YAMAHA CD-1a 修理
平成15年9月1日到着   月日完成

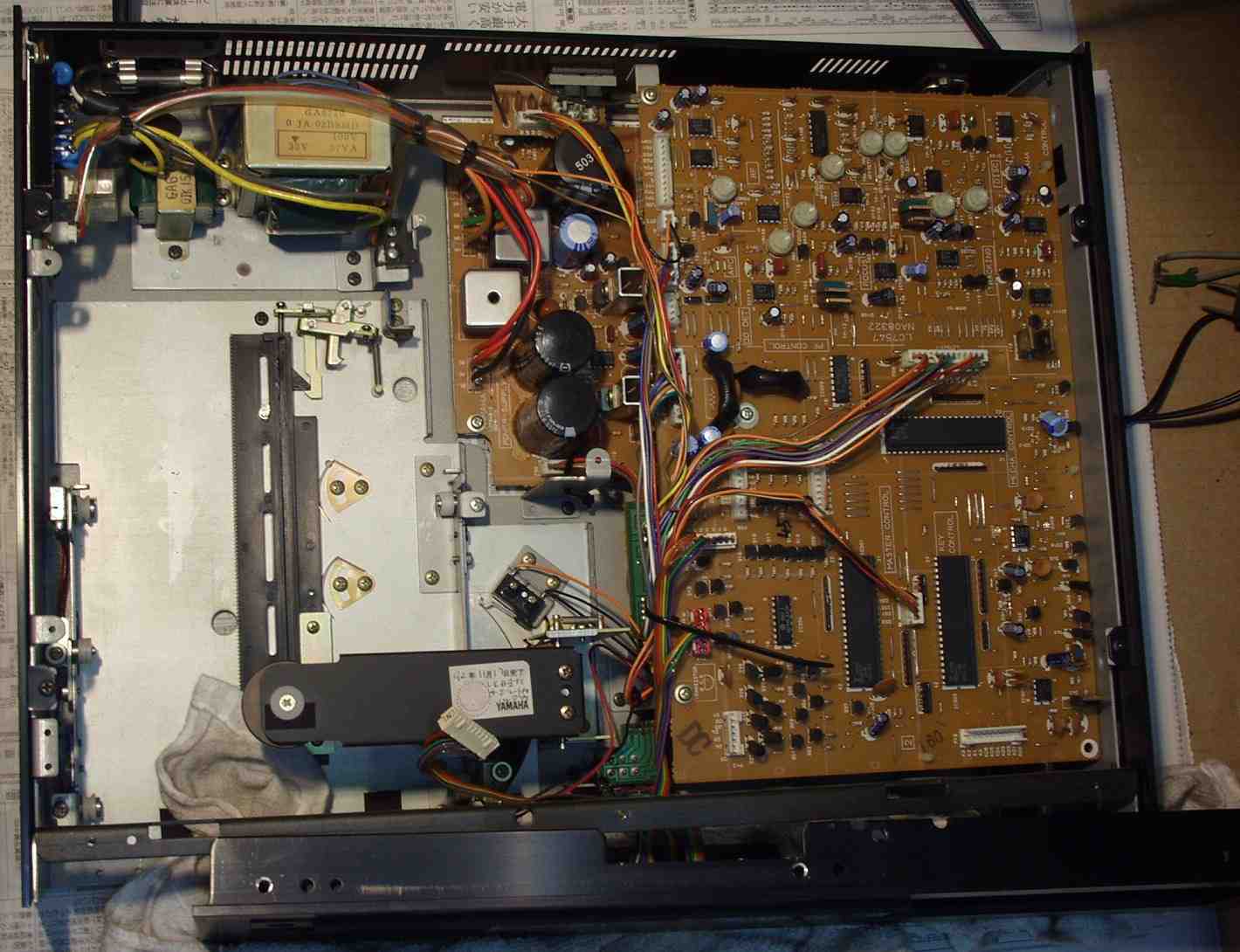

A−1. 上から見る、右下の大きいLSIが不良。 見つかるかな〜

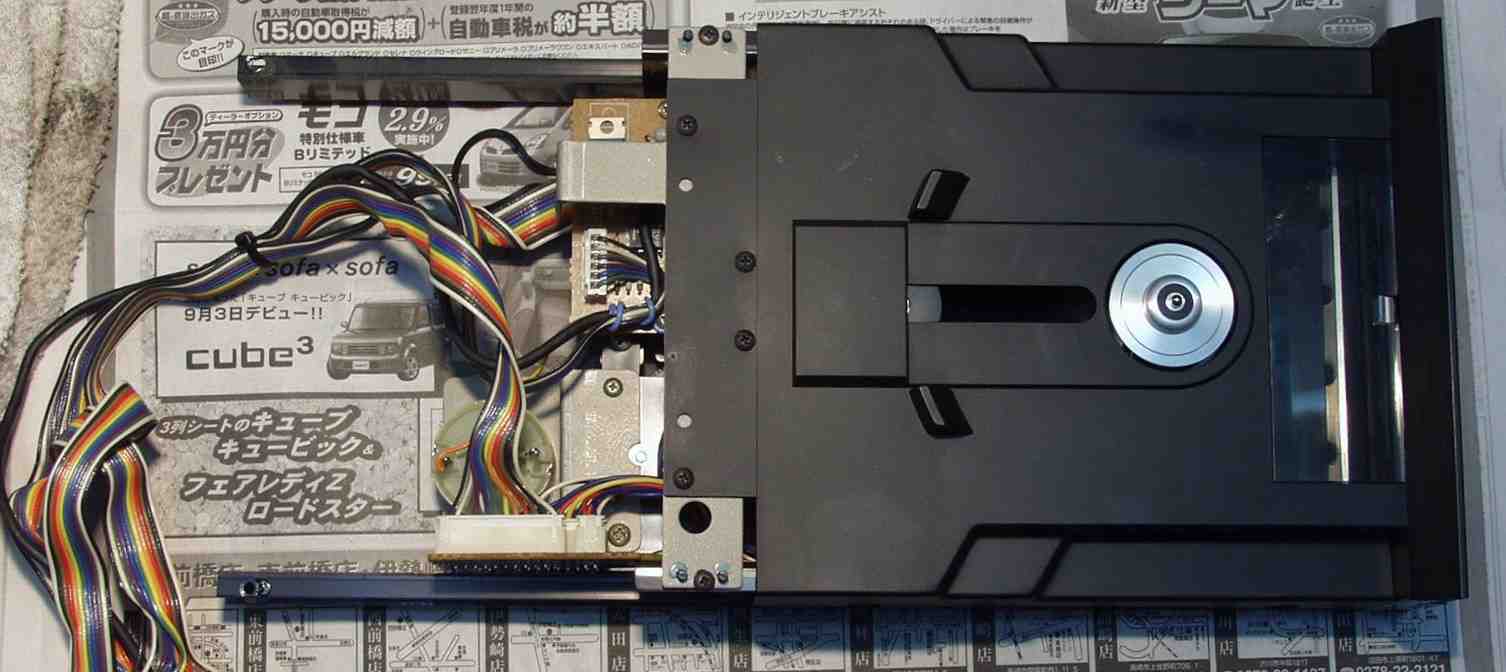

A−2. CDデッキ見る

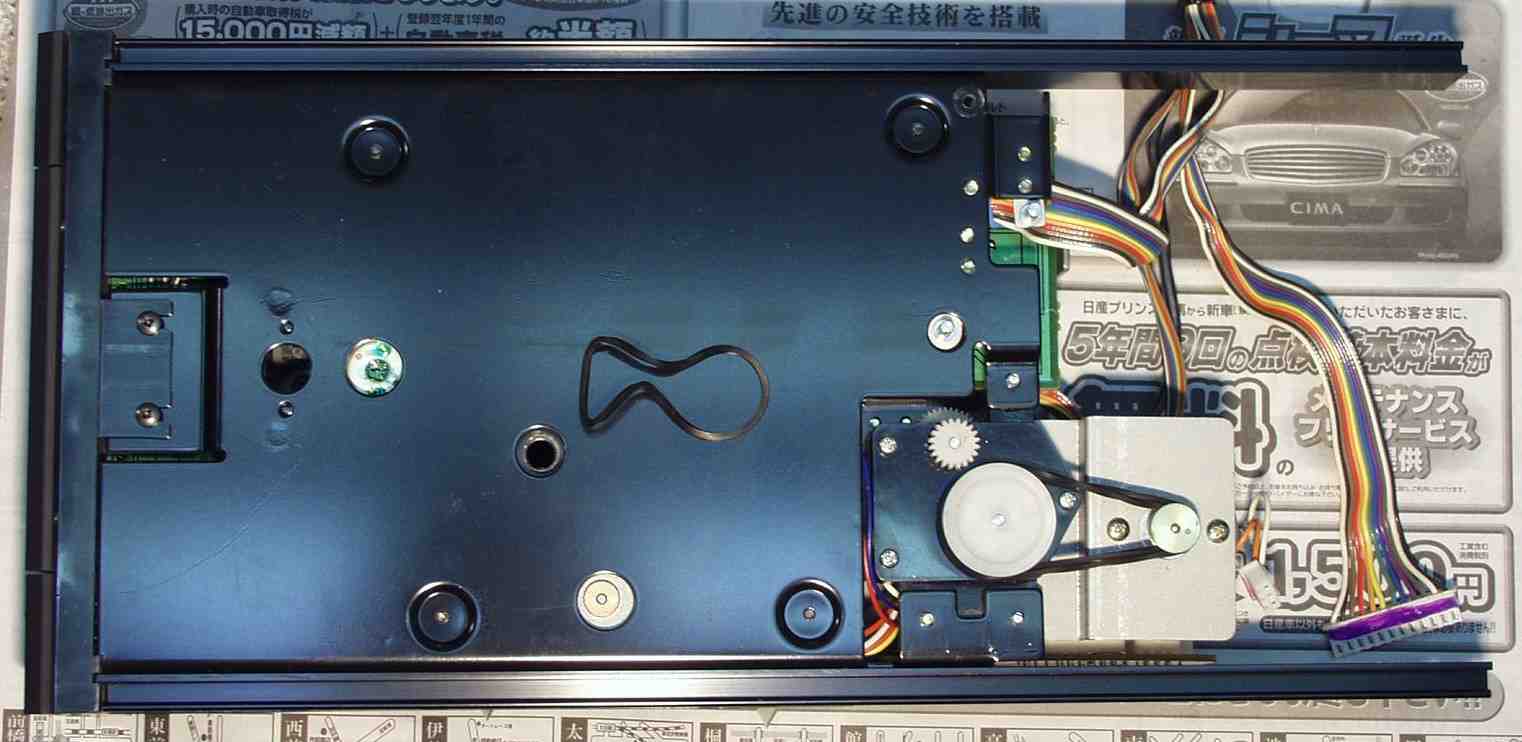

A−3. 後ろからCDデッキ見る
S. YAMAHA CD-1a の仕様(カタログ・マニアルより)
型式 CDプレイヤー
ディスクローディング方式 モーター駆動水平ローディング
ピックアップ 半導体レーザー1ビームタイプ
クロック再生 ダイレクトPLL方式
フォーカス制御 オートロック付利得切換えサーボ
トラッキング制御 位相検出型高利得サーボ
変調方式 EFM
エラー訂正 CIRCのC1、C2の2重エラー訂正方式
D/A変換 16ビット・リニア変換ツインコンバーター方式L/R同位相復調
曲の頭出し リードインデータ参照式高速サーチ
周波数特性 5Hz〜20kHz +0.3 -0.5dB
歪率 0.0025%以下(1kHz)
ダイナミックレンジ 95dB以上
ワウフラッター 測定限界以下
出力レベル 2Vrms(最大出力)
電源電圧 AC100V、50Hz/60Hz
定格消費電力 36W
外形寸法 幅435x高さ116.5x奥行357mm
重量 11.7kg
価格 ¥260,000(1983年頃)
