| LEADER LOW DISTORTION AUDIO GENERATOR ＬＡＧ−１２５ 備品修理 |
| 平成１５年９月２６到着 ９月２６日完成 |
| A． ＹＡＨＯＯで購入（動作品１７，５５０円で落札） しかし、動作せず B． 原因 ＦＥＴ劣化 Ｄ． 使用部品 ついでに電解コンデンサーを、オーディオ用電解コンデンサーに交換する ＜＜２台目はこちら＞＞ |

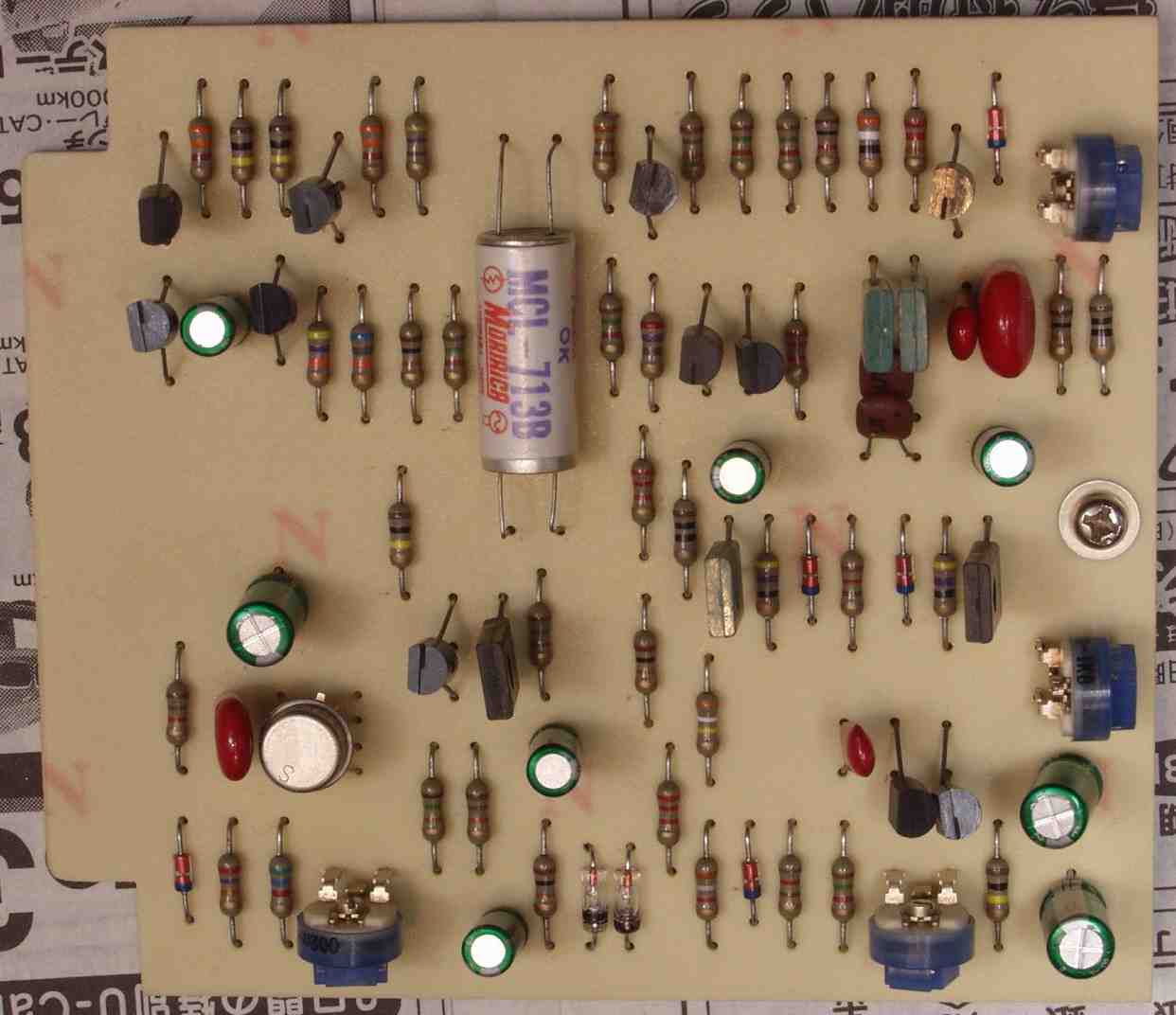

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 発振基盤 |
 |

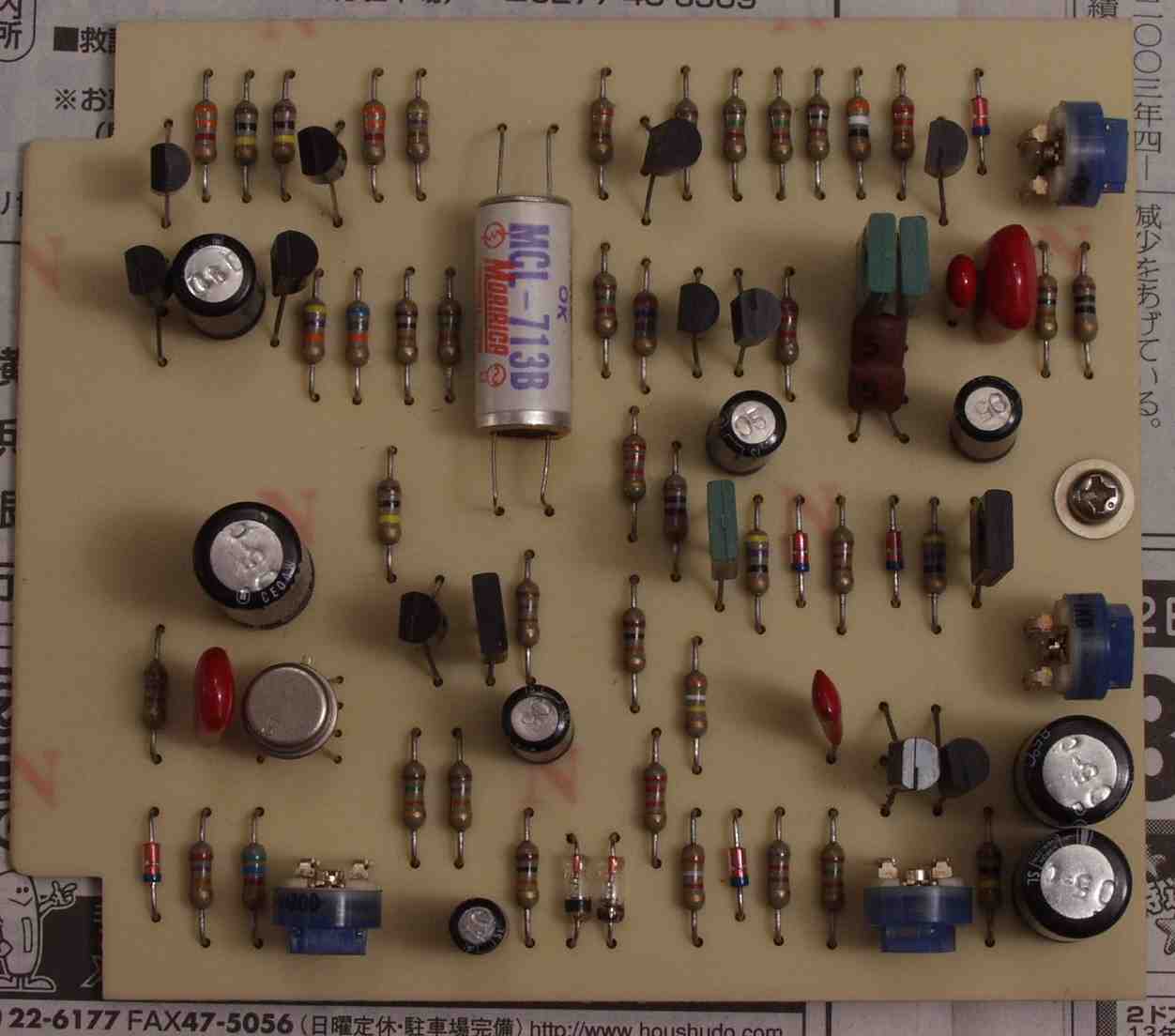

| Ｃ−１Ｂ． 修理後 発振基盤 電解コンデンサー、ＦＥＴ（電界トランジスター）交換 |
 |

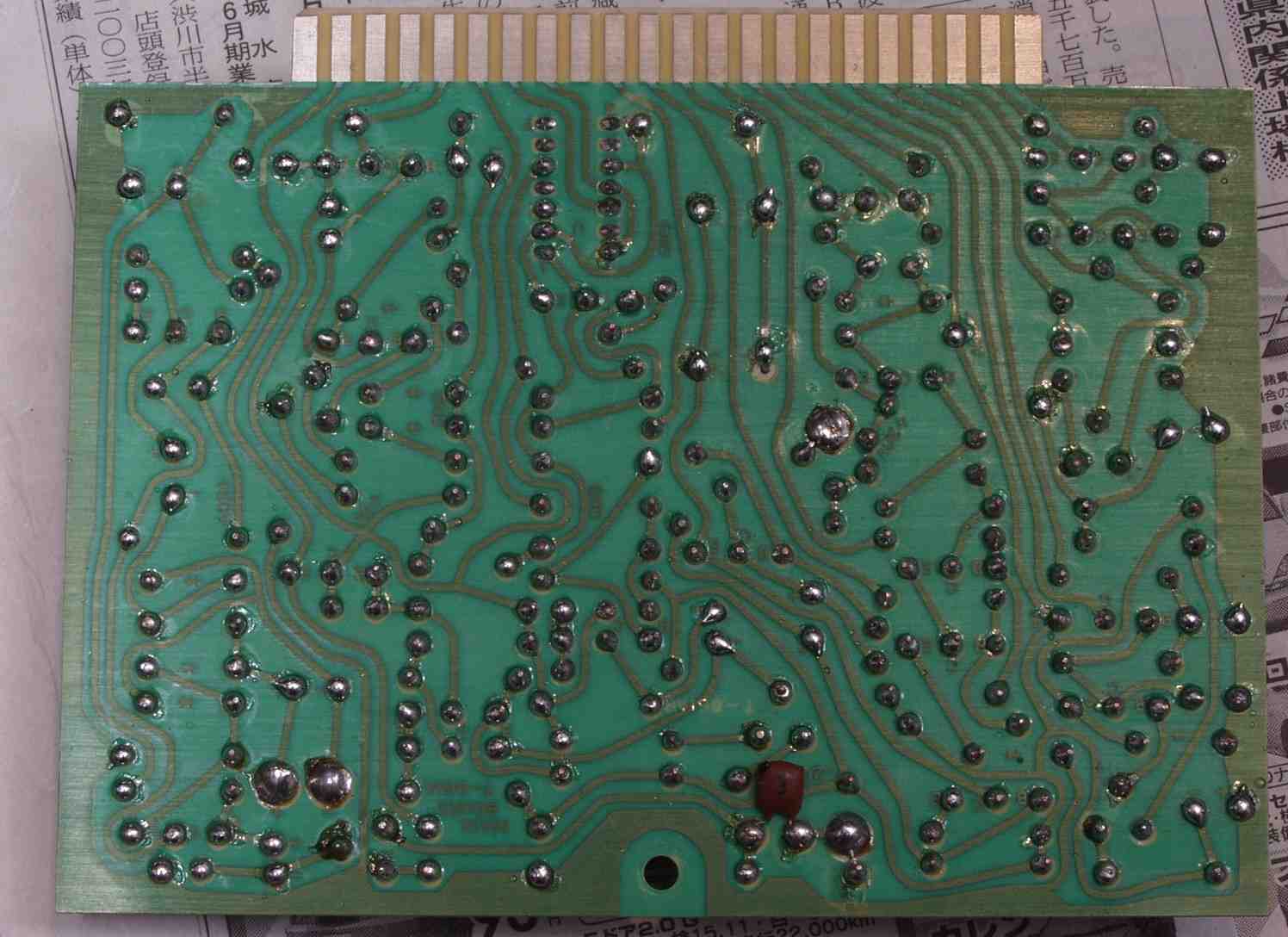

| Ｃ−１Ｃ． 修理前 発振基盤裏 |
| 写真紛失 |

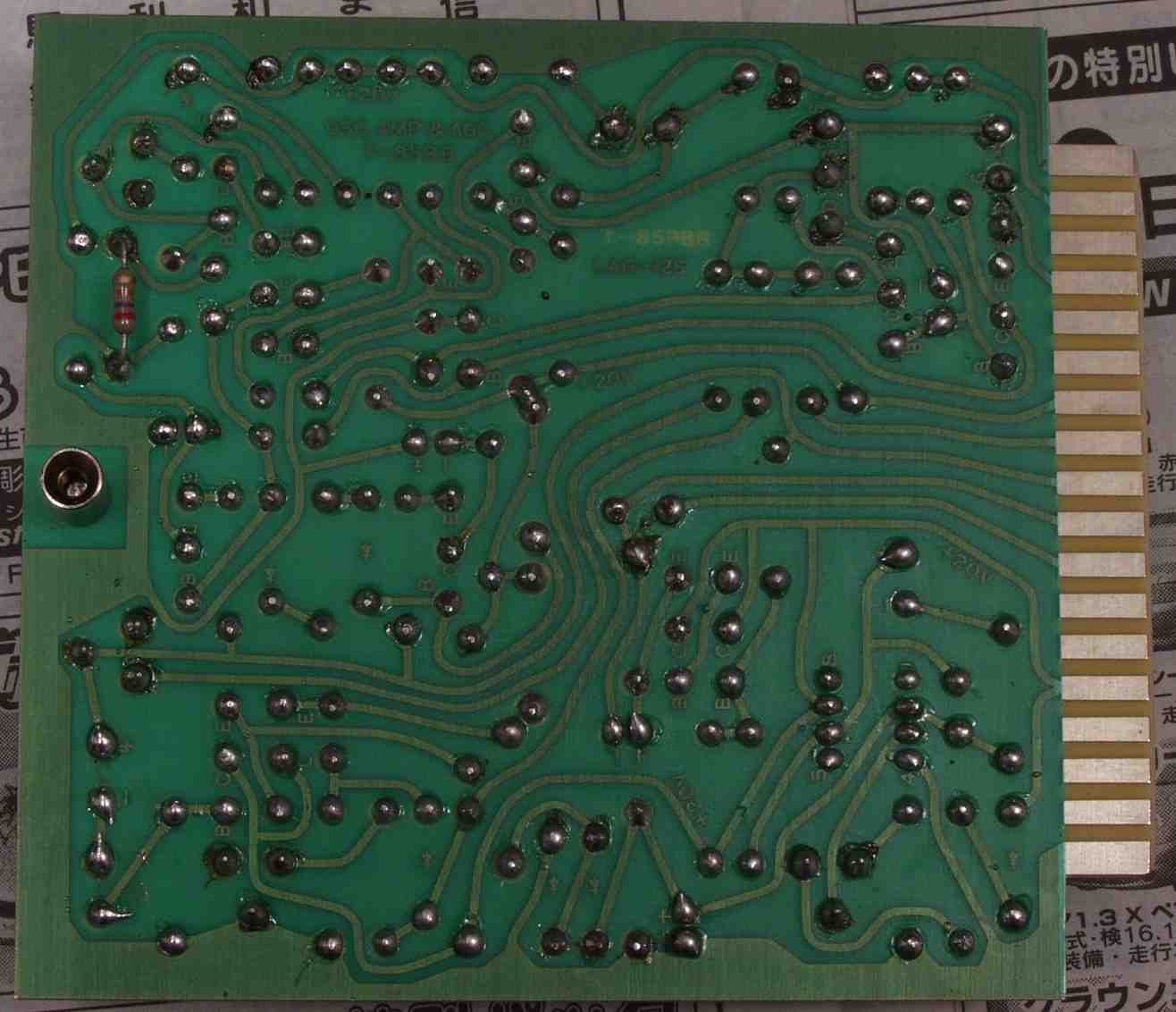

| Ｃ−１Ｄ． 修理（半田補正）後 発振基盤裏 |
 |

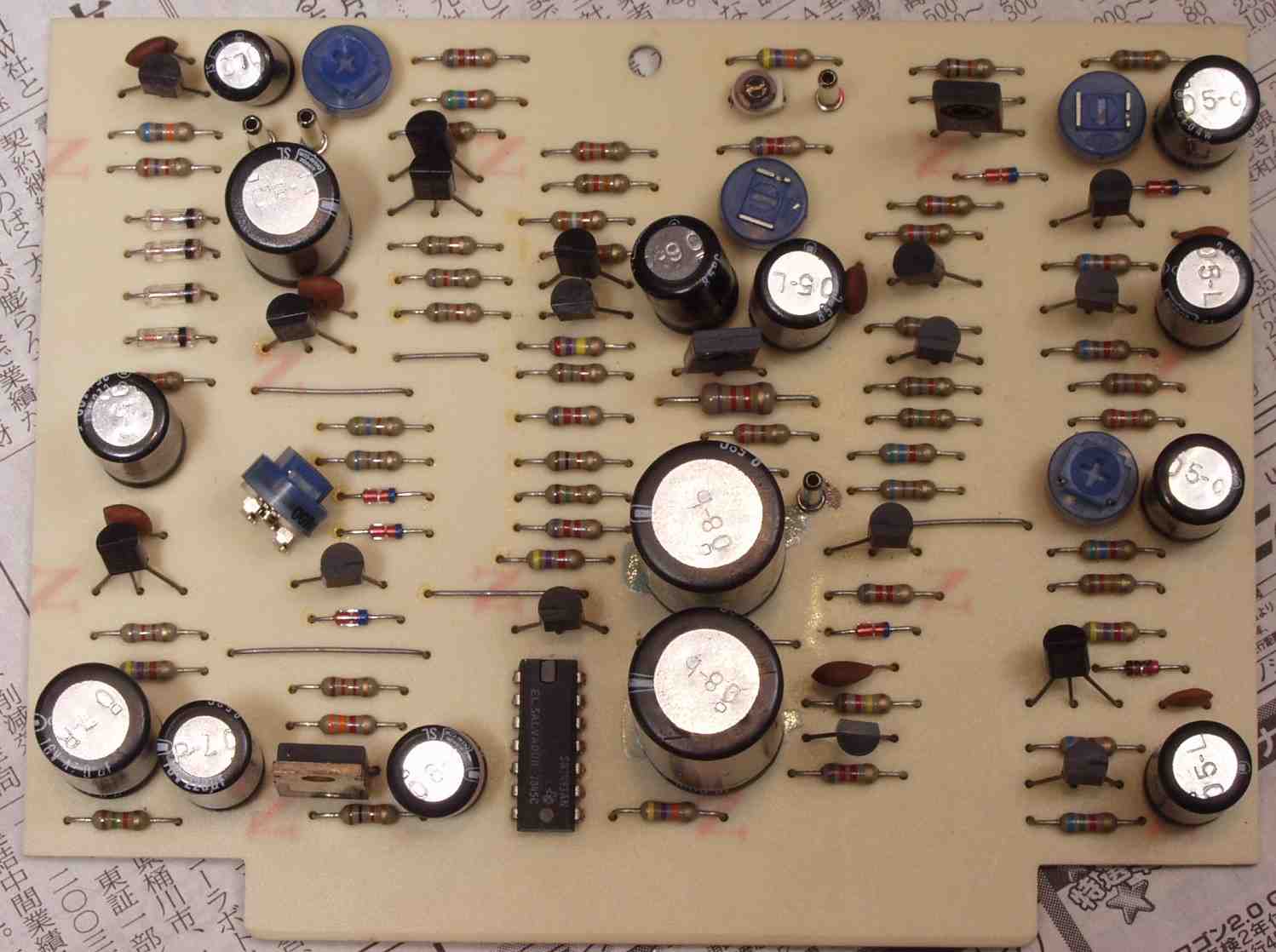

| Ｃ−２Ａ． 修理前 ＡＭＰ基盤 |
 |

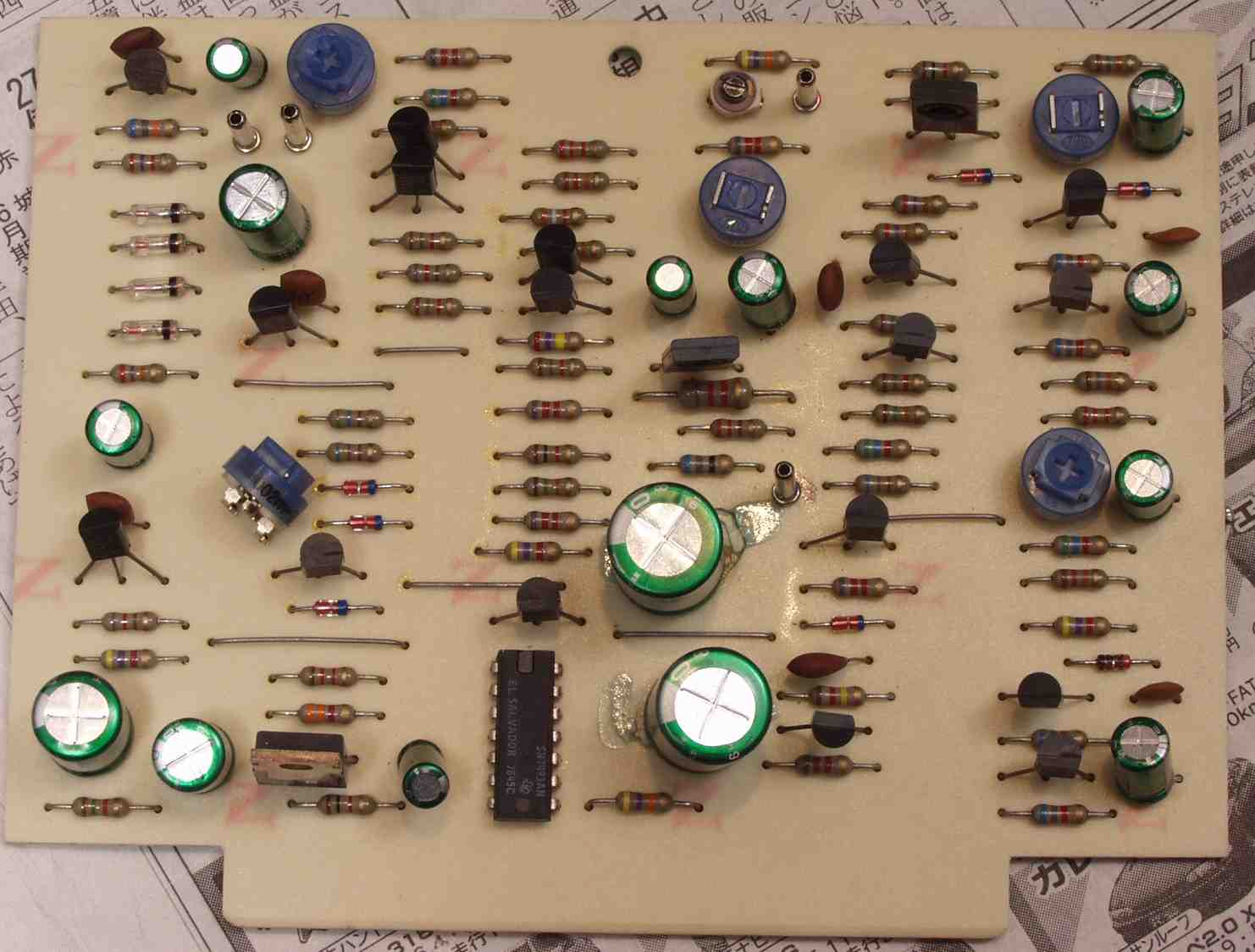

| Ｃ−２Ｂ． 修理後 ＡＭＰ基盤 電解コンデンサー交換 |
 |

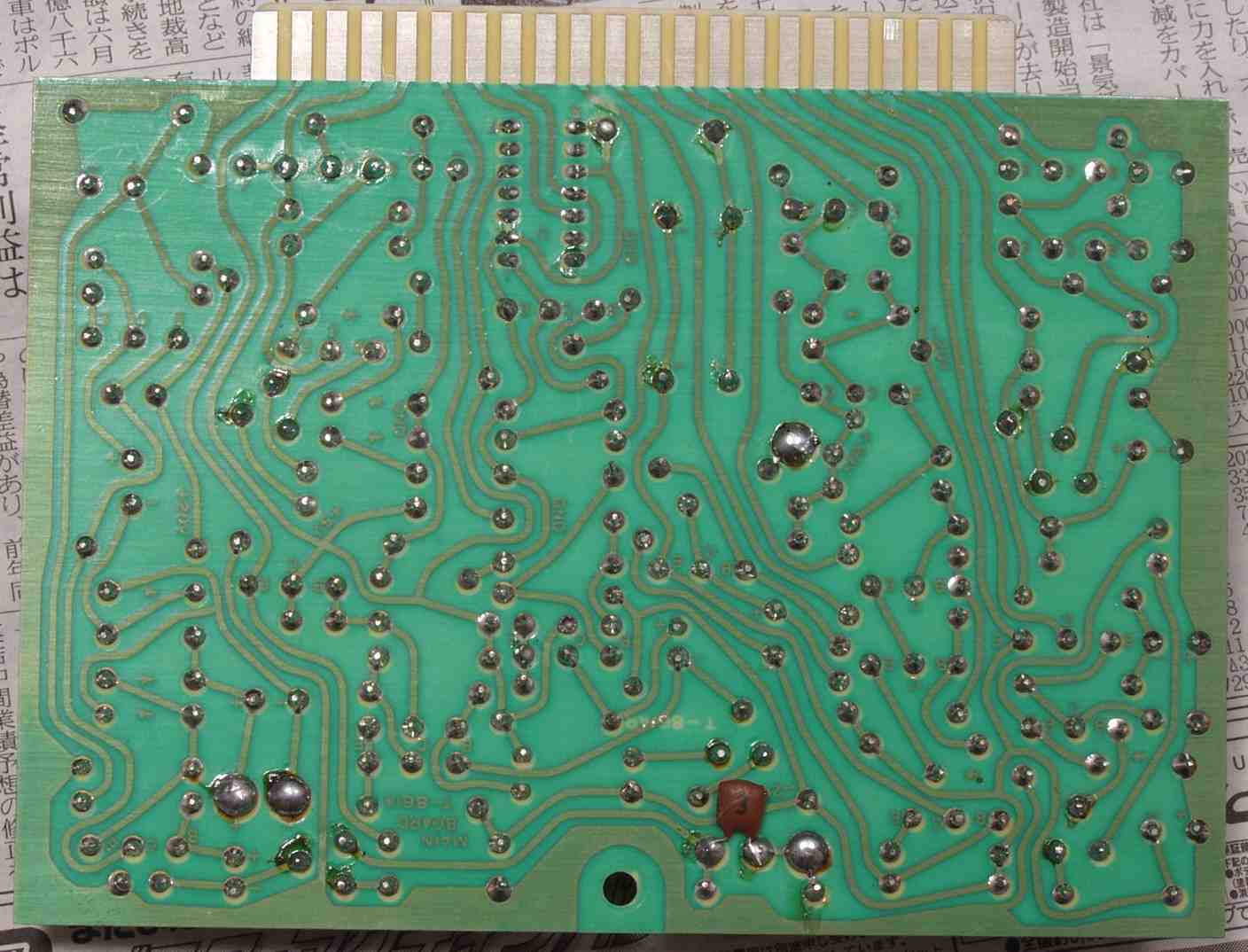

| Ｃ−２Ｃ． 修理前 ＡＭＰ基盤裏 |
 |
| Ｃ−２Ｄ． 修理後 ＡＭＰ基盤裏 |
 |
| Ｃ−３Ａ． 修理前 電源電解コンデンサー |
 |

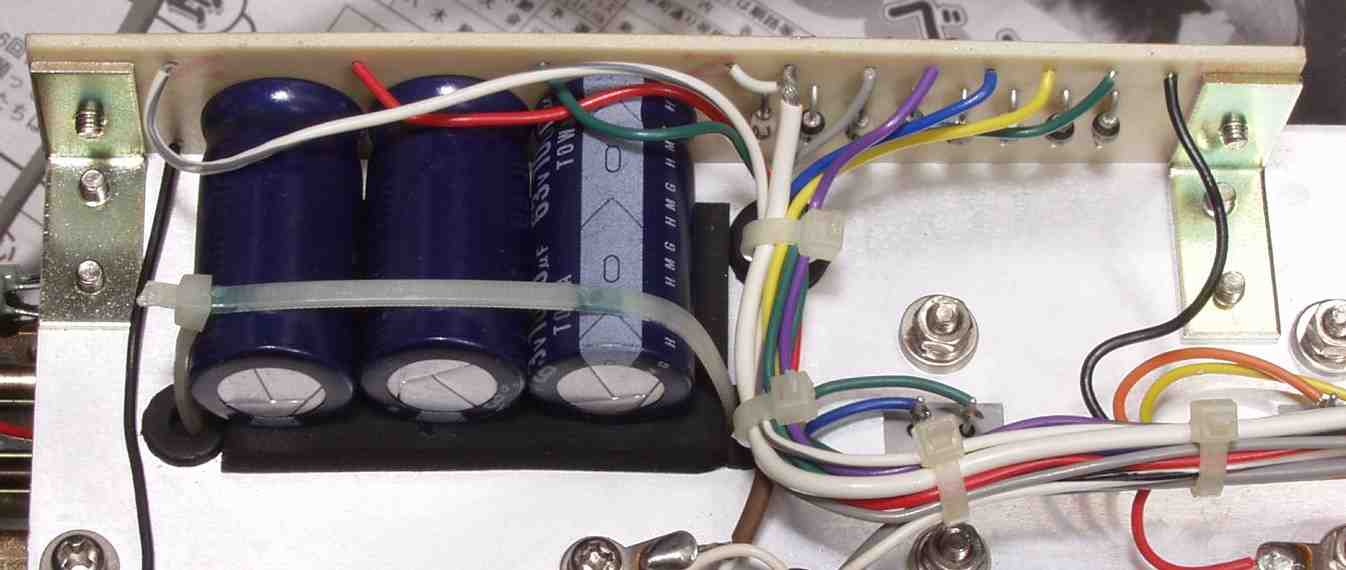

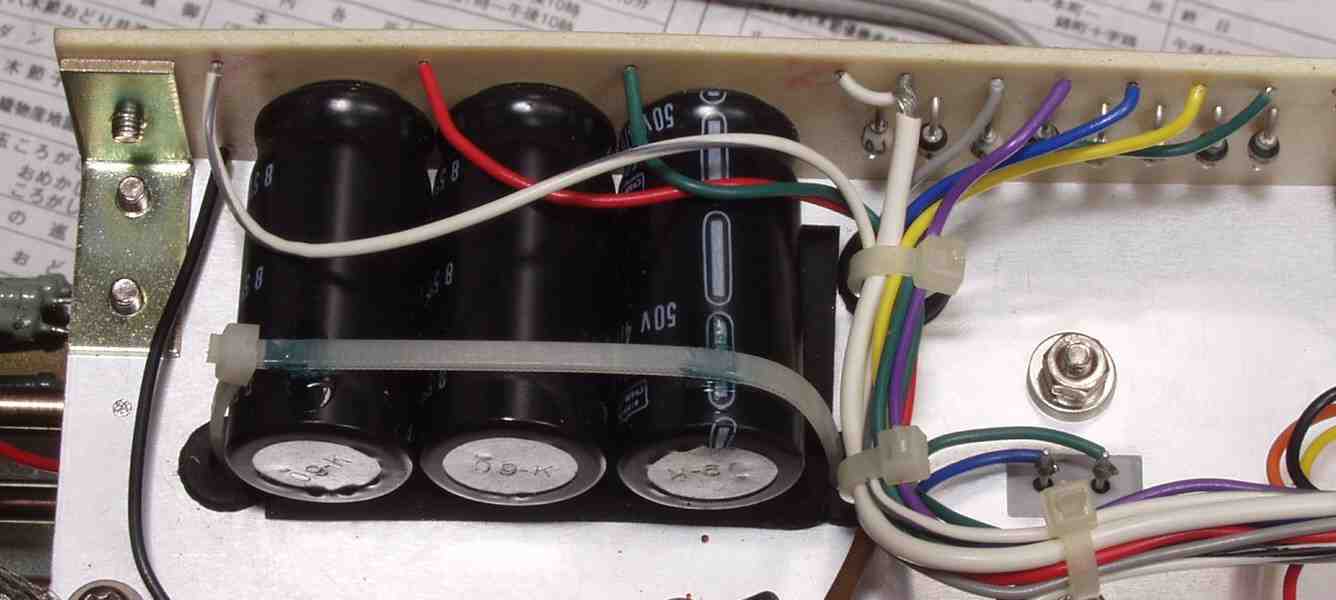

| Ｃ−３Ｂ． 修理後 電源電解コンデンサー ４７０μから１０００μに増量交換 |
 |

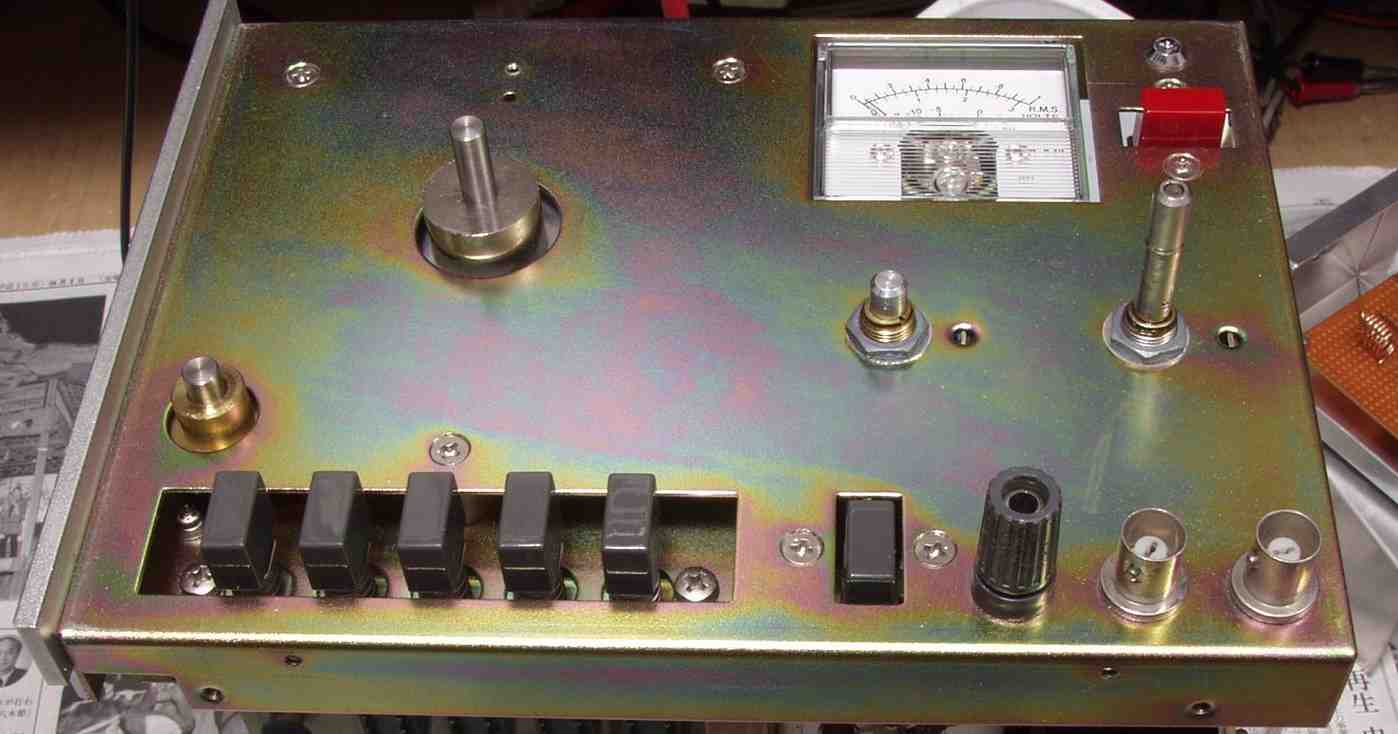

| Ｃ−４． 出力端子をＢＮＣに交換 目的は操作性の向上です |
 |
| Ｄ． 出力・歪み率測定 Ｄ−１． 出力電圧０．８Ｖ 歪み率＝０．０？％ 測定レンジ＝０．１％ ＡＵＸ入力 ４００ＨＺ |
 |

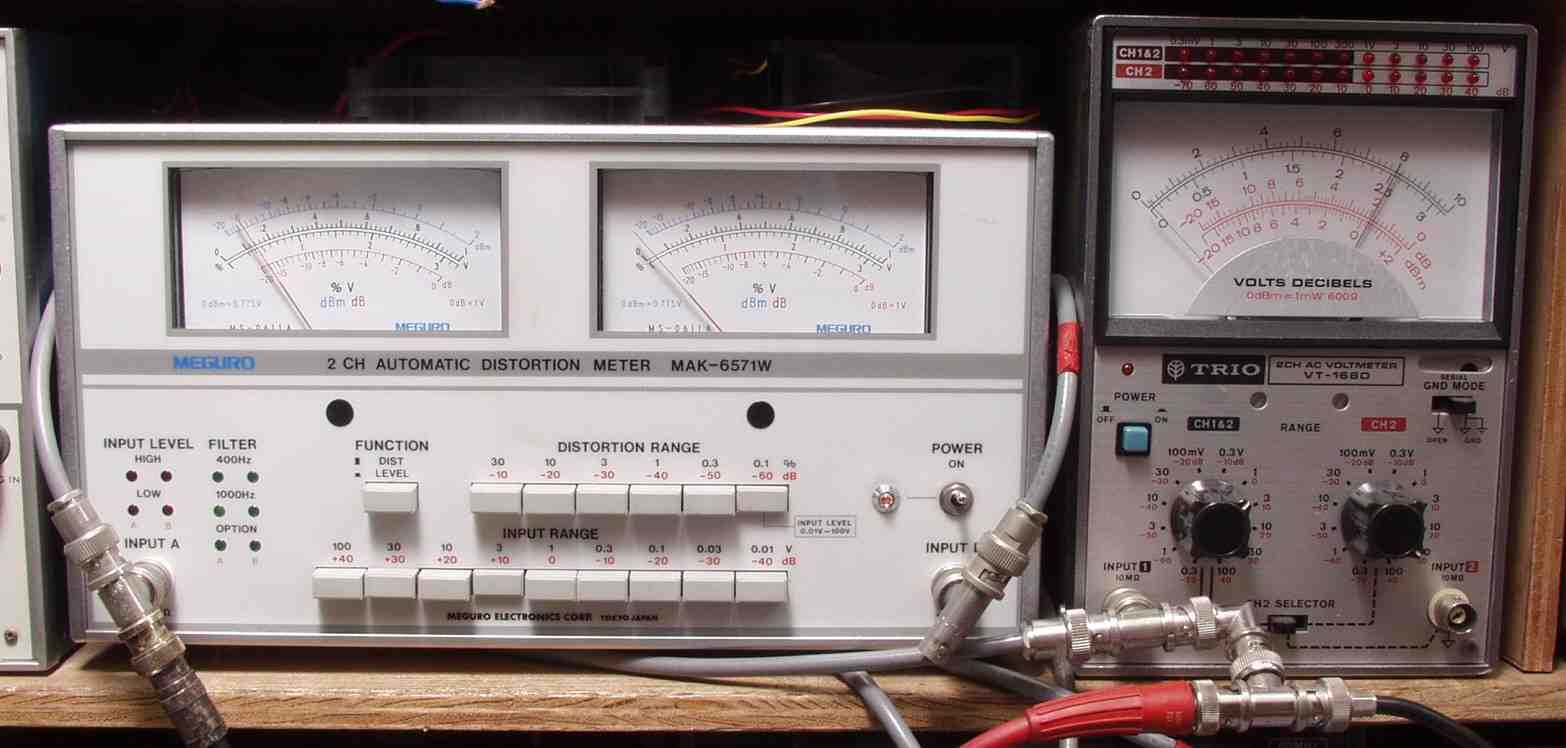

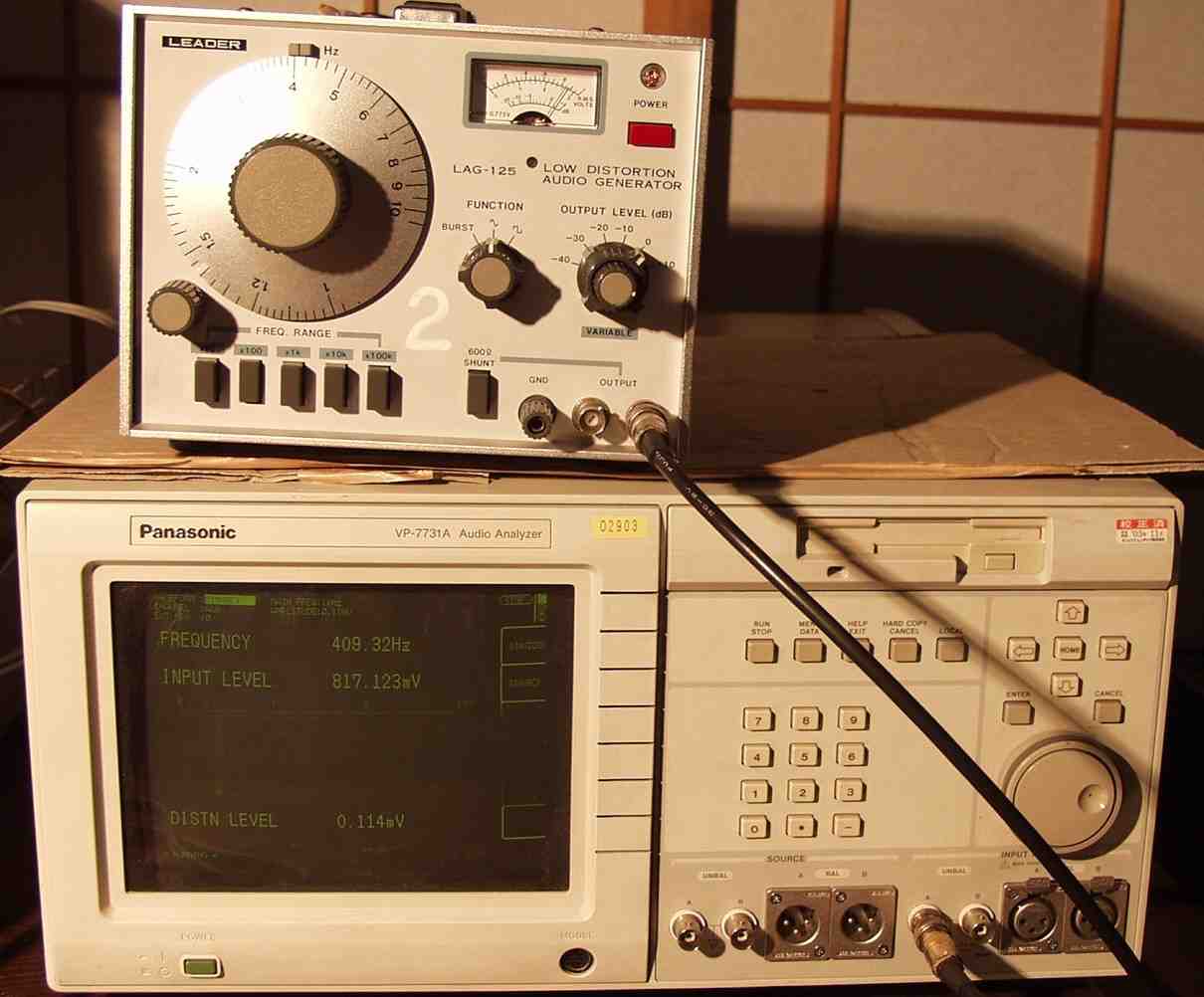

| Ｅ． 上位測定器で出力・歪み率測定 |
 |

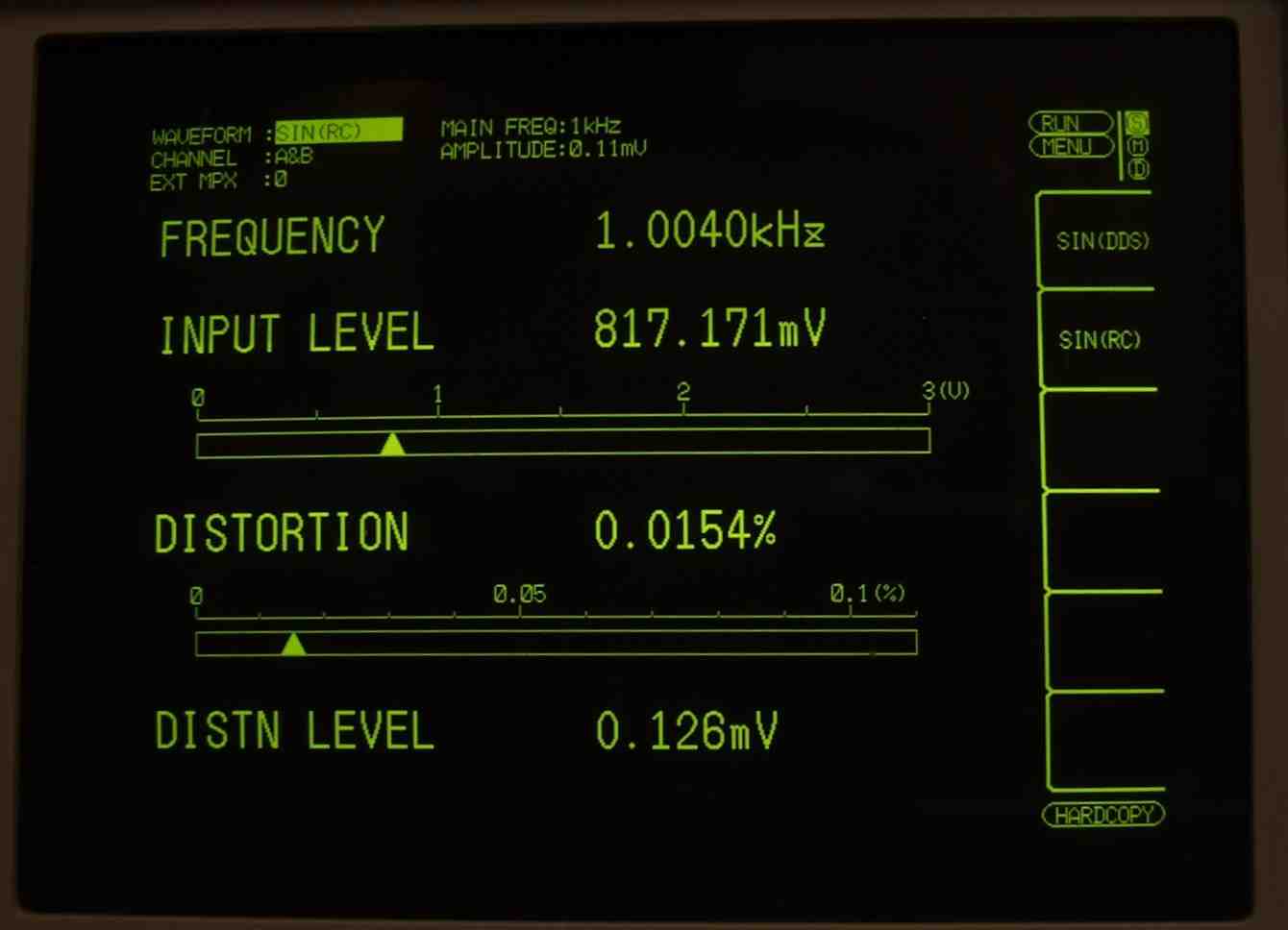

| Ｅ−１． 出力電圧０．８Ｖ 歪み率＝０．０１５％ １０００ＨＺ |
 |

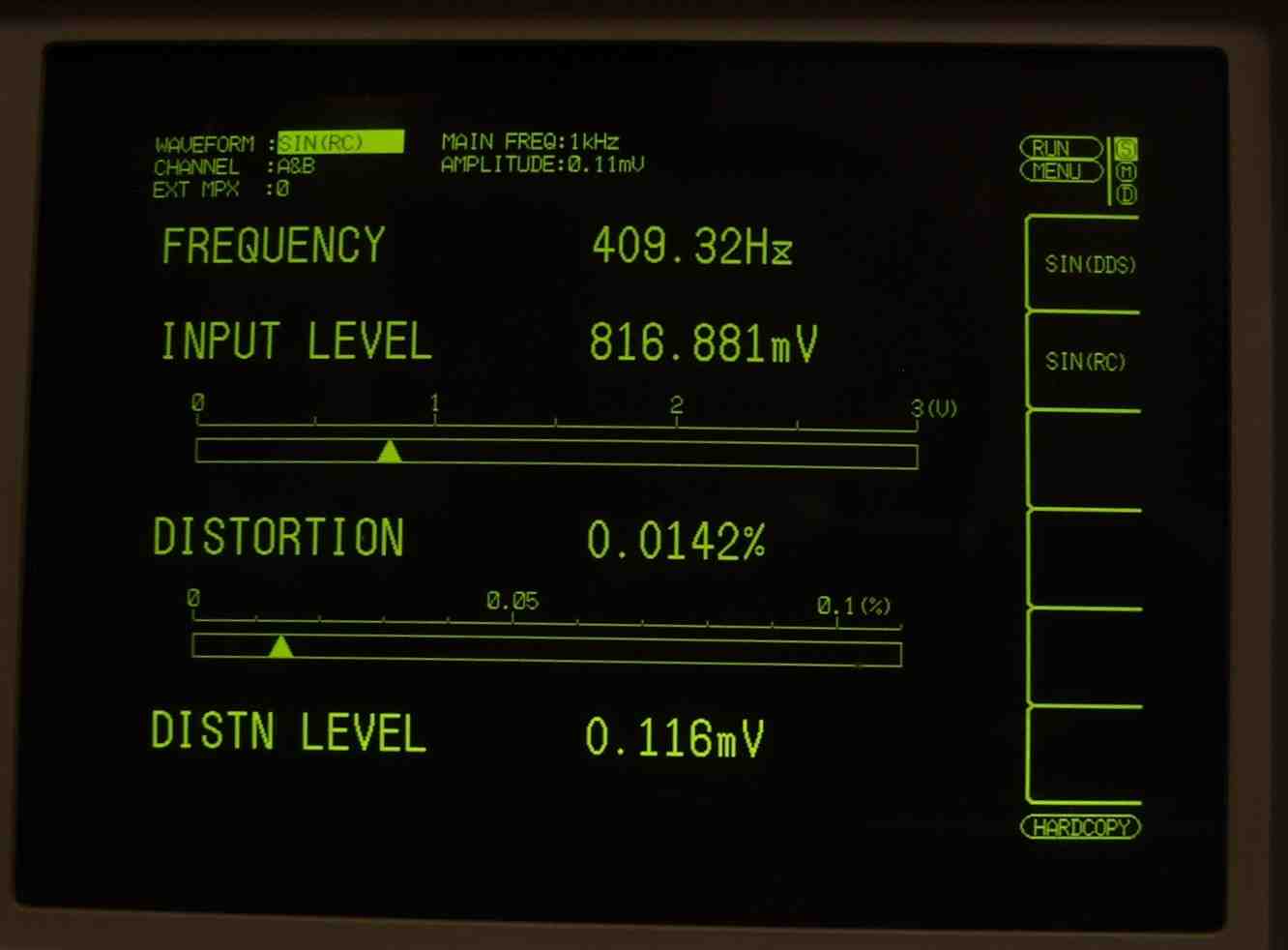

| Ｅ−２． 出力電圧０．８Ｖ 歪み率＝０．０１４％ ４００ＨＺ |
 |

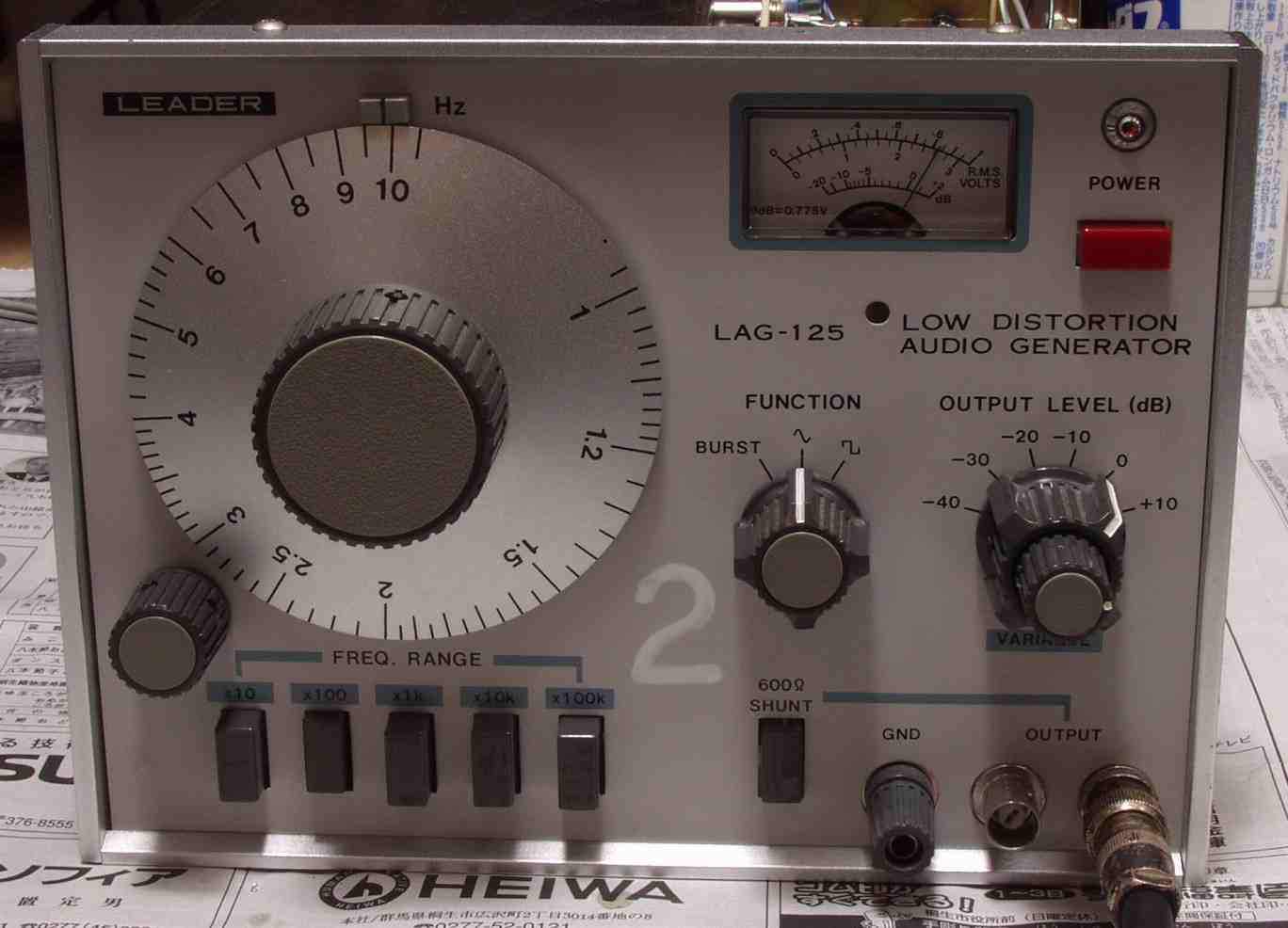

| Ｅ−３． 完成 |
 |

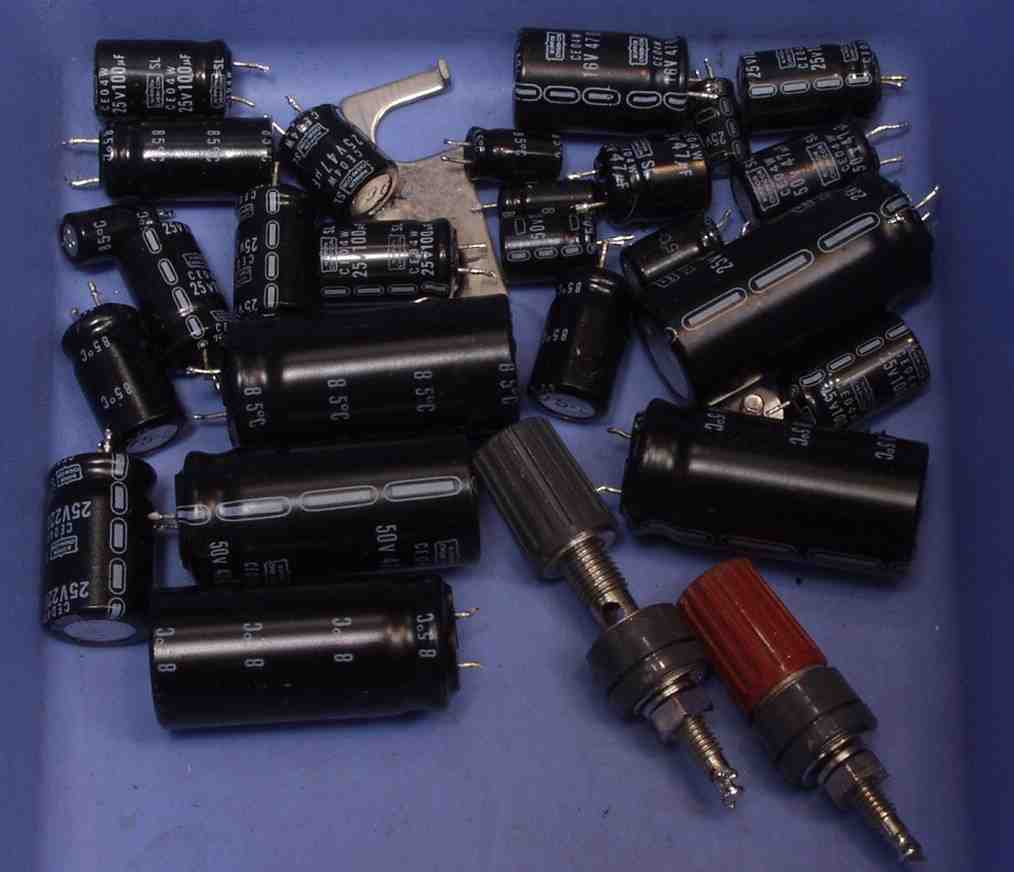

| Ｅ−４． 交換部品 |
 |

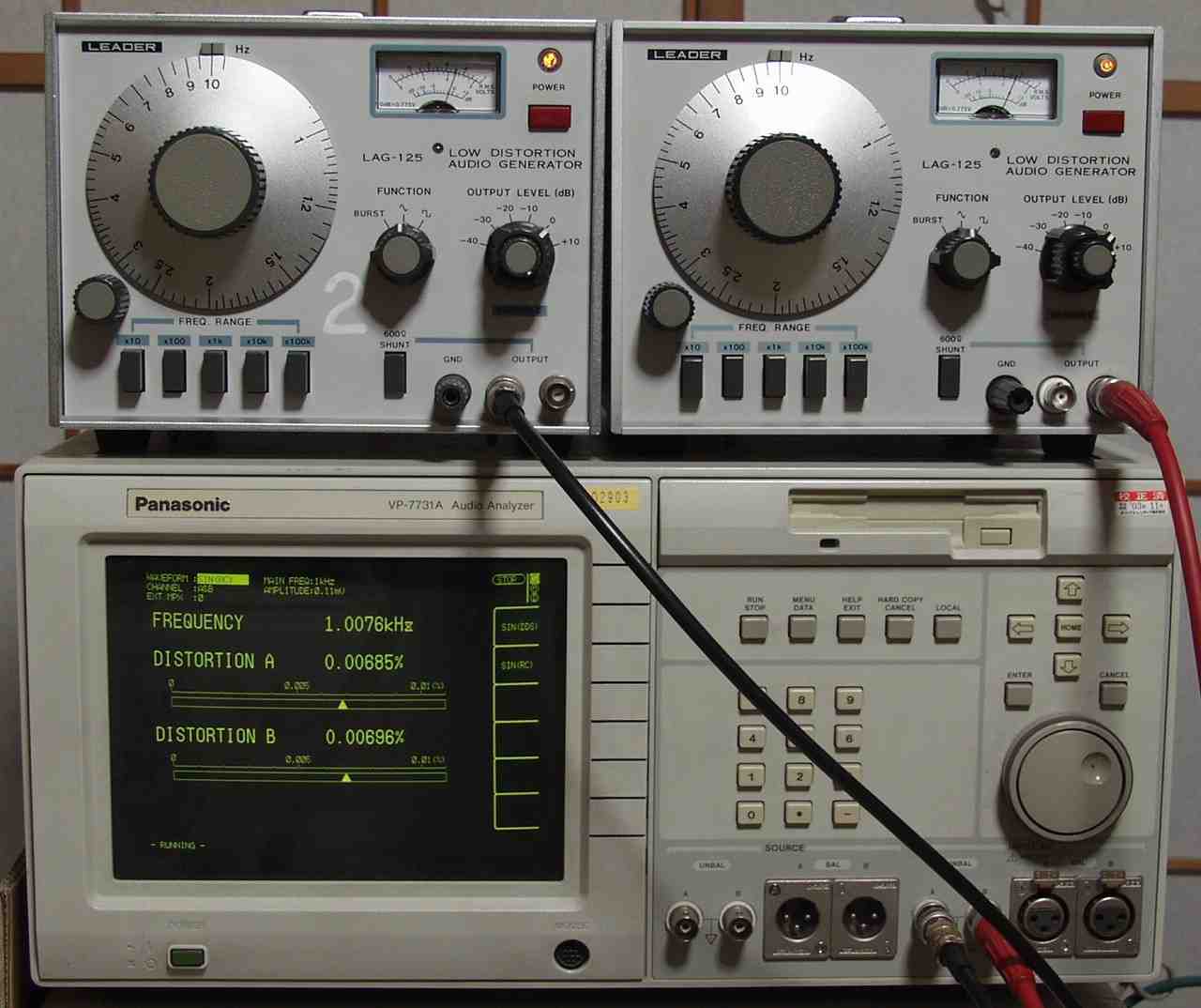

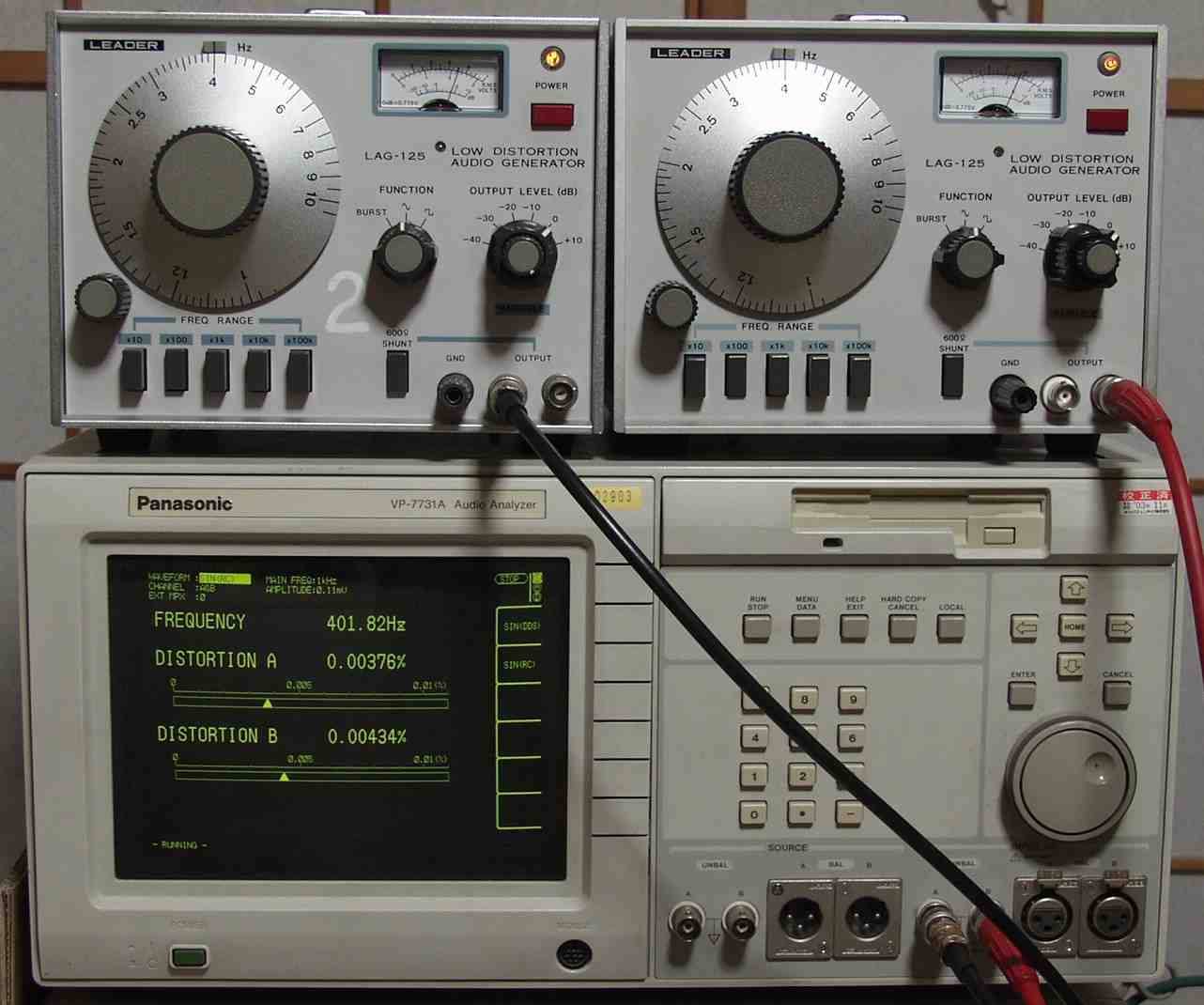

| Ｆ． 真剣に調整後、歪み率測定 Ｆ−１． 出力＝０ｄＢ ４００ＨＺ |
 |
| Ｆ−２． 出力＝０ｄＢ １０００ＨＺ |
 |
