| 三和電気計器(株) ＳＳ−３０ＲＴ 修理記録 |
| 平成２０年２月２３日到着 ２月２６日返却 |
| 注意 人気の高い「測定機器のジャンク機器」の出品はメーカー修理不能品の場合が多い。 さらに、技量不足の本人が修理を試み、致命的な故障になっている場合もあるので、十分注意する事 「メーカー修理不能品」＝修理費が一般中古相場を超える物（小生の独断と偏見で決定） |
| Ａ． 修理前の状況 オークションで購入 ブラウン管にも周波数特性を示すバーがフォーカスが合ってないし 位置もゆがんでいますが移ります。 このときの周波数特性も合ってない（正しくない）です。 SANWAに修理を出しましたが、修理不可ということで返ってきました。 Ｂ． 原因 ＣＲＴ不良、ビームが絞れない。多分電極不良。 ＢＰＦ・ＨＯＬＤ基板・ＡＭＰ基板不良 スキャン基板不良 Ｃ． 修理状況 ＴＲ（トランジスター）交換 ＯＰ−ＡＭＰ交換 Ｃ−ＭＯＳ−ＩＣ交換 Ｄ． 使用部品 抵抗 個 Ｅ． 測定・調整 Ｆ． 修理費 CRTの入手できず、平成２０年２月２６日返却 |

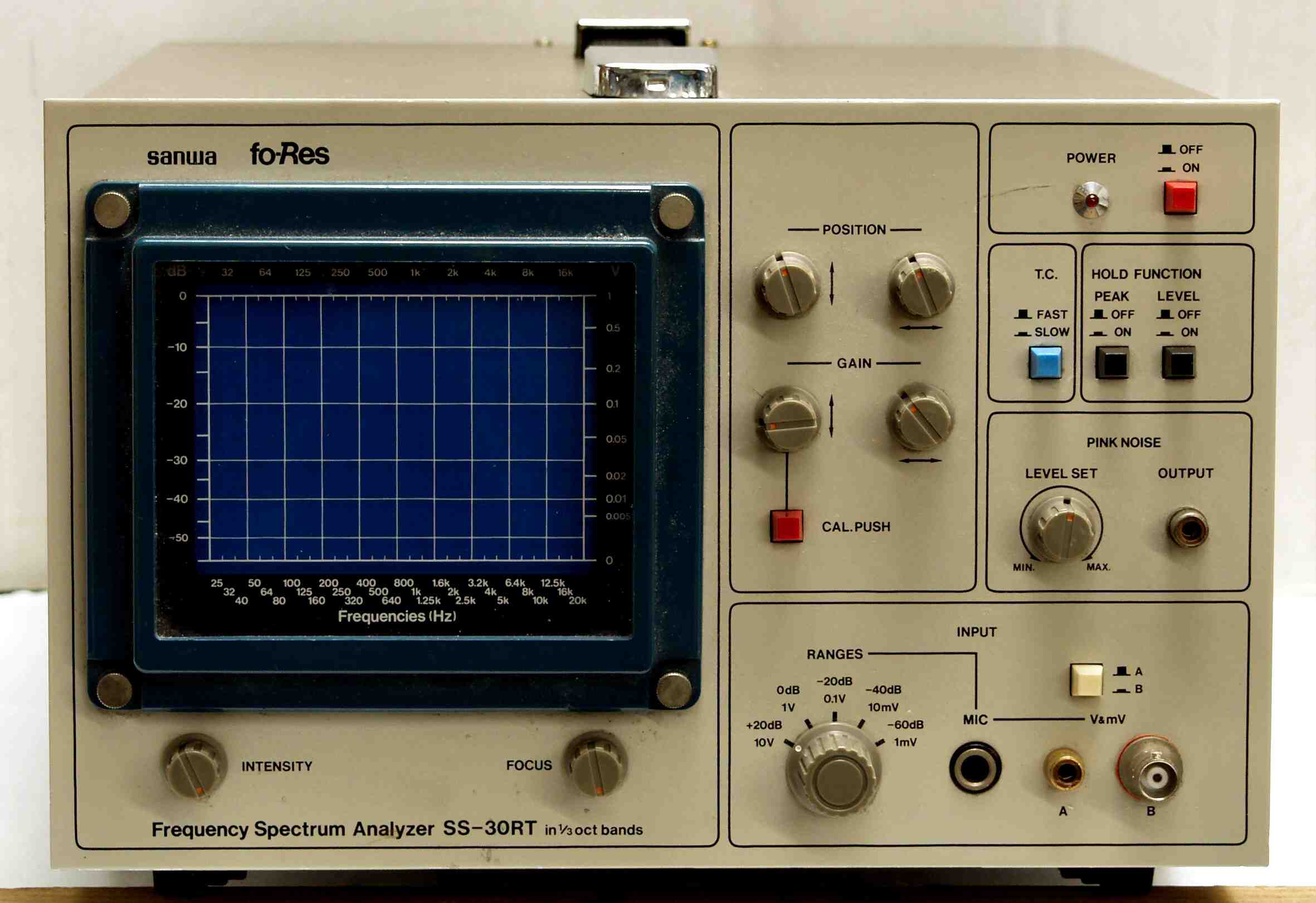

| Ａ． 修理前の状況 Ａ−１． 点検中 外観、前から見る |
 |

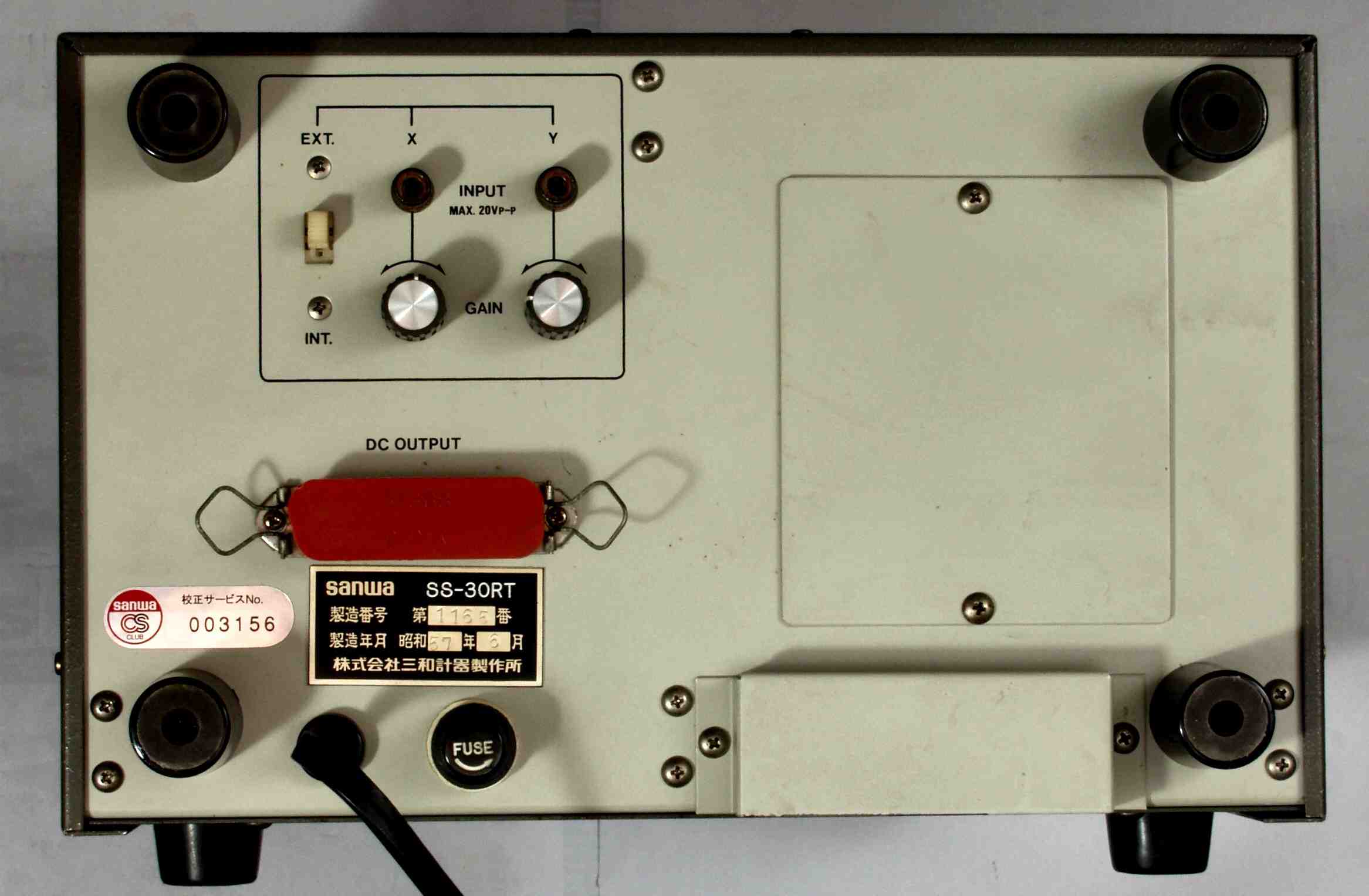

| Ａ−２． 点検中 外観、後から見る |
 |

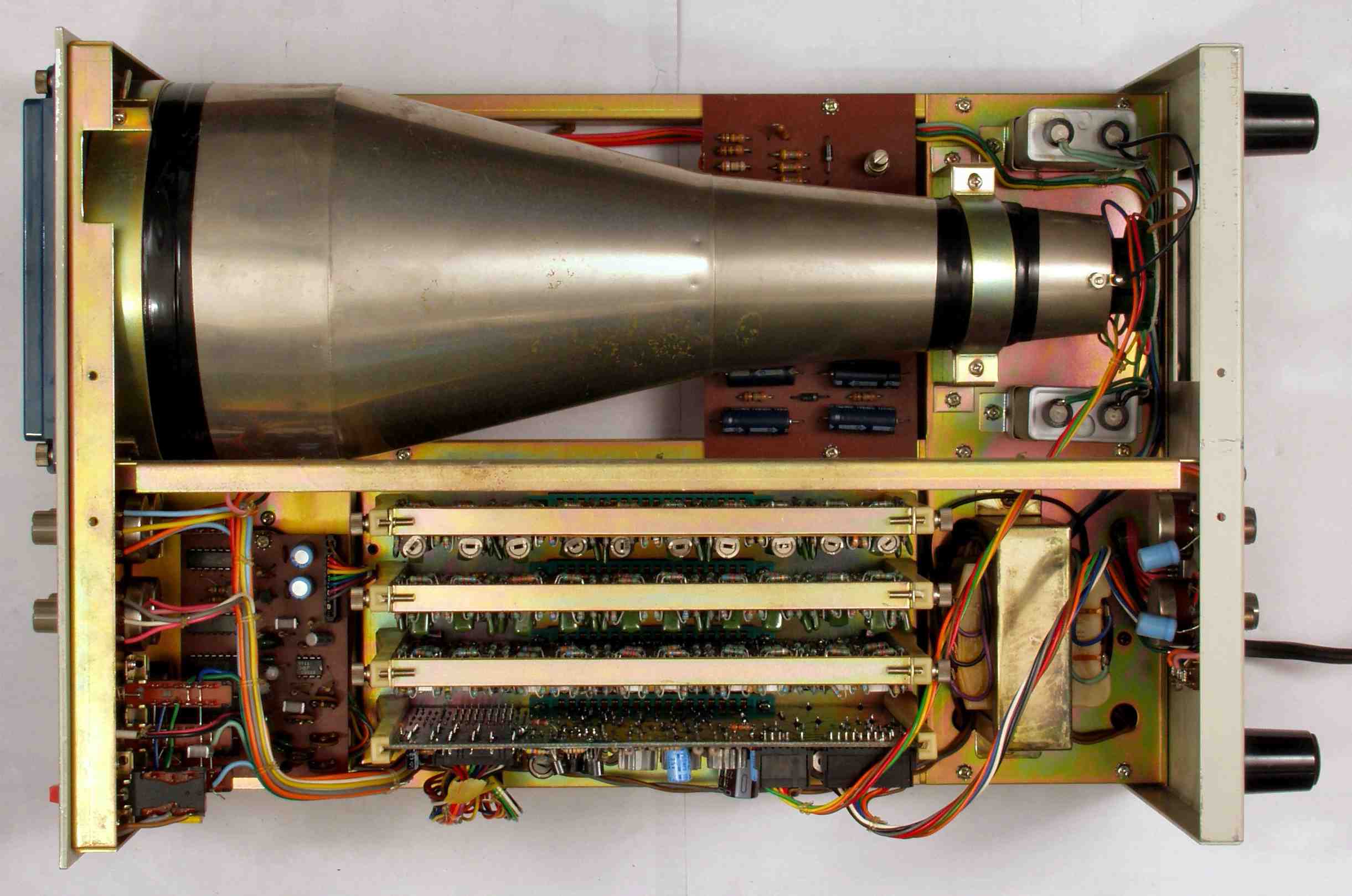

| Ａ−３Ａ． 点検中 上蓋を取り、上から見る |
 |

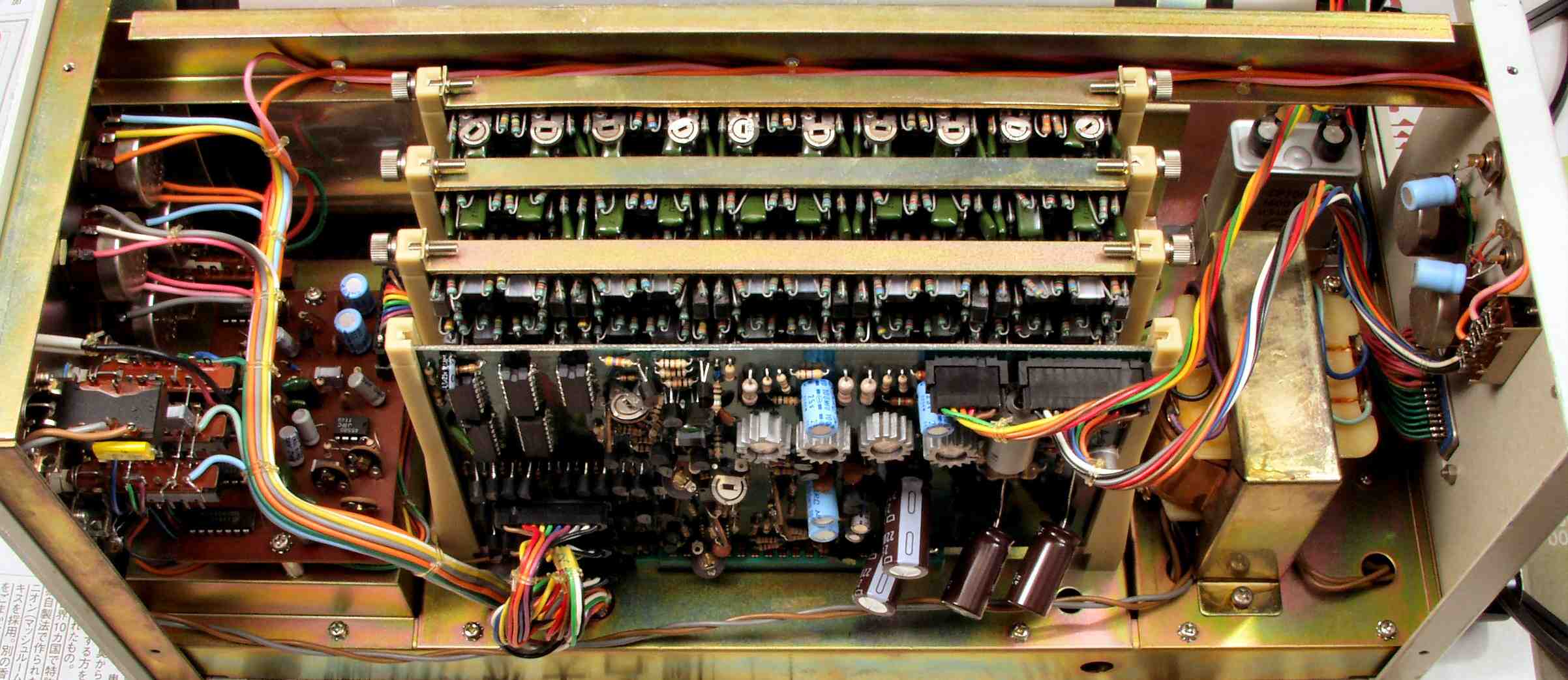

| Ａ−３Ｂ． 点検中 上蓋を取り、上から見る。手前の基板のバンドが無い |
 |

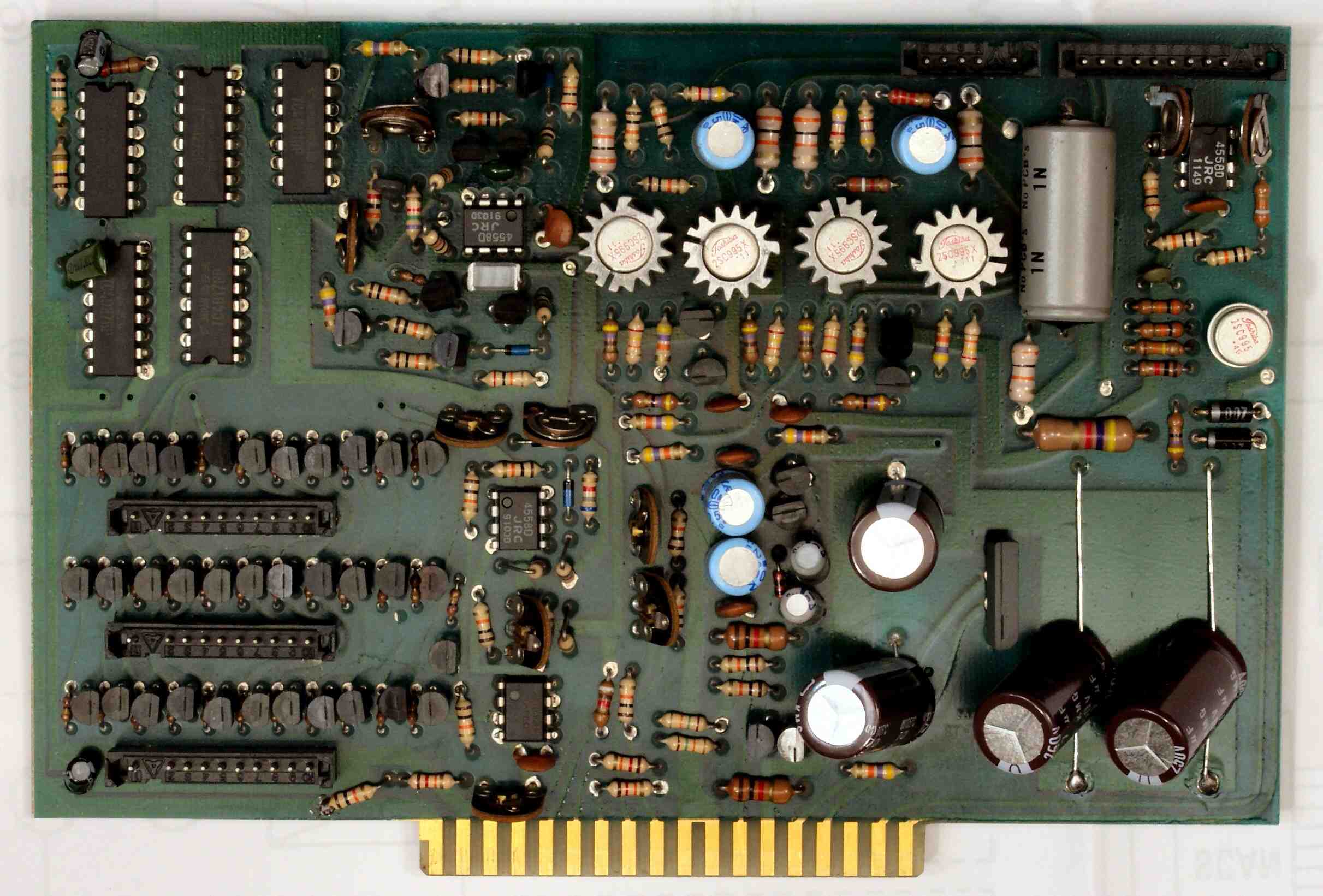

| Ａ−４Ａ． 点検中 定電圧・ＣＲＴ制御基板。 修理の跡が沢山見られる。 |
 |

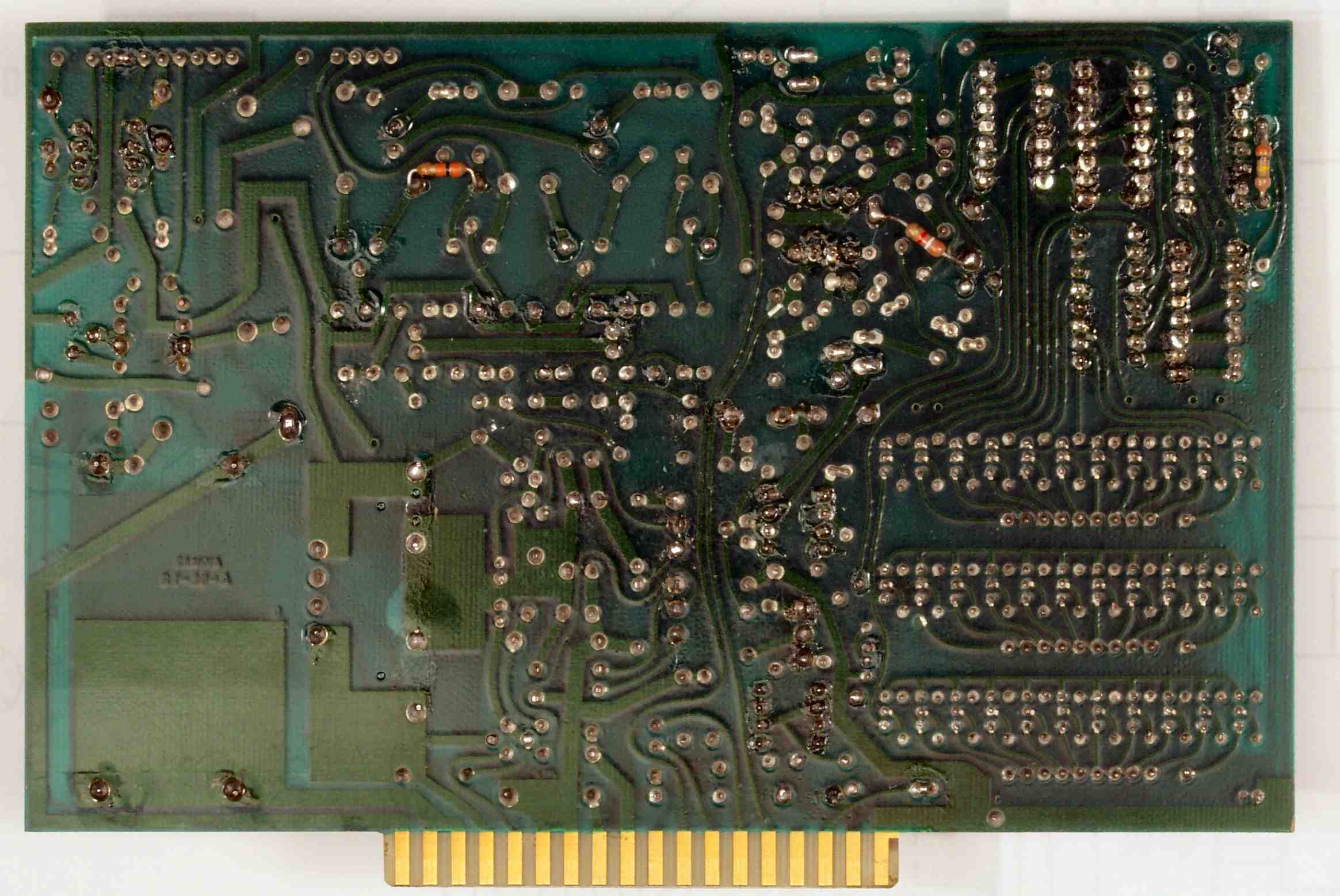

| Ａ−４Ｂ． 点検中 定電圧・ＣＲＴ制御基板裏。 修理の跡が沢山見られる。 |
 |

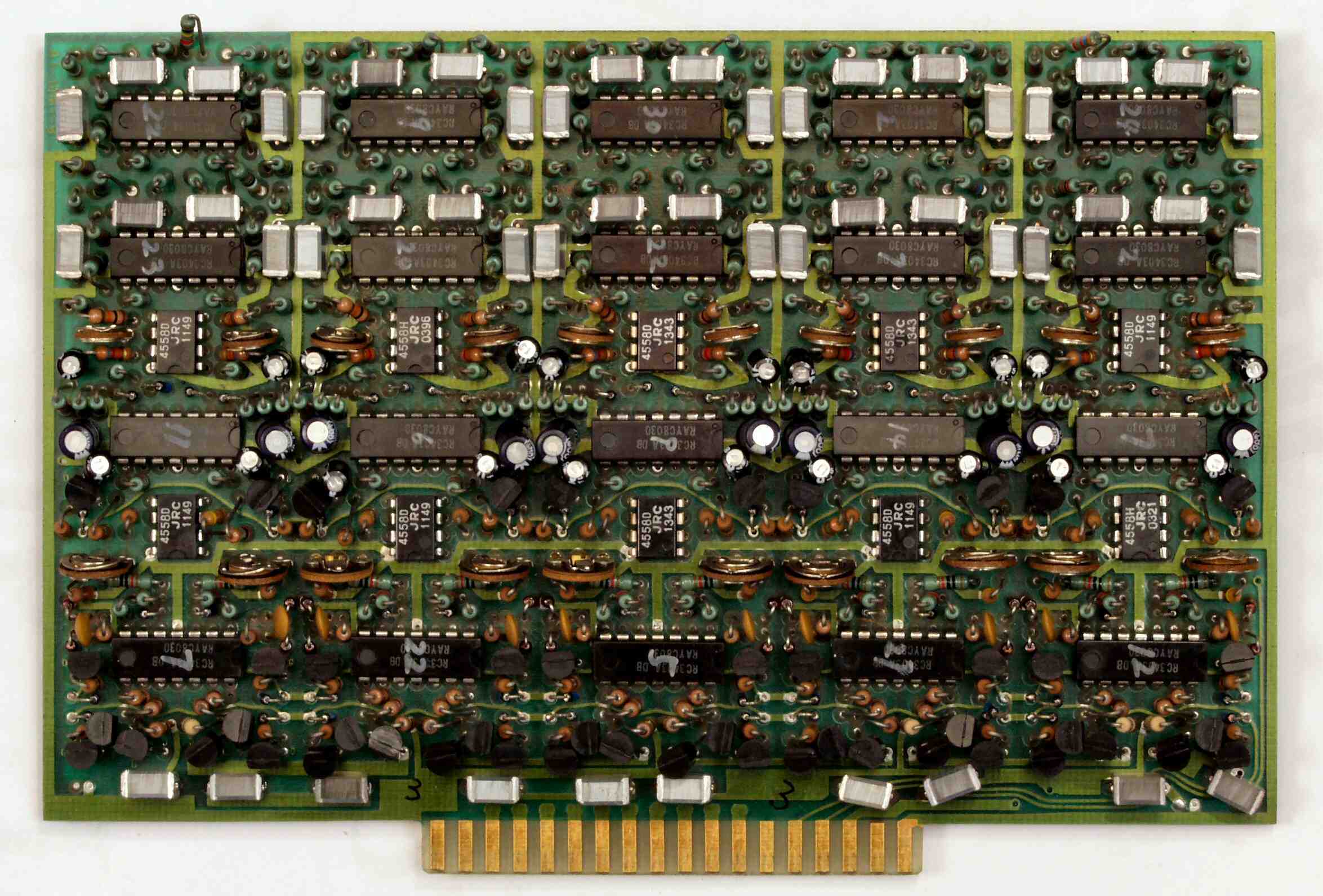

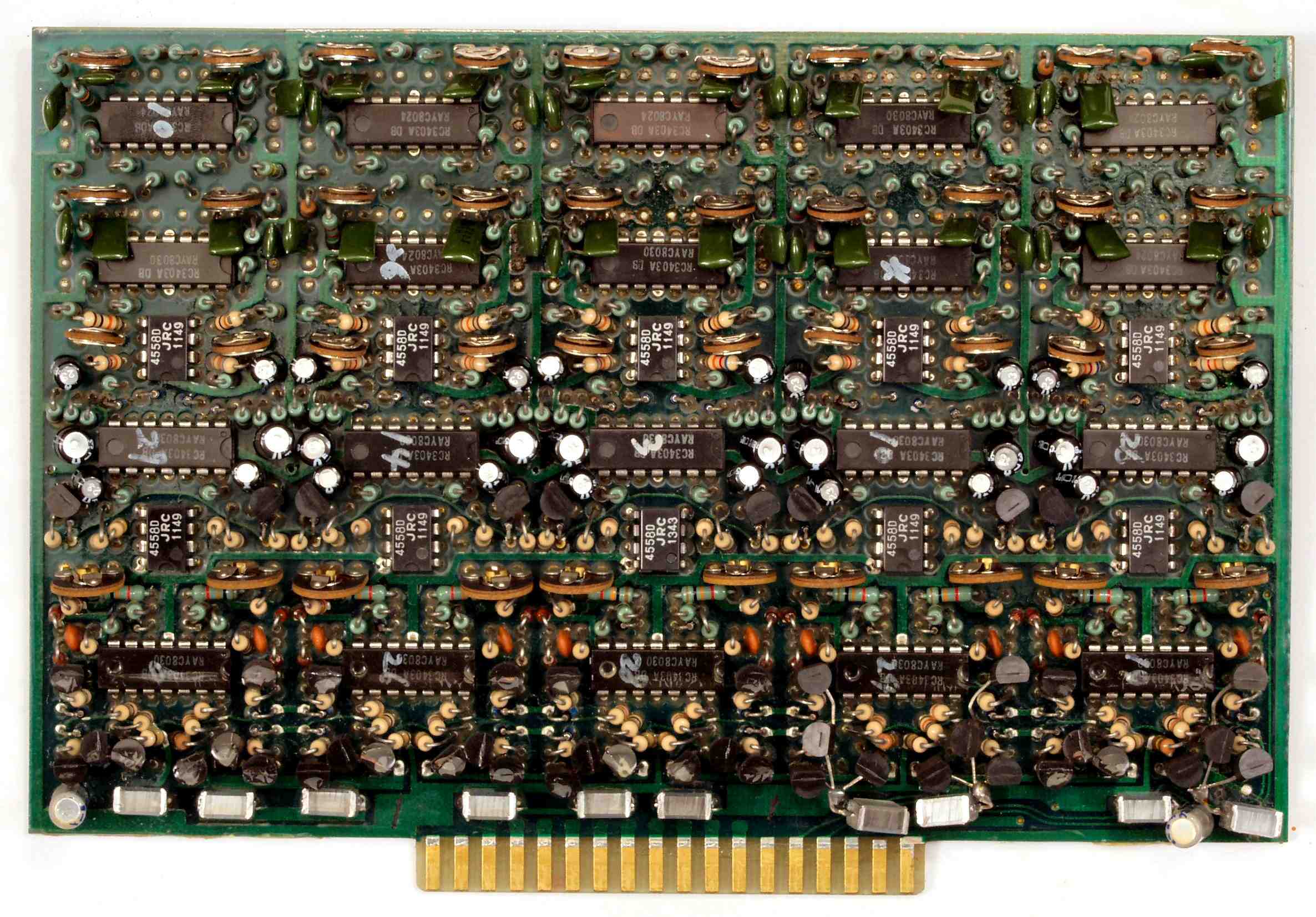

| Ａ−５Ａ． 点検中 ＢＰＦ・ＨＯＬＤ基板１。 修理の跡が沢山見られる。 |
 |

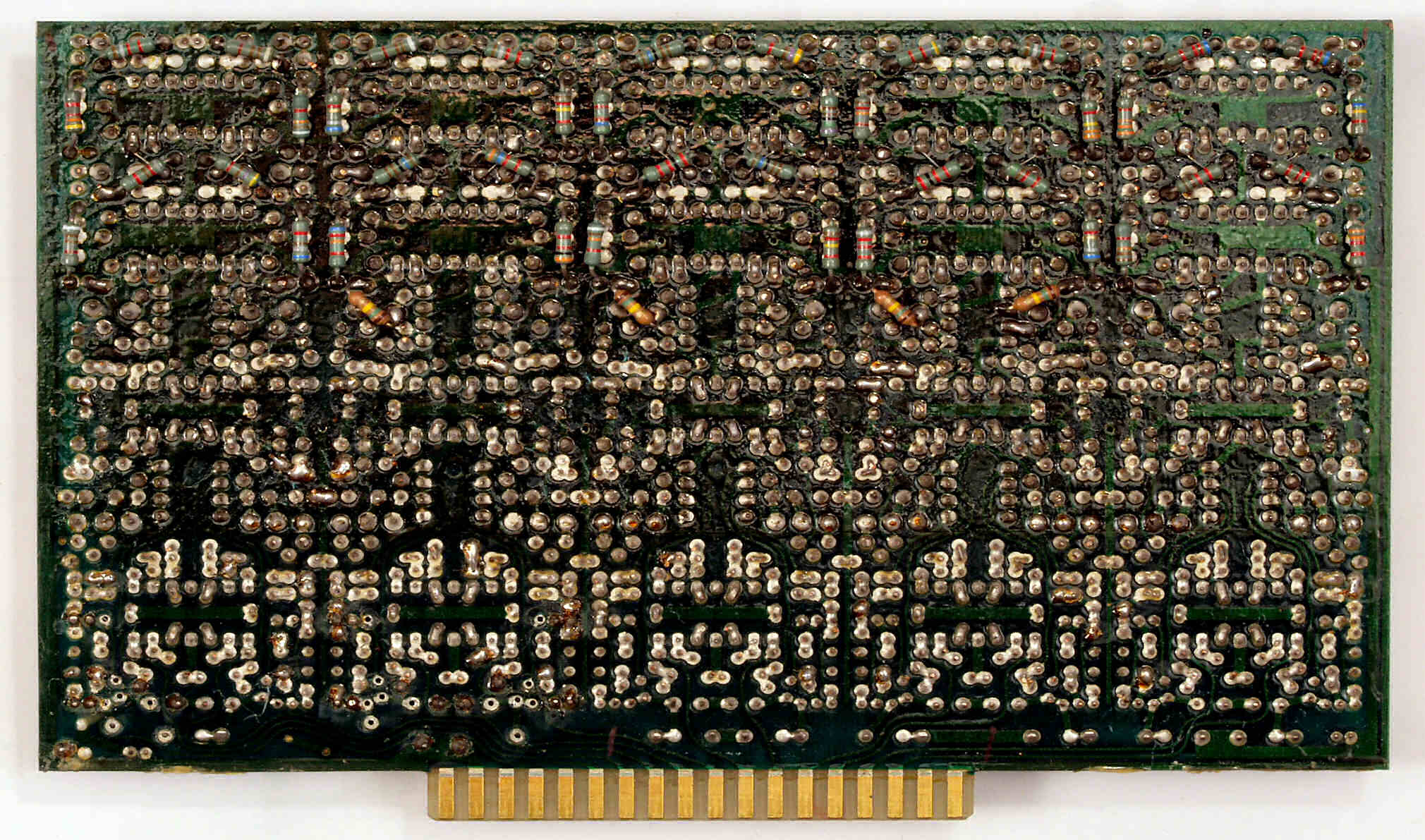

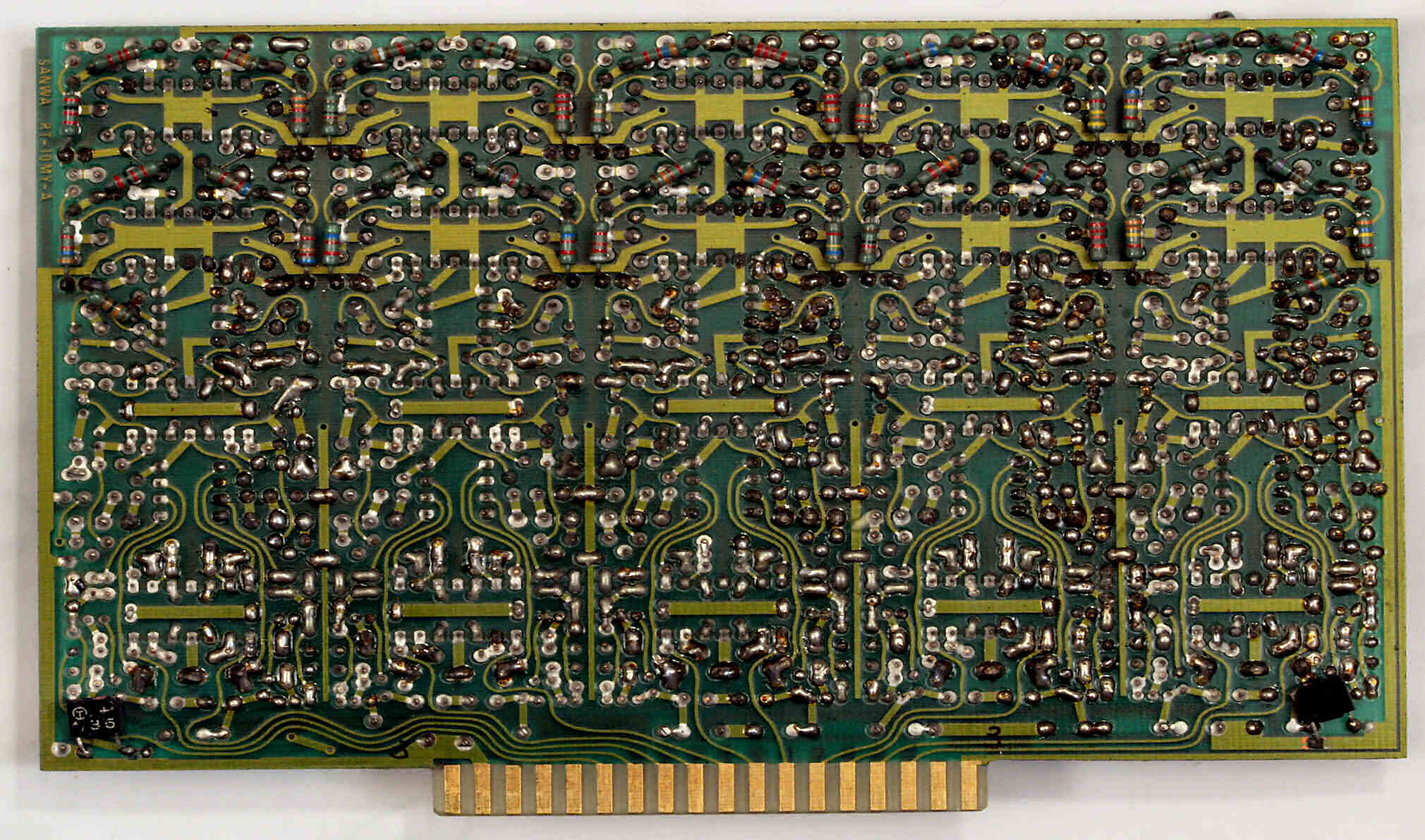

| Ａ−５Ｂ． 点検中 ＢＰＦ・ＨＯＬＤ基板１裏。 修理の跡が沢山見られる。 |
 |

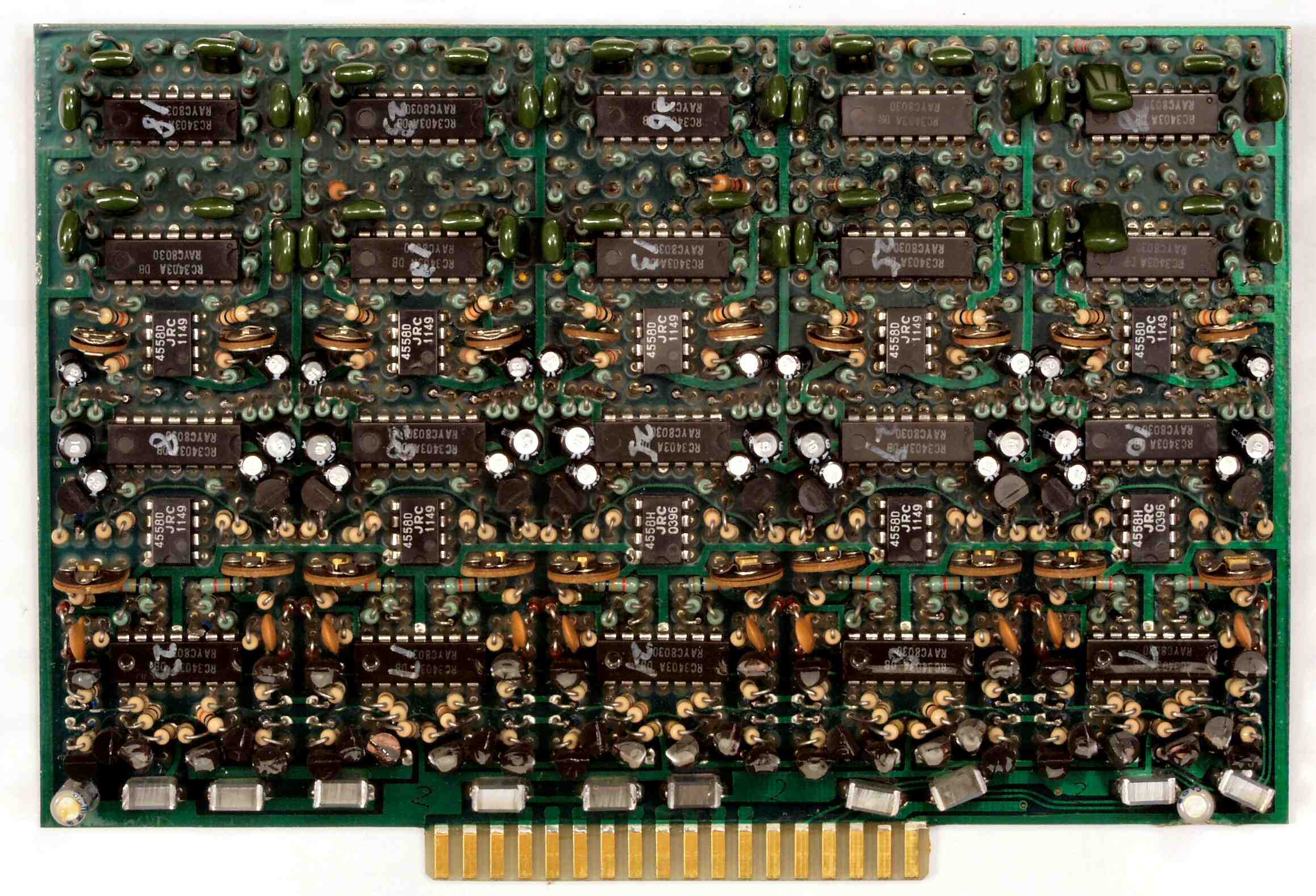

| Ａ−６Ａ． 点検中 ＢＰＦ・ＨＯＬＤ基板２。 修理の跡が沢山見られる。 |
 |

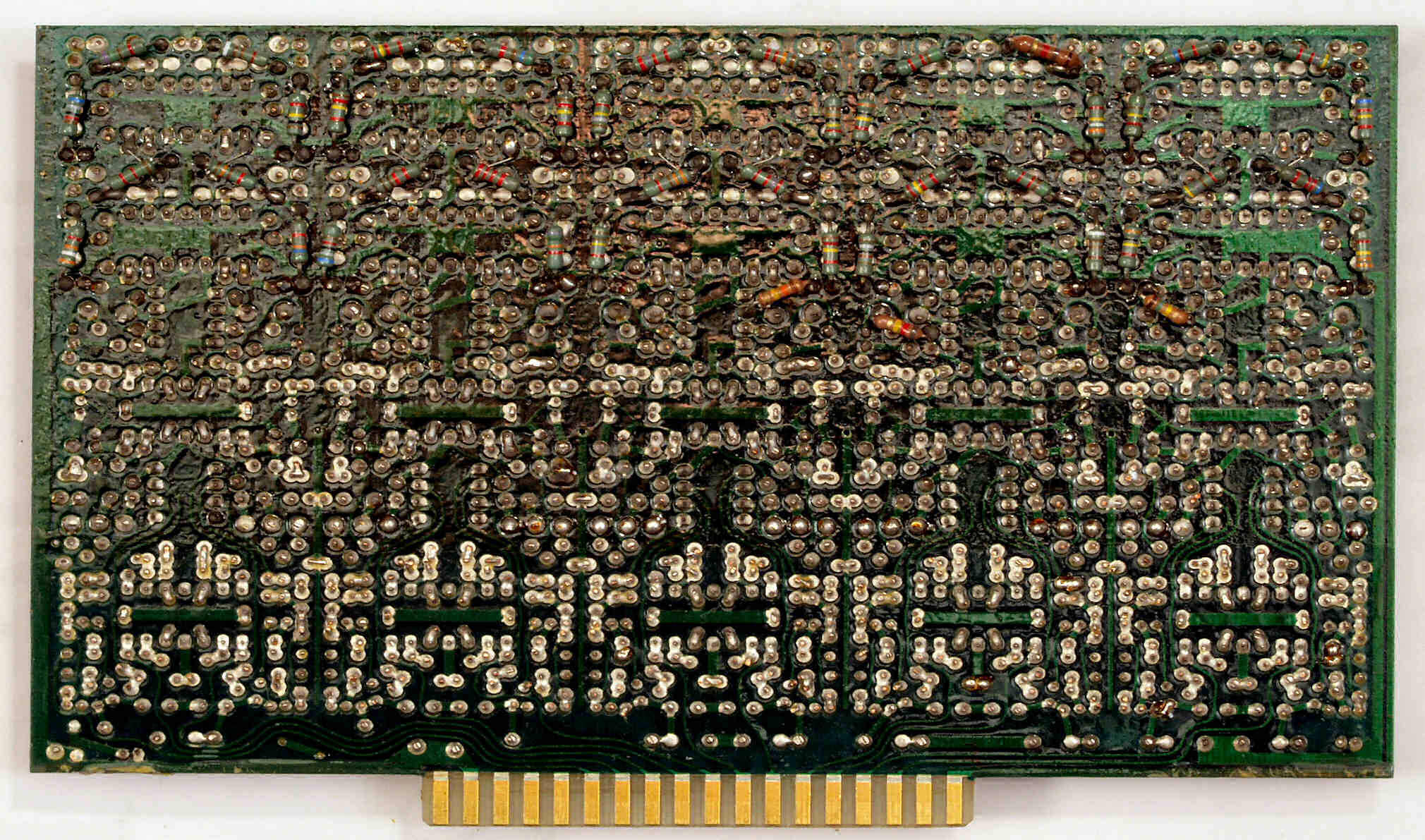

| Ａ−６Ｂ． 点検中 ＢＰＦ・ＨＯＬＤ基板２裏。 修理の跡が沢山見られる。 |
 |
| Ａ−７Ａ． 点検中 ＢＰＦ・ＨＯＬＤ基板３。 修理の跡が沢山見られる。 |
 |
| Ａ−７Ｂ． 点検中 ＢＰＦ・ＨＯＬＤ基板３裏。 修理の跡が沢山見られる。 |
 |

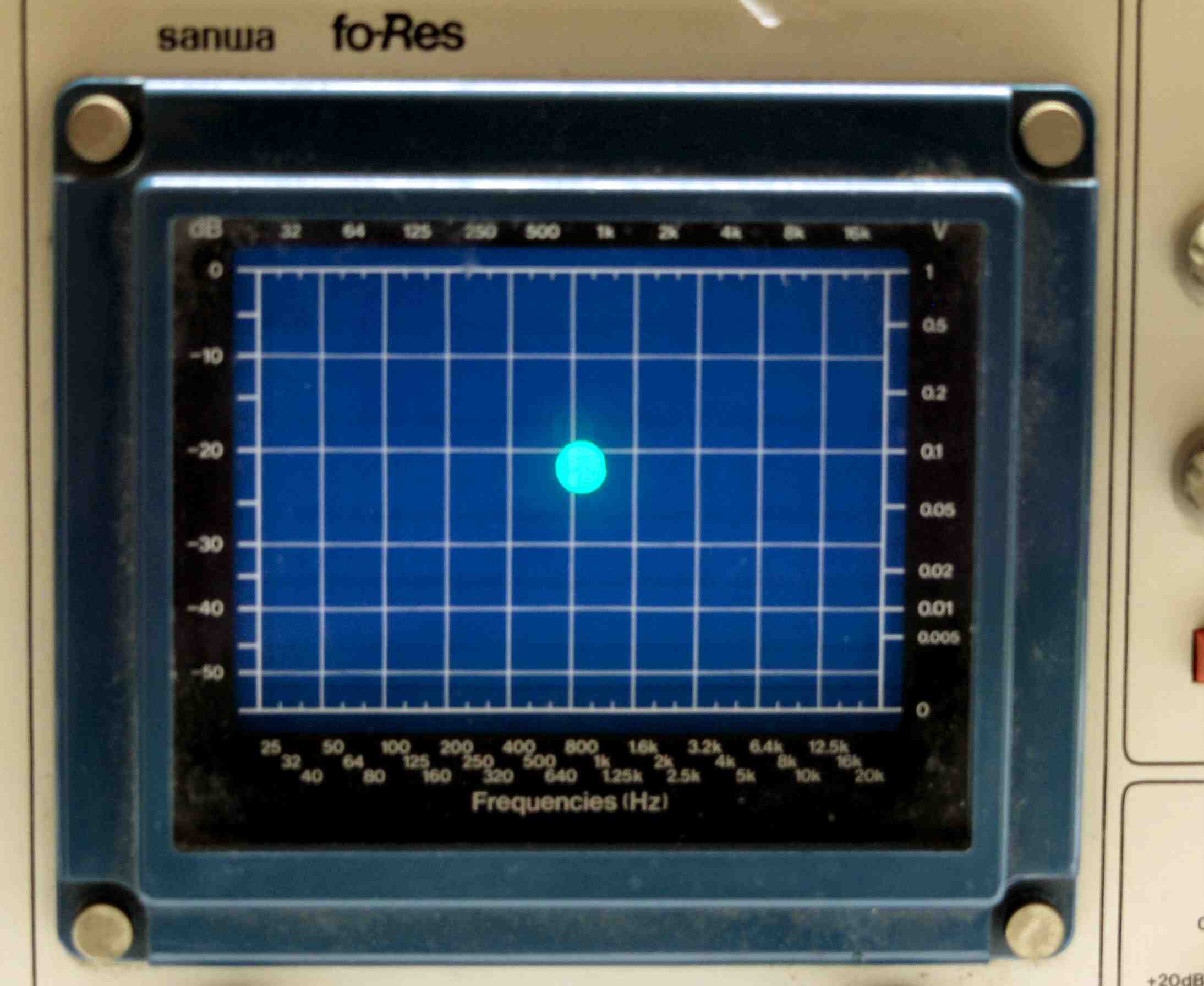

| Ａ−８． 点検中 ビームが絞り切れない。 ＣＲＴの不良。 |
 |
