| Ｐａｎａｓｏｎｉｃ ＶＰ−７２０１Ａ 備品修理 |
| A． ＹＡＨＯＯで購入（動作品６，５５０円で落札） B． 原因 電解コンデンサー劣化で歪み率が非常に多い Ｄ． 使用部品 ついでに電解コンデンサーを、オーディオ用電解コンデンサーに交換する |
| Ａ． 修理前の点検 Ａ−１． 修理前の測定 |
 |

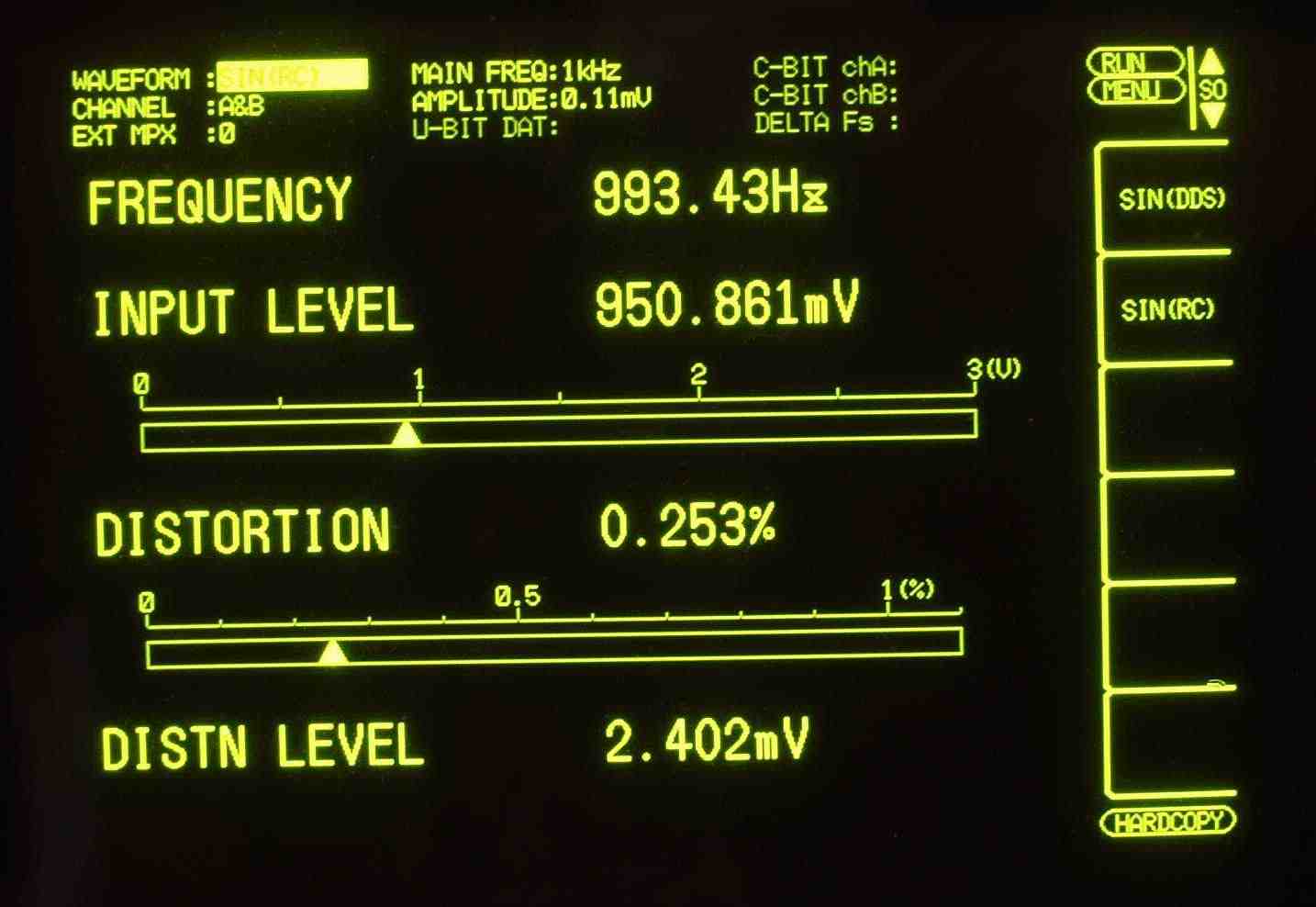

| Ａ−２Ａ． 修理前の測定 出力＝０ｄＢ １ＫＨＺを測定、歪み率＝０．２５３％ 規定値（設計値）では０．００５％以下 |
 |

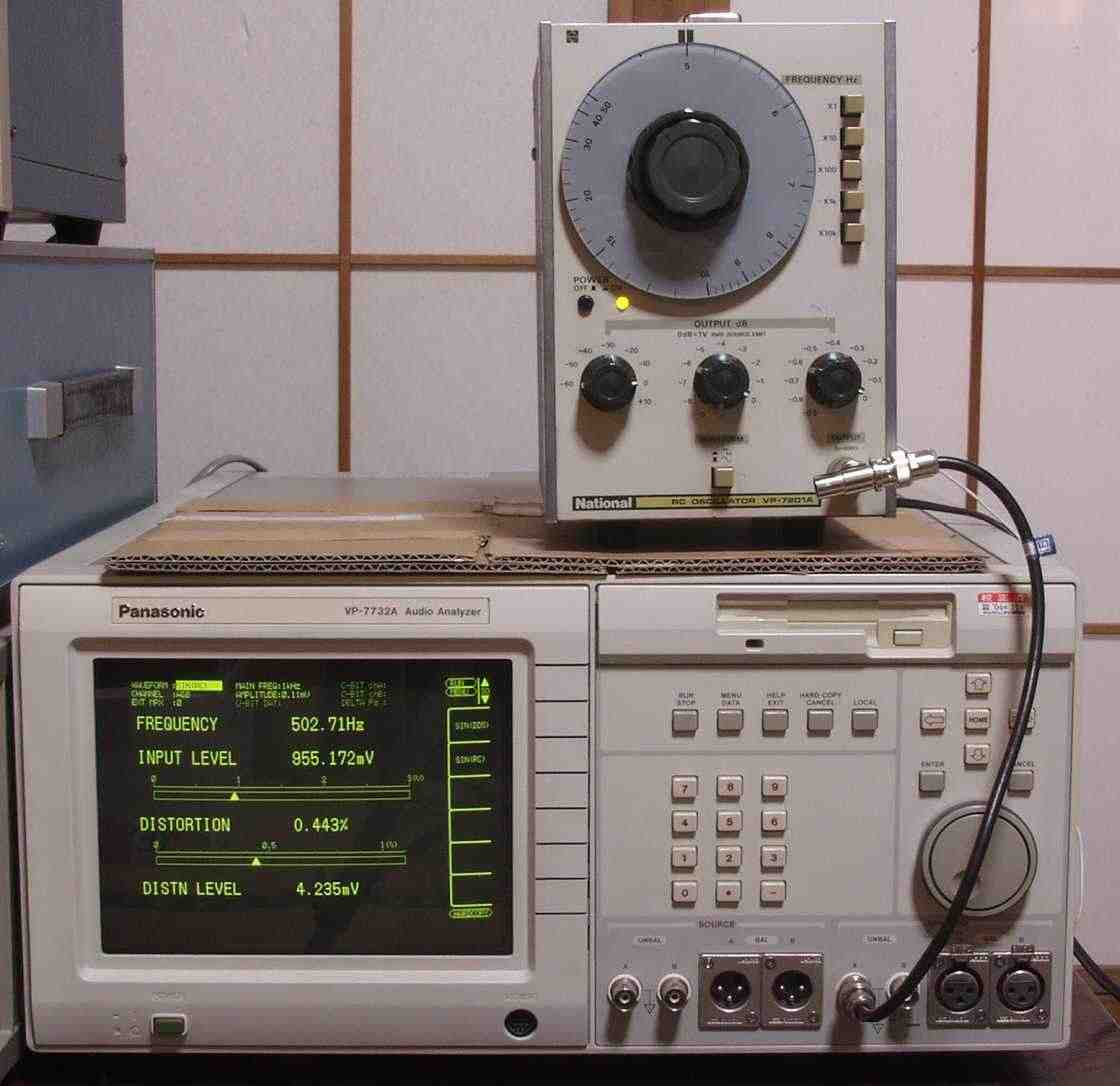

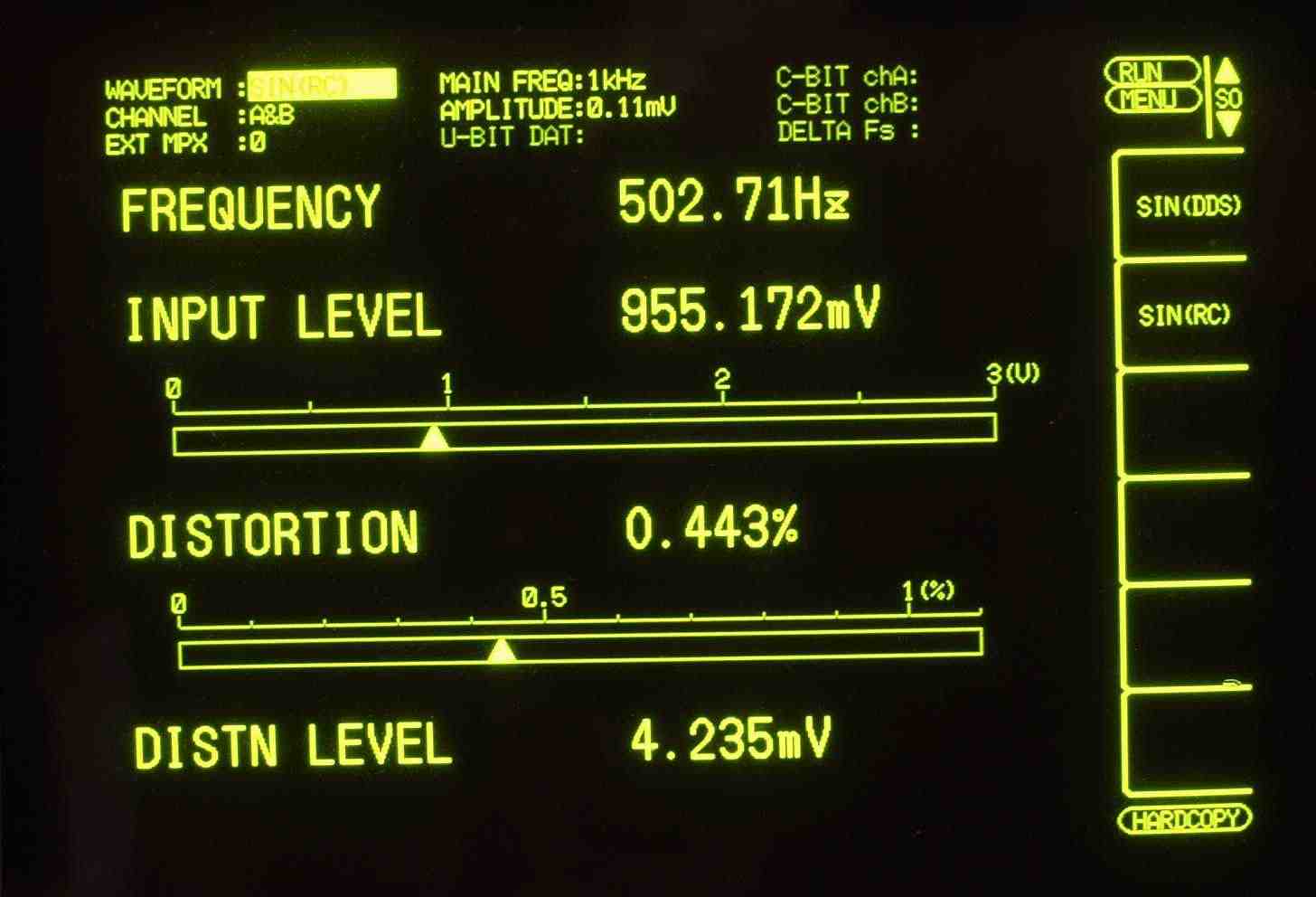

| Ａ−１． 修理前の測定 出力＝０ｄＢ ５００ＨＺを測定、歪み率＝０．４４３％ 規定値（設計値）では０．００５％以下 |
 |

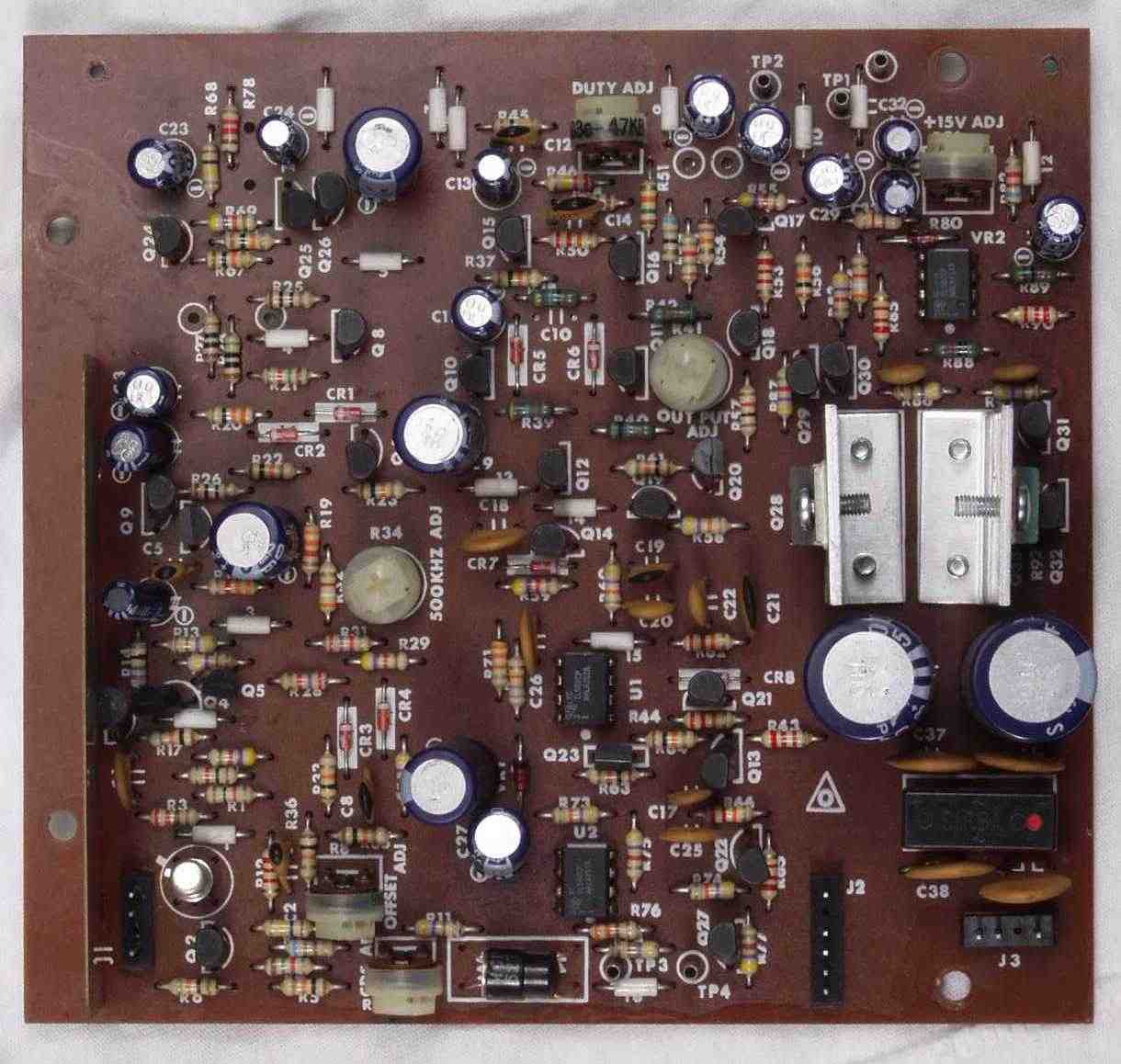

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 メイン基盤 |
 |

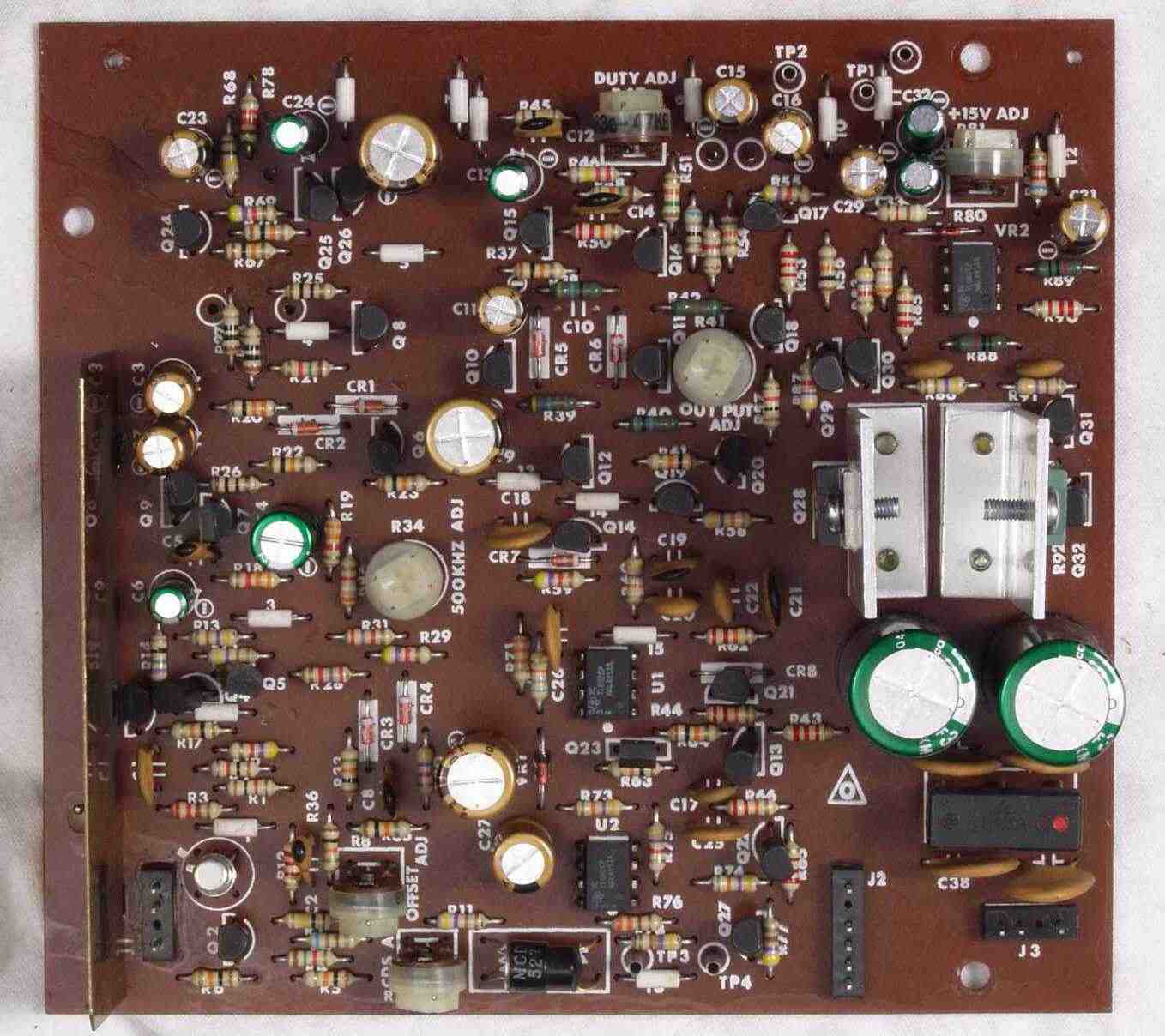

| Ｃ−１Ｂ． 修理後 メイン基盤 電解コンデンサー、ＦＥＴ（電界トランジスター）交換 |
 |

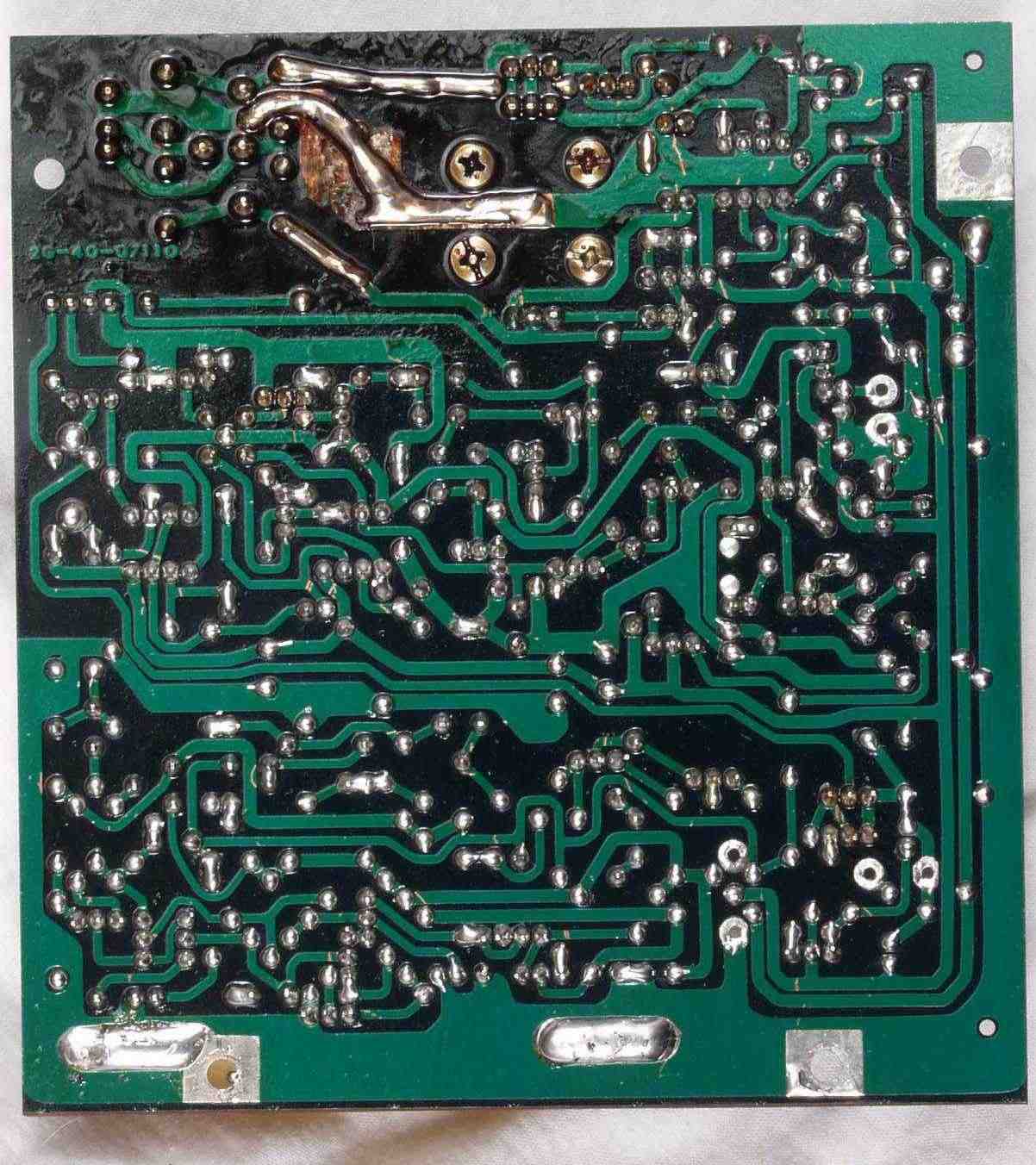

| Ｃ−１Ｃ． 修理前 メイン基盤裏 |
 |

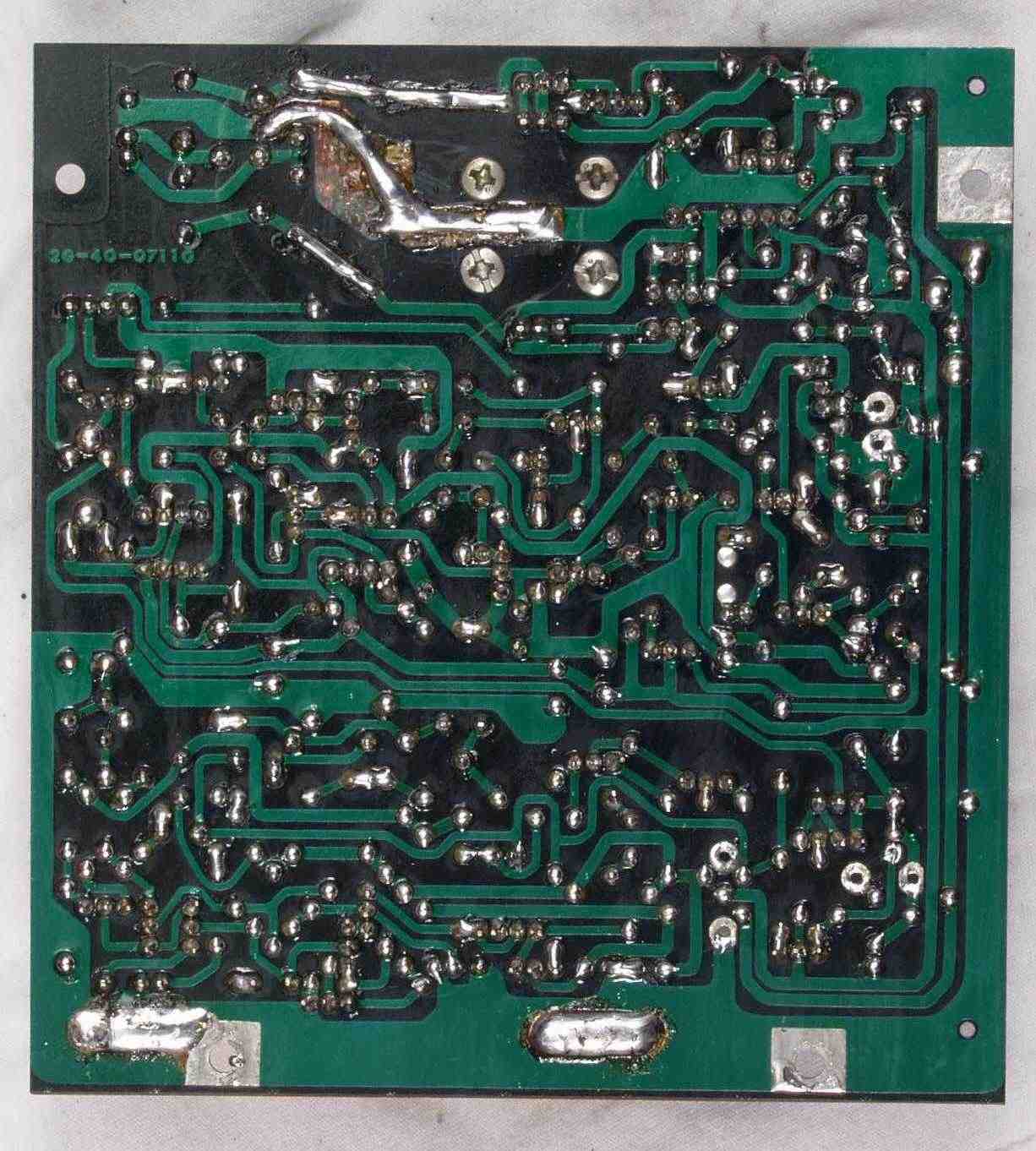

| Ｃ−１Ｄ． 修理（半田補正）後 メイン基盤裏 |
 |

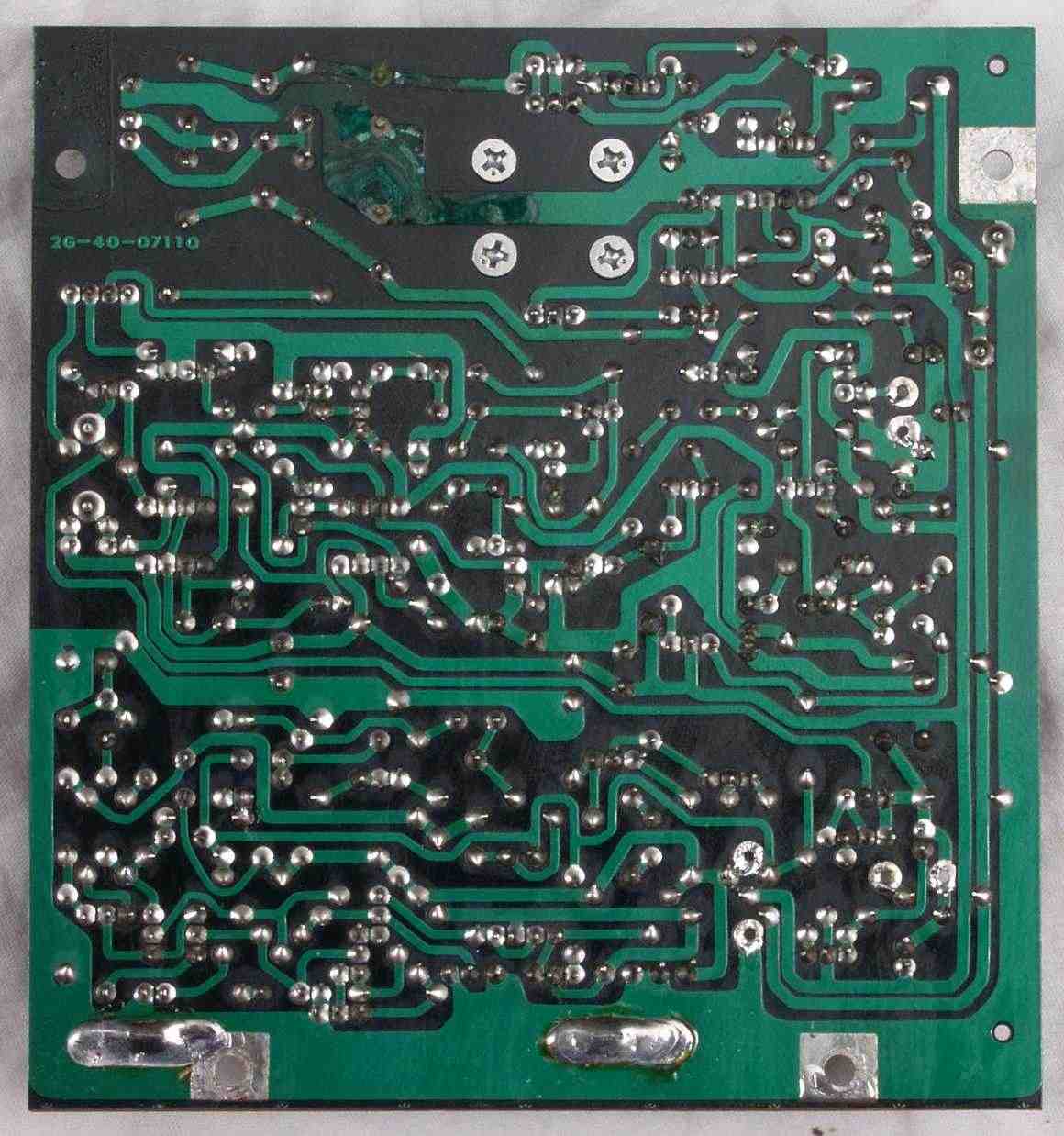

| Ｃ−１Ｅ． 完成メイン基盤裏 洗浄後 |
 |

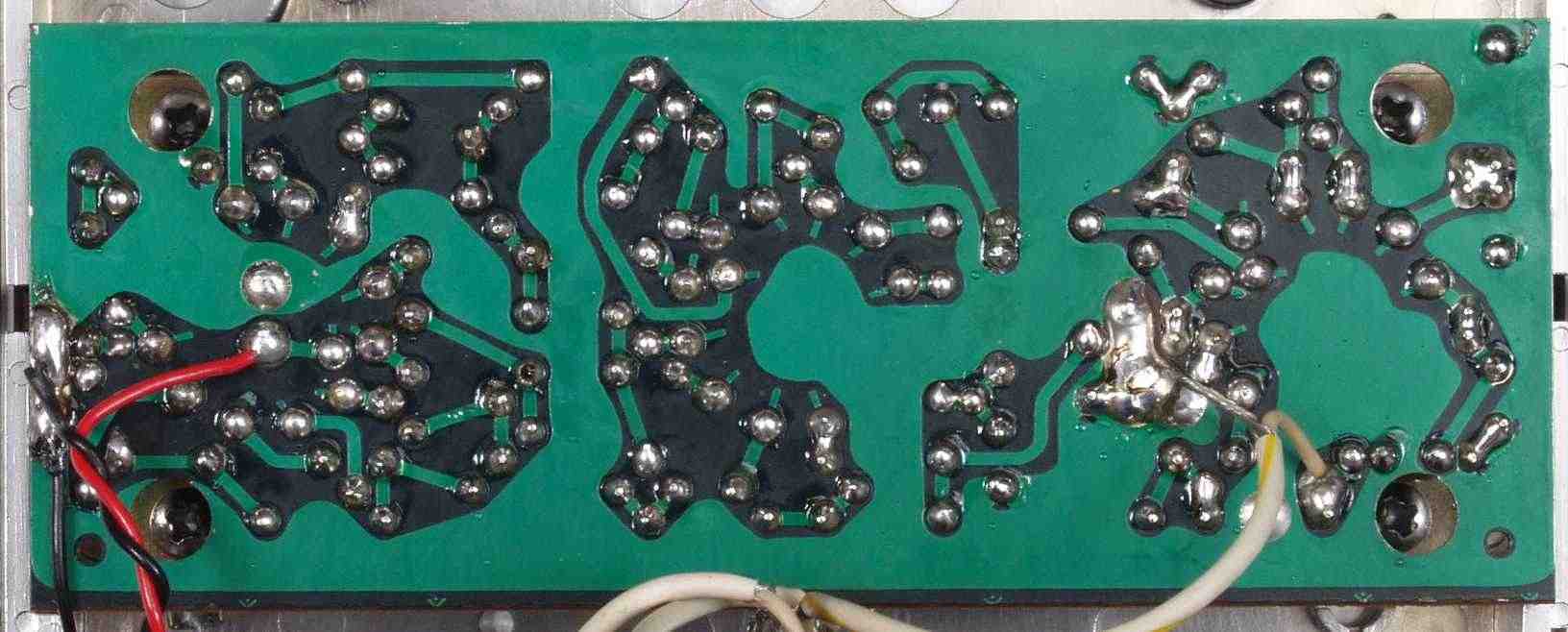

| Ｃ−２Ａ． 修理前 ＶＲ基盤裏 |
 |

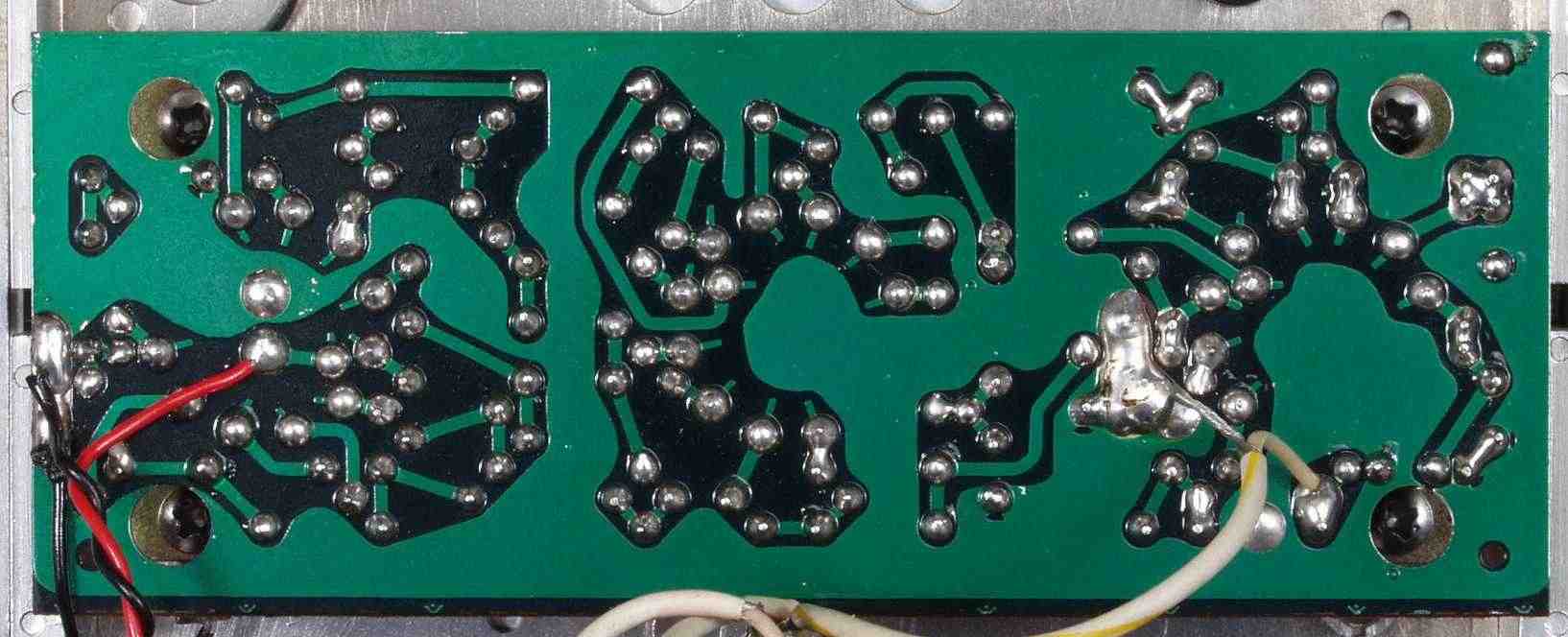

| Ｃ−２Ｂ． 修理（半田補正）後 ＶＲ基盤裏 |
 |
| Ｃ−２Ｃ． 完成ＶＲ基盤裏 洗浄後 |
 |

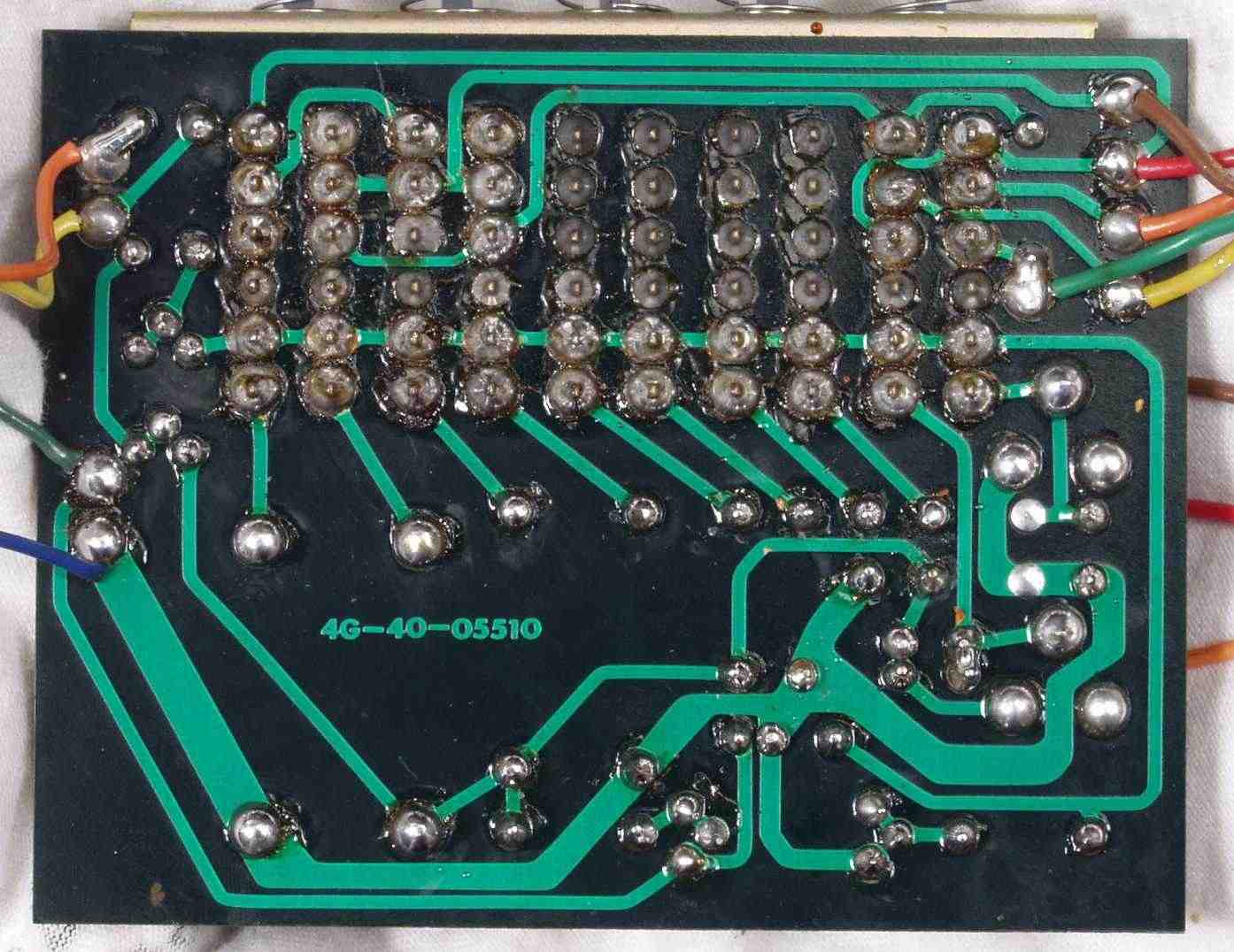

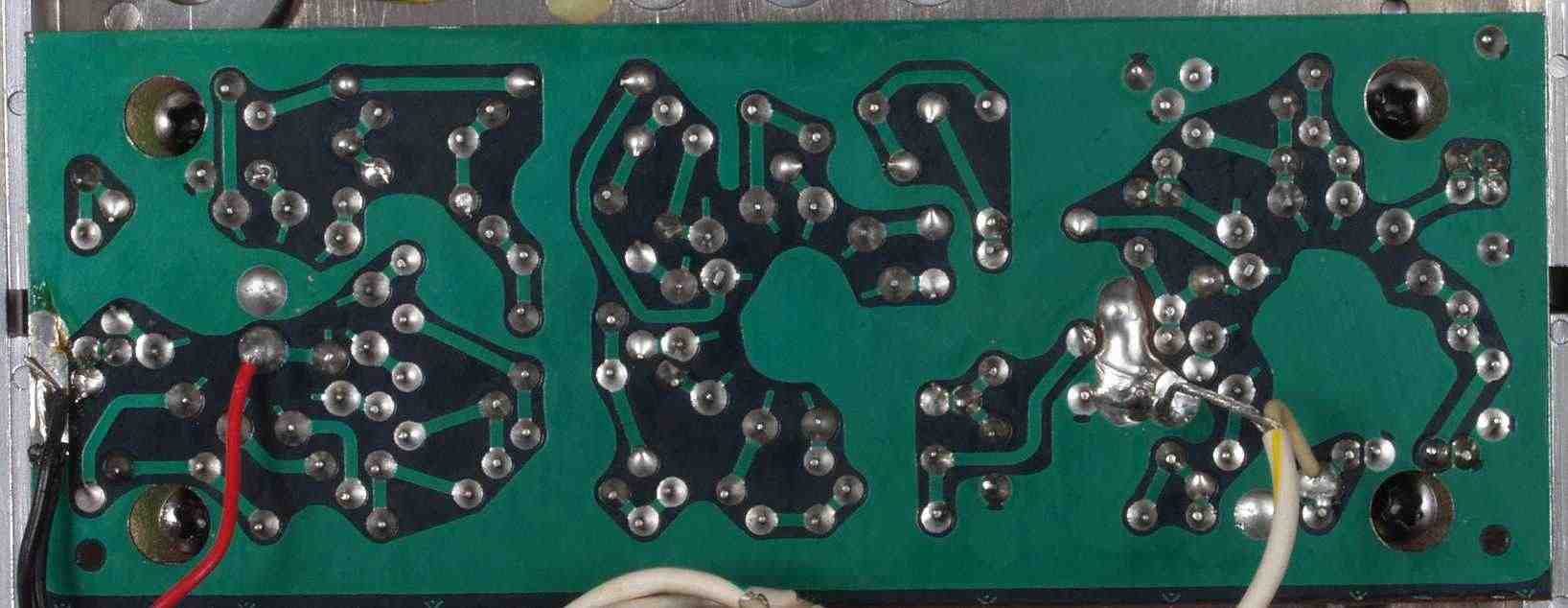

| Ｃ−３Ａ． 修理前 ＳＷ基盤裏 |
 |

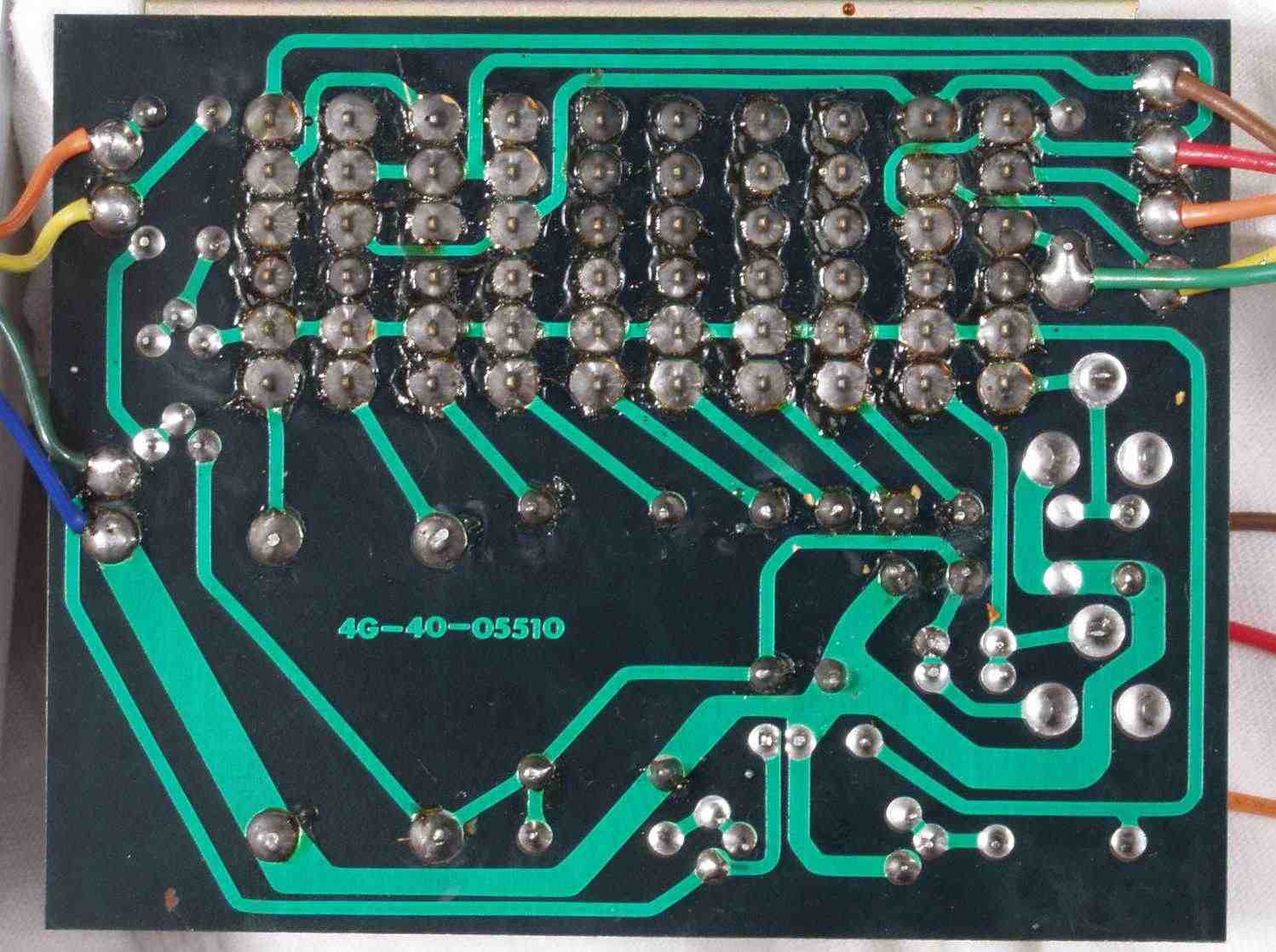

| Ｃ−３Ｂ． 修理（半田補正）後 ＳＷ基盤裏 |
 |

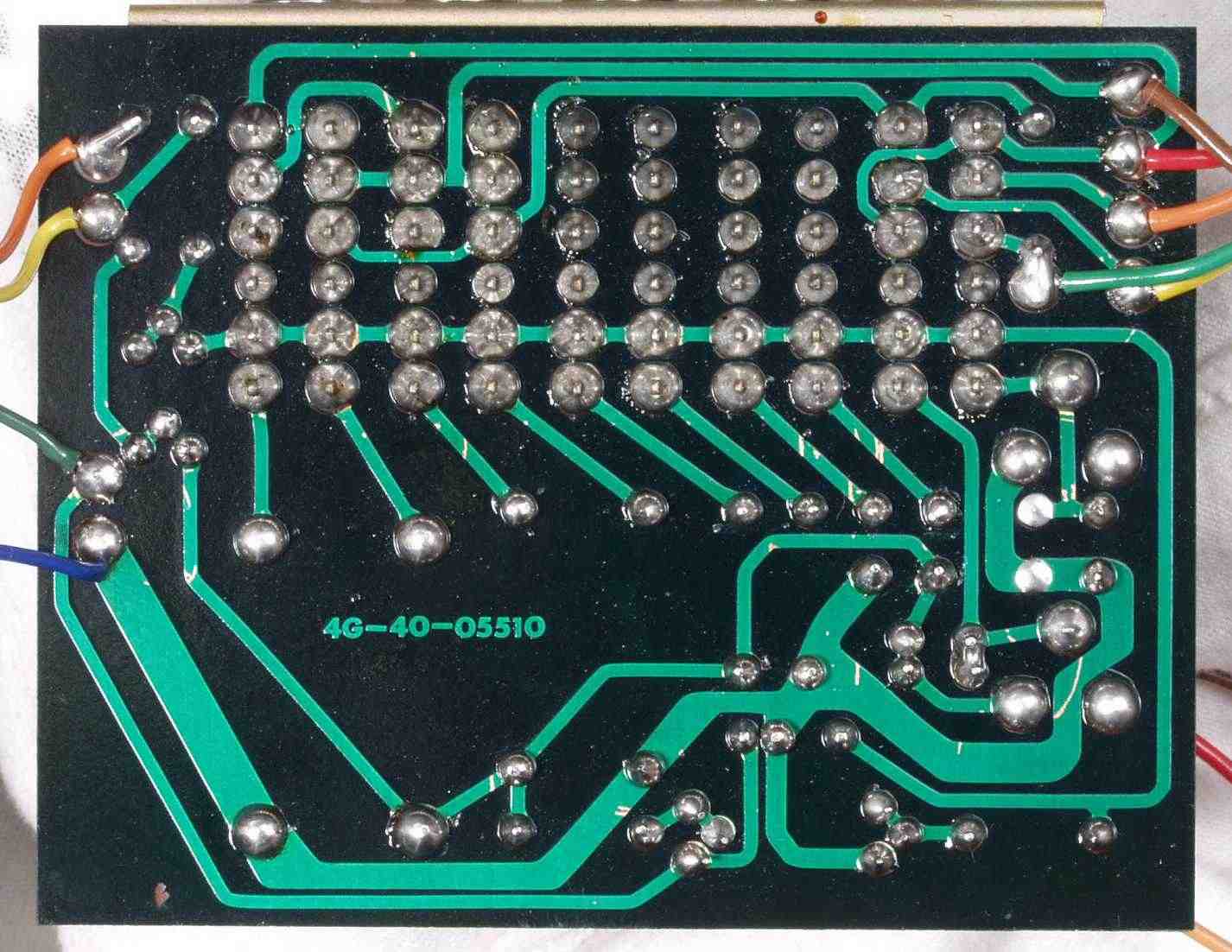

| Ｃ−３Ｃ． 完成ＳＷ基盤裏 洗浄後 |
 |
| Ｄ． 出力・歪み率測定 |
 |

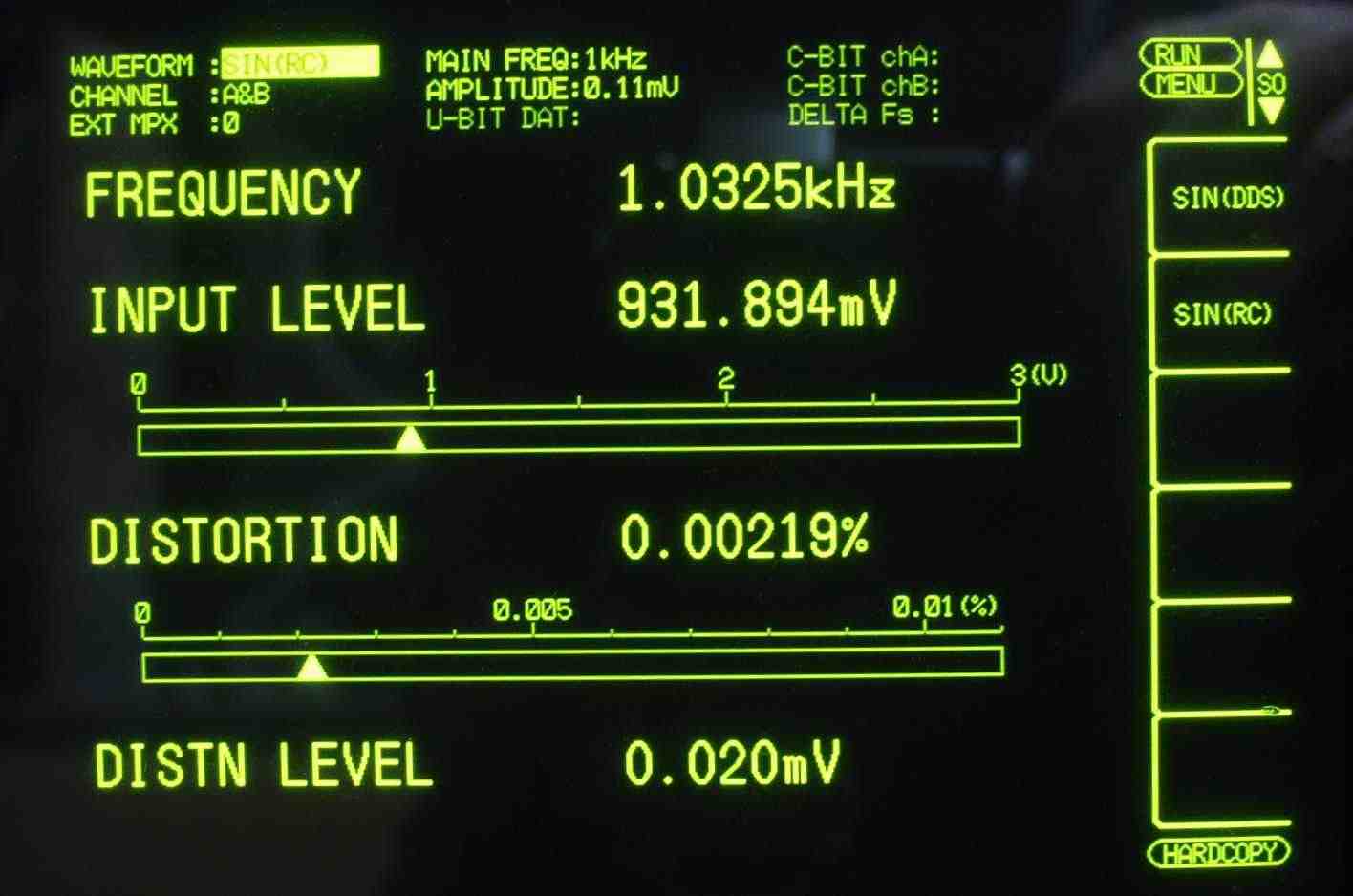

| Ｅ−１． 出力＝０ｄＢ １ＫＨＺを測定、歪み率＝０．００２１９％ 規定値（設計値）では０．００５％以下 |
 |

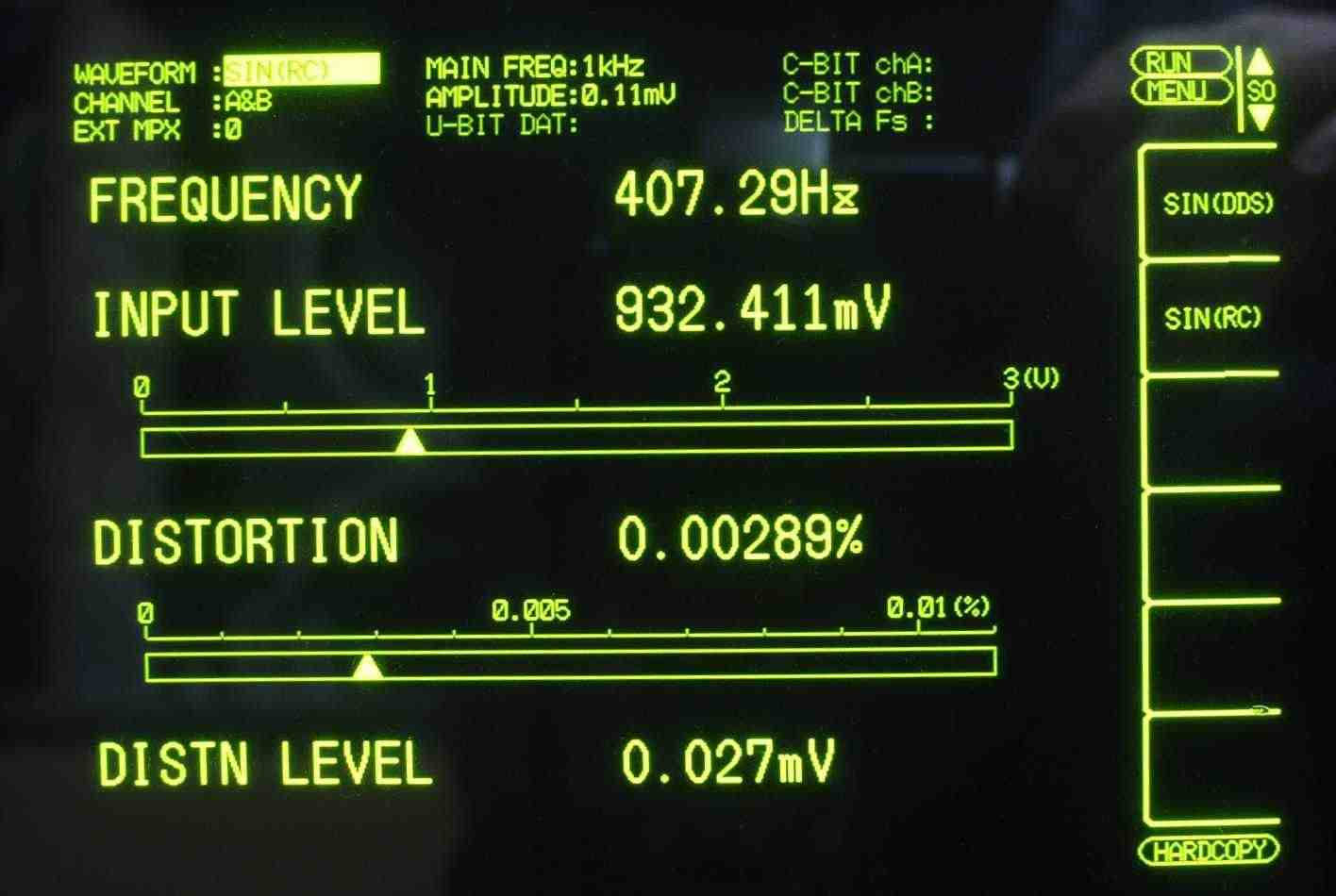

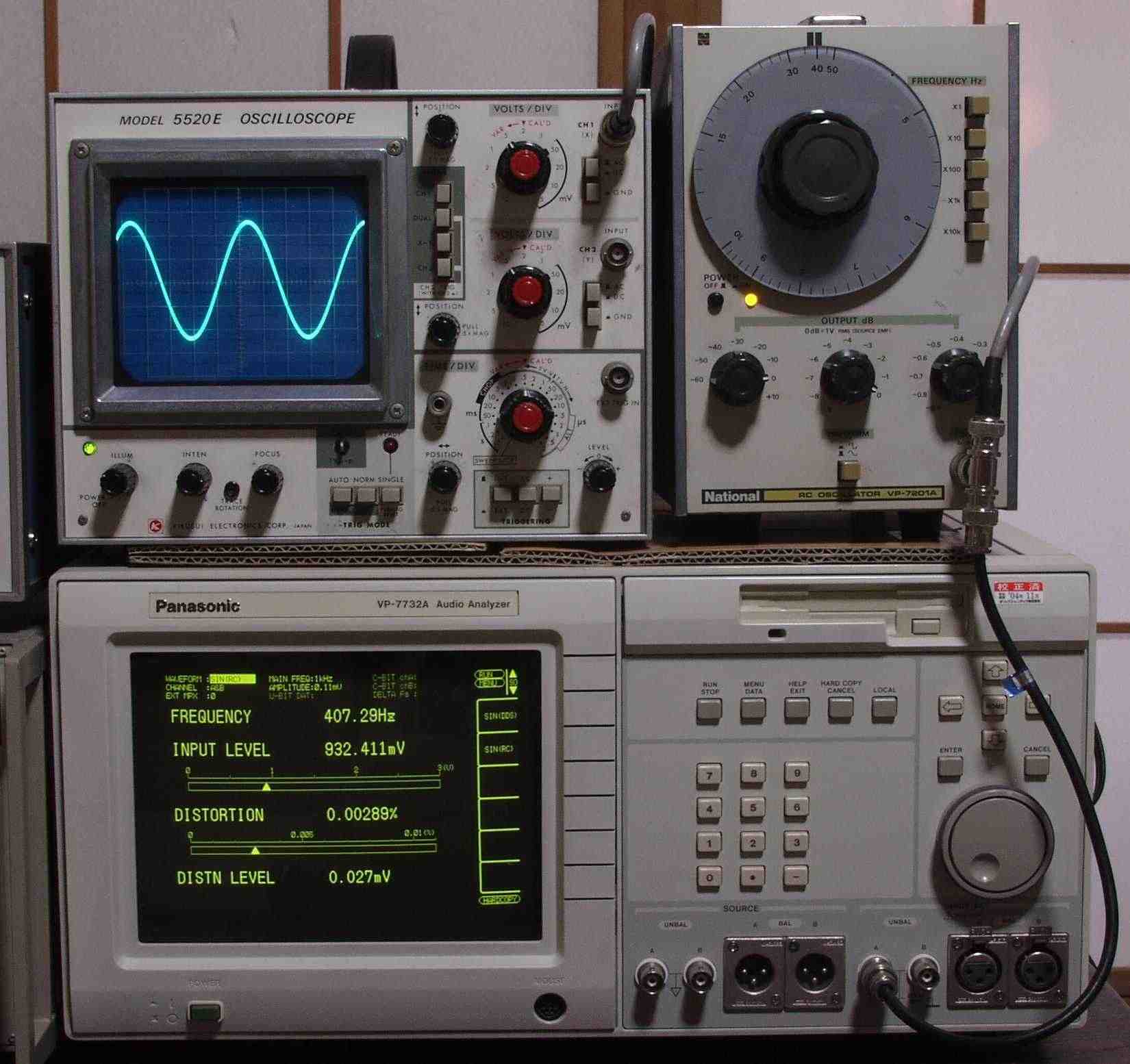

| Ｅ−２． 出力＝０ｄＢ ４００ＨＺを測定、歪み率＝０．００２８９％ 規定値（設計値）では０．００５％以下 |
 |
