ALTEC 604−8G SP Net Work修理記録
平成15年9月10日到着  10月10日完成
A. 修理前の状況
  • オーバーホール

B. 原因
  • コンデンサーの劣化


C. 修理状況
  • コンデンサー    交換
    SP接続端子    交換

D. 使用部品(2台分)
  • メタライズド・ポリエステル・フイルムコンデンサー   個
    SP接続端子                         組

E. 調整・測定


F. 修理費  39,000円/2台分

S. ALTEC 604−8G SP の仕様(カタログ・マニアルより)


A. 修理前の状況

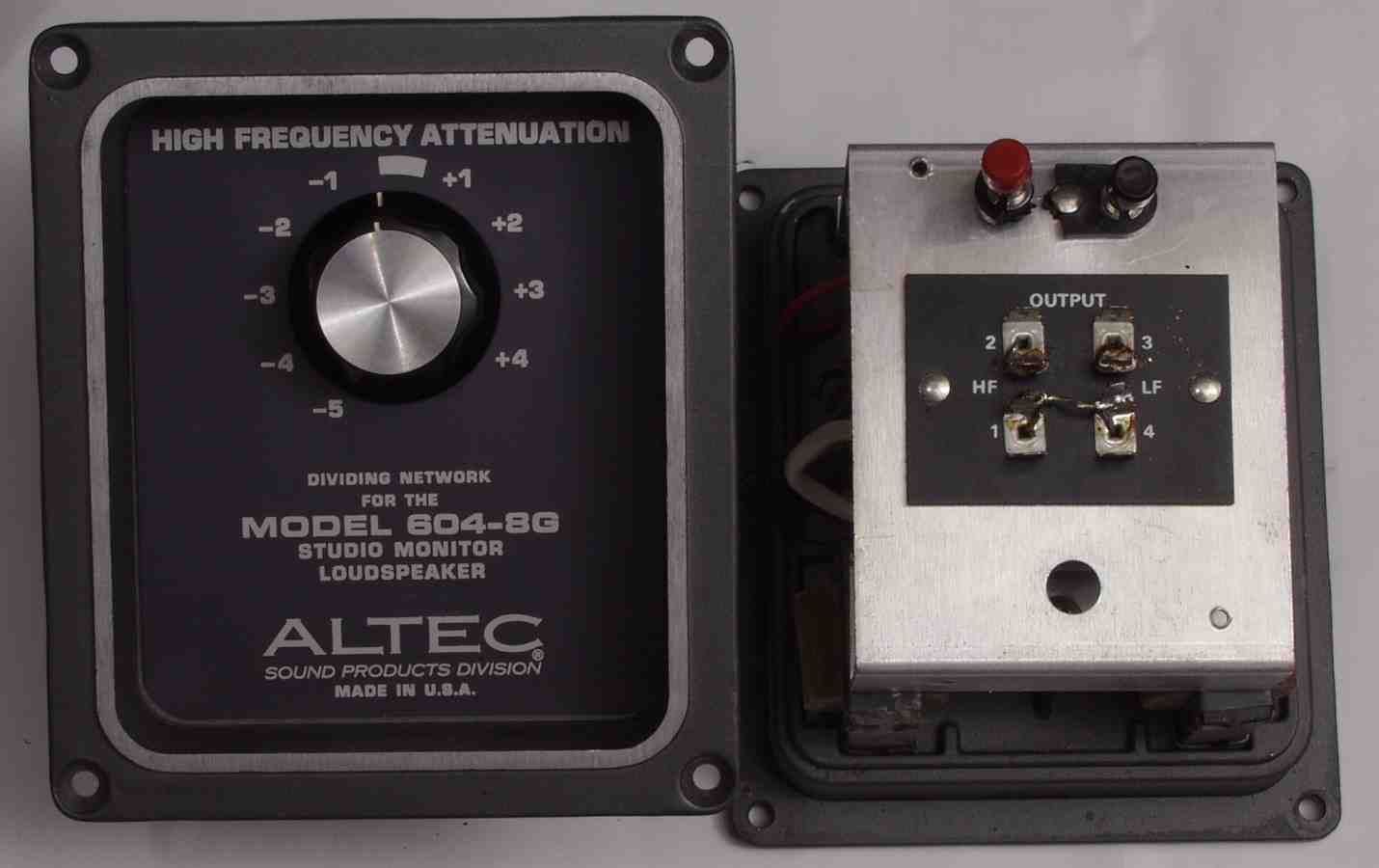

A−1. 修理前、外観

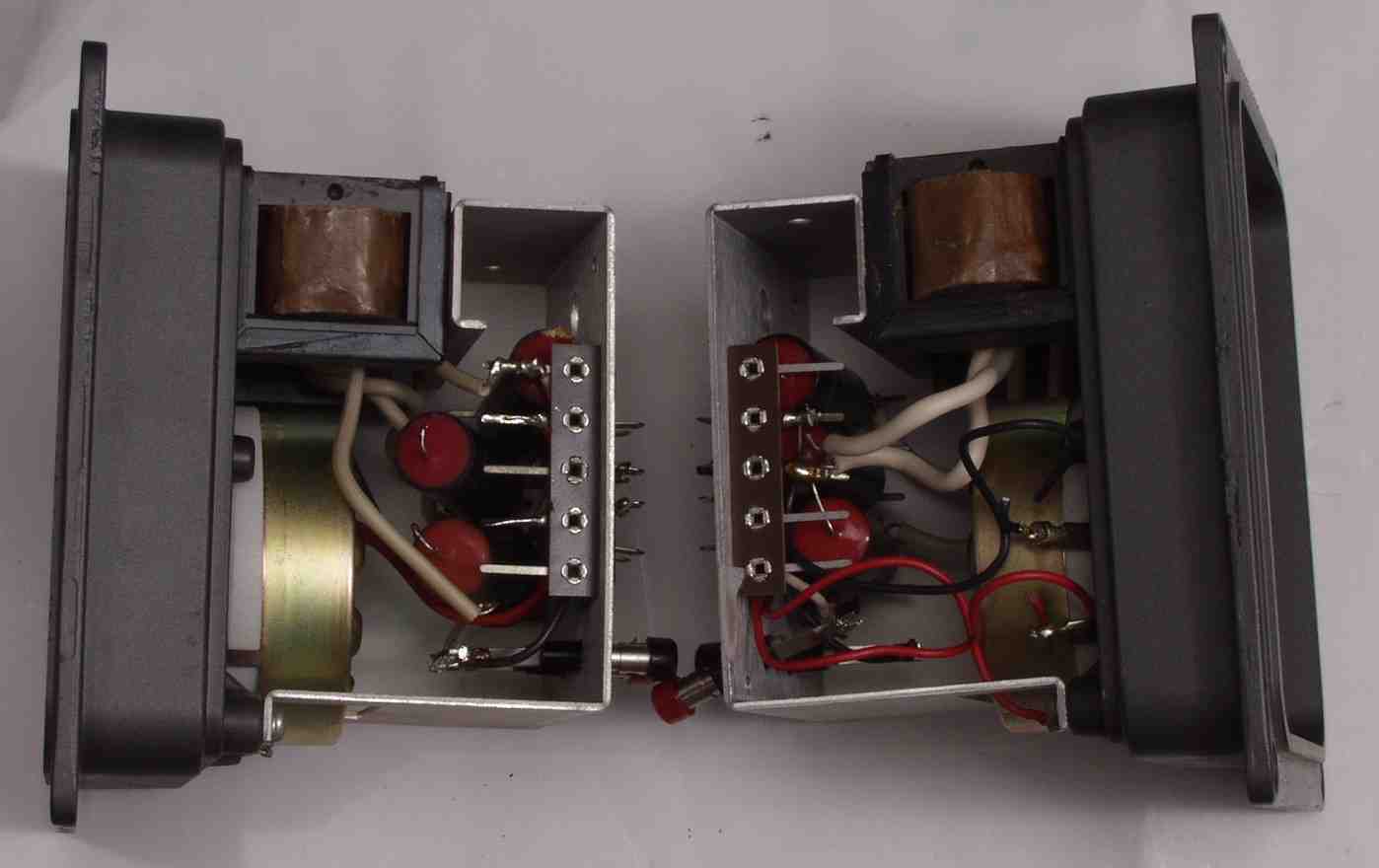

A−2. 修理前、横から見る
C. 修理状況

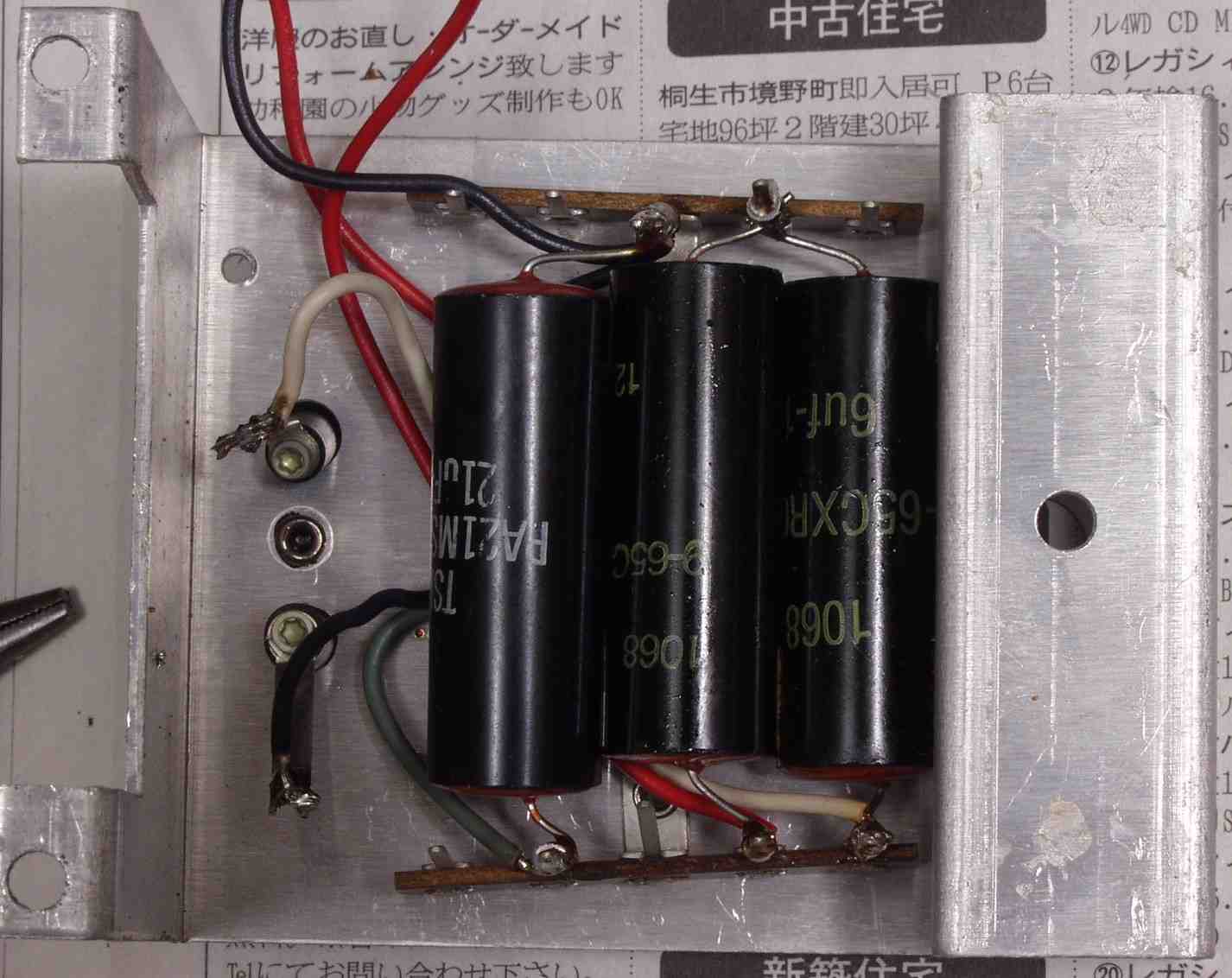

C−1A. 修理前 コンデンサー

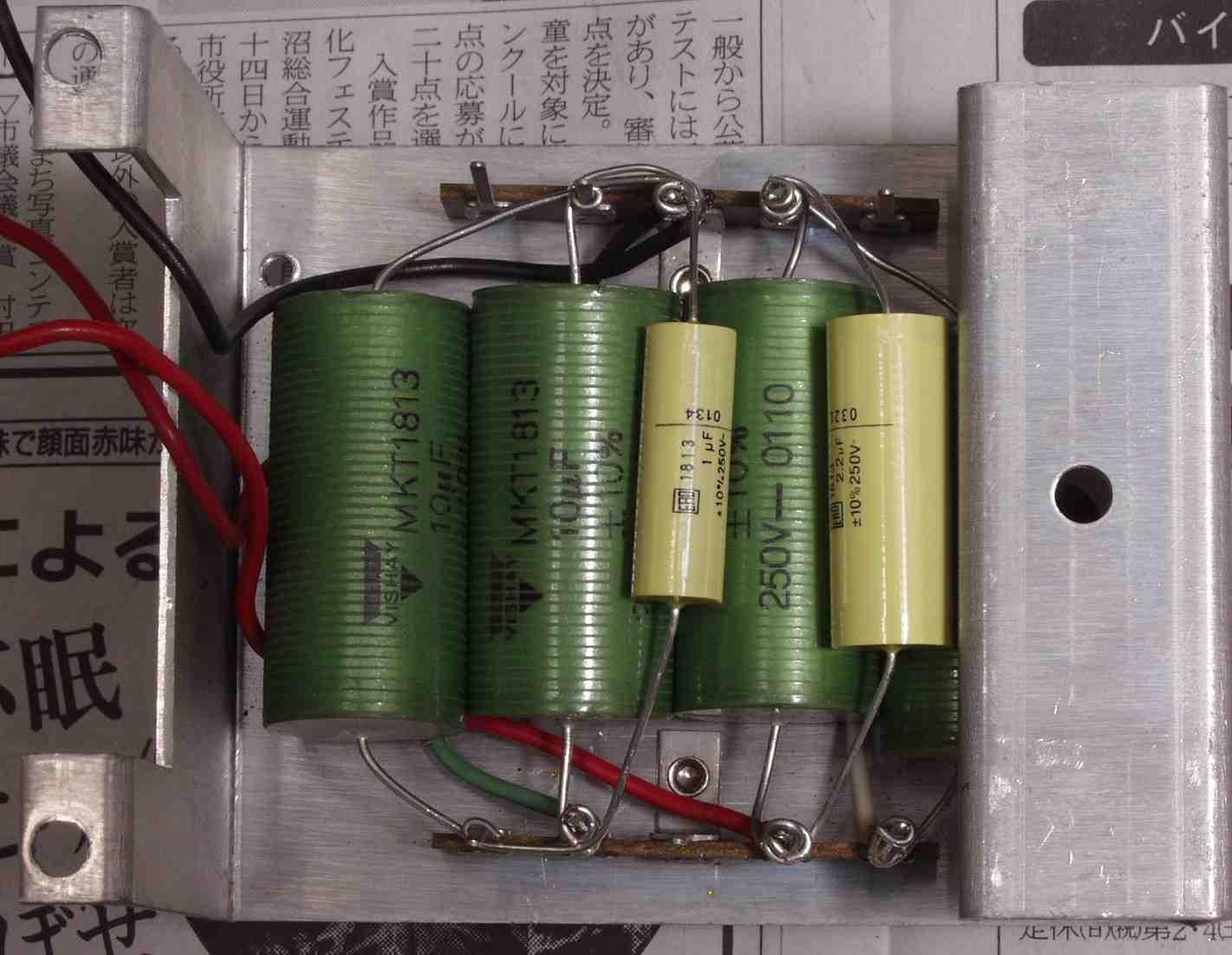

C−1B. 修理後 コンデンサー

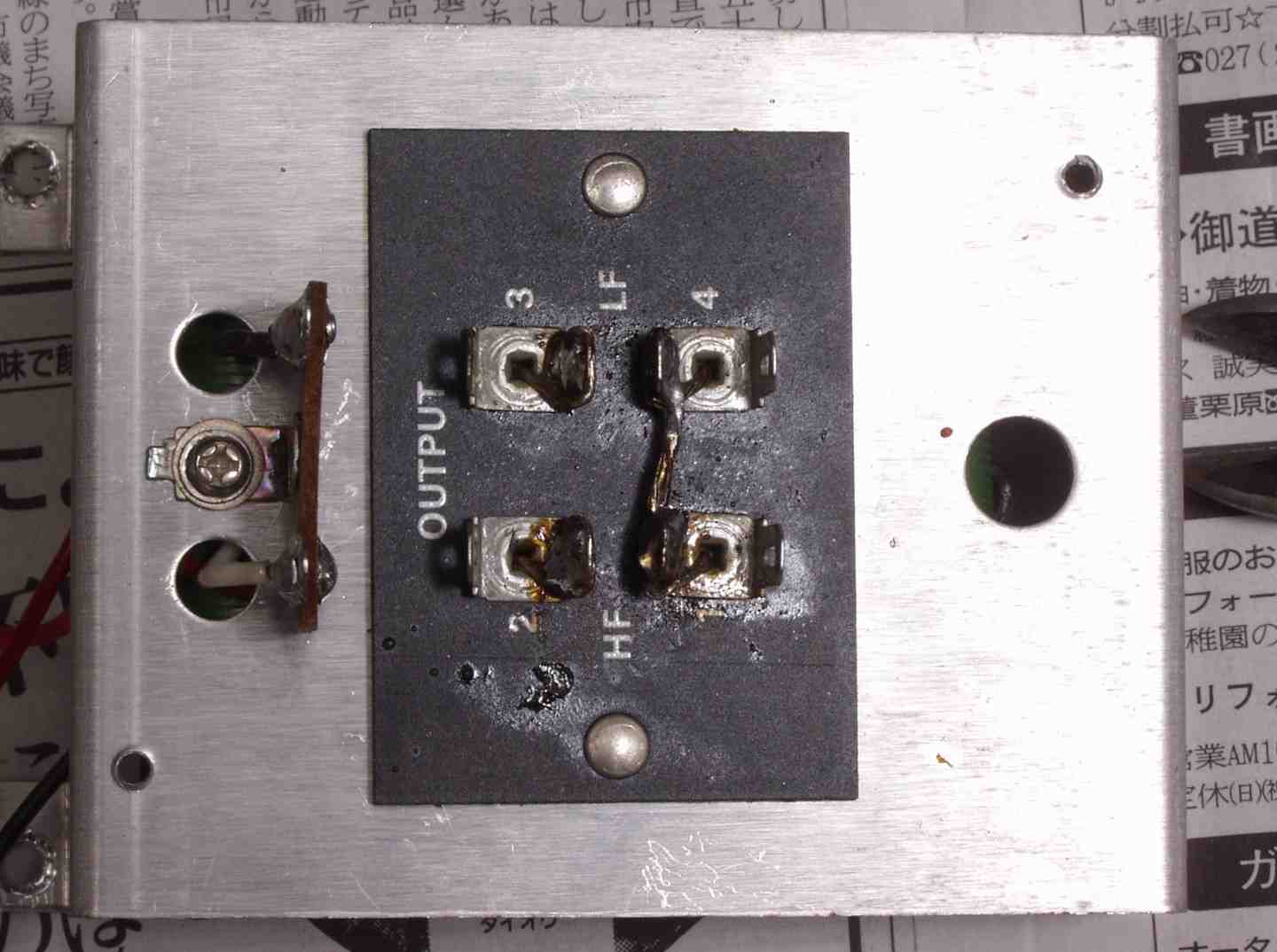

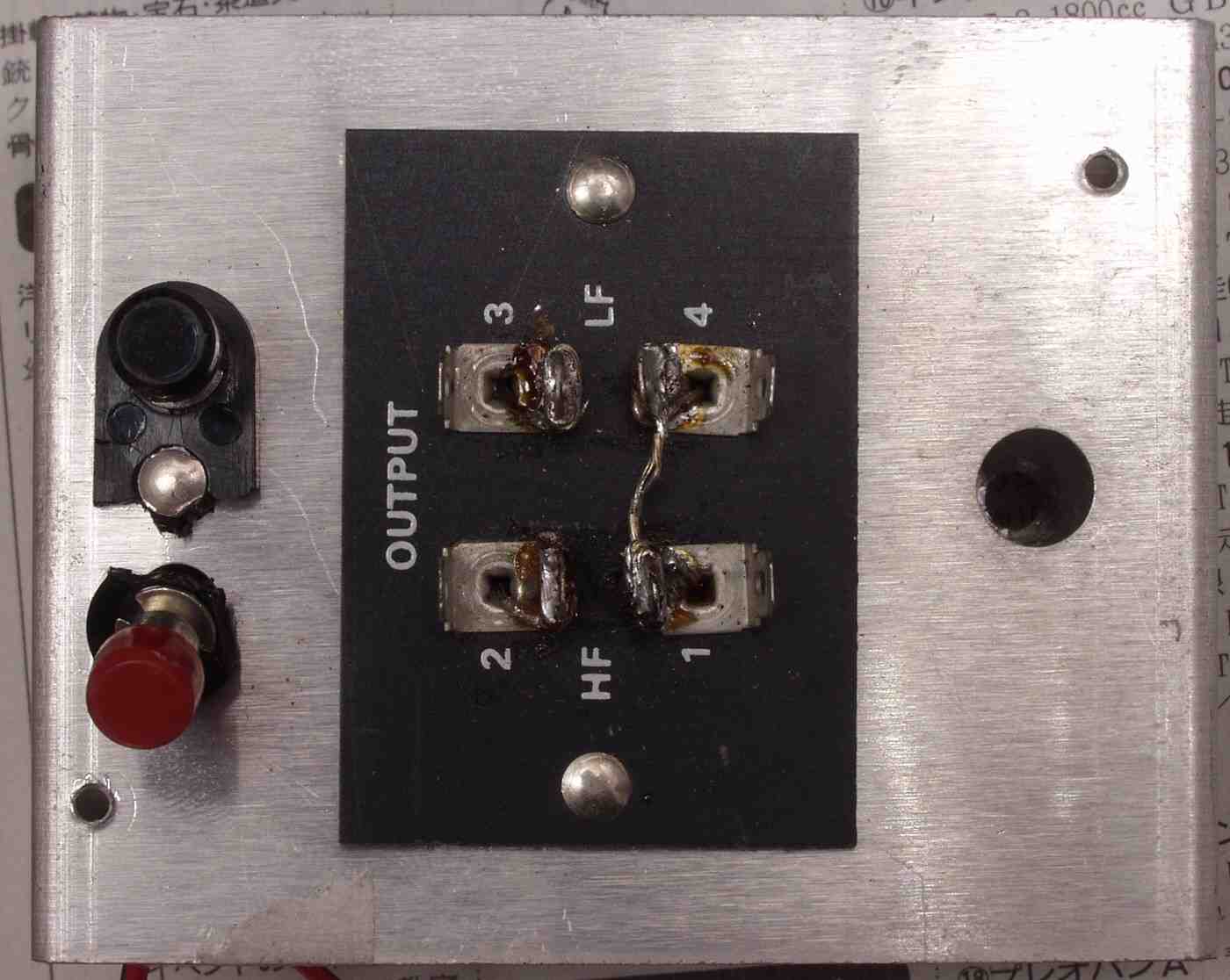

C−2A. 修理前 端子
C−2B. 修理後 端子

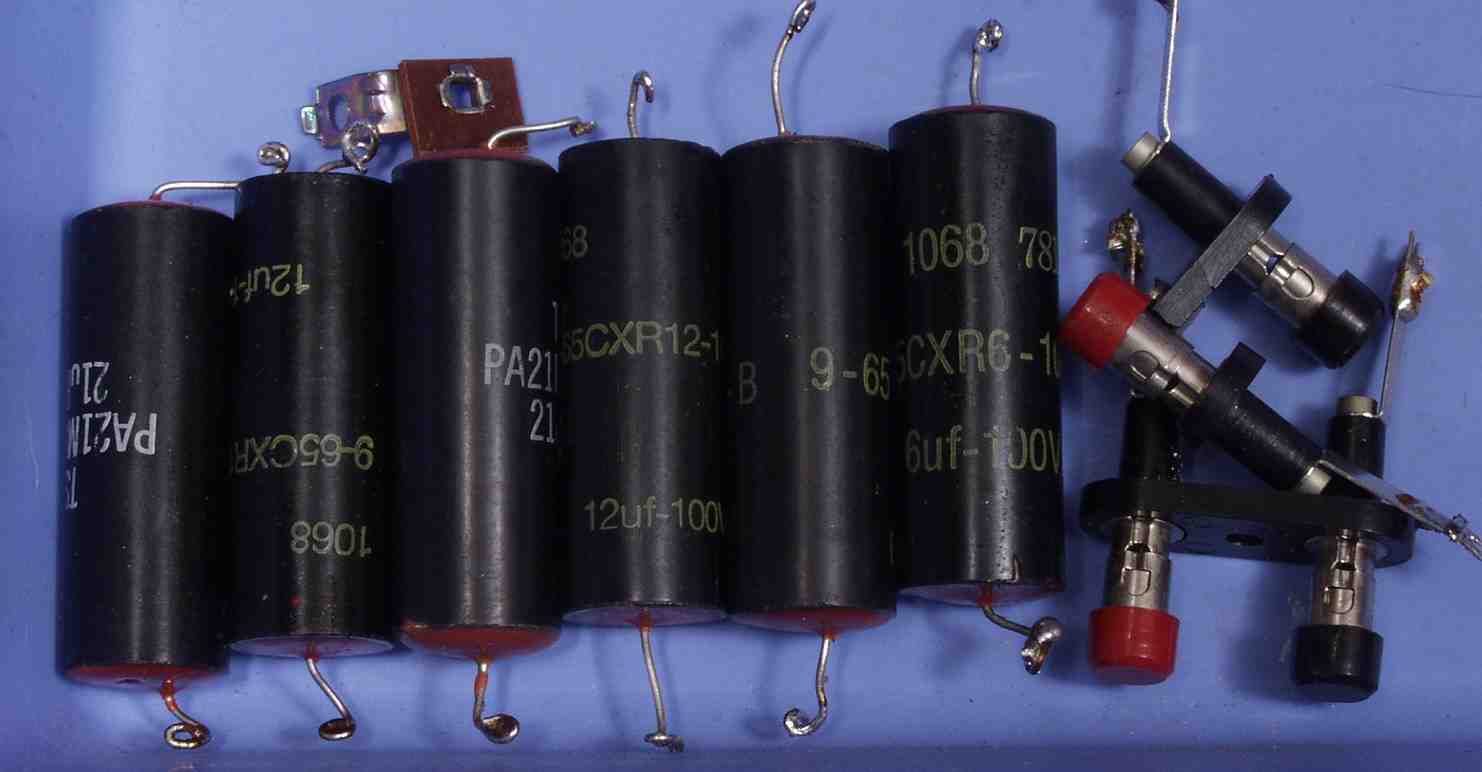

C−3. 交換部品
E. 測定・調整

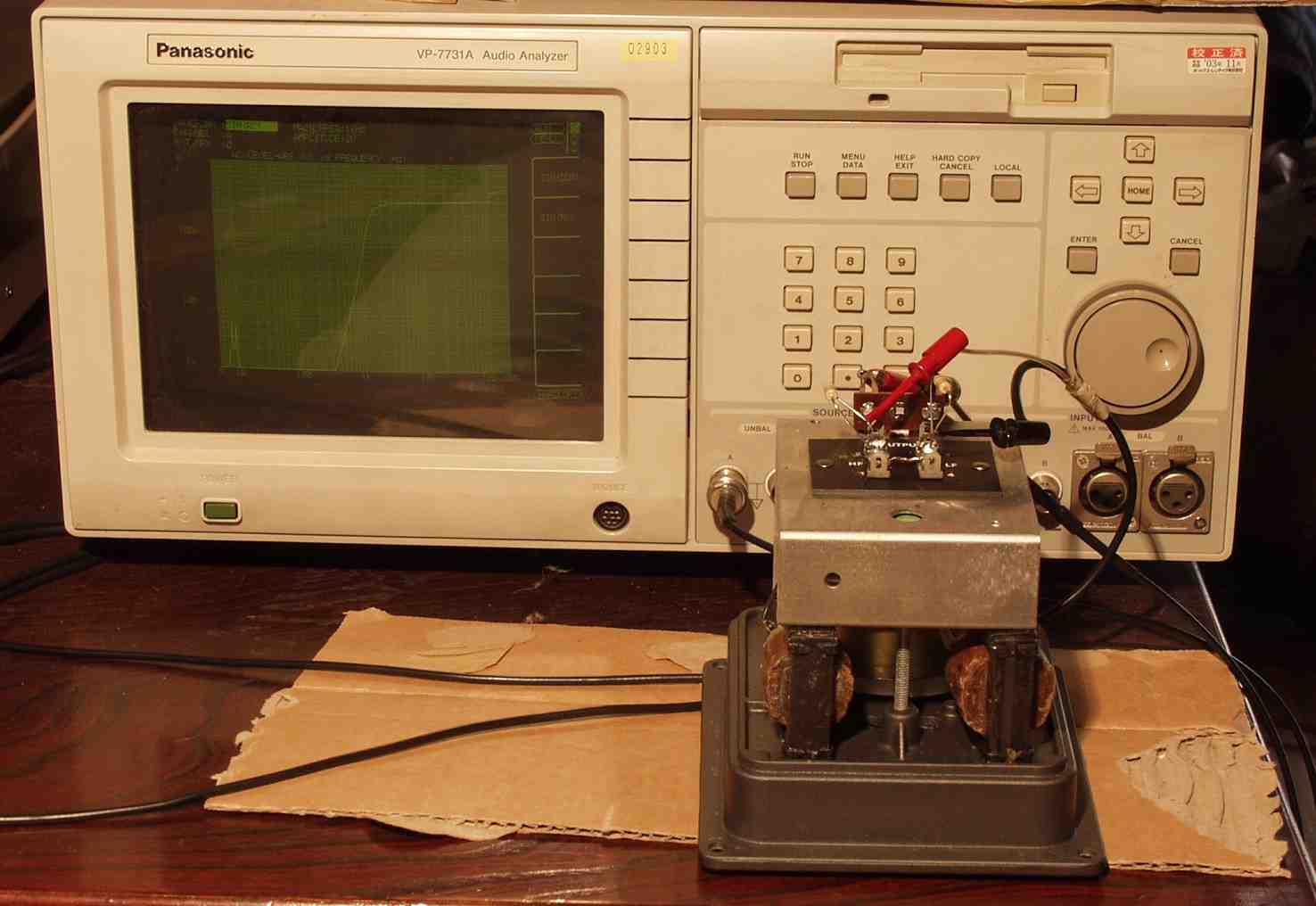

E−1. 測定中

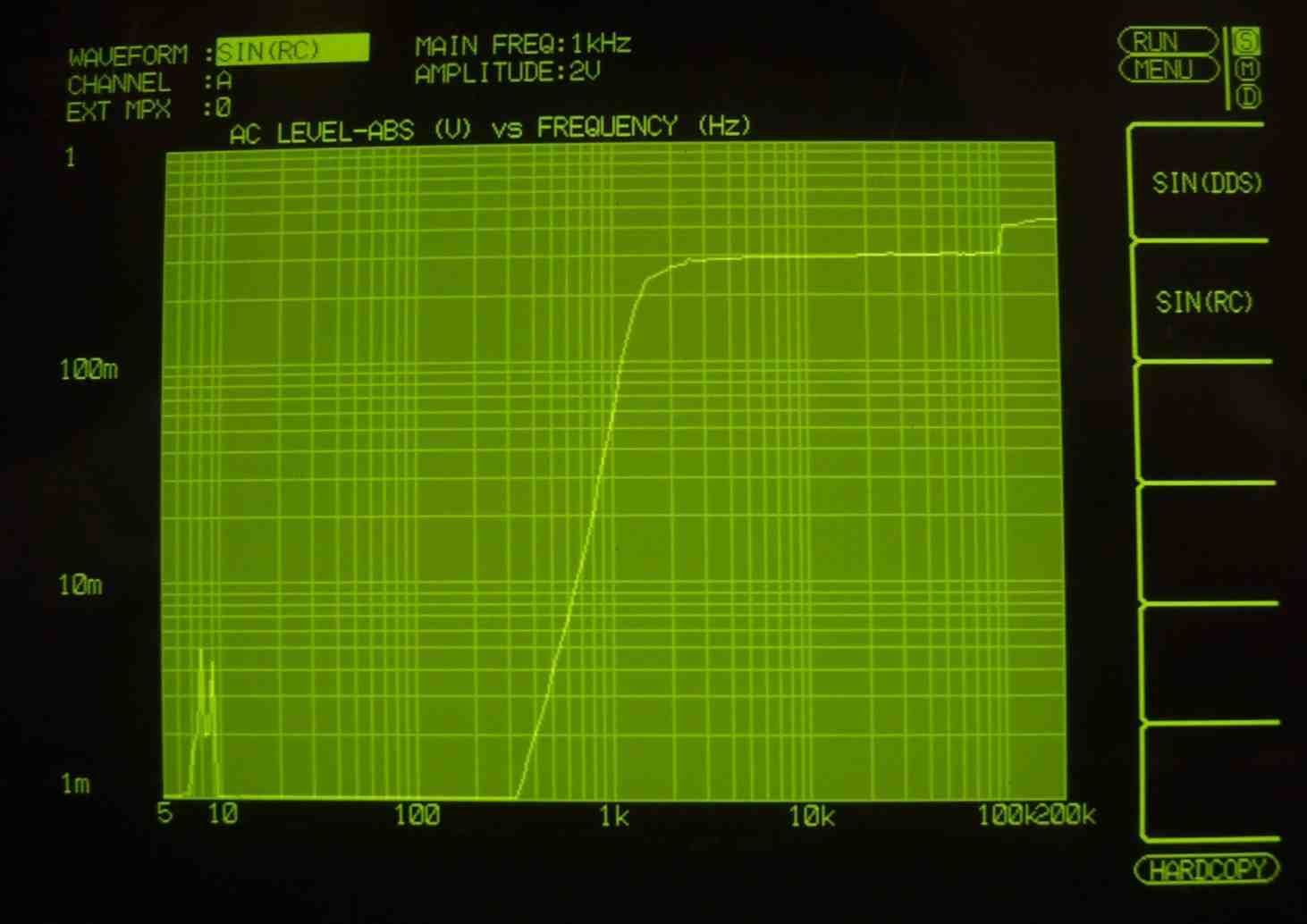

E−2A. ハイパス特性

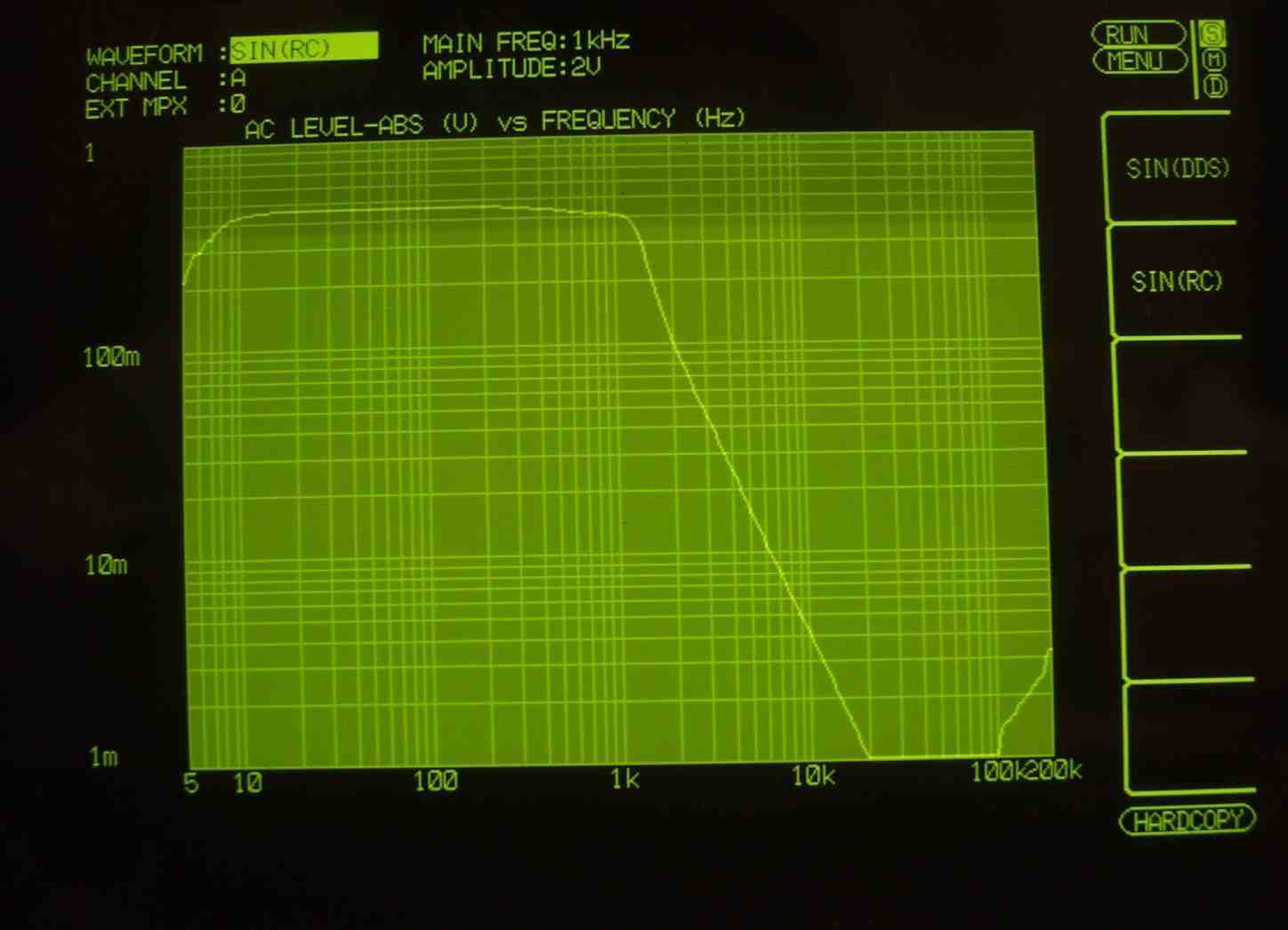

E−2A. ローパス特性
S. ALTEC 604−8G SP の仕様(カタログ・マニアルより)
型式 2ウェイ38cm同軸型スピーカーユニット
使用ユニット 低域用:38cmコーン型
高域用:ホーン型
周波数特性 20Hz〜22kHz
最低共振周波数 30Hz
インピーダンス
許容入力 40W
出力音圧レベル 103dB/W/m(新JIS)
ボイスコイル径 低域:75mm
高域:45mm
クロスオーバー周波数 1.5kHz
外形寸法 -
重量 15.4kg
価格 ※1975年発売 ¥157,700(1台、1976年頃)
