| ＤＥＮＯＮ ＤＰ−８０． ３台目修理記録 |
| ＜＜梱包はこちらを参考＞＞ 平成１８年９月１４日到着 １０月１７日完成 |
Ａ． 修理前の状況
Ｆ． 修理費 ６８，０００円 |

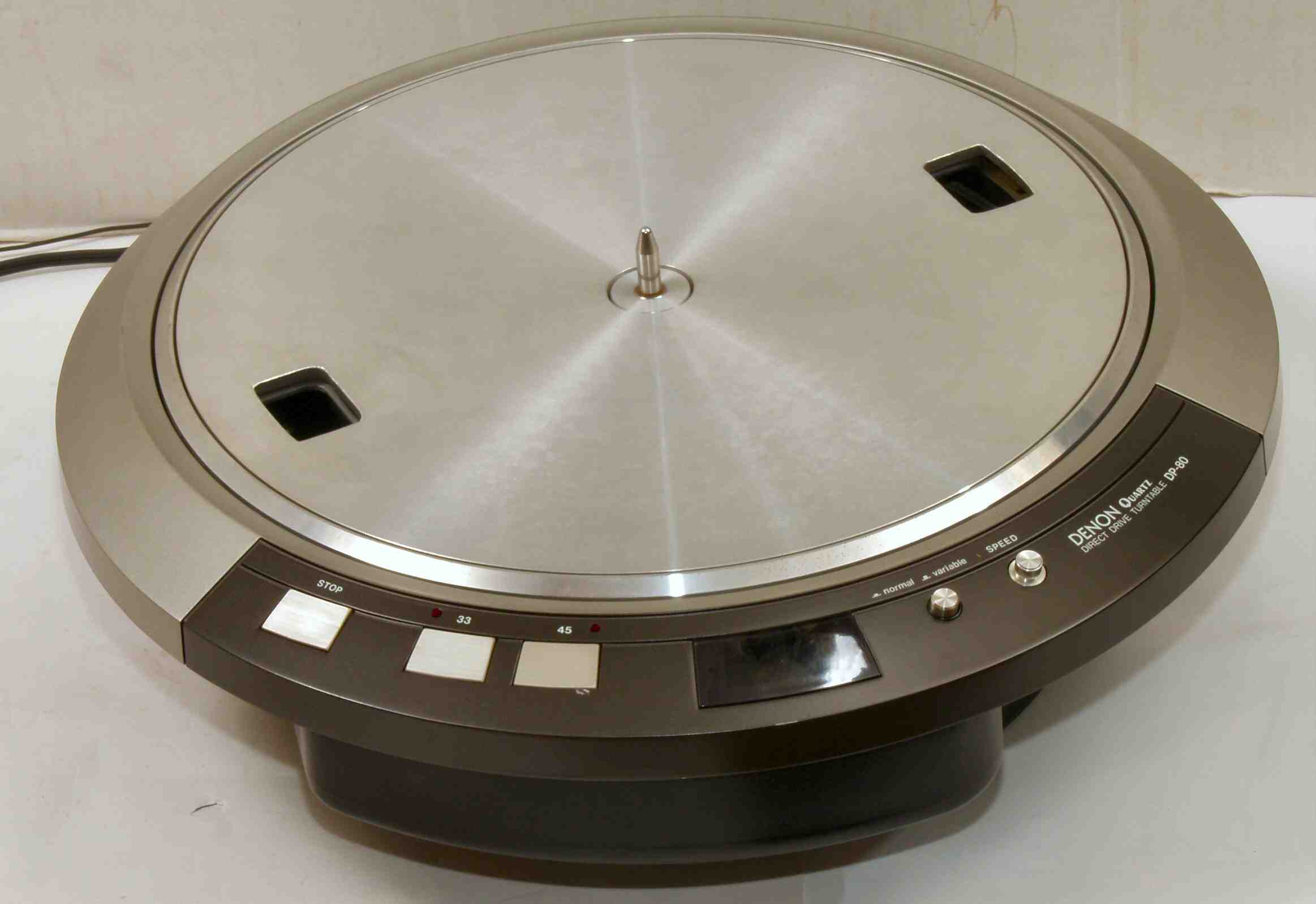

| Ａ． 修理前の状況 Ａ−１Ａ． 修理前点検中 前上から見る |
 |

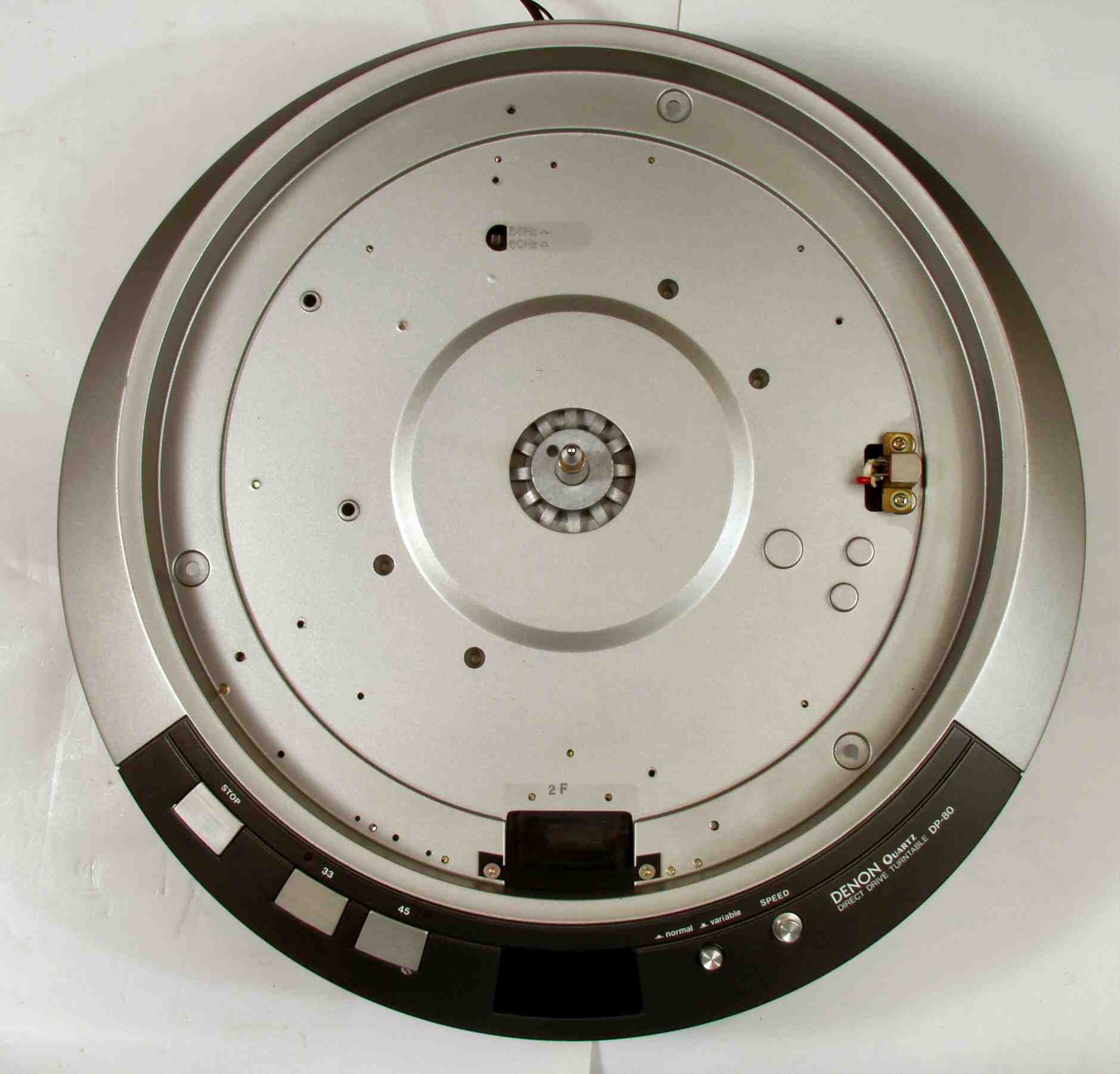

| Ａ−１Ｂ． 修理前点検中 ターンテーブルを取り上から見る |
 |

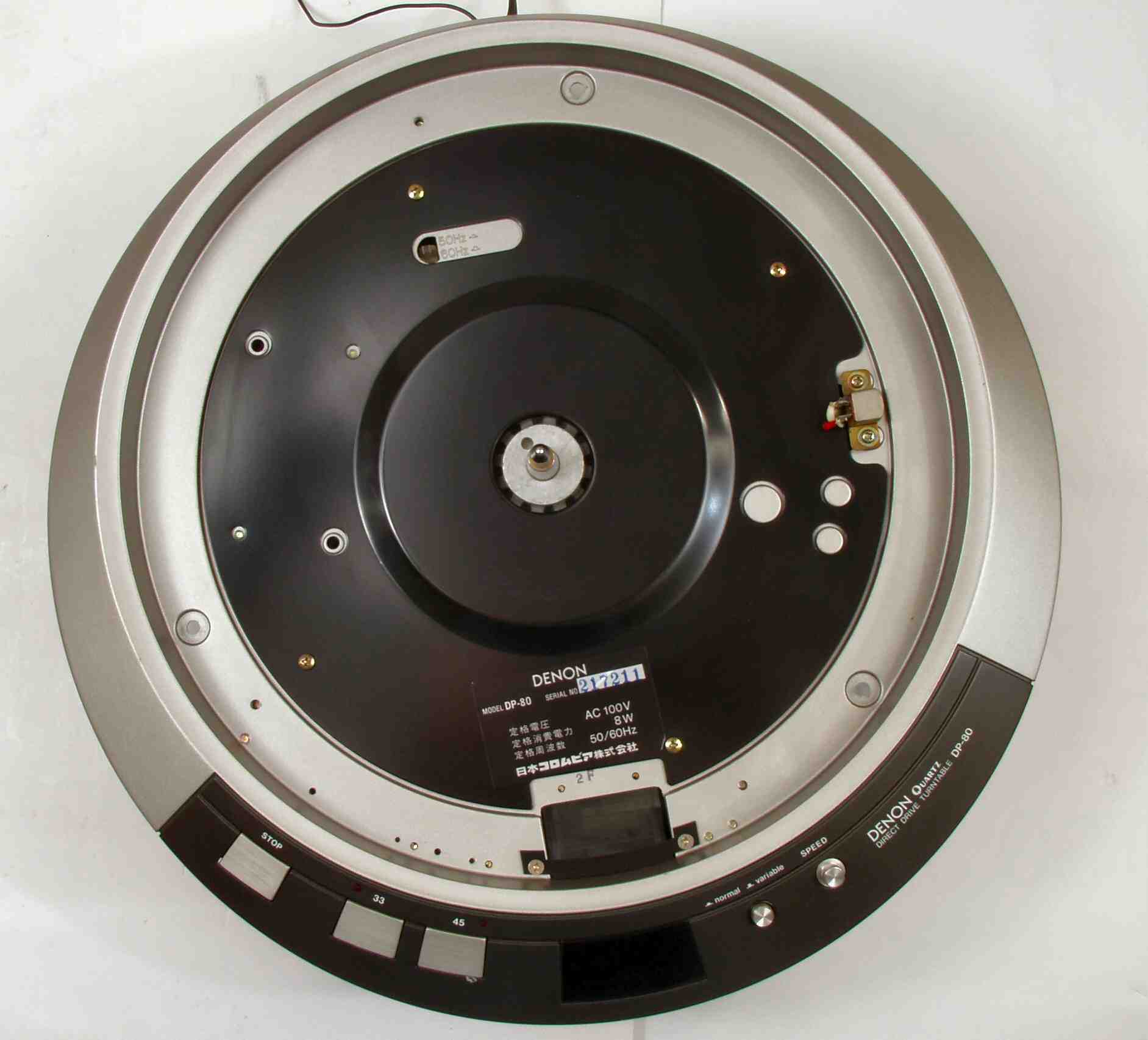

| Ａ−１Ｃ． 修理前点検中 シールド板を取り上から見る |
 |

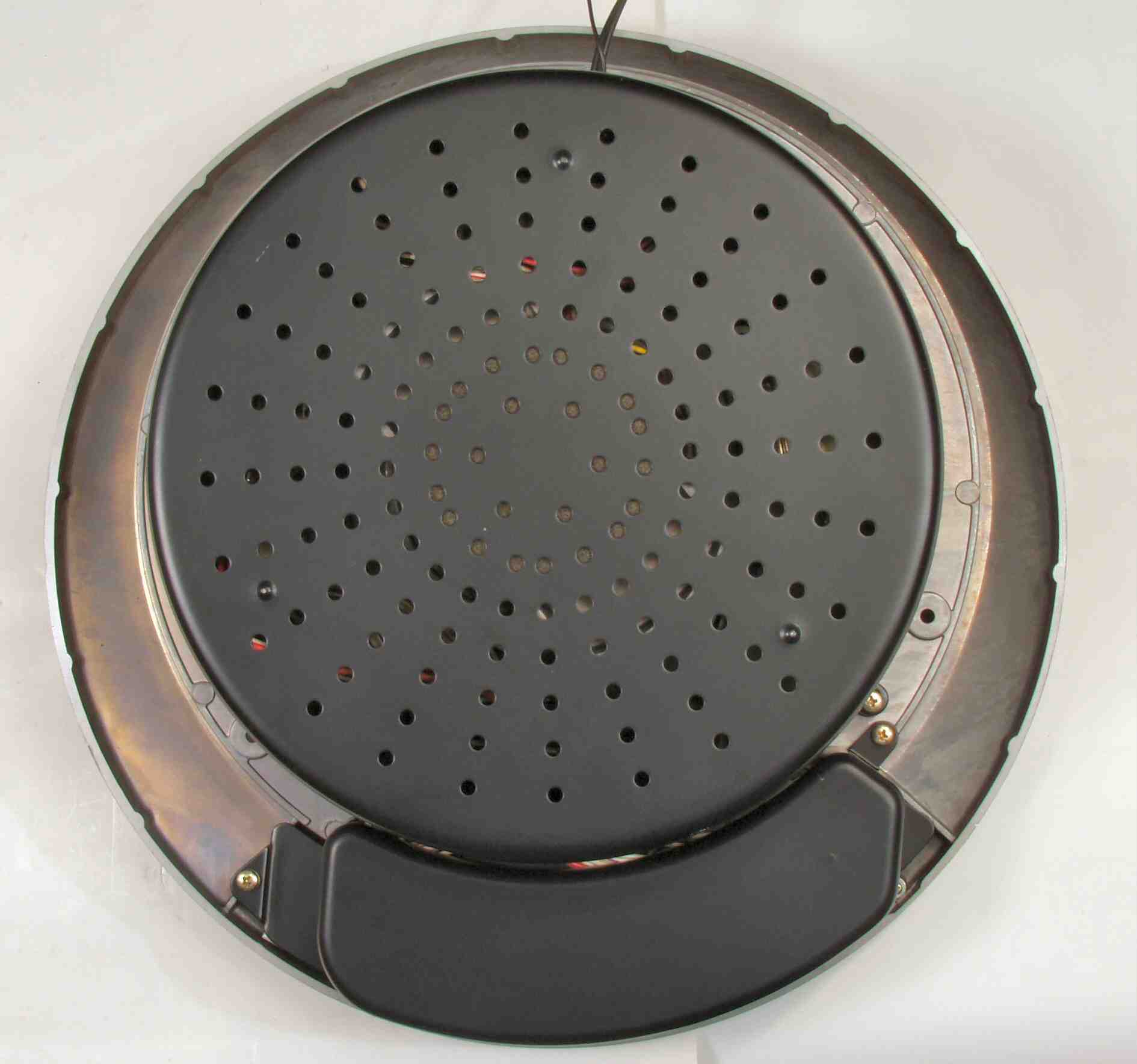

| Ａ−２Ａ． 修理前点検中 下から見る |
 |

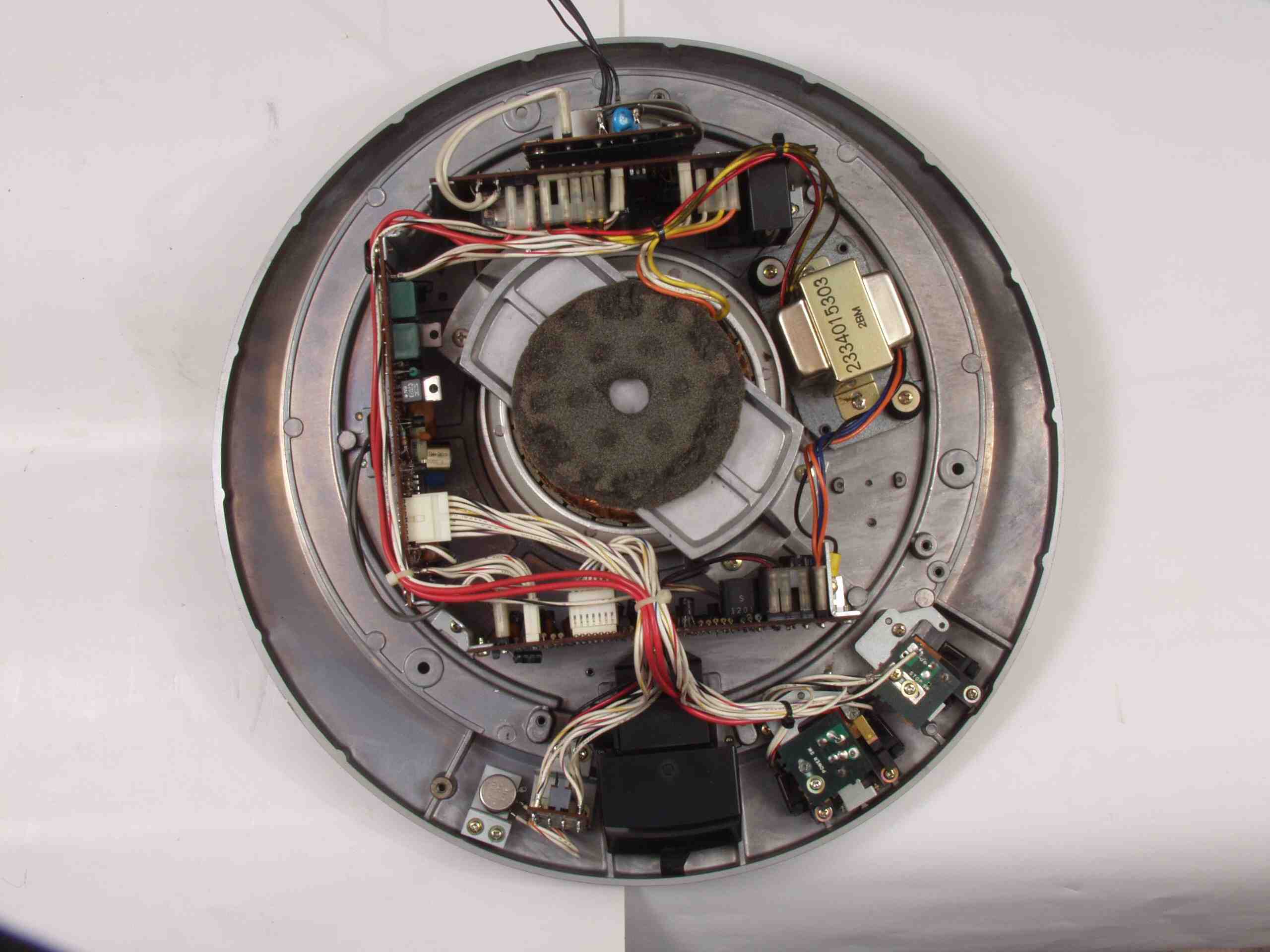

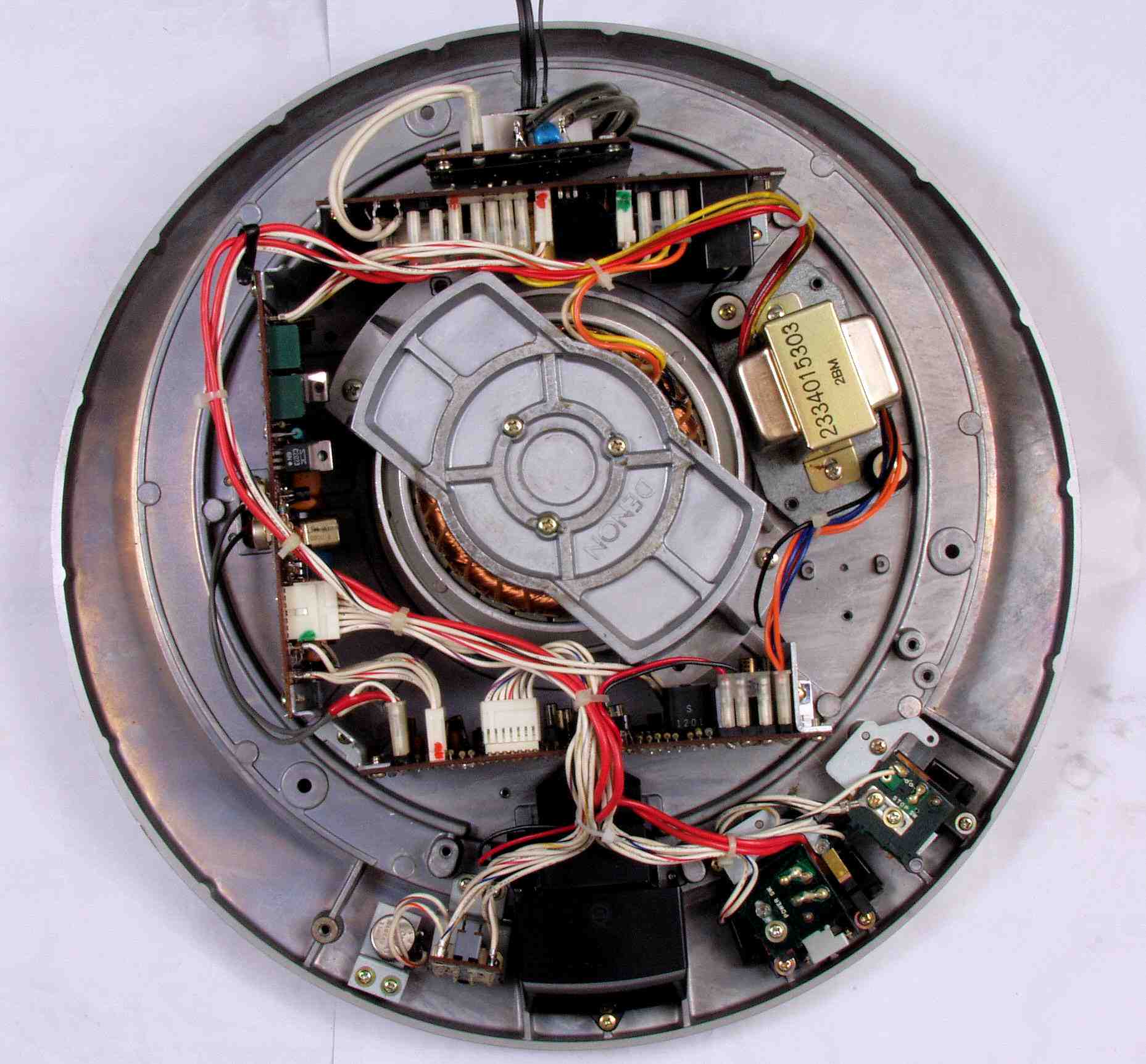

| Ａ−２Ｂ． 修理前点検中 下ケース取り下から見る |
 |

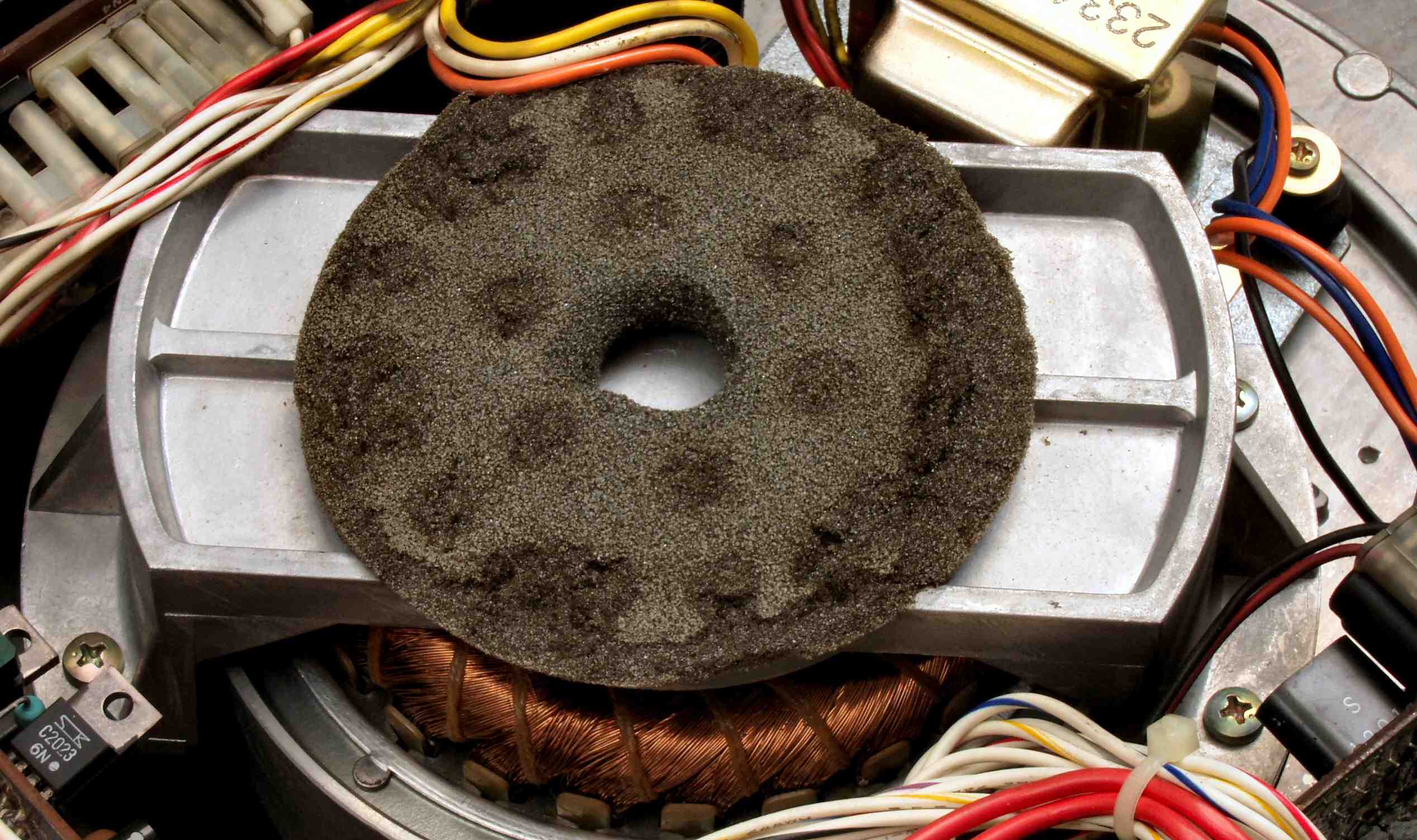

| Ａ−３Ａ． 修理前点検中 モータ押さえのスポンジ、経年劣化でグズグズ、モータの回転子と固定子の隙間に入ると大変！ |
 |

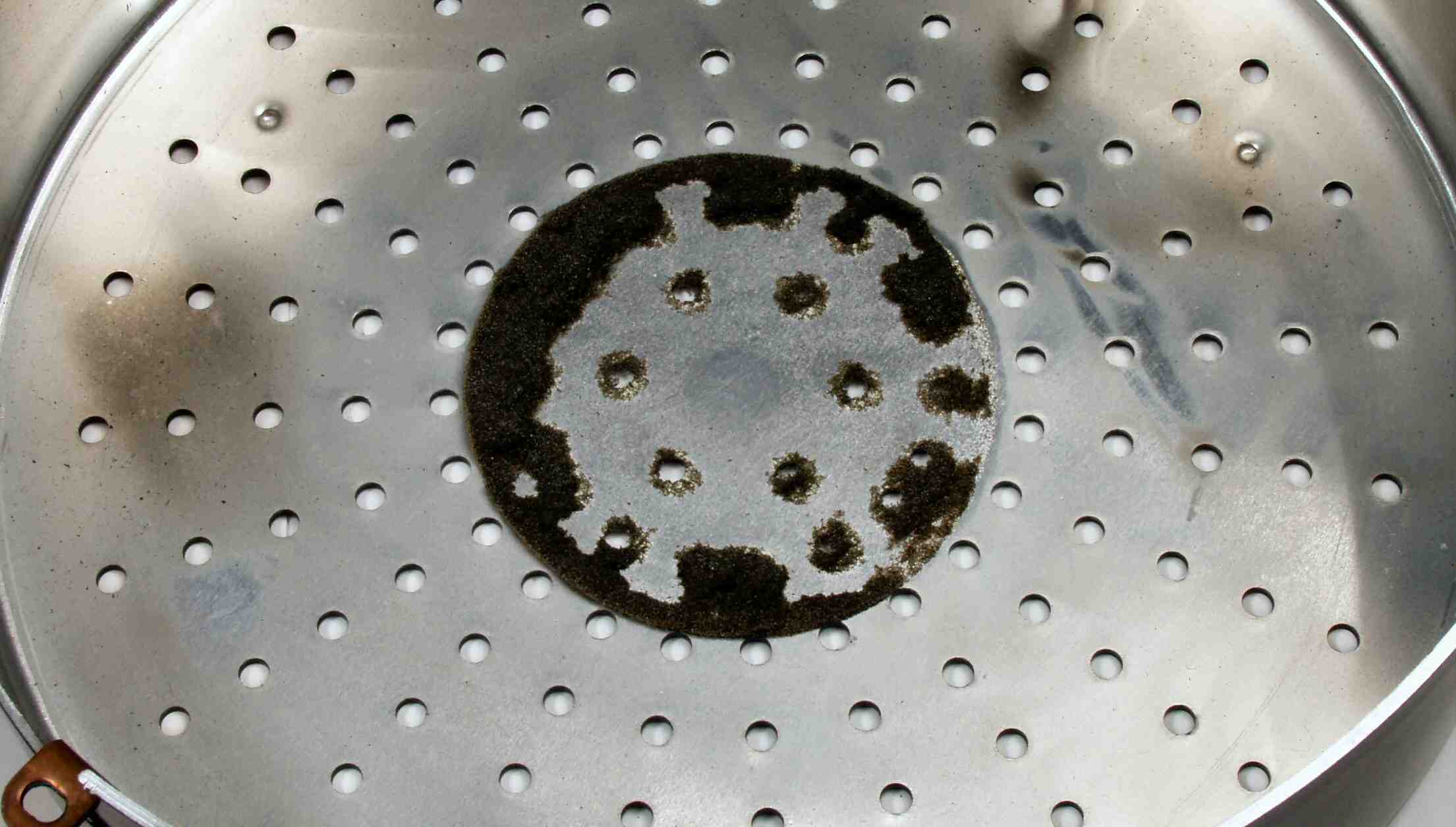

| Ａ−３Ｂ． 修理前点検中 モータ押さえのスポンジ、下ケース側 |
 |

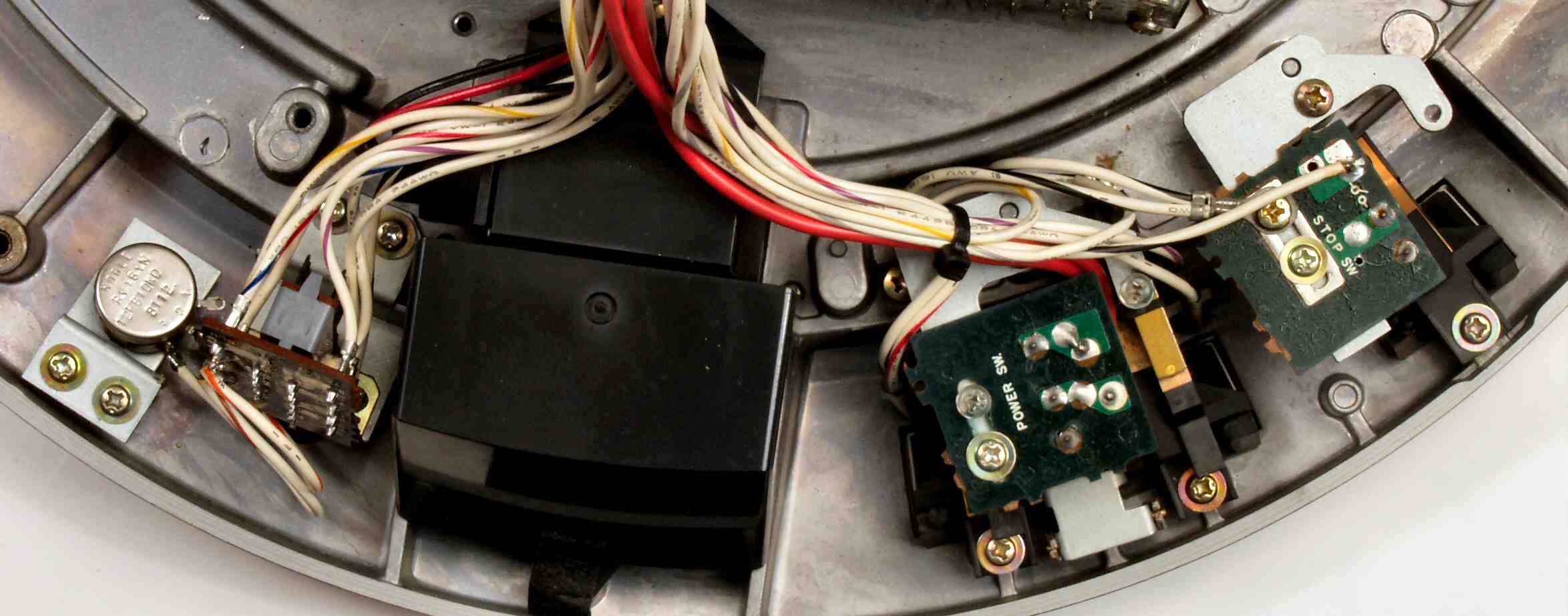

| Ａ−４． 修理前点検中 操作ＳＷ、ストロボ |
 |
| Ａ−５． 修理前点検中 ストロボ |
 |

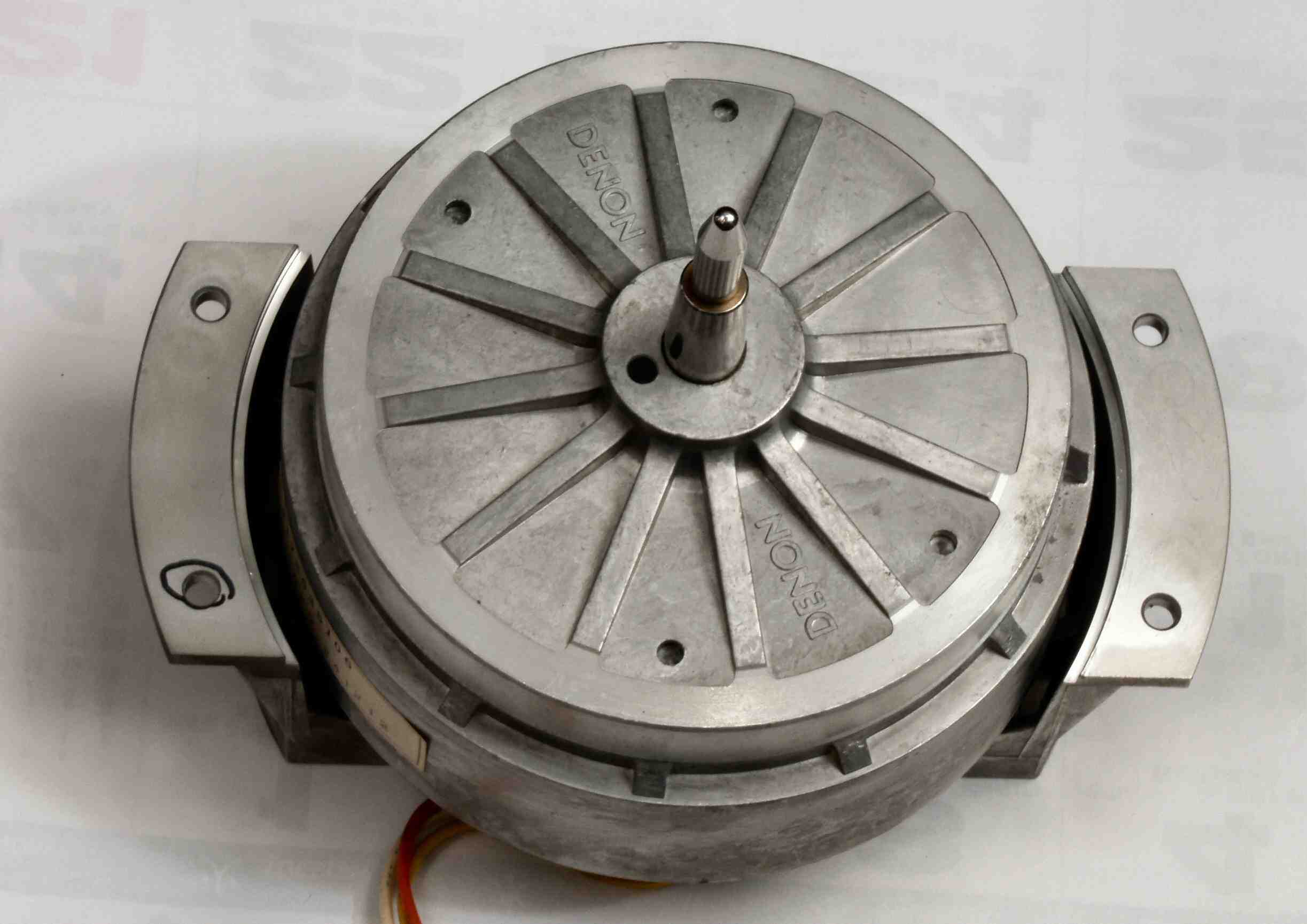

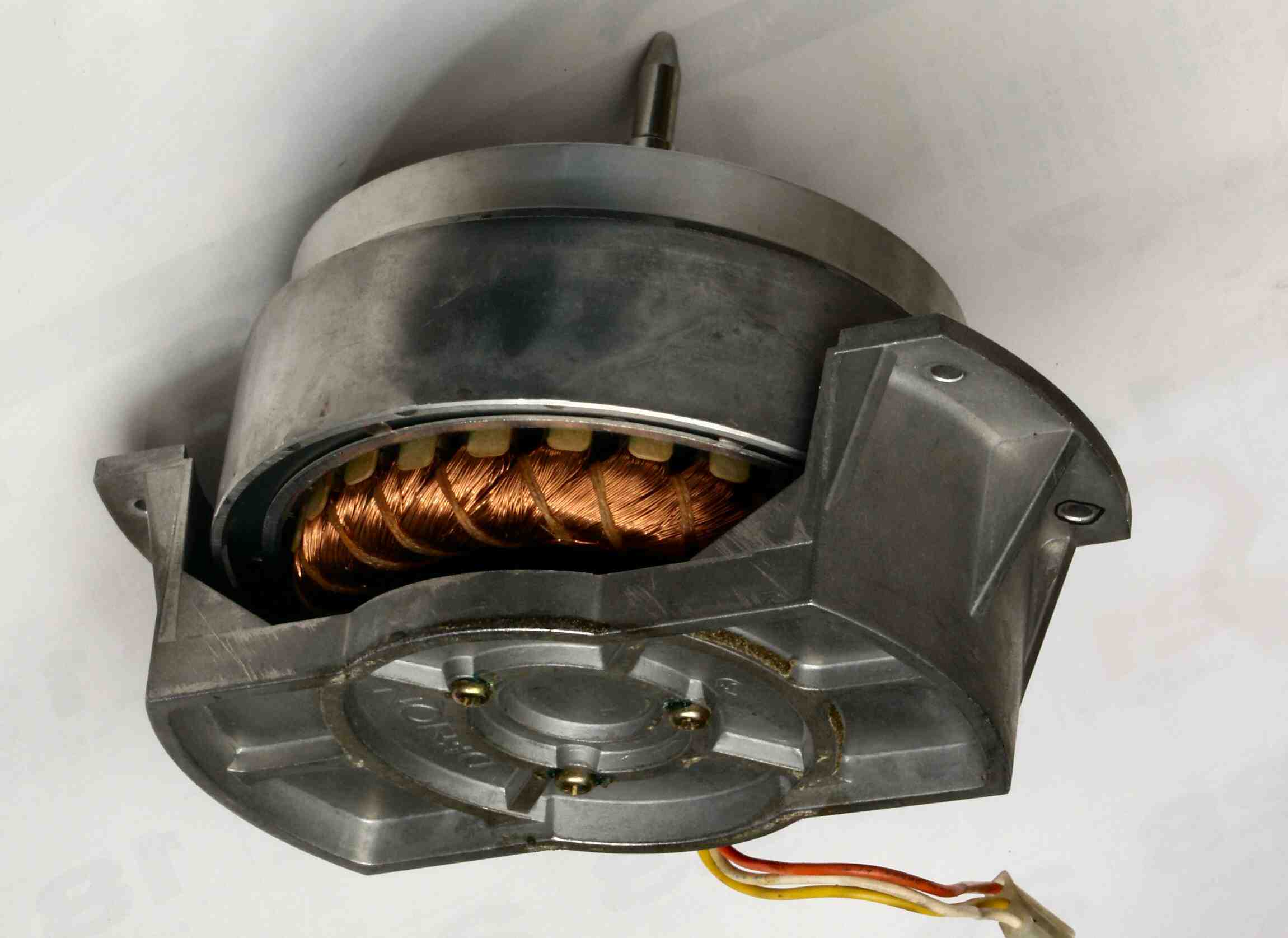

| Ａ−６Ａ． 修理前点検中 心臓部のモーター インダクションモーターなので、固定子、回転子のギャップが狭いので、良く清掃する 本当は回転子を抜きベアリングのグリスＵＰをしたい所ですが、アウターロータの為、分解出来ず。 |
 |
| Ａ−６Ｂ． 修理前点検中 心臓部のモーター |
 |

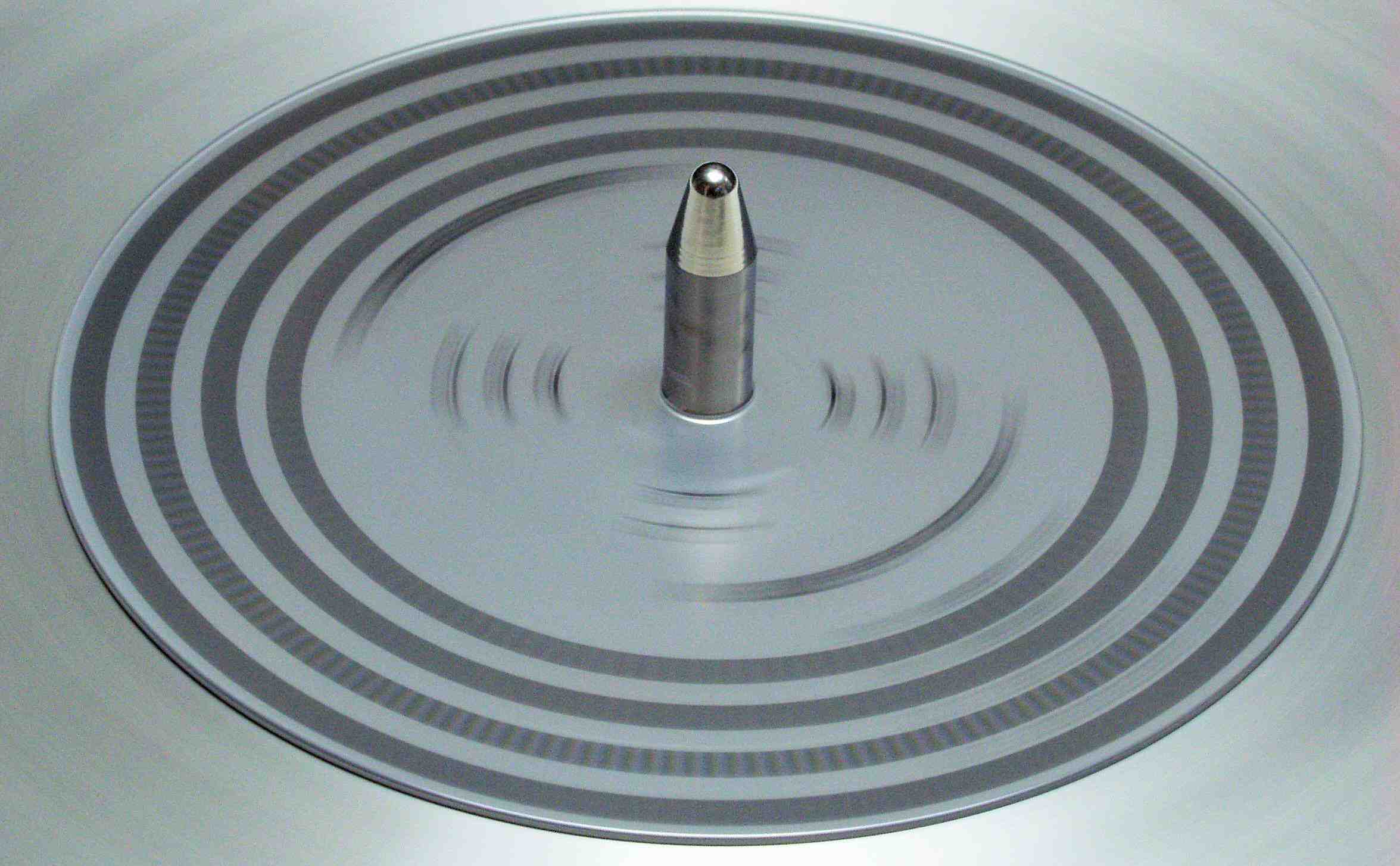

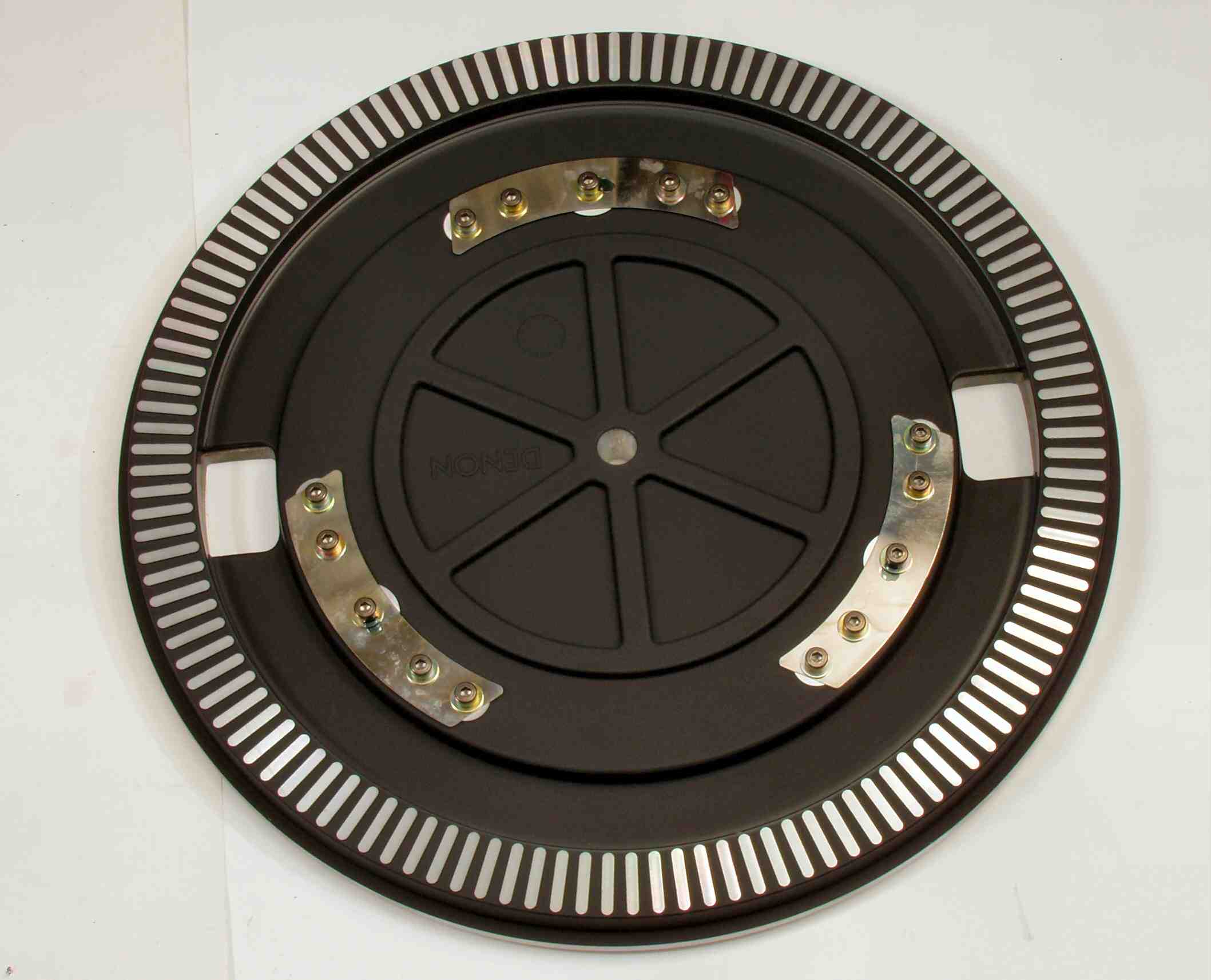

| Ａ−７Ａ． 修理前点検中 ターンテーブル裏 |
 |

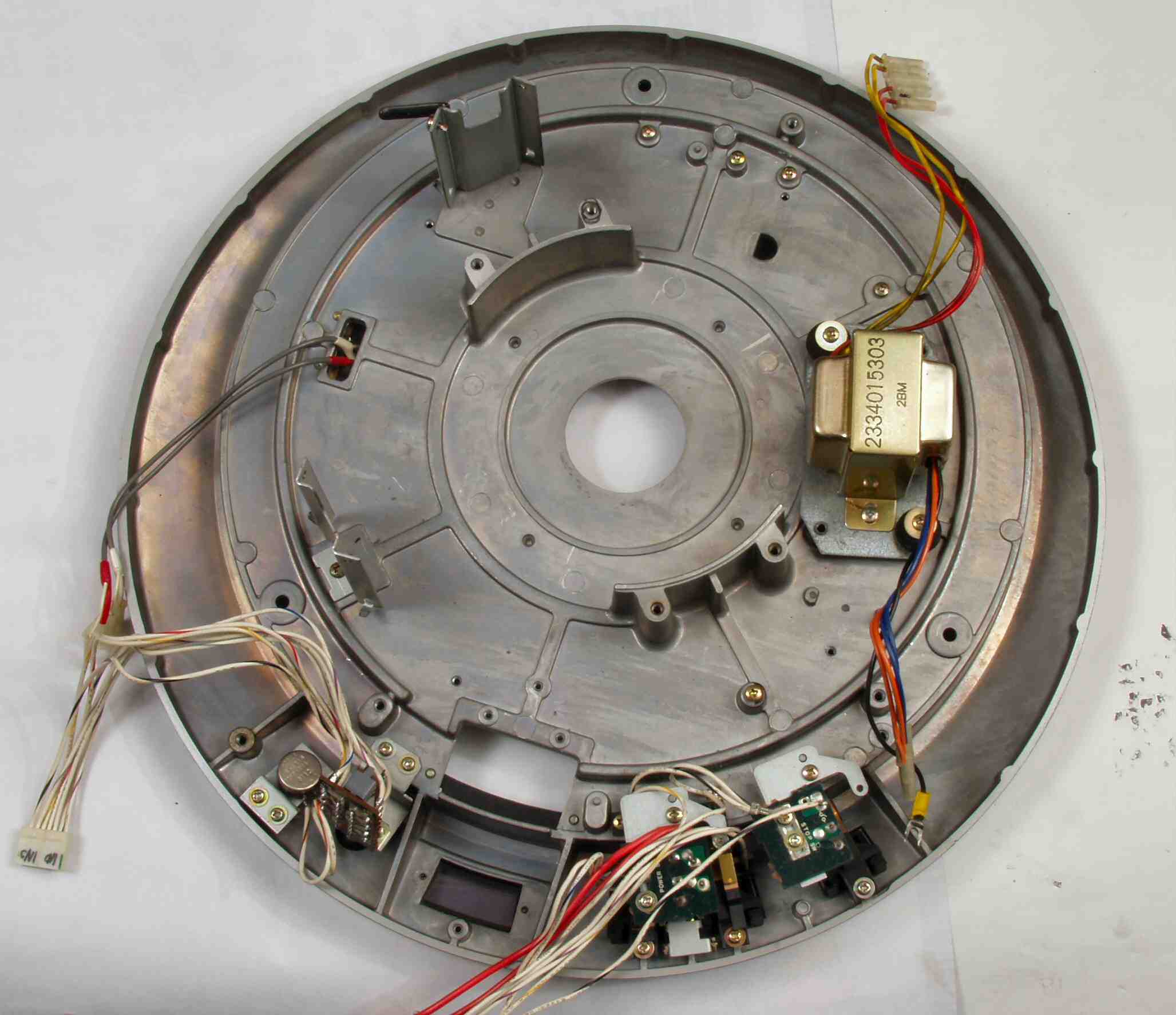

| Ｃ． 修理状況 Ｃ−１． 修理中 基板を取り外した本体 |
 |

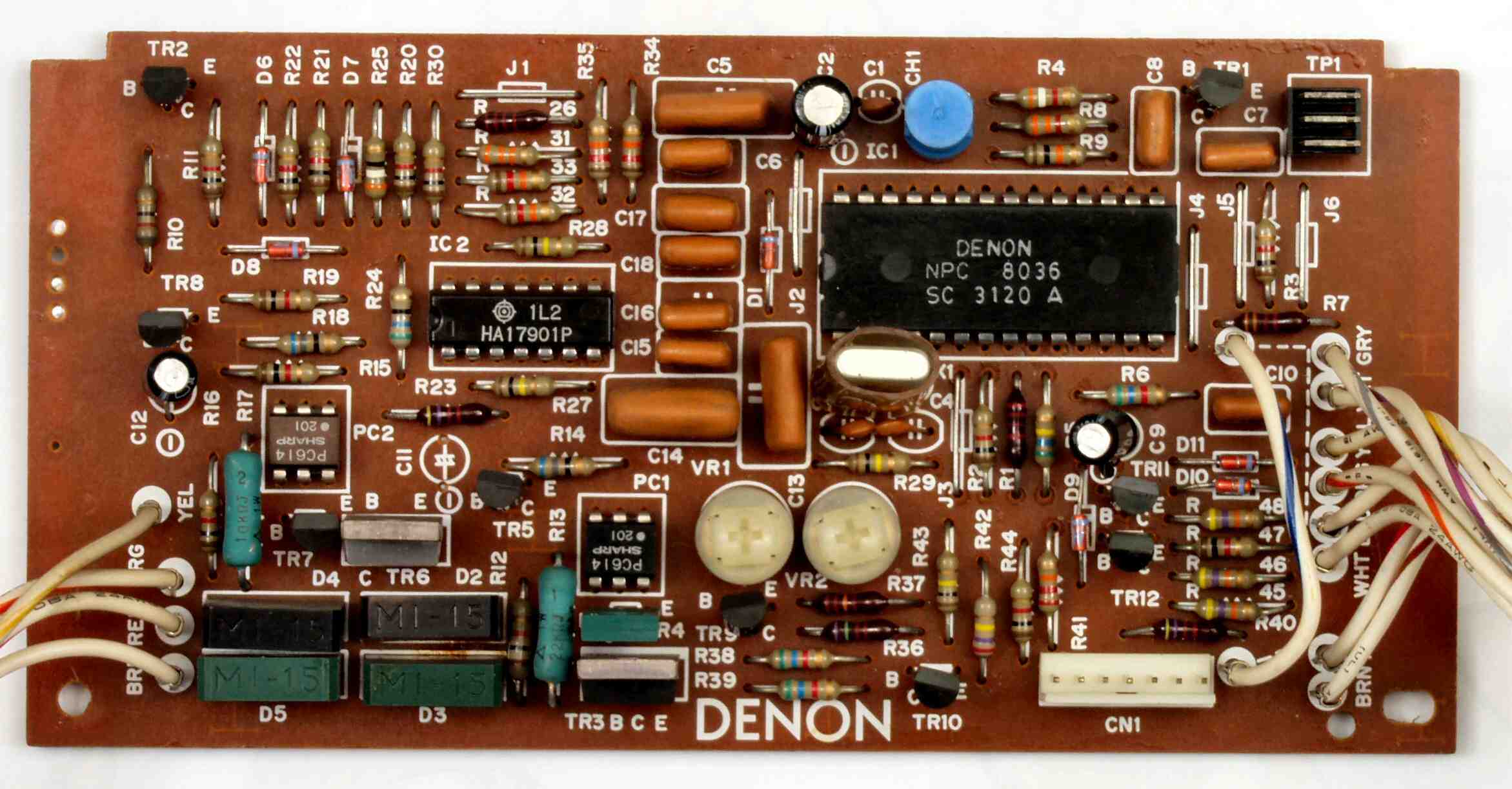

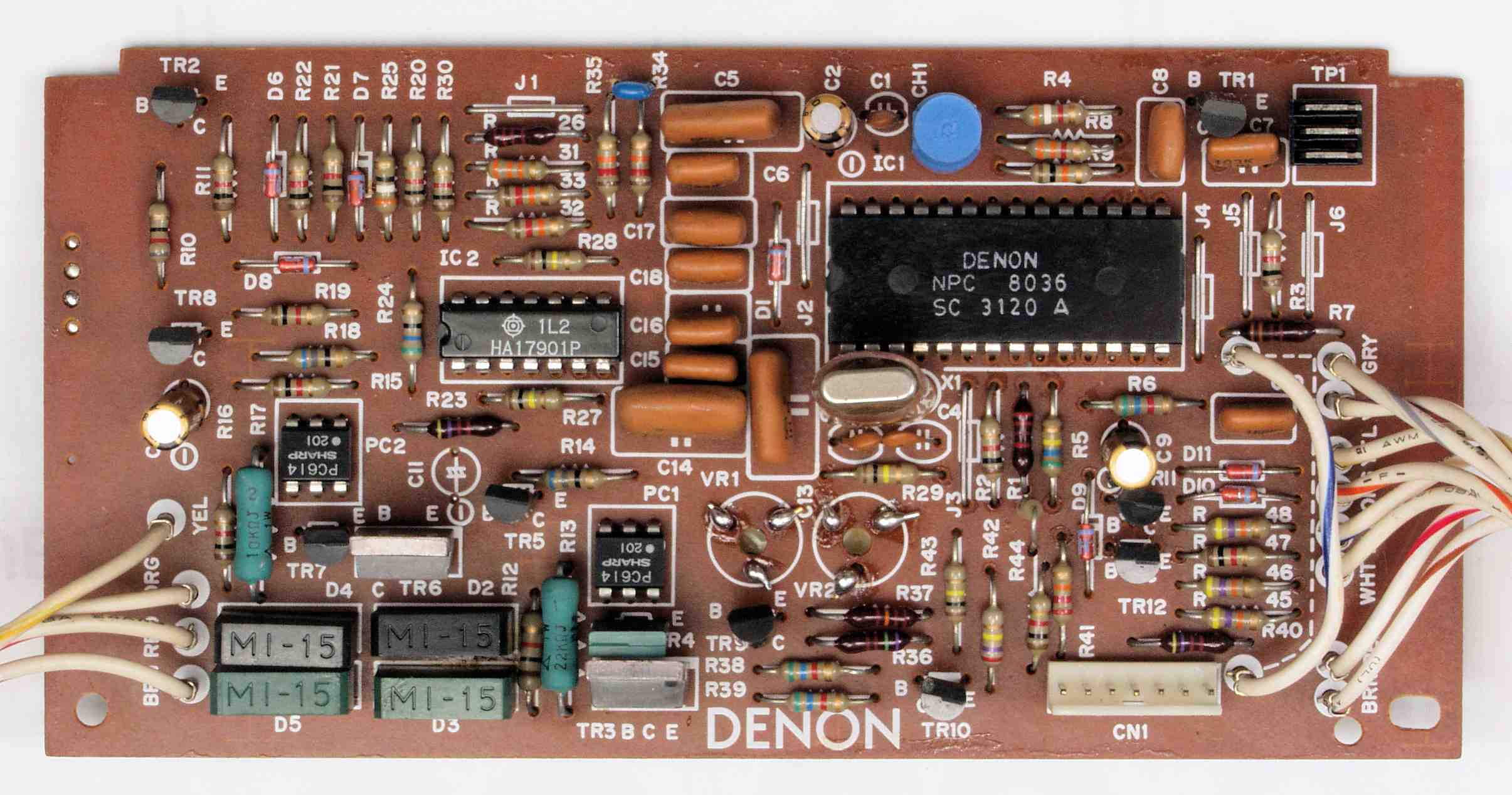

| Ｃ−１Ａ． 修理前 制御基板、半固定ＶＲ、ＴＲ（トランジスター）、ＯＰ−ＡＭＰ交換 |
 |

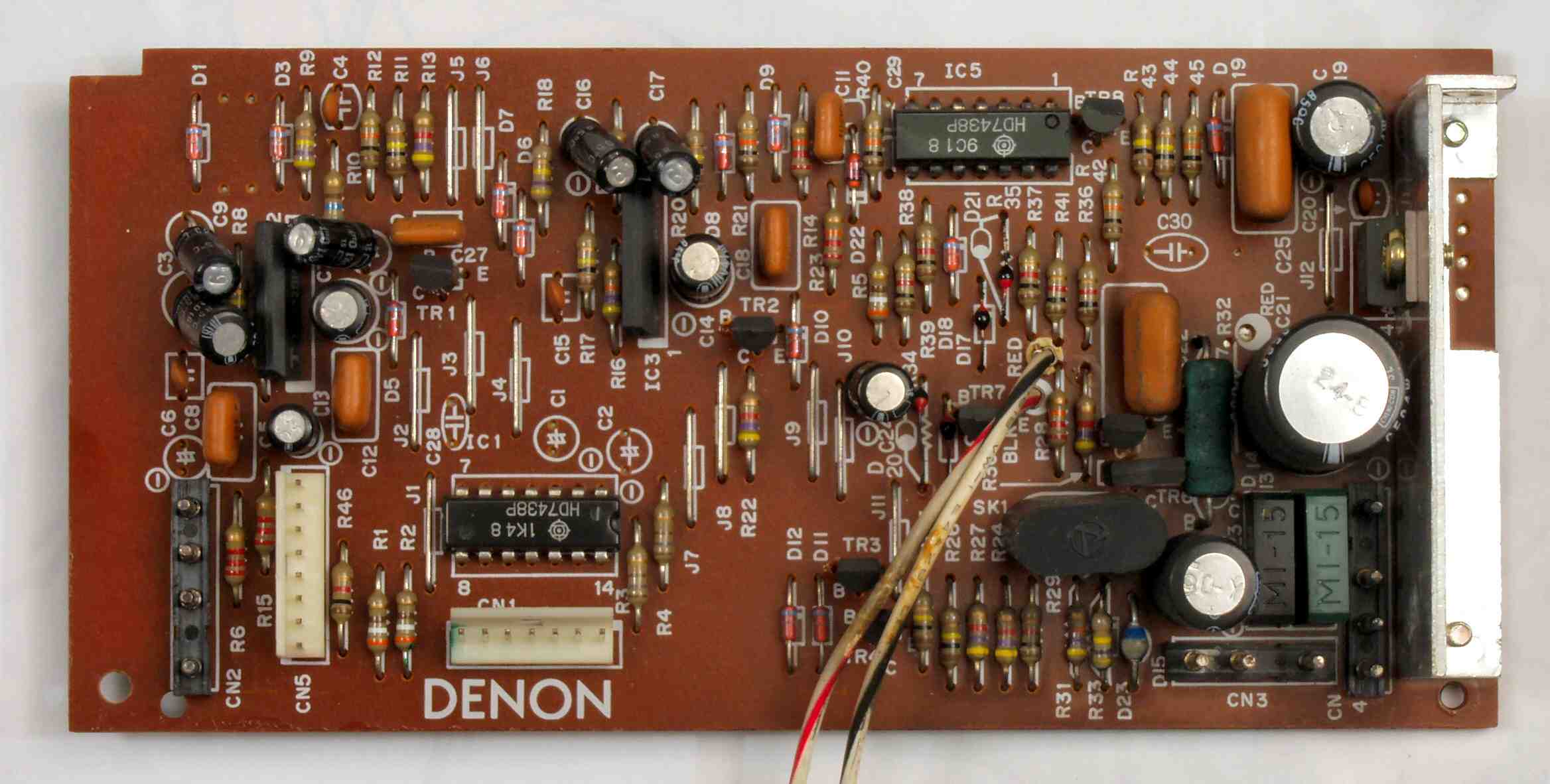

| Ｃ−１Ｂ． 修理後 制御基板、半固定ＶＲ２個、ＴＲ（トランジスター）、ＯＰ−ＡＭＰ、電解コンデンサー３個交換 |
 |

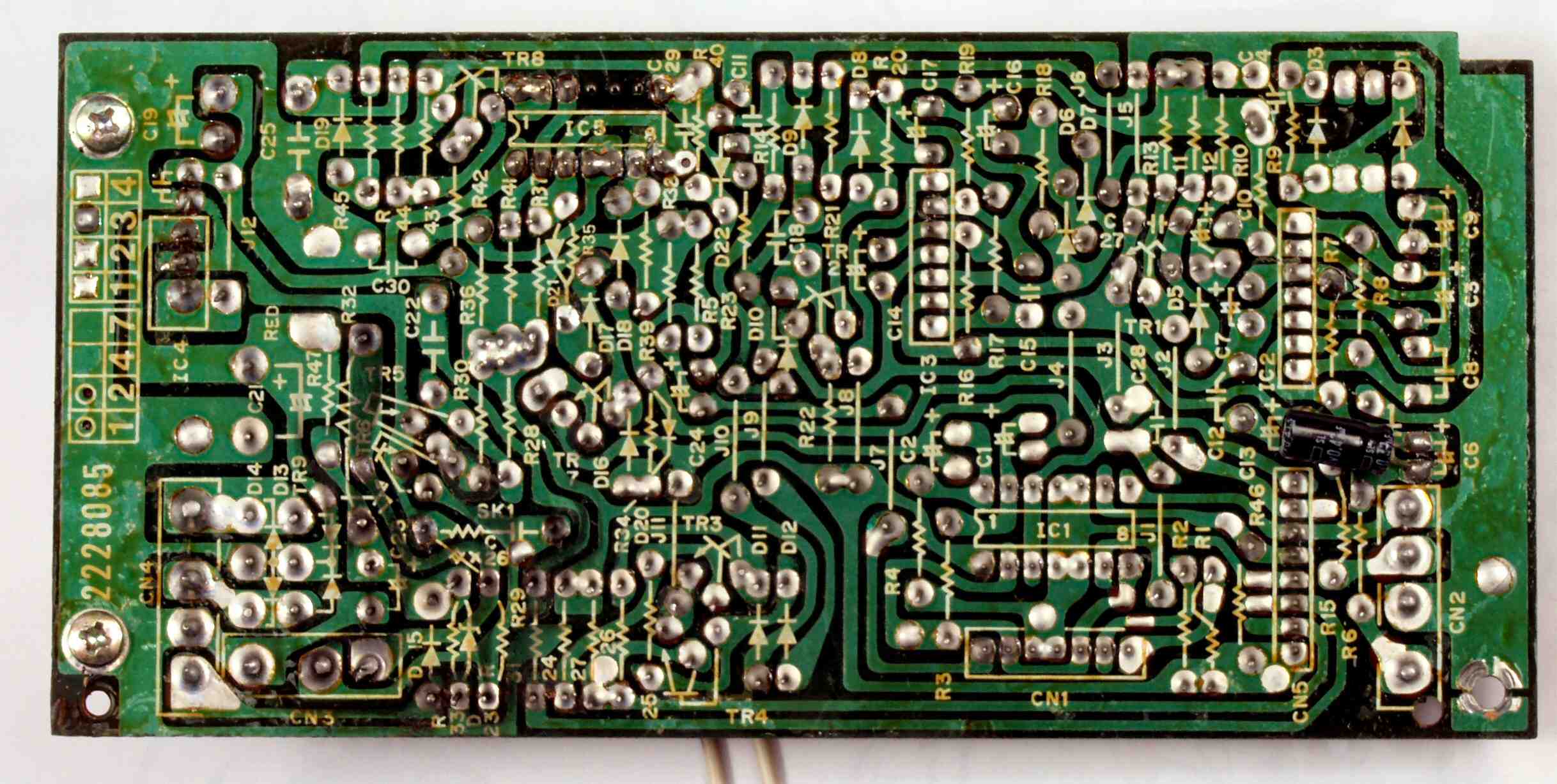

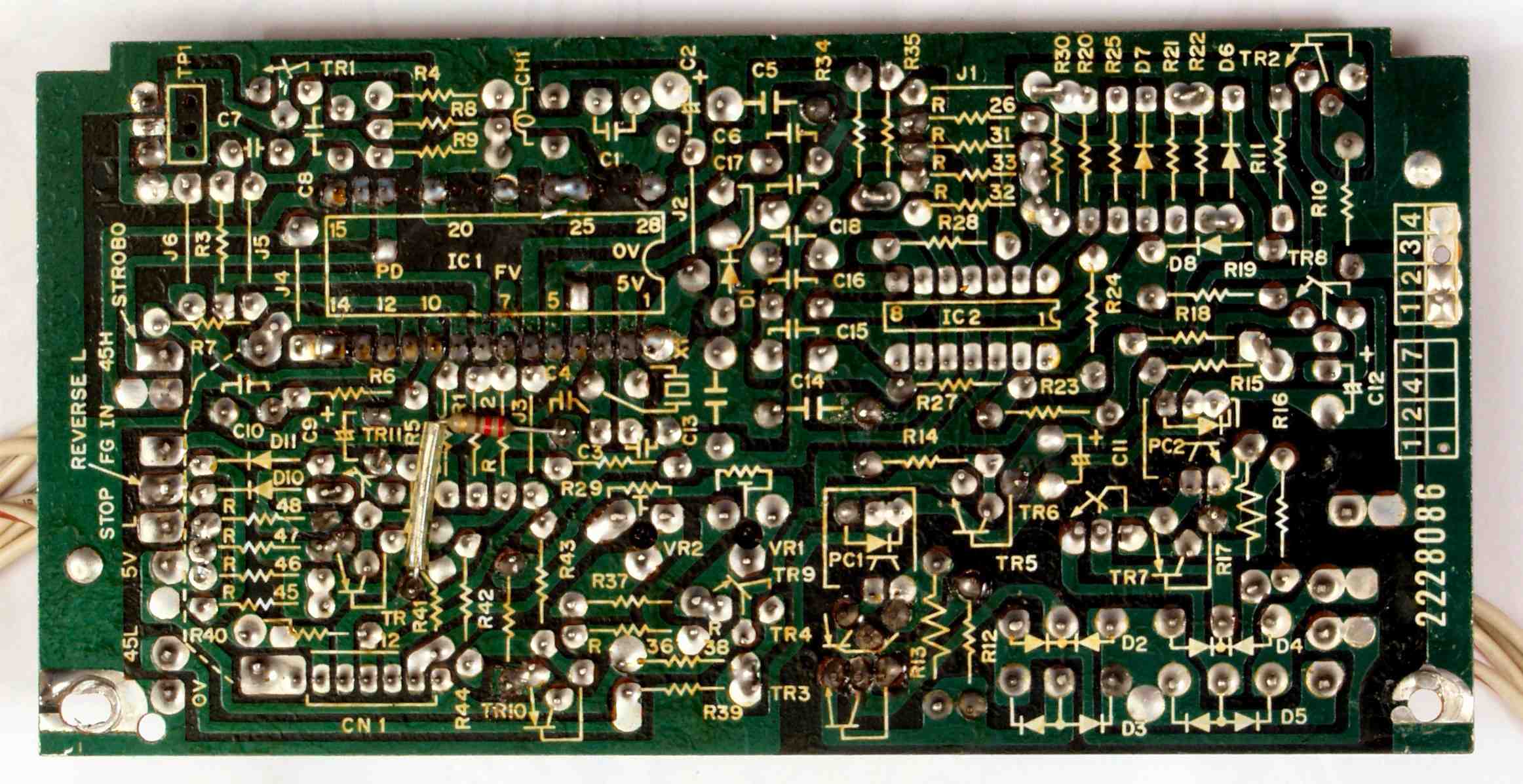

| Ｃ−１Ｃ． 修理前 制御基板裏 |
 |
| Ｃ−１Ｄ． 修理（半田補正）後 制御基板裏 |
 |

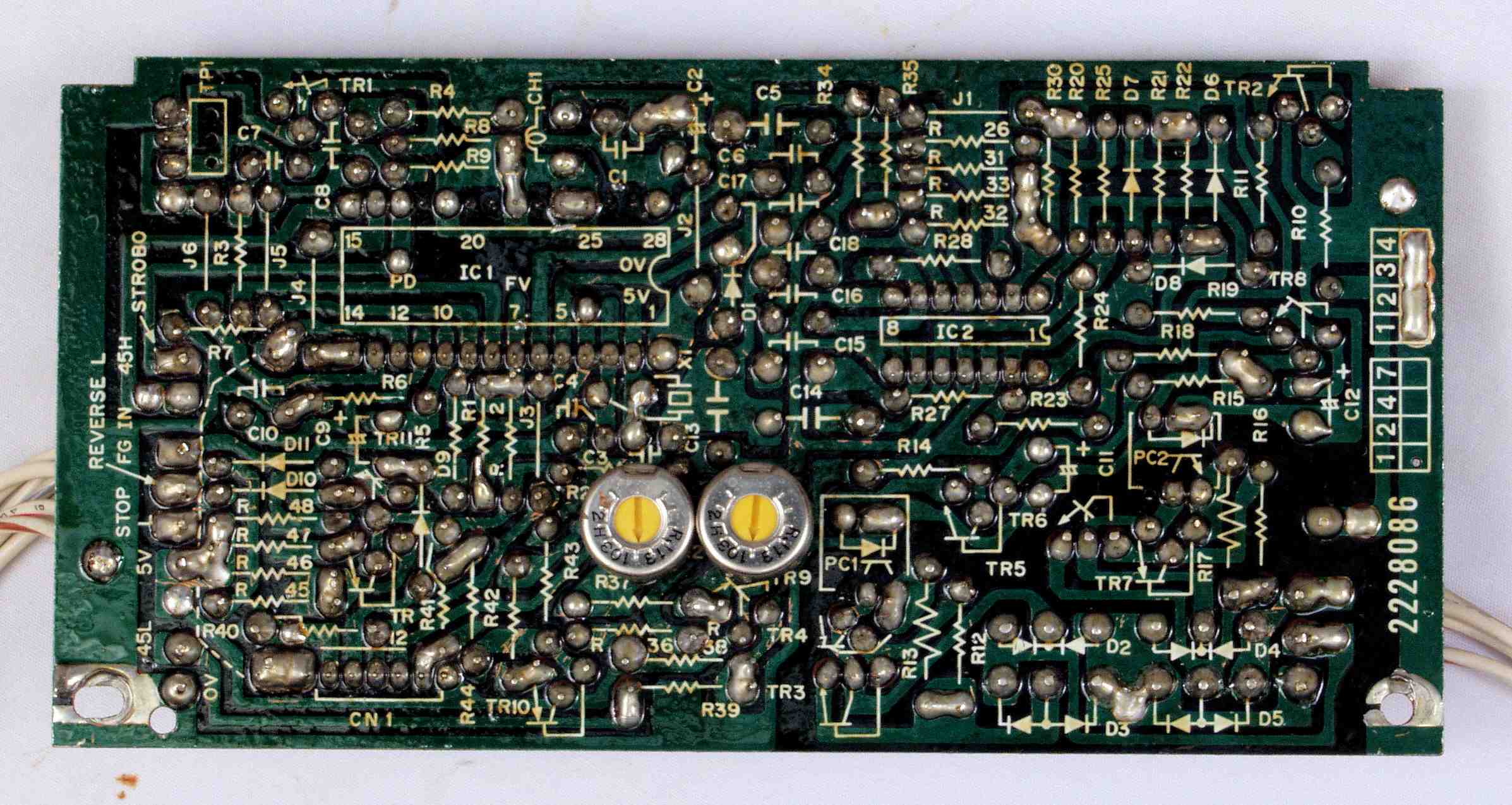

| Ｃ−１Ｅ． 完成制御基板裏 洗浄後 |
 |

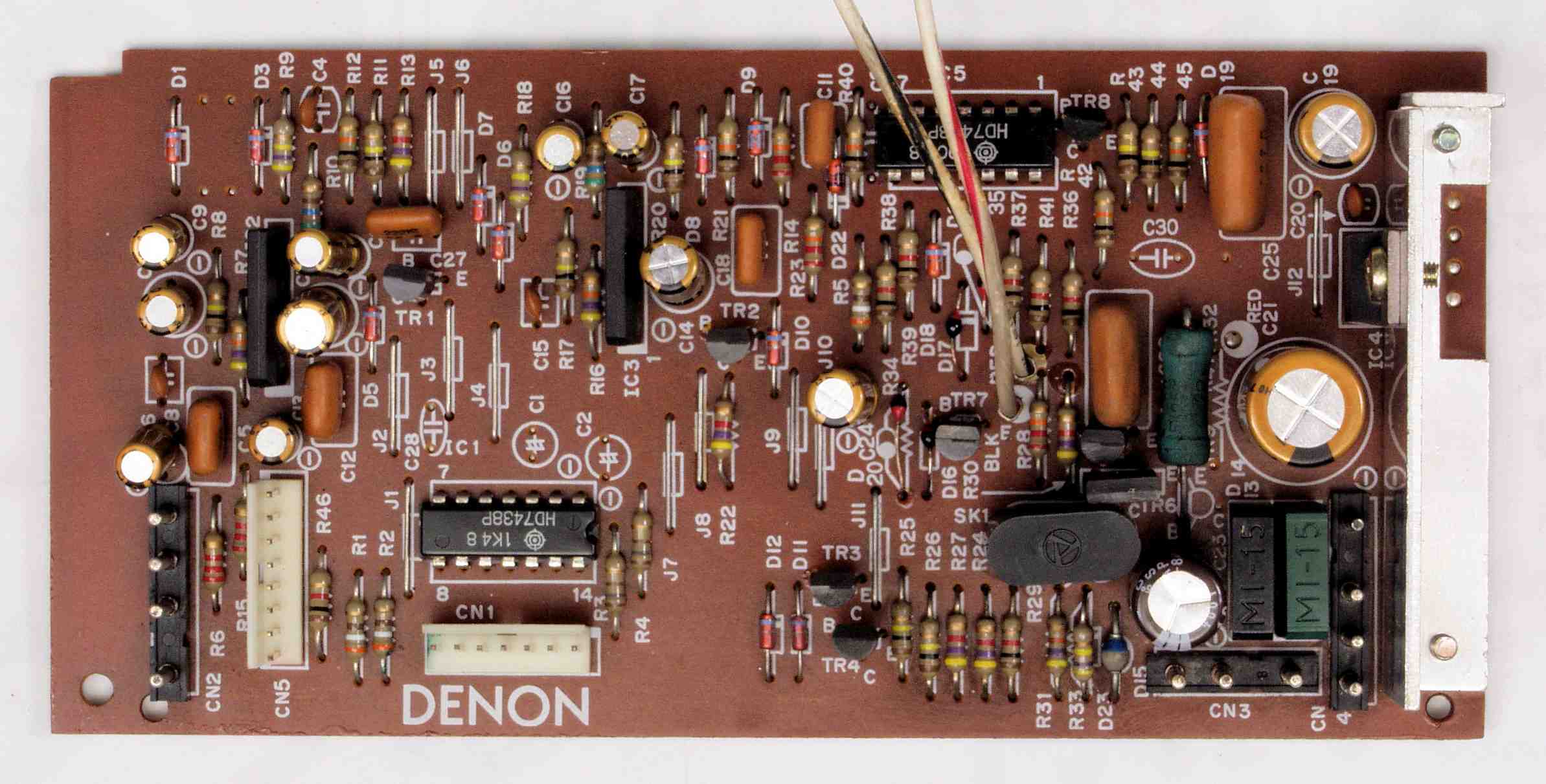

| Ｃ−２Ａ． 修理前 回転感知部基板 |
 |
| Ｃ−２Ｂ． 修理後 回転感知部基板 電解コンデンサー１２個交換 |
 |

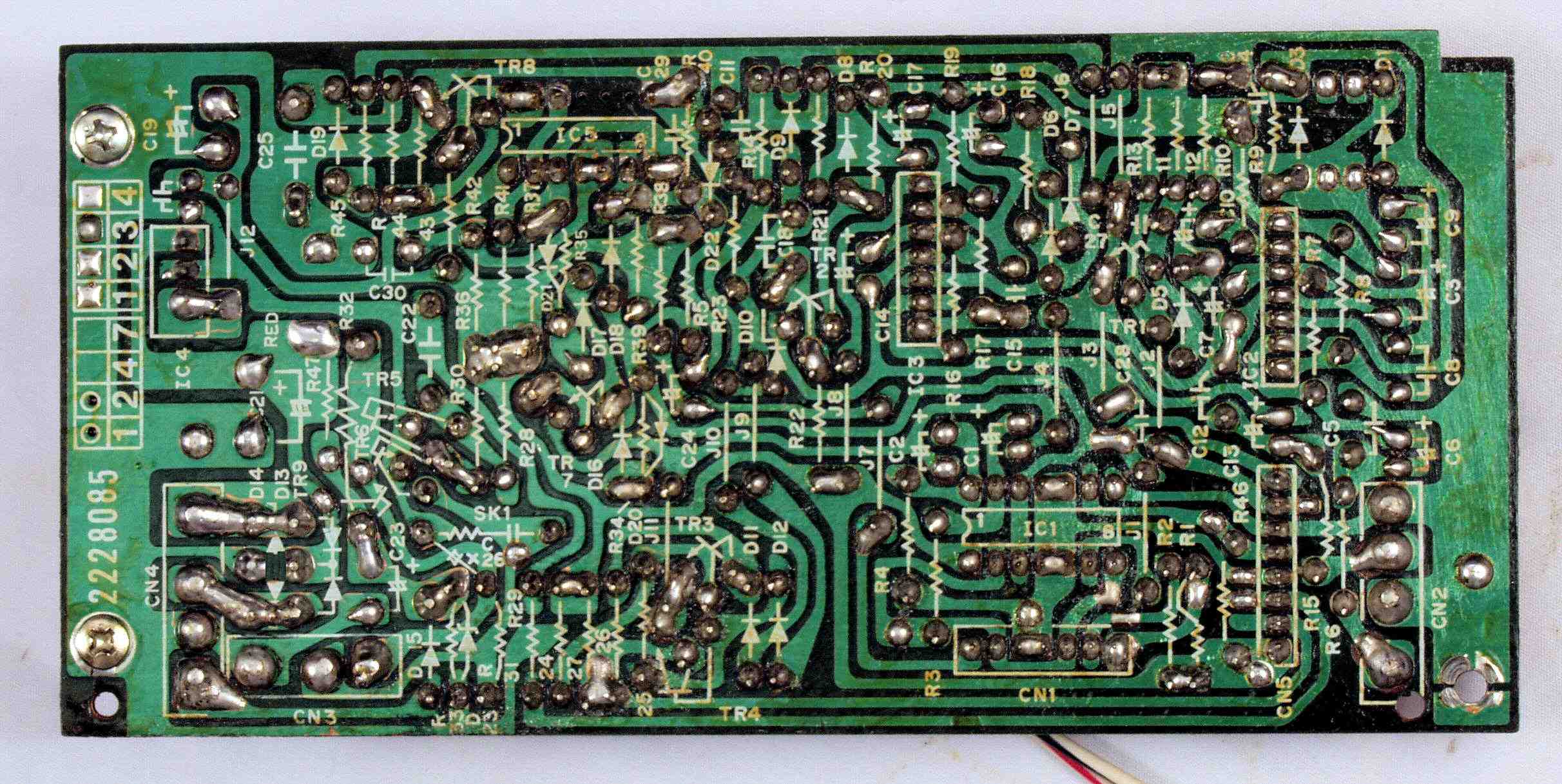

| Ｃ−２Ｃ． 修理前 回転感知部基板裏 |
 |

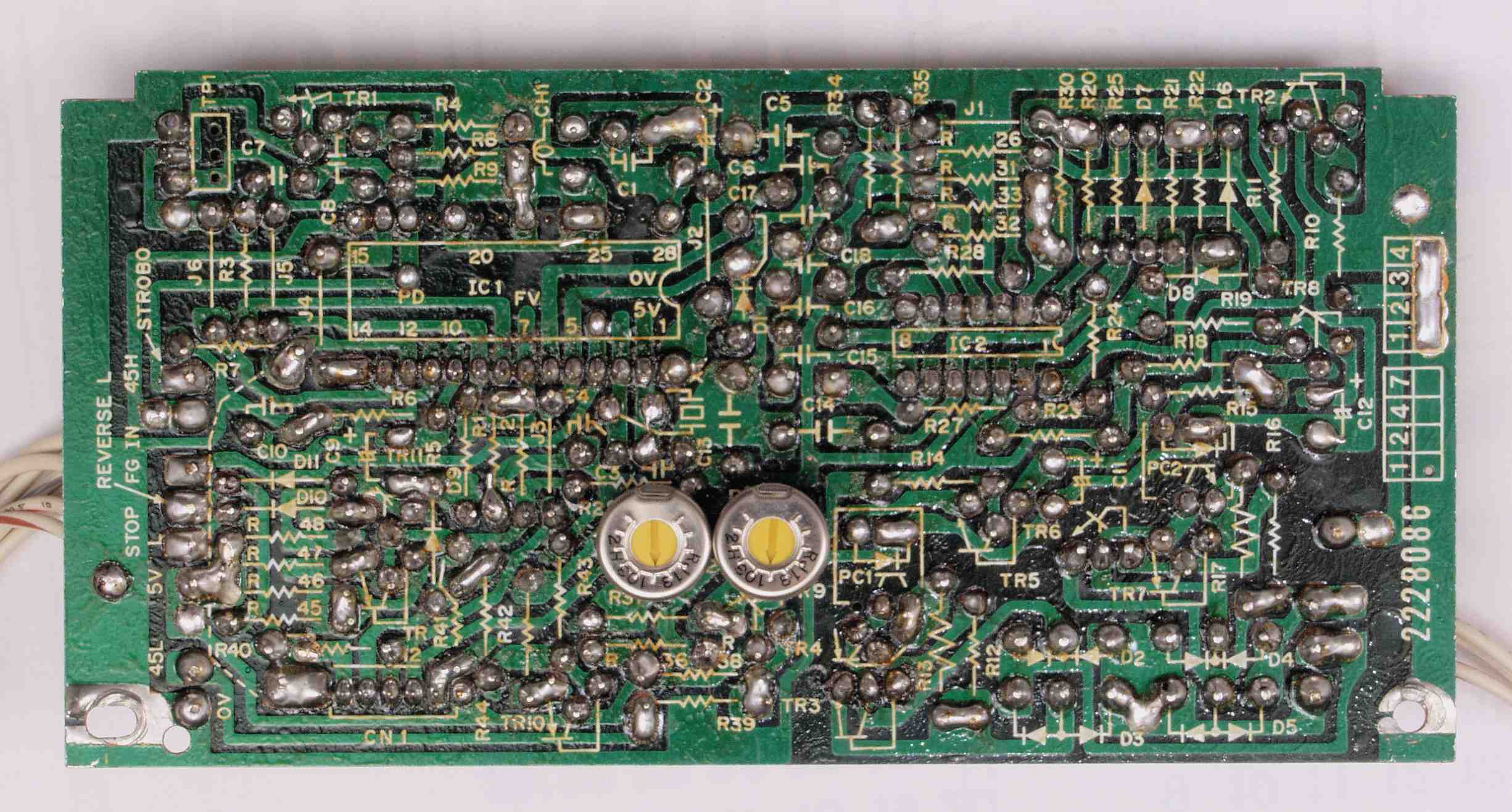

| Ｃ−２Ｄ． 修理（半田補正）後 回転感知部基板裏 |
 |
| Ｃ−２Ｄ． 完成回転感知部基板裏 洗浄後 |
 |

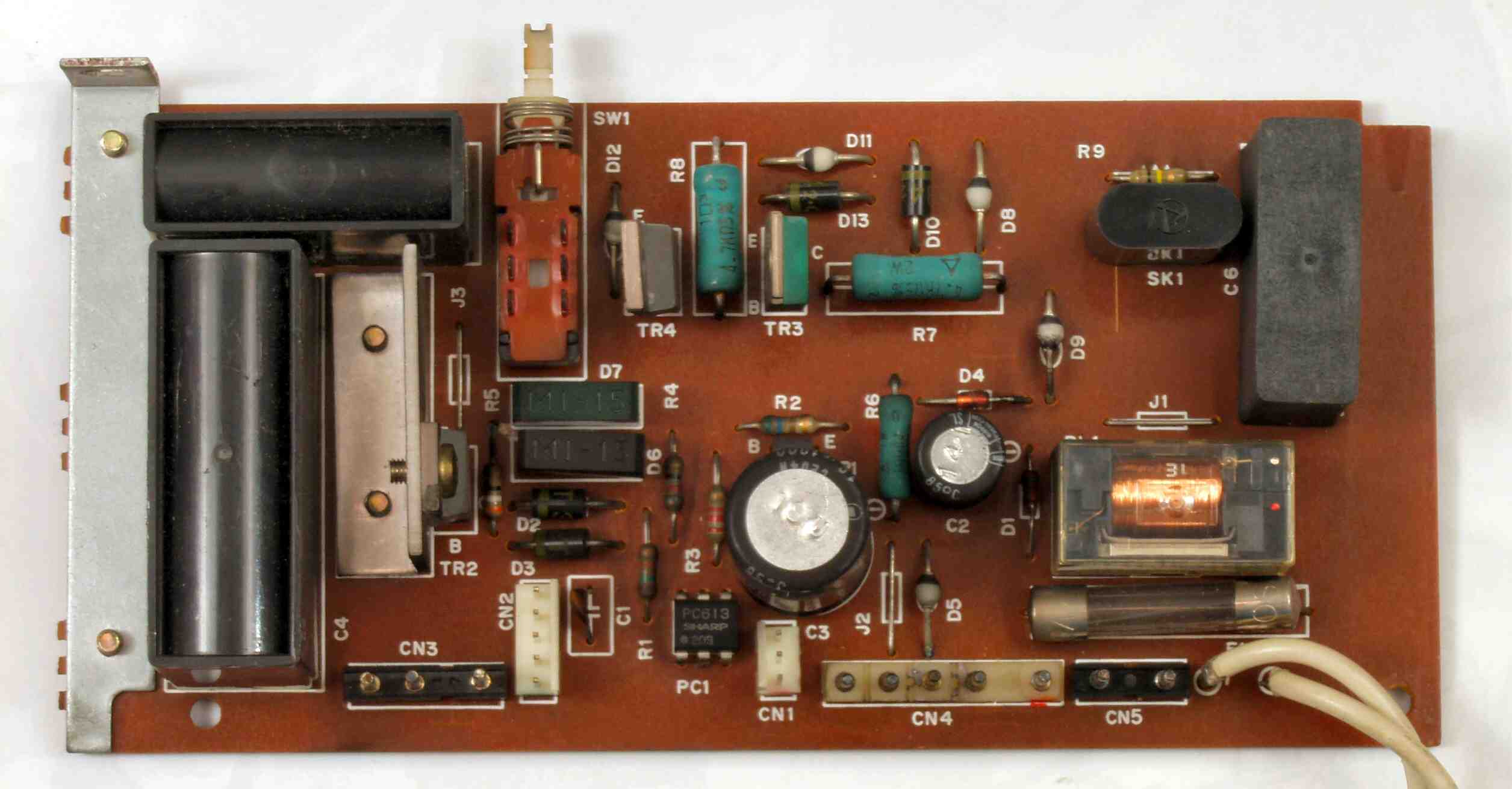

| Ｃ−３Ａ． 修理前 電源基板 |
 |

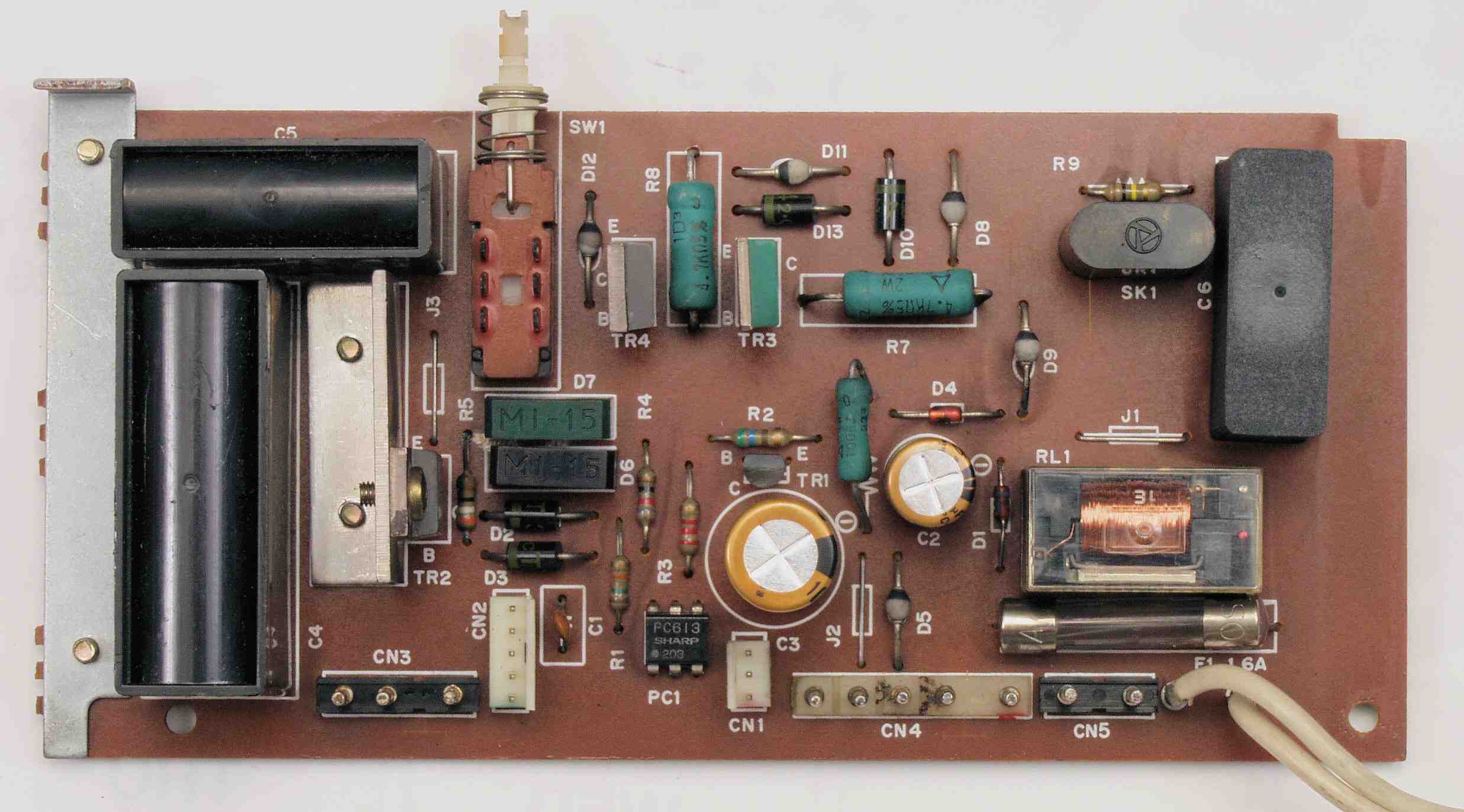

| Ｃ−３Ｂ． 修理後 電源基板 電解コンデンサー２個交換 |
 |

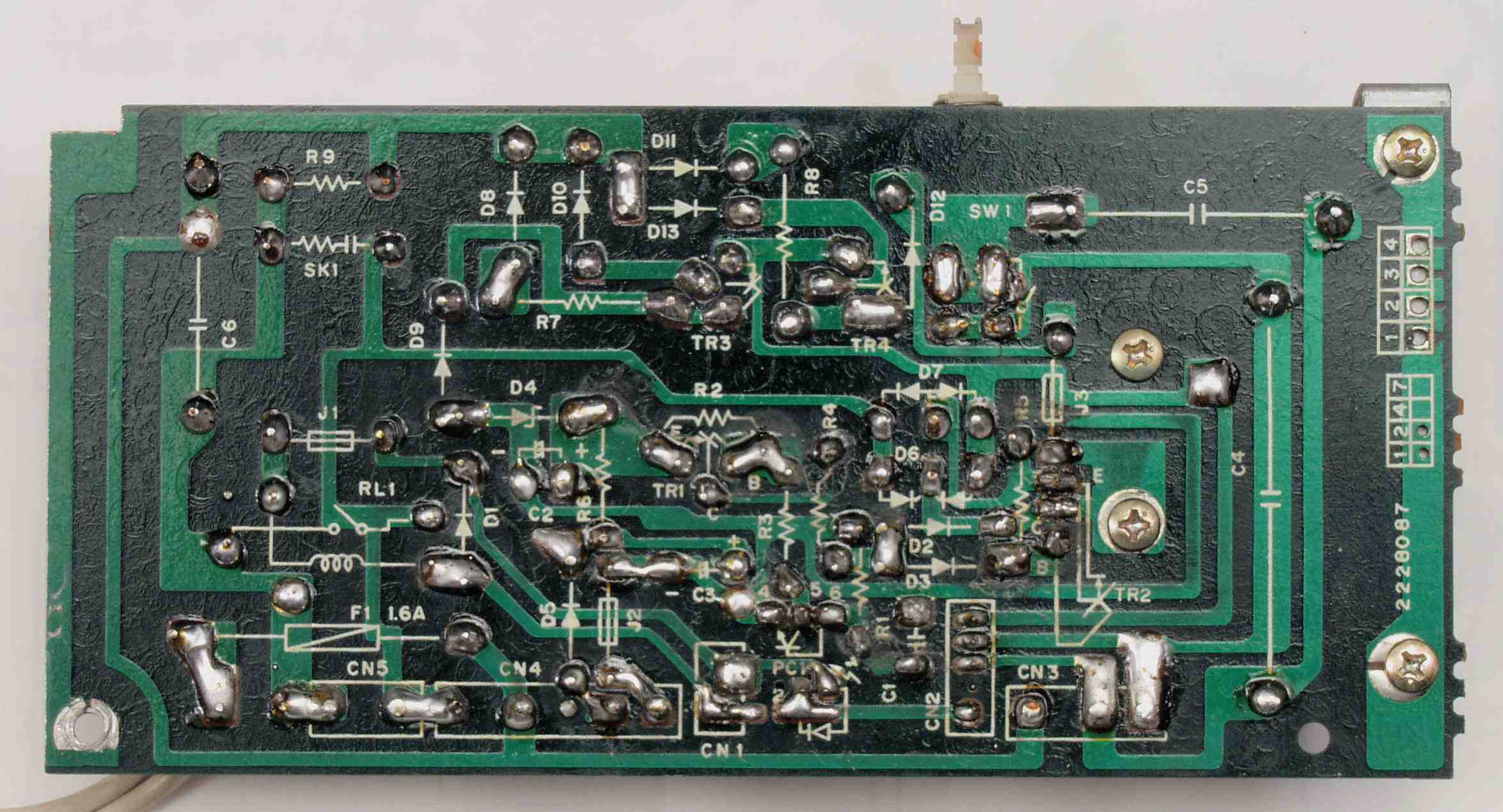

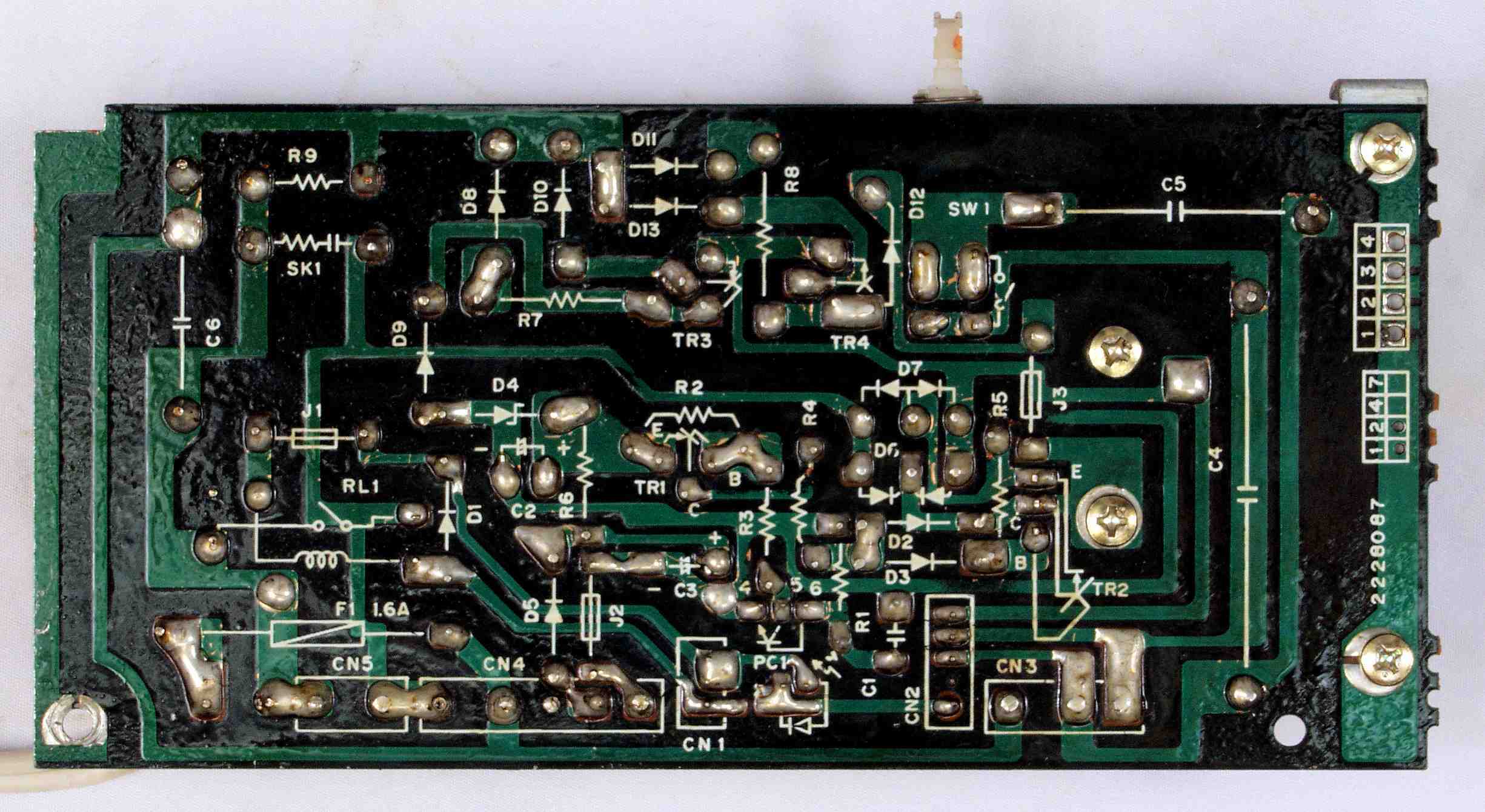

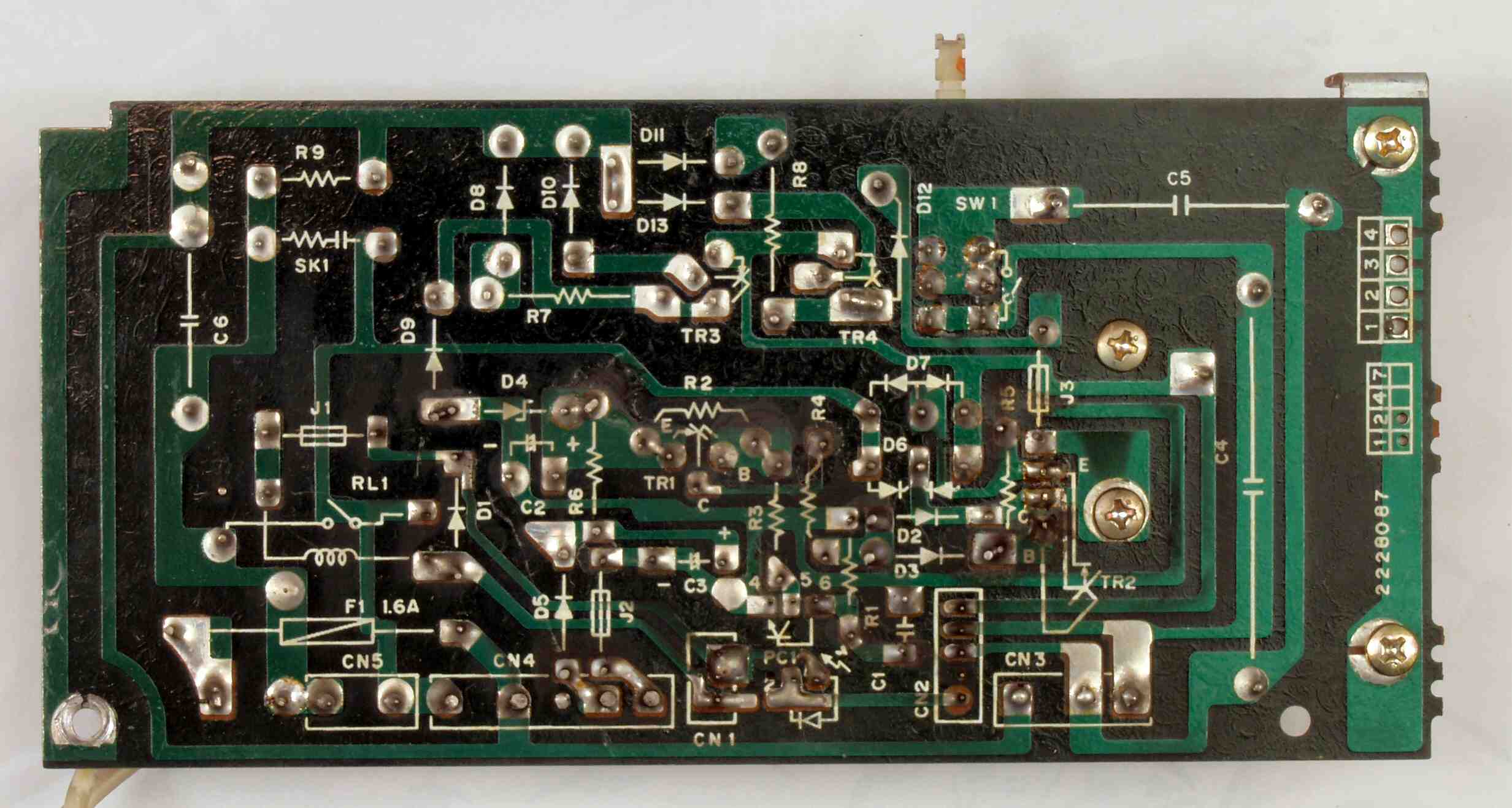

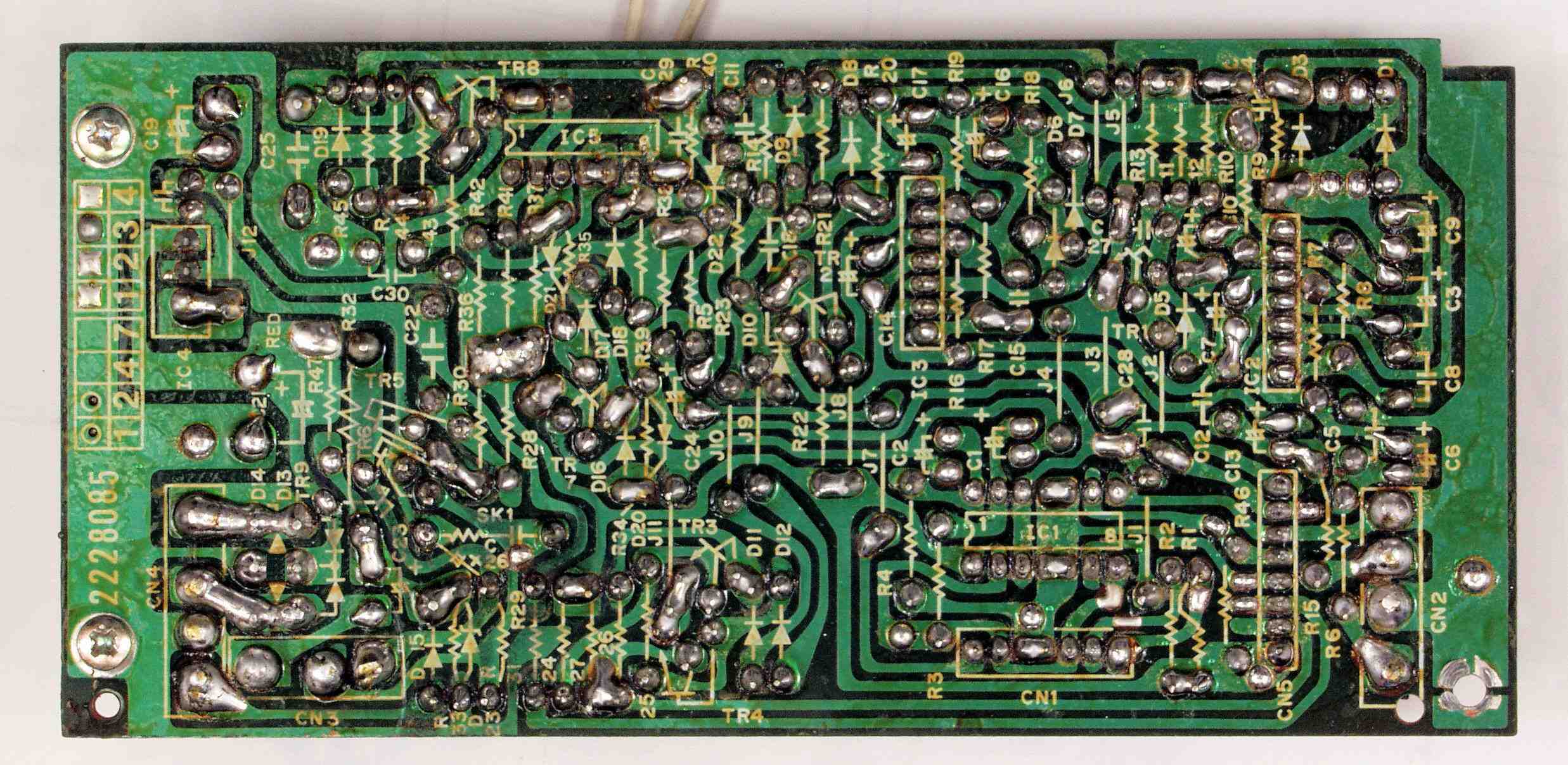

| Ｃ−３Ｃ． 修理前 電源基板裏 |
 |
| Ｃ−３Ｄ． 修理（半田補正）後 電源基板裏 |
 |
| Ｃ−３Ｅ． 完成電源基板裏 洗浄後 |
 |

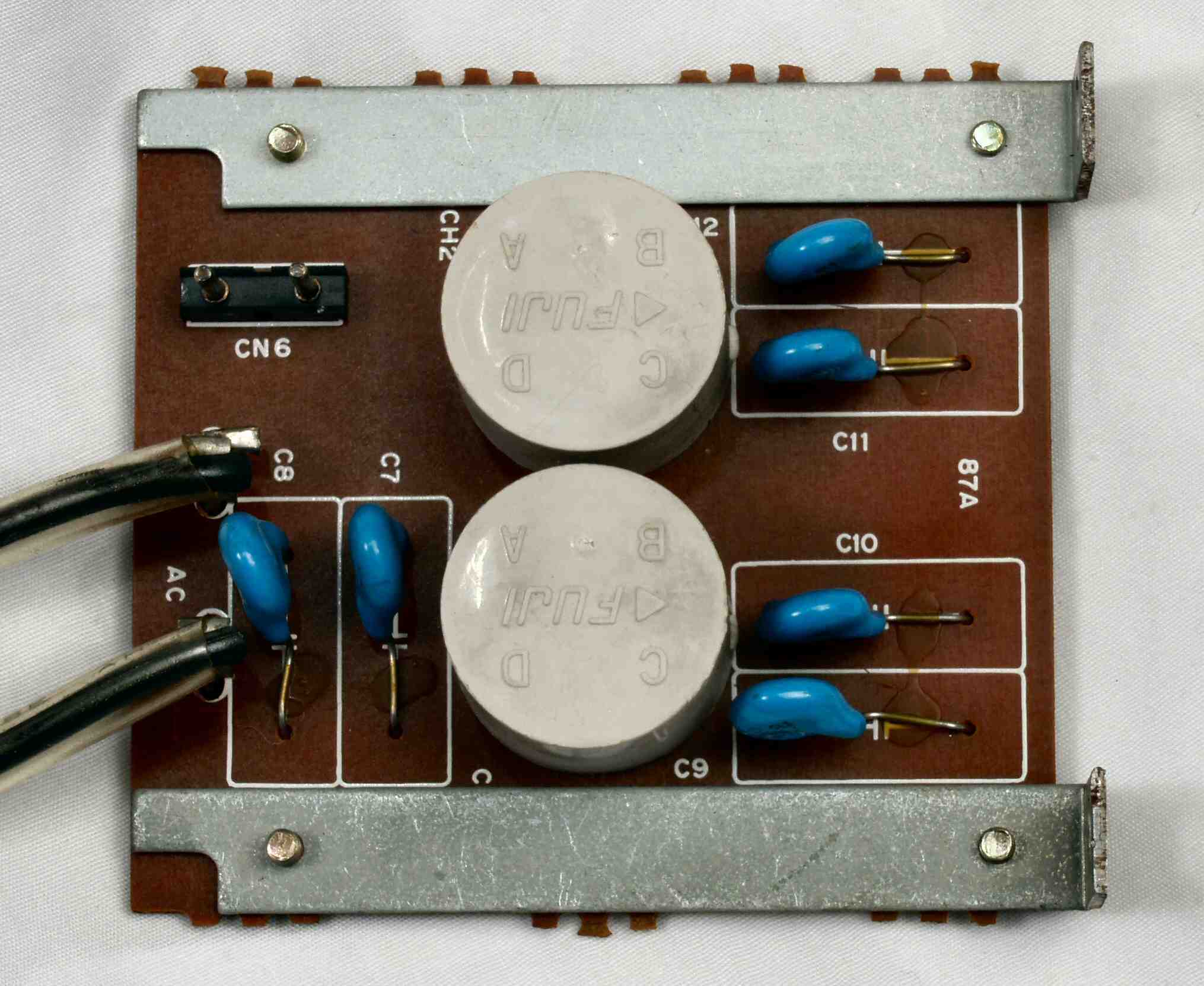

| Ｃ−４Ａ． 修理前 電源ラインフイルター基板 |
 |

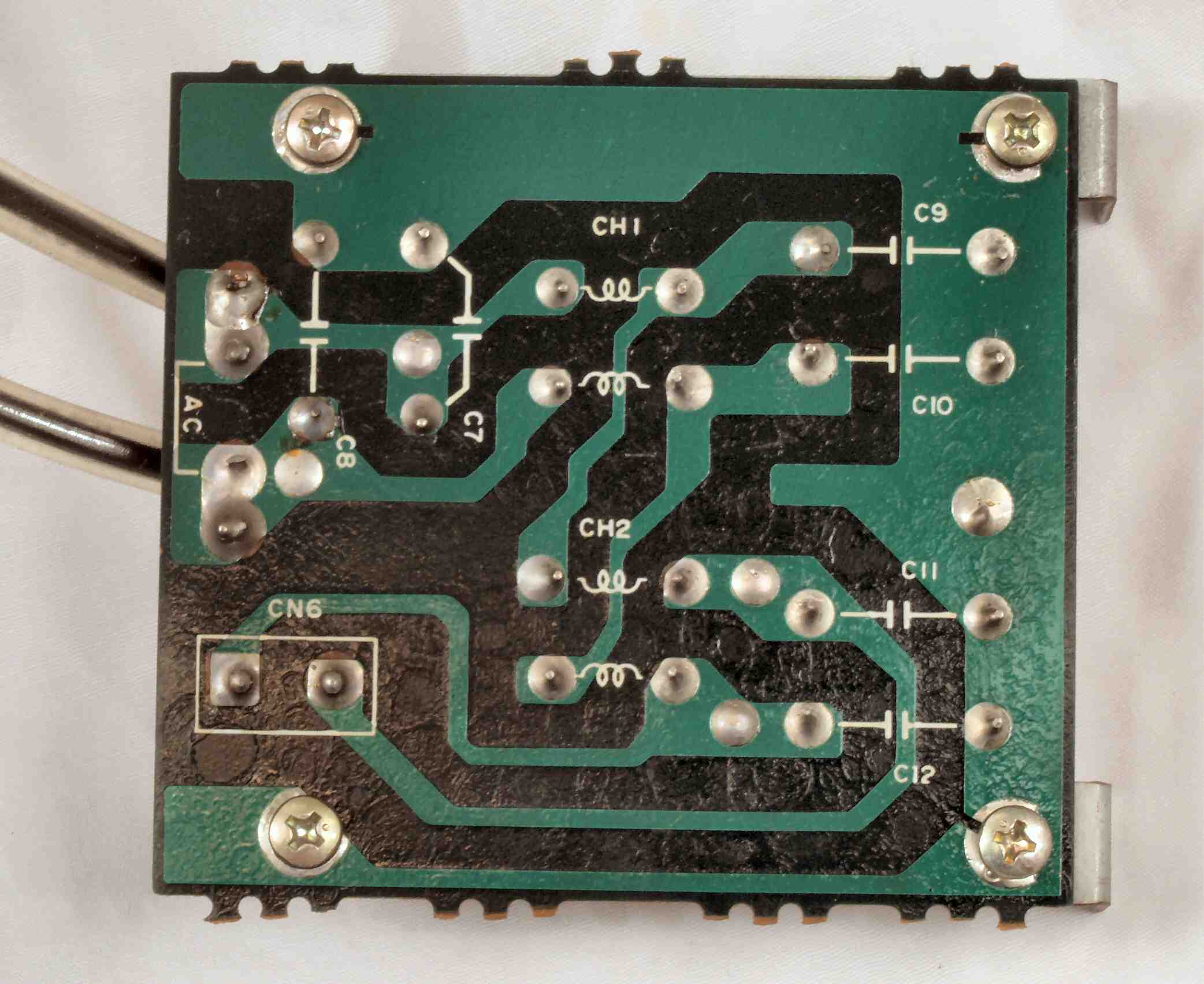

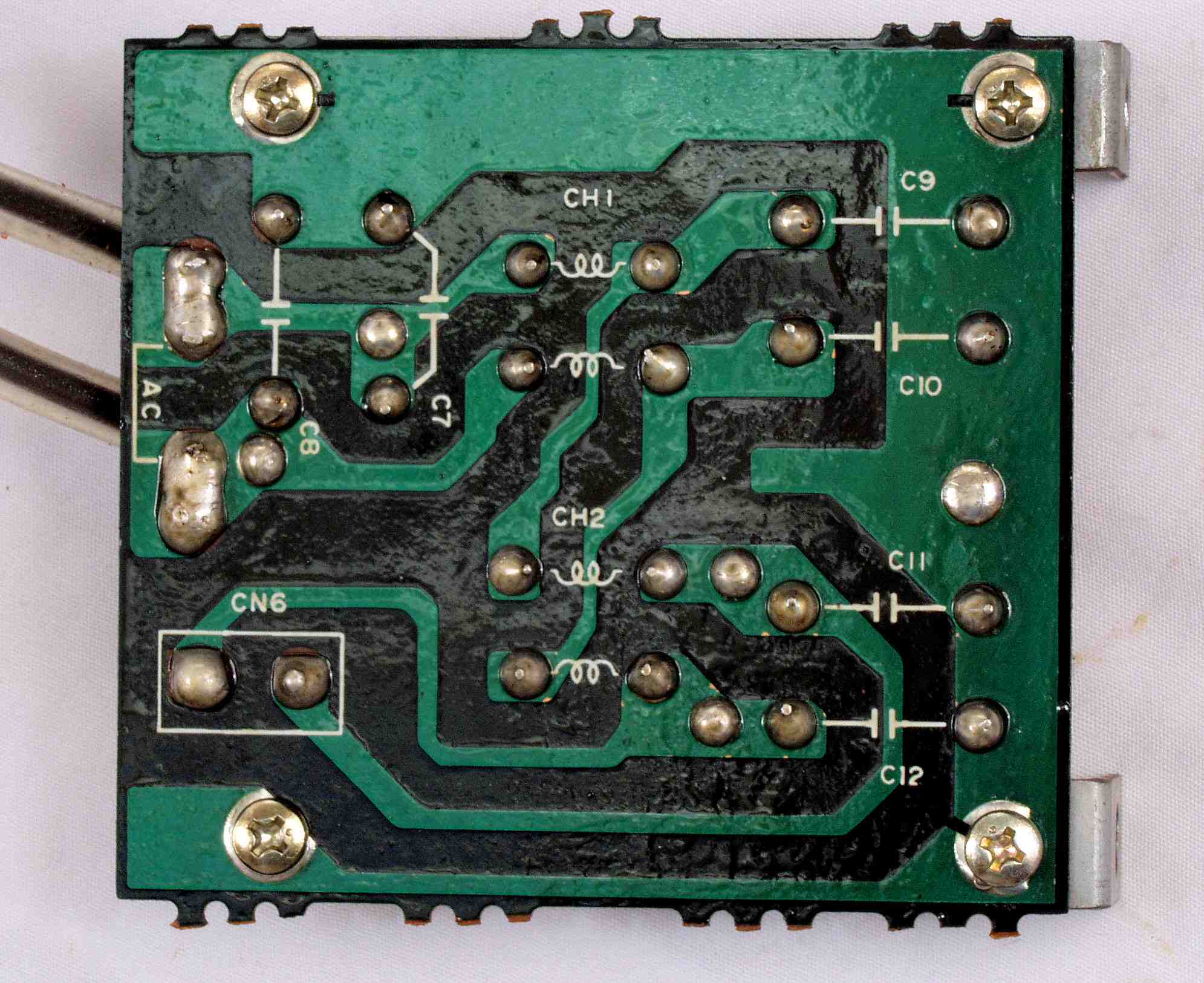

| Ｃ−４Ｂ． 修理前 電源ラインフイルター基板裏 |
 |

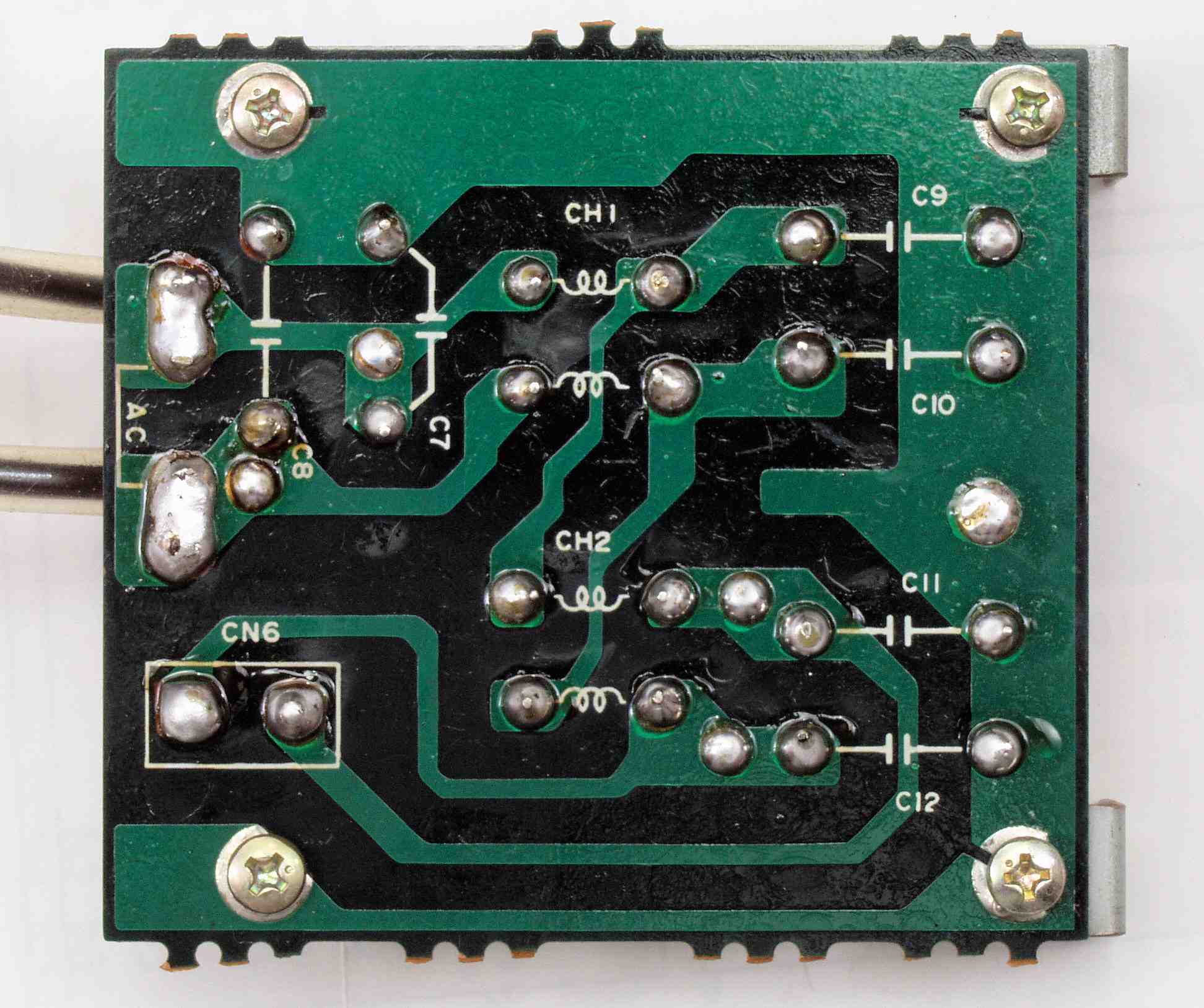

| Ｃ−４Ｃ． 修理（半田補正）後 電源ラインフイルター裏 |
 |
| Ｃ−４Ｄ．完成電源ラインフイルター基板 洗浄後 |
 |

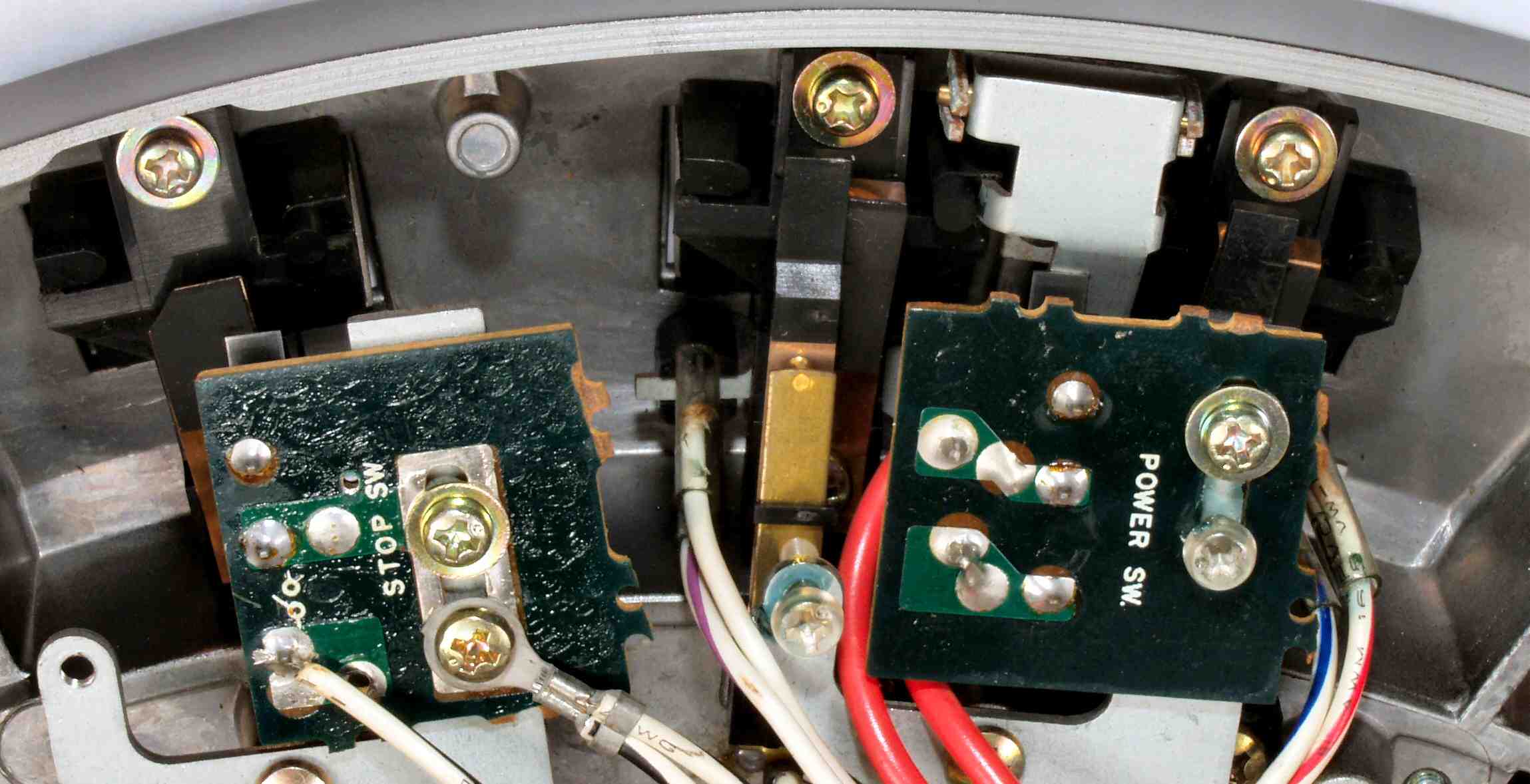

| Ｃ−５Ａ． 修理中 操作ＳＷ |
 |

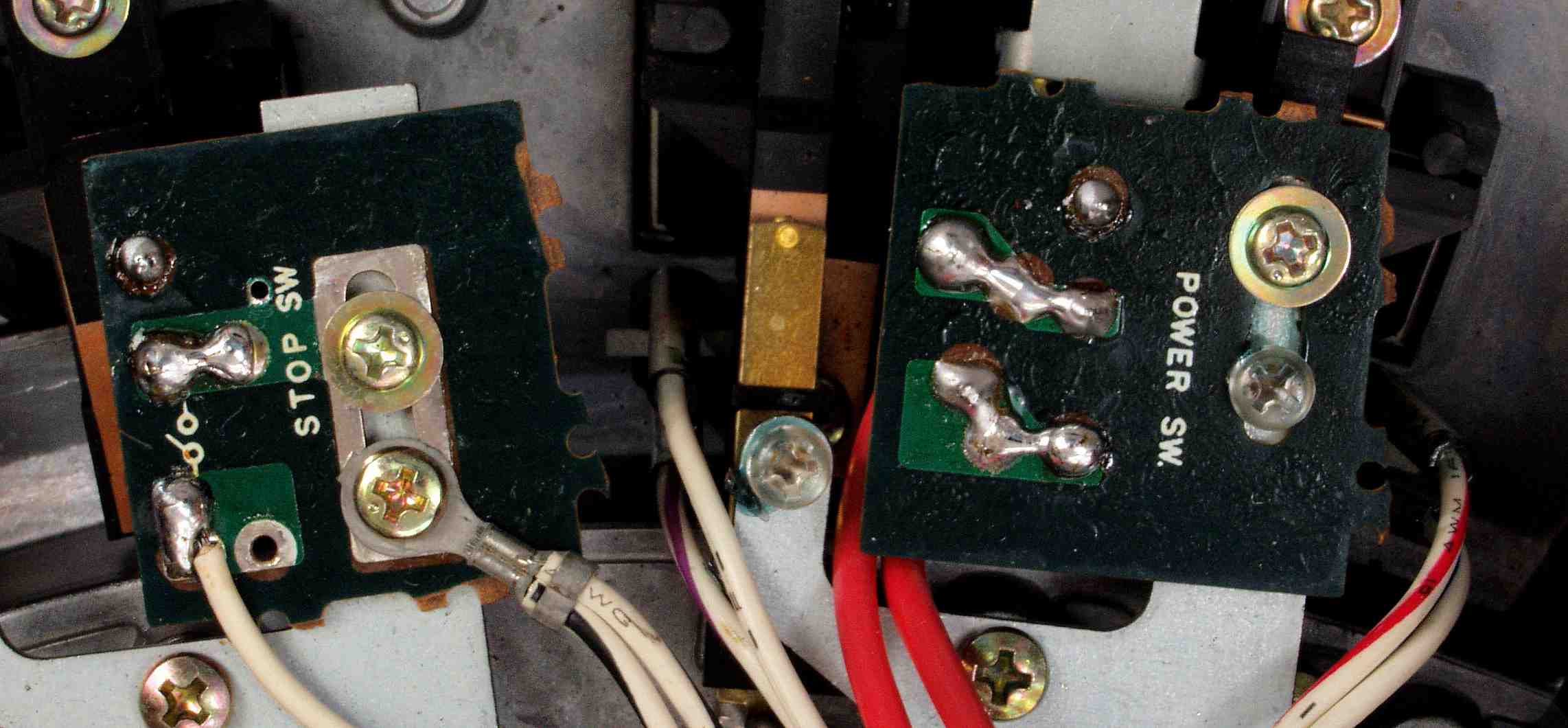

| Ｃ−５Ｂ． 修理（半田補正）後 操作ＳＷ |
 |

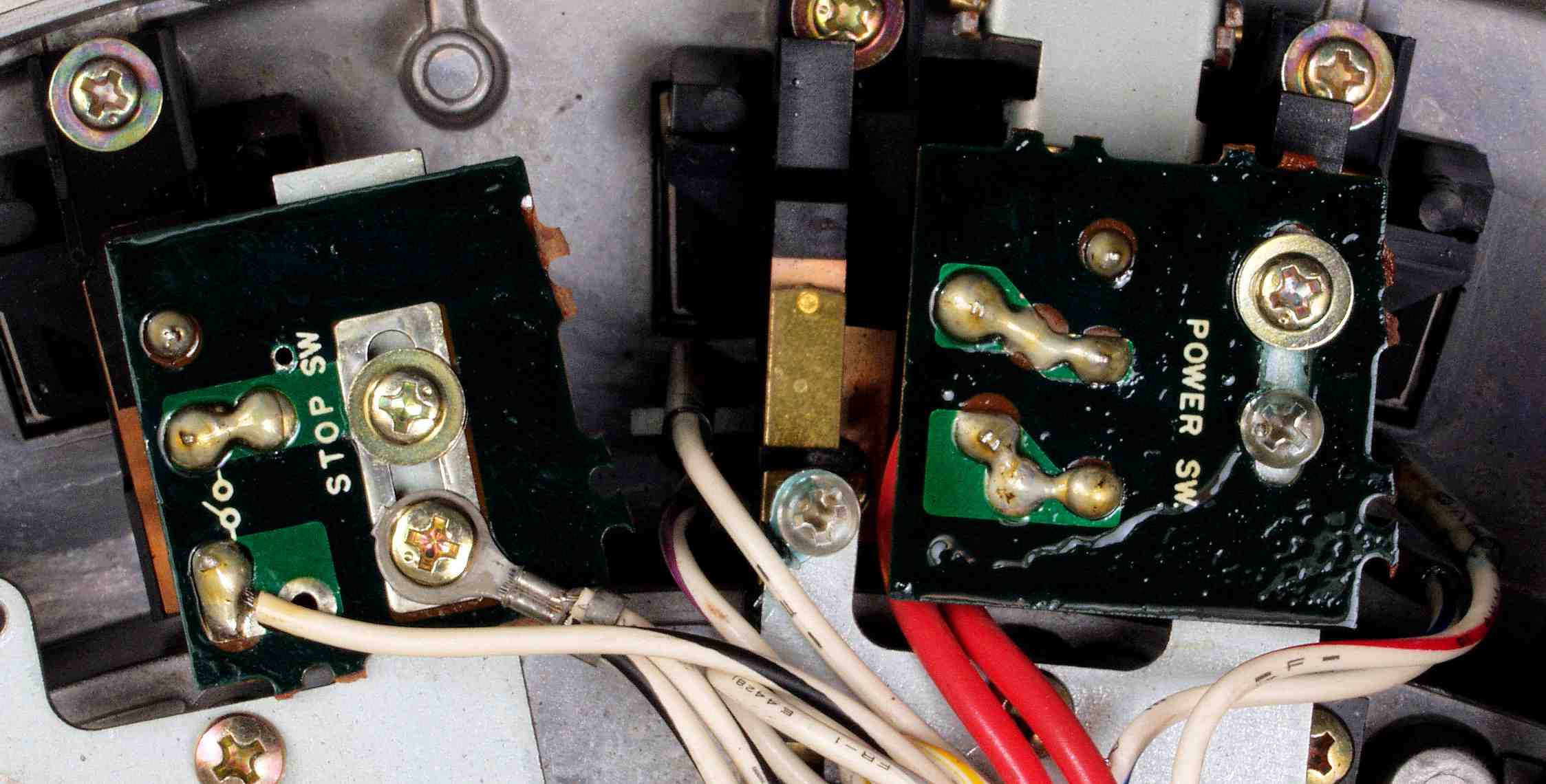

| Ｃ−５Ｃ． 完成操作ＳＷ |
 |

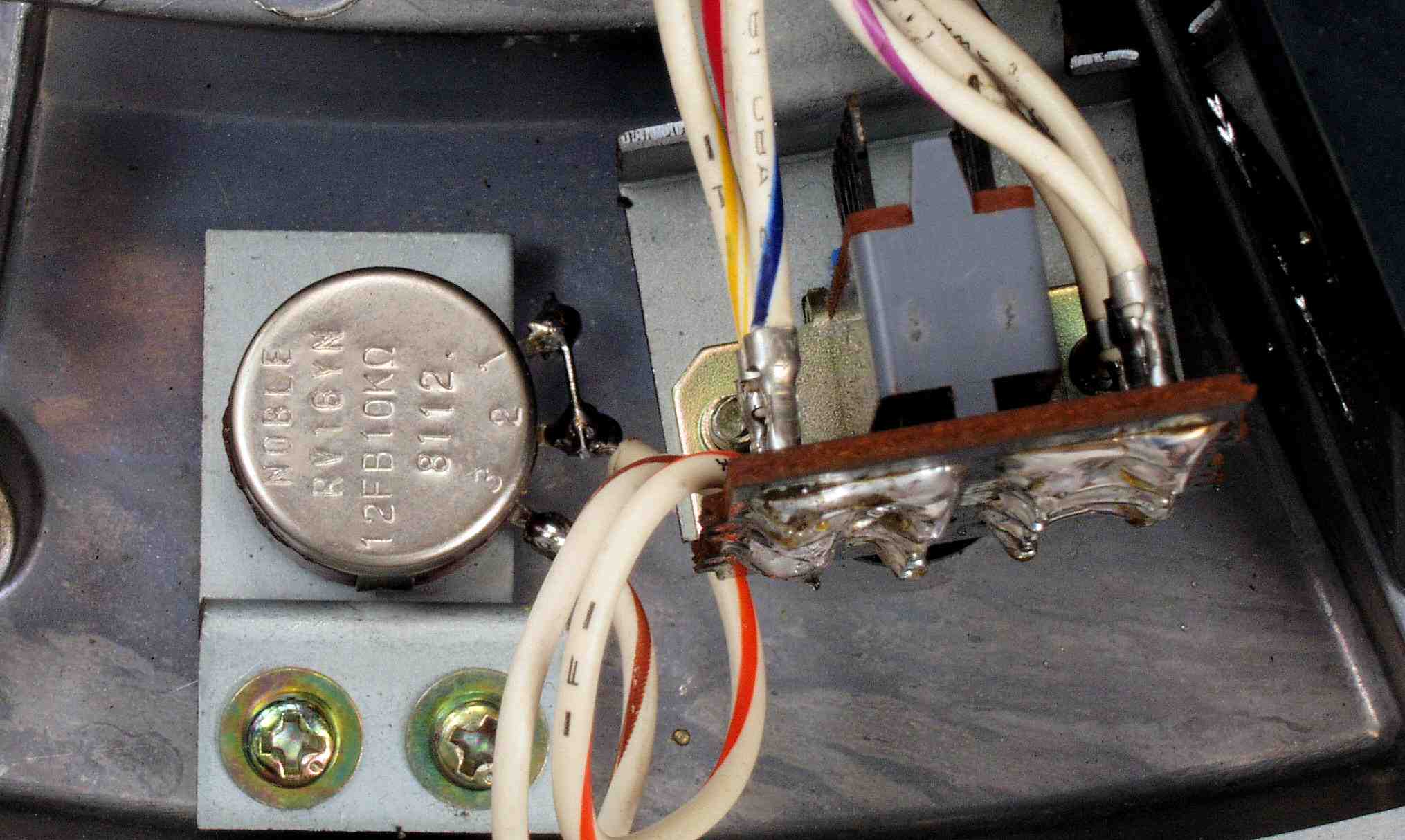

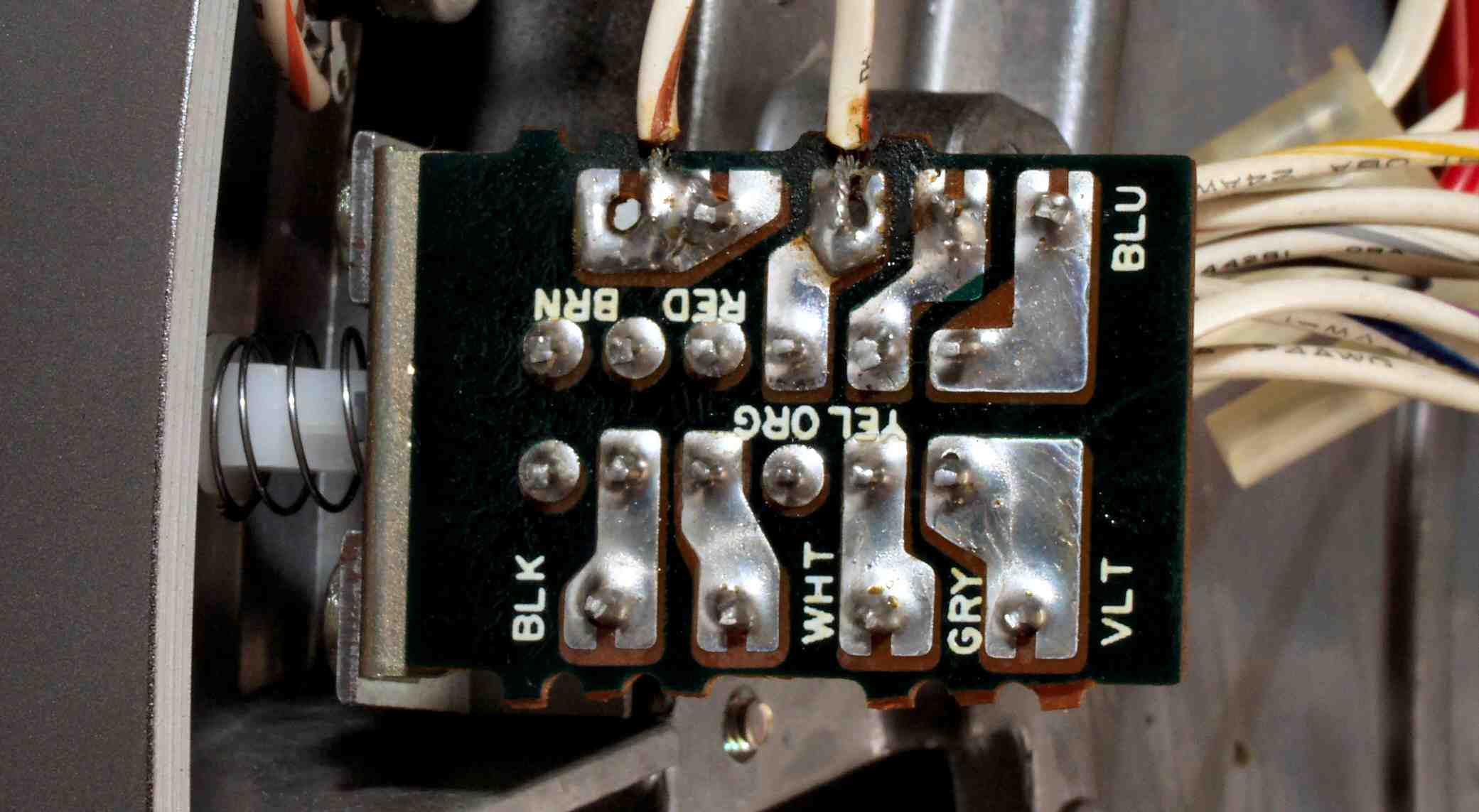

| Ｃ−６Ａ． 修理前 マニアル・オート切替ＳＷ |
 |

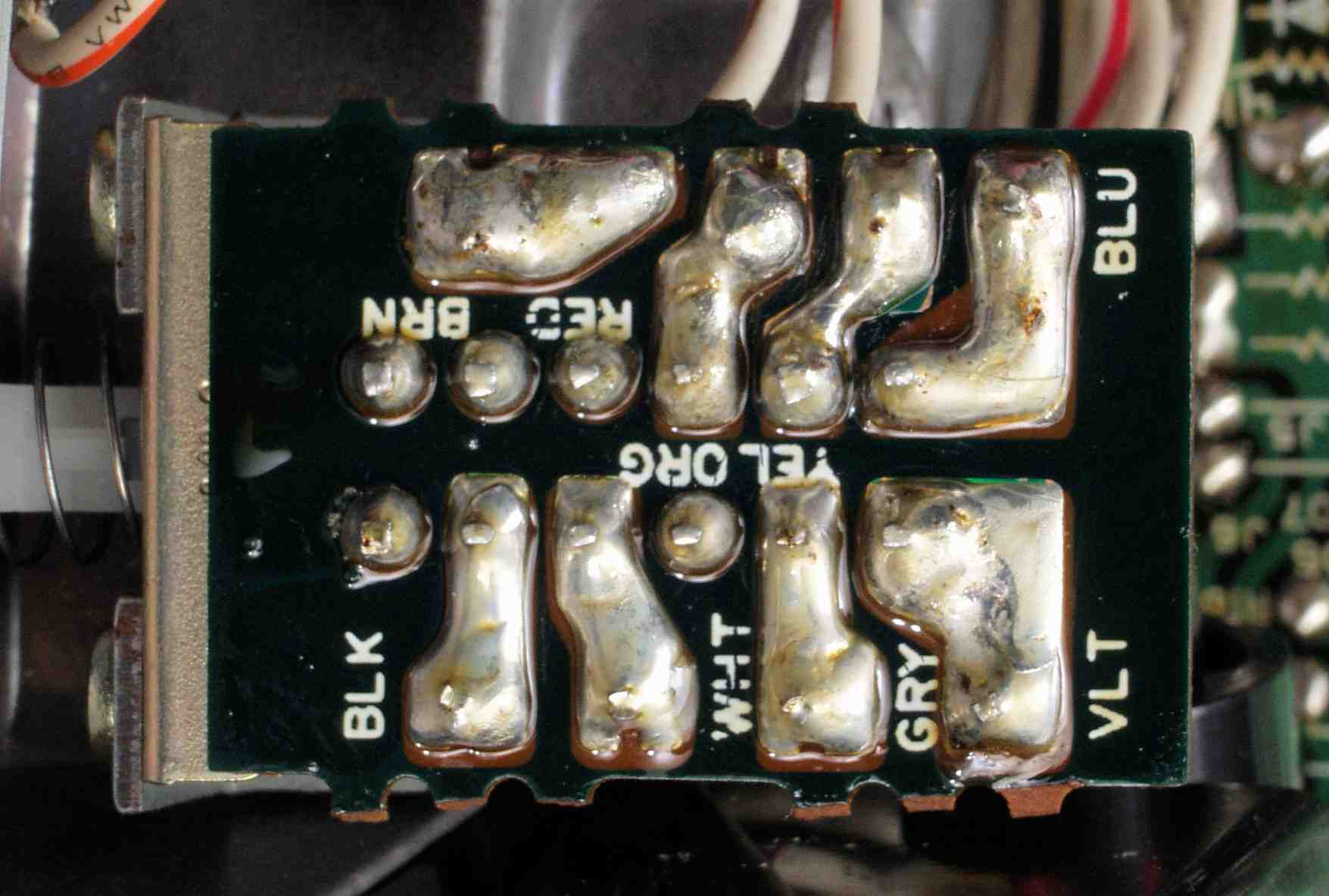

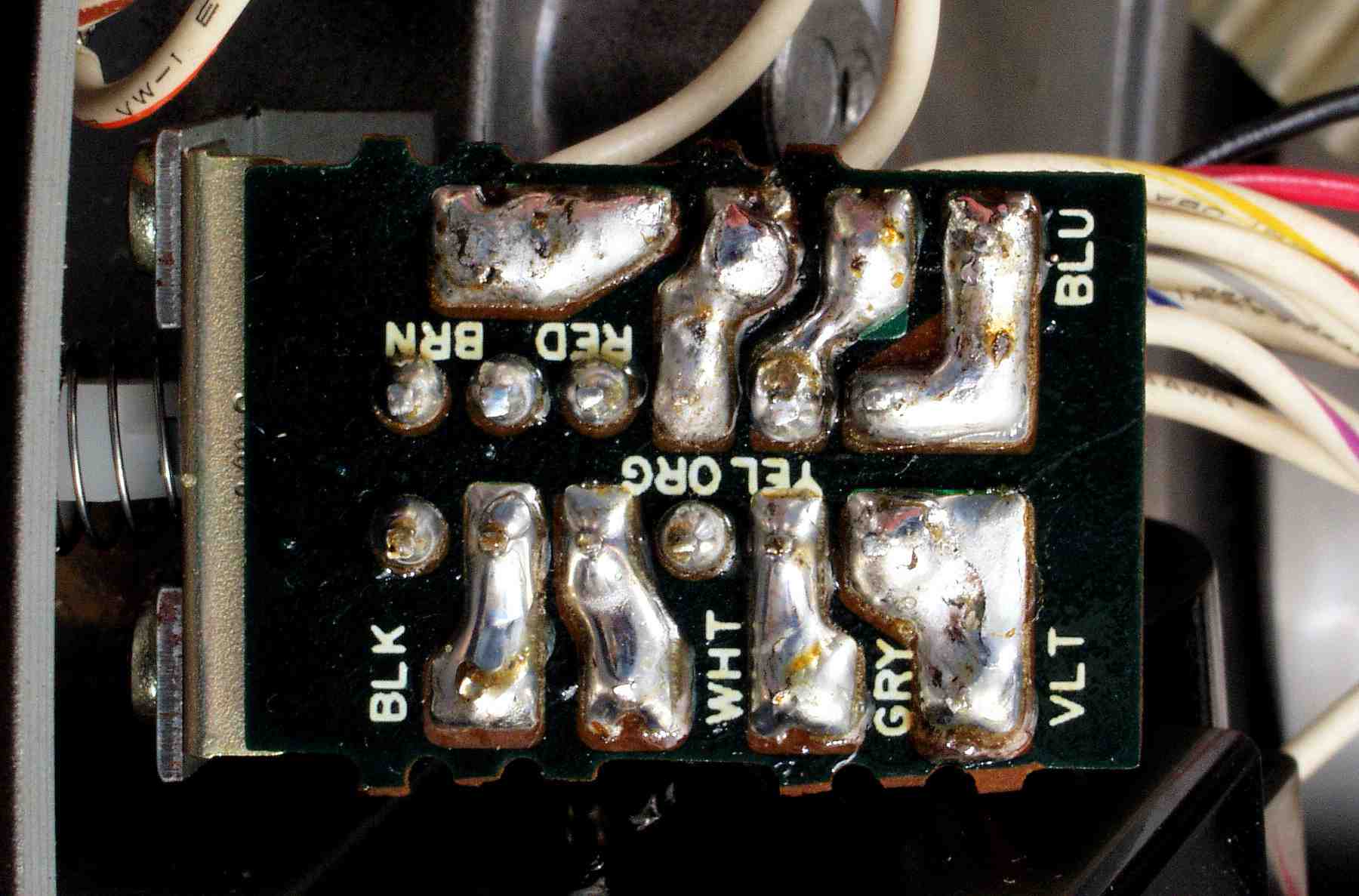

| Ｃ−６Ｂ． 修理（半田補正）後 マニアル・オート切替ＳＷ |
 |
| Ｃ−６Ｃ． 完成マニアル・オート切替ＳＷ |
 |

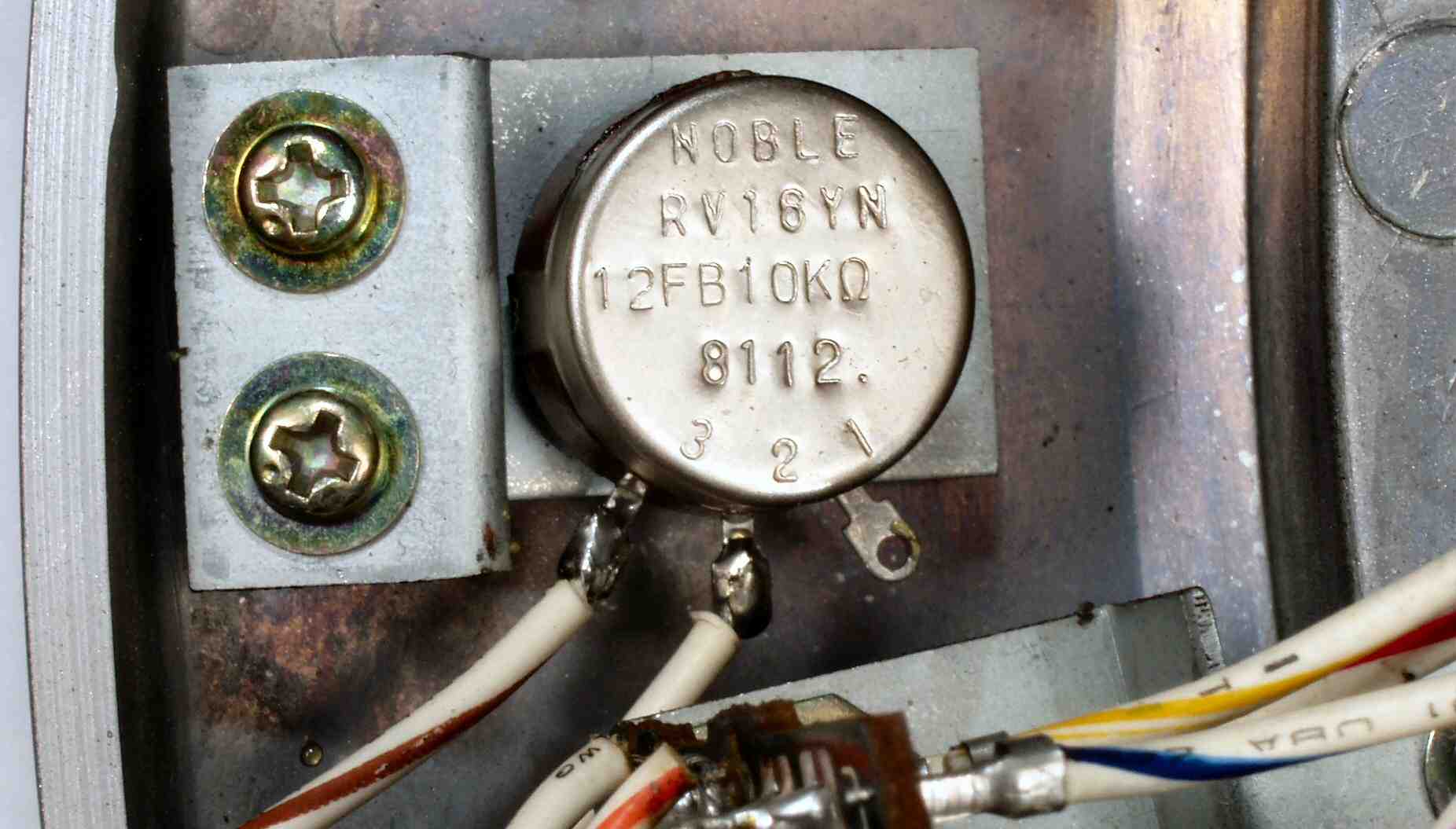

| Ｃ−７Ａ． 修理前 回転数調整ＶＲ |
 |
| Ｃ−７Ｂ． 修理（半田補正）後 回転数調整ＶＲ |
 |

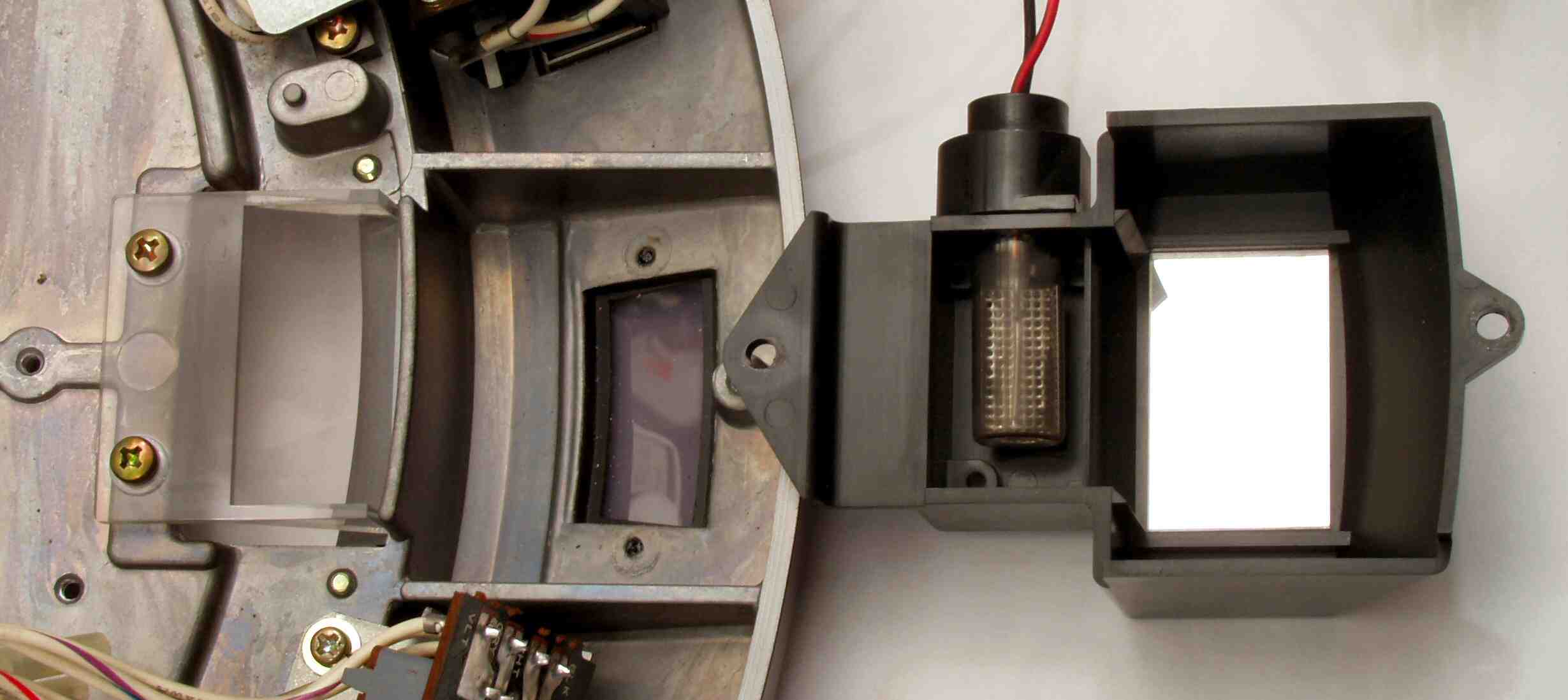

| Ｃ−８Ａ． 修理前 ストロボ |
|

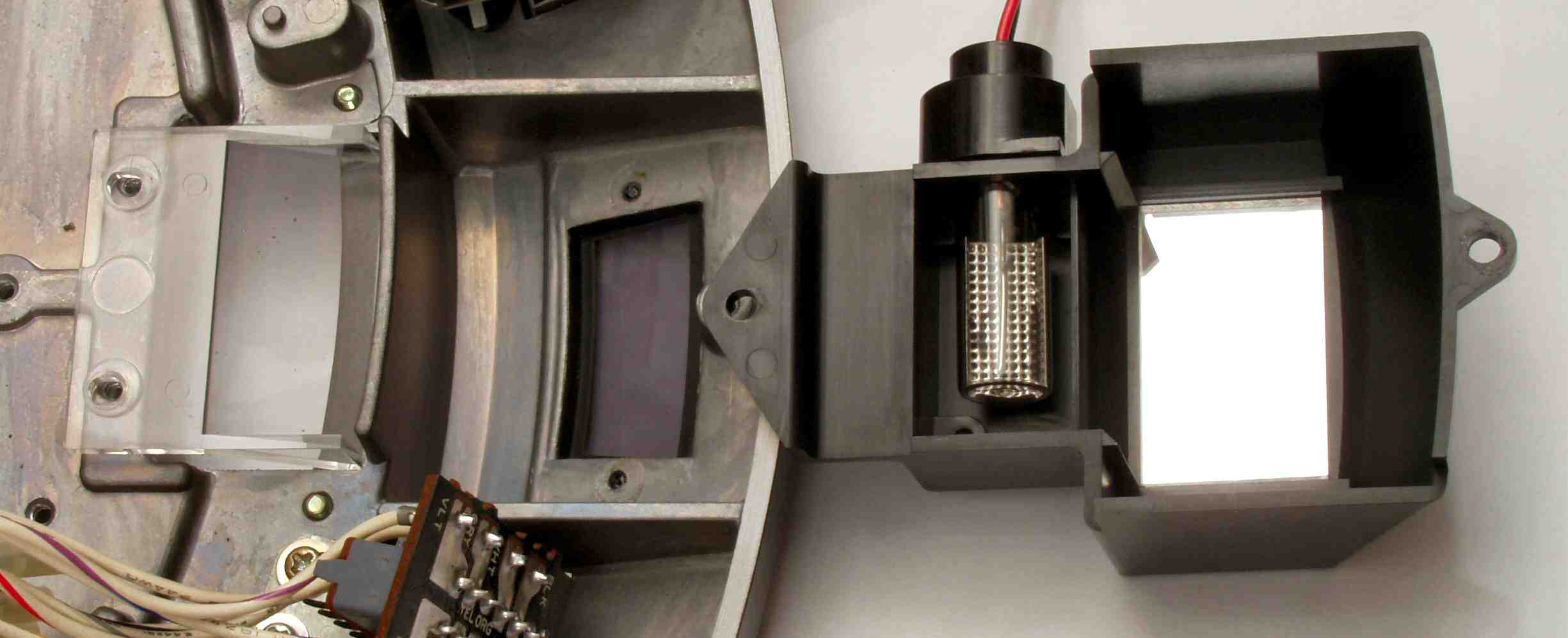

| Ｃ−８Ｂ． 修理中 ストロボ、上半分清掃済み |
 |

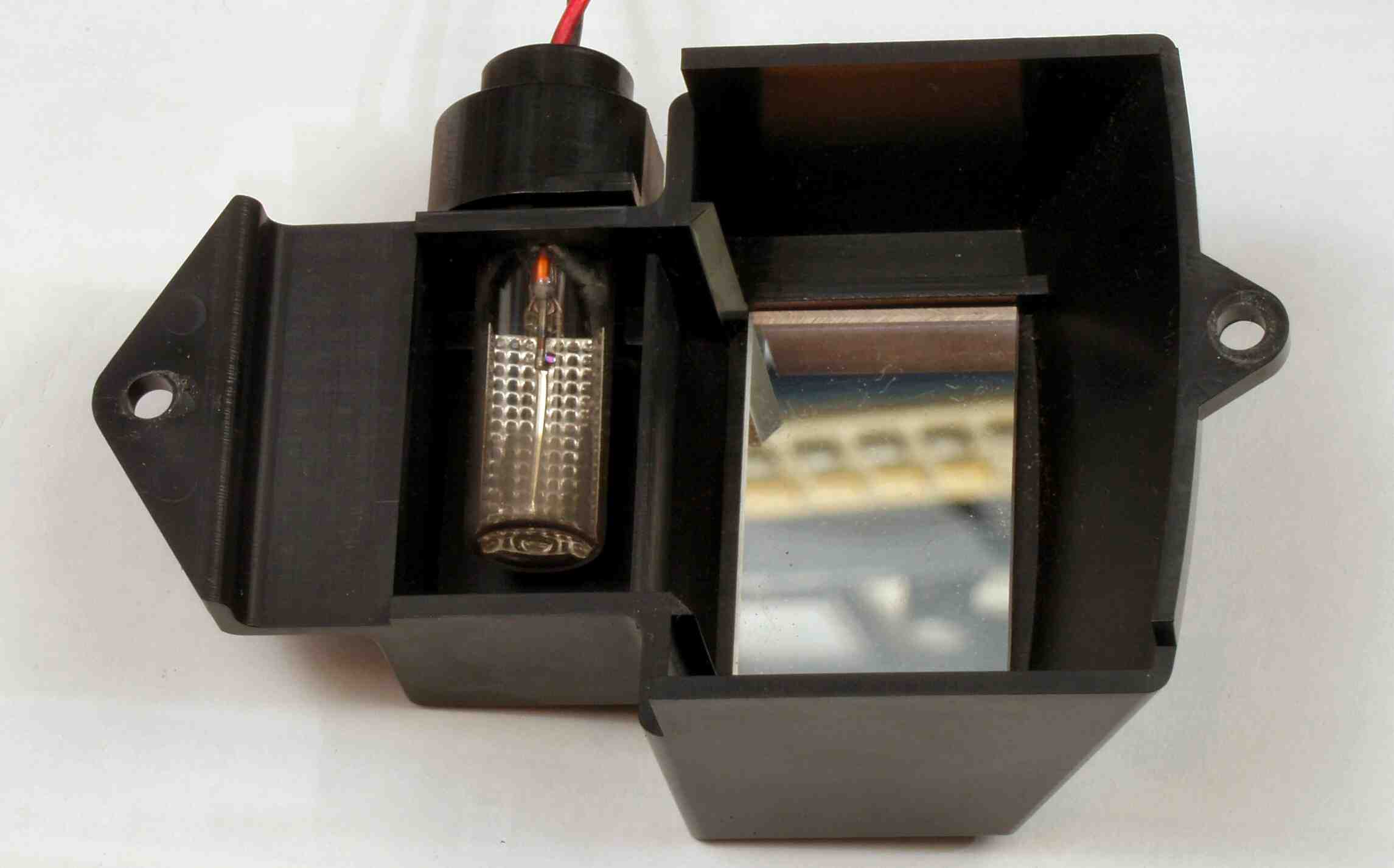

| Ｃ−８Ｃ． 修理（清掃）後 ストロボ |
 |

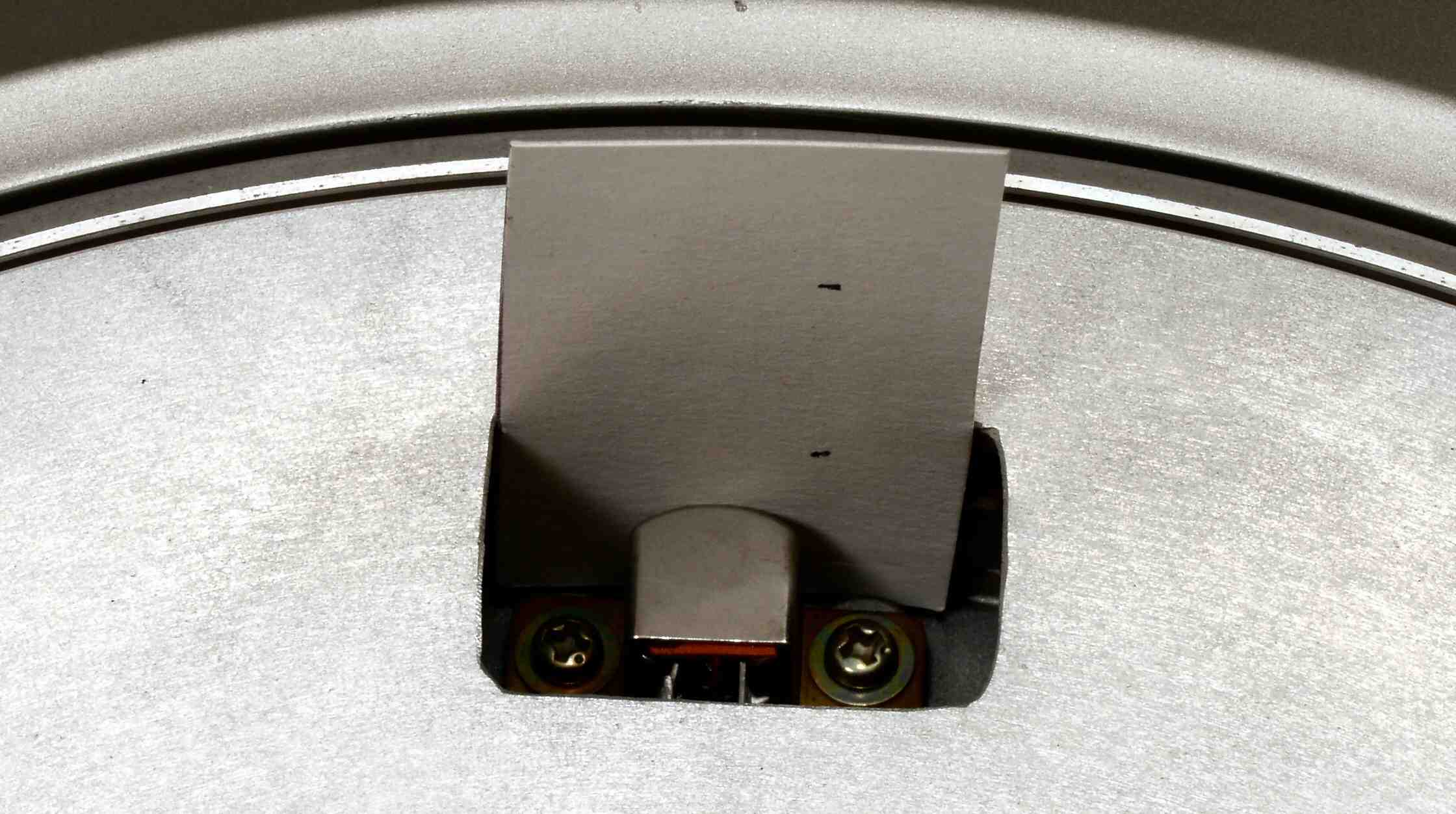

| Ｃ−９Ａ． 修理中 磁気ヘッドのギャップ調整 |
 |

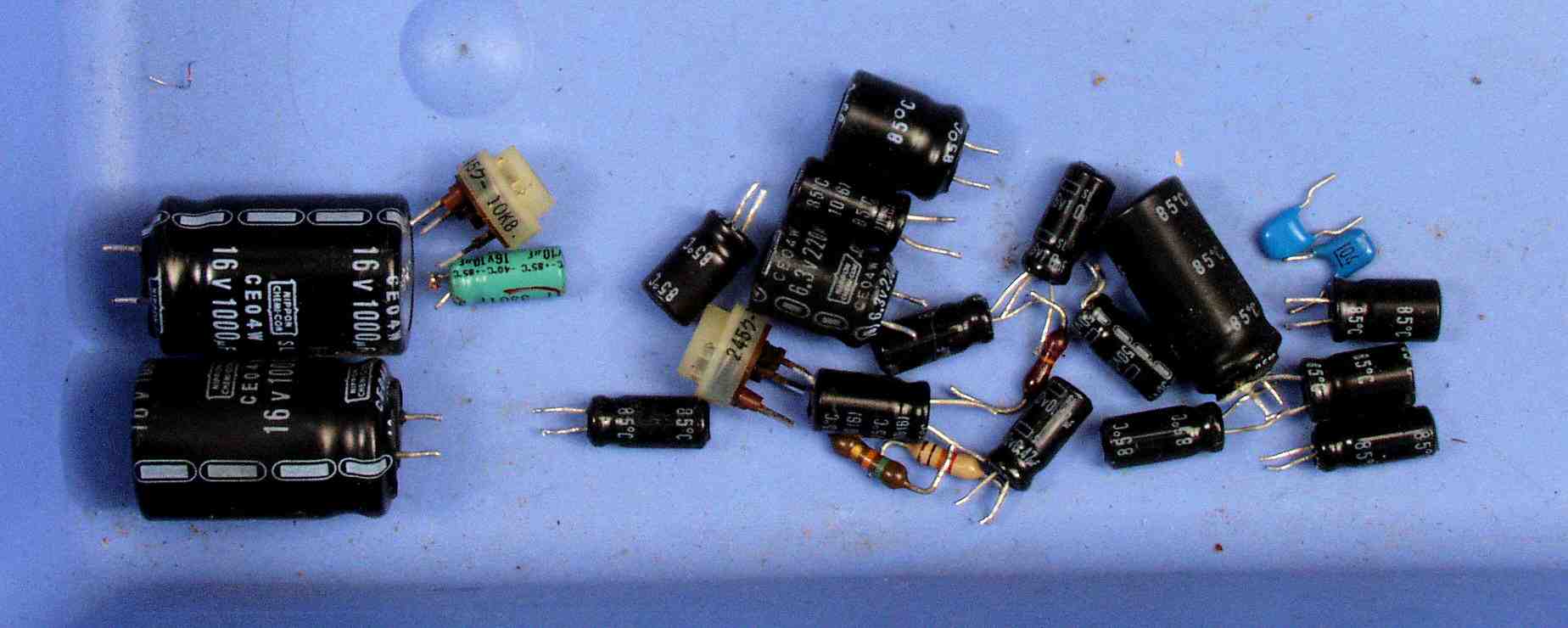

| Ｃ−Ａ． 交換部品 |
 |
| Ｃ−ＢＡ． 修理前 下から見る |
|
| Ｃ−ＢＢ． 修理後 下から見る |
 |
| Ｅ． 調整・測定 |
| Ｅ−２． ３３回転（ロック） |
 |
| Ｅ−３． ４５回転（ロック） |
 |

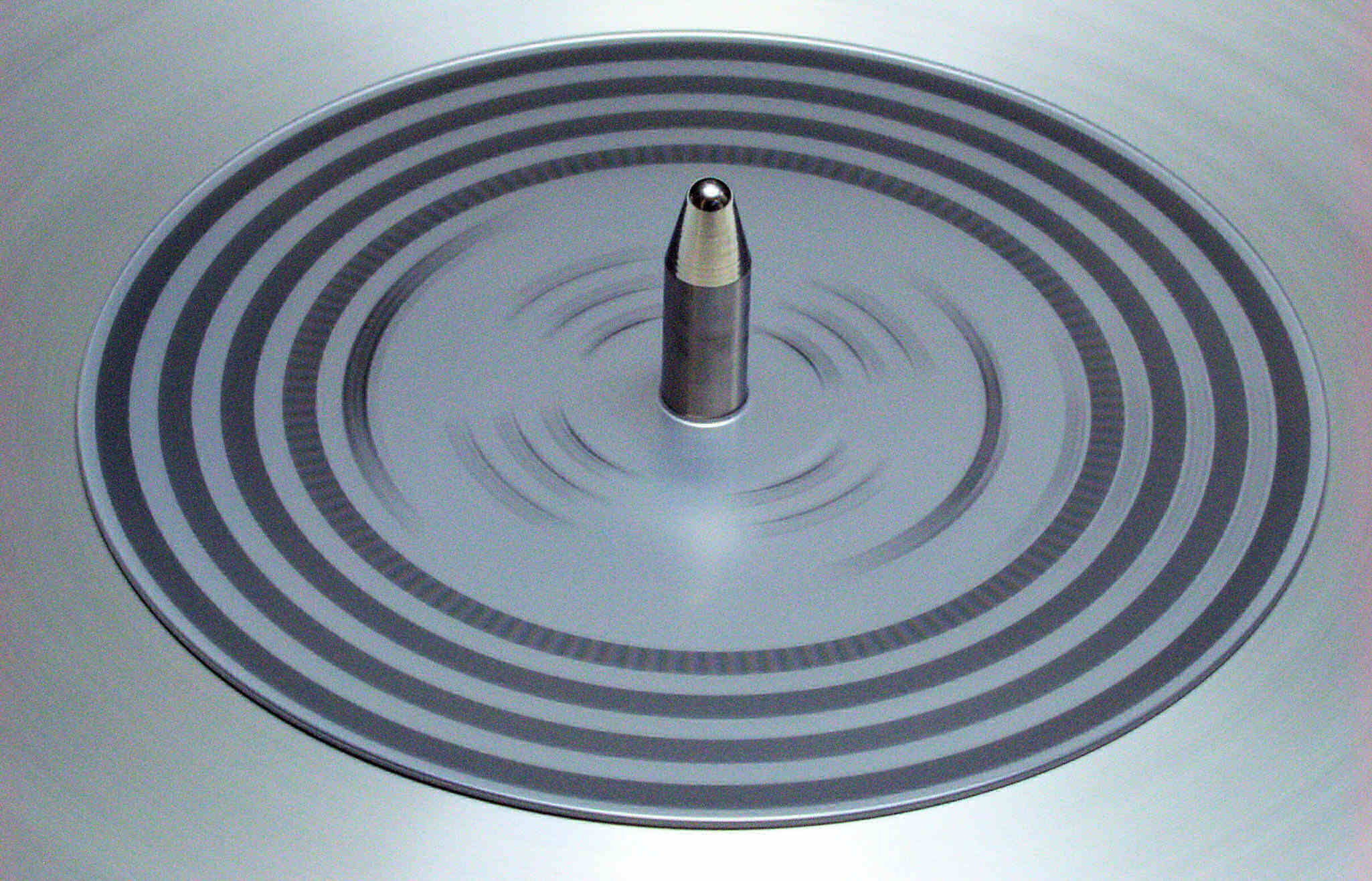

| Ｅ−４． ストロボで３３回転確認 |
 |

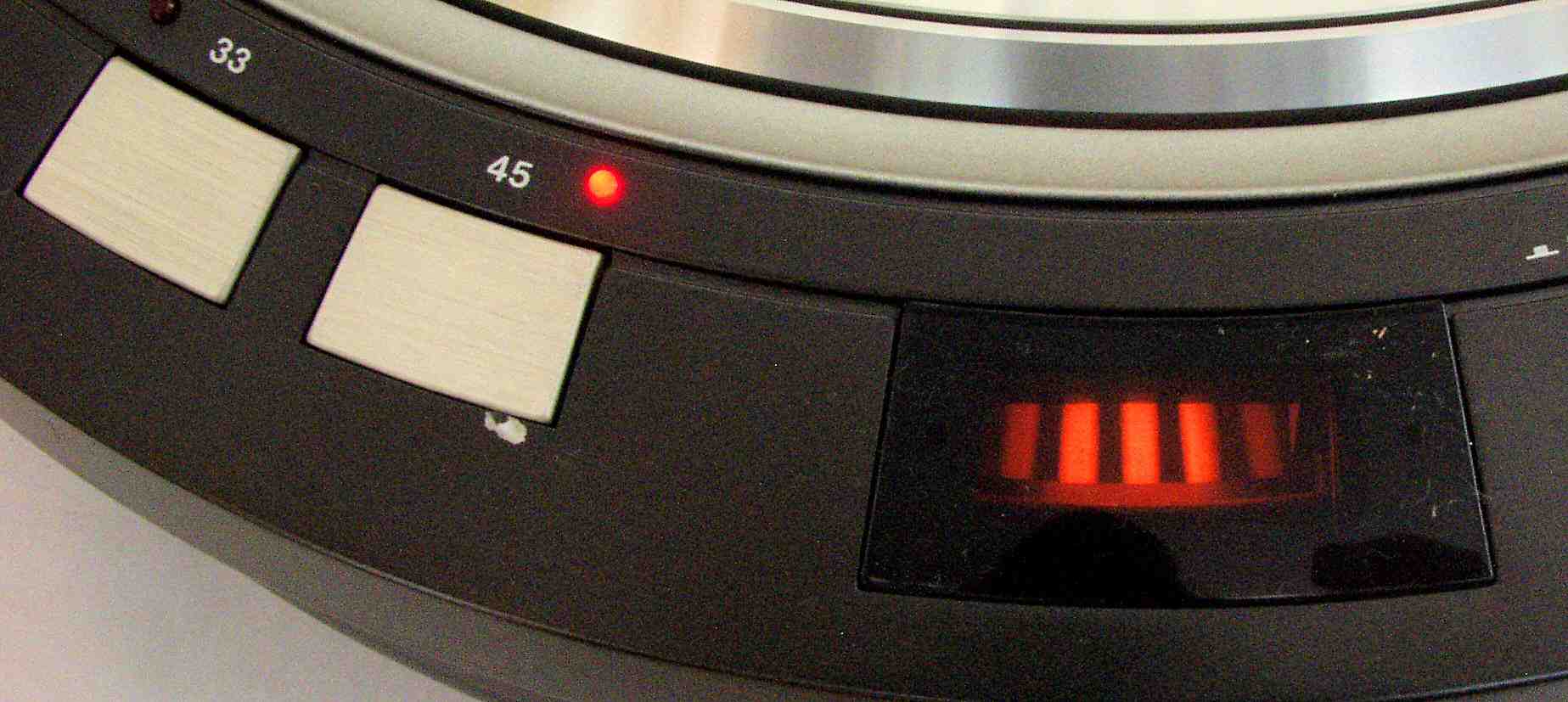

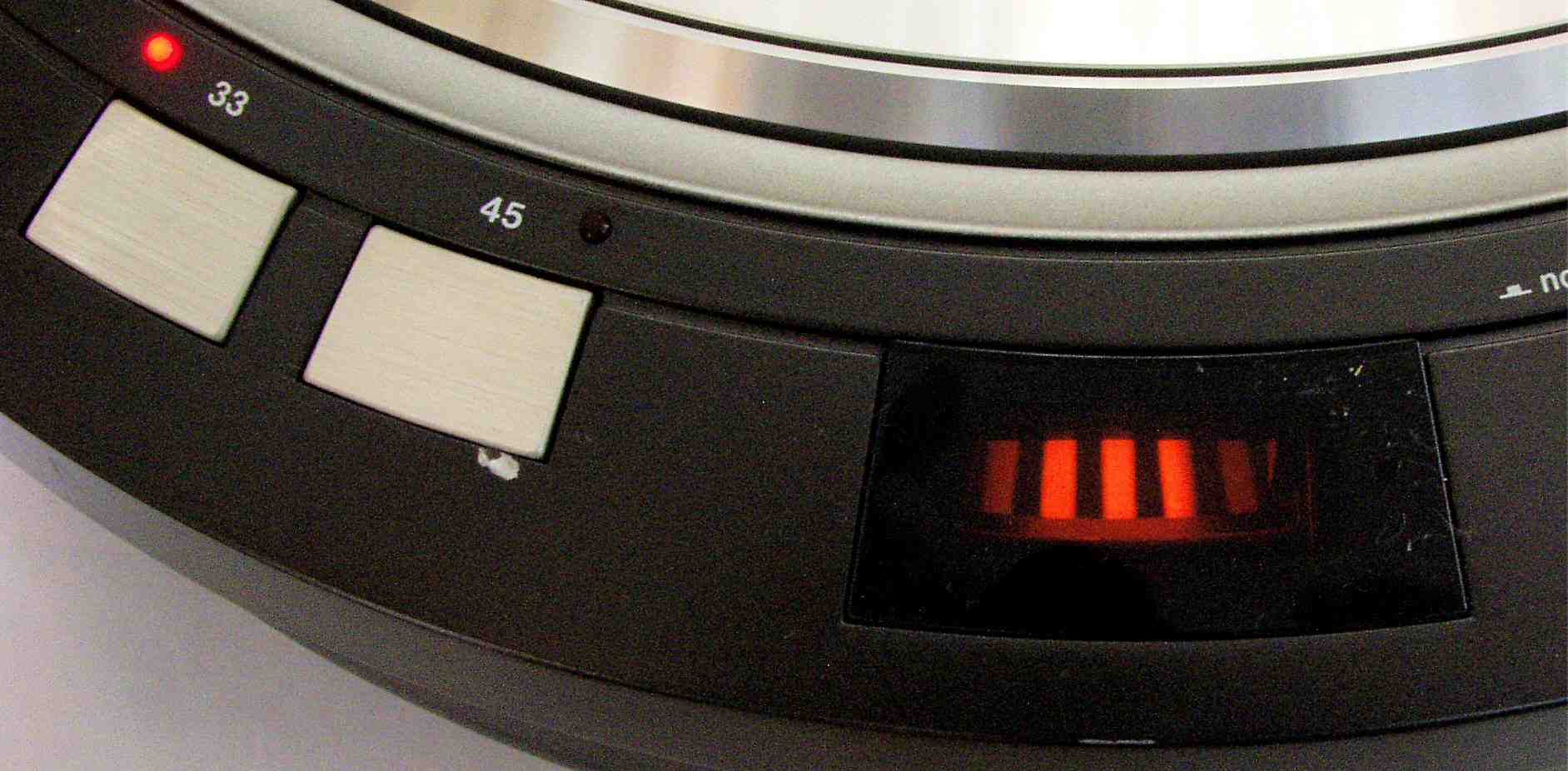

| Ｅ−５． ストロボで４５回転確認 |
 |

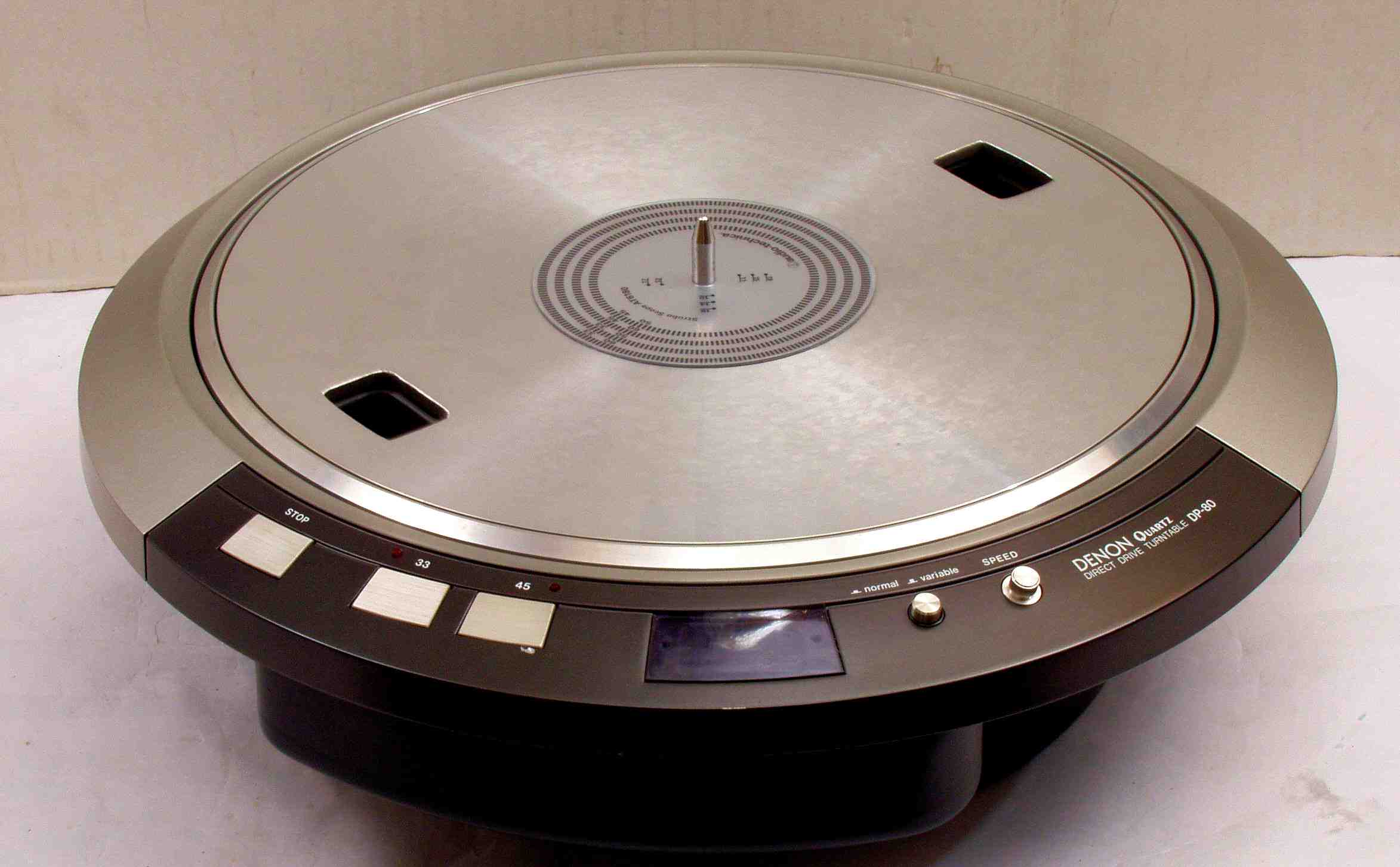

| Ｅ−６． 完成 |
 |
