| ＭＩＣＲＯ １５００ＦＶＧ モーターユニット修理記録 |
| 平成１９年５月２７日到着 ５月２９日完成 |
|

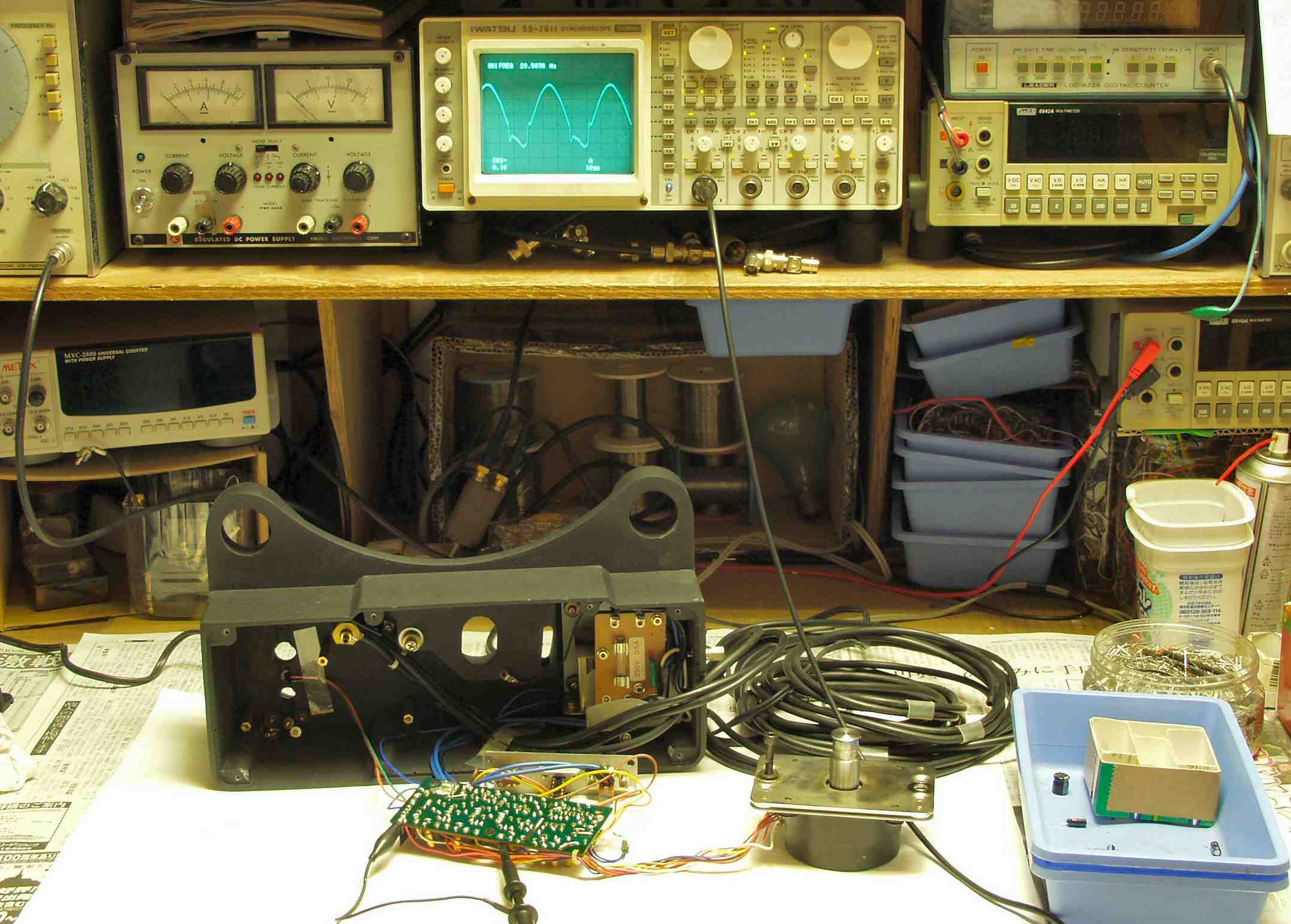

| Ａ． 修理前の点検状況 Ａ−１． 点検中 上から見る |
 |
| Ａ−２． 点検中 モーター部 下から見る |
 |

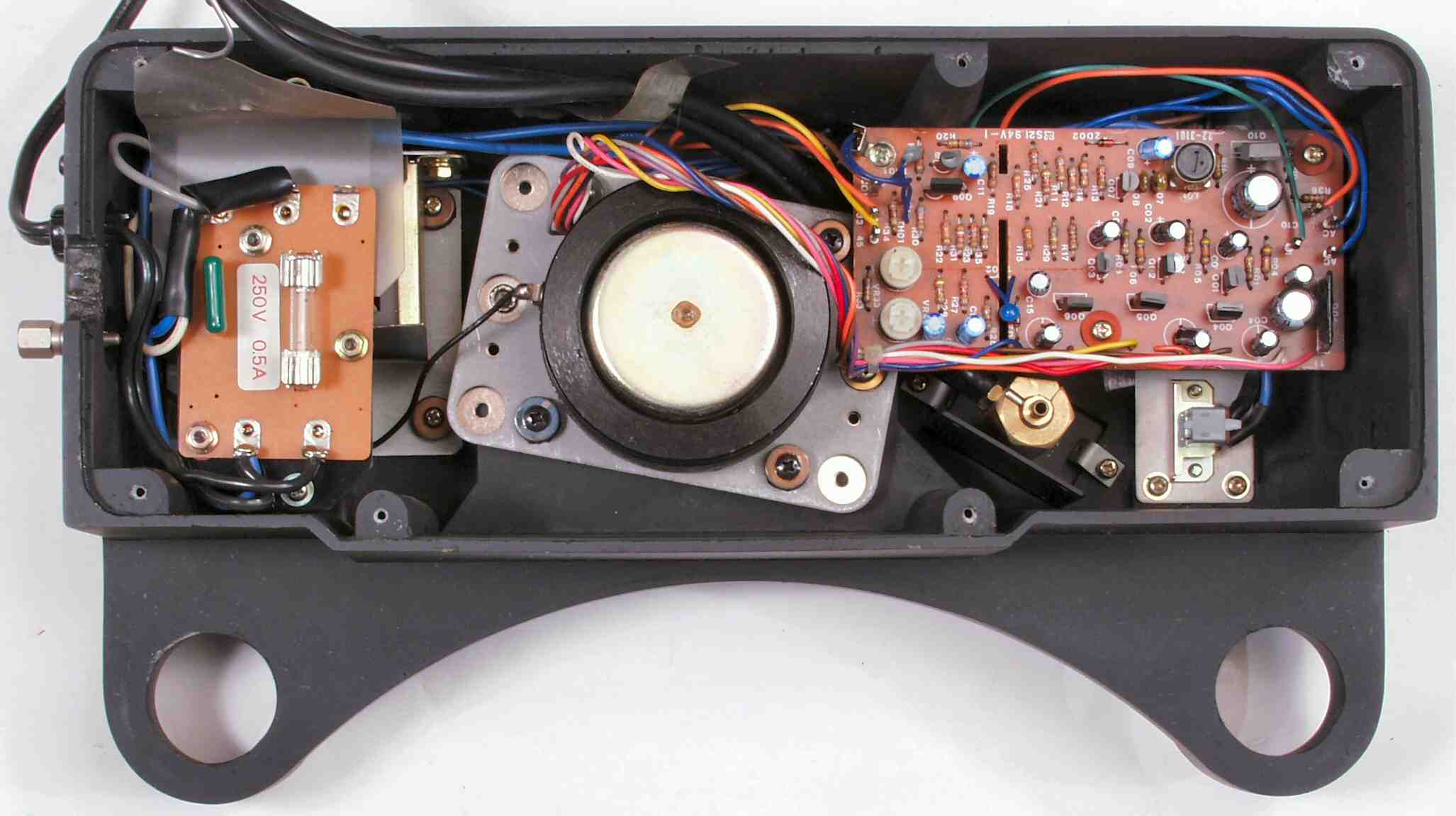

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 基板 |
 |

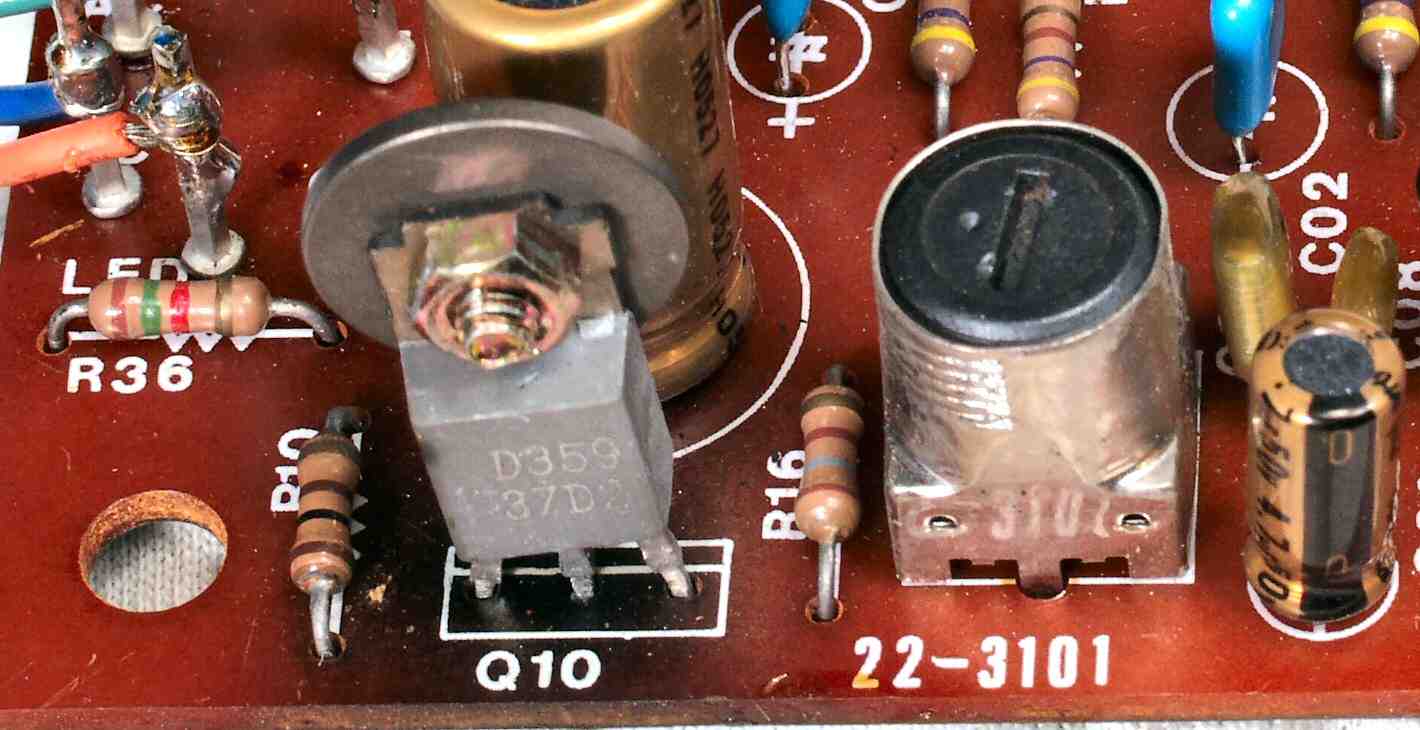

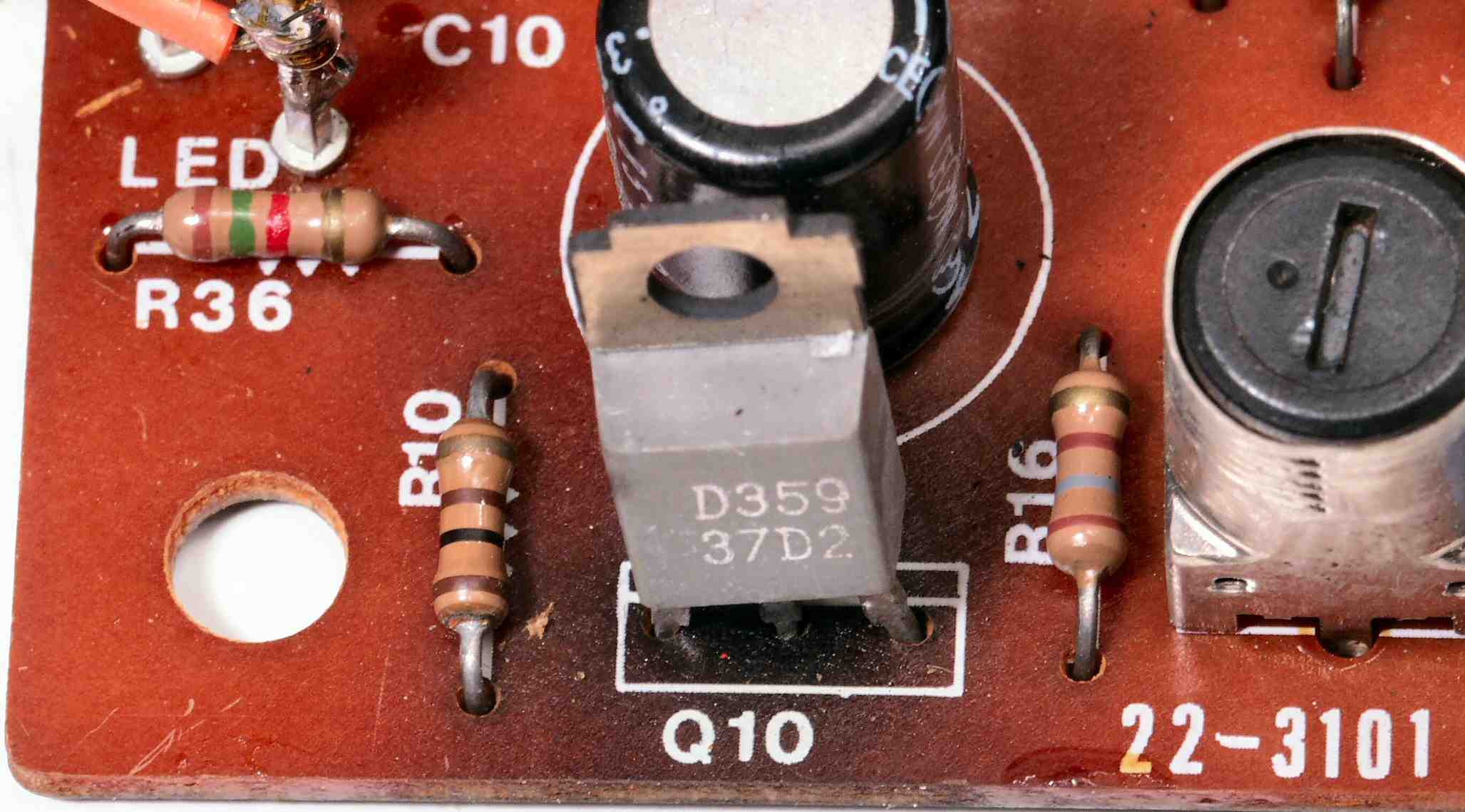

| Ｃ−１Ａ−１． 修理前 基板、出力ＴＲ（トランジスター）の回りの基板が熱で変色 |
 |
| Ｃ−１Ａ−２． 修理中 基板、出力ＴＲ（トランジスター）に放熱器取り付け |
 |

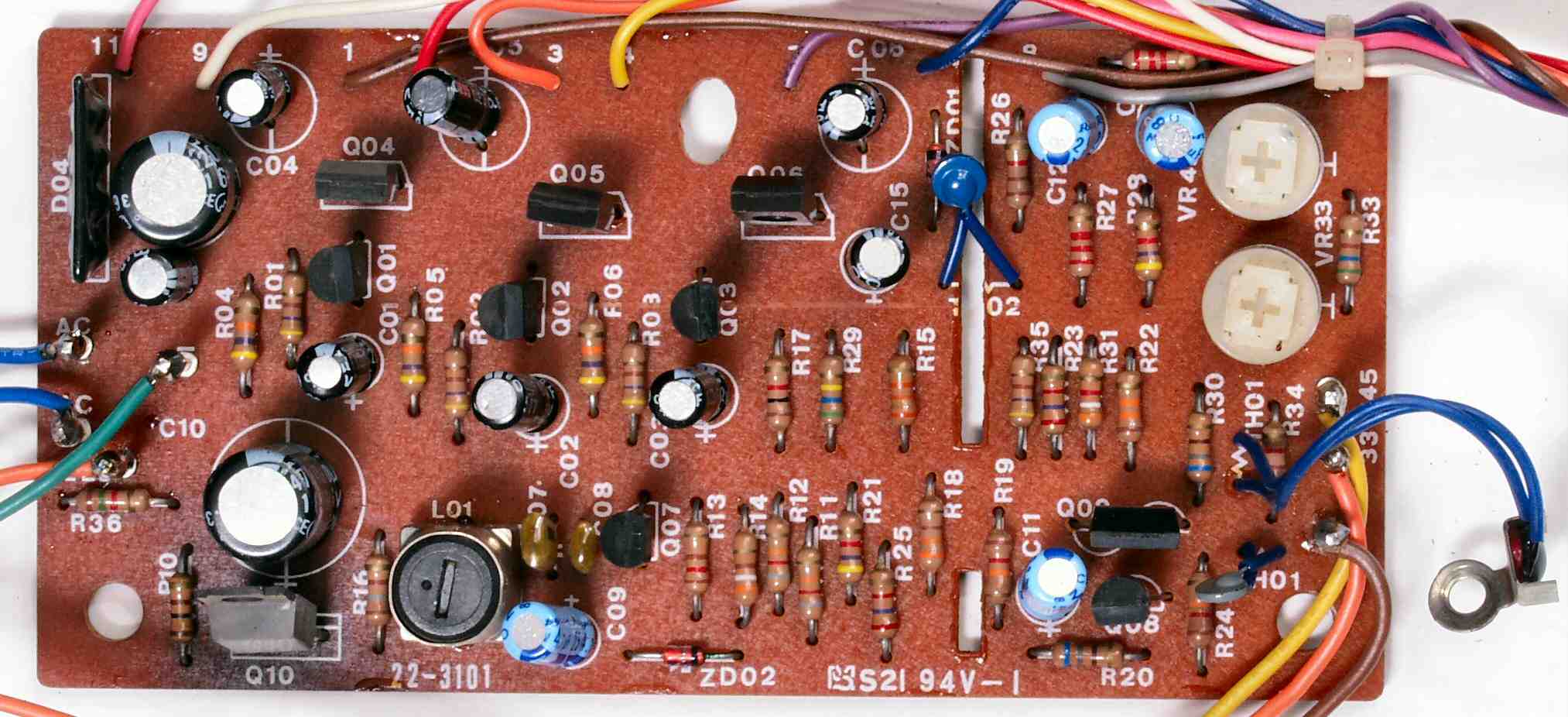

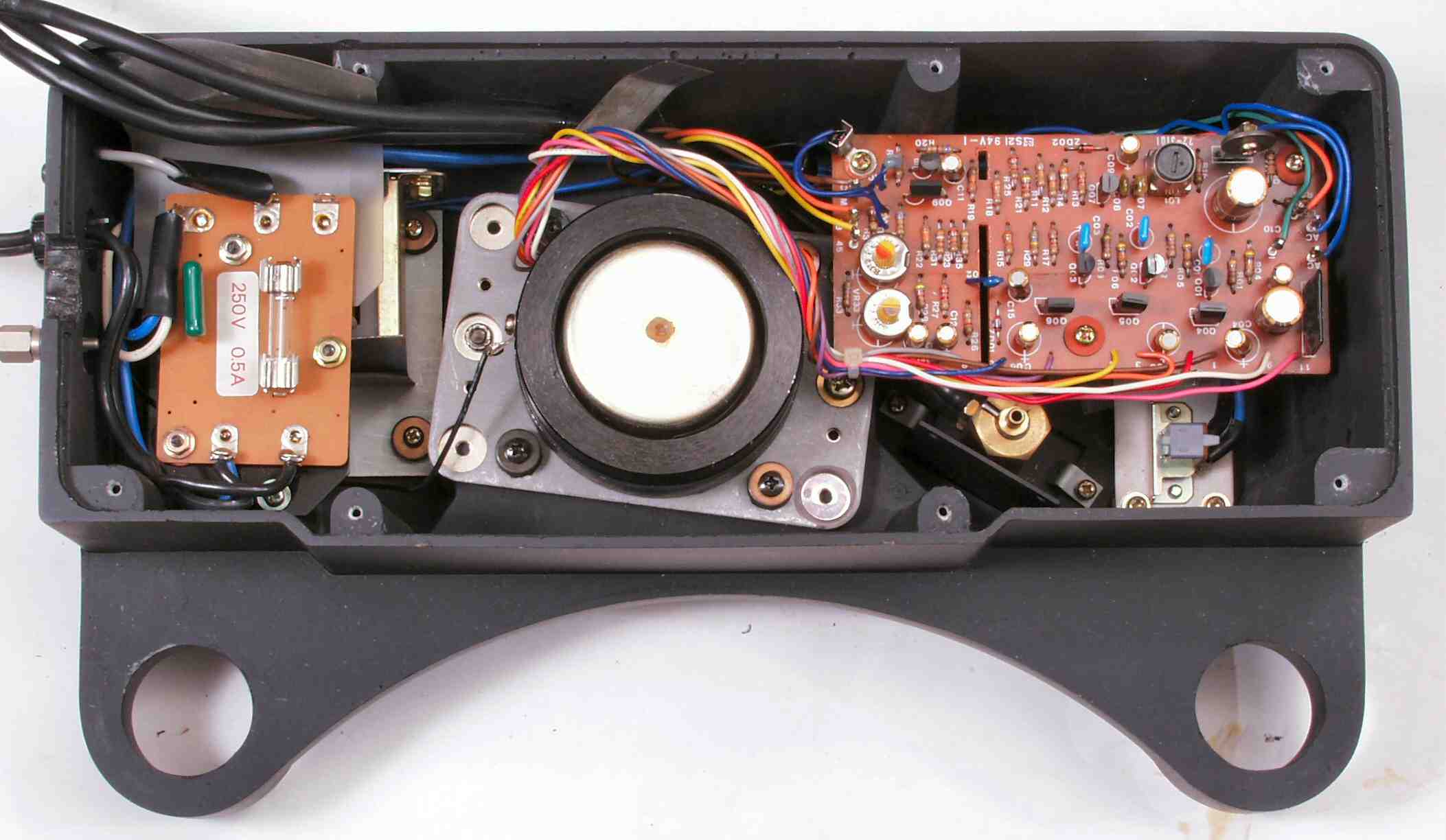

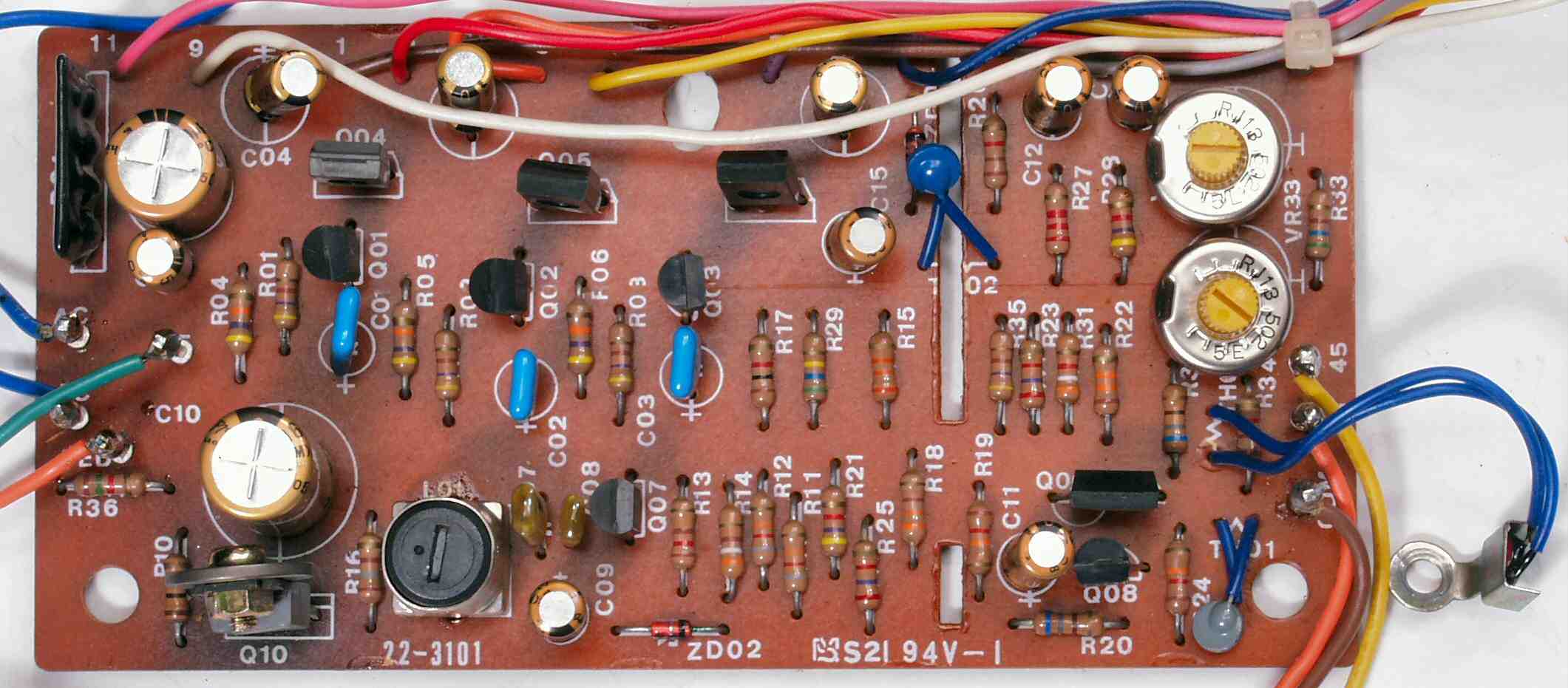

| Ｃ−１Ｂ ．修理後 基板 半固定ＶＲ２個、電解コンデンサー１１個、フイルムコンデンサー３個交換 |
 |

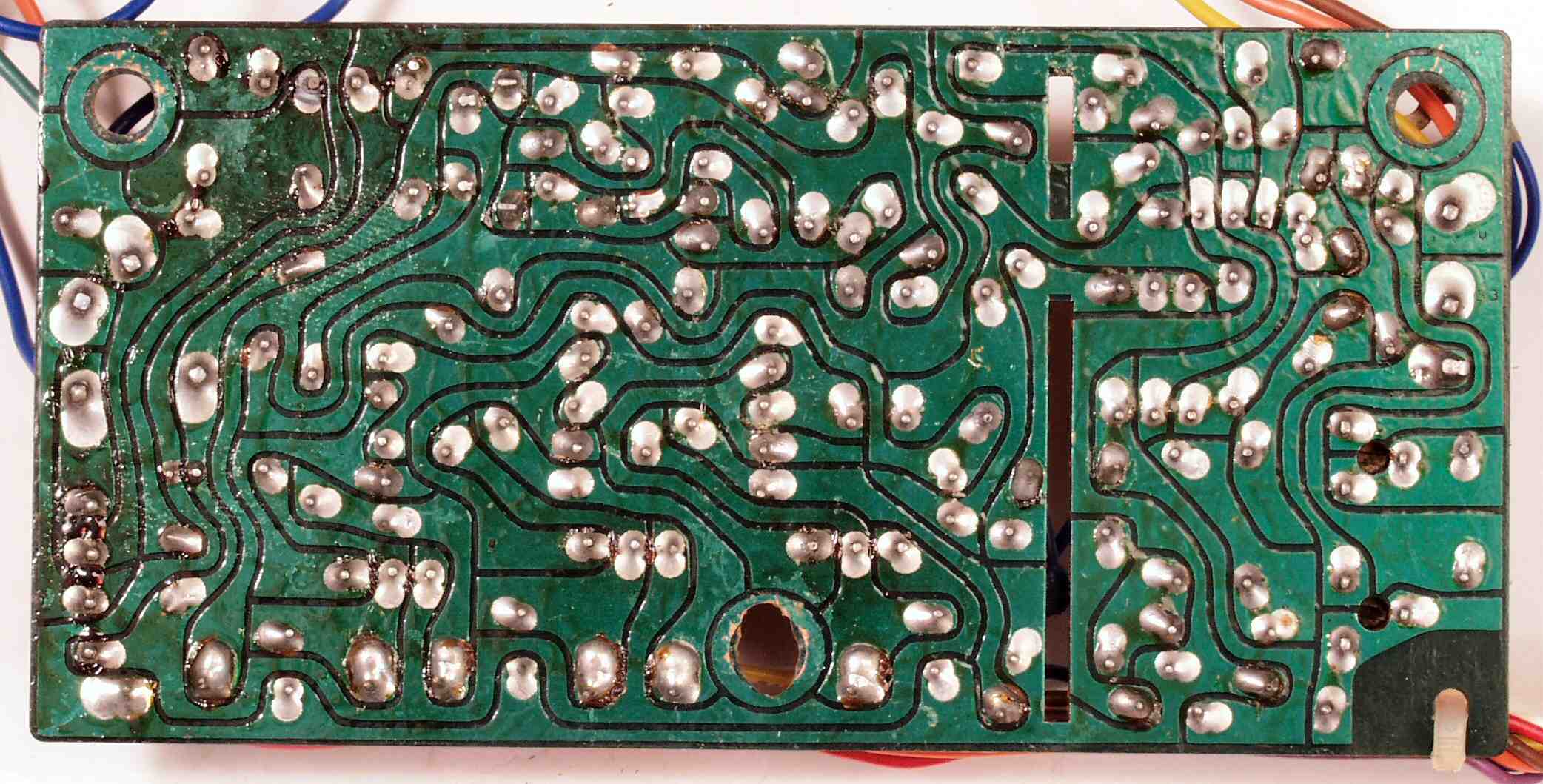

| Ｃ−１Ｃ． 修理前 基板裏 |
 |

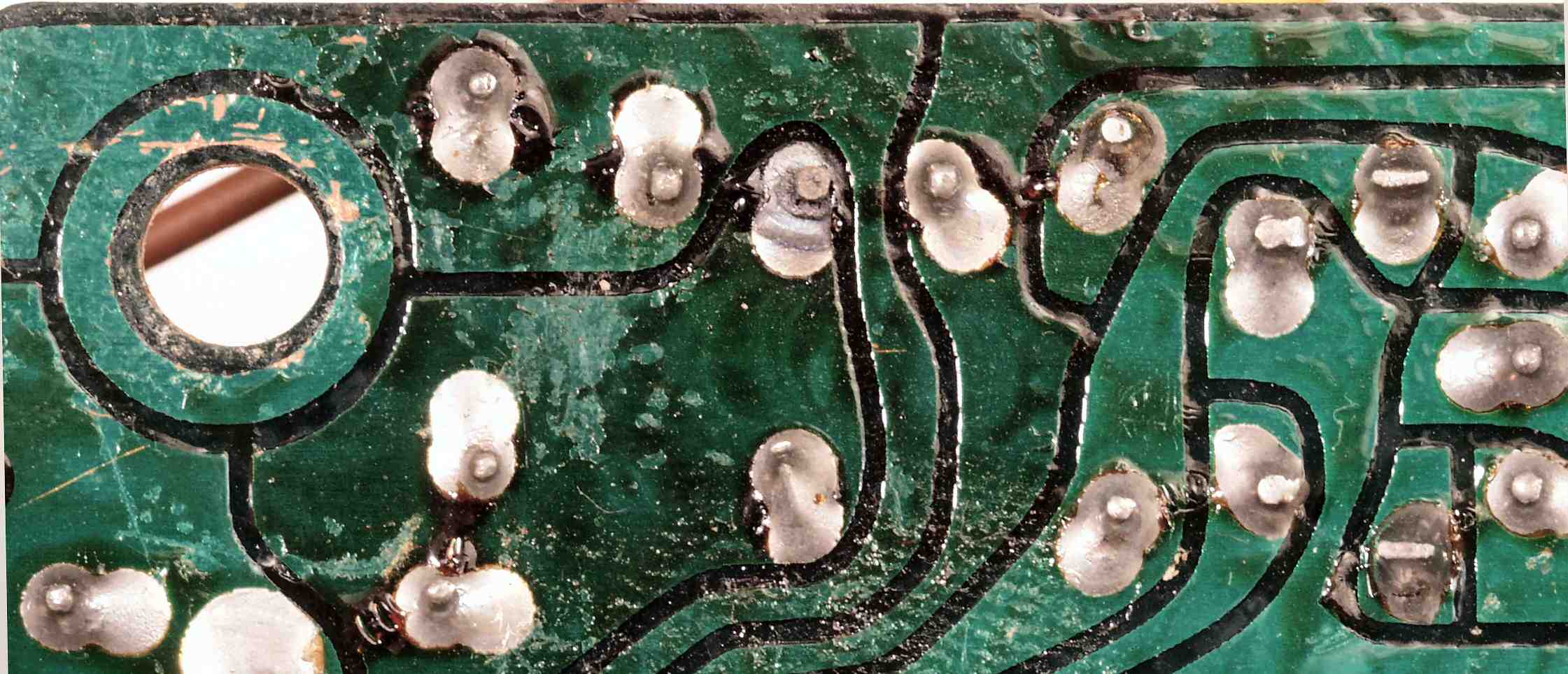

| Ｃ−１Ｃ−１． 修理前 基板裏、出力ＴＲ（トランジスター）の足の半田が熱で劣化 |
 |

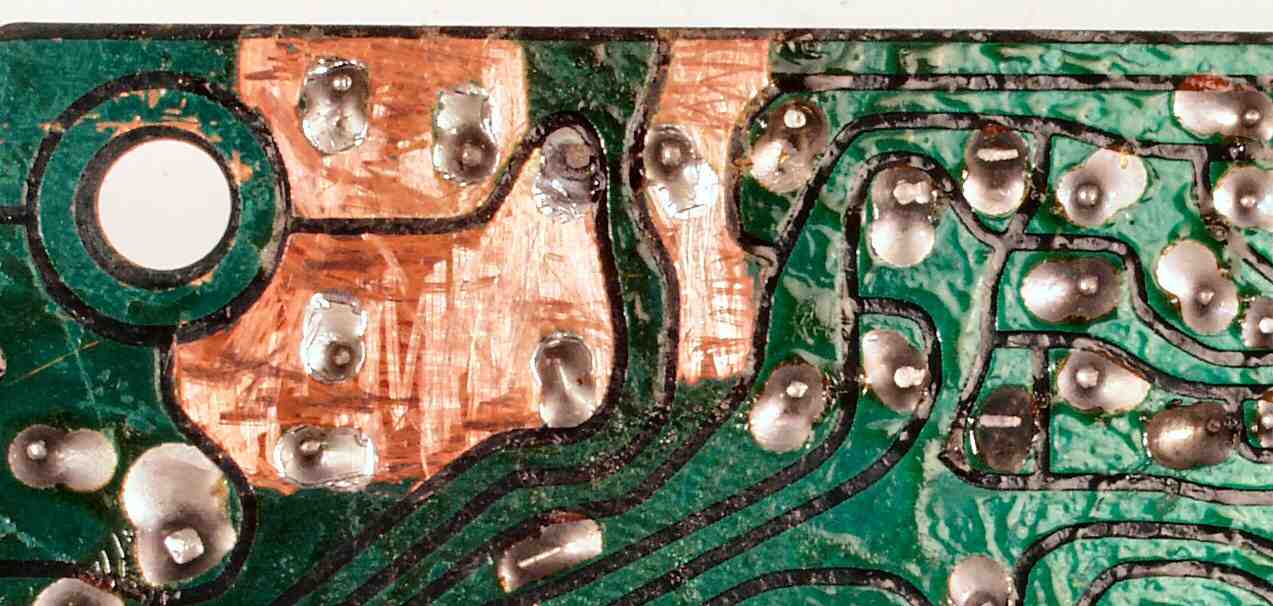

| Ｃ−１Ｃ−２． 修理中 基板裏、出力ＴＲ（トランジスター）の足の半田部分を広げ、放熱を良くする |
 |

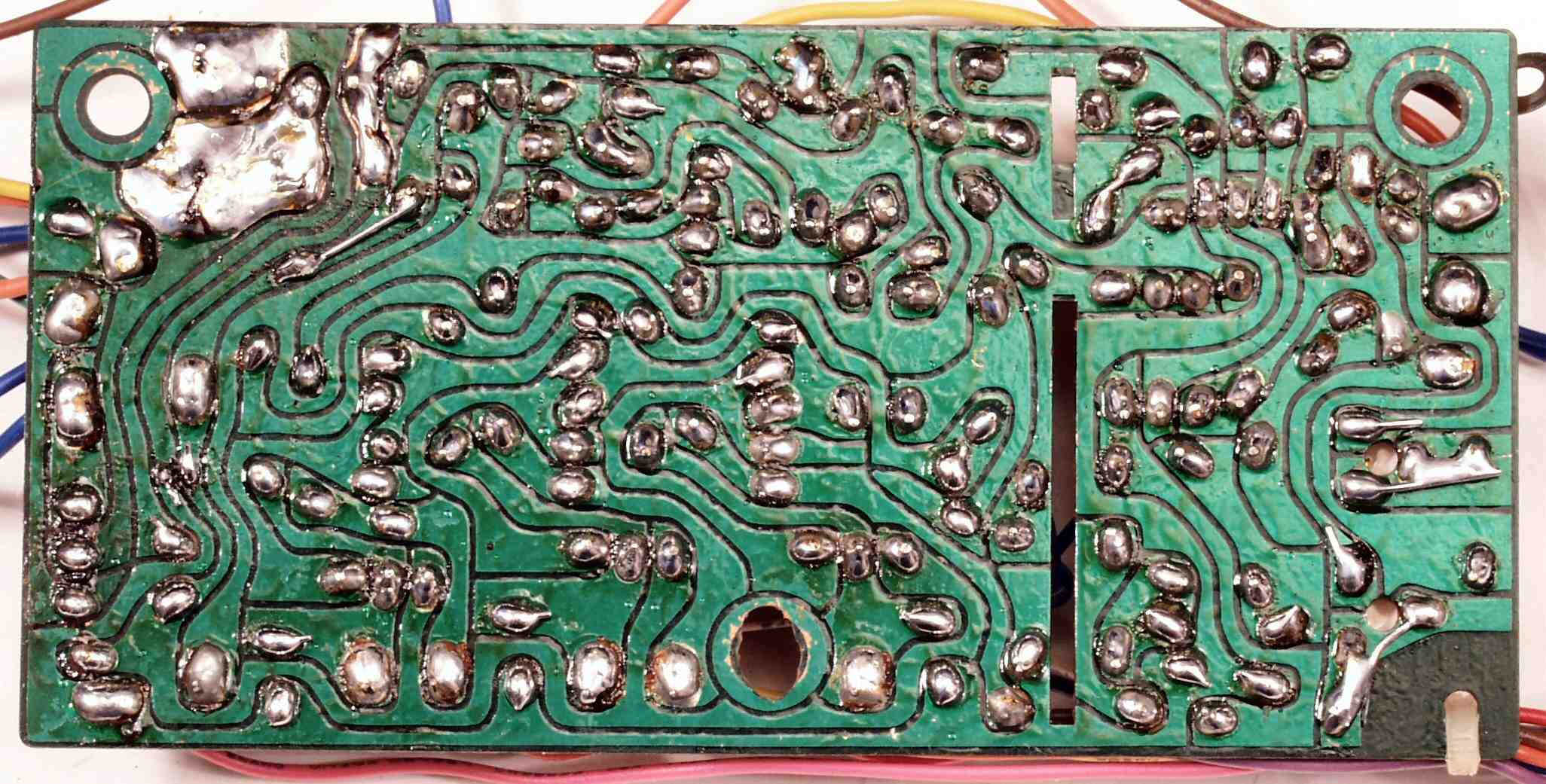

| Ｃ−１Ｄ． 修理（半田補正）後 基板裏 |
 |

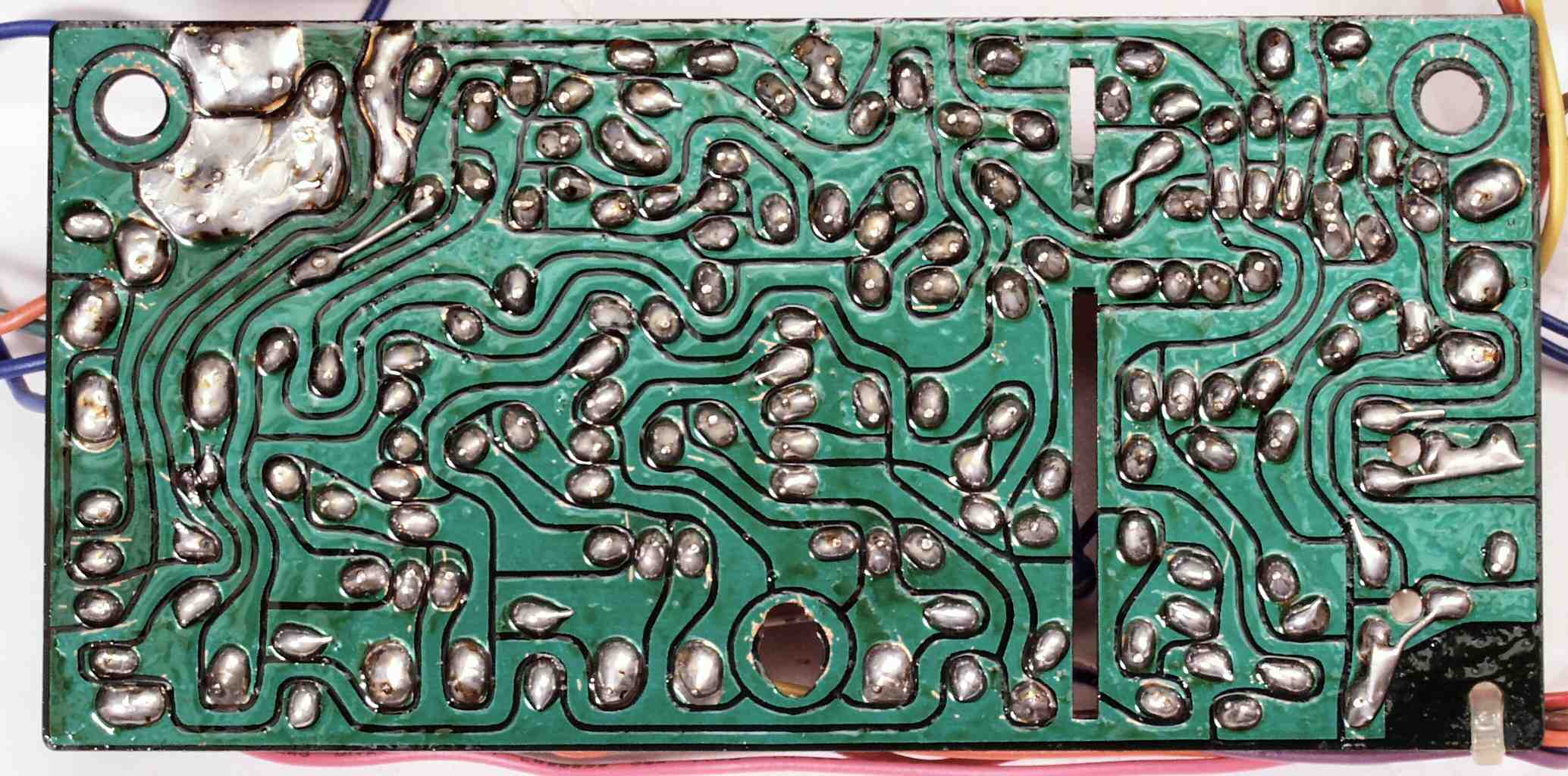

| Ｃ−１Ｅ． 完成基板裏 フラックスを取り、清掃後 |
 |

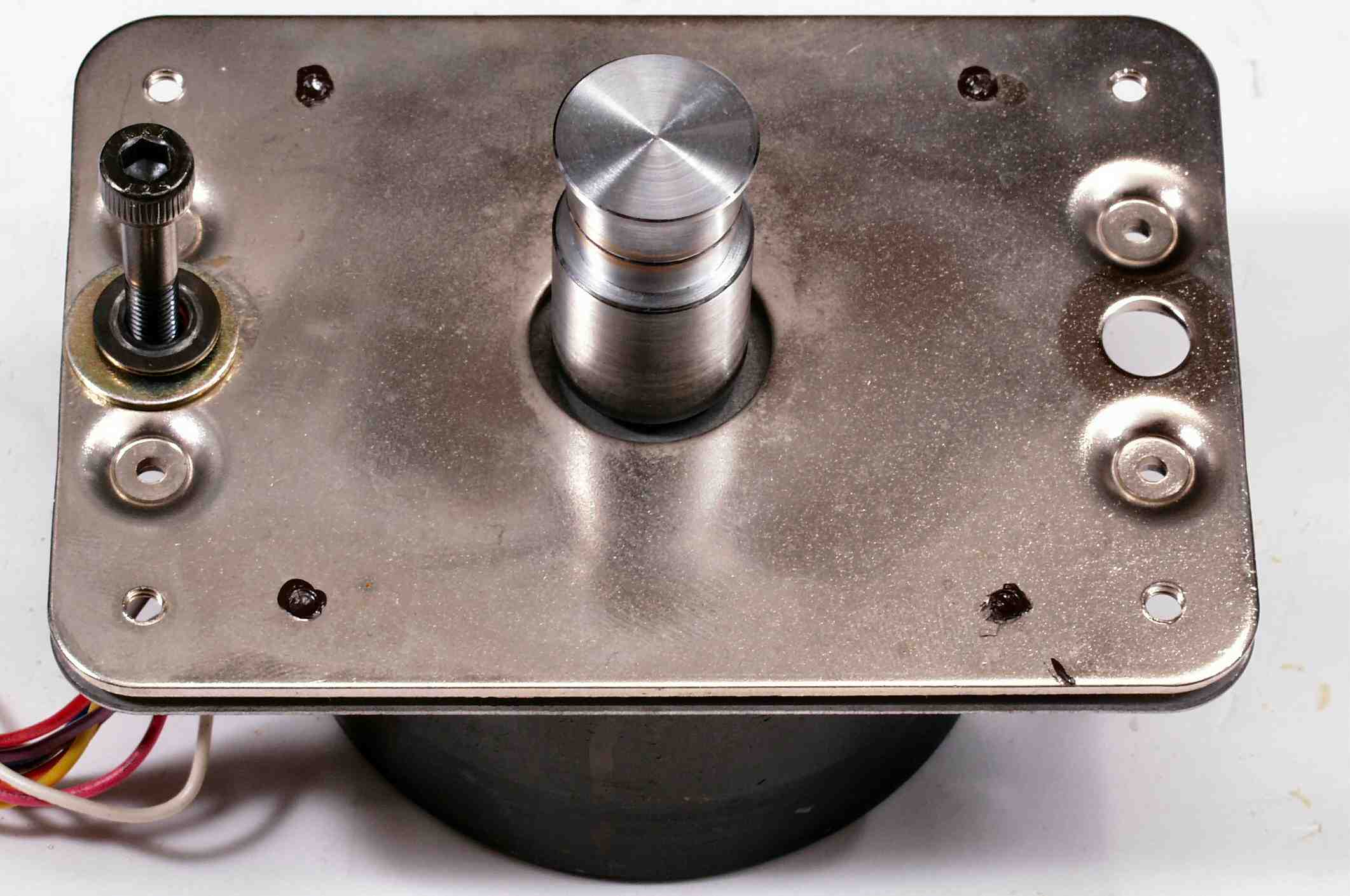

| Ｃ−２Ａ． 修理前 モーター |
 |
| Ｃ−２Ｂ． 修理（分解・給油・清掃）後 モーター |
 |

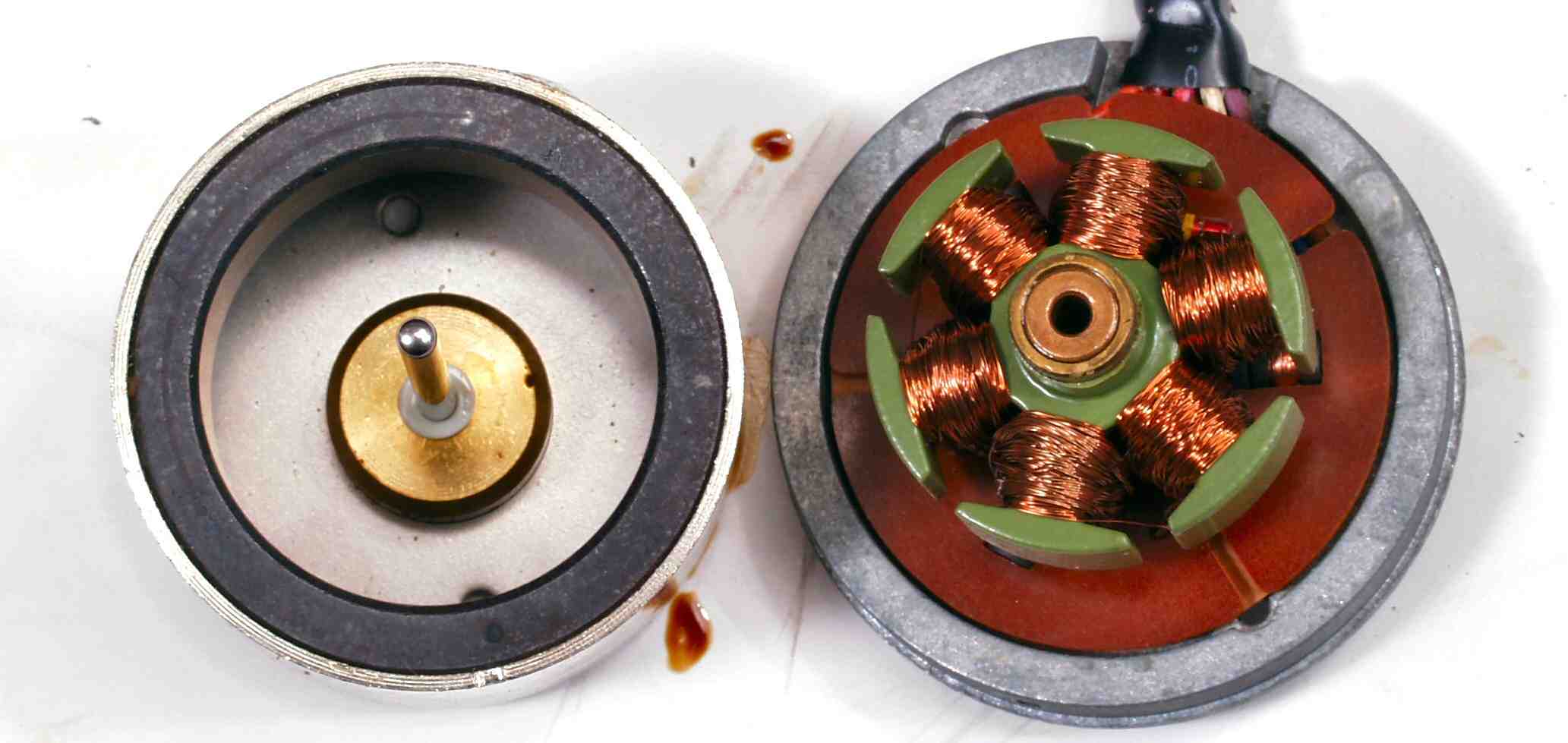

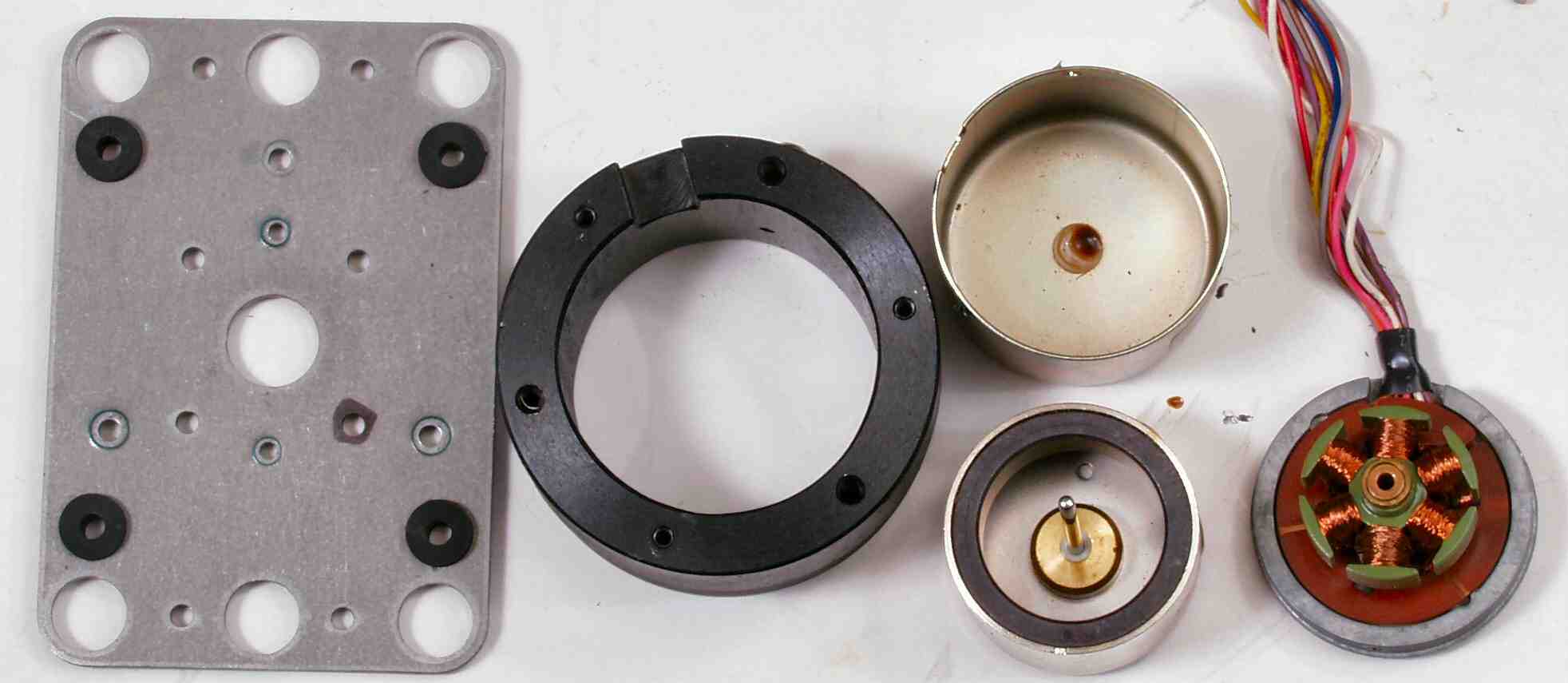

| Ｃ−３Ａ． 修理中 モーター分解 |
 |
| Ｃ−３Ｂ． 修理中 モーター回転子の清掃中 |
 |

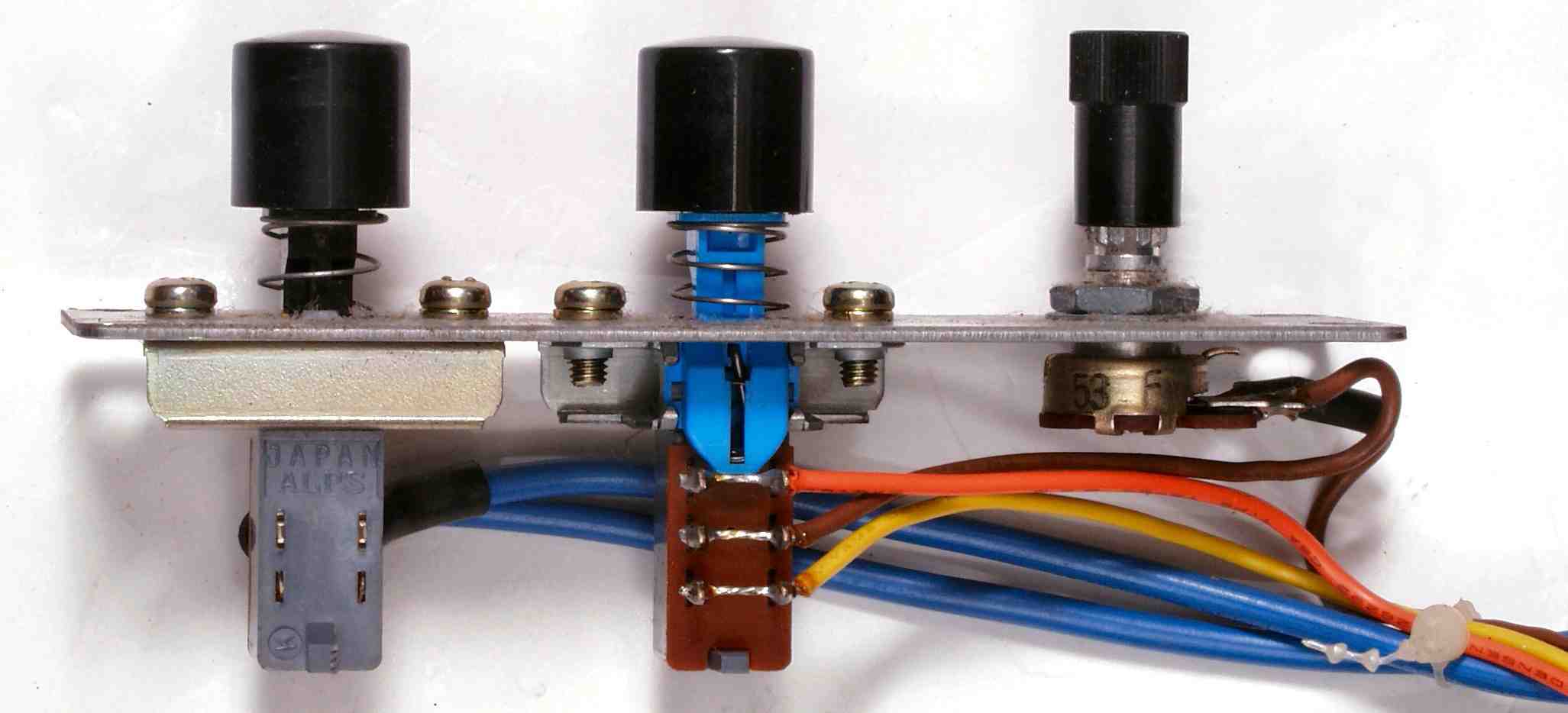

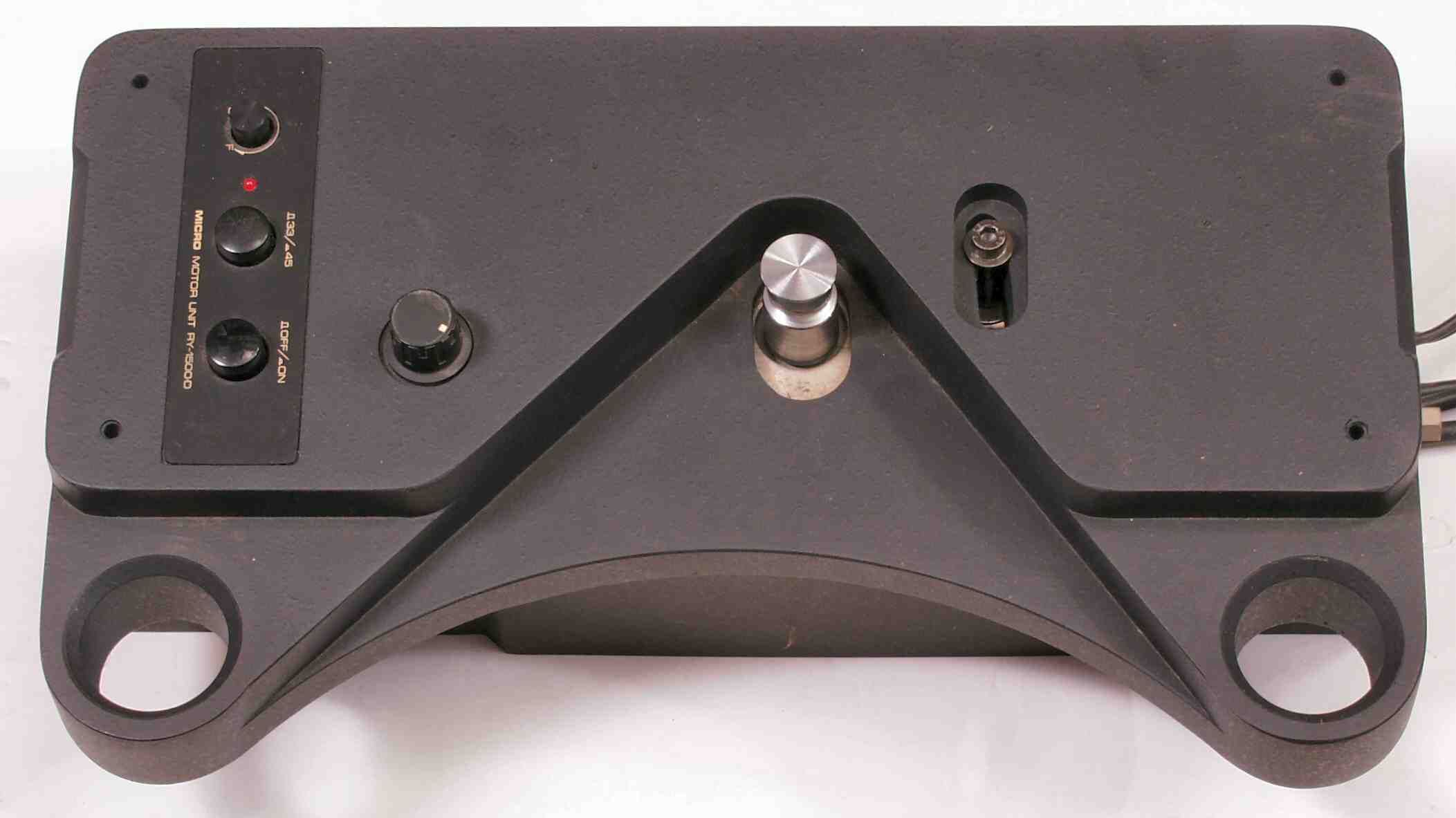

| Ｃ−４Ａ． 修理前 ＳＷ・ＶＲ |
 |

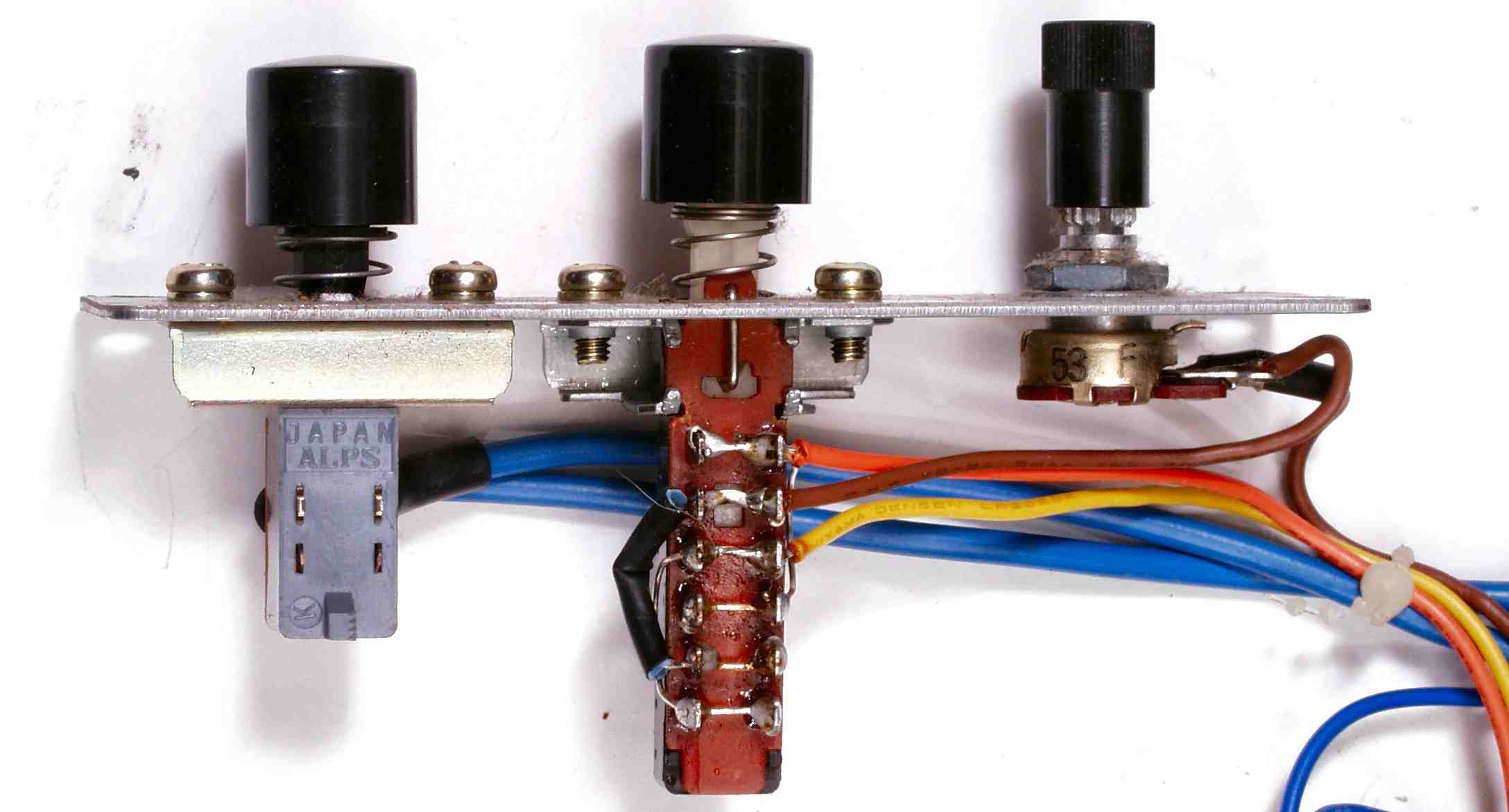

| Ｃ−４Ｂ． 修理（交換）後 ＳＷ・ＶＲ |
 |

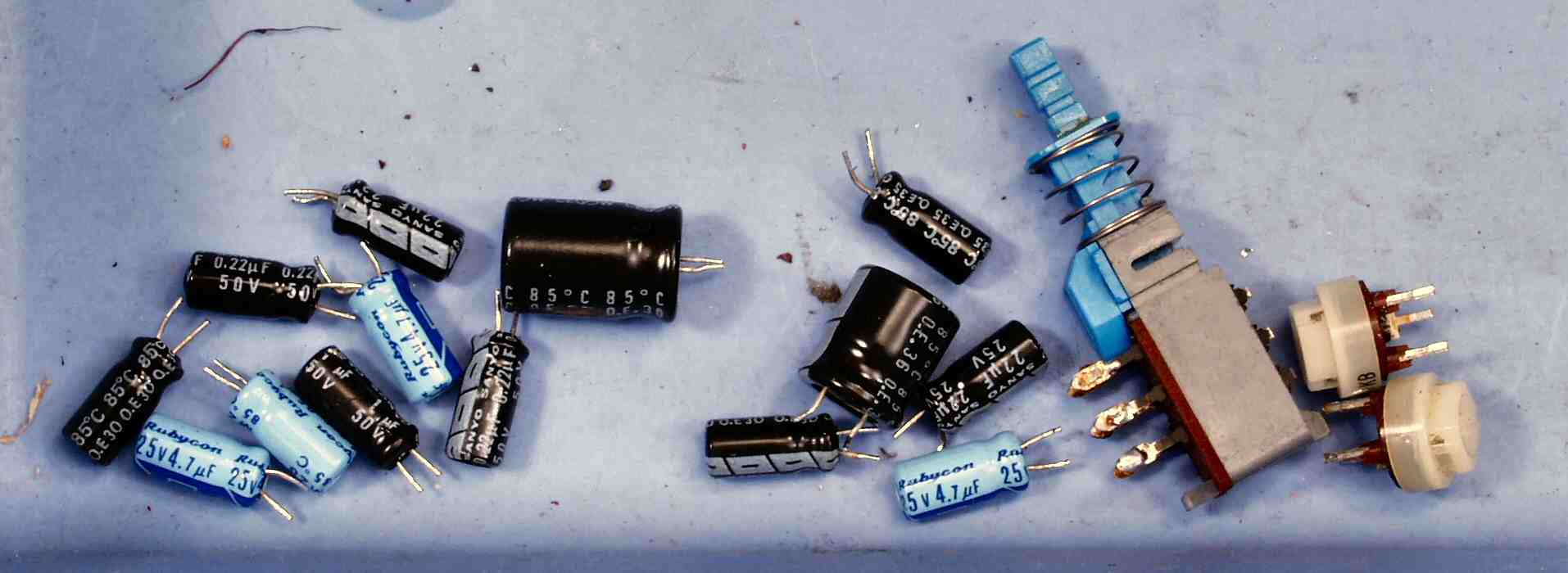

| Ｃ−５． 交換部品 |
 |

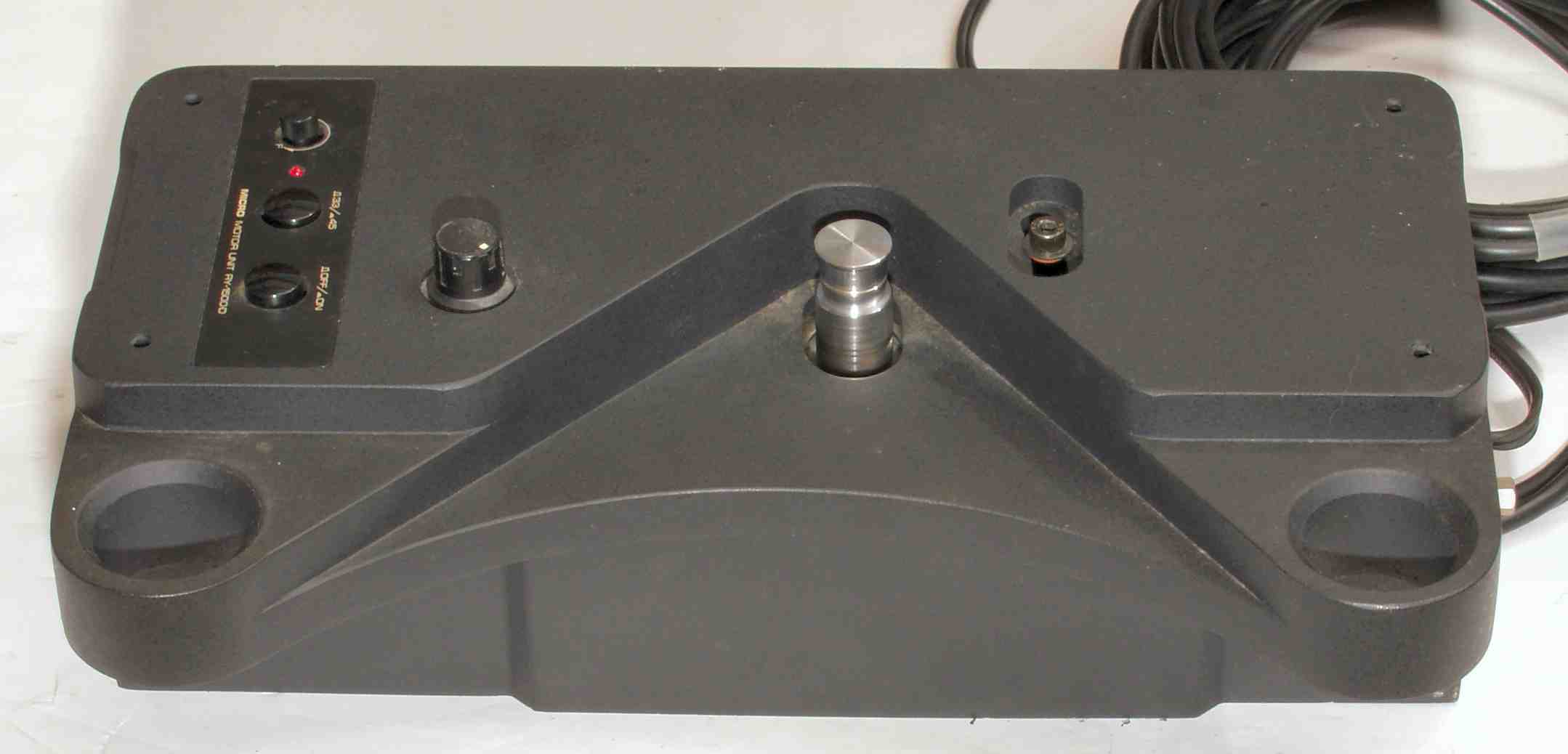

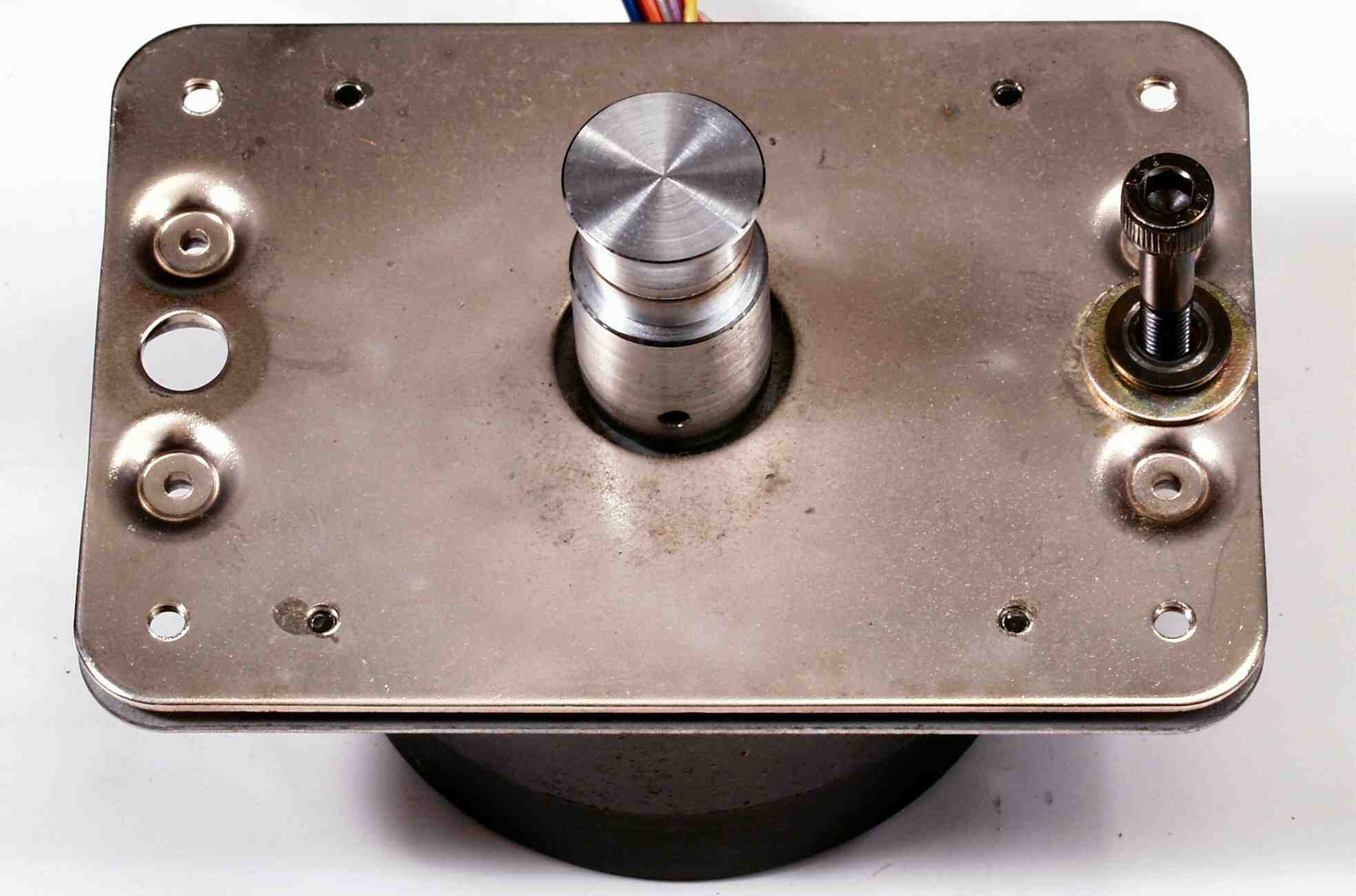

| Ｃ−７Ａ． 修理前 下から見る |
|
| Ｃ−７Ｂ． 修理後 下から見る |
 |
| Ｅ．測定・調整 |
 |

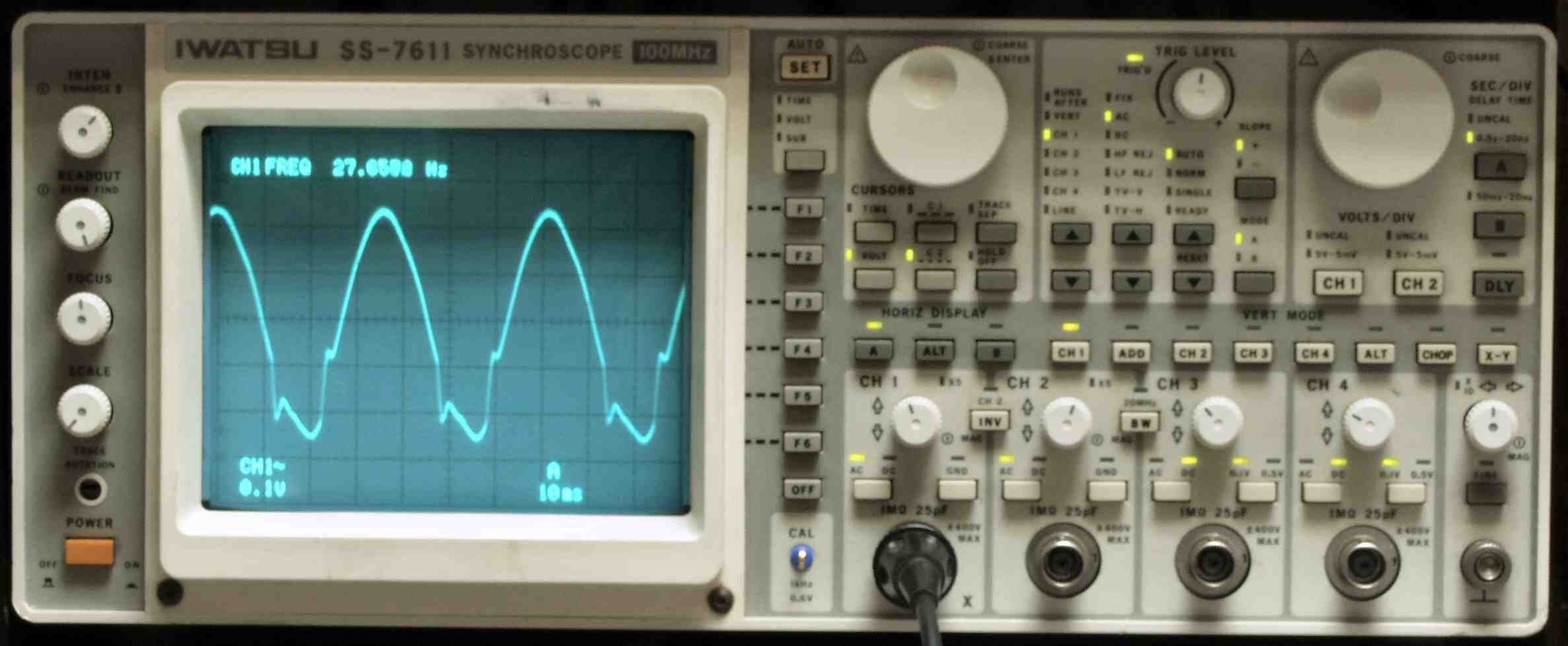

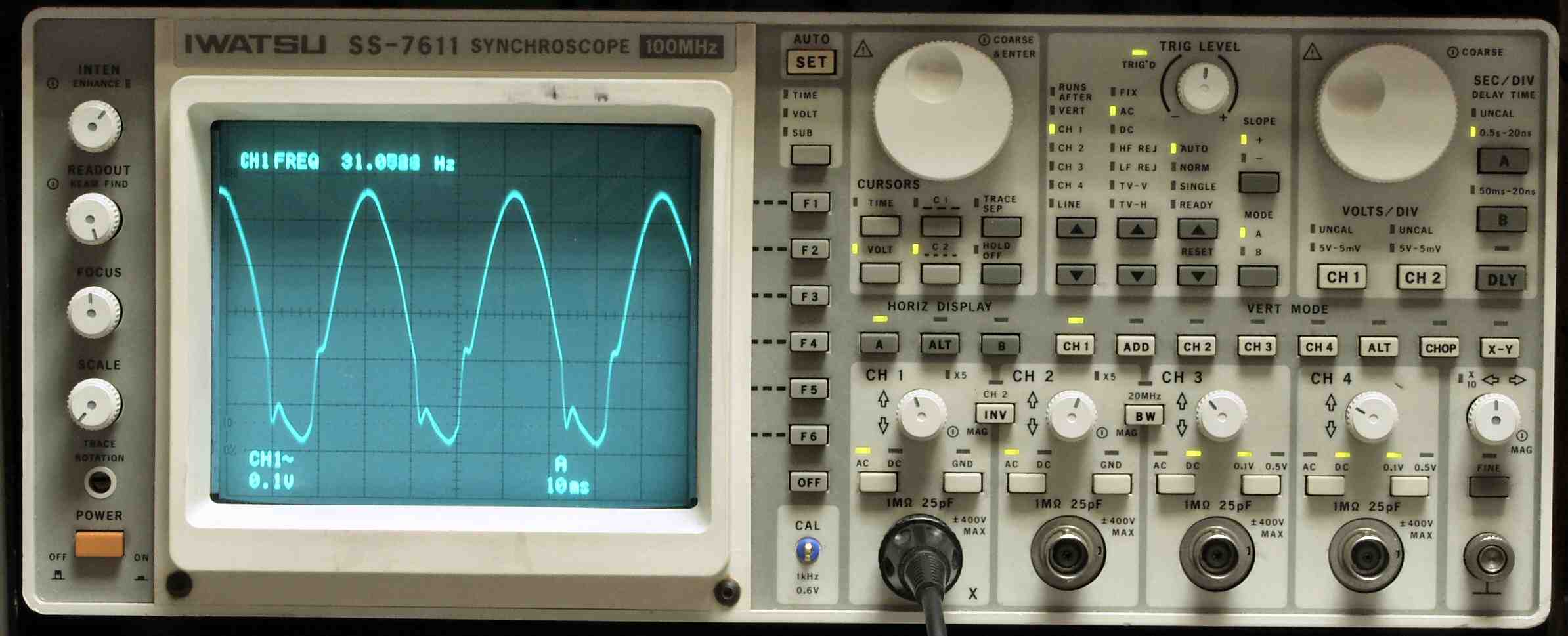

| Ｅ−２Ａ． ４５回転ピッチコントロール最大 |
 |
| Ｅ−２Ｂ． ４５回転ピッチコントロール最小 |
 |

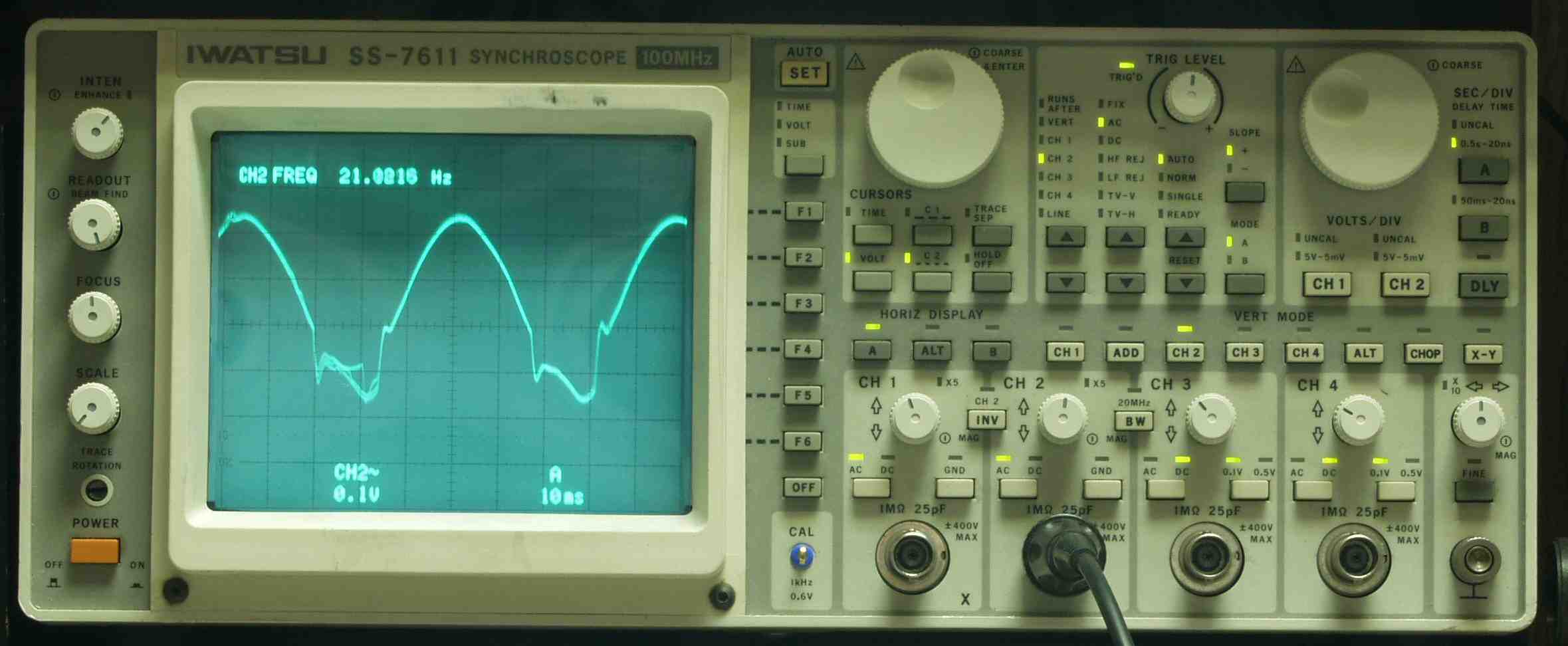

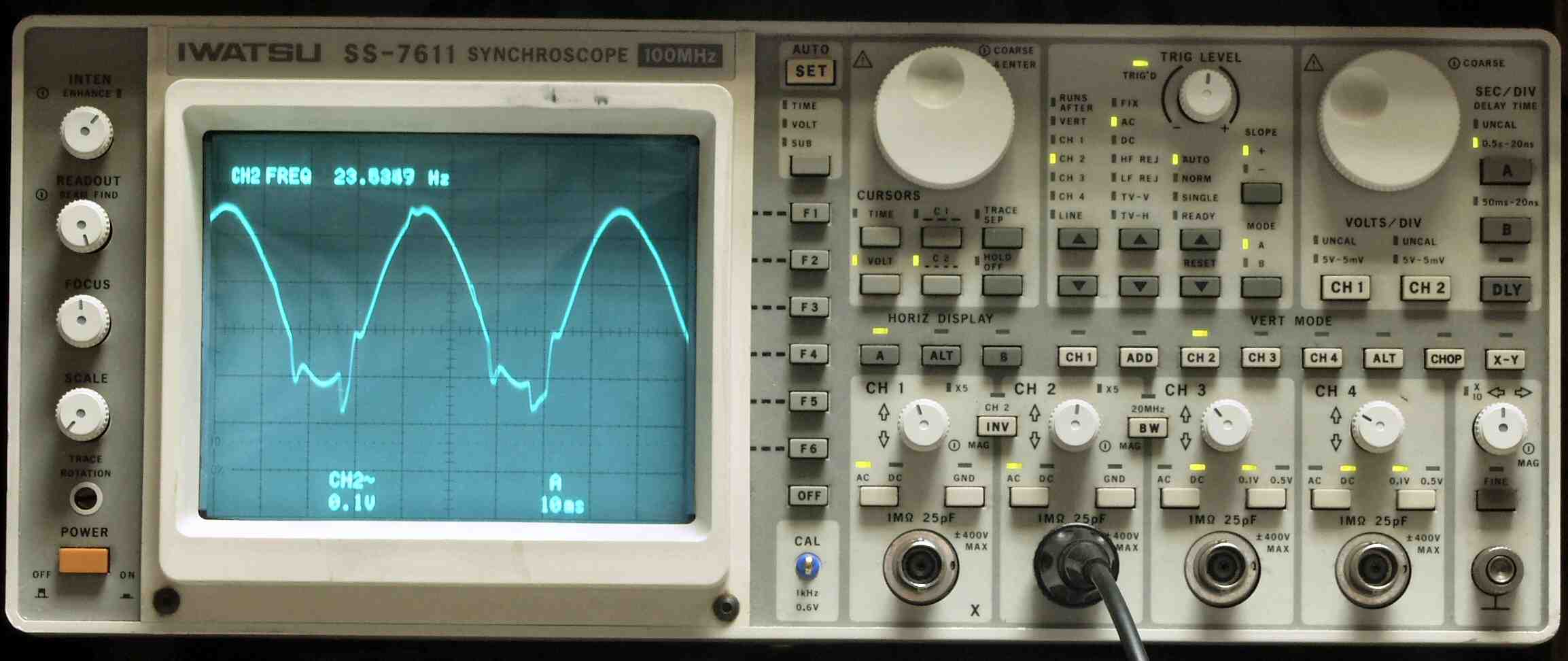

| Ｅ−３Ａ． ３３回転ピッチコントロール最大 |
 |
| Ｅ−３Ｂ． ３３回転ピッチコントロール最小 |
 |
| Ｃ−９． 完成 エージング中 |
 |
