| ＭＩＣＲＯ フォノイコライザーＡＭＰ ＥＱ−Ｍ１＋ＤＣ−Ｍ１＋ＰＳ−Ｍ１修理記録 |
|
| 平成１6年2月2日到着 2月10日完成 | |
|
|

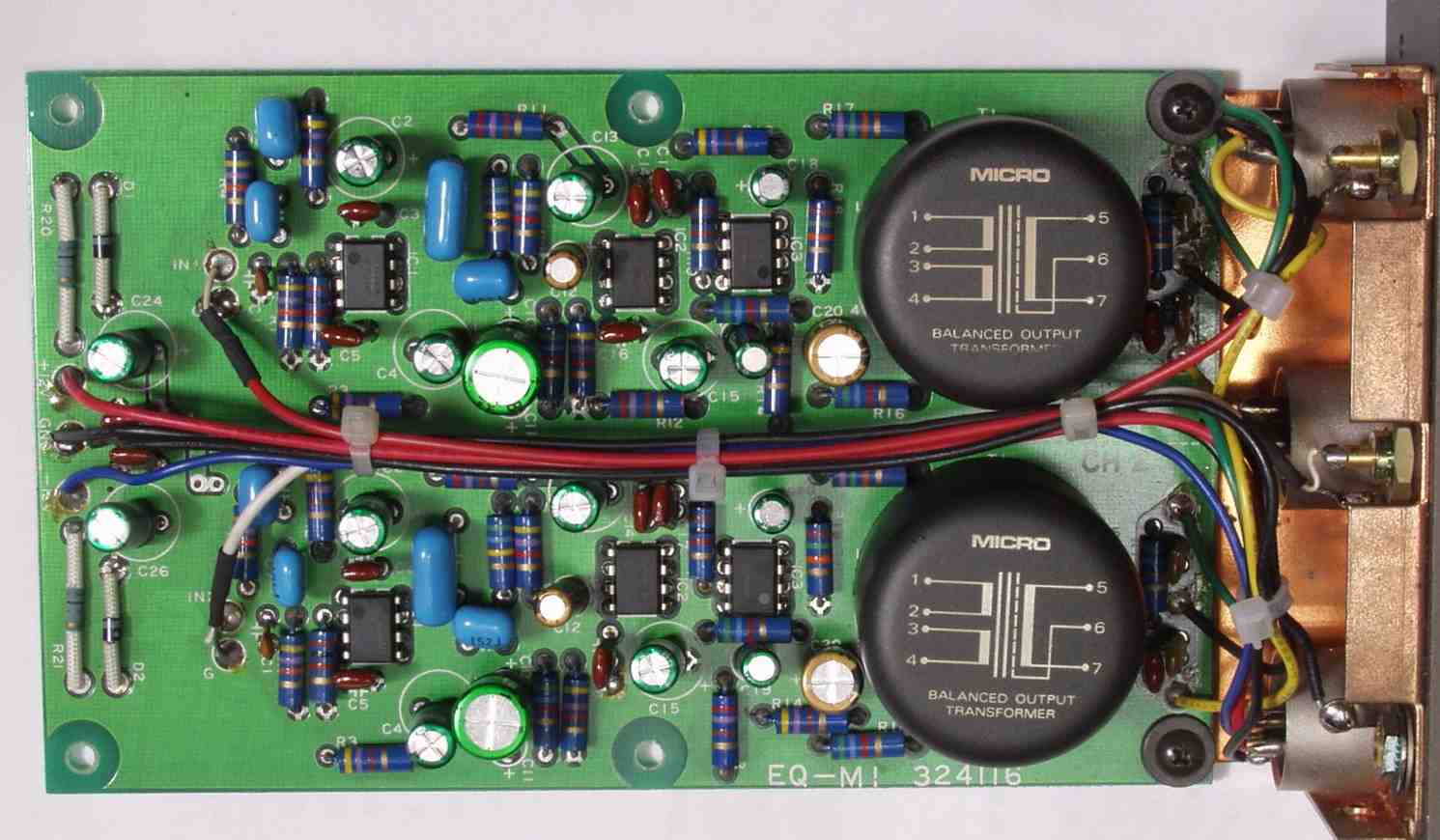

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 ＡＭＰ基盤 スルホール両面基盤を使用した立派なもの、右のトランスはバランス出力用 |
|
 |
|

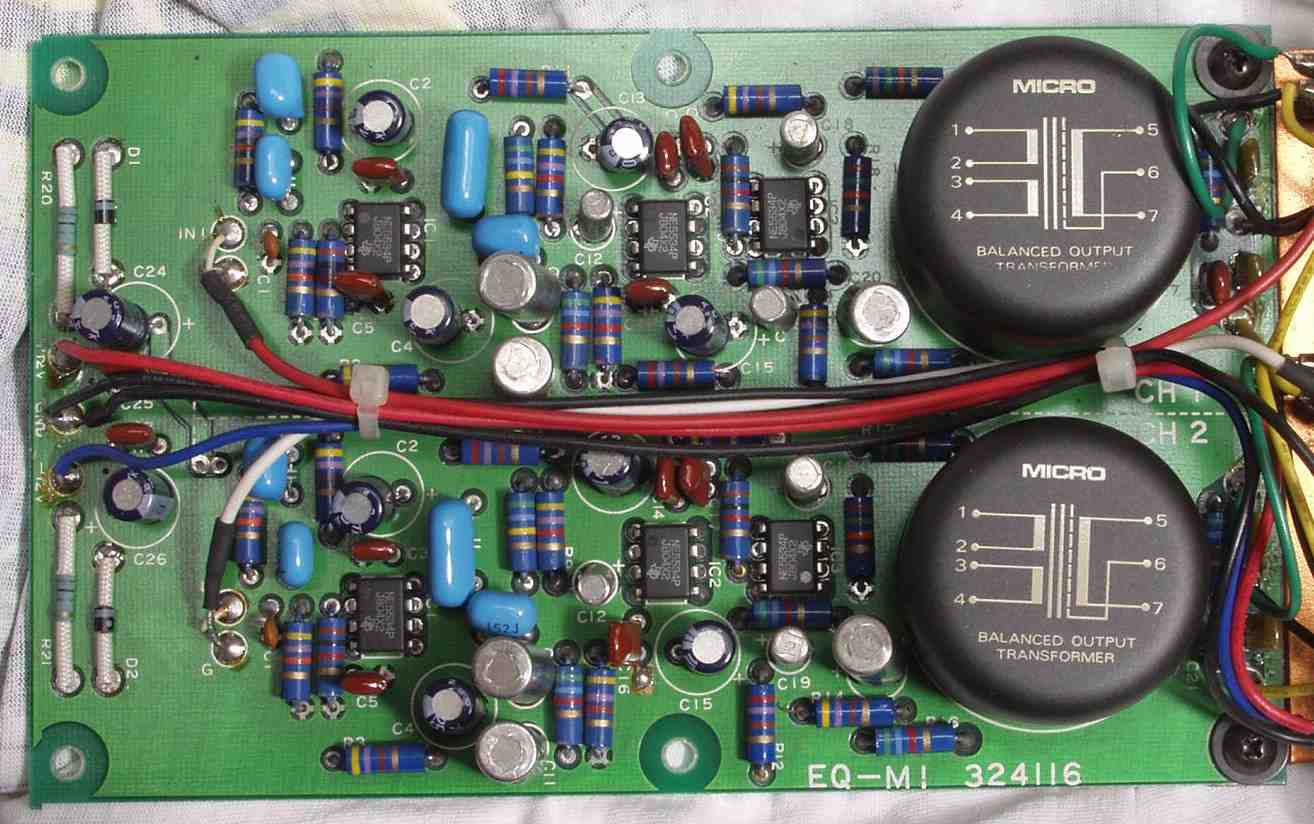

| Ｃ−１Ｂ． 修理後 ＡＭＰ基盤 ＯＰ−ＡＭＰ６個、電解コンデンサー２２個交換 | |
 |
|

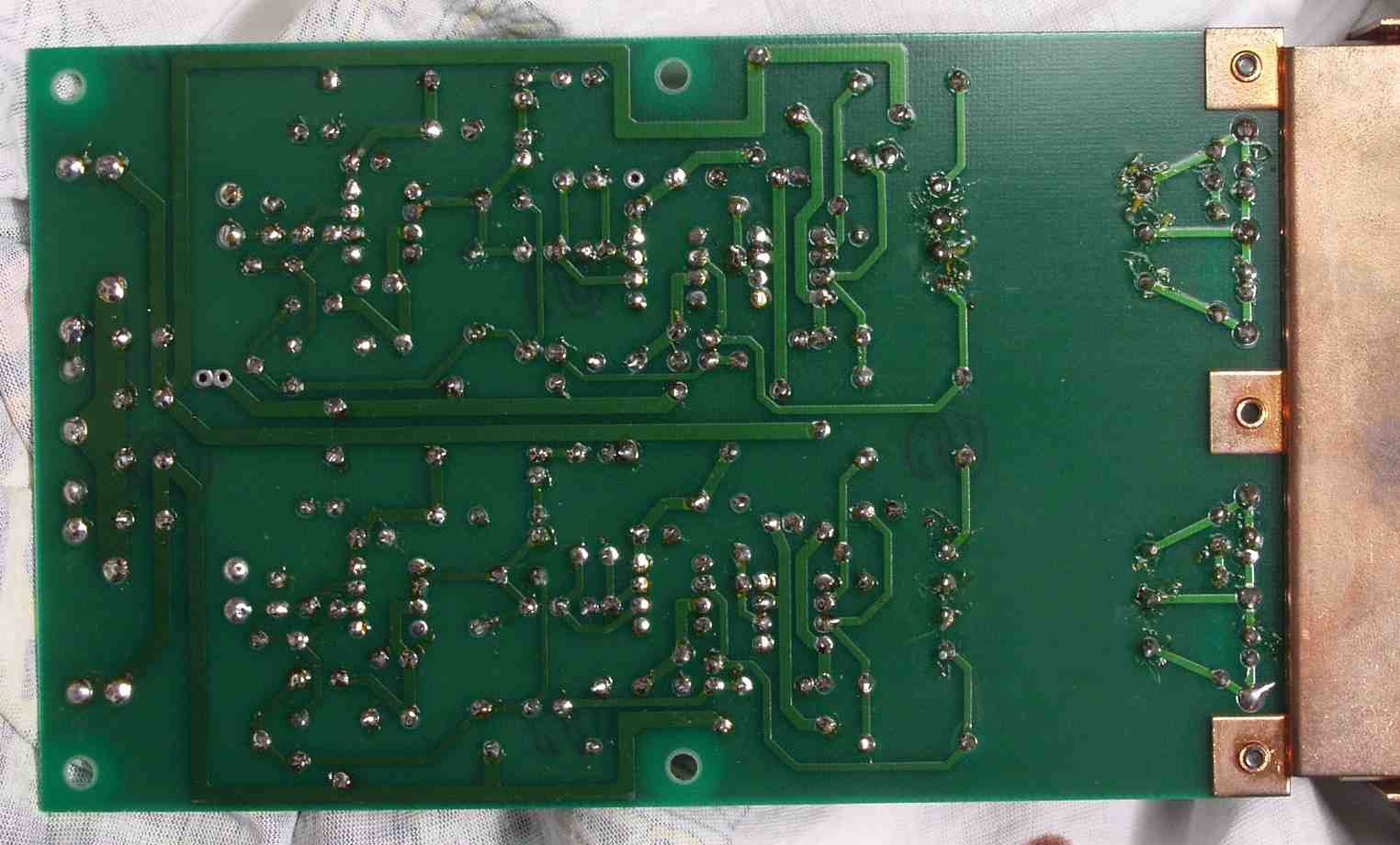

| Ｃ−１Ｃ． 修理前 ＡＭＰ基盤裏 | |
 |
|

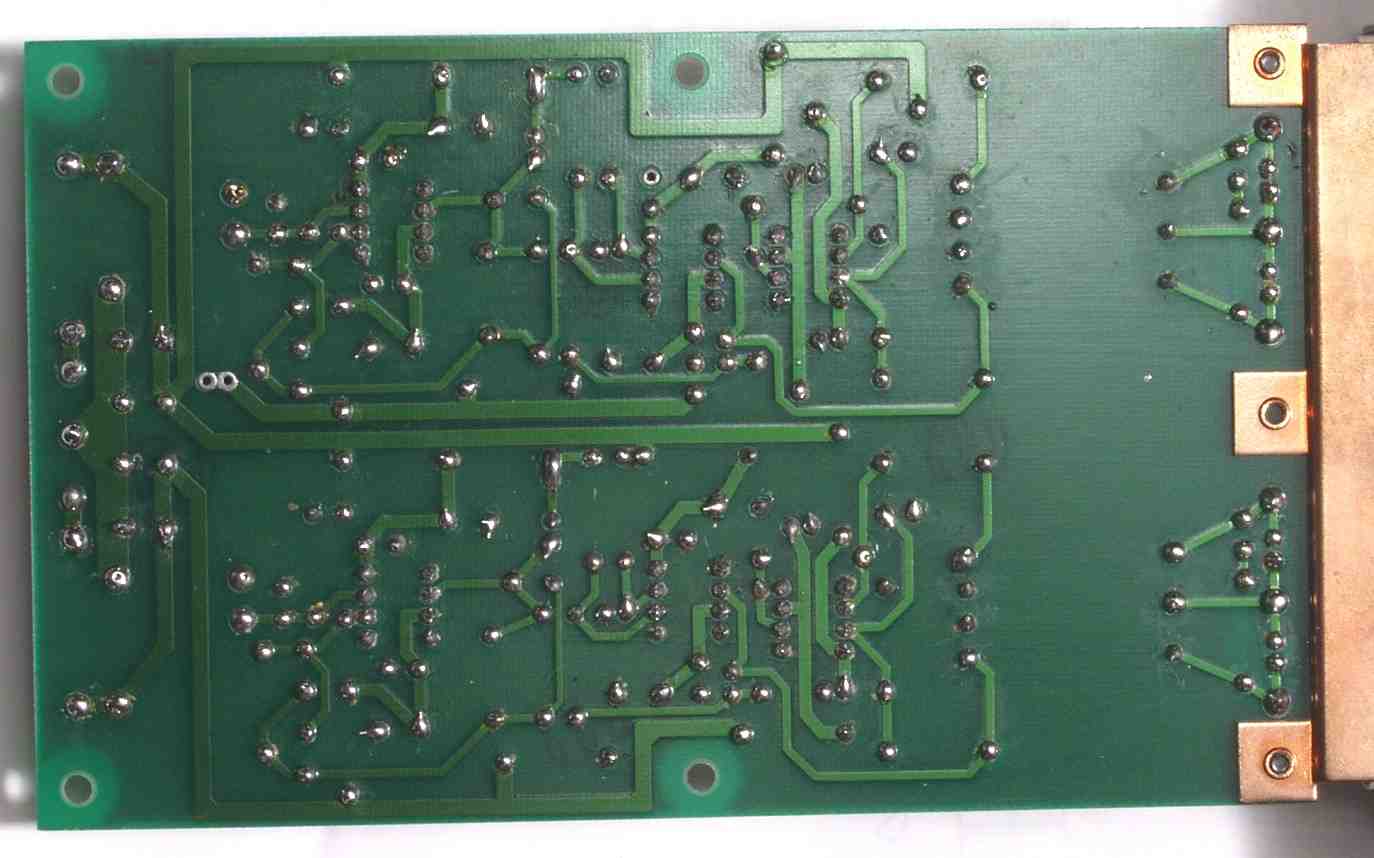

| Ｃ−１Ｄ． 修理（半田補正）後 ＡＭＰ基盤裏 | |
 |
|

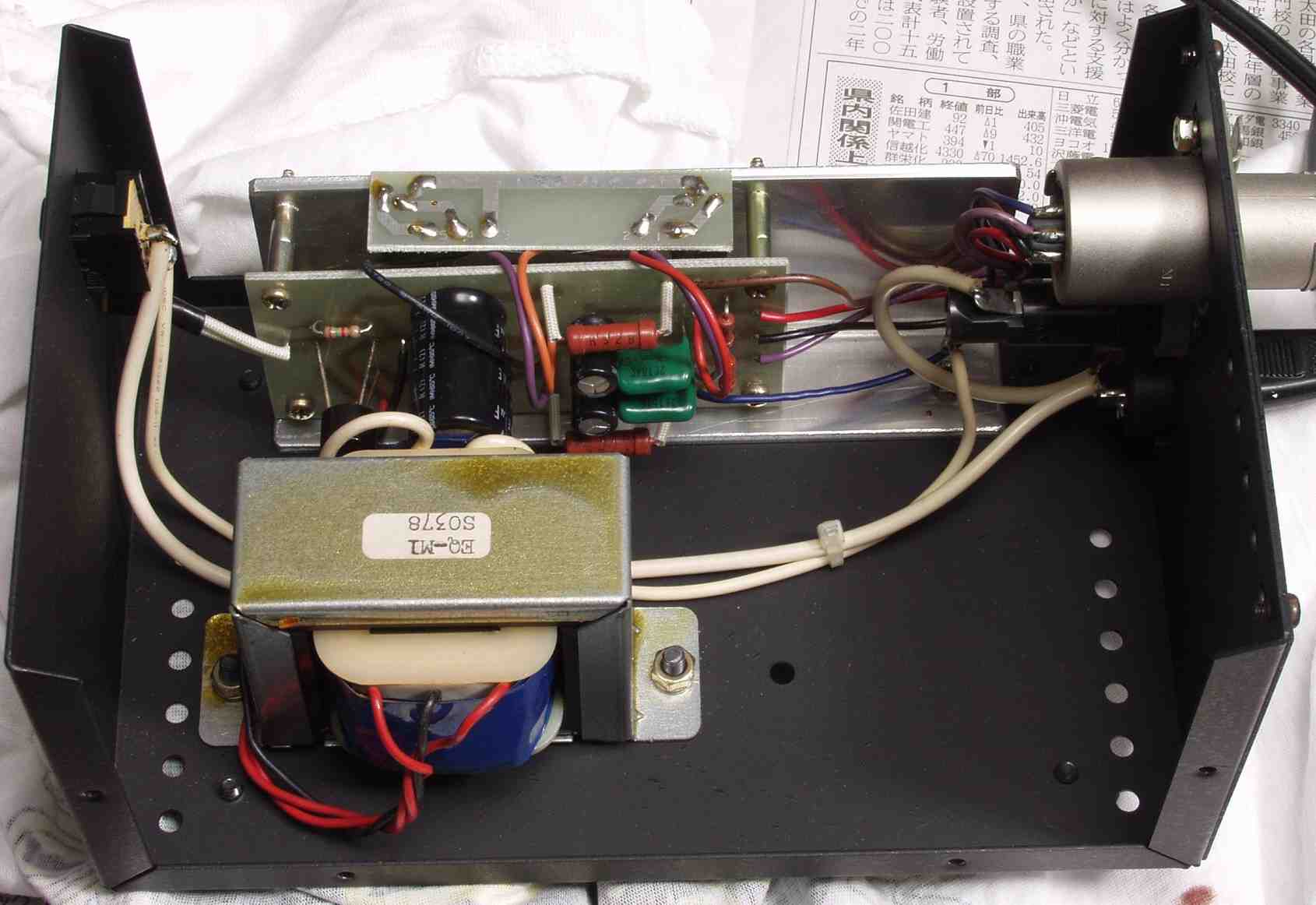

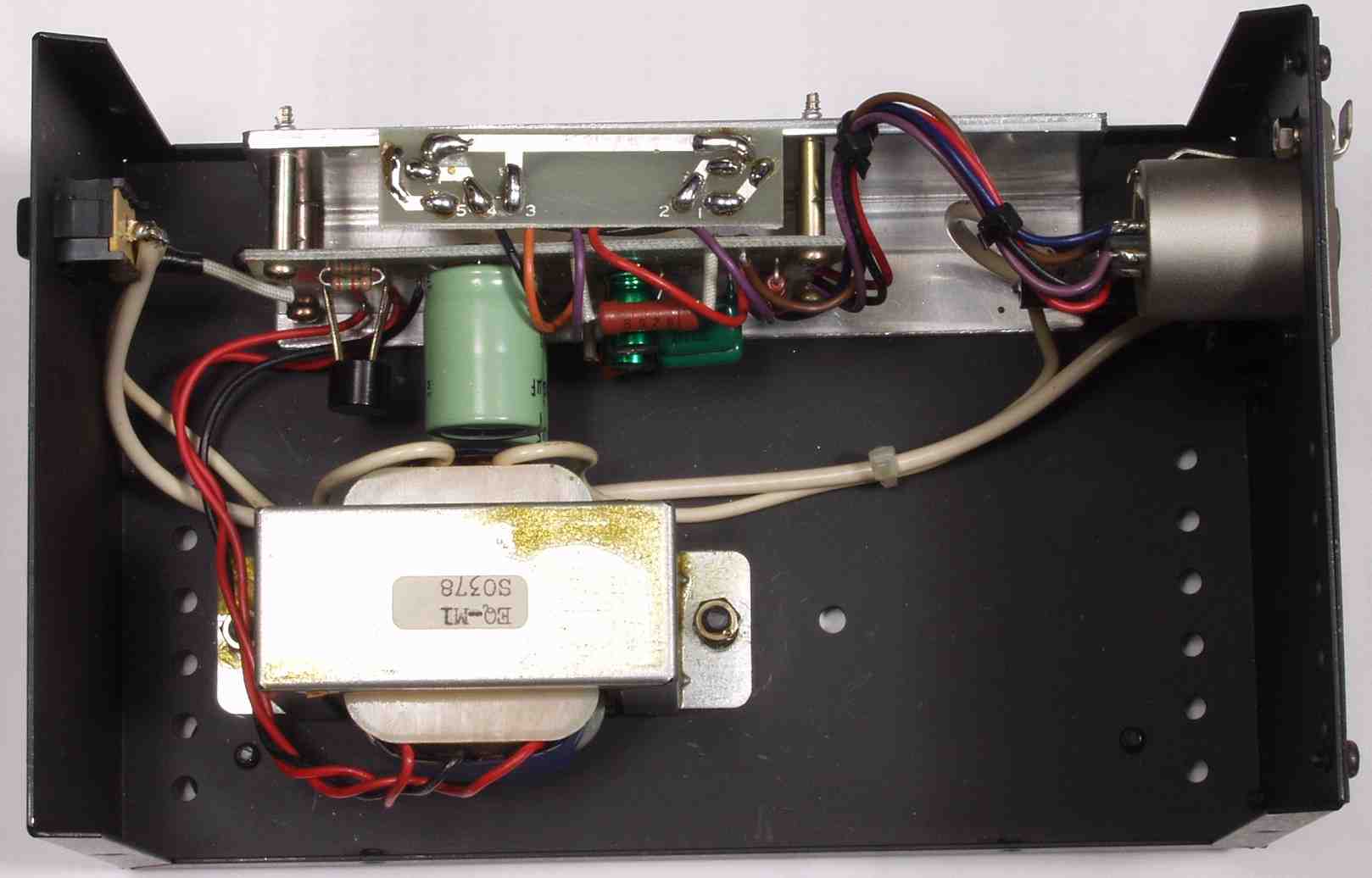

| Ｃ−２Ａ． 修理前 電源部全体 バッテリー使用の設計ですが、もう少し大容量の電解コンデンサーが欲しい | |
 |
|
| Ｃ−２Ｂ． 修理後 電源部全体 電解コンデンサー４個交換 | |
 |
|
| Ｃ−３Ａ． 修理前 電源部基盤 | |
 |
|

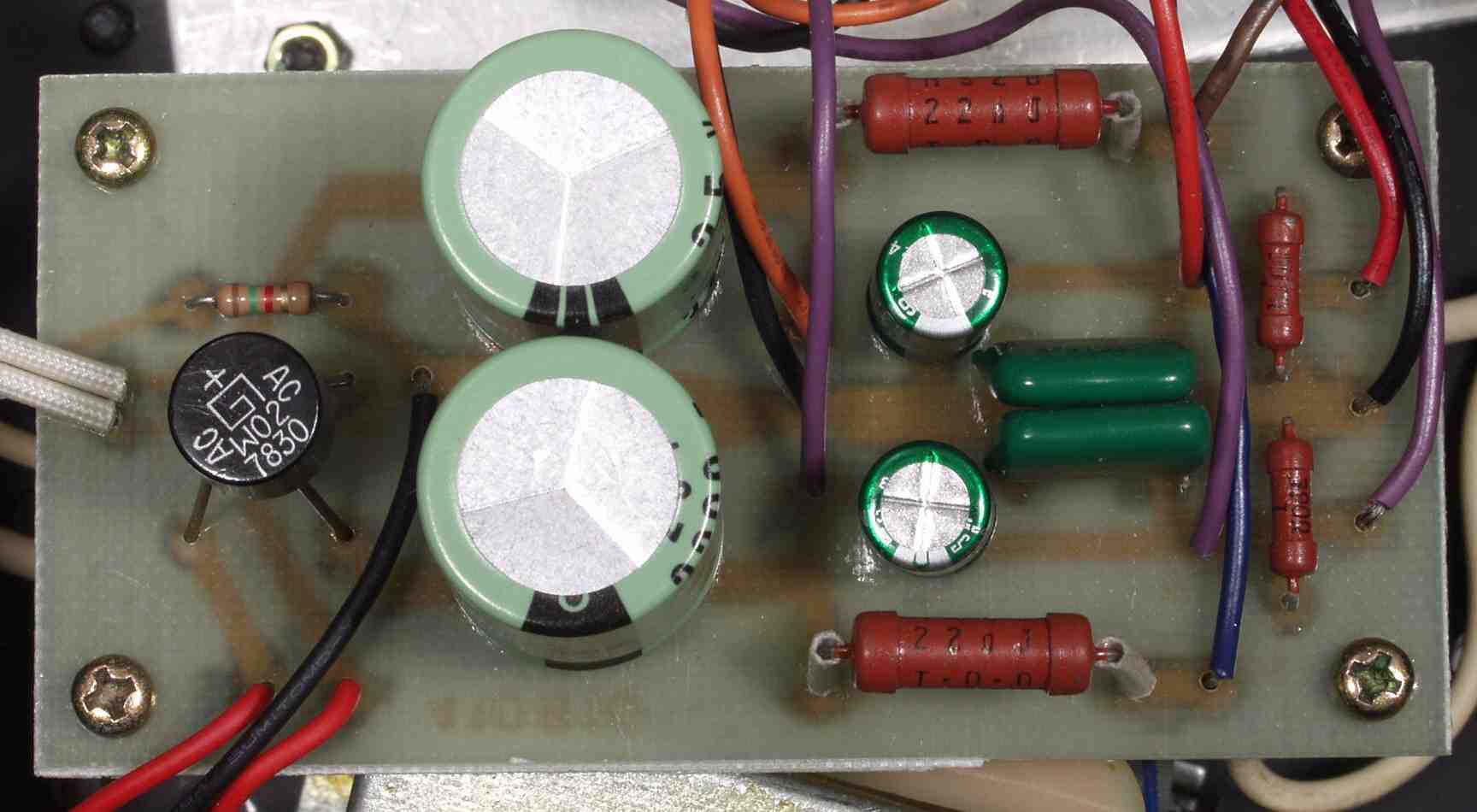

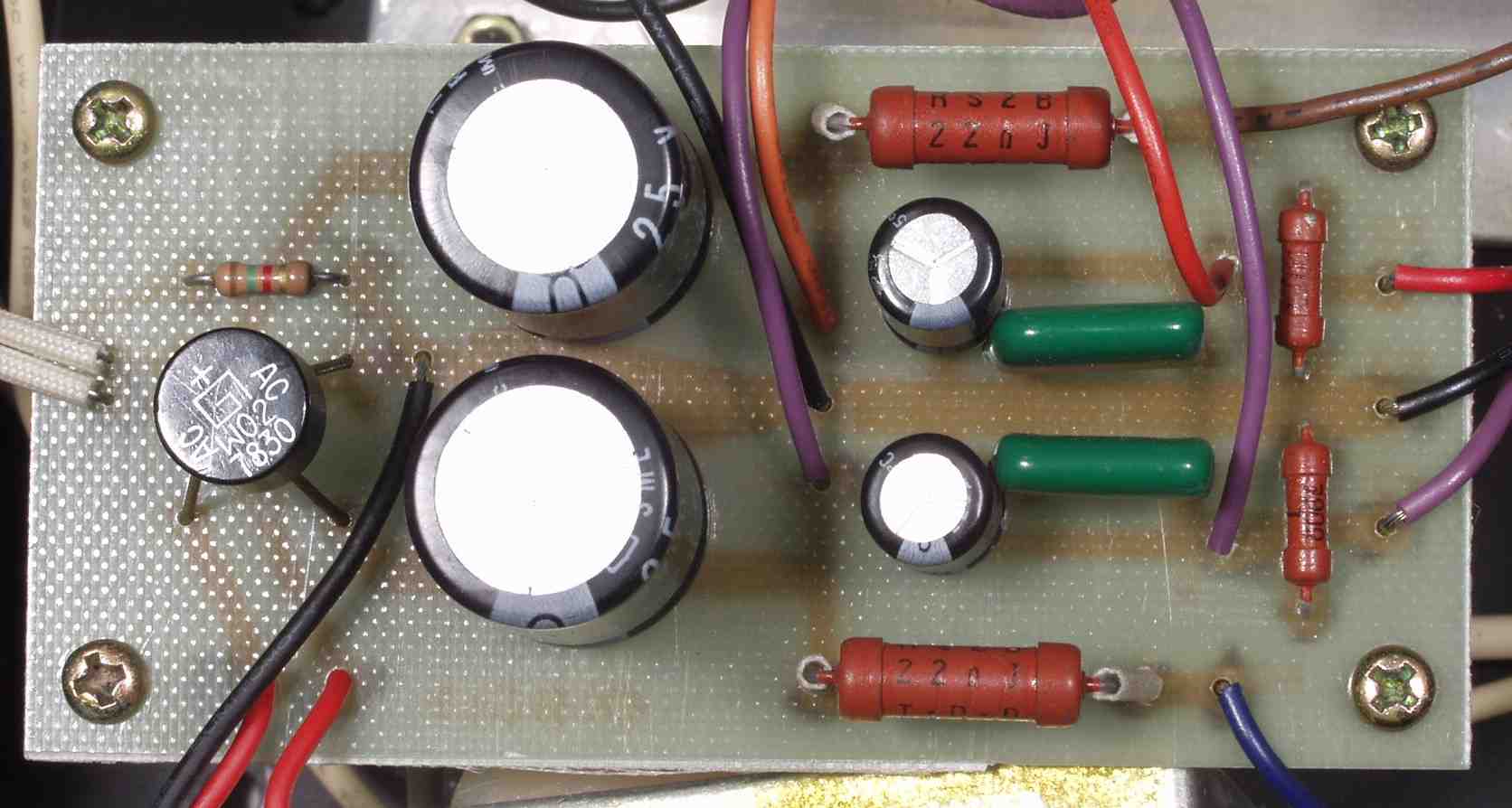

| Ｃ−３Ｂ． 修理後 電源部基盤 電解コンデンサー４個交換 左２個は増量 | |
 |
|
| Ｃ−４Ａ． 修理前 電池ユニット基盤 | |
 |
|

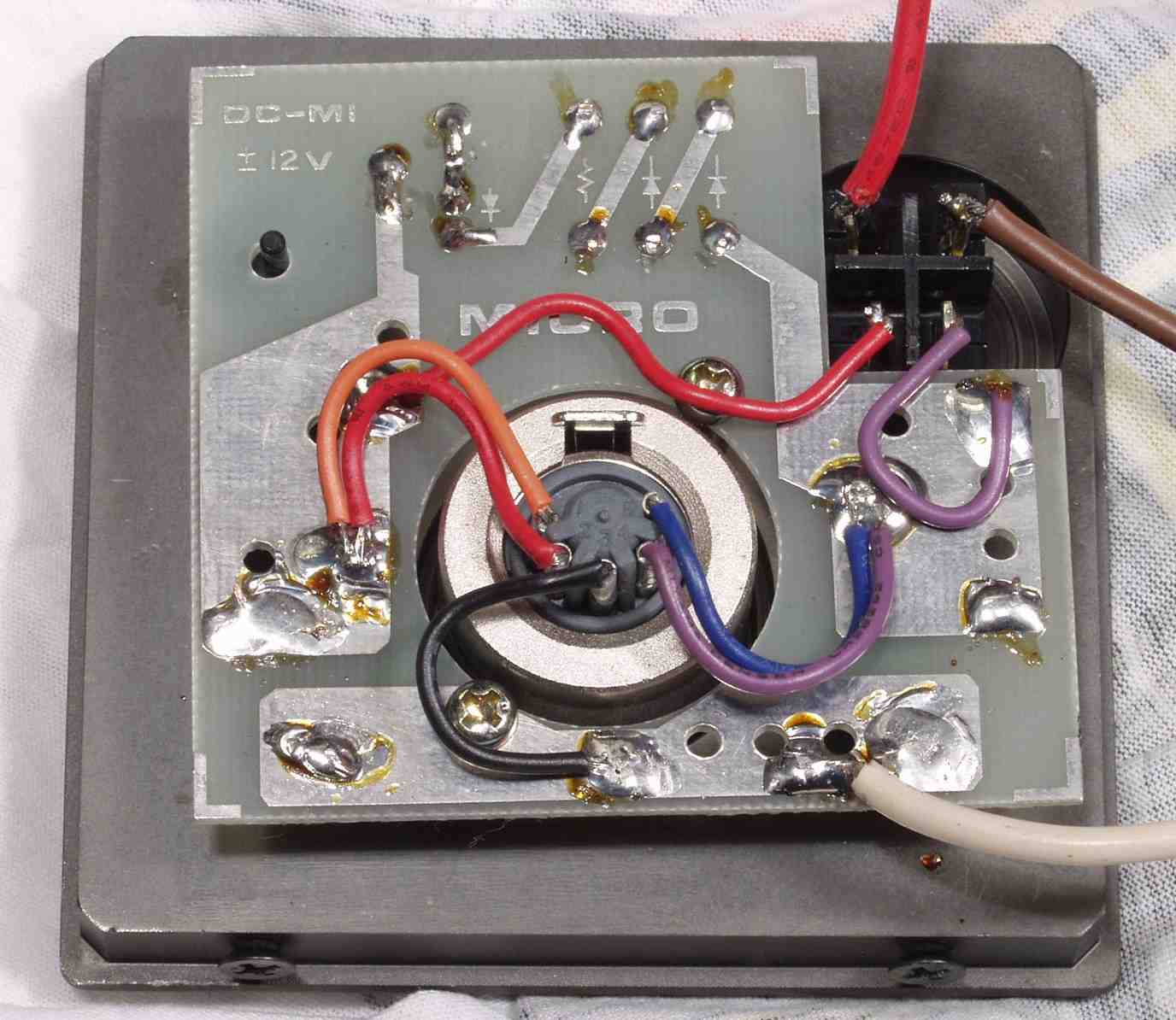

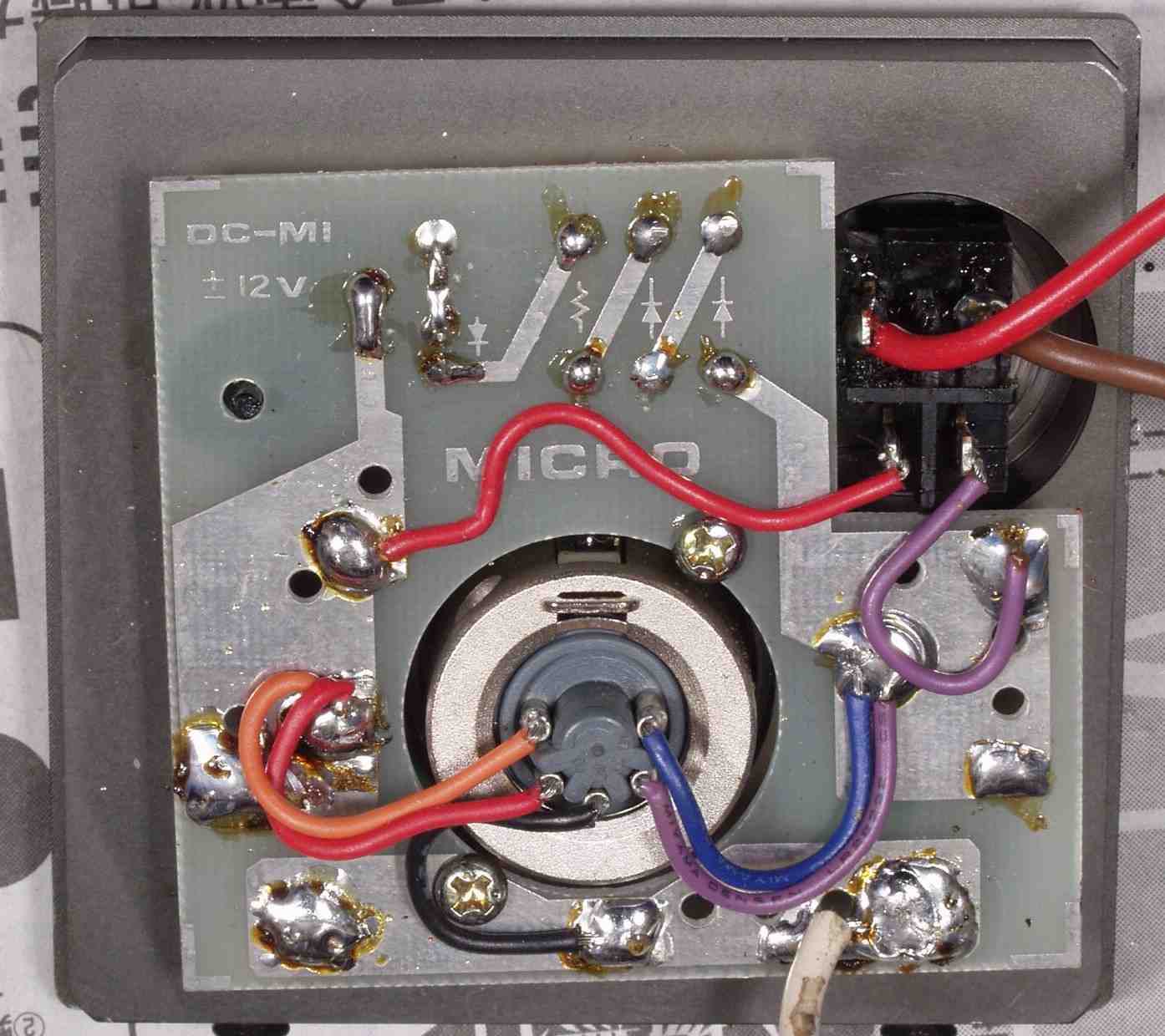

| Ｃ−４Ｂ． 修理後 電池ユニット基盤 | |
 |
|

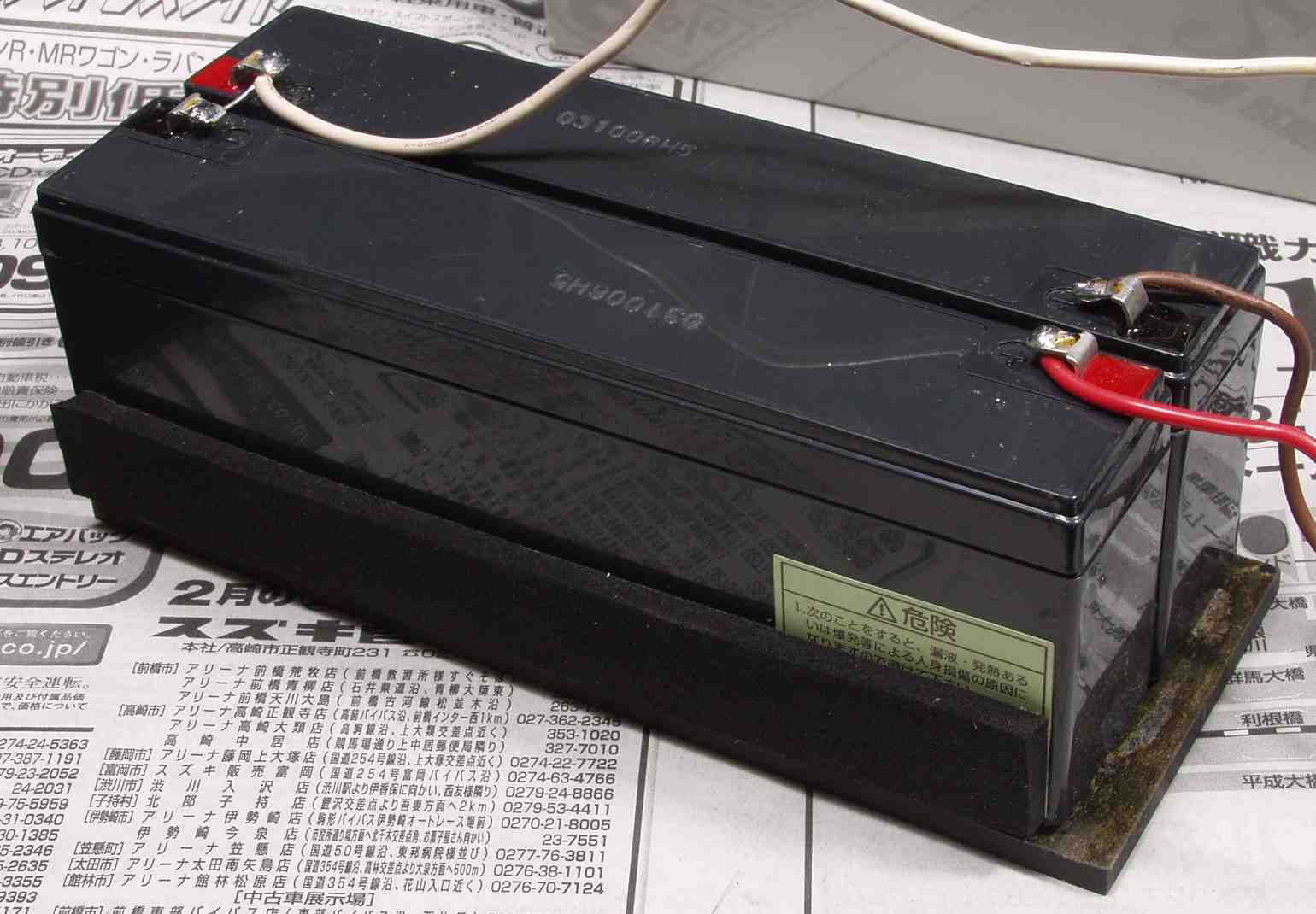

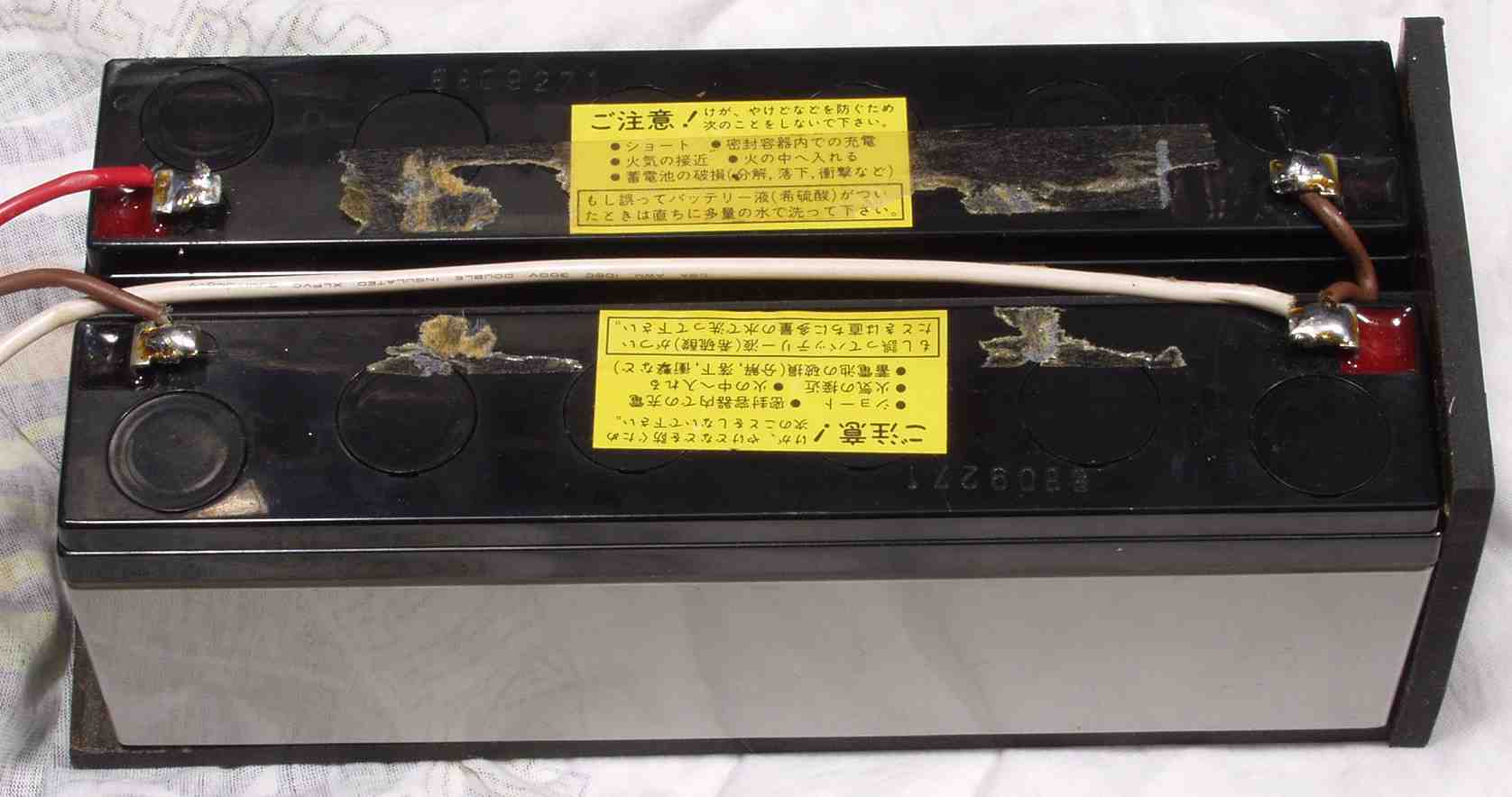

| Ｃ−５Ａ． 修理前 完全に乾燥した鉛電池 同等品と交換する | |
 |
|
| Ｃ−５Ｂ． 修理交換後 | |
 |
|

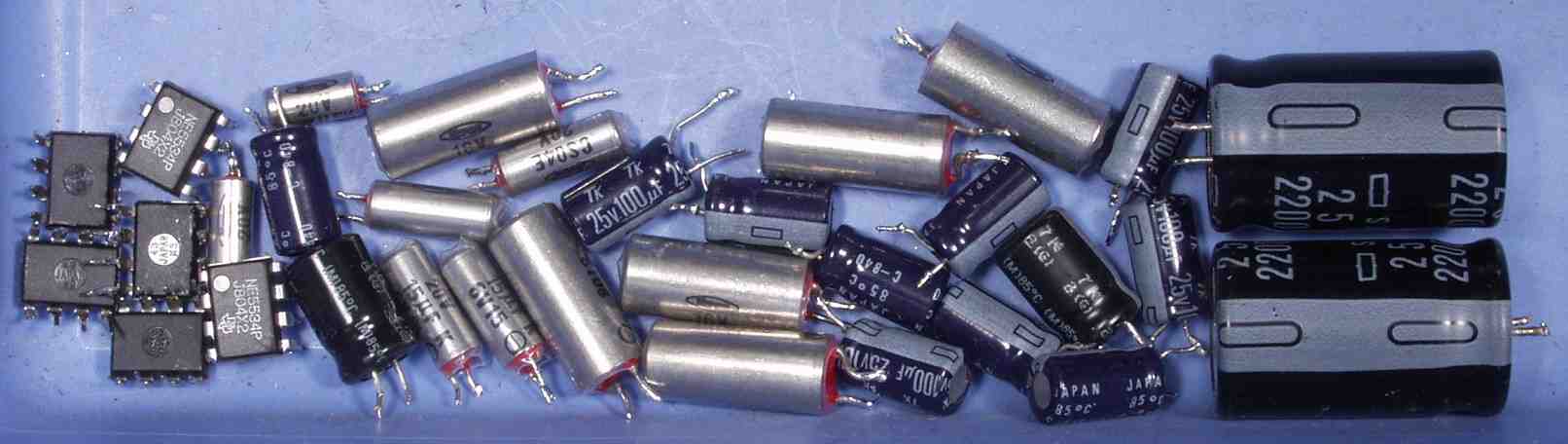

| Ｃ−６． 交換部品 | |
 |
|

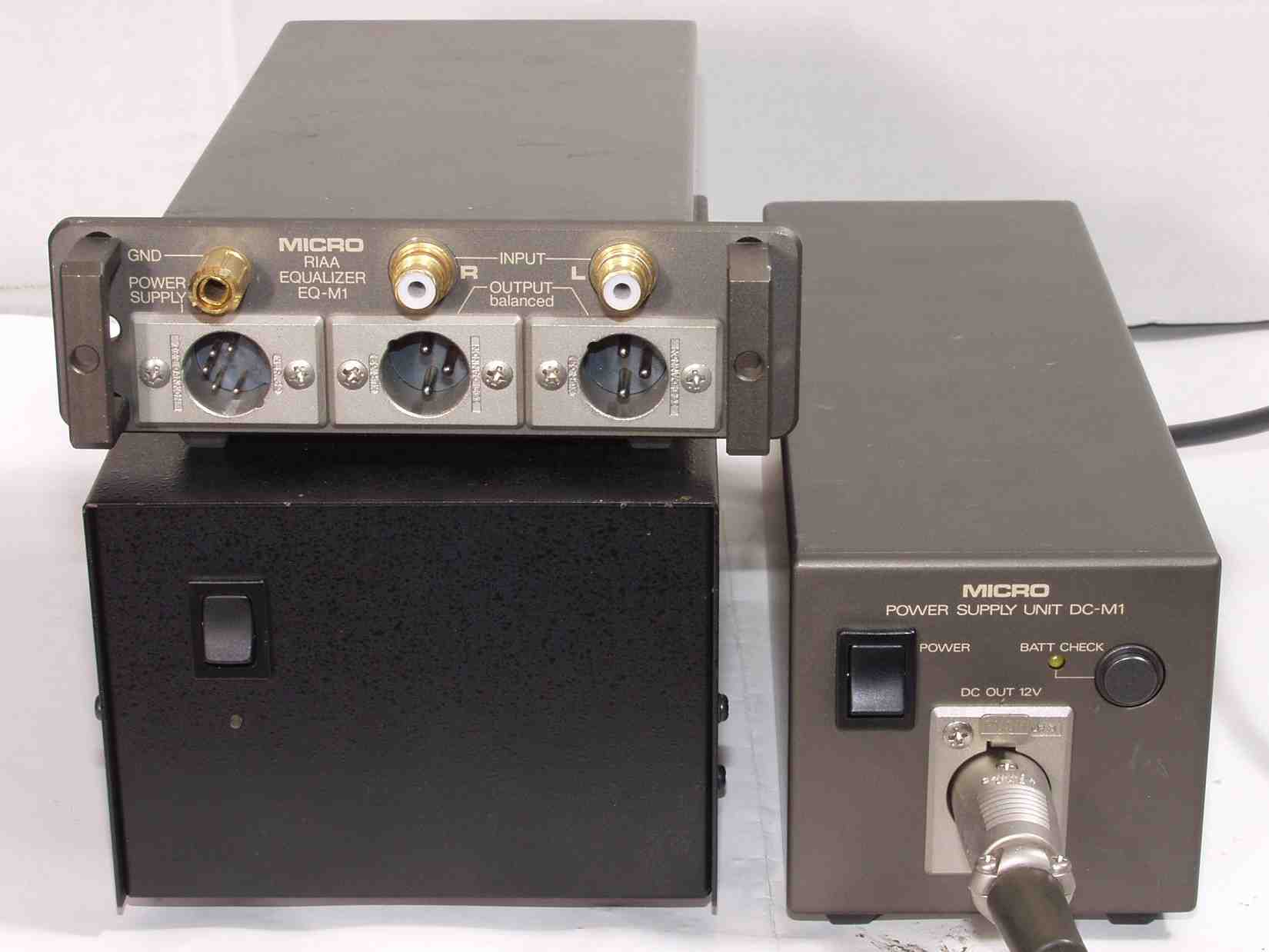

| Ｃ−７． 完成 | |
 |
|

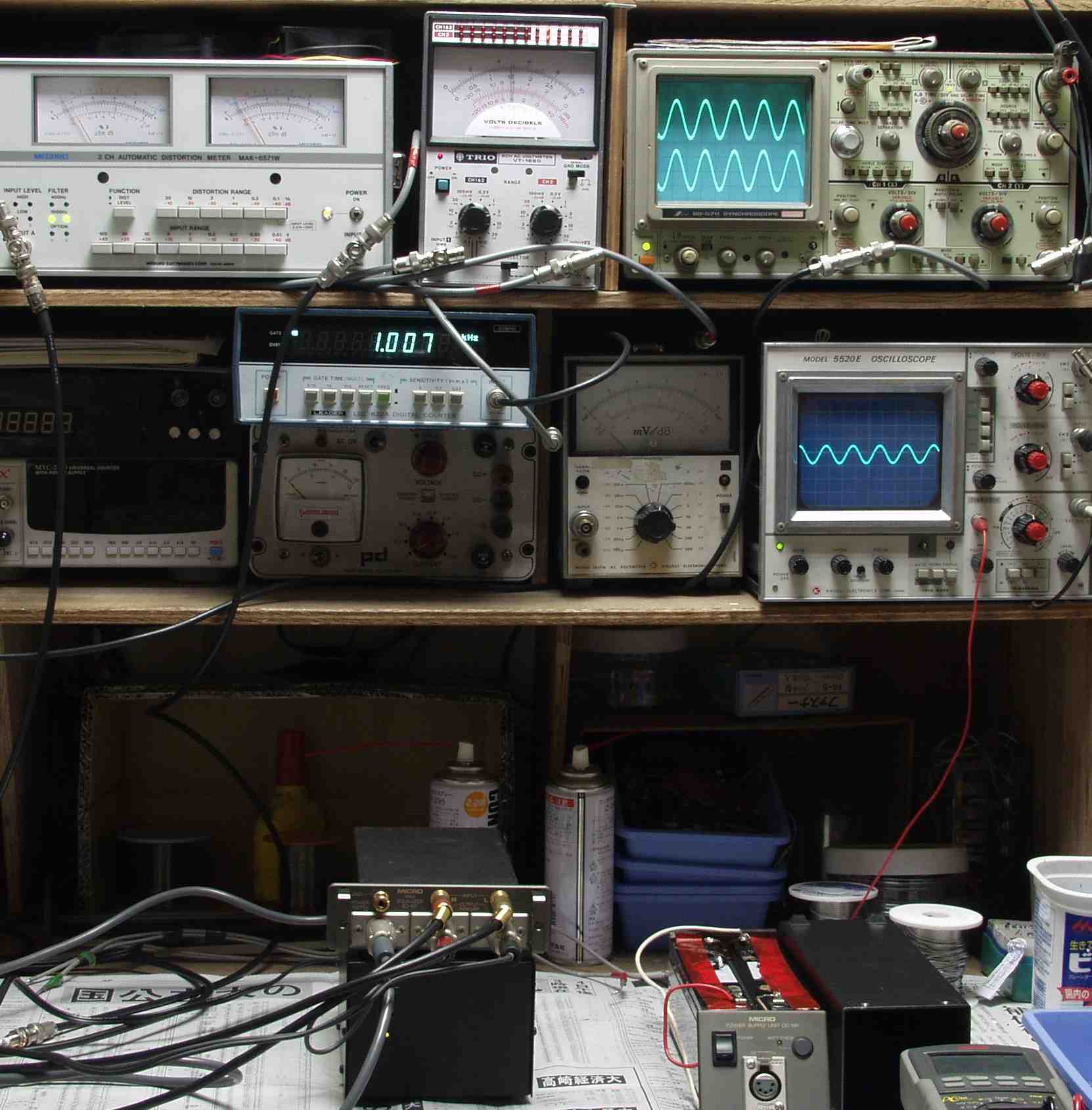

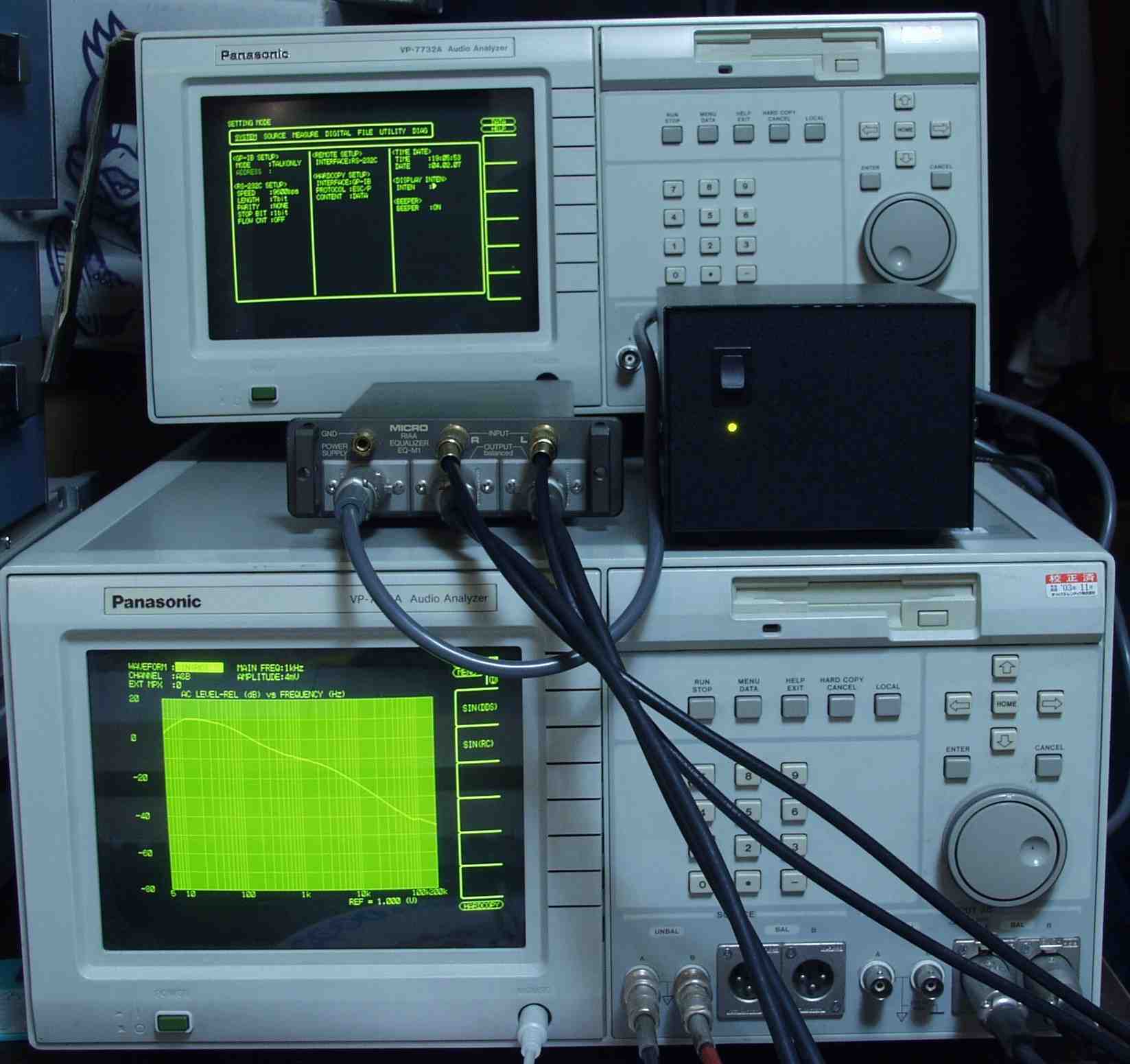

| Ｅ． 調整・測定 Ｅ−１． 出力／歪み率測定・調整 測定は交流電源使用 |
|
 |
|

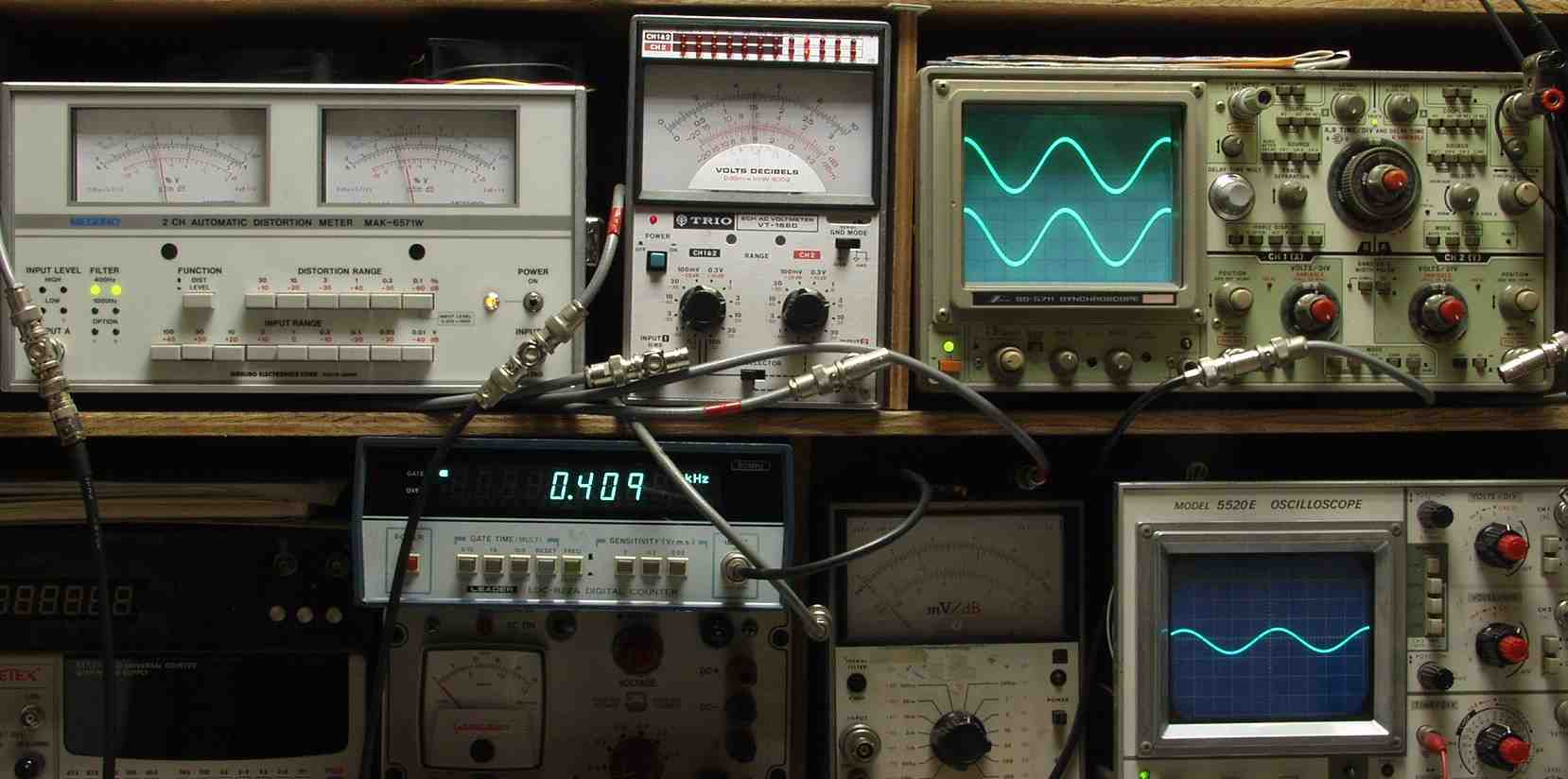

| Ｅ−２Ａ． 出力電圧１．５Ｖ 歪み率＝０．０３％ 測定レンジ＝０．１％ １０００ＨＺ | |
 |
|
| Ｅ−２Ａ． 出力電圧１．５Ｖ 歪み率＝０．０４％ 測定レンジ＝０．１％ ４００ＨＺ | |
 |
|
| ＥＥ． 上位測定器による 調整・測定 | |
 |
|

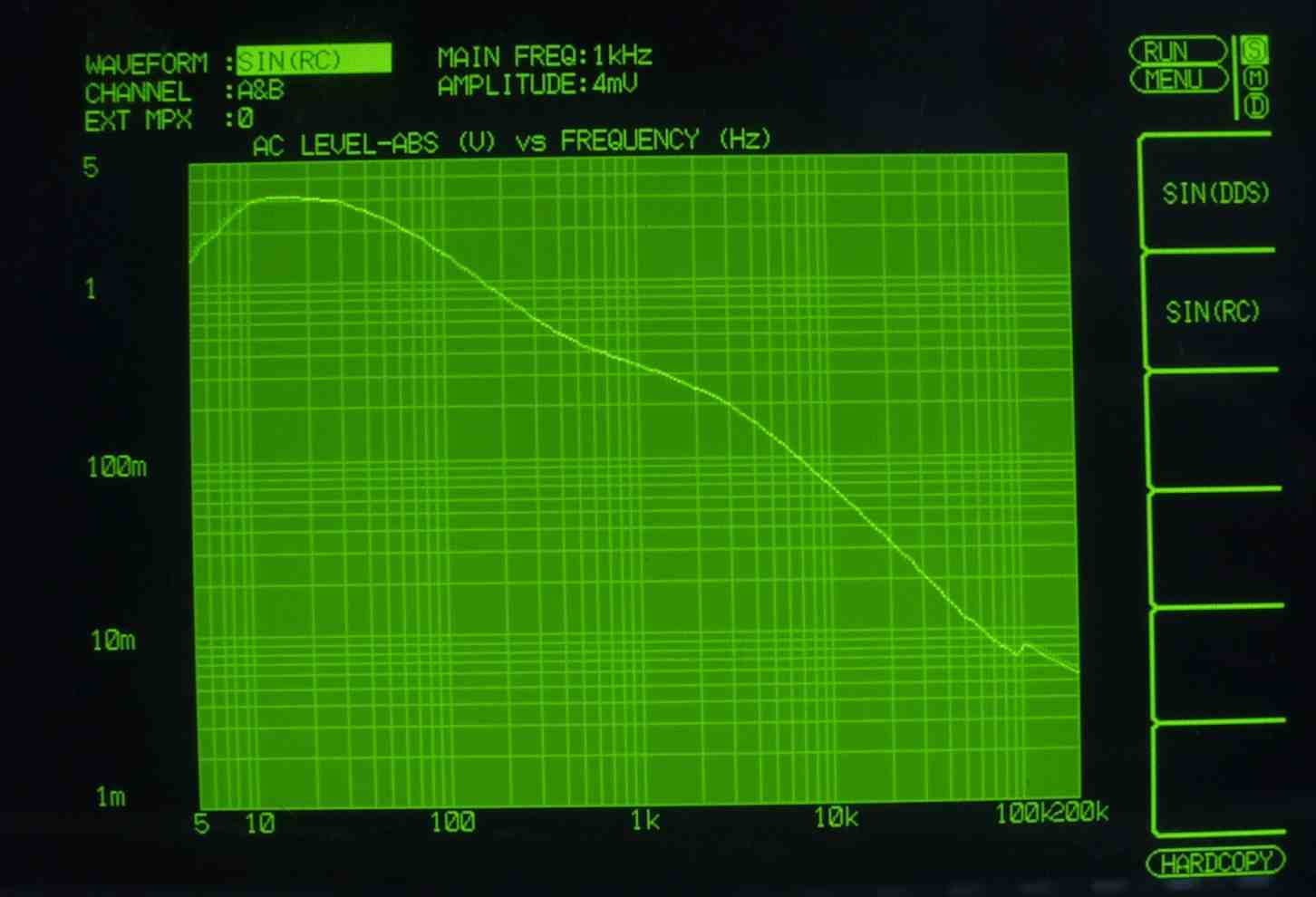

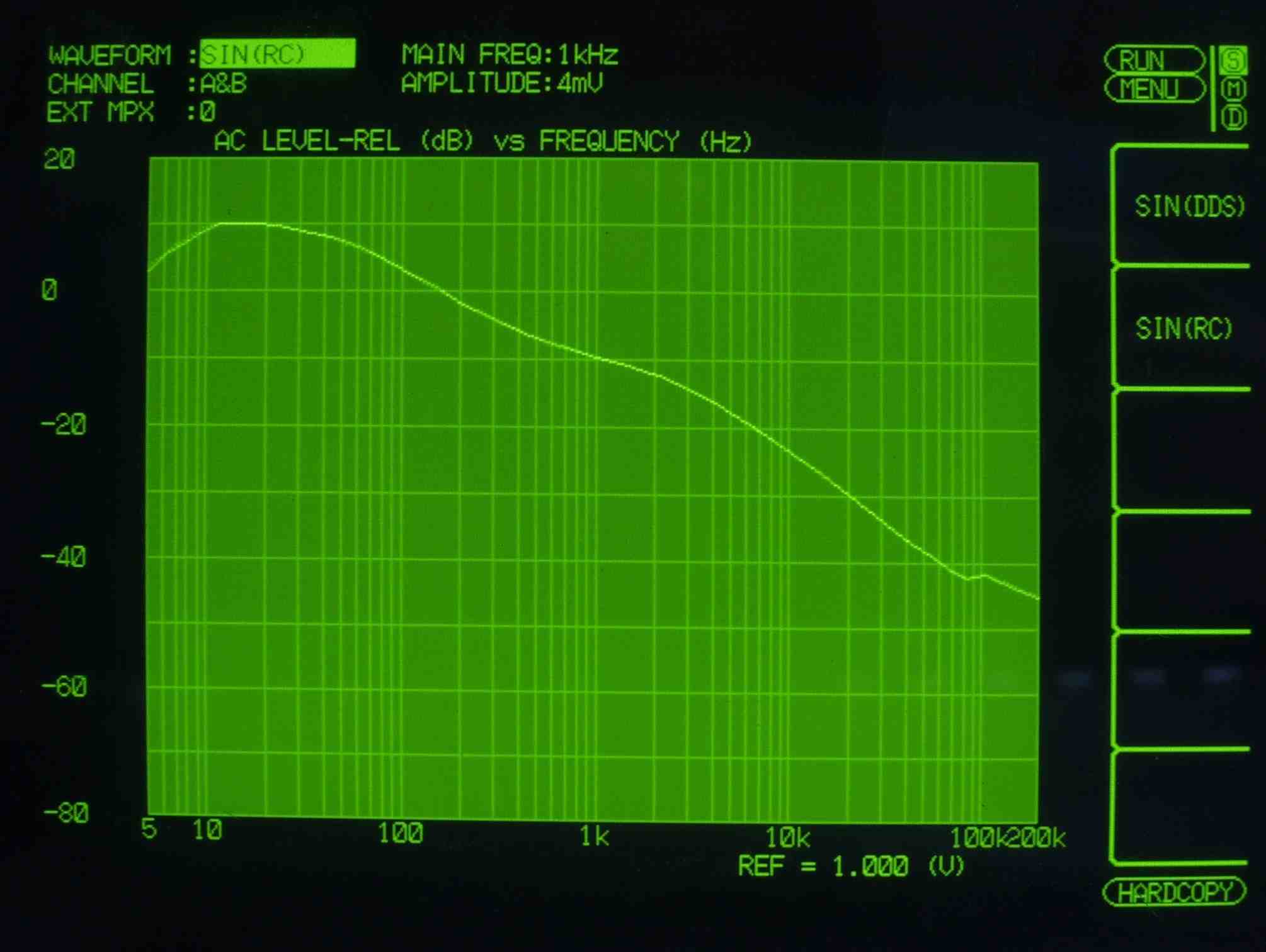

| ＥＥ−１Ａ． 入出力特性測定（交流電源使用） バランス出力で測定しているので、アンバランスの場合１／２ 入力端子へ４ｍＶ一定入力 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
|
 |
|

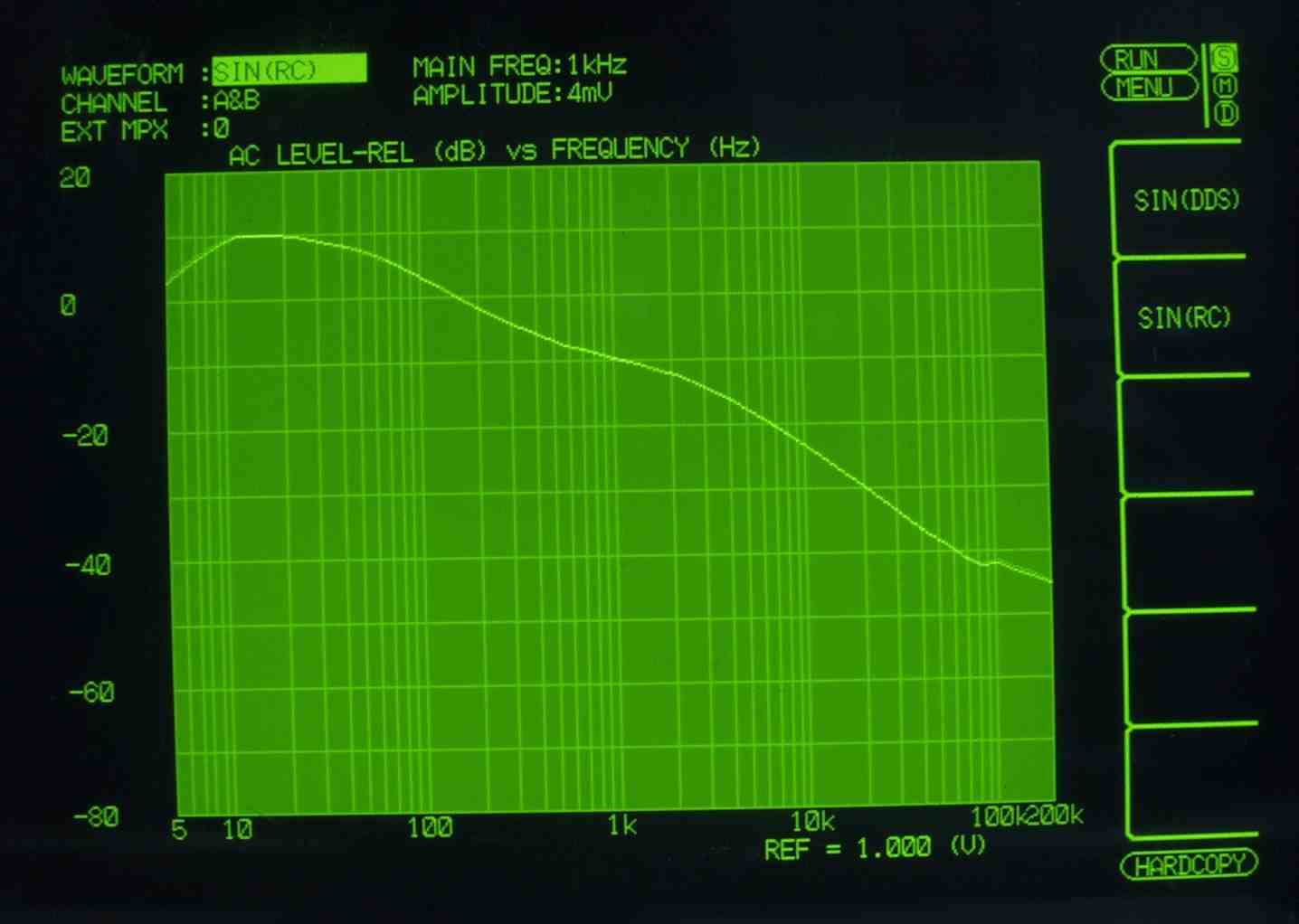

| ＥＥ−１Ａ−ＤＣ． 入出力特性測定（バテリー電源使用） バランス出力で測定しているので、アンバランスの場合１／２ 入力端子へ４ｍＶ一定入力 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
|
 |
|

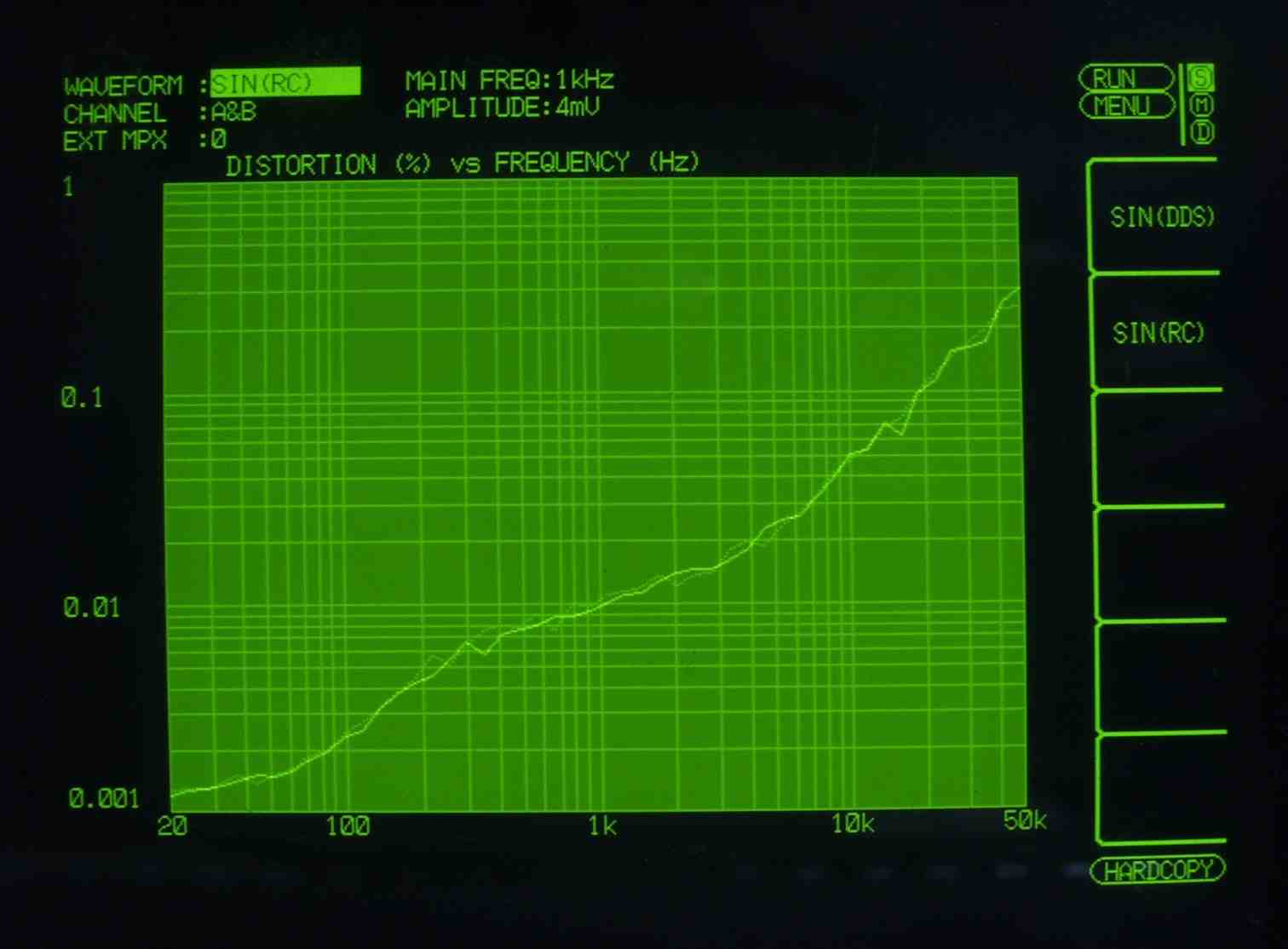

| ＥＥ−１Ｂ． 歪み率特性測定（交流電源使用） 入力端子へ４ｍＶ一定入力 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
|
 |
|

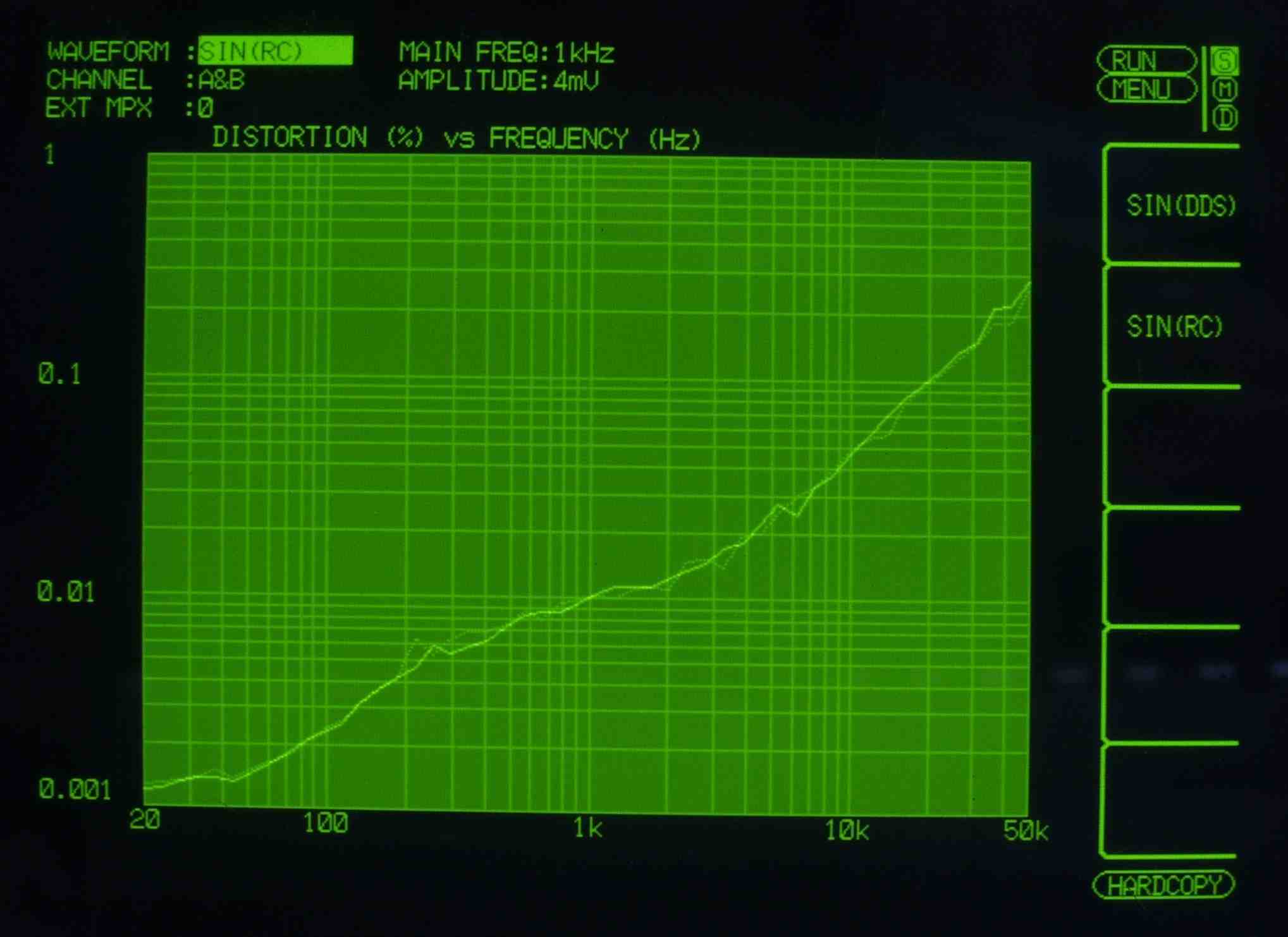

| ＥＥ−１Ｂ−ＤＣ． 歪み率特性測定（バテリー電源使用） 入力端子へ４ｍＶ一定入力 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
|
 |
|
| ＥＥ−１Ｃ． １Ｖ出力する為の入力電圧測定（交流電源使用） 出力１Ｖ一定 左出力＝薄（細い）色 右出力＝濃い（太い）色 OP-AMPが新しいので左右差が無い |
|
 |
|

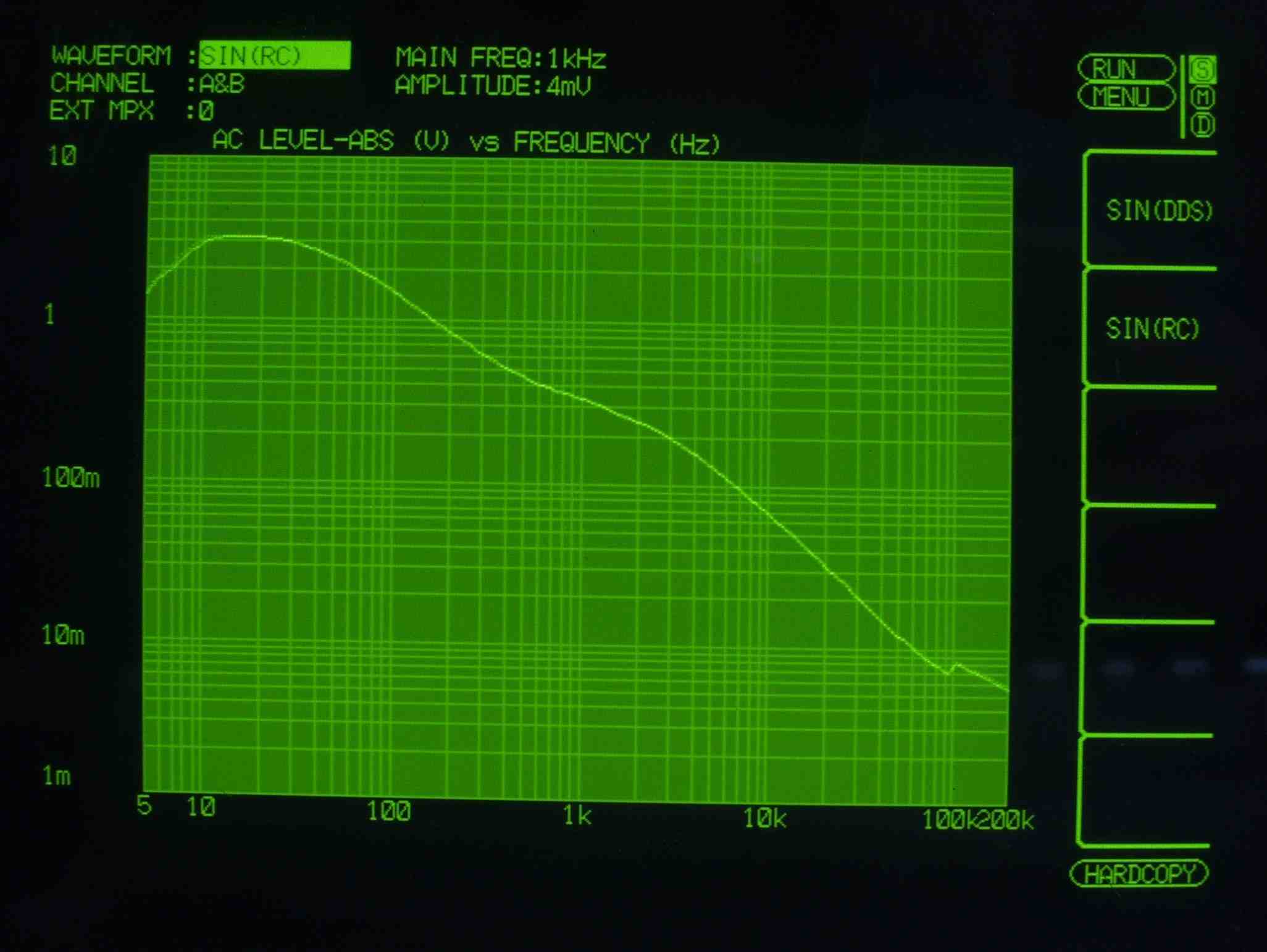

| ＥＥ−１Ｃ−ＤＣ．１ Ｖ出力する為の入力電圧測定（バテリー電源使用） 出力１Ｖ一定 左出力＝薄（細い）色 右出力＝濃い（太い）色 OP-AMPが新しいので左右差が無い |
|
 |
|
