MICRO SEIKI RP1110

ＭＩＣＲＯＳＥＩＫＩ　ＲＰ１１１０．　７台目修理記録

平成１９年８月６日到着　　８月１０日完成　

Ａ．　修理前の状況

Ｂ．　原因

Ｃ．　修理状況

Ｄ．　使用部品

Ｅ．　修理費　　６０，０００円

Ｓ．ＭＩＣＲＯＳＥＩＫＩ　ＲＰ－１１１０　の仕様（マニアル・カタログより）

Ａ．　修理前の状況

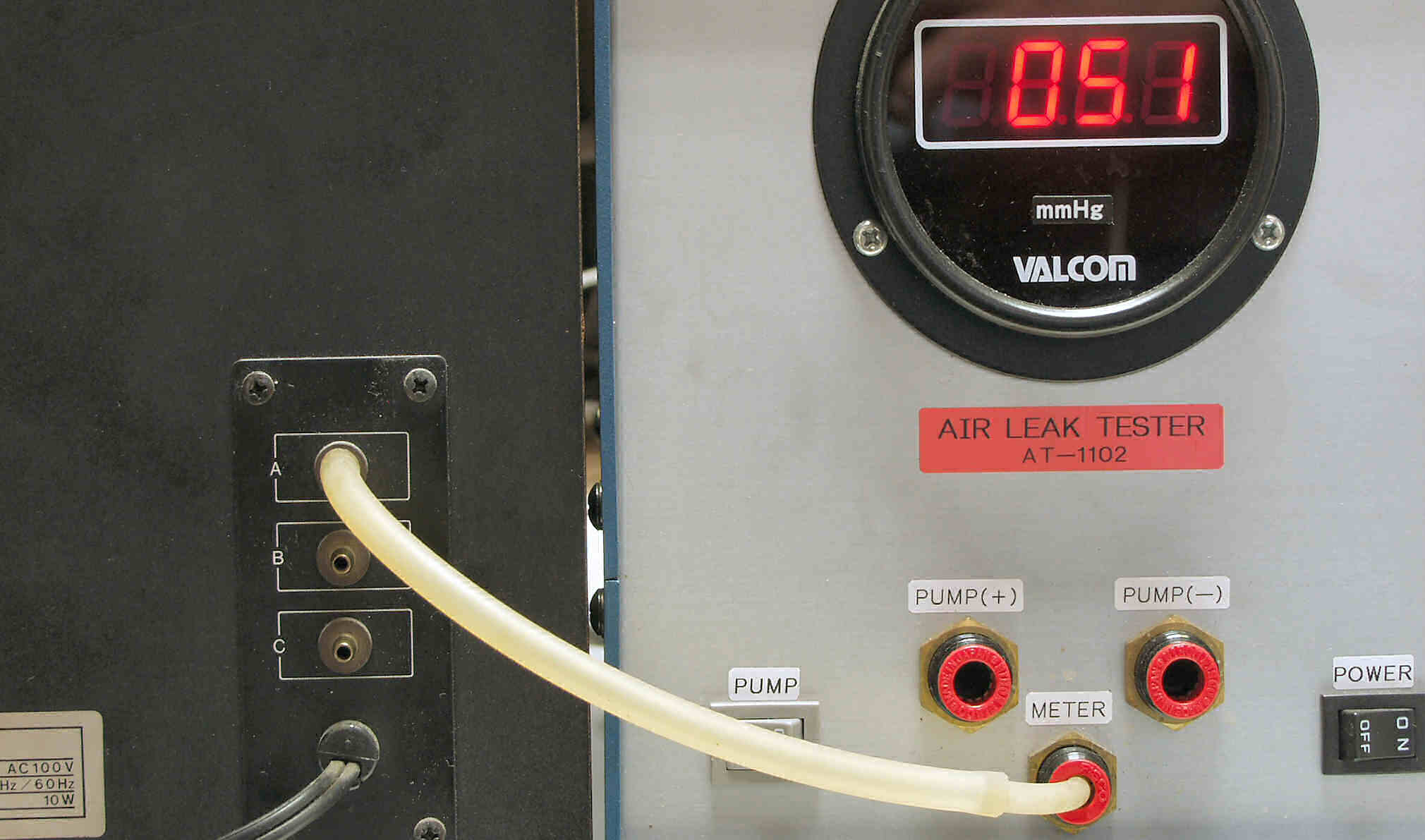

Ａ１．　点検中　「Ａ＝吐き出し」　の圧力測定。　かなり低い

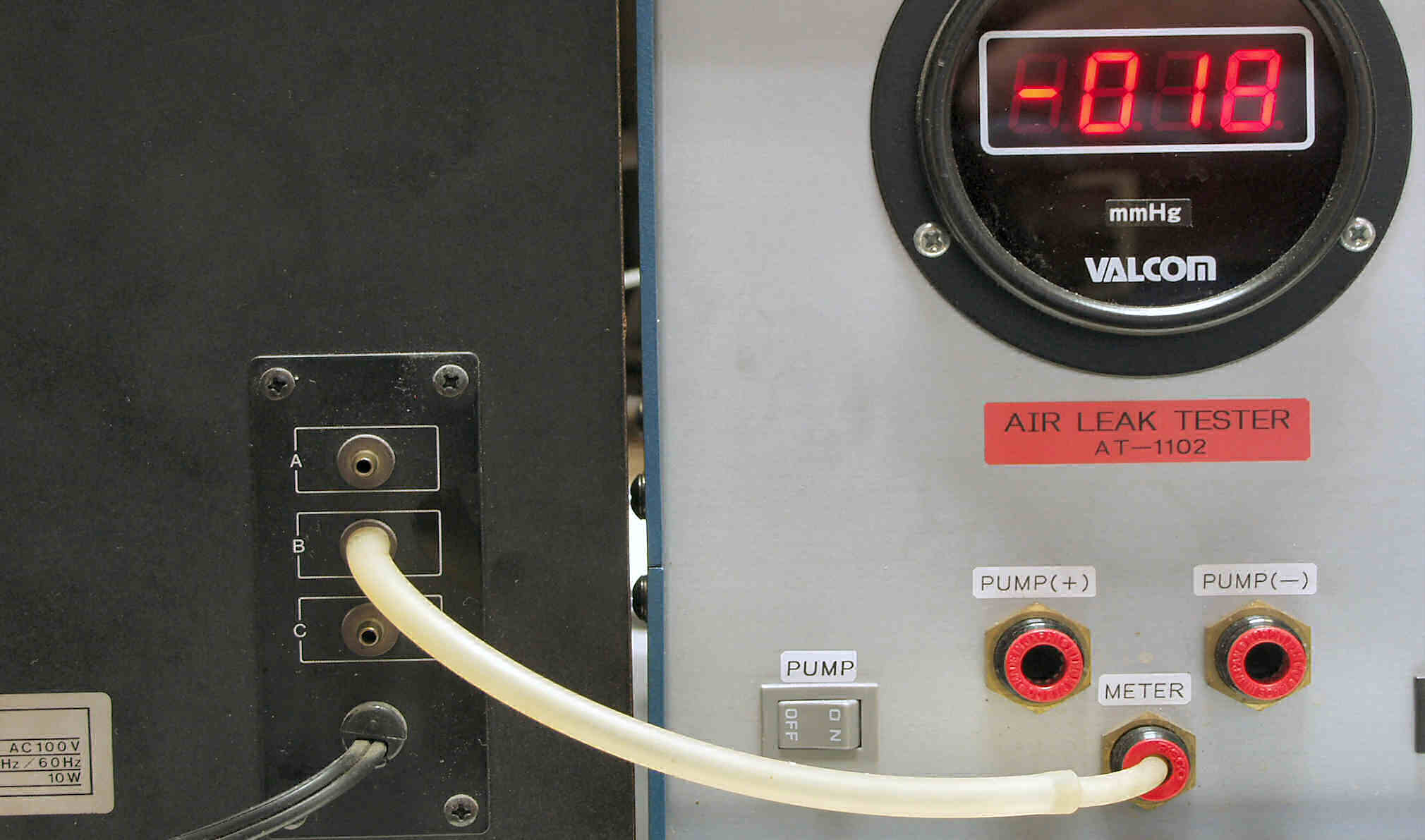

Ａ２．　点検中　「Ｂ＝吸い込」　の圧力測定。　低い

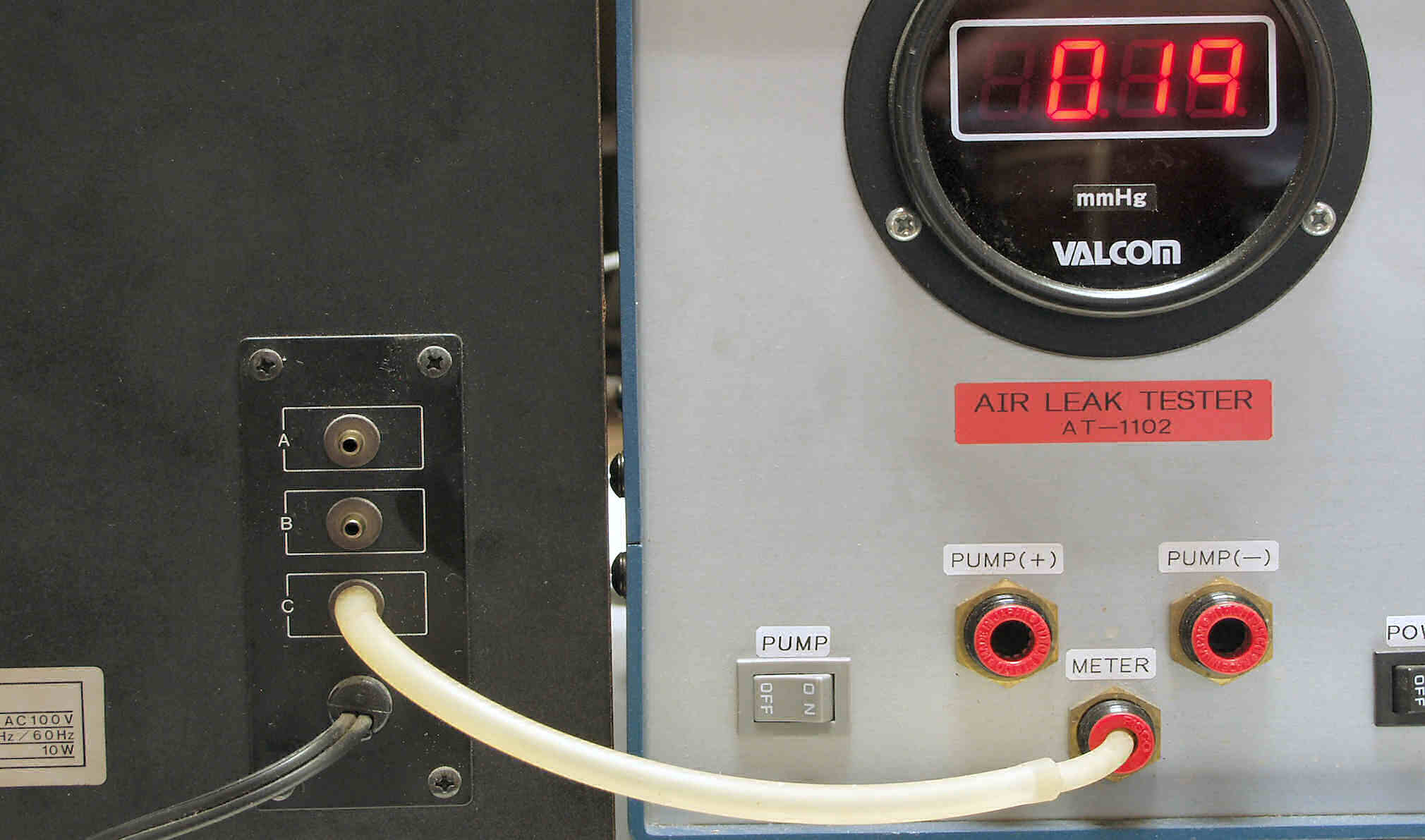

Ａ３．　点検中　「Ｃ＝吐き出し」　の圧力測定。　低い

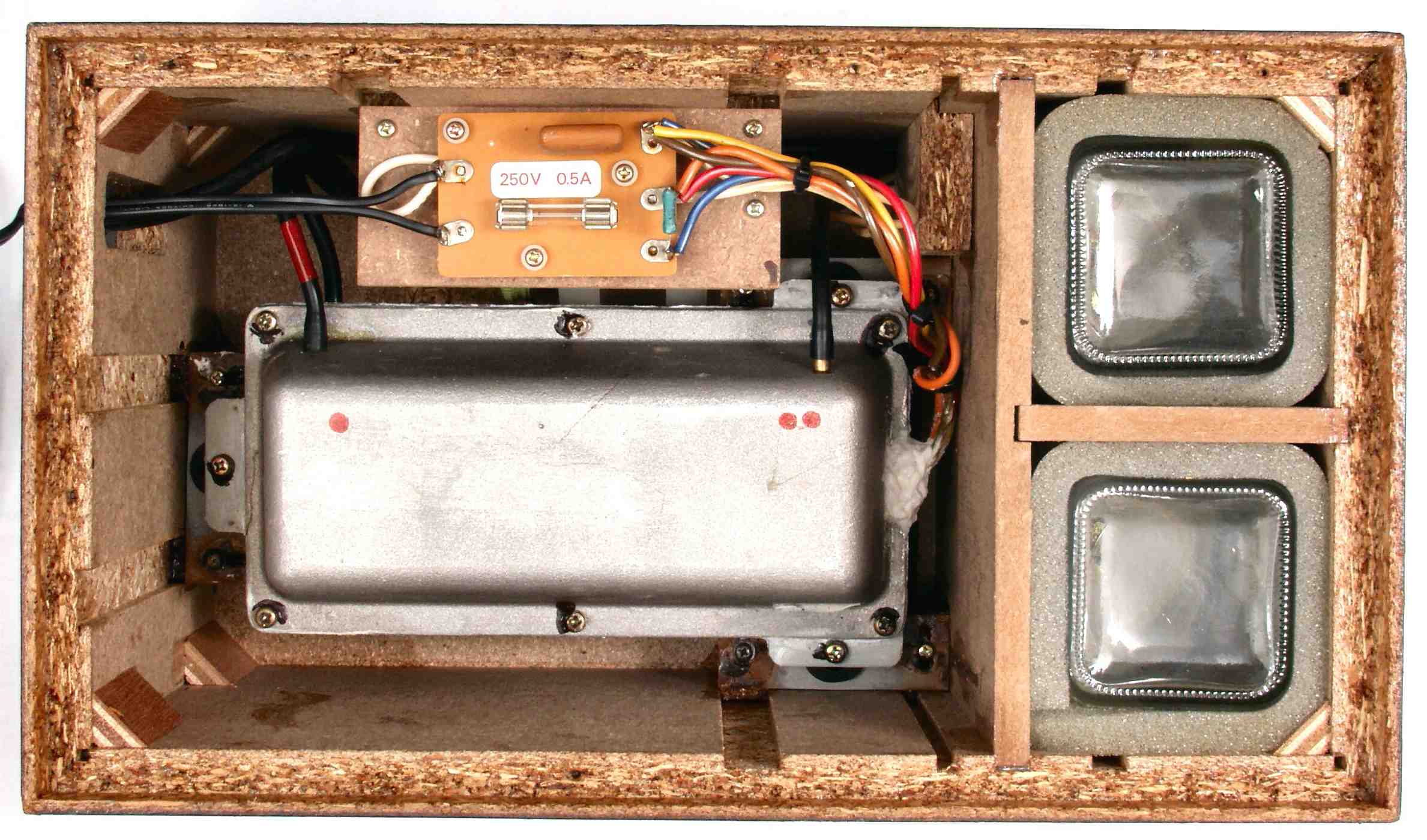

Ａ４．　点検中　上から見る。　かなり状態が悪く、手間が掛かる！

Ａ５１．　点検中　圧縮材の糊がきかなくなり始めている。又、何回もネジを開閉したので、ネジ穴が大きくなり、効かない。

Ａ５２．　点検中　圧縮材の糊がきかなくなり始めている。又、何回もネジを開閉したので、ネジ穴が大きくなり、効かない。

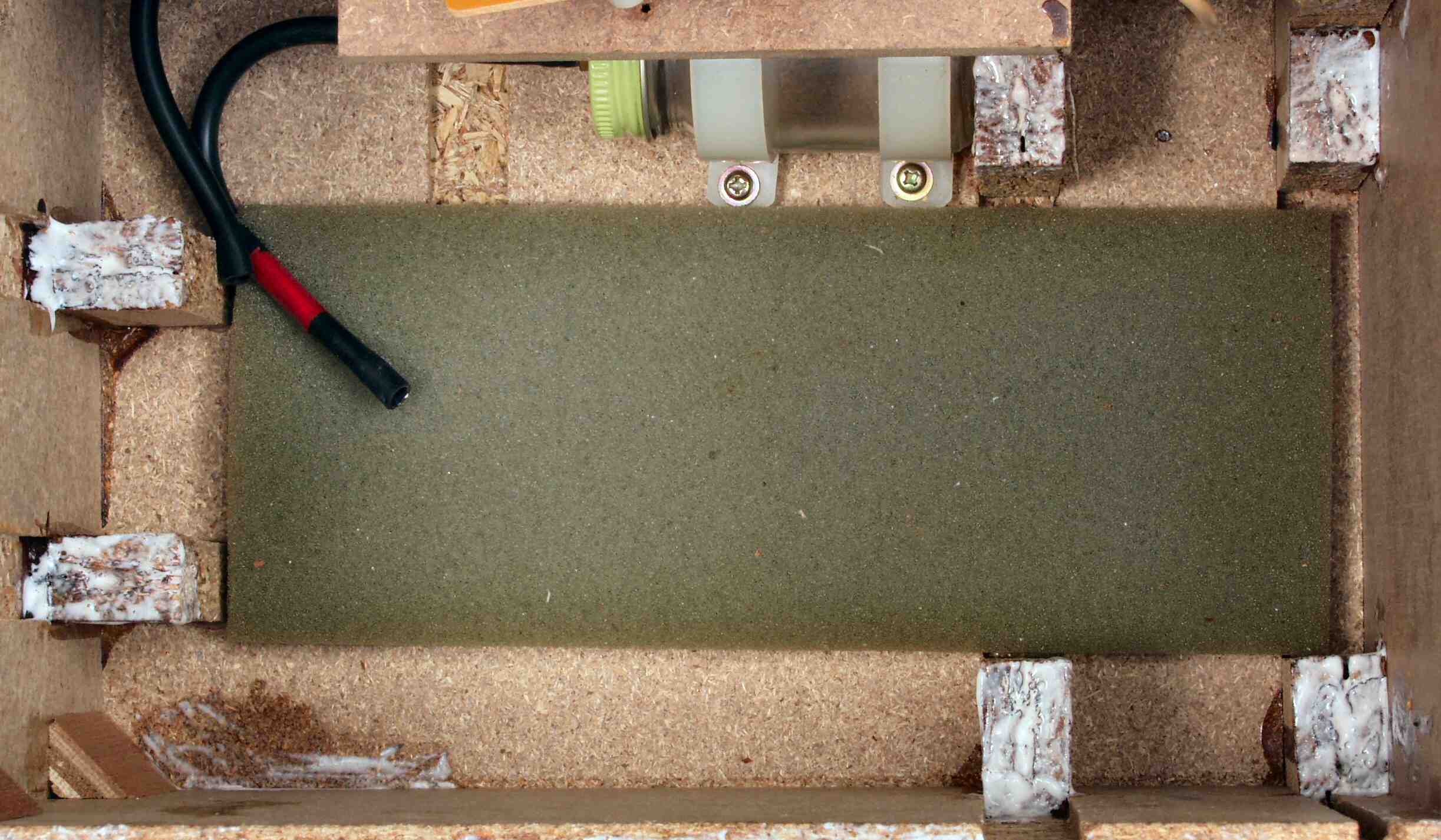

Ａ６．　点検中　ユニットの固定が２ヶ所４本の木ネジが完全に取れていた。
　　　　　　　　　　　何回もネジを開閉したので、ネジ穴が大きくなり、効かない所へ、宅配（クロネコヤマト）の扱いが悪いため！
　　　　　　　　　　　（埼玉県戸田市→群馬県前橋市）

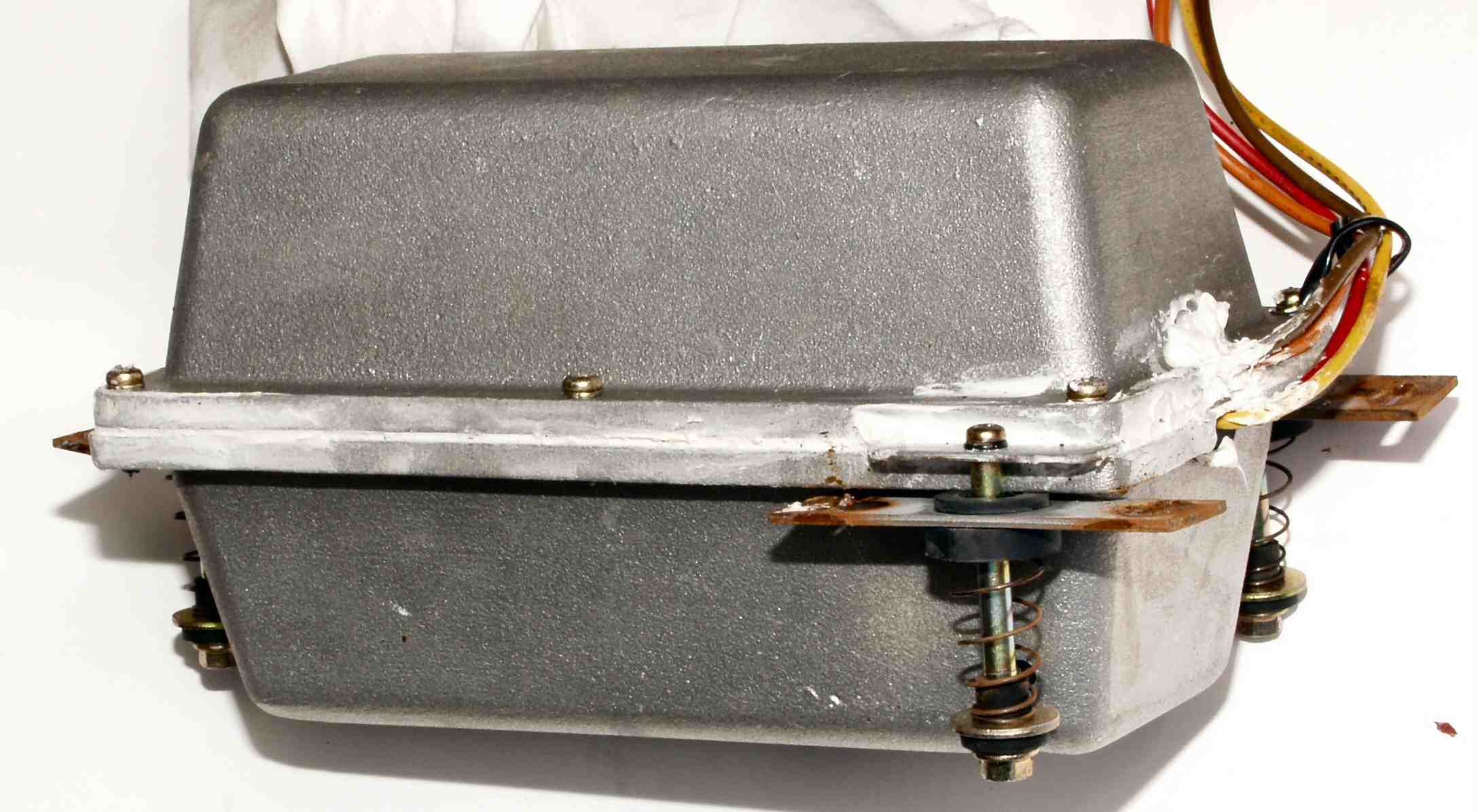

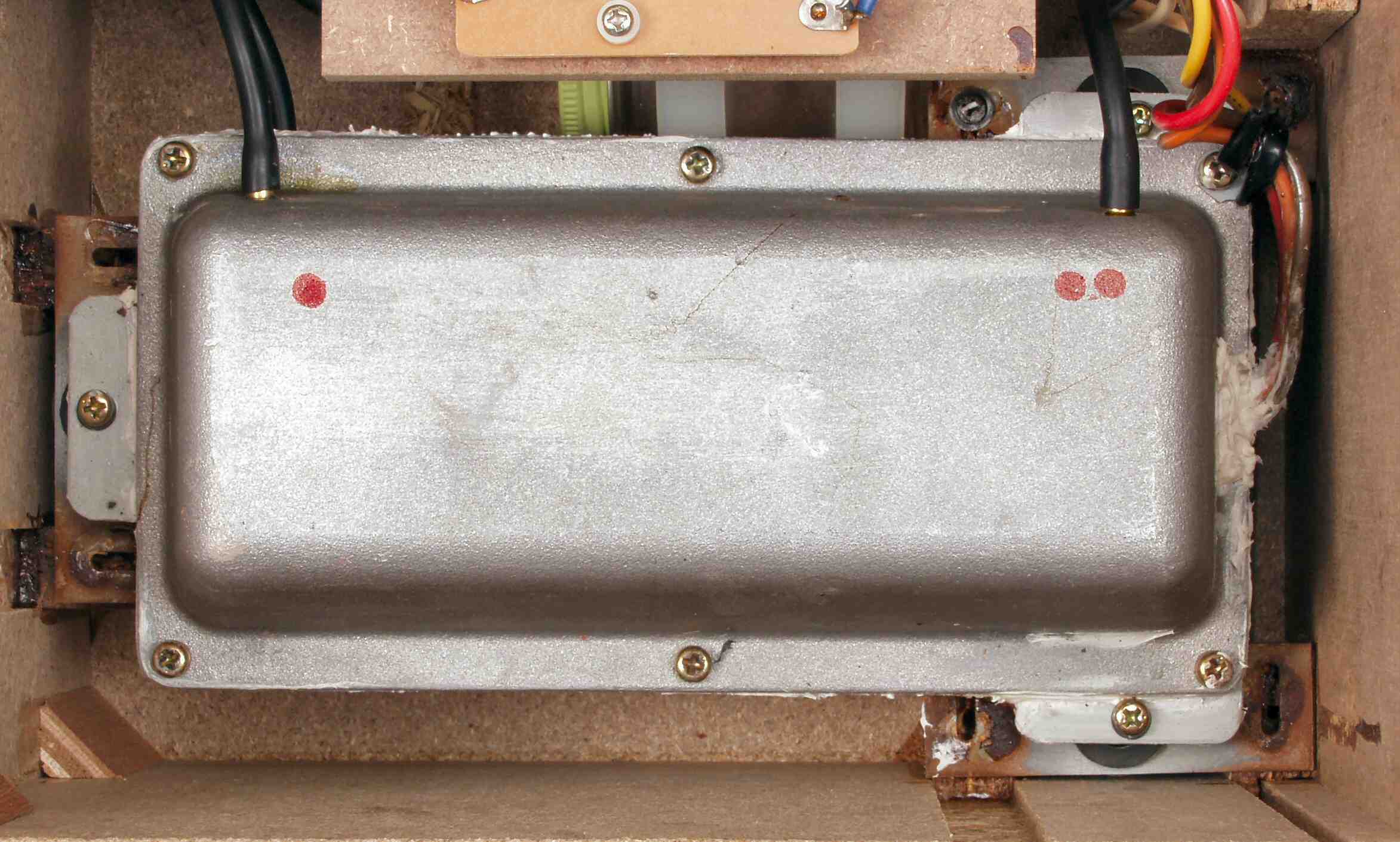

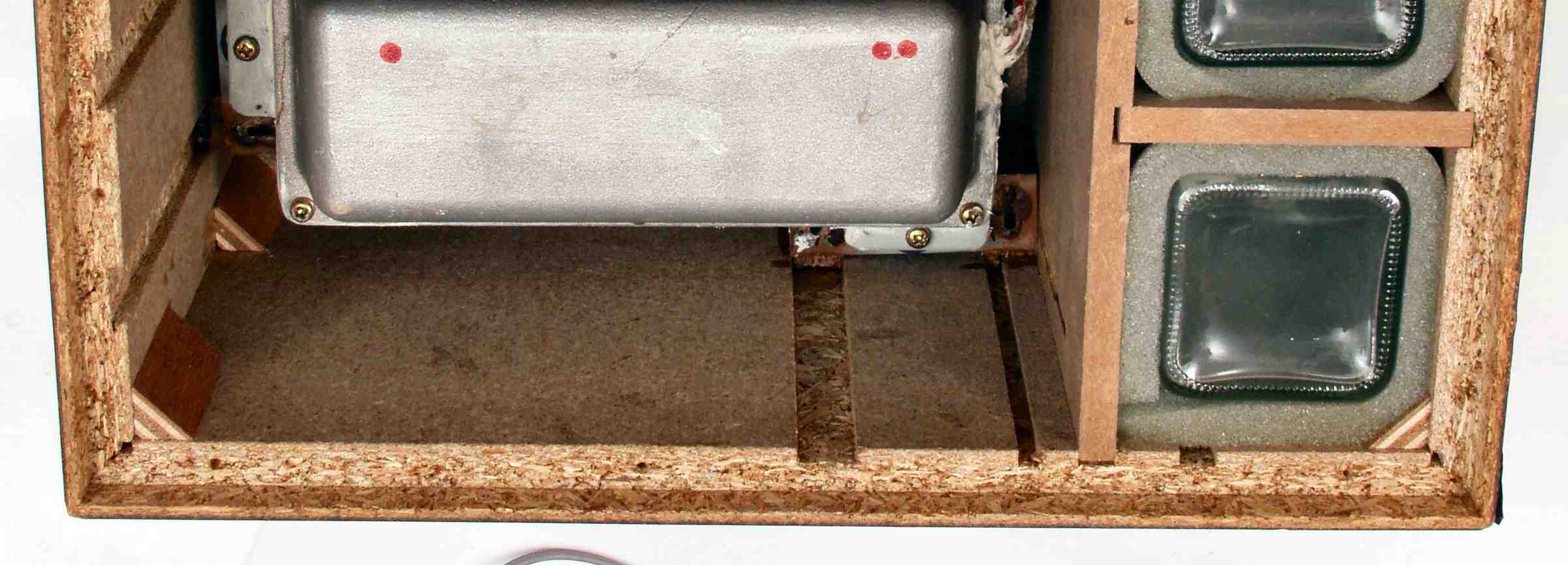

Ａ７１．　点検中　ユニットの修理をこころ見たのか、ホース付けねに赤マーク有り
　　　　　　　　　　　　シリコン・コーキングがたっぷり付いている。　これ取るの大変なので、修理費は１万円ＵＰ！！
　　　　　　　　　　　　手直し修理は倍の手間と技術がいる

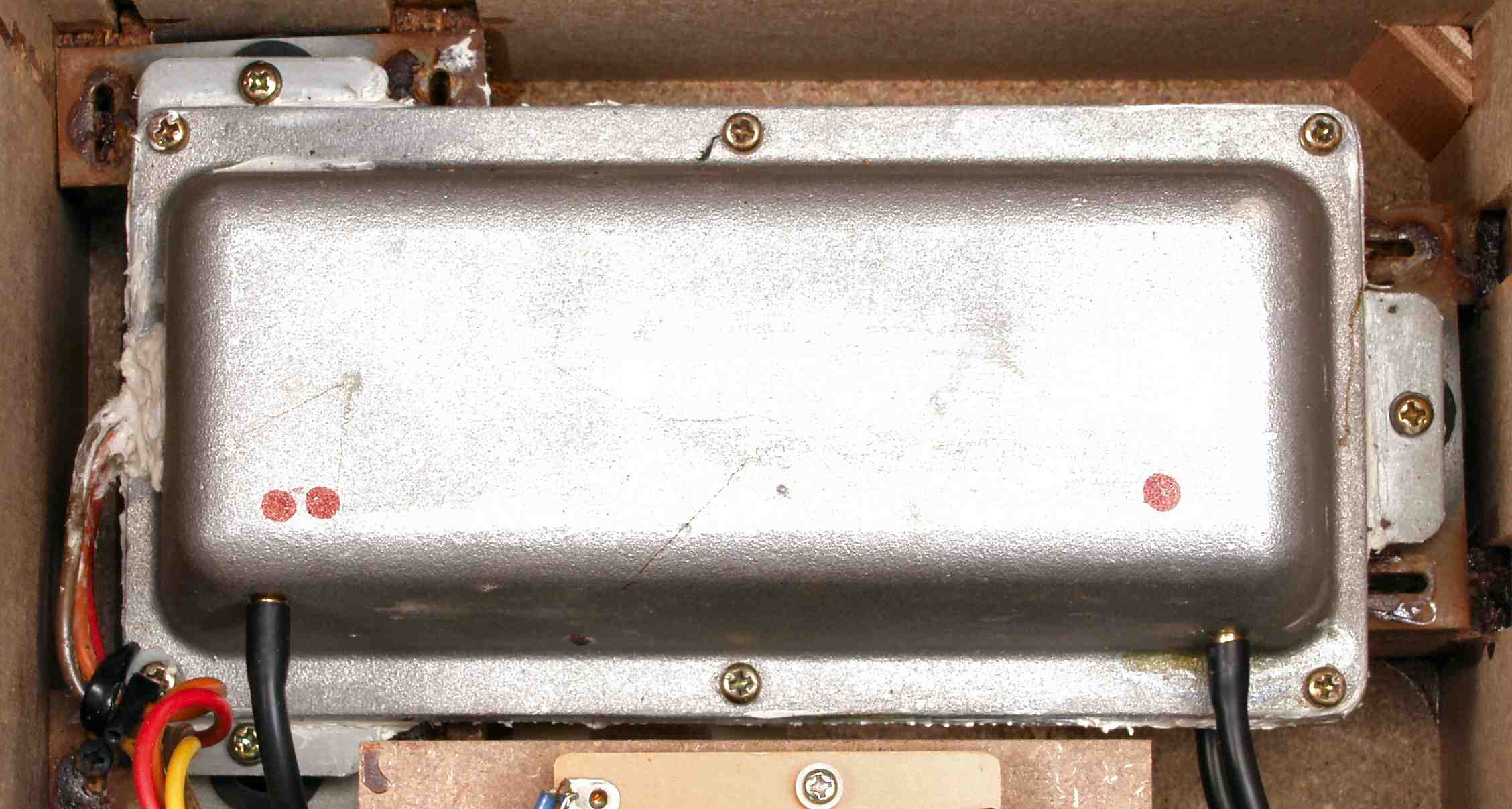

Ａ７２．　点検中　ユニットの修理をこころ見たのか、ホース付けねに赤マーク有り
　　　　　　　　　　　　シリコン・コーキングがたっぷり付いている。　これ取るの大変なので、修理費は１万円ＵＰ！！
　　　　　　　　　　　　手直し修理は倍の手間と技術がいる

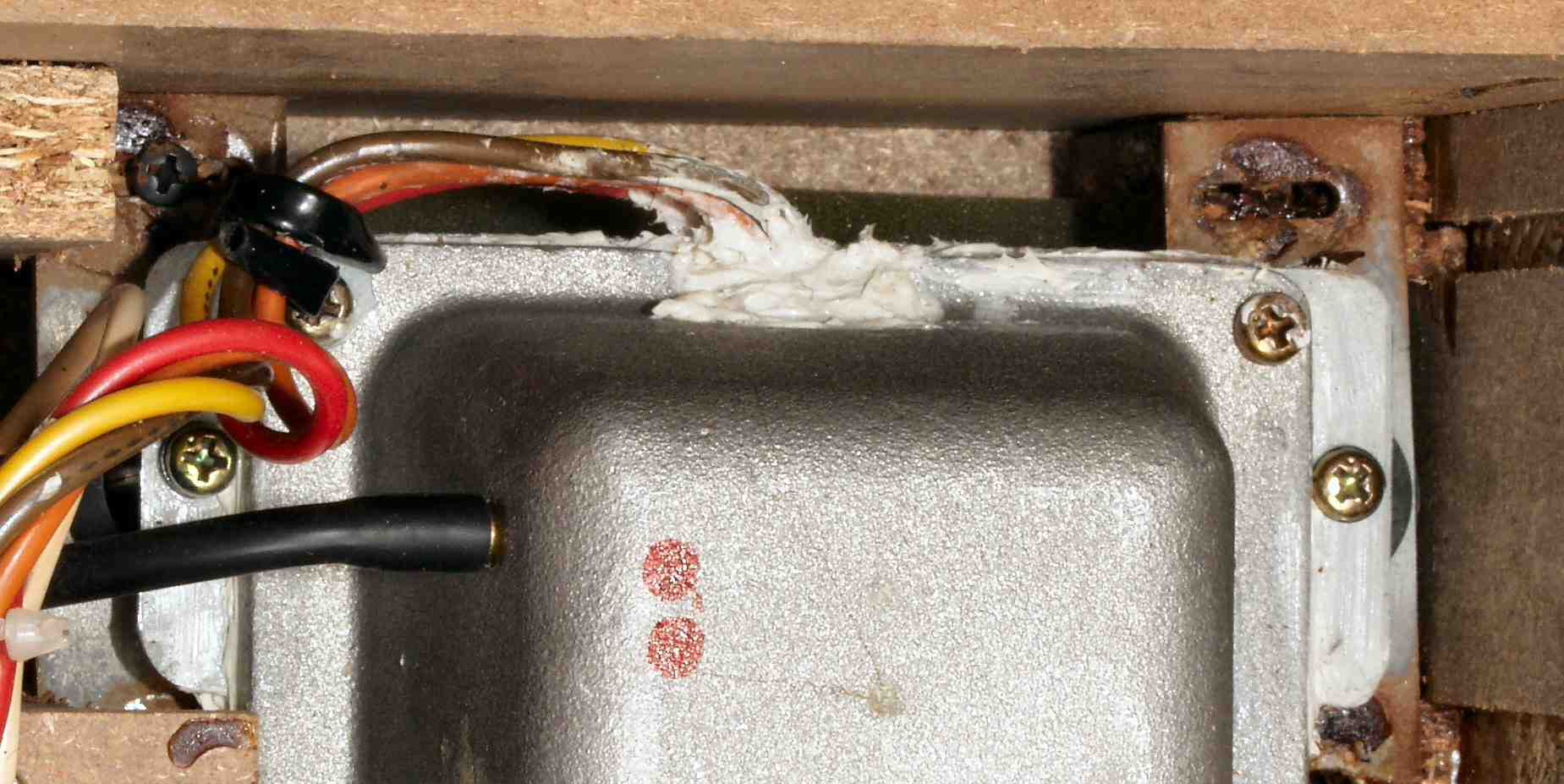

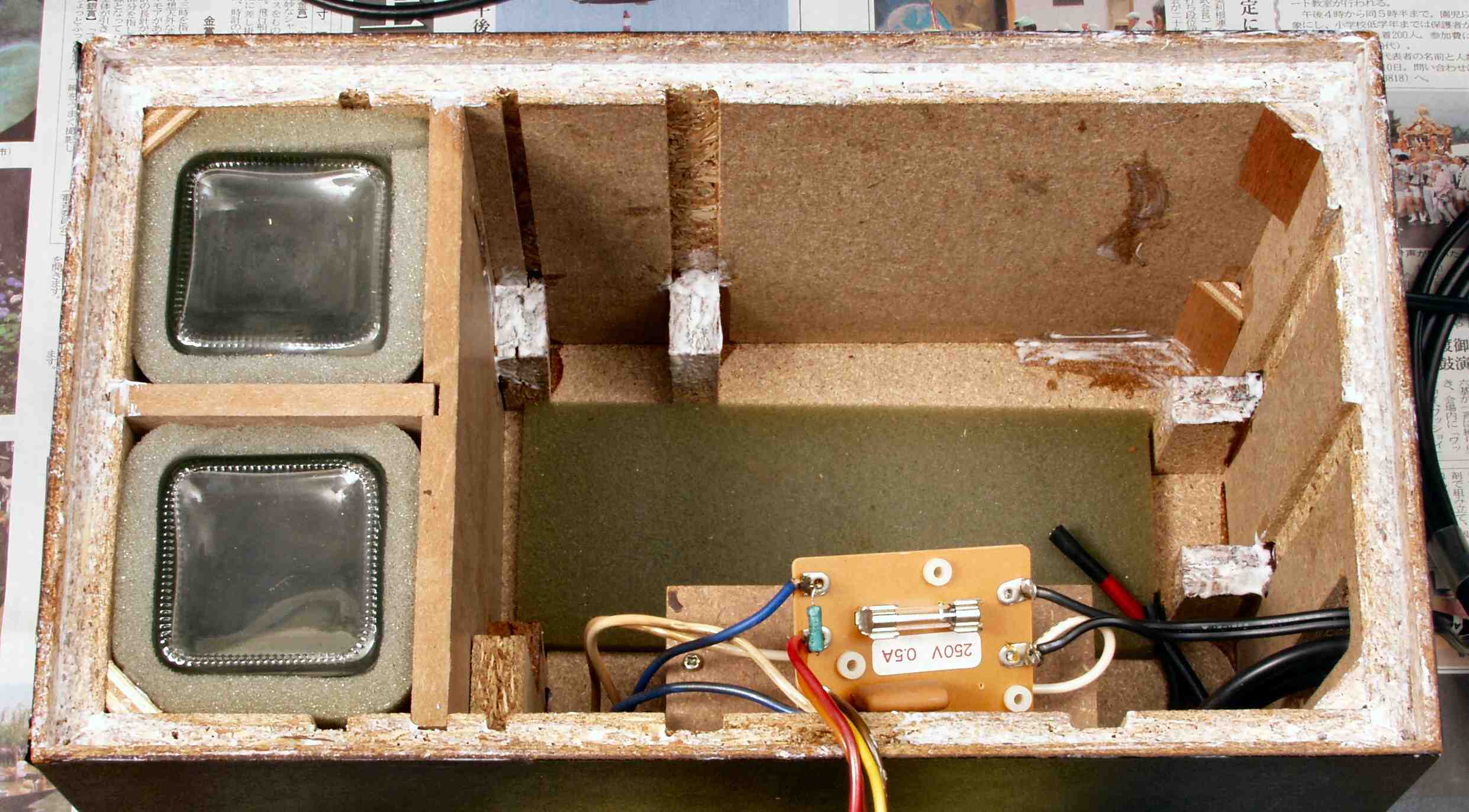

Ａ８１．　点検中　ユニットの修理をこころ見たのか、意味の無い「シリコン・コーキング」がたっぷり付いている。
　　　　　　　　　　　　これ取るの大変なので、修理費は１万円ＵＰ！！　　手直し修理は倍の手間と技術がいる

Ａ－８B．　点検中　ユニットの修理をこころ見たのか、意味の無い「シリコン・コーキング」がたっぷり付いている。
　　　　　　　　　　　　これ取るの大変なので、修理費は１万円ＵＰ！！　　手直し修理は倍の手間と技術がいる

Ａ８２．　点検中　ユニットの修理をこころ見たのか、意味の無い「シリコン・コーキング」がたっぷり付いている。
　　　　　　　　　　　　こちら側は開放なので不要！

Ｃ．　修理状況

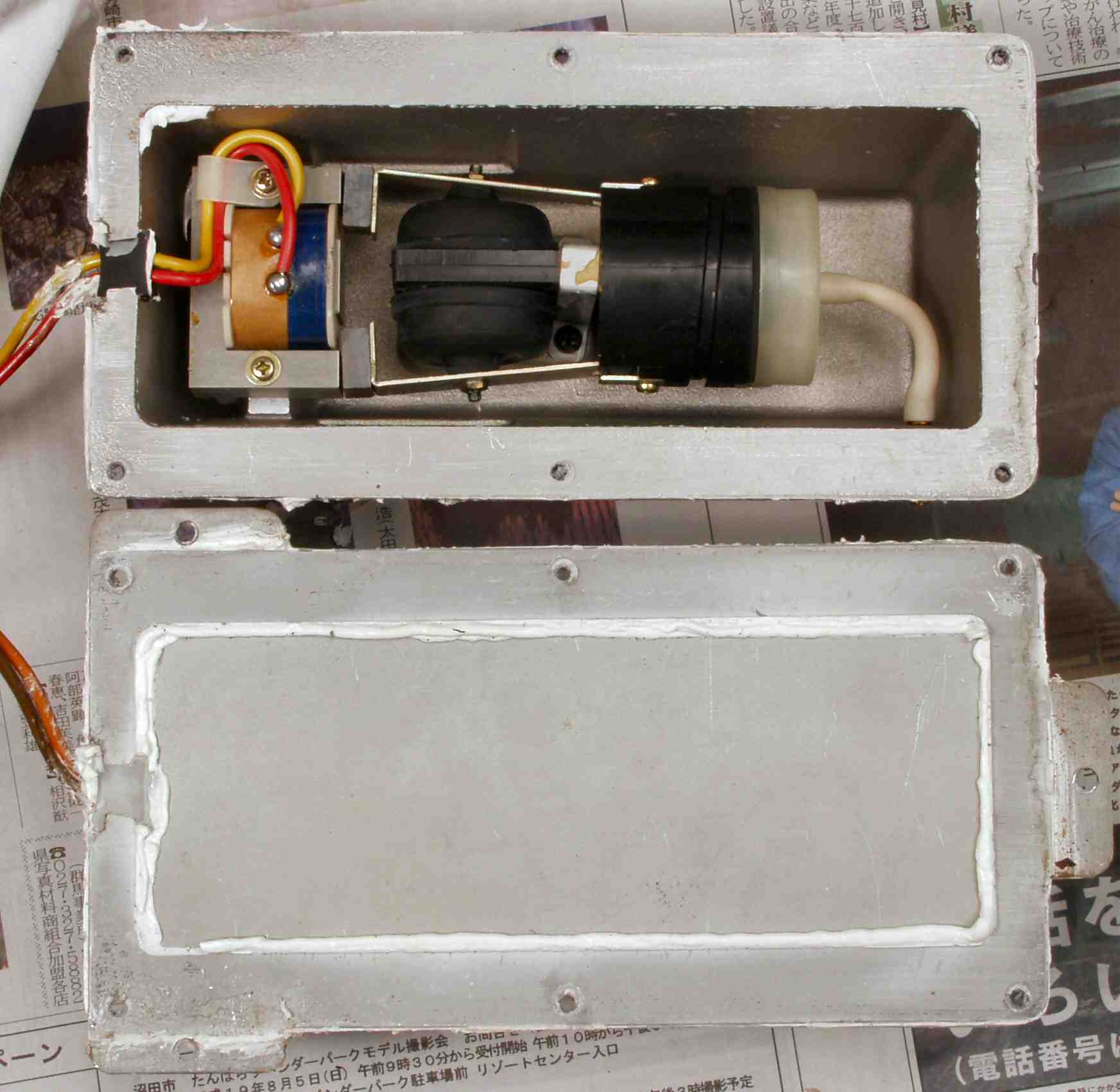

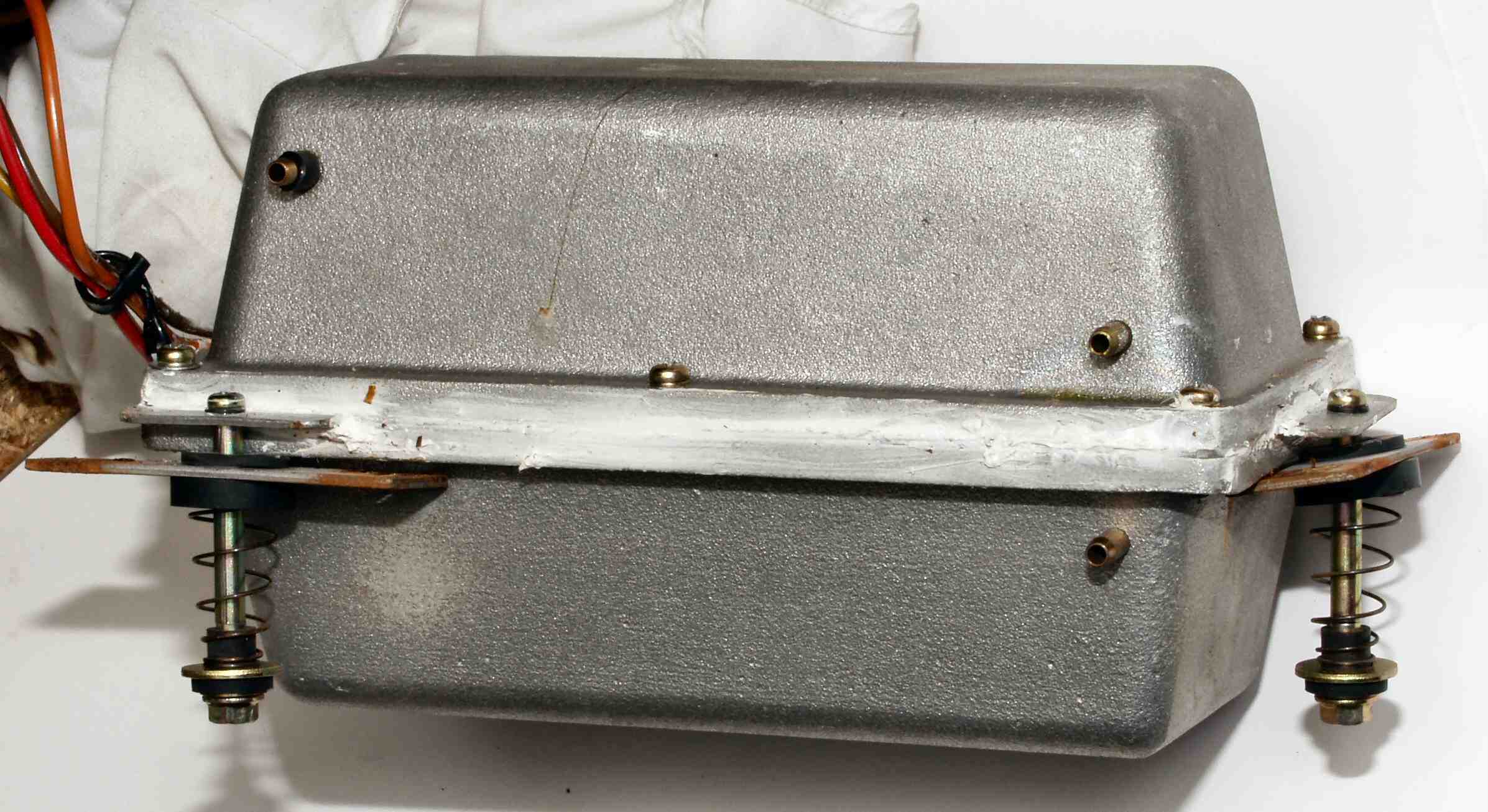

Ｃ１１．　修理前　「Ａ＝吐き出し用ポンプ」

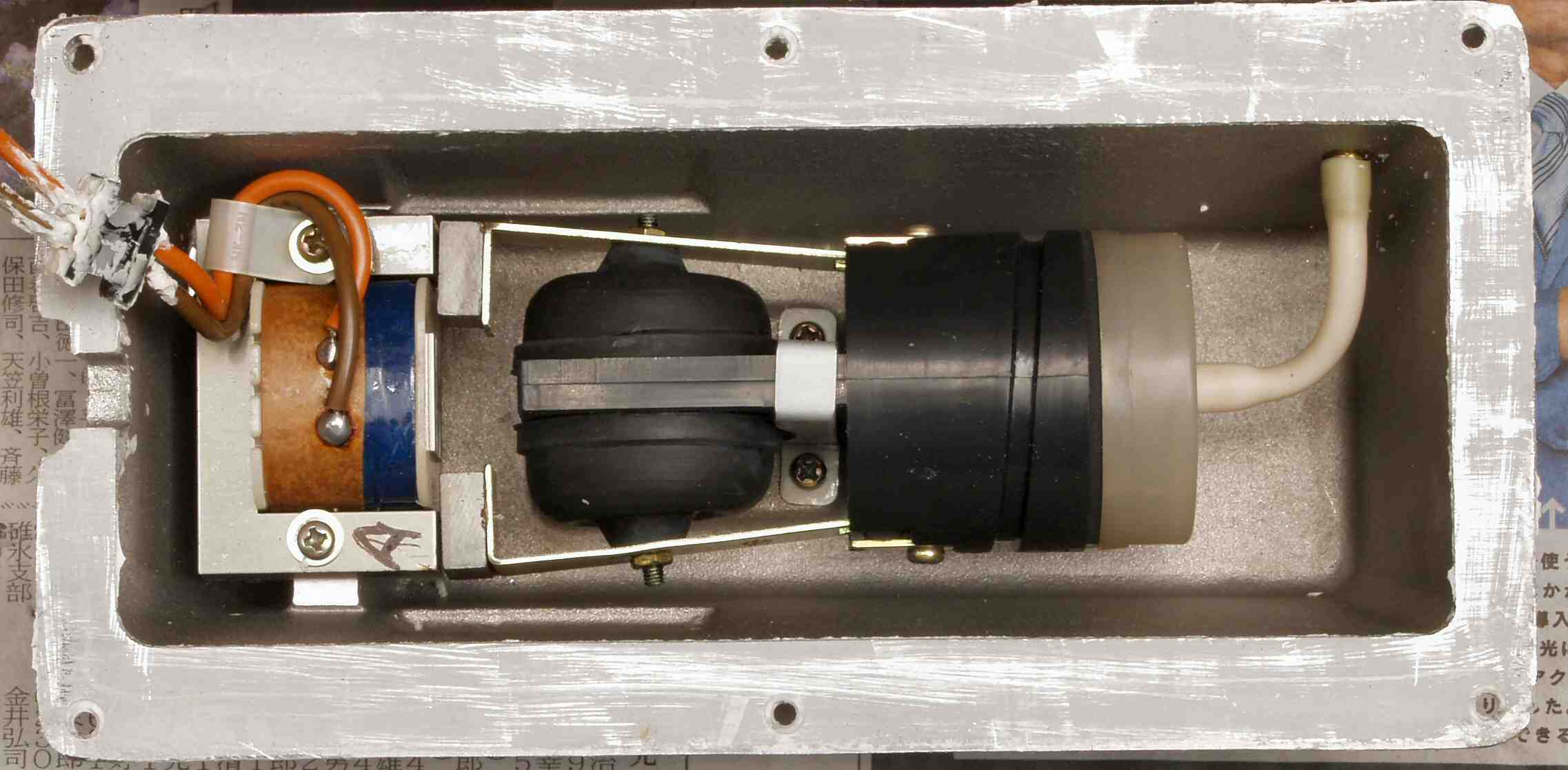

Ｃ１２．　完成　「Ａ＝吐き出し用ポンプ」　ユニット

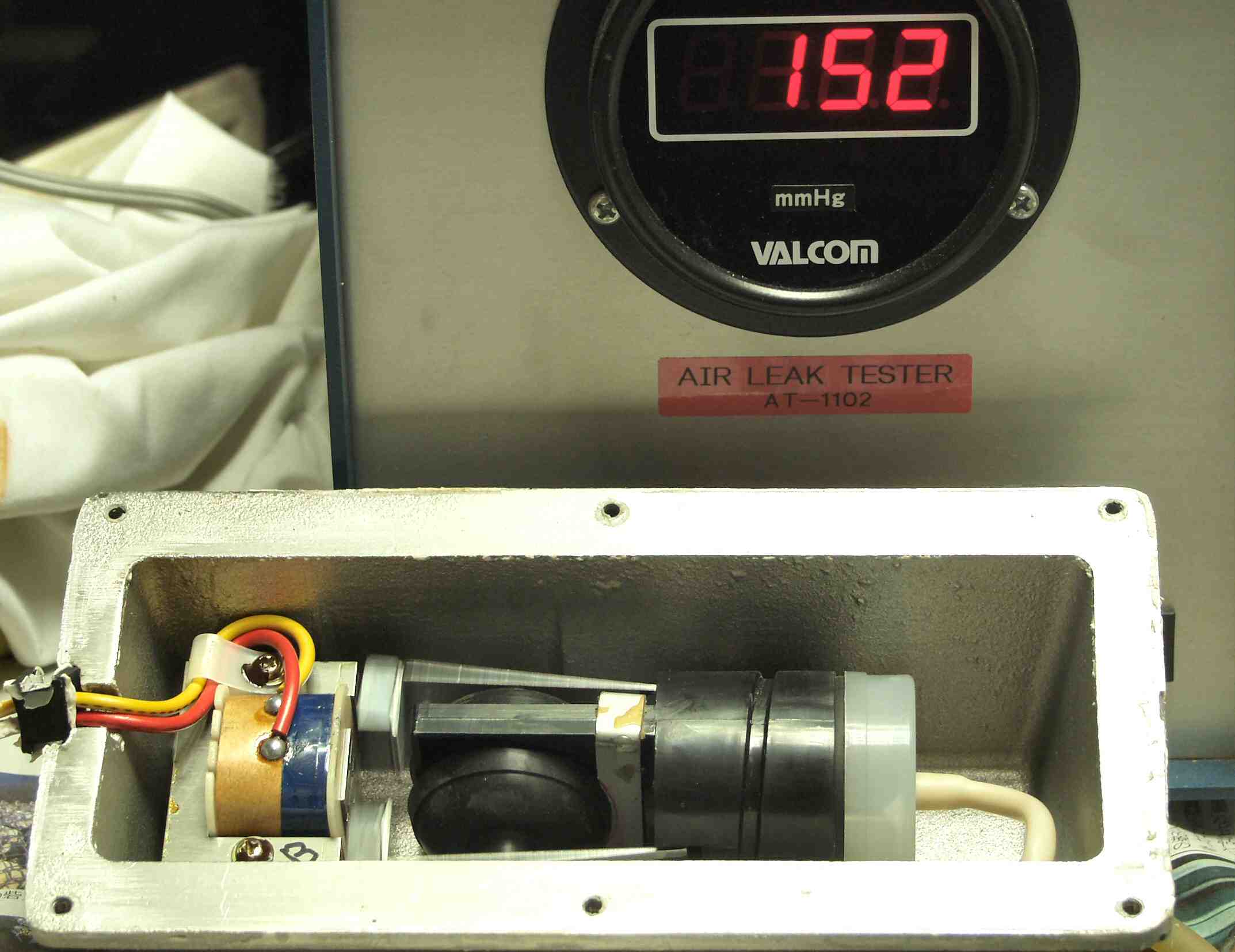

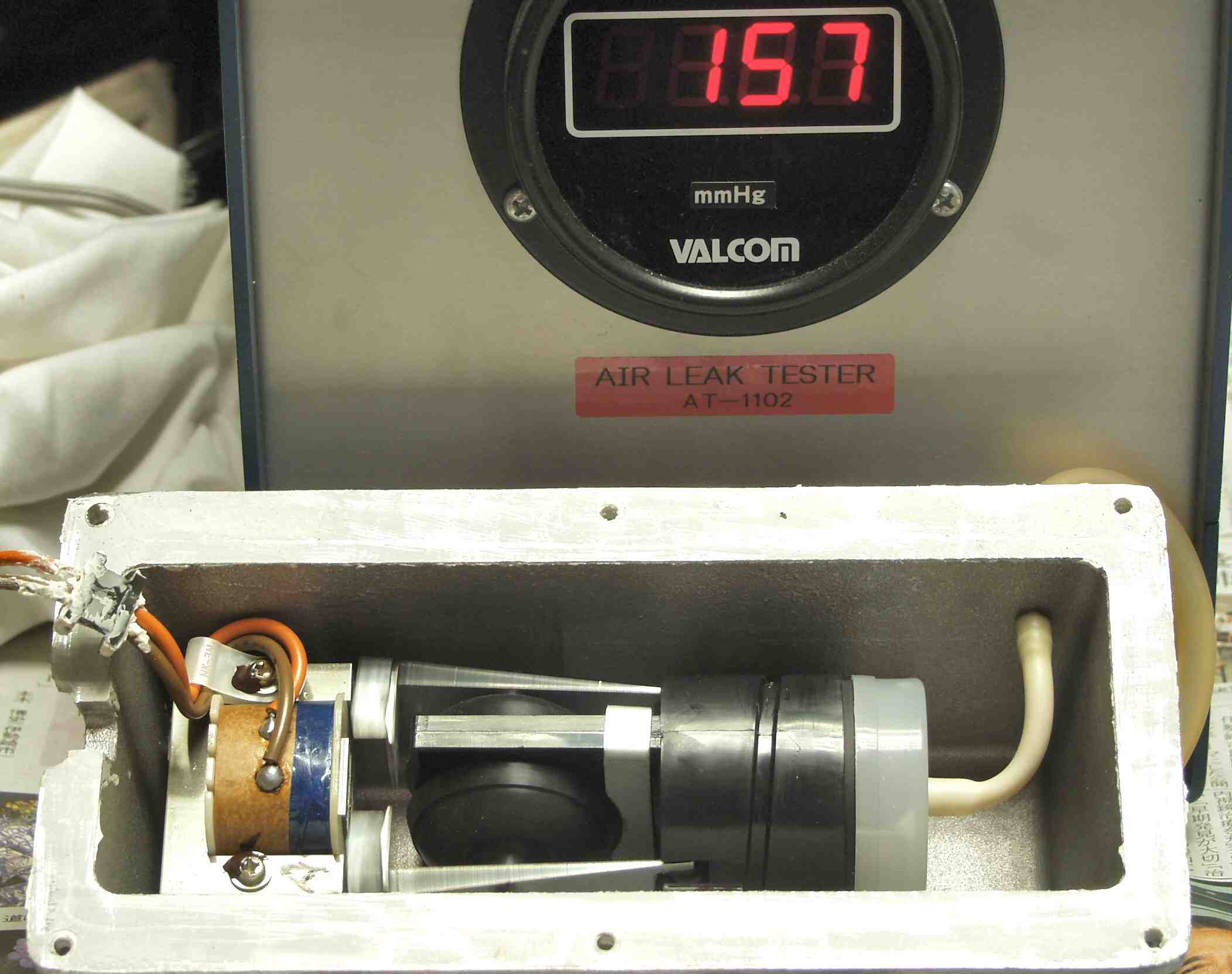

Ｃ１３．　圧力測定中の「Ａ＝吐き出し用ポンプ」

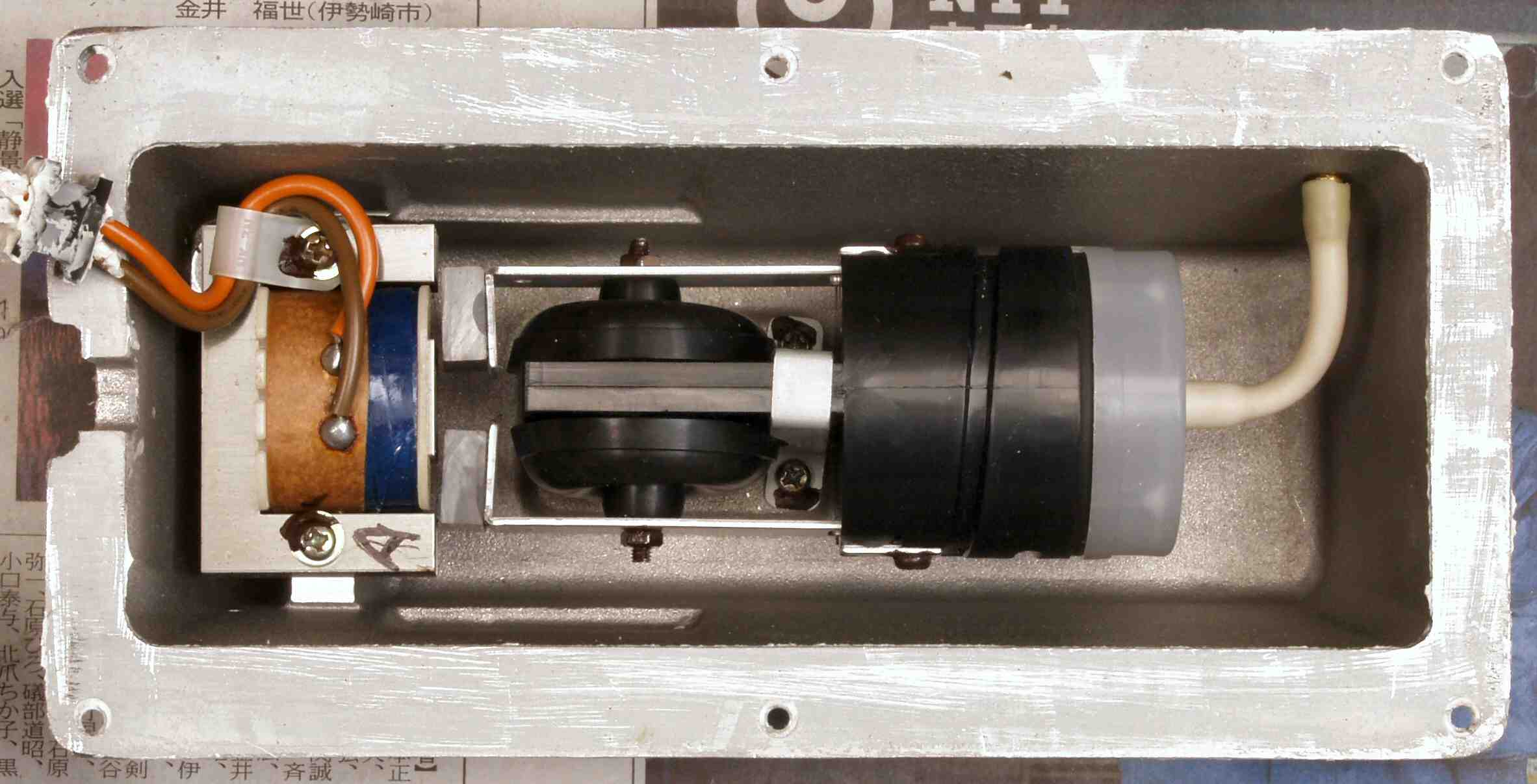

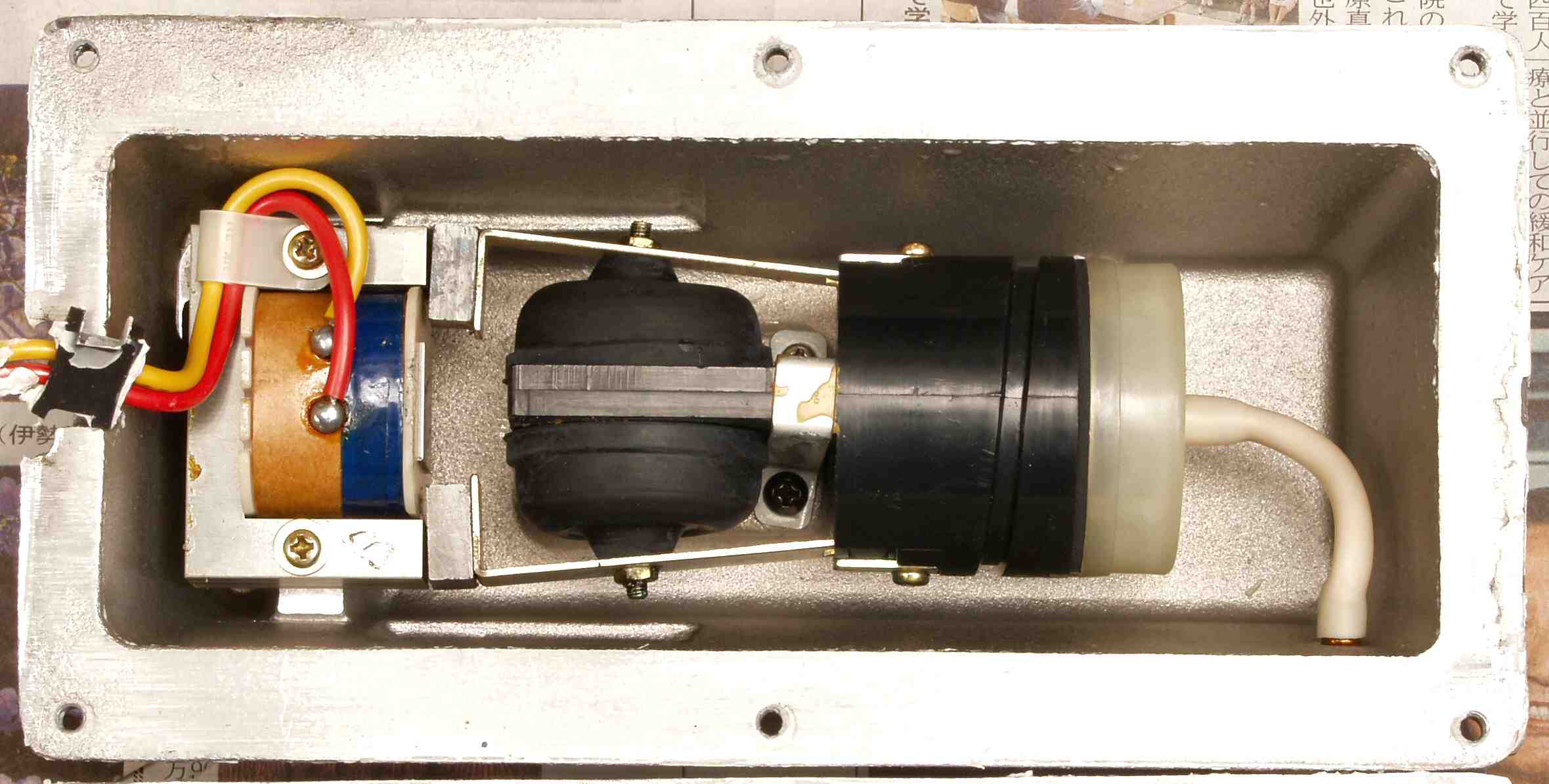

Ｃ２１．　修理前　「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」

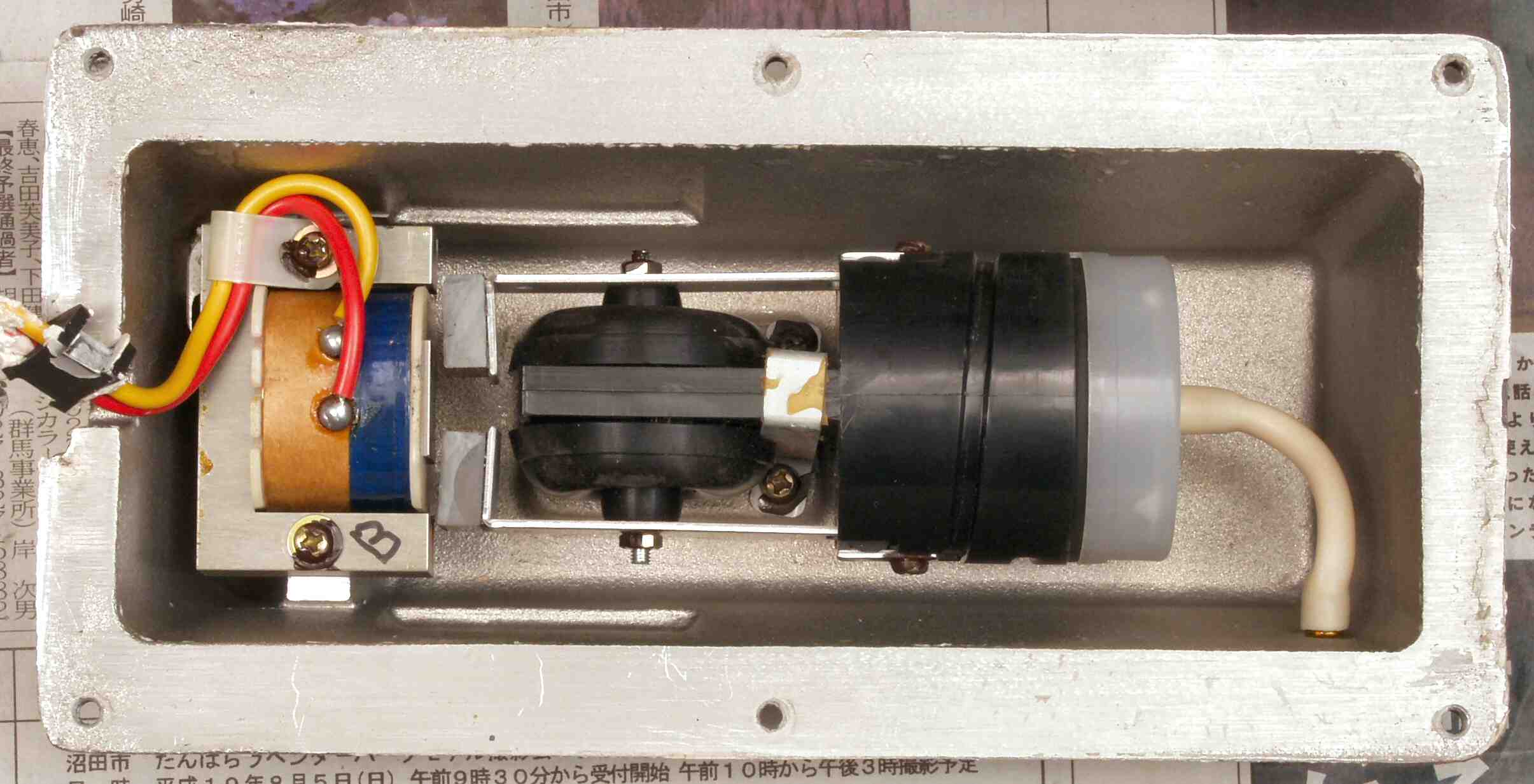

Ｃ２２．　完成「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」　ユニット

Ｃ２３．　圧力測定中の「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」

Ｃ３１．　修理中　圧縮板にボンドを塗って固めている

Ｃ３２．　修理中　圧縮板にボンドを塗って固めている

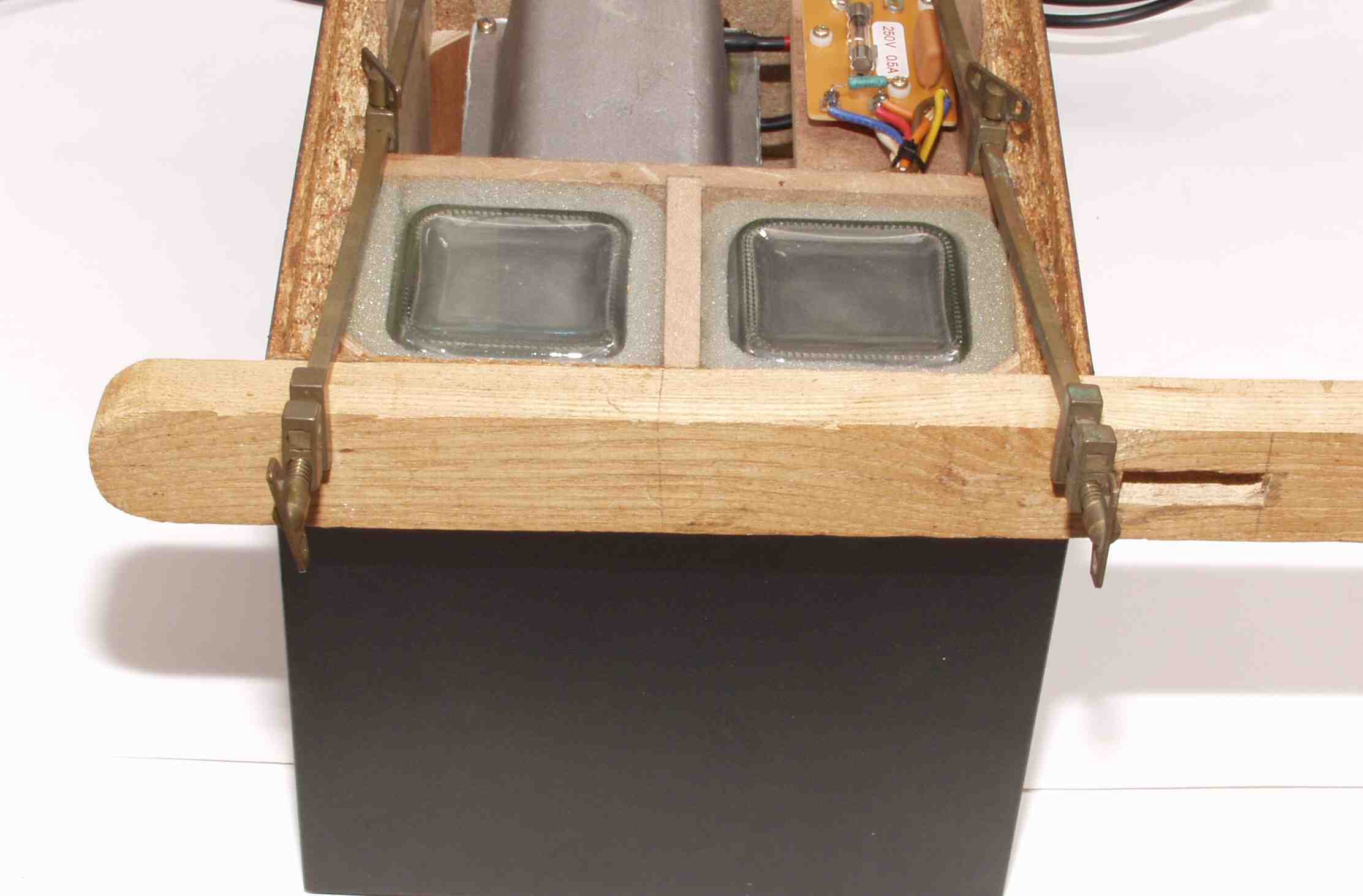

Ｃ３３．　修理中　止め板もボンドを染みこませる

Ｃ４．　修理中　化粧シートが剥がれているので補修する

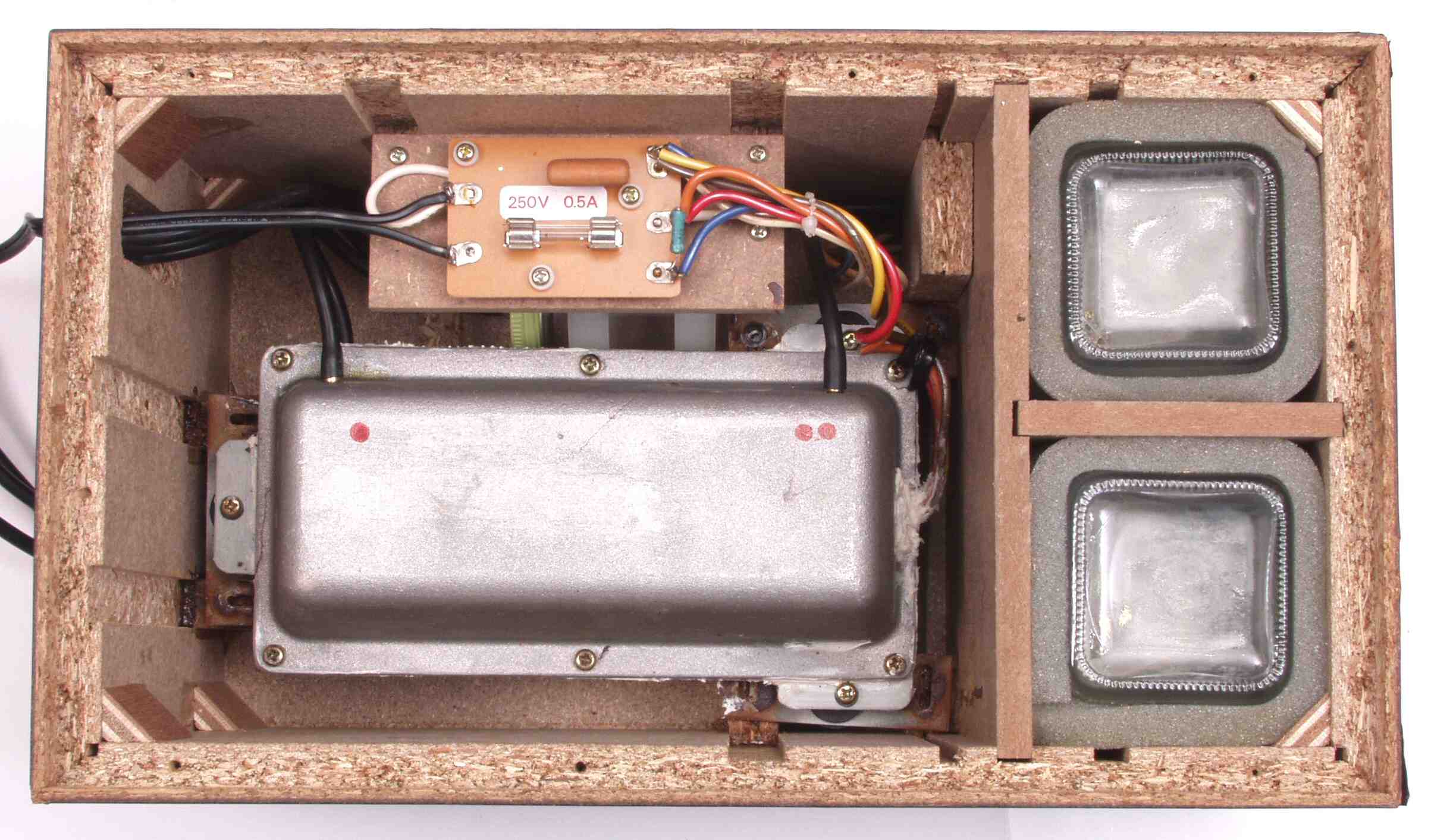

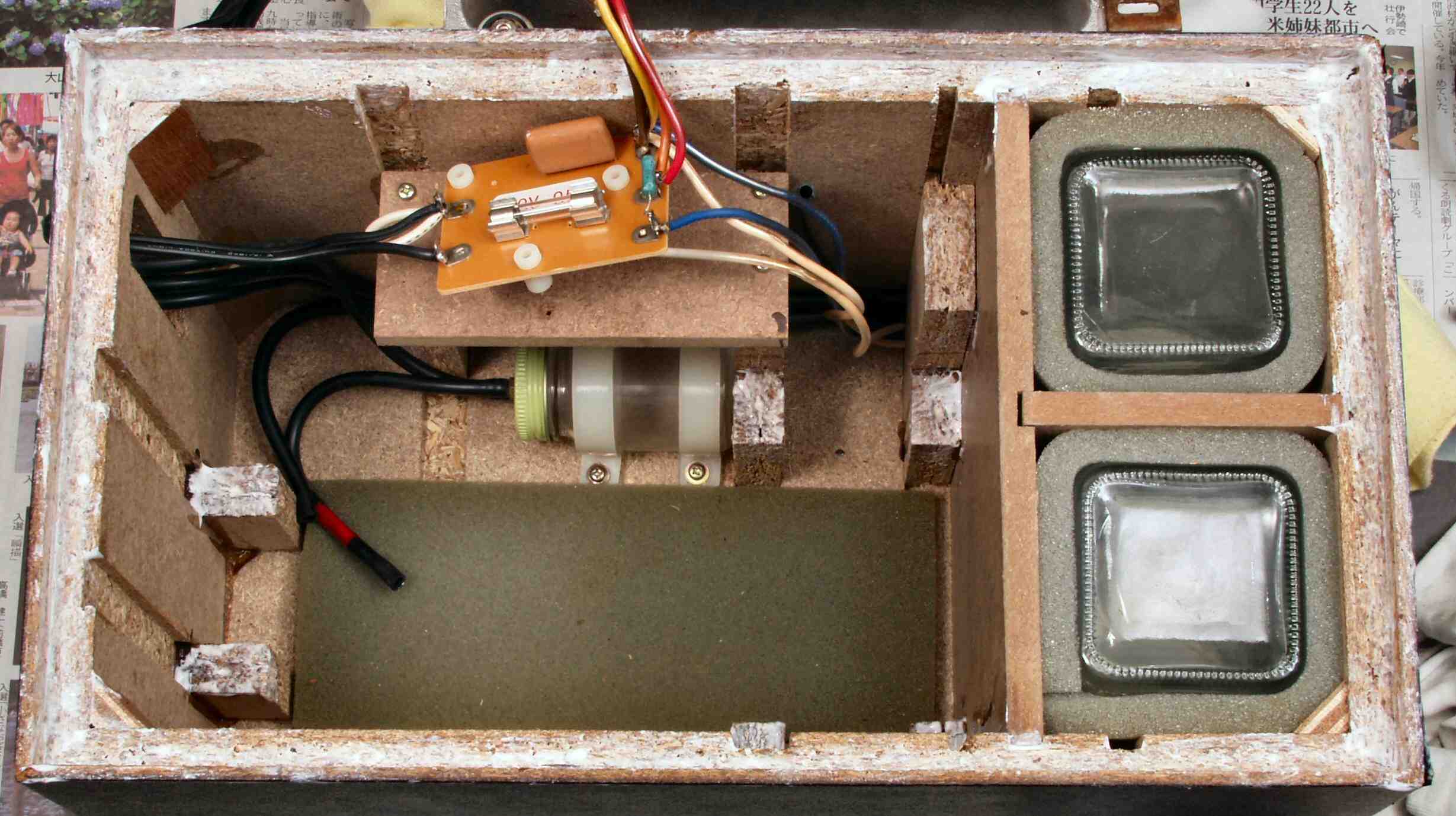

Ｃ５１．　修理前　上から見る

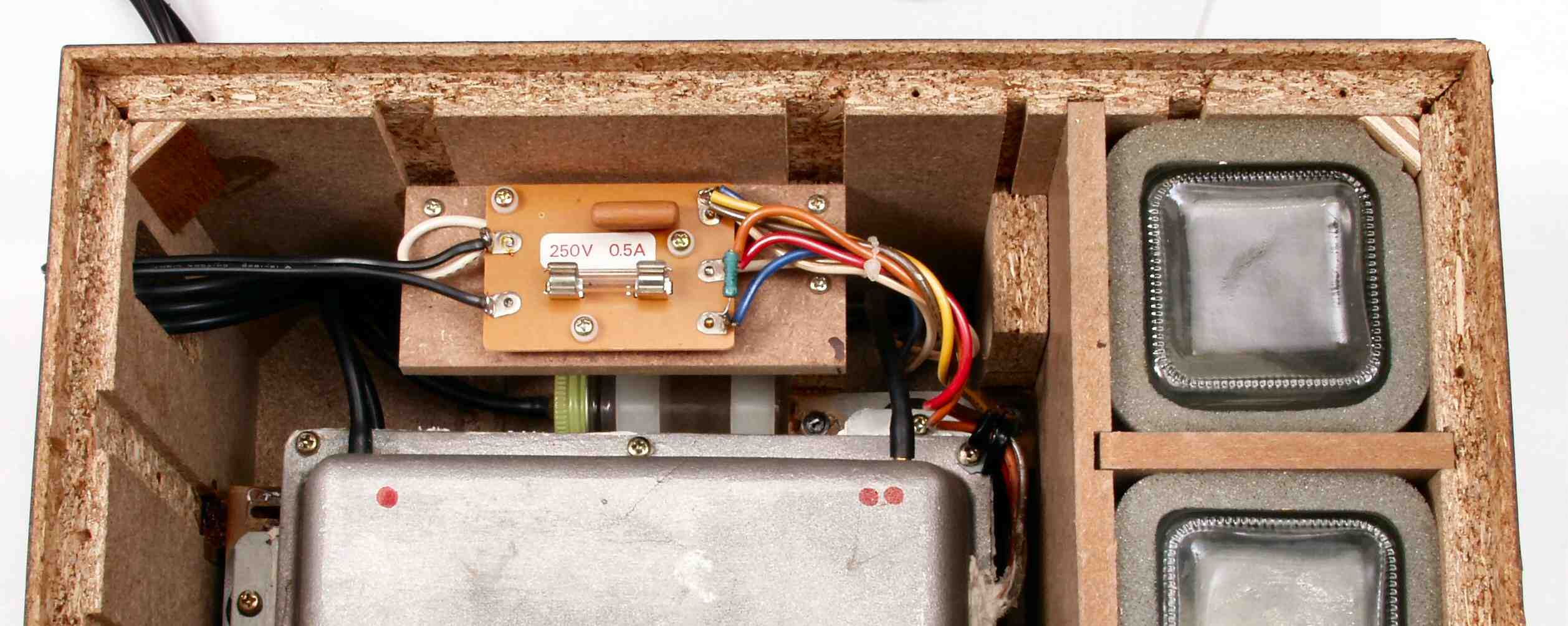

Ｃ５２．　修理後　上から見る

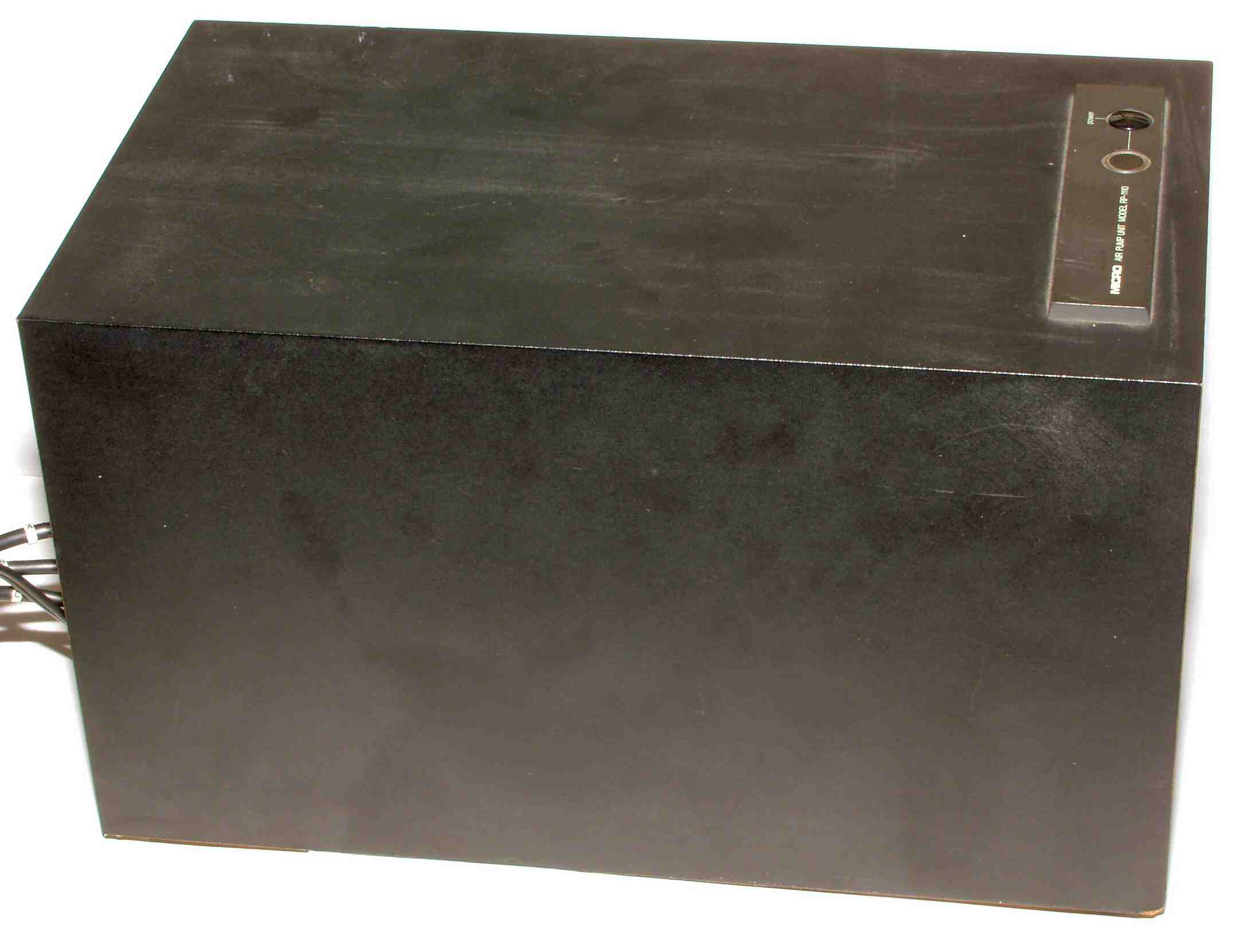

Ｃ６１．　完成

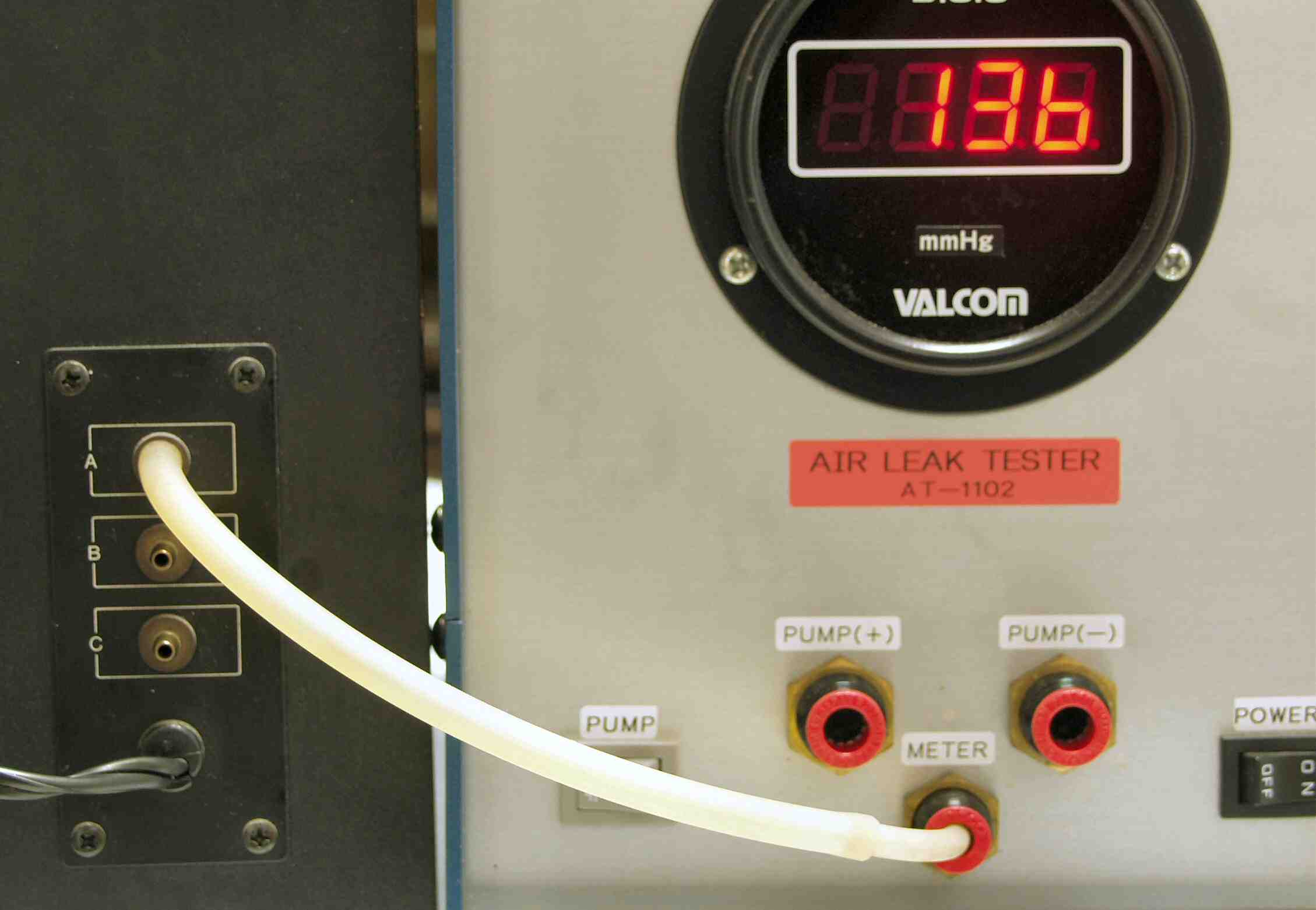

Ｃ６２．　圧力測定　Ａ端子

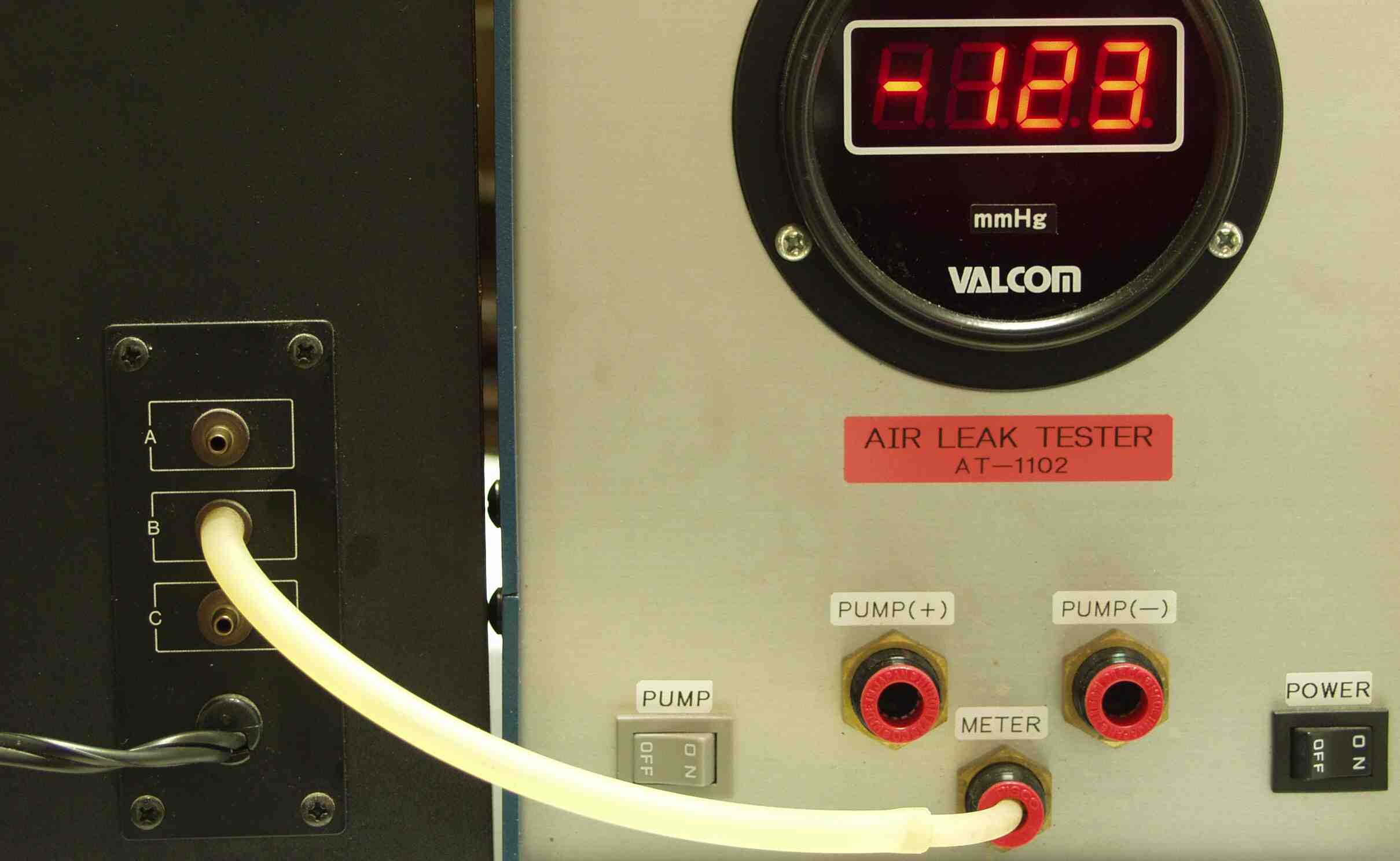

Ｃ６３．　圧力測定　Ｂ端子

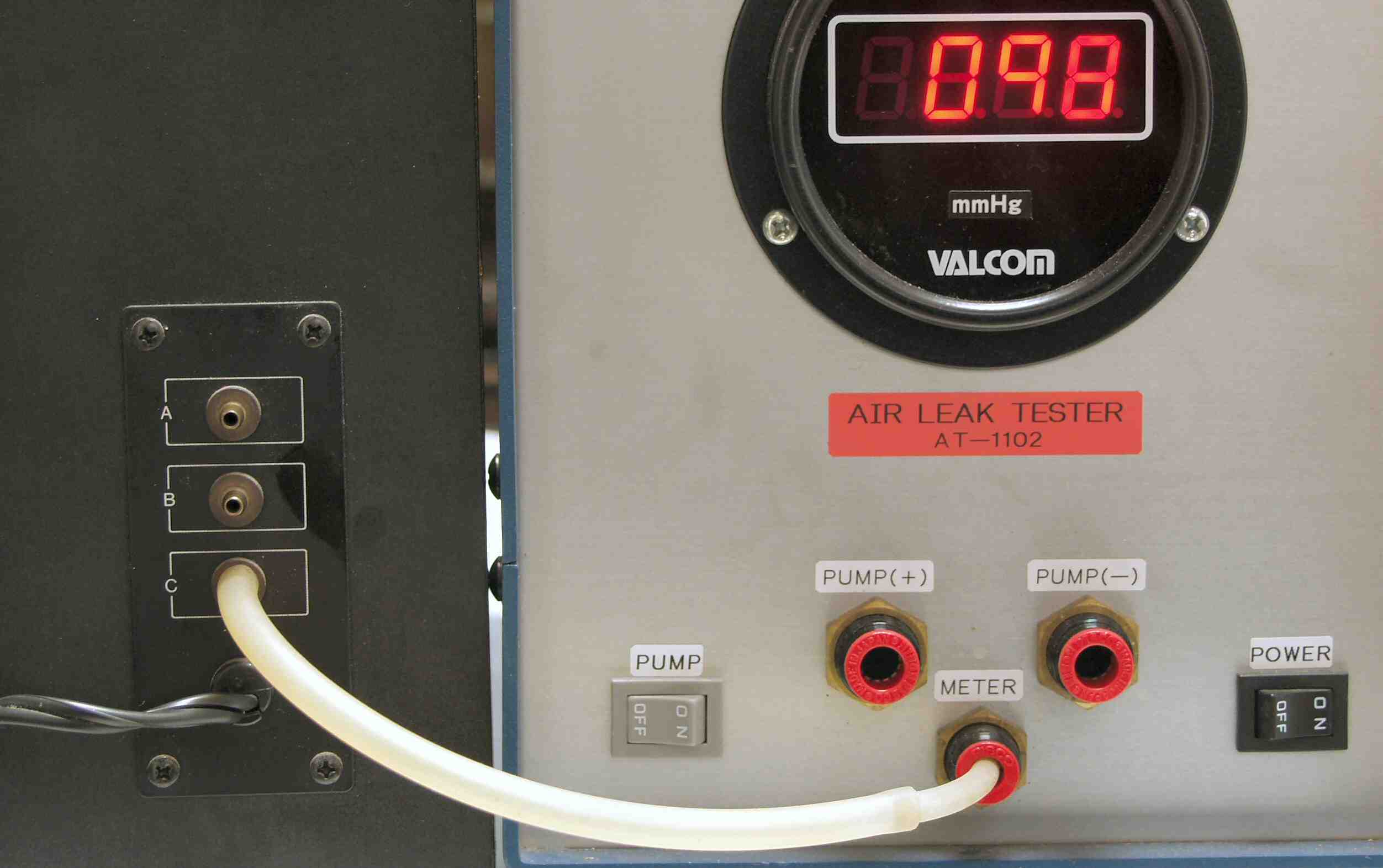

Ｃ６４．　圧力測定　Ｃ端子。　Ｂ端子圧力より低いのは、調整バイバスが有る為。

Ｓ．　ＭＩＣＲＯＳＥＩＫＩ　ＲＰ－１１１０　の仕様（マニアル・カタログより）　

型名	エアーポンプ　ＲＰ-１１１０
出力エアー	エアーベアリング用１系統、バキューム用１系統、逆噴射用１系統
電源	ＡＣ１００Ｖ（５０/６０Ｈｚ）
消費電力	１０Ｗ
外形寸法	２００Ｗ×３６０Ｄ×２１７Ｈmm
総重量	６．３ｋｇ
