MICRO SEIKI RP 1110

ＭＩＣＲＯＳＥＩＫＩ　ＲＰ１１１０. 1３台目修理記録

　　　　　　　平成２４年１１月１０日到着　　１２月１８日完成　

Ａ．　修理前の状況

テーブルの浮きが悪い。

Ｓ．　修理前点検測定

Ｂ．　原因

経年劣化で圧力低下

Ｃ．　修理状況

Ｄ．　使用部品

新品ポンプユニット　　２組

Ｅ．　調整・測定

Ｆ．　修理費　　６５，０００円

Ｓ．ＭＩＣＲＯＳＥＩＫＩ　ＲＰ－１１１０　の仕様（マニアル・カタログより）

Ａ．　修理前の状況.

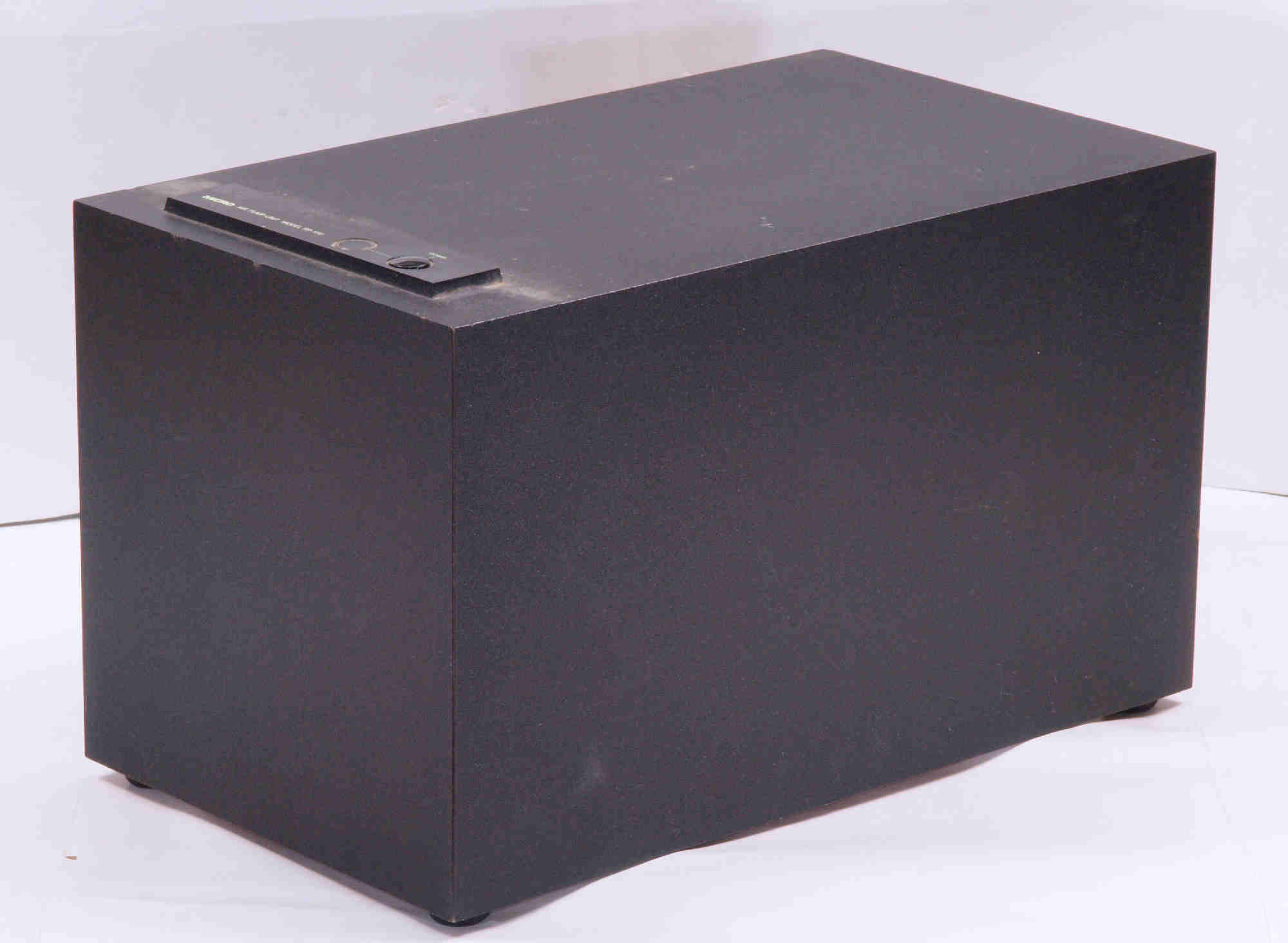

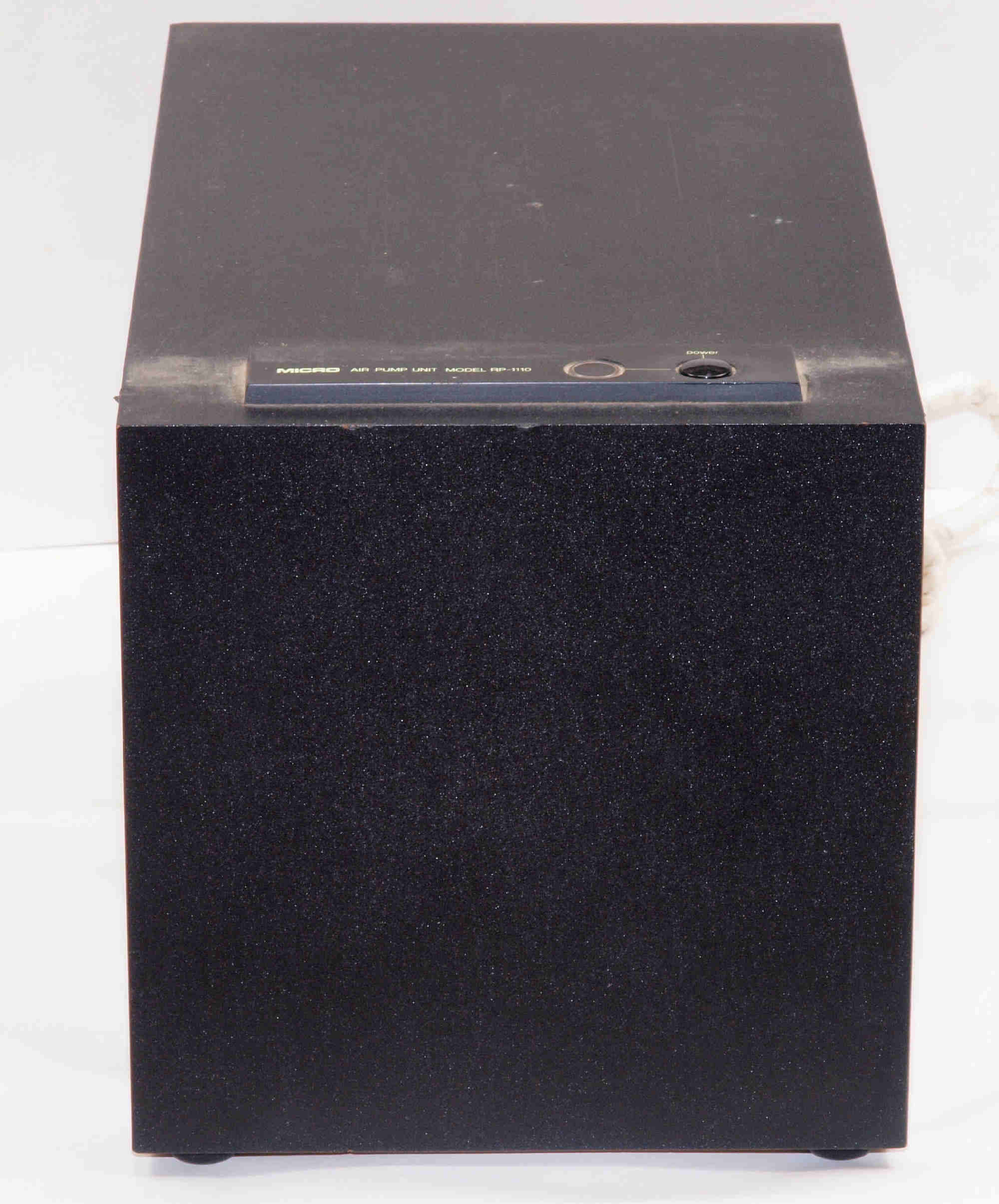

Ａ１１．　外観、　前から見る。

Ａ１２．　外観、　前右から見る

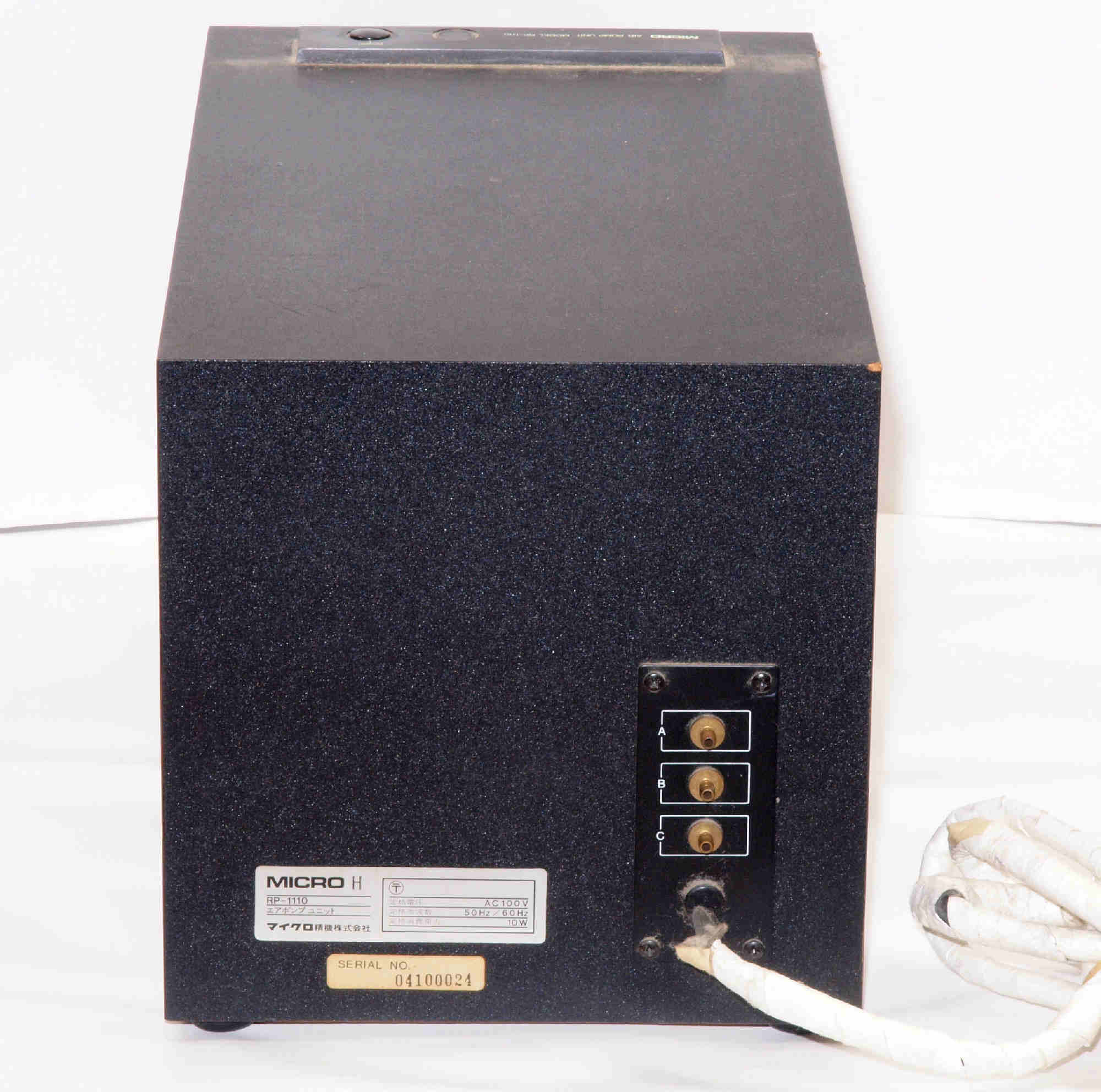

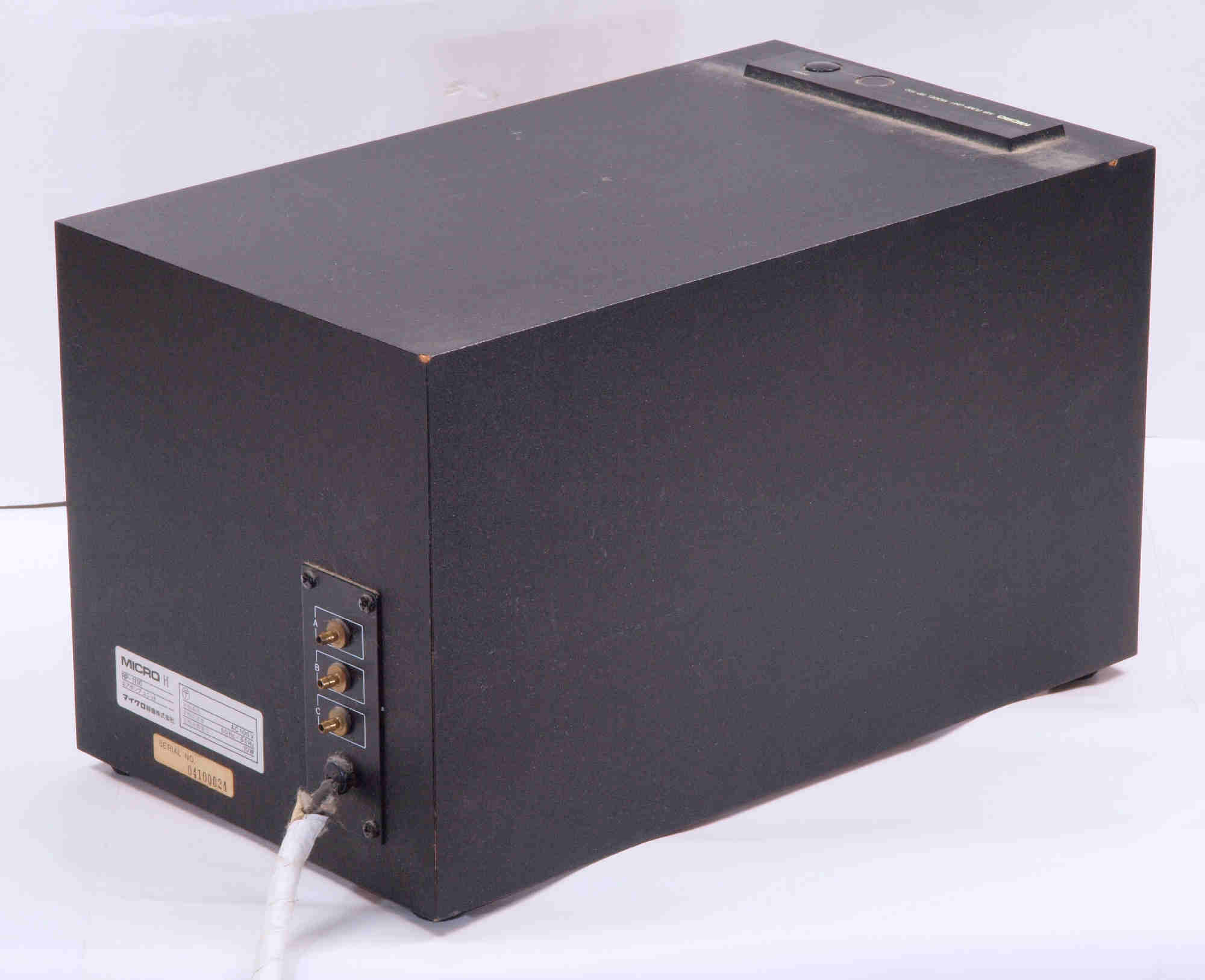

Ａ１３．　外観　後から見る

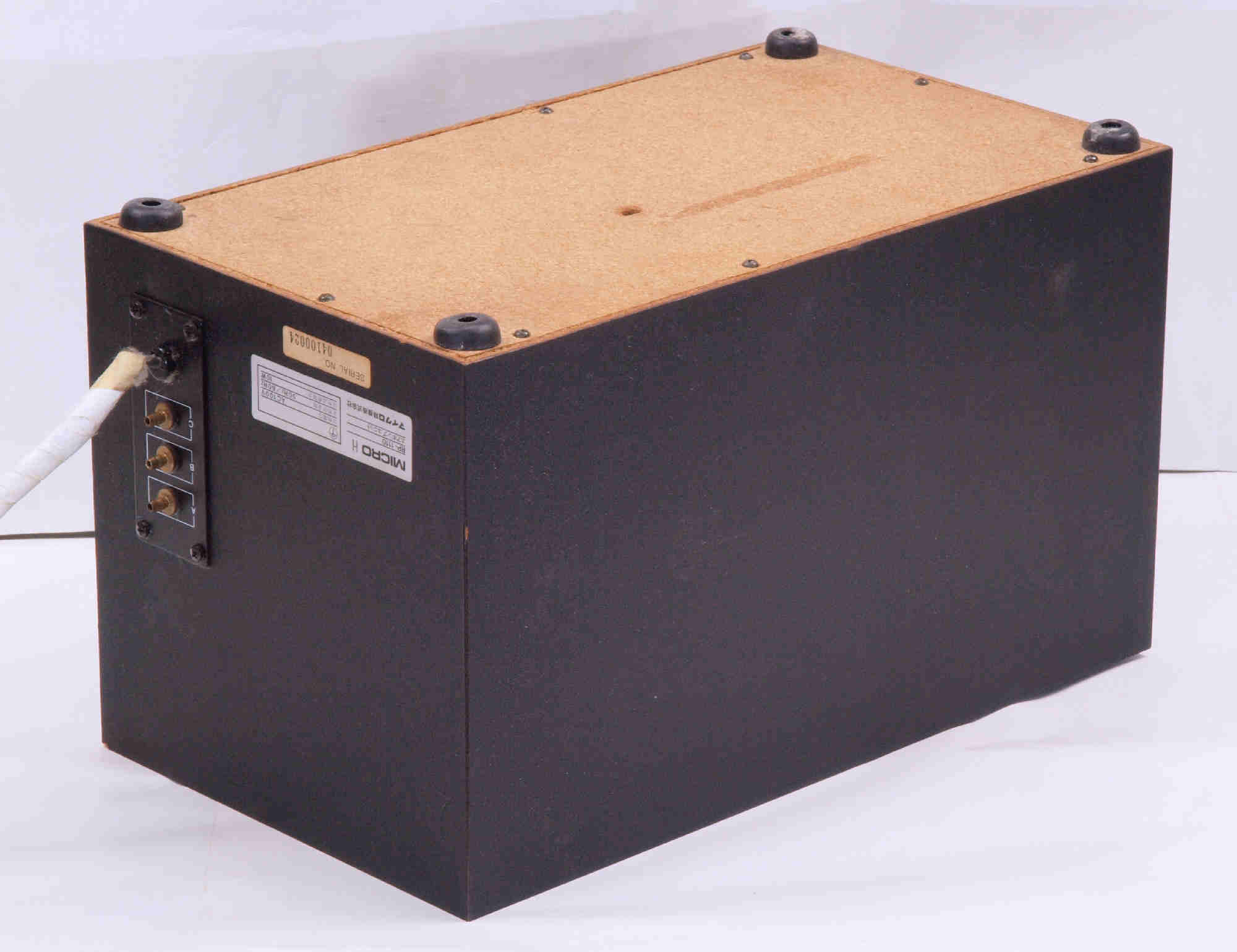

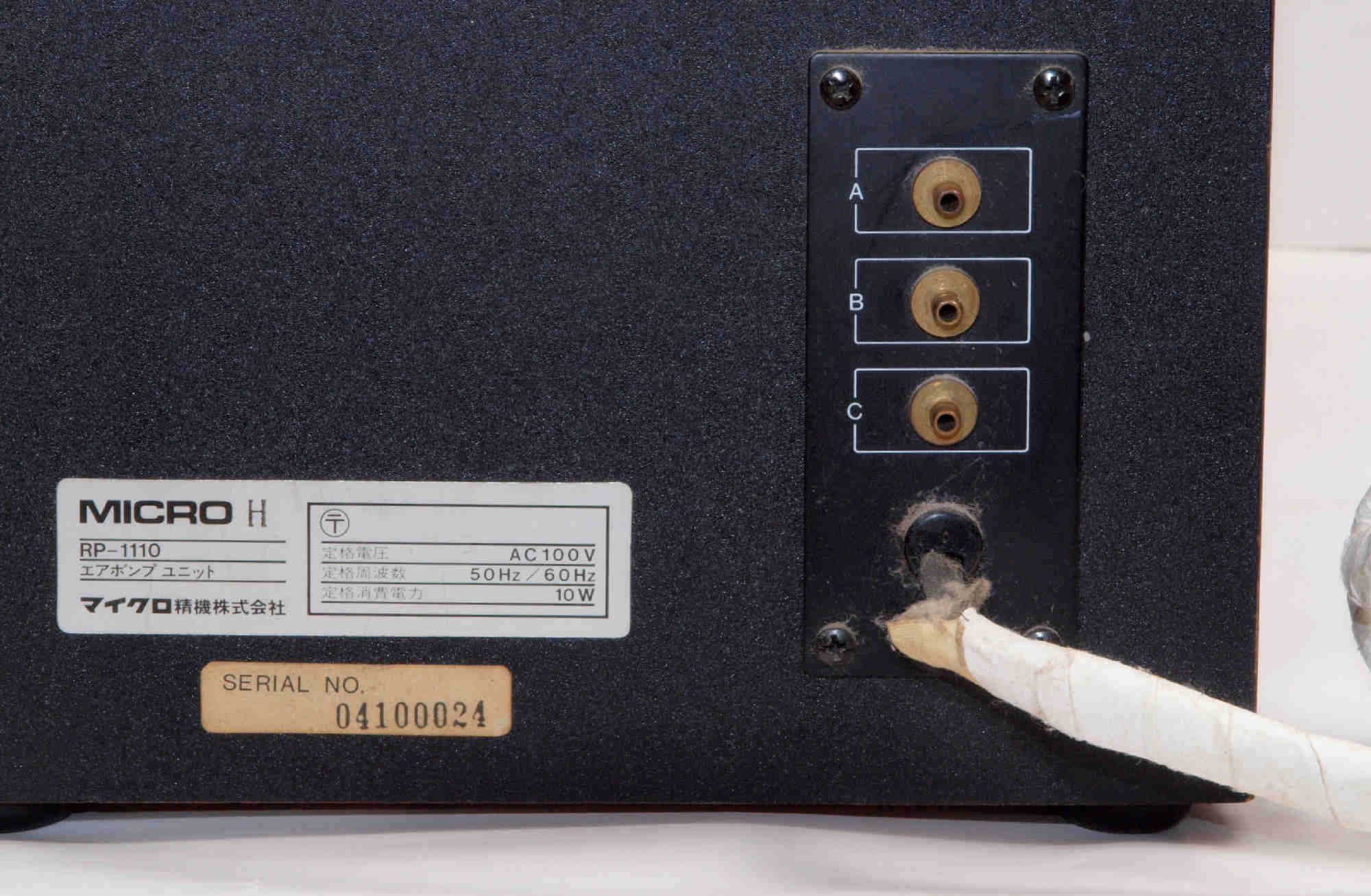

Ａ１４．　外観、　後から、電源入り口、吐出口見る。

Ａ１５．　外観　後左から見る

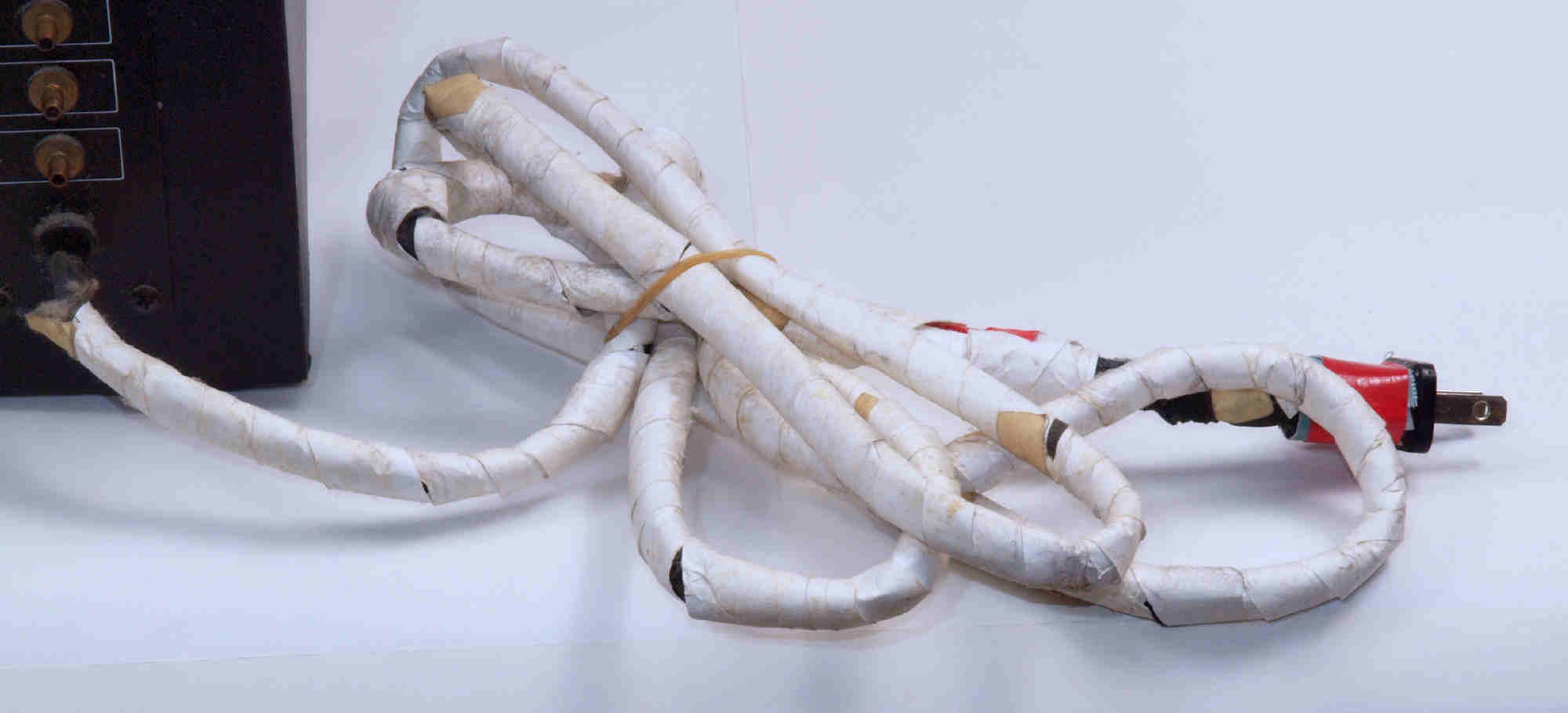

Ａ１６．　外観　テープが巻かれた、電源コード。

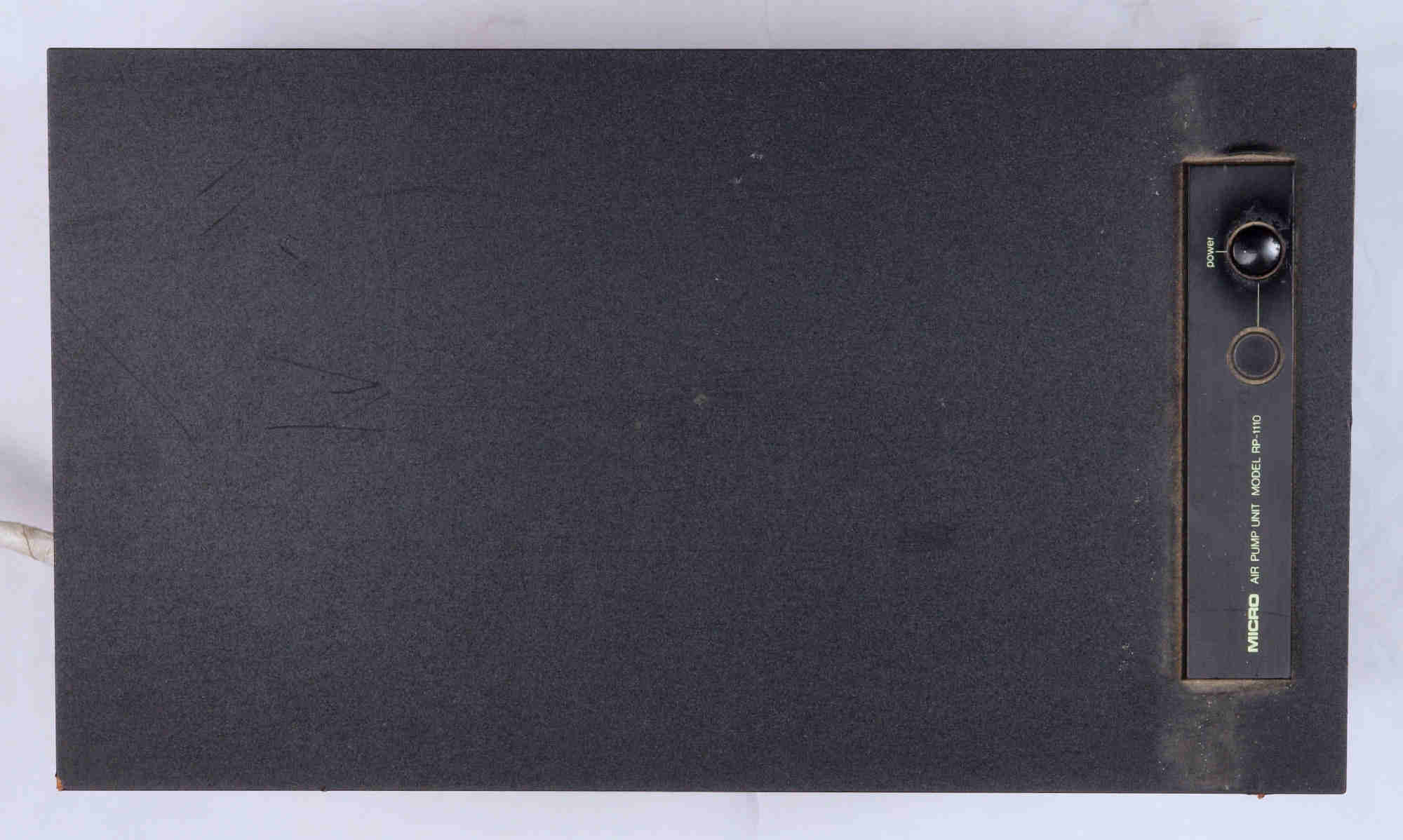

Ａ１６．　外観　上から見る

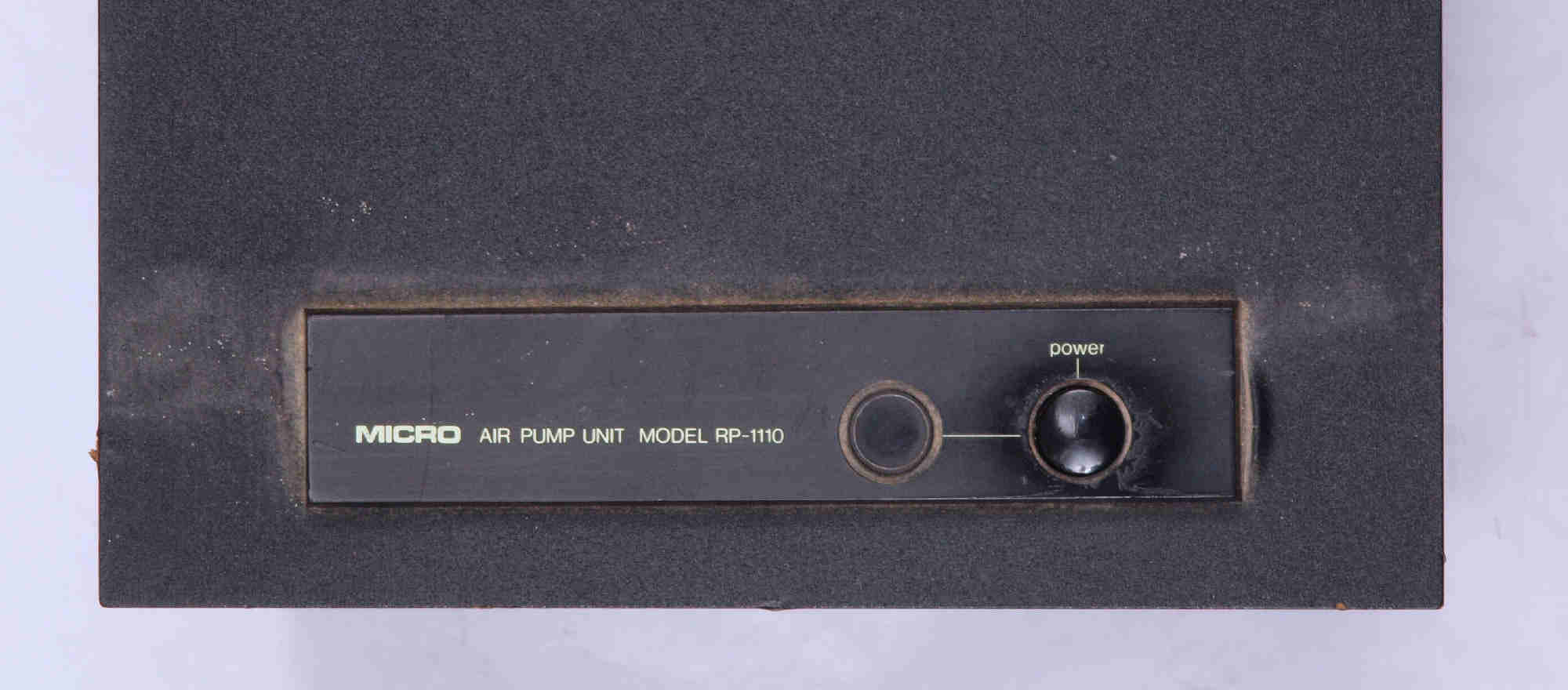

Ａ１７．　外観　操作SW

Ａ２１．　外観　下前左から見る

Ａ２２．　外観　下後右から見る

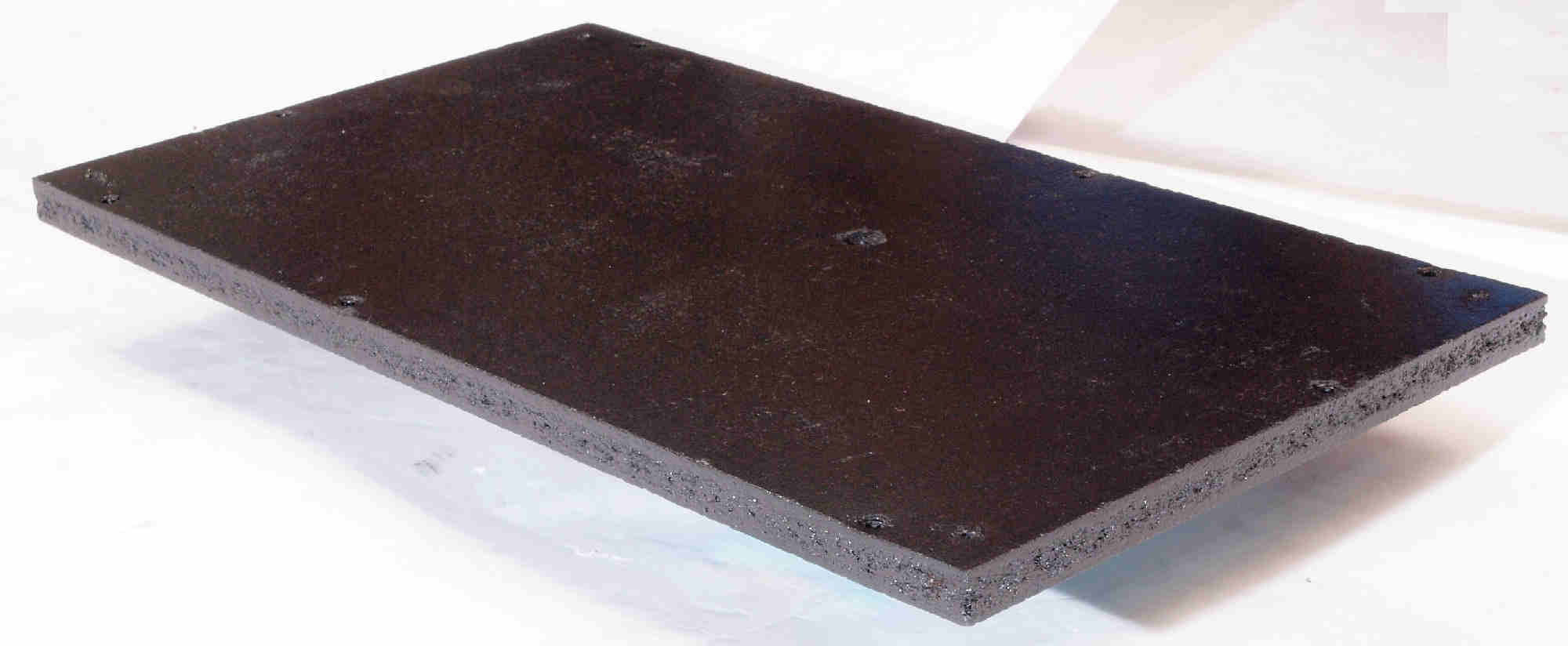

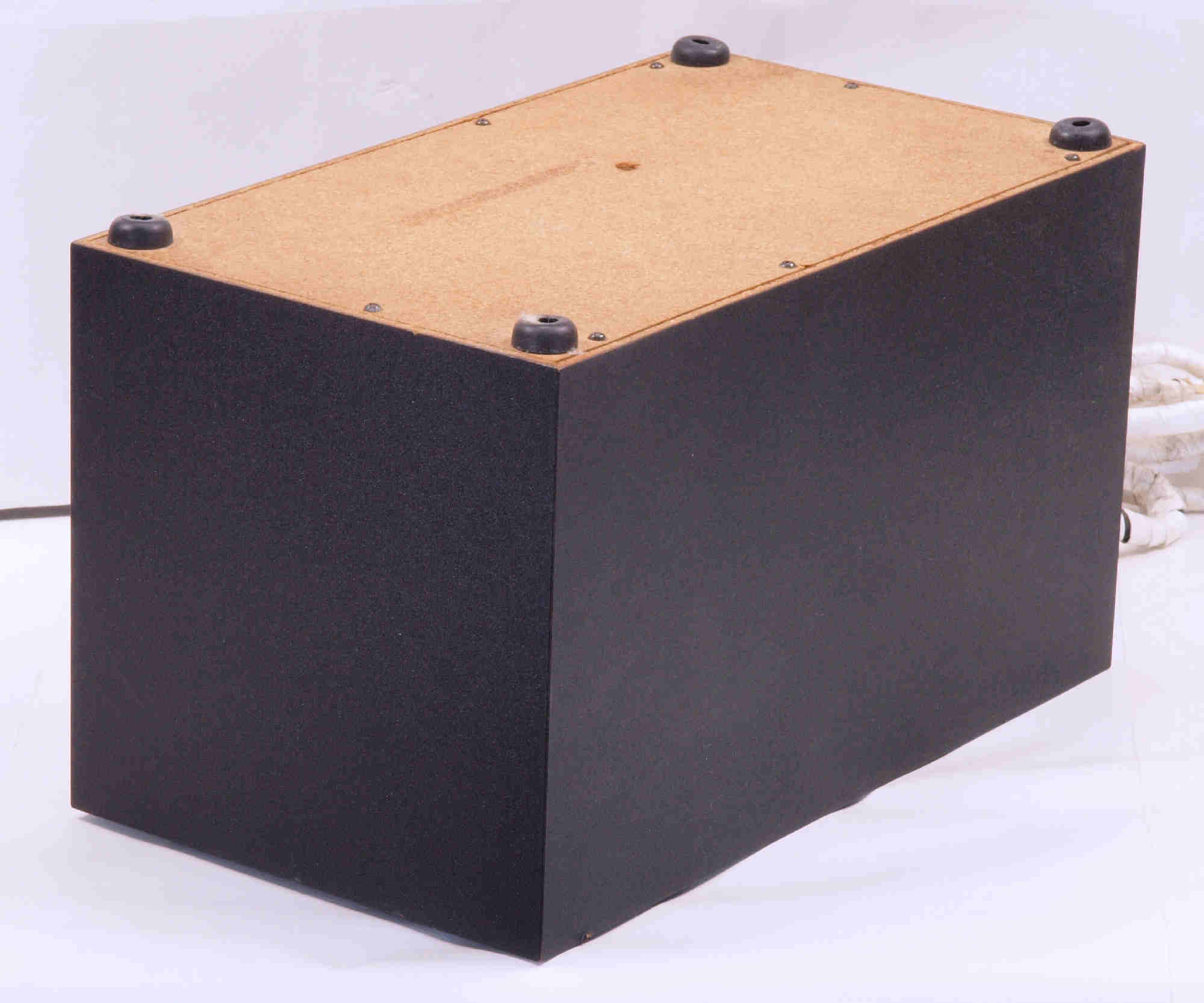

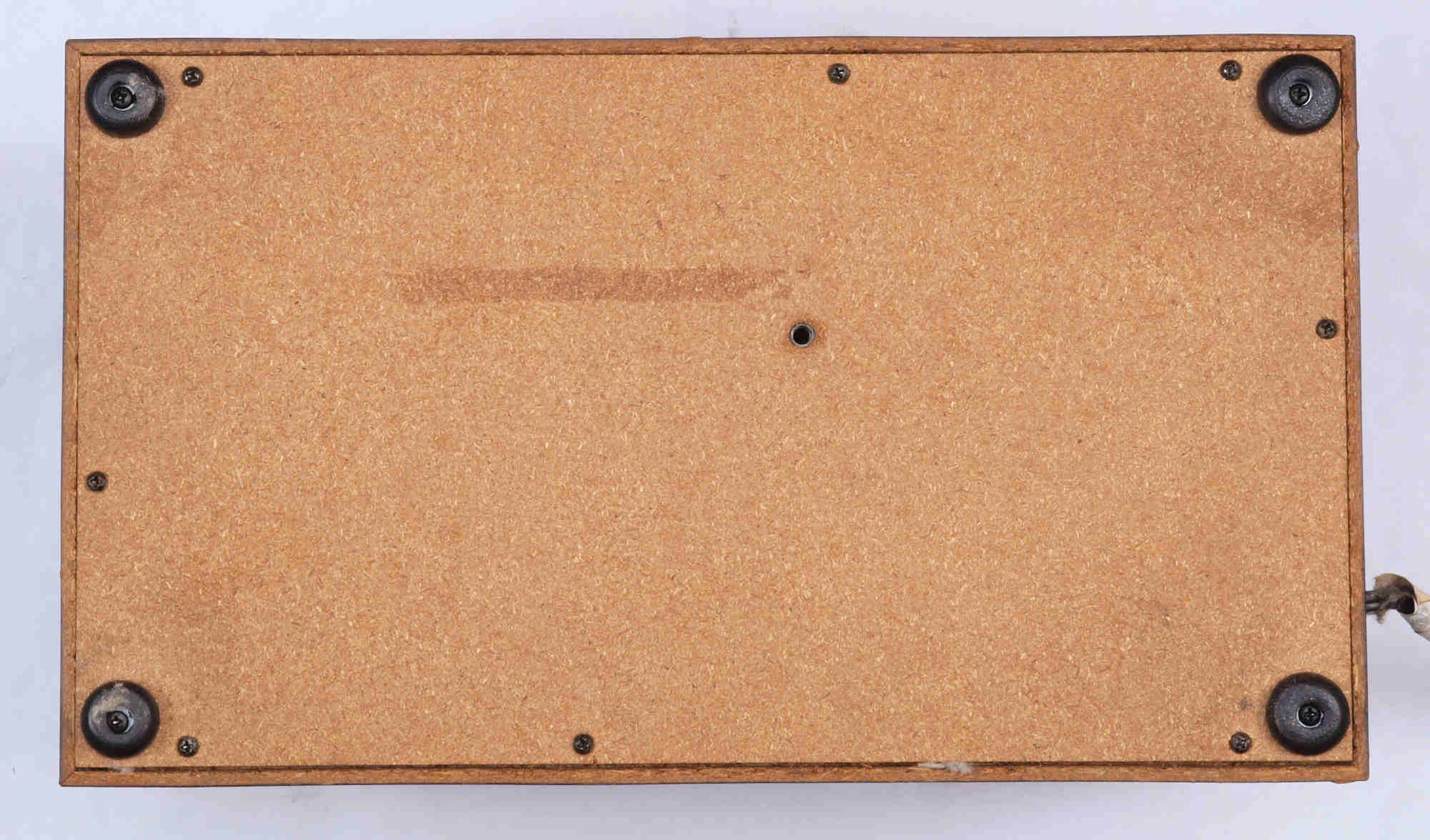

Ａ３１．　外観　下から見る、　輸送時の固定ビスが使用されていない！

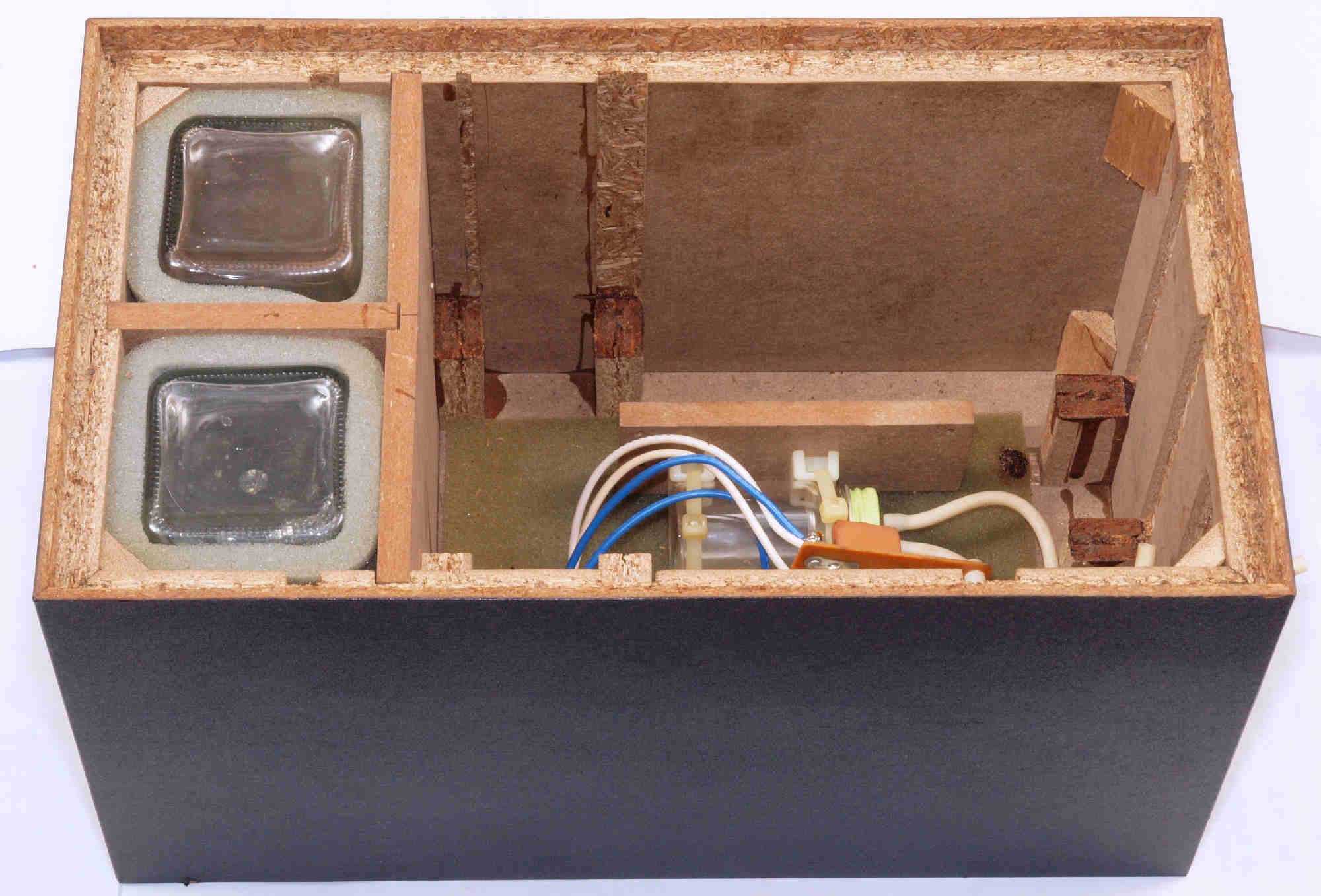

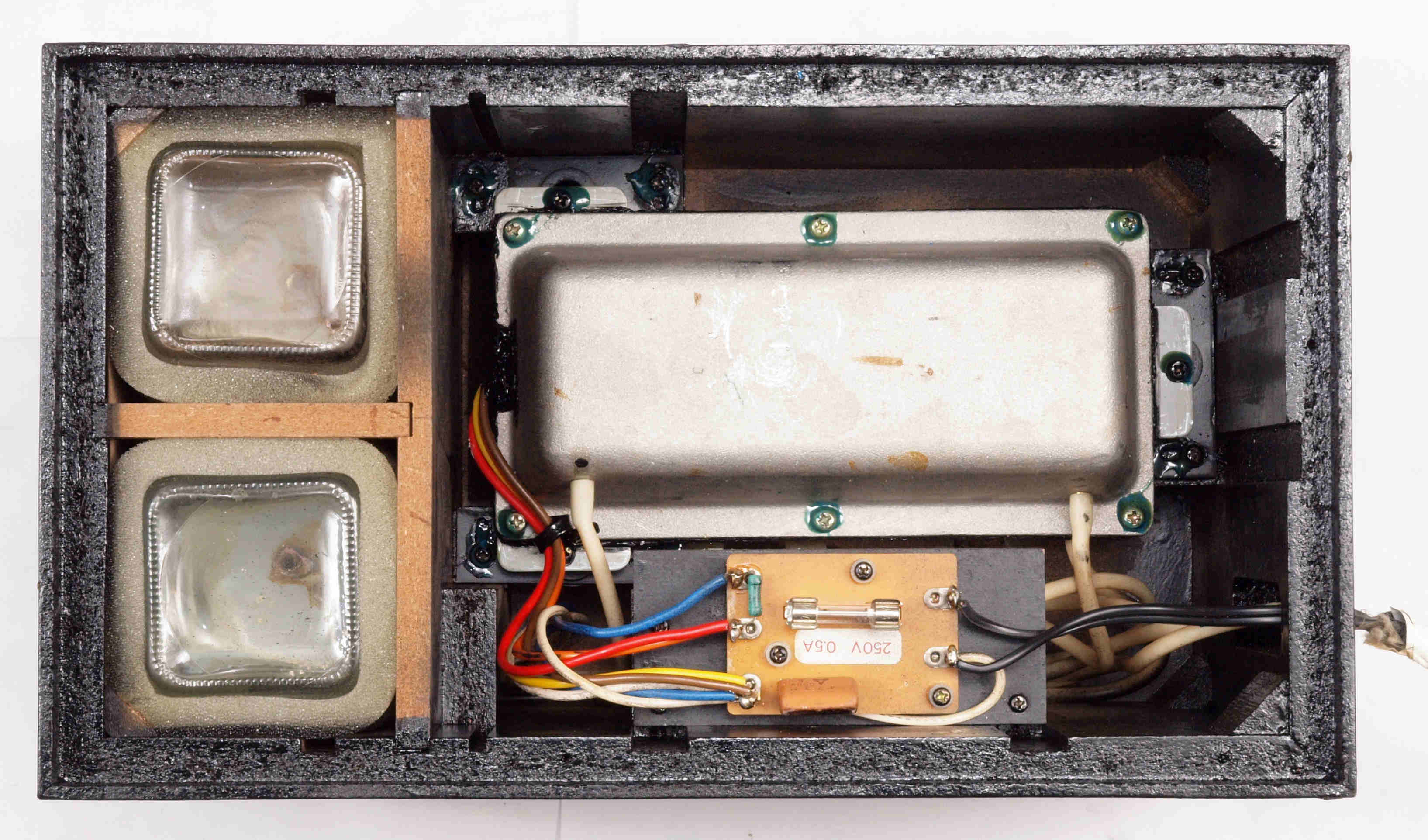

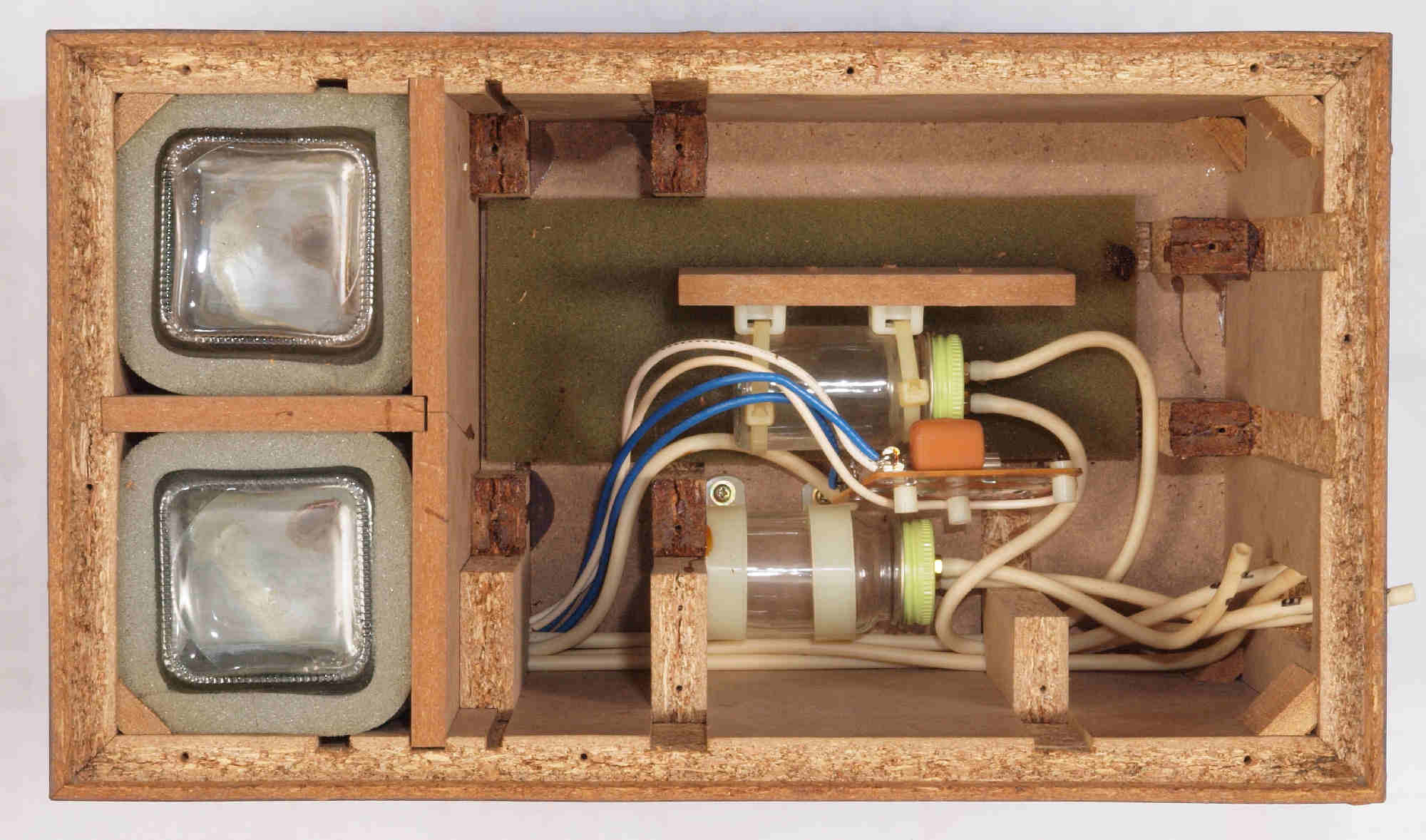

Ａ３２．　点検中　下蓋を取り、下から見る。

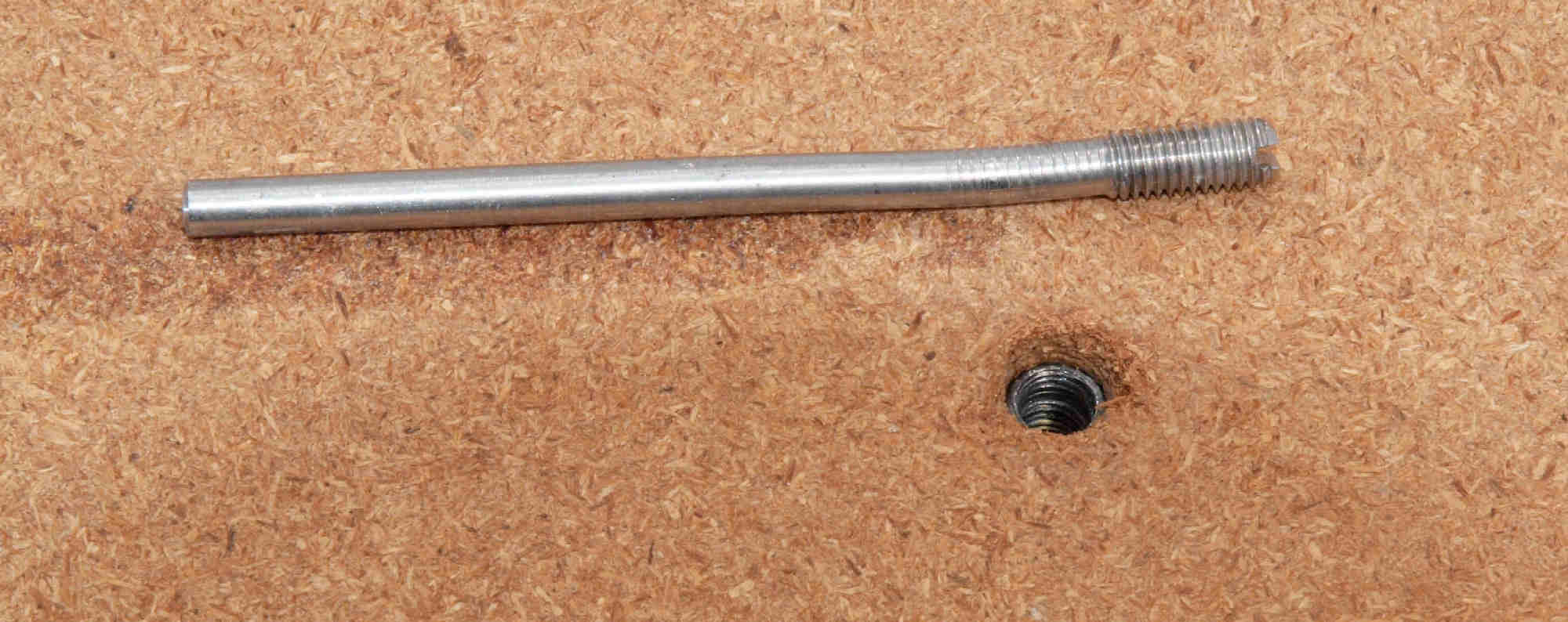

Ａ４１．　点検中　ポンプ固定ビスが正しく取り付けられていない為、曲がったビス。

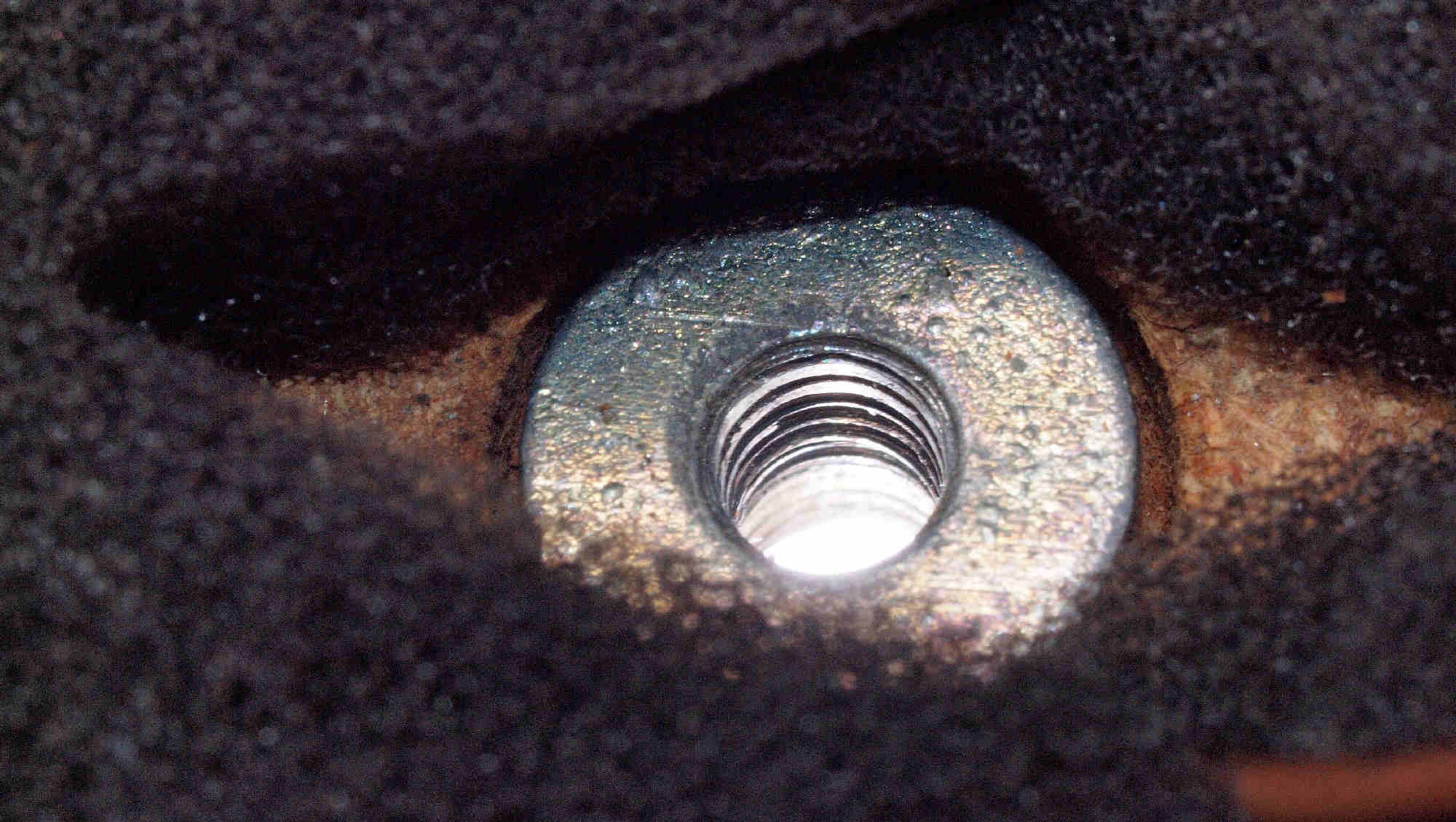

Ａ４２．　点検中　ポンプ固定ビスの固定ナット、外側ネジ山が変形している。

Ａ４３．　点検中　ポンプ固定ビスの固定ナット、内側ネジ山が変形している。

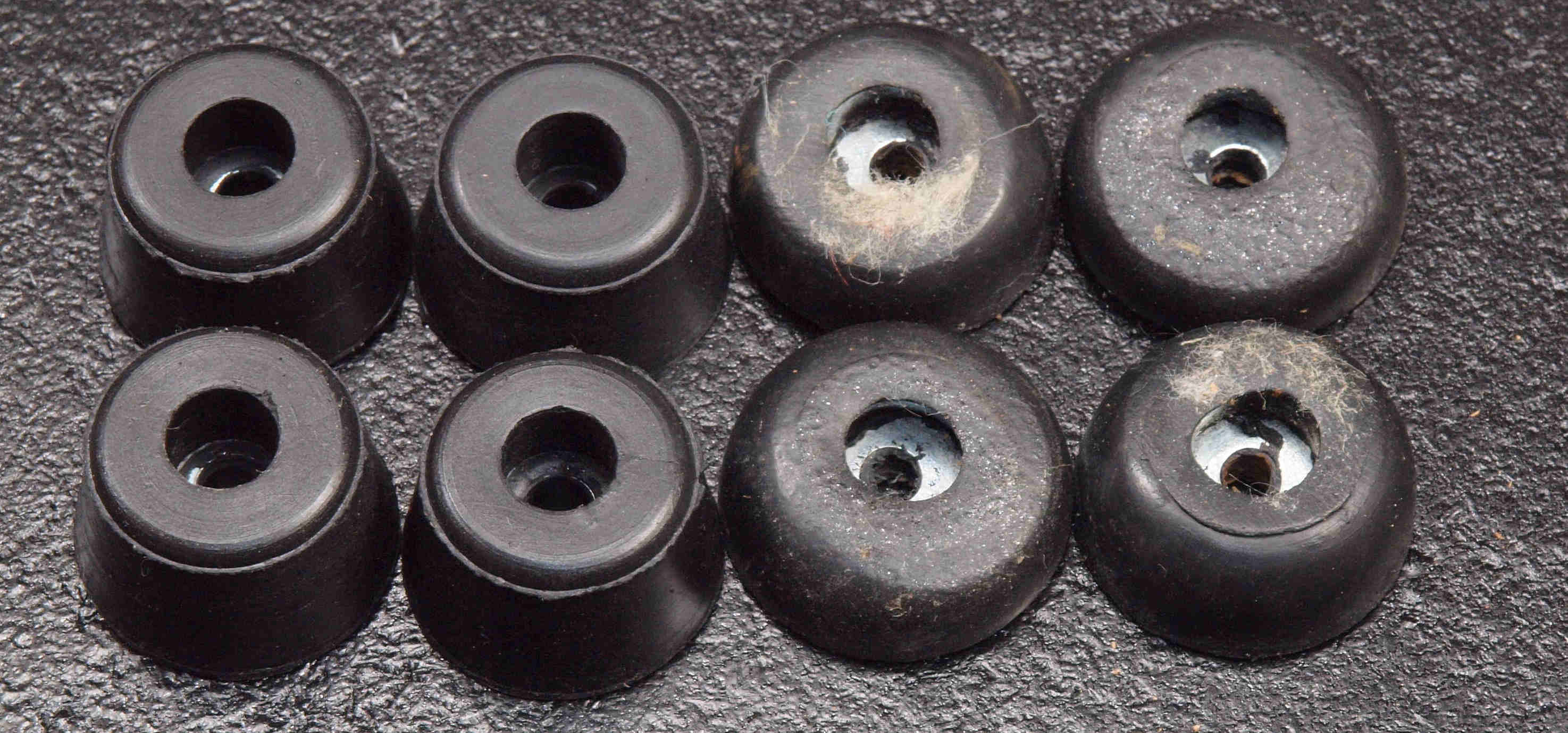

Ａ５１．　点検中　ゴム足、　左側＝交換する物。

Ｓ．　修理前点検・測定.

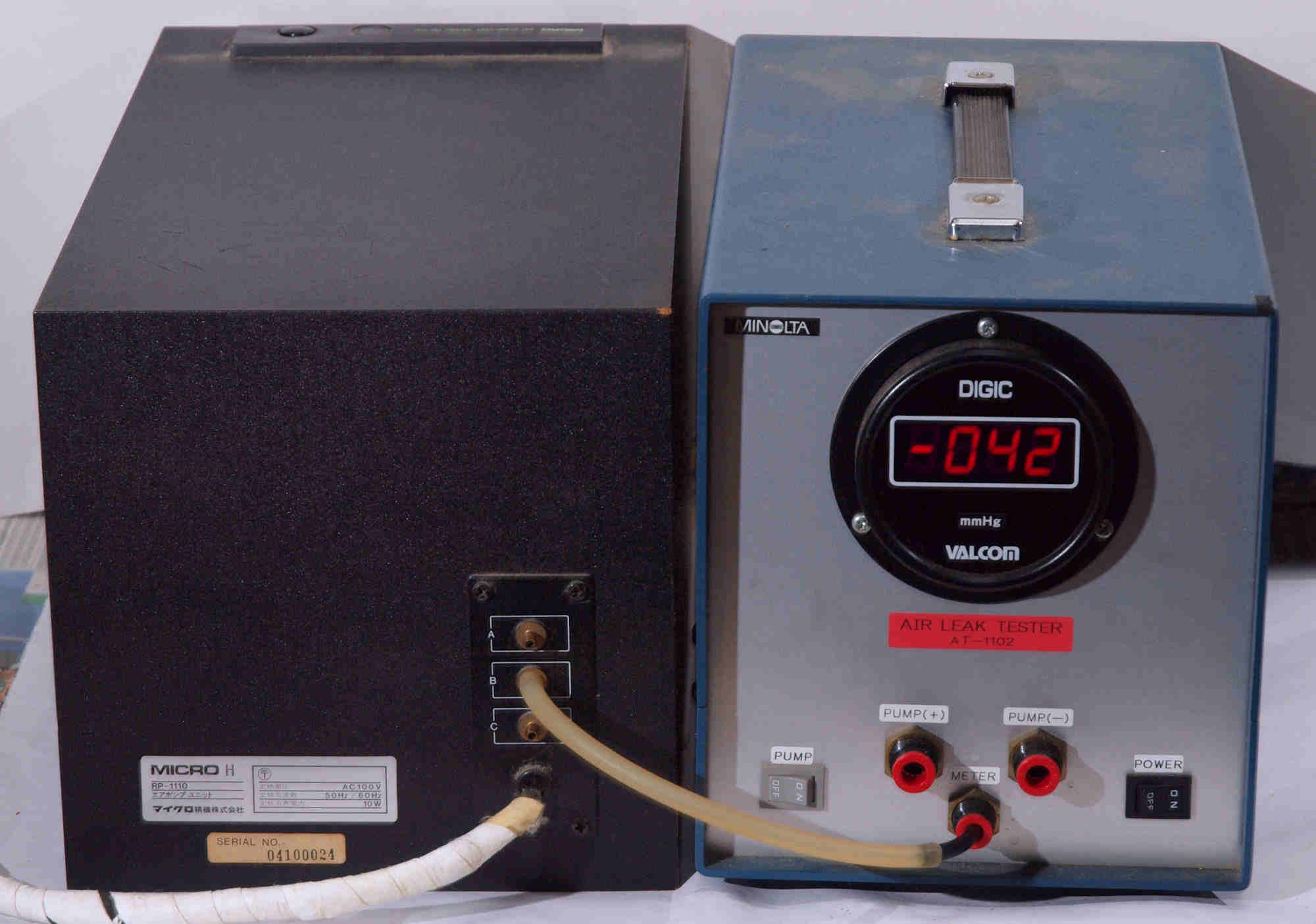

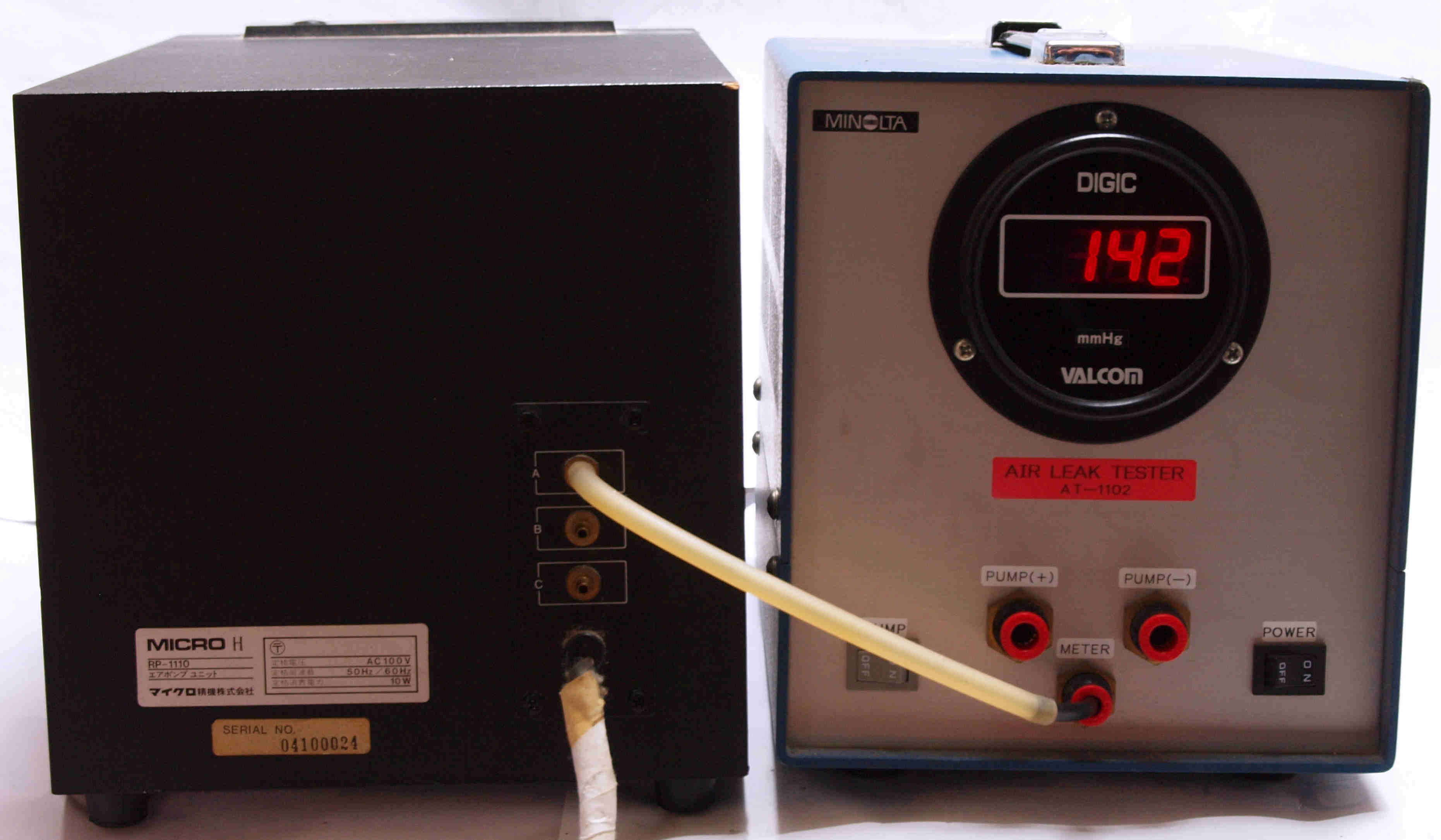

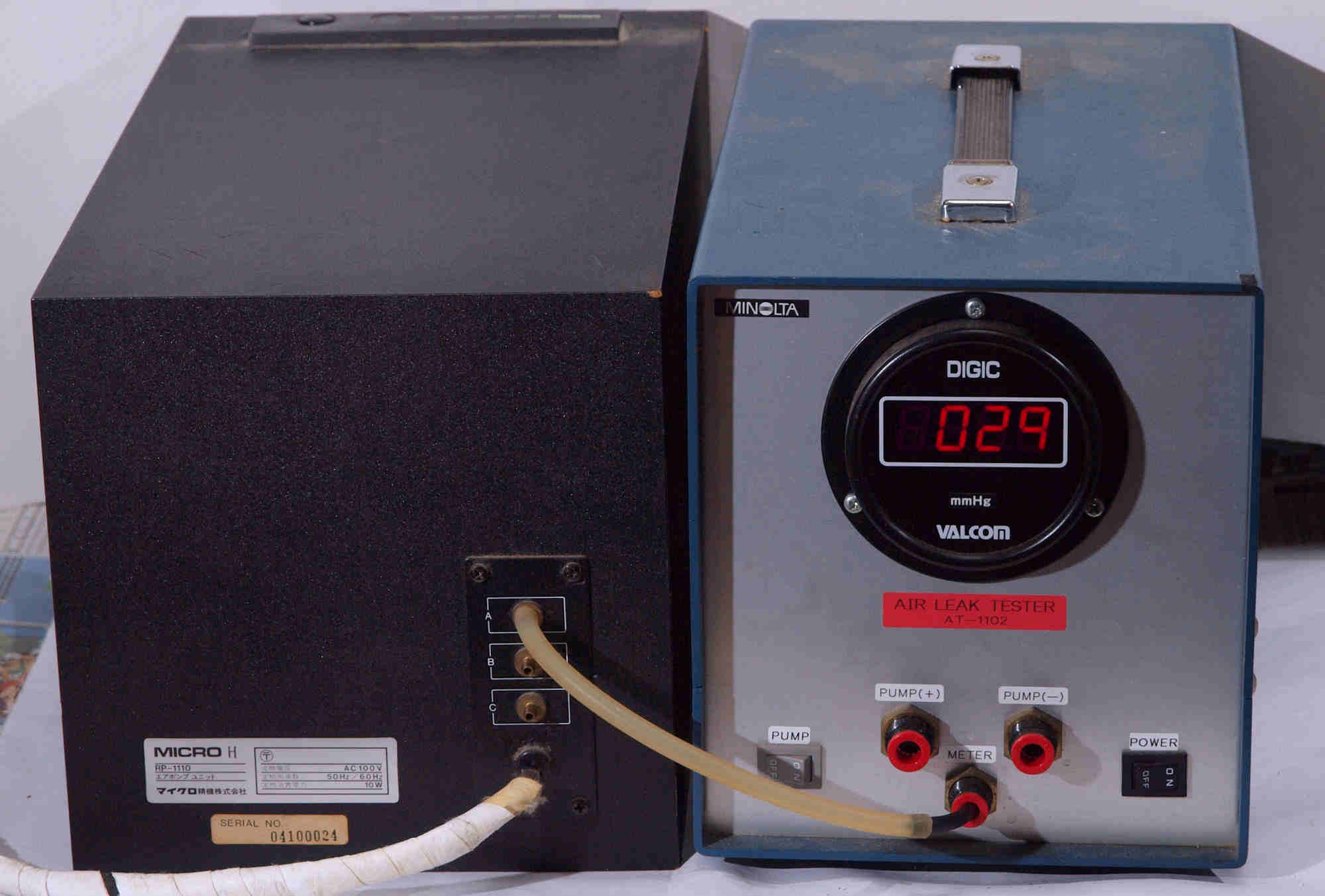

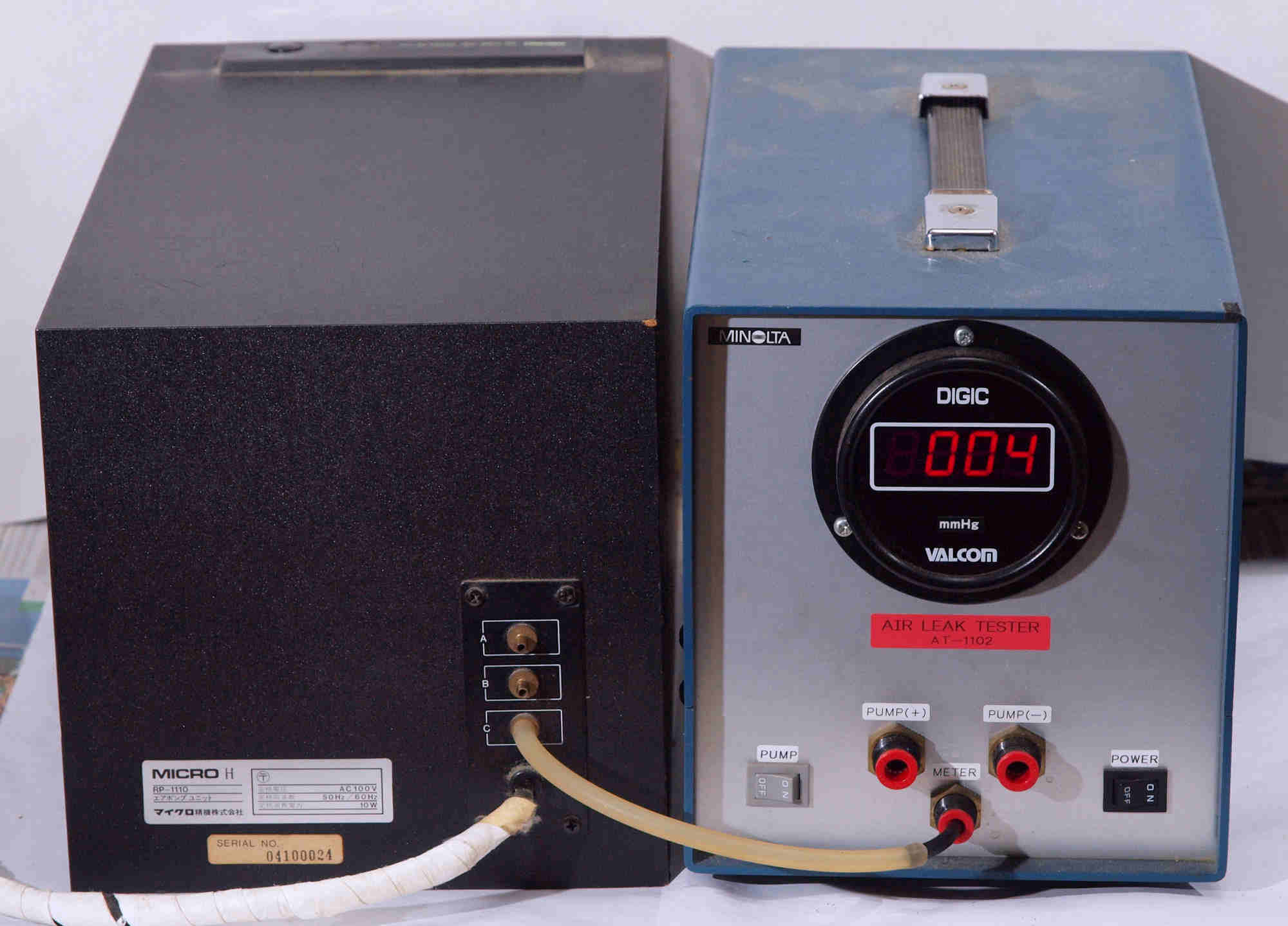

Ｓ１１．　測定中　「Ａ＝吐き出し」　の圧力測定。　低い

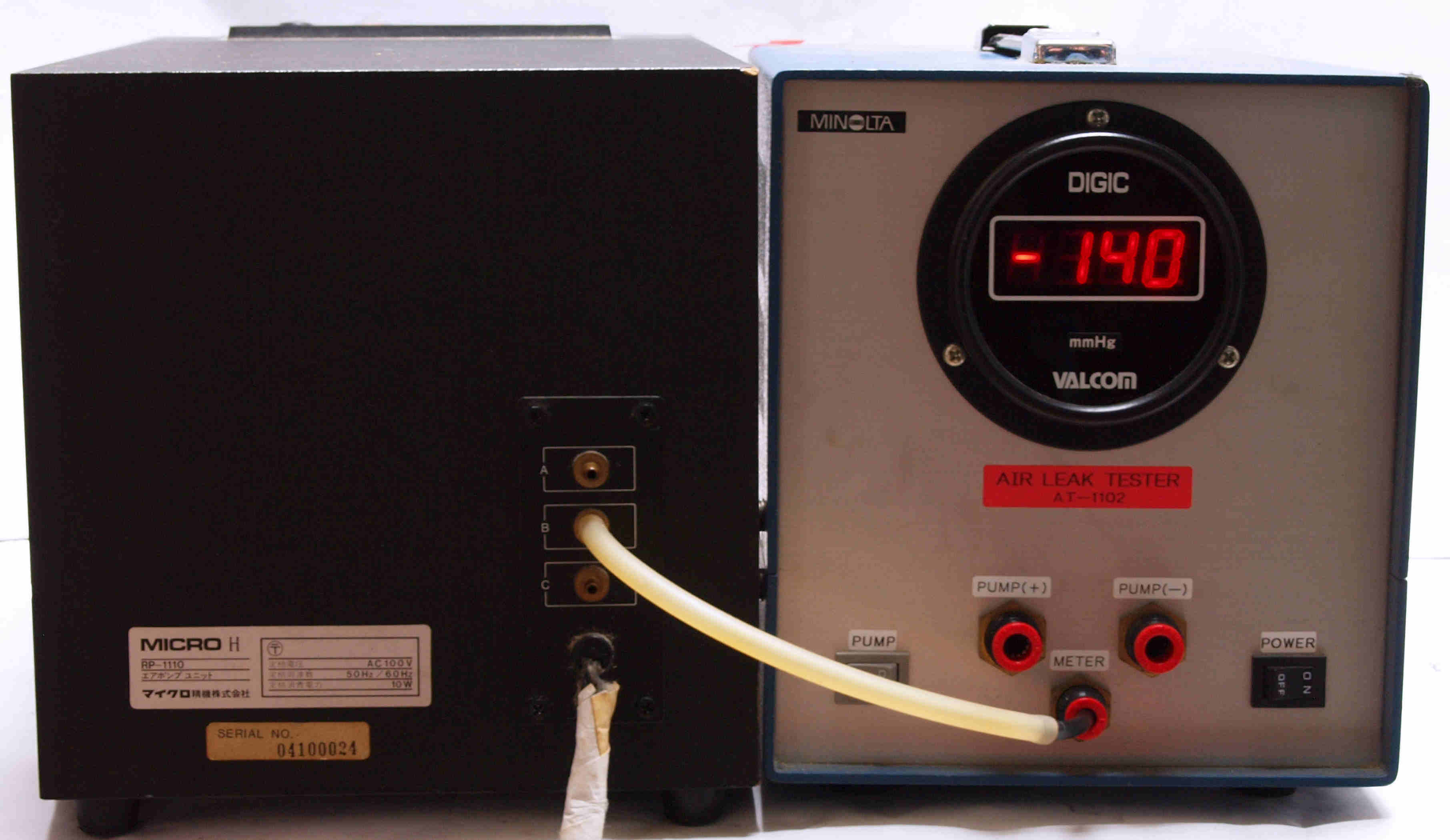

Ｓ１２．　測定中　「B＝吸い込」　の圧力測定。　低い

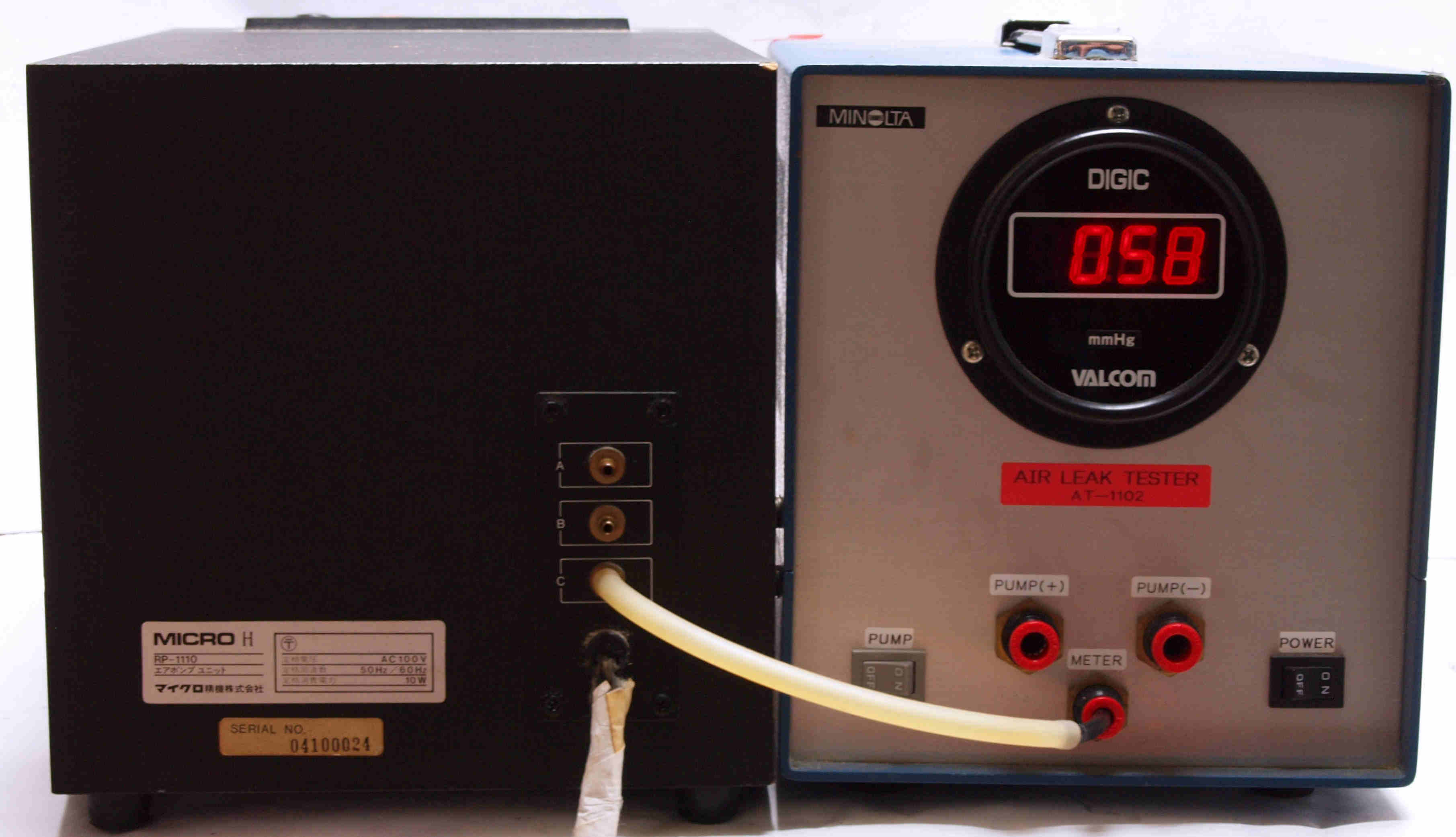

Ｓ１３．　測定中　「Ｃ＝吐き出し」　の圧力測定。　低い。

Ｃ．　修理状況

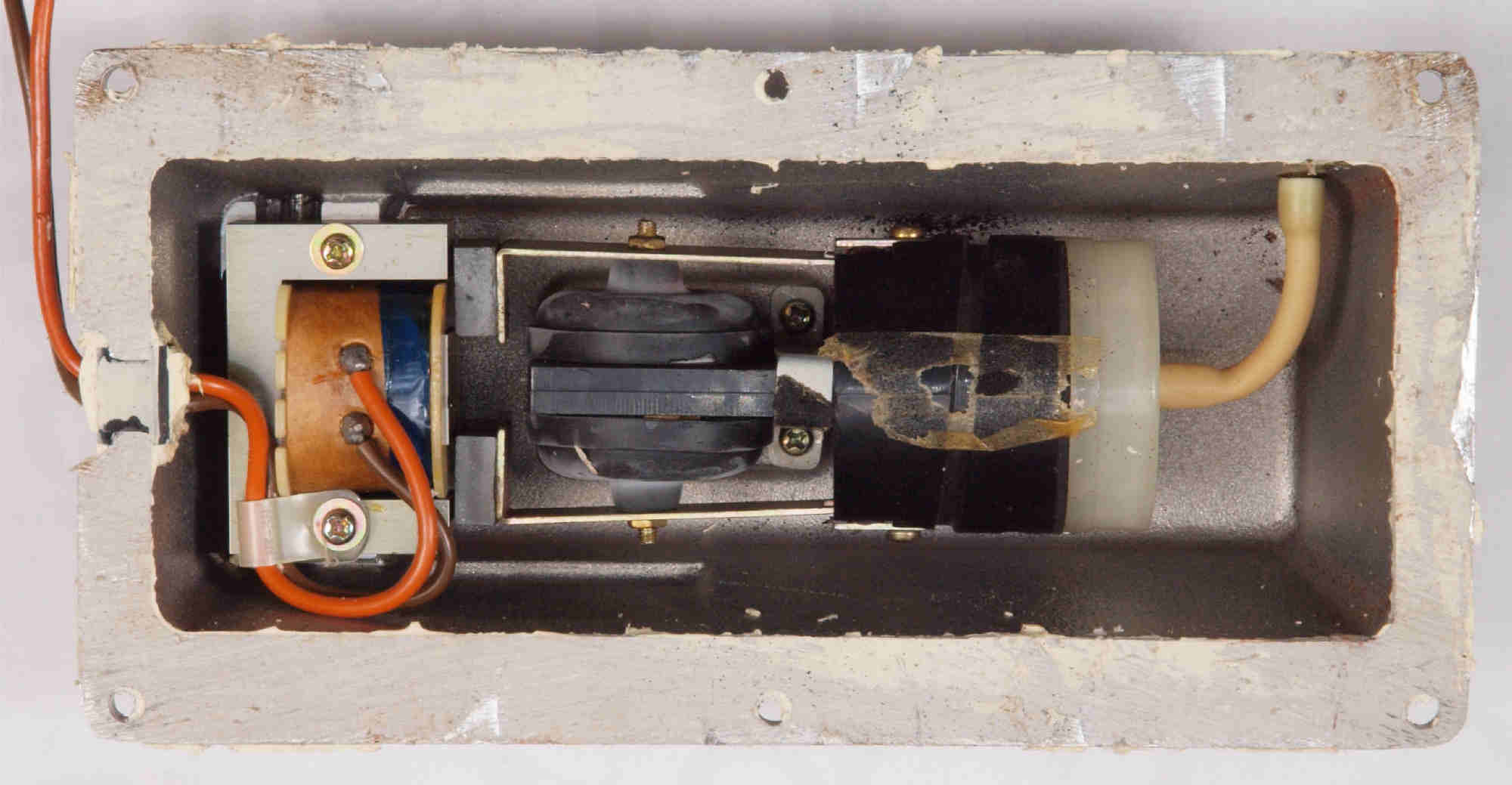

Ｃ１１．　修理中　ポンプ取り出し。

Ｃ１２．　修理中　ポンプ取り出し。

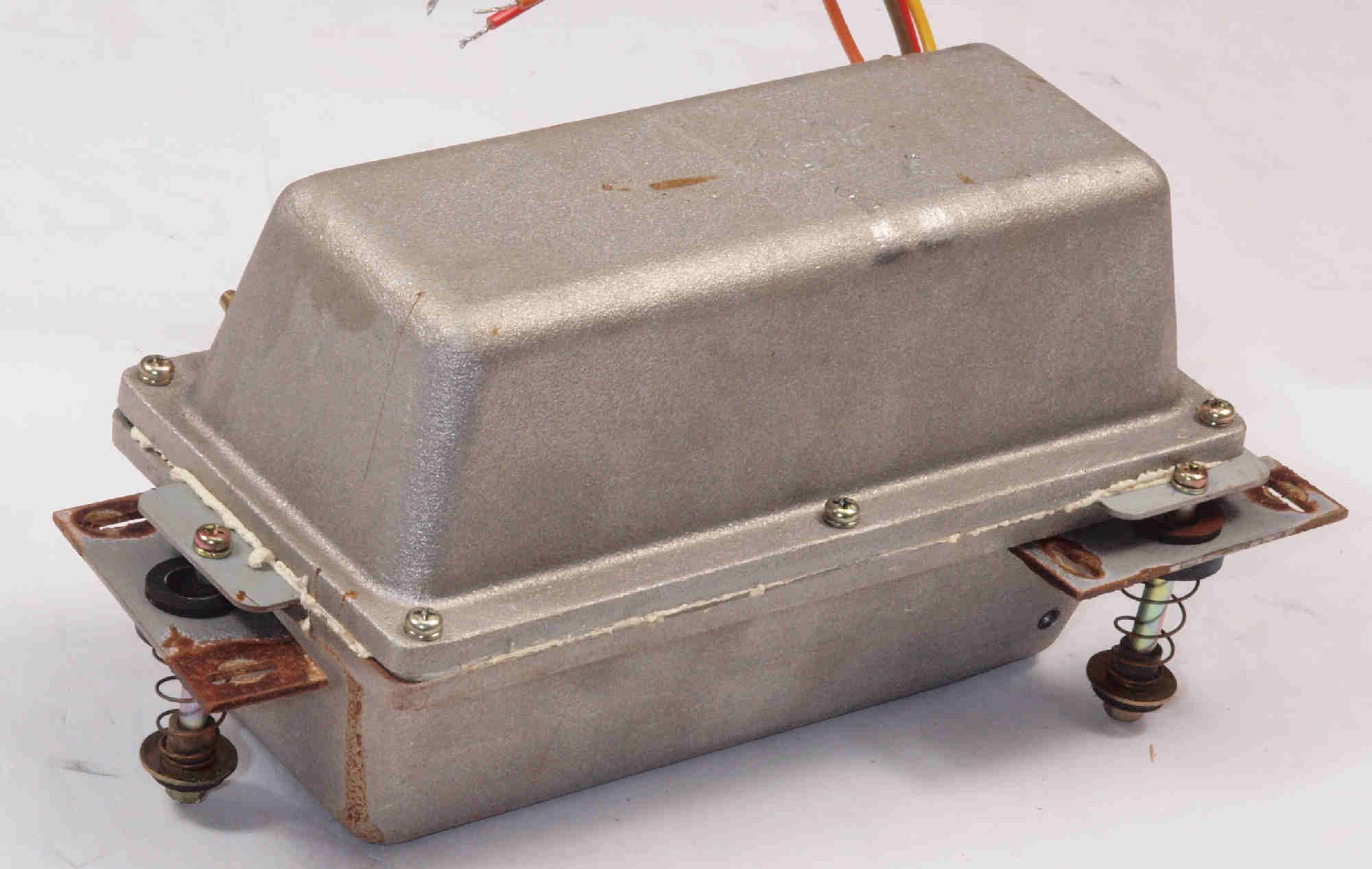

Ｃ２１．　修理前　「Ａ＝吐き出し用ポンプ」

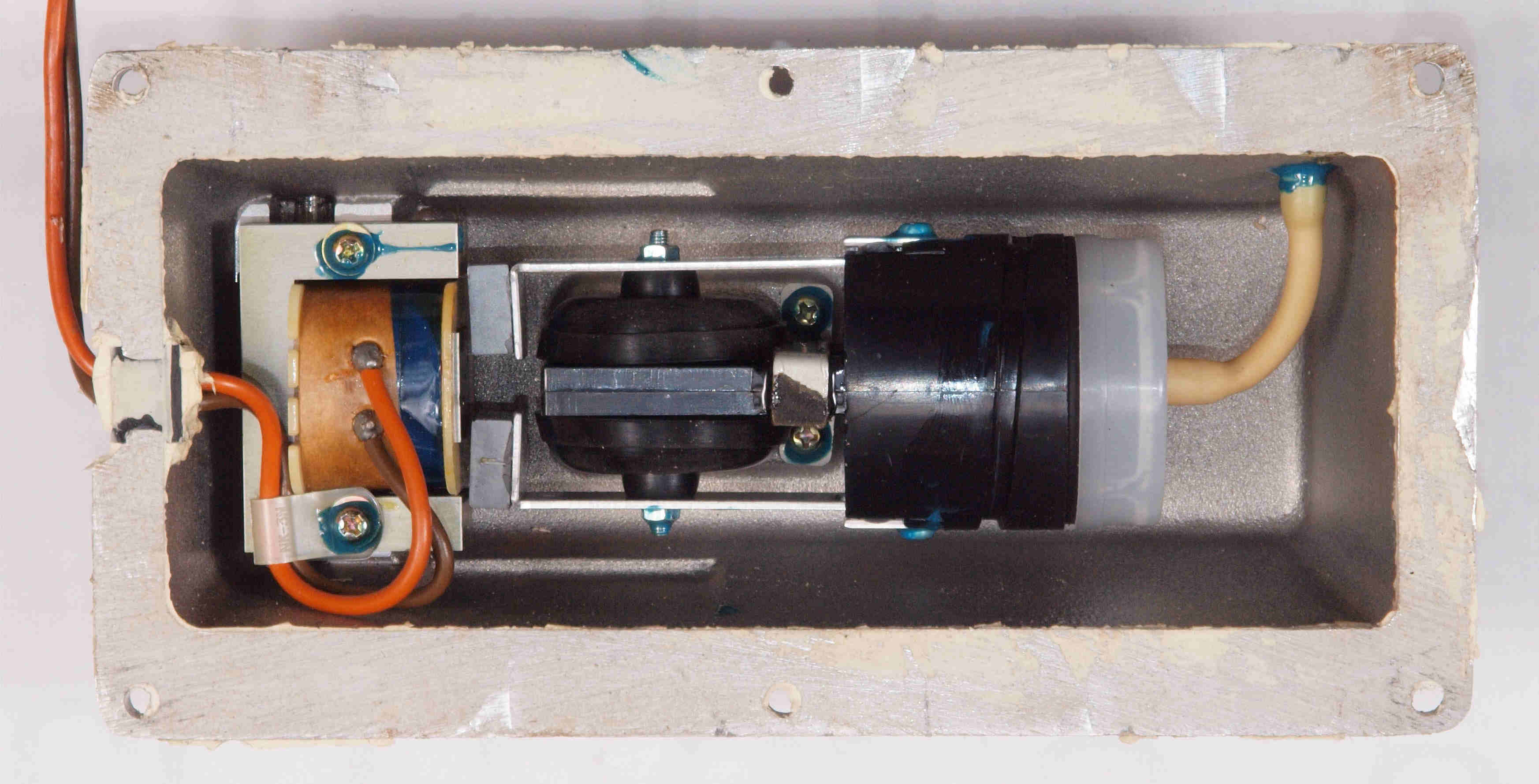

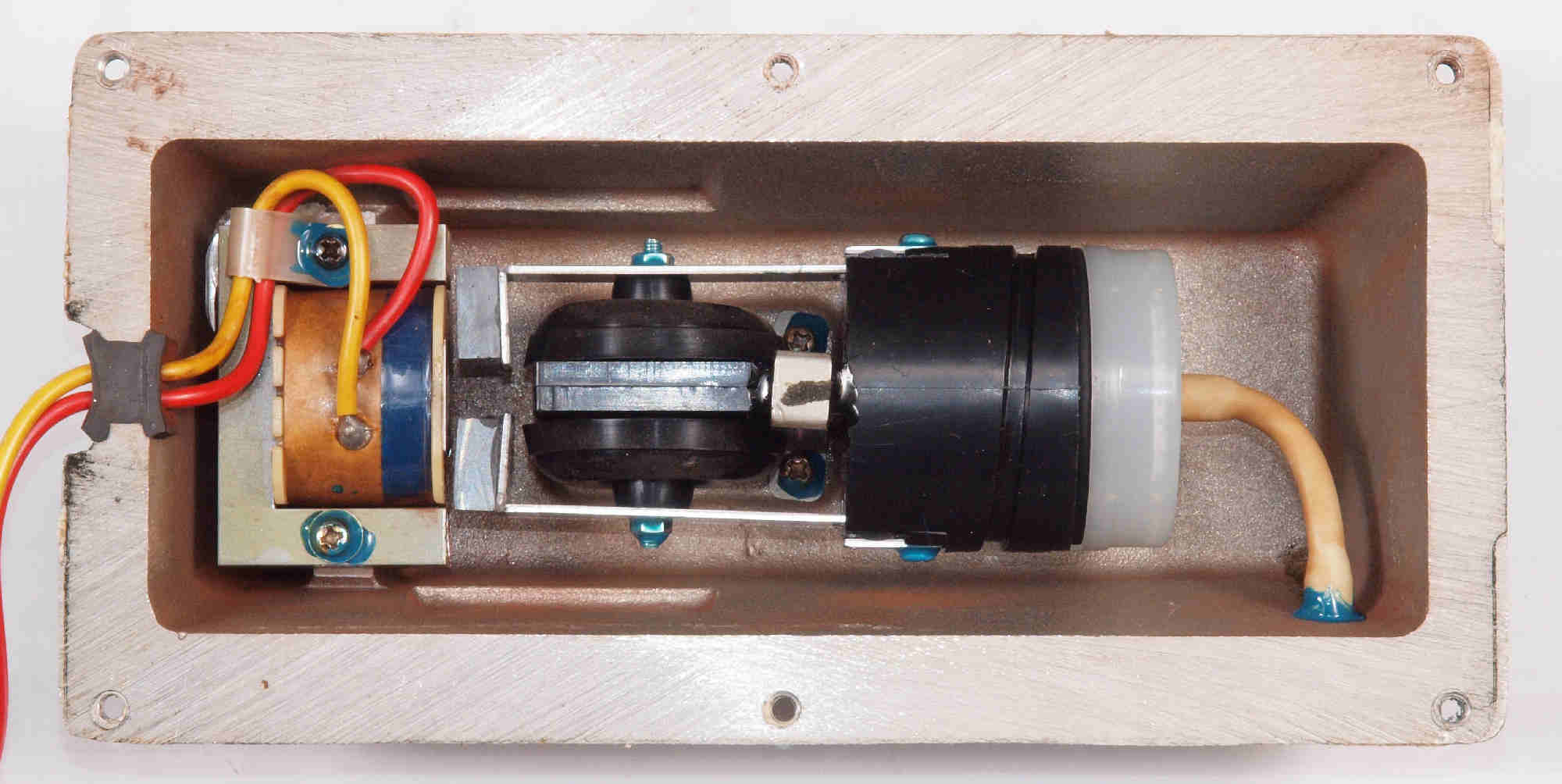

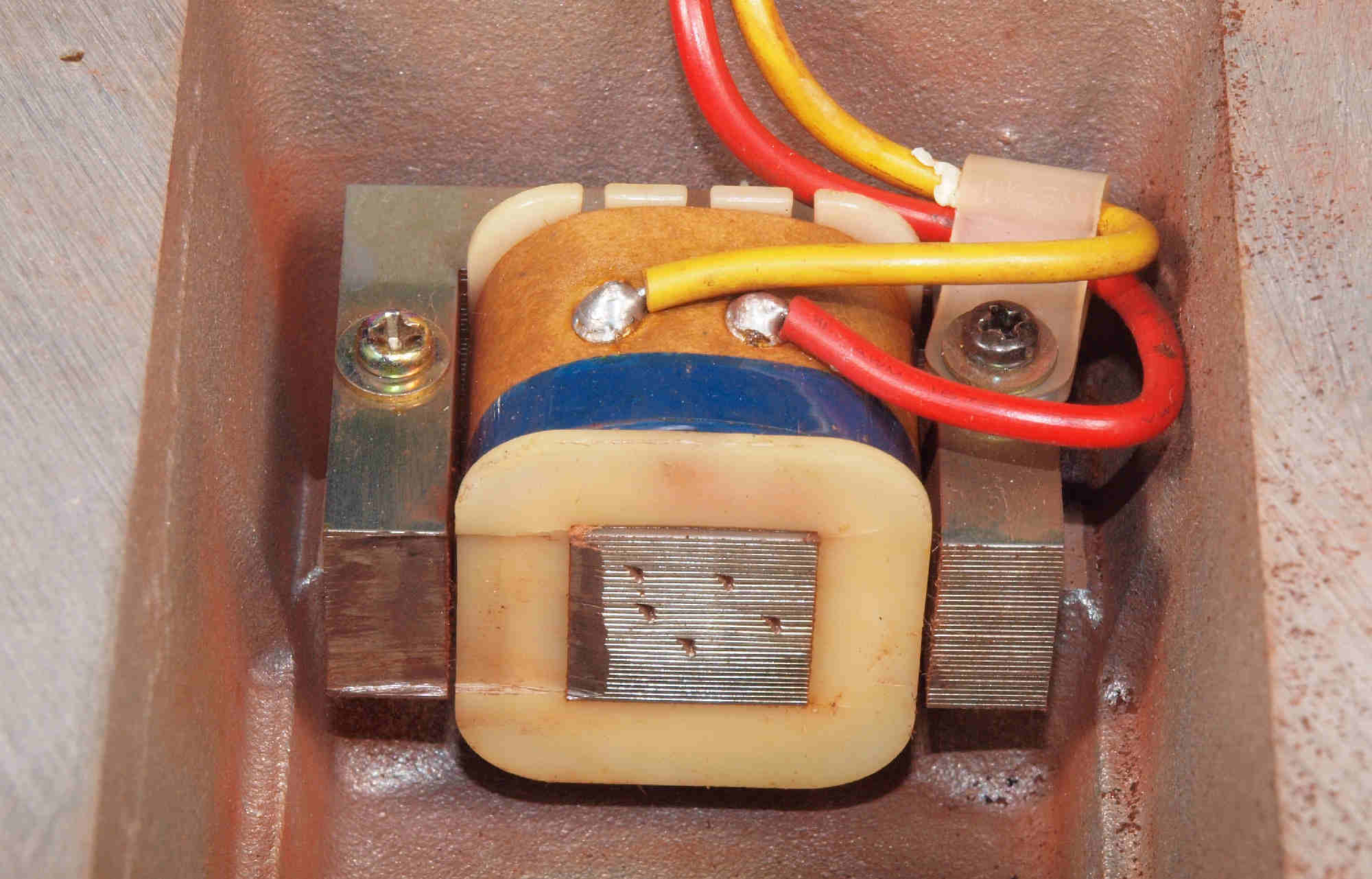

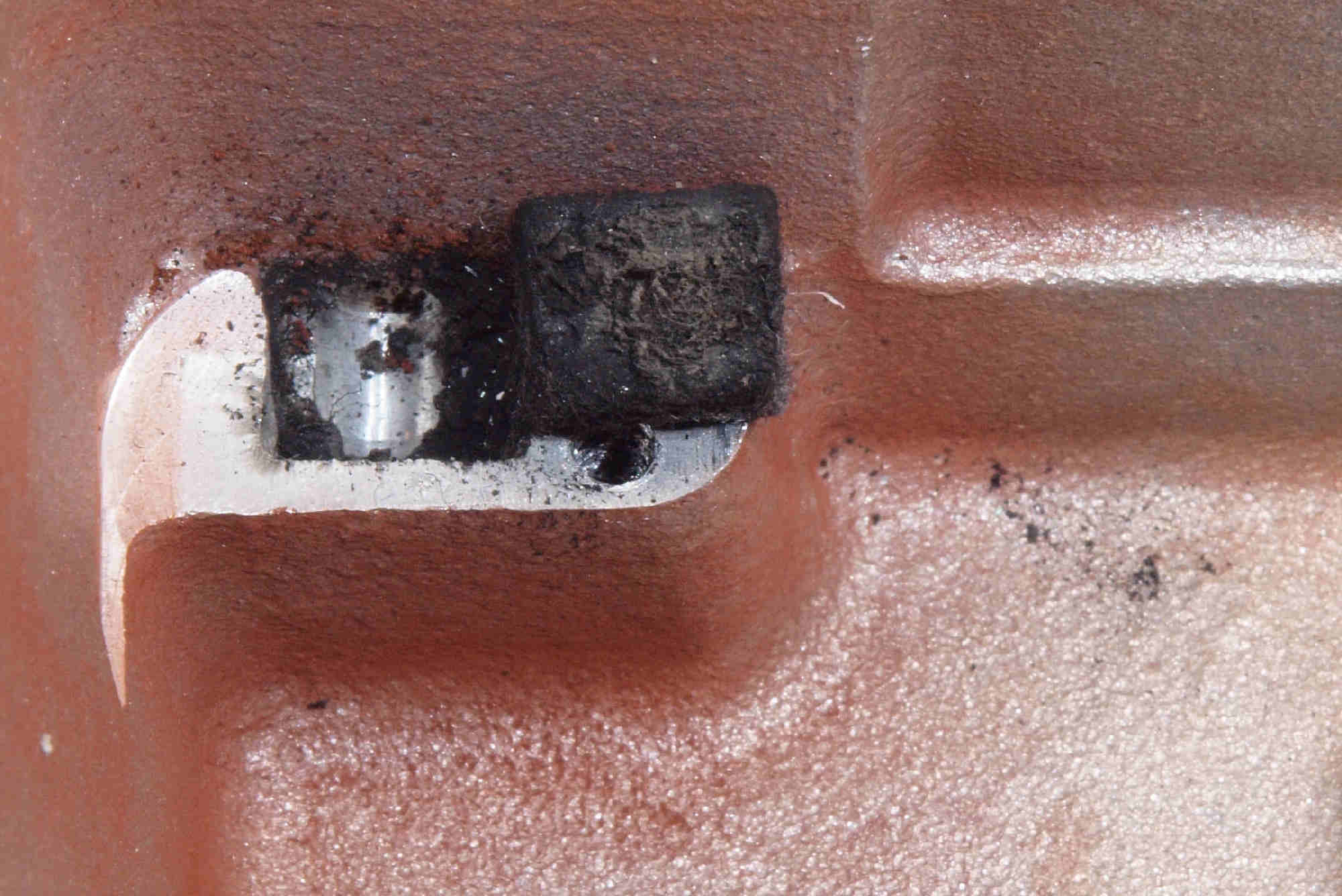

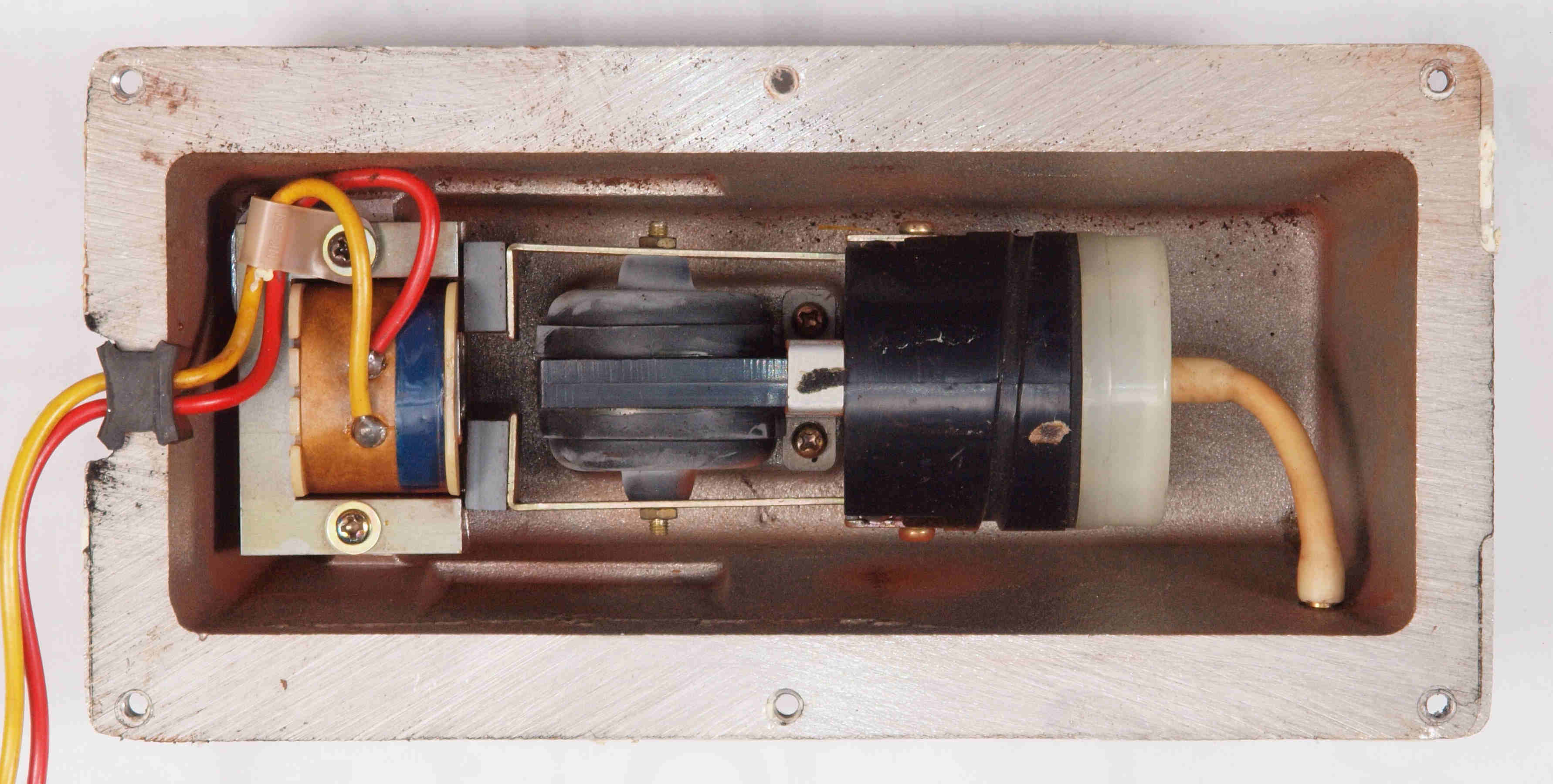

Ｃ２１２．　修理中　「Ａ＝吐き出し用ポンプ」、ポンプユニットの磁石が当たり、削られた鉄心＋コイルボビン！

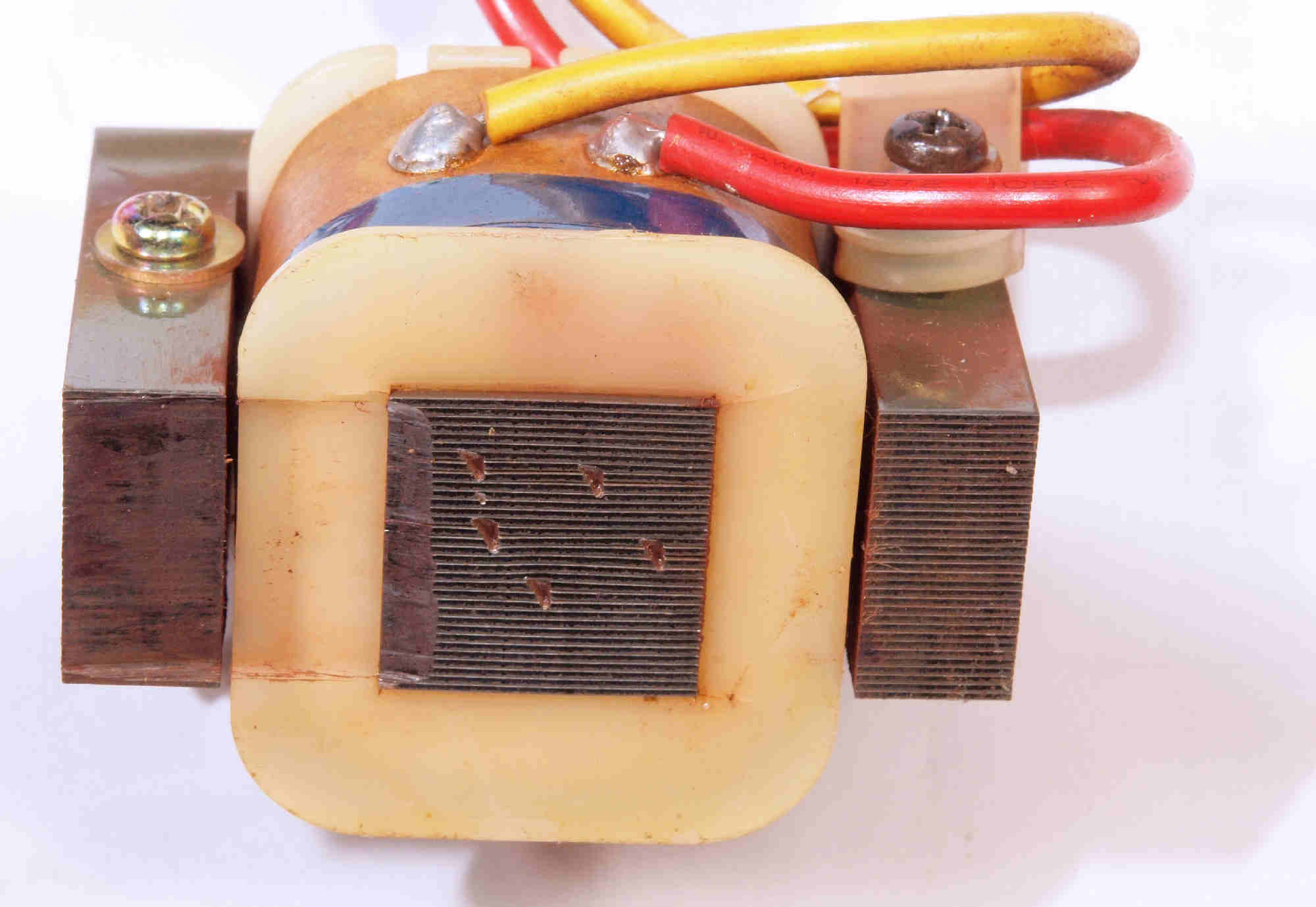

Ｃ２１３．　修理中　「Ａ＝吐き出し用ポンプ」、　削られた鉄心＋コイルボビン！

Ｃ２１４．　修理中　「Ａ＝吐き出し用ポンプ」、　吸い込み口のフイルター、真っ黒！

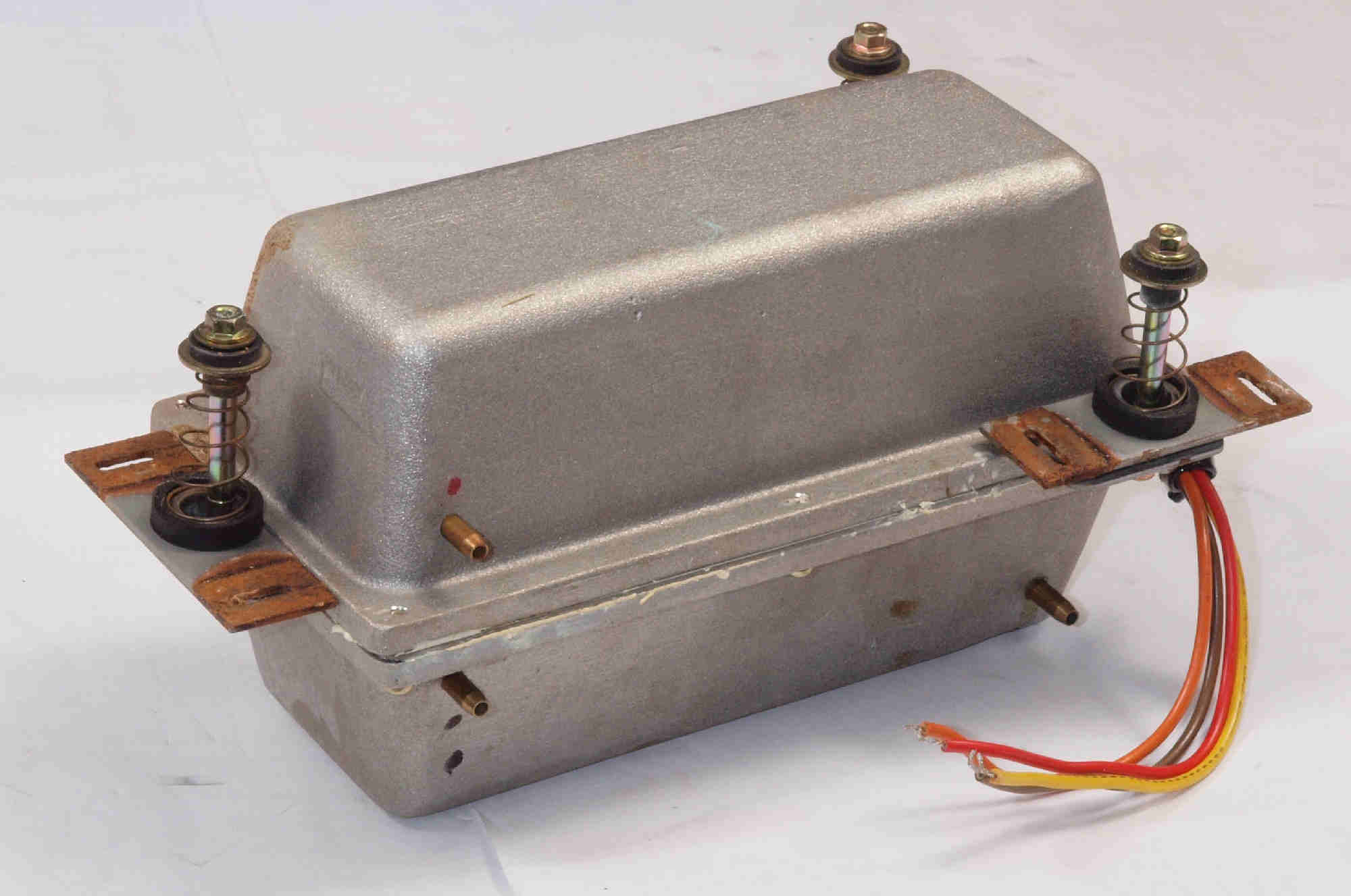

Ｃ２２．　修理（交換）後　「Ａ＝吐き出し用ポンプ」　ユニット

Ｃ２３．　修理（交換）後圧力測定中の　「Ａ＝吐き出し用ポンプ」

Ｃ３１．　修理前　「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」

Ｃ３２．　修理（交換）後　「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」　ユニット

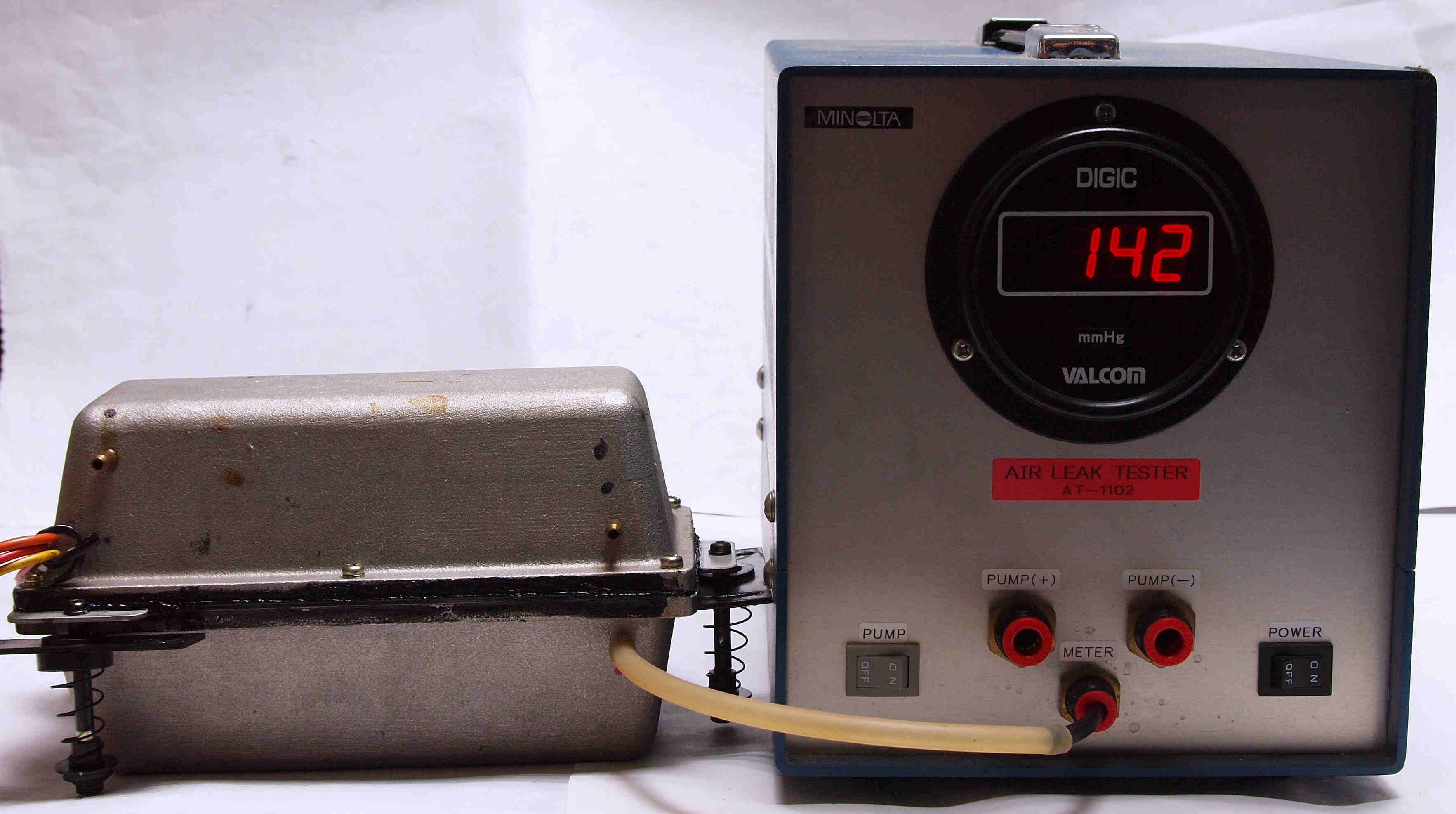

Ｃ３３．　修理（交換）後圧力測定中の　「Ｃ＝吐き出し」

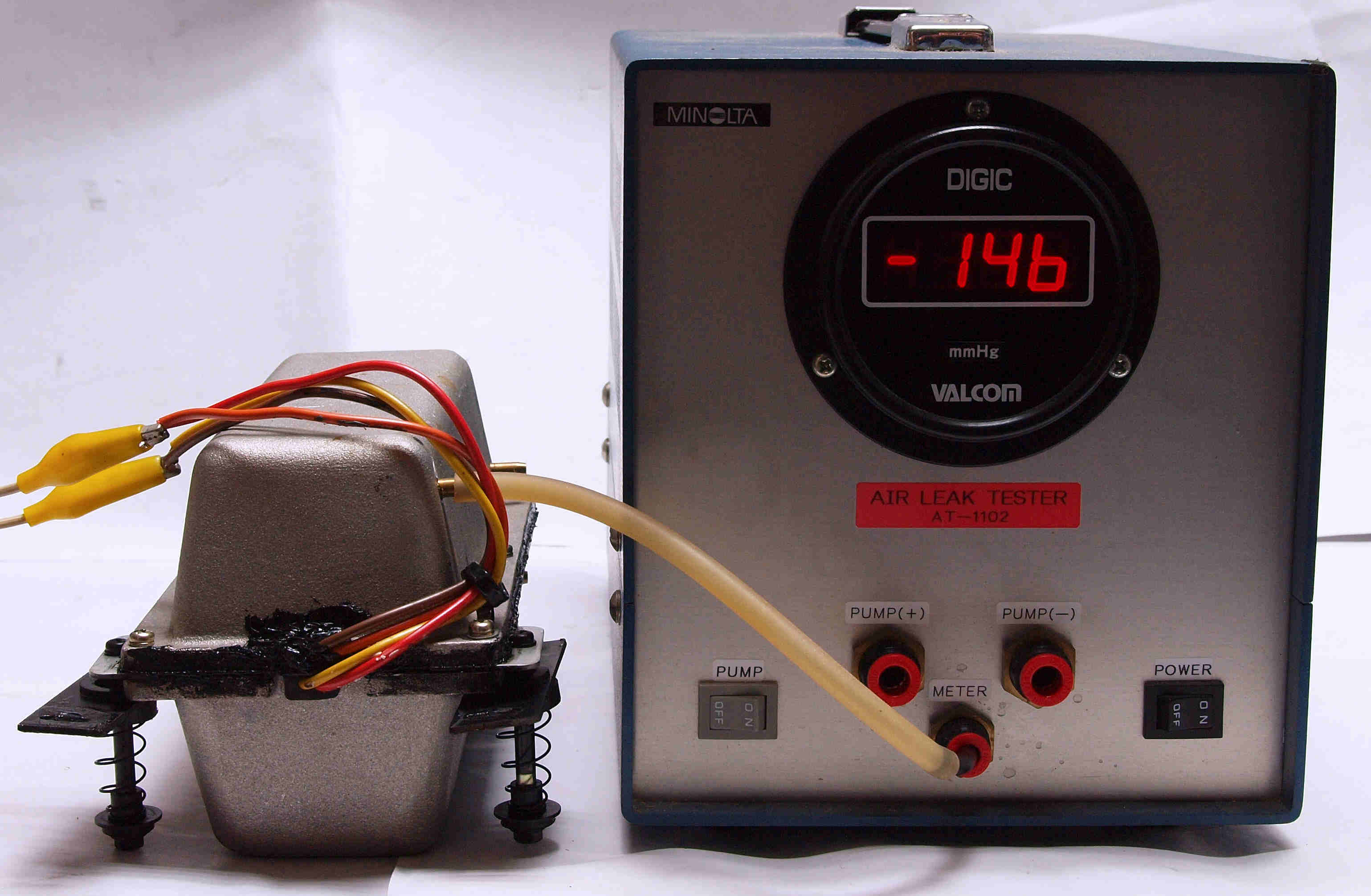

Ｃ３４．　修理（交換）後圧力測定中の　「Ｂ＝吸い込み」

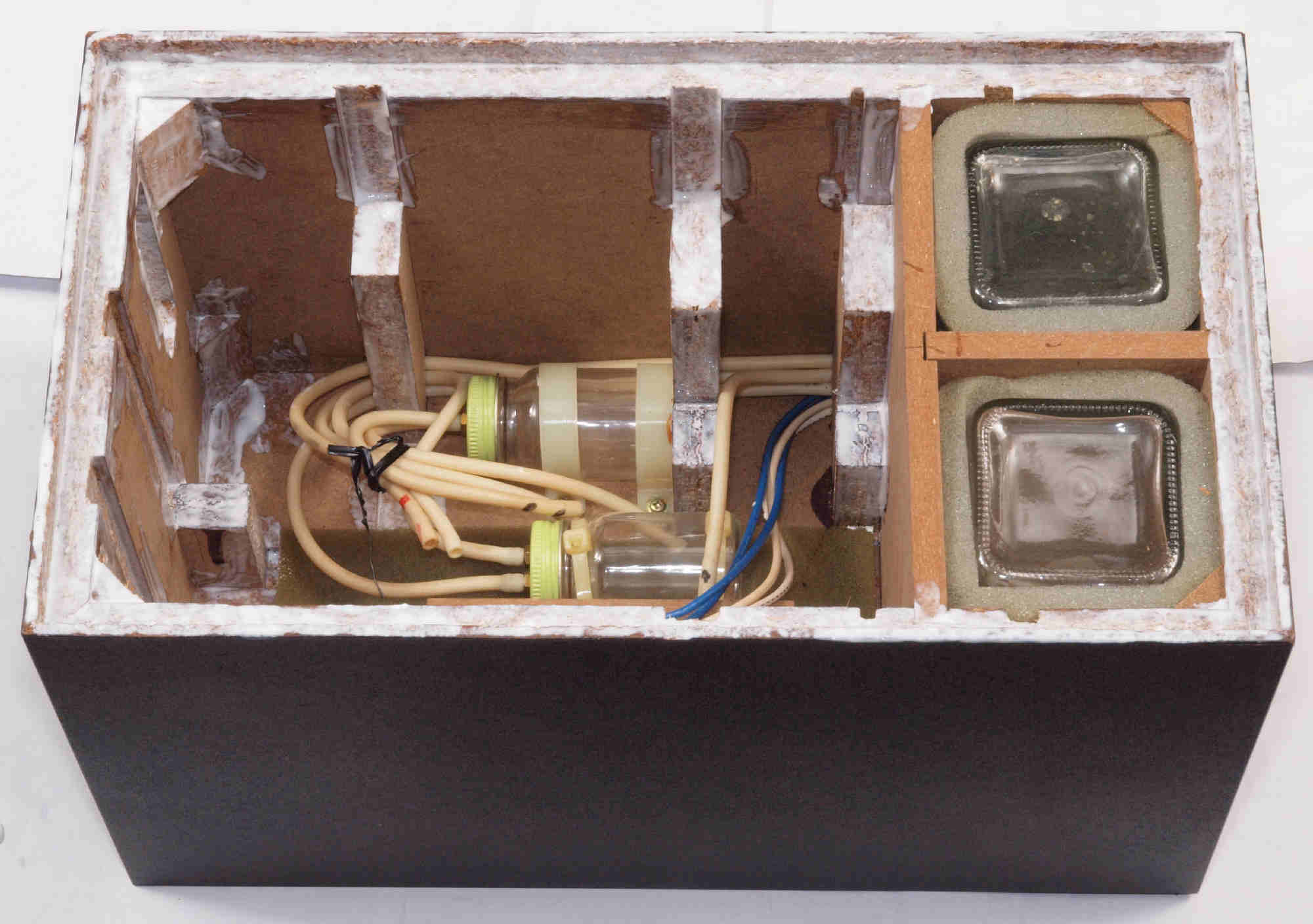

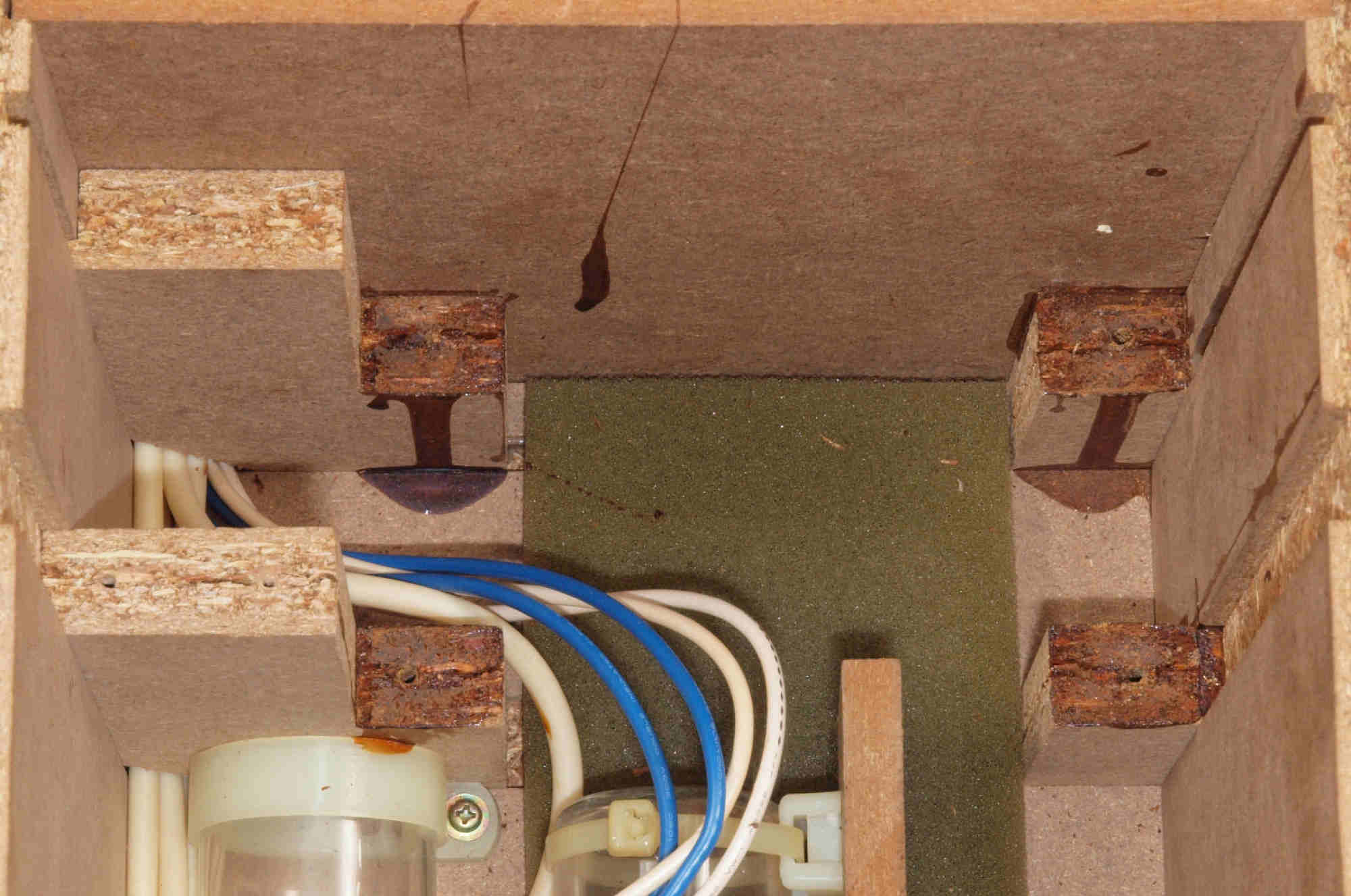

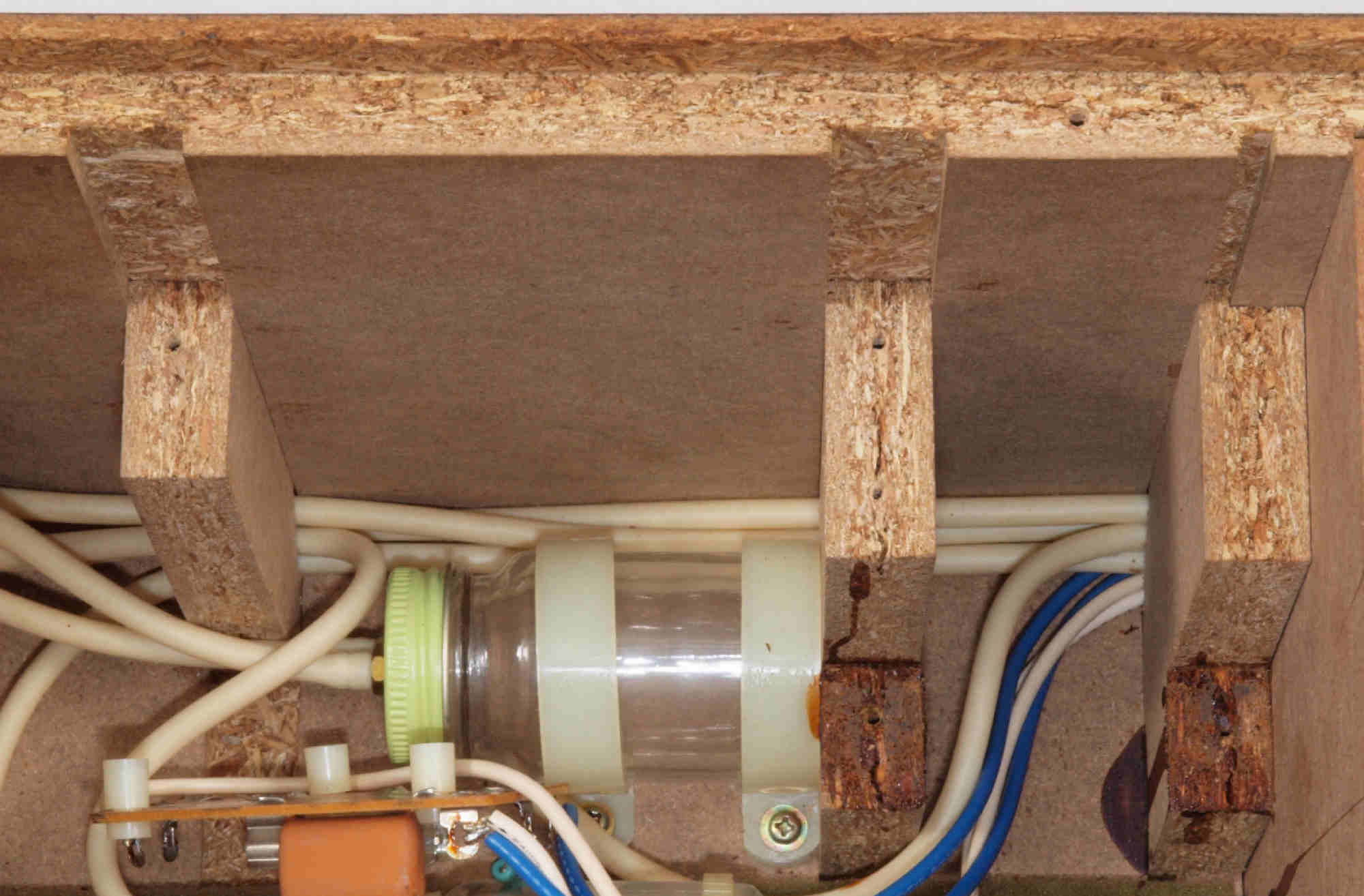

Ｃ４１．　修理前　接着材が劣化した木箱圧縮板右側。

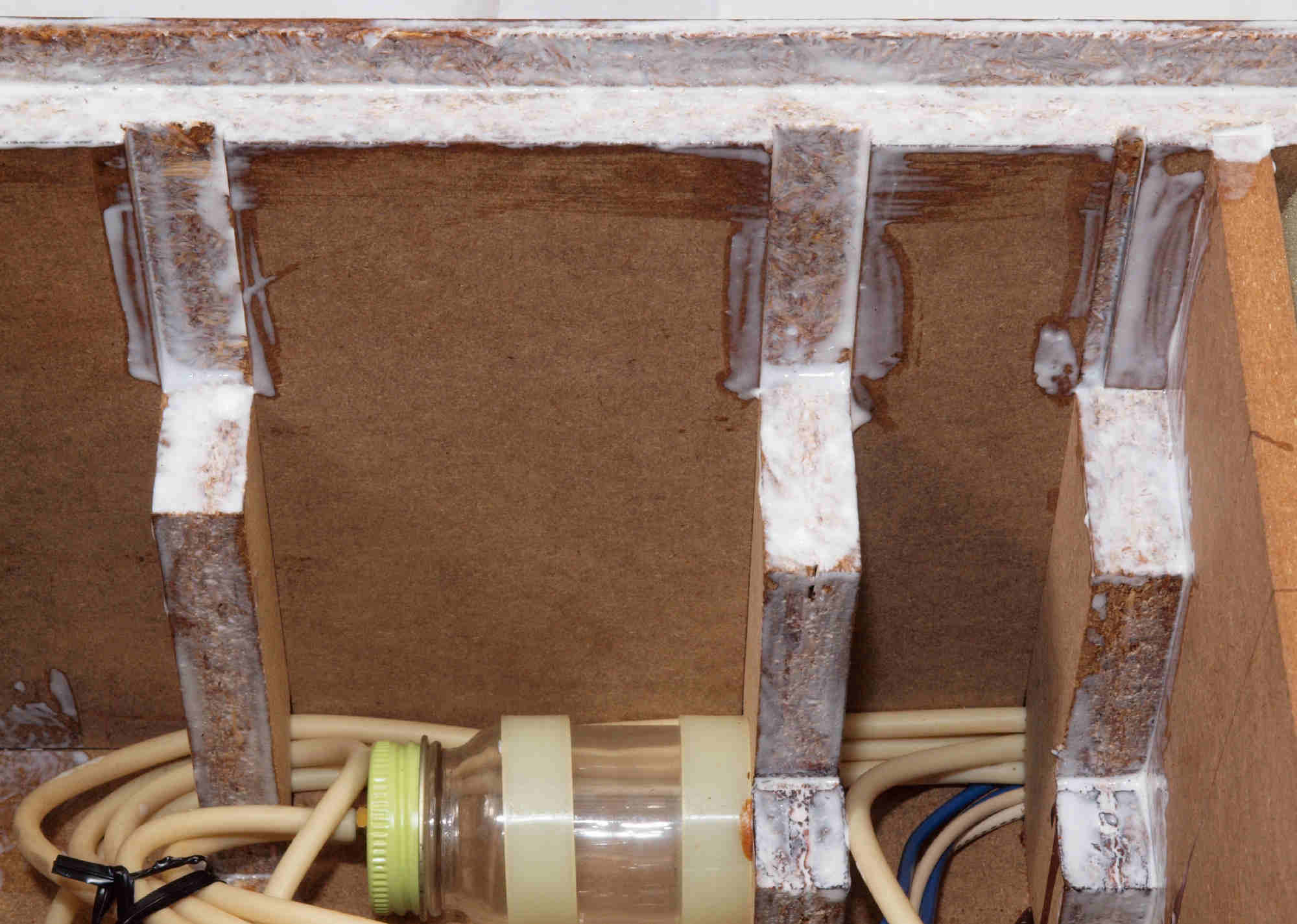

Ｃ４２．　修理中　圧縮板にボンドを塗って固めている、右側。

Ｃ４３．　修理後　表に出るところは、ラッカーを吹き付ける。

Ｃ４４．　修理前　接着材が劣化した木箱圧縮板左側。

Ｃ４５．　修理中　圧縮板にボンドを塗って固めている、左側。

Ｃ４６．　修理後　表に出るところは、ラッカーを吹き付ける。

Ｃ５１．　修理前　接着材が劣化したフューズ取付圧縮板。

Ｃ５２．　修理後　圧縮板にボンドを塗って固めている、フューズ取付圧縮板。

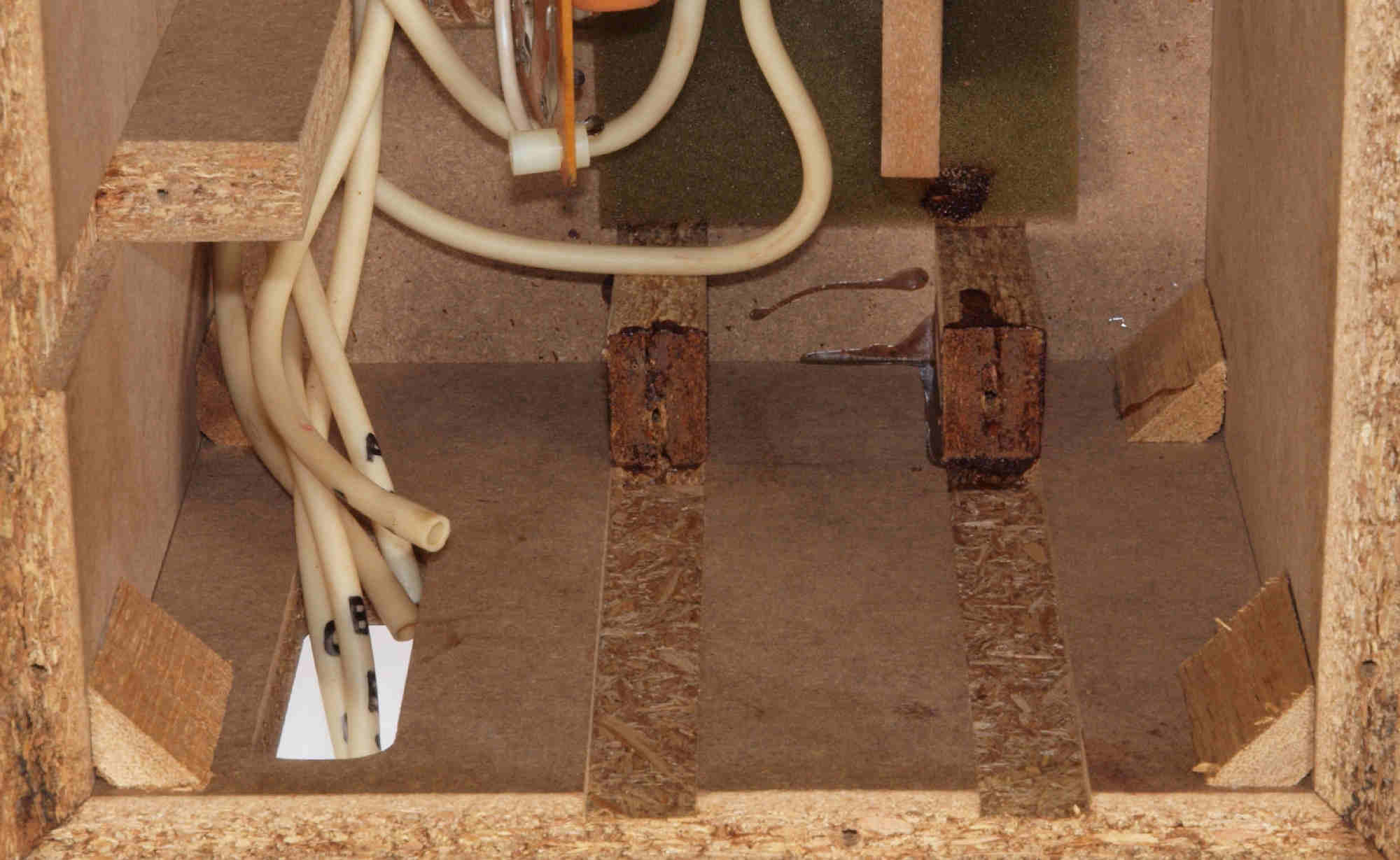

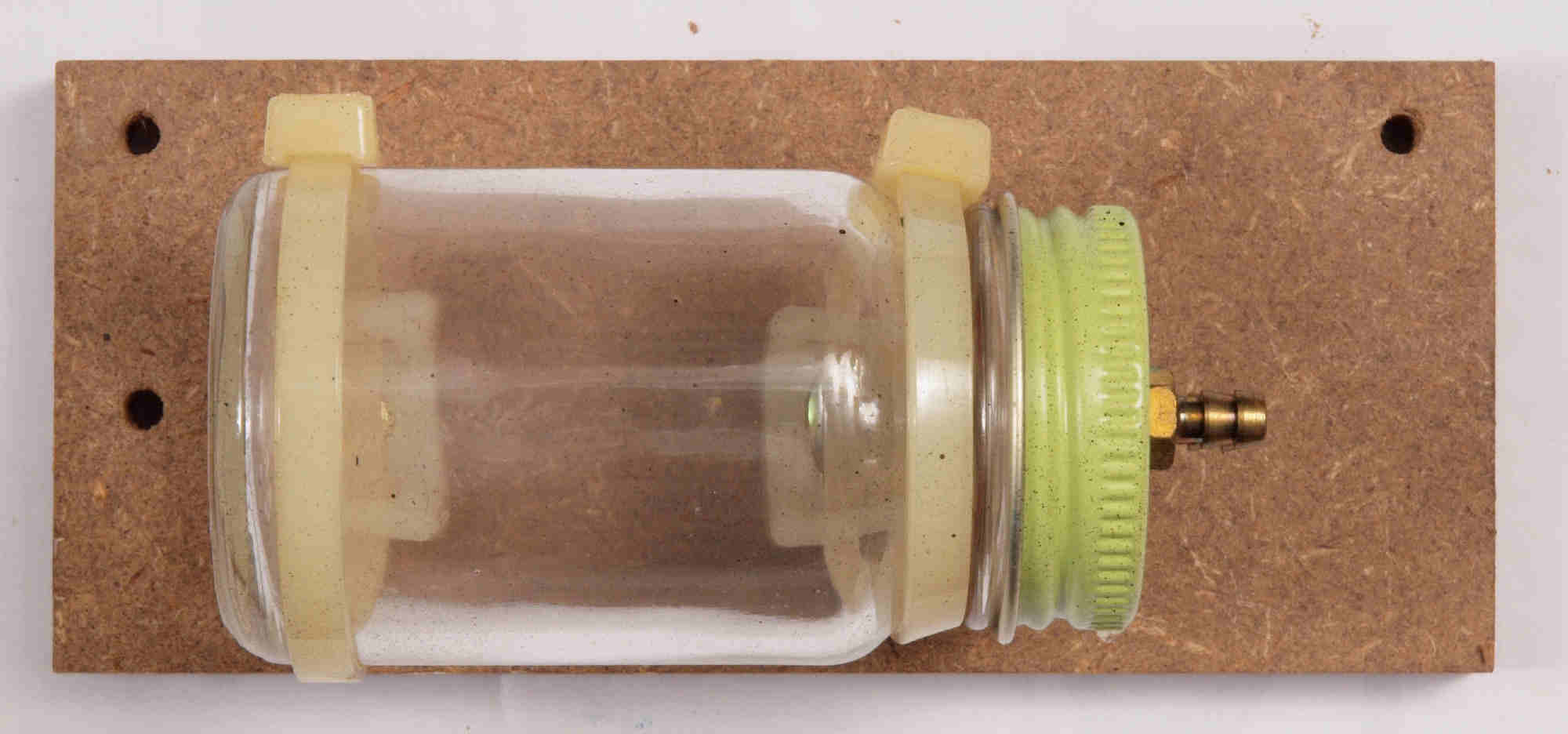

Ｃ５３．　修理前　エアーチャンバー架台。

Ｃ５４．　修理（塗装）後　エアーチャンバー架台。

Ｃ５５．　修理前　エアーチャンバー架台裏。

Ｃ５４．　修理（塗装）後　エアーチャンバー架台裏。

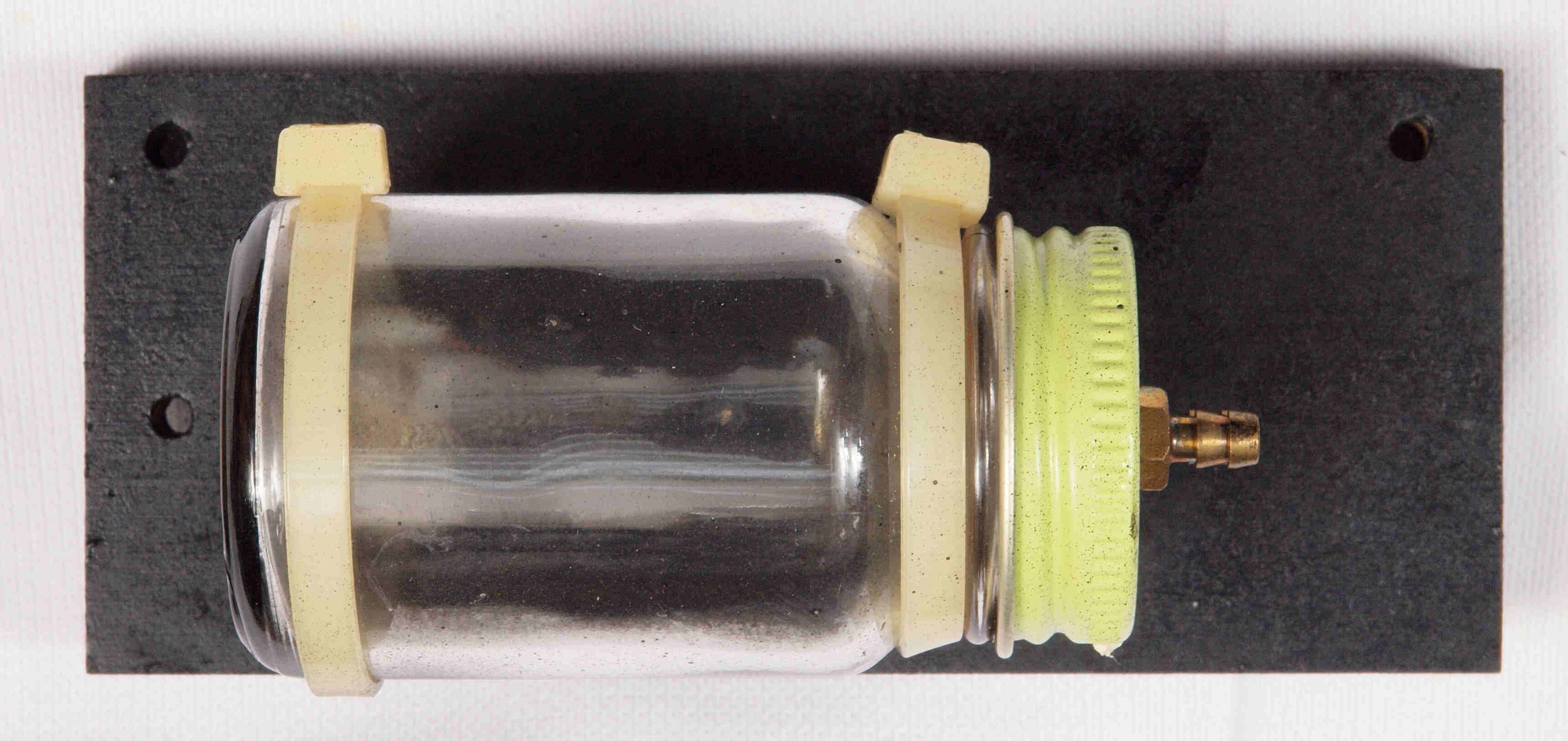

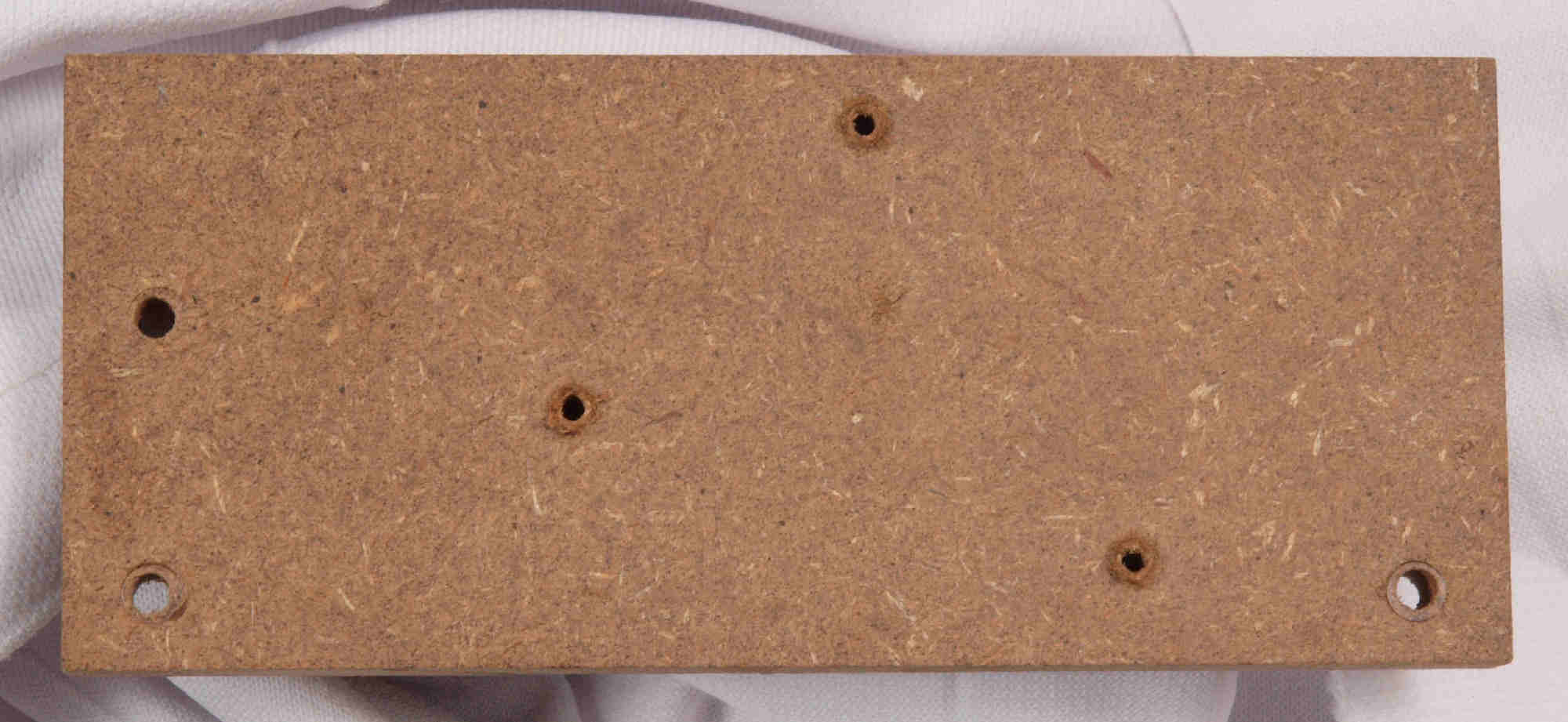

Ｃ６１．　修理前　木ネジで割れた、「ポンプ取り付け板」。

Ｃ６２．　修理中　木ネジで割れた、「ポンプ取り付け板」、ボンドを染みこませる。

Ｃ６３．　修理前　木ネジで割れた、「ポンプ取り付け板」。

Ｃ６４．　修理中　木ネジで割れた、「ポンプ取り付け板」、ボンドを染みこませる。

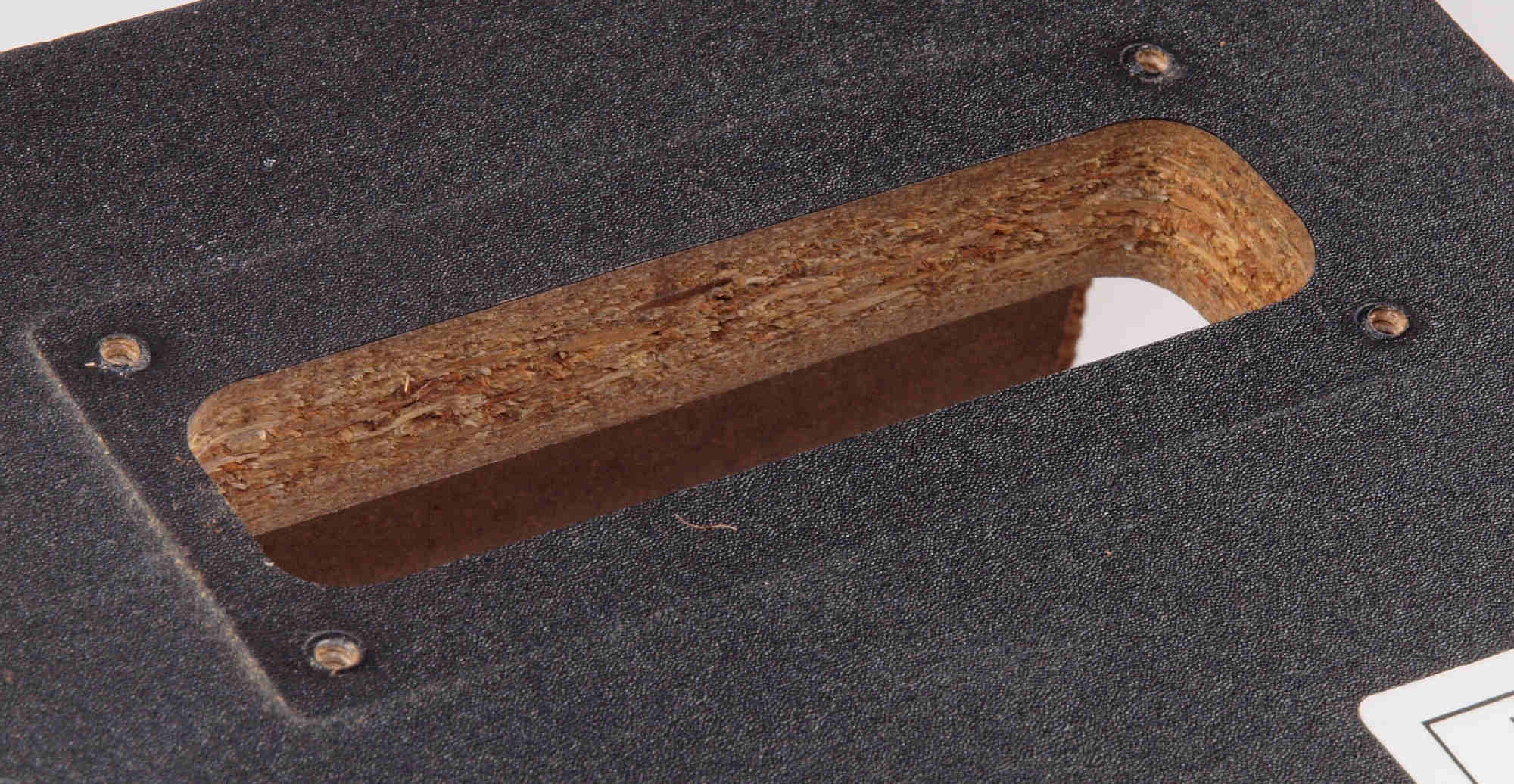

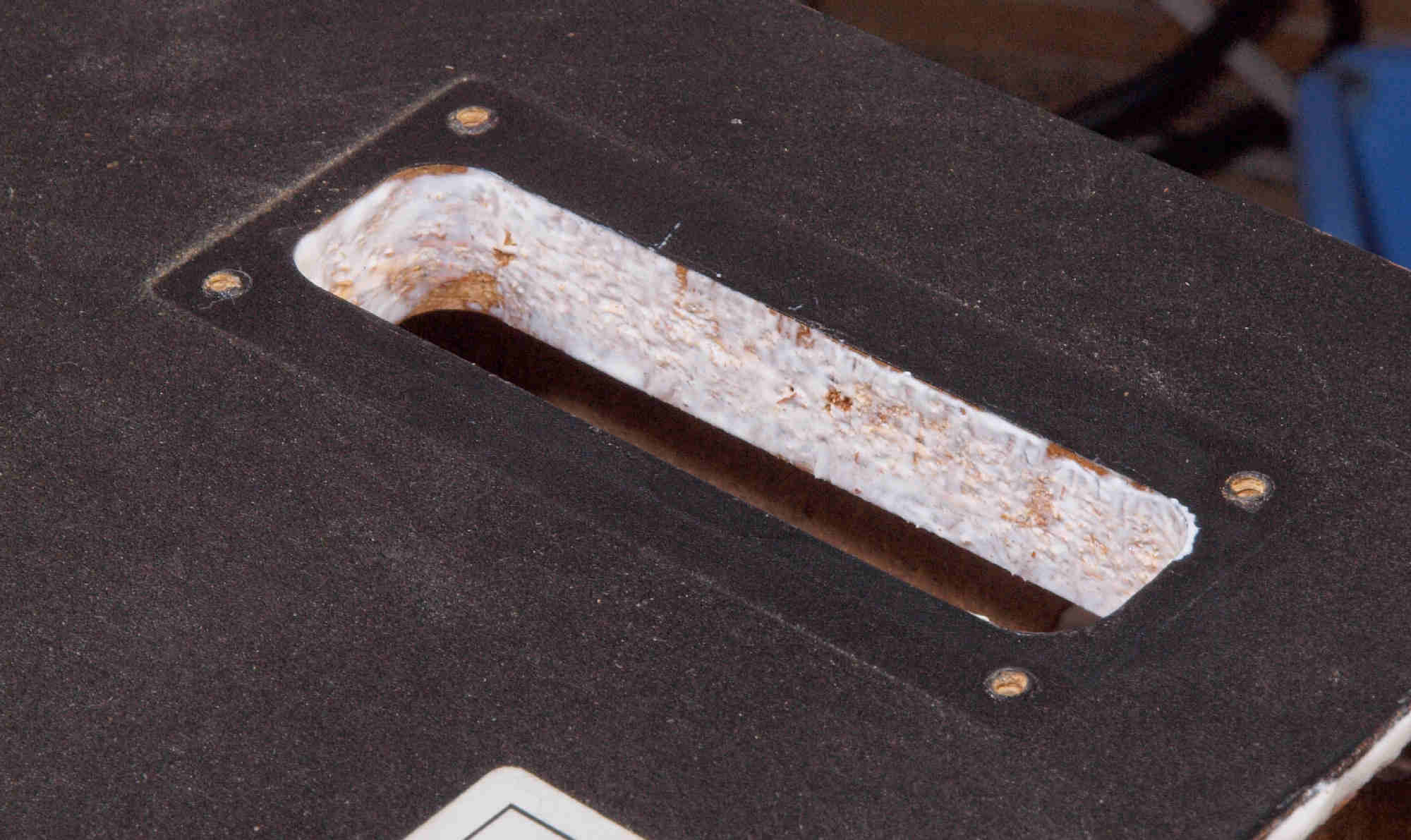

Ｃ６５．　修理前　「電源入り口、吐出口取り付け板」　の穴

Ｃ６６．　修理中　「電源入り口、吐出口取り付け板」　の穴、ボンドを染みこませる。

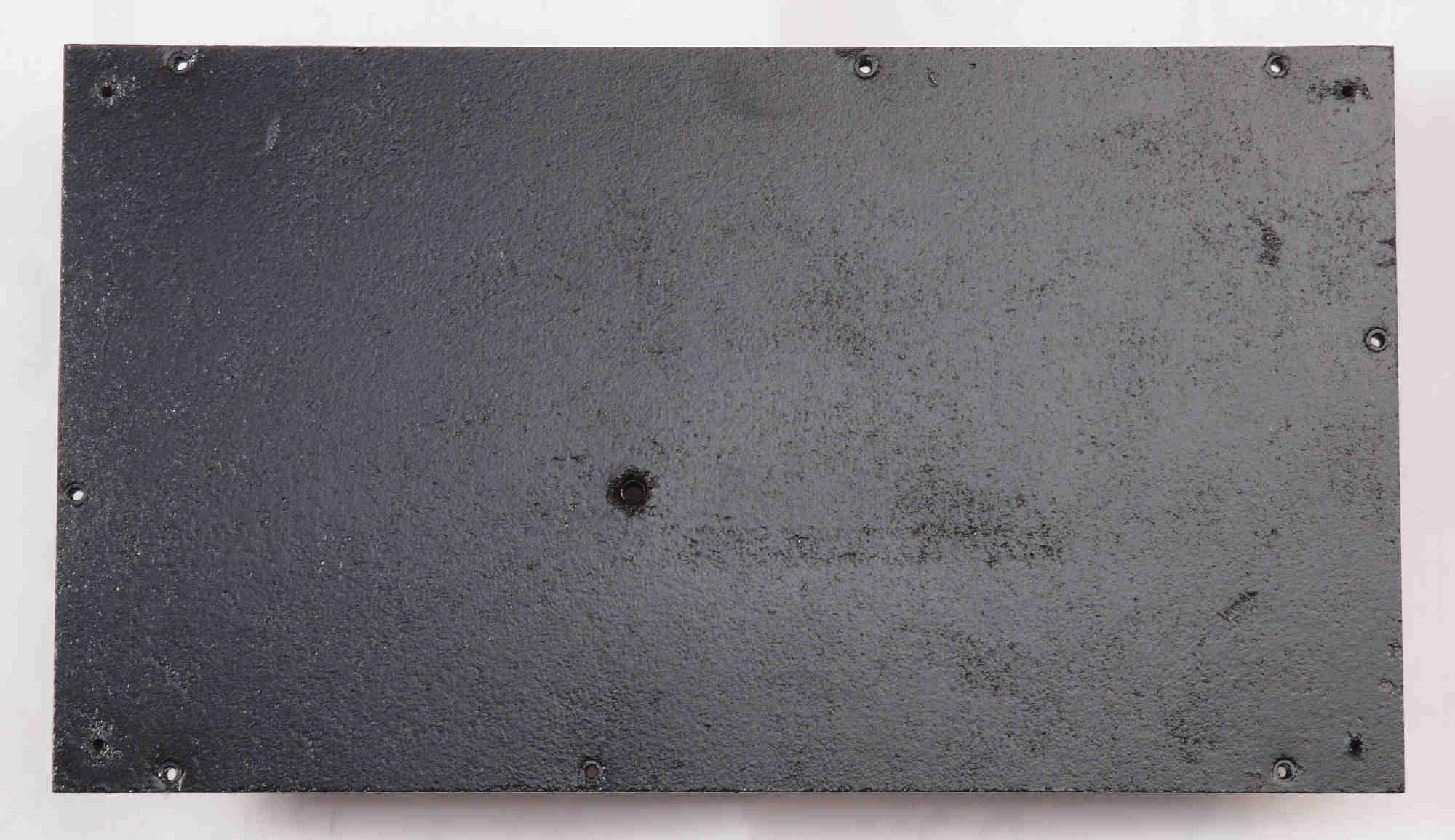

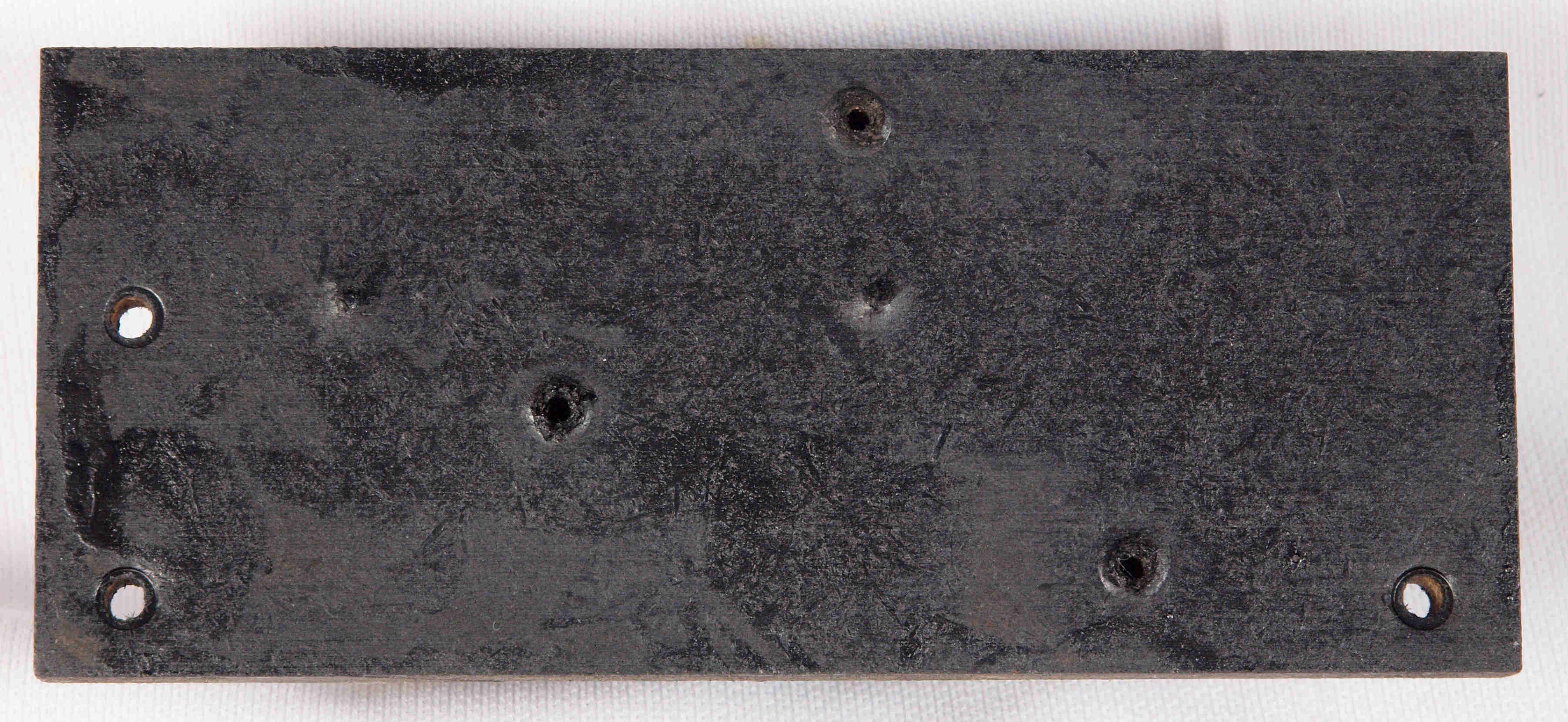

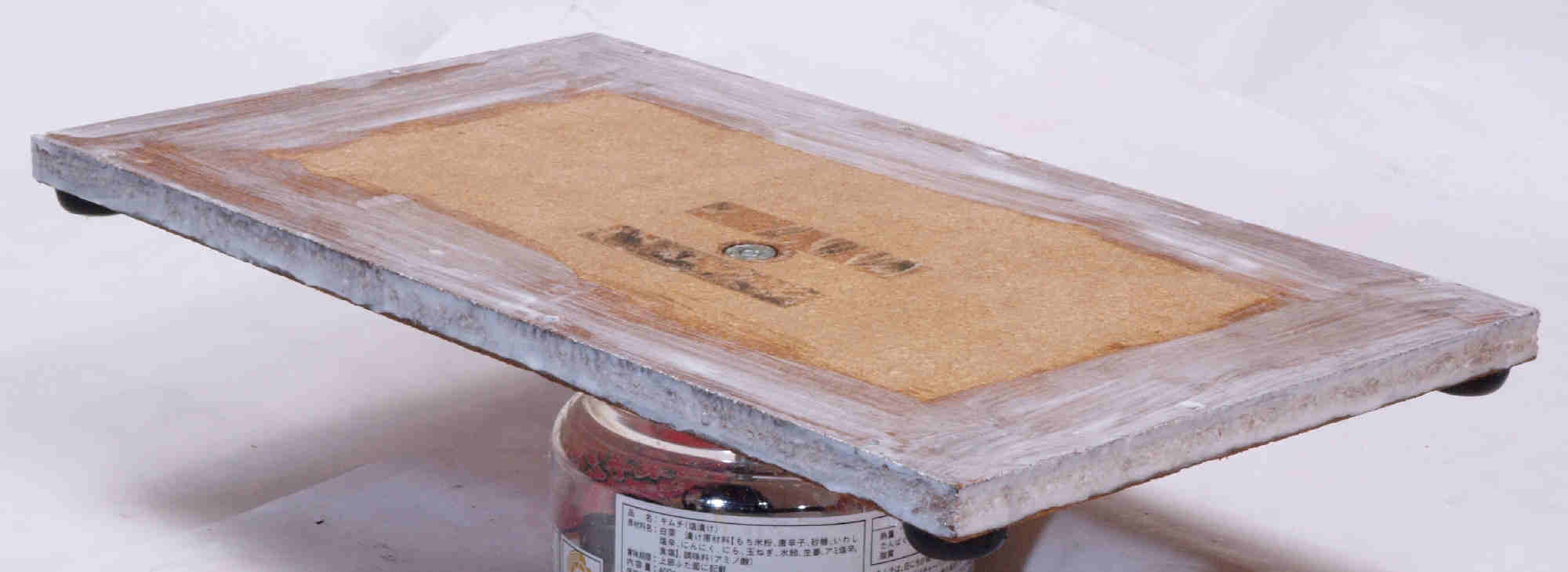

Ｃ７１．　修理前　下蓋表

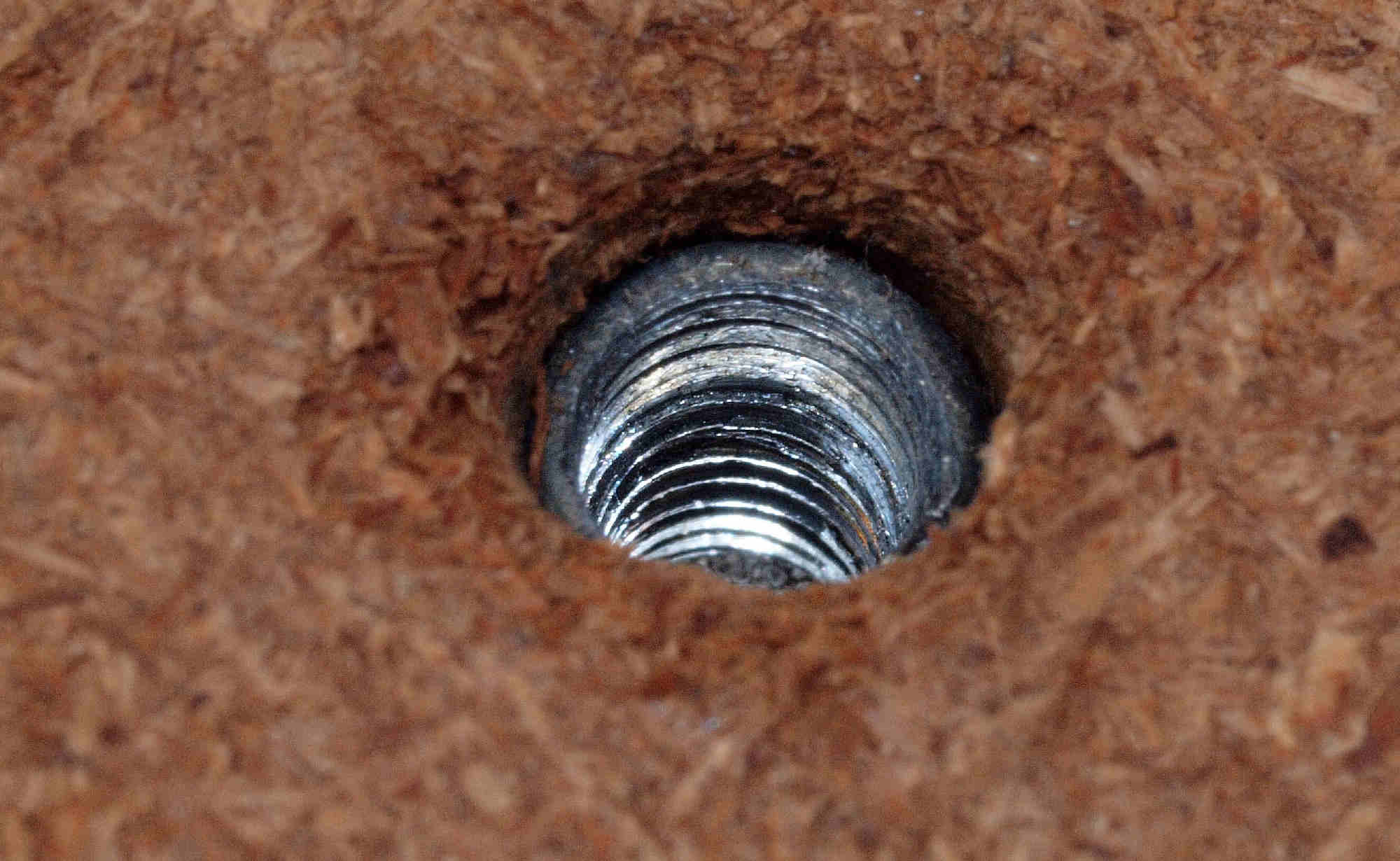

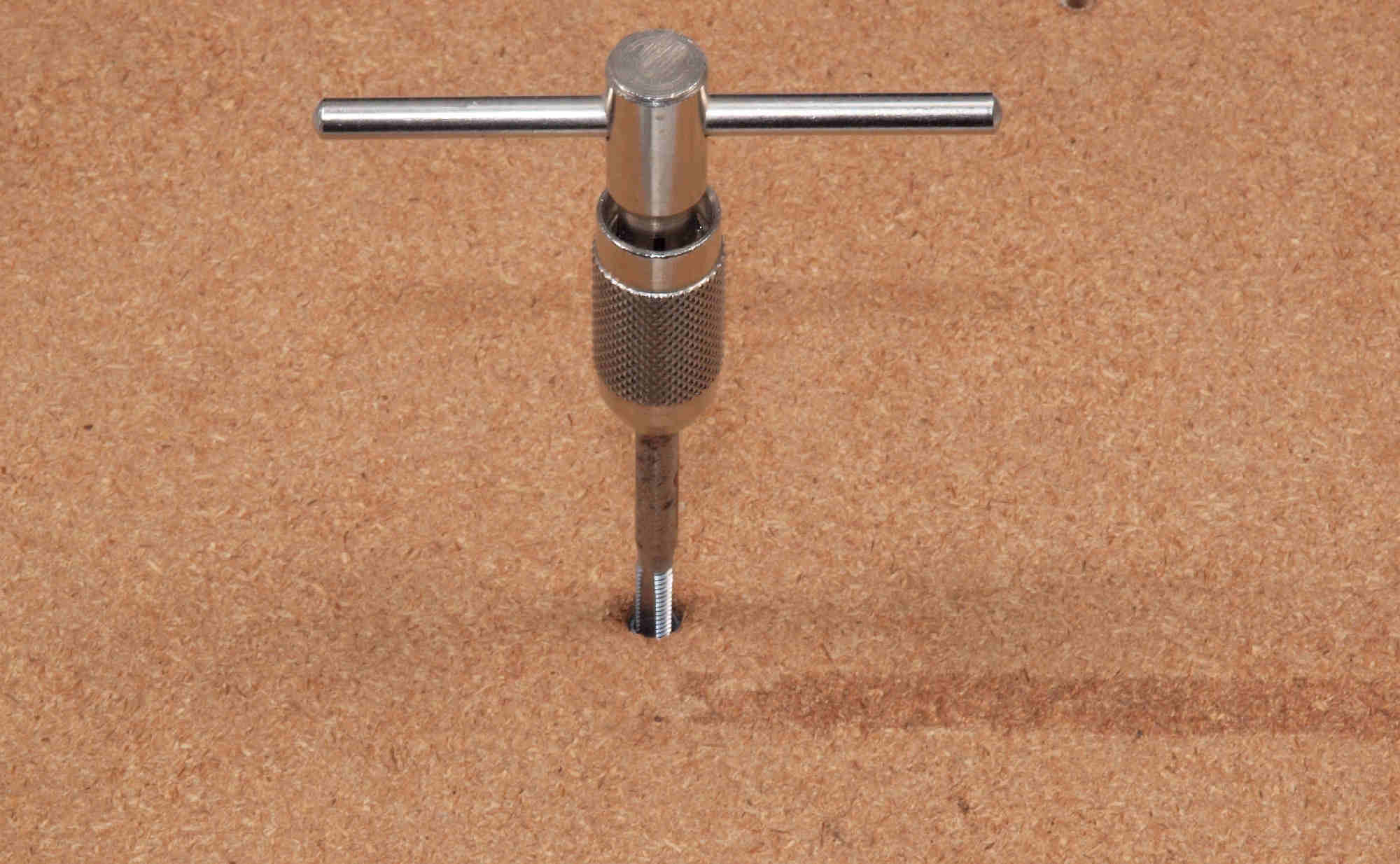

Ｃ７１２．　修理前　下蓋表、　タップを立ててネジ山修正

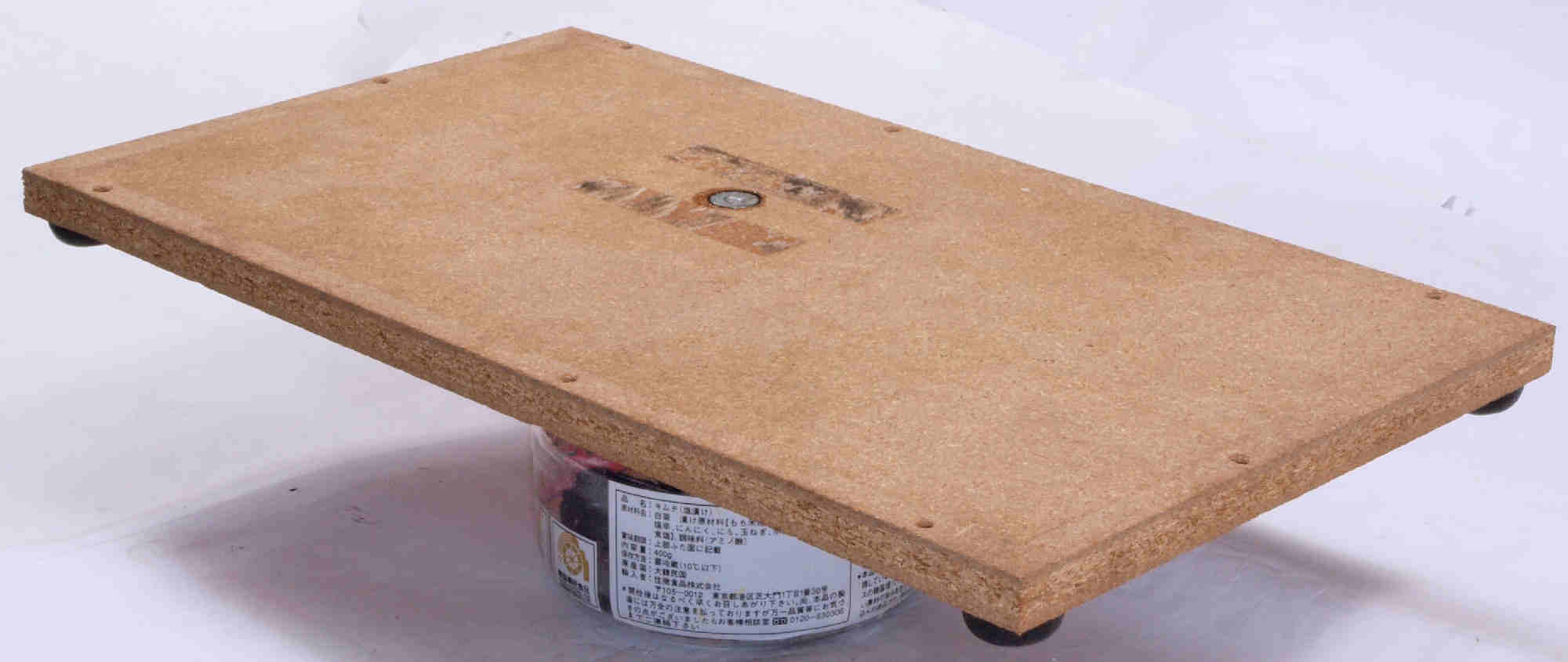

Ｃ７２．　修理（塗装）後　下蓋表、　ラッカーを吹き付ける。

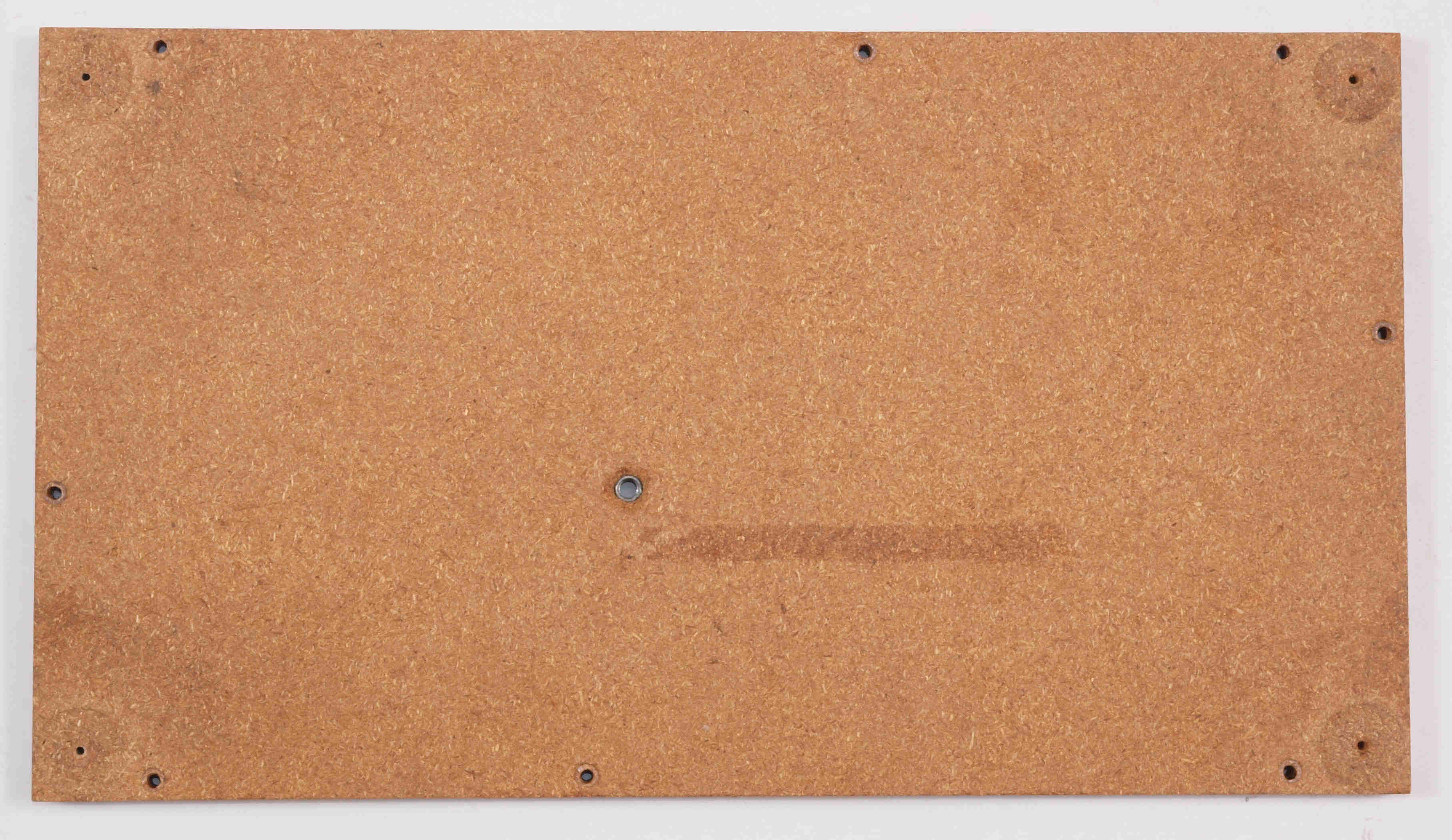

Ｃ７３．　修理前　下蓋（底板）右横側

Ｃ７４．　修理中　下蓋（底板）右横側、ボンドを染みこませる。

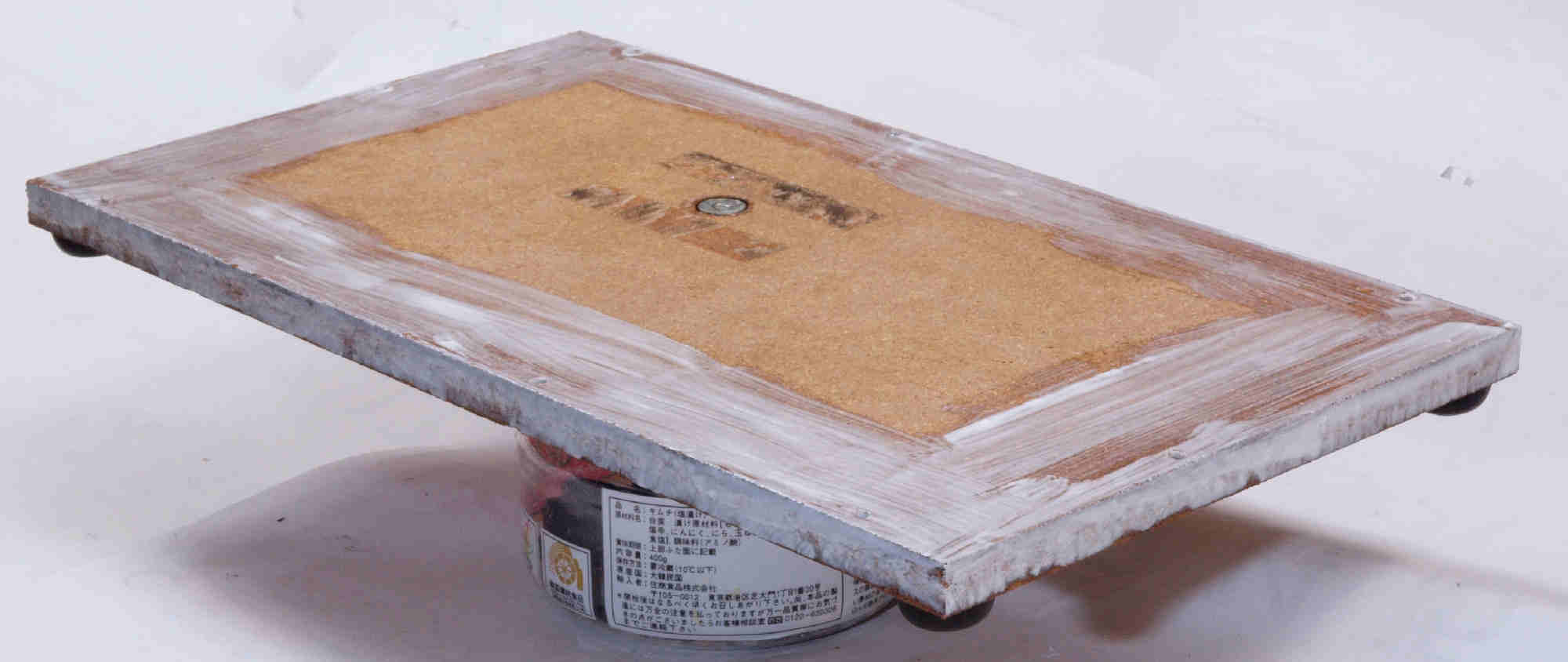

Ｃ７５．　修理（塗装）後　下蓋（底板）右横側、　さらにラッカーを吹き付ける。

Ｃ７６．　修理前　下蓋（底板）左横側

Ｃ７８．　修理中　下蓋（底板）左横側、ボンドを染みこませる。

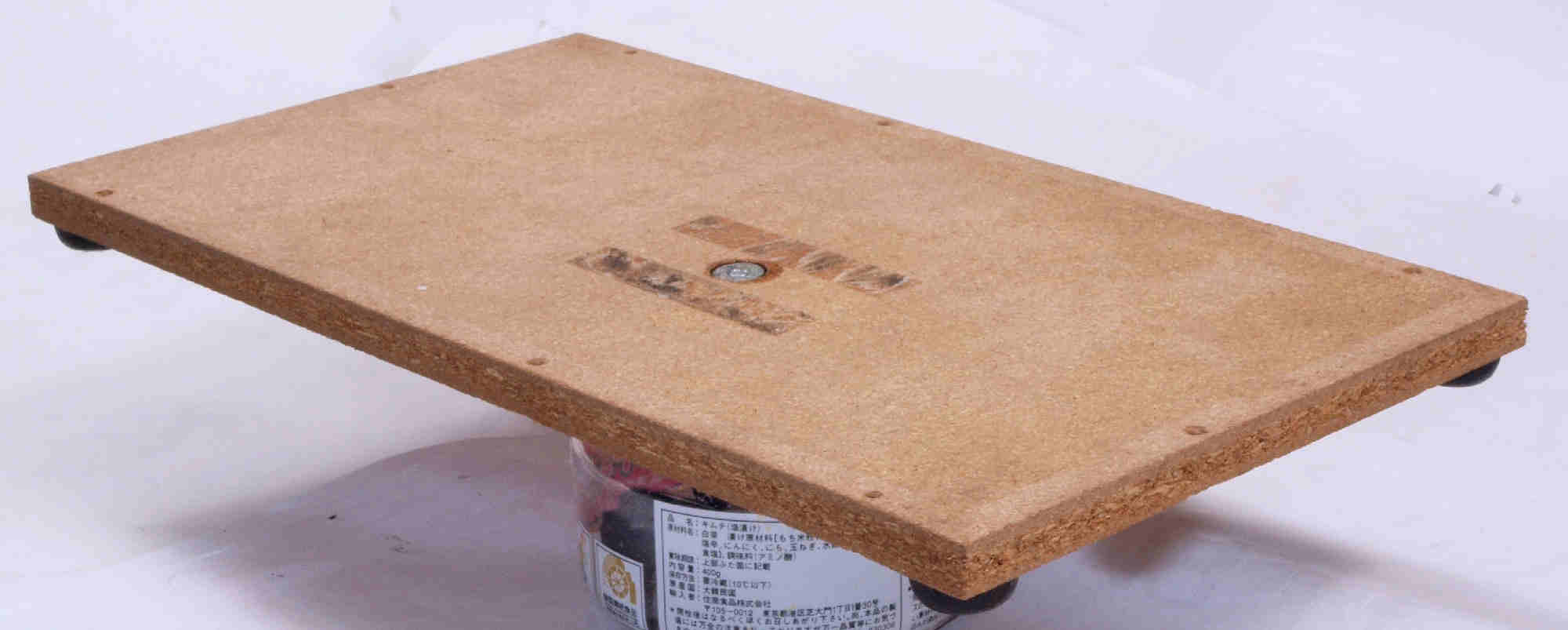

Ｃ７９．　修理（塗装）後　下蓋（底板）左横側、　さらにラッカーを吹き付ける。

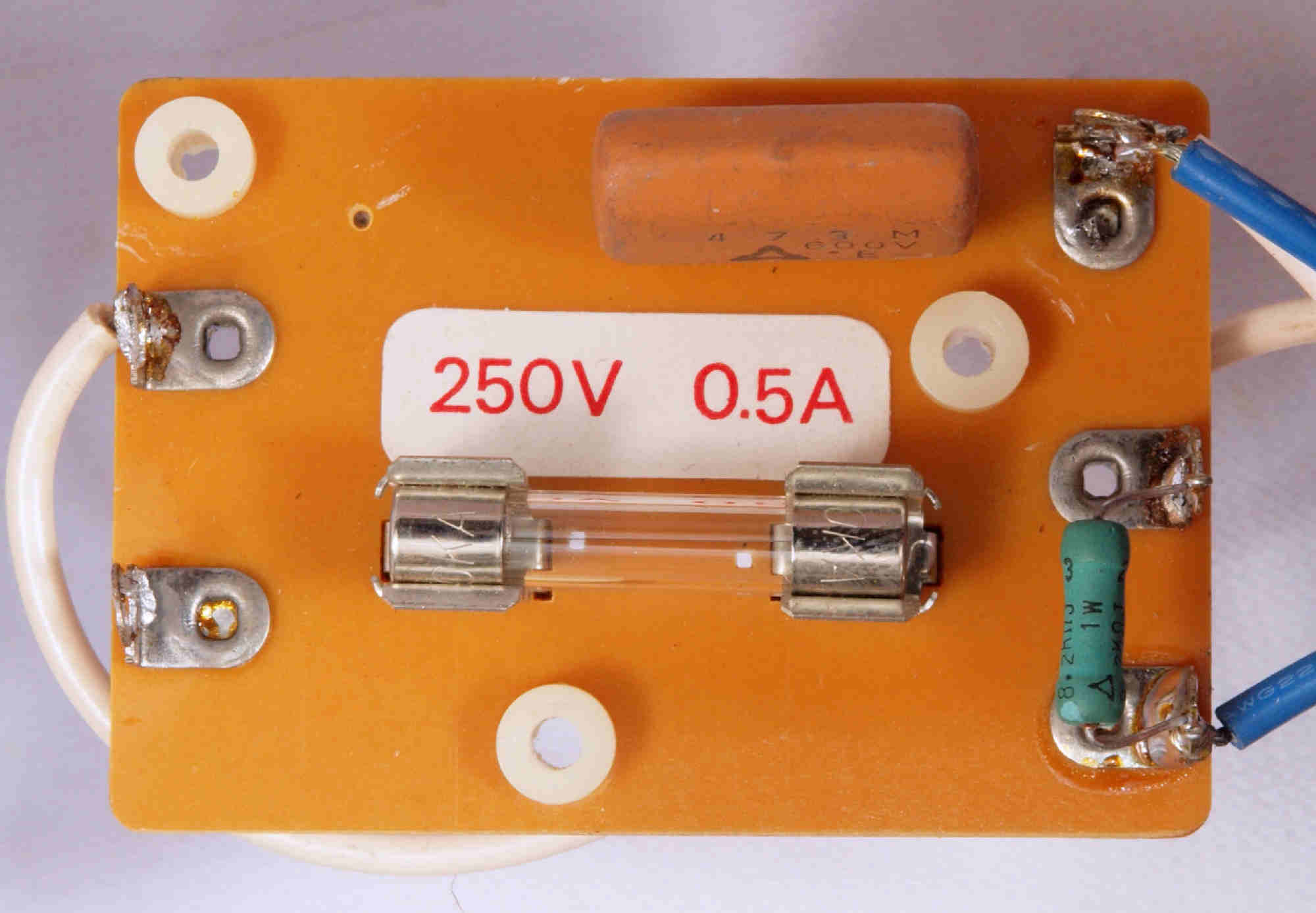

Ｃ８１．　修理前　フューズ基板。

Ｃ８２．　修理前　フューズ基板裏。

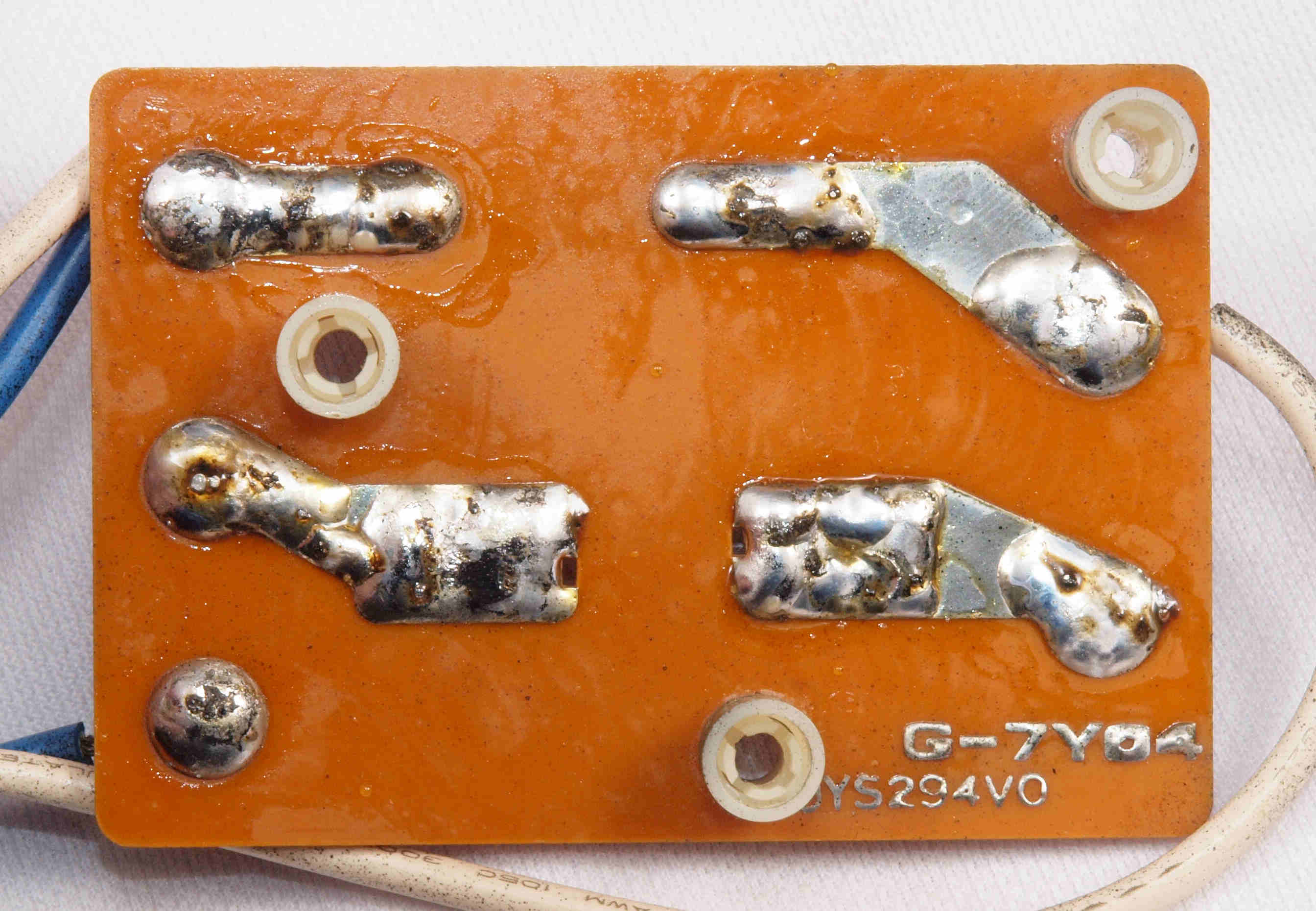

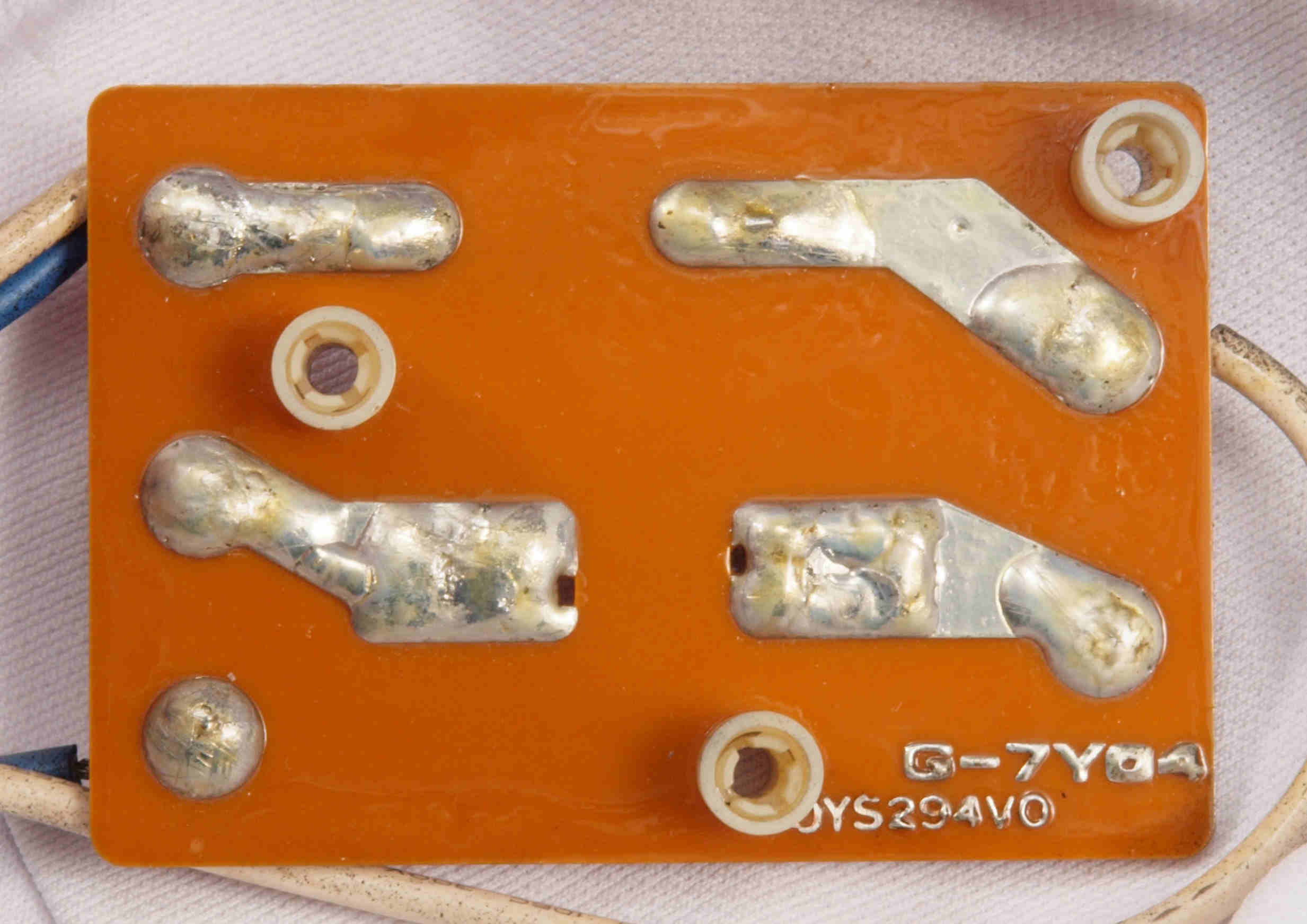

Ｃ８３．　修理（半田補正）後　フューズ基板裏。

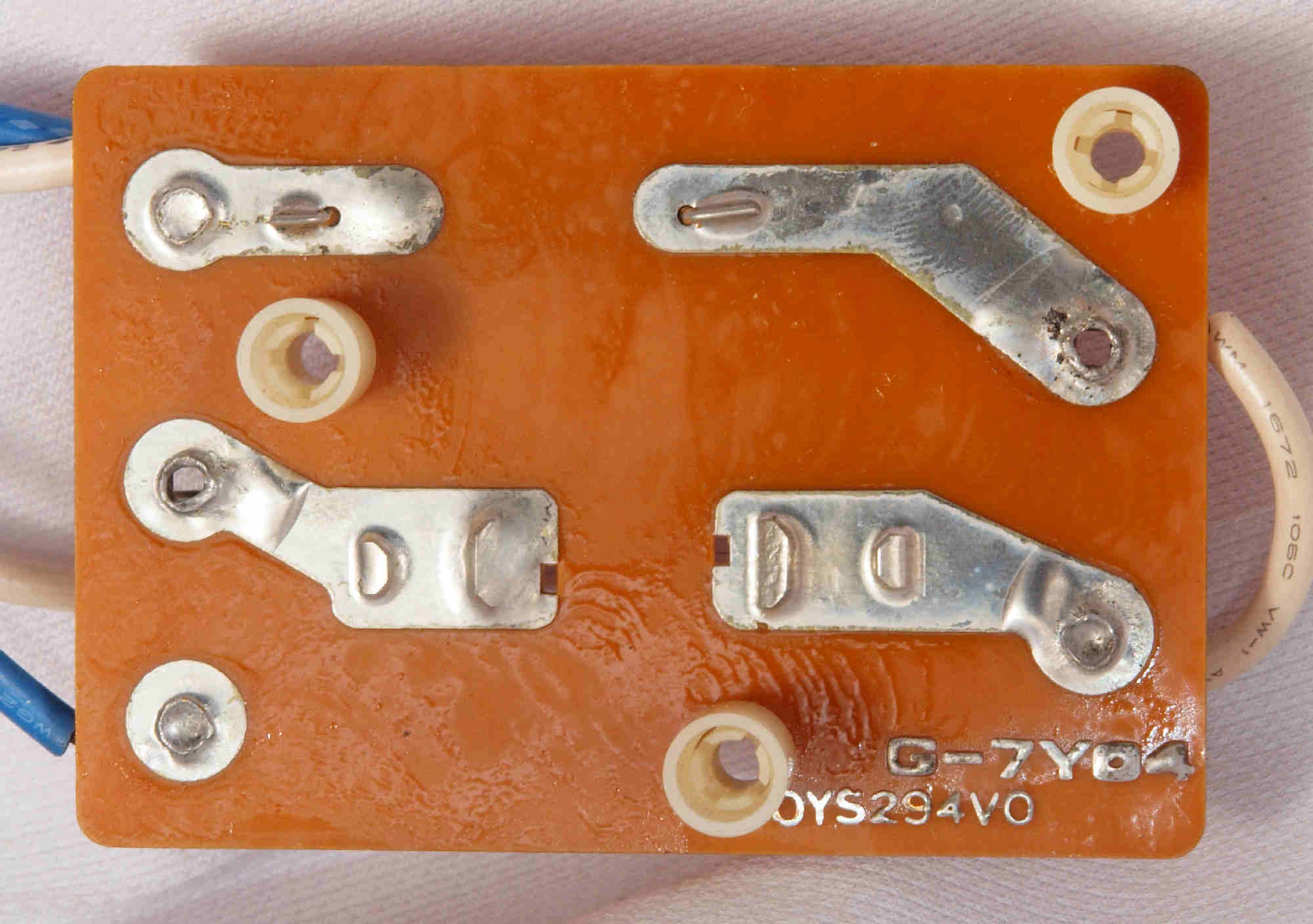

Ｃ８４．　完成フューズ基板裏。

Ｃ９１．　修理前　　各種止めネジ＋ポンプ取り付け金具類、錆が出ている。。　

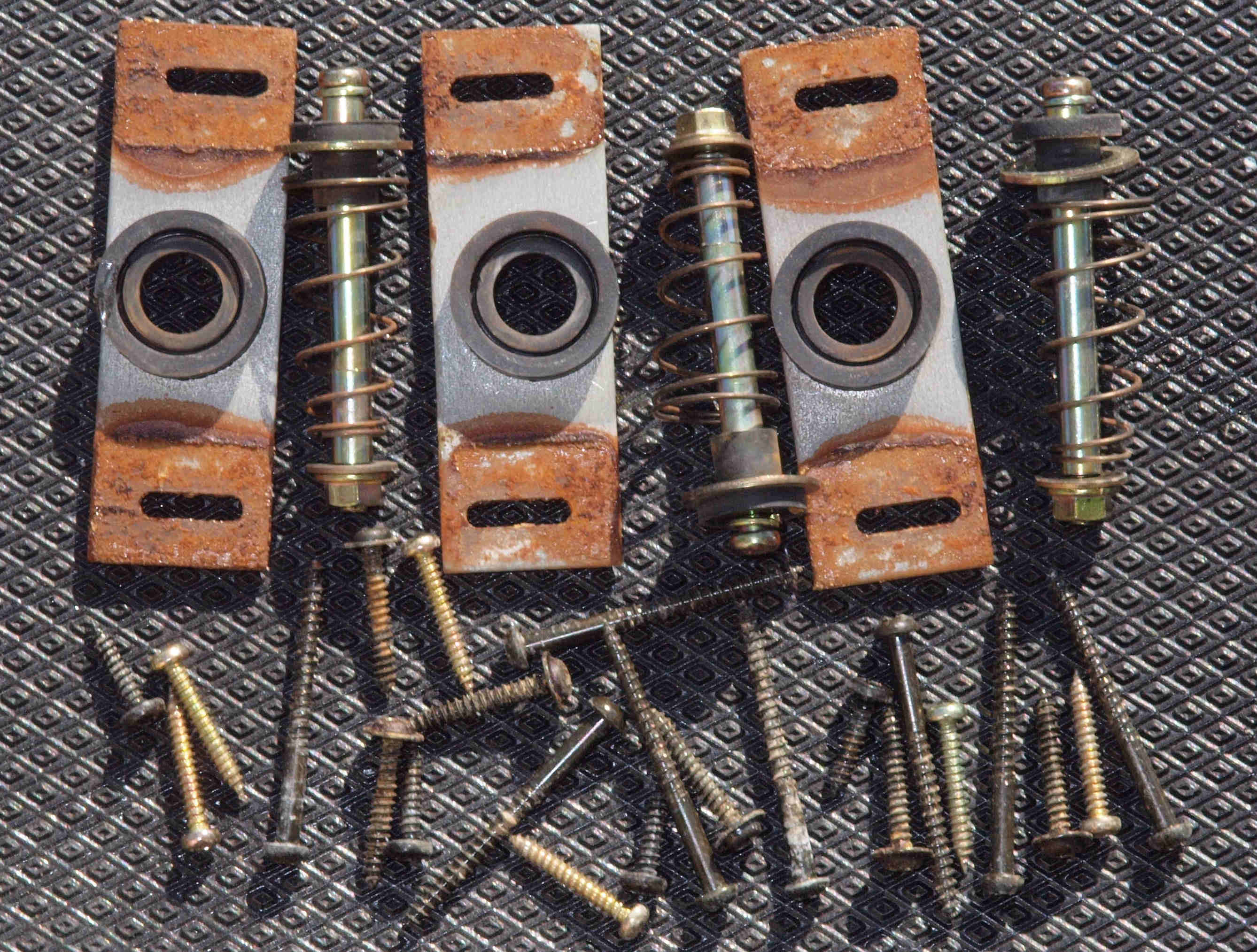

Ｃ９２．　修理（塗装）後　各種止めネジ＋ポンプ取り付け金具類、　錆止めにラッカーを吹き付ける。

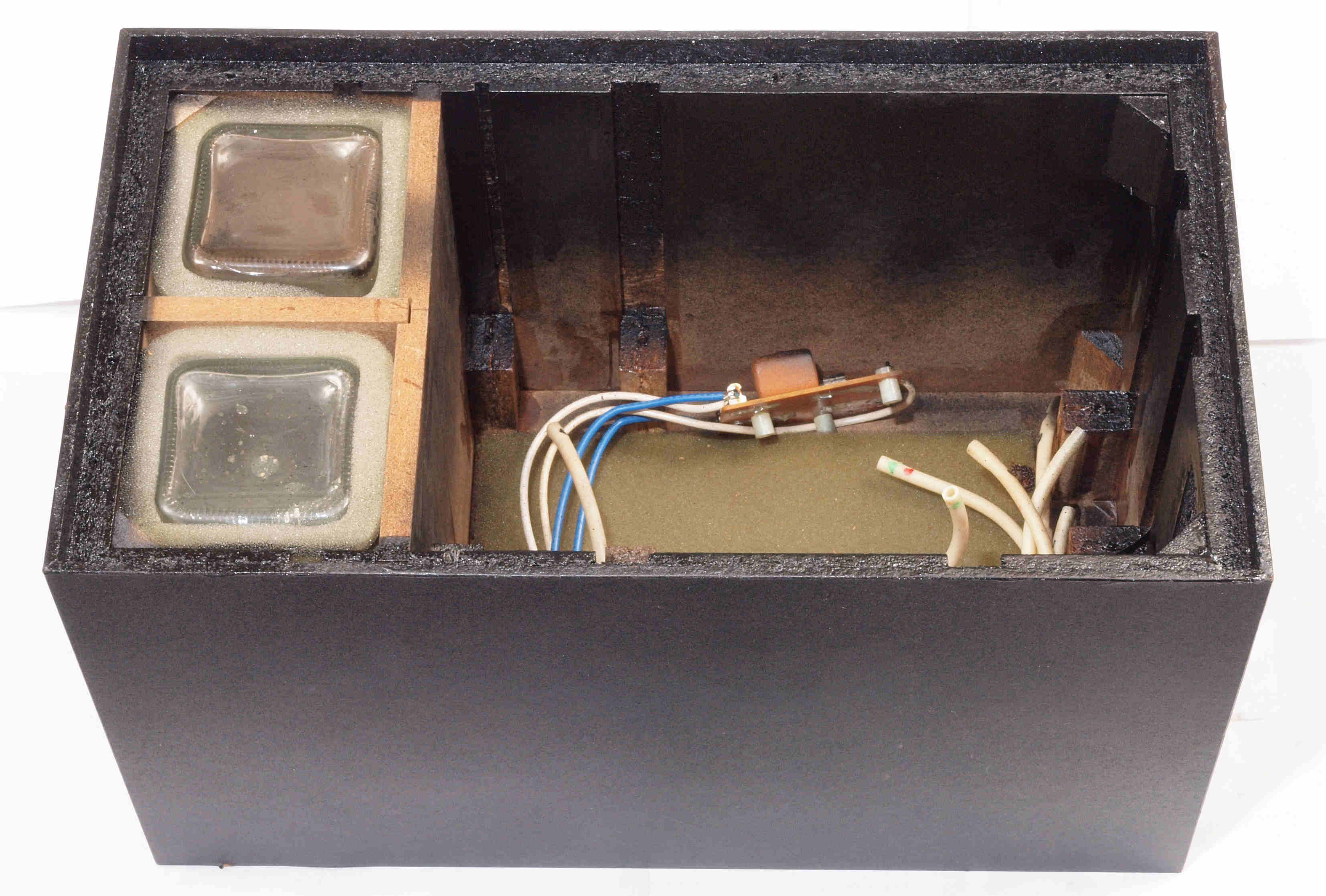

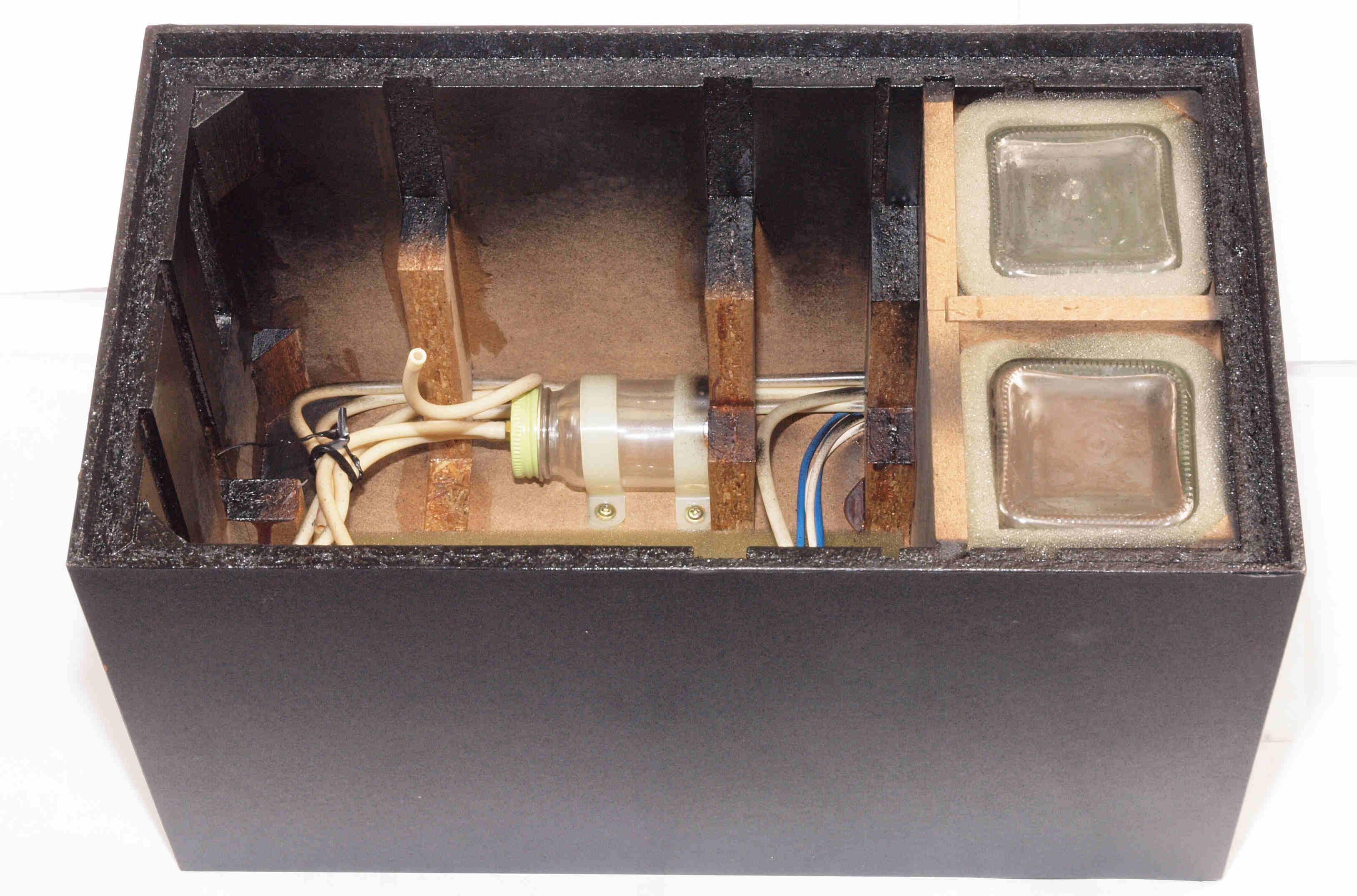

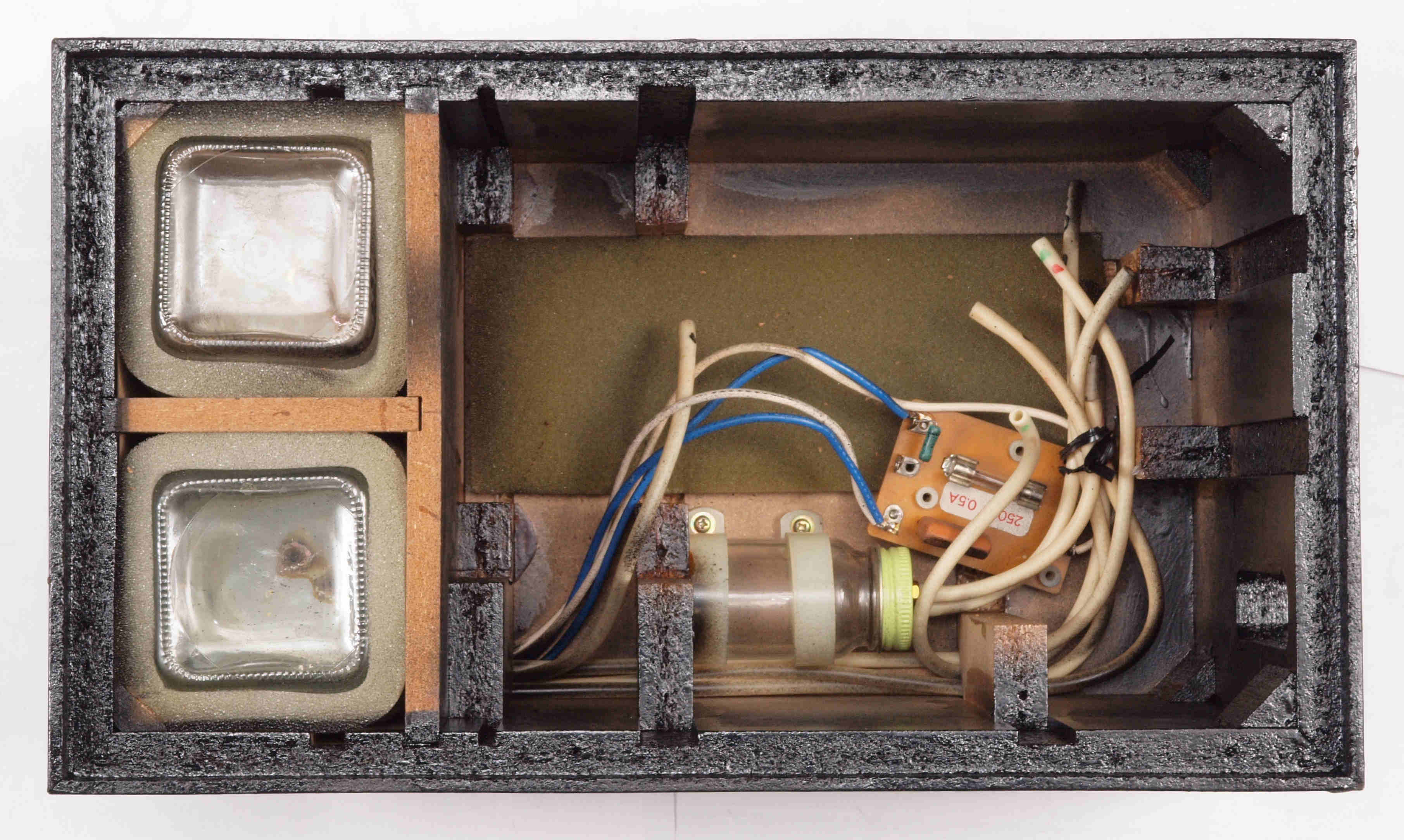

ＣA１．　修理前　上から見る

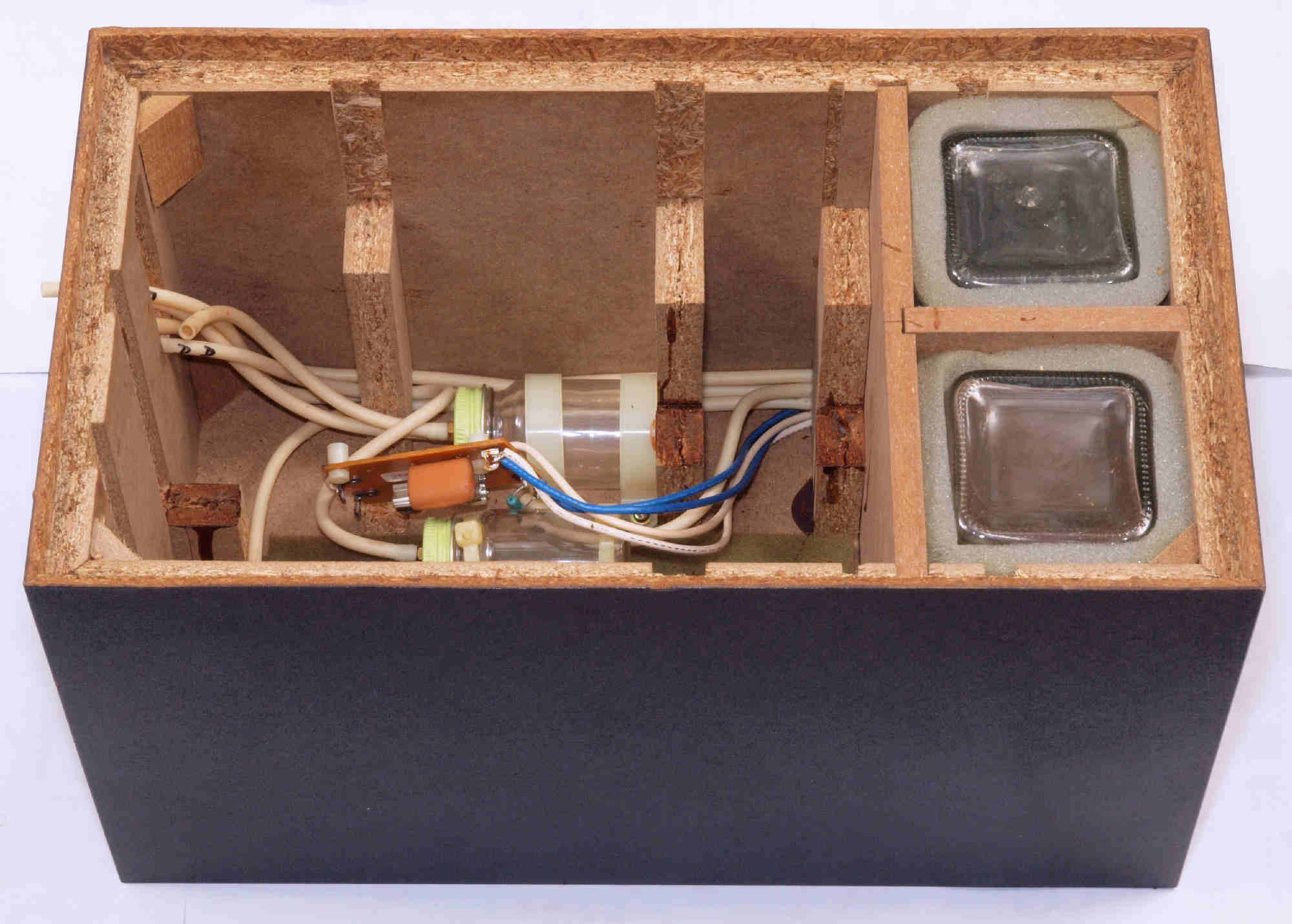

ＣＡ２．　修理中　ポンプを取りさった所。

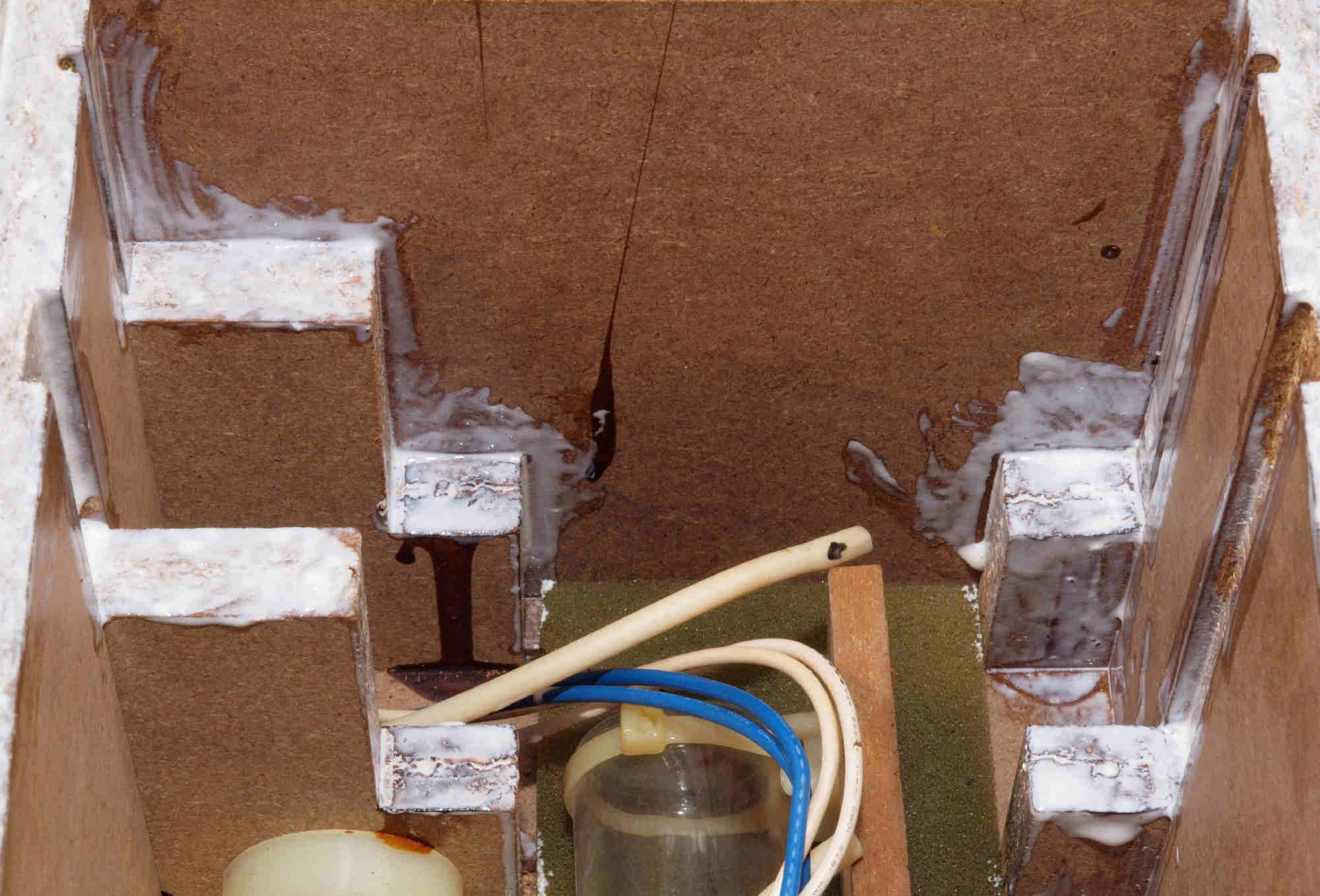

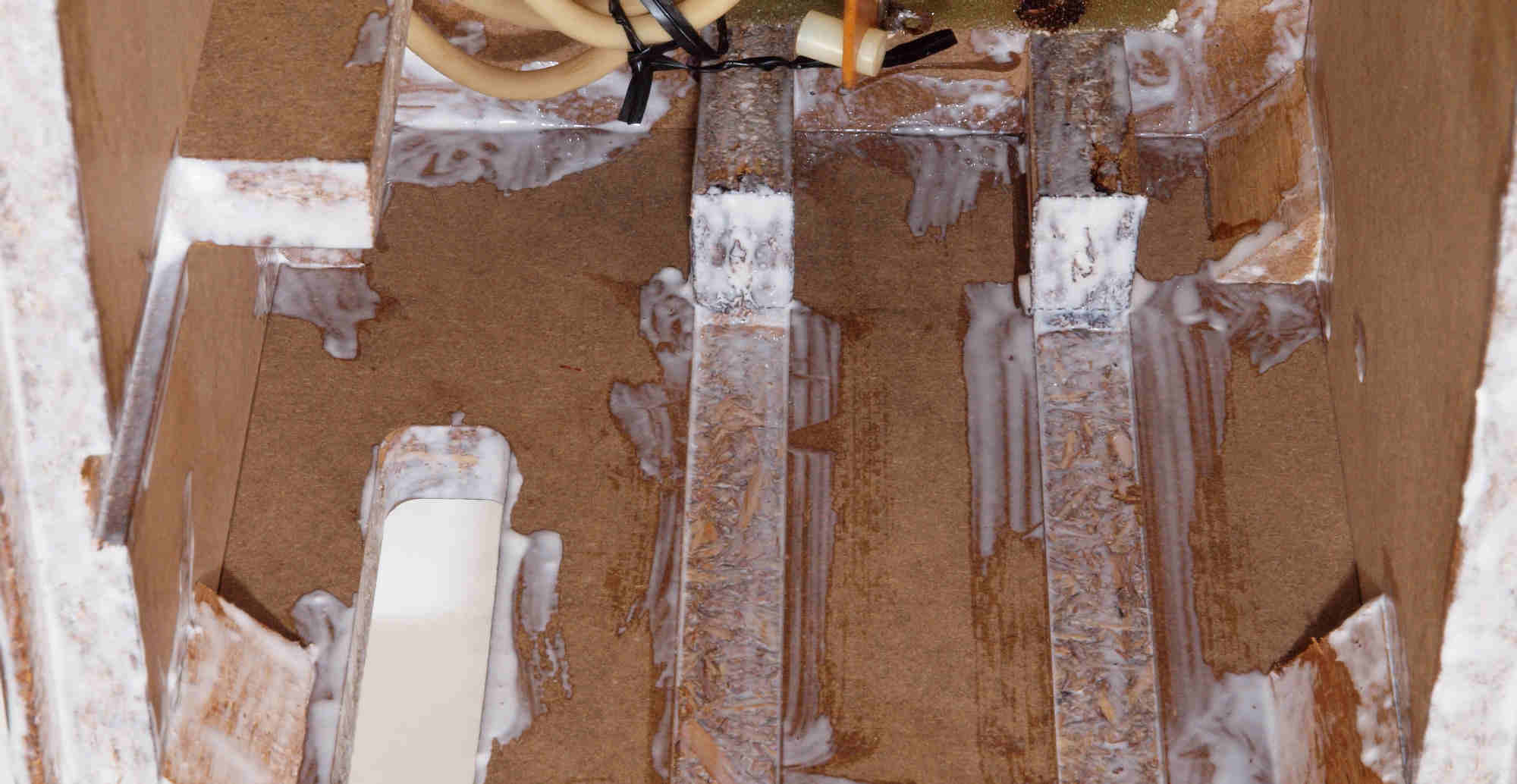

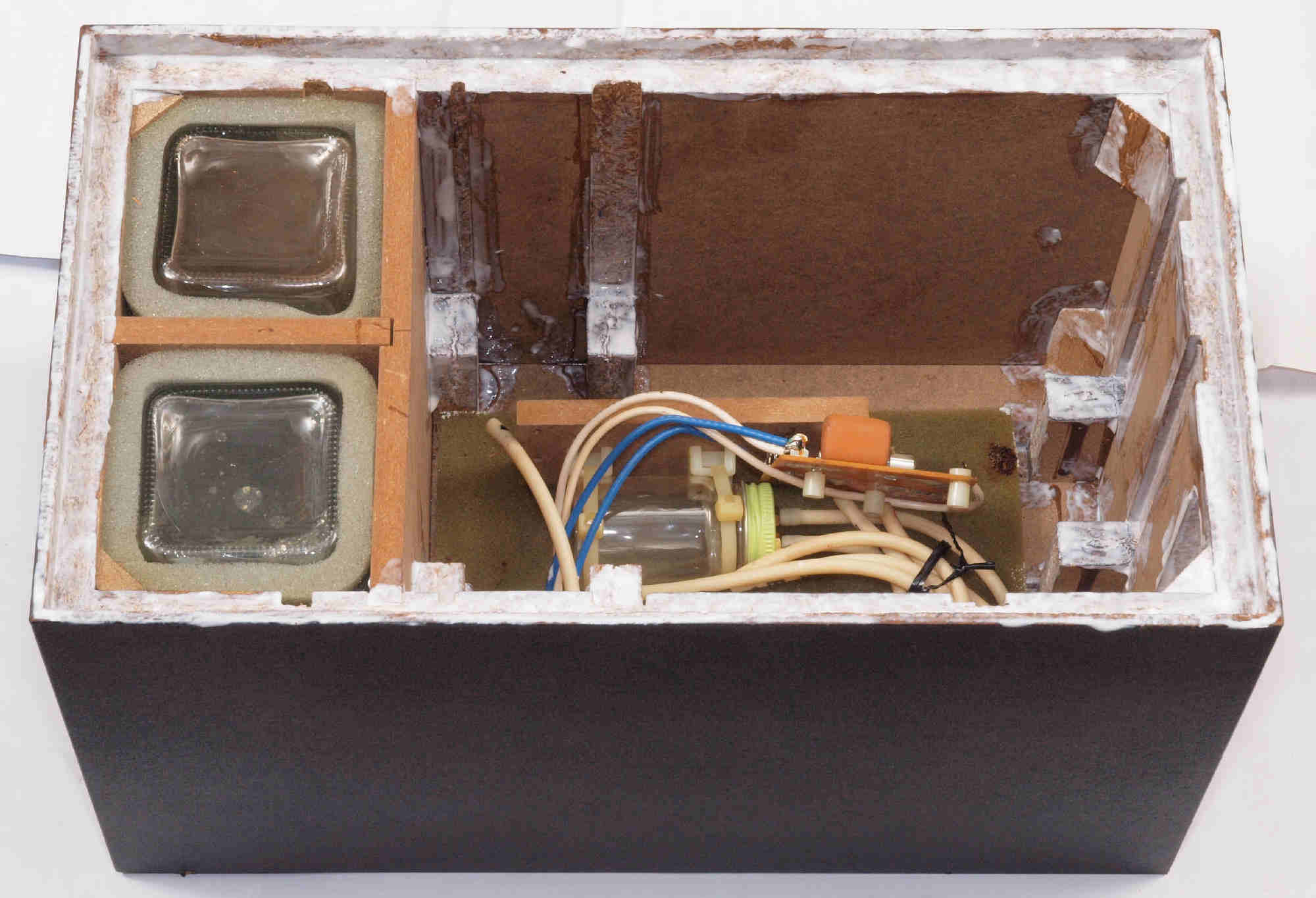

ＣＡ３．　修理中　ボンドを染みこませ、　さらにラッカーを吹き付ける。

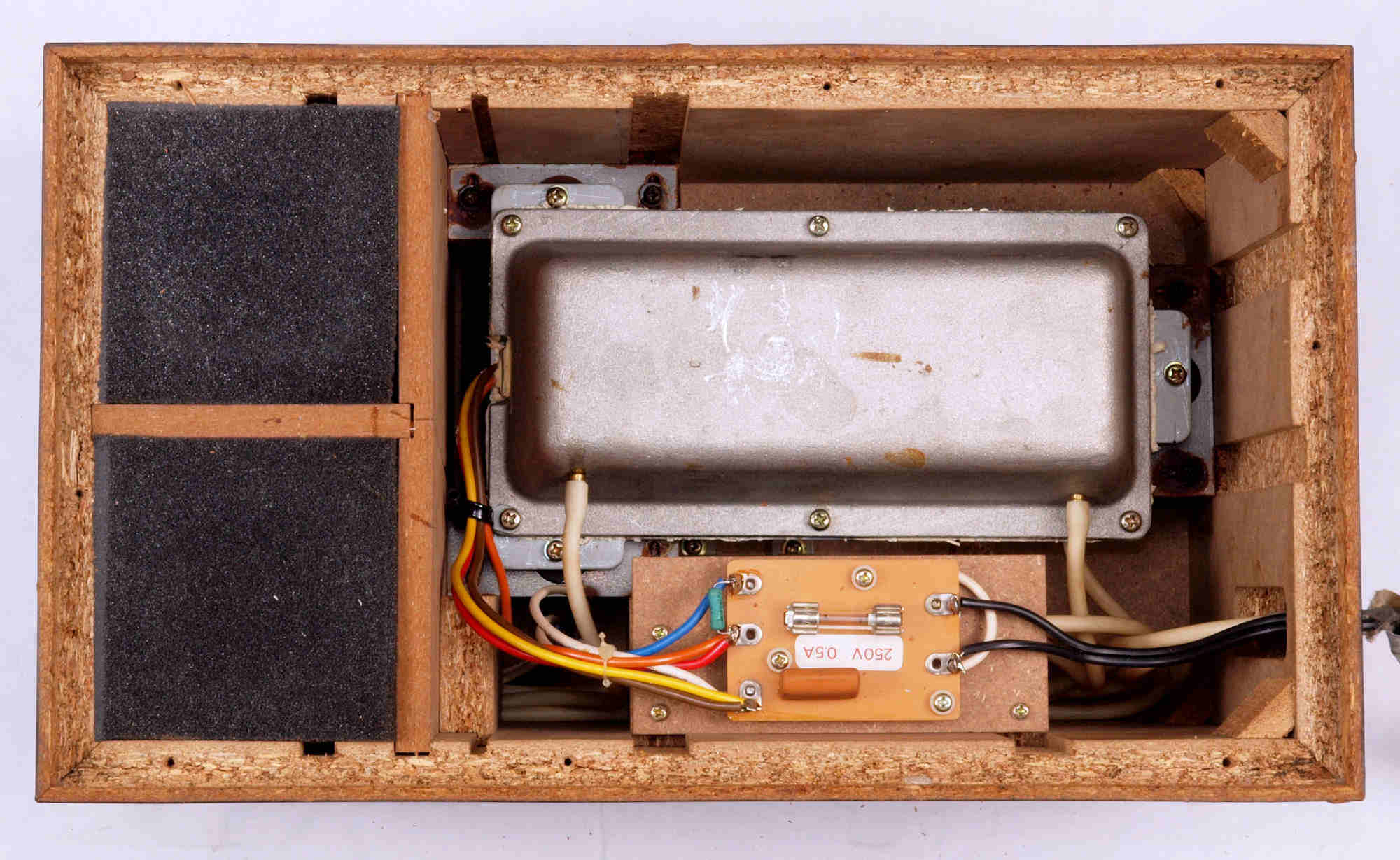

ＣＡ４．　修理後　完成。

Ｅ．　調整・測定.

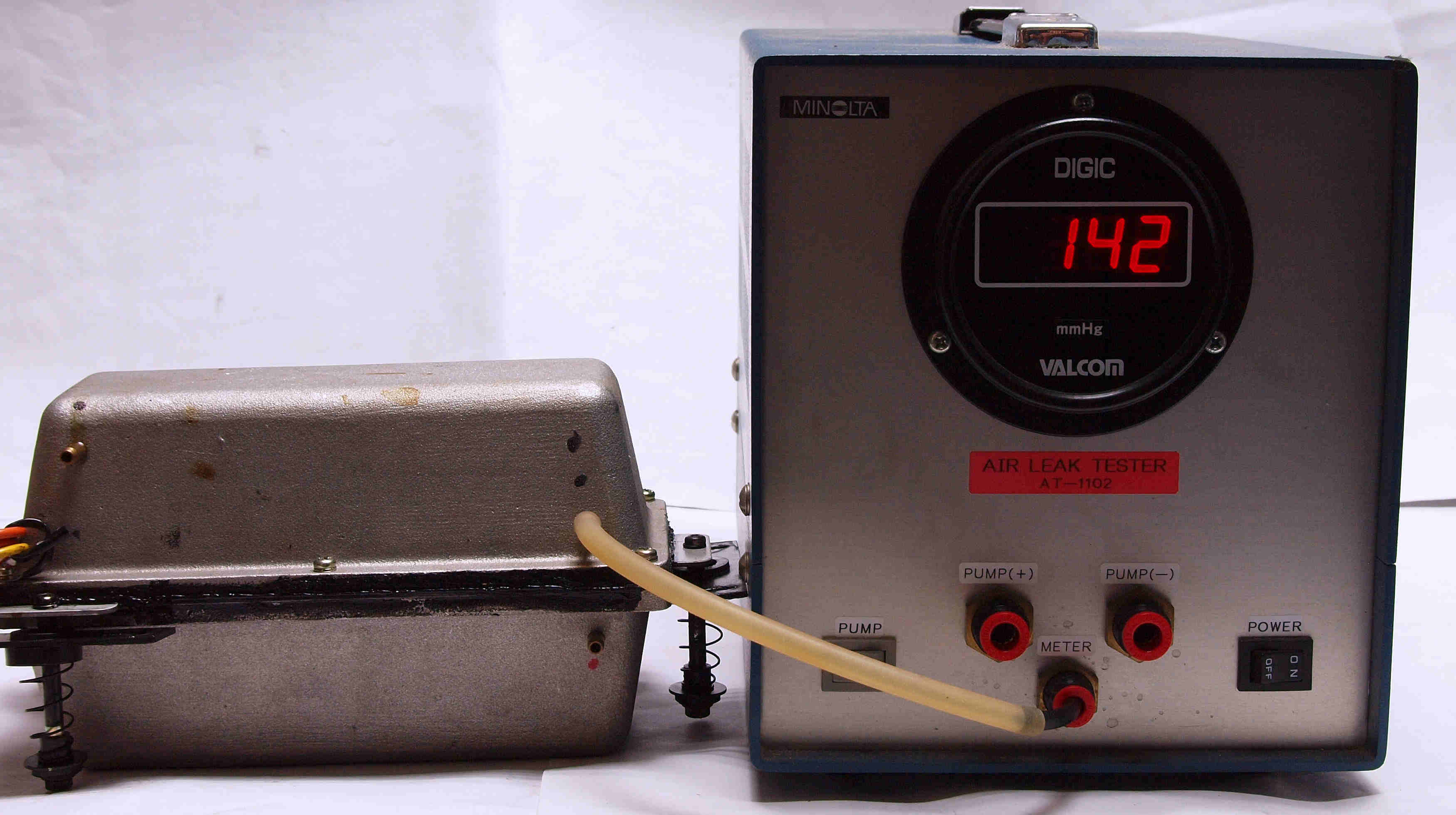

Ｅ１．　圧力測定　Ａ端子

Ｅ２．　圧力測定　Ｂ端子。

Ｅ３．　圧力測定　Ｃ端子。　B端子圧力より低いのは、調整バイバスが有る為。

Ｓ．　ＭＩＣＲＯＳＥＩＫＩ　ＲＰ－１１１０　の仕様（マニアル・カタログより）　

型名	エアーポンプ　ＲＰ-１１１０
出力エアー	エアーベアリング用１系統、バキューム用１系統、逆噴射用１系統
電源	ＡＣ１００Ｖ（５０/６０Ｈｚ）
消費電力	１０Ｗ
外形寸法	２００Ｗ×３６０Ｄ×２１７Ｈmm
総重量	６．３ｋｇ

　　　　　　　　　　　　rp1110-d1y
