MICRO SEIKI RP 1110

ＭＩＣＲＯＳＥＩＫＩ　ＲＰ１１１０. １６台目修理記録

　　　　　　　「同時修理　ＳＸ－７７７　ＦＶ．　２台目」　　　　　　　　　　　　平成２５年３月１７日到着　　４月２日完成　

Ａ．　修理前の状況

テーブルの浮きが悪く、回転しない。

Ｓ．　修理前点検測定

Ｂ．　原因

経年劣化で圧力低下

Ｃ．　修理状況

Ｄ．　使用部品

新品ポンプユニット　　　２組

Ｅ．　調整・測定

Ｆ．　修理費　　６５，０００円

Ｓ．ＭＩＣＲＯＳＥＩＫＩ　ＲＰ－１１１０　の仕様（マニアル・カタログより）

Ａ．　修理前の状況.

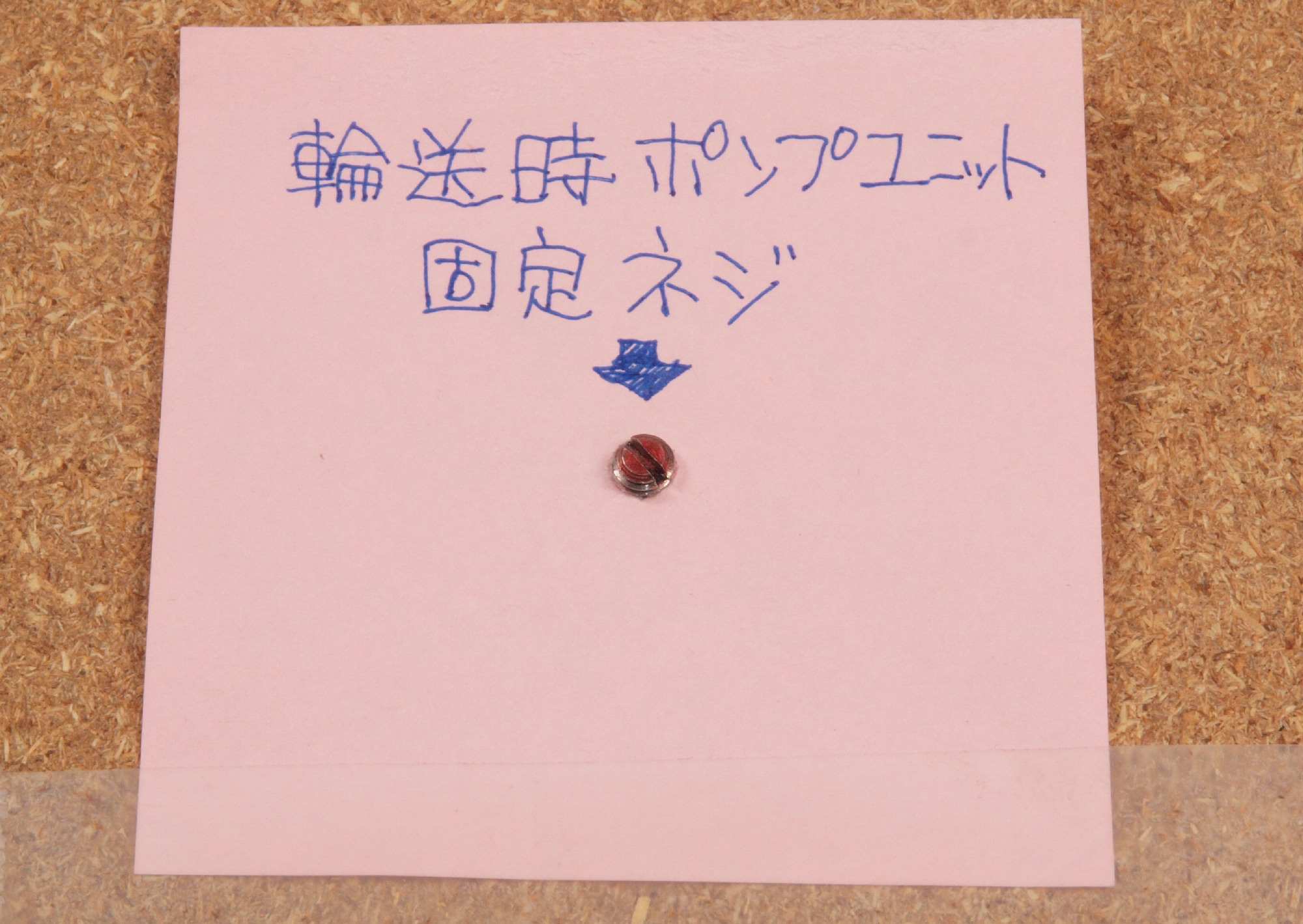

Ａ０１．　外観、　ユーザーの丁寧な表示付き。

Ａ０２．　外観、　固定ビス（ボルト）も異常なし。

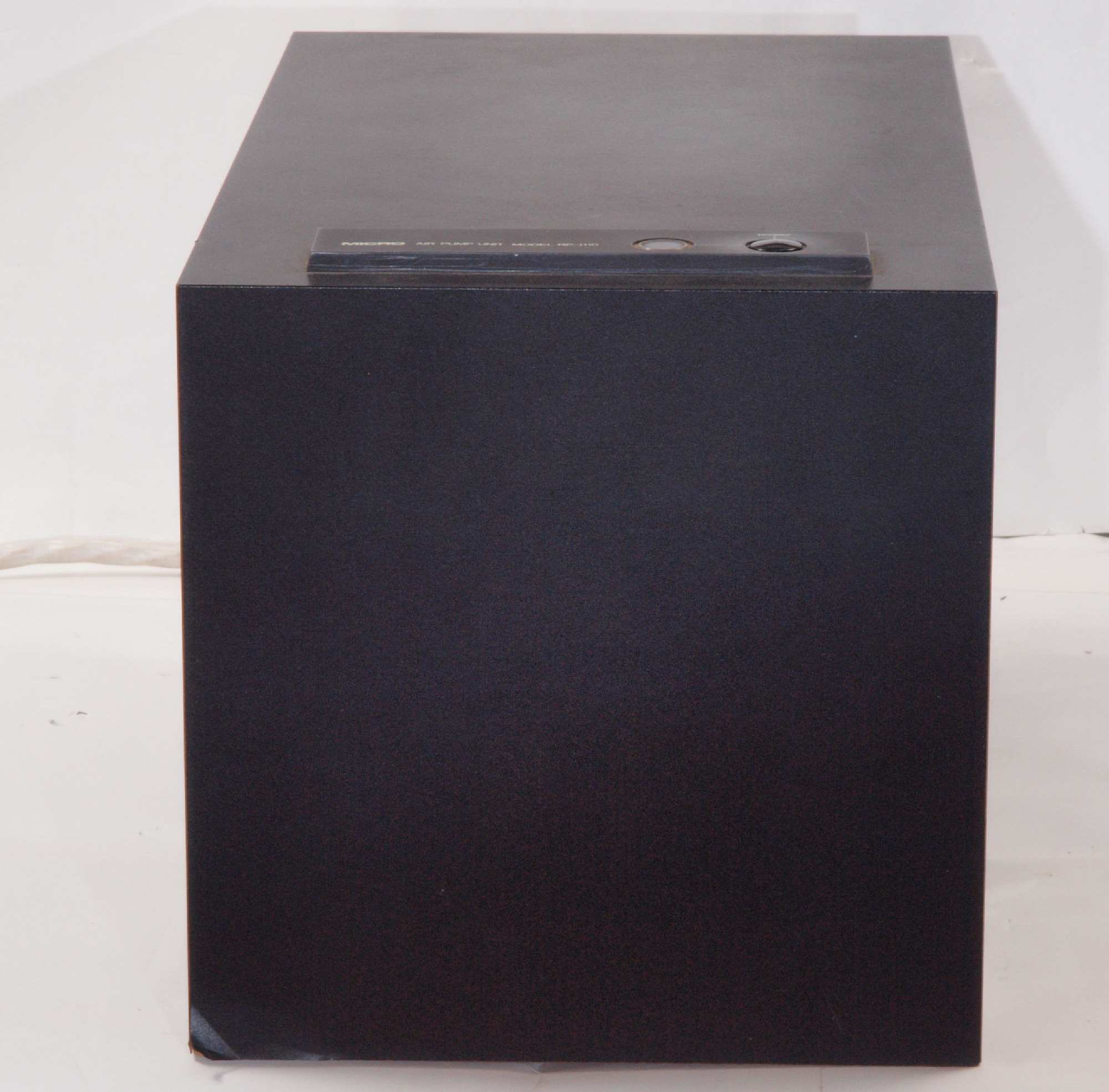

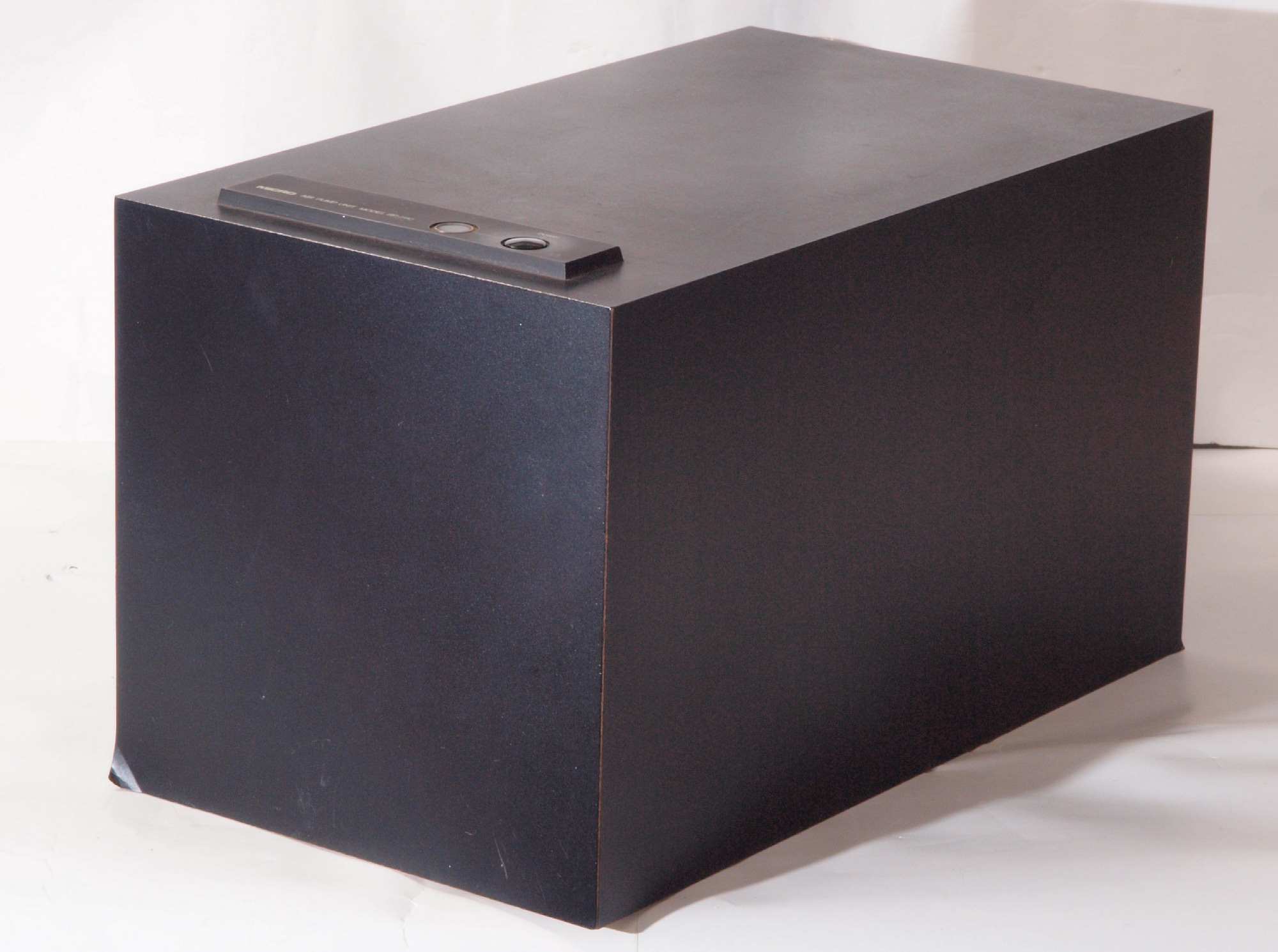

Ａ１１．　外観、　前から見る。

Ａ１２．　外観、　前右から見る

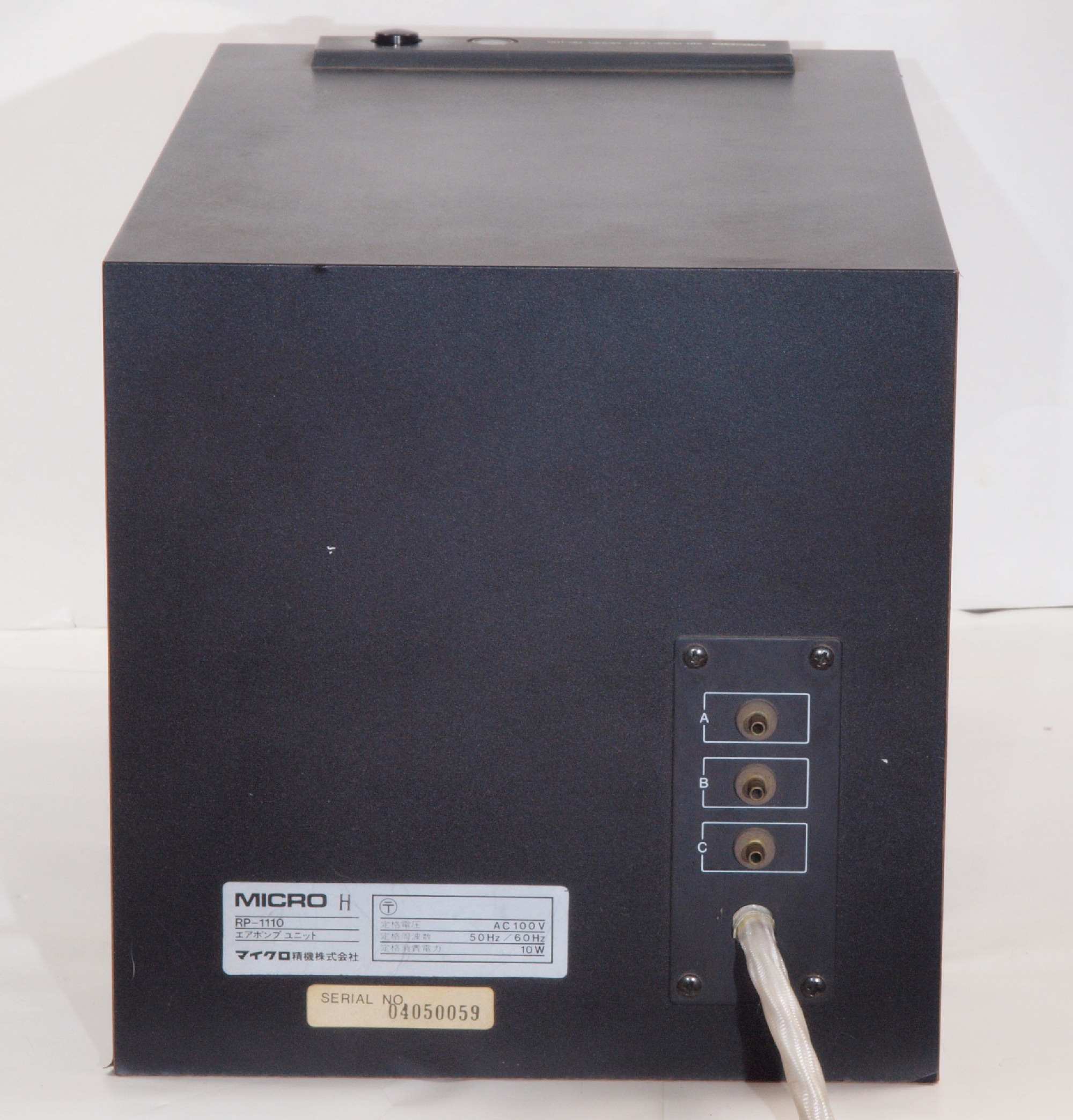

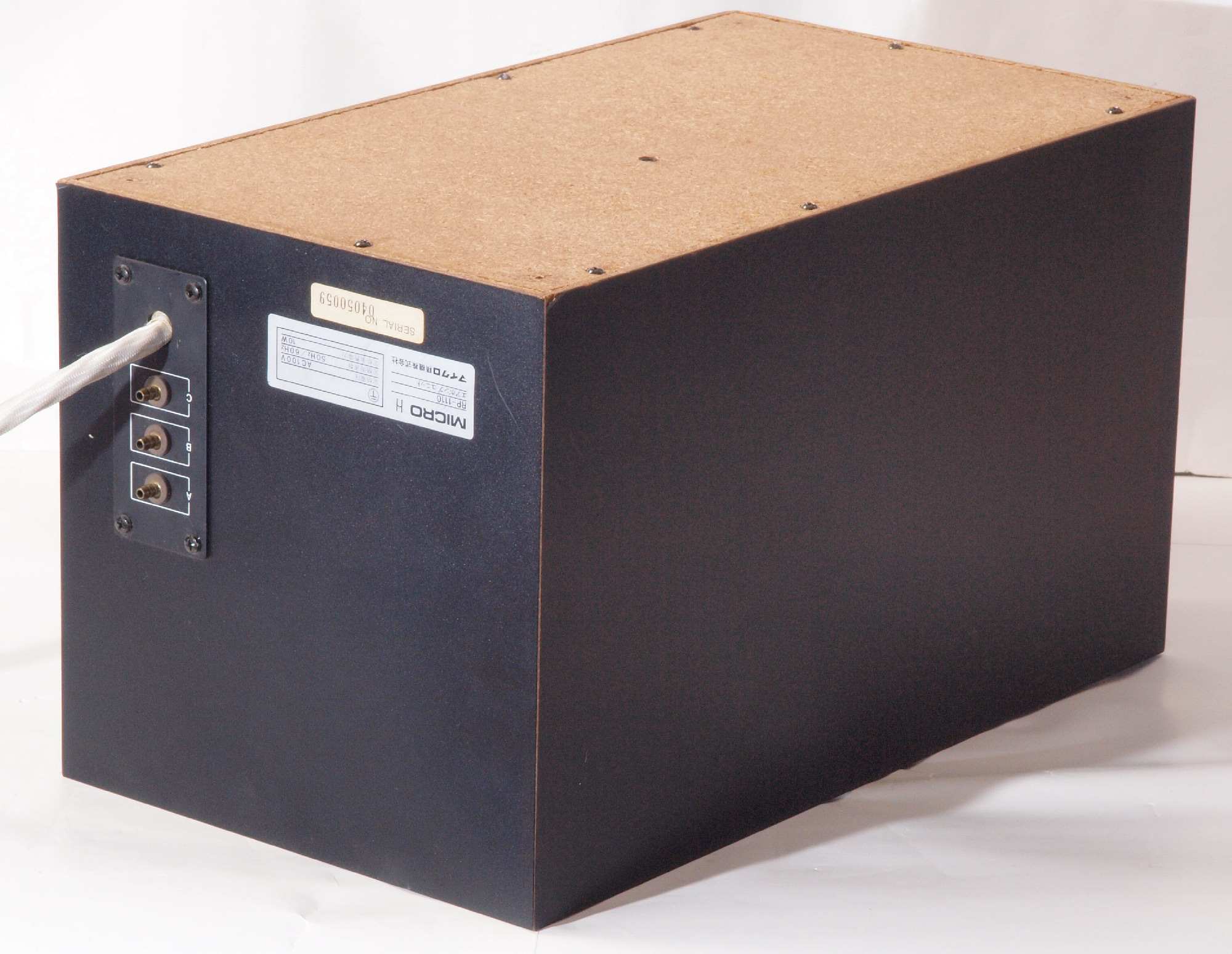

Ａ１３．　外観　後から見る

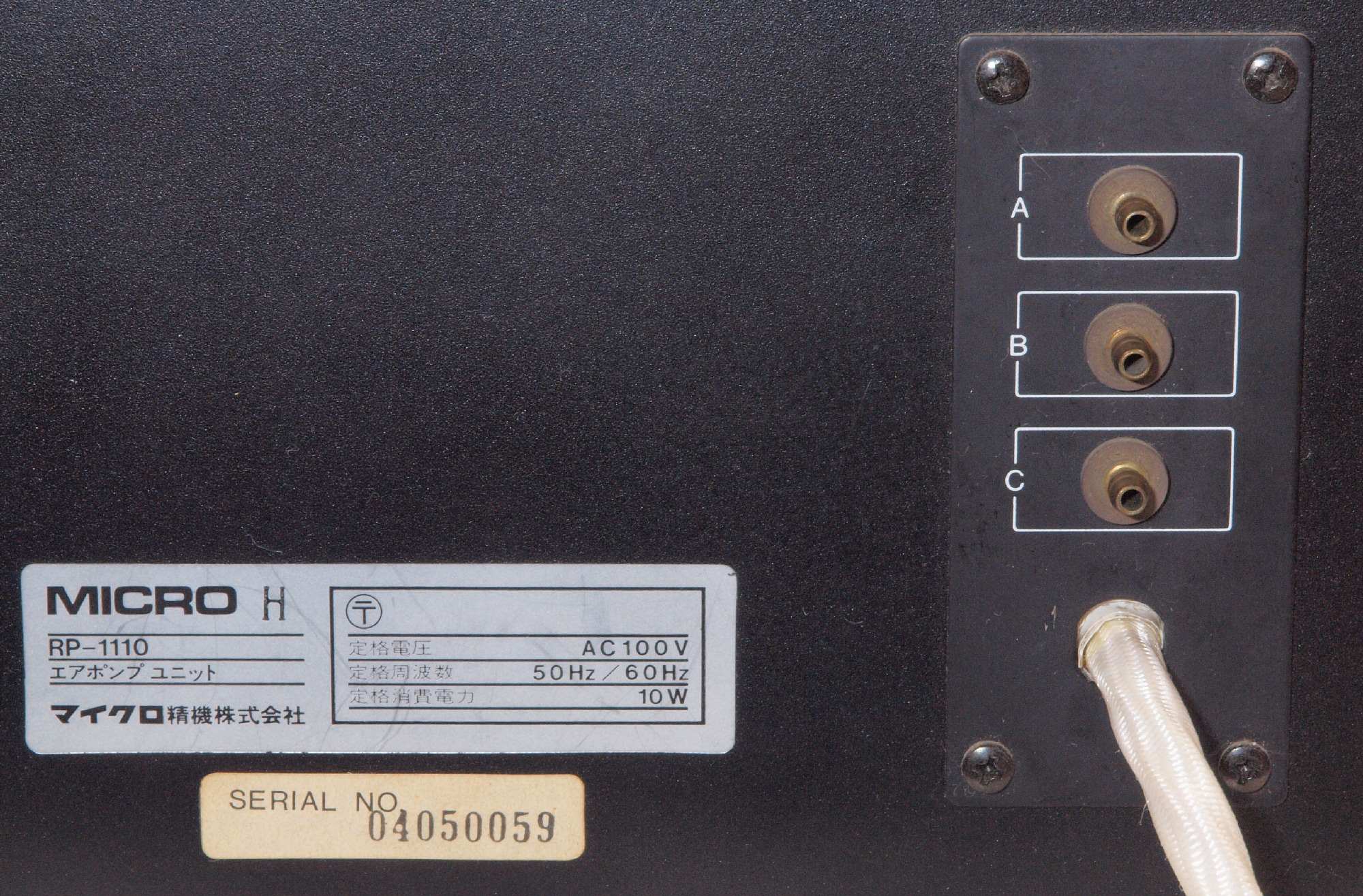

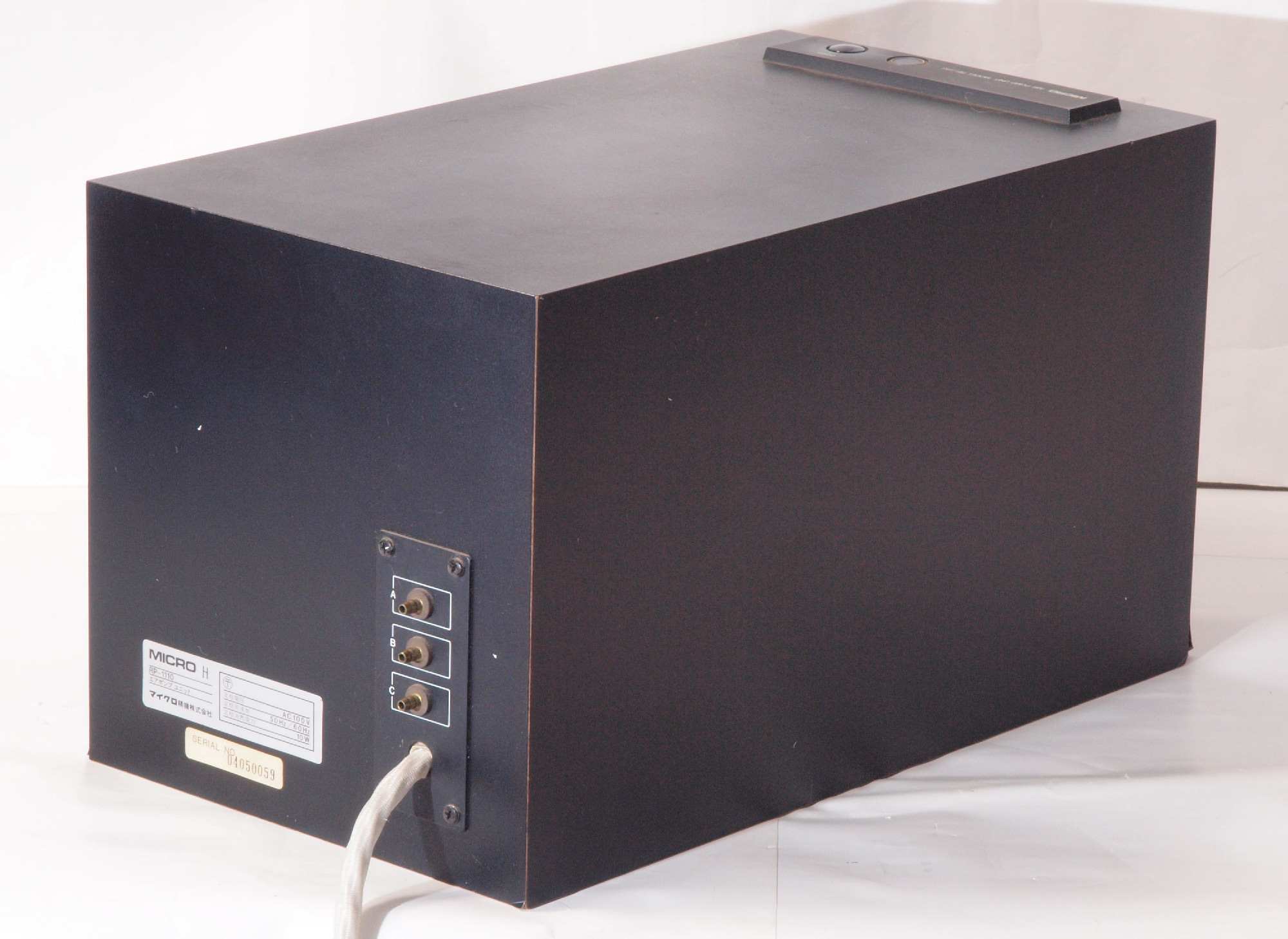

Ａ１４．　外観、　後から、電源入り口、吐出口見る。

Ａ１５．　外観　後左から見る

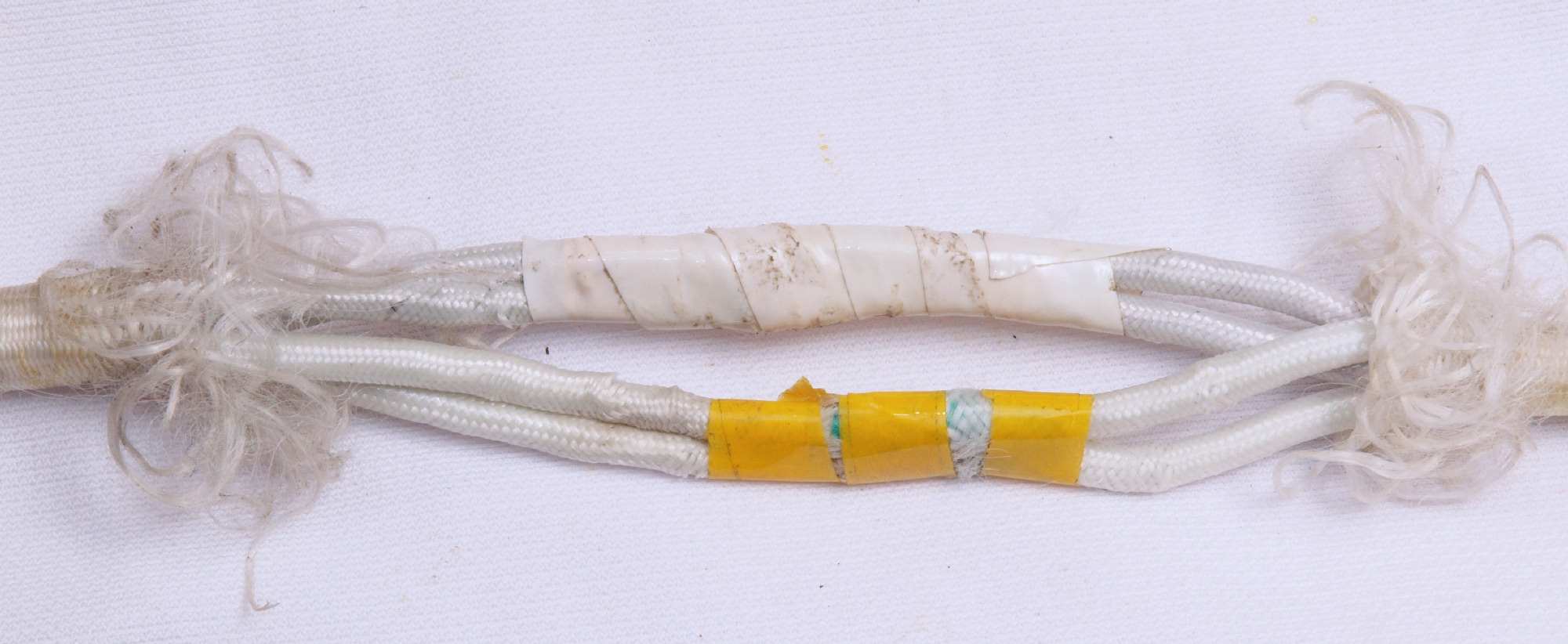

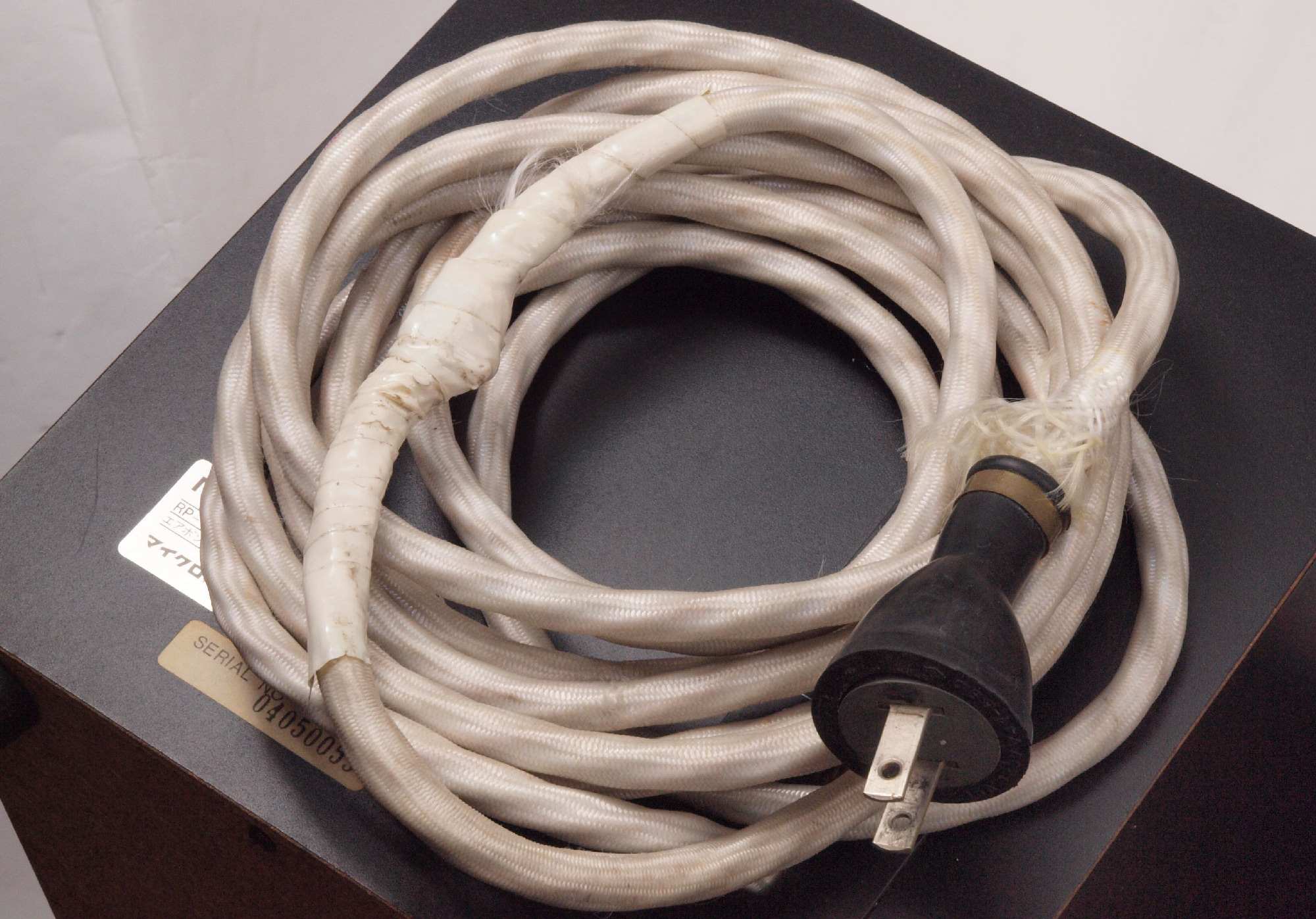

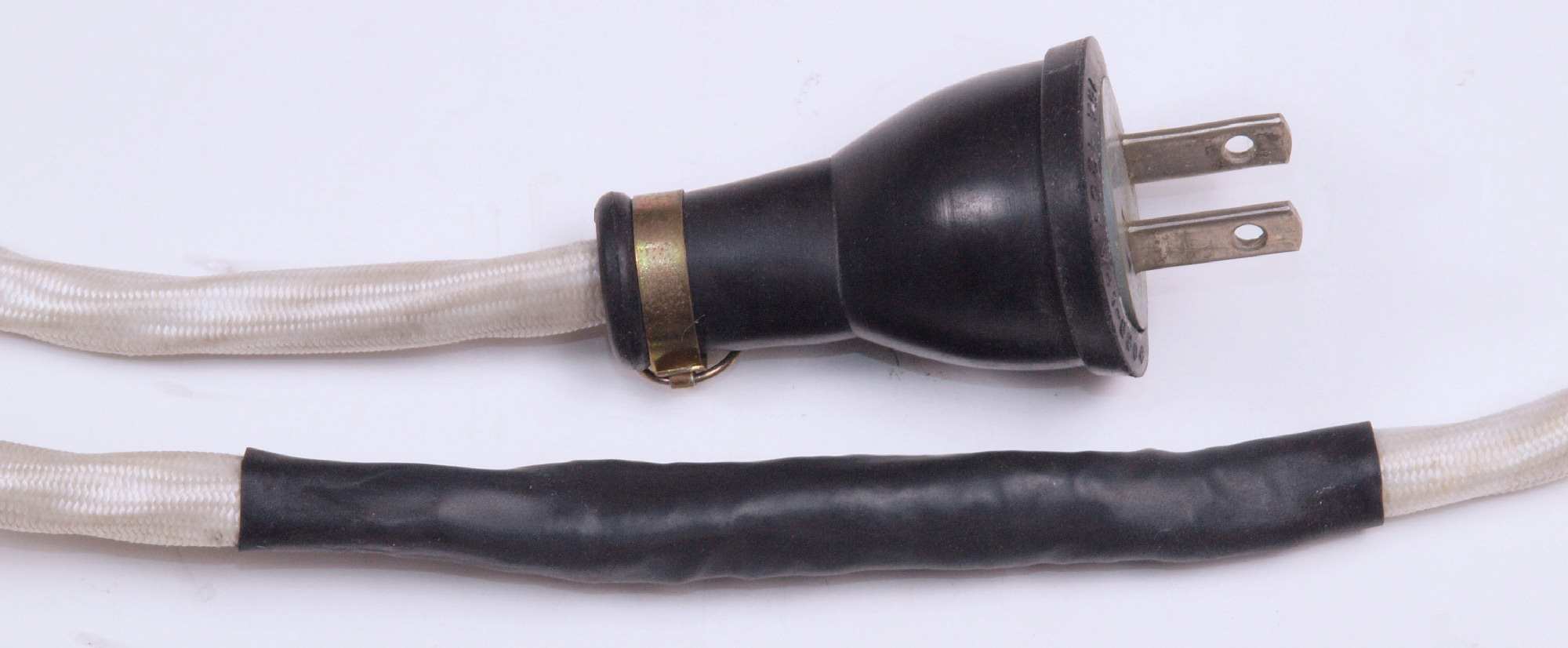

Ａ１６．　外観　テープが巻かれたジョイントが有る、４芯の太い、電源コード。

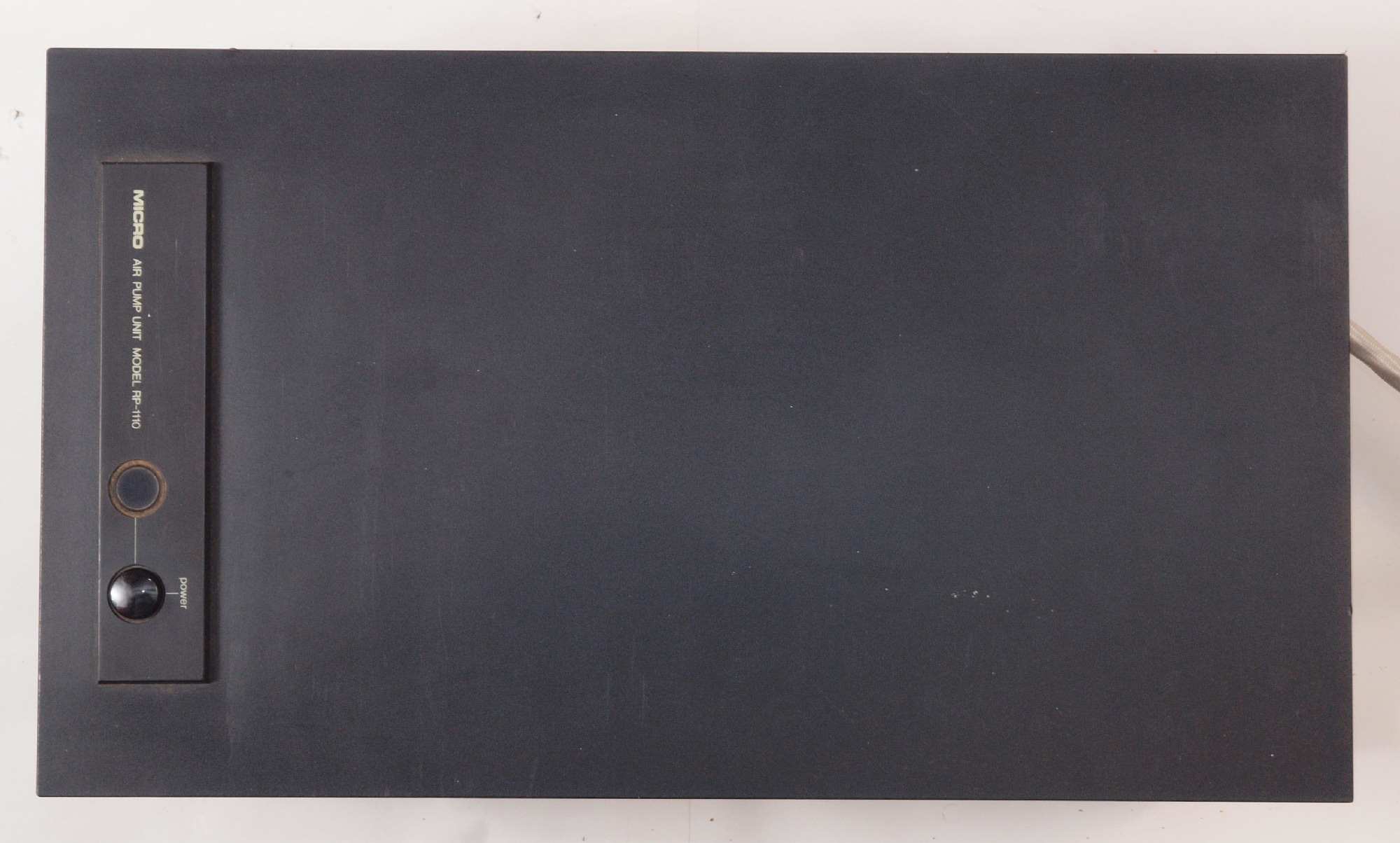

Ａ１７．　外観　上から見る

Ａ２１．　外観　下前左から見る

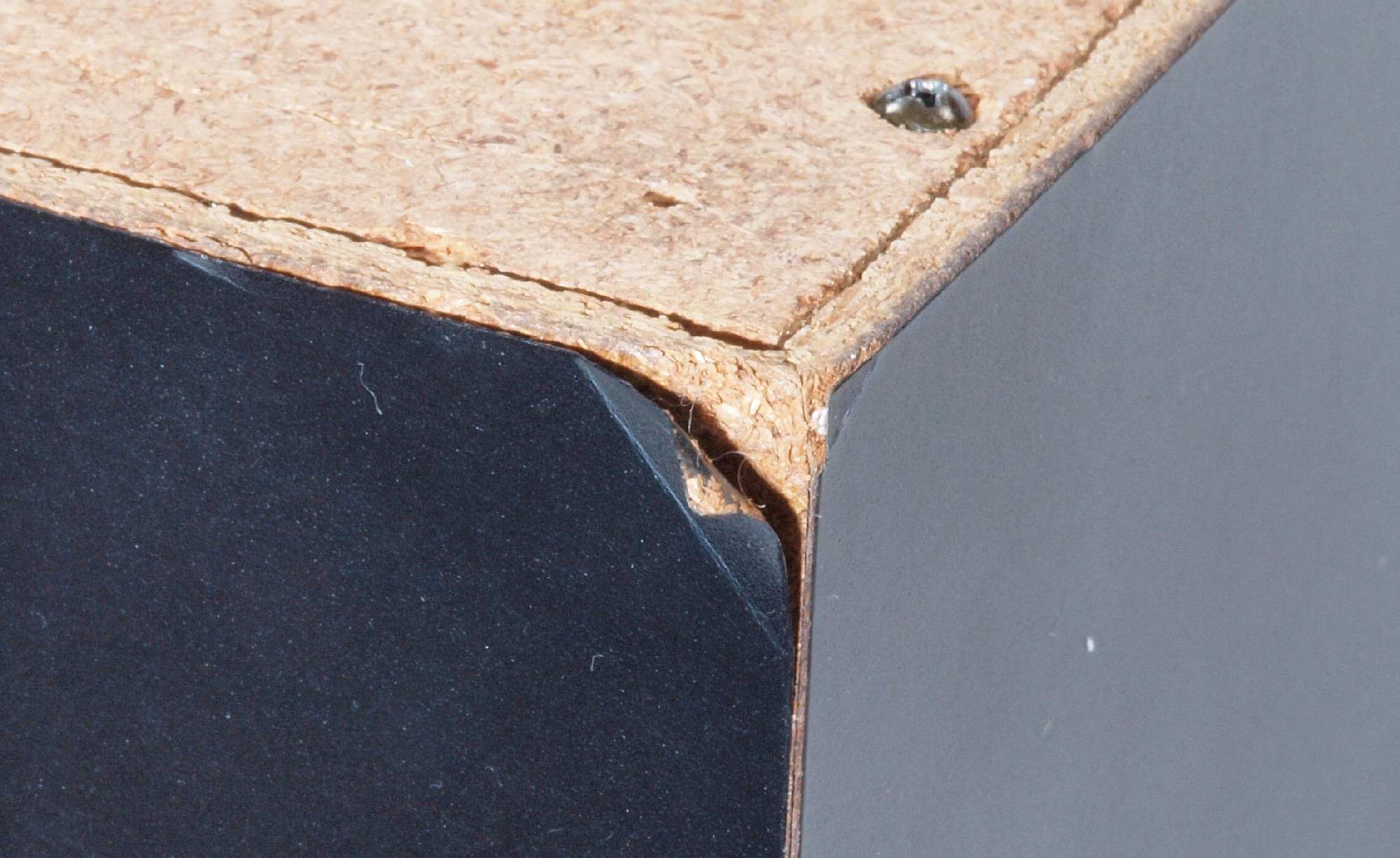

Ａ２１２．　外観　下前左角のキズ（はがれ）。

Ａ２２．　外観　下後右から見る

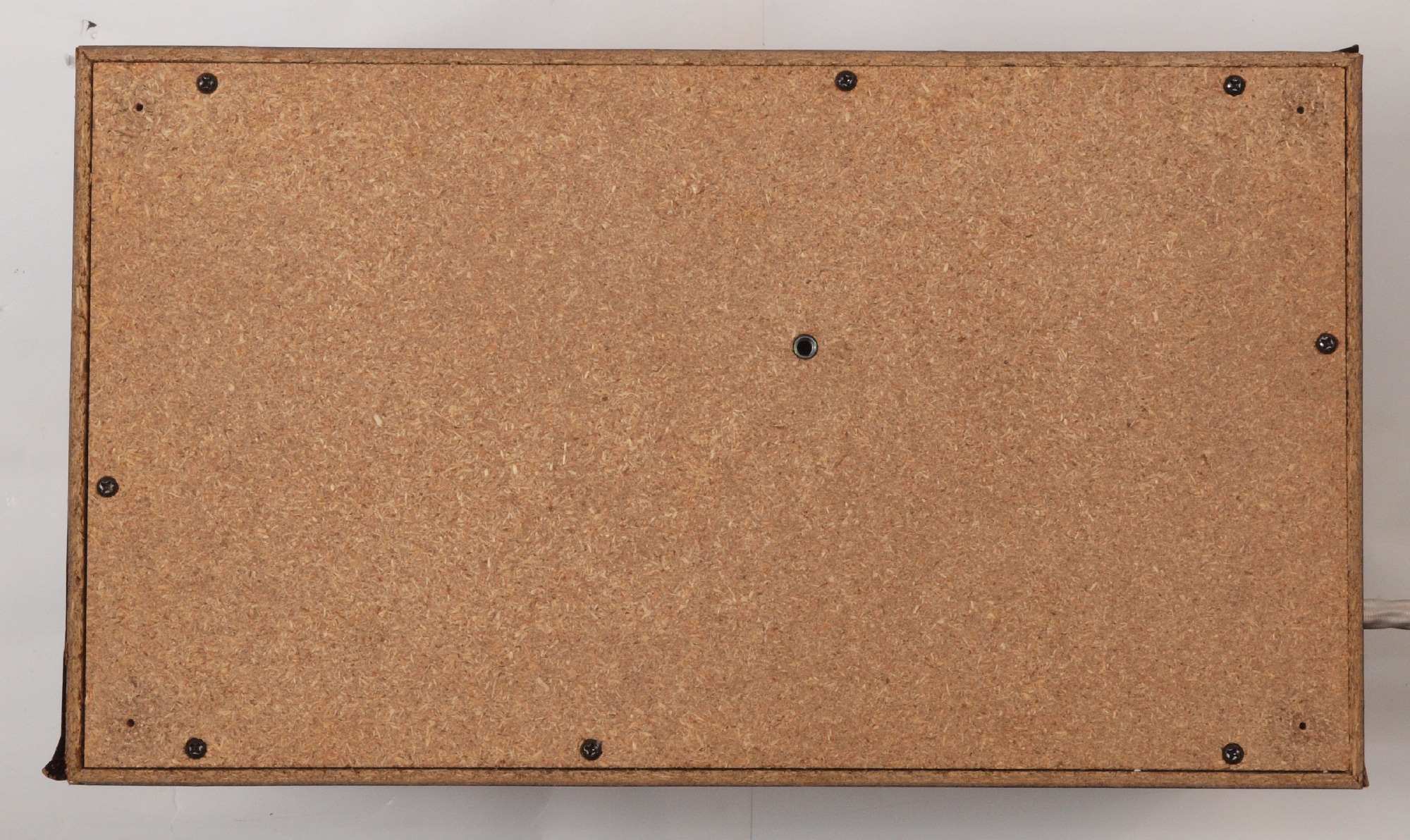

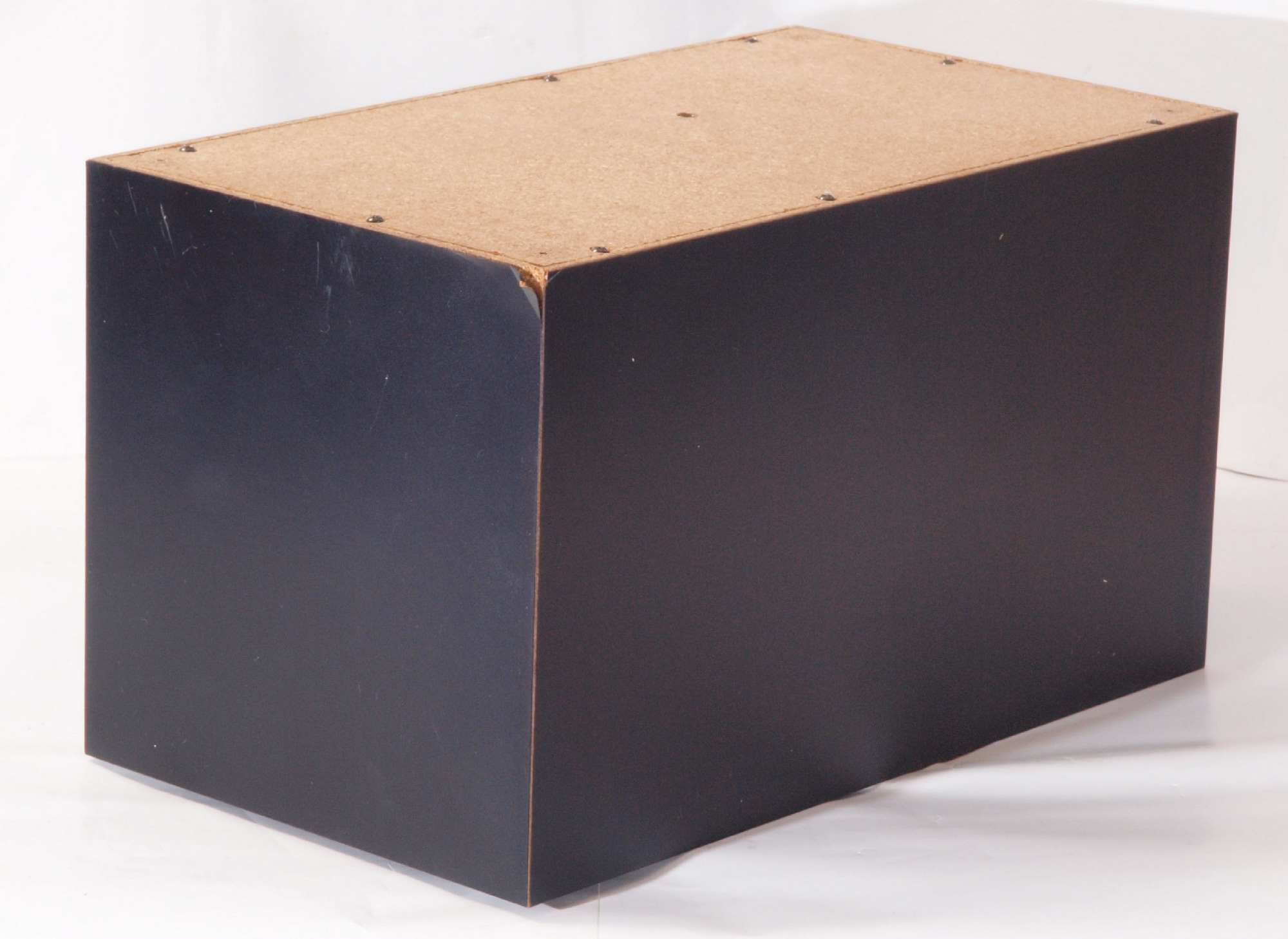

Ａ３１．　外観　下から見る。

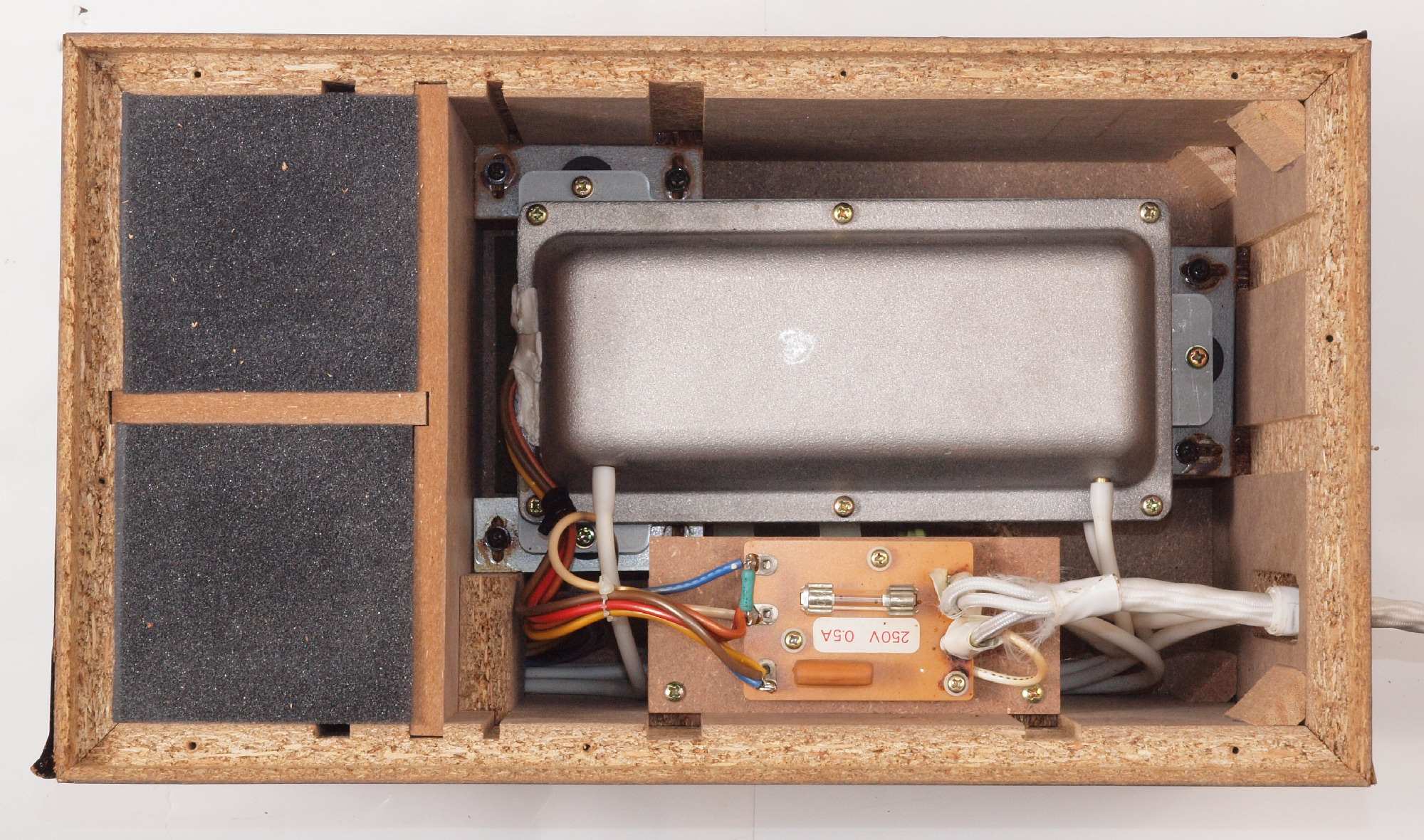

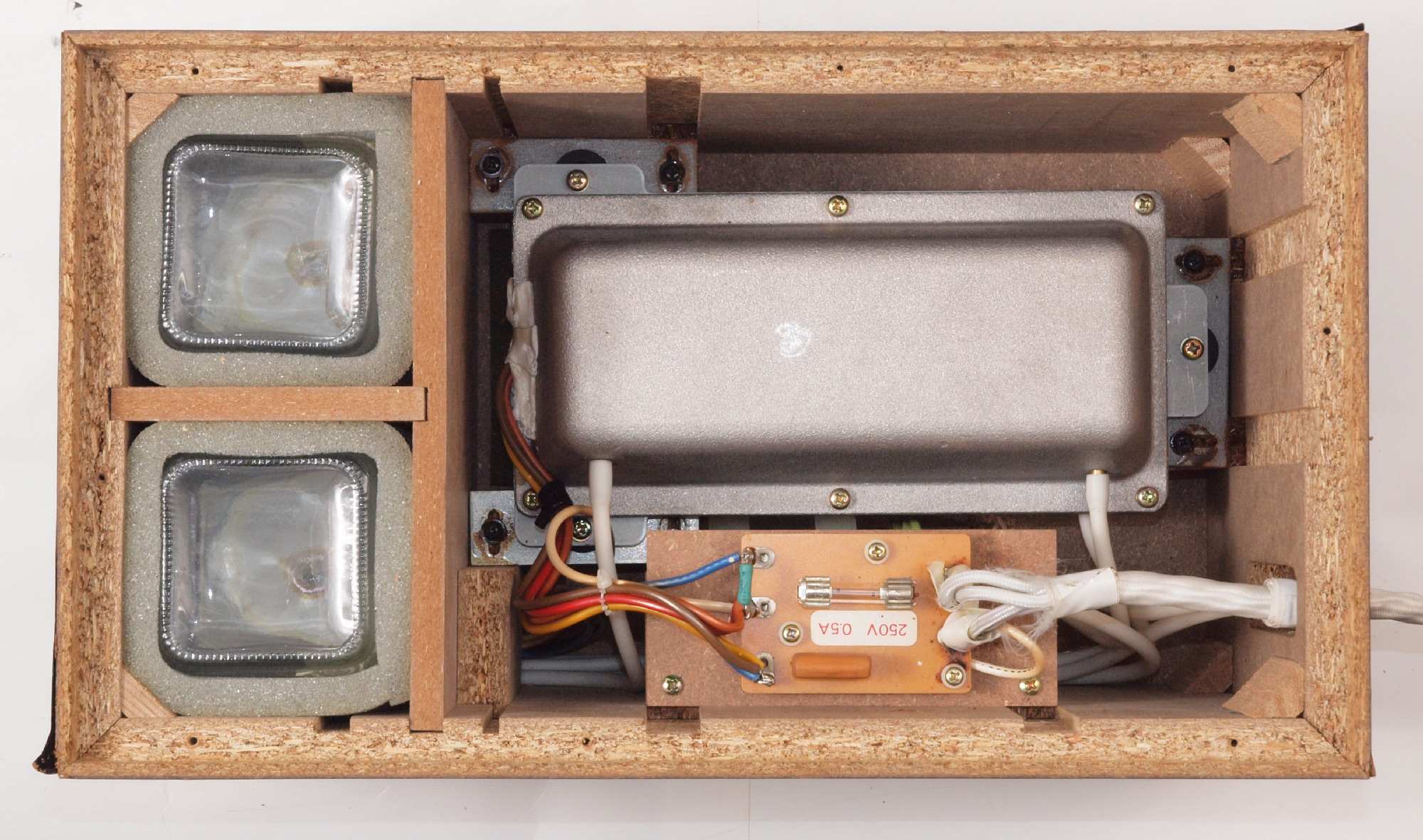

Ａ３２．　点検中　下蓋を取り、下から見る。

Ａ３２．　点検中　下蓋・緩衝スポンジを取り、下から見る。

Ａ３３．　点検中　４芯の太い、電源コードの取り付け。

Ａ３３２．　点検中　４芯の太い、電源コードの取り付け拡大。

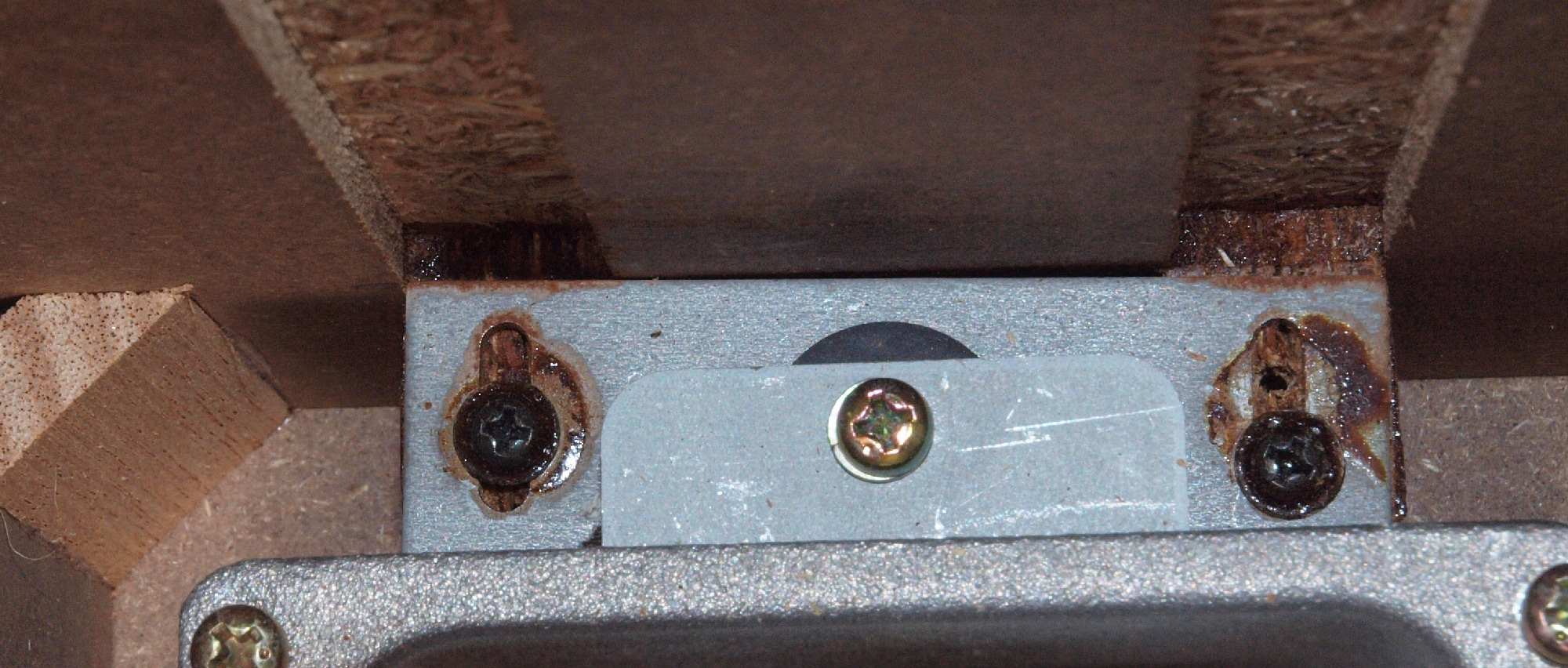

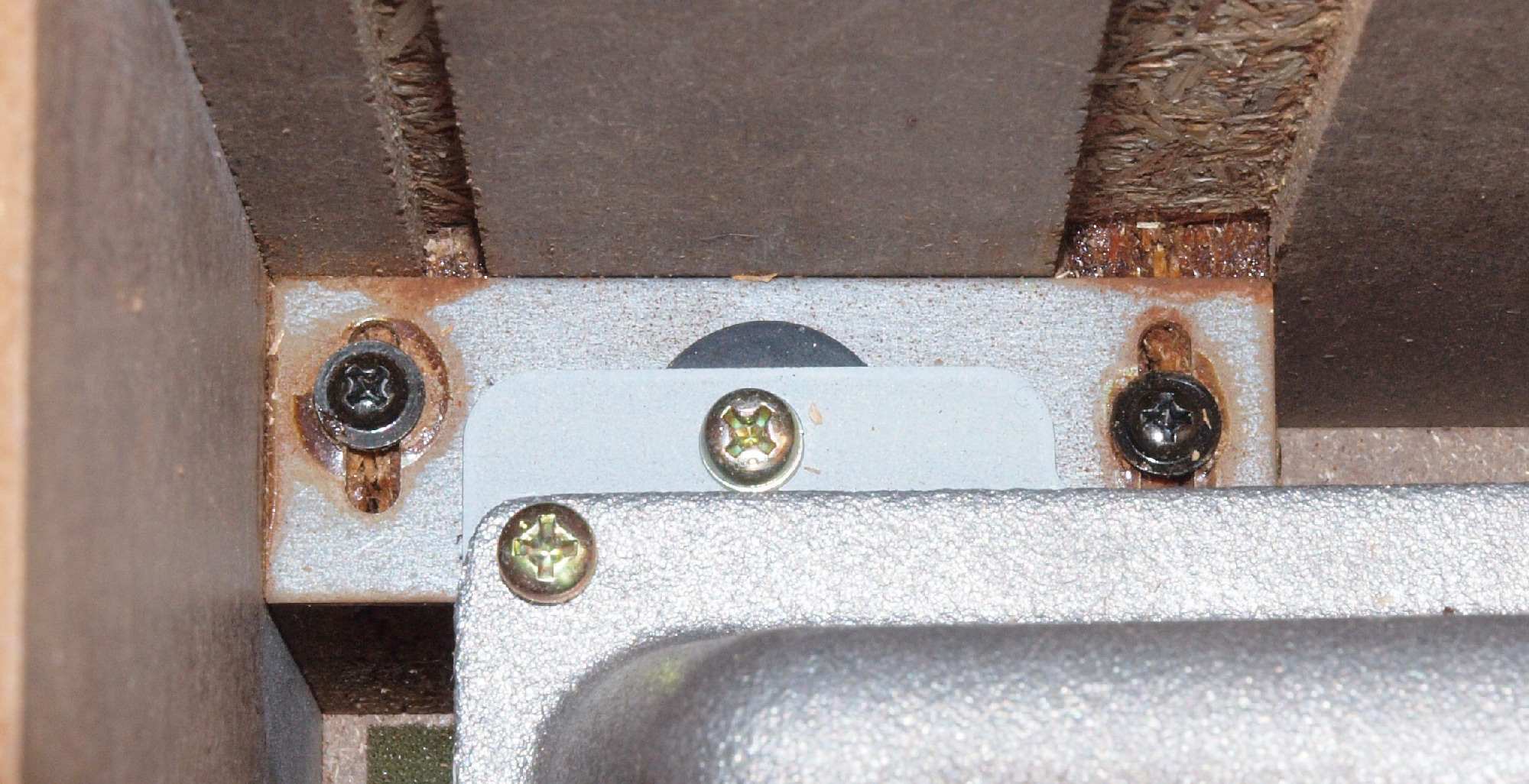

Ａ４１．　点検中　ポンプ固定ビスの腐食、位置の移動から、修理履歴有り。

Ａ４２．　点検中　ポンプ固定ビスの腐食、位置の移動から、修理履歴有り。

Ｓ．　修理前点検・測定.

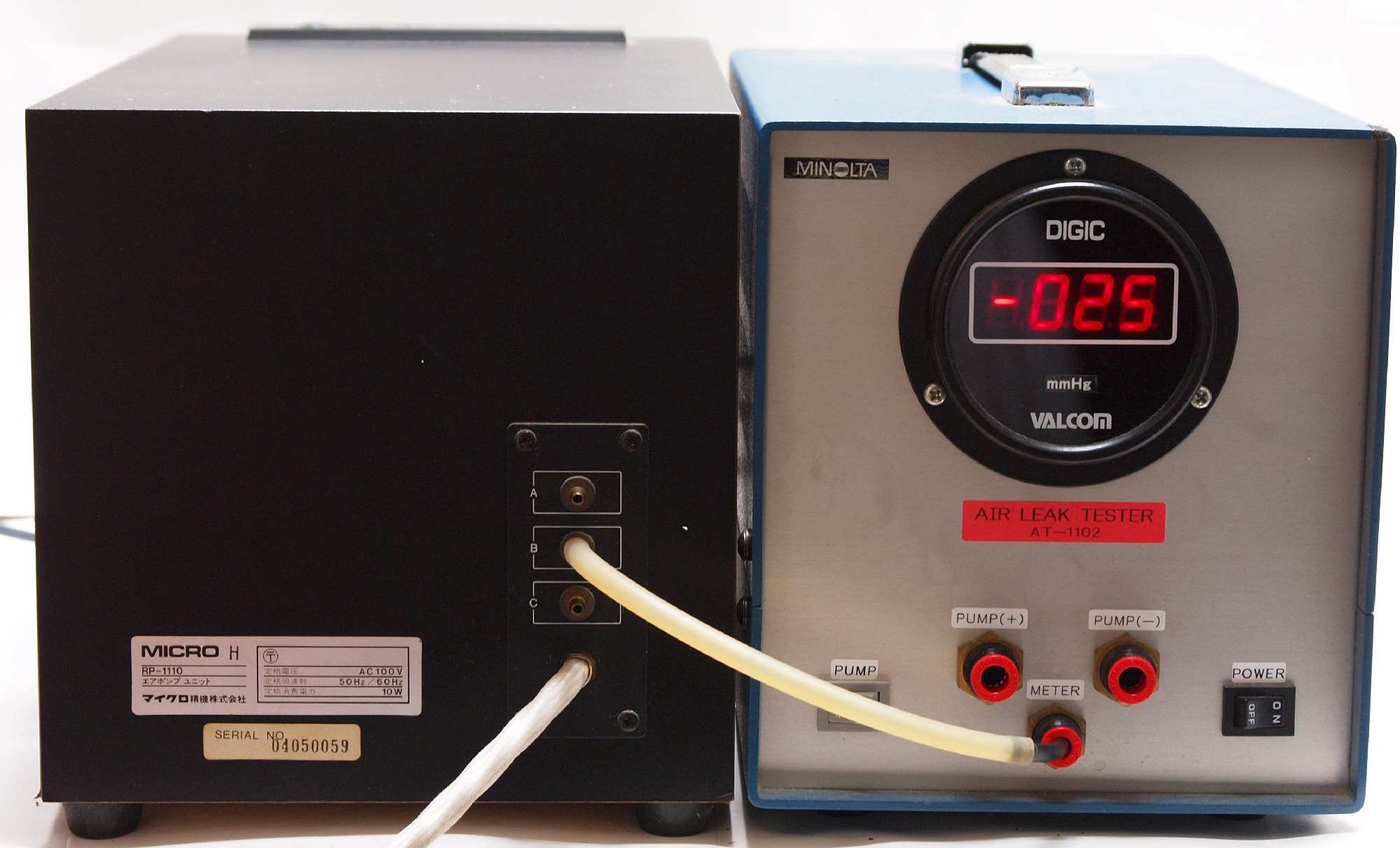

Ｓ１１．　測定中　「Ａ＝吐き出し」　の圧力測定。　低い

Ｓ１２．　測定中　「B＝吸い込」　の圧力測定。　低い

Ｓ１３．　測定中　「Ｃ＝吐き出し」　の圧力測定。　低い。

Ｃ．　修理状況
Ｃ１１．　修理中　ポンプ取り出し。

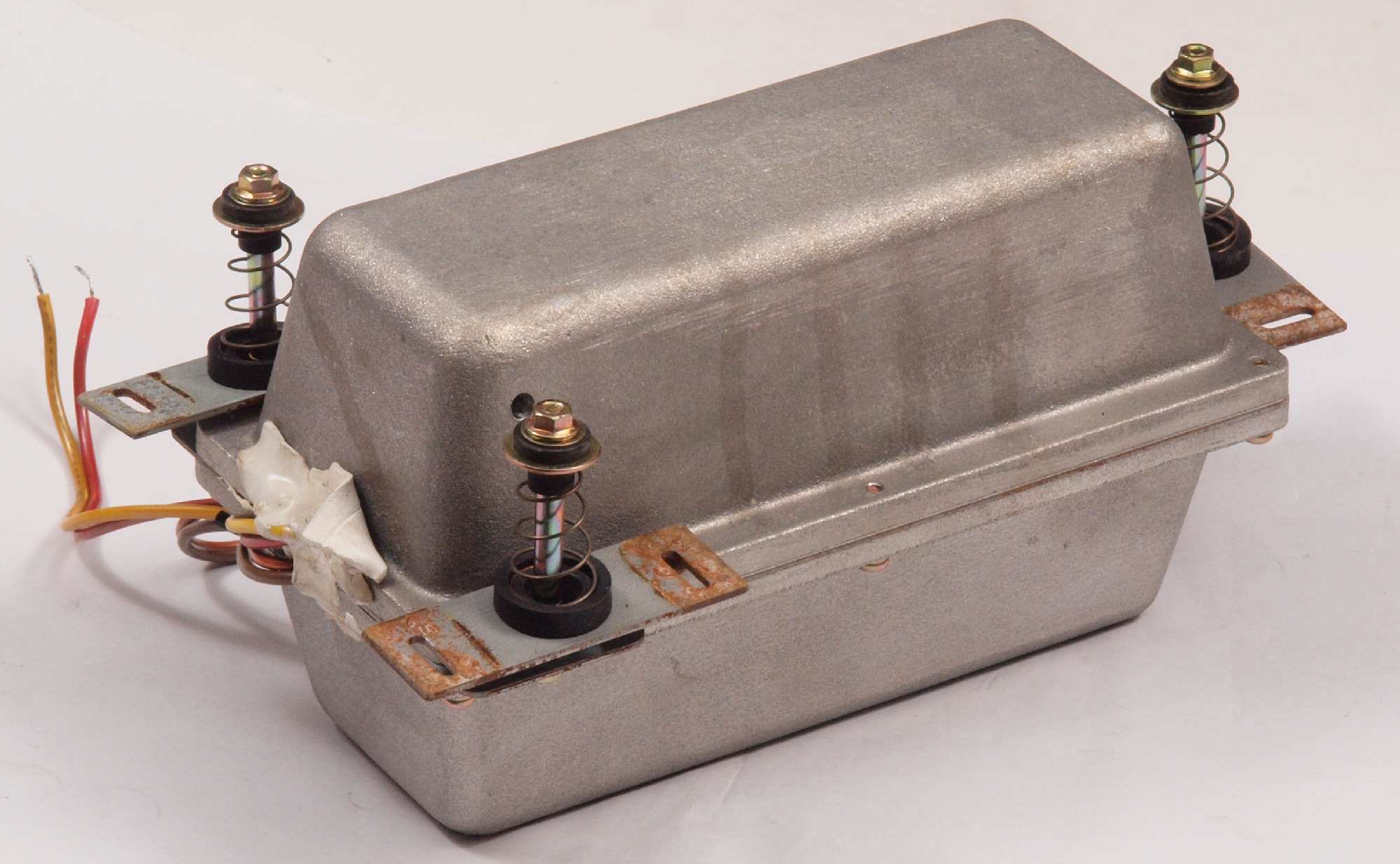

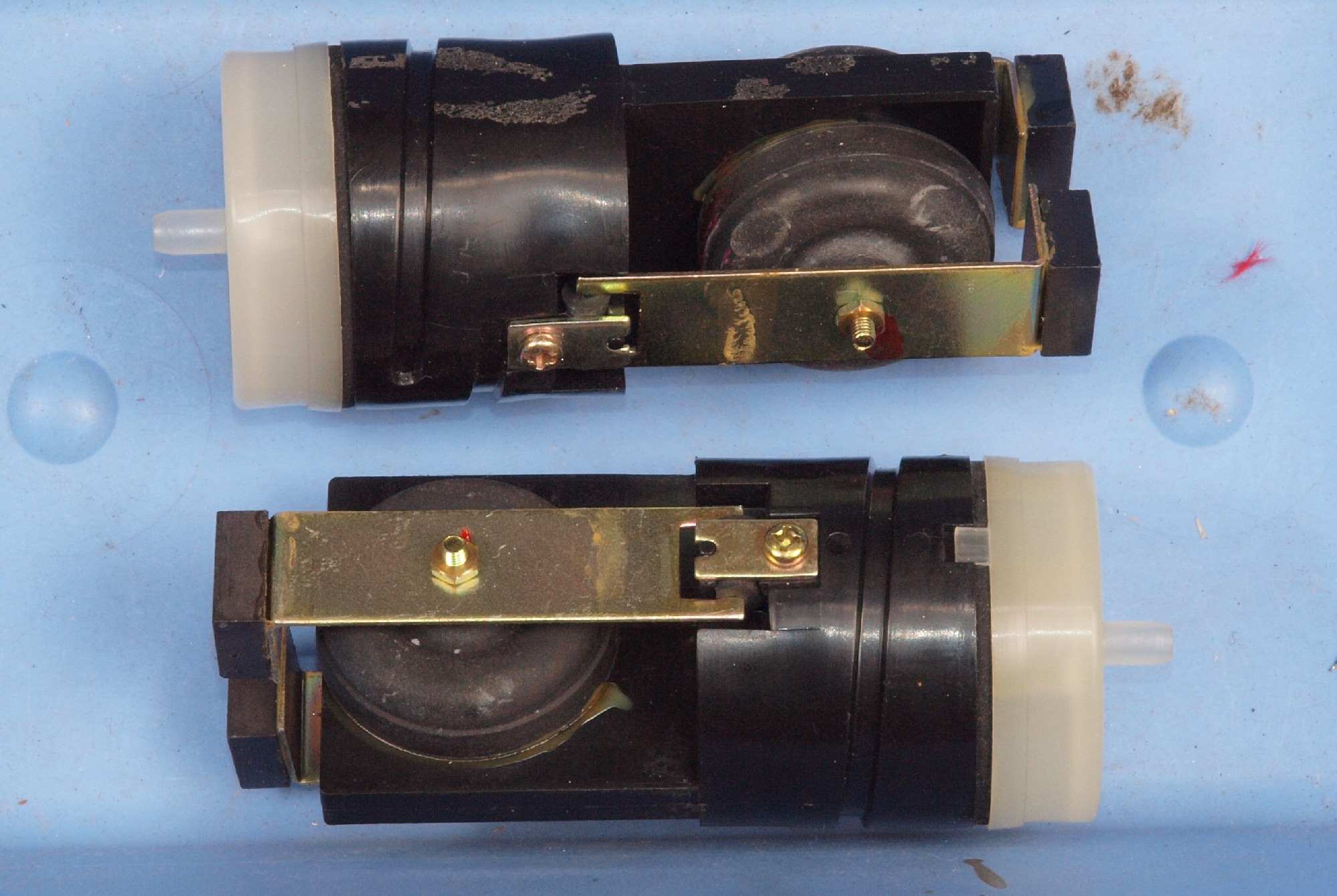

Ｃ１２．　修理後　ポンプ。

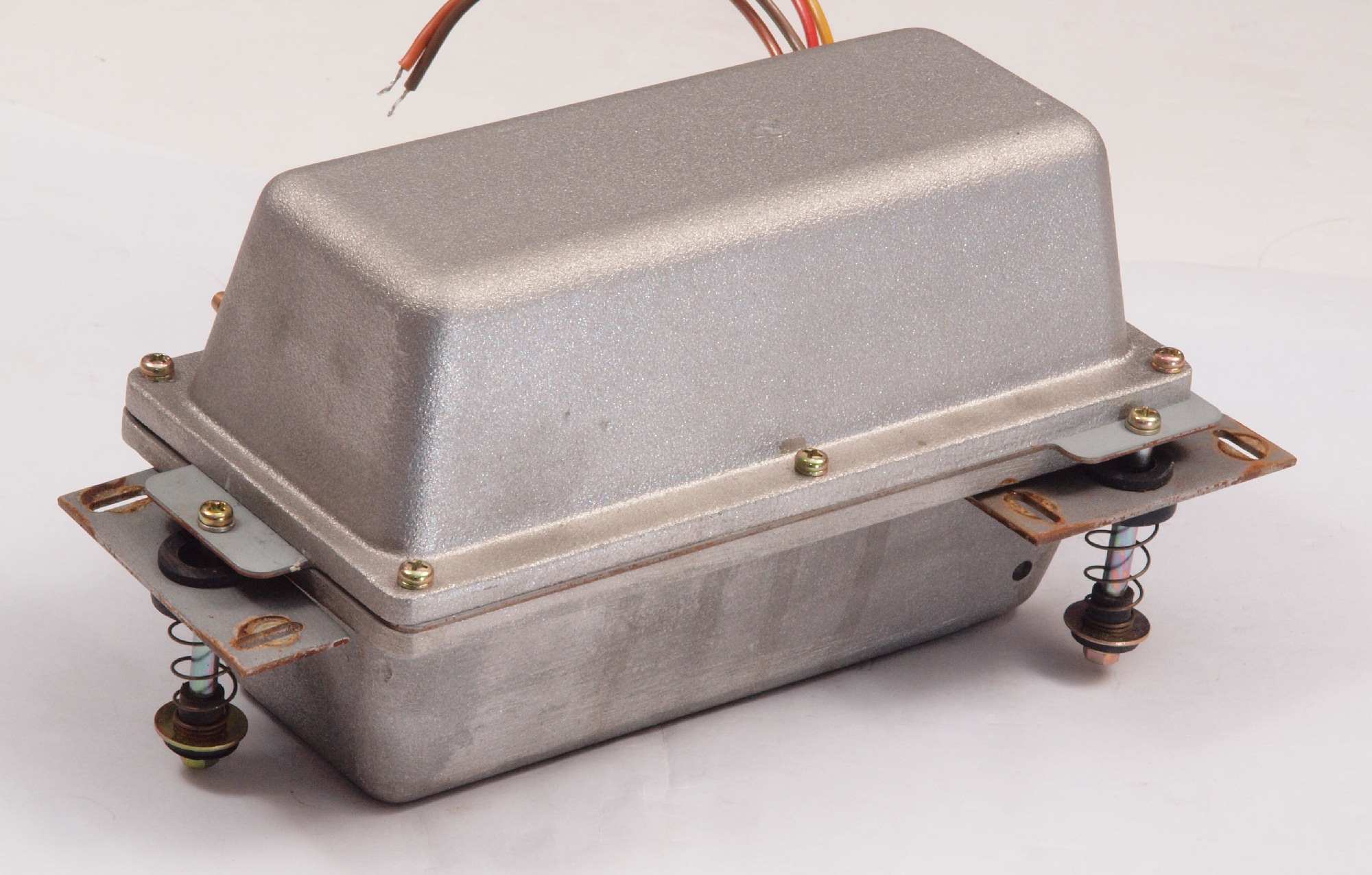

Ｃ１３．　修理前　ポンプ取り出し。

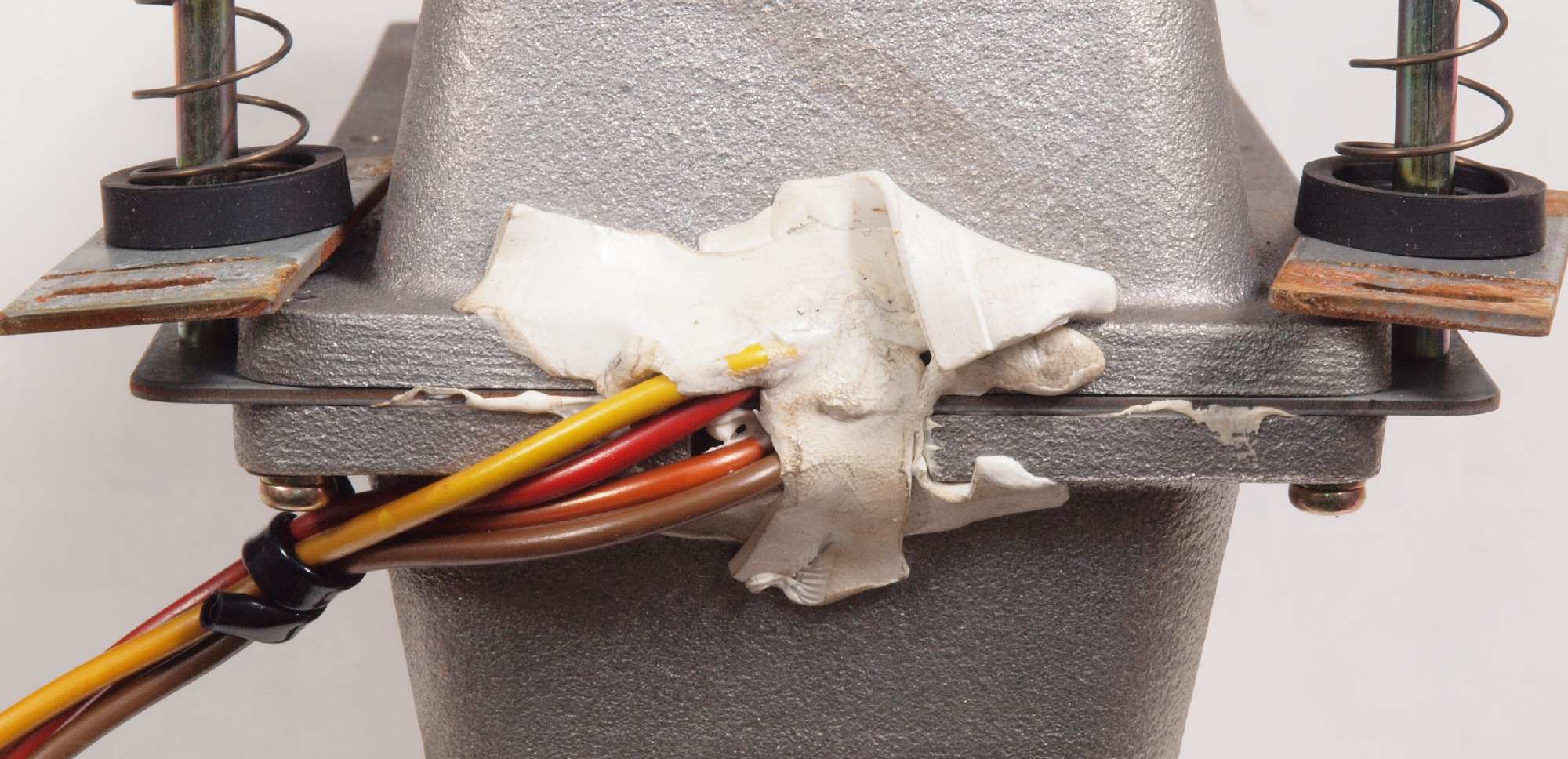

Ｃ１３２．　修理中　パテで補強して有る？

Ｃ１４．　修理後　ポンプ。

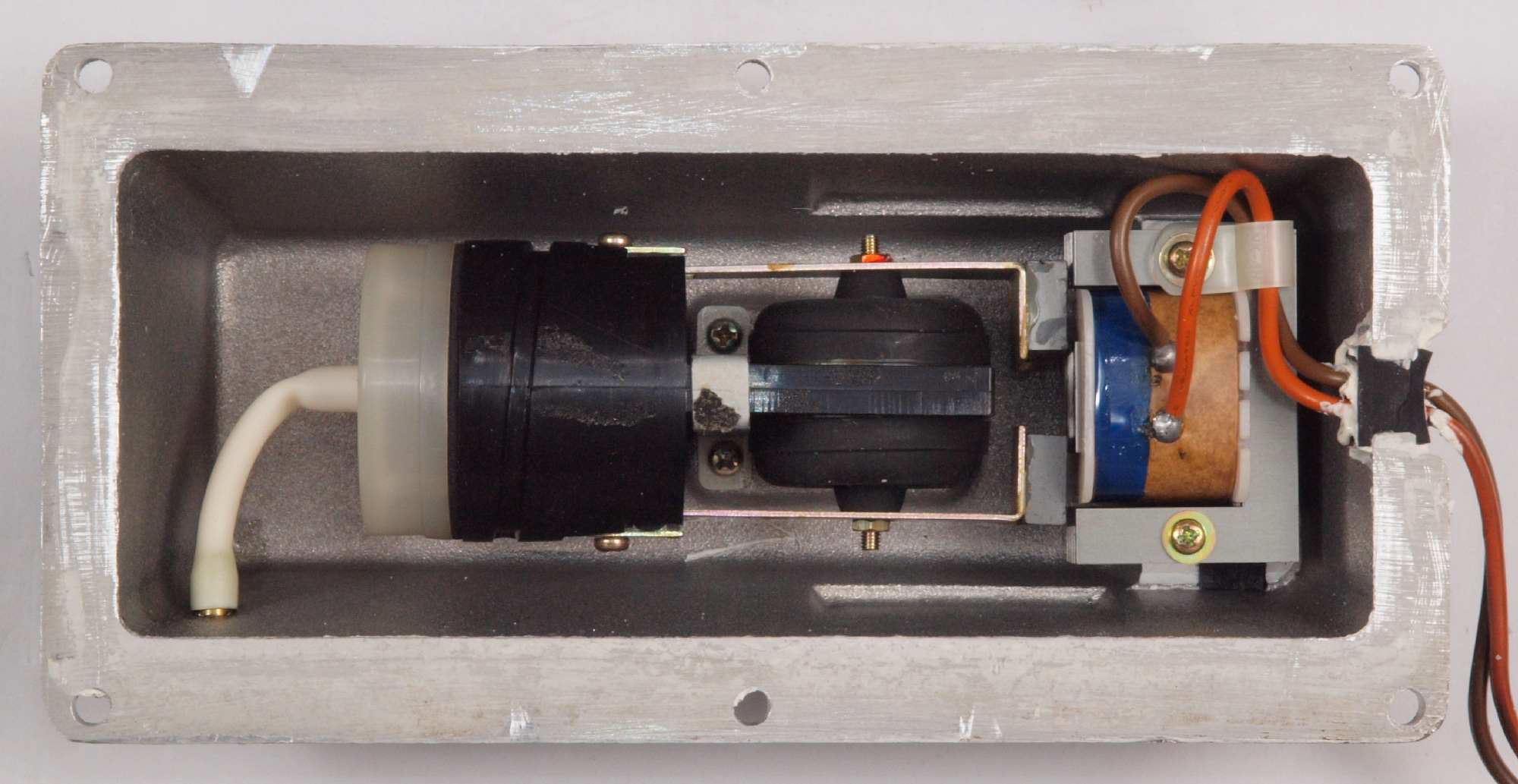

Ｃ２１．　修理前　「Ａ＝吐き出し用ポンプ」

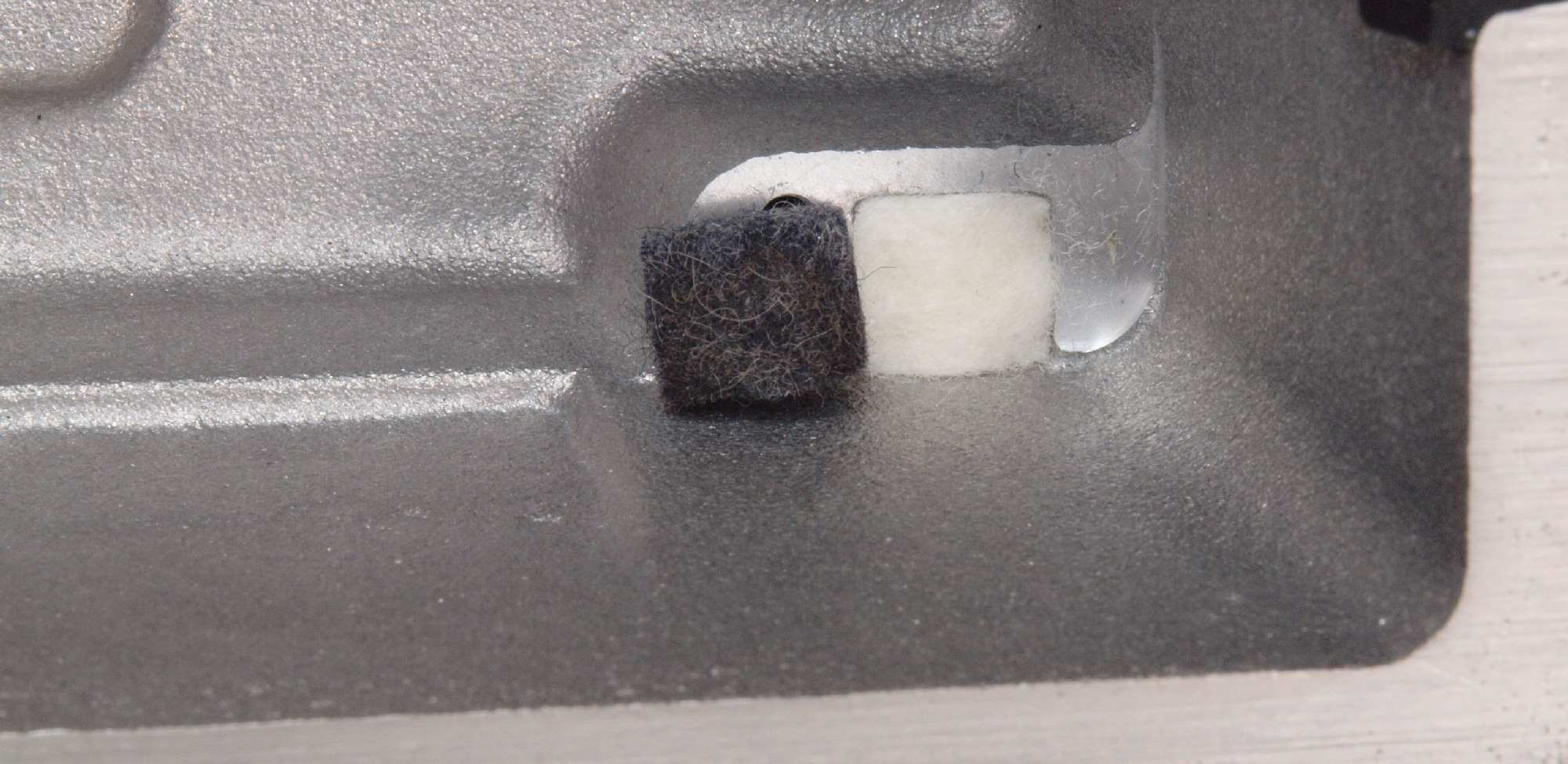

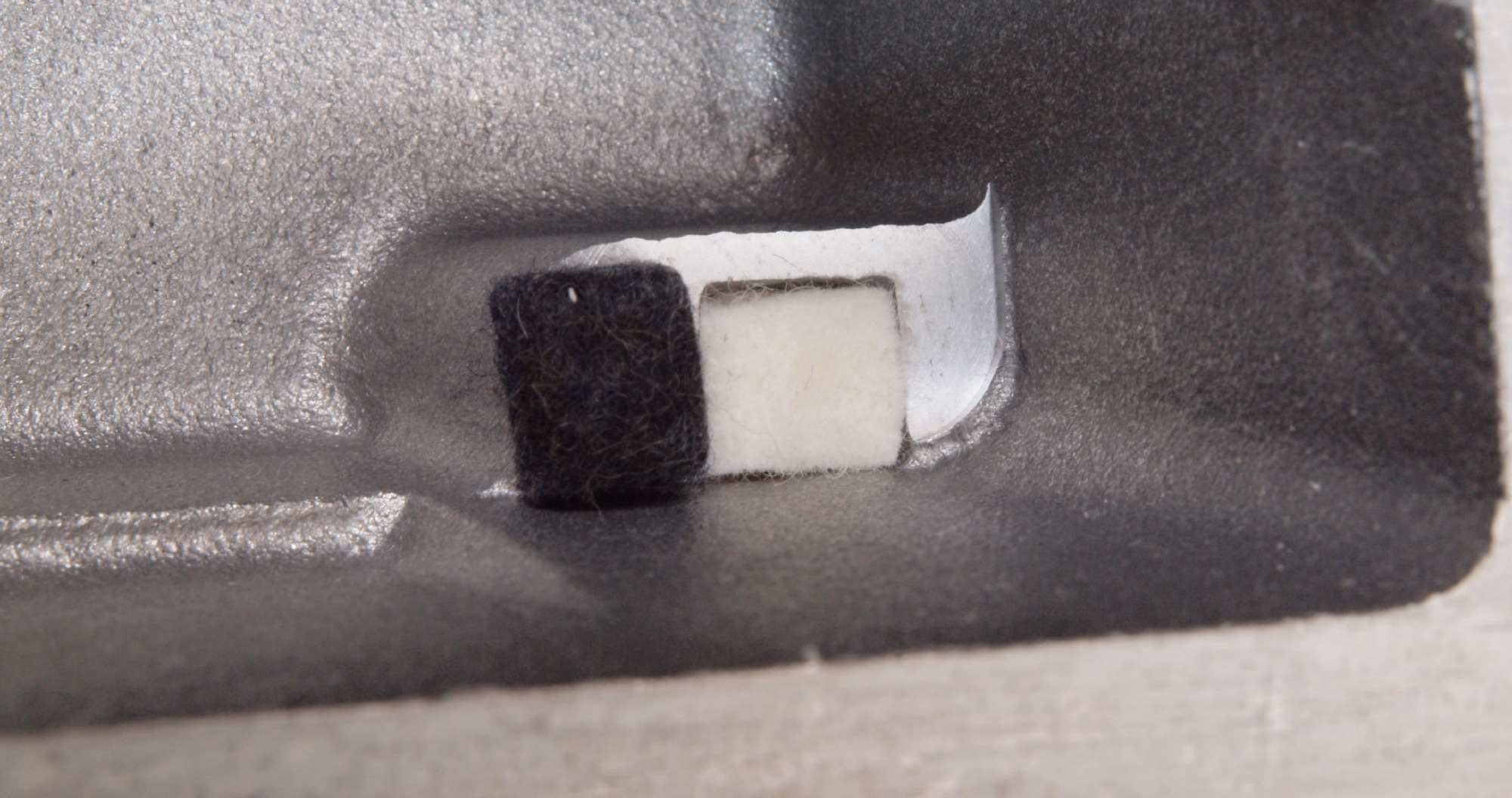

Ｃ２１２．　修理中　「Ａ＝吐き出し用ポンプ」、　吸い込み口のフイルター。

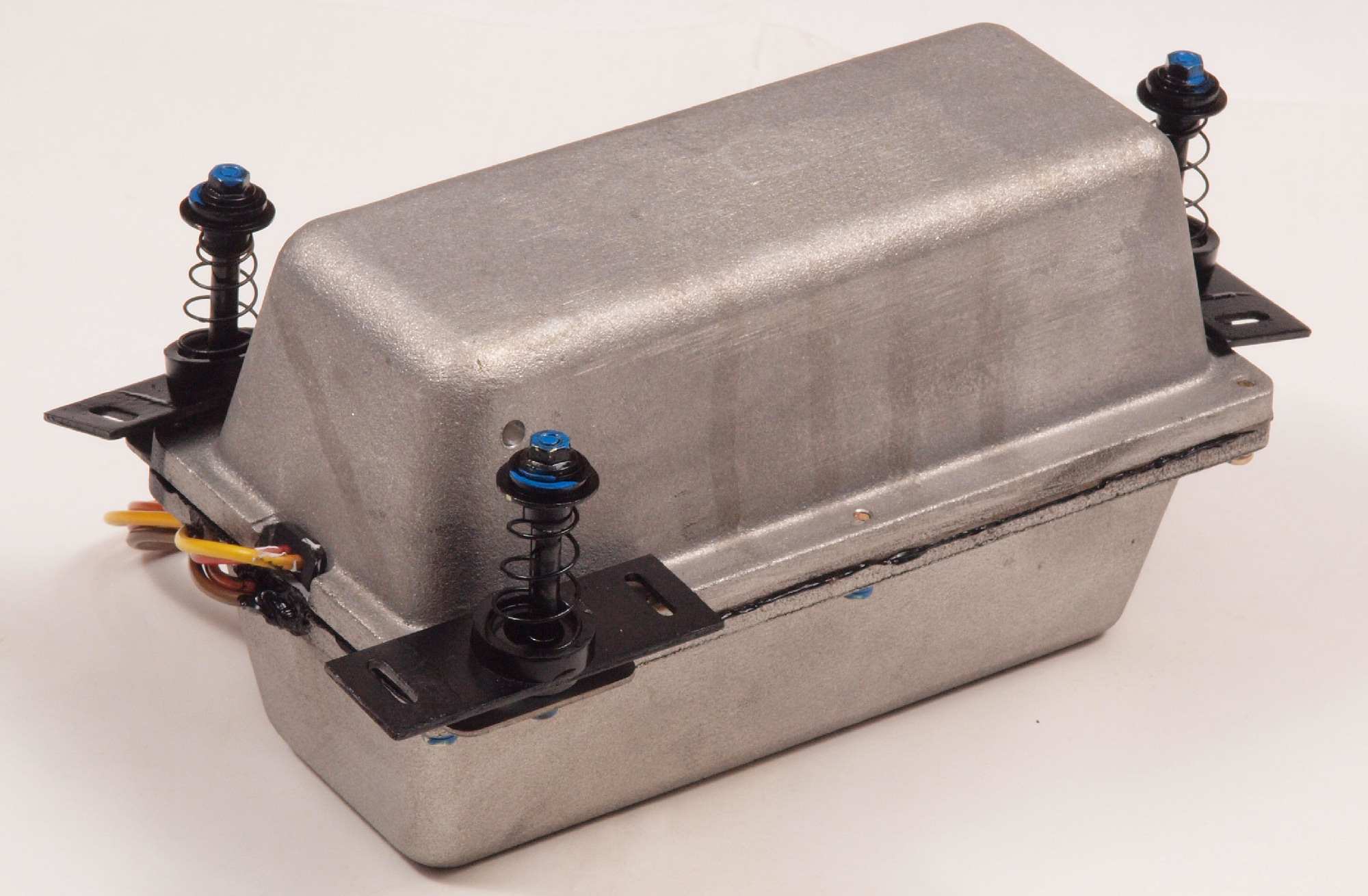

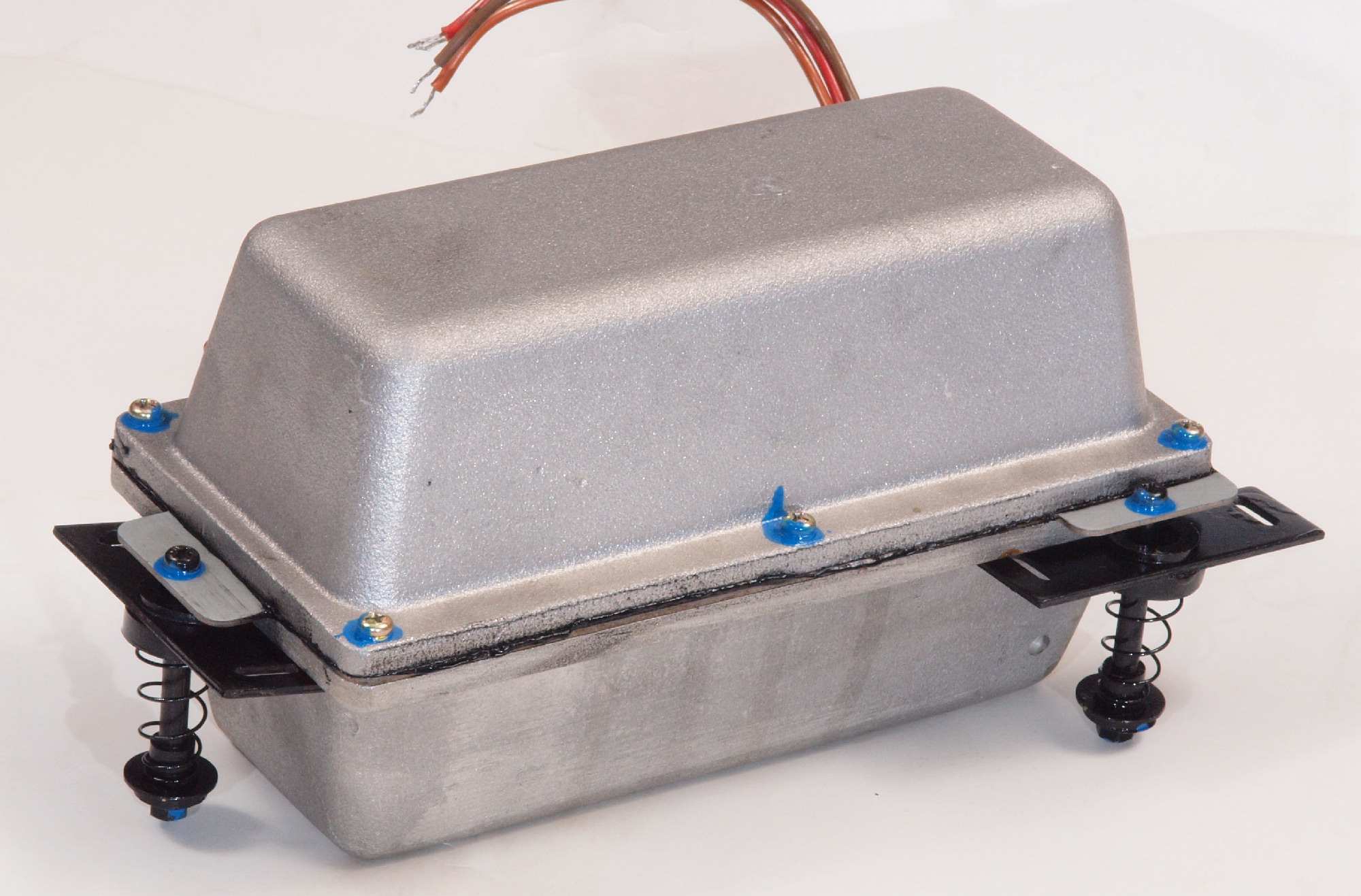

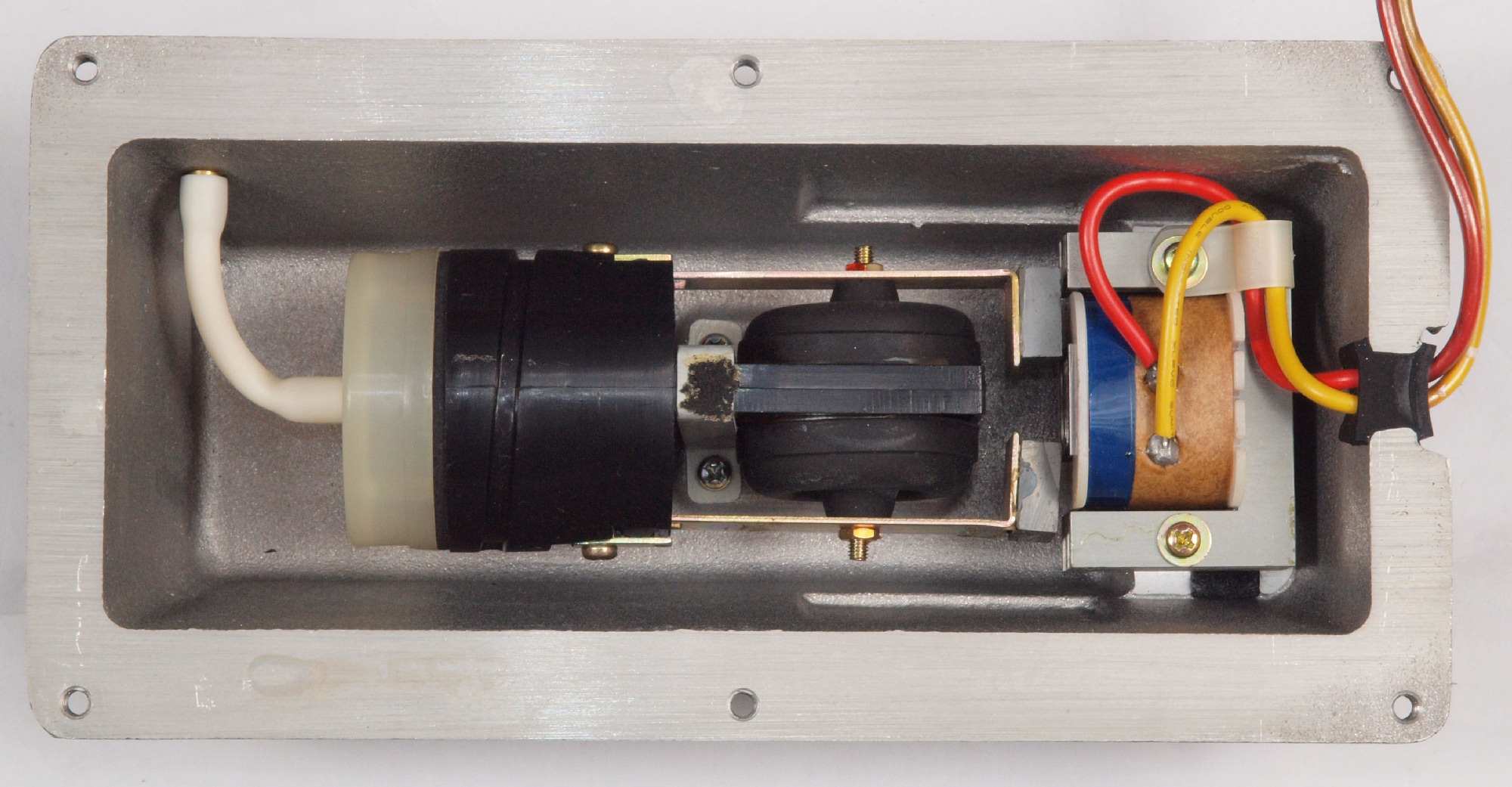

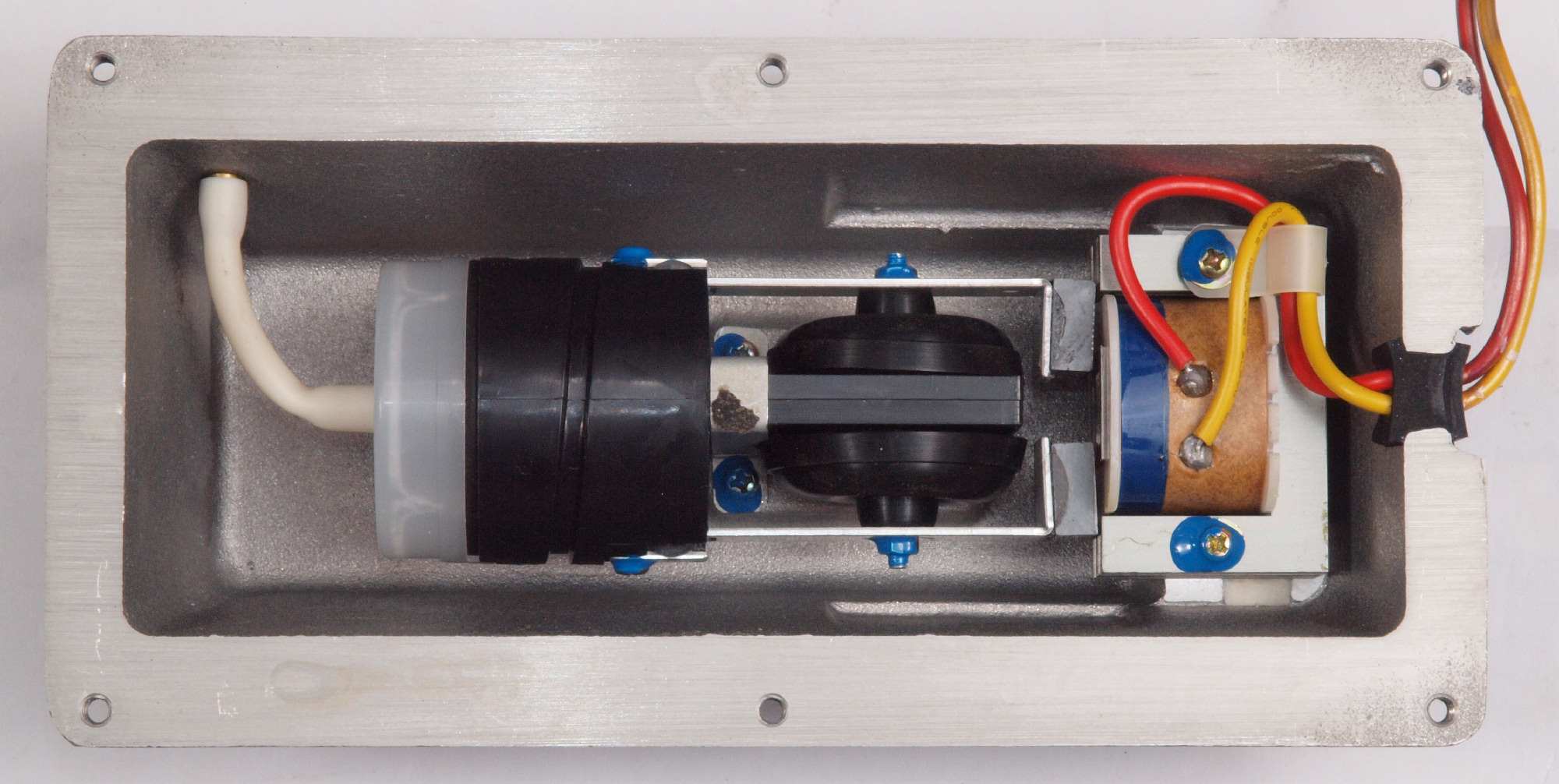

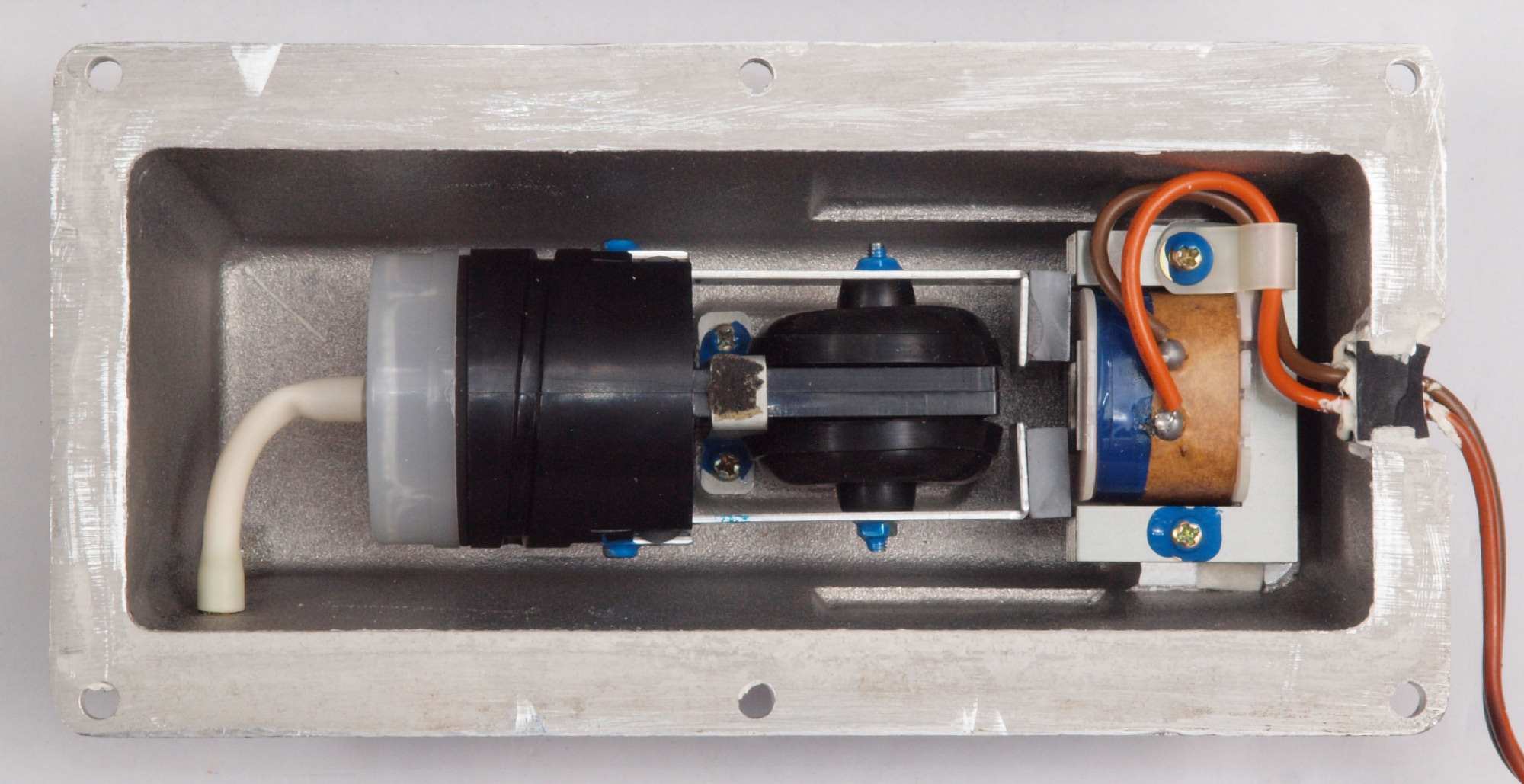

Ｃ２２．　修理（交換）後　「Ａ＝吐き出し用ポンプ」　ユニット

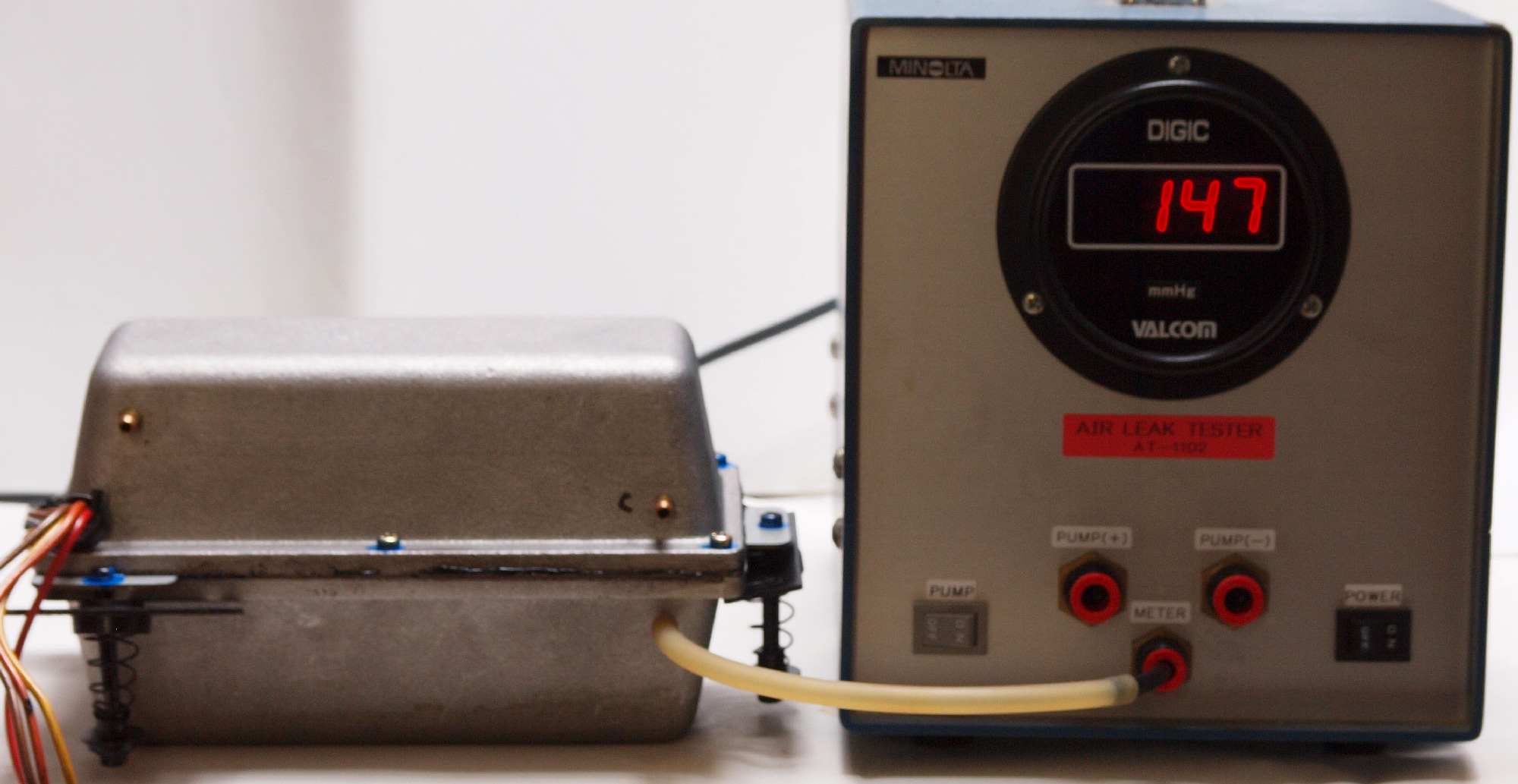

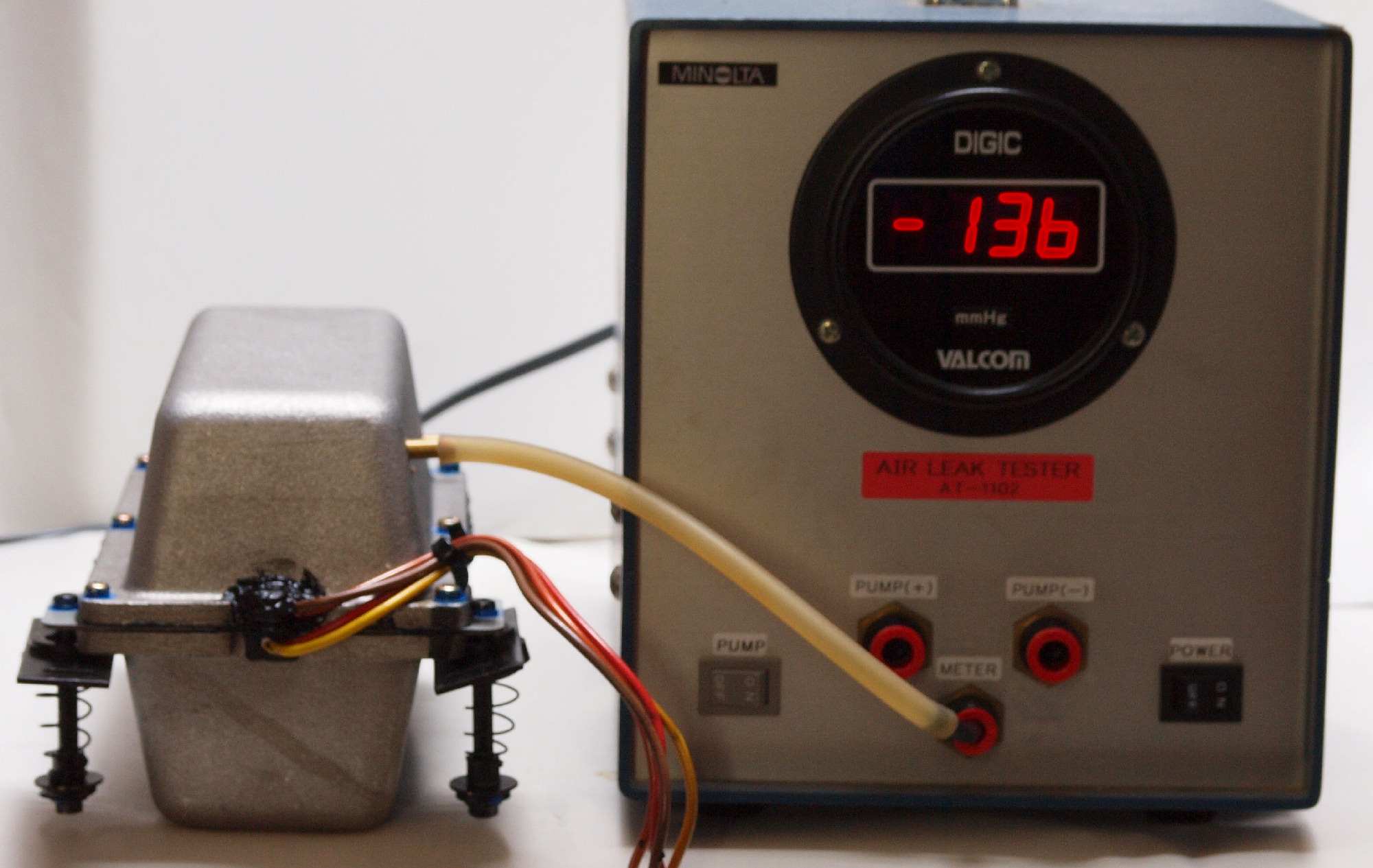

Ｃ２３．　修理（交換）後圧力測定中の　「Ａ＝吐き出し用ポンプ」

Ｃ３１．　修理前　「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」

Ｃ３１２．　修理中　「Ｂ．Ｃ＝吐き出し用ポンプ」、　吸い込み口のフイルター。

Ｃ３２．　修理（交換）後　「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」　ユニット

Ｃ３３．　修理（交換）後圧力測定中の　「Ｃ＝吐き出し」

Ｃ３４．　修理（交換）後圧力測定中の　「Ｂ＝吸い込み」

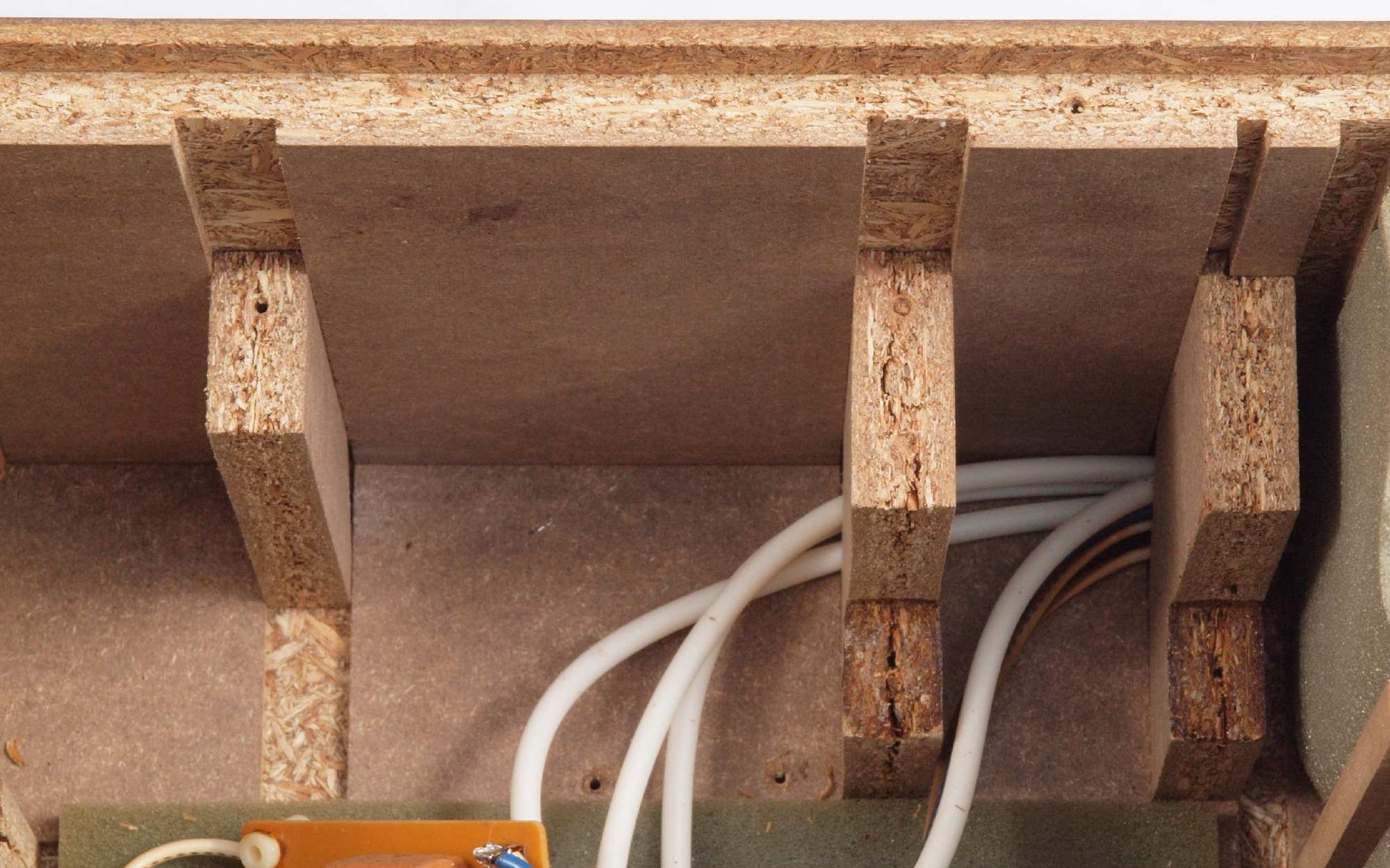

Ｃ４１．　修理前　接着材が劣化した木箱圧縮板右側。

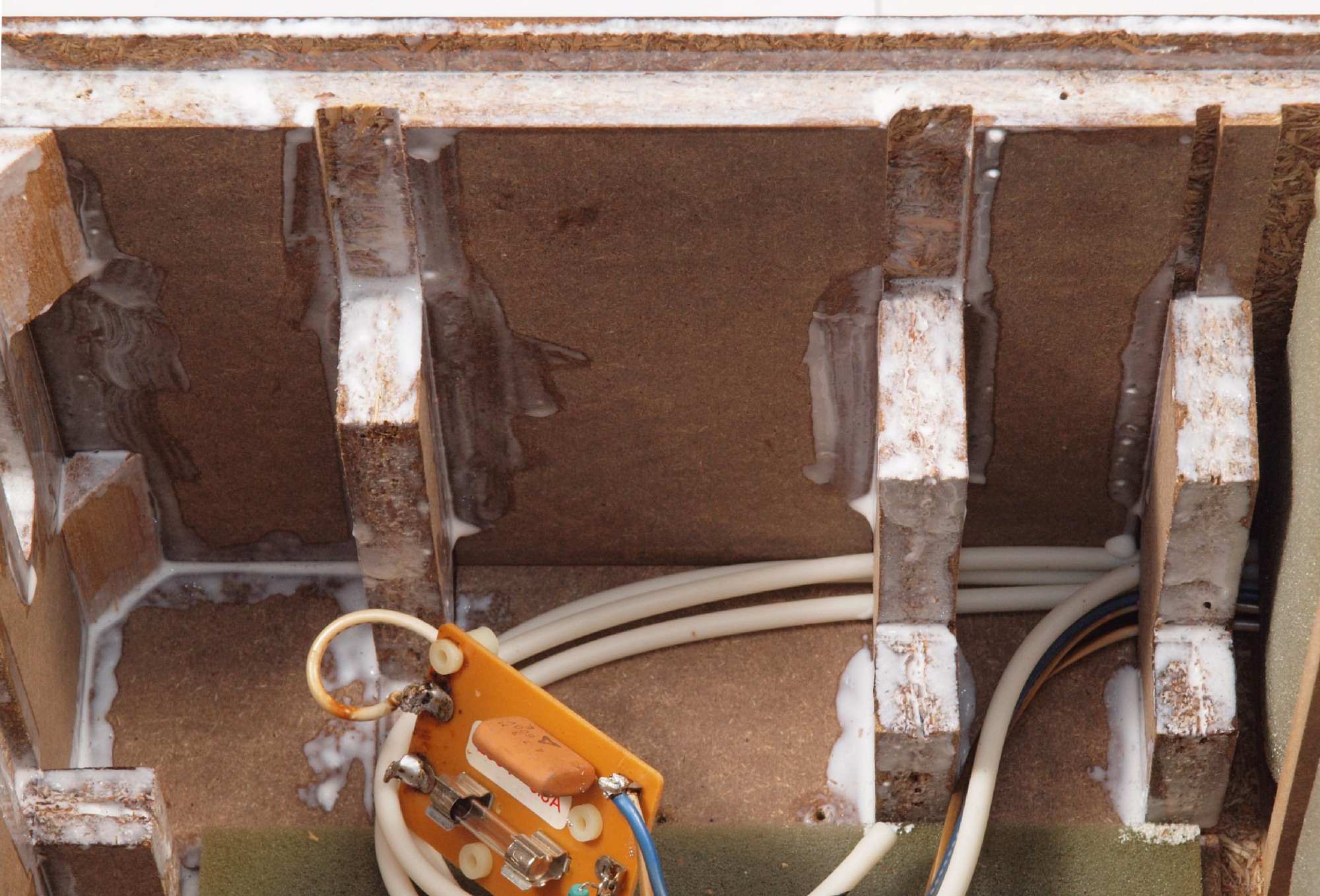

Ｃ４２．　修理中　圧縮板にボンドを塗って固めている、右側。

Ｃ４３．　修理後　表に出るところは、ラッカーを吹き付ける。

Ｃ４４．　修理前　接着材が劣化した木箱圧縮板左側。

Ｃ４５．　修理中　圧縮板にボンドを塗って固めている、左側。

Ｃ４６．　修理後　表に出るところは、ラッカーを吹き付ける。

Ｃ５１．　修理前　接着材が劣化したフューズ取付圧縮板。

Ｃ５２．　修理後　圧縮板にボンドを塗って固めている、フューズ取付圧縮板。

Ｃ５３．　修理前　フューズ取付け台。

Ｃ５４．　修理（塗装）後　フューズ取付け台。

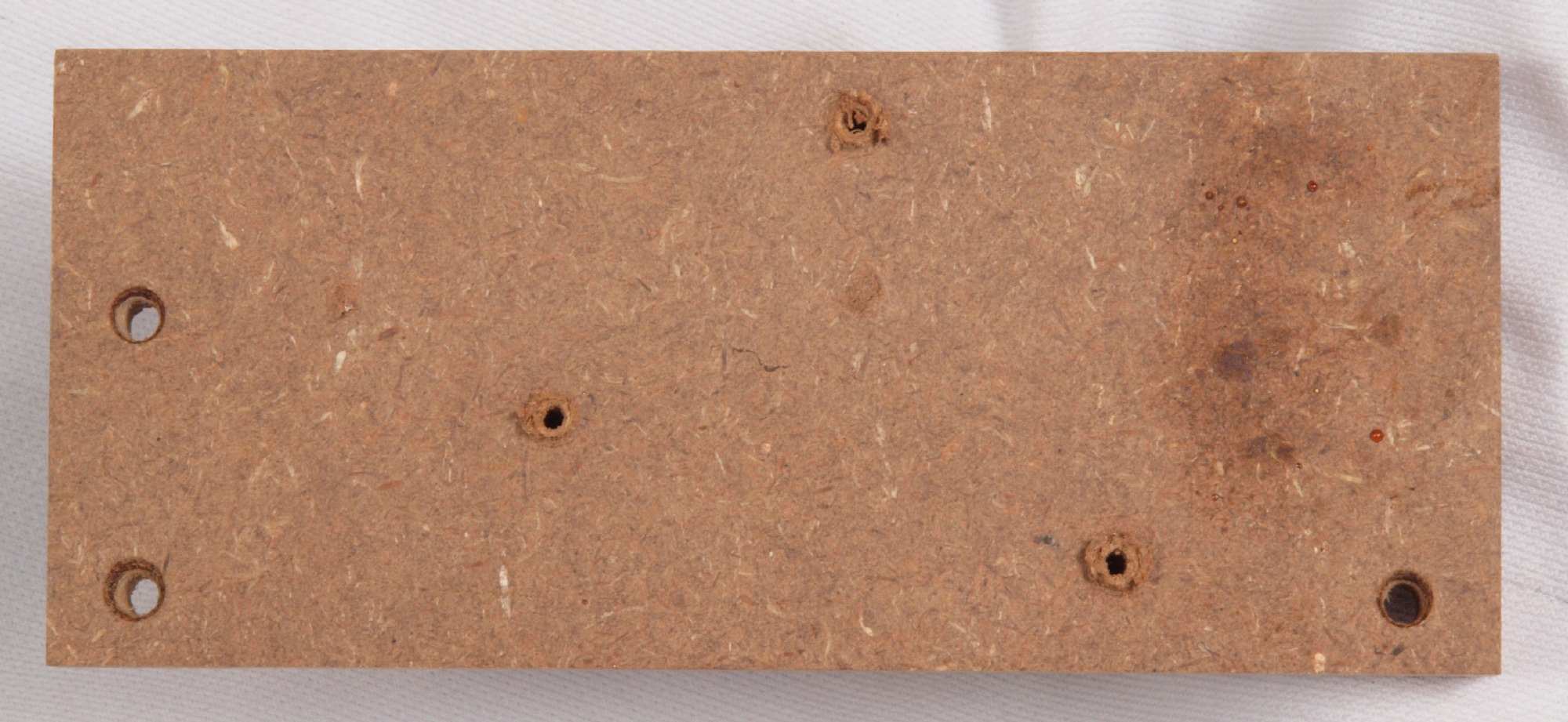

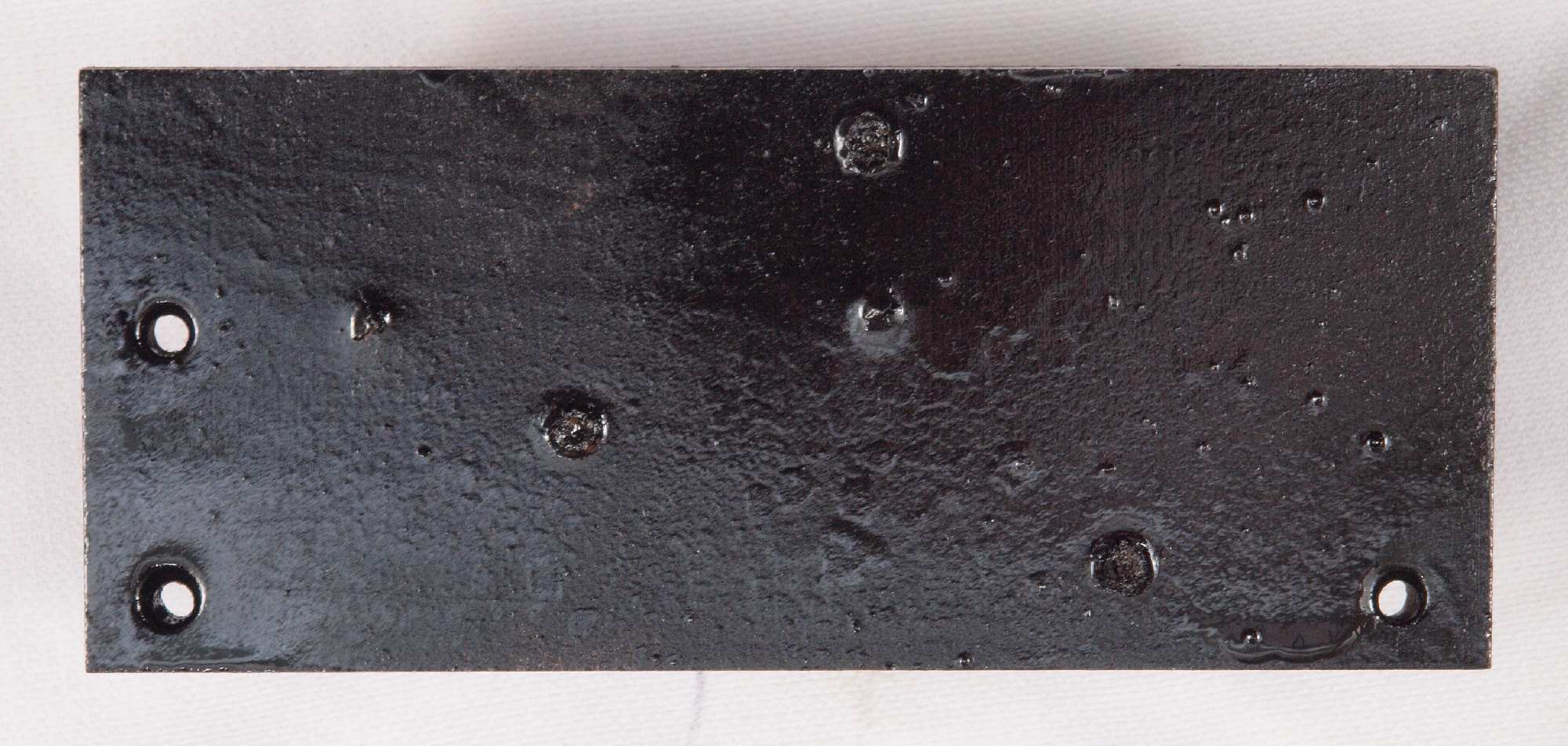

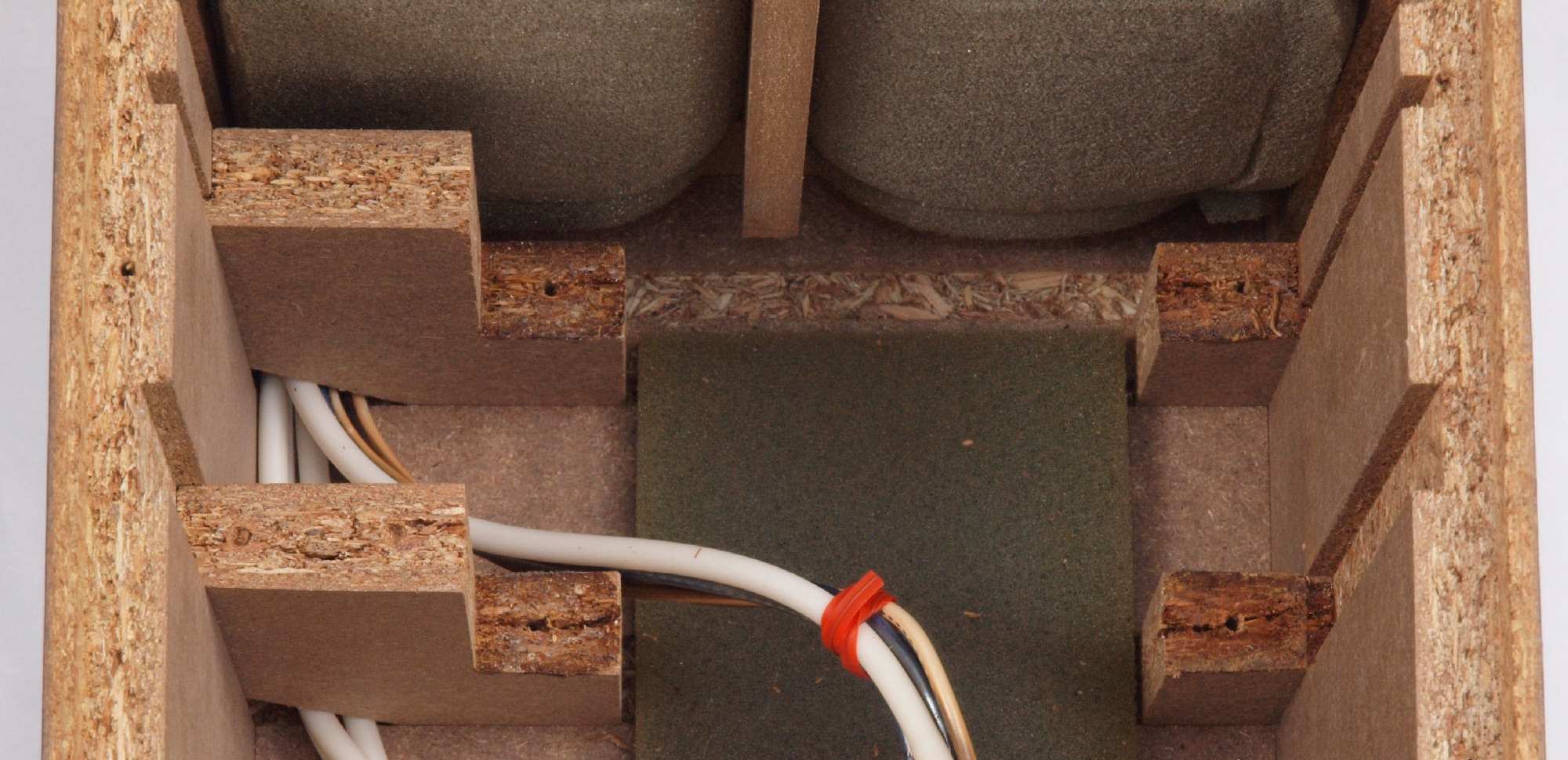

Ｃ６１．　修理前　木ネジで割れた、「ポンプ取り付け板」。

Ｃ６２．　修理中　木ネジで割れた、「ポンプ取り付け板」、ボンドを染みこませる。

Ｃ６３．　修理前　木ネジで割れた、「ポンプ取り付け板」。

Ｃ６４．　修理中　木ネジで割れた、「ポンプ取り付け板」、ボンドを染みこませる。

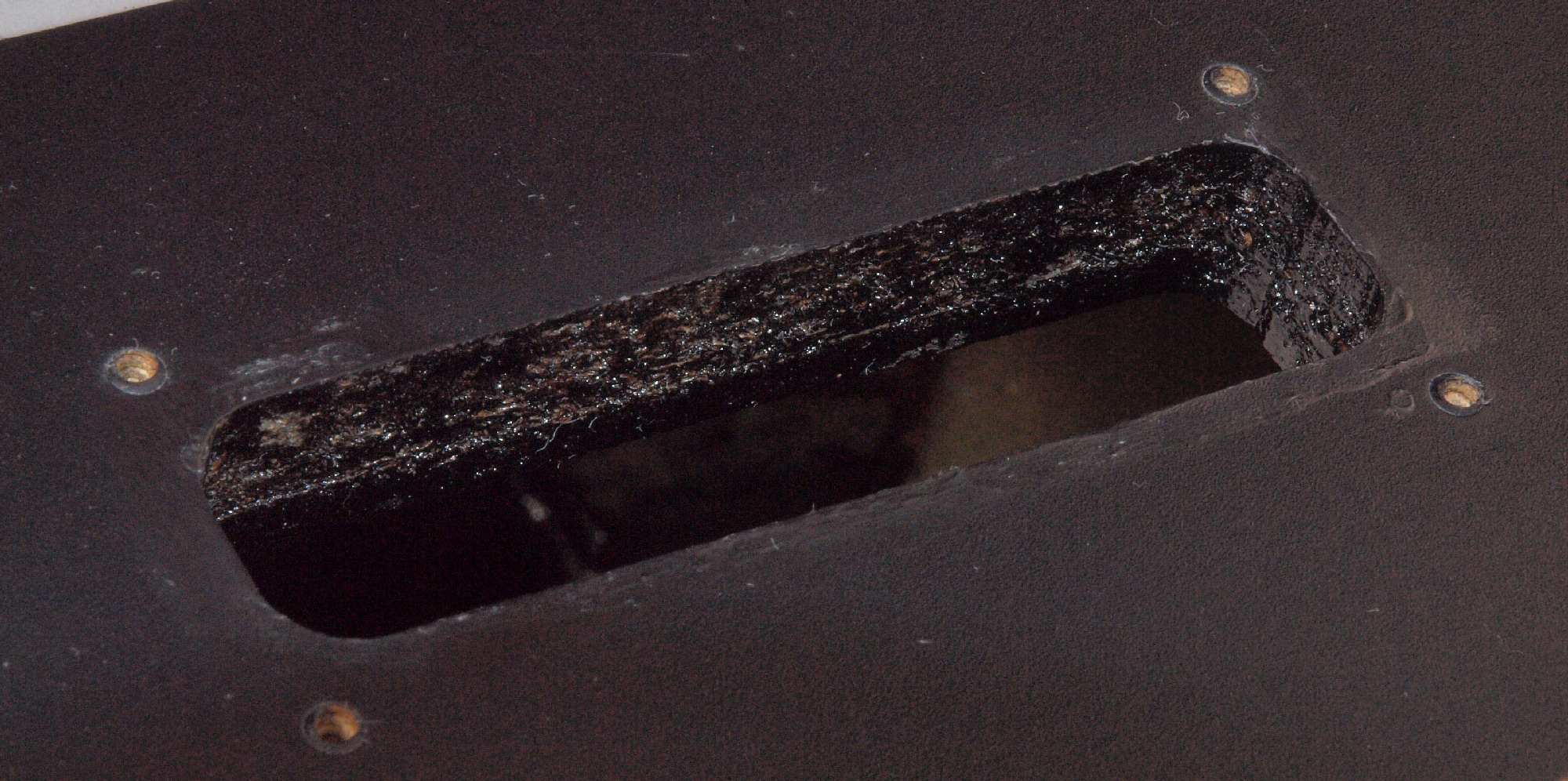

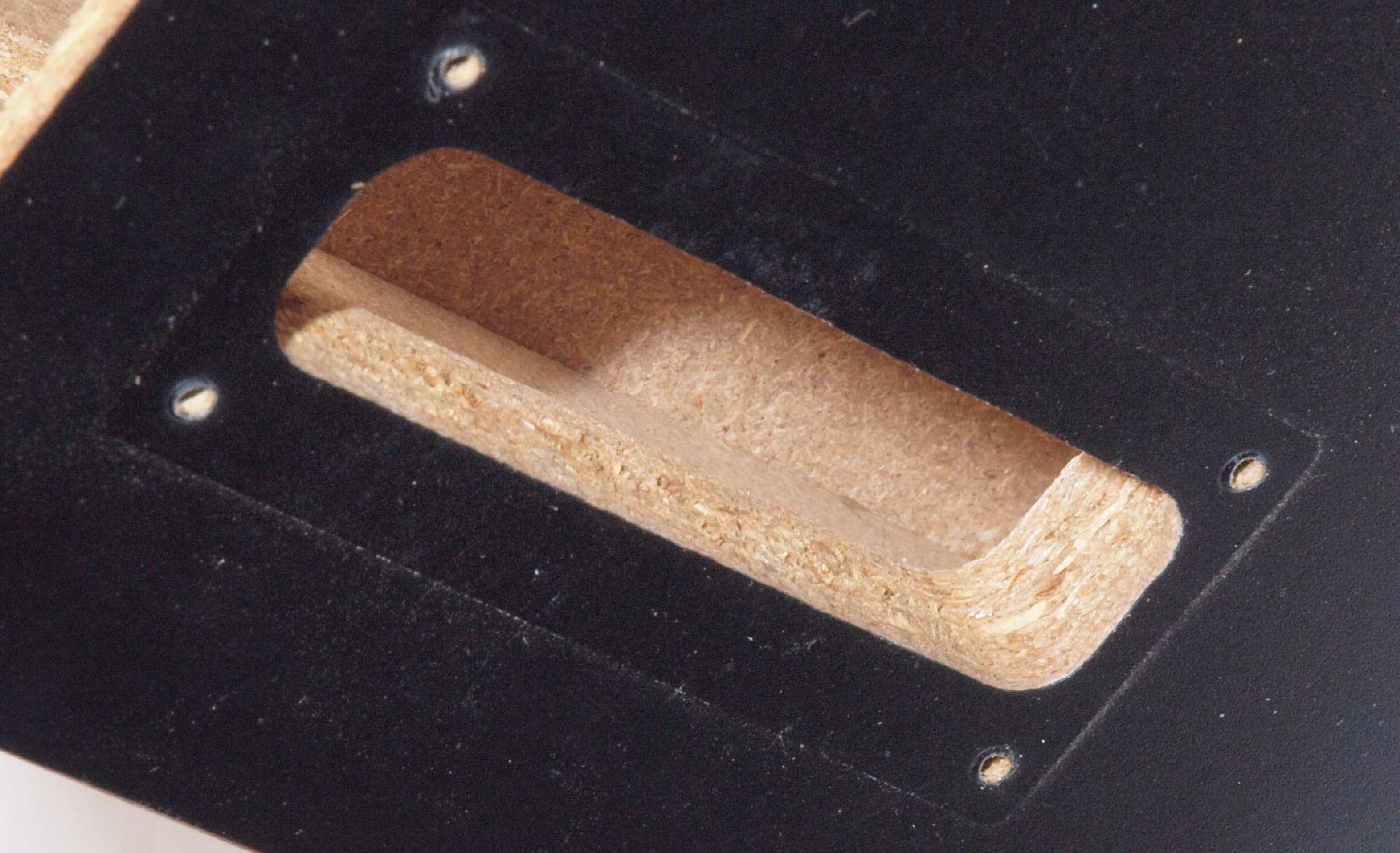

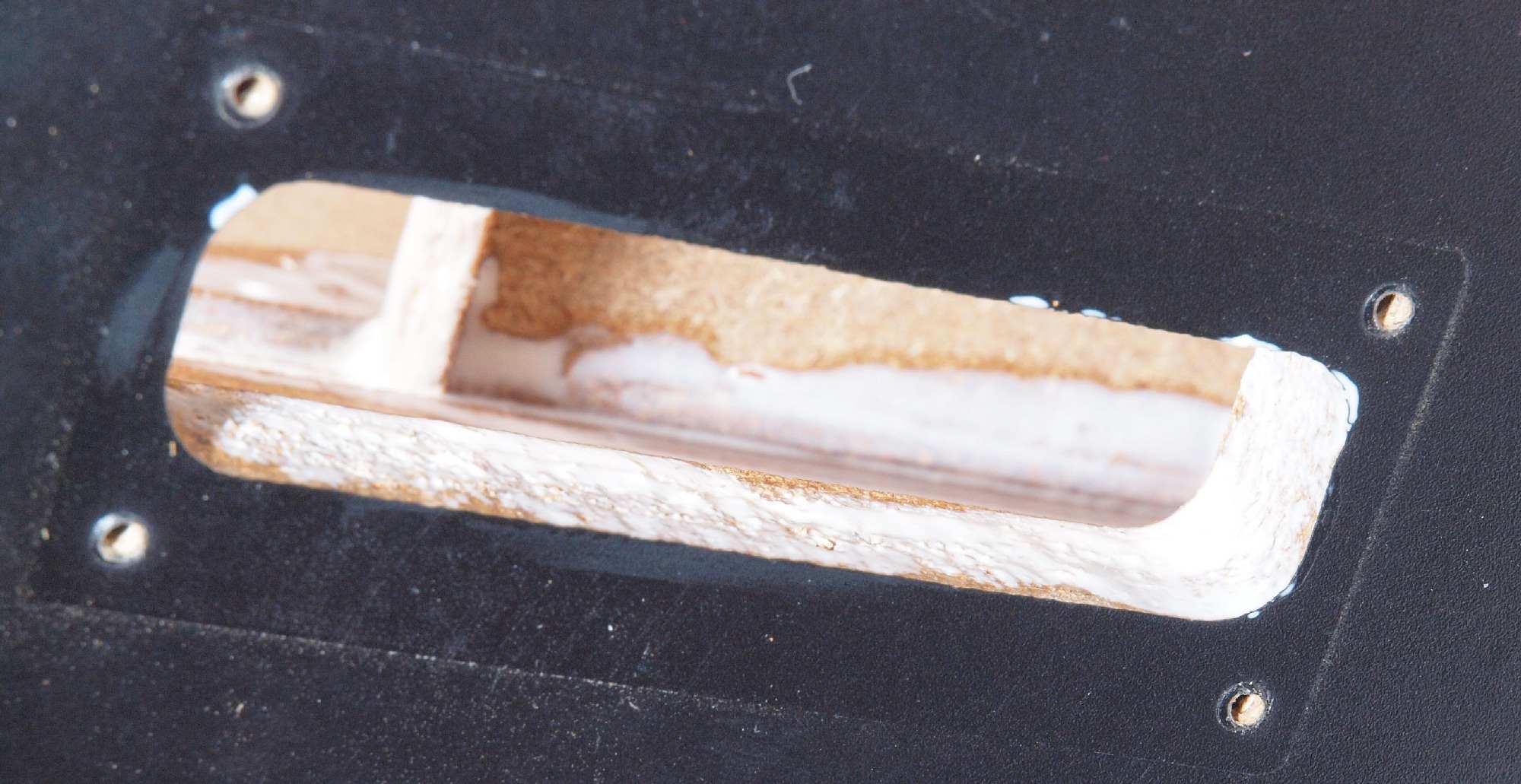

Ｃ６５．　修理前　「電源入り口、吐出口取り付け板」　の穴

Ｃ６６．　修理中　「電源入り口、吐出口取り付け板」　の穴、ボンドを染みこませる。

Ｃ６７．　修理後　「電源入り口、吐出口取り付け板」、　さらにラッカーを吹き付ける。

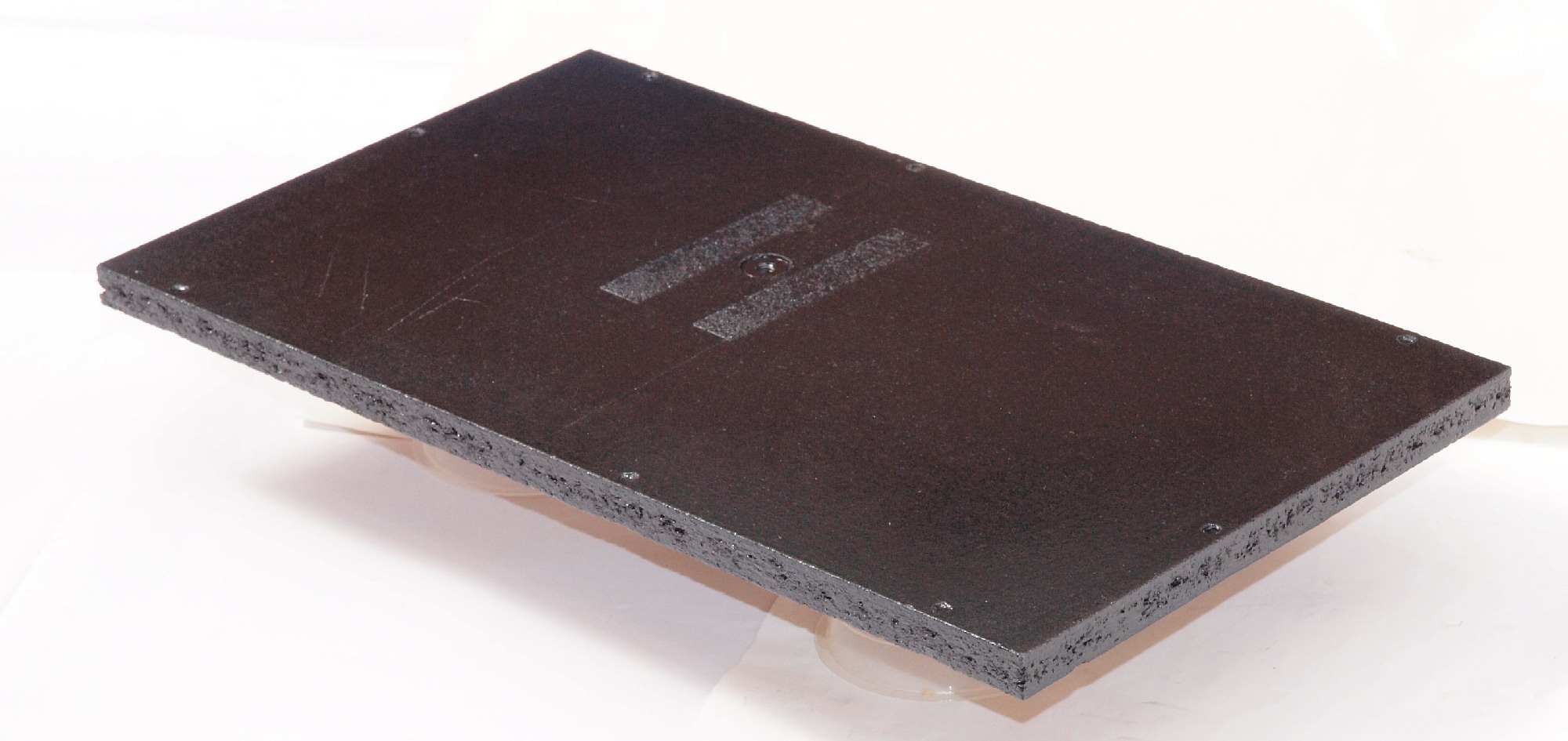

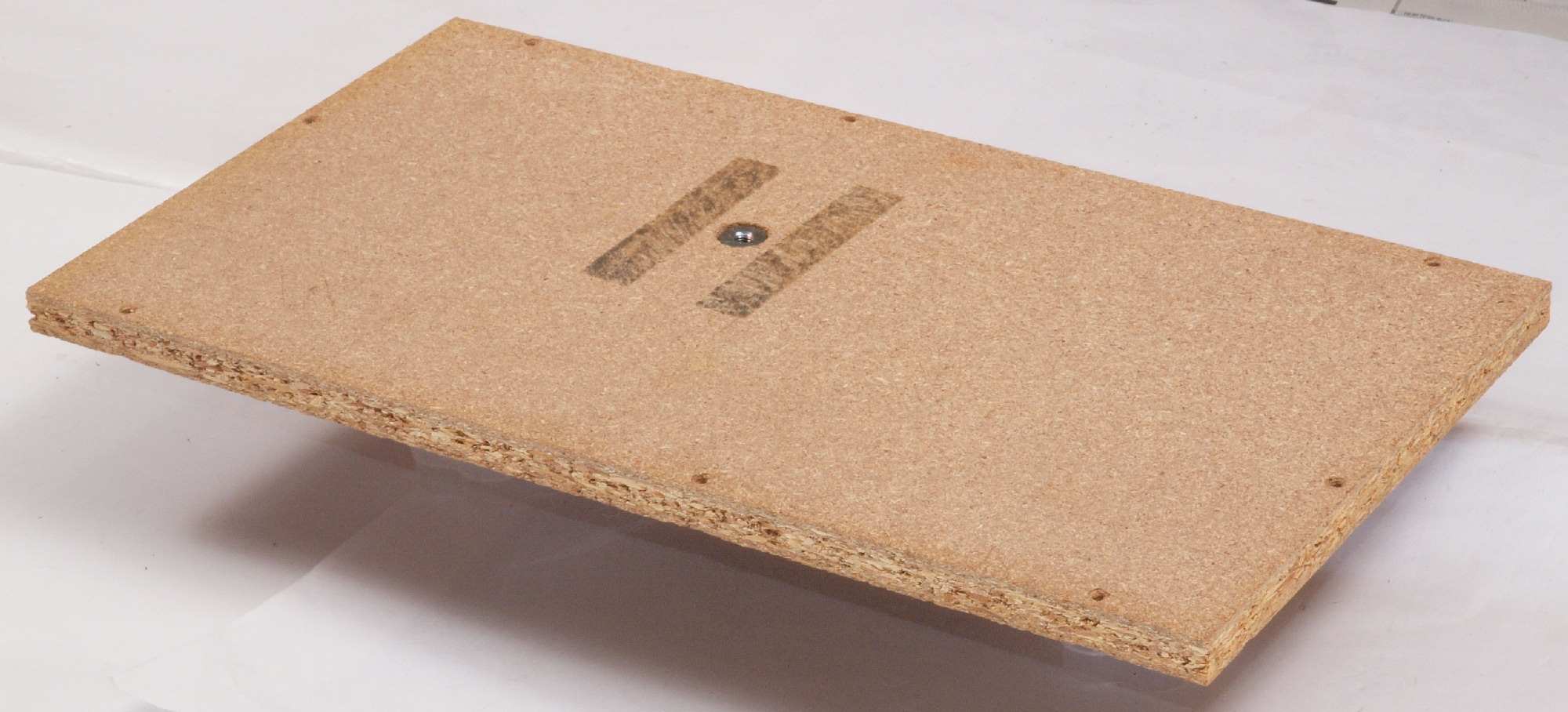

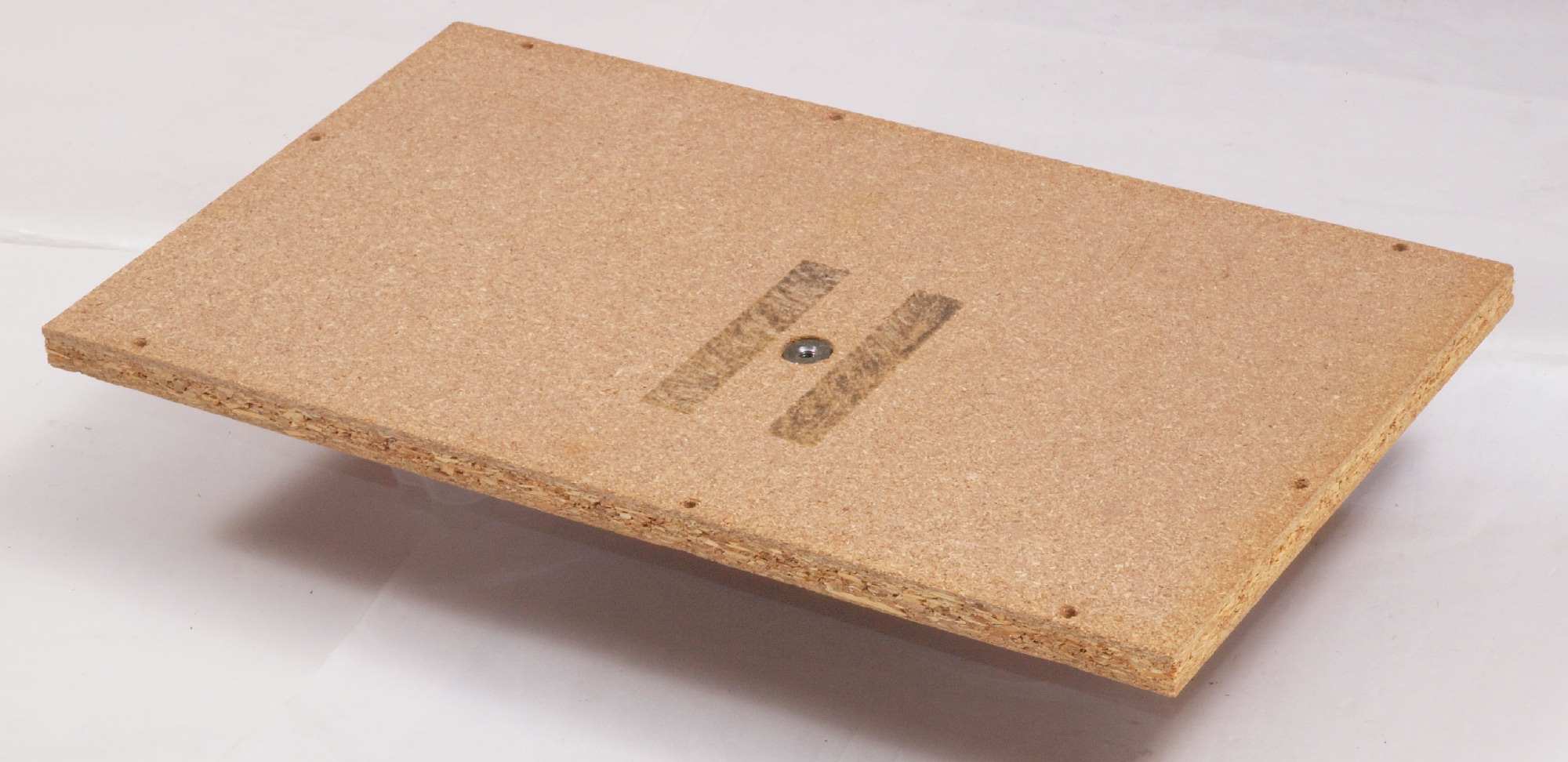

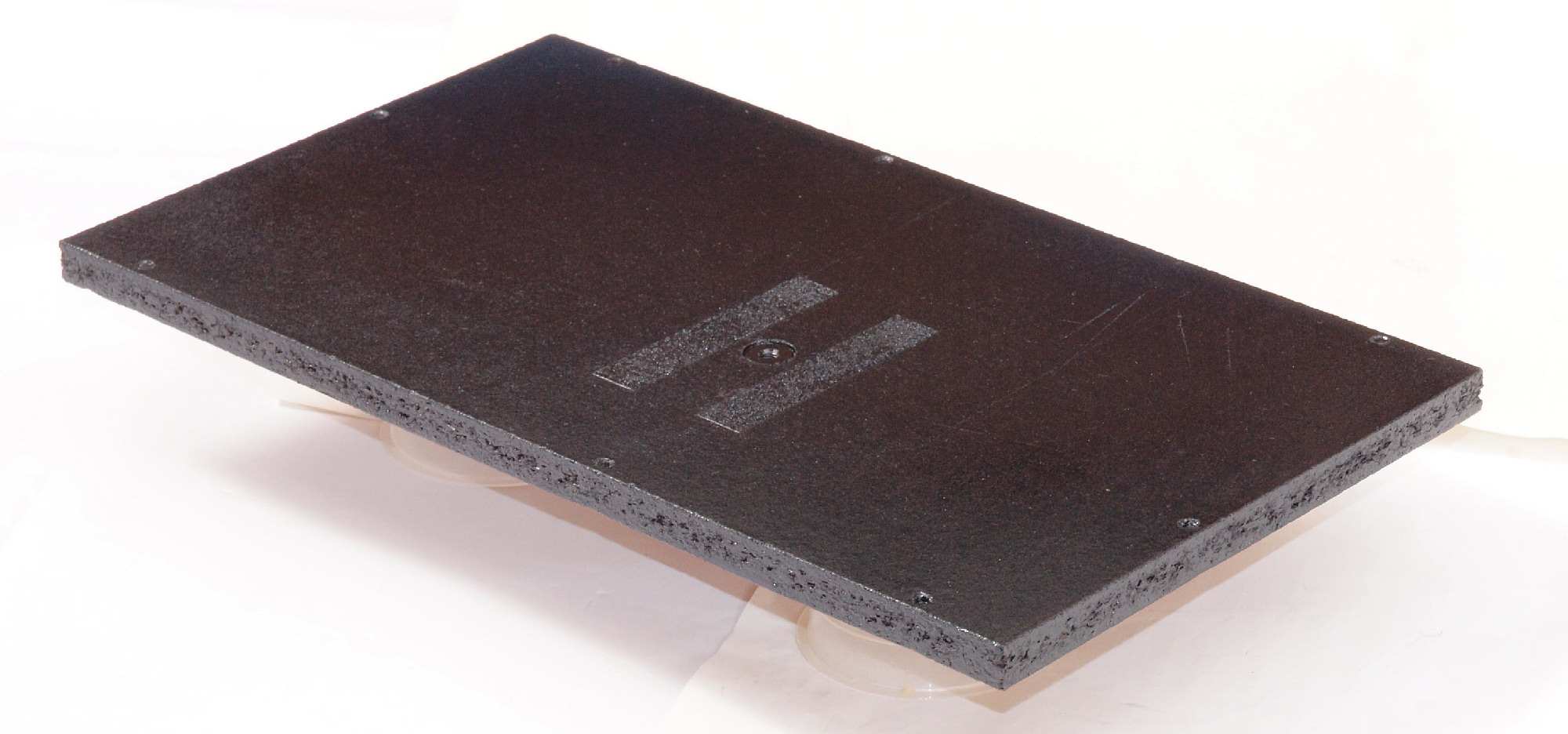

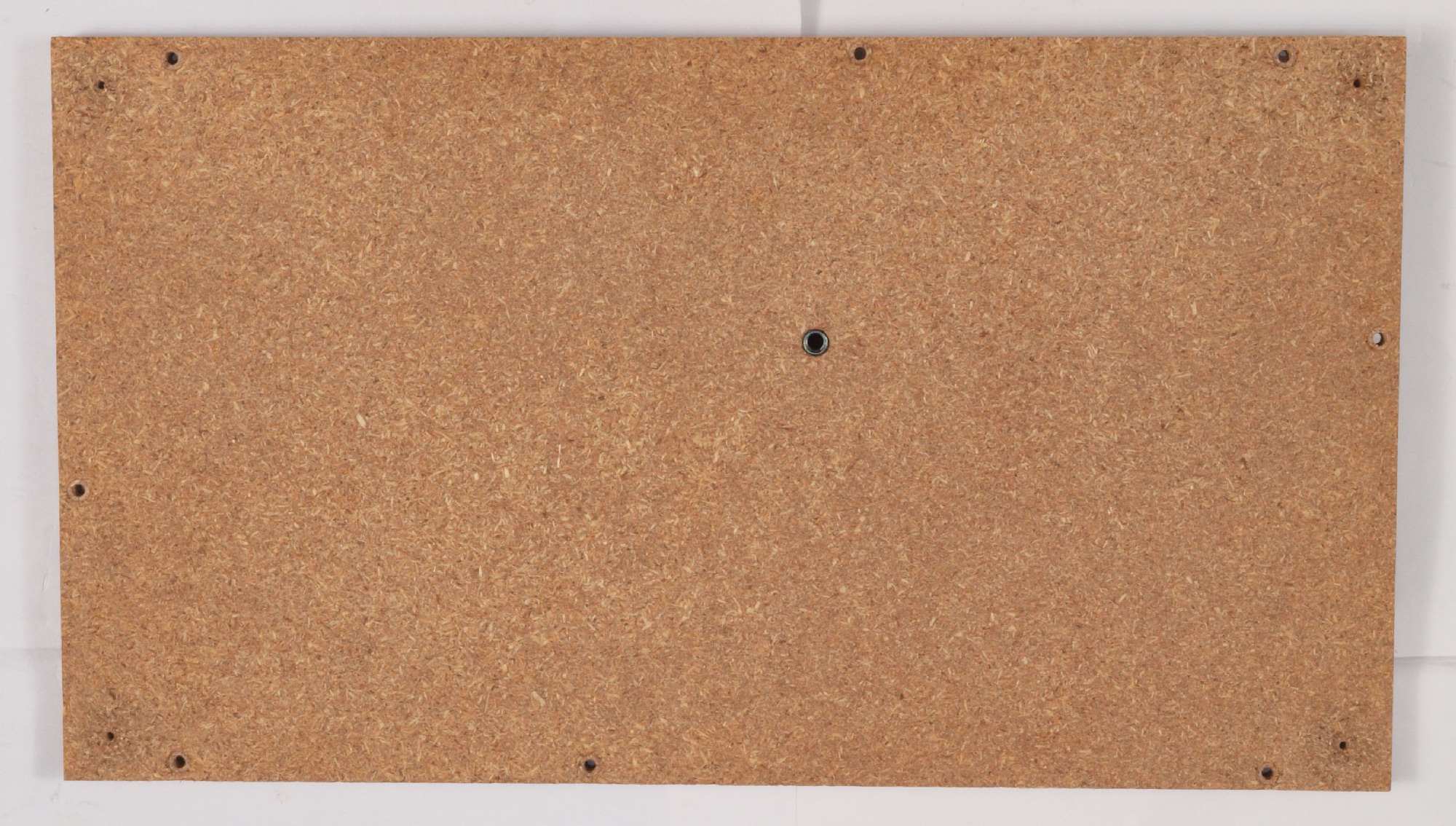

Ｃ７１．　修理前　下蓋表

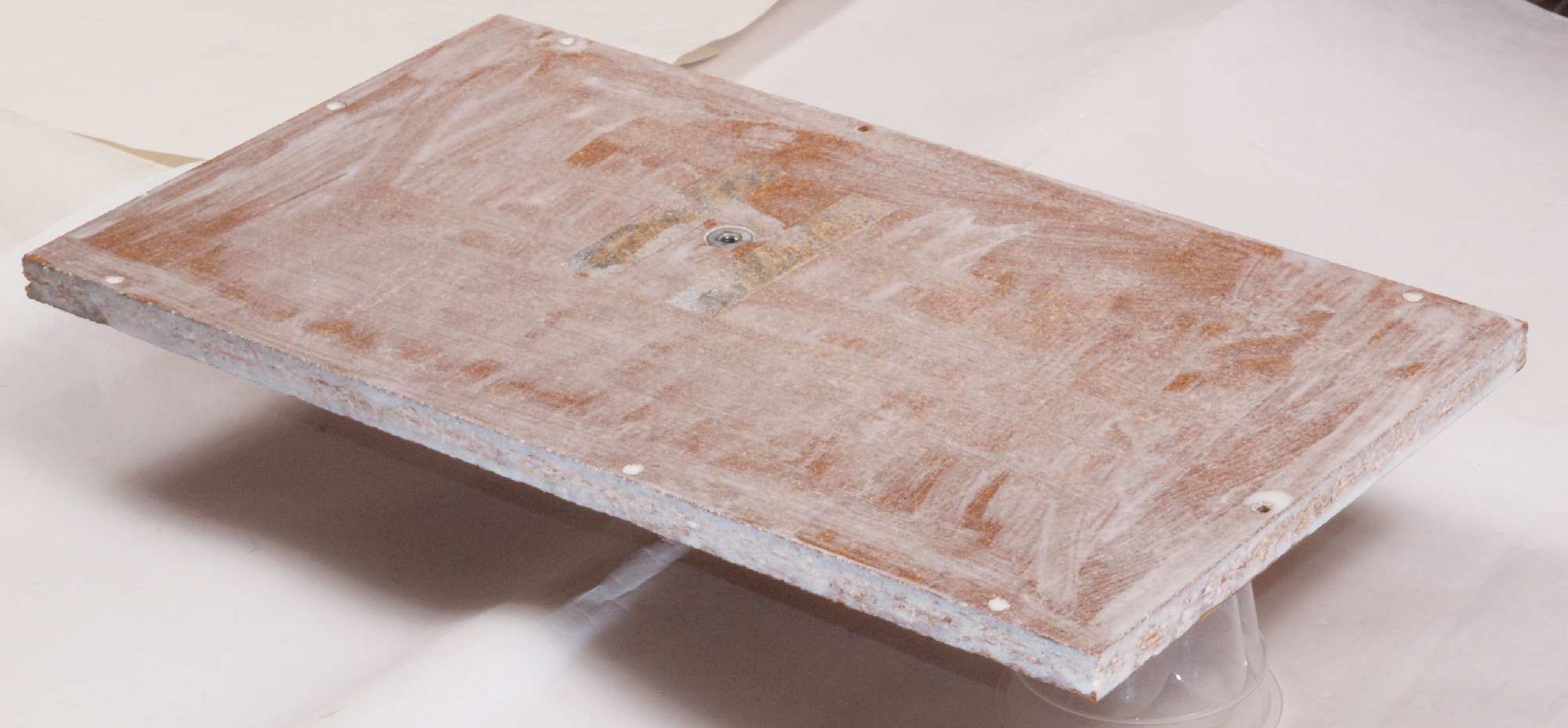

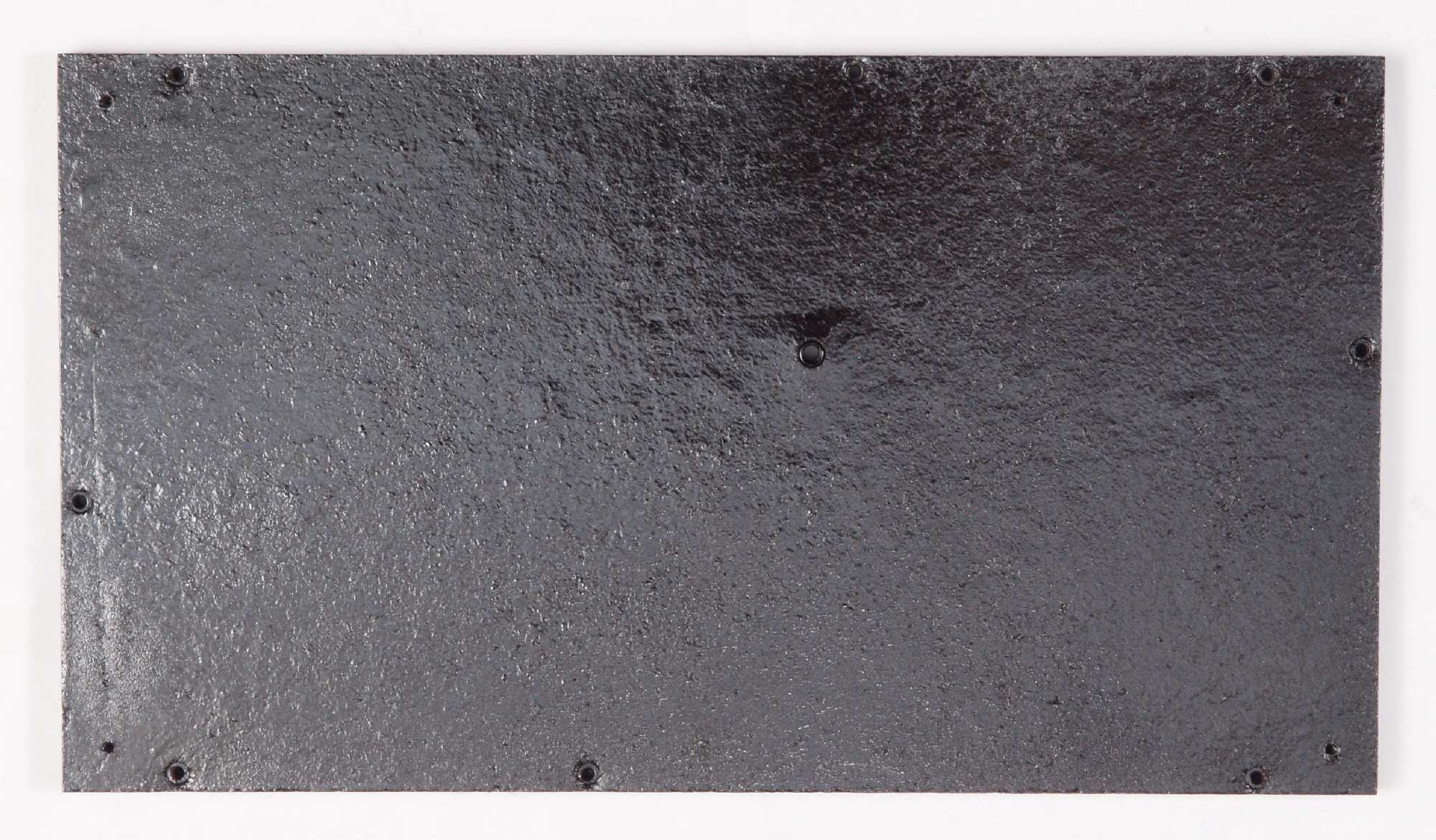

Ｃ７２．　修理（塗装）後　下蓋表、　ラッカーを吹き付ける。

Ｃ７３．　修理前　下蓋（底板）裏右横側

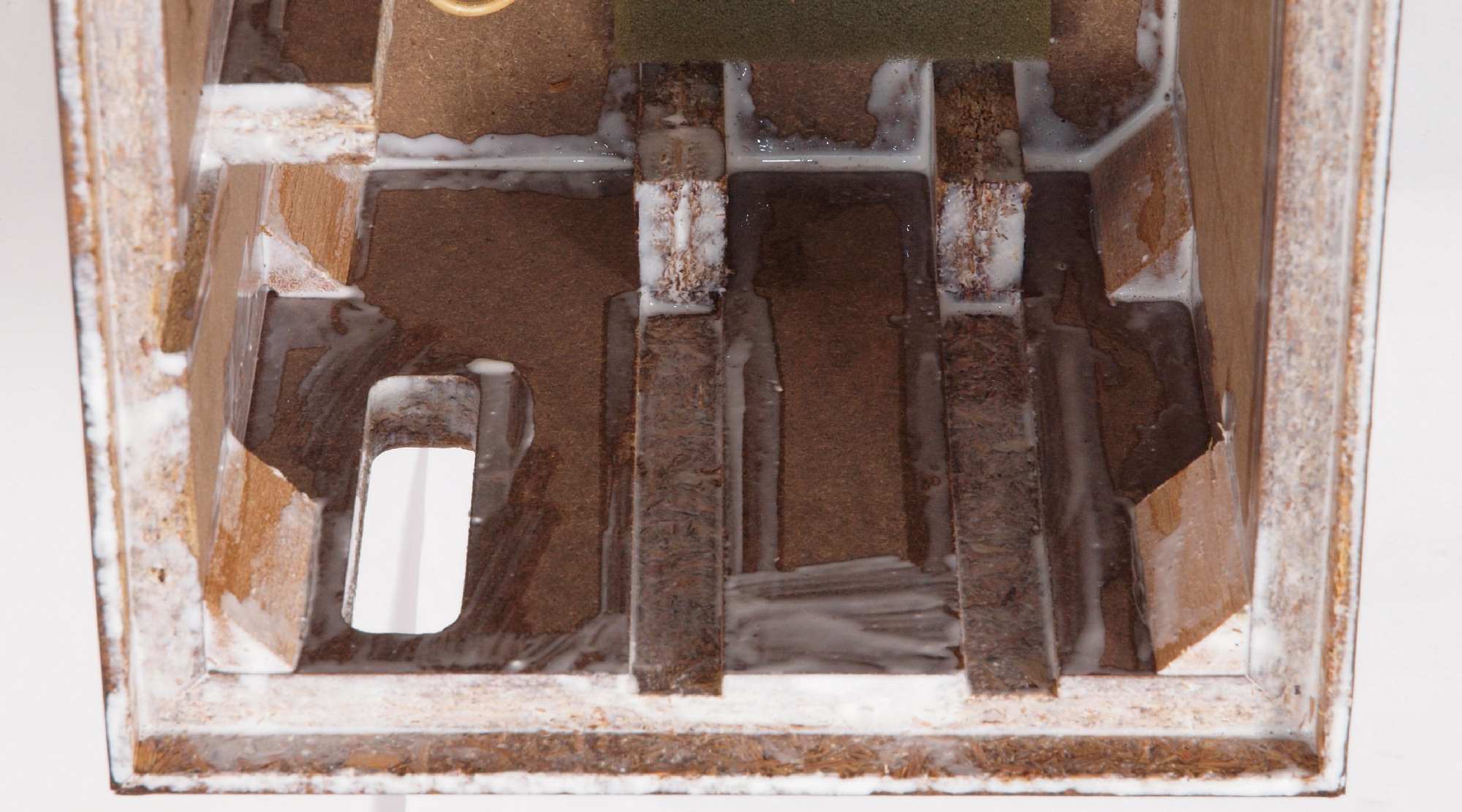

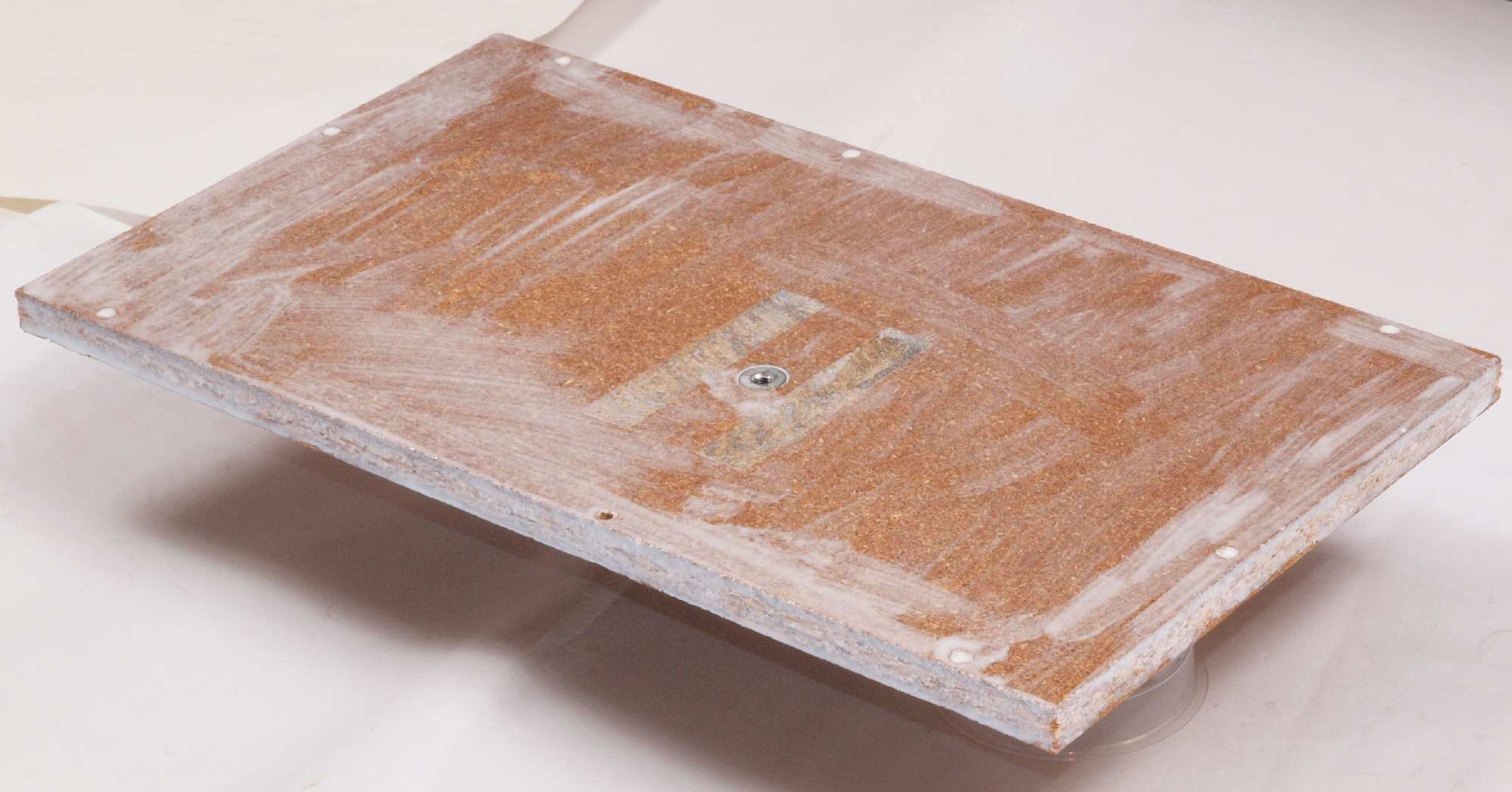

Ｃ７４．　修理中　下蓋（底板）裏右横側、ボンドを染みこませる。

Ｃ７５．　修理（塗装）後　下蓋（底板）裏右横側、　さらにラッカーを吹き付ける。

Ｃ７６．　修理前　下蓋（底板）裏左横側

Ｃ７８．　修理中　下蓋（底板）裏左横側、ボンドを染みこませる。

Ｃ７９．　修理（塗装）後　下蓋（底板）裏左横側、　さらにラッカーを吹き付ける。

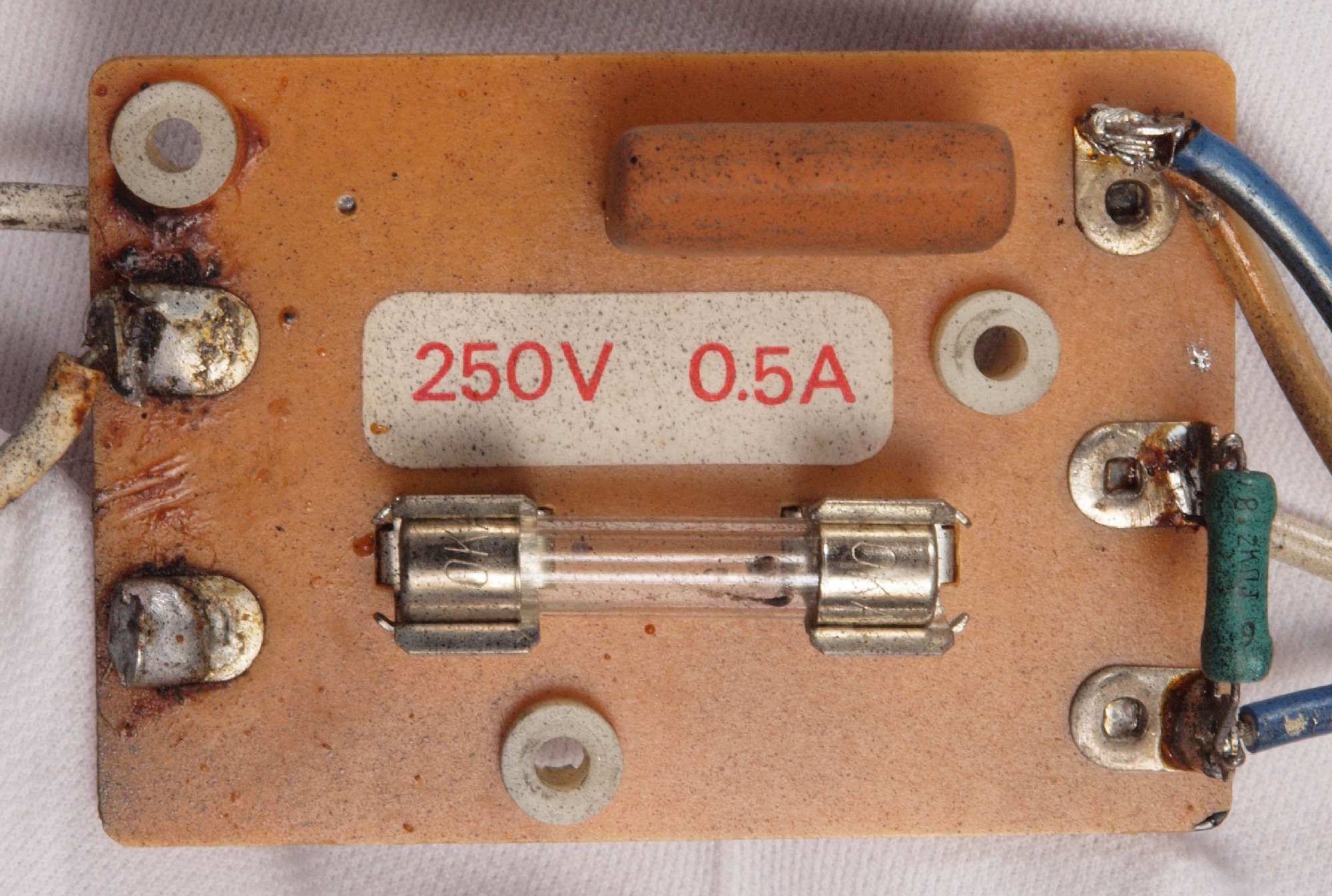

Ｃ８１．　修理前　フューズ基板。

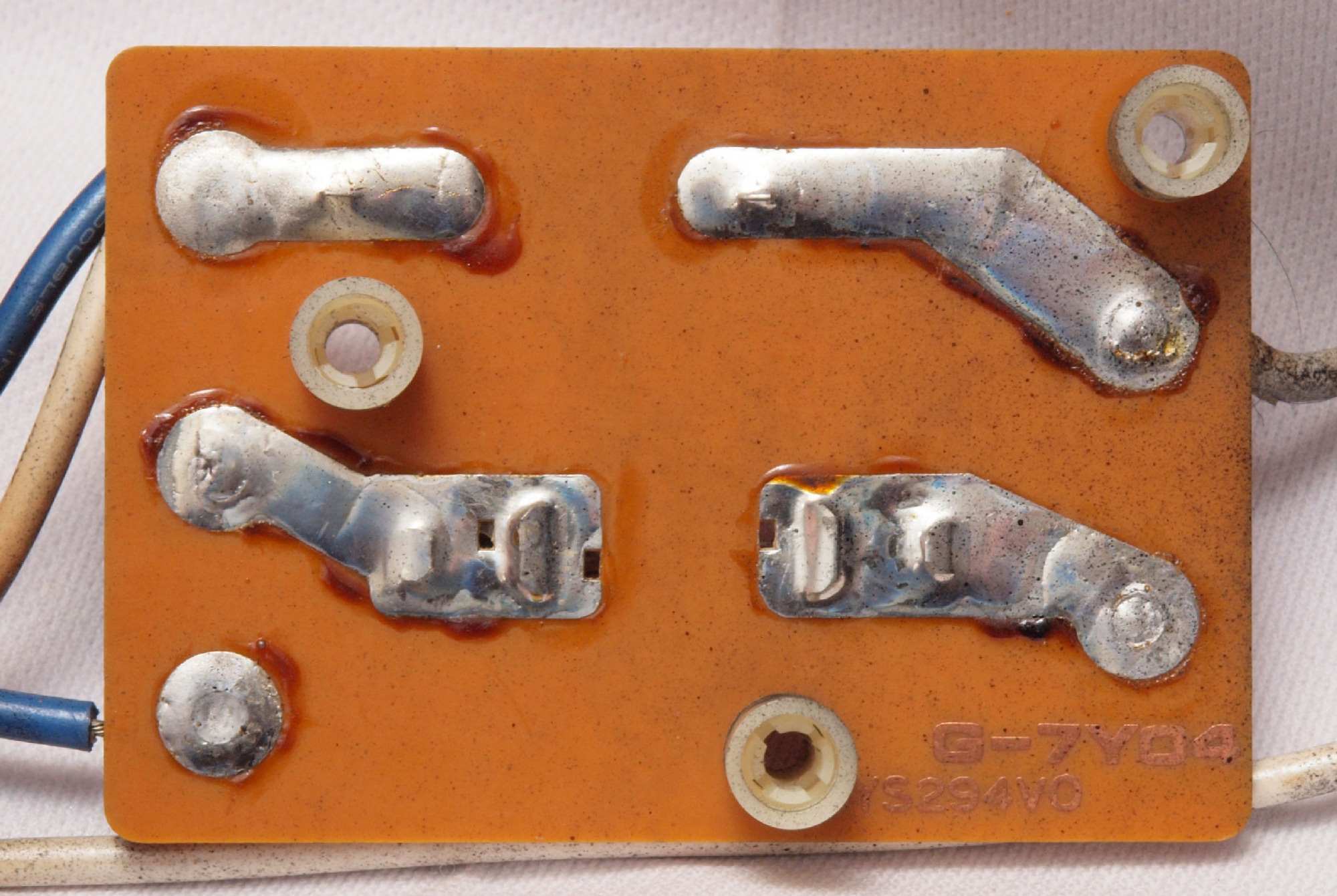

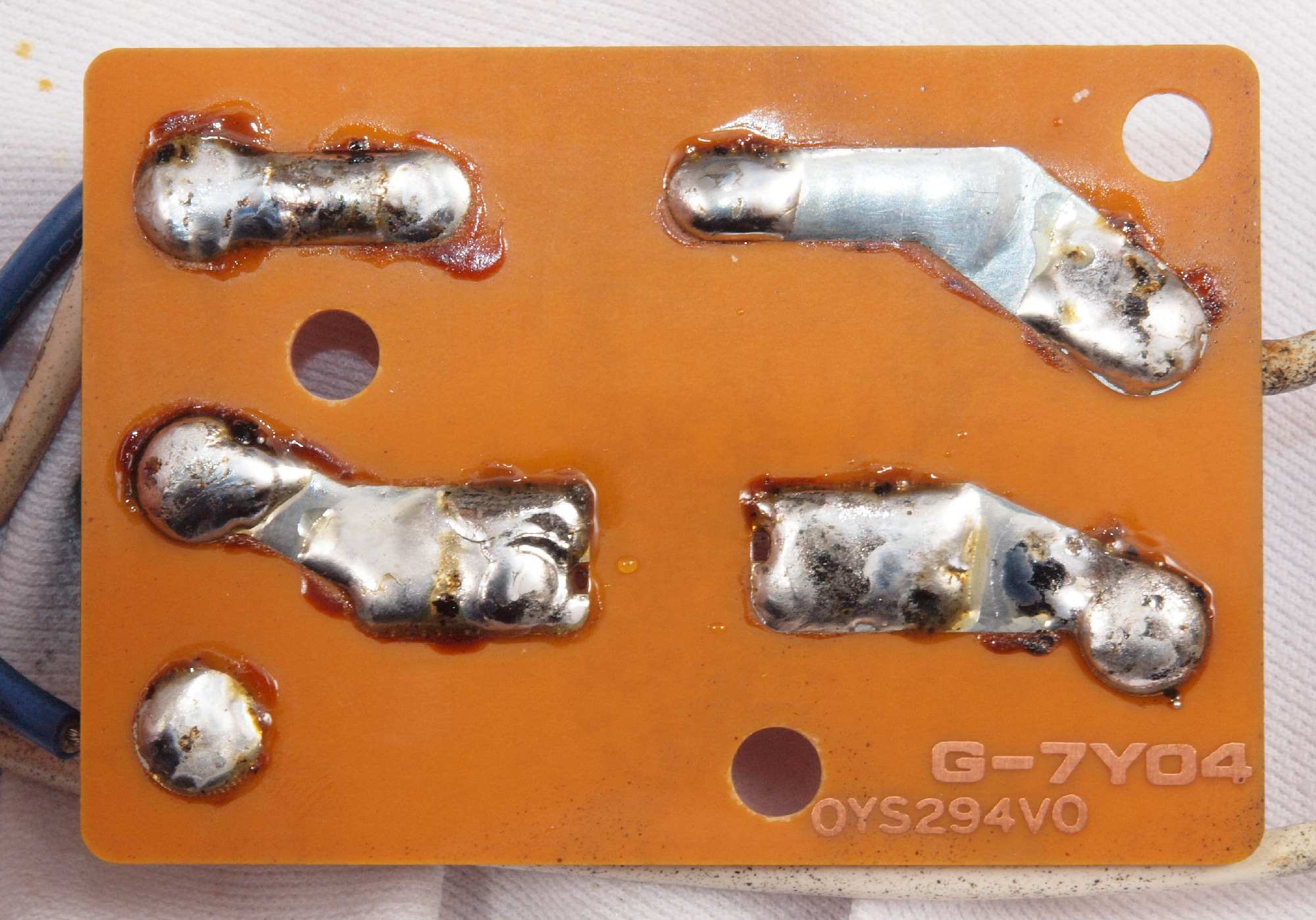

Ｃ８２．　修理前　フューズ基板裏。

Ｃ８３．　修理（半田補正）後　フューズ基板裏。

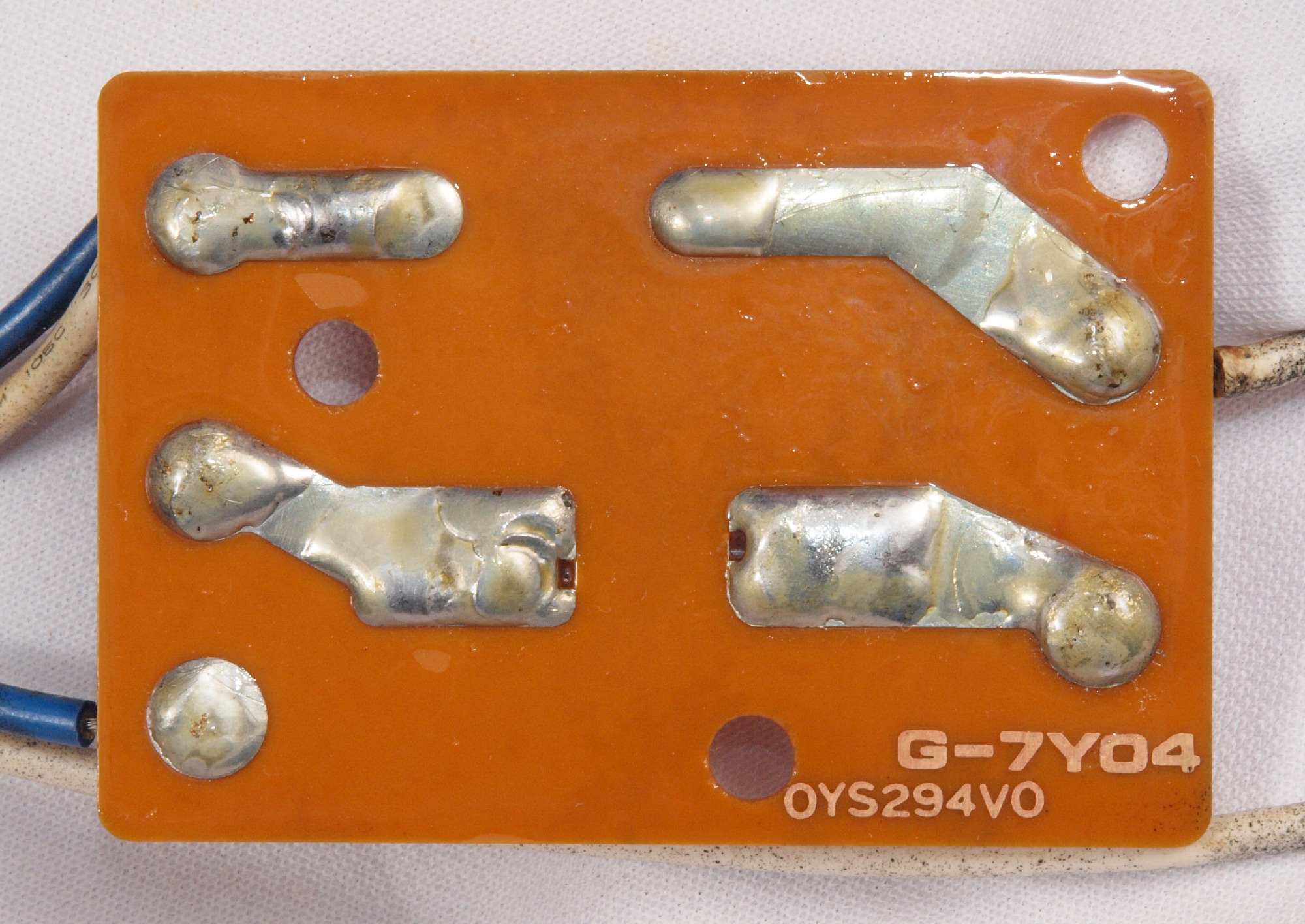

Ｃ８４．　完成フューズ基板裏。

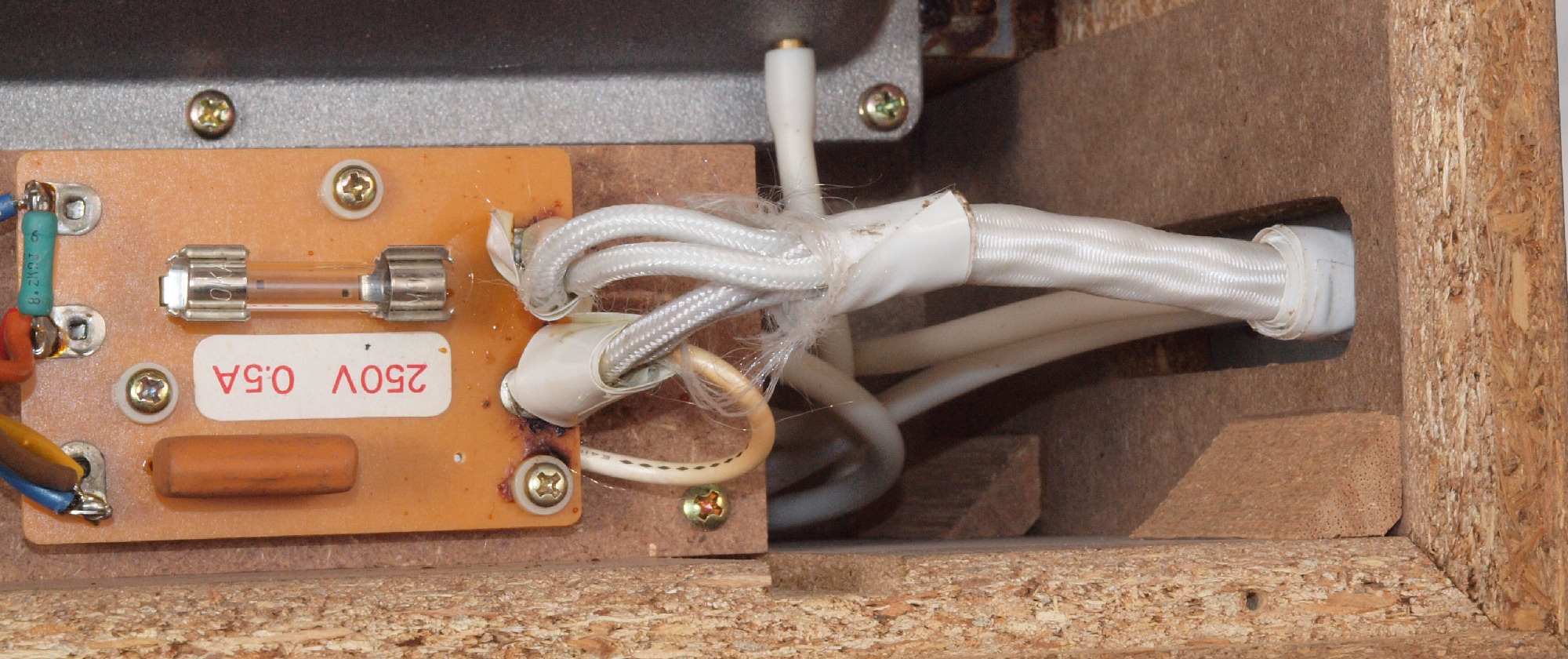

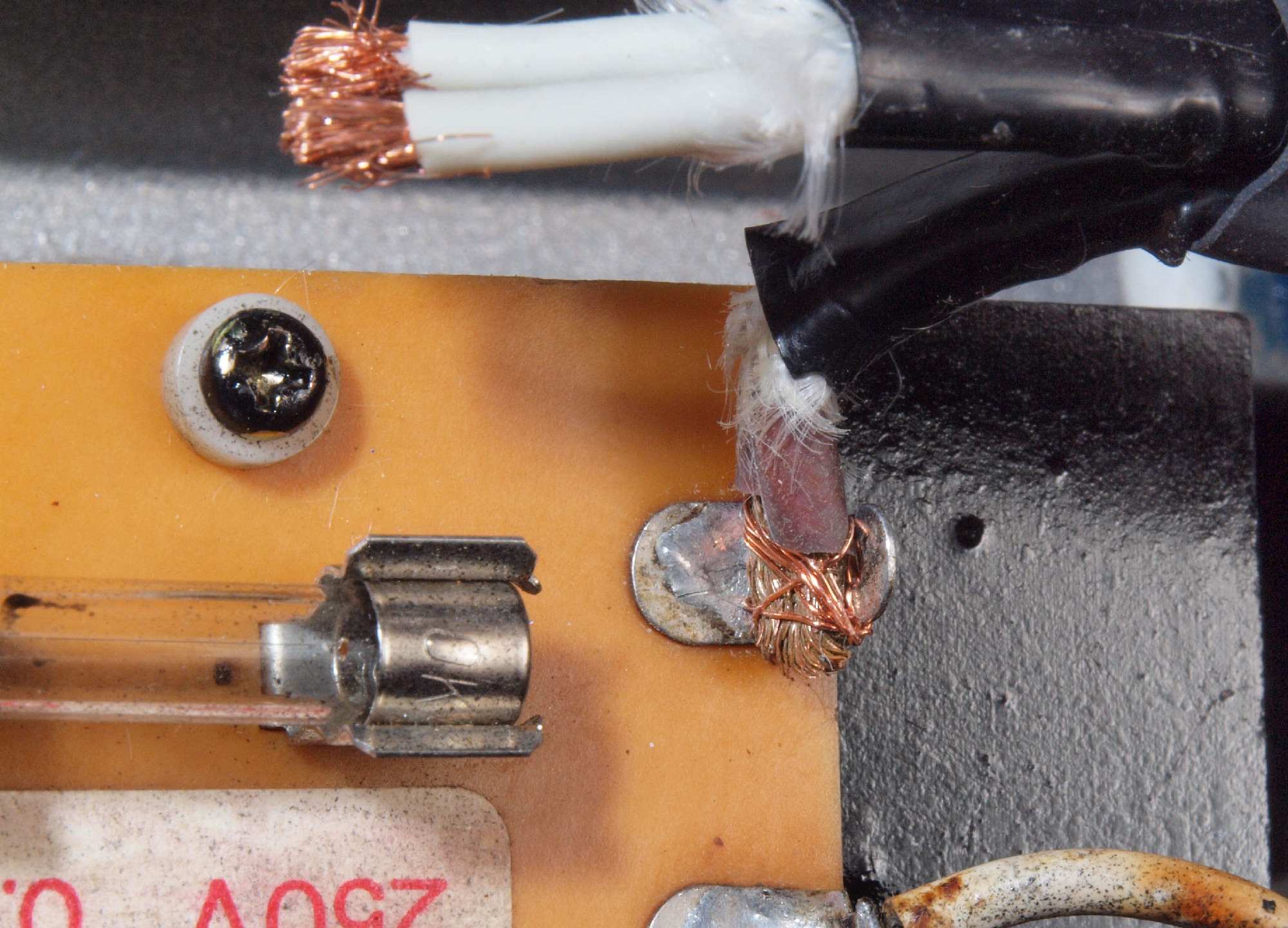

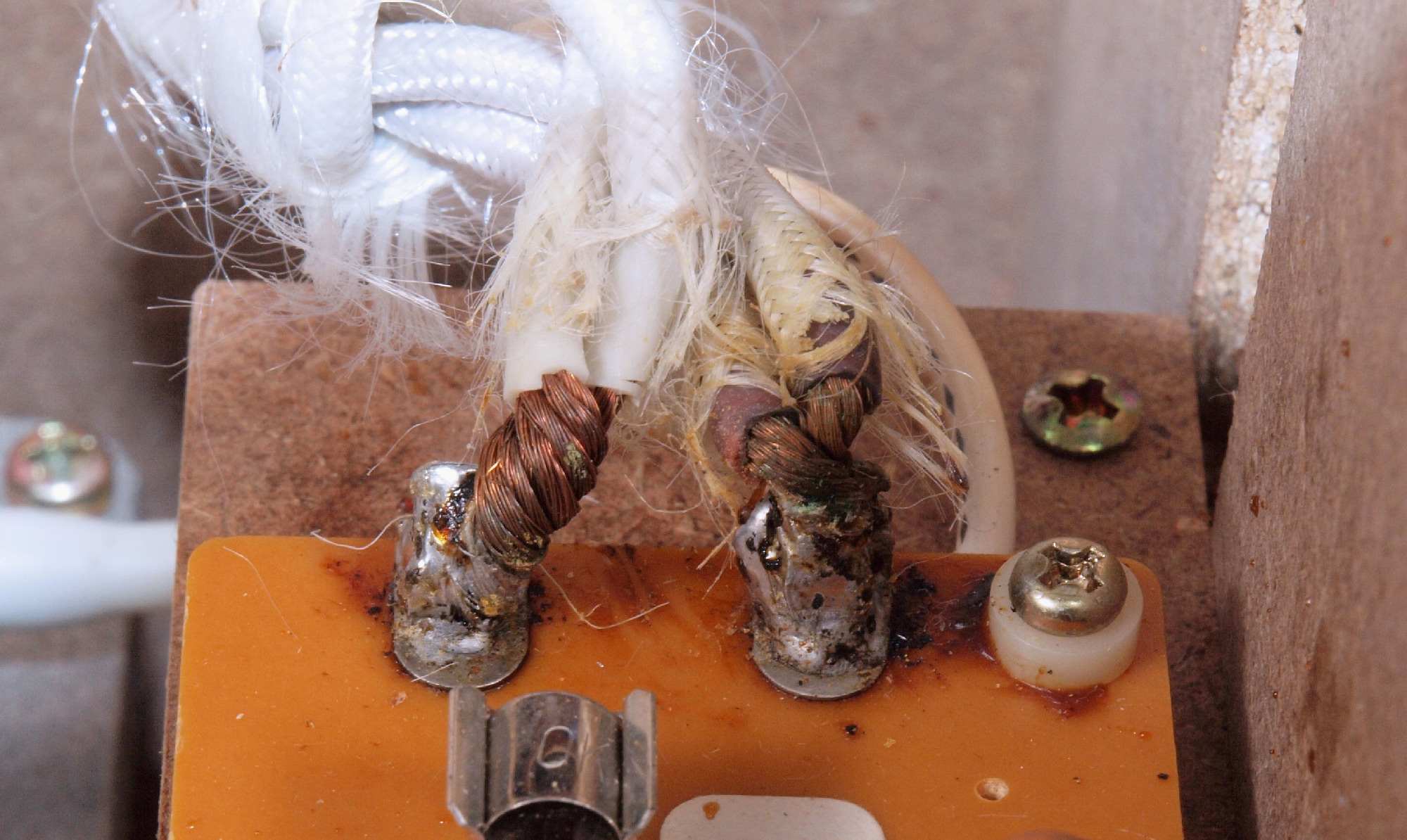

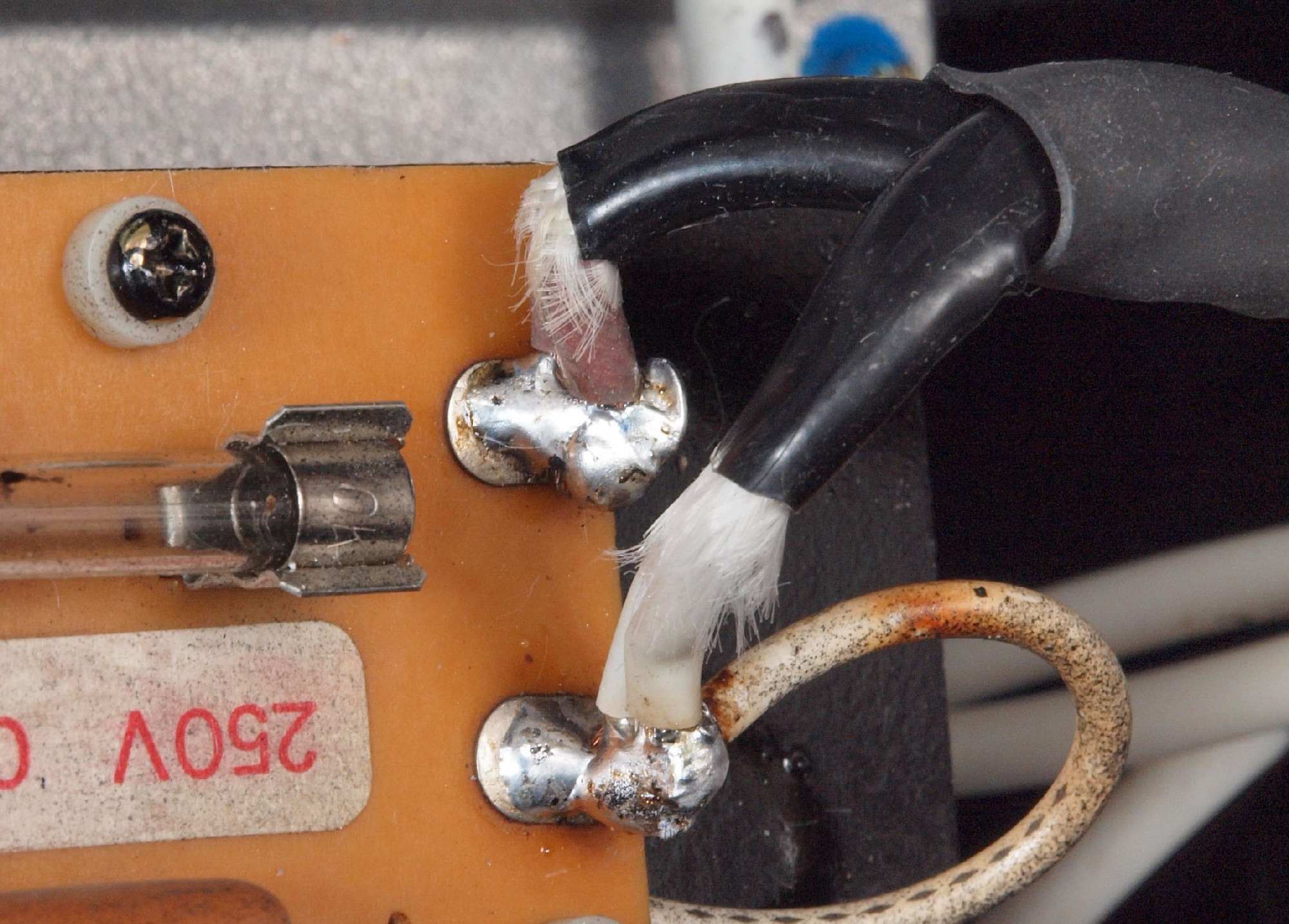

Ｃ８５．　修理前　フューズ基板への電源線。

Ｃ８６．　修理中　フューズ基板への電源線。　太い線はラグ板の穴に入らないので、細い線で絡げる。

Ｃ８７．　修理中　フューズ基板への電源線２。　太い線はラグ板の穴に入らないので、細い線で絡げる。

Ｃ８８．　修理後　フューズ基板への電源線。　半田をしみ込ませて完成。

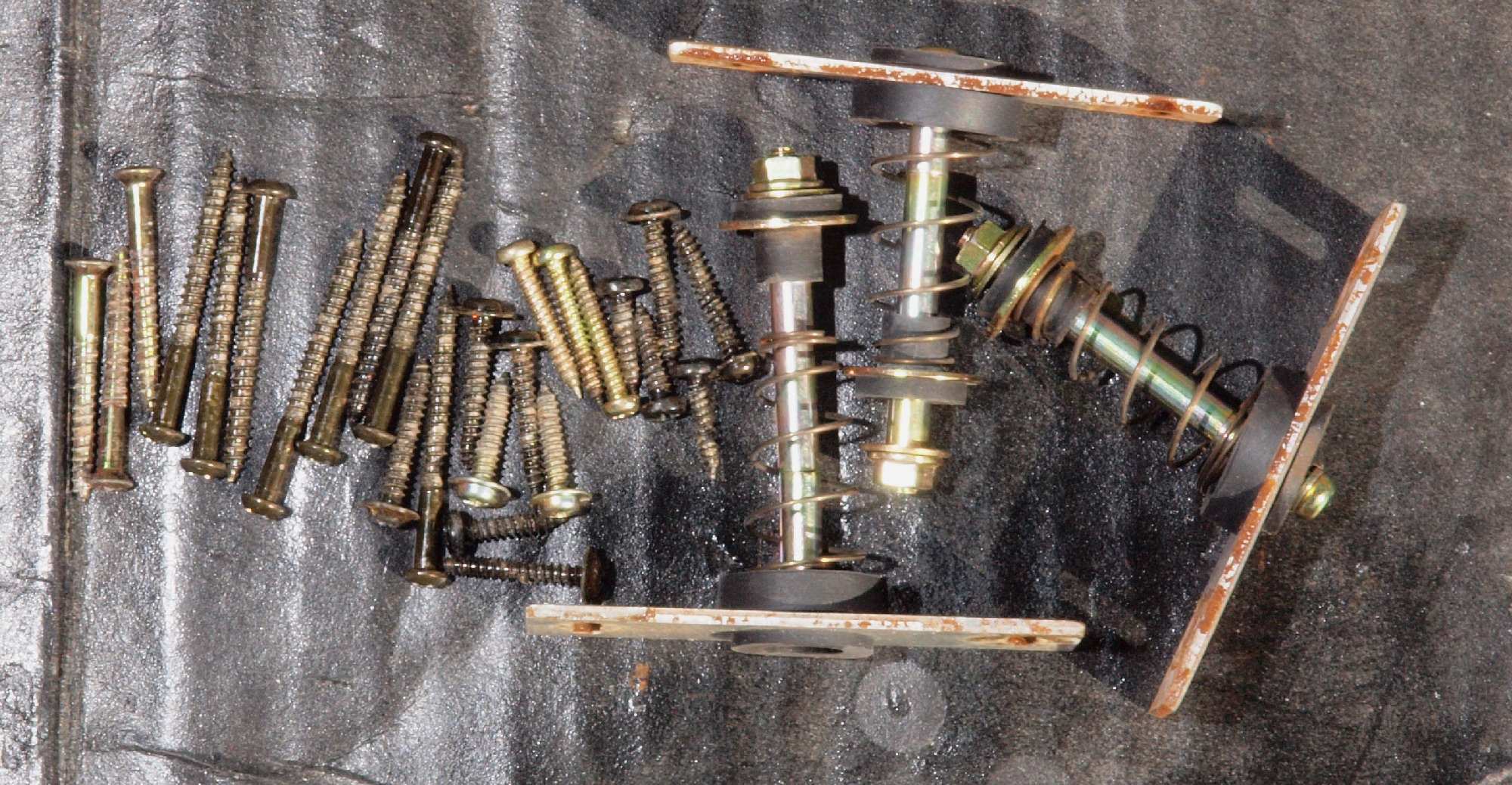

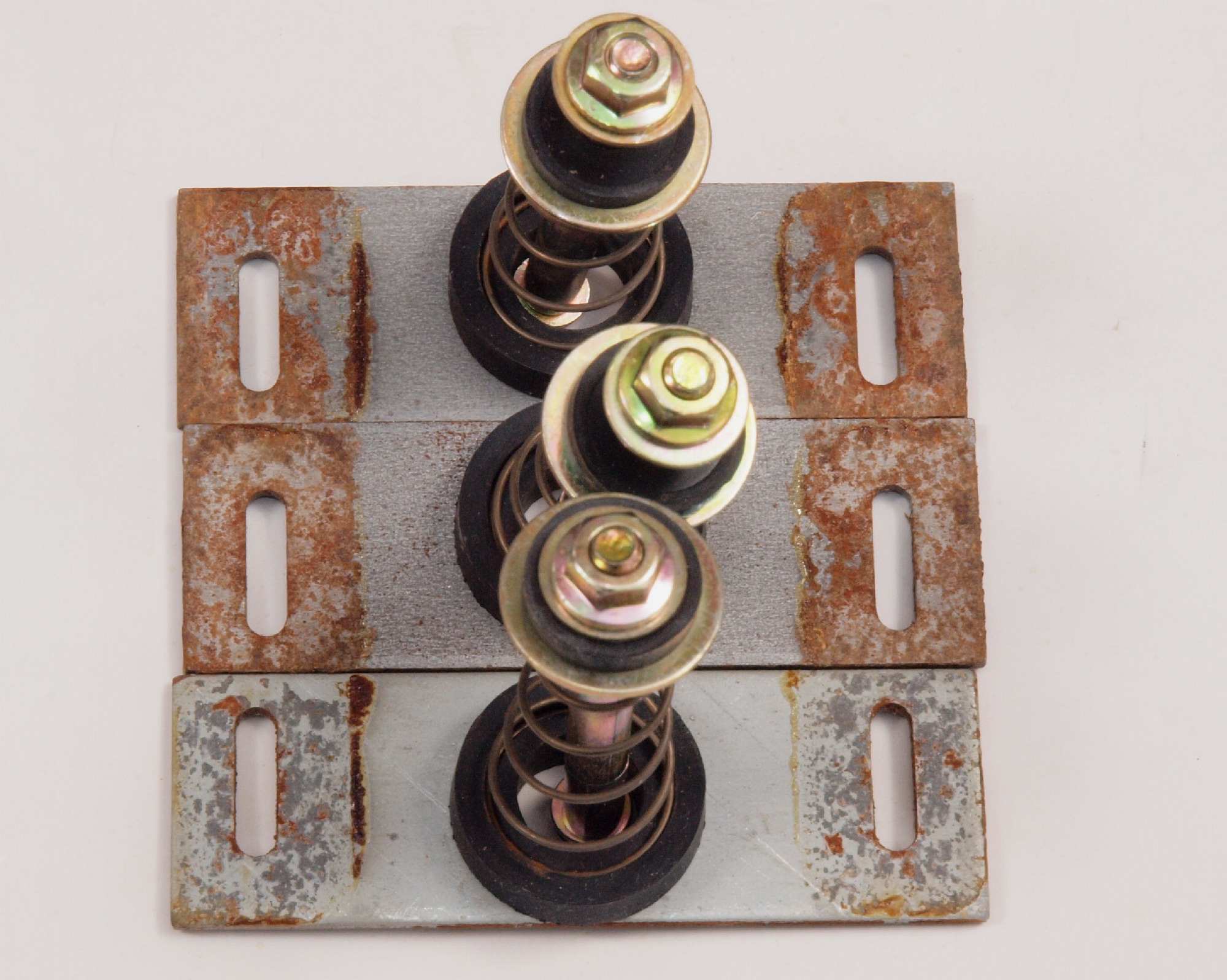

Ｃ９１．　修理前　　各種止めネジ＋ポンプ取り付け金具類、錆が出ている。

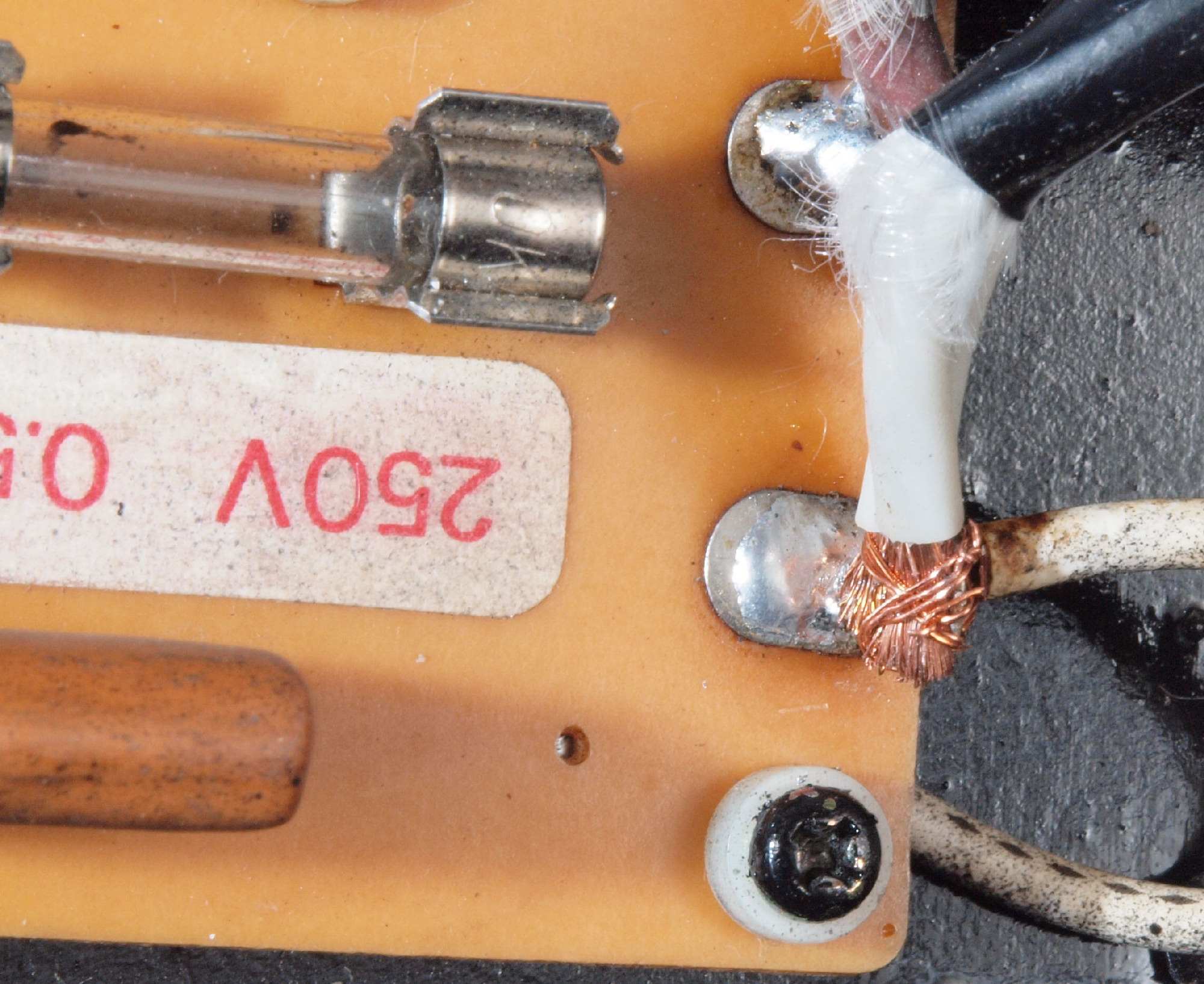

Ｃ９２．　修理前　　ポンプ取り付け金具類、錆が出ている。

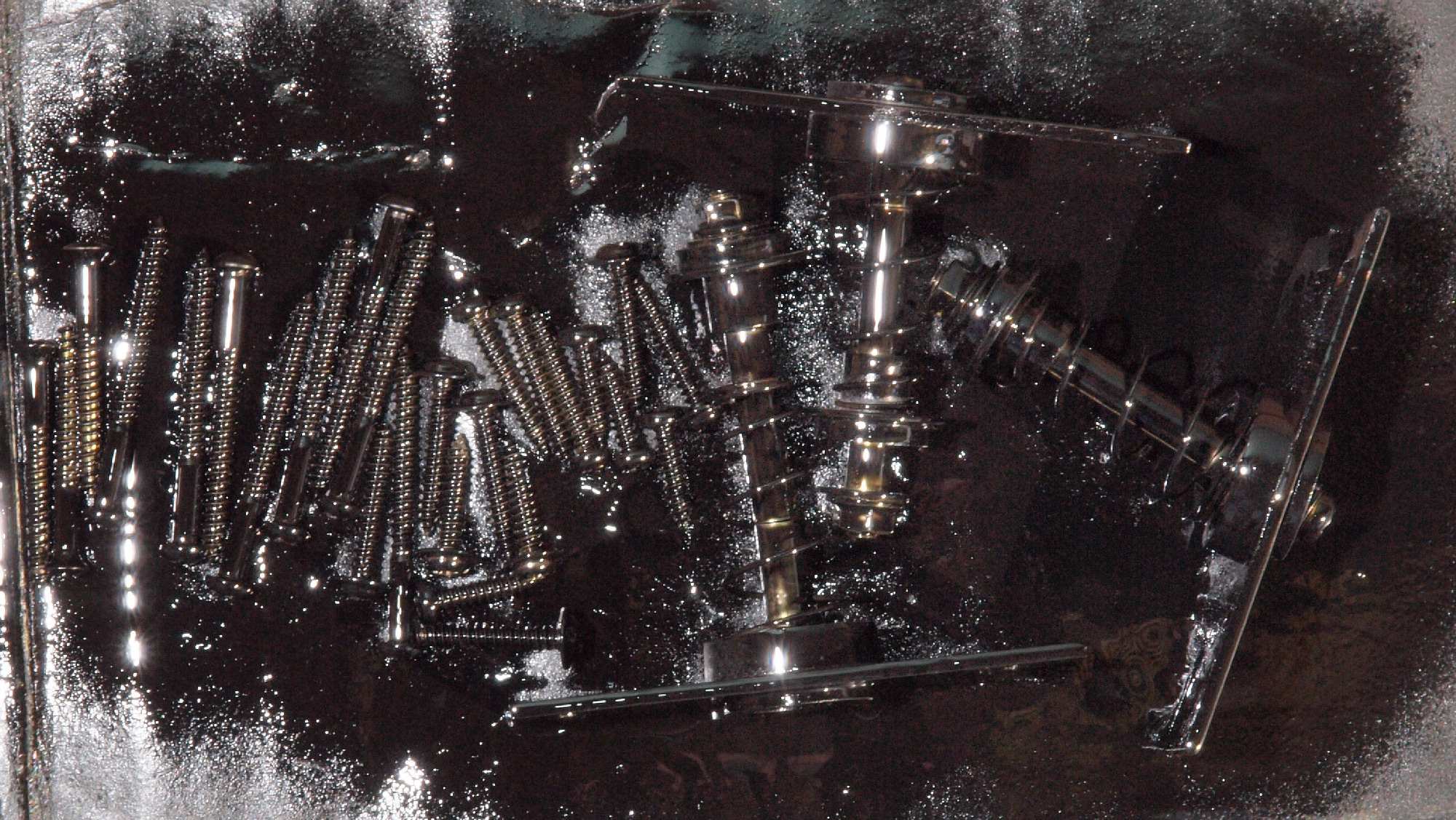

Ｃ９３．　修理（塗装）後　各種止めネジ＋ポンプ取り付け金具類、　錆止めにラッカーを吹き付ける。

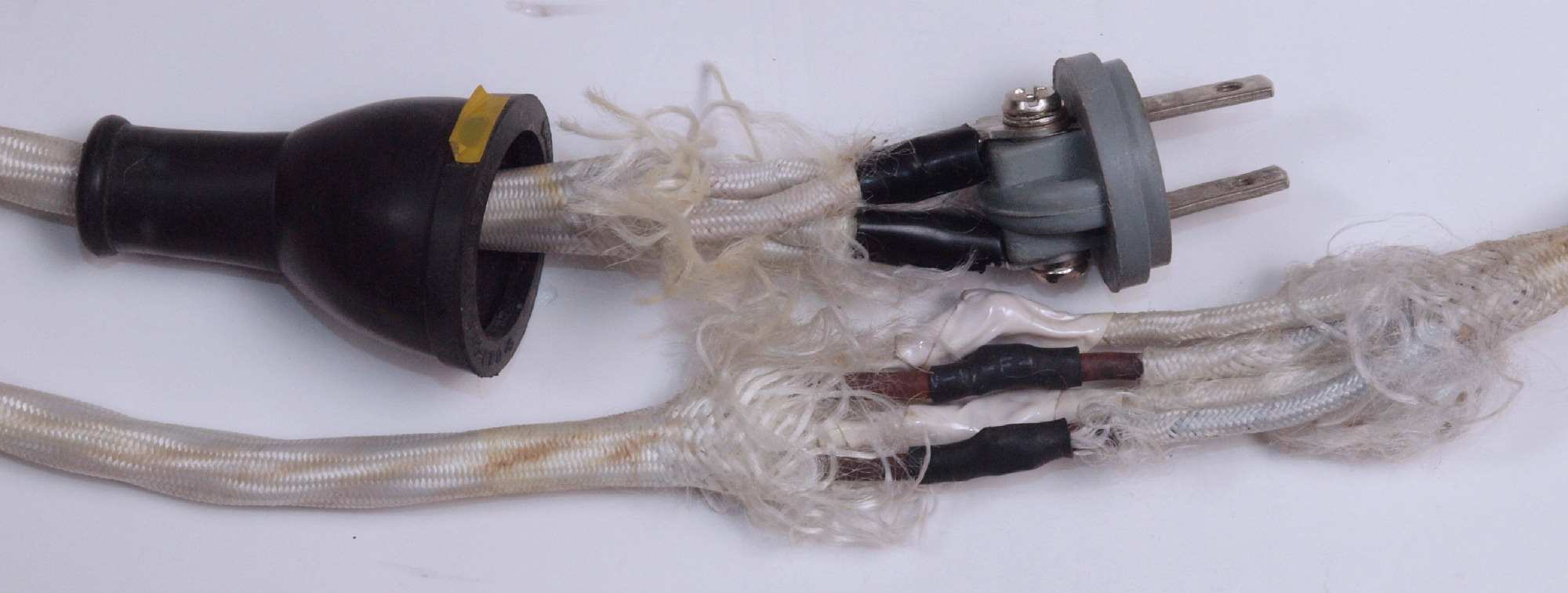

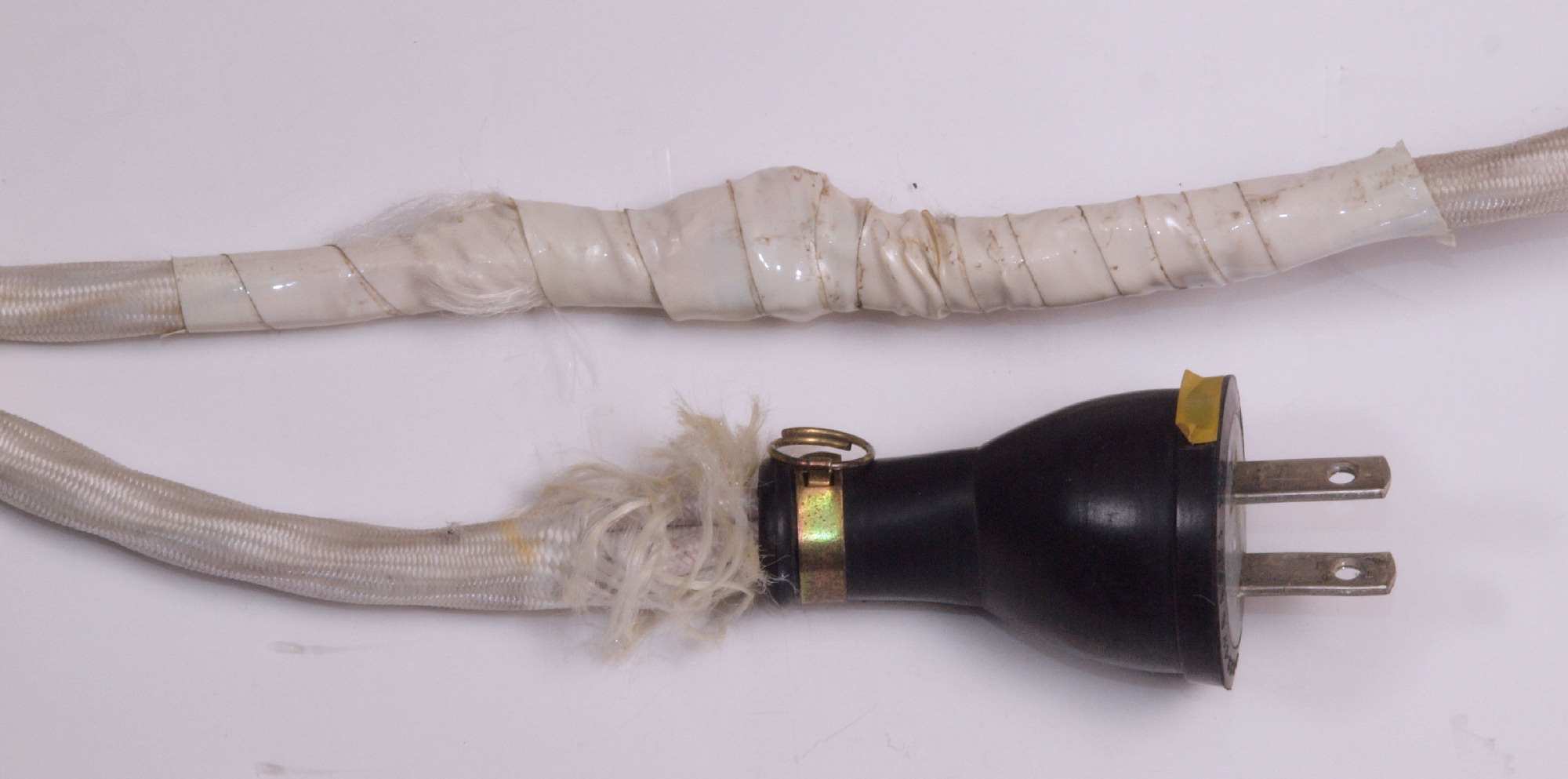

ＣＡ１．　修理前　電源線の接続とプラグ。

ＣＡ２．　修理中　電源線の接続とプラグ。

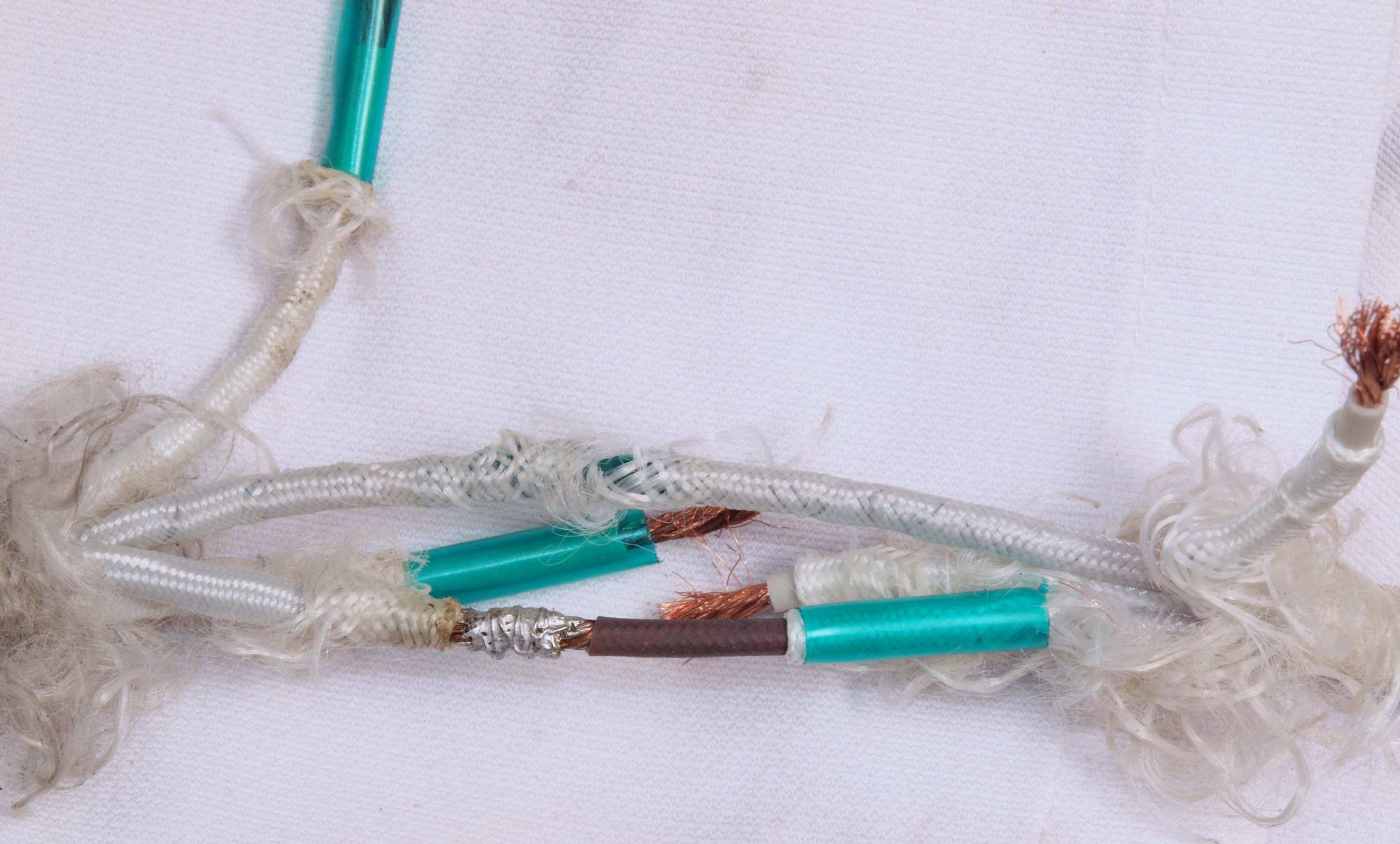

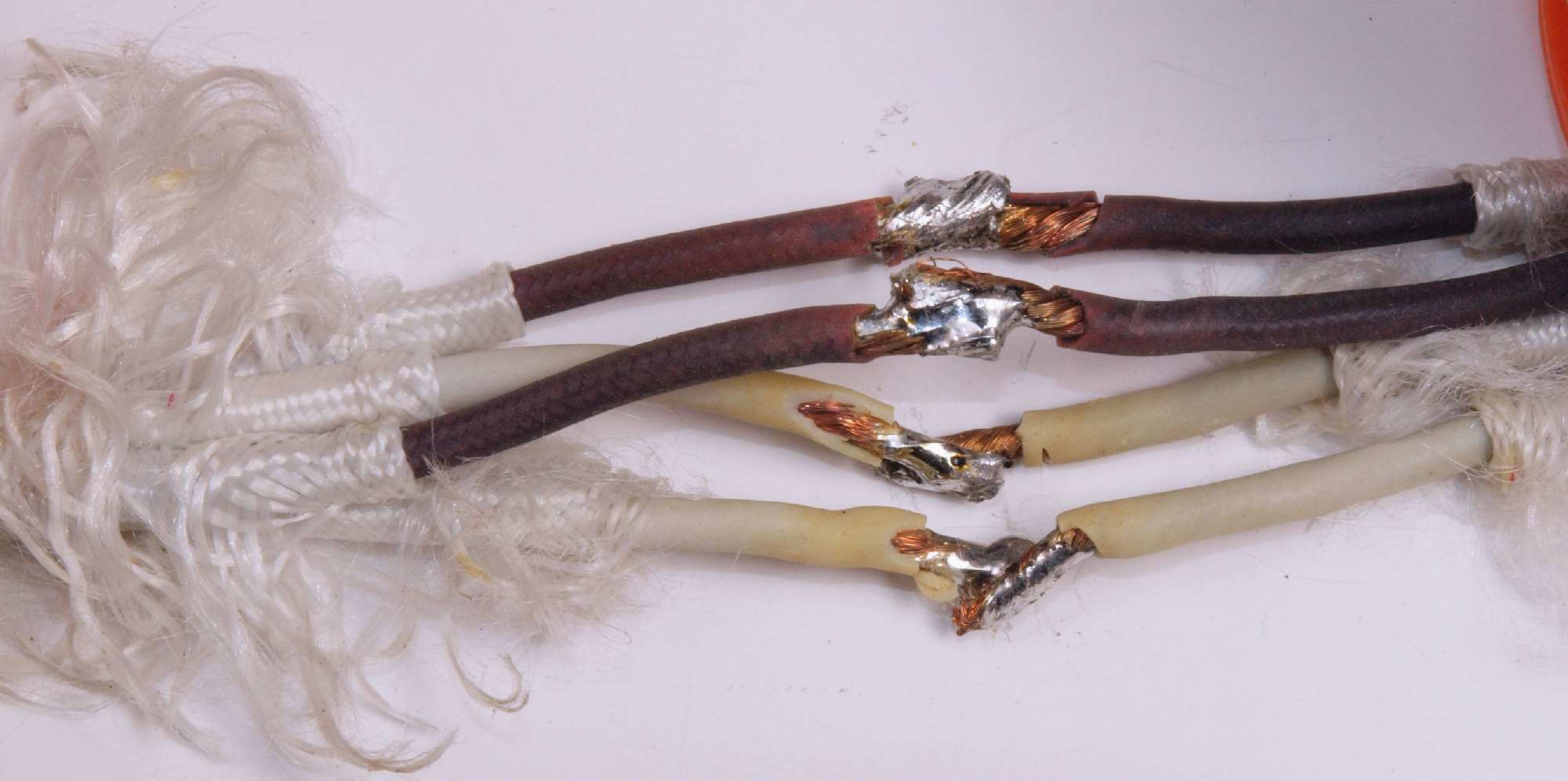

ＣＡ３．　修理中　電源線の接続を見る。　線が絡げていない！

ＣＡ３．　修理中　電源線の接続。　両線が絡げ、細い線で締める、さらに半田をしみ込ませる。

ＣＡ４．　修理中　電源線の接続。　下＝同極線をテープで固定、上＝さらにテープで絶縁。

ＣＡ５．　修理後　電源線の接続とプラグ。

ＣＢ．　交換部品

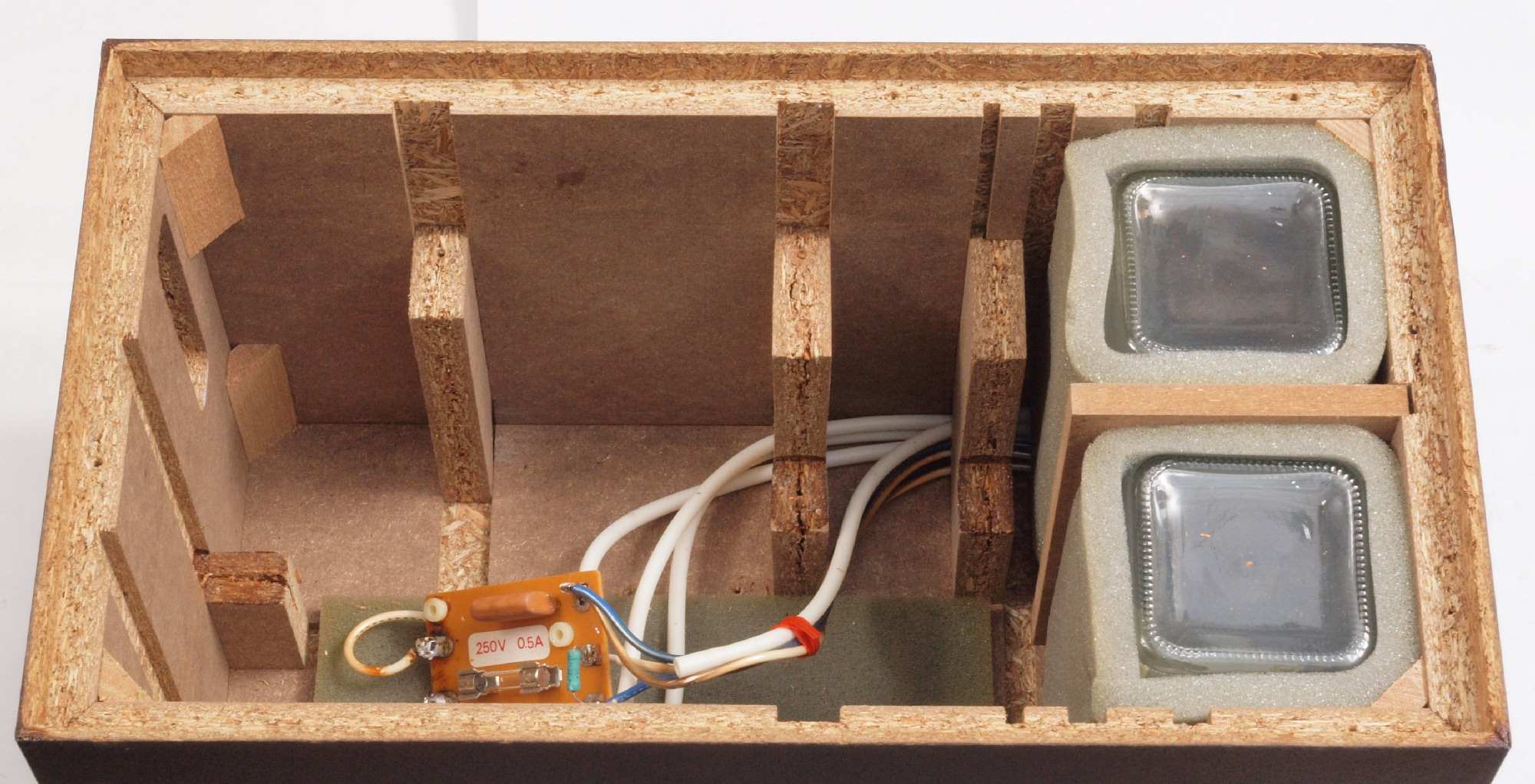

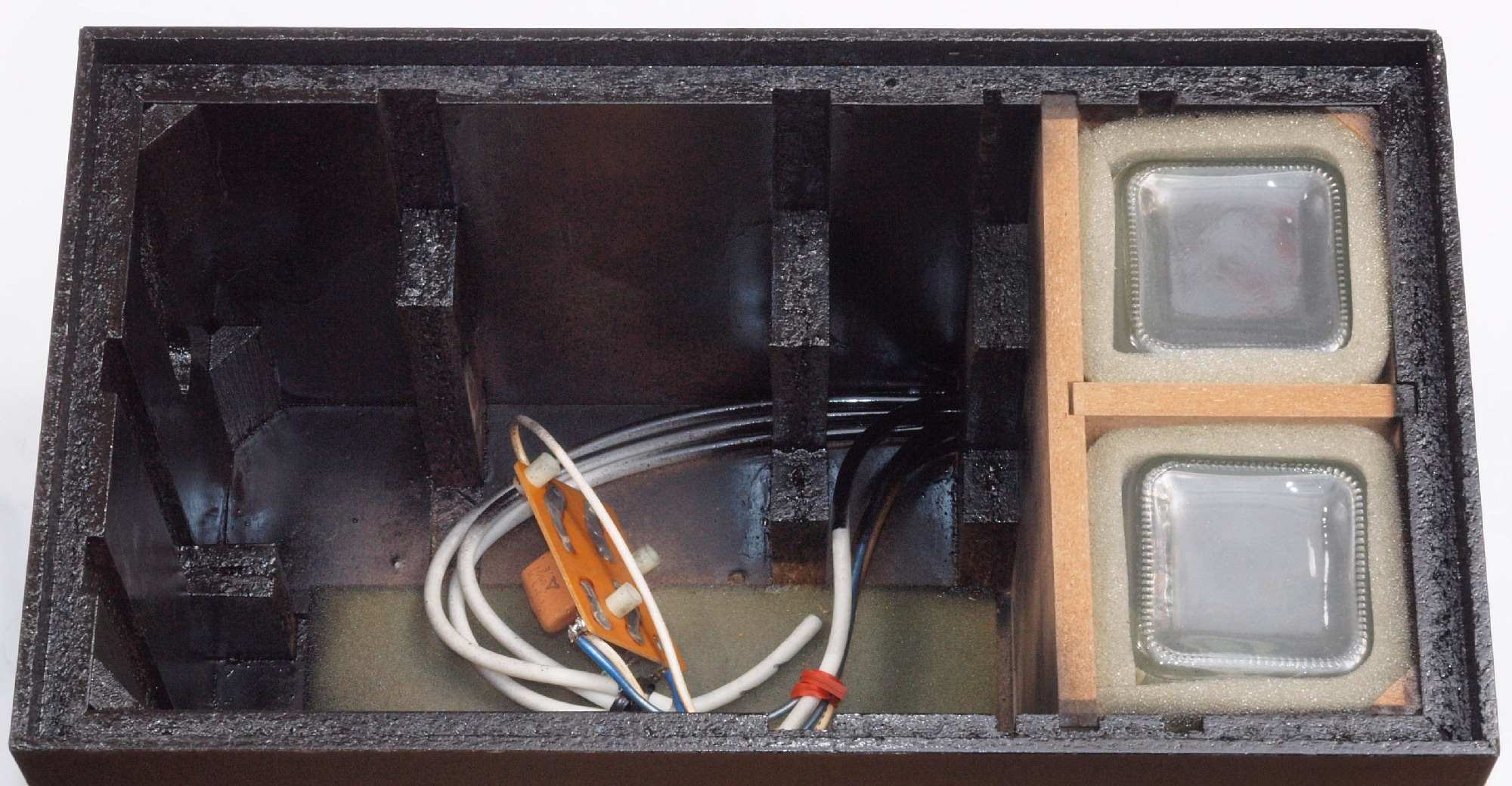

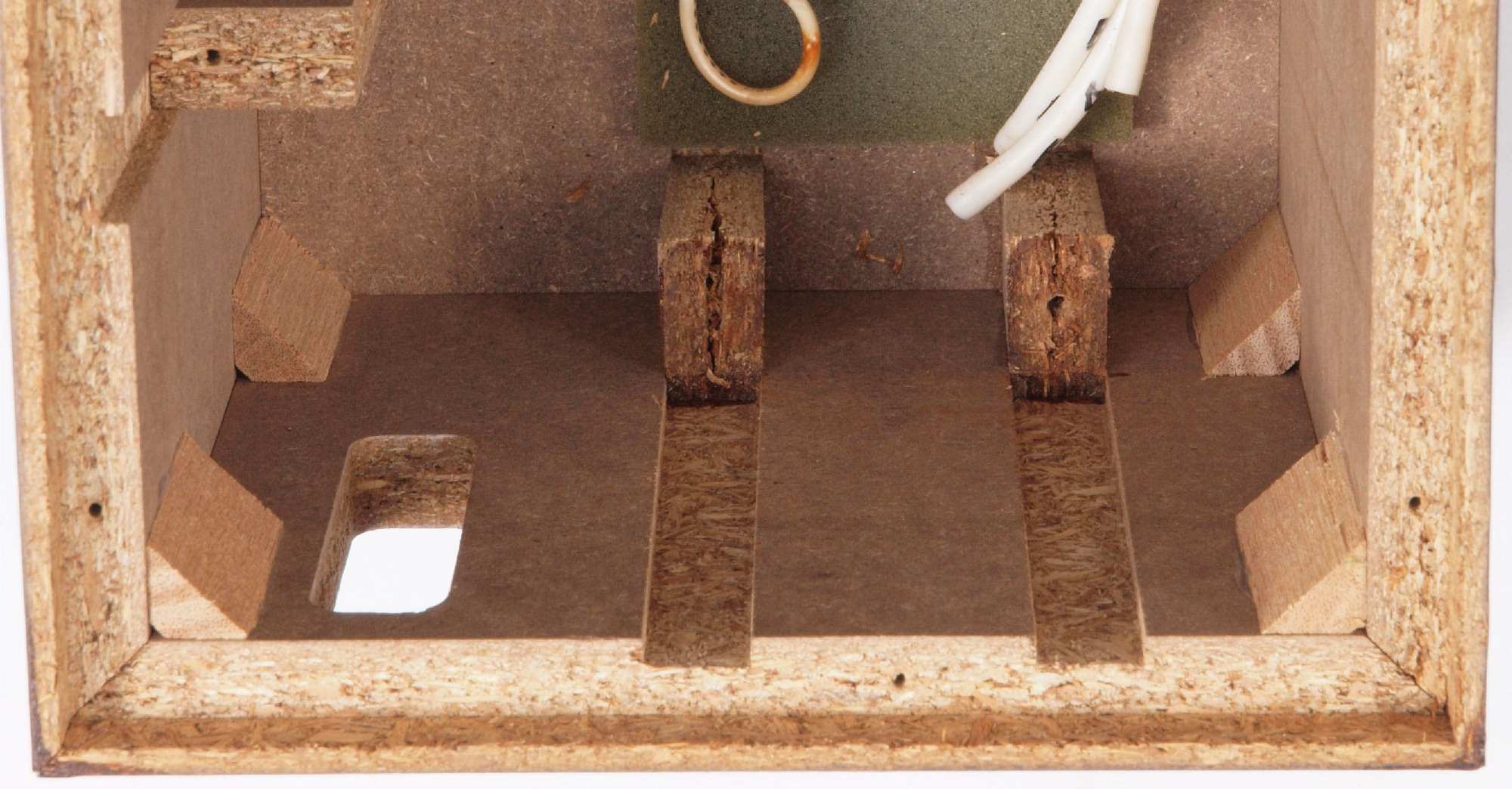

ＣＣ１．　修理前　上から見る

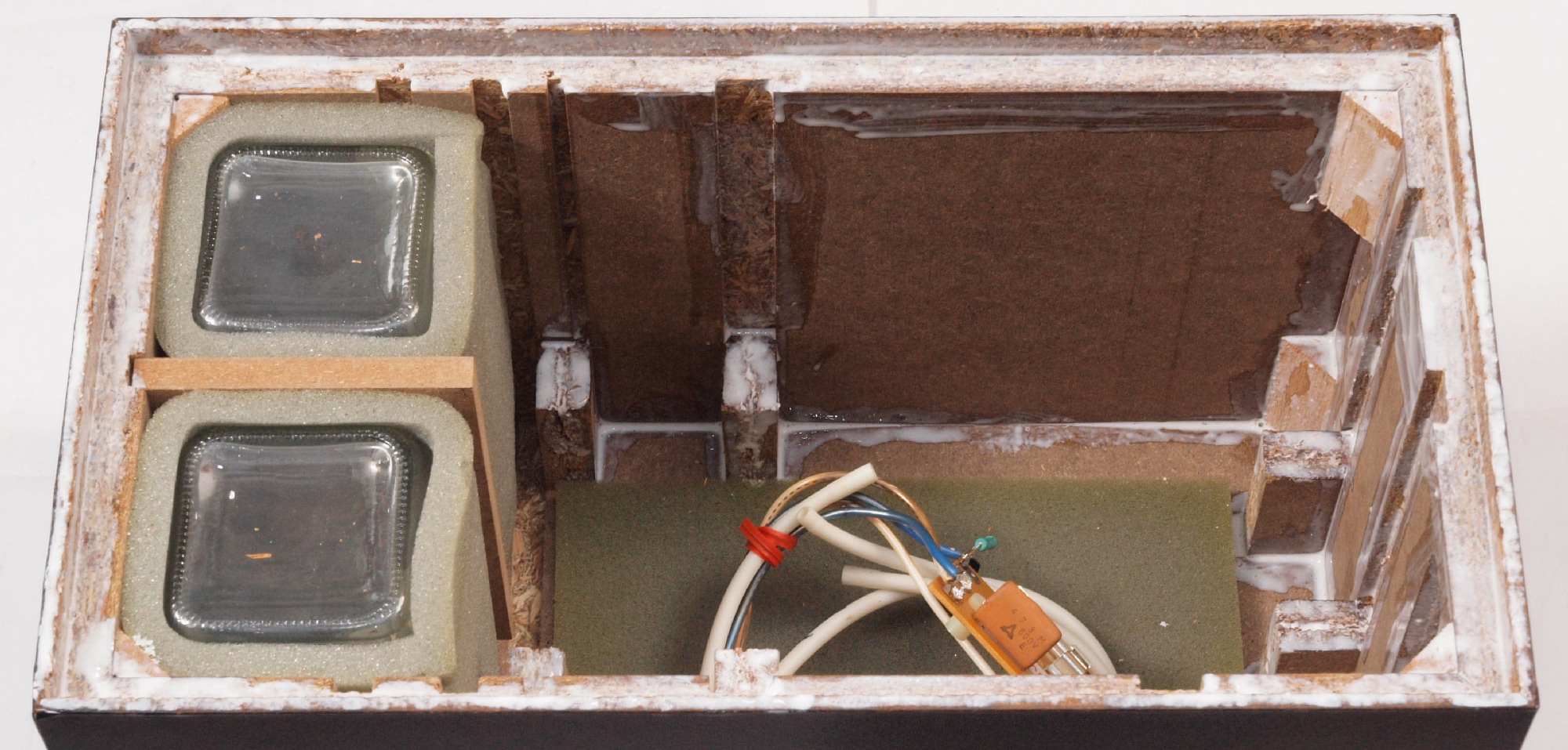

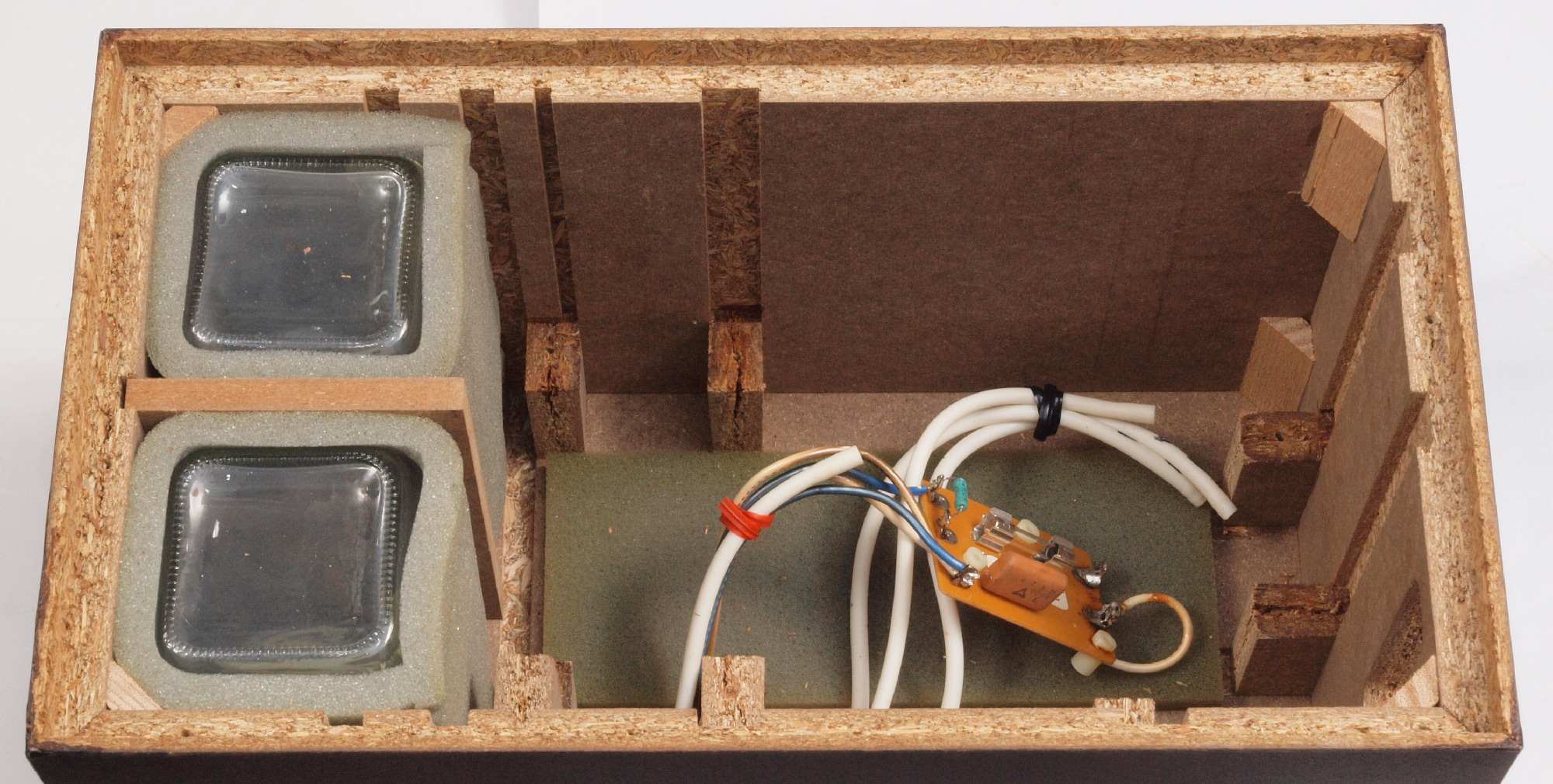

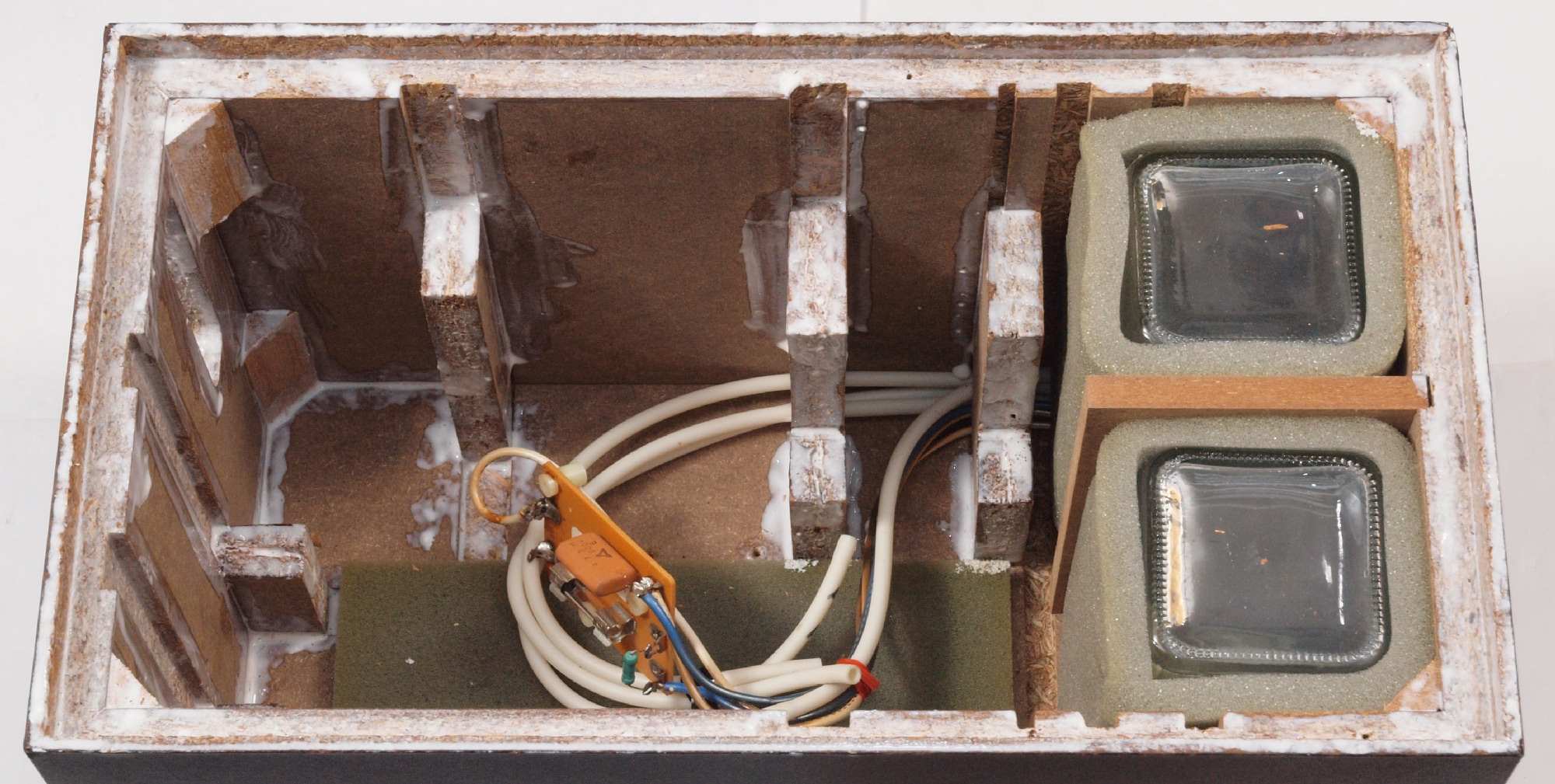

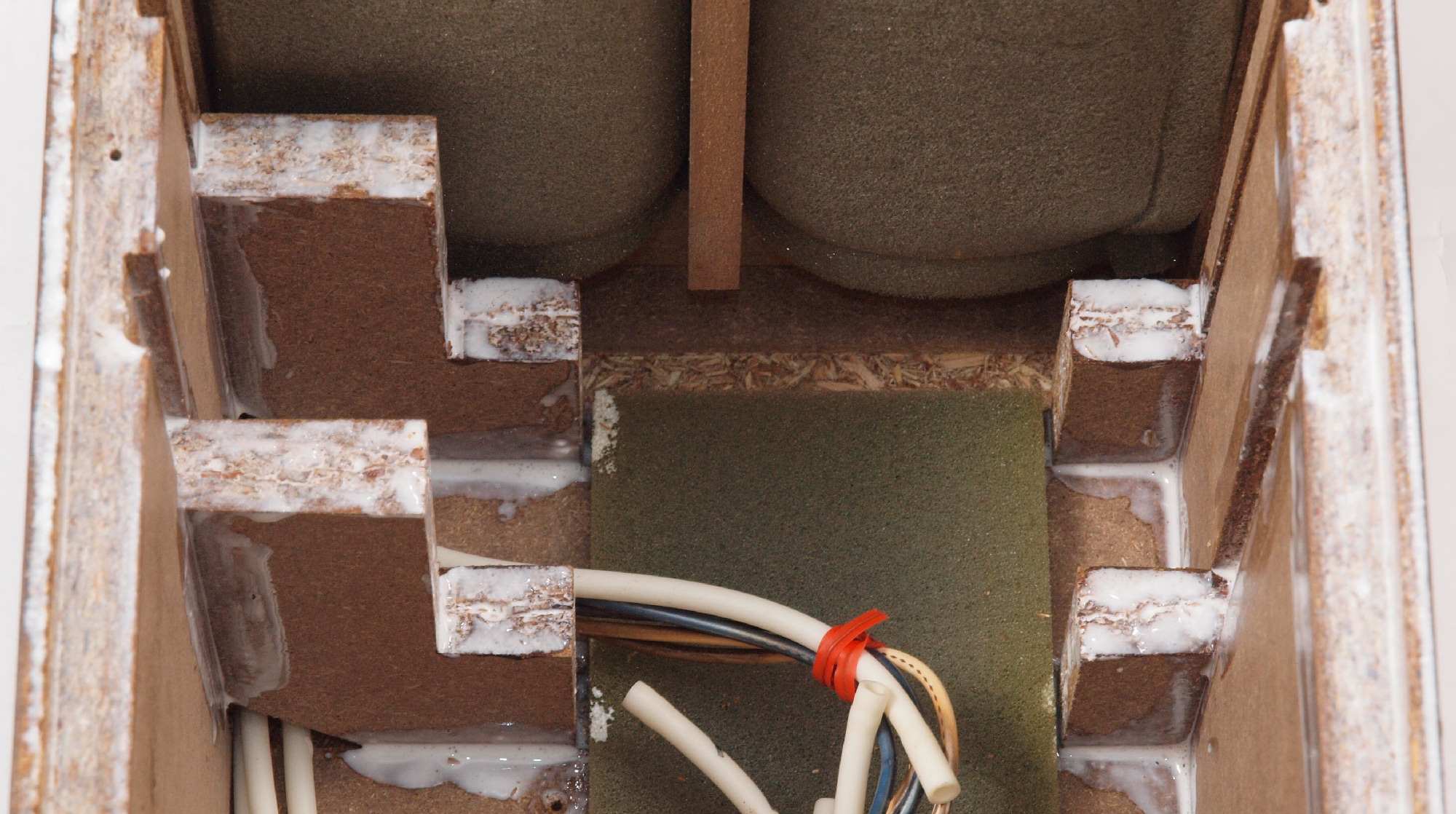

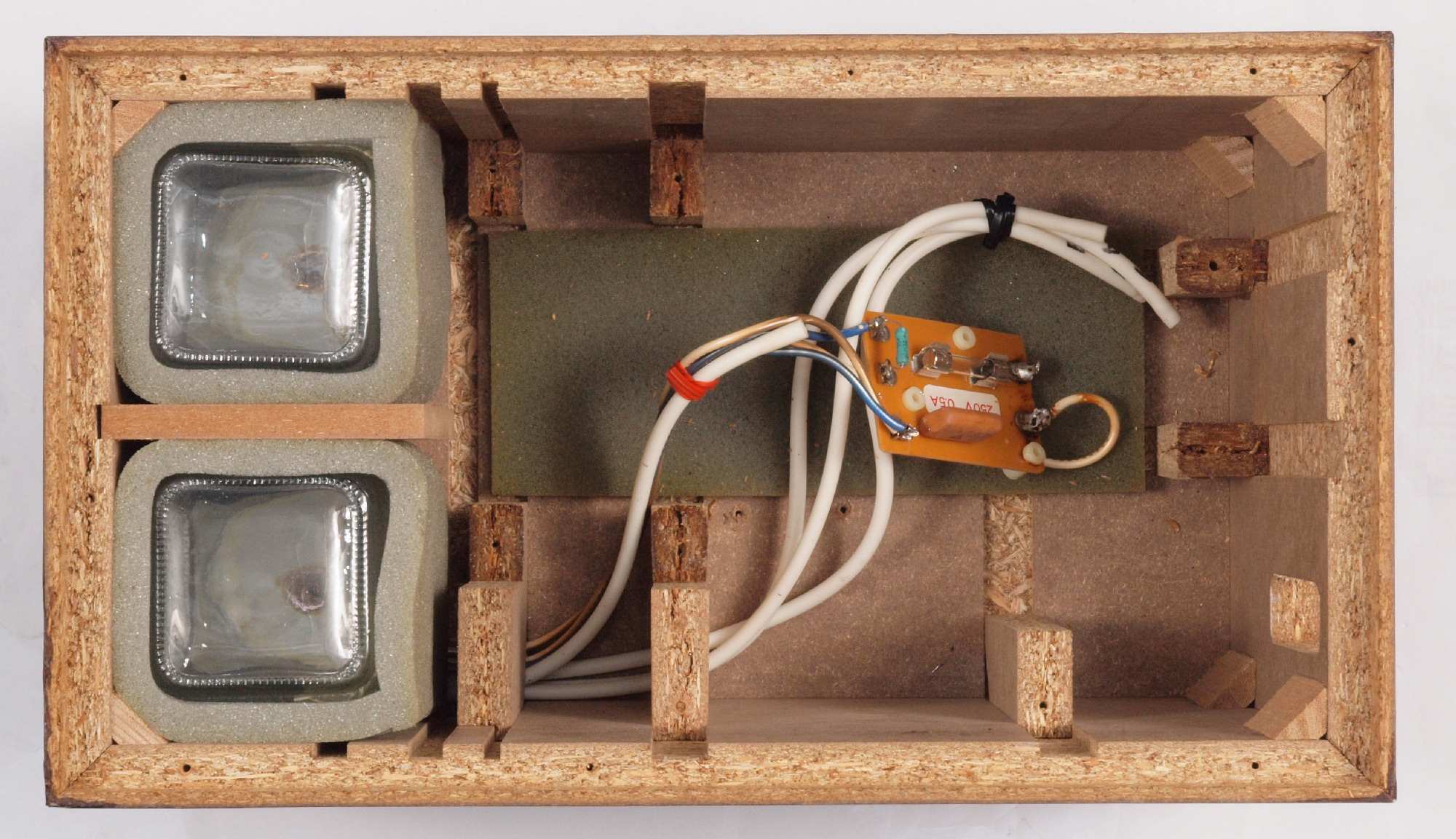

ＣＣ２．　修理中　ポンプを取りさった所。

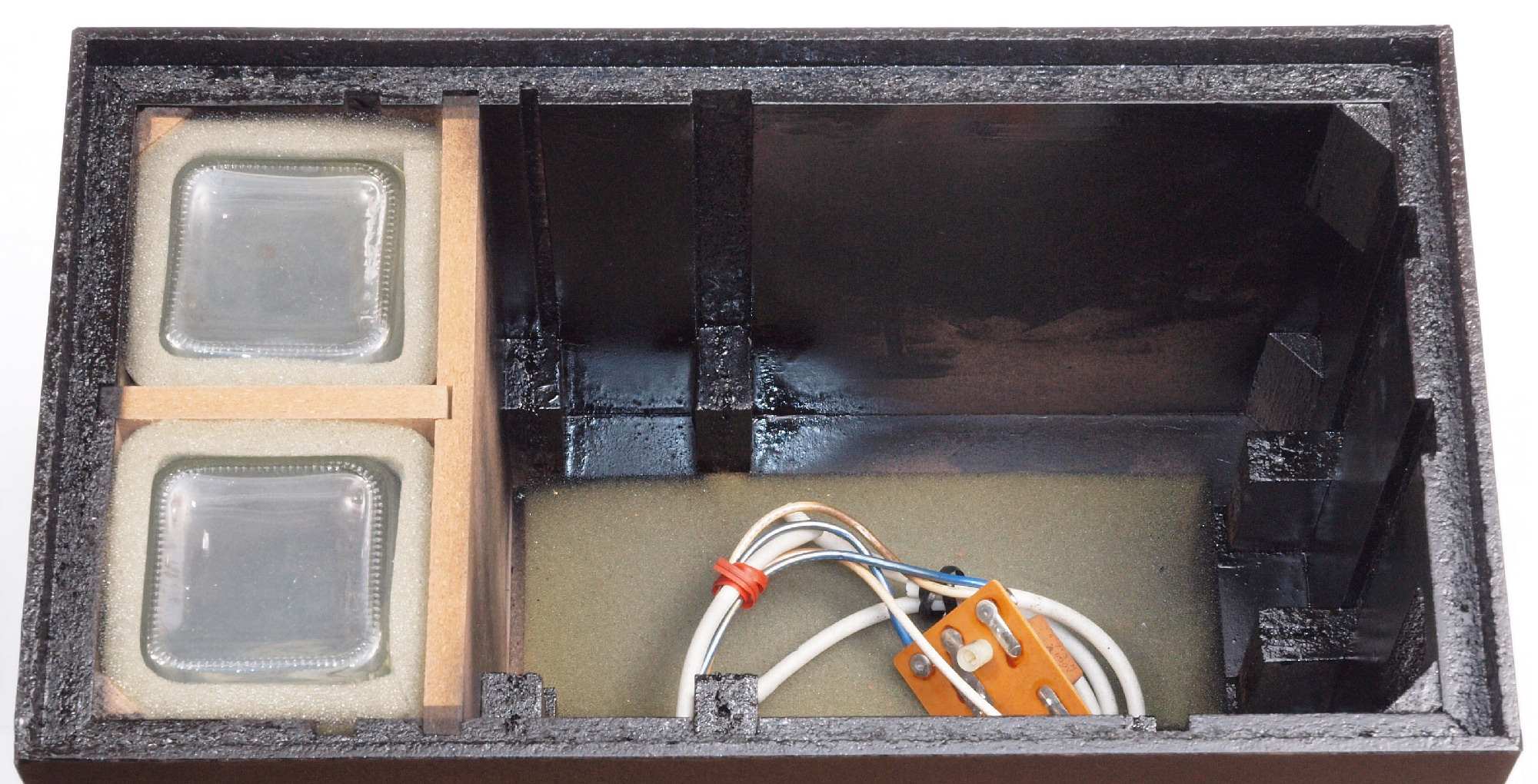

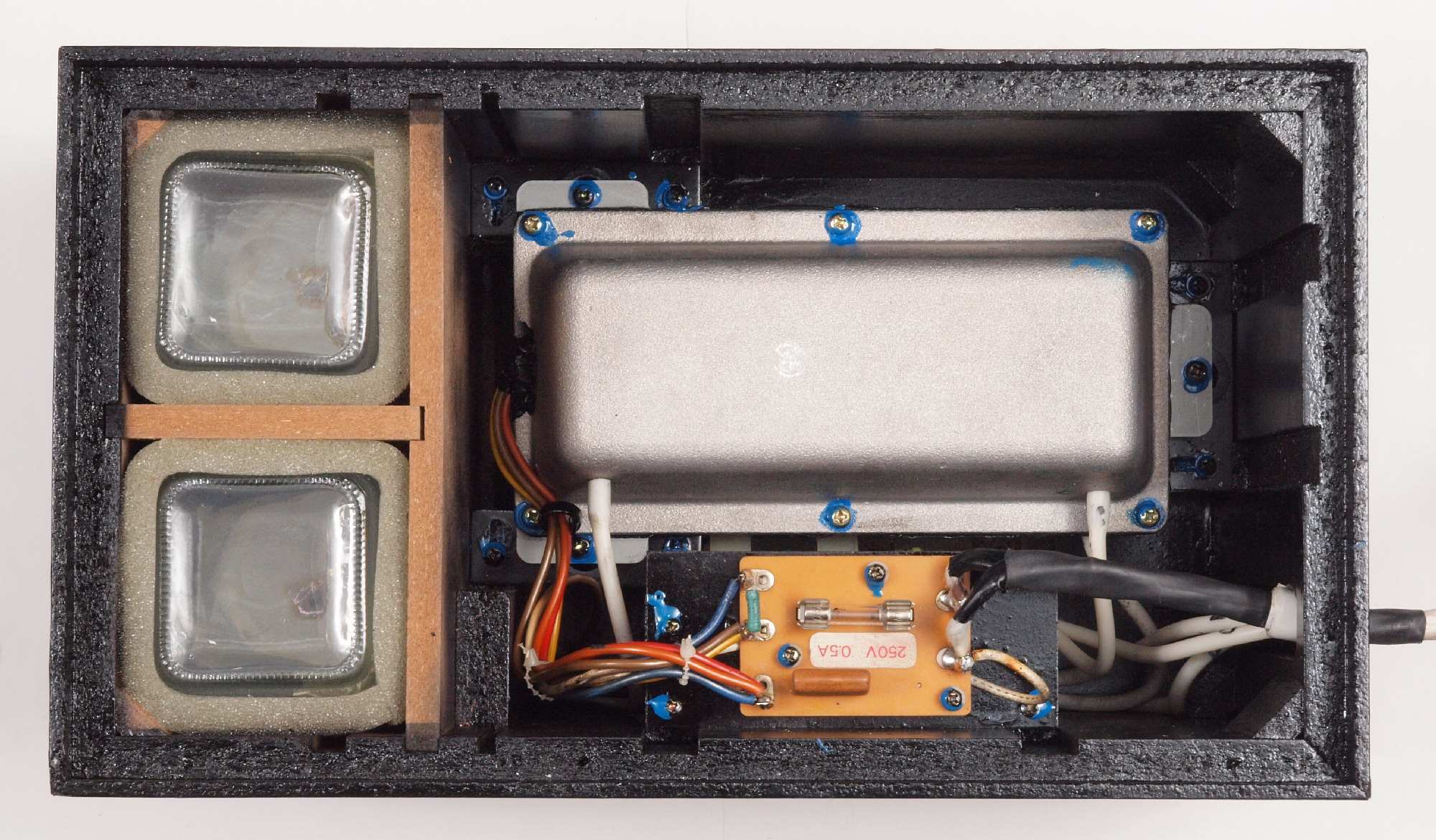

ＣＣ３．　修理後

Ｅ．　調整・測定.

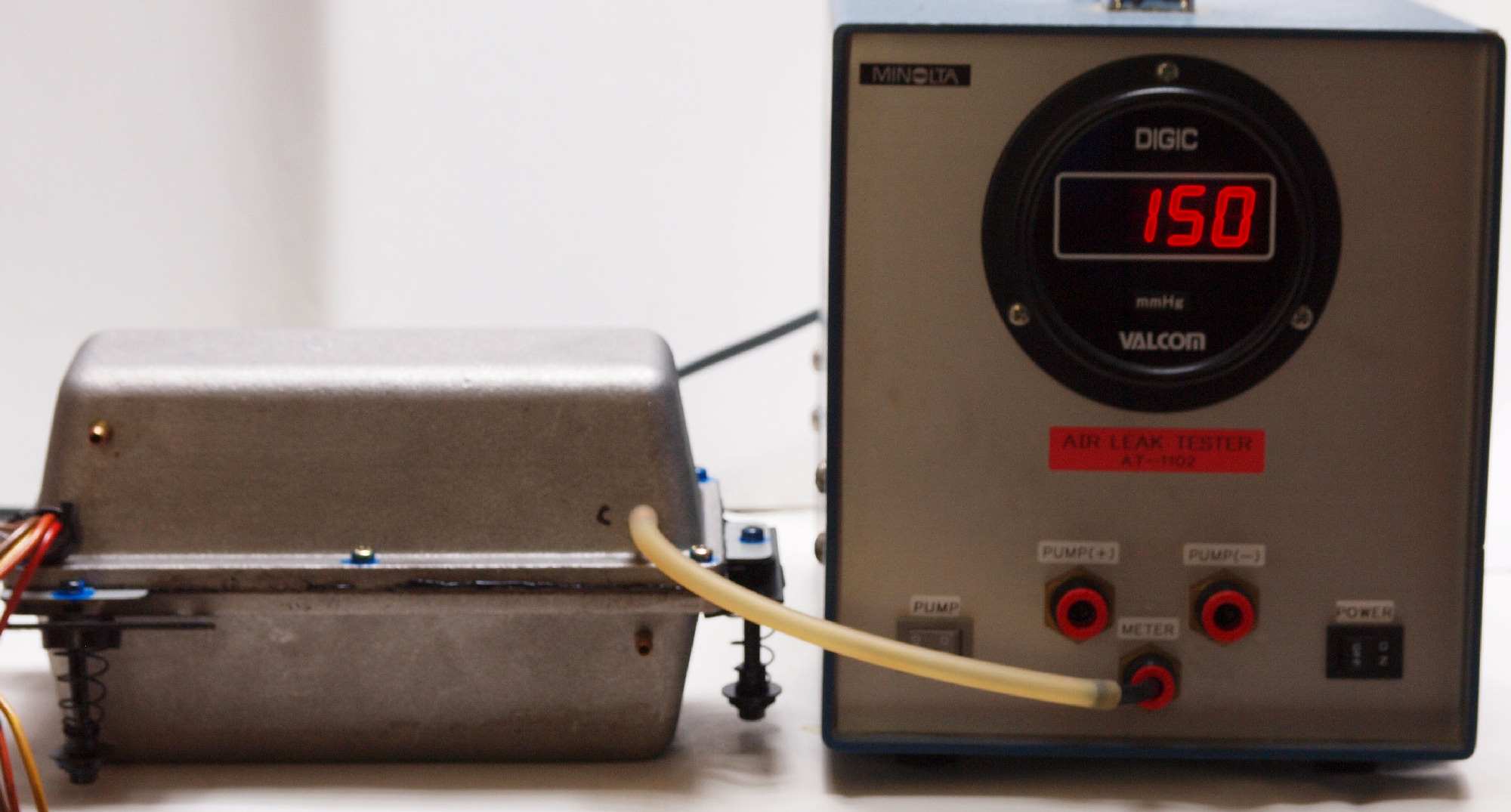

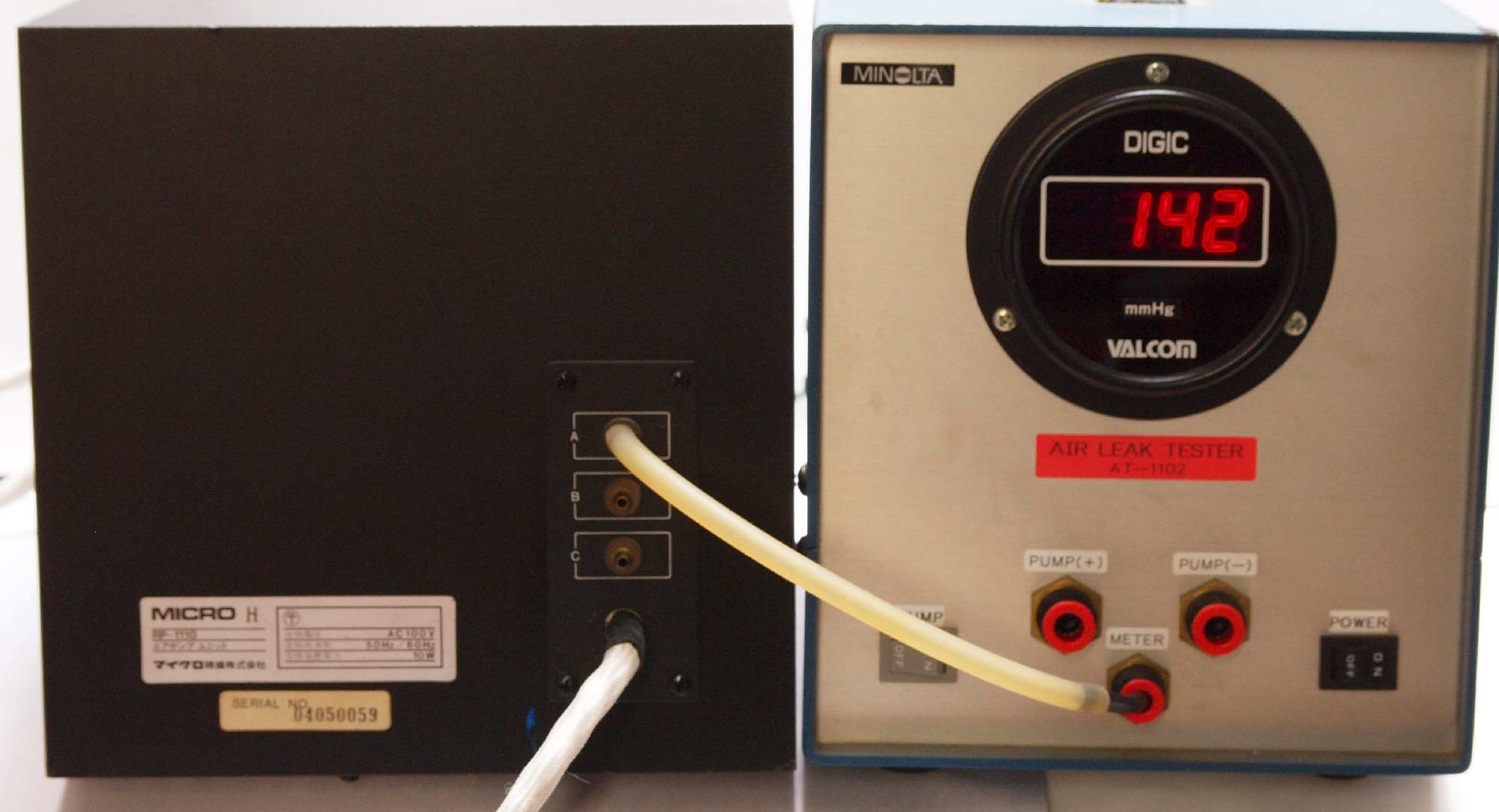

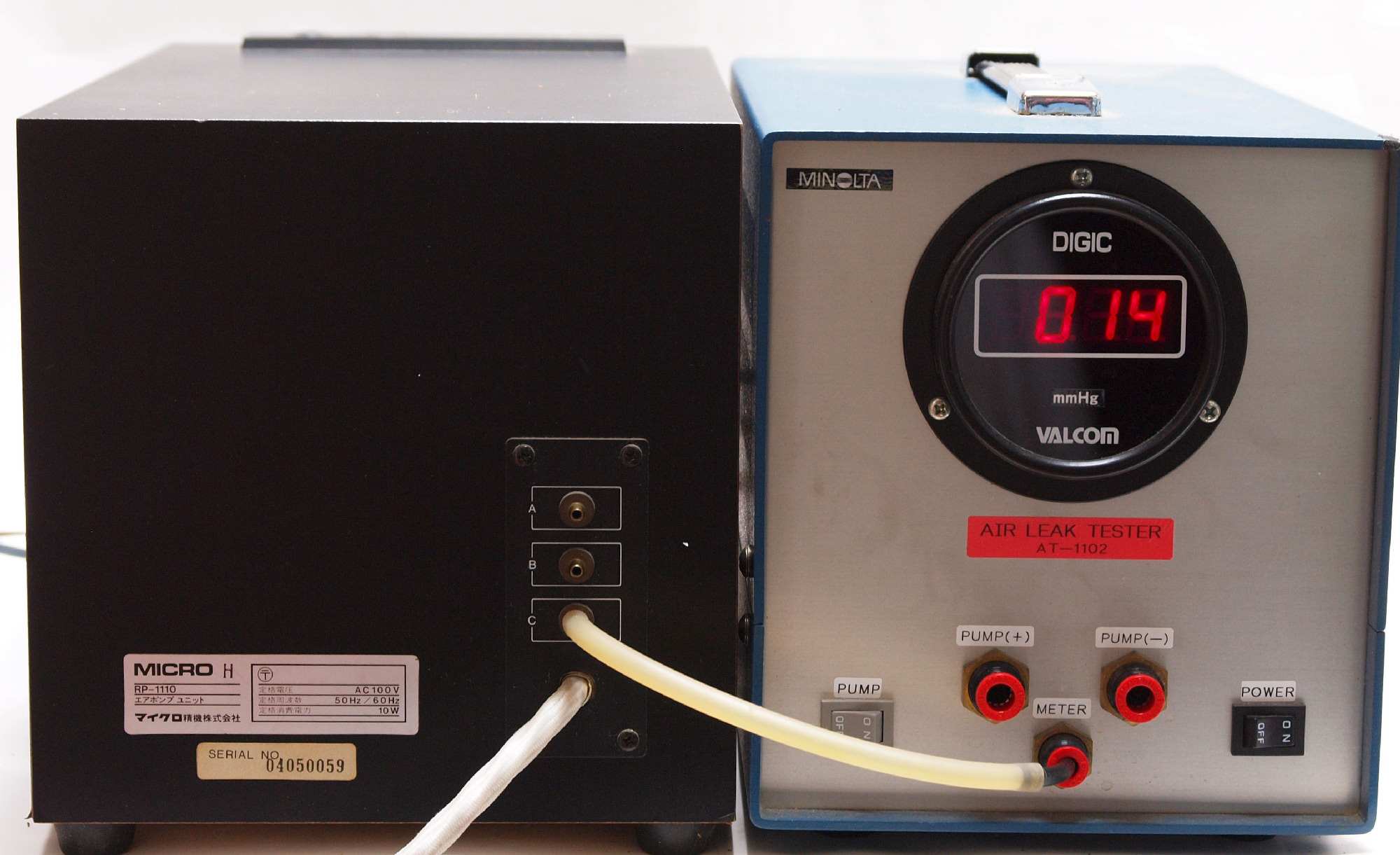

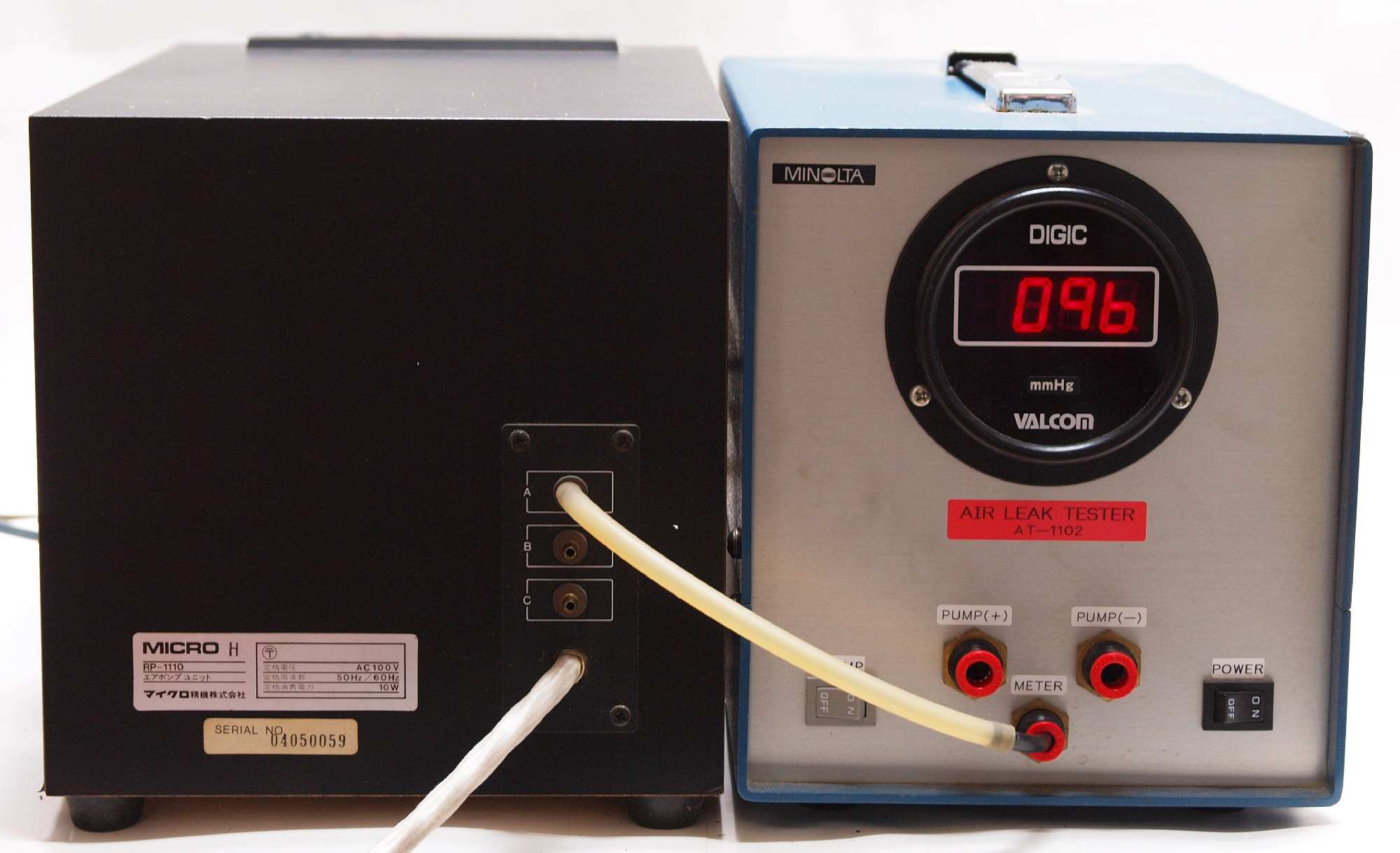

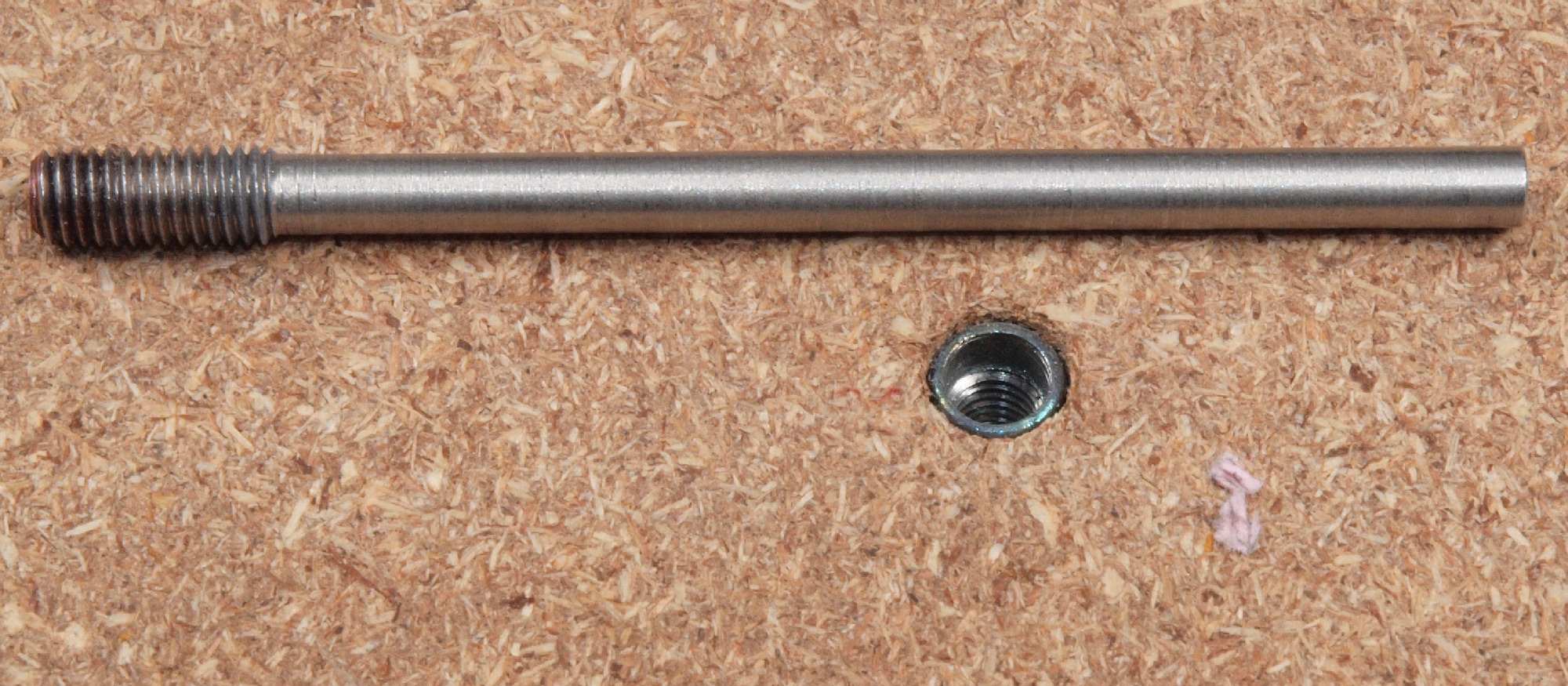

Ｅ１．　圧力測定　Ａ端子

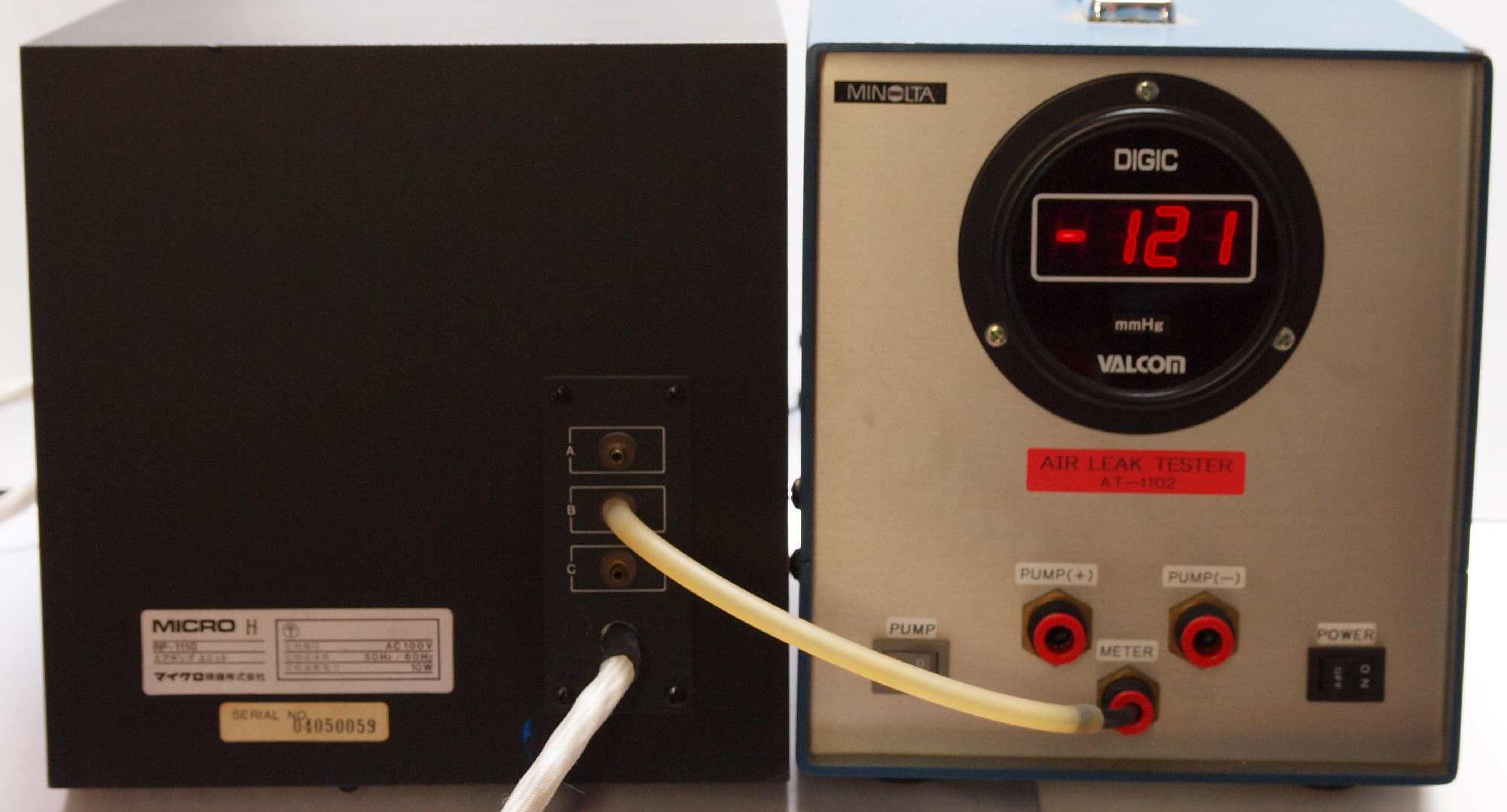

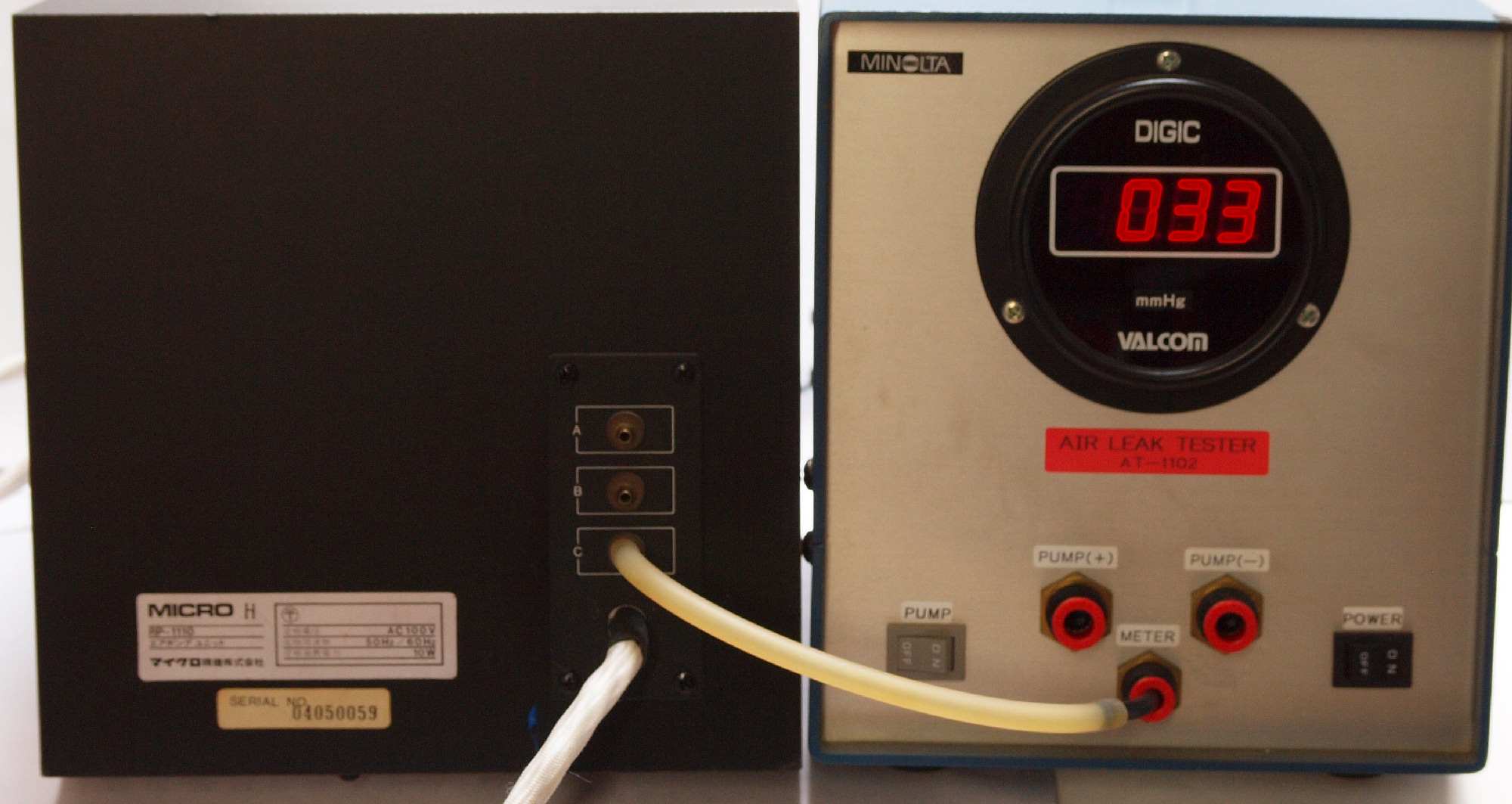

Ｅ２．　圧力測定　Ｂ端子。

Ｅ３．　圧力測定　Ｃ端子。　B端子圧力より低いのは、調整バイバスが有る為。

Ｓ．　ＭＩＣＲＯＳＥＩＫＩ　ＲＰ－１１１０　の仕様（マニアル・カタログより）　

型名	エアーポンプ　ＲＰ-１１１０
出力エアー	エアーベアリング用１系統、バキューム用１系統、逆噴射用１系統
電源	ＡＣ１００Ｖ（５０/６０Ｈｚ）
消費電力	１０Ｗ
外形寸法	２００Ｗ×３６０Ｄ×２１７Ｈmm
総重量	６．３ｋｇ
