ＭＩＣＲＯＳＥＩＫＩ　ＲＰ１１１０. 　３２台目修理記録
ＬＵＸ　Ｃ−５０００Ａ、　ＹＡＭＡＨＡ　Ｂ３．３台目、ＹＡＭＡＨＡ　Ｂ３．４台目、ＲＸ−２０００、ＲＹ−２２００、ＣＬ３６Ｕ．３台目ユーザー。
同時修理ＳＸ−５５５ＦＶＷ　　　２０２５／１０／８．到着　　完成

Ａ．　修理前の状況
  • オークションで購入。
    出品者説明。
    • MICRO AIR PUMP UNIT RP-1110 H / 完動品 送料無料
      5000Uのセットに付いていたものです。
      よかったらどうぞ。
      NC,NRでお願いいたします。
    オーバーホール修理依頼。

Ｓ．　修理前点検測定

Ｂ．　原因

Ｃ．　修理状況
Ｄ．　使用部品
  • 新品ポンプユニット　　　　２組。


Ｅ．　調整・測定

Ｆ．　修理費　　　　９５，０００円。　オーバーホール修理。
　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。

Ｓ．ＭＩＣＲＯＳＥＩＫＩ　ＲＰ−１１１０　の仕様（マニアル・カタログより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

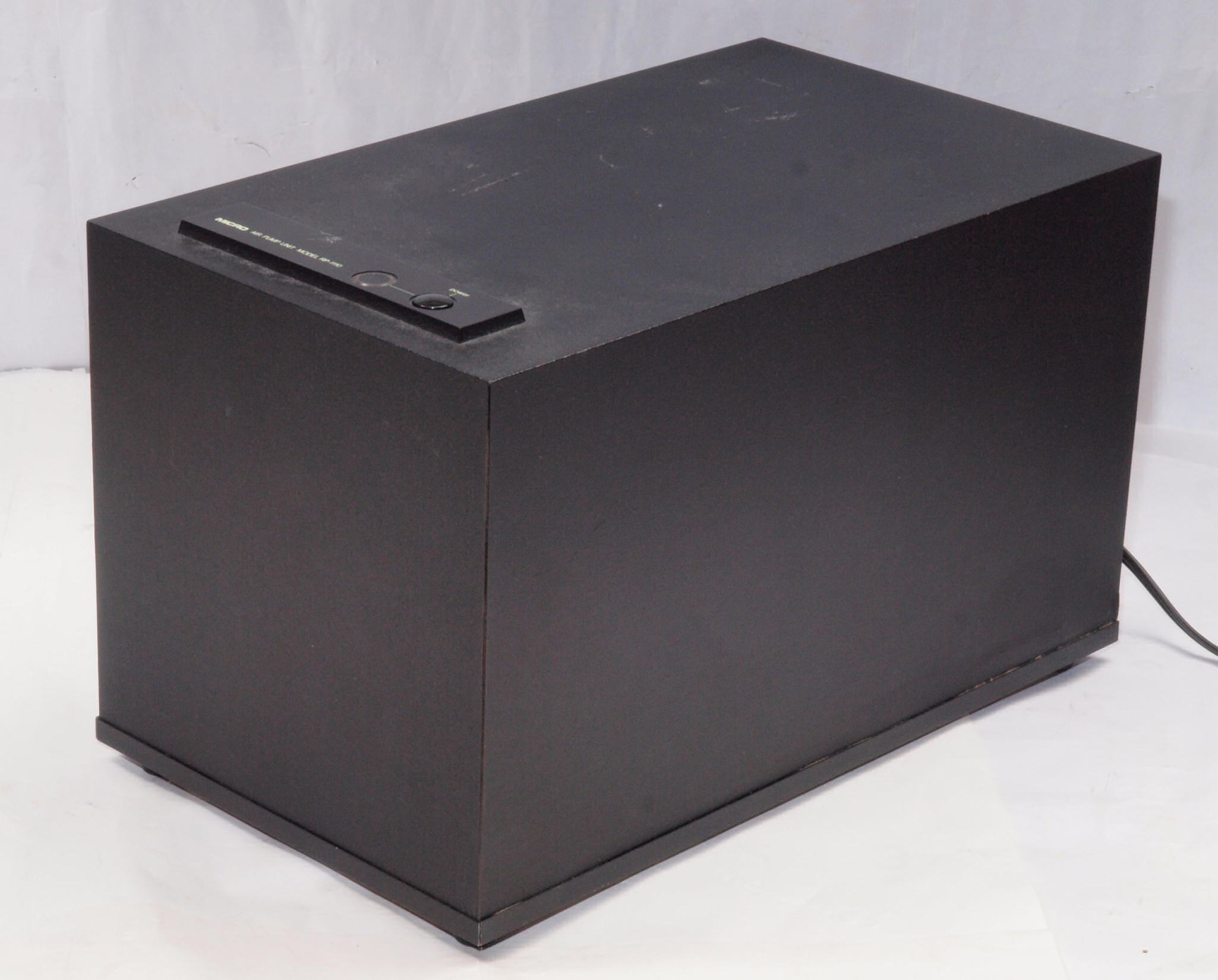

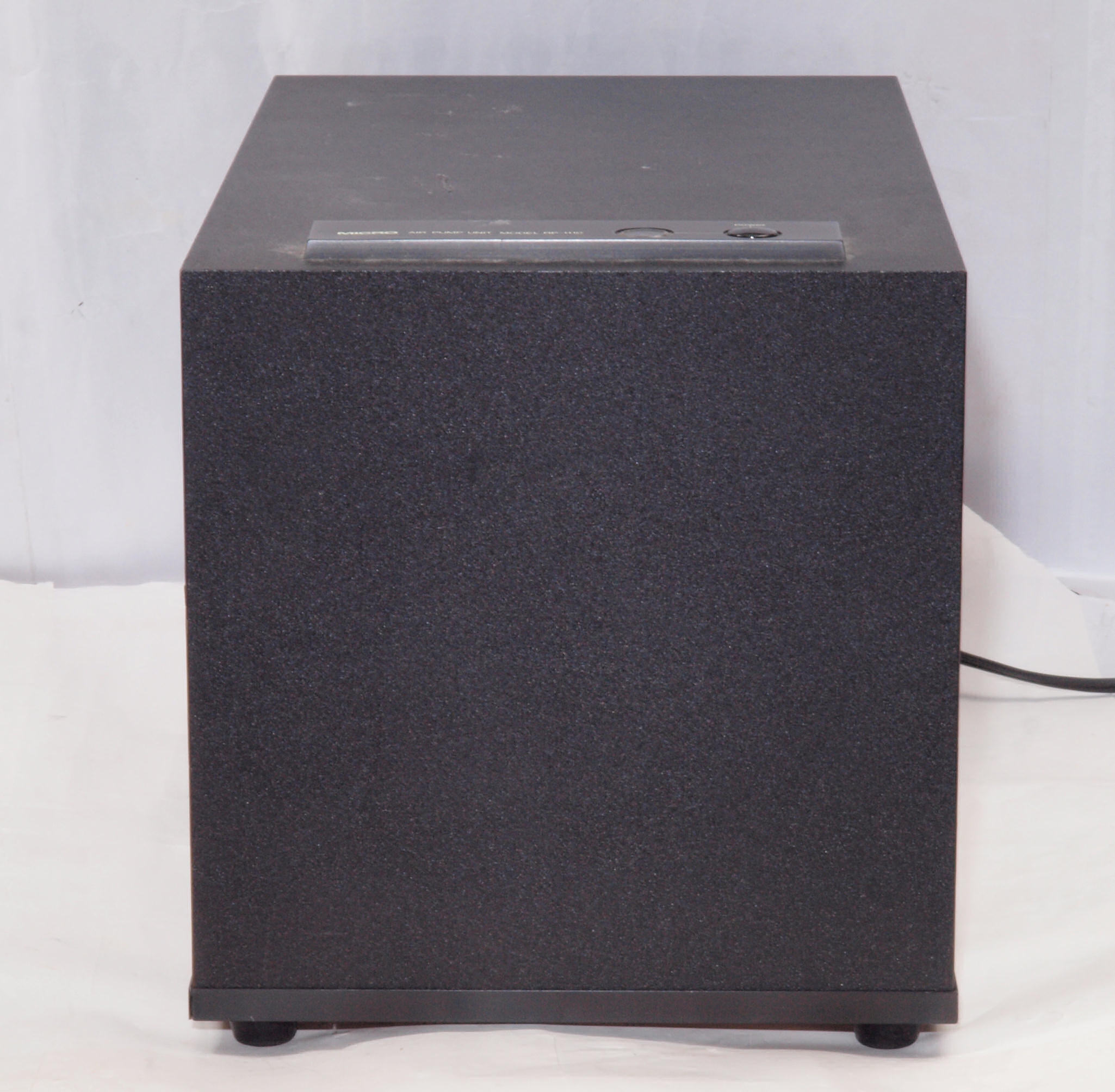

Ａ１１．　点検中、　前から見る。
Ａ１２．　点検中、　前右から見る

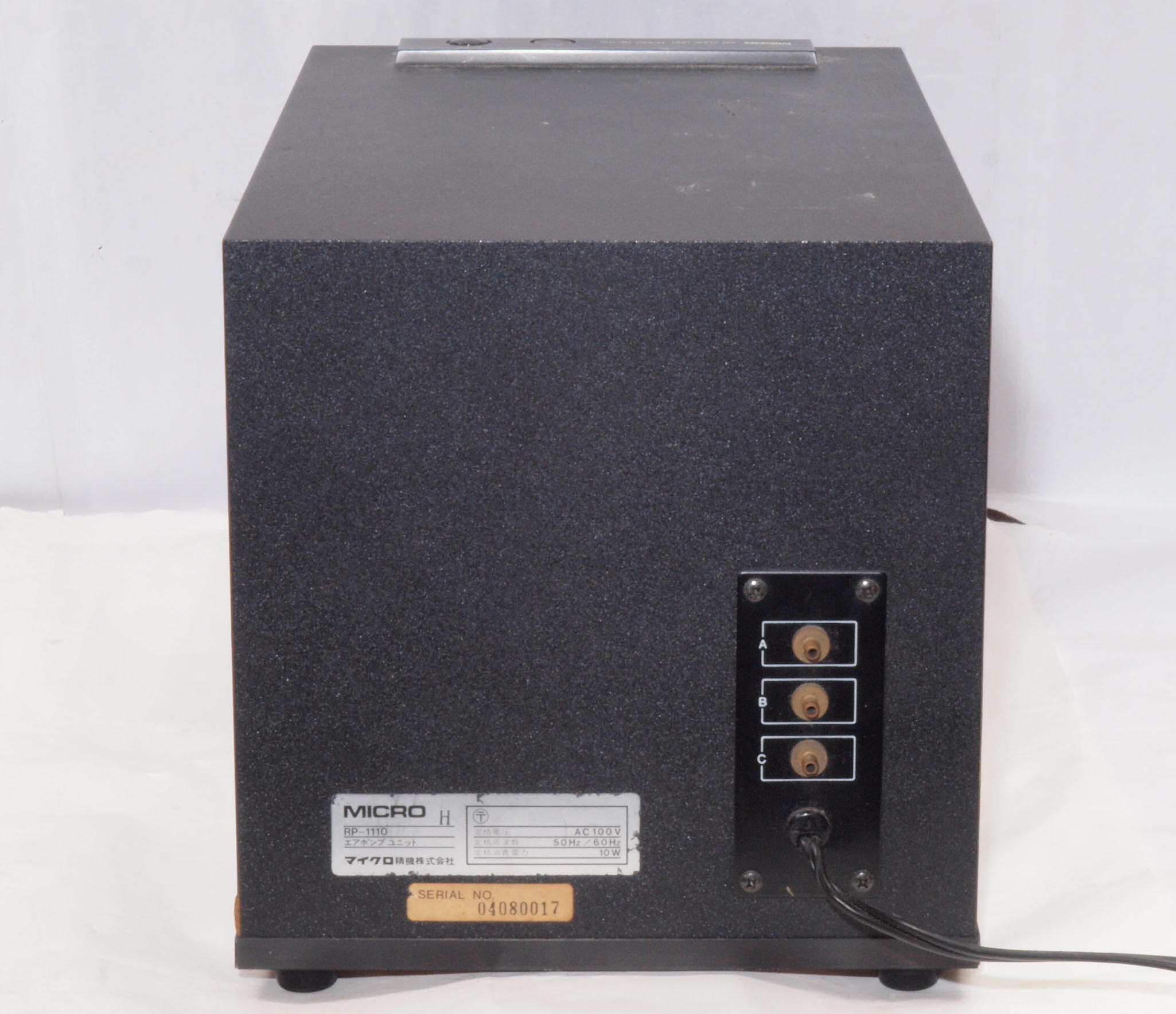

Ａ１３．　点検中　後から見る

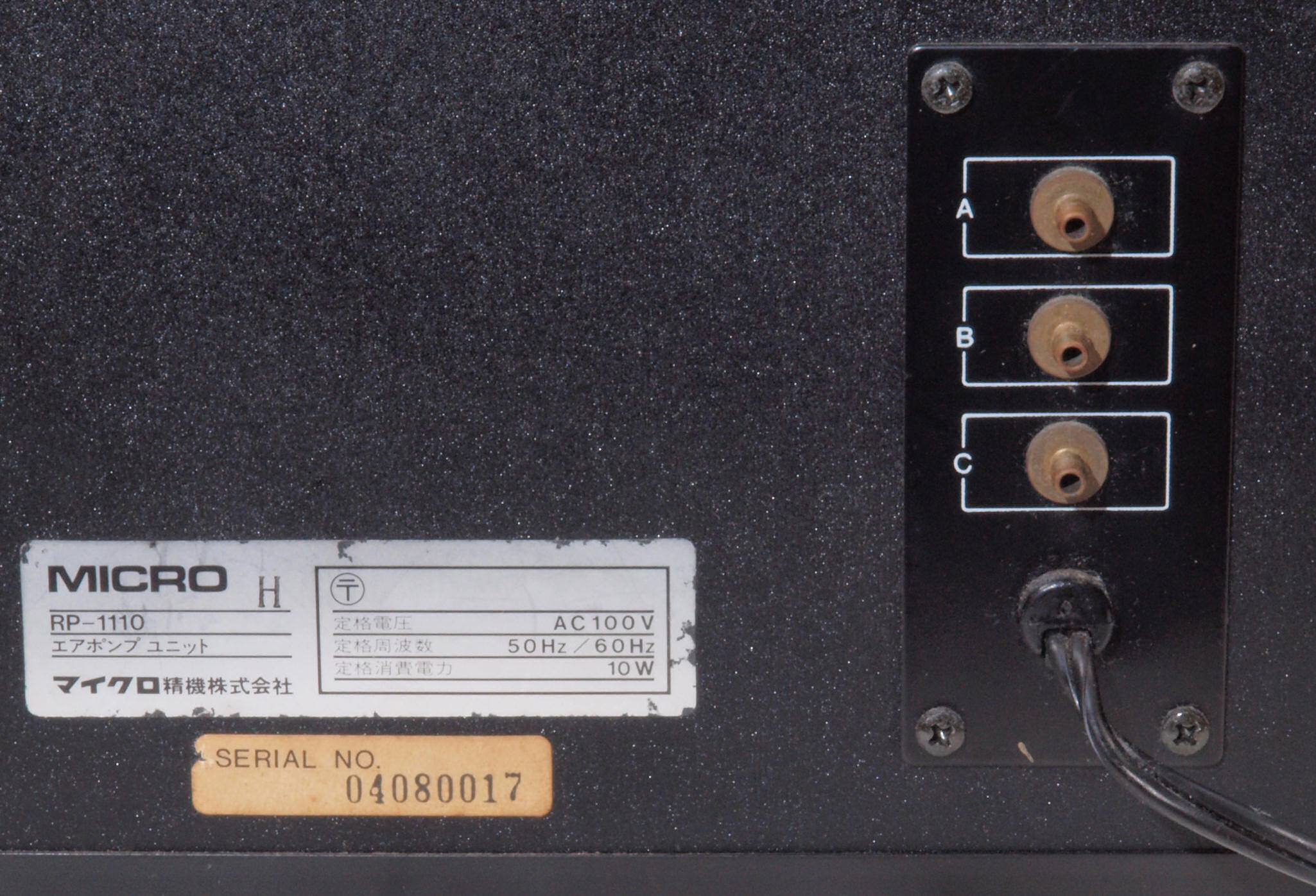

Ａ１４．　点検中、　後から、電源入り口、吐出口見る。

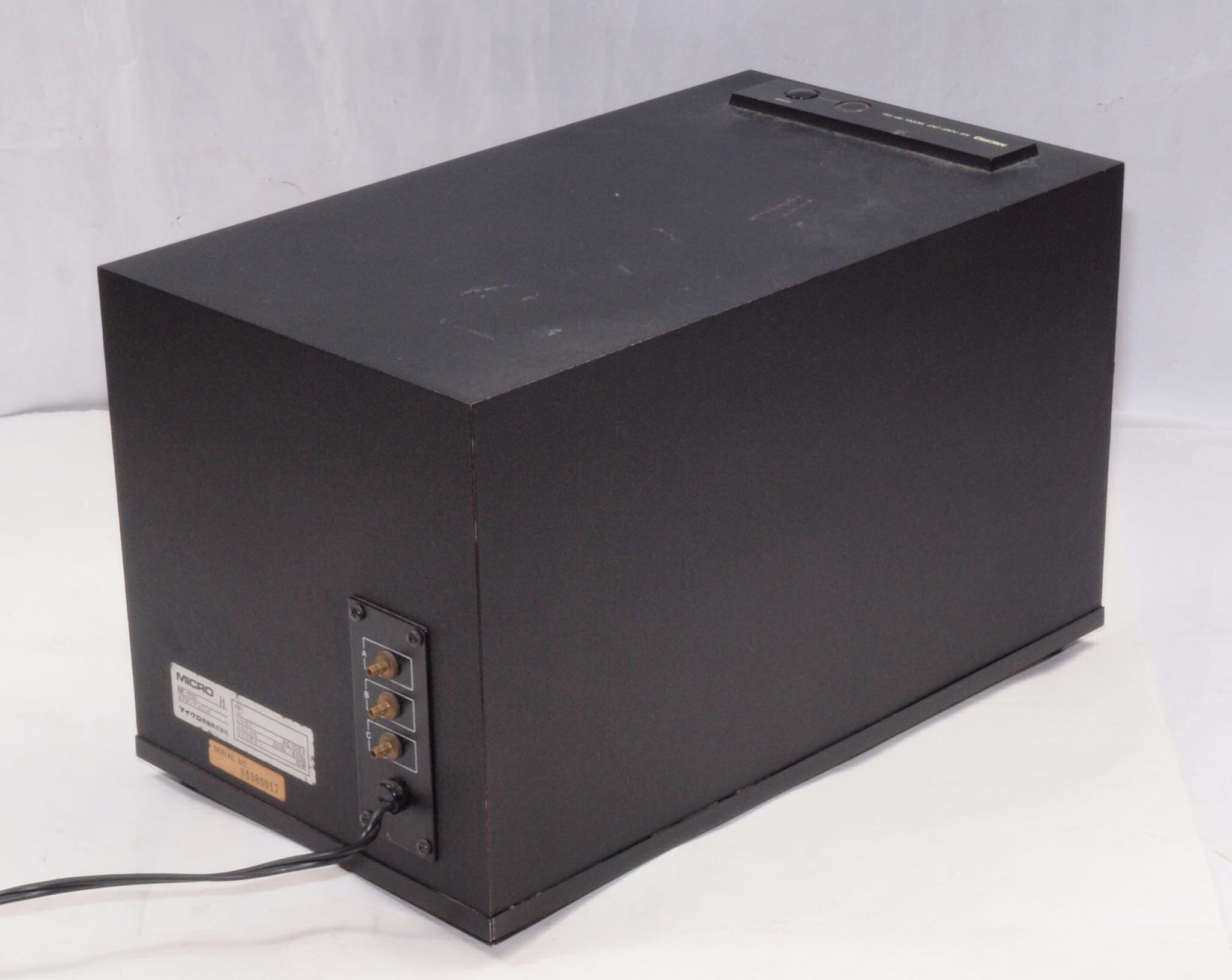

Ａ１５．　点検中、　後左から見る

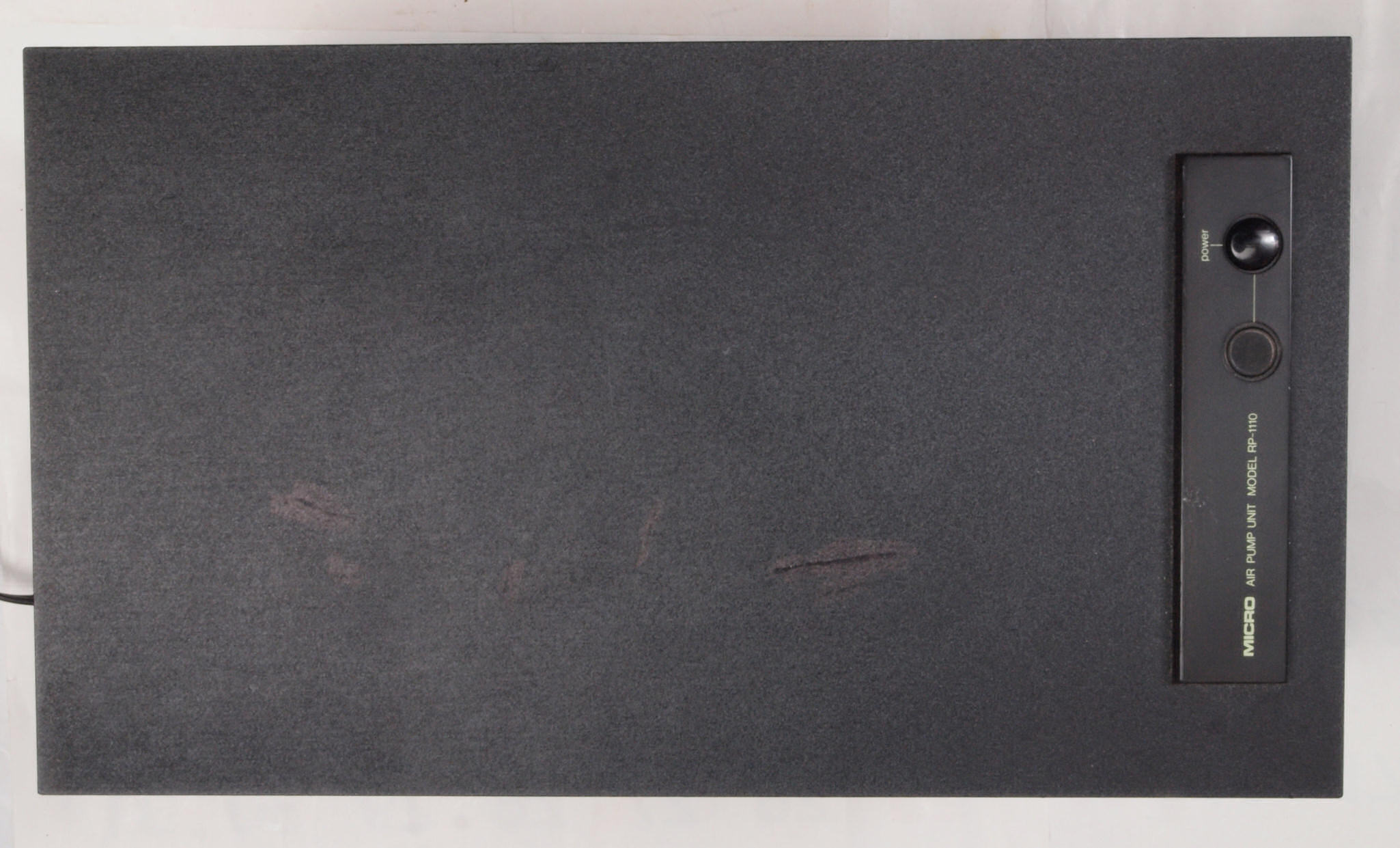

Ａ１６．　点検中、　上から見る

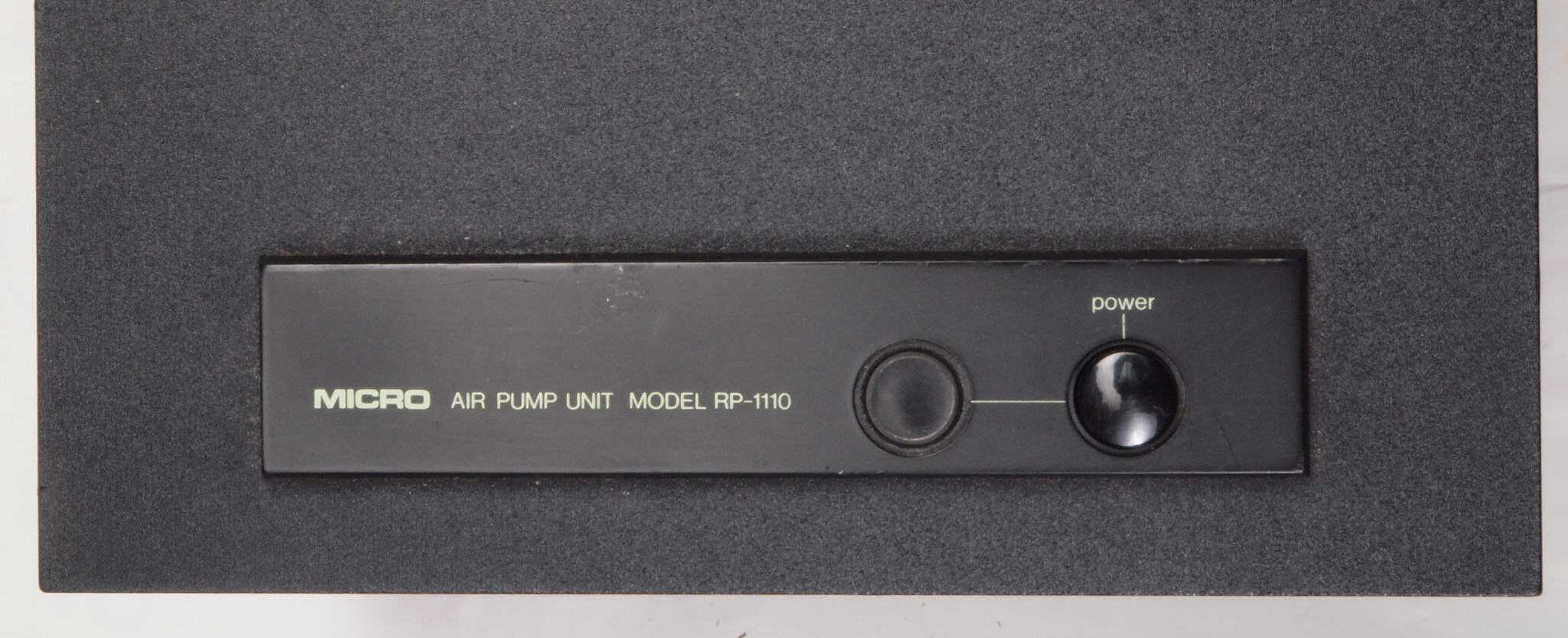

Ａ１７．　点検中、　上から見る、操作パネル。

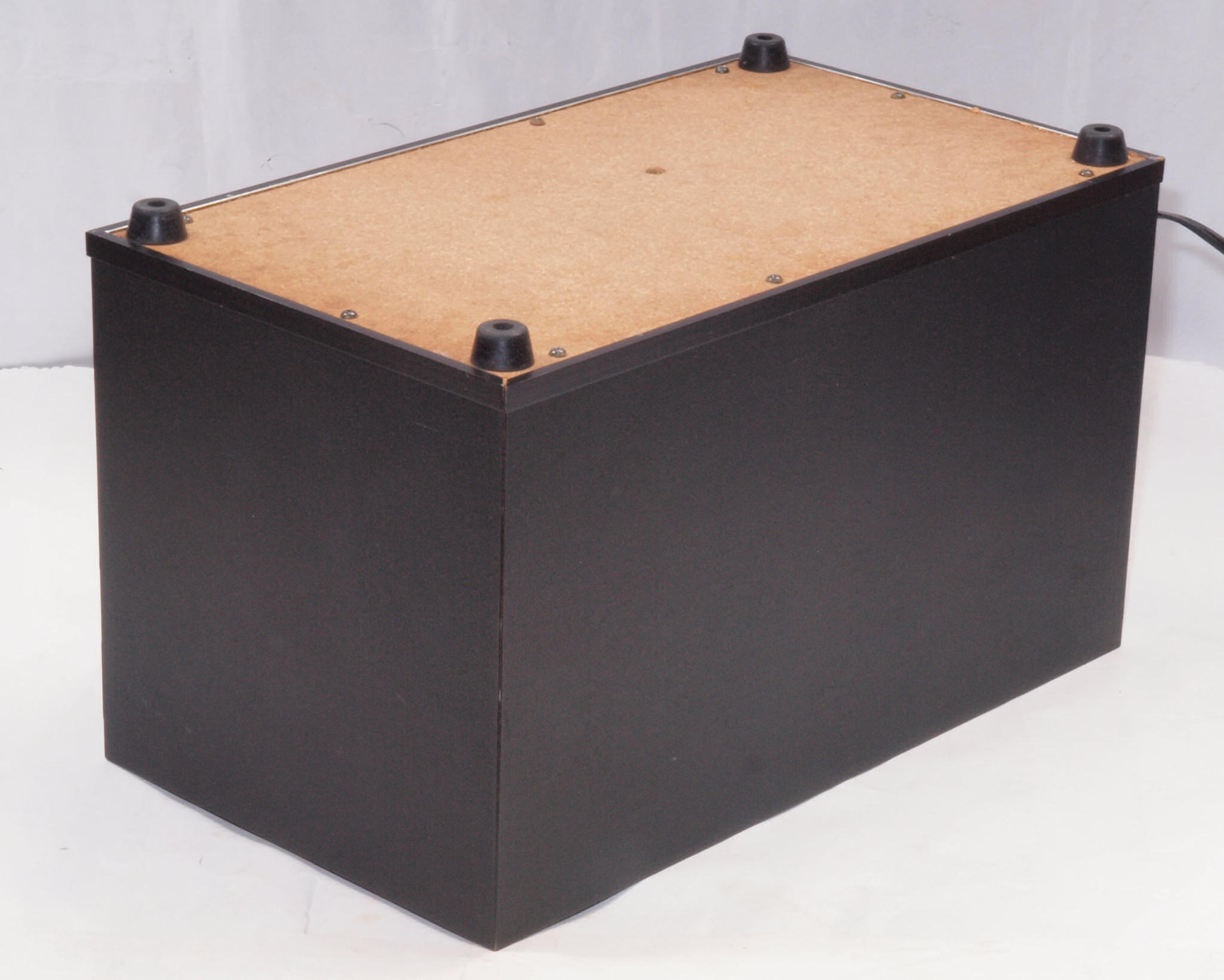

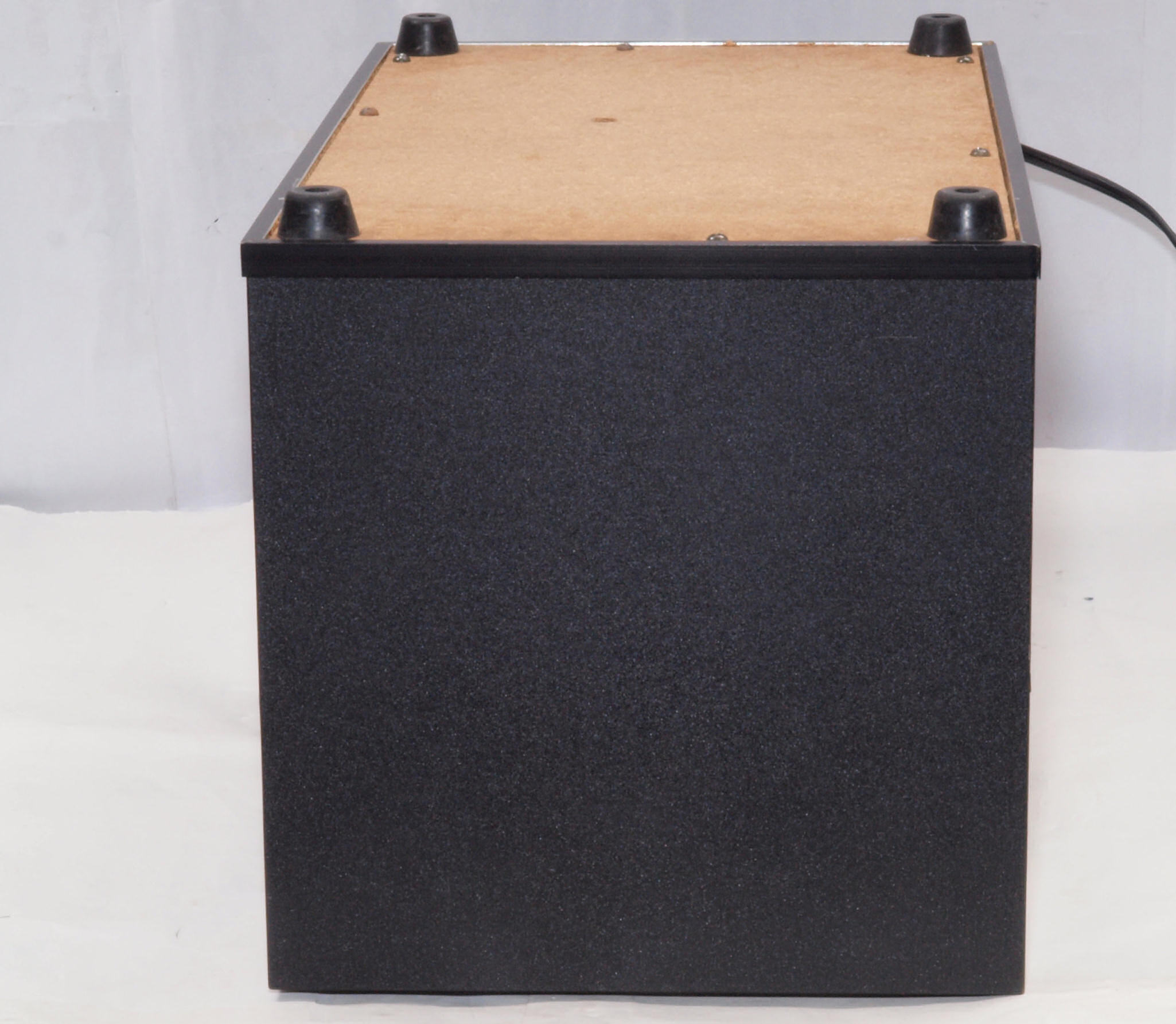

Ａ２１．　点検中、　下前から見る
Ａ２２．　点検中、　下前左から見る

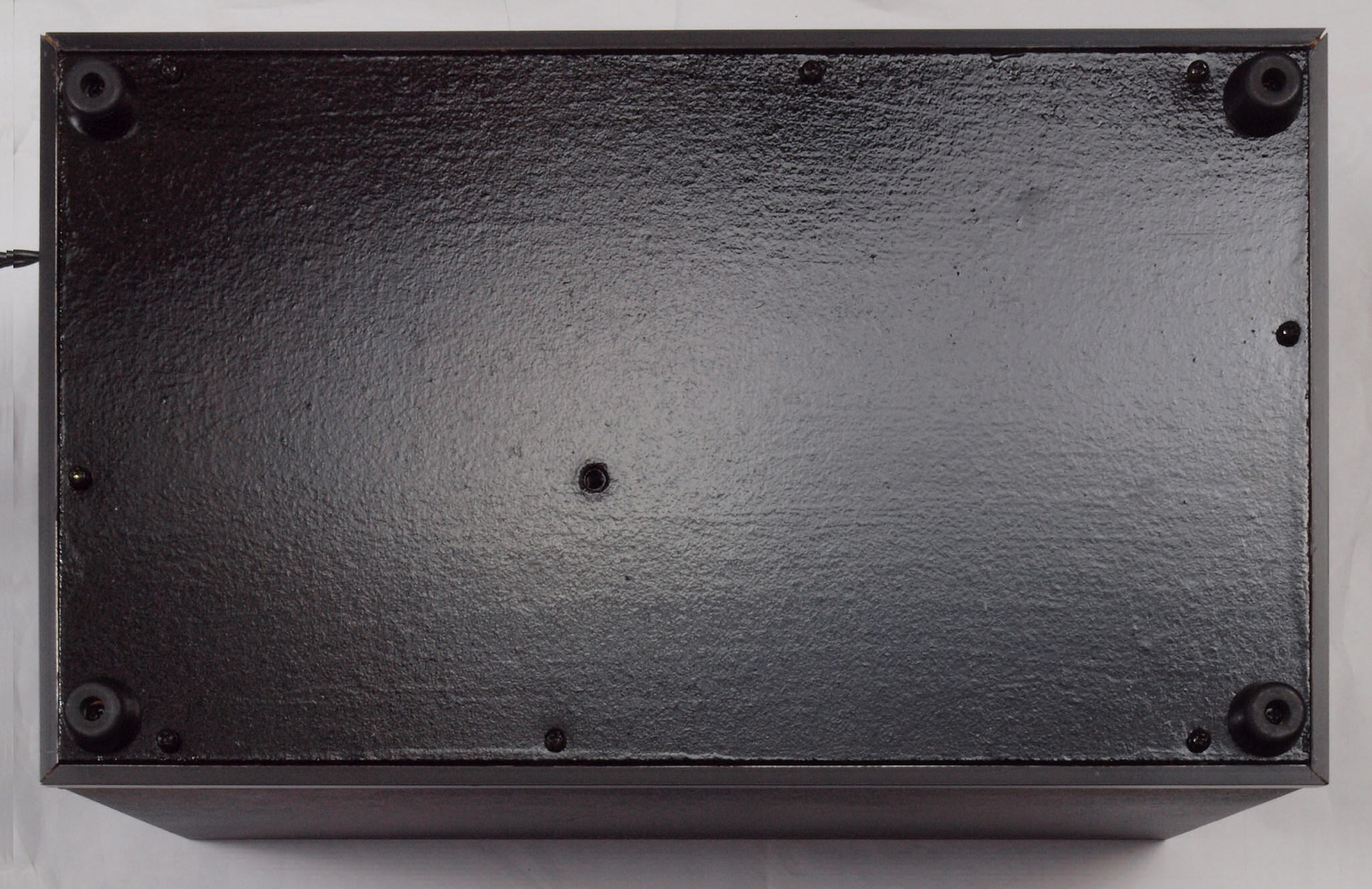

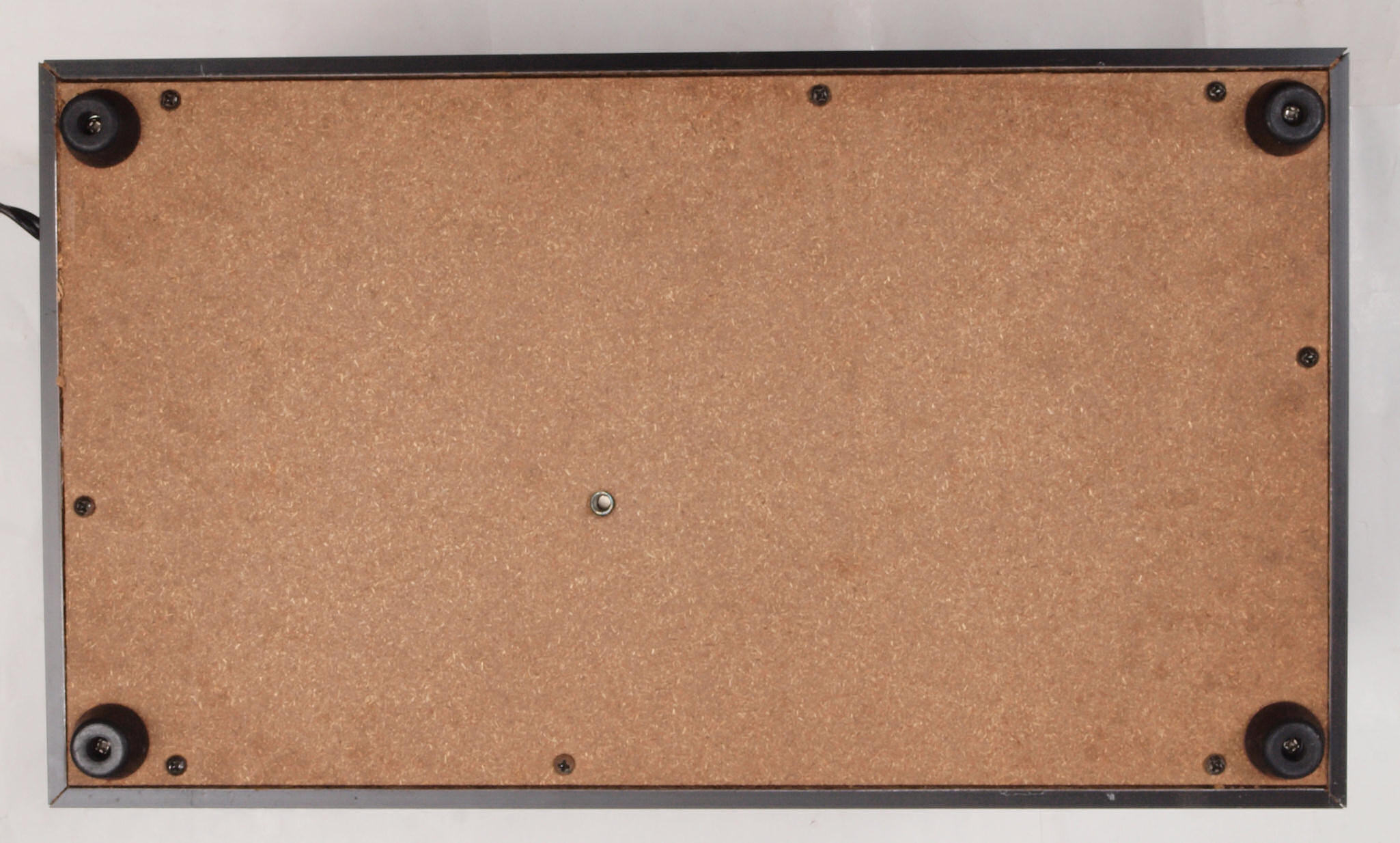

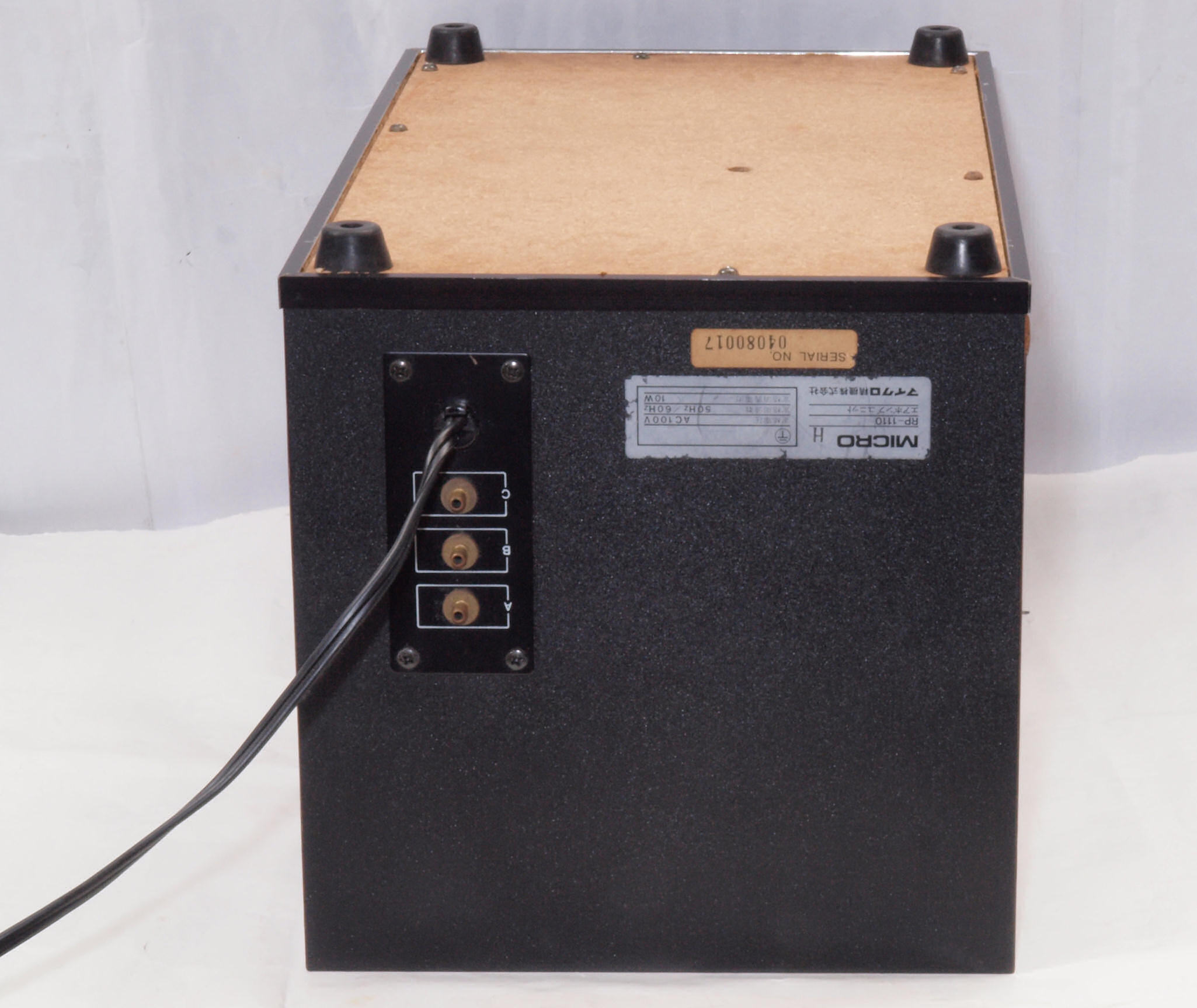

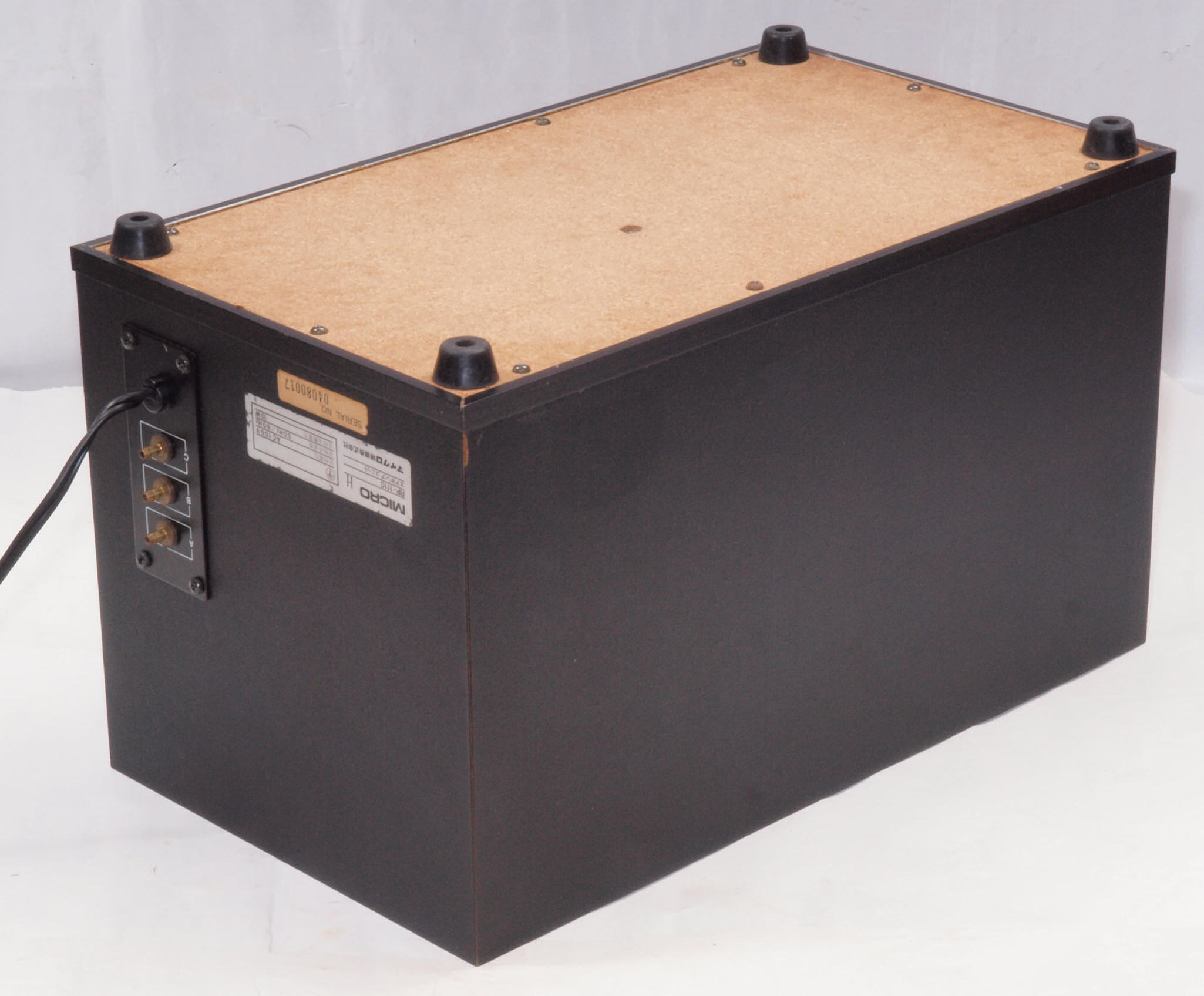

Ａ２３．　点検中、　下後から見る
Ａ２４．　点検中、　下後右から見る

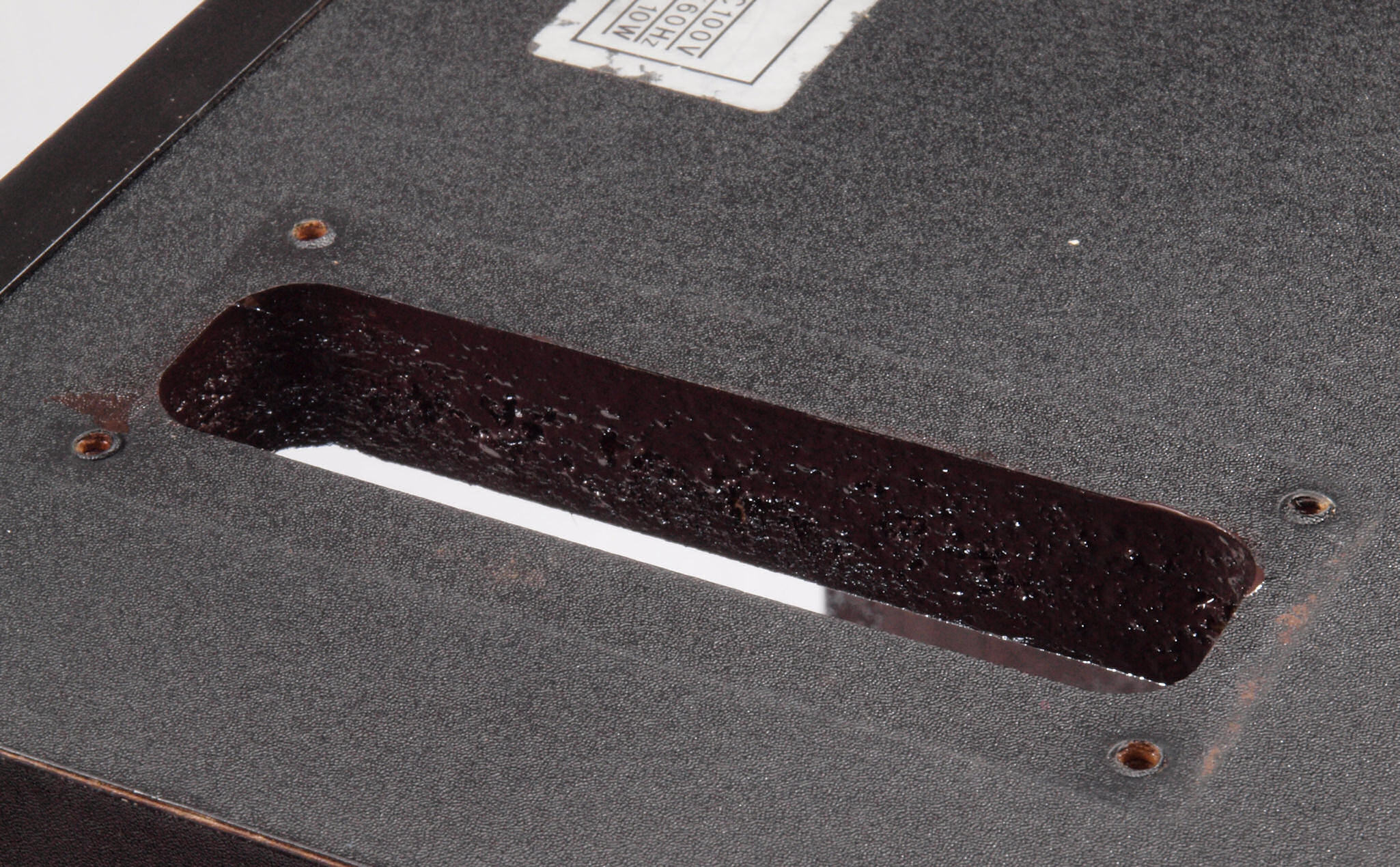

Ａ３１．　点検中、　下から見る。　下側にＬ型アングルが付いた最後期型。

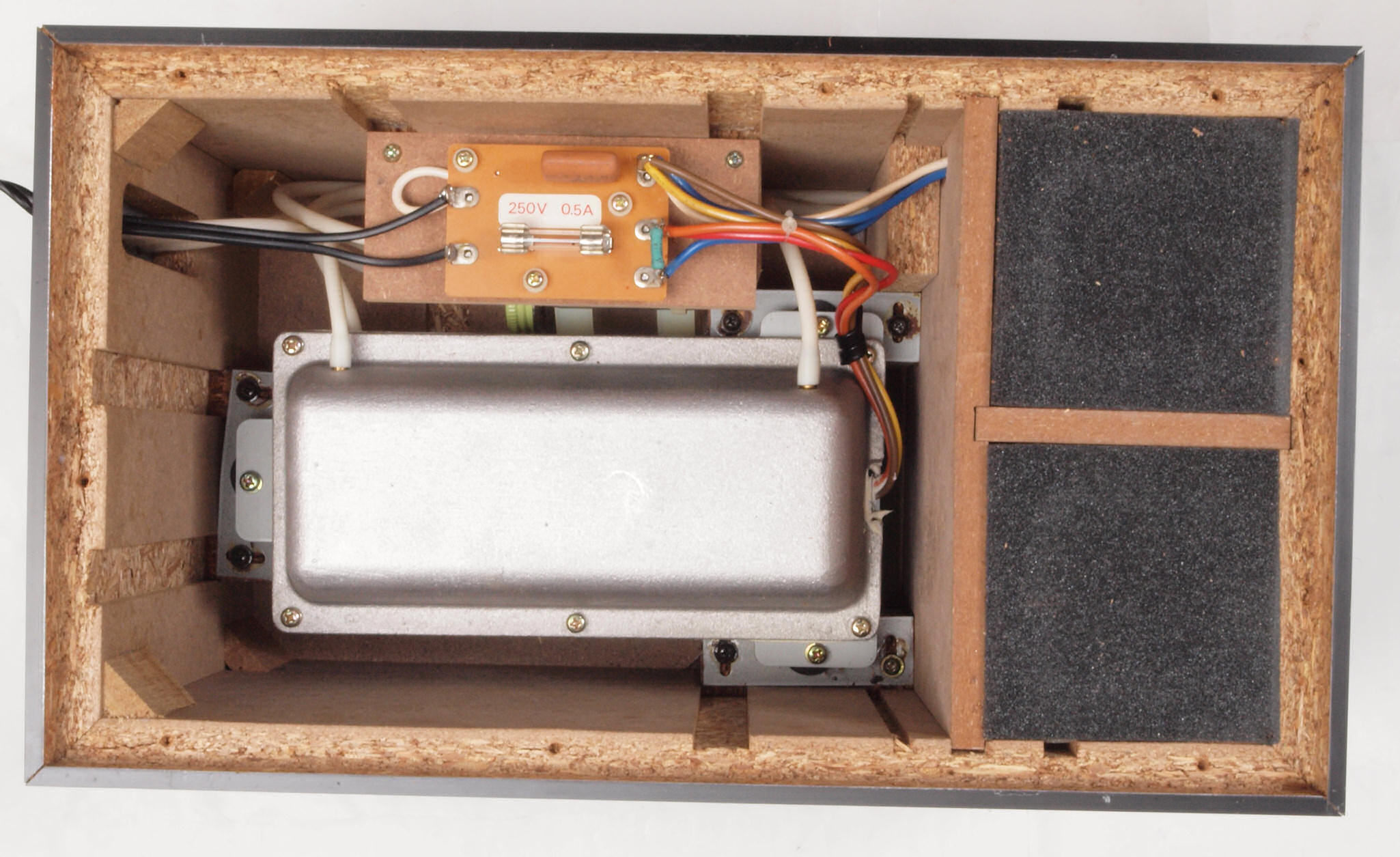

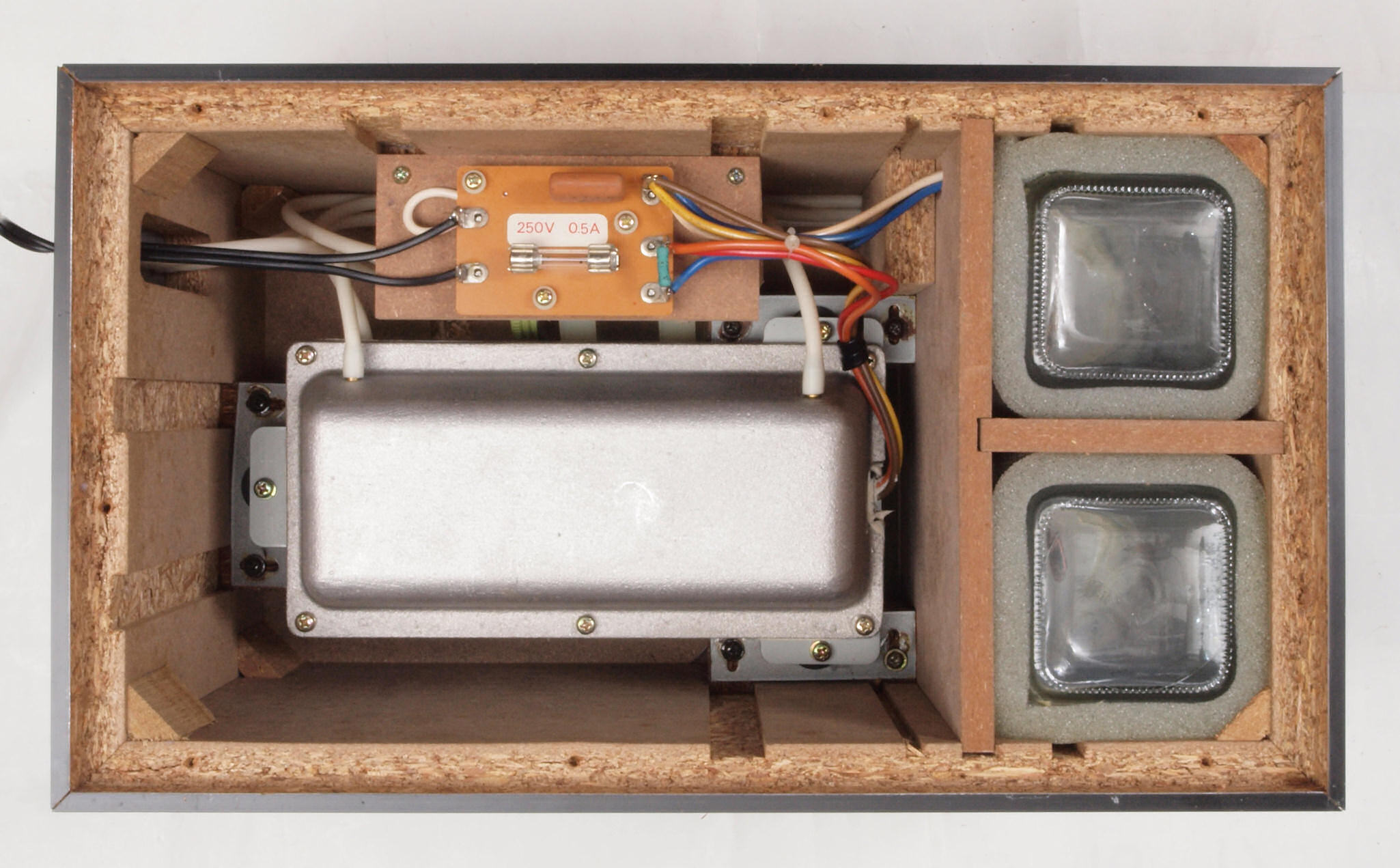

Ａ３２．　点検中、　下蓋を取り、下から見る。
Ａ３３．　点検中、　ポンプ固定ビスは外した形跡有り。

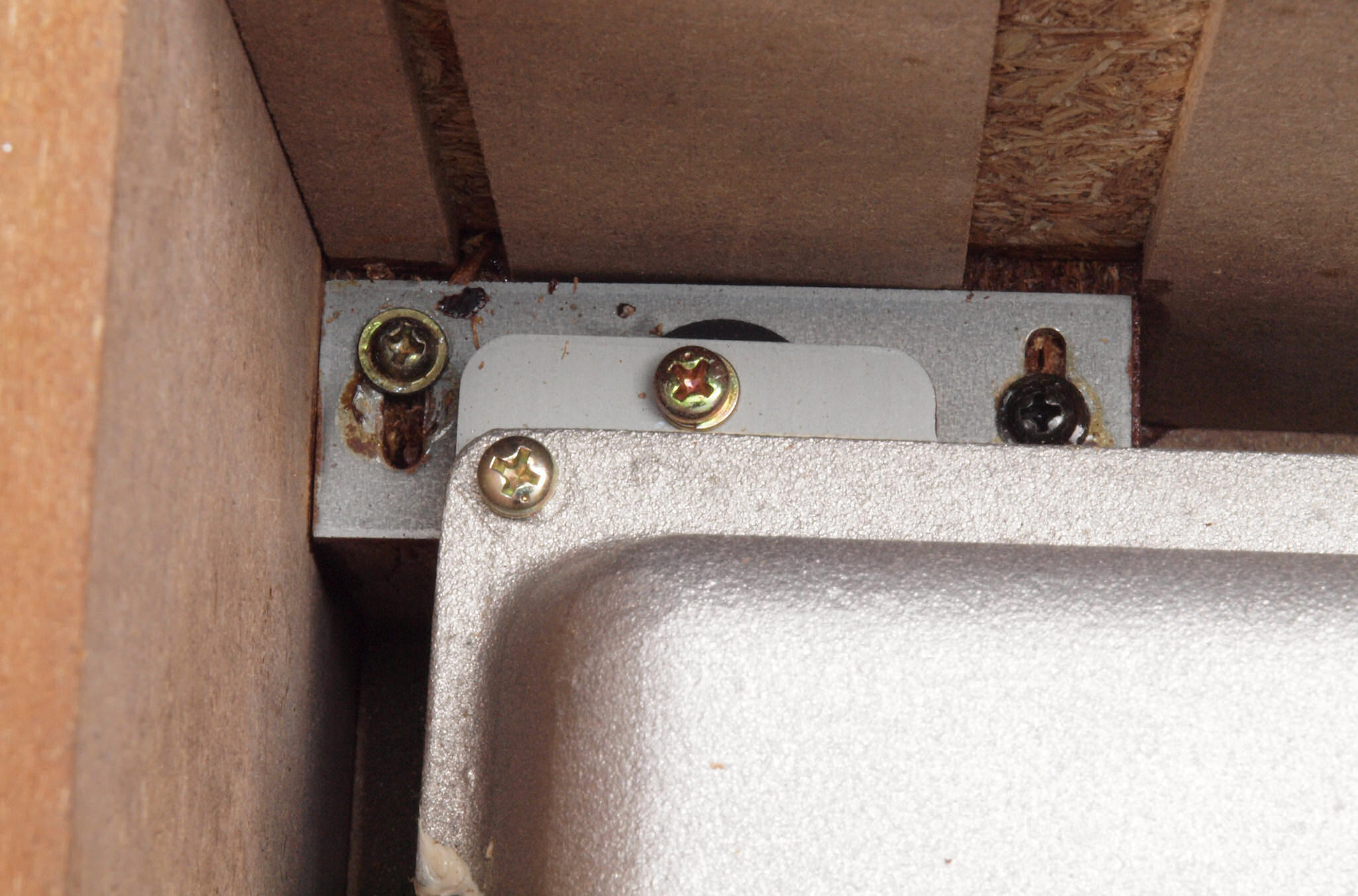

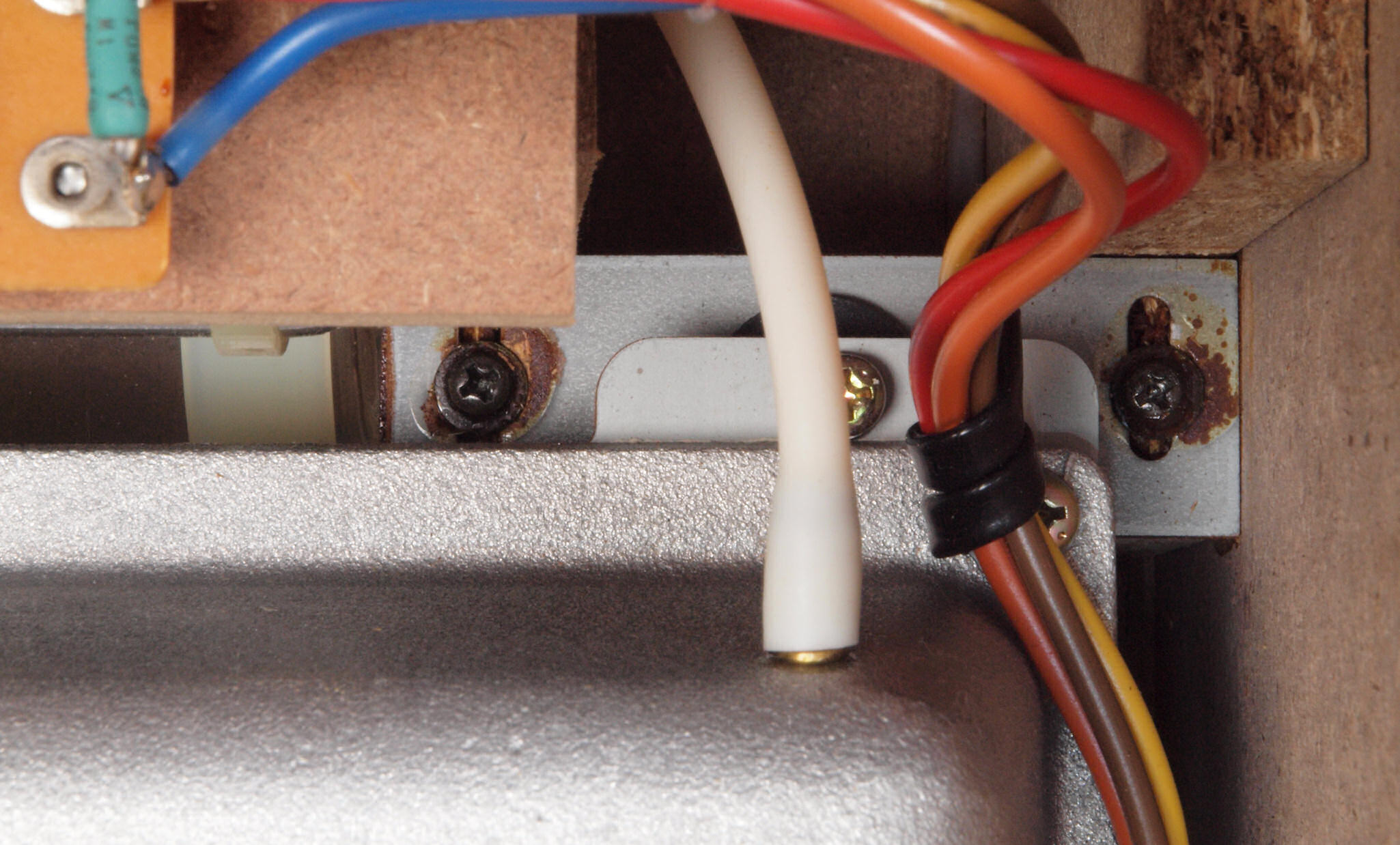

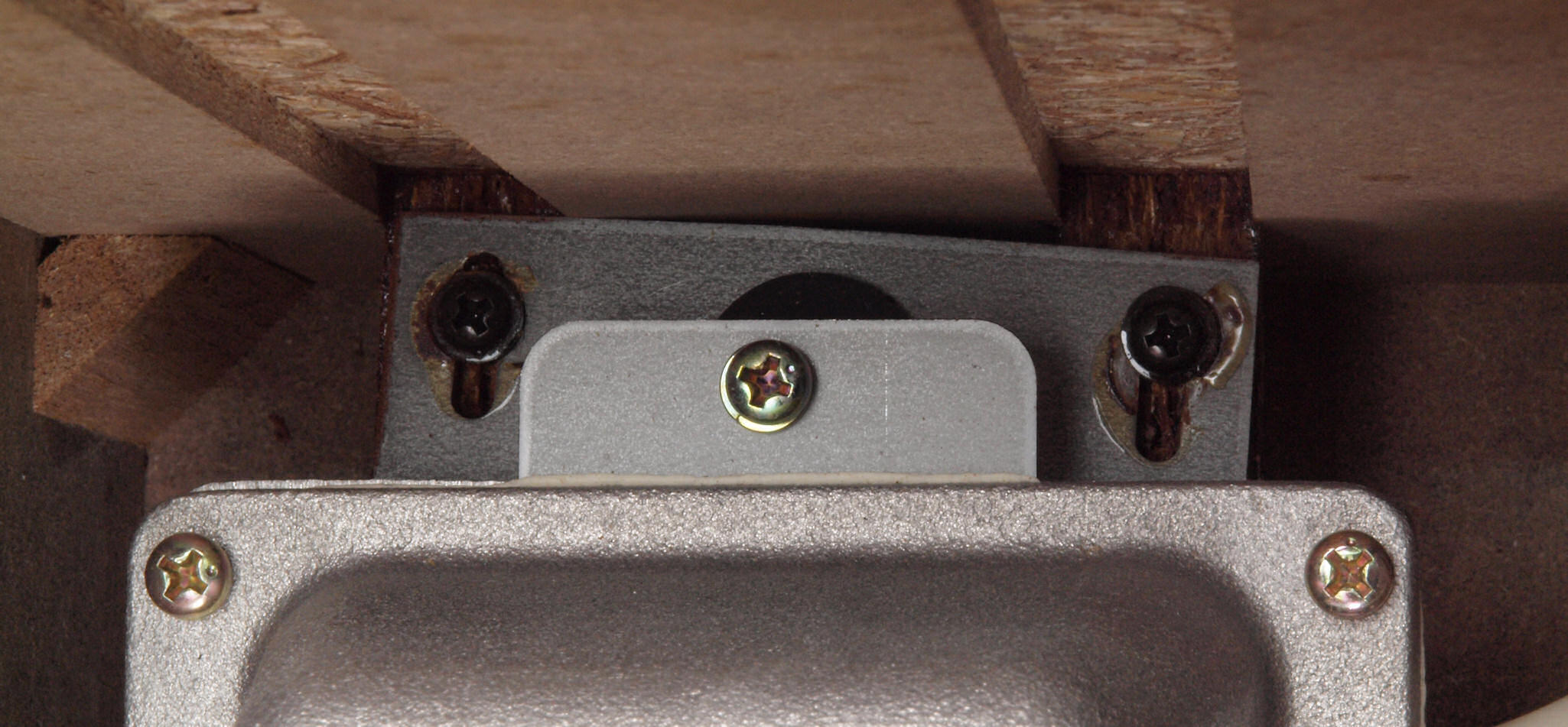

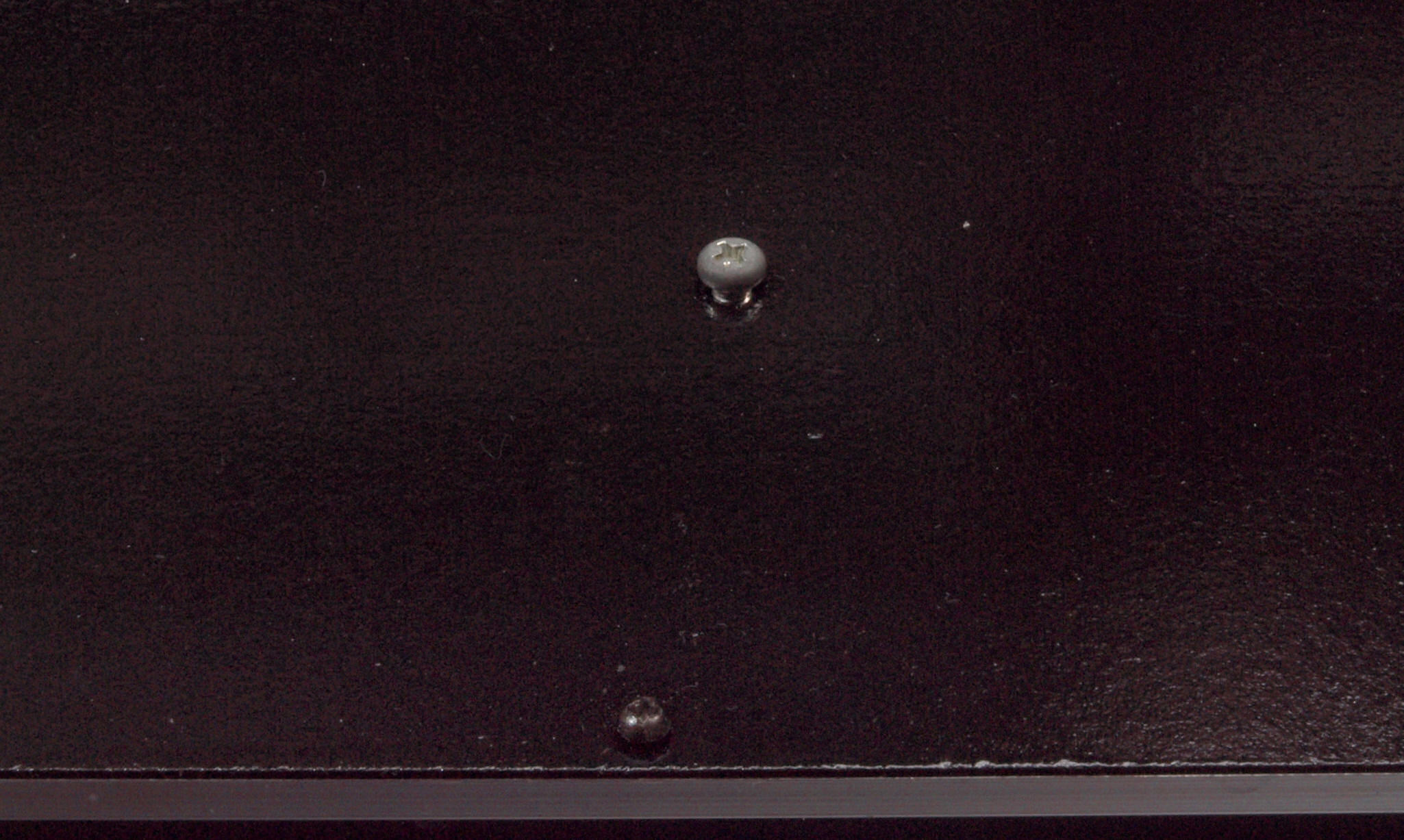

Ａ３４．　点検中、　ポンプ固定ビス、その１。少し緩んでいる。
Ａ３４．　点検中、　ポンプ固定ビス、その２。　左ビス緩んでいる。
Ａ３５．　点検中、　ポンプ固定ビス、その３。右ビス緩んでいる。
Ｓ．　修理前点検・測定.。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

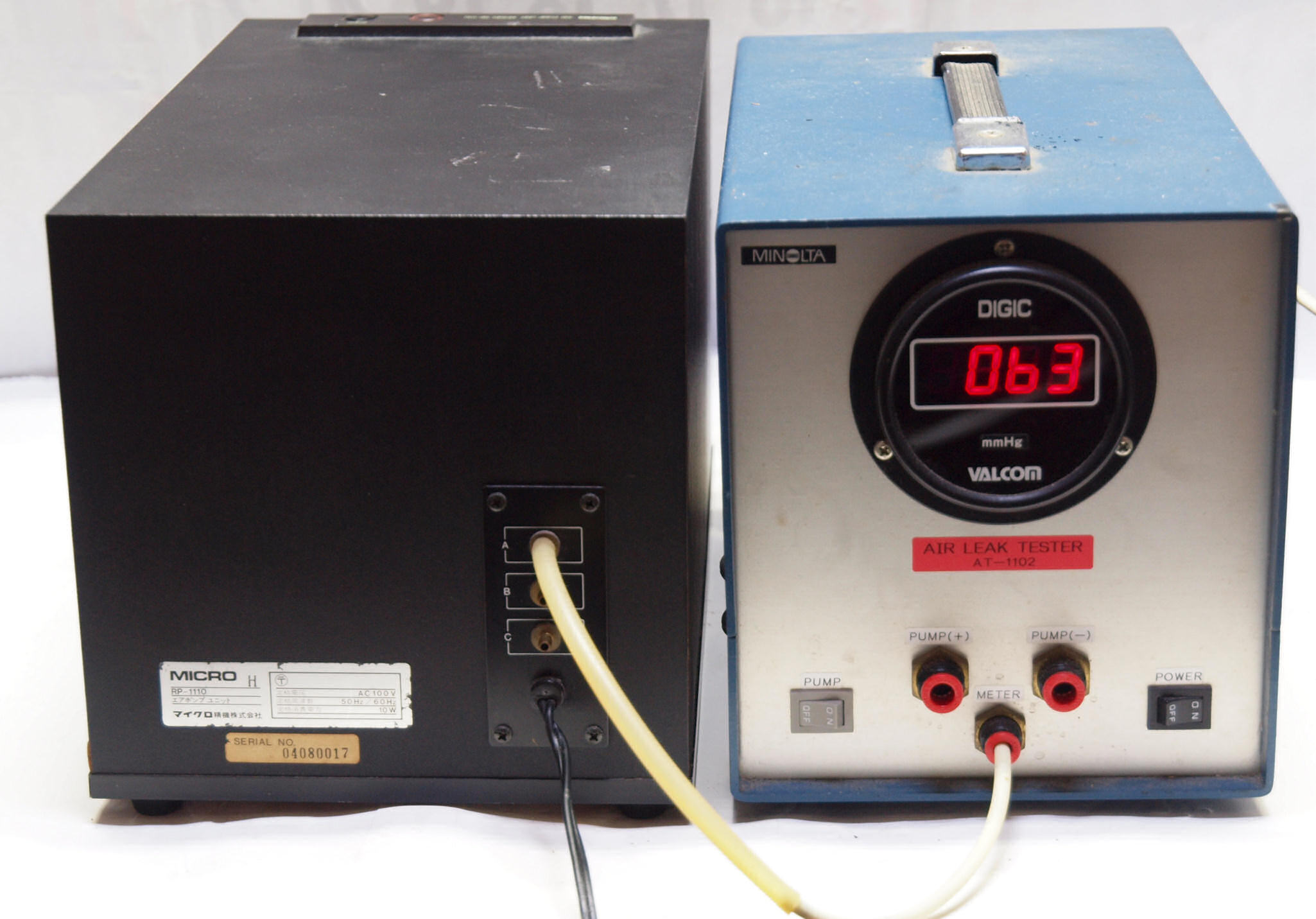

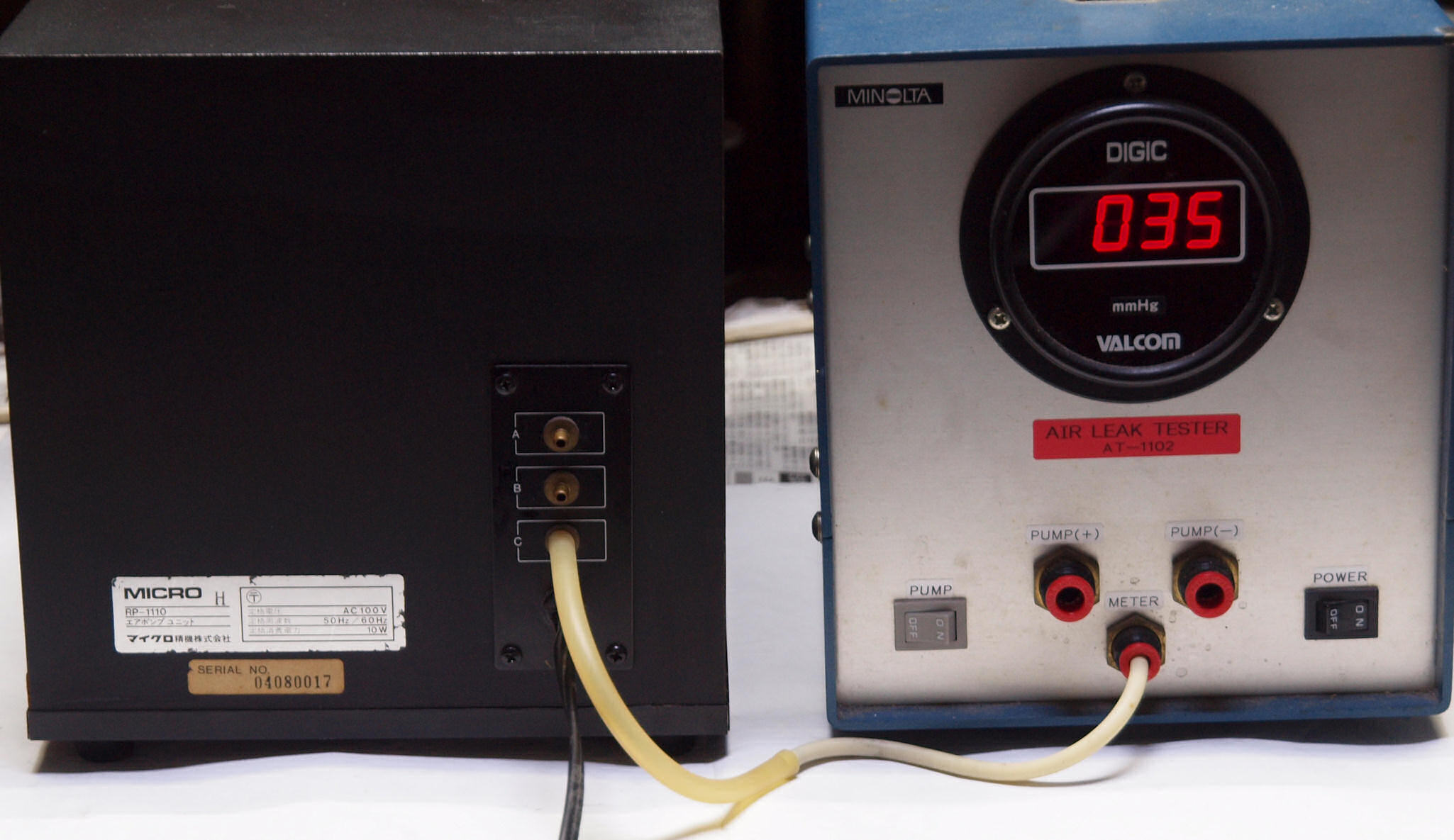

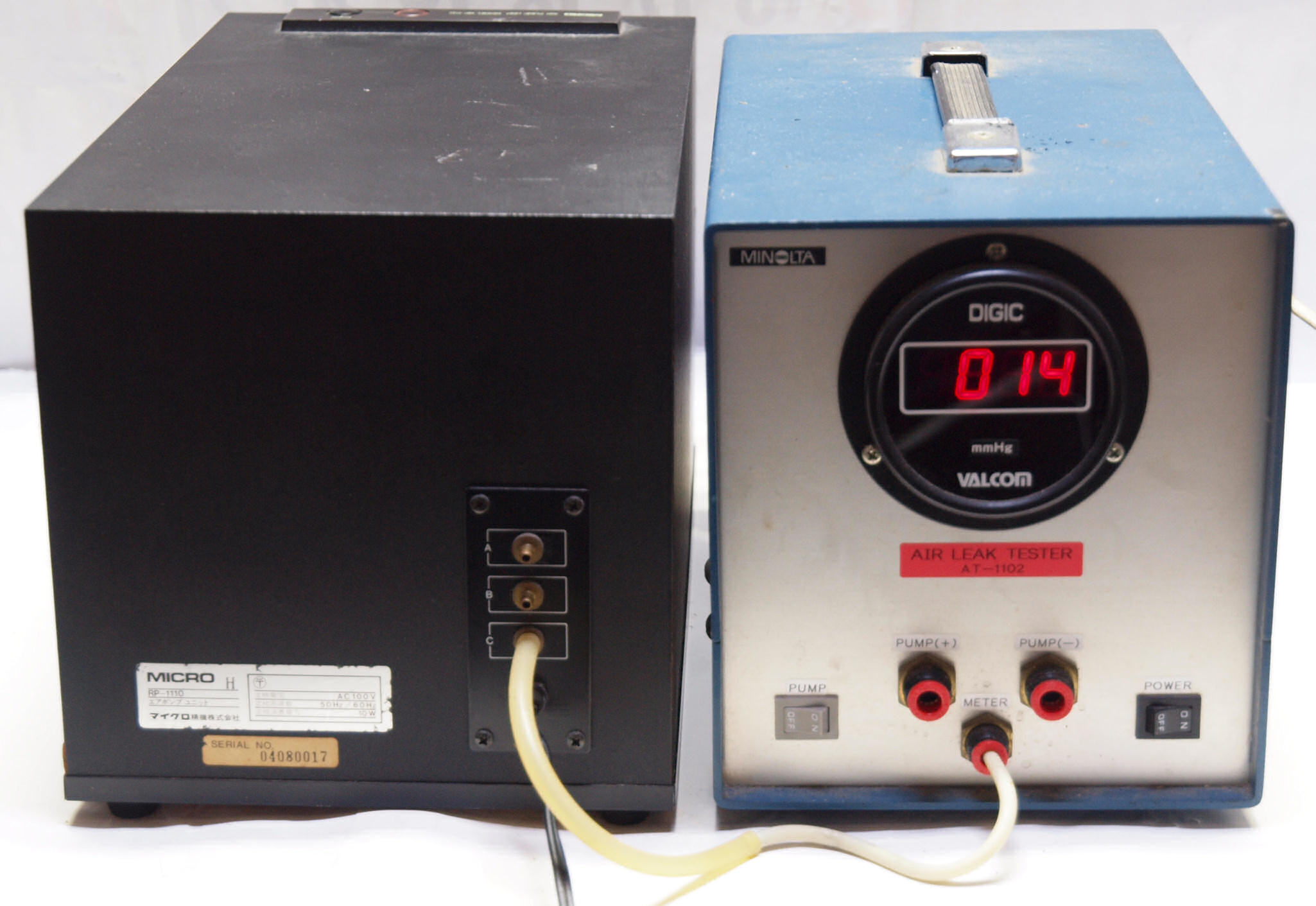

Ｓ１．　測定中　　「Ａ＝吐き出し用ポンプ」の圧力測定。　低い、１２０〜１４０位欲しい。

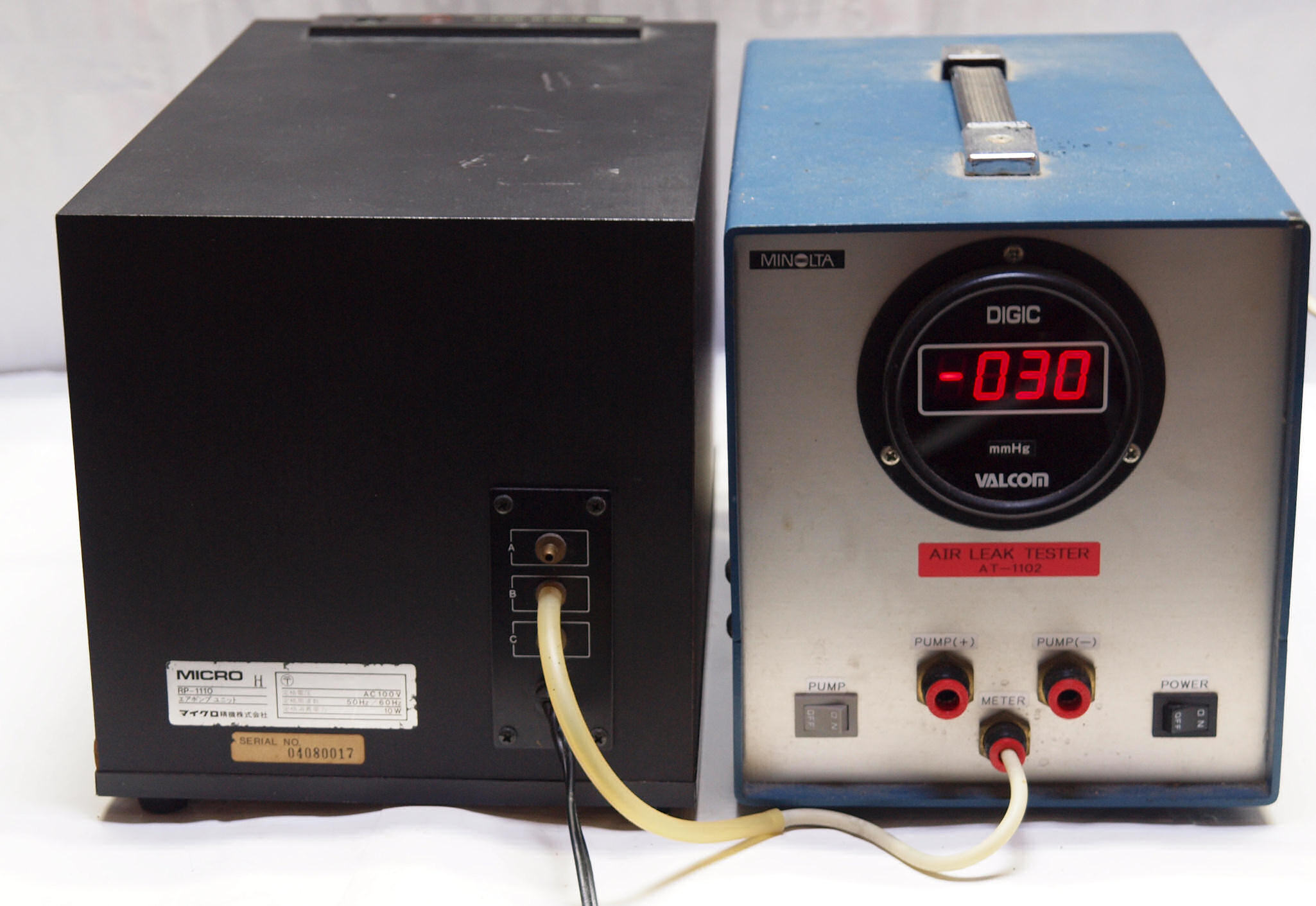

Ｓ２．　測定中　「Ｂ＝吸い込みポンプ」の圧力測定。低い、５０〜８０位欲しい。
Ｓ３．　測定中　「Ｃ＝吐き出しポンプ」の圧力測定。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

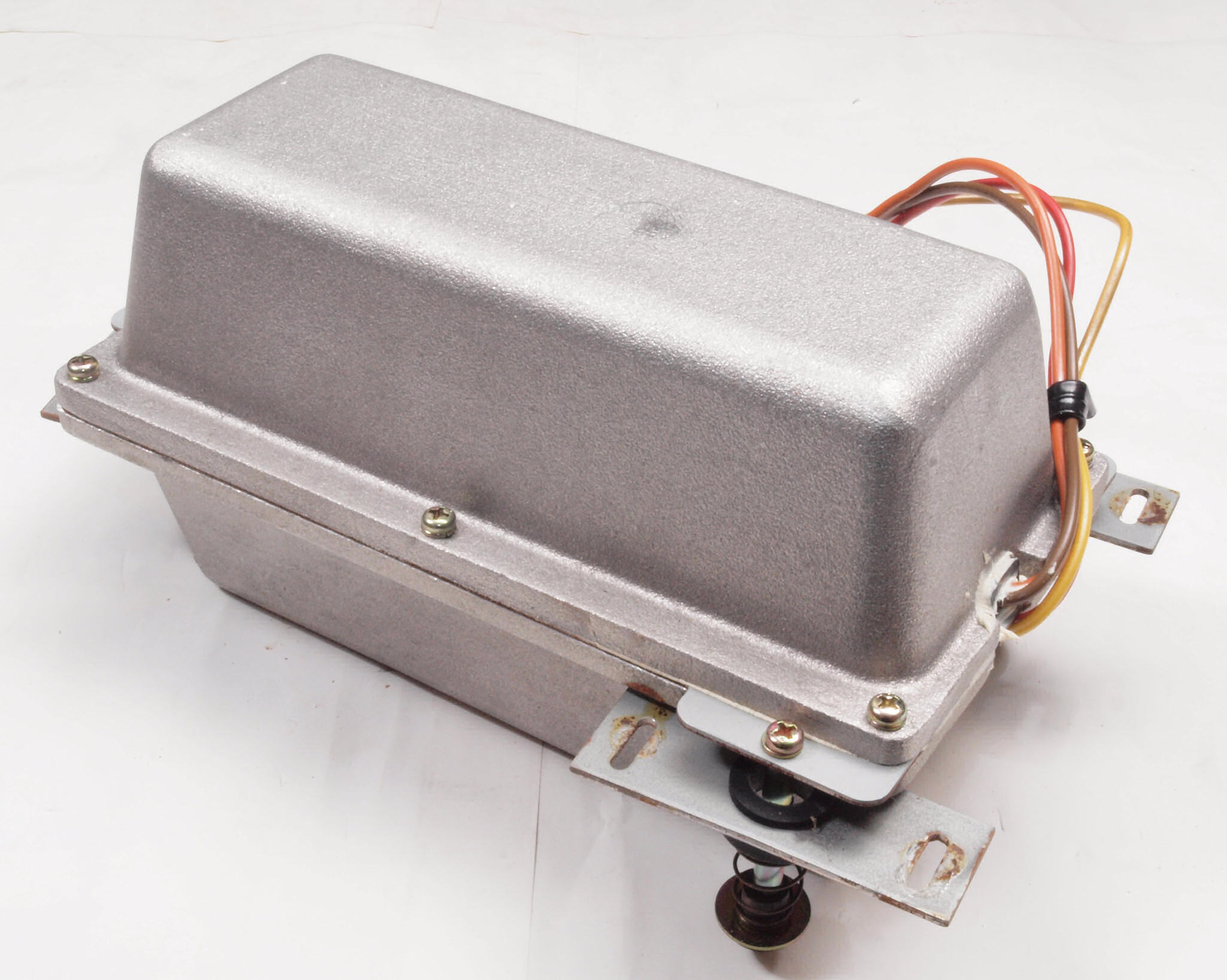

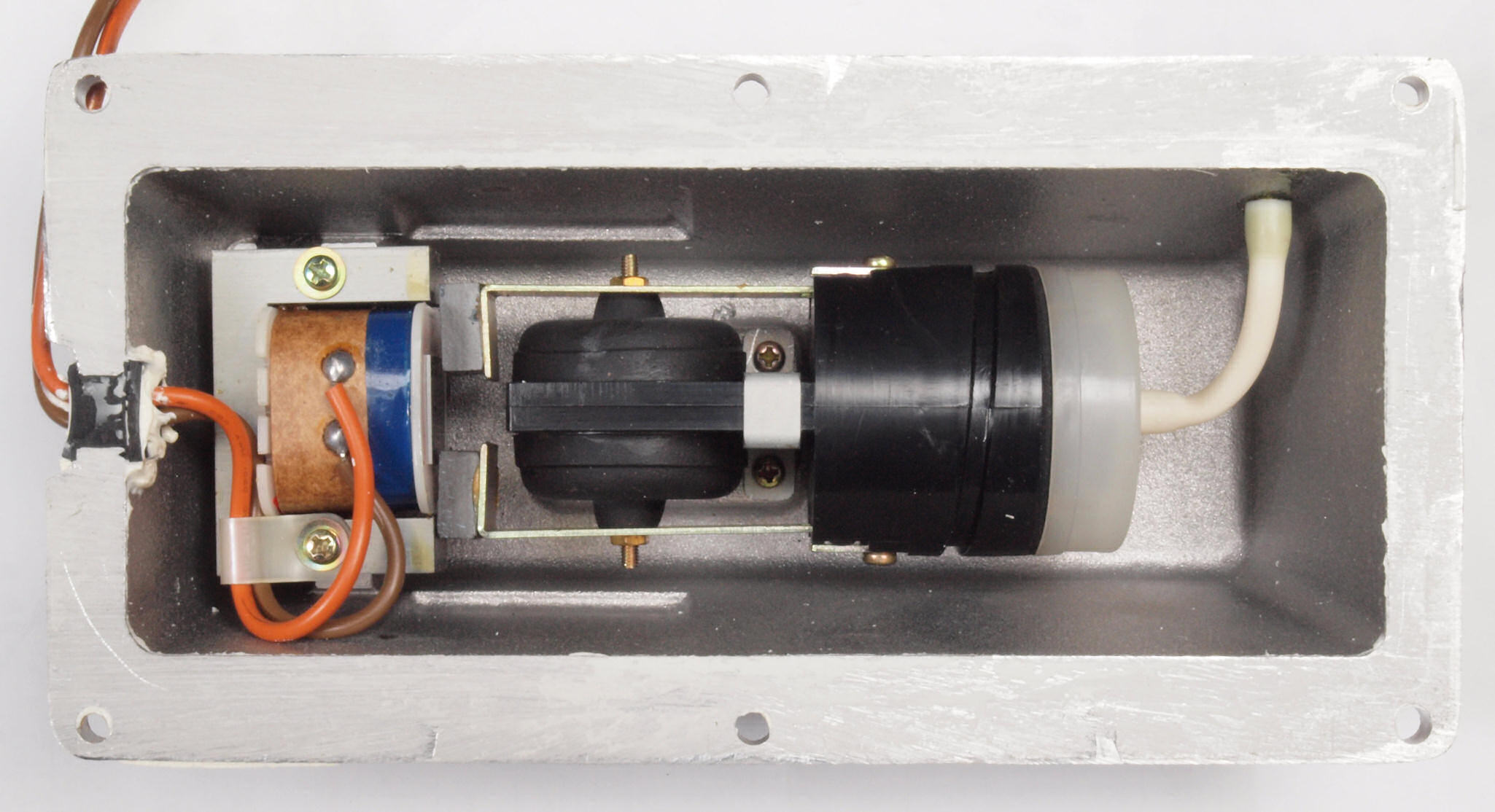

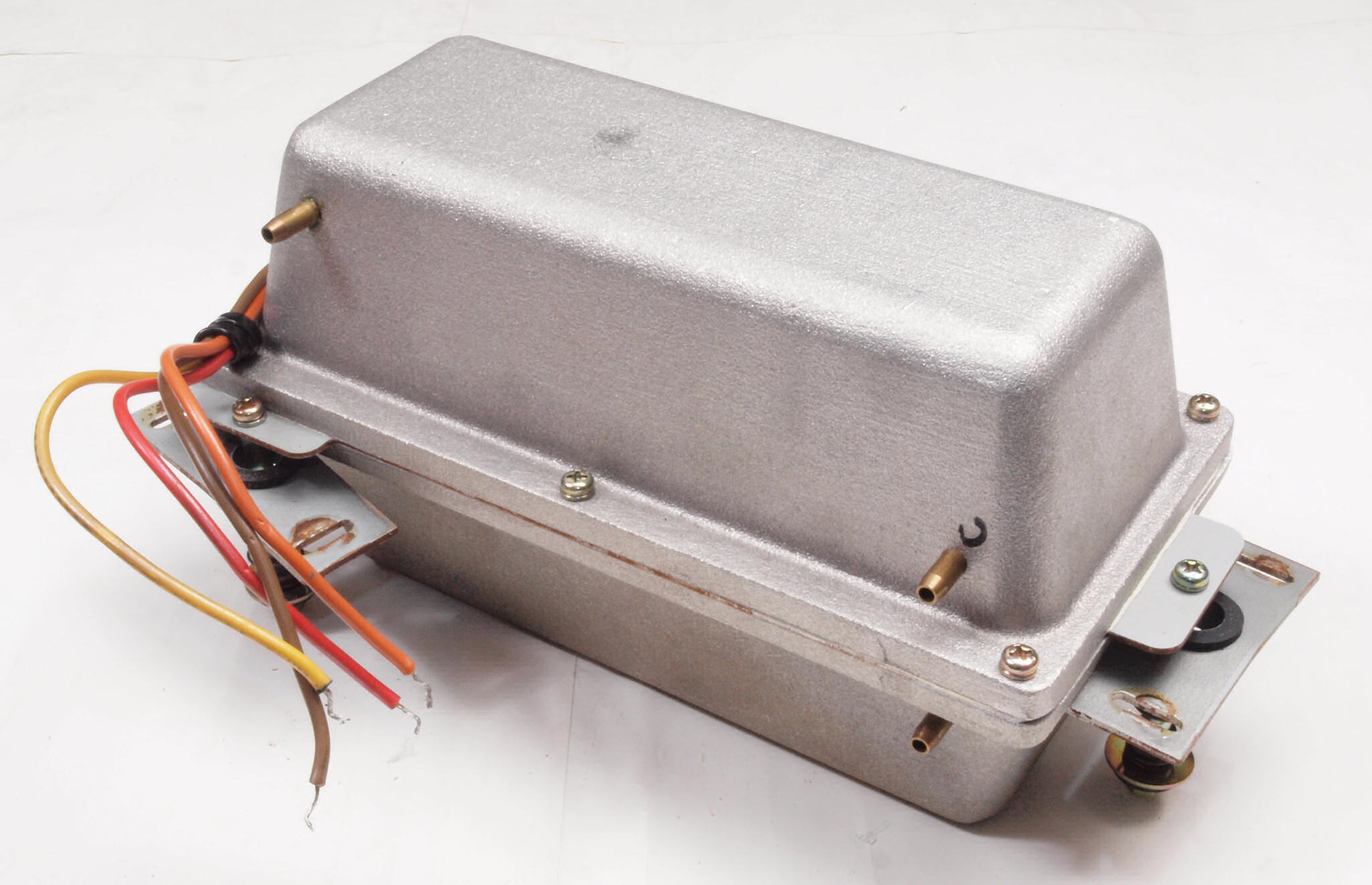

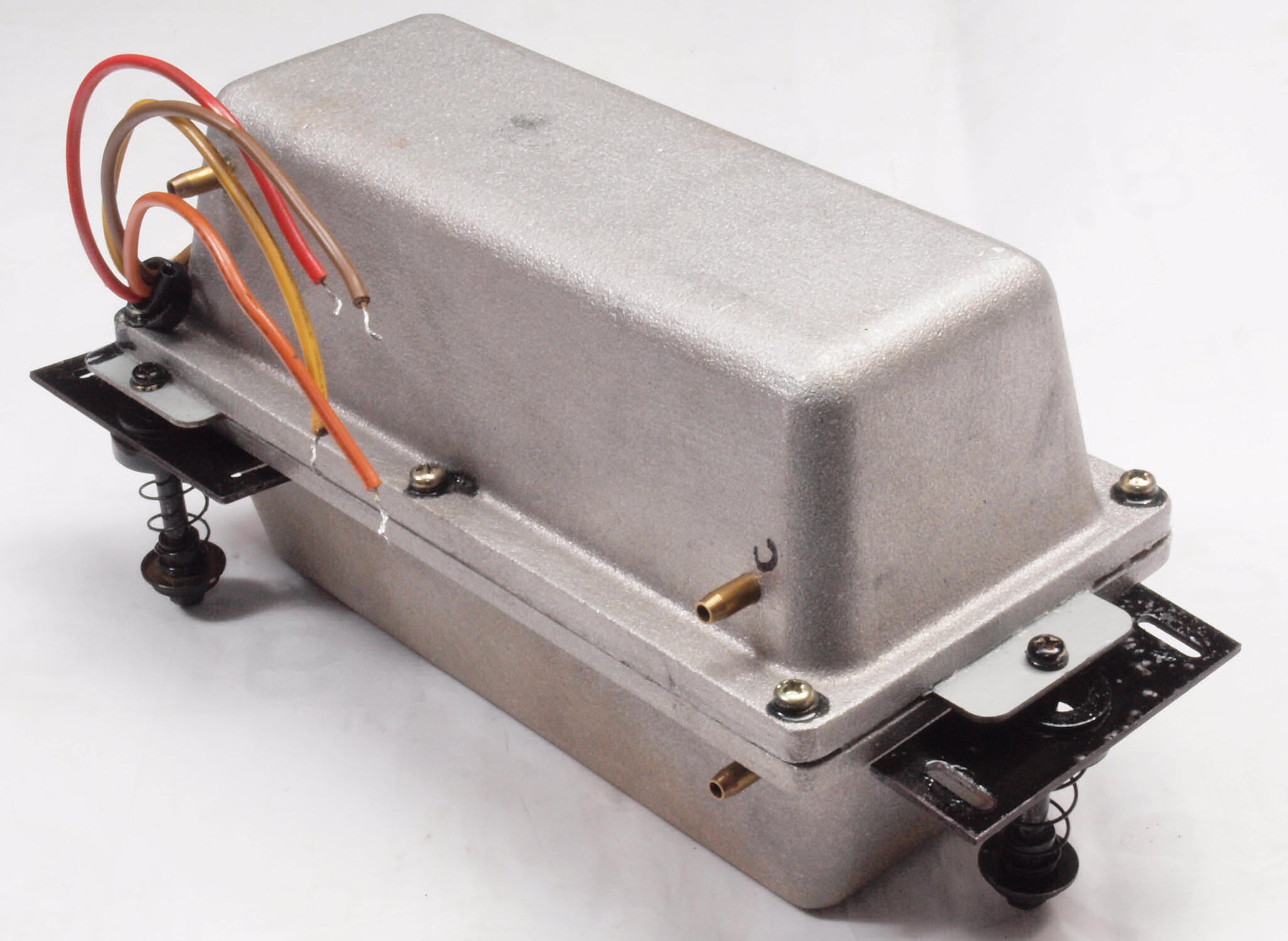

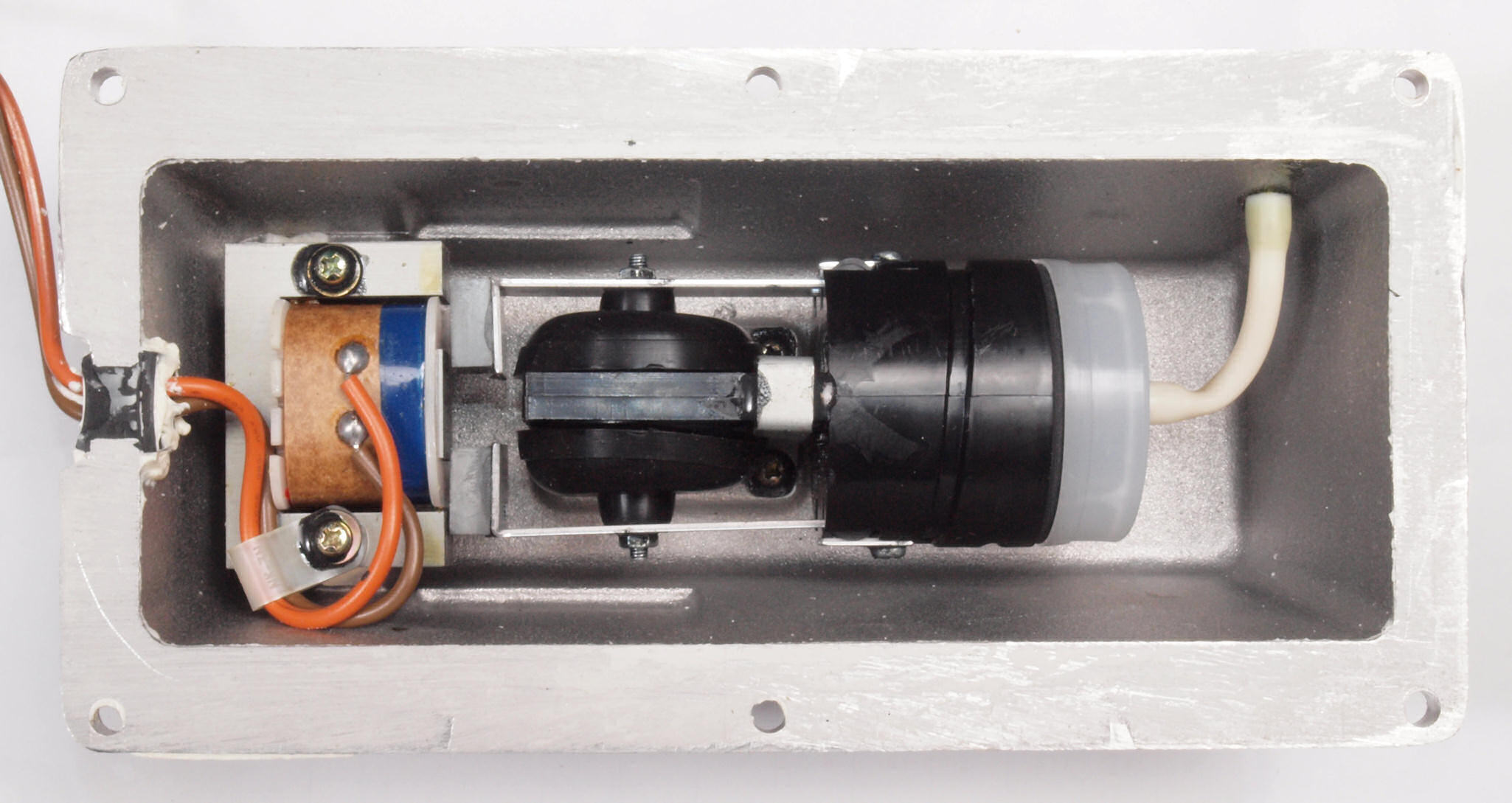

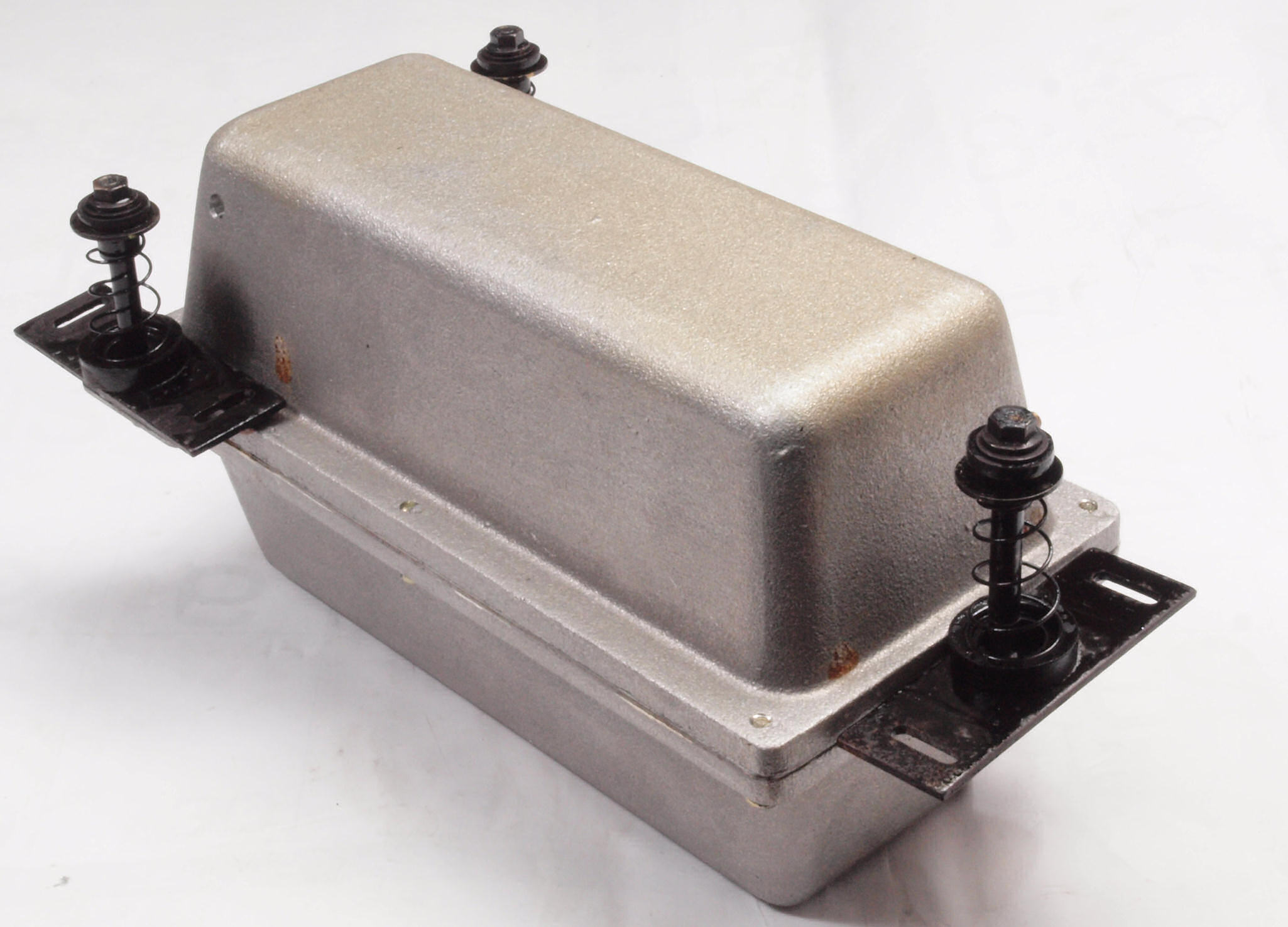

Ｃ１１．　修理前　ポンプ取り出し、上から見る。

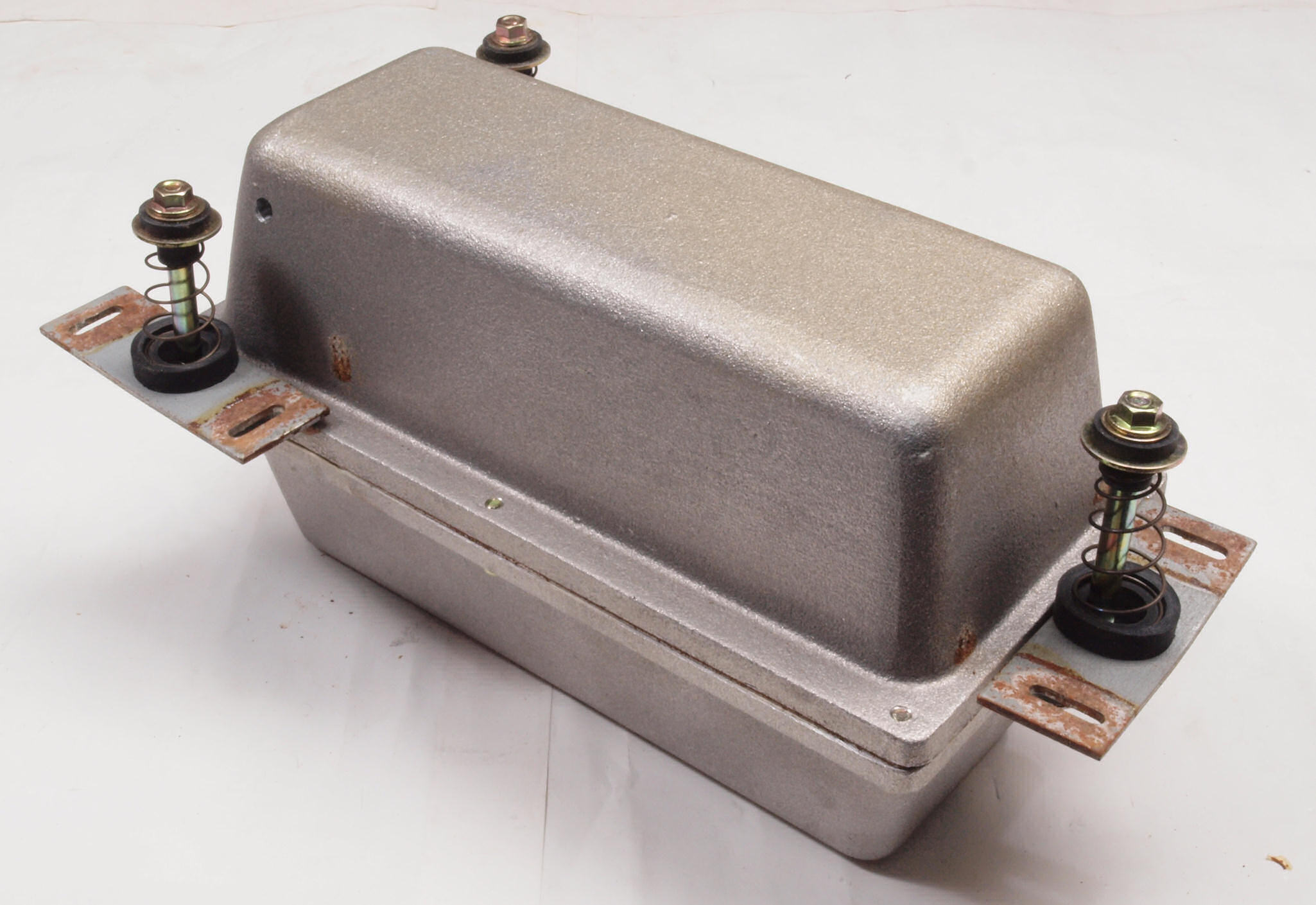

Ｃ１２．　修理後　ポンプ、上から見る。
Ｃ１３．　修理前　ポンプ取り出し、上から見る２。
Ｃ１４．　修理後　ポンプ、上から見る２。
Ｃ１５．　修理前　ポンプ取り出し、下から見る。
Ｃ１６．　修理後　ポンプ、下から見る。
Ｃ１７．　修理前　ポンプ取り出し、下から見る２。
Ｃ１８．　修理後　ポンプ、下から見る２。

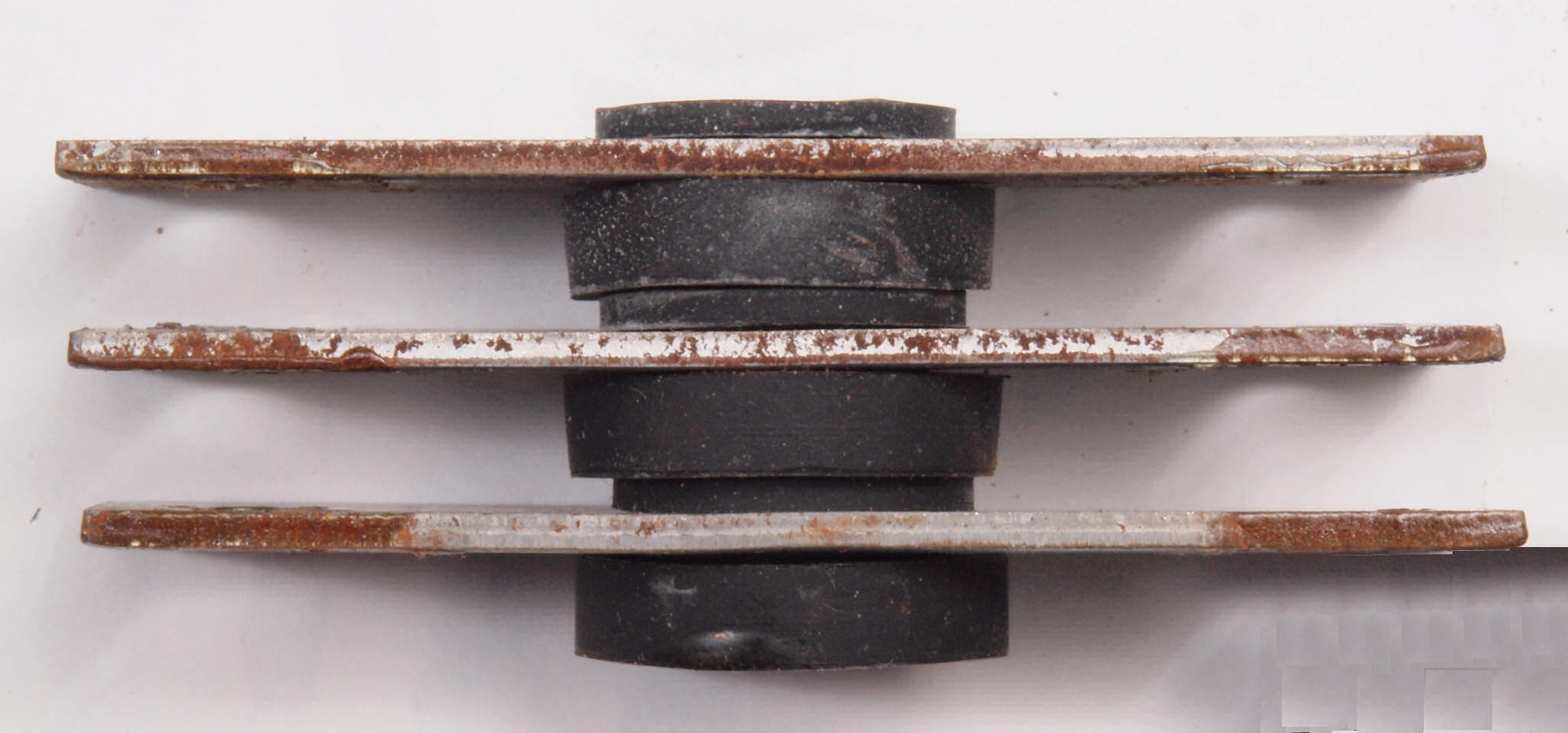

Ｃ１９．　修理前　ポンプ取付金具、輸送時の固定が悪く曲がっている。
Ｃ１Ａ．　修理後　ポンプ取付金具。この後塗装する。
Ｃ２１．　修理前　「Ａ＝吐き出し用ポンプ」

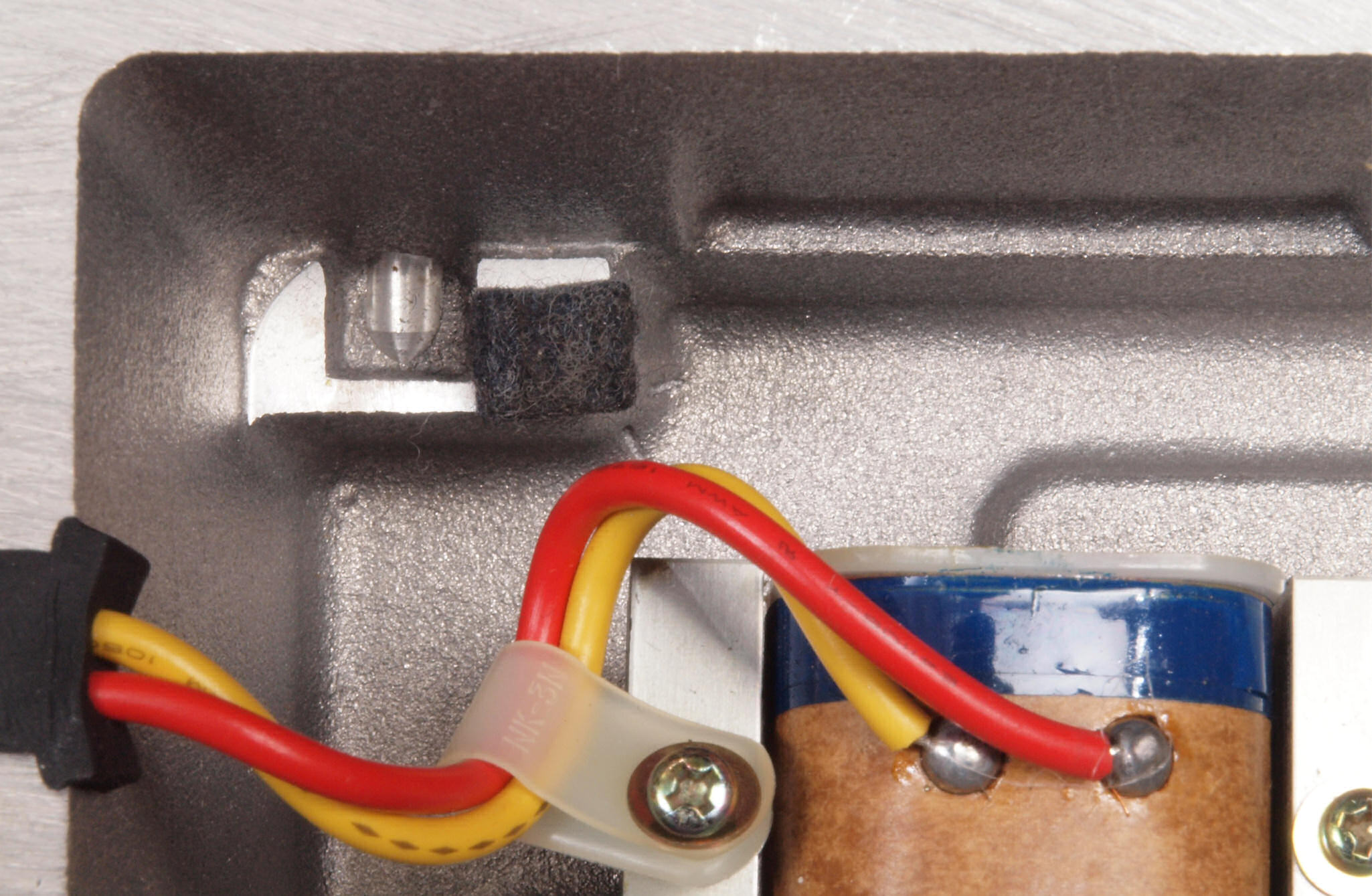

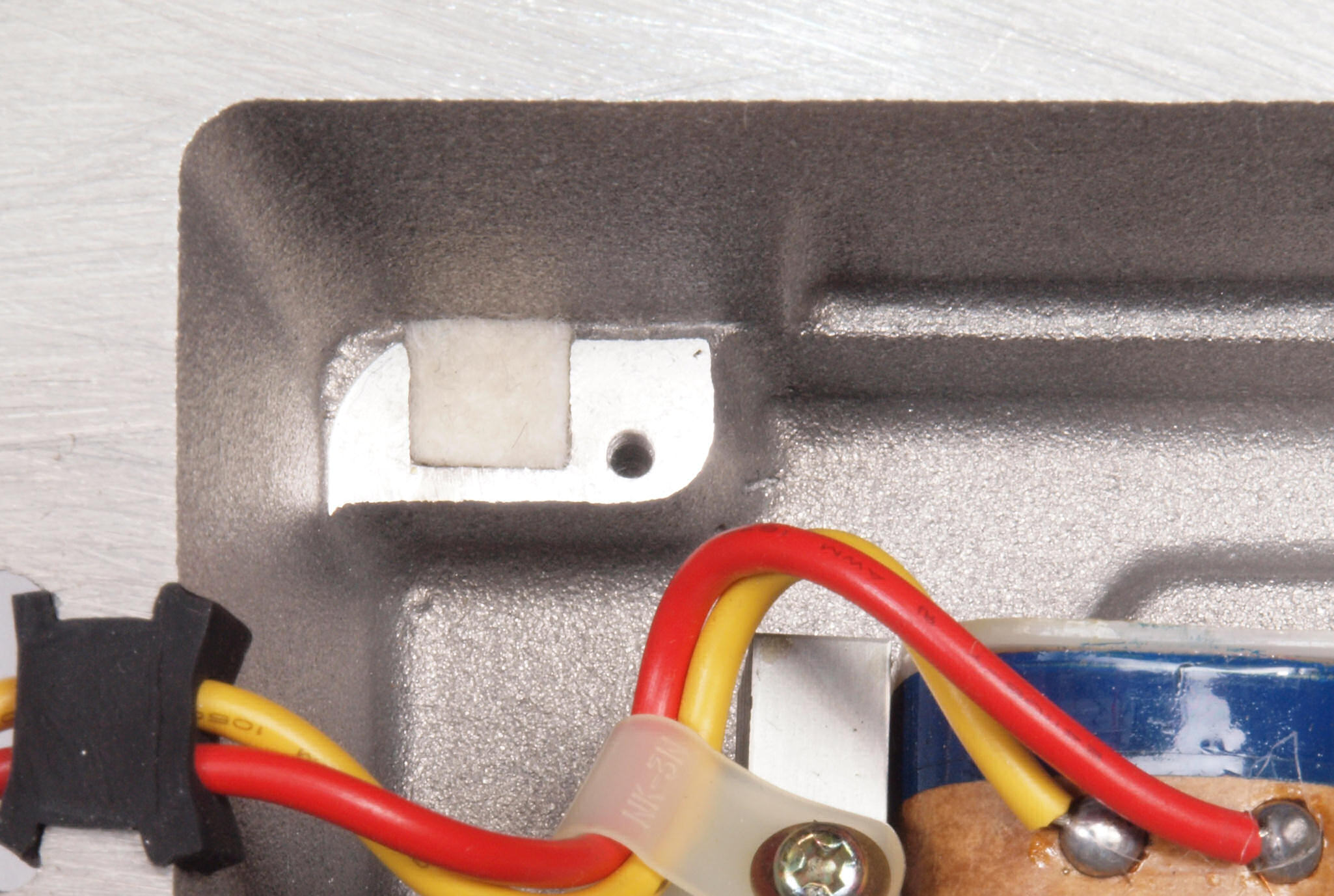

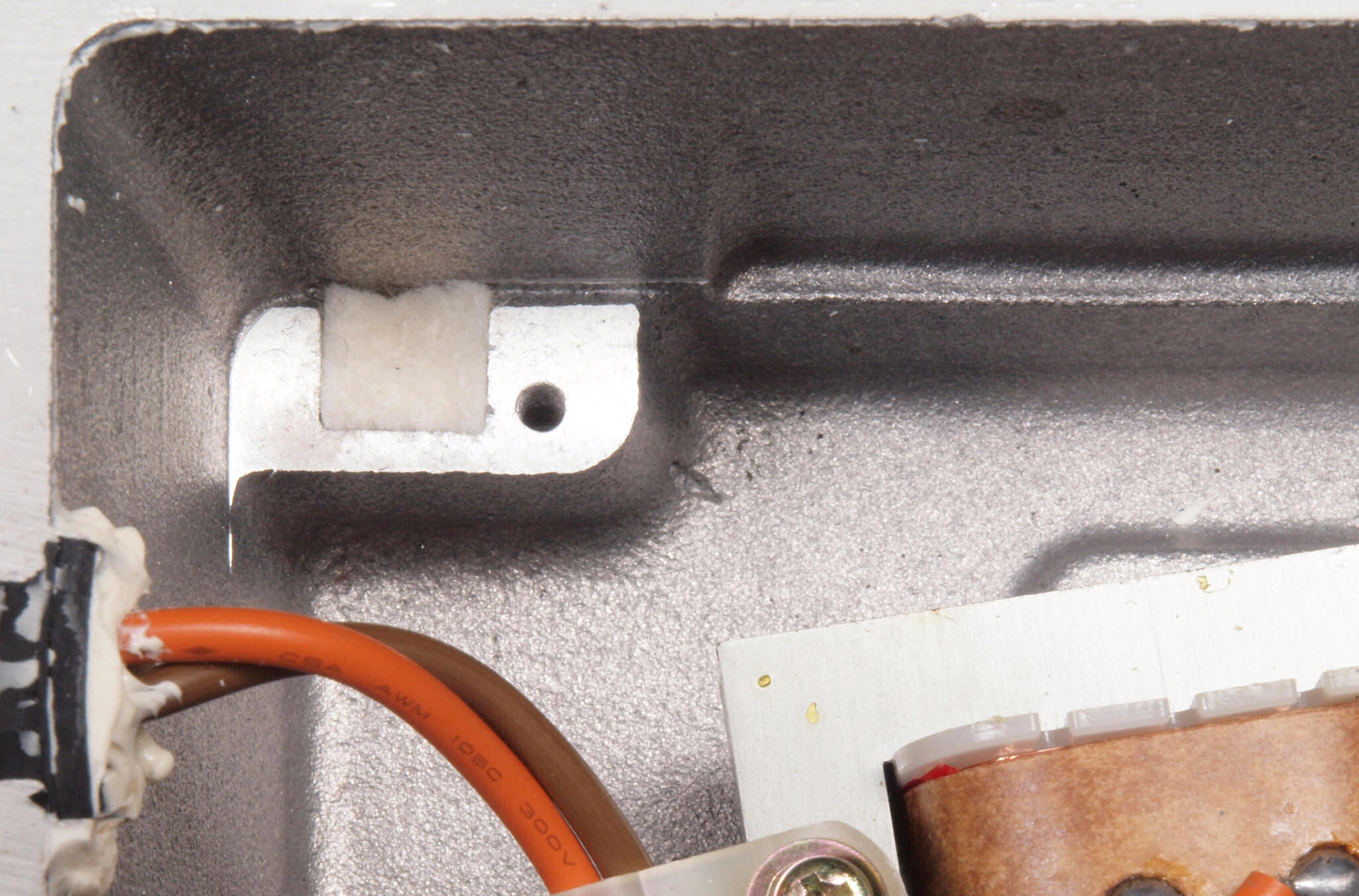

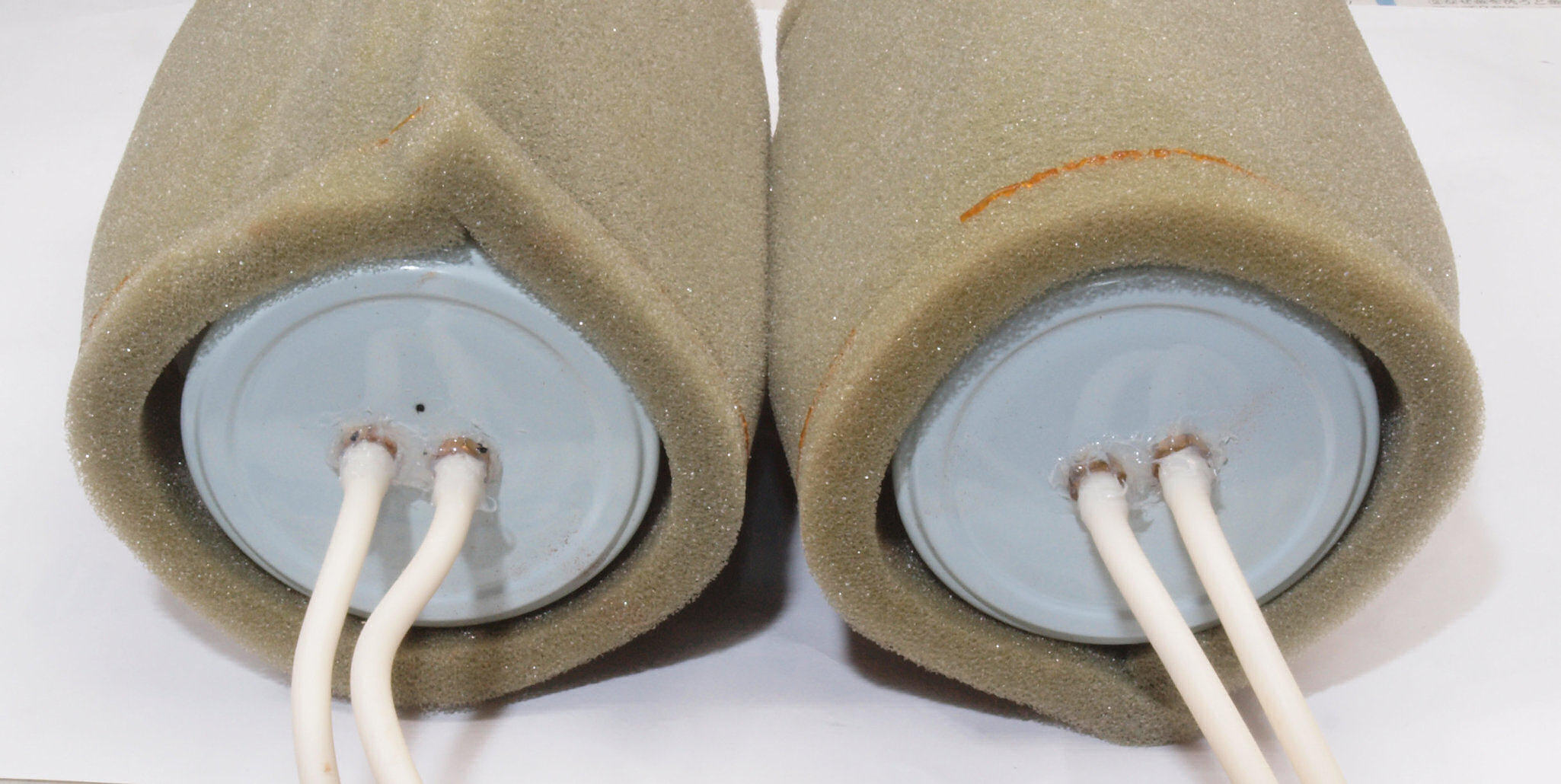

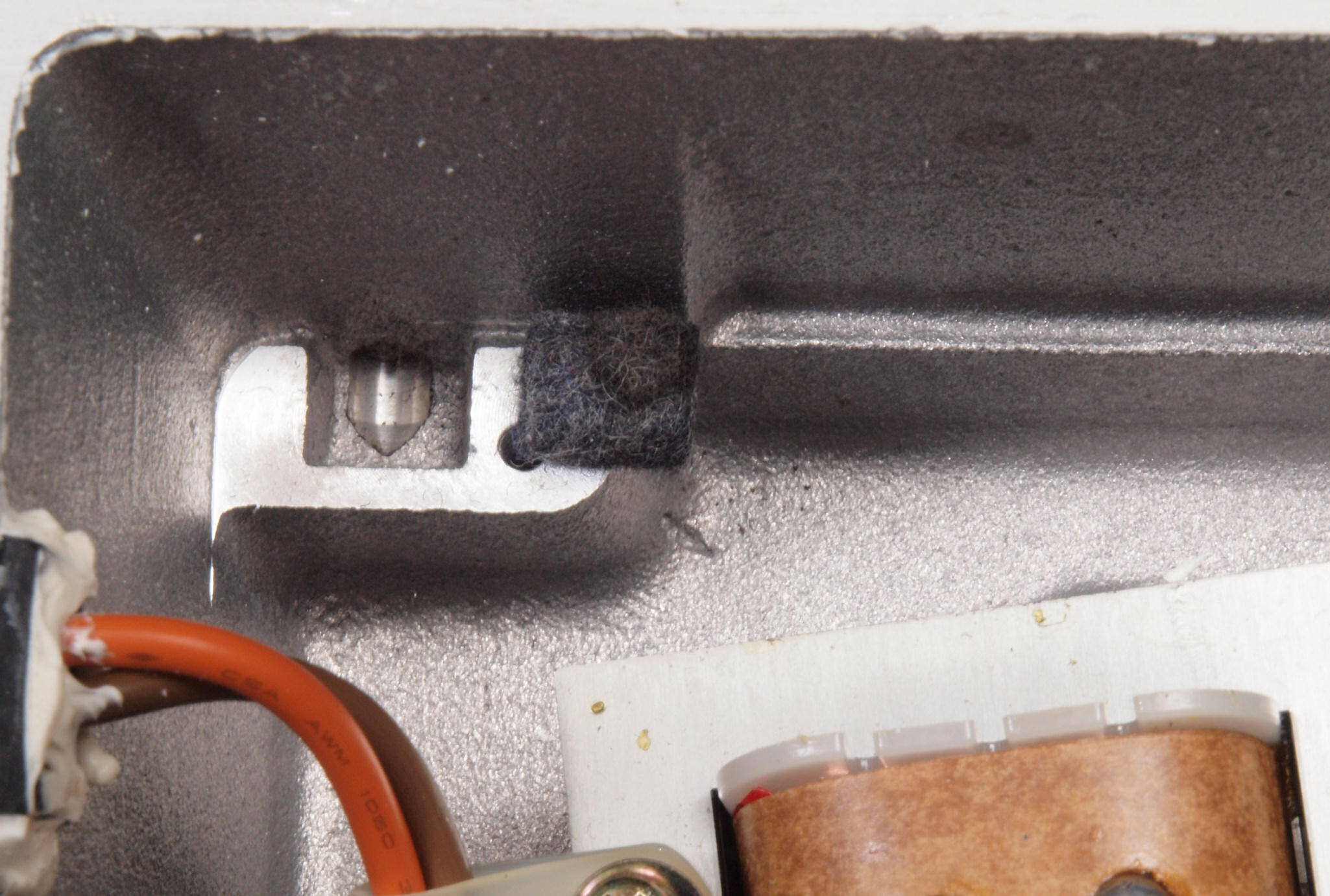

Ｃ２２．　修理前　「Ａ＝吐き出し用ポンプ」、　吸い込み口のフイルター。
Ｃ２２．　修理中　「Ａ＝吐き出し用ポンプ」、　吸い込み口は綺麗、フイルターは汚れている。

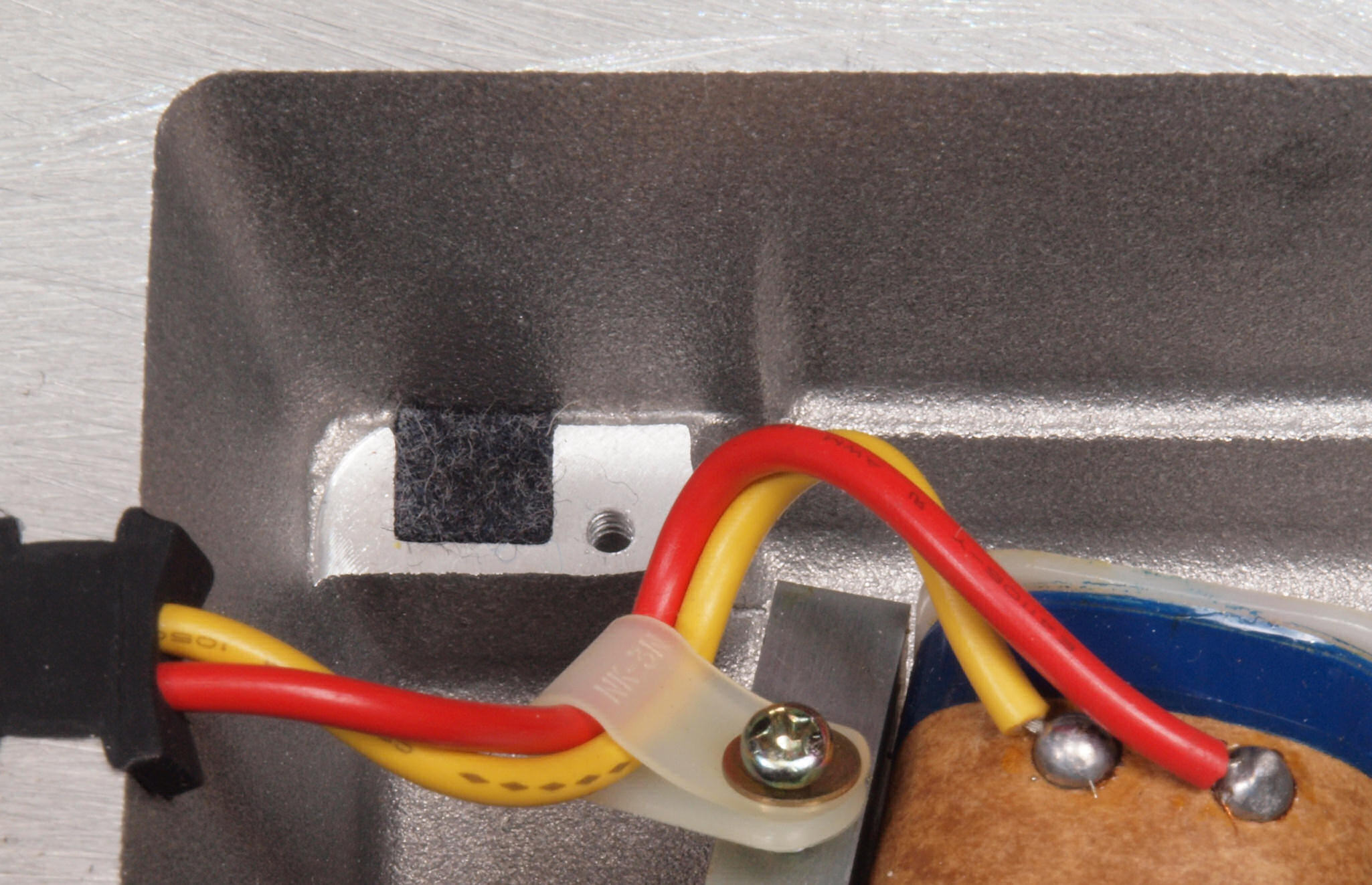

Ｃ２３．　修理（交換）後　「Ａ＝吐き出し用ポンプ」、　吸い込み口のフイルター。

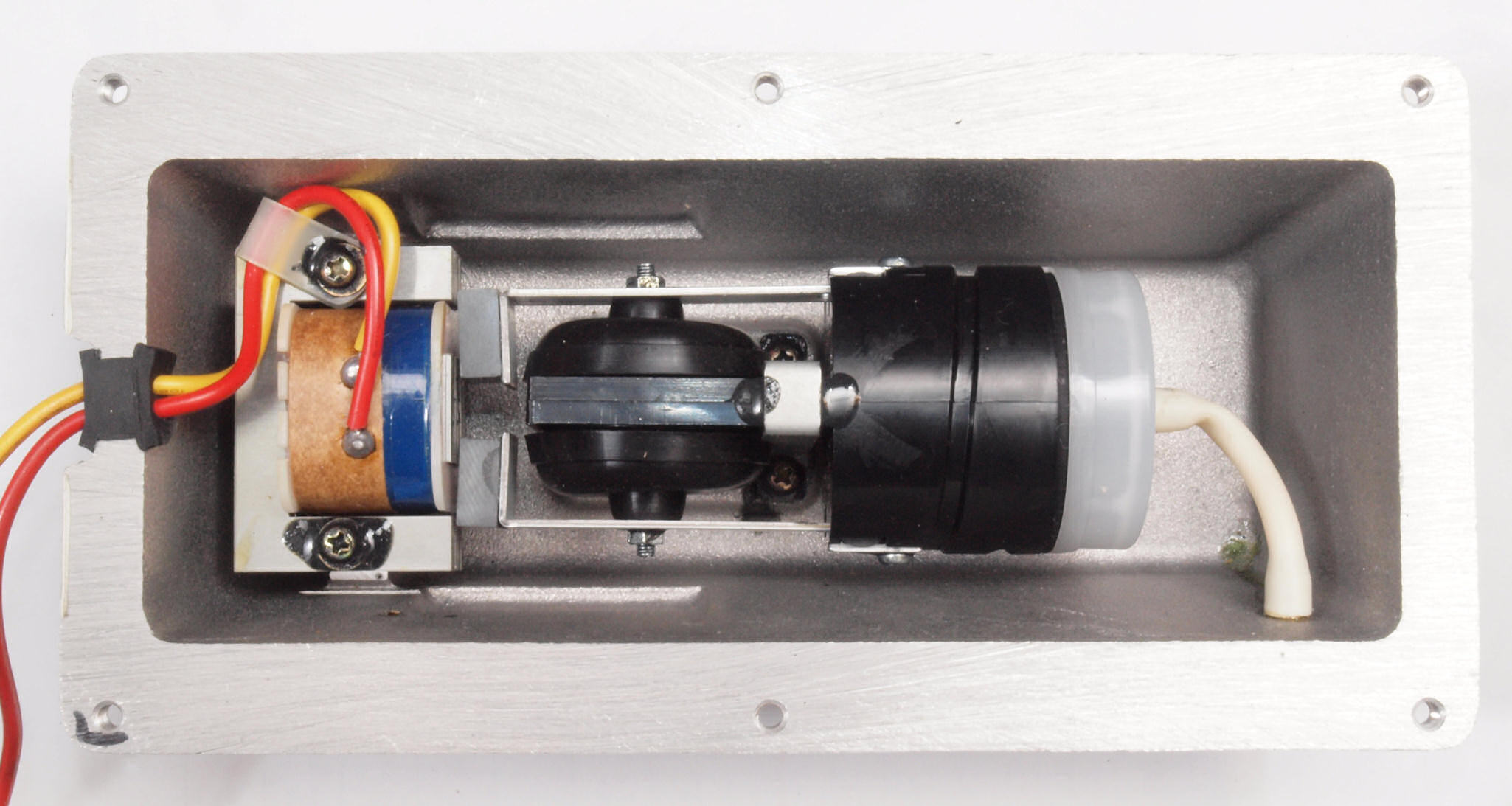

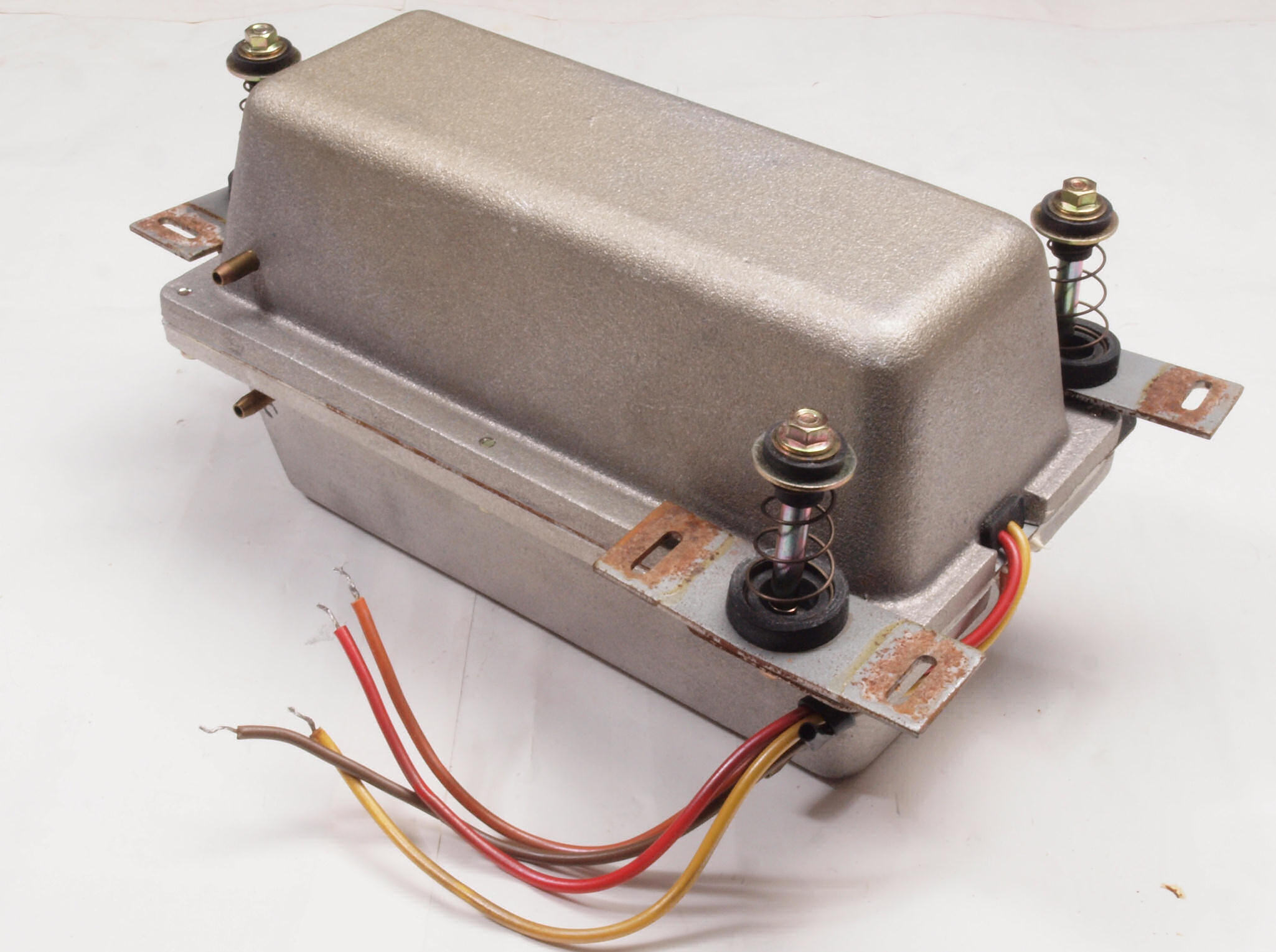

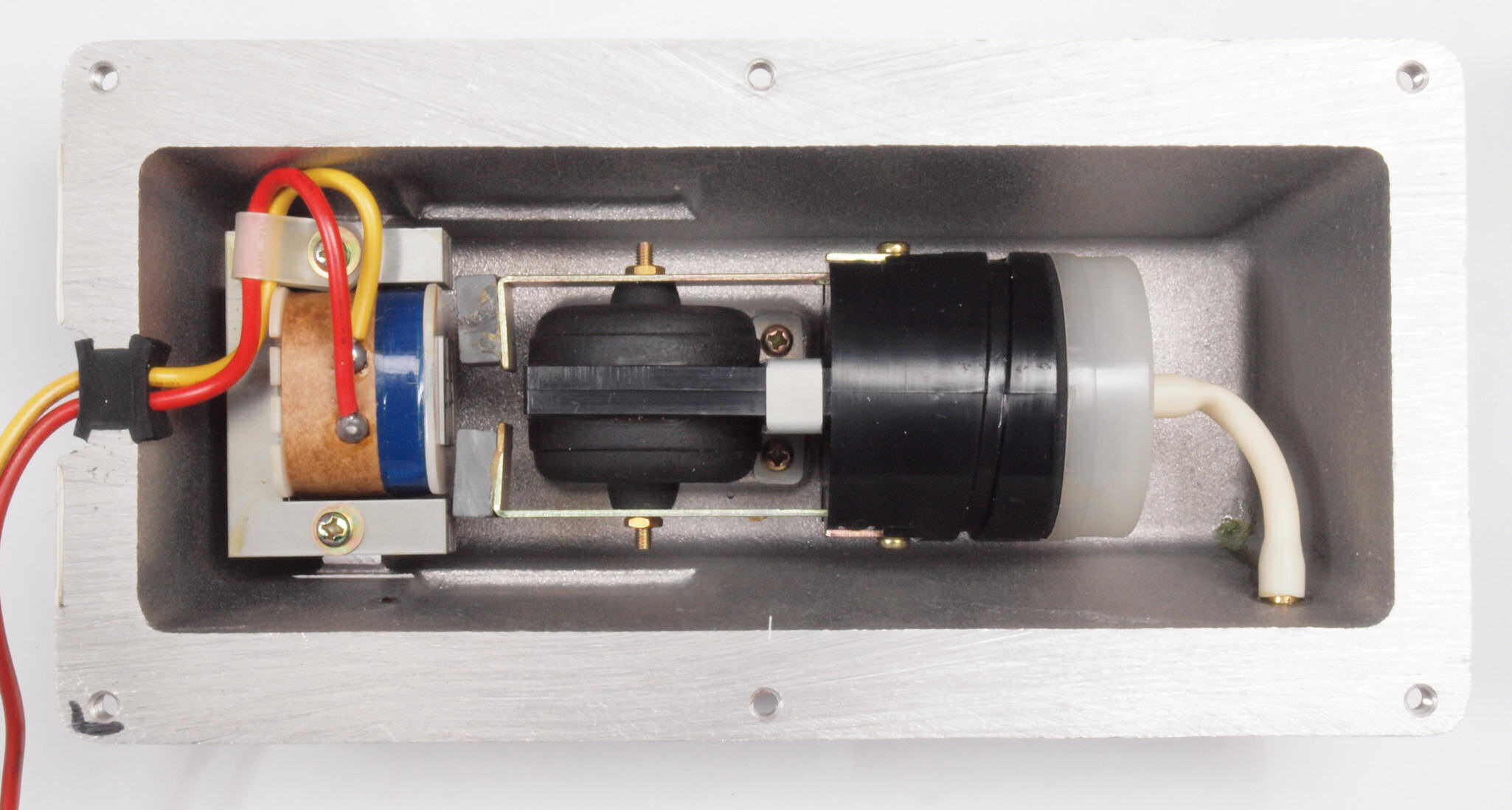

Ｃ２４．　修理（交換）後　「Ａ＝吐き出し用ポンプ」　ユニット交換。

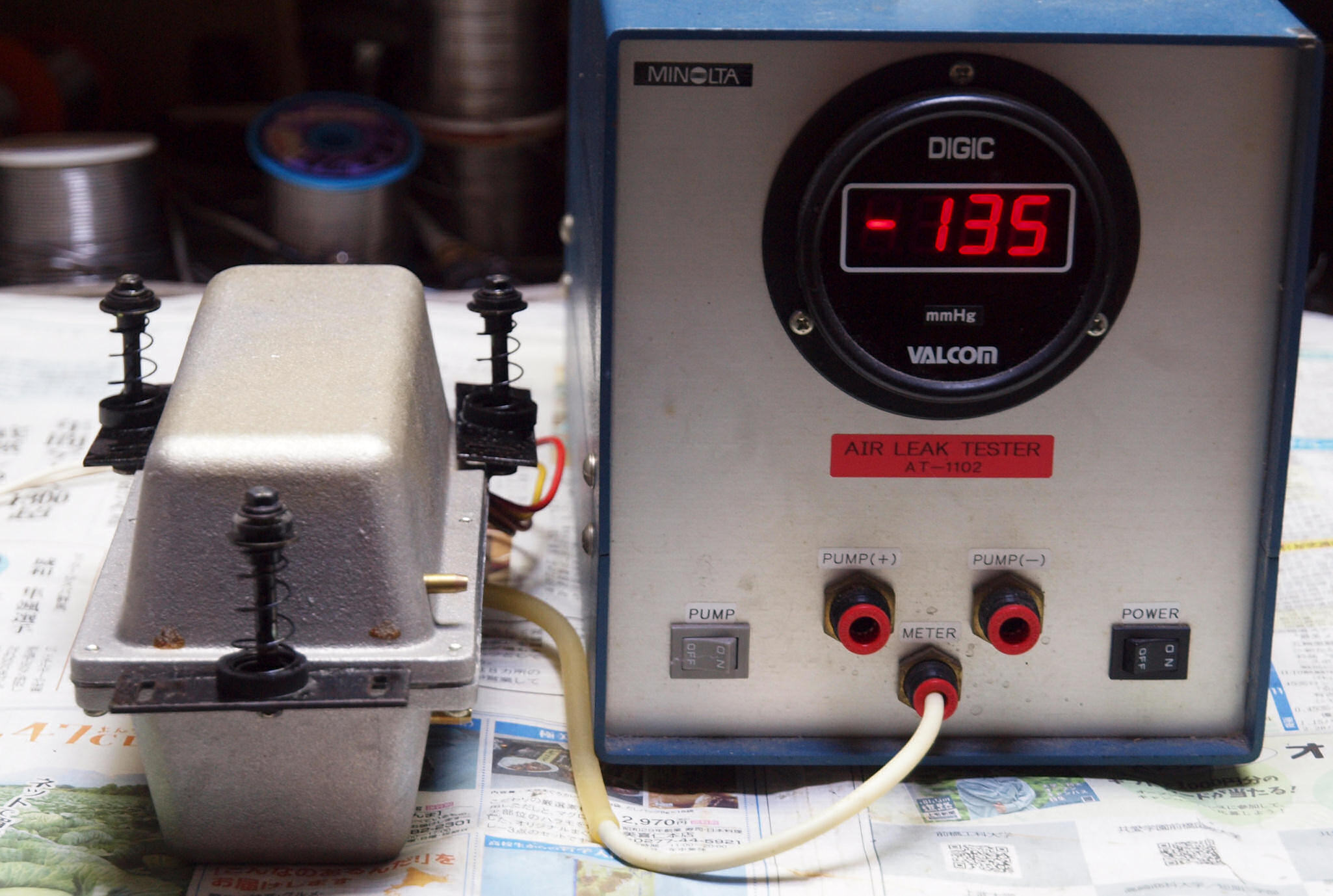

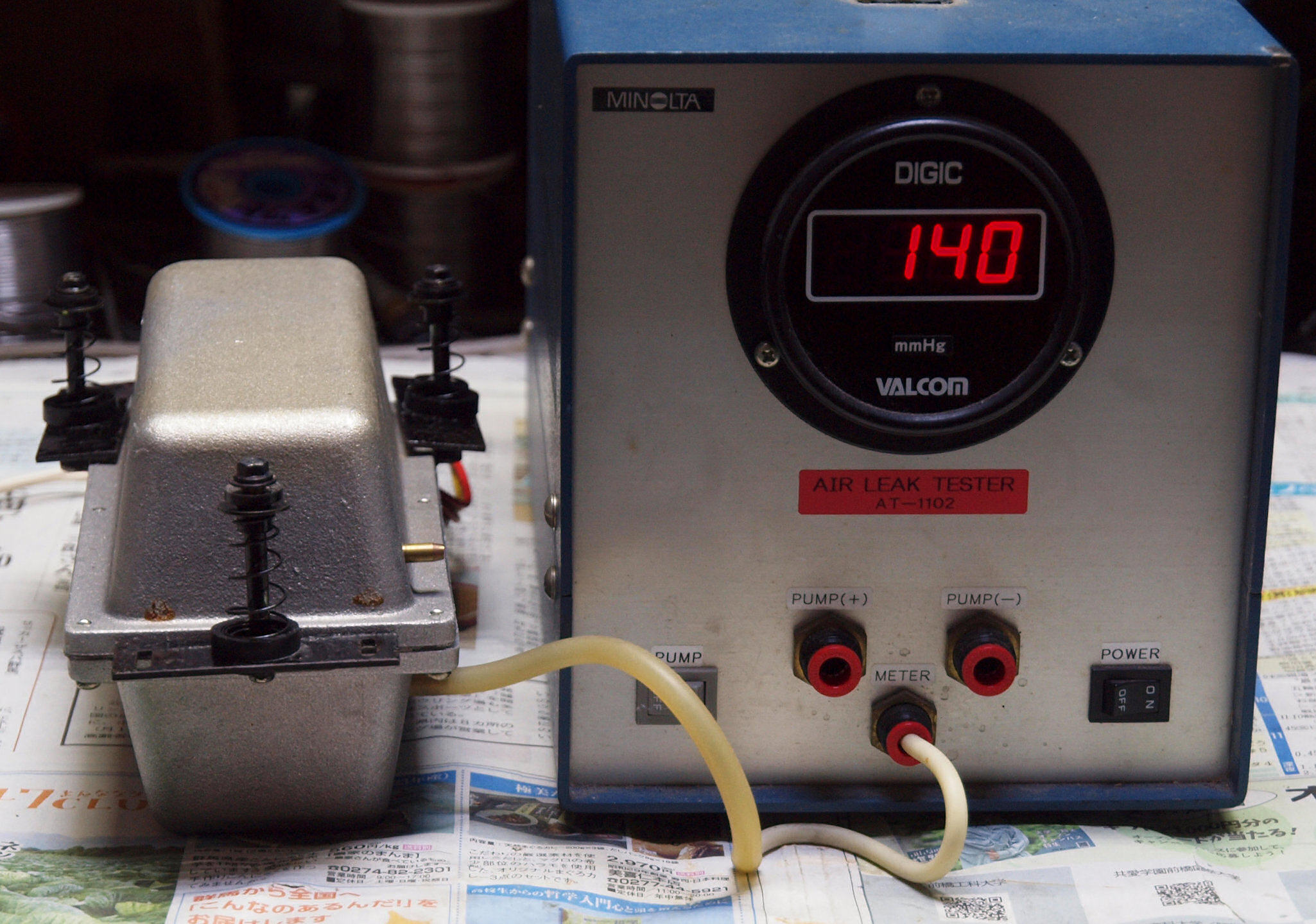

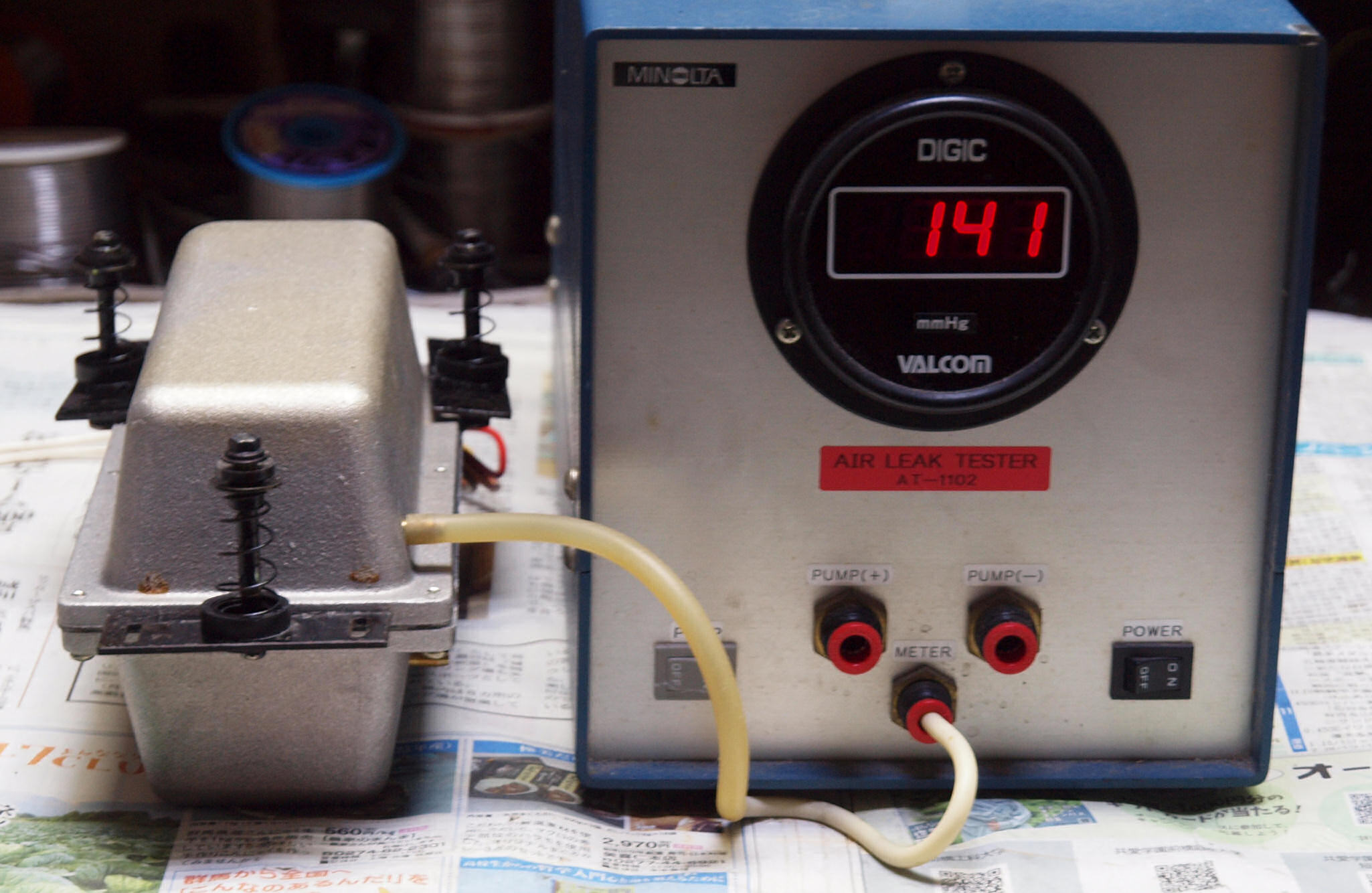

Ｃ２５．　修理（交換）後圧力測定中の　「Ａ＝吐き出し用ポンプ」
Ｃ３１．　修理前　「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」
Ｃ３２．　修理前　「Ｂ．Ｃ＝吐き出し用ポンプ」、　吸い込み口のフイルター。
Ｃ３３．　修理中　「Ｂ．Ｃ＝吐き出し用ポンプ」、　吸い込み口のフイルター。吸い込み口は綺麗、フイルターは汚れている。
Ｃ３５．　修理（交換）後　「Ｂ．Ｃ＝吐き出し用ポンプ」、　吸い込み口のフイルター。

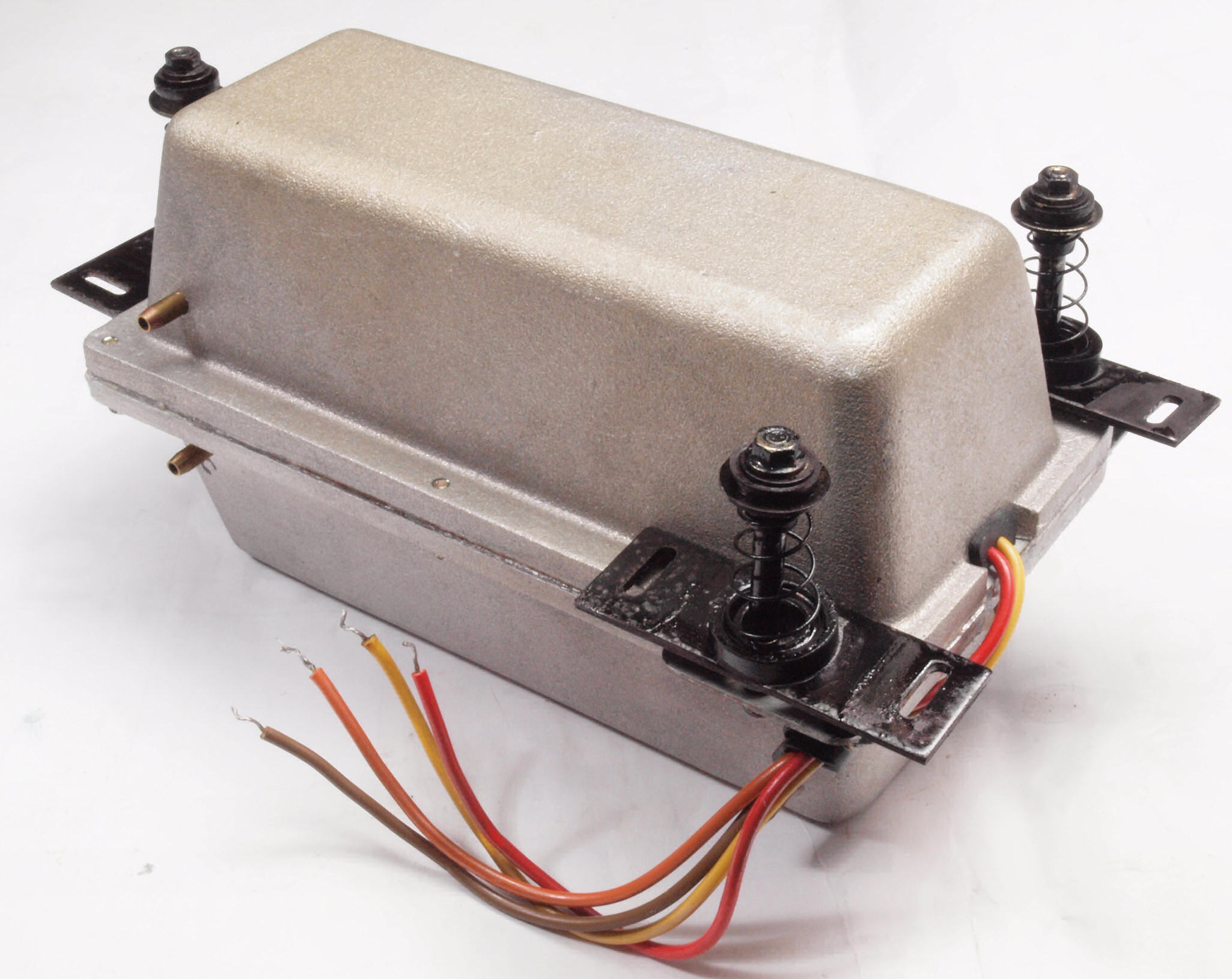

Ｃ３６．　修理（交換）後　「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」　ユニット交換。
Ｃ３７．　修理（交換）後圧力測定中の　「Ｃ＝吐き出し」
Ｃ３８．　修理（交換）後圧力測定中の　「Ｂ＝吸い込み」

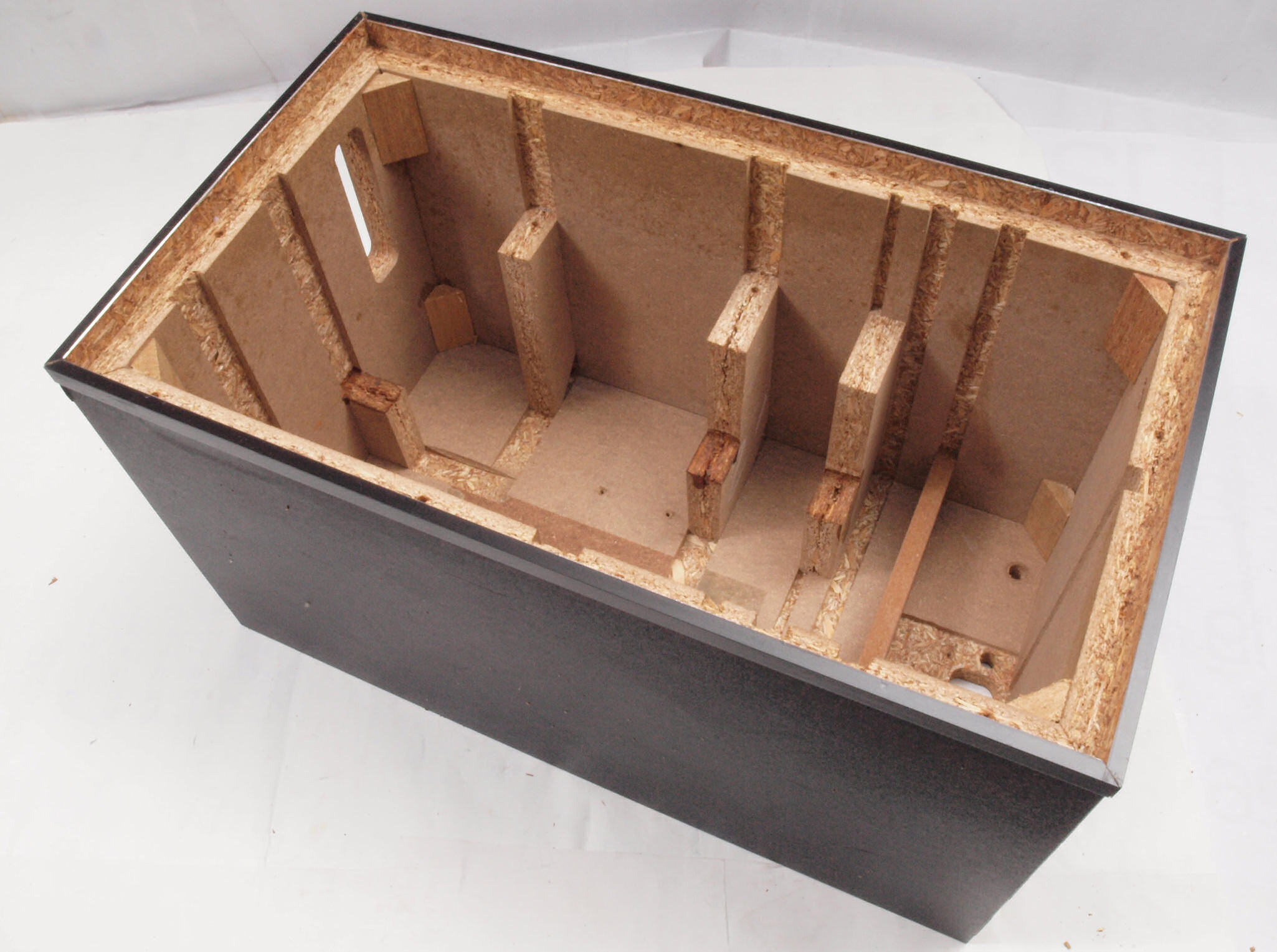

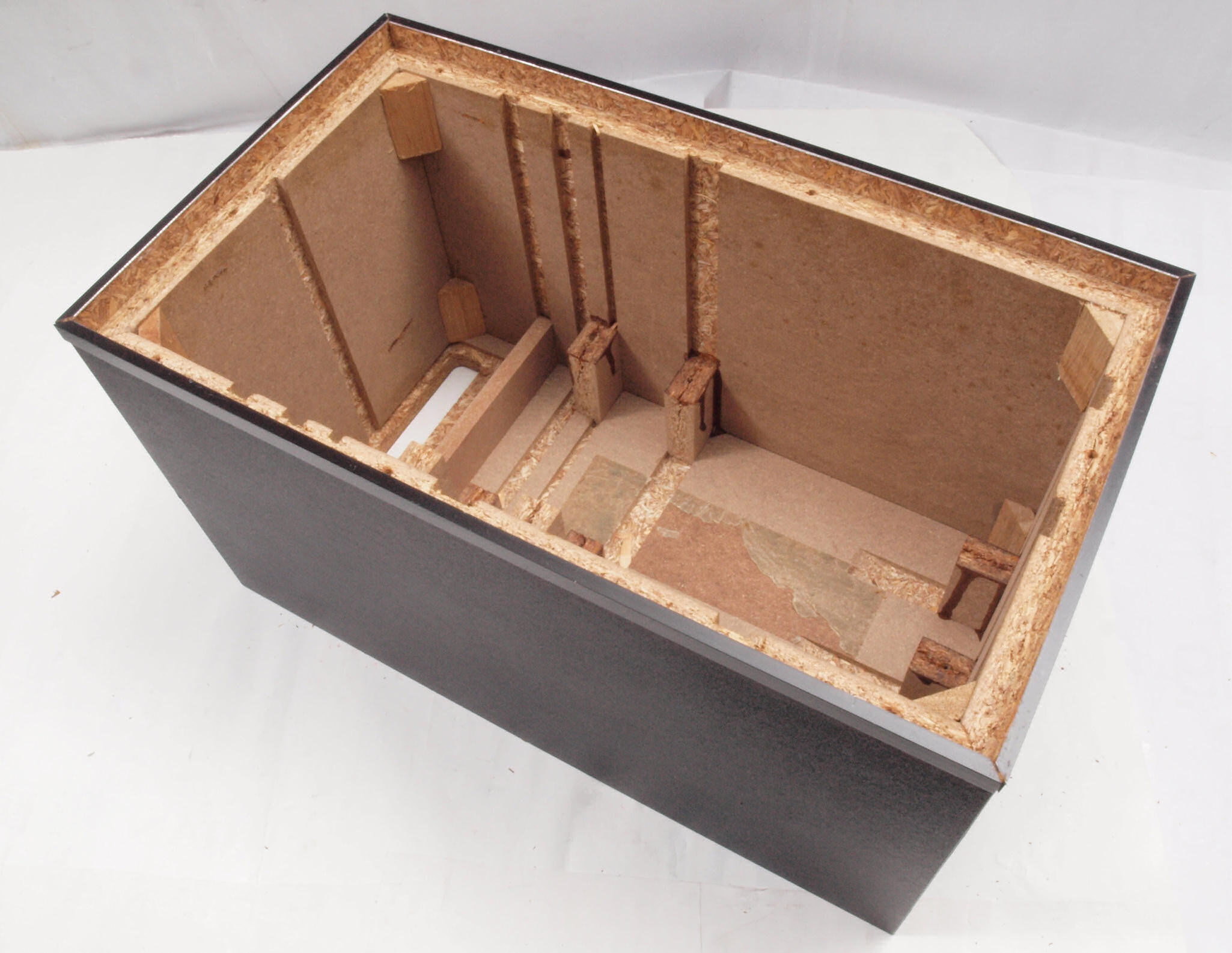

Ｃ４１．　修理前　圧縮材の接着材が劣化した木箱。止めビスの所は割れが酷い。

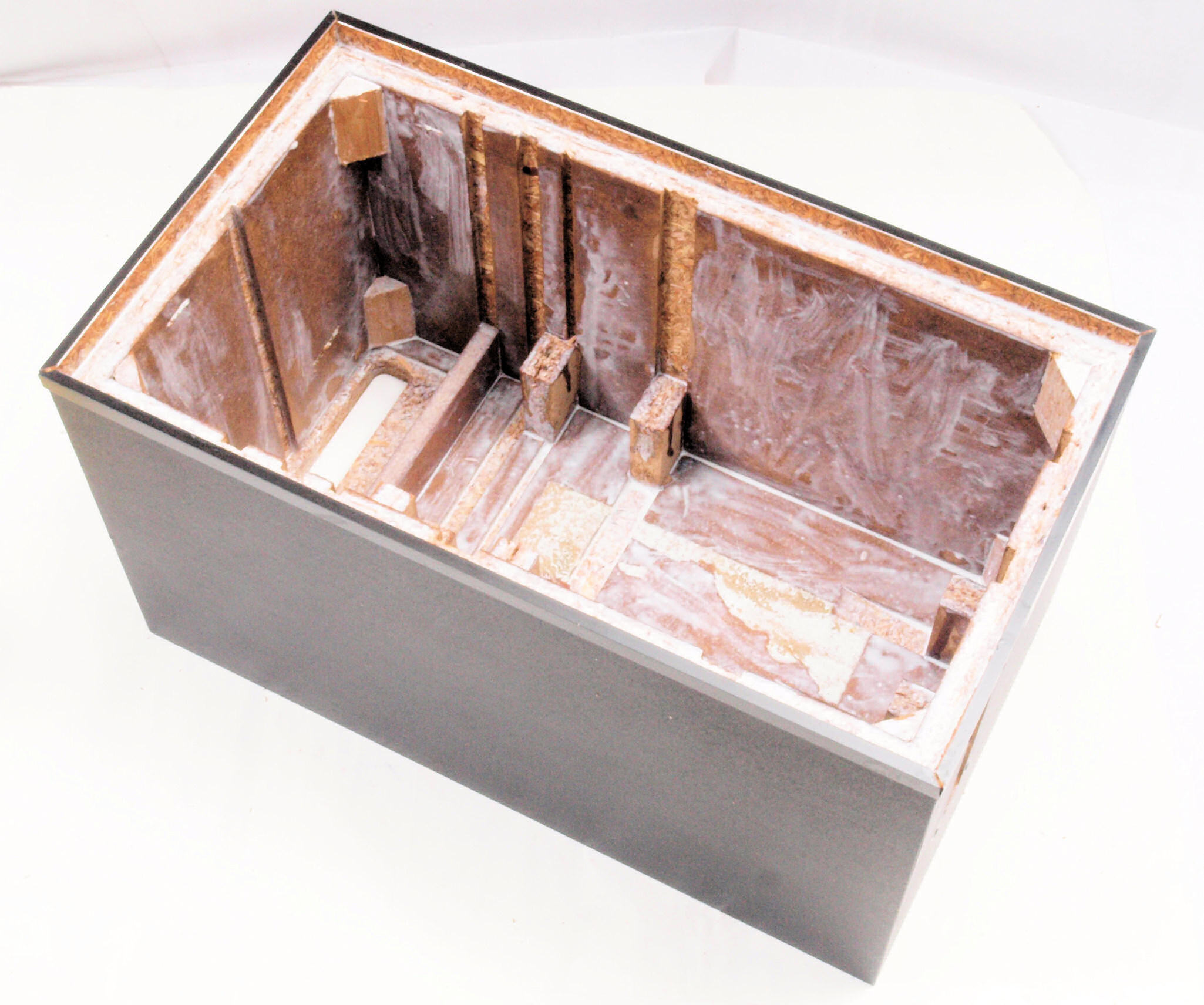

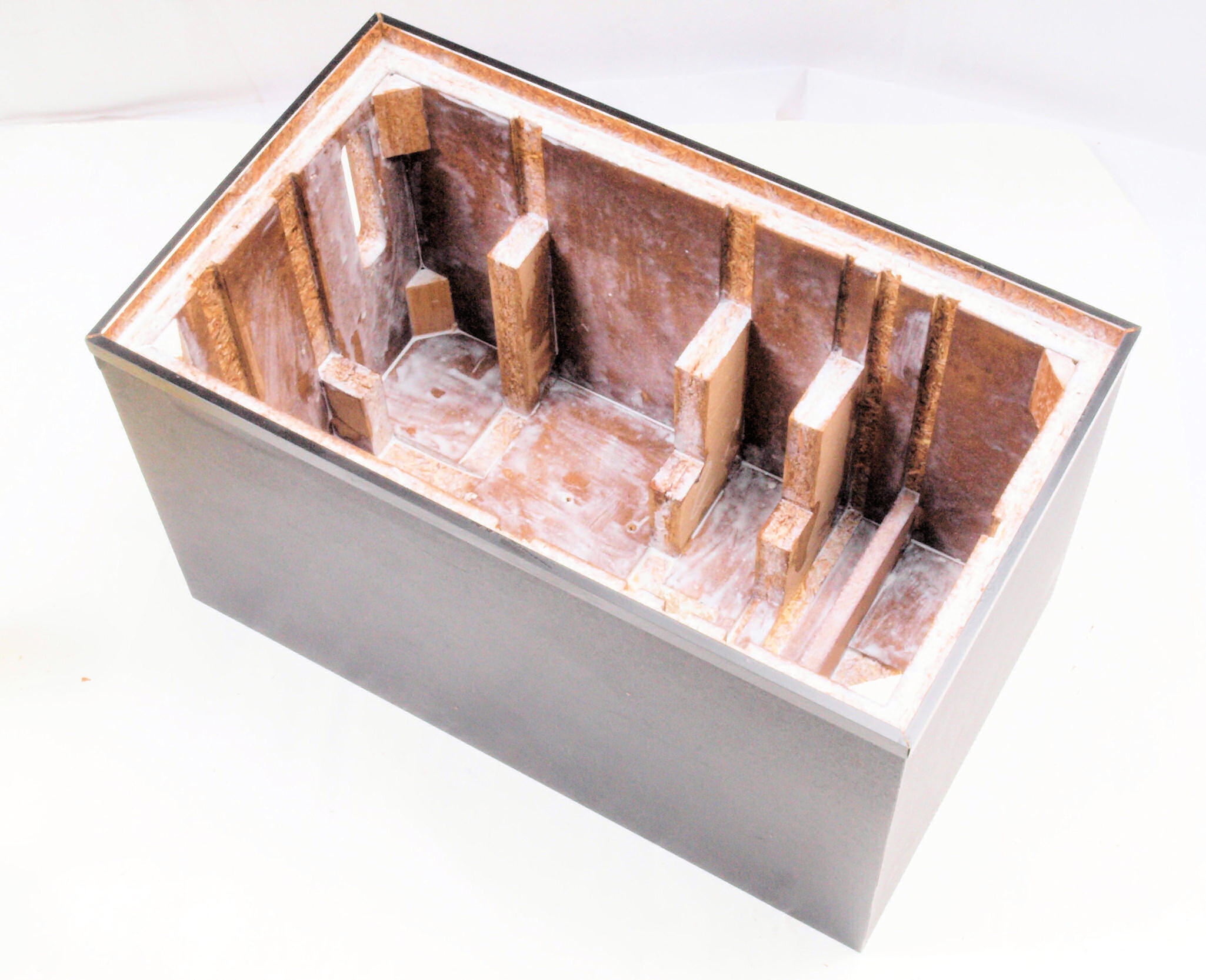

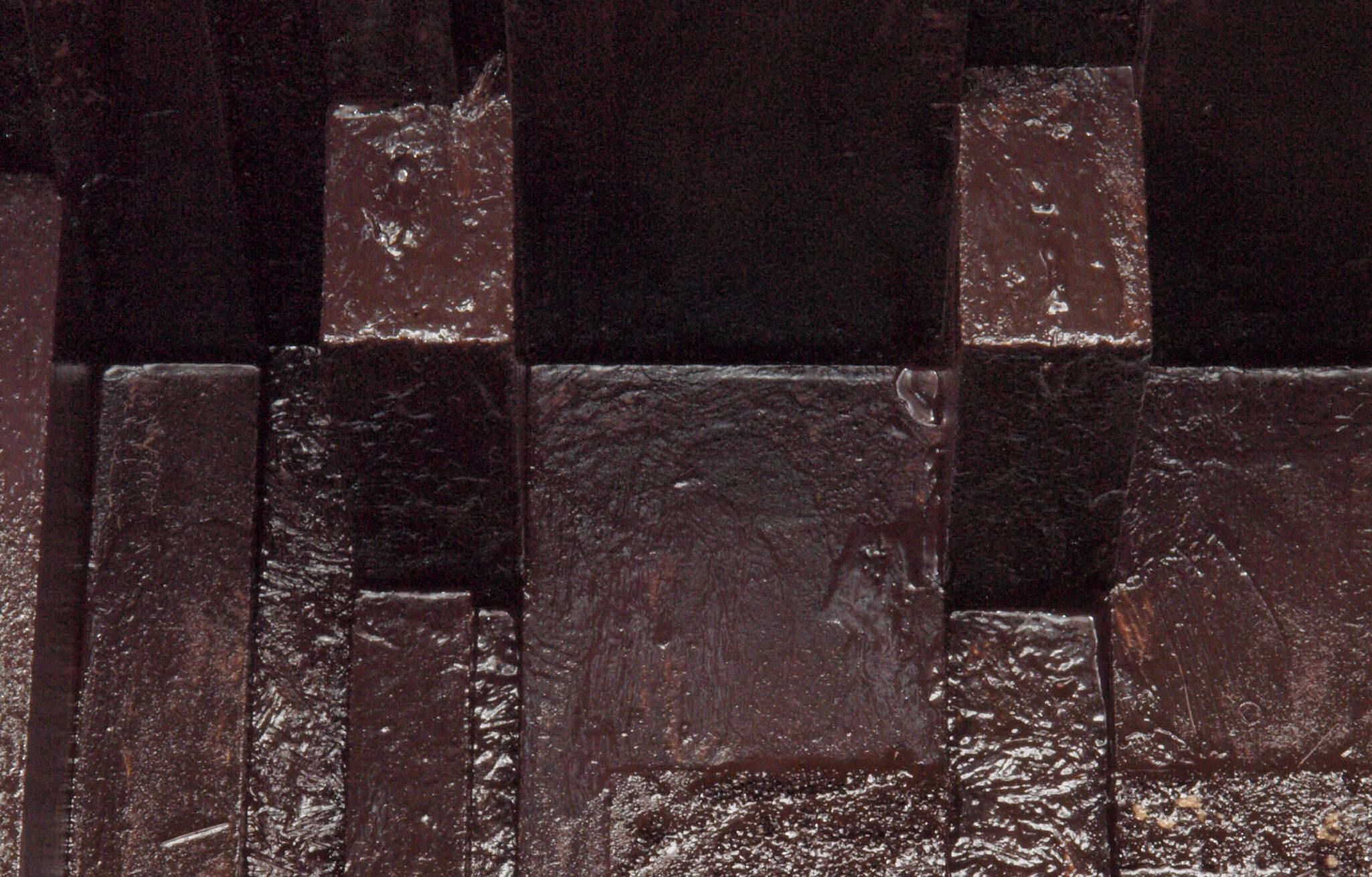

Ｃ４２．　修理中　２回目圧縮板にボンドを塗って固めている。

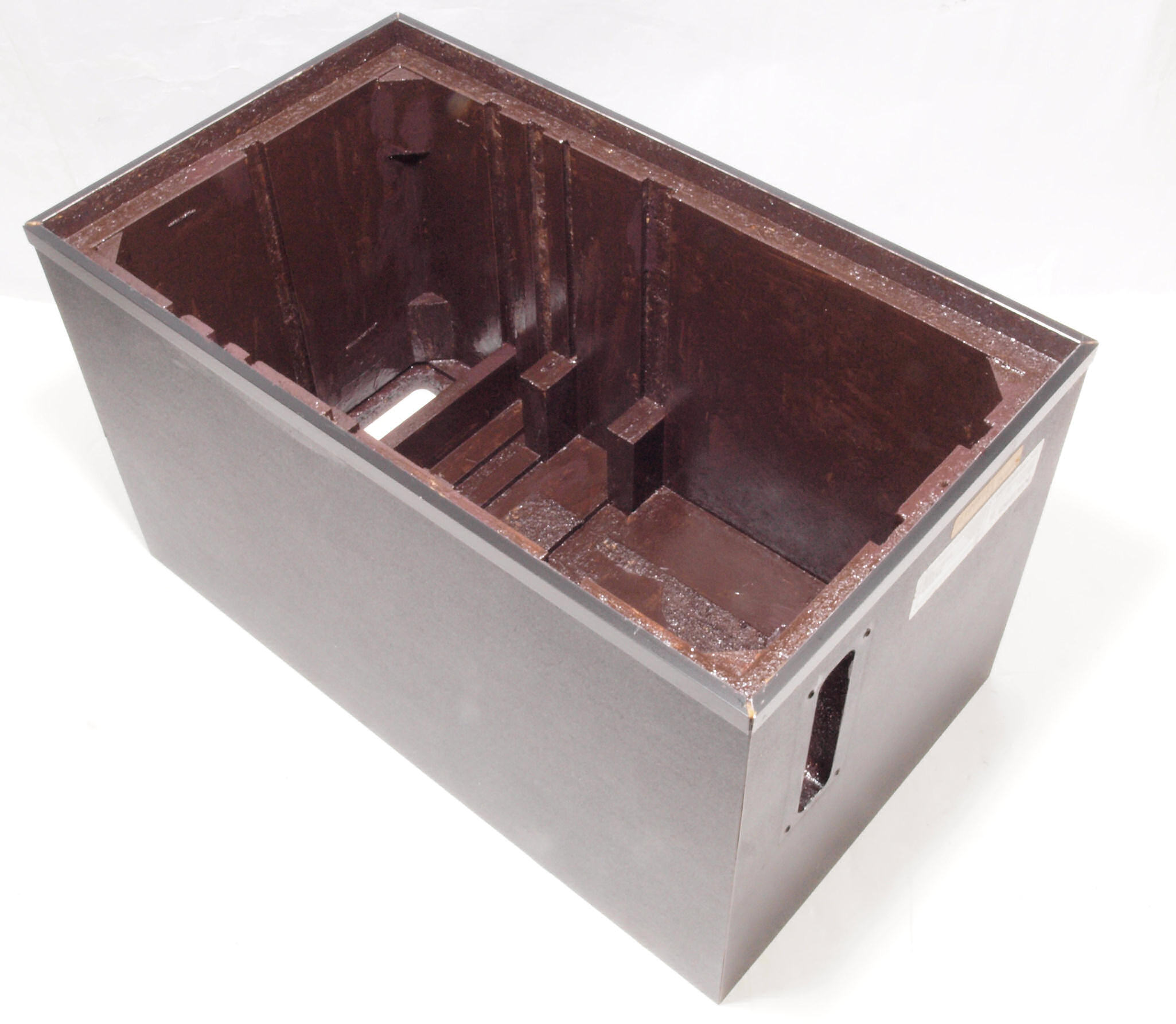

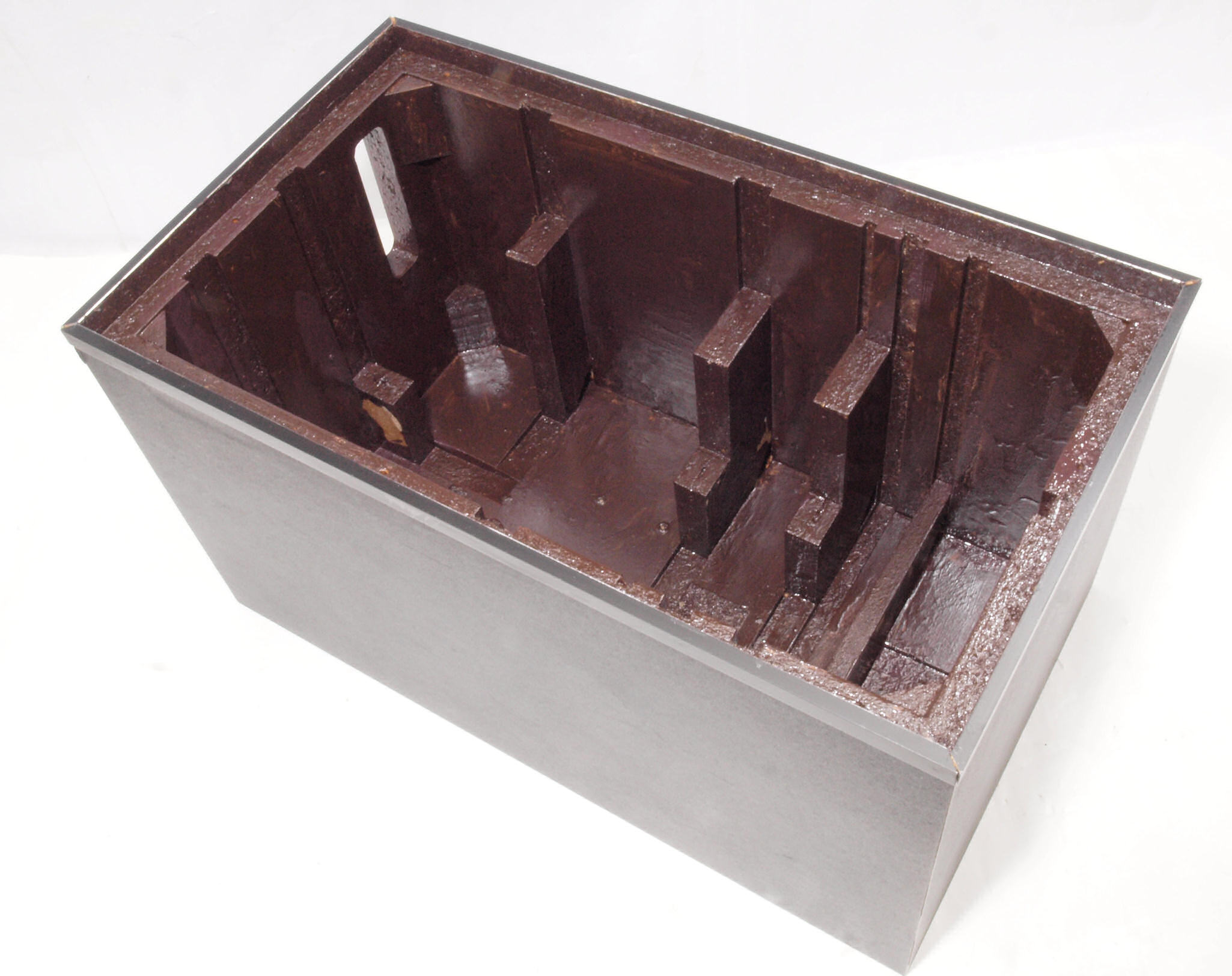

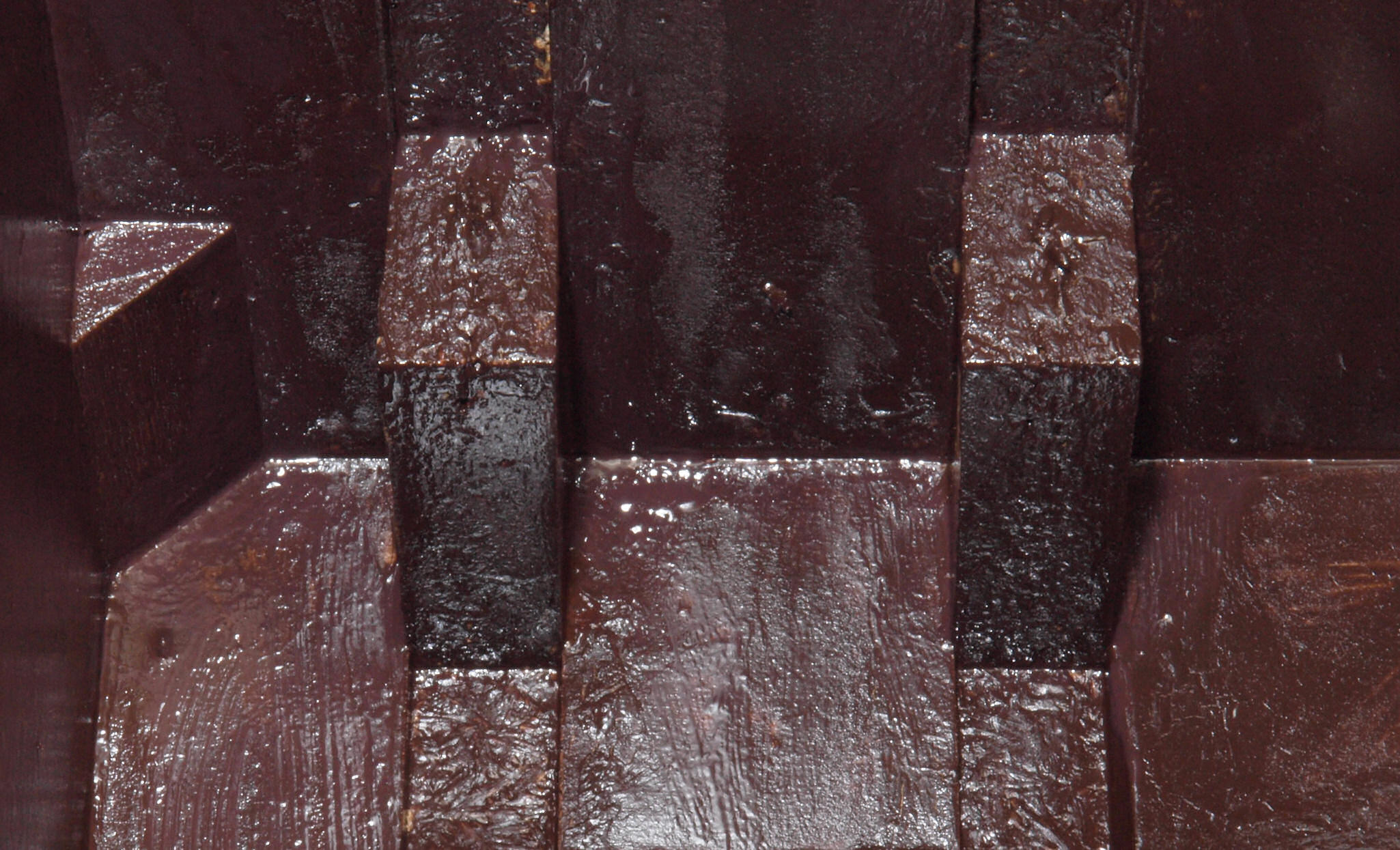

Ｃ４３．　修理後　さらに、塗装する。
Ｃ４４．　修理前　接着材が劣化した木箱、下前右から見る。

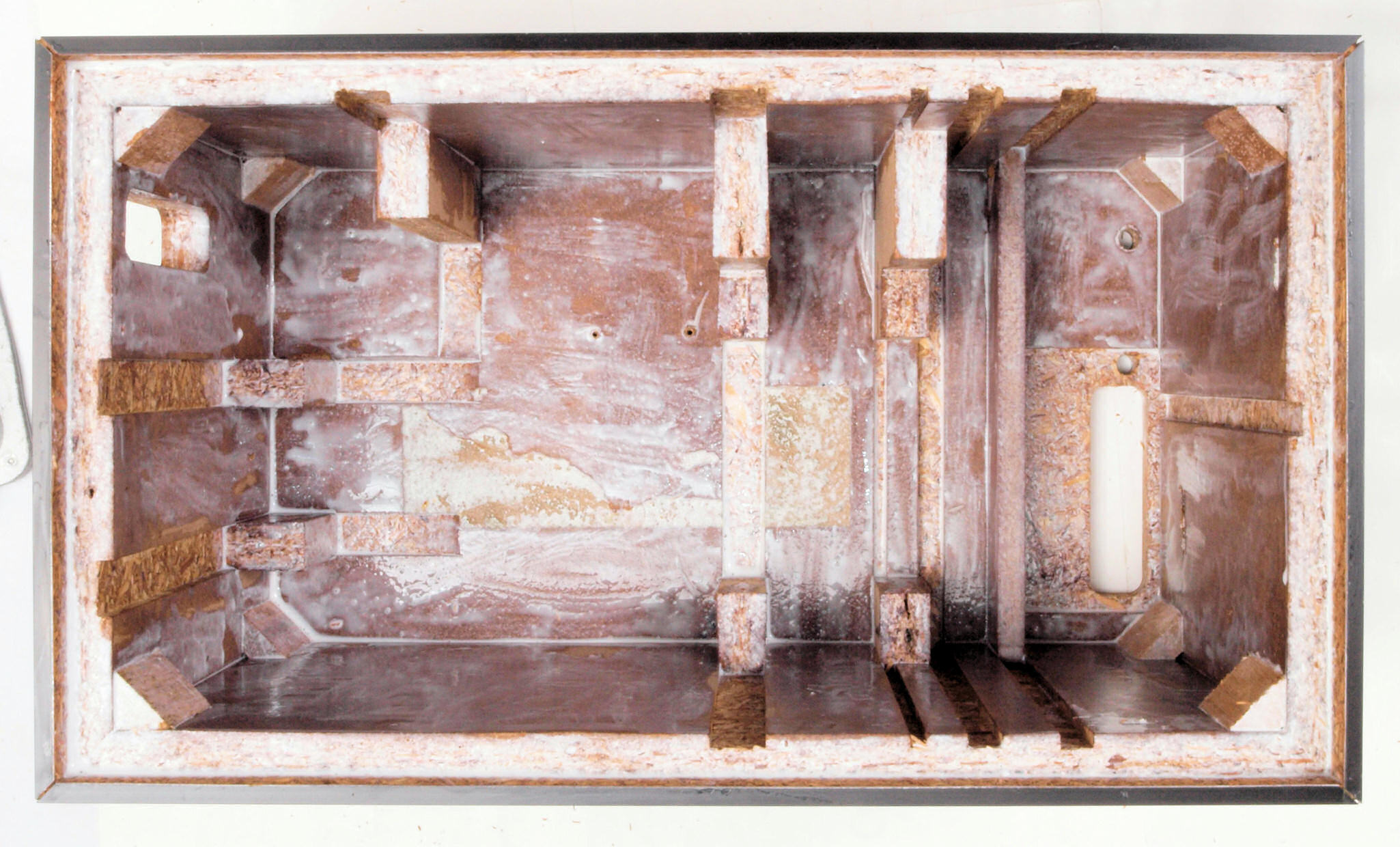

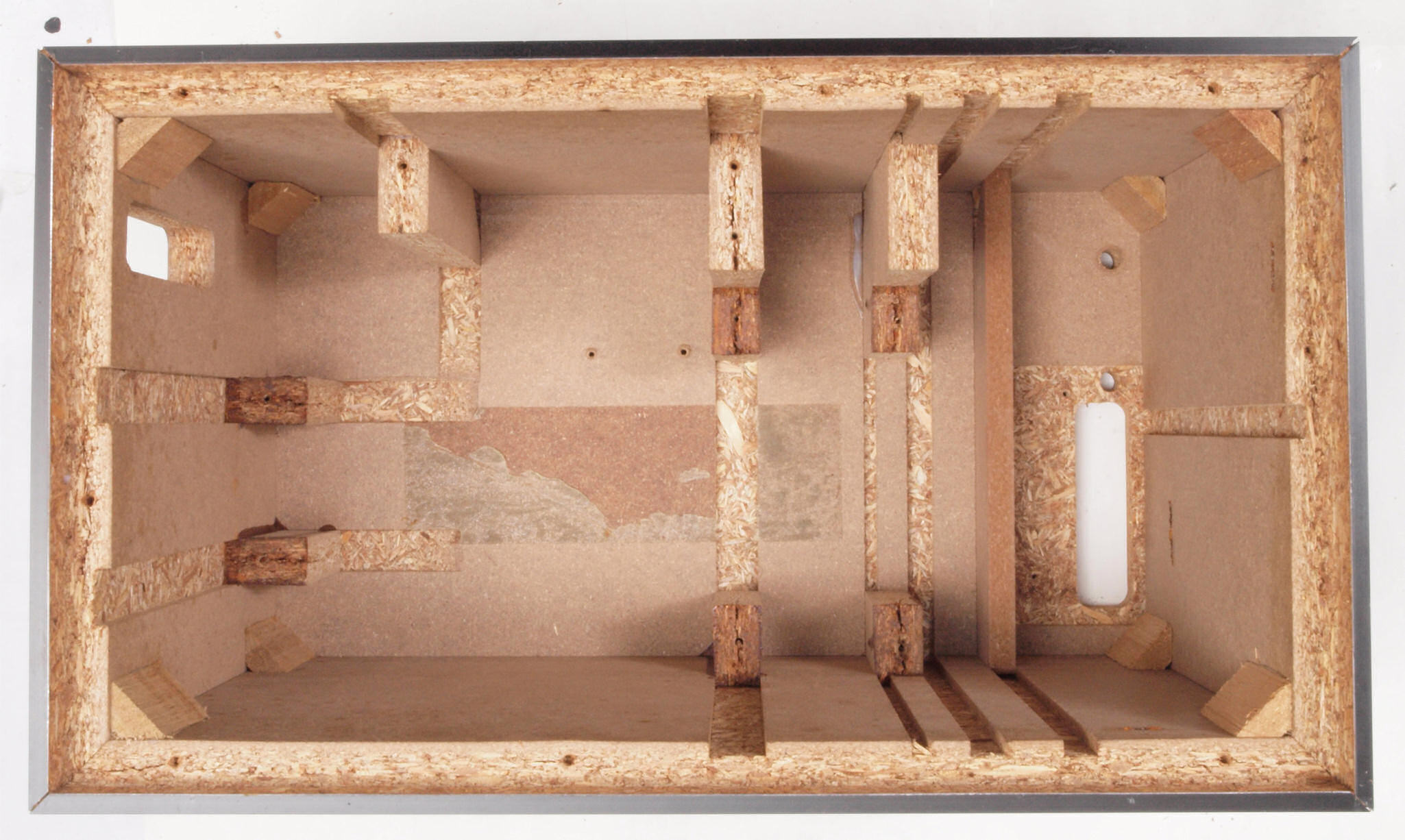

Ｃ４５．　修理中　接着材が劣化した木箱、下前右から見る。圧縮板にボンドを塗って固めている。

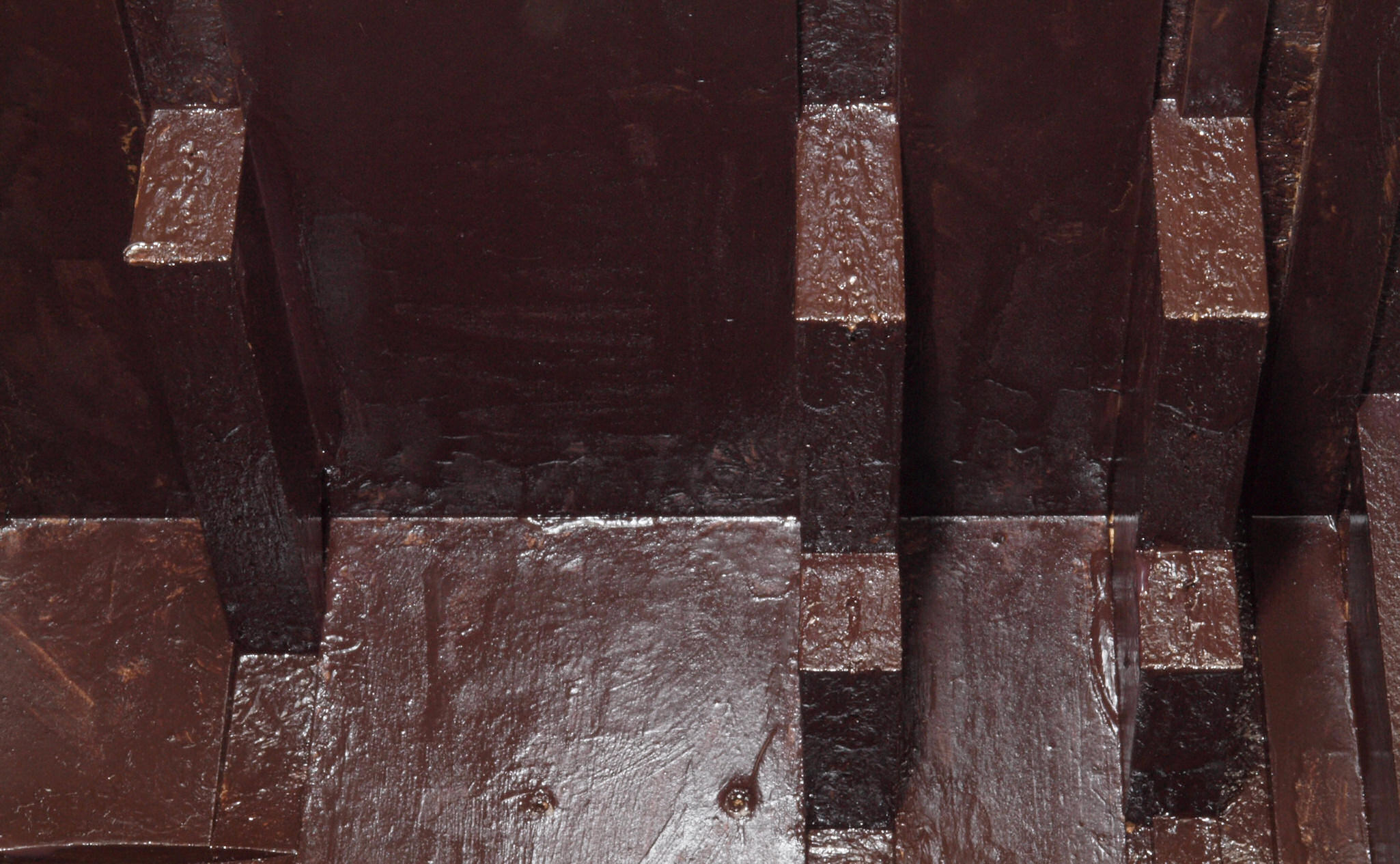

Ｃ４６．　修理後　接着材が劣化した木箱、下前右から見る。　さらに、塗装する。
Ｃ４７．　修理前　接着材が劣化した木箱、下後左から見る。
Ｃ４８．　修理中　接着材が劣化した木箱、下後左から見る。圧縮板にボンドを塗って固めている。
Ｃ４９．　修理後　接着材が劣化した木箱、下後左から見る。　さらに、塗装する。

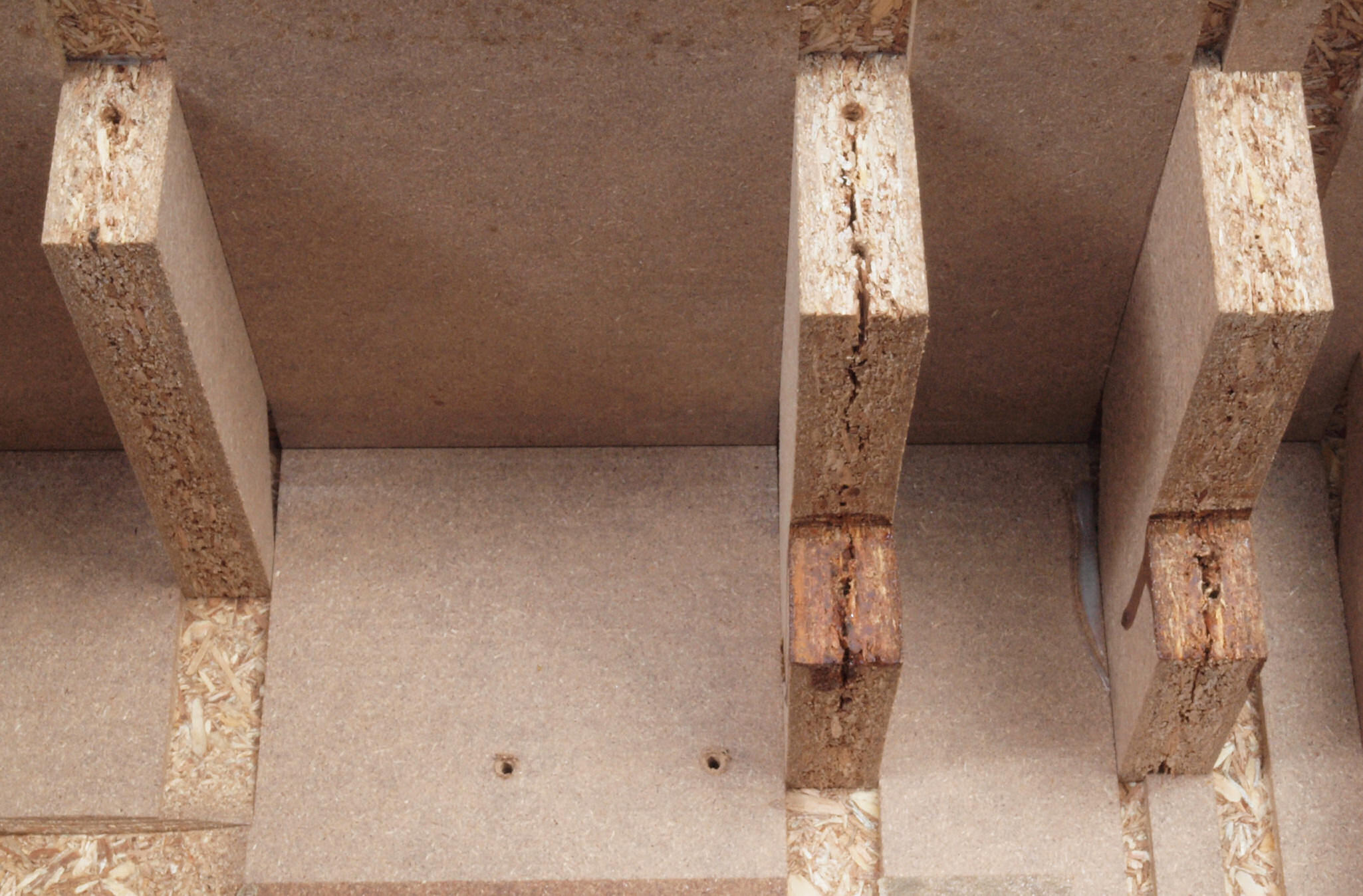

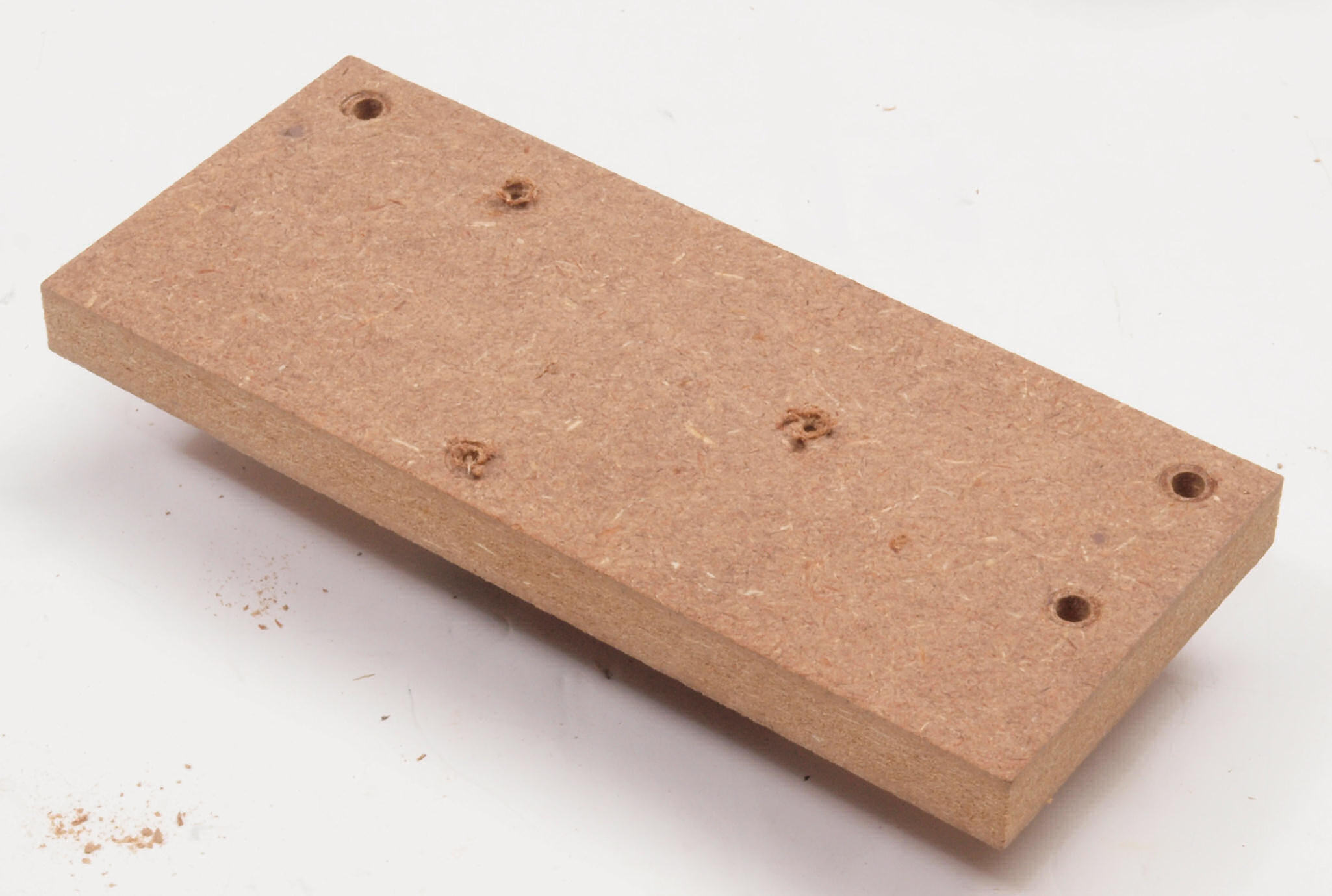

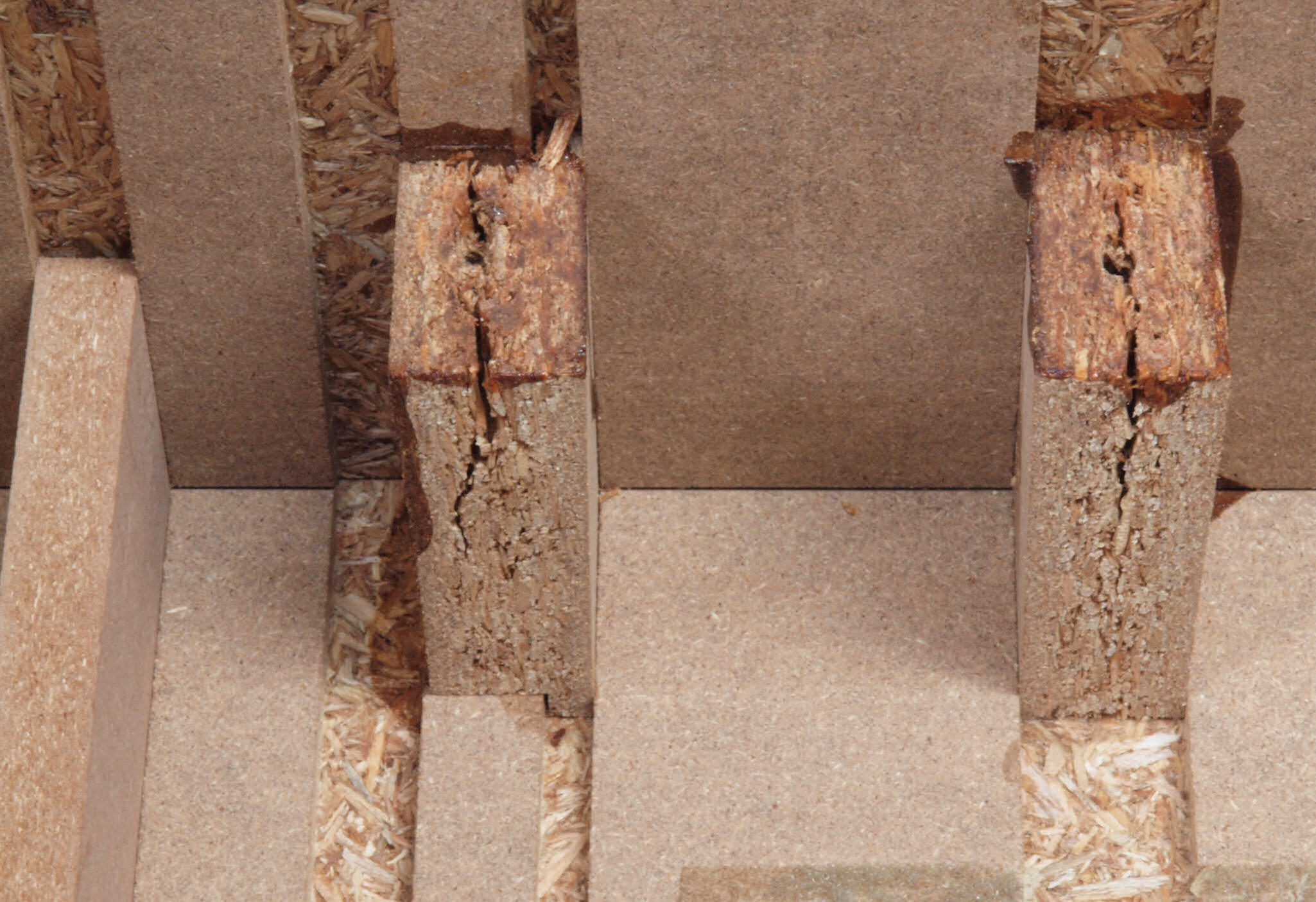

Ｃ４Ａ．　修理中　　止めビスで割れたポンプ固定圧縮材。

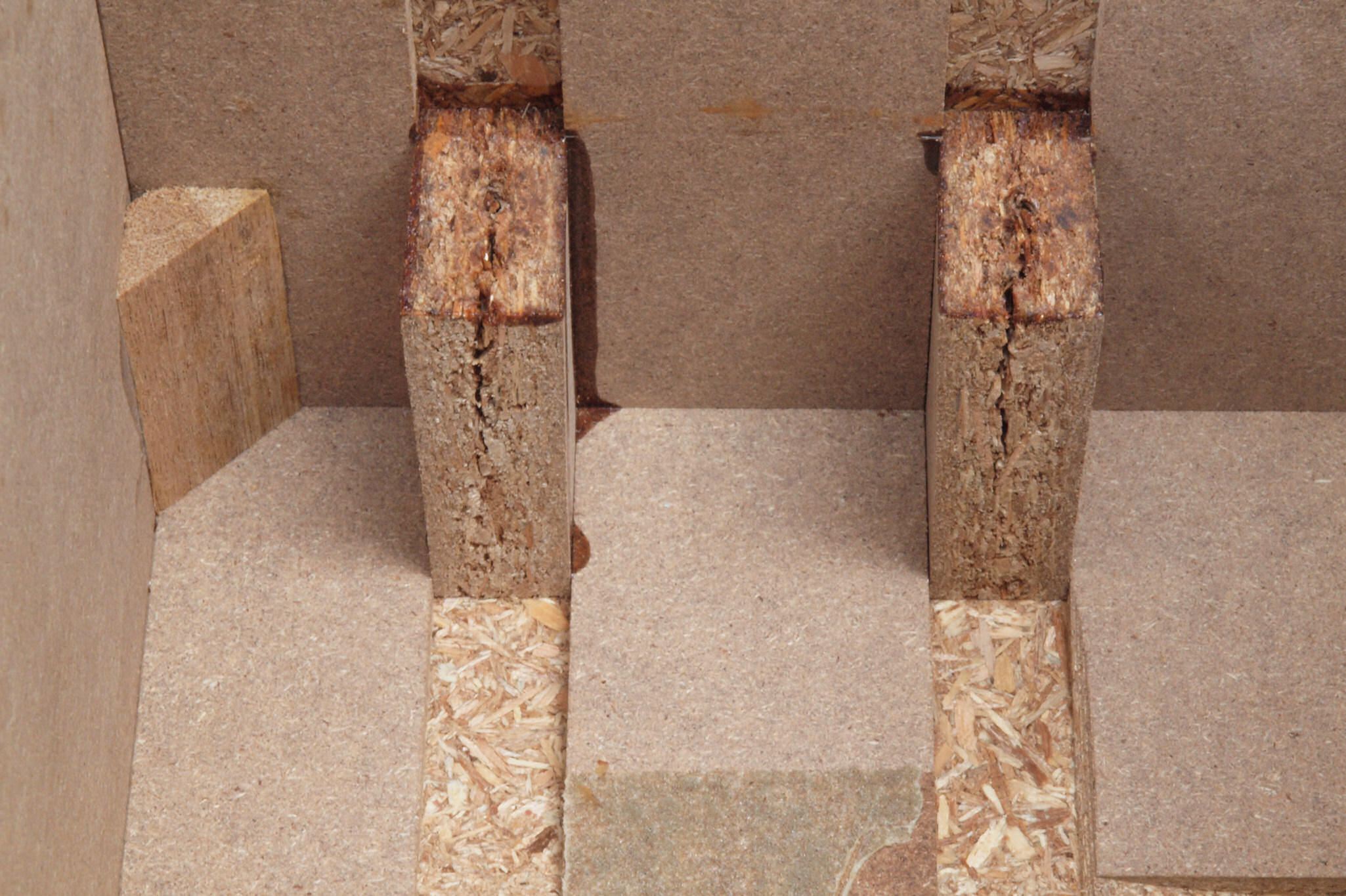

Ｃ４Ｂ．　修理中　　止めビスで割れたポンプ固定圧縮材−２。
Ｃ４Ｃ．　修理中　　止めビスで割れたポンプ固定圧縮材−３。

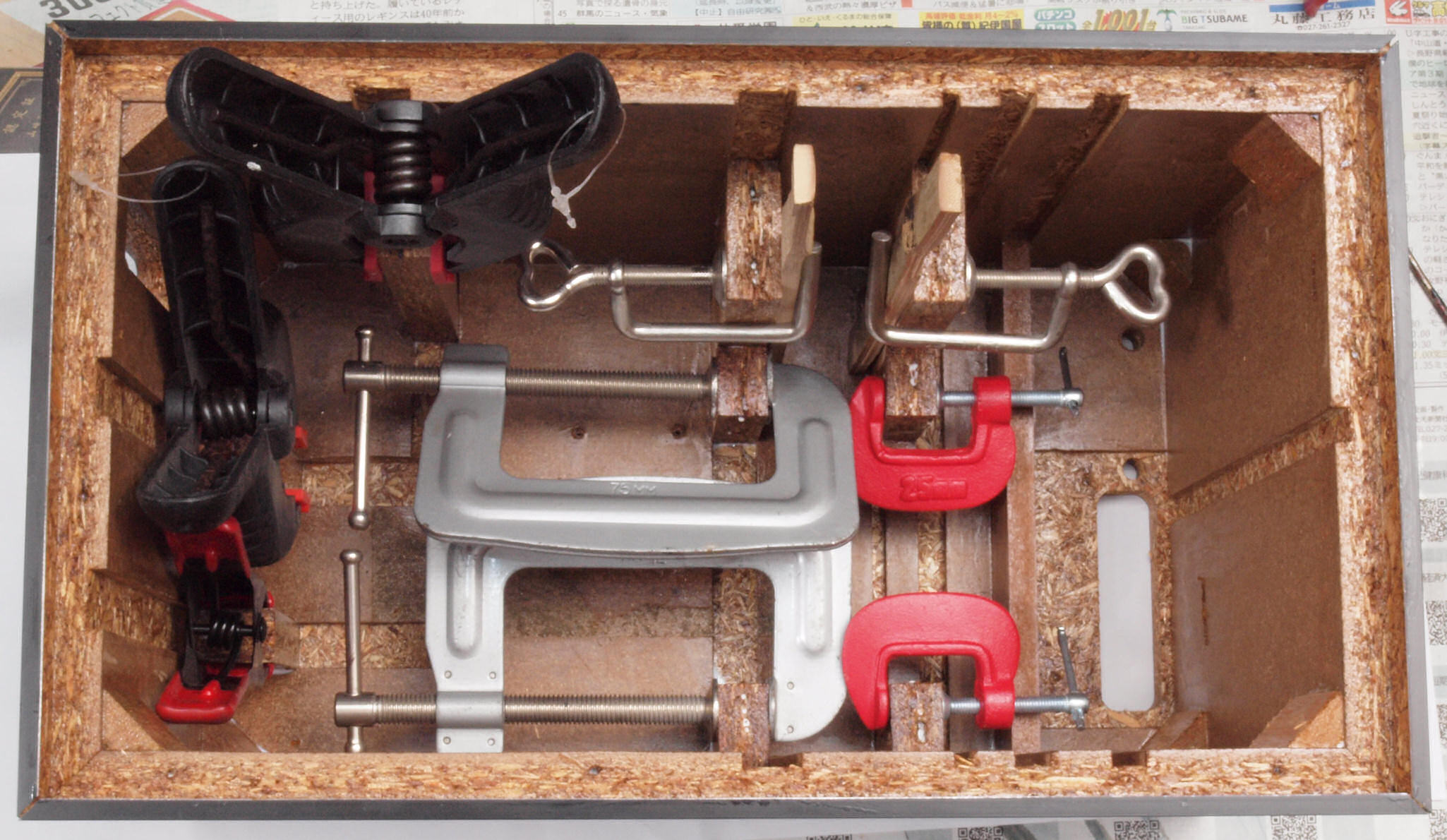

Ｃ４Ｄ．　修理中　　止めビスで割れたポンプ固定圧縮材。接着剤を流し込み、シャコマン等で固定する。

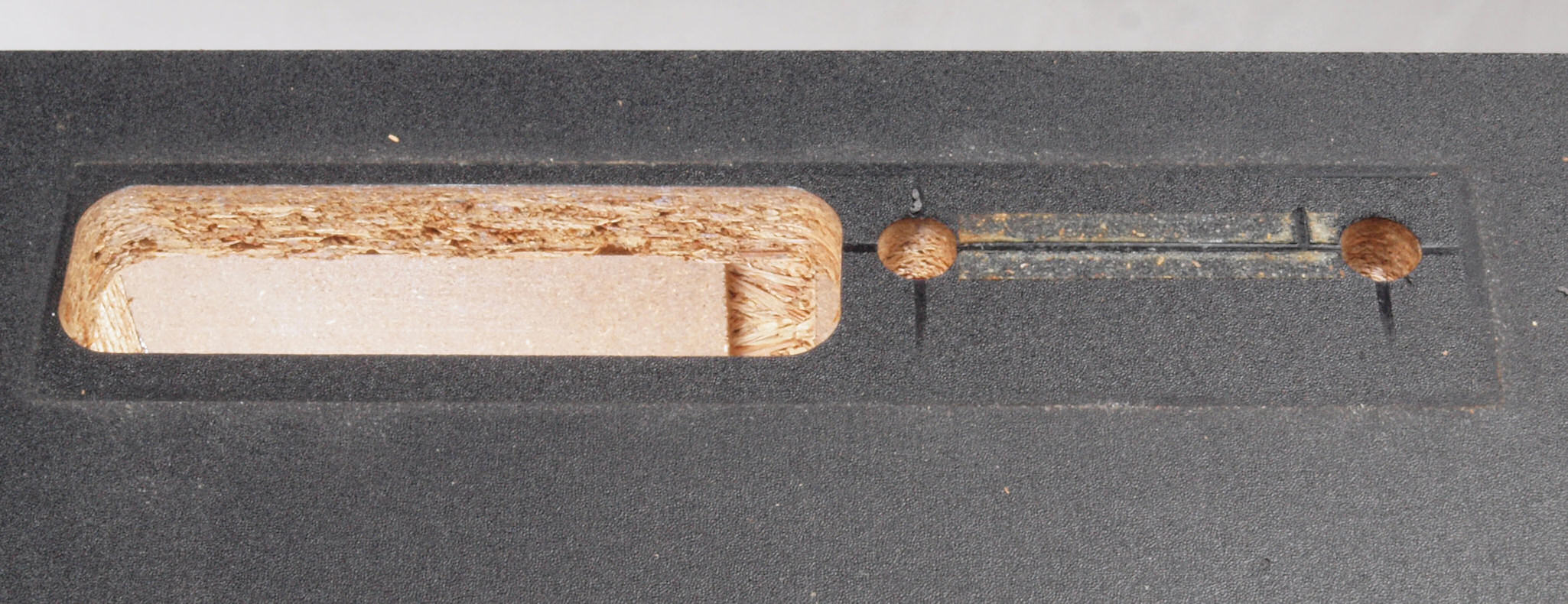

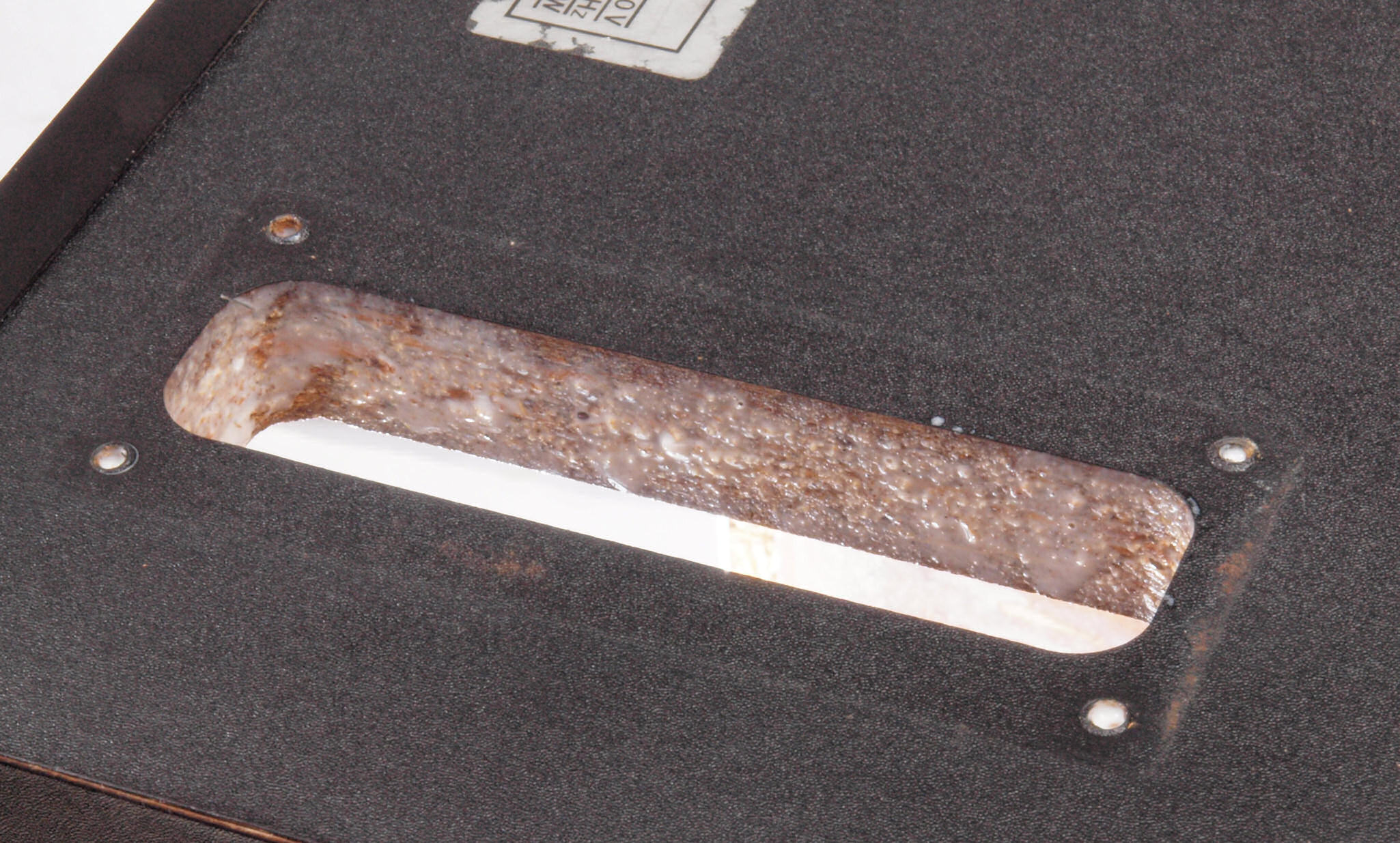

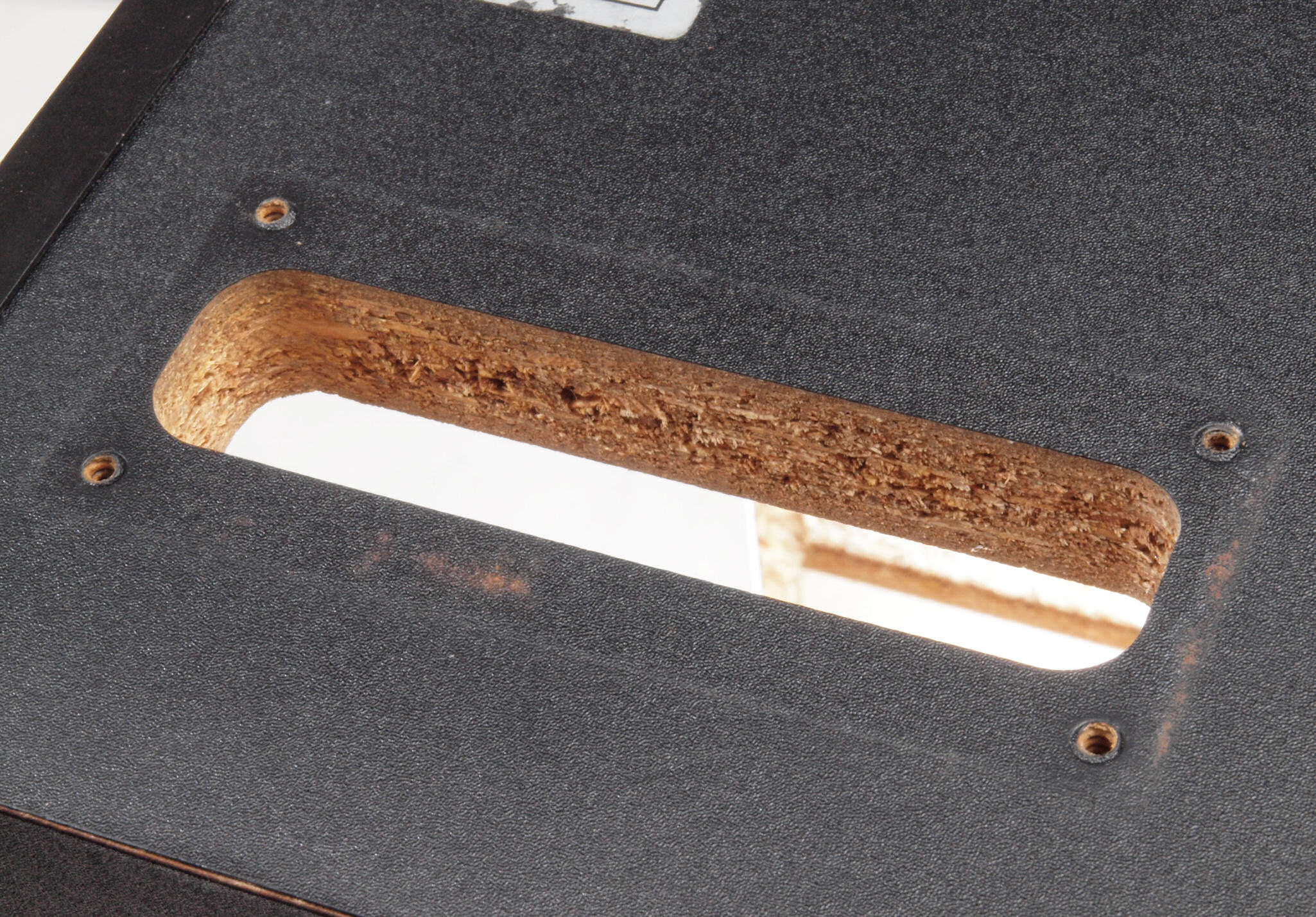

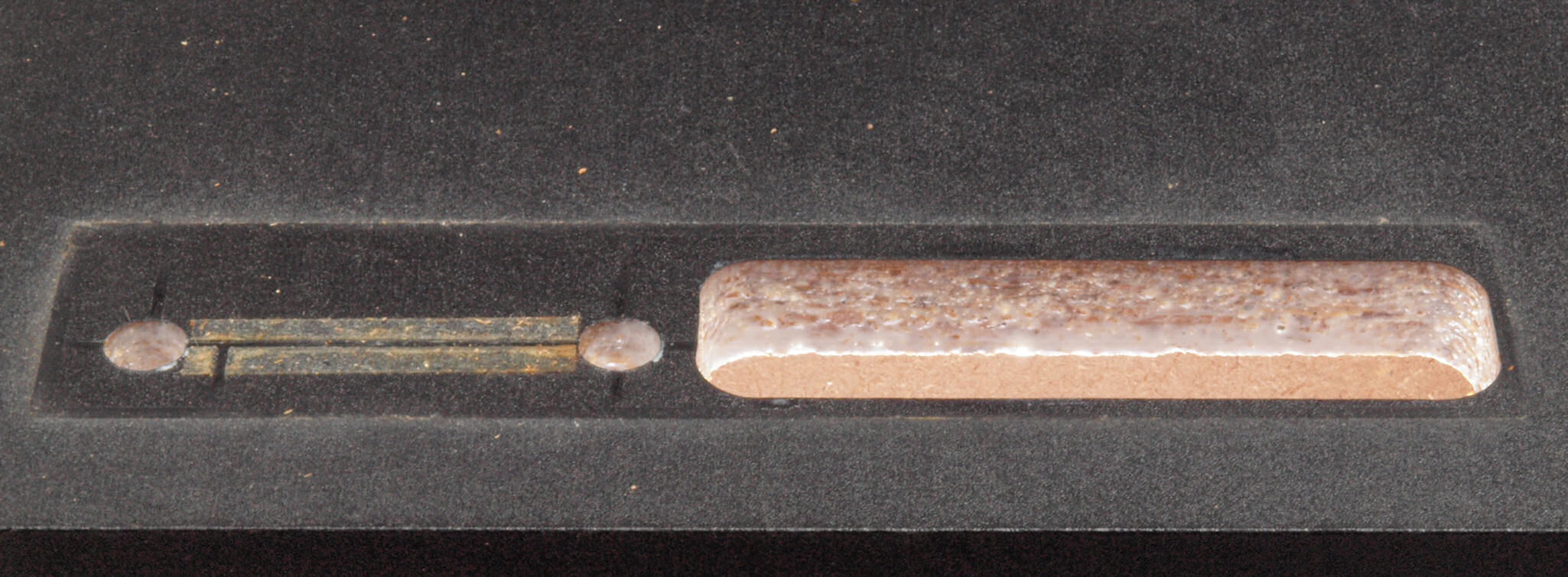

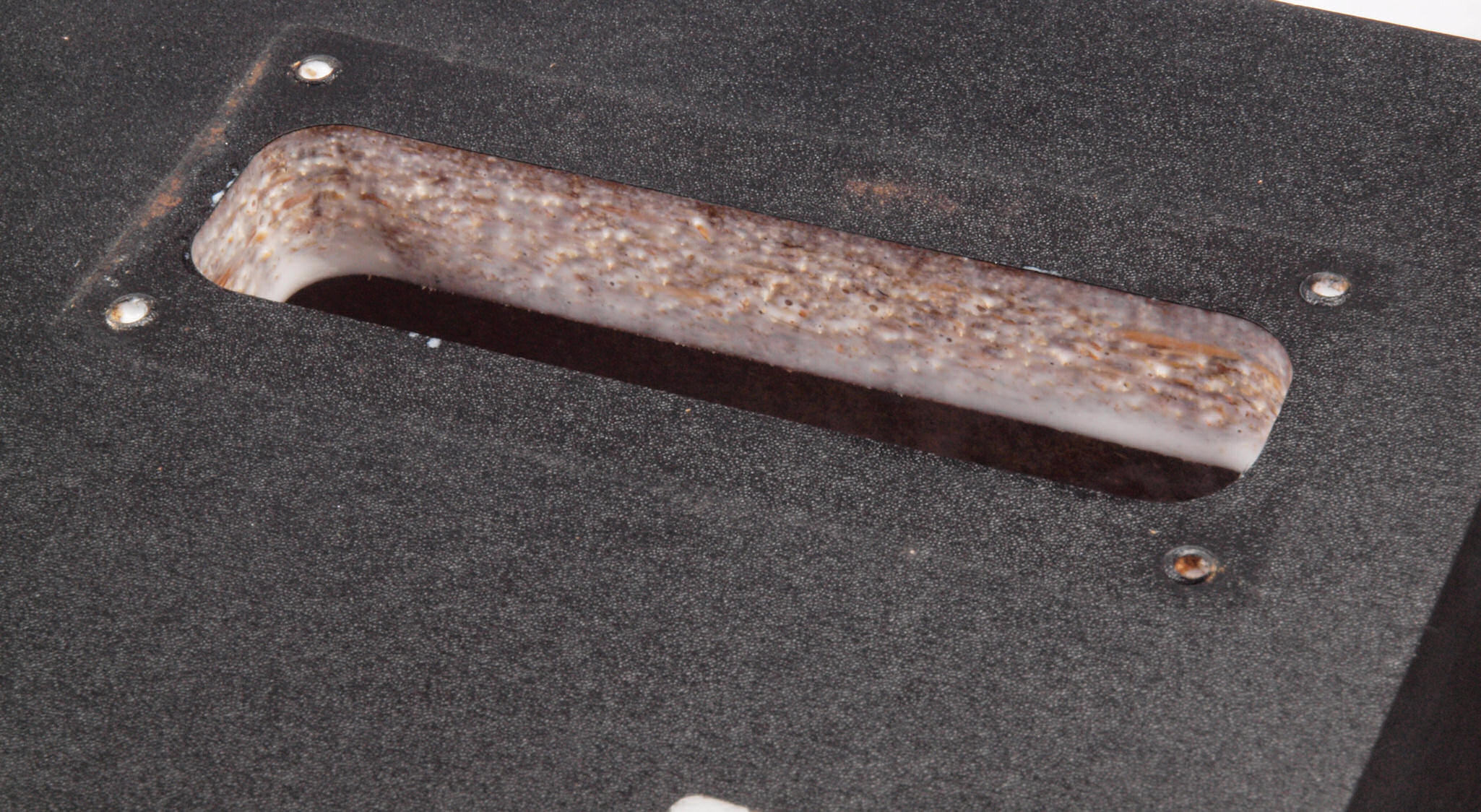

Ｃ５１．　修理前　「操作パネル」取り付穴

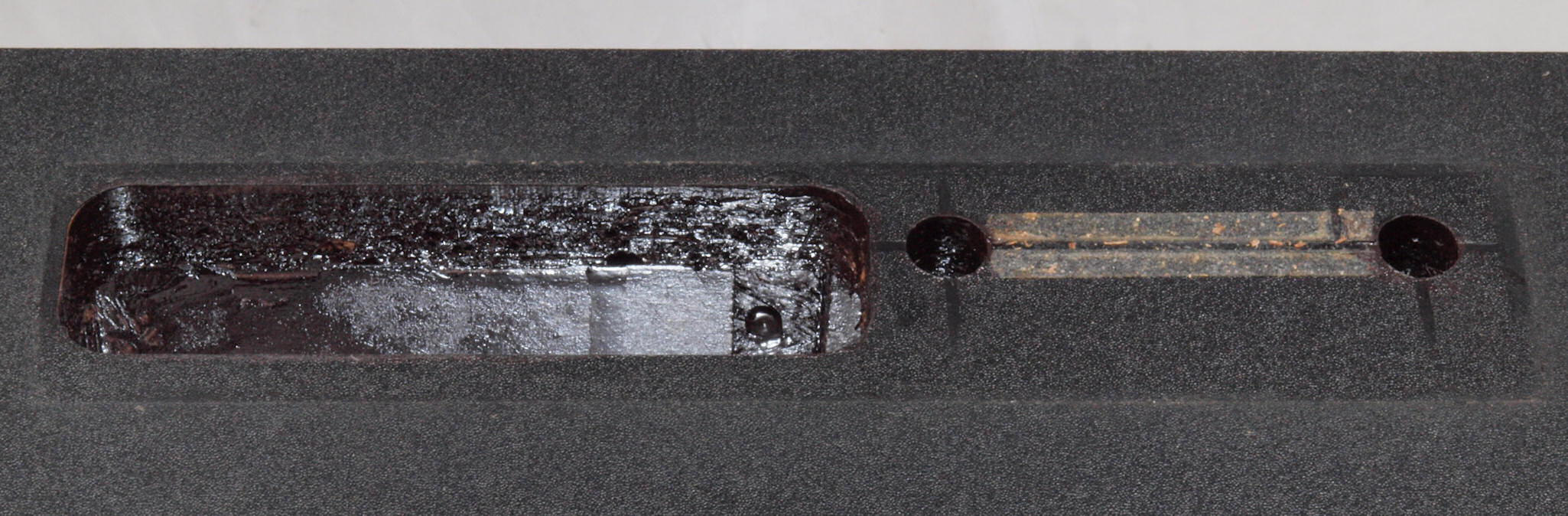

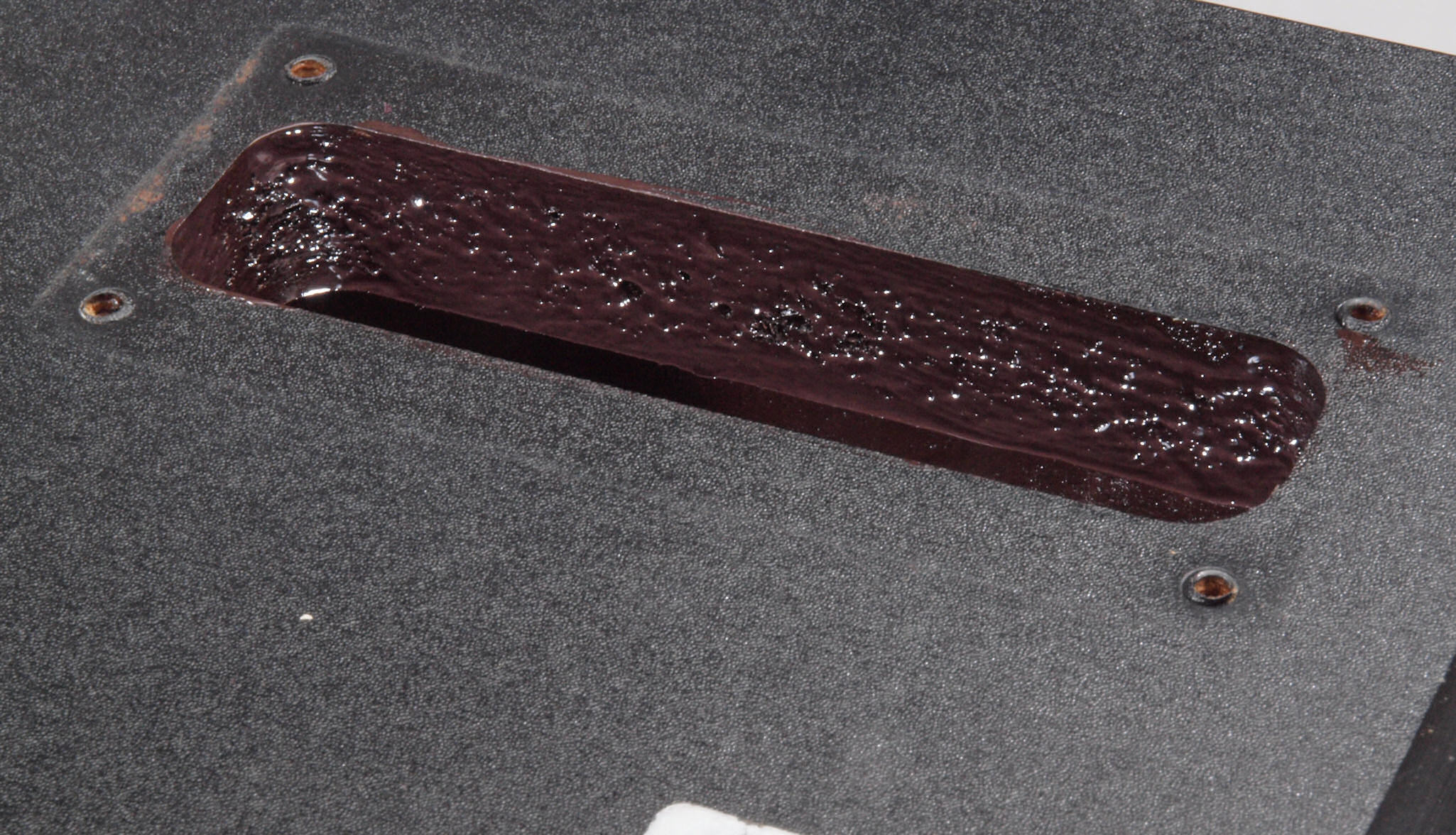

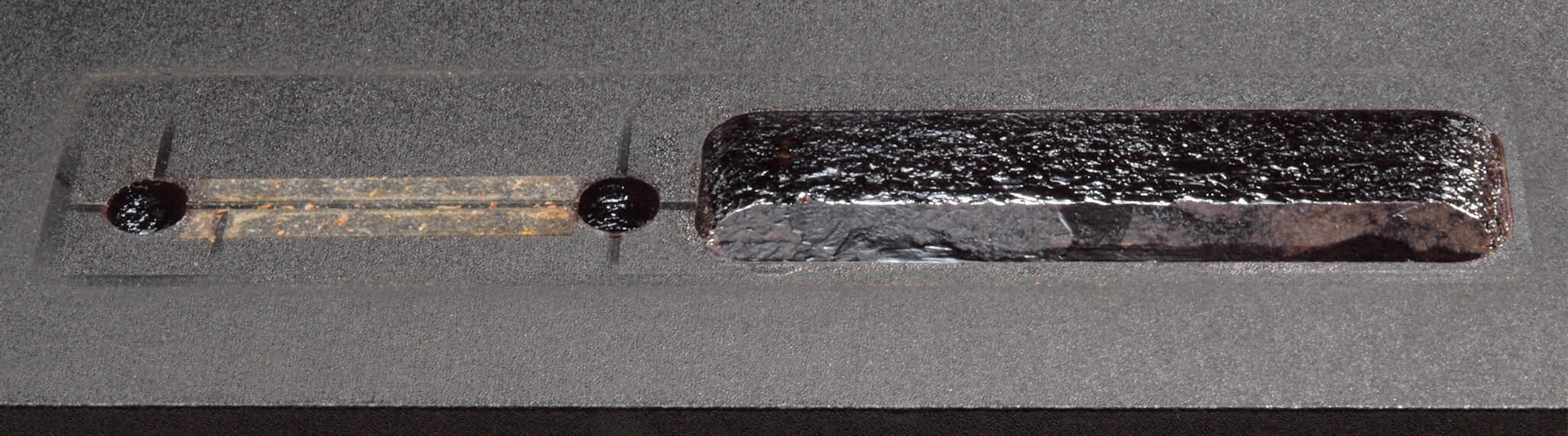

Ｃ５２．　修理中　「操作パネル」取り付穴、ボンドを染みこませる。

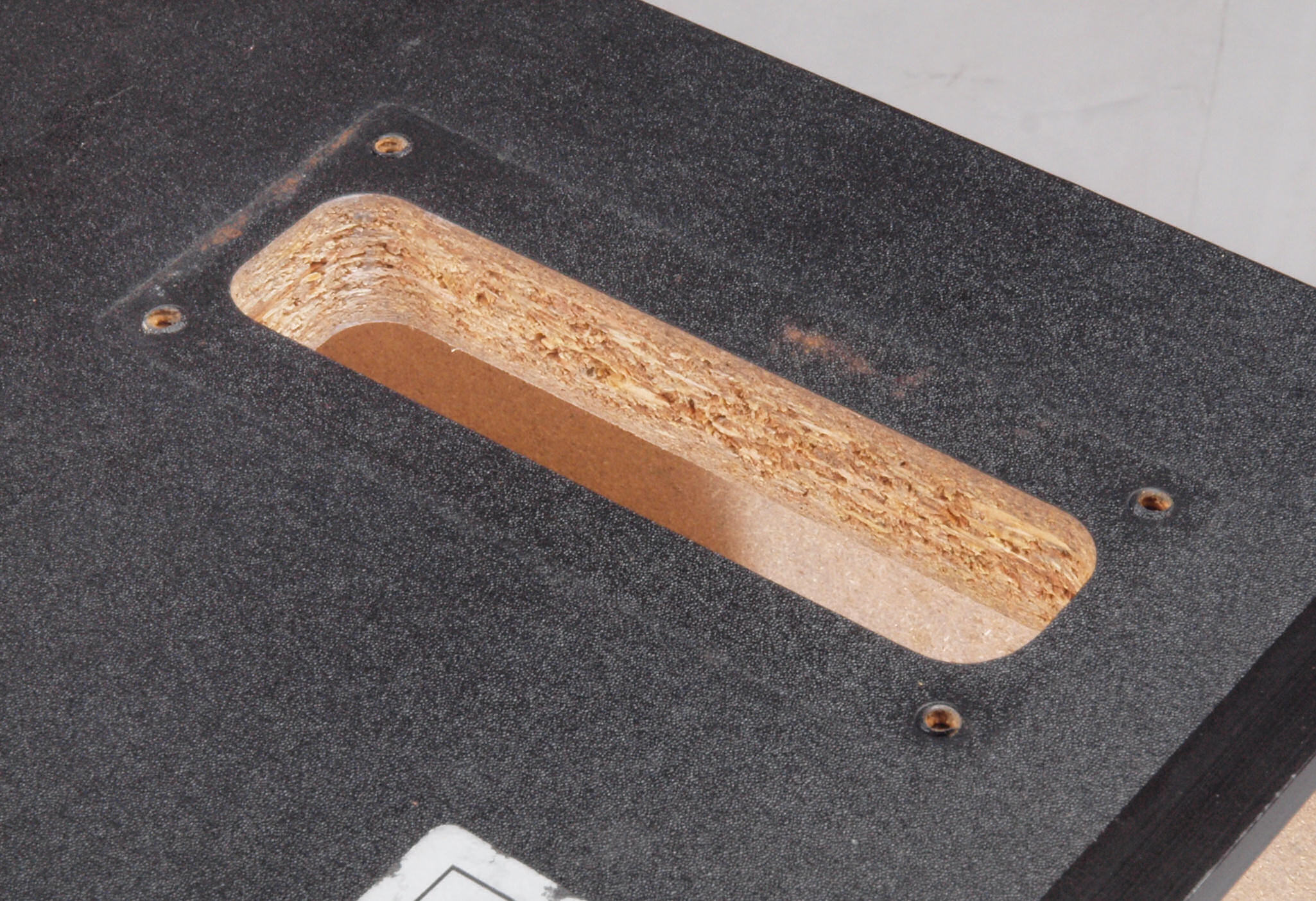

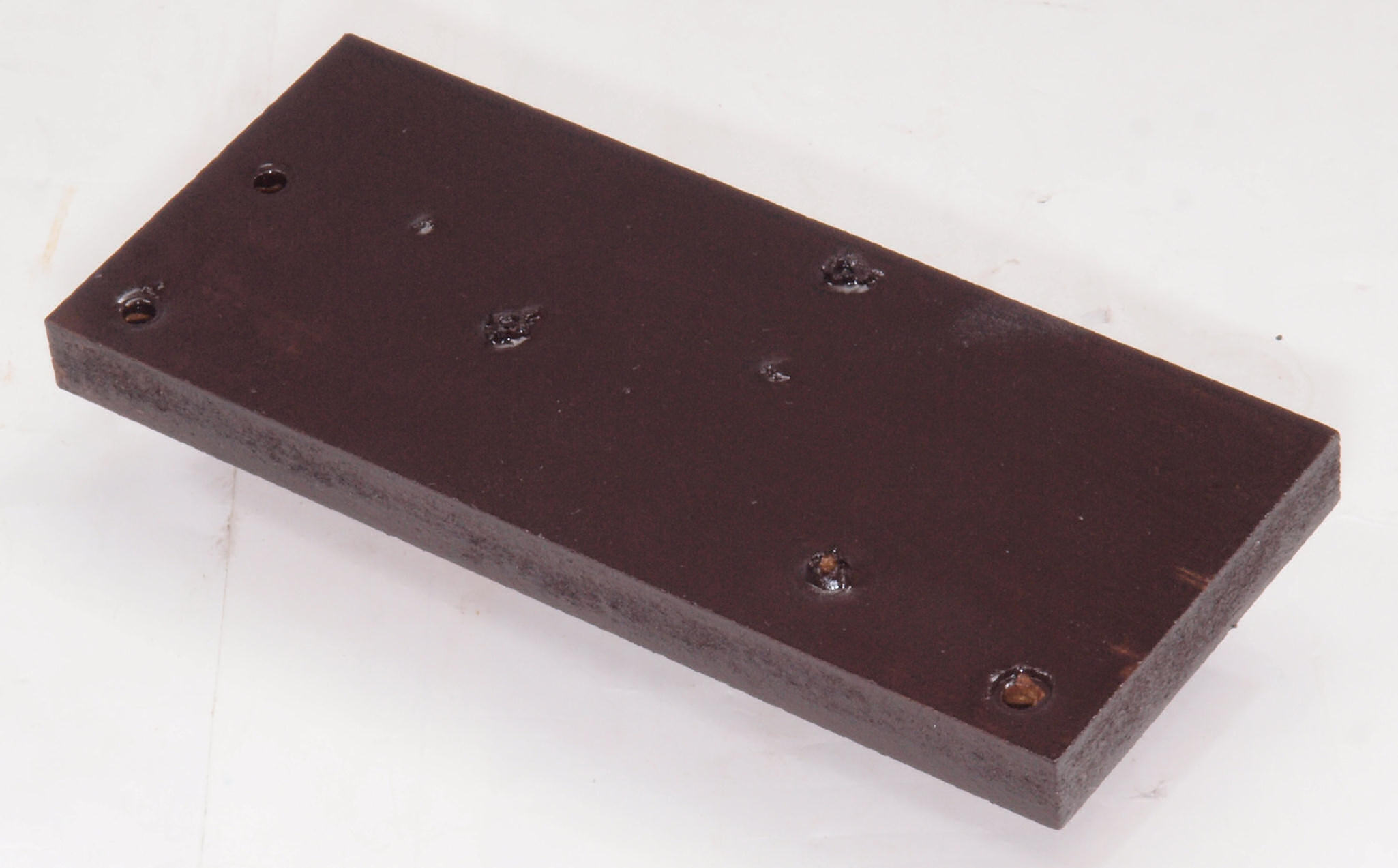

Ｃ５３．　修理後　「操作パネル」取り付穴、さらに、塗装する。
Ｃ５４．　修理前　「操作パネル」取り付穴反対側。
Ｃ５５．　修理中　「操作パネル」取り付穴反対側。、ボンドを染みこませる。
Ｃ５６．　修理後　「操作パネル」取り付穴反対側。、さらに、塗装する。

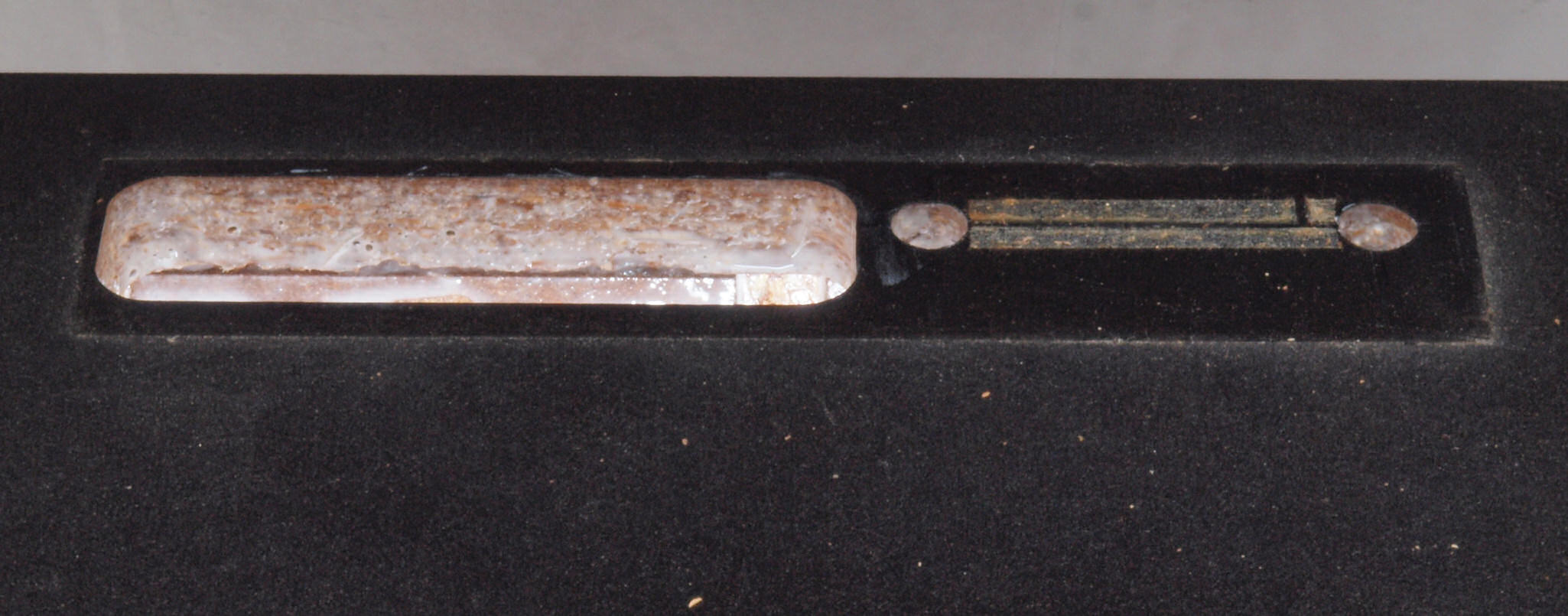

Ｃ６１．　修理前　「電源入り口、吐出口取り付け板」　の穴
Ｃ６２．　修理中　「電源入り口、吐出口取り付け板」　の穴、ボンドを染みこませる。
Ｃ６３．　修理後　「電源入り口、吐出口取り付け板」　の穴、さらに、塗装する。

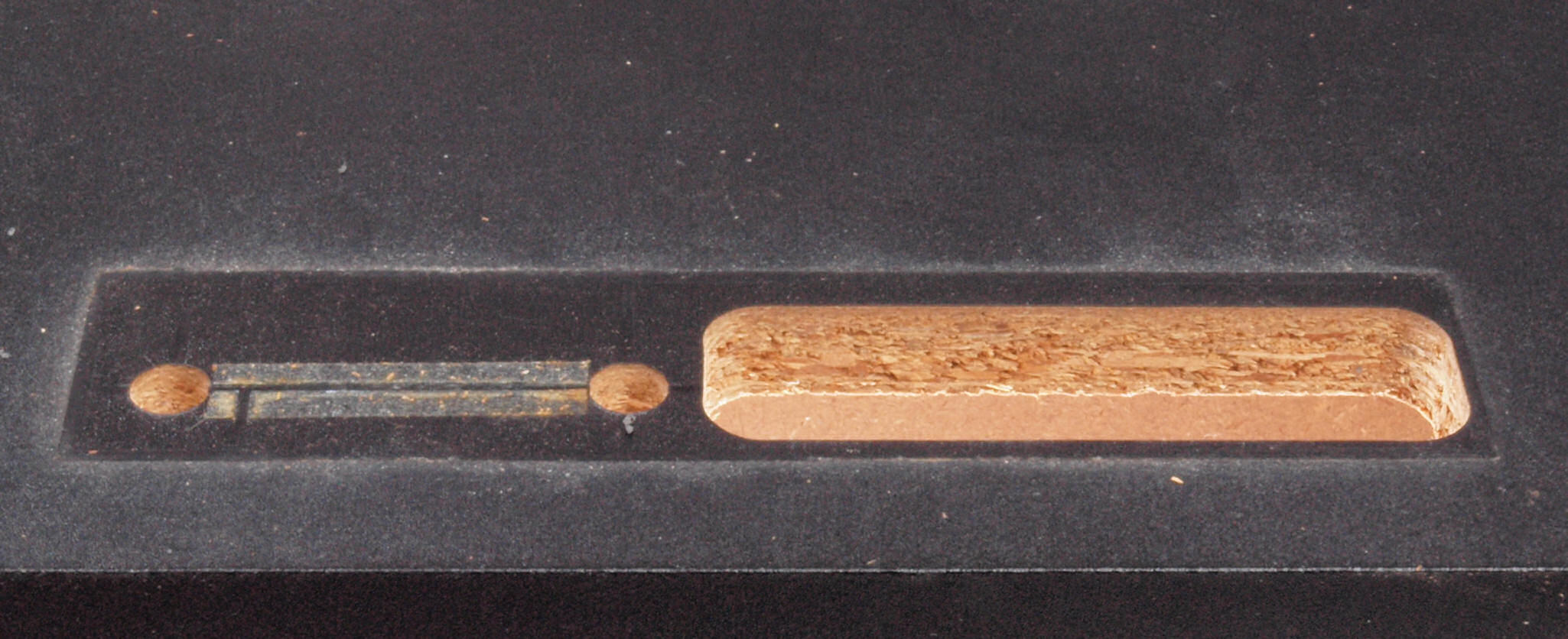

Ｃ６４．　修理前　「電源入り口、吐出口取り付け板」　の穴反対側。
Ｃ６５．　修理中　「電源入り口、吐出口取り付け板」　の穴反対側。、ボンドを染みこませる。
Ｃ６６．　修理後　「電源入り口、吐出口取り付け板」　の穴反対側。、さらに、塗装する。

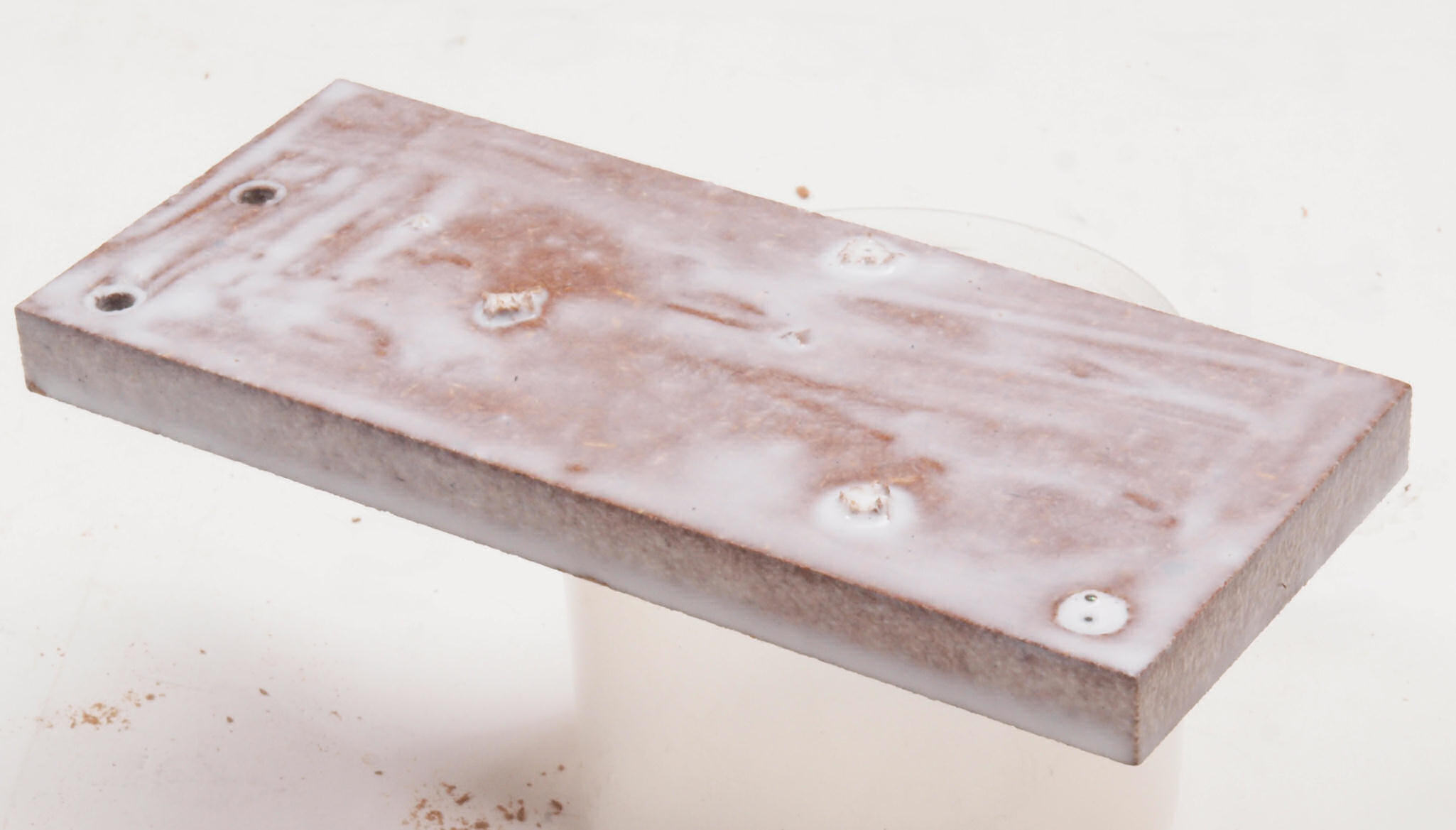

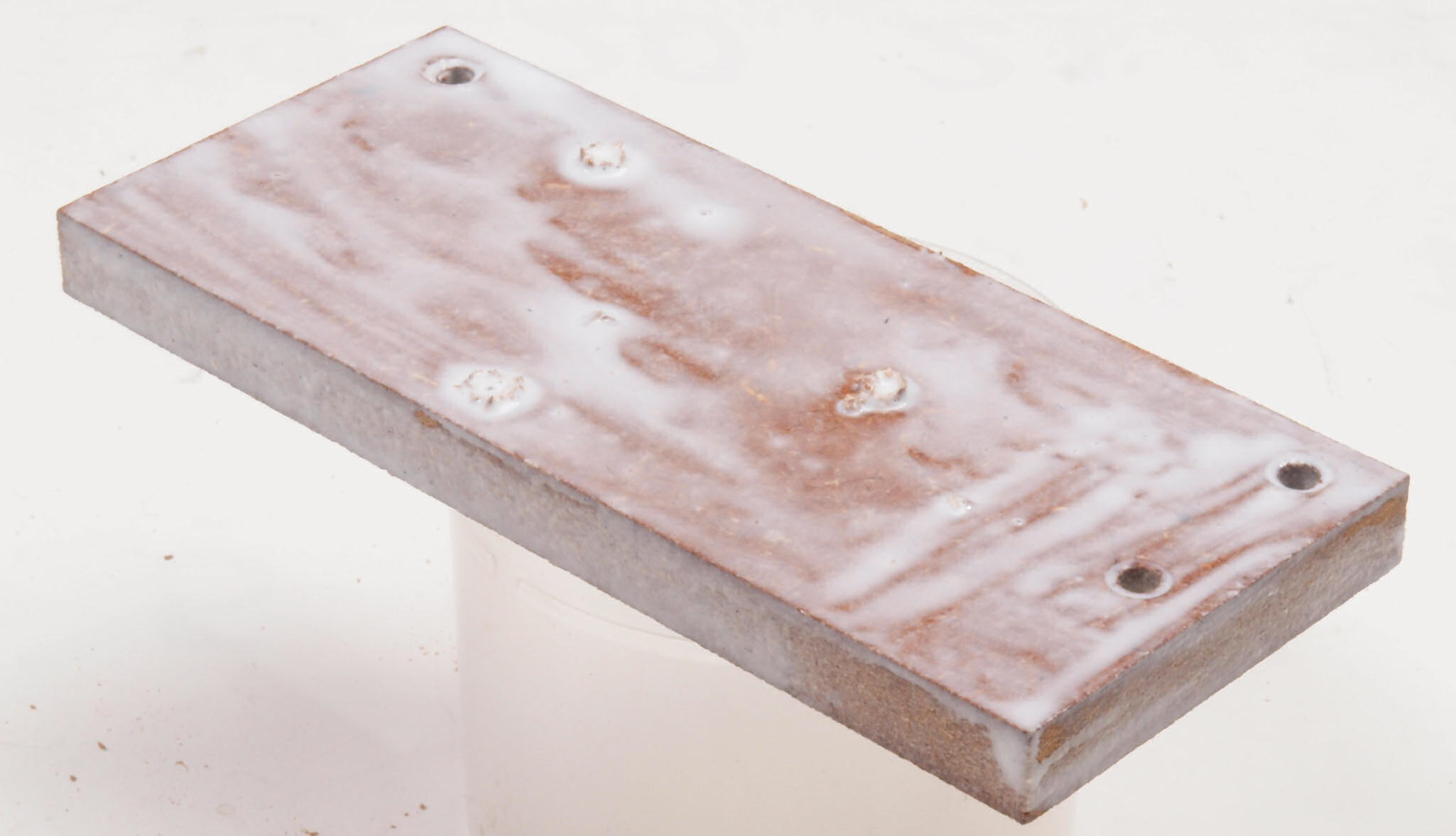

Ｃ７１．　修理中　ヒューズ取付圧縮板表。
Ｃ７２．　修理中　ヒューズ取付圧縮板表。　圧縮板にボンドを塗って固めている、ヒューズ取付圧縮板表。
Ｃ７３．　修理後　ヒューズ取付圧縮板表。　さらに、塗装する。
Ｃ７４．　修理前　ヒューズ取付け圧縮板右横側
Ｃ７５．　修理中　ヒューズ取付け圧縮板右横側、ボンドを染みこませる。
Ｃ７６．　修理（塗装）後　ヒューズ取付け圧縮板右横側。
Ｃ７７．　修理前　ヒューズ取付け圧縮板左横側
Ｃ７８．　修理中　ヒューズ取付け圧縮板左横側、ボンドを染みこませる。
Ｃ７９．　修理（塗装）後　ヒューズ取付け圧縮板左横側。

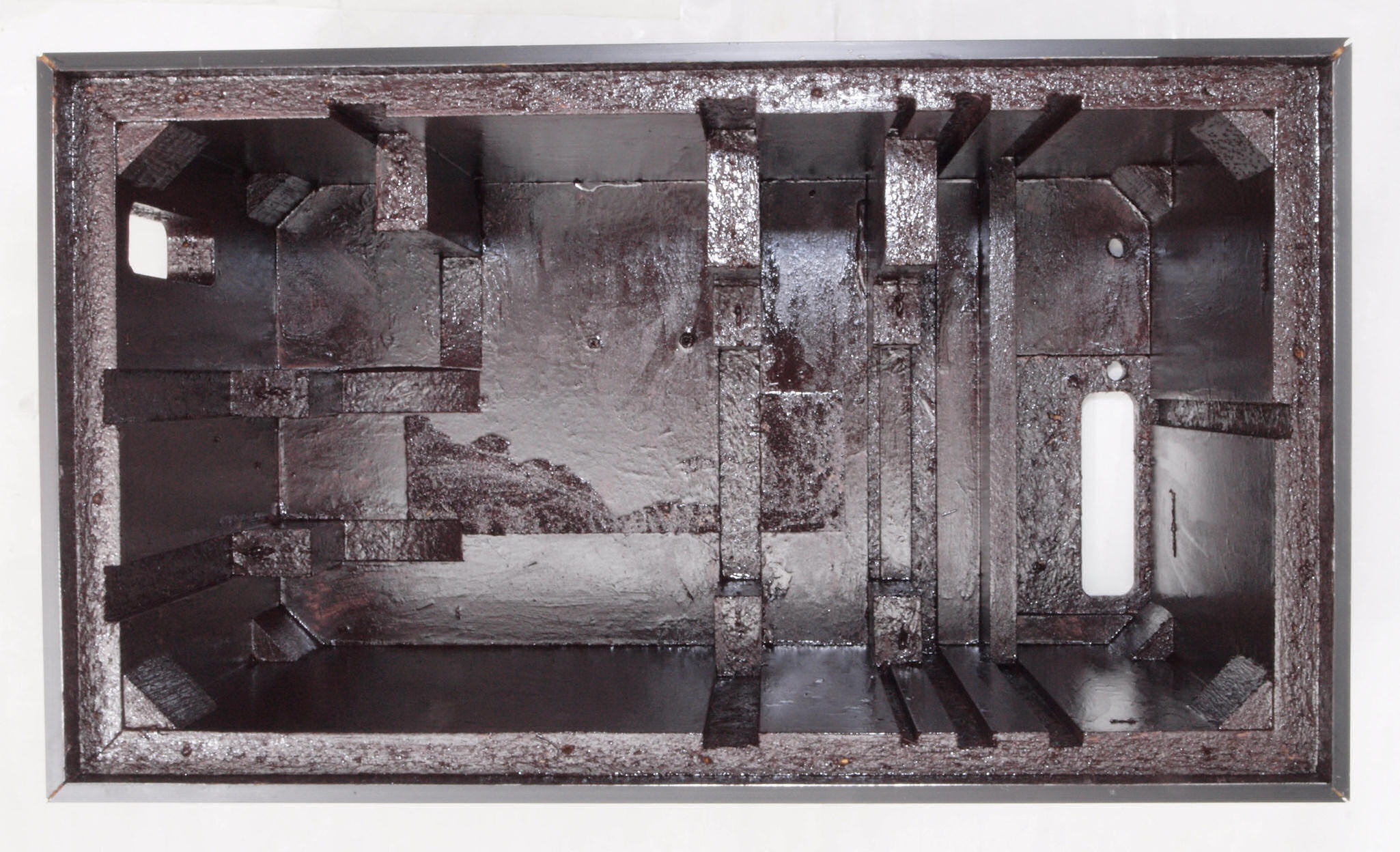

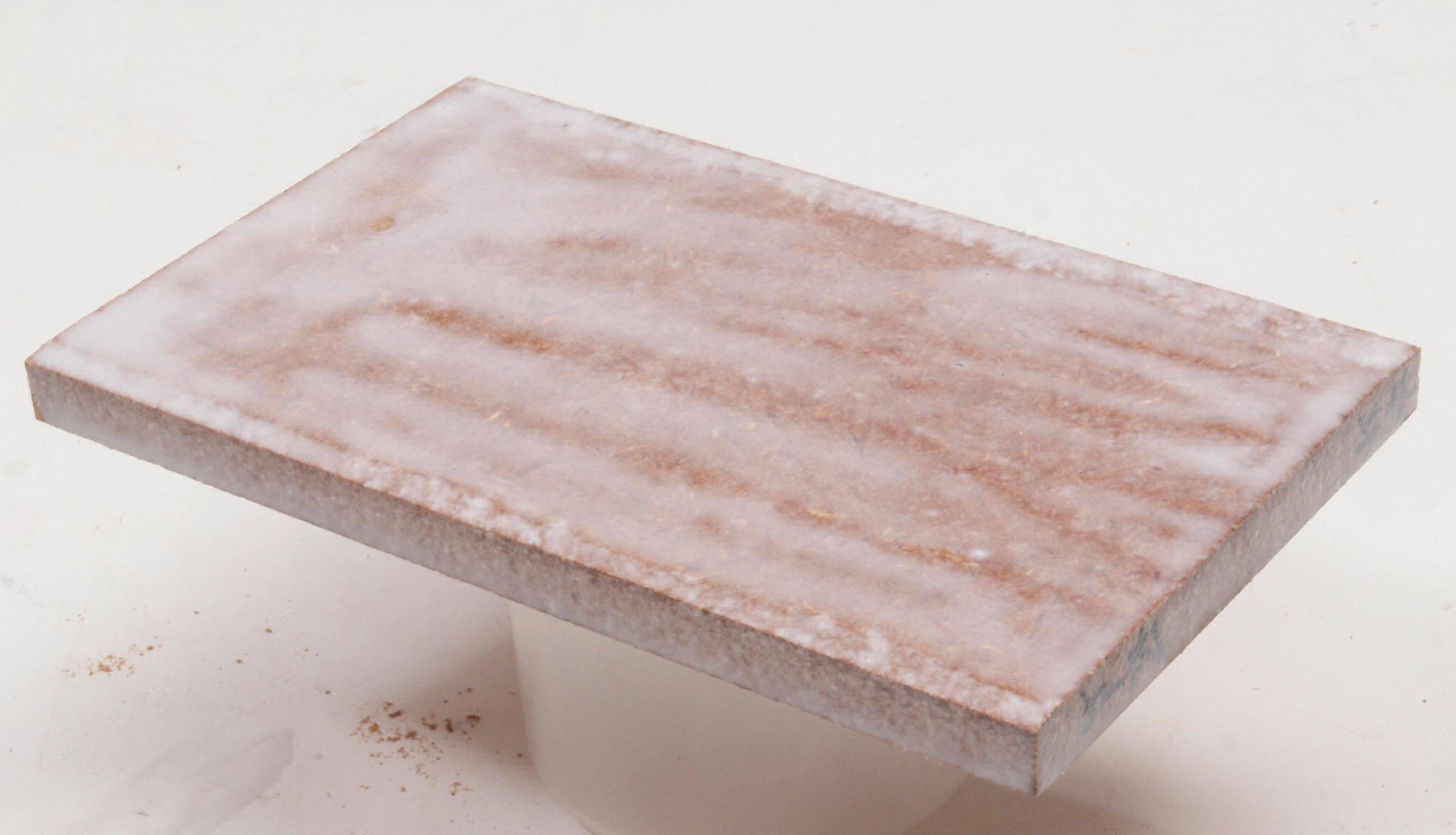

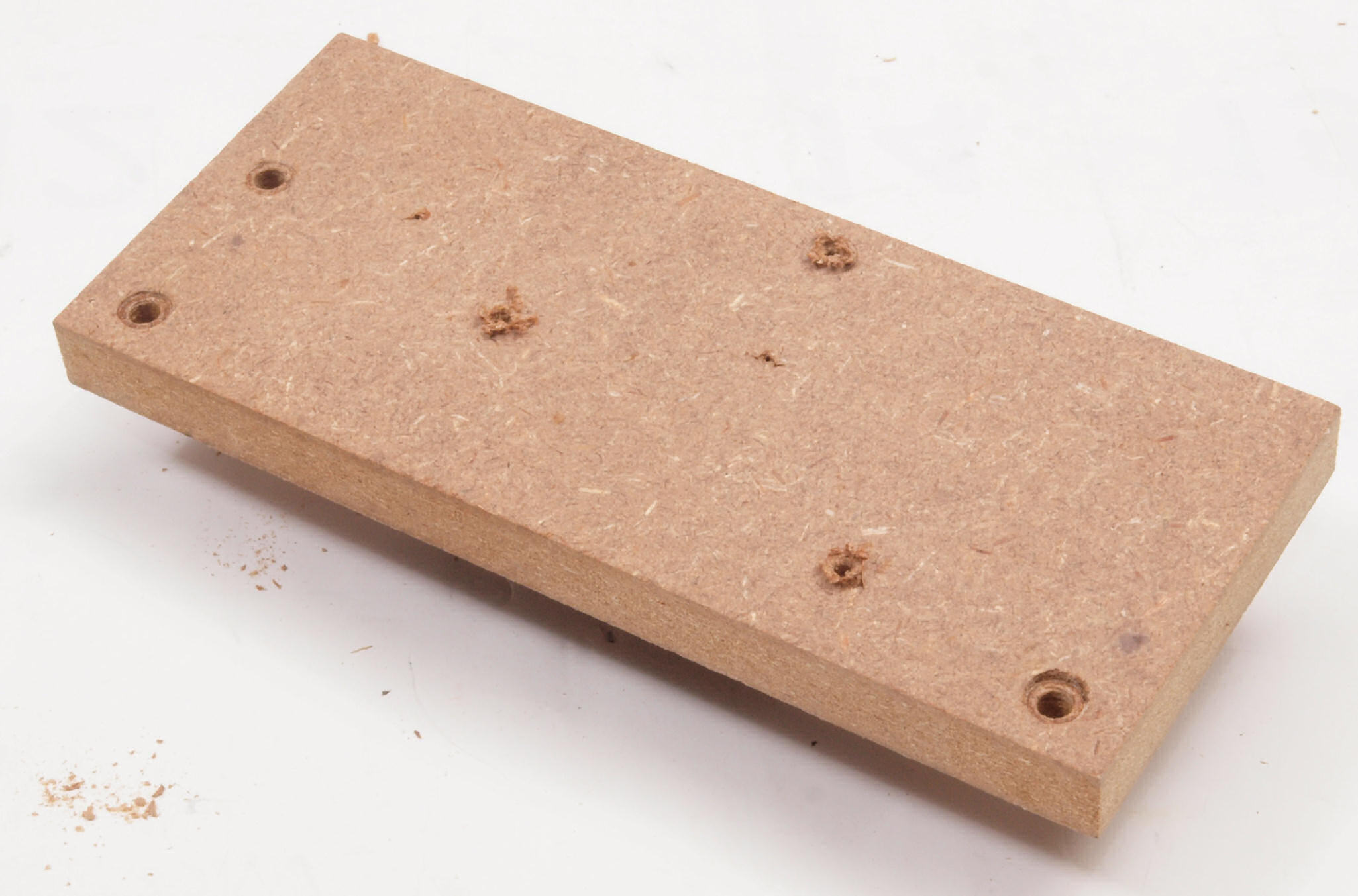

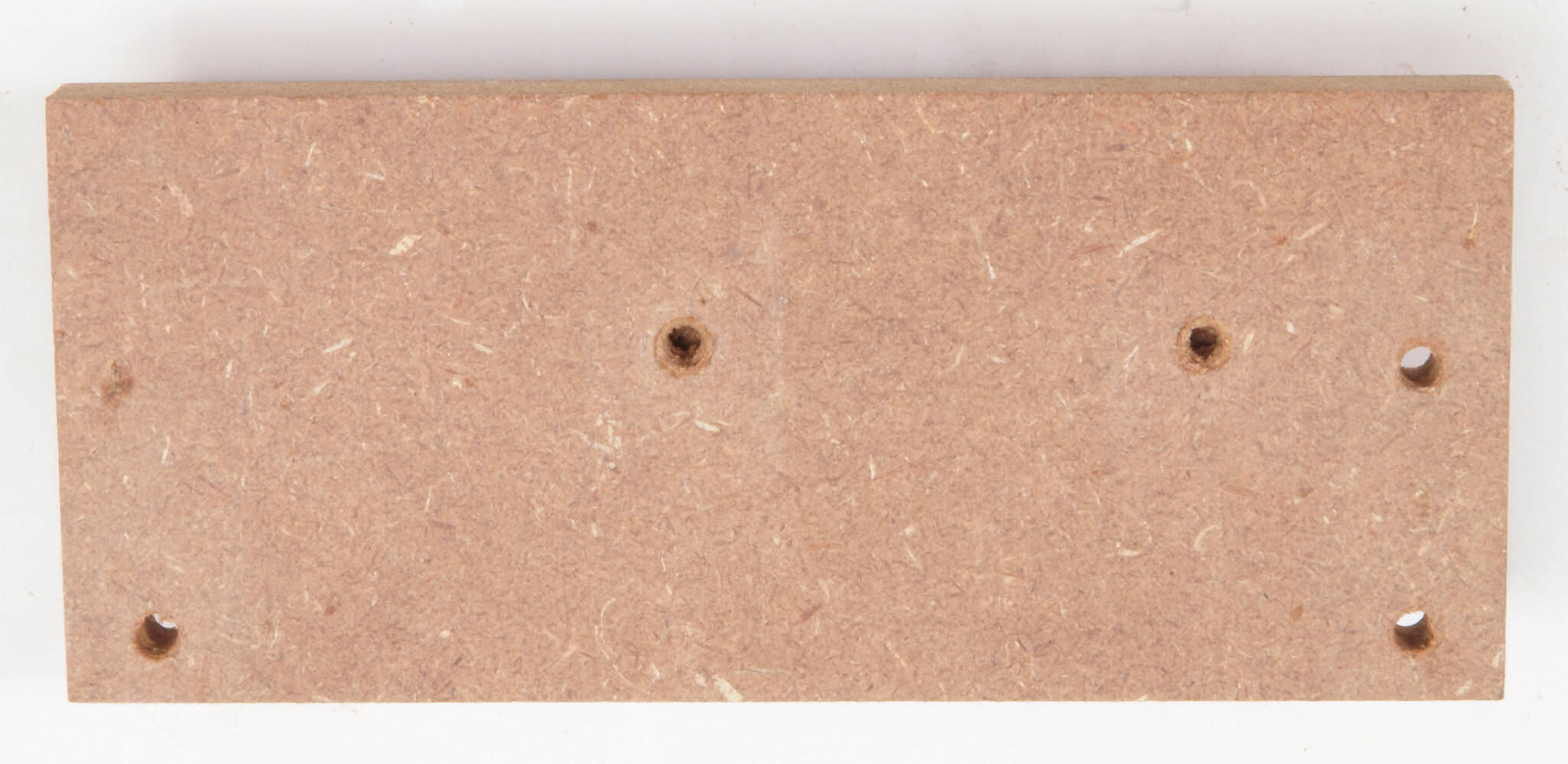

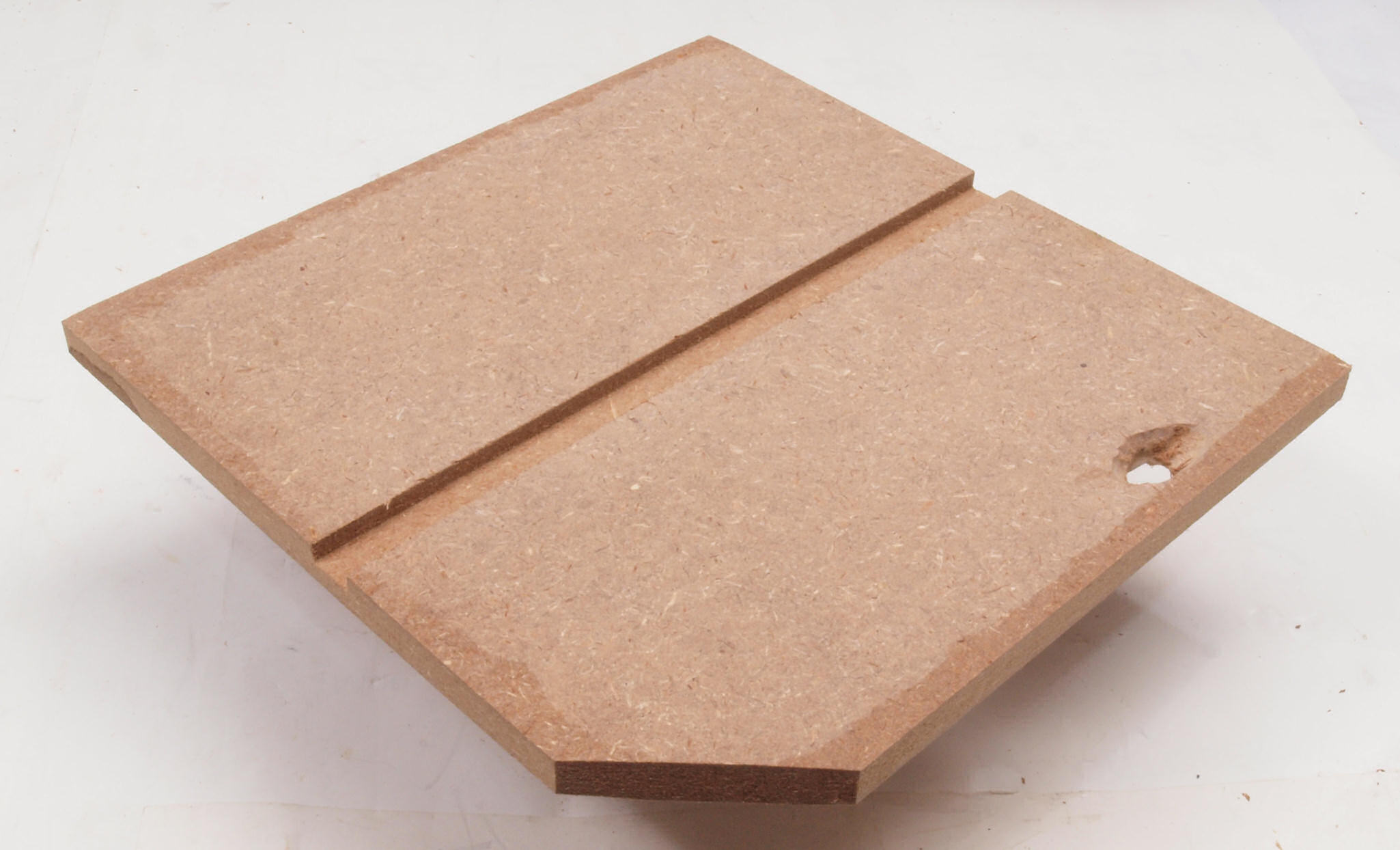

Ｃ８１．　修理前　チャンバー仕切圧縮板。

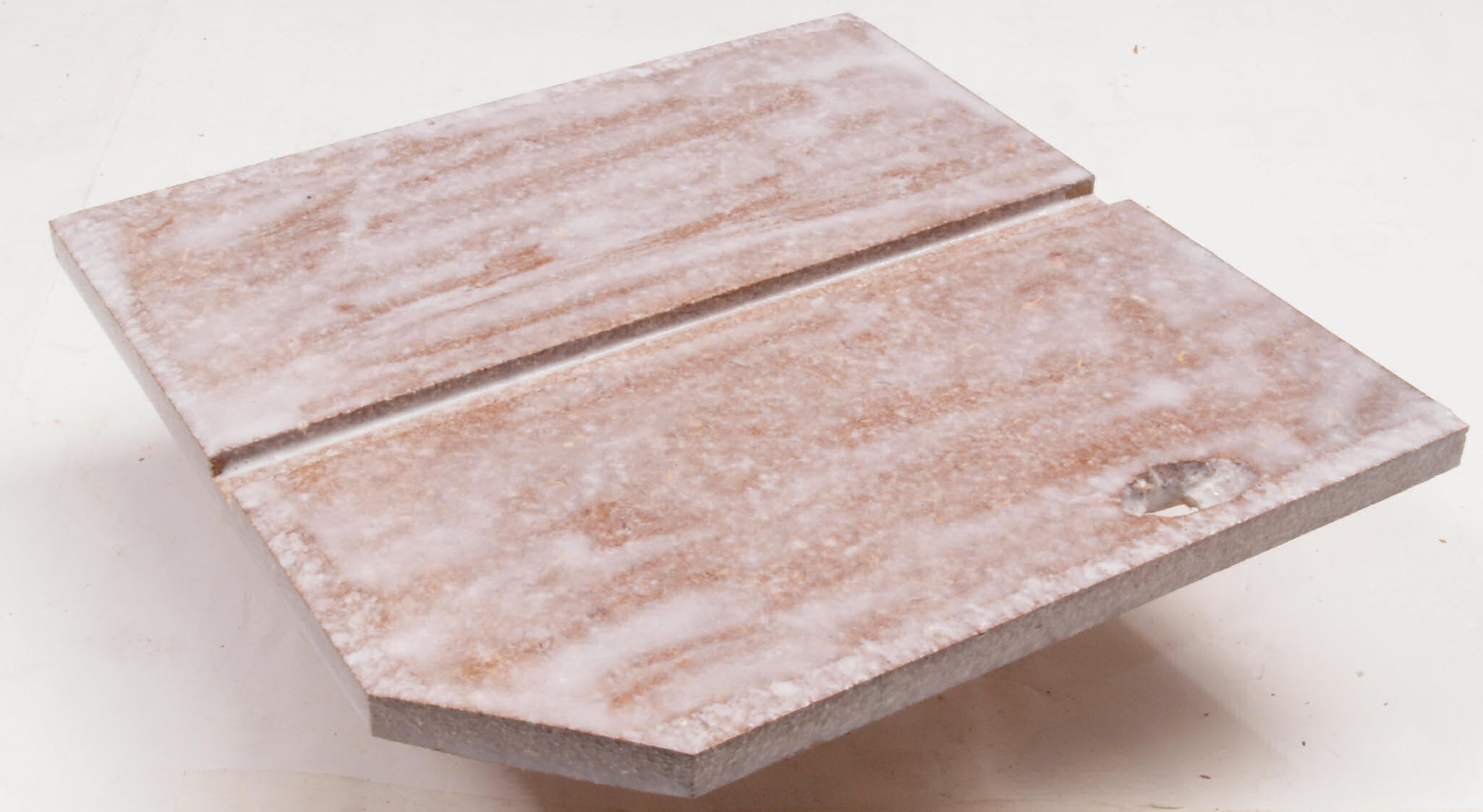

Ｃ８２．　修理中　チャンバー仕切圧縮板。ボンドを塗って固める。

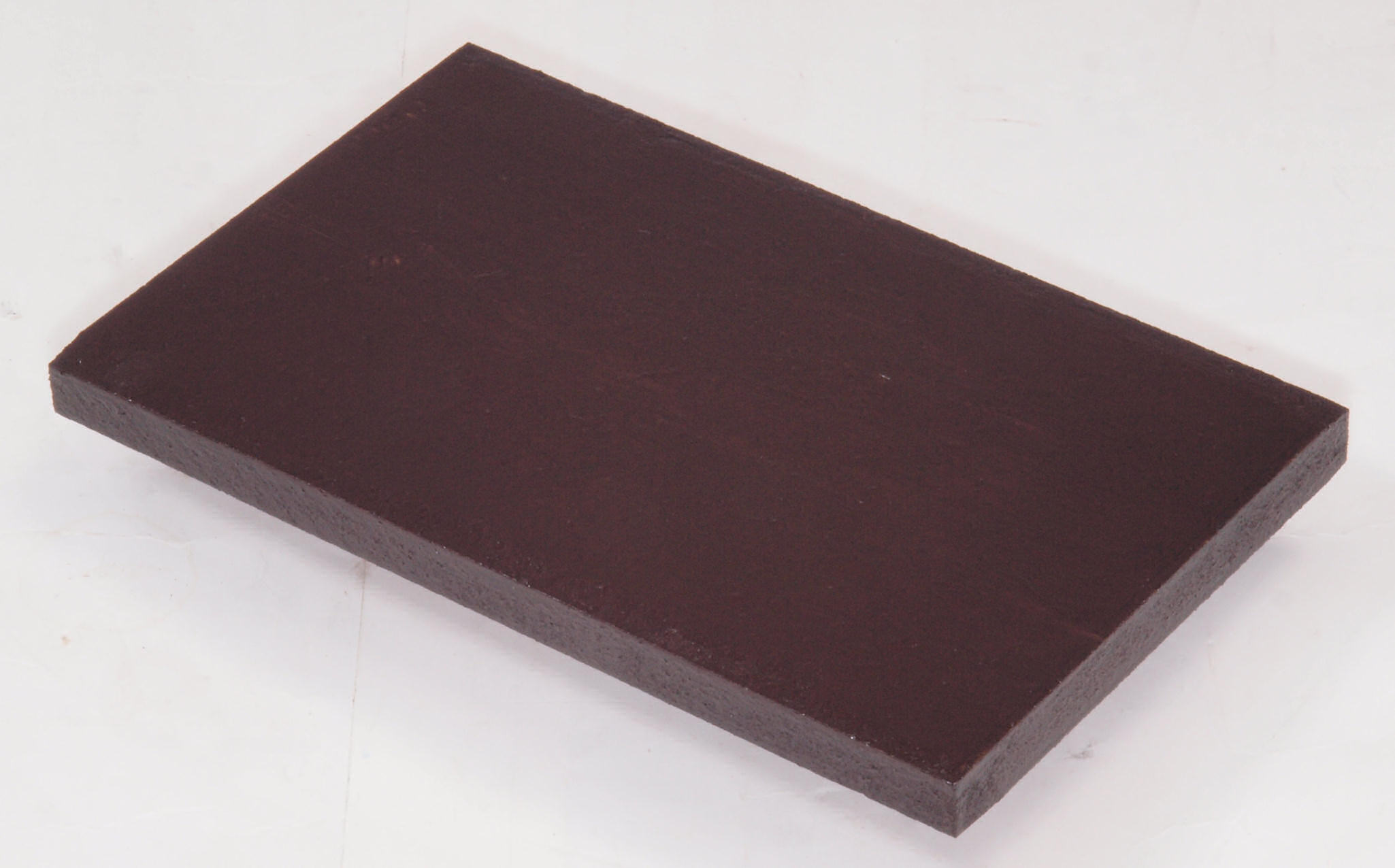

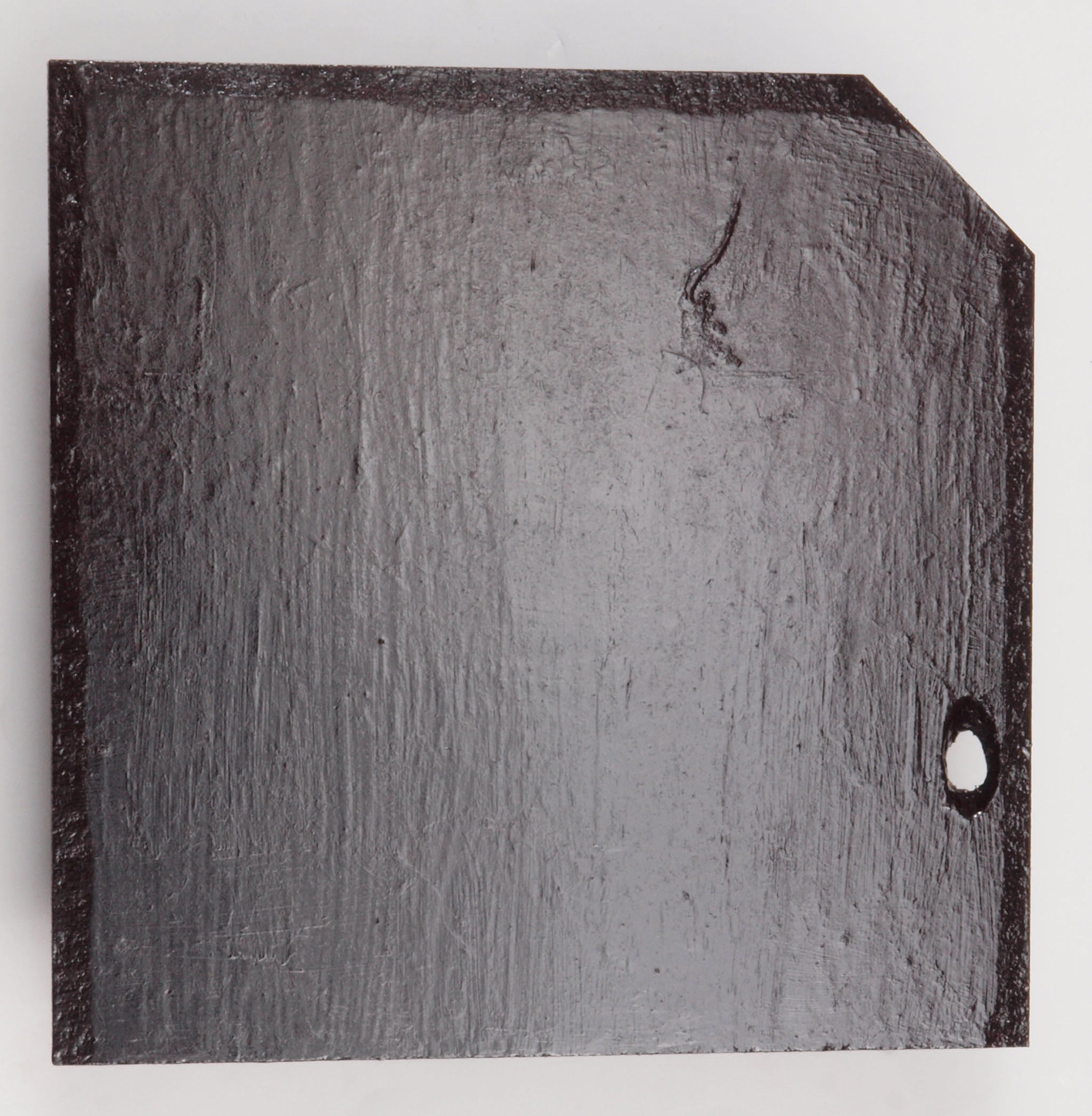

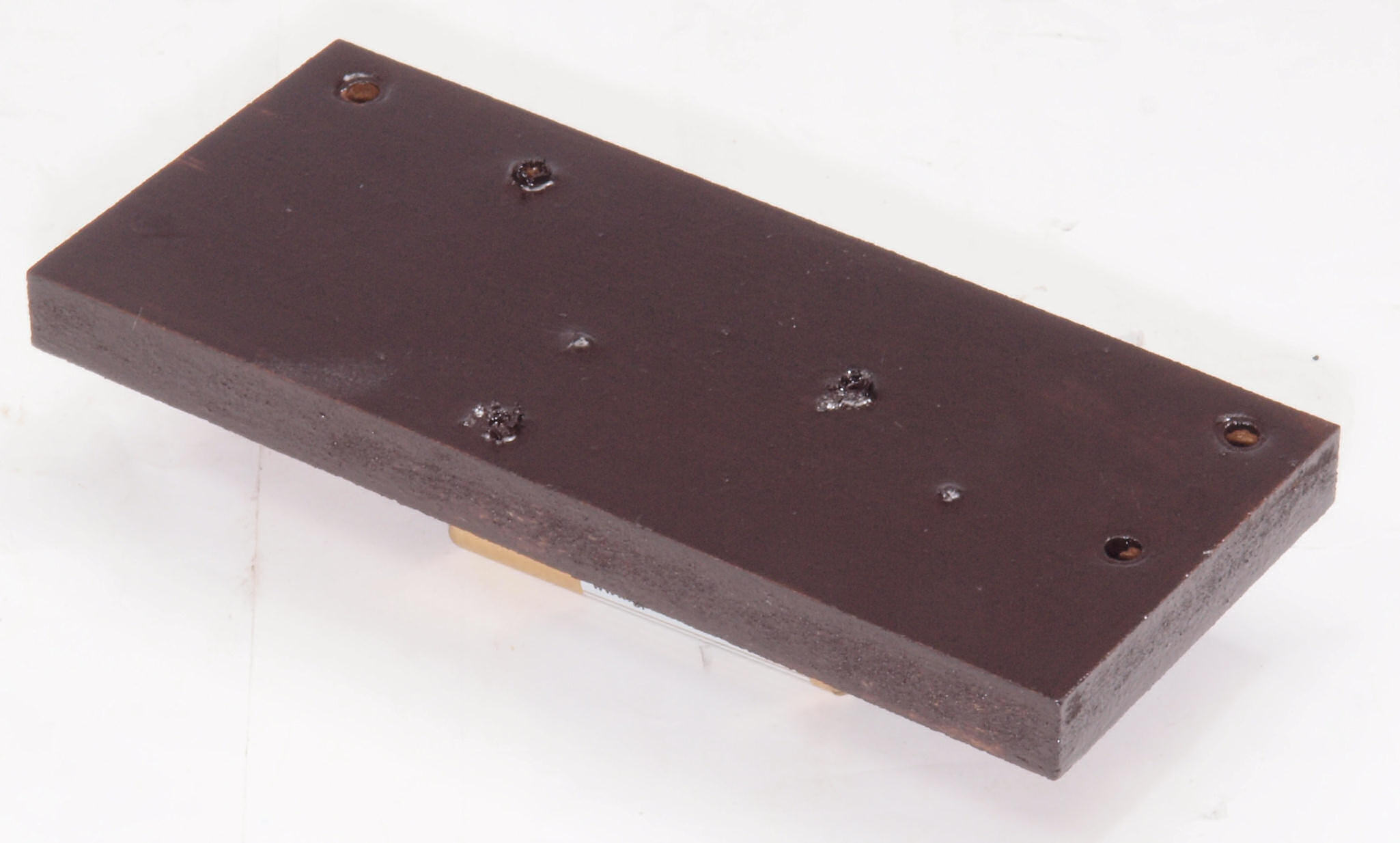

Ｃ８３．　修理後　チャンバー仕切圧縮板。さらに、塗装する。

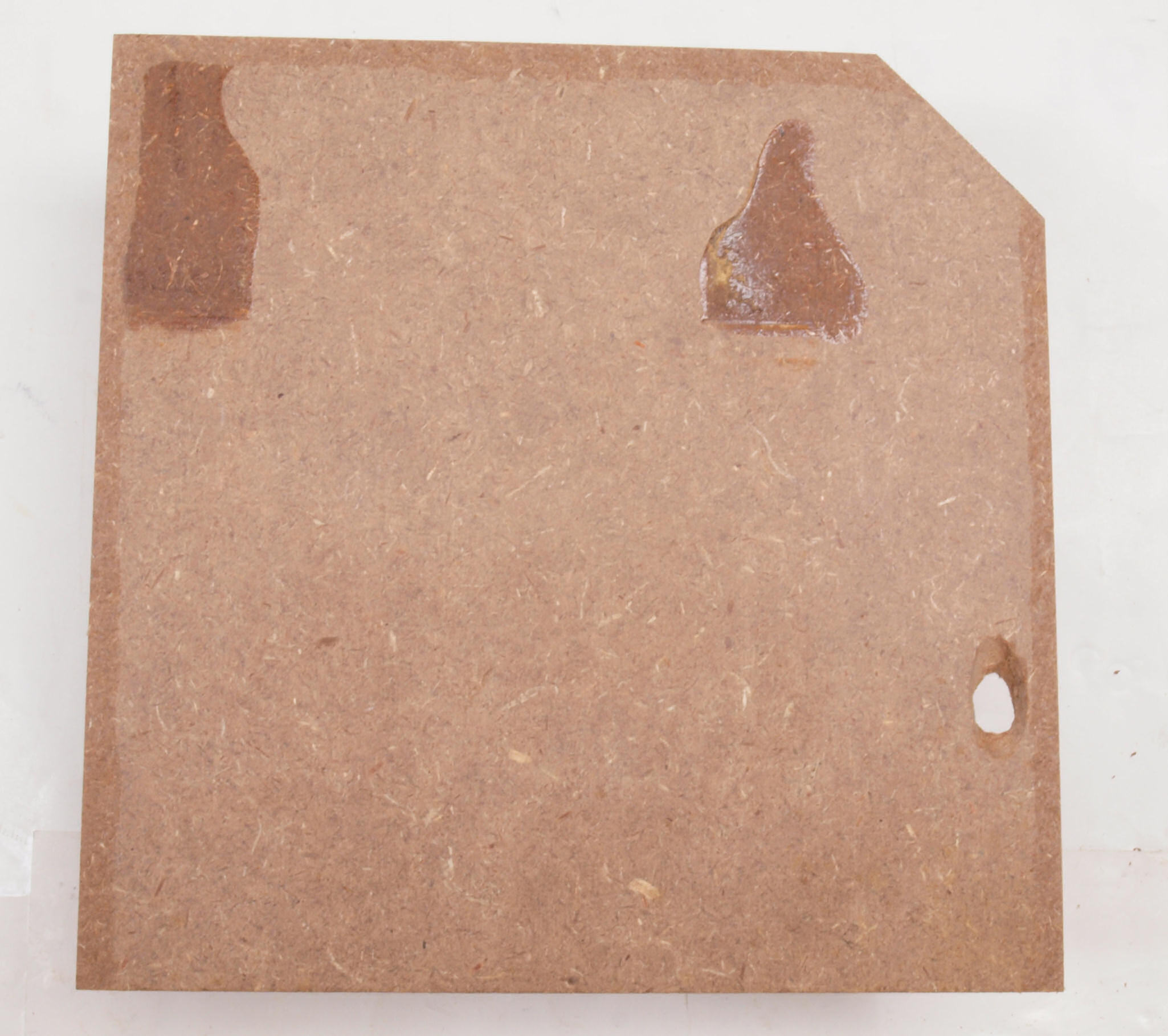

Ｃ８４．　修理前　チャンバー仕切圧縮板裏。
Ｃ８５．　修理中　チャンバー仕切圧縮板裏。ボンドを塗って固める。
Ｃ８６．　修理後　チャンバー仕切圧縮板裏。　さらに、塗装する。
Ｃ８７．　修理中　チャンバー仕切圧縮板裏反対側。
Ｃ８８．　修理中　チャンバー仕切圧縮板裏反対側。ボンドを塗って固める。
Ｃ８９．　修理後　チャンバー仕切圧縮板裏反対側。　さらに、塗装する。

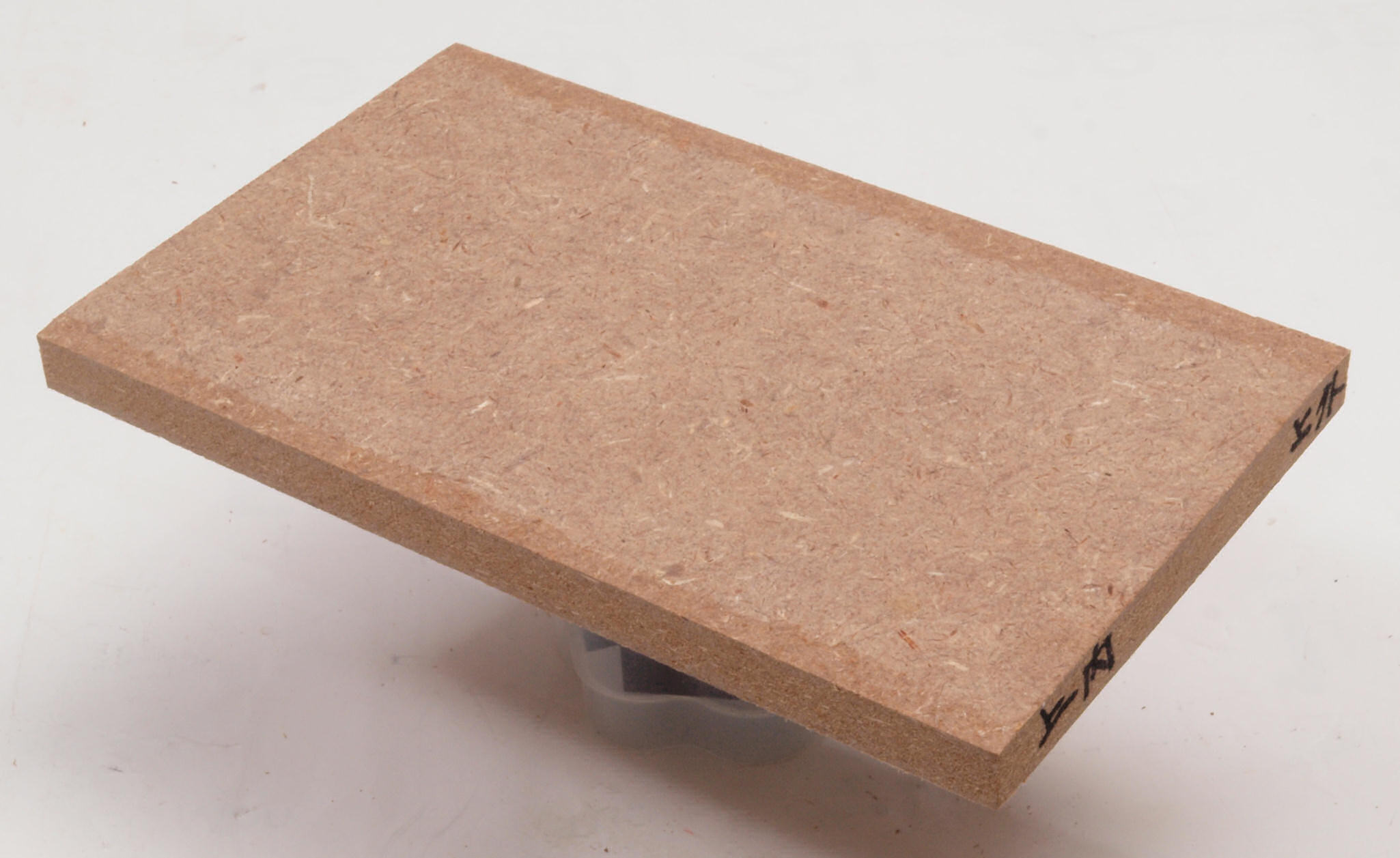

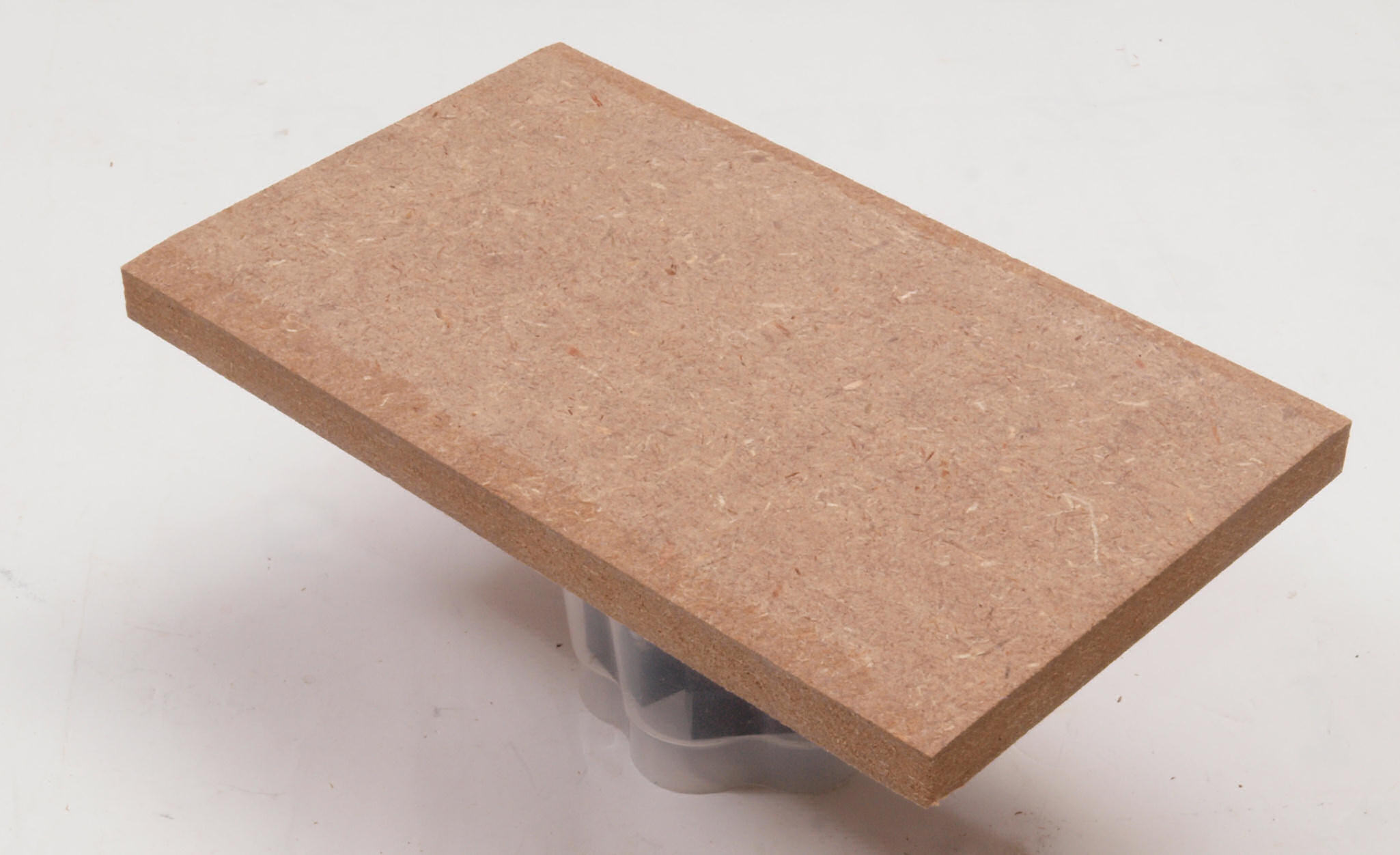

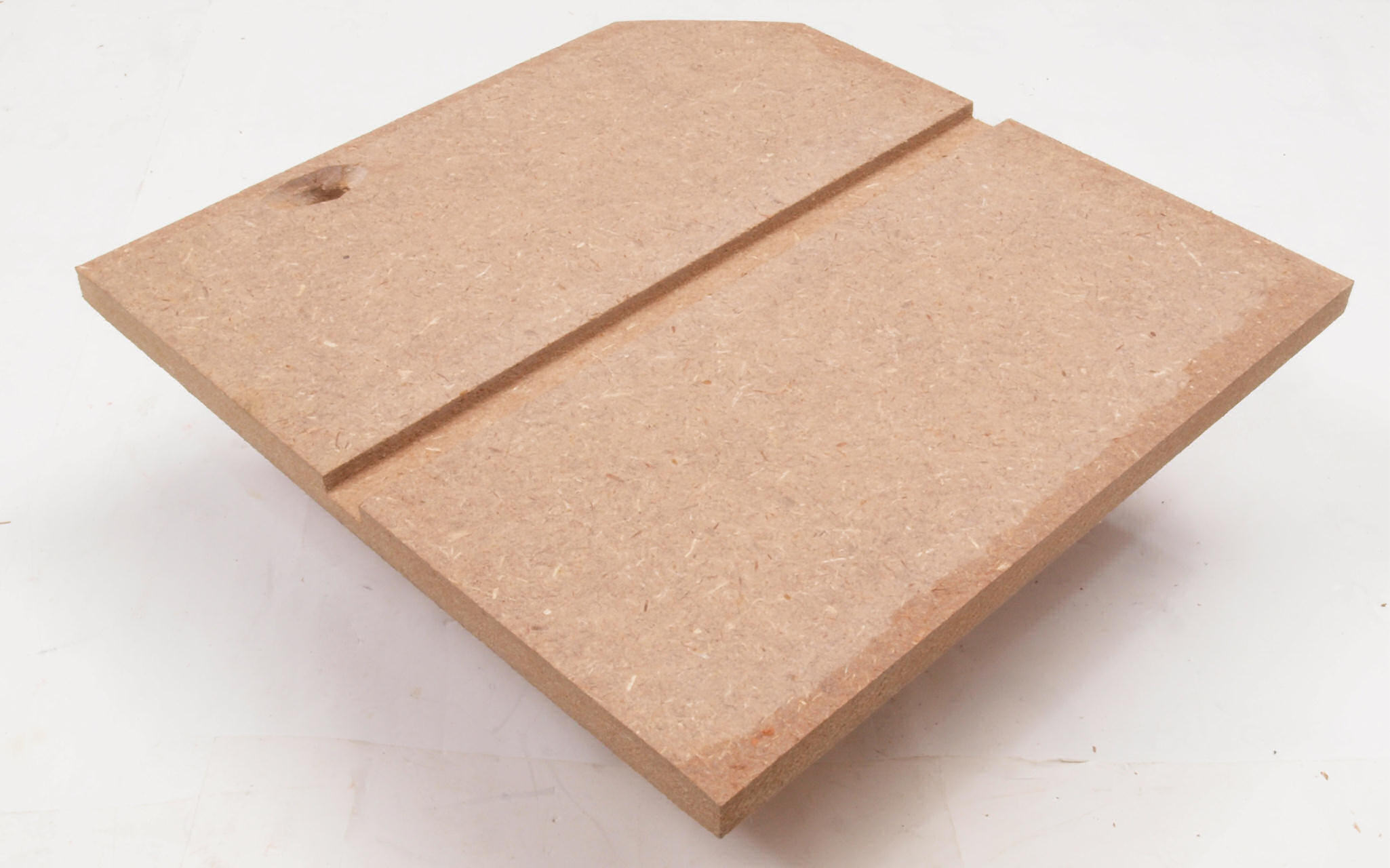

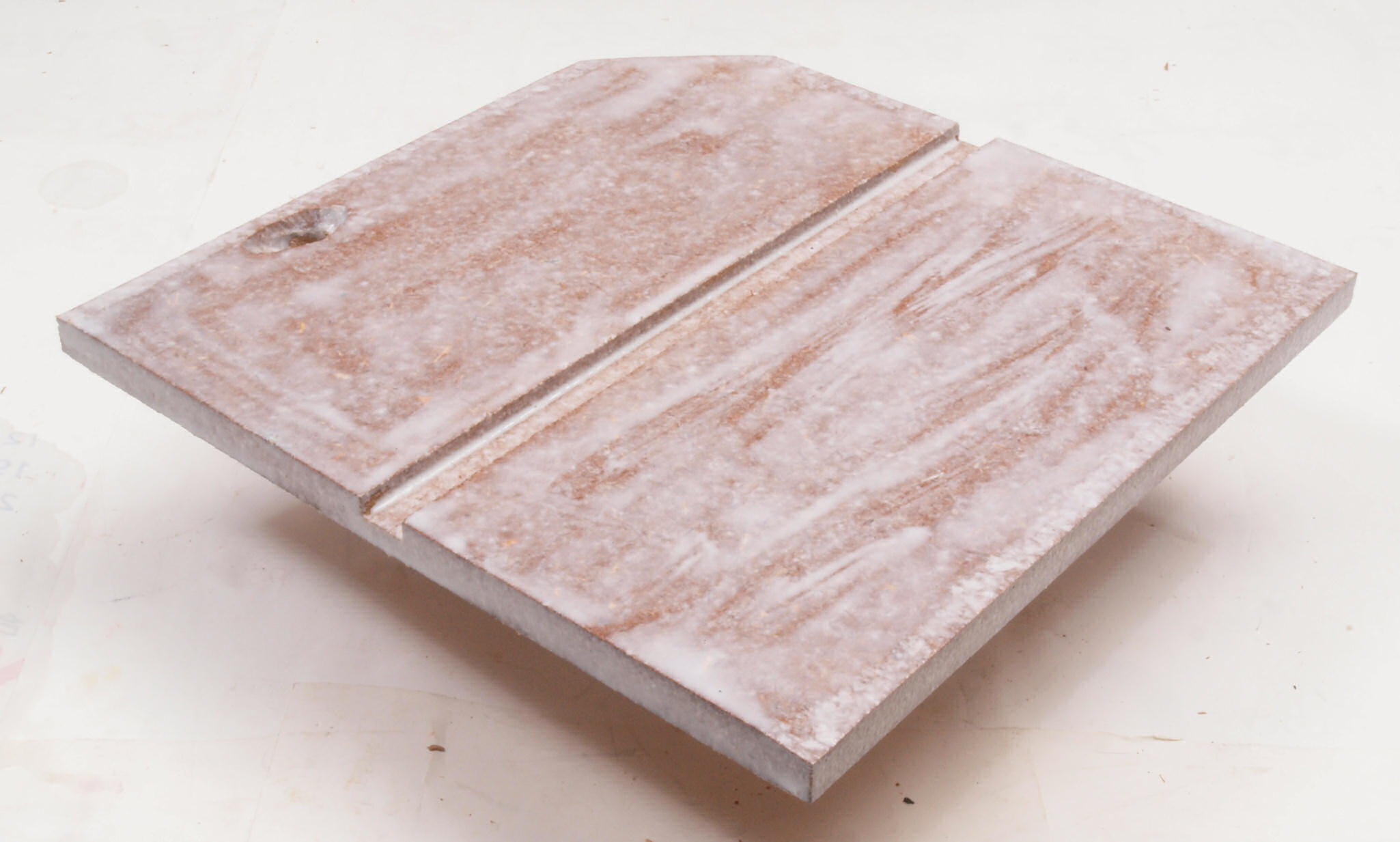

Ｃ９１．　修理前　チャンバー仕切圧縮板２。

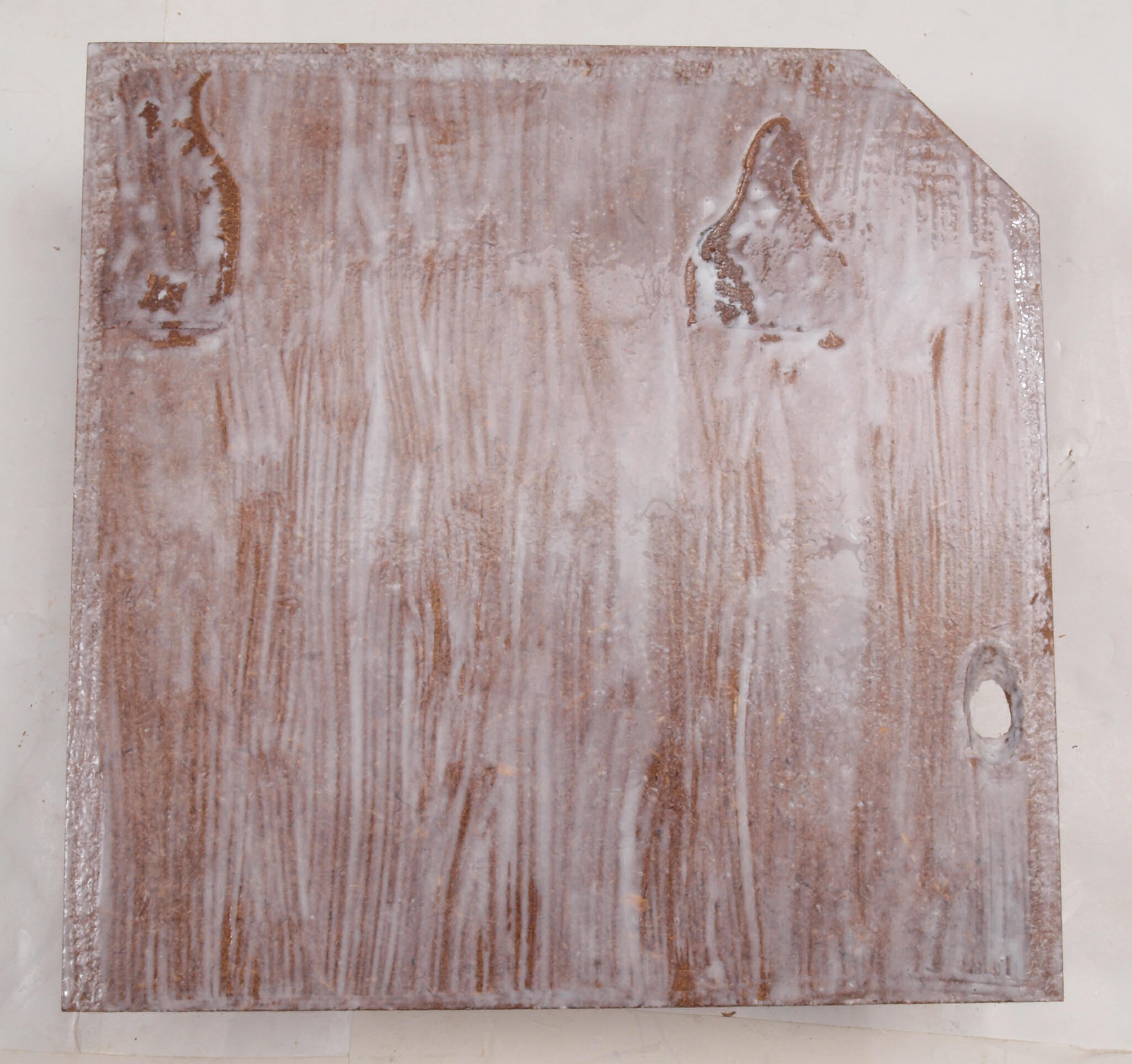

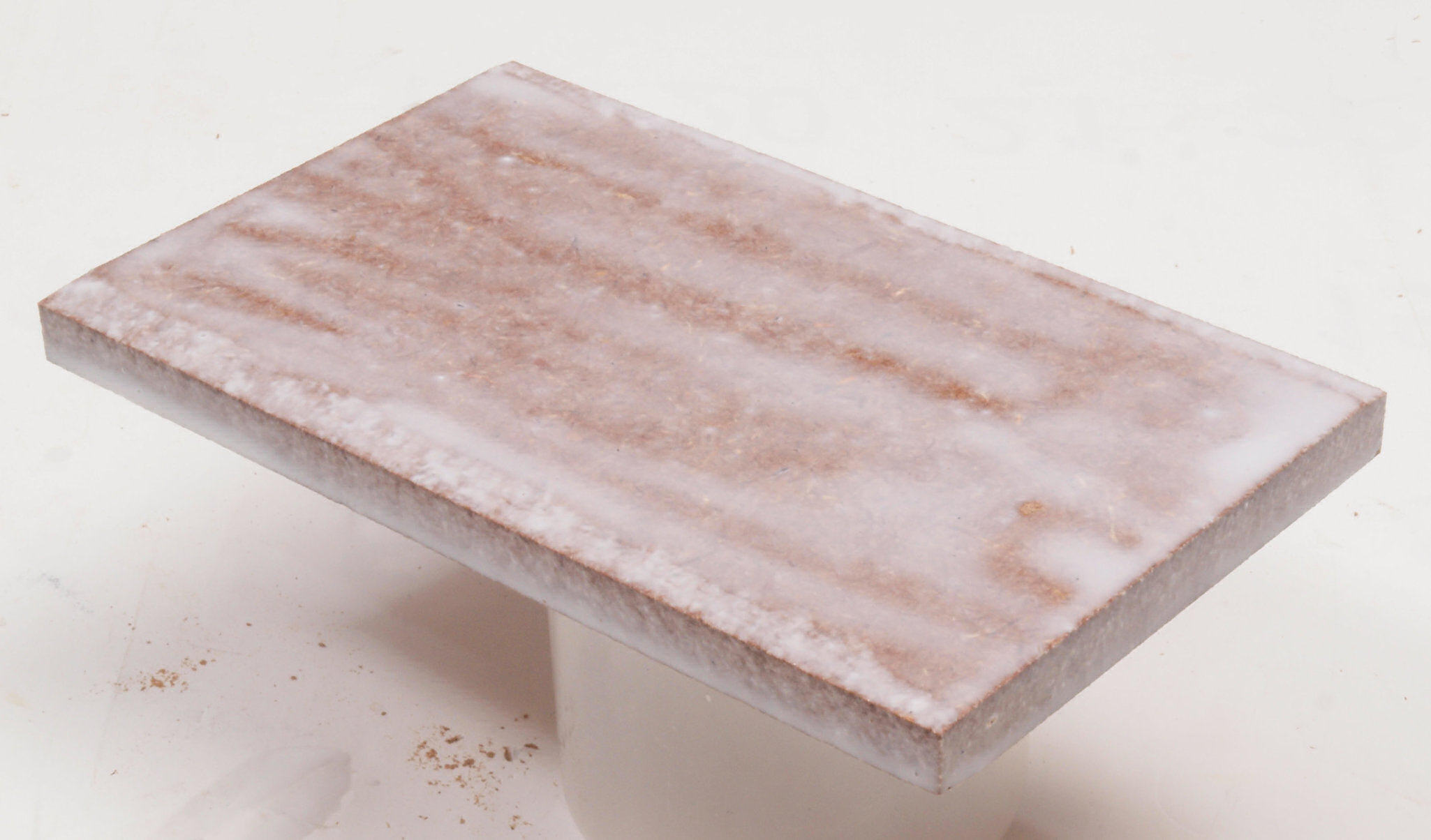

Ｃ９２．　修理中　チャンバー仕切圧縮板２。ボンドを塗って固める。

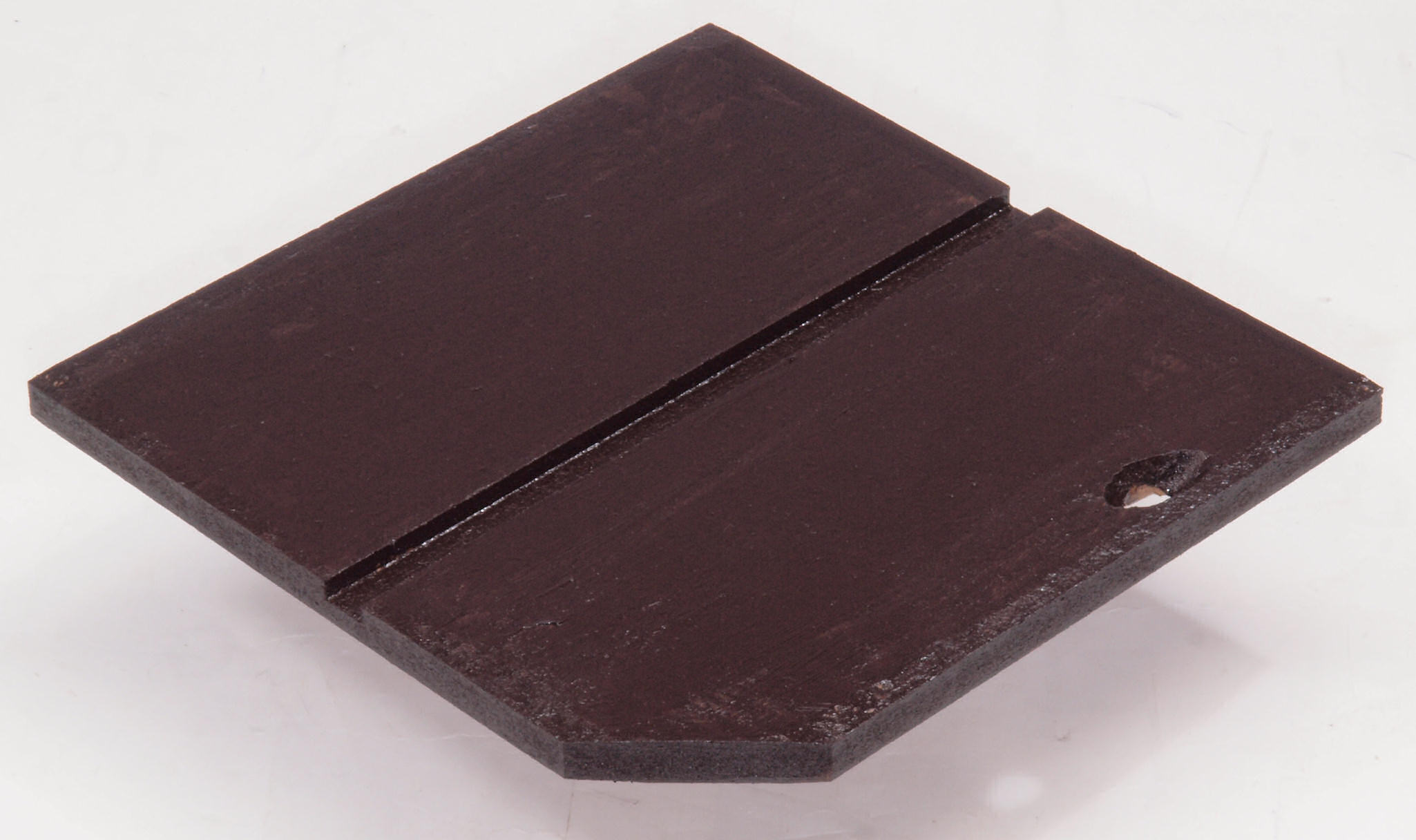

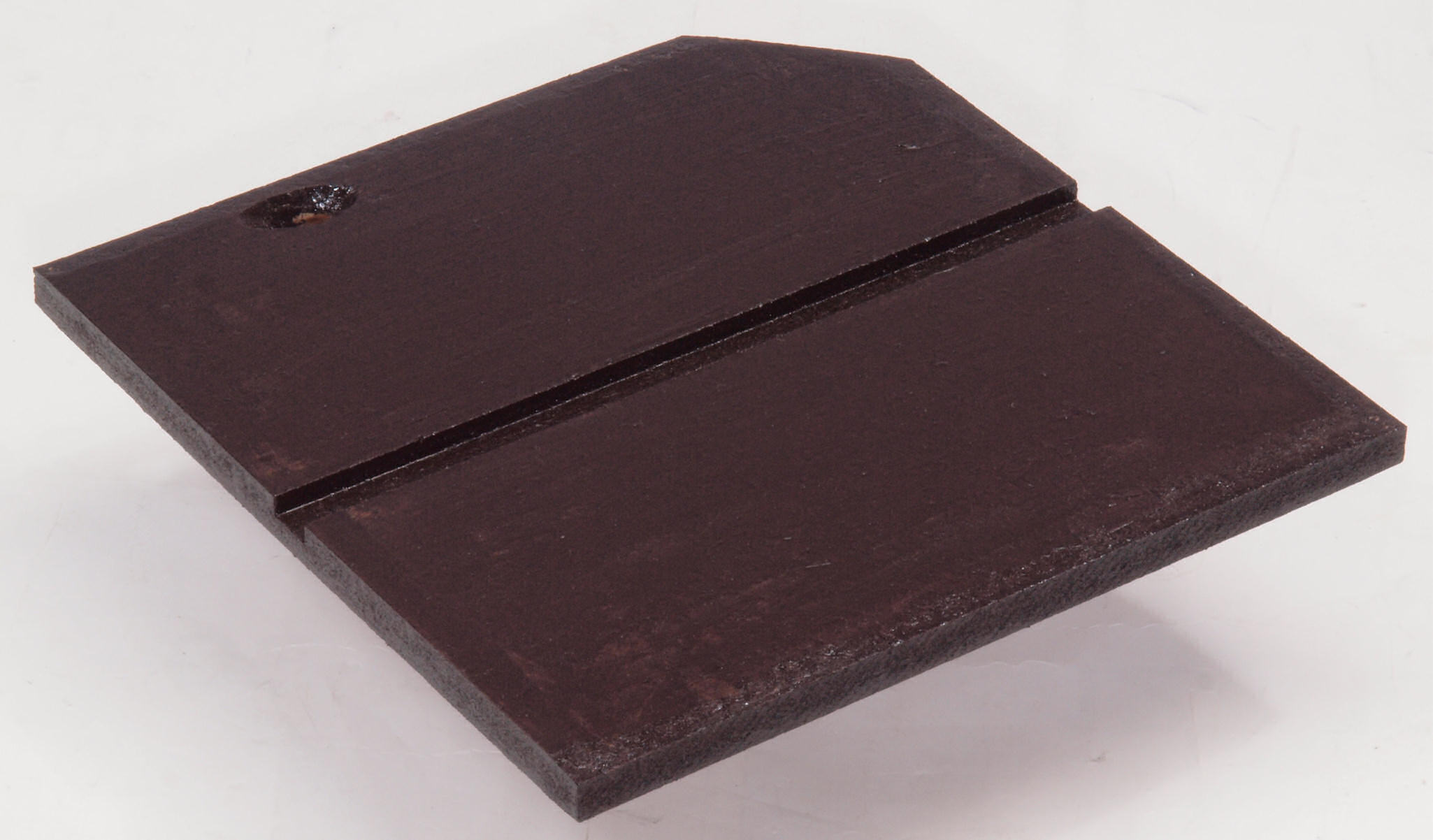

Ｃ９３．　修理後　チャンバー仕切圧縮板２。　さらに、塗装する。
Ｃ９４．　修理前　チャンバー仕切圧縮板２裏。
Ｃ９５．　修理中　チャンバー仕切圧縮板２裏。ボンドを塗って固める。
Ｃ９６．　修理後　チャンバー仕切圧縮板２裏。　さらに、塗装する。
Ｃ９７．　修理中　チャンバー仕切圧縮板２裏反対側。
Ｃ９８．　修理中　チャンバー仕切圧縮板２裏反対側。ボンドを塗って固める。
Ｃ９９．　修理後　チャンバー仕切圧縮板２裏反対側。　さらに、塗装する。

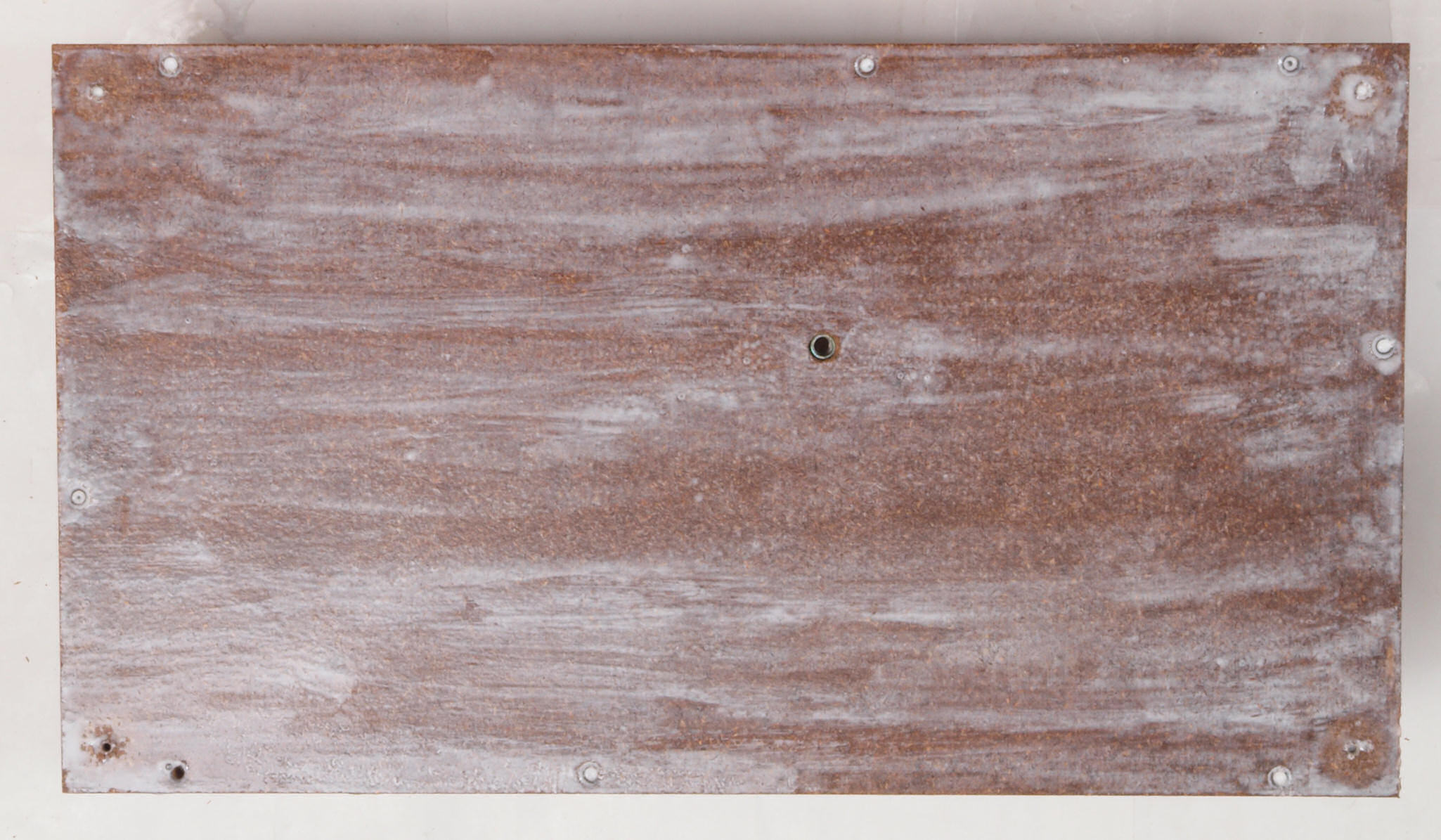

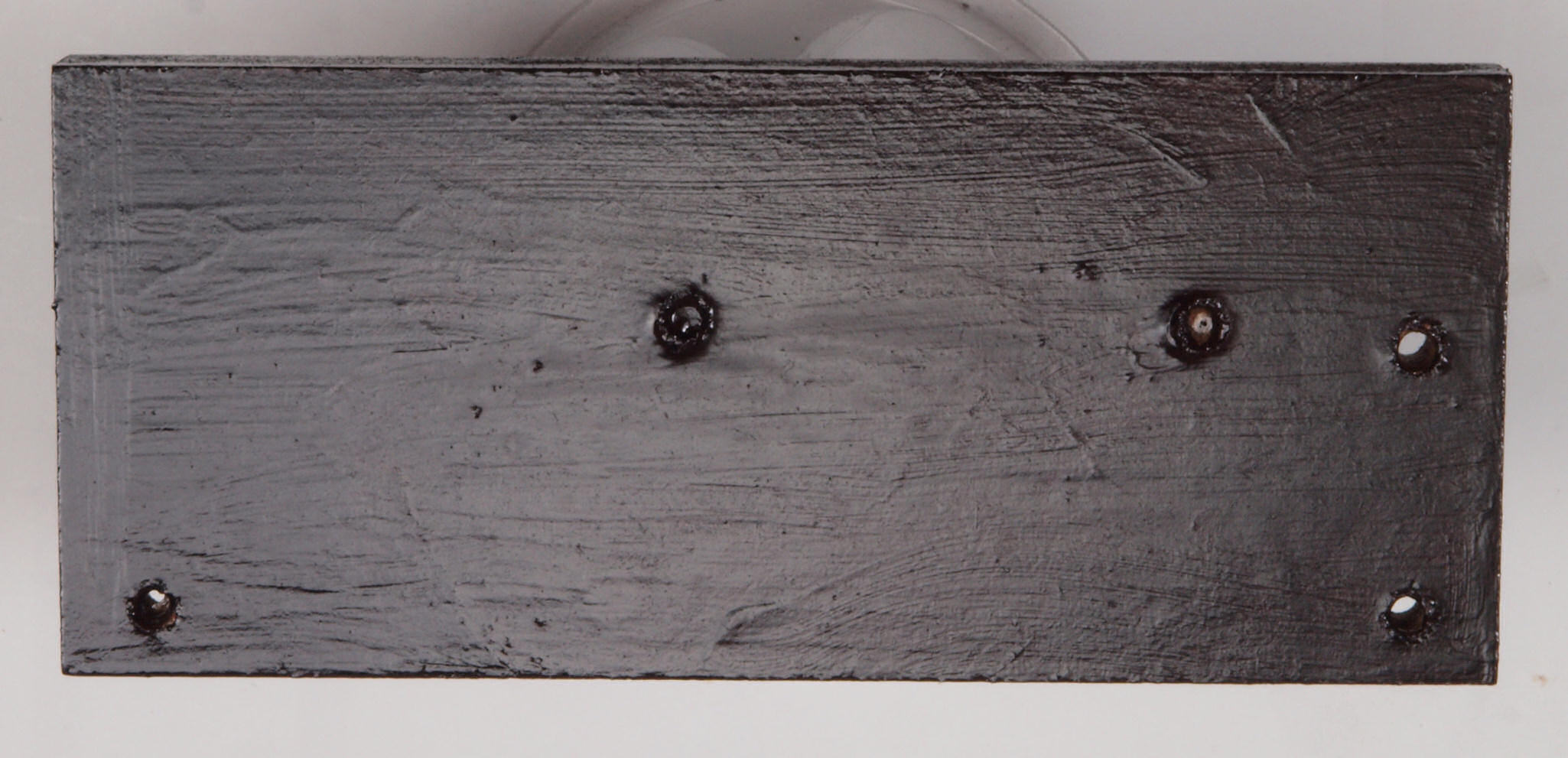

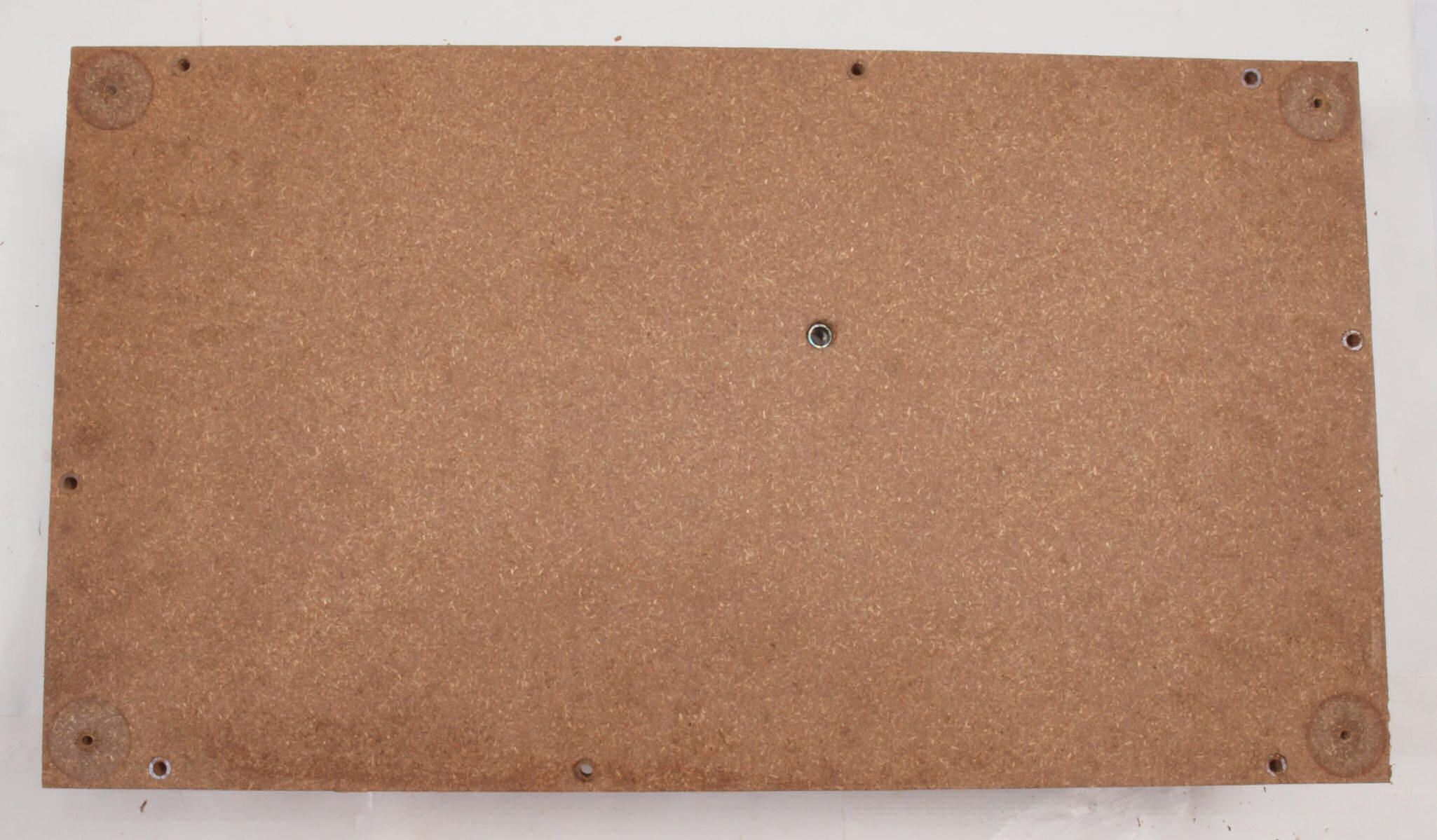

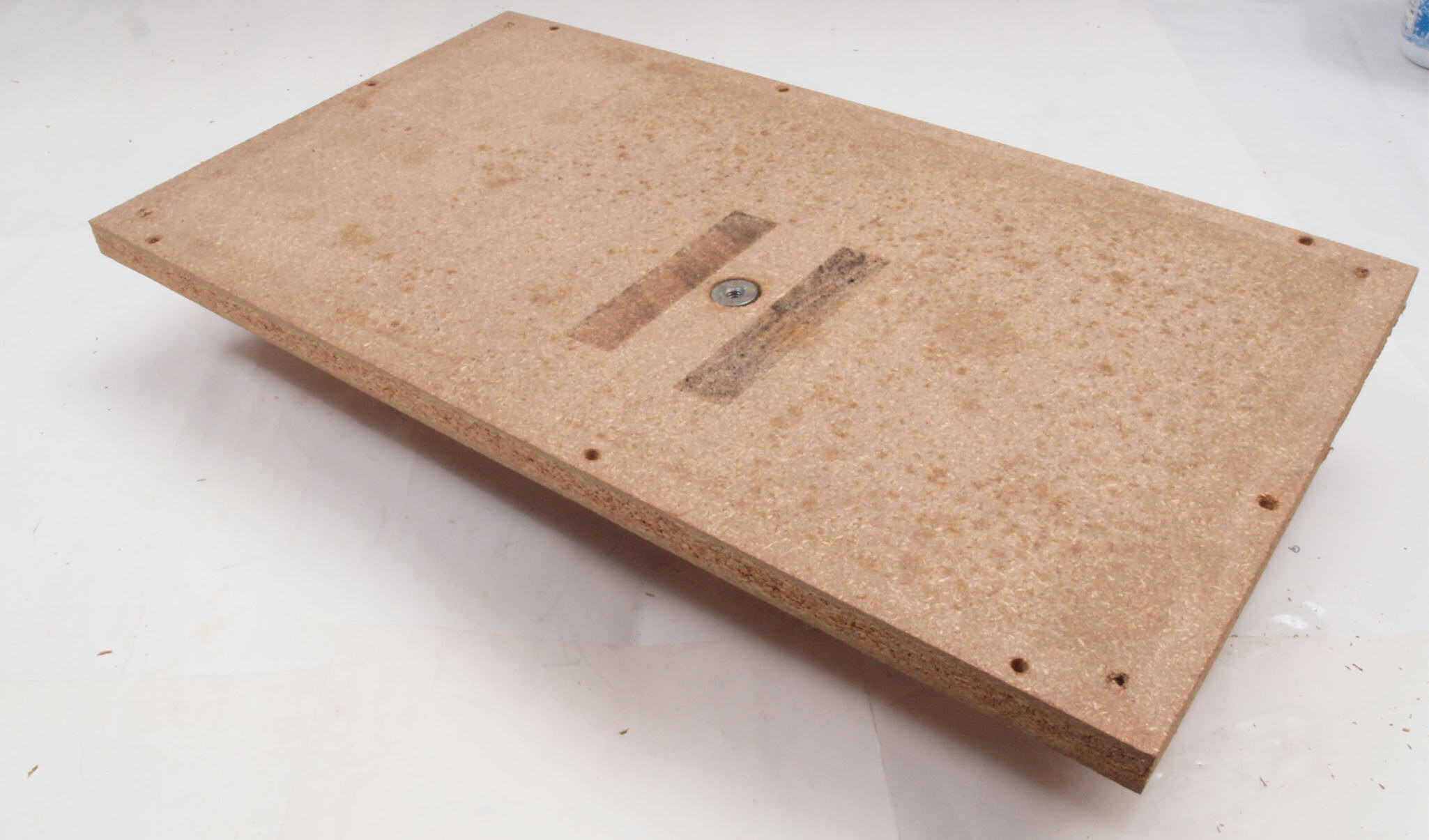

ＣＡ１．　修理前　取り外した下蓋表。

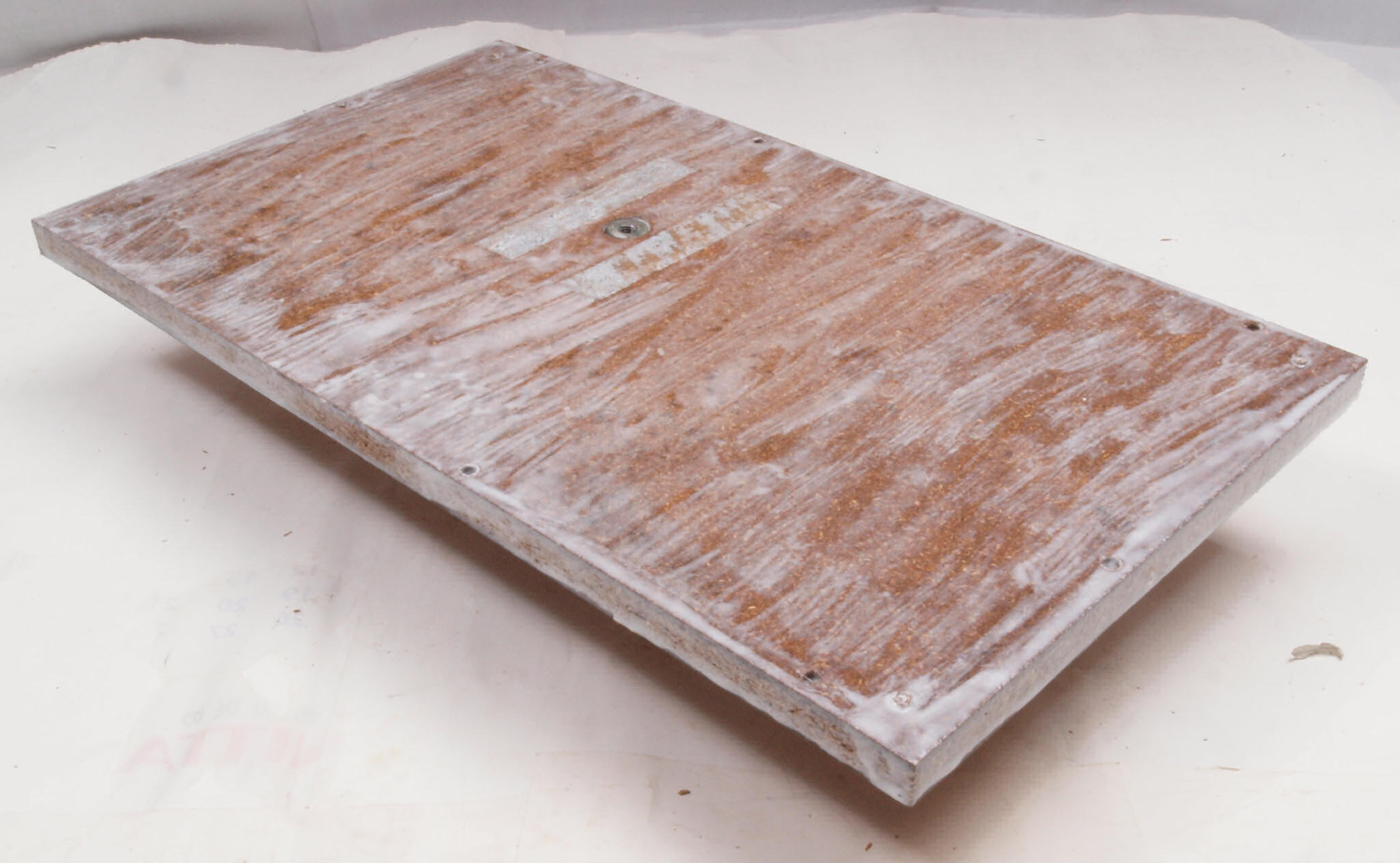

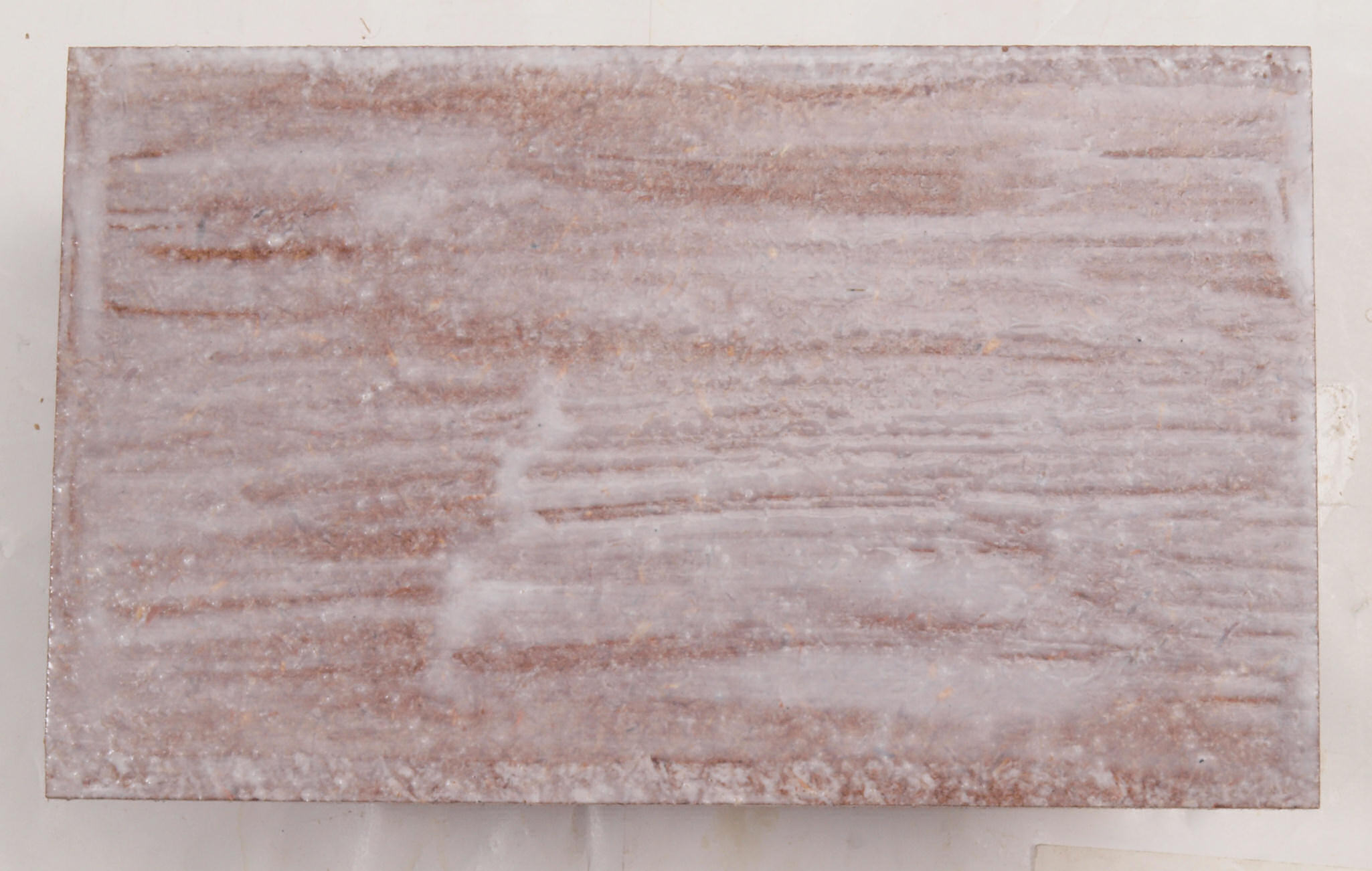

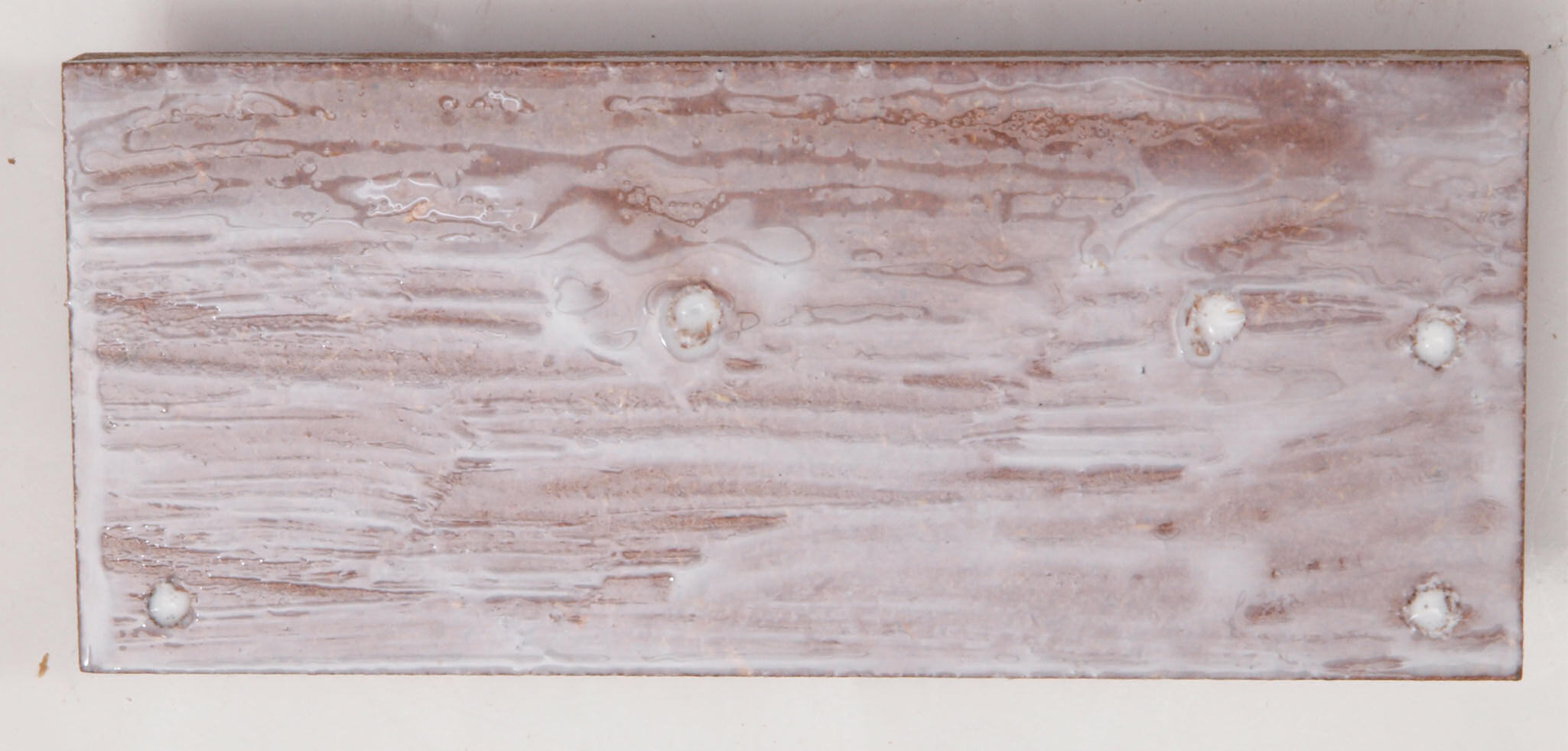

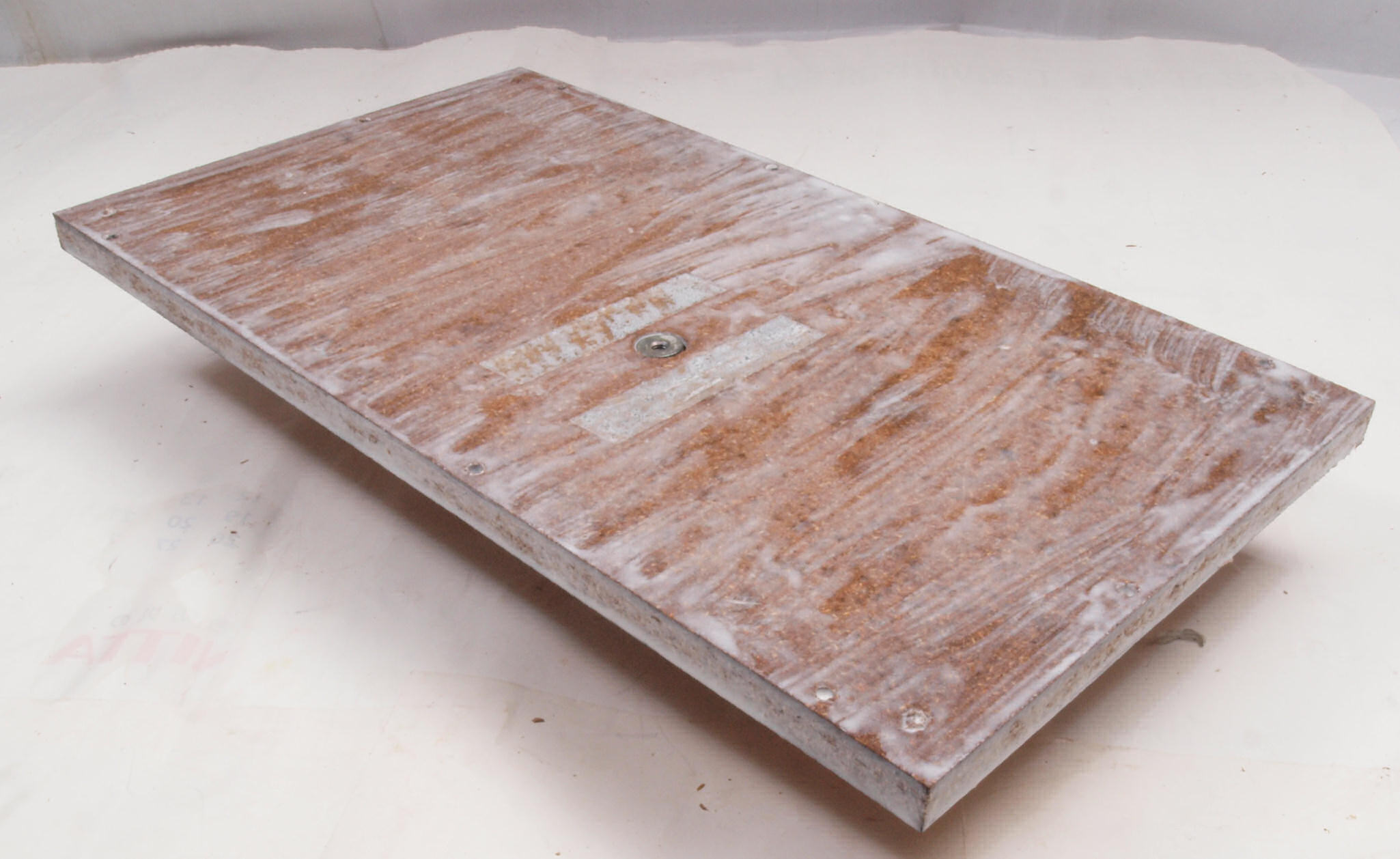

ＣＡ２．　修理中　取り外した下蓋表。ボンドを塗る。

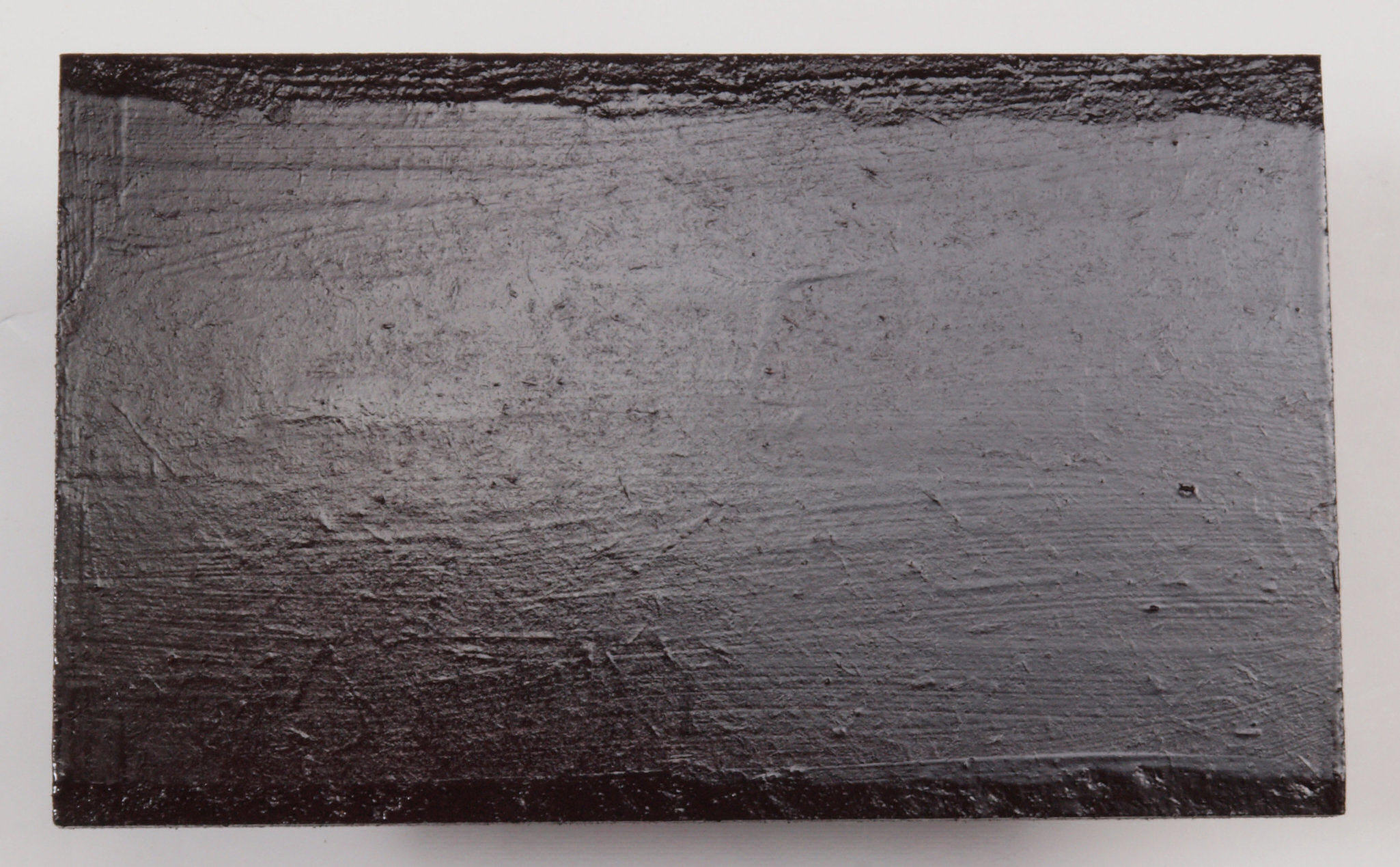

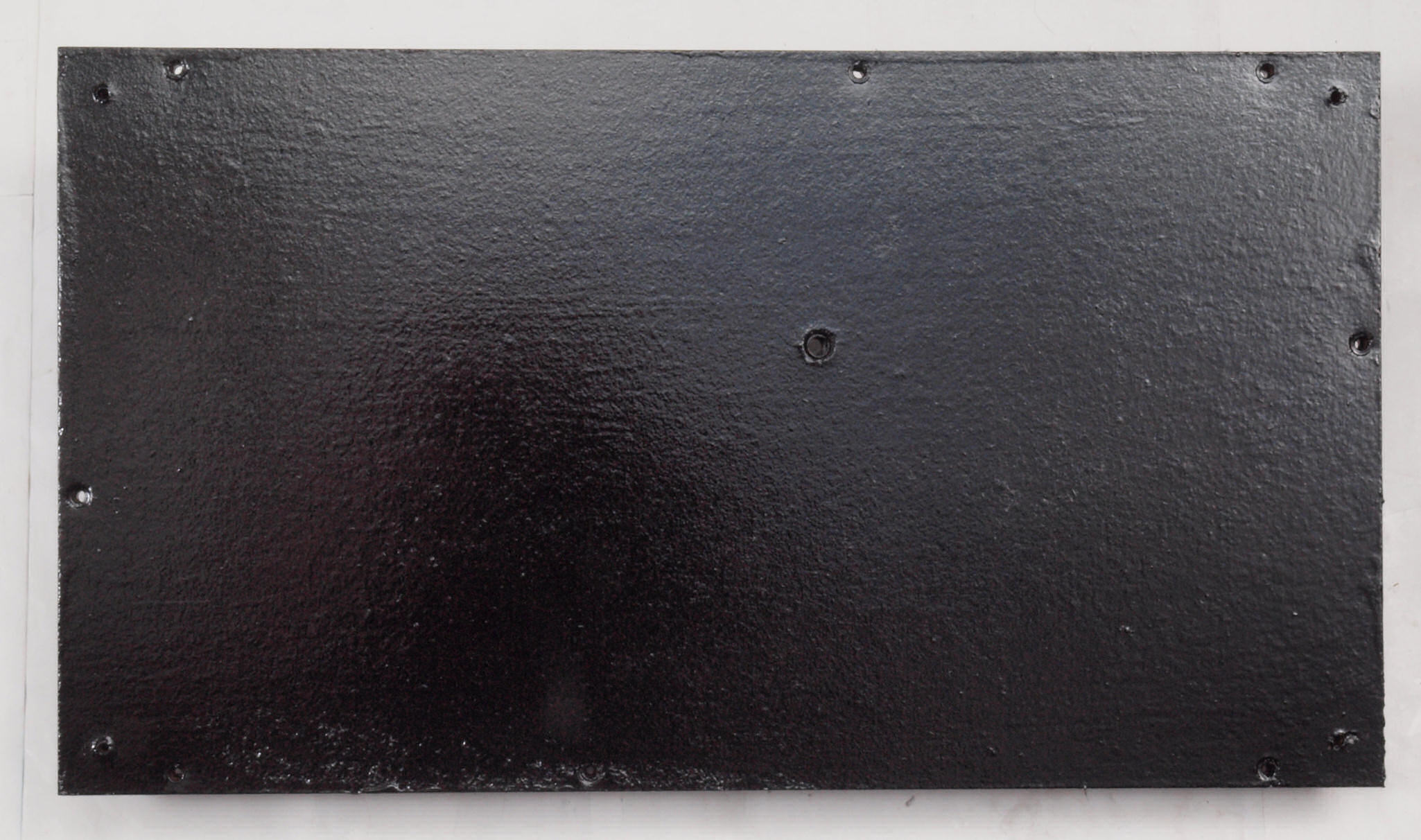

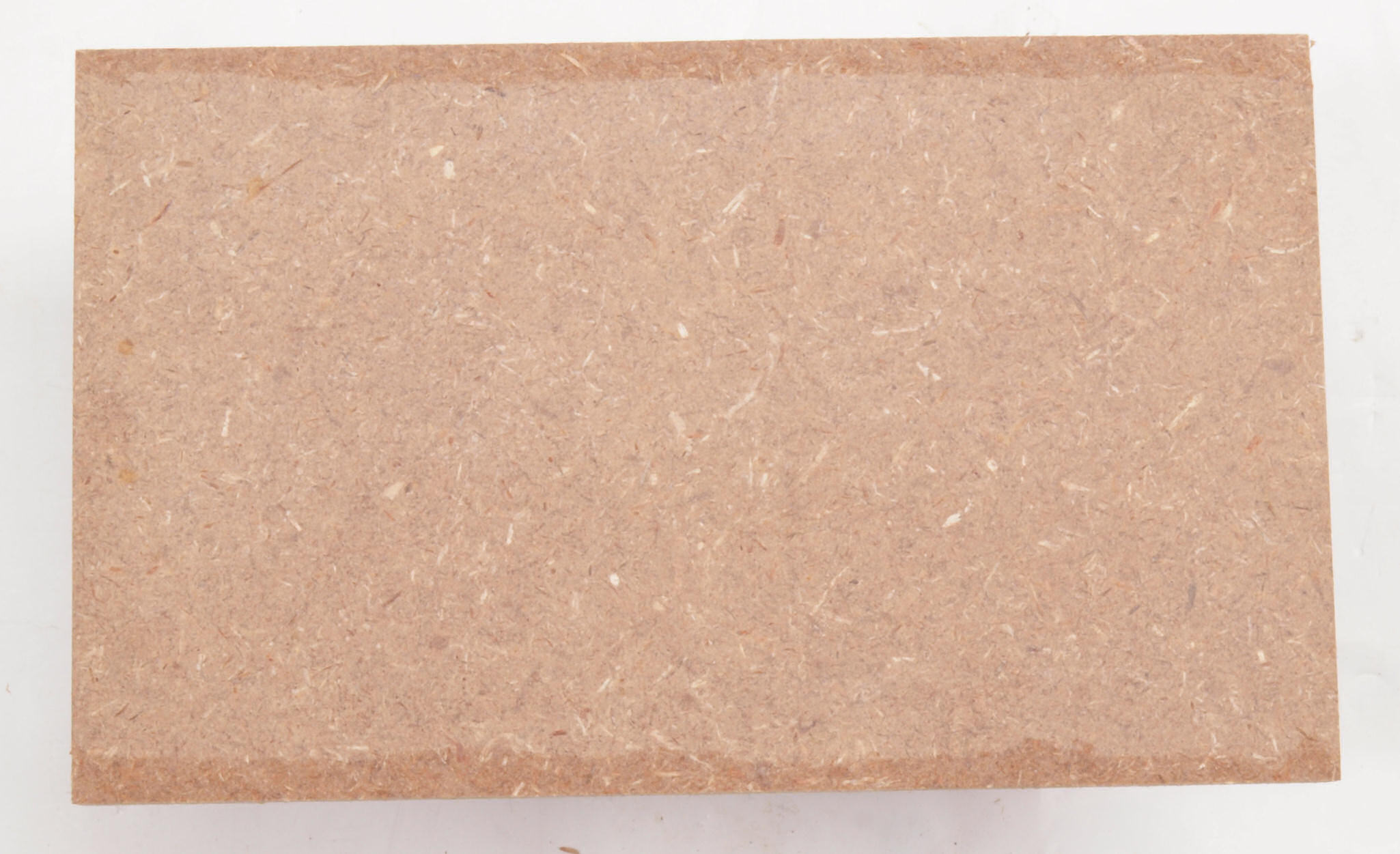

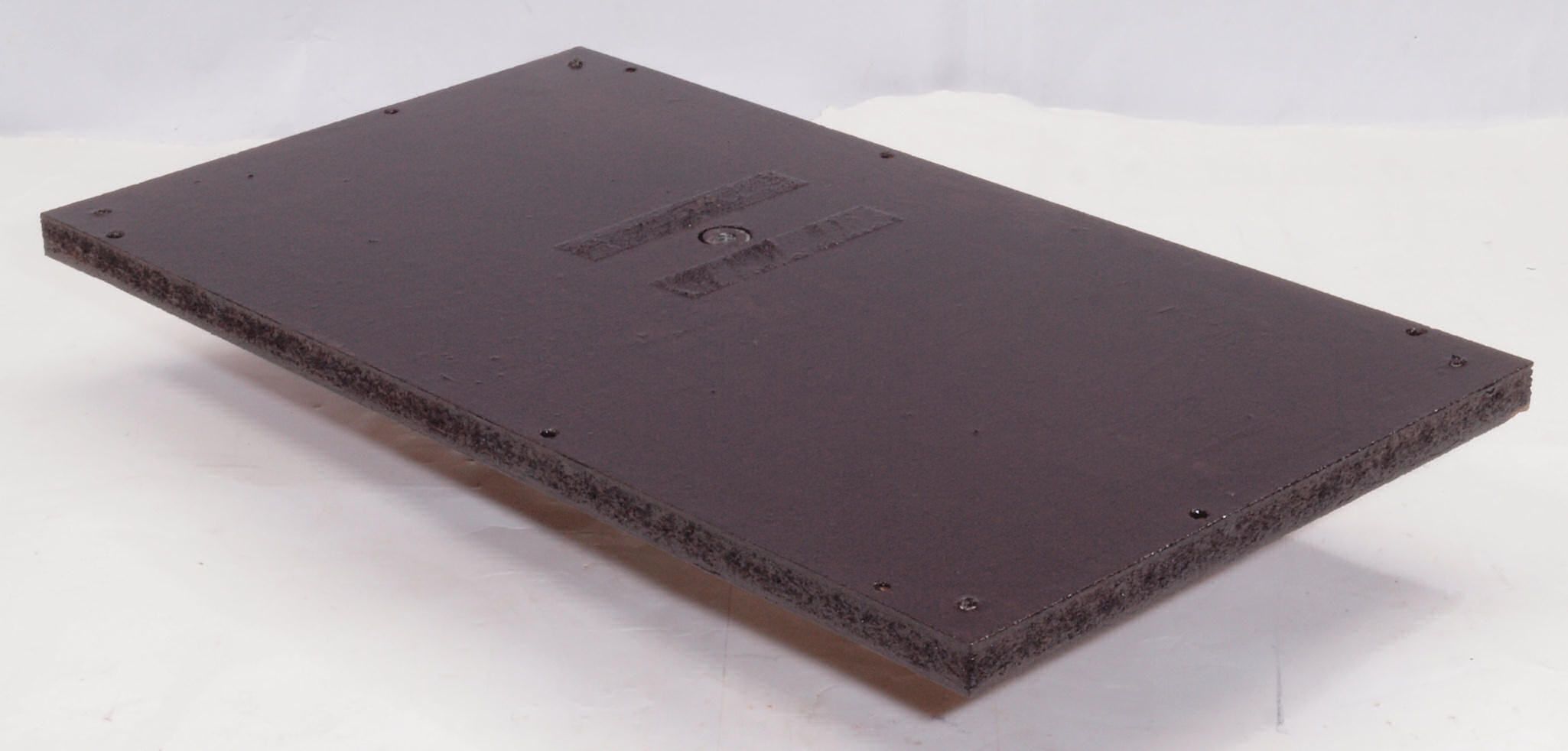

ＣＡ３．　修理後　取り外した下蓋表。さらにペイントする。

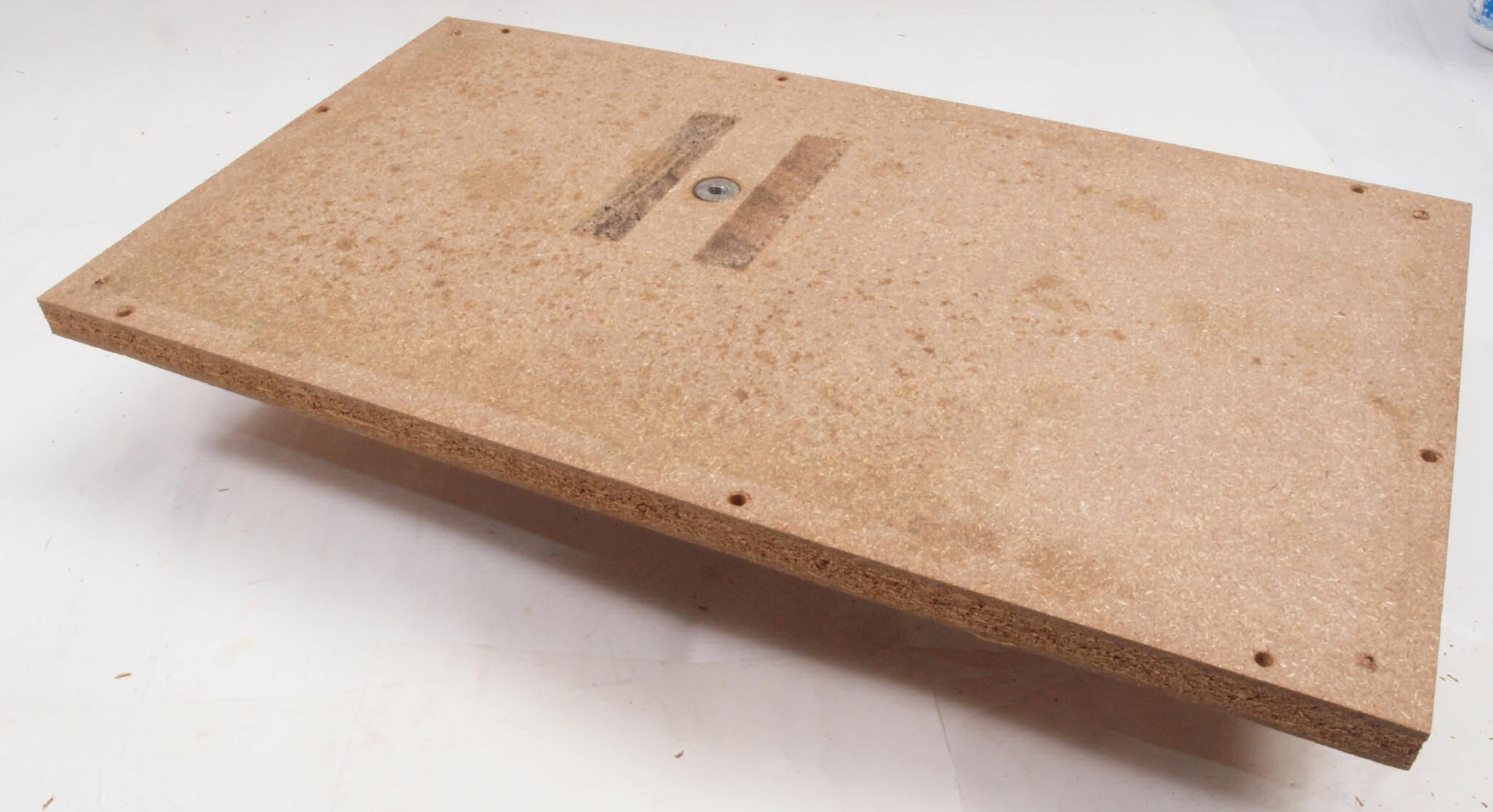

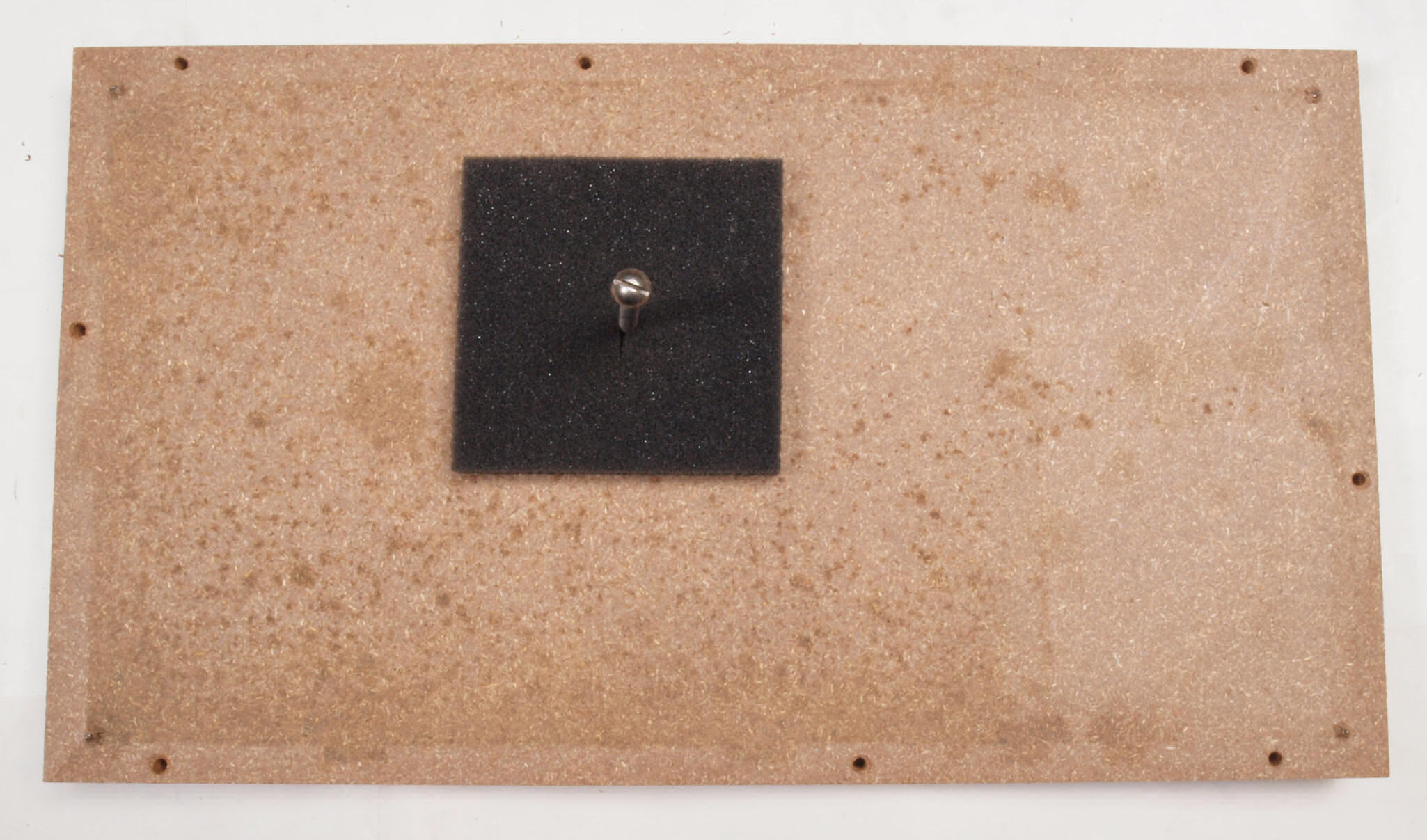

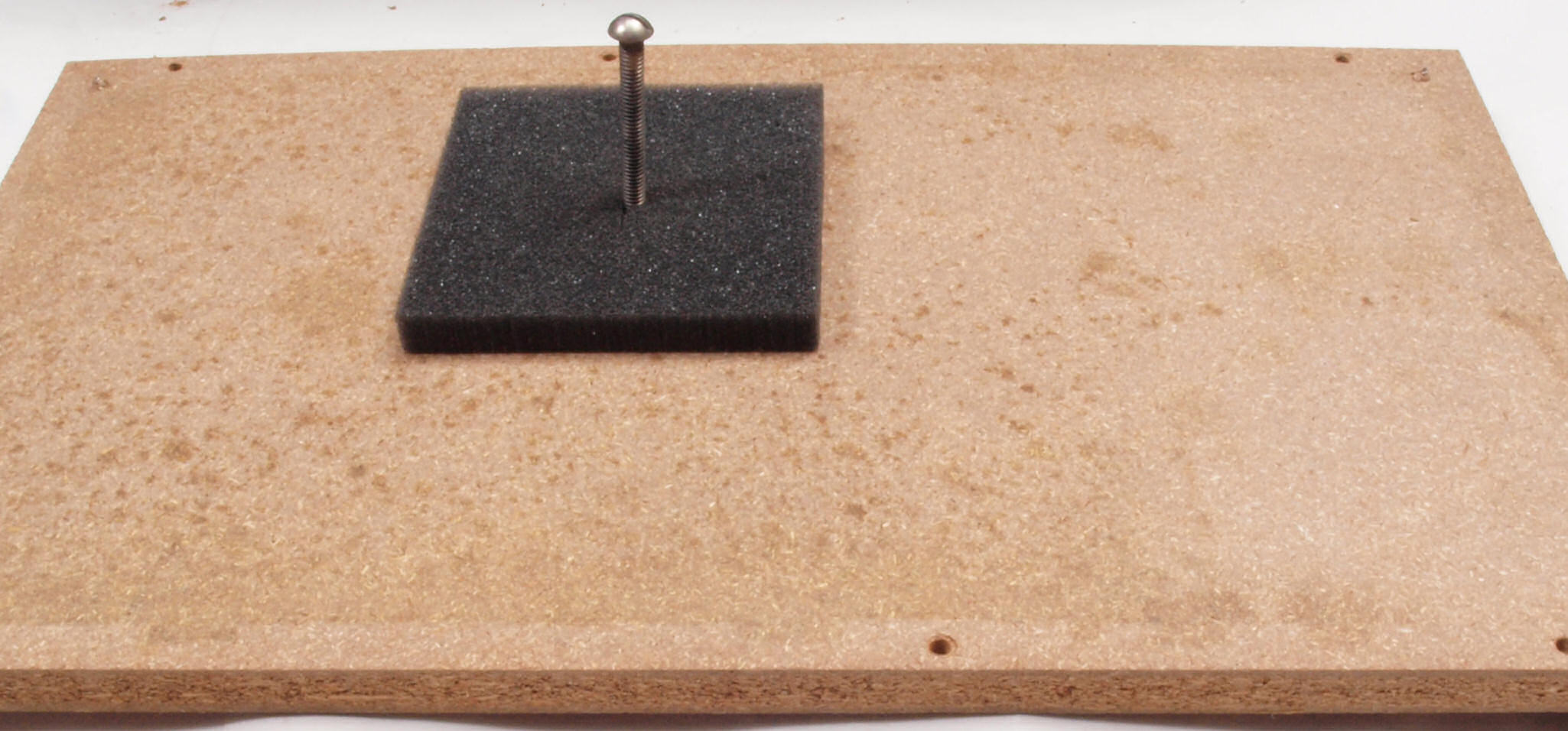

ＣＡ４．　修理前　下蓋（底板）裏。　前回の修理で吸気口にボルトが挿入。輸送時に表からポンプを固定するビス、普通は外す。
ＣＡ５．　修理前　下蓋（底板）裏。　前回の修理で吸気口にボルトが挿入。輸送時に表からポンプを固定するビス、普通は外す。
ＣＡ６．　修理前　下蓋（底板）裏右横側。
ＣＡ７．　修理中　下蓋（底板）裏右横側、ボンドを染みこませる。

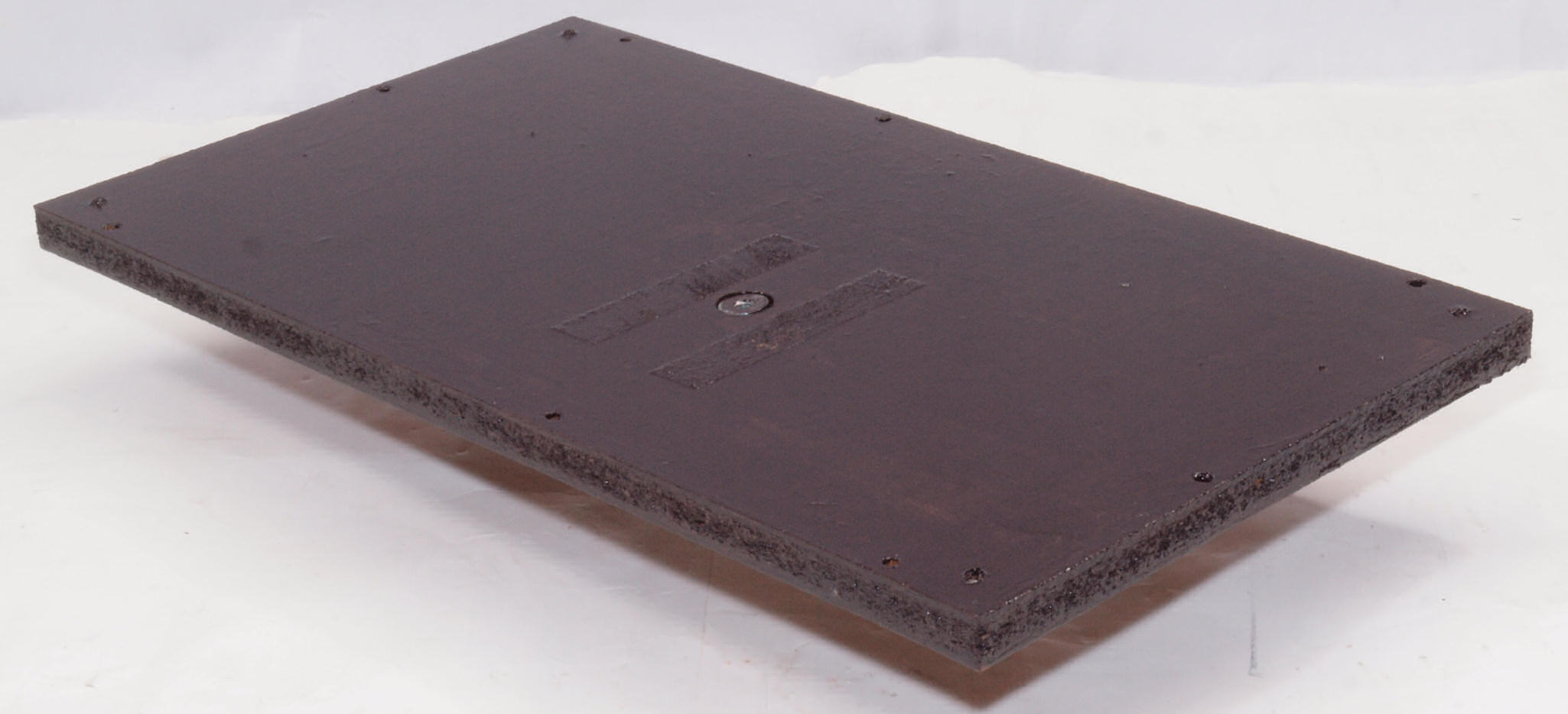

ＣＡ８．　修理（塗装）後　下蓋（底板）裏右横側、　さらに塗装する。
ＣＡ９．　修理前　下蓋（底板）裏左横側。
ＣＡＡ．　修理中　下蓋（底板）裏左横側、ボンドを染みこませる。
ＣＡＢ．　修理（塗装）後　下蓋（底板）裏左横側、　さらに塗装する。

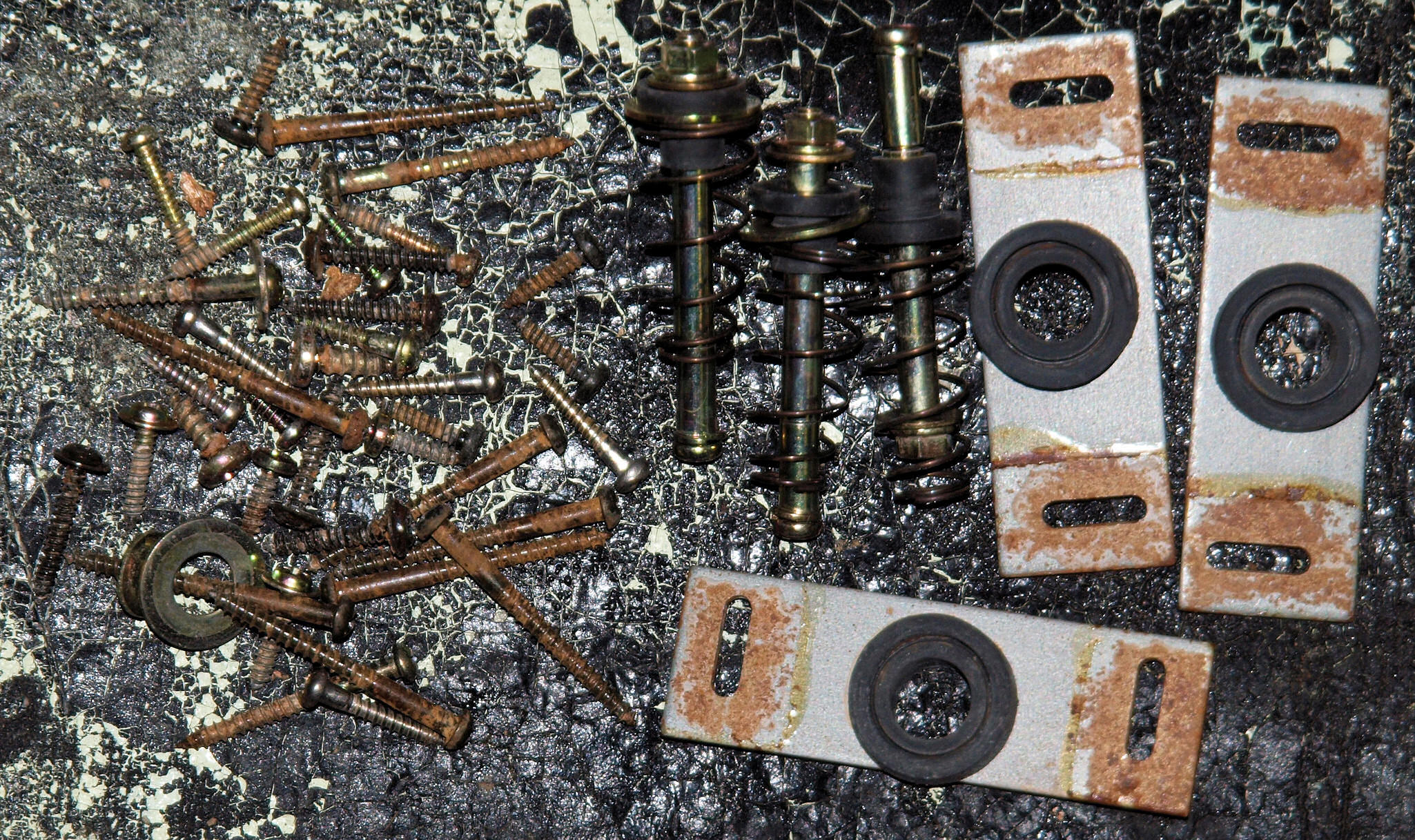

ＣＢ１．　修理（塗装）前　ポンプ取り付け金具、各種止めネジ類。

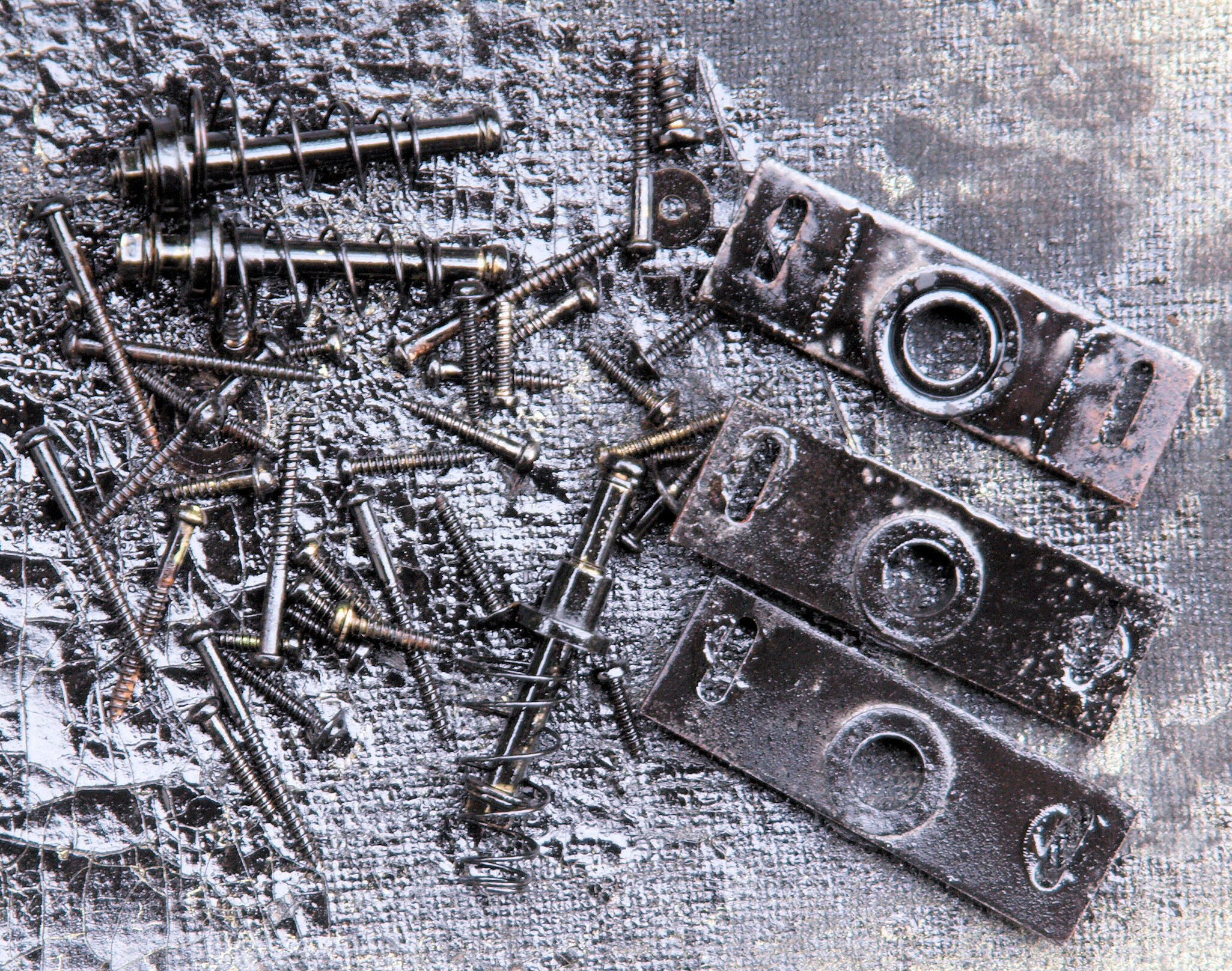

ＣＢ２．　修理（塗装）後　ポンプ取り付け金具、各種止めネジ類。　錆止めにラッカーを吹き付ける。

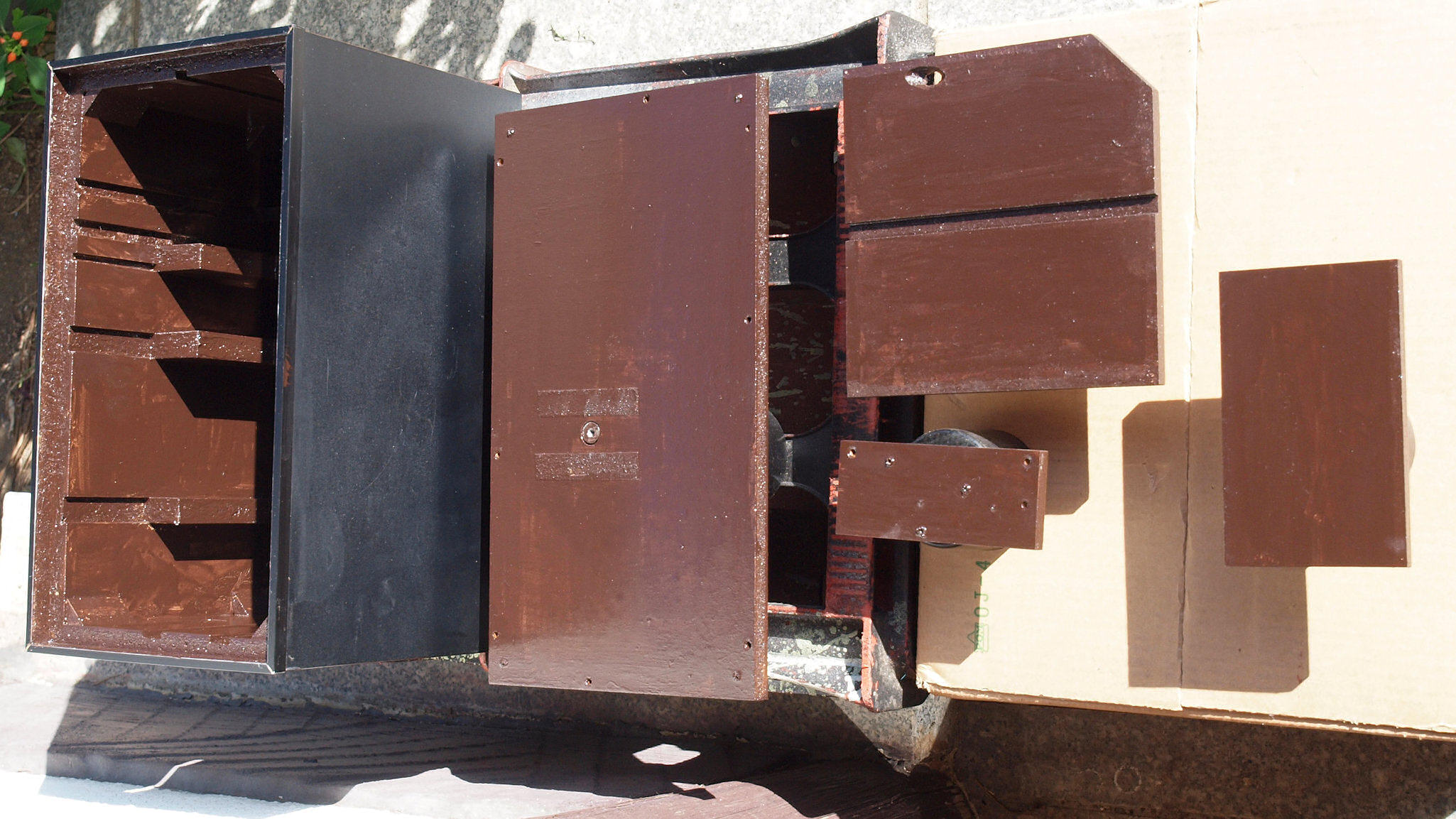

ＣＢ３．　修理中　天日で乾燥中。
ＣＢ４．　修理中　２回目の天日で乾燥中。

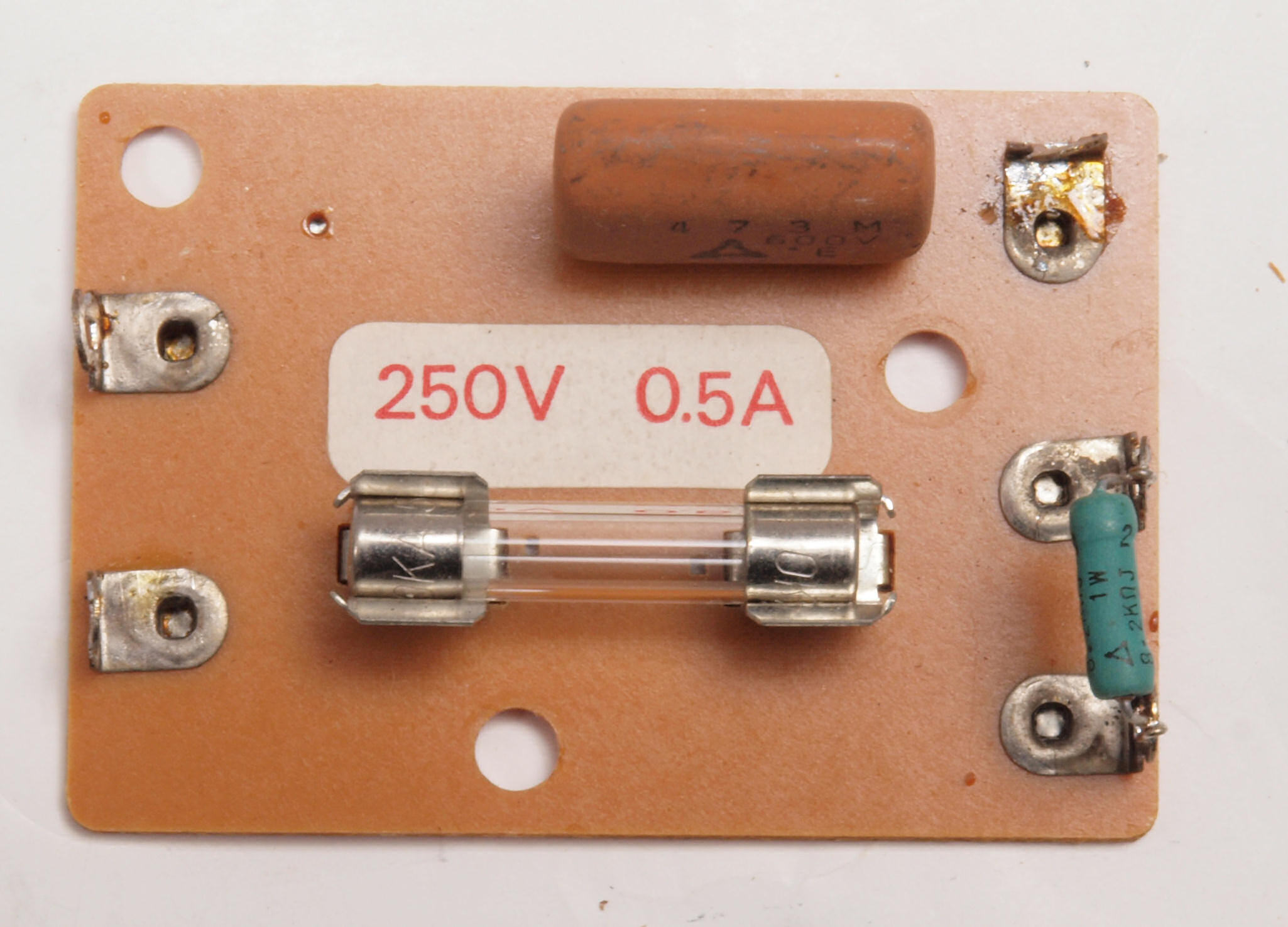

ＣＣ１．　修理前　ヒューズ基板。

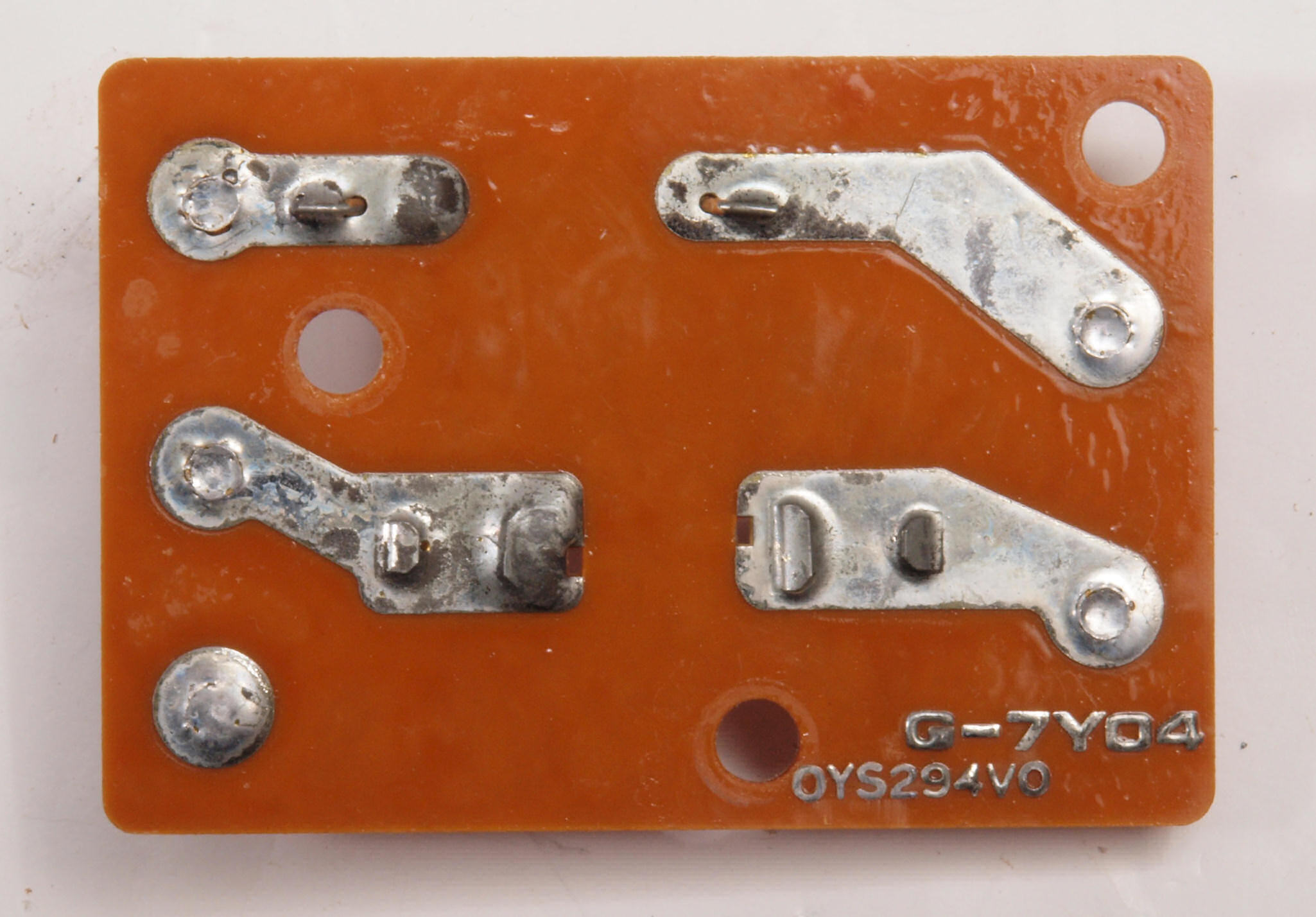

ＣＣ２．　修理前　ヒューズ基板裏。

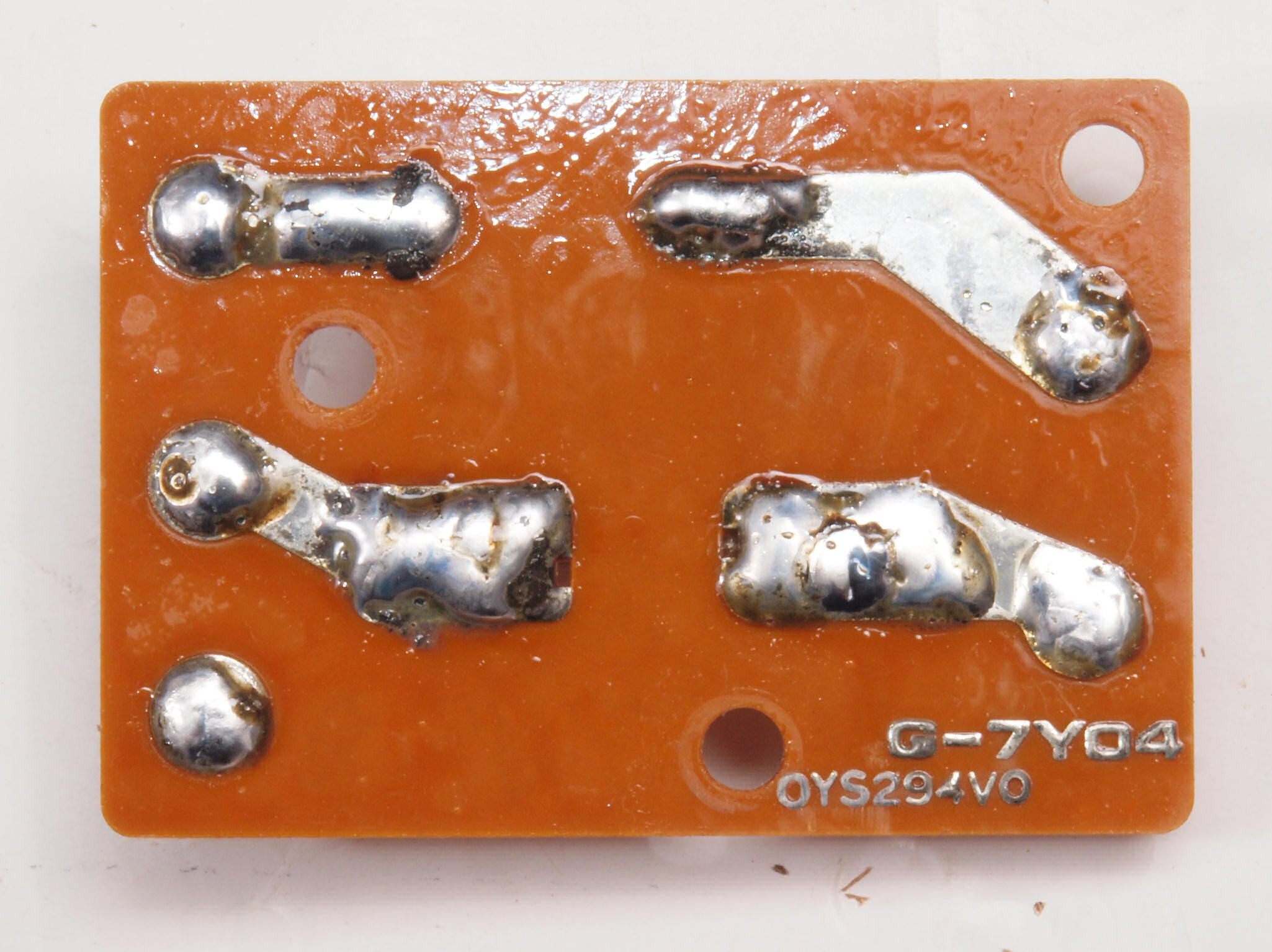

ＣＣ３．　修理（半田補正）後　ヒューズ基板裏。

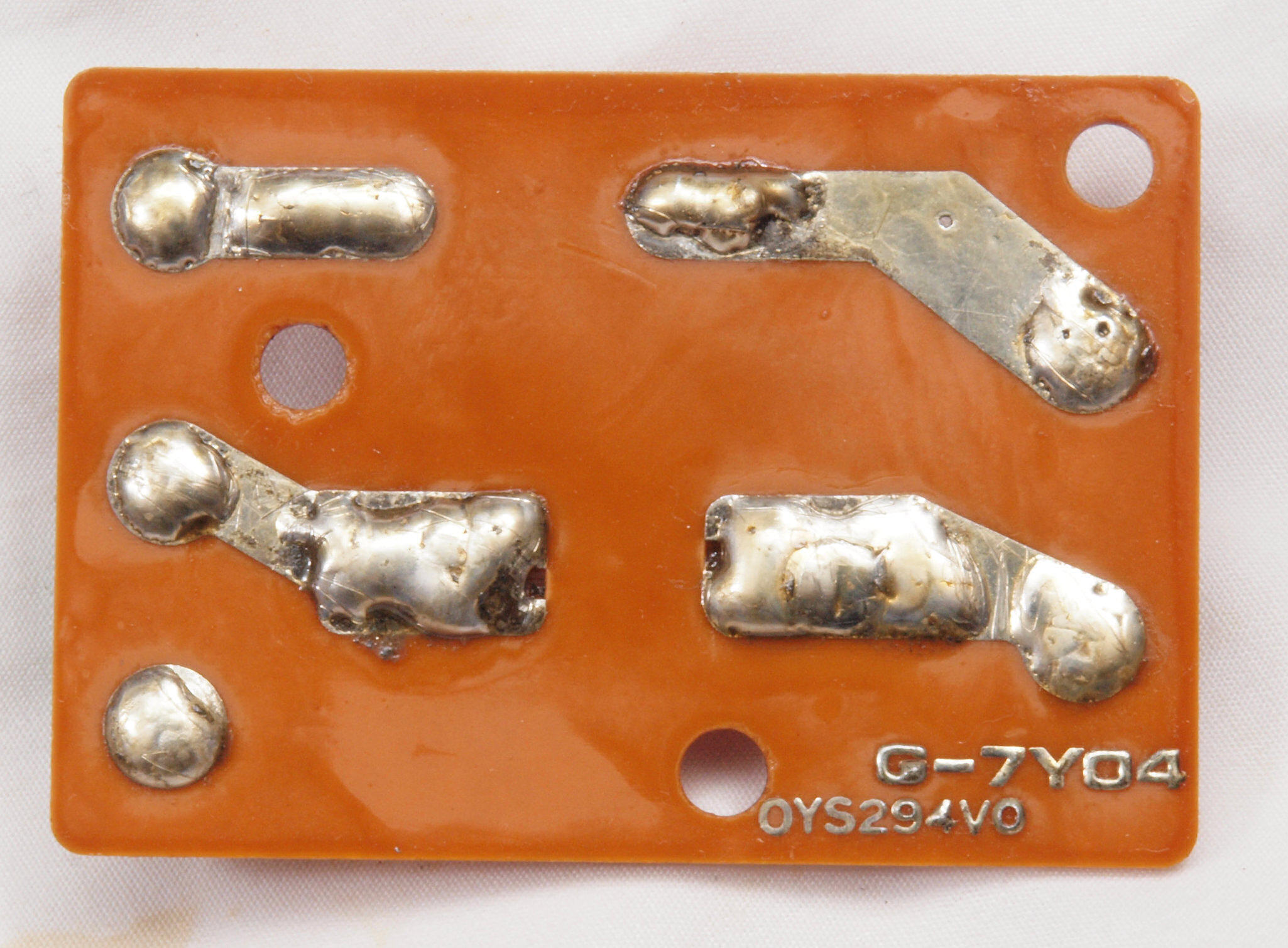

ＣＣ４．　完成ヒューズ基板裏。 余分なフラックスを落として、コート液を塗る。

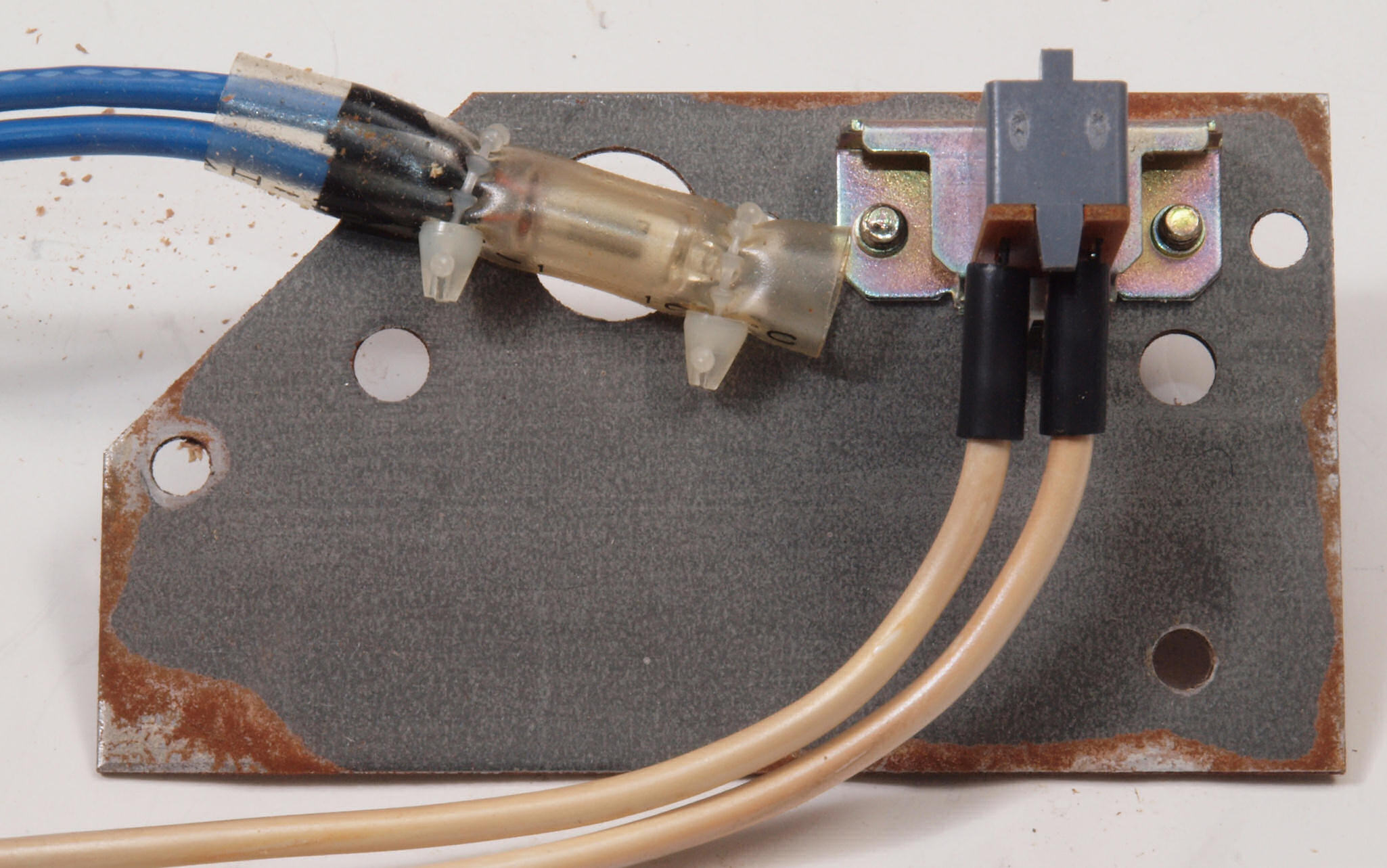

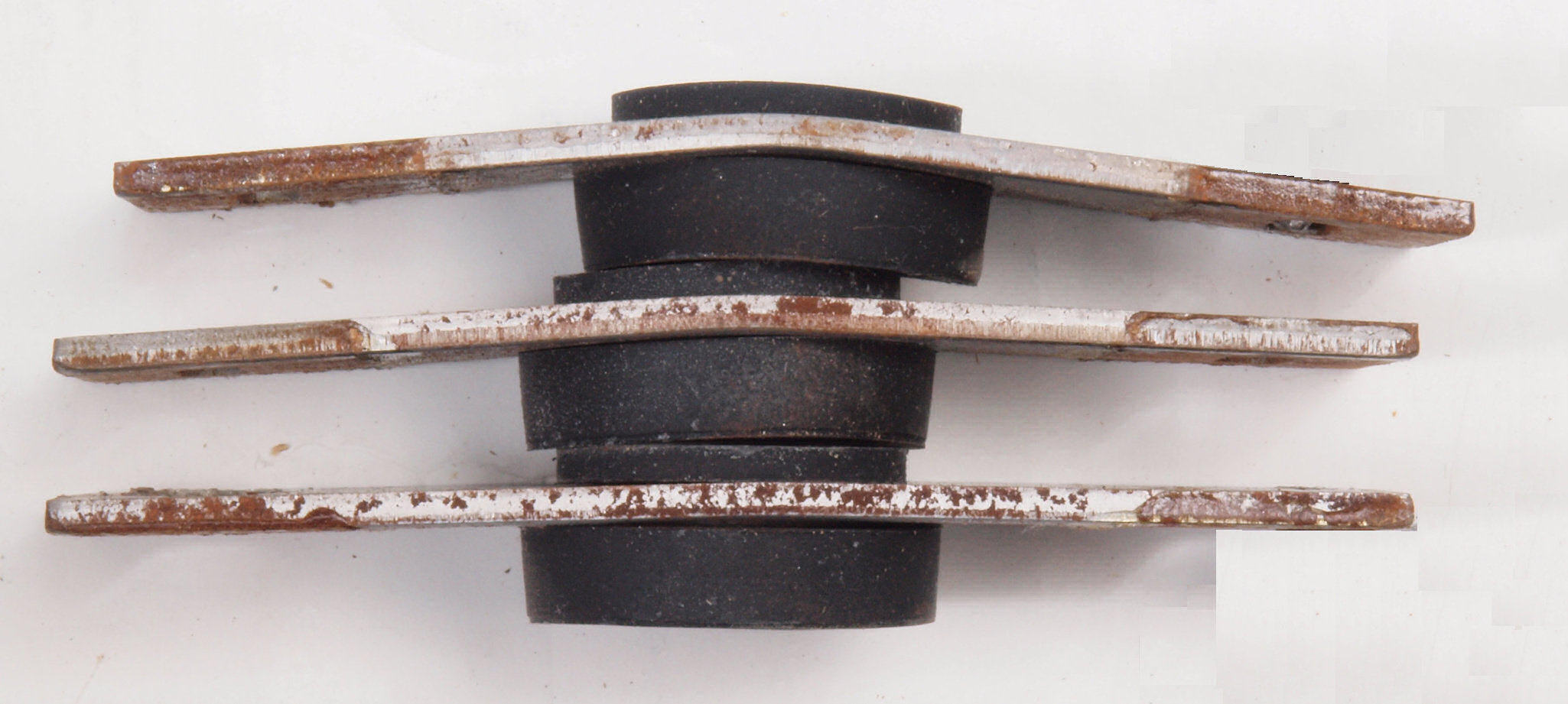

ＣＤ１．　修理（塗装）前　電源ＳＷ・ＬＥＤ取付金具。錆が出ている。
ＣＤ２．　修理中　電源ＳＷ・ＬＥＤ取付金具。　電源表示ネオンを外す。
ＣＤ３．　修理（塗装）後　電源ＳＷ・ＬＥＤ取付金具。塗装する、ＳＷのボタンが接着してあるので、取り付けたままで塗装する。

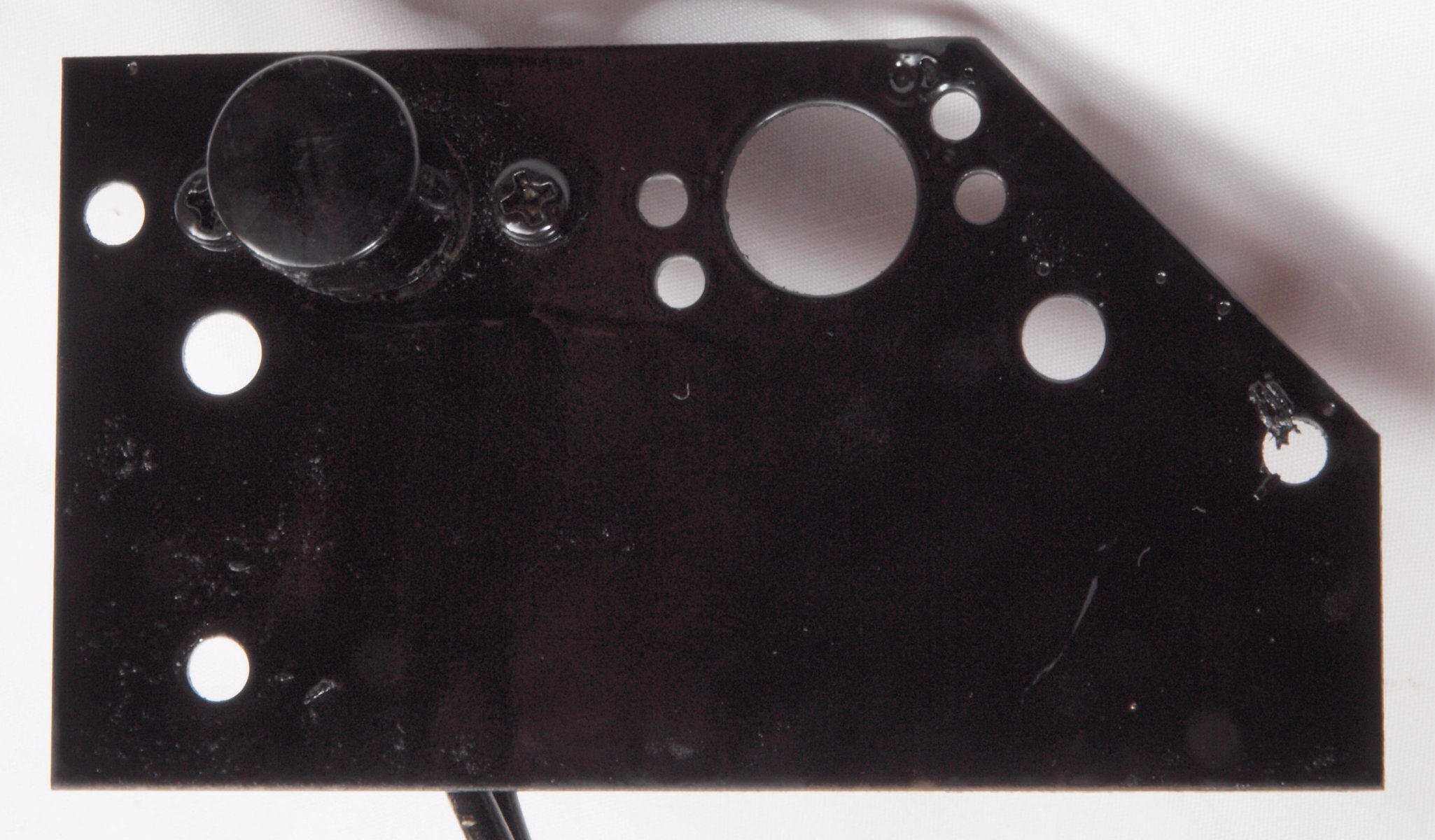

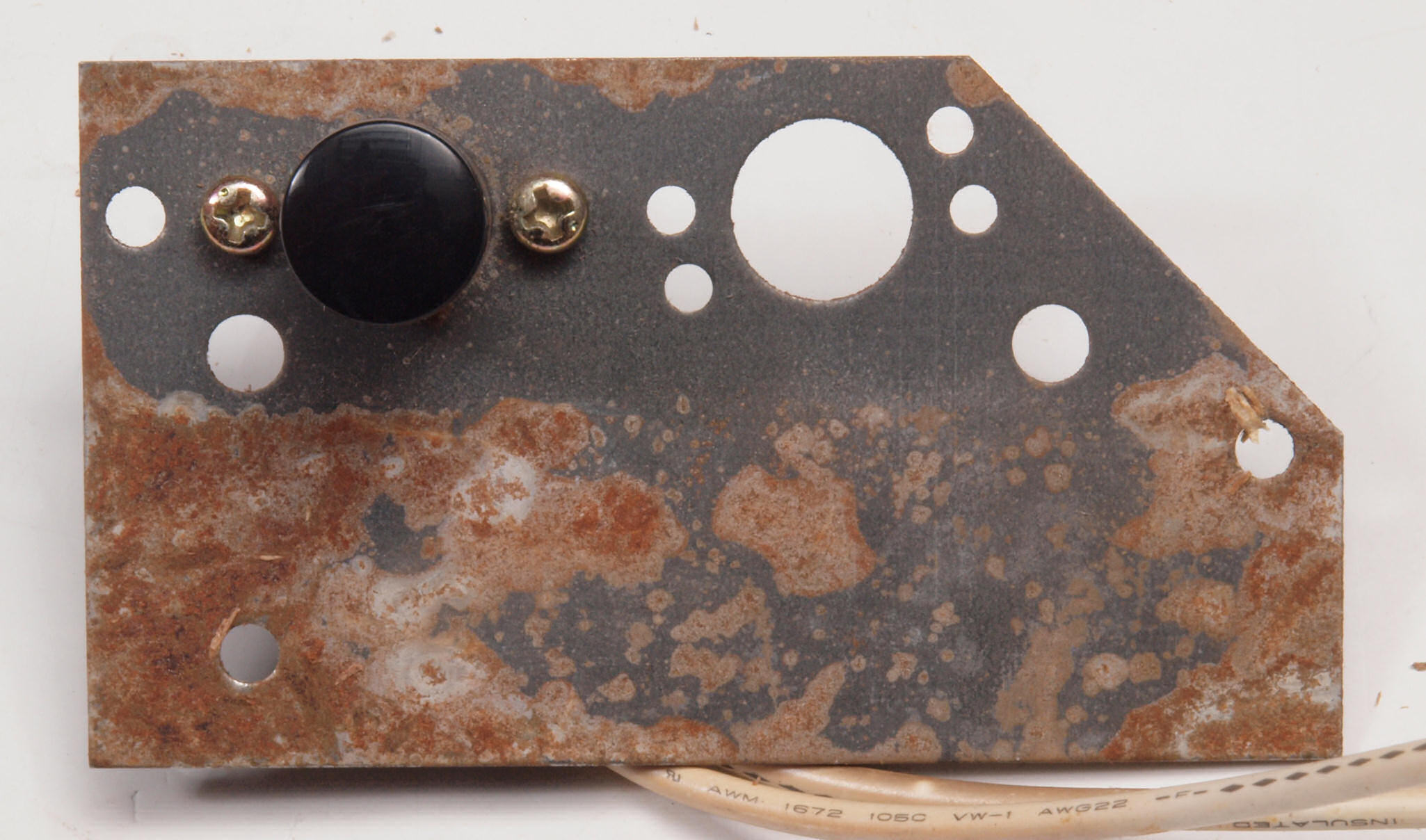

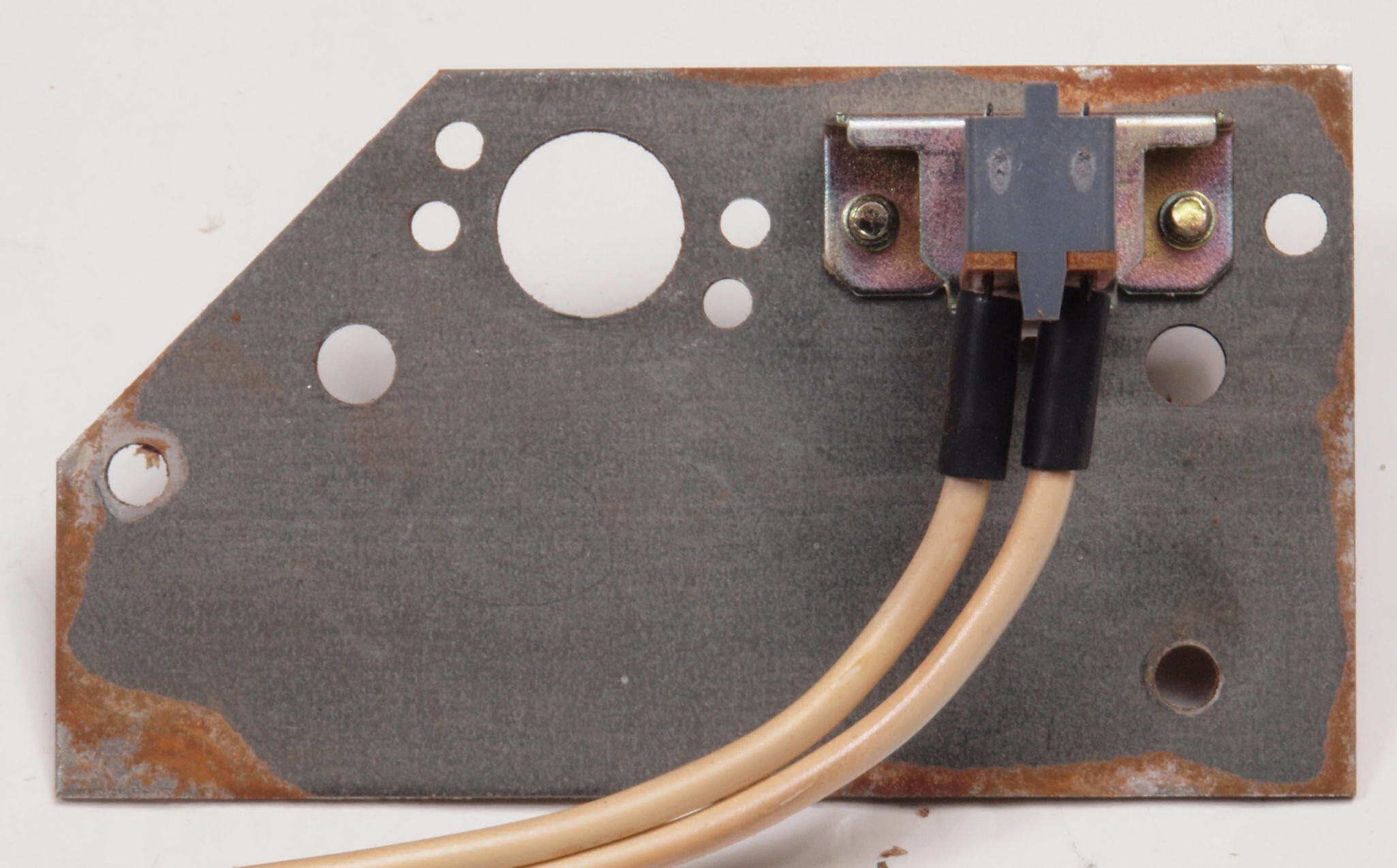

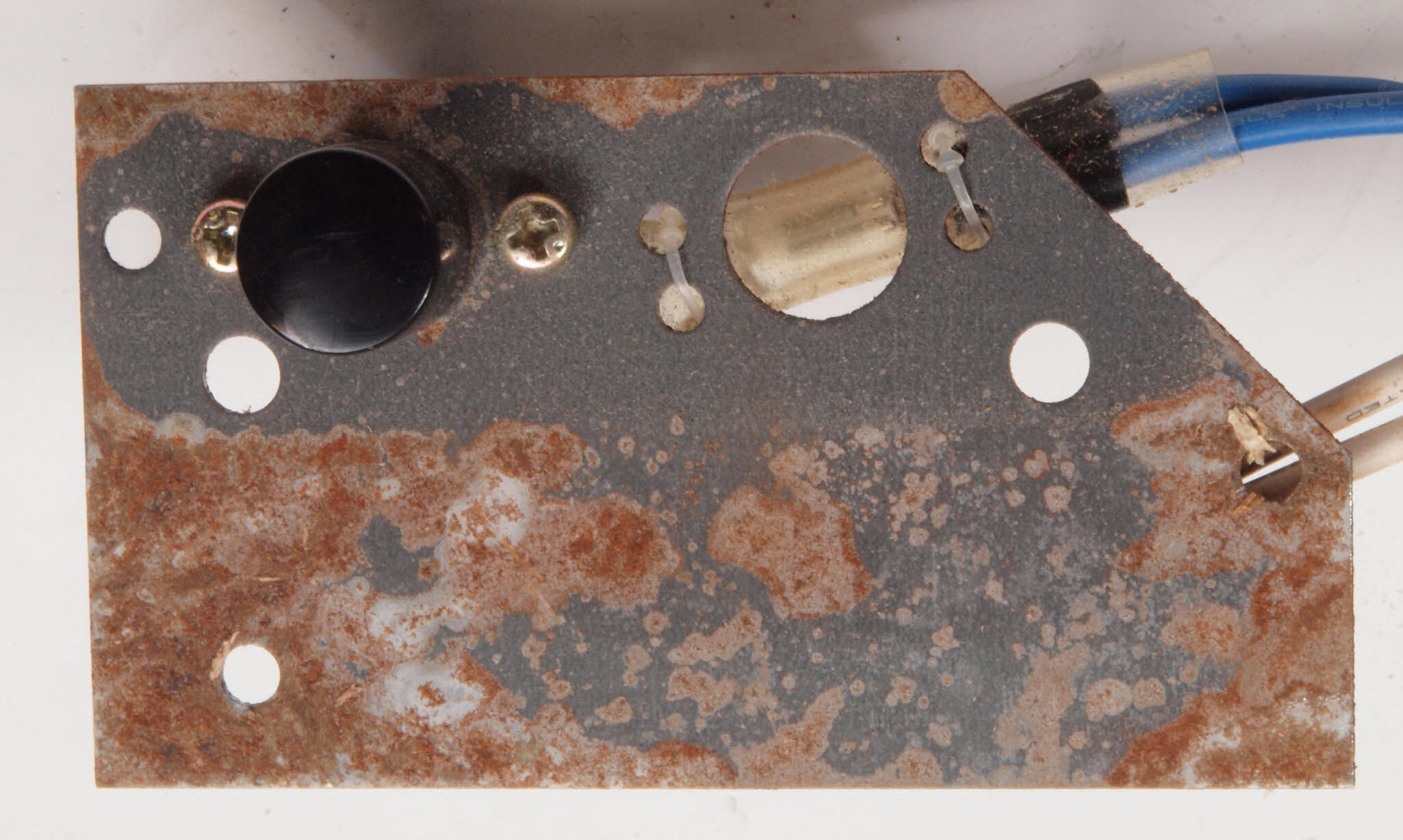

ＣＤ４．　修理（塗装）前　電源ＳＷ・ＬＥＤ取付金具裏。此方まで錆が出ている。
ＣＤ５．　修理中　電源ＳＷ・ＬＥＤ取付金具裏。　電源表示ネオンを外す。

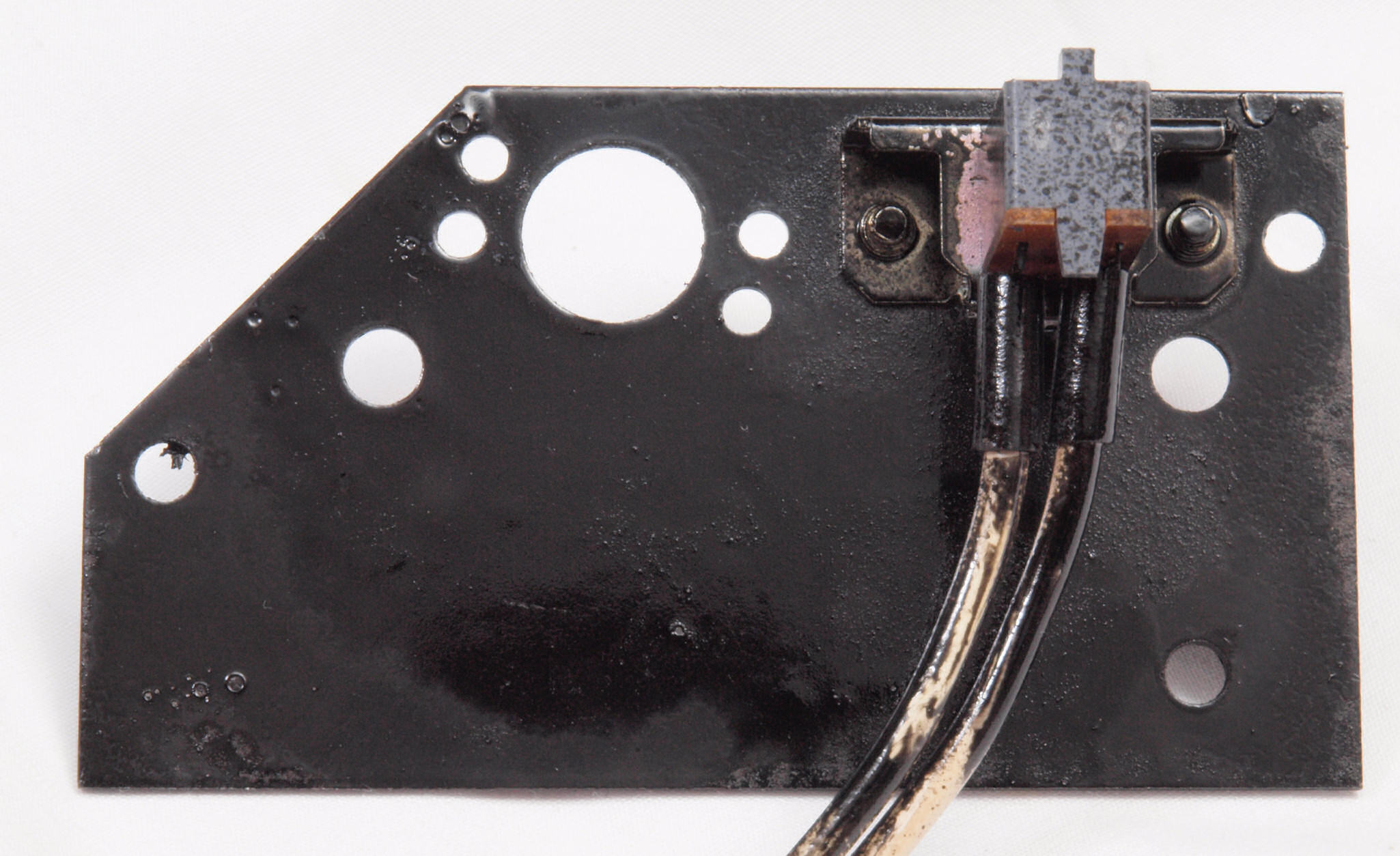

ＣＤ６．　修理（塗装）後　電源ＳＷ・ＬＥＤ取付金具裏。塗装する、ＳＷのボタンが接着してあるので、取り付けたままで塗装する。

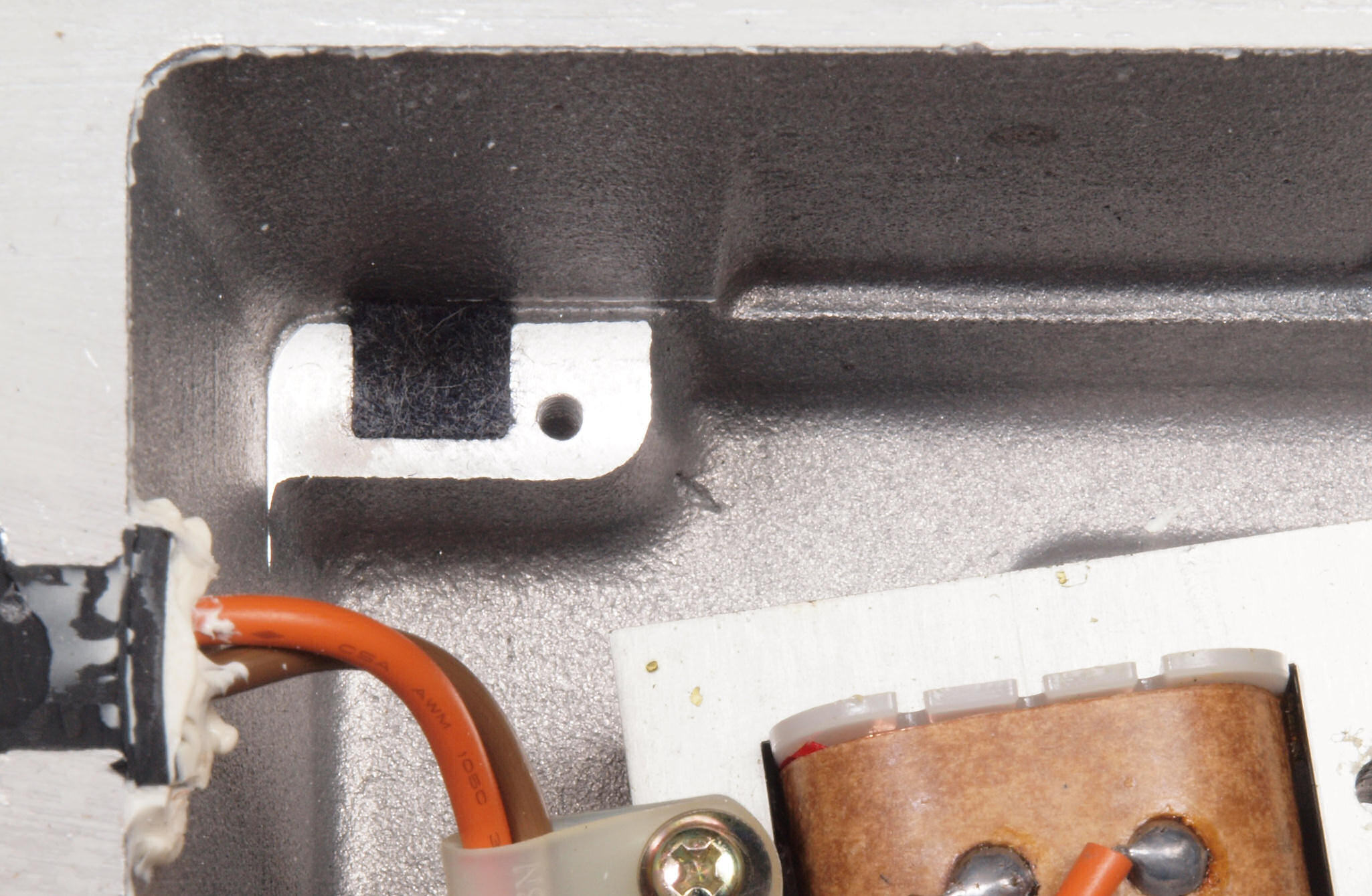

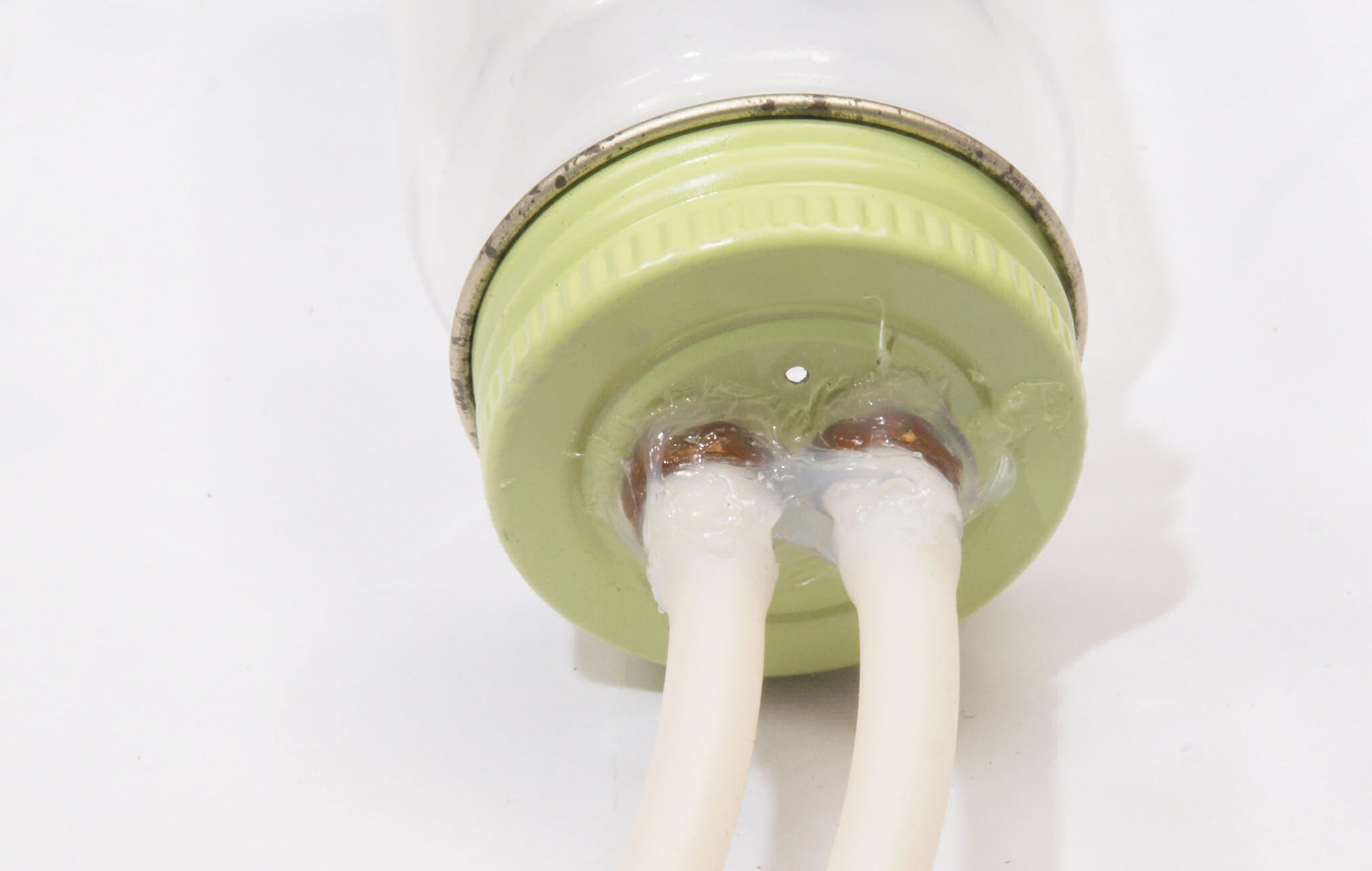

ＣＥ１．　修理後　チャンバー出入口ホース接続、念の為シリコンでシール。
ＣＥ２．　修理後　チャンバー２出入口ホース接続、念の為シリコンでシール。
ＣＥ１．　修理前　下蓋を取り、下から見る。

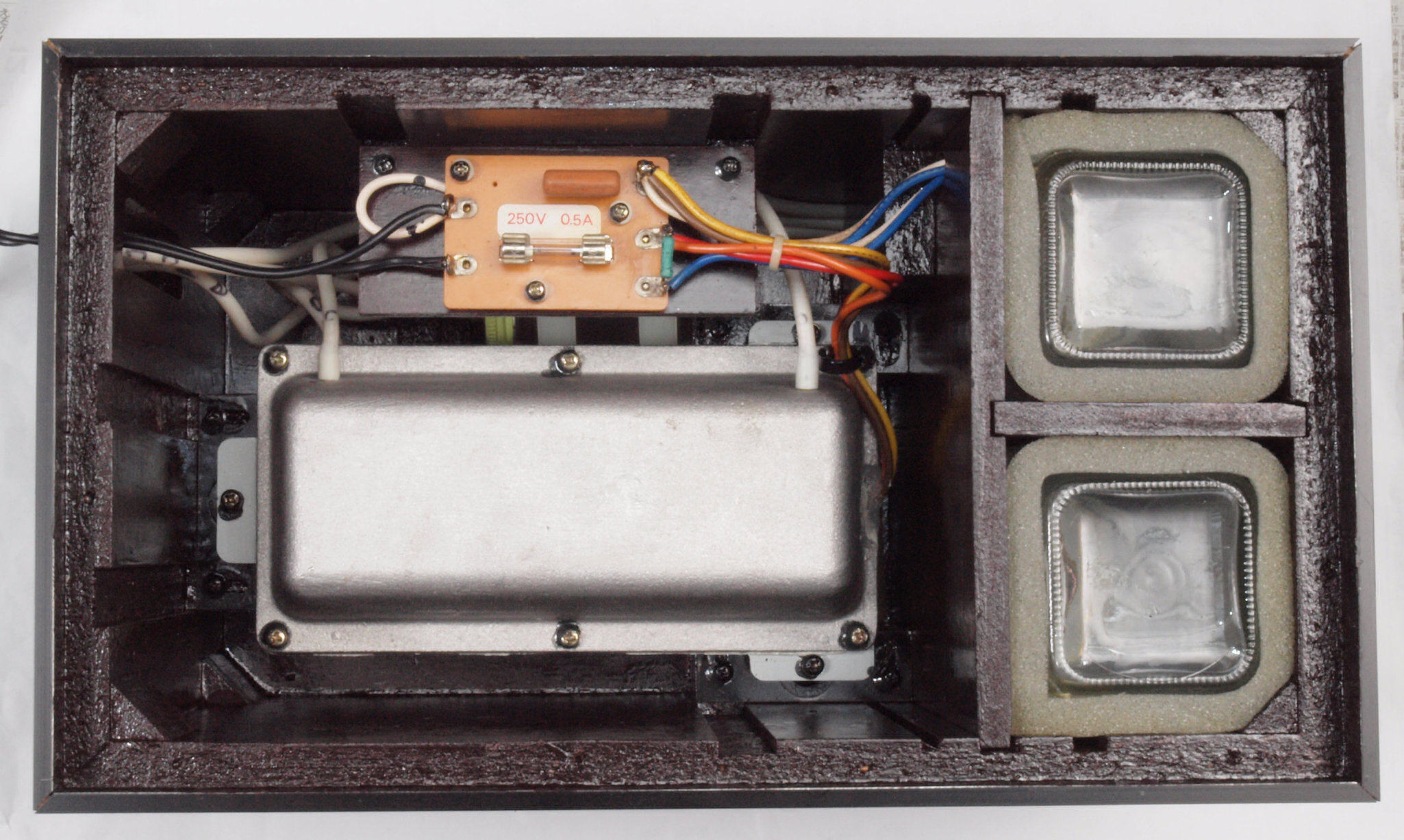

ＣＥ２．　修理後　下蓋を取り、下から見る。

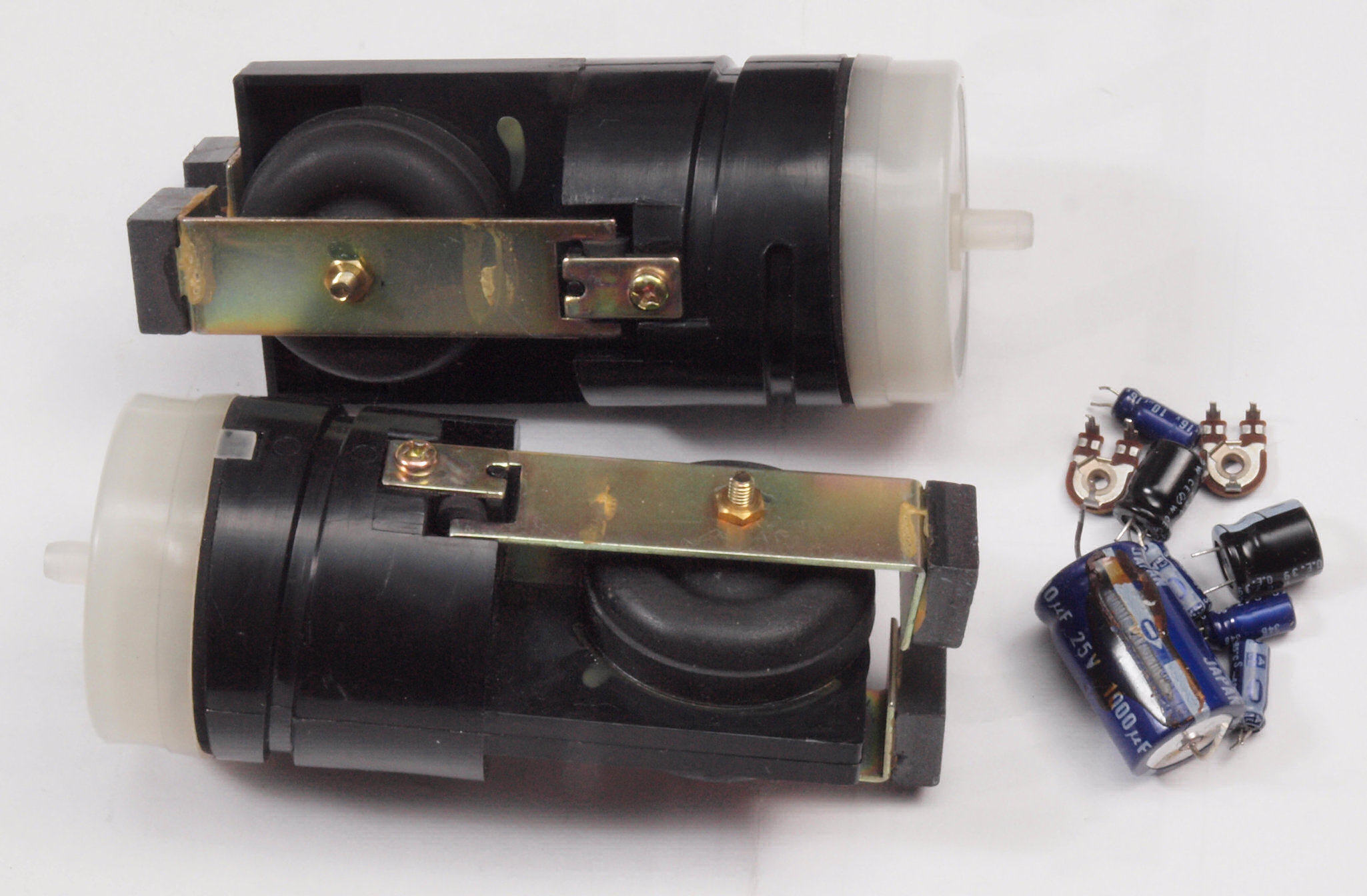

ＣＦ．　交換部品。
Ｅ．　調整・測定.。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

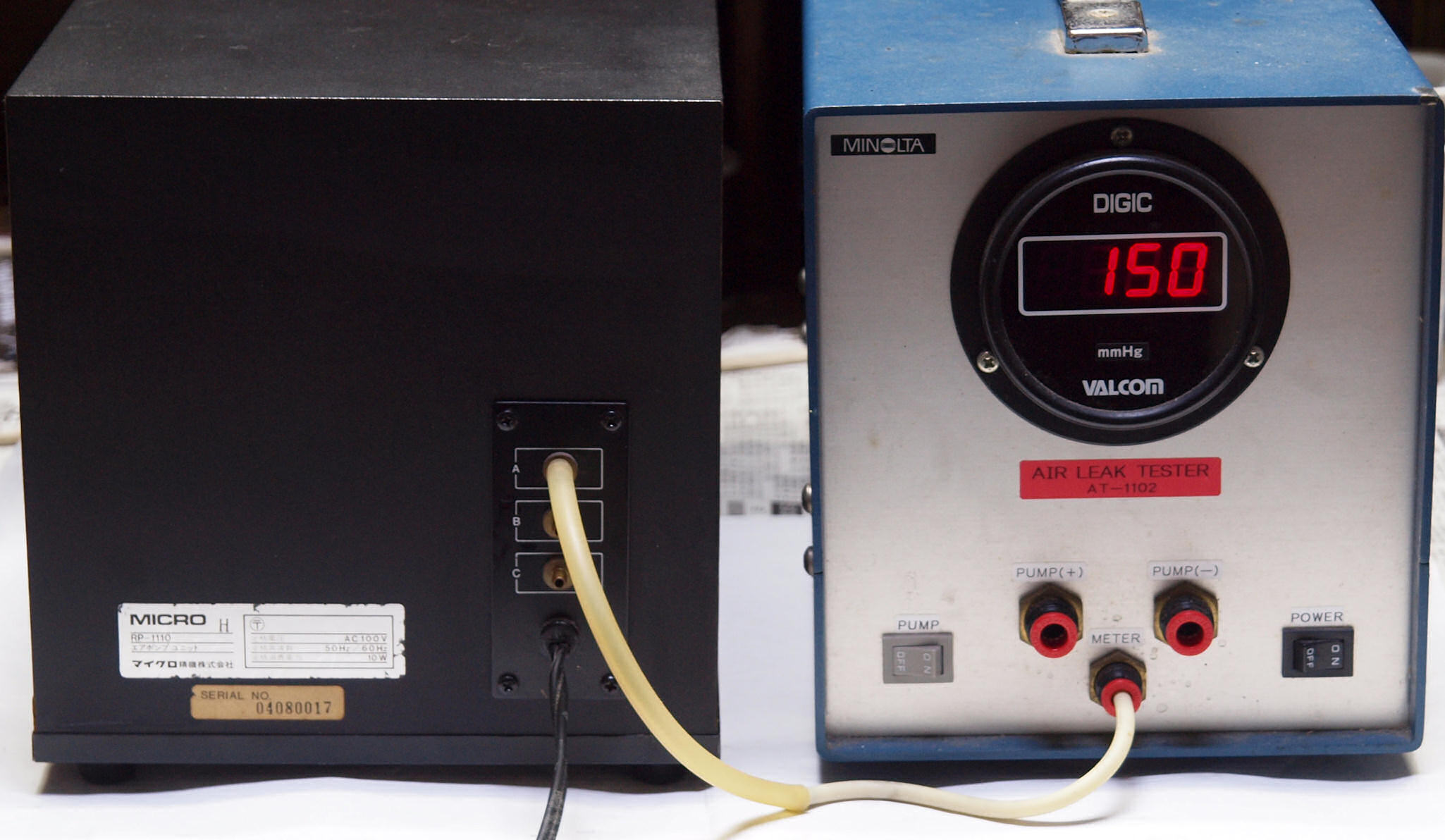

Ｅ１．　圧力測定　ターンテーブル浮かし圧力。

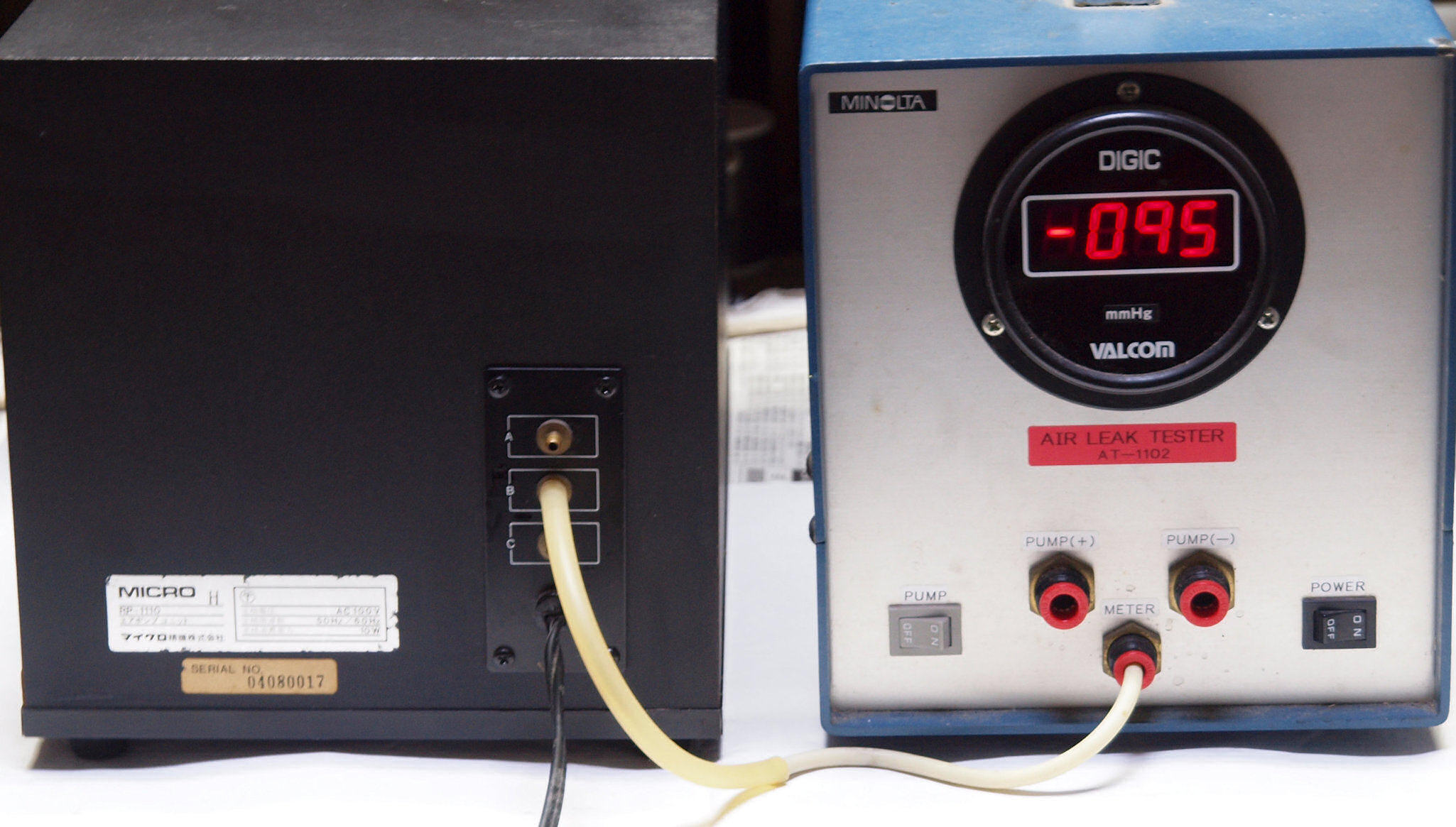

Ｅ２．　圧力測定　レコード吸着圧力。　ポンプユニットより低いのは圧力調整弁を通る為。
Ｅ３．　圧力測定　レコード取り外し圧力。　ポンプユニットより低いのは圧力調整弁を通る為。
Ｓ．　ＭＩＣＲＯＳＥＩＫＩ　ＲＰ−１１１０　の仕様（マニアル・カタログより）　
型名 エアーポンプ　ＲＰ-１１１０
出力エアー  エアーベアリング用１系統、バキューム用１系統、逆噴射用１系統
電源 ＡＣ１００Ｖ（５０/６０Ｈｚ）
消費電力 １０Ｗ
外形寸法 ２００Ｗ×３６０Ｄ×２１７Ｈmm
総重量 ６．３ｋｇ
　　　 　　　　　　　　　　　　　　　　rp1110-v2q
