| ＭＩＣＲＯ Ｐｕｍｐｕｎｉｔ ＲＶ−１０９０ ２台目修理記録 |
| 平成２０年２月４日到着 ２月１９日完成 |
|

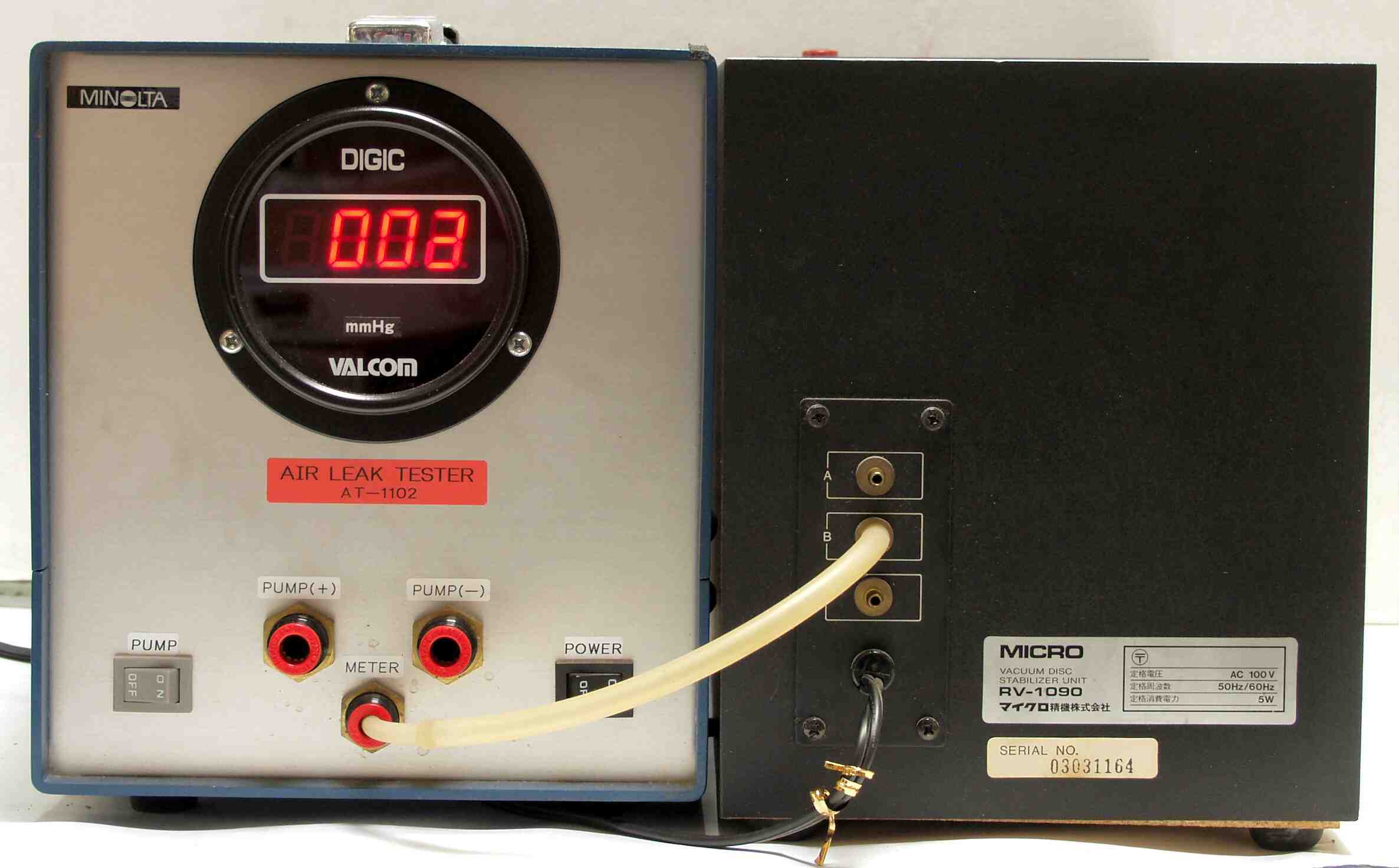

| Ａ． 修理前の状況 Ａ−１Ａ． 点検中 「Ｂ＝吐き出し」 の圧力測定。 |
 |
| Ａ−１Ｂ． 点検中 「Ｃ＝吸い込み」 の圧力測定。 |
 |
| Ａ−２Ａ． 点検中 蓋を取り、ポンプをどかす。 ホースがカチカチであちらこちらでヒビが入り。直ぐに折れる。 |
 |

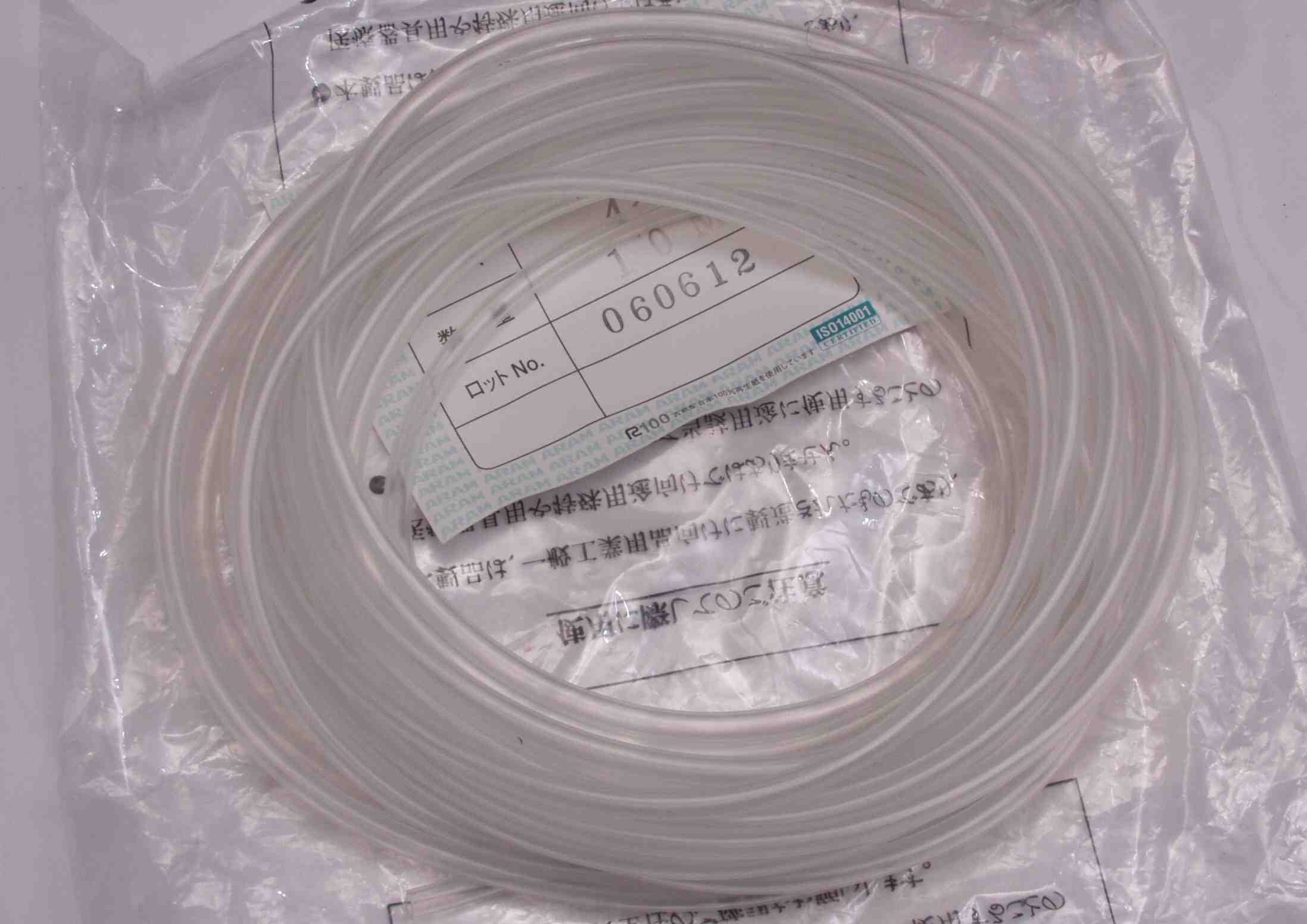

| Ａ−２Ｂ． 点検中 全て、耐熱ホースで交換する。 |
 |
| Ａ−３Ａ． 点検中 ポンプを上から見る。 |
 |
| Ａ−３Ｂ． 点検中 ポンプを下から見る。 |
 |

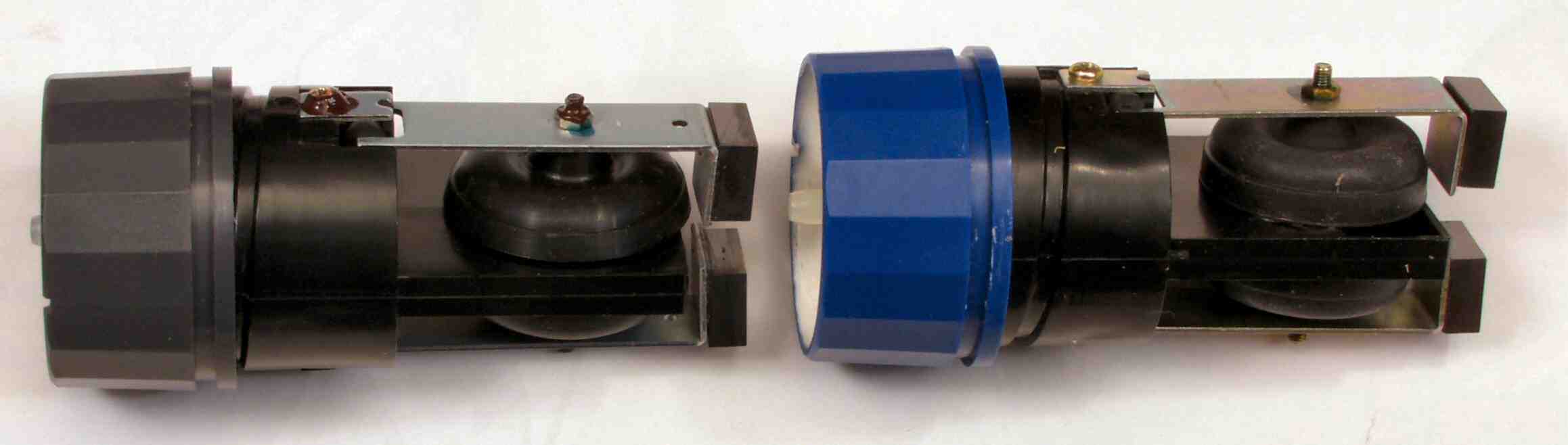

| Ａ−４． 点検中 ポンプユニット比較。 左＝新品、右＝付いている物 |
 |
| Ｃ． 修理状況 Ｃ−１Ａ． 修理中、ケース。圧縮材の糊がきかなくなり始めているので、ボンドを塗る。 又、何回もネジを開閉したので、ネジ穴が大きくなり、効かない。 |
 |

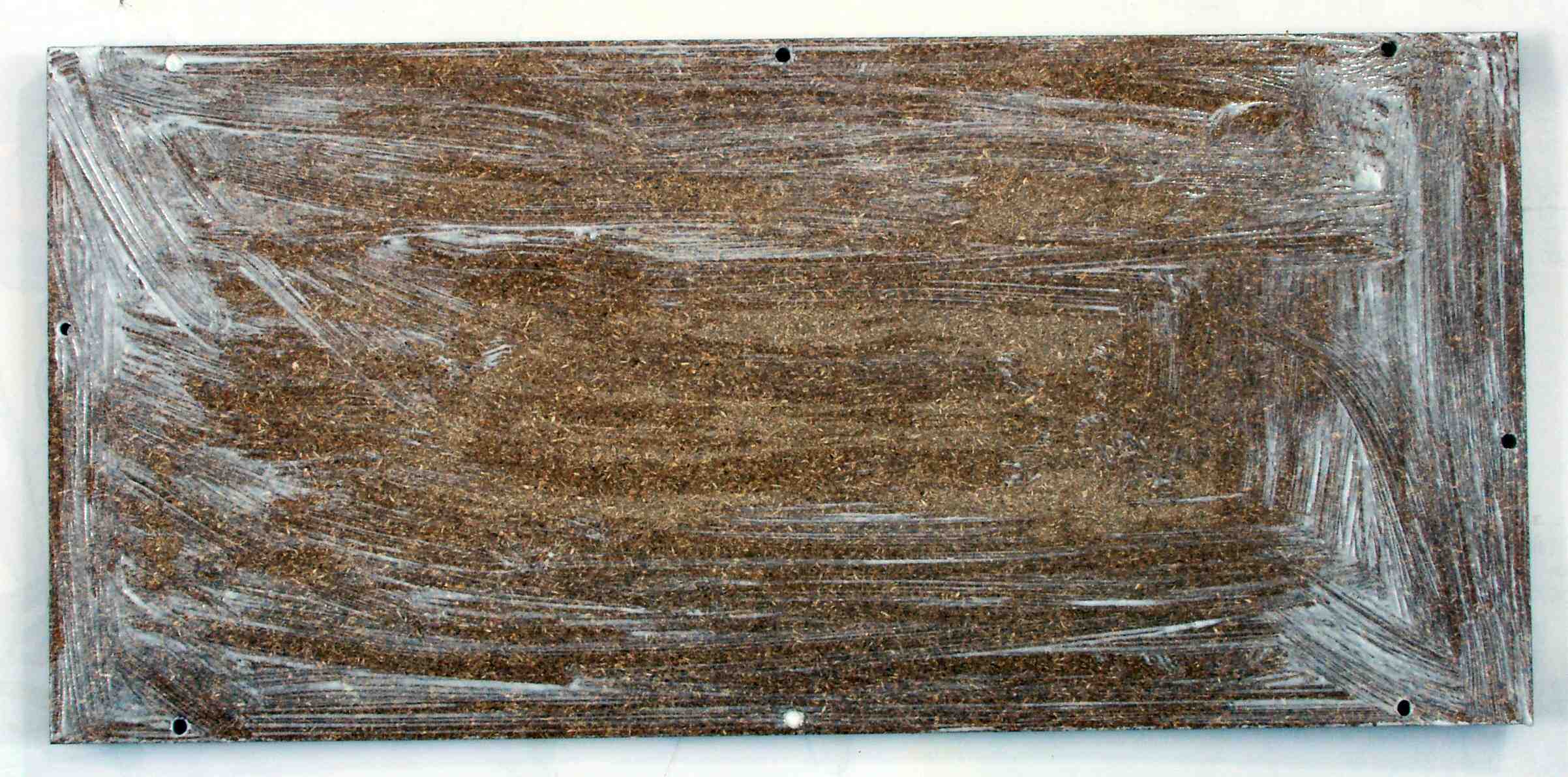

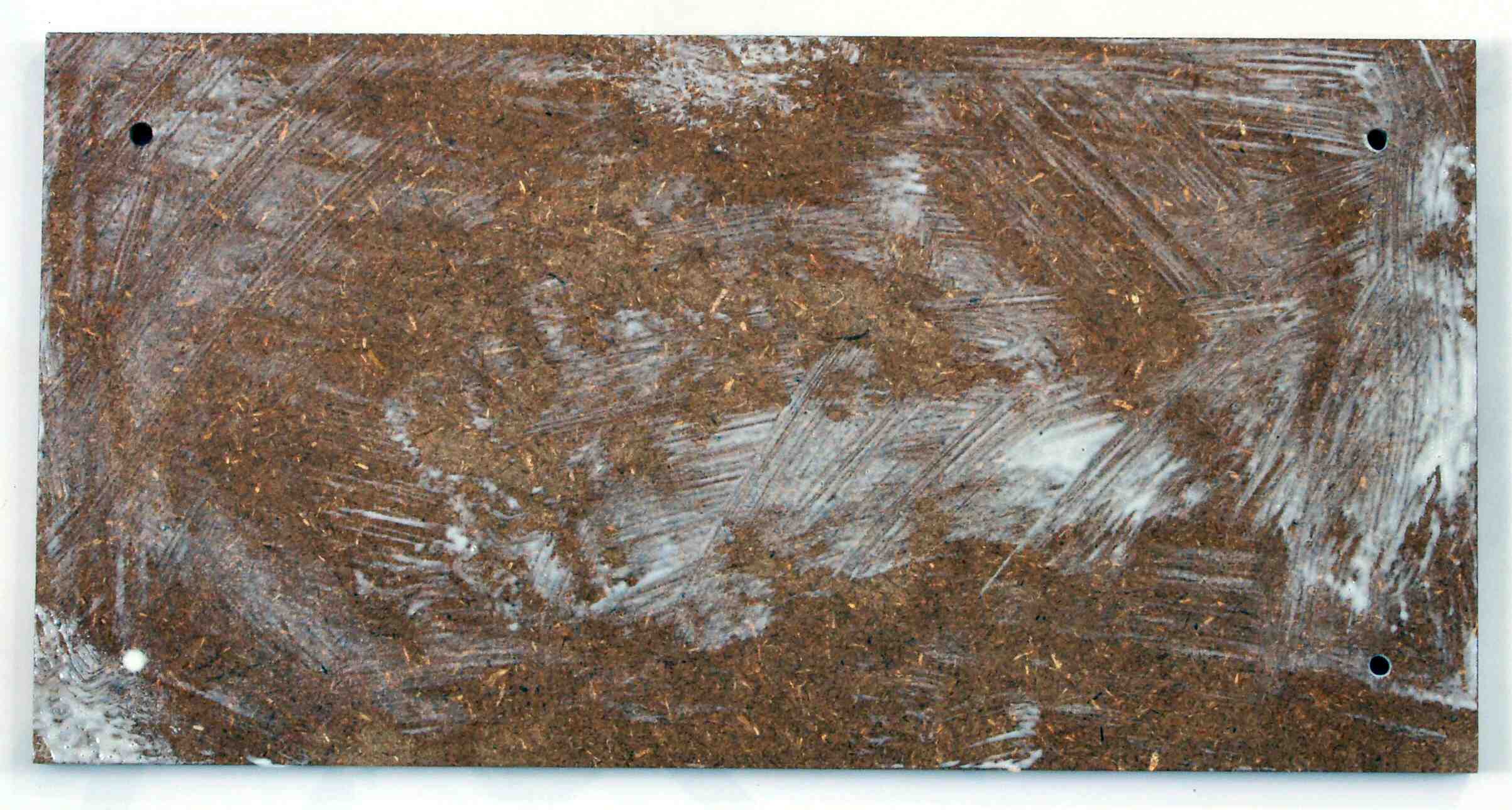

| Ｃ−１Ｂ． 修理中、下蓋、ボンドを塗る。 |
 |

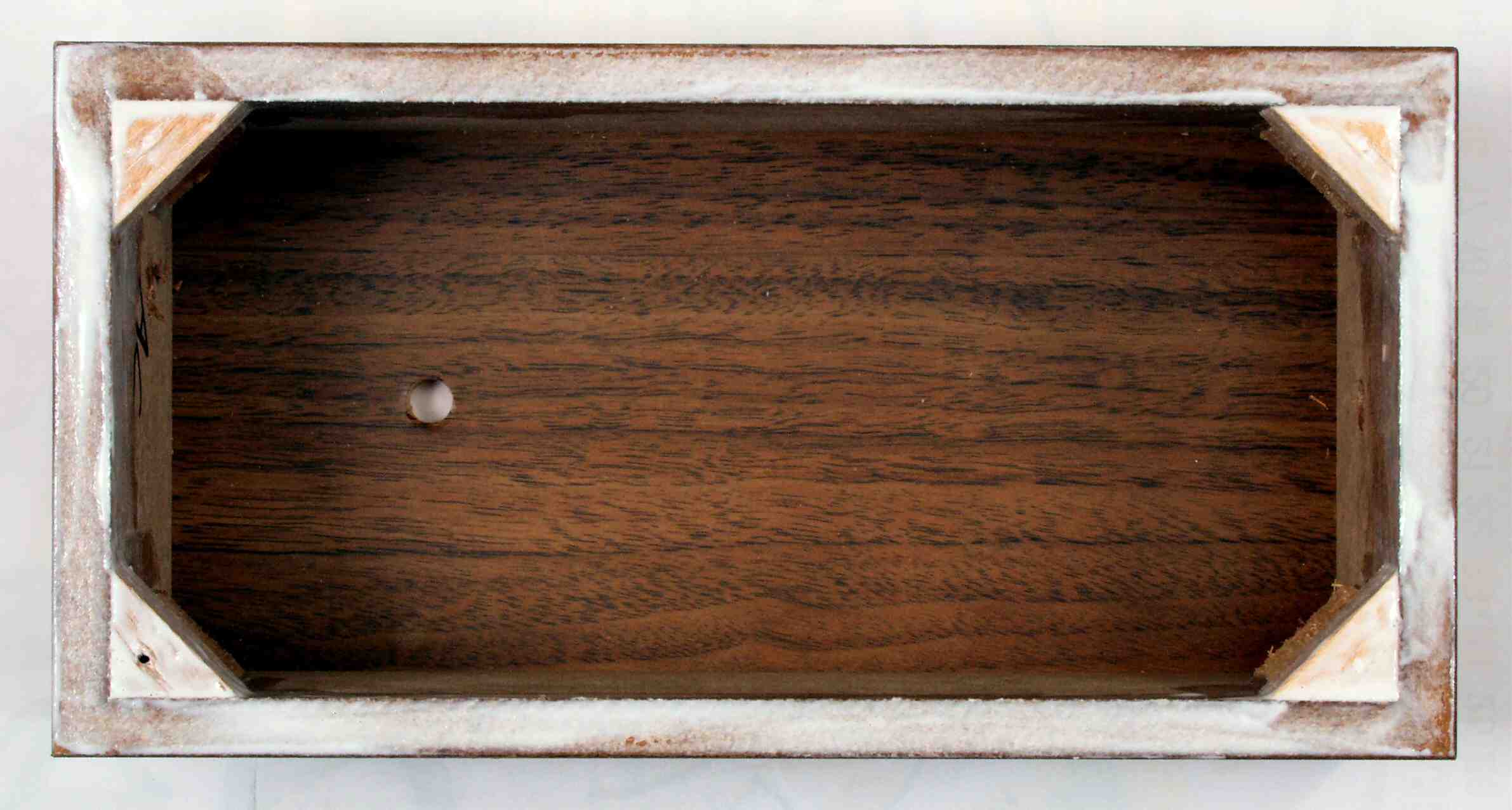

| Ｃ−２Ａ． 修理中 ポンプケース、ボンドを塗る |
 |
| Ｃ−２Ｂ． 修理中 ポンプケース蓋、ボンドを塗る |
 |

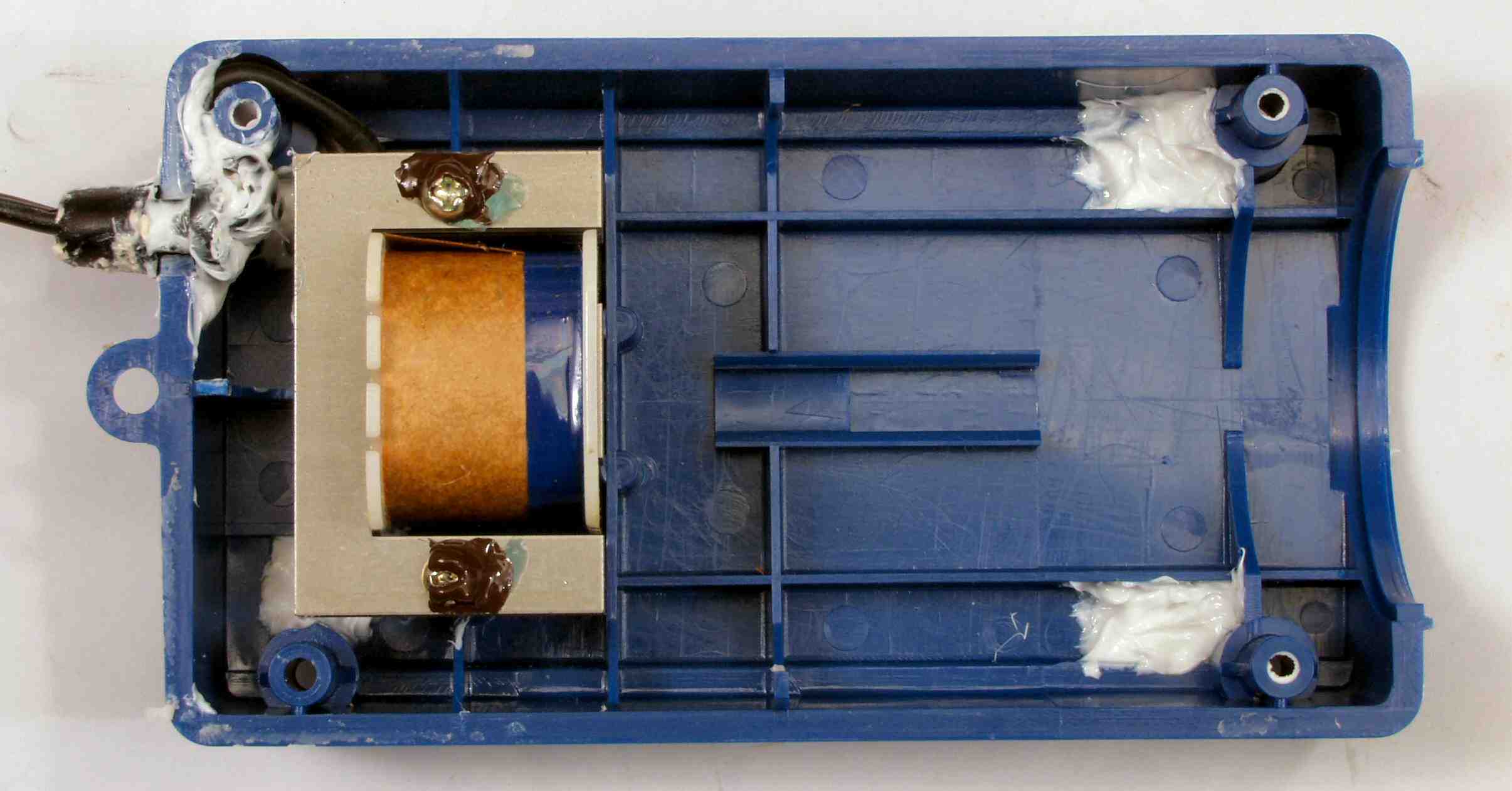

| Ｃ−３Ａ． 修理中 内ポンプケース、コイル・電線固定 |
 |

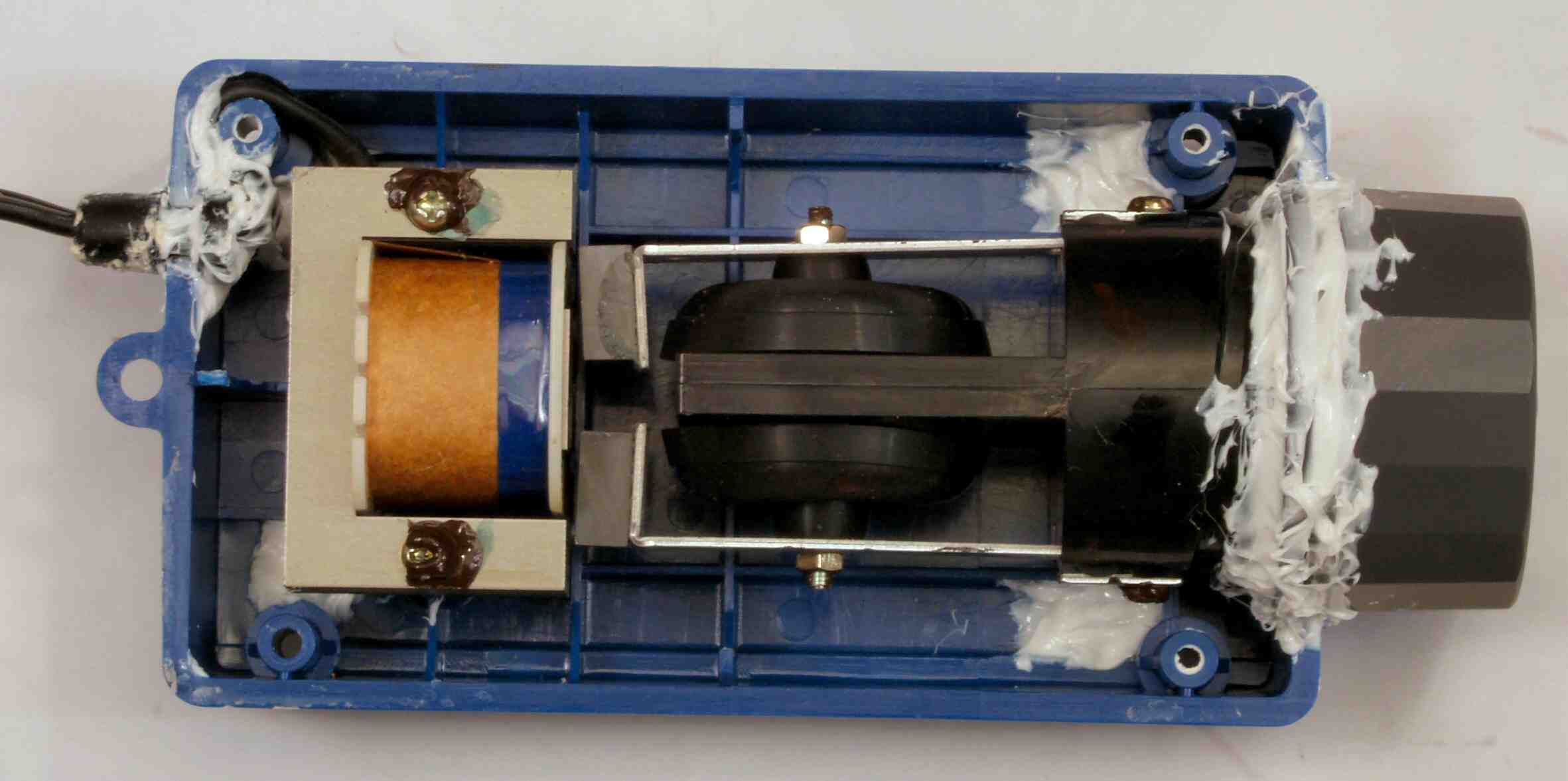

| Ｃ−３Ｂ． 修理中 内ポンプケース、ポンプユニット固定する |
 |

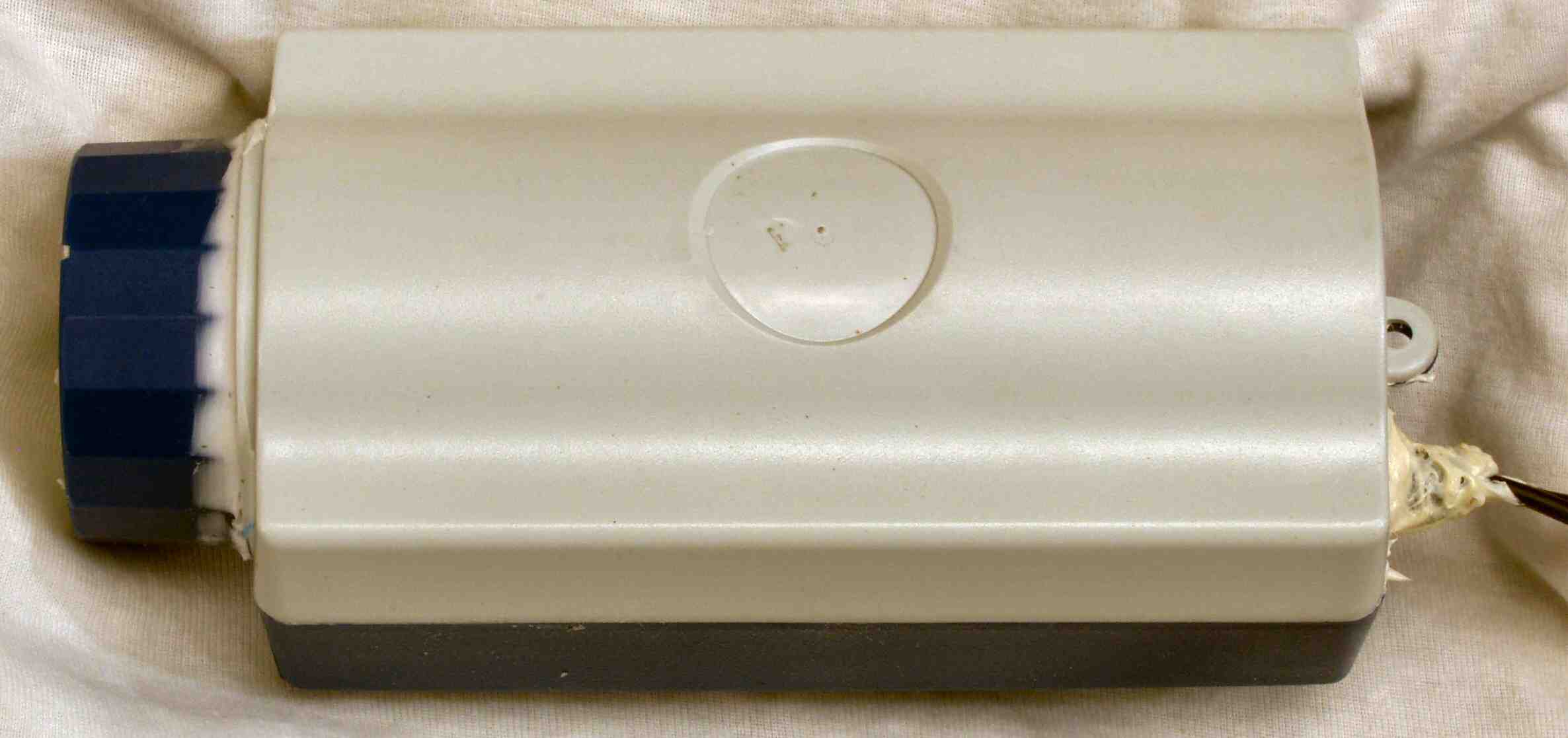

| Ｃ−４Ａ． 修理前 内ポンプケースを見る、上から |
|

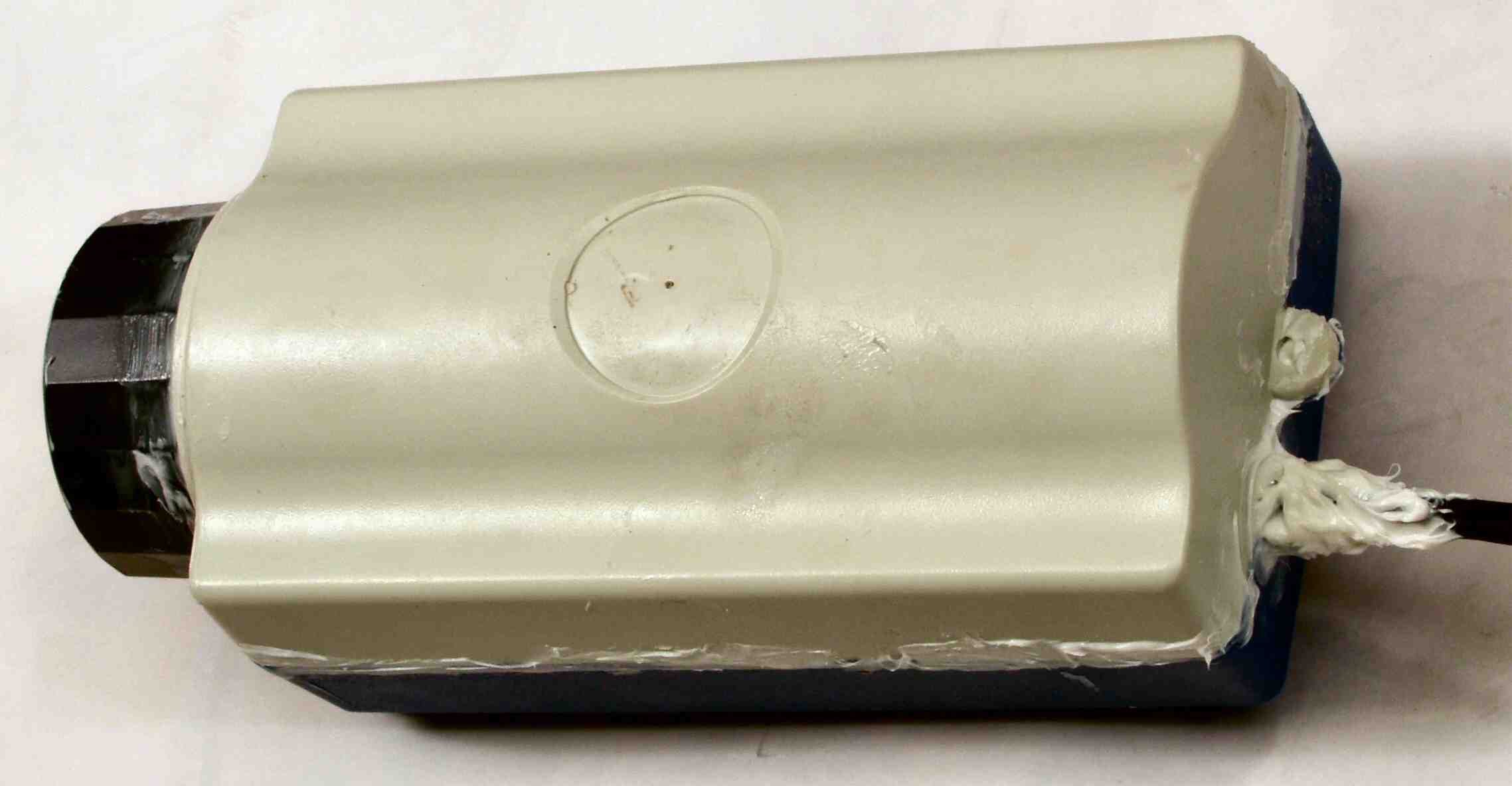

| Ｃ−４B． 修理後 内ポンプケースを見る、上から |
 |

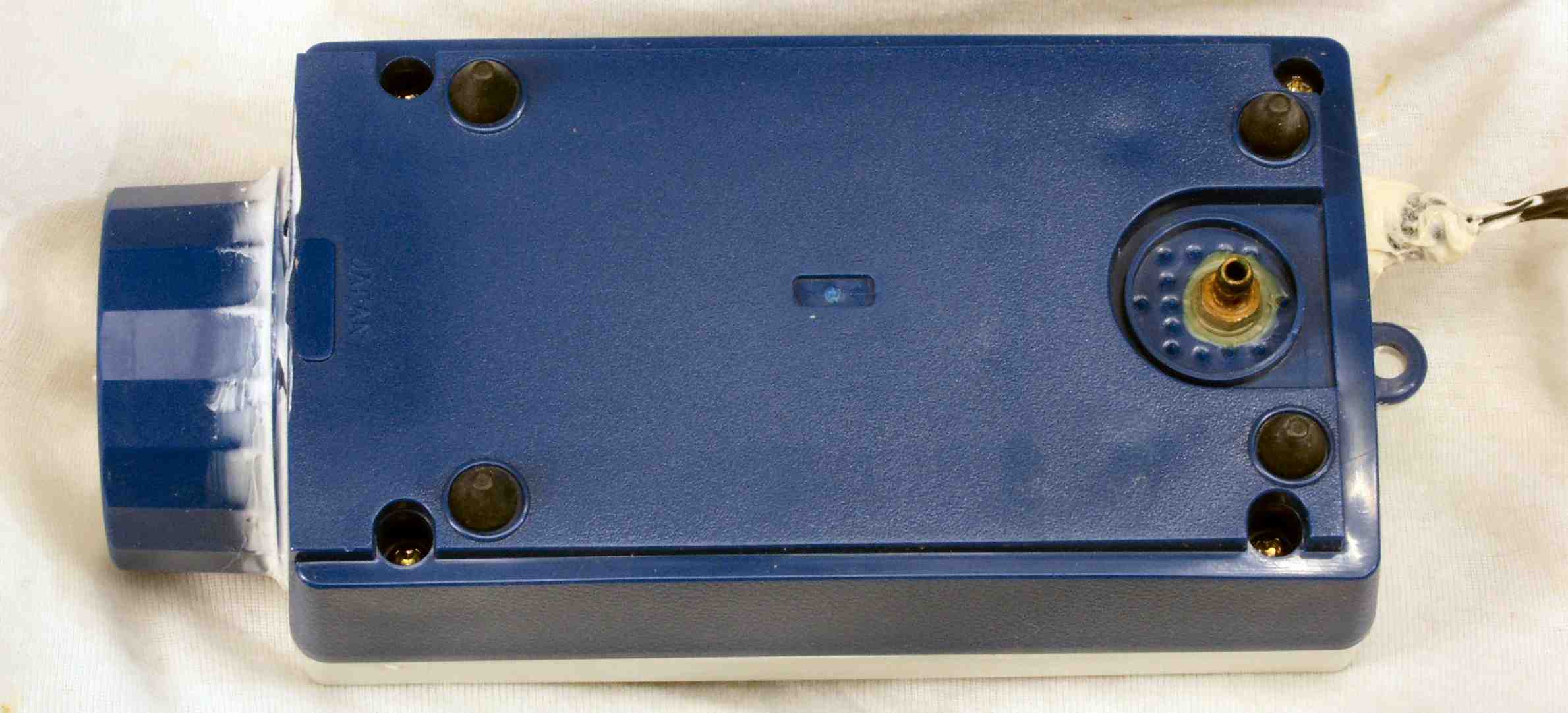

| Ｃ−４C． 修理前 内ポンプケースを見る、下から |
|

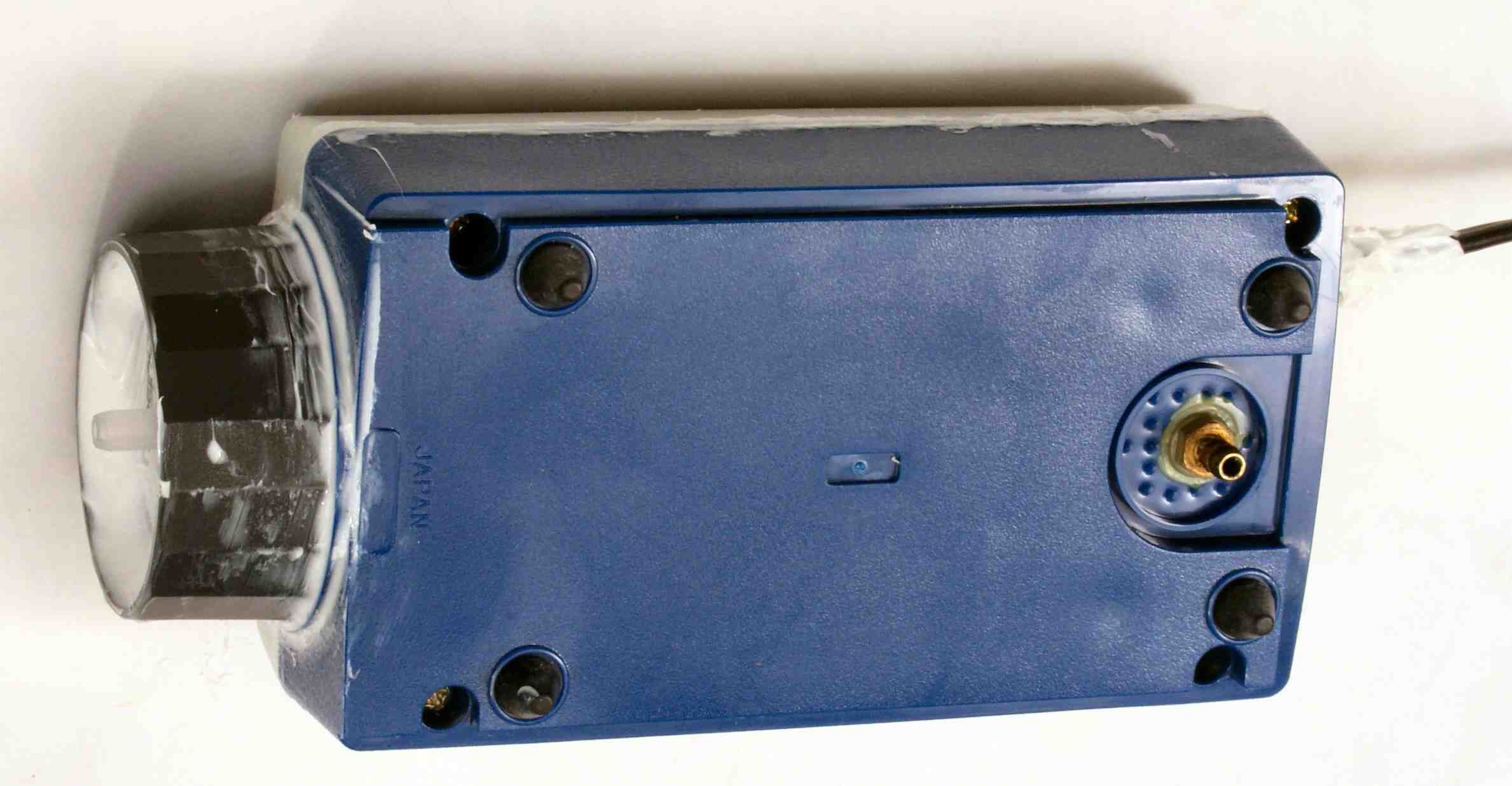

| Ｃ−４D． 修理後 内ポンプケースを見る、下から |
 |

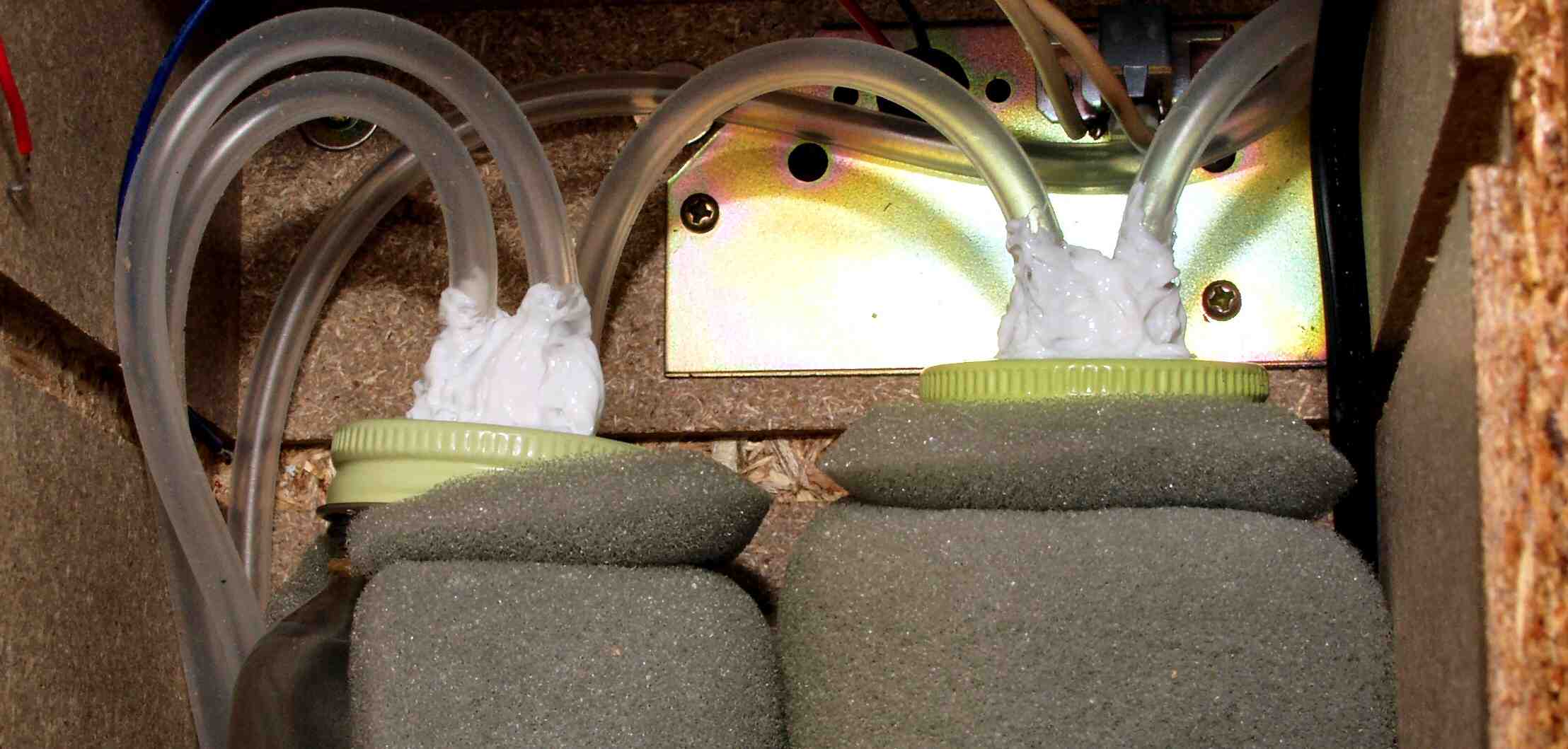

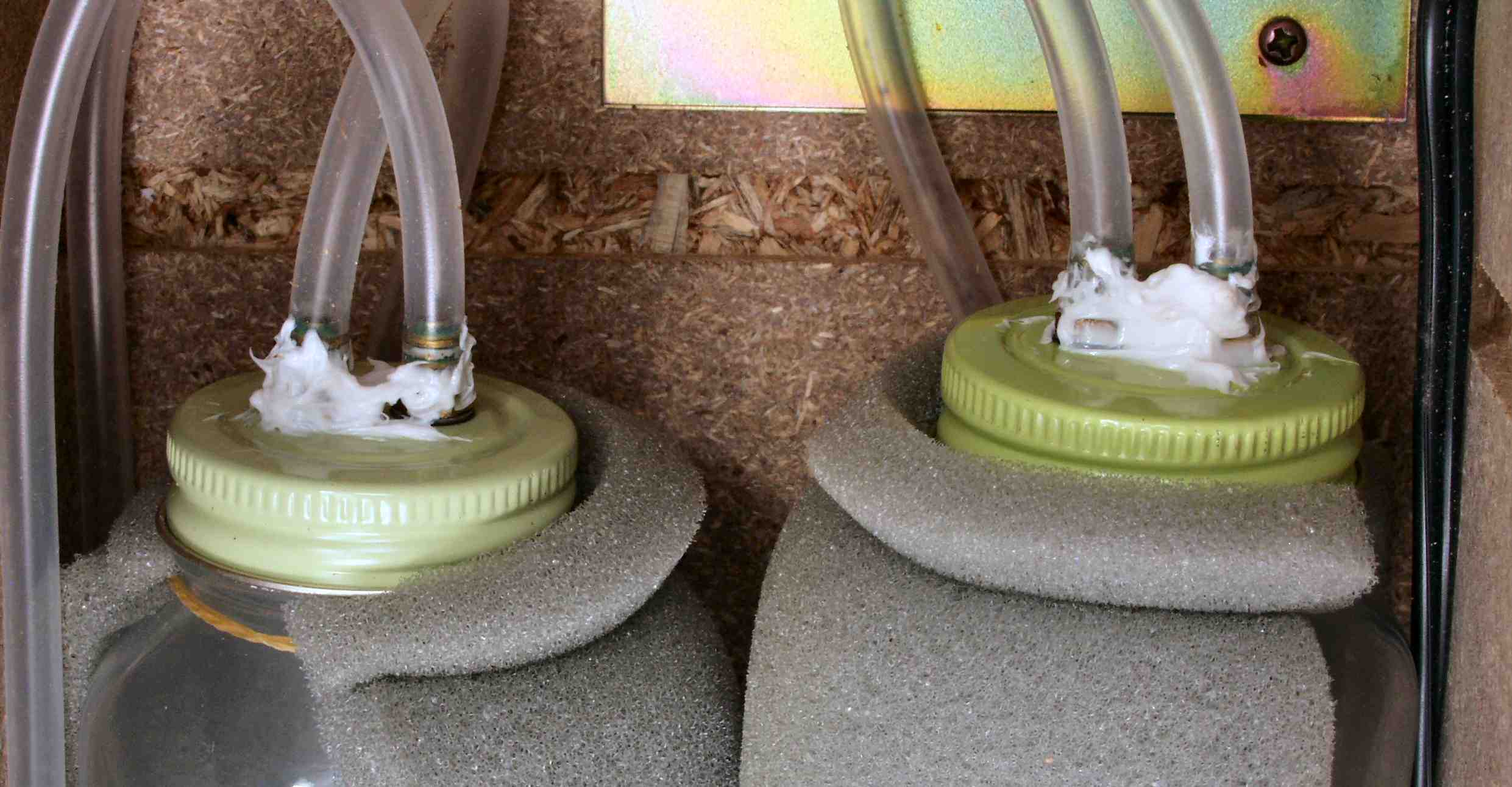

| Ｃ−５Ａ． 修理中 エアーチャンバーのホース取り付け |
 |
| Ｃ−５Ｂ． 修理後 １日後に、もう１度、エアーチャンバーのホース取り付け |
 |

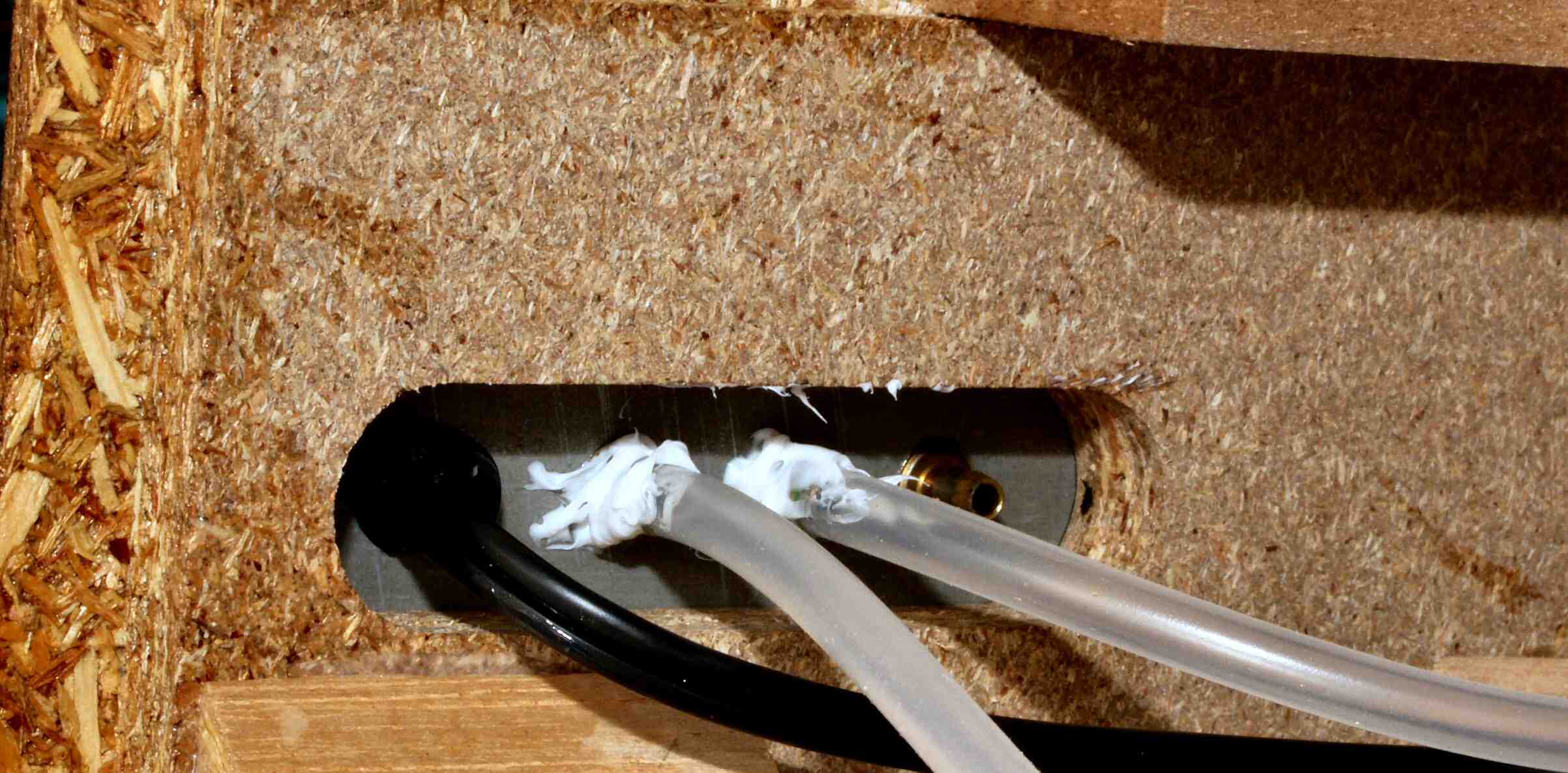

| Ｃ−６Ａ． 修理中 出口のホース取り付け |
 |

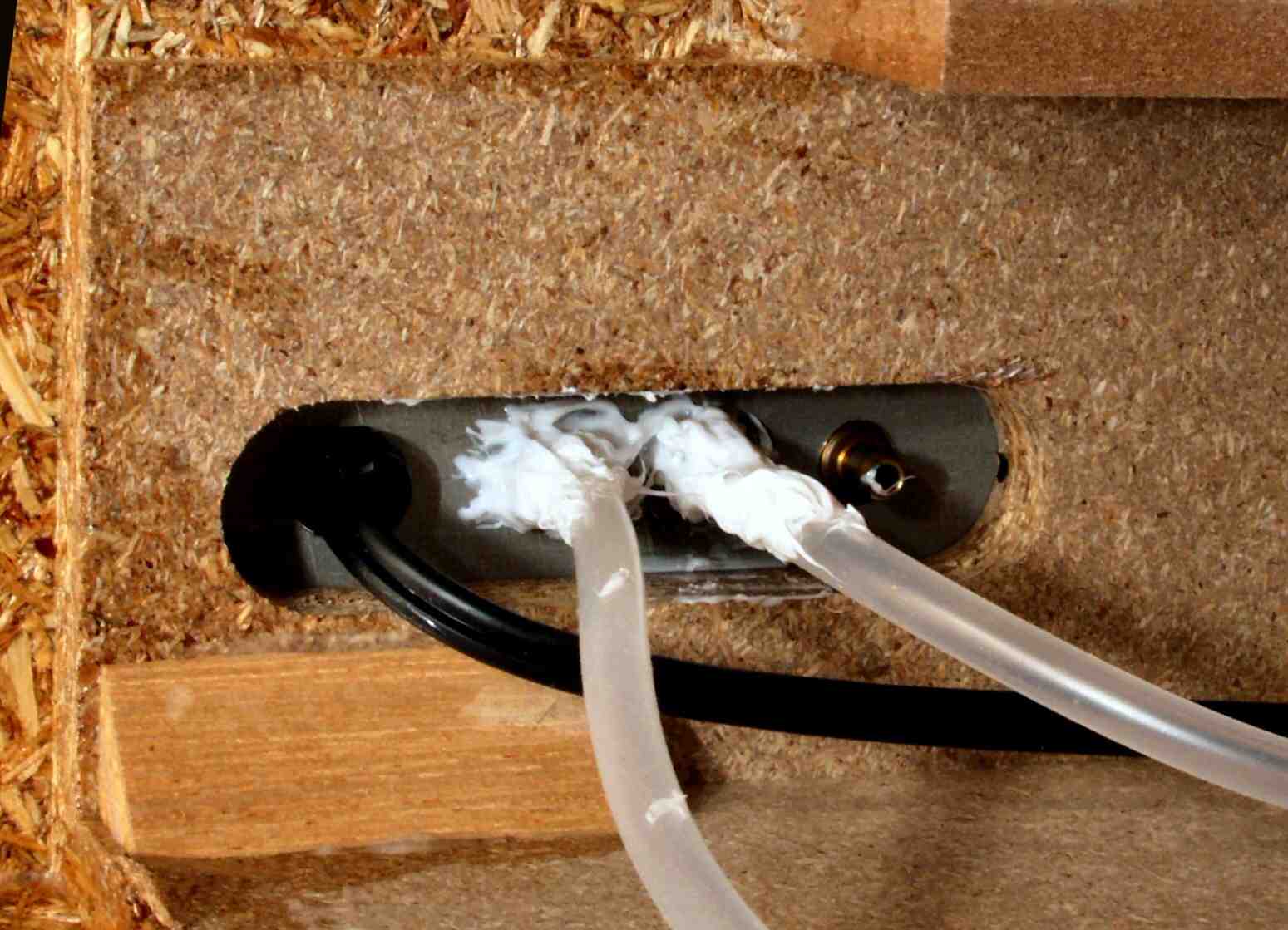

| Ｃ−６Ｂ． 修理後 １日後に、もう１度、出口のホース取り付け |
 |
| Ｃ−７Ａ． 修理中 ポンプケースへ組み付け完成 |
 |

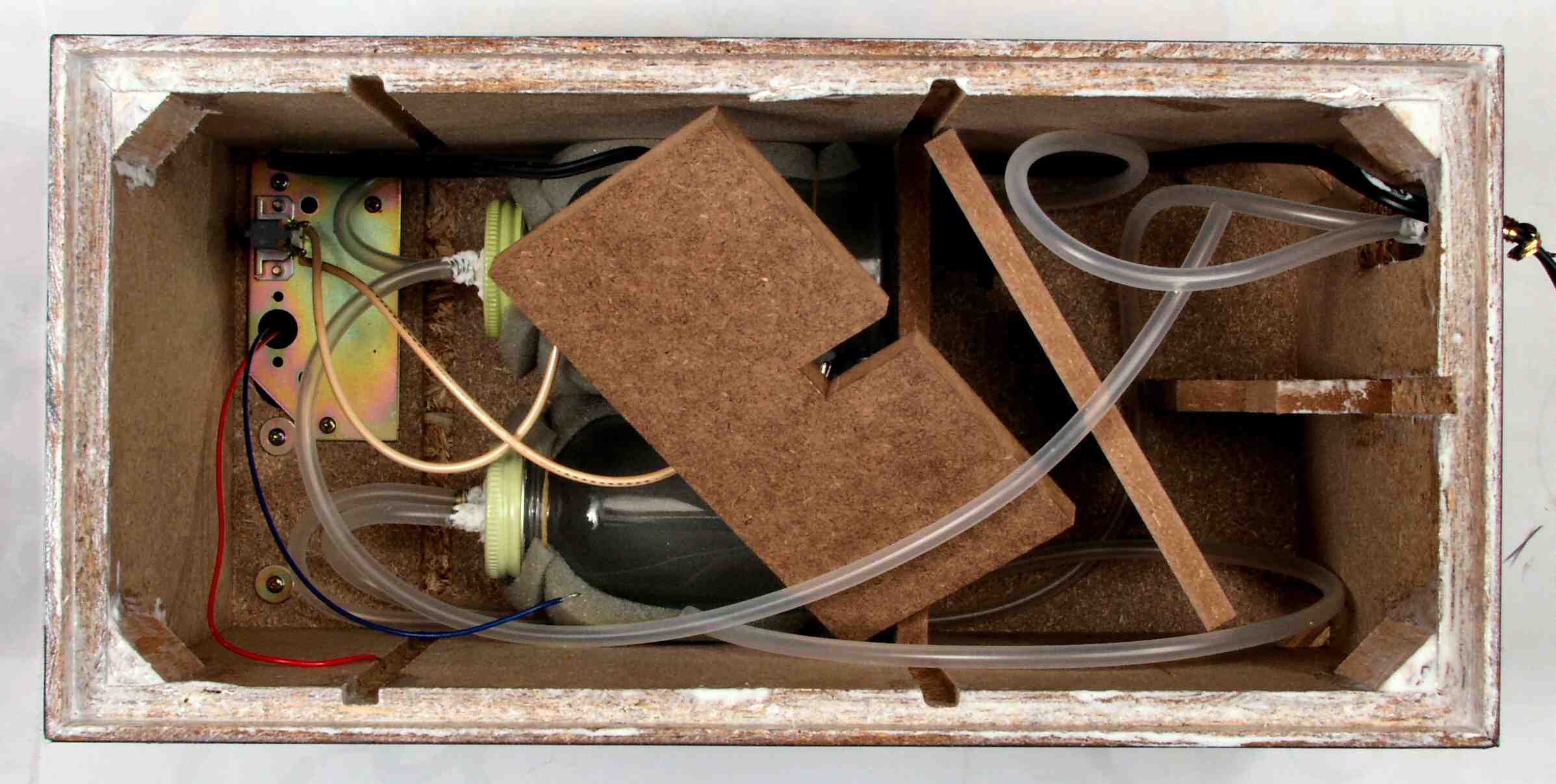

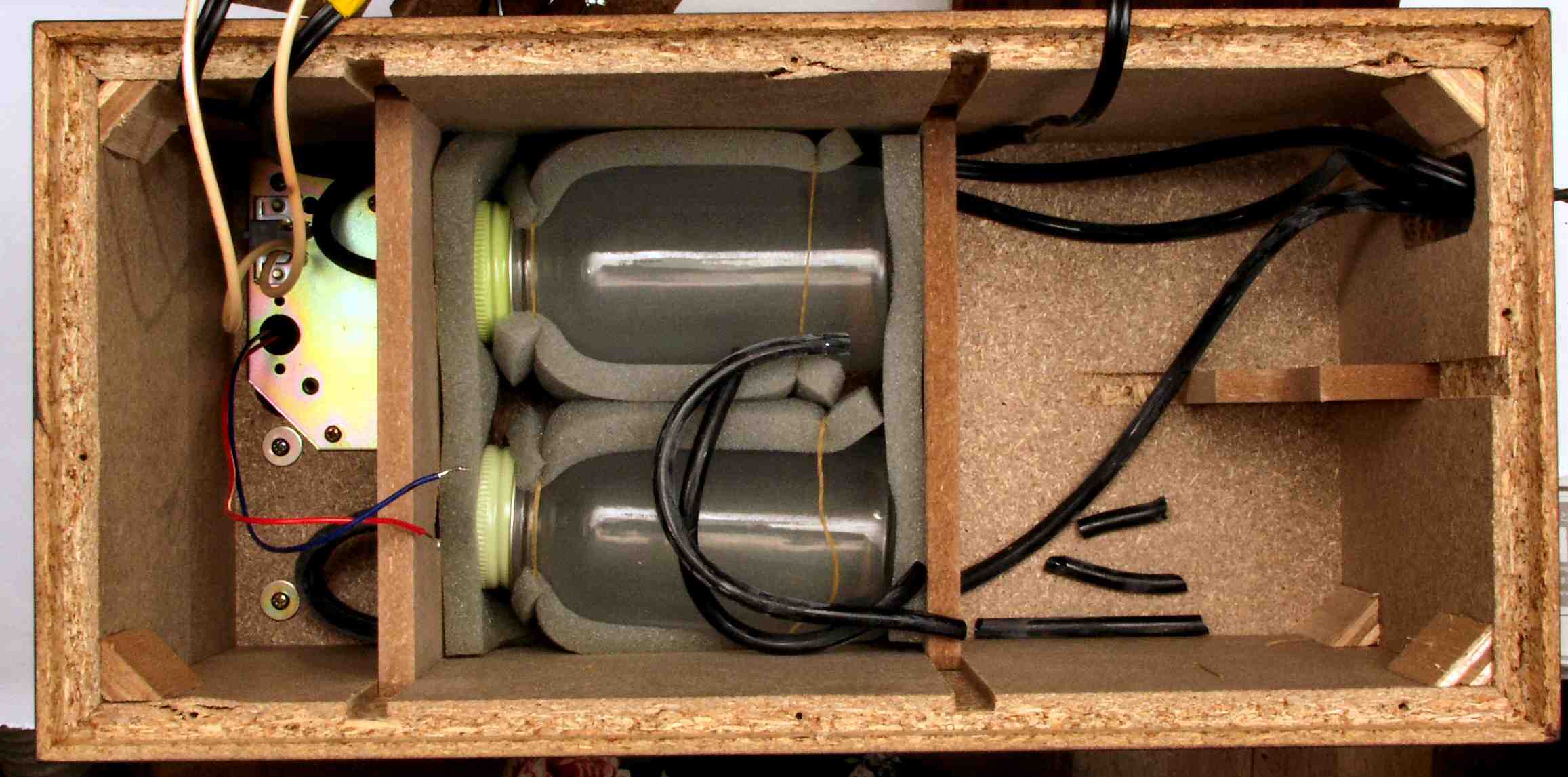

| Ｃ−７Ｂ． 修理中 完成し蓋をする前 |
 |

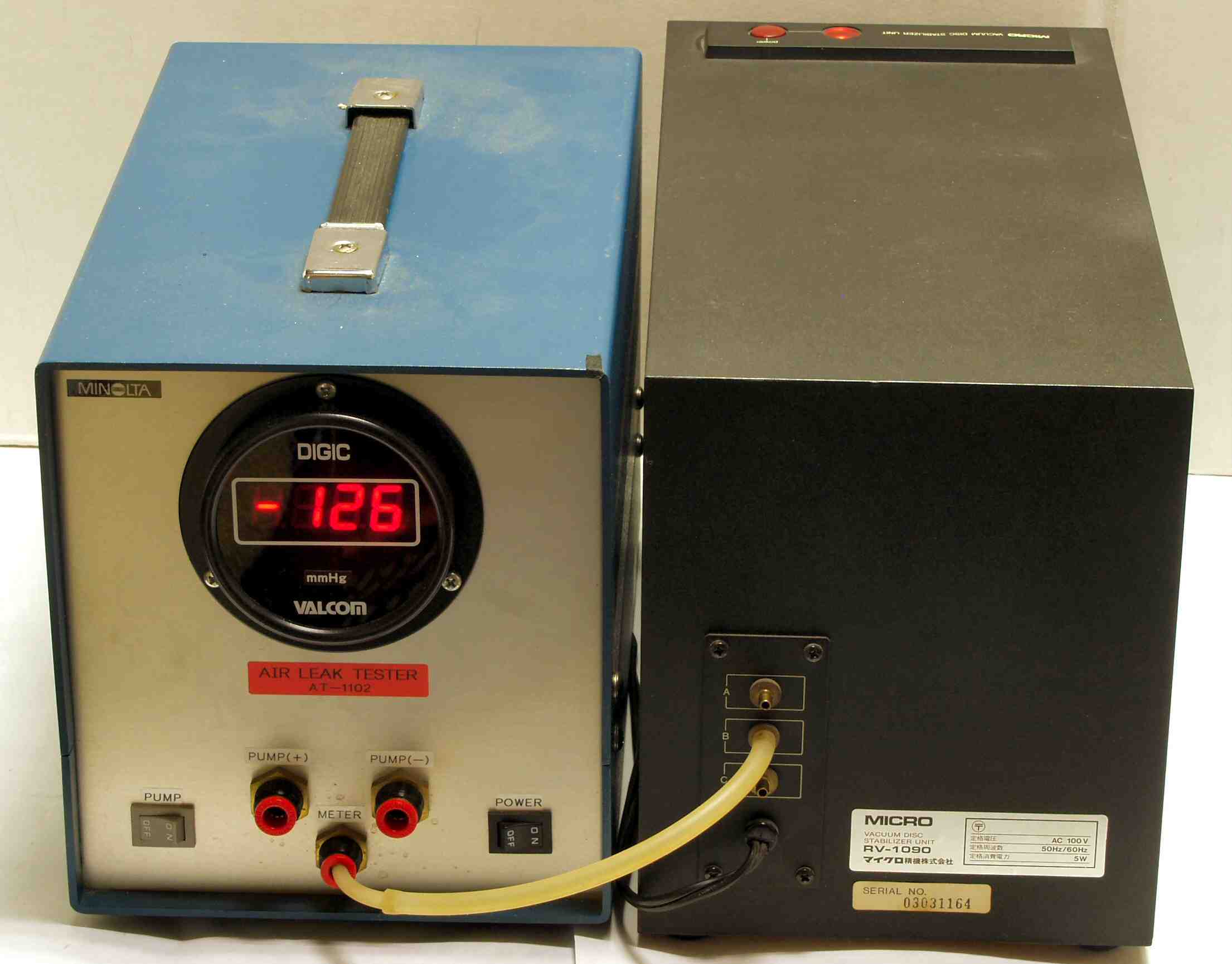

| Ｃ−８． 圧力測定 |
 |

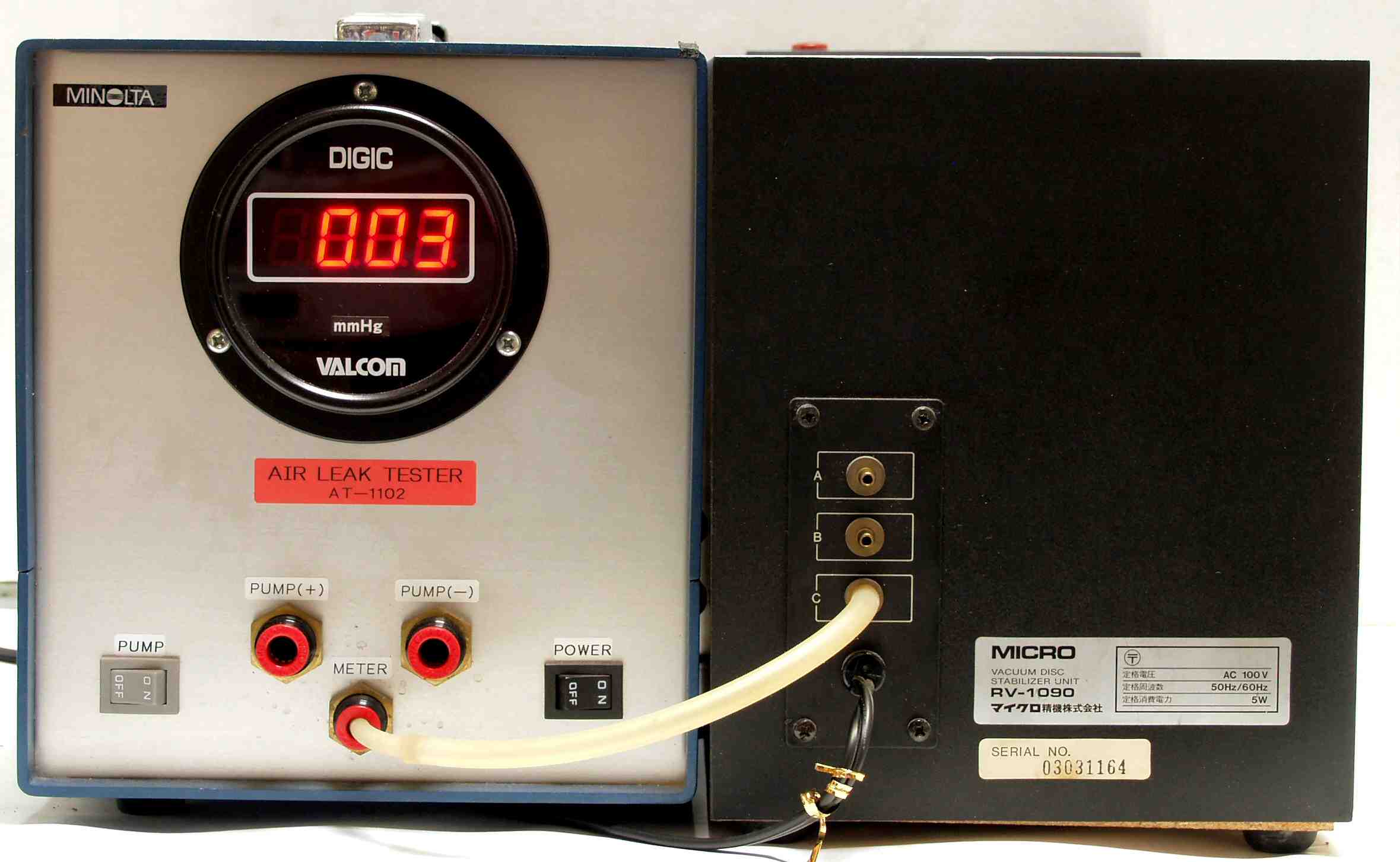

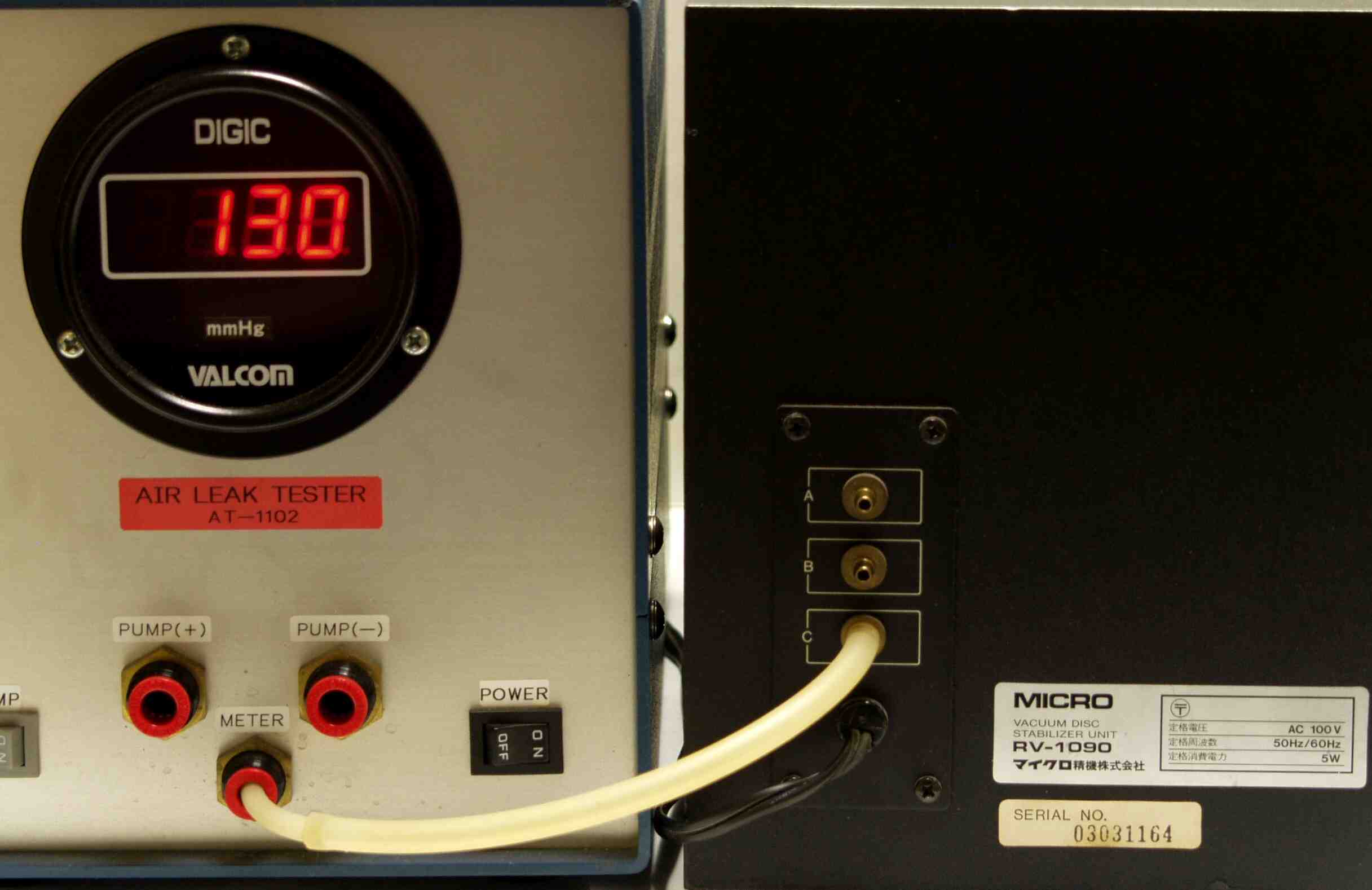

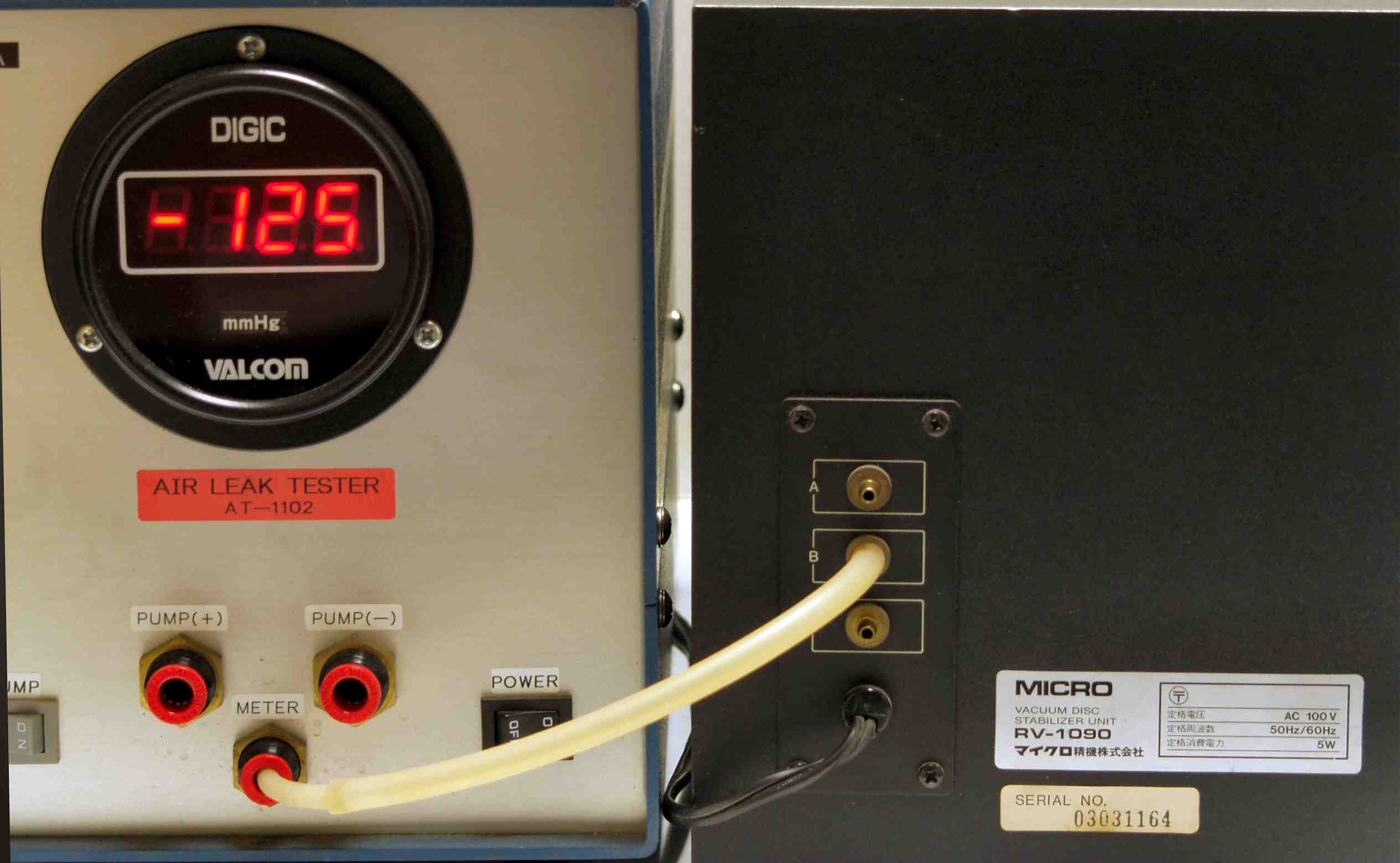

| Ｃ−８Ａ． 圧力測定 「Ｃ＝吐き出し」端子 |
 |
| Ｃ−８Ｂ． 圧力測定 「Ｂ＝吸い込み」端子。 |
 |

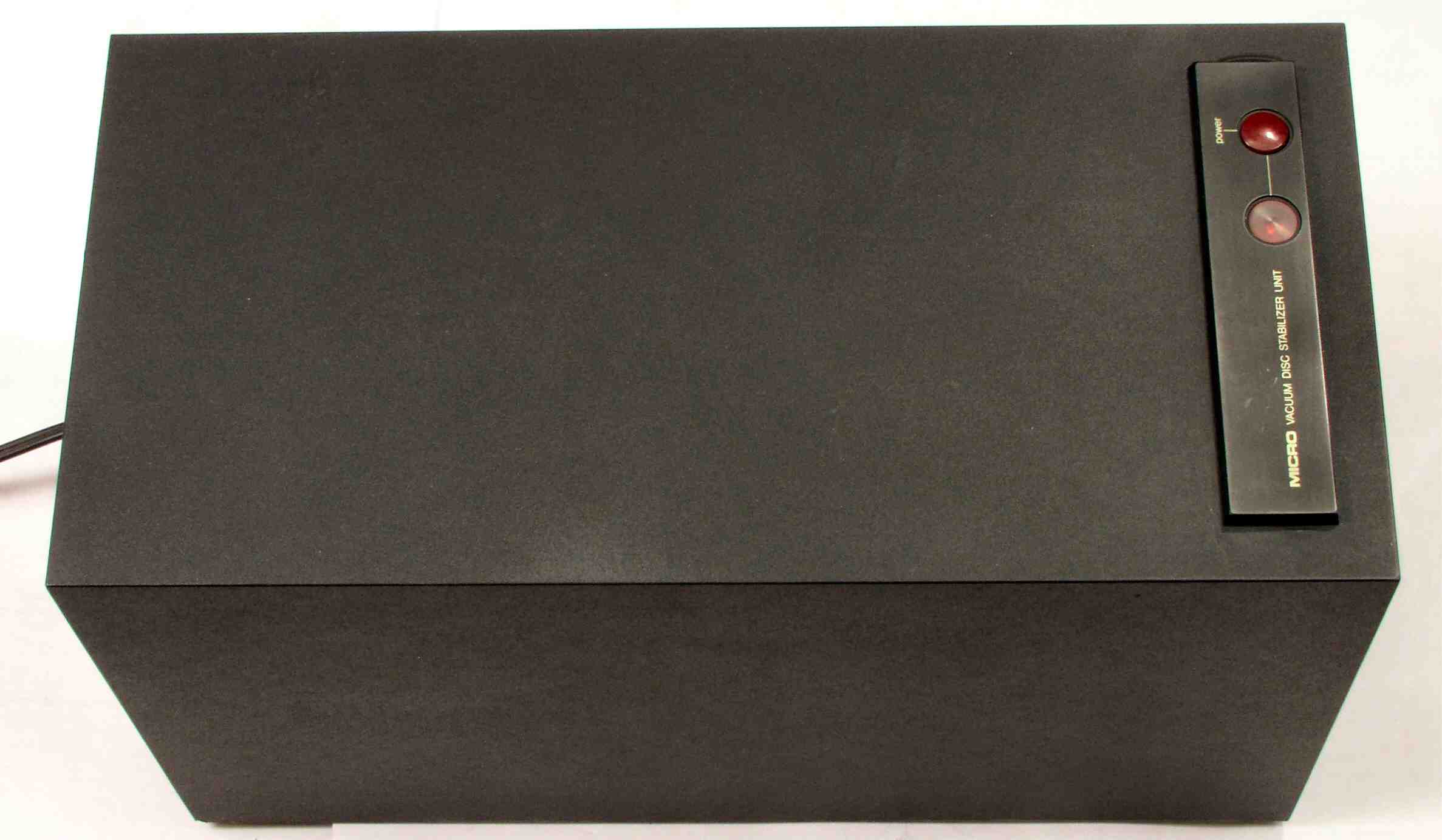

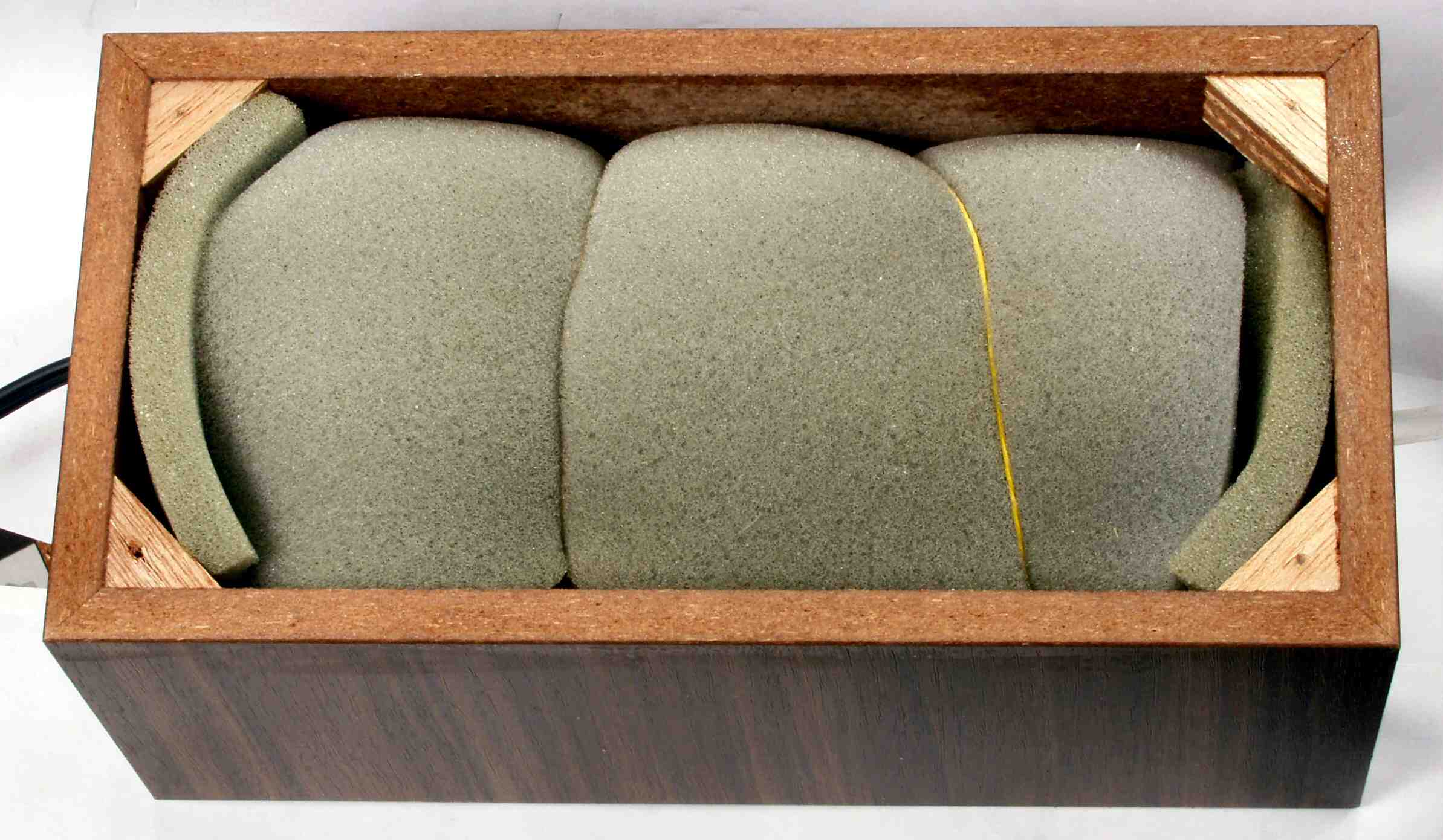

| Ｃ−９Ａ． 完成、上から見る |
 |

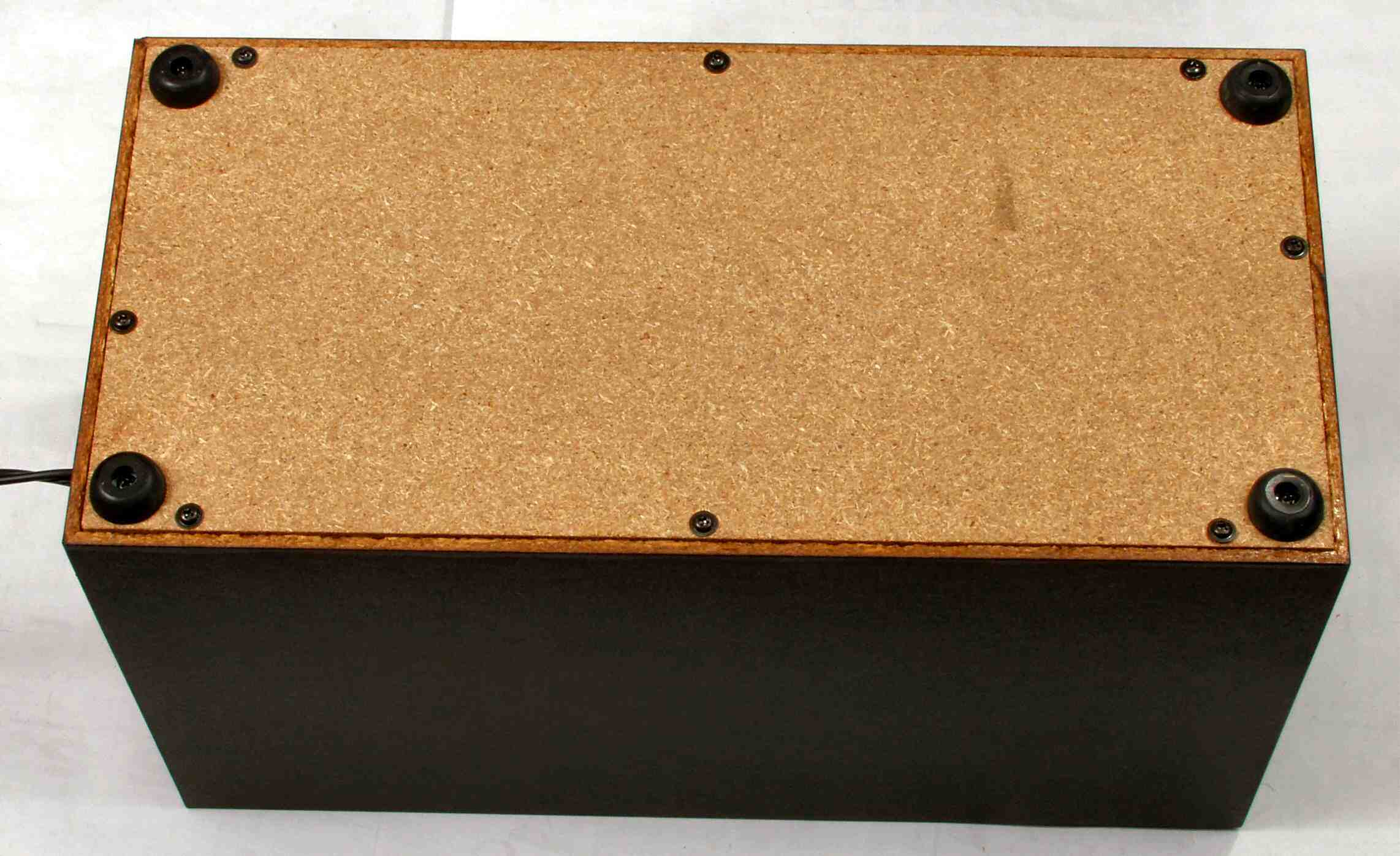

| Ｃ−９Ｂ． 完成、下から見る |
 |

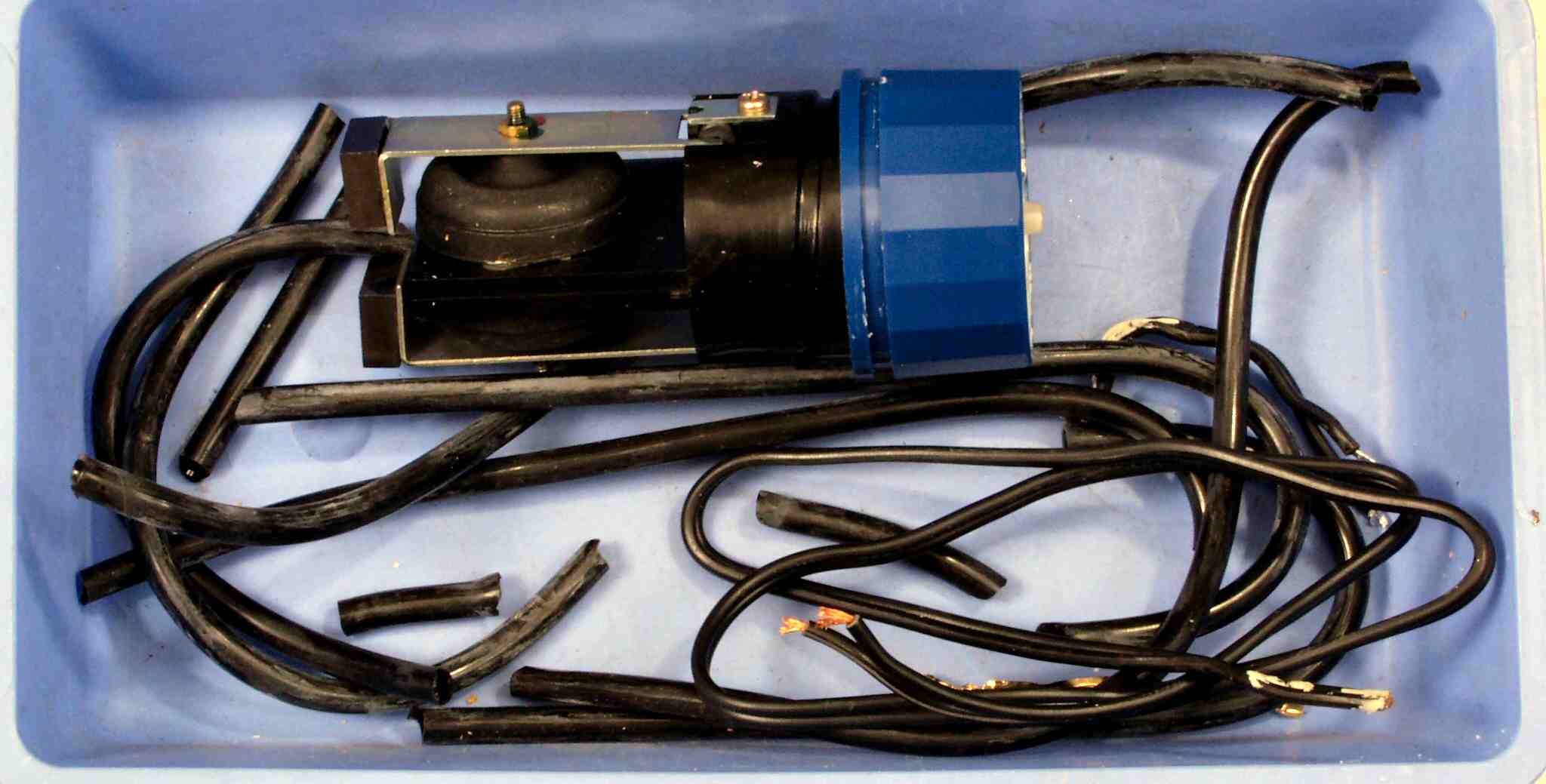

| Ｃ−Ａ． 交換部品 |
 |
