MICROSEIKI RX−5000. 3台目修理記録
同時修理RY−5500. 9台目、 Mcintosh MC275. 8台目                 2020/6/26持込  7/3完成
A. 修理前の状況
  • 30年ほど使用しましたが昨日突然異音がしてダウンしました。
    私同様(65)古いものですから大事に使いたいと思い修理をお願いしたい。
    貴社のHPは前より見ておりましたので修理過程が見えるので安心です。
    時間は有りますので待っています。


B. 原因

  • 回転部オイル劣化。

C. 修理状況
  • 軸オイル交換


D. 使用部品
  • 特殊オイル

E. 調整・測定

F. 修理費  26,000円

Y. ユーザー宅の設置状況

S. MICRO SEIKI RX−5000 の仕様(マニアル・カタログより)

A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

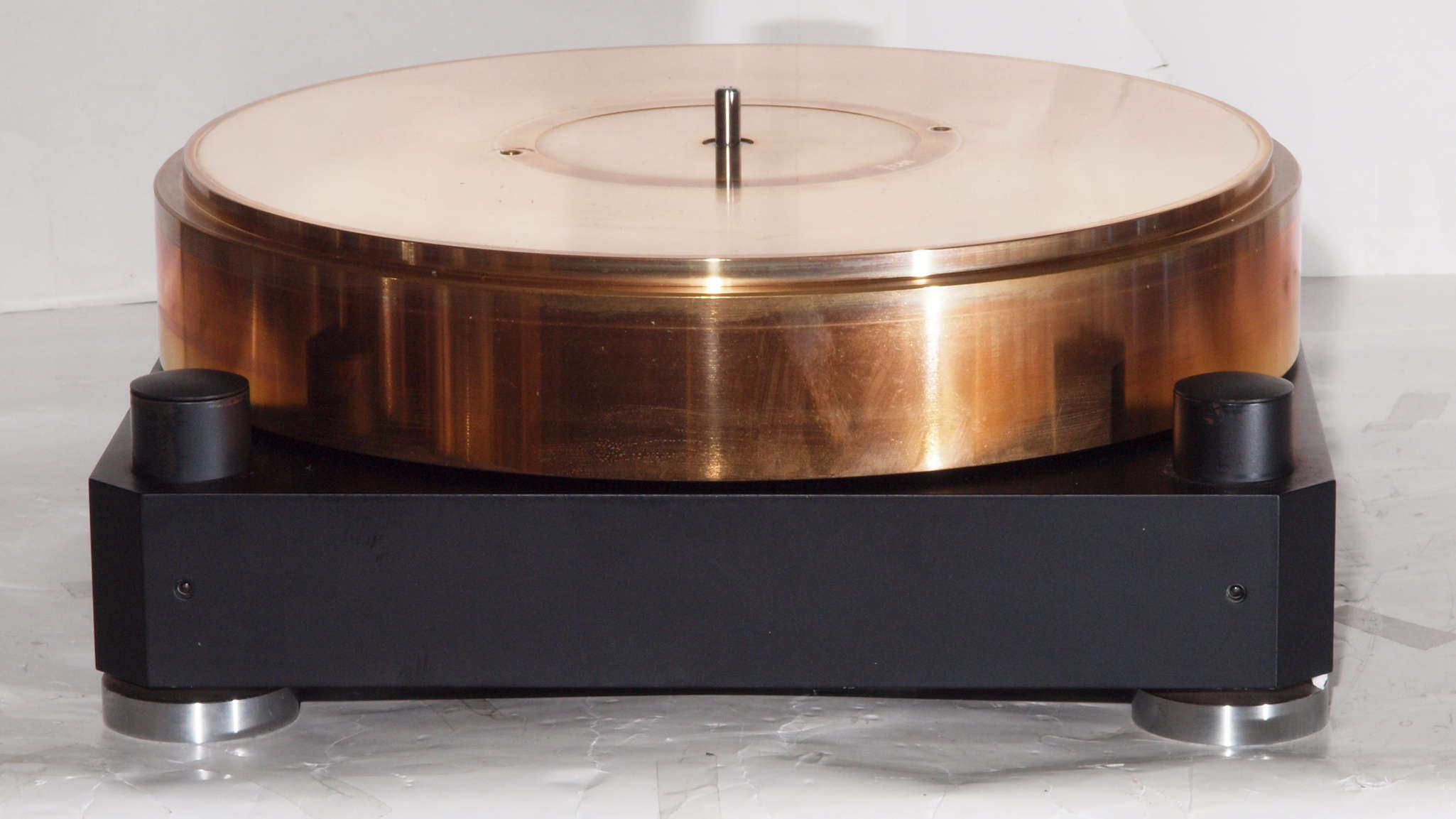

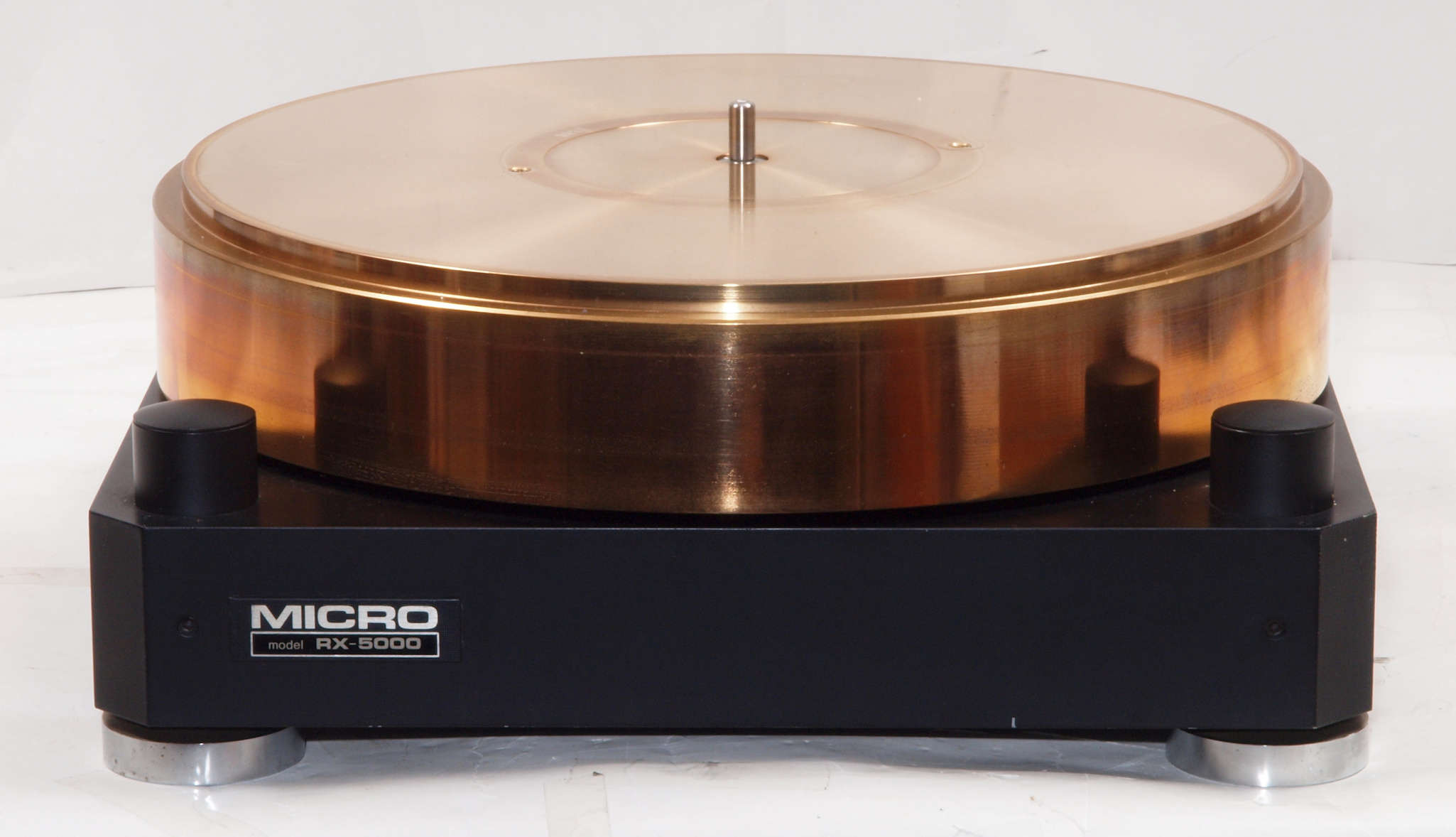

A11. 点検中 前から見る。

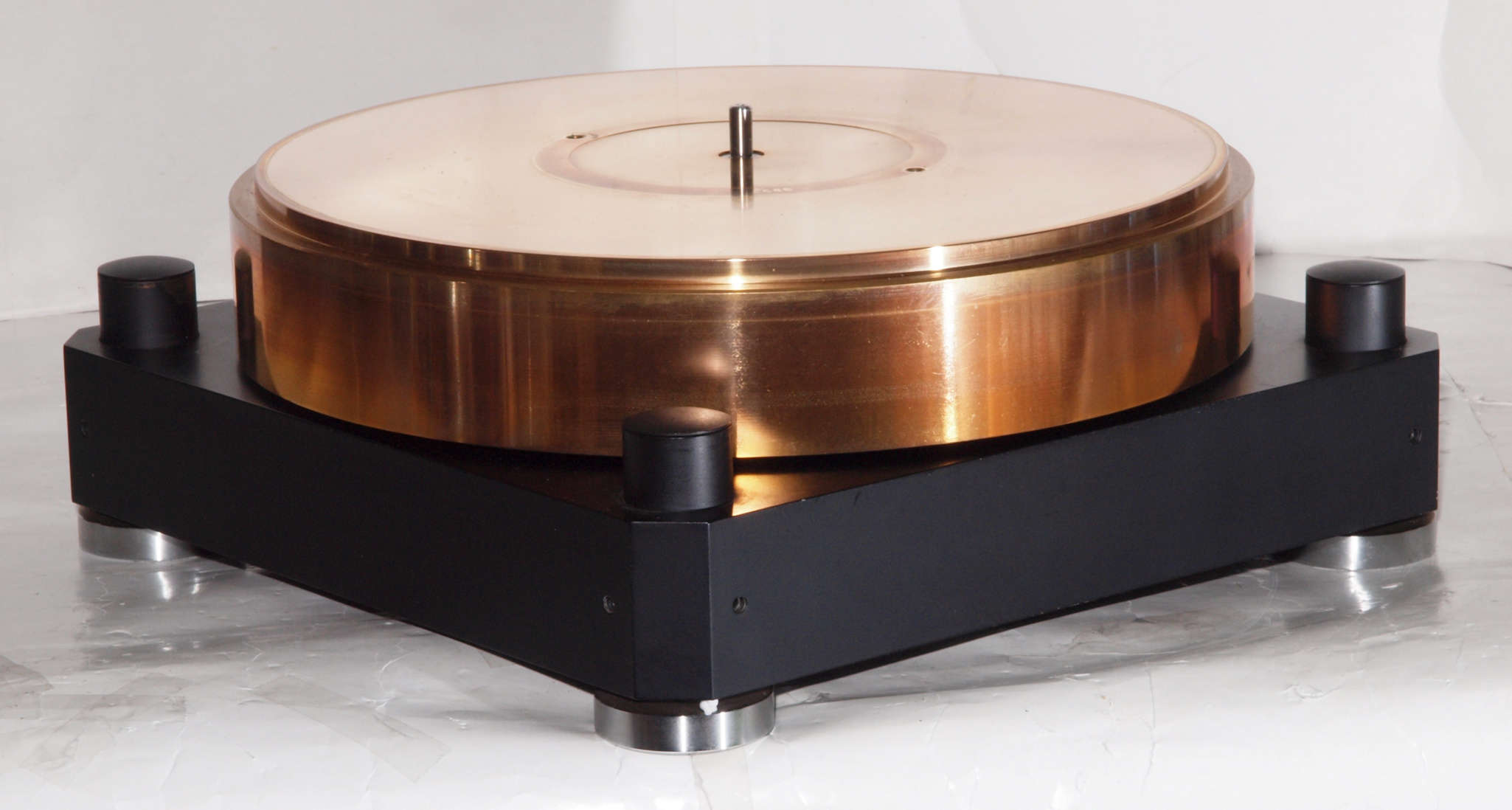

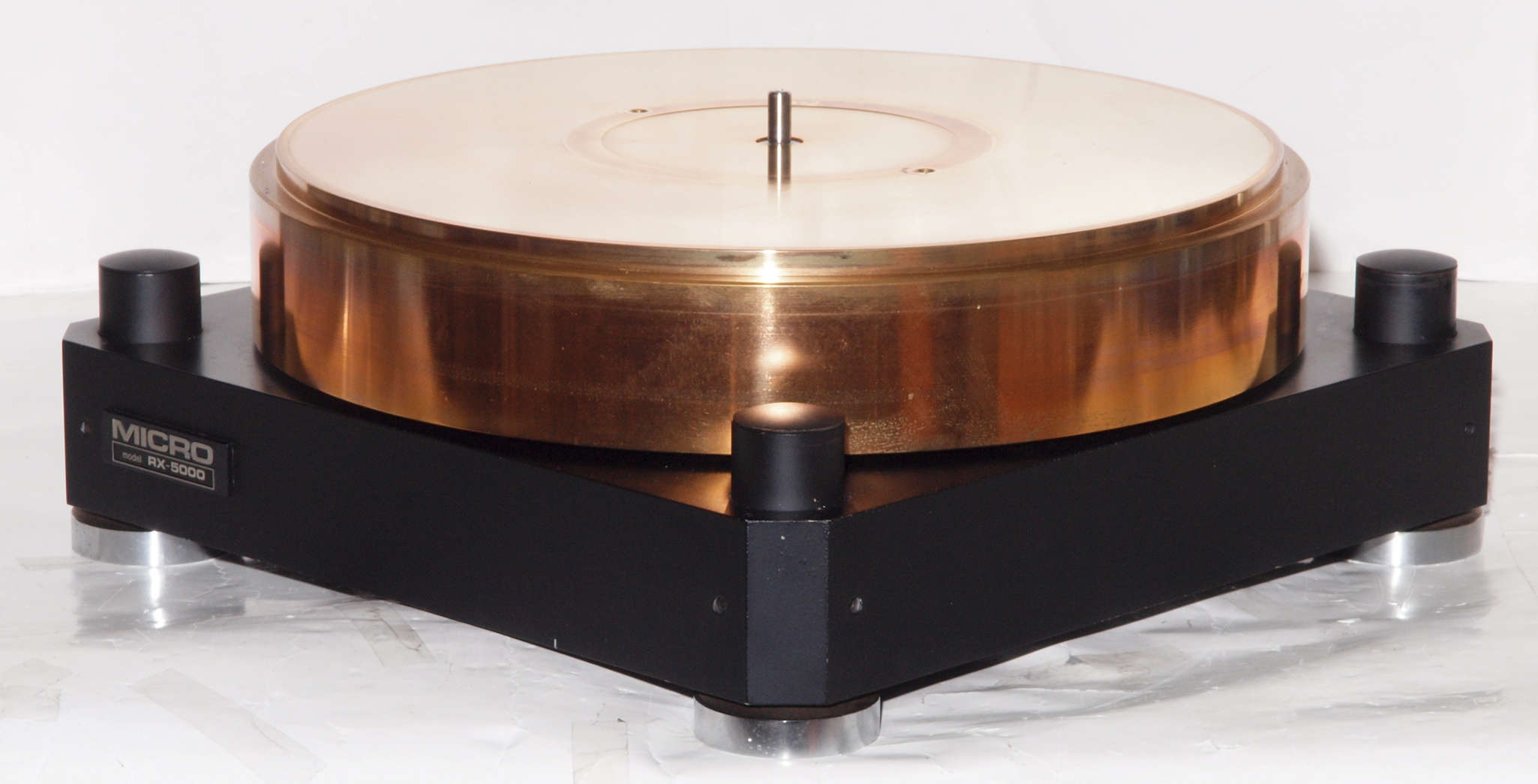

A12. 点検中 前右から見る。
A13. 点検中 後から見る。
A14. 点検中 後左から見る。
A15. 点検中 上から見る。

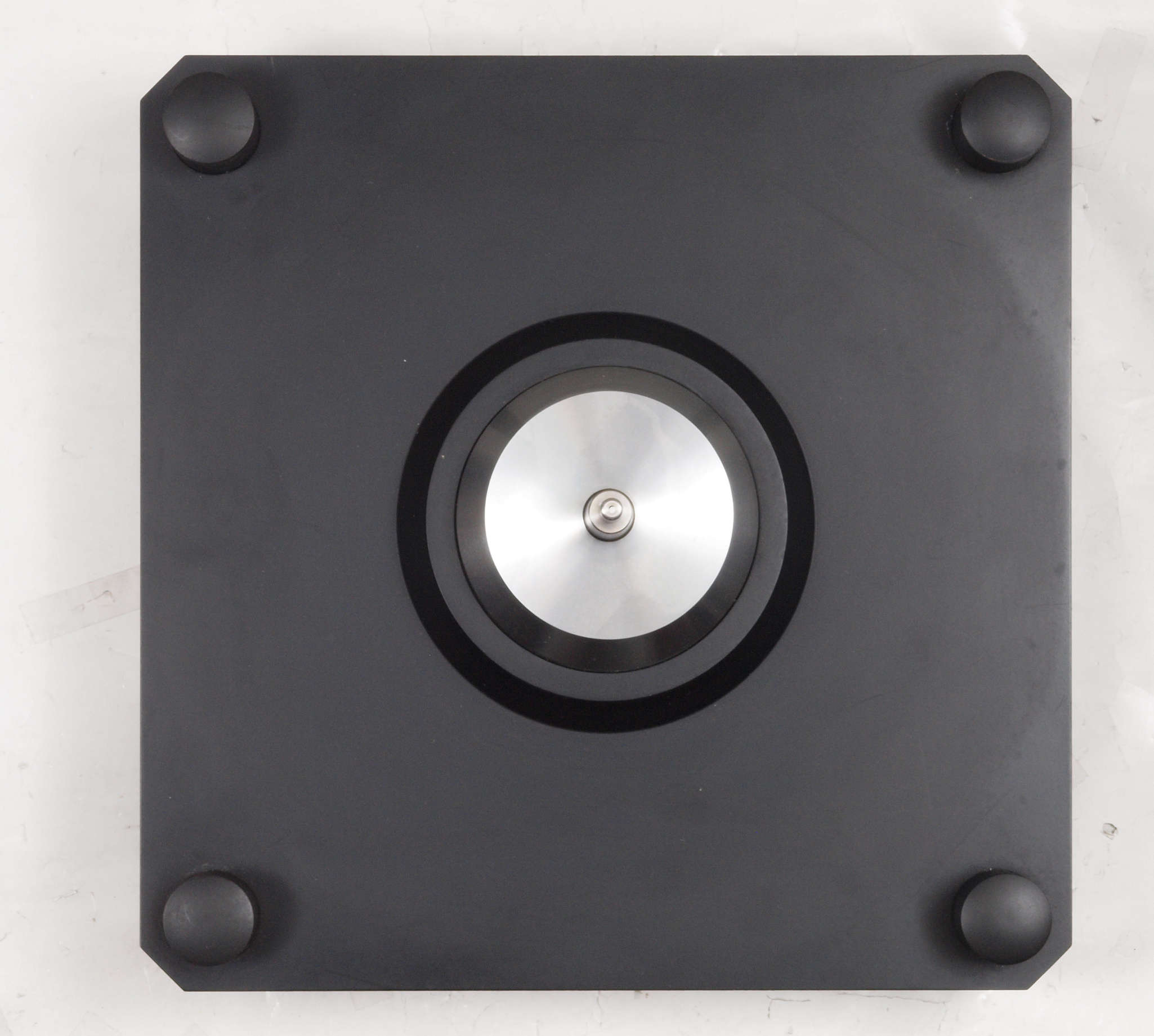

A16. 点検中 タンテーブルを外し、上から見る。

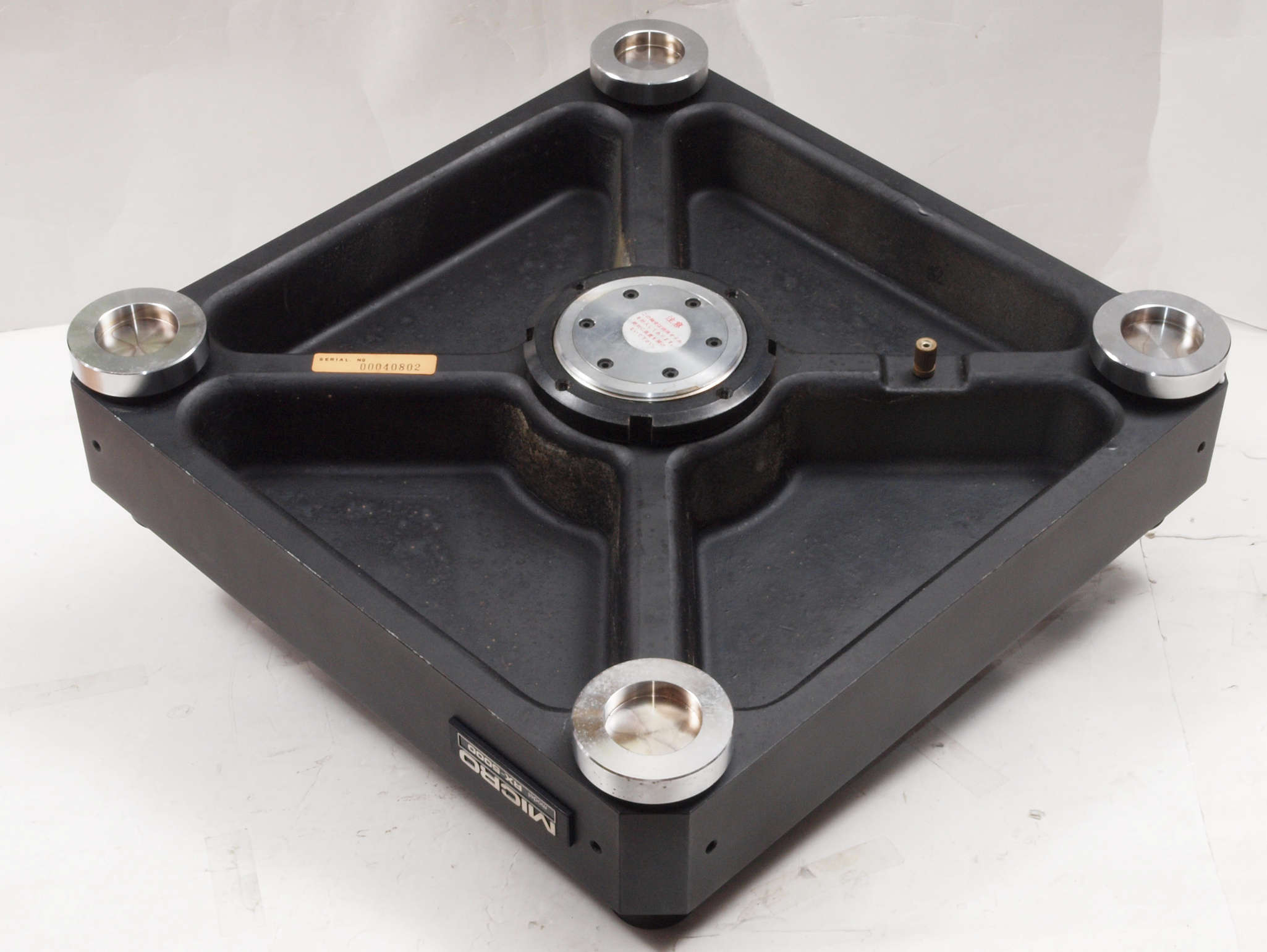

A21. 点検中 タンテーブルを外し、下前左から見る。

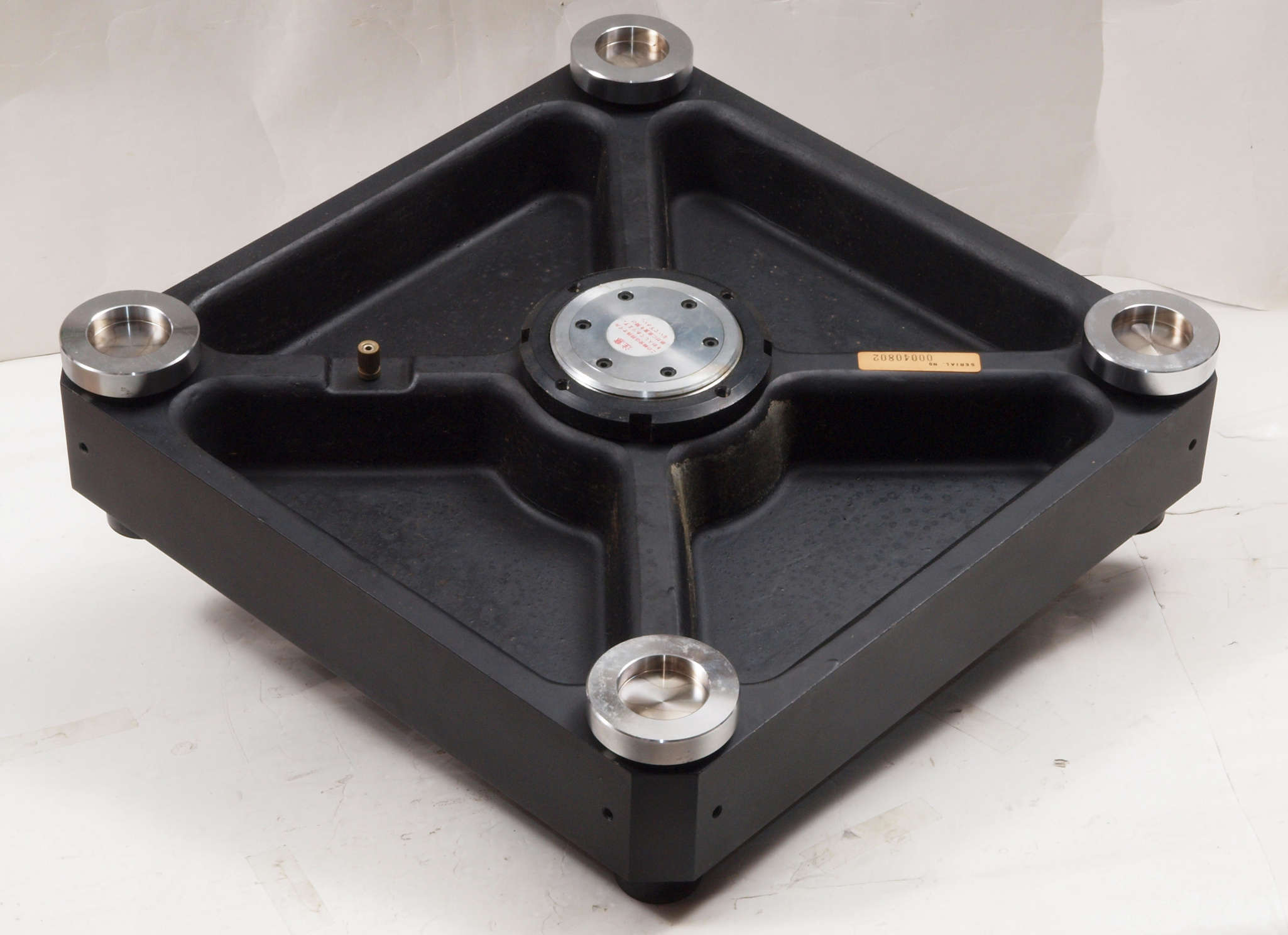

A22. 点検中 タンテーブルを外し、下後右から見る。

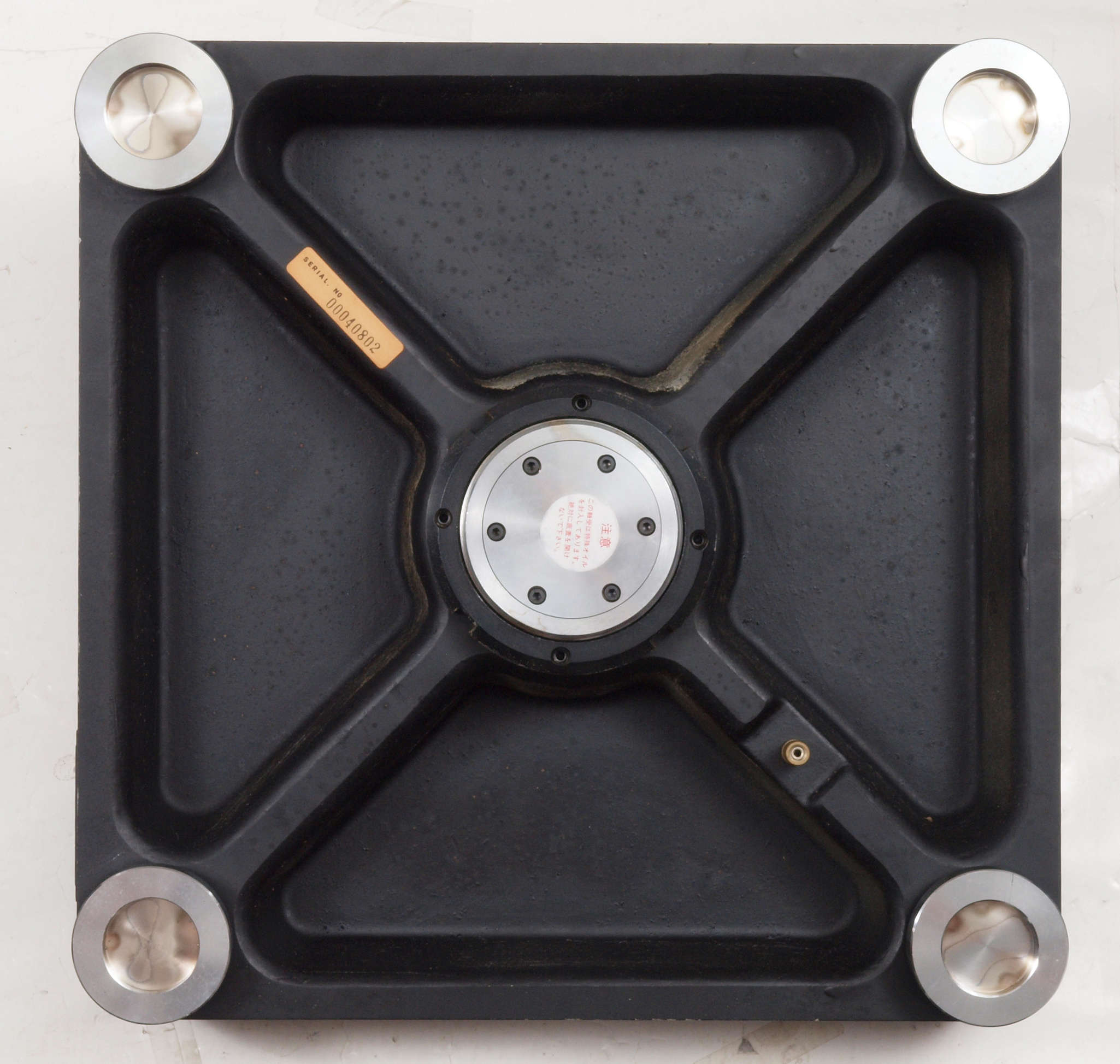

A23. 点検中 タンテーブルを外し、下から見る。

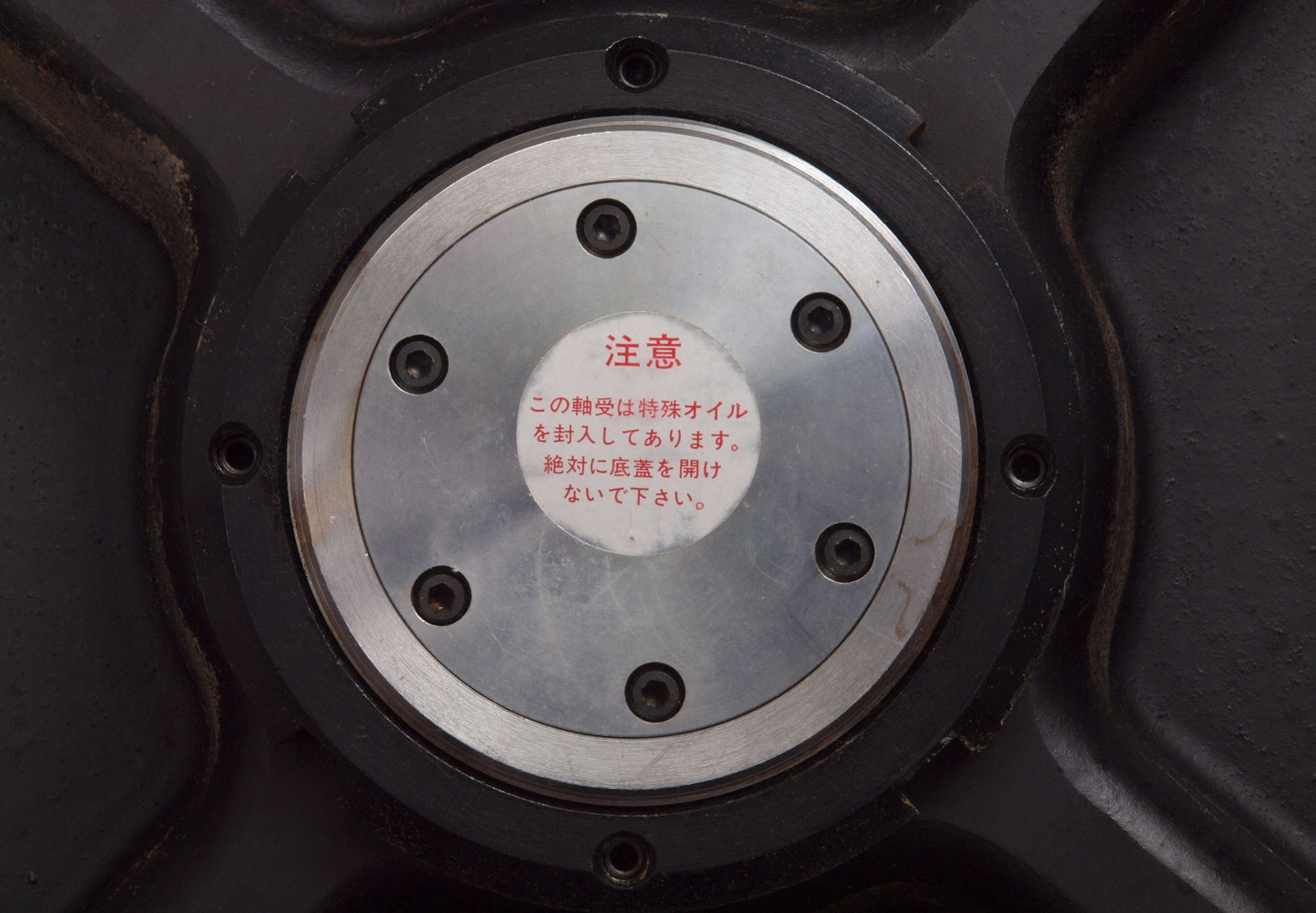

C24. 点検中 タンテーブル軸受け。注意のシールが空しい!

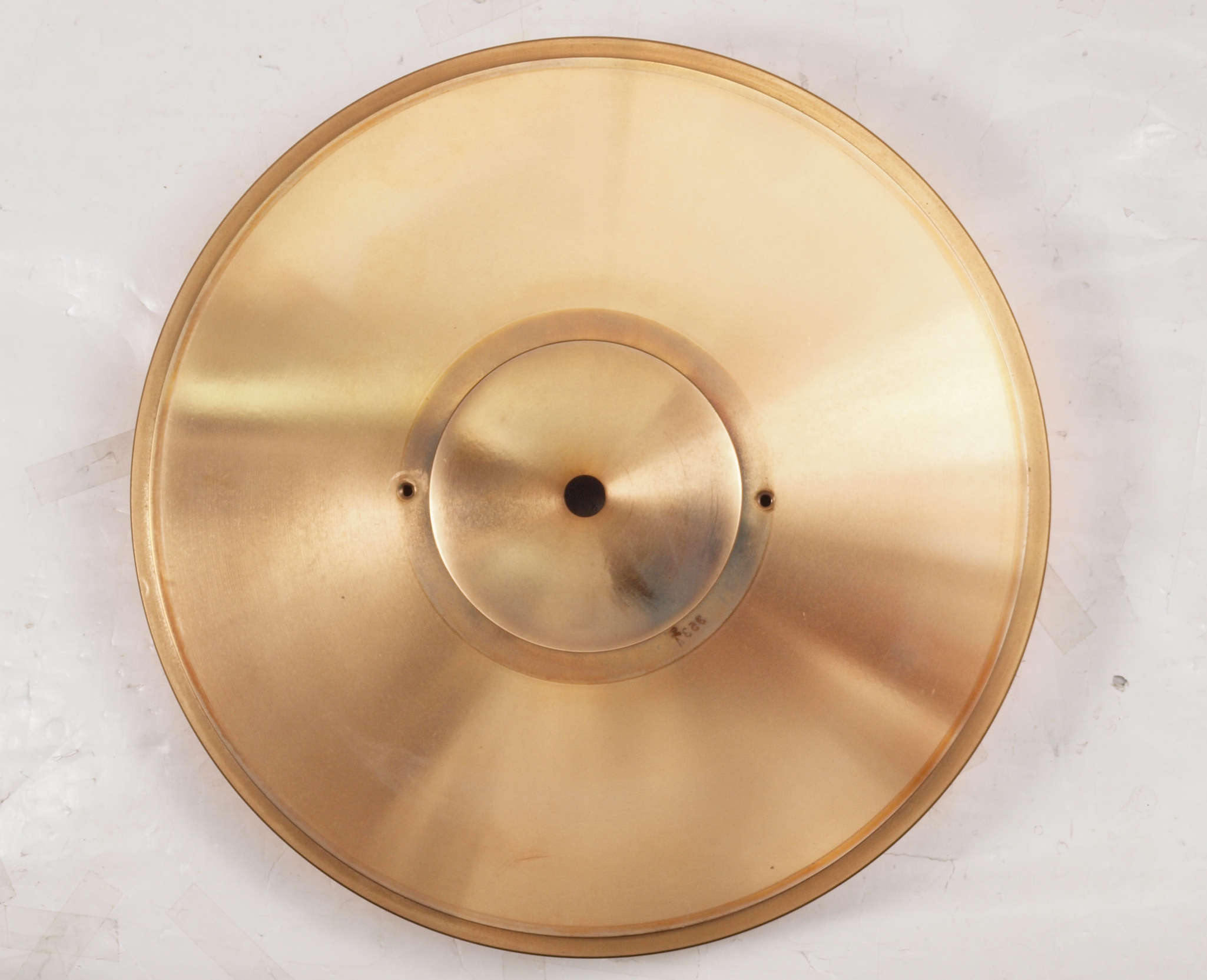

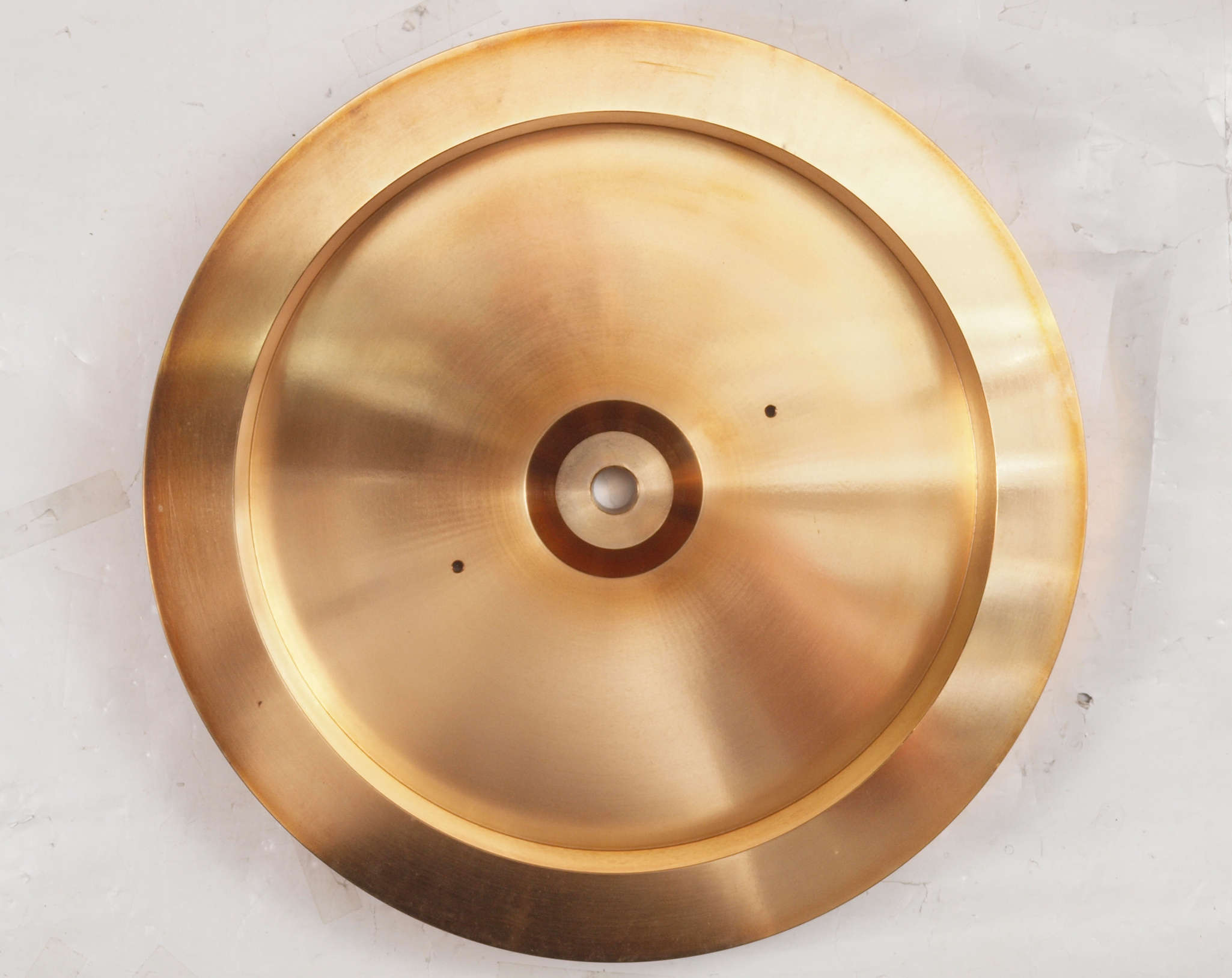

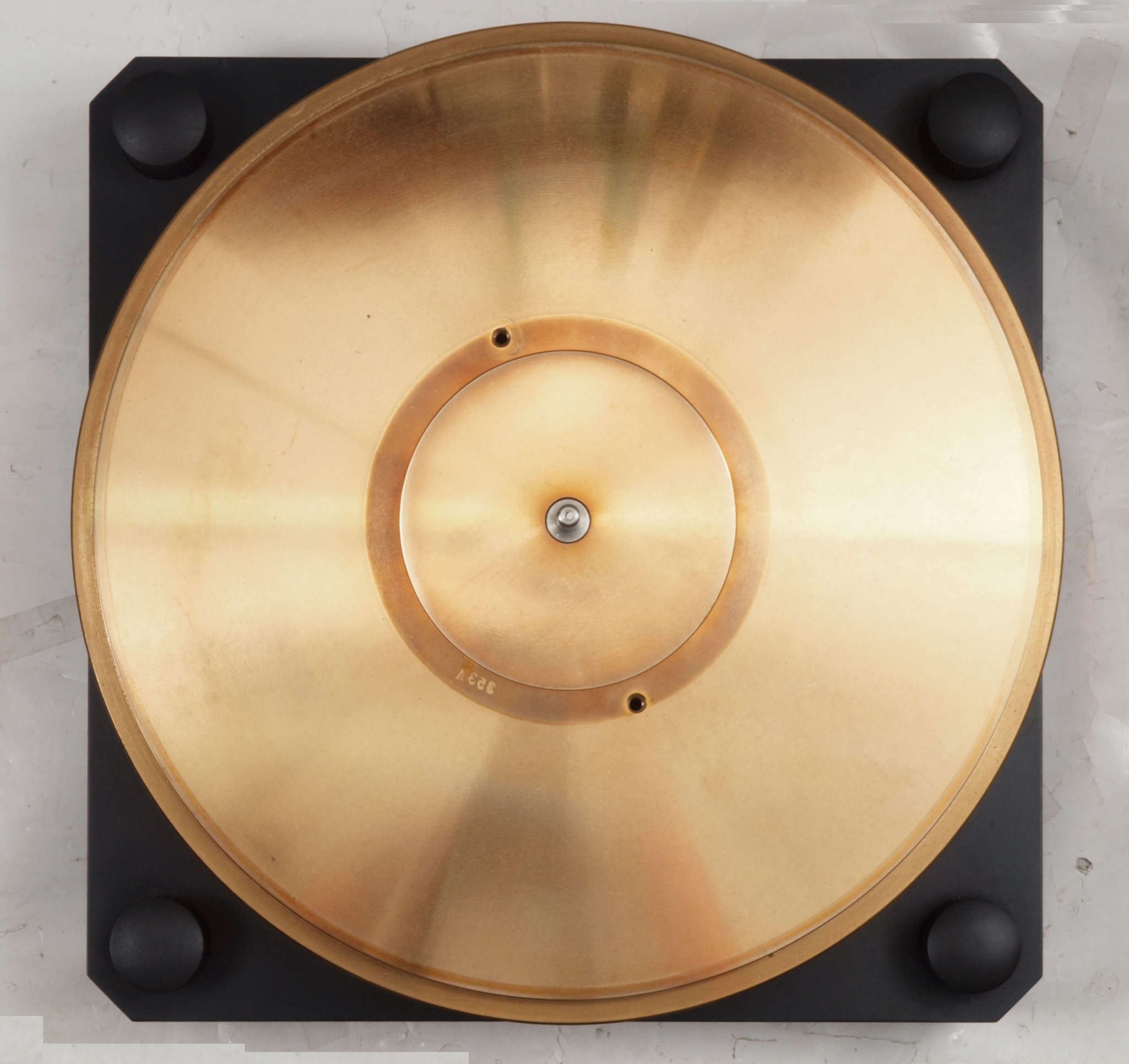

A31. 点検中 タンテーブル、上から見る。

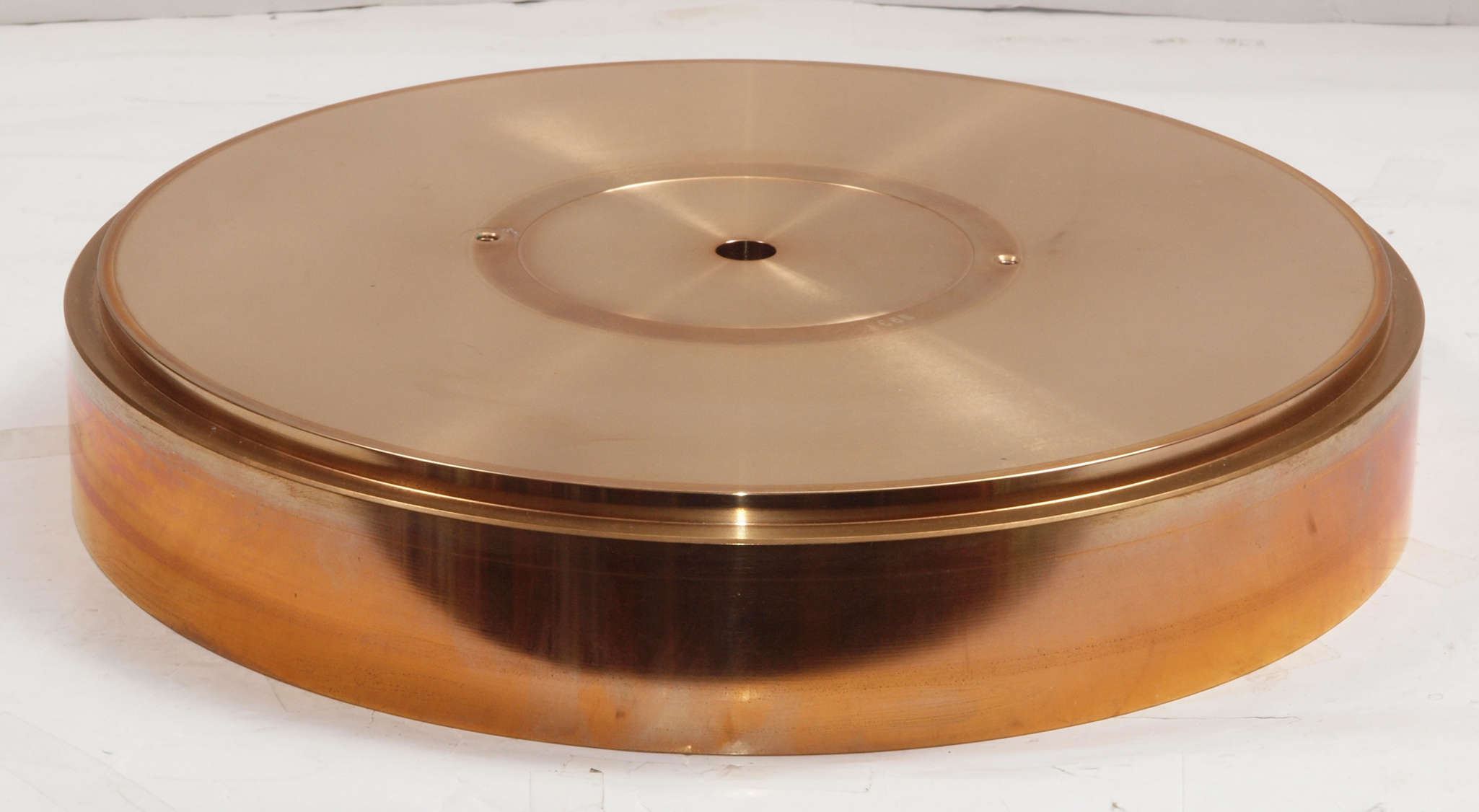

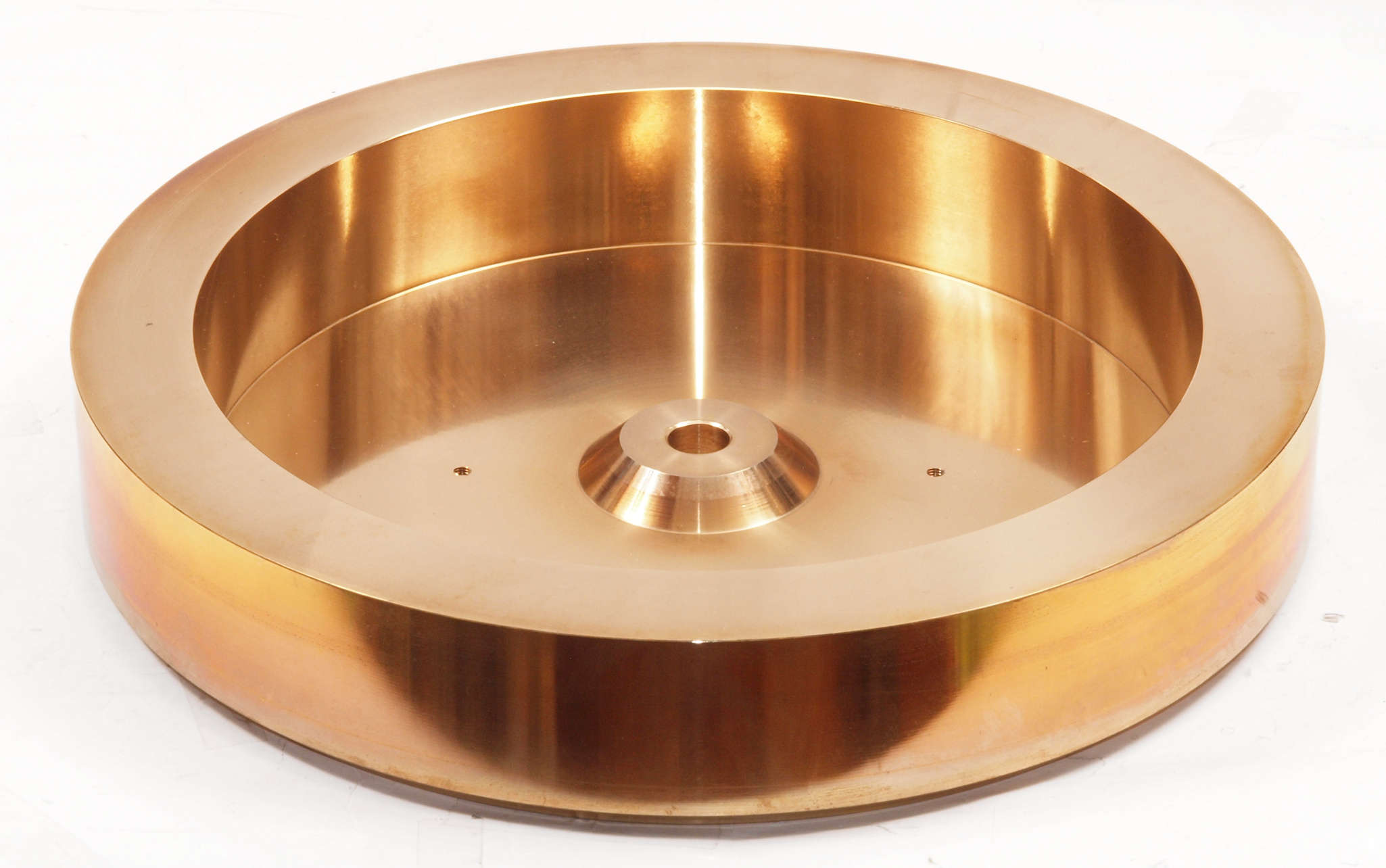

A32. 点検中 タンテーブル、斜め上から見る。
A33. 点検中 タンテーブル、反対側斜め上から見る。

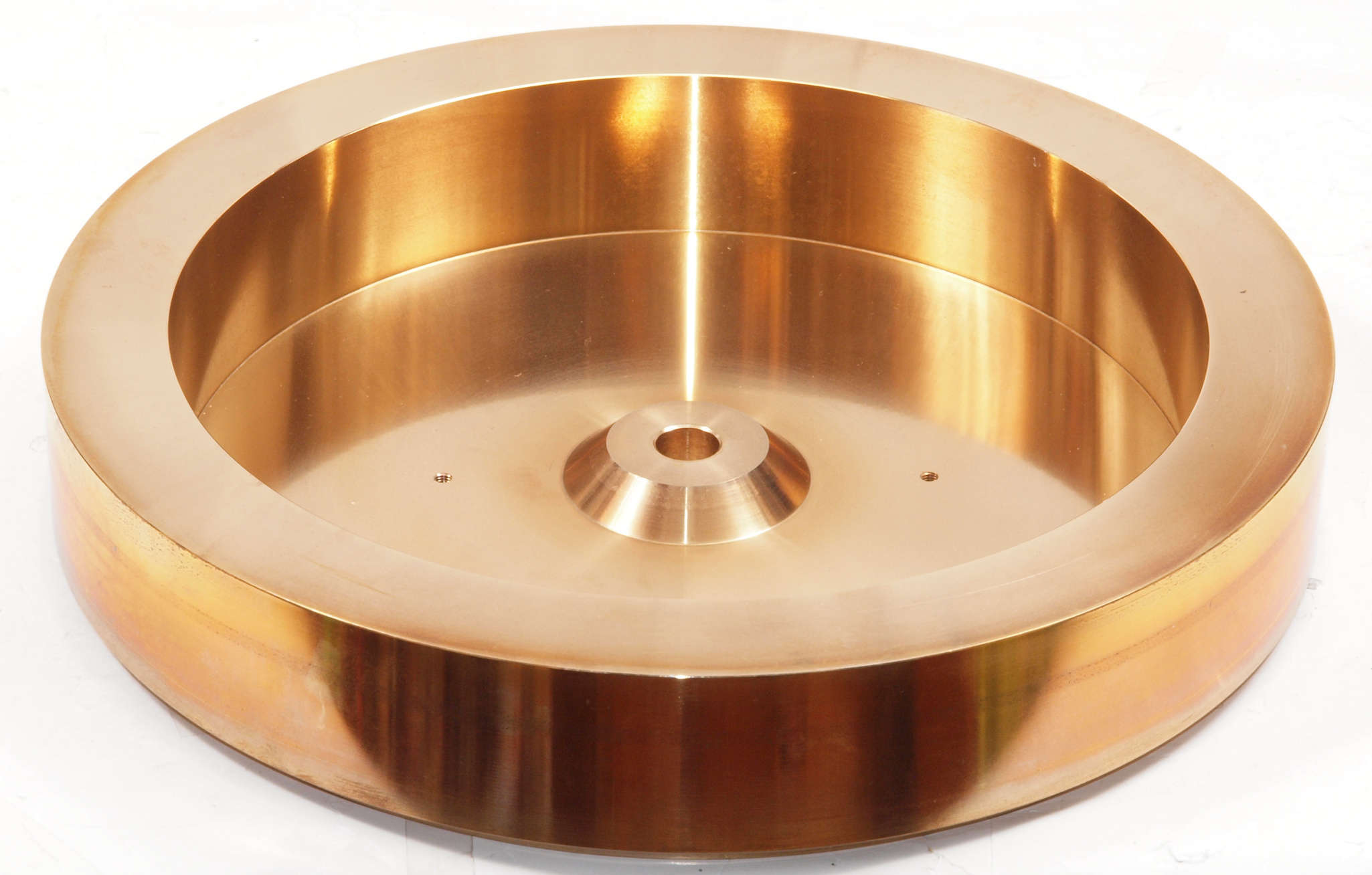

A34. 点検中 タンテーブルを裏側から見る。
A35. 点検中 タンテーブルを斜め裏側から見る。
A36. 点検中 タンテーブルを反対側斜め裏側から見る。

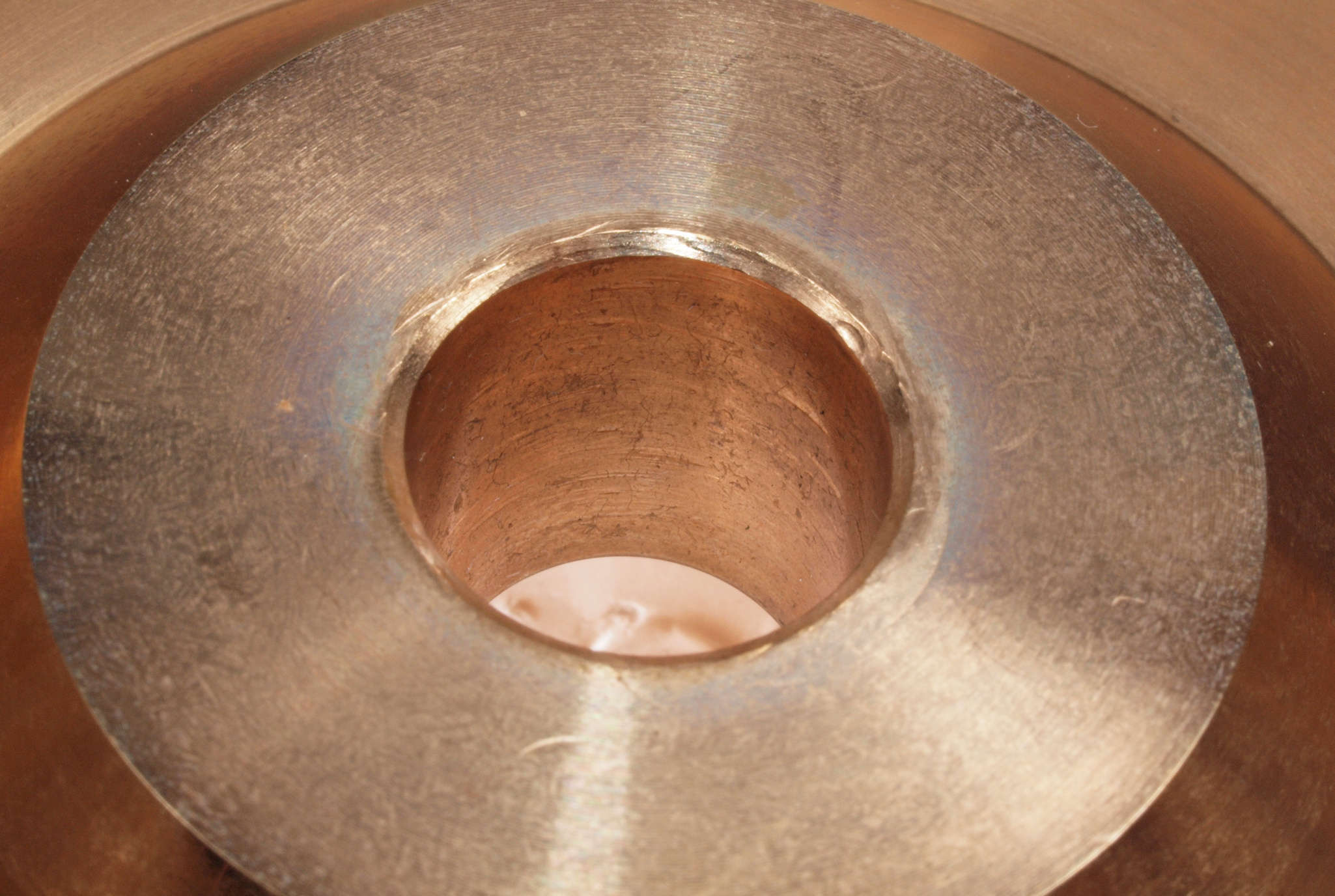

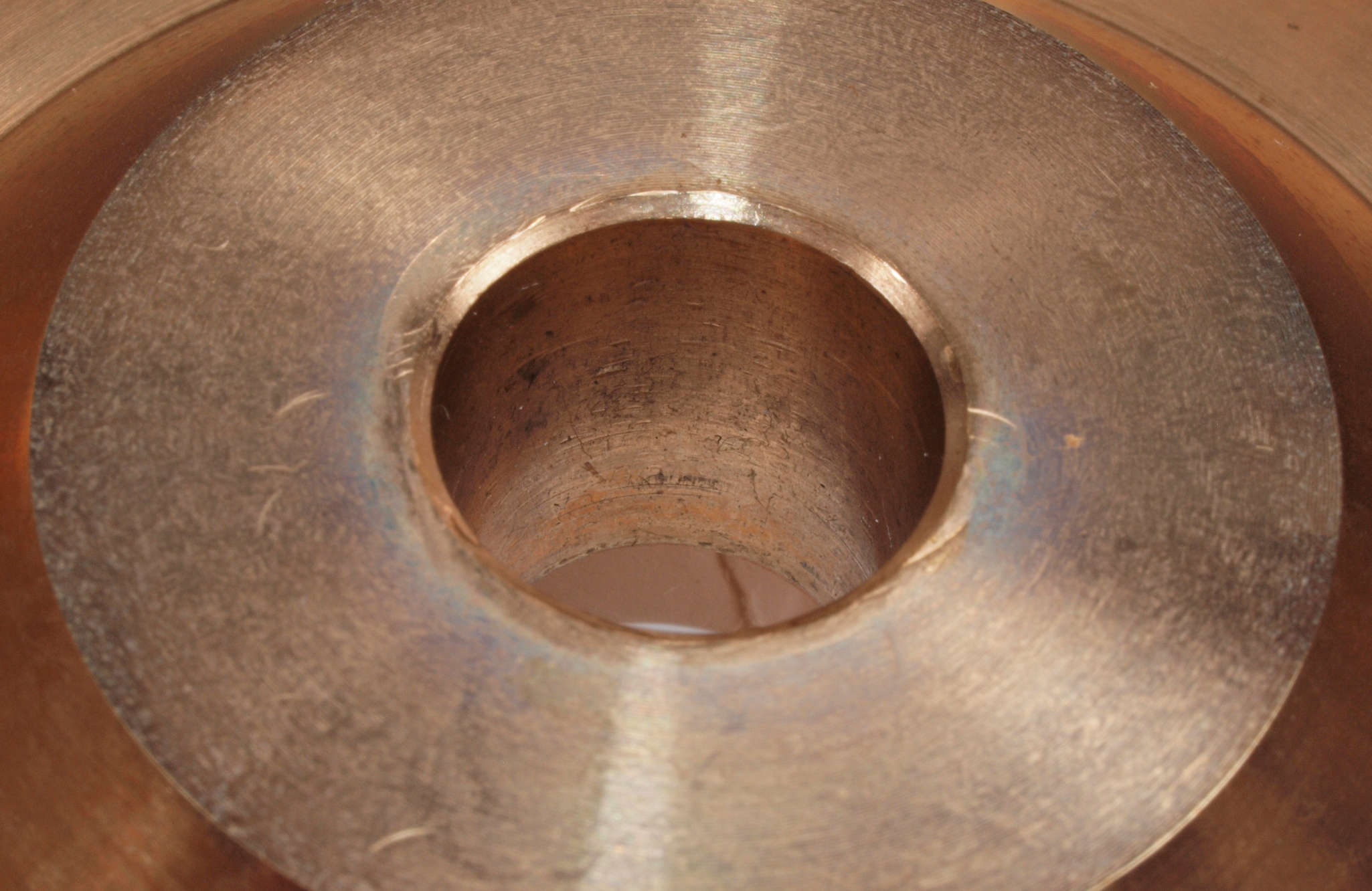

A41. 点検中 タンテーブル軸穴を上から見る。
A42. 点検中 タンテーブル軸穴を上から見る、反対側。
C. 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

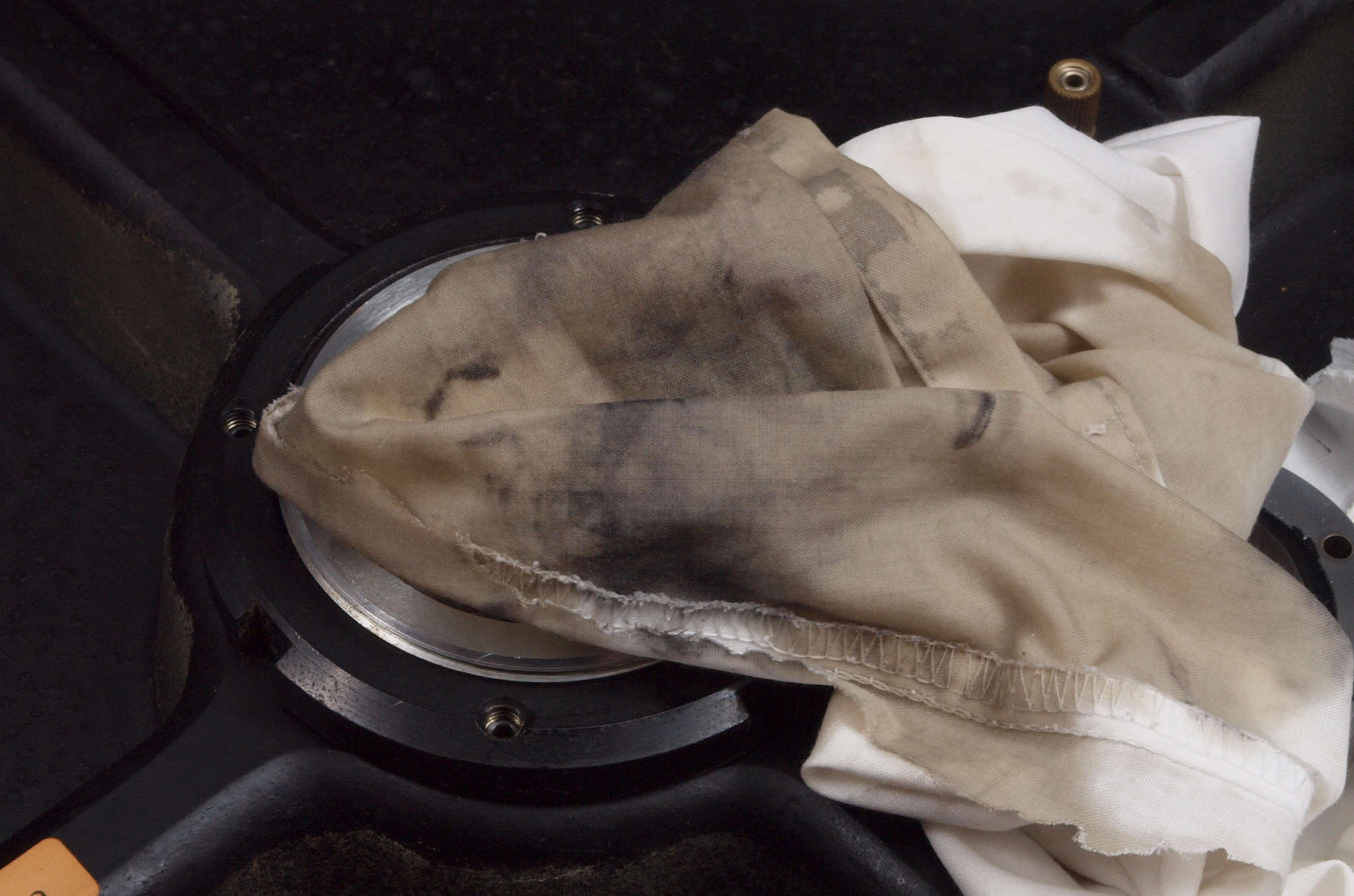

C11. 修理前 タンテーブル軸受け。 吸い取ったウエスの色でオイルの汚れが解る。
E. 調整・測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
E1. 33回転

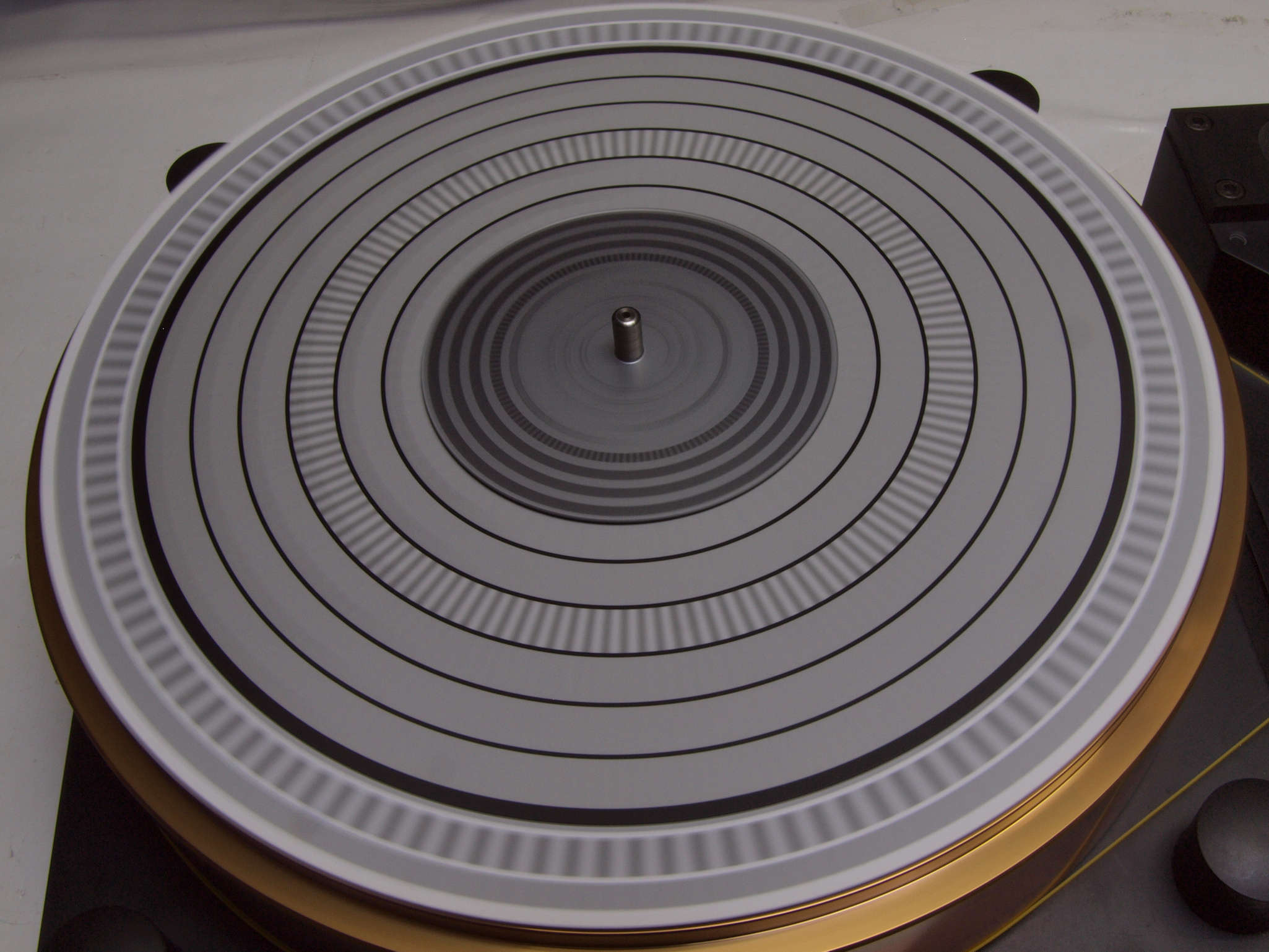

E2. 33回転ストロボ測定

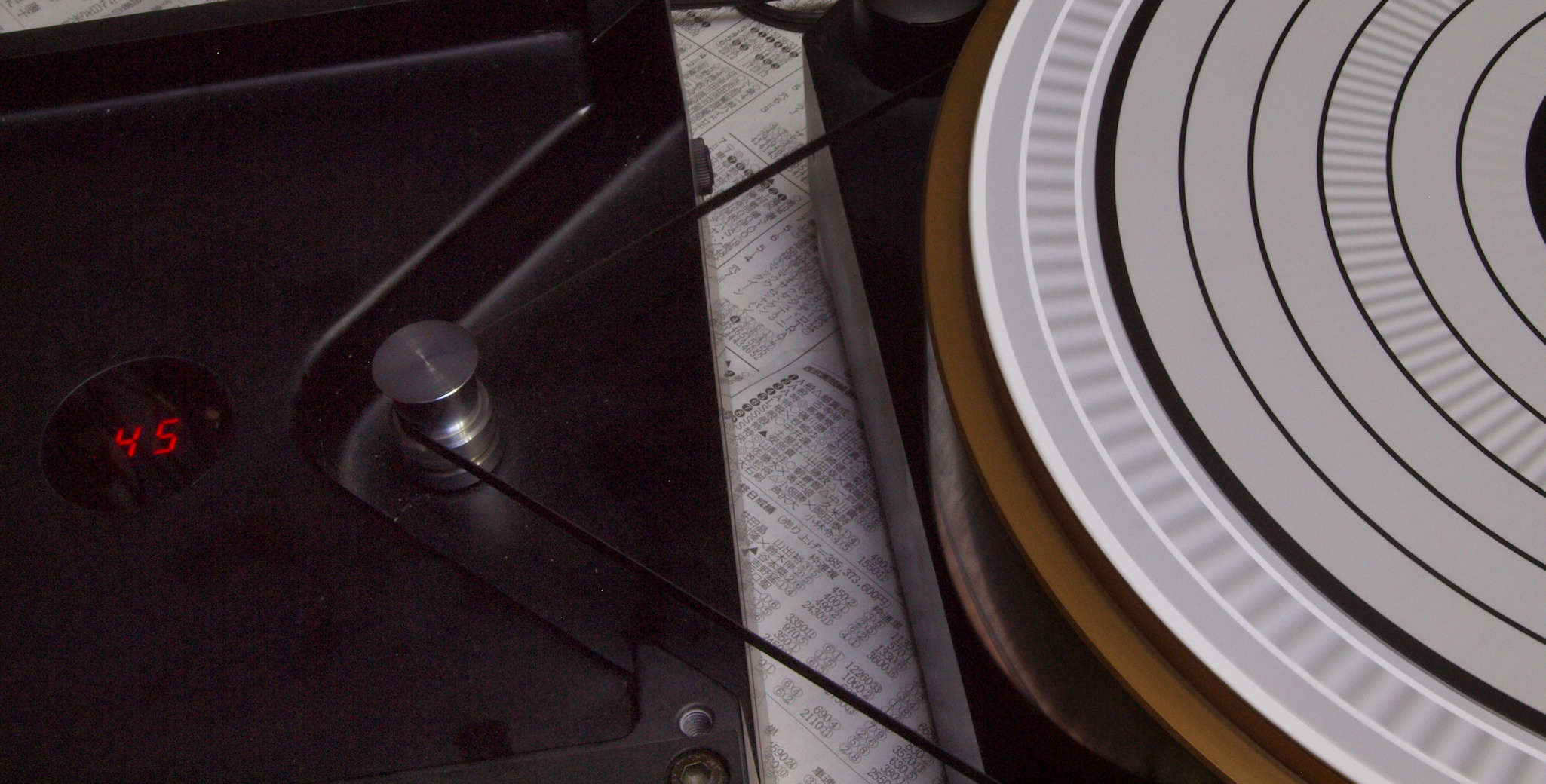

E3. 45回転
E4. 45回転ストロボ測定
E5. 調整中。
E6. 24時間エ−ジング中。 左は THORENS TD125U.2台目
Y. ユーザー宅の設置状況
Y1. 設置状況、 正面から見る。
S. MICRO SEIKI RX−5000 の仕様(カタログ・マニアルより)
ターンテーブル 31cm・5.5cm厚砲金製、16kg
慣性モーメント 2,700kg・cm2
ターンテーブルシャフト 4.14kg
外形寸法 フレーム部:幅312×奥行312mm
重量 42.34kg(フレーム部:22.2kg)
価格 \330,000、1980年頃
  その他
付属 ドライブ糸 K-5
別売 ドライブ糸 5M(\1,000)
アームマウント AX-1G〜6G、AX-8G(\12,000)
アームマウント AX-7G(\38,000)
アームレスト用ベース RX-1(\500)
備考 アームマウント
AX-1G Micro MA-505X、505S、707X、
ADC LMF-1、LMF-2、EMT 929
Ortofon RS-212、RMG-212、SMG-212II、
Audio-Technica AT-1005II
Audio Craft AC-300C、A
Denon DA-303、305、307、309、401
FR FR-54、24mkII、14
SAEC WE-308N、308SX、407/23
Grace G-545F、707、840FB、940、945S
Technics EPA-101S、L、121S、L、99
Pioneer PA-1000
AX-2G SME 3009SII、SIII
AX-3G Micro MA-505LX、505LS
EMT 997
Ortofon RF297、RMG309
Audio Craft AC-300A、400A、C、400mkII
Denon DA-302、304、308
Grace G-565F、860FB、960
SAEC WE-308L
AX-4G SME 3012
AX-5G Audio-Technica:AT-1503II、1503III
FR FR-64、64S
AX-6G Micro MAX-282
Luster GST801
Audio Craft AC-4000MC
Audio-Technica AT-1501II、AT-1501III
FR FR-66S
SAEC WE-506/30
Victor UA-7082、7045
Technics EPA-100
Grace G660P
AX-7G: Micro MAX-282
Audio Craft AC-4000MC
※RX-5000のみ取付可能
AX-8G: Micro MA-505XII、SII、808X
SAEC WE-308N、308SX、407/23
Audio Craft AC-300mkII、3000MC
