ＭＩＣＲＯ　ＲＹ−５５００　３台目修理記録

平成２０年２月４日到着　　２月１８日完成

Ａ．　修理前の状況 　　　　症状 　　　　・トルクが弱くなった。 　　　　・少し回転が不安定。 　　　　・モーターに少し異音がする。 　　　　・電源インジケーターのランプがつかない、又たまに点く場合もあるが暗い。 Ｂ．　原因 　　　経年劣化 Ｃ．修理状況 　 Ｄ．使用部品 　　電解コンデンサー　　　　　　　　　　　　　　１０個 　　半固定VR　　　　　　　　　　　　　　　　　　　　２個 　　フイルムコンデンサー　　　　　　　　　　　　　１個 　　電源コード　　　　　　　　　　　　　　　　　　　　１本 Ｅ．調整 Ｆ．修理費　　４５，０００円

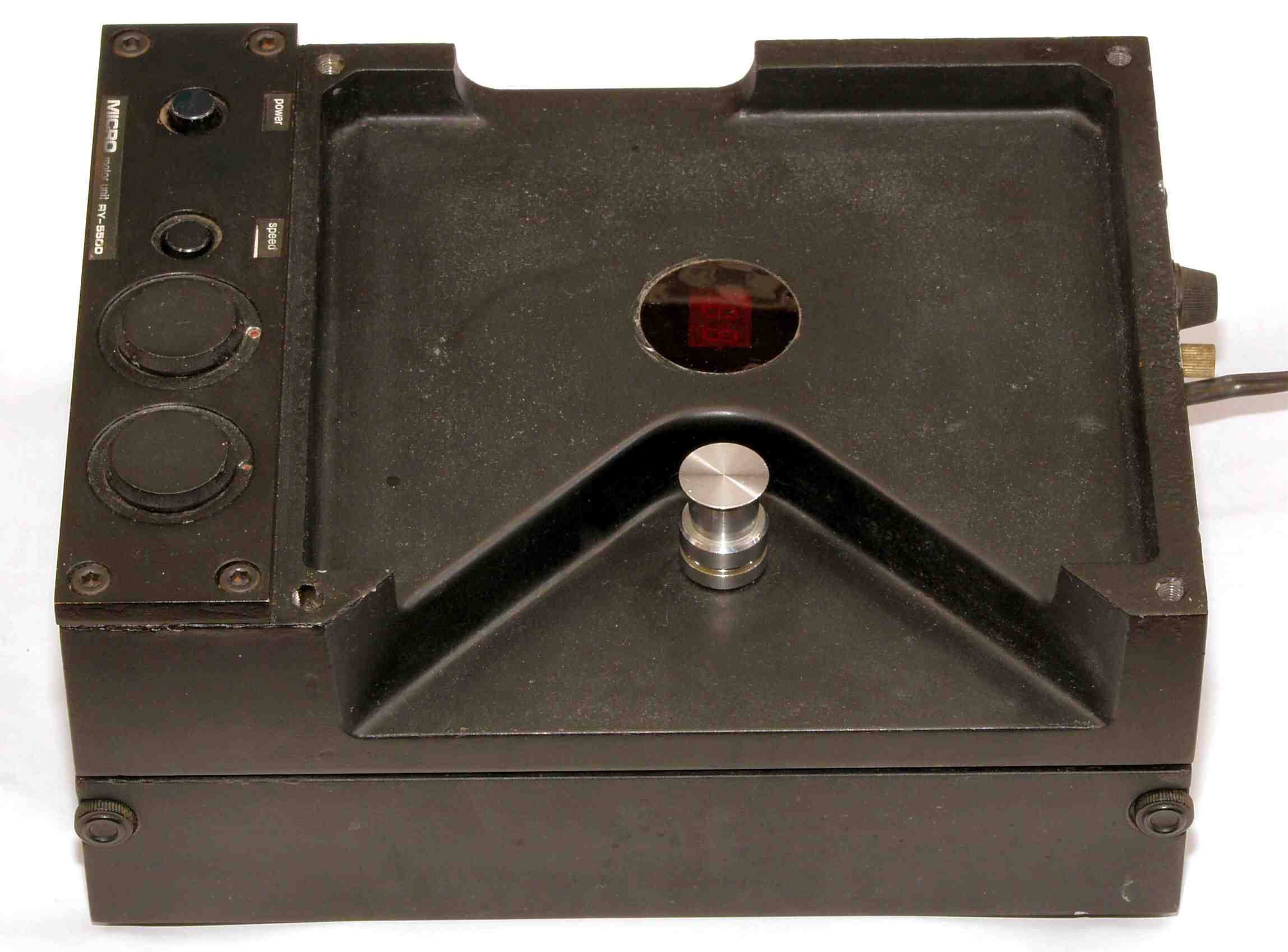

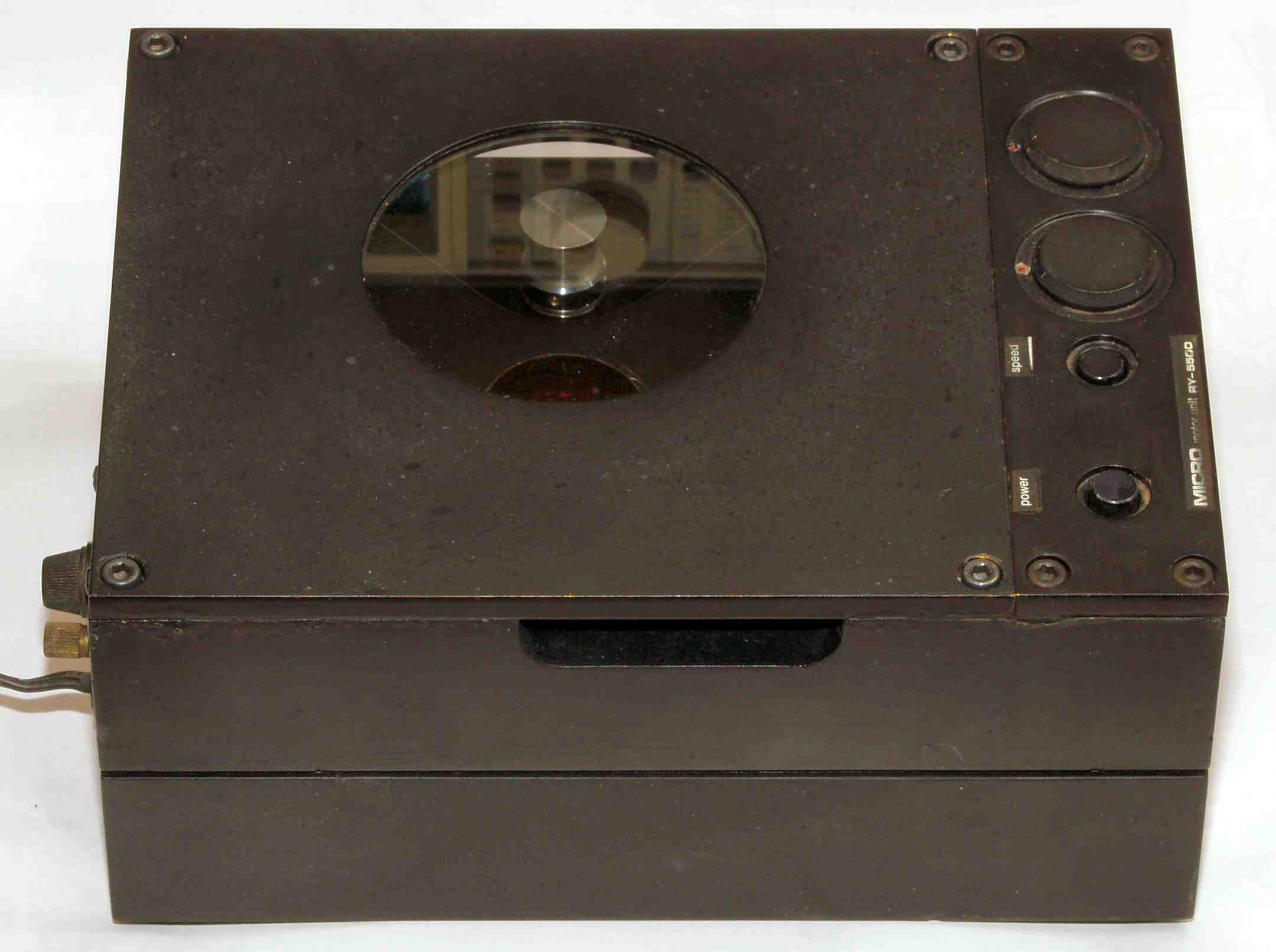

Ａ．　修理前の点検状況 Ａ−１．　点検中　外観

Ａ−２．　点検中　外観、上カバー取る、モーター軸にベルト方向に「ガタ」が有る！

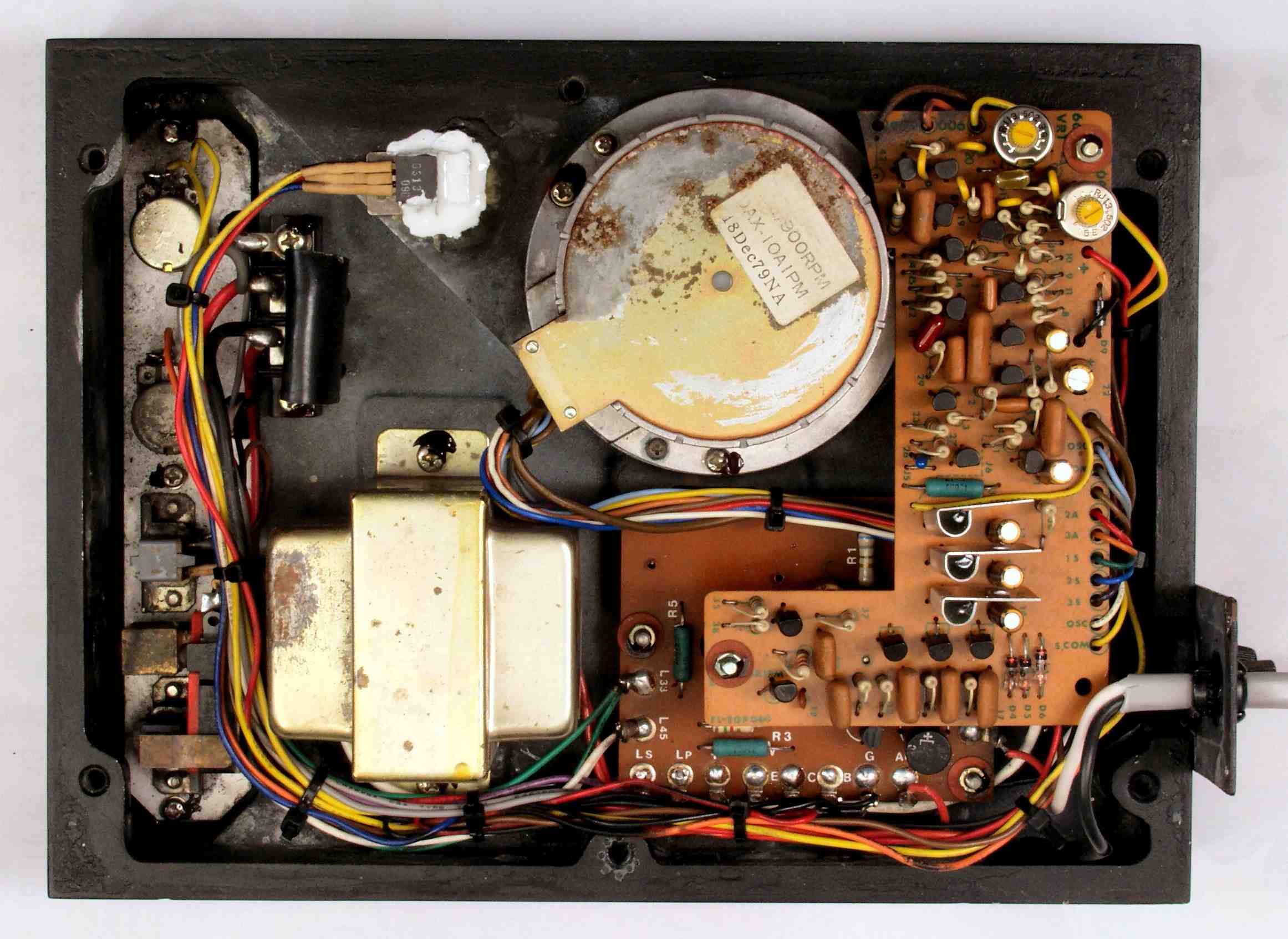

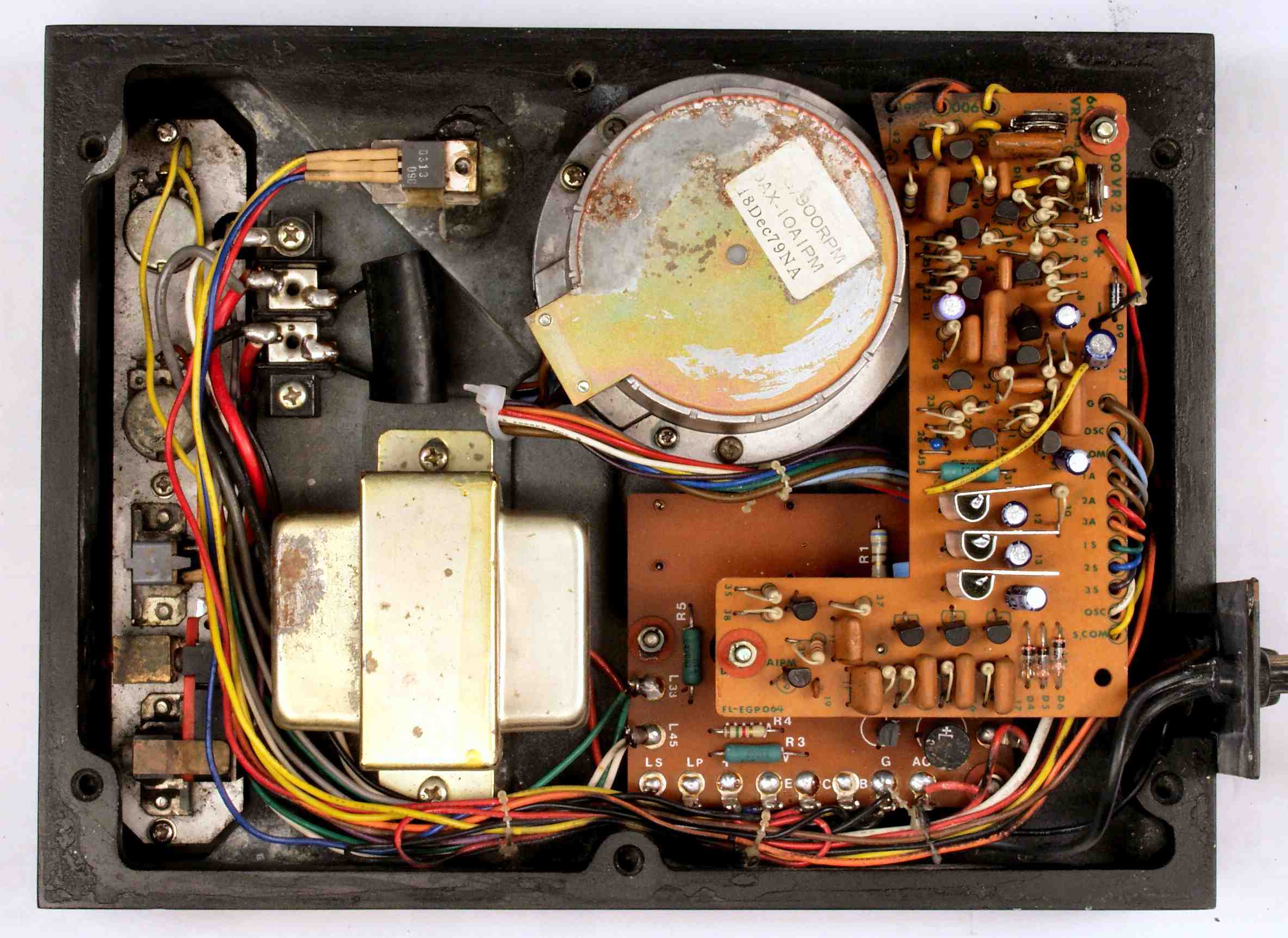

Ａ−３．　点検中　下蓋を取り、下から見る。

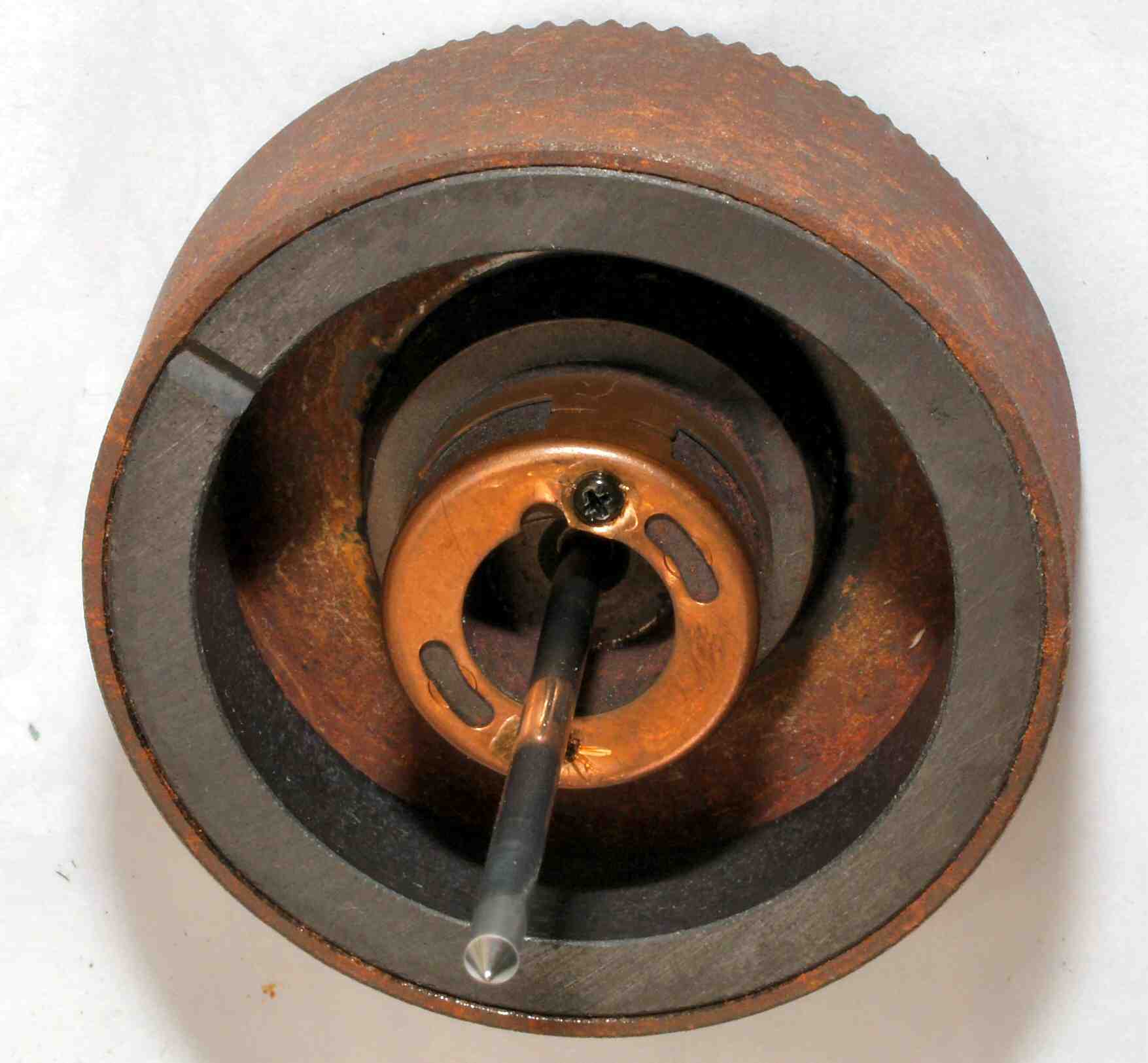

Ａ−４．　点検中　　モーター回転子（アマチュア）の外側錆び（サビ）！

Ａ−５．　点検中　　モーター回転子（アマチュア）の内側錆び（サビ）！

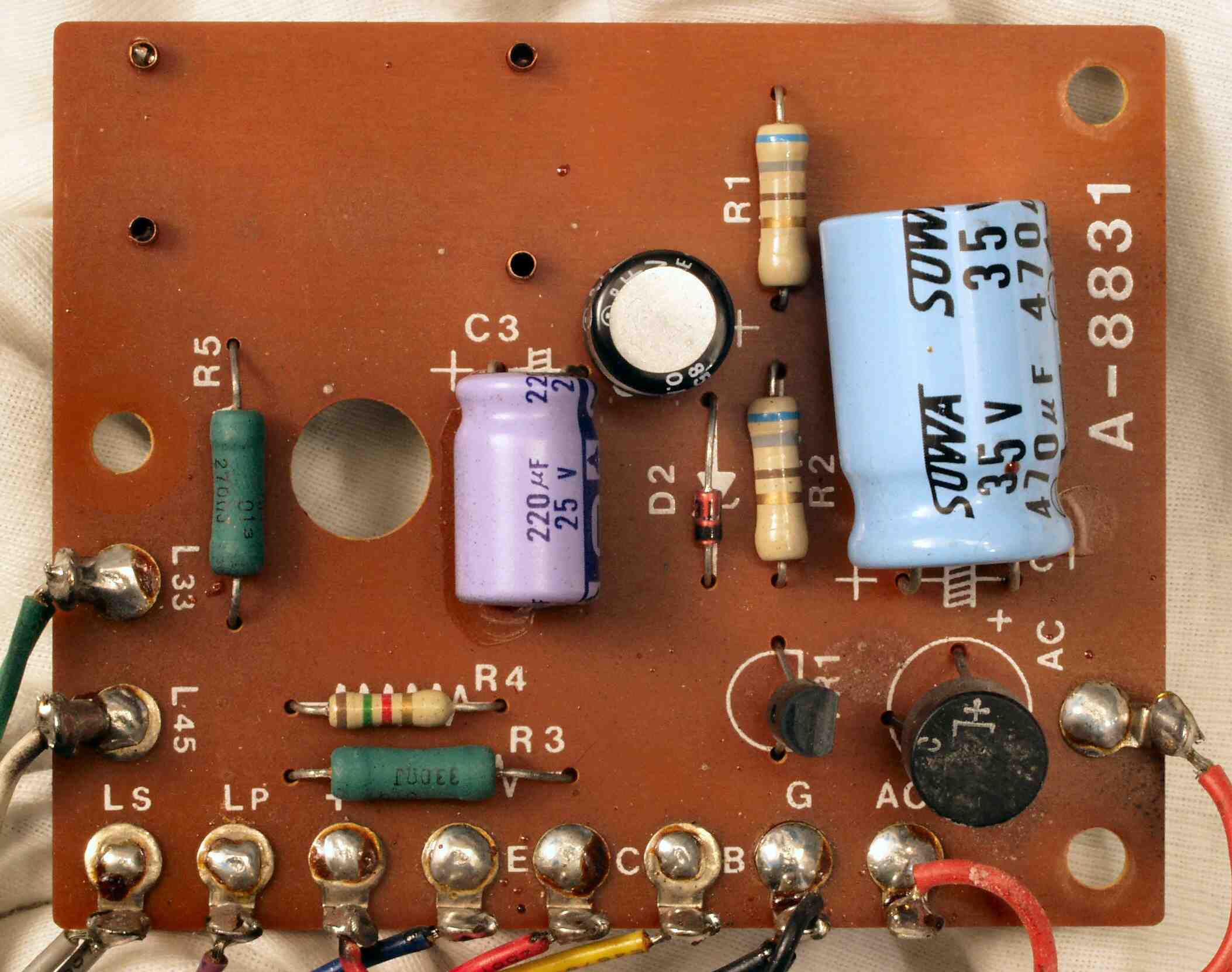

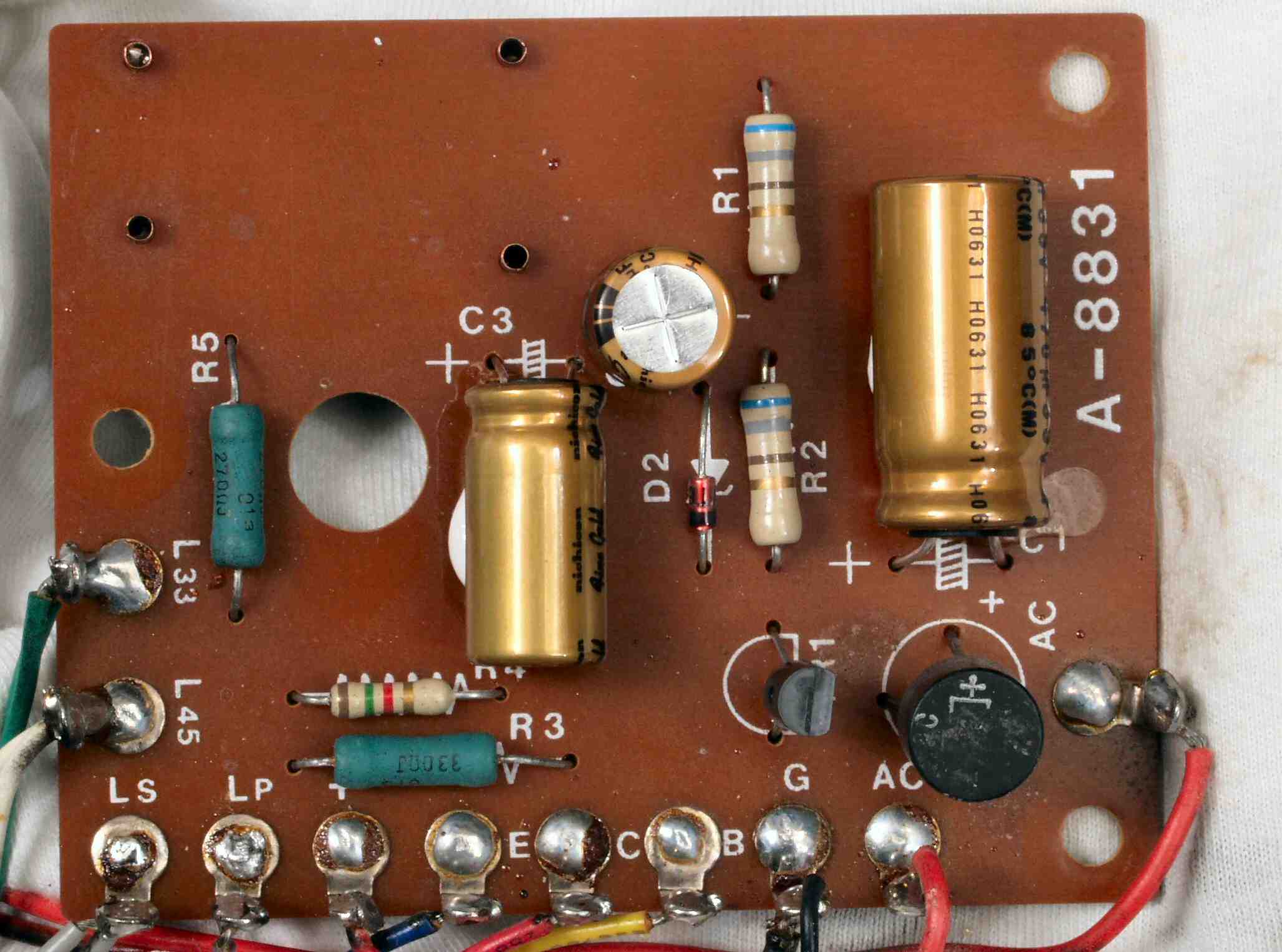

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　電源・ＬＥＤ表示基板

Ｃ−１Ｂ　．修理後　電源・ＬＥＤ表示基板　電解コンデンサー３個交換

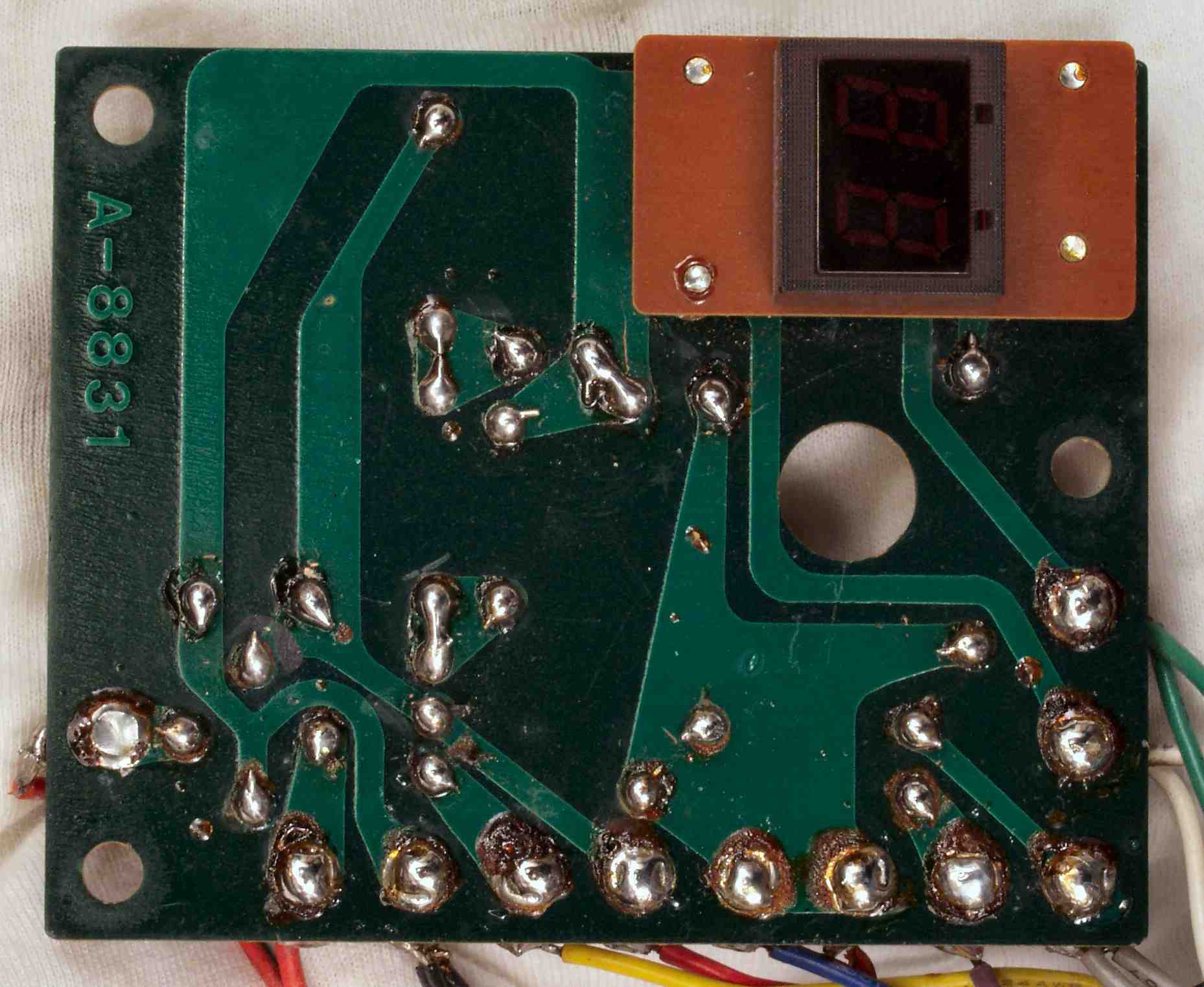

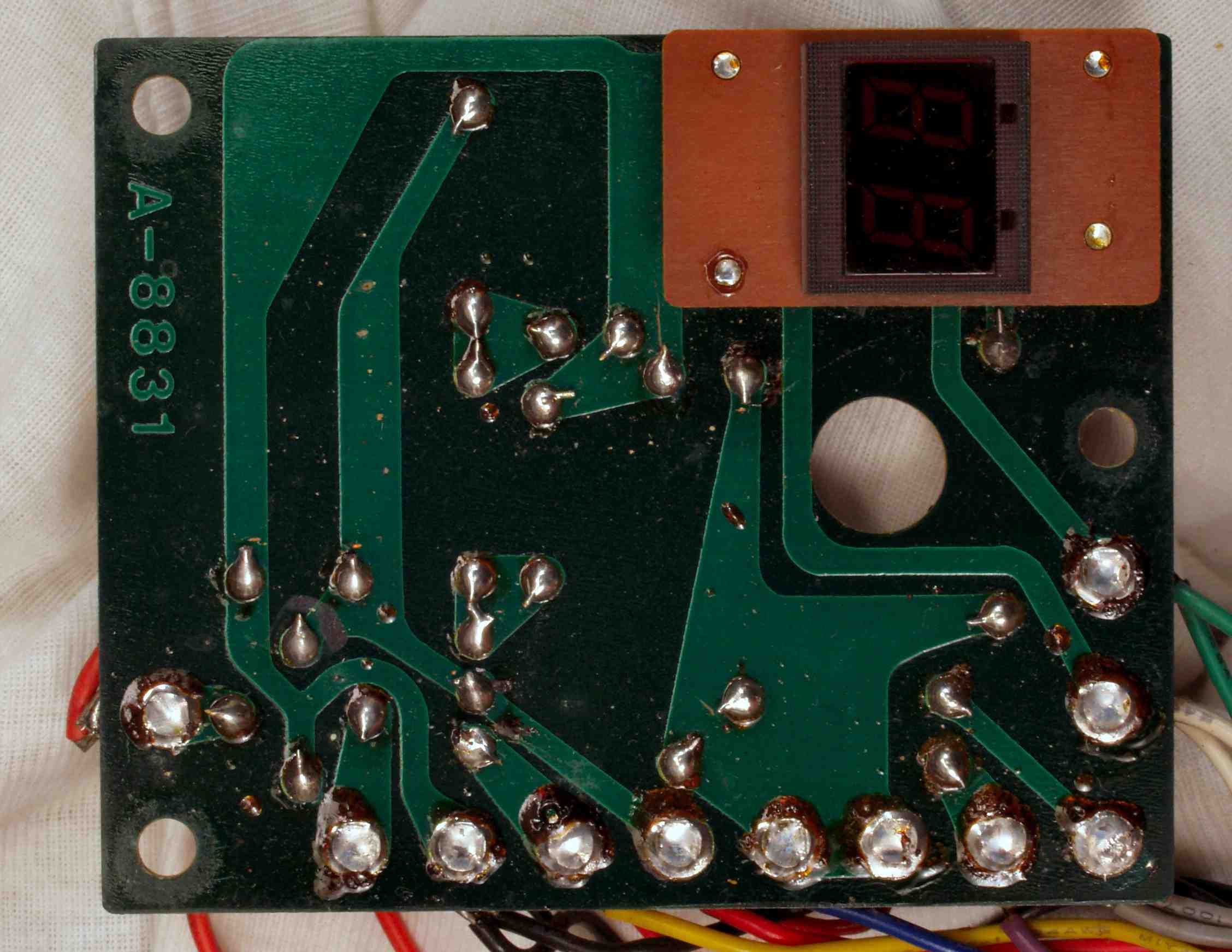

Ｃ−１Ｃ．　修理前　電源・ＬＥＤ表示基板裏

Ｃ−１Ｄ．　修理（半田補正）後　電源・ＬＥＤ表示基板裏

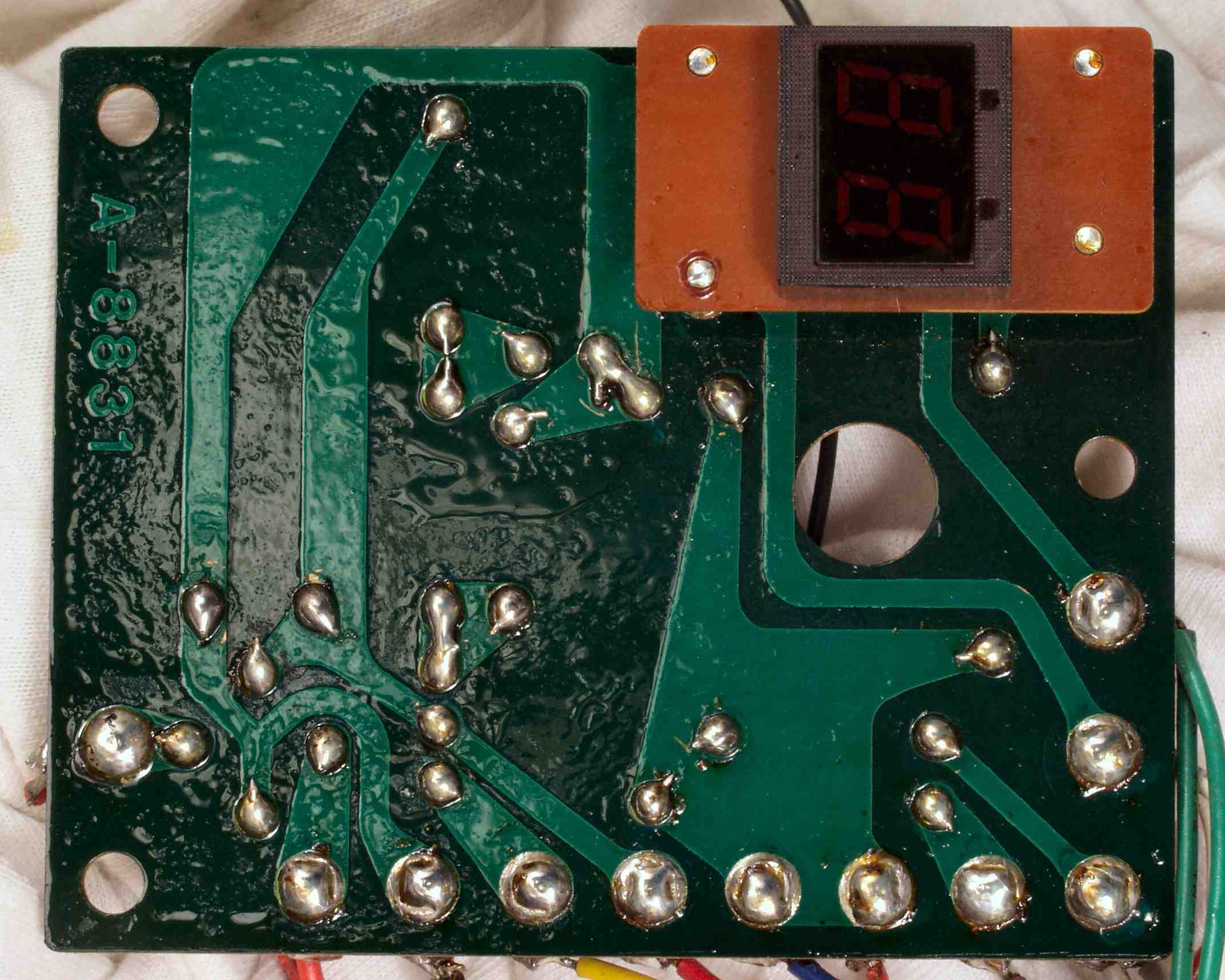

Ｃ−１Ｅ．　完成電源・ＬＥＤ表示基板裏　フラックスを取り、清掃後

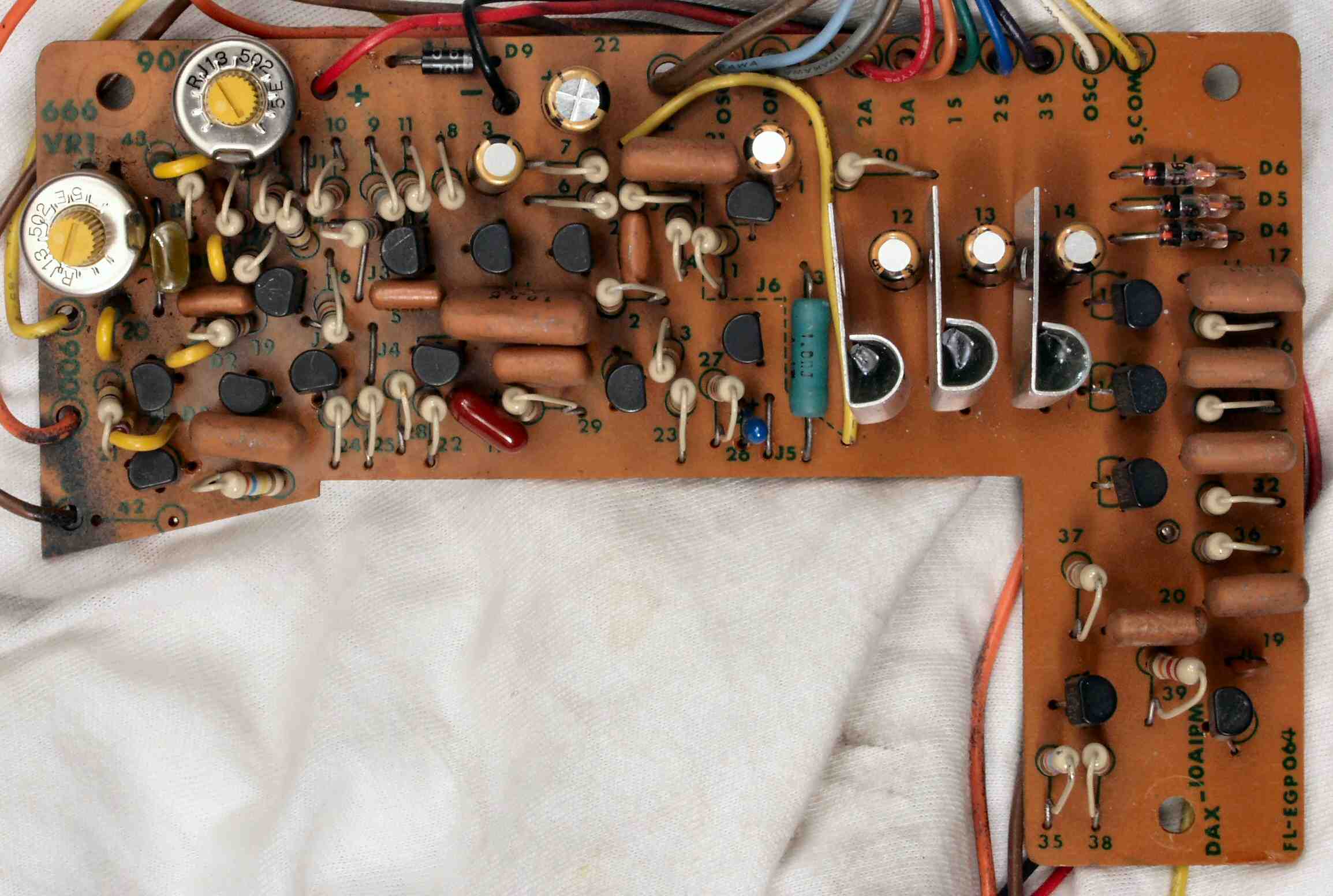

Ｃ−２Ａ．　修理前　メイン基板

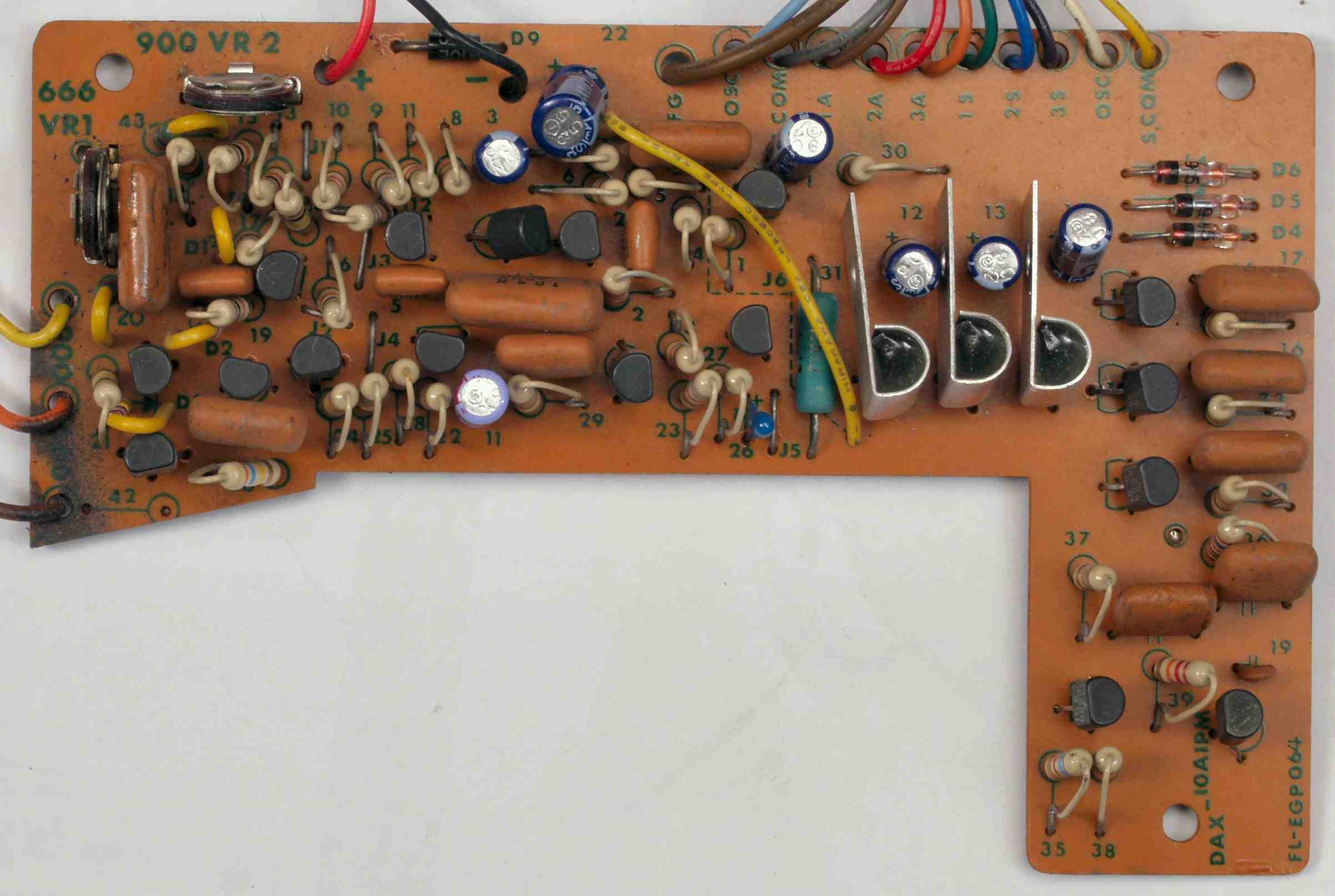

Ｃ−２Ｂ．　修理後　メイン基板　半固定ＶＲ２個、電解コンデンサー６個、フイルムコンデンサー６個交換

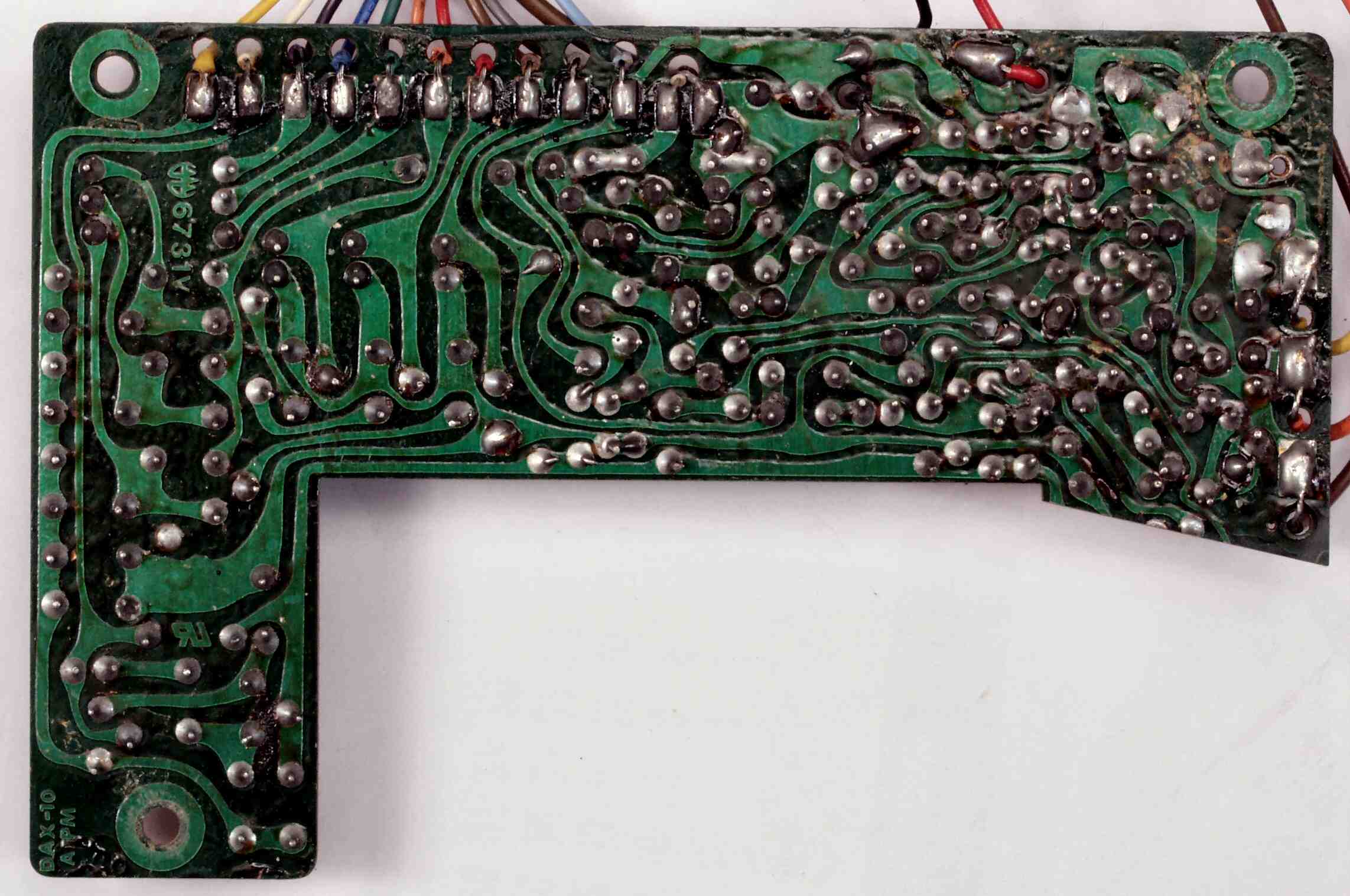

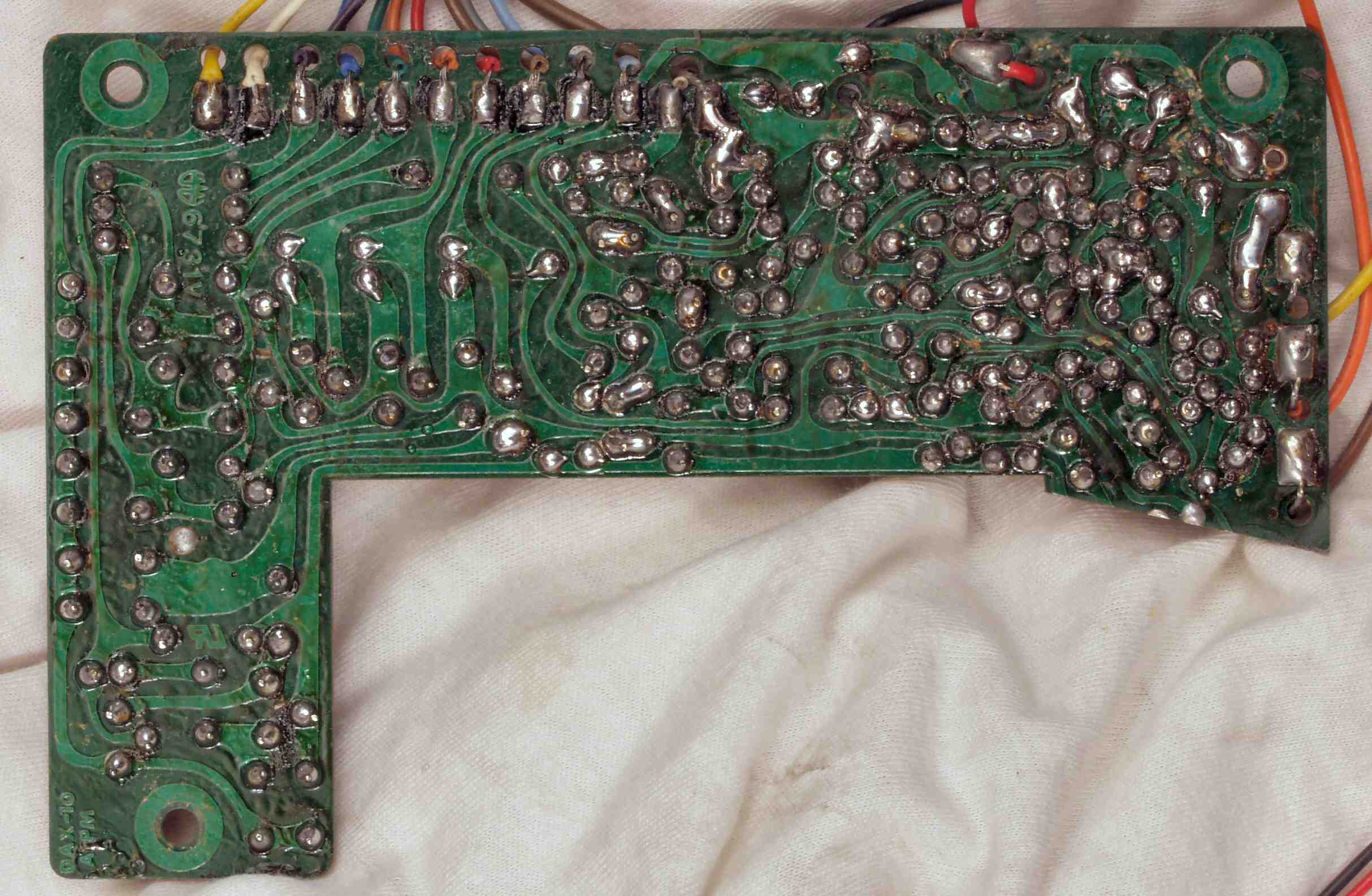

Ｃ−２Ｃ．　修理前　メイン基板裏

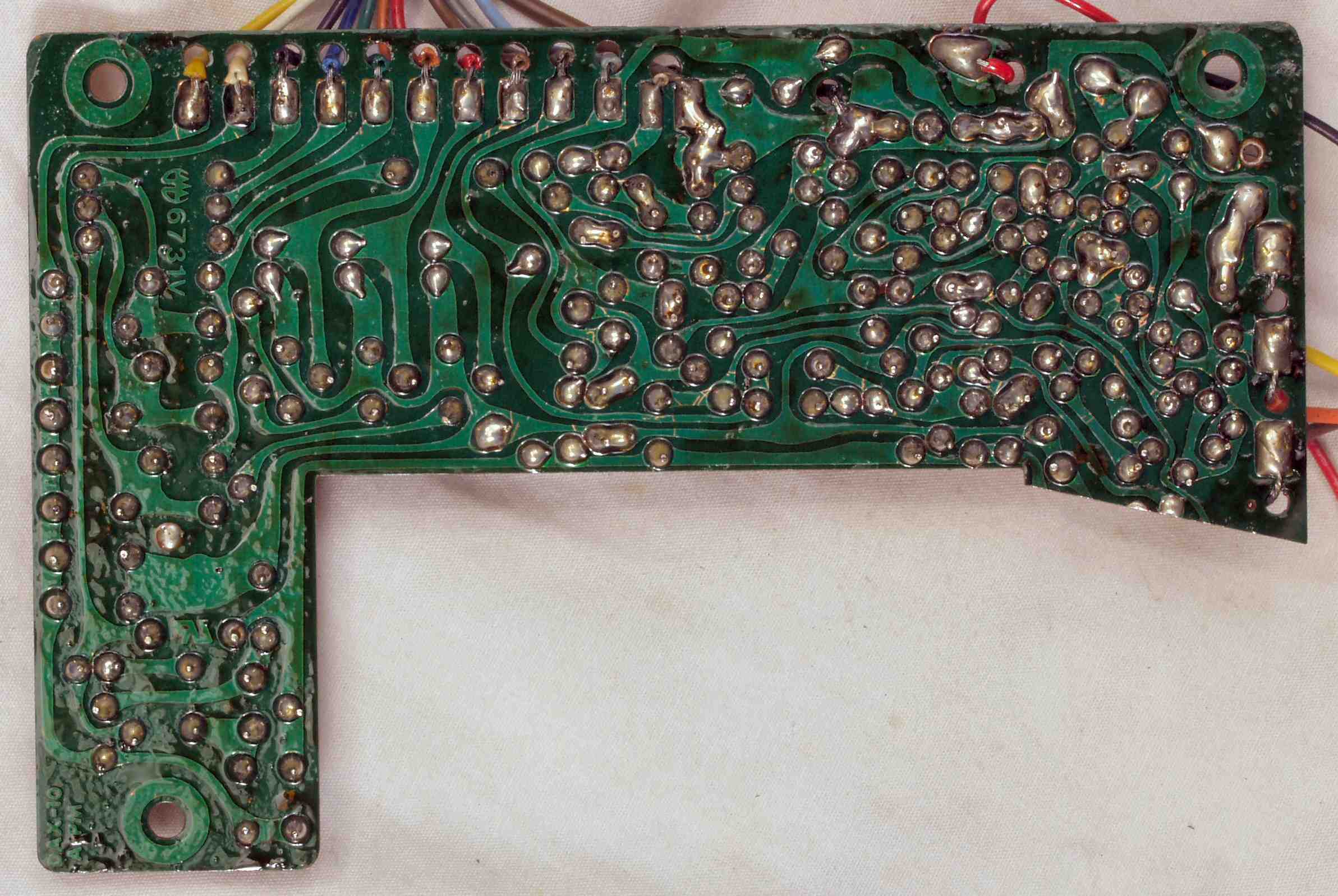

Ｃ−２Ｄ．　修理（半田補正）後　メイン基板裏

Ｃ−２Ｅ．　完成メイン基板裏　フラックスを取り、清掃後

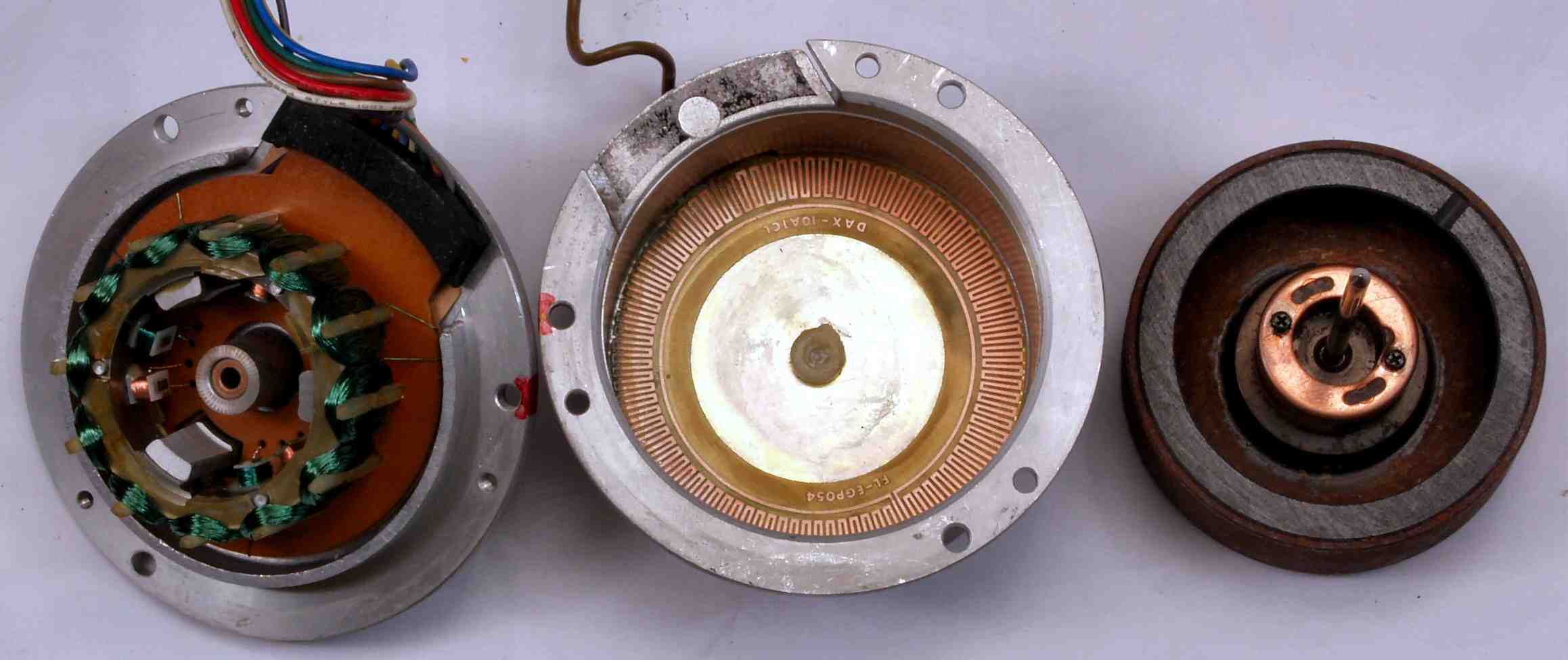

Ｃ−４Ａ．　修理中　モター分解点検・清掃・注油

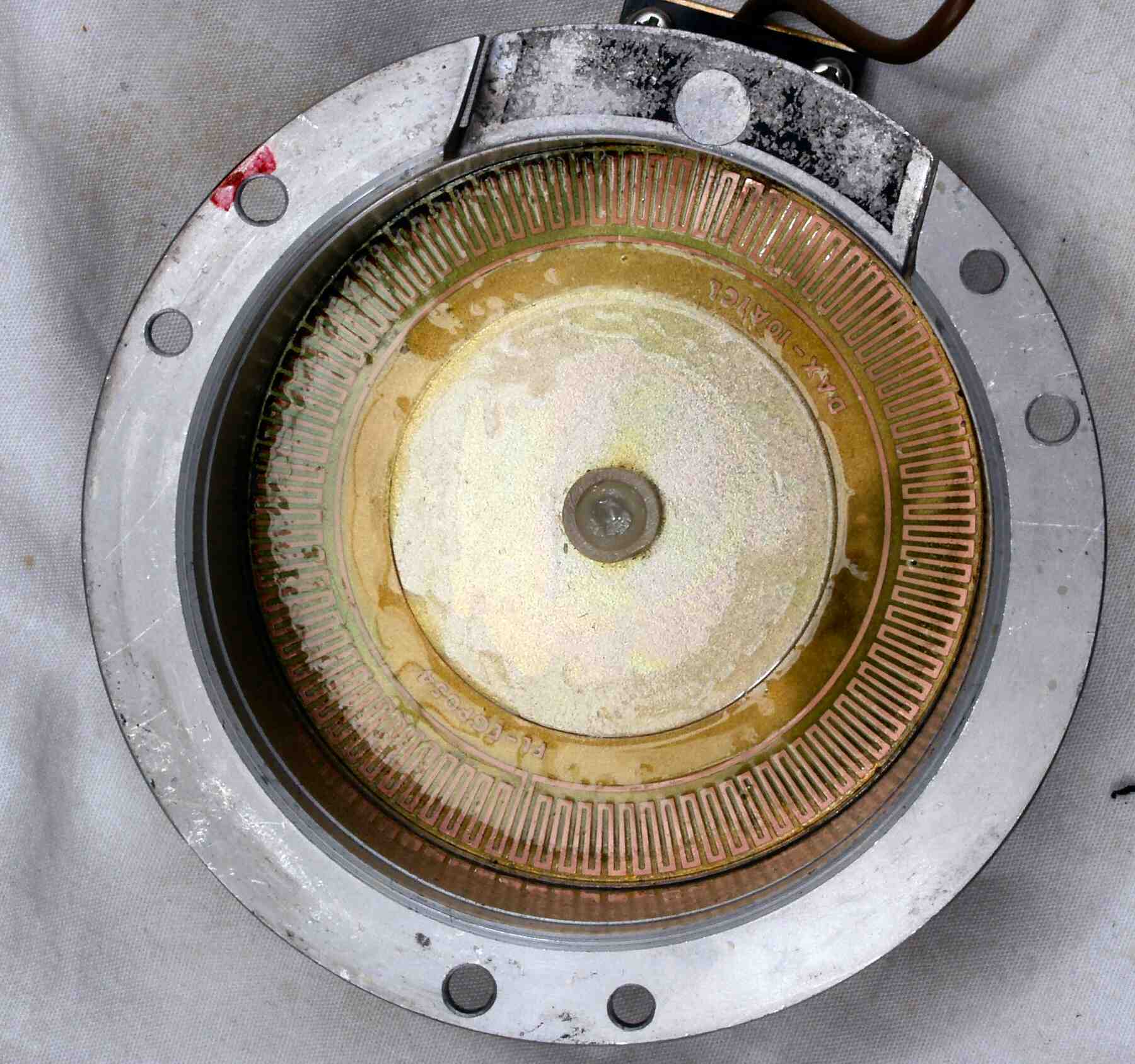

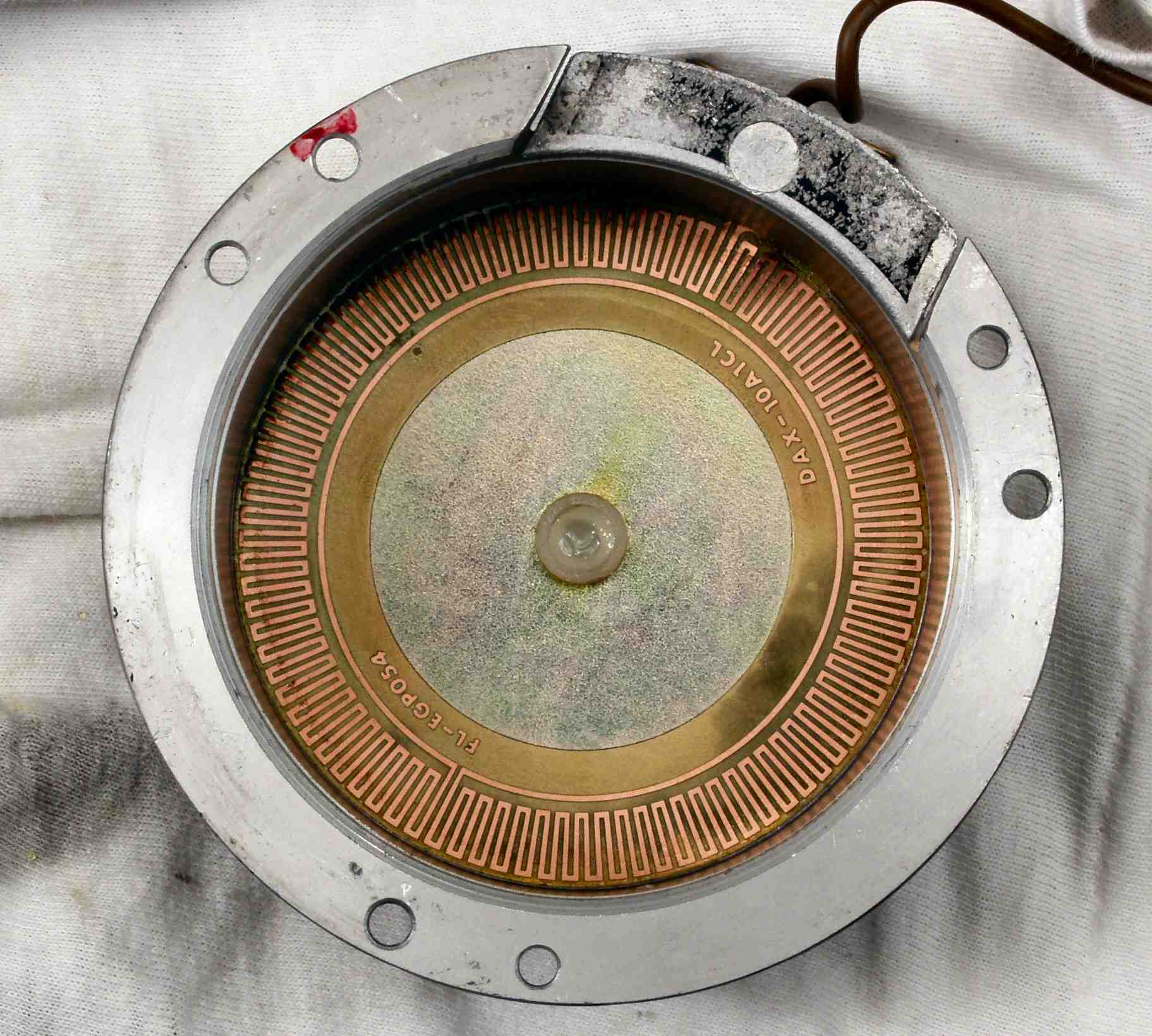

Ｃ−４Ｂ．　修理中　モターサーボ感知巻き線清掃

Ｃ−４Ｃ．　修理後　モターサーボ感知巻き線清掃後、絶縁コートを塗る

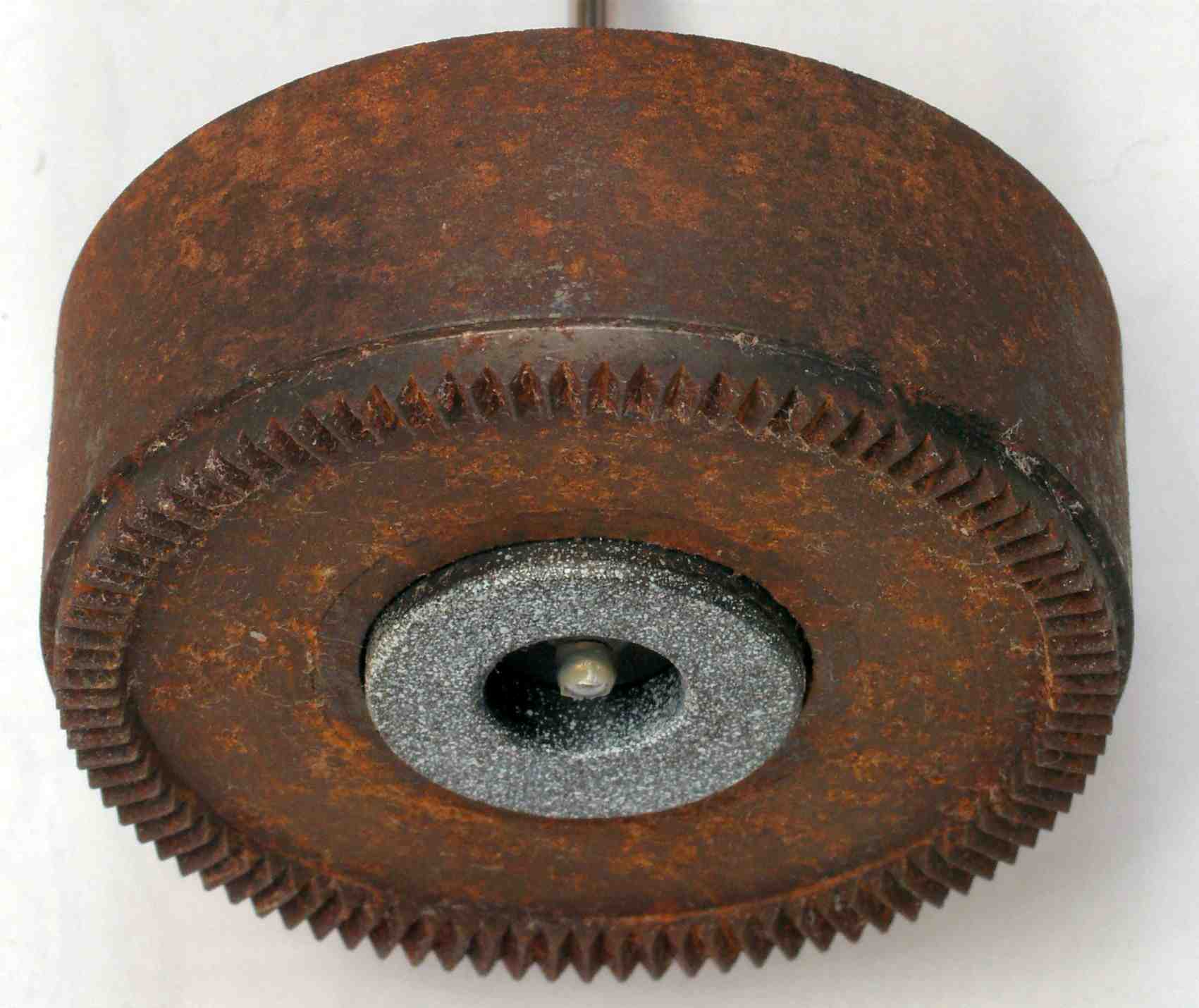

Ｃ−５Ａ．　修理前　　モーター回転子（アマチュア）の外側錆び（サビ）！

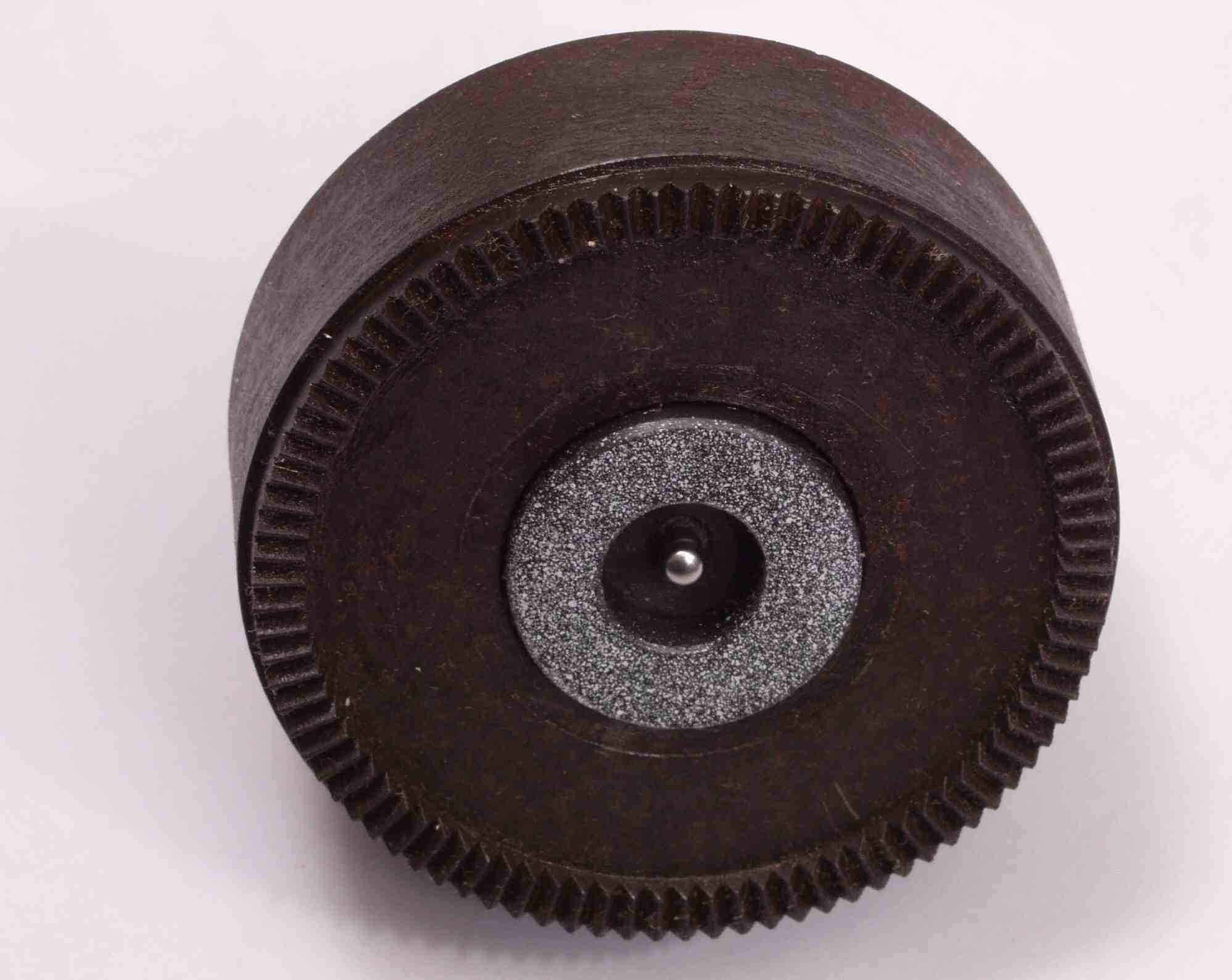

Ｃ−５Ｂ．　修理（清掃）後　　モーター回転子（アマチュア）、　錆び（サビ）が出ているので、ＣＲＣで落とす

Ｃ−５Ｃ．　修理前　　モーター回転子（アマチュア）の内側錆び（サビ）！

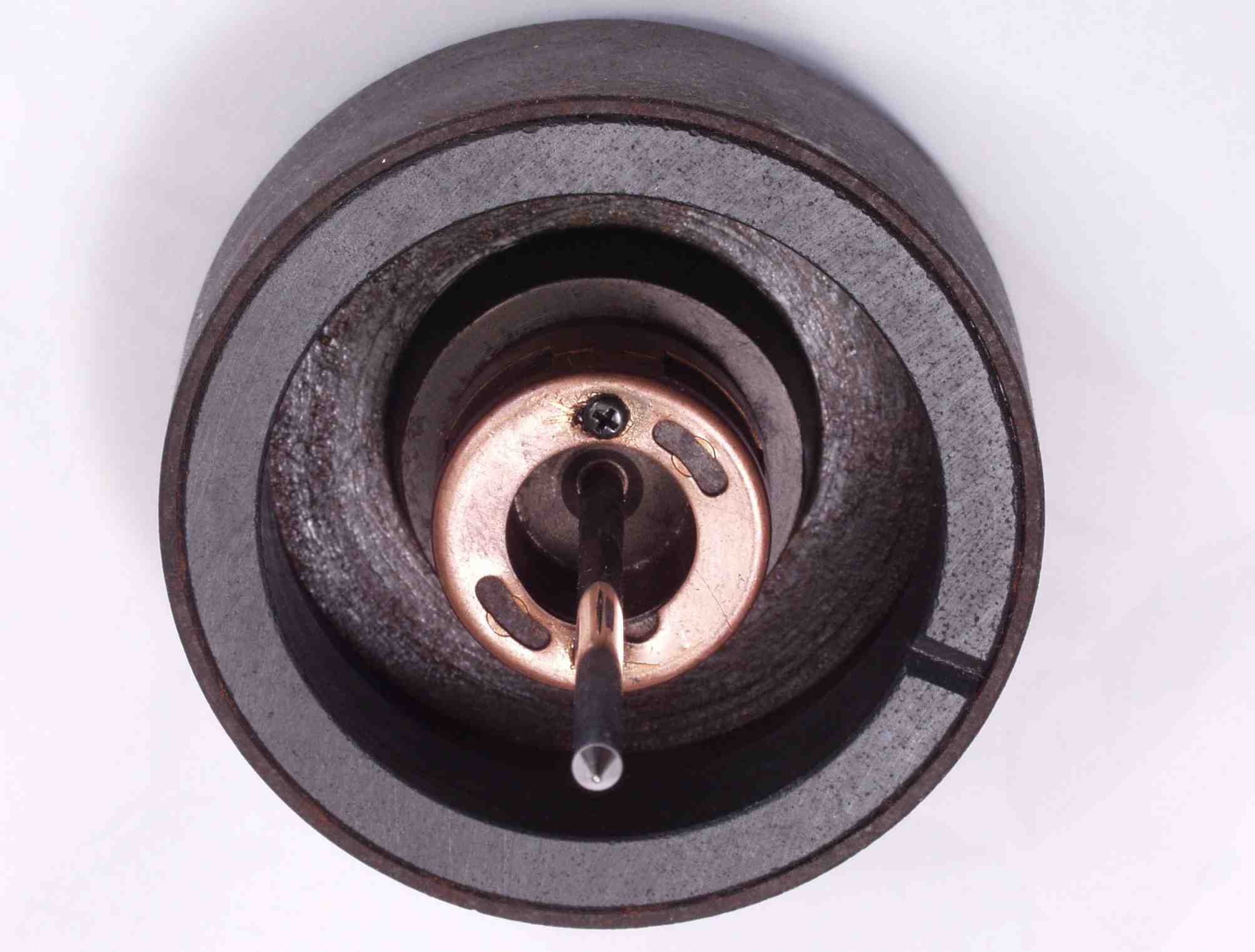

Ｃ−５Ｄ．　修理（清掃）後　　モーター回転子（アマチュア）、　錆び（サビ）が出ているので、ＣＲＣで落とす

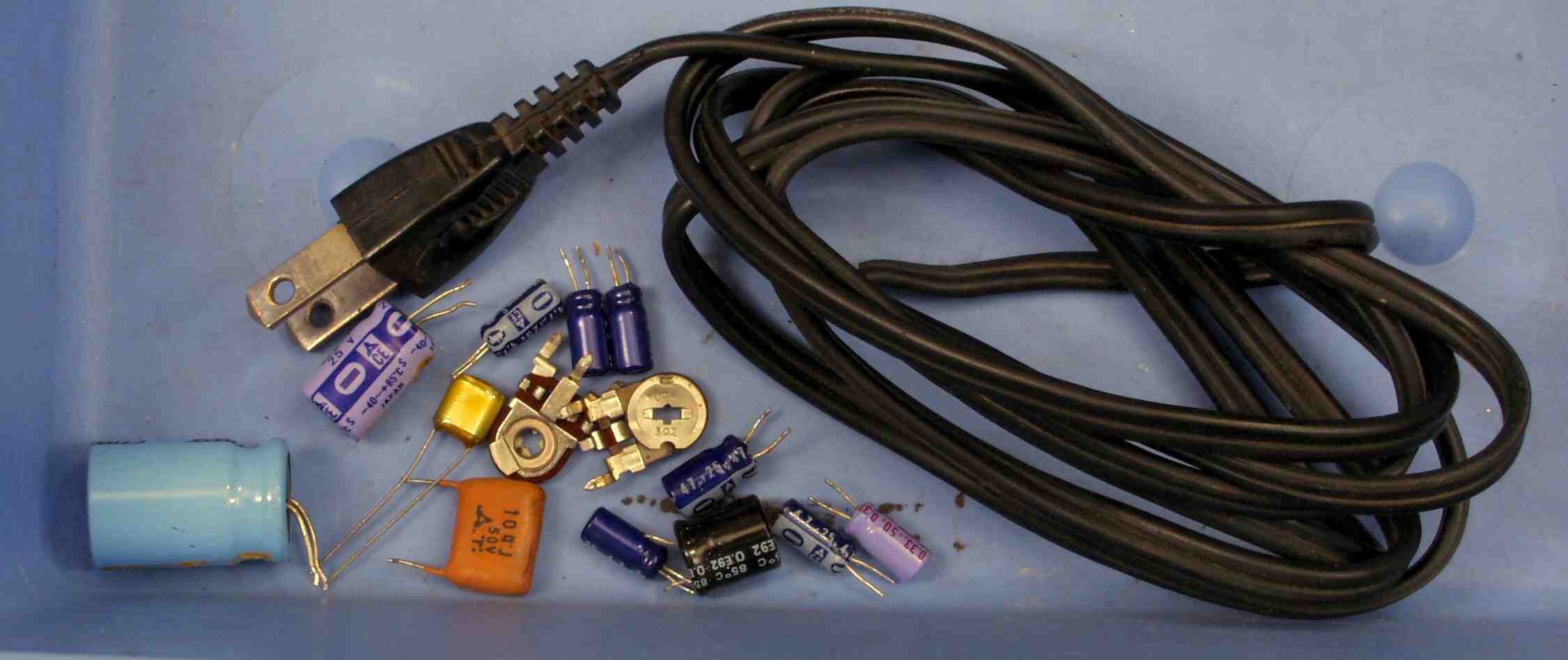

Ｃ−６．　交換部品

Ｃ−７Ａ．　修理前　上から見る

Ｃ−７B．　修理後　上から見る

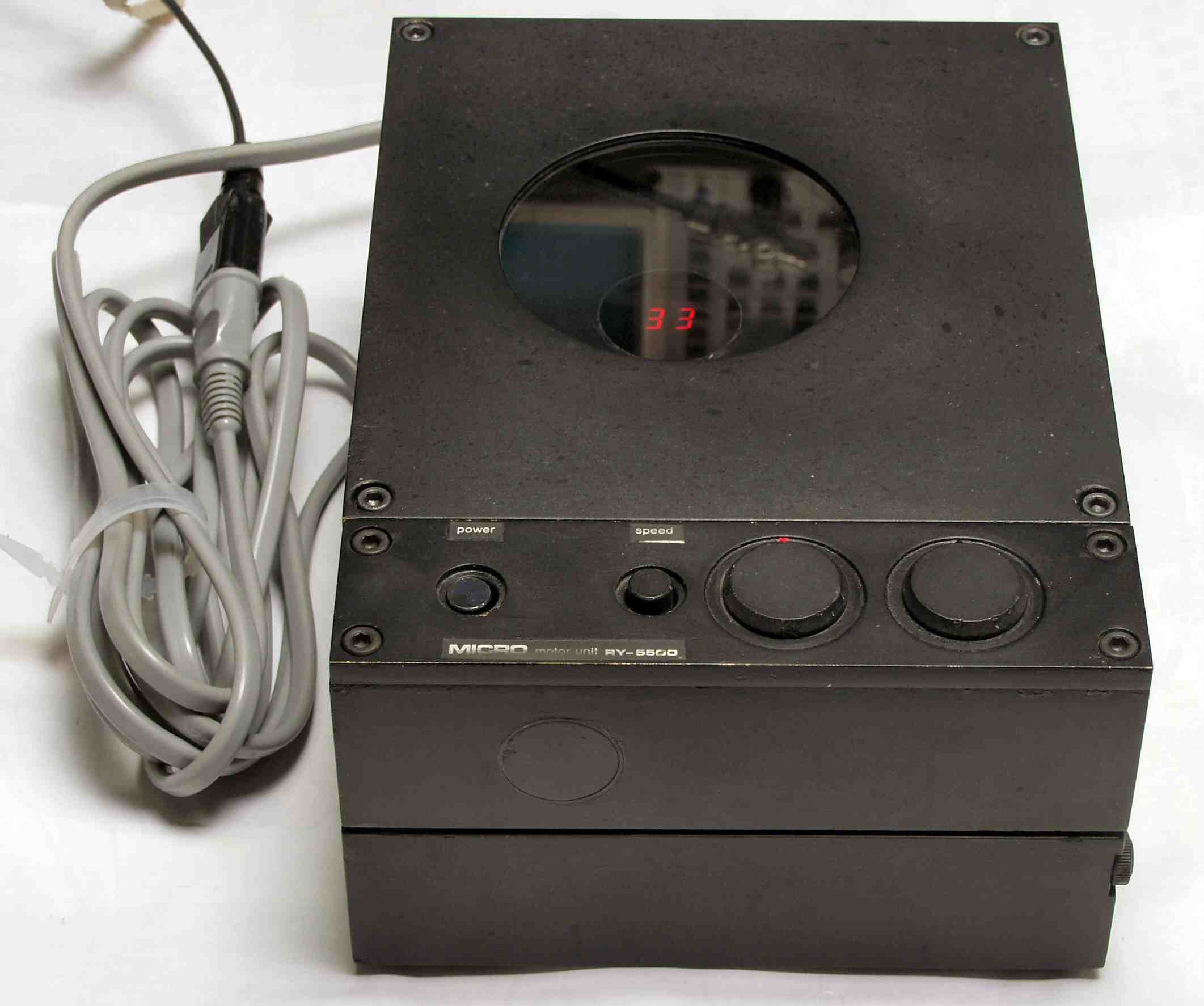

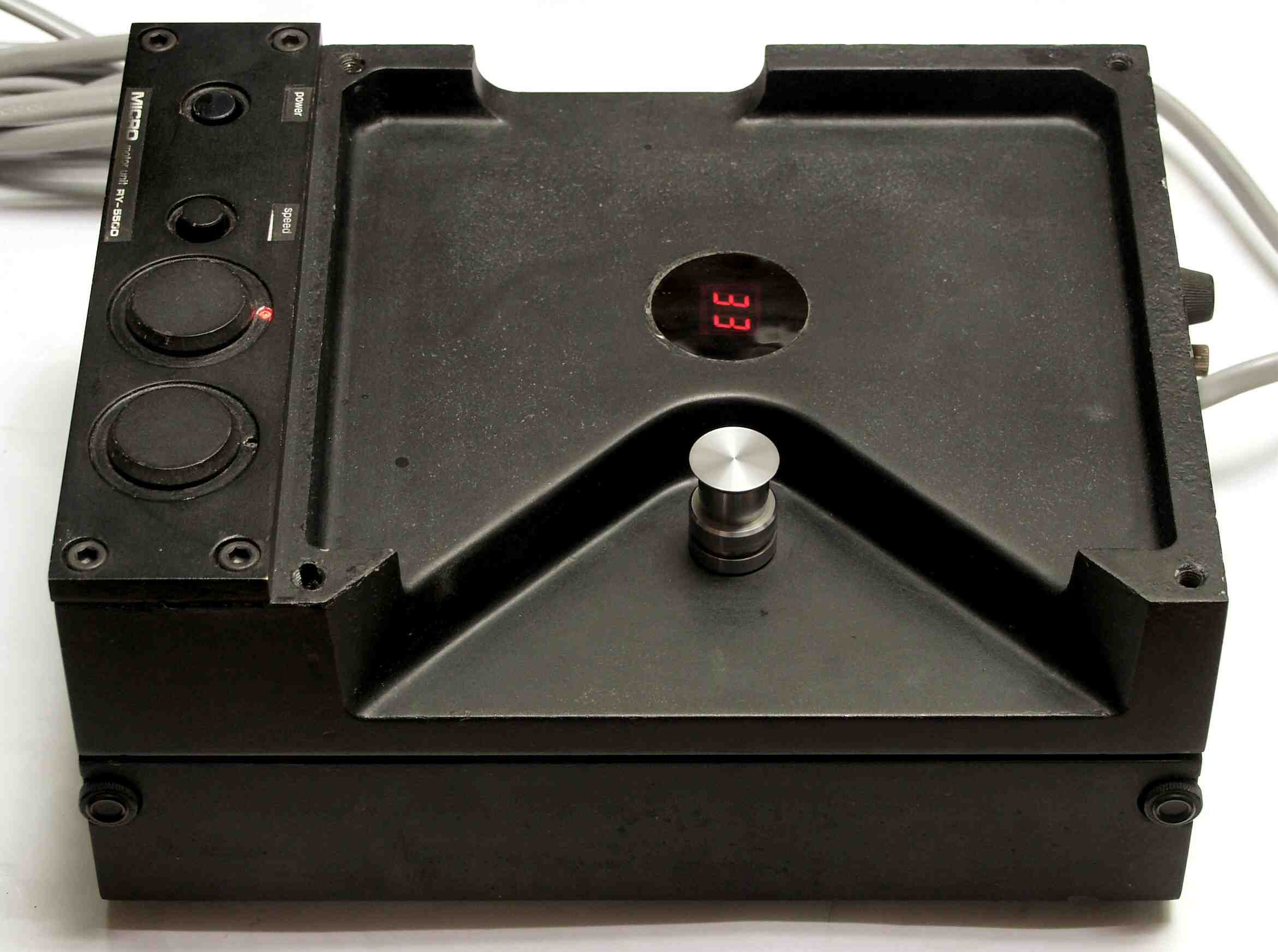

Ｃ−７Ａ．　　完成　３３回転

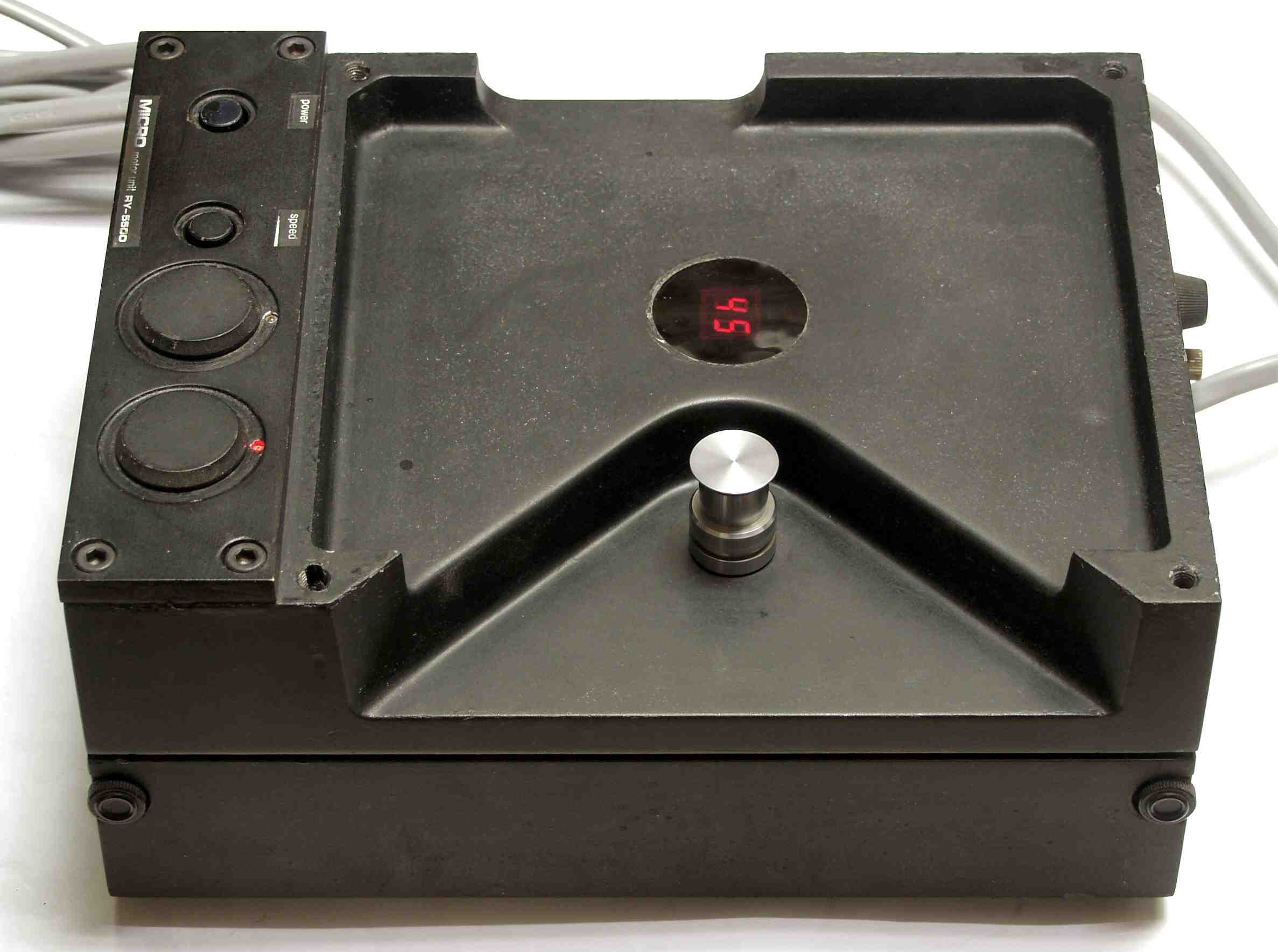

Ｃ−７Ｂ．　　完成　４５回転　エージング中

Ｃ−８Ａ．　　完成　エージング中、横電源表示が暗い

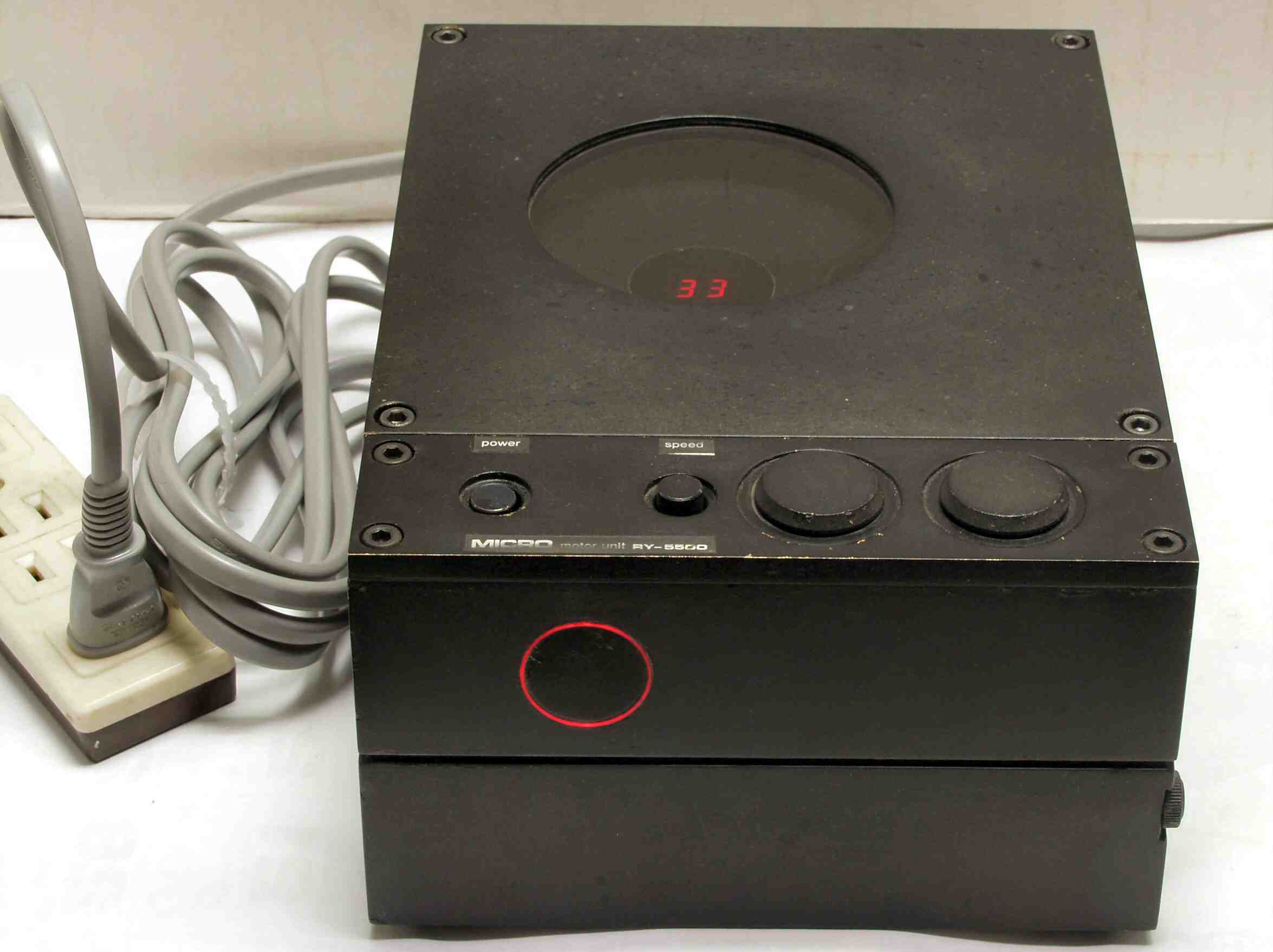

Ｃ−８Ｂ．　　完成　エージング中、横電源表示修理後
