MICROSEIKI RY−5500U. 12台目修理記録
平成27年12月23日到着  平成28年1月16日完成
A. 修理前の状況
  • 予備機として入手して不動状態のMICRO RY5500-Uです。
    私は、中身を空けたことが ありませんが、前ユーザーが修理を試みたと聞いています?


B. 原因
  • 本体のターンテーブル軸のオイルの固着等でモータに過負荷がかかり、駆動AMP−IC等焼損(製造中止品)。
    純正電源トランスを焼損したのか、電源トランスを交換していますが、少し容量不足なので、負荷が重いとき、電源電圧が下がり、起動トルクが少ないか?

C. 修理状況

D. 使用部品
  • 電解コンデンサー      22個。
    モーター駆動AMP−IC   2個。
    OP−IC          1個。
    半固定VR           3個。
    フイルムコンデンサー     5個。
    定電圧IC          2個。
    リレー            2個。
    電源トランス         2個。

E. 調整・測定

F. 修理費
  90,000円

A. 修理前の点検状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

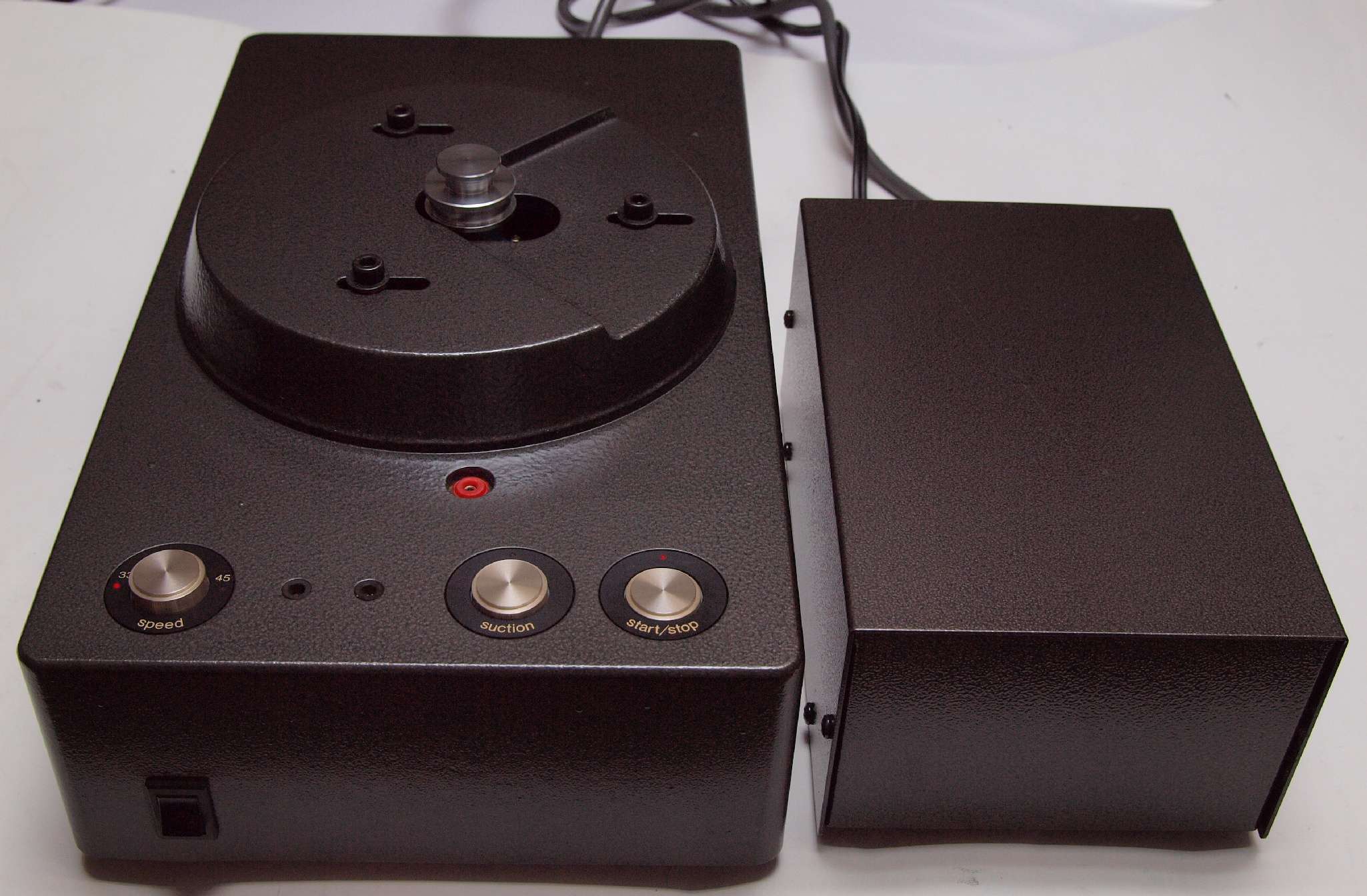

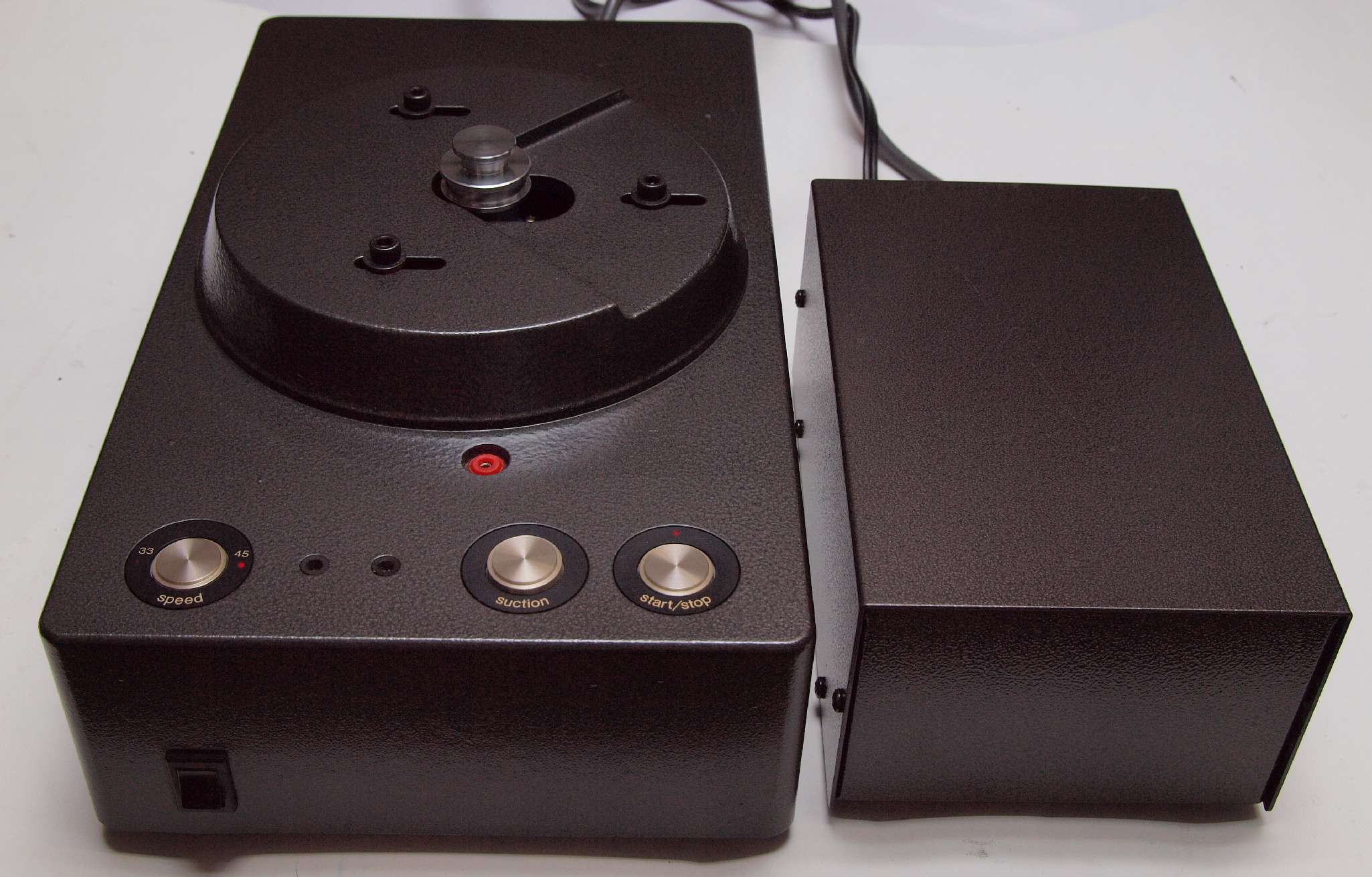

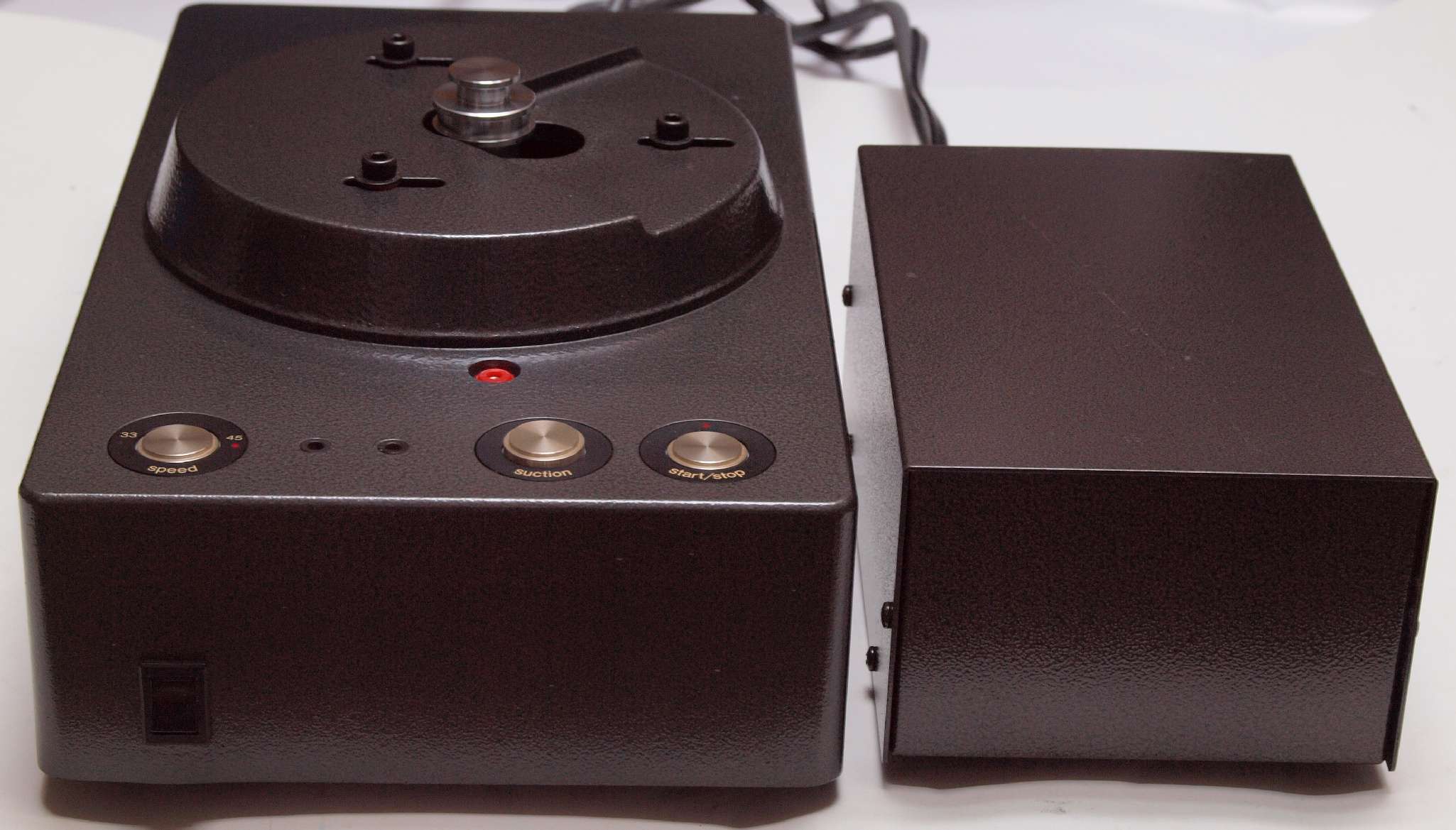

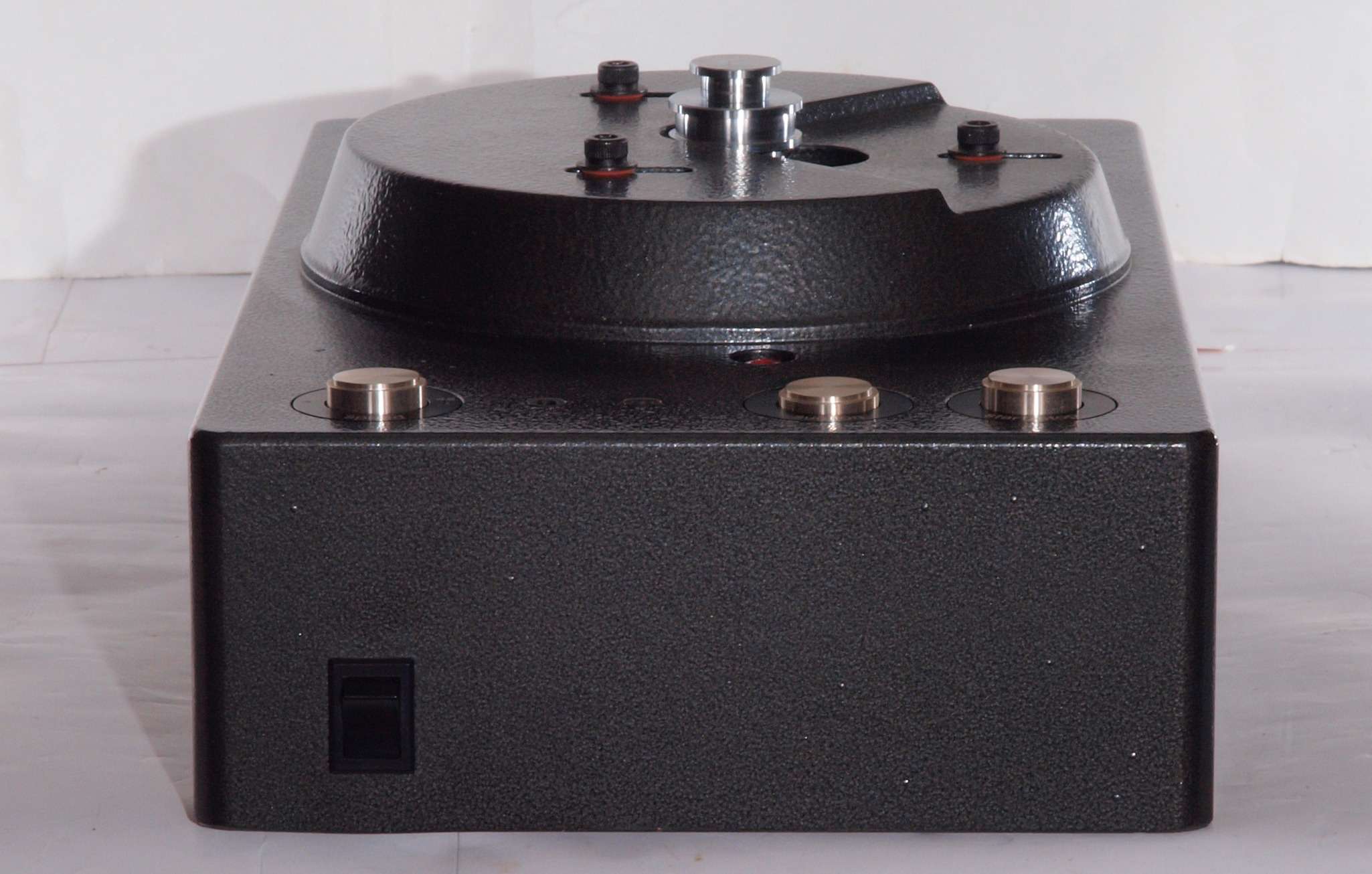

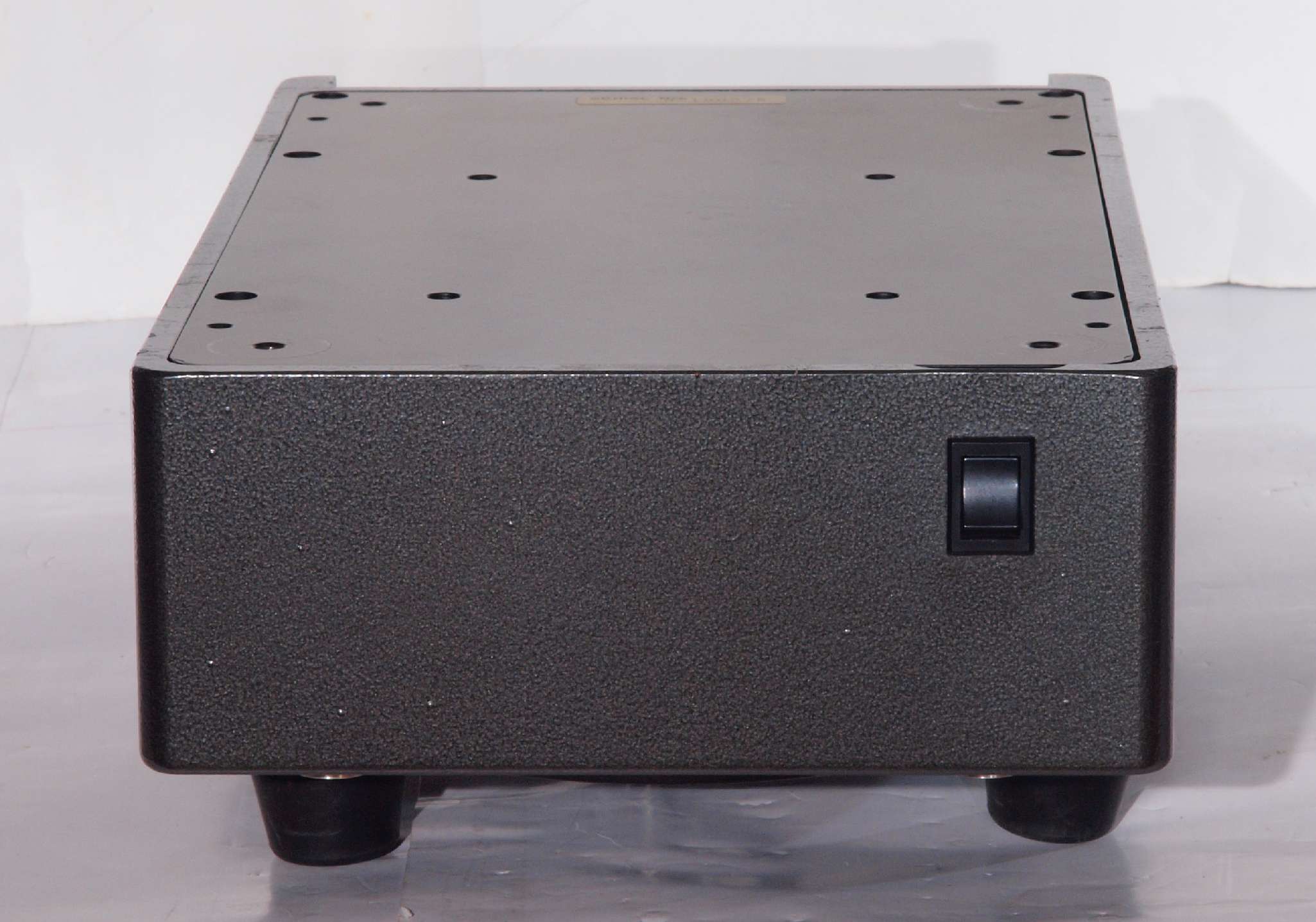

A11. 点検中、 前から見る。

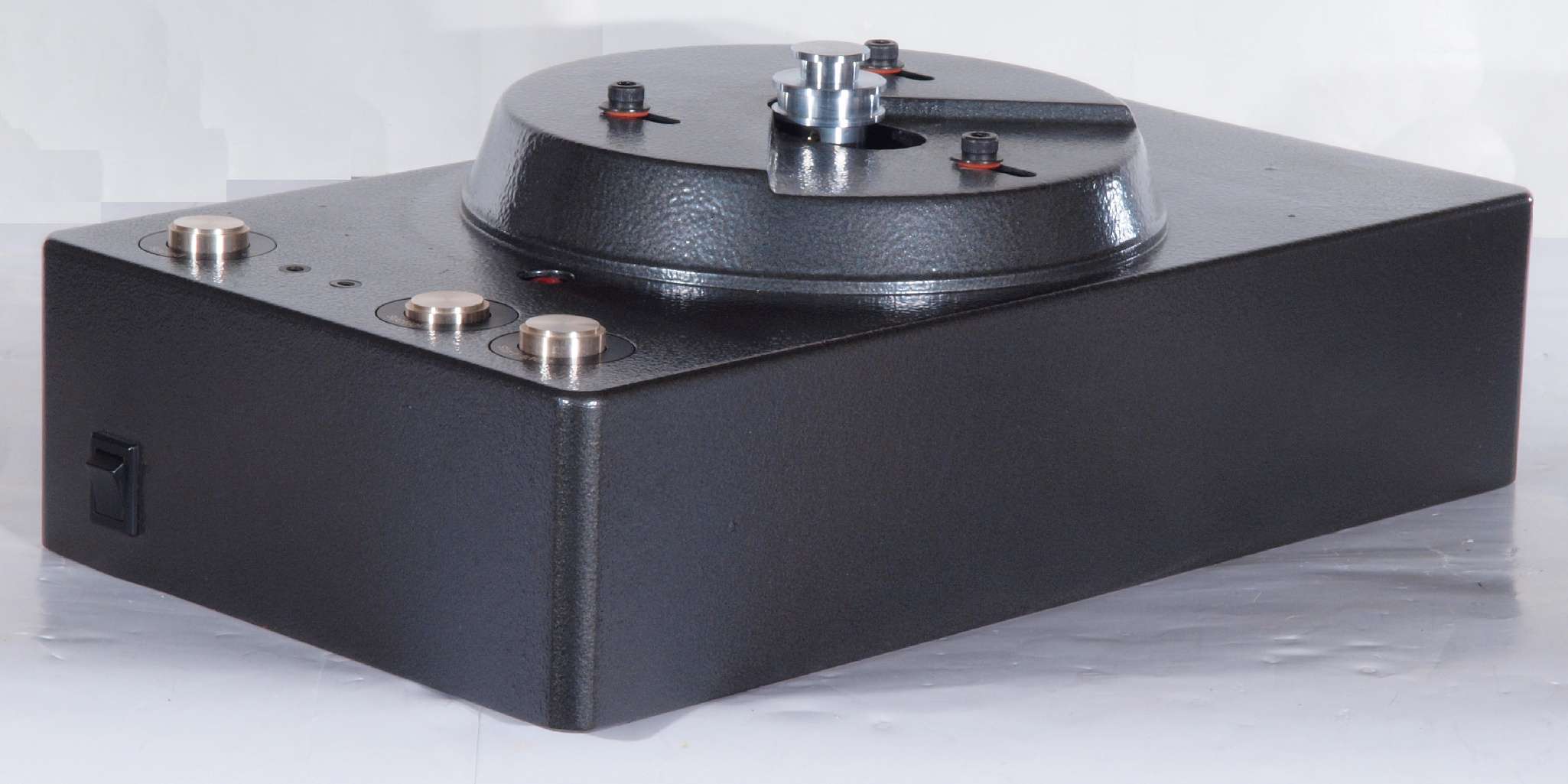

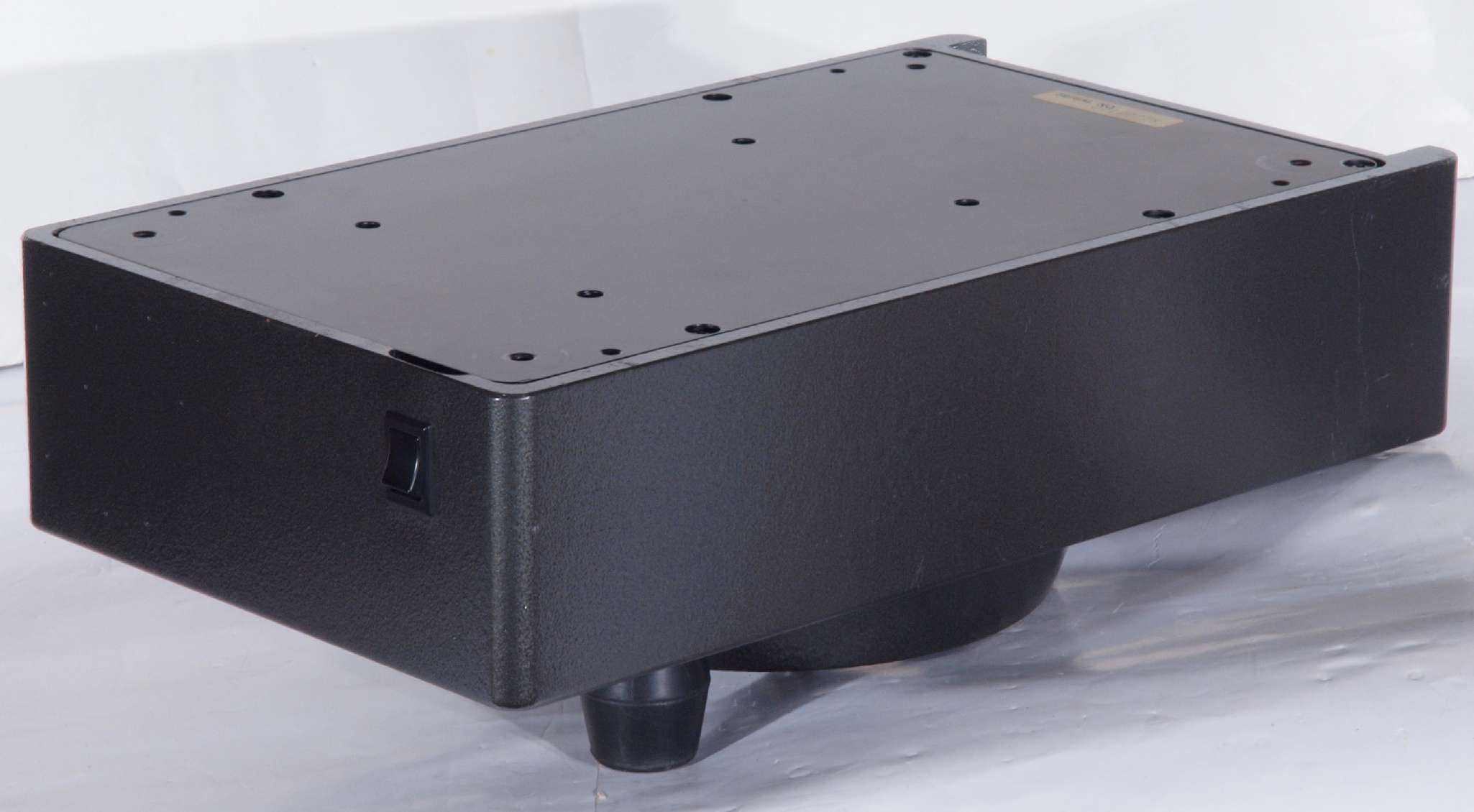

A12. 点検中、 前右から見る。

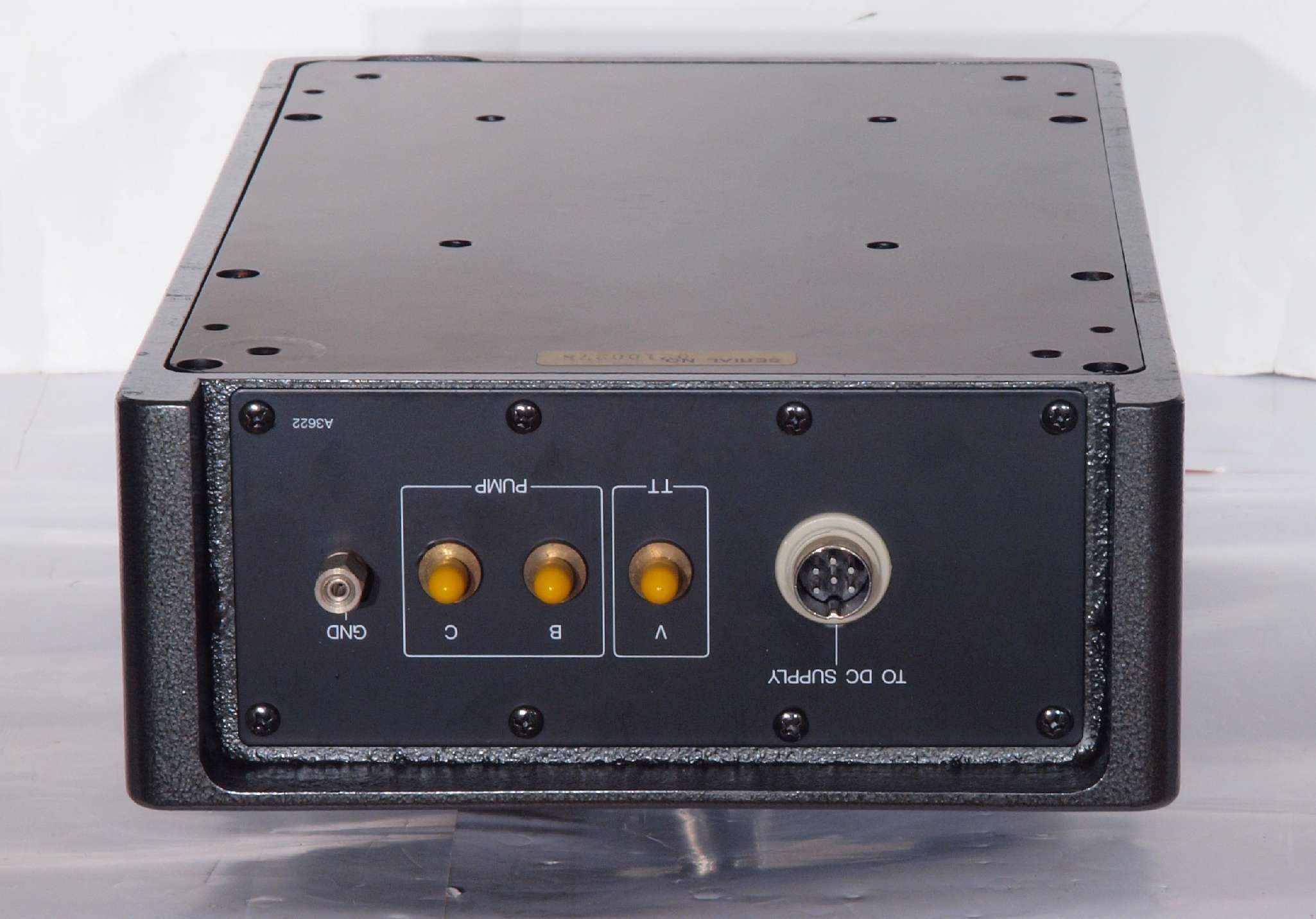

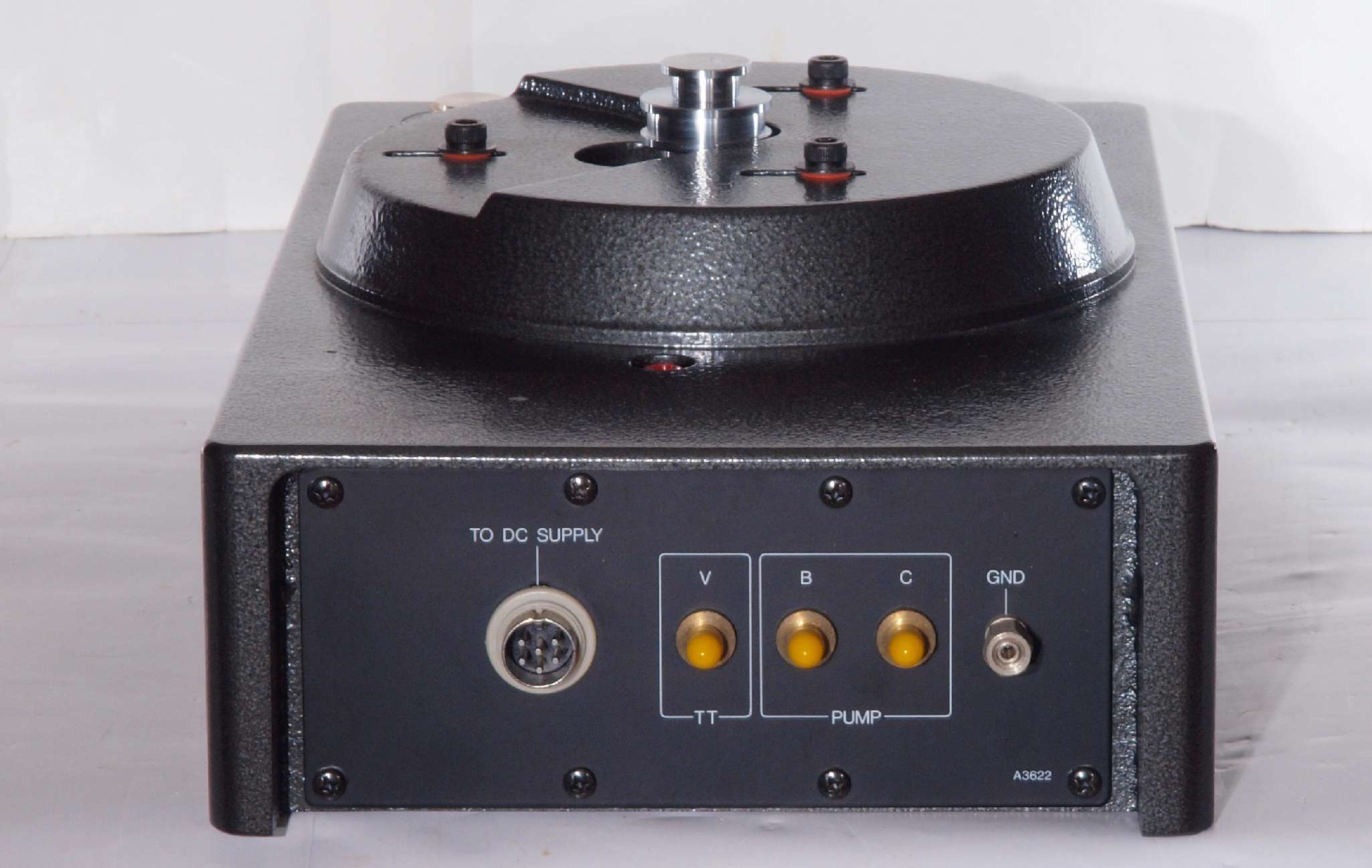

A13. 点検中、 後から見る。

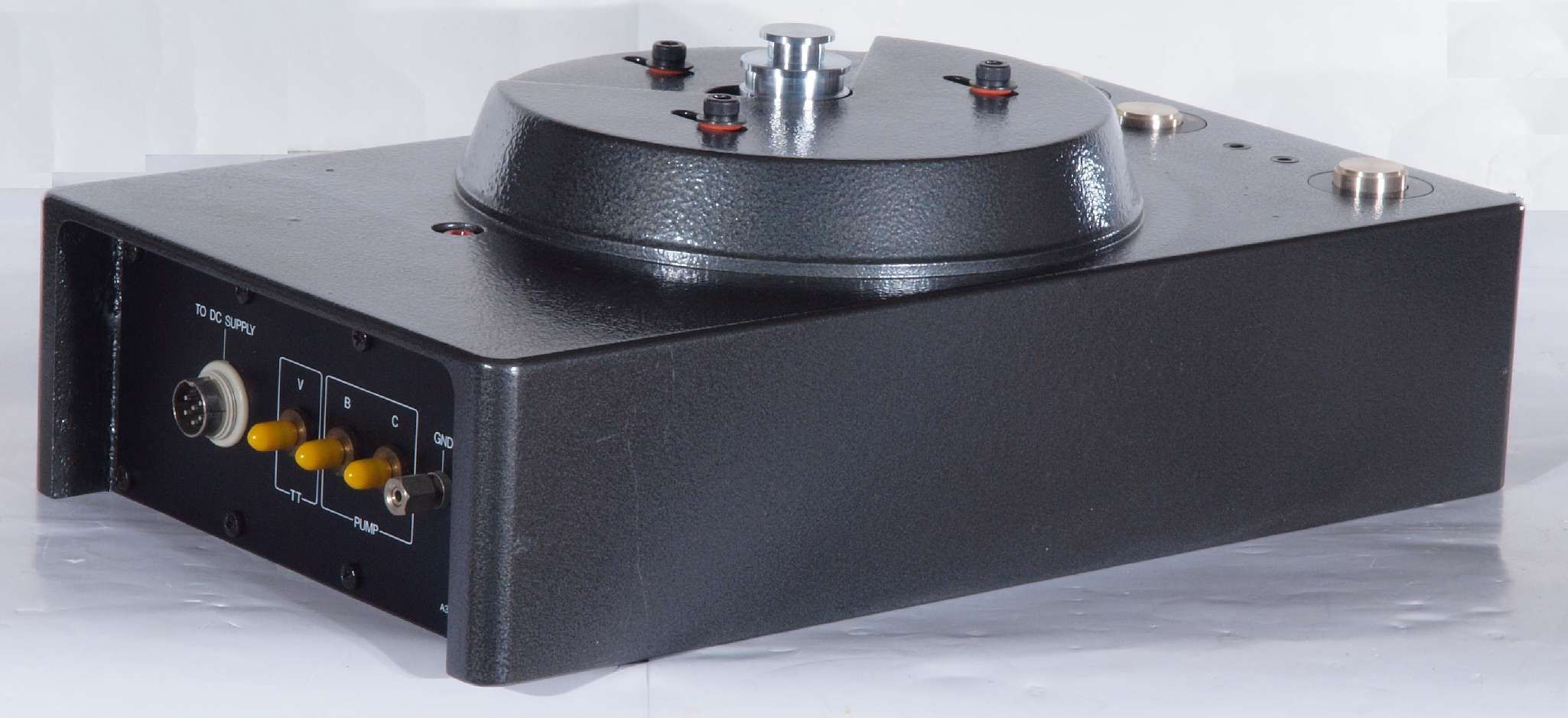

A14. 点検中、 後左から見る。

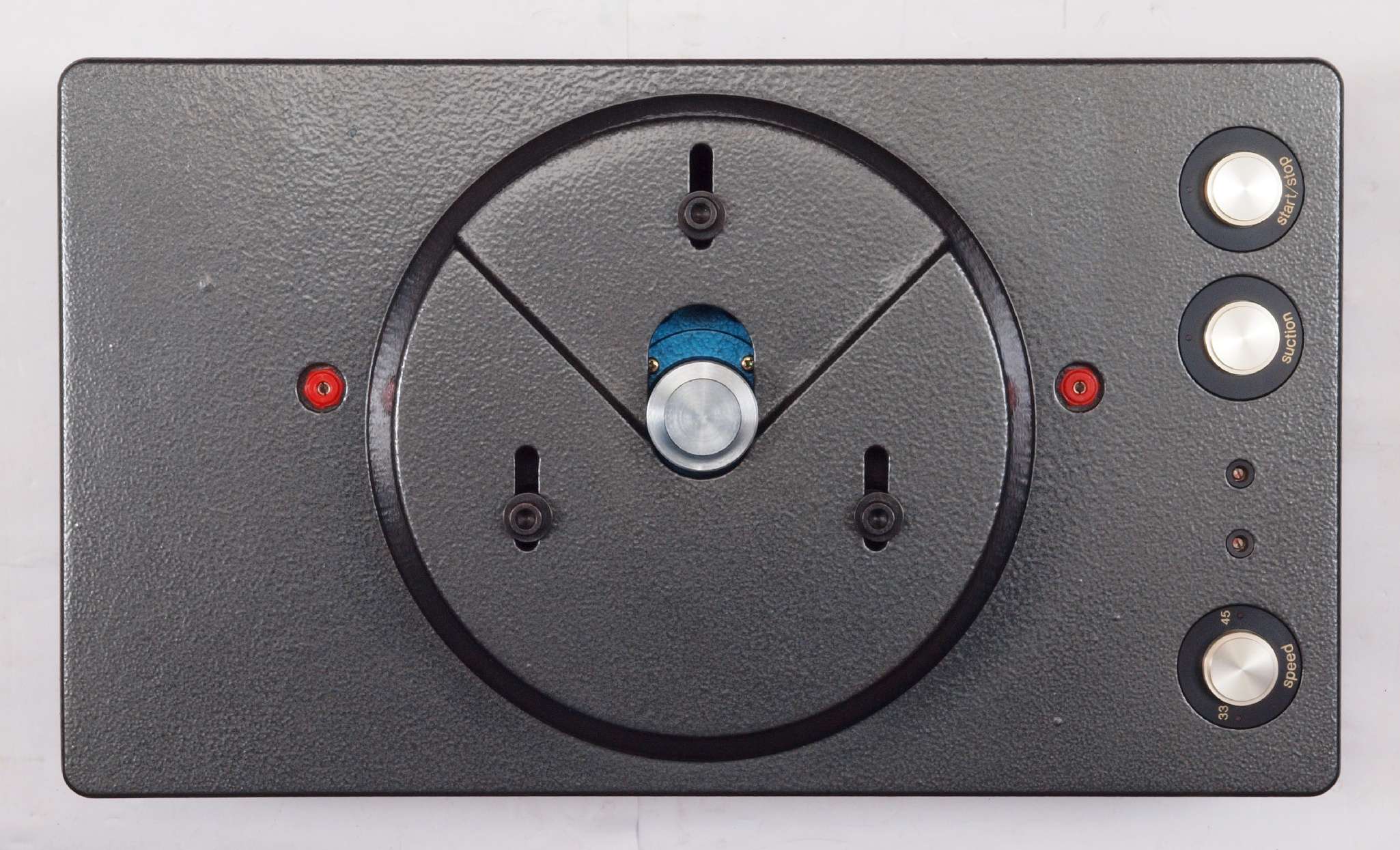

A15. 点検中、 上から見る。
A21. 点検中、 下前から見る。
A22. 点検中、 下前左から見る。
A23. 点検中、 下後から見る。
A24. 点検中、 下後右から見る。

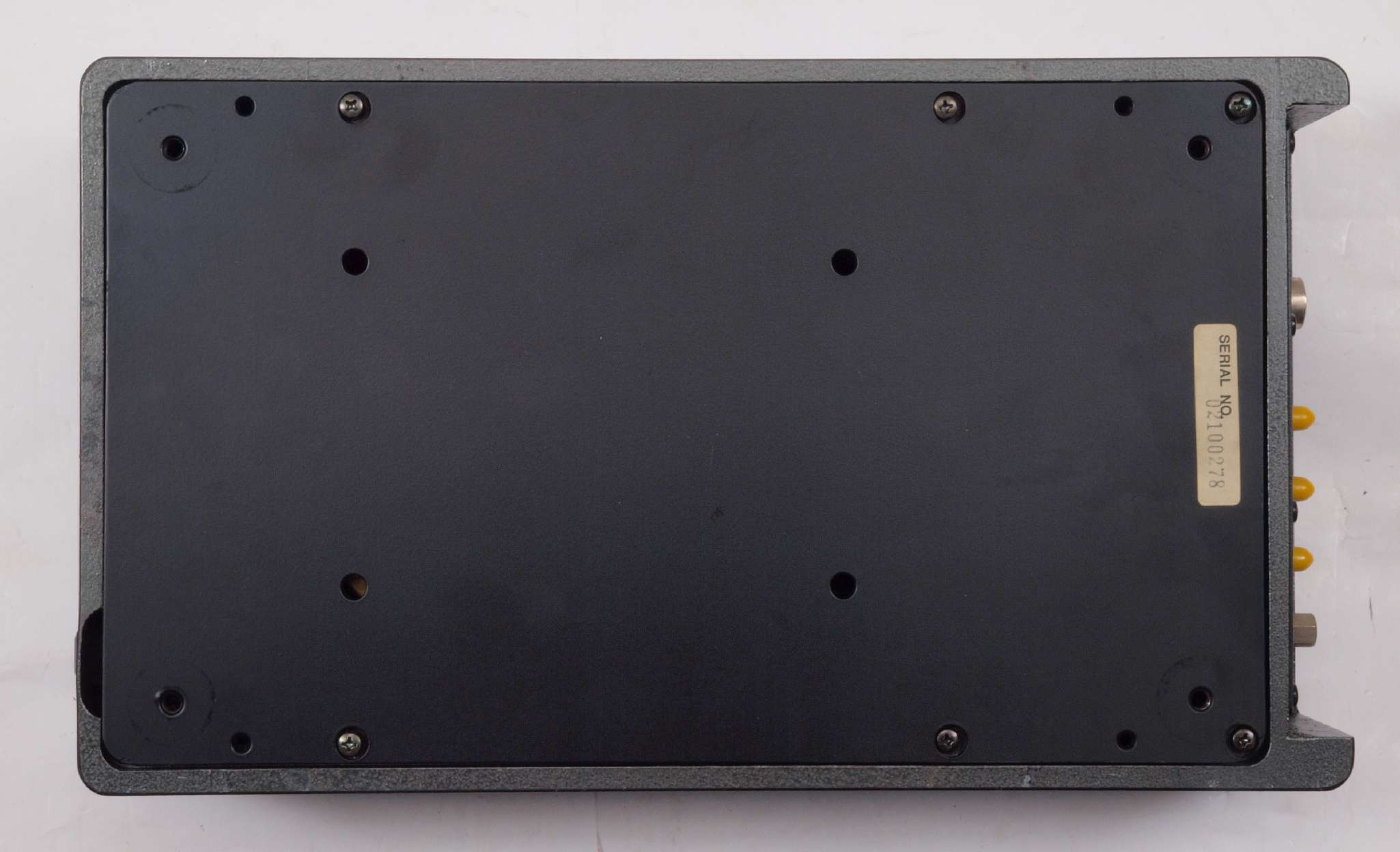

A31. 点検中、 下から見る。

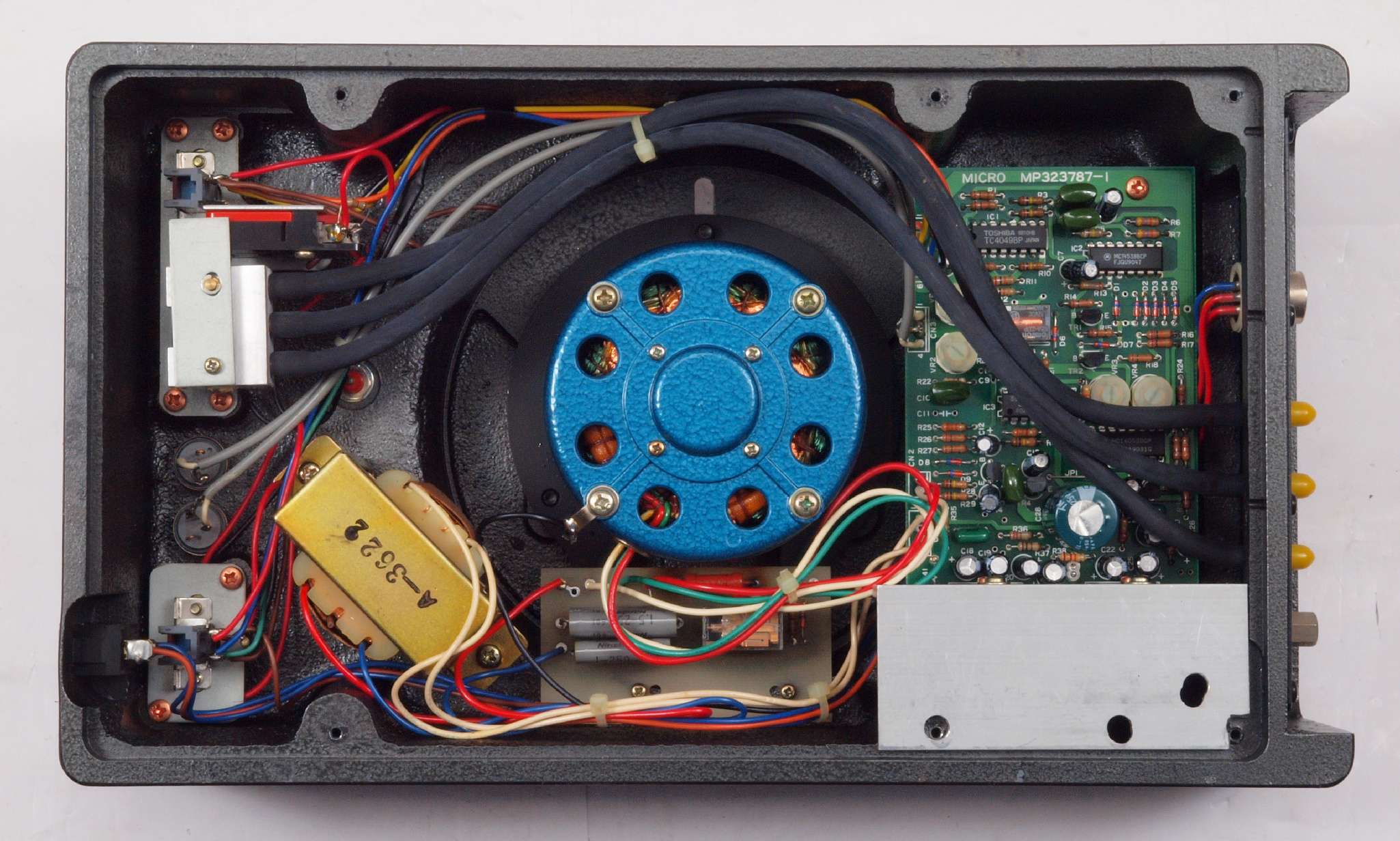

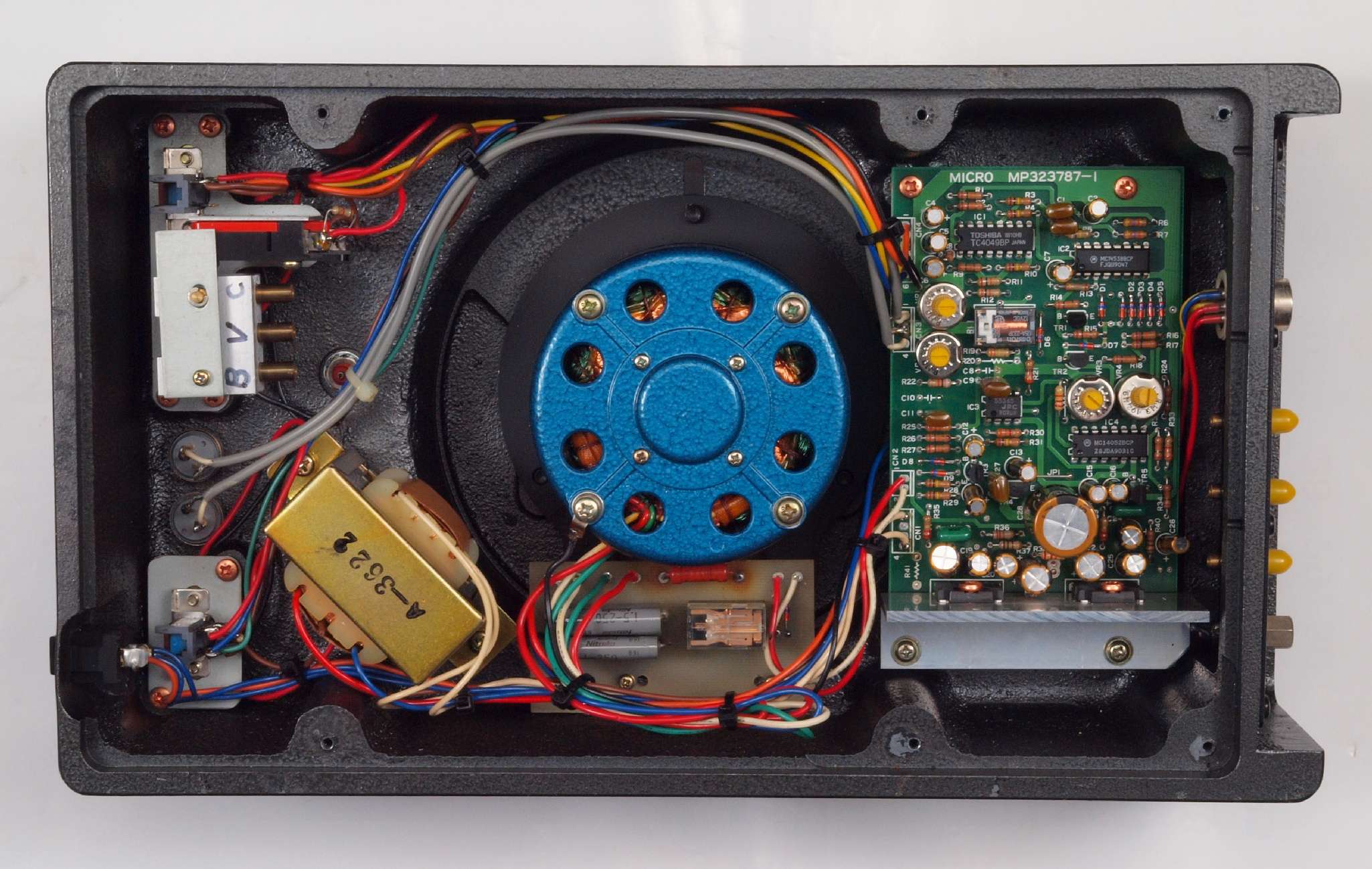

A32. 点検中、 下蓋を取り下から見る。
A33. 点検中、 下蓋・ホースを取り下から見る。

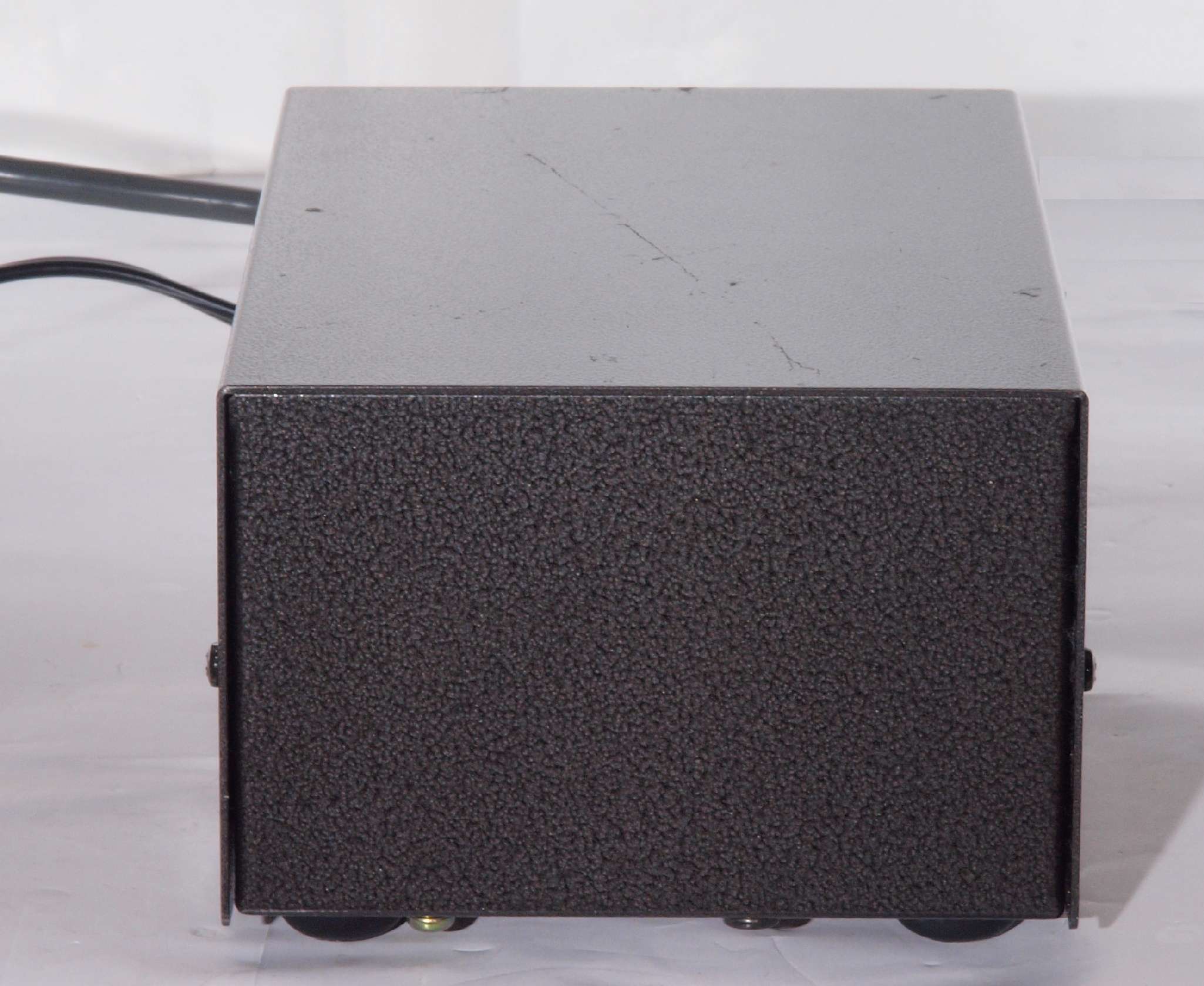

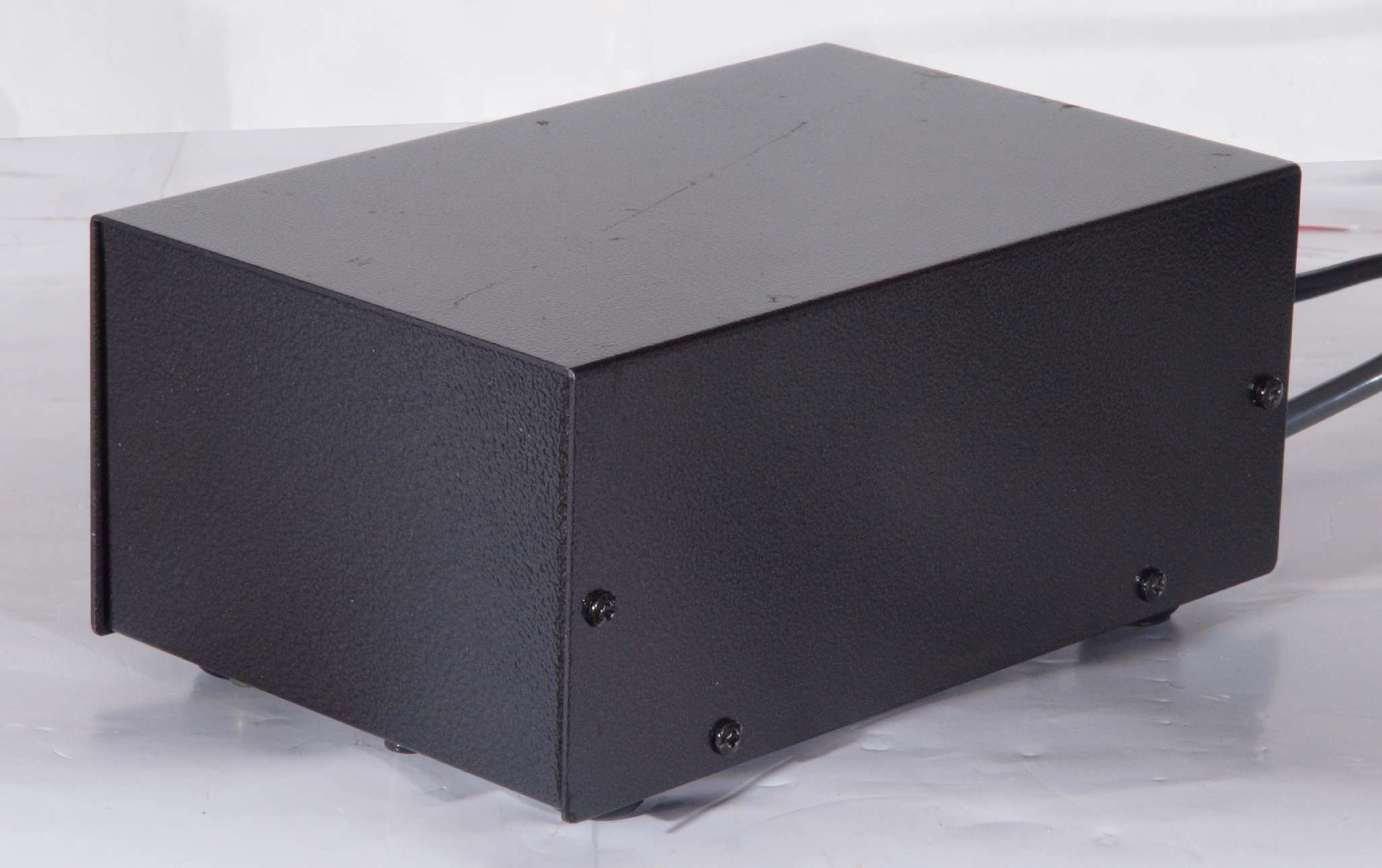

A51. 電源部点検中、 前から見る。
A52. 電源部点検中、 前右から見る。

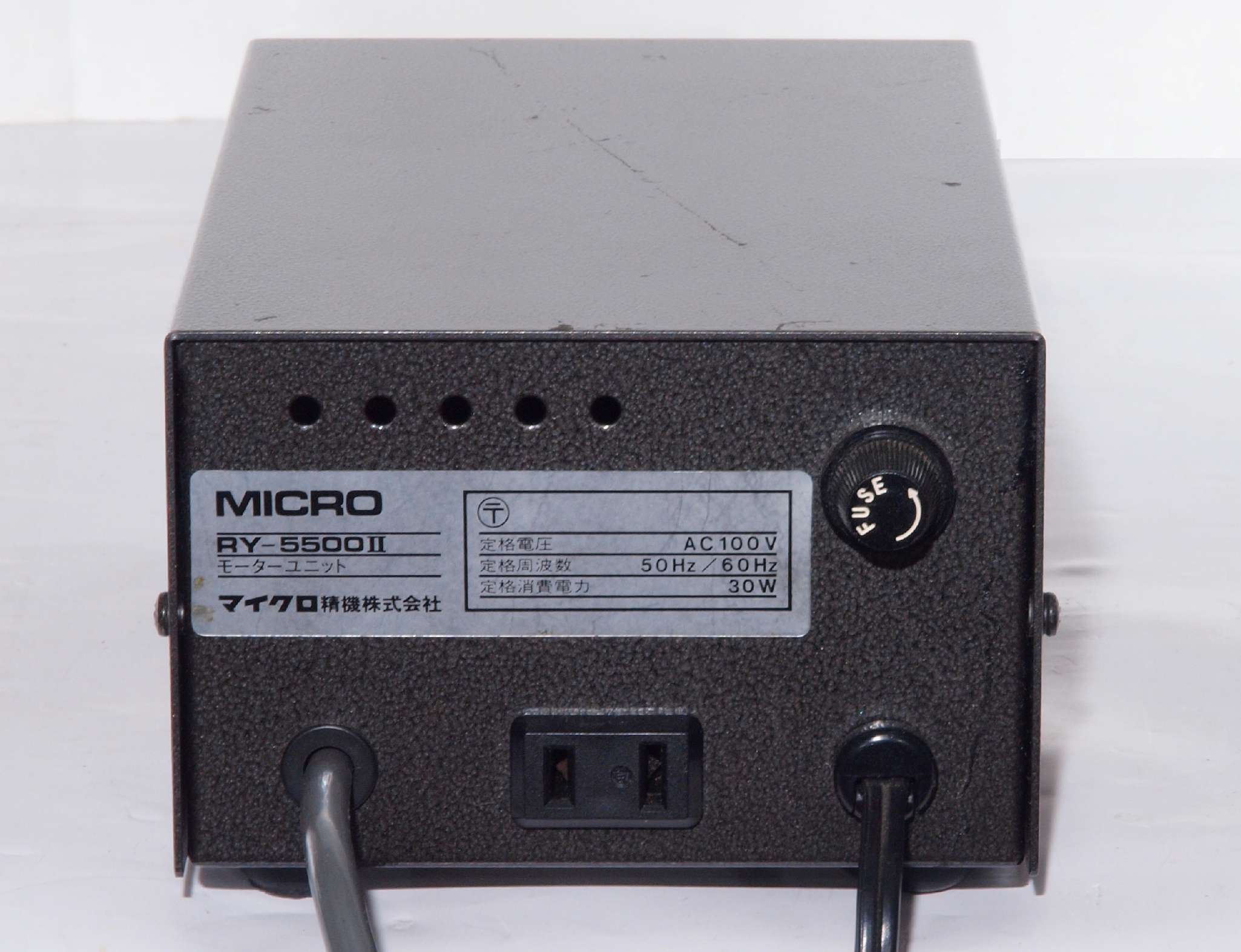

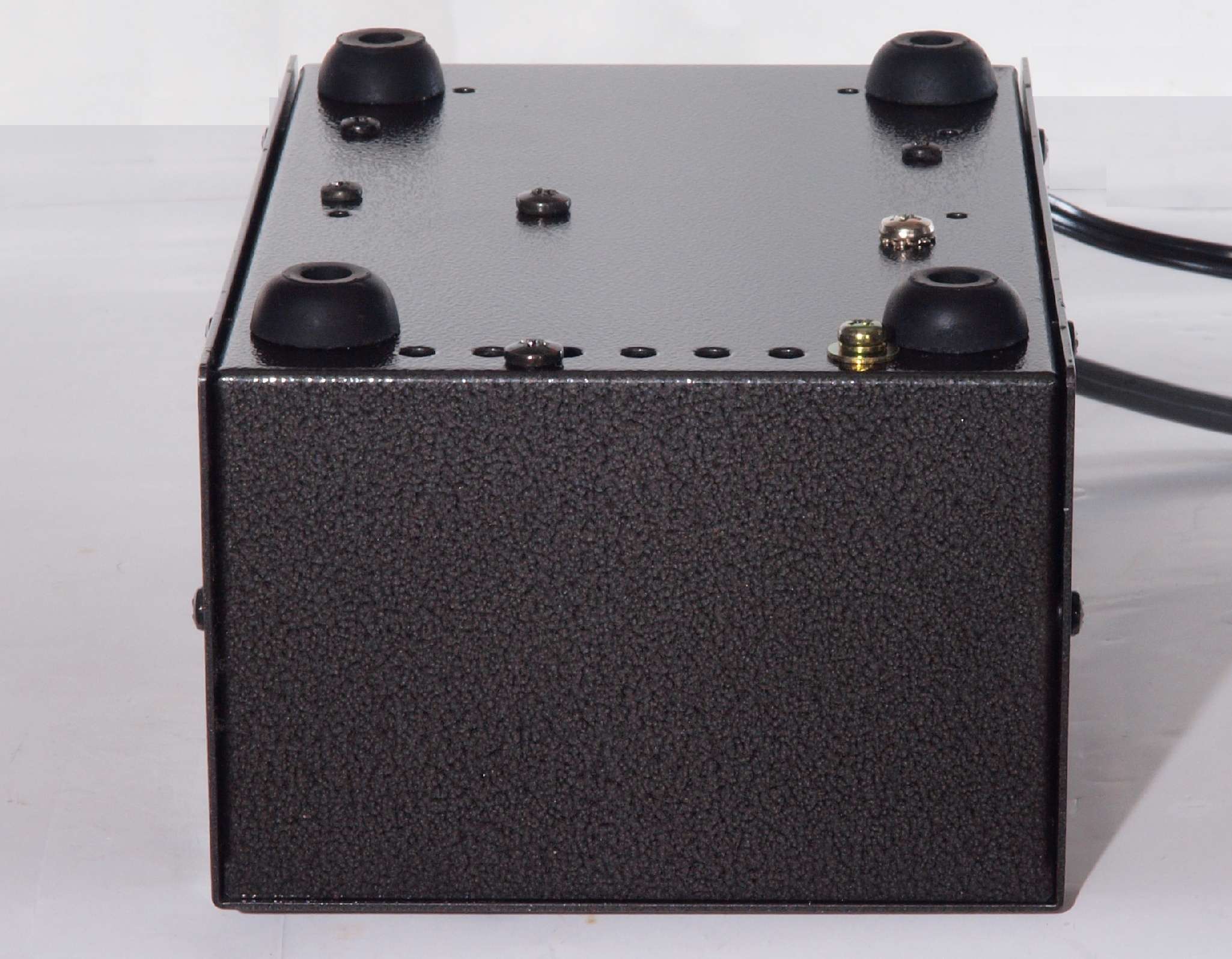

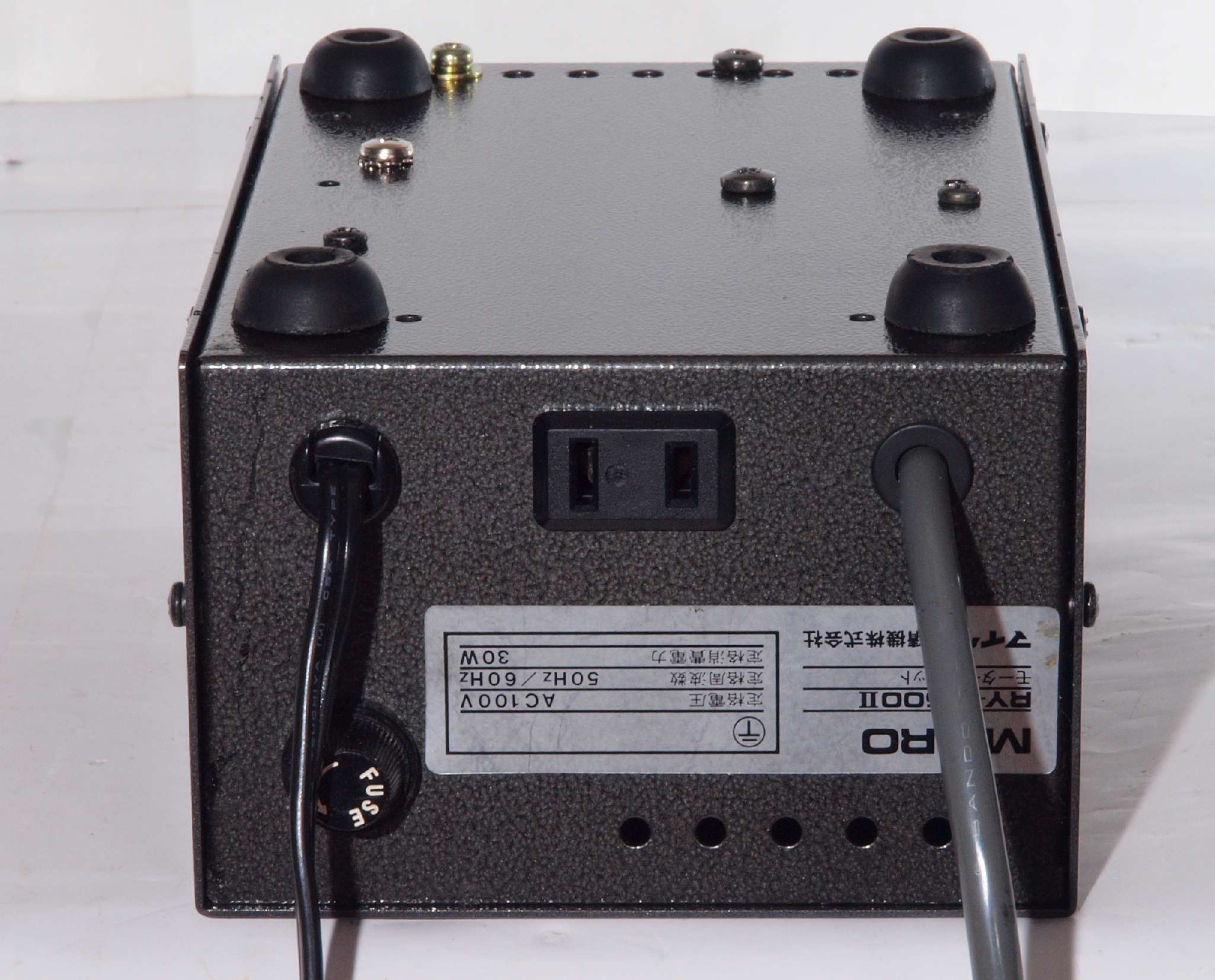

A53. 電源部点検中、 後から見る。

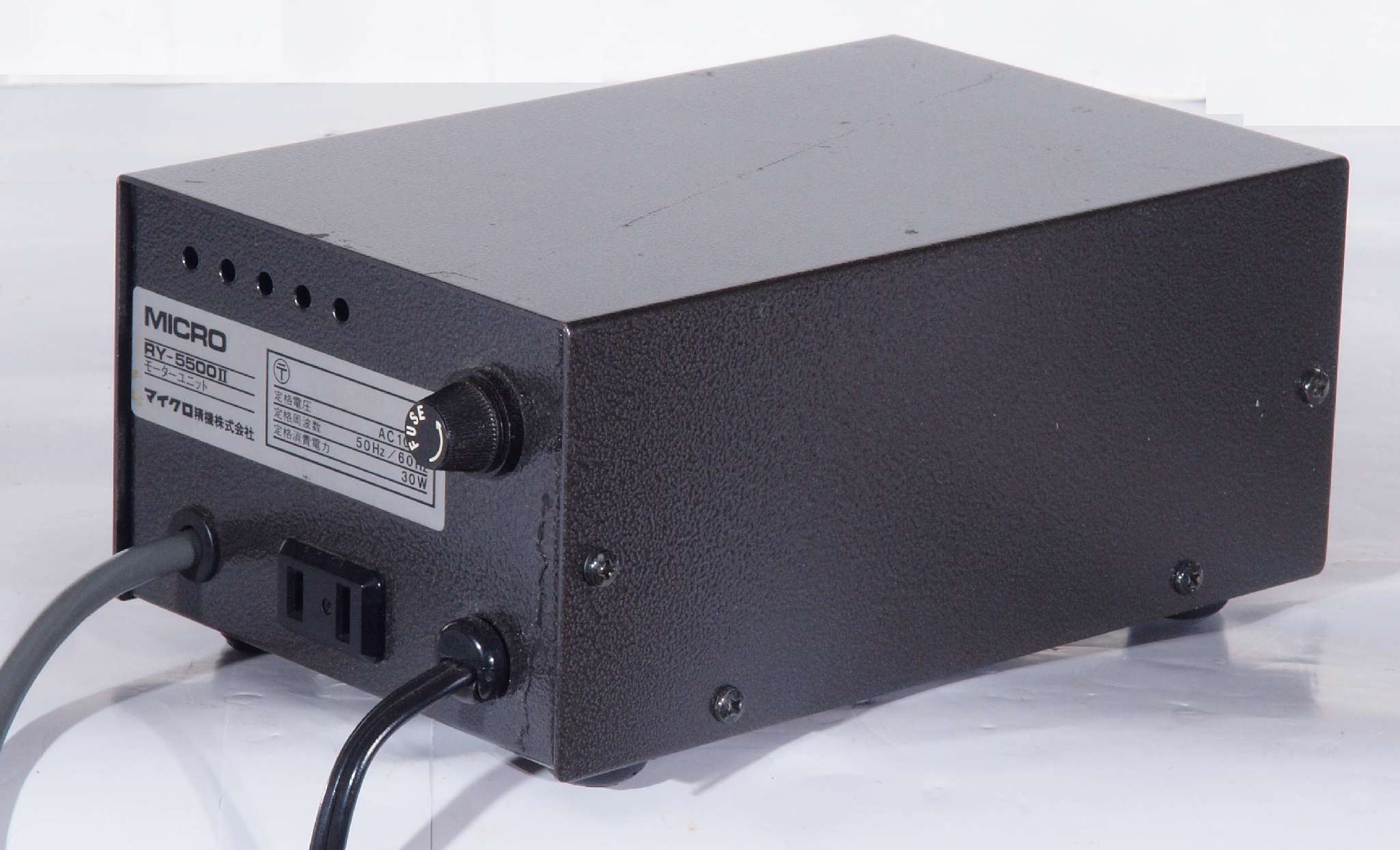

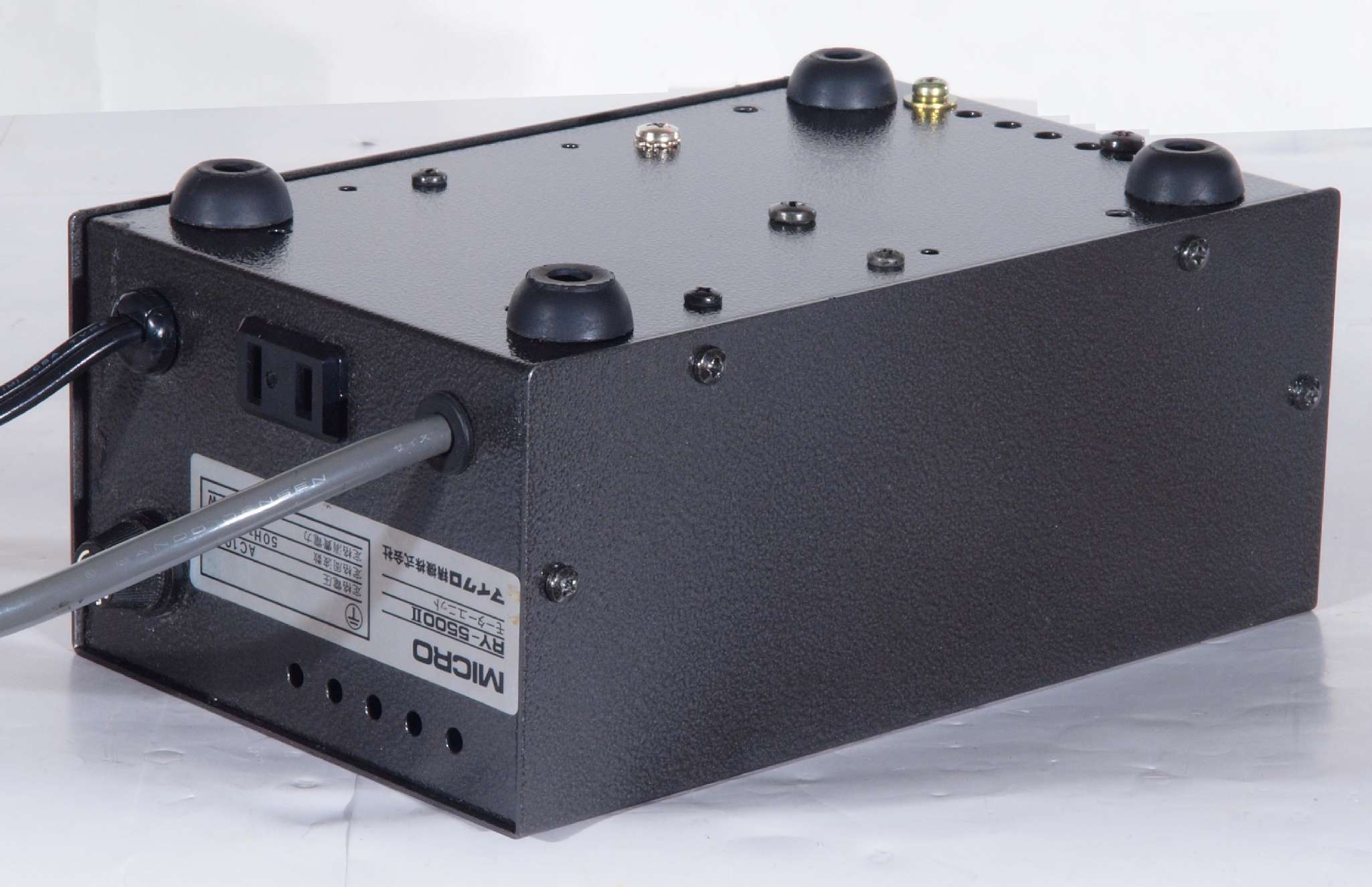

A54. 電源部点検中、 後左から見る。

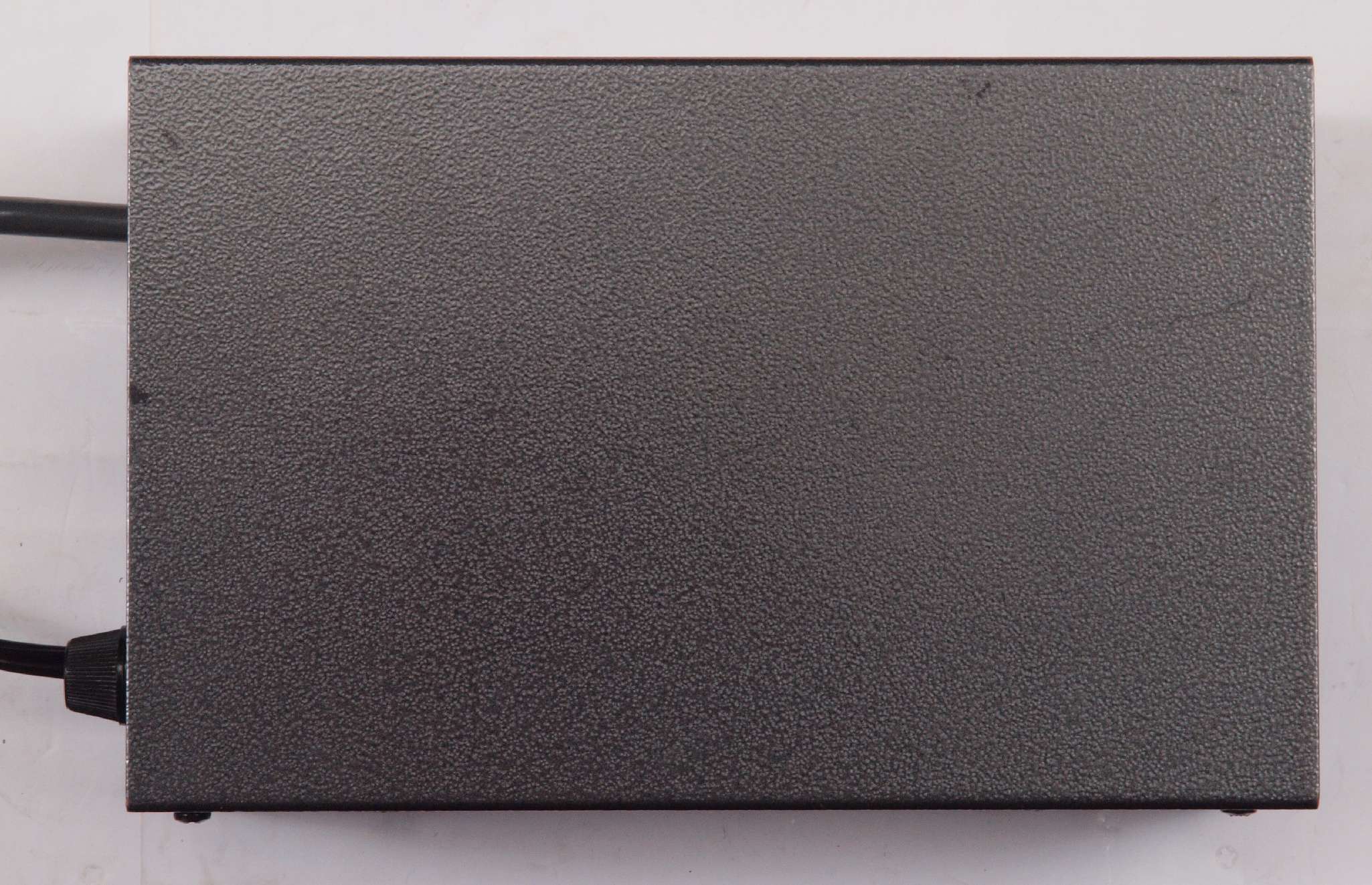

A55. 電源部点検中、 上から見る。
A56. 電源部点検中、 上蓋を取り上から見る。トランス2個に変更されている。

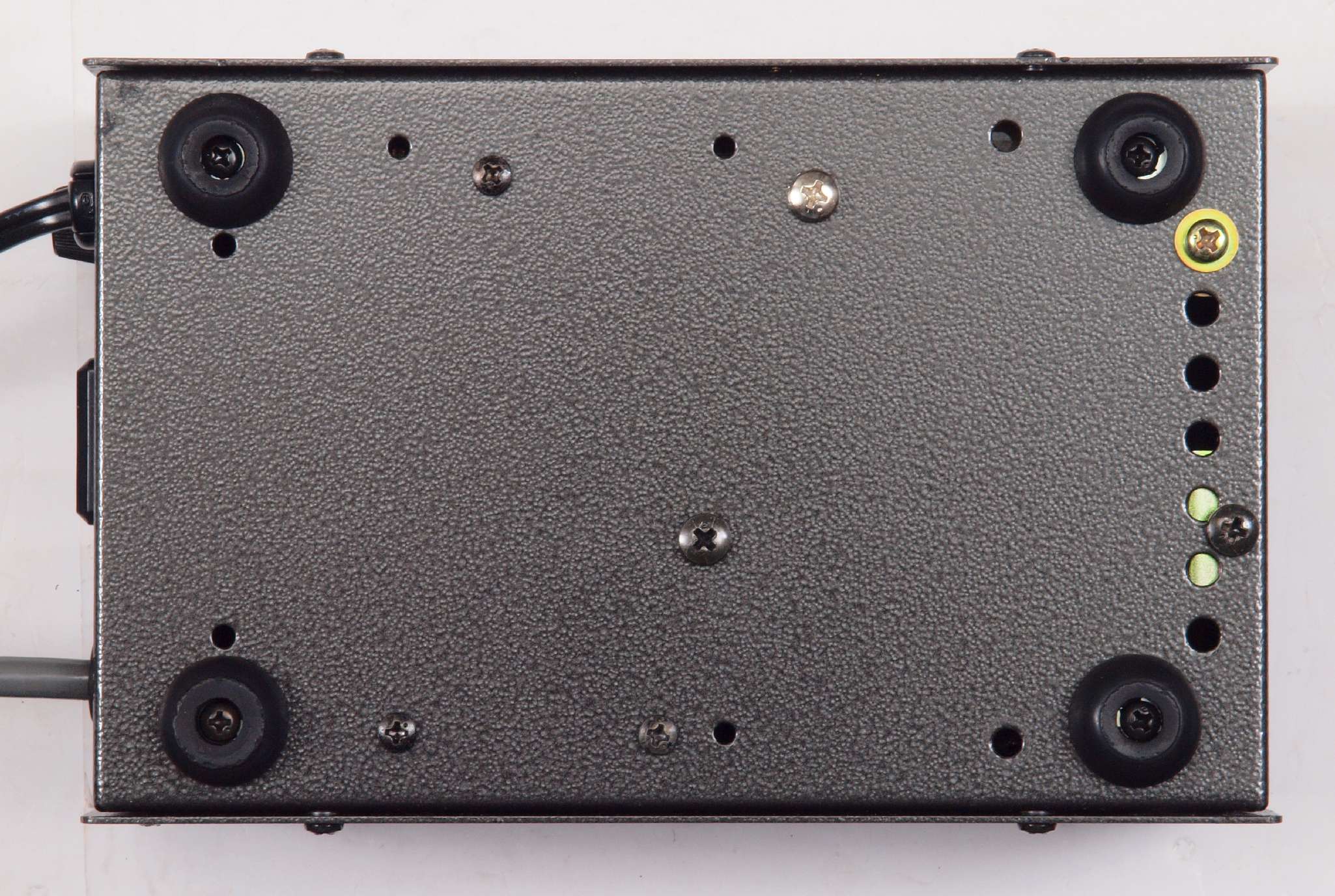

A61. 電源部点検中、 下から見る。
A62. 電源部点検中、 下前から見る。
A63. 電源部点検中、 下前左から見る。

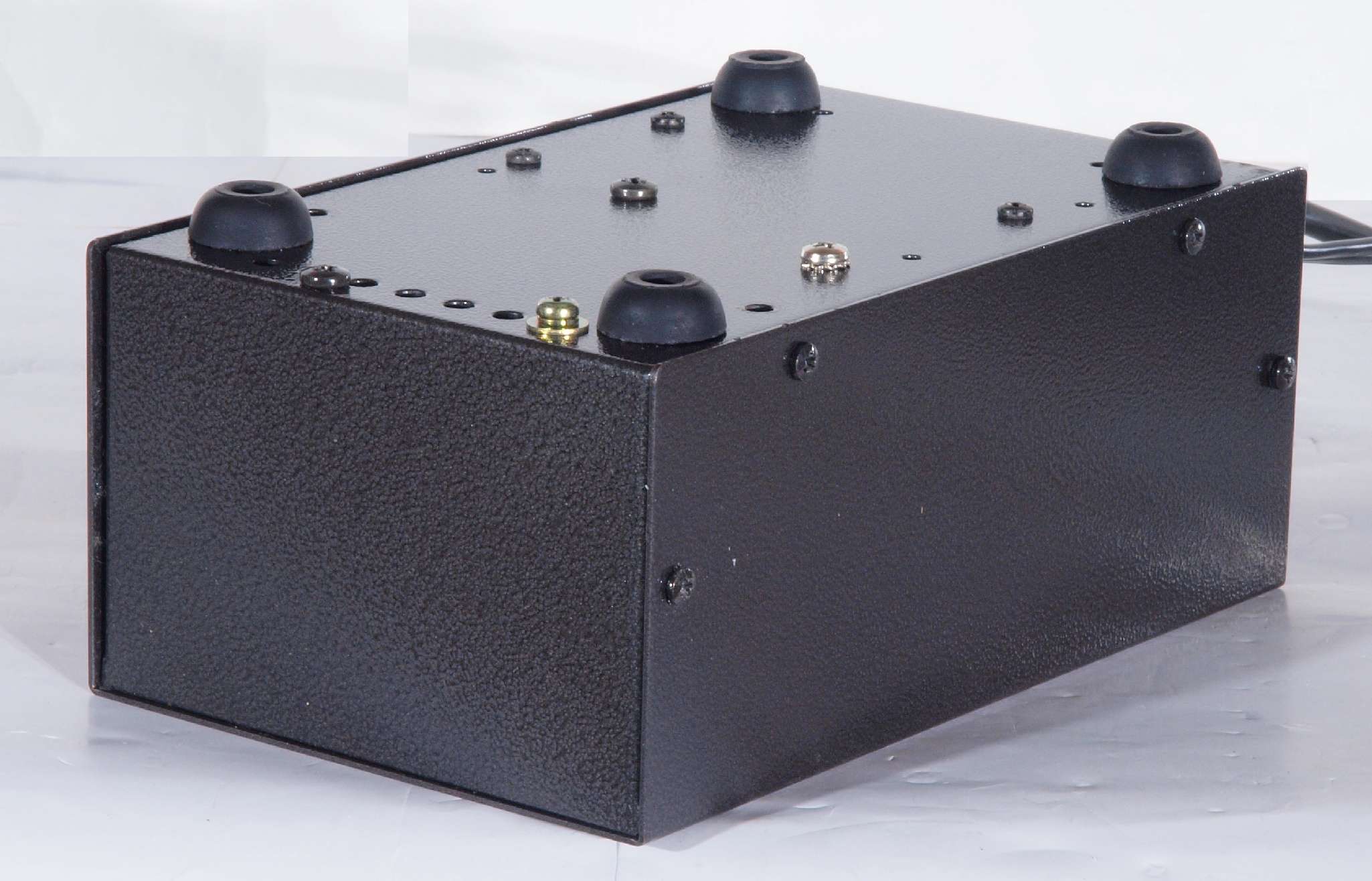

A64. 電源部点検中、 下後から見る。
A65. 電源部点検中、 下後右から見る。

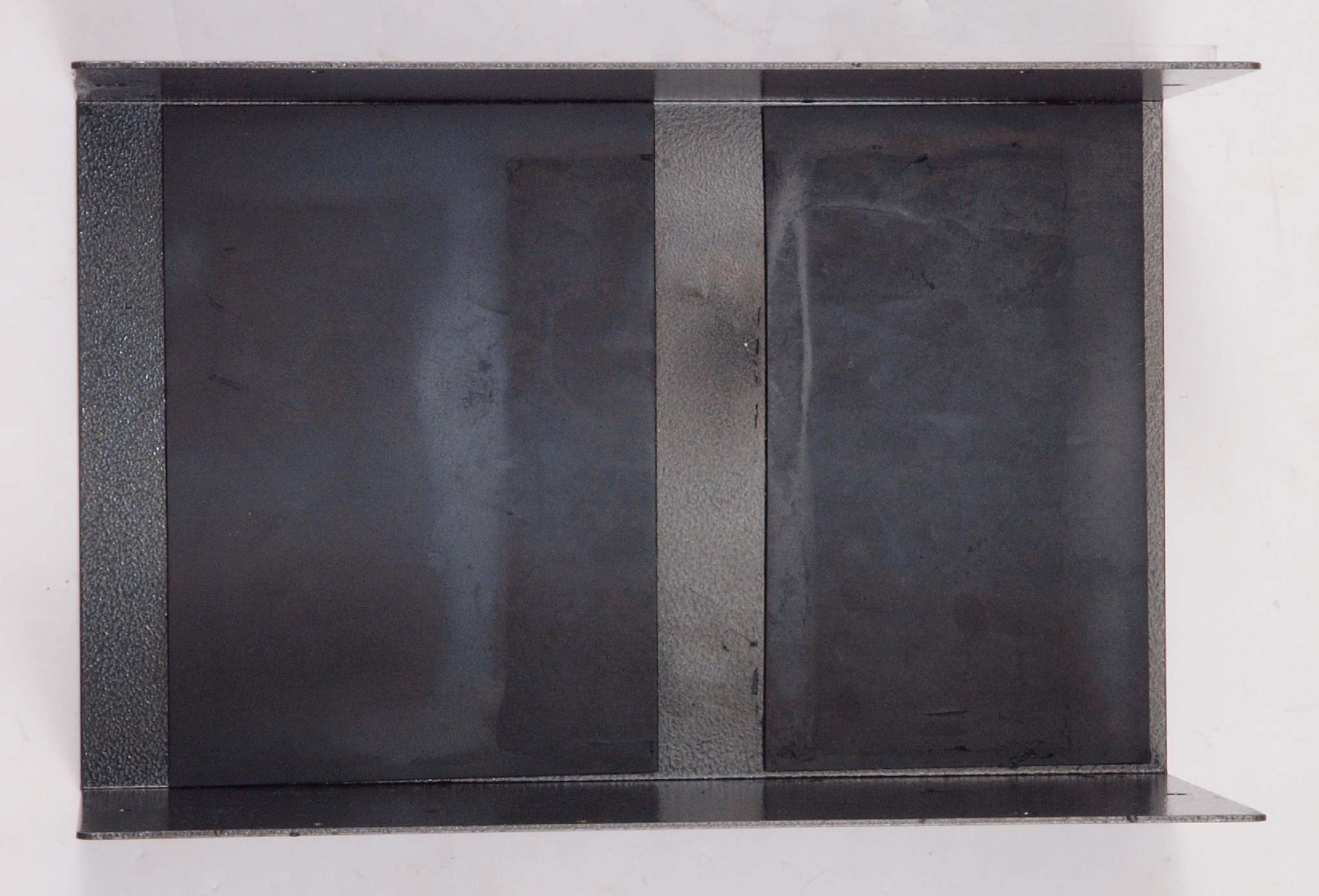

A69. 電源部点検中、 上カバー裏、シートが貼られている。
C. 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

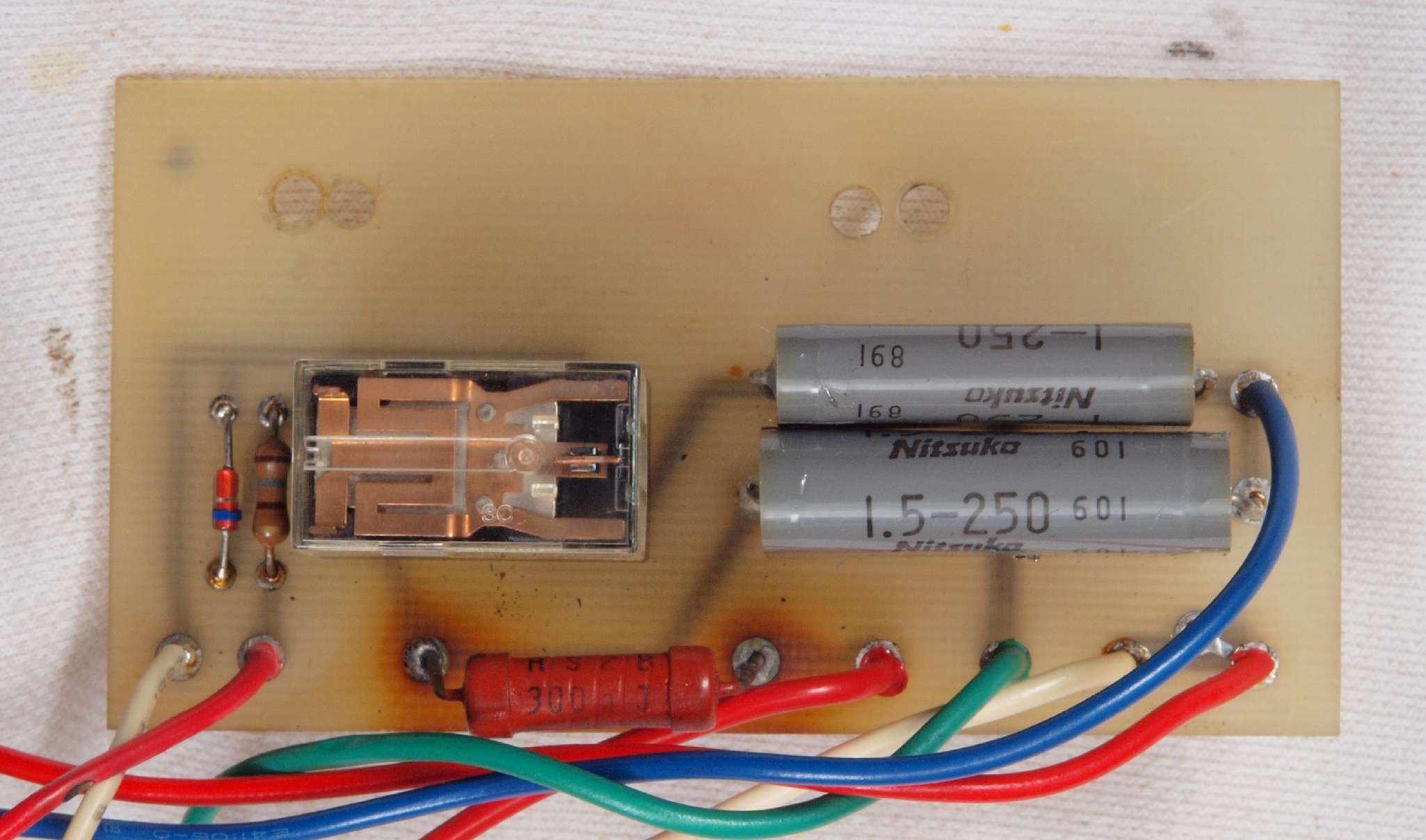

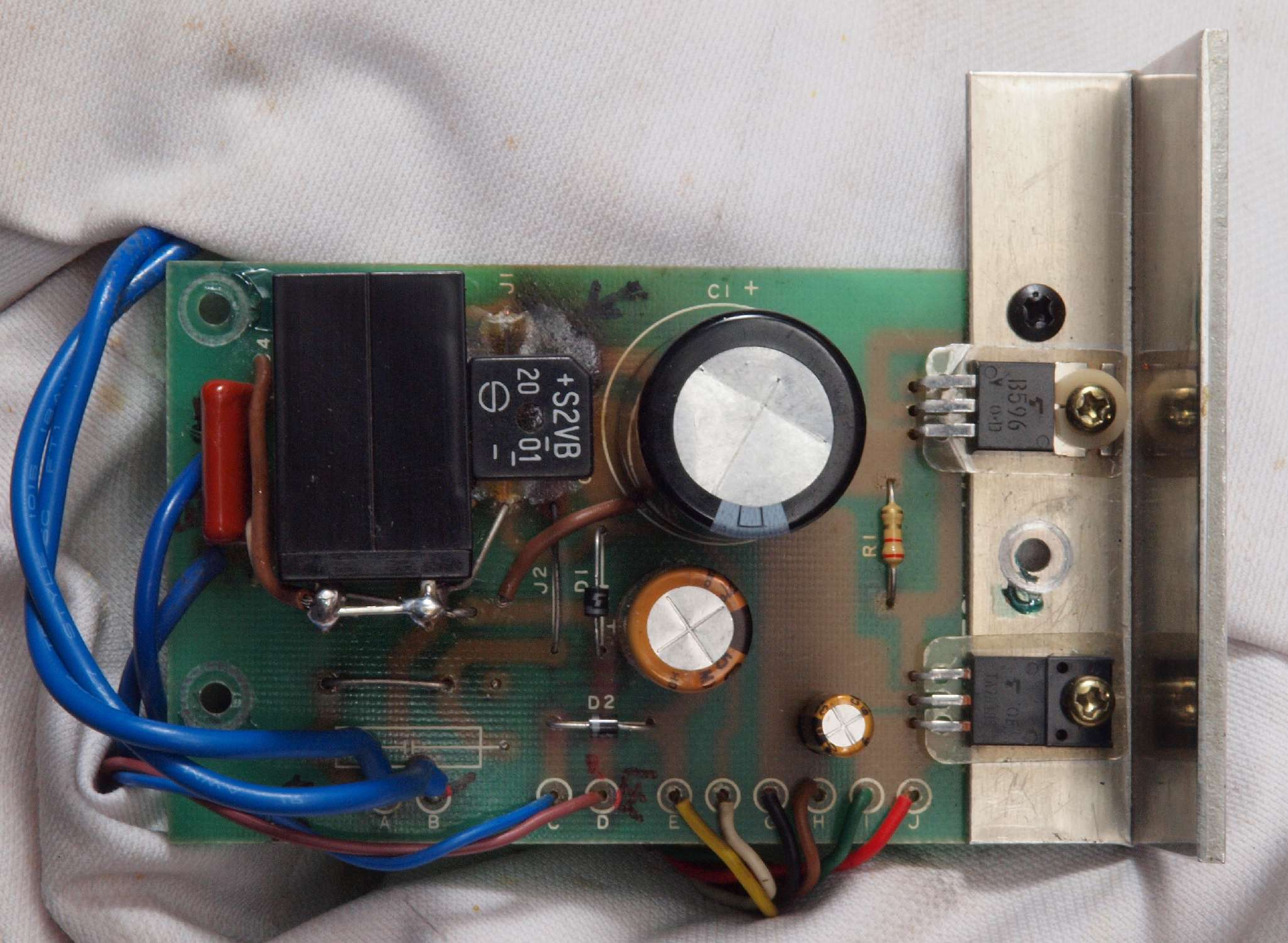

C11. 修理前 電源部整流基板

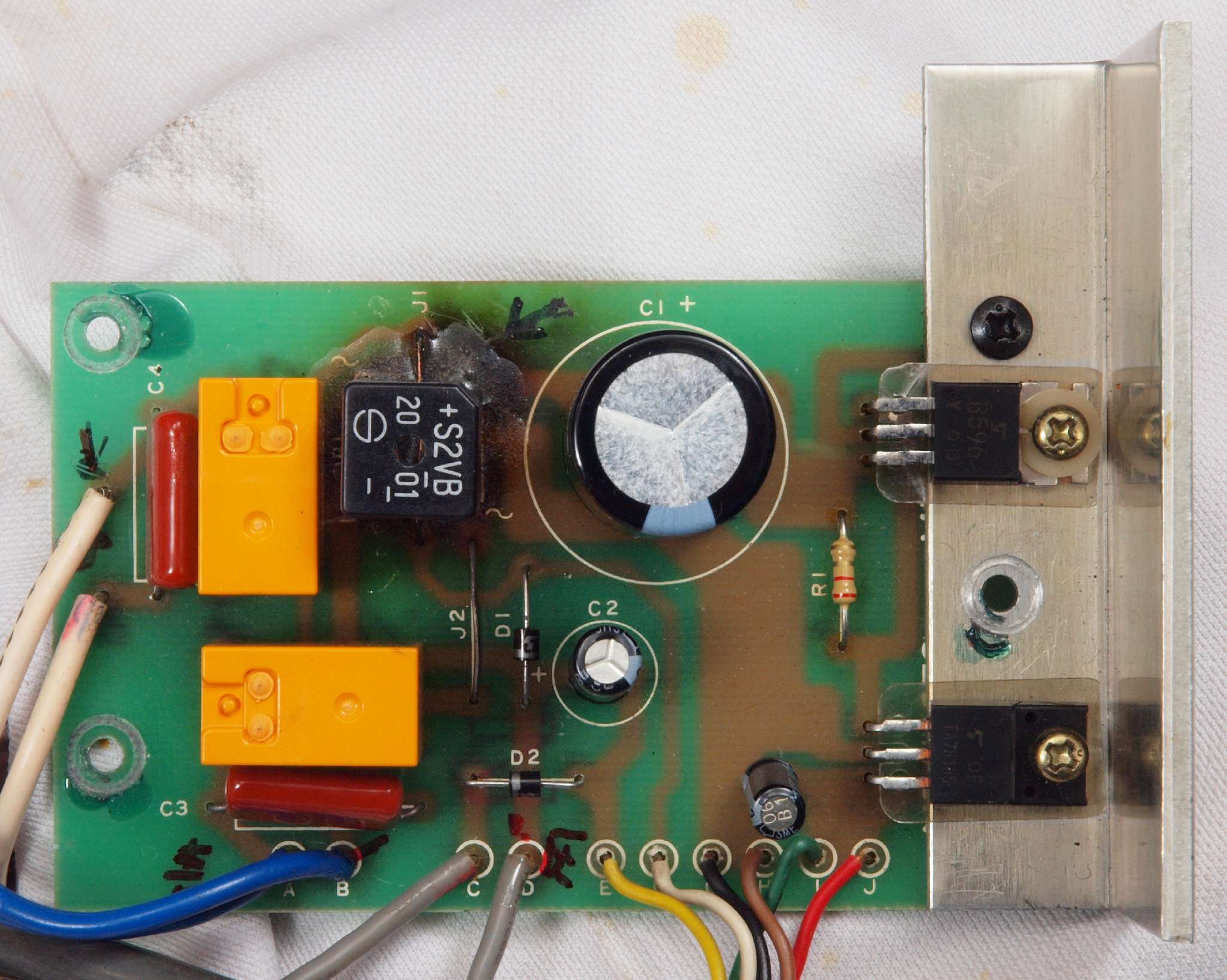

C12 .修理後 電源部整流基板。 リレー1個、電解コンデンサー4個交換。

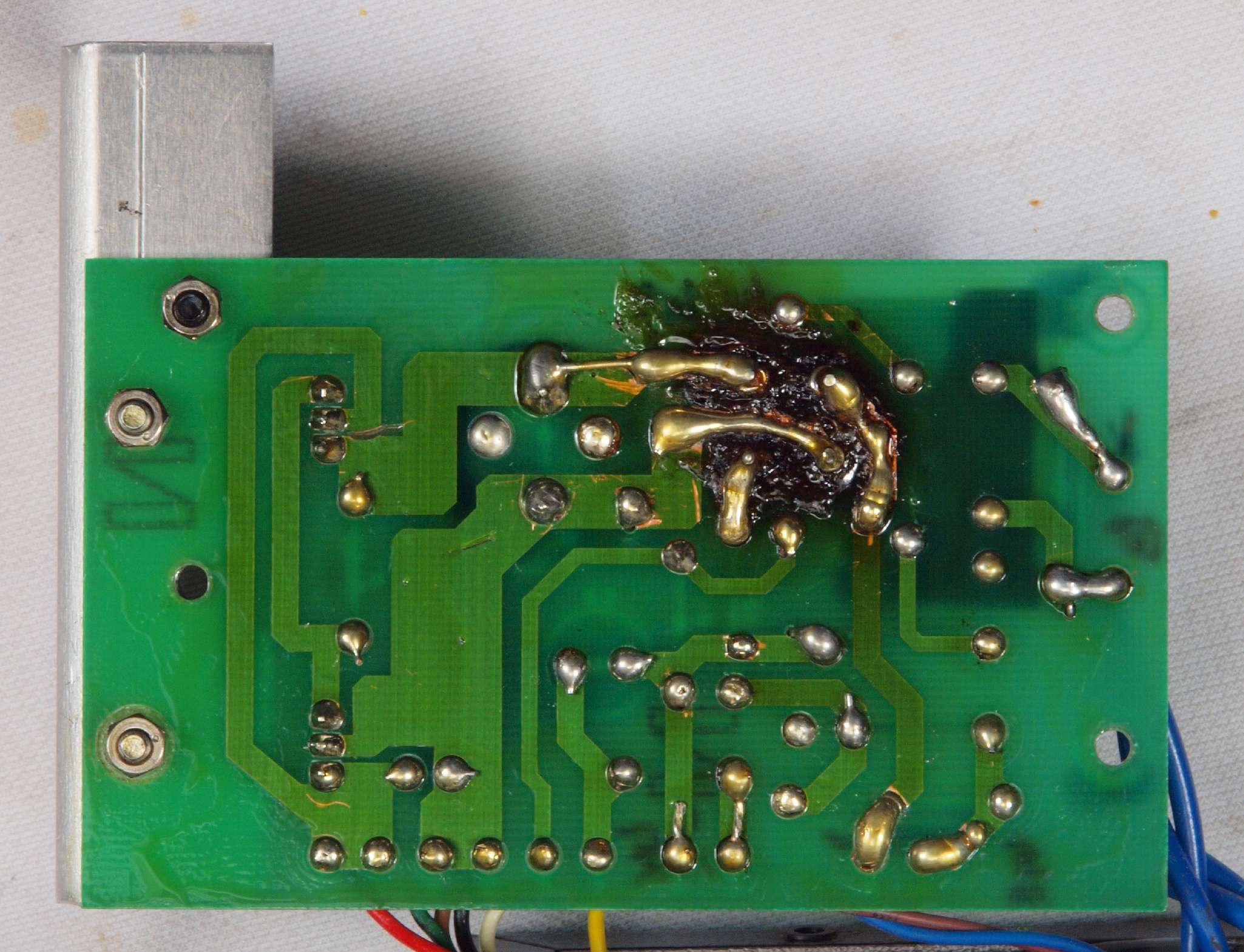

C13. 修理前 電源部整流基板裏
C14. 修理(半田補正)後 電源部整流基板裏
C15. 完成電源部整流基板裏 不要なフラックスを取り洗浄し、コート液を塗布。
C21. 修理前 モーターコントロール基板

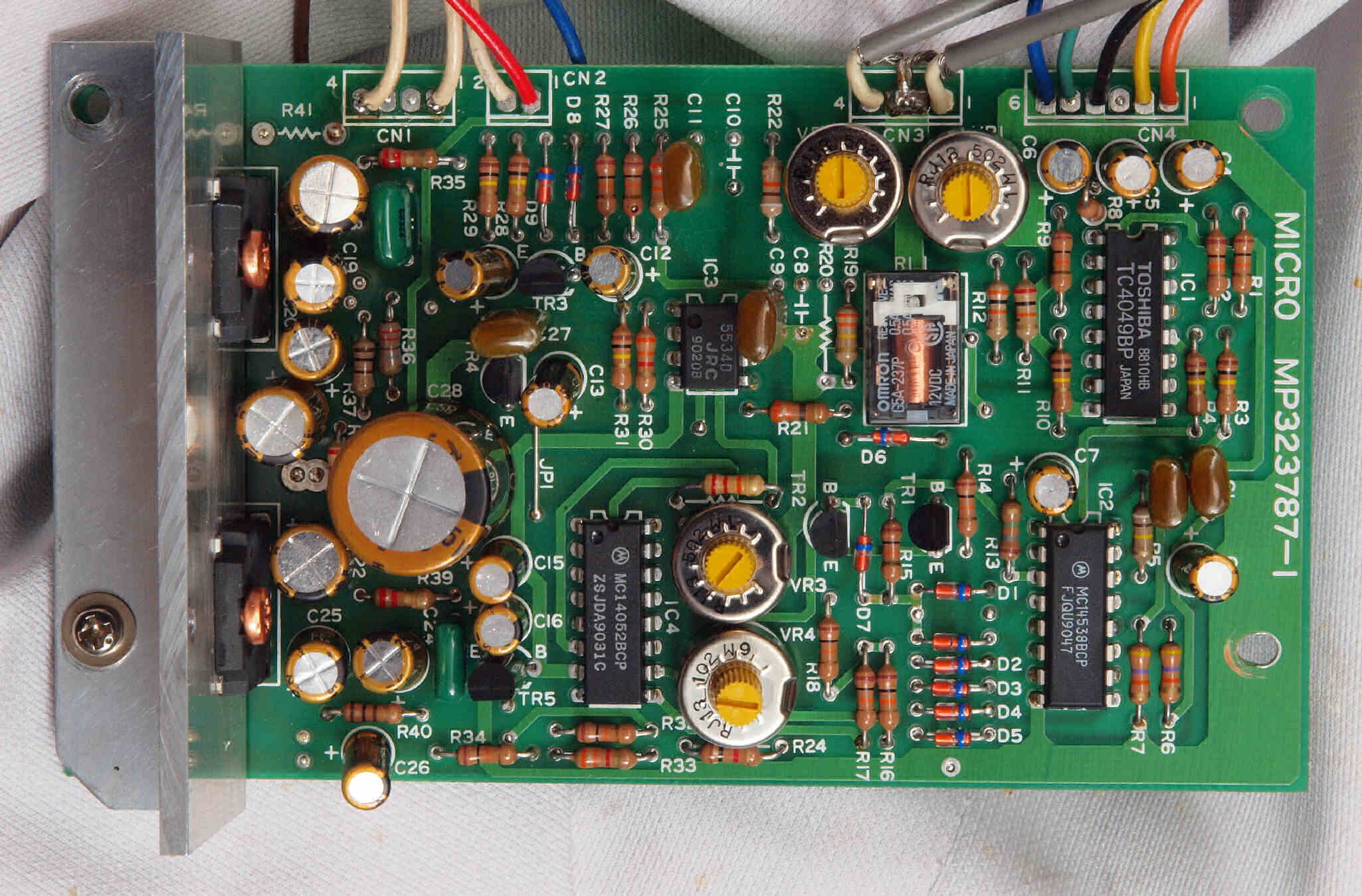

C22. 修理後 モーターコントロール基板、
       半固定VR4個、電解コンデンサー18個、モーター駆動AMP−IC.2個交換

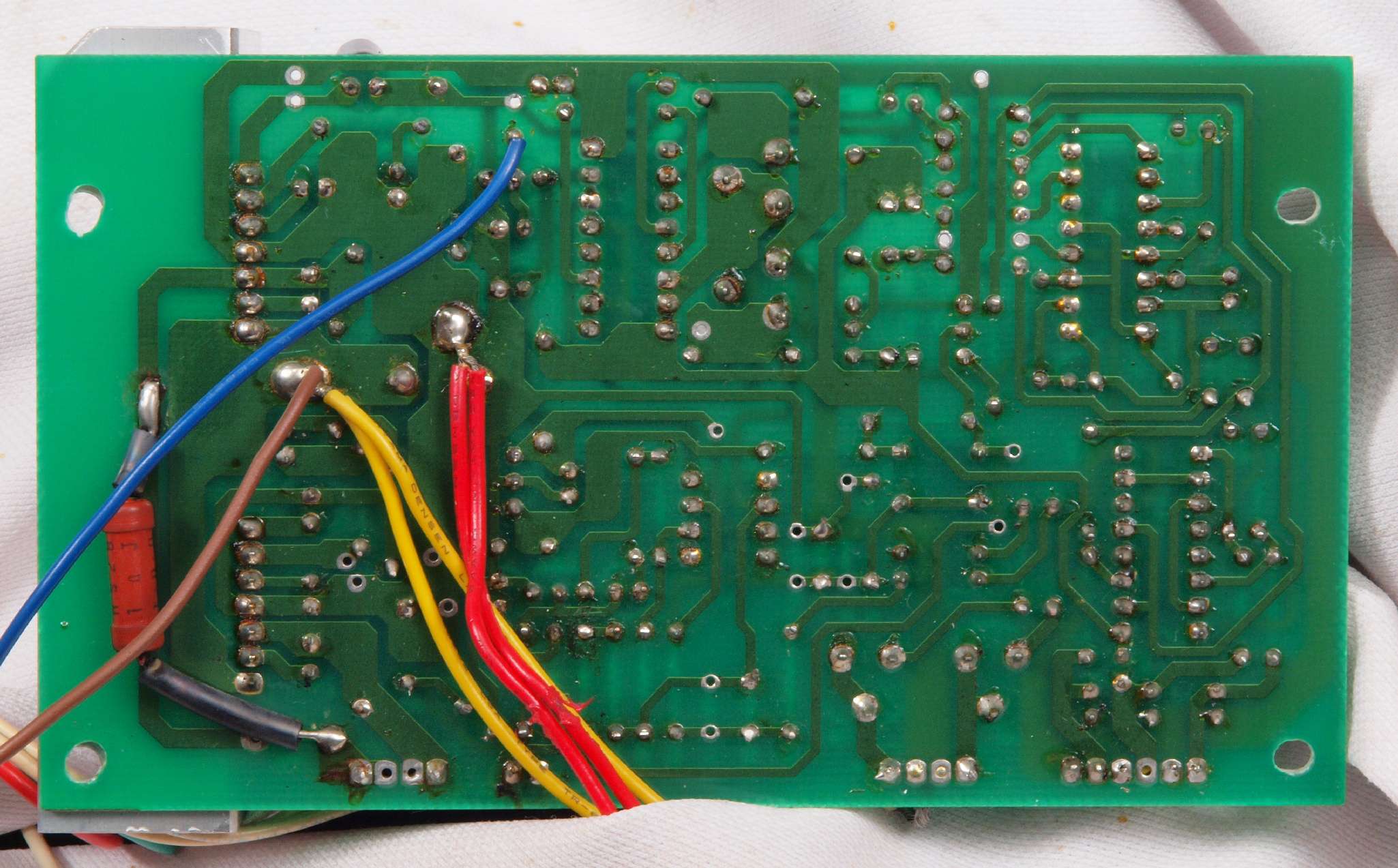

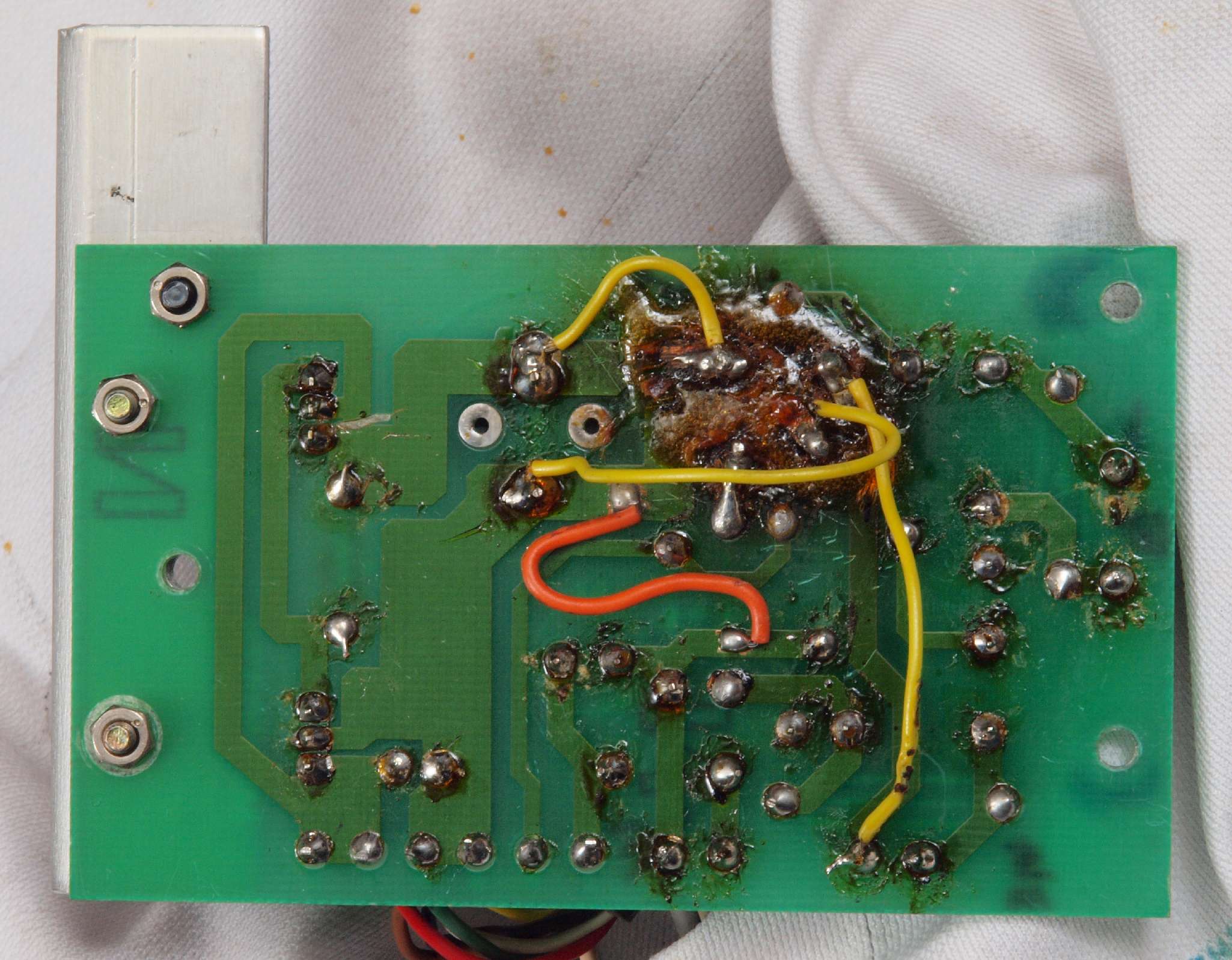

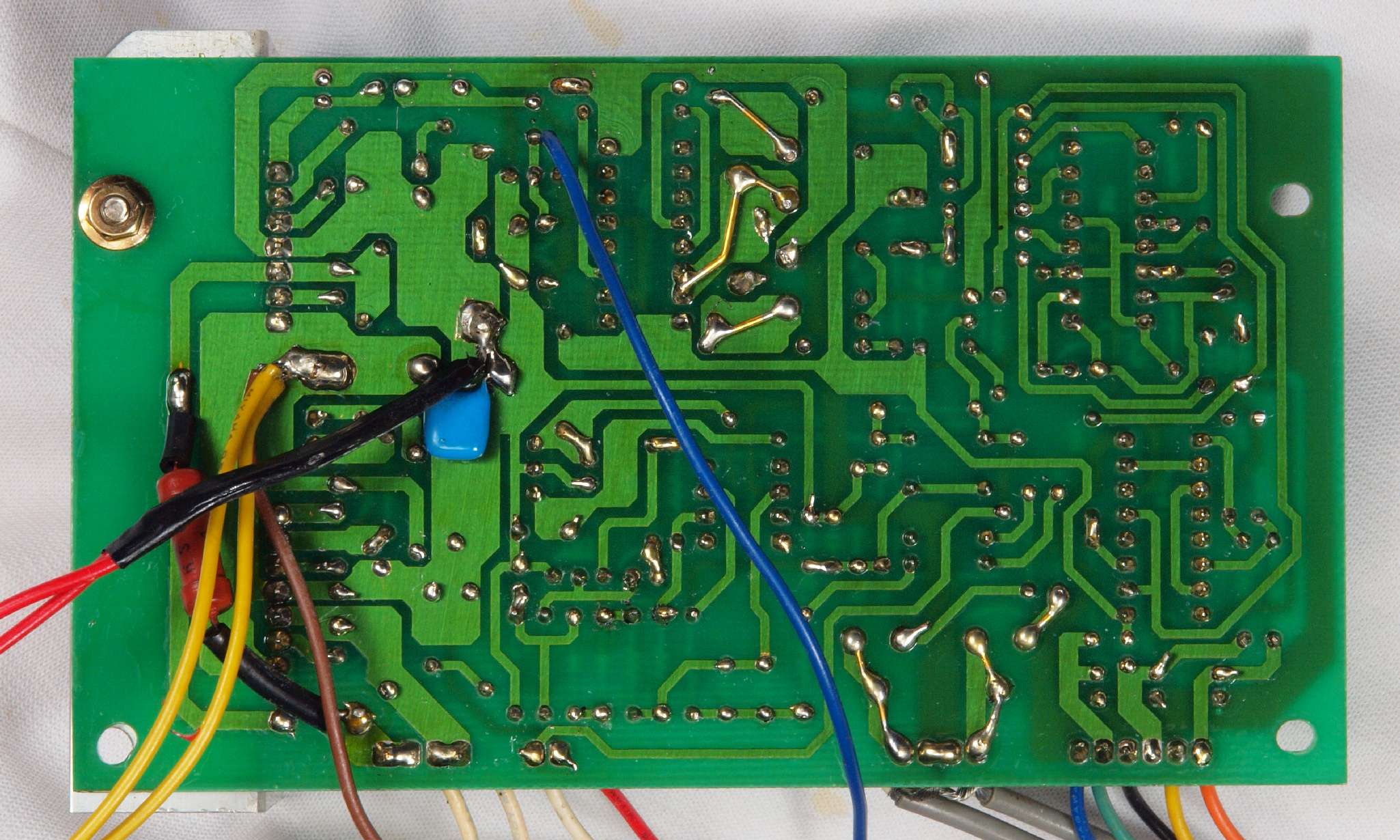

C23. 修理前 モーターコントロール基板裏

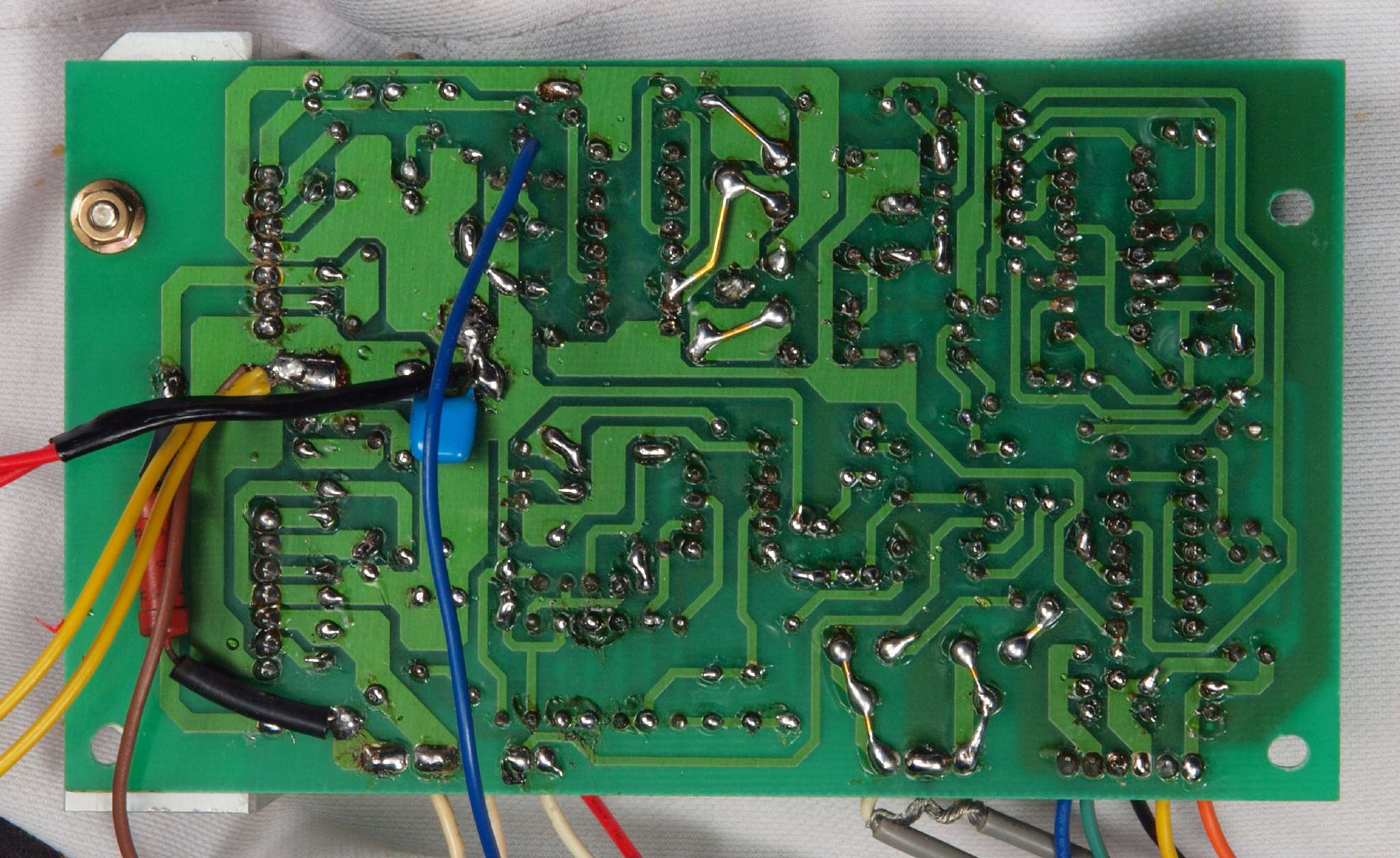

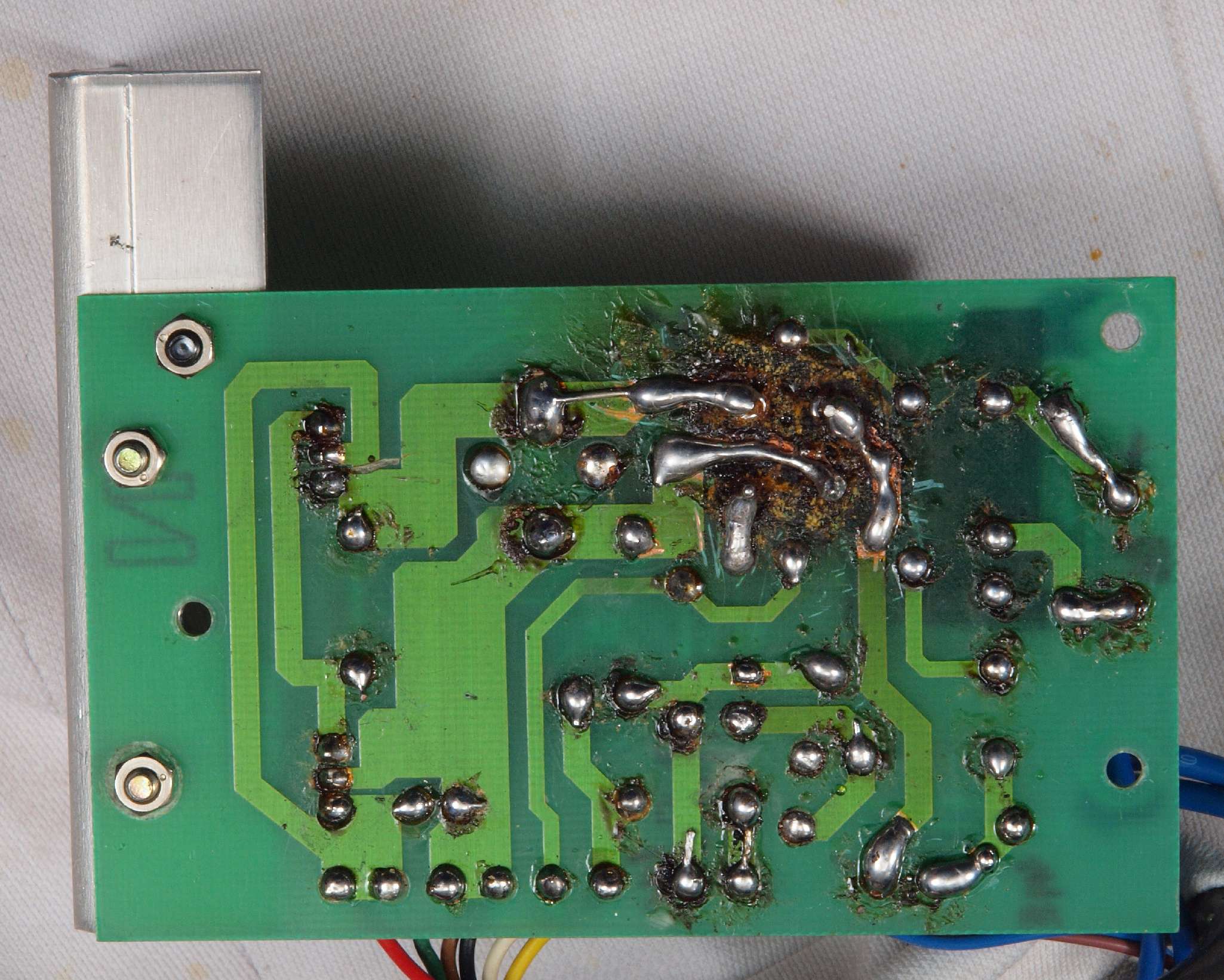

C24. 修理(半田補正)後 モーターコントロール基板裏
C25. 完成 モーターコントロール基板裏 不要なフラックスを取り洗浄し、コート液を塗布。

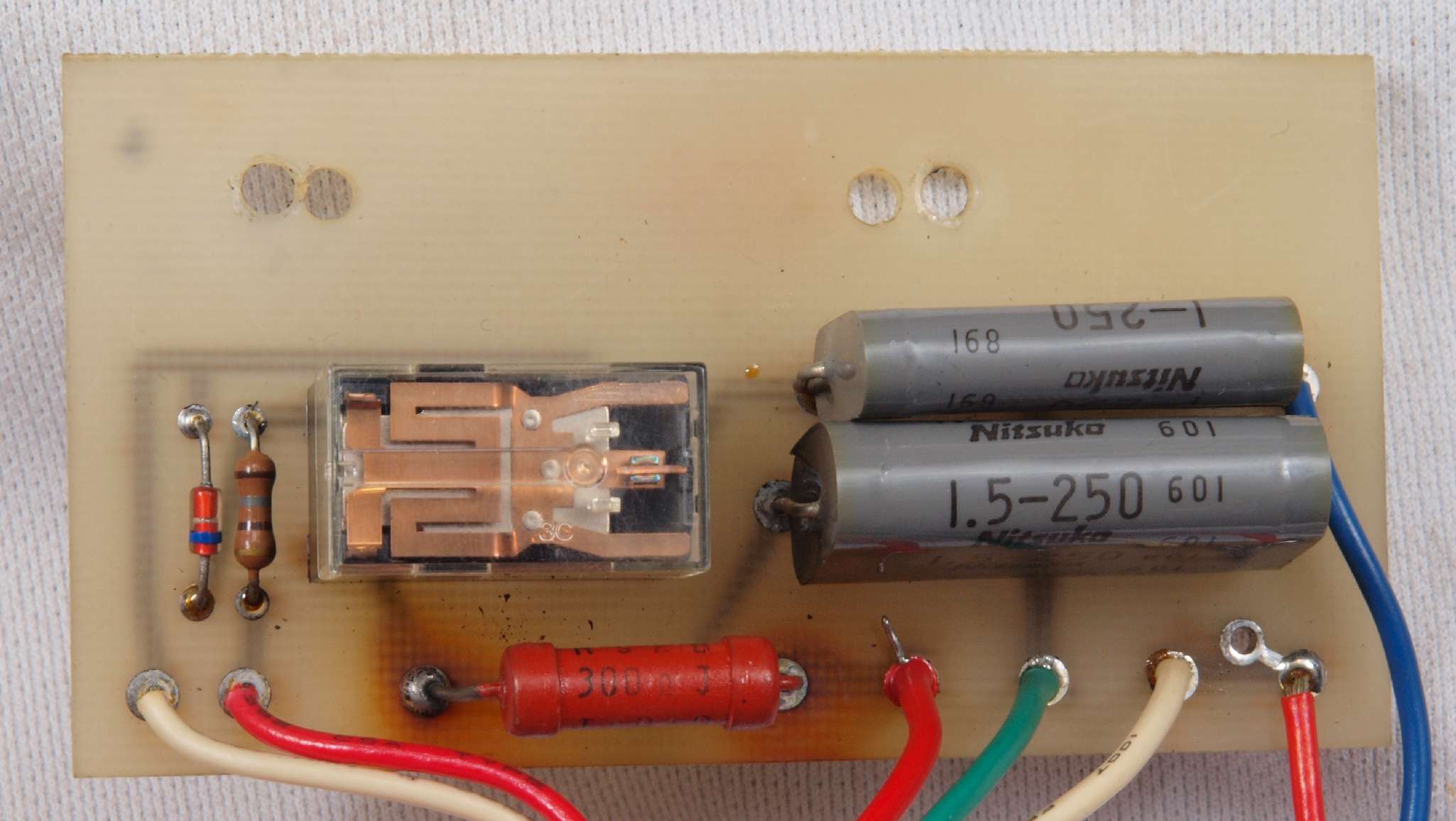

C31. 修理前 モーター33/45回転切換基板
C32. 修理後 モーター33/45回転切換基板

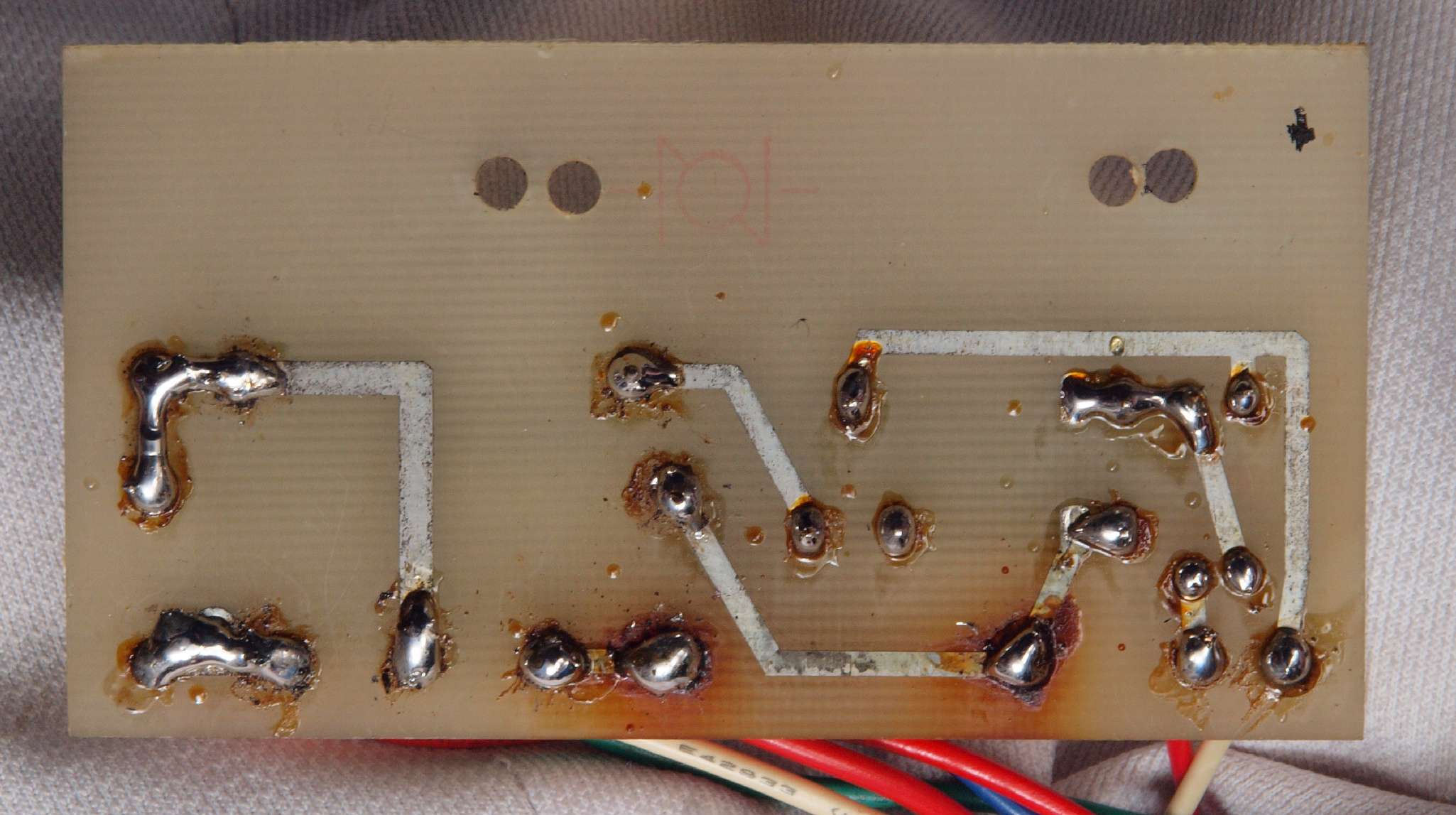

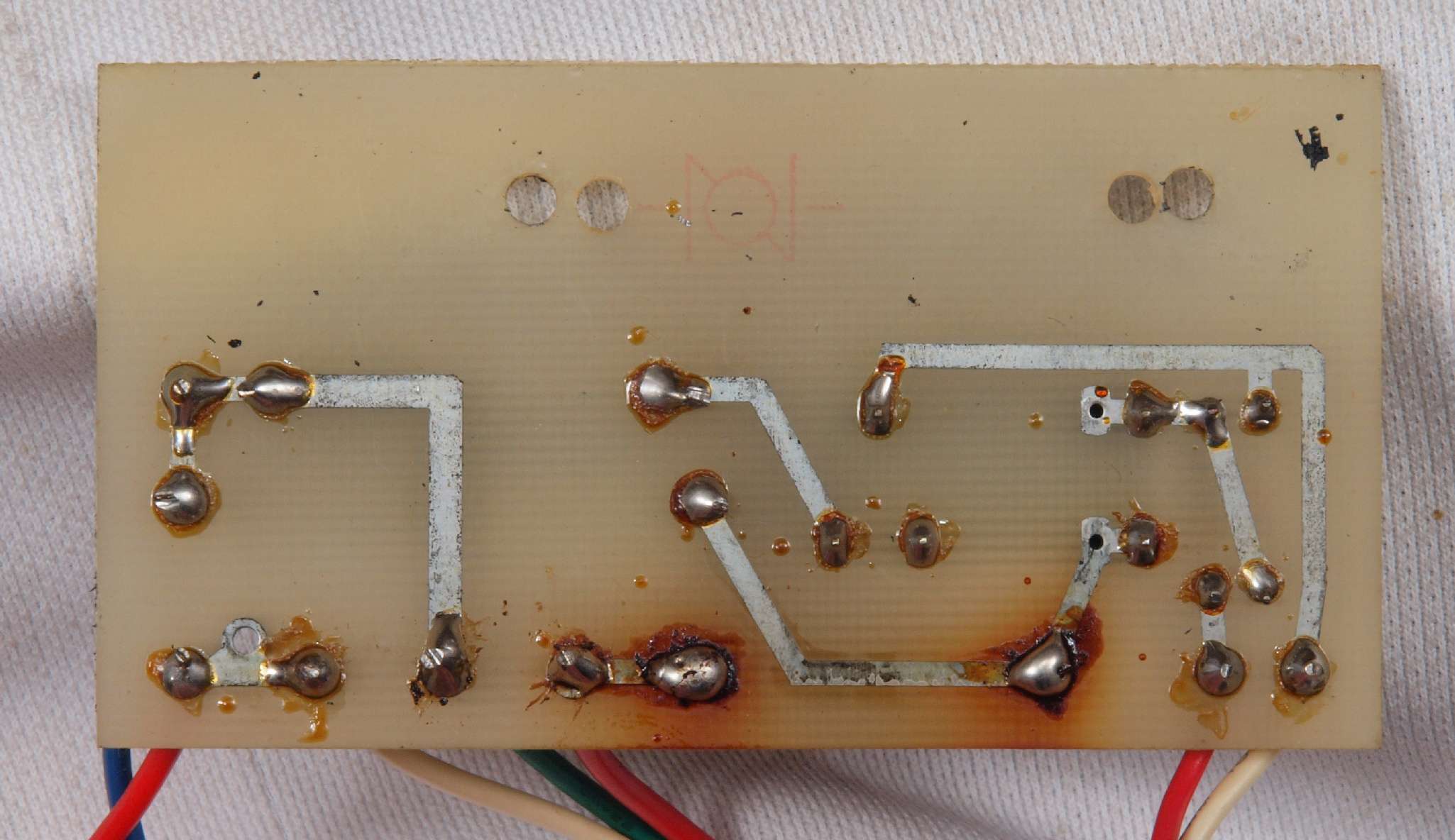

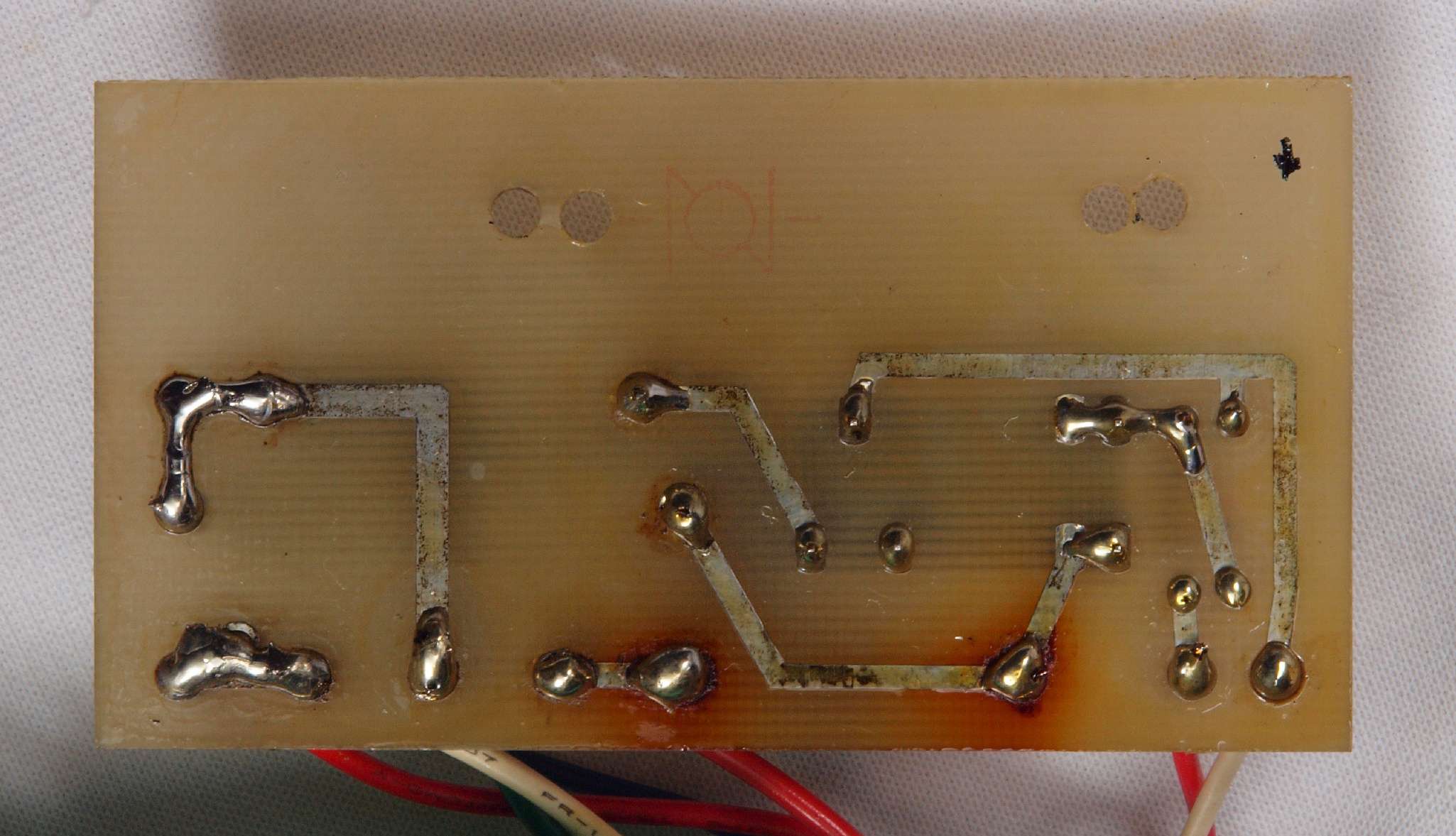

C33. 修理前 モーター33/45回転切換基板裏
C34. 修理(半田補正)後 モーター33/45回転切換基板裏。
C35. 完成 モーター33/45回転切換基板裏。 不要なフラックスを取り洗浄し、コート液を塗布。

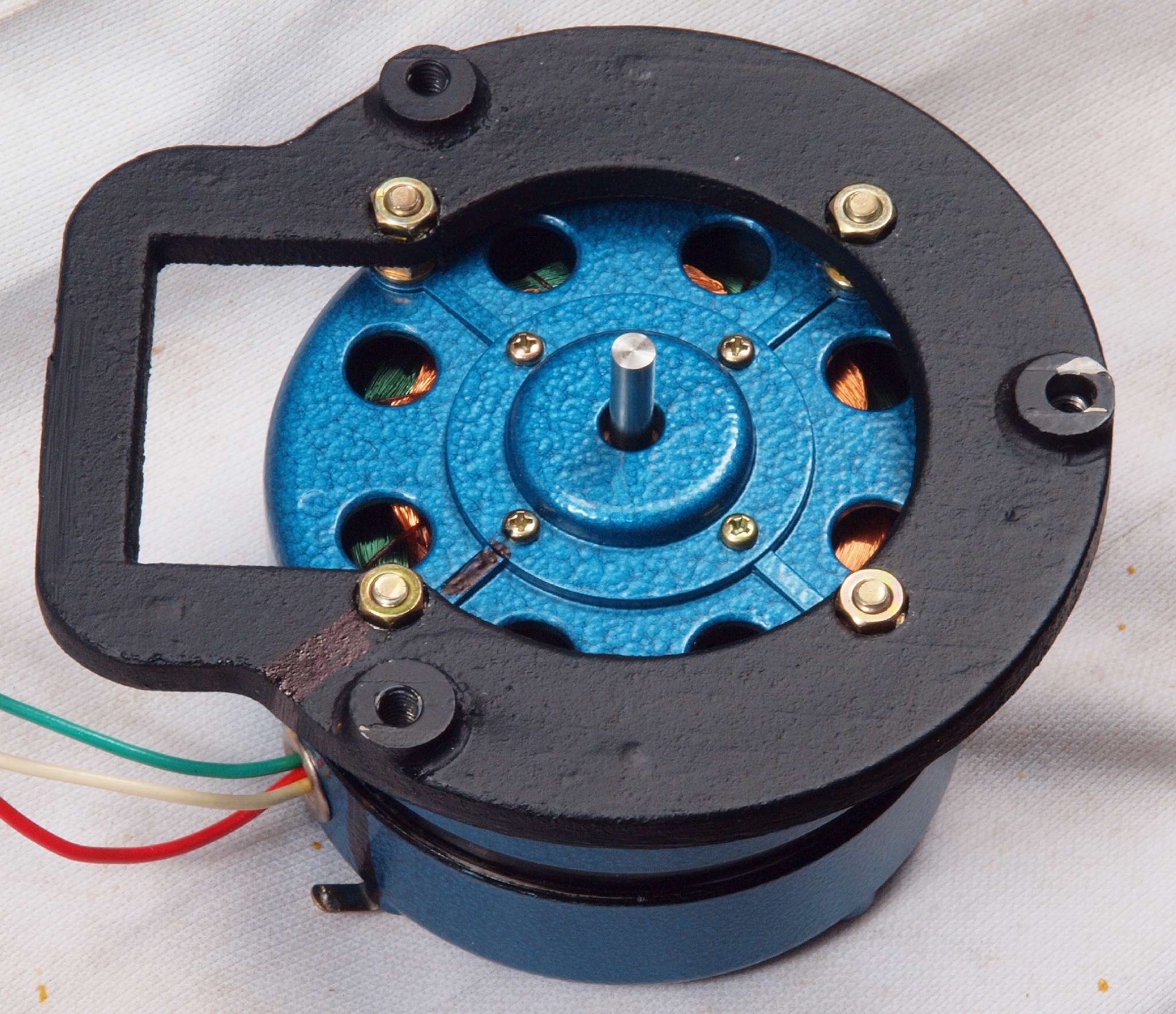

C41. 修理中 モーター取り出し。
C42. 修理中 モーター取り出し。

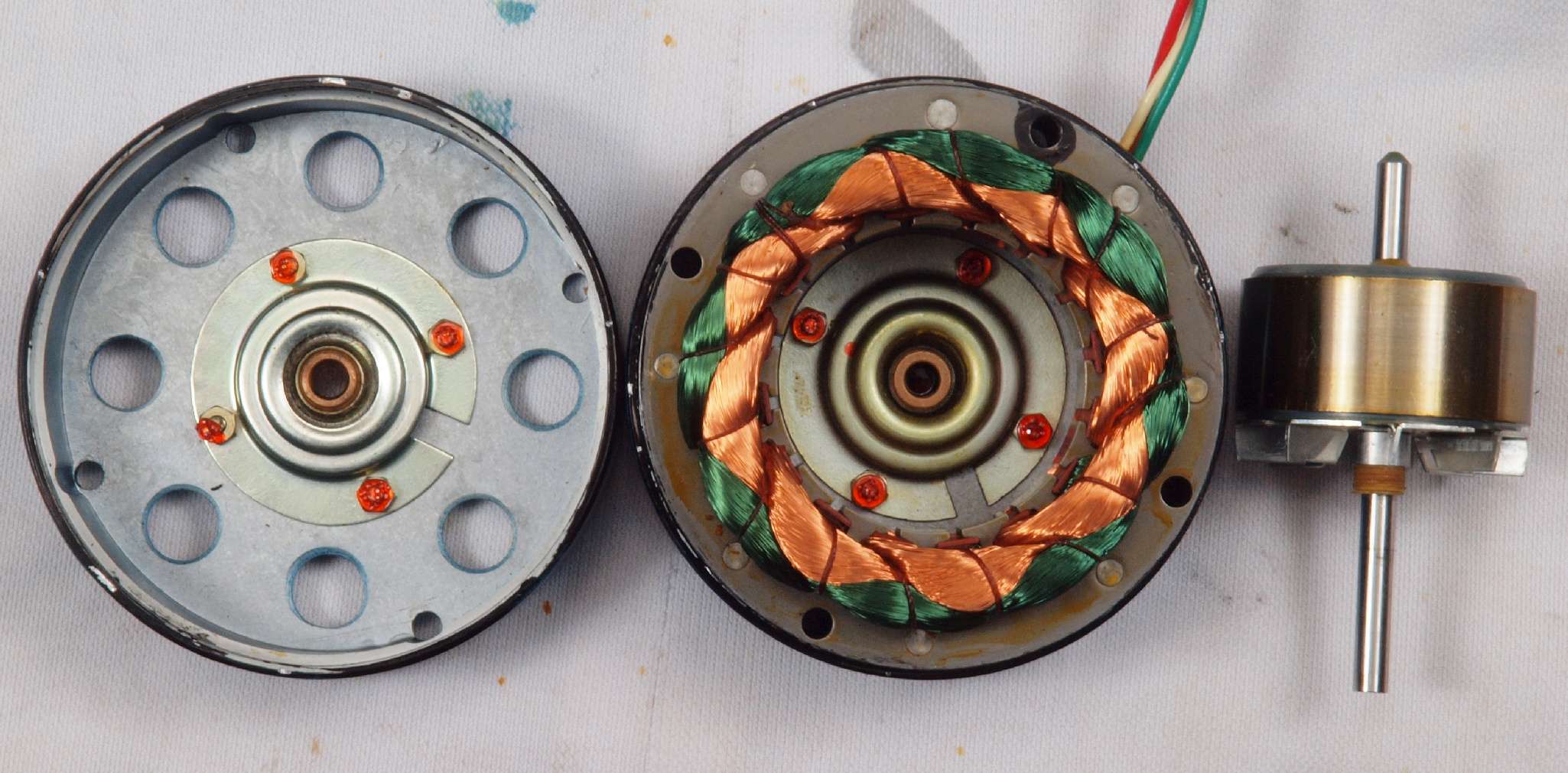

C43. 修理中 モーター分解、清掃・点検・注油

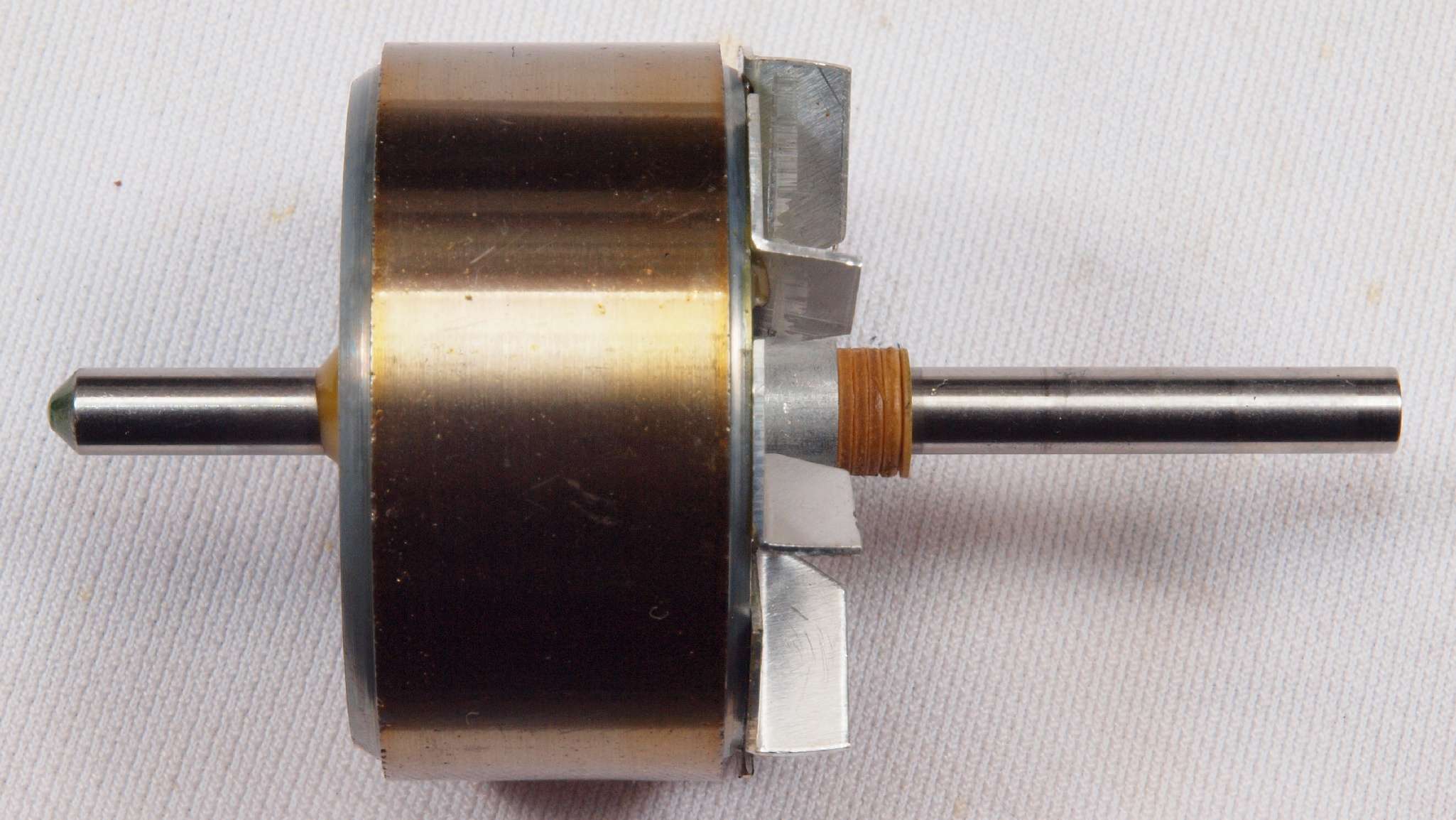

C44. 修理中 モーター回転子。

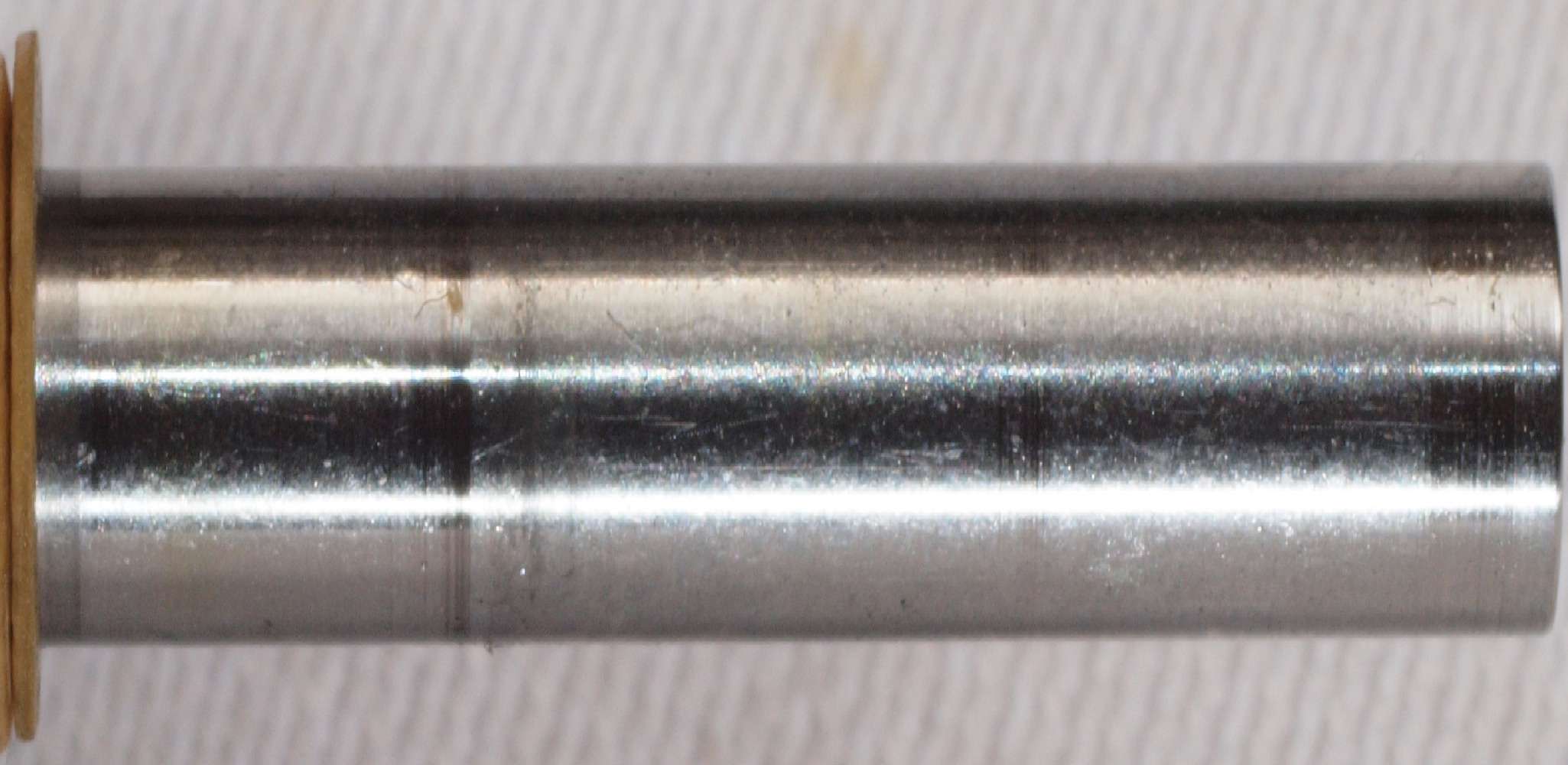

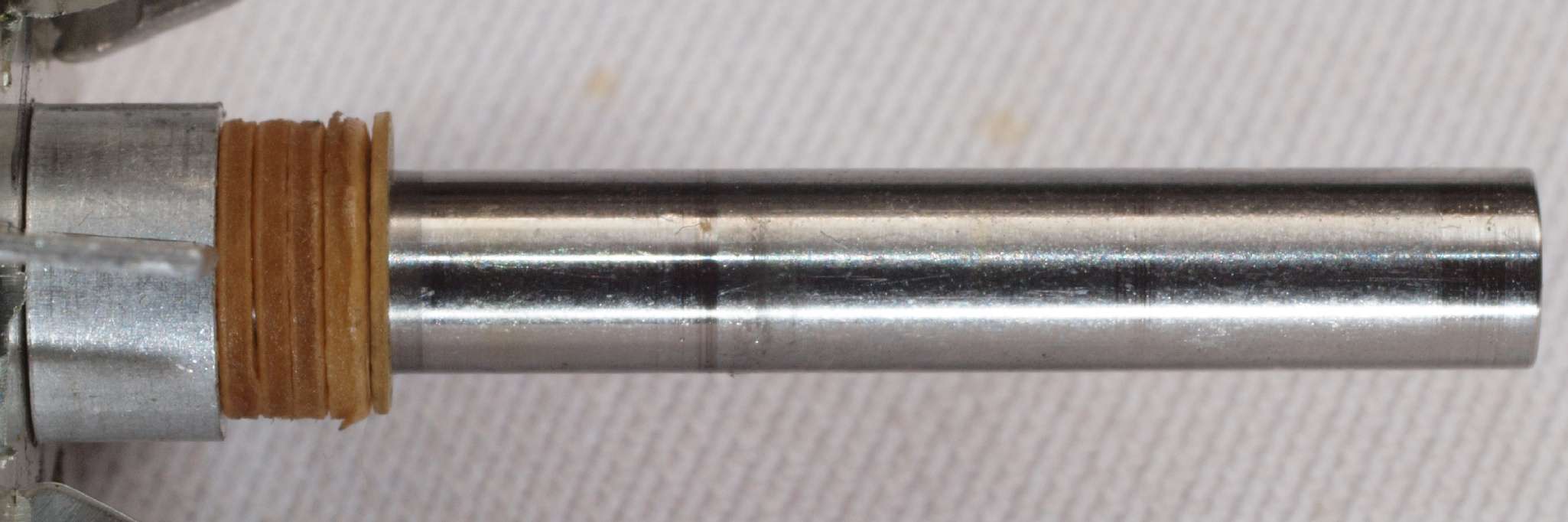

C45. 修理中 モーター回転子(アマチュア)軸、ゴミが入りキズがある。
C46. 修理中 モーター回転子軸、 縦横比変更してあります。

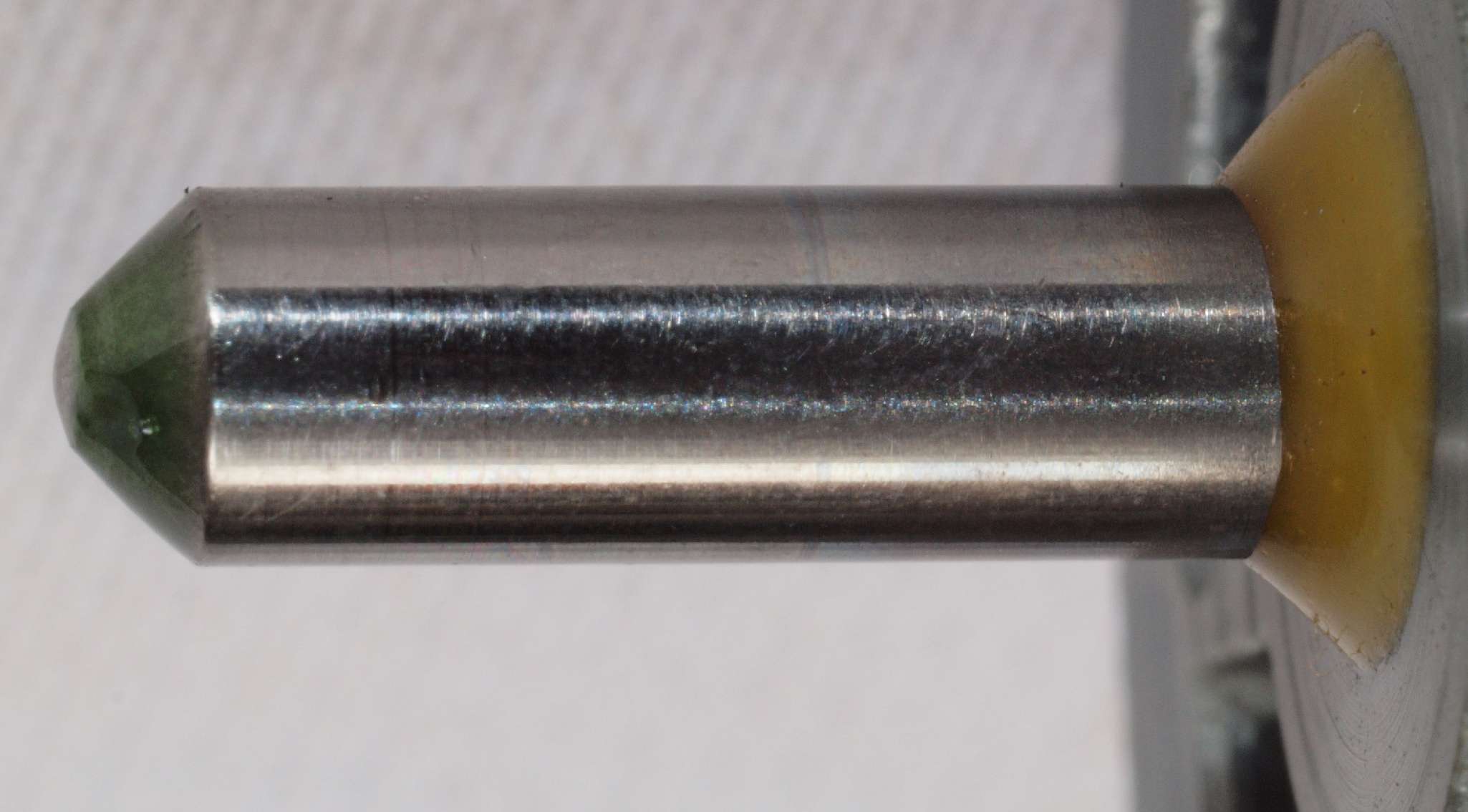

C47. 修理中 モーター回転子(アマチュア)軸、下側。

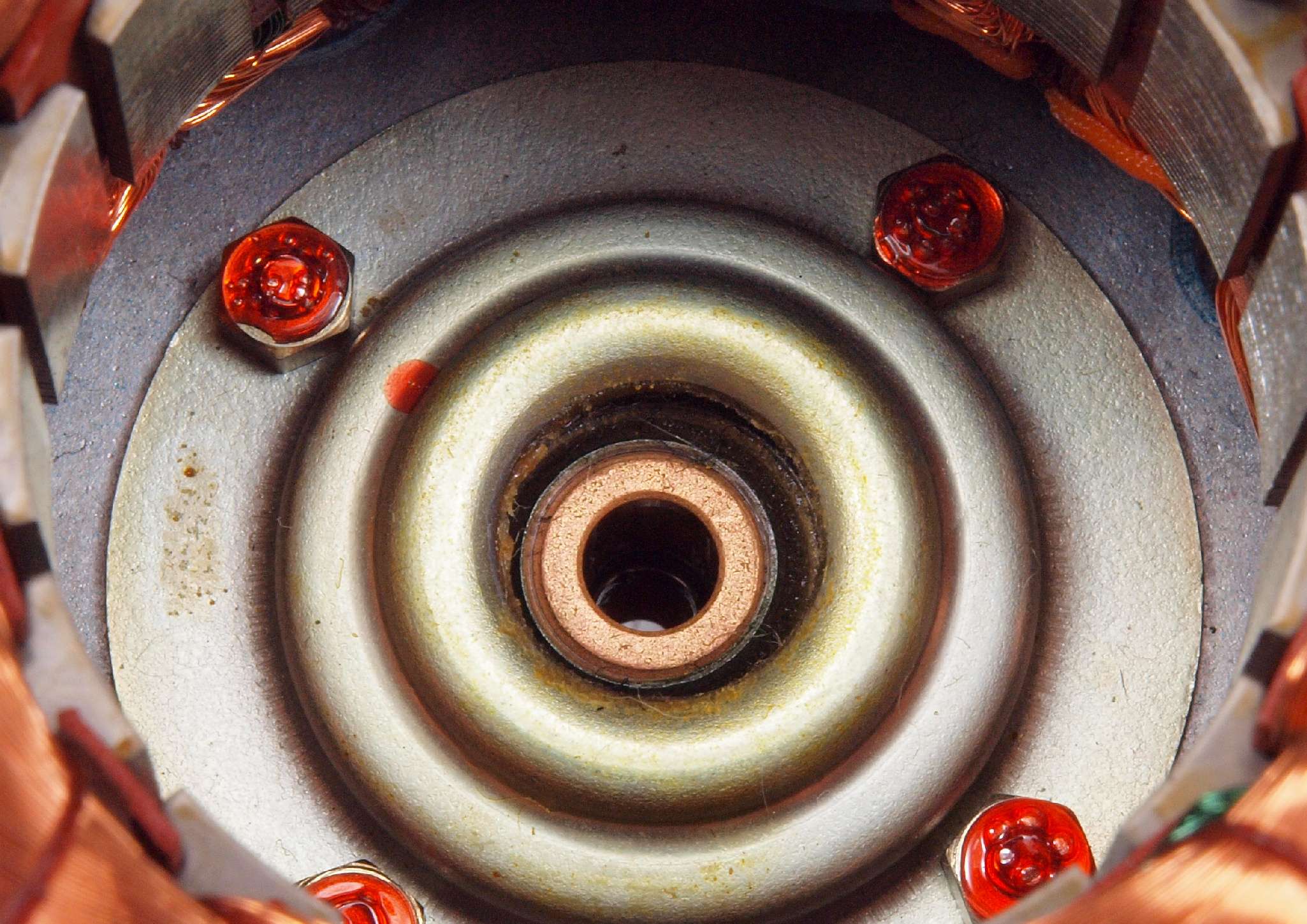

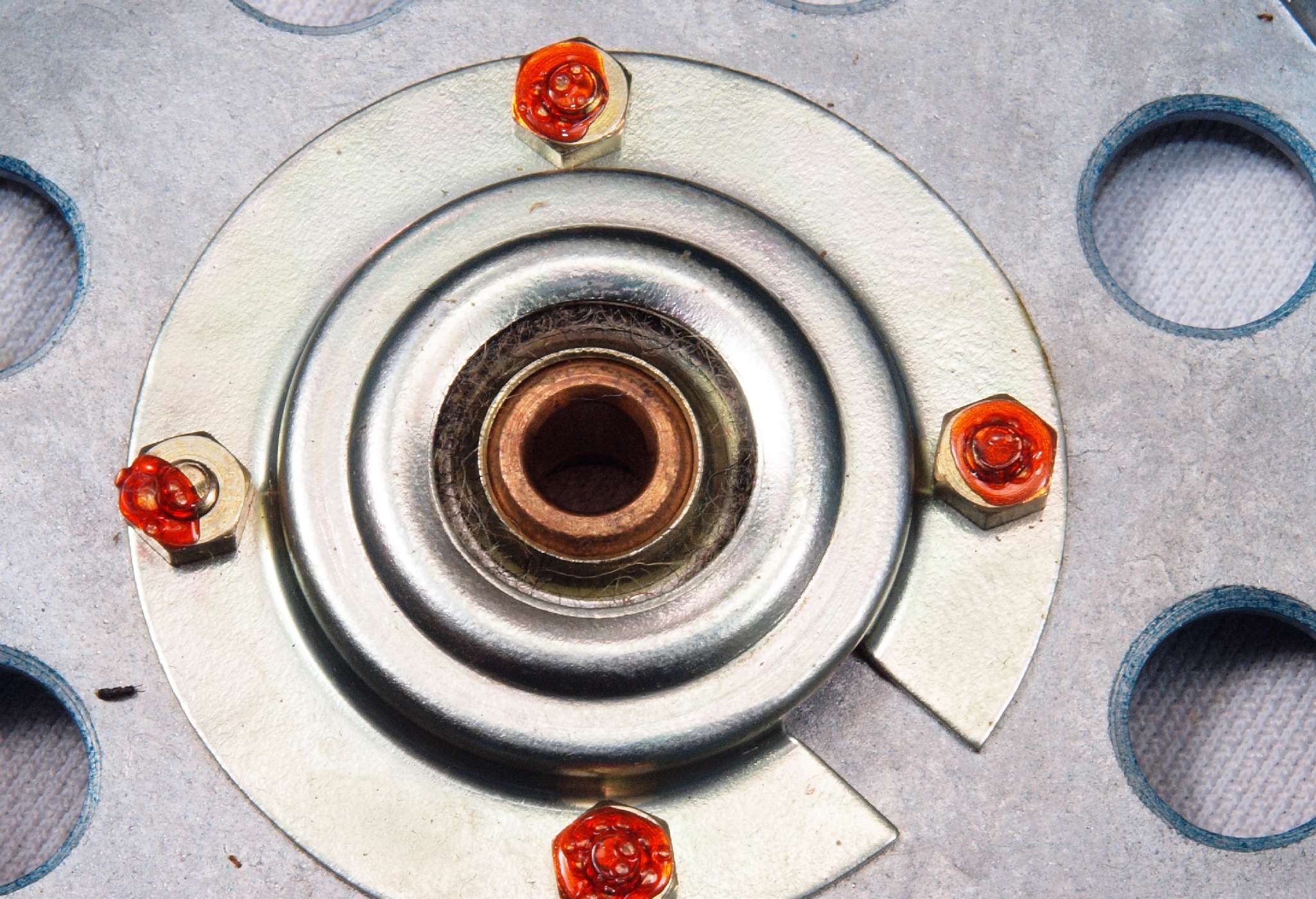

C48. 修理中 モーター上軸受。
C49. 修理中 モーター下軸受、オイルが変質している。
C51. 修理前 本体回転数調整の半固定VR。
C52. 修理後 本体回転数調整の半固定VR。

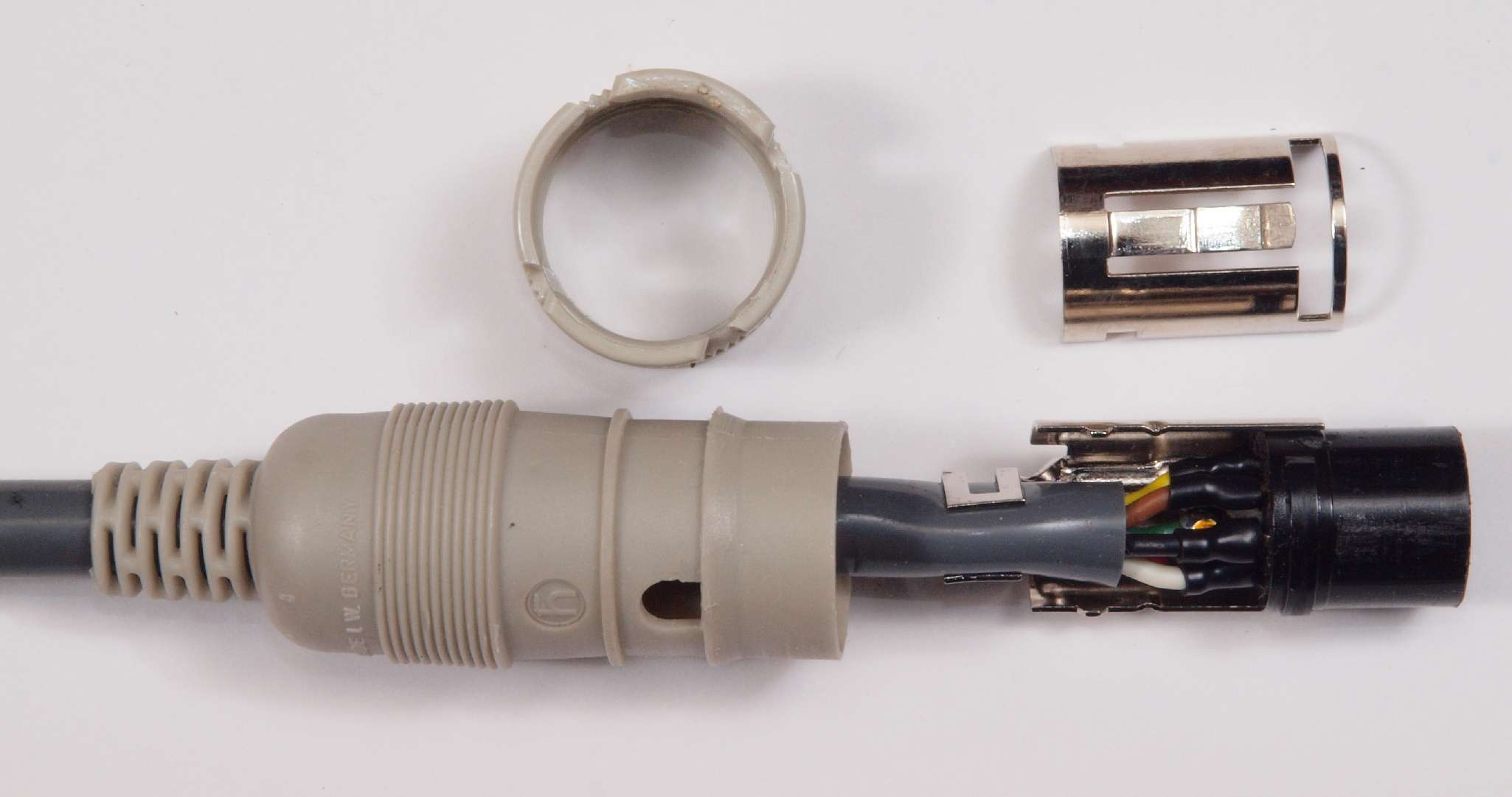

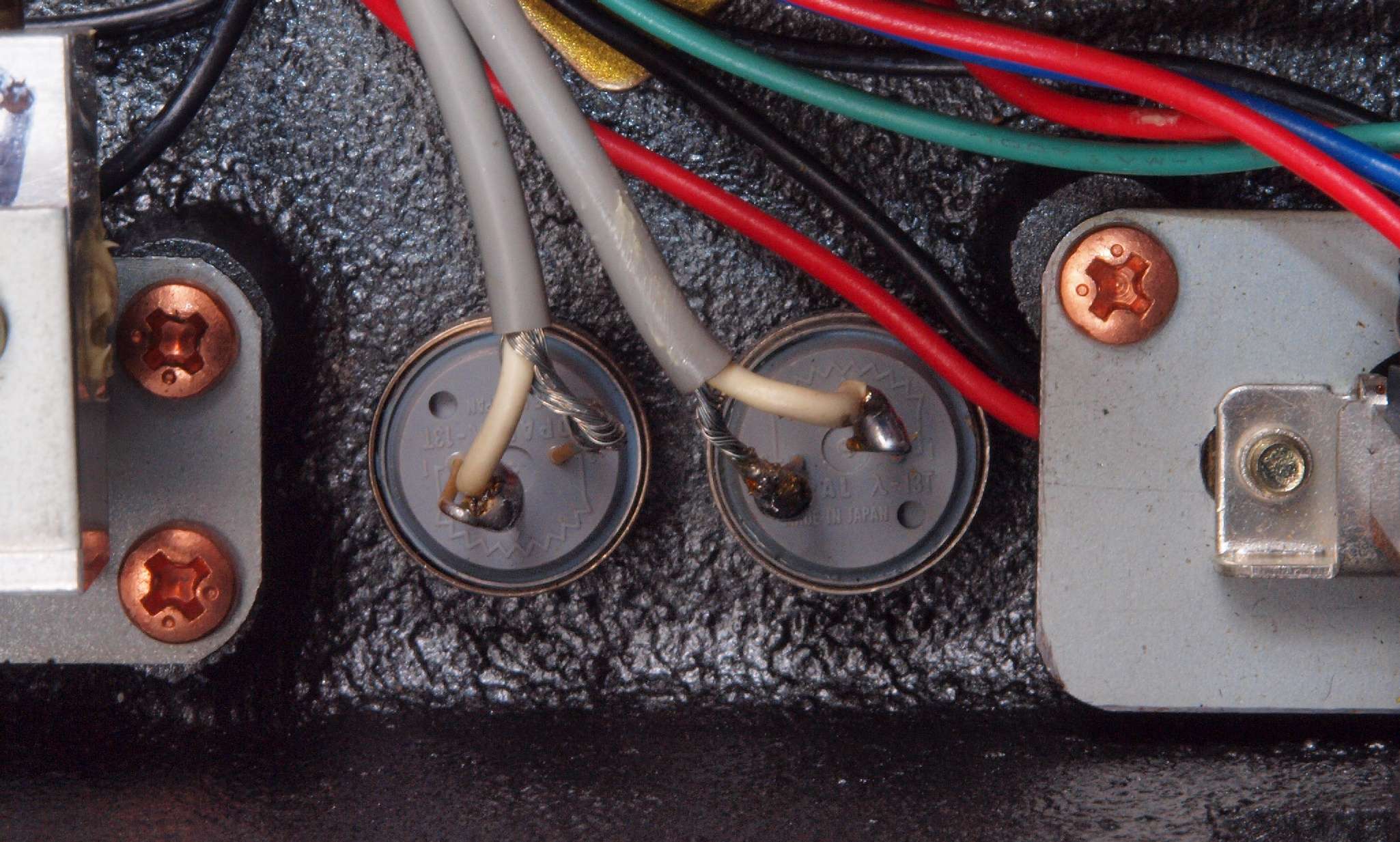

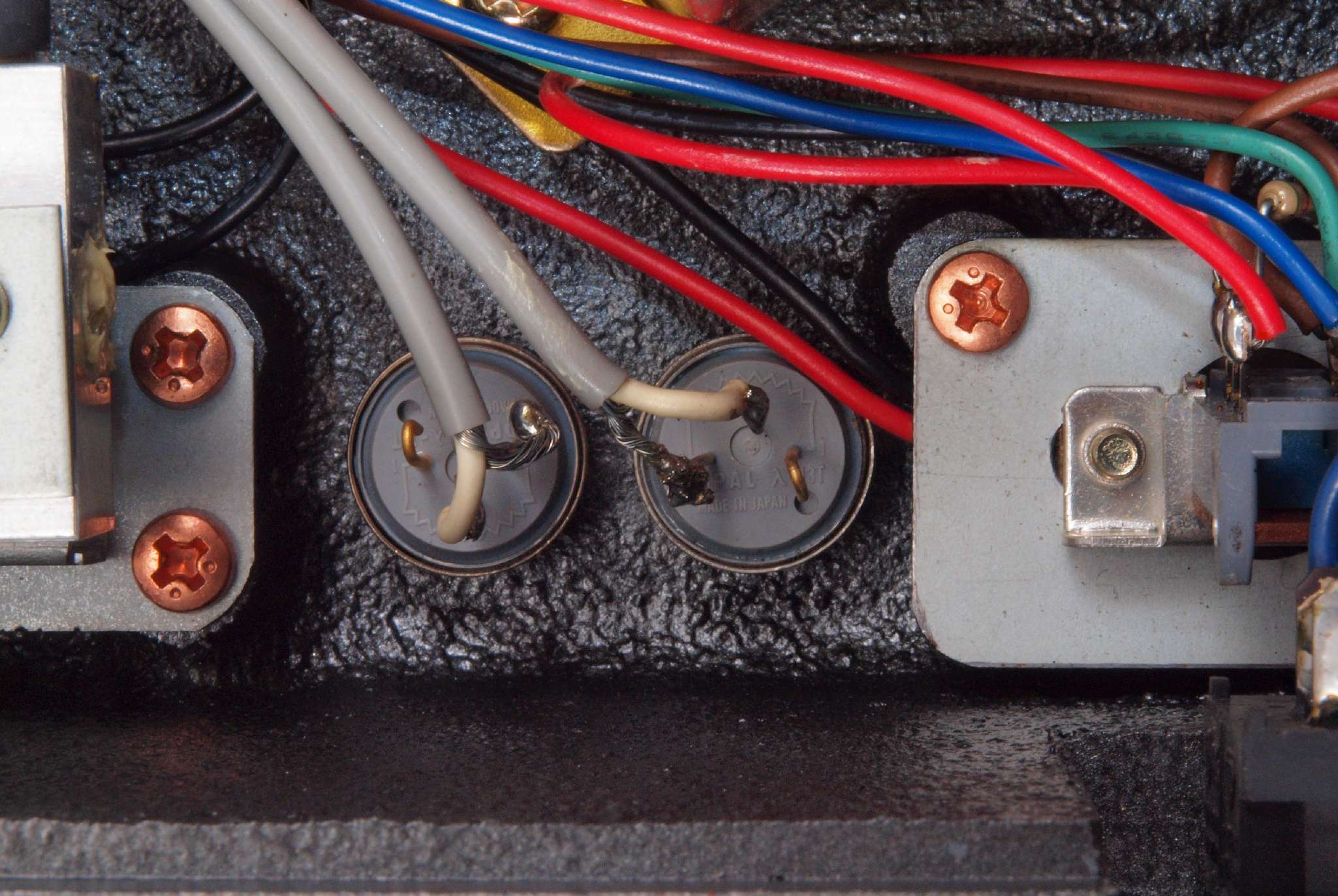

C61. 修理中 ケーブルコネクター点検。

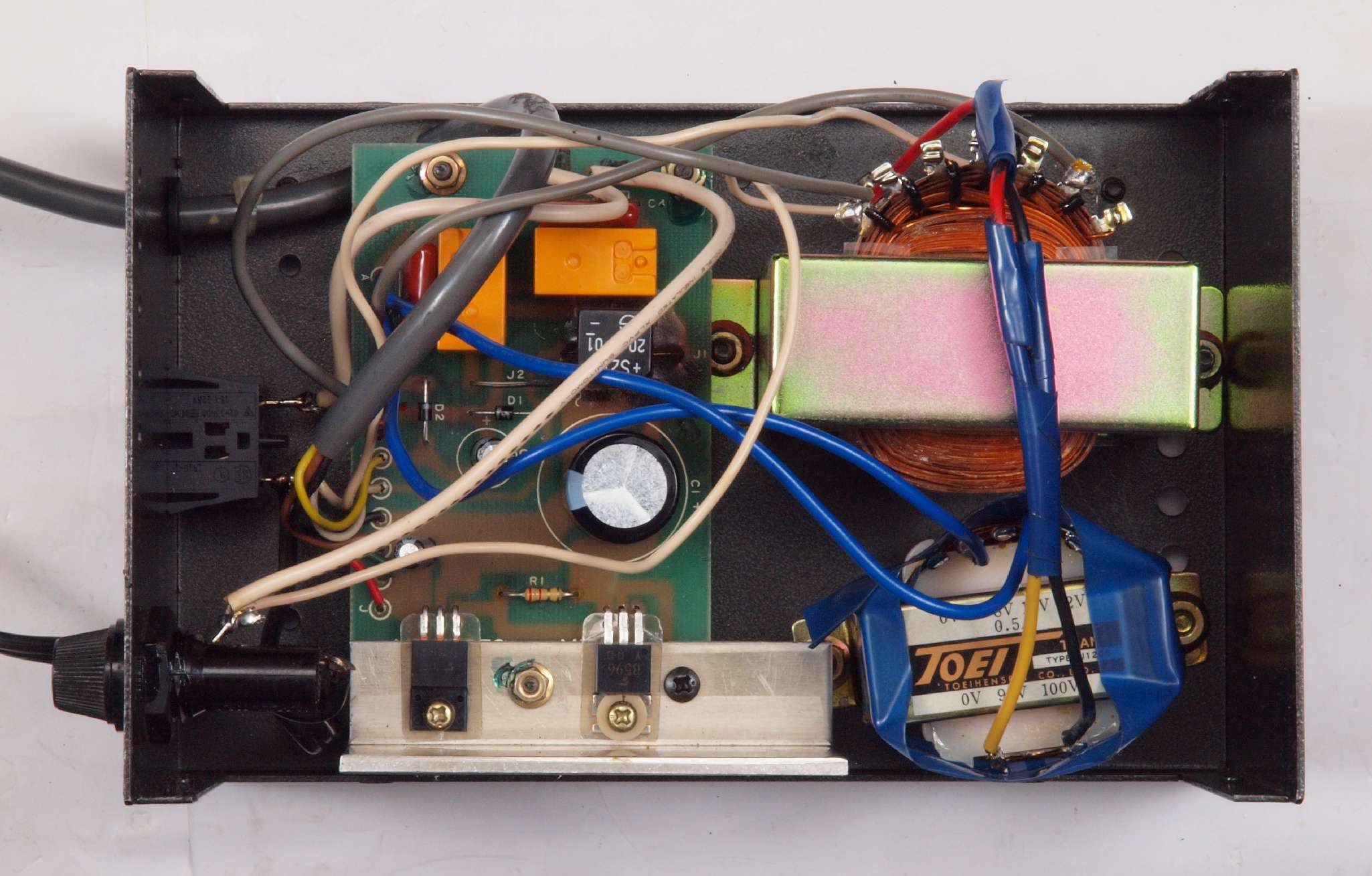

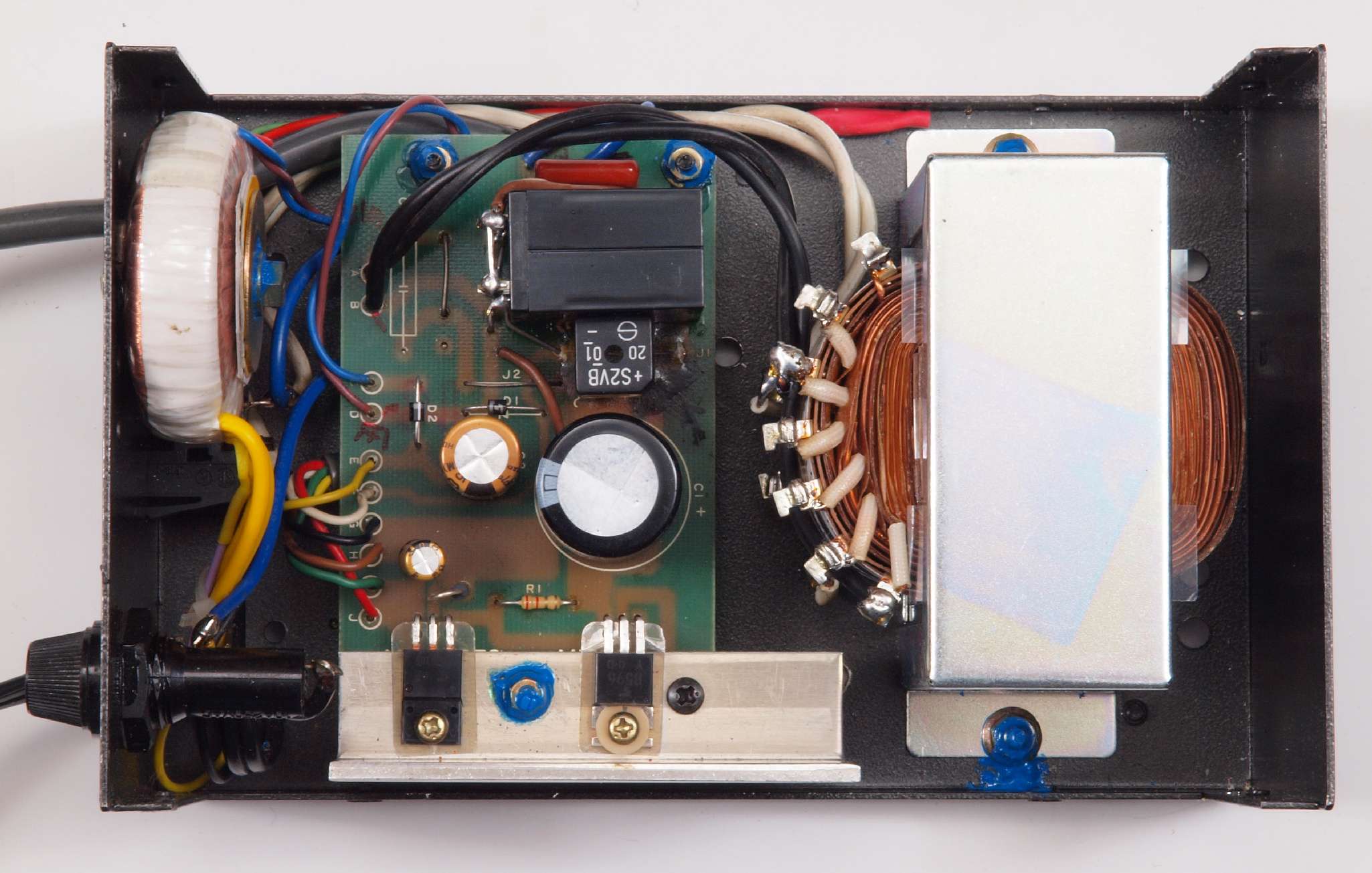

C71. 修理前 電源部を上から見る

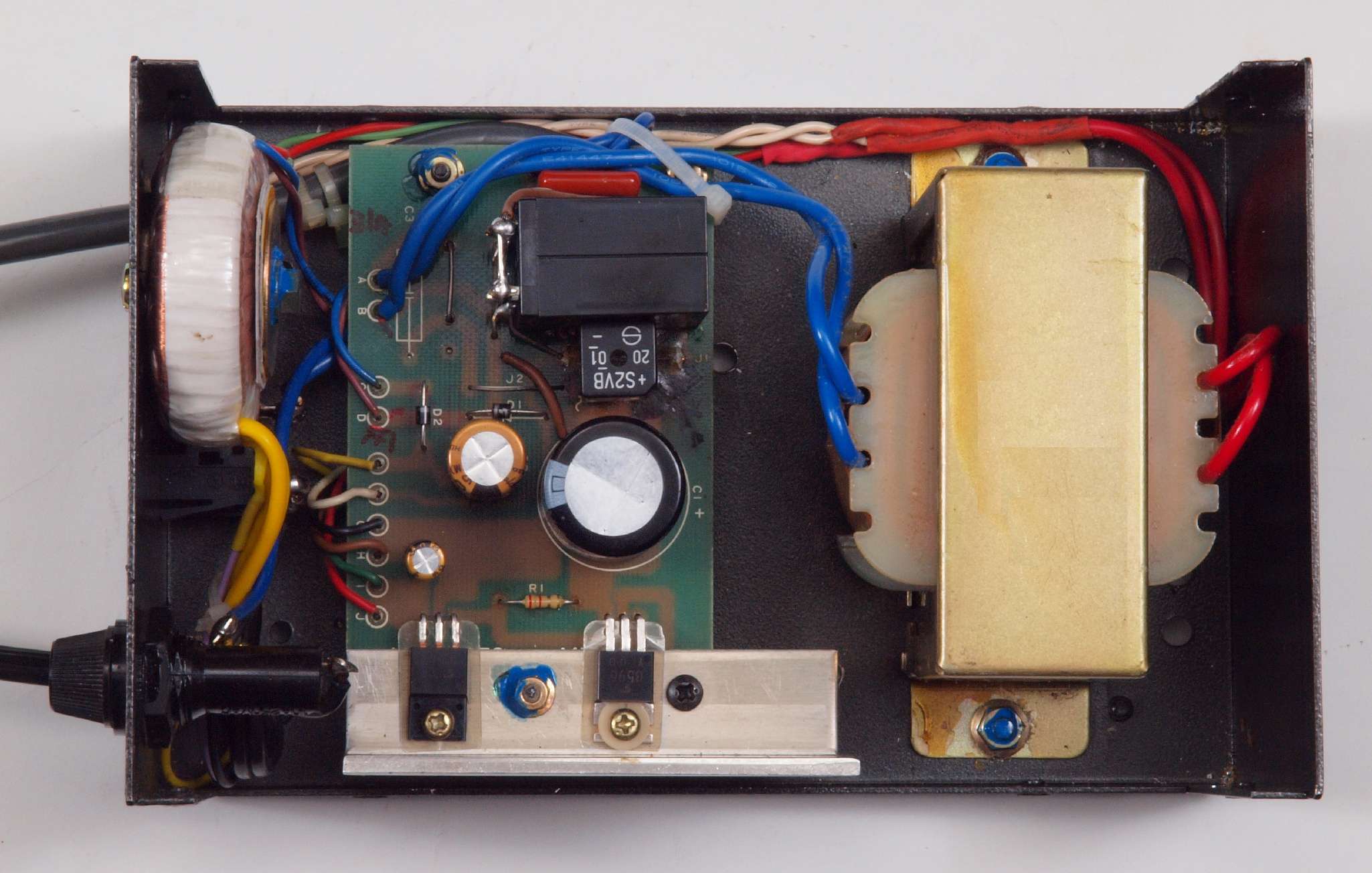

C72. 修理後 電源部を上から見る。 トランス2個交換。
C73. 修理後 電源部を上から見る。 大きいトランスを更に容量の大なのに交換。

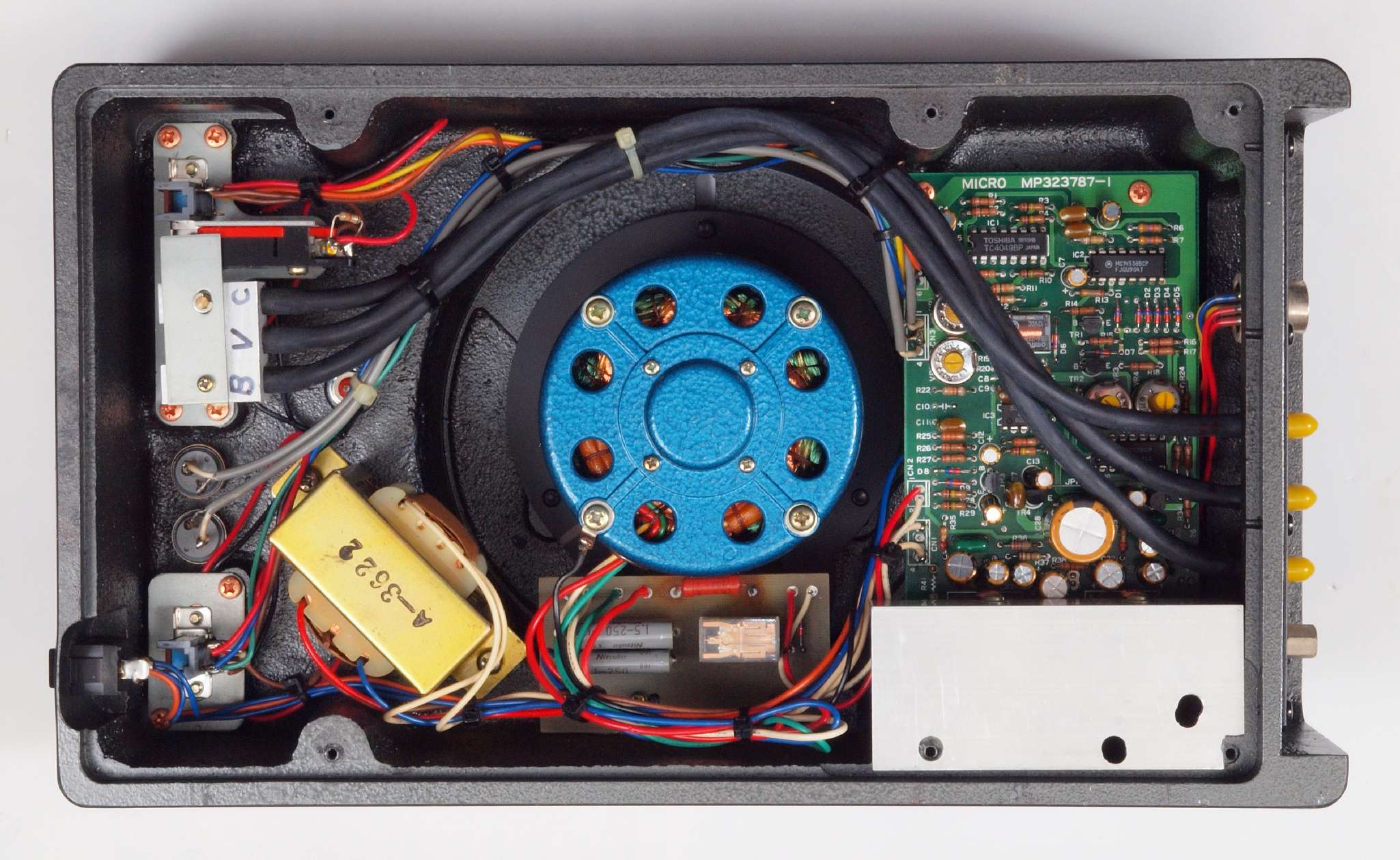

C81. 修理前 モーター部 下から見る
C82. 修理後 モーター部 下から見る、ホースを付ける前。

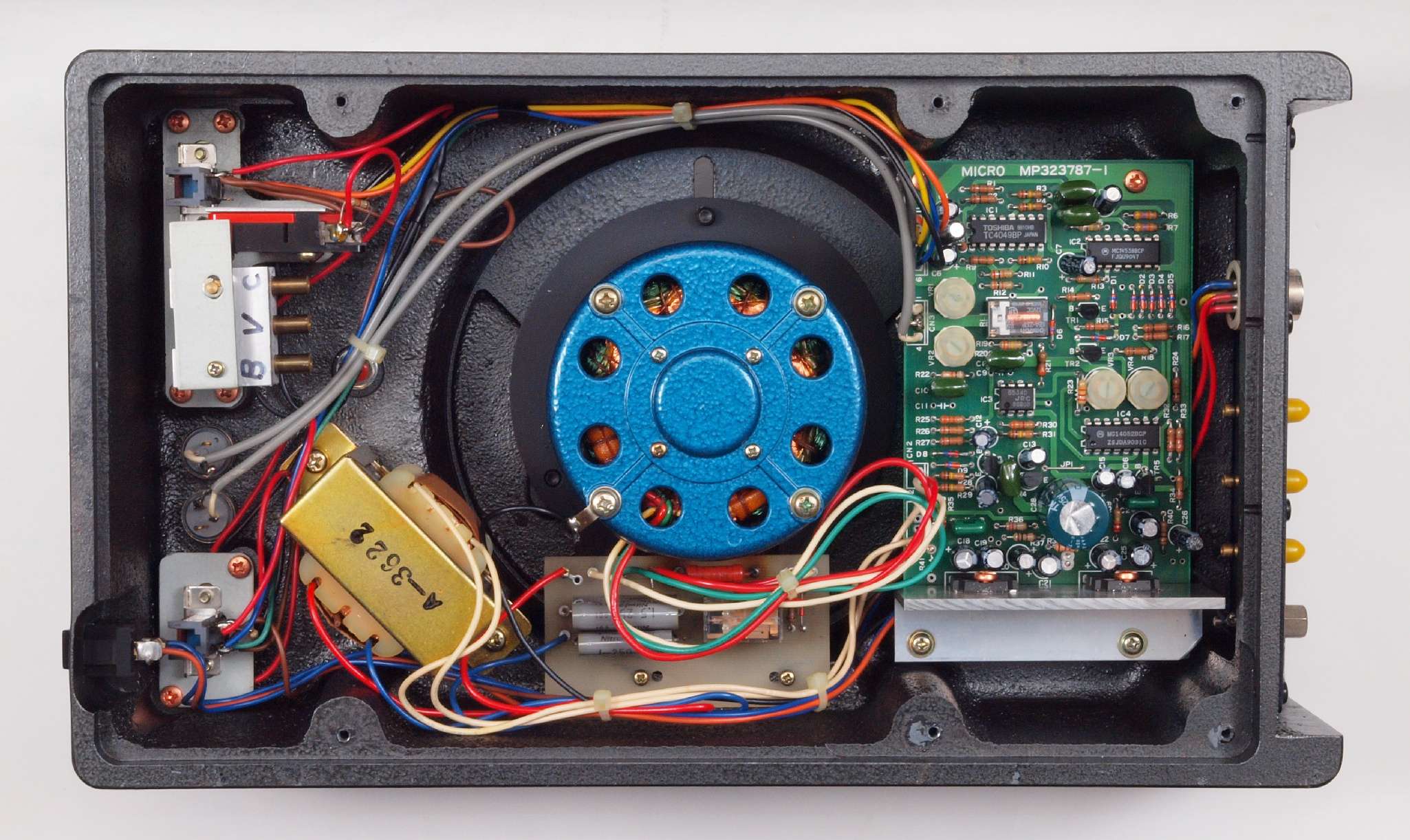

C83. 修理後 モーター部 下から見る。

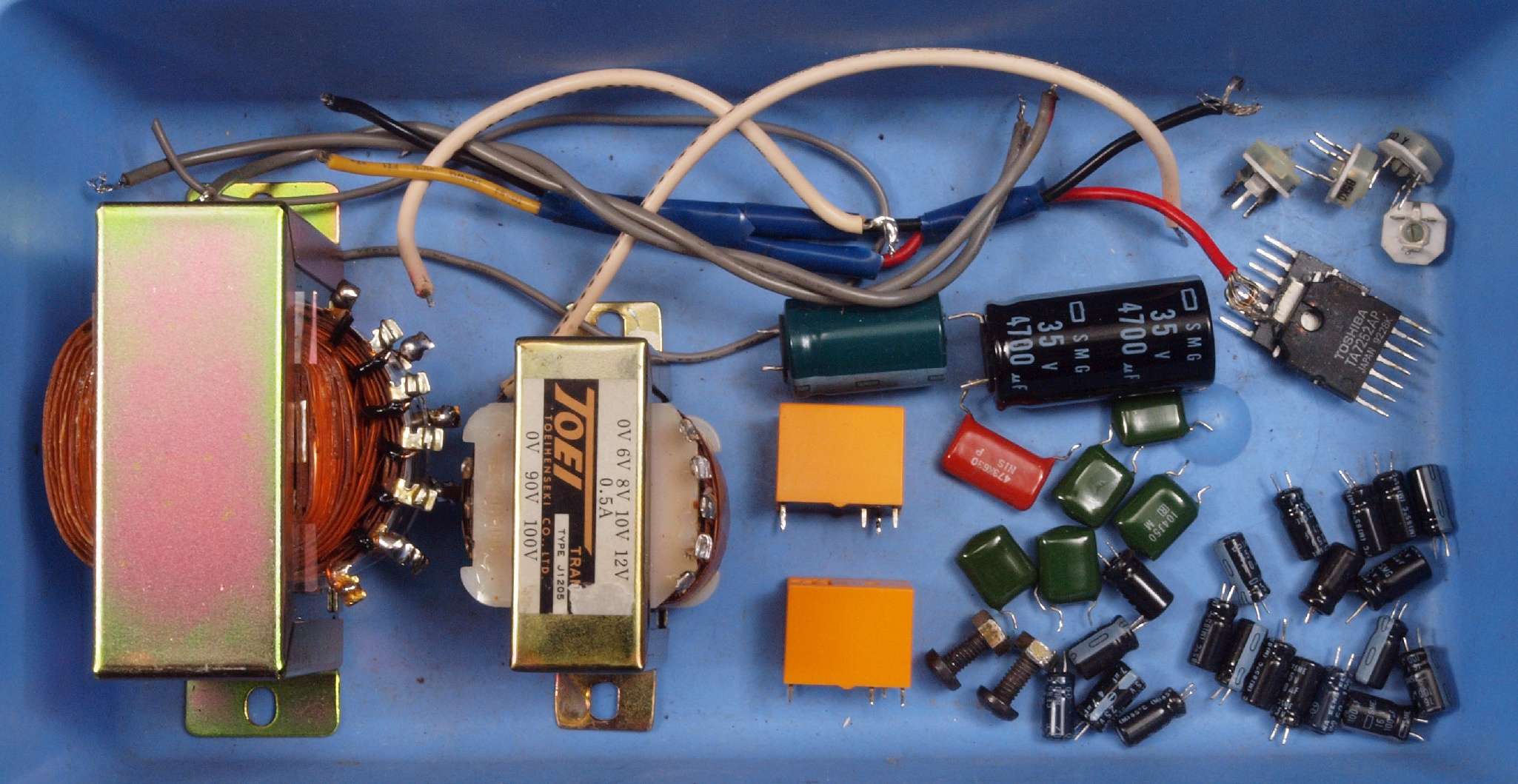

CA1. 交換部品
E. 測定・調整。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
E1. タンテーブルが無いので、動作確認のみ。
E2. 33回転。
E3. 45回転。
E4.  完成24時間エージング。
                  ry5500-c1n
