| ＭＩＣＲＯ ＲＹ−５５００修理記録 |
| 平成１９年６月２５日到着 ６月３０日完成 |
|

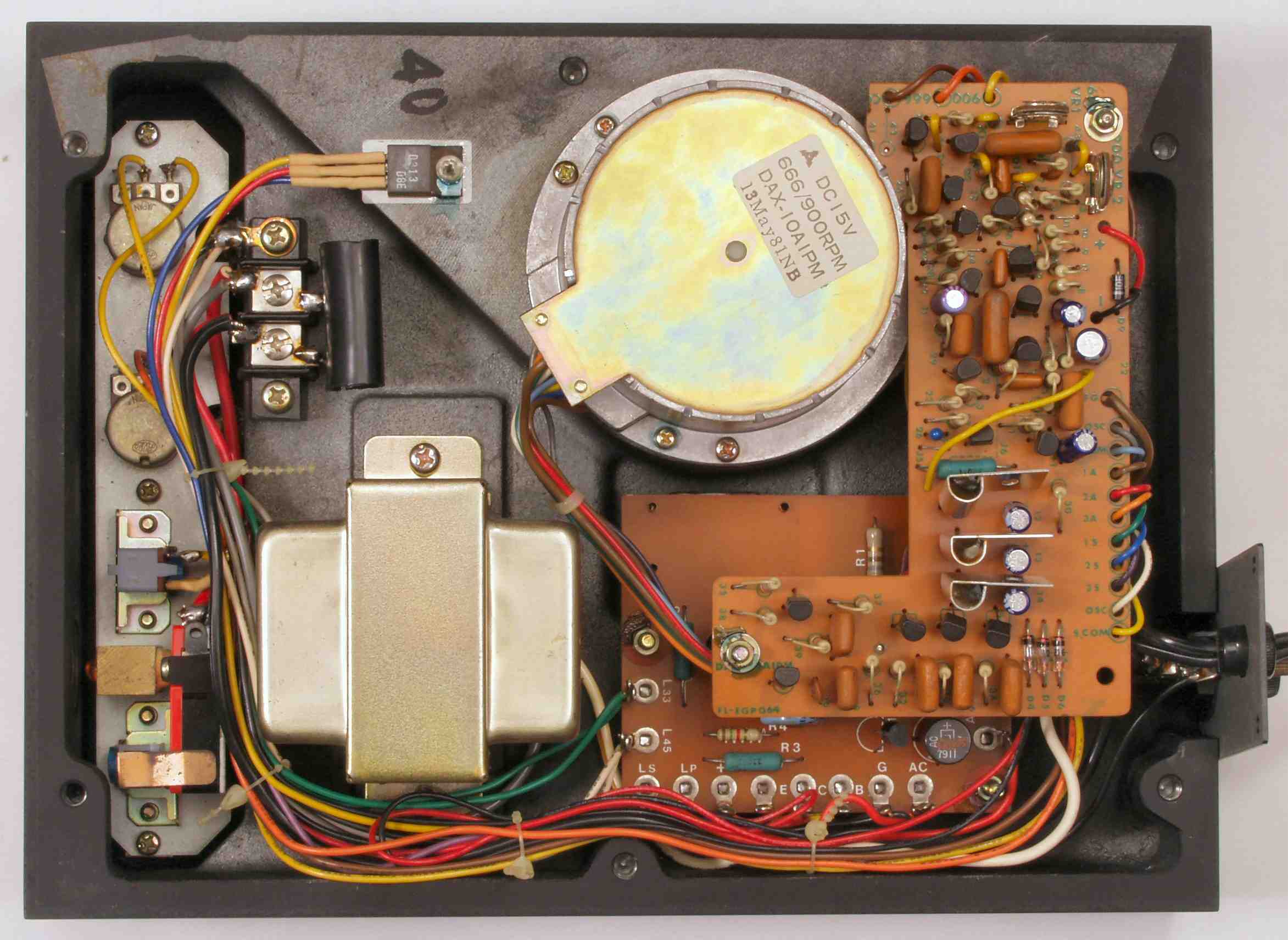

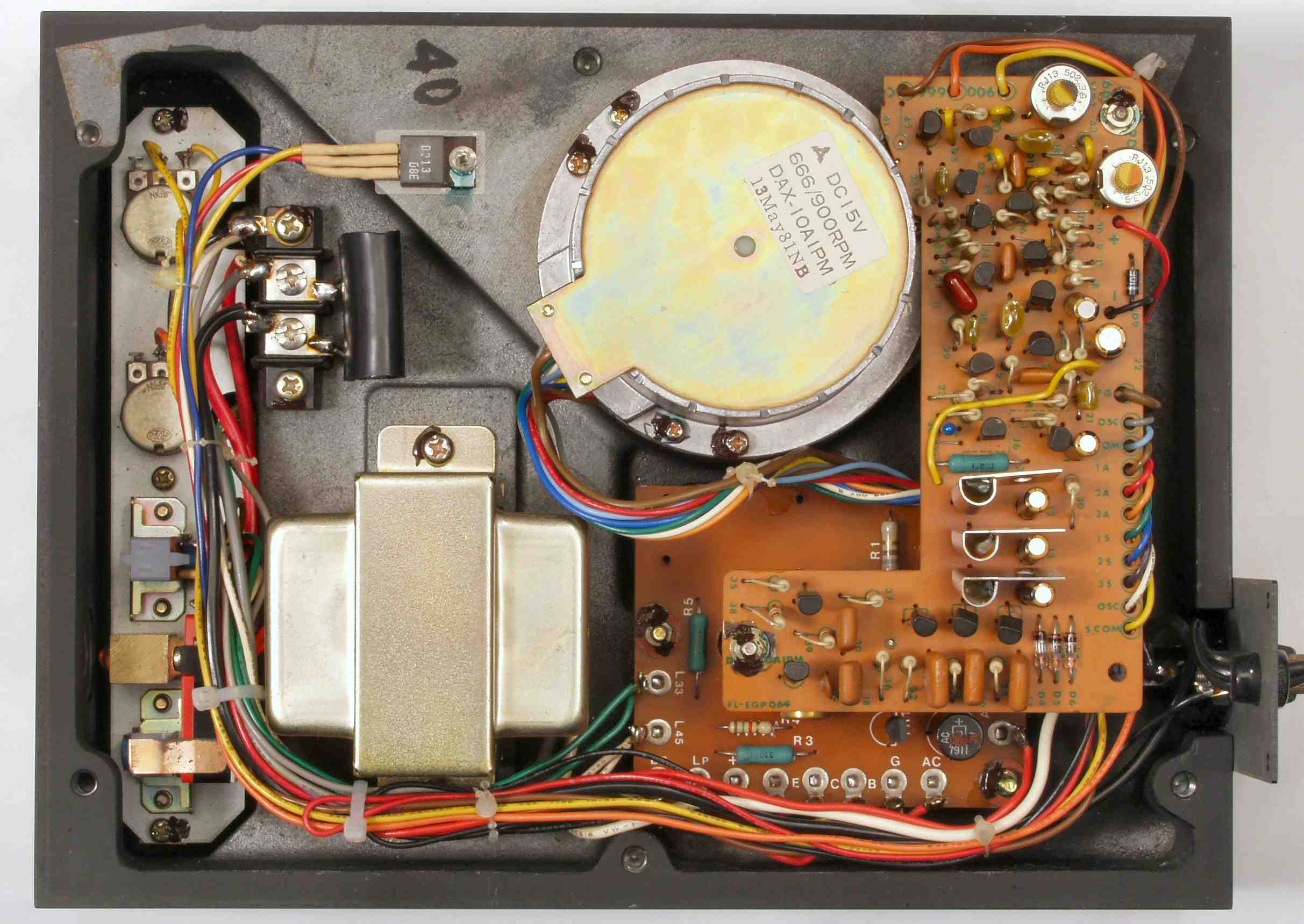

| Ａ． 修理前の点検状況 Ａ−１． 点検中 下から見る |
 |

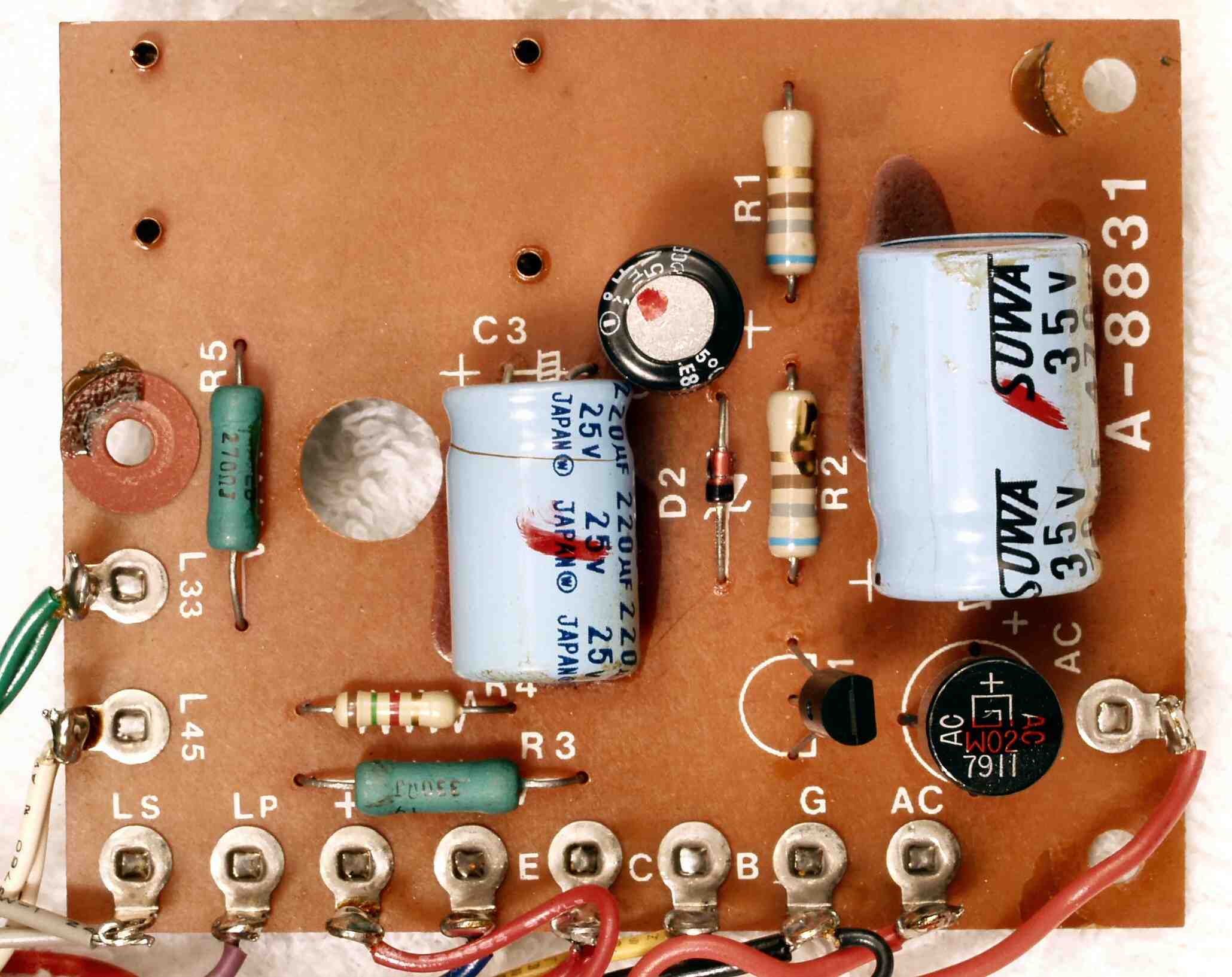

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 電源・ＬＥＤ表示基板 |
 |

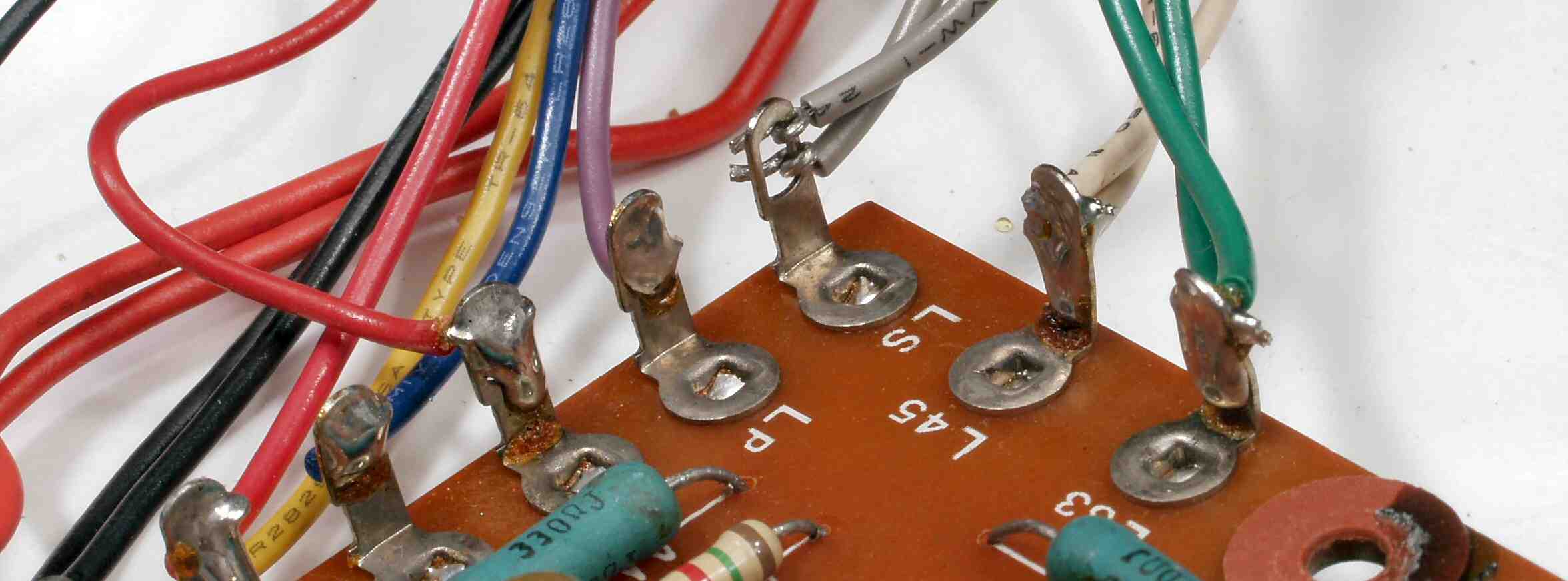

| Ｃ−１Ａ−１． 修理前 電源・ＬＥＤ表示基板、製造時に半田忘れ！！ |
 |

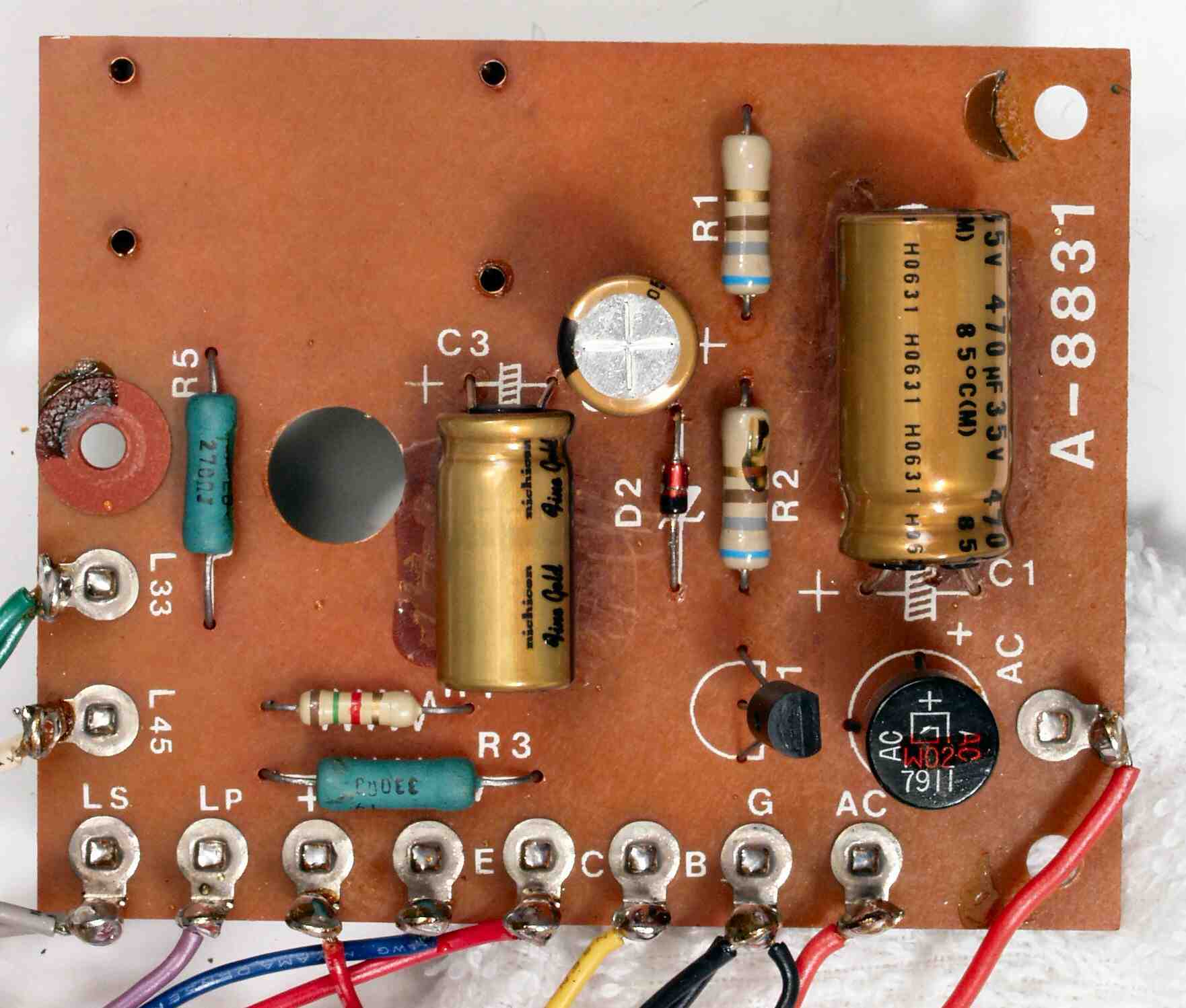

| Ｃ−１Ｂ ．修理後 電源・ＬＥＤ表示基板 電解コンデンサー３個交換 |
 |

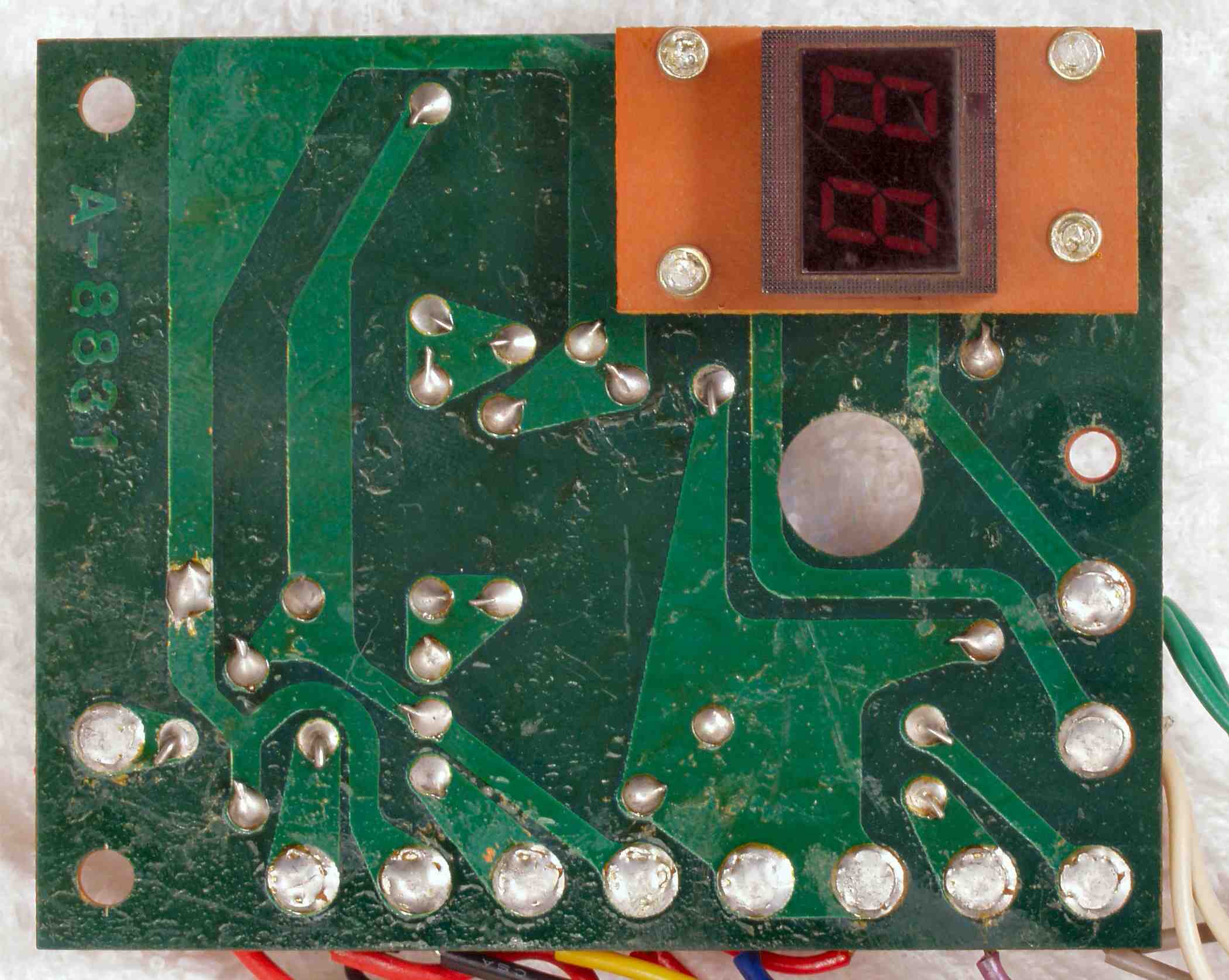

| Ｃ−１Ｃ． 修理前 電源・ＬＥＤ表示基板裏 |
 |

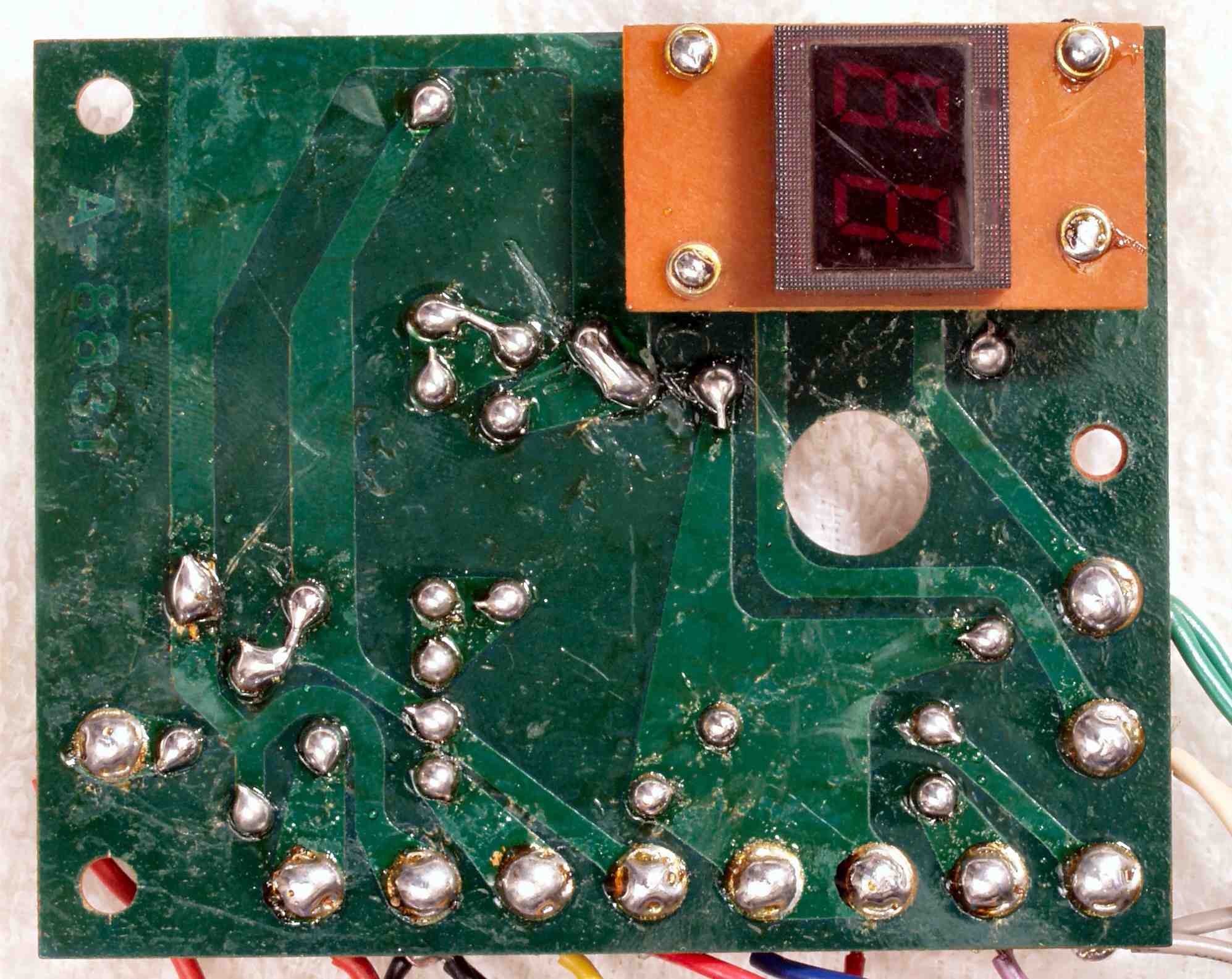

| Ｃ−１Ｄ． 修理（半田補正）後 電源・ＬＥＤ表示基板裏 |
 |

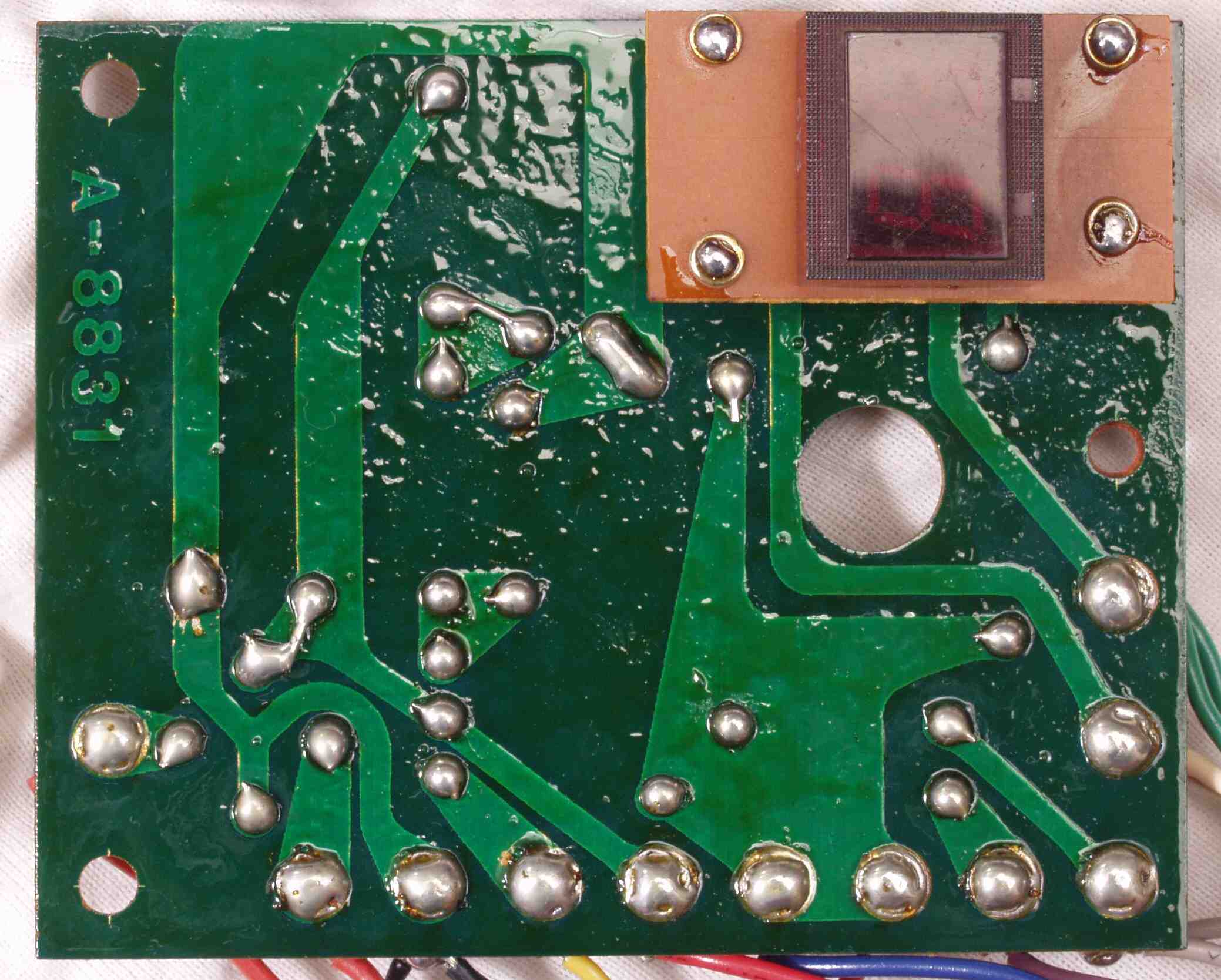

| Ｃ−１Ｅ． 完成電源・ＬＥＤ表示基板裏 フラックスを取り、清掃後 |
 |

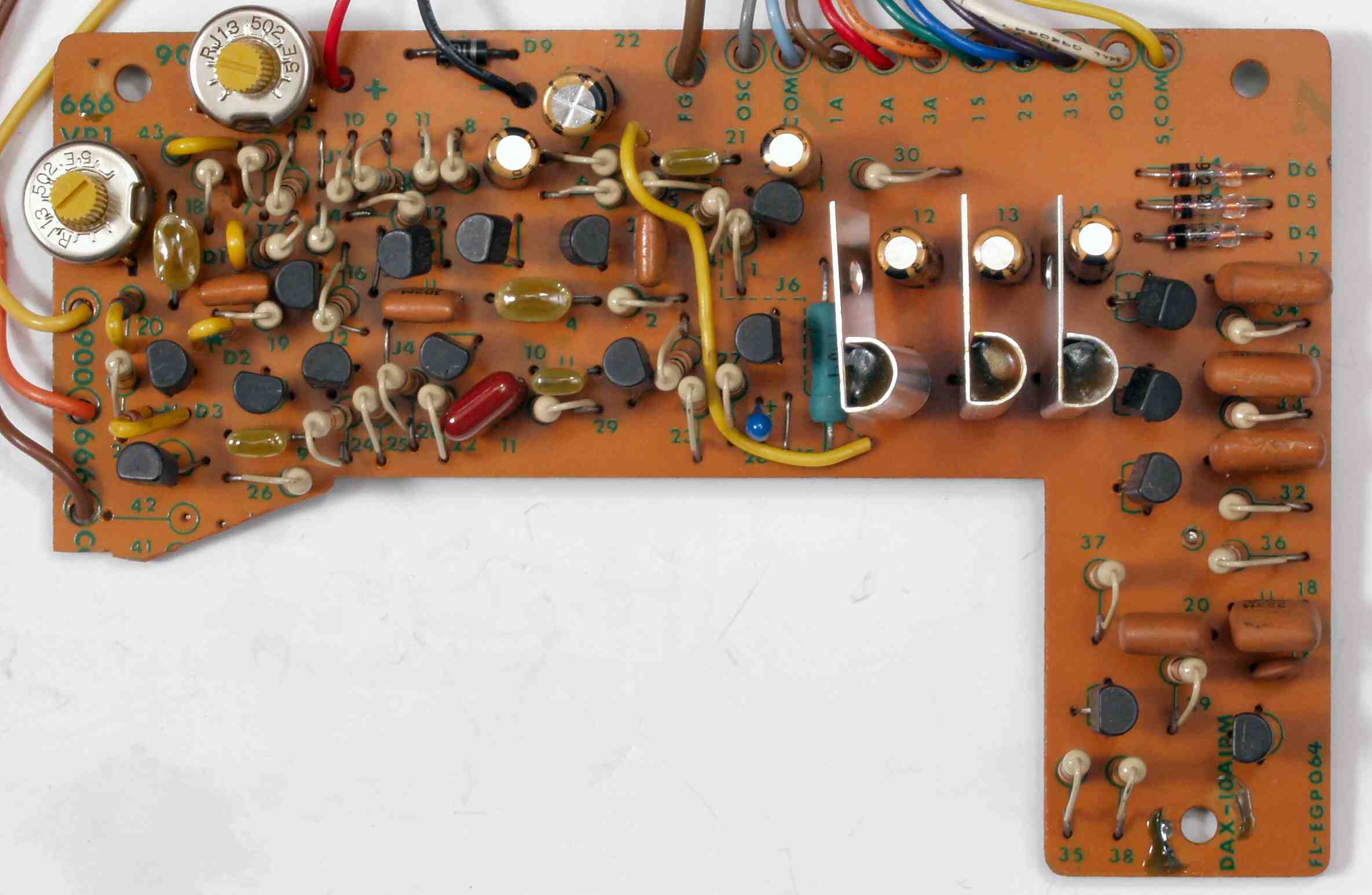

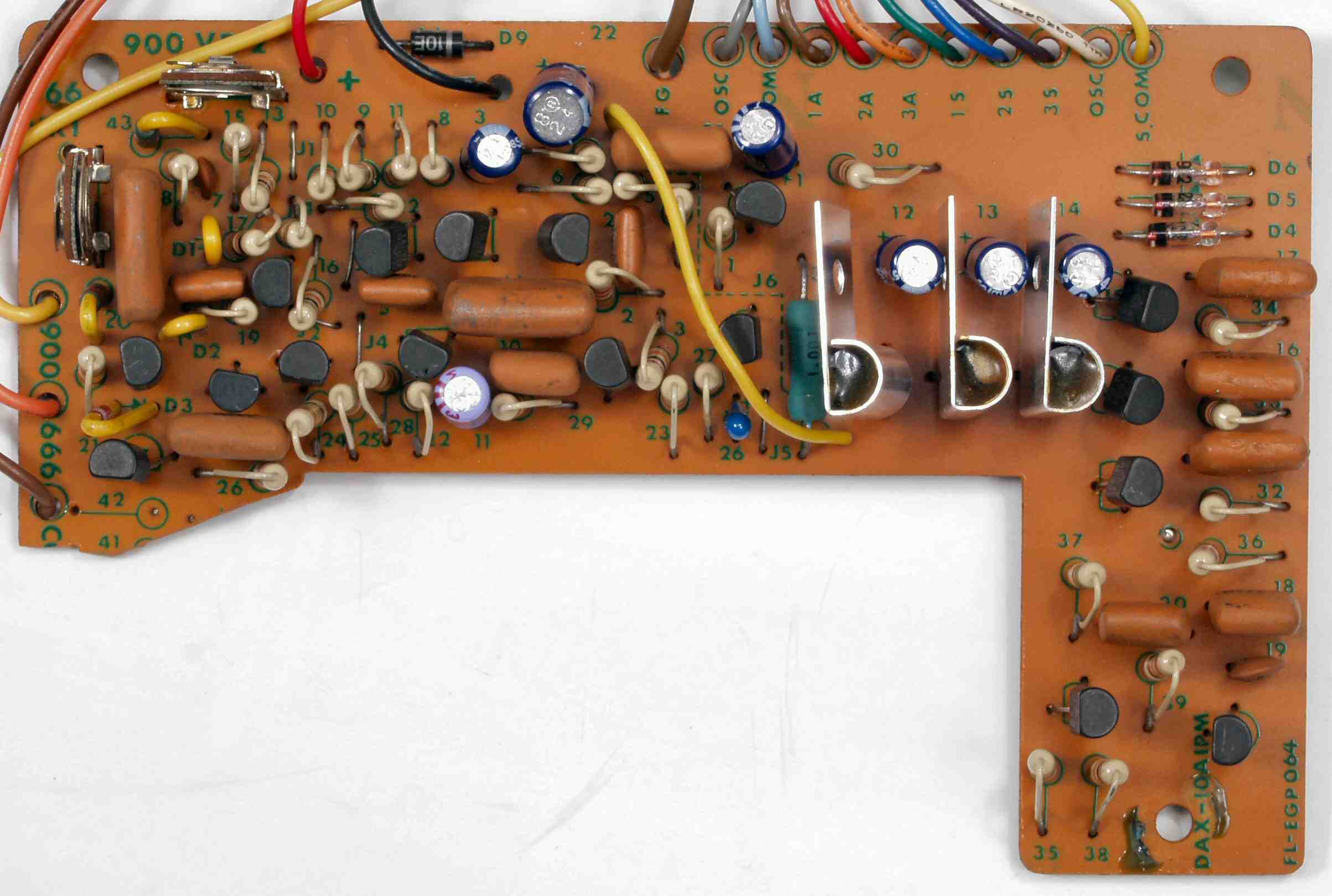

| Ｃ−２Ａ． 修理前 メイン基板 |
 |
| Ｃ−２Ｂ． 修理後 メイン基板 半固定ＶＲ２個、電解コンデンサー６個、フイルムコンデンサー６個交換 |
 |

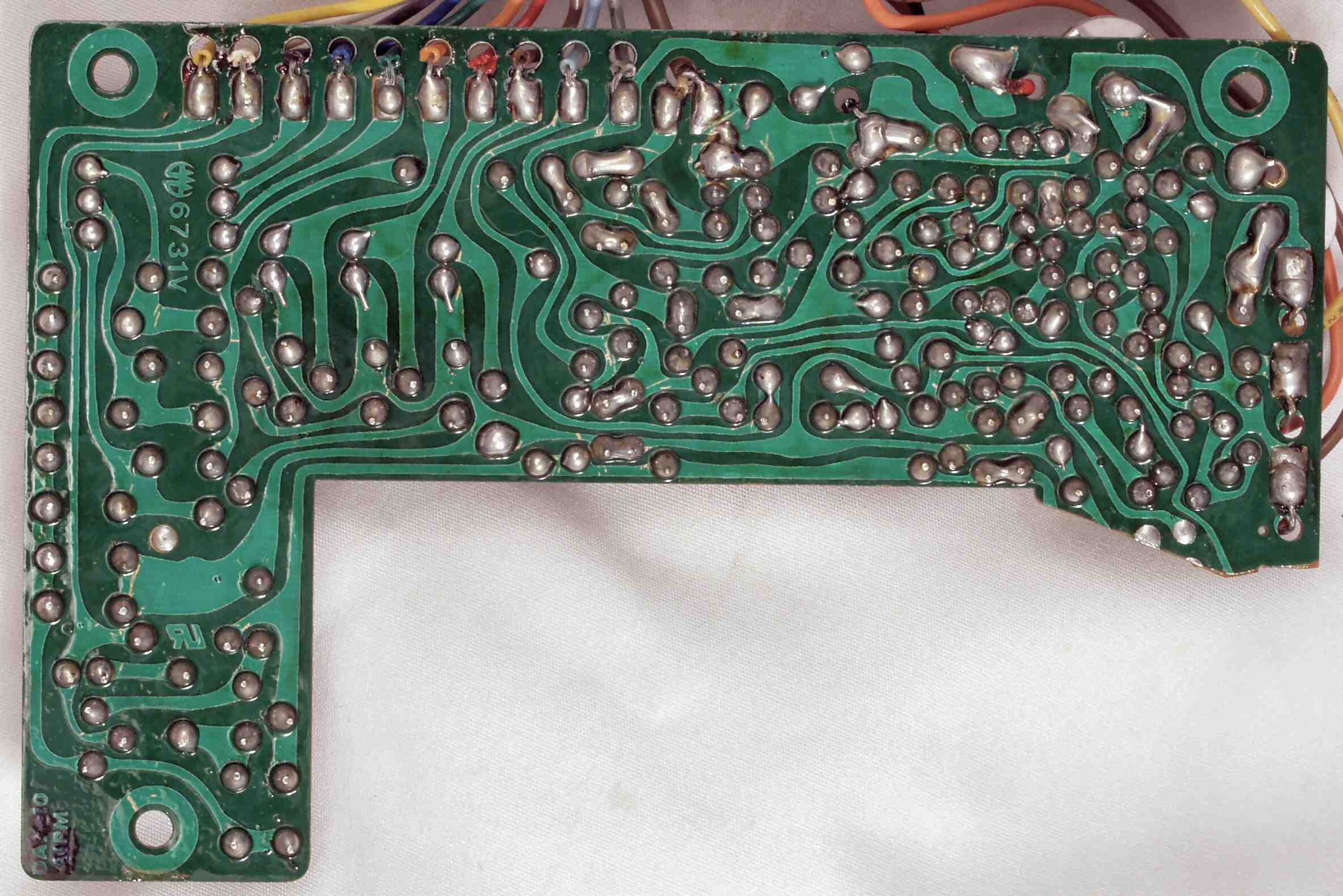

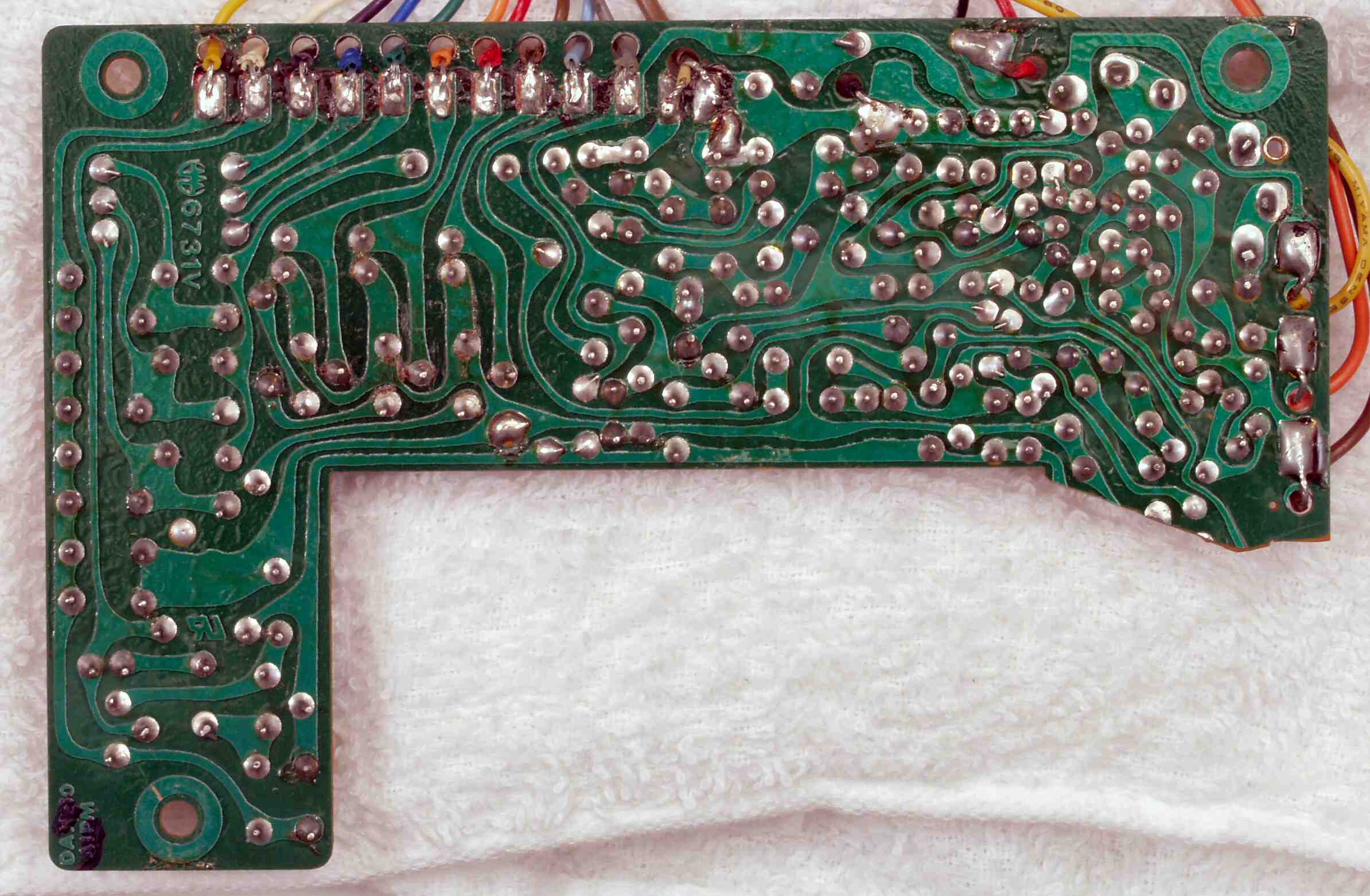

| Ｃ−２Ｃ． 修理前 メイン基板裏 |
 |

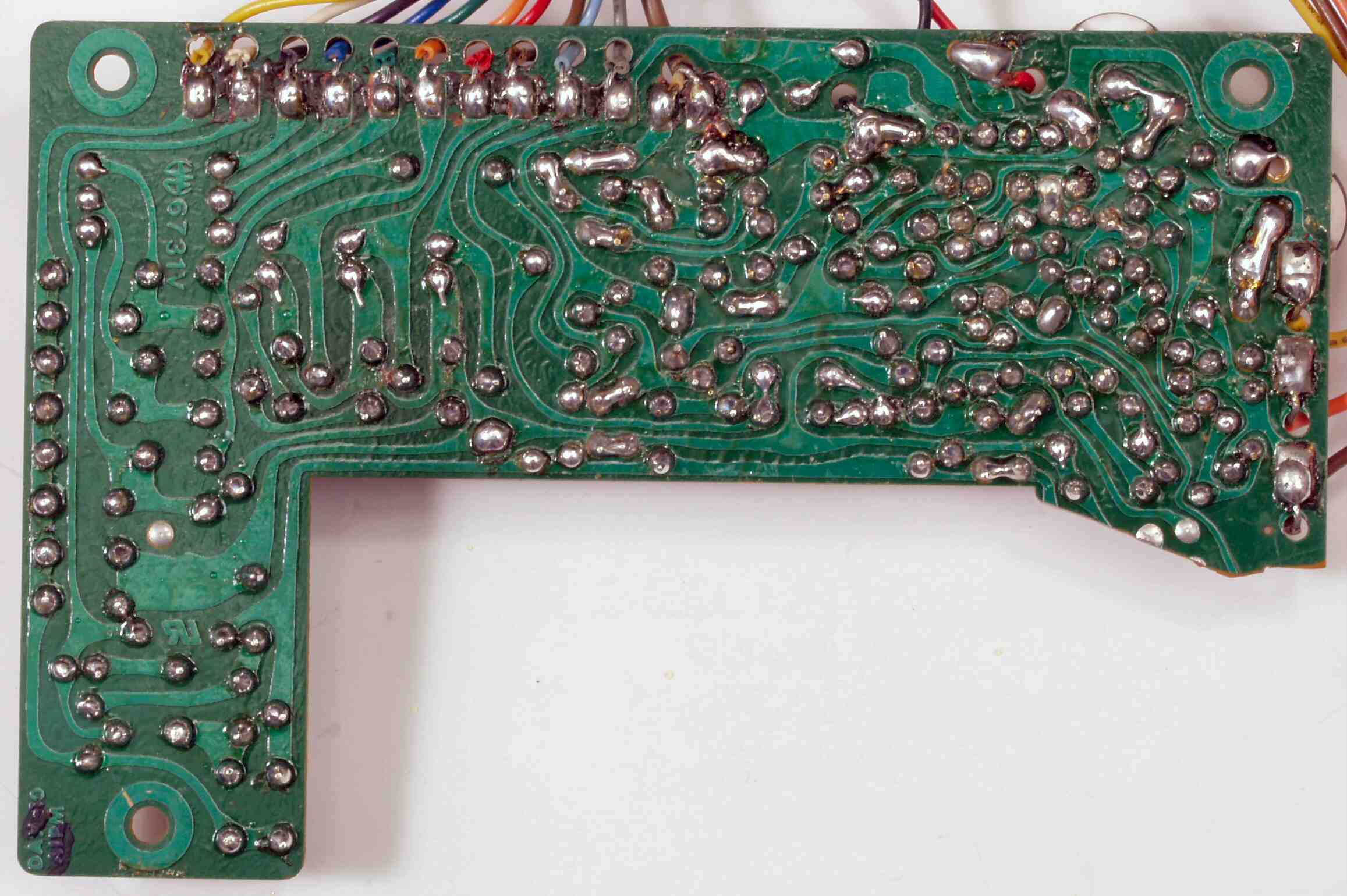

| Ｃ−２Ｄ． 修理（半田補正）後 メイン基板裏 |
 |
| Ｃ−２Ｅ． 完成メイン基板裏 フラックスを取り、清掃後 |
 |

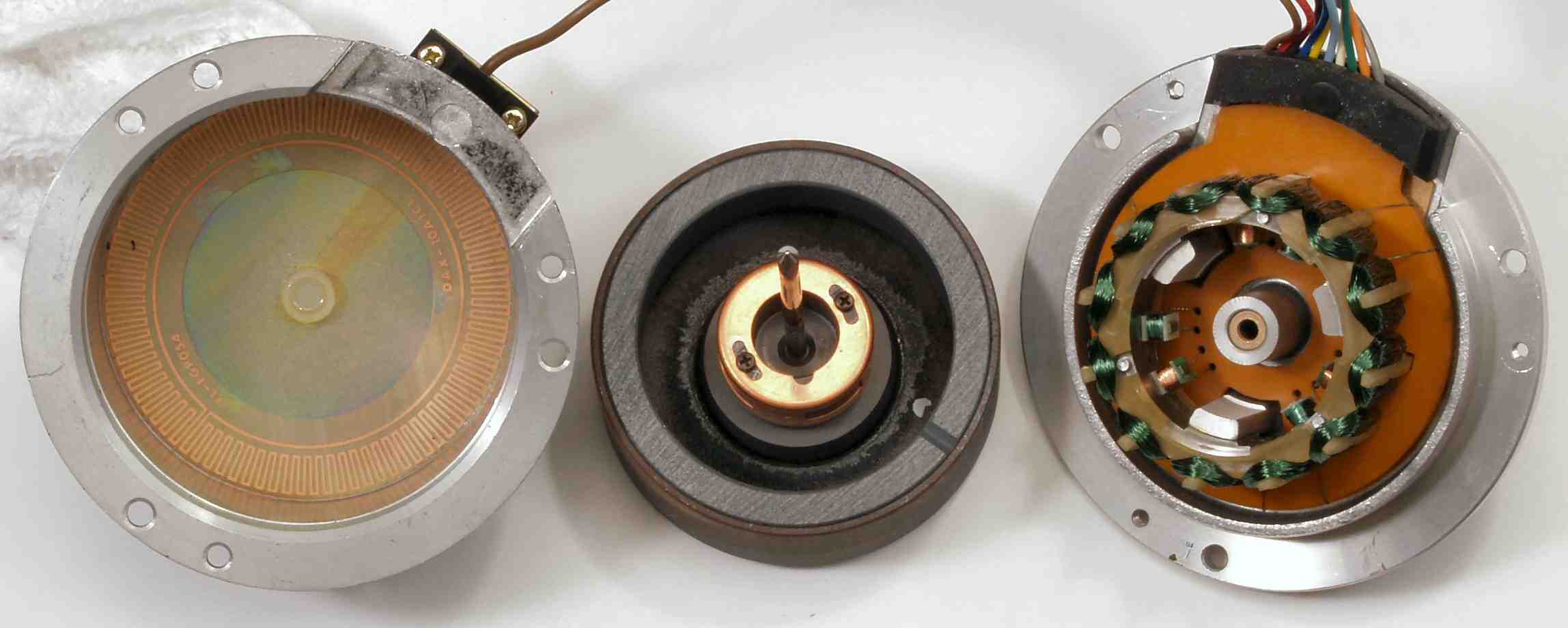

| Ｃ−４Ａ． 修理中 モター分解点検・清掃・注油 |
 |

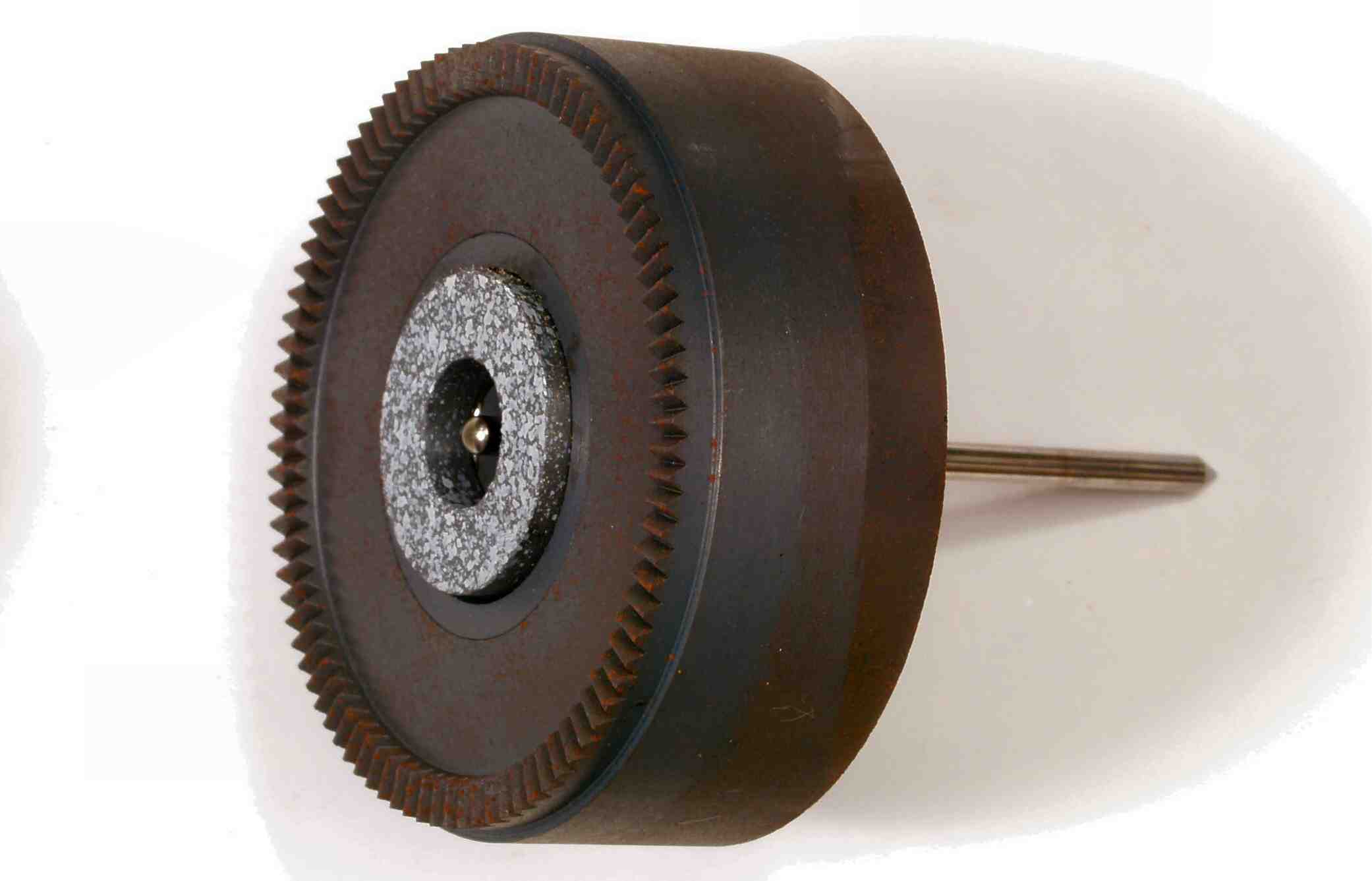

| Ｃ−４Ｂ． 修理中 モーター回転子（アマチュア）、 錆び（サビ）が出ているので、ＣＲＣで落とす |
 |

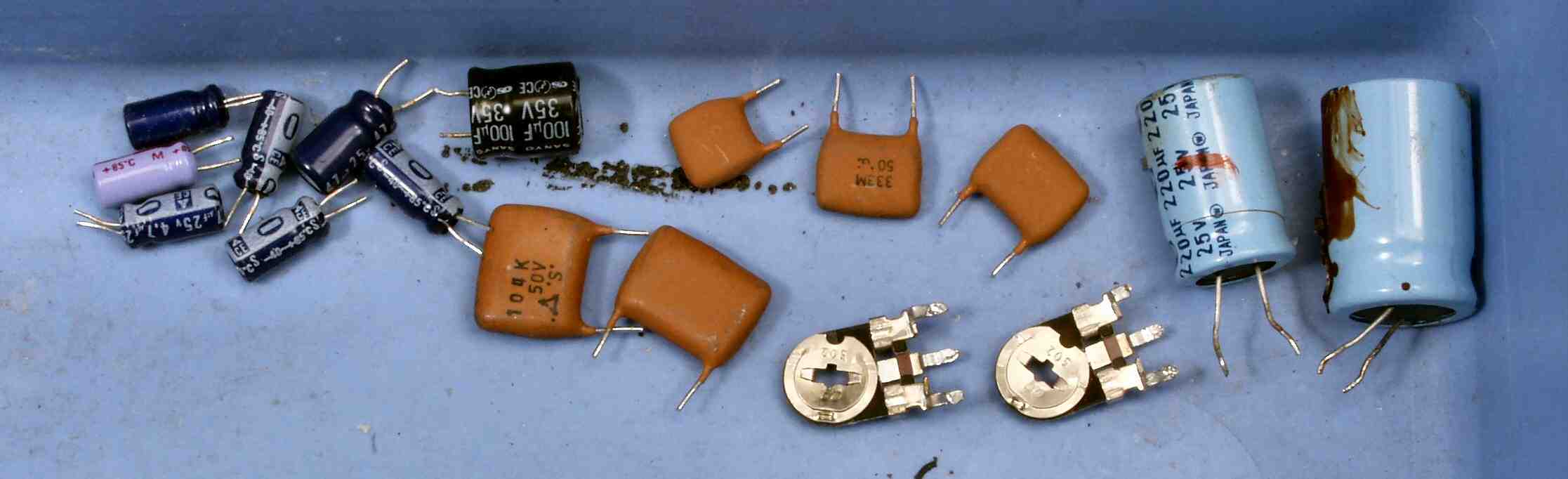

| Ｃ−５． 交換部品 |
 |
| Ｃ−６Ａ． 修理前 上から見る |
|
| Ｃ−６B． 修理後 上から見る |
 |

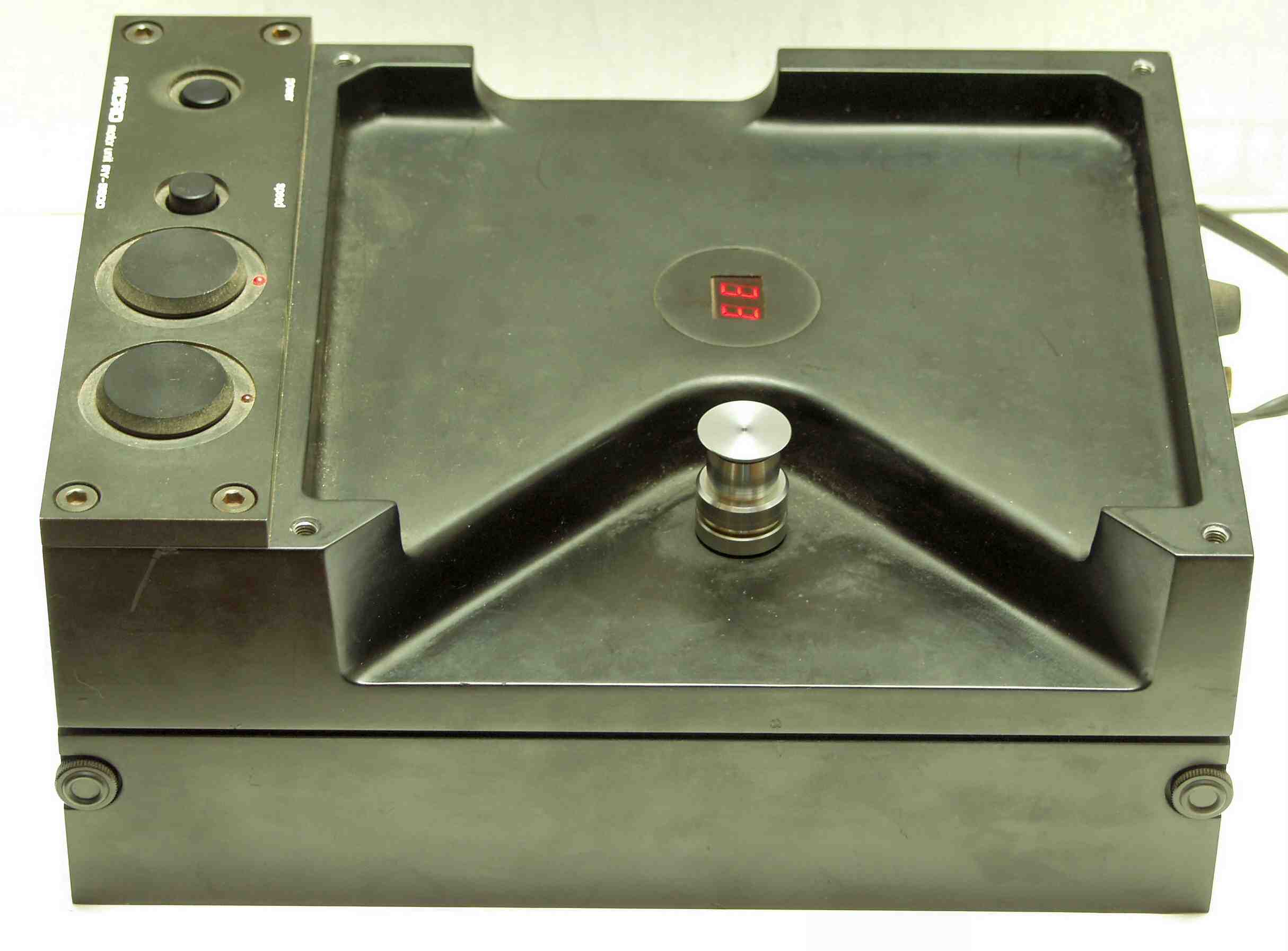

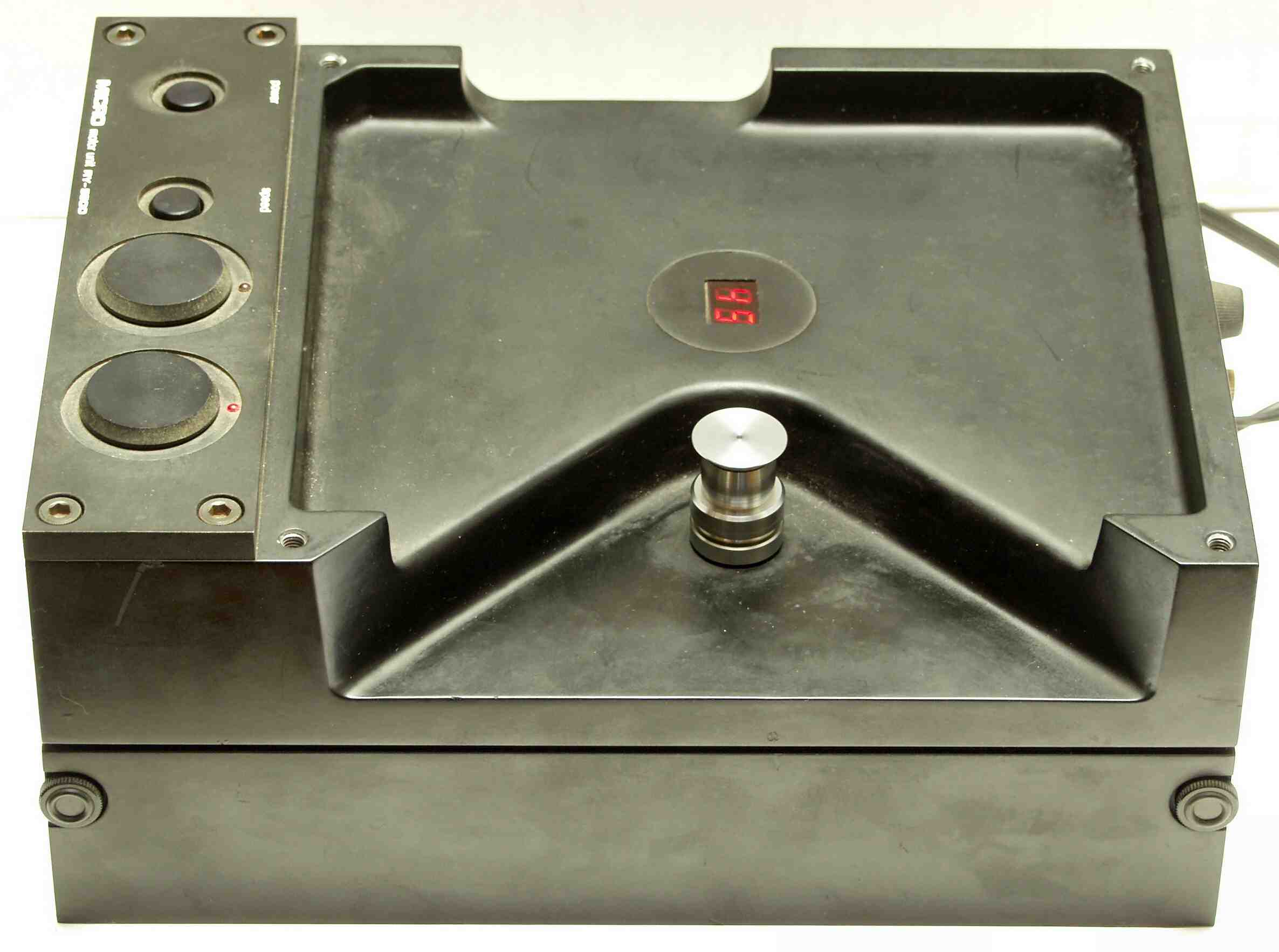

| Ｃ−７Ａ． 完成 ３３回転 |
 |
| Ｃ−７Ｂ． 完成 ４５回転 エージング中 |
 |
