| ＭＩＣＲＯ ＳＸ−１１１ＦＶＬ Ｔｕｒｎｔａｂｌｅ修理記録 |
| 平成１６年４月４日持込 ４月9日完成 |
|

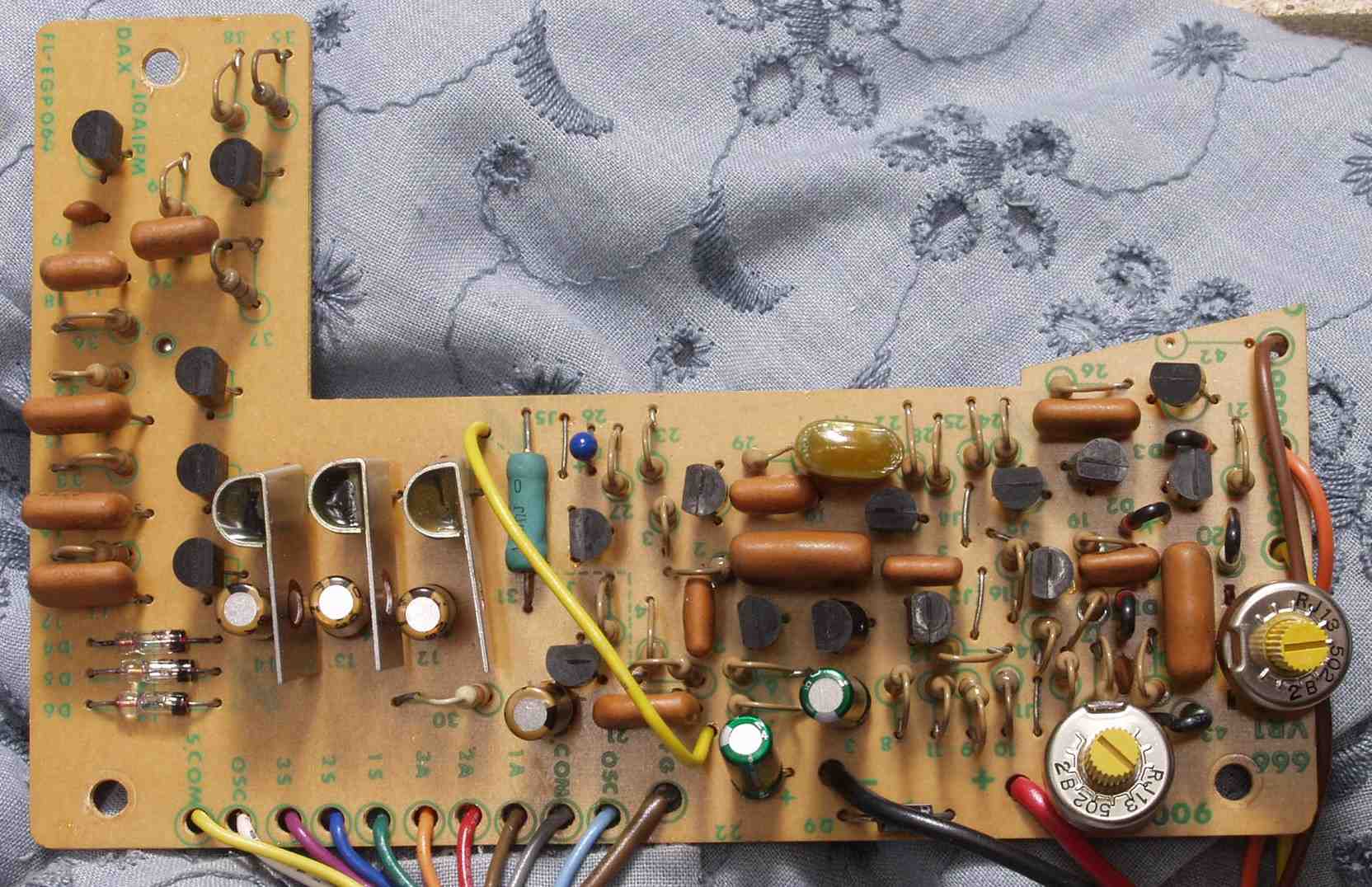

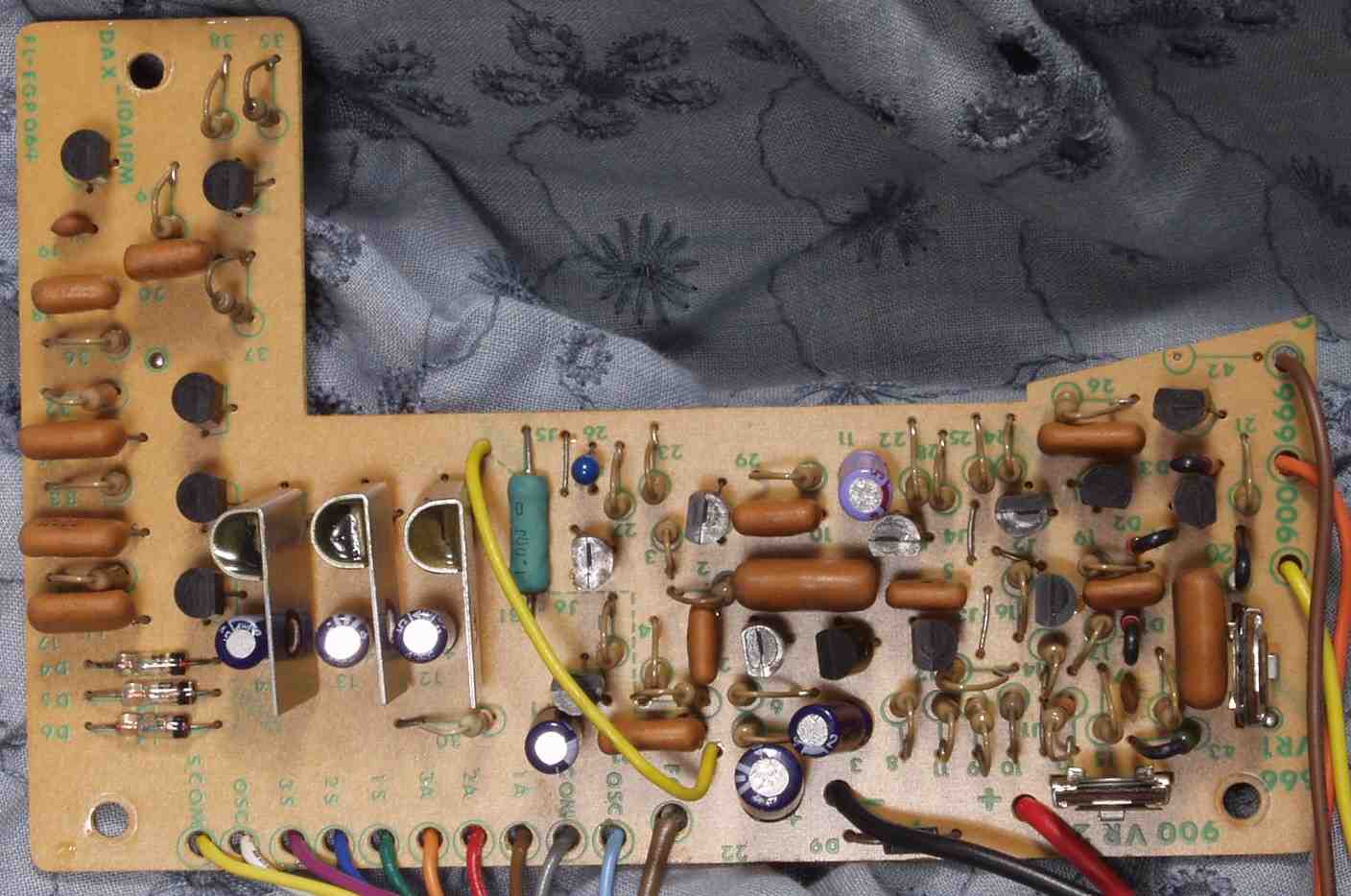

| Ｃ−１Ａ． 修理前 制御基板 |
 |
| Ｃ−１Ｂ． 修理後 制御基板 半固定ＶＲ２個、電解コンデンサー７個交換 |
 |

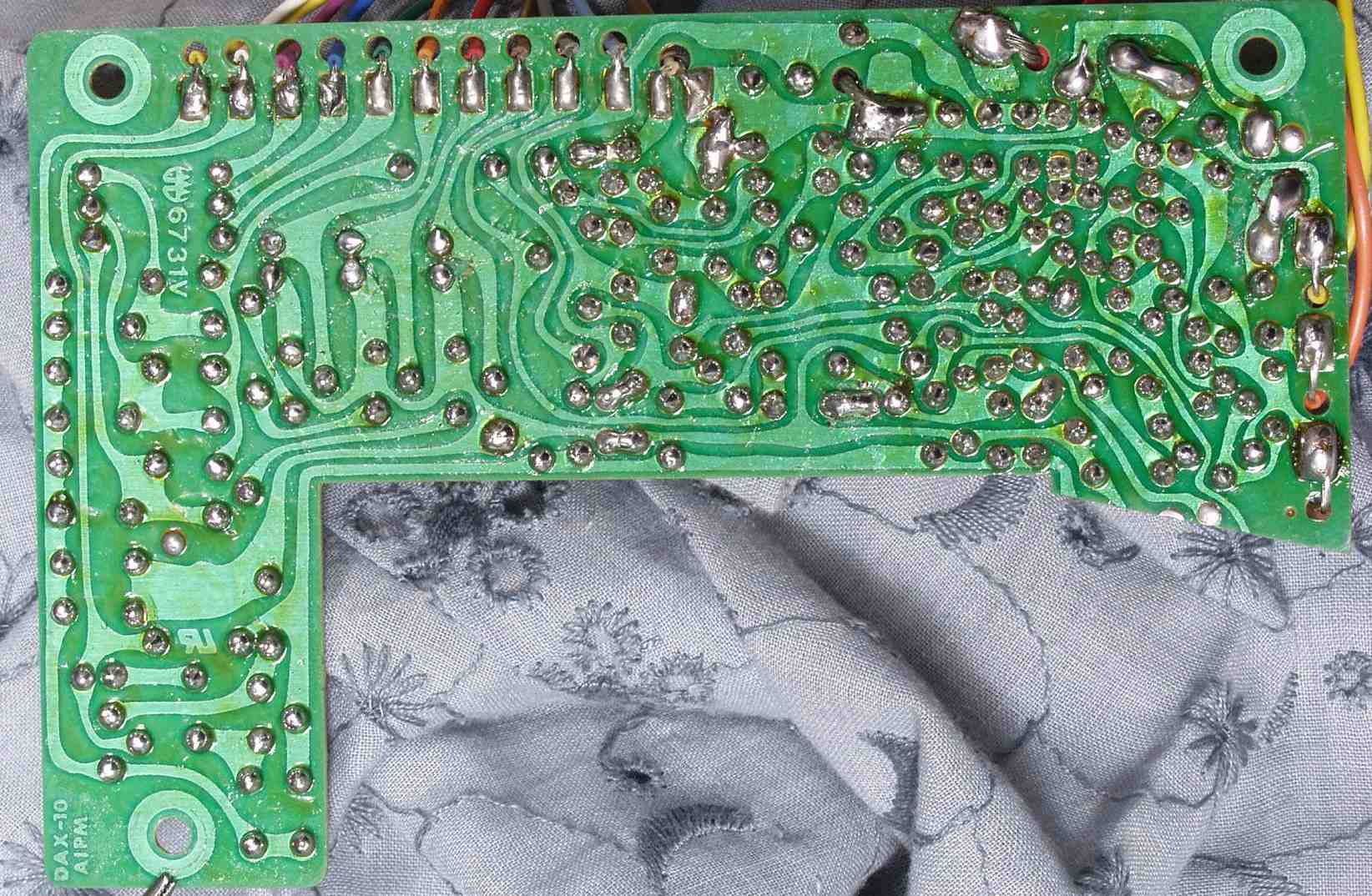

| Ｃ−１Ｃ． 修理前 制御基板裏 |
 |

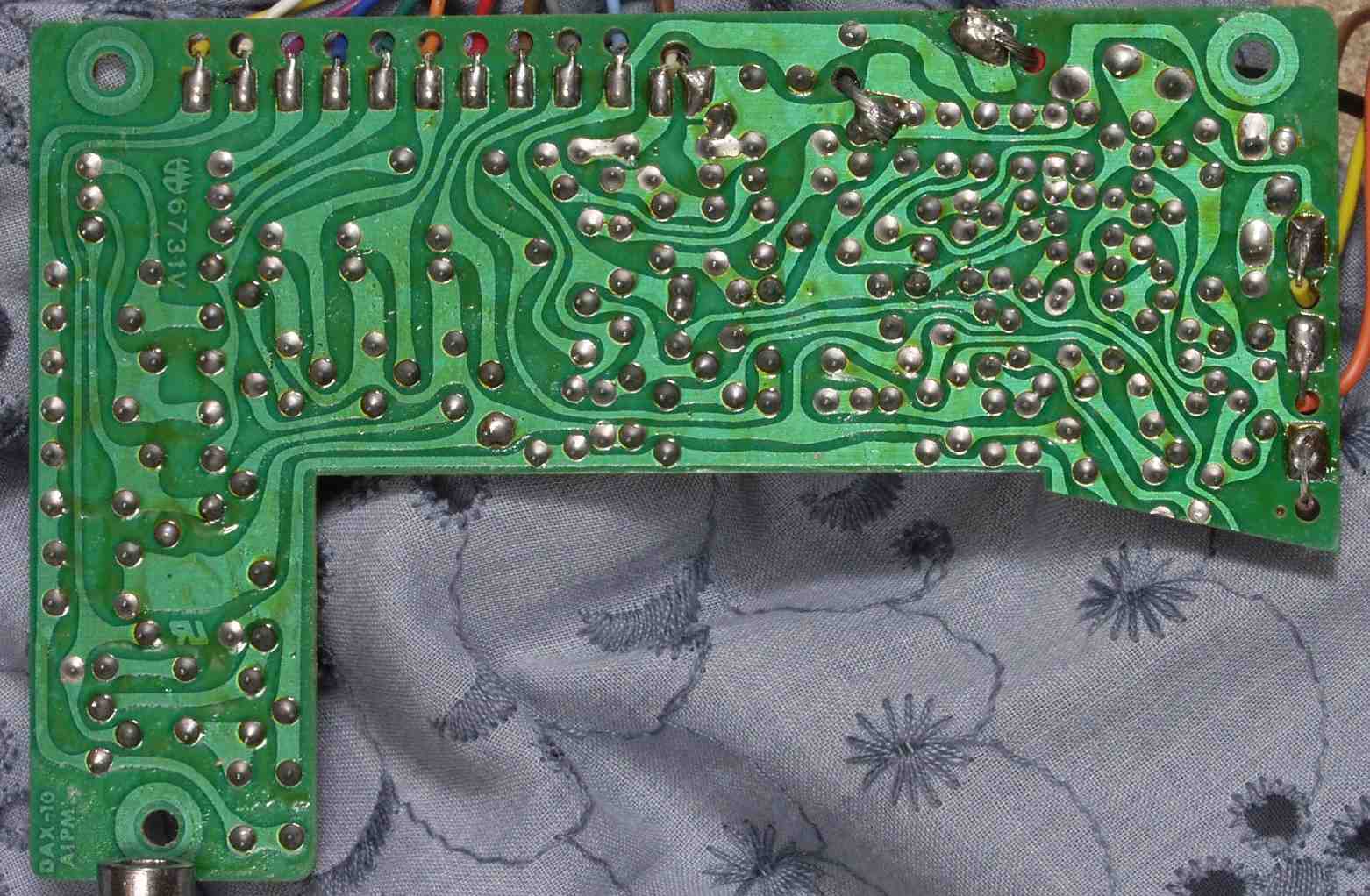

| Ｃ−１Ｄ． 修理（半田補正）後 制御基板裏 |
 |

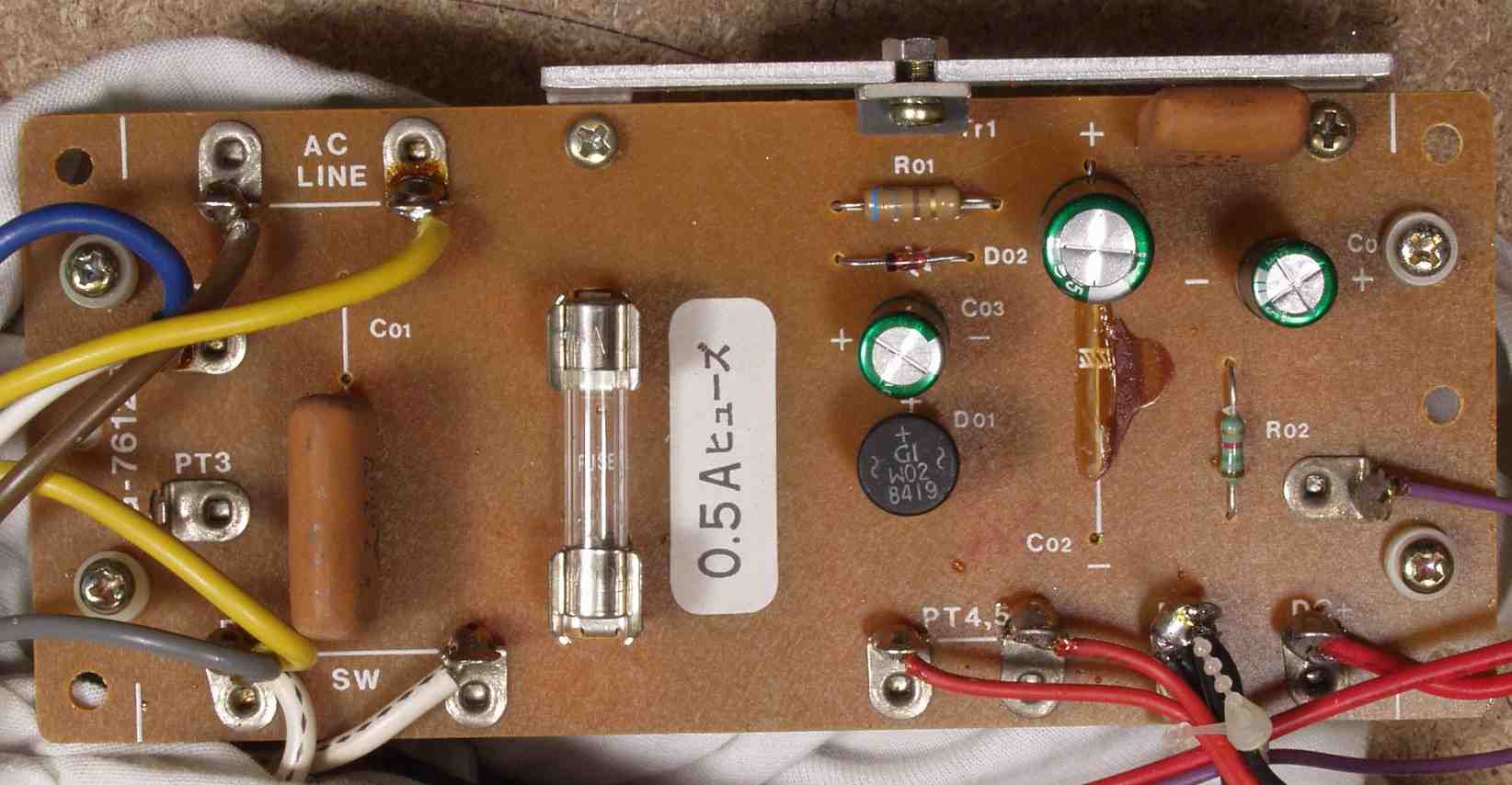

| Ｃ−２Ａ． 修理前 電源基板 |
 |

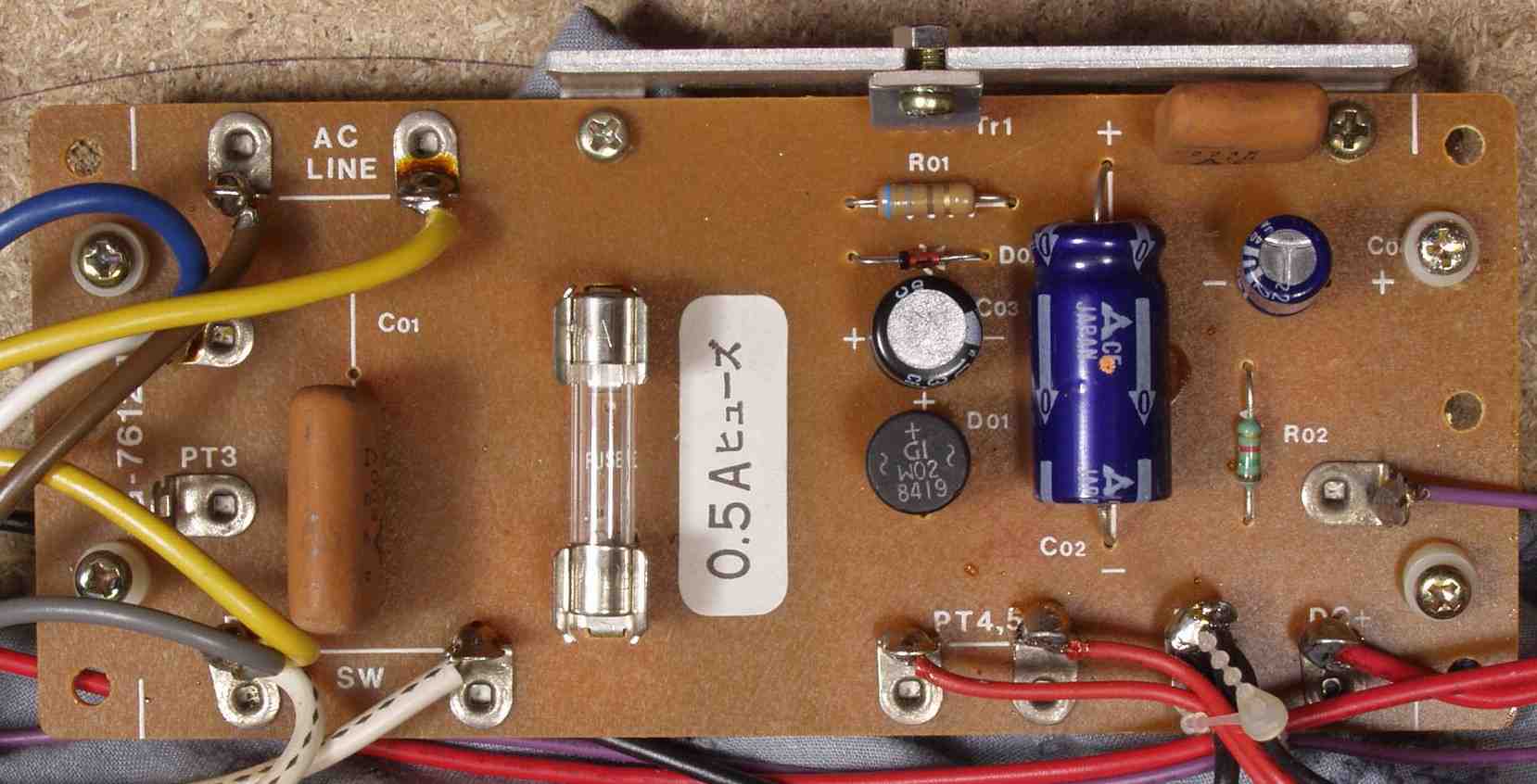

| Ｃ−２Ｂ． 修理後 電源基板 電解コンデンサー３個交換 |
 |

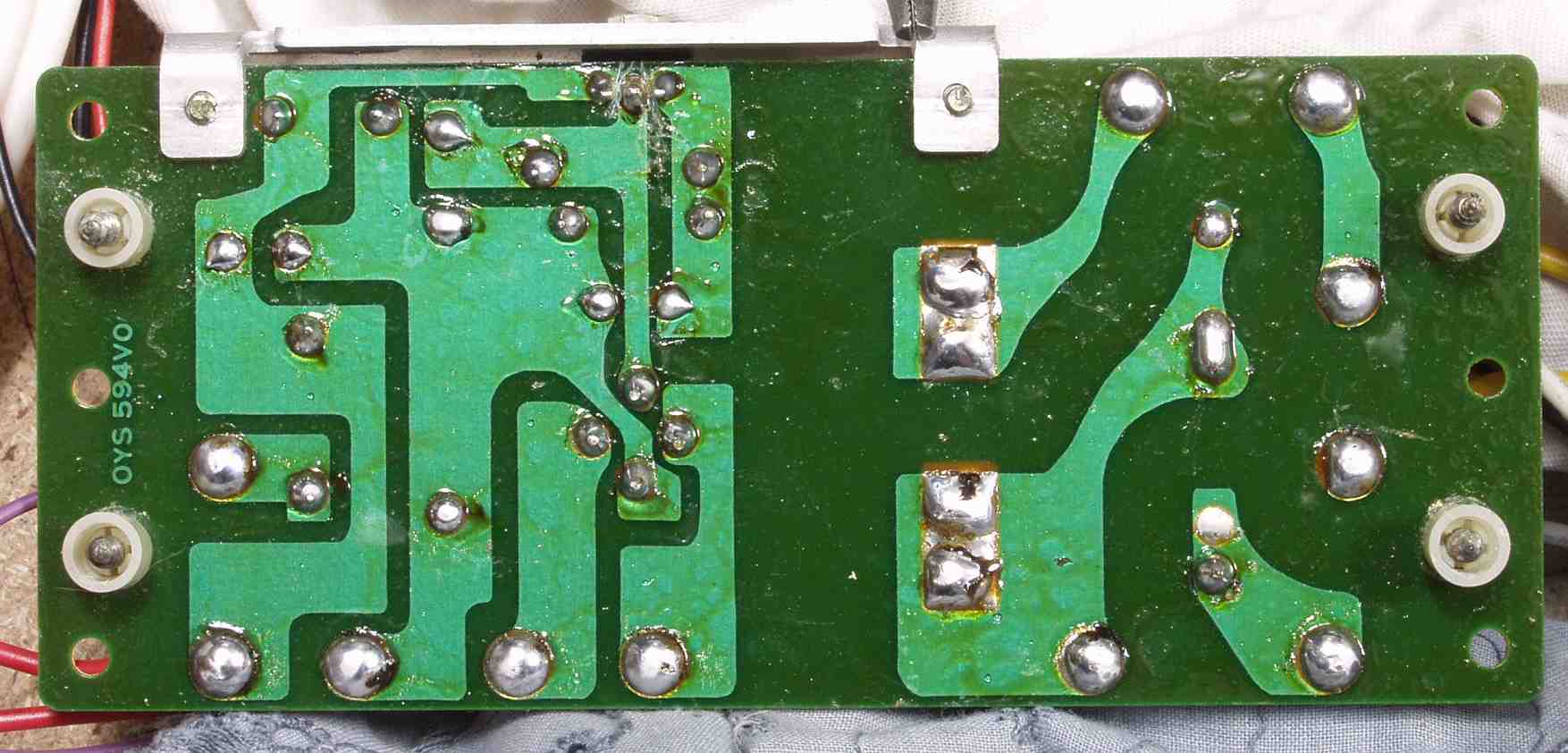

| Ｃ−２Ｃ． 修理前 電源基板裏 |
 |

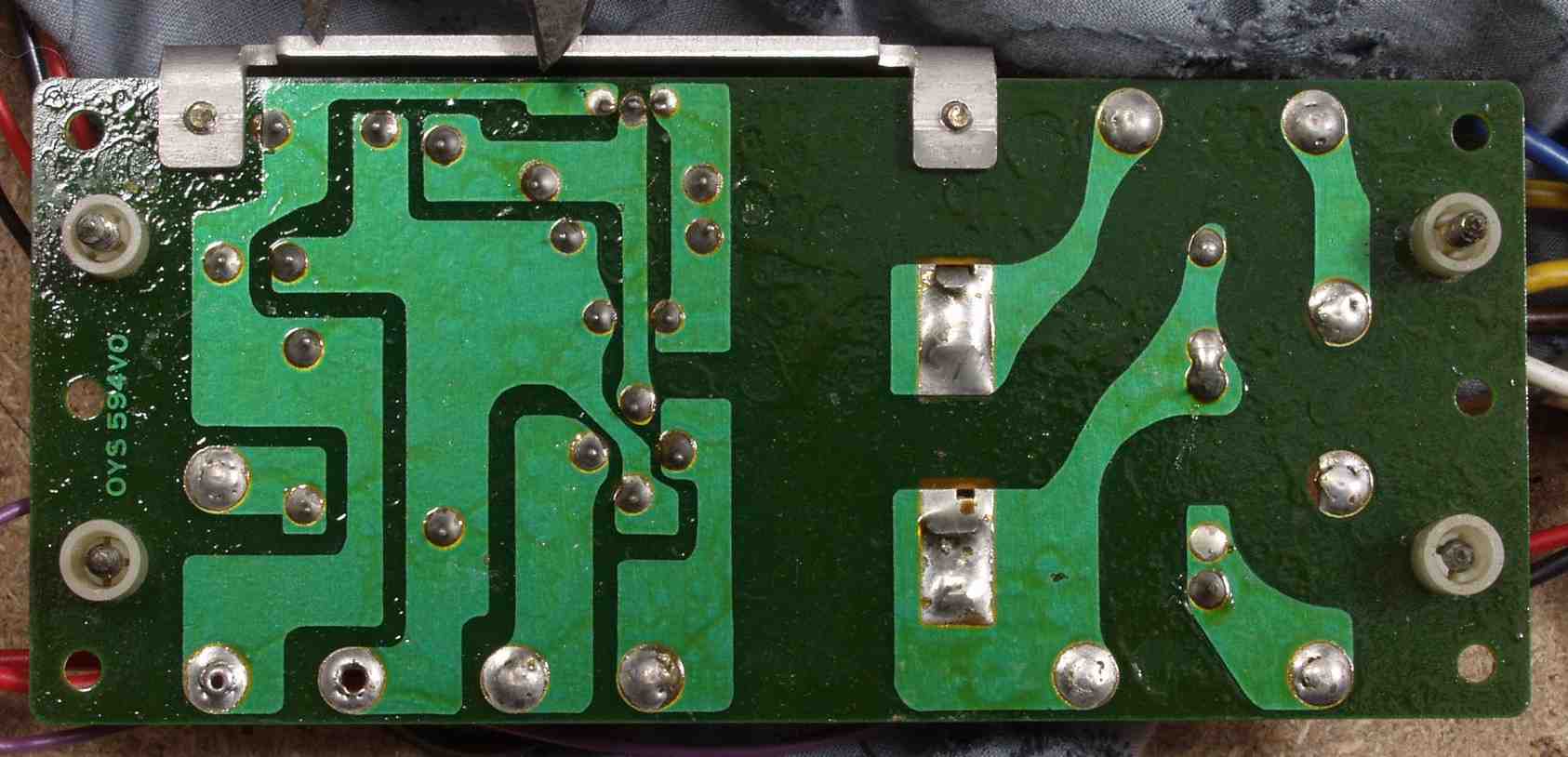

| Ｃ−２Ｄ． 修理（半田補正）後 電源基板裏 |
 |

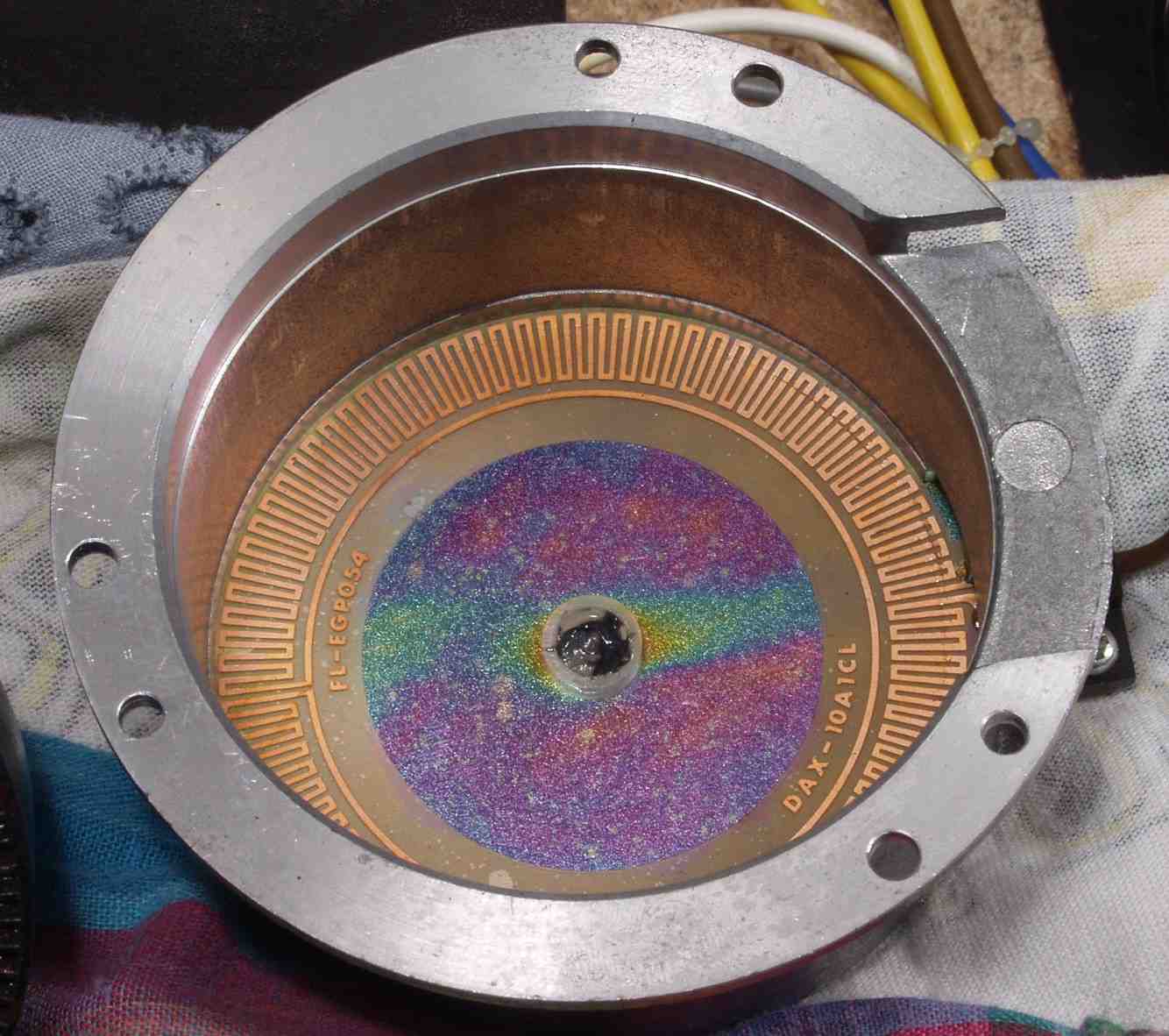

| Ｃ−３Ａ． 修理中 サーボモーター取り出す |
 |
| Ｃ−３Ｂ． 修理中 軸の油が変質している |
 |

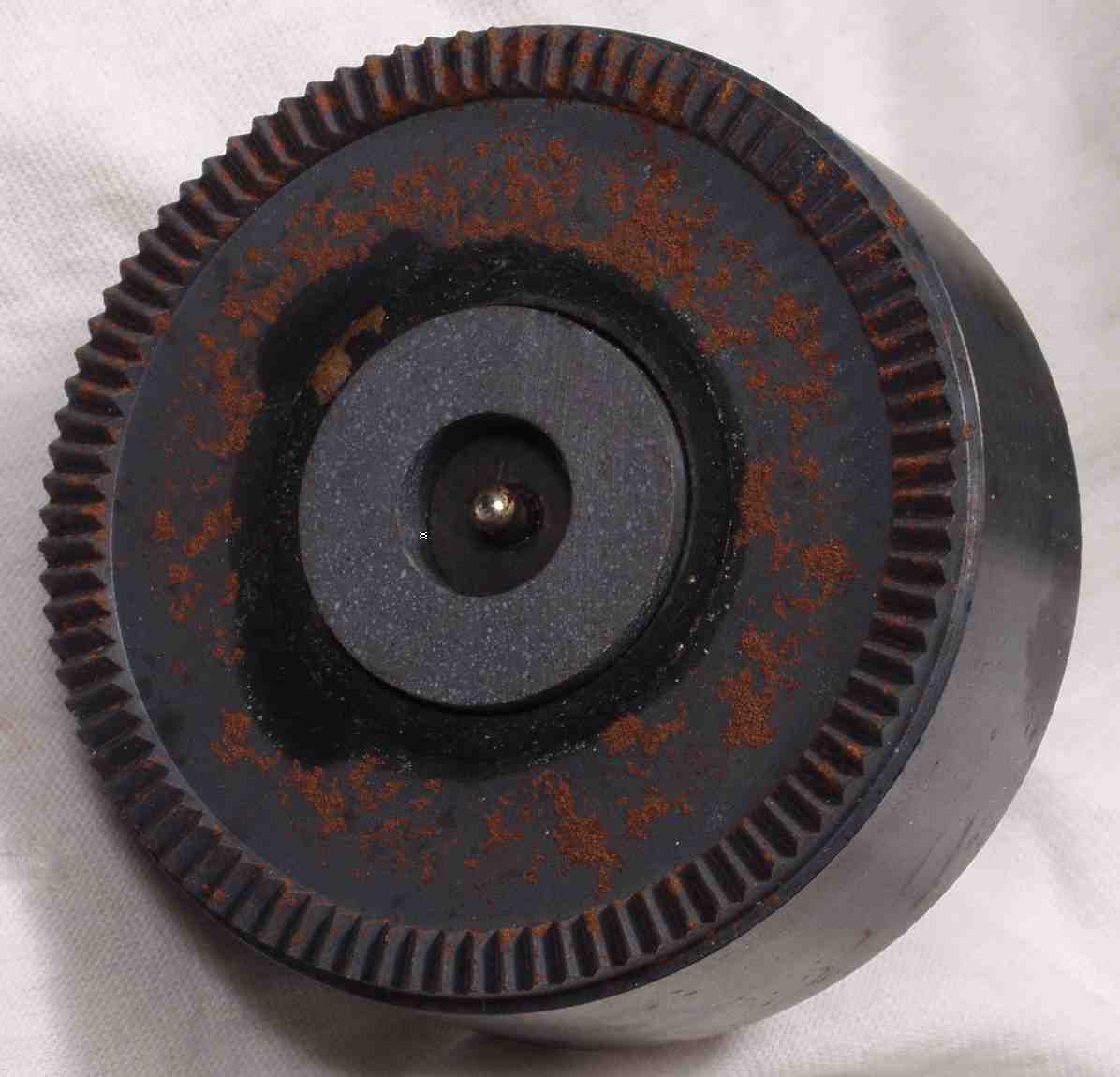

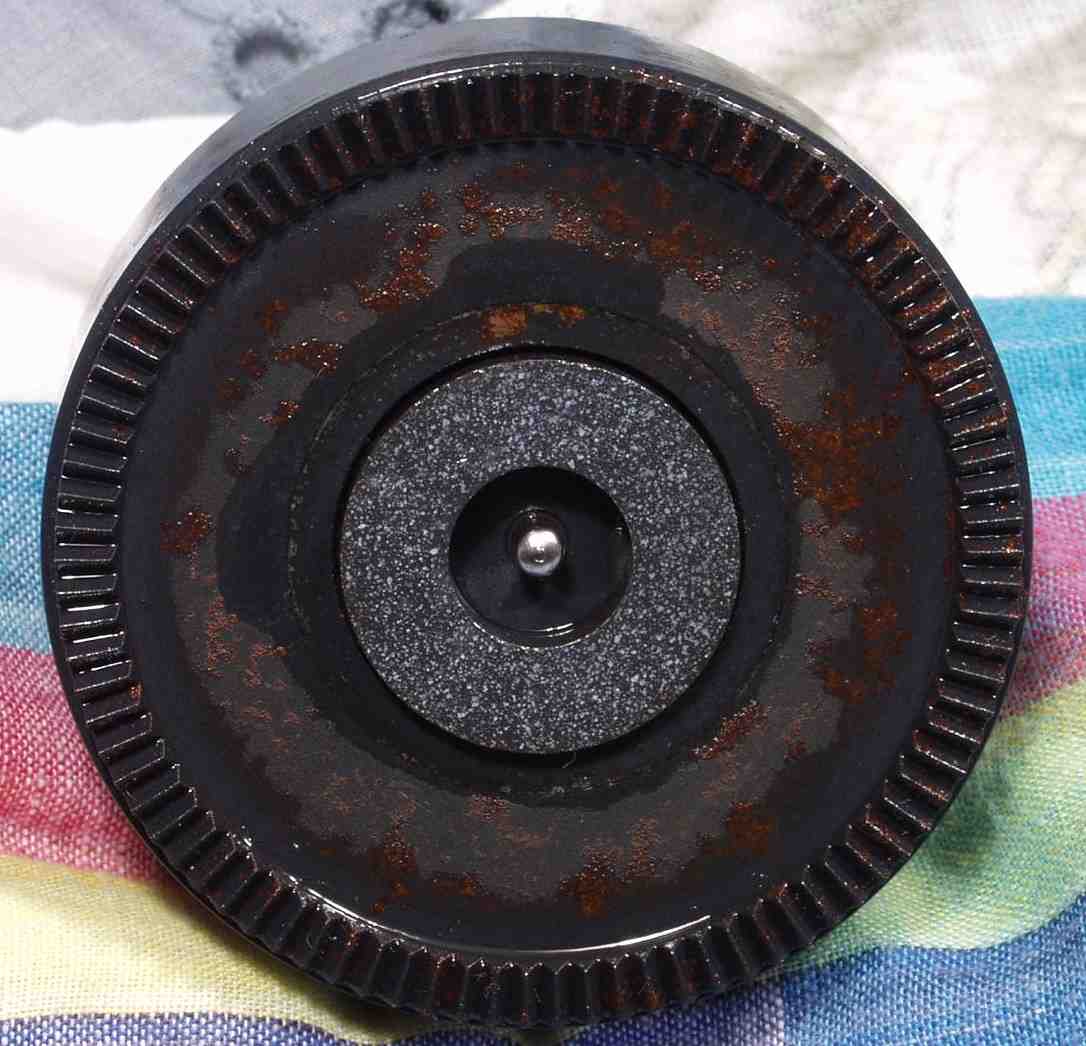

| Ｃ−３Ｃ． 修理中 回転子に「サビ」が出ている |
 |
| Ｃ−３Ｄ． 修理中 回転子 ５５６でサビを落とし |
 |

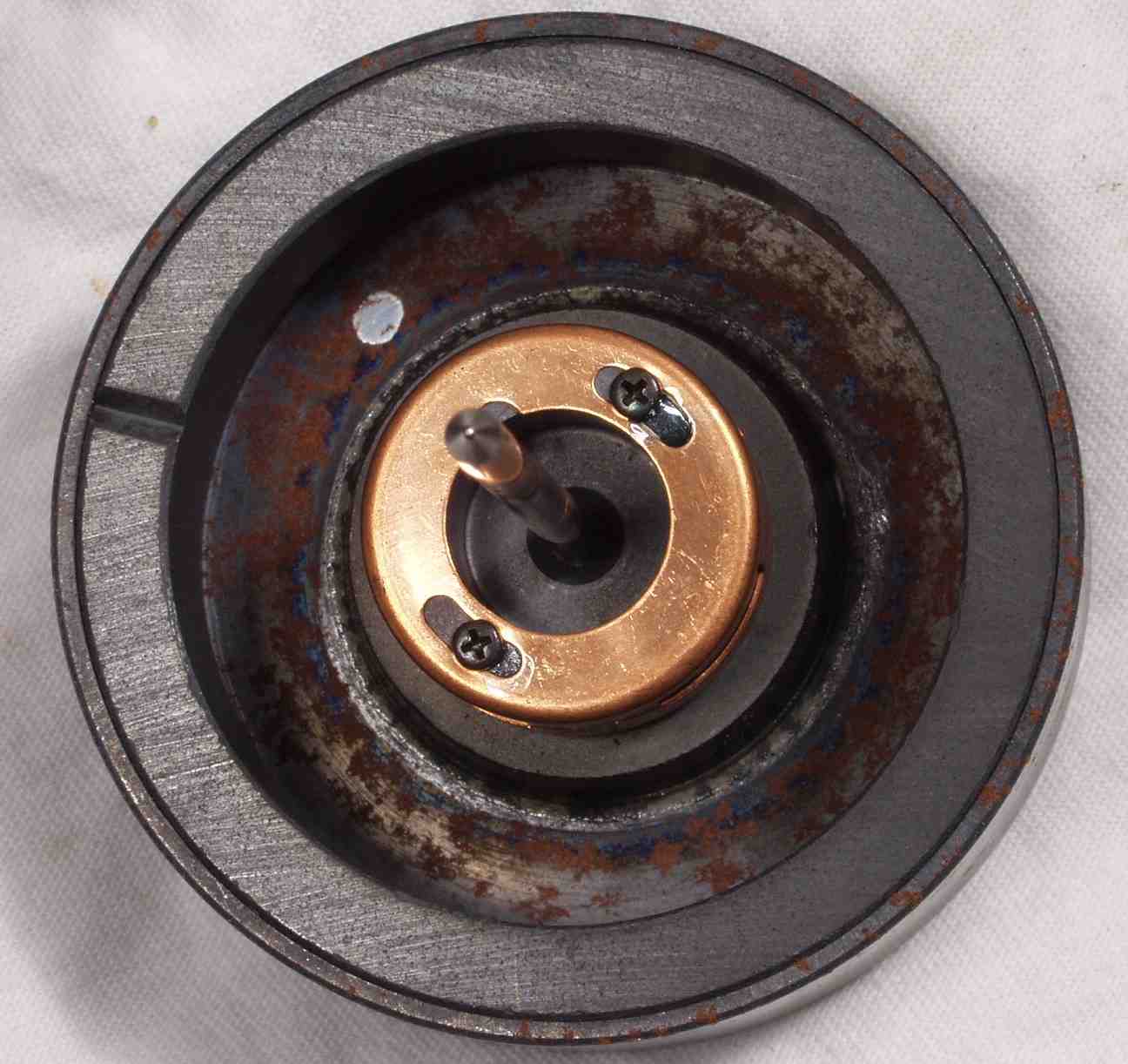

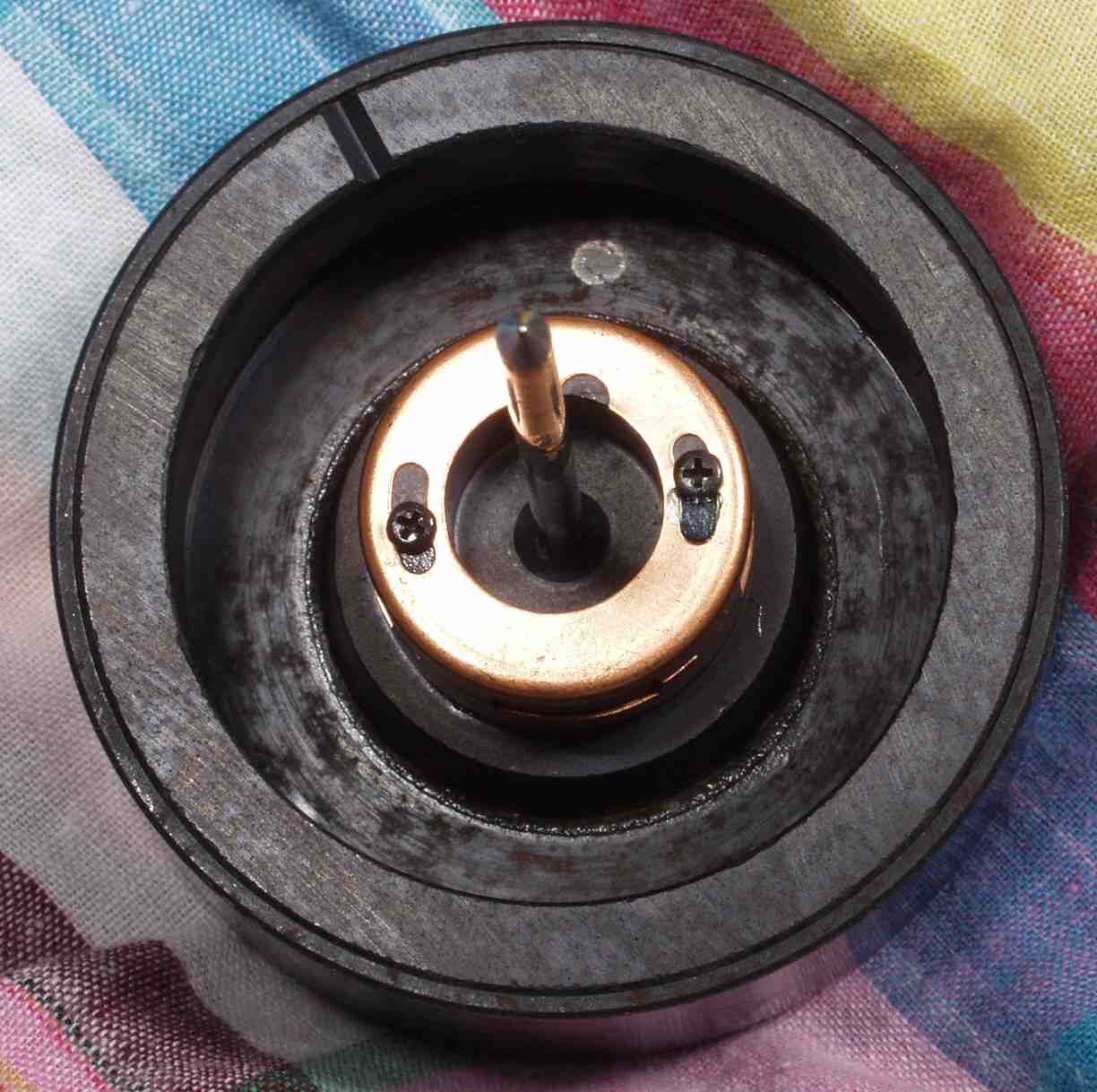

| Ｃ−３Ｅ． 修理中 回転子外側もサビが出ている |
 |
| Ｃ−３Ｆ． 修理中 回転子外側 ５５６でサビを落とし |
 |
| Ｃ−３Ｇ． 修理中 回転子軸受けにはモリブデン入りグリスを塗布 |
 |
| Ｃ−４A． 修理中 回転させたら、接触音がする、原因は腐食したターンテーブル裏 洗剤で「ゴシゴシ」 |
 |

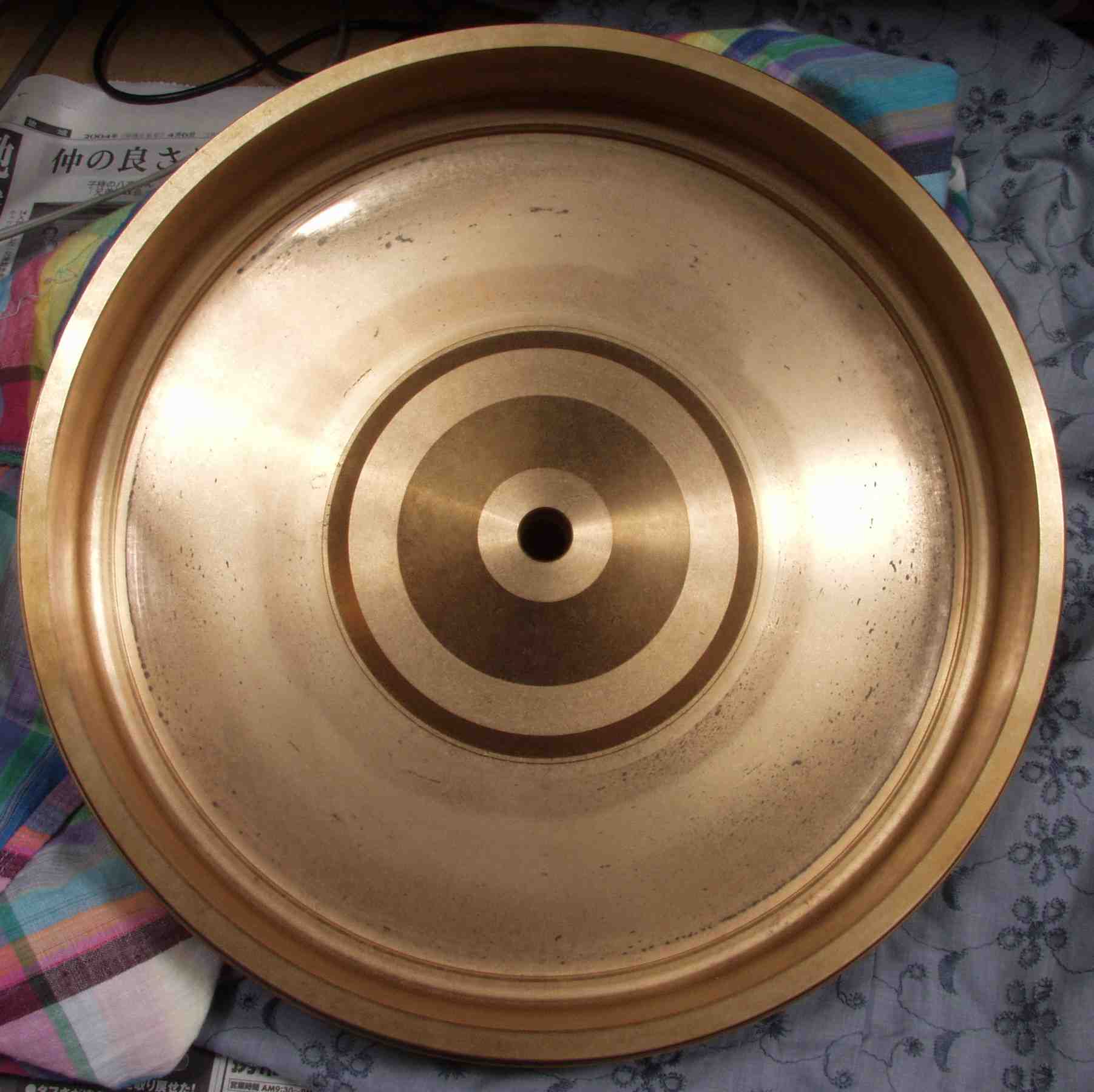

| Ｃ−４Ｂ． 修理後 ターンテーブル裏研磨後 |
 |

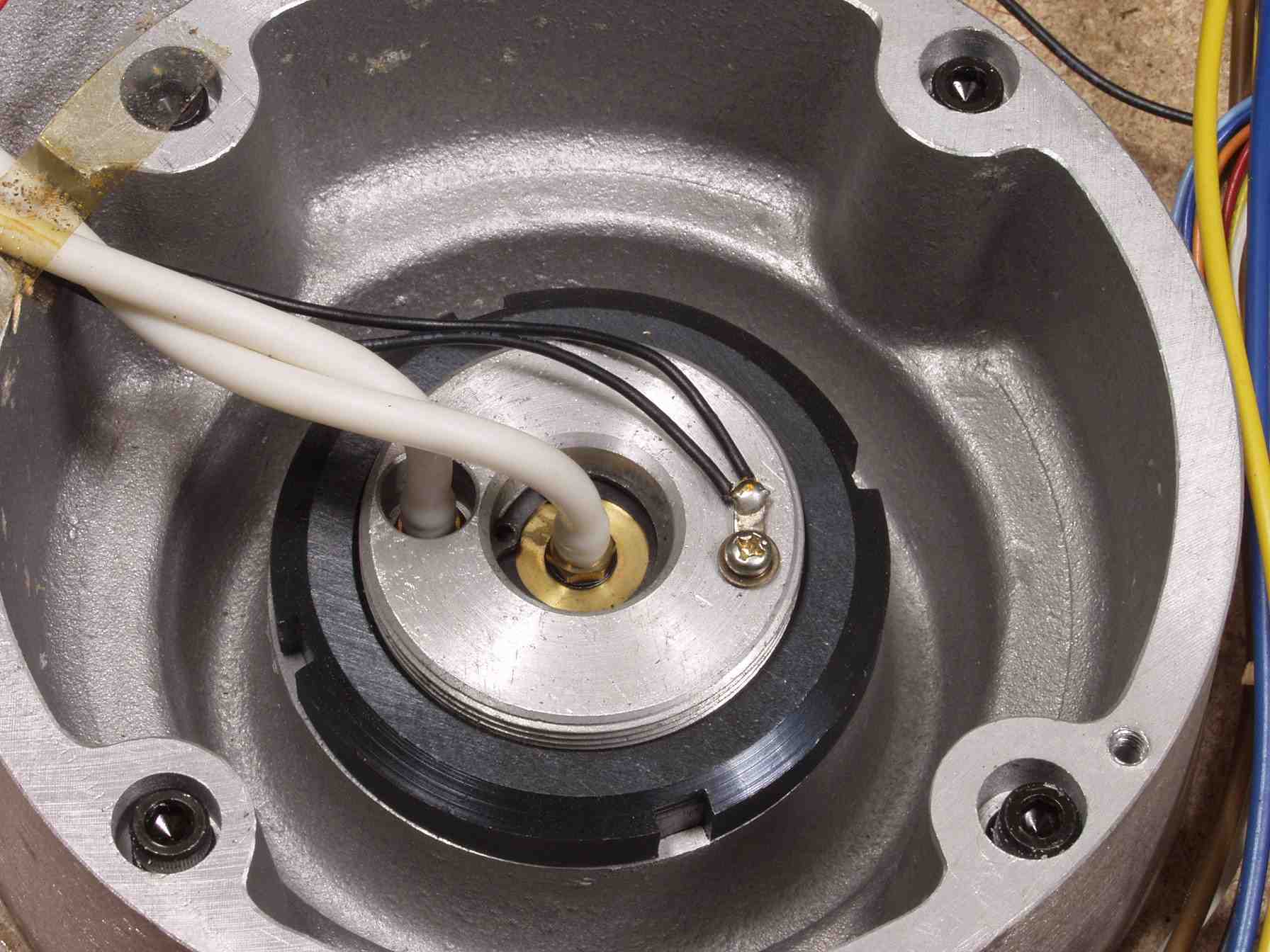

| Ｃ−４Ｃ． ターンテーブルの軸受部、解体には特殊工具が必要 |
 |

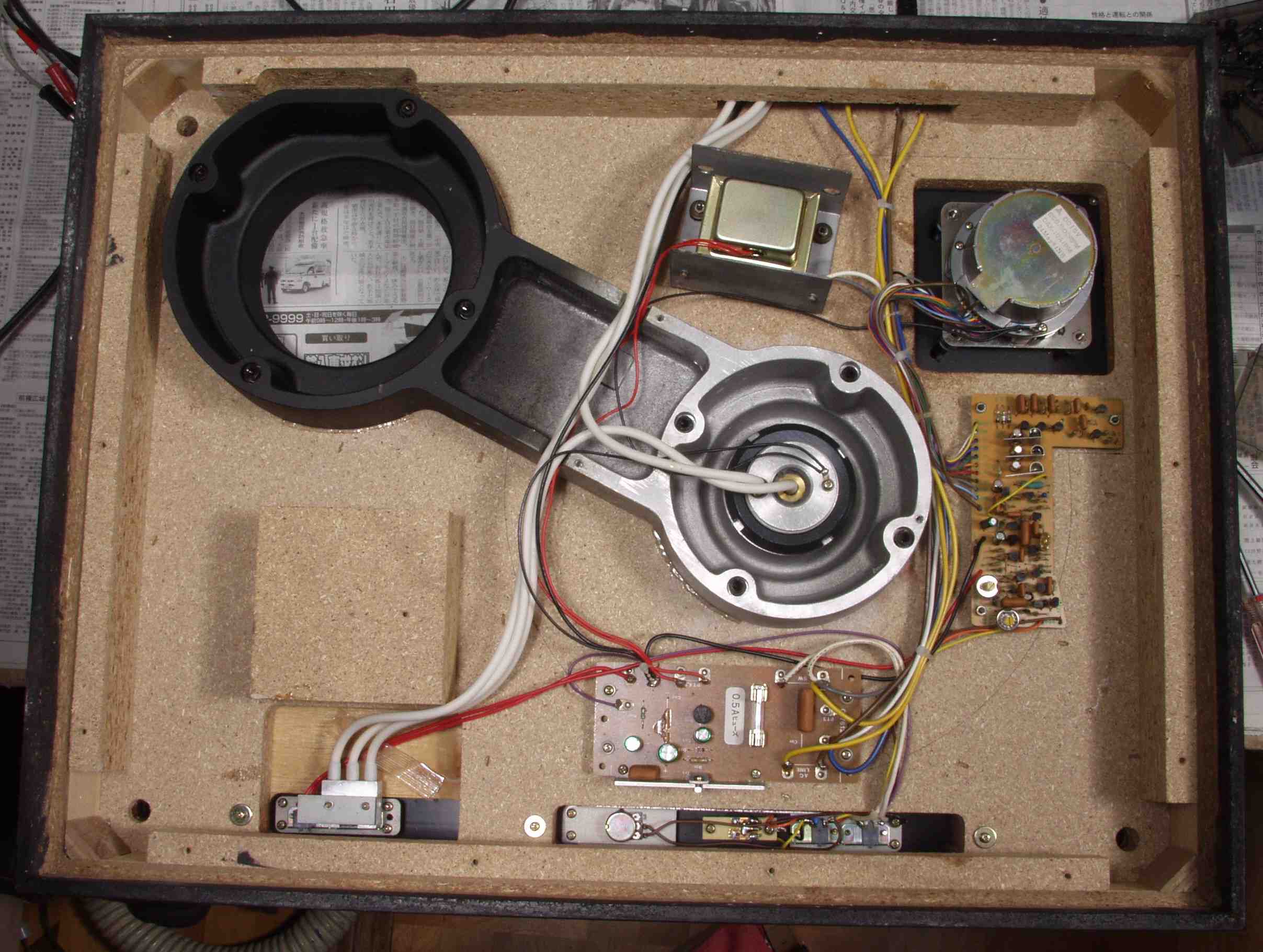

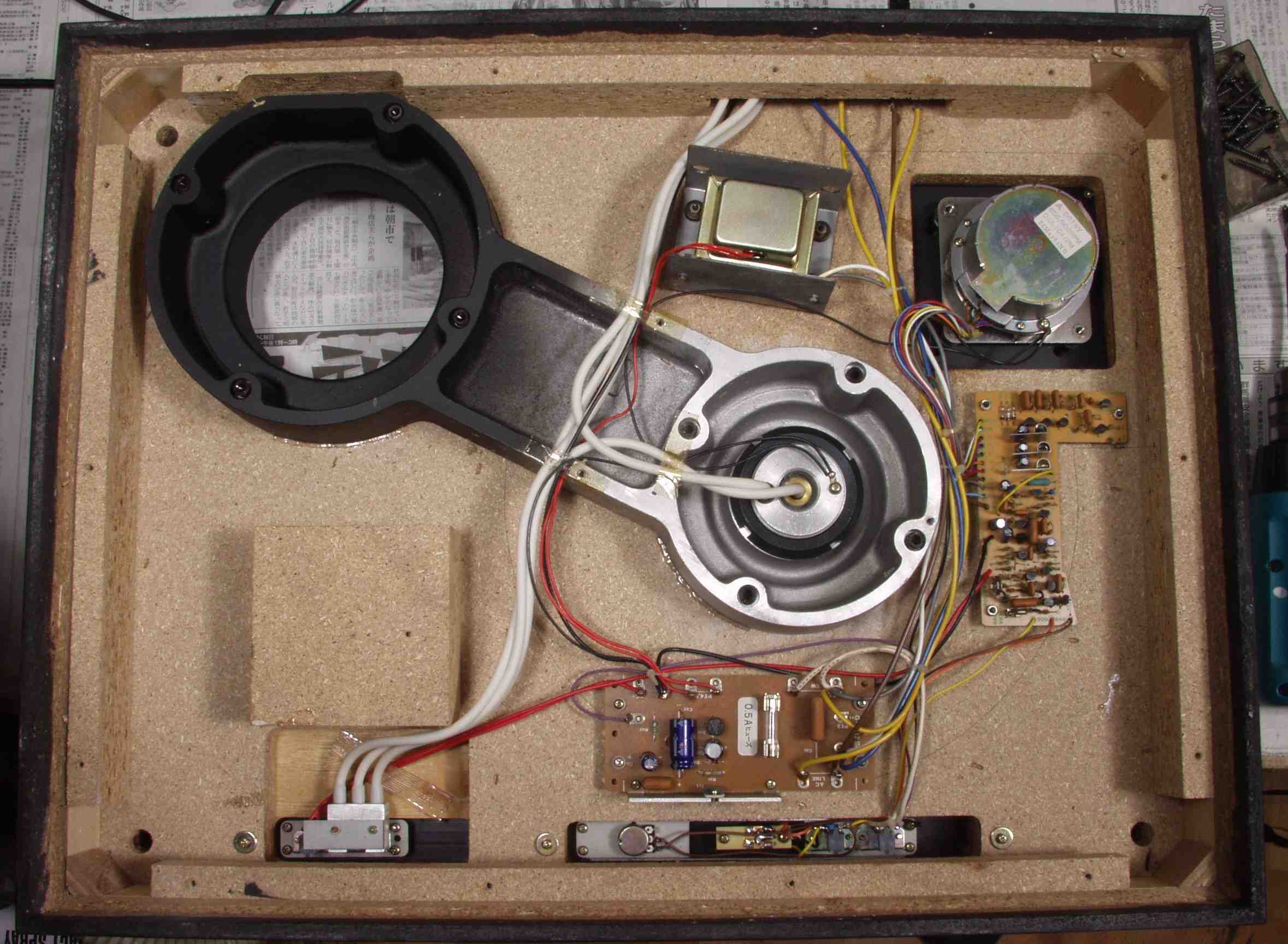

| Ｃ−５Ａ． 修理前 下から |
 |
| Ｃ−５Ｂ． 修理後 下から |
 |

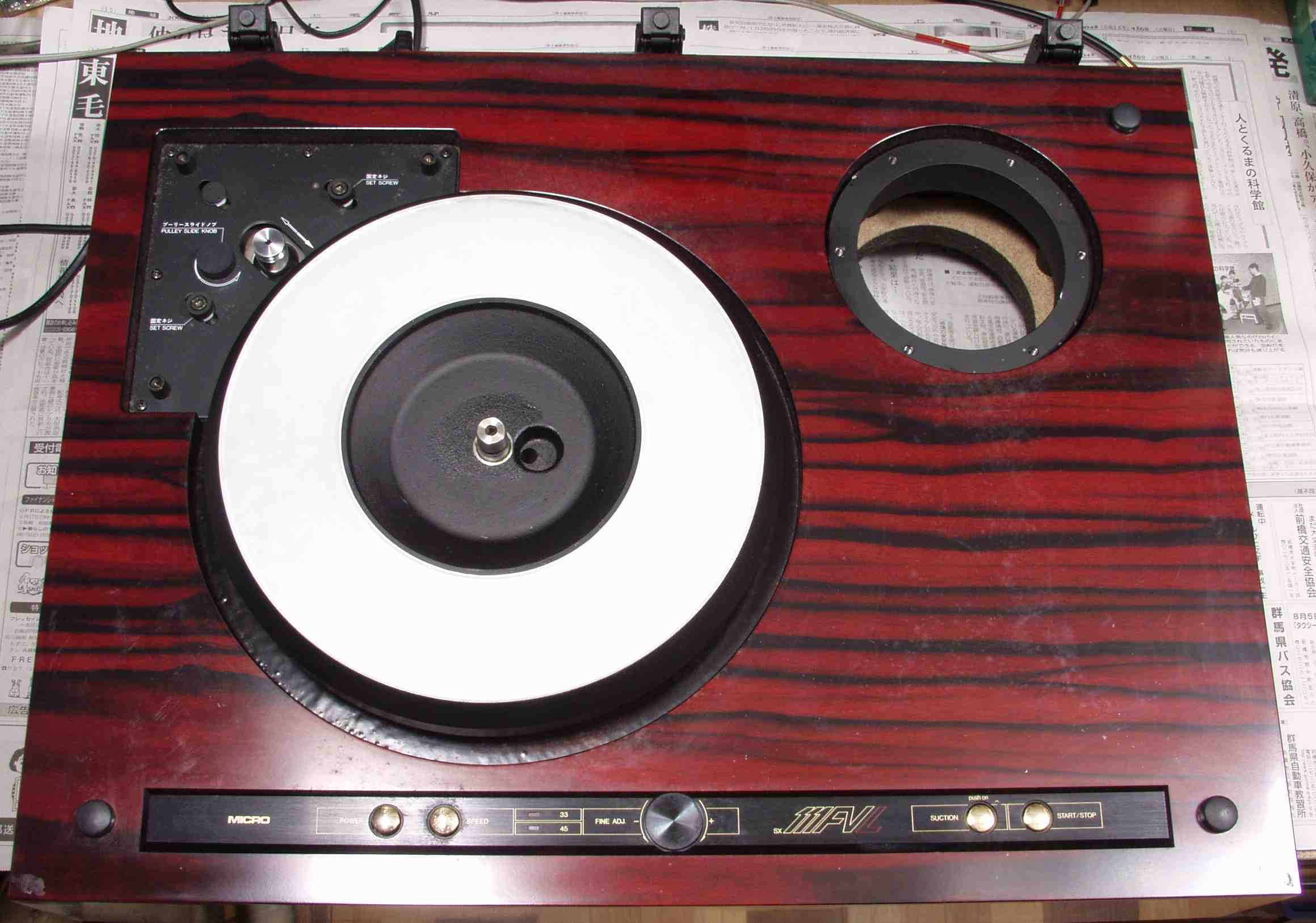

| Ｃ−５Ｃ． 修理後 上から |
 |

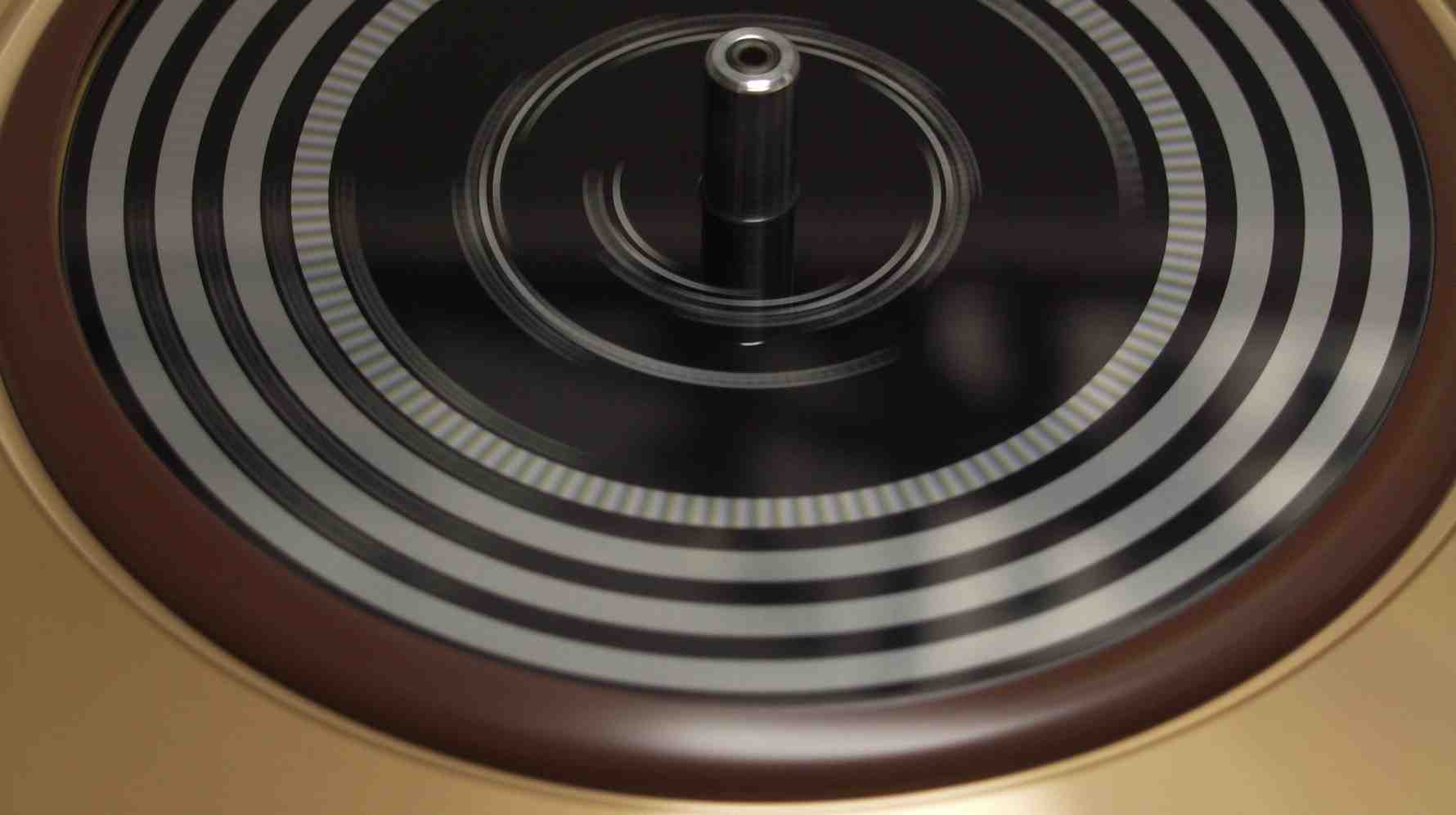

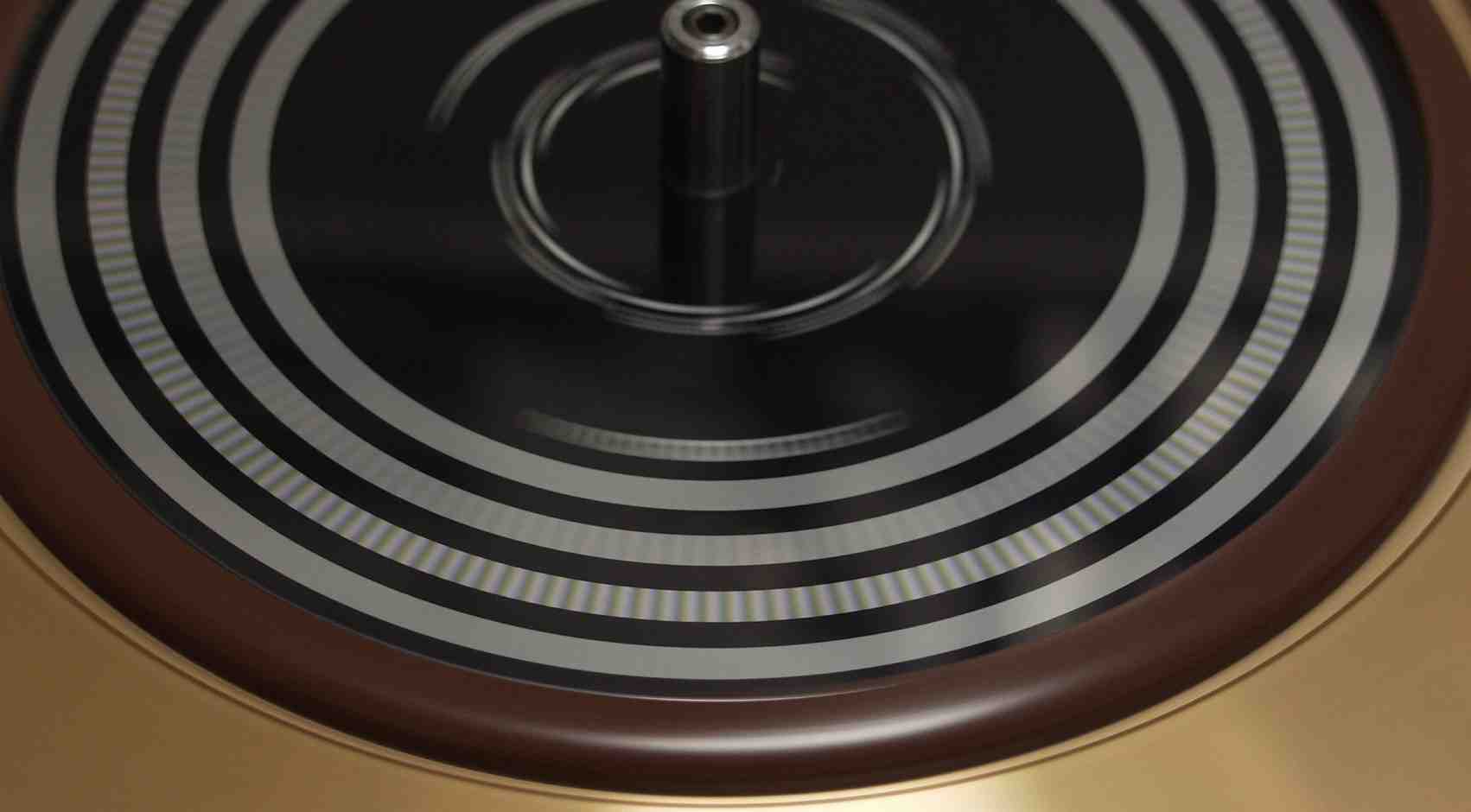

| Ｅ． 調整・測定 Ｅ−１． ３３回転のストロボ |
 |
| Ｅ−２． ４５回転のストロボ |
 |

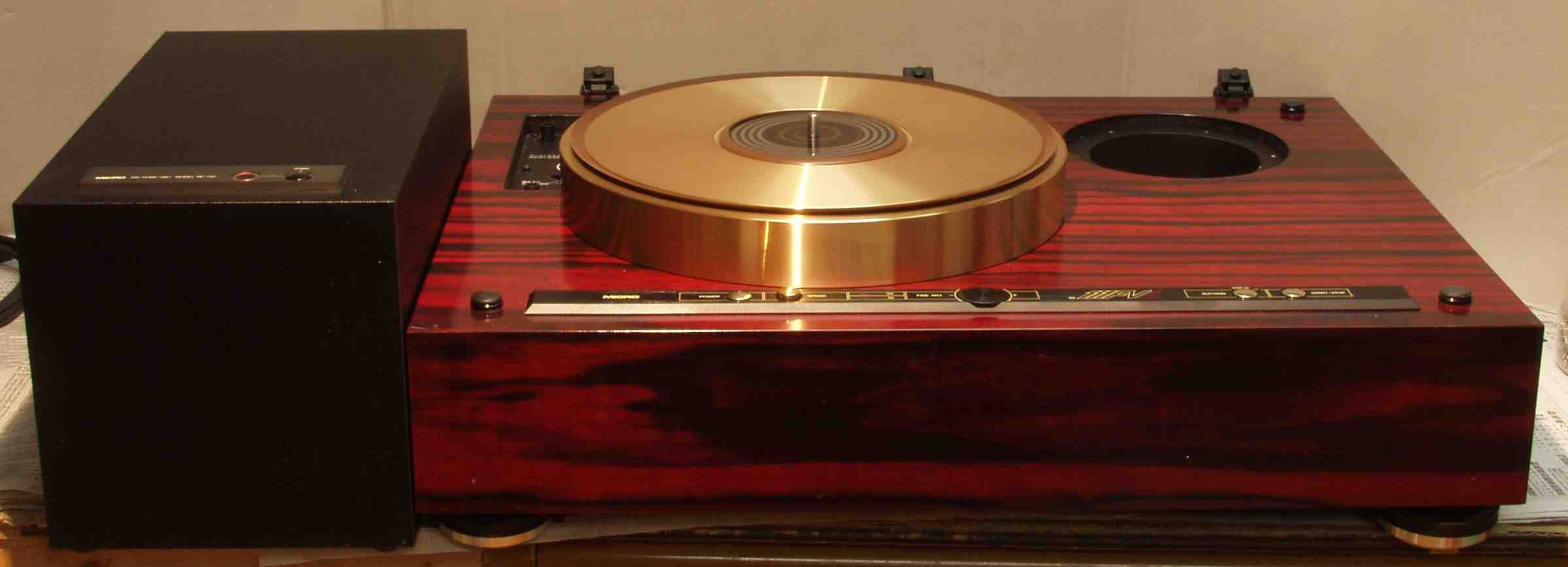

| Ｅ−３． 完成 |
 |
