sota sapphire turntable 修理記録
梱包はこちらを参考 平成23年2月26日到着  3月19日完成
A. 修理前の状況
  • ターンテーブルの回転が遅くなり調整できません。
    3週間ほど前から、回転数が遅くなり、ベルトが伸びたのだと思い、売っていた海外サイトを見つけ交換しましたが、やはり直りません。
    そこで、ストロボで確認しましたが、33回転の方だけどんなに調整しても合わないんです。
    ギターを取り出し、キーの絶対あっているレコードで確認もしましたが、約半音ずれてます
    しかし、45回転の方はバッチリ合います。


B. 原因
  • 経年劣化。

C. 電源部修理状況

M. モータ部・ 修理状況

T. 本体(タンテーブル部)修理状況

K. K. 架台修理状況

G. 使用部品
  • 電解コンデンサー                   個
    整流ダイオード                     個


E. 測定・調整

F. 修理費
           95,000円

A. 修理前の状況

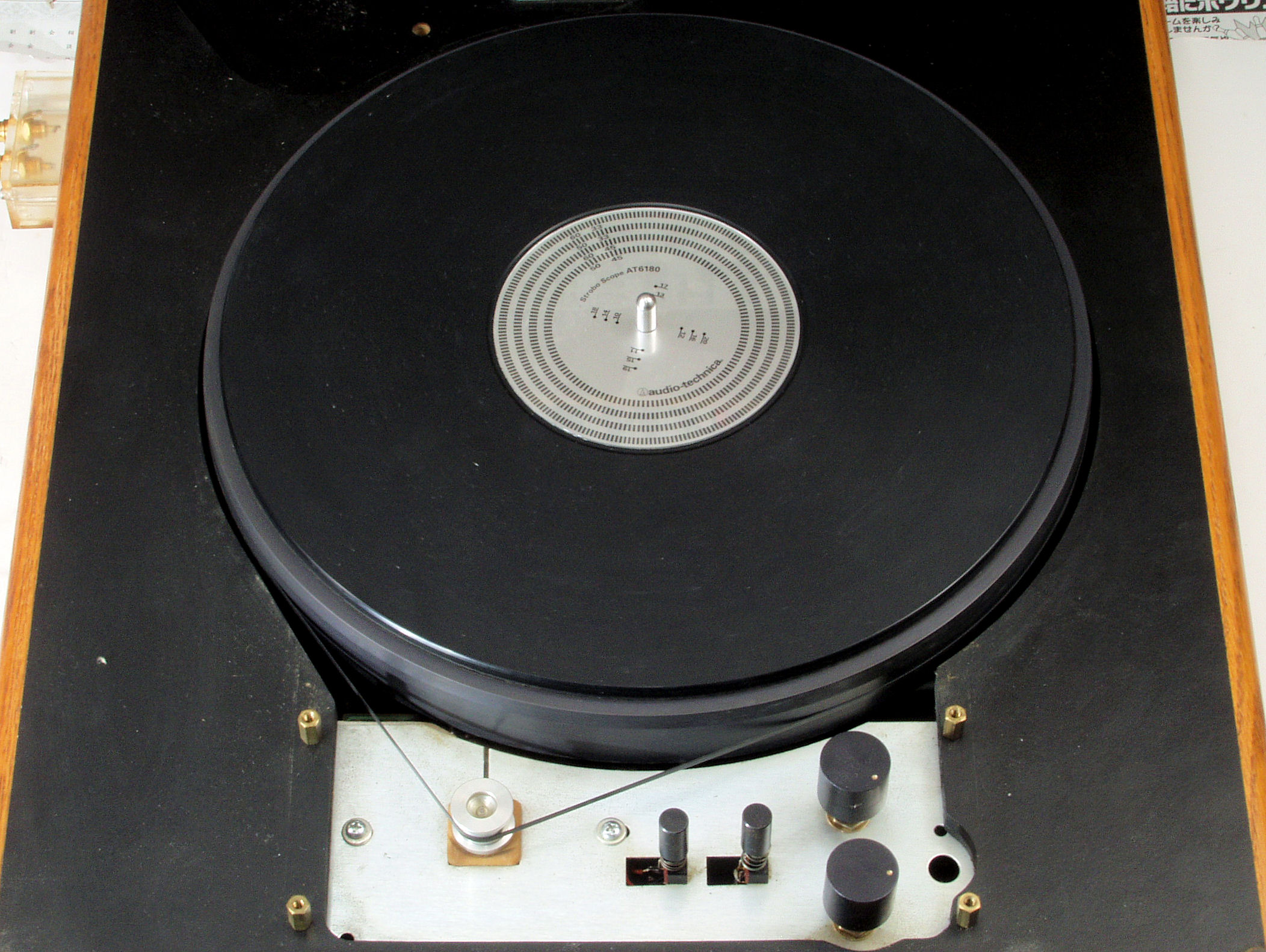

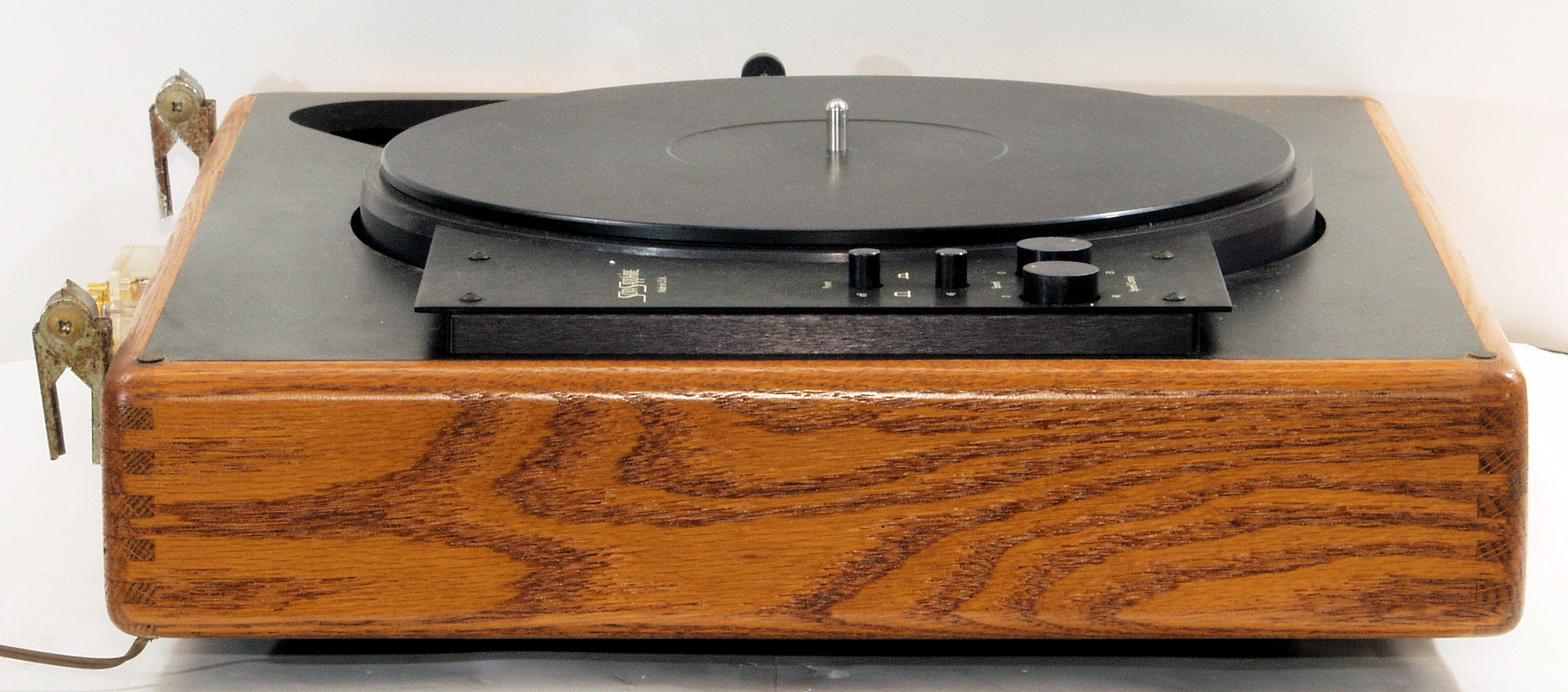

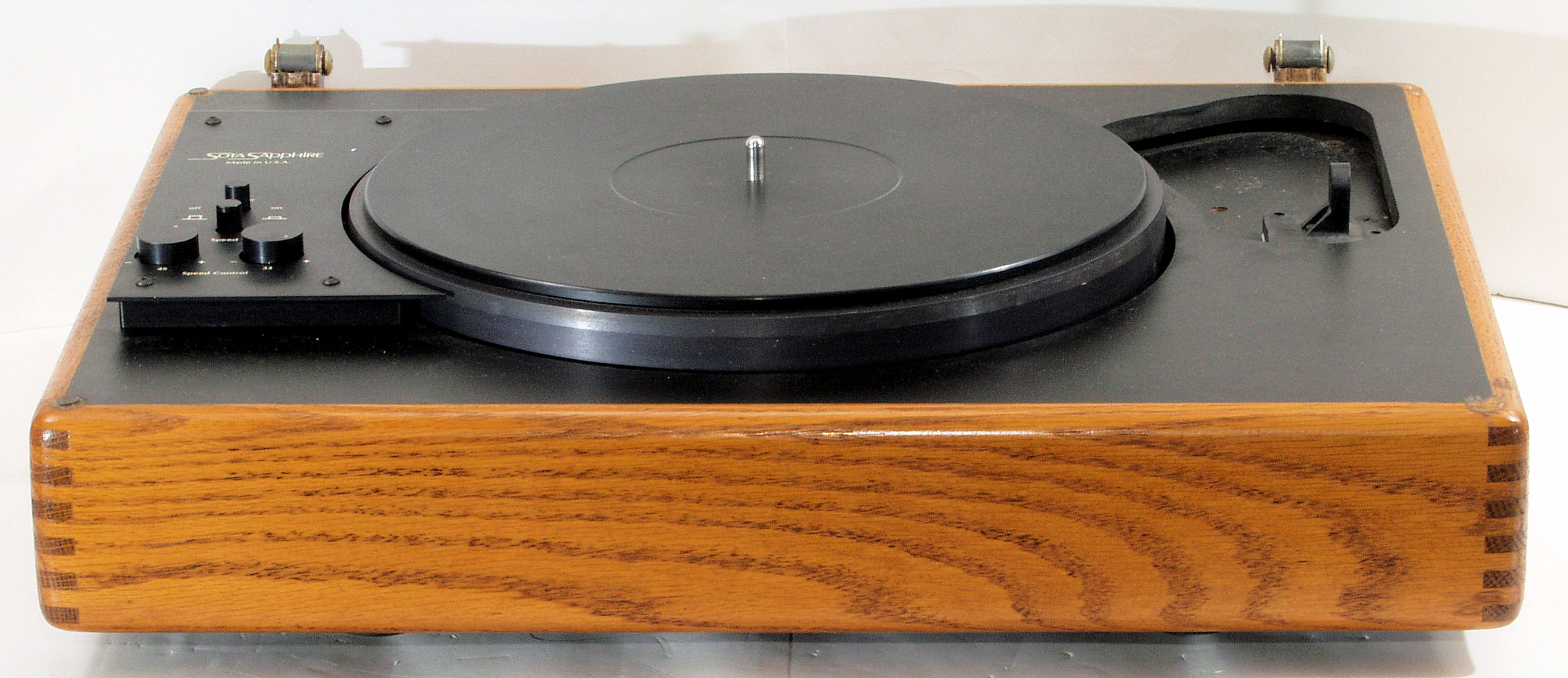

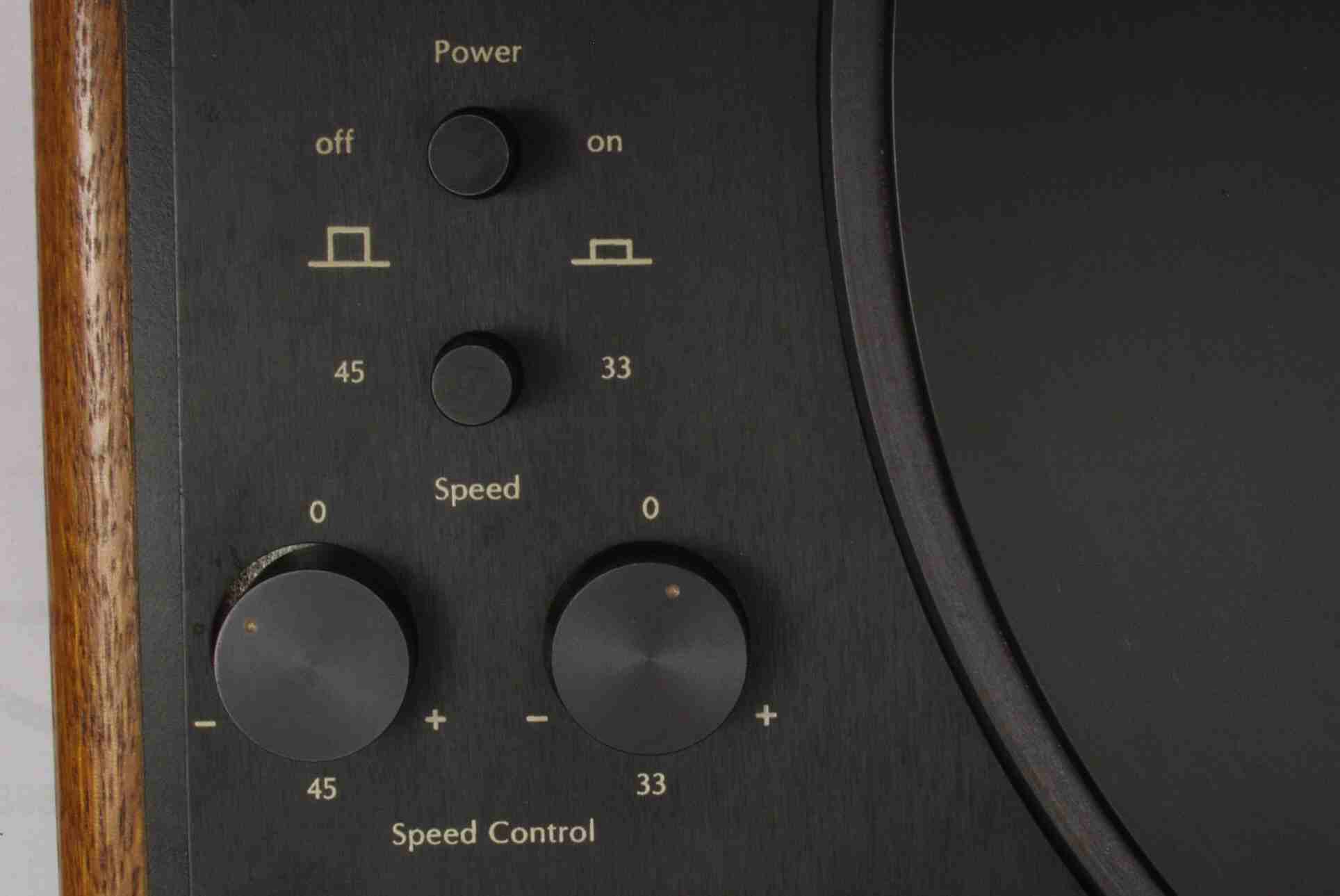

A11. 点検中  前から見る。

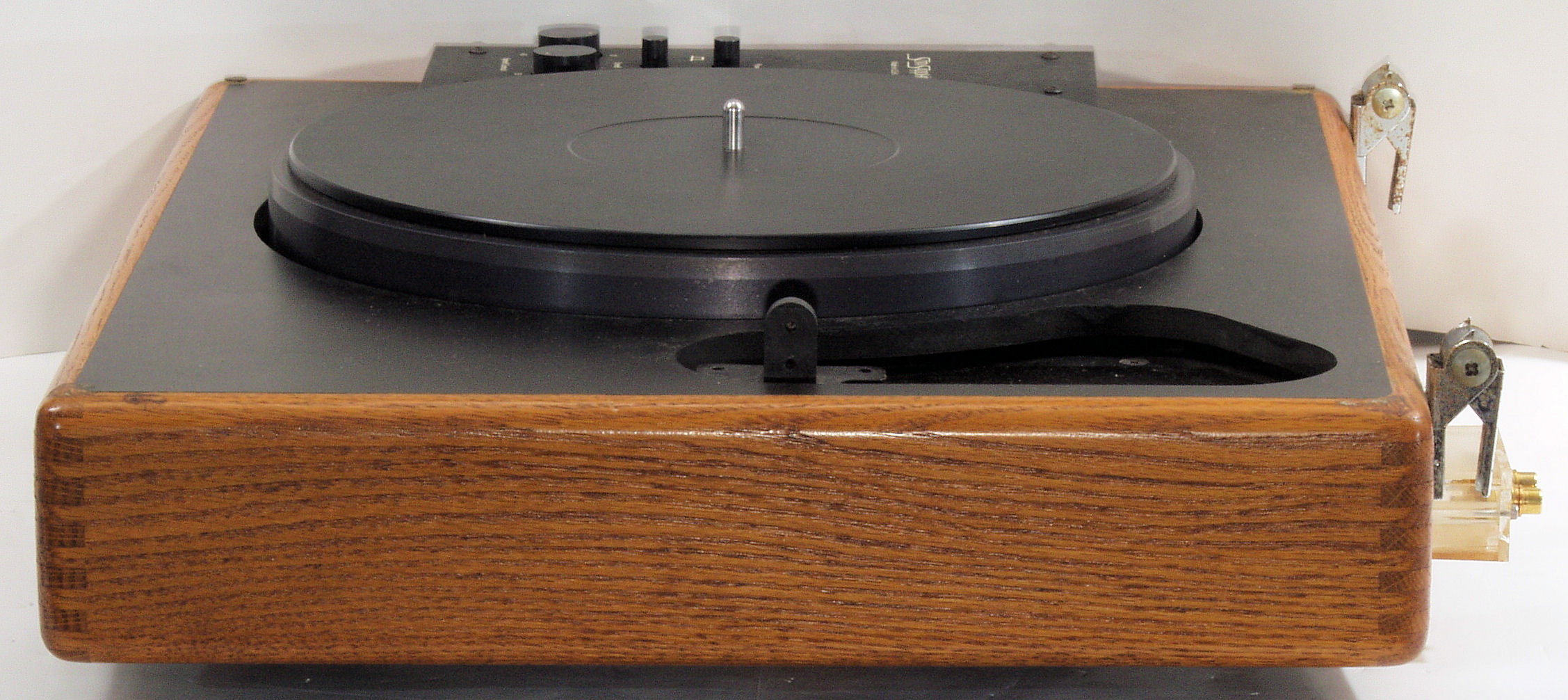

A12. 点検中 前右から見る
A13. 点検中 右から見る
A14. 点検中 後から見る

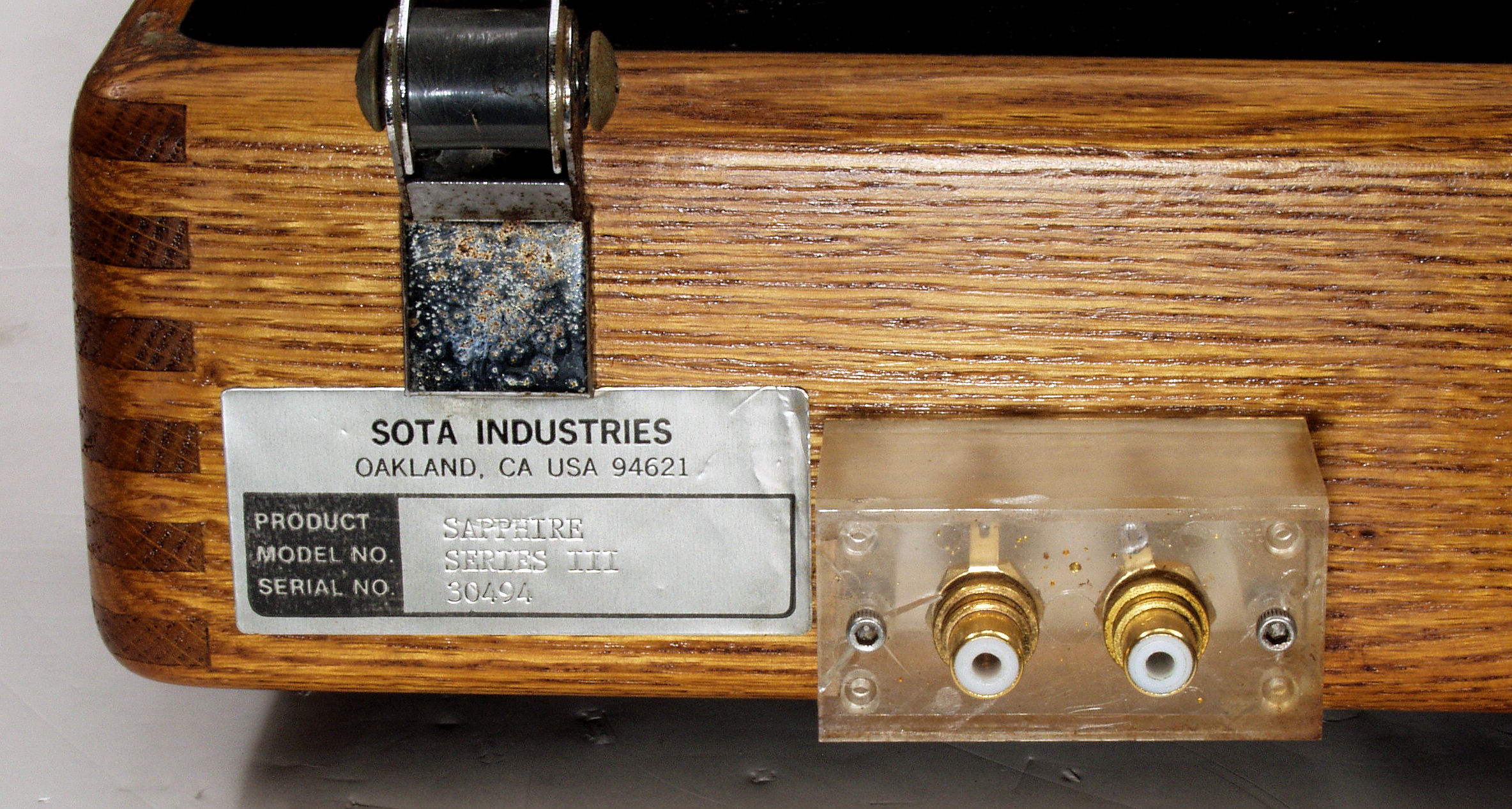

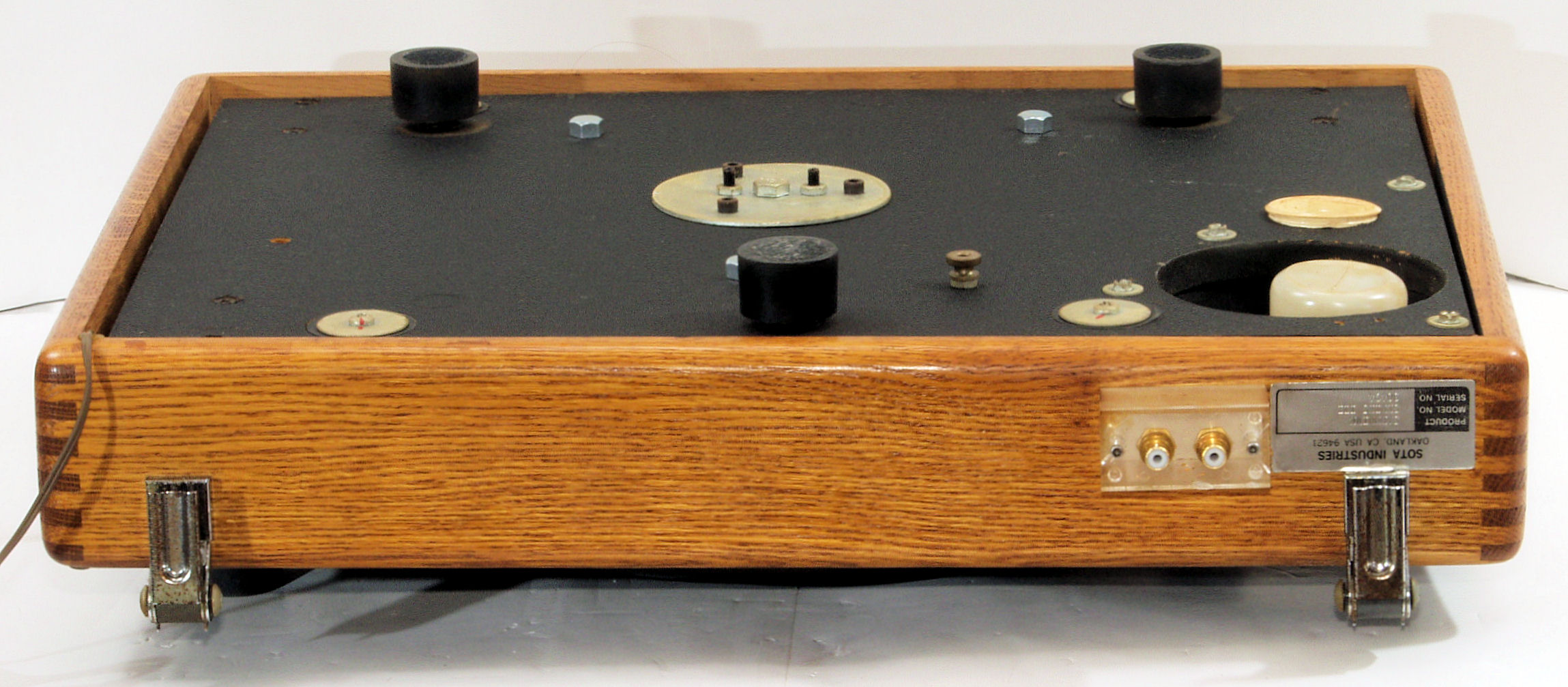

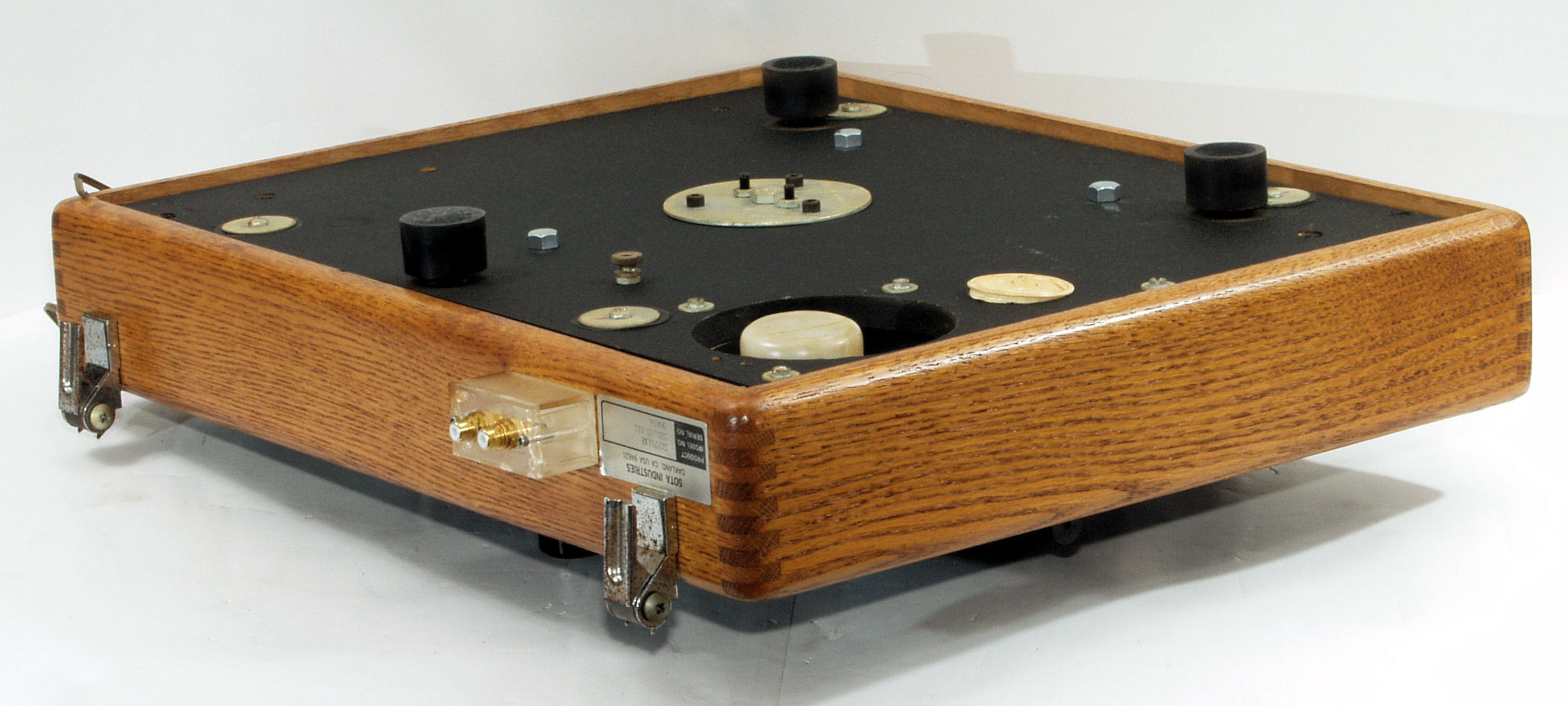

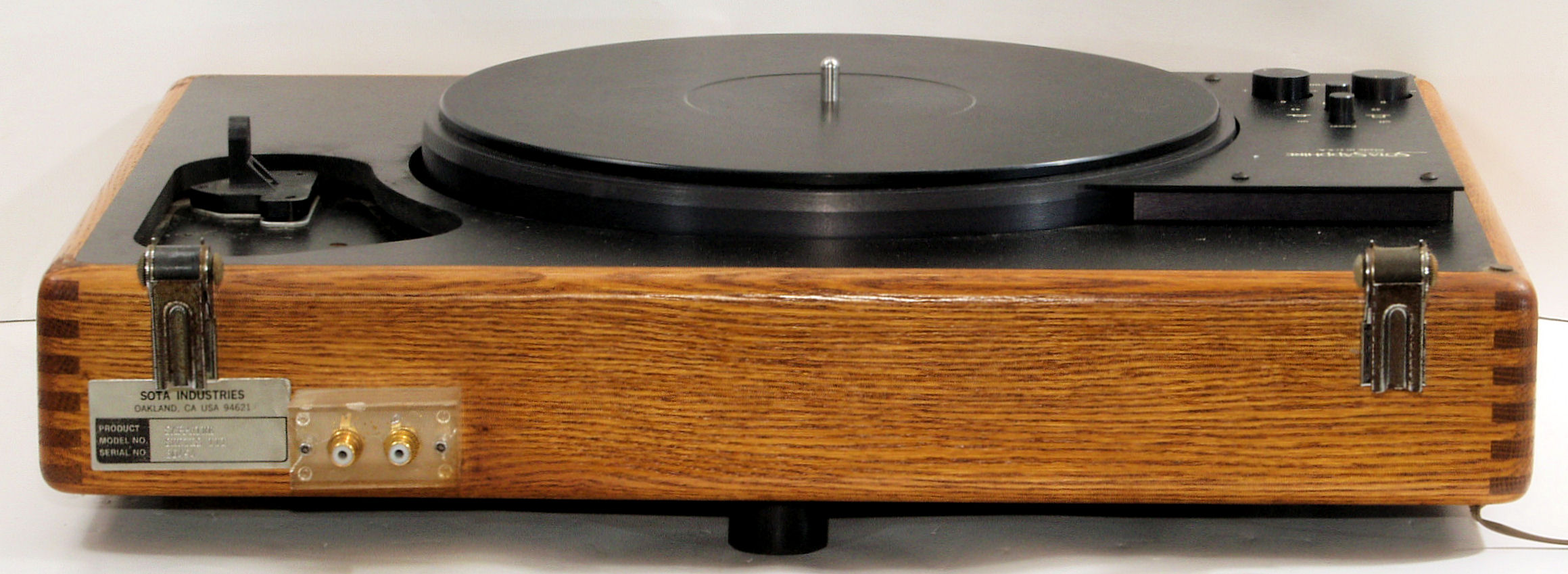

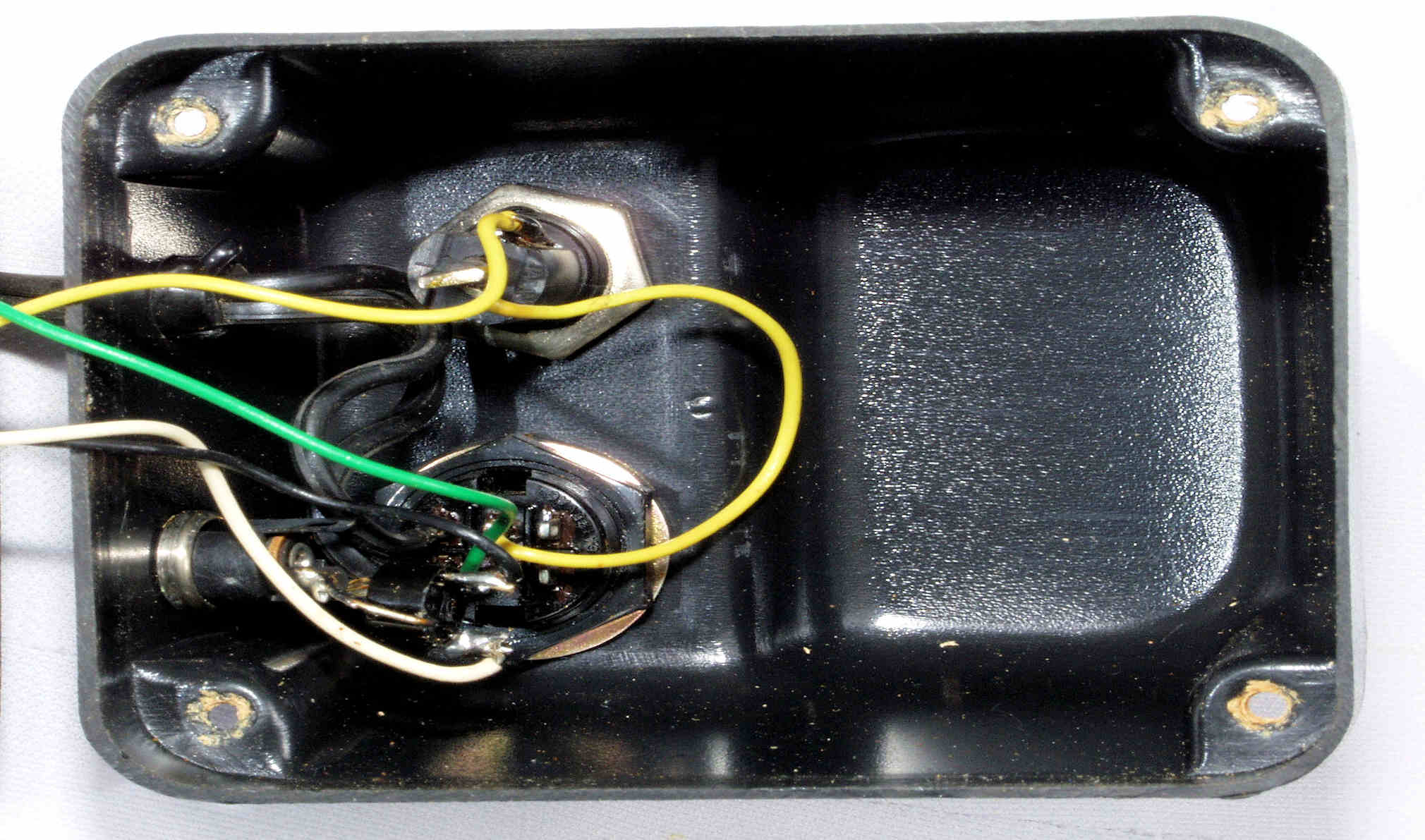

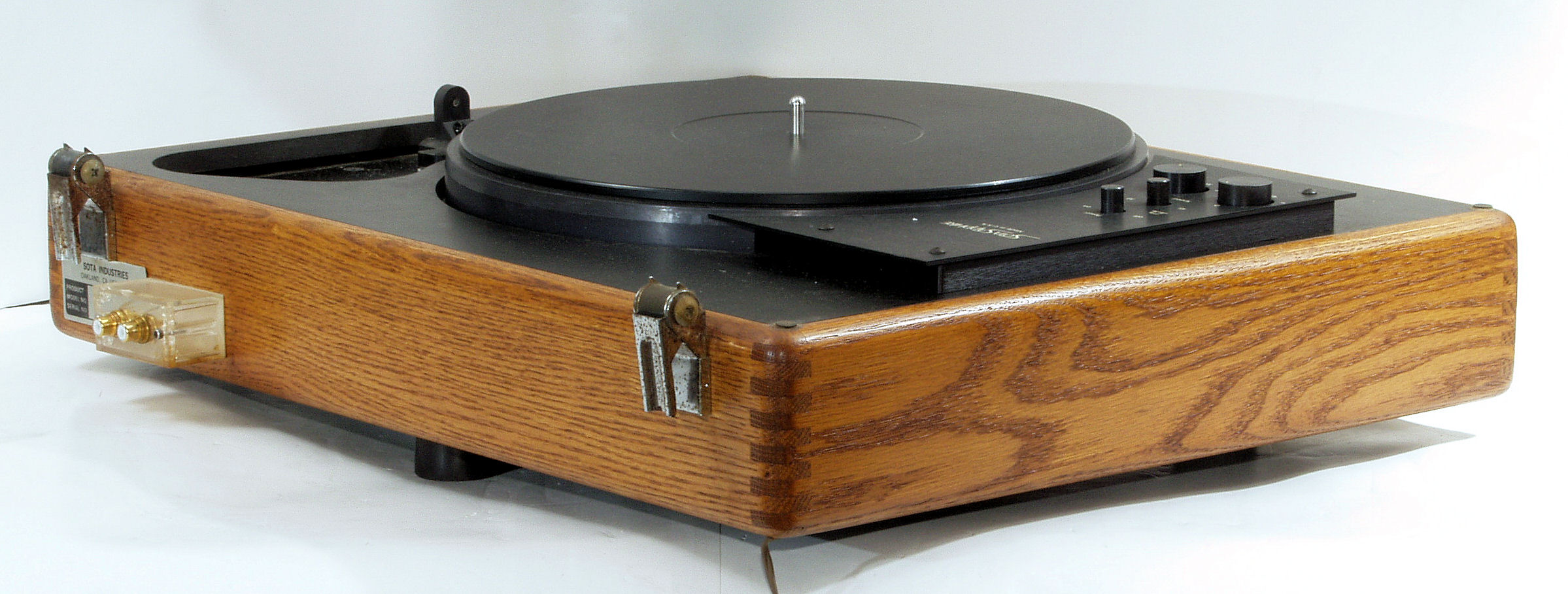

A142. 点検中 銘板とRCA端子を見る
A15. 点検中 後左から見る

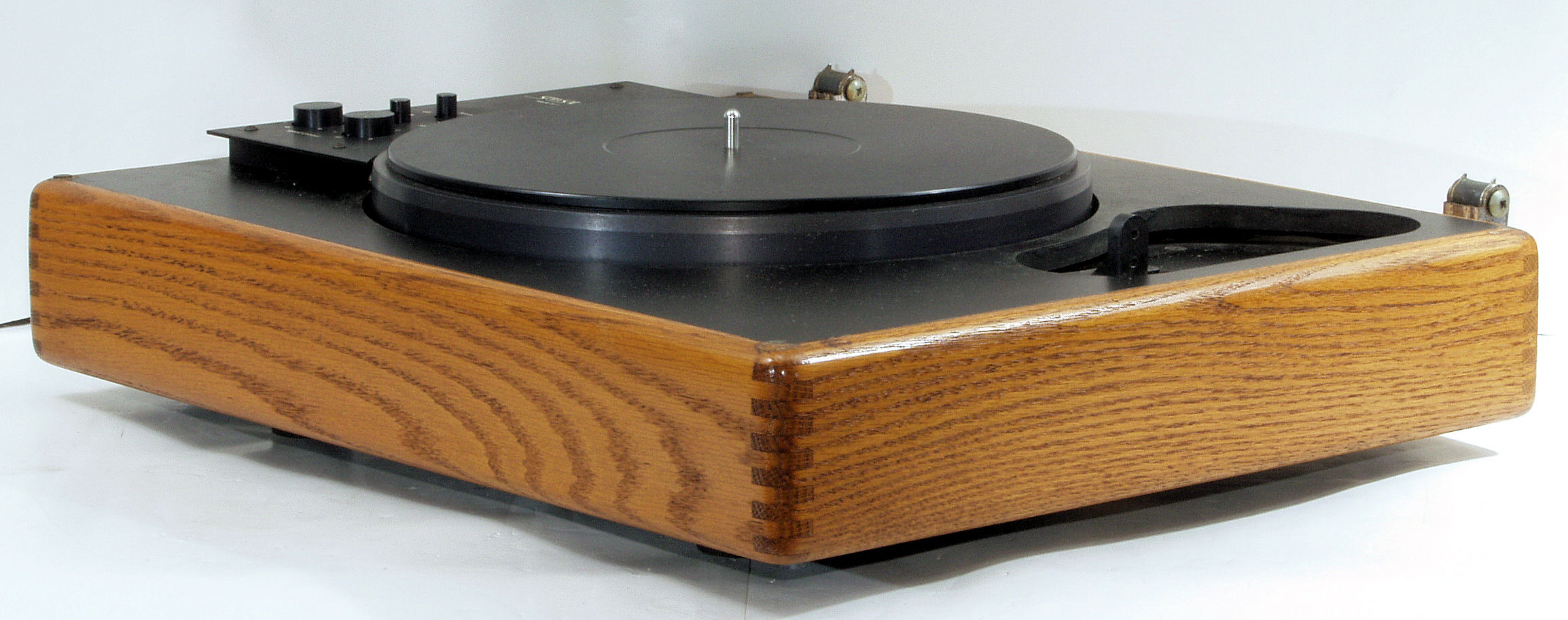

A16. 点検中 左から見る

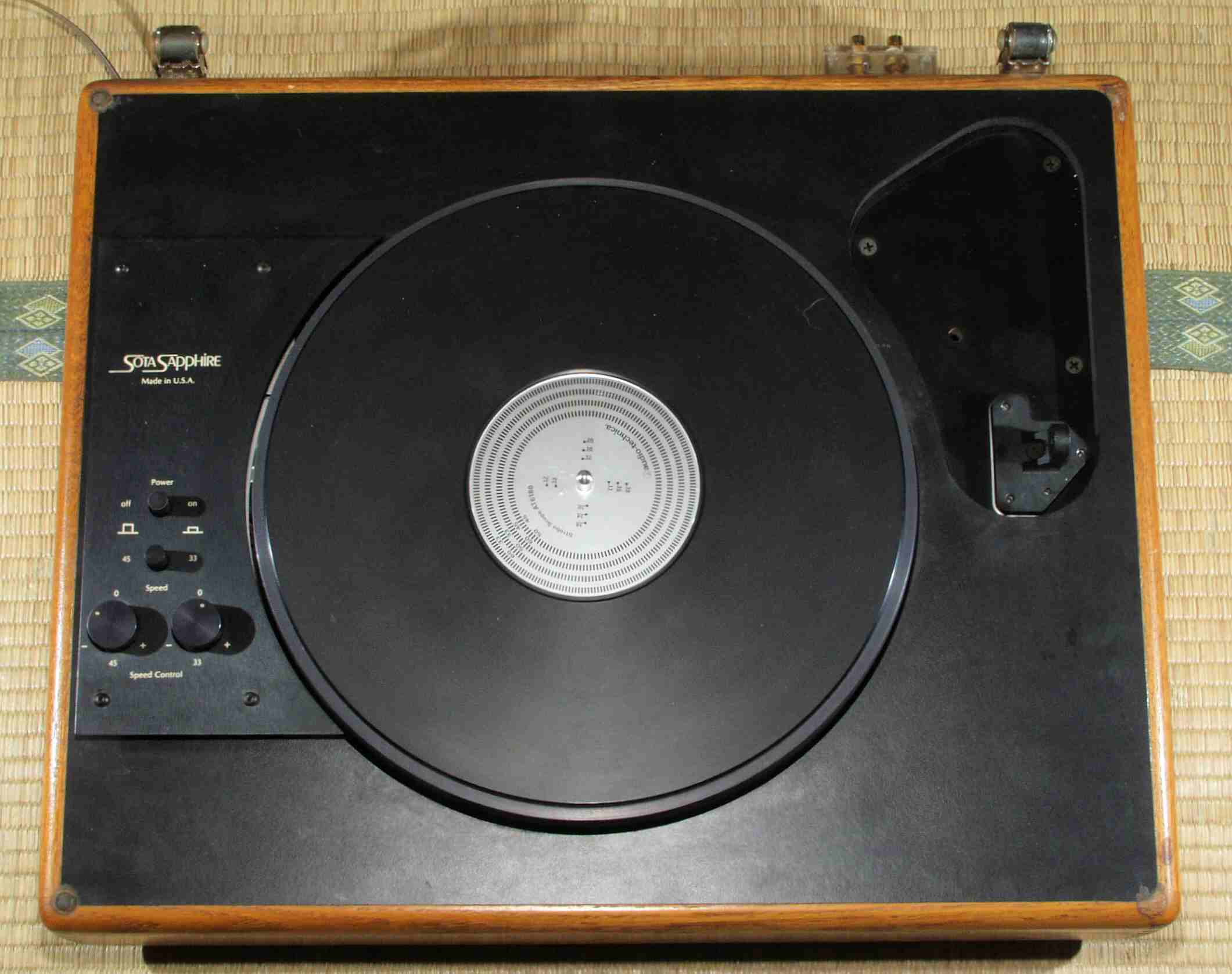

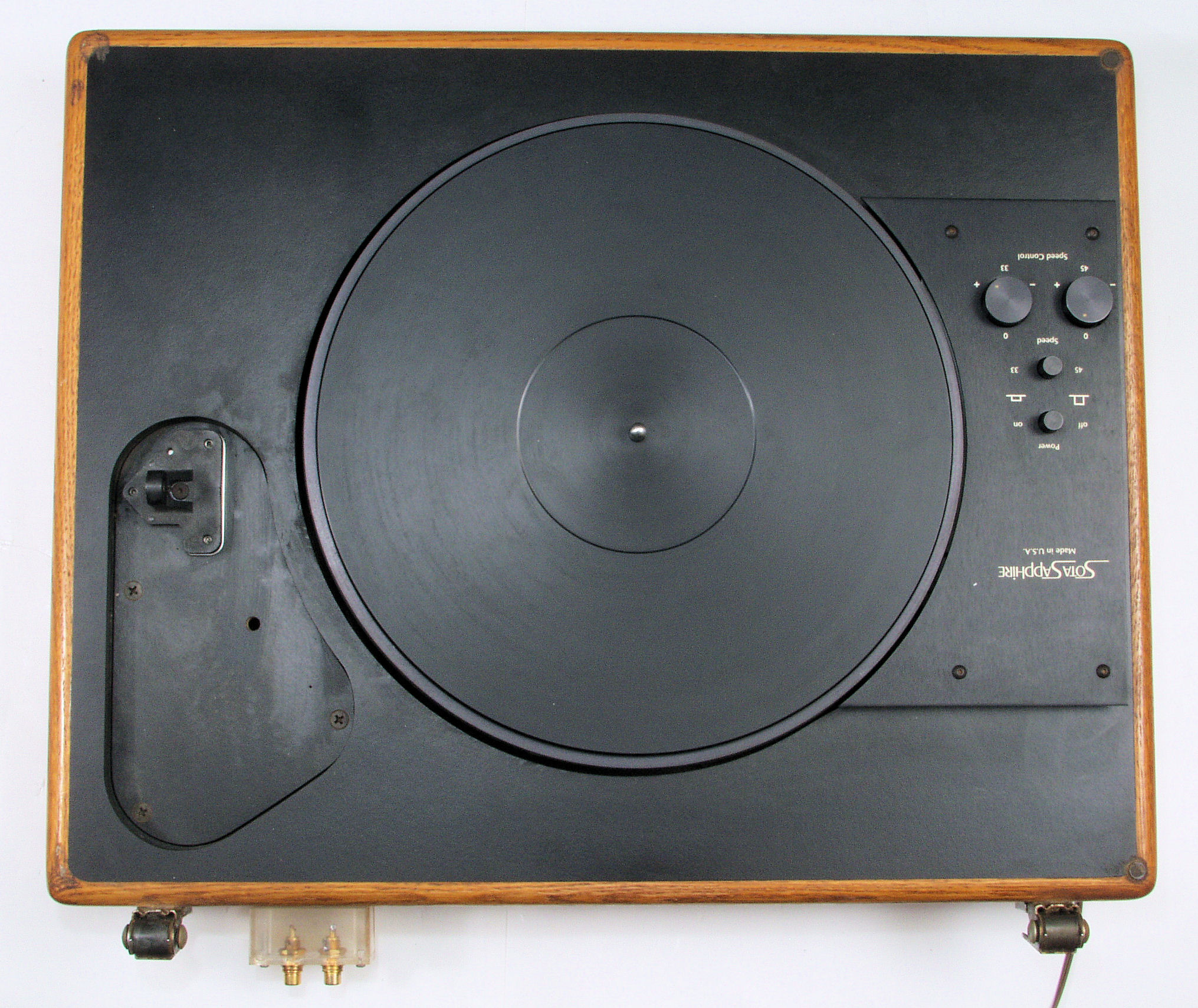

A17. 点検中 上から見る

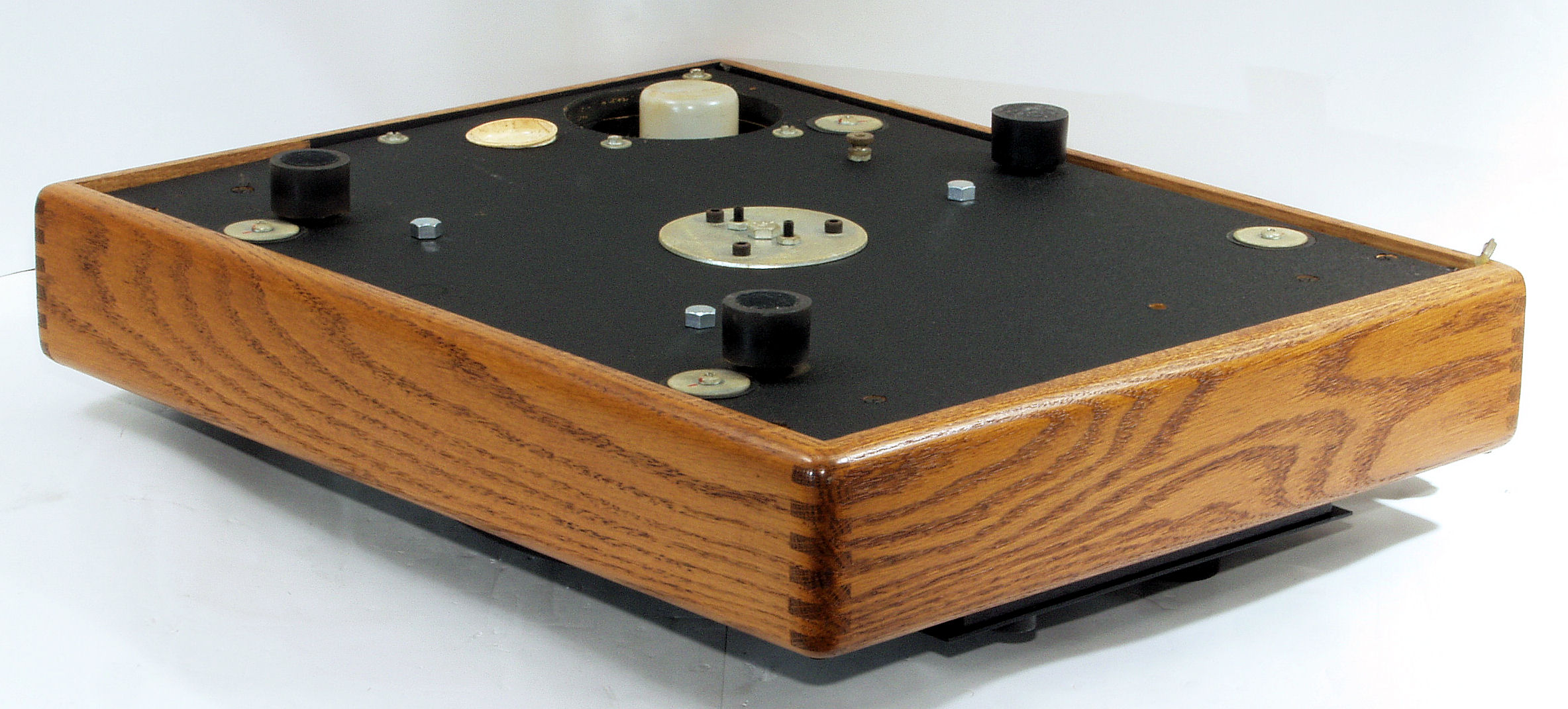

A21. 点検中 下前から見る
A22. 点検中 下前左から見る
A23. 点検中 下後から見る
A24. 点検中 下後右から見る

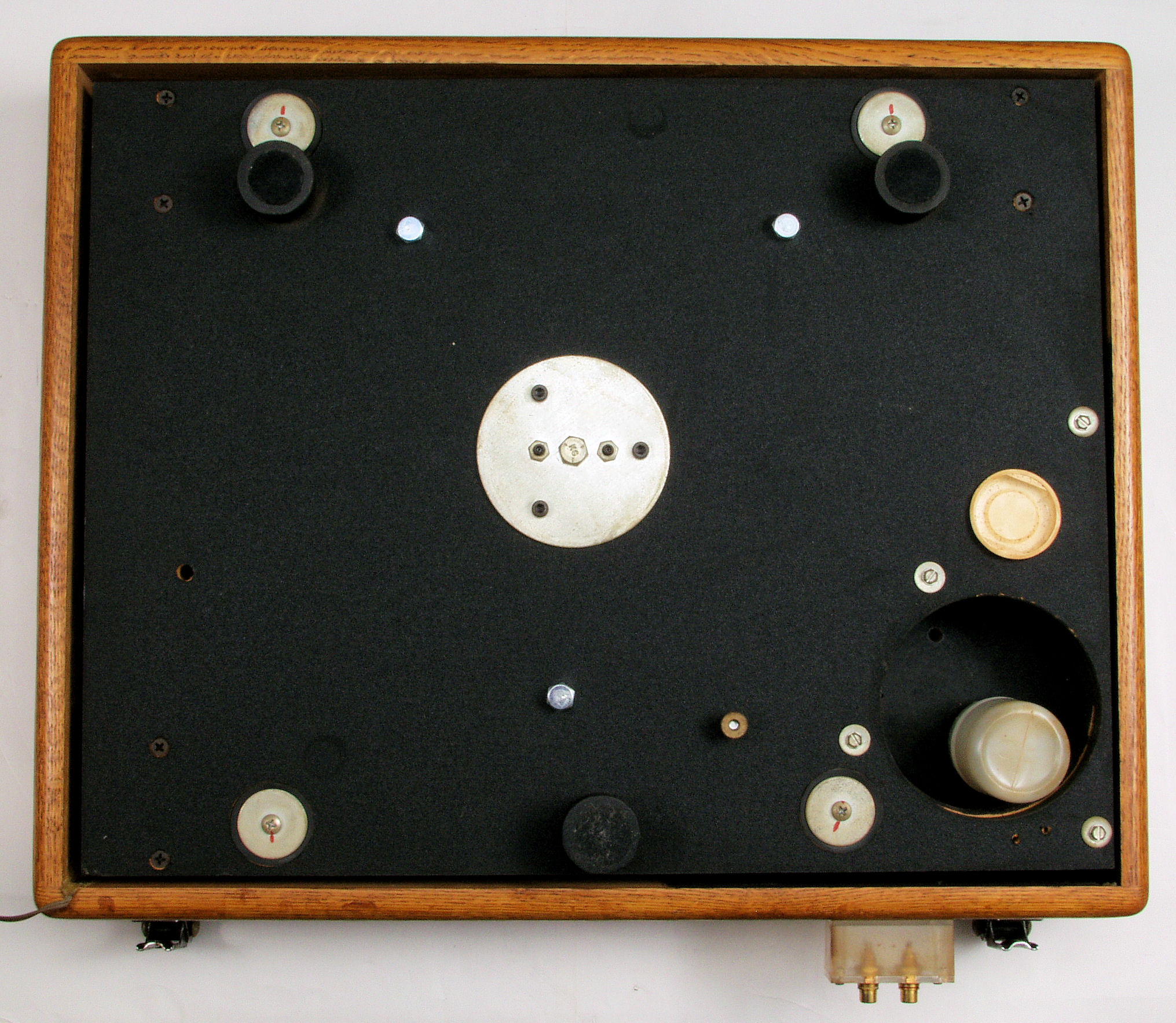

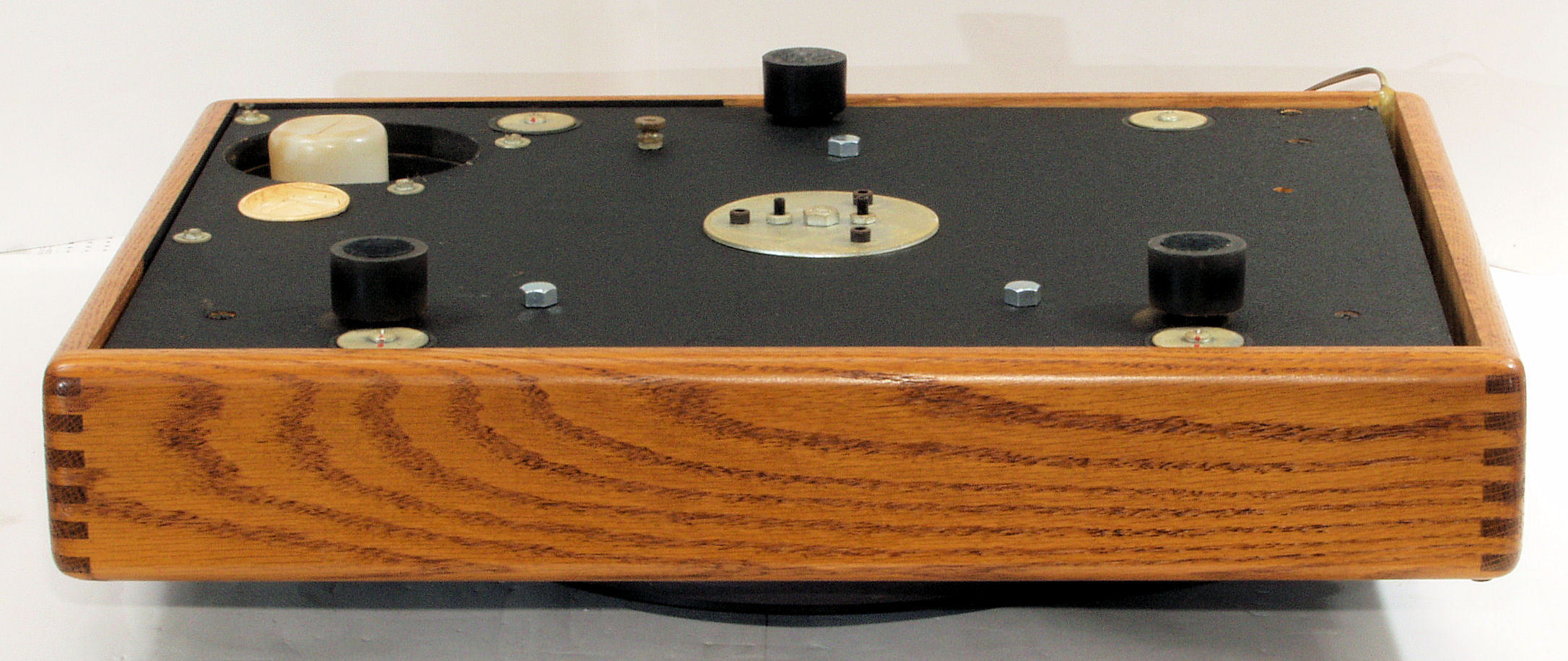

A25. 点検中 下から見る

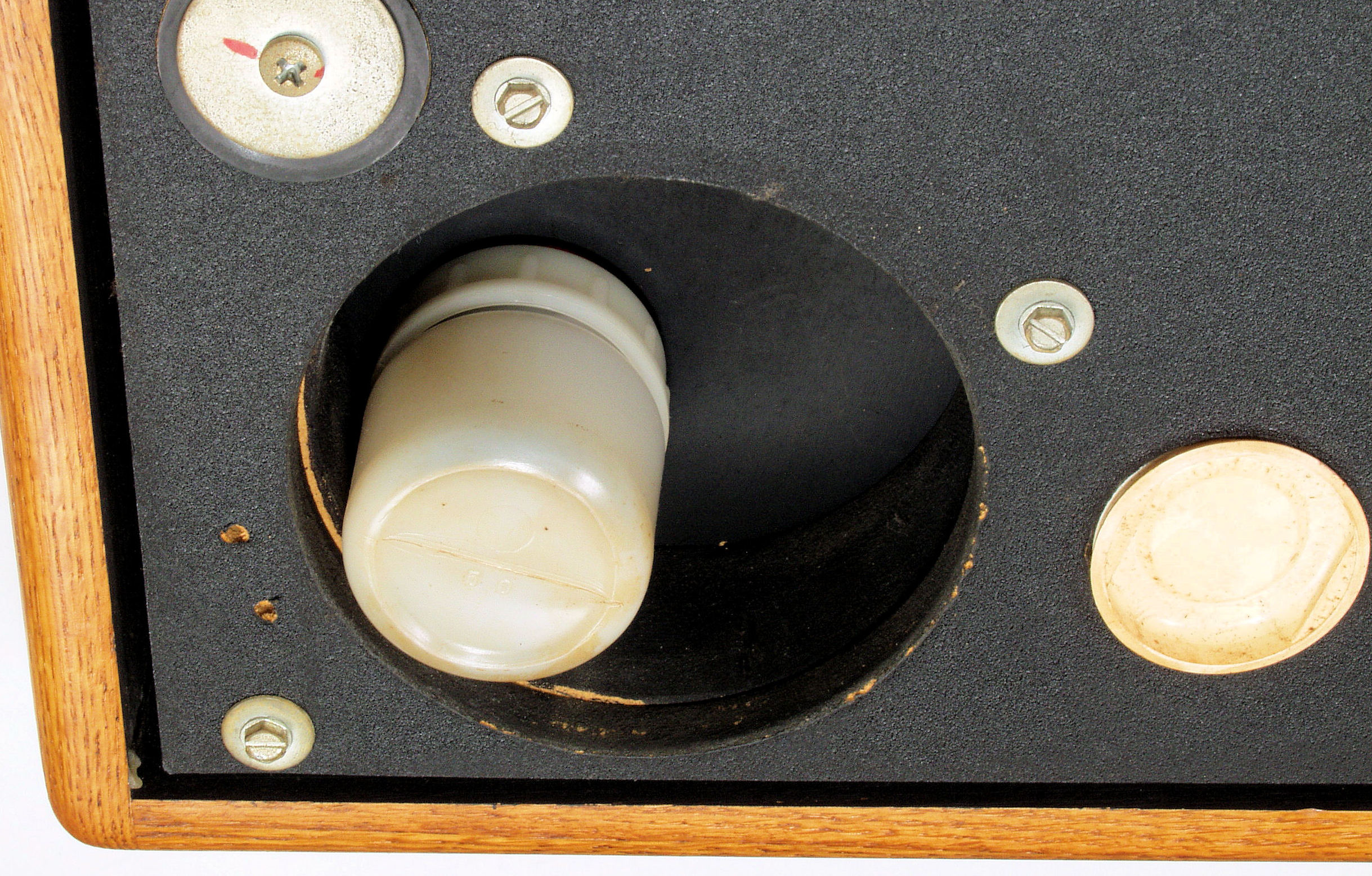

A26. 点検中 下から見る、バランスウエイトのビン、砂鉄を入れて調節する。

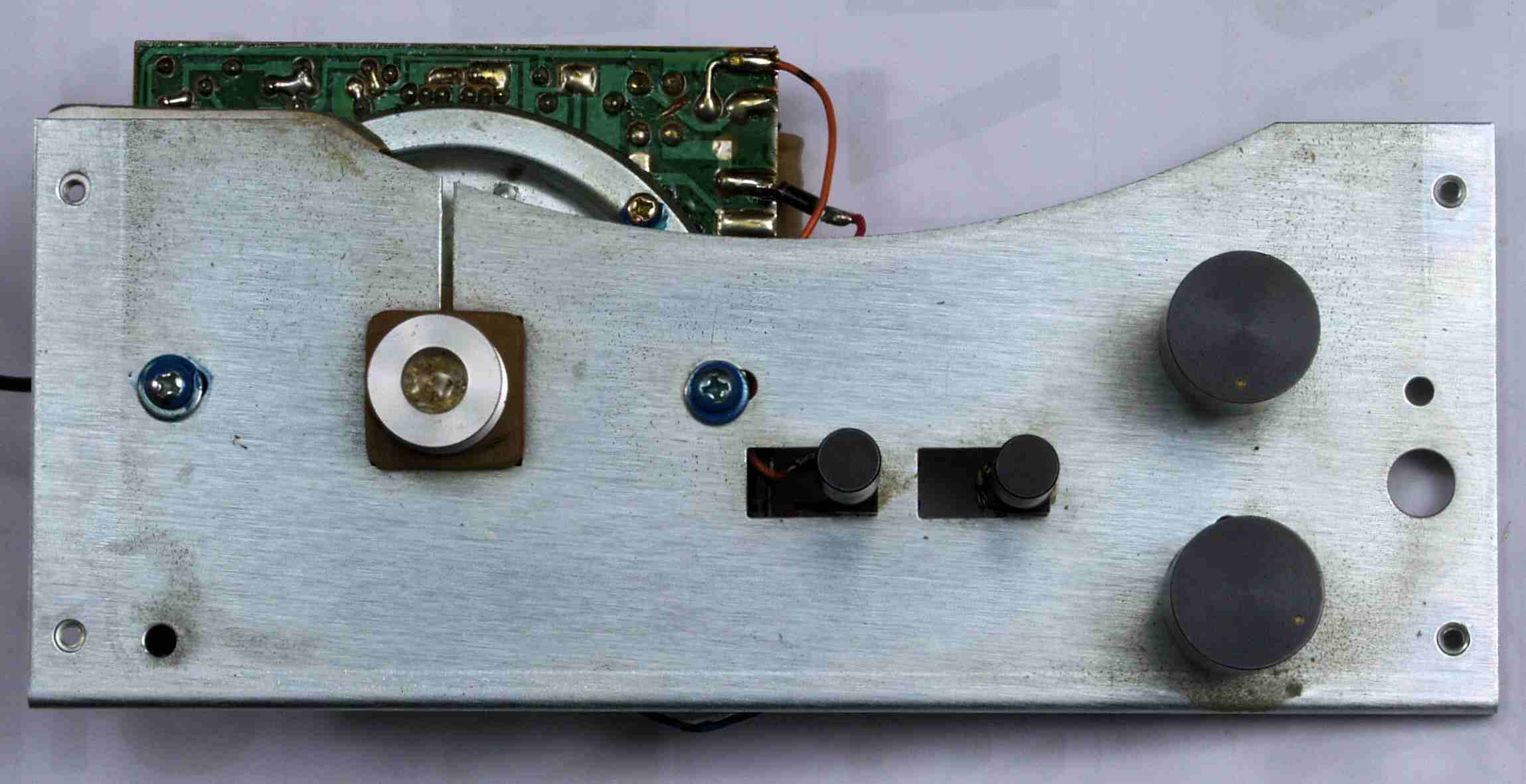

A31. 点検中 上から、駆動部を見る

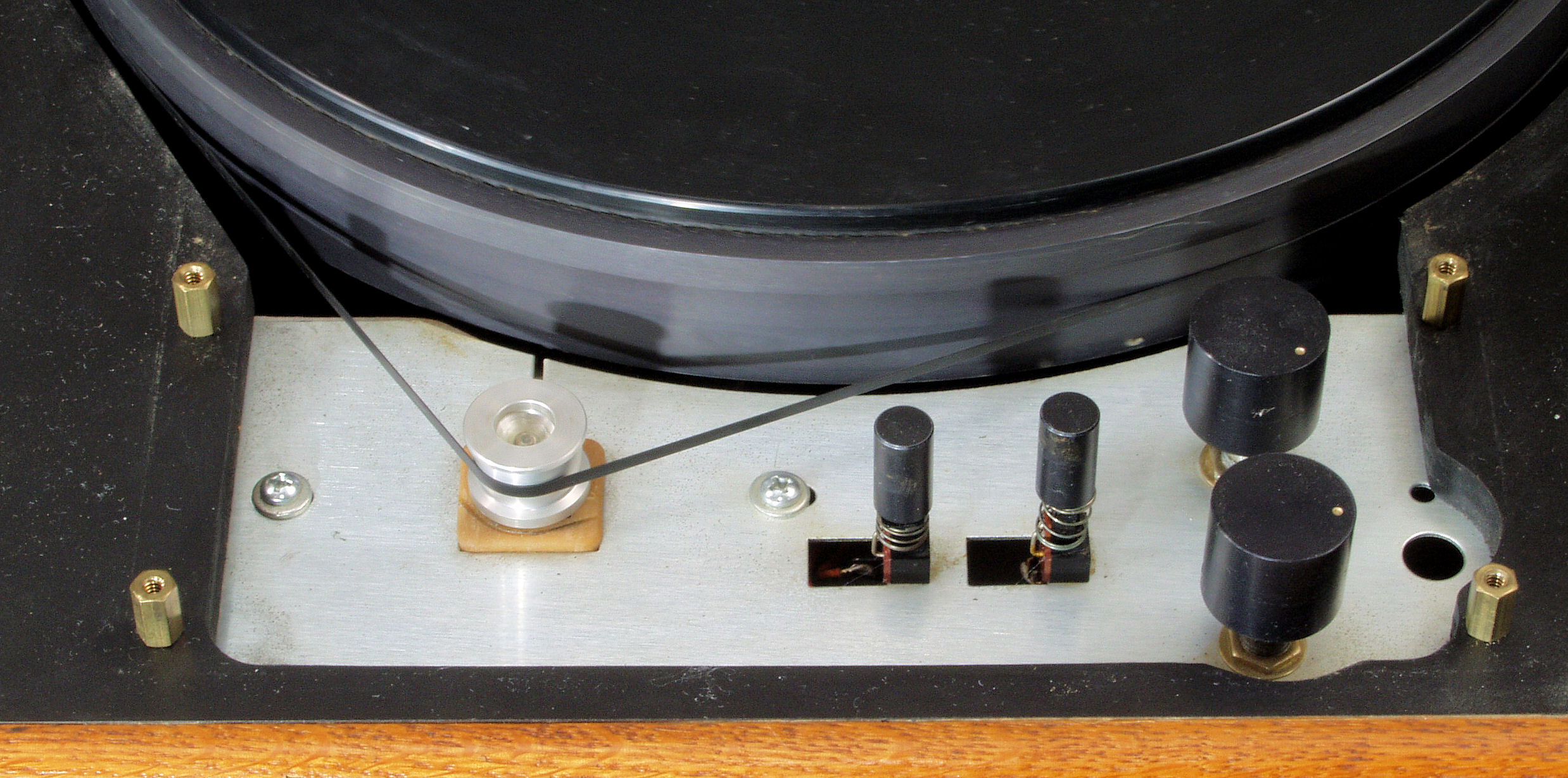

A32. 点検中 上から、駆動部を拡大して見る
A41. 点検中 上ケース(架台)を取り、タンテーブルを見る

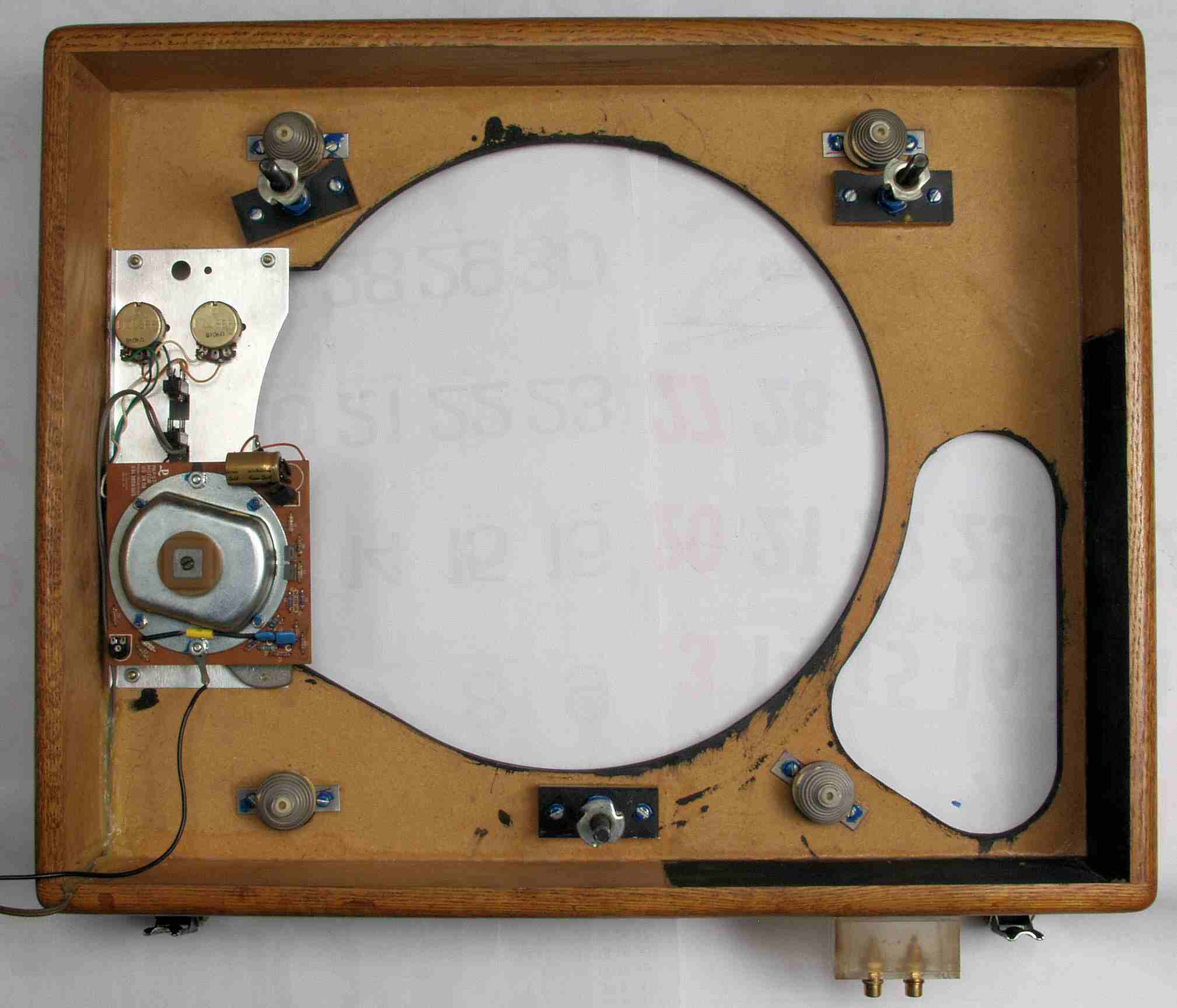

A51. 点検中 上ケース(架台)を取り、下から見る。

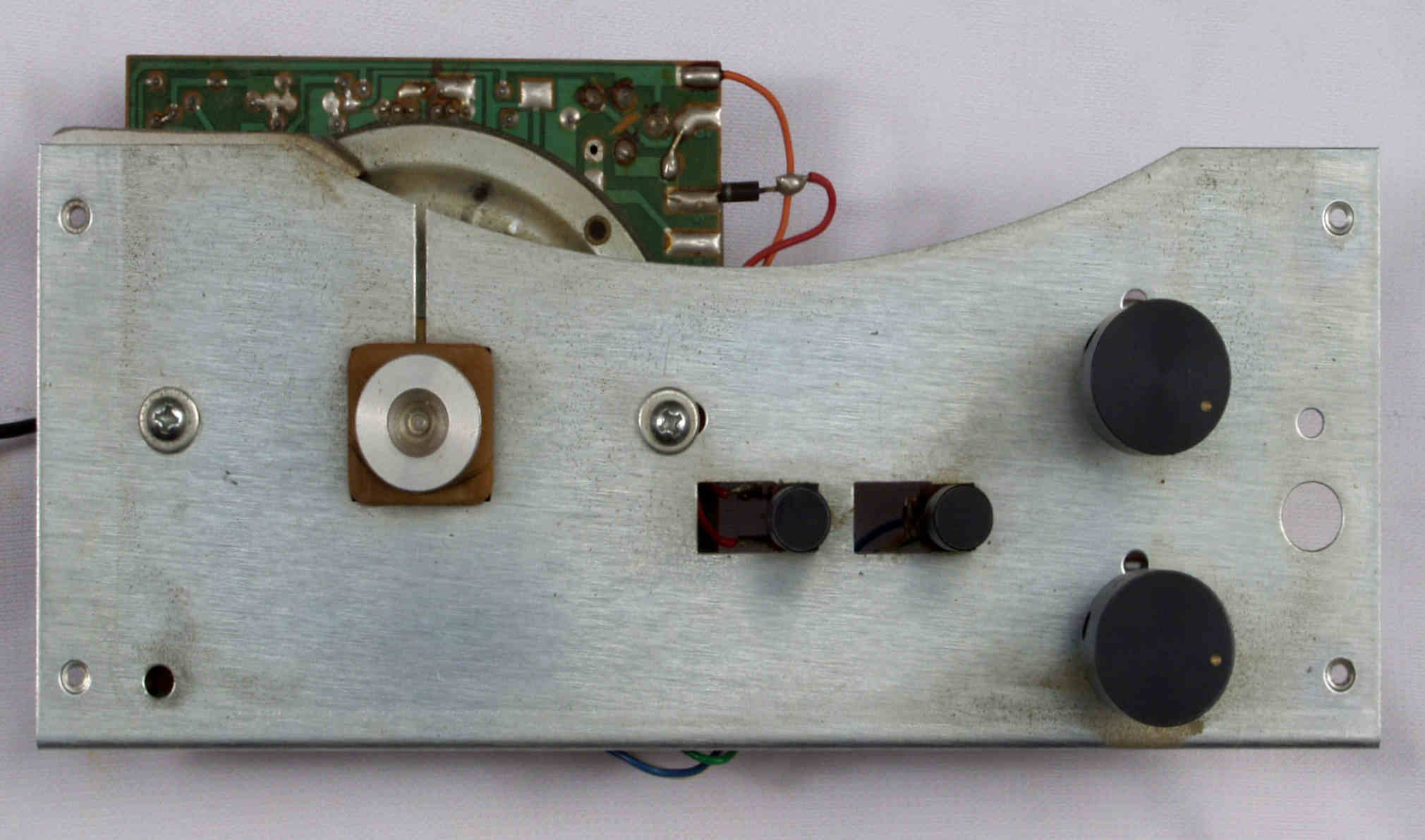

A52. 点検中 モータを下から見る。

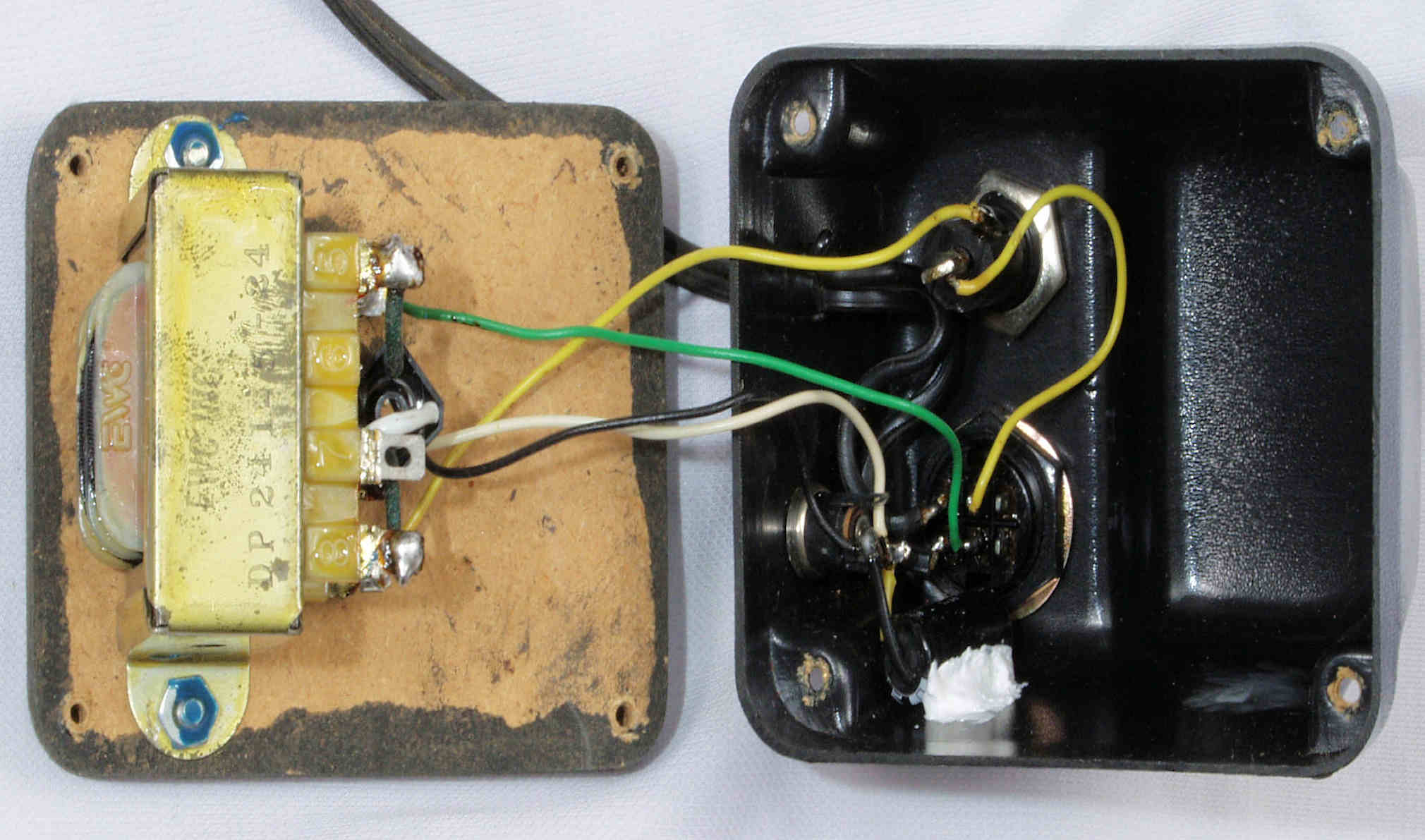

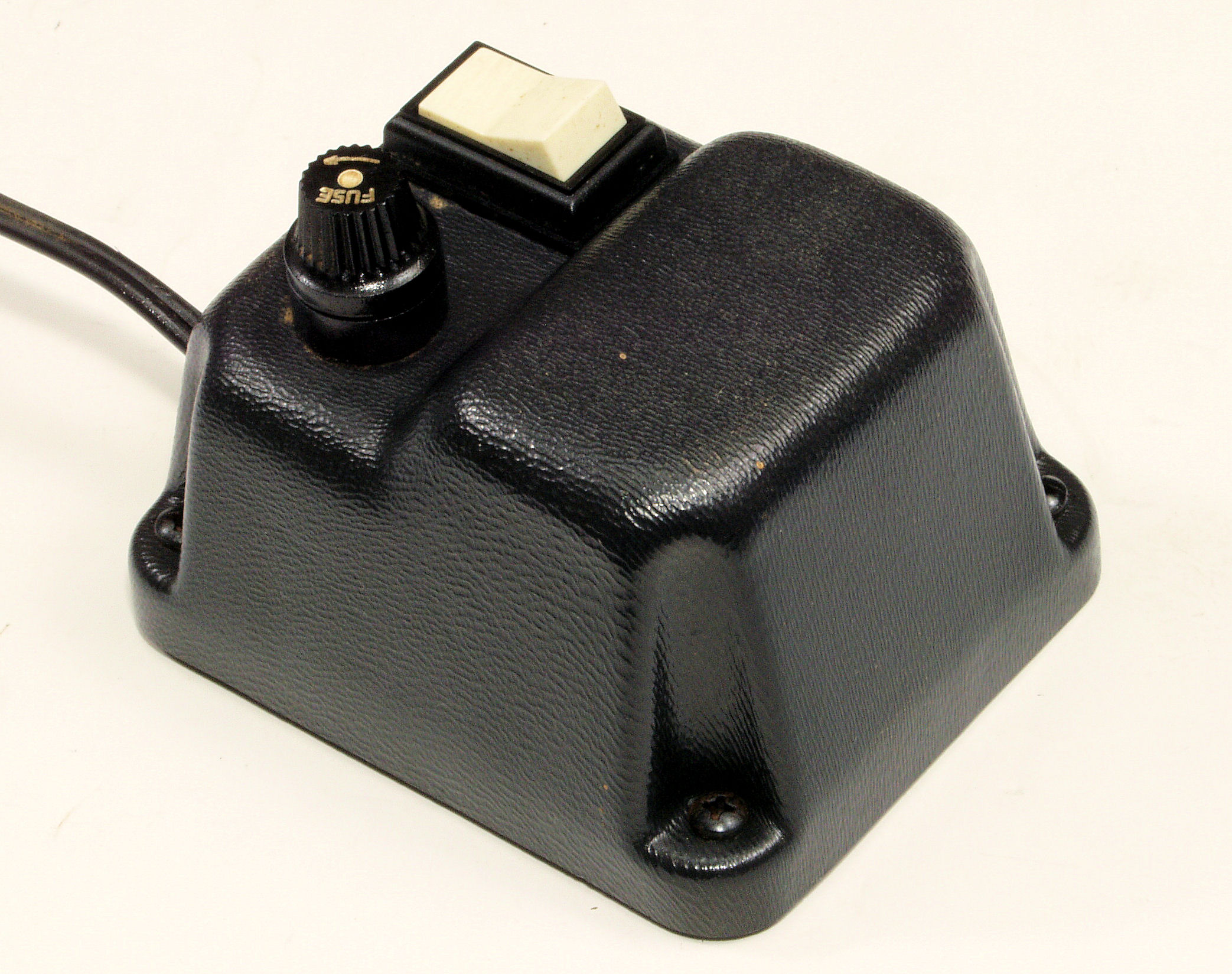

A61. 電源部点検 上から見る
A62. 電源部点検中 上から見る2

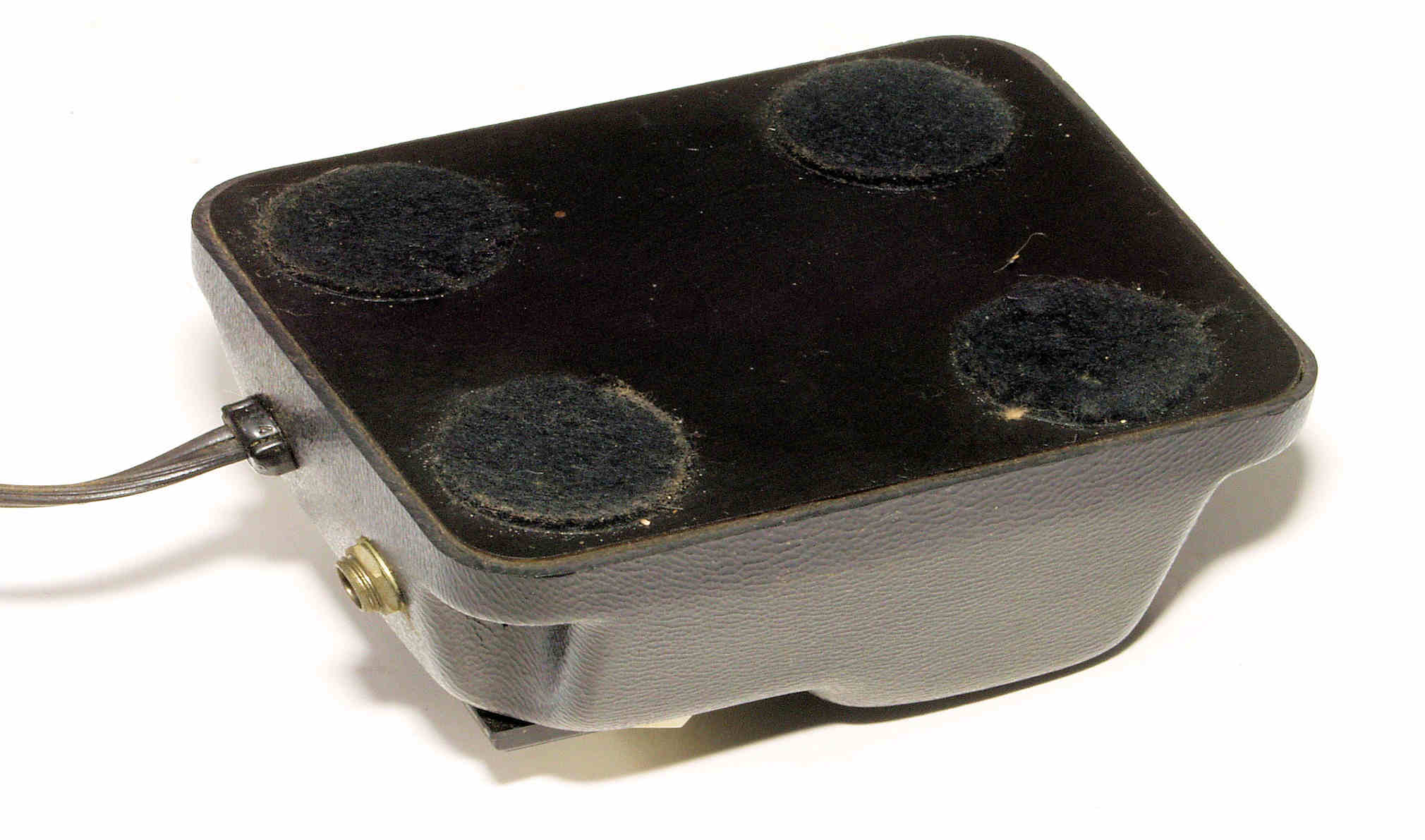

A63. 電源部点検中 下から見る
A64. 電源部点検中 下から見る2

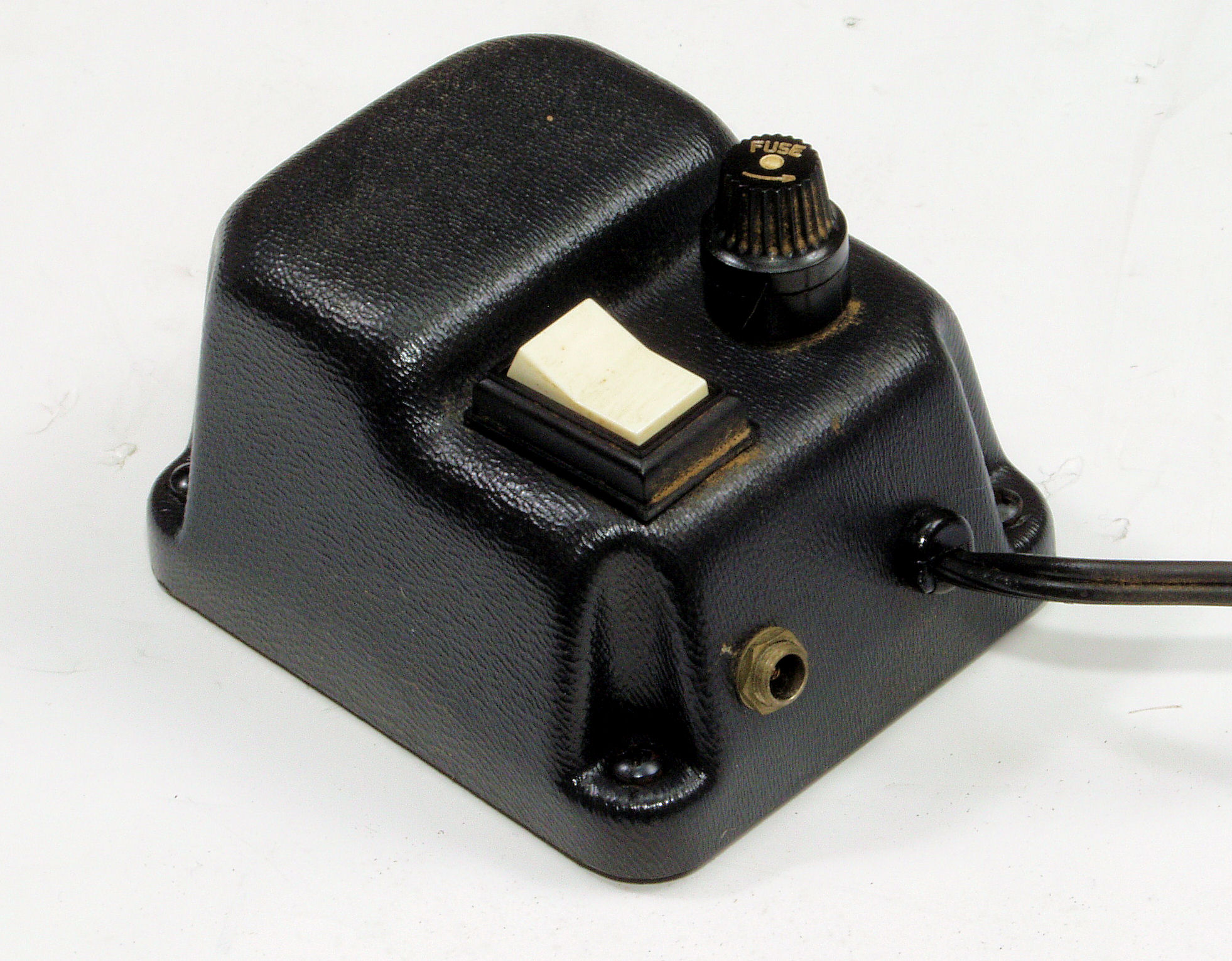

C. 電源部 修理状況

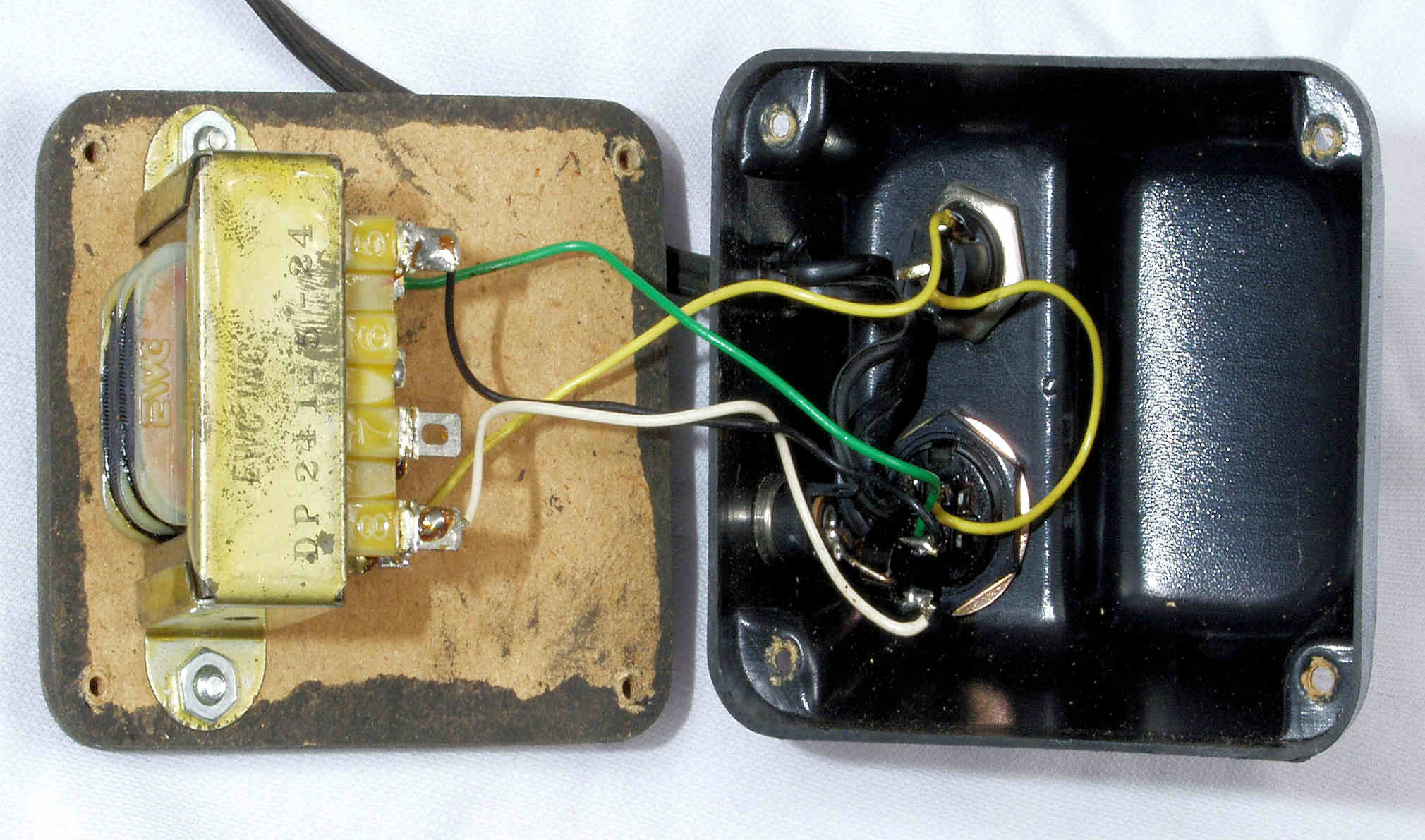

C11. 修理中  電源部。

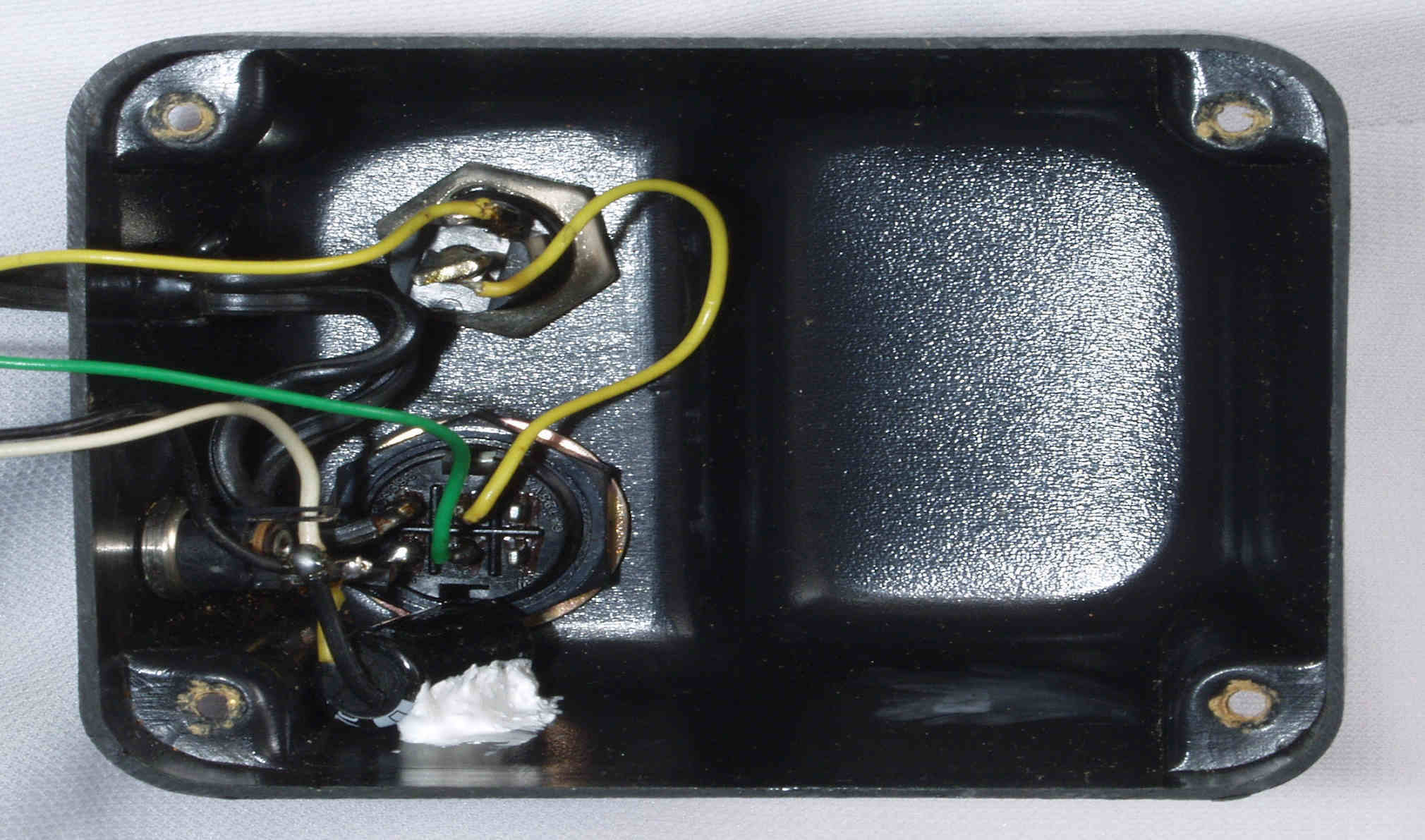

C13. 修理後 電源部、整流器交換、電解コンデンサー追加。
C21. 修理前 電源部、整流器部分。
C22. 修理後 電源部、整流器部分。
M. モータ部 修理状況

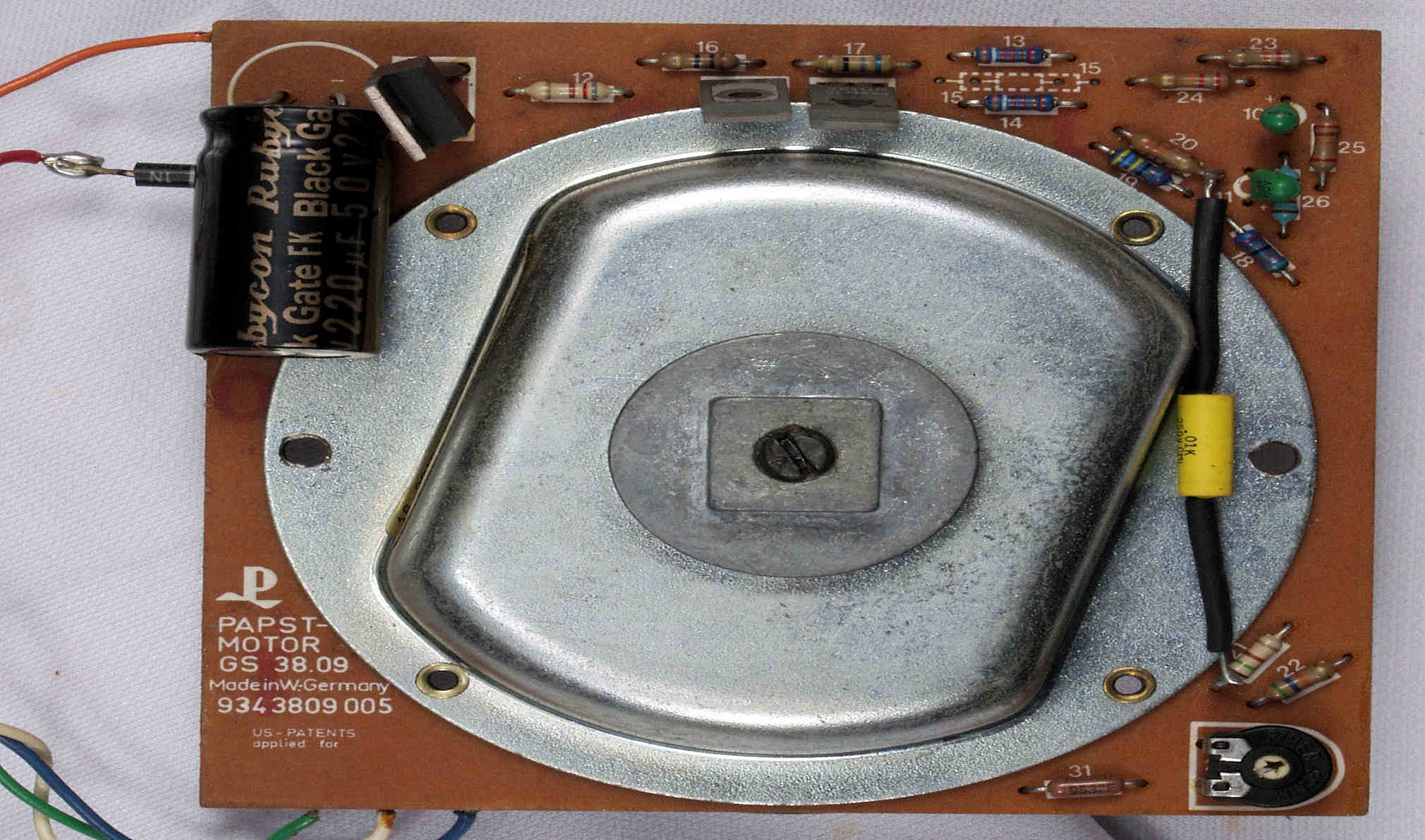

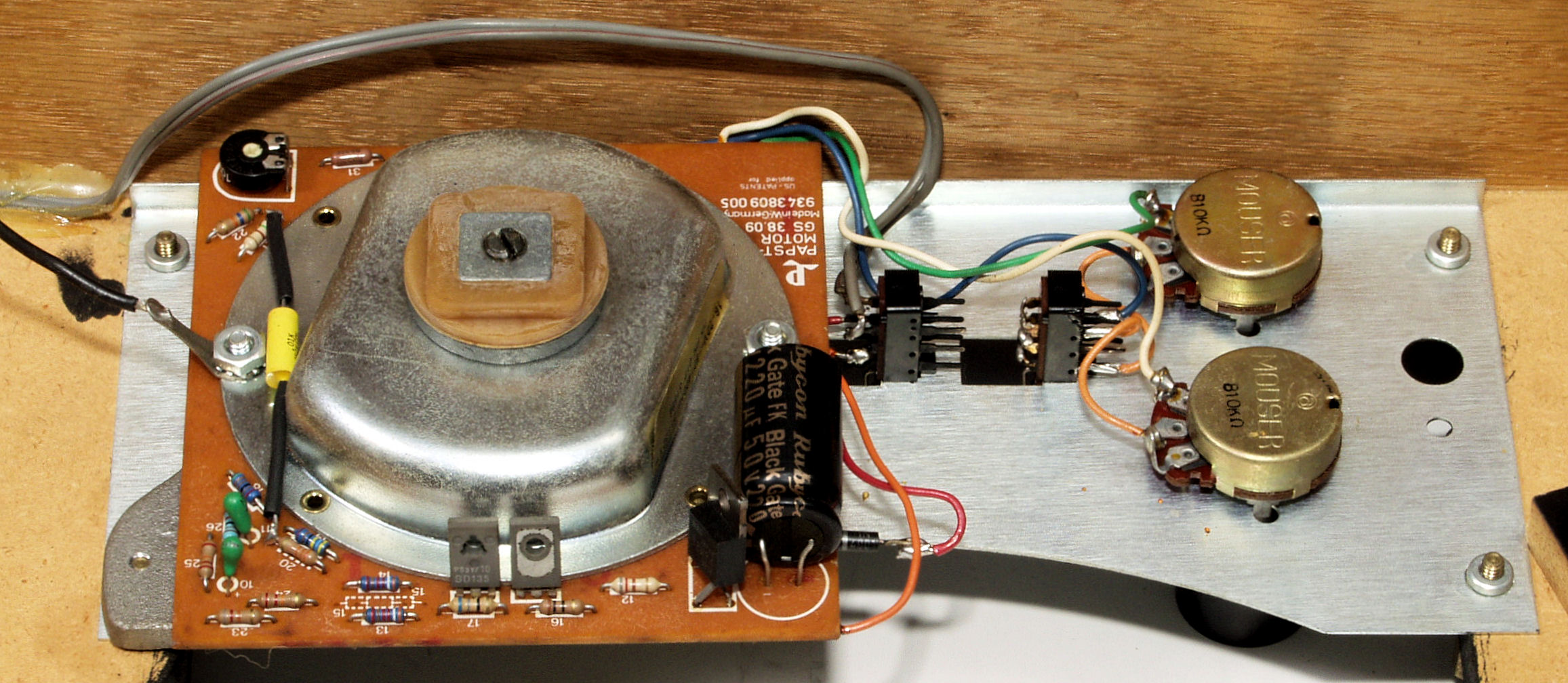

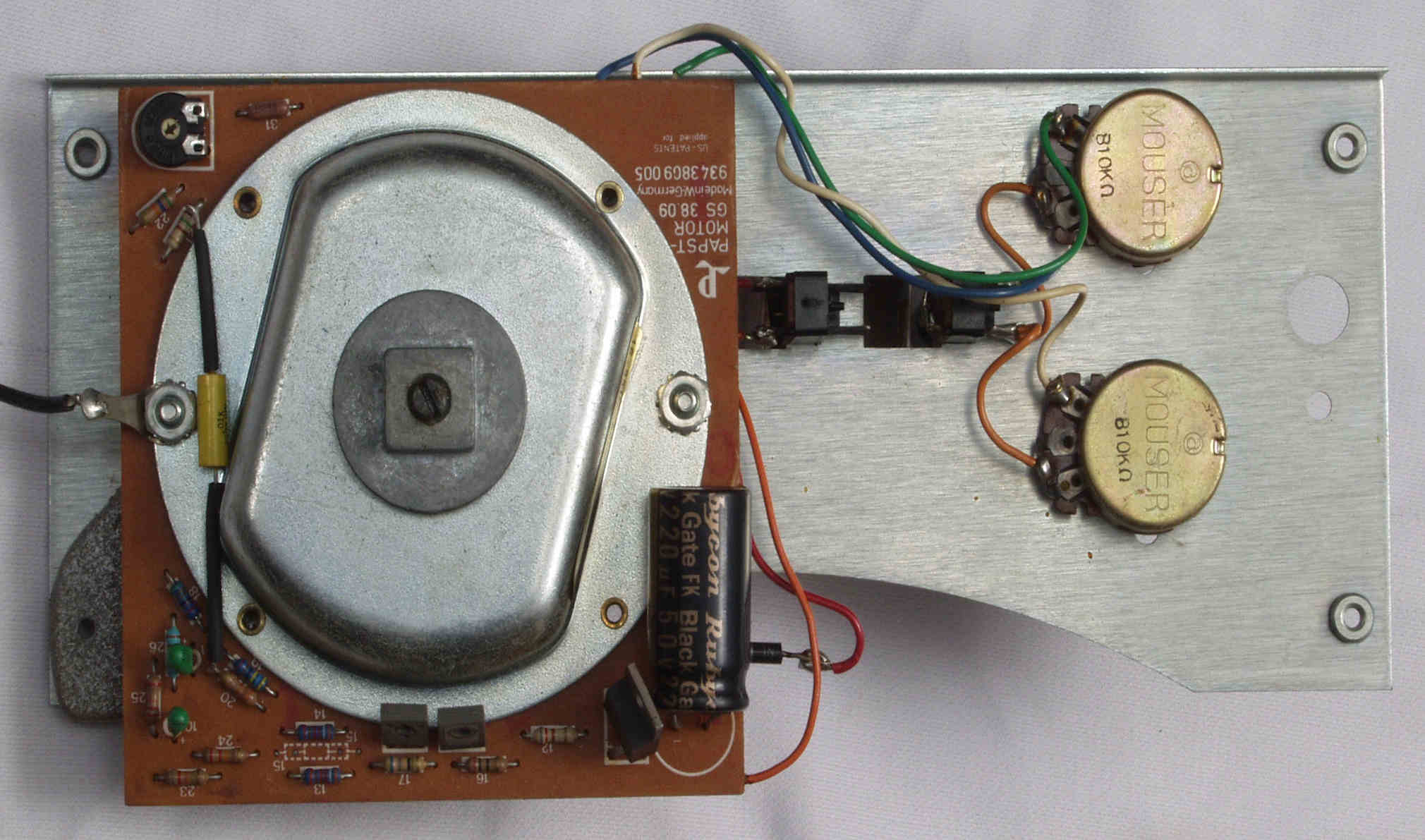

M11. 修理前 モータ部。
M12. 修理後 モータ部。
M13. 修理前 モータ部裏側。
M14. 修理後 モータ部裏側。

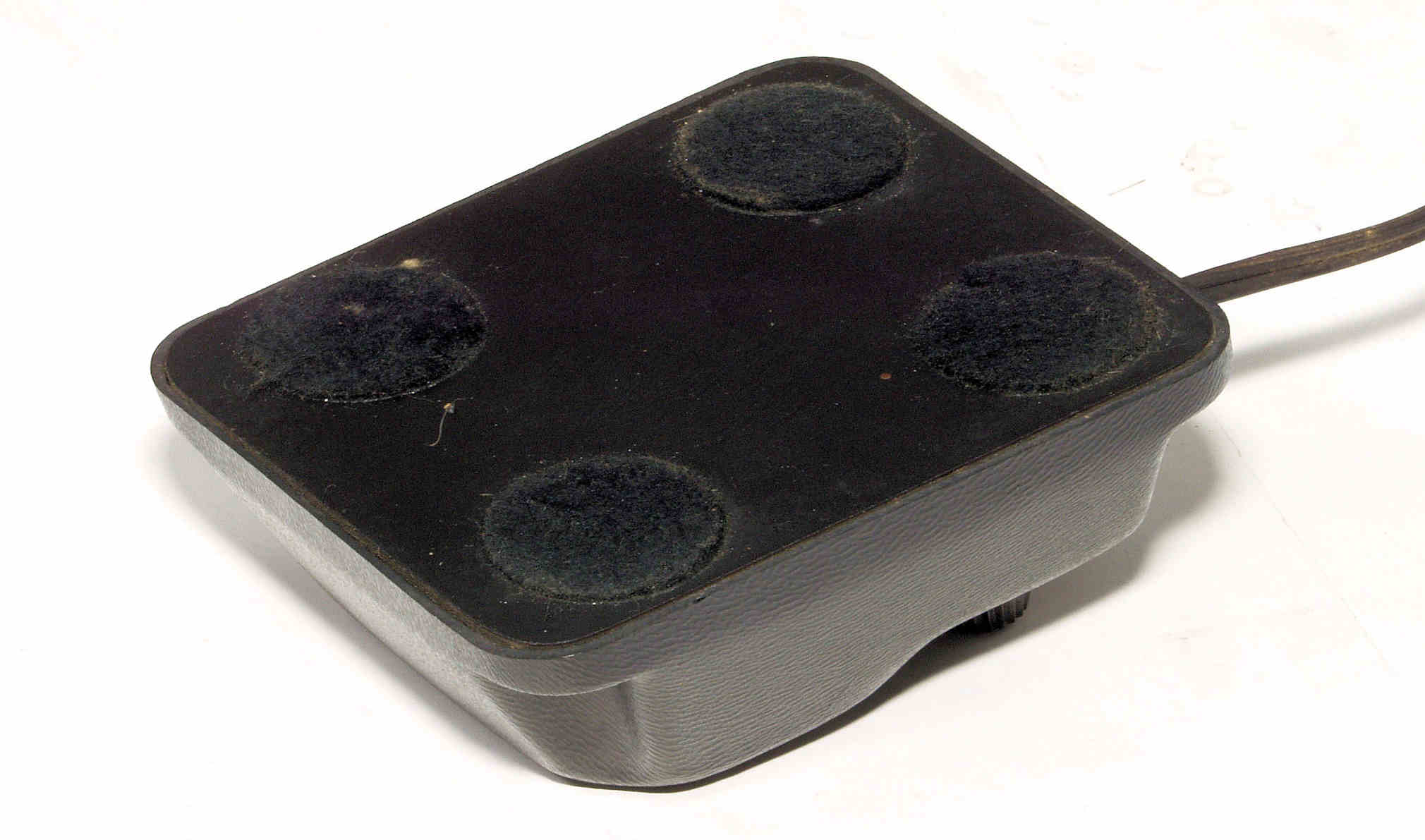

M21. 修理前 モータ。
M22. 修理後 モータ。
M23. 修理前 モータ裏側。
M24. 修理後 モータ裏側。

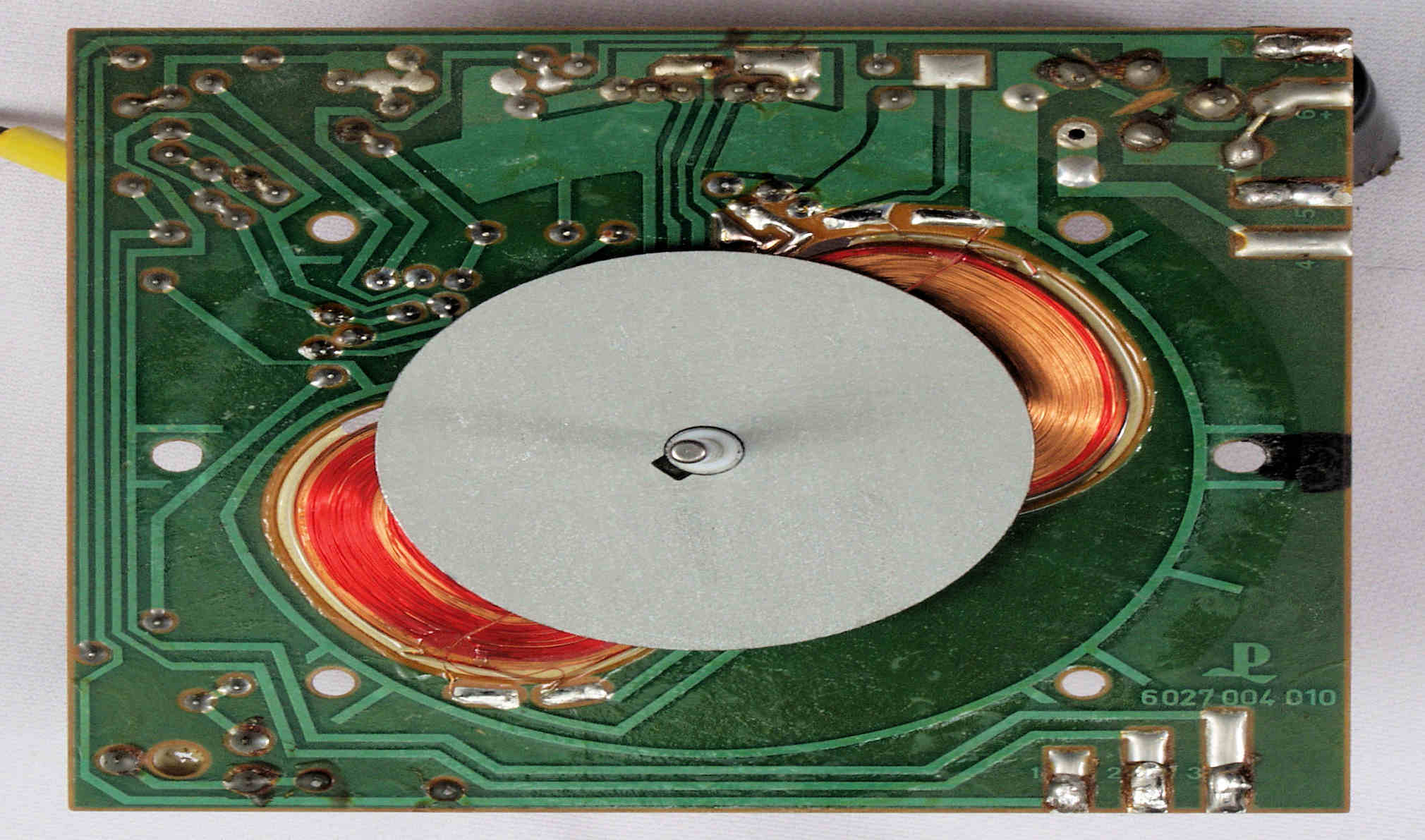

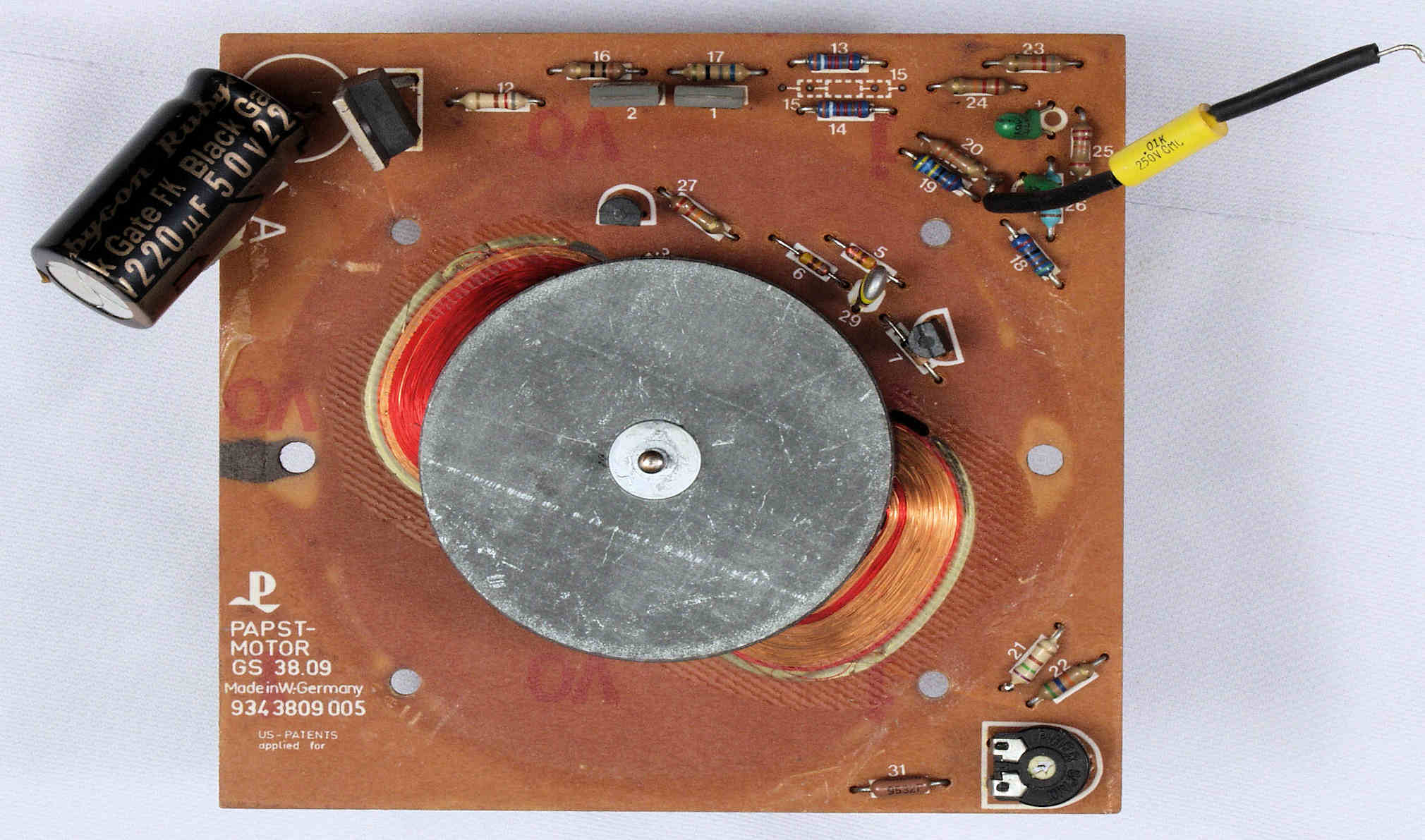

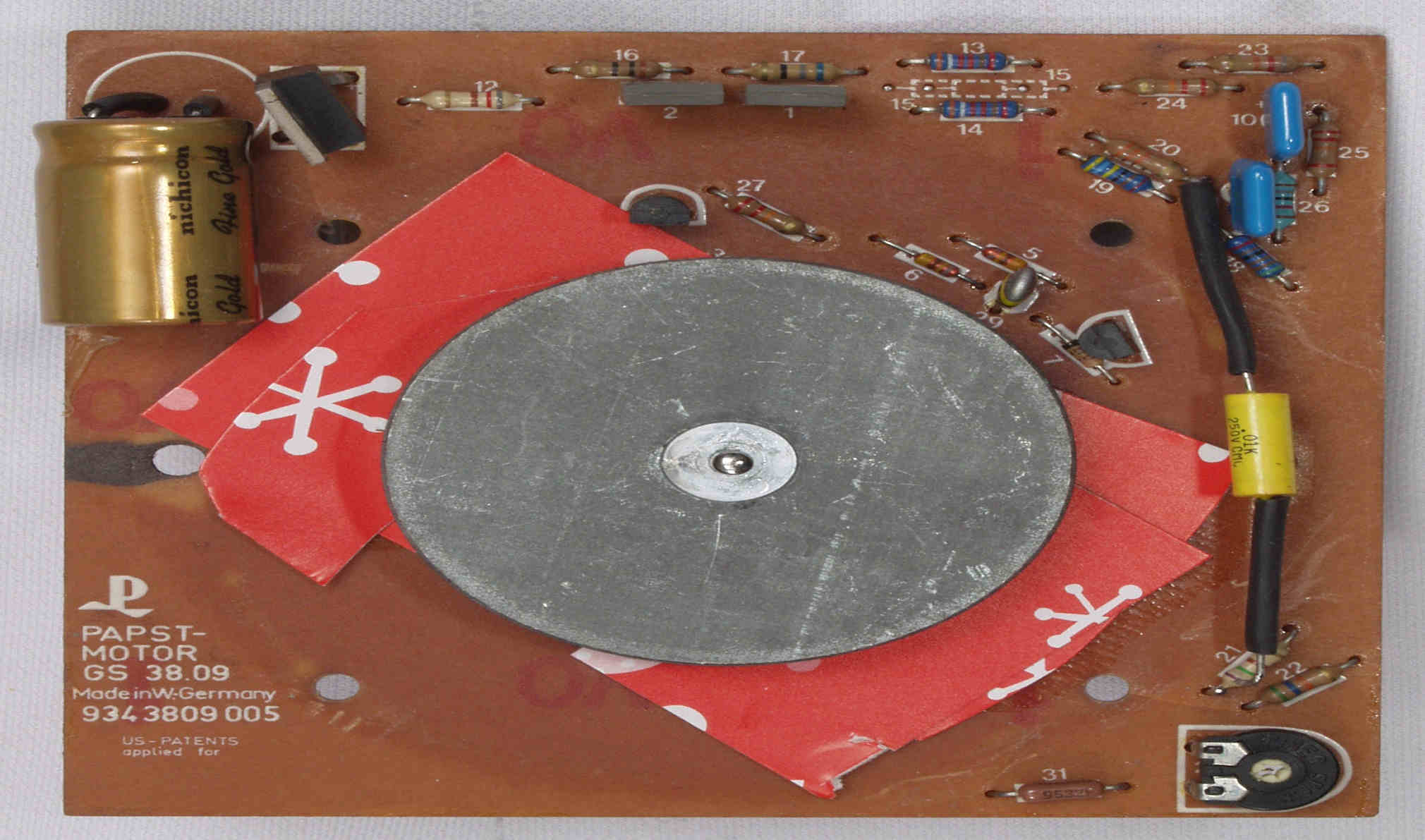

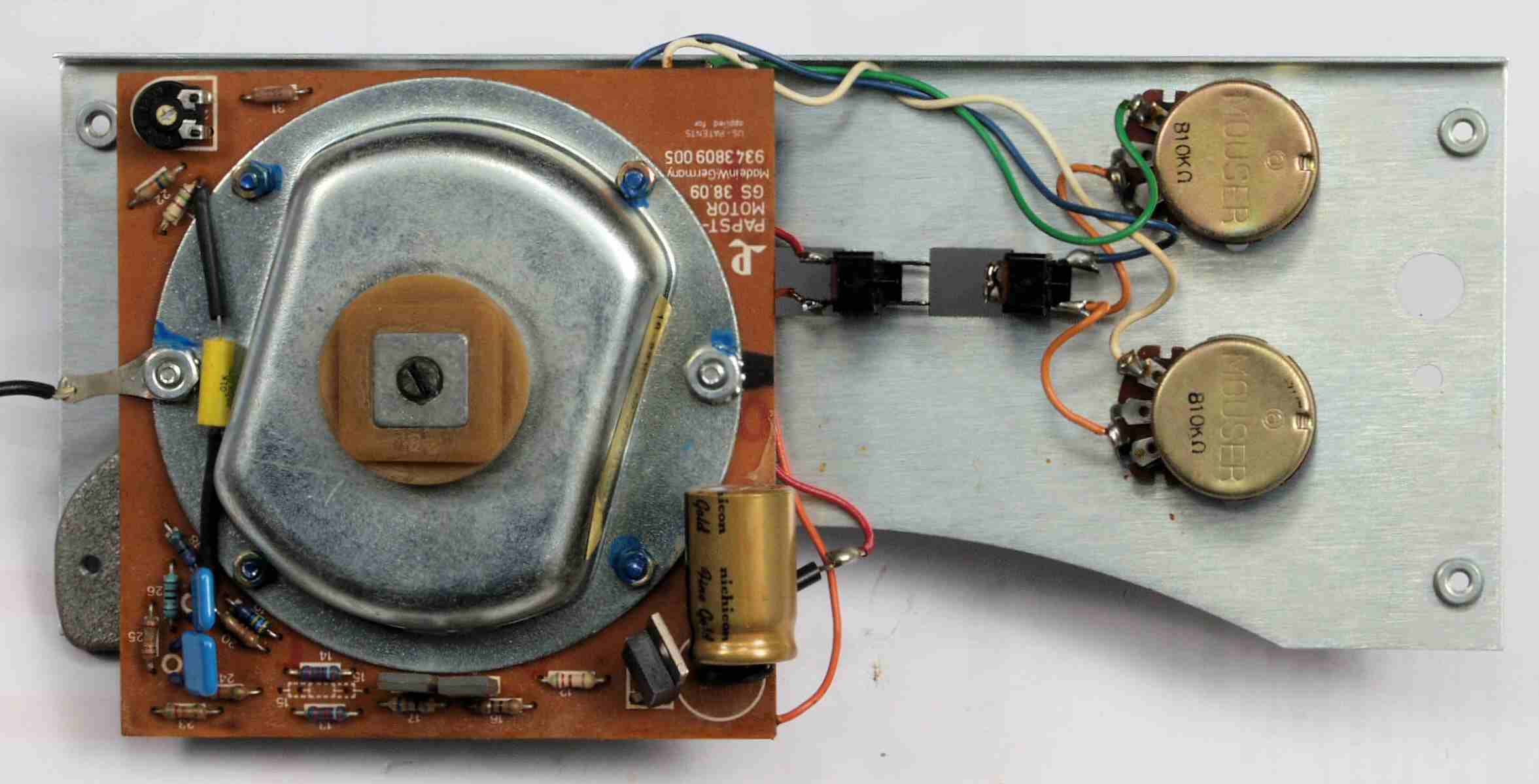

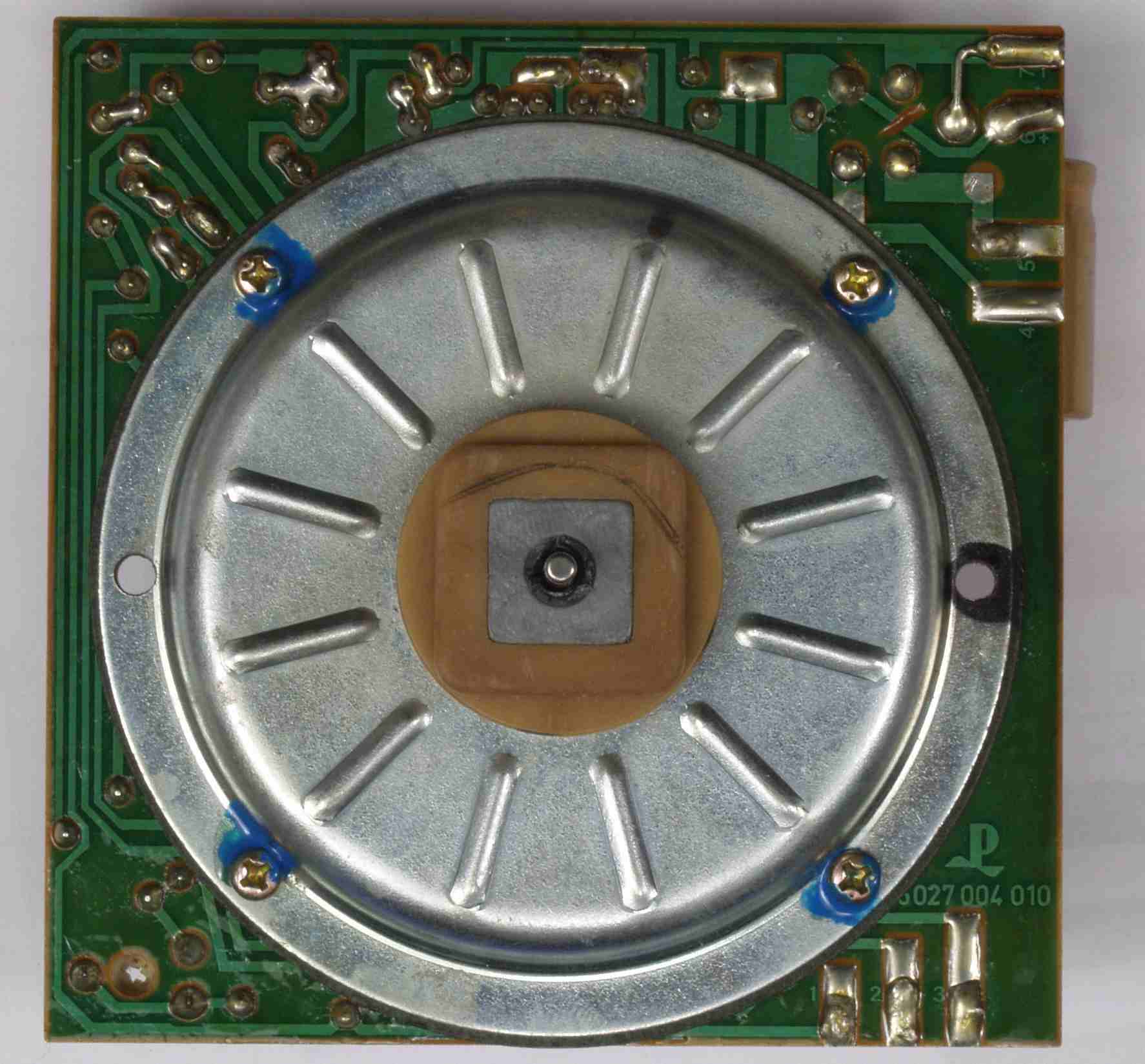

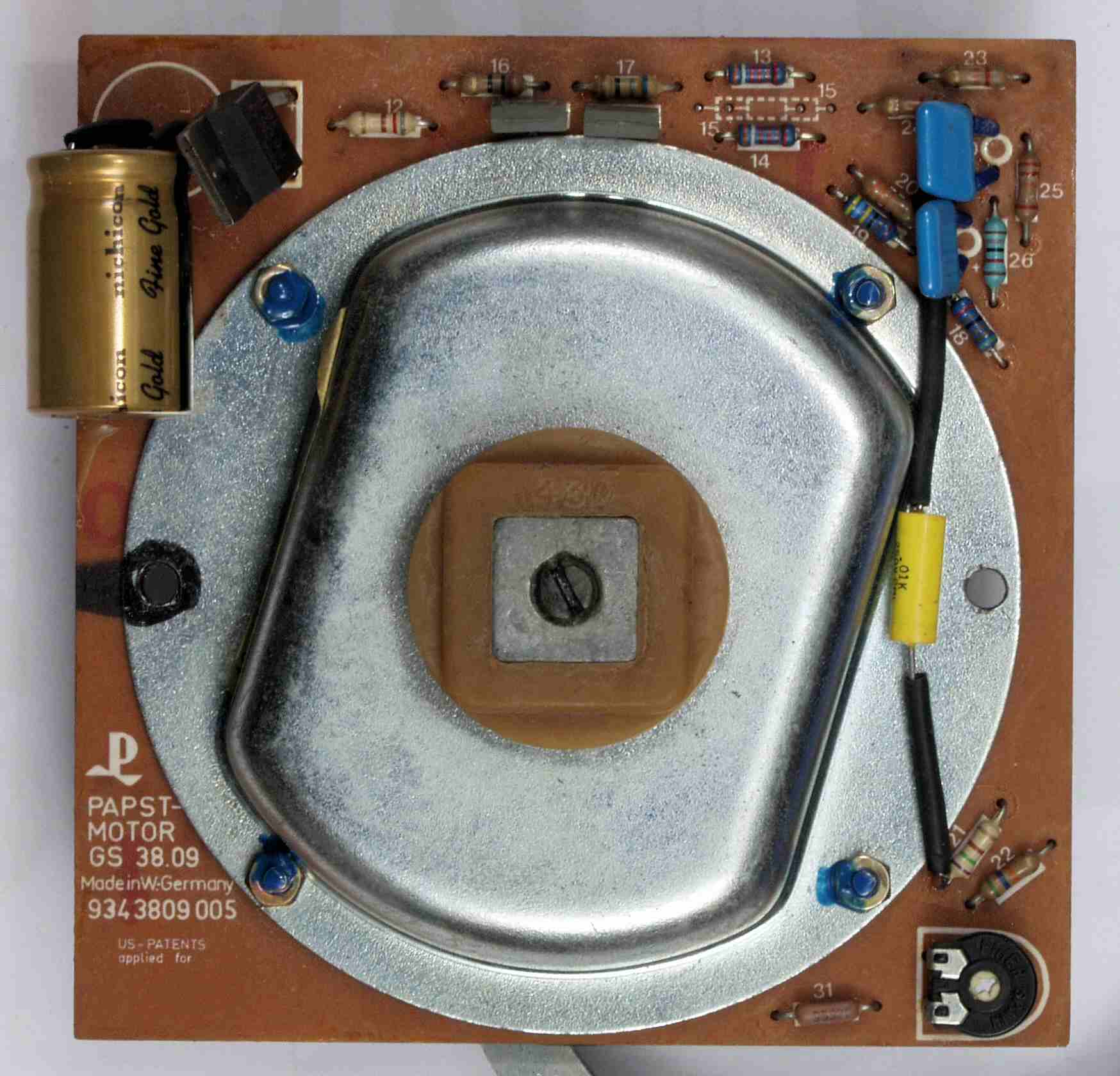

M31. 修理前 モータ回転子・固定子巻き線基板。

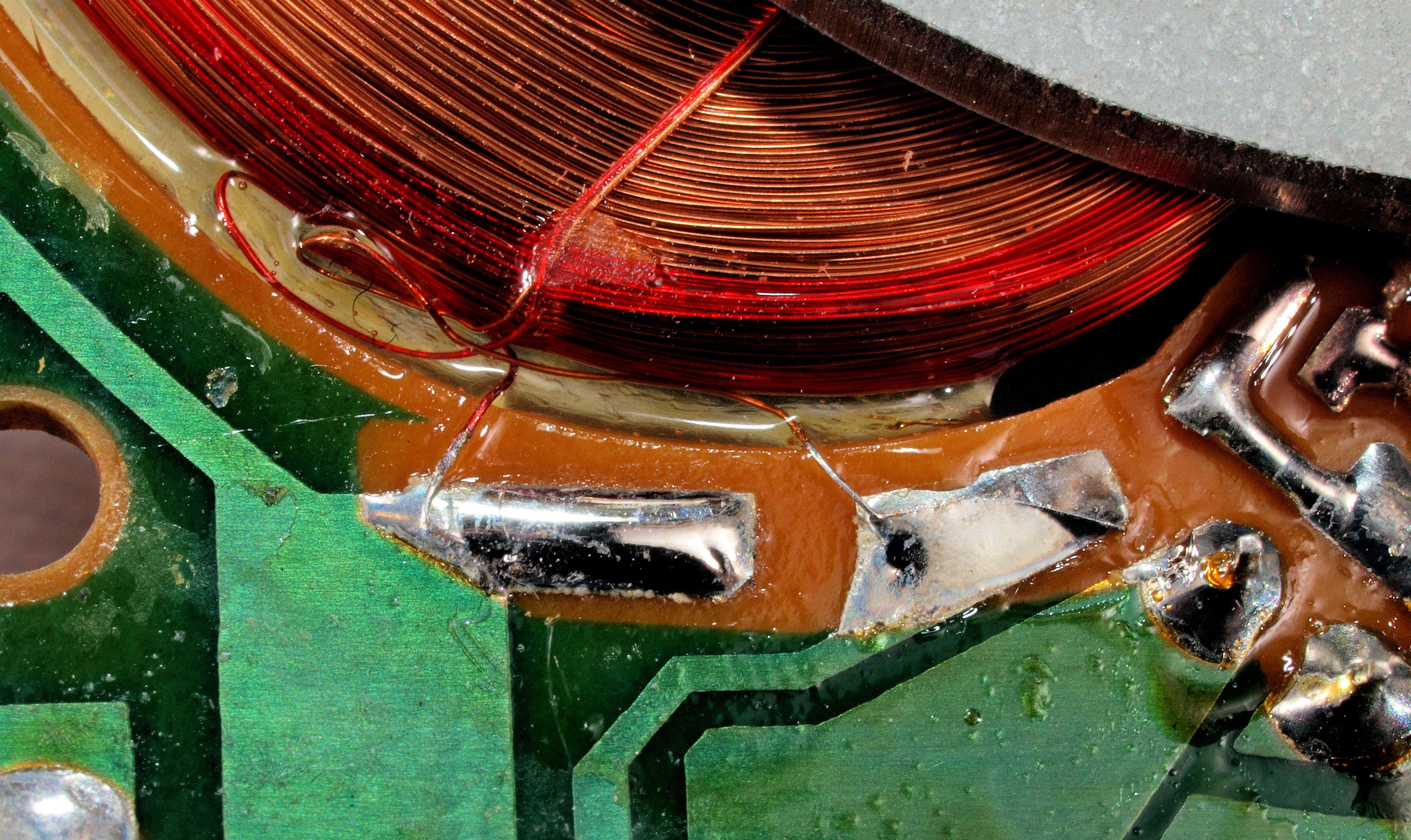

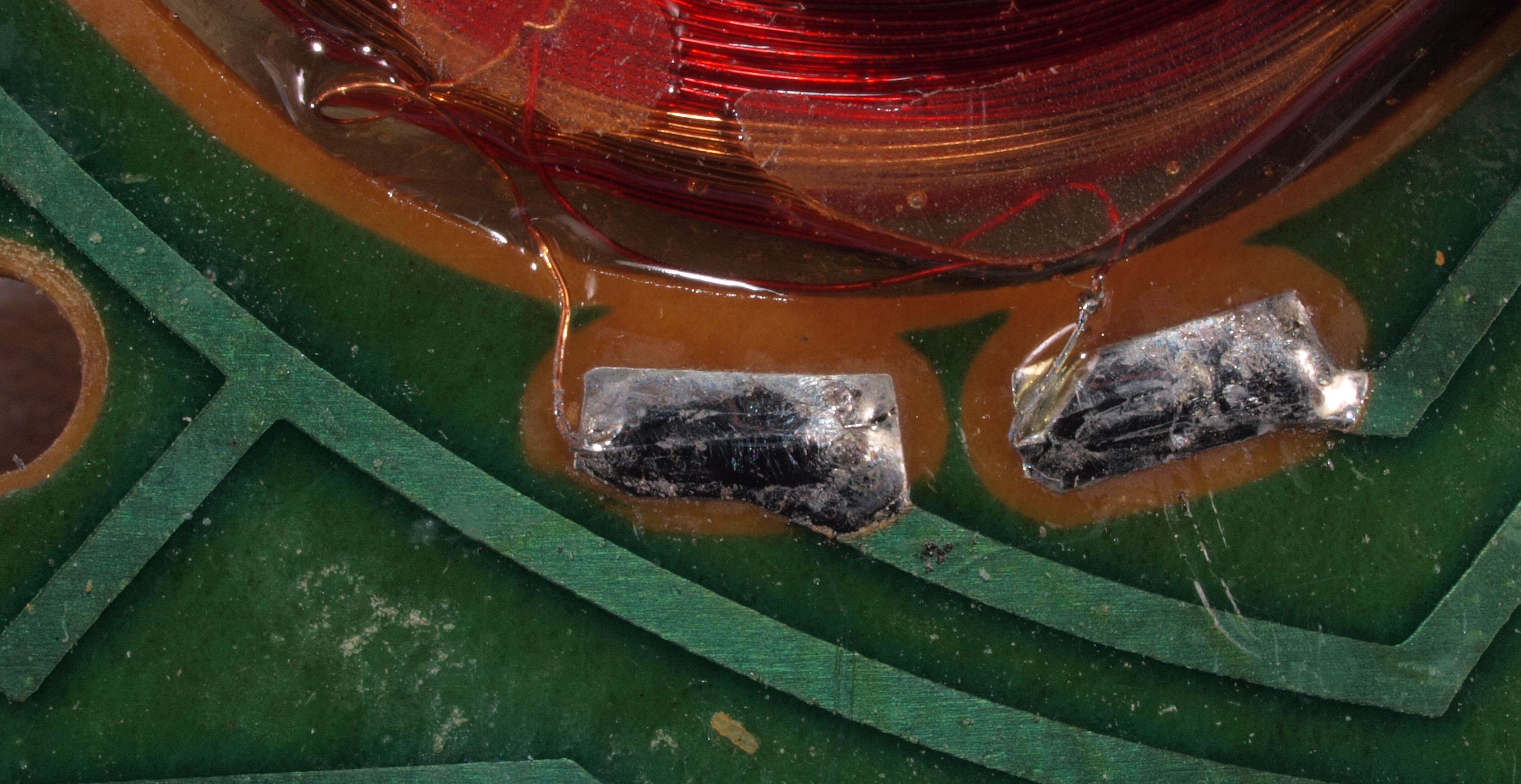

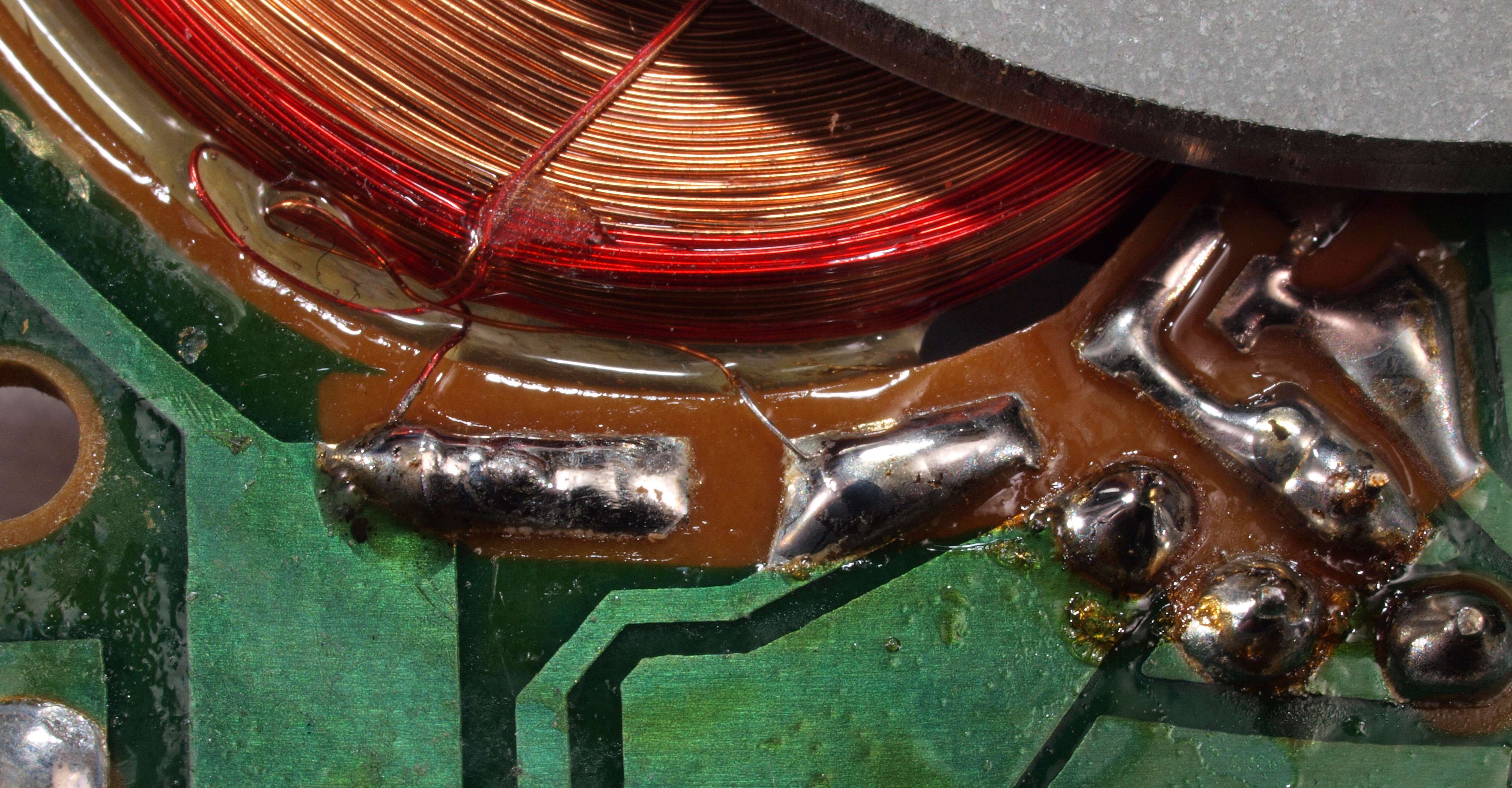

M312. 修理前 モータ回転子・固定子巻き線半田。

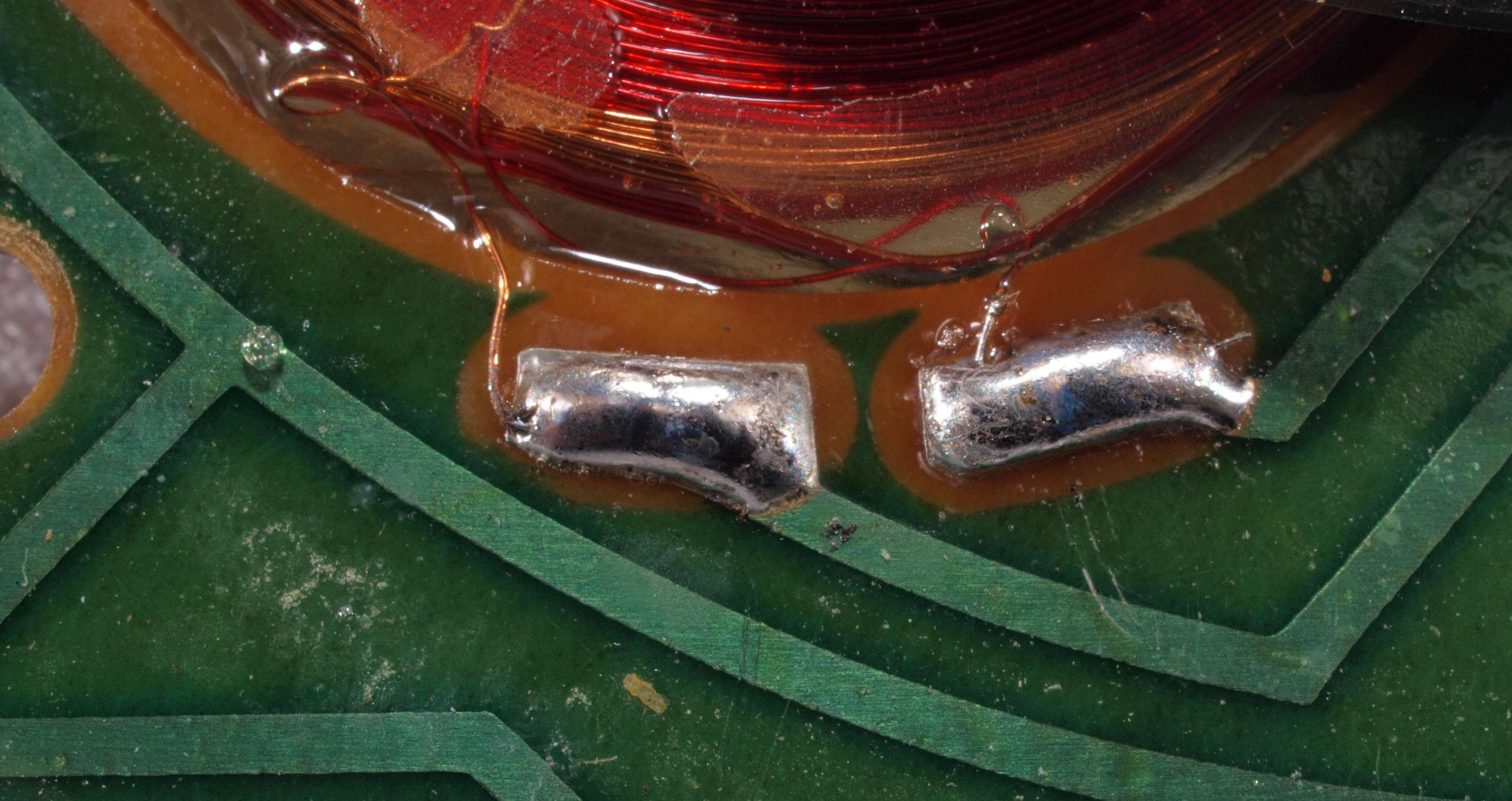

M313. 修理(半田補正)後 モータ回転子・固定子巻き線半田。
M314. 修理前 モータ回転子・固定子巻き線半田2。
M313. 修理(半田補正)後 モータ回転子・固定子巻き線半田2。
M32. 修理(半田補正)後 モータ回転子・固定子巻き線基板。
M33. 完成モータ回転子・固定子巻き線基板、コート液を塗る。

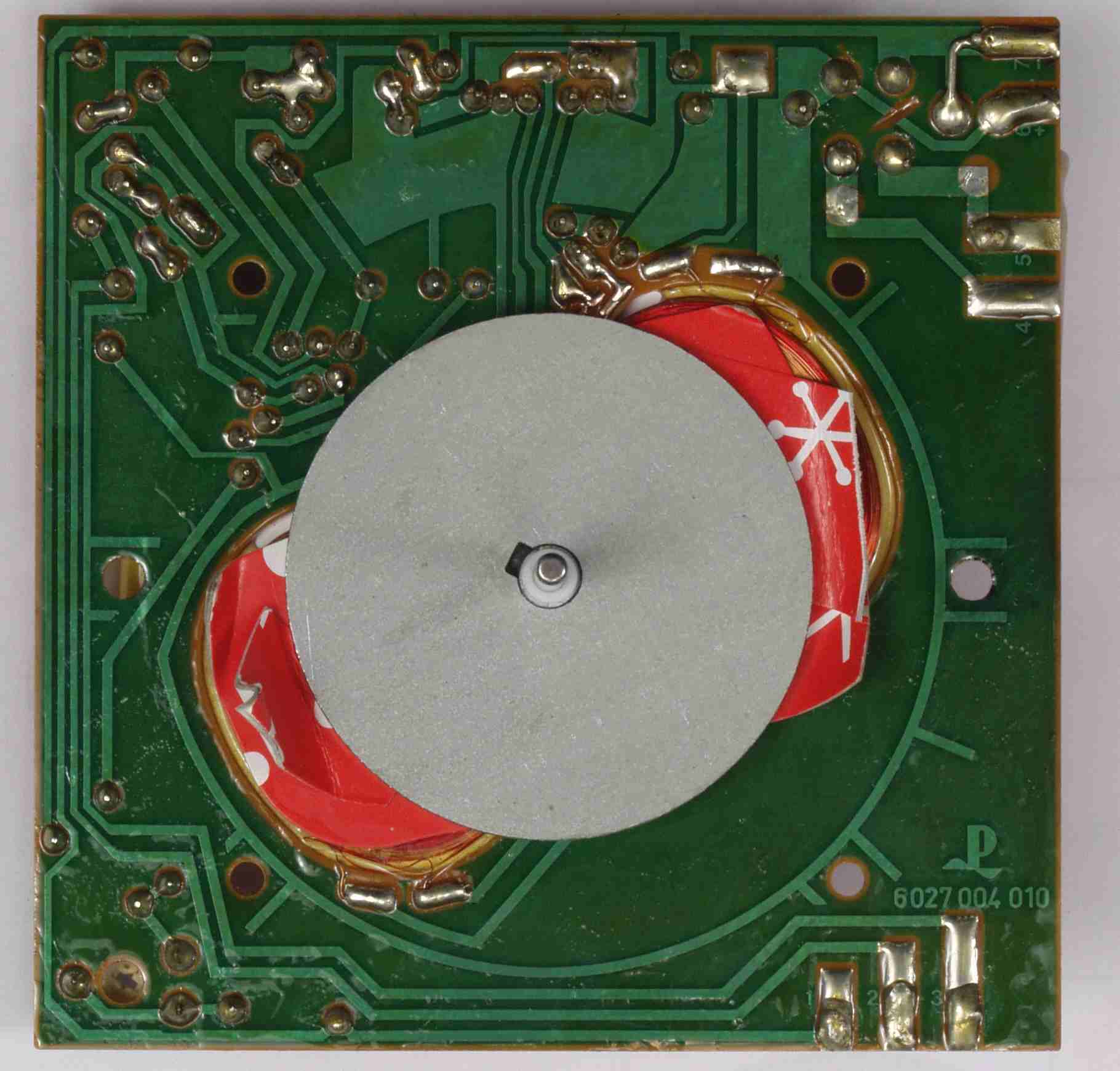

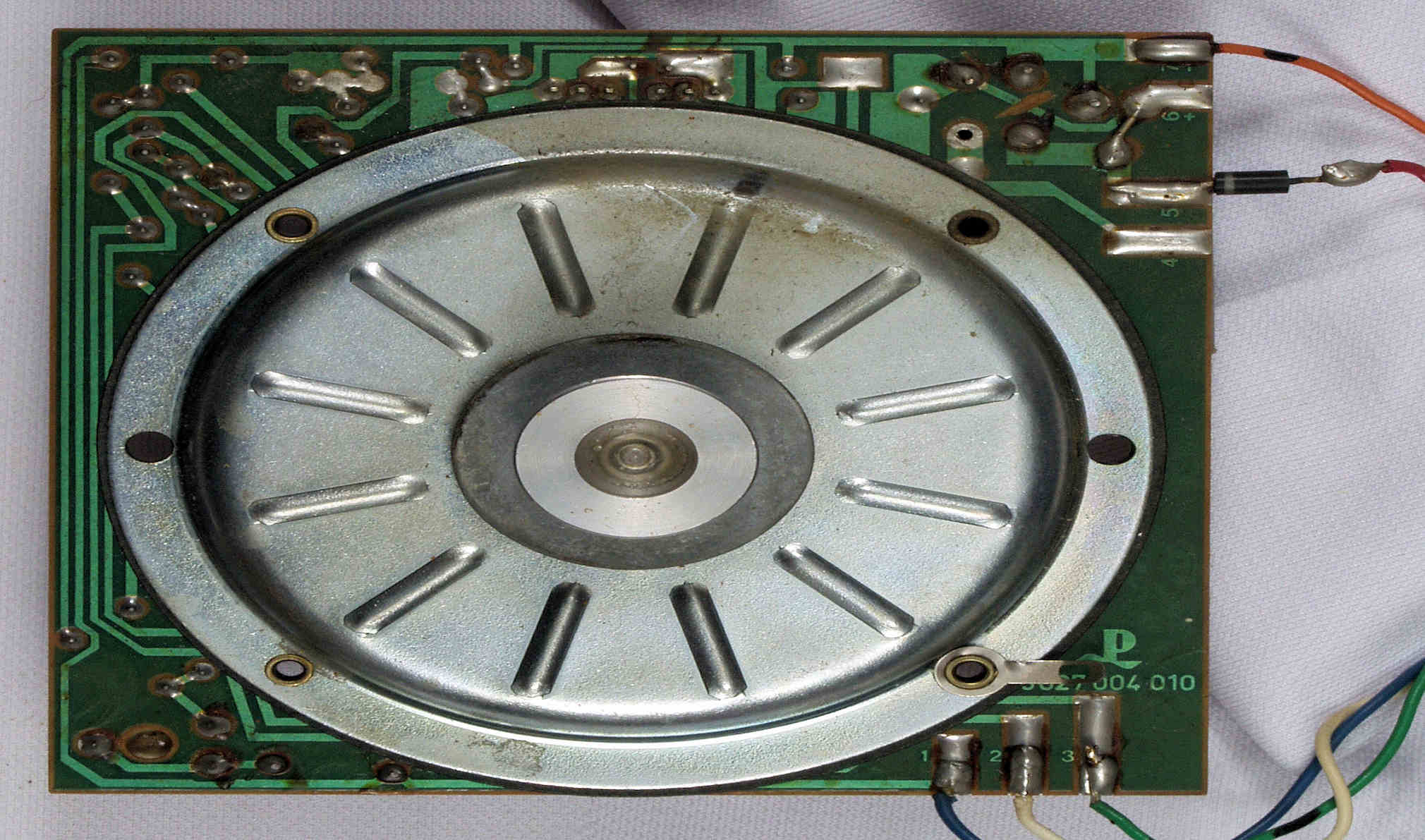

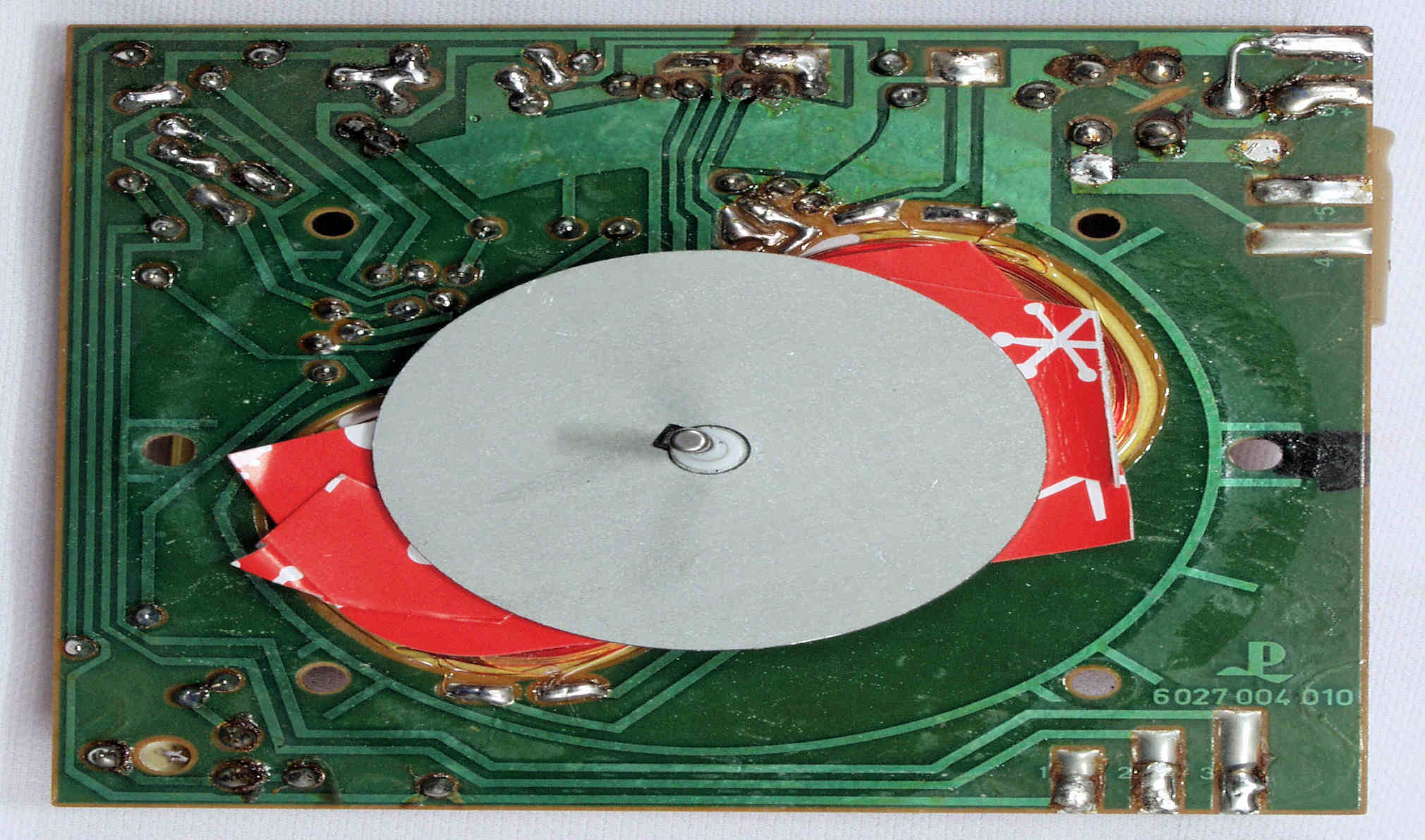

M34. 修理前 モータ回転子・固定子巻き線基板裏。
M35. 修理後 モータ回転子・固定子巻き線基板裏。

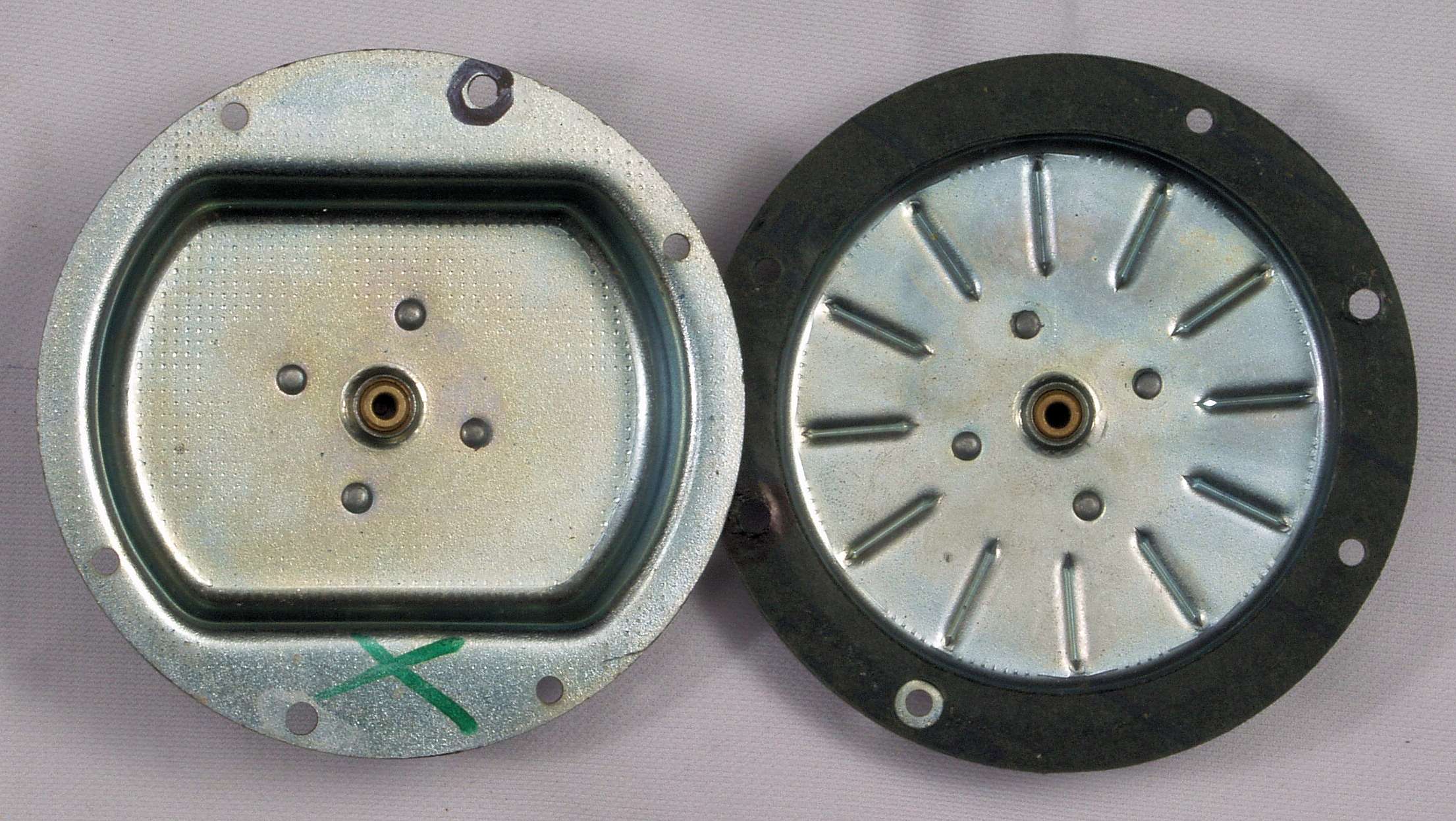

M41. 修理中 モータ上下カバー、軸メタルに油分無し。

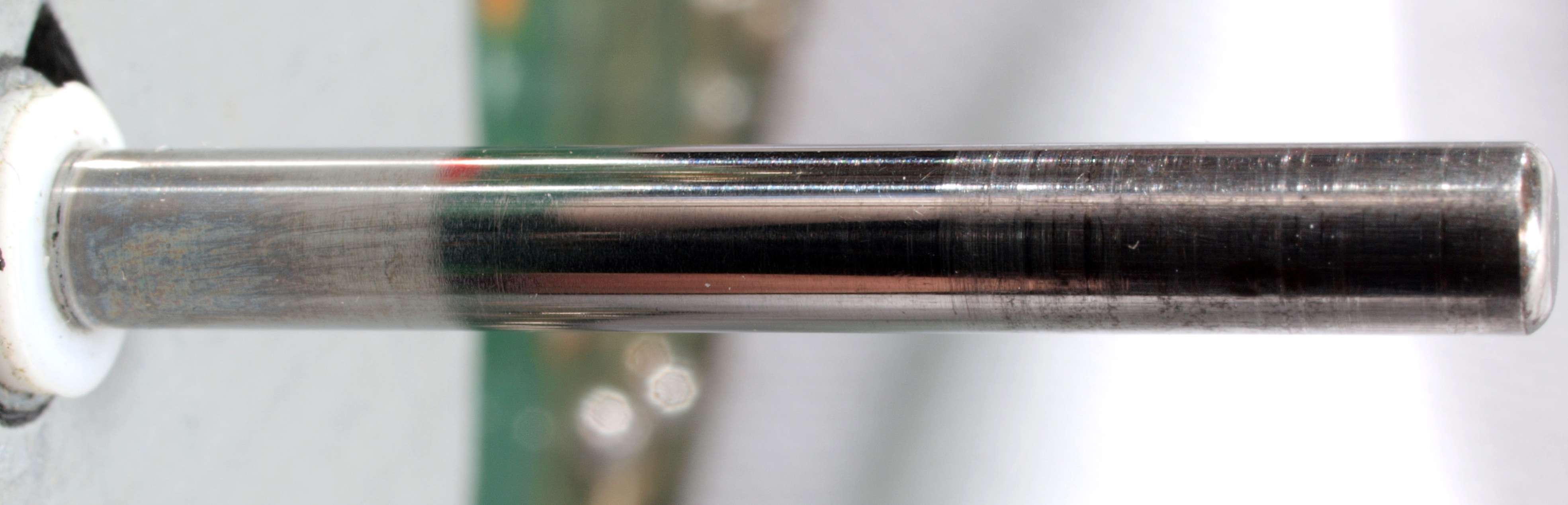

M51. 修理中 モータ軸。

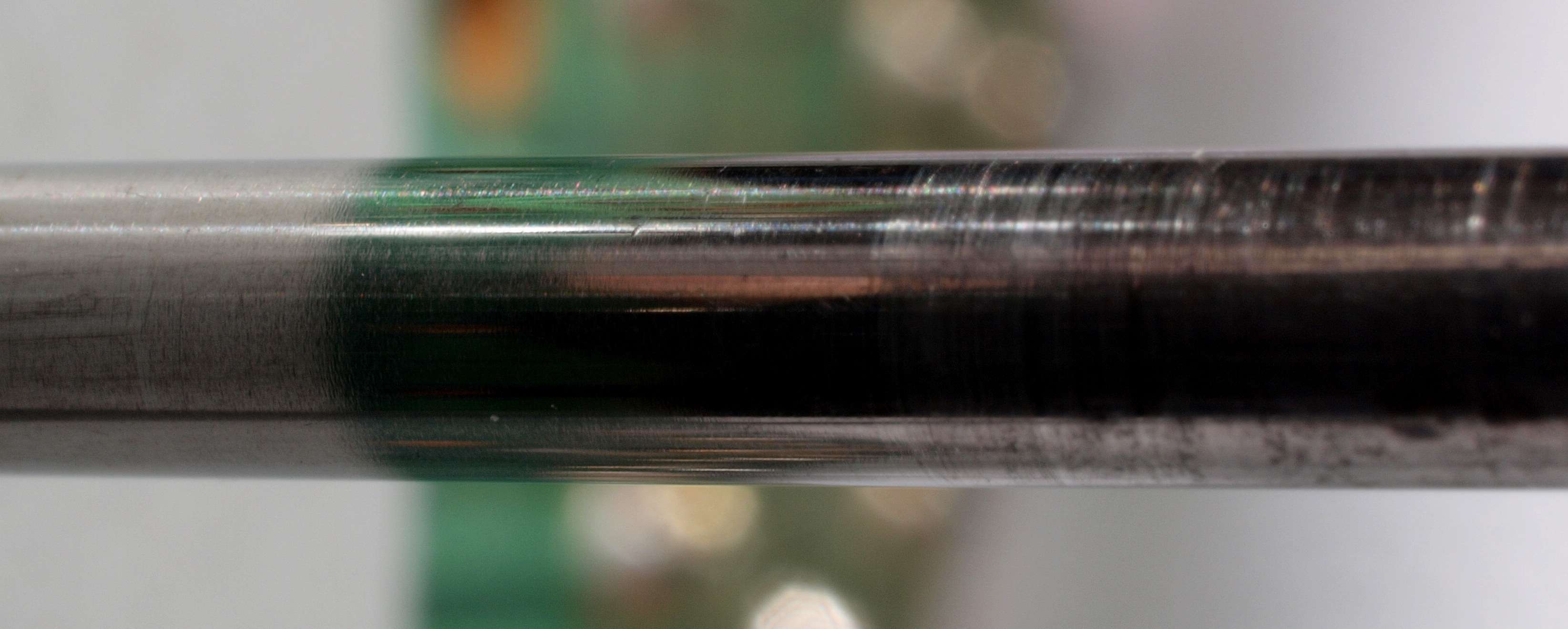

M52. 修理中 モータ軸拡大。

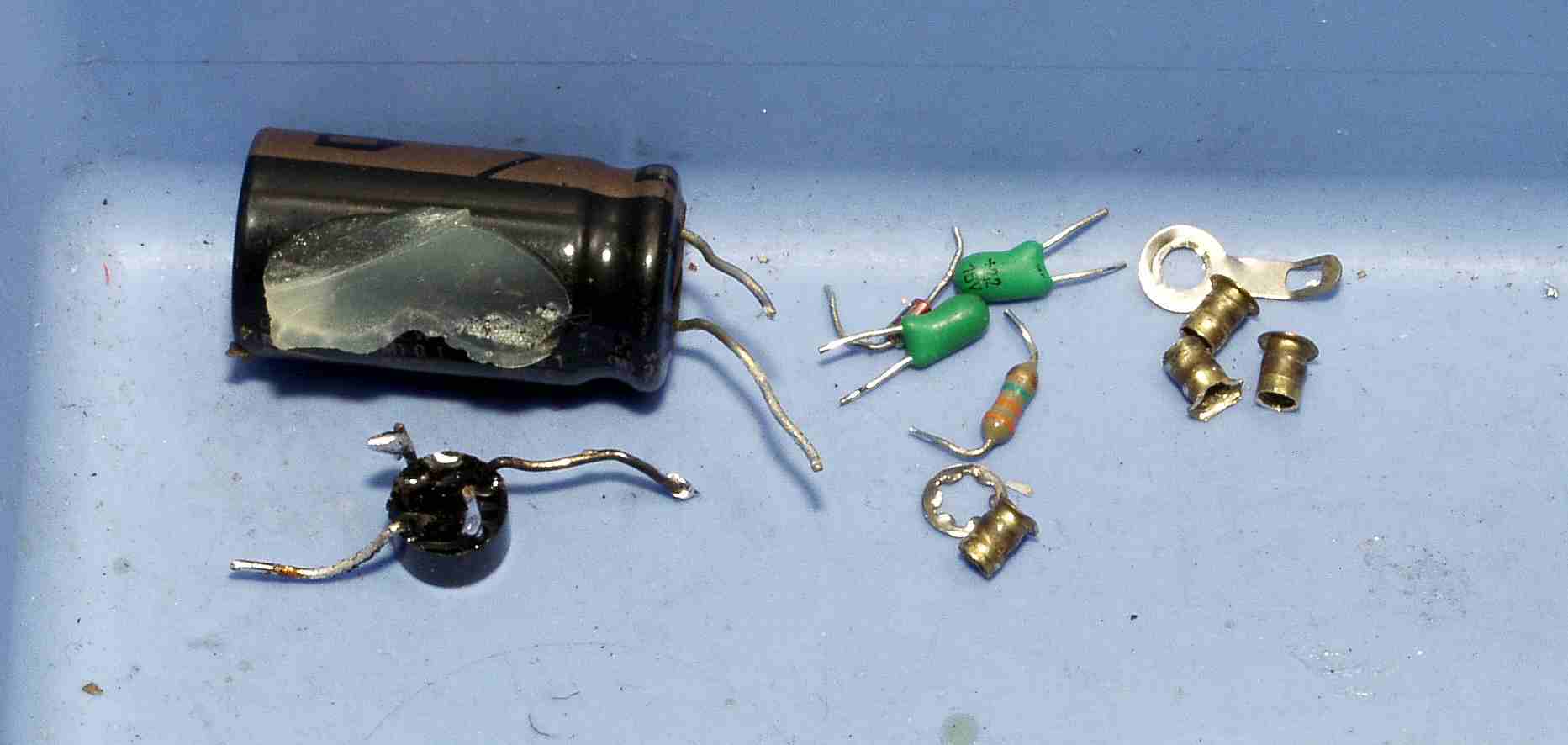

M81. 全体の交換部品
T. 本体(タンテーブル部)修理状況

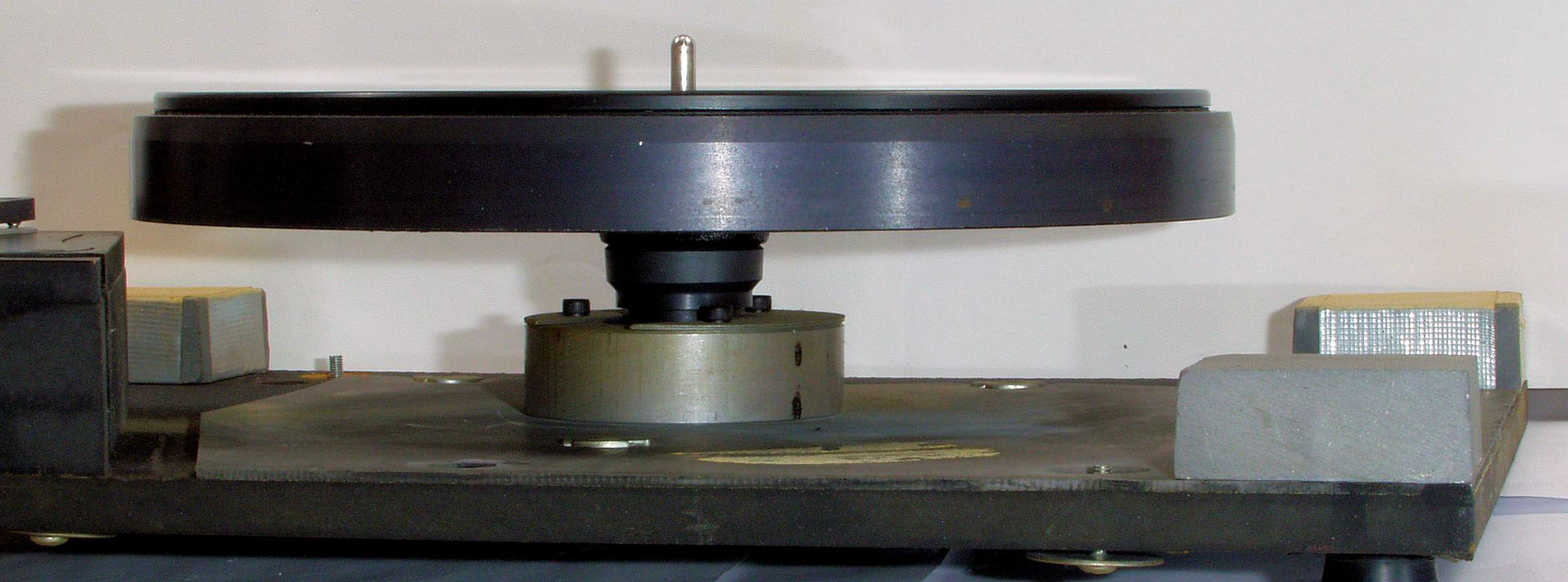

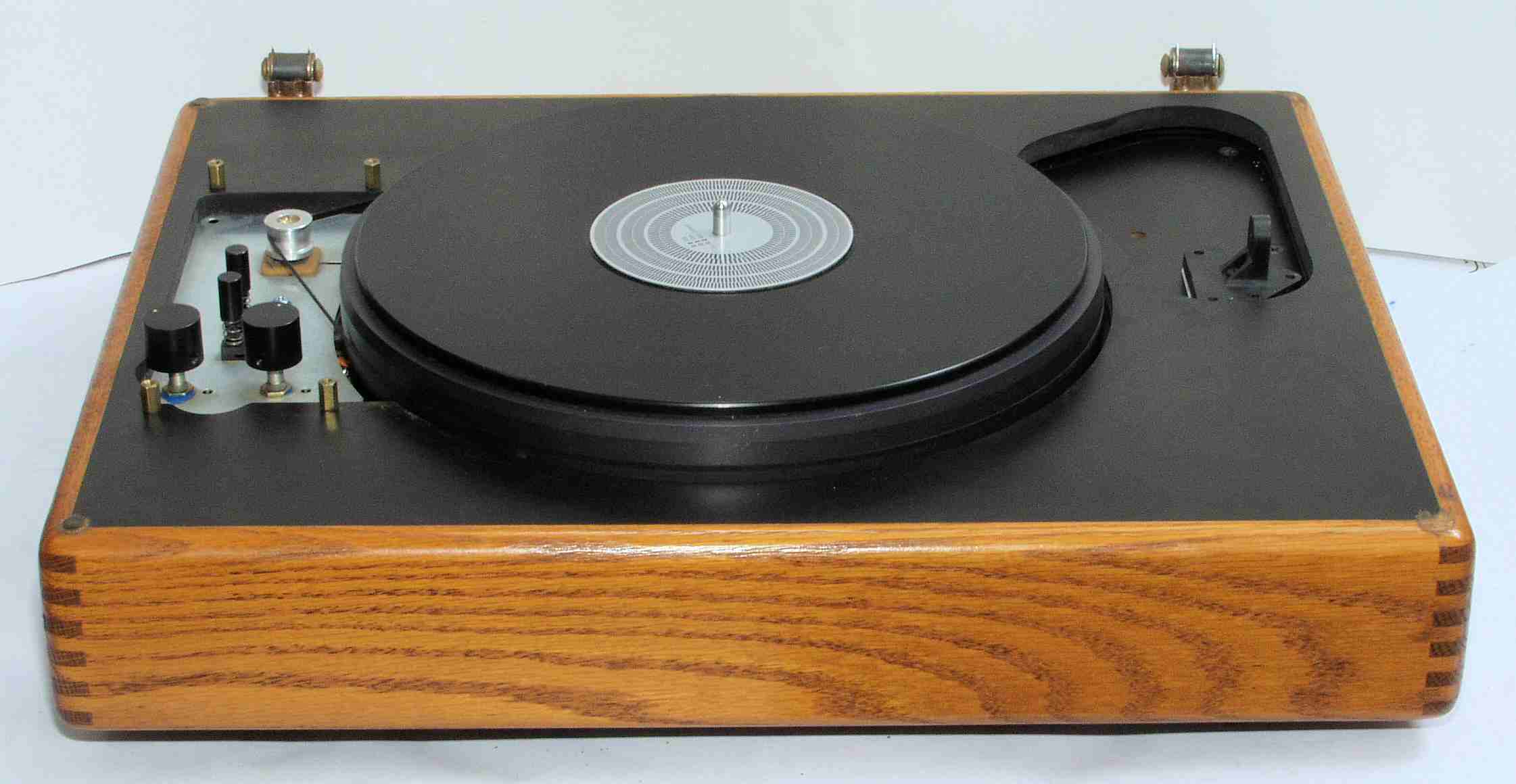

T11. タンテーブルを横から見る。

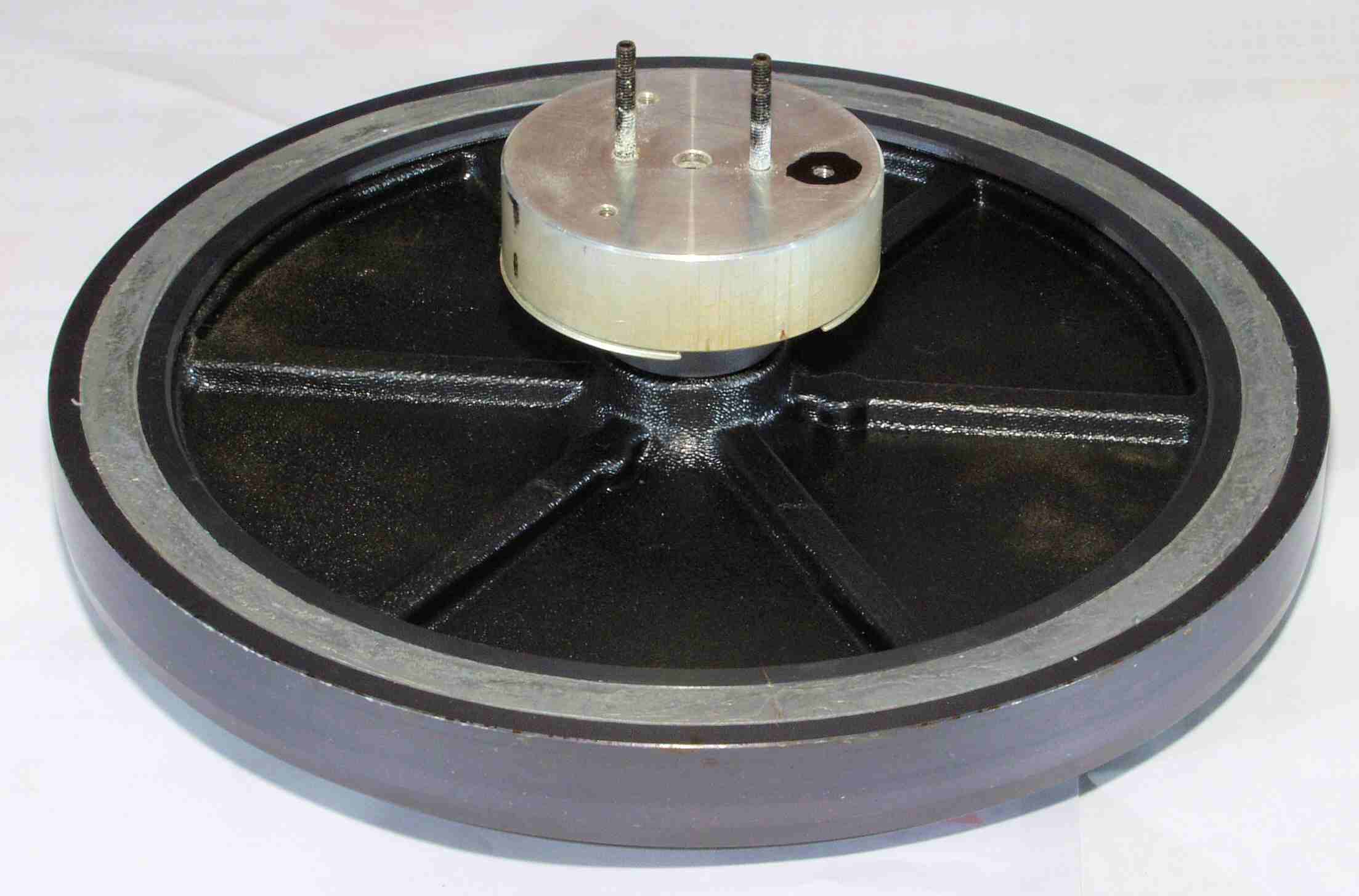

T12. タンテーブル本体を取り出す。

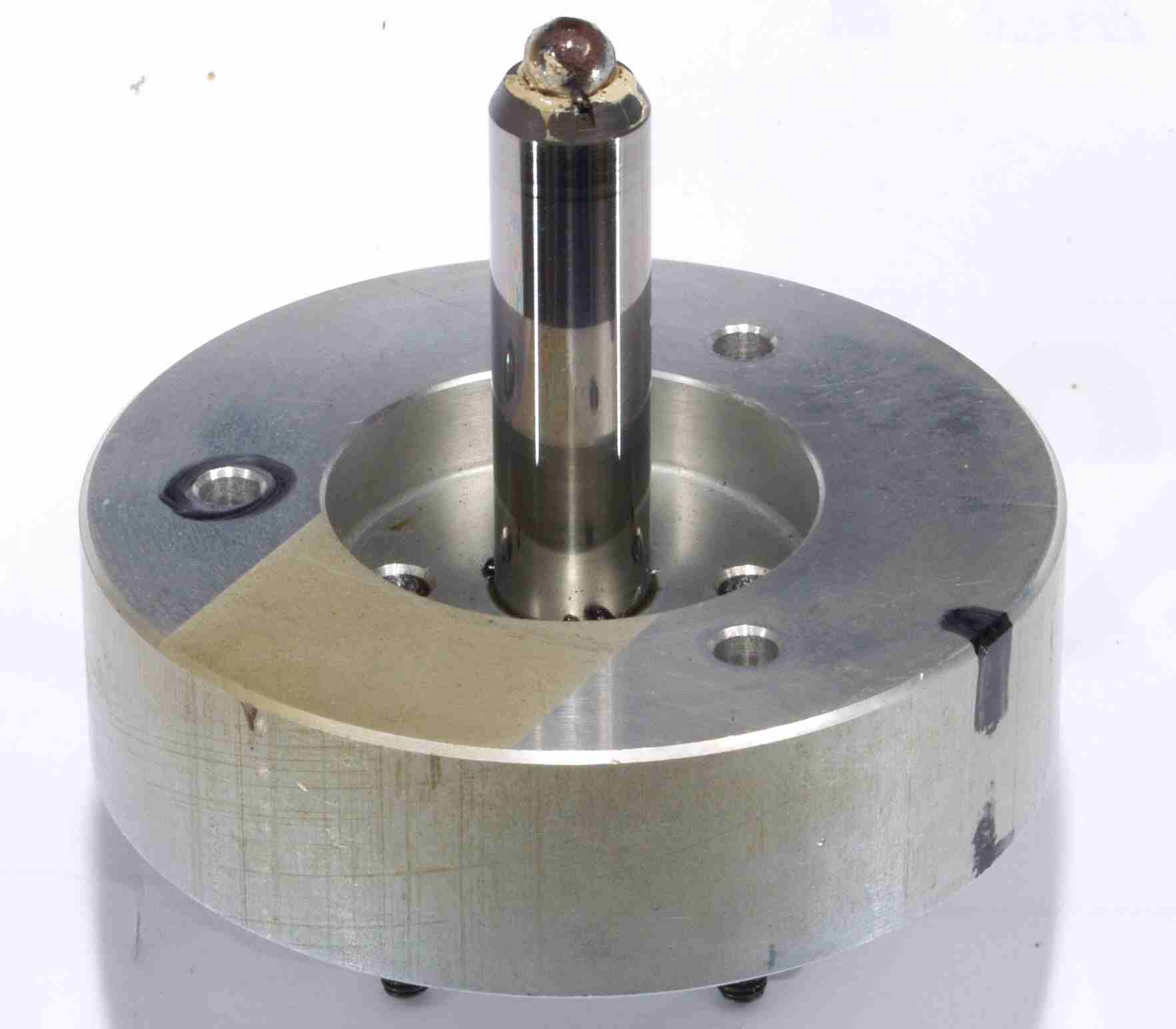

T21. タンテーブルの軸。

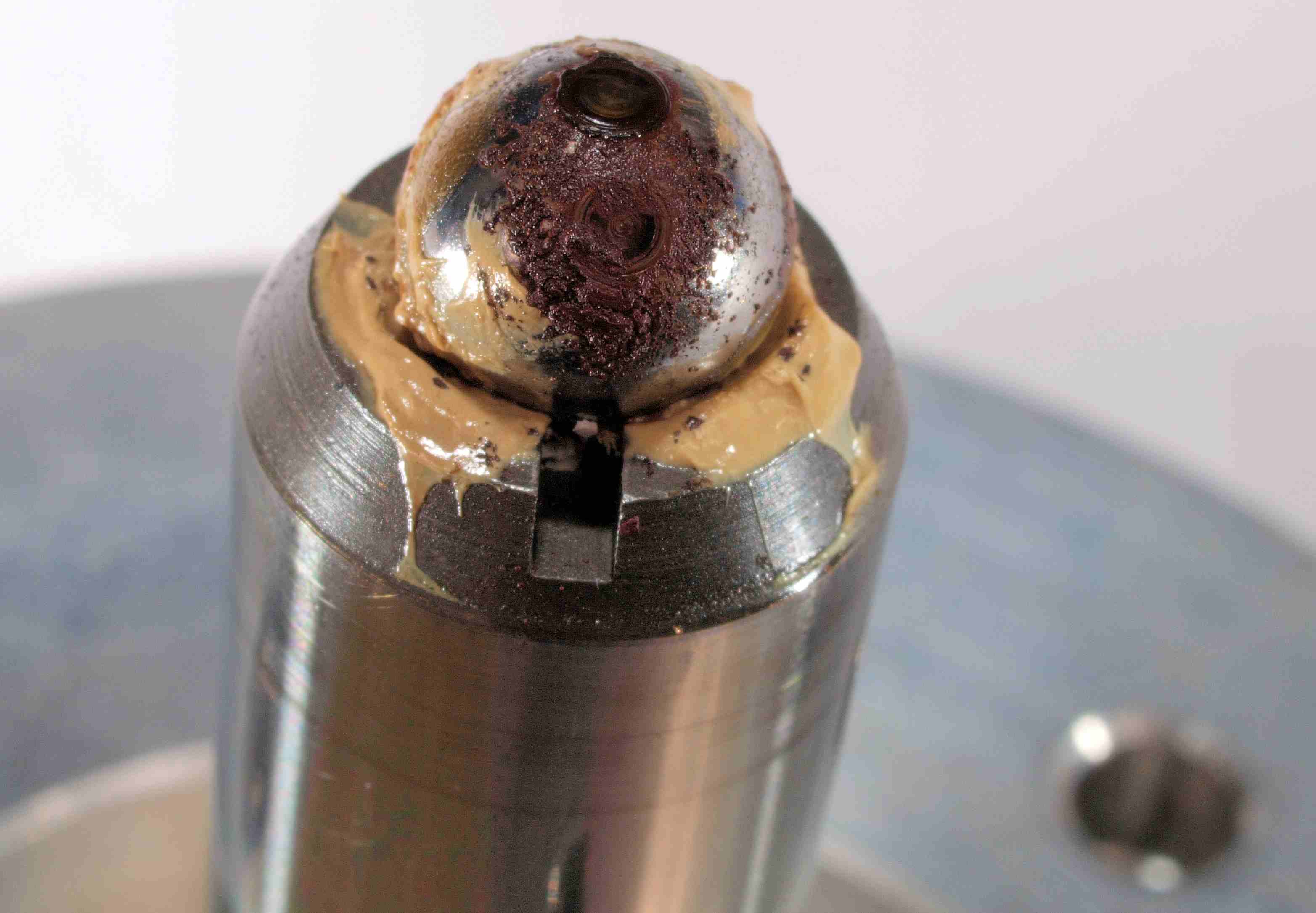

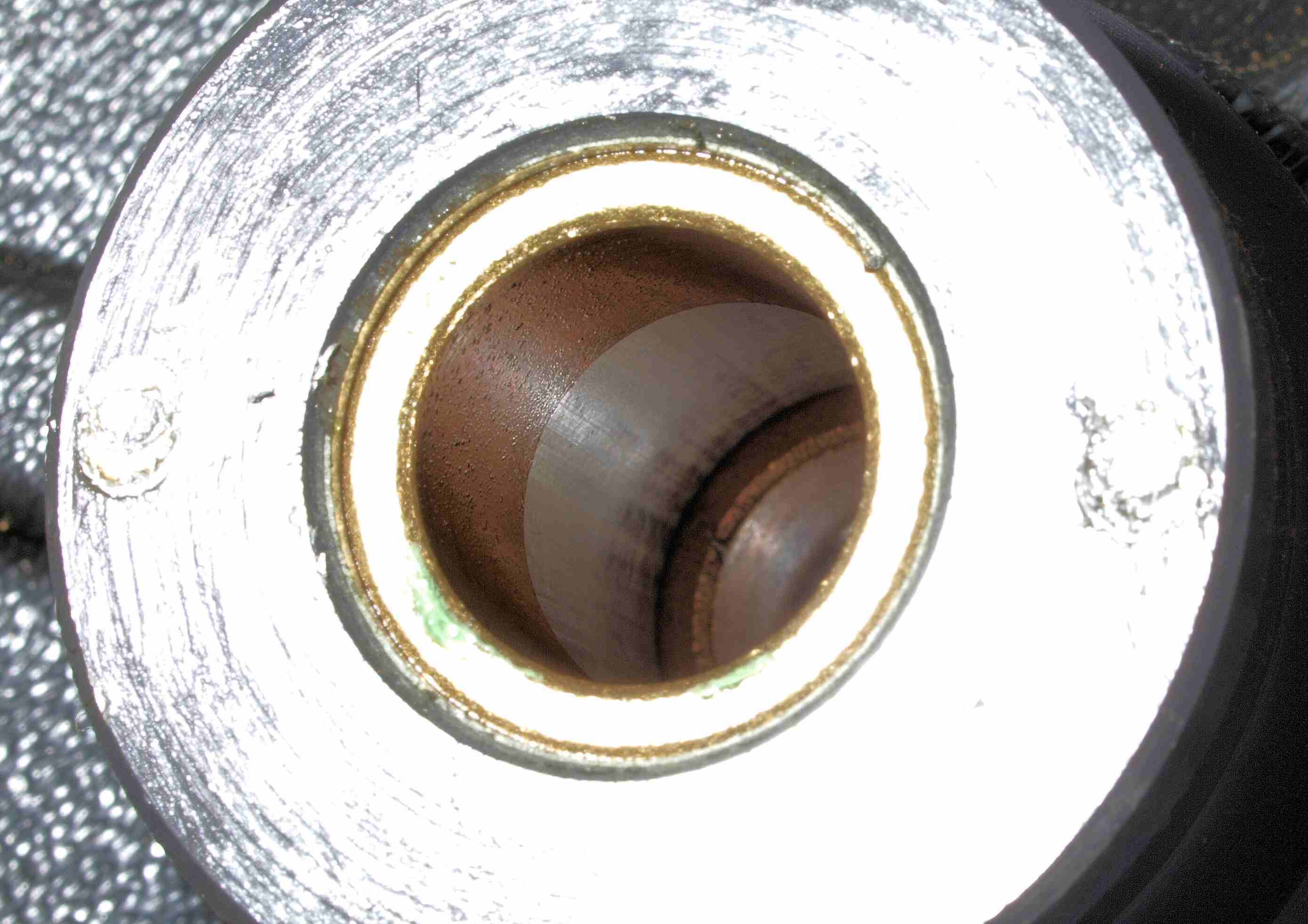

T22. タンテーブルの軸拡大、油分が凝固して、ボールが回転していない。

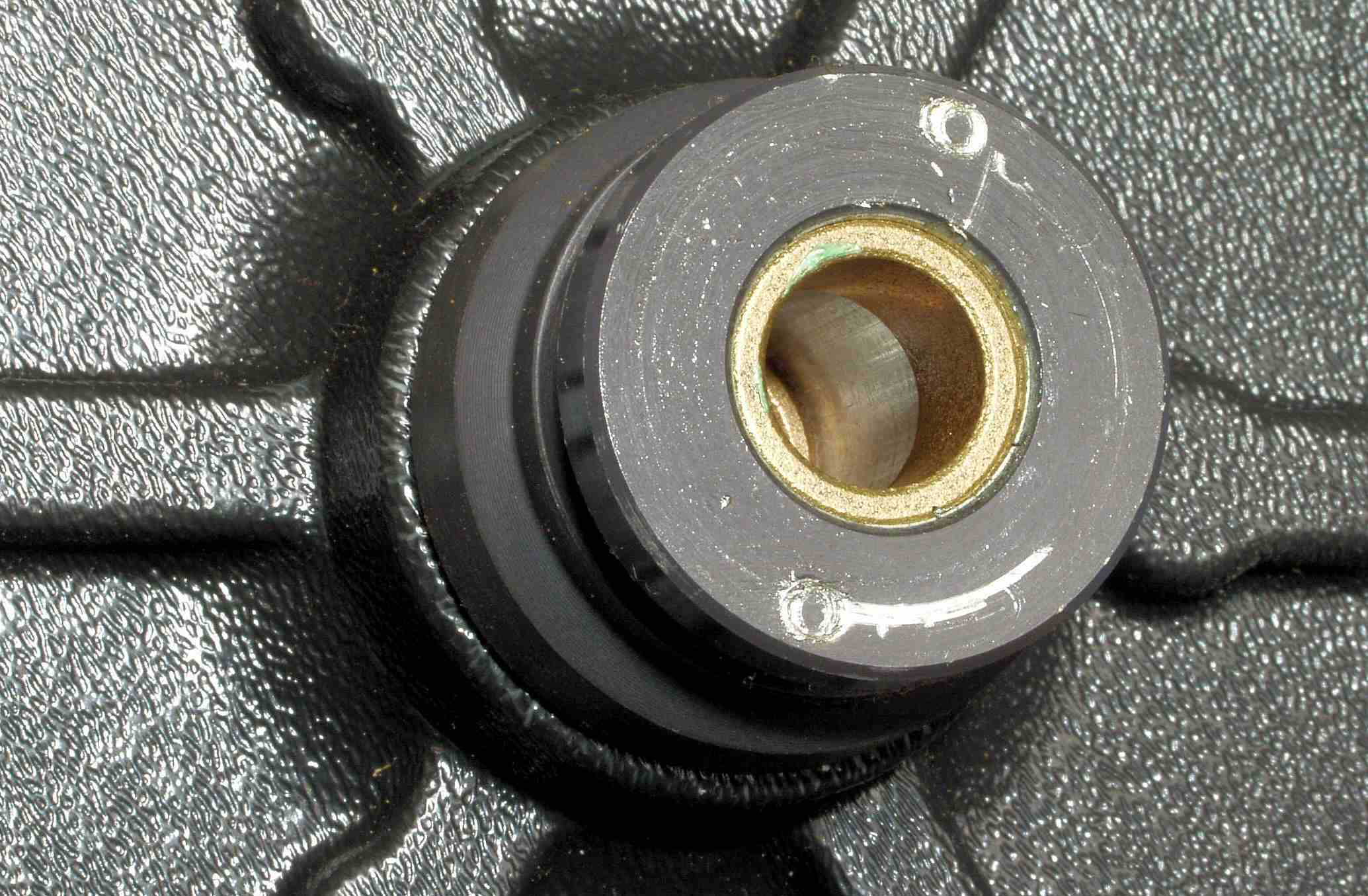

T31. タンテーブルの軸受け。
T32. タンテーブルの軸受け拡大。

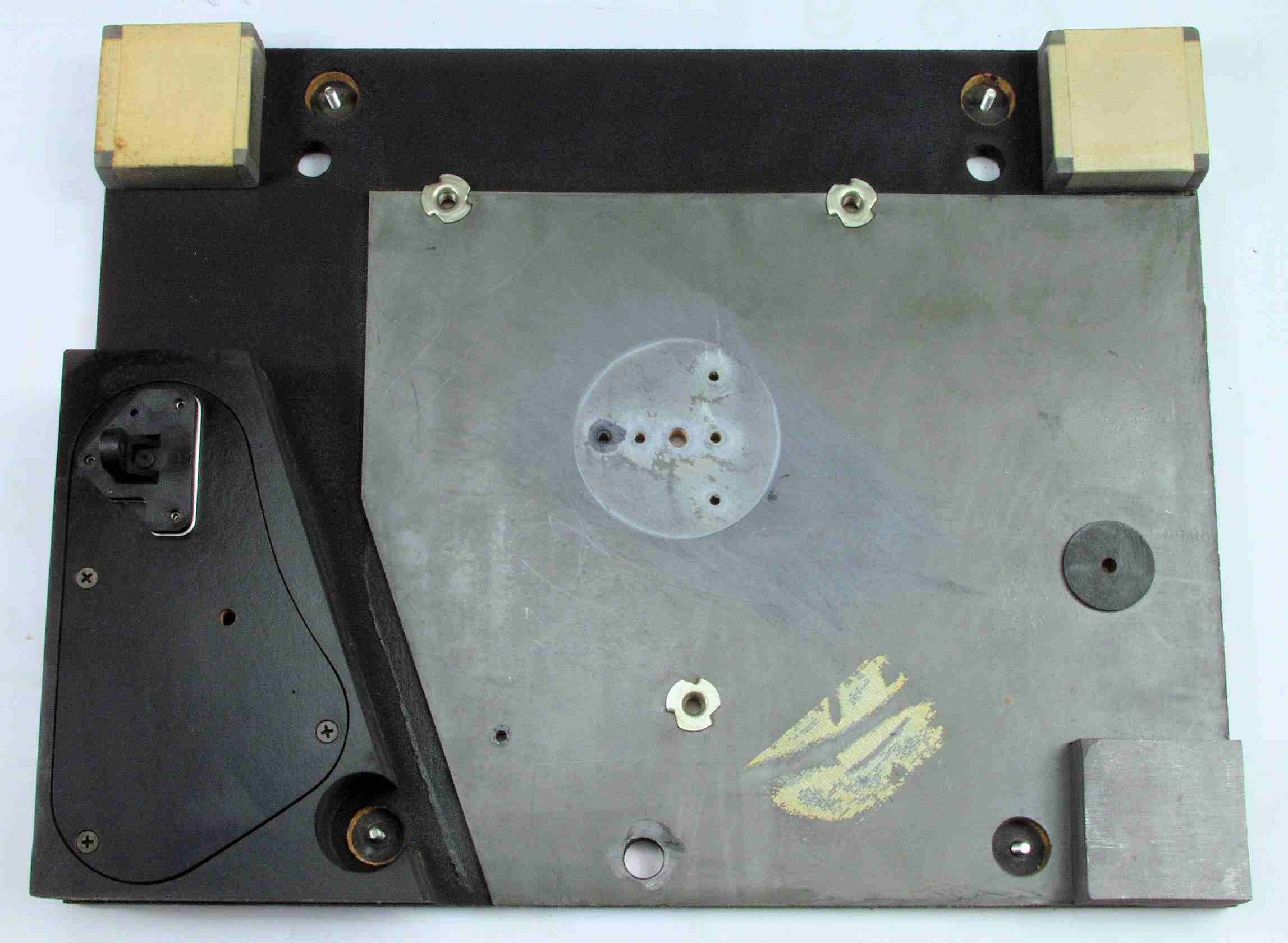

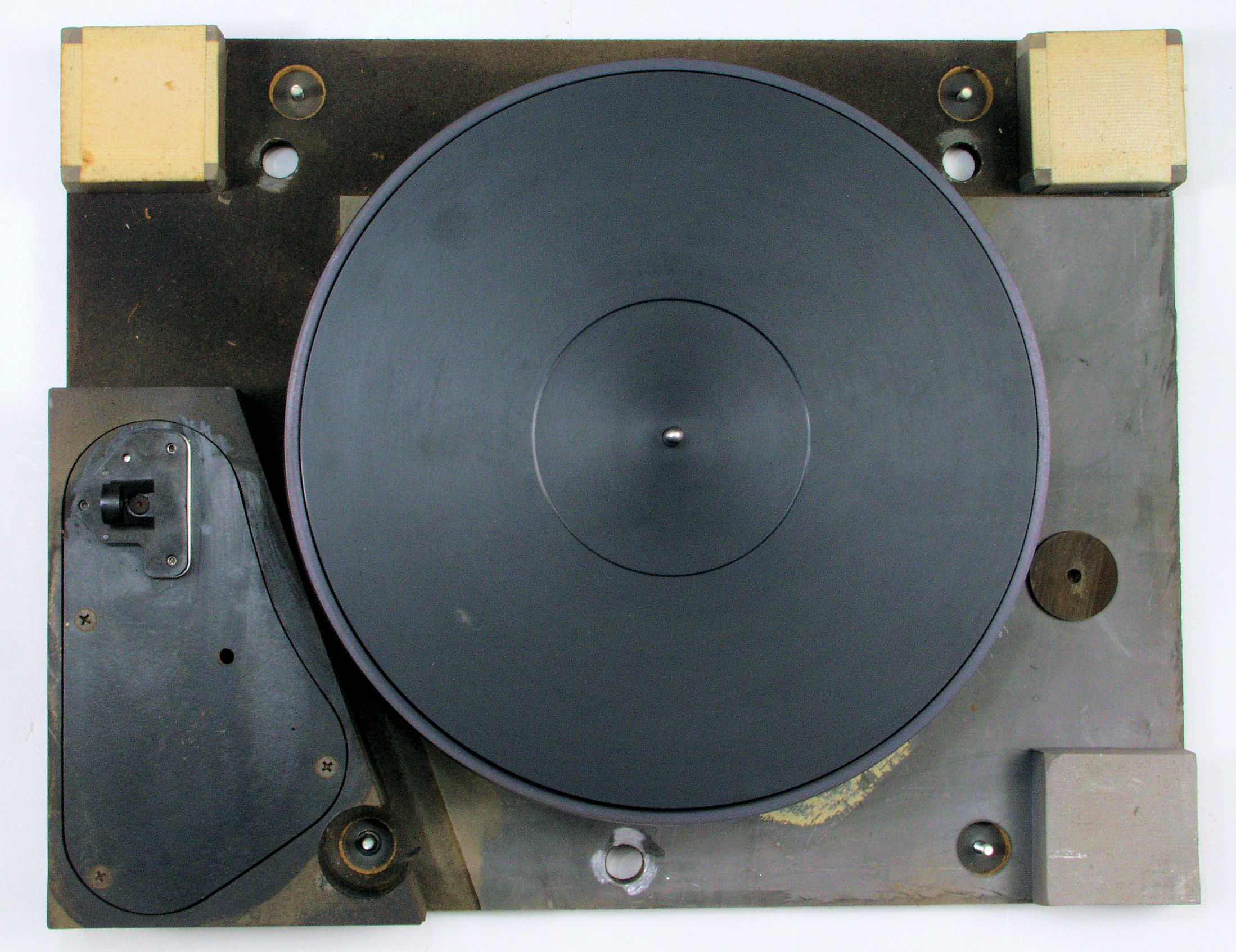

T41. タンテーブル架台。
T42. タンテーブル架台、清掃して錆止めを塗布。
K. 架台修理状況

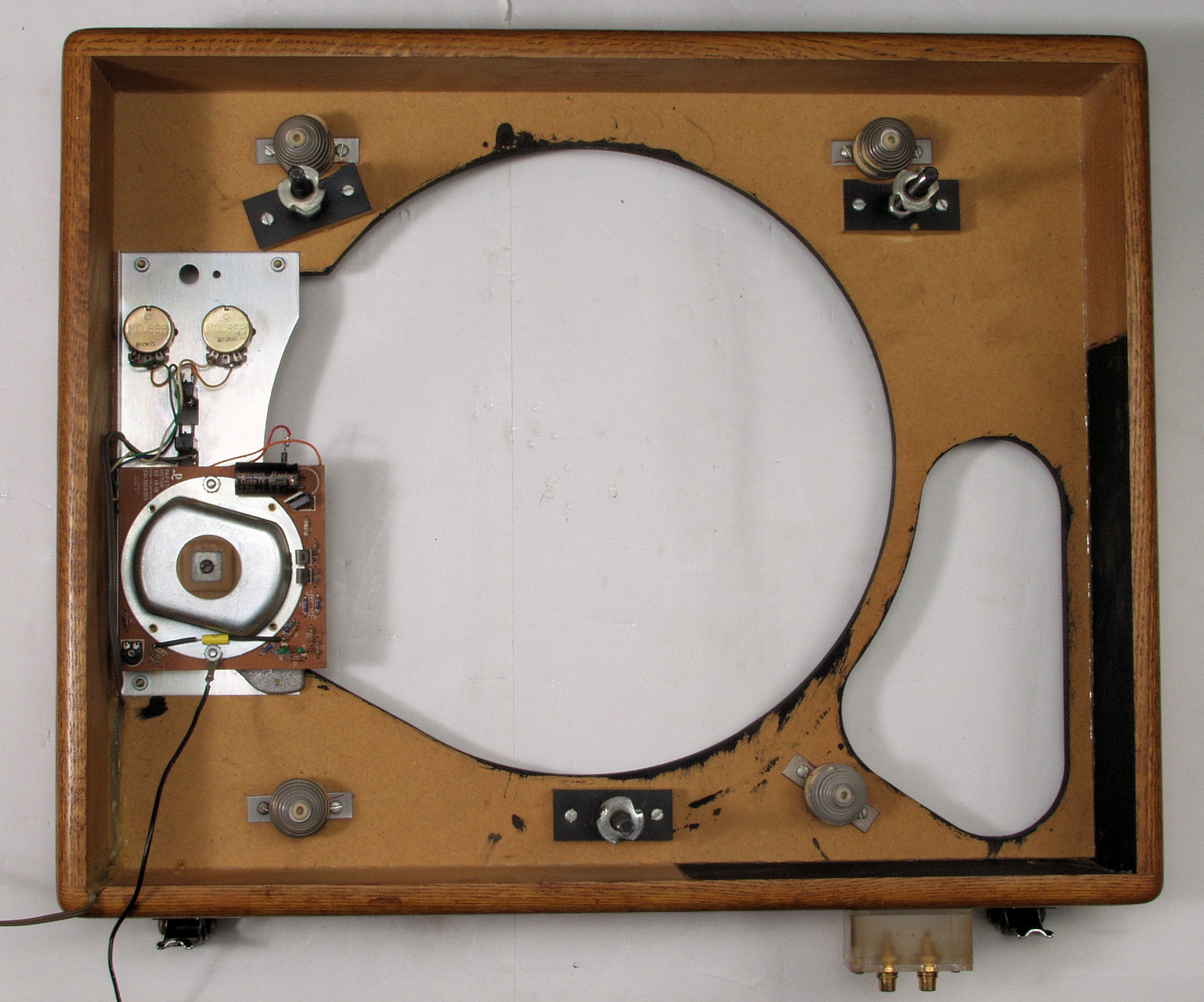

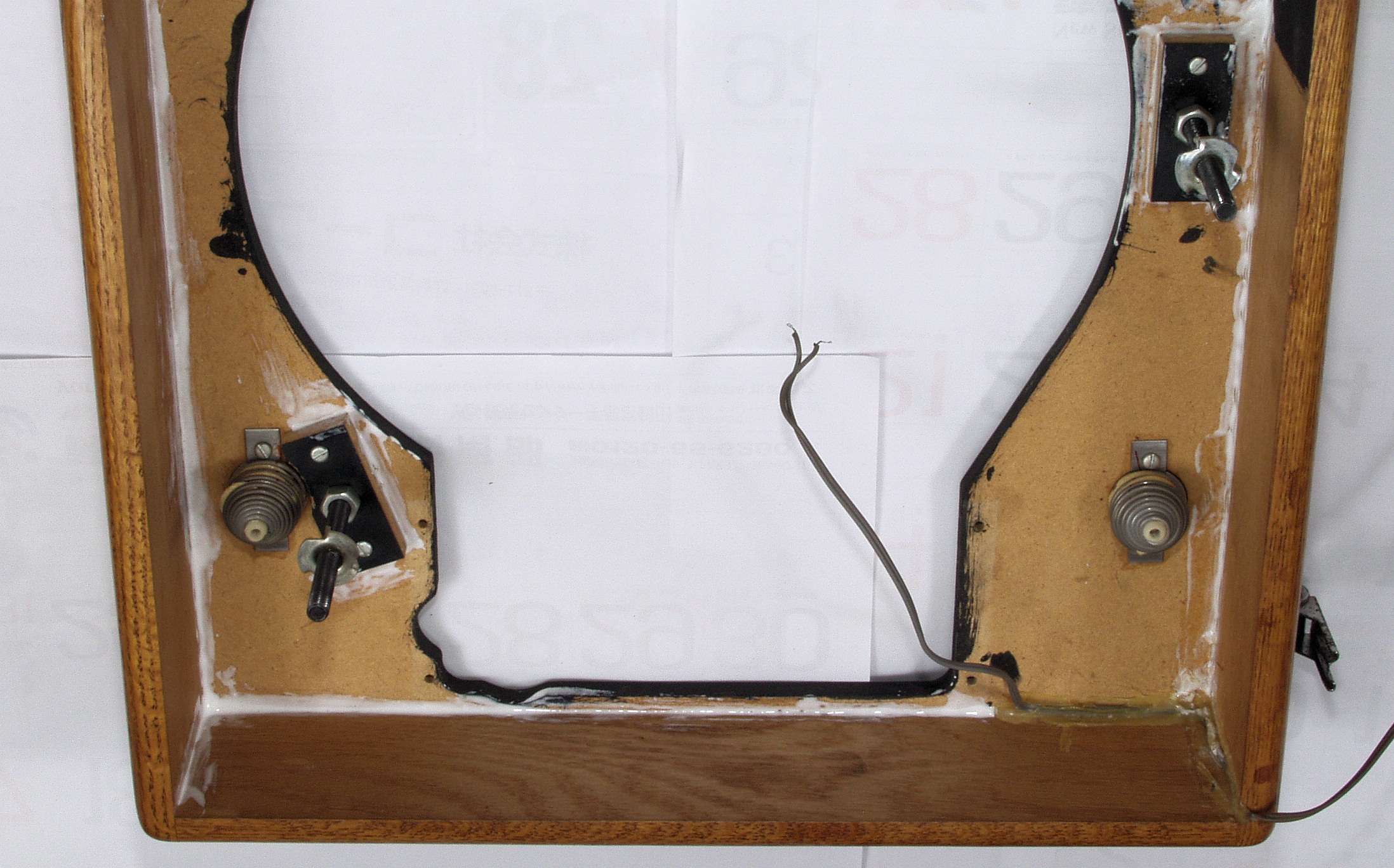

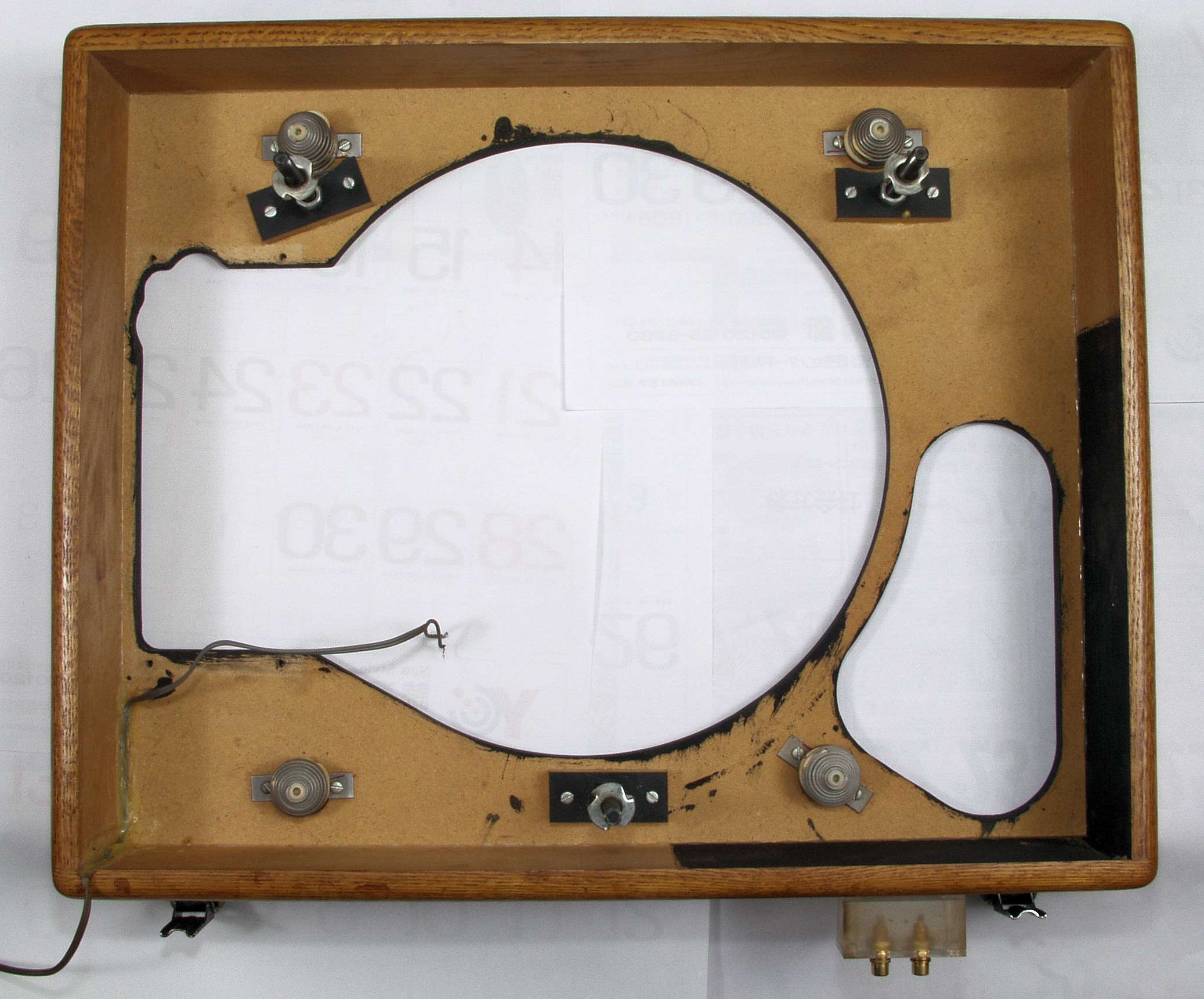

K1. モータ等を外した架台内部。

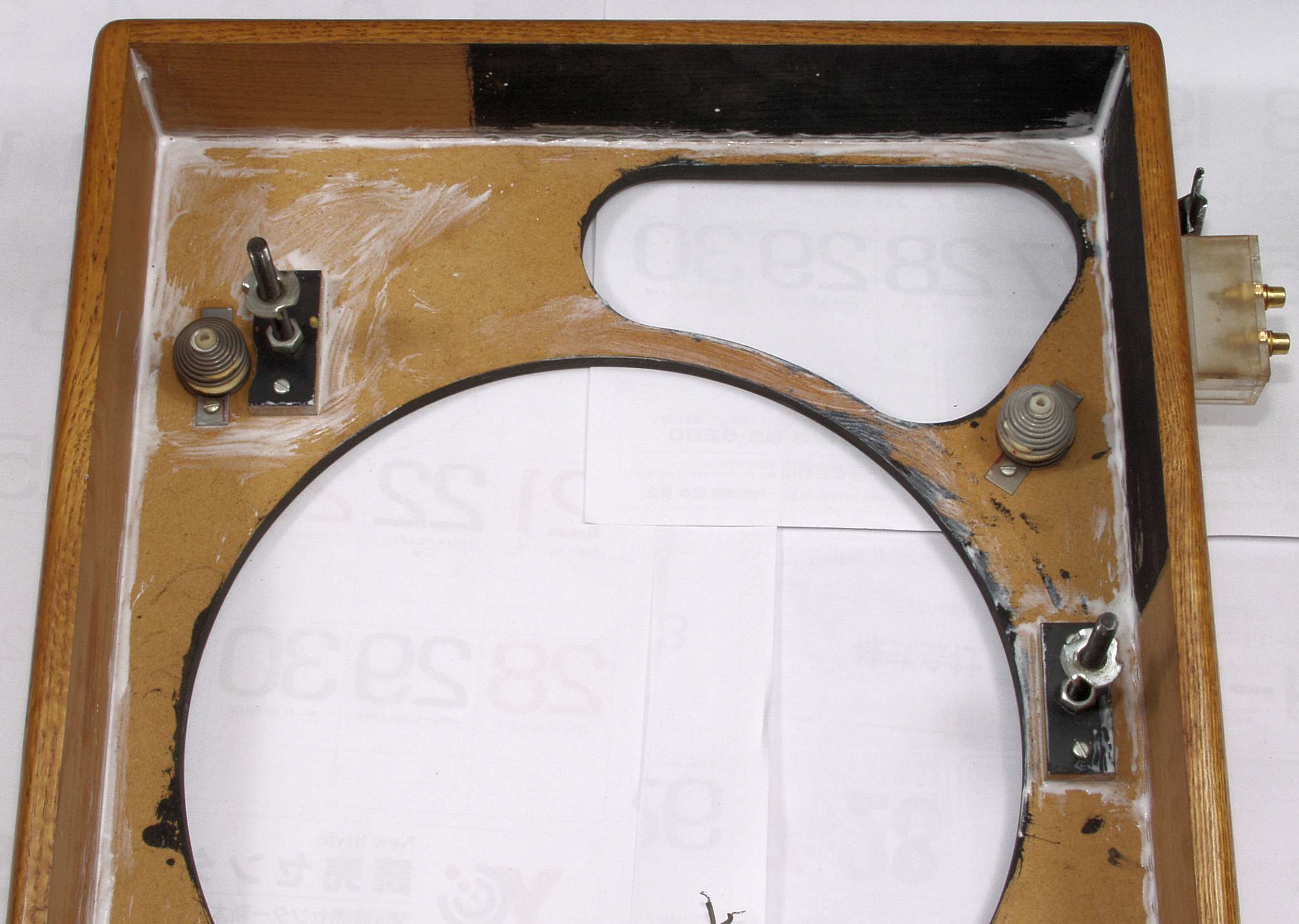

K2. モータ等を外した架台内部、補強の為、ボンドを塗布する。
K3. モータ等を外した架台内部、補強の為、ボンドを塗布する。
K41. 修理前 下から見る。
K42. 修理後 下から見る。
E. 測定・調整
E11. 測定・調整中。

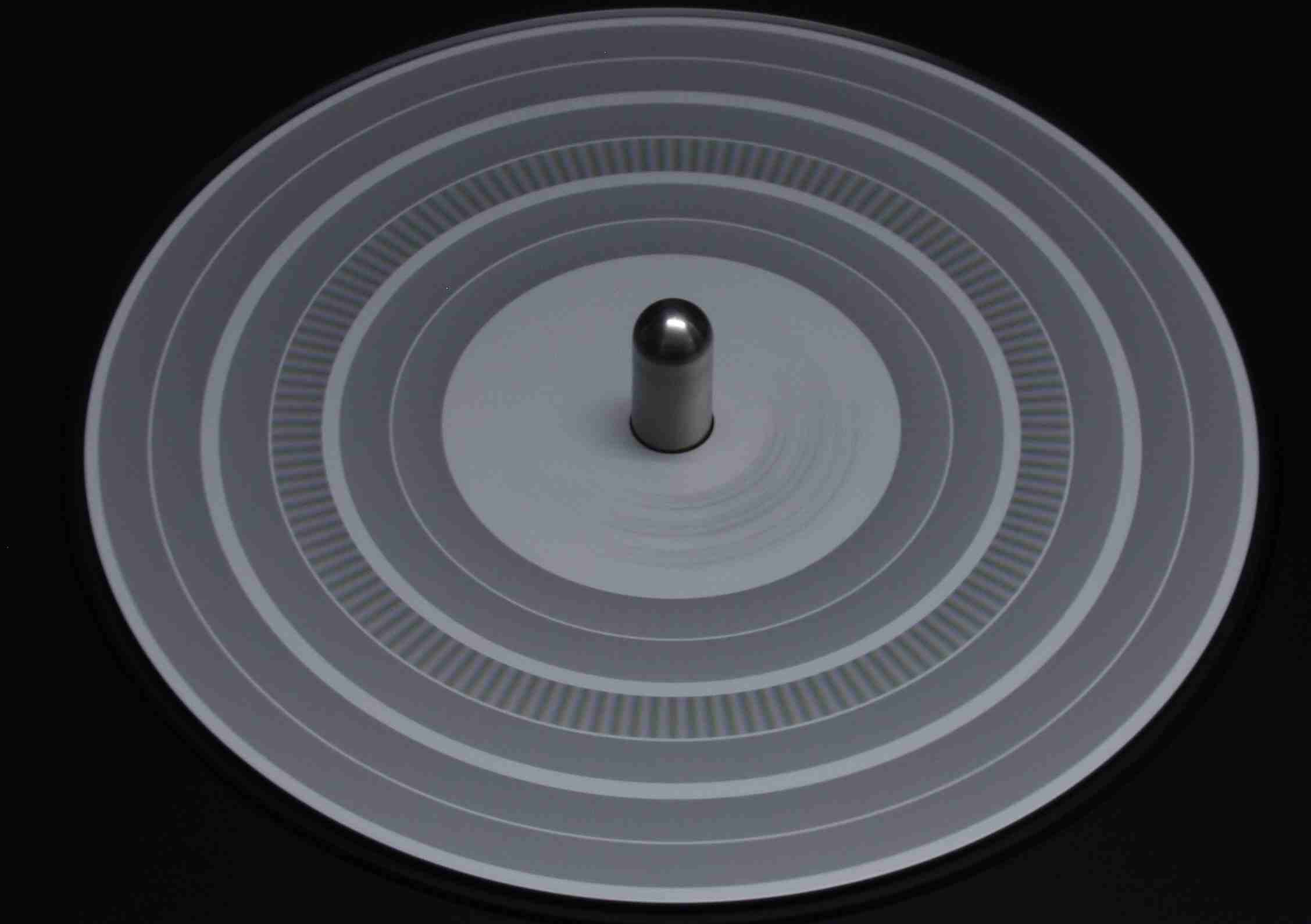

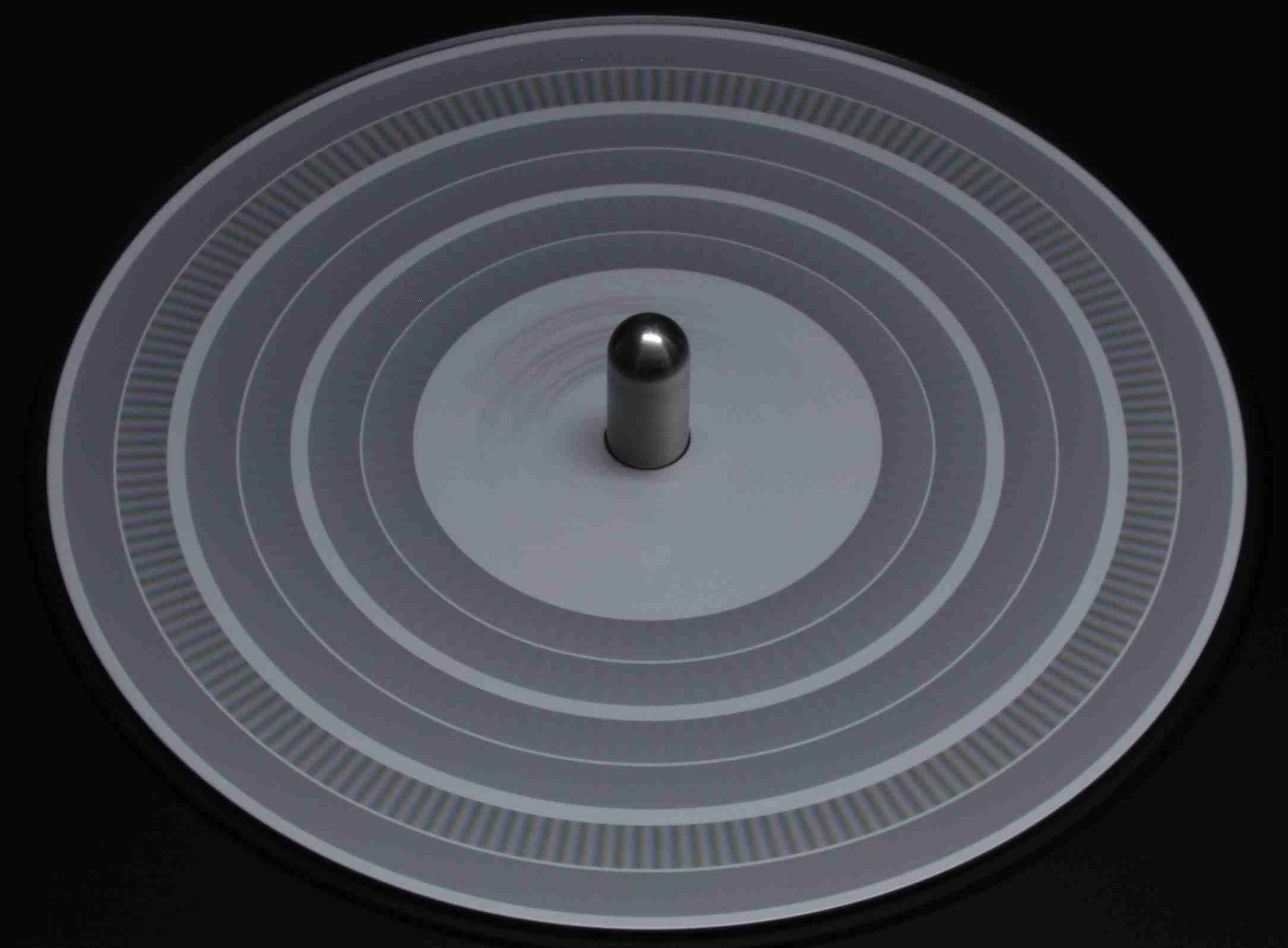

E21. 測定・調整 33回転。
E22. 測定・調整 45回転。
E23. 調整 その時の調整VRの位置。
E4. 完成し24時間連続動作エージング中。
