Technics SP−10MKU(SP10mk2)4台目修理記録
<<梱包はこちらを参考>>  平成20年7月2日到着  7月9日完成
寸評 カスタムLSIが使用されていないので、今後も修理部品に不安が無く、長く使用出来ます。
    機械的な消耗品は軸ですので、注油を忘れずにする事
A. 修理前の状況
  • 約10年ほど前に中古で入手し、以来愛用しておりましたが、 先月中旬に2−3週間ぶりくらいにスイッチをいれたところ、 高速回転をしてしまい、スピード調整ができなくなっていました。
     又、これは以前からの症状ですが、ストロボが時々しか点灯しません。
    松下のサービスに電話をし、修理の打診をしたところ、 もしかすると修理できるかもしれないので、 一旦松下テクニカルサービスで拝見させてくださいとのことで、 近所の「横浜・港北ステーション」に持ち込みましたが、 2週間後、残念ながら修理不能とのことで返却されました。 埼玉桶川の工場でのチェックとのことです。
    修理不能の説明は、「DVD、モーター、ネオン管不良ですが、 部品供給打ち切りのため、修理不能ですので 返却させて頂きます」 でした。

B. 原因
  • 経年変化

C. 修理状況
  • 電解コンデンサー交換(オーディオコンデンサー使用)
    半固定VR交換
    各種注油
    モーター修理
    ネオン管交換

D. 使用部品
  • 半固定VR                          4個
    フイルム・コンデンサー                   2個
    電解コンデンサー                     30個


E. 調整・測定

F. 修理費   85,000円

A. 修理前の状況

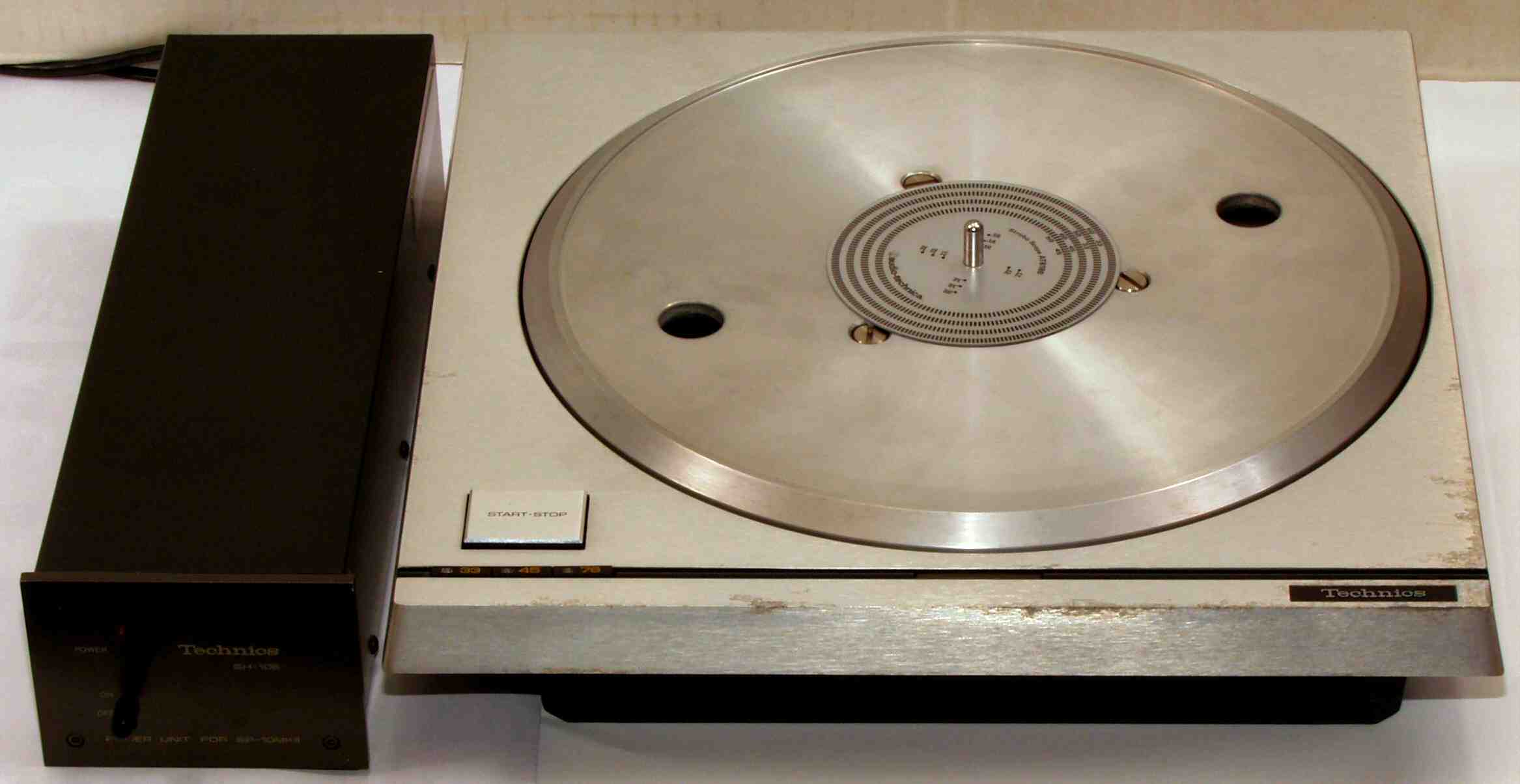

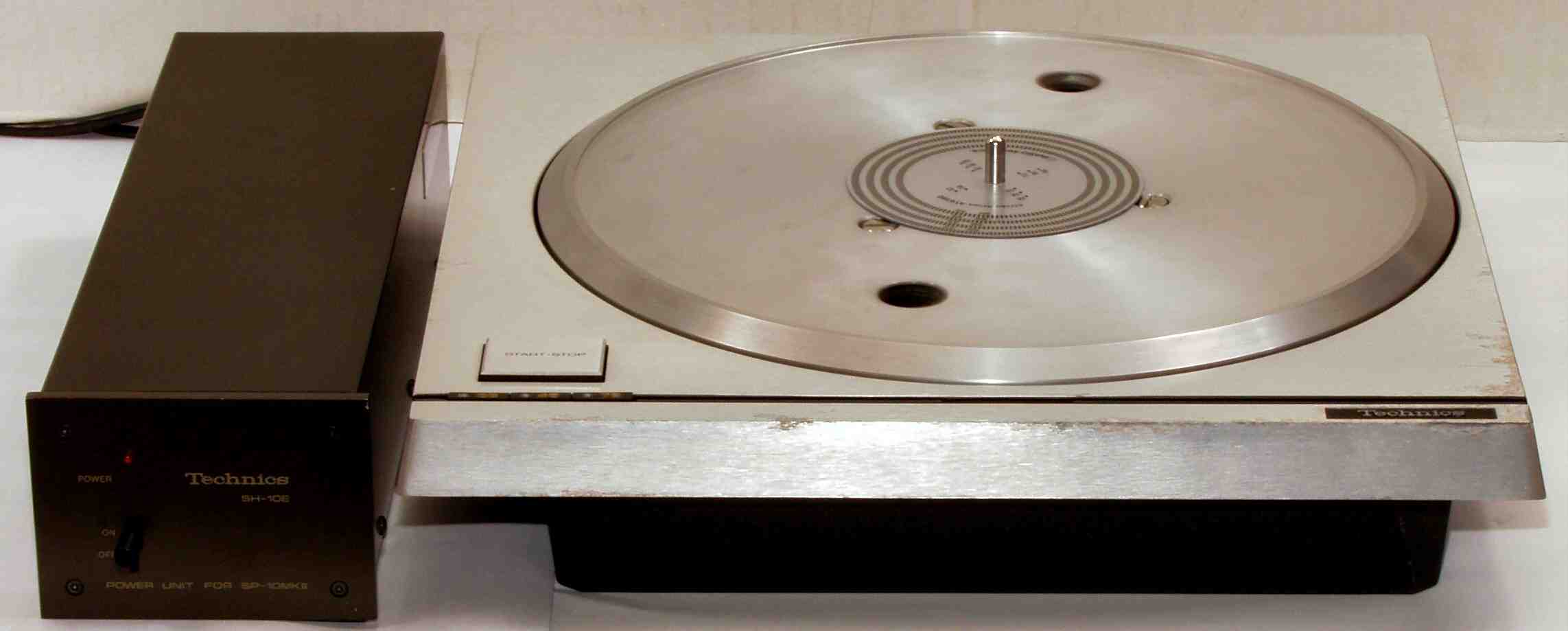

A−1. 点検中 全体見る。
A−2. 点検中 ターテーブル裏にゴムが貼り付けてある。
A−3A. 点検中 電源部を上から見る
A−3B. 点検中 電源部を右から見る
A−3C. 点検中 電源部を左から見る

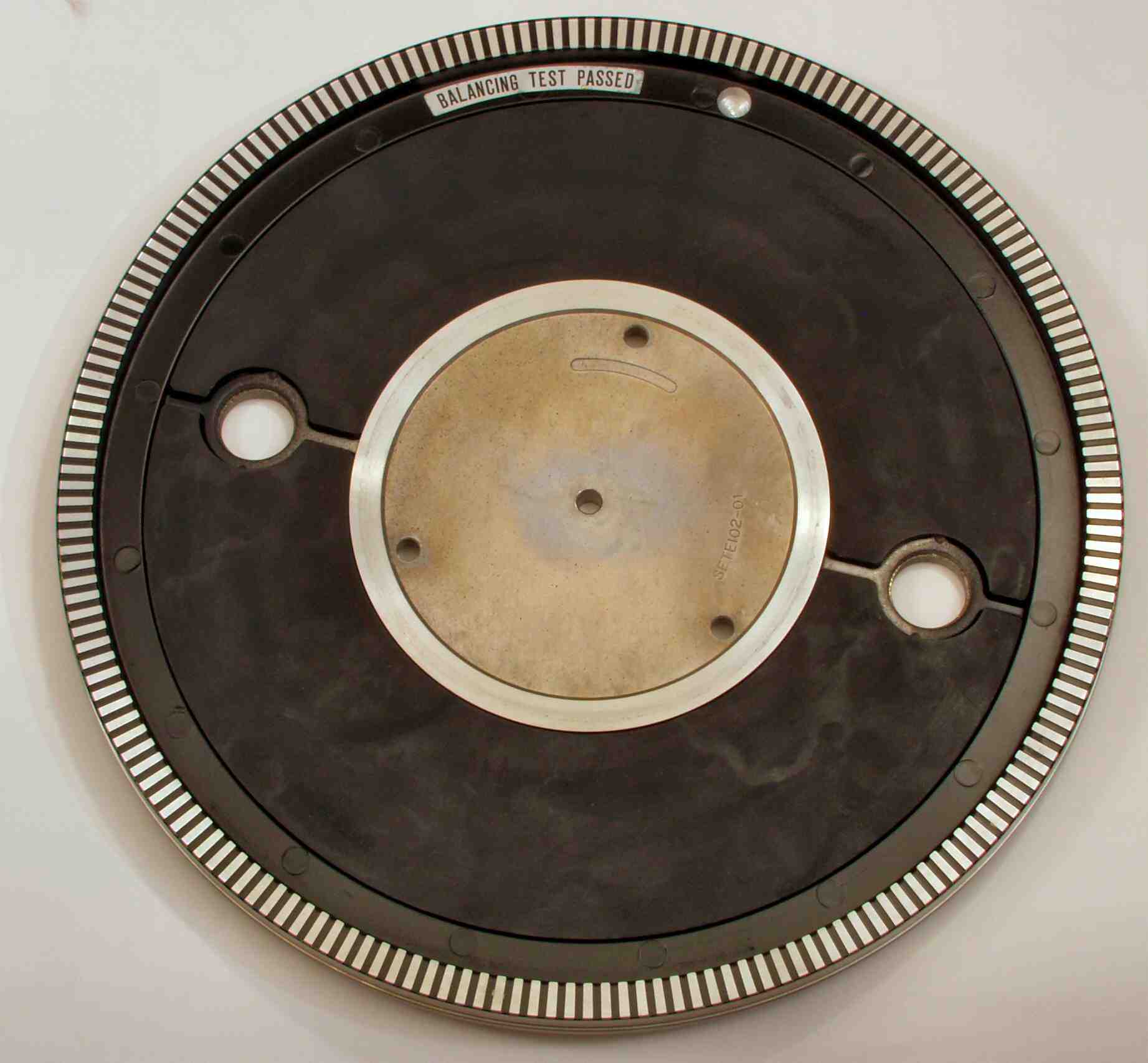

A−4. 点検中 ターテーブルを下から見る
A−5. モーター分解、真ん中のFGのコイルが断線している。

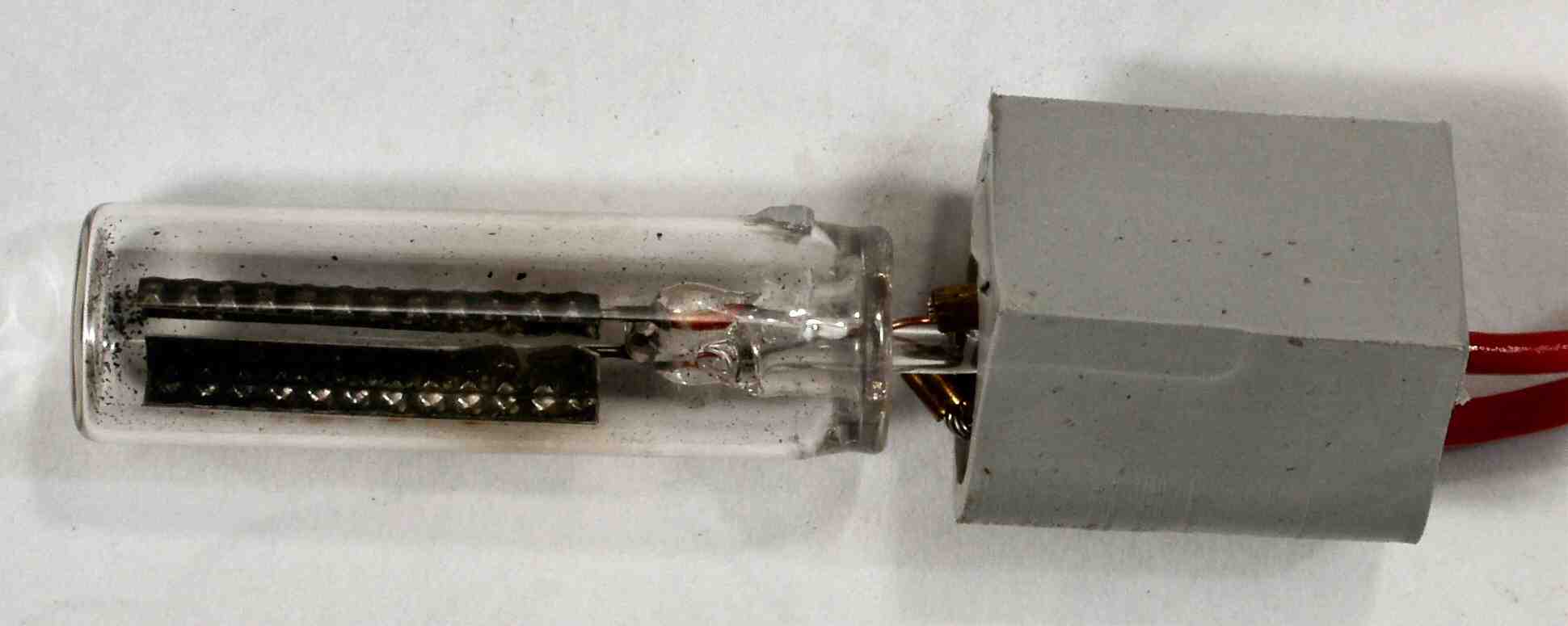

A−6. 電極が落ち、規定電圧では放電しないストロボ。
C. 修理状況

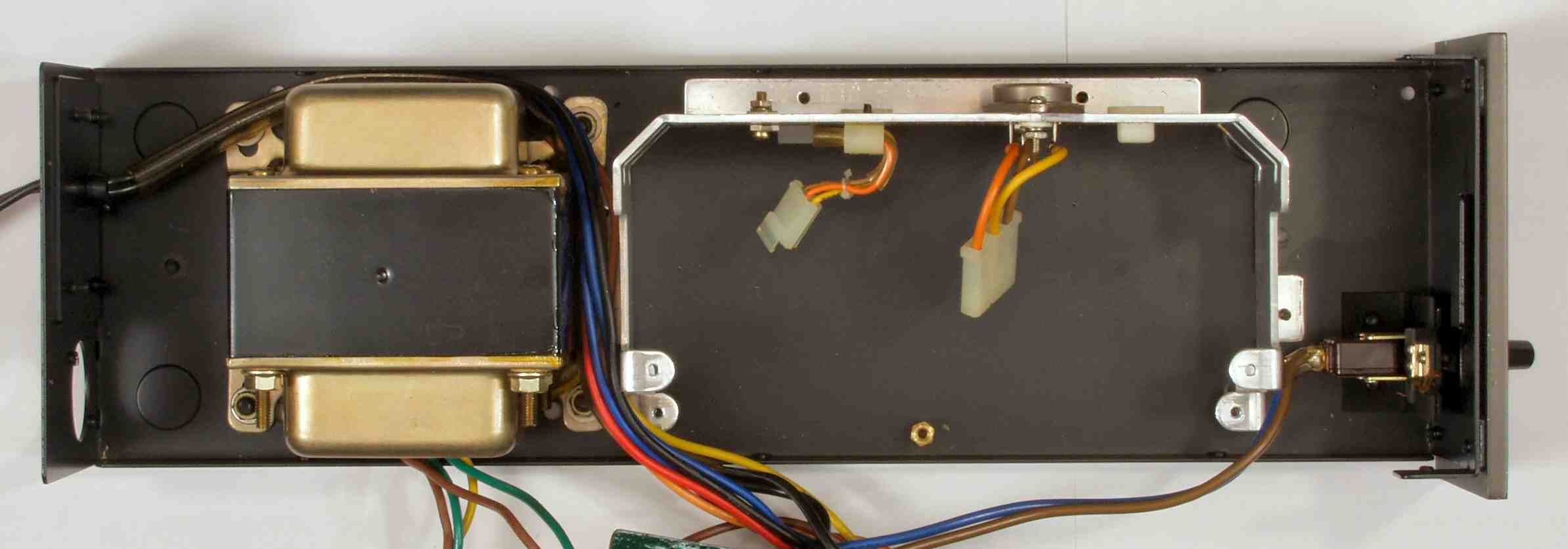

C−1. 修理中 電源、基板を取り外したところ。
C−1A. 修理前 電源定電圧基板

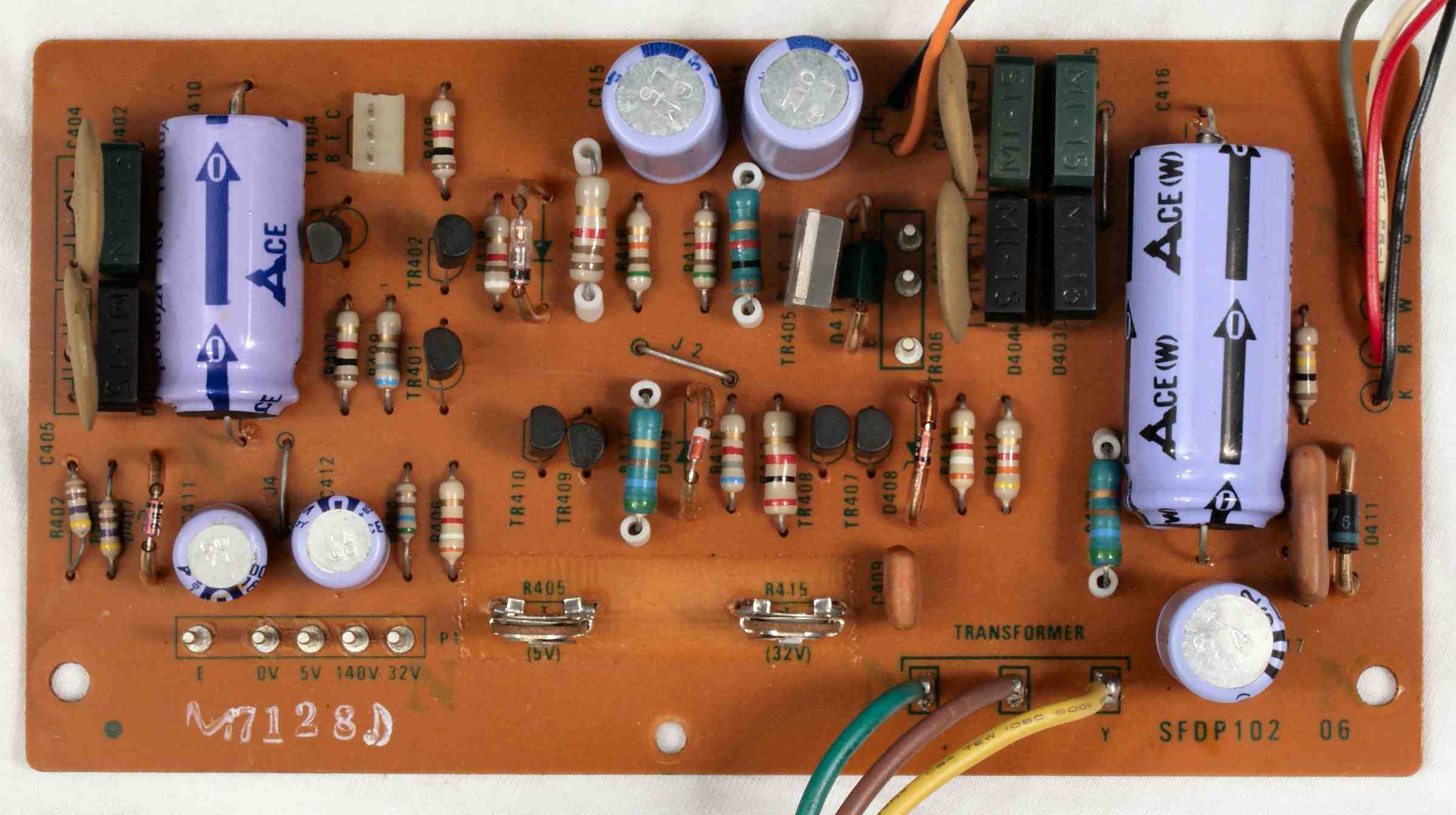

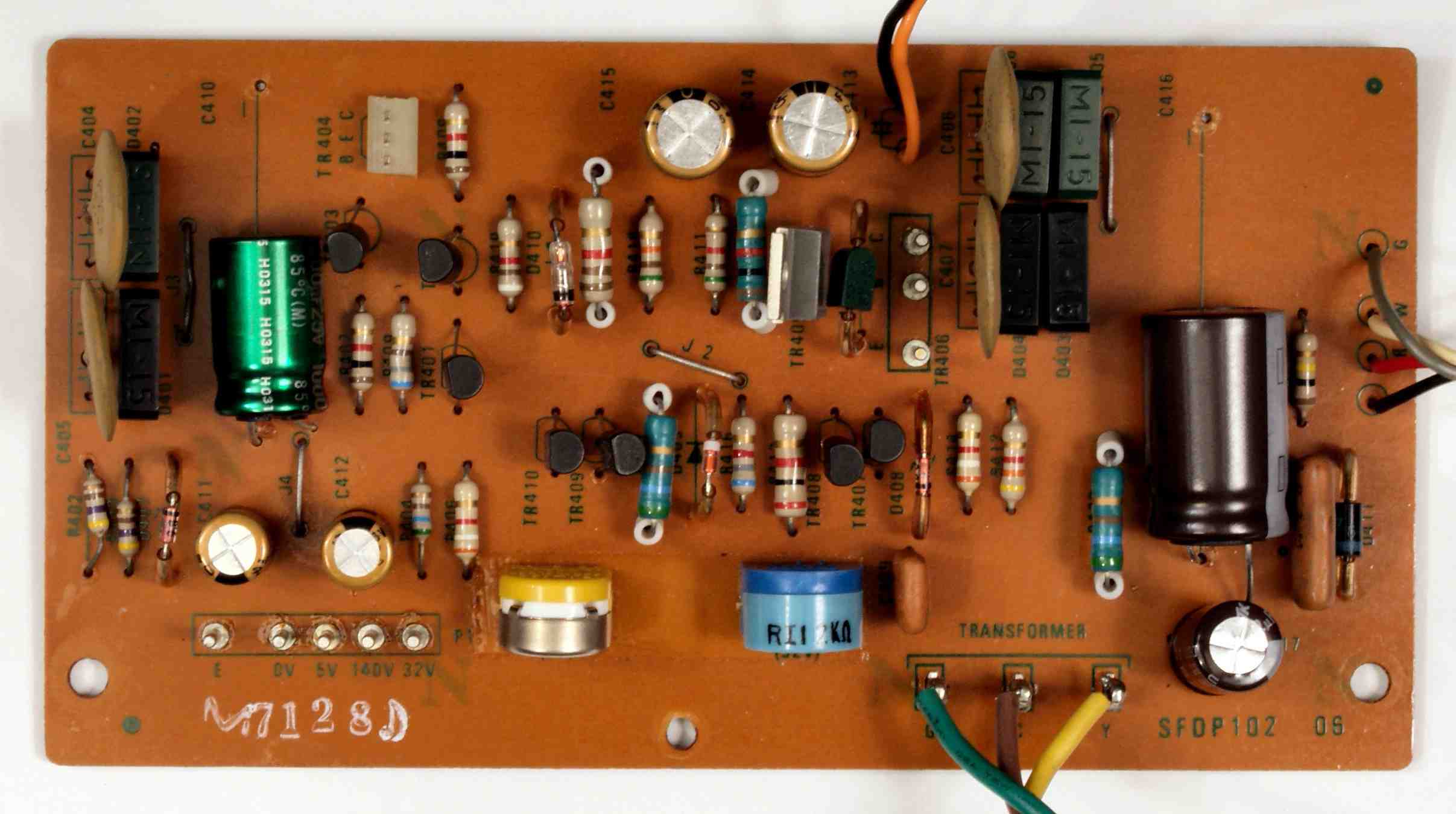

C−1B. 修理後 電源定電圧基板 電解コンデンサー7個、半固定VR2個交換

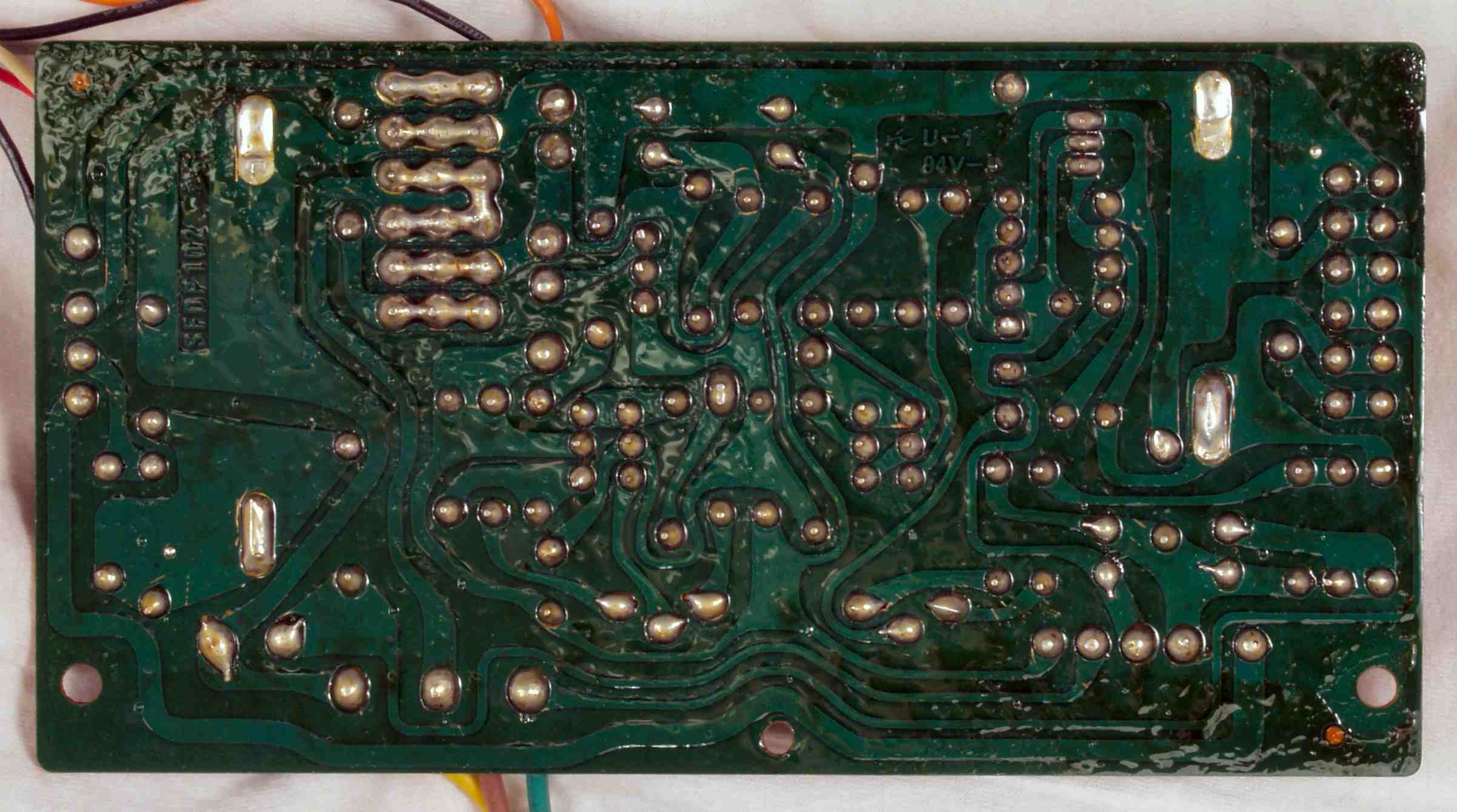

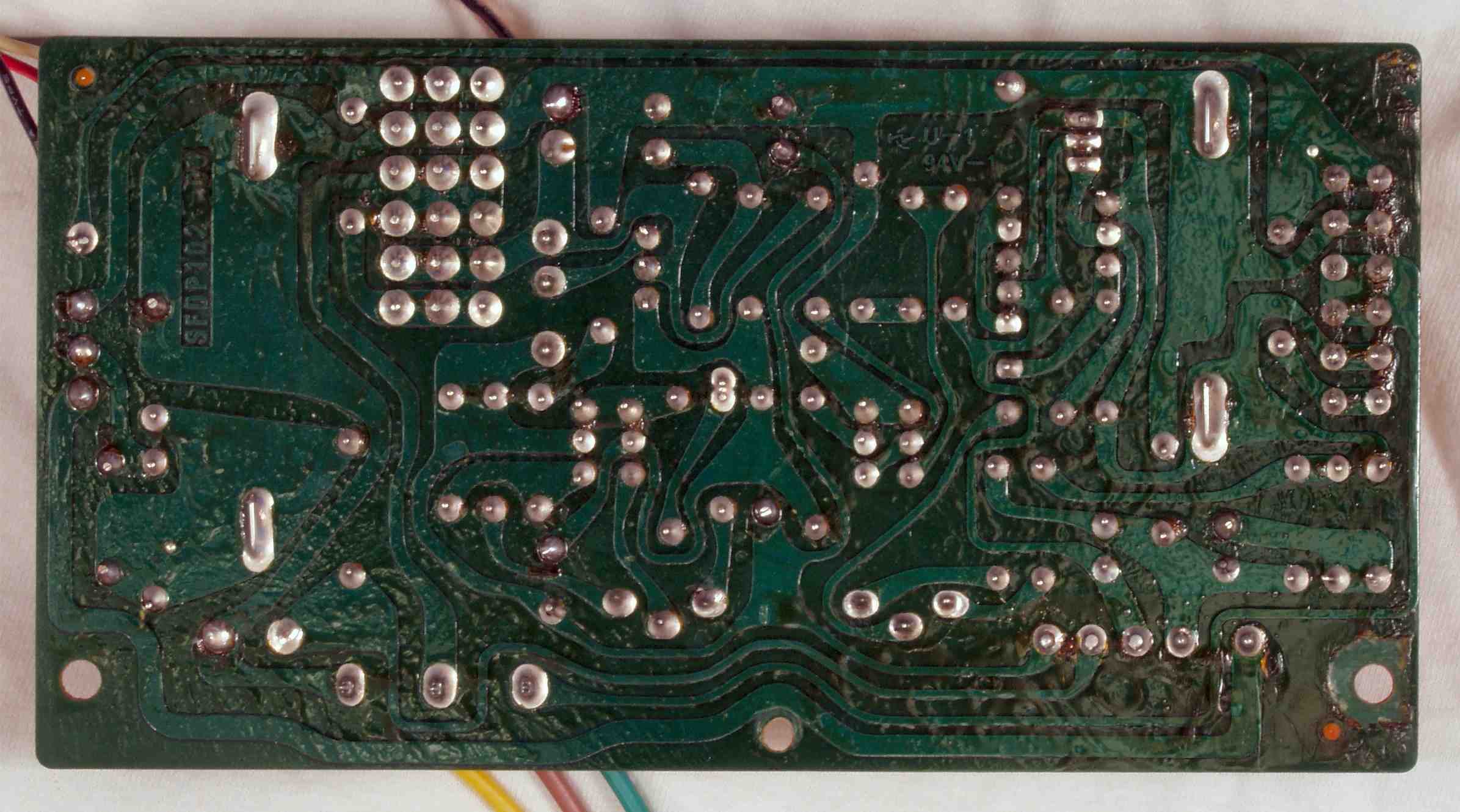

C−1C. 修理前 電源定電圧基板裏

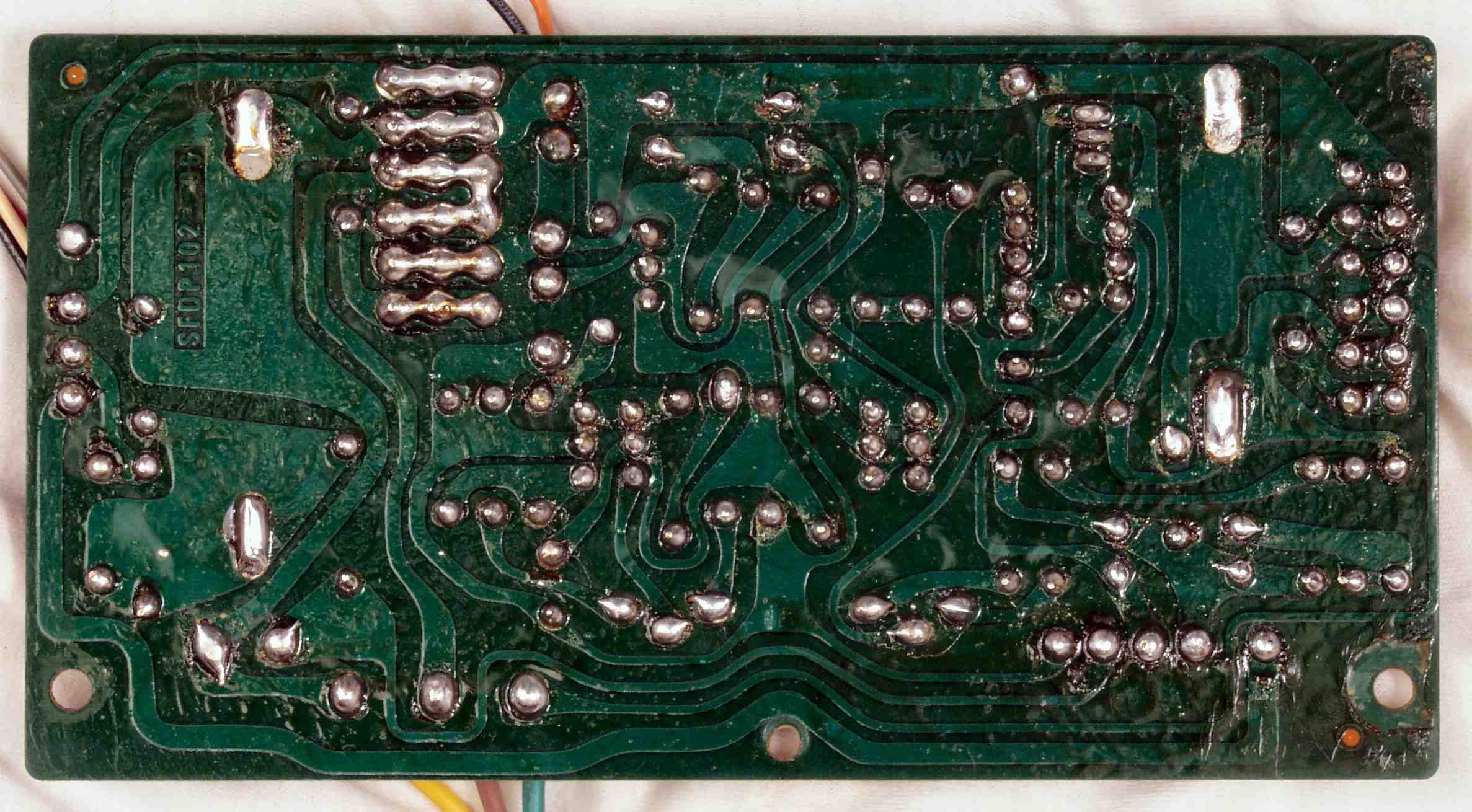

C−1D. 修理(半田補正)後 電源定電圧基板裏

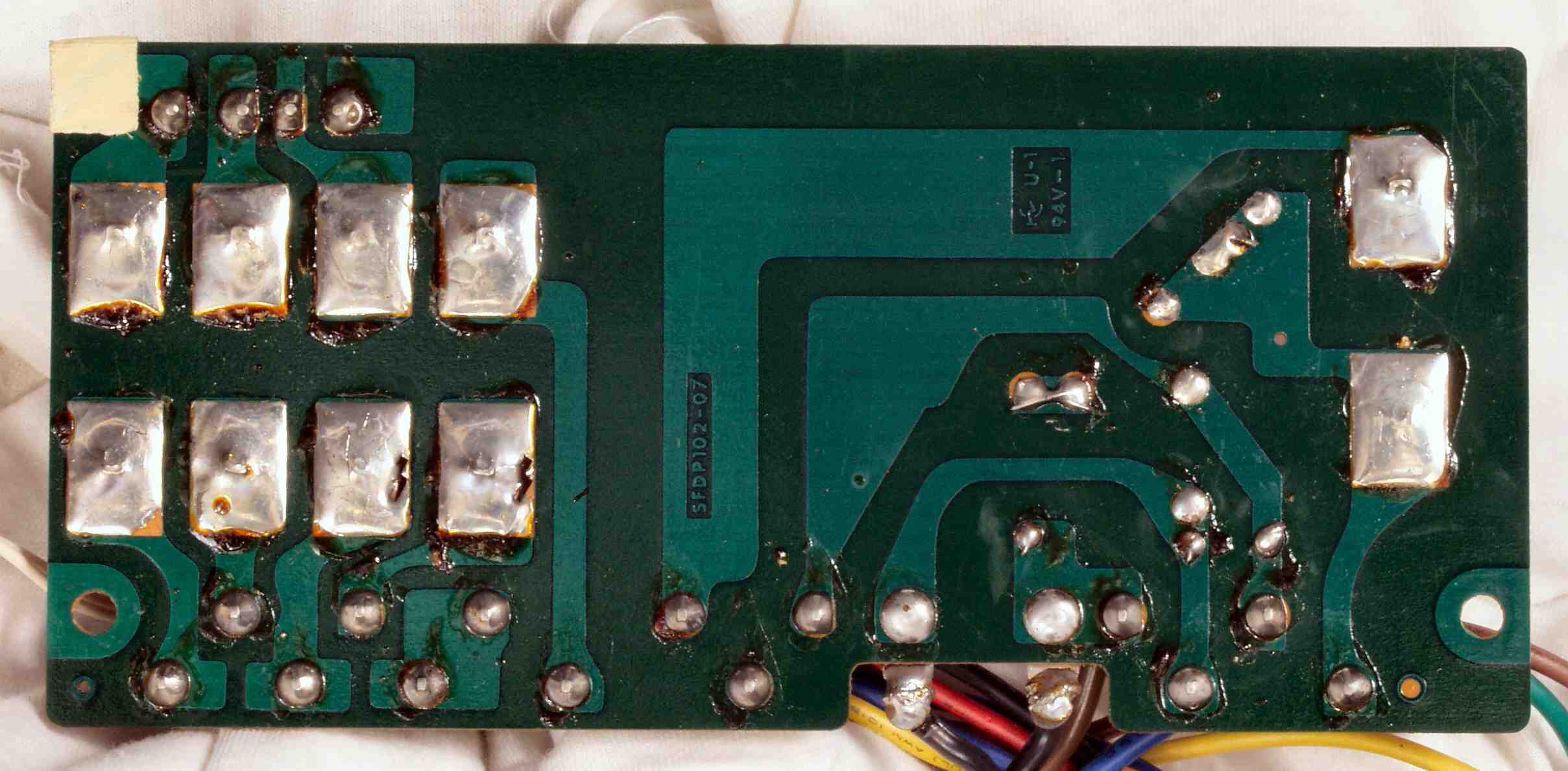

C−1E. 完成電源定電圧基板裏 洗浄後

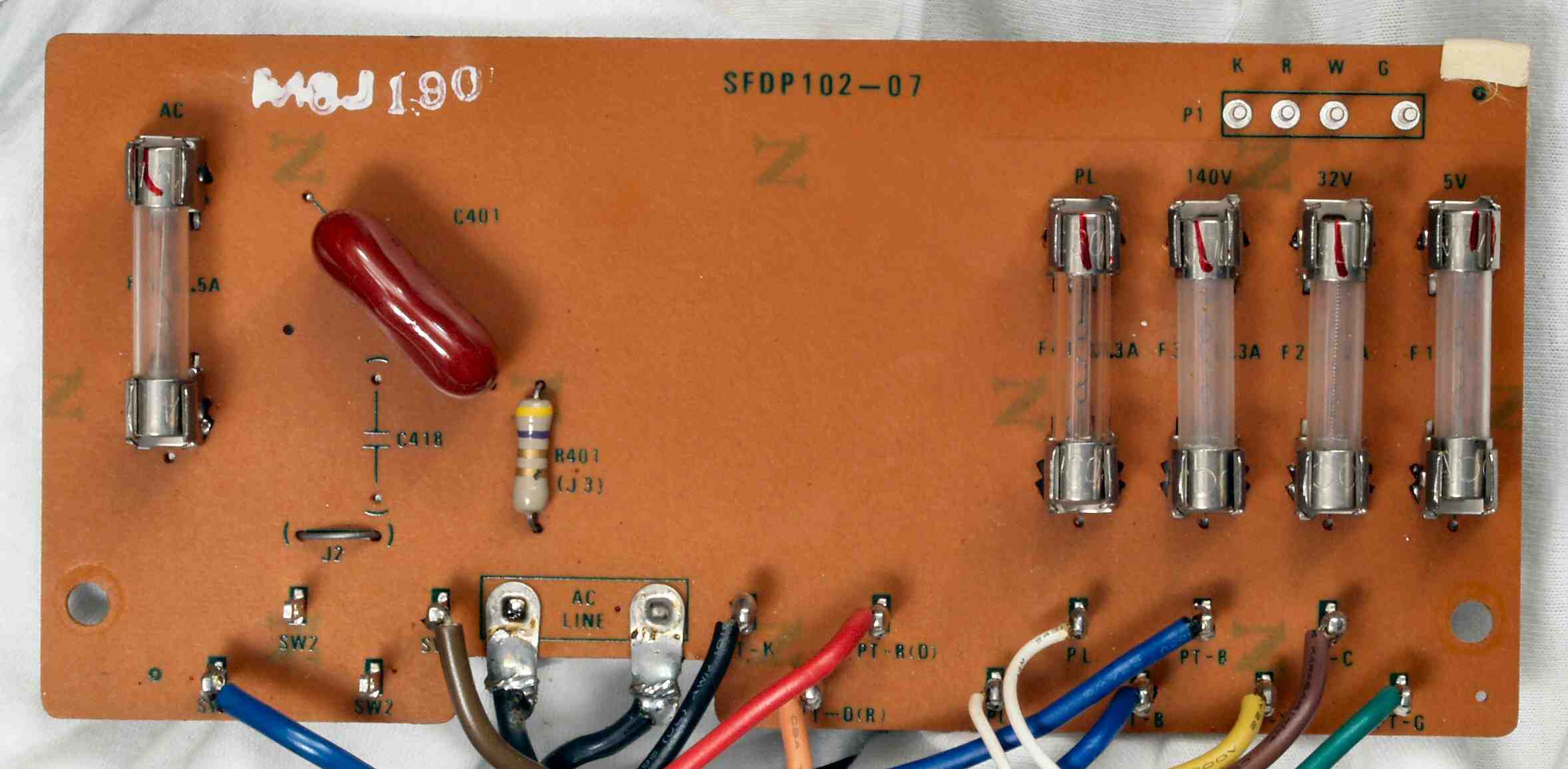

C−2A. 修理後 電源フューズ基板

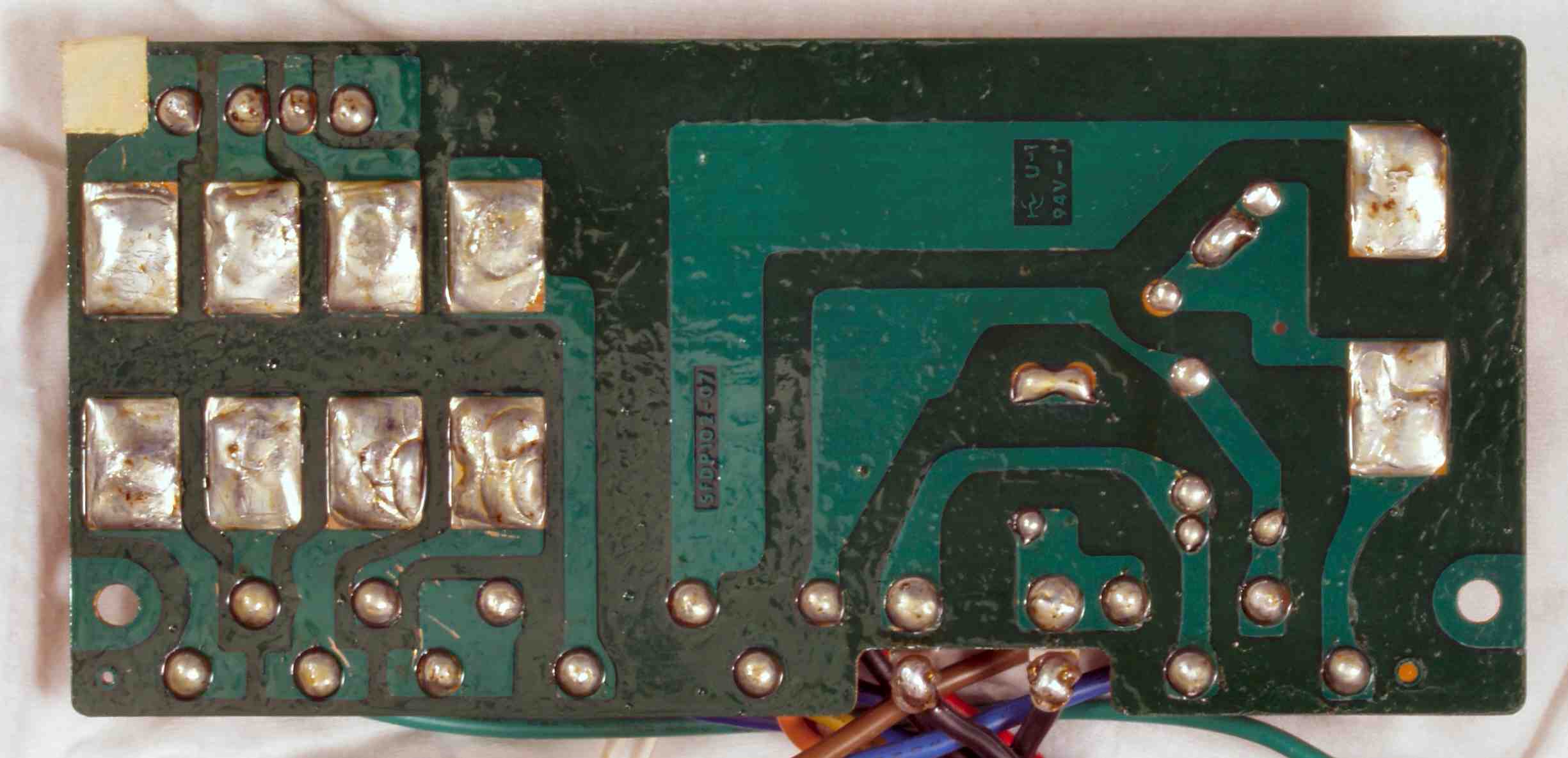

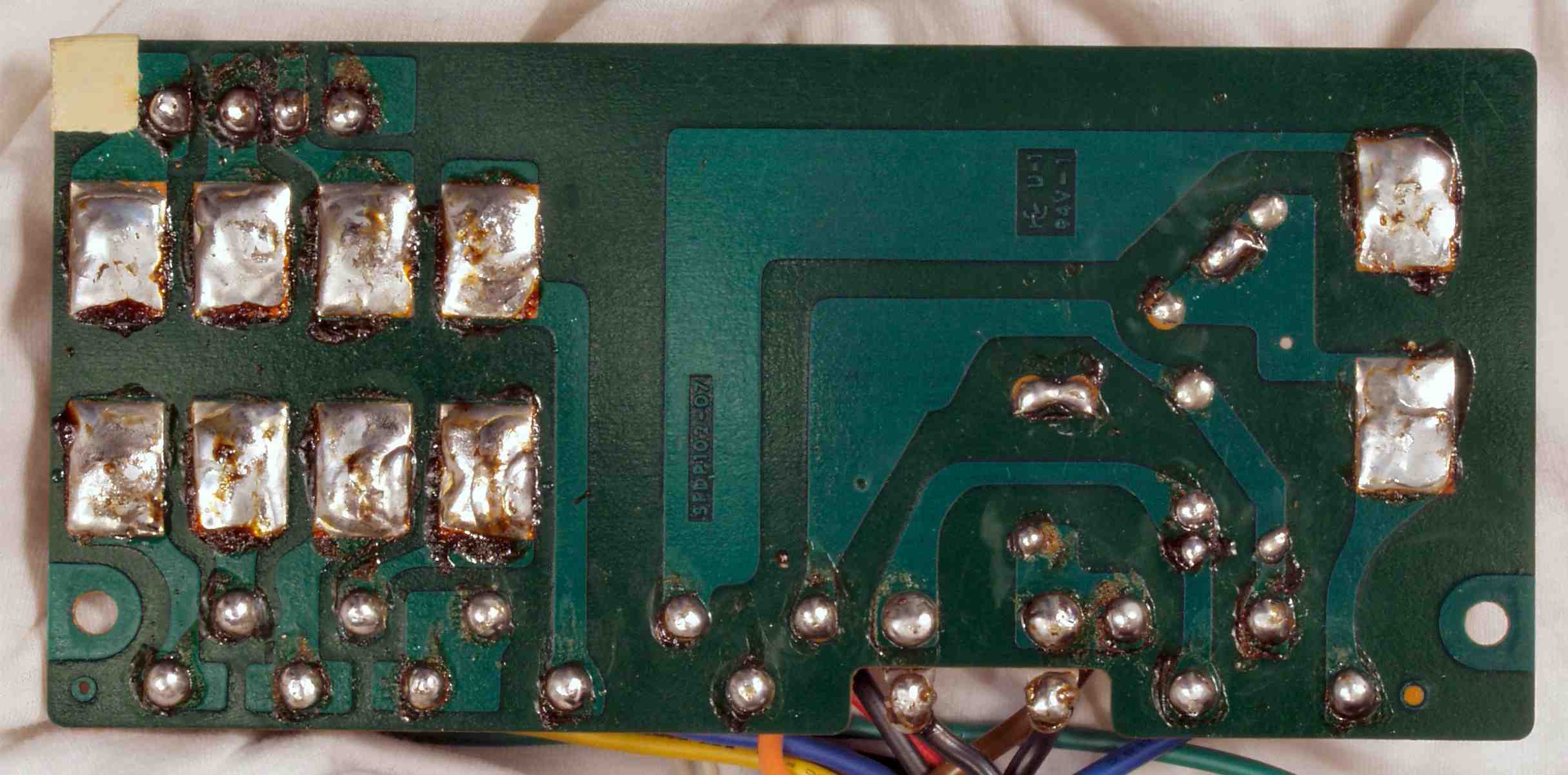

C−2B. 修理前 電源フューズ基板裏

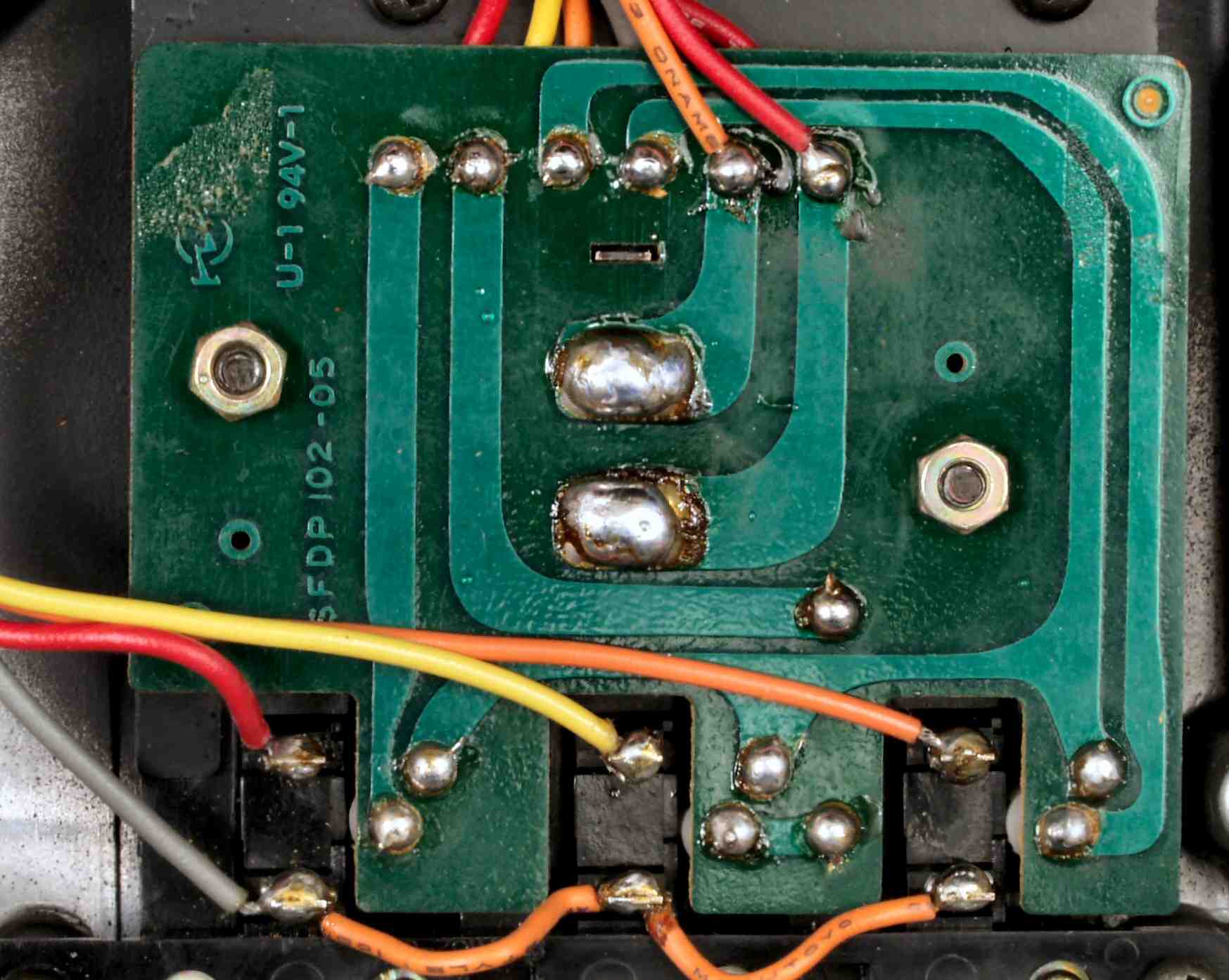

C−2C. 修理(半田補正)後 電源フューズ基板裏
C−2D. 完成電源フューズ基板裏 洗浄後

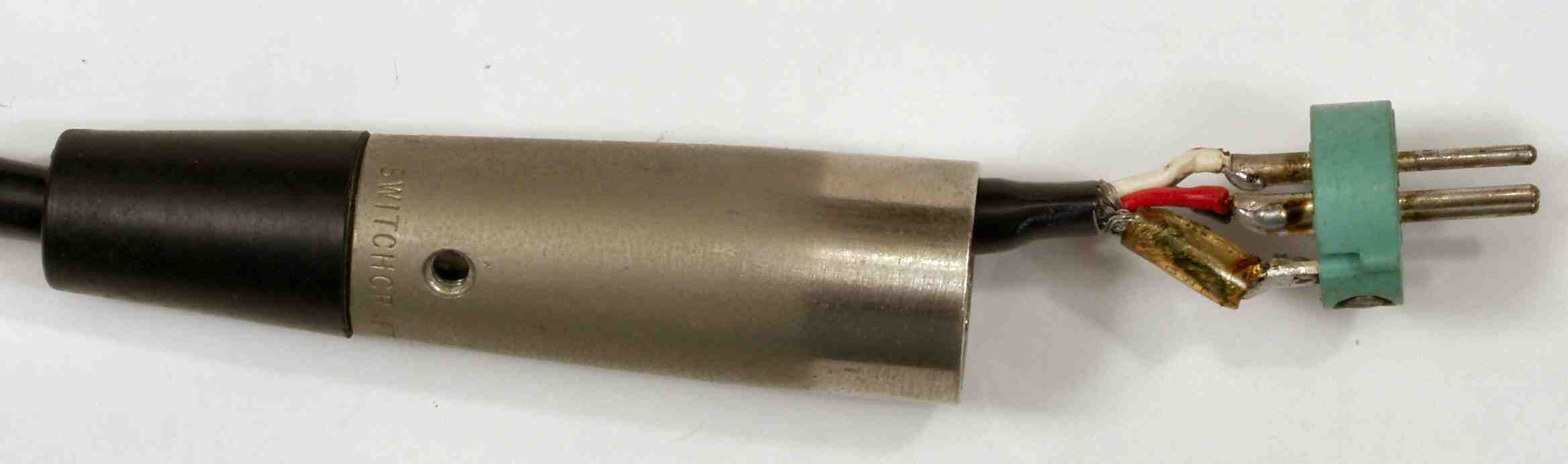

C−3A. 修理中 電源ケーブル点検・補修

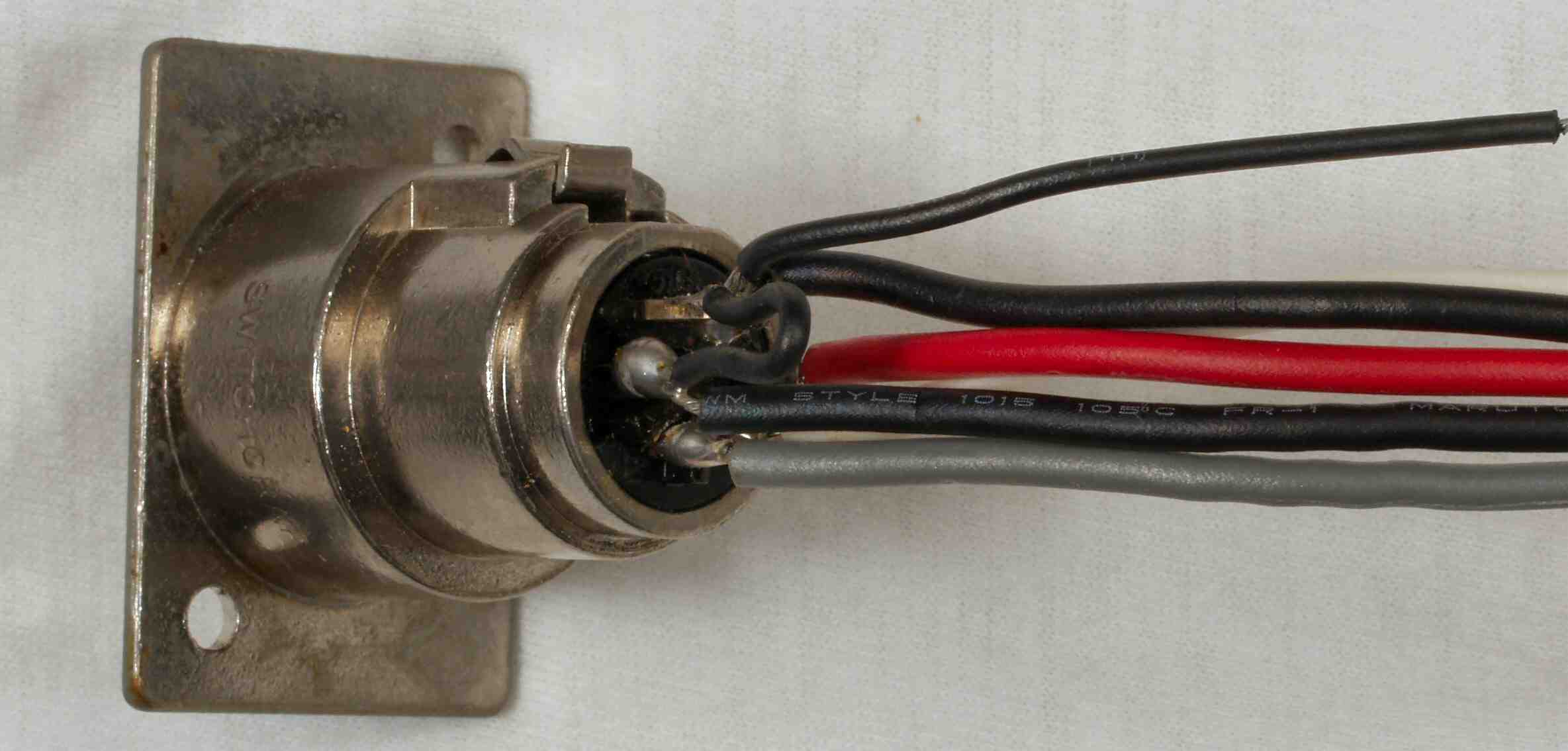

C−3B. 修理中 電源コネクター点検・補修

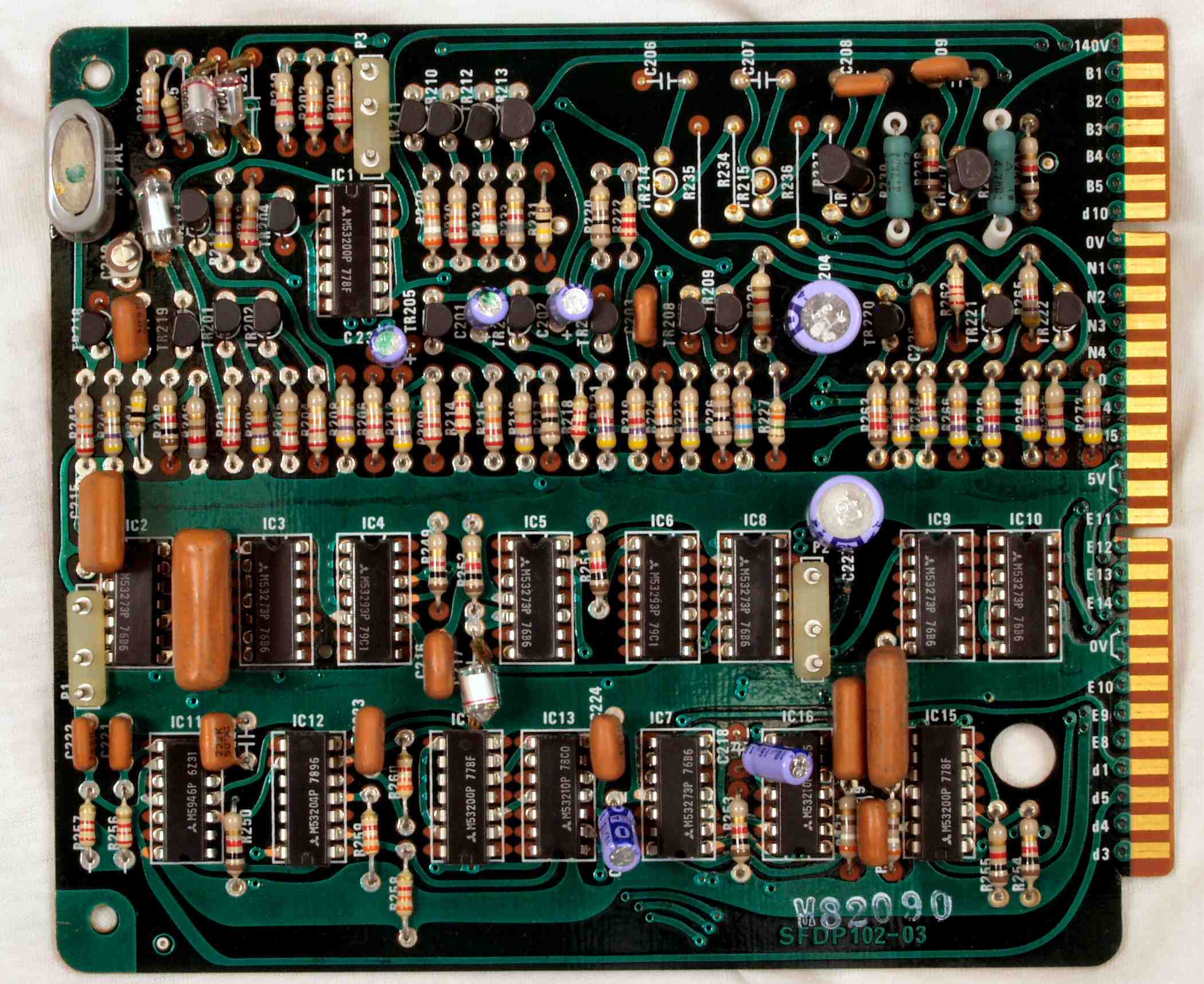

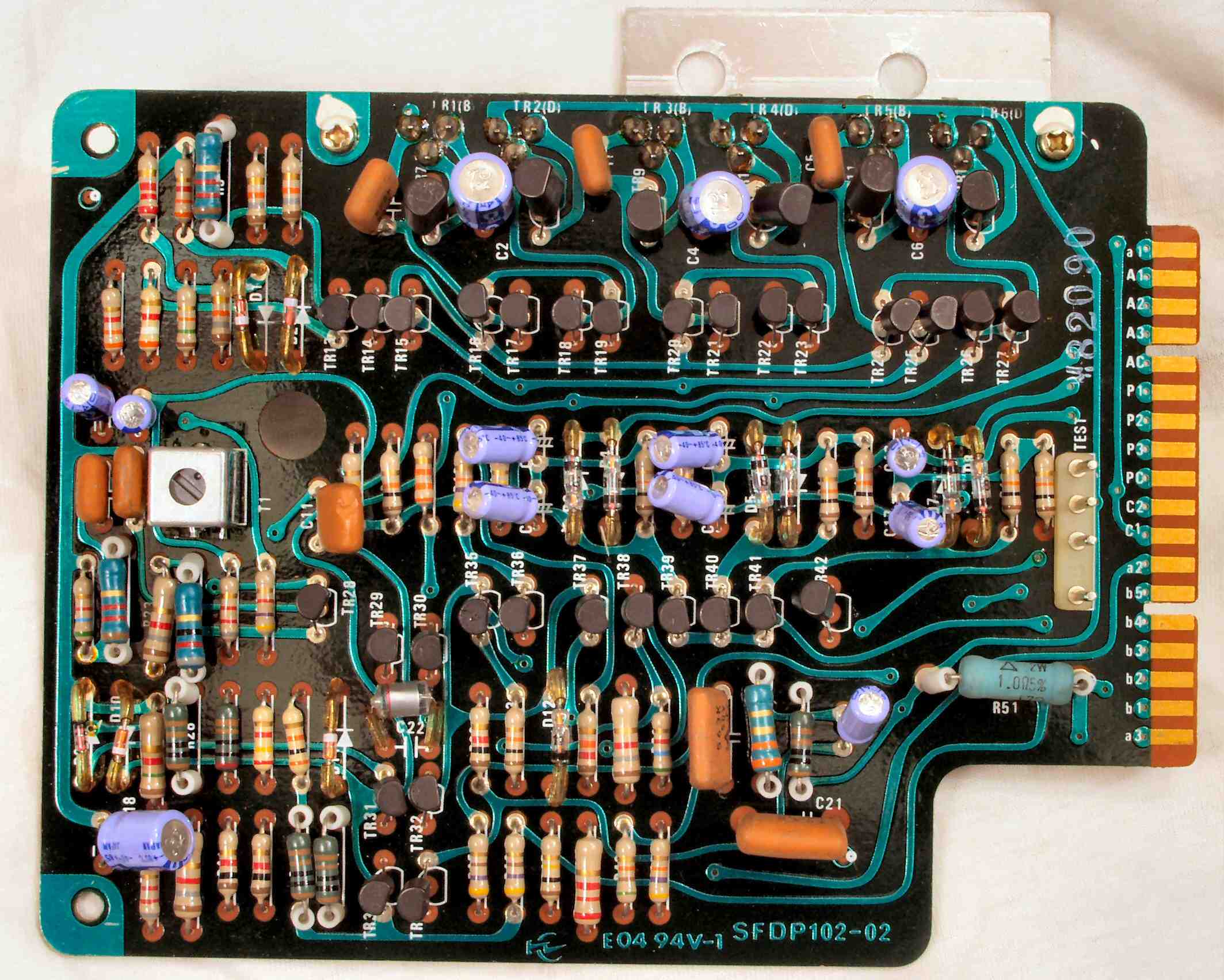

C−4A. 修理前 基準発生・速度切替え分周基板

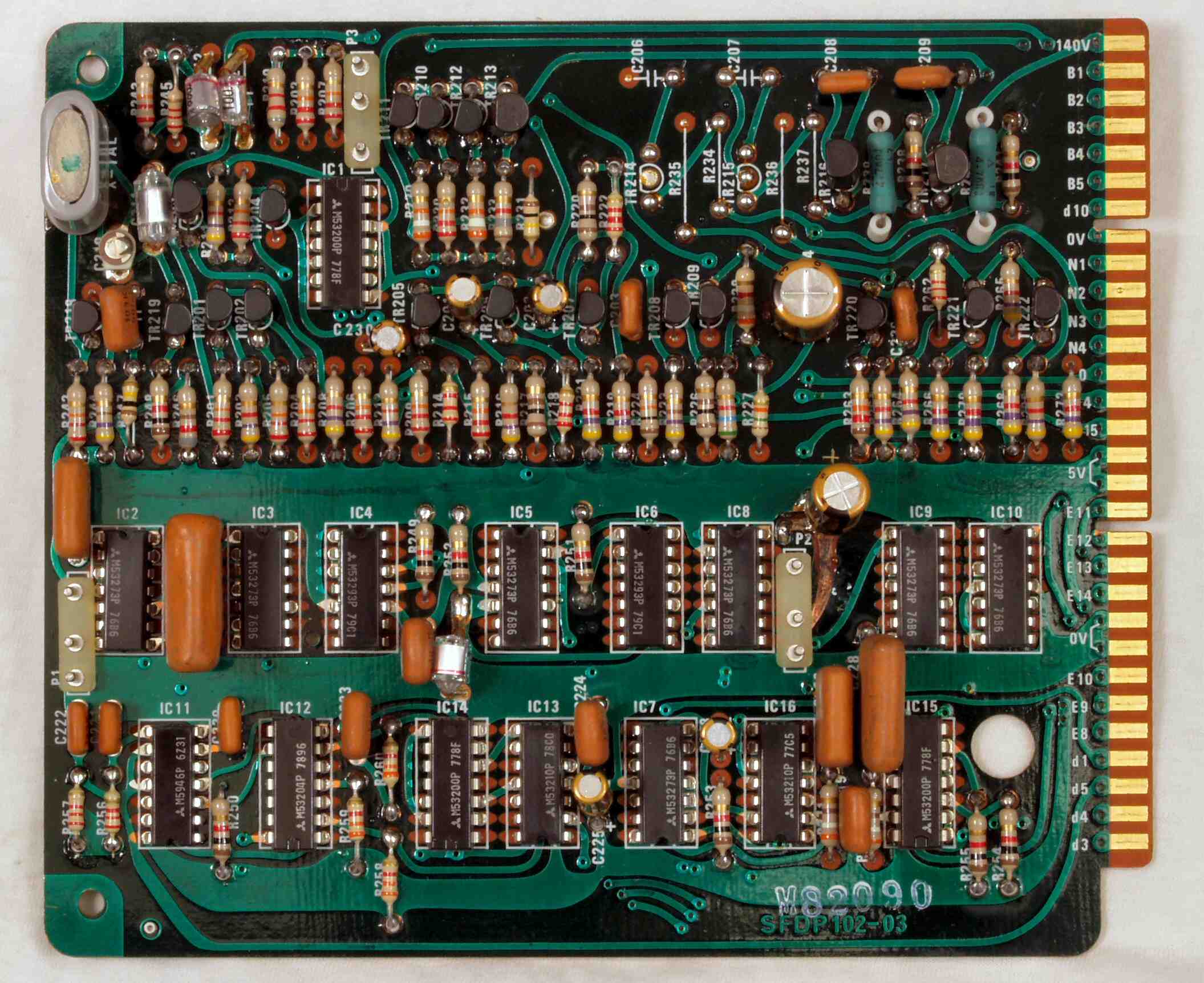

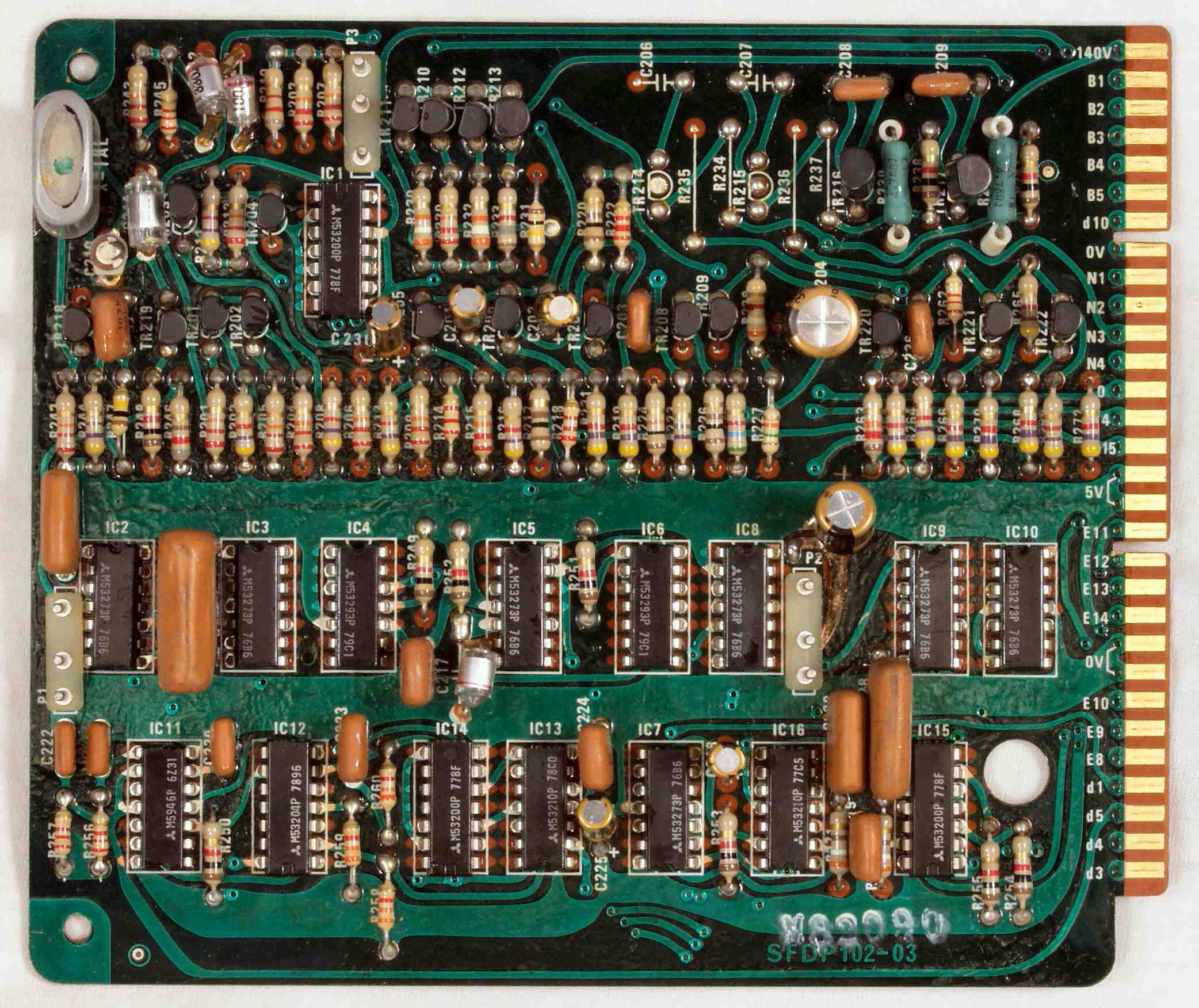

C−4B. 修理後 基準発生・速度切替え分周基板 電解コンデンサー7個交換
C−4C. 完成基準発生・速度切替え分周基板 洗浄後

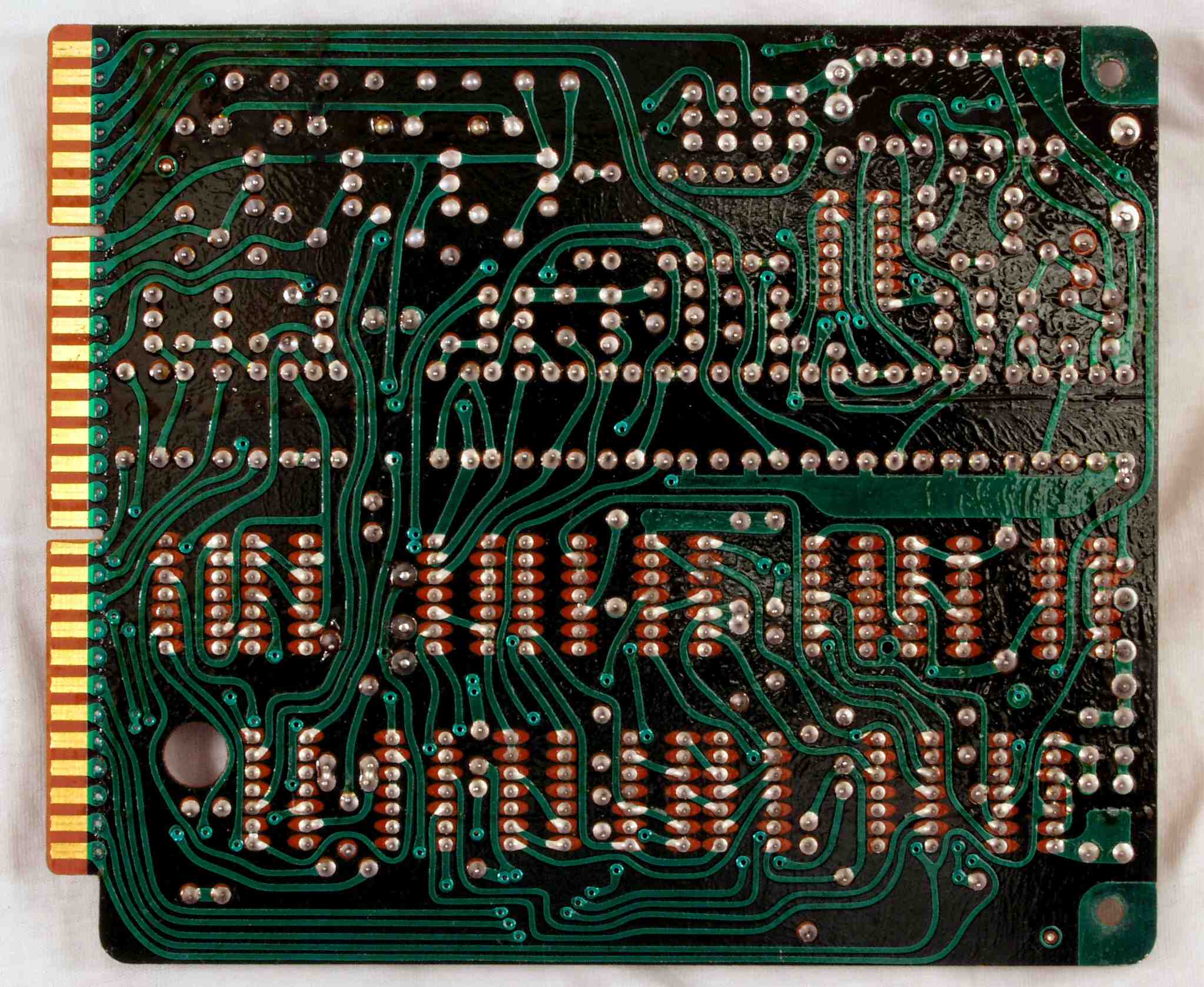

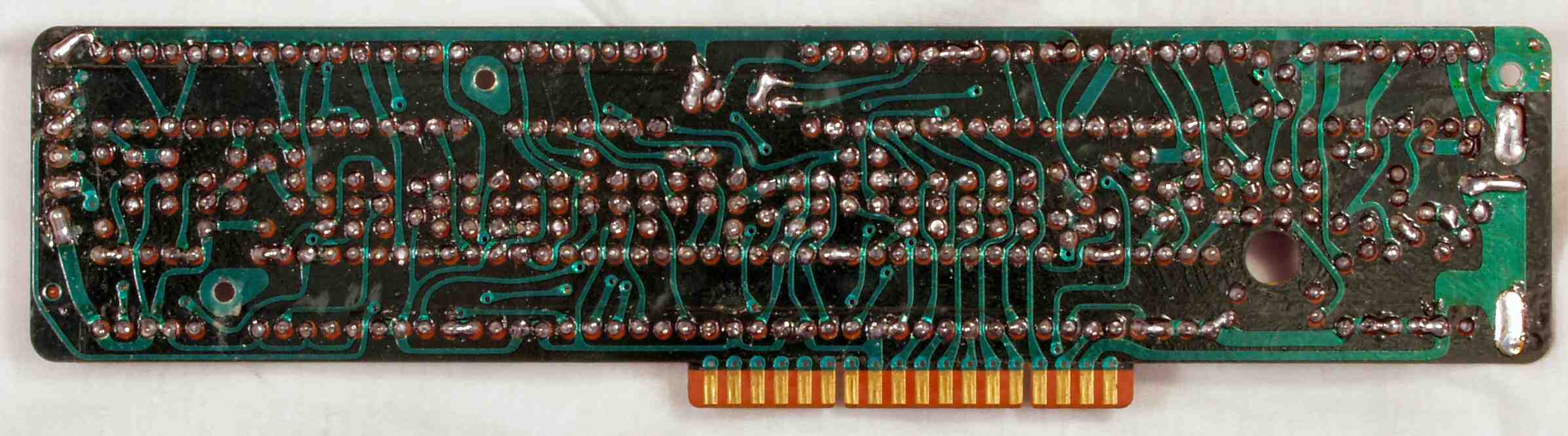

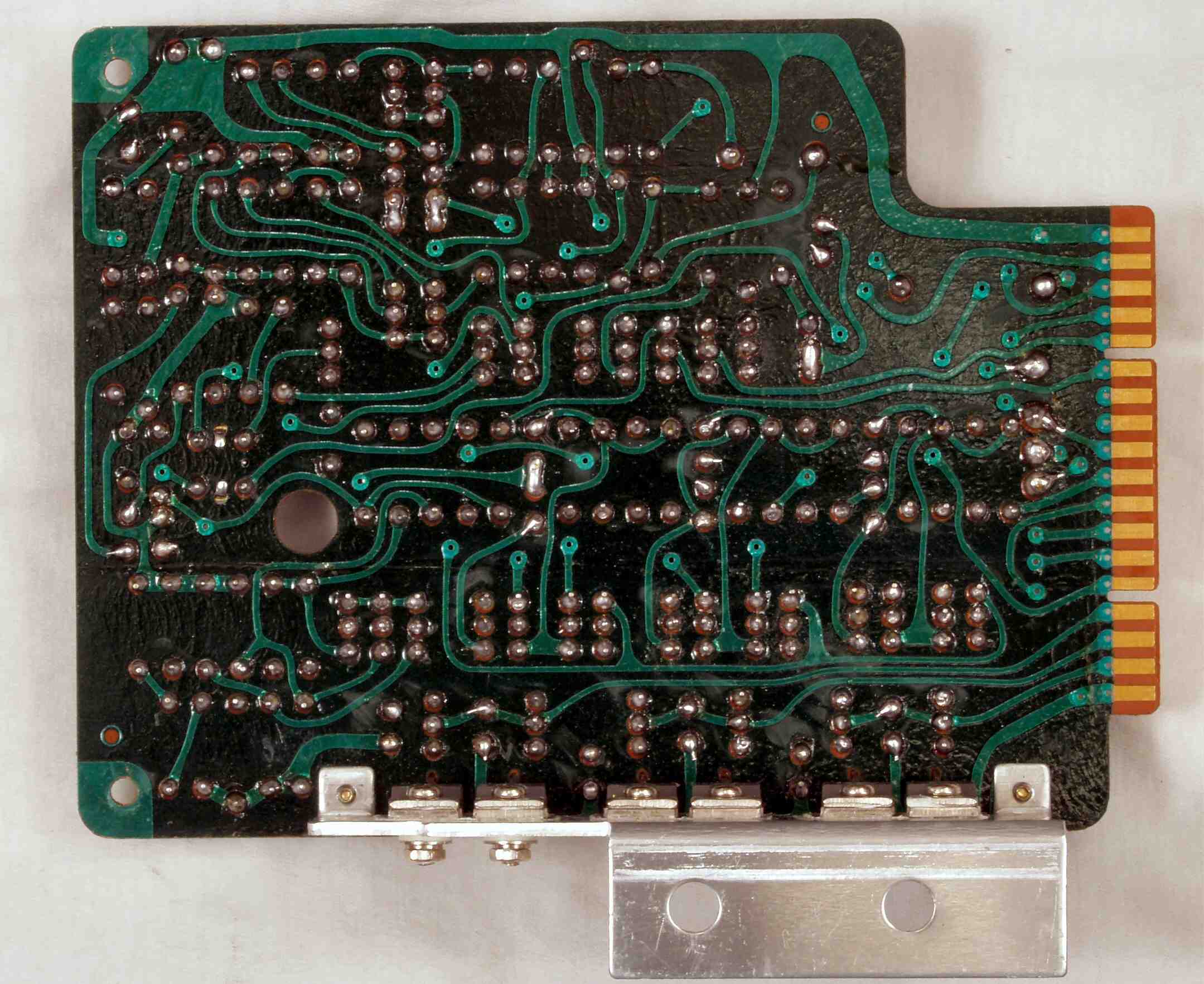

C−4D. 修理前 基準発生・速度切替え分周基板裏
C−4E. 修理(半田補正)後 基準発生・速度切替え分周基板裏

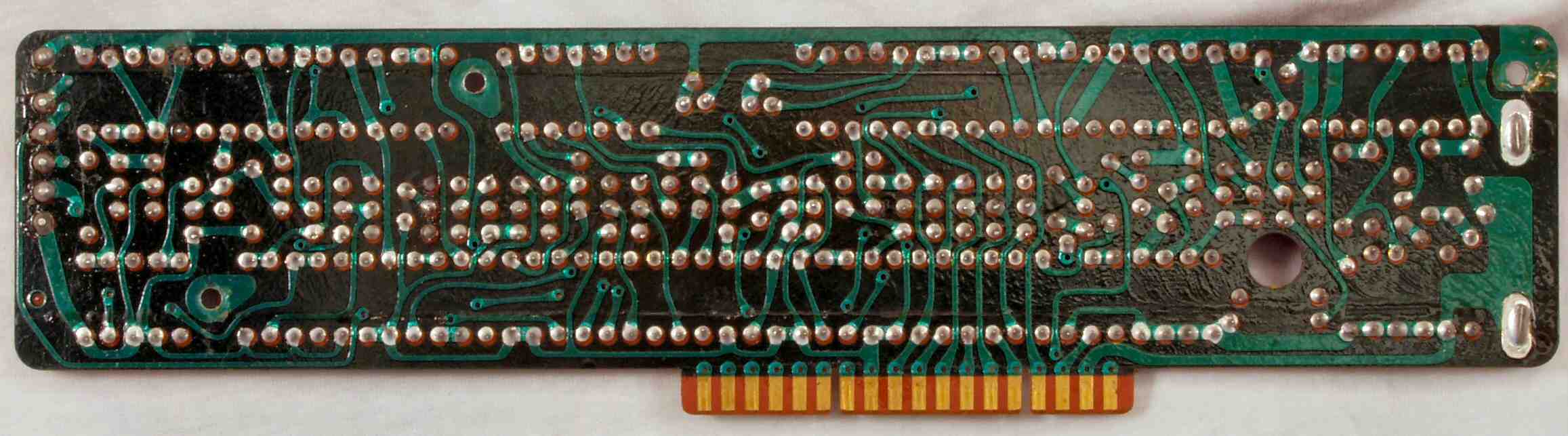

C−4F. 完成基準発生・速度切替え分周基板裏 洗浄後

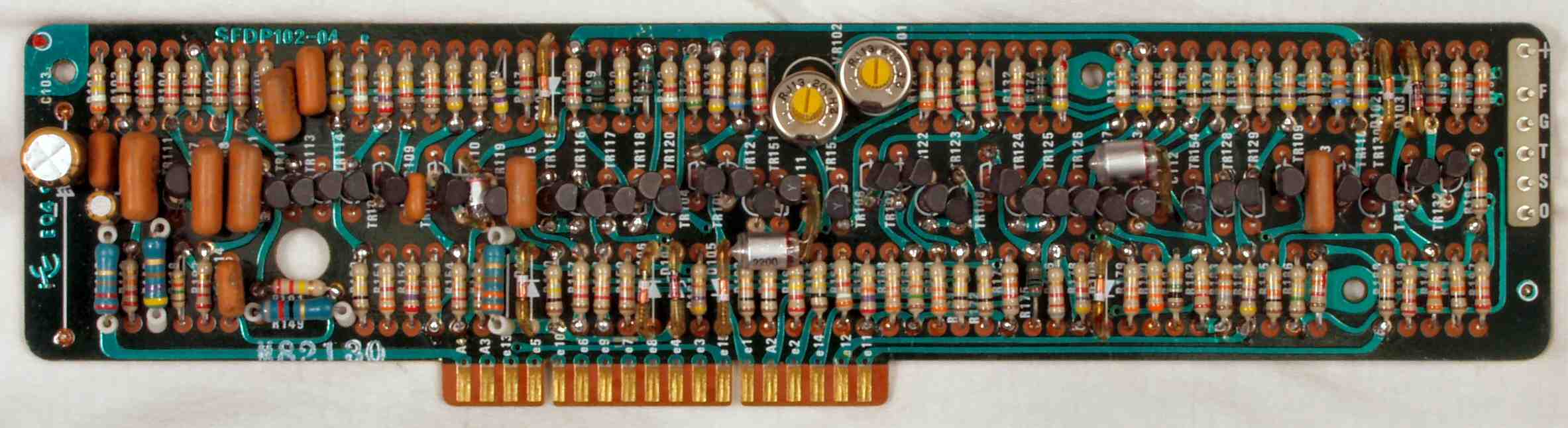

C−5A. 修理前 駆動基板

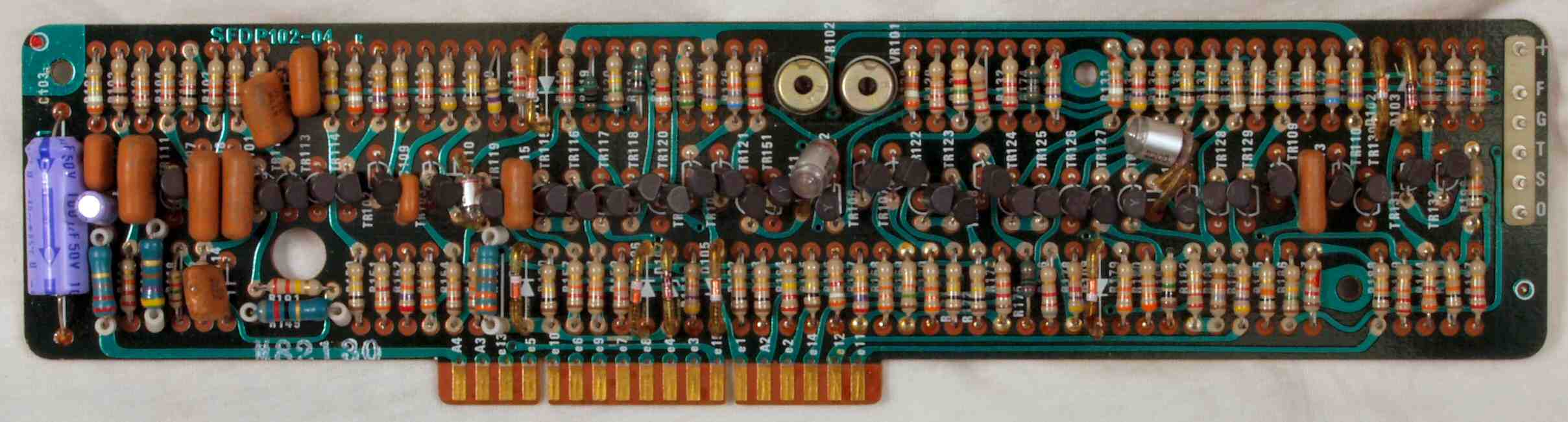

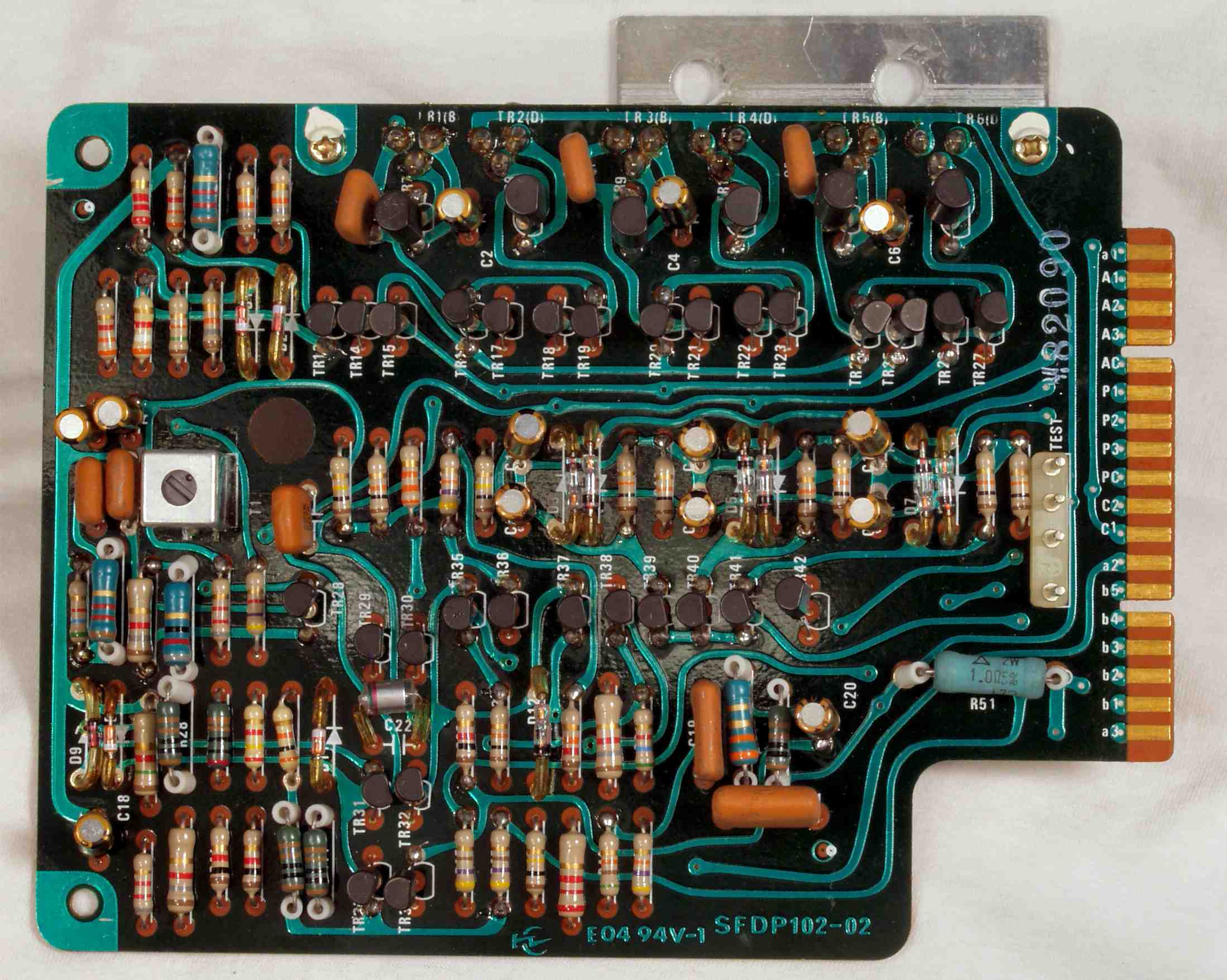

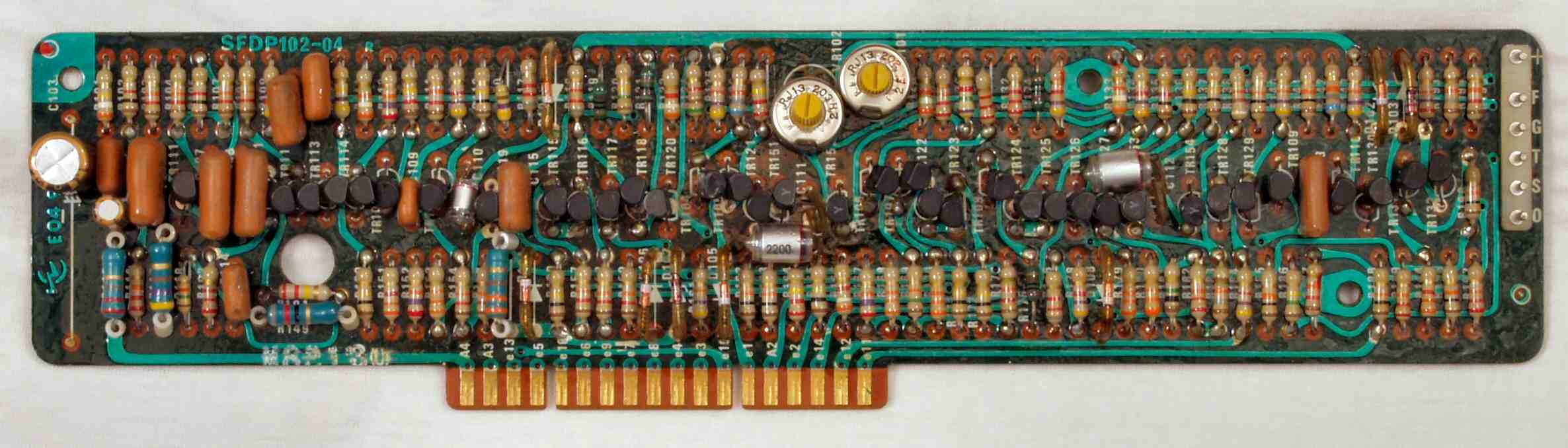

C−5B. 修理後 駆動基板 電解コンデンサー13個交換
C−5C. 完成駆動基板裏 洗浄後

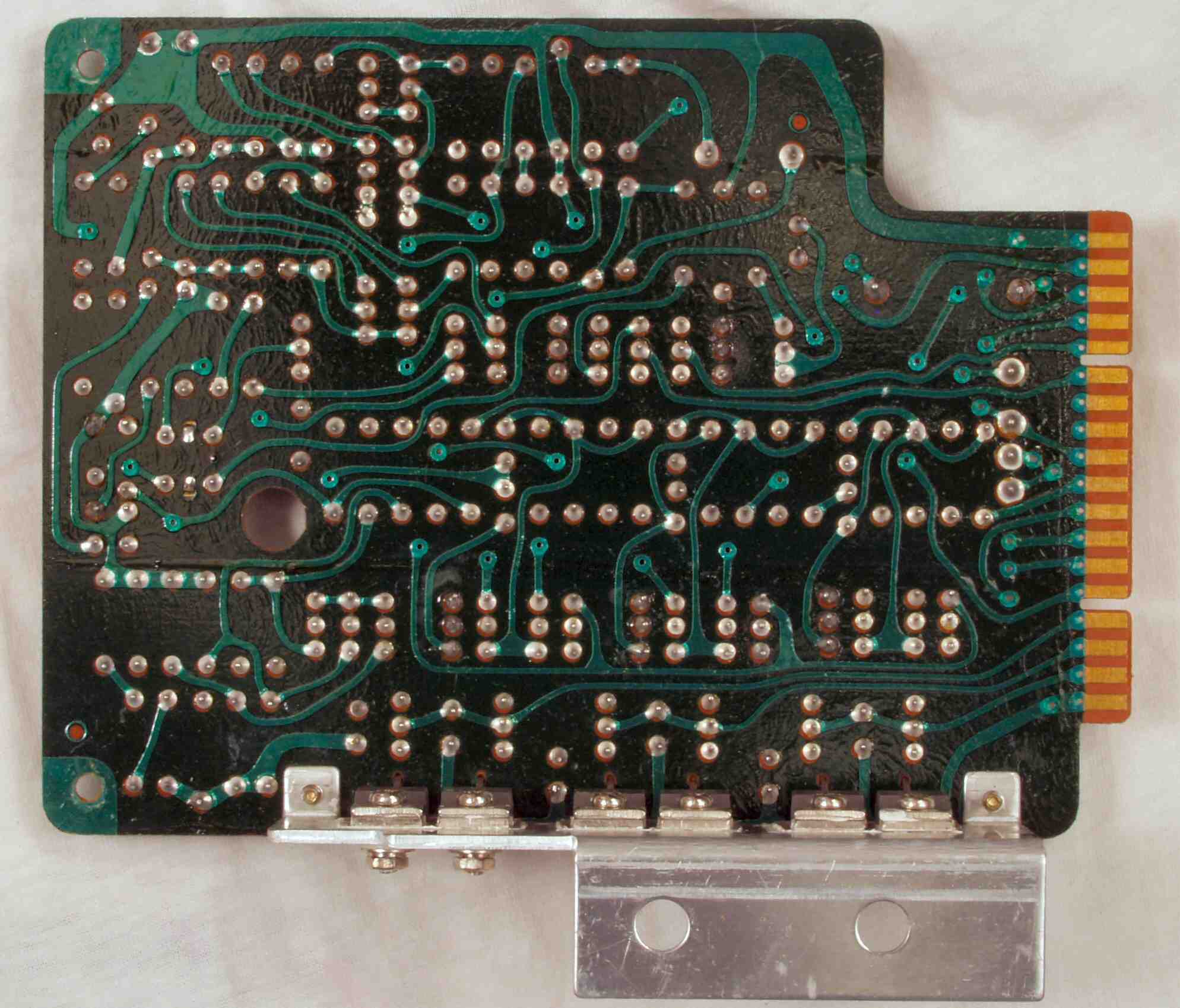

C−5D. 修理前 駆動基板裏
C−5E. 修理(半田補正)後 駆動基板裏
C−5F. 完成駆動基板裏 洗浄後

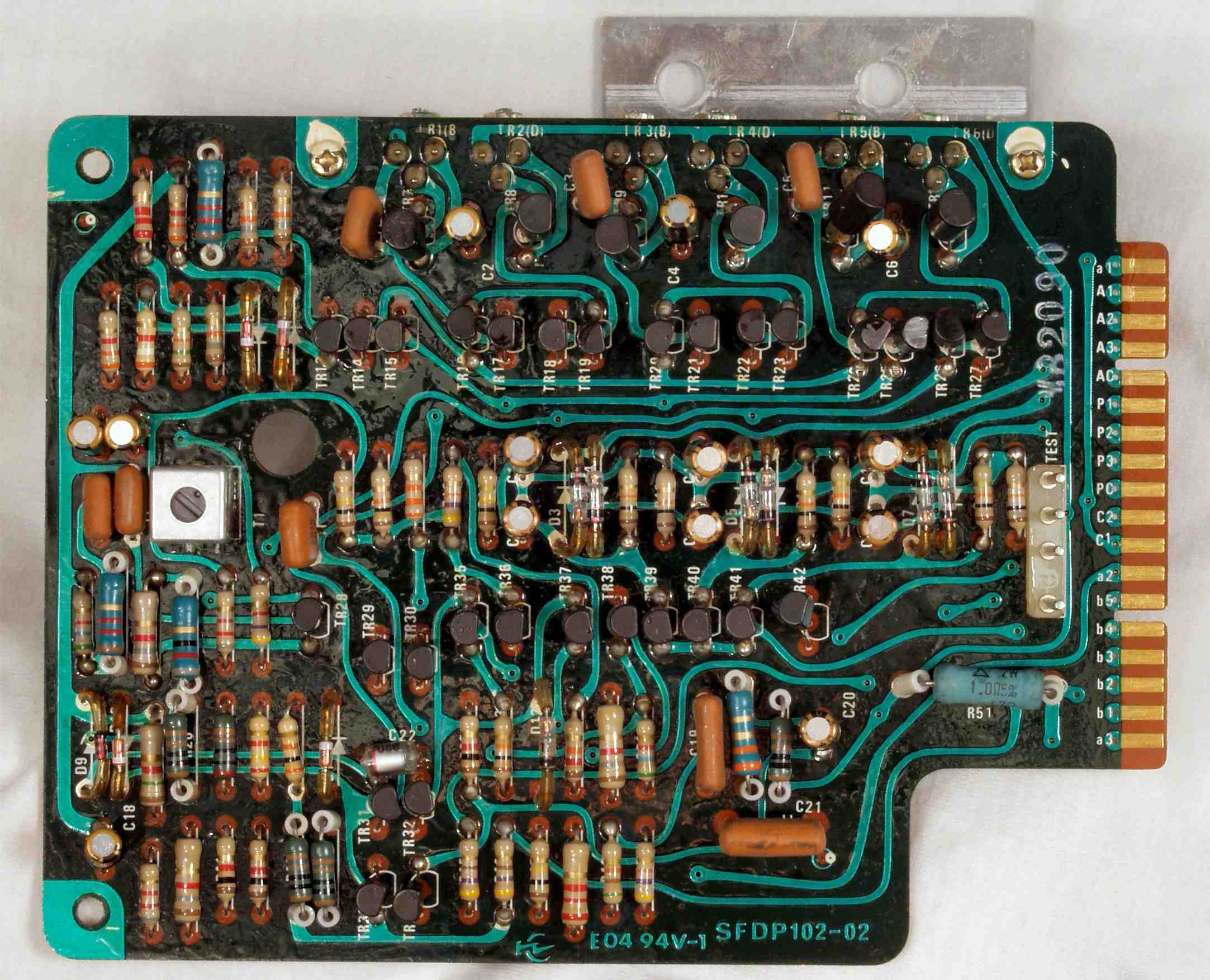

C−6A. 修理前 速度制御基板
C−6B. 修理後 速度制御基板 電解コンデンサー1個、半固定VR2個交換
C−6C. 完成速度制御基板裏 洗浄後
C−6D. 修理前 速度制御基板裏
C−6E. 修理(半田補正)後 速度制御基板裏

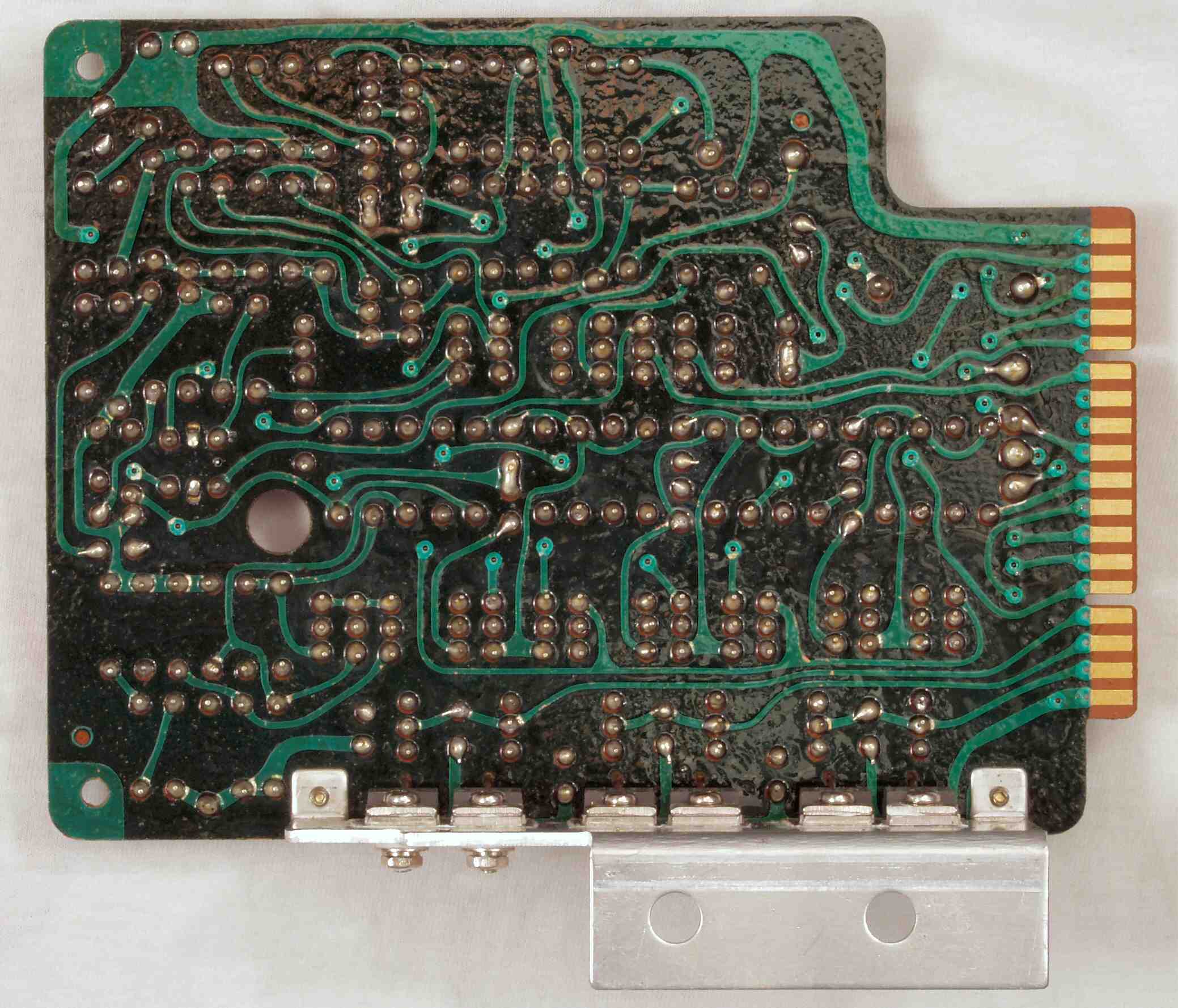

C−6F. 完成速度制御基板裏 洗浄後

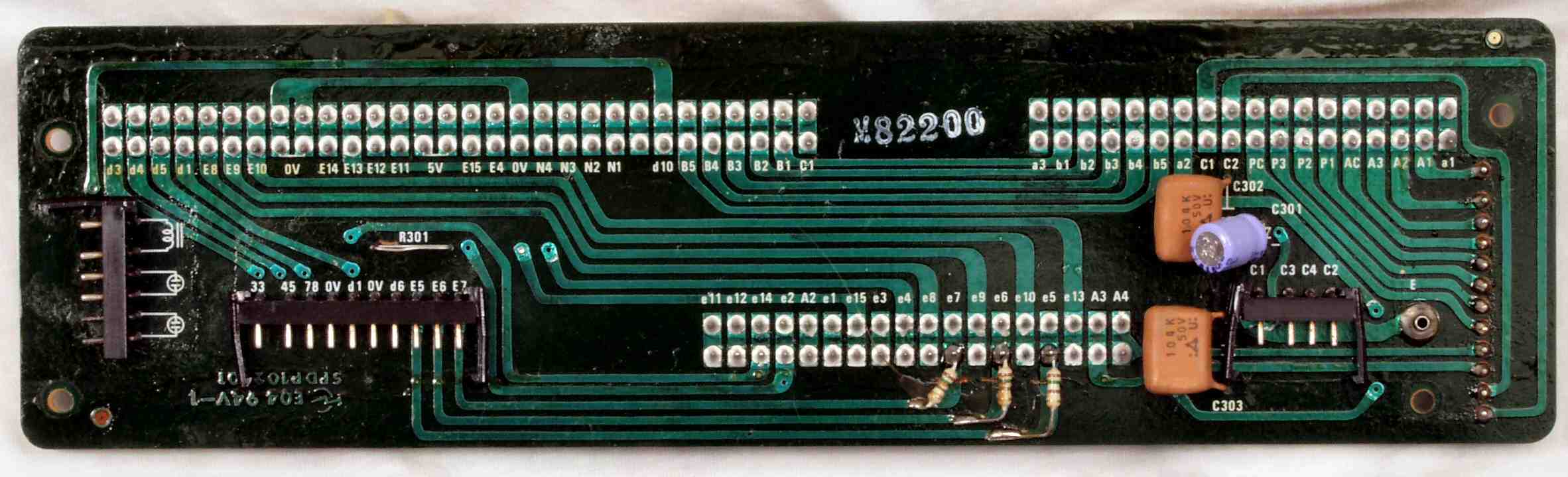

C−7A. 修理前 メイン基板
C−7A−1. 修理(半田補正)中 メイン基板、力の加わる部分は、半田面積を広くし、強度を増す。
C−7B. 修理(半田補正)後 メイン基板 電解コンデンサー1個交換
C−7C. 完成メイン基板裏 洗浄後

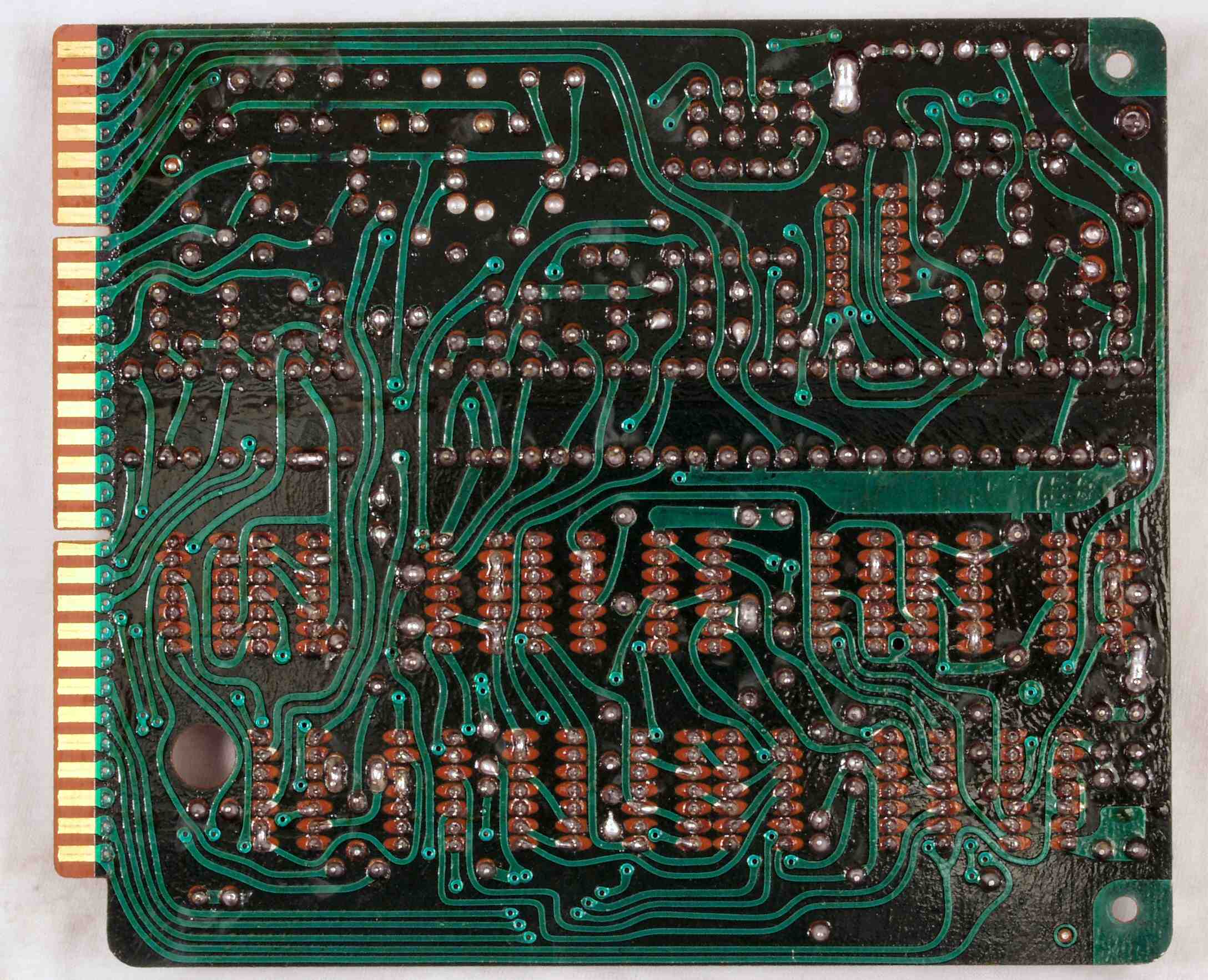

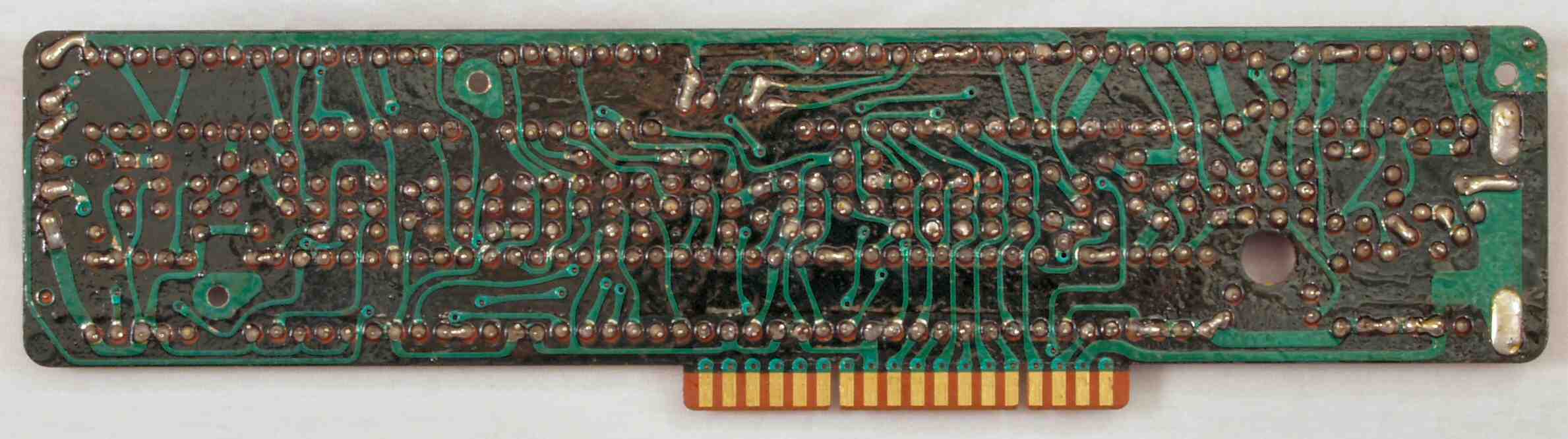

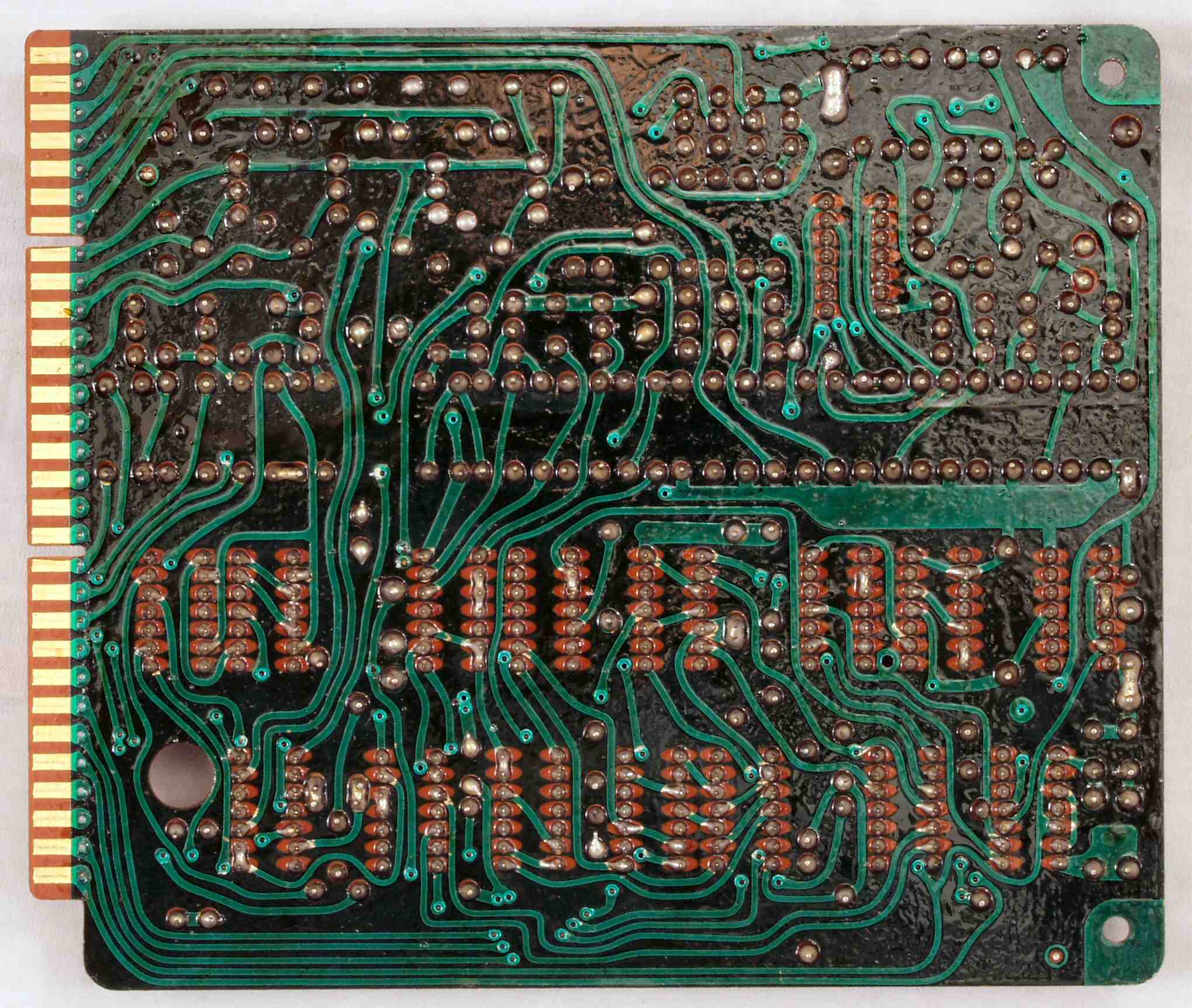

C−7D. 修理前 メイン基板裏

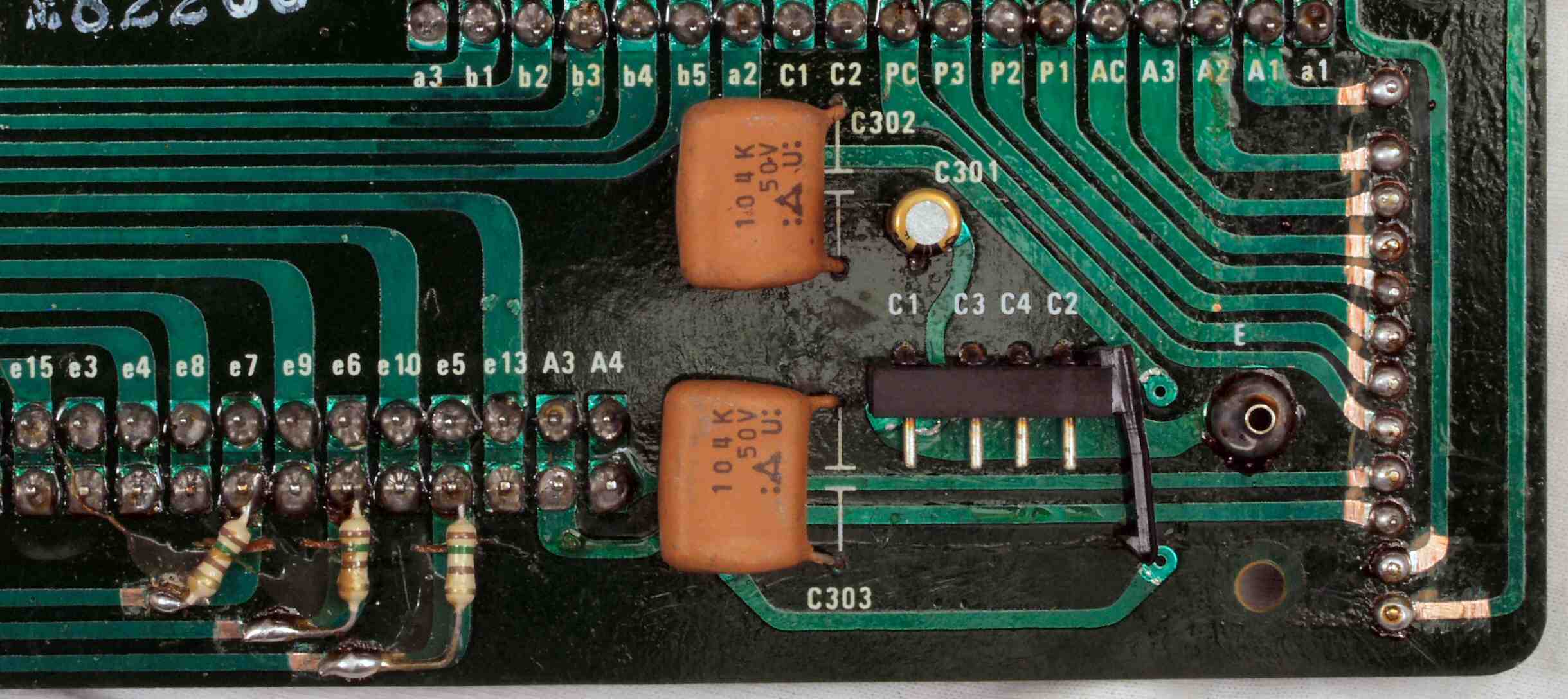

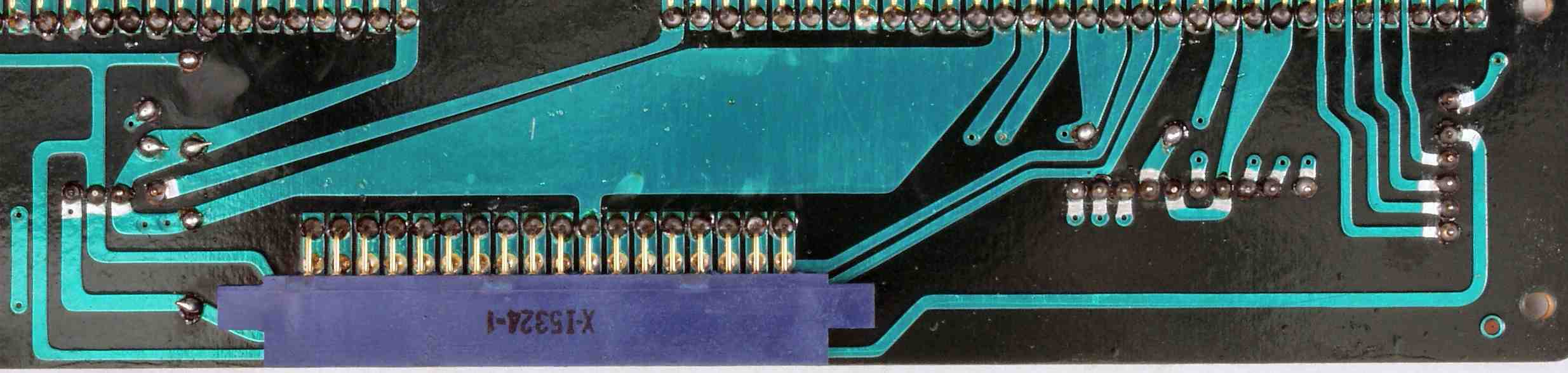

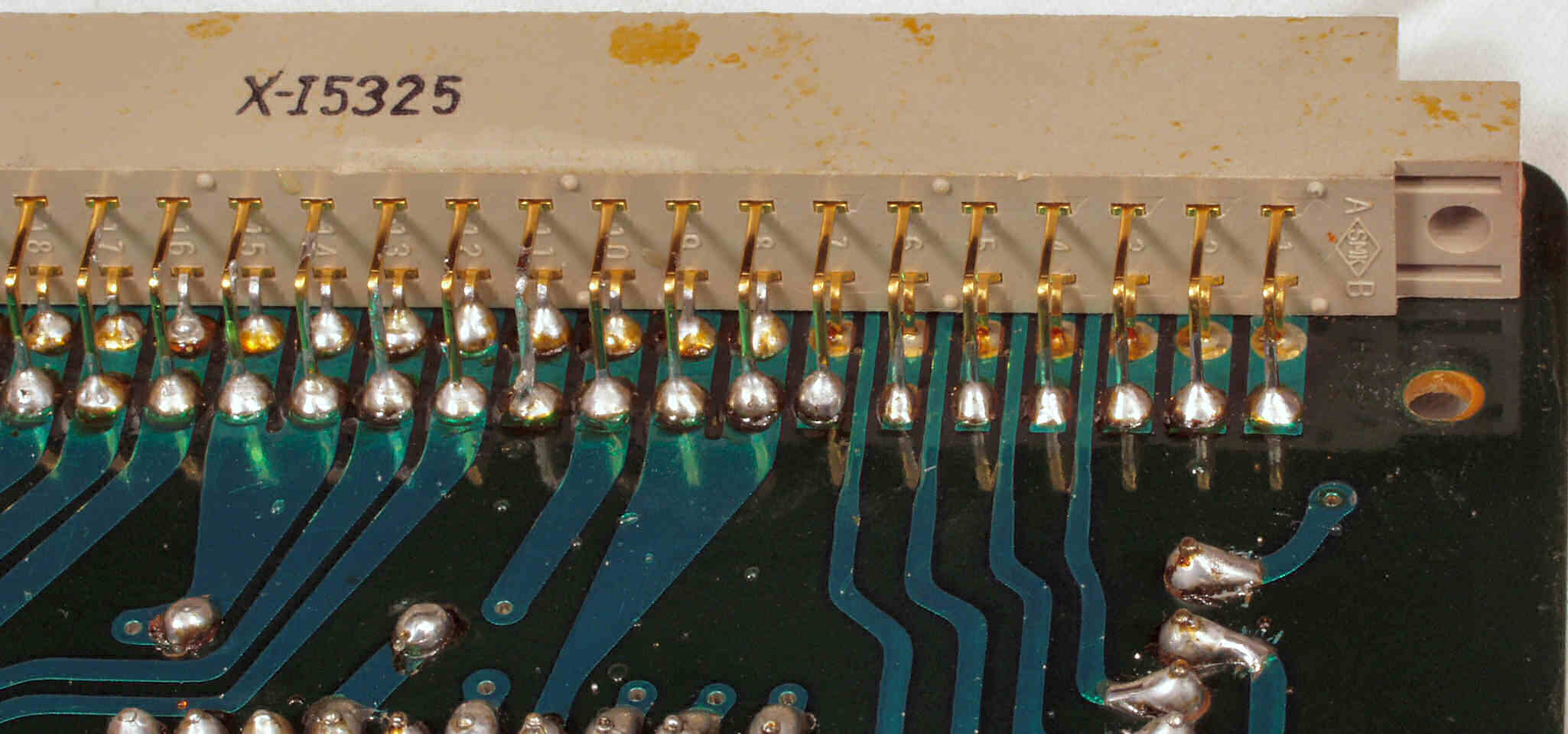

C−7D−1. 修理(半田補正)中 メイン基板裏、中の細かいところまで、半田補正を行う。右半分が補正前。
C−7D−2. 修理(半田補正)中 メイン基板、力の加わる部分は、半田面積を広くし、強度を増す。

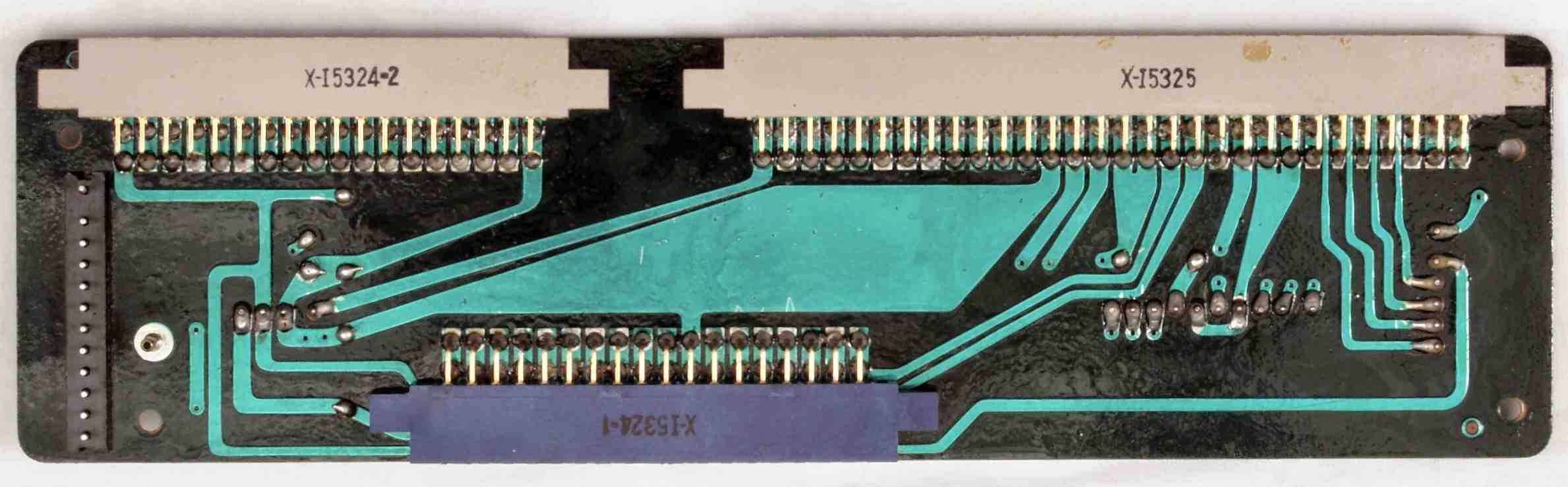

C−7E. 修理(半田補正)後 メイン基板裏
C−7F. 完成メイン基板裏 洗浄後

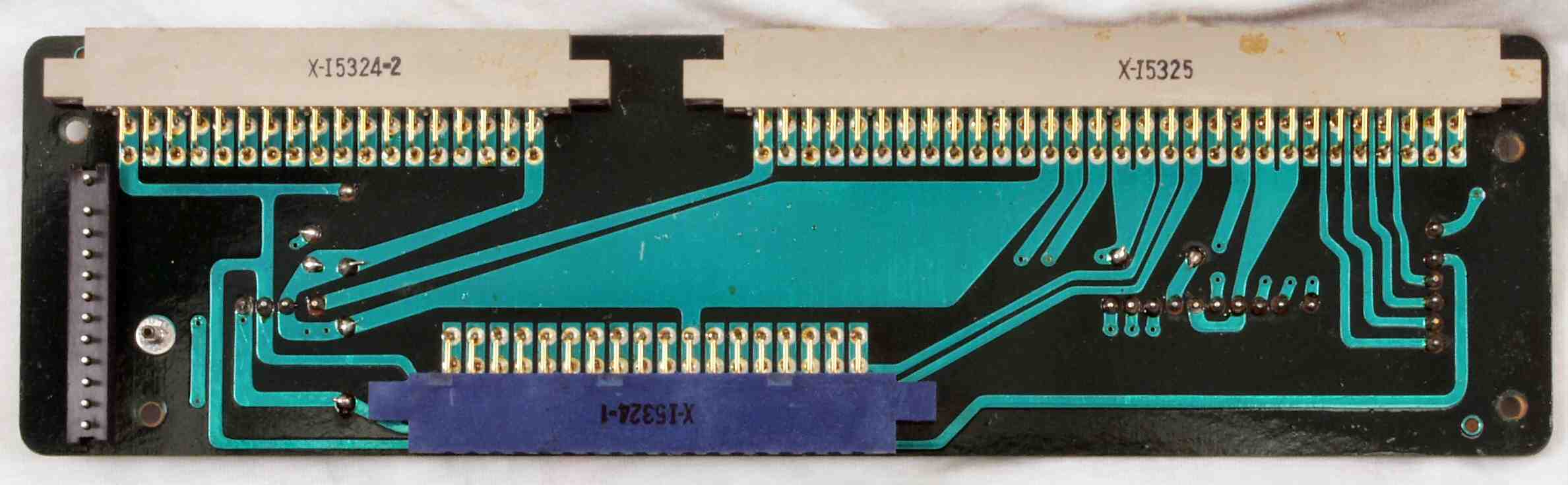

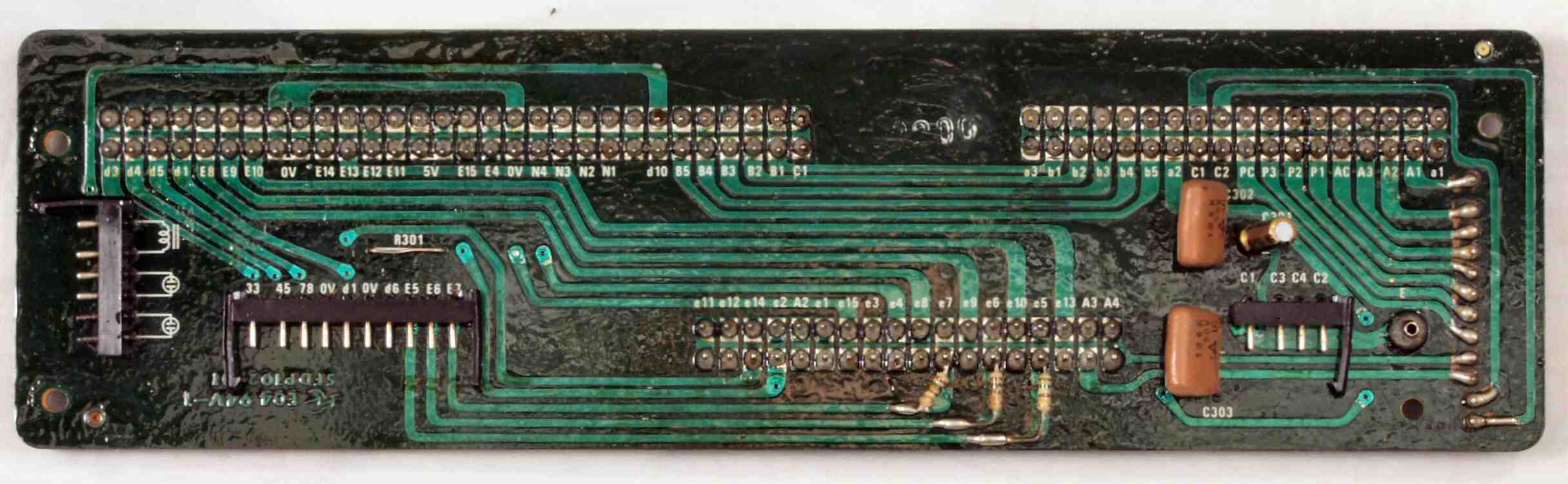

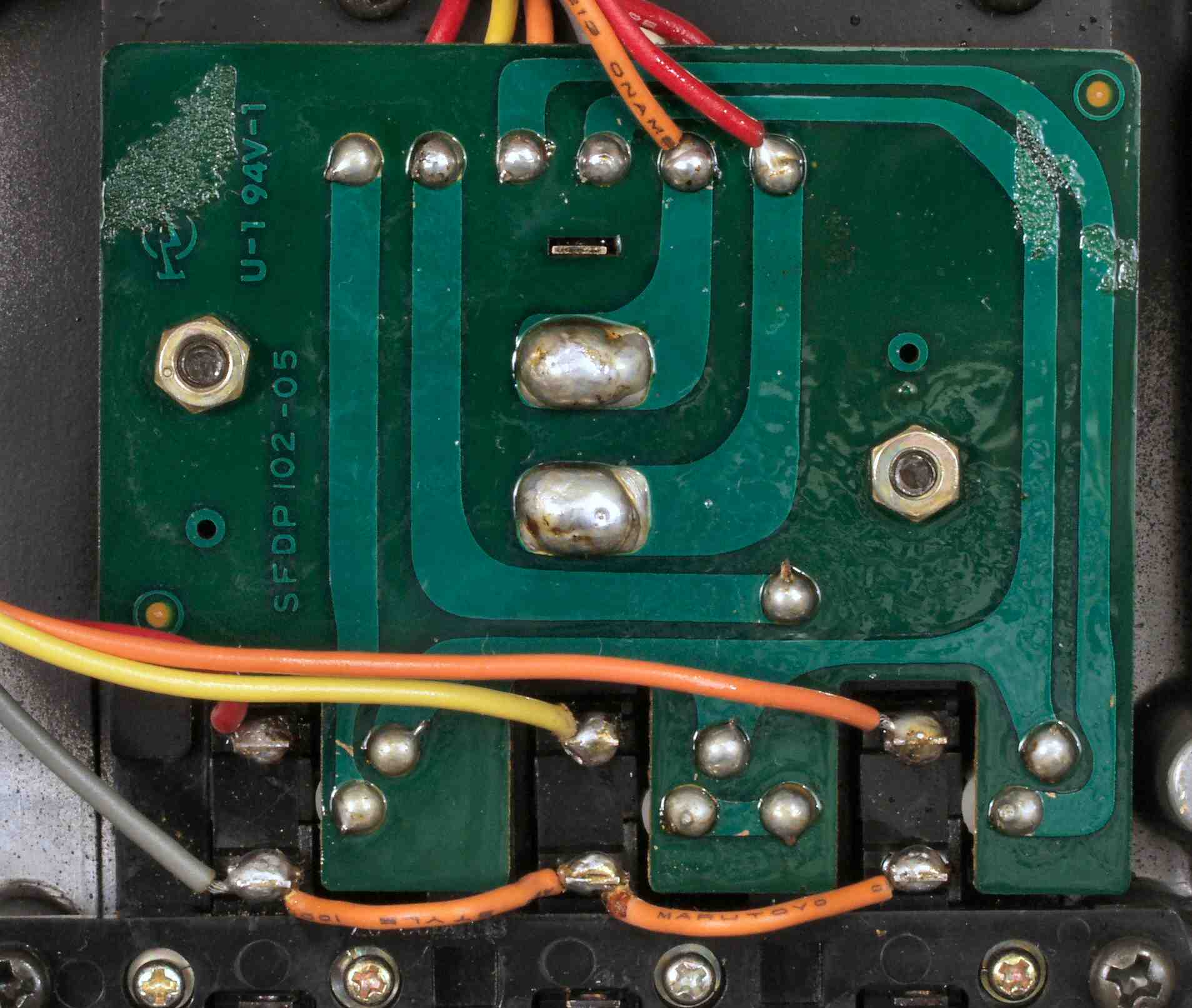

C−8A. 修理前 SW基板裏

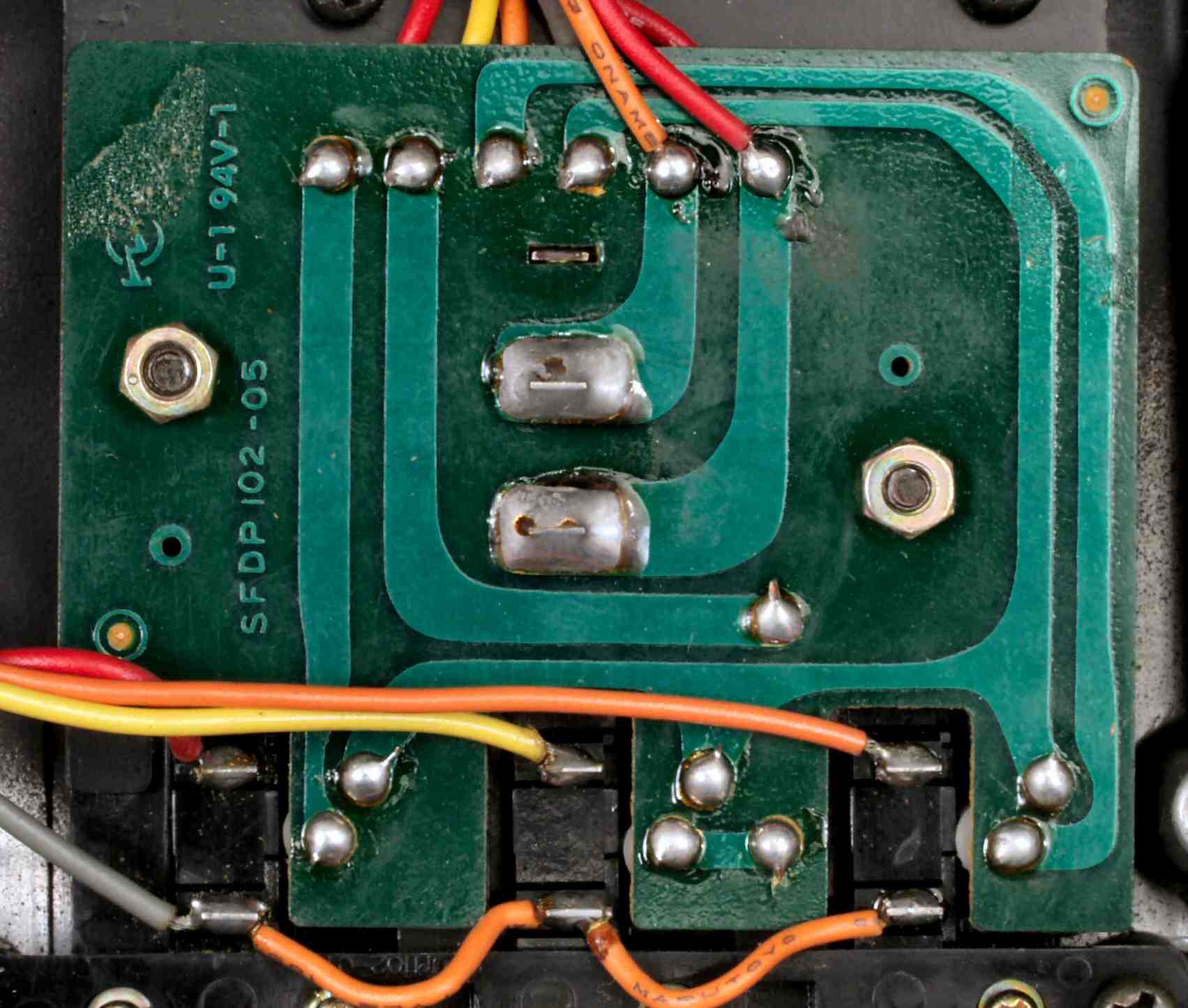

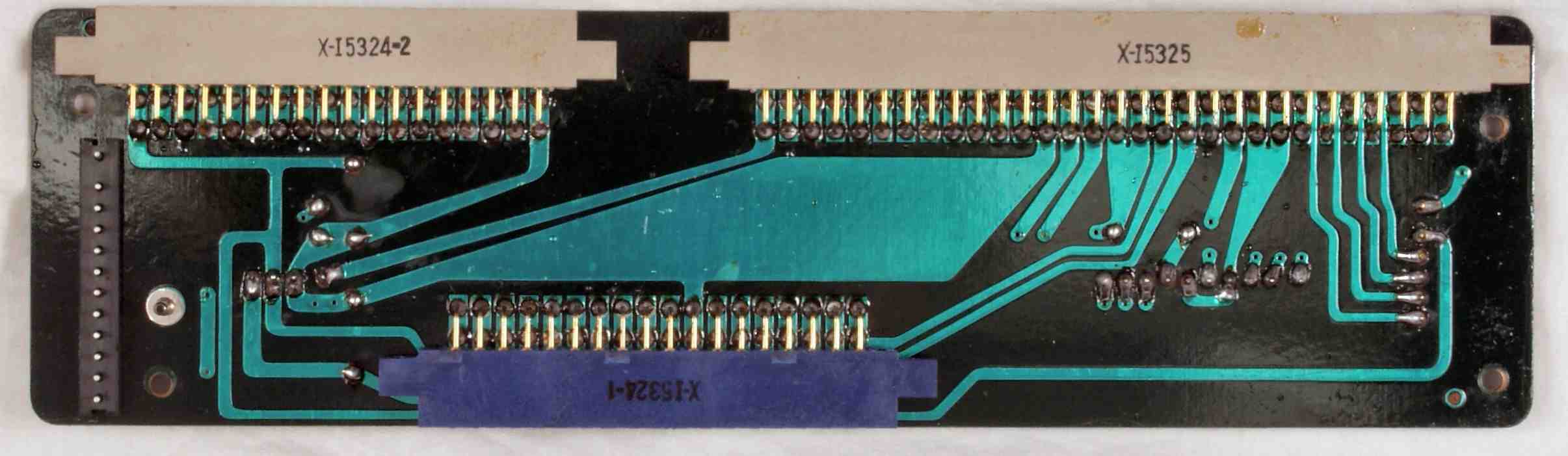

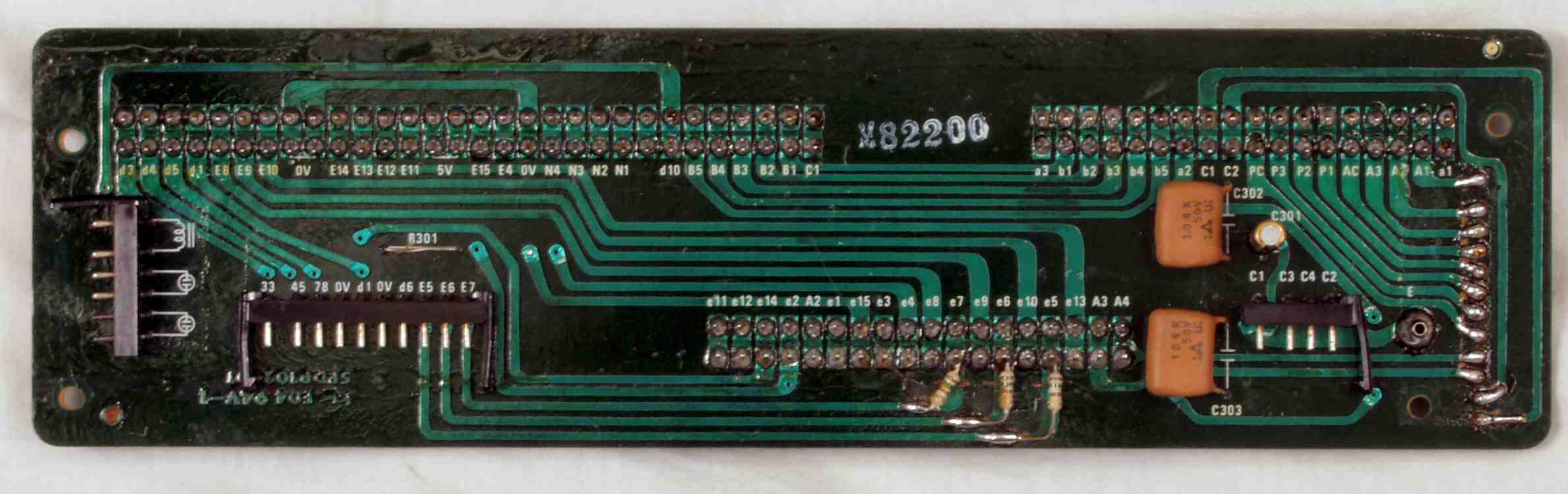

C−8B. 修理(半田補正)後  SW基板裏
C−8C. 完成SW基板裏 洗浄後
C−9A. 修理中 軸の下蓋がアルミネジなので固着して取れず、軸からの給油にする。

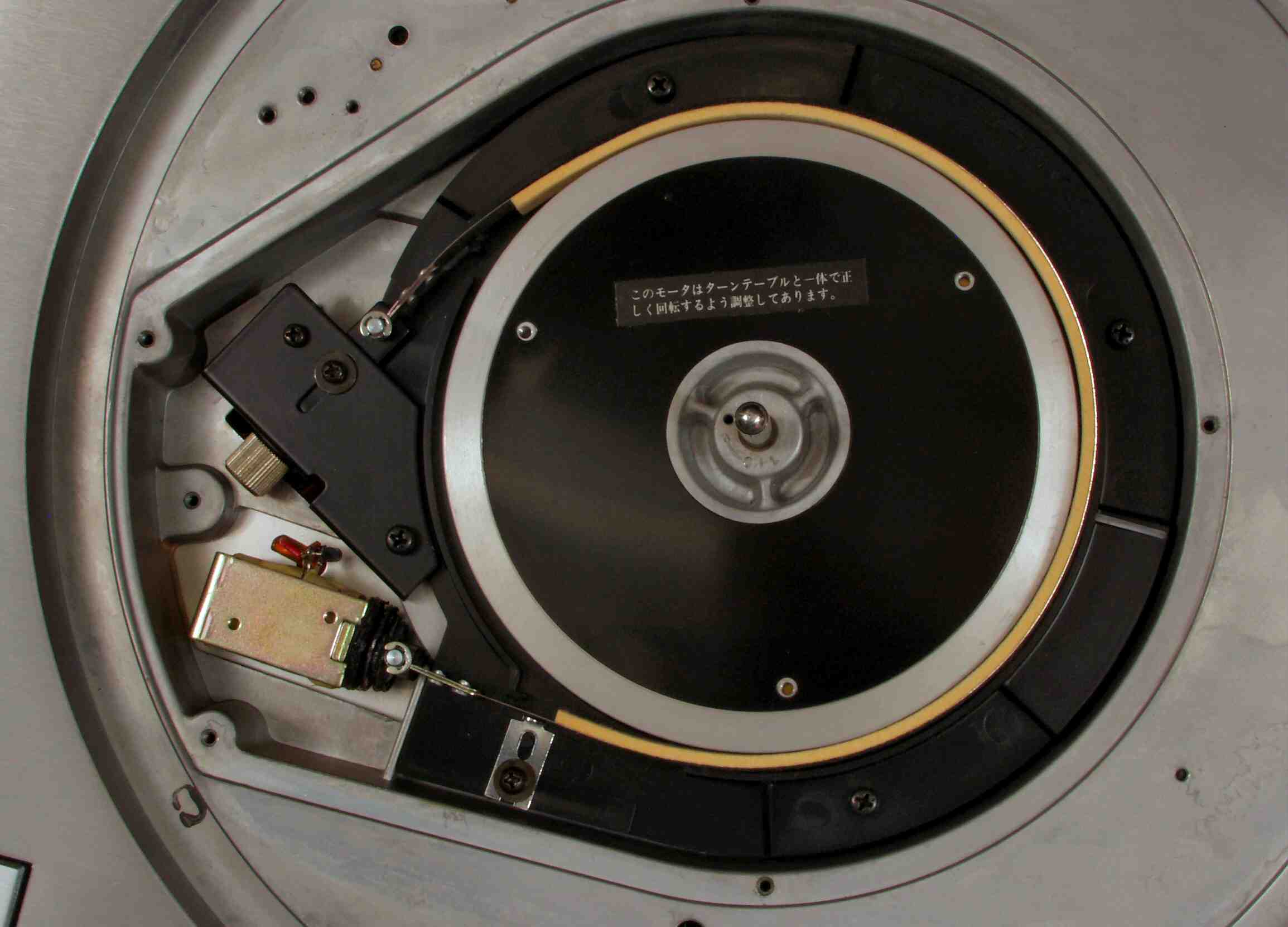

C−9C. 修理後 上から見る、メカ部を長持ちさせる為に、メカニカルブレーキは弱めに設定。
C−AA. 修理中 モーター修理、真ん中のFGのコイルが断線している。

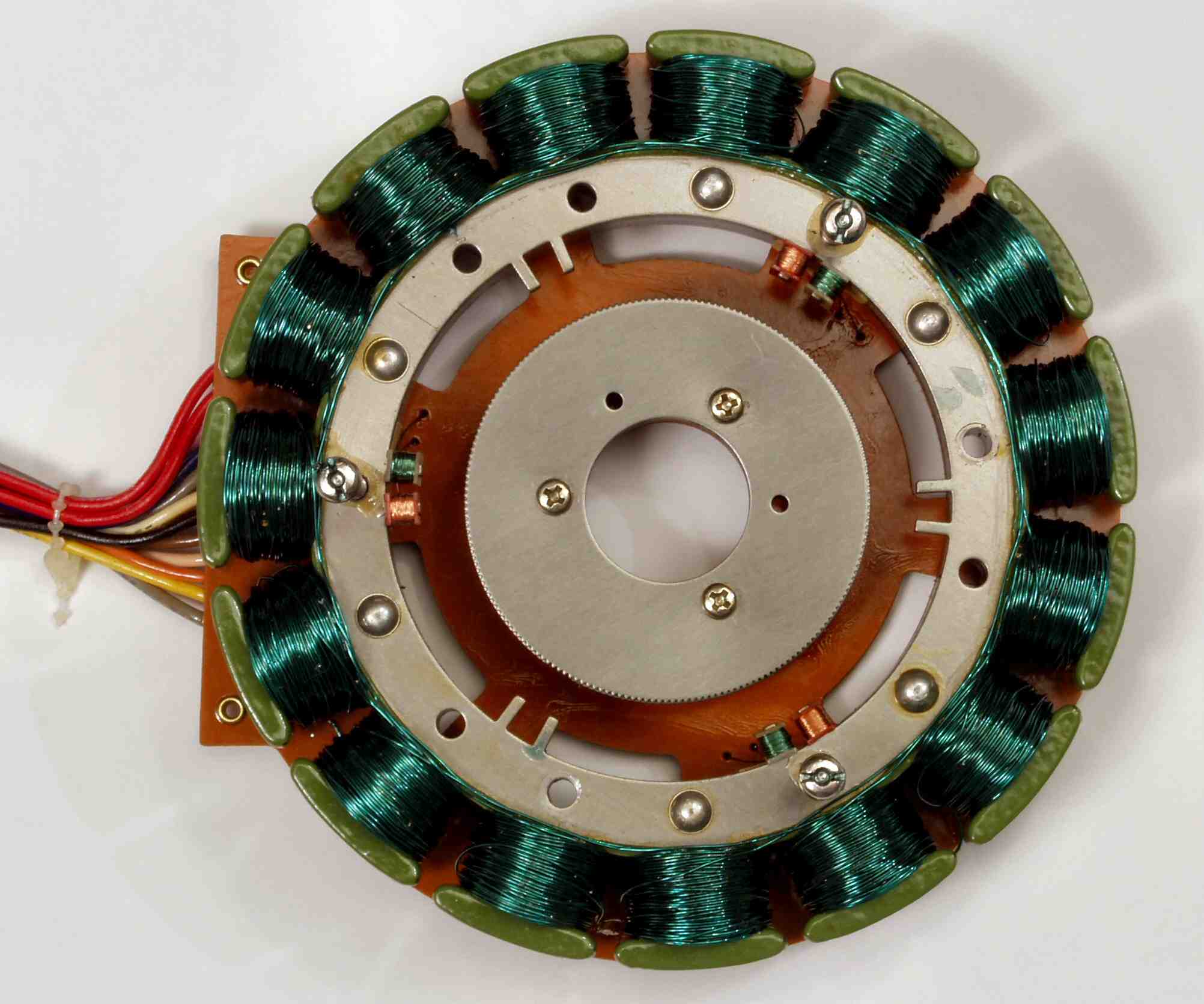

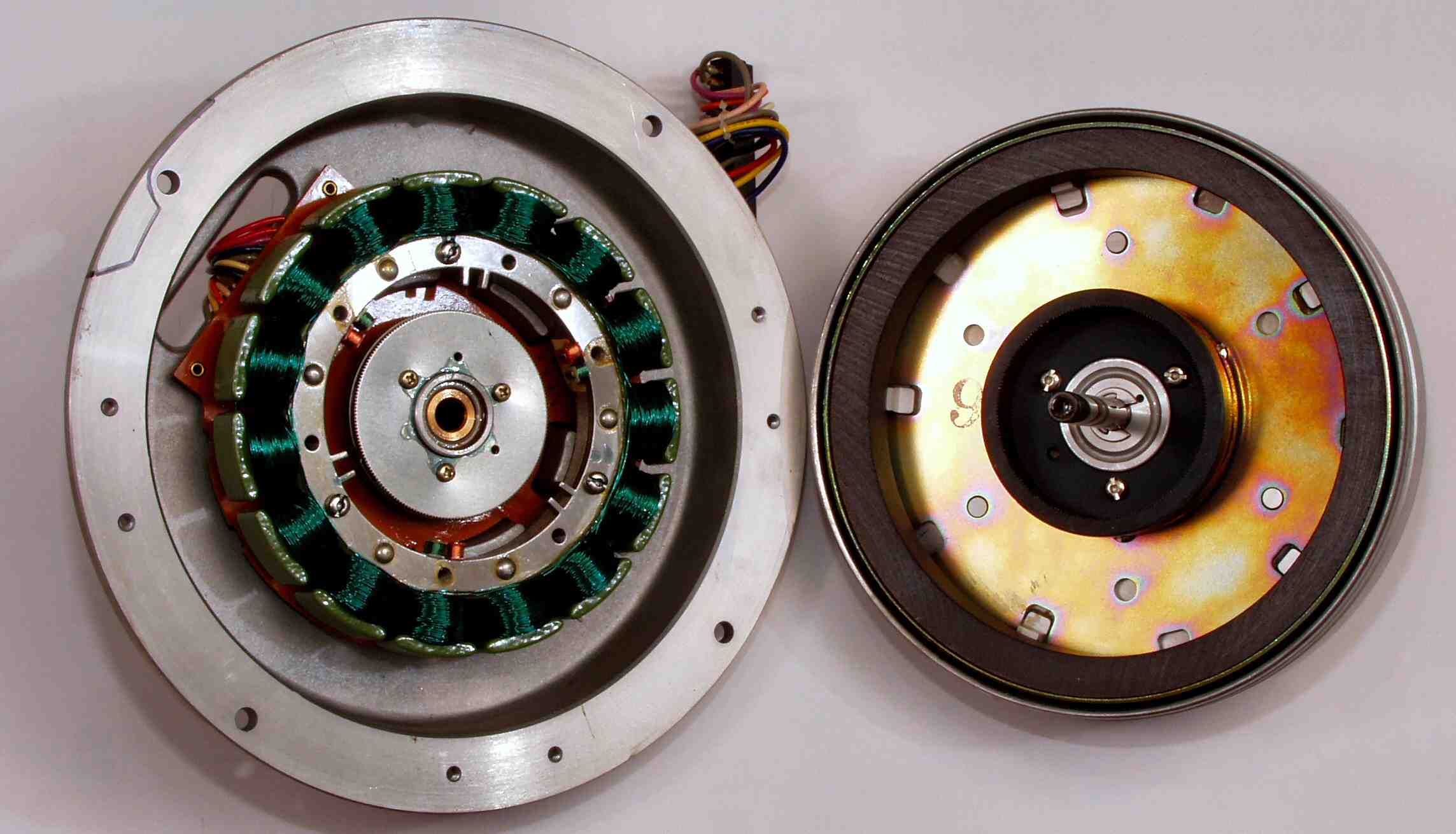

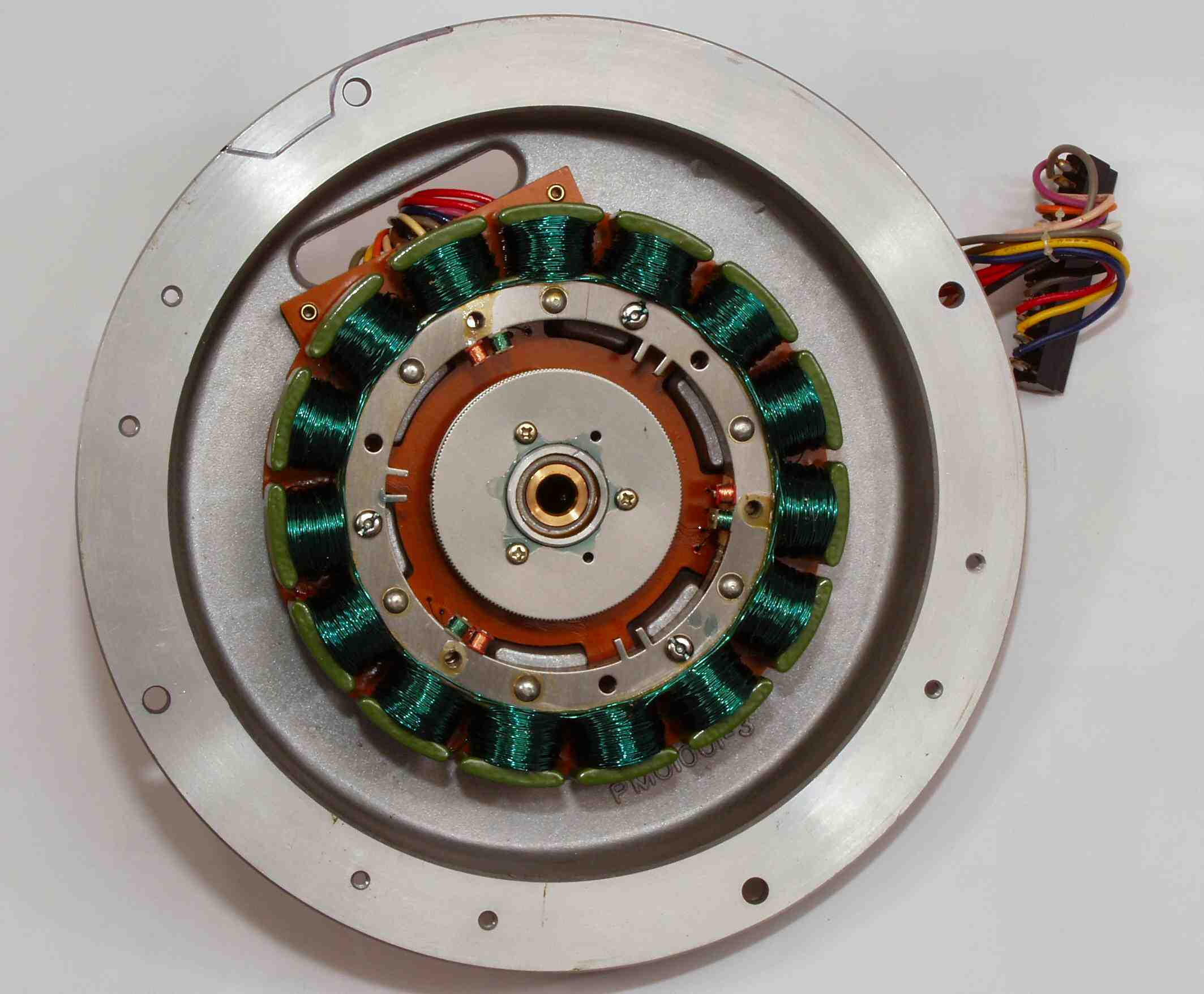

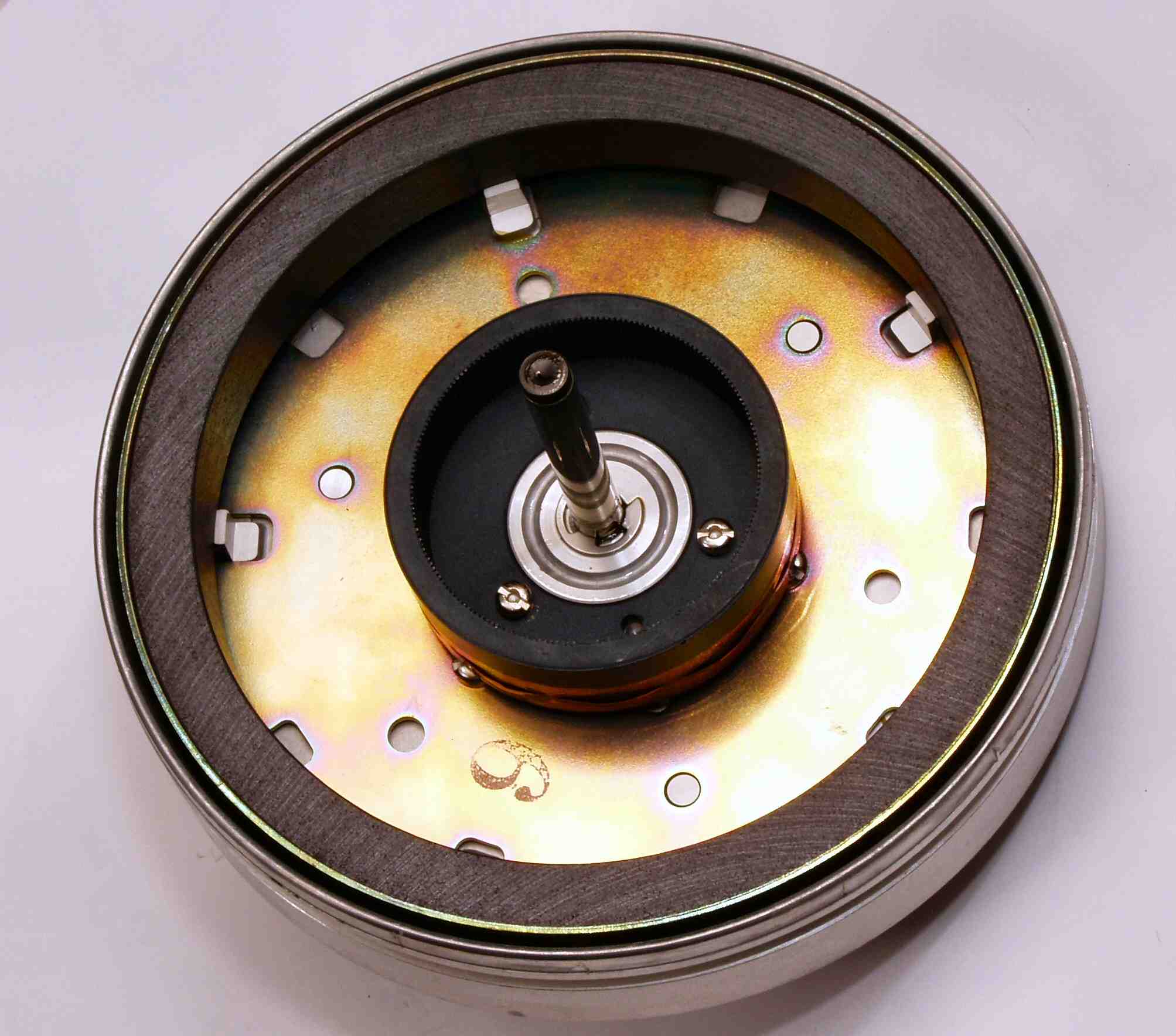

C−AB. 修理中 固定子(アウターロータなので実際はこちらが回転する)。
C−AC. 修理中 アマチュア(回転子)(アウターロータなので実際はこちらは固定)。
C−AD. 修理中 本体を取り出す。真ん中のFGのコイルが断線している。

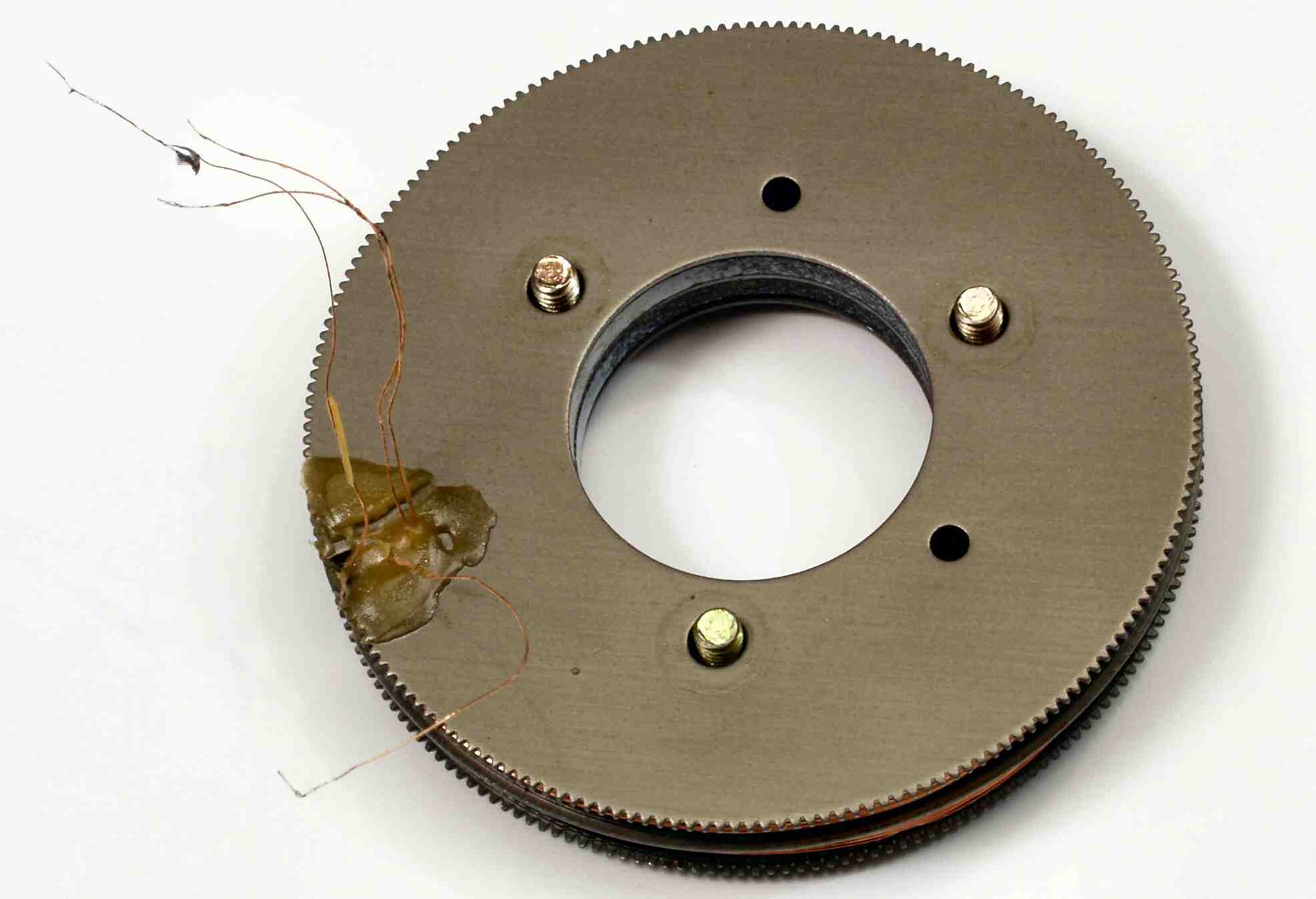

C−AE. 修理中 FGのコイルを取り出し、巻き返す。

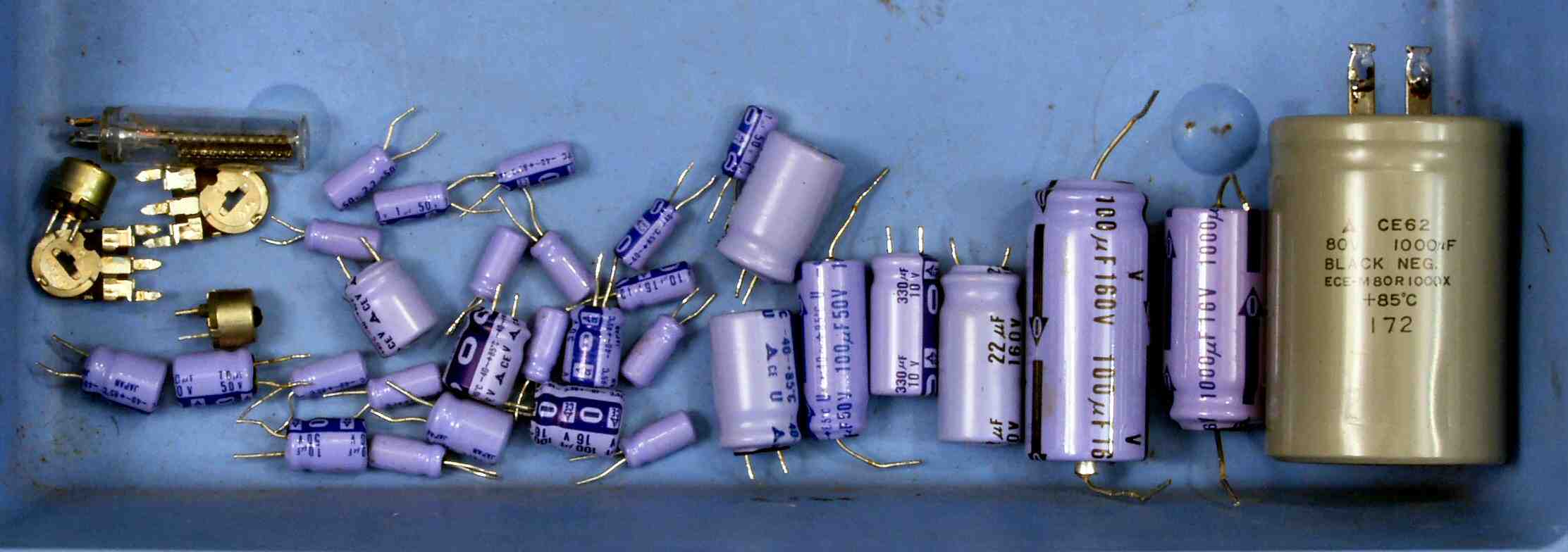

C−BA. 交換部品

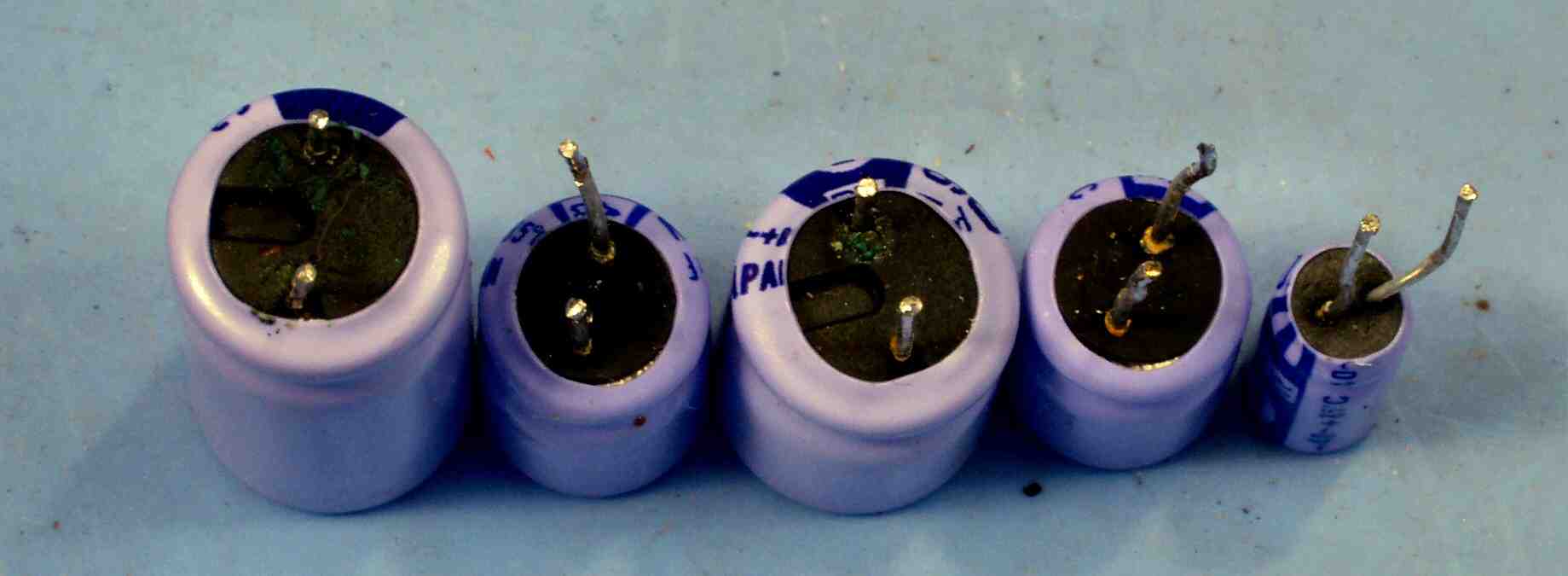

C−BB. 交換部品、液漏れした電解コンデンサー。

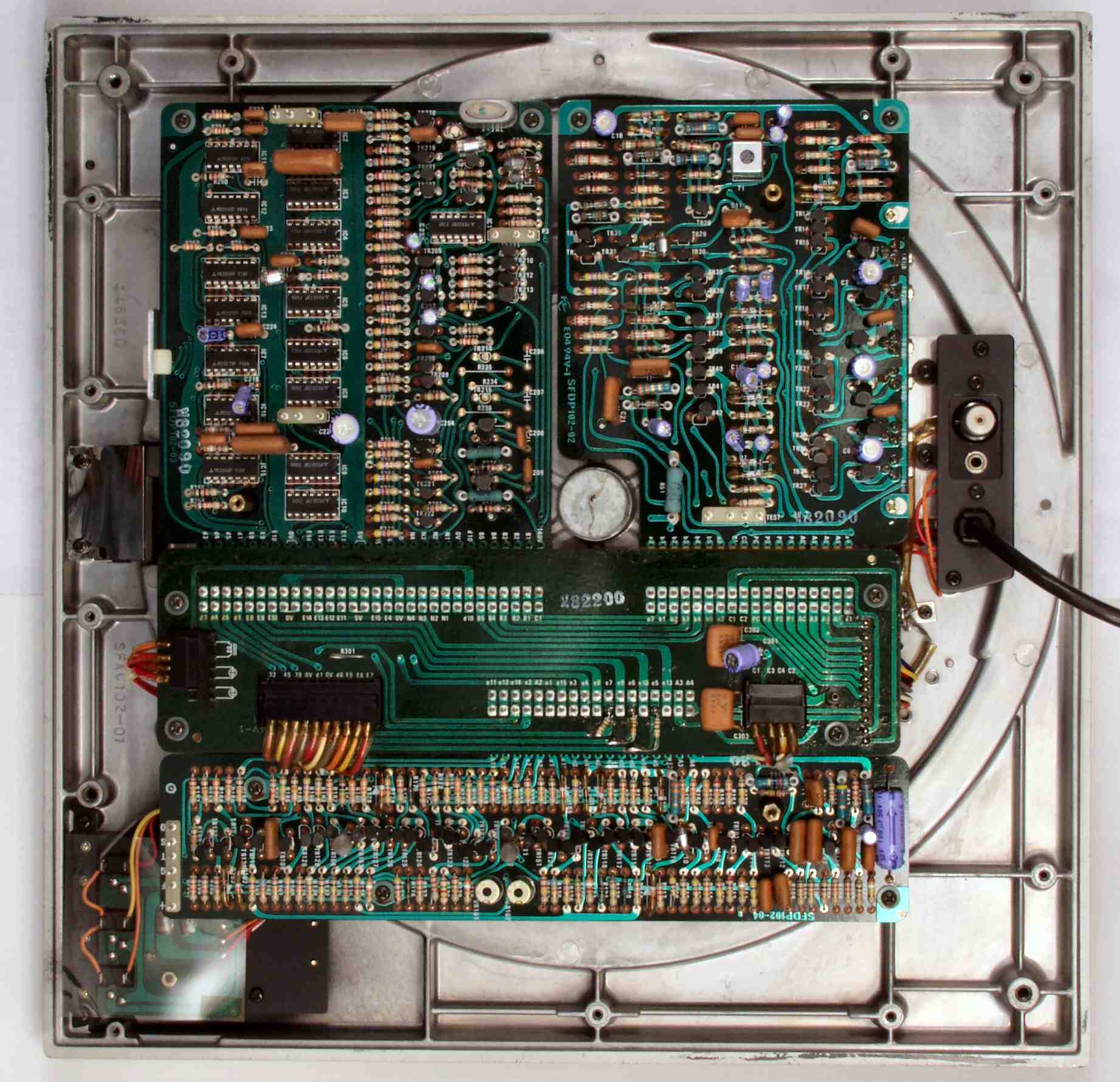

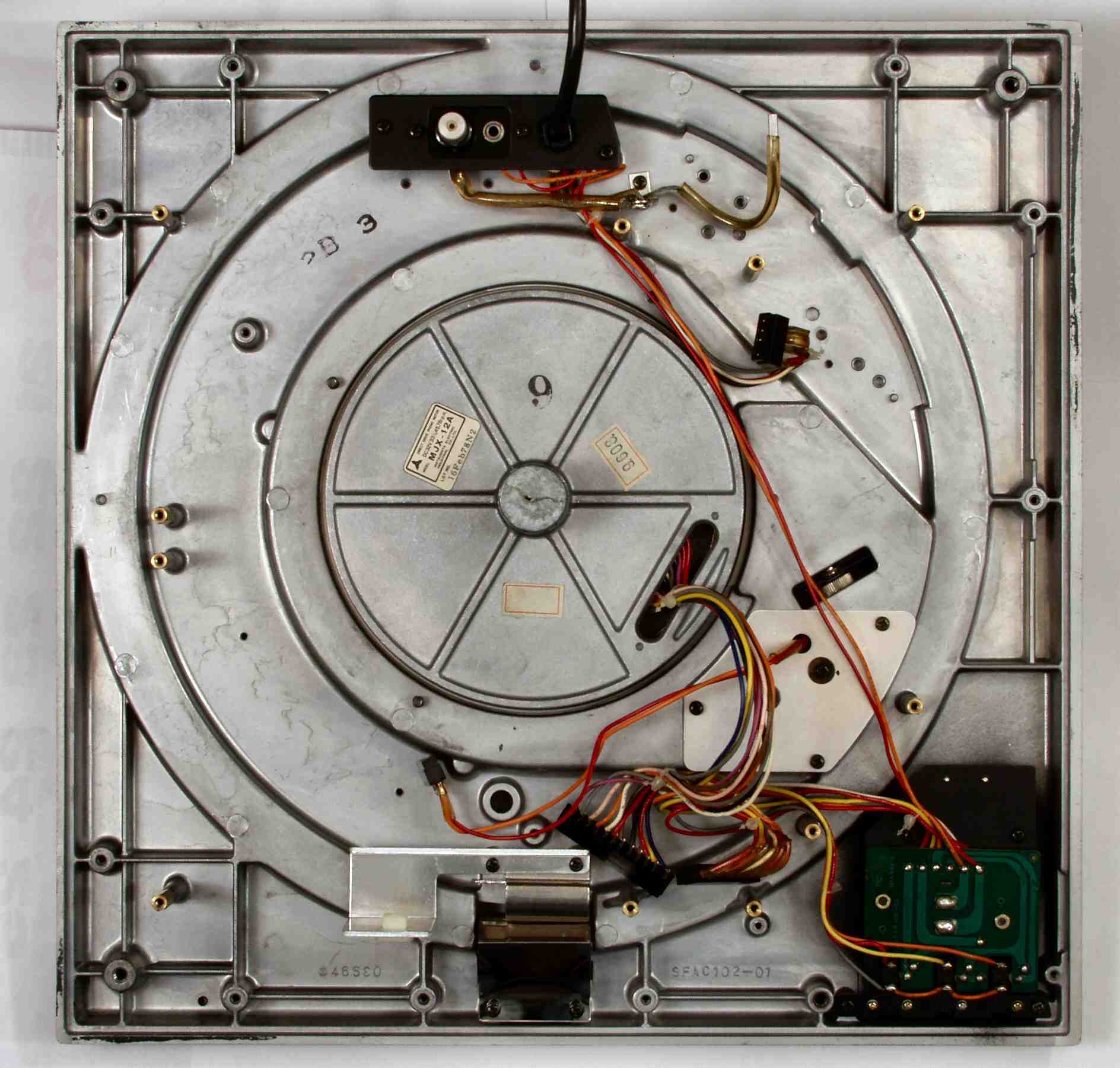

C−CA. 修理前 下から見る

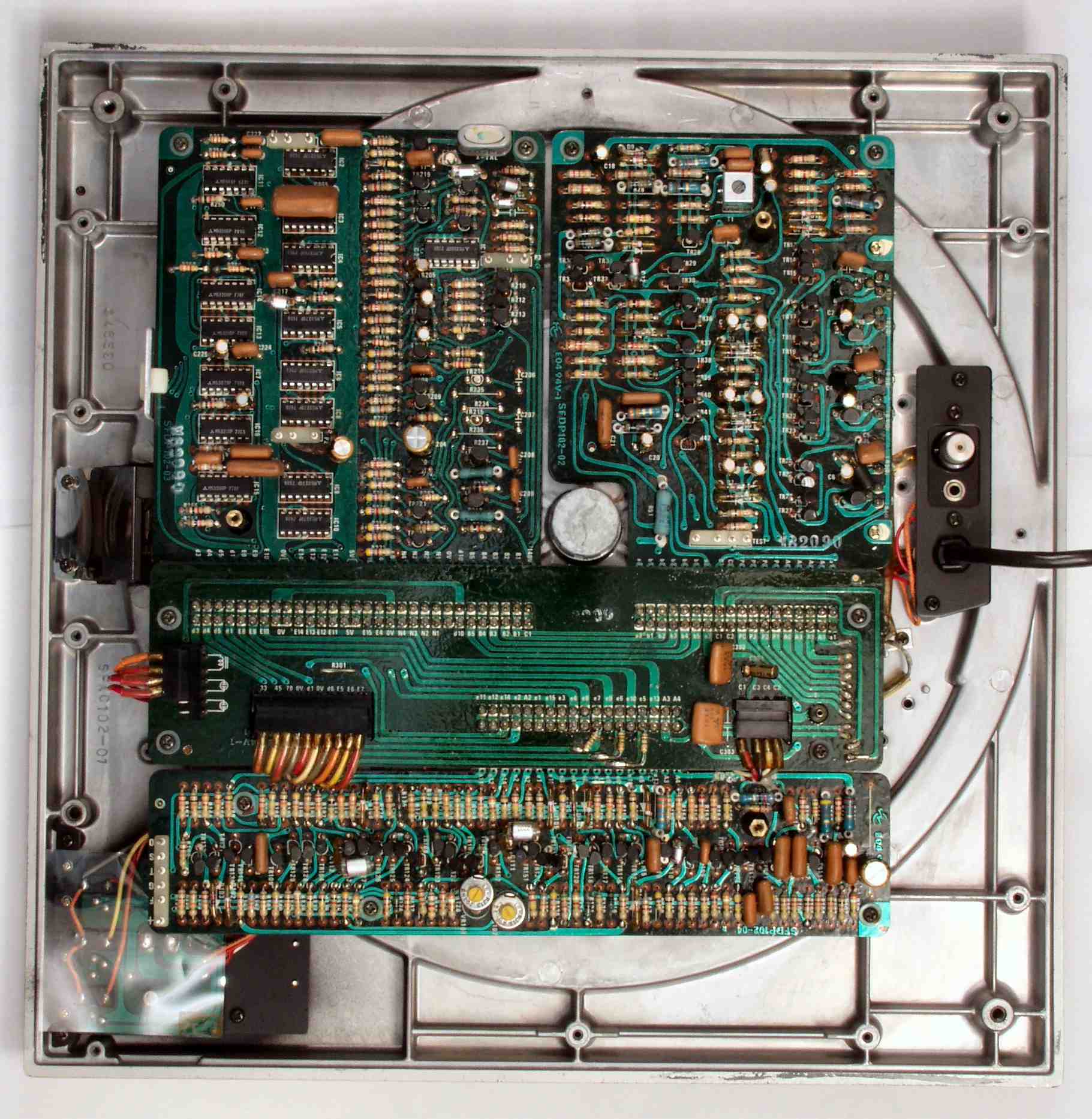

C−CB. 修理後 下から見る

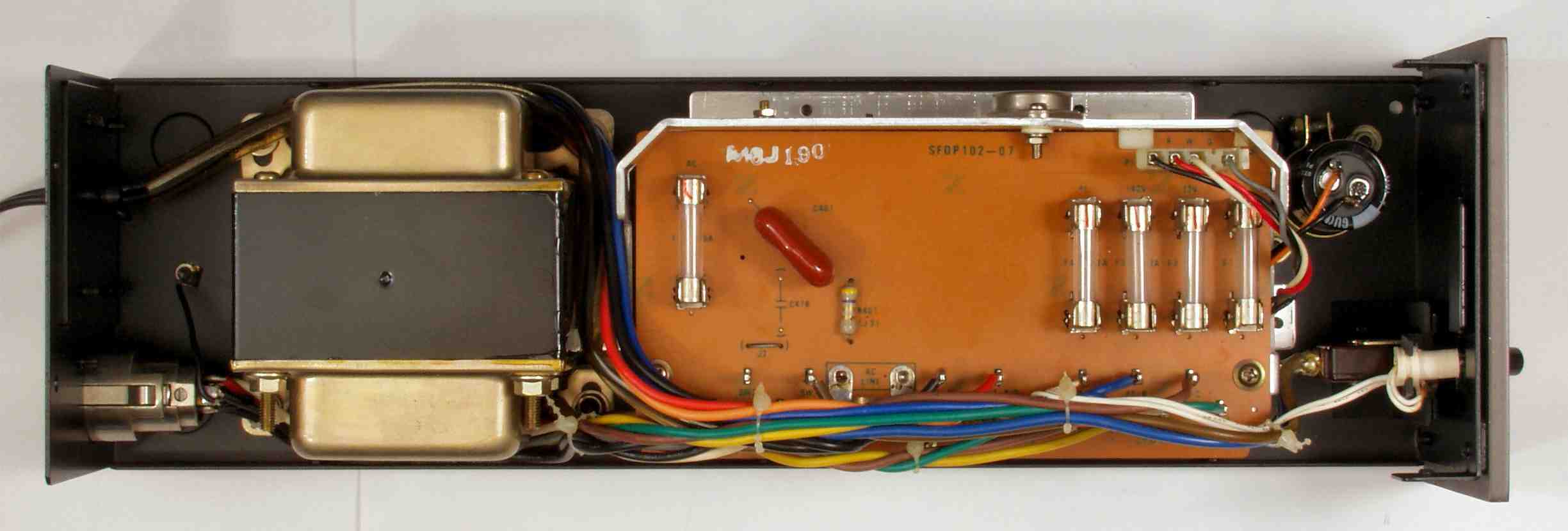

C−CC. 修理前 電源部

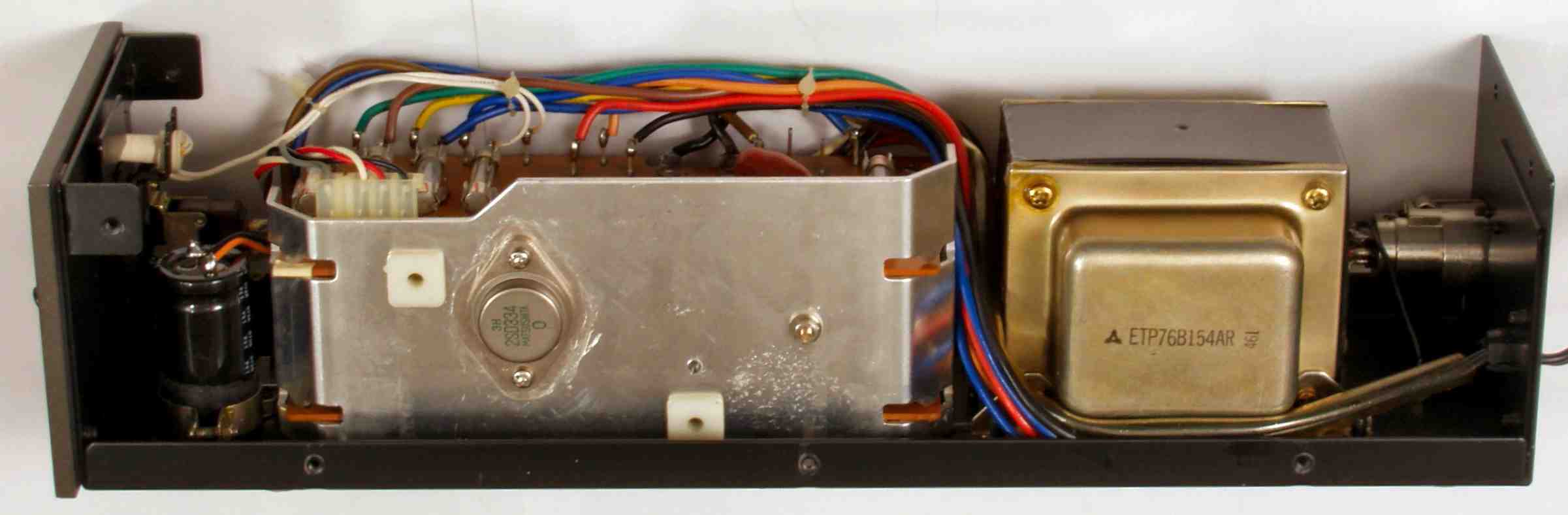

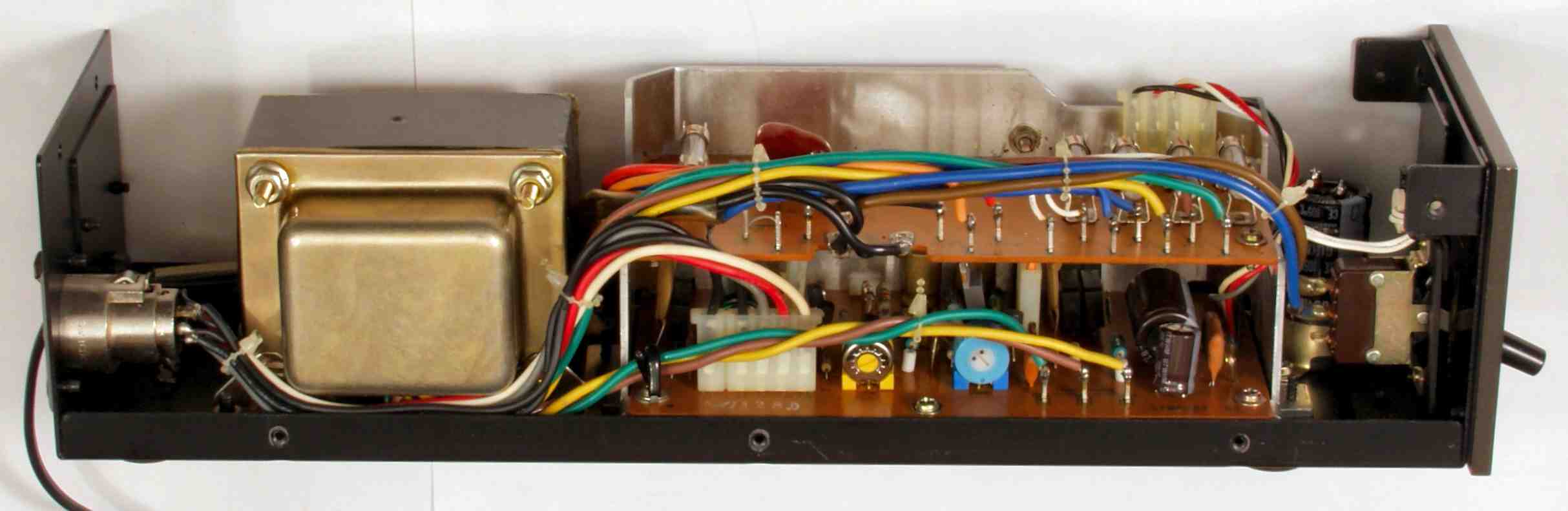

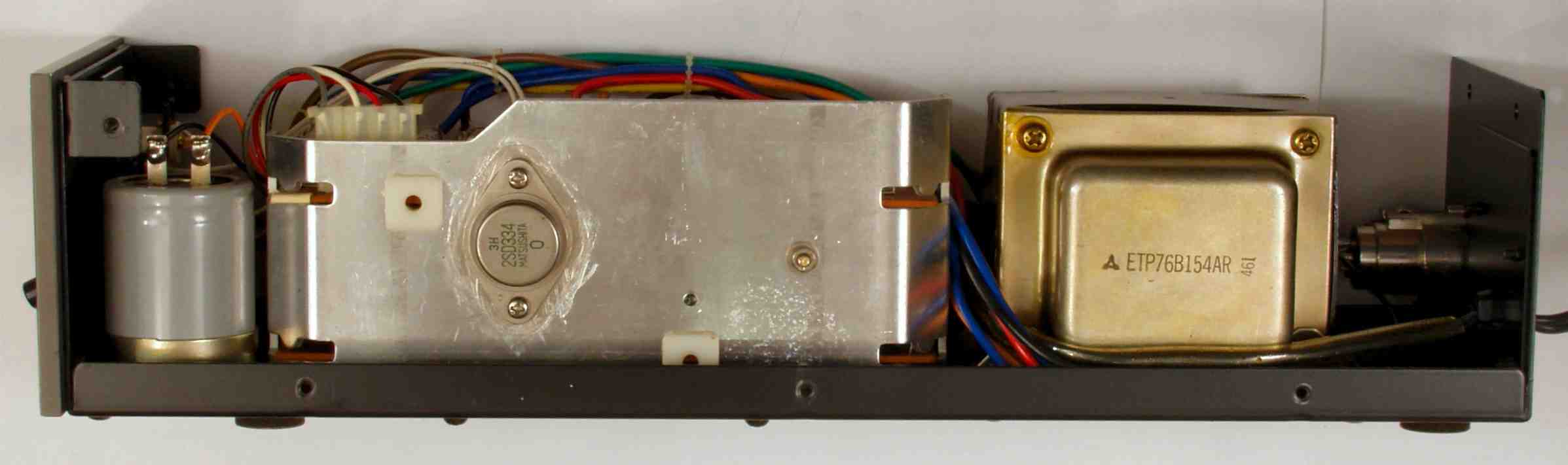

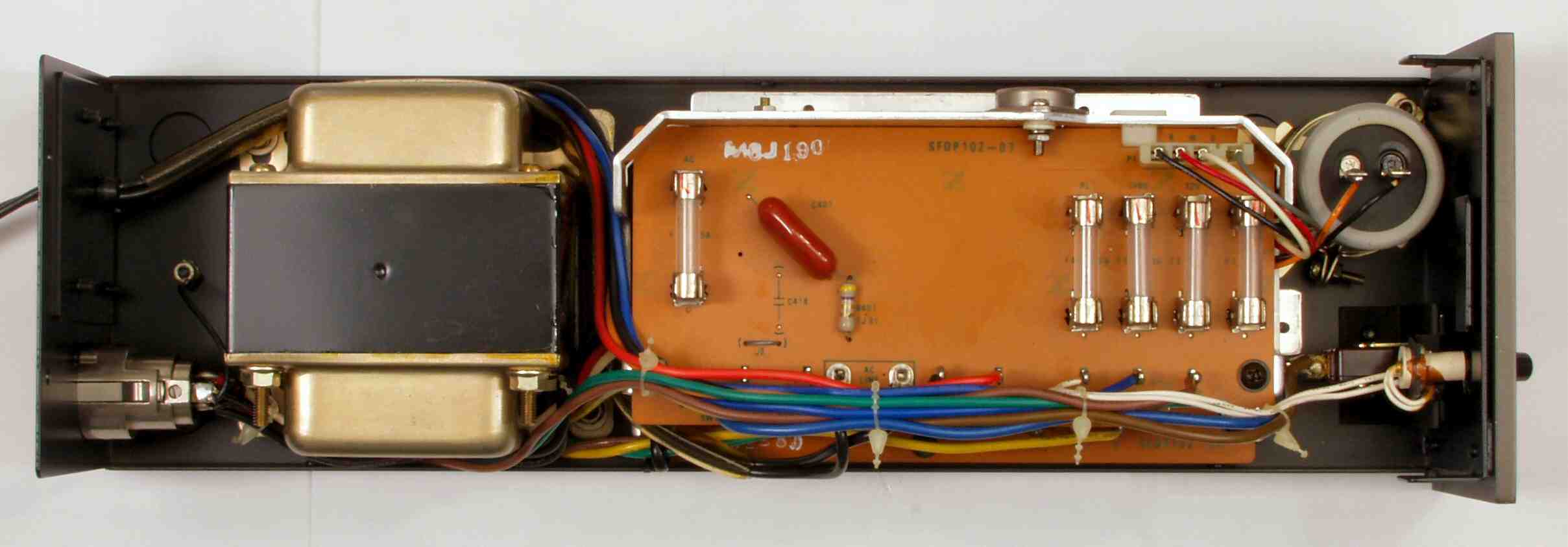

C−CD. 修理後 電源部
C−CE. 修理前 電源部を右から見る

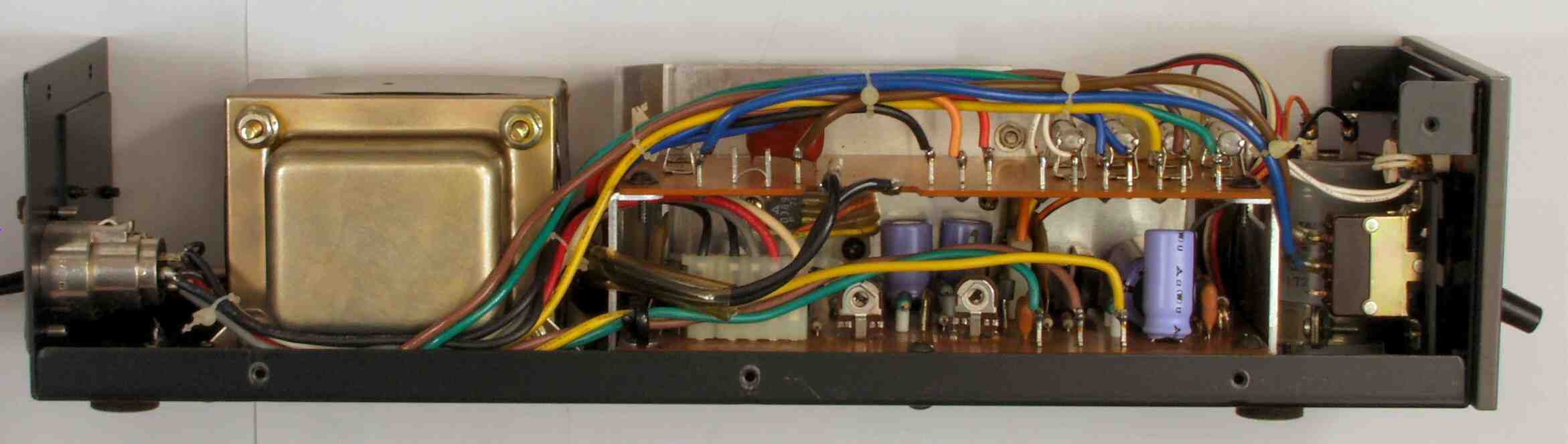

C−CF. 修理後 電源部を右から見る
C−CG. 修理前 電源部を左から見る
C−CH. 修理後 電源部を左から見る
E. 調整・測定

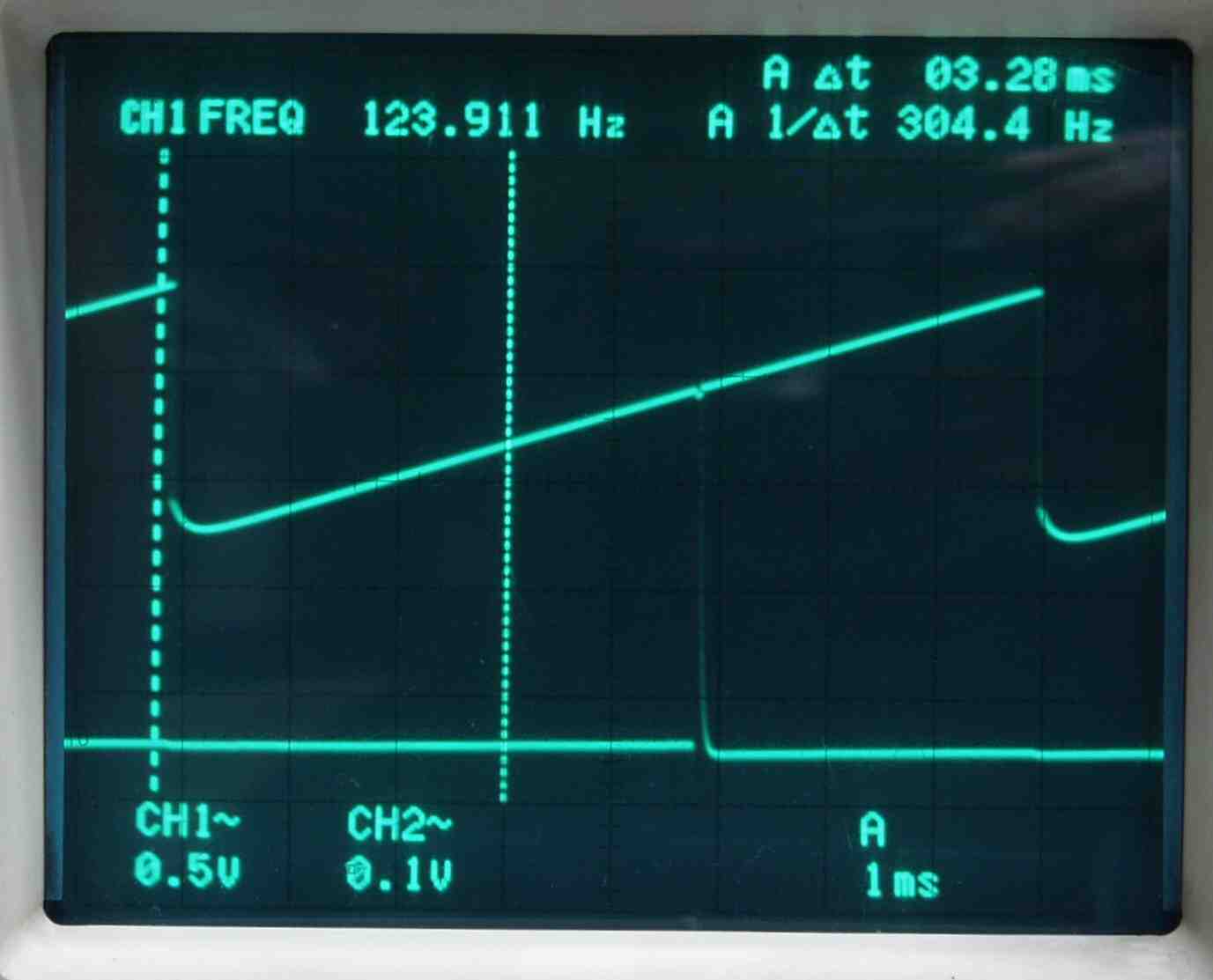

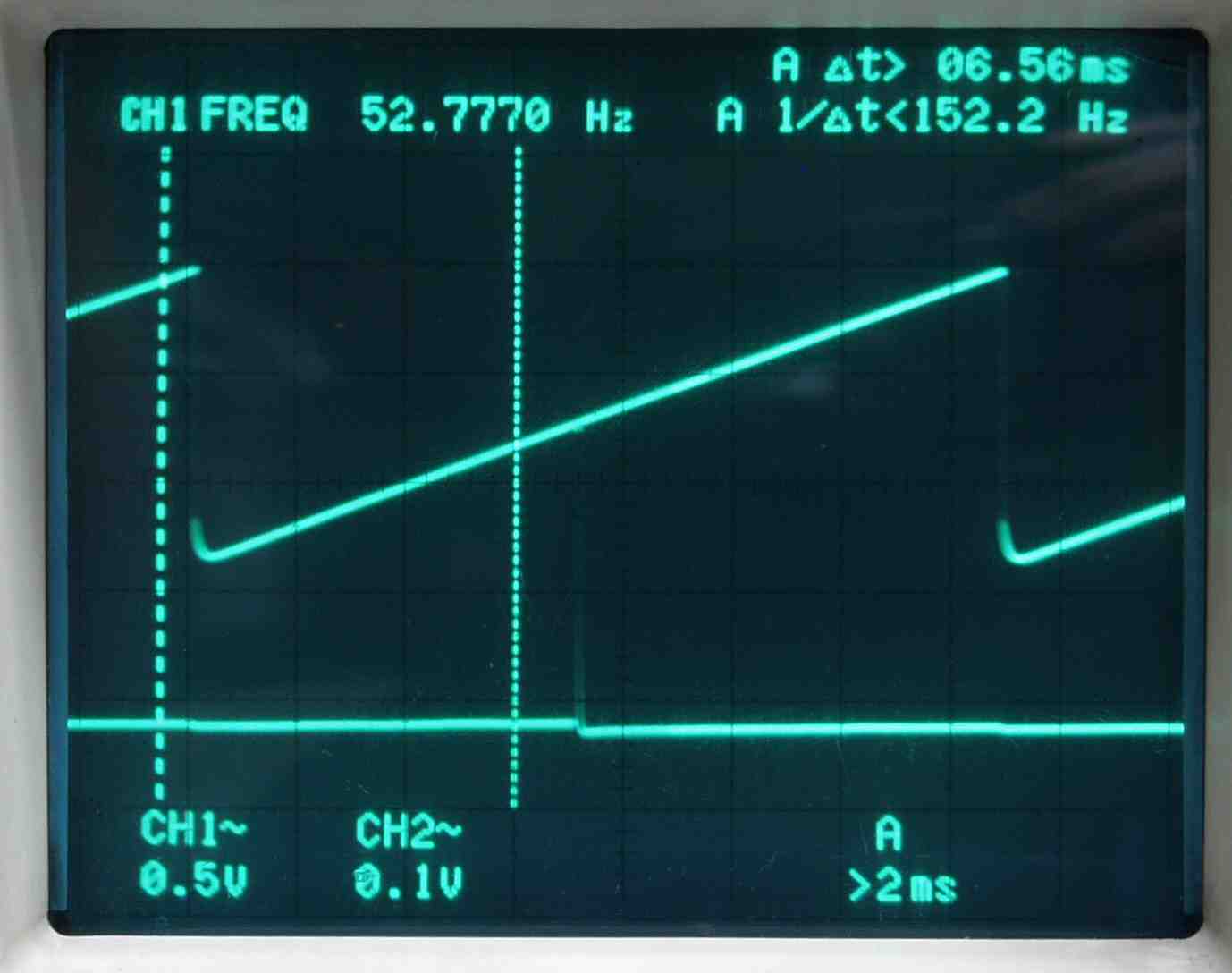

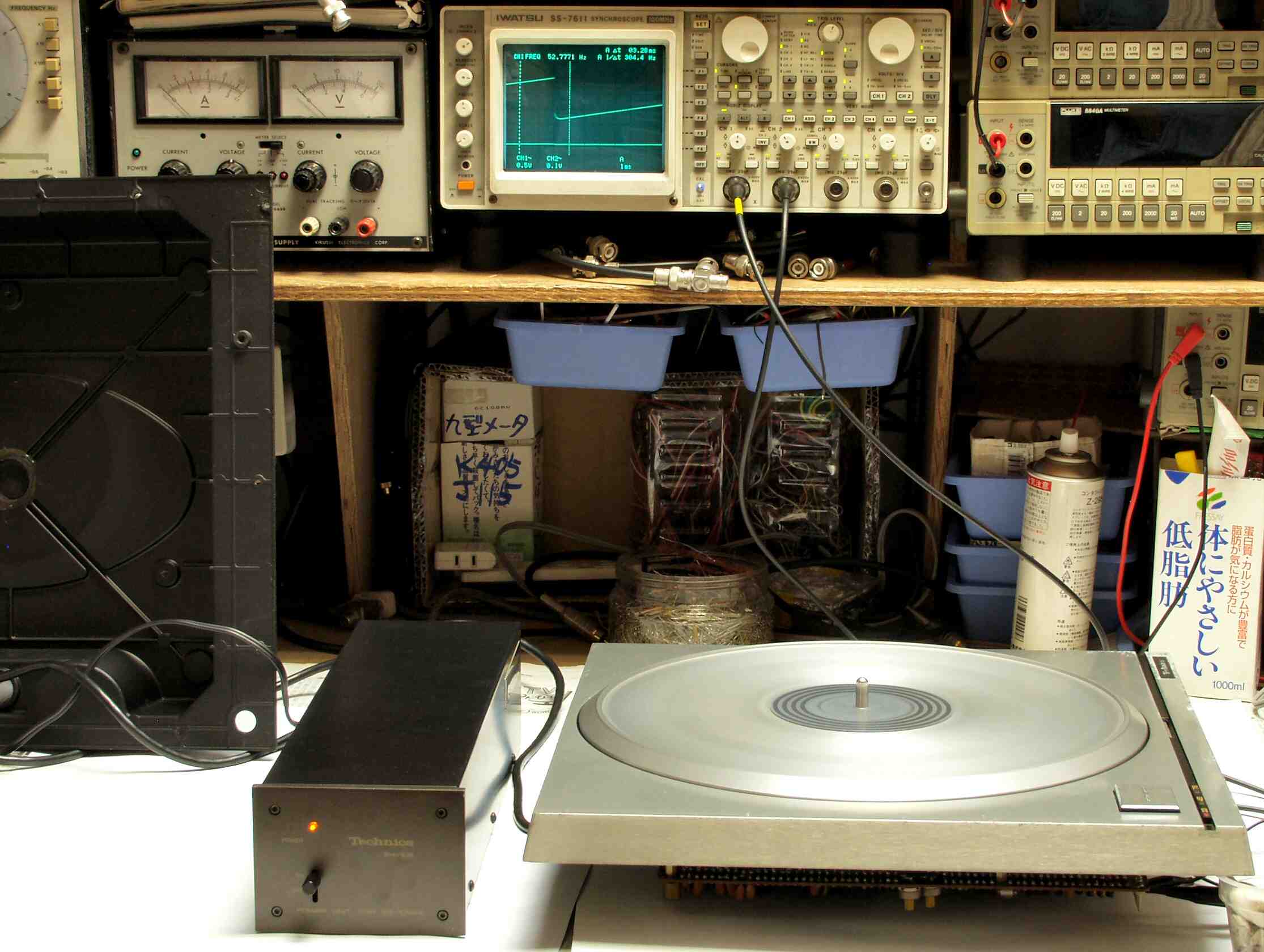

E−1. 測定・調整
E−2A. ロック調整
E−2B. ロック調整

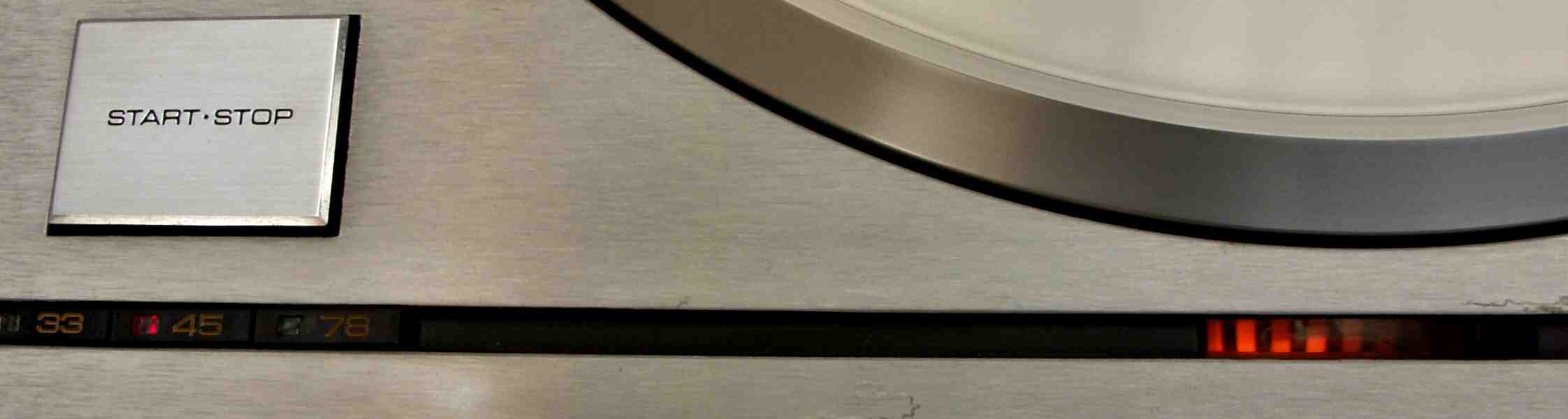

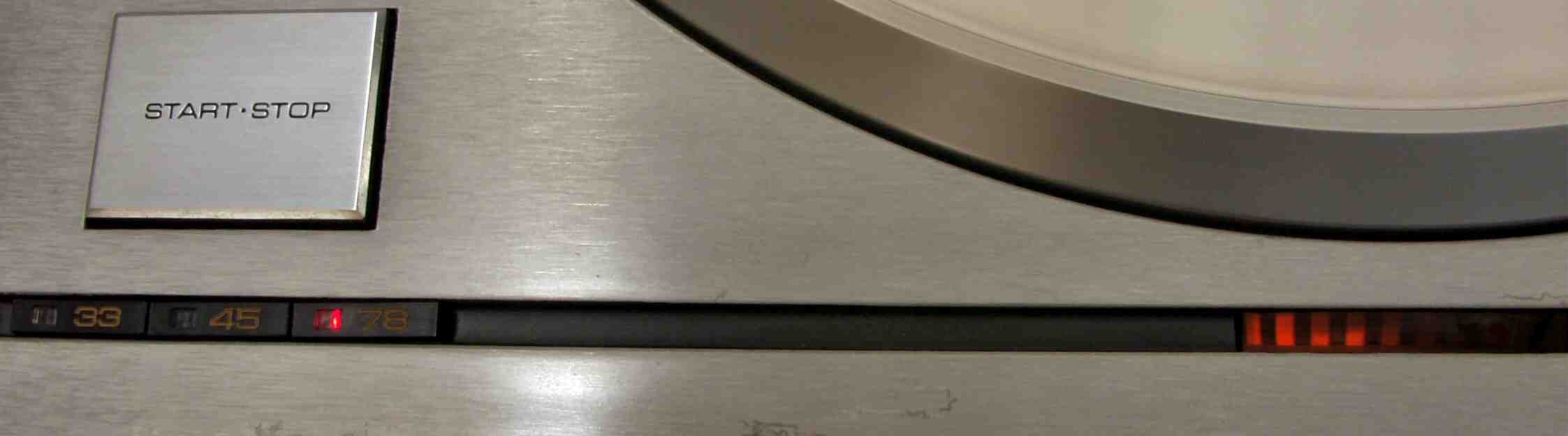

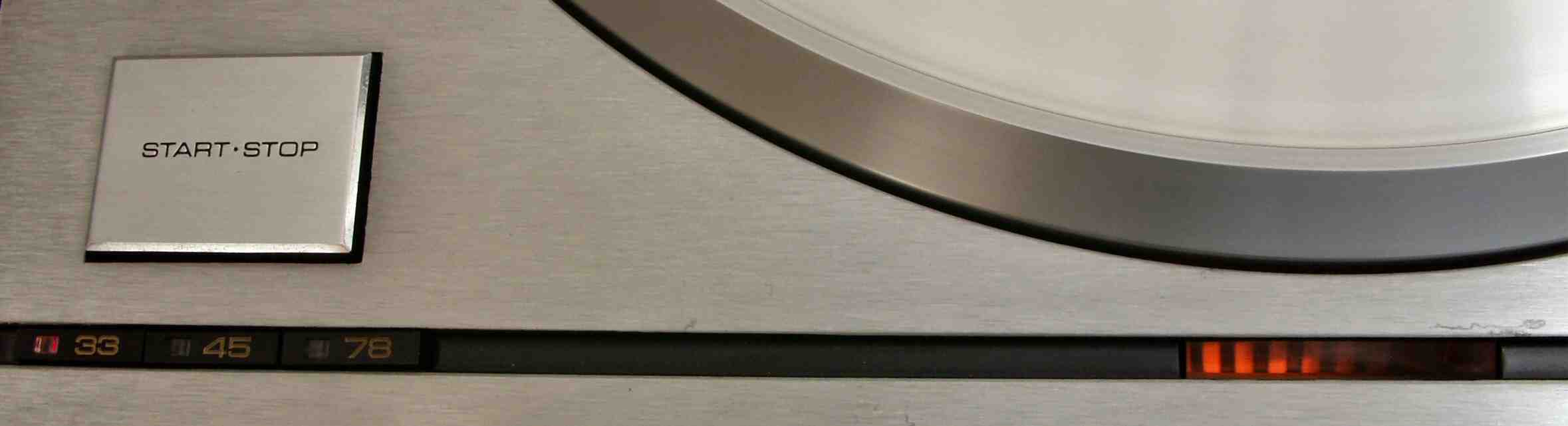

E−3A. 33回転(ロック)、ストロボが1部欠けているのは、斜めに撮影したのと、シャッターとの同期の為。
E−3B. 45回転(ロック)、ストロボが1部欠けているのは、斜めに撮影したのと、シャッターとの同期の為。
E−3C. 78回転(ロック)、ストロボが1部欠けているのは、斜めに撮影したのと、シャッターとの同期の為。
E−5.  完成24時間エージング
