| Ｔｅｃｈｎｉｃｓ ＳＰ－１０ｍｋⅢ(SP10mk3)修理記録 |
| ＜＜梱包はこちらを参考＞＞ 平成１８年２月１０日到着 ５月２６日完成 |
| 注意 このＡＭＰは初期のＣ－ＭＯＳ－ＩＣそれもカスタムが使用されています。 基板を触るときは十分注意すること。無論のこと、ハンダ処理時や測定時は十分の接地処理をすること |
|

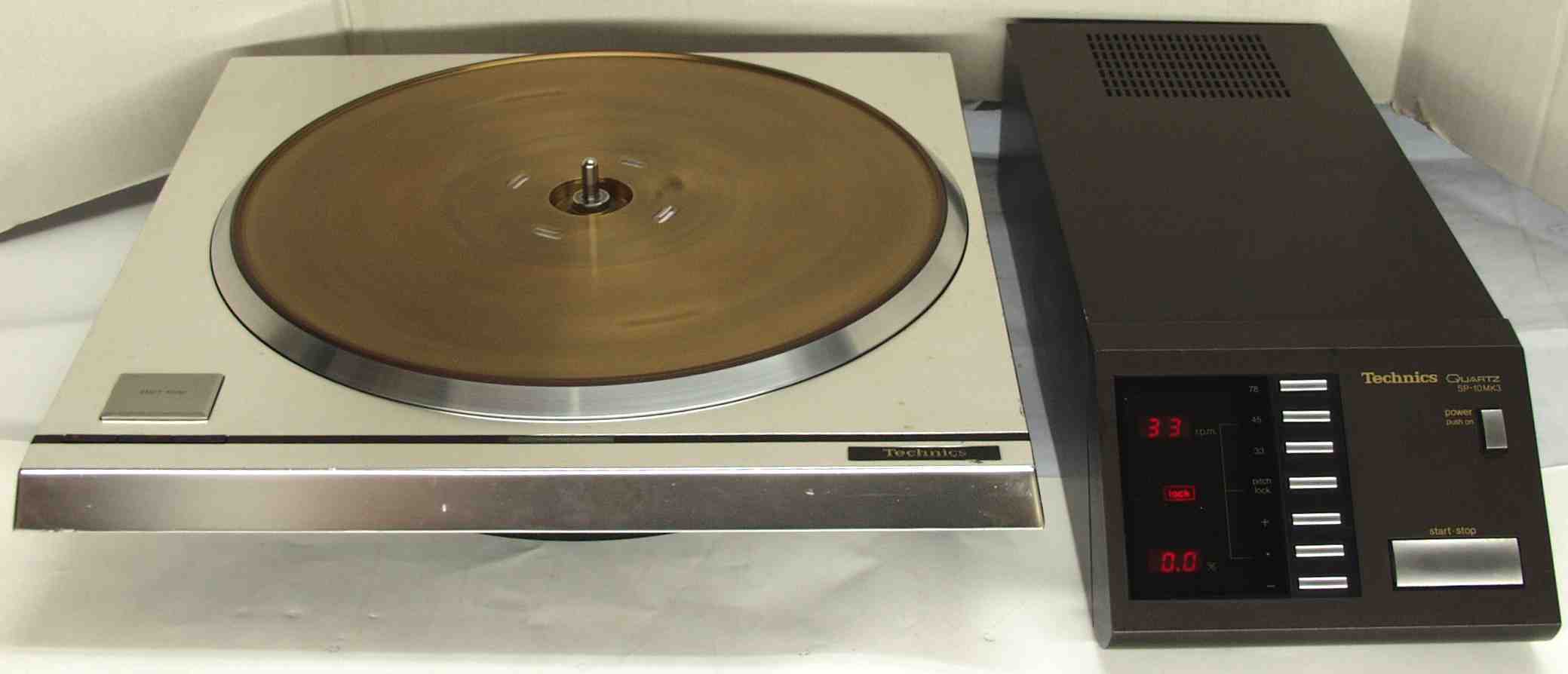

| Ａ． 修理前の状況 Ａ－１． 点検中 全体見る |
 |

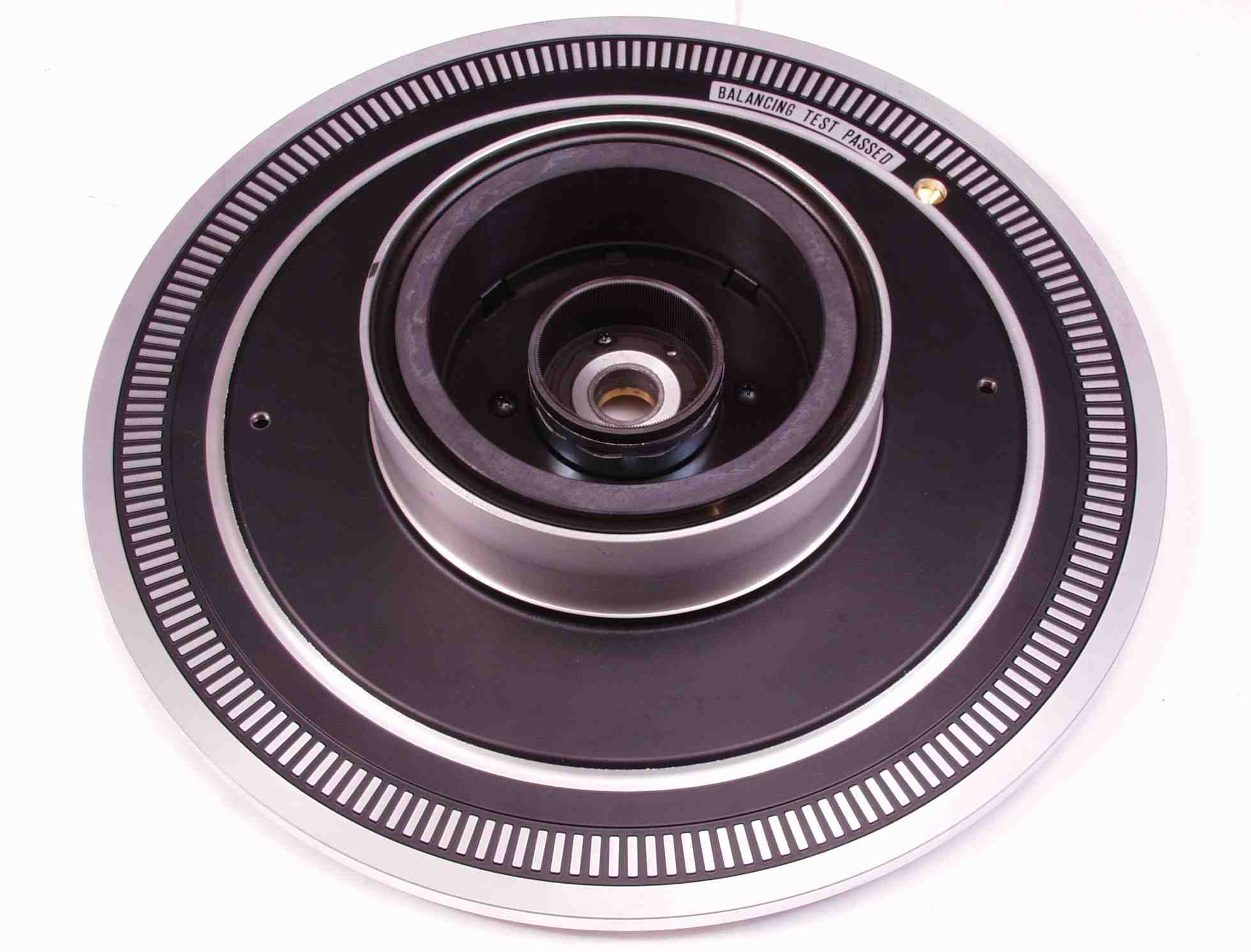

| Ａ－２． 点検中 タンテーブルがアウター・ロータに成っている |
 |

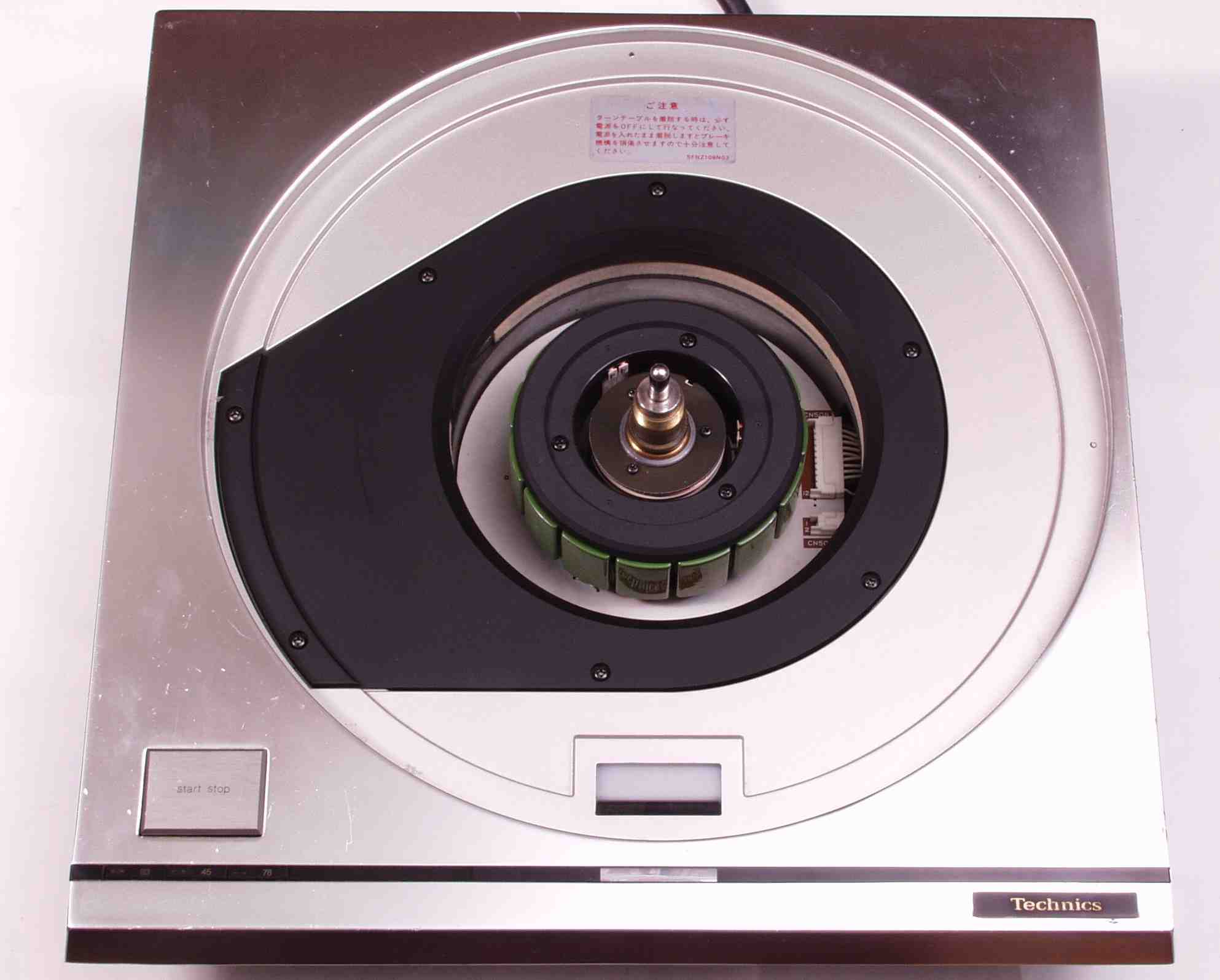

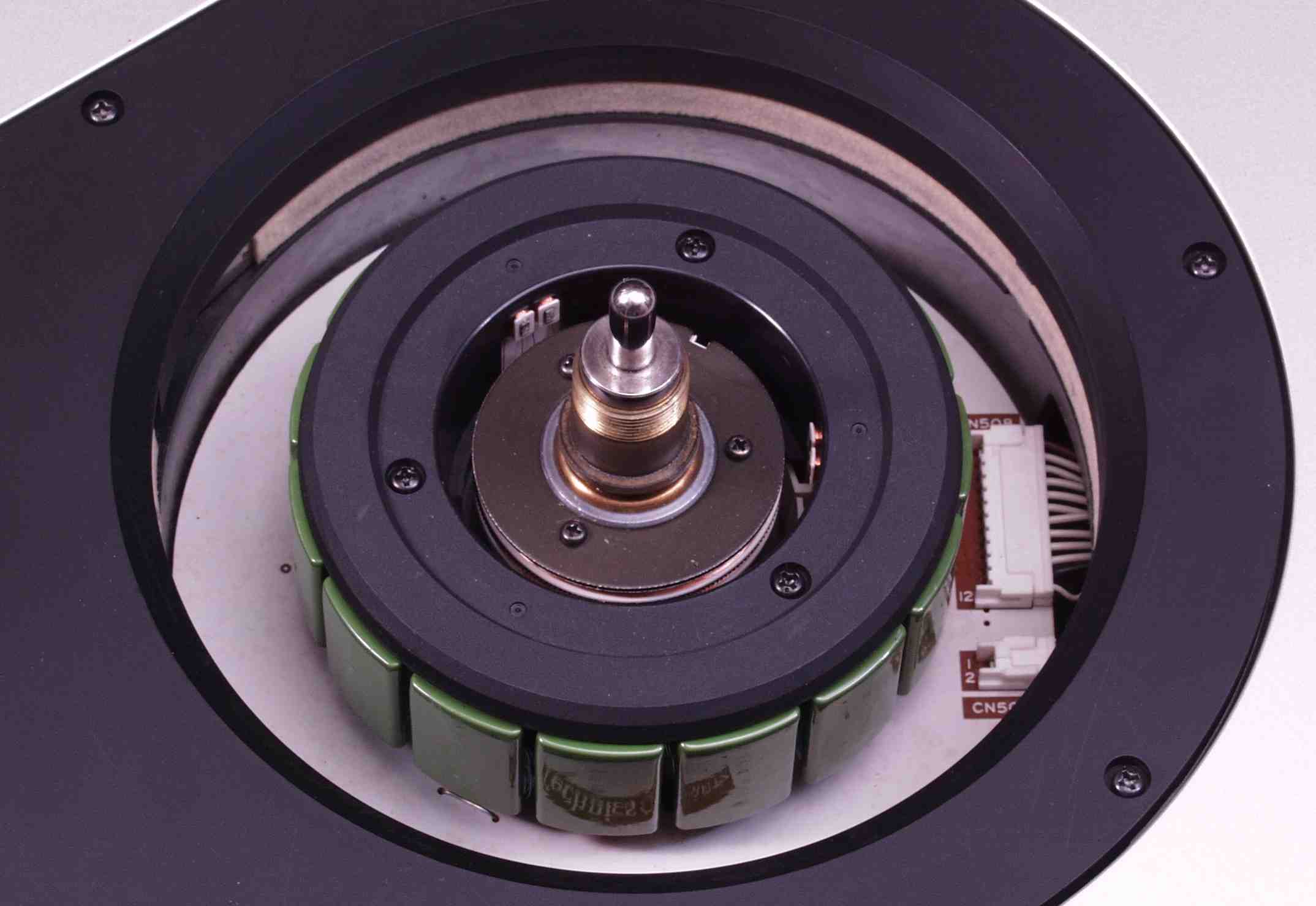

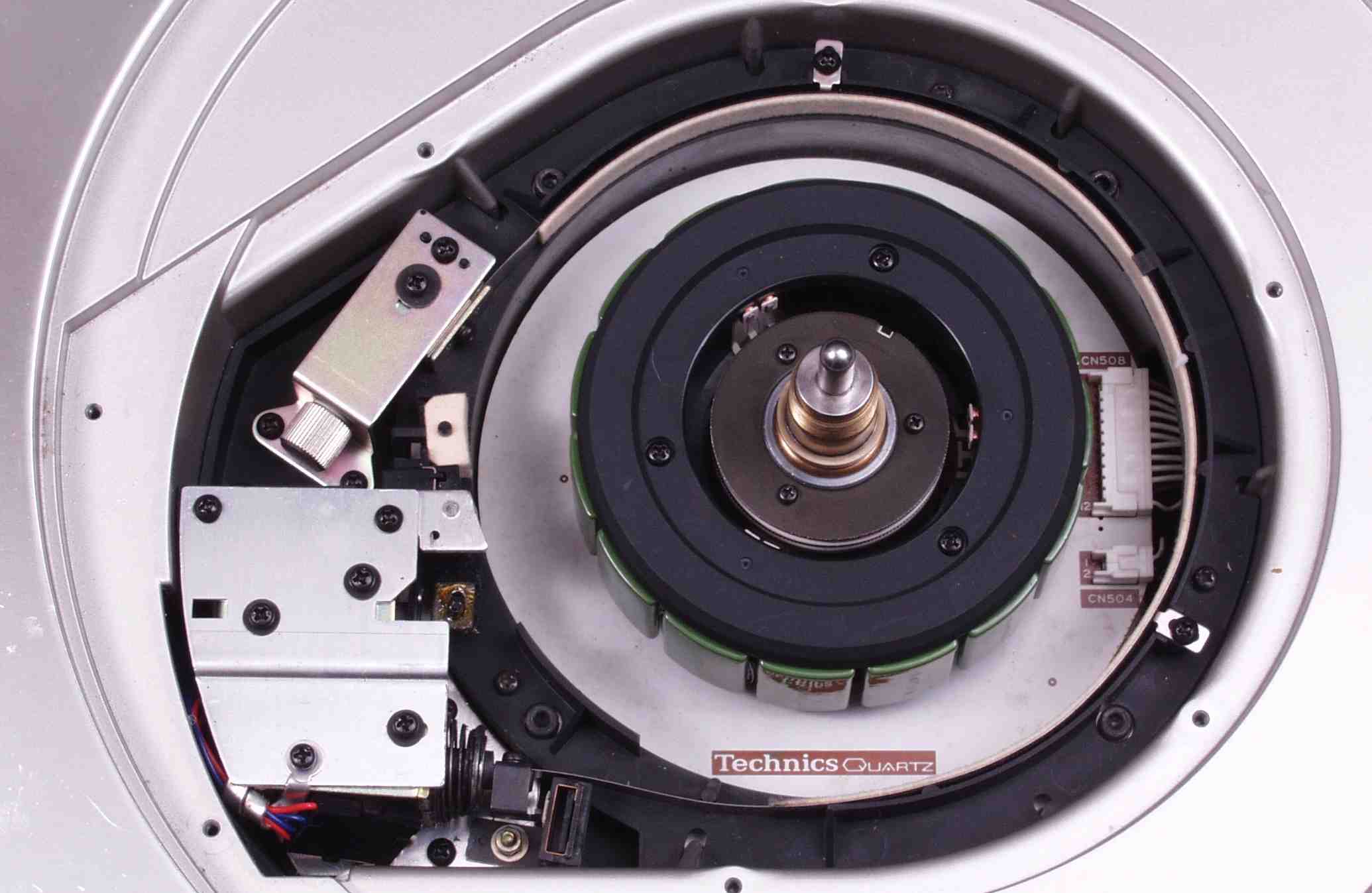

| Ａ－３． 点検中 モーター部分 |
 |
| Ａ－４． 点検中 アマチュア部分、軸が硬いのでグリス・ＵＰが必要 停止時逆送するので、ブレーキ機構修理必要 |
 |

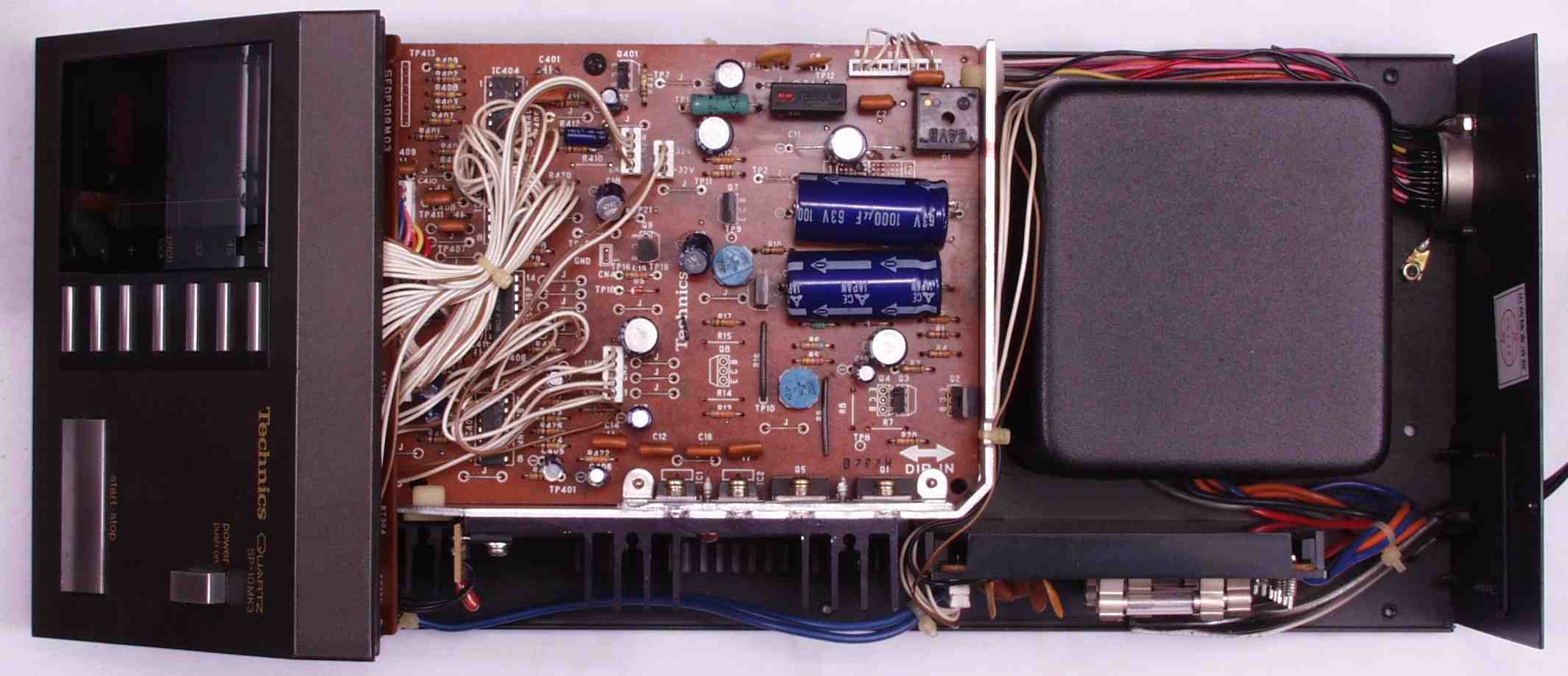

| Ａ－５． 点検中 電源部うえから 修理履歴有り |
 |

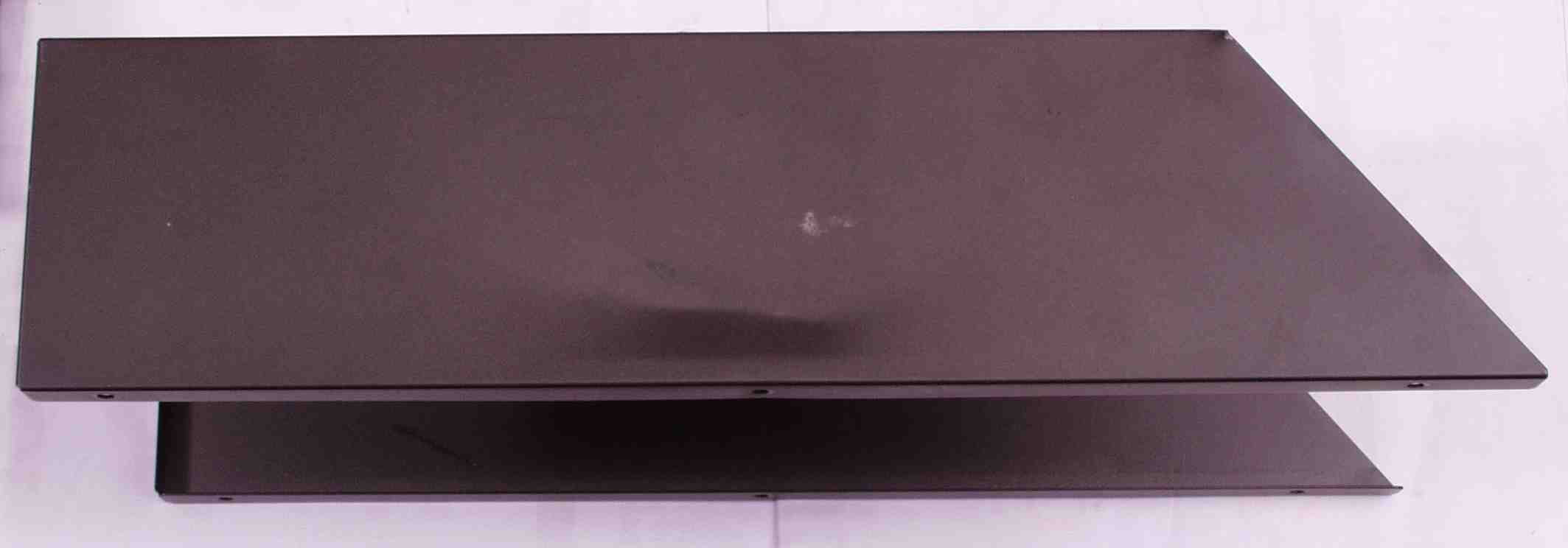

| Ａ－６． 点検中 電源部の上カバーの凹み、一応たたき出ししておきます |
 |

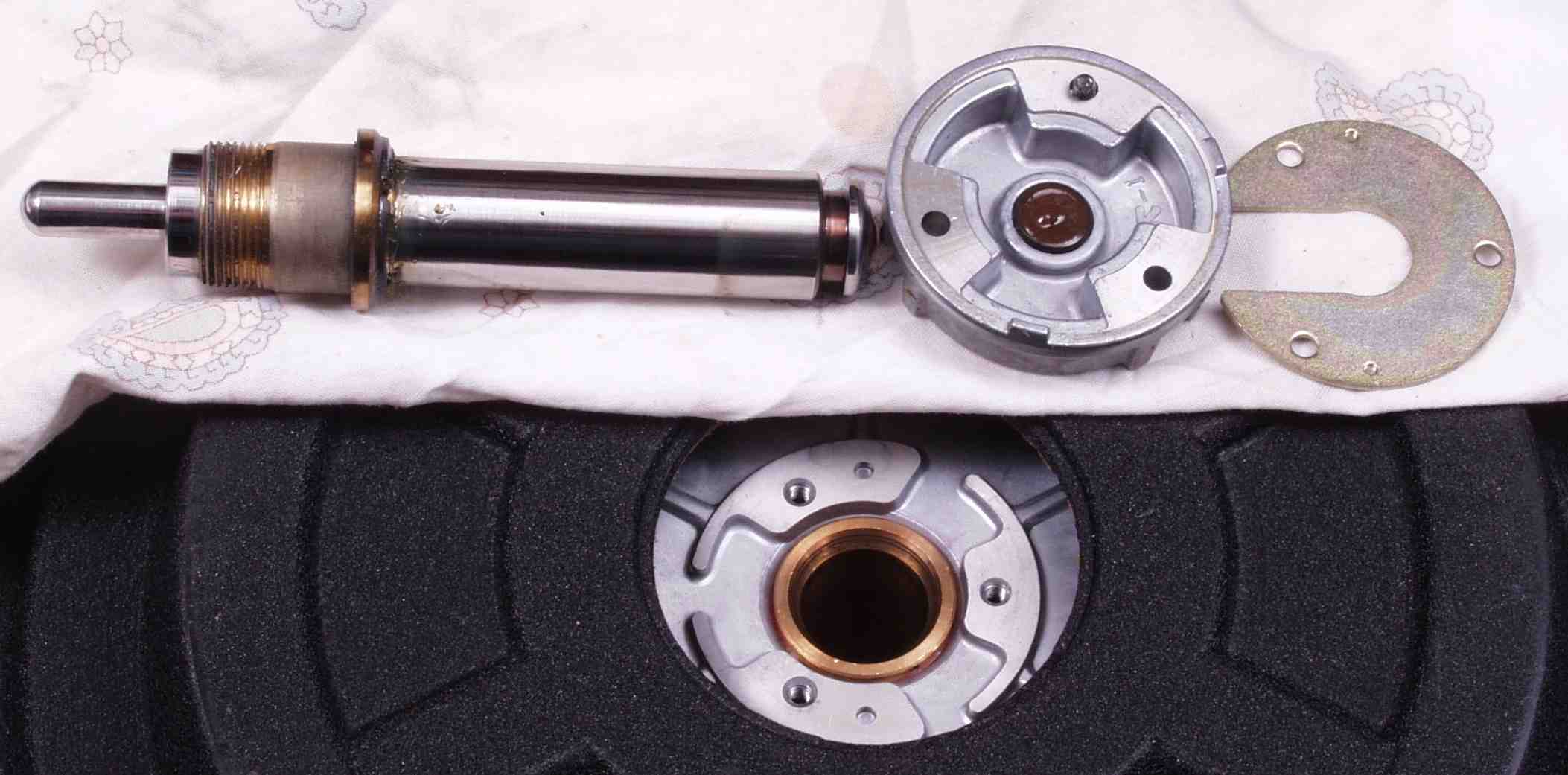

| ＣＭ． 機構修理状況 ＣＭ－１Ａ． 修理前 軸のグリスアップ、結構汚れています |
 |

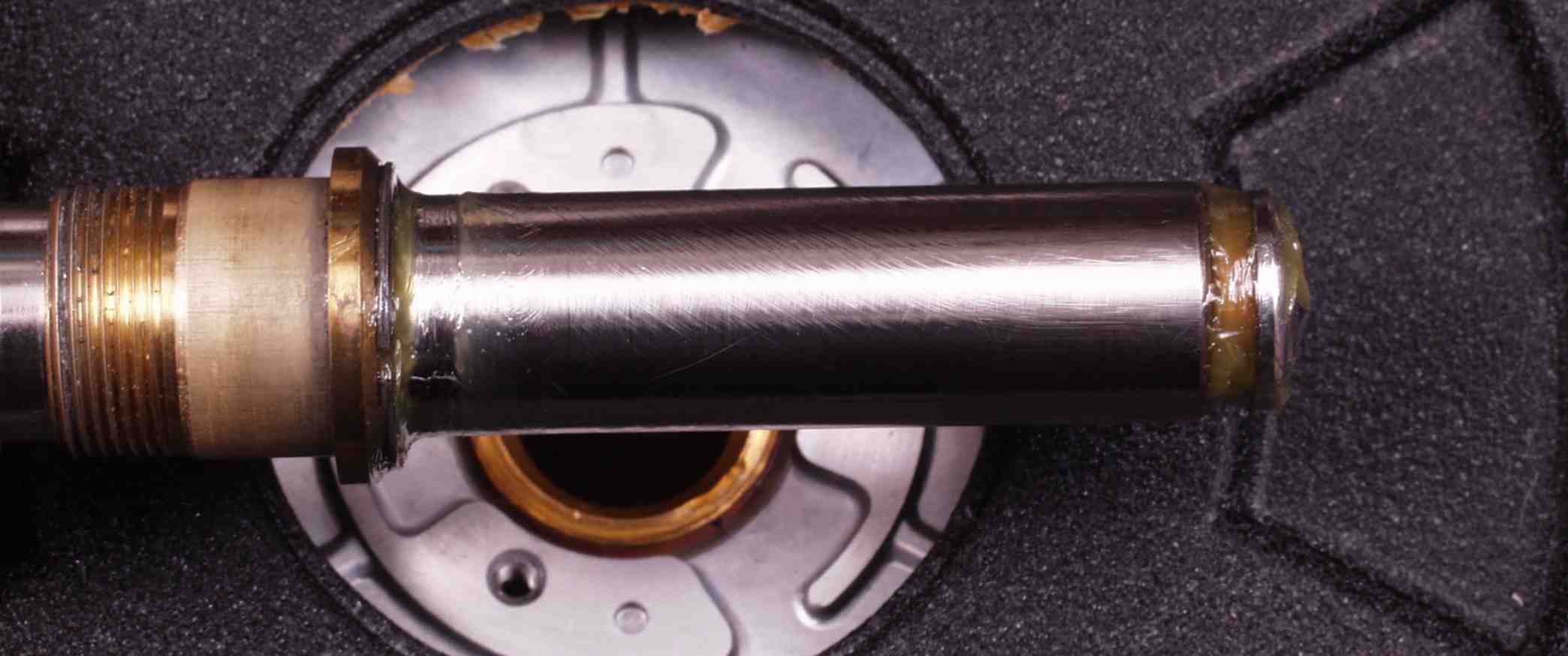

| ＣＭ－１Ｂ． 修理後 軸のグリスアップ |
 |
| ＣＭ－２． 修理中 ブレーキ機構のメカ調整 |
 |

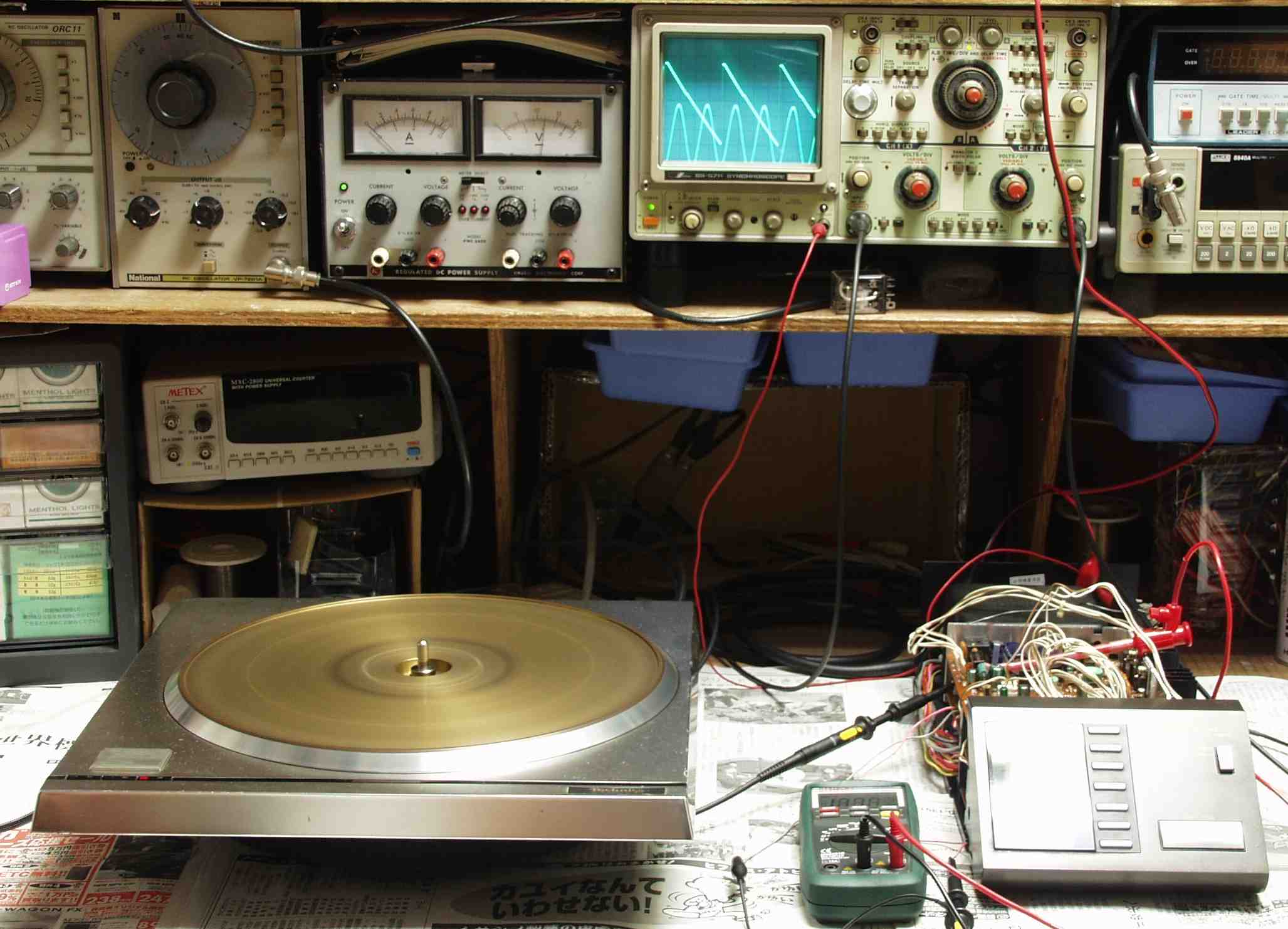

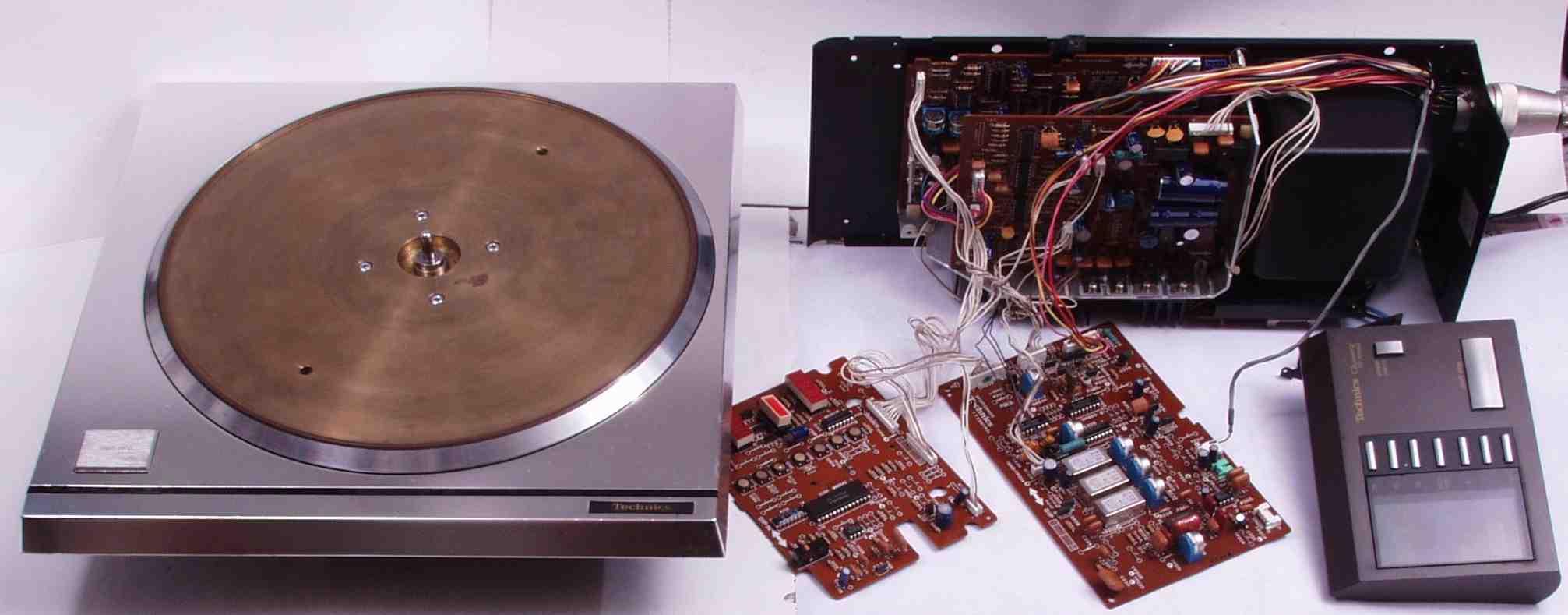

| Ｃ． 修理状況 Ｃ－１Ａ． 修理中 バラック修理中 |
 |
| Ｃ－１Ｂ． 修理中 ３３でロックするが不安定 |
 |
| Ｃ－２Ａ． 修理前 定電圧回路基板 |
 |

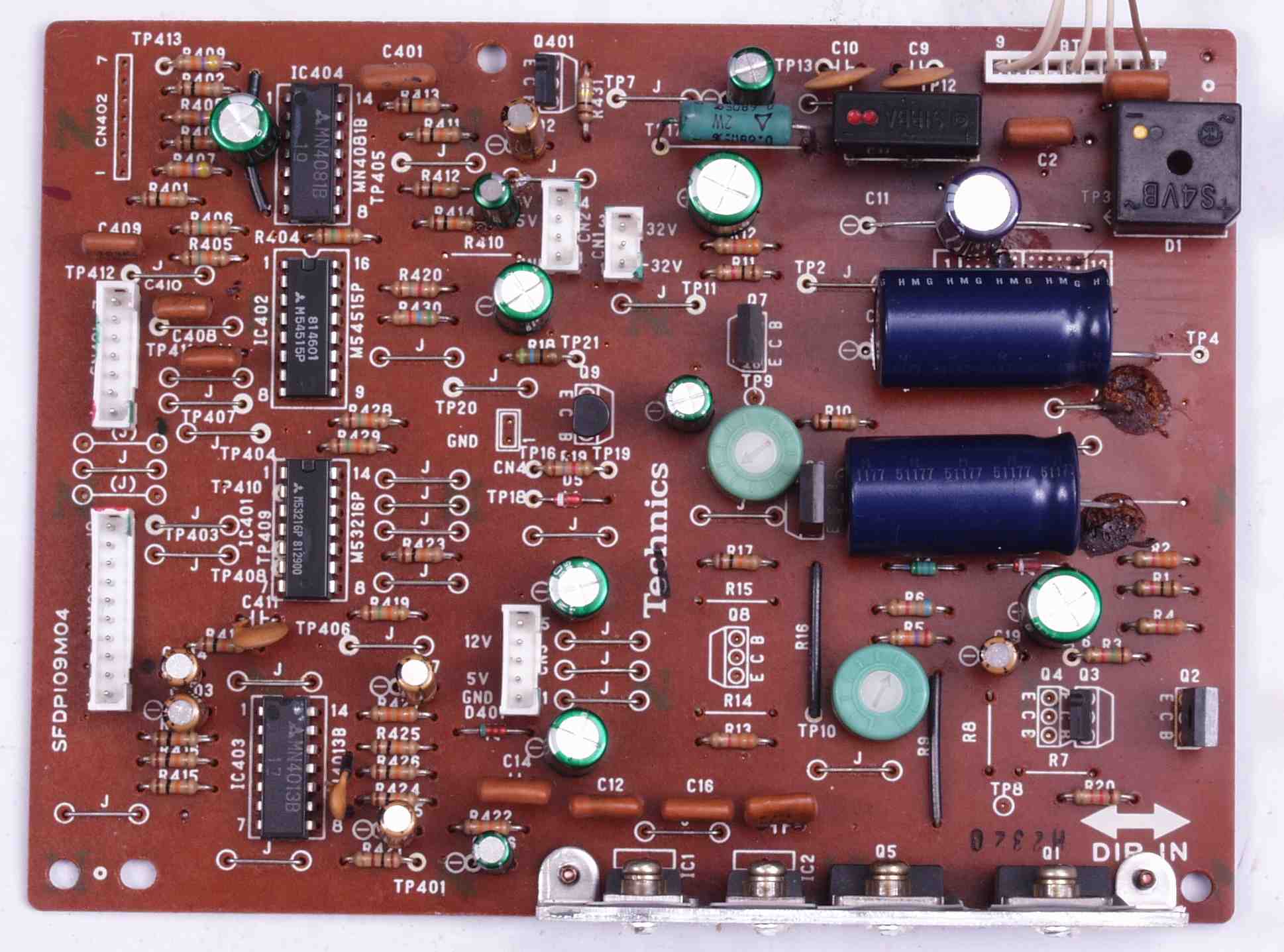

| Ｃ－２Ｂ． 修理後 定電圧回路基板 電解コンデンサー１７個、半固定ＶＲ２個交換 |
 |

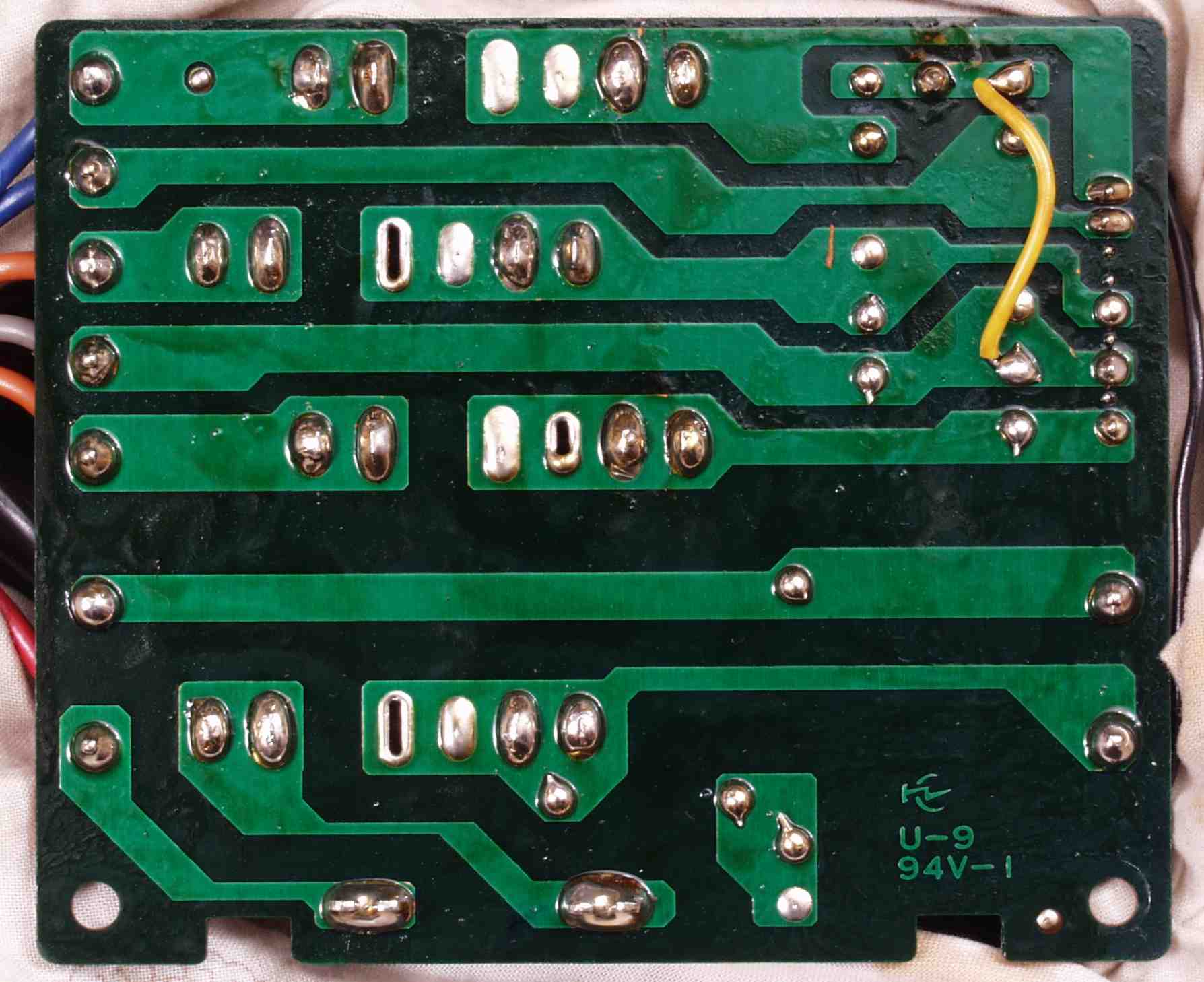

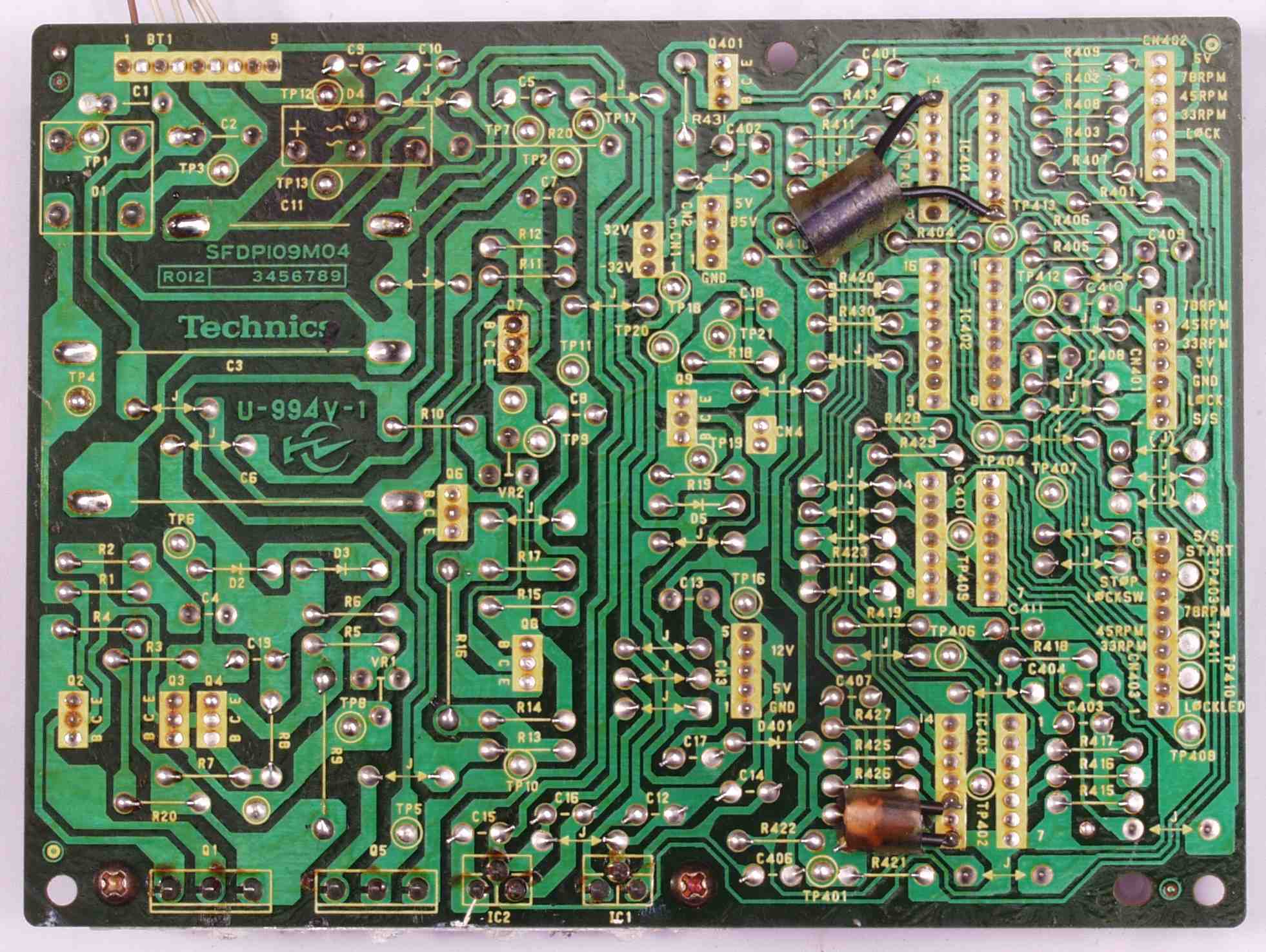

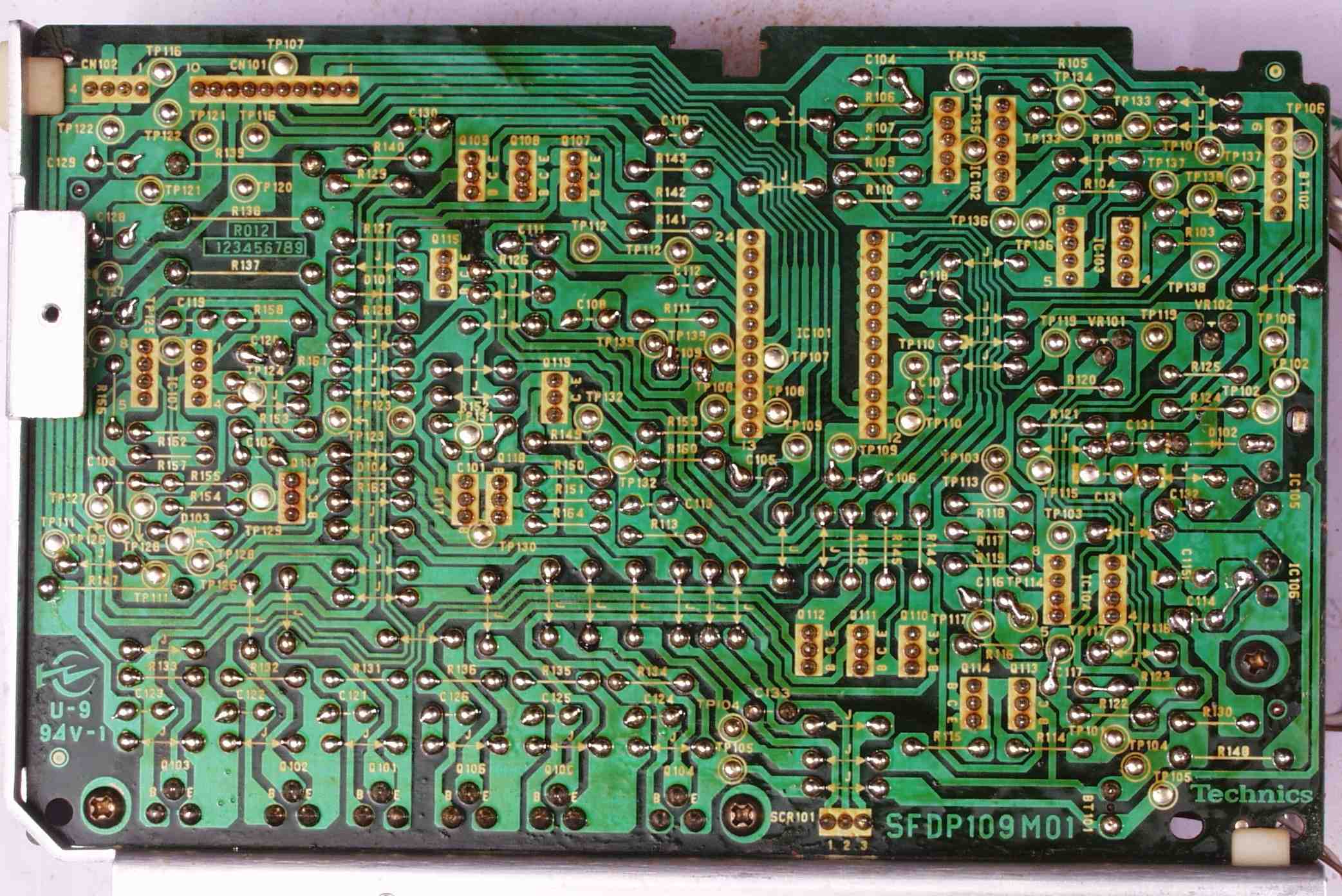

| Ｃ－２Ｃ． 修理前 定電圧回路基板裏 |
 |

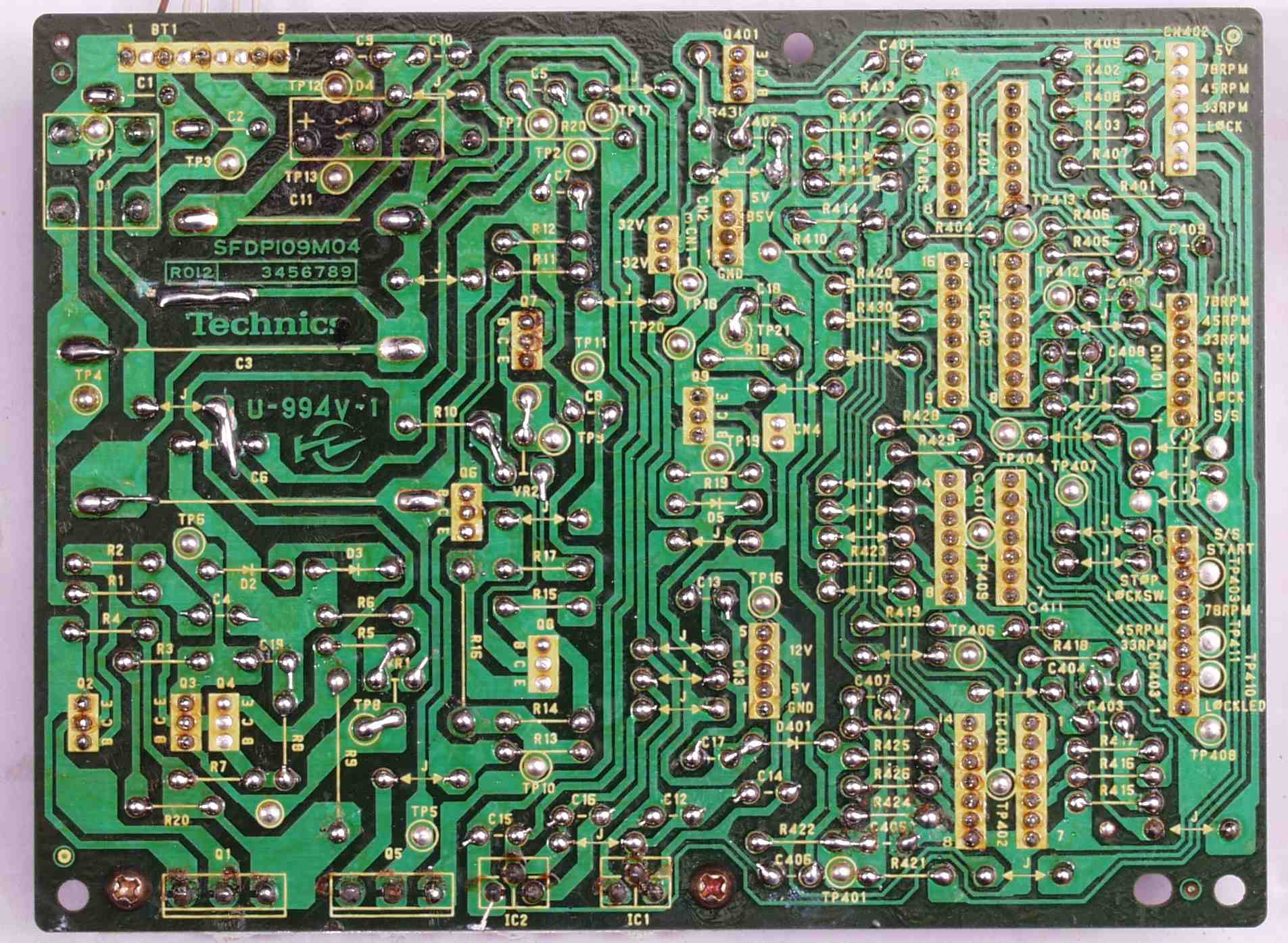

| Ｃ－２Ｄ． 修理（半田補正）後 定電圧回路基板裏、全ハンダをやり直す、手直しのコンデンサー２個は基板表に移動する |
 |
| Ｃ－２Ｅ． 完成定電圧回路基板裏 洗浄後 |
 |

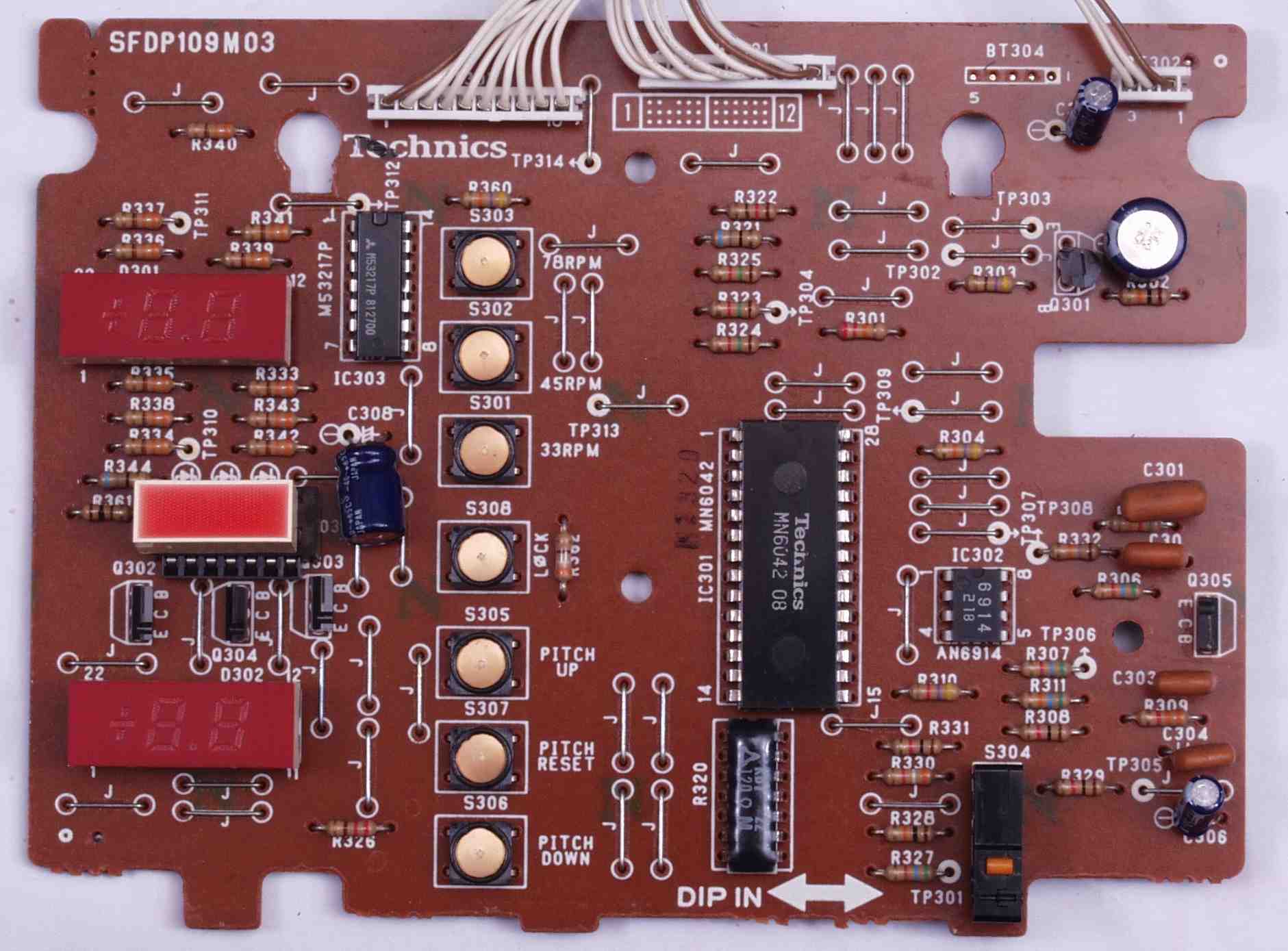

| Ｃ－３Ａ． 修理前 操作回路基板、真ん中のC-MOS－LSIが死んでいる |
 |

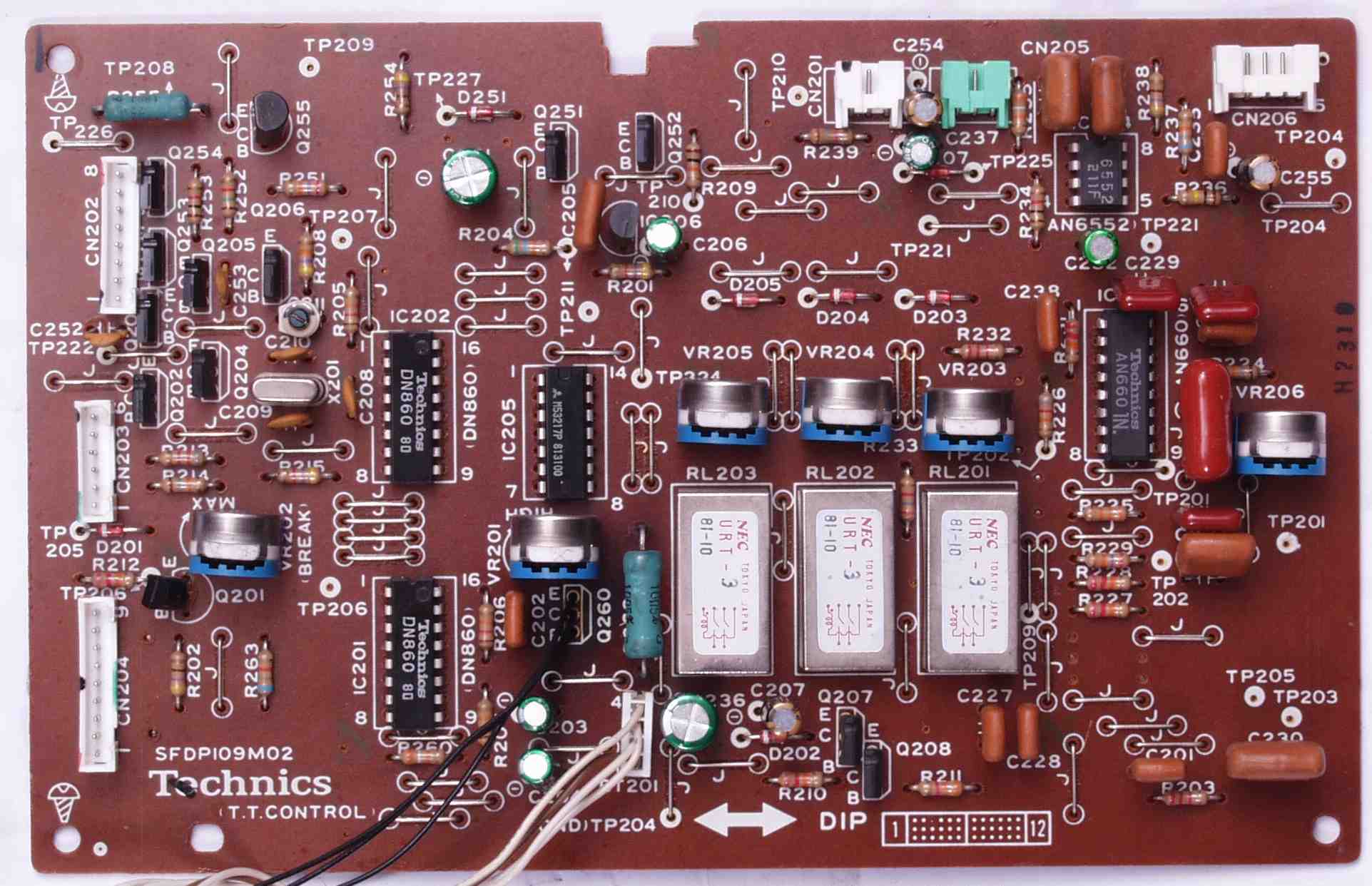

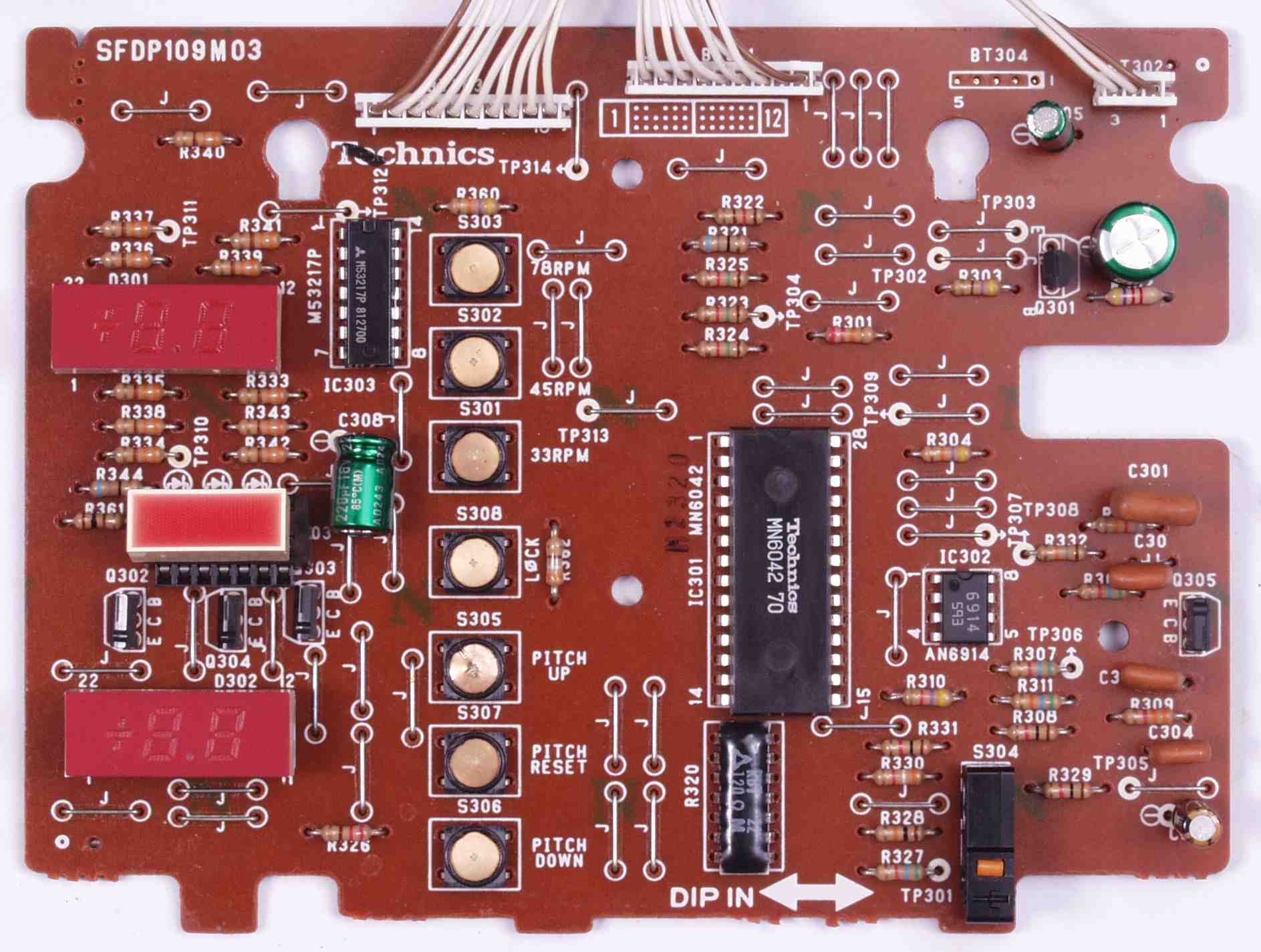

| Ｃ－３Ｂ． 修理後 操作回路基板 電解コンデンサー個３、ＩＣ２個交換 |
 |

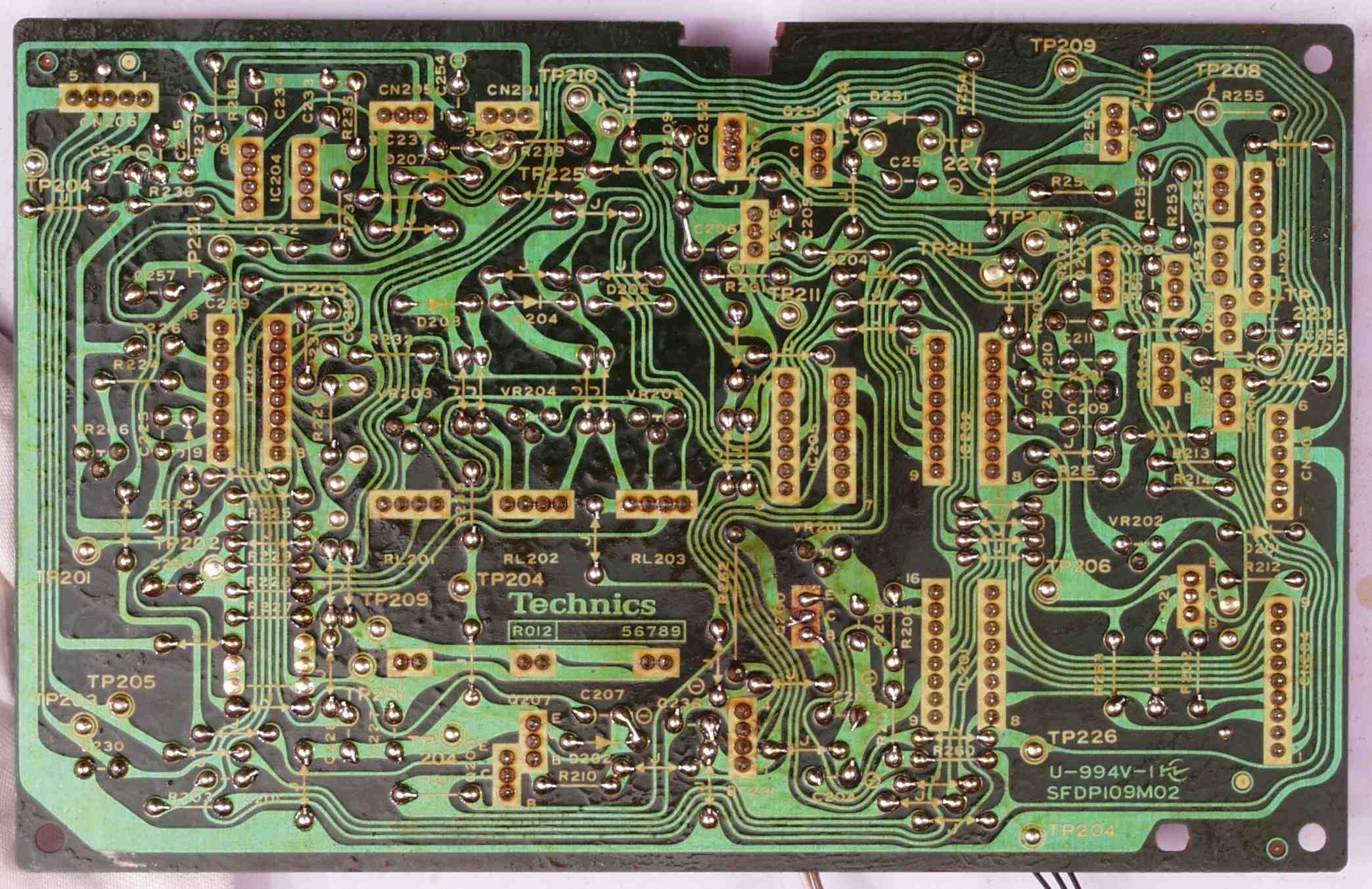

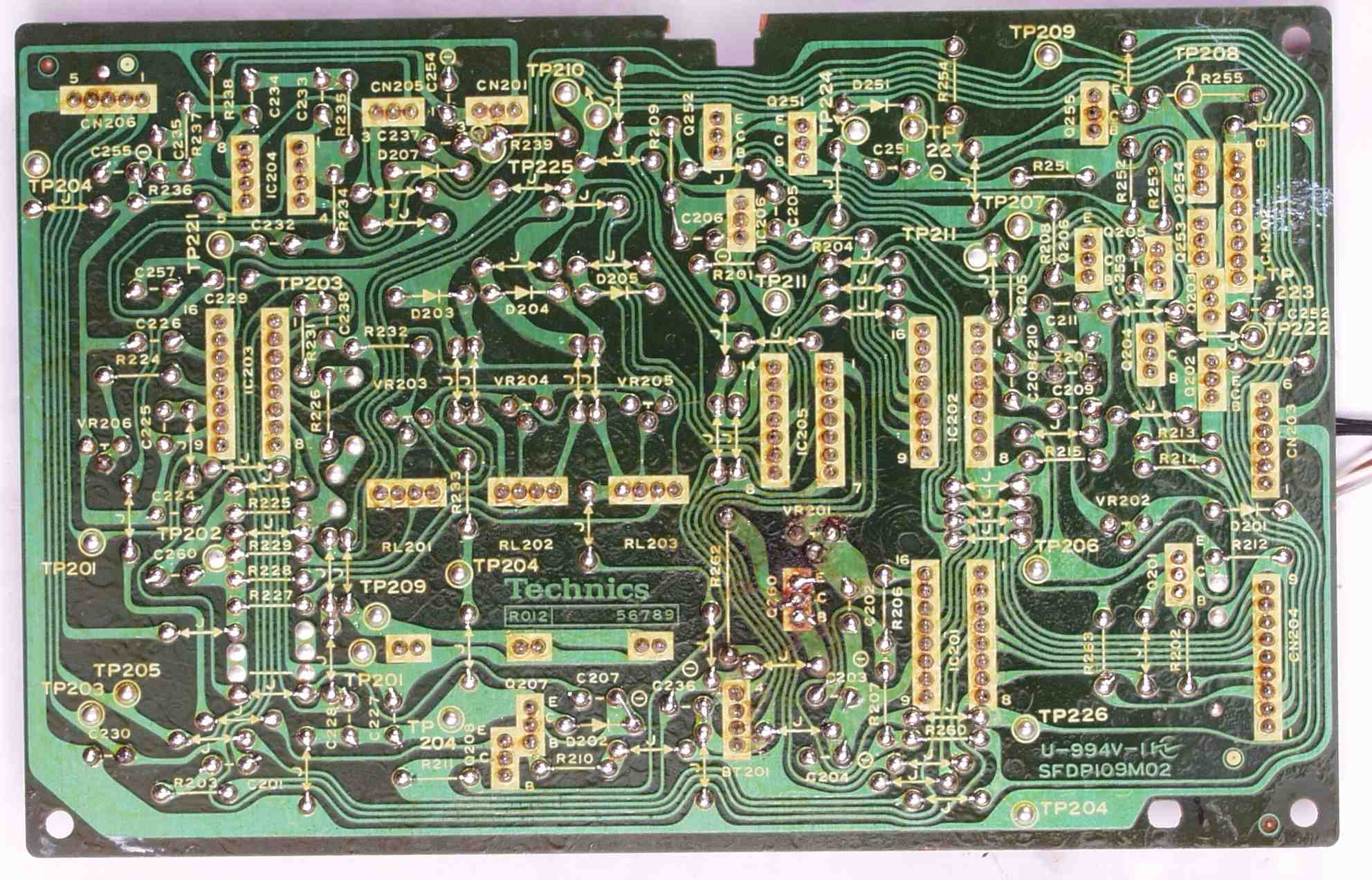

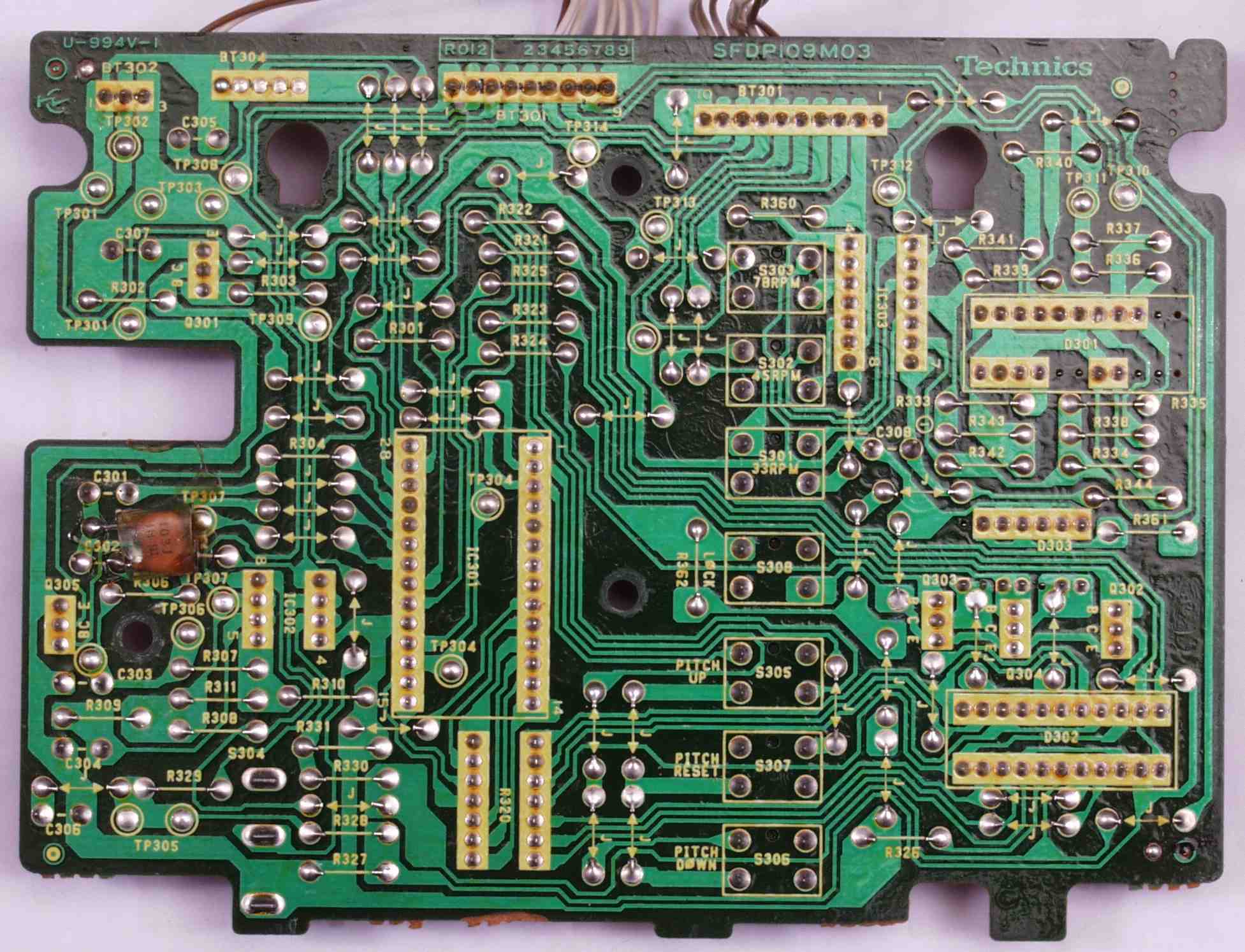

| Ｃ－３Ｃ． 修理前 操作回路基板裏 |
 |

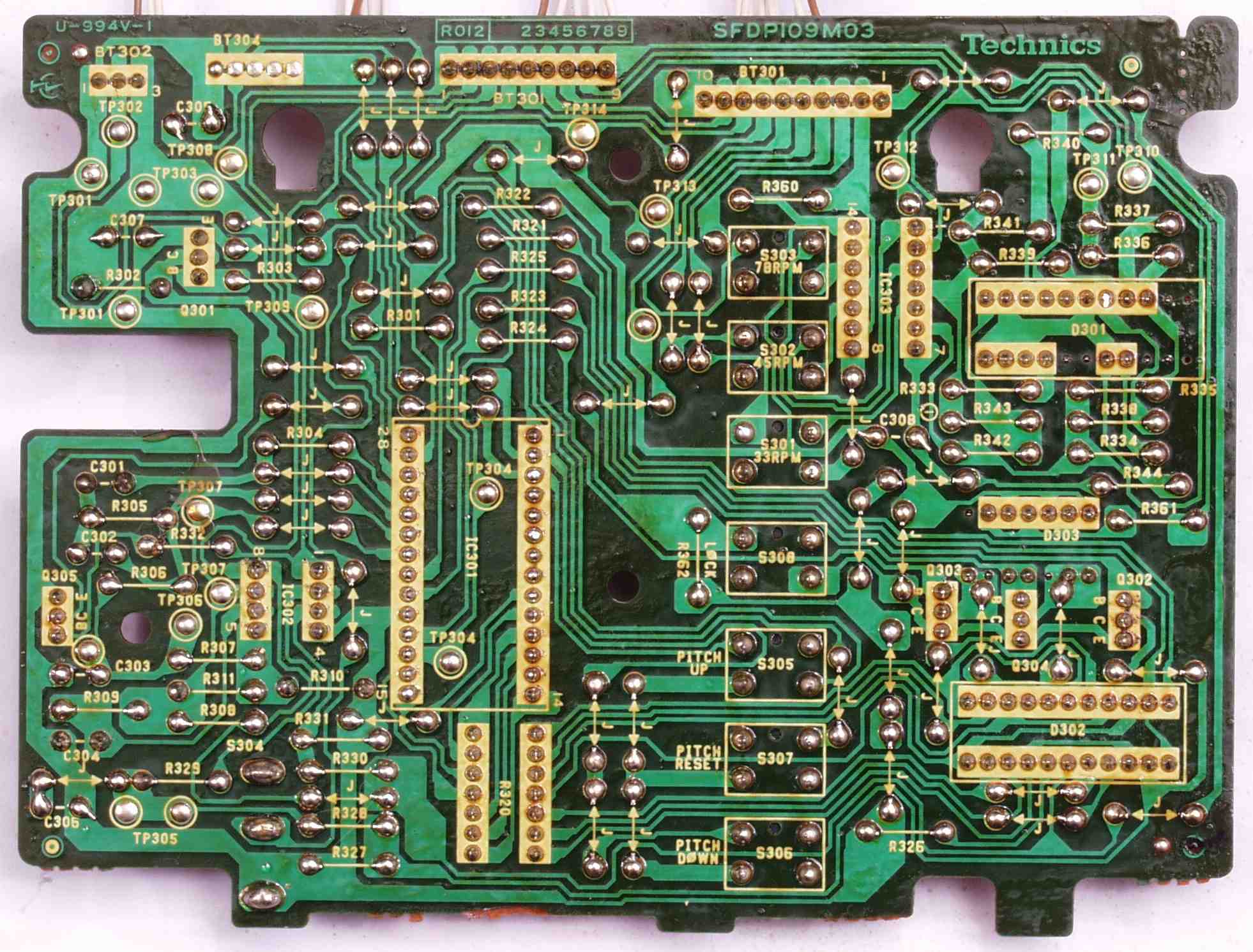

| Ｃ－３Ｄ． 修理（半田補正）後 操作回路基板裏、全ハンダをやり直す |
 |
| Ｃ－３Ｅ． 完成操作回路基板裏 洗浄後 |
 |

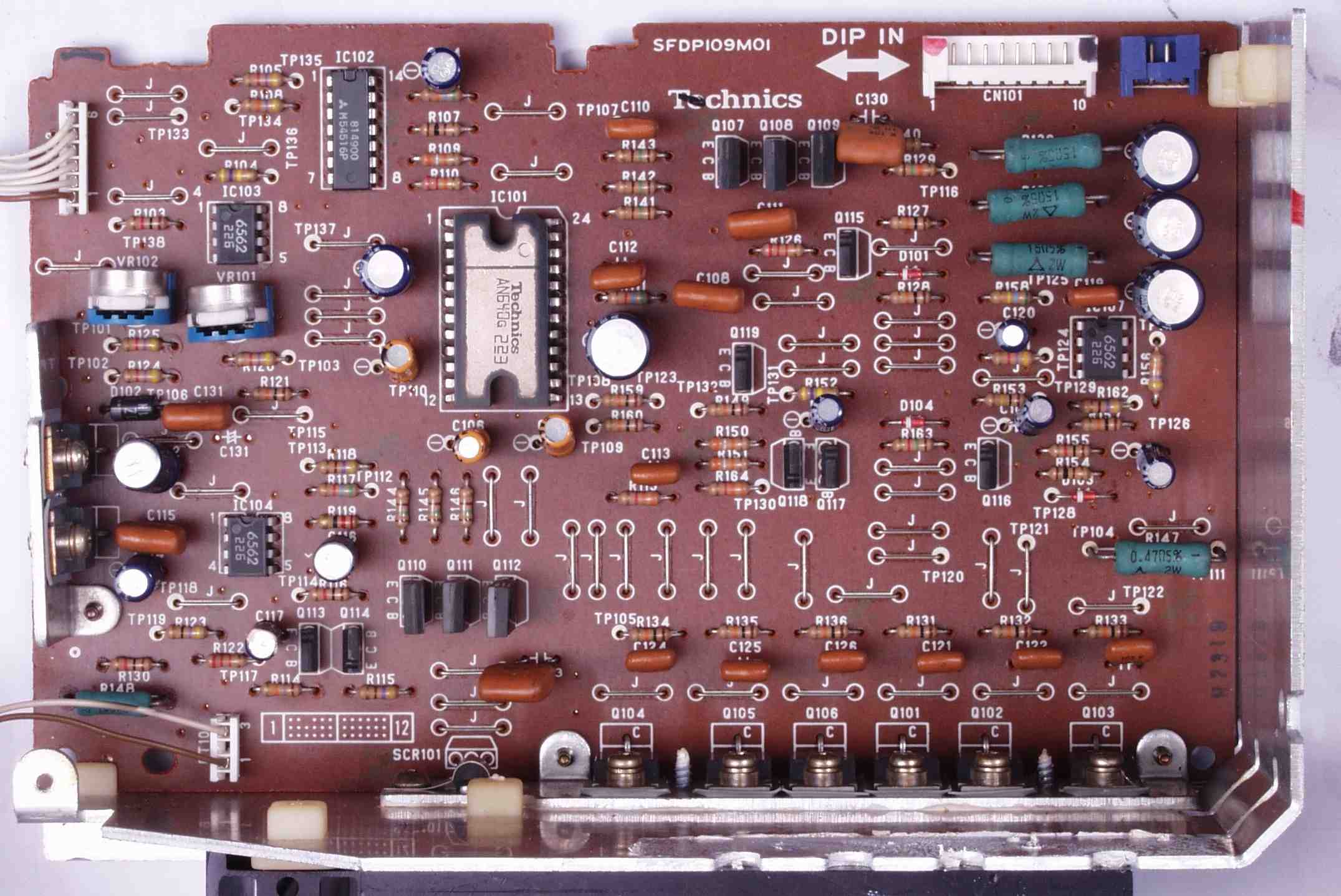

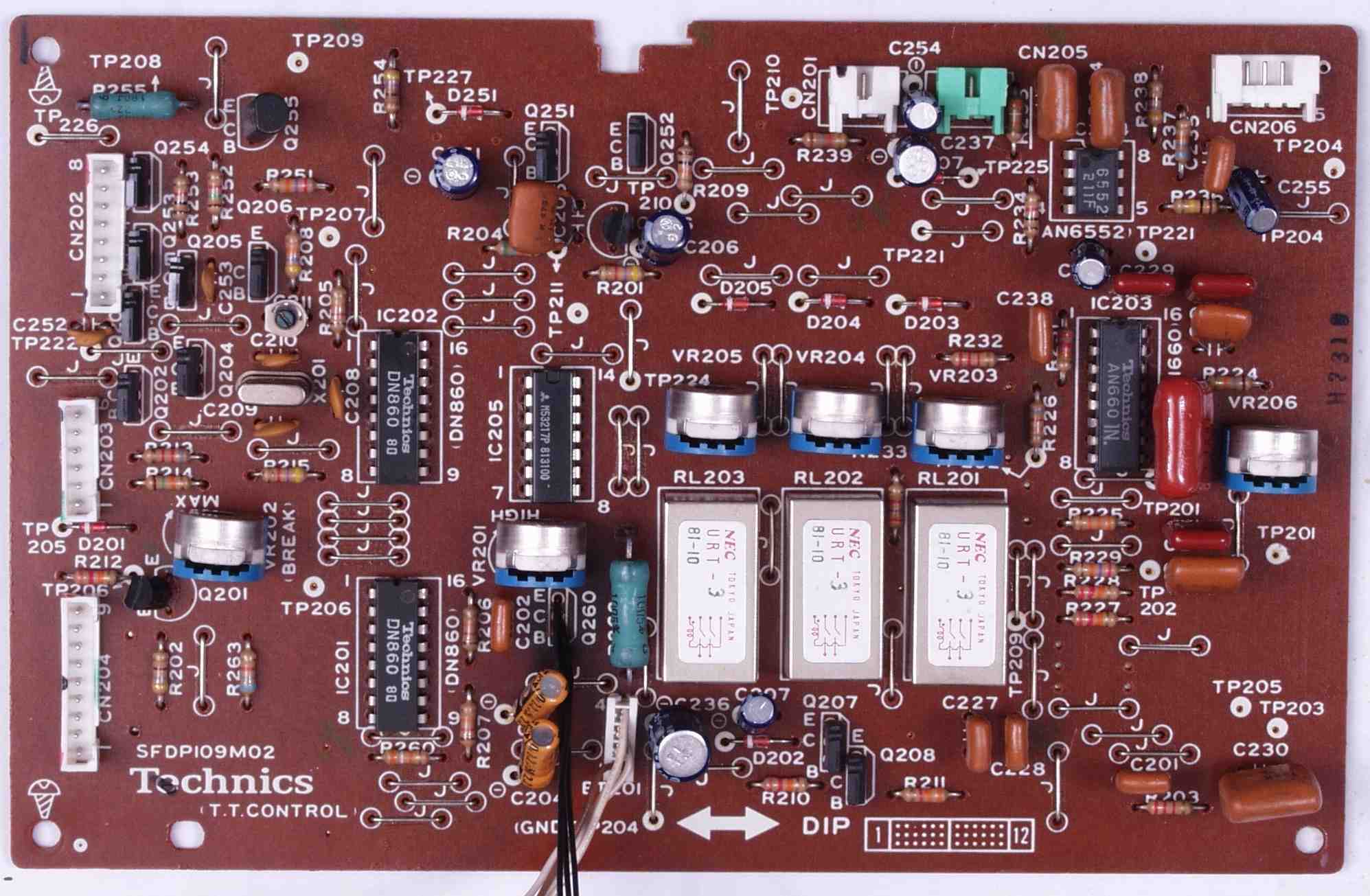

| Ｃ－４Ａ． 修理前 制御回路基板 |
 |

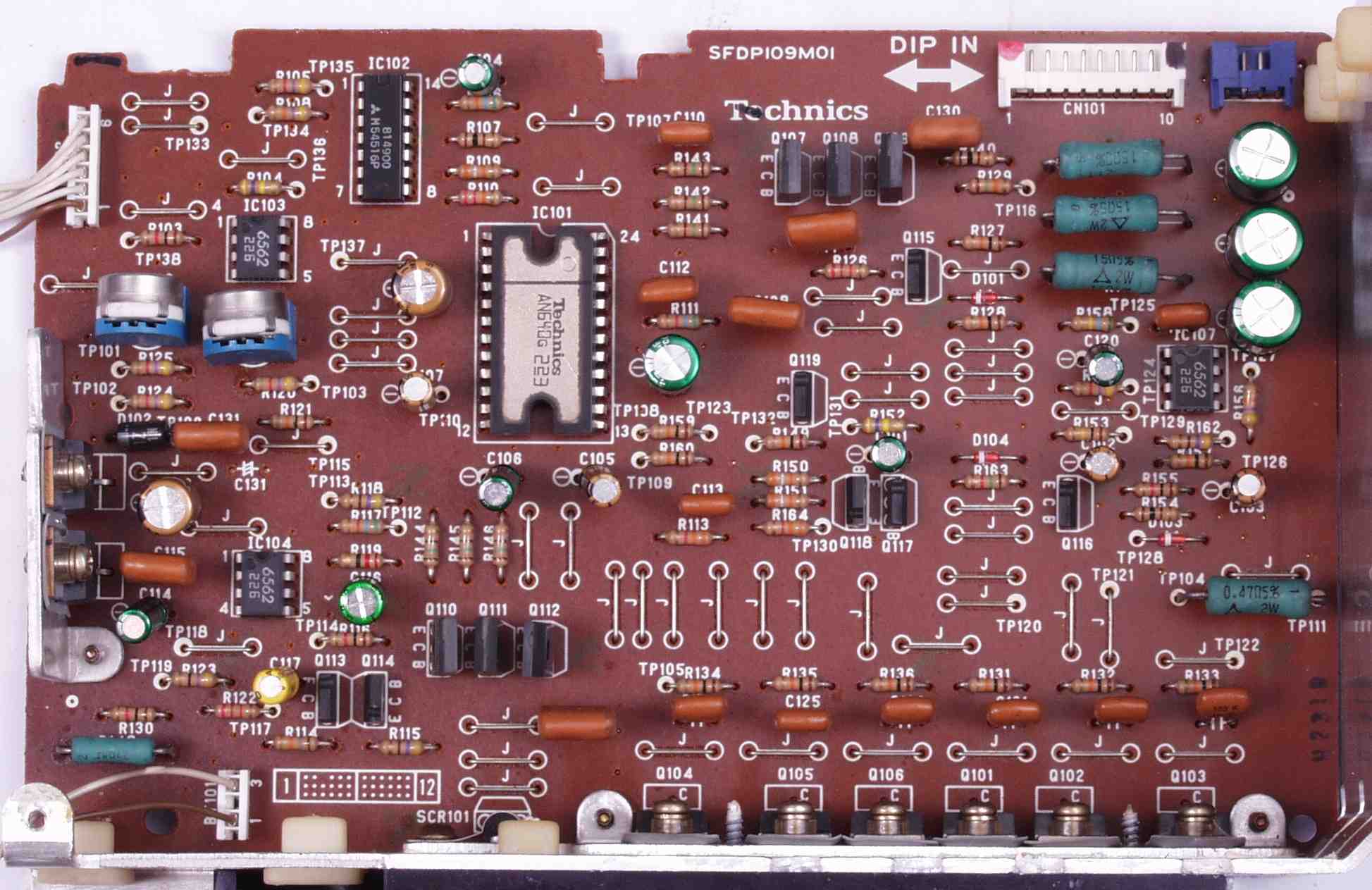

| Ｃ－４Ｂ． 修理後 制御回路基板 電解コンデンサー１０個交換 |
 |

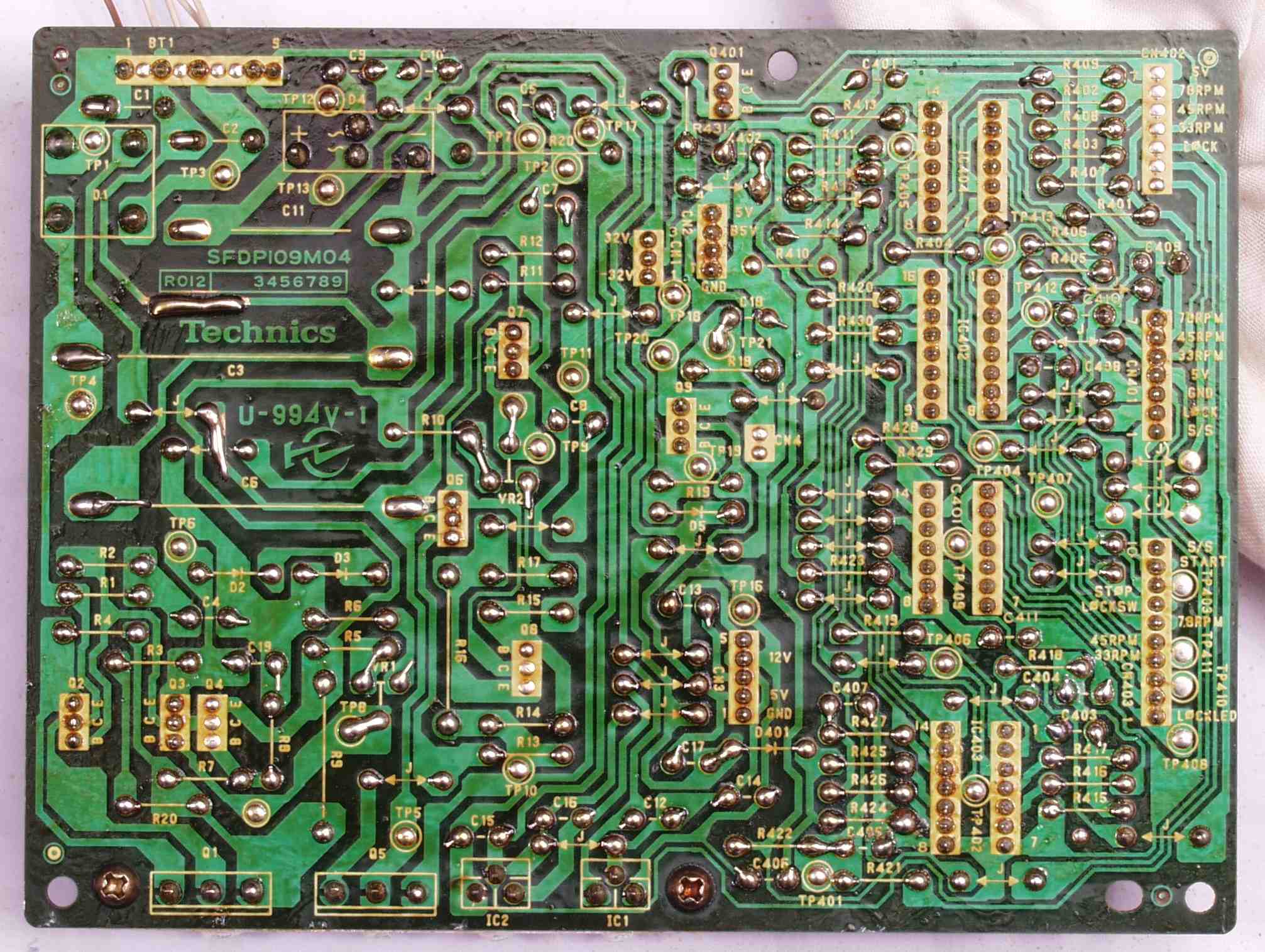

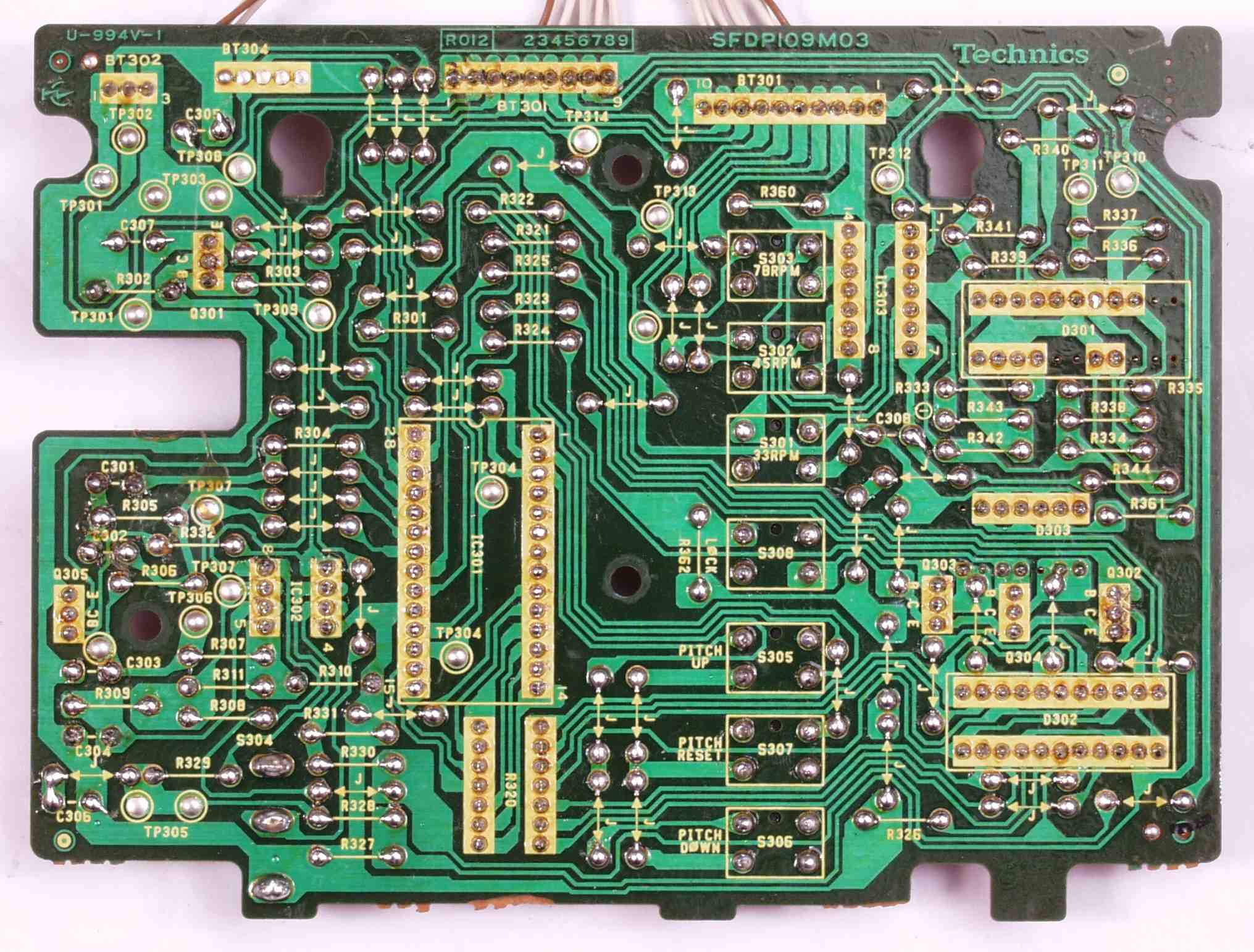

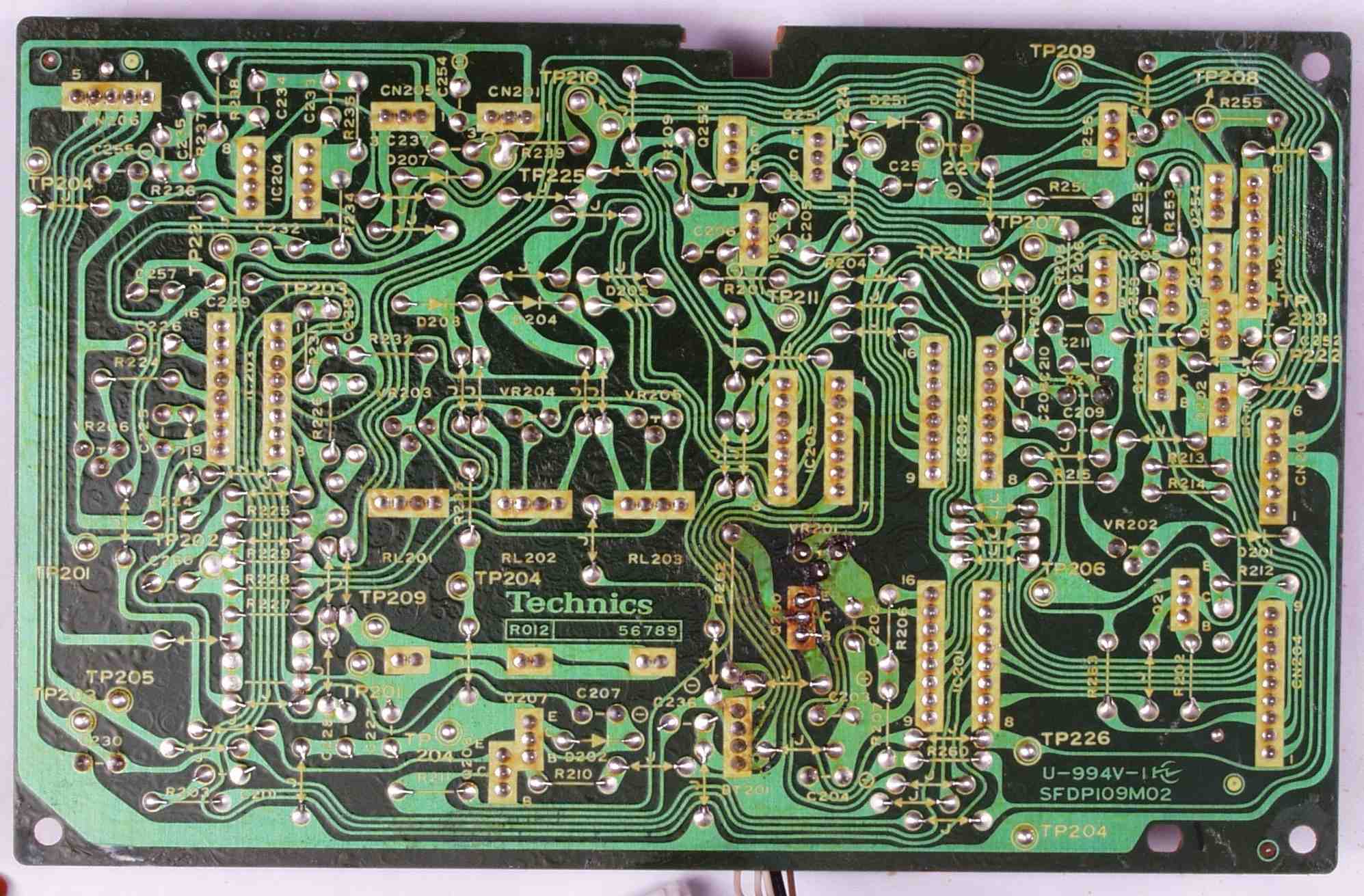

| Ｃ－４Ｃ． 修理後 制御回路基板裏 |
 |
| Ｃ－４Ｄ． 修理（半田補正）後 制御回路基板裏、全ハンダをやり直す |
 |
| Ｃ－４Ｅ． 完成制御回路基板裏 洗浄後 |
 |

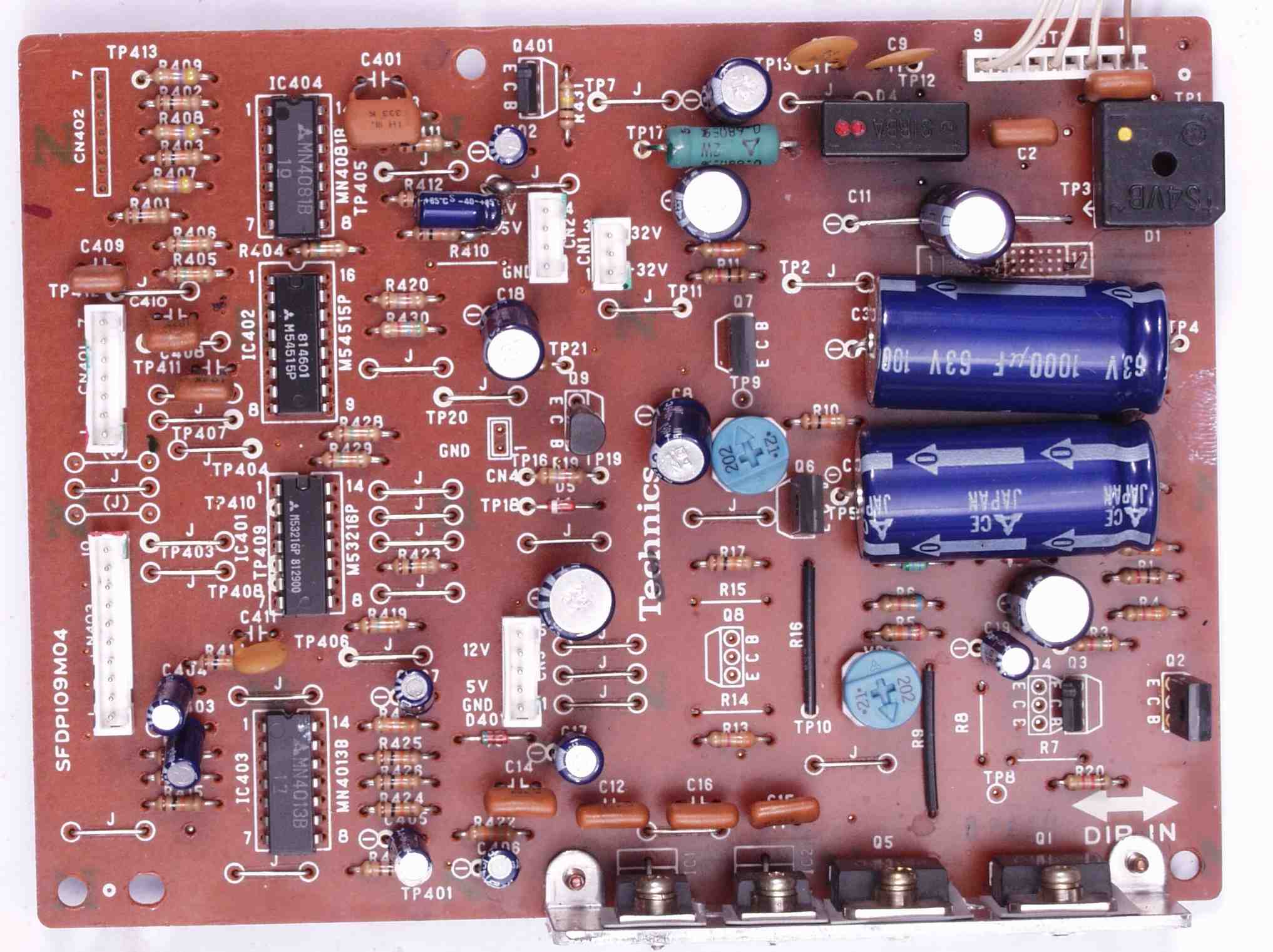

| Ｃ－５Ａ． 修理前 駆動回路基板 |
 |
| Ｃ－５Ｂ． 修理後 駆動回路基板 電解コンデンサー１７個交換 |
 |

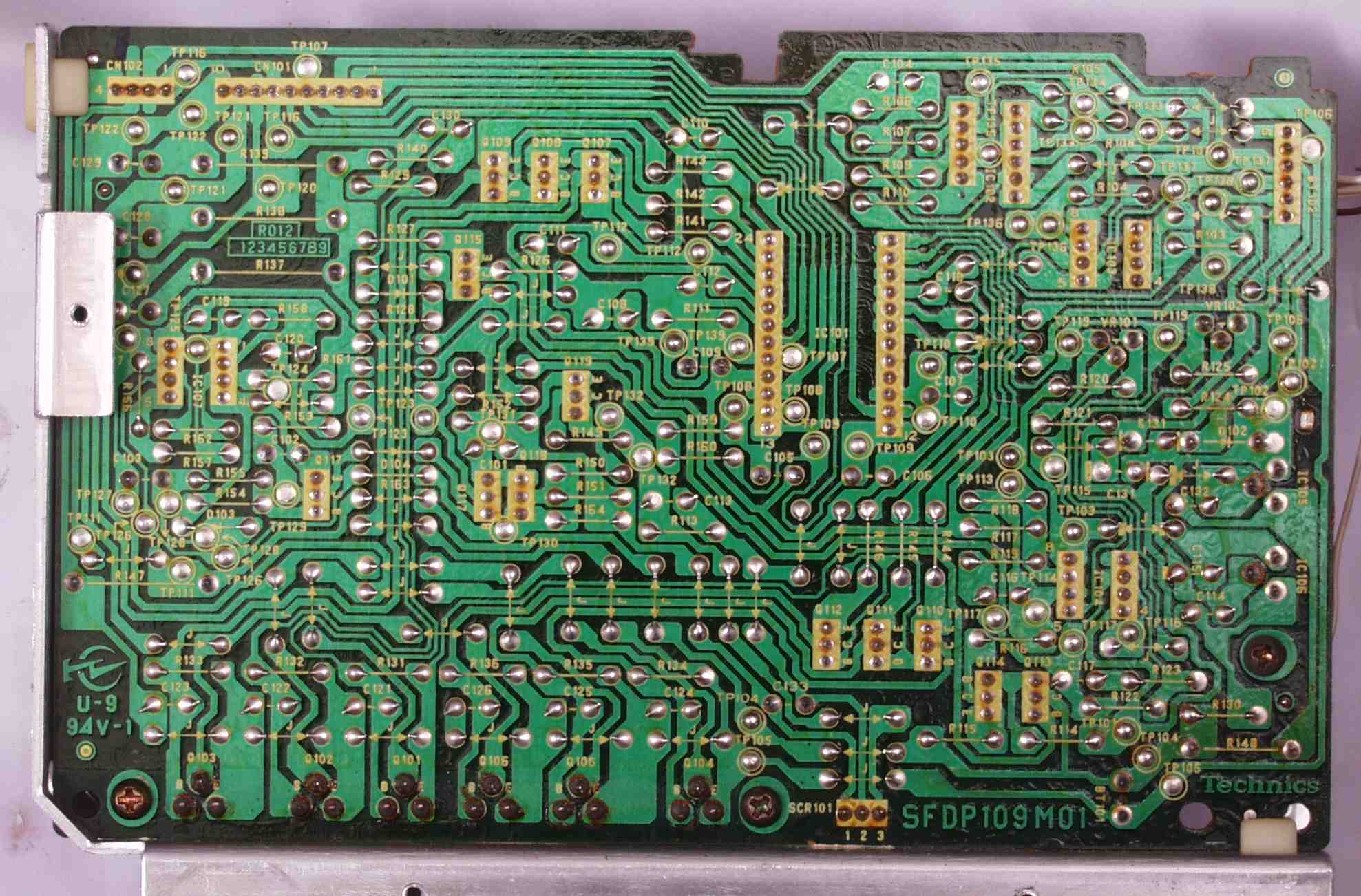

| Ｃ－５Ｃ． 修理前 駆動回路基板裏 |
 |
| Ｃ－５Ｄ． 修理（半田補正）後 駆動回路基板裏、全ハンダをやり直す |
 |

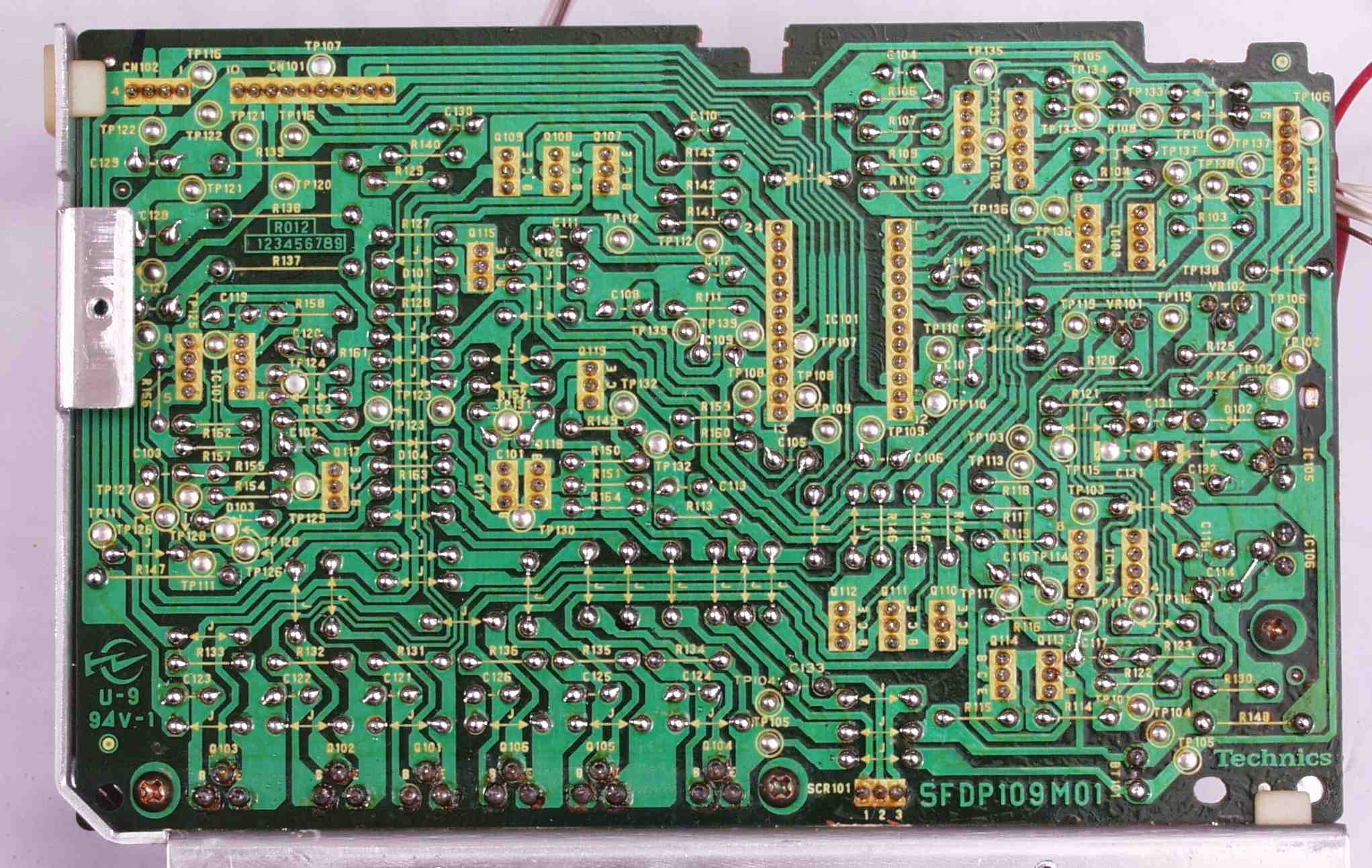

| Ｃ－５Ｅ． 完成駆動回路基板裏 洗浄後 |
 |

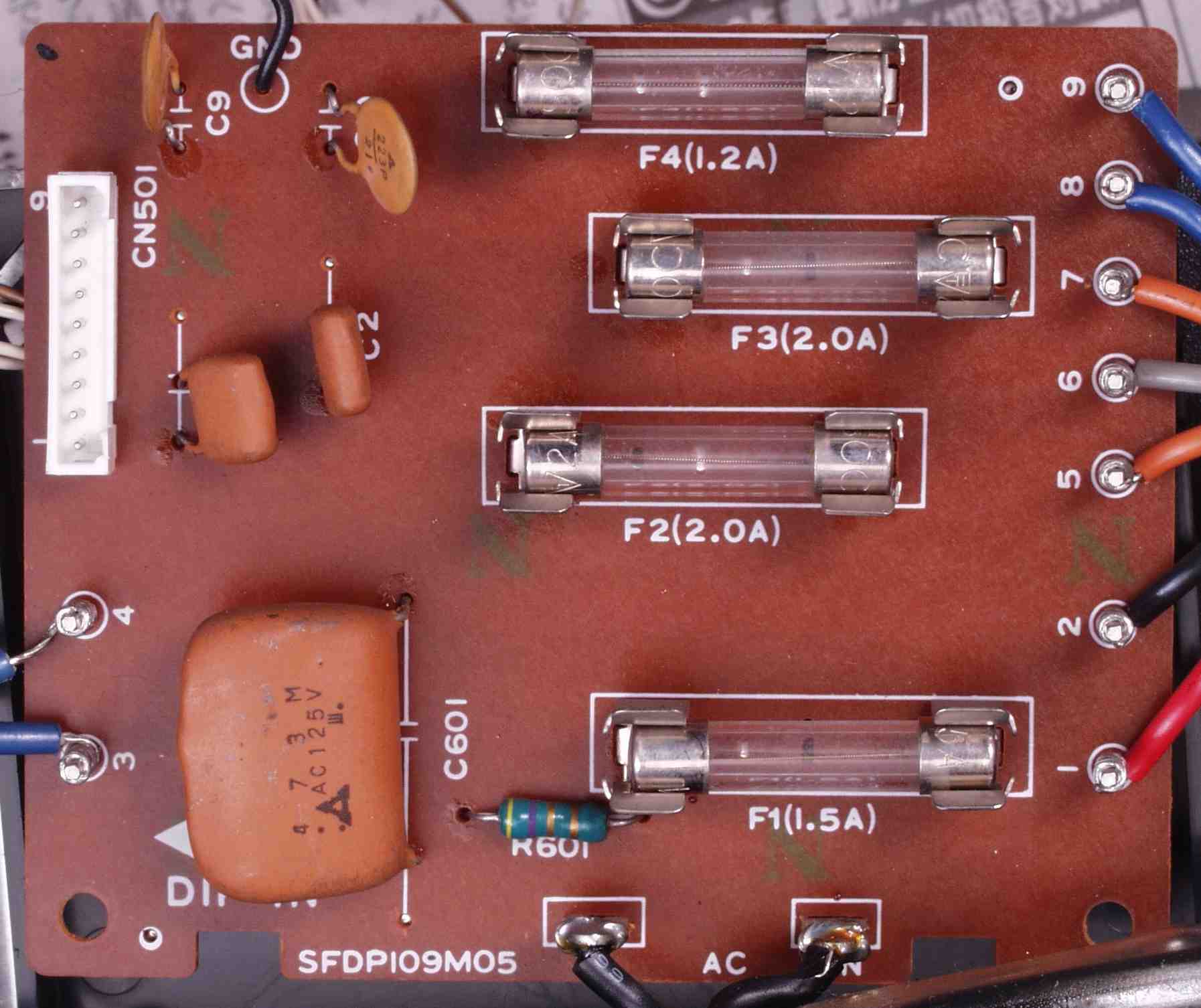

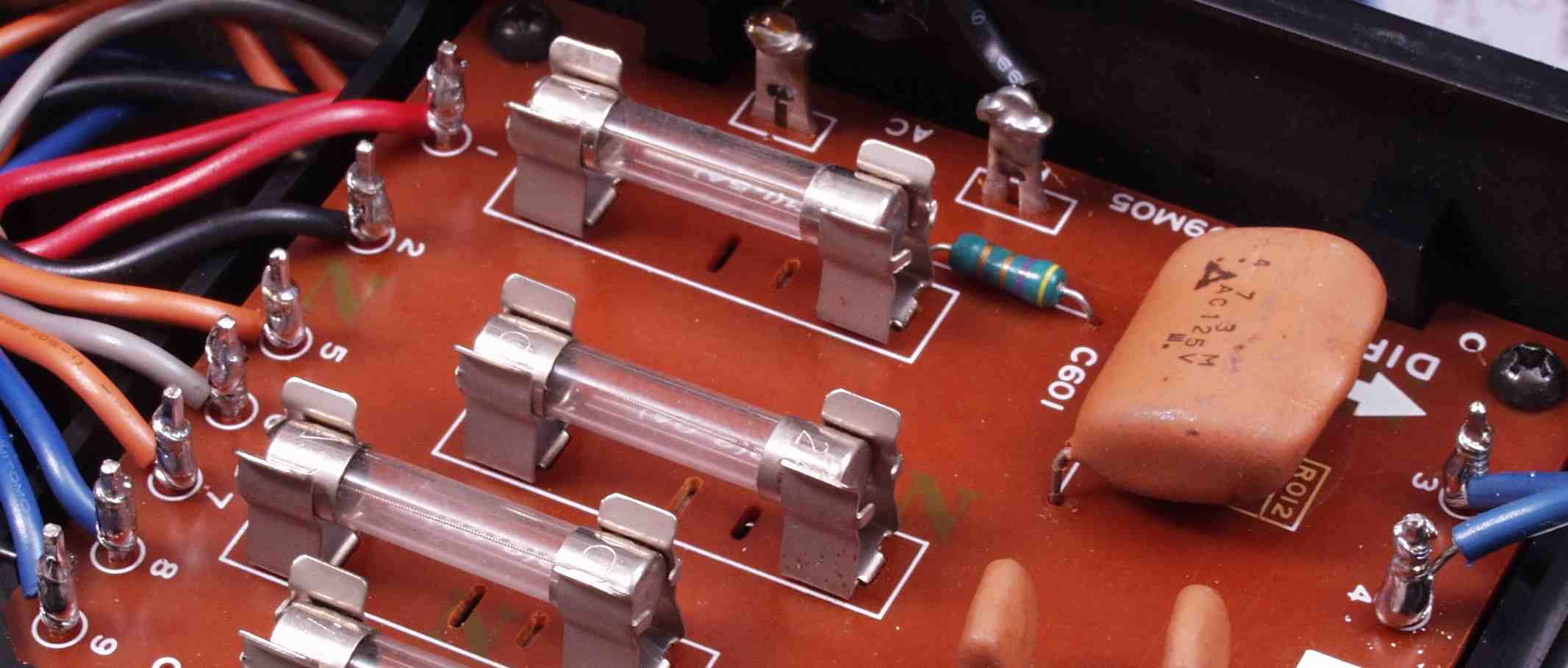

| Ｃ－６Ａ． 修理中 フューズ基板 |
 |

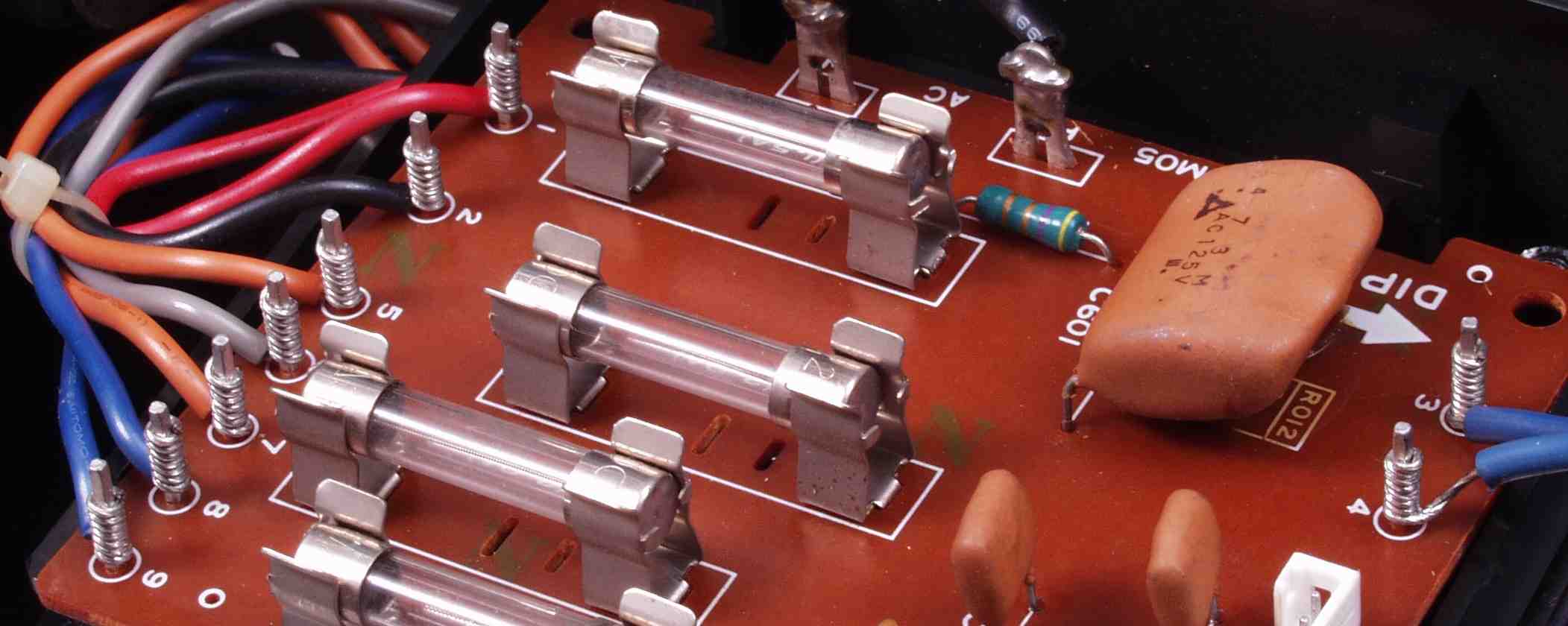

| Ｃ－６Ｂ． 修理前 フューズ基板ラッピング |
 |
| Ｃ－６Ｃ． 修理後 フューズ基板ラッピング ハンダを流し込む |
 |

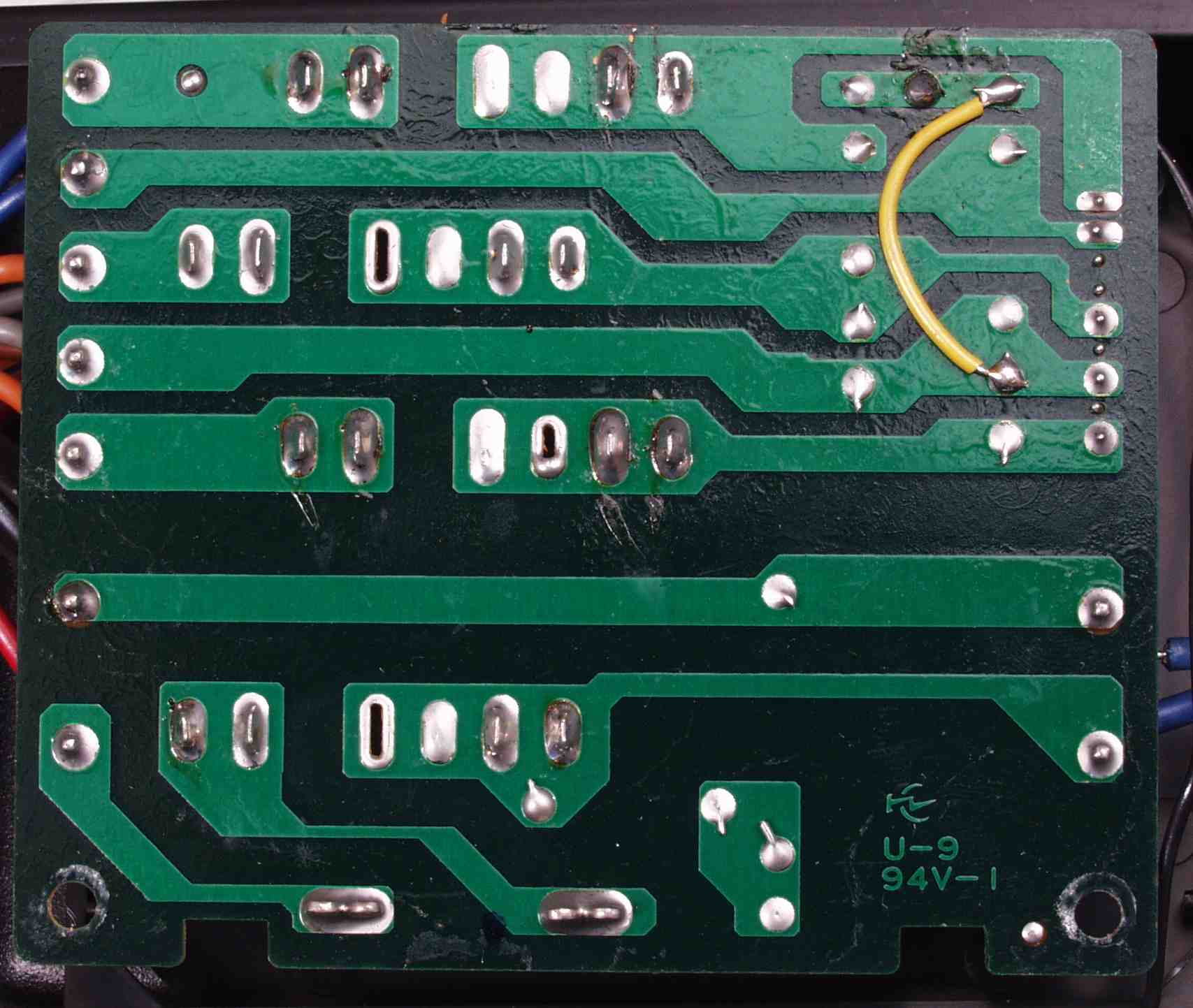

| Ｃ－６Ｄ． 修理前 フューズ基板裏 |
 |

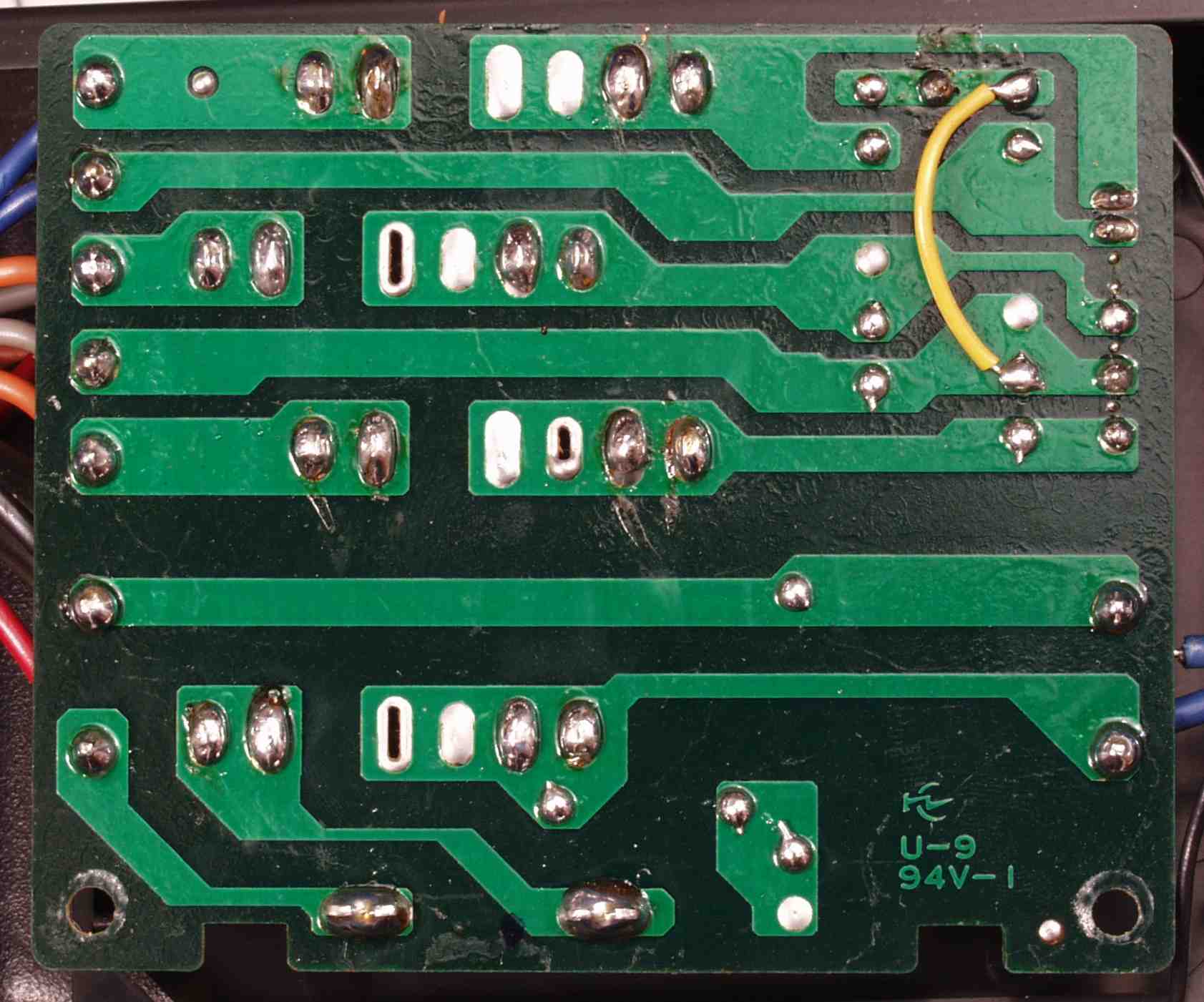

| Ｃ－６Ｅ． 修理（半田補正）後 フューズ基板裏、全ハンダをやり直す |
 |
| Ｃ－６Ｆ． 完成フューズ基板裏 洗浄後 |
 |

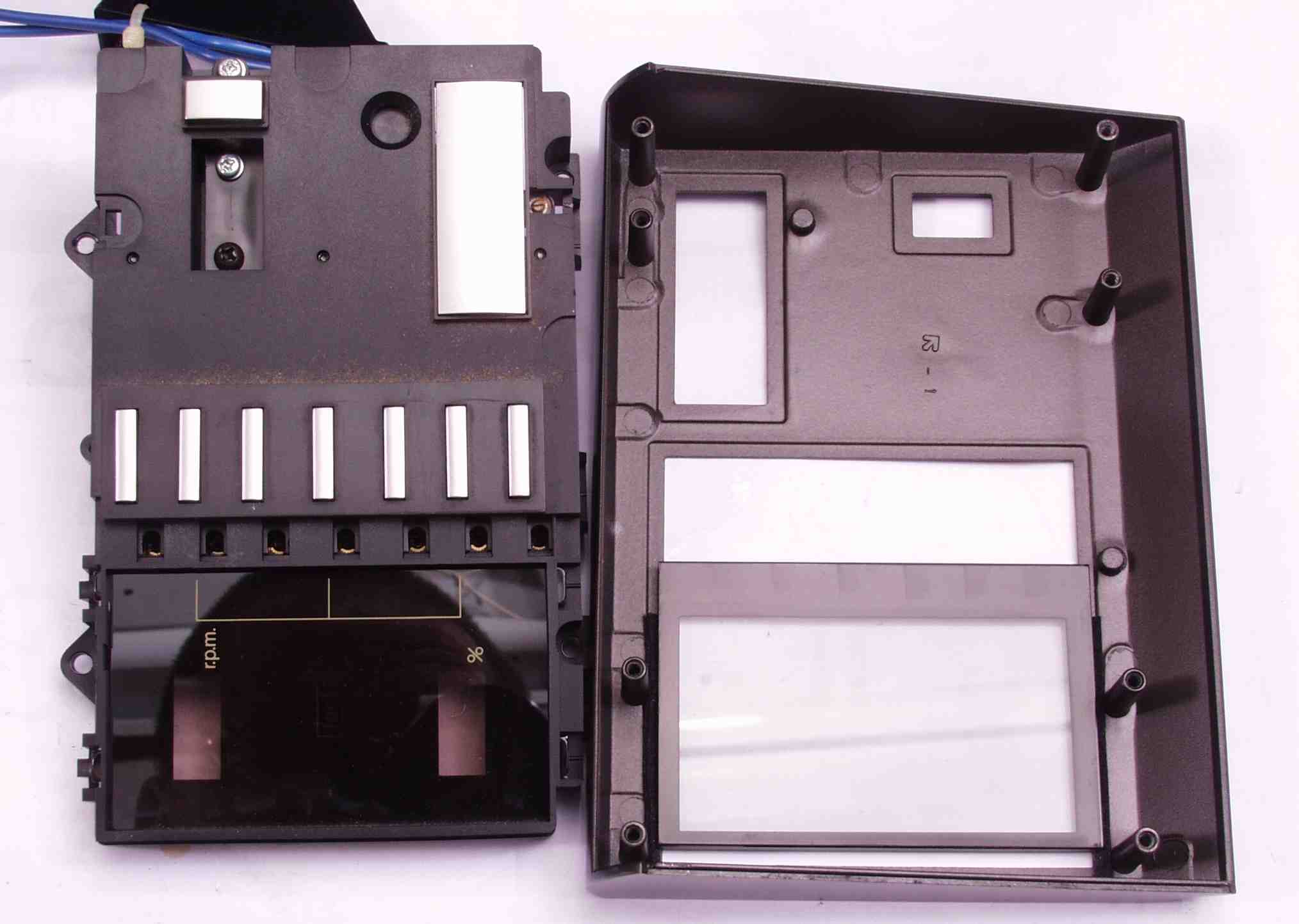

| Ｃ－７． パネル清掃 |
 |

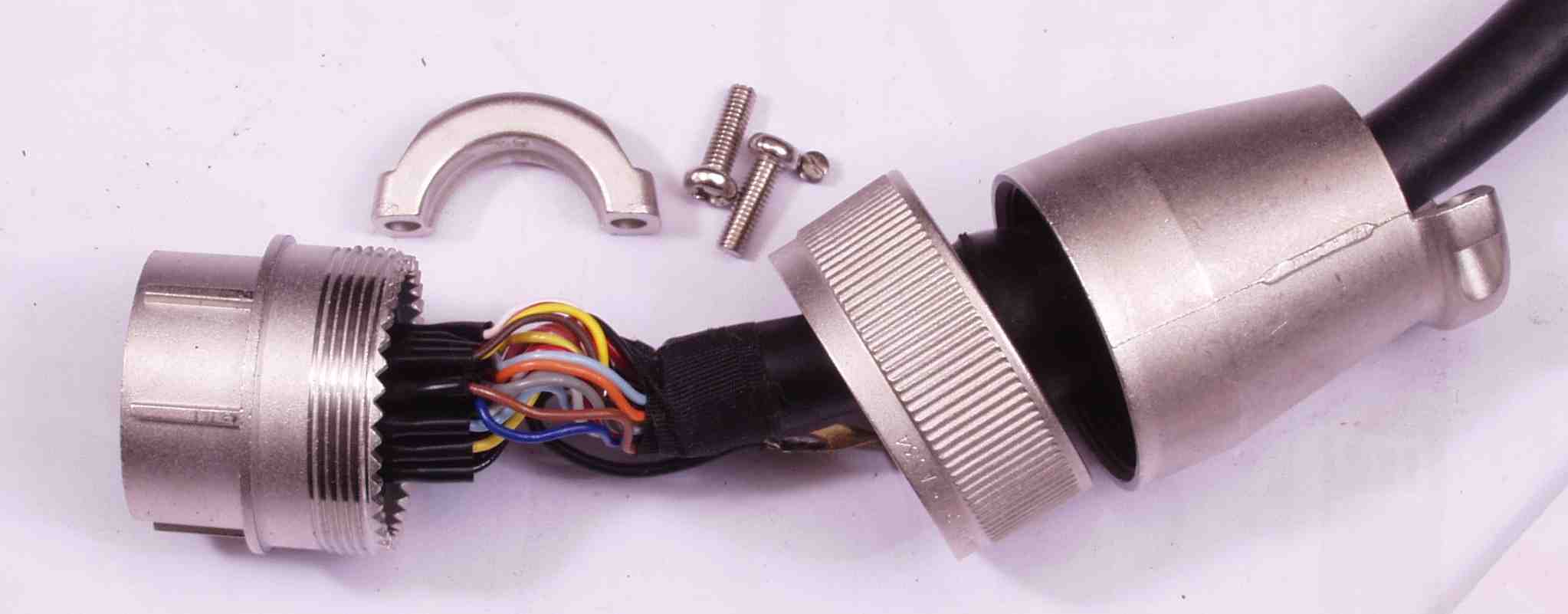

| Ｃ－８． ケーブルコネクター点検 |
 |

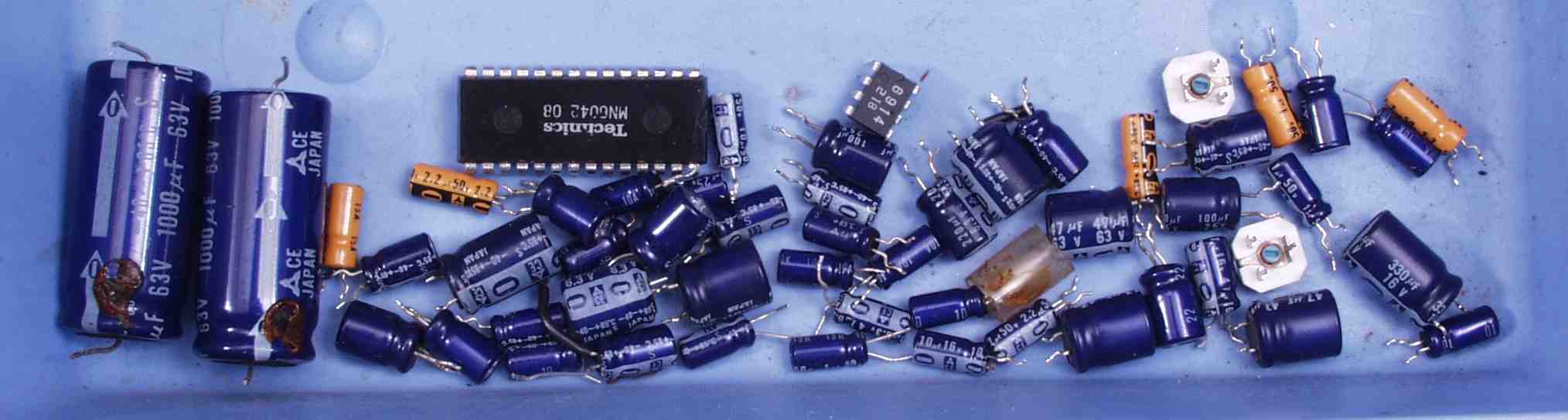

| Ｃ－９． 交換部品 |
 |

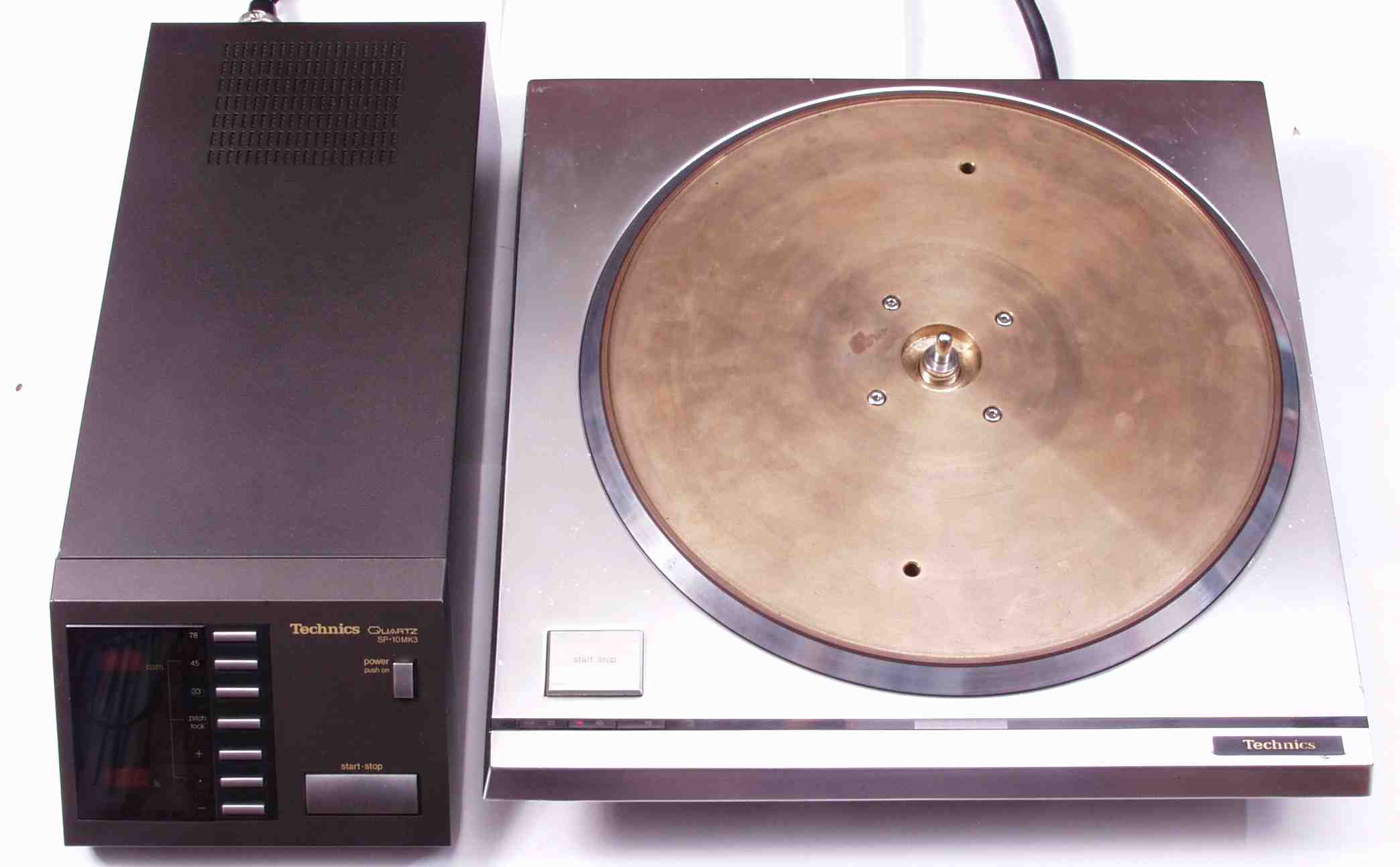

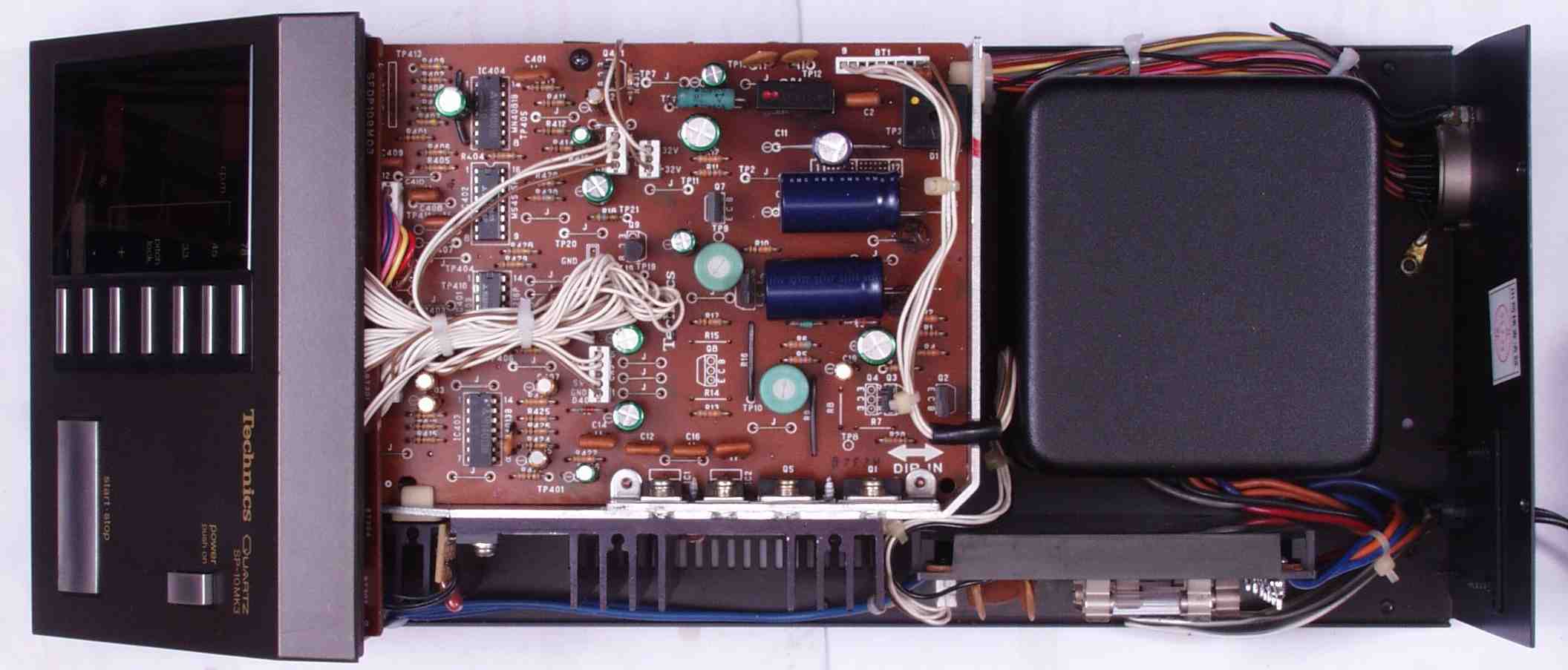

| Ｃ－ＡＡ． 修理前 上から見る |
|
| Ｃ－ＡＢ． 修理後 上から見る |
 |

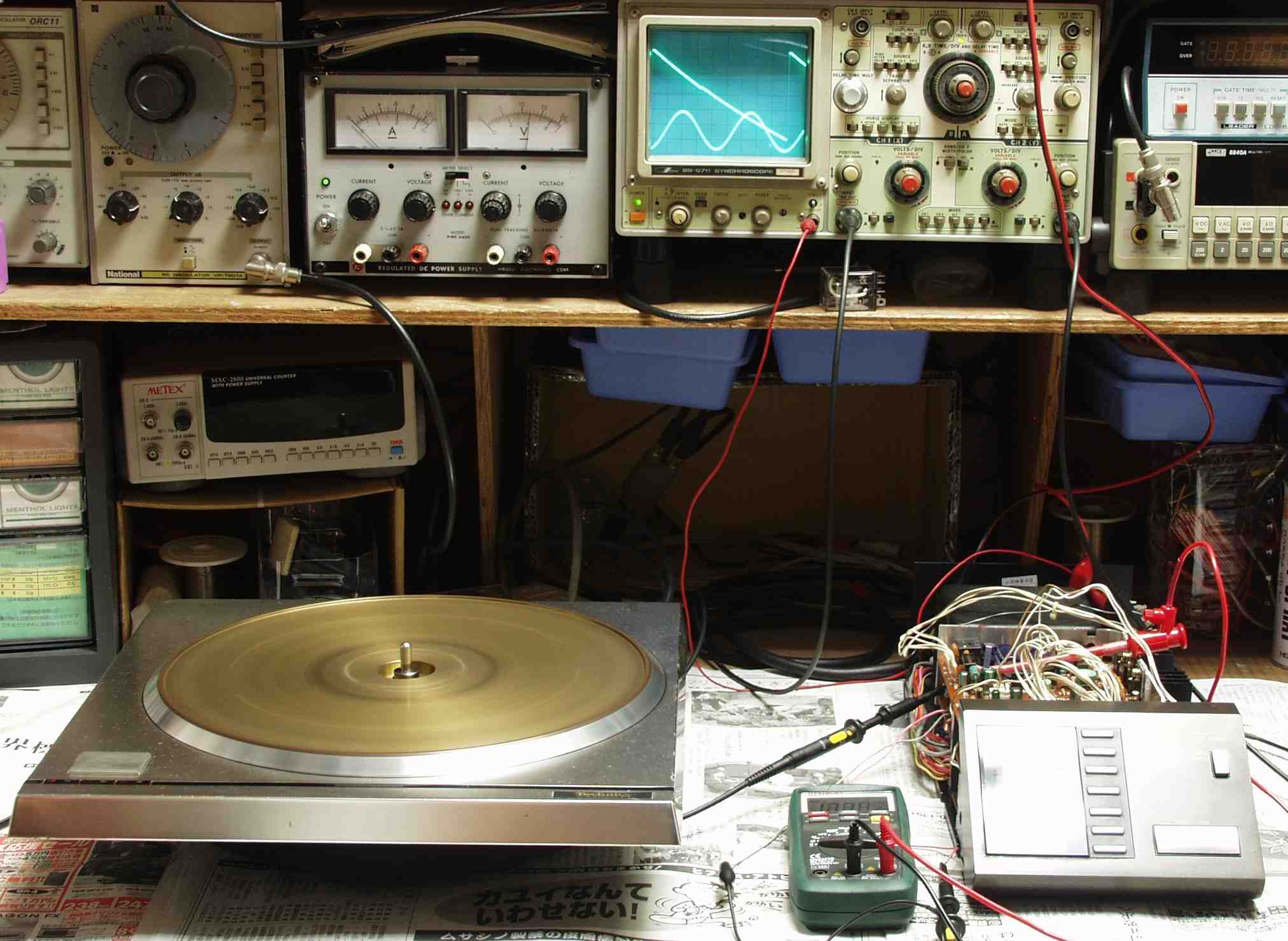

| Ｅ． 測定・調整 Ｅ－１． 調整中 ３３回転 |
 |

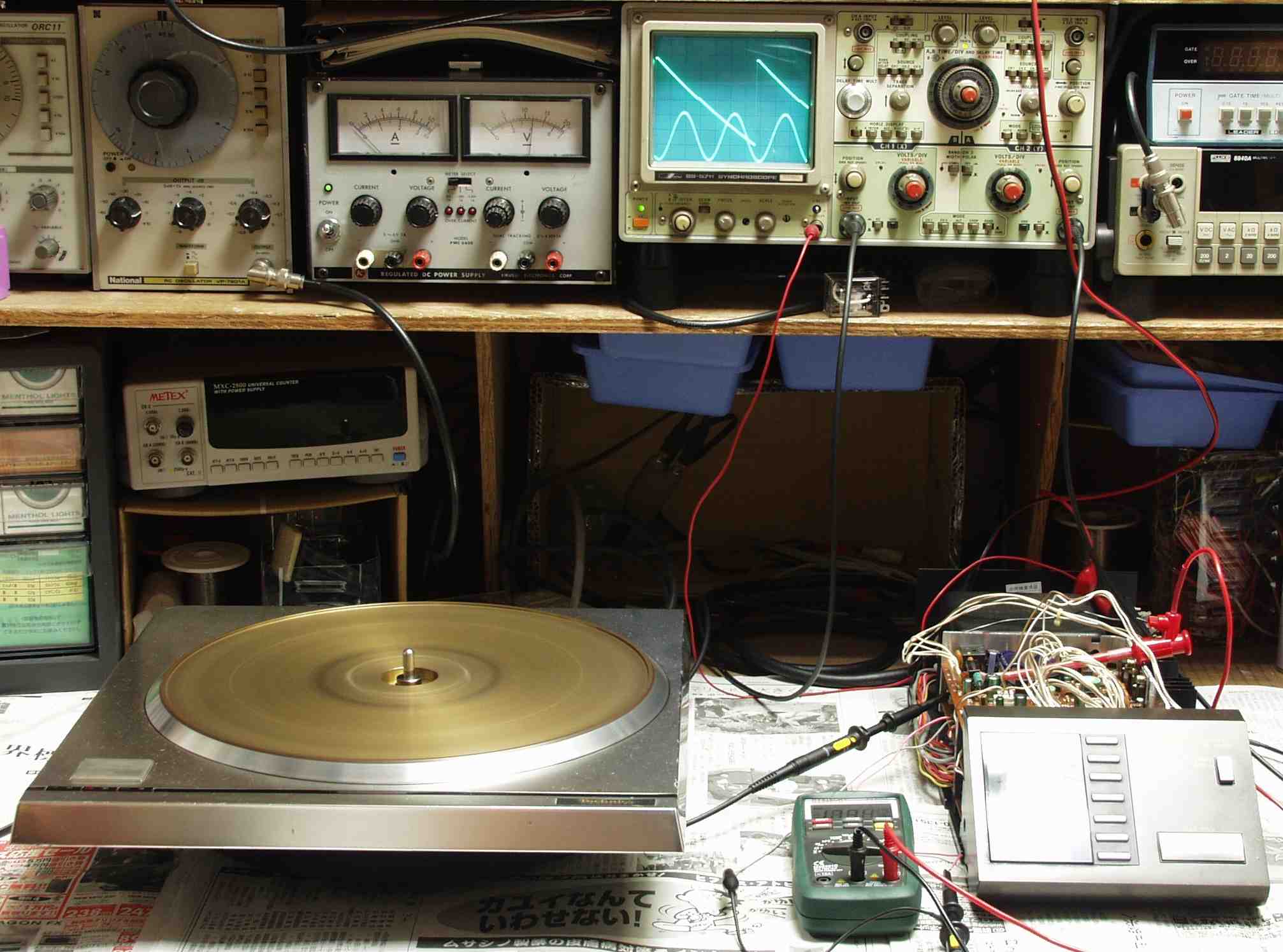

| Ｅ－２． 調整中 ４５回転 |
 |
| Ｅ－３． 調整中 ７８回転 |
 |

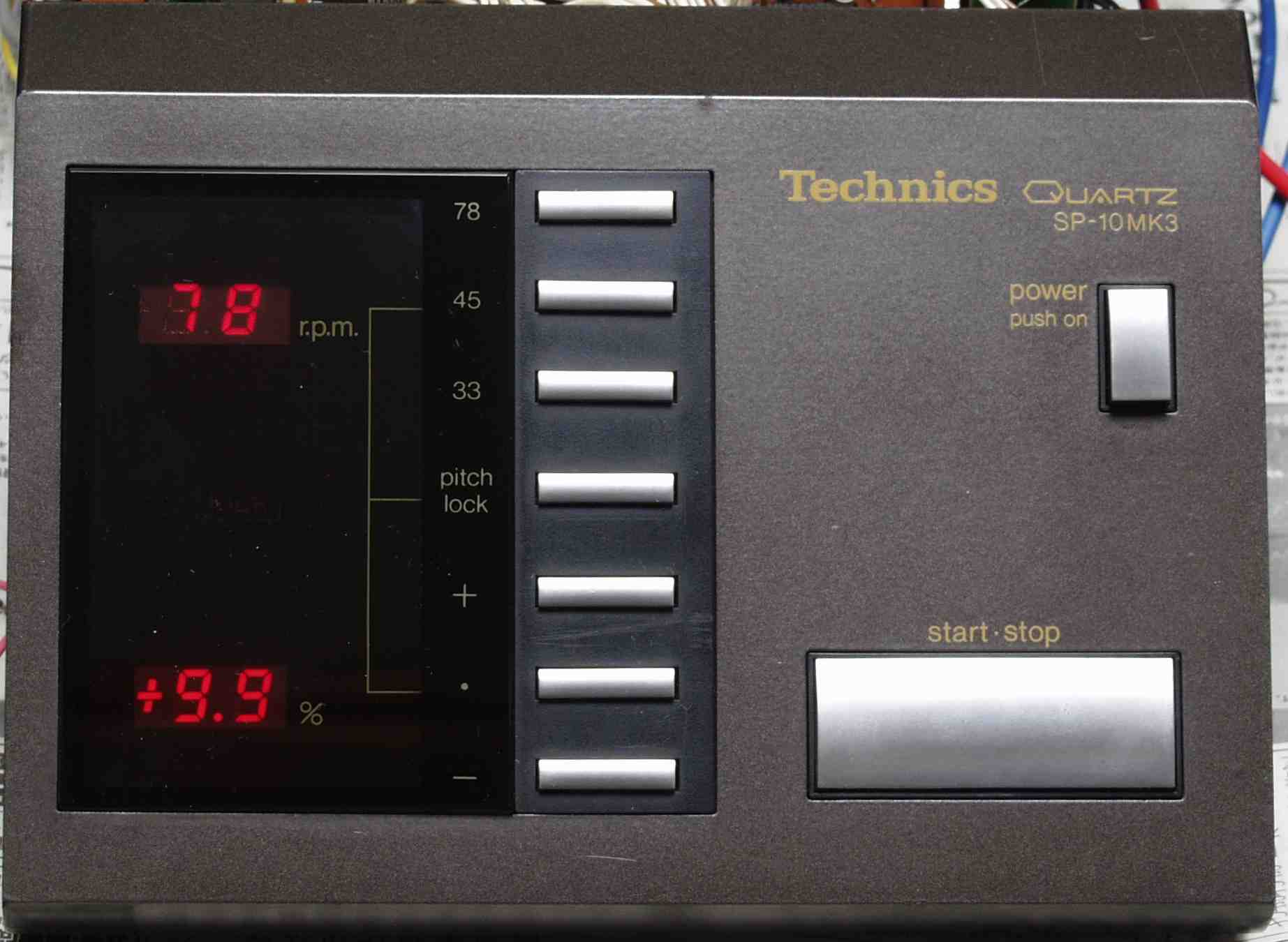

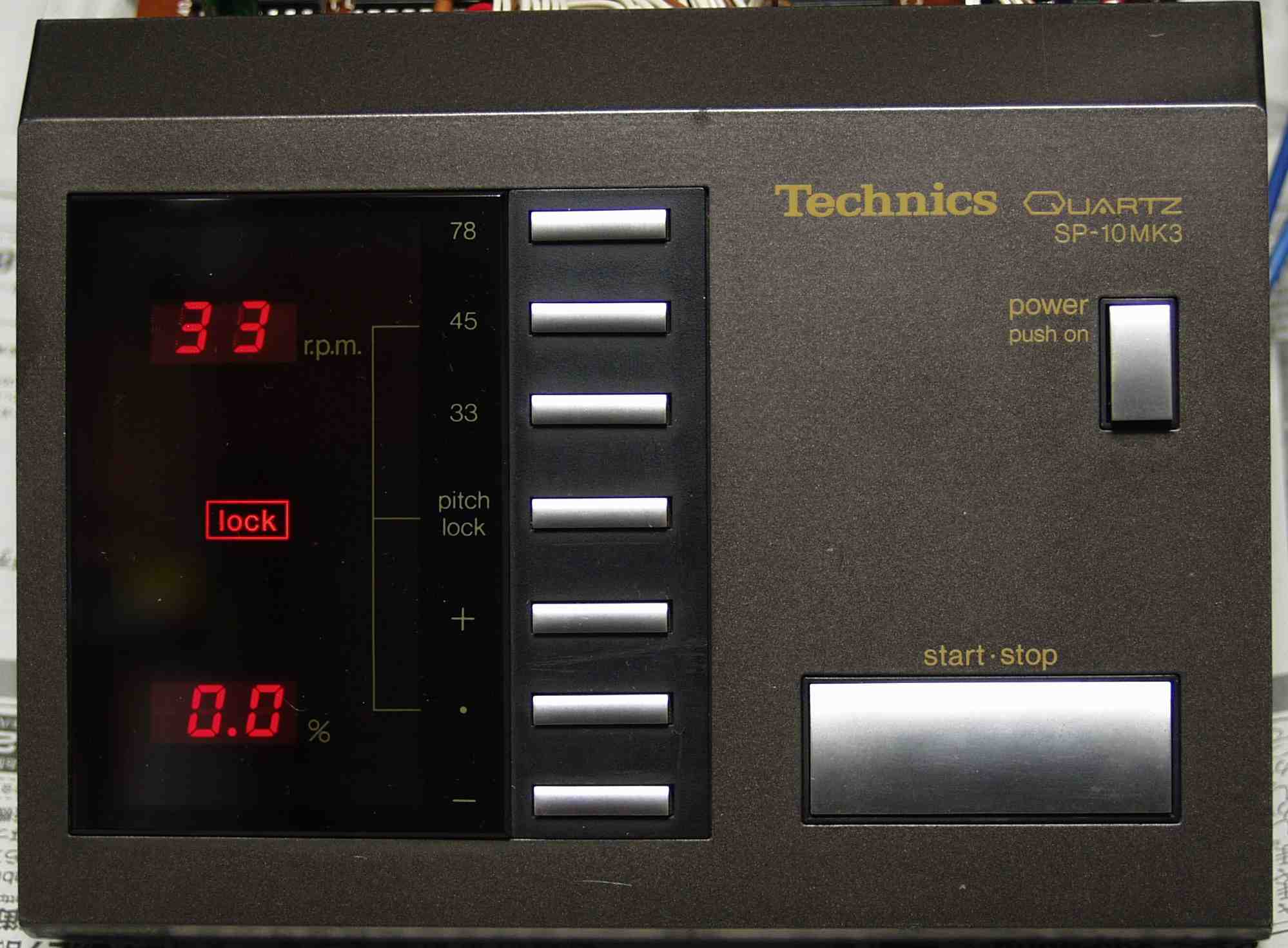

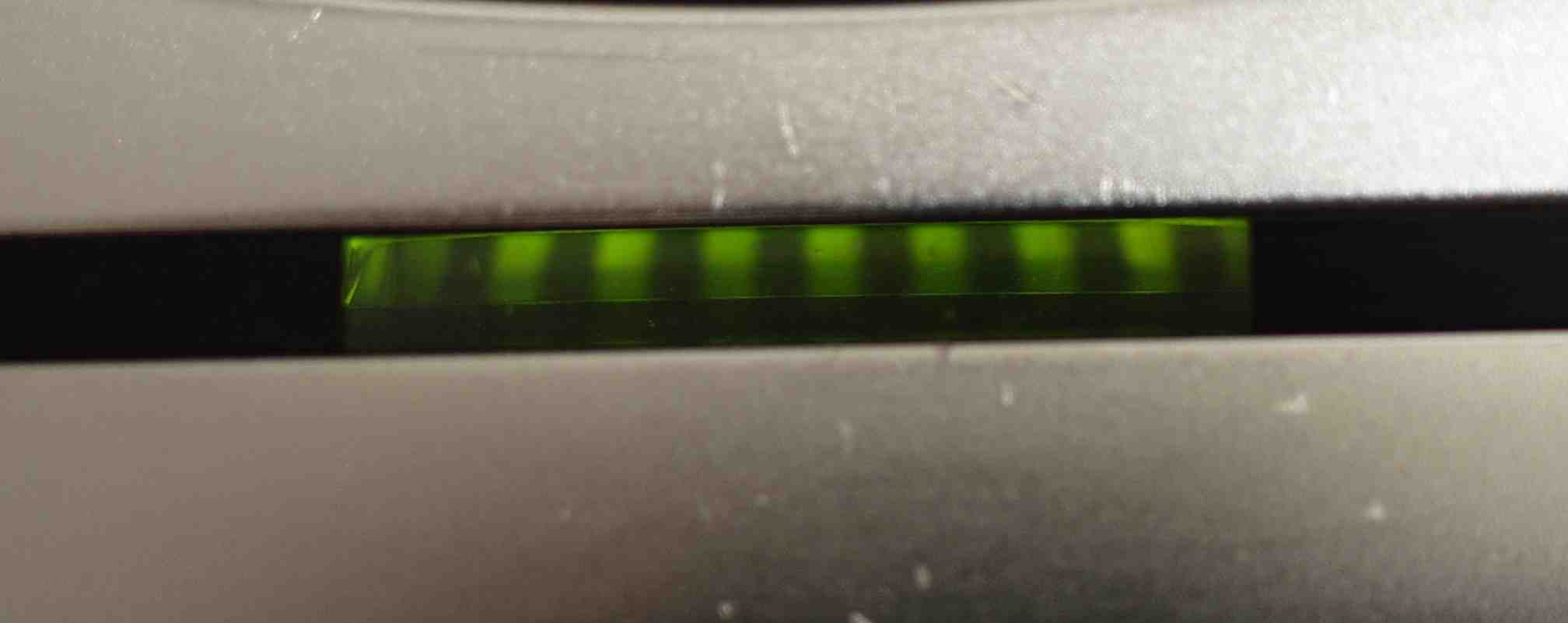

| Ｅ－４． 調整中 微調整が不動作中は緑ＬＥＤ表示 |
 |
| Ｅ－５． 調整中 微調整＋９．９％ |
 |
| Ｅ－６． 調整中 微調整－９．９％ |
 |

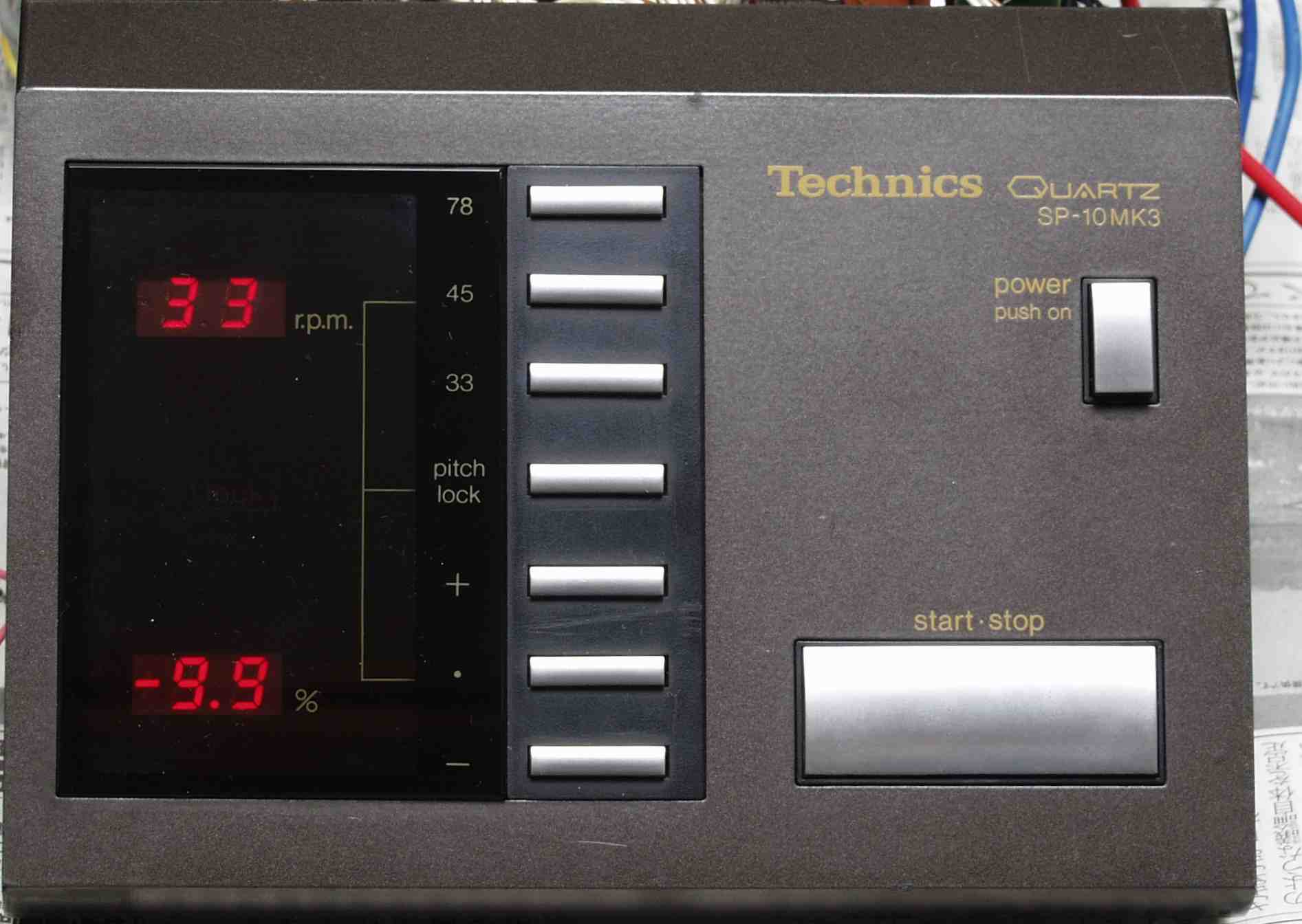

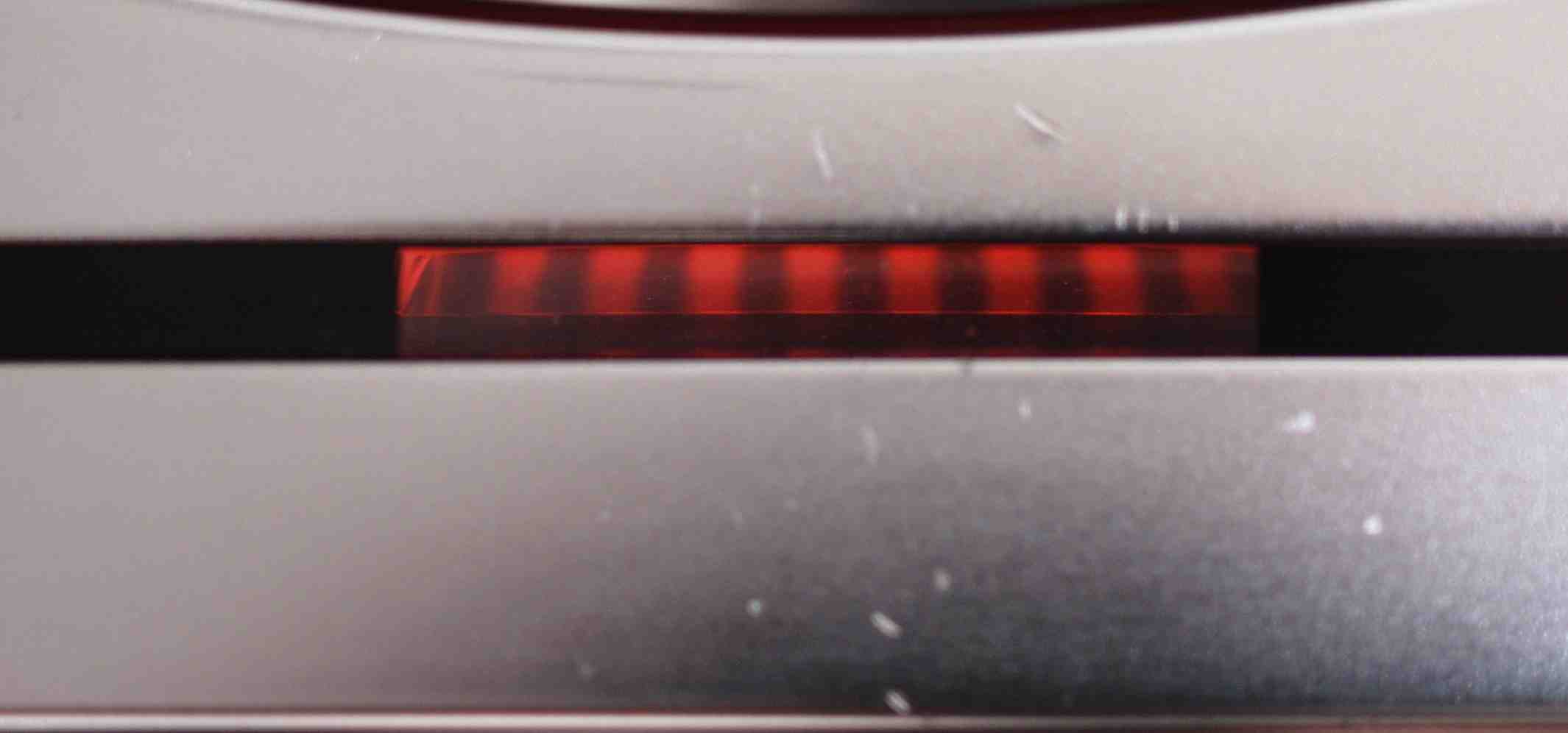

| Ｅ－７． 調整中 微調整が動作中は赤ＬＥＤ表示 |
 |
| Ｅ－８Ａ． 完成し２４時間連続動作エージング中 マイクロがベルトドライブ等の機械的機構で安定させたのに比べ、 純粋に電気で安定させている。 連続回転は６０分で止まる、入り切りのタイムラグ等、良くできています。 |
 |

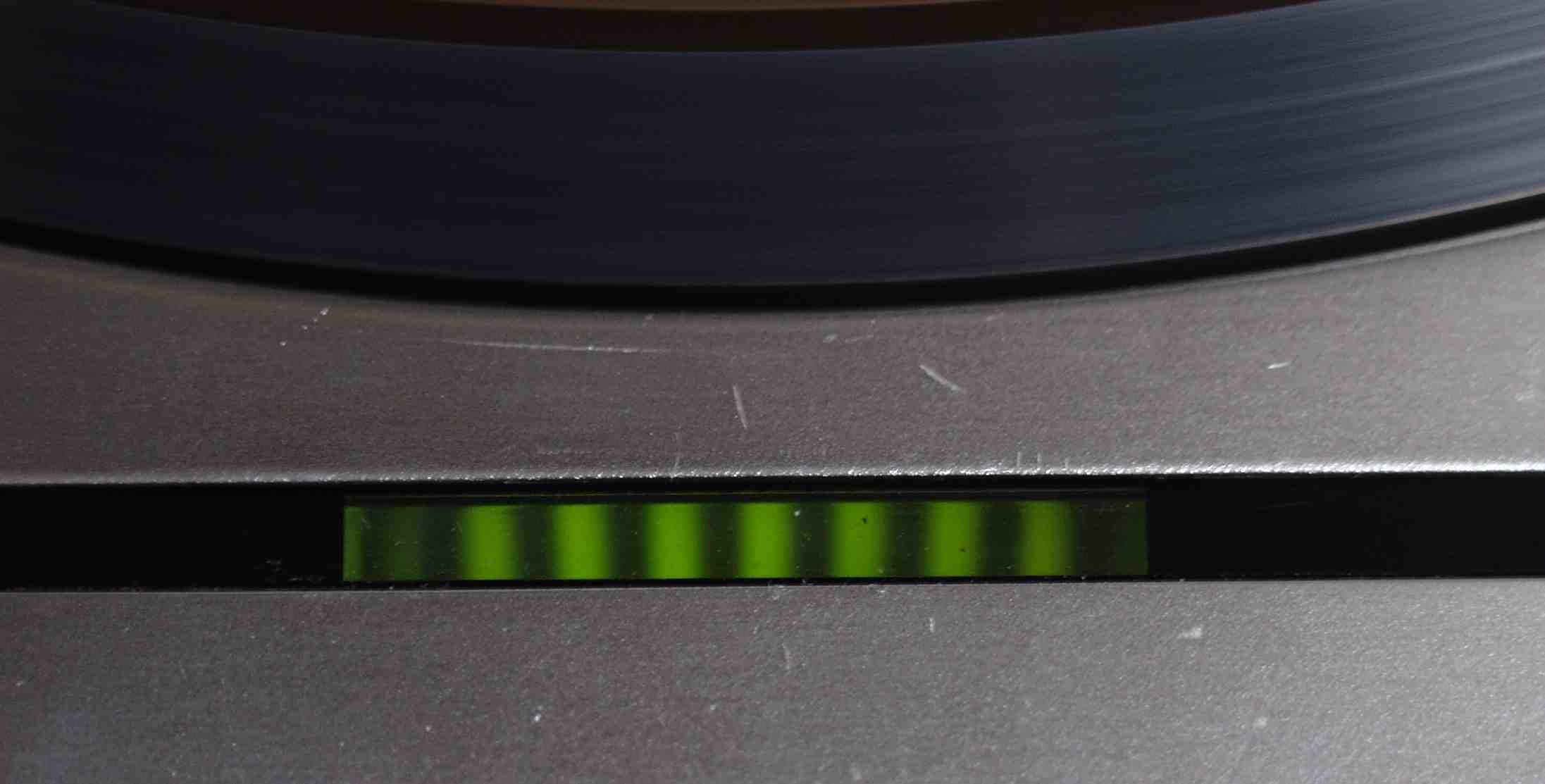

| Ｅ－８Ｂ． 微調整はＬＯＯＫ |
 |
