THORENS TD125U 修理記録
ターンテーブルの点検梱包はこちらを参考     2018/10/22持込  11/25完成
A. 修理前の状況
  • モーター回転しない。


B. 現状・原因
  • 各部経年劣化。

C. 修理状況
  • 電解コンデンサー交換。
    半固定VR交換。
    配線手直し、補強。
    経年劣化による各部ハンダ補正。
    フイルムコンデンサー交換。


D. 本体タンテーブル及びプラカバー修理状況

M. モータ部 修理状況


K. アーム修理状況

G. 使用部品
  • 電解コンデンサー                   2個。
    半固定VR                        9個。
    フイルムコンデンサー                9個。


E. 測定・調整

F. 修理費
           98,000円。 オーバーホール修理。

Y. ユーザー宅の設置状況

S. THORENS TD125mkU の仕様(カタログ・マニアルより)

A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

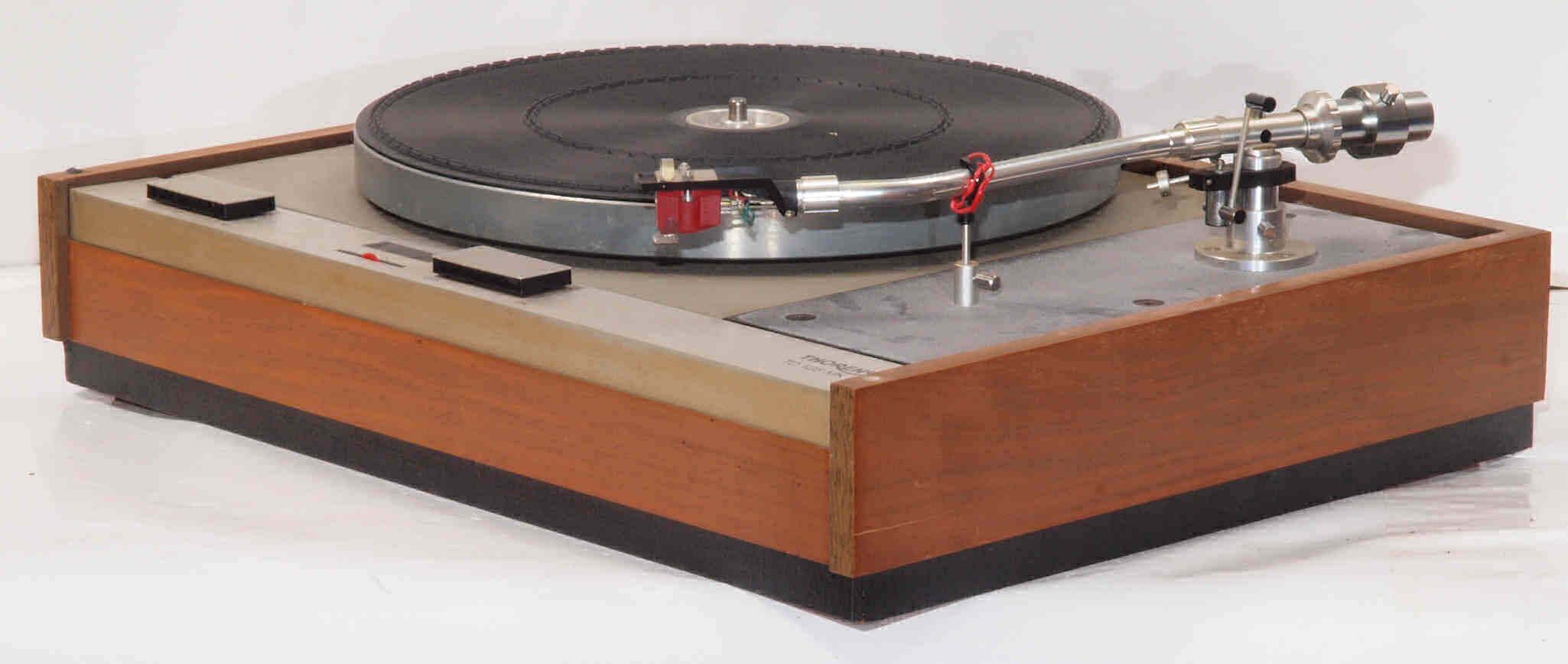

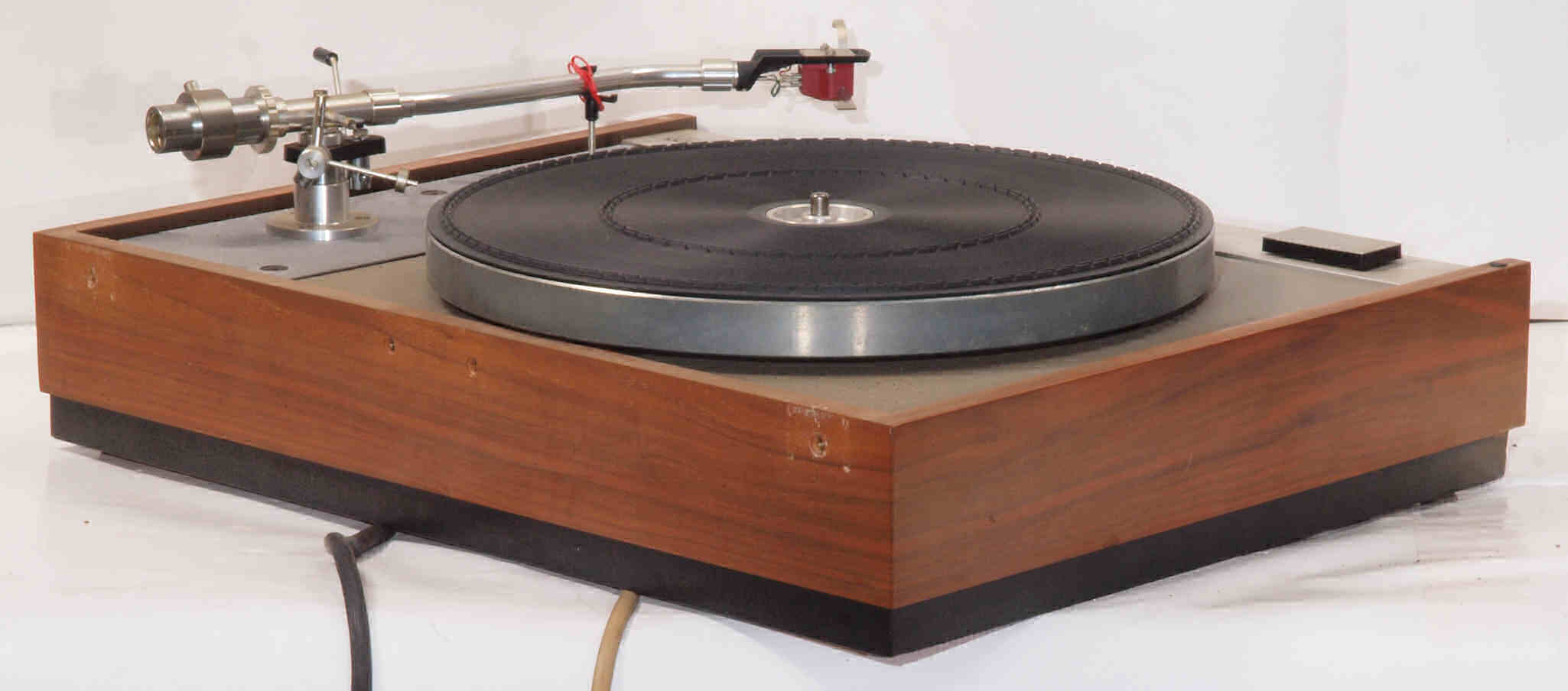

A01. 点検中 前右から見る。

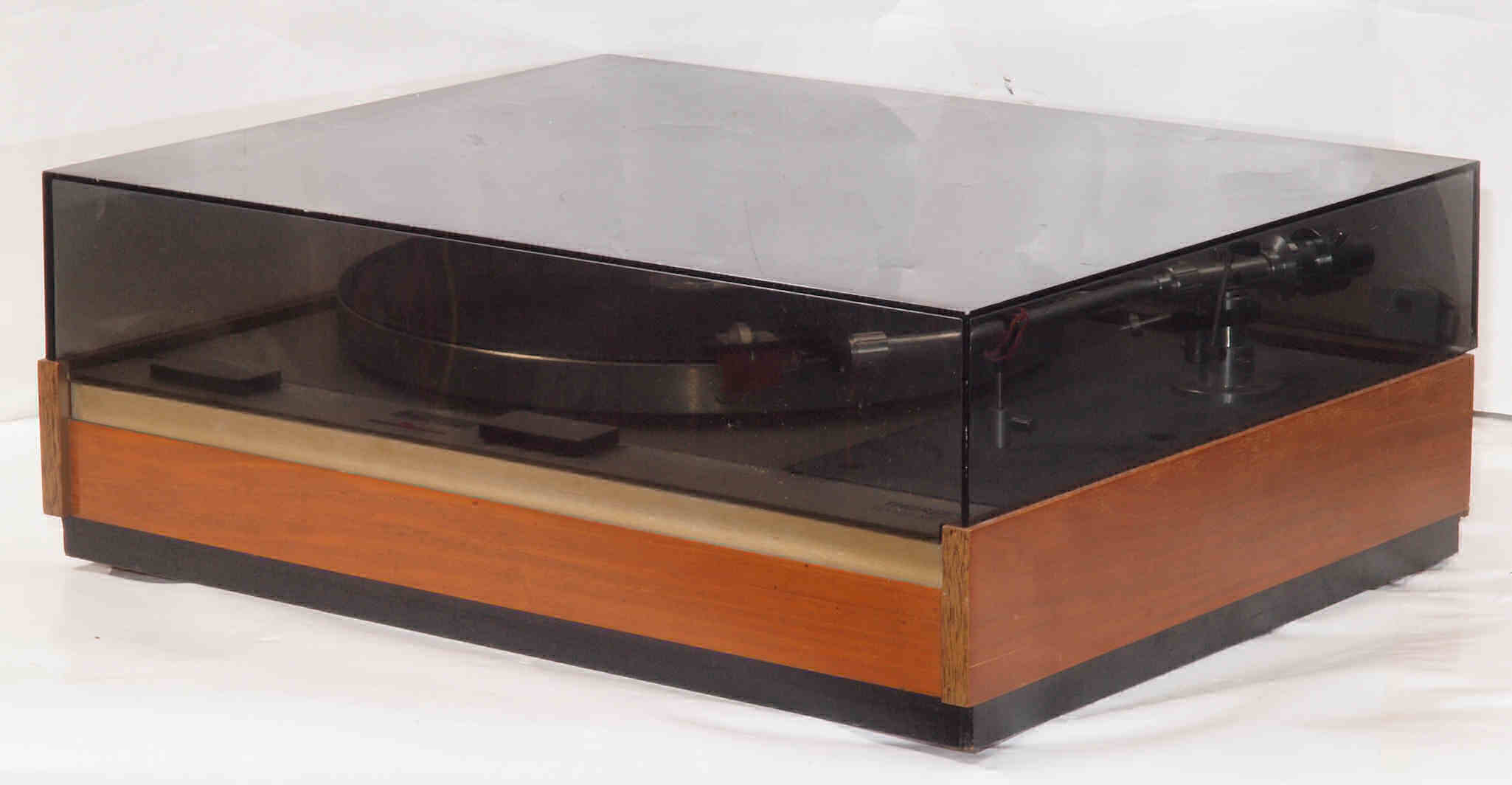

A02. 点検中 後左から見る
A03. 点検中 後から見る
A04. 点検中 後から、右ヒンジ回り見る。
A05. 点検中 後から、左ヒンジ回り見る。

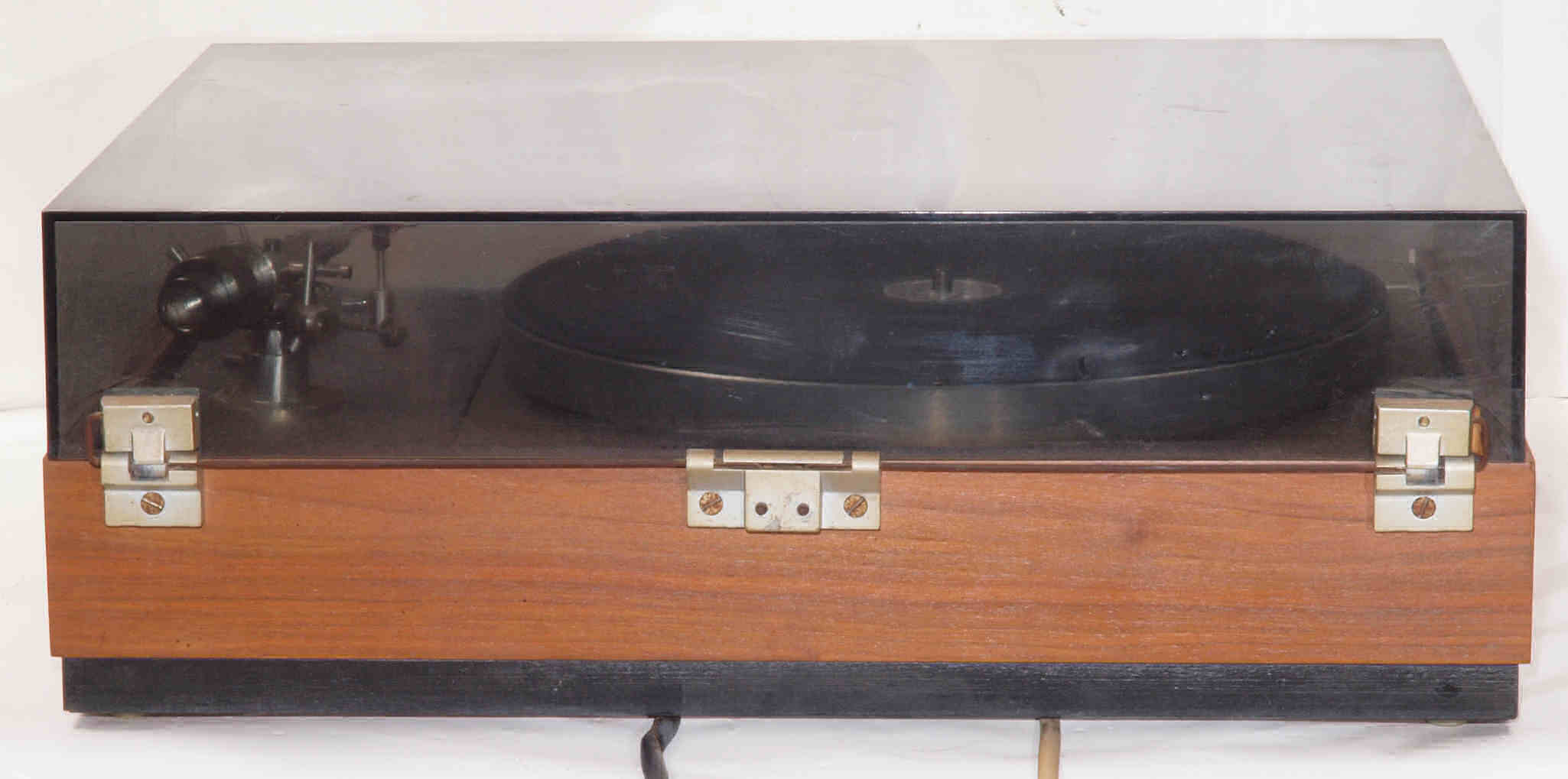

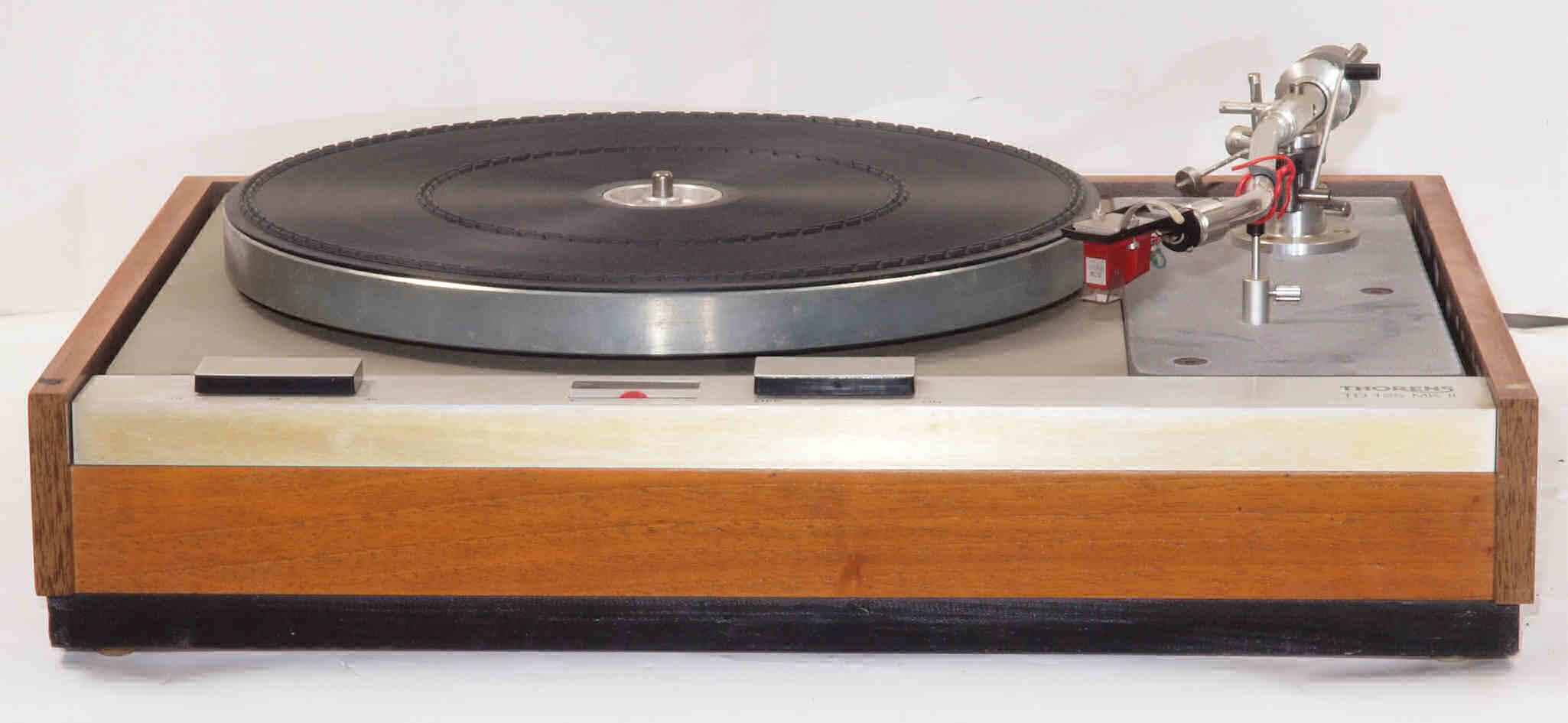

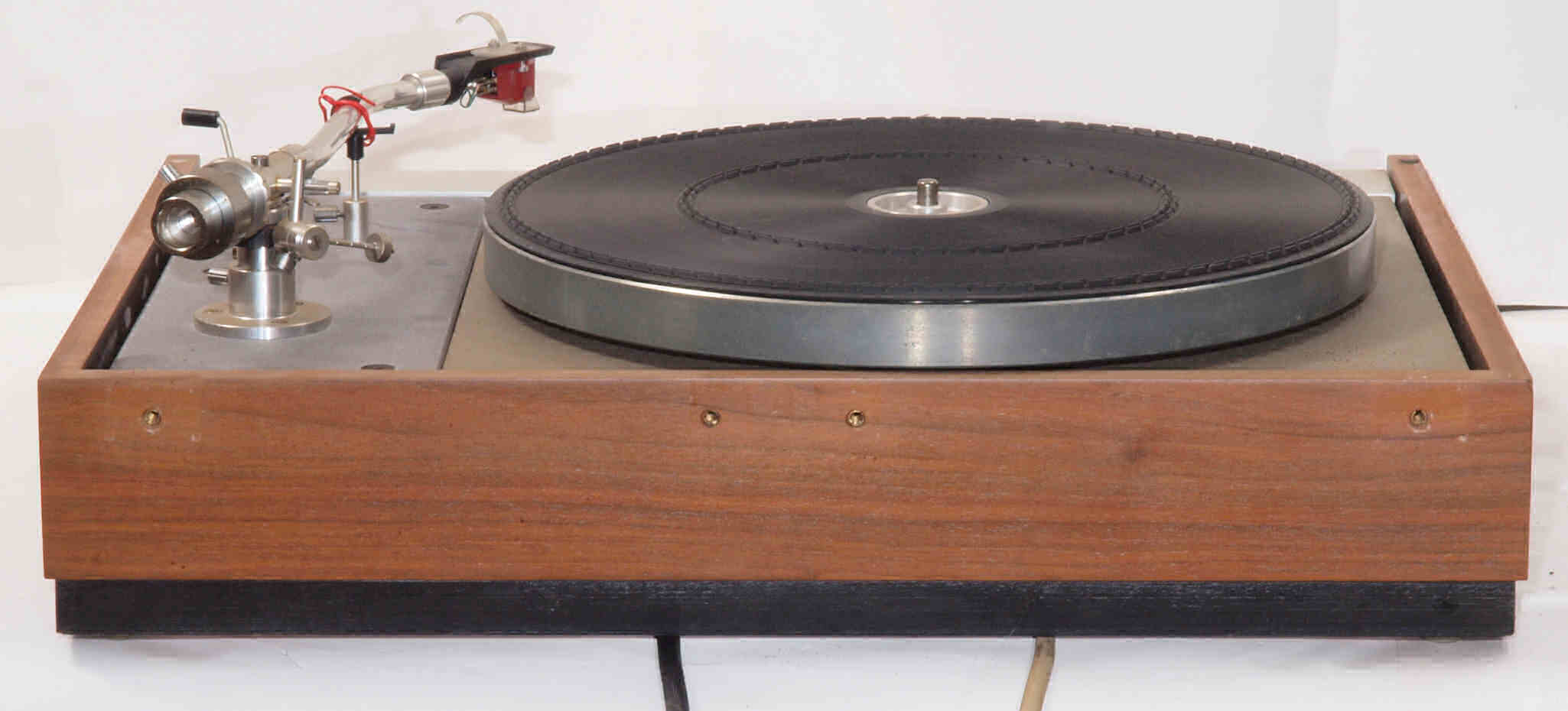

A11. 点検中 前から見る。
A12. 点検中 前右から見る
A13. 点検中 後から見る
A14. 点検中 後左から見る
A15. 点検中 上から見る
A16. 点検中 ゴムマットを外し、上から見る。

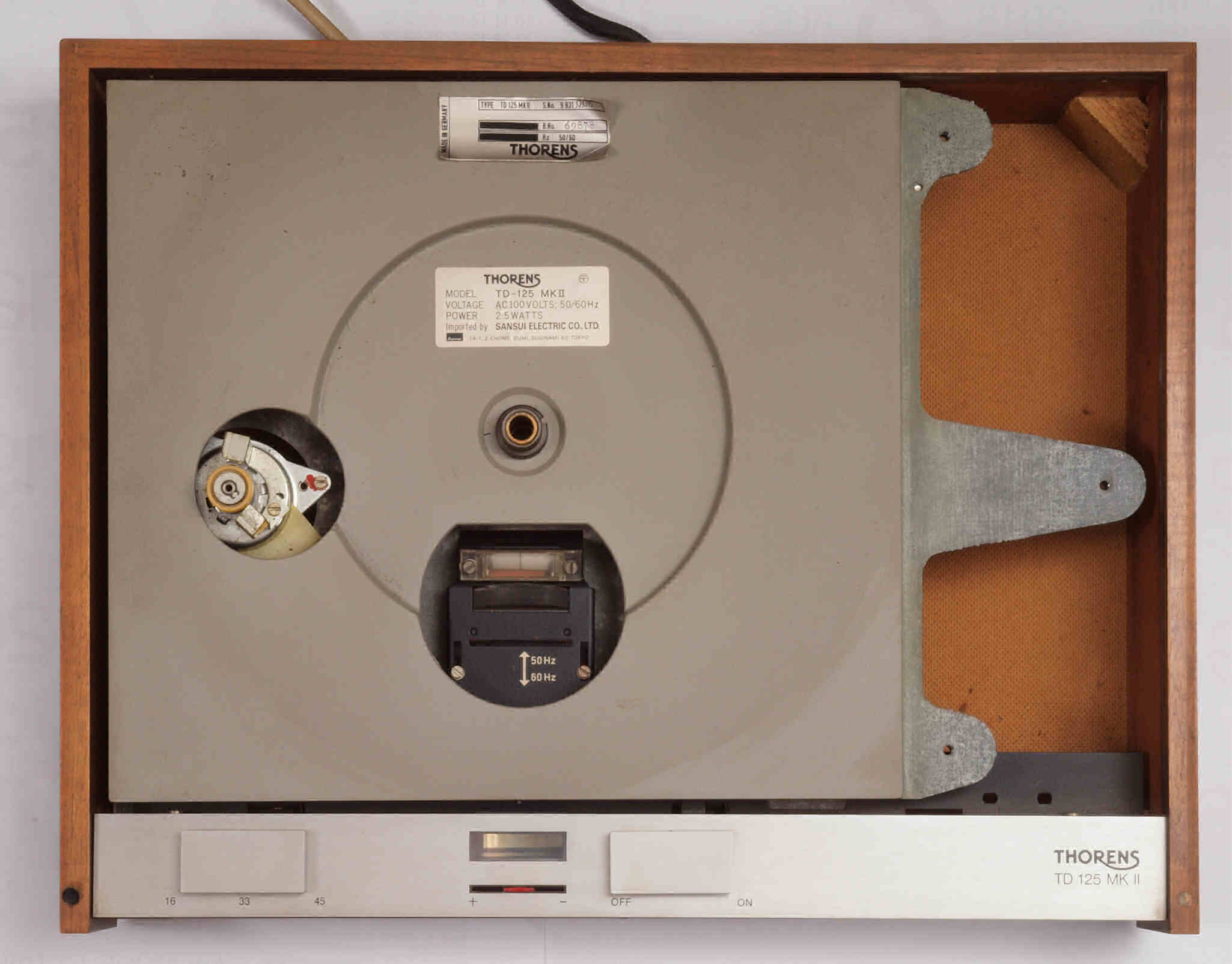

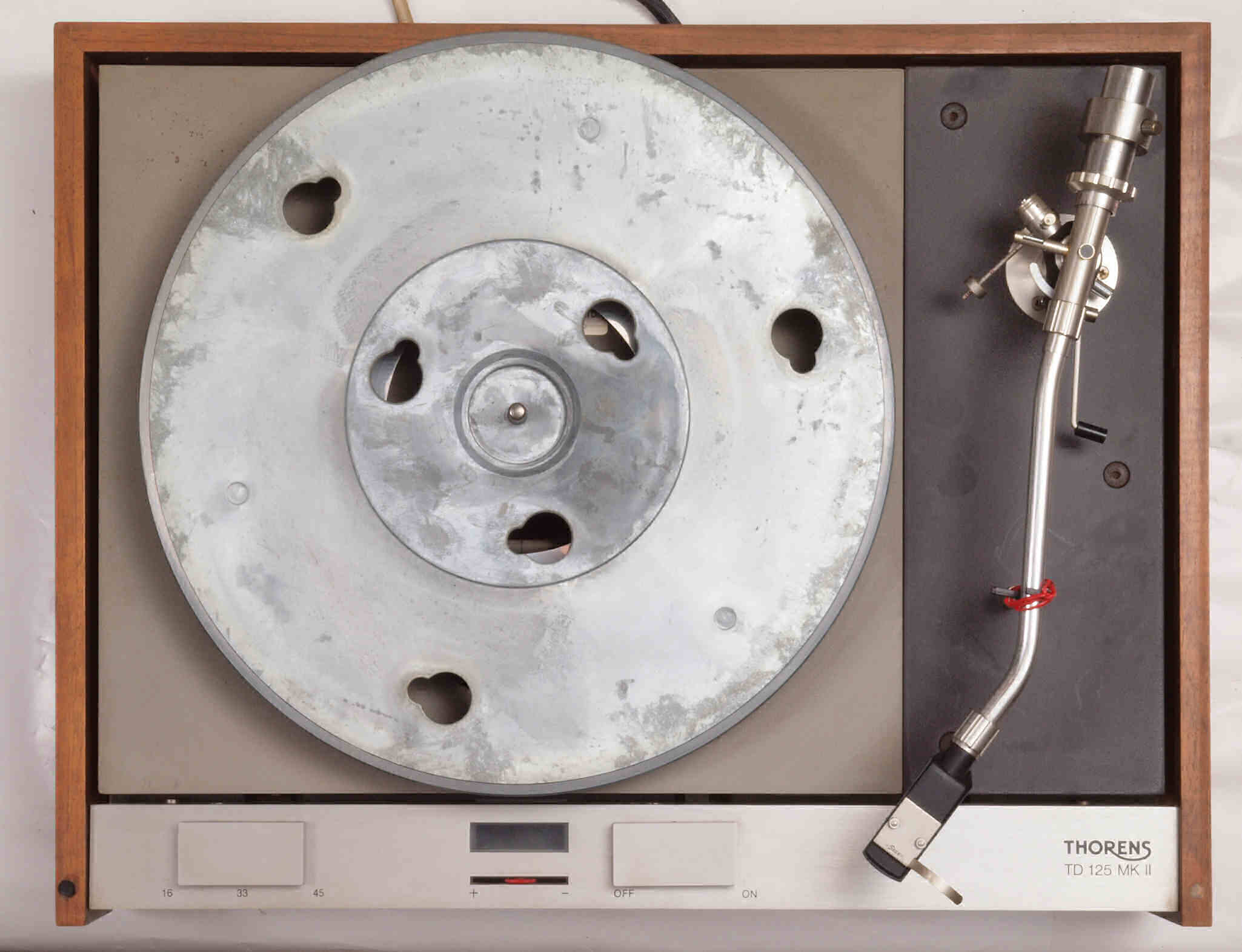

A17. 点検中 ゴムマット・メインプラッターを外し、上から見る。

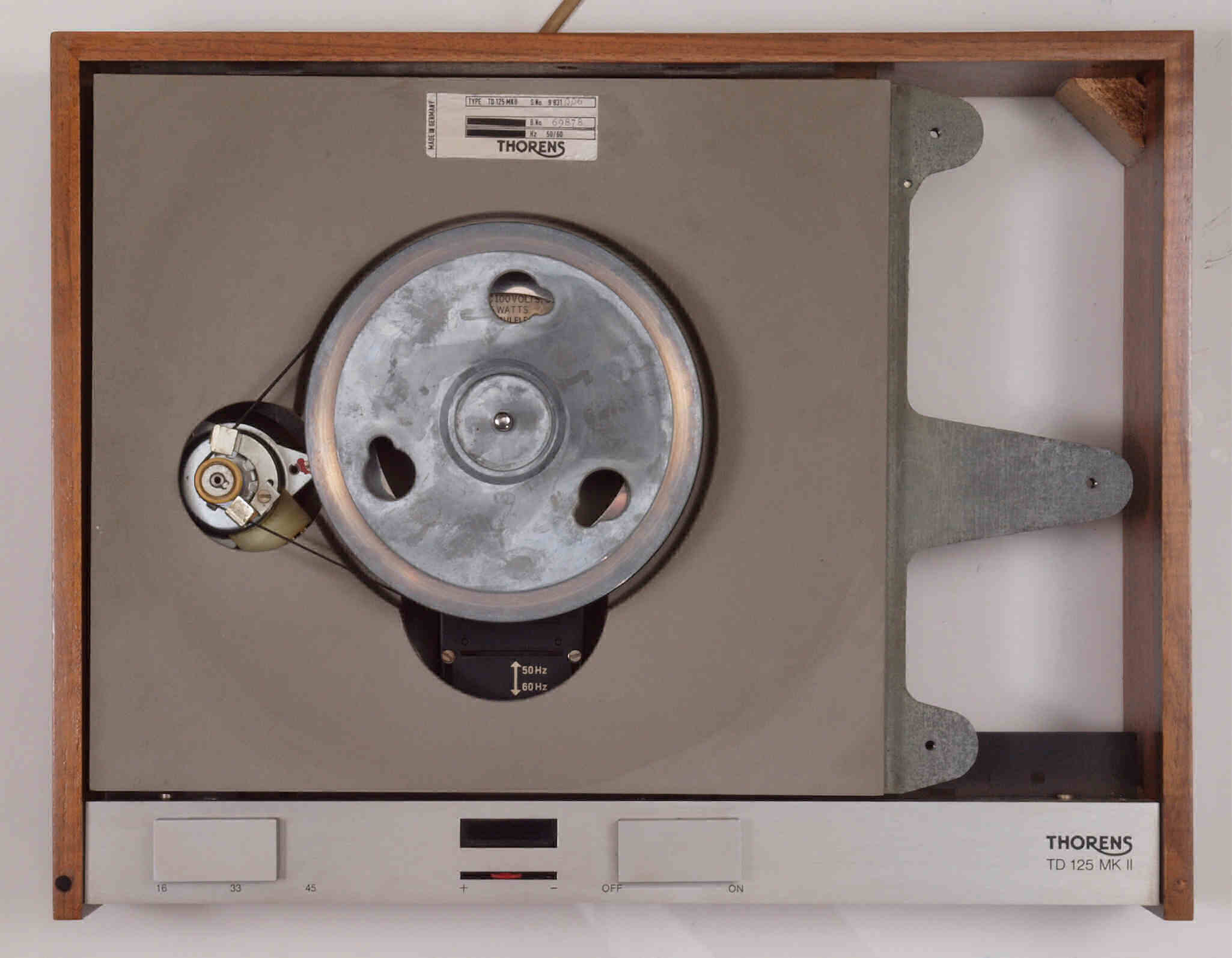

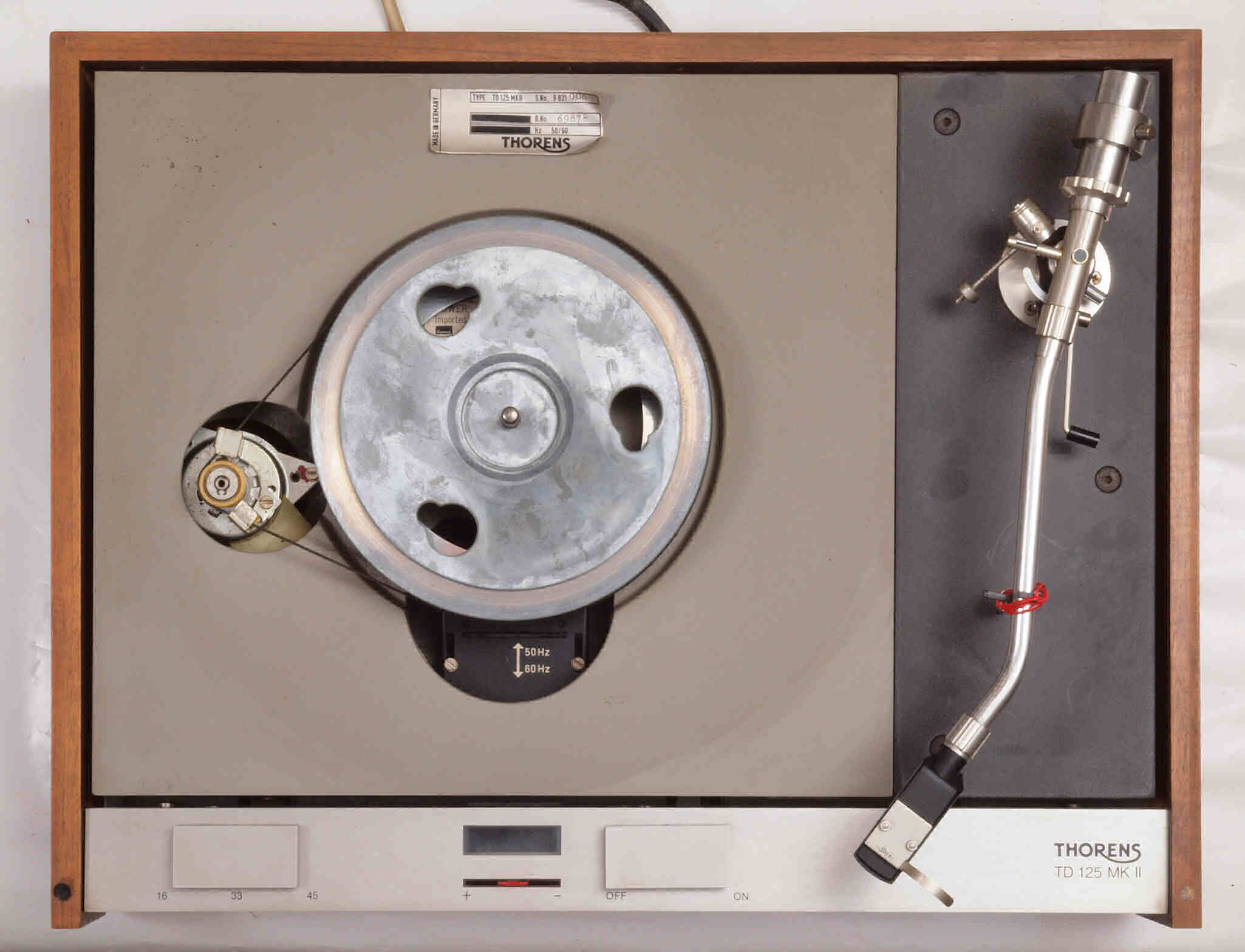

A18. 点検中 ゴムマット・メイン及びサブプラッターを外し、上から見る。

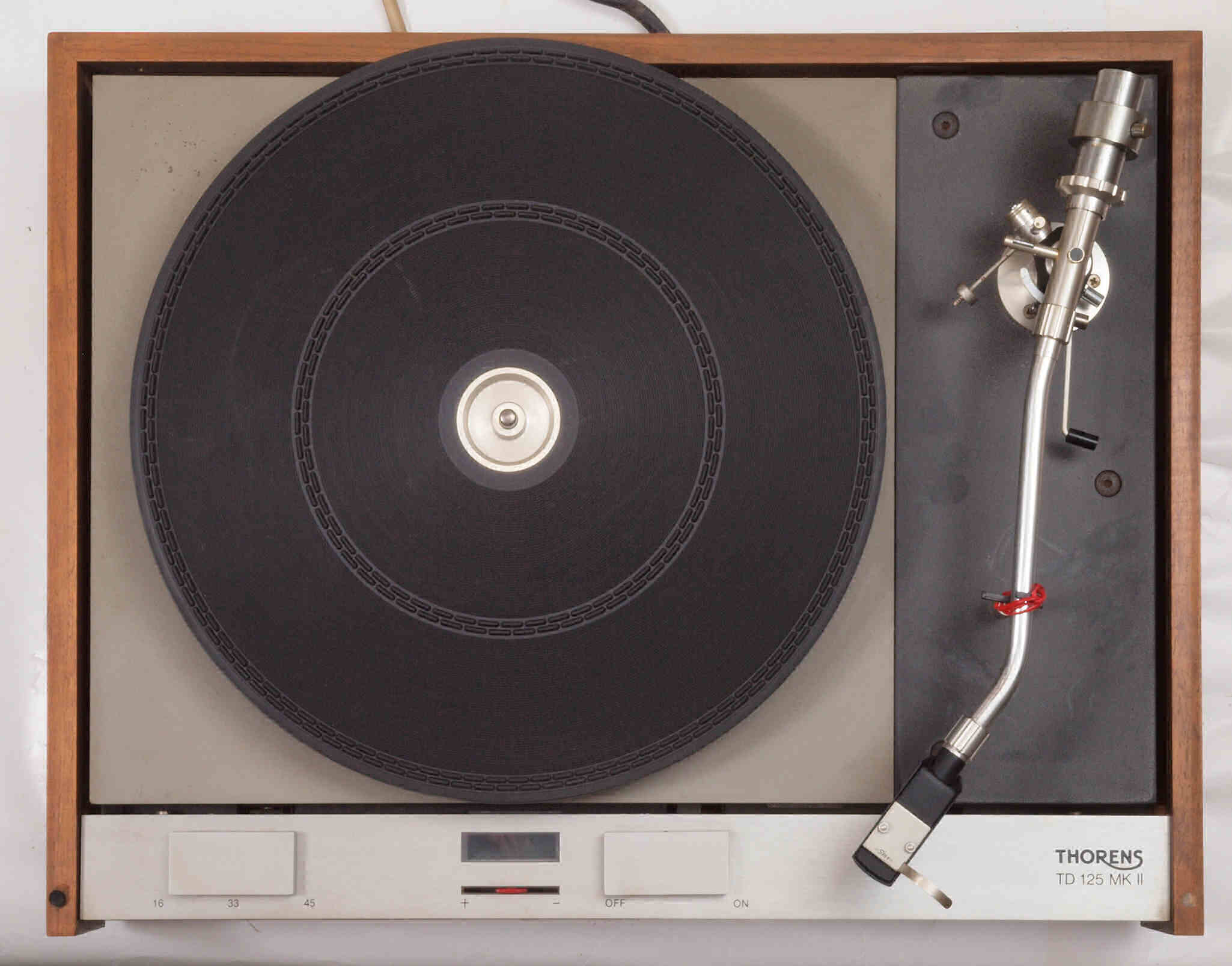

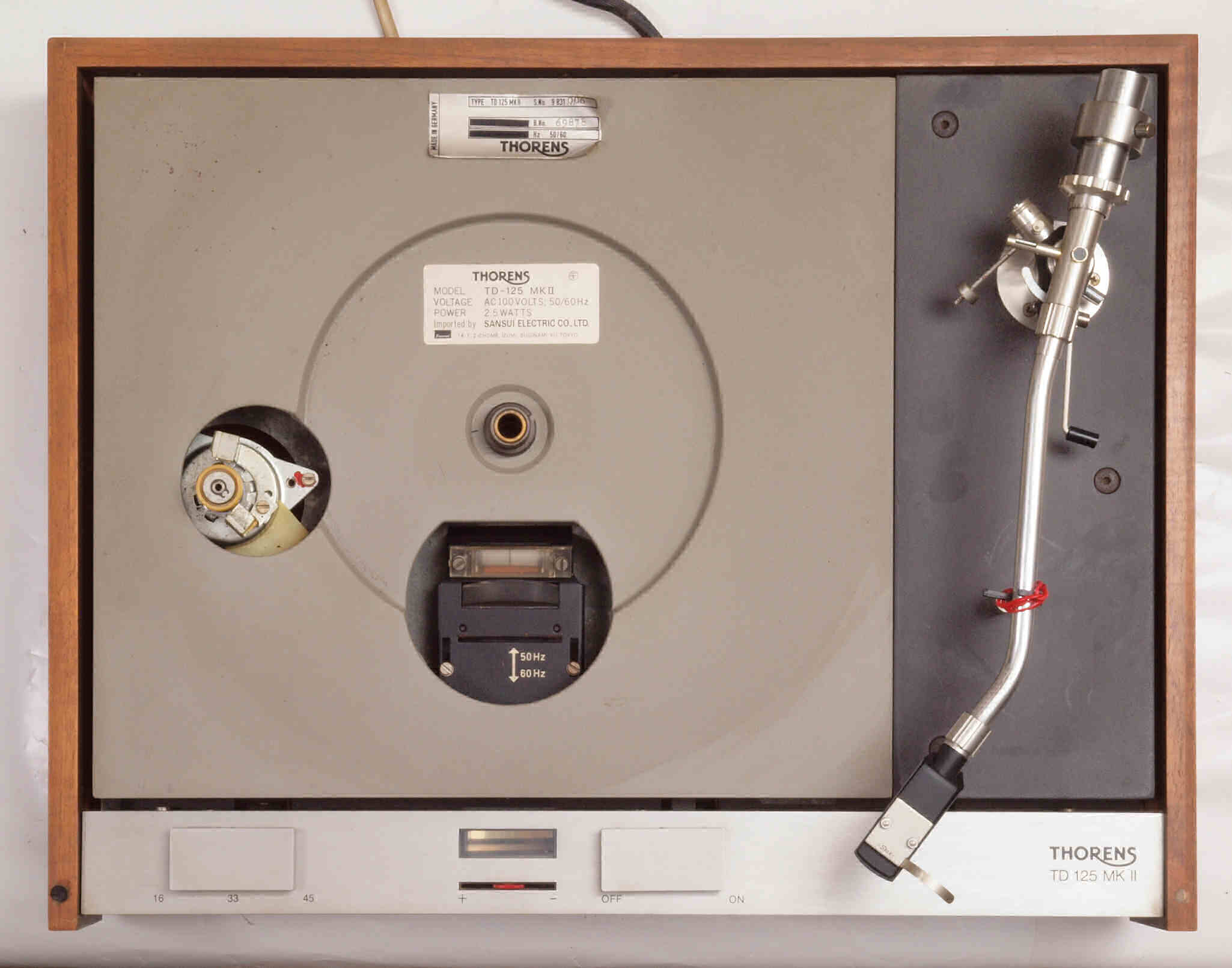

A19. 点検中 ゴムマット・メイン及びサブプラッター・アームを外し、上から見る。

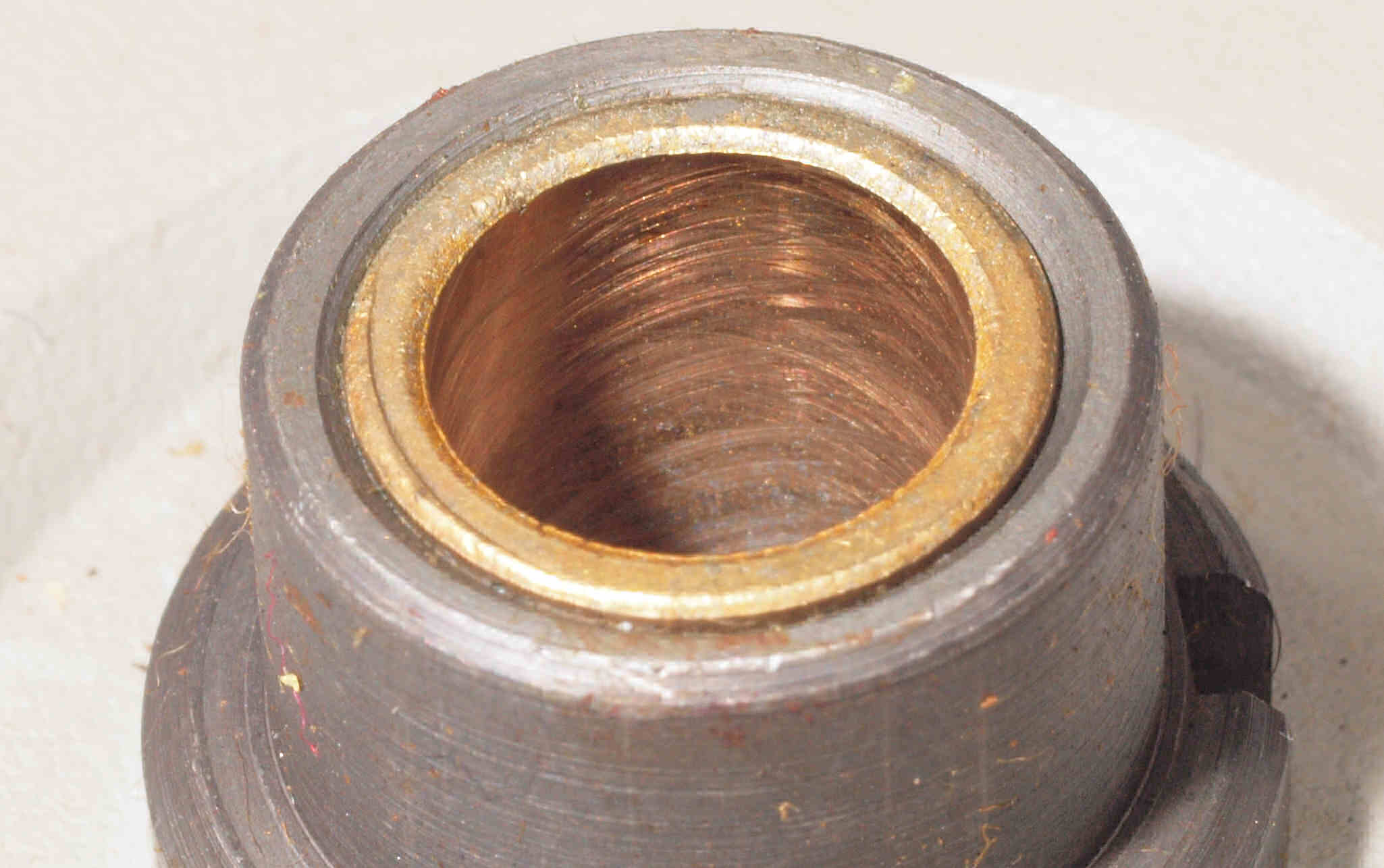

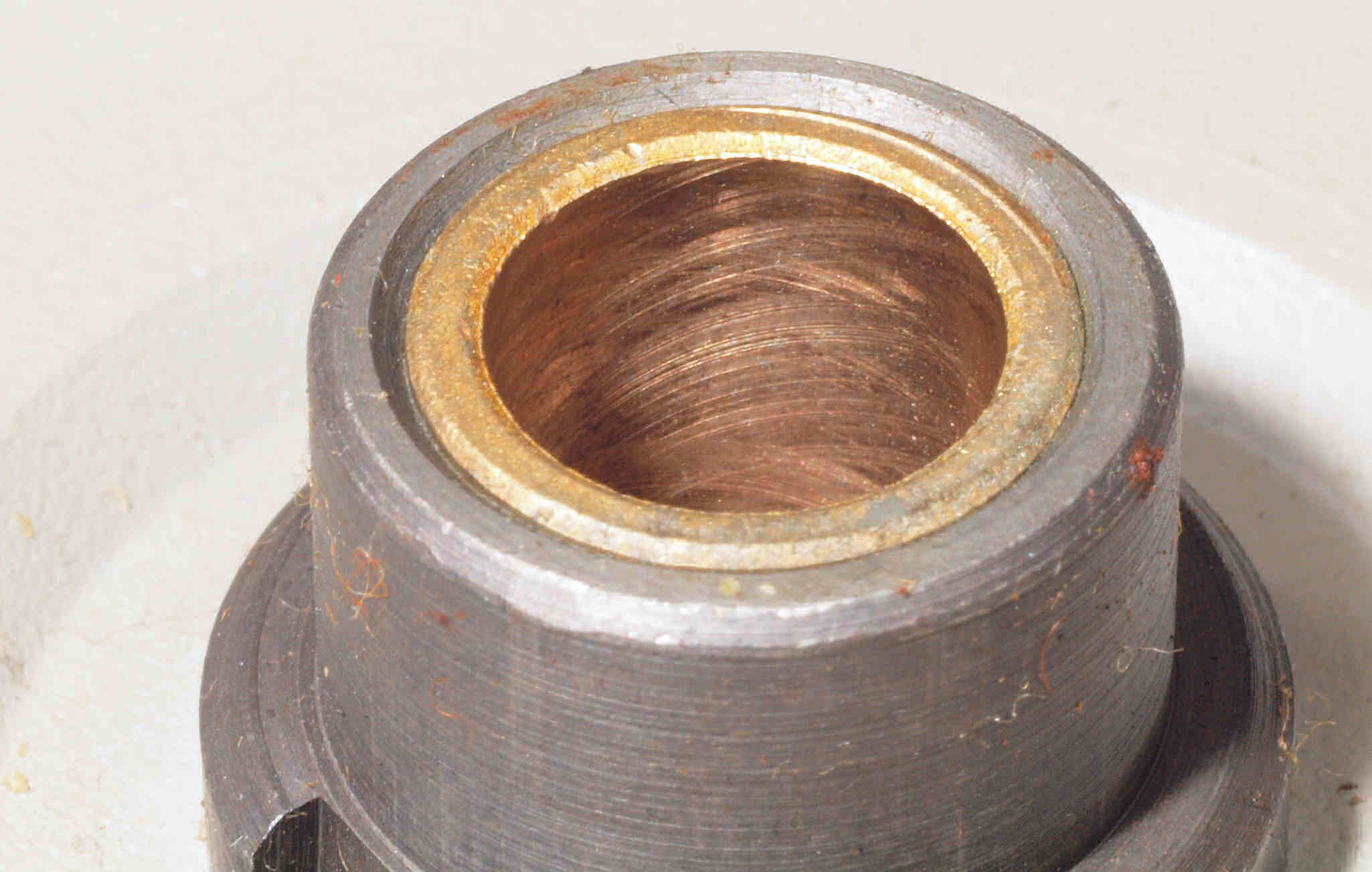

A21. 点検中 タンテーブルの軸受けを見る。
A22. 点検中 タンテーブルの軸受けを見る、反対側。

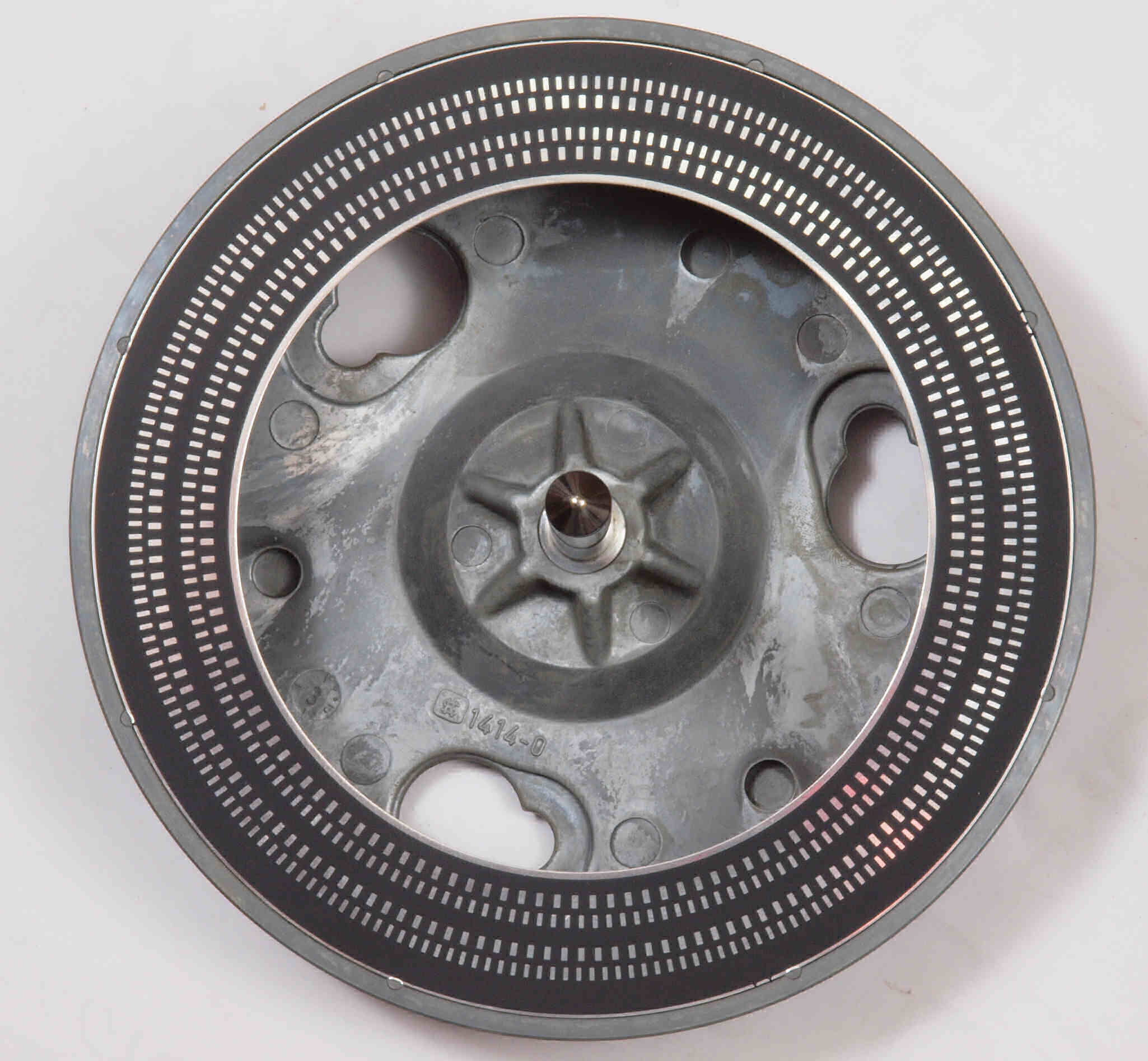

A31. 点検中 タンテーブルを見る。
A32. 点検中 タンテーブル裏を見る。

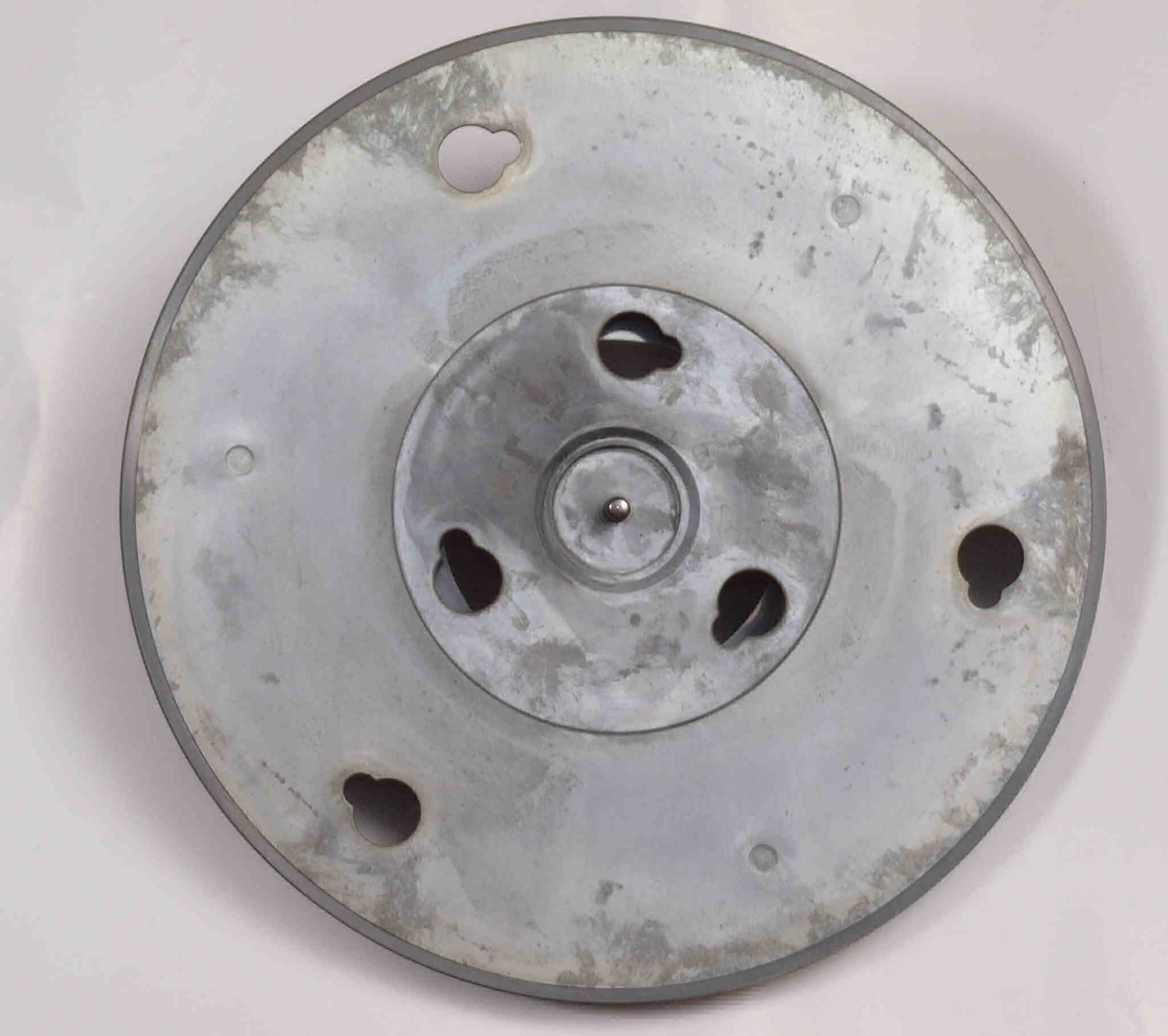

A33. 点検中 サブタンテーブル裏を見る。

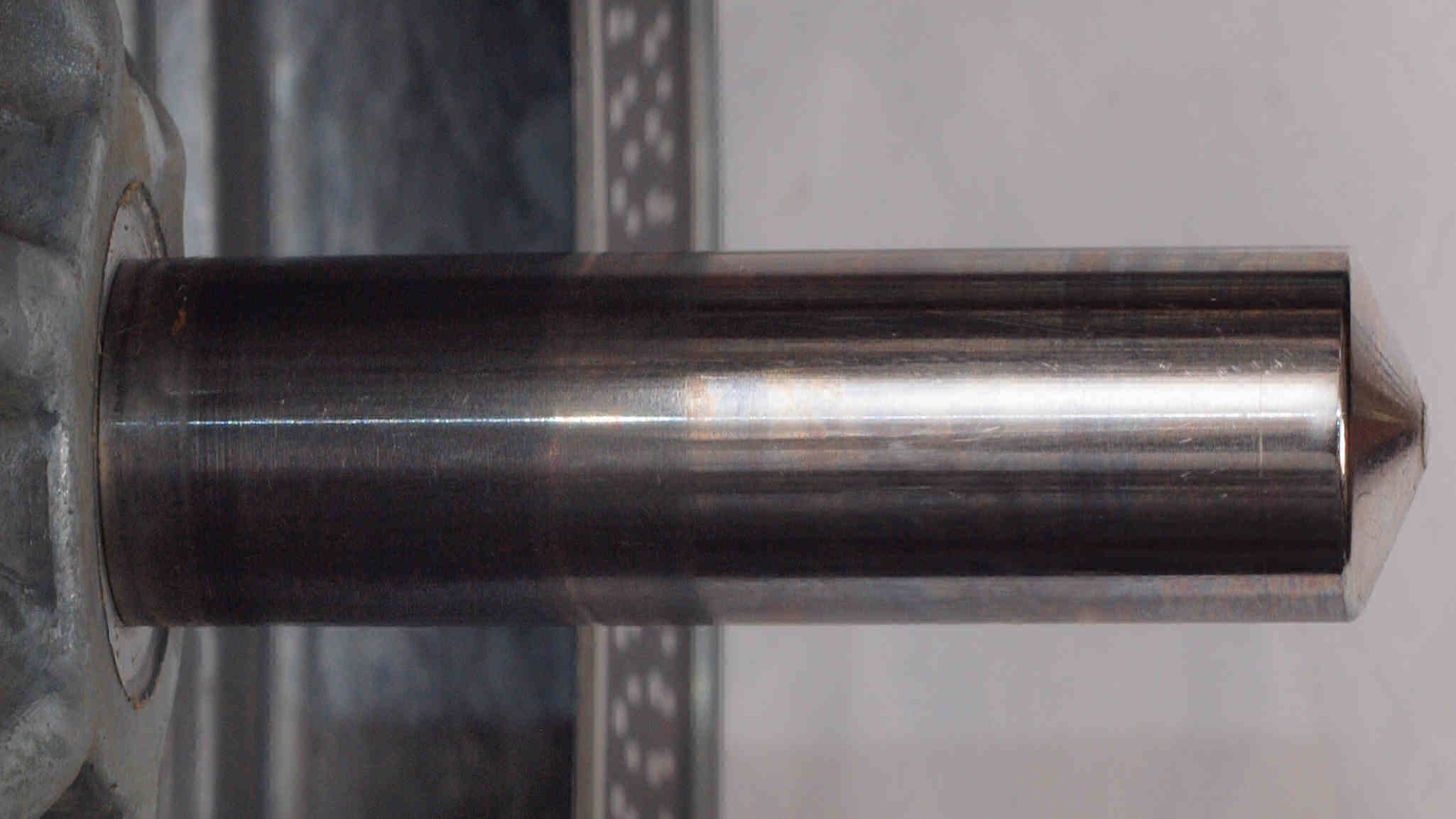

A34. 点検中 サブタンテーブルの軸を見る。
A35. 点検中 サブタンテーブルの軸を拡大して見る。 縦横比変更。

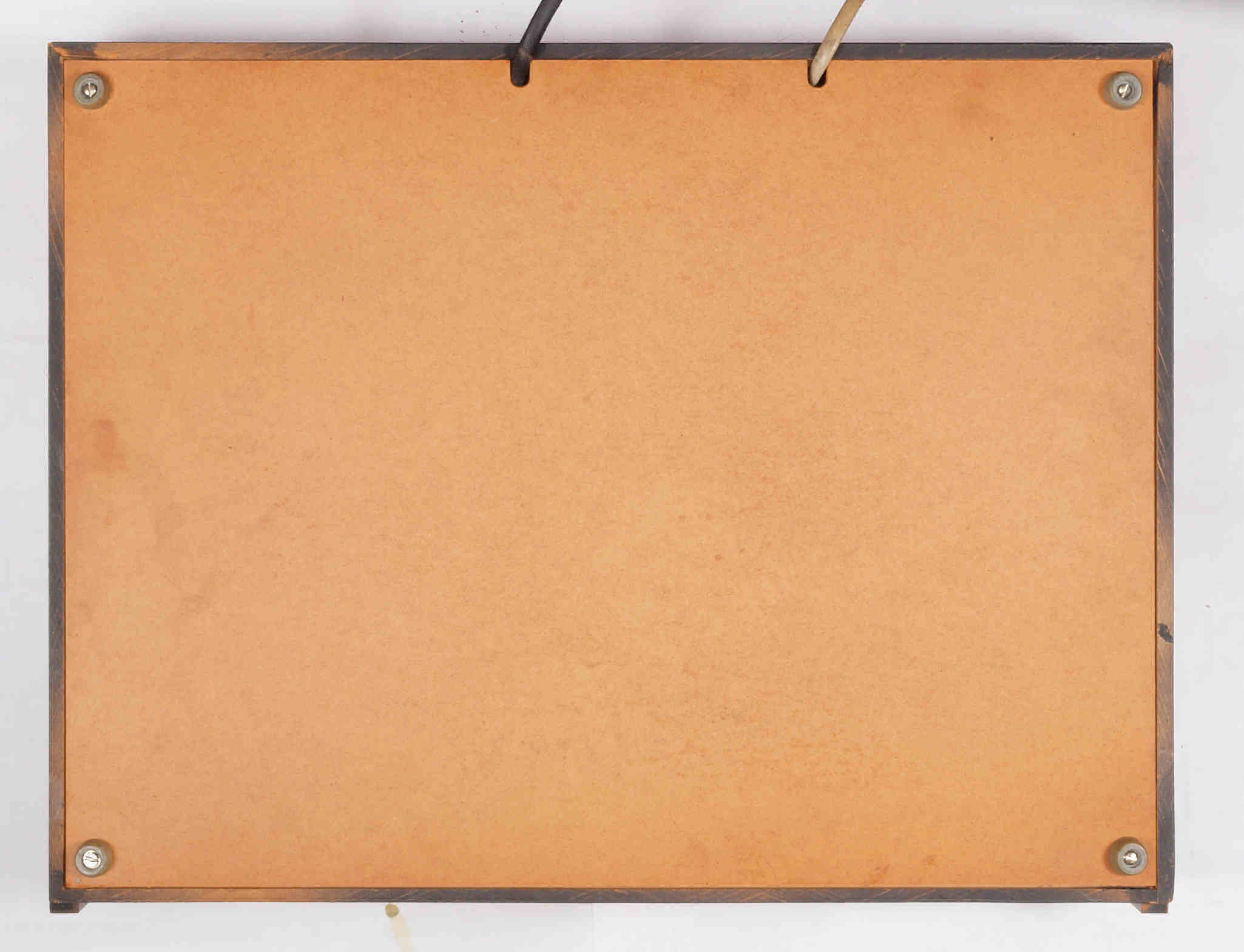

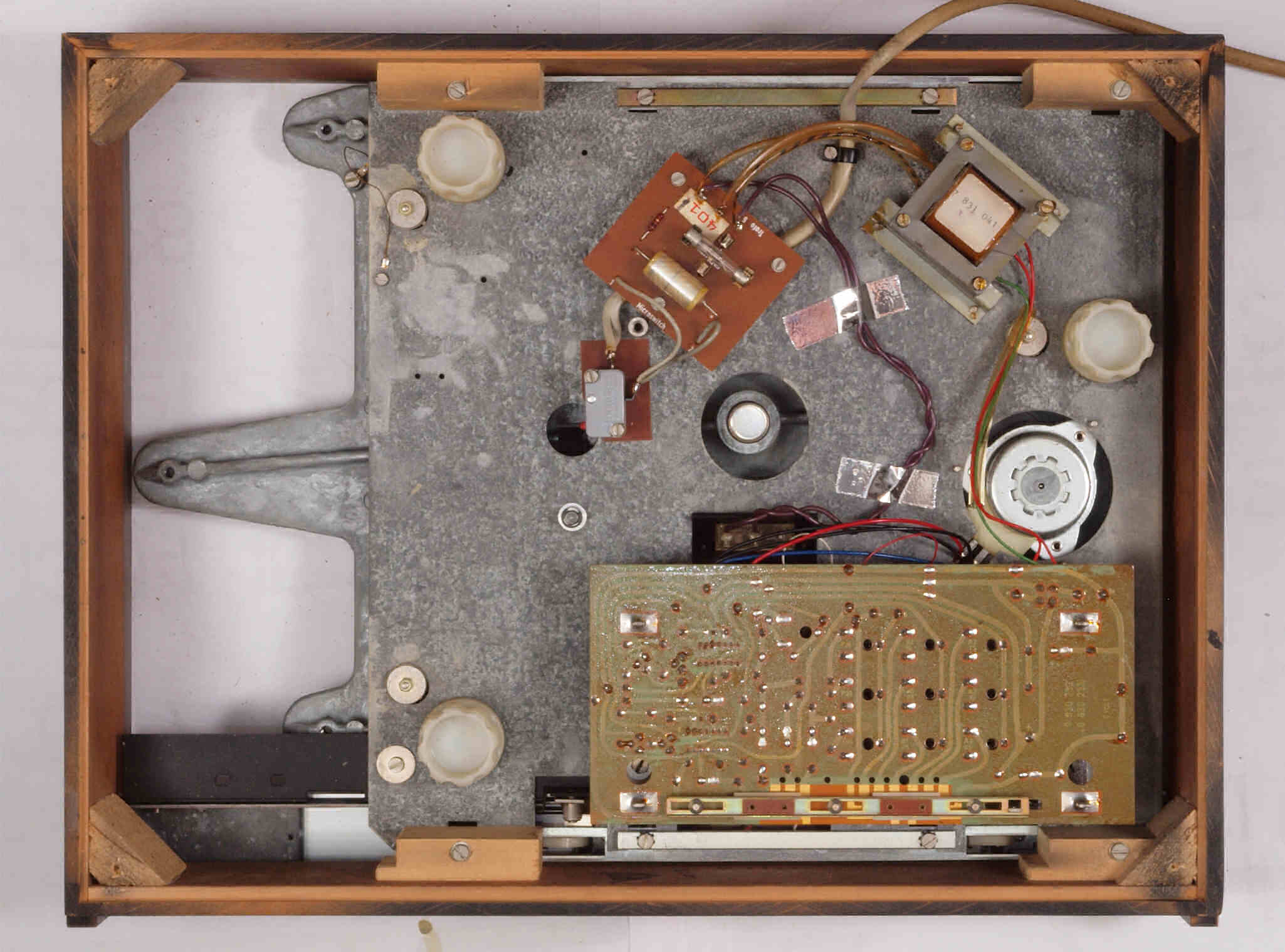

A41. 点検中 下から見る。

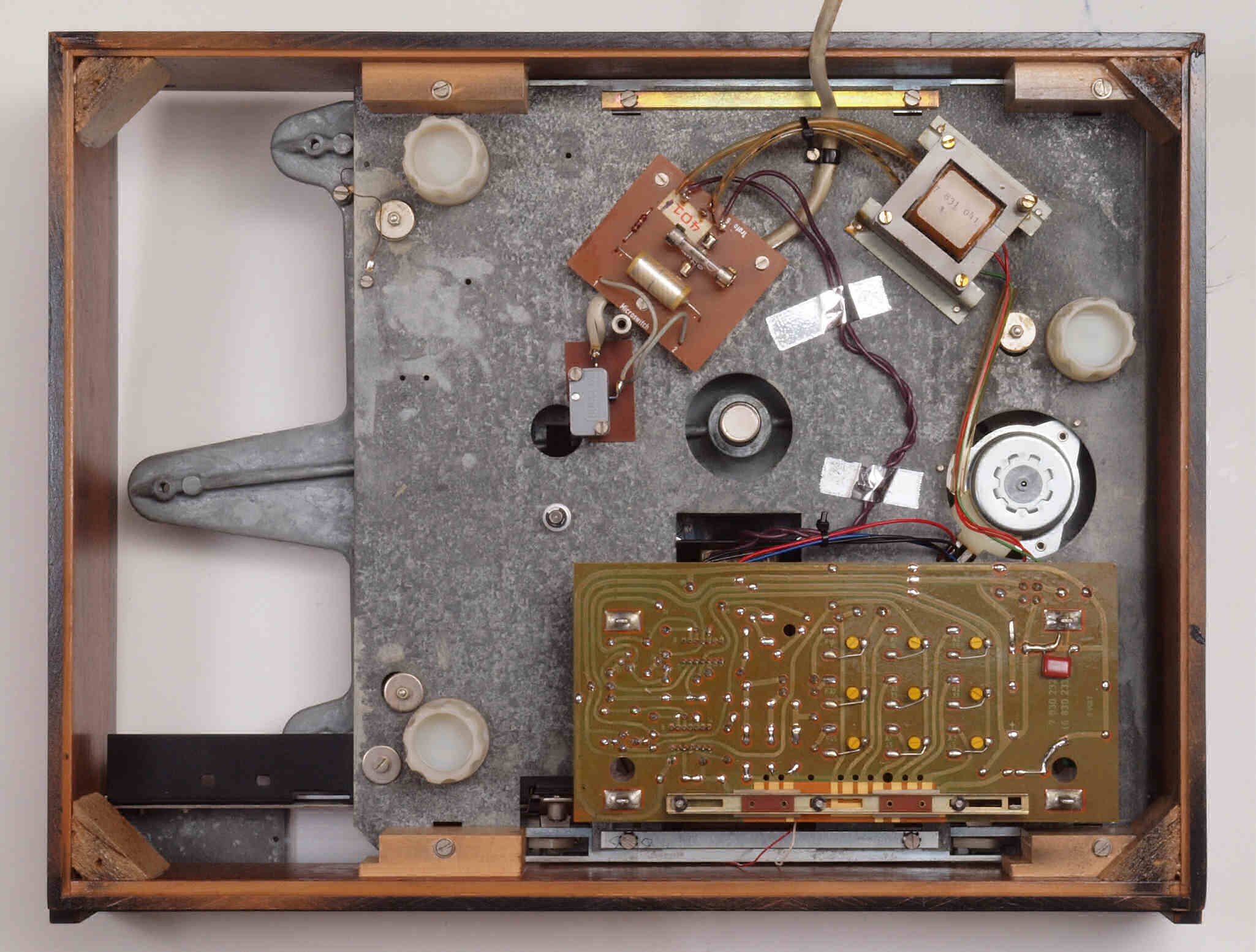

A42. 点検中 下蓋を取り、下から見る。
C. 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

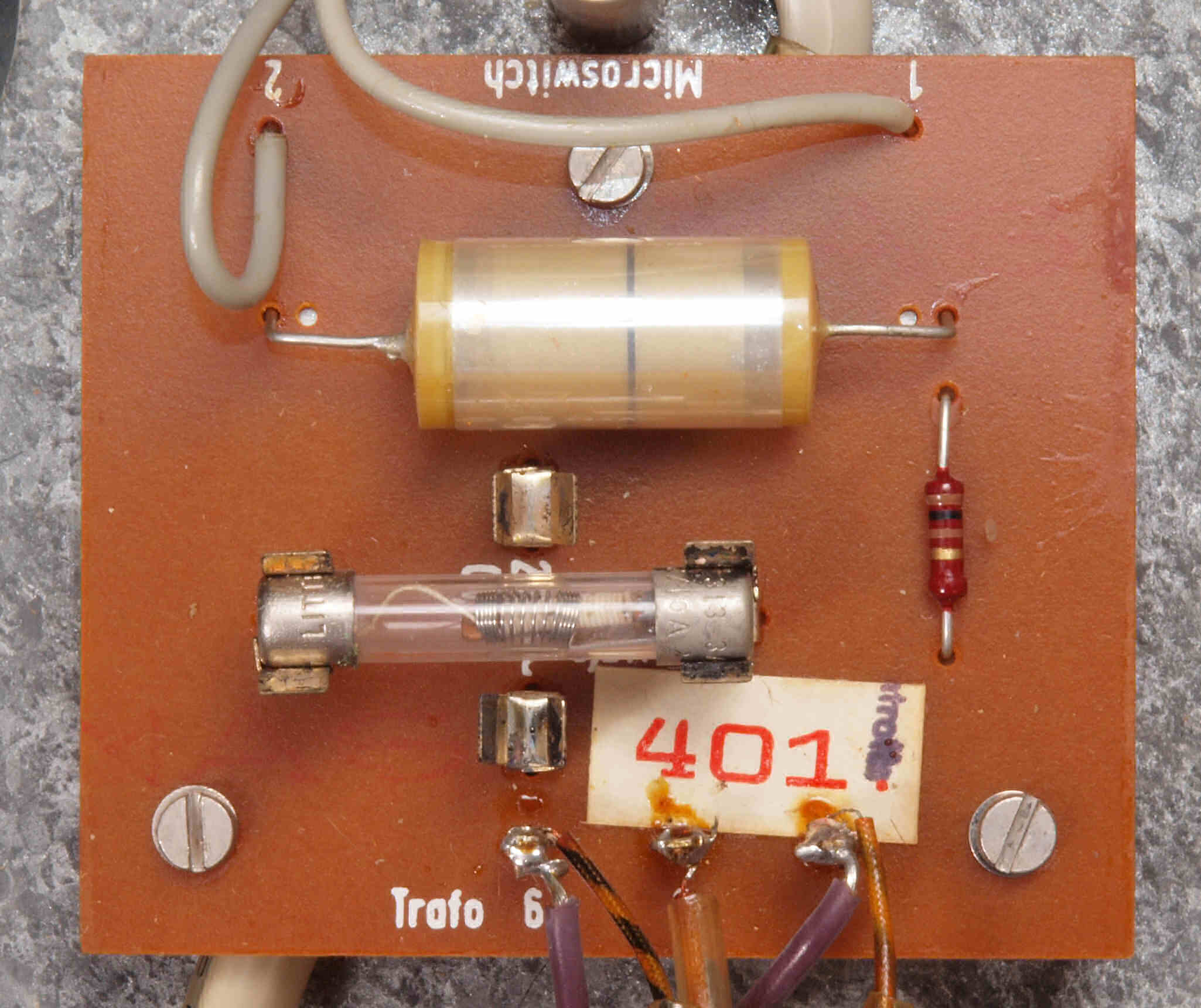

C11. 修理前 ヒユーズ基板。

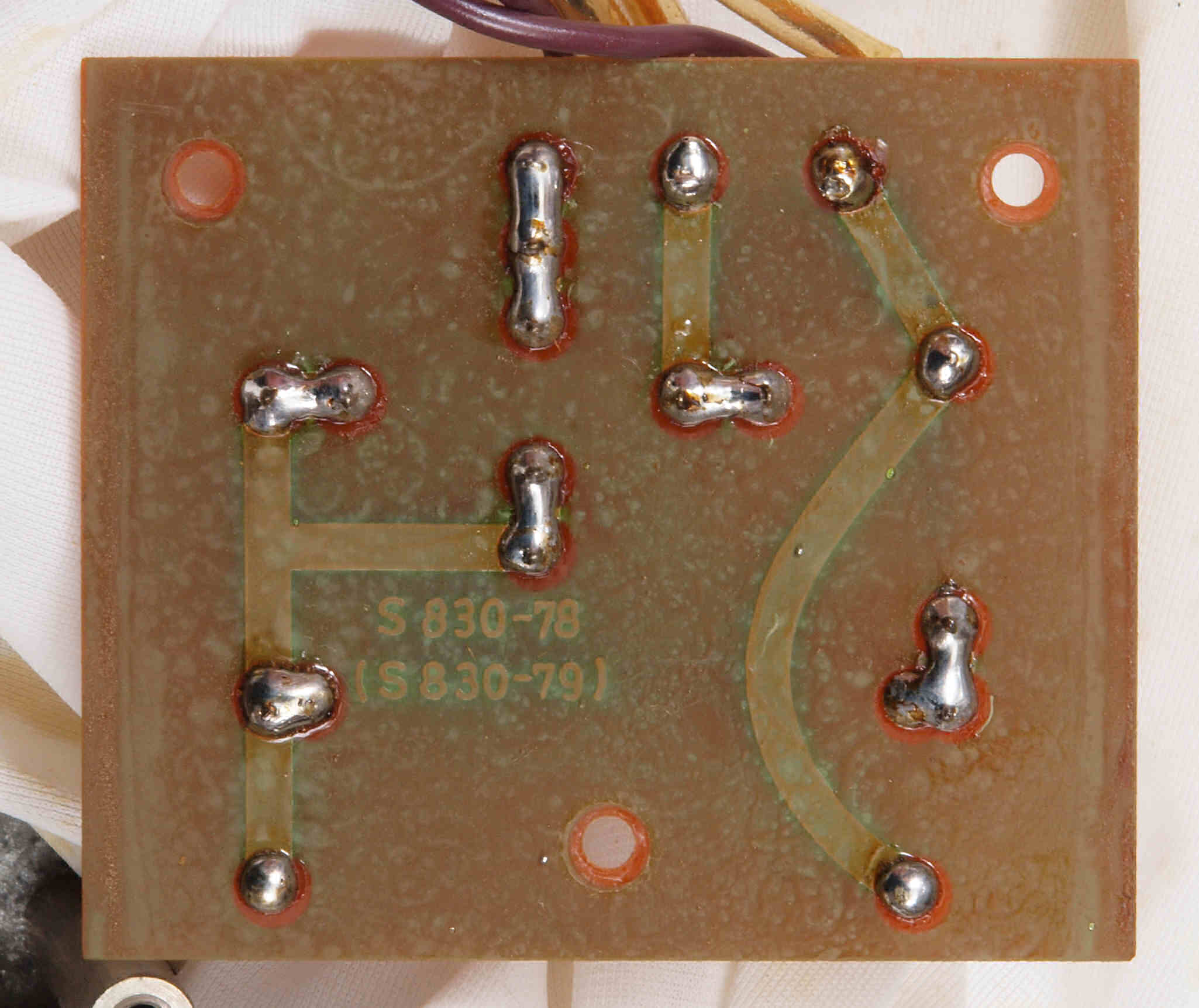

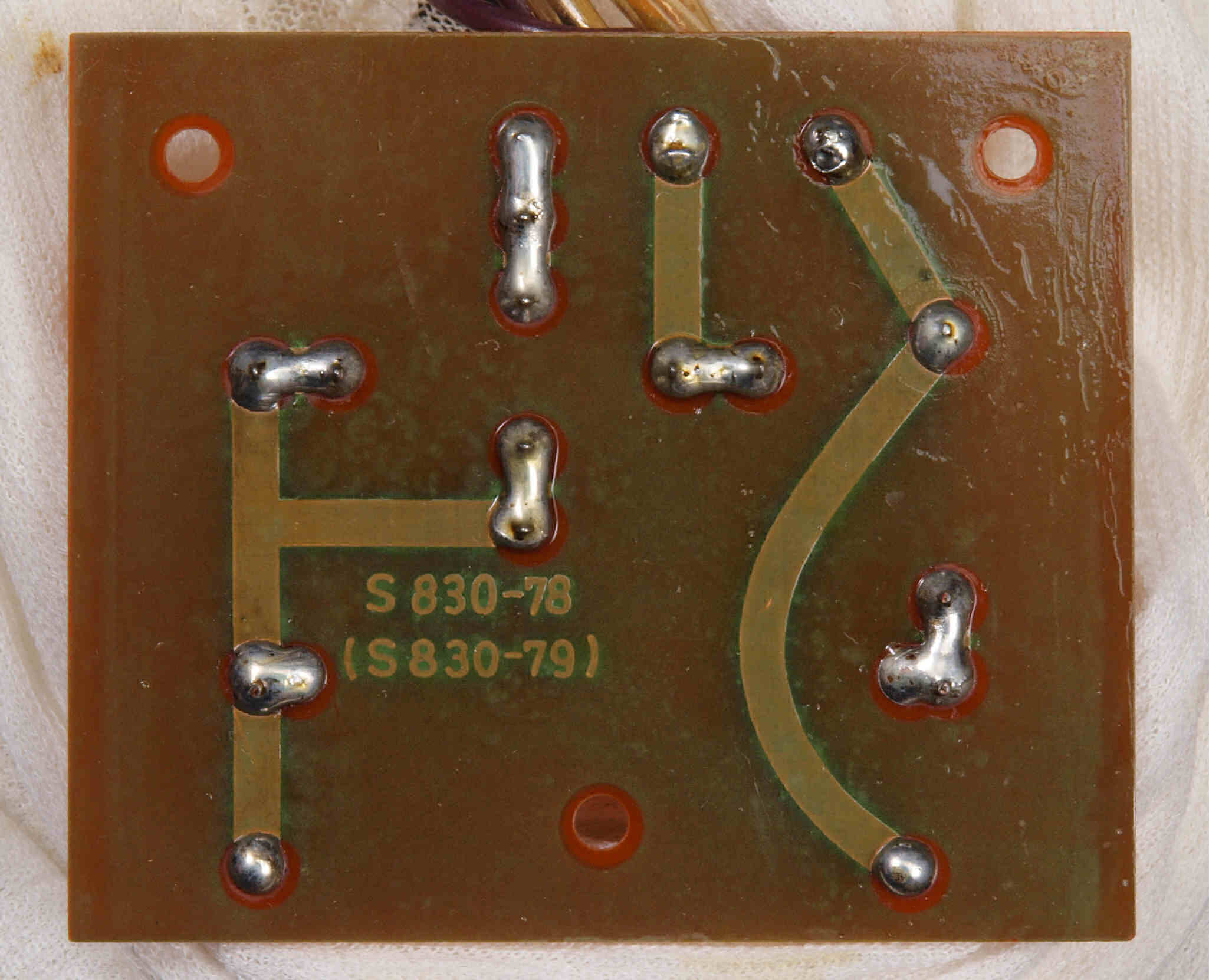

C12. 修理前 ヒユーズ基板裏
C13. 修理(半田補正)後、 ヒユーズ基板裏、全ハンダをやり直す。フイルムコンデンサー1個追加。
C14. 完成ヒユーズ基板裏。余分なフラックスを洗浄後、コート液を塗る。

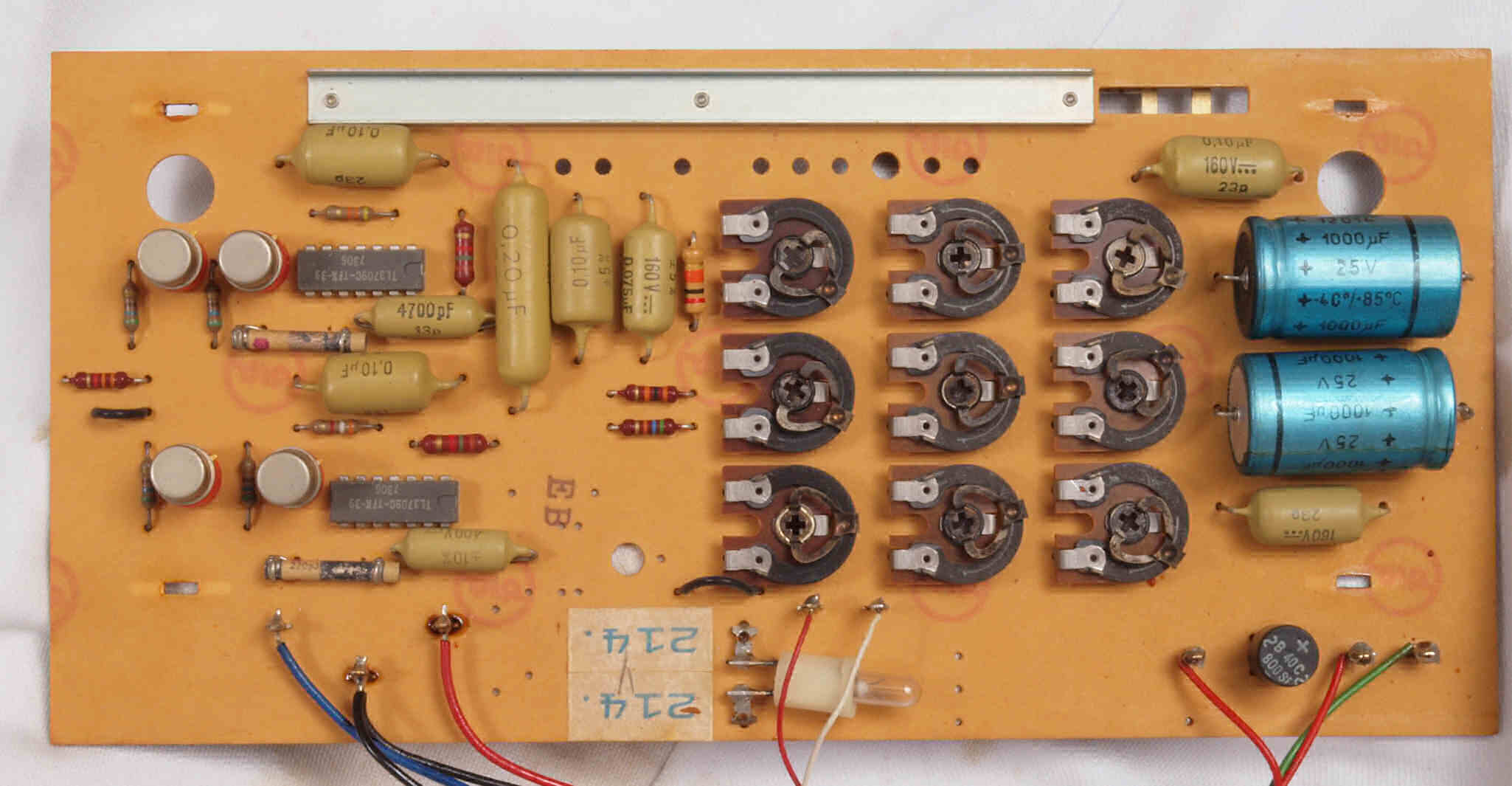

C21. 修理前 制御基板

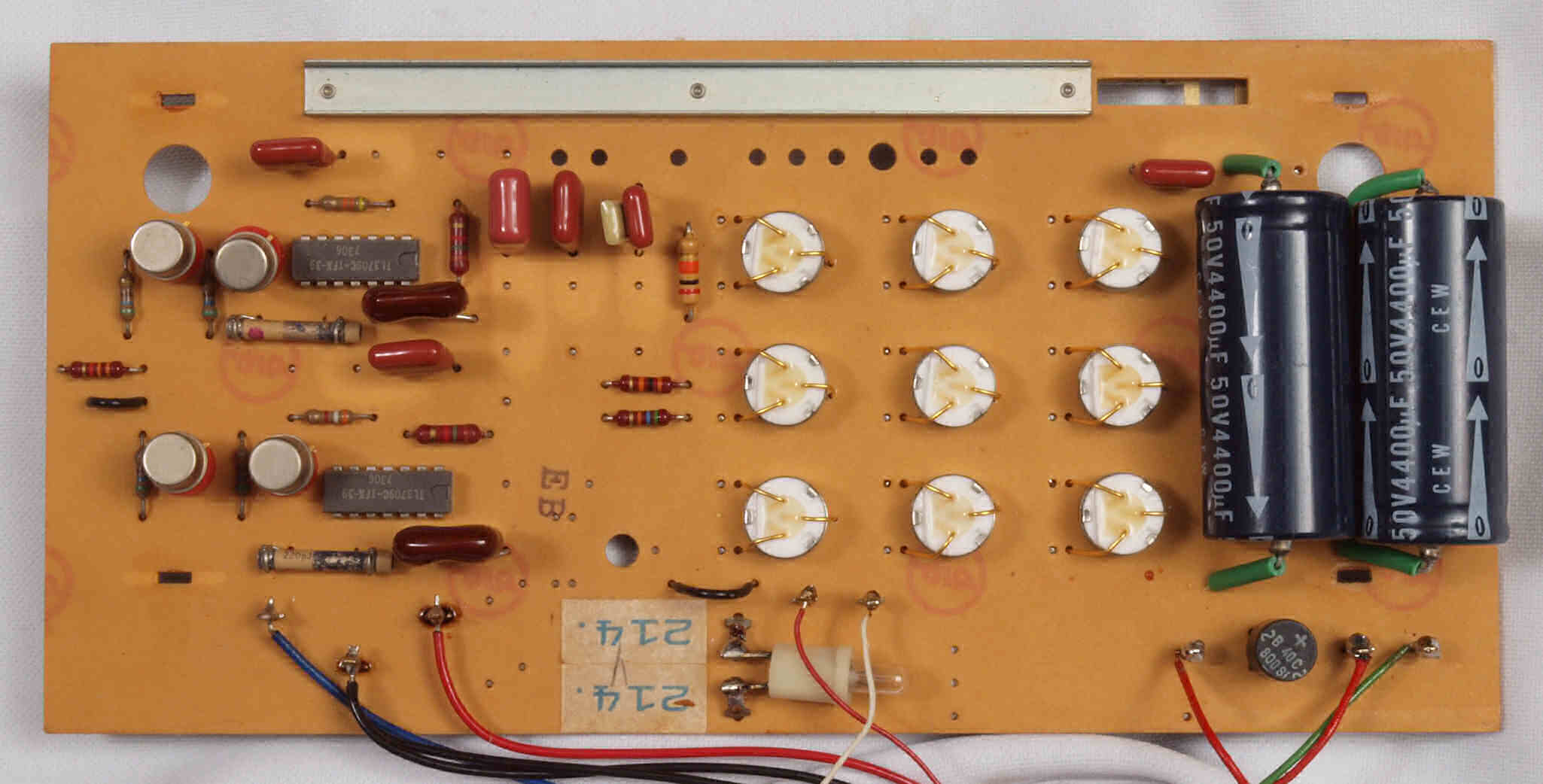

C22. 修理後 制御基板。 電解コンデンサー2個、半固定VR9個、フイルムコンデンサー9個交換。

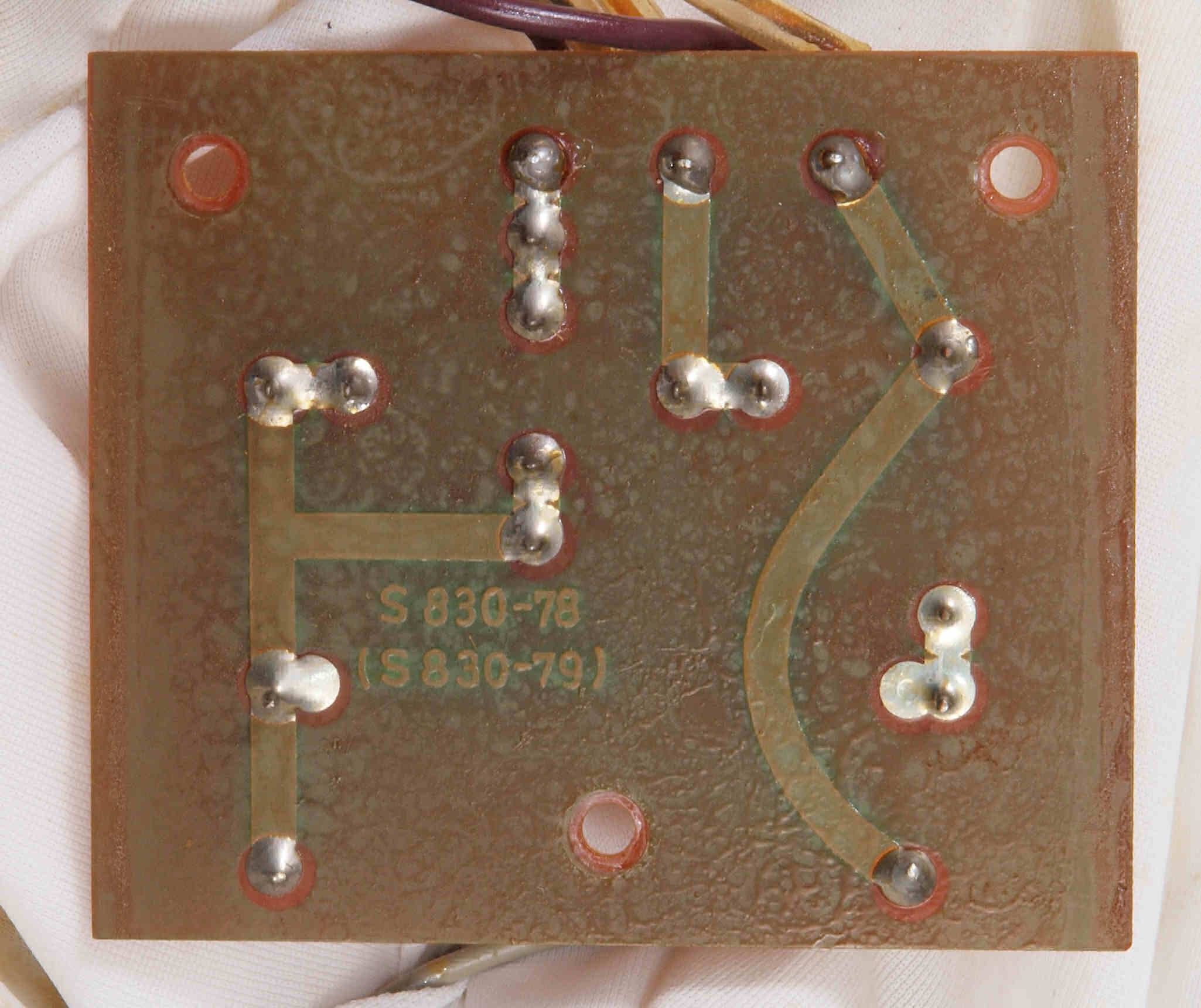

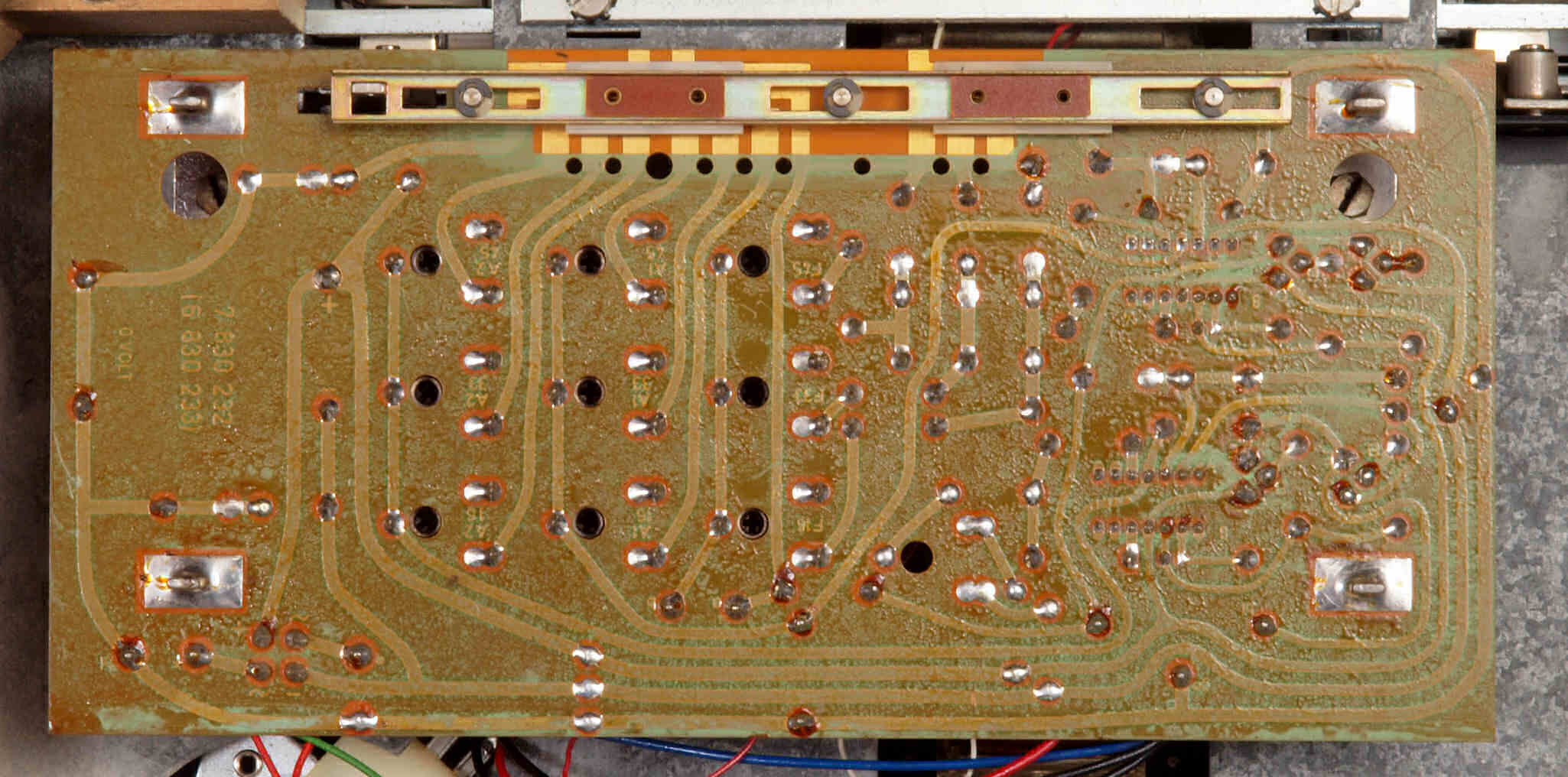

C23. 修理前 制御基板裏

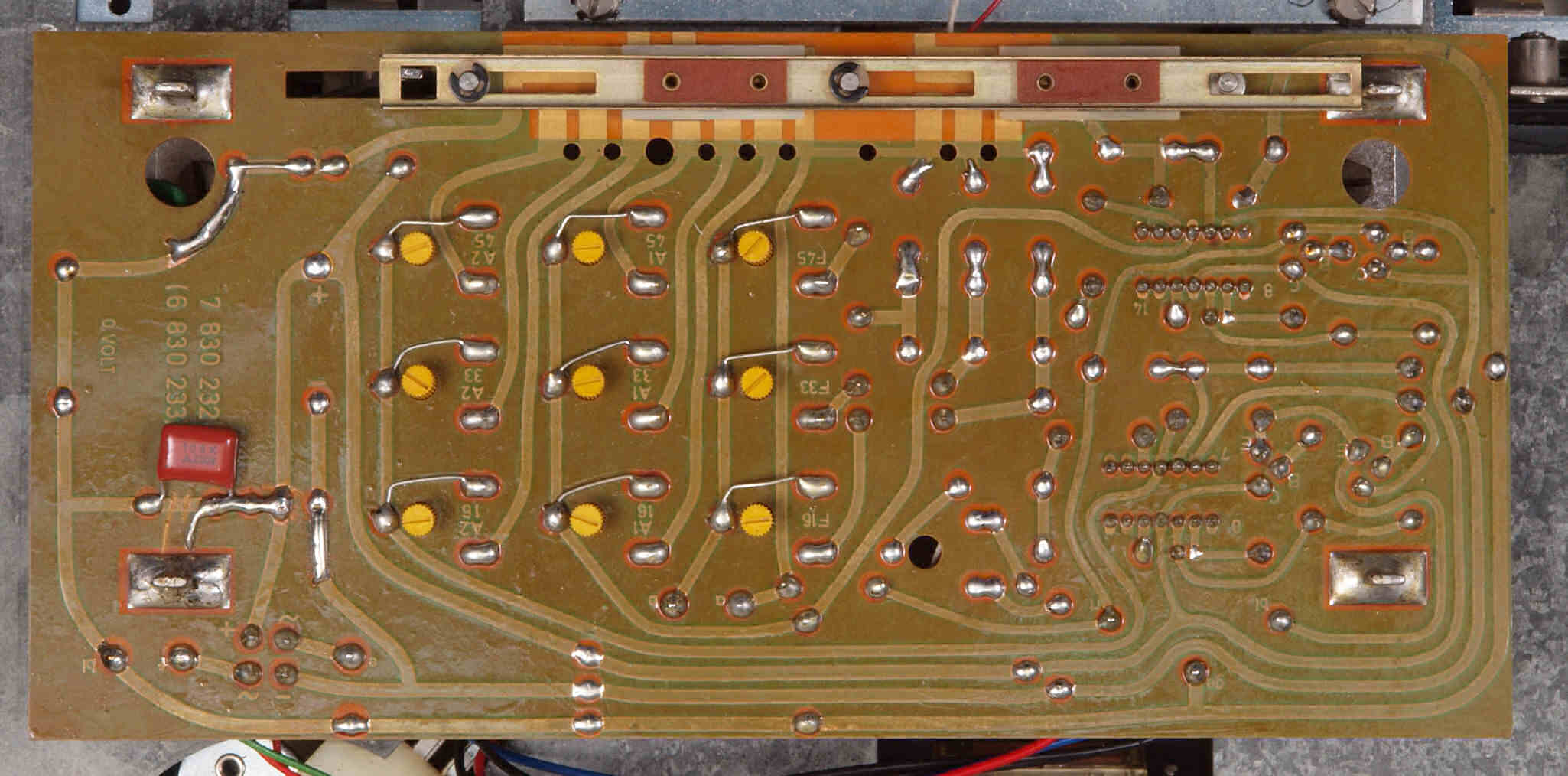

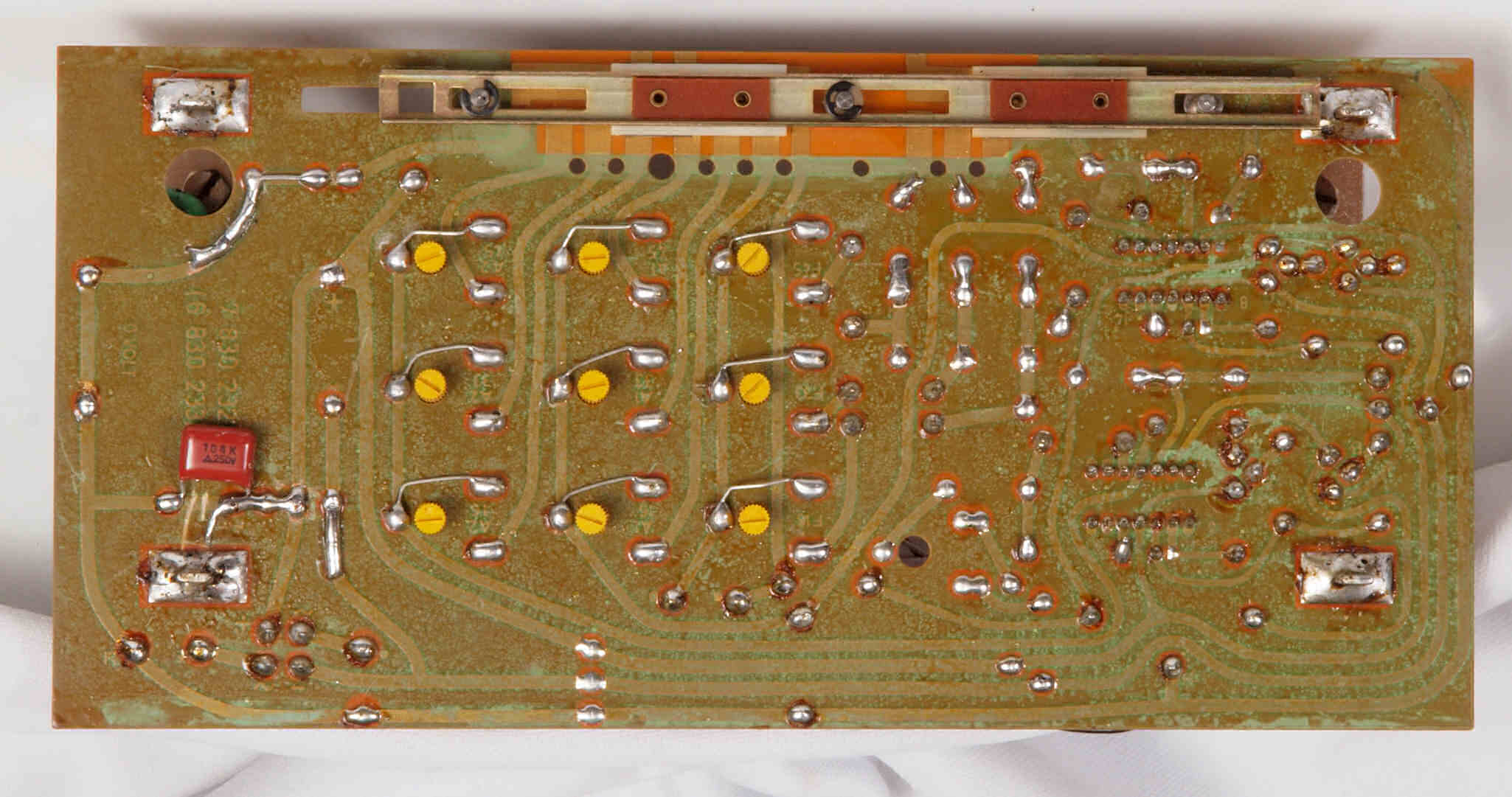

C24. 修理(半田補正)後 制御基板裏、全ハンダをやり直す
C25. 完成制御基板裏。余分なフラックスを洗浄後、コート液を塗る。
C31. 修理中 速度調整VR洗浄。

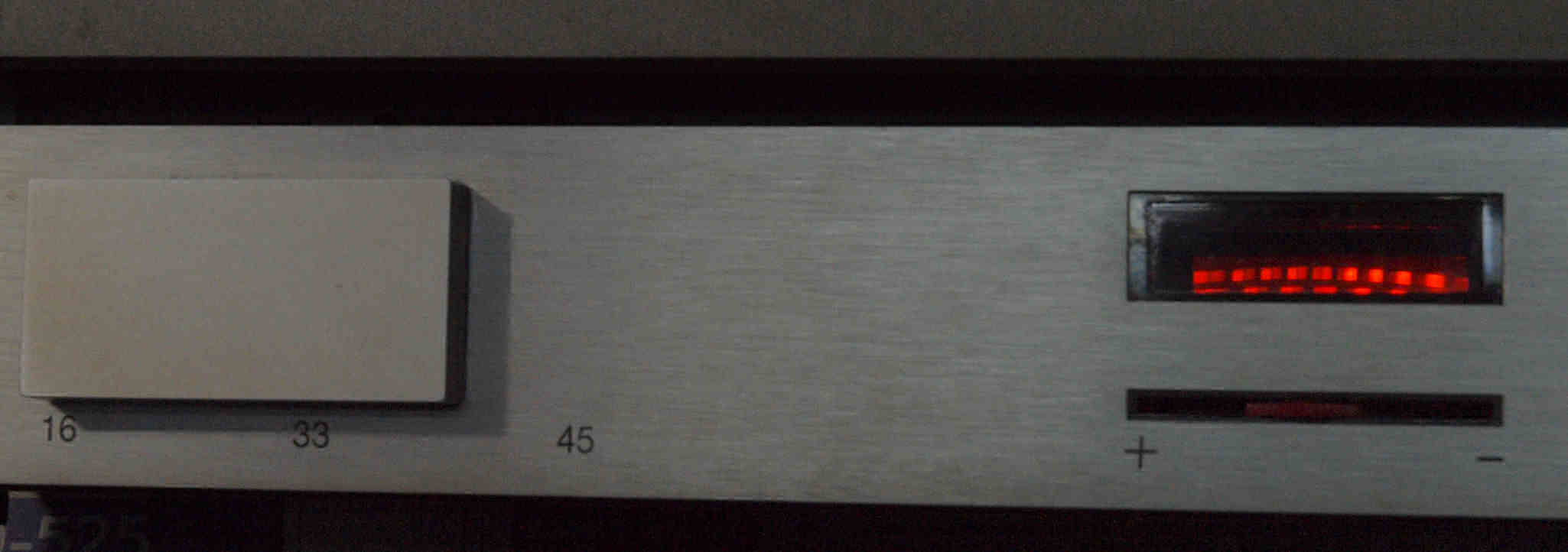

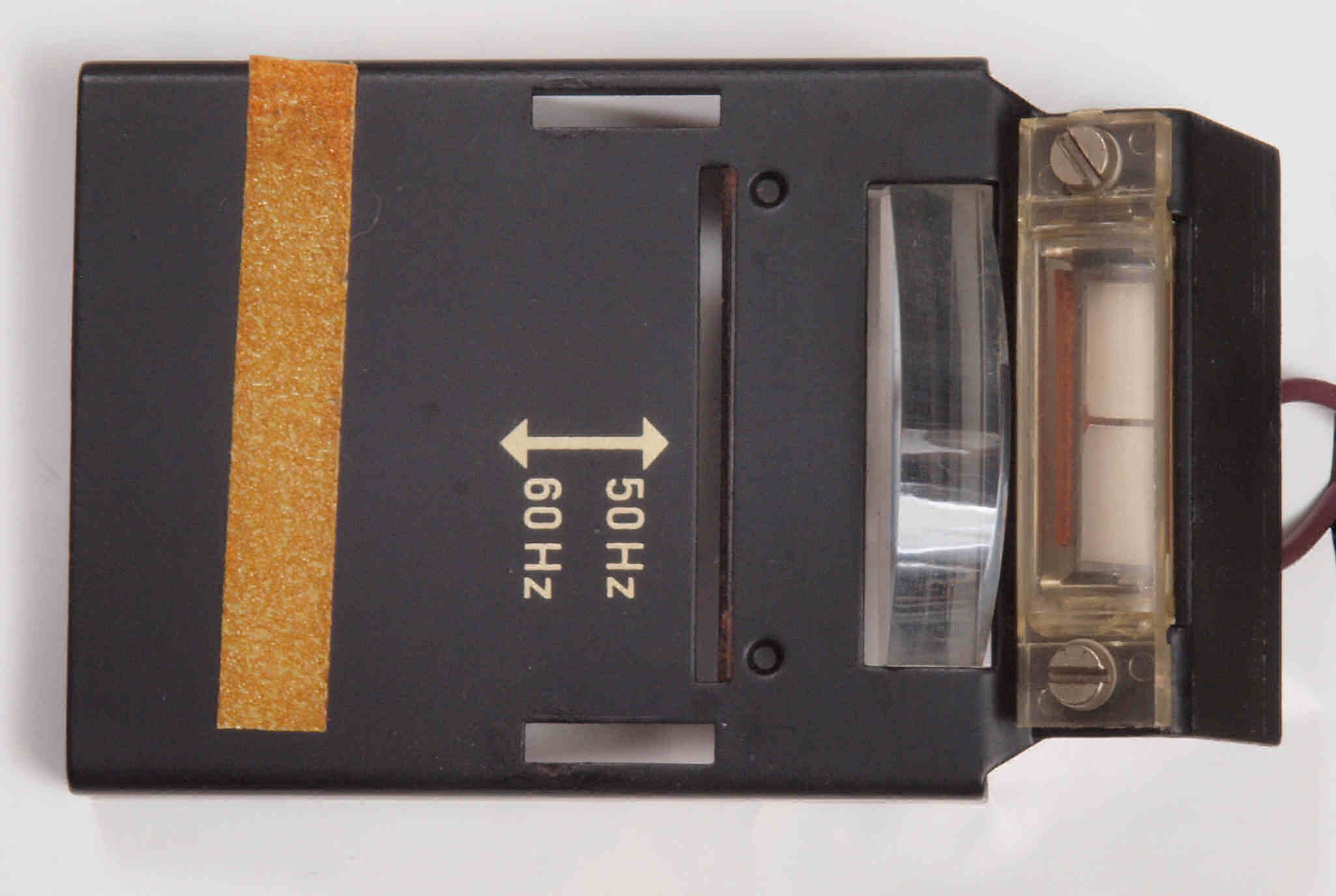

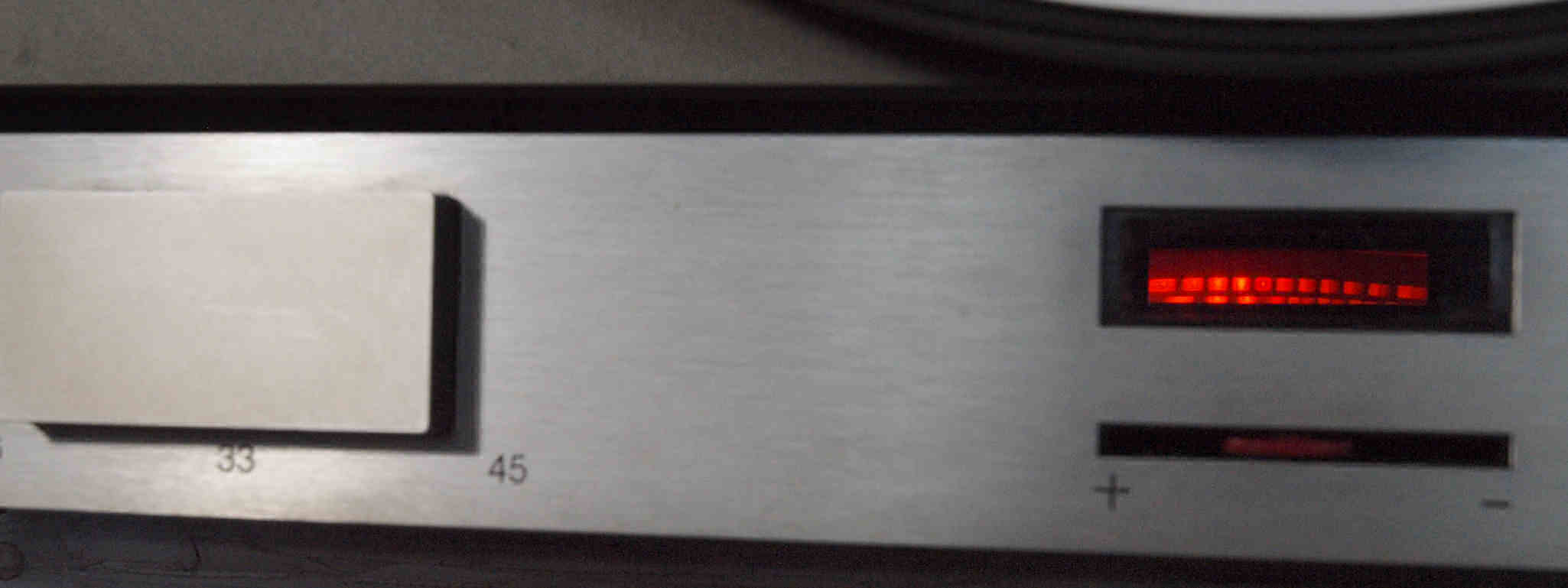

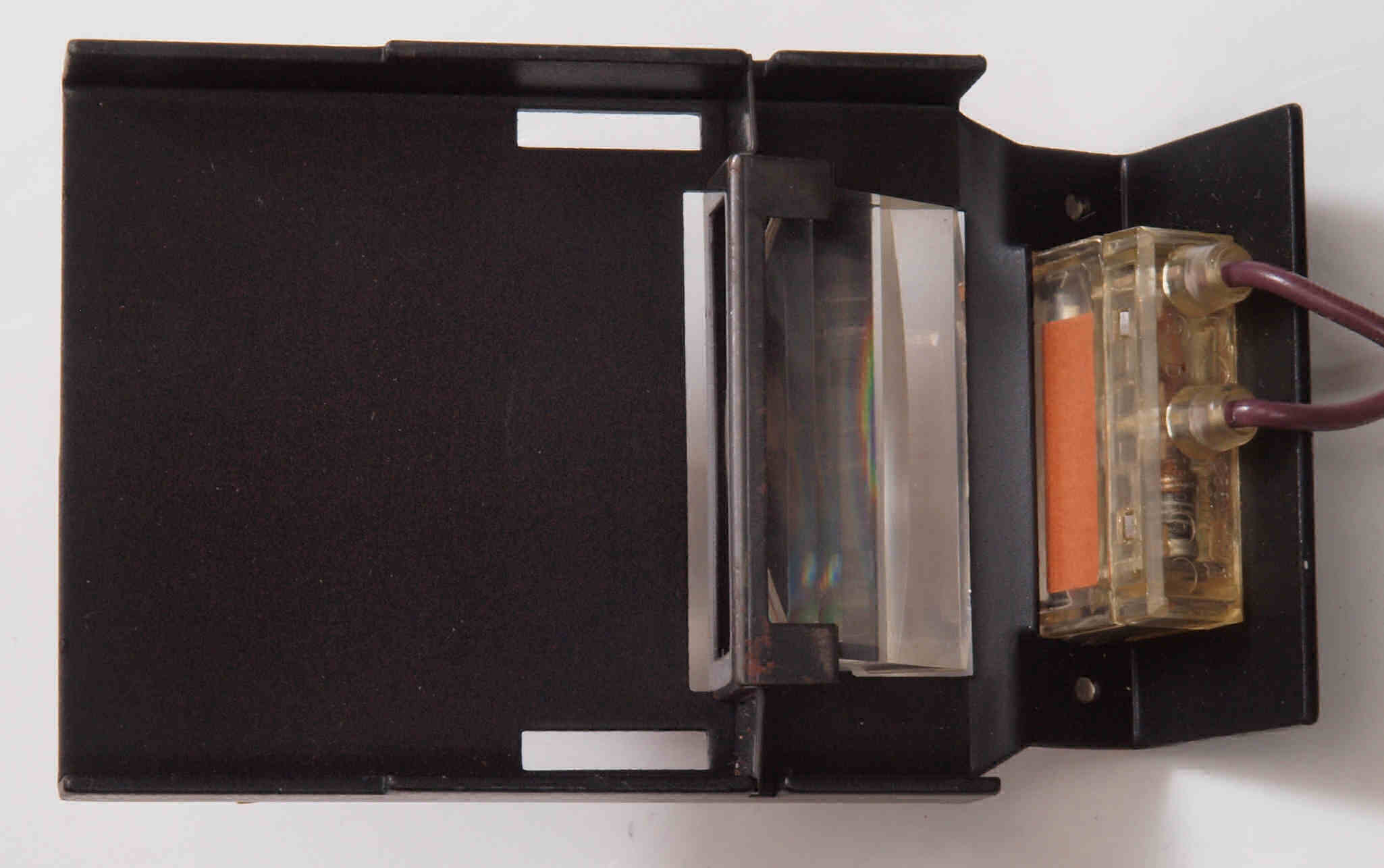

C41. 修理(清掃)御 ストロボ発光装置。
C42. 修理(清掃)御 ストロボ発光装置、反対側。

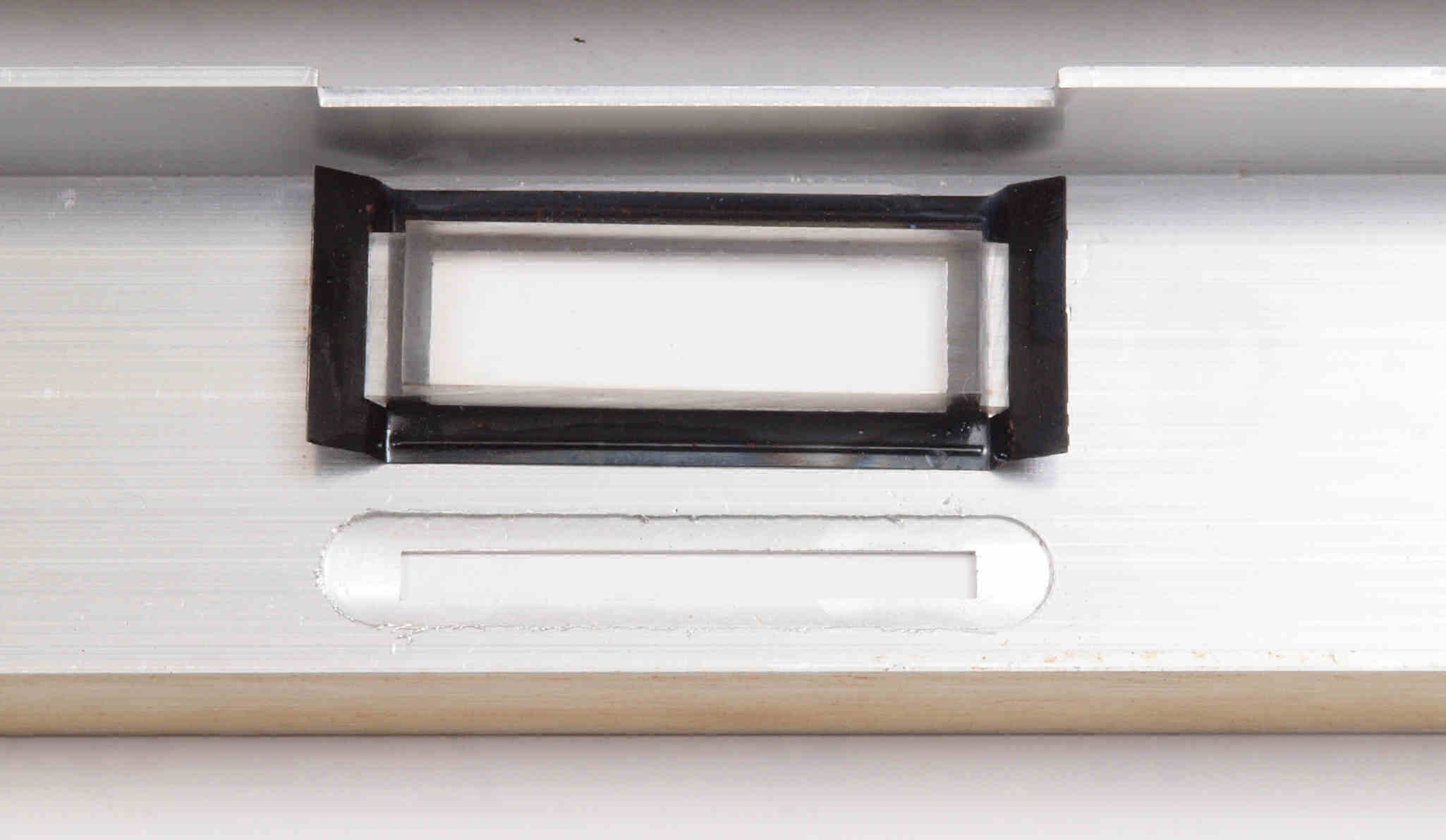

C43. 修理中  ストロボ窓口、接着中。

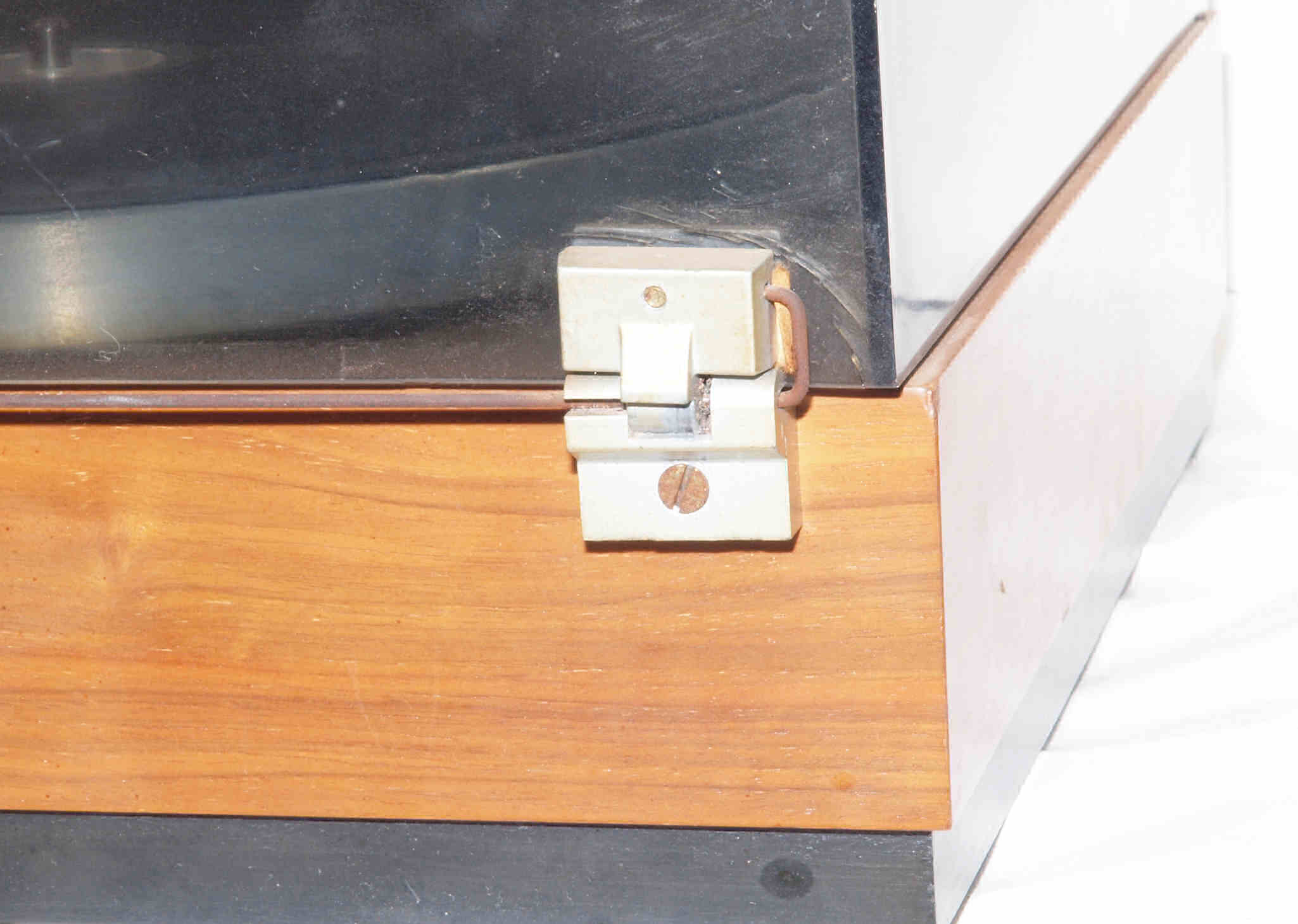

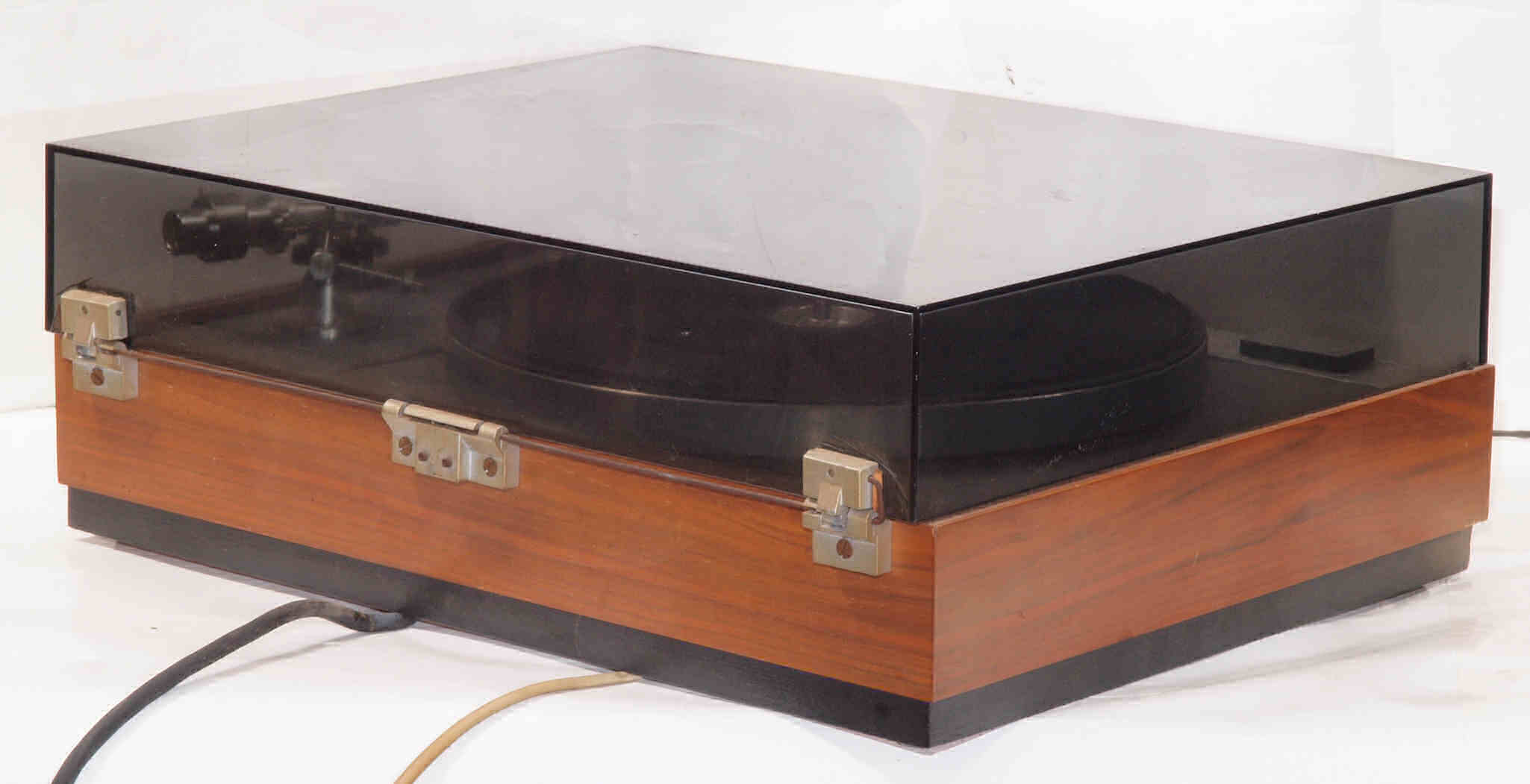

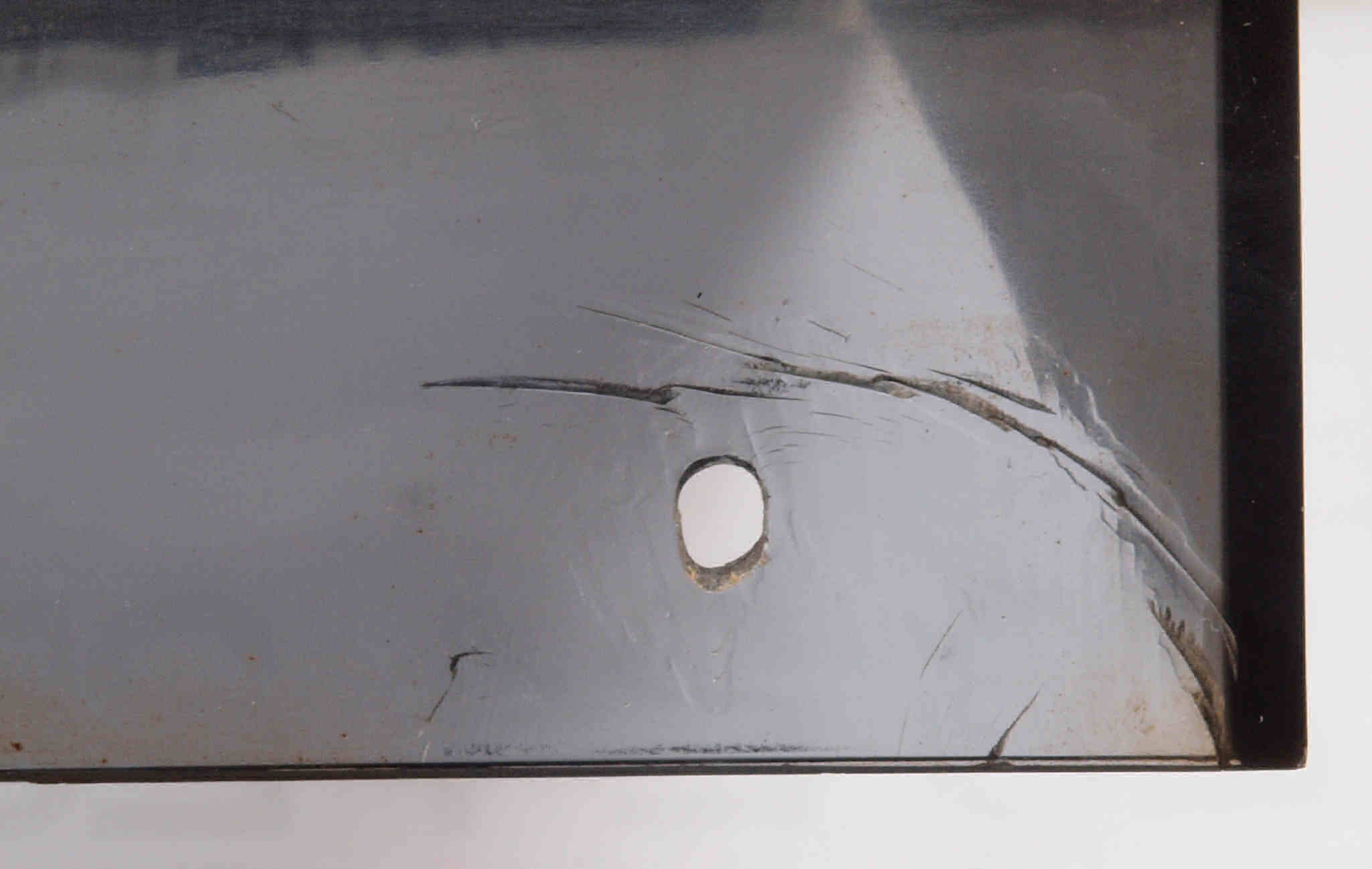

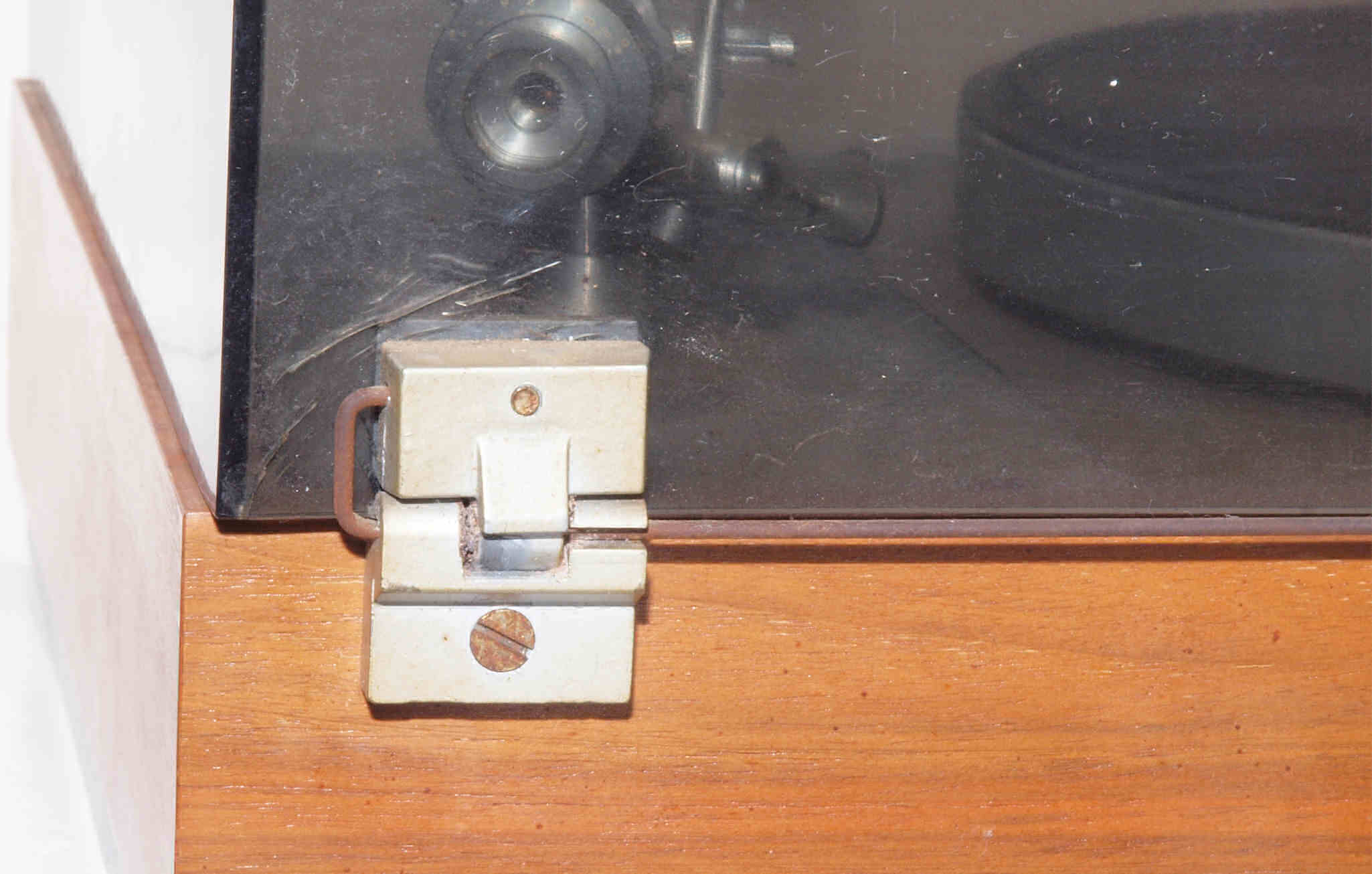

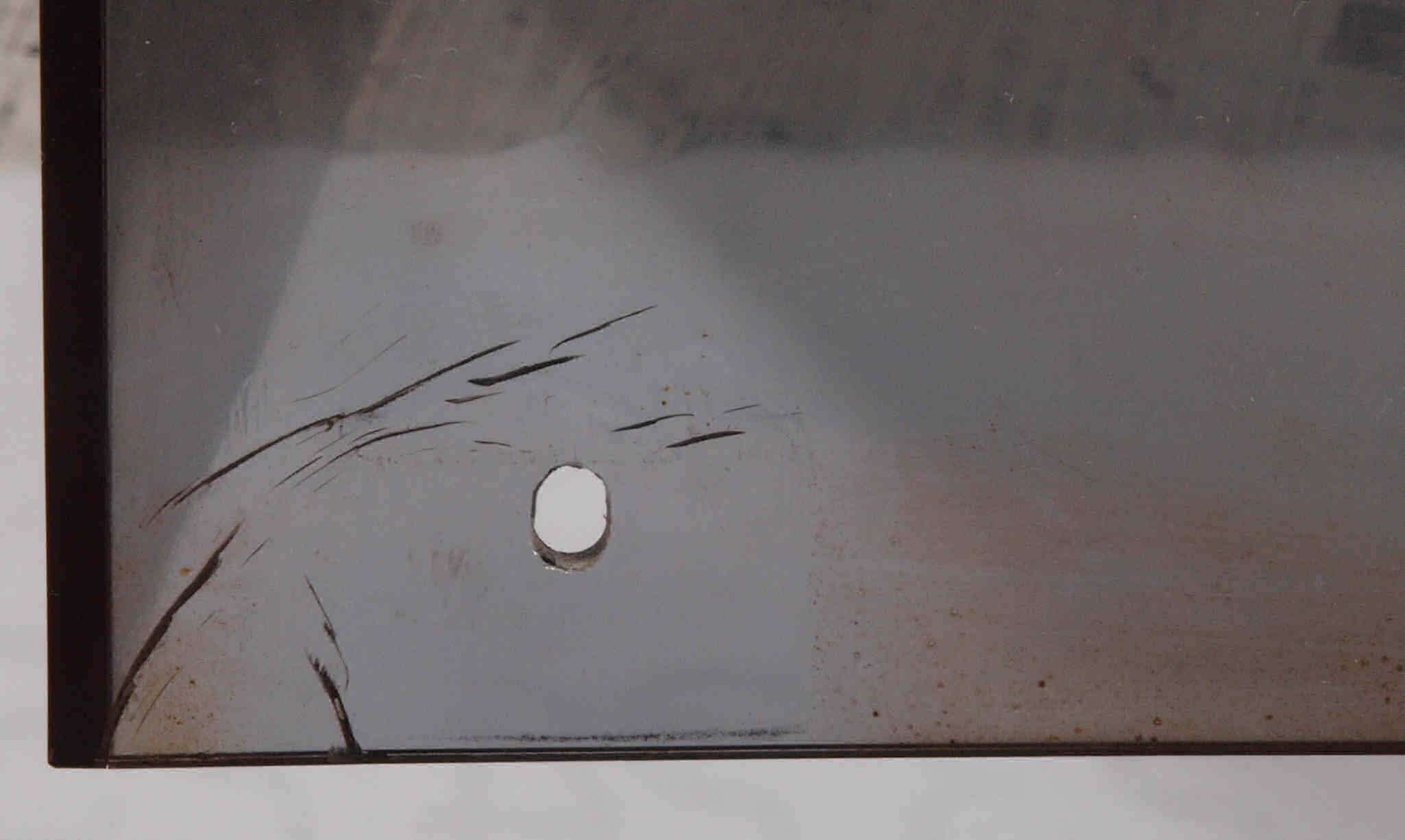

C51. 修理中  カバーヒンジ部右ヒビ。
C52. 修理中  カバーヒンジ部右ヒビ。 ヒビ部分に接着剤を染み込ませる。
C53. 修理中  カバーヒンジ部左ヒビ。
C54. 修理中  カバーヒンジ部左ヒビ。 ヒビ部分に接着剤を染み込ませる。

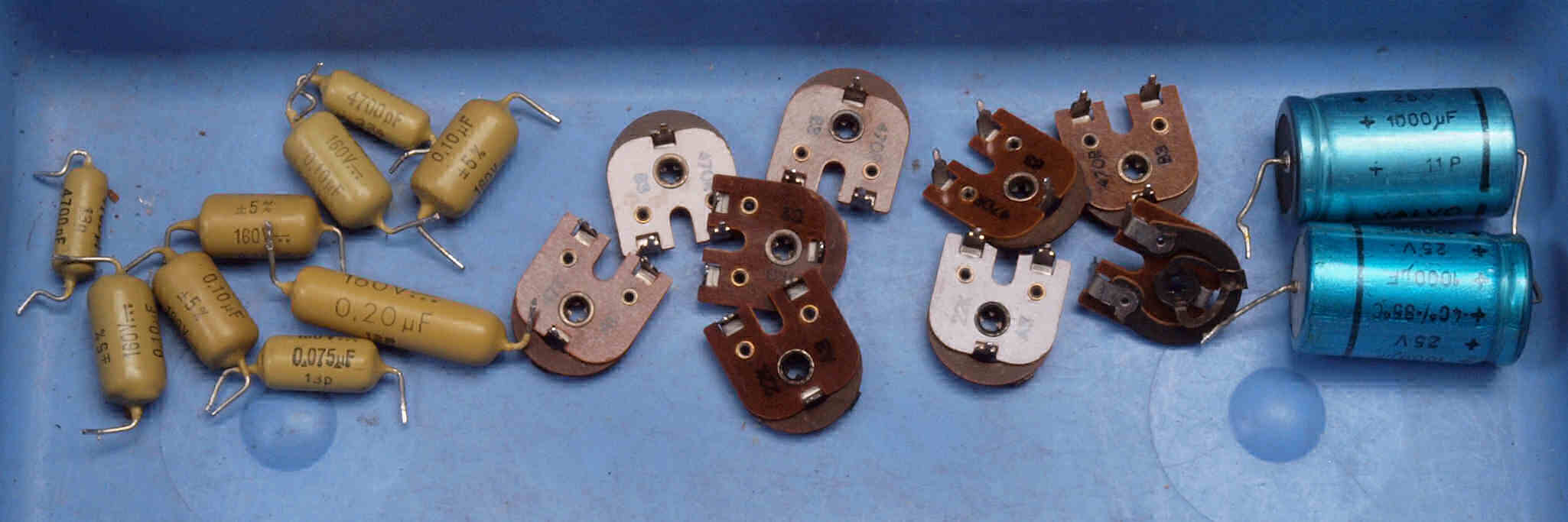

C61. 交換部品
C71. 修理前 上から見る。
C72. 修理後 上から見る。
C73. 修理前 下から見る。
C74. 修理後 下から見る。
D. 本体(タンテーブル)修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

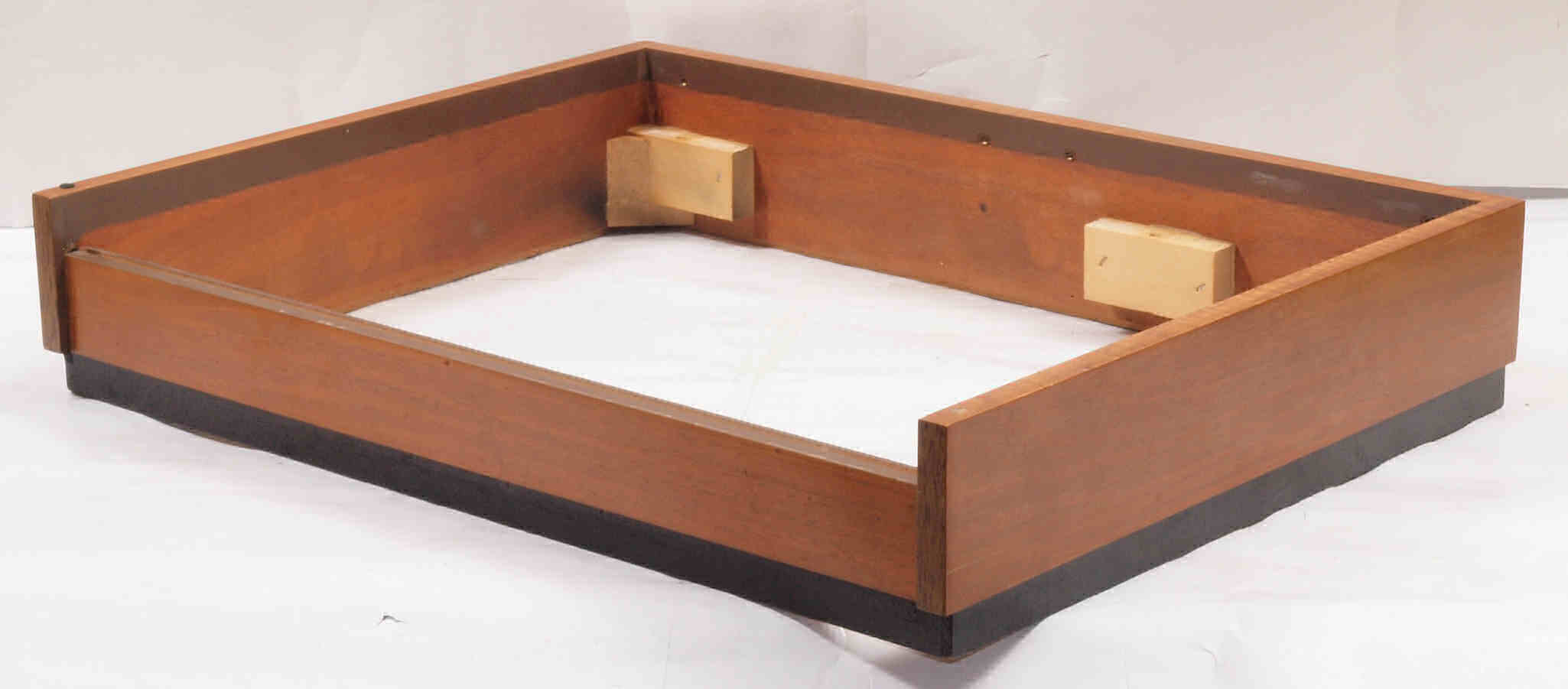

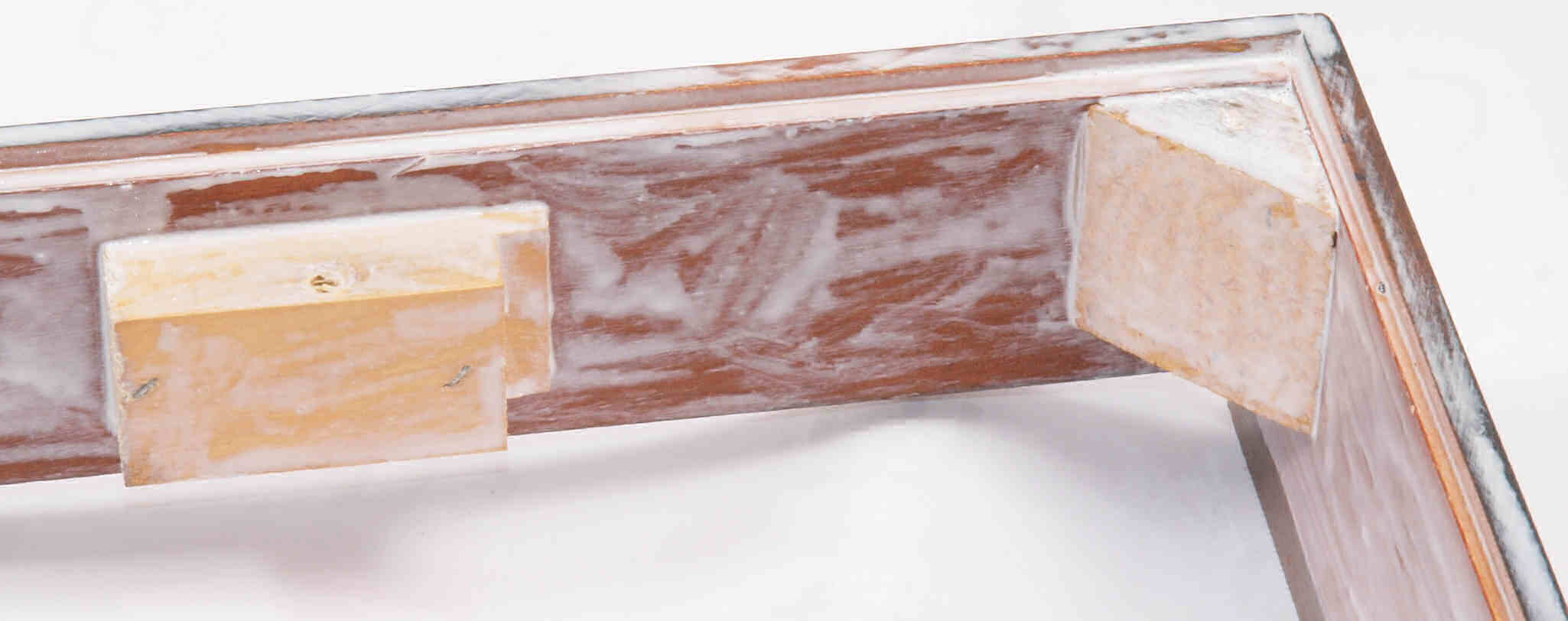

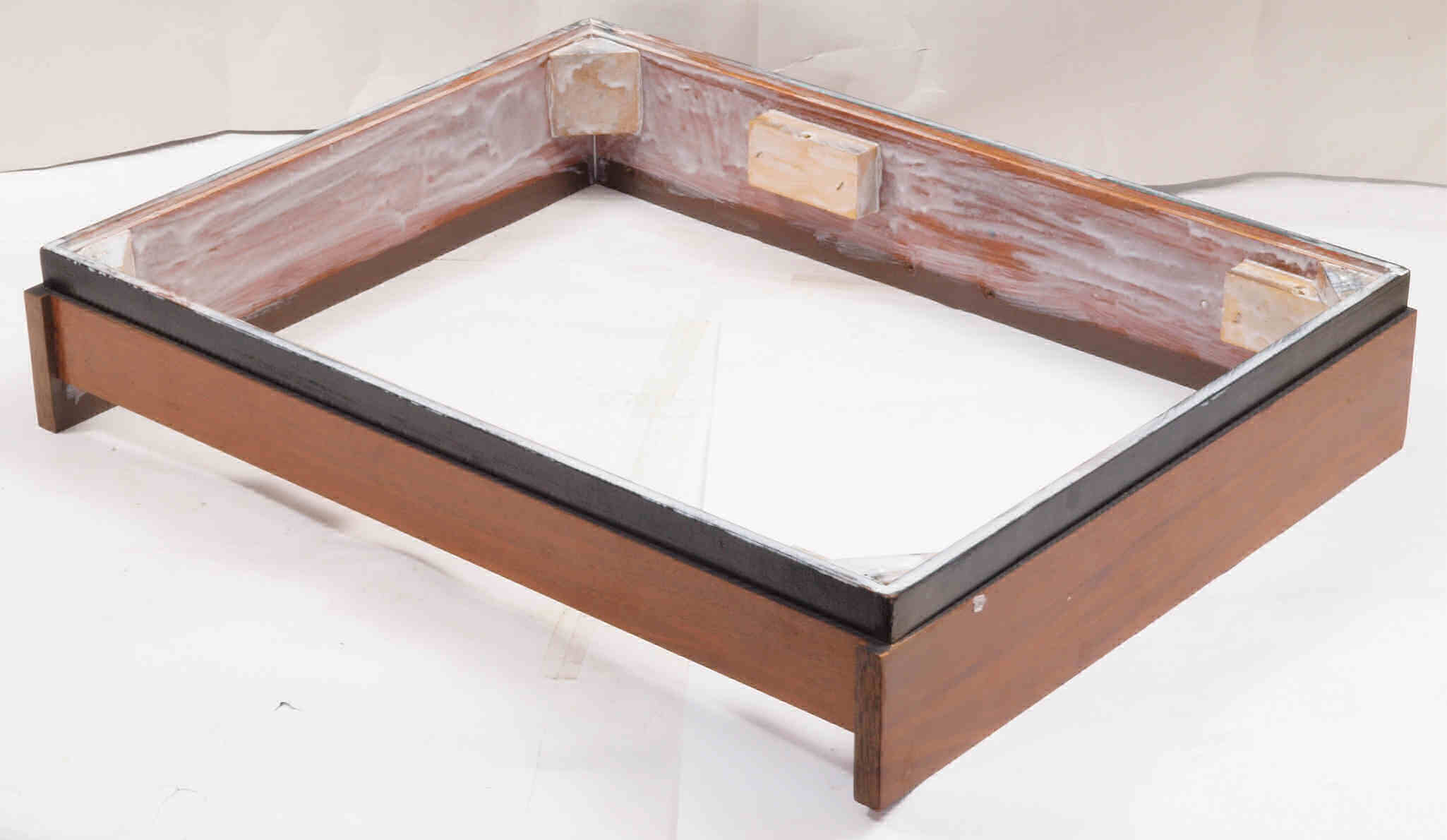

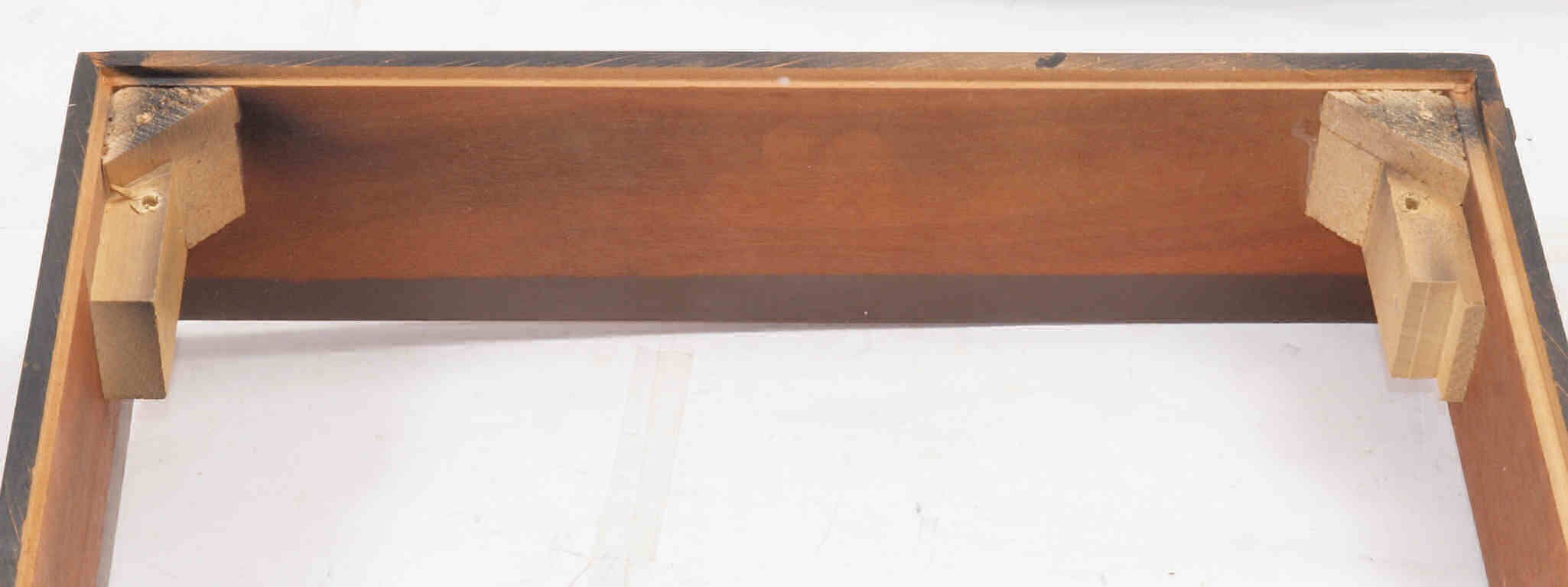

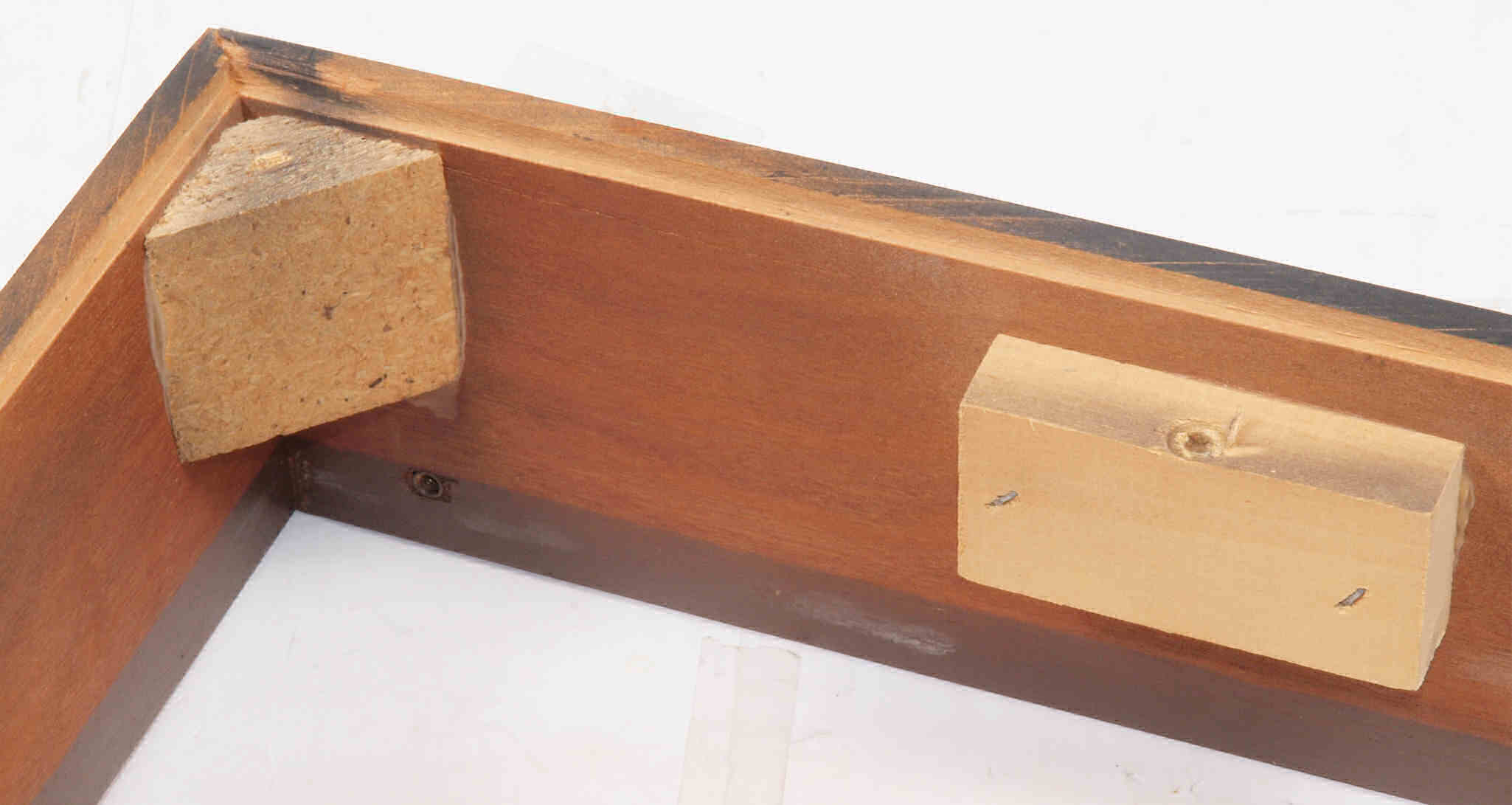

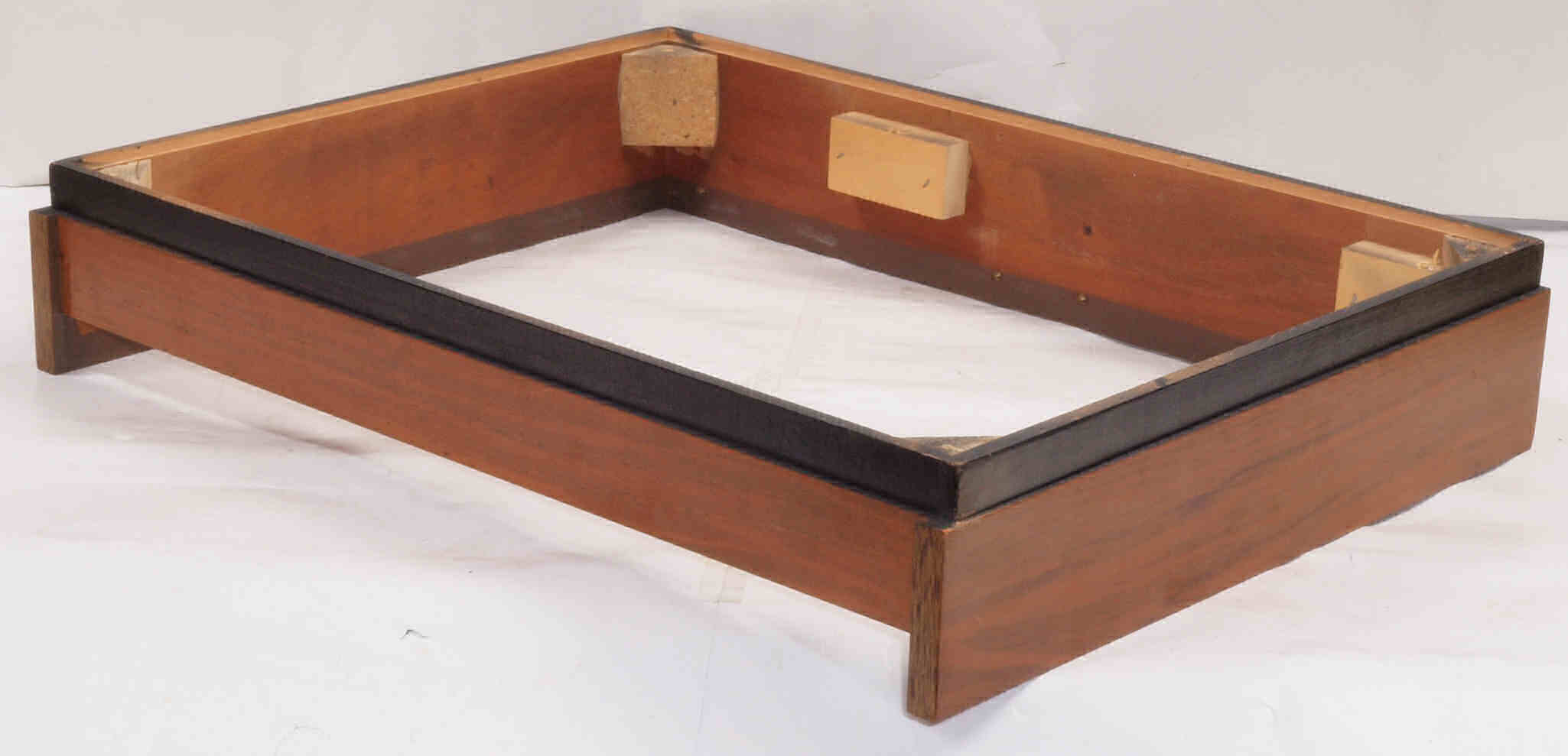

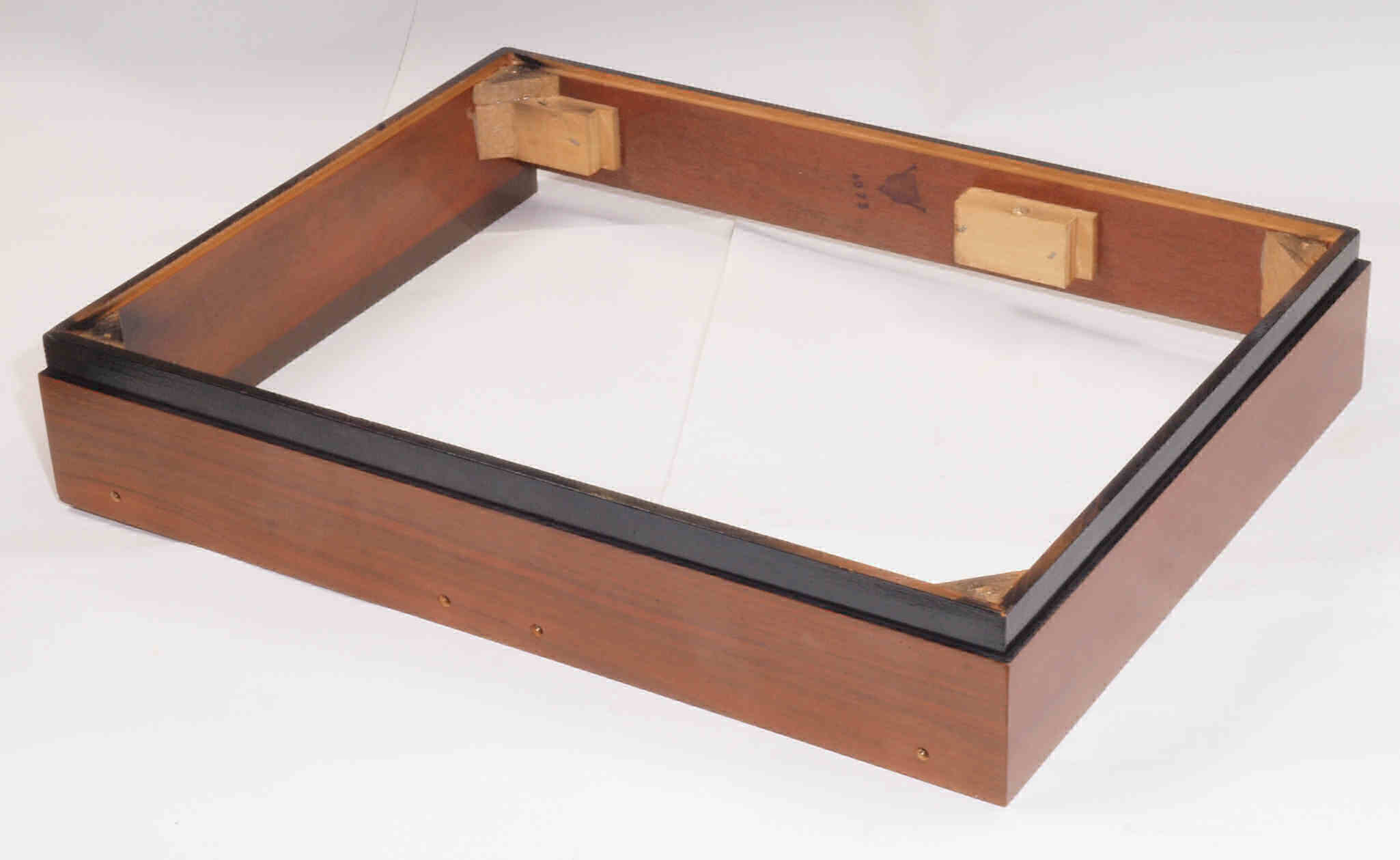

D11. 修理前 前右木台。

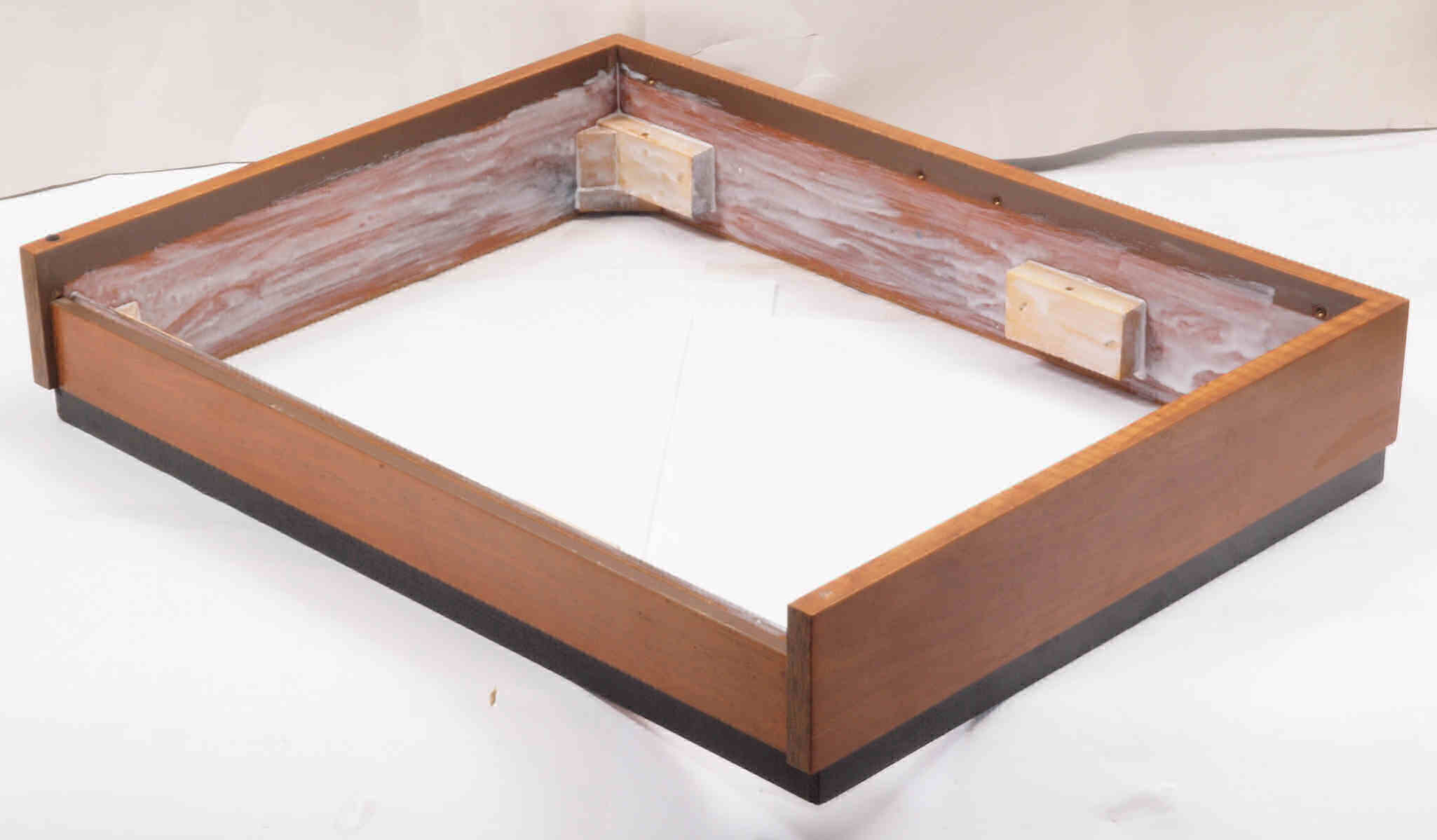

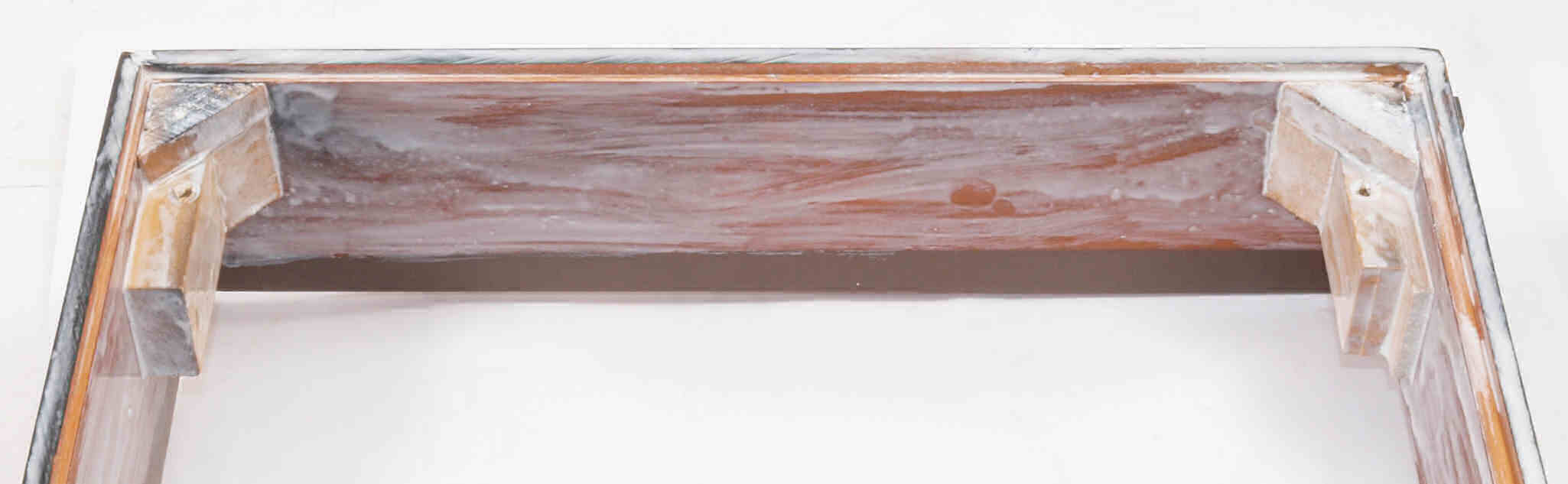

D12. 修理中 前右木台。ボンドを塗って固める。

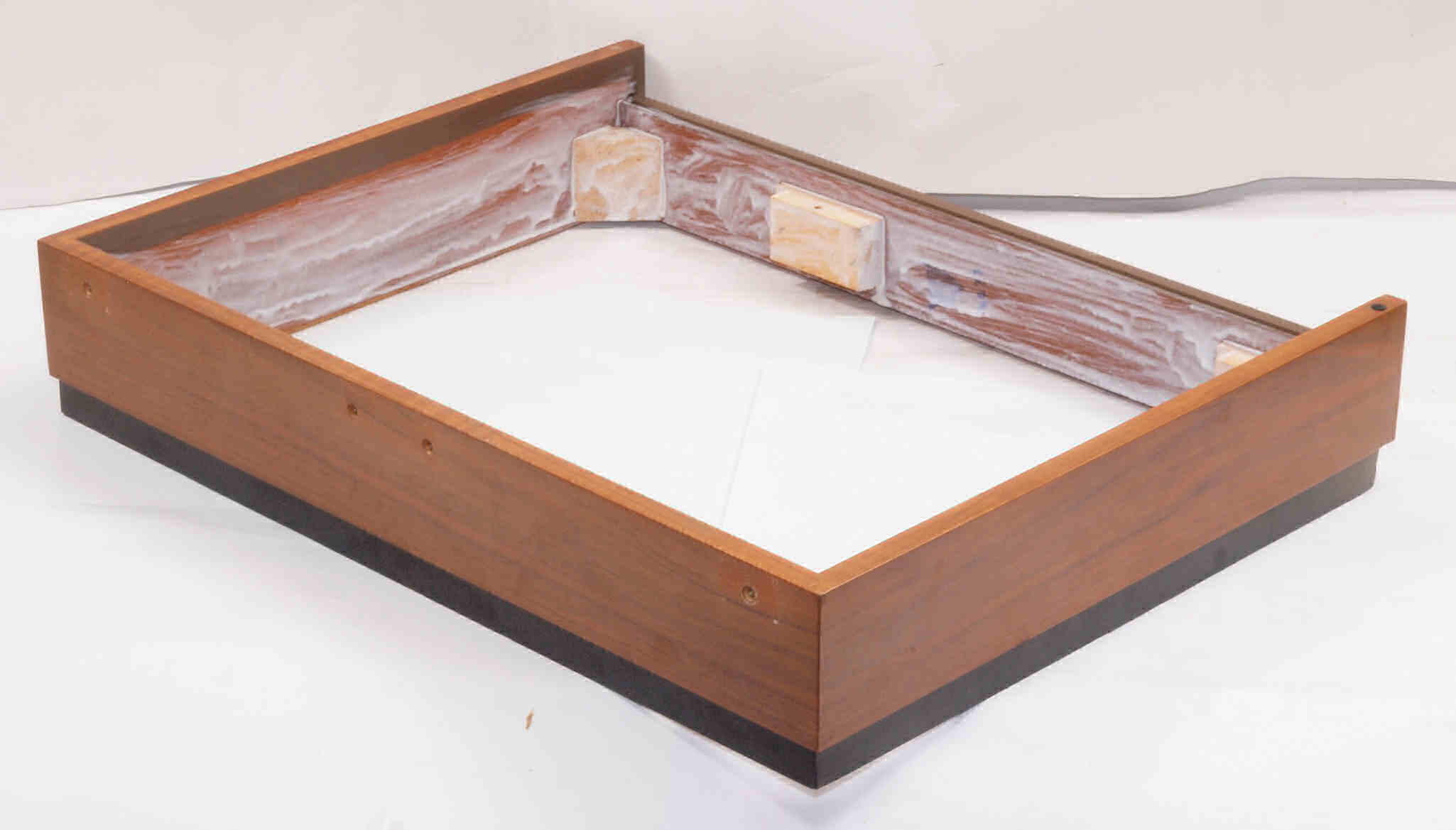

D13. 修理後中 前右木台。更にラッカーを吹く。
D14. 修理前 後左木台。
D15. 修理中 後左木台。ボンドを塗って固める。
D16. 修理後 後左木台。更にラッカーを吹く。

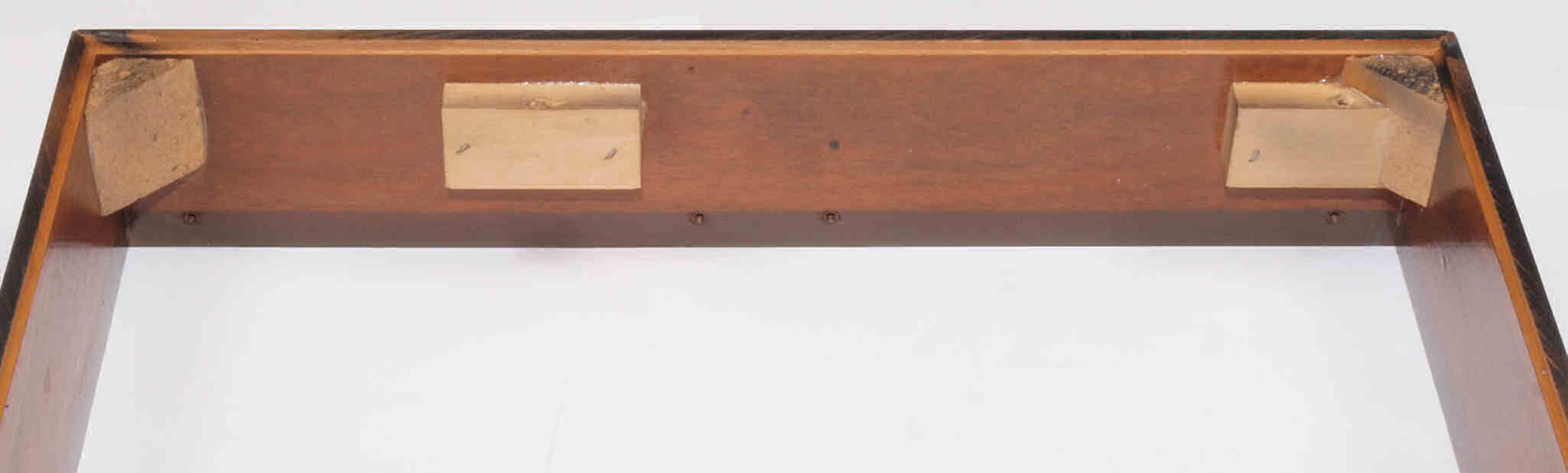

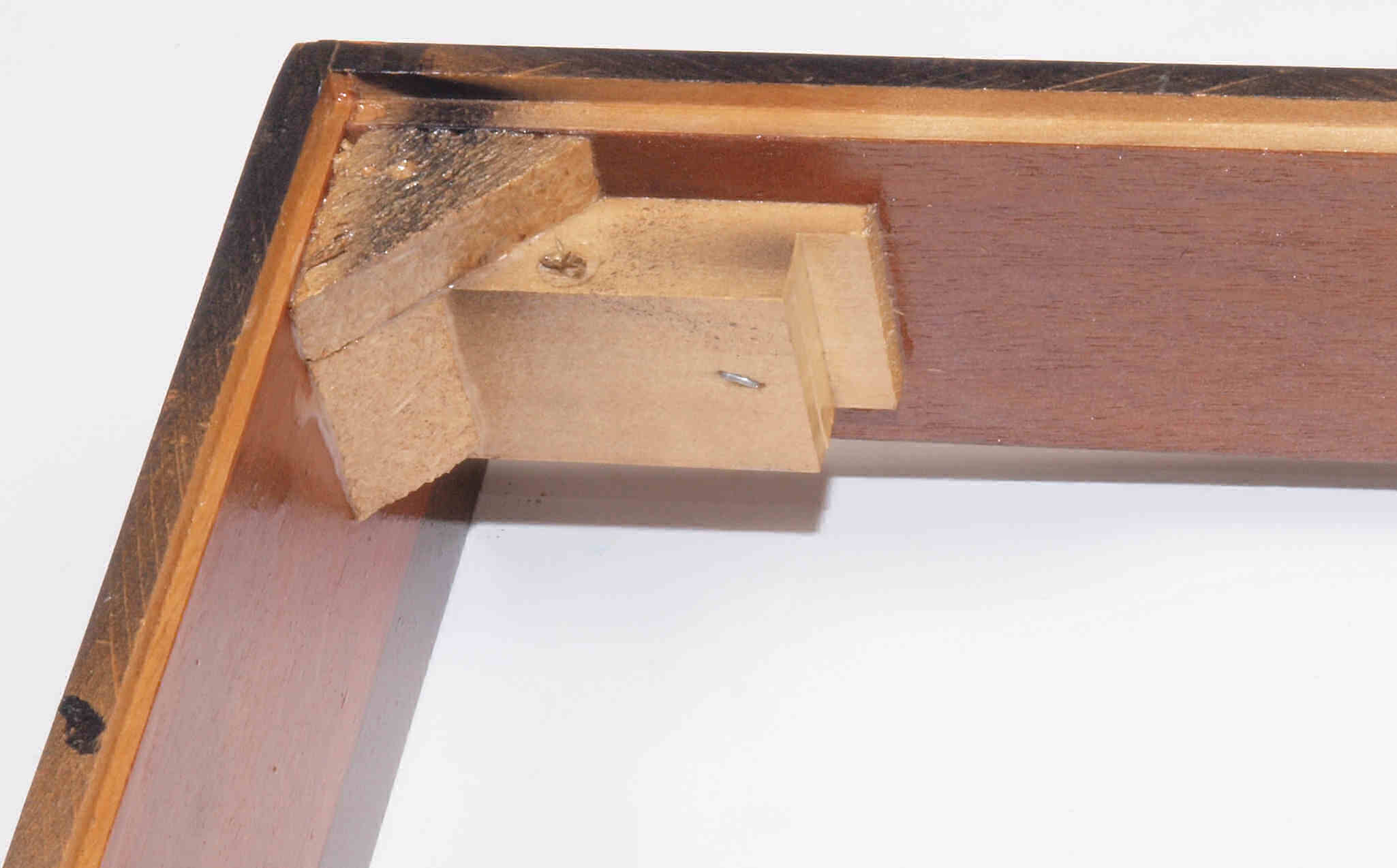

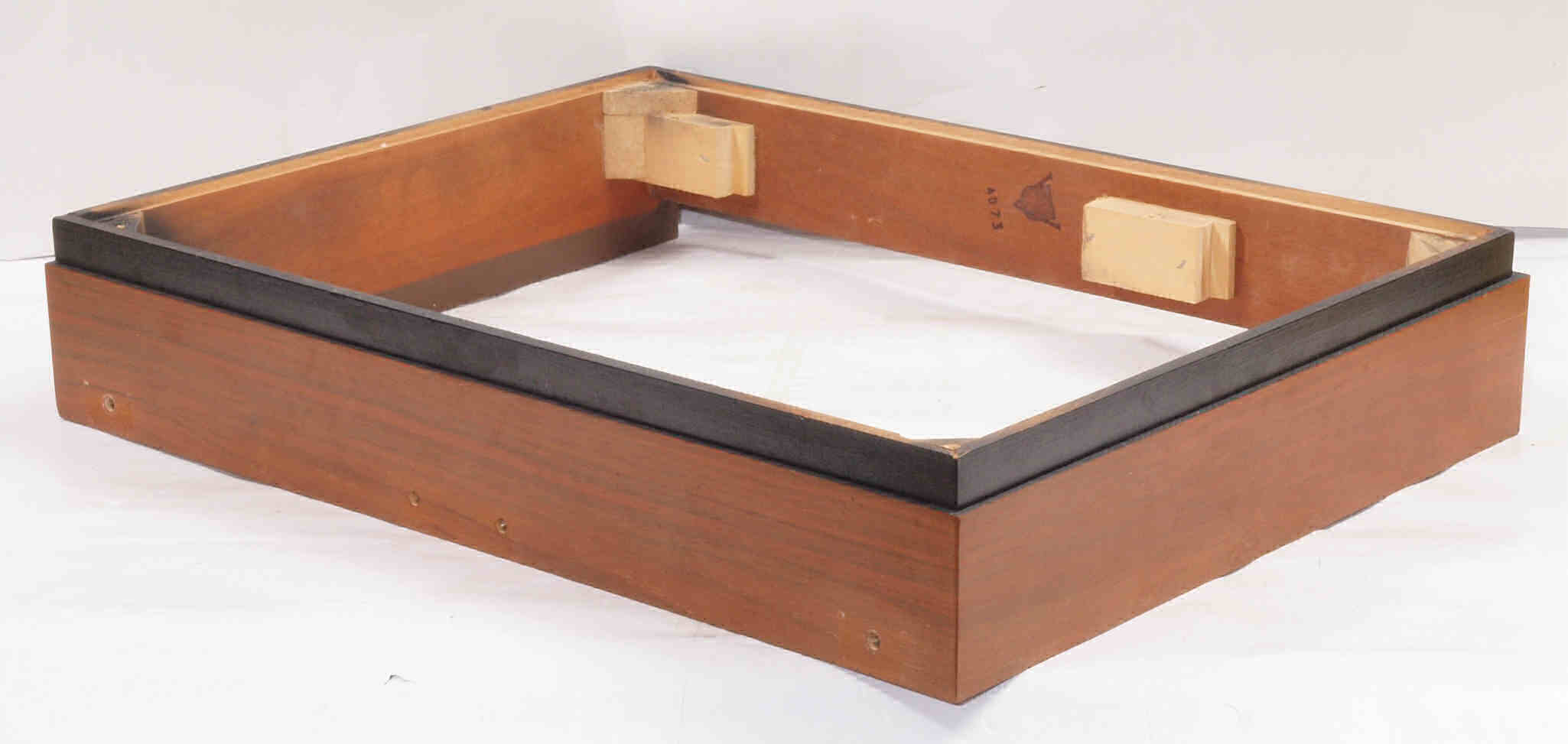

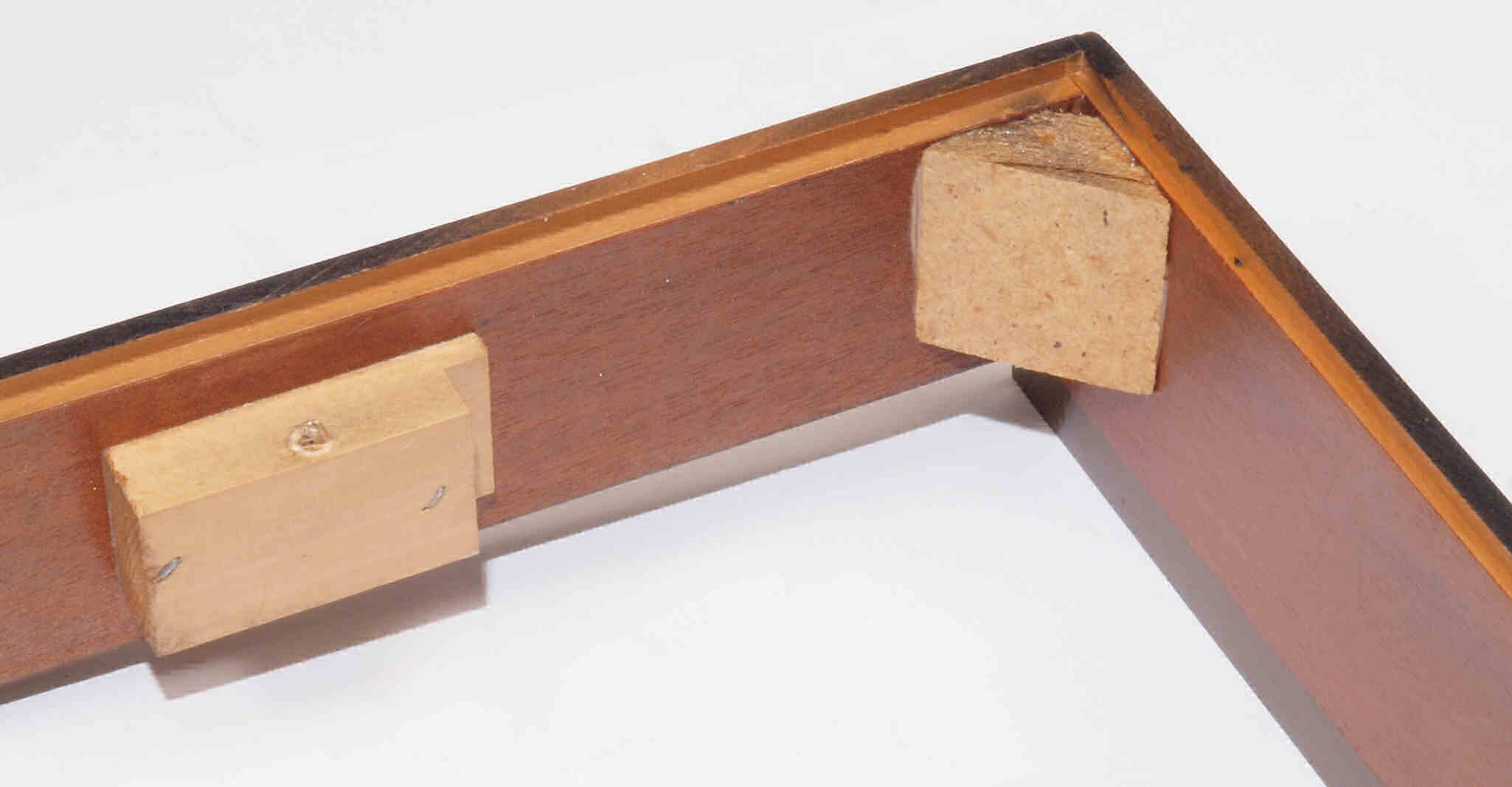

D17. 修理前 下前左木台。
D18. 修理中 下前左木台。ボンドを塗って固める。
D19. 修理後 下前左木台。更にラッカーを吹く。

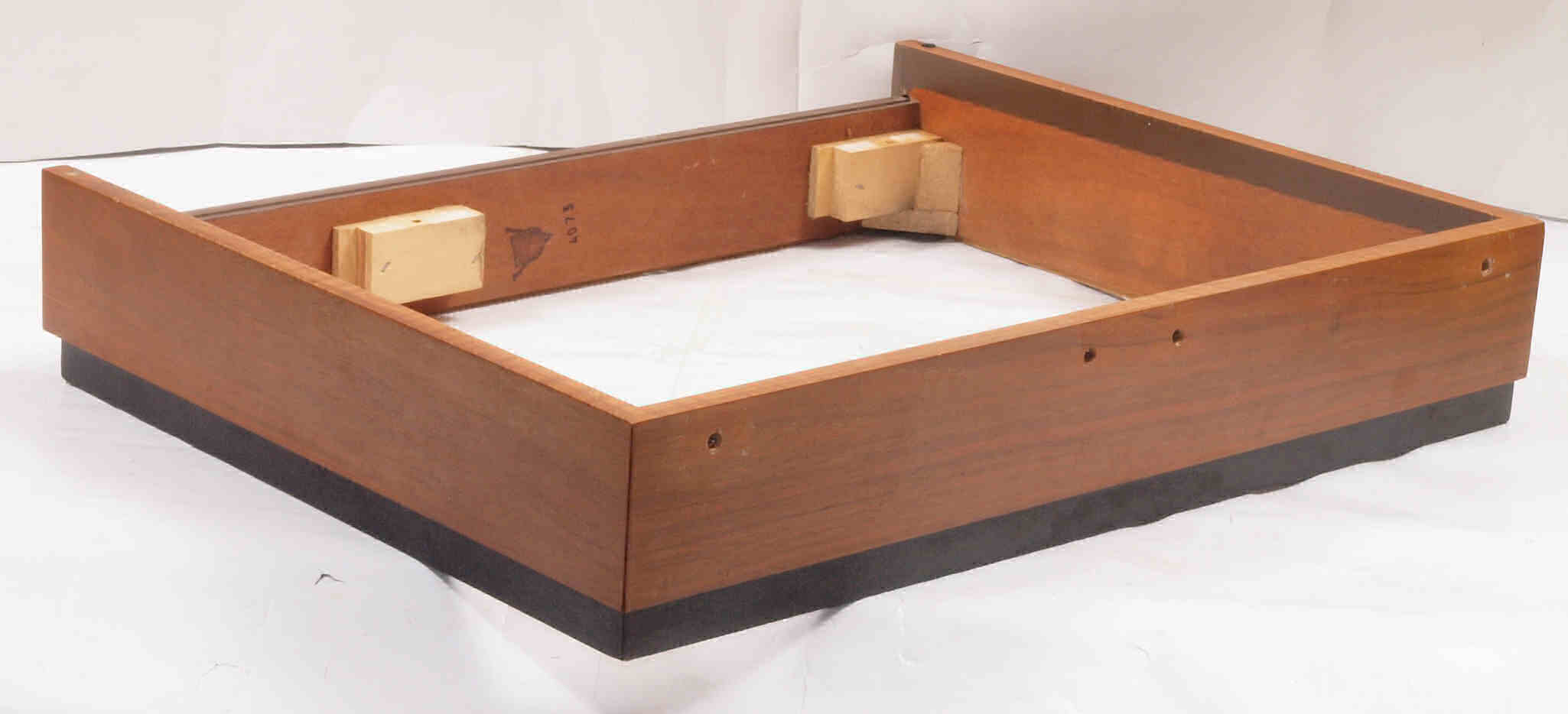

D1A. 修理前 下後右木台。
D1B. 修理中 下後右木台。ボンドを塗って固める。
D1C. 修理後 下後右木台。更にラッカーを吹く。

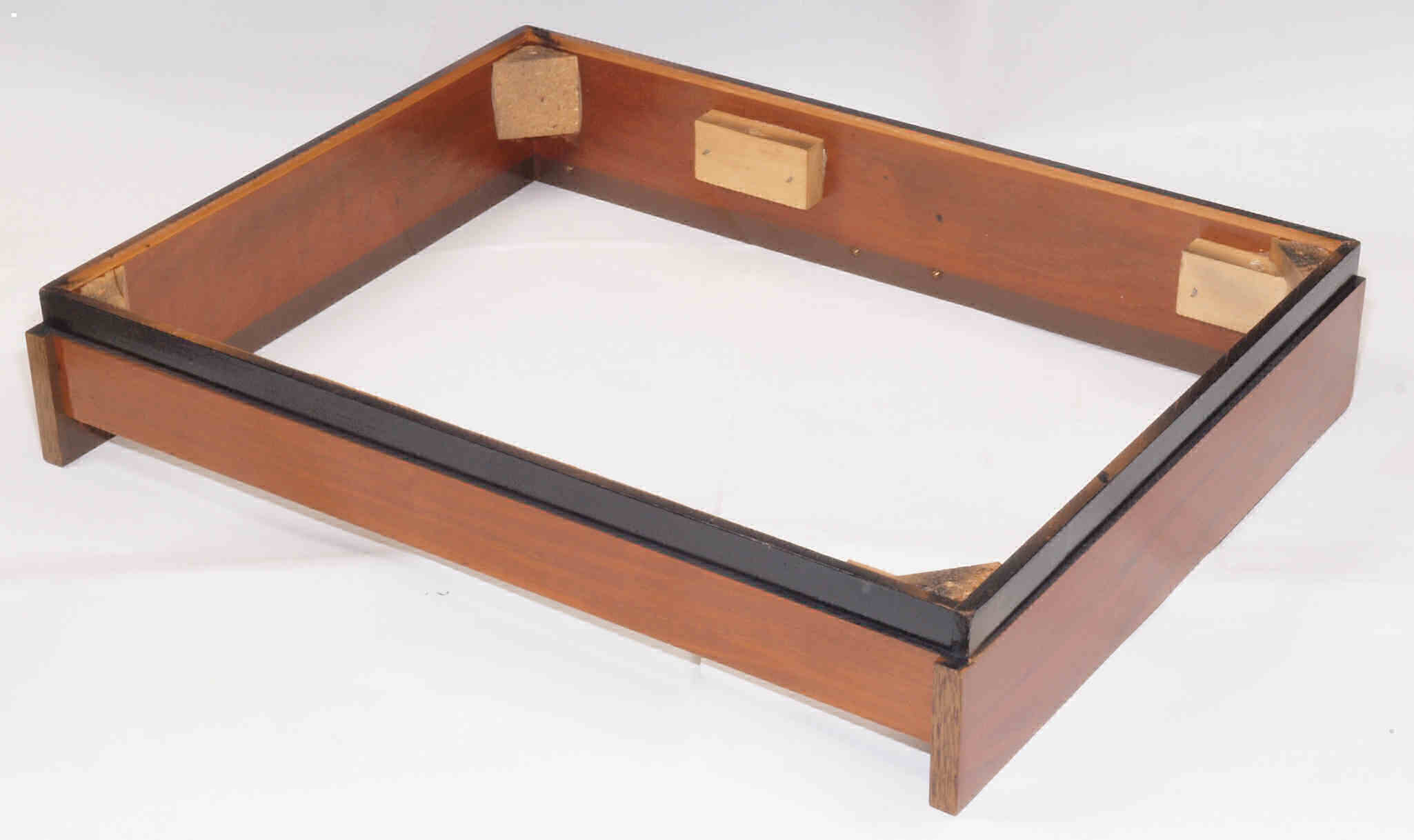

D21. 修理前 下右前台角。

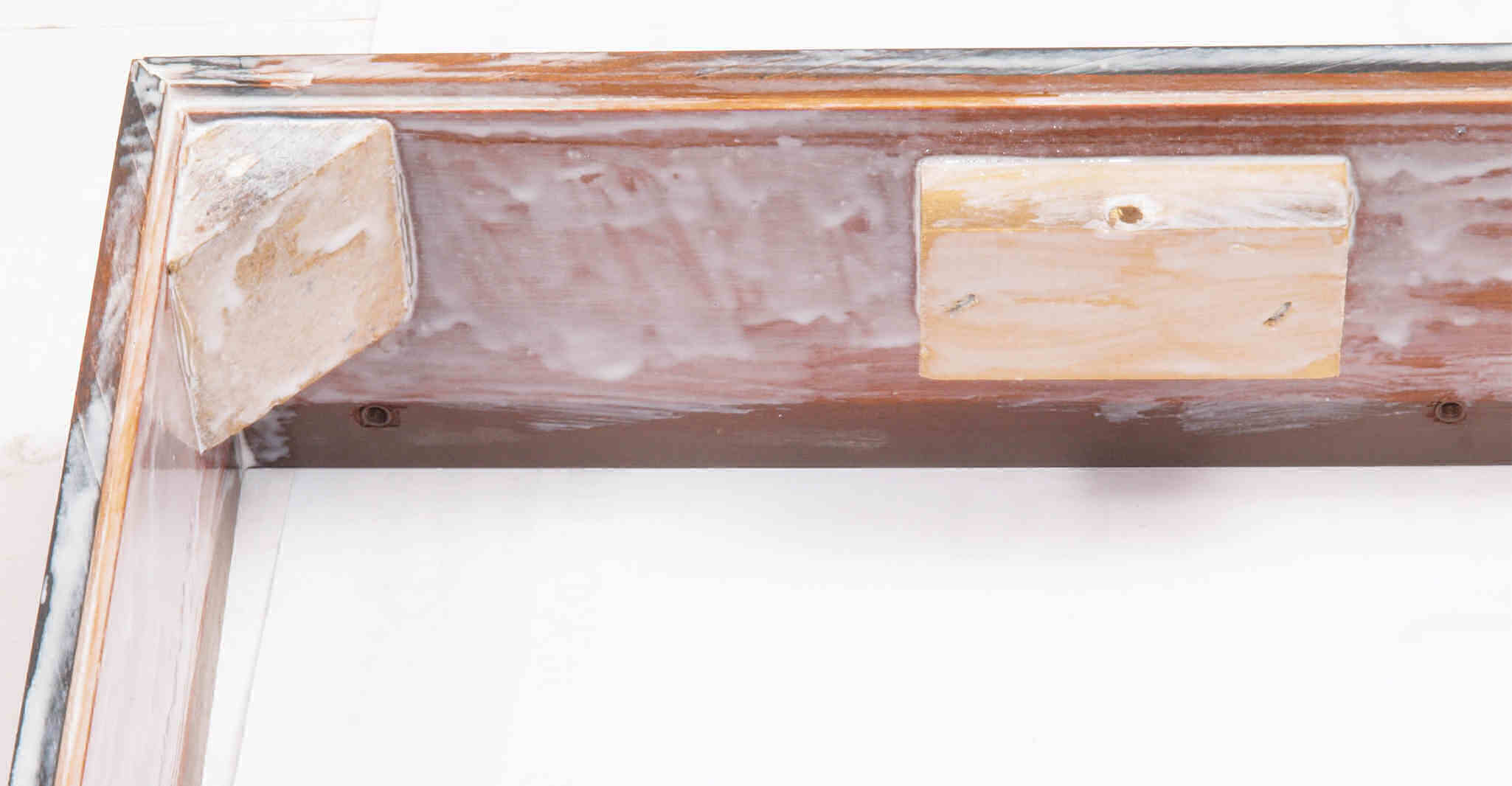

D22. 修理中 下右前台角。ボンドを塗って固める。

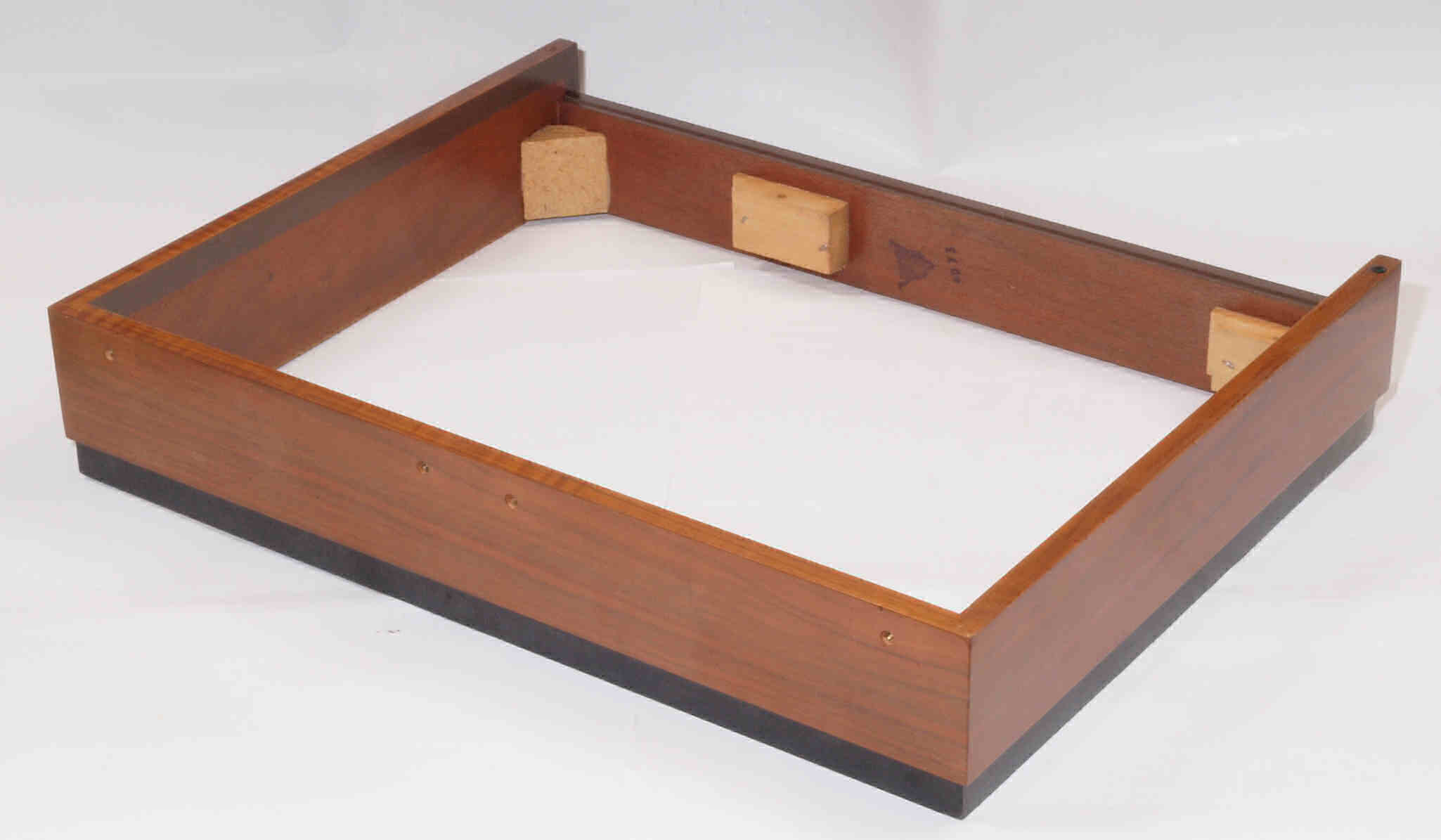

D23. 修理後 下右前台角。 更にラッカーを吹く。
D24. 修理前 下右後木台角。
D25. 修理中 下右後木台角。ボンドを塗って固める。
D26. 修理後 下右後木台角。 更にラッカーを吹く。

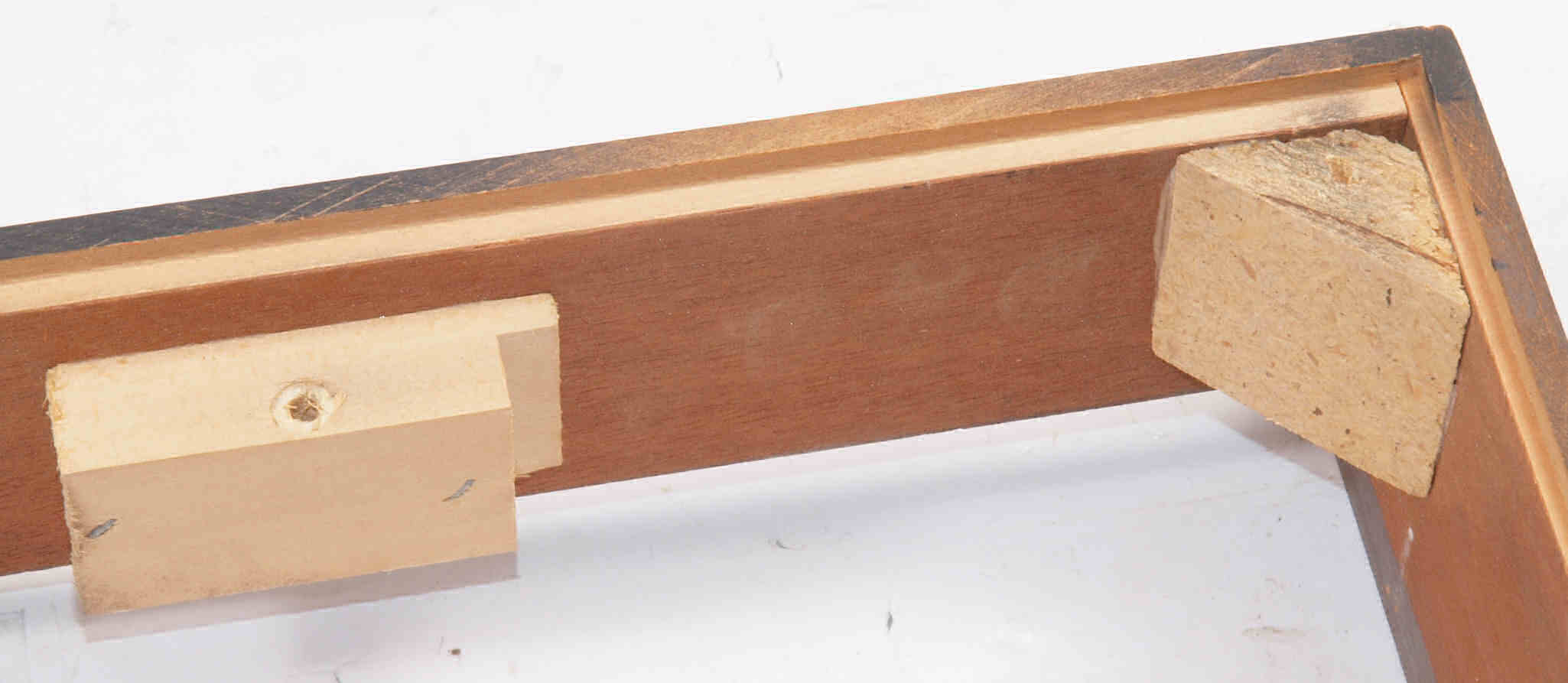

D27. 修理前 下左木台角。
D28. 修理中 下左木台角。ボンドを塗って固める。
D29. 修理後 下左木台角。 更にラッカーを吹く。

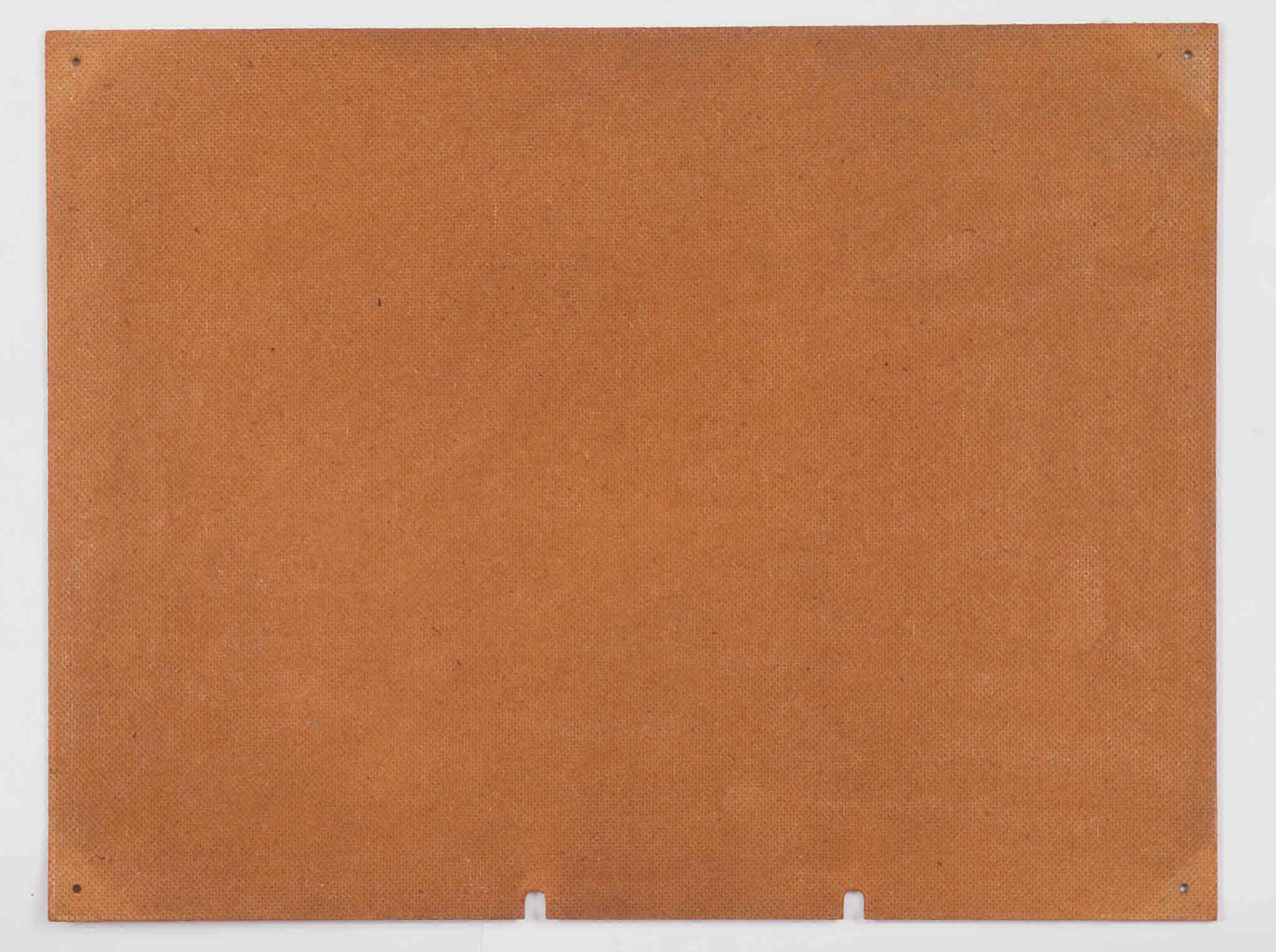

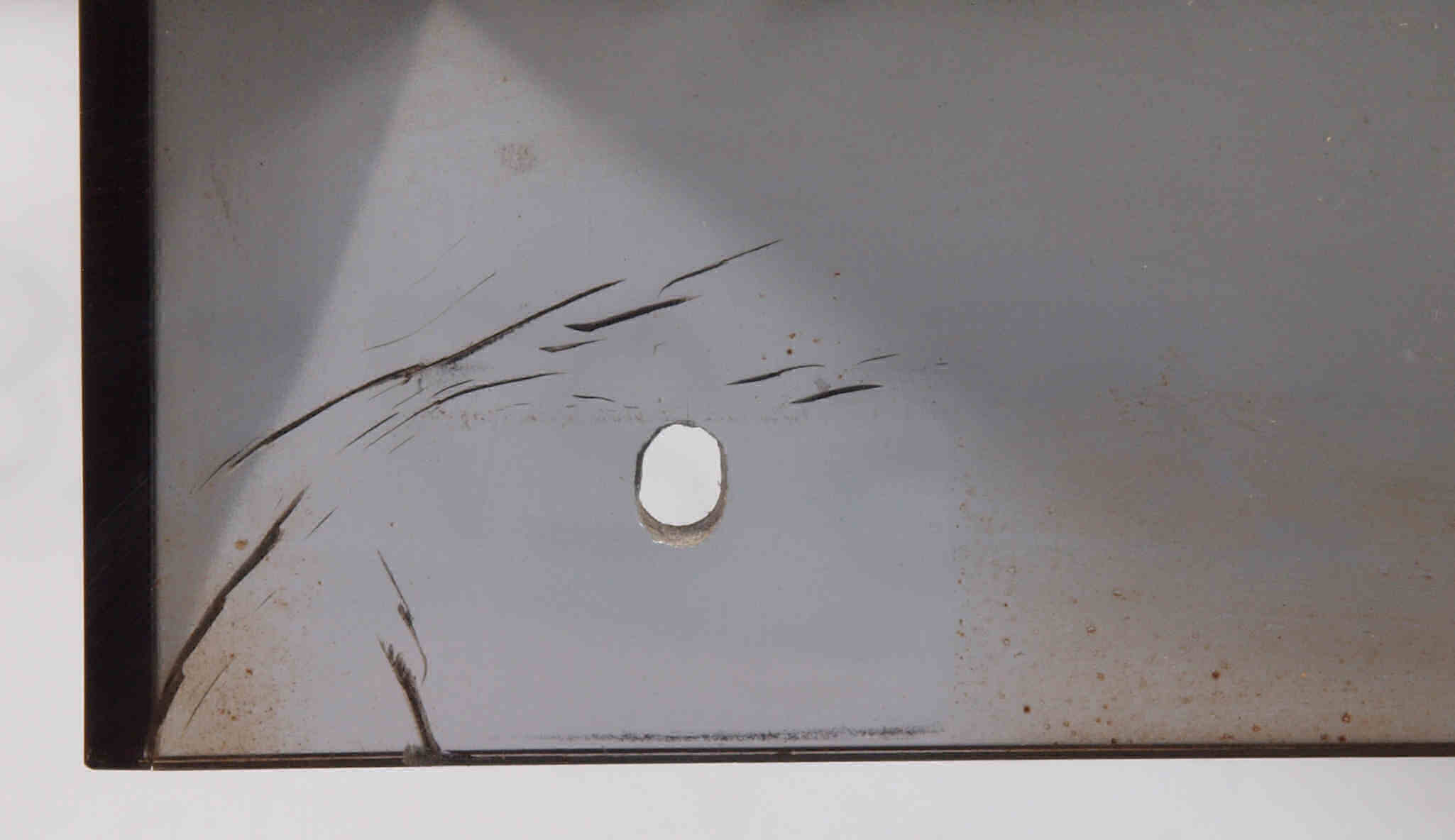

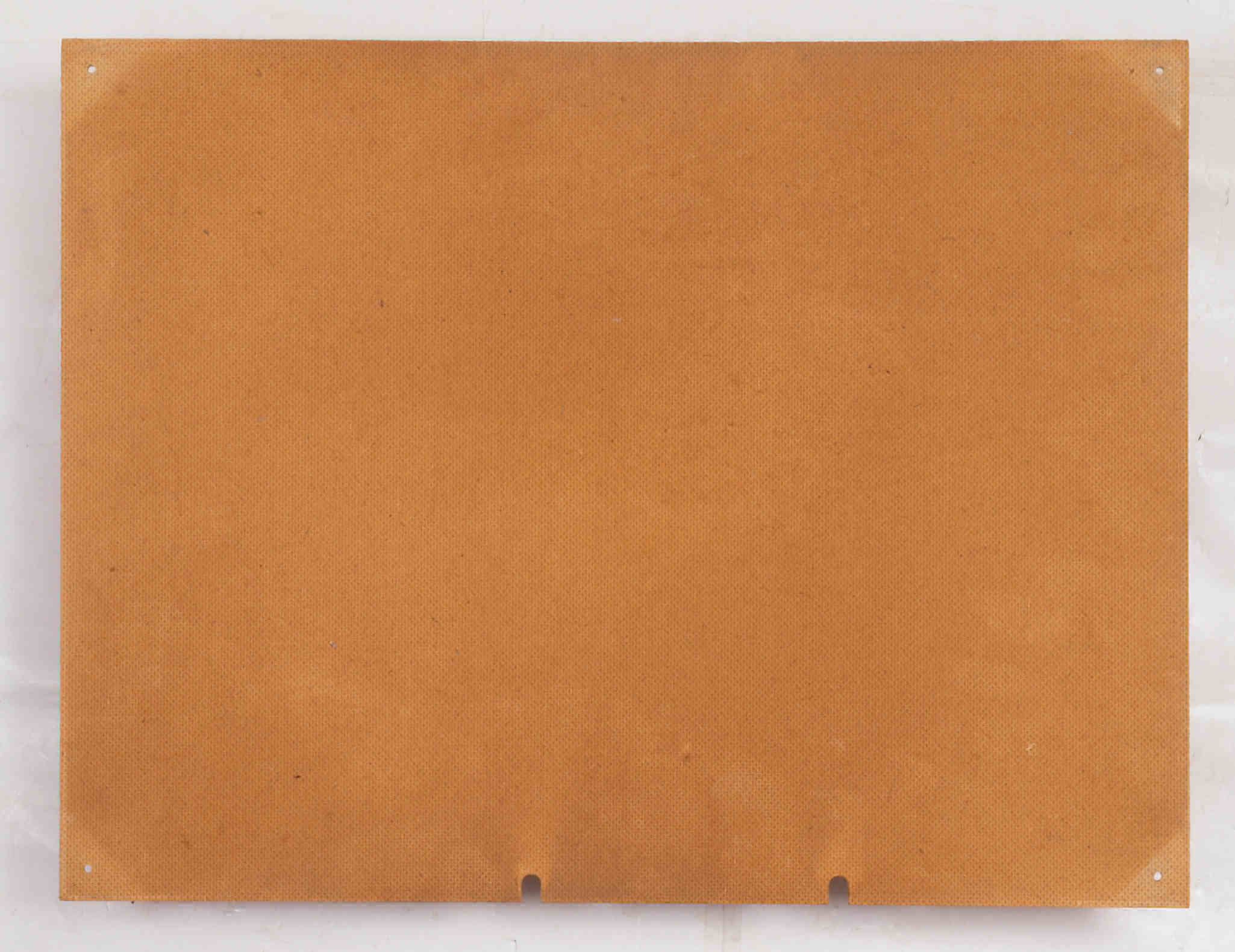

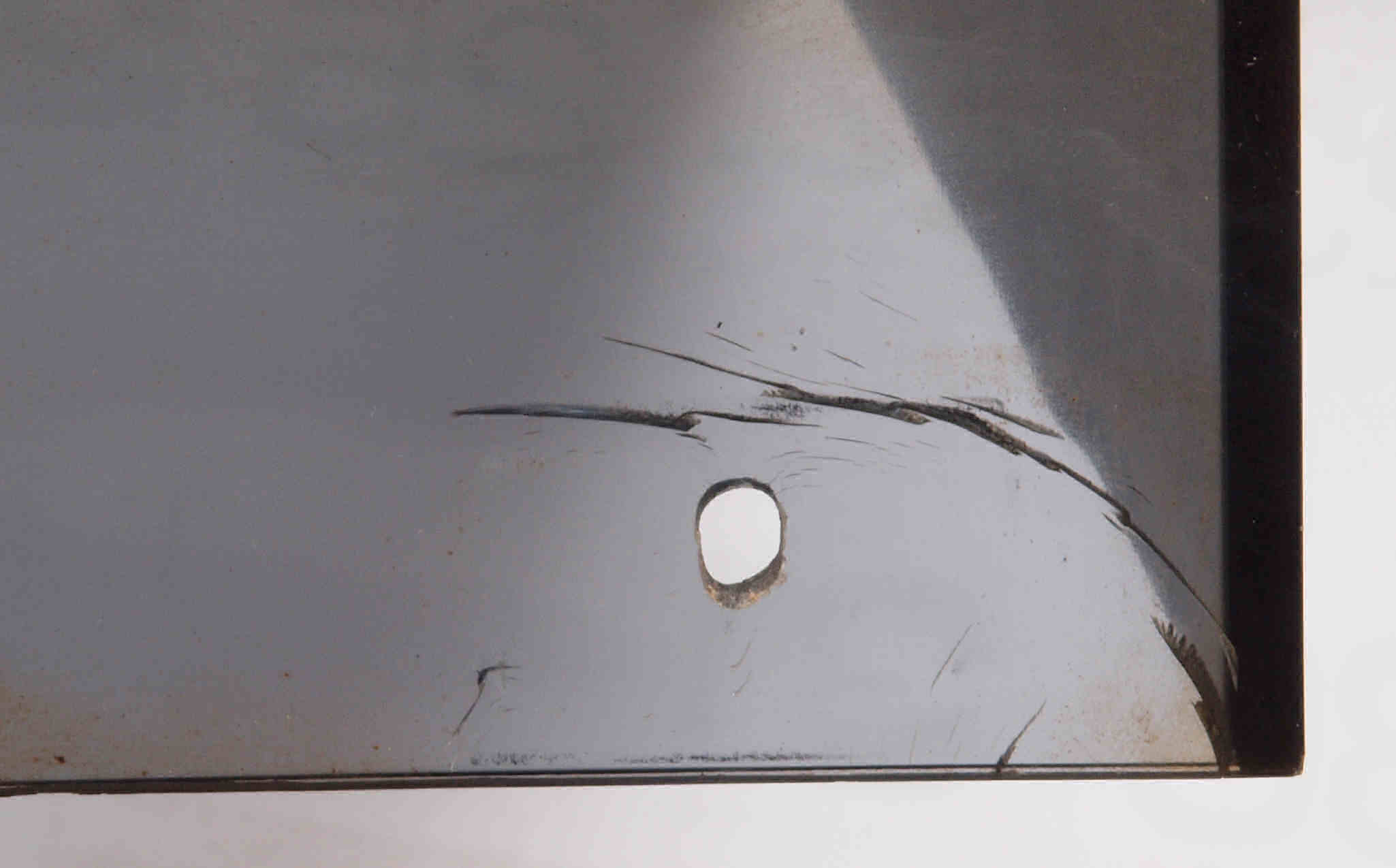

D31. 修理前 ターンテーブル底板表側。パルプ(紙)を圧縮成形した物で湿度に弱い。
D32. 修理後 ターンテーブル底板表側。透明ラッカーを吹く。

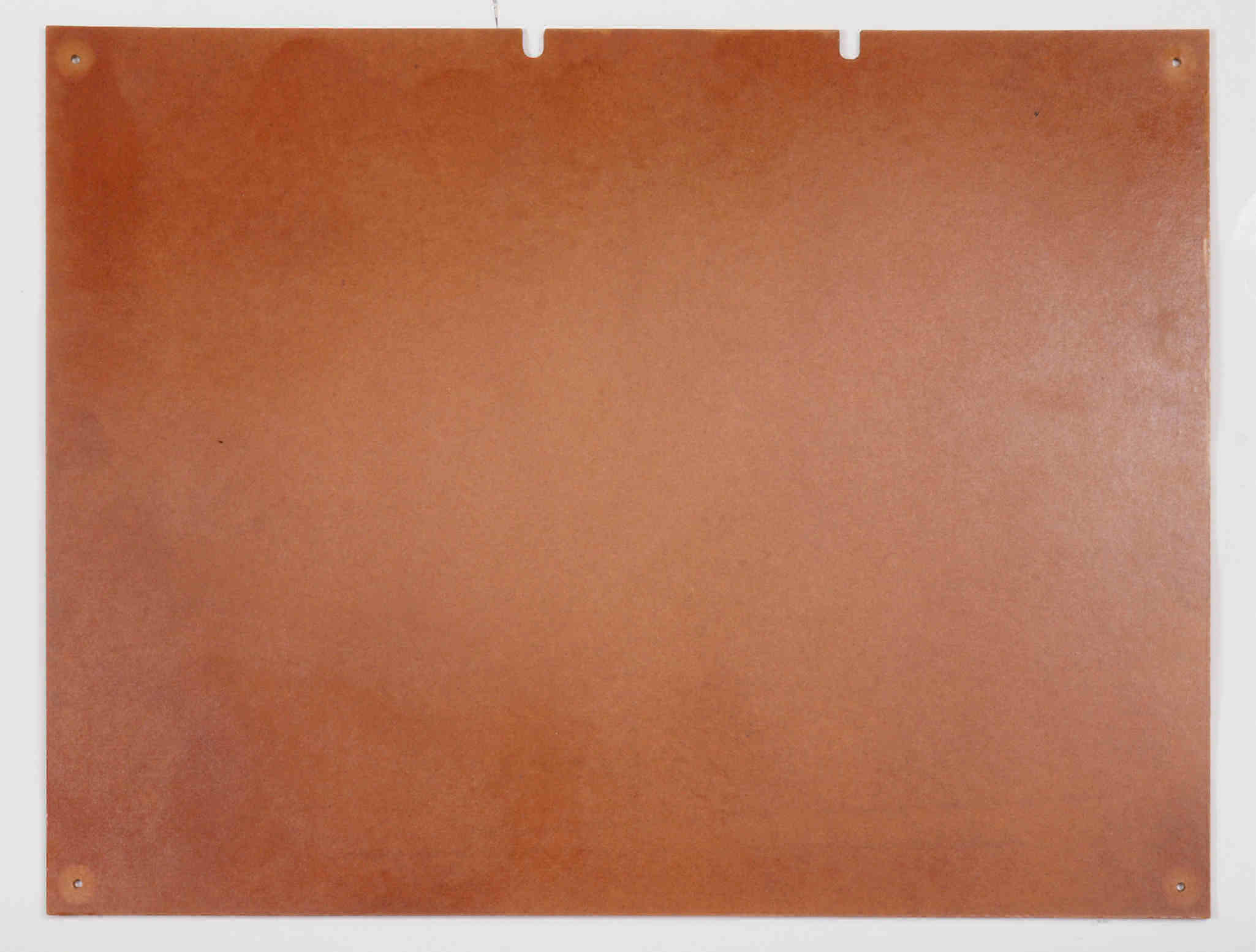

D33. 修理前 ターンテーブル底板裏側

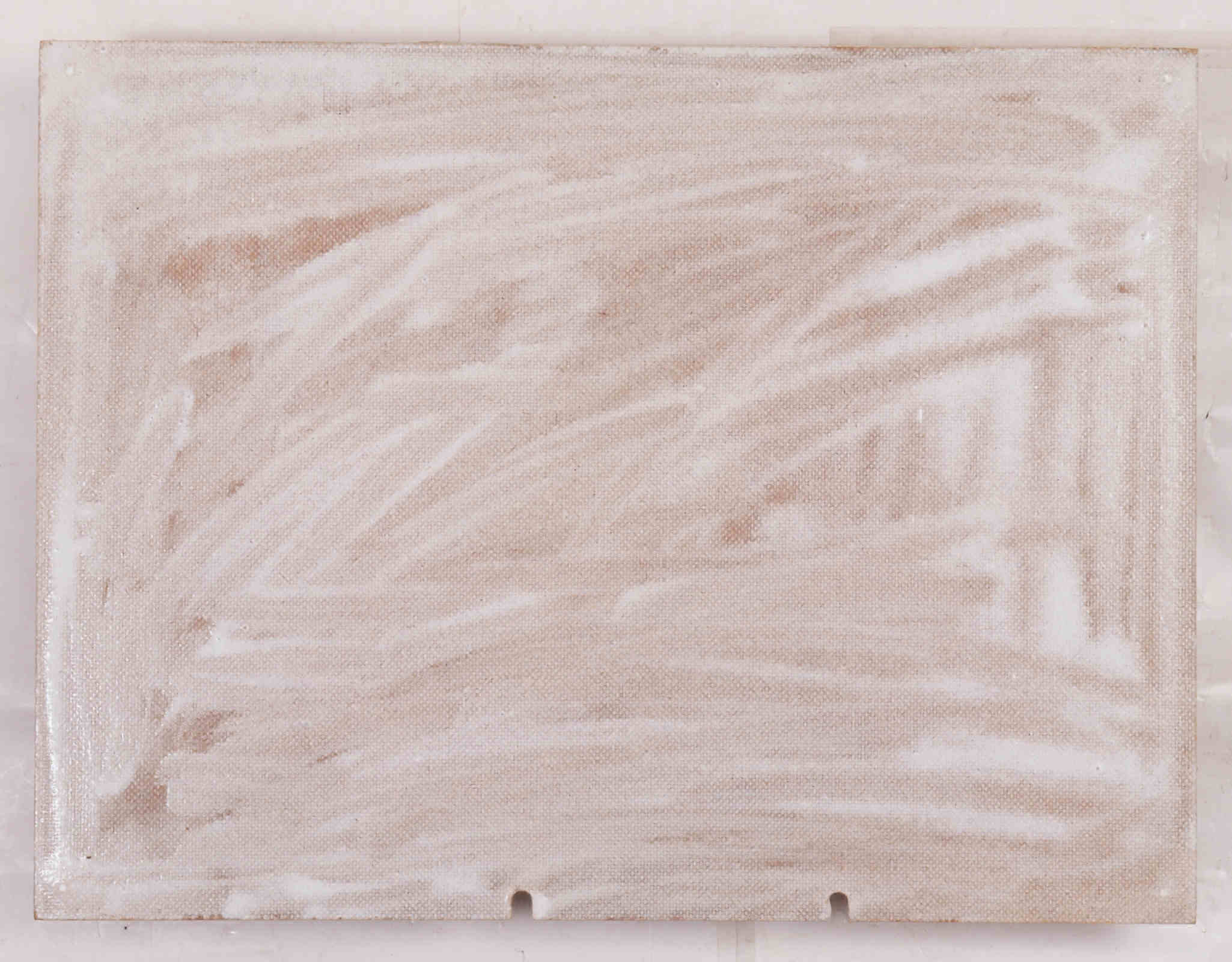

D34. 修理中 ターンテーブル底板裏側。ボンドを塗って固める。
D35. 修理後 ターンテーブル底板裏側。さらに、塗装する。
D36. 修理中 反りに注意しながら、天日で乾燥させる。
                        右側は、MICRO マイクロ精機 RP1110. 24台目
M. モータ部 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

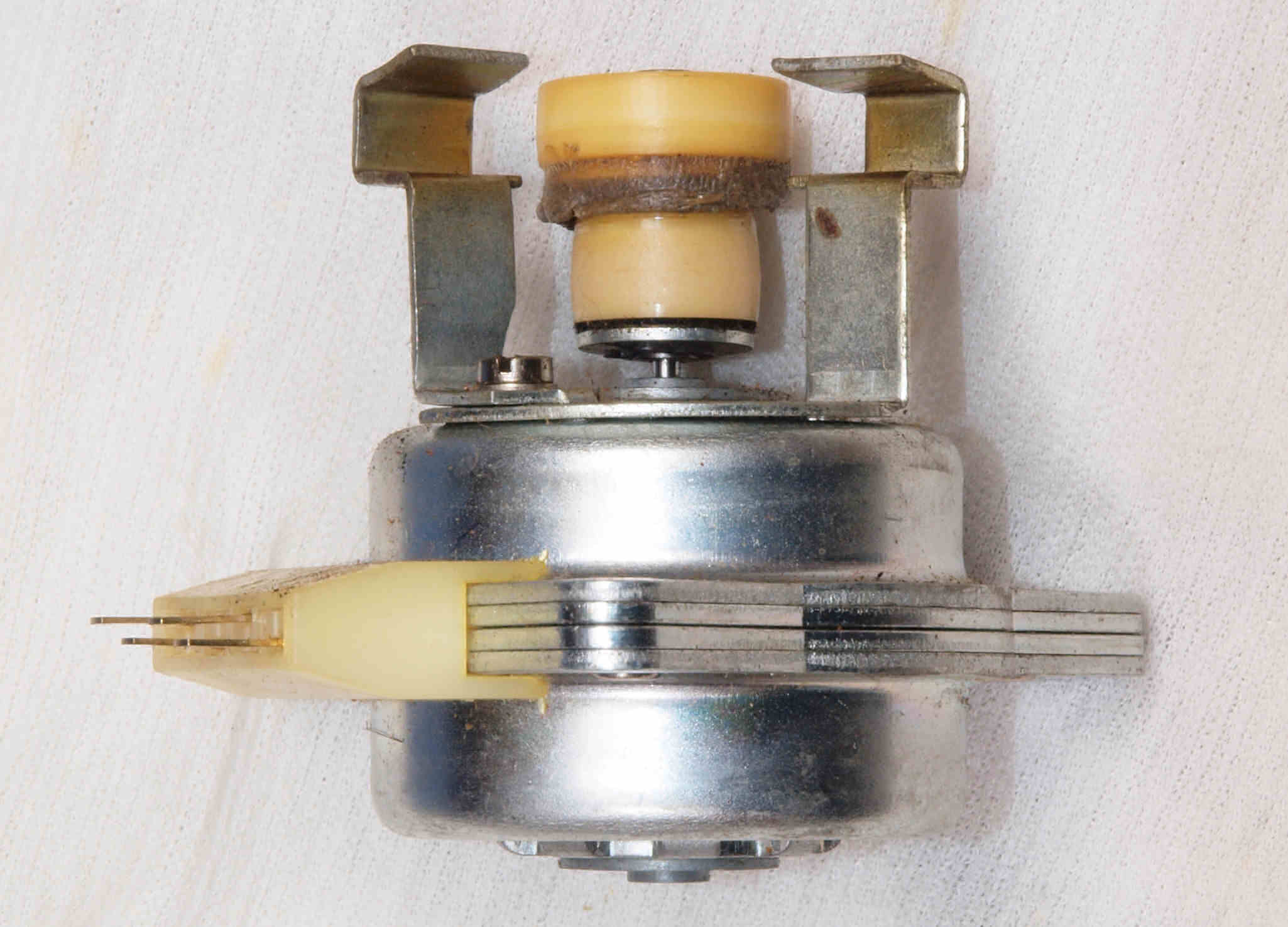

M1. 修理中、 モーター取り出し。

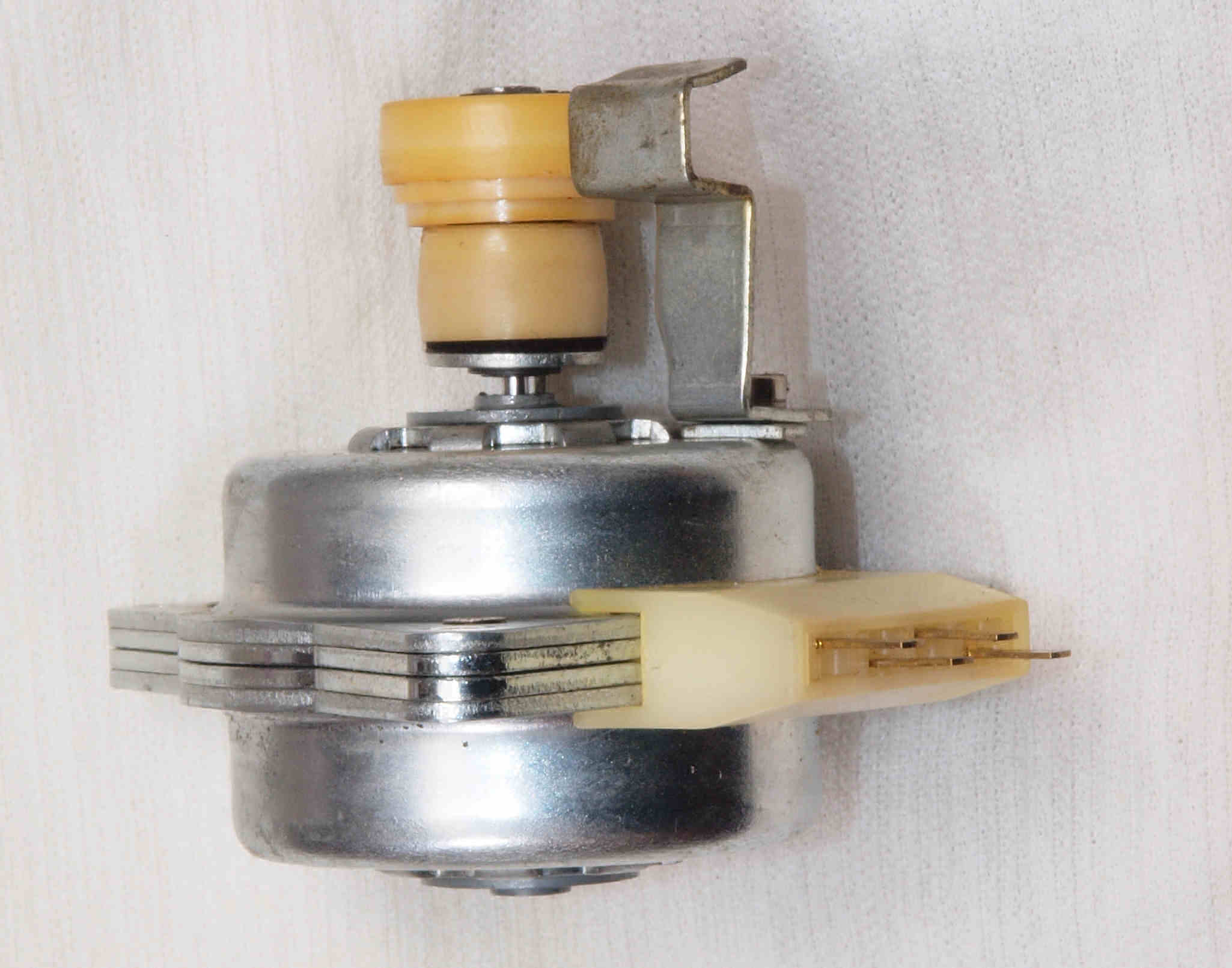

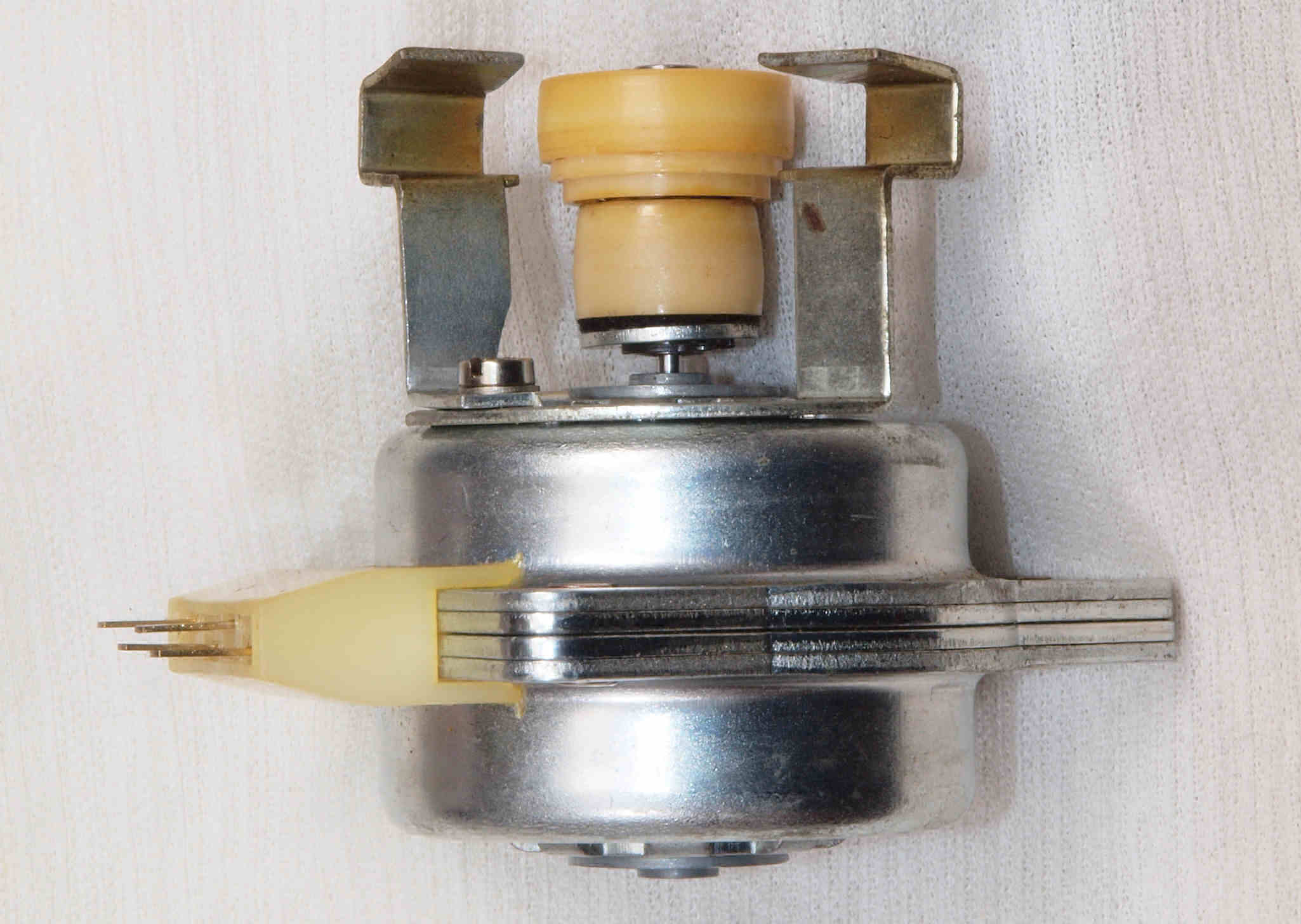

M2. 修理後 モーター取り出し。 清掃注油する。
M3. 修理後 モーター取り出し、反対側。
M4. 修理後 モーター取り出し、反対側。 清掃注油する。

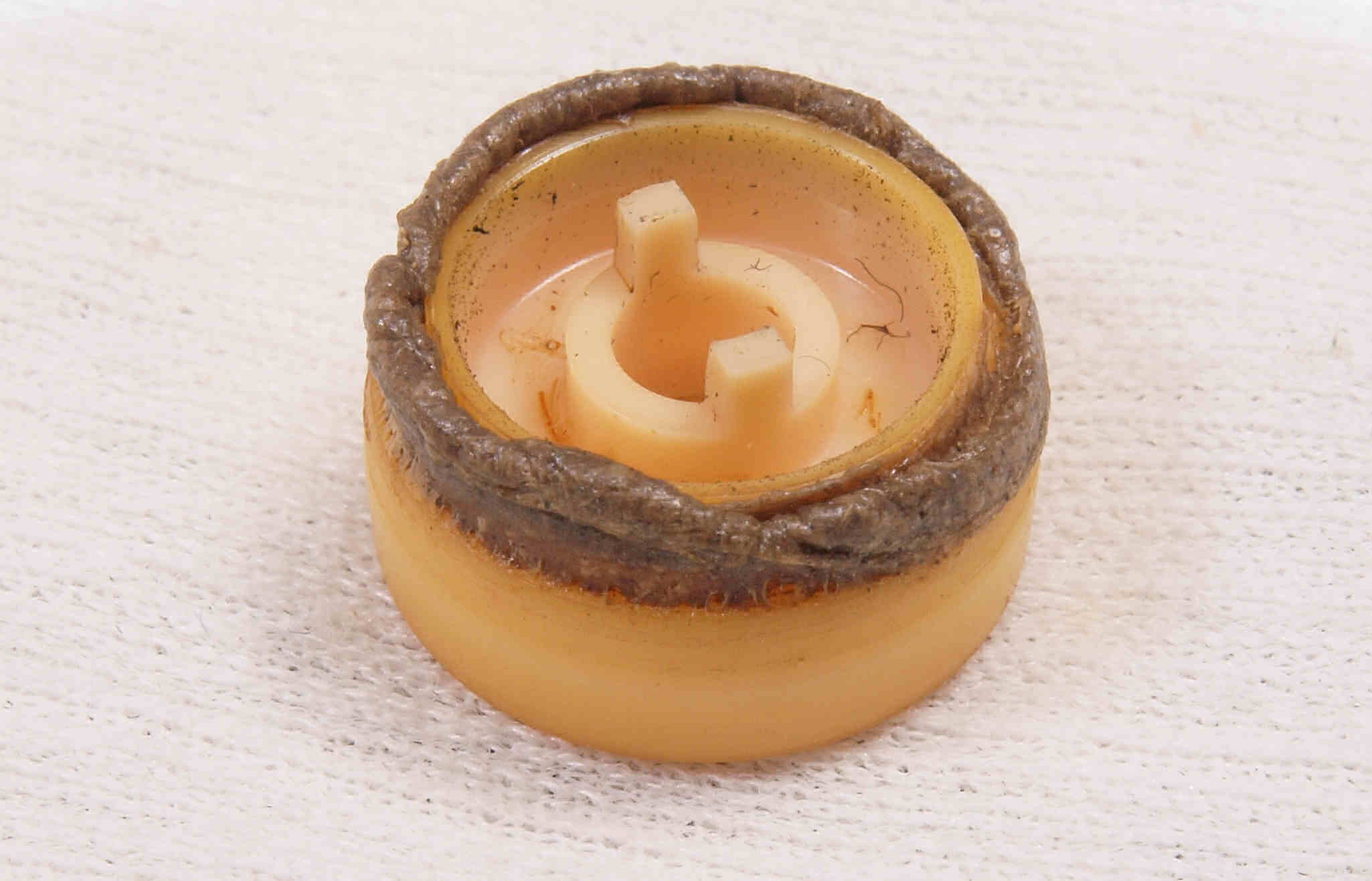

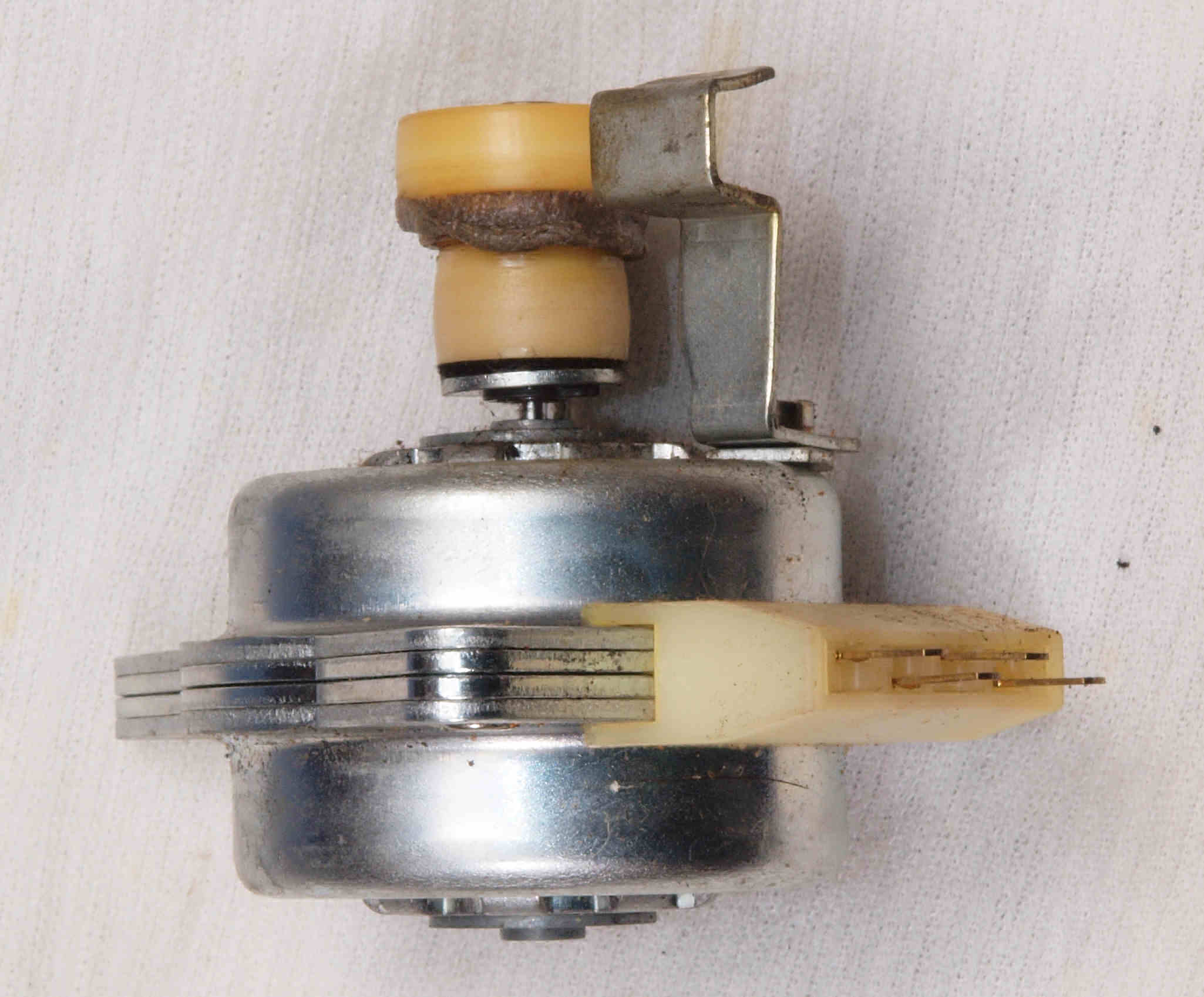

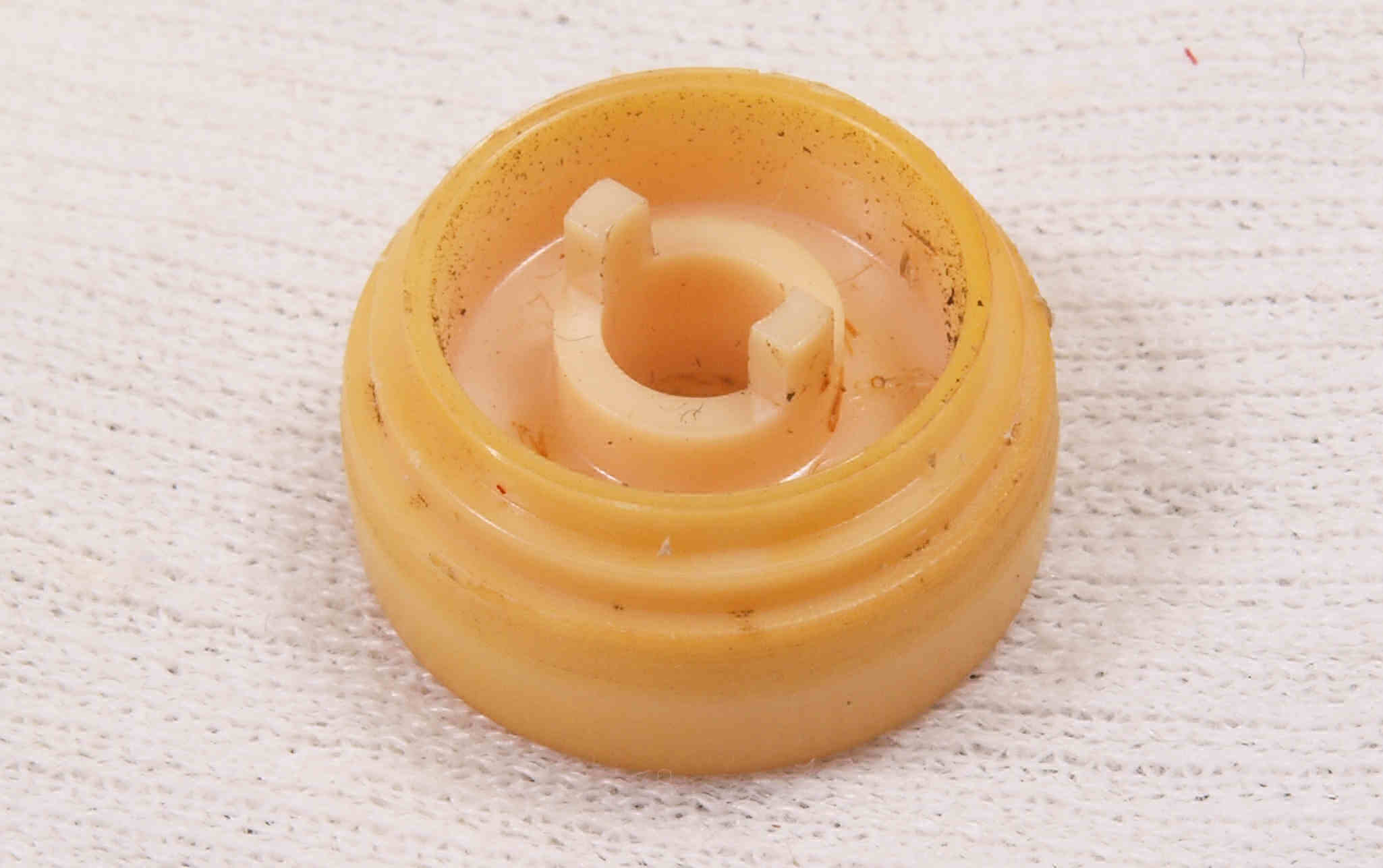

M5. 修理前 モータープリー。
M6. 修理後 モータープリー。
K. アーム修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

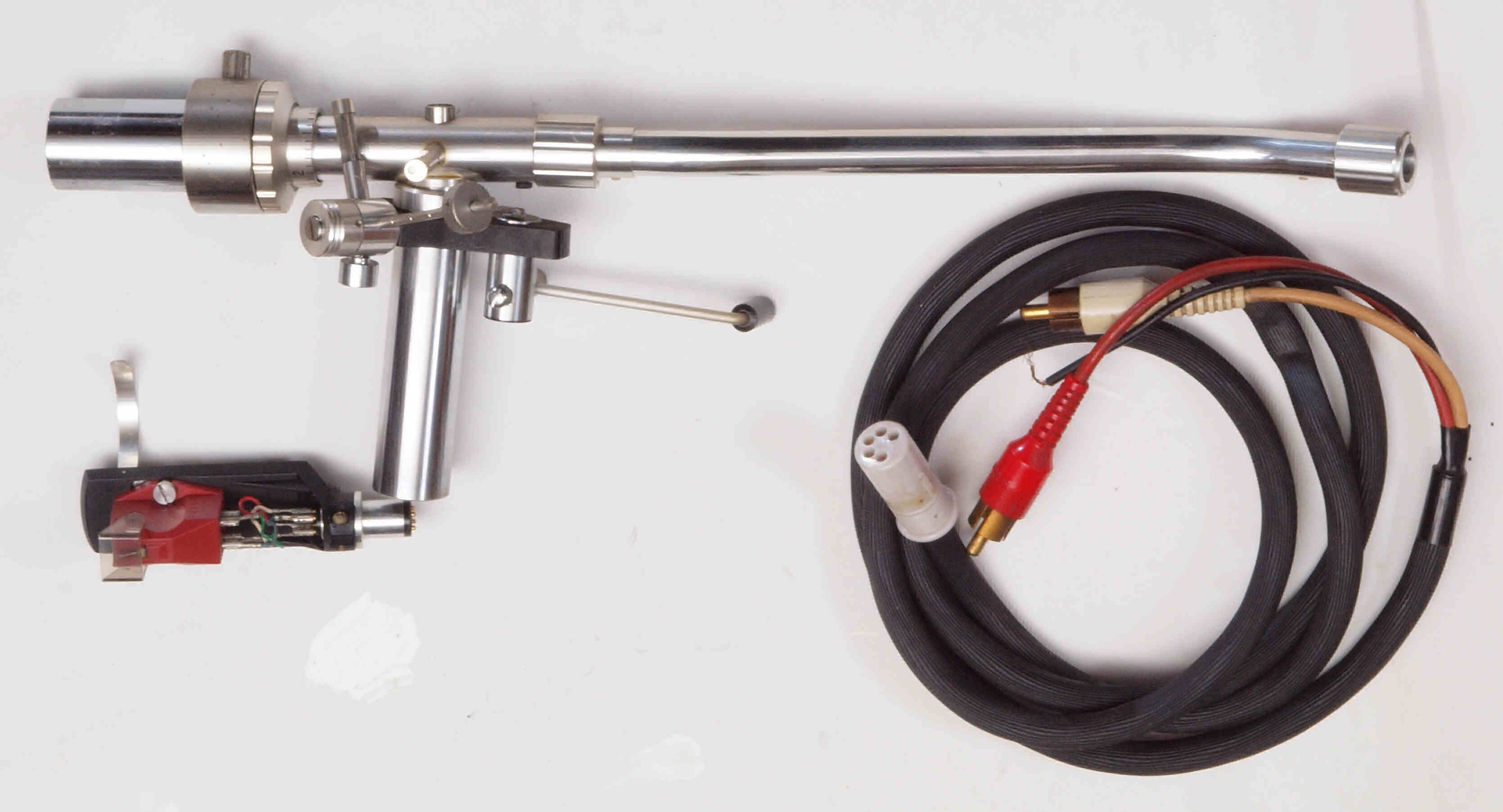

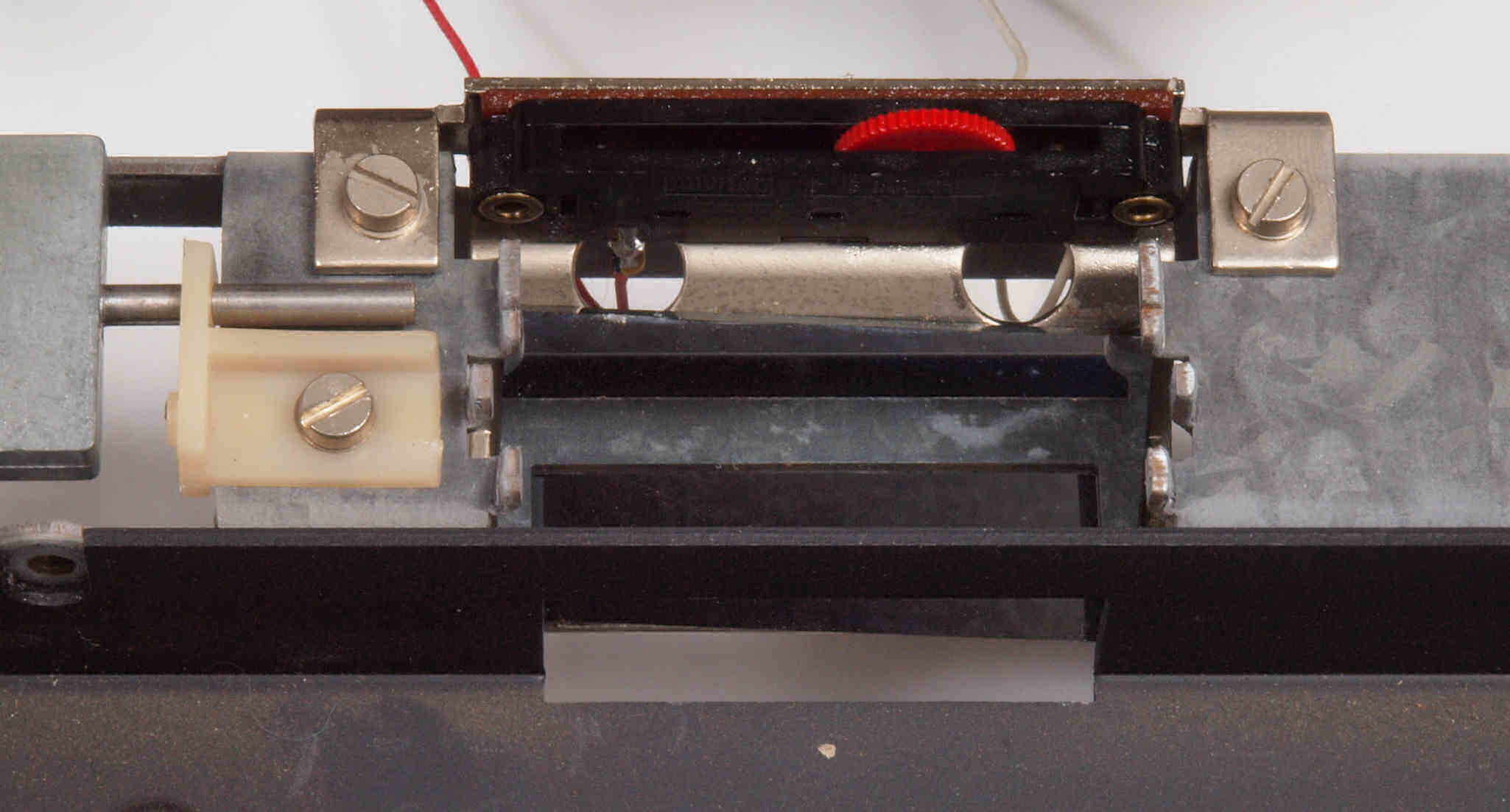

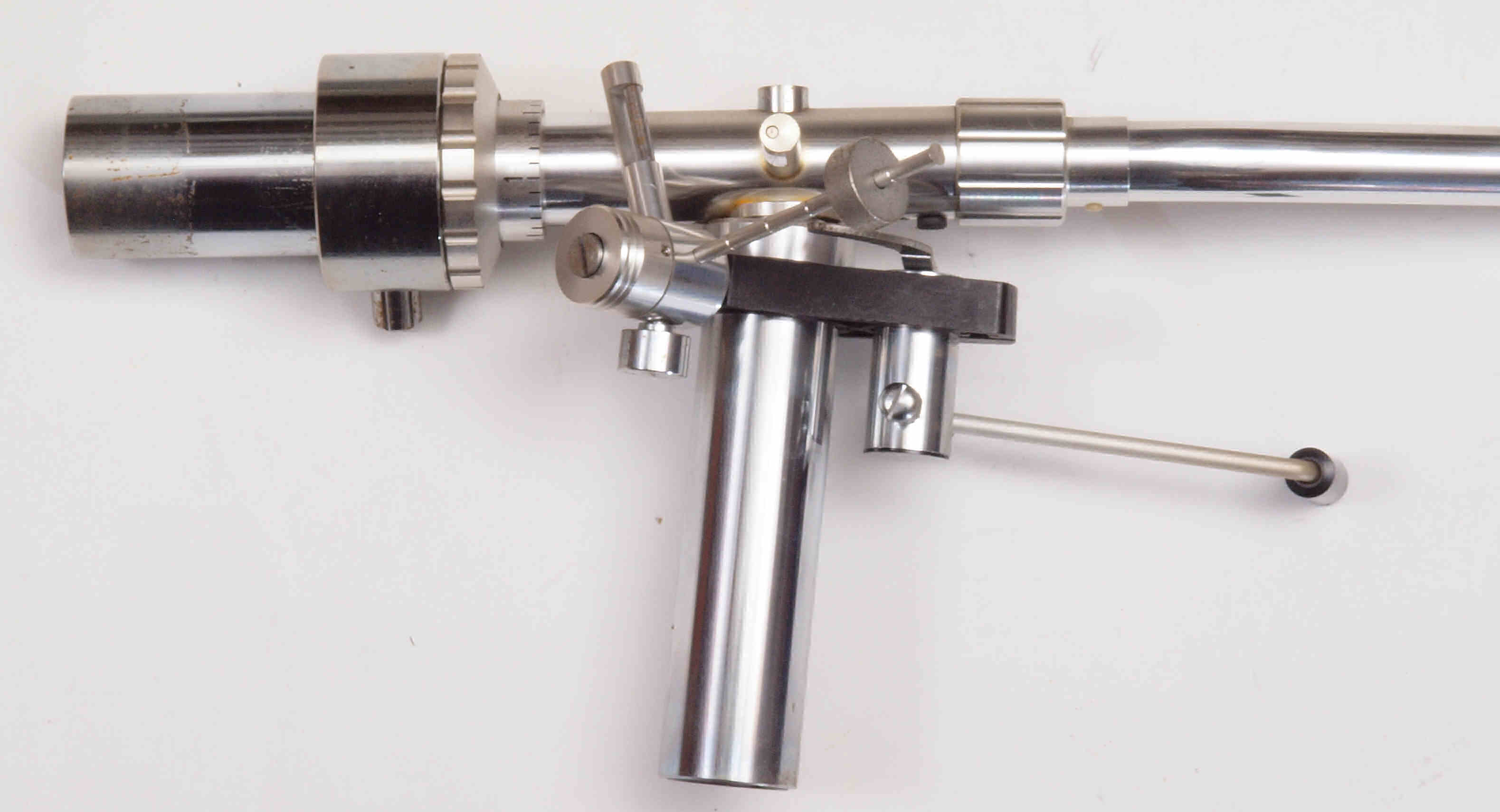

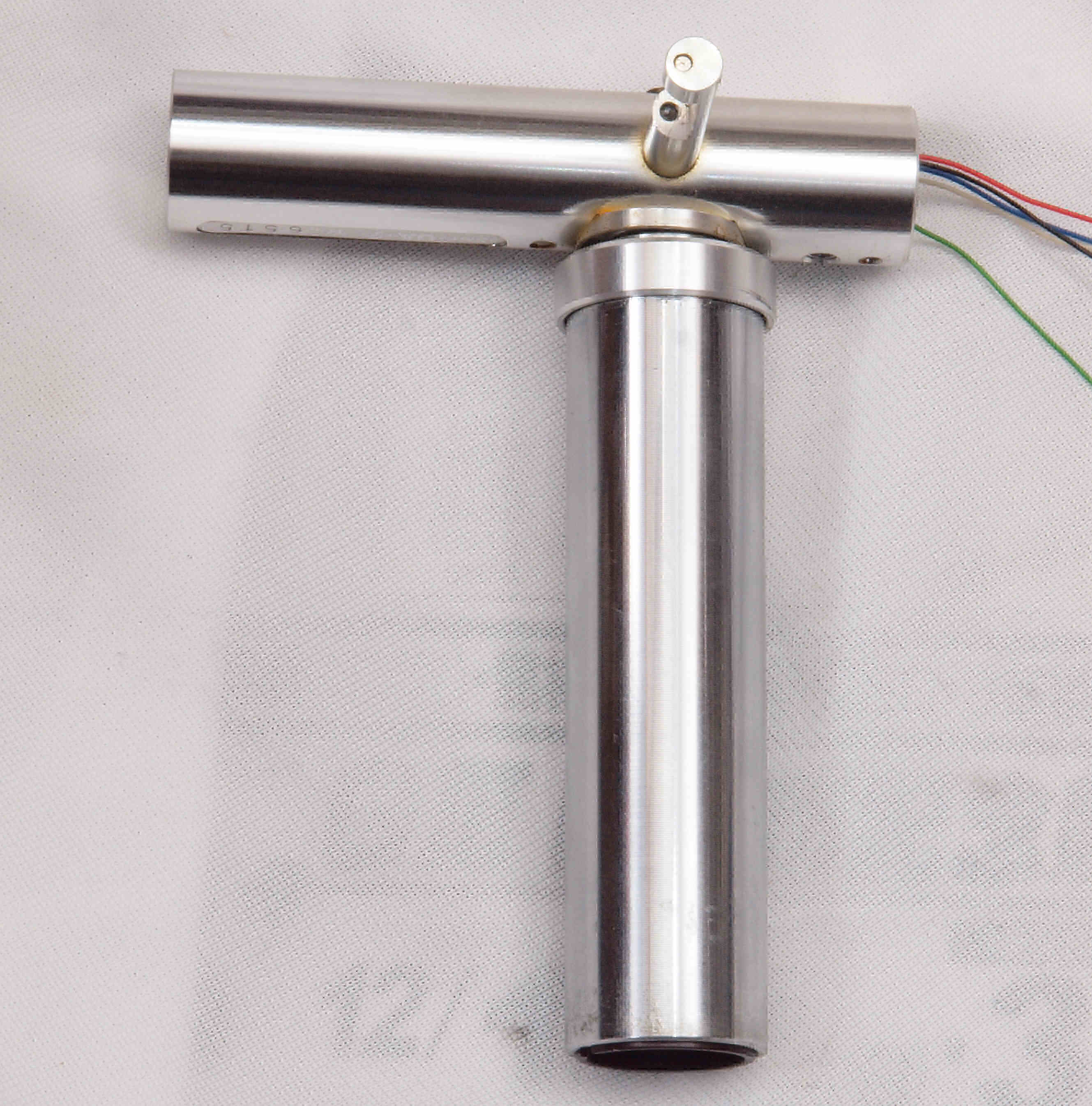

K1. アーム取り外す。 左側が出力しないので、通線を交換する。1
K2. 線の切れている可動部分。
K3. 5本通線した所。
E. 測定・調整。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

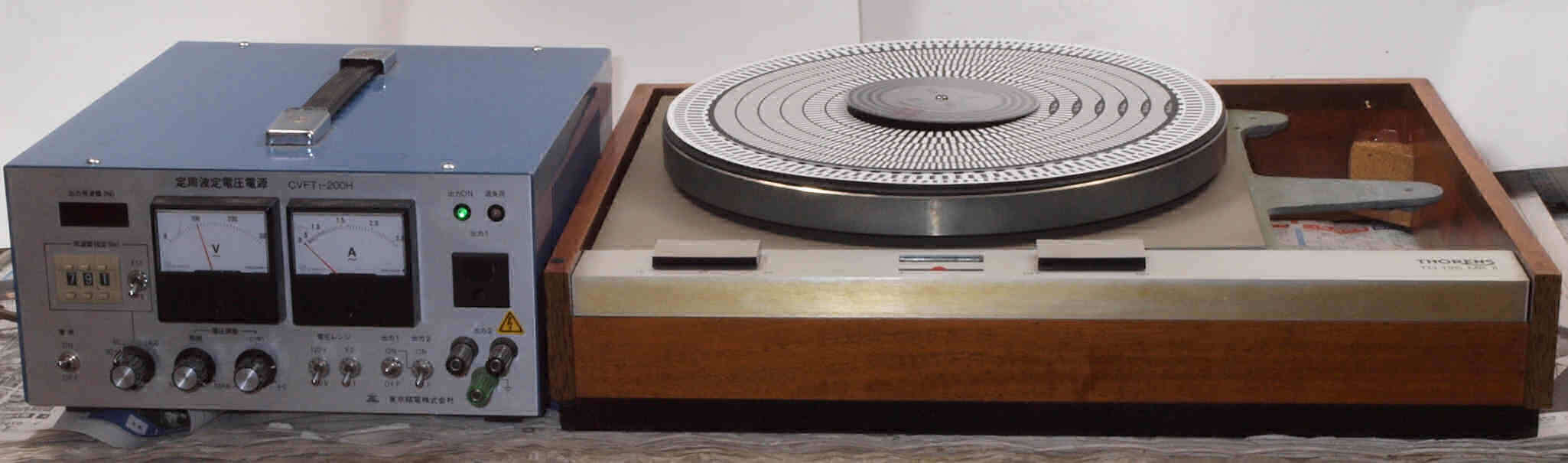

E0. ユーザーの地域の60Hz100Vで調整中。

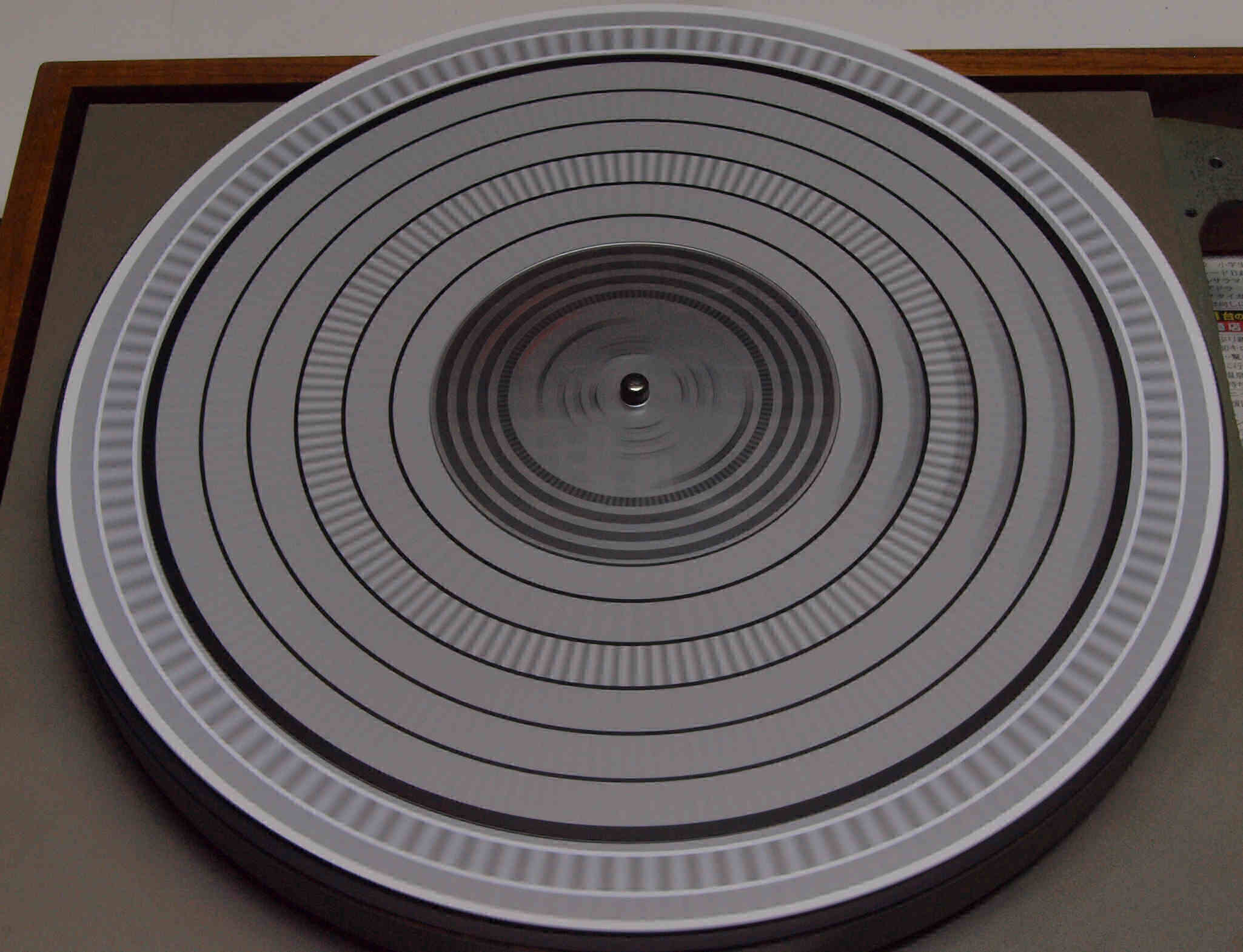

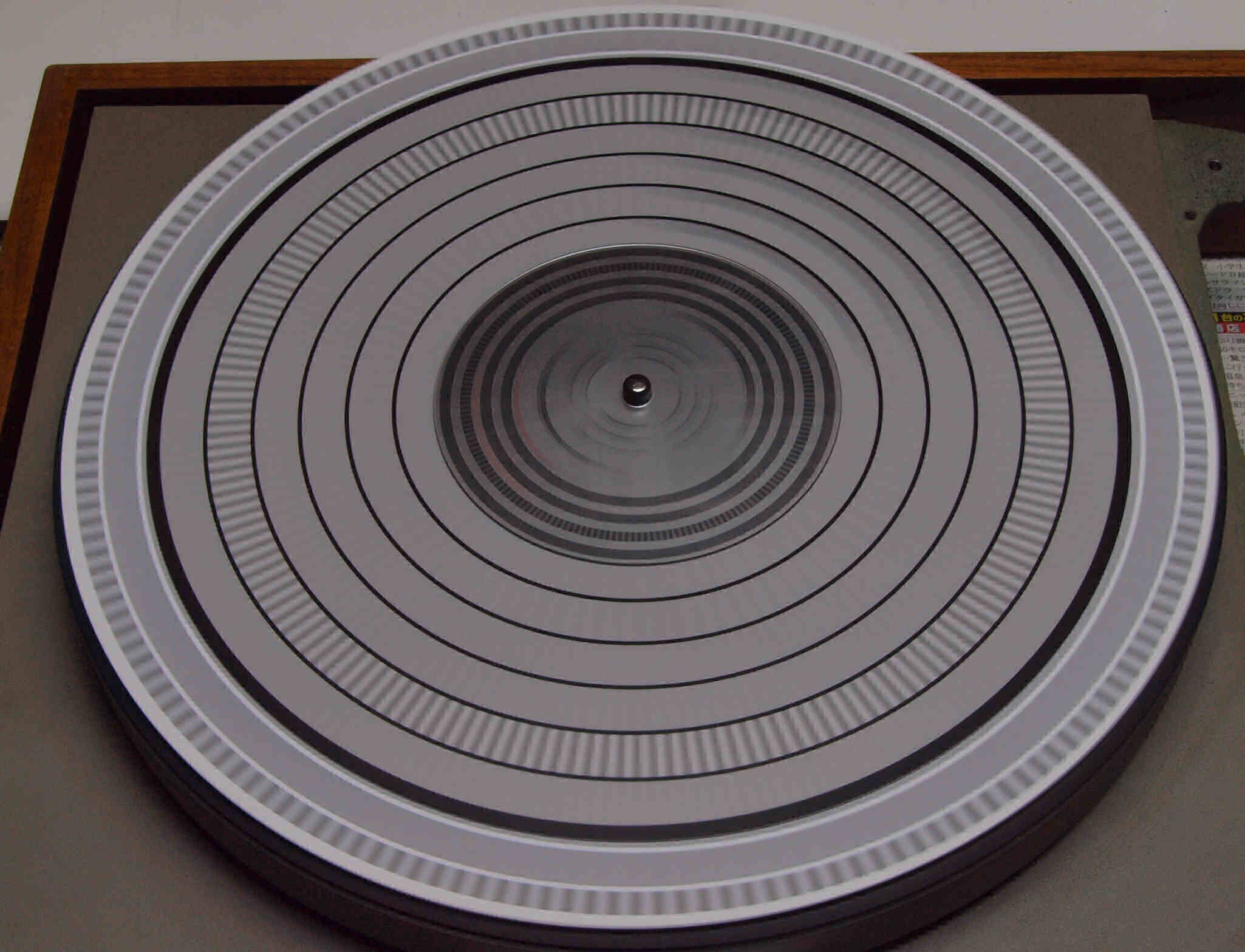

E1. 調整中 33回転。
E2. 内蔵測定 33回転。
E3. 調整中 45回転。

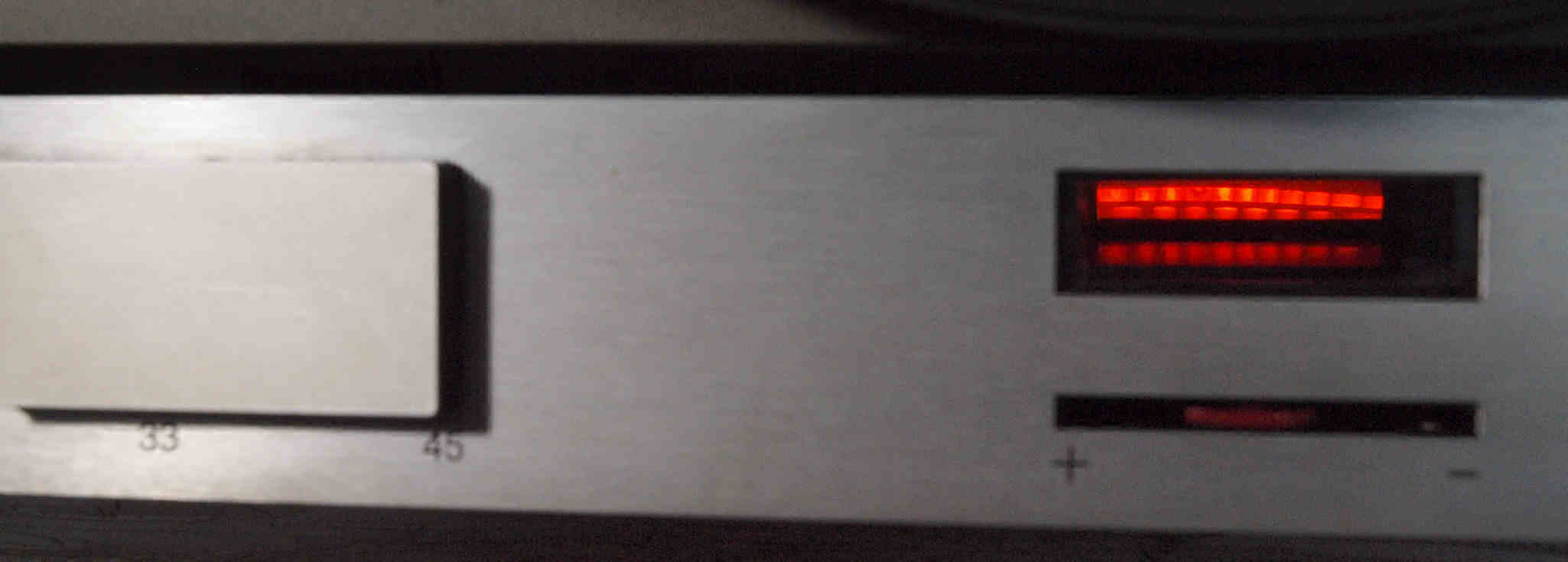

E4. 内蔵ストロボで測定  45回転。
E5. 内蔵ストロボで測定  16回転。
E6. 完成  24時間エージング。 左はRP−1110. 24台目 RY−1500D. 4台目  RB−1500. 3台目
Y. ユーザー宅の設置状況
Y1. 設置状況、 正面から見る。
S. THORENS TD125mkU の仕様(カタログ・マニアルより)
型式 レコードプレイヤー TD125mkU
ターンテーブルTD125mkU
駆動方式 ベルトドライブ方式、電子回路制御
駆動モーター 16極シンクロナスモーター
速度切替回路 周波数制御による速度切替
ソリッドステート2相ウィーンブリッジ発振器
回転数 16 2/3、33 1/3、45rpm
速度調整範囲 ±2%
ターンテーブル 30cm非磁性亜鉛合金ダイキャスト製、3.2kg
ワウフラッター 0.03%以下(wrms)、0.06%以下(D=N45507)
SN比 68dB(D=N45539)
電源 AC100V、50Hz/60Hz
消費電力 2.5W
外形寸法 幅440×高さ120×奥行340mm
重量 14.5kg
別売 オリジナルケース ST509(サンスイ製?、\7,900)
アクリル製ダストカバー TX25(\10,500)
トーンアームTP16
型式 ダイナミックバランス型
実効長 230mm
オーバーハング 14.4mm(調整可)
水平トラッキングエラー 0.2゜/cm以下
針圧調整位置 0?5gr
ヘッドシェル マグネシウム合金製プラグイン式
インサイドフォースキャンセラー 全ての針形状、針圧に対して調整可
使用可能カートリッジ 取付ビス間隔1/2インチ(12.7mm)
価格 TD125mkU=\94,000(1970年代前半頃)
TD125mkUA=\131,000(1970年代前半頃)
TD125mkUB=\104,000(1970年代前半頃)
TD125mkUAB=\141,000(1970年代前半頃)
