Vacuum Tube Tester Hickok TV-2B/Uで
12AU7、ECC82 Gm、Ip測定
A. 12AU7(ECC82) 4本測定
  • 1本目 12AU7 ユニット1測定。 Gm=2400μmho、Ip=12.54mA。
             ユニット2測定。 Gm=2340μmho、Ip=12.00mA。
    2本目 12AU7 ユニット1測定。 Gm=2400μmho、Ip=12.14mA。
             ユニット2測定。 Gm=2340μmho、Ip=11.96mA。
    3本目 12AU7 ユニット1測定。 Gm=300μmho、 Ip=1.09mA。
             ユニット2測定。 Gm=1000μmho、Ip=5.08mA。
    4本目 12AU7 ユニット1測定。 Gm=2600μmho、Ip=13.74mA。
             ユニット2測定。 Gm=2600μmho、Ip=14.05mA。

B. ElectroHarmonix 12AU7(ECC82) 4本測定
  • 12AU7 1本目ユニット1測定。 Gm=2260μmho、Ip=11.82mA。
             ユニット2測定。 Gm=2480μmho、Ip=13.31mA。
    12AU7 2本目ユニット1測定。 Gm=2400μmho、Ip=11.39mA。
             ユニット2測定。 Gm=2480μmho、Ip=13.09mA。
    12AU7 3本目ユニット1測定。 Gm=2200μmho、Ip=11.55mA。
             ユニット2測定。 Gm=2200μmho、Ip=11.07mA。
    12AU7 4本目ユニット1測定。 Gm=2000μmho、Ip=9.83mA。
             ユニット2測定。 Gm=2500μmho、Ip=12.63mA。

C. 12AU7 6本測定CL36U. 2台目
  • 12AU7 1本目ユニット1測定。 Gm=3000μmho、Ip=13.4mA。
             ユニット2測定。 Gm=3000μmho、Ip=14.6mA。
    12AU7 2本目ユニット1測定。 Gm=2700μmho、Ip=12.6mA。
             ユニット2測定。 Gm=2800μmho、Ip=13.0mA。
    12AU7 3本目ユニット1測定。 Gm=2740μmho、Ip=13.6mA。
             ユニット2測定。 Gm=2800μmho、Ip=15.7mA。
    12AU7 4本目ユニット1測定。 Gm=2500μmho、Ip=13.4mA。
             ユニット2測定。 Gm=2540μmho、Ip=12.9mA。
    12AU7 5本目ユニット2測定。 Gm=2880μmho、Ip=14.9mA。
             ユニット2測定。 Gm=2300μmho、Ip=13.4mA。
    12AU7 6本目ユニット2測定。 Gm=2800μmho、Ip=13.4mA。
             ユニット2測定。 Gm=2680μmho、Ip=12.1mA。

D. 12AU7 6本測定CL36U. 2台目
  • 12AU7 1本目ユニット1測定。 Gm=2700μmho、Ip=13.6mA。
             ユニット2測定。 Gm=2660μmho、Ip=13.2mA。
    12AU7 2本目ユニット1測定。 Gm=2740μmho、Ip=13.8mA。
             ユニット2測定。 Gm=2760μmho、Ip=13.8mA。
    12AU7 3本目ユニット1測定。 Gm=2560μmho、Ip=12.3mA。
             ユニット2測定。 Gm=2560μmho、Ip=12.1mA。
    12AU7 4本目ユニット1測定。 Gm=2280μmho、Ip=11.8mA。
             ユニット2測定。 Gm=2700μmho、Ip=13.1mA。
    12AU7 5本目ユニット2測定。 Gm=2600μmho、Ip=12.4mA。
             ユニット2測定。 Gm=2540μmho、Ip=12.5mA。
    12AU7 6本目ユニット2測定。 Gm=2660μmho、Ip=13.1mA。
             ユニット2測定。 Gm=2640μmho、Ip=12.8mA。


A. 12AU7(ECC82) 4本測定。
   真空管ハンドブック(規格表)の、12AU7(ECC82)相互コンダクタンス=2200μmho「Ep=250V、Ip=10.5mA、Eg1=−8.5V」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

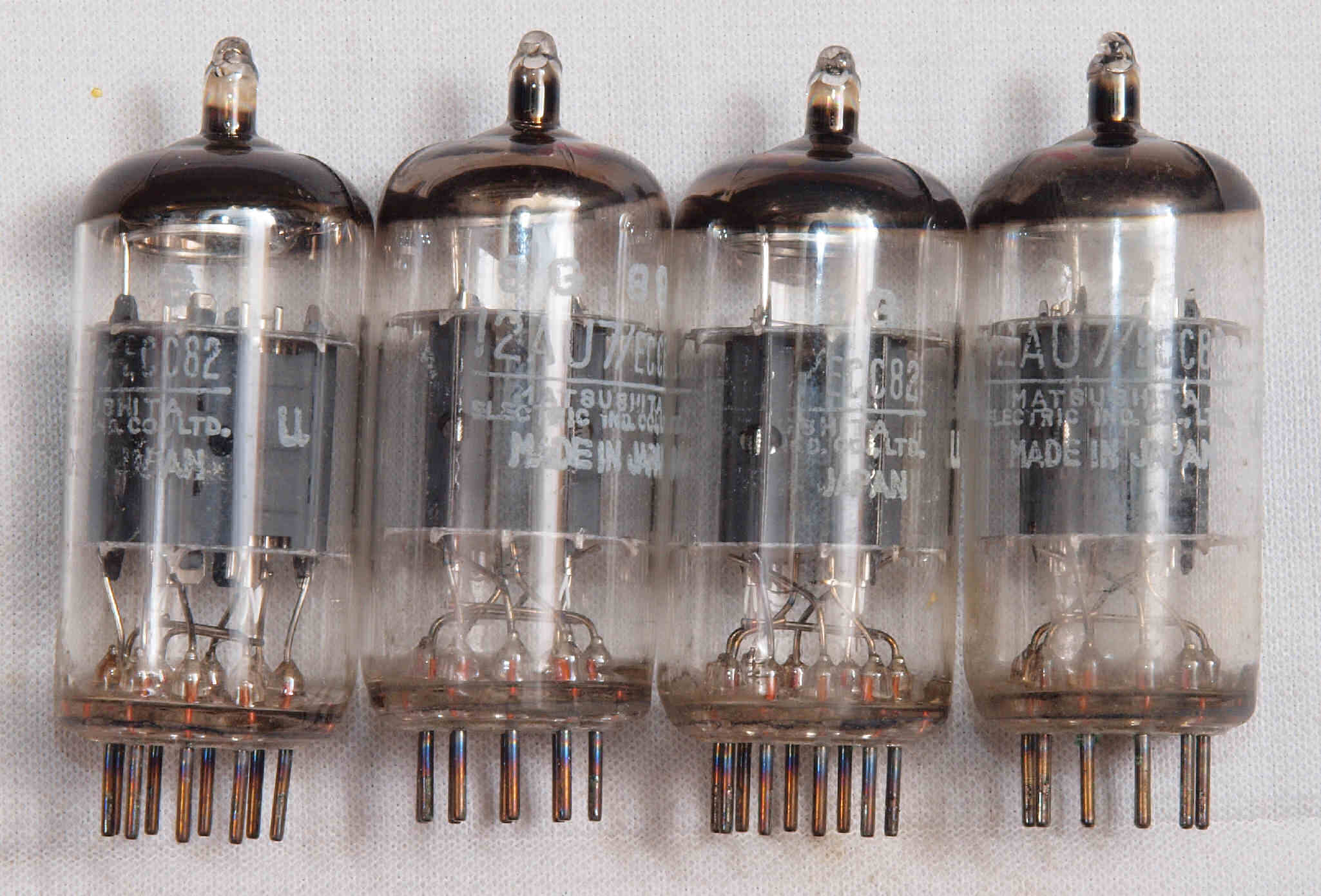

12AU7(ECC82)。 左から1本目.2本目...4本目、。
  • 1本目 12AU7 ユニット1測定。 Gm=2400μmho、Ip=12.54mA。
    1本目 12AU7 ユニット2測定。 Gm=2340μmho、Ip=12.00mA。
    2本目 12AU7 ユニット1測定。 Gm=2400μmho、Ip=12.14mA。
    2本目 12AU7 ユニット2測定。 Gm=2340μmho、Ip=11.96mA。
    3本目 12AU7 ユニット1測定。 Gm=300μmho、Ip=1.09mA。
    3本目 12AU7 ユニット2測定。 Gm=1000μmho、Ip=5.08mA。
    4本目 12AU7 ユニット1測定。 Gm=2600μmho、Ip=13.74mA。
    4本目 12AU7 ユニット2測定。 Gm=2600μmho、Ip=14.05mA。
A11. 12AU7 1本目ユニット1測定。 Gm=2400μmho、Ip=12.54mA。
                  測定条件、「Ep=250V、Eg1=−8.5V」、 Cレンジ=3000μmhoレンジでの測定。
A12. 12AU7 1本目ユニット2測定。 Gm=2340μmho、Ip=12.00mA。

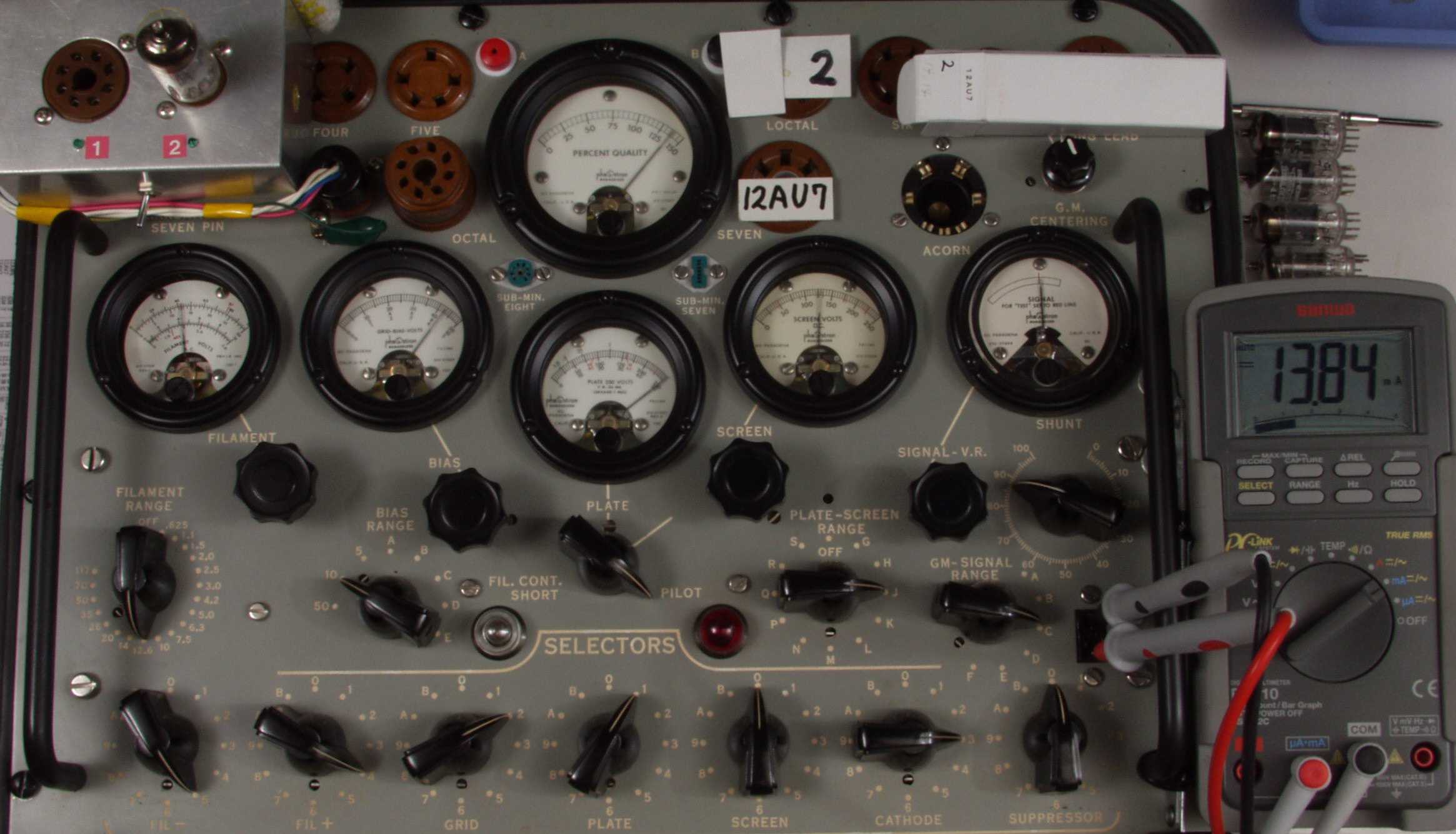

A21. 12AU7 2本目ユニット1測定。 Gm=2400μmho、Ip=12.14mA。
                  測定条件、「Ep=250V、Eg1=−8.5V」、 Cレンジ=3000μmhoレンジでの測定。
A22. 12AU7 2本目ユニット2測定。 Gm=2340μmho、Ip=11.96mA。

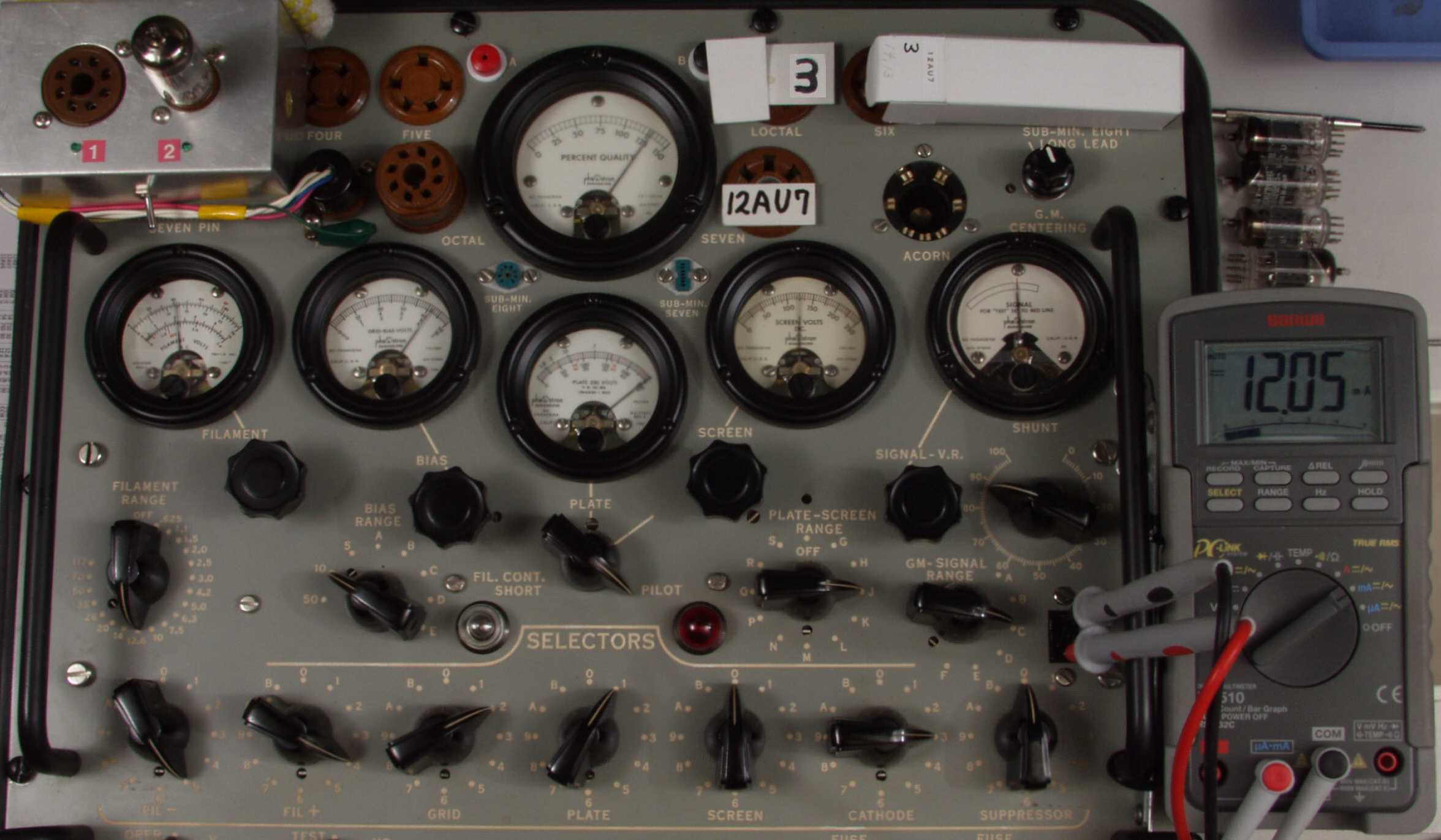

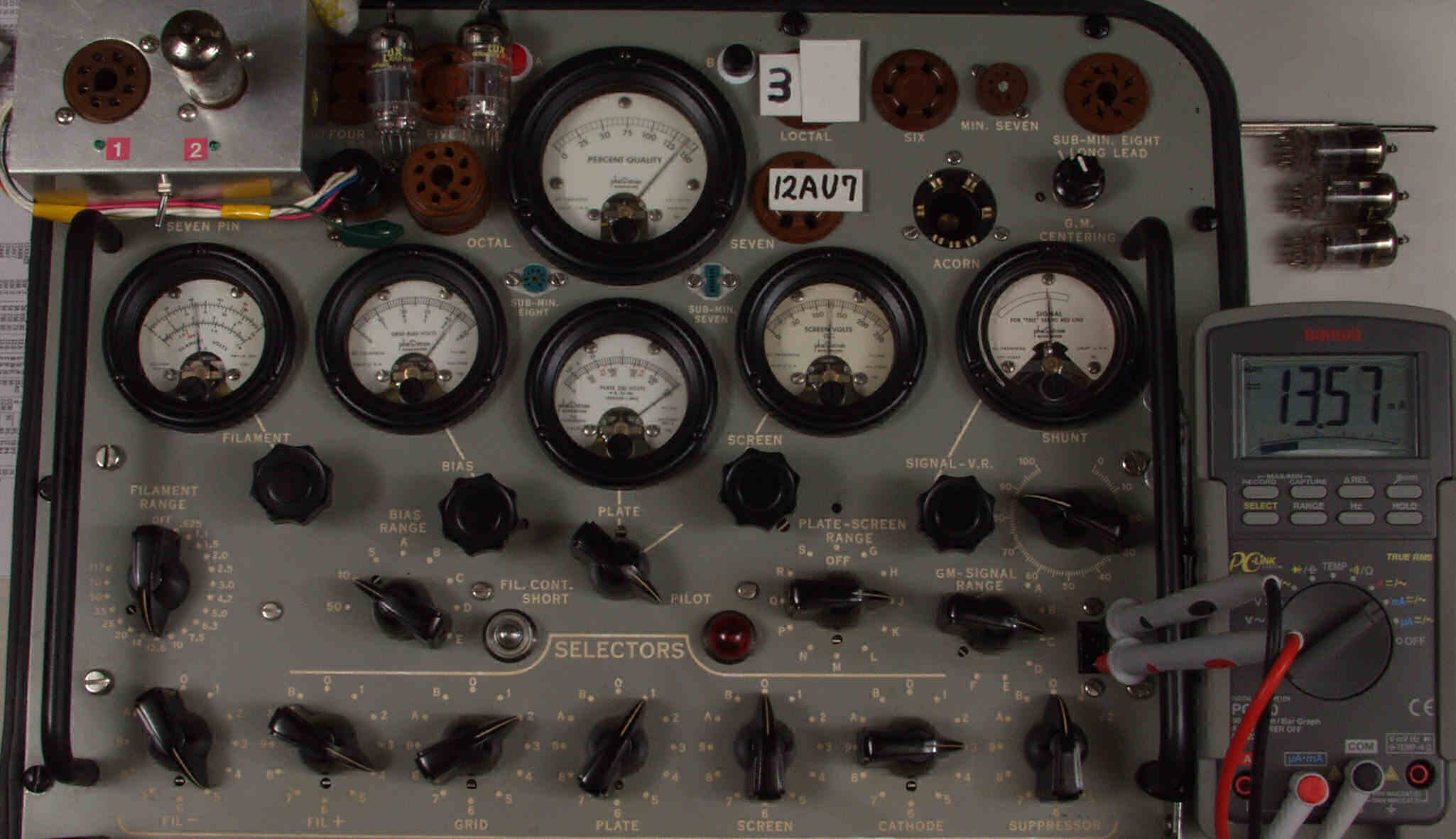

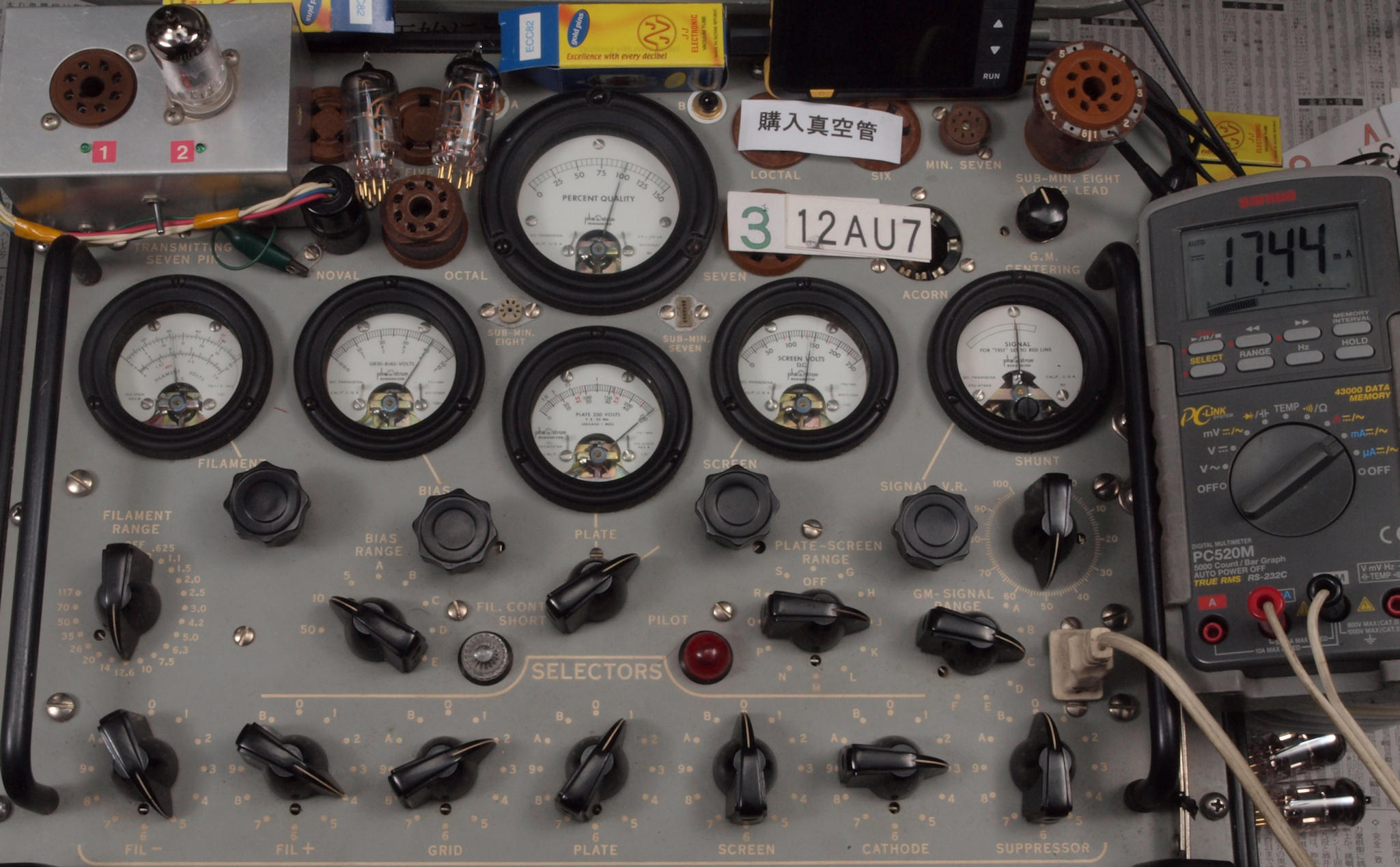

A31. 12AU7 3本目ユニット1測定。 Gm=300μmho、Ip=1.09mA。
                  測定条件、「Ep=250V、Eg1=−8.5V」、 Cレンジ=3000μmhoレンジでの測定。

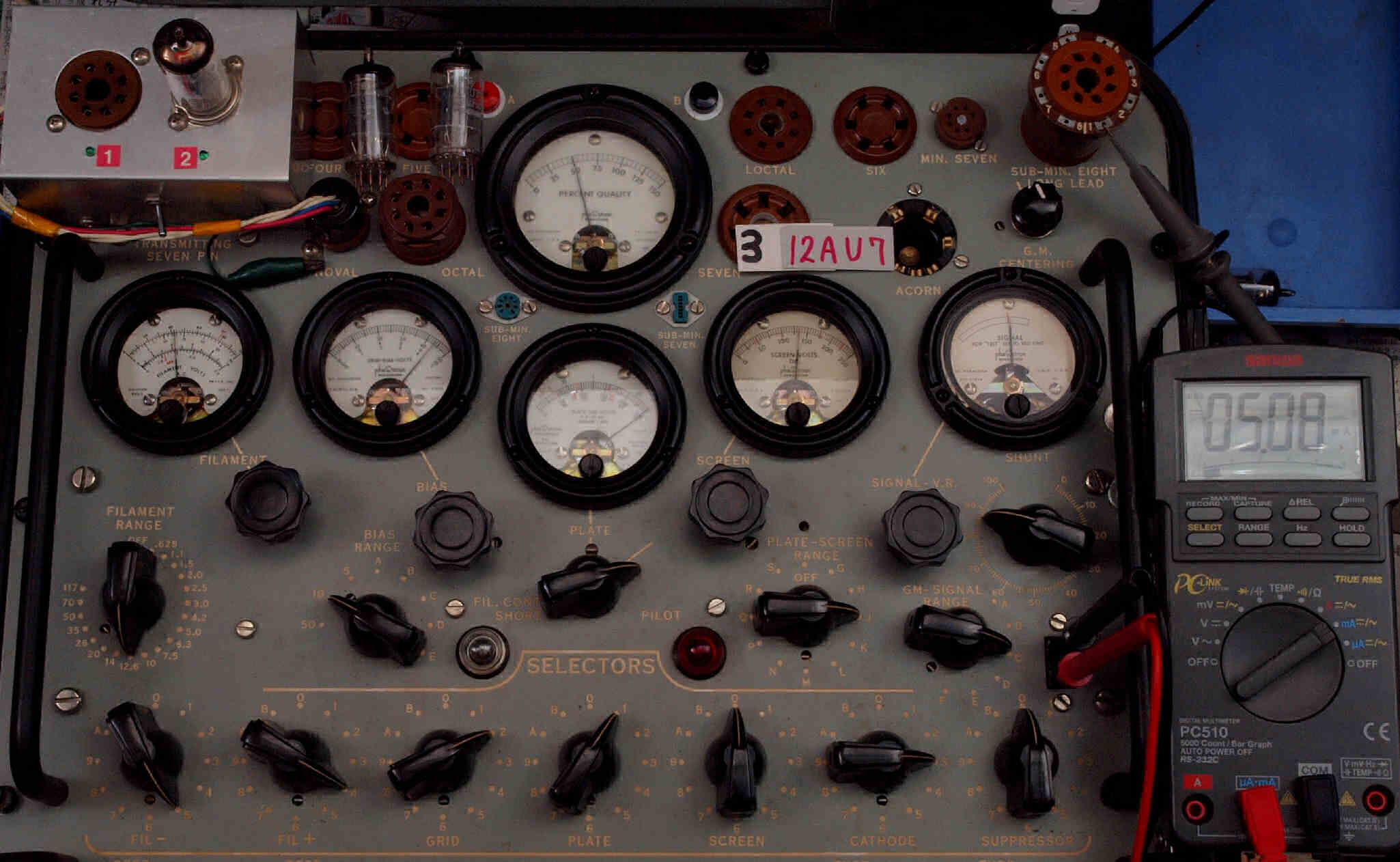

A32. 12AU7 3本目ユニット2測定。 Gm=1000μmho、Ip=5.08mA。

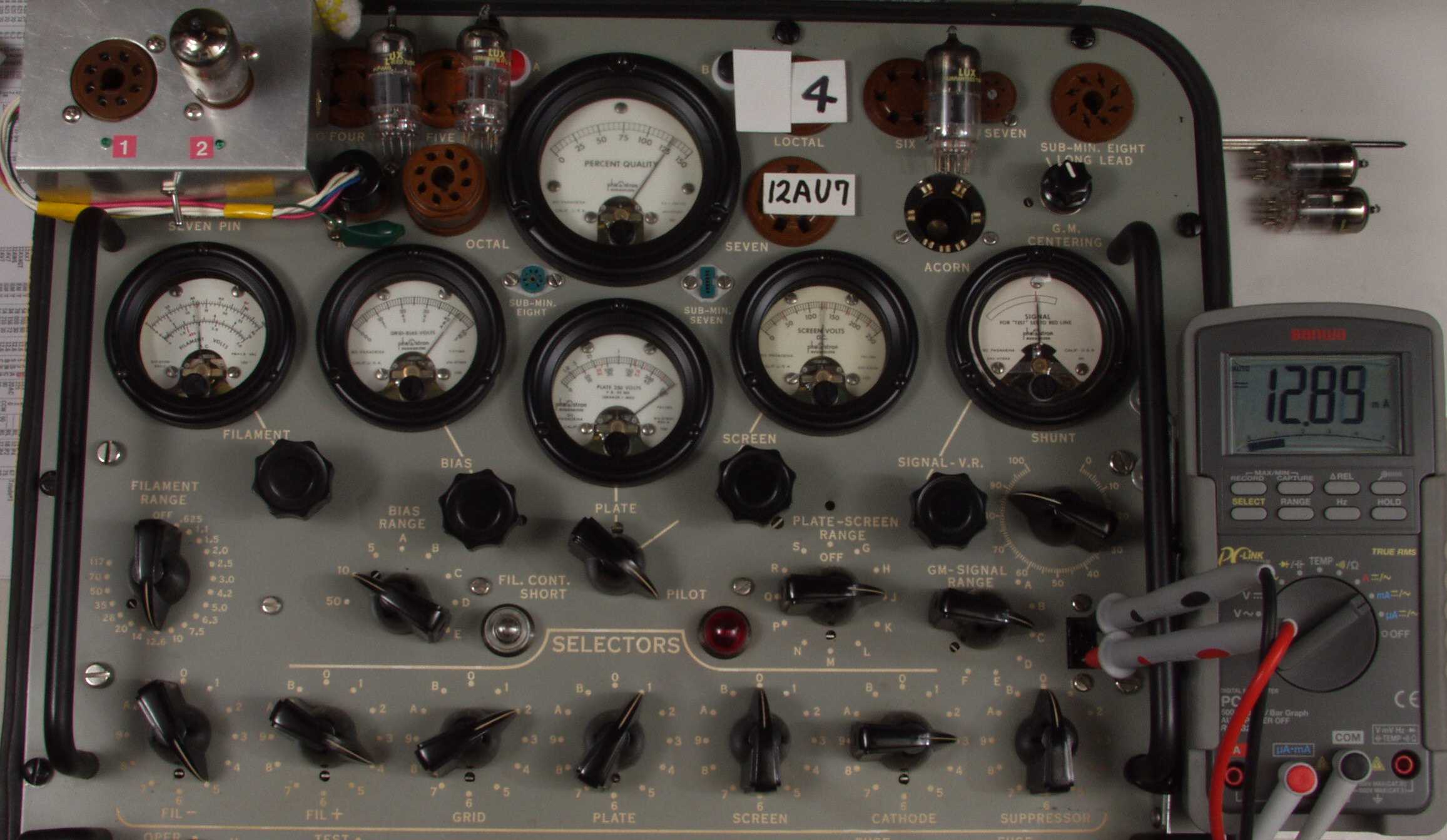

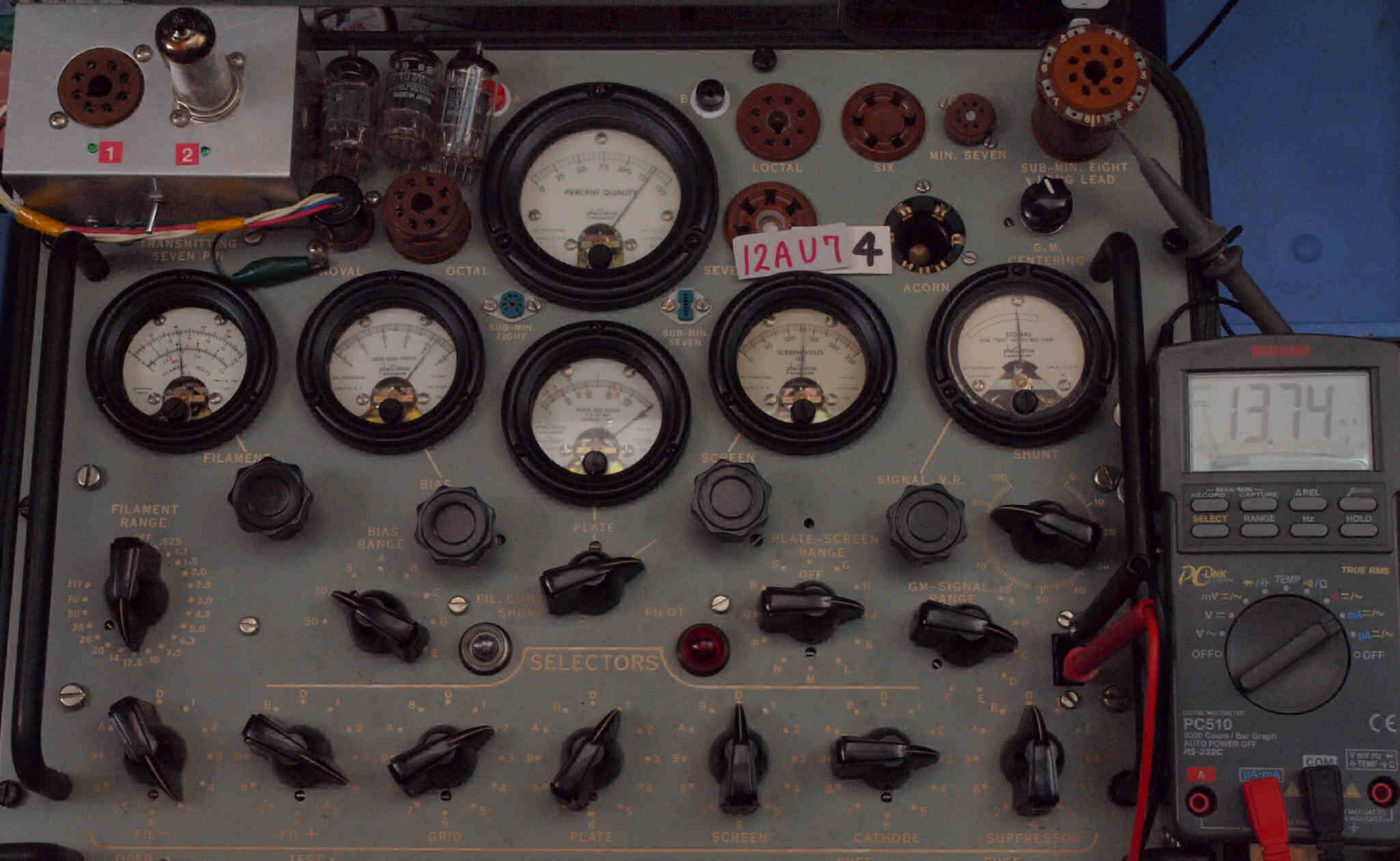

A41. 12AU7 4本目ユニット1測定。 Gm=2600μmho、Ip=13.74mA。
                  測定条件、「Ep=250V、Eg1=−8.5V」、 Cレンジ=3000μmhoレンジでの測定。

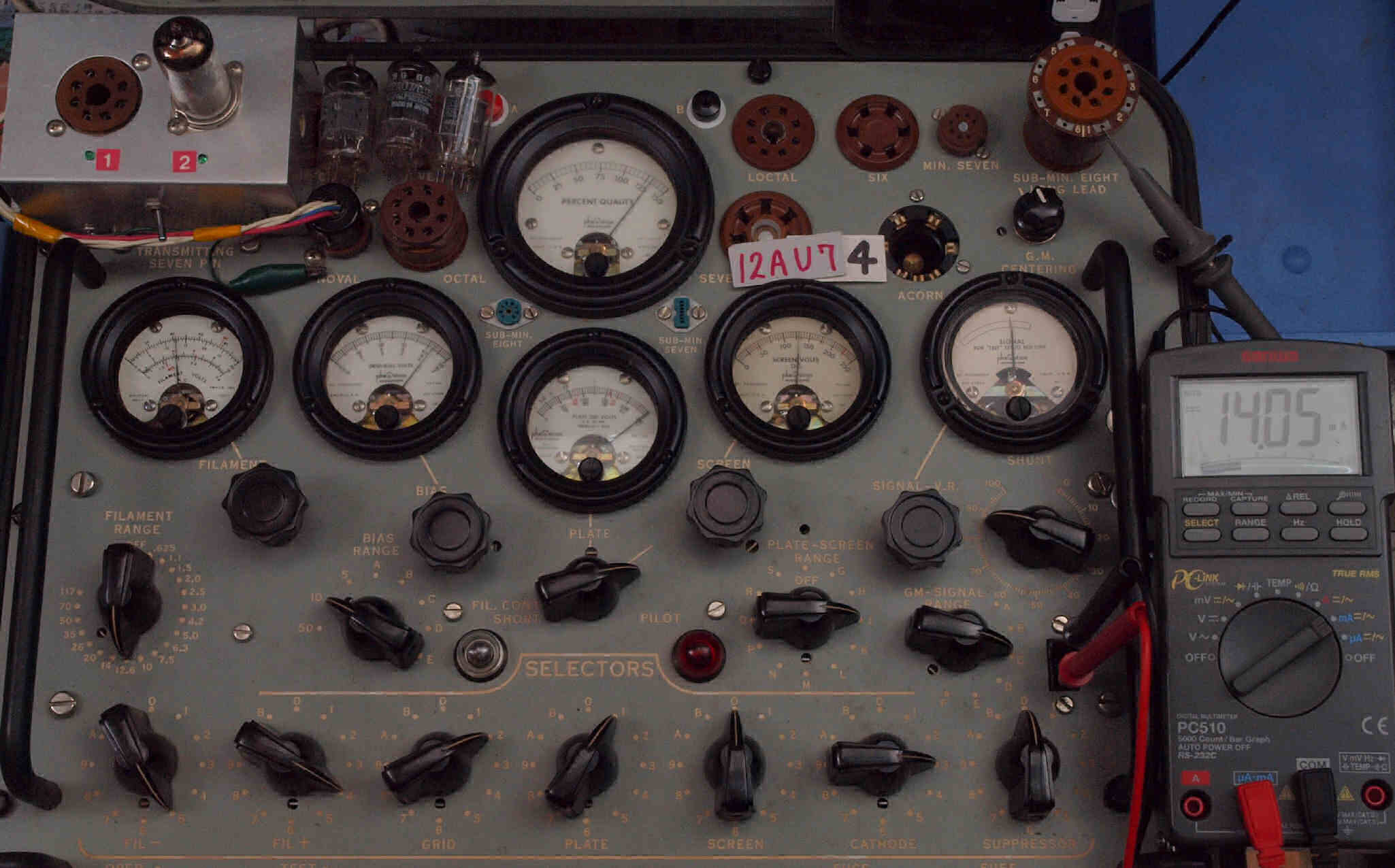

A42. 12AU7 4本目ユニット2測定。 Gm=2600μmho、Ip=14.05mA。
B. ElectroHarmonix 12AU7(ECC82) 4本測定。
   真空管ハンドブック(規格表)の、12AU7(ECC82)相互コンダクタンス=2200μmho「Ep=250V、Ip=10.5mA、Eg1=−8.5V」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

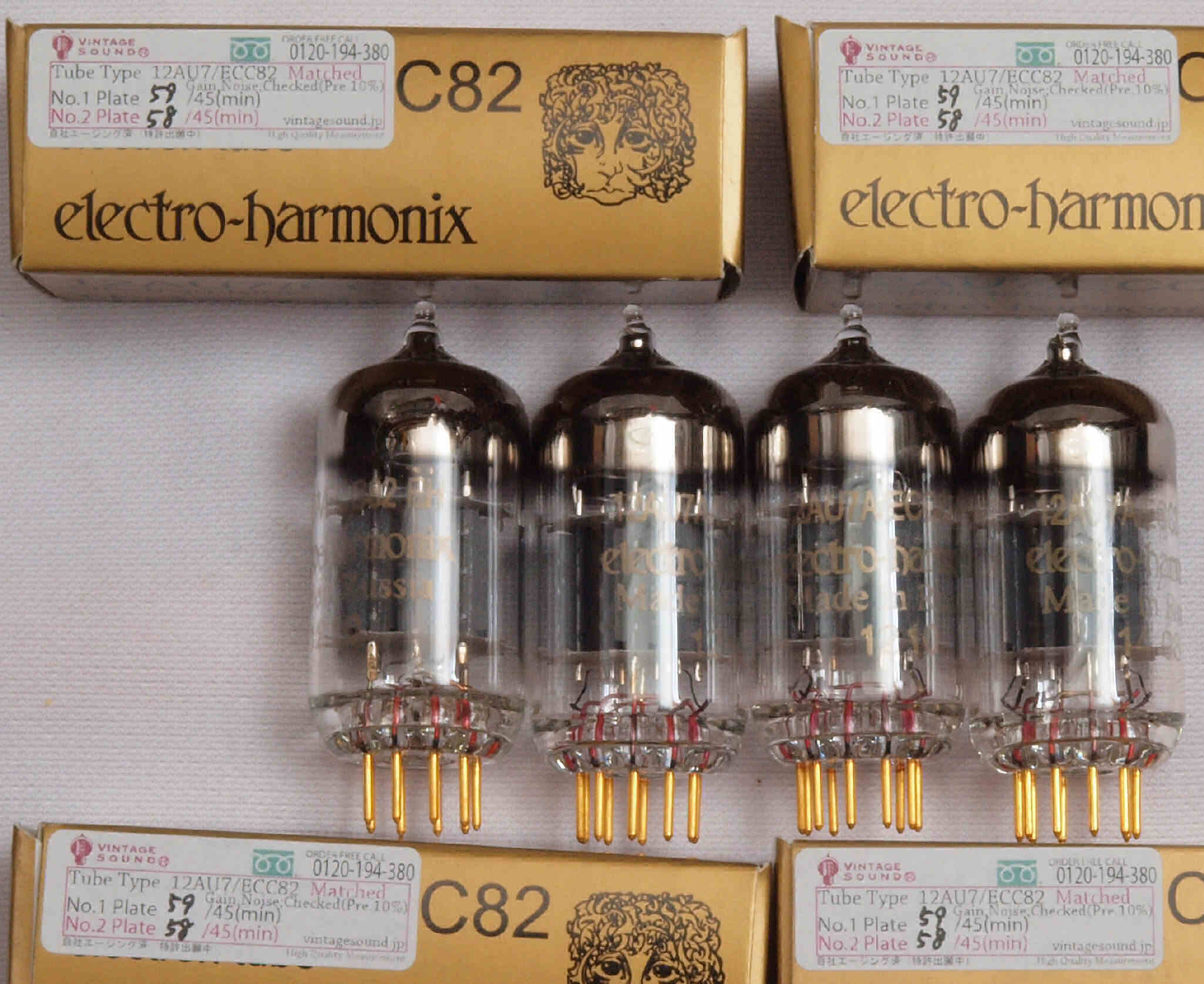

ElectroHarmonix 12AU7(ECC82)。 左から1本目.2本目...4本目。
  • 12AU7 1本目ユニット1測定。 Gm=2260μmho、Ip=11.82mA。
    12AU7 1本目ユニット2測定。 Gm=2480μmho、Ip=13.31mA。
    12AU7 2本目ユニット1測定。 Gm=2400μmho、Ip=11.39mA。
    12AU7 2本目ユニット2測定。 Gm=2480μmho、Ip=13.09mA。
    12AU7 3本目ユニット1測定。 Gm=2200μmho、Ip=11.55mA。
    12AU7 3本目ユニット2測定。 Gm=2200μmho、Ip=11.07mA。
    12AU7 4本目ユニット1測定。 Gm=2000μmho、Ip=9.83mA。
    12AU7 4本目ユニット2測定。 Gm=2500μmho、Ip=12.63mA。
B11. 12AU7 1本目ユニット1測定。 Gm=2260μmho、Ip=11.82mA。
                 測定条件、「Ep=250V、Eg1=−8.5V」、 Cレンジ=3000μmhoレンジでの測定。

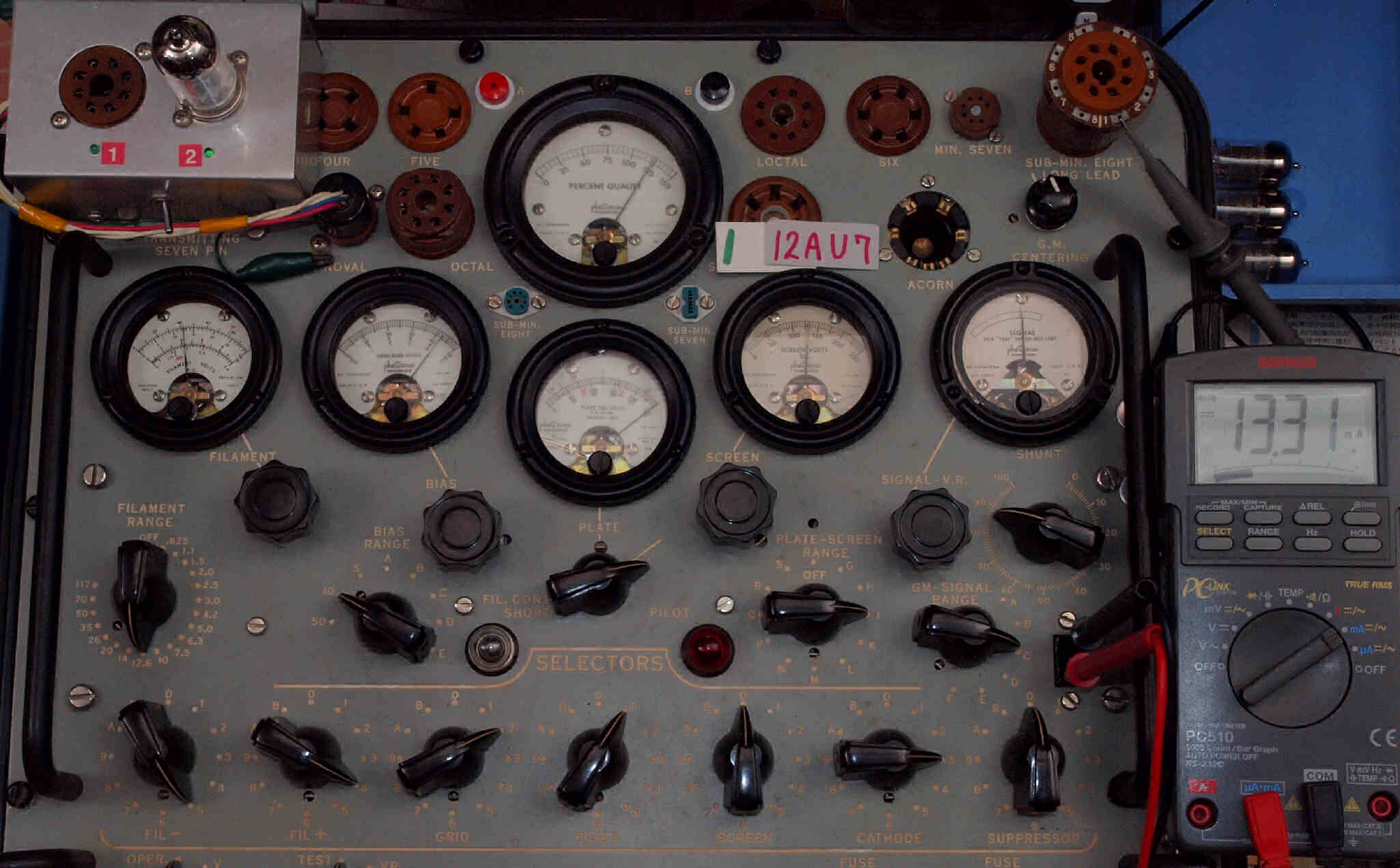

B12. 12AU7 1本目ユニット2測定。 Gm=2480μmho、Ip=13.31mA。

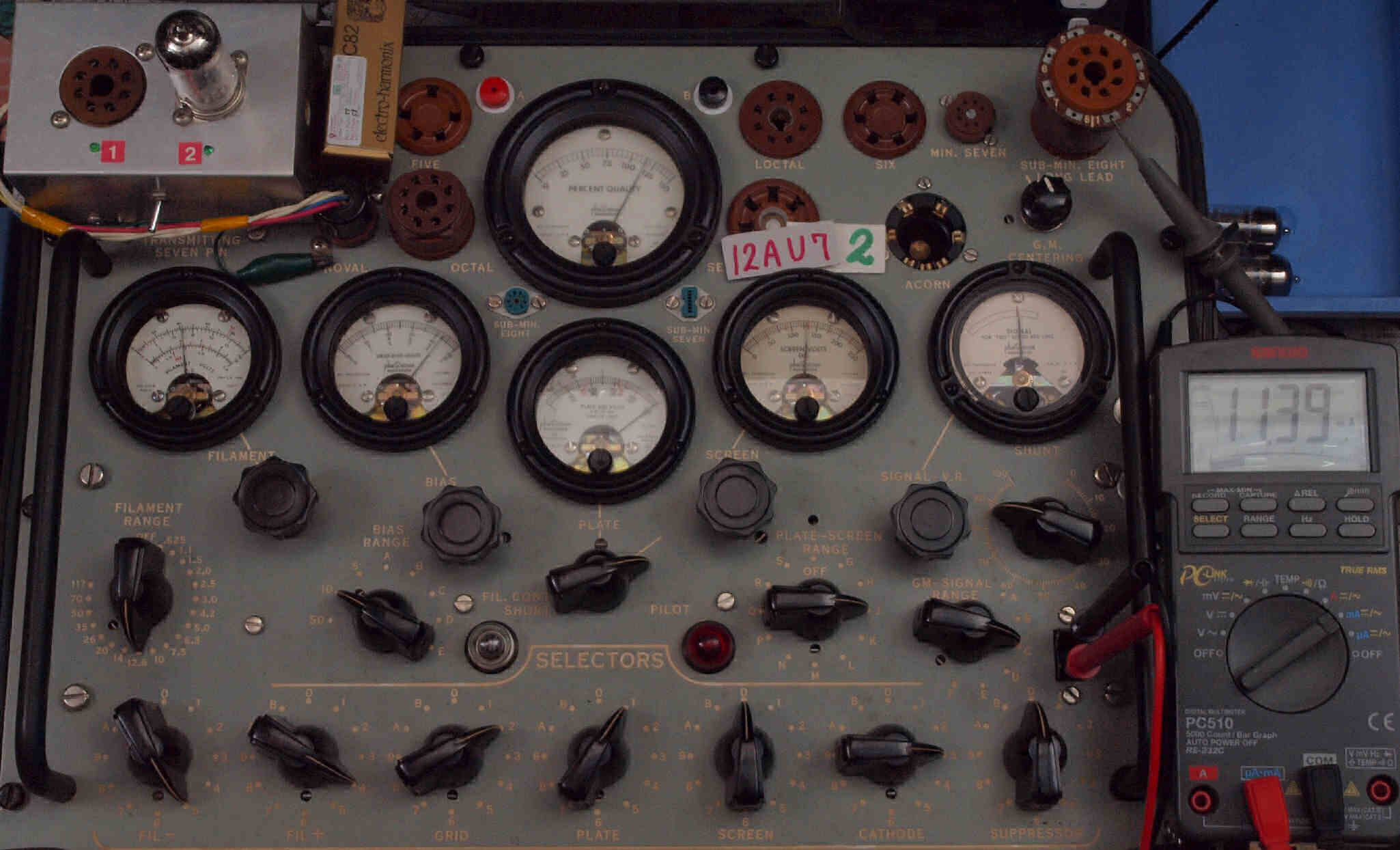

B21. 12AU7 2本目ユニット1測定。 Gm=2400μmho、Ip=11.39mA。
                 測定条件、「Ep=250V、Eg1=−8.5V」、 Cレンジ=3000μmhoレンジでの測定。
B22. 12AU7 2本目ユニット2測定。 Gm=2480μmho、Ip=13.09mA。

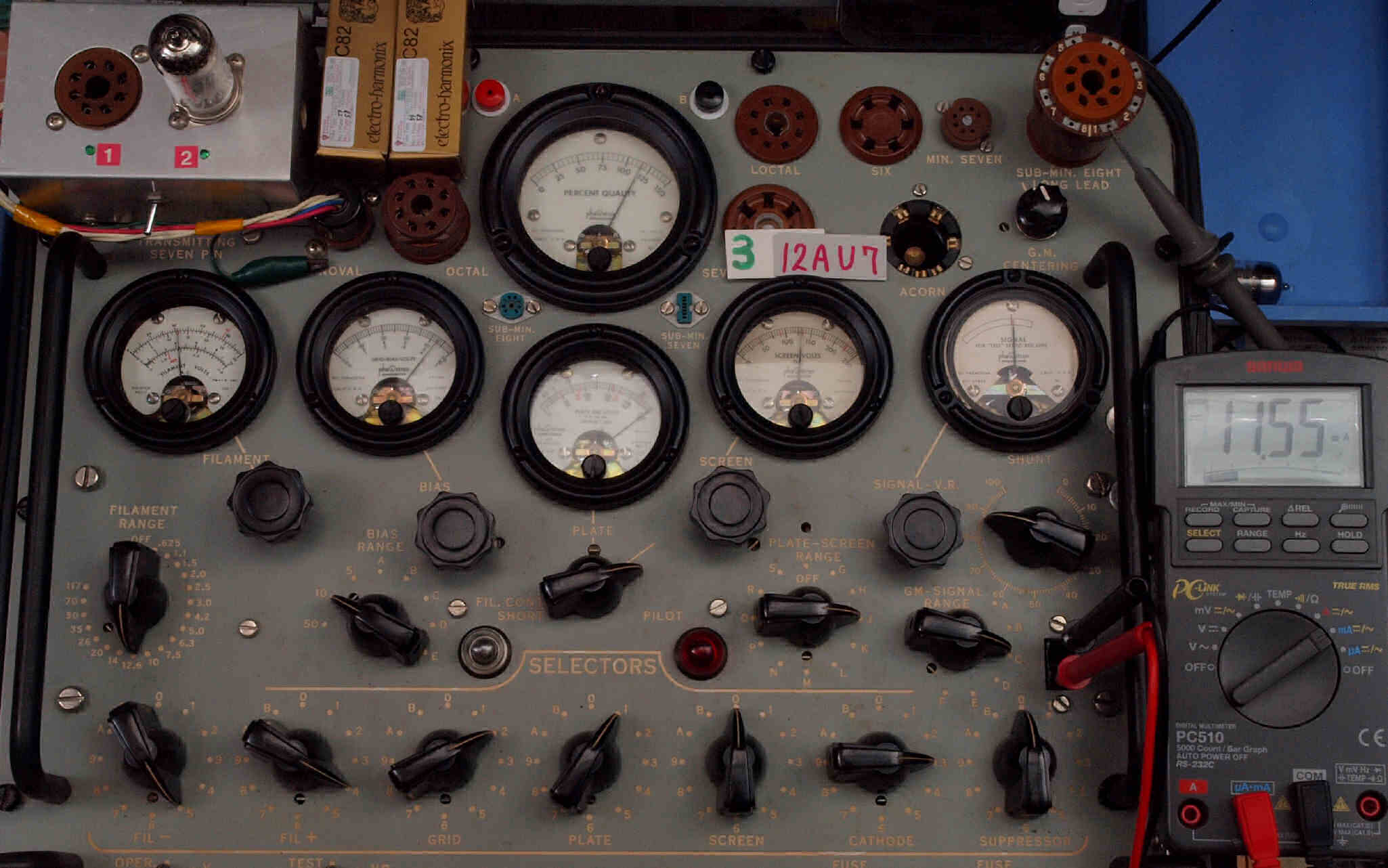

B31. 12AU7 3本目ユニット1測定。 Gm=2200μmho、Ip=11.55mA。
                 測定条件、「Ep=250V、Eg1=−8.5V」、 Cレンジ=3000μmhoレンジでの測定。

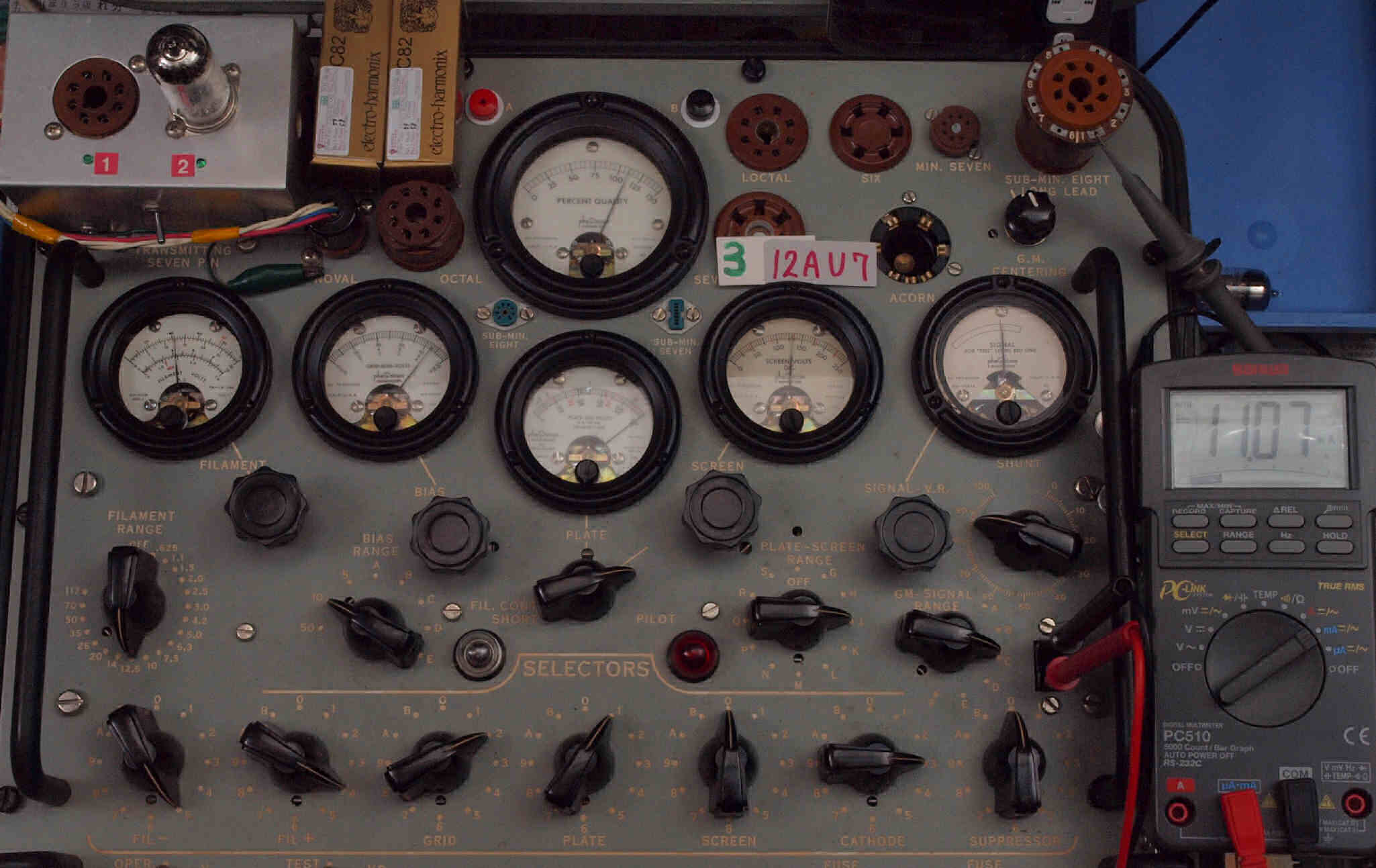

B32. 12AU7 3本目ユニット2測定。 Gm=2200μmho、Ip=11.07mA。
B41. 12AU7 4本目ユニット1測定。 Gm=2000μmho、Ip=9.83mA。
                 測定条件、「Ep=250V、Eg1=−8.5V」、 Cレンジ=3000μmhoレンジでの測定。

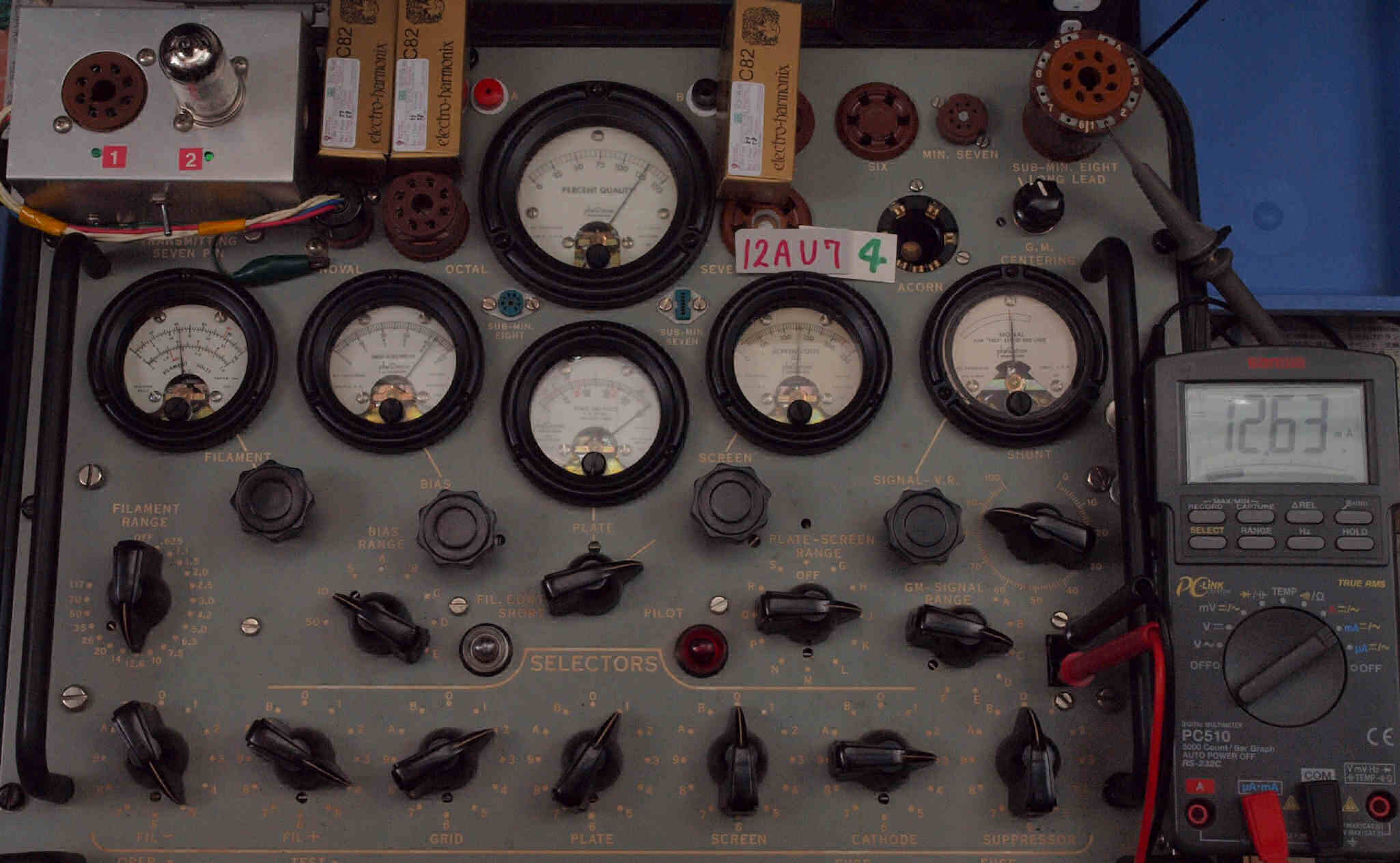

B42. 12AU7 4本目ユニット2測定。 Gm=2500μmho、Ip=12.63mA。
測定電源は安定化(電圧・周波数)電源を使用し、AC115V 60Hzで行う。
C. 12AU7 6本測定。CL36U. 2台目

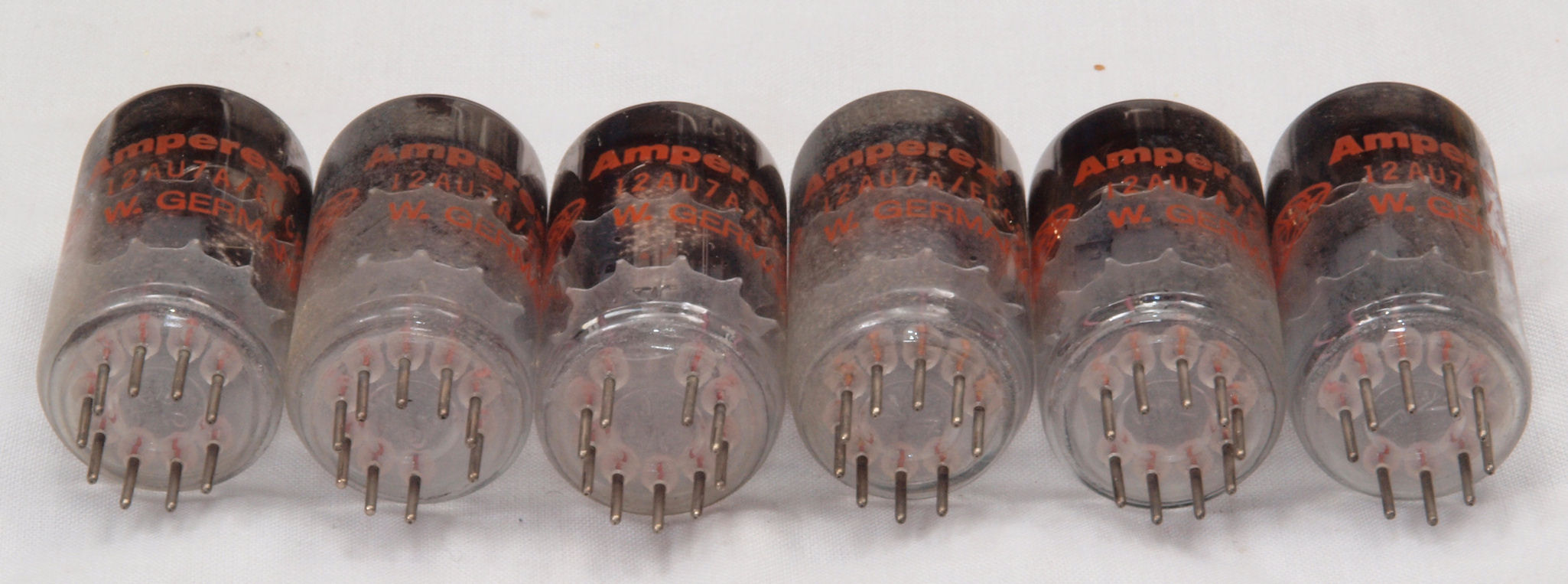

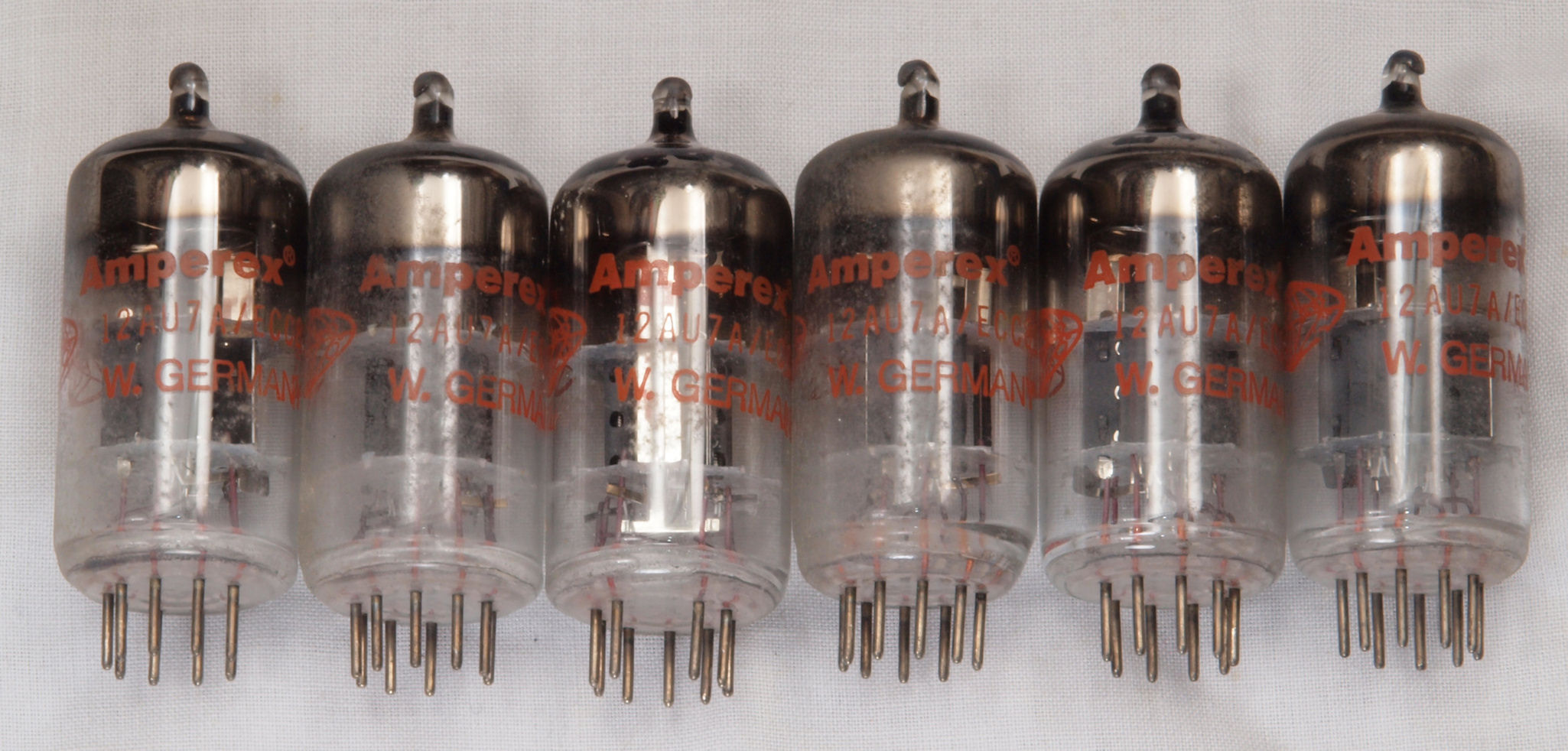

C1. 付属真空管 「12AU7」。 左から1本目.2.3....6本目。
       真空管ハンドブック(規格表)の、
       12AU7相互コンダクタンス2200μmho「Ep=250V、IP=10.5mA、Eg1=−8.5V」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
C2. 付属真空管「12AU7」の足を見る。 左から1本目.2.3....6本目。

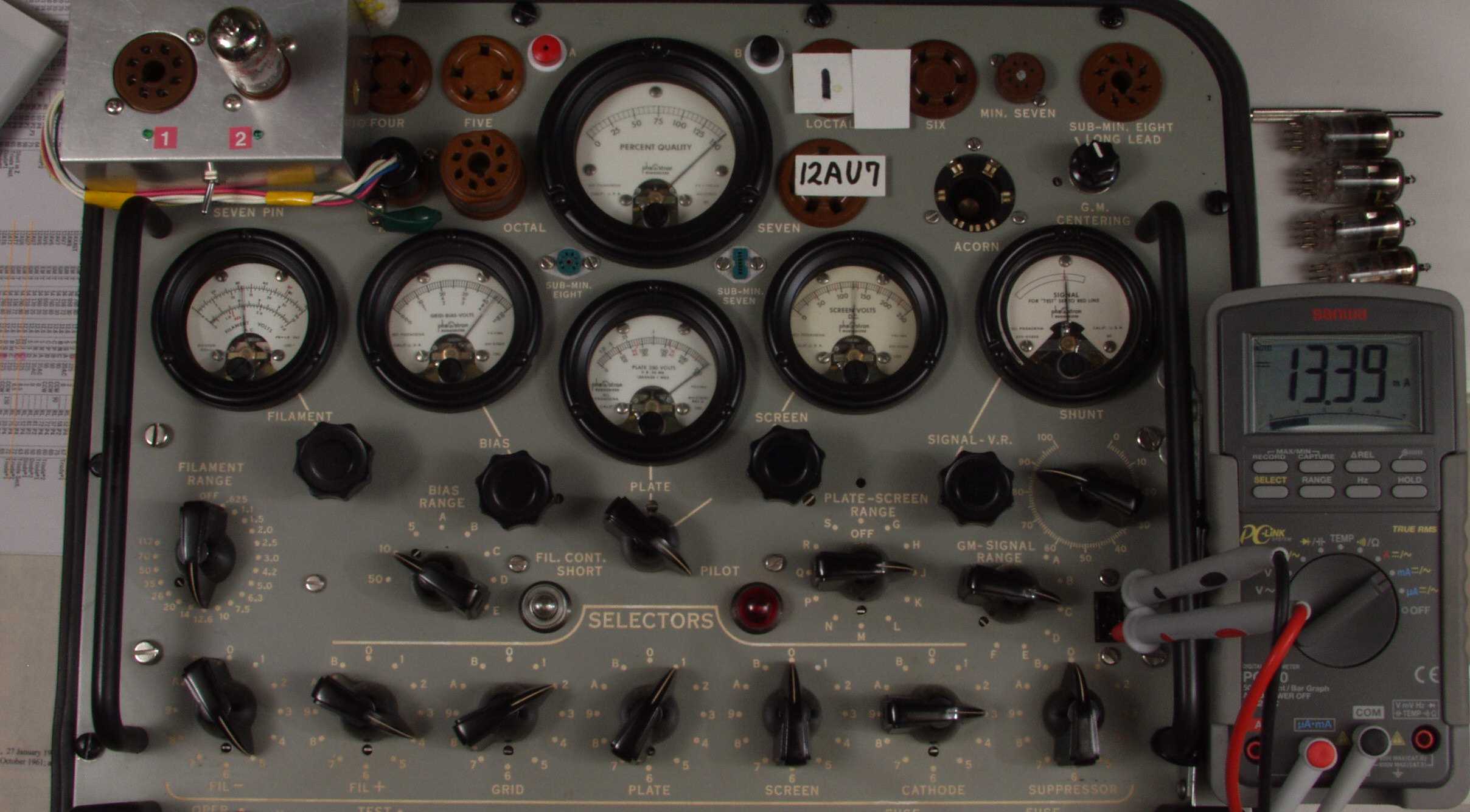

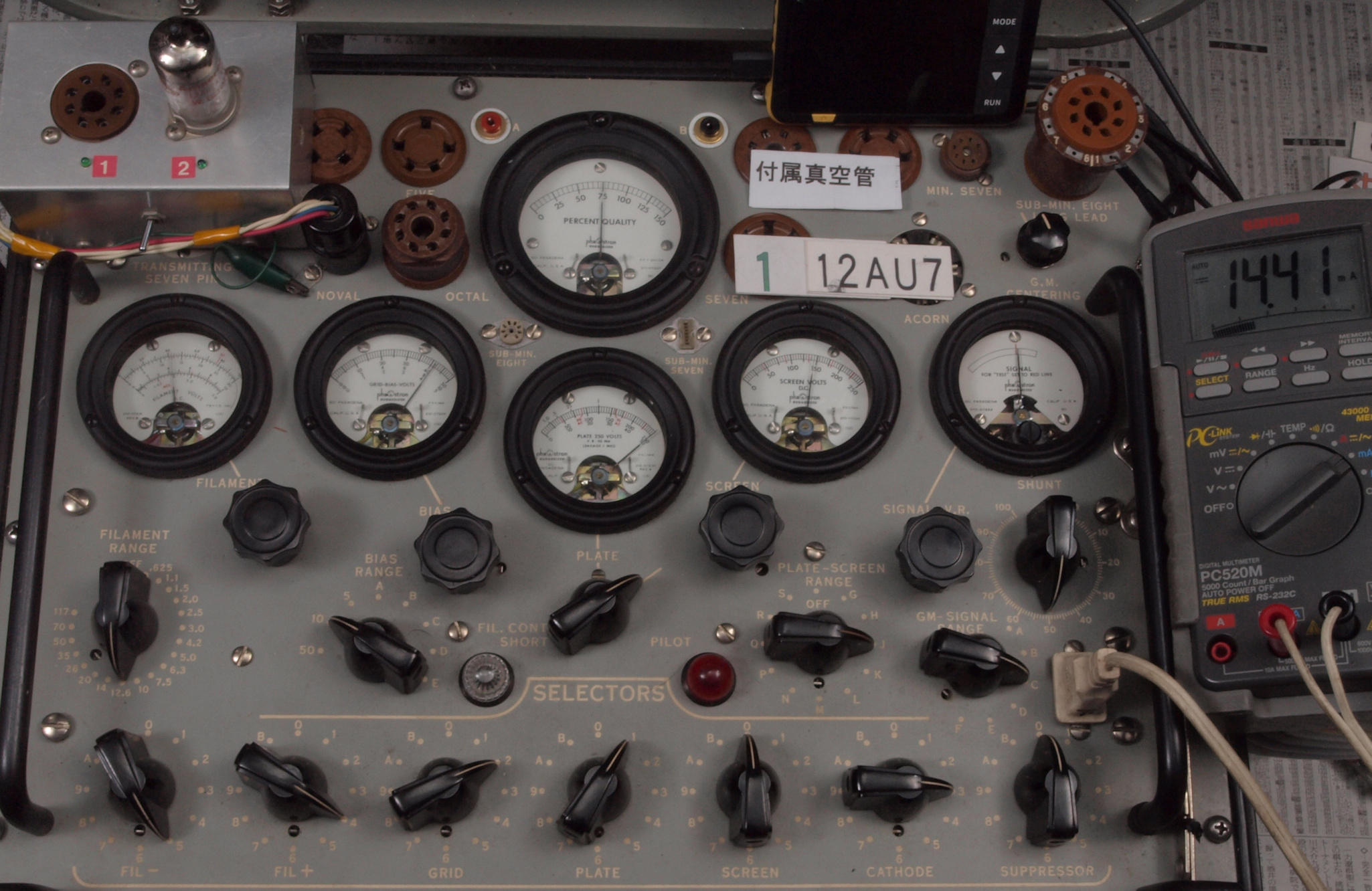

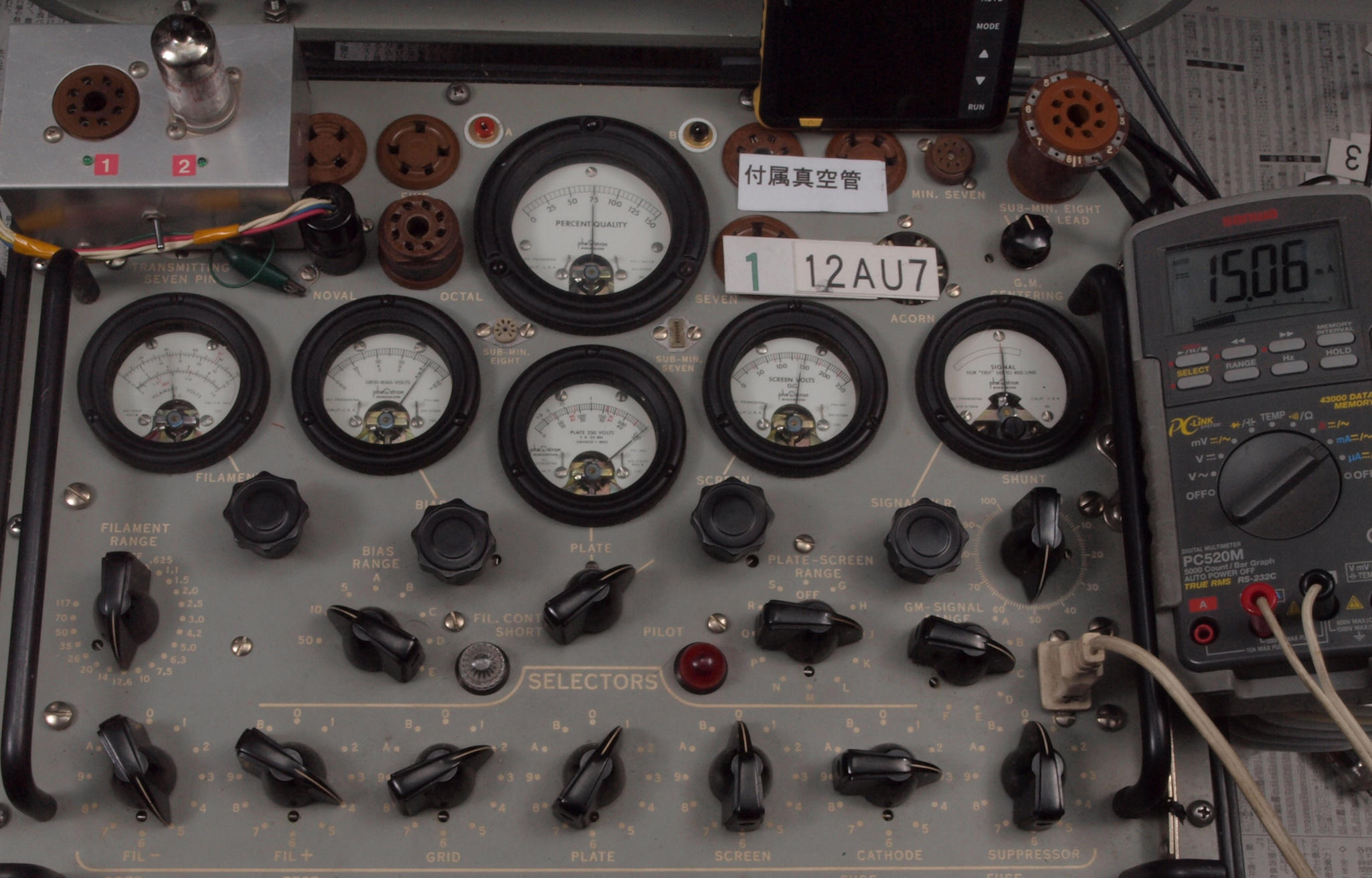

C111. 付属1本目 「12AU7」ユニット1。 Gm測定=3000μmho、IP=13.4mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−8.5V」。
C112. 付属1本目 「12AU7」ユニット2。 Gm測定=3000μmho、IP=14.6mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−8.5V」。

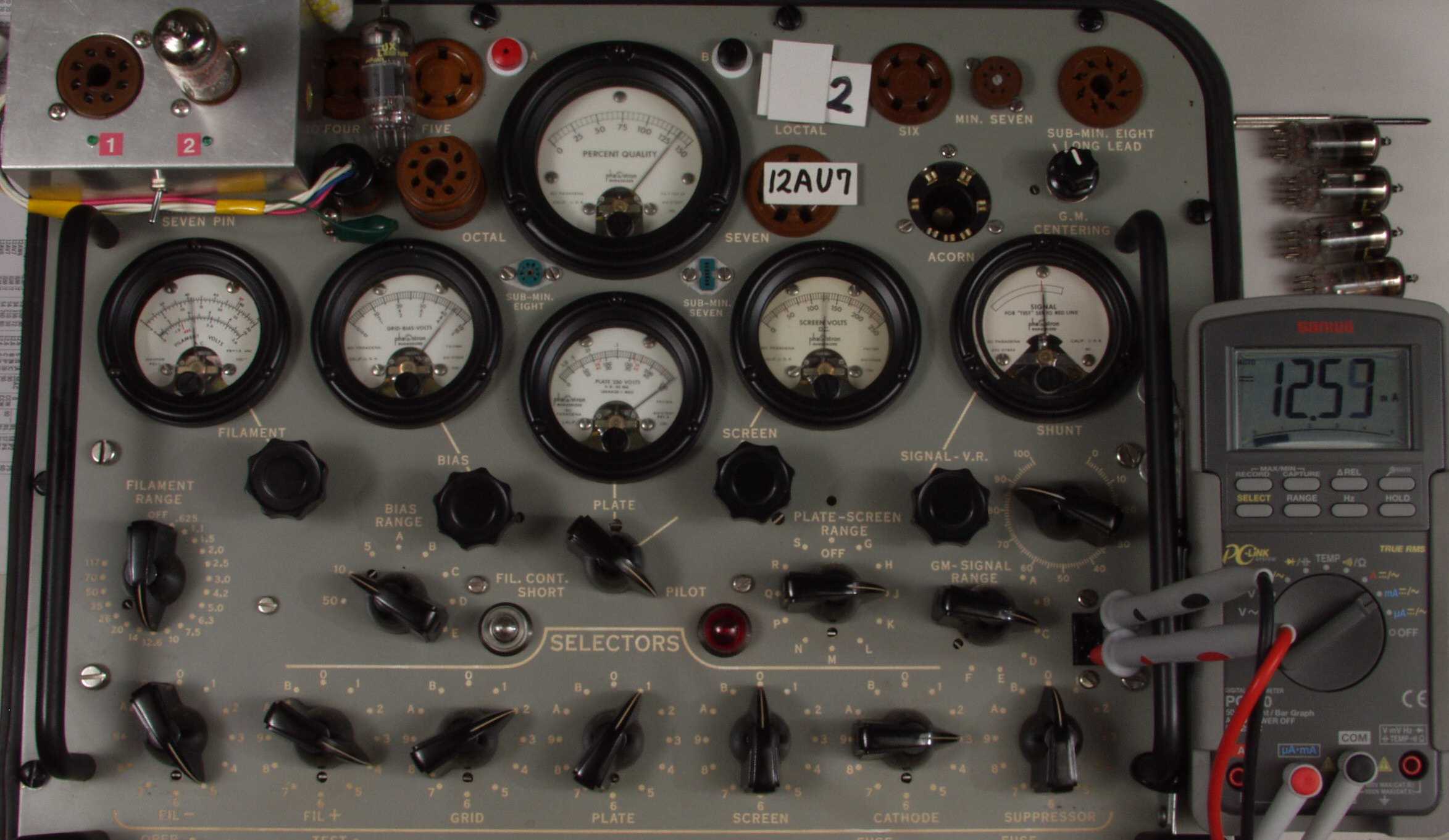

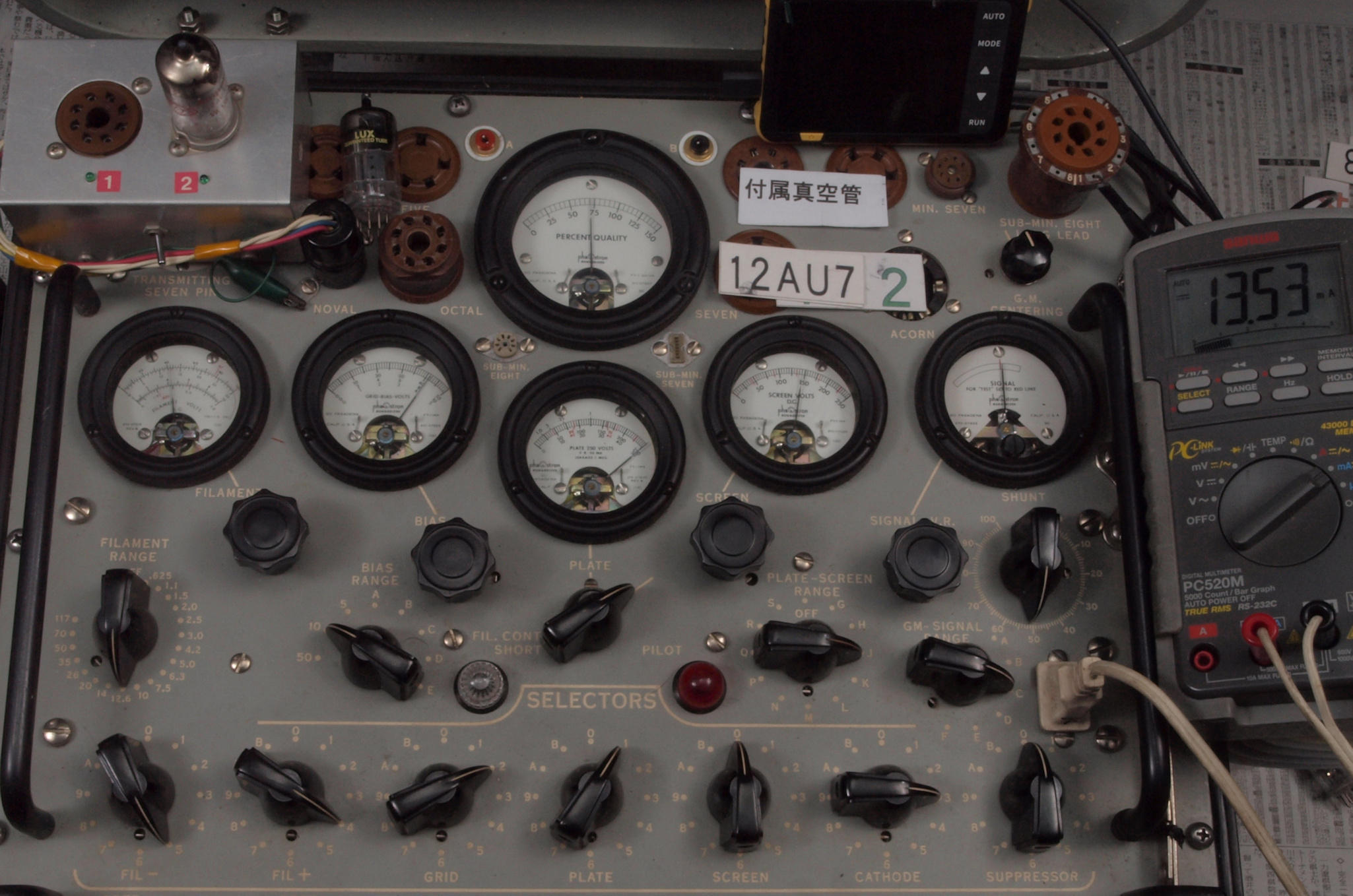

C121. 付属2本目 「12AU7」ユニット1。 Gm測定=2700μmho、IP=12.6mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−8.5V」。

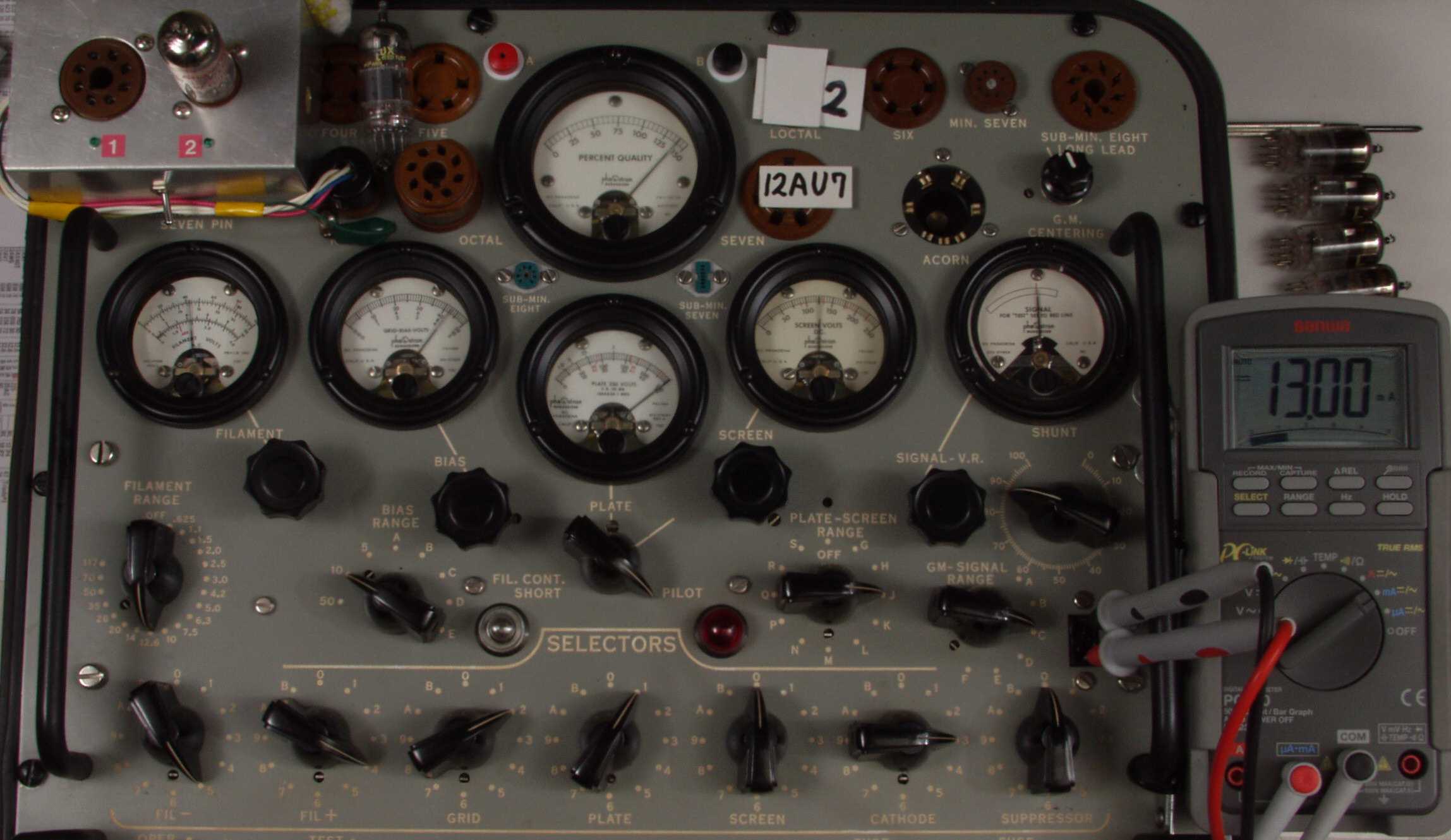

C122. 付属2本目 「12AU7」ユニット2。 Gm測定=2800μmho、IP=13.0mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−8.5V」。

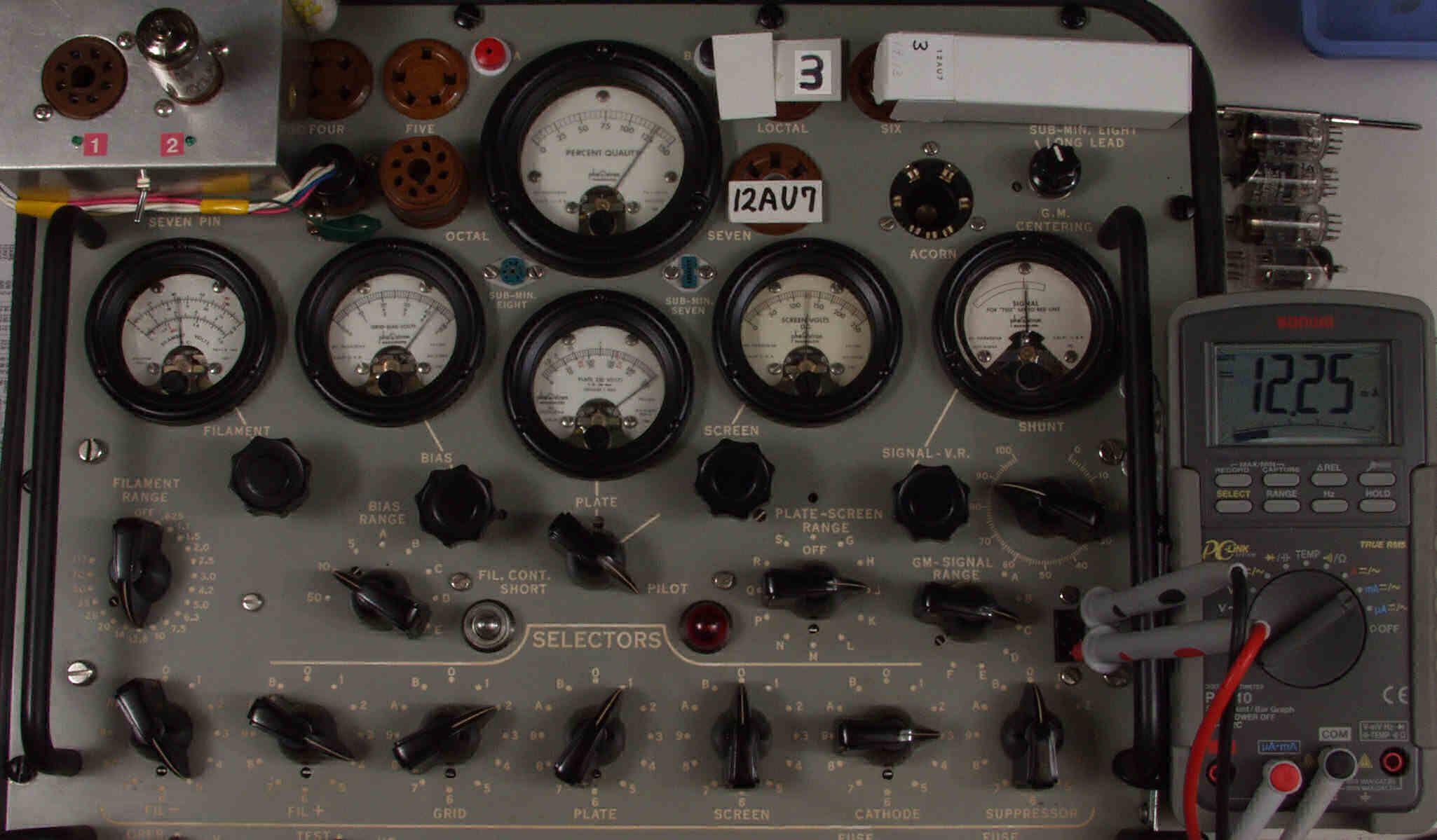

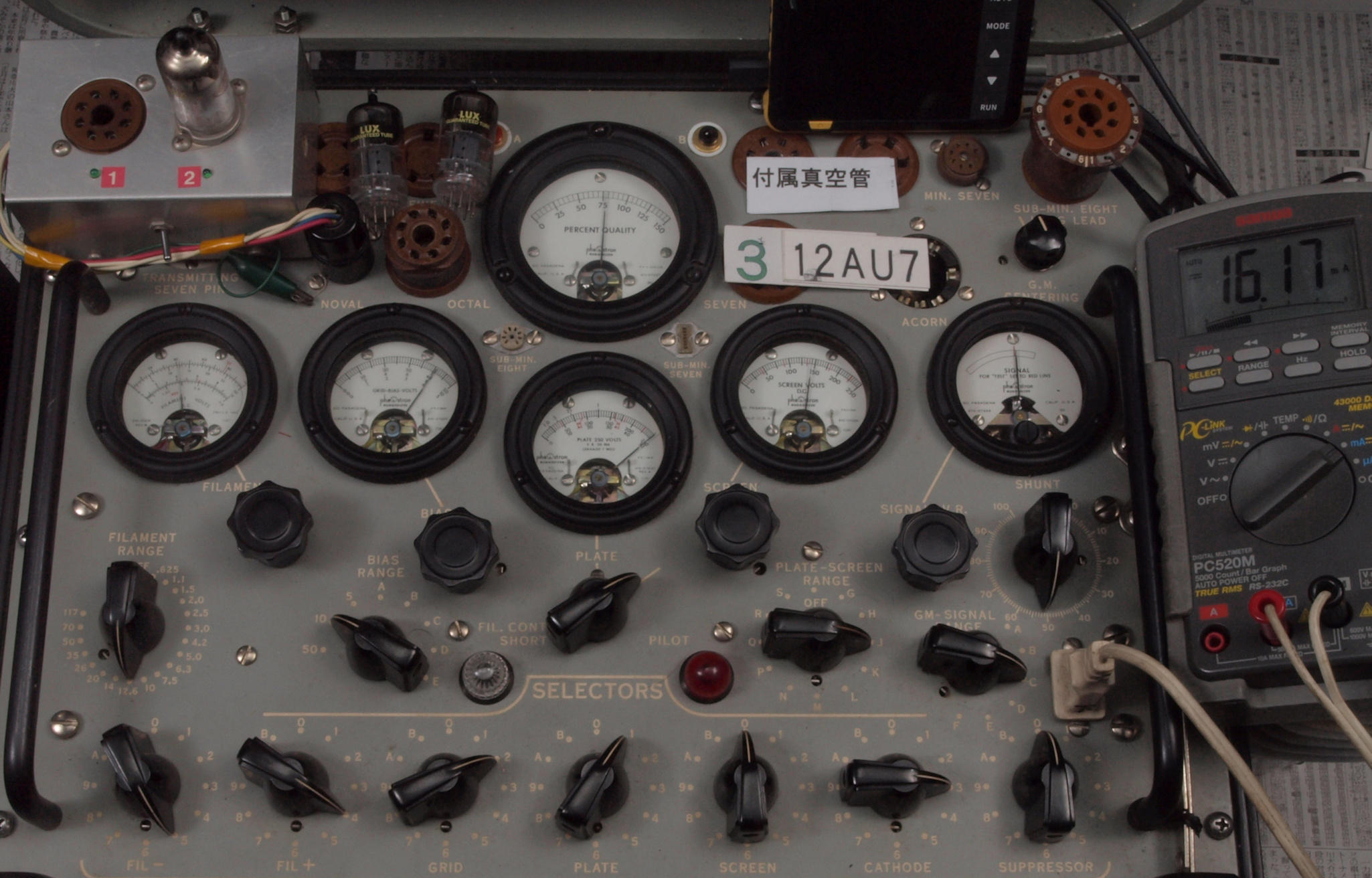

C131. 付属3本目 「12AU7」ユニット1。 Gm測定=2740μmho、IP=13.6mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−8.5V」。

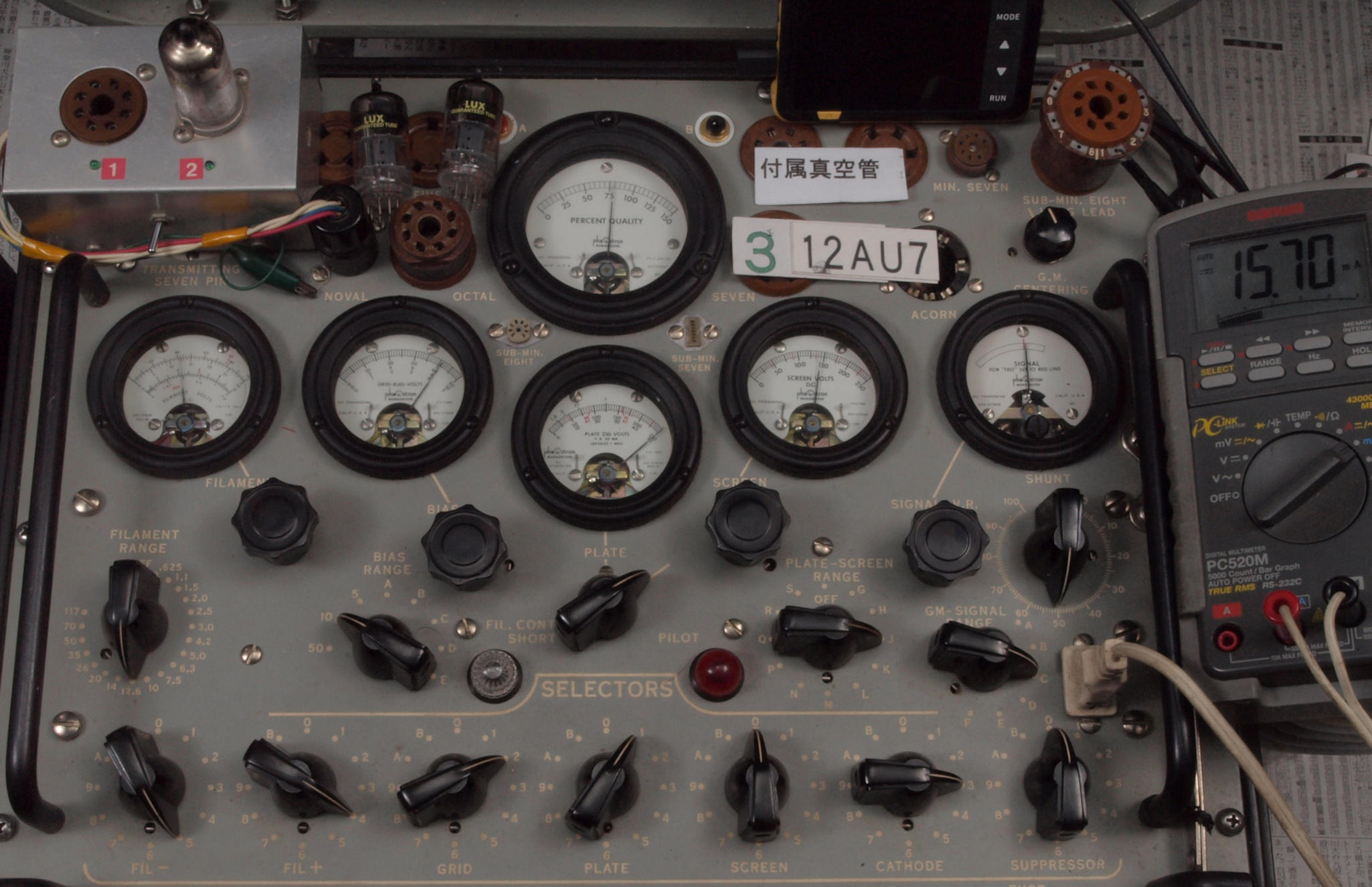

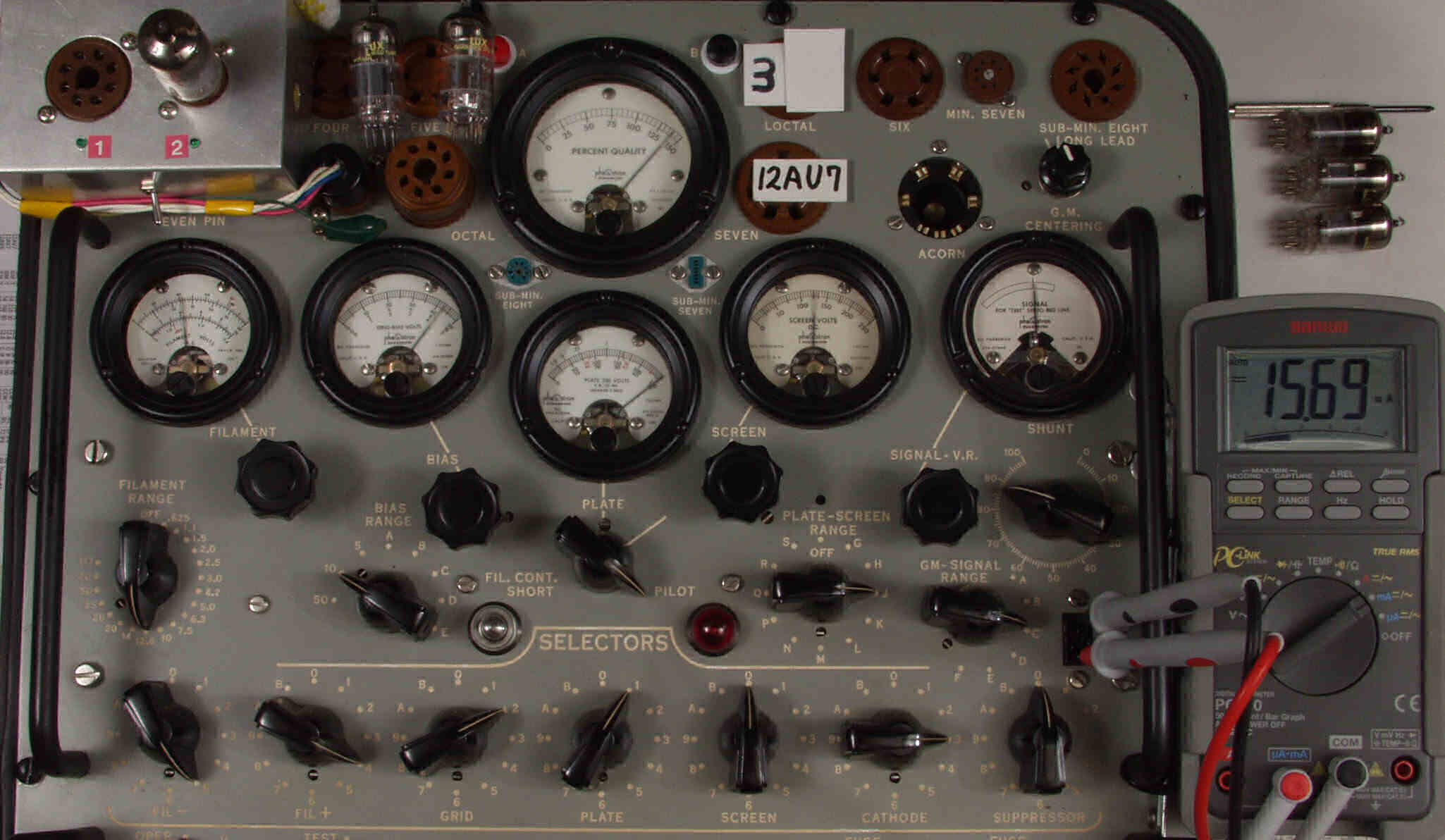

C132. 付属3本目 「12AU7」ユニット2。 Gm測定=2800μmho、IP=15.7mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−8.5V」。

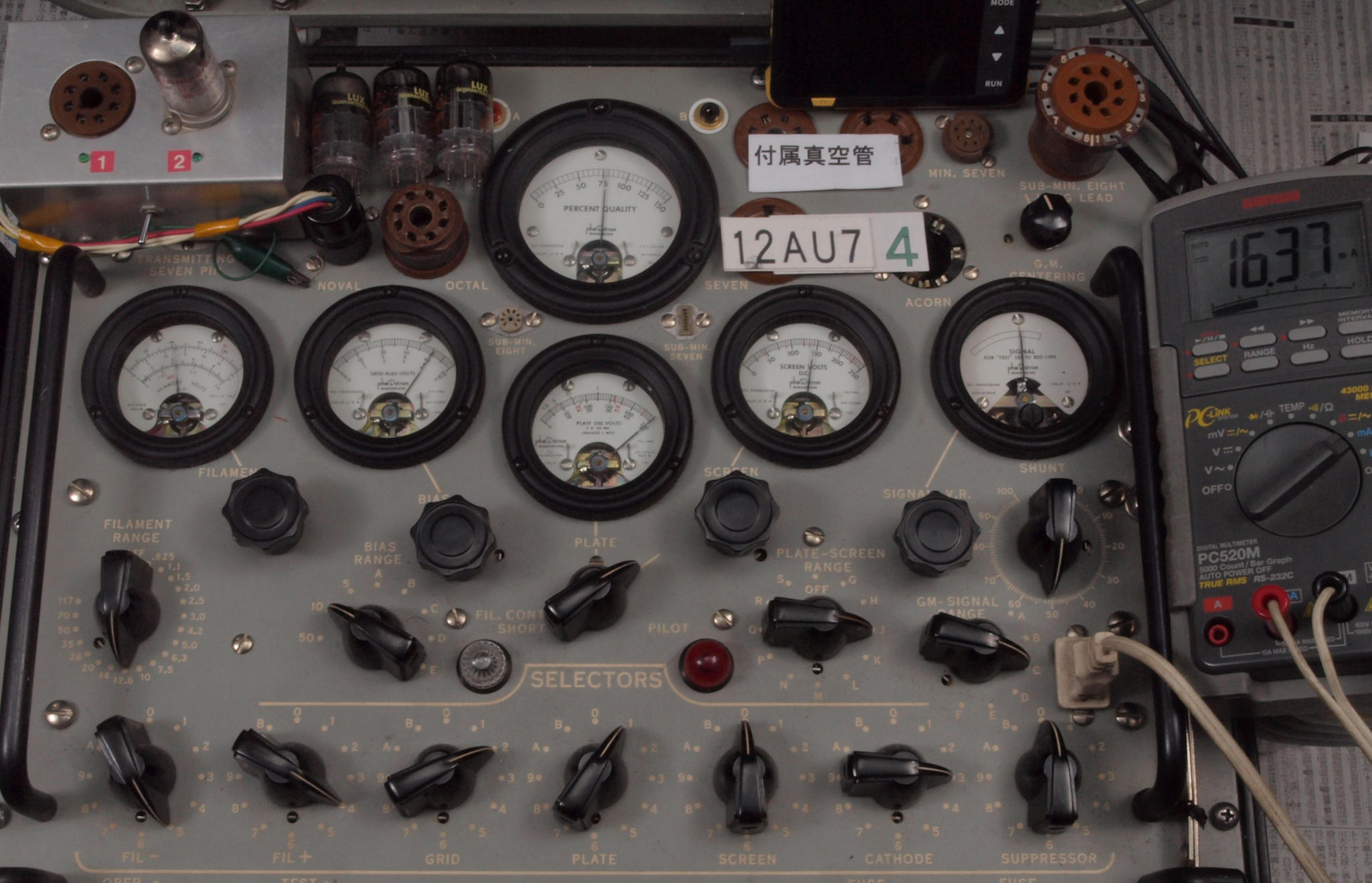

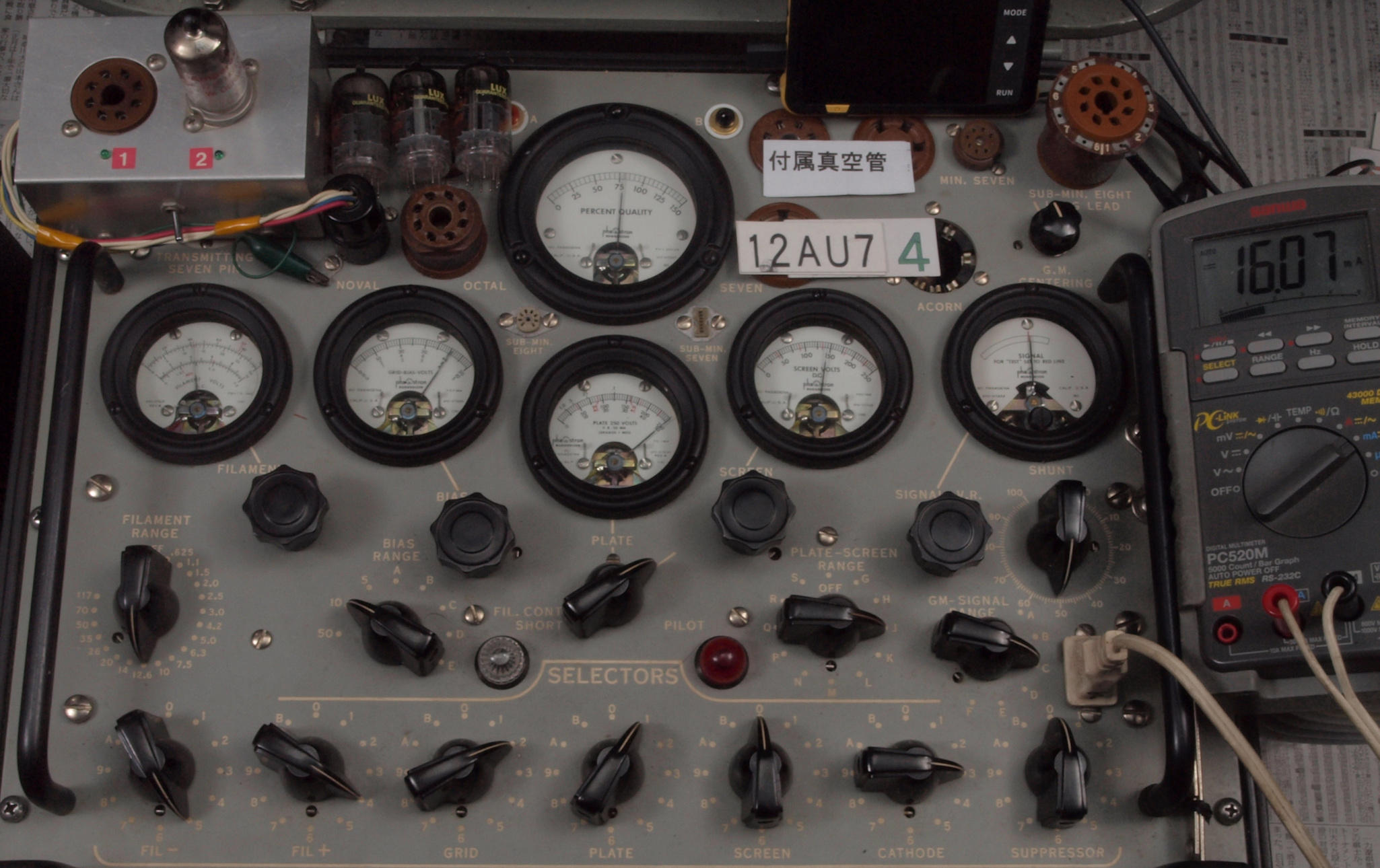

C141. 付属4本目 「12AU7」ユニット1。 Gm測定=2500μmho、IP=13.4mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−8.5V」。
C142. 付属4本目 「12AU7」ユニット2。 Gm測定=2540μmho、IP=12.9mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−8.5V」。

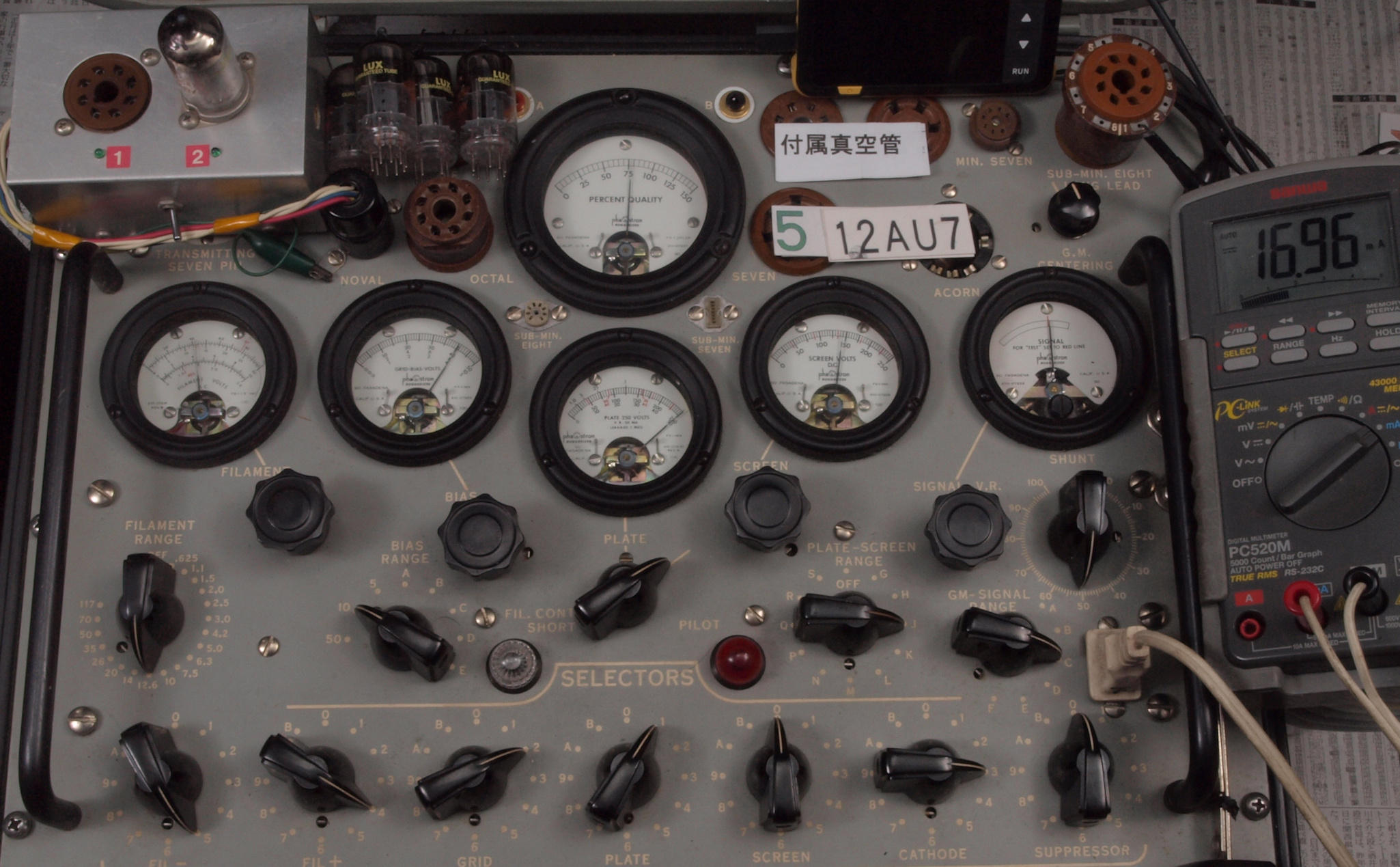

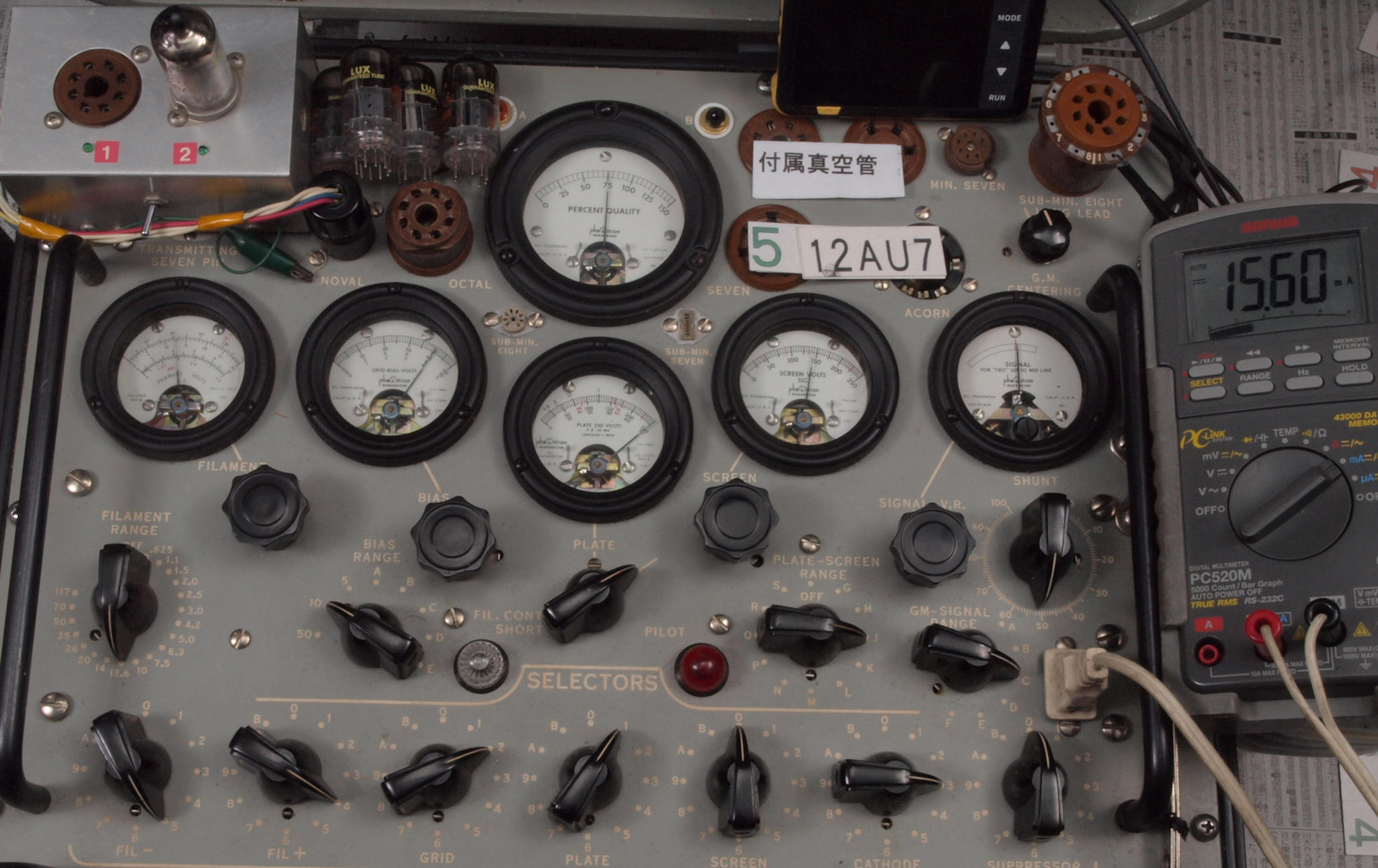

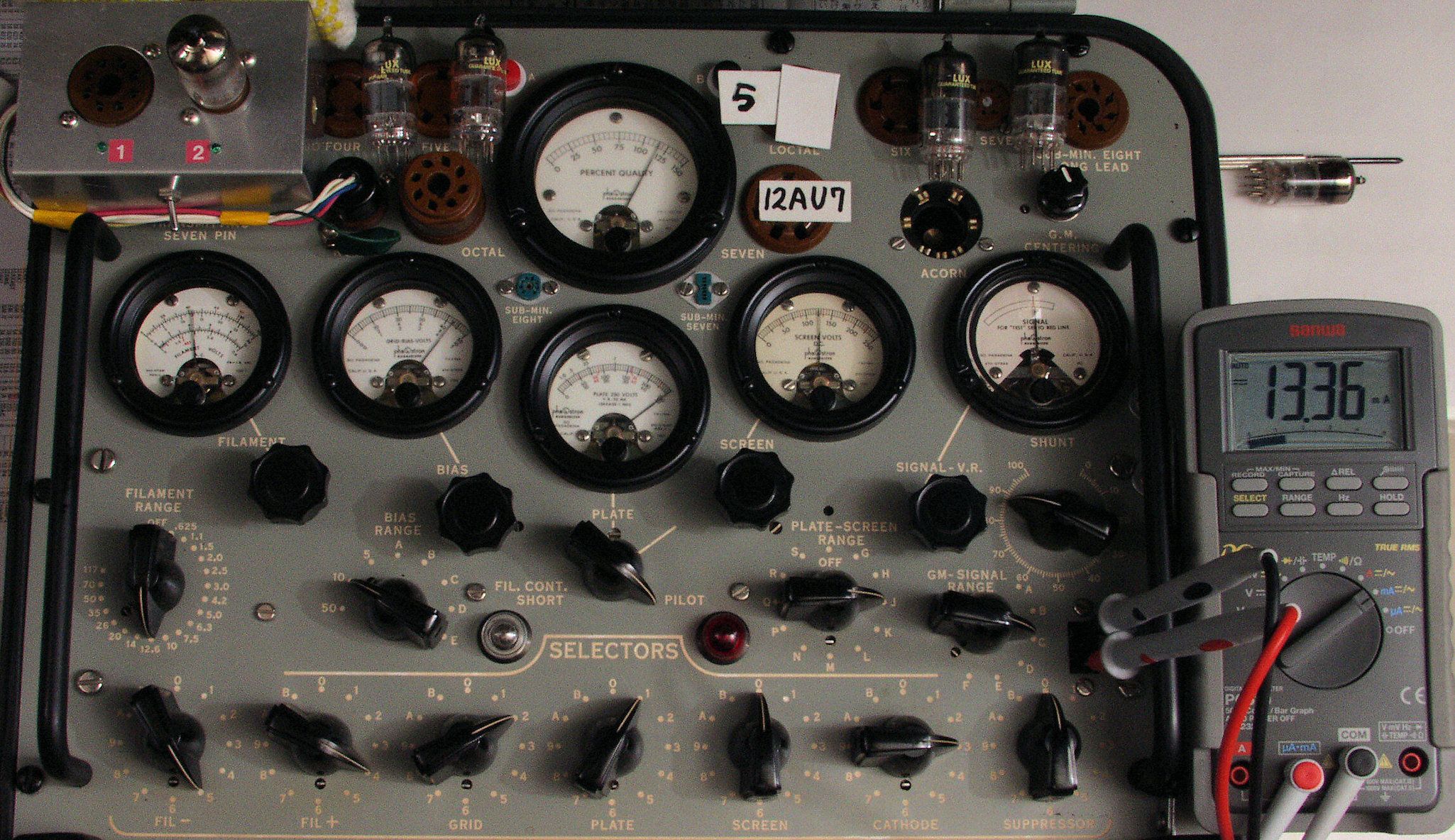

C151. 付属5本目 「12AU7」ユニット1。 Gm測定=2880μmho、IP=14.9mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−8.5V」。
C152. 付属5本目 「12AU7」ユニット2。 Gm測定=2300μmho、IP=13.4mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−8.5V」。

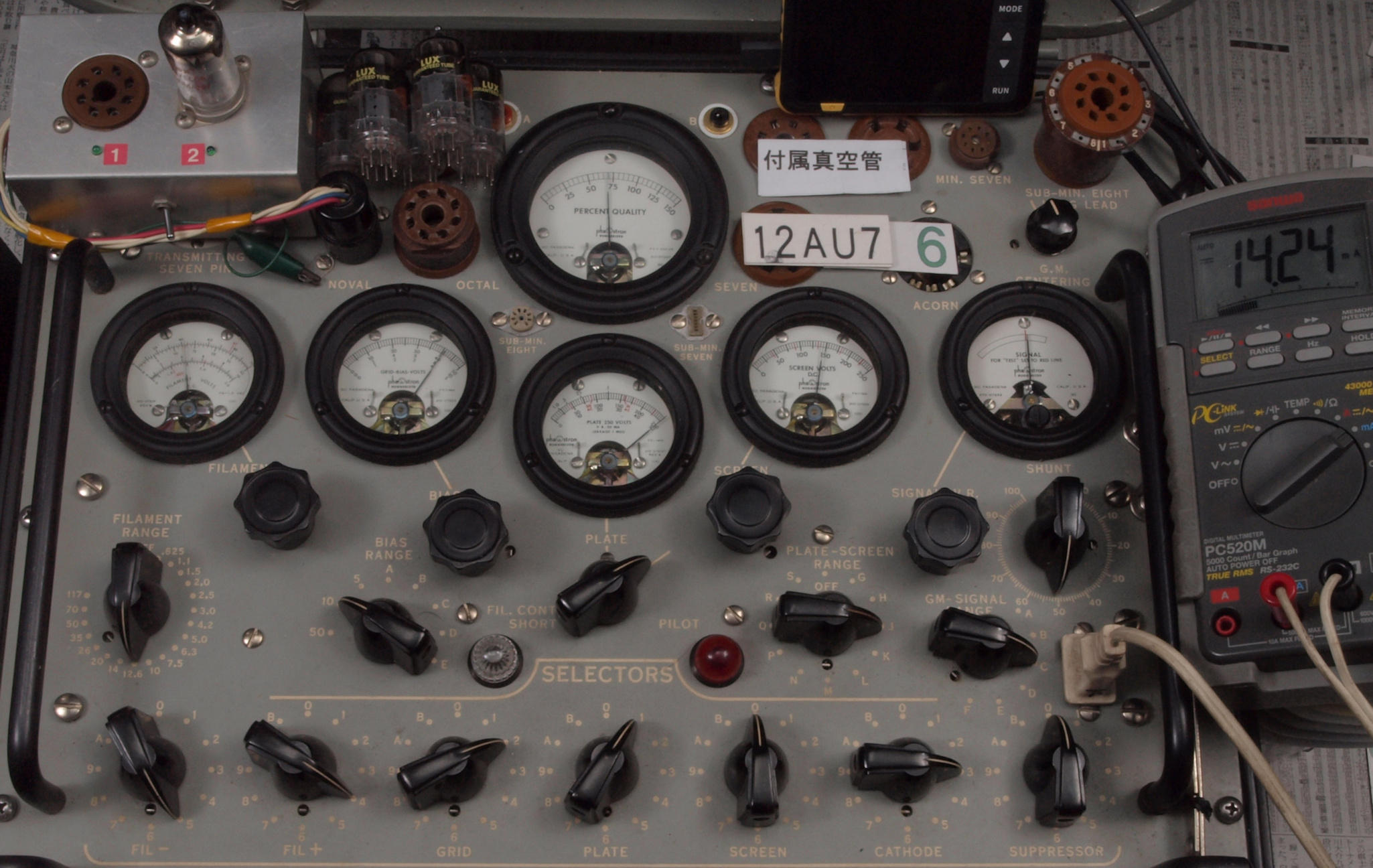

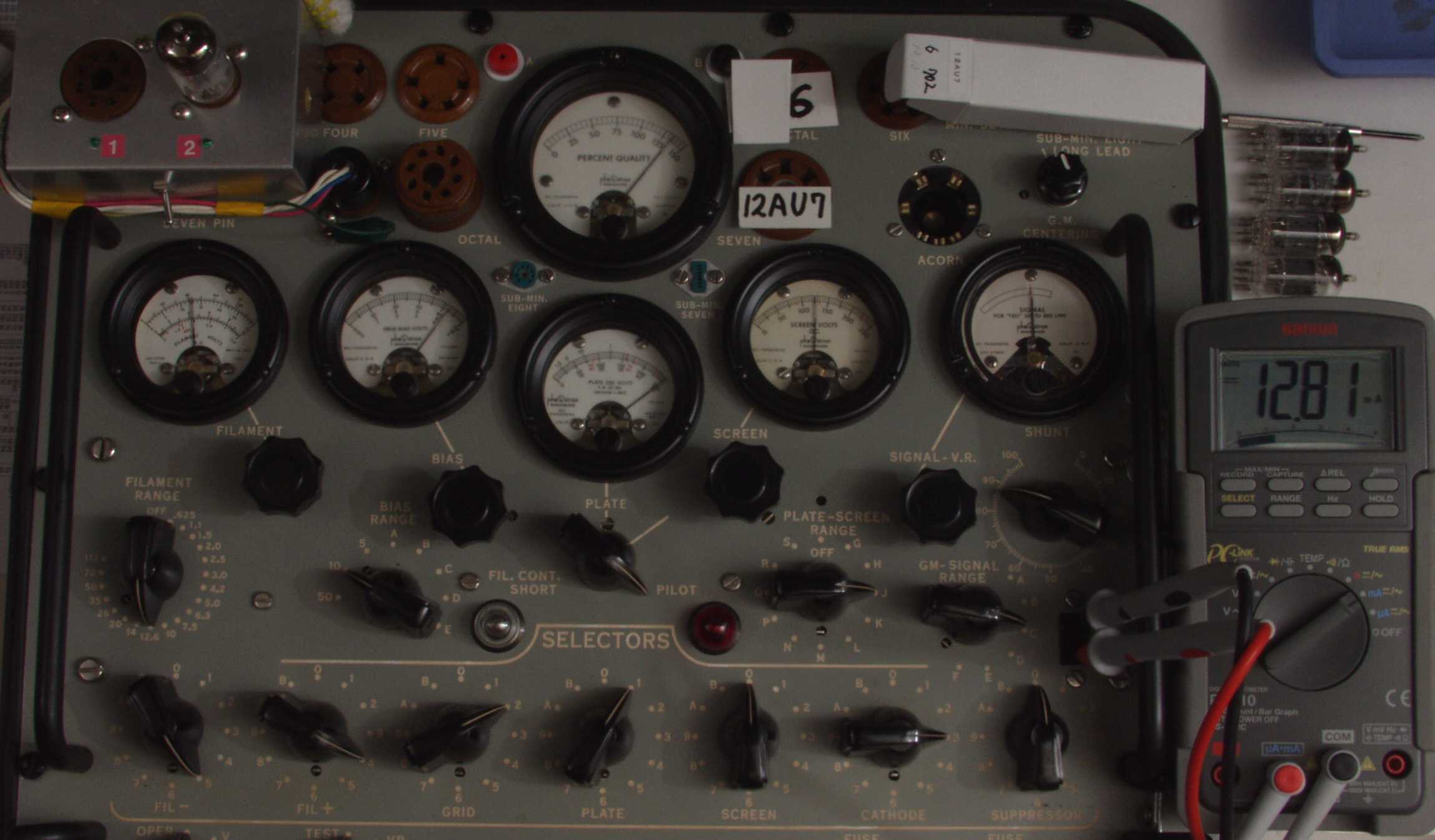

C161. 付属6本目 「12AU7」ユニット1。 Gm測定=2800μmho、IP=13.4mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−8.5V」。

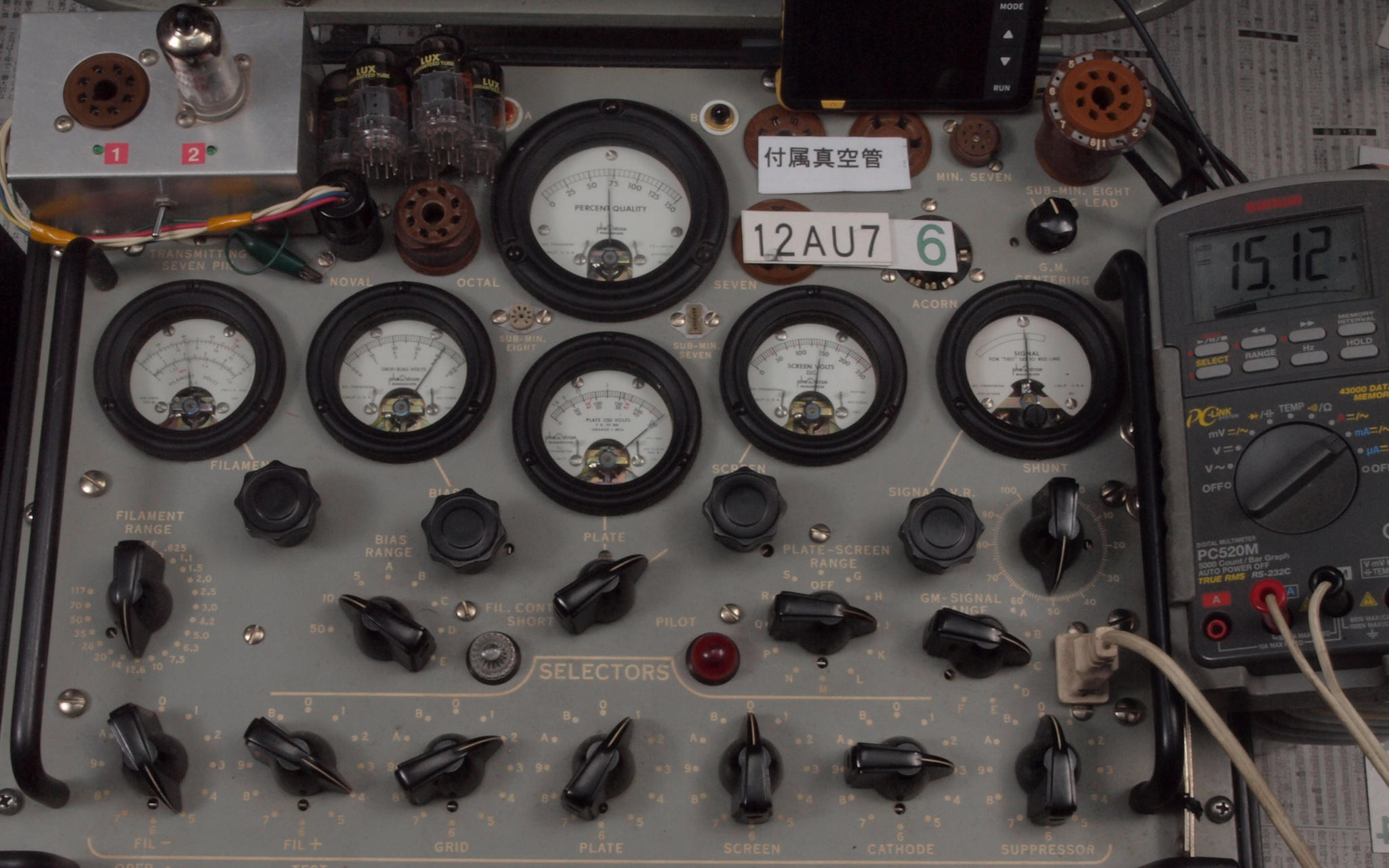

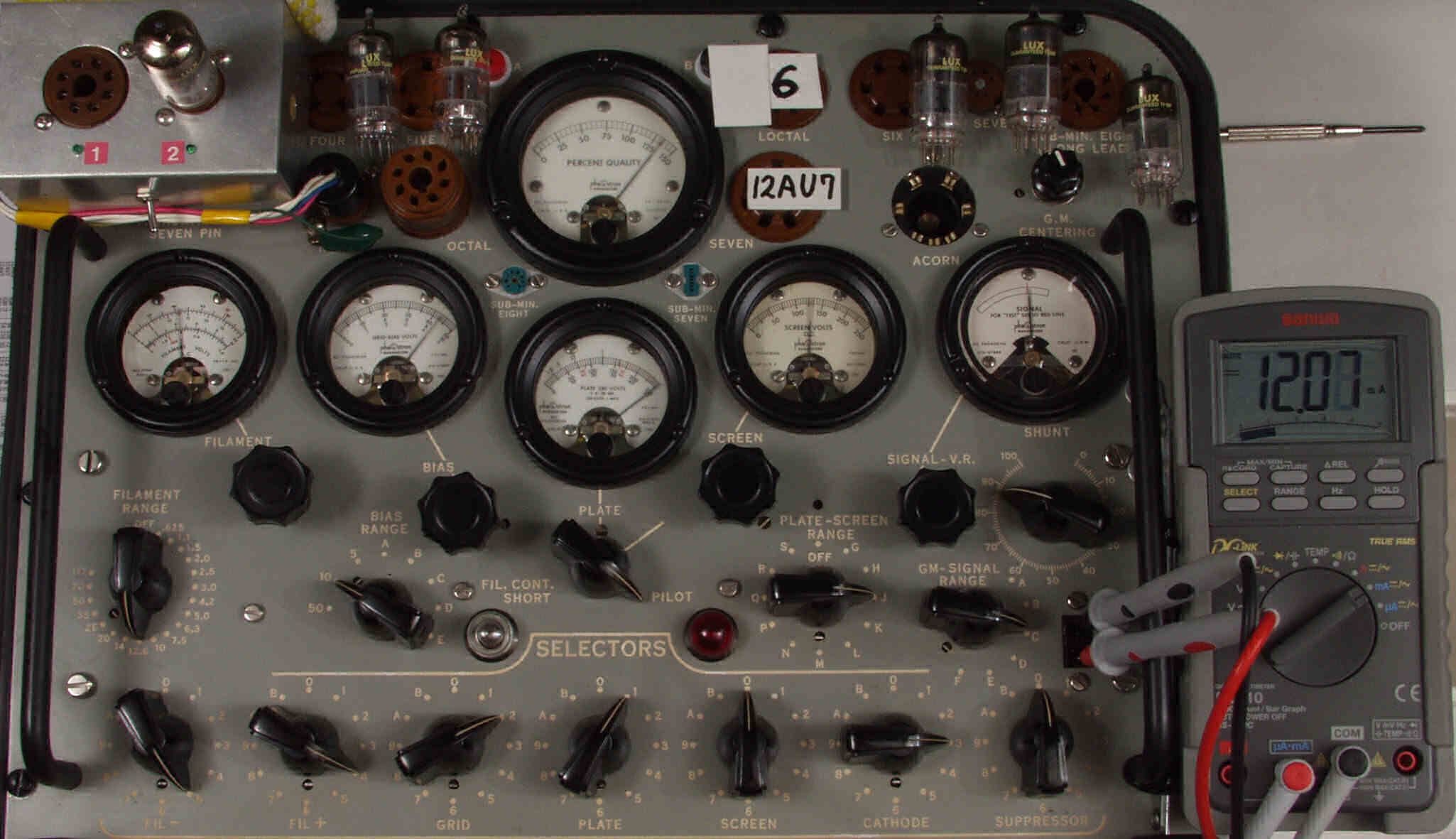

C162. 付属6本目 「12AU7」ユニット2。 Gm測定=2680μmho、IP=12.1mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−8.5V」。
D.12AU7 6本測定。CL36U. 2台目

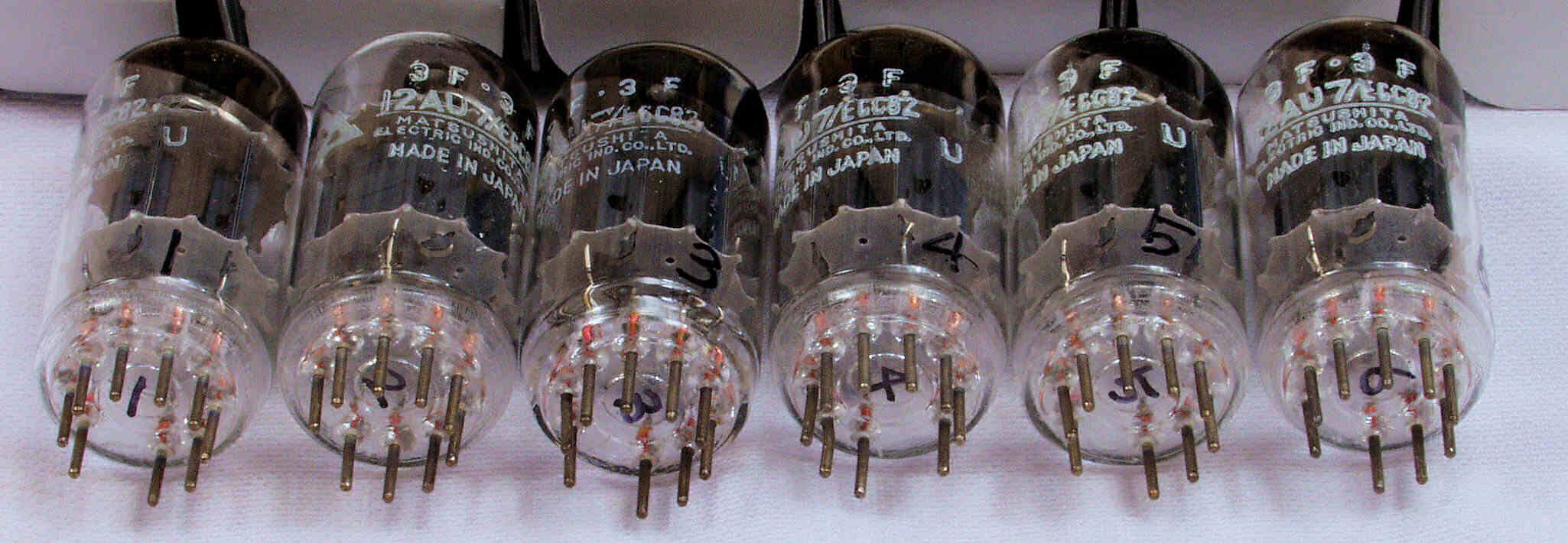

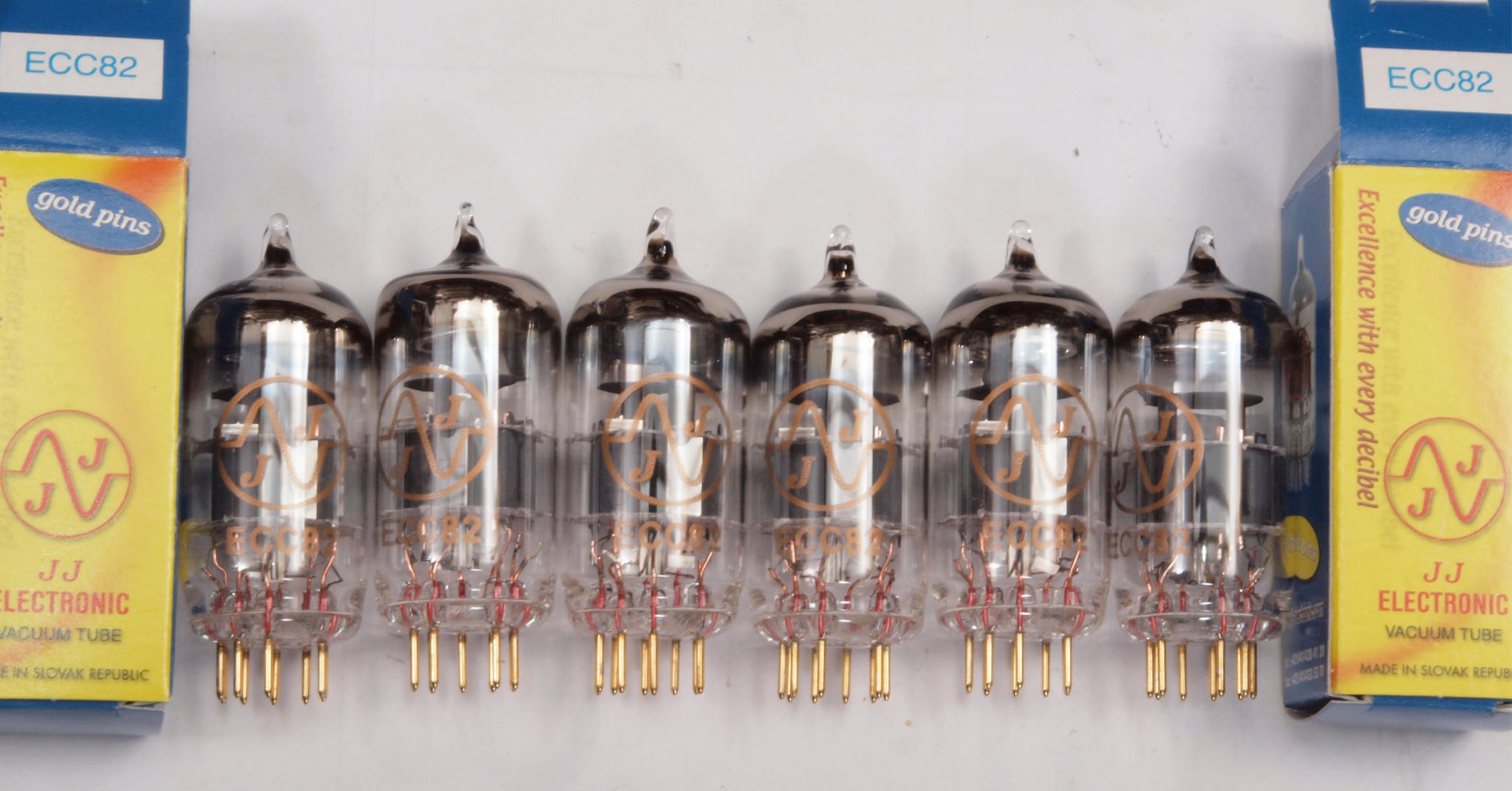

D1. 交換用真空管 「12AU7」。 左から1本目.2.3....6本目。
       真空管ハンドブック(規格表)の、
       12AU7相互コンダクタンス2200μmho「Ep=250V、IP=10.5mA、Eg1=−8.5V」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

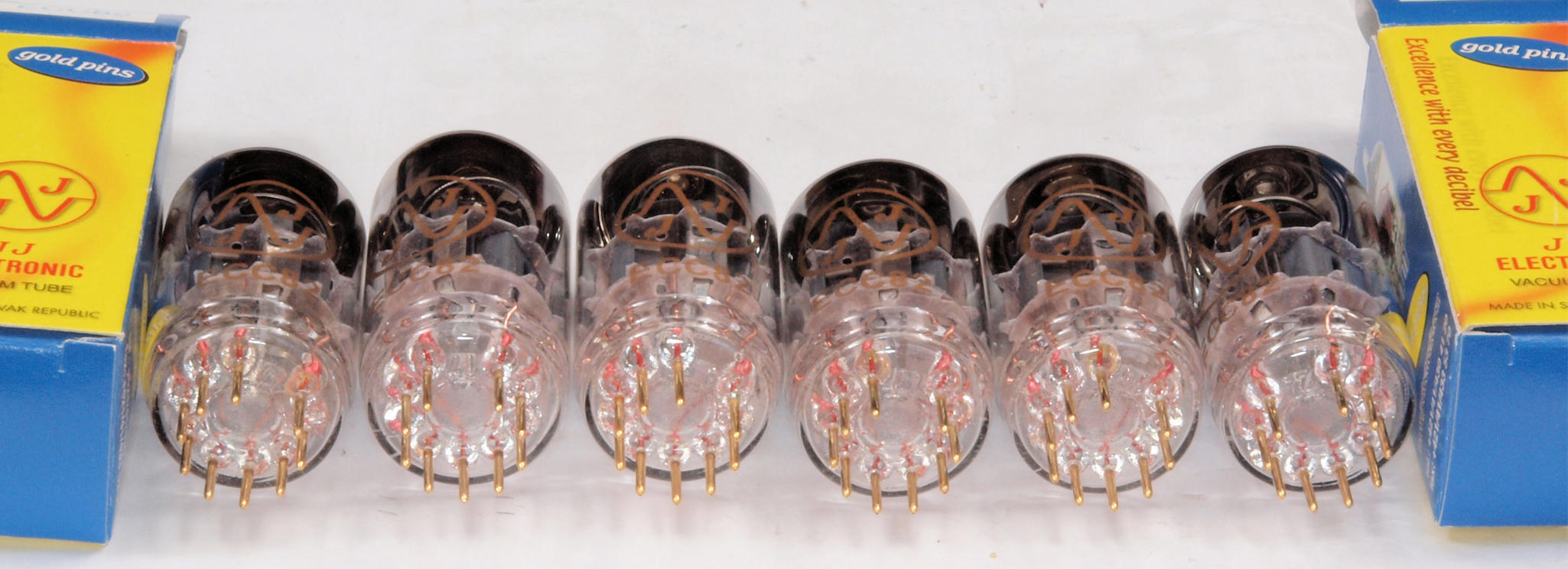

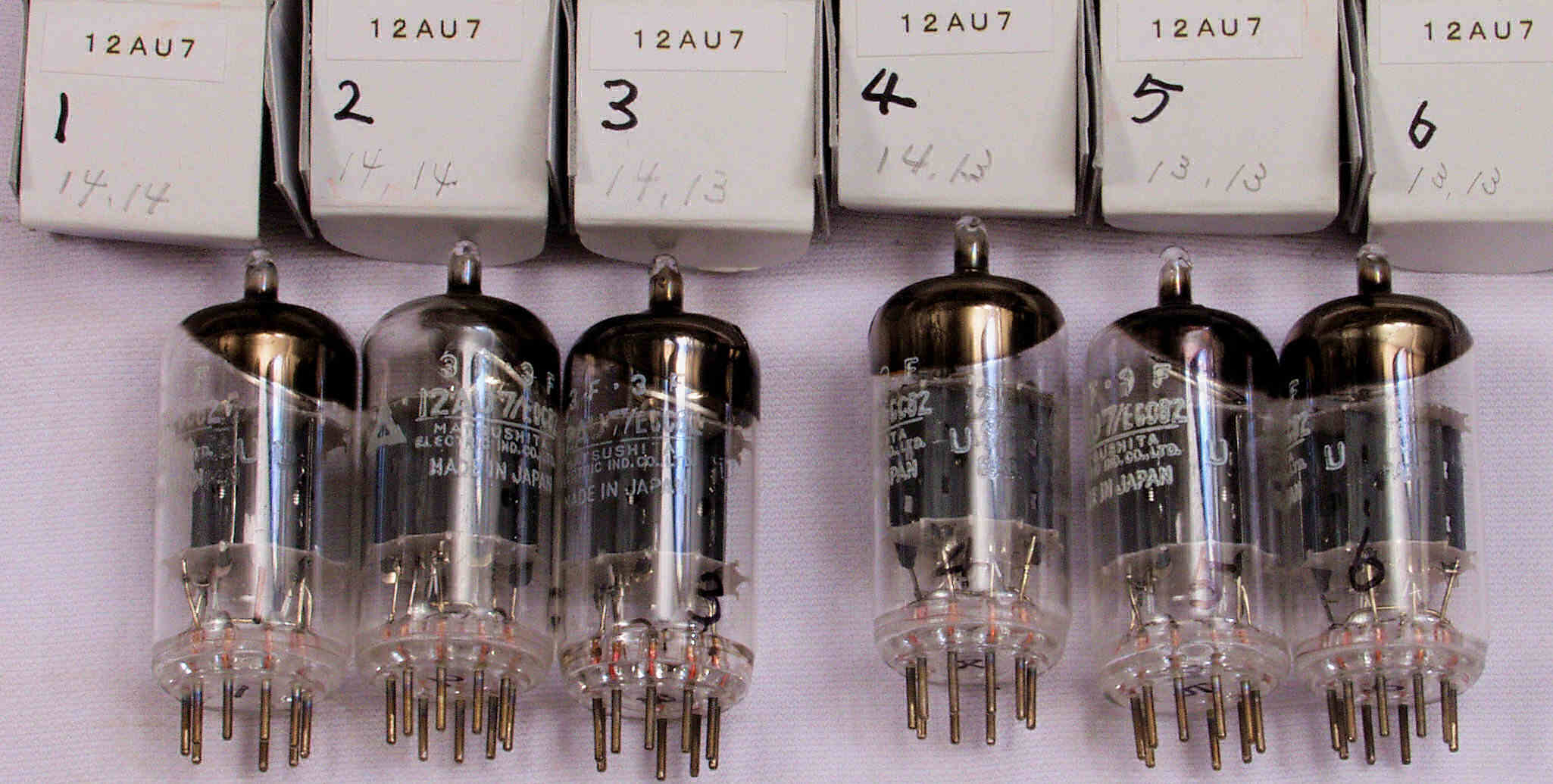

D2. 交換用真空管「12AU7」の足を見る。 左から1本目.2.3....6本目。

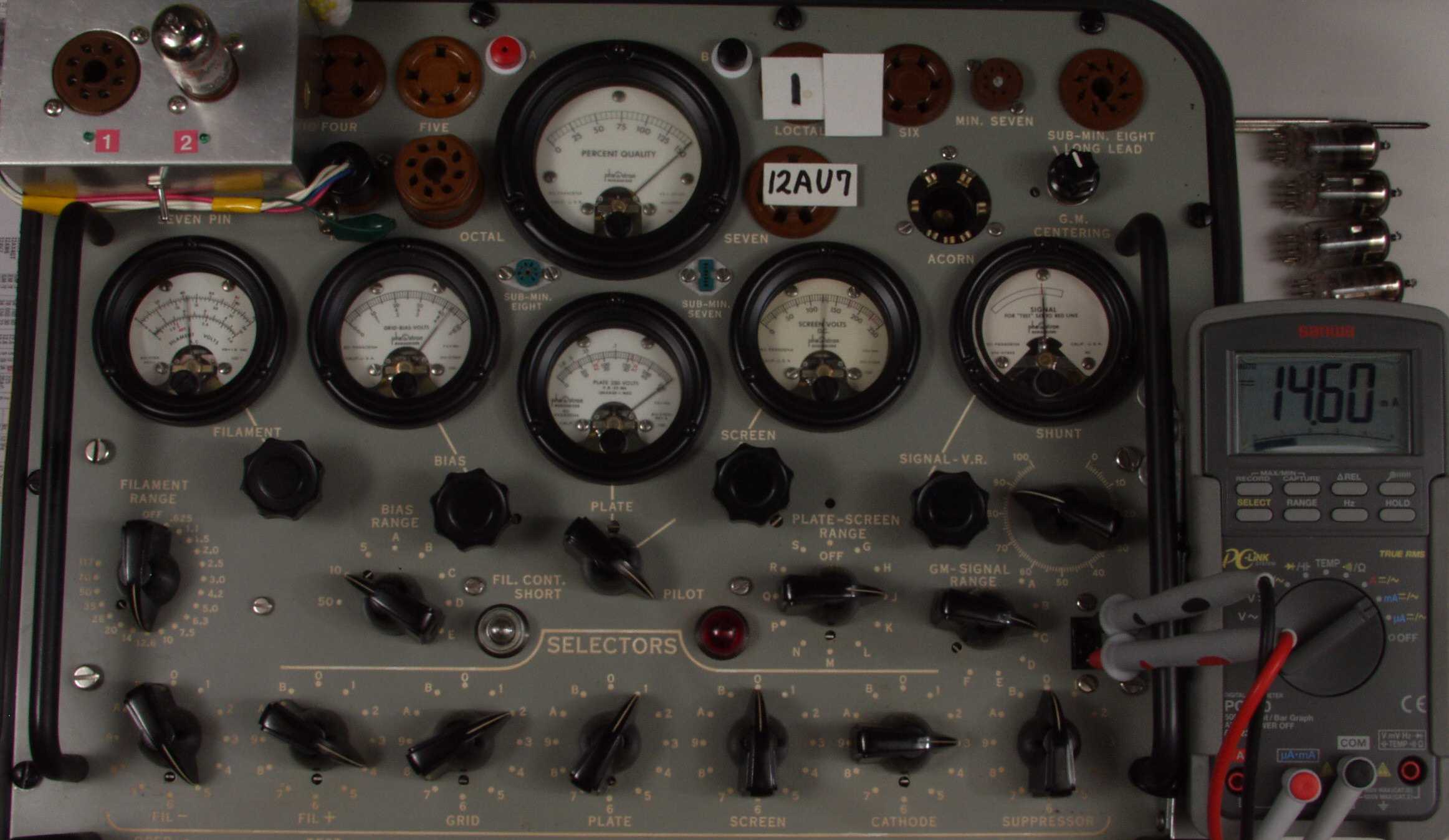

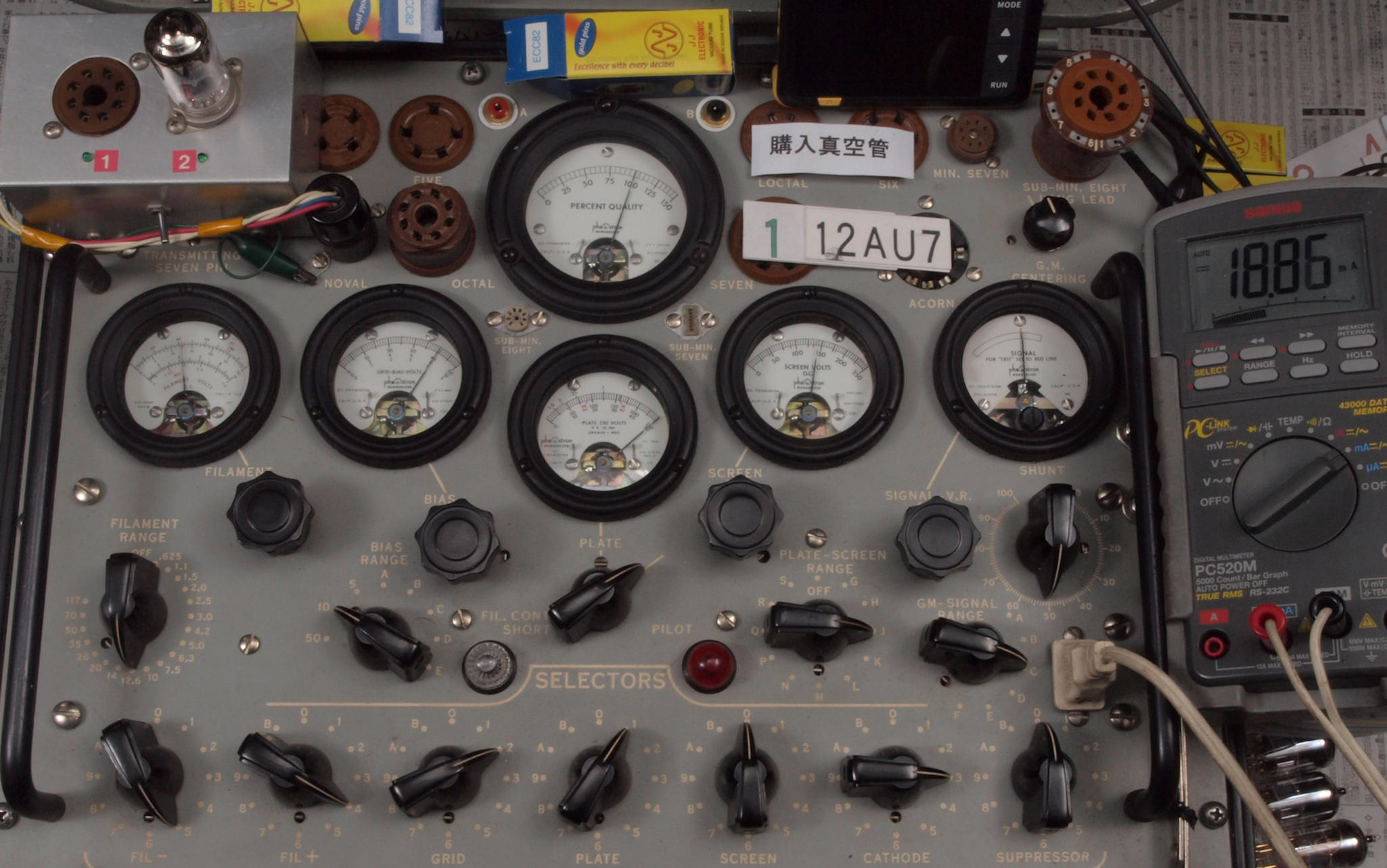

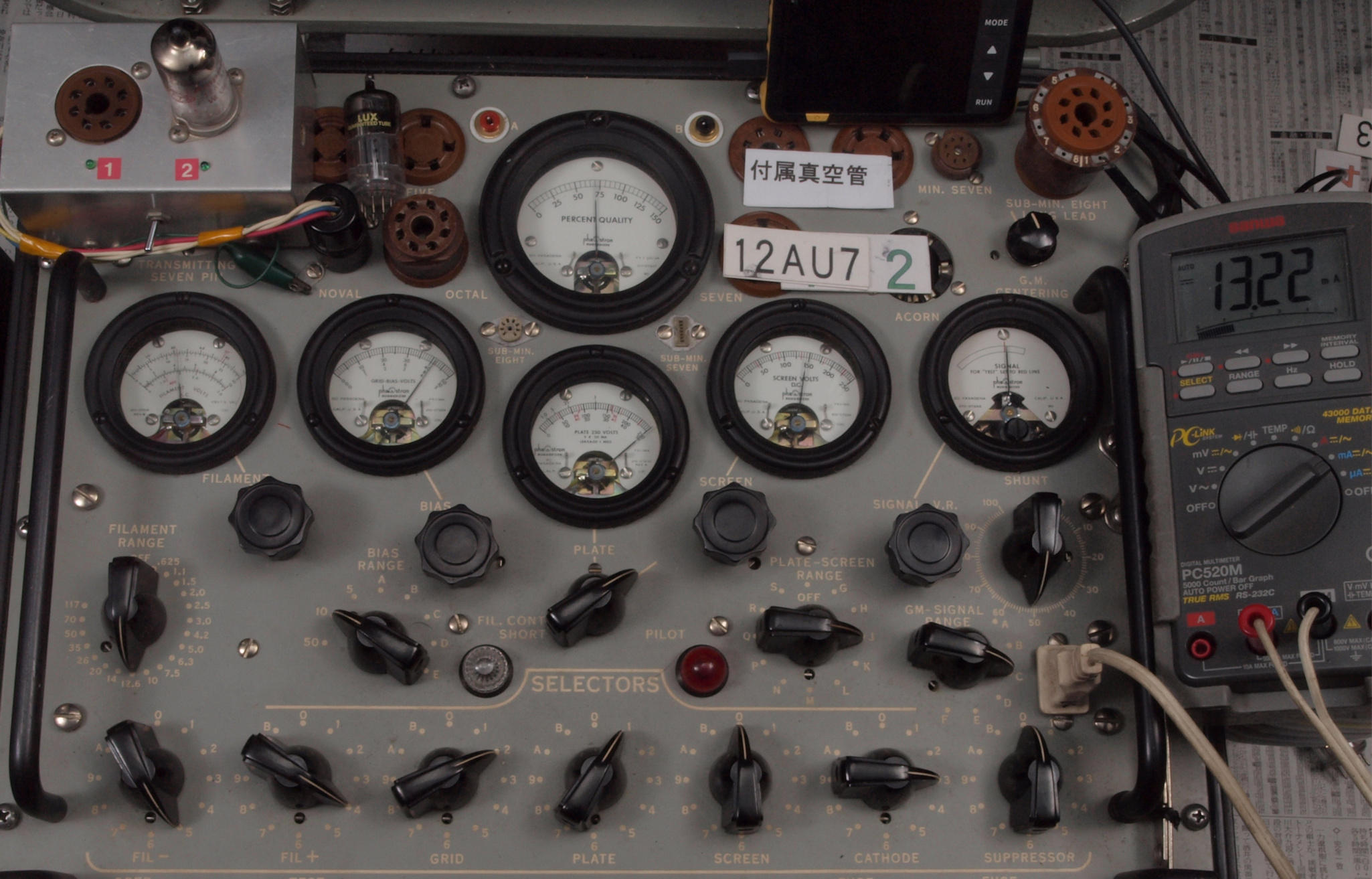

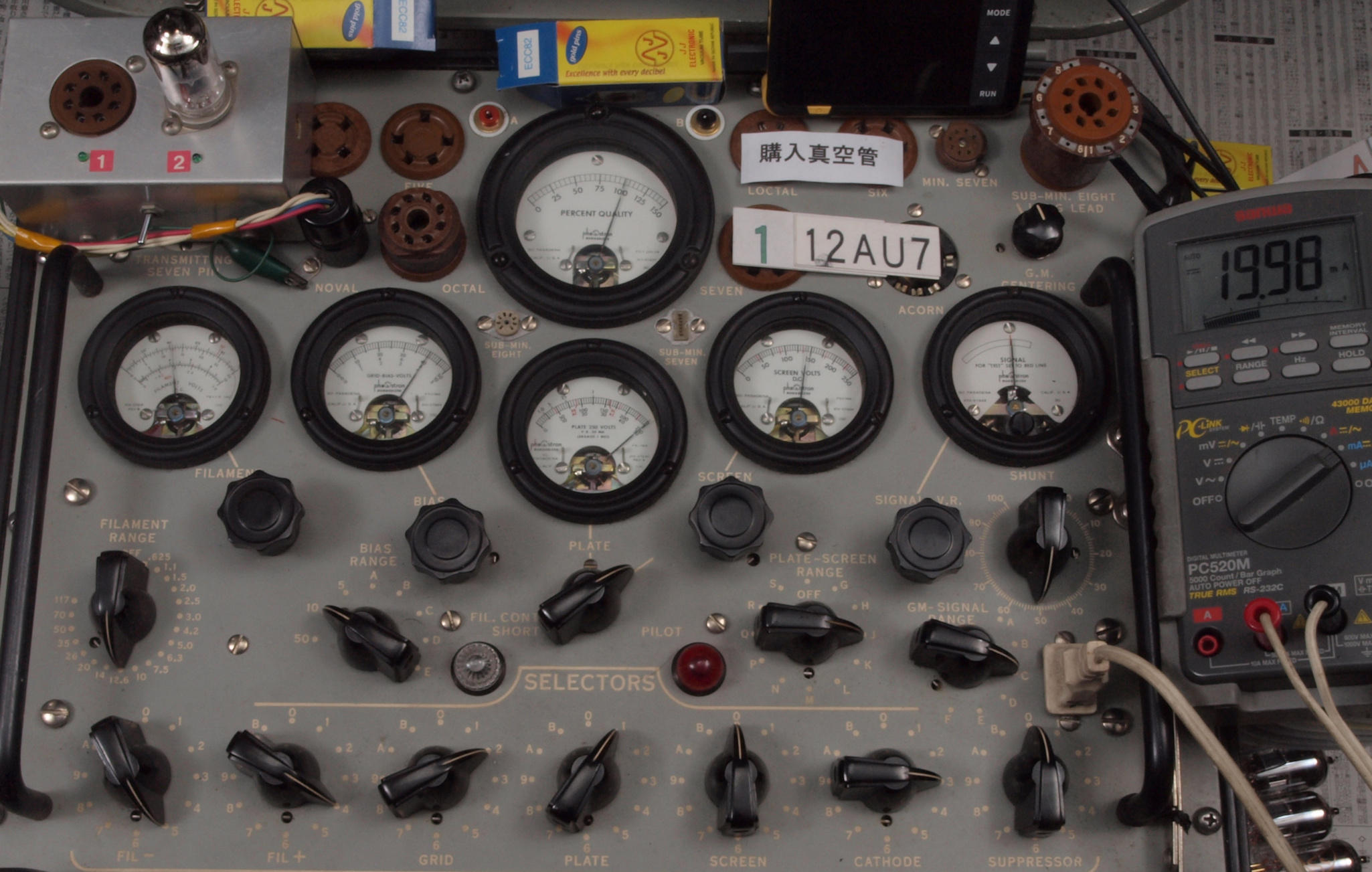

D11. 交換用1本目 「12AU7」ユニット1。 Gm測定=2700μmho、IP=13.6mA。
        箱に記載の14、14はIp?
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−8.5V」。

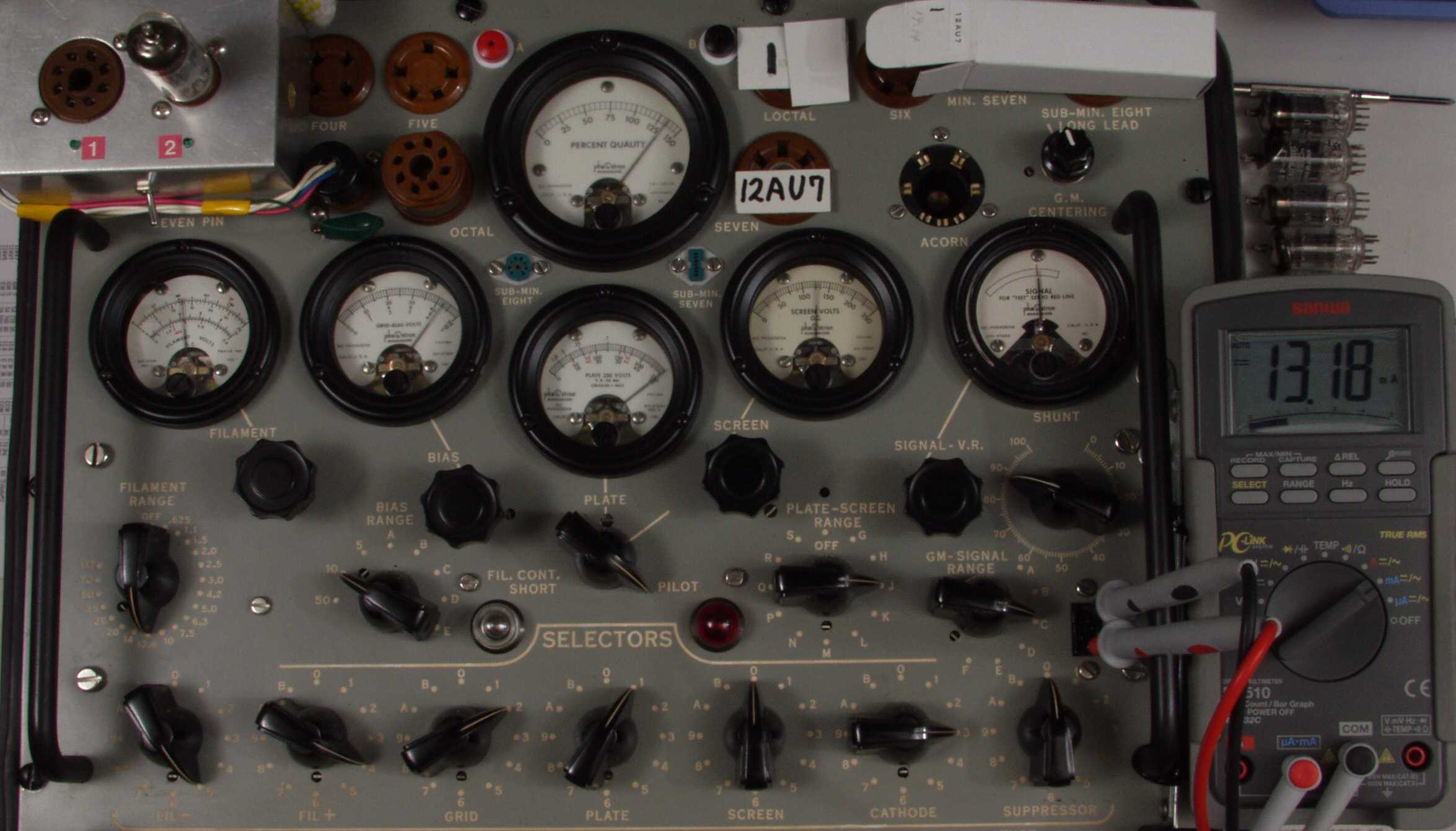

D12. 交換用1本目 「12AU7」ユニット2。 Gm測定=2660μmho、IP=13.2mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−8.5V」。

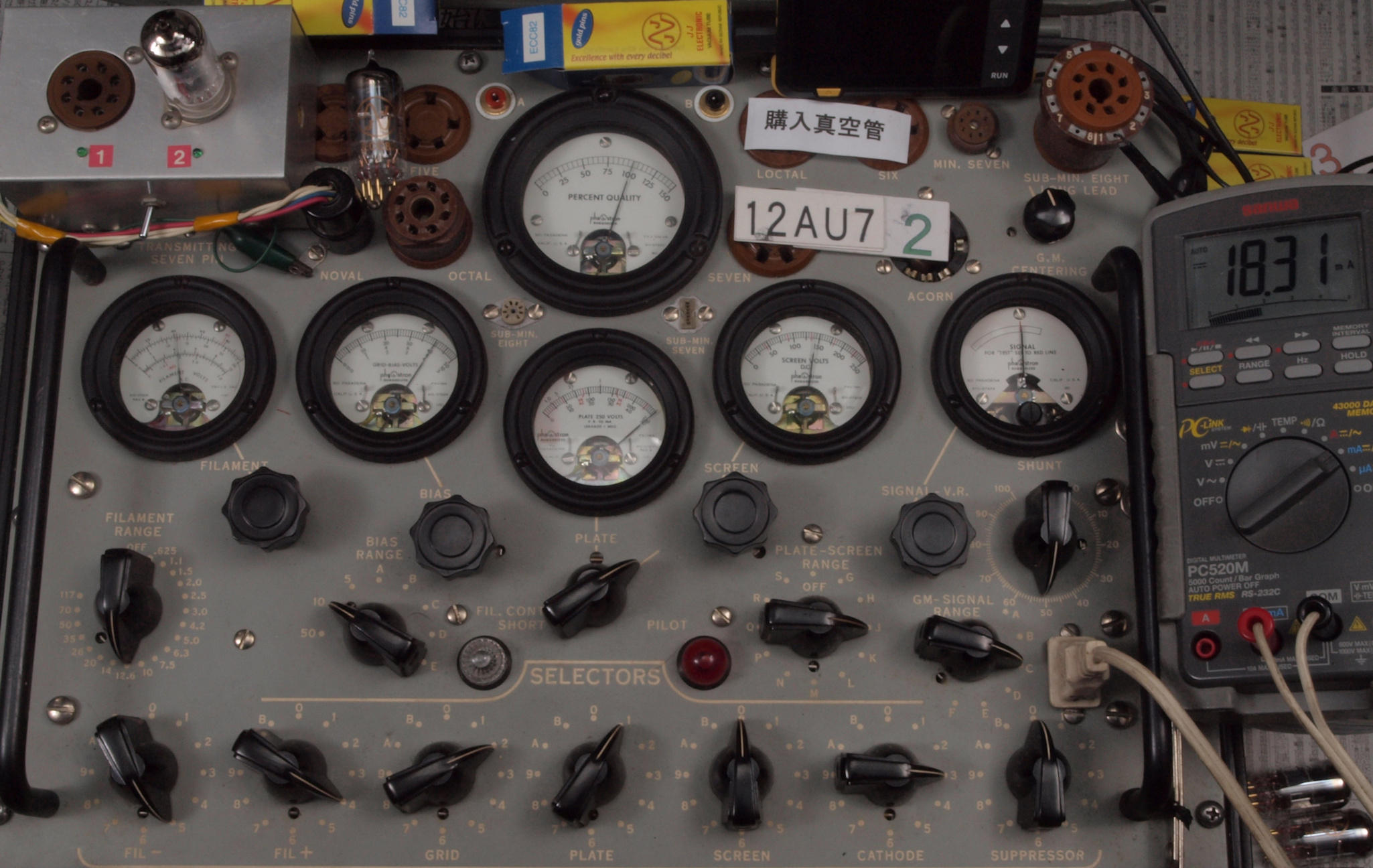

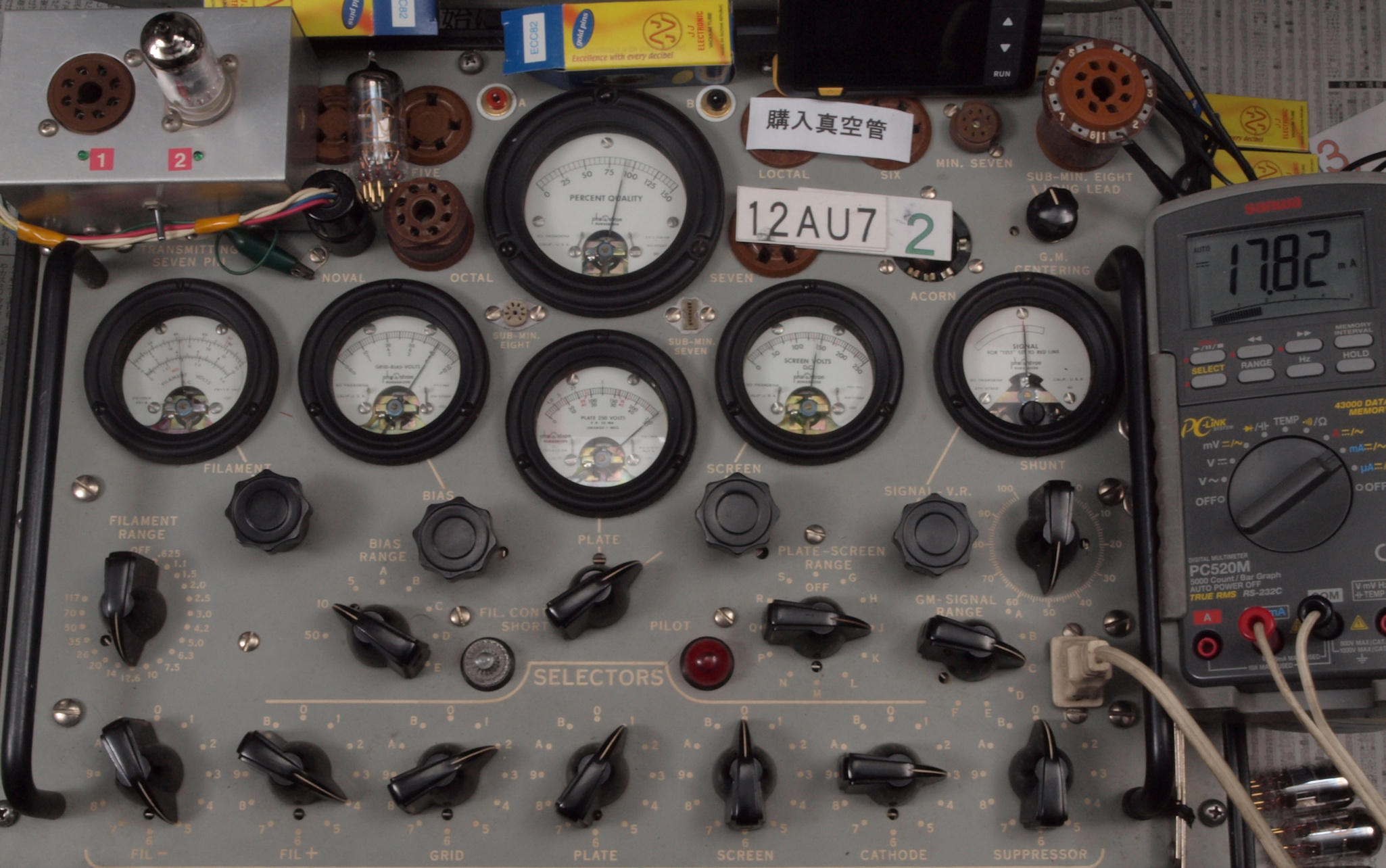

D21. 交換用2本目 「12AU7」ユニット1。 Gm測定=2740μmho、IP=13.8mA。
        箱に記載の14、14はIp?
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−8.5V」。
D22. 交換用2本目 「12AU7」ユニット2。 Gm測定=2760μmho、IP=13.8mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−8.5V」。

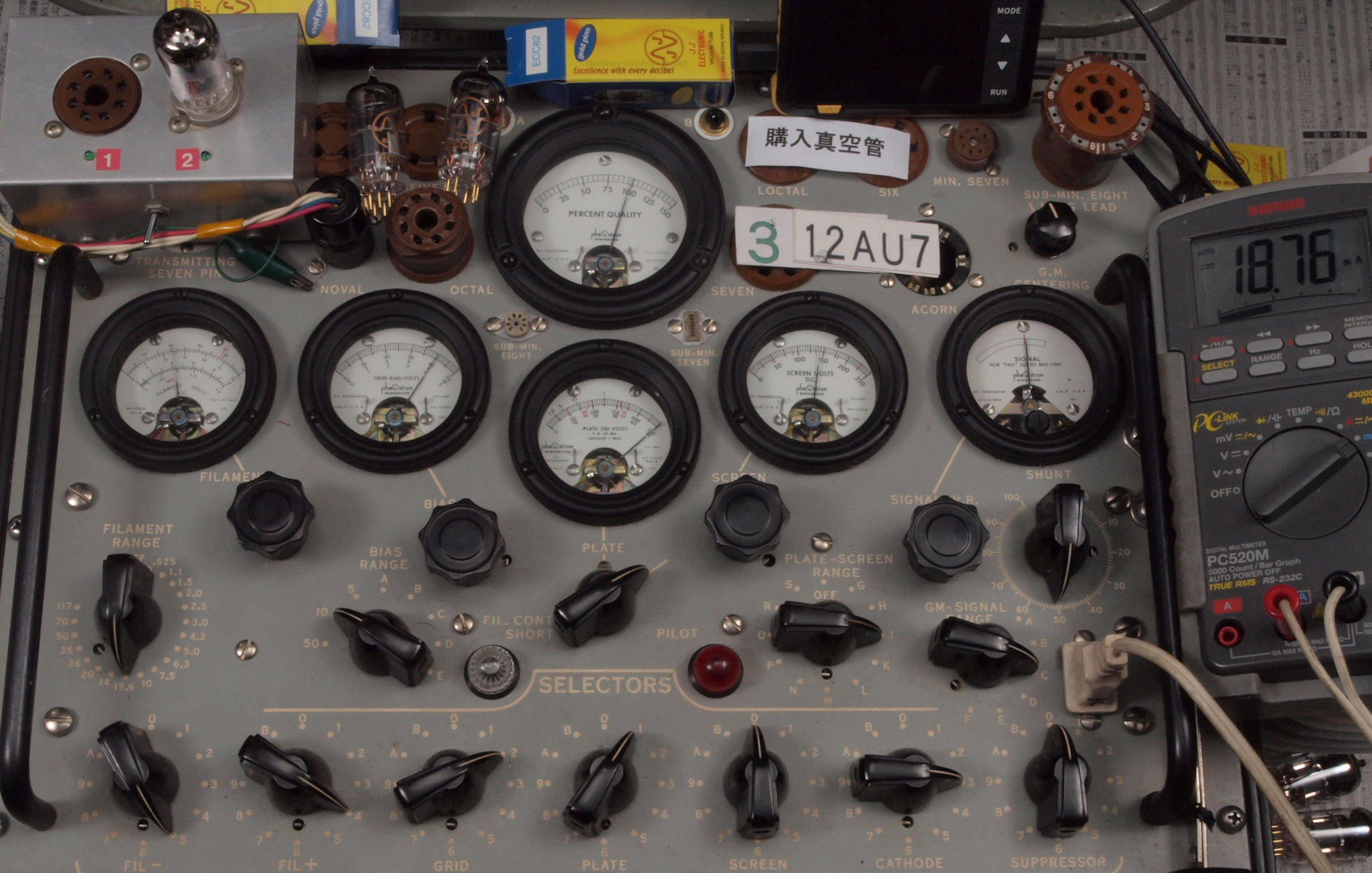

D31. 交換用3本目 「12AU7」ユニット1。 Gm測定=2560μmho、IP=12.3mA。
        箱に記載の14、13はIp?
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−8.5V」。
D32. 交換用3本目 「12AU7」ユニット2。 Gm測定=2560μmho、IP=12.1mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−8.5V」。

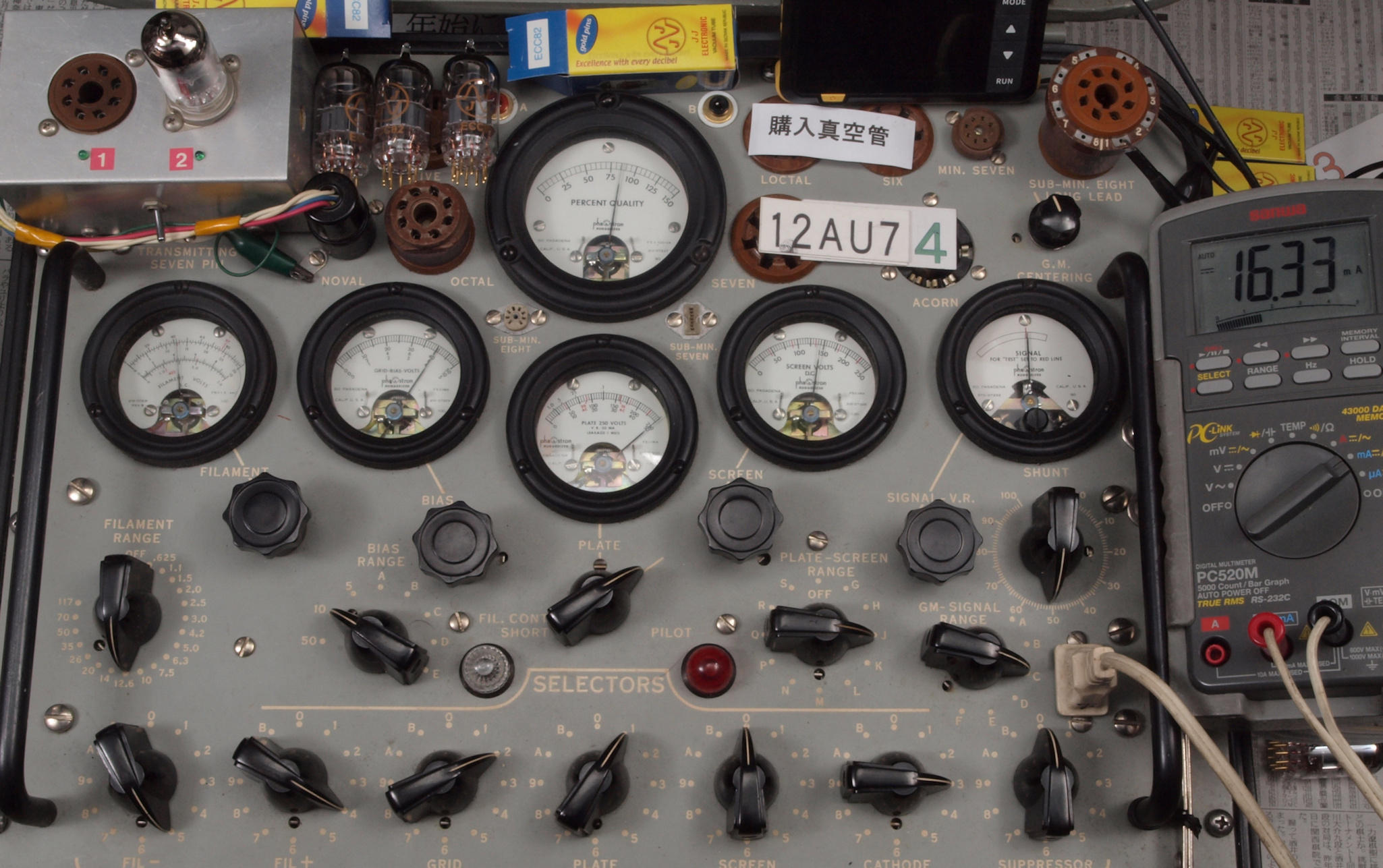

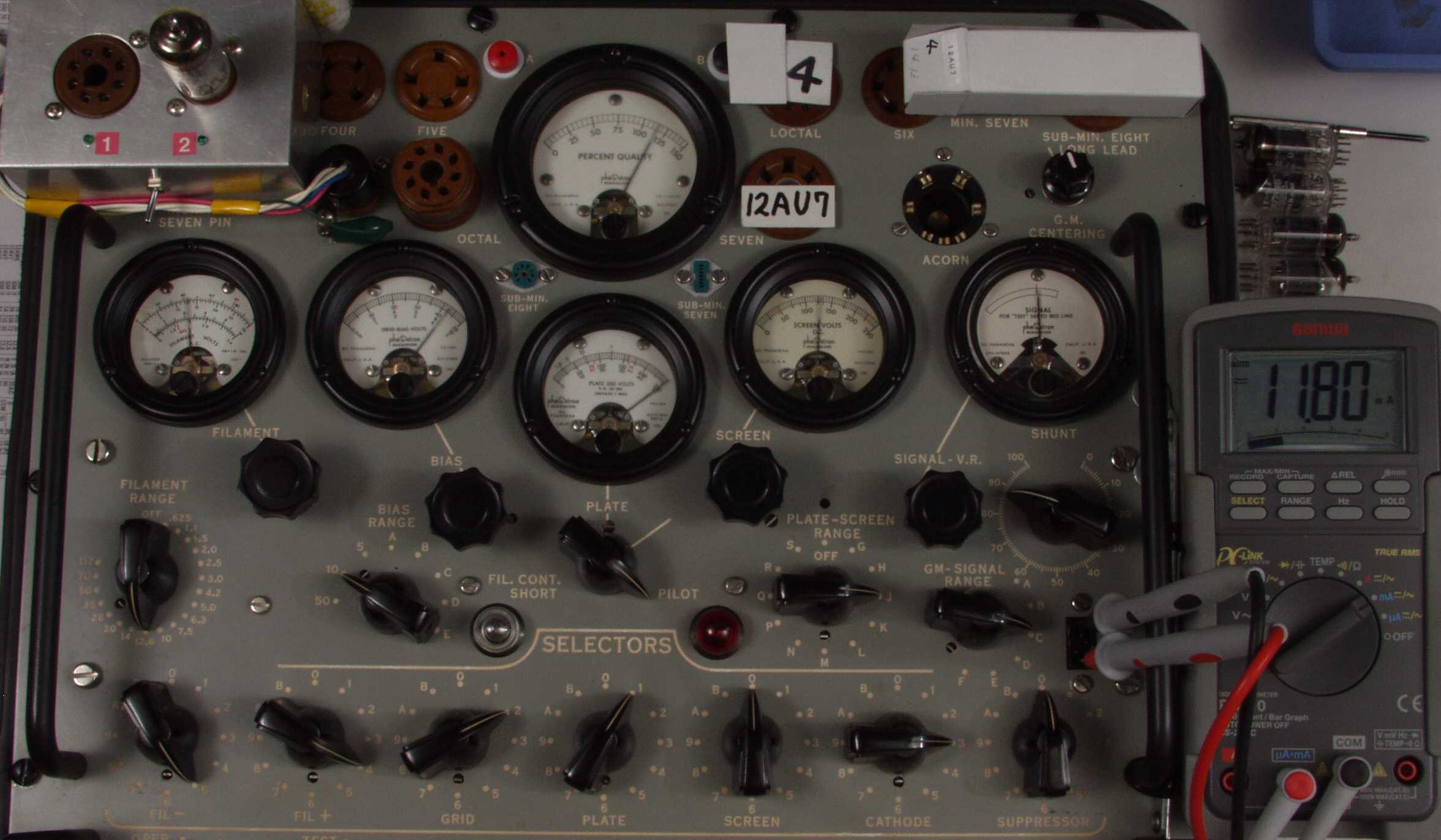

D41. 交換用4本目 「12AU7」ユニット1。 Gm測定=2280μmho、IP=11.8mA。
        箱に記載の14、13はIp?
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−8.5V」。

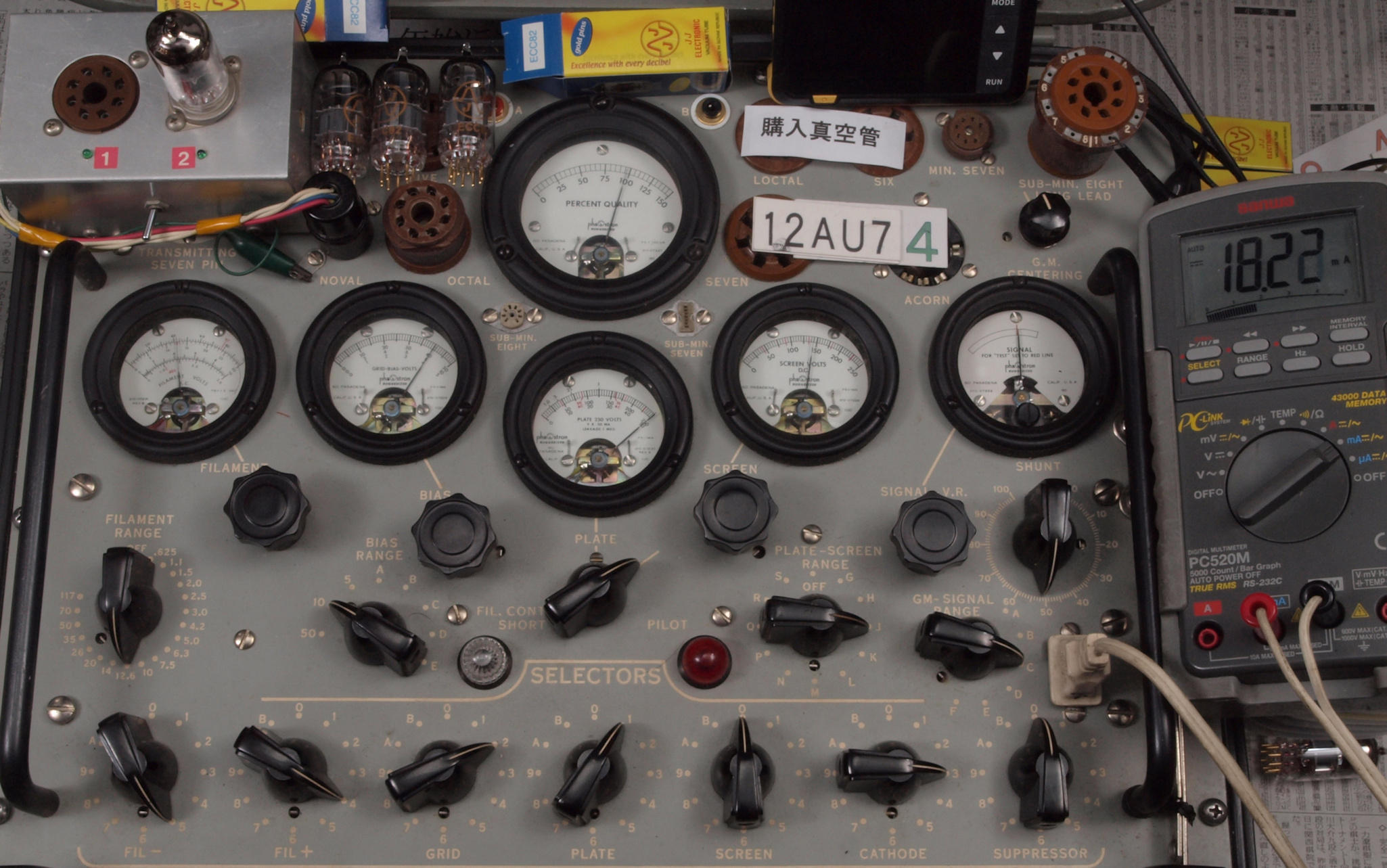

D42. 交換用4本目 「12AU7」ユニット2。 Gm測定=2700μmho、IP=13.1mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−8.5V」。

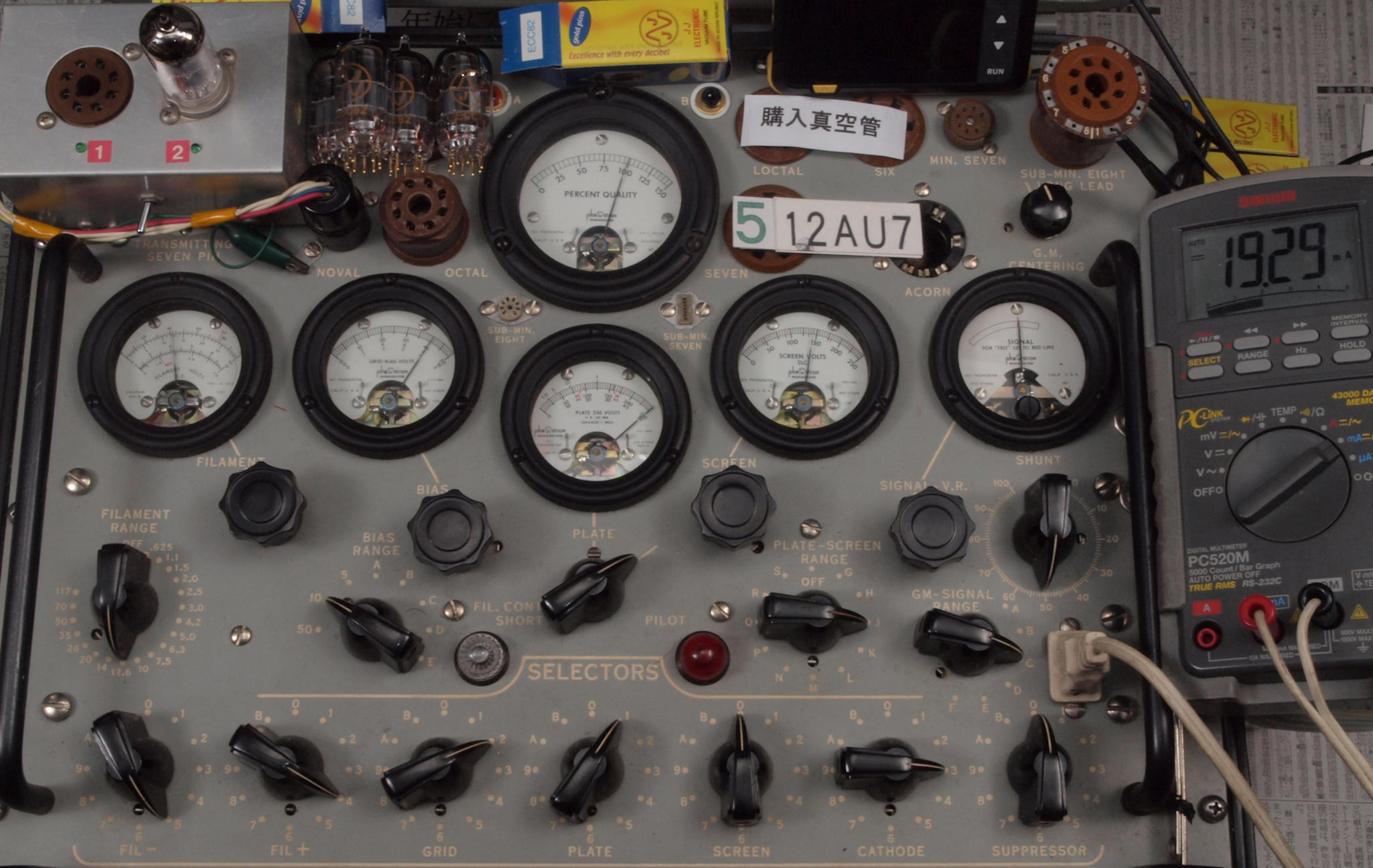

D51. 交換用5本目 「12AU7」ユニット1。 Gm測定=2600μmho、IP=12.4mA。
        箱に記載の13、13はIp?
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−8.5V」。
D52. 交換用5本目 「12AU7」ユニット2。 Gm測定=2540μmho、IP=12.5mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−8.5V」。

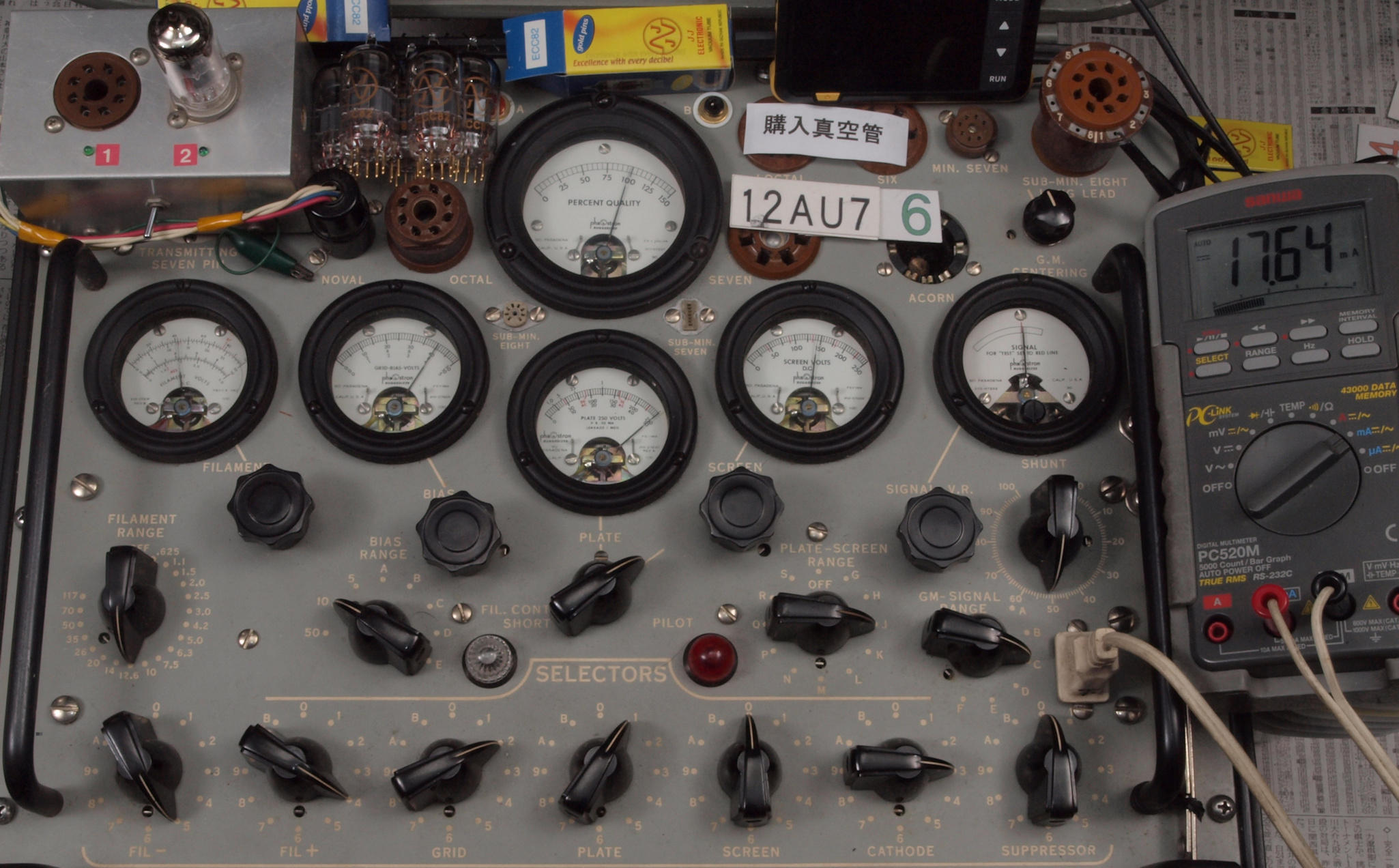

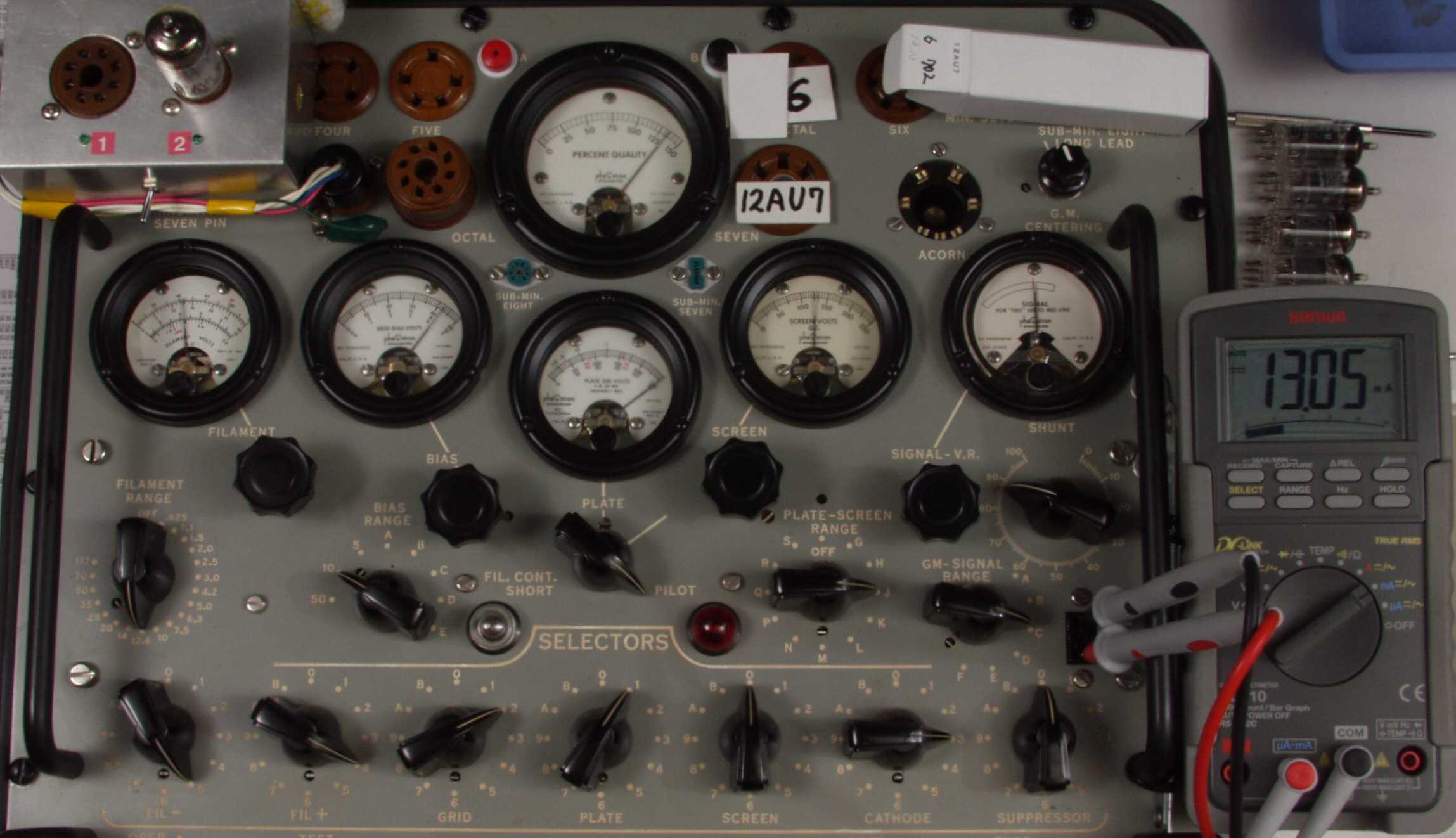

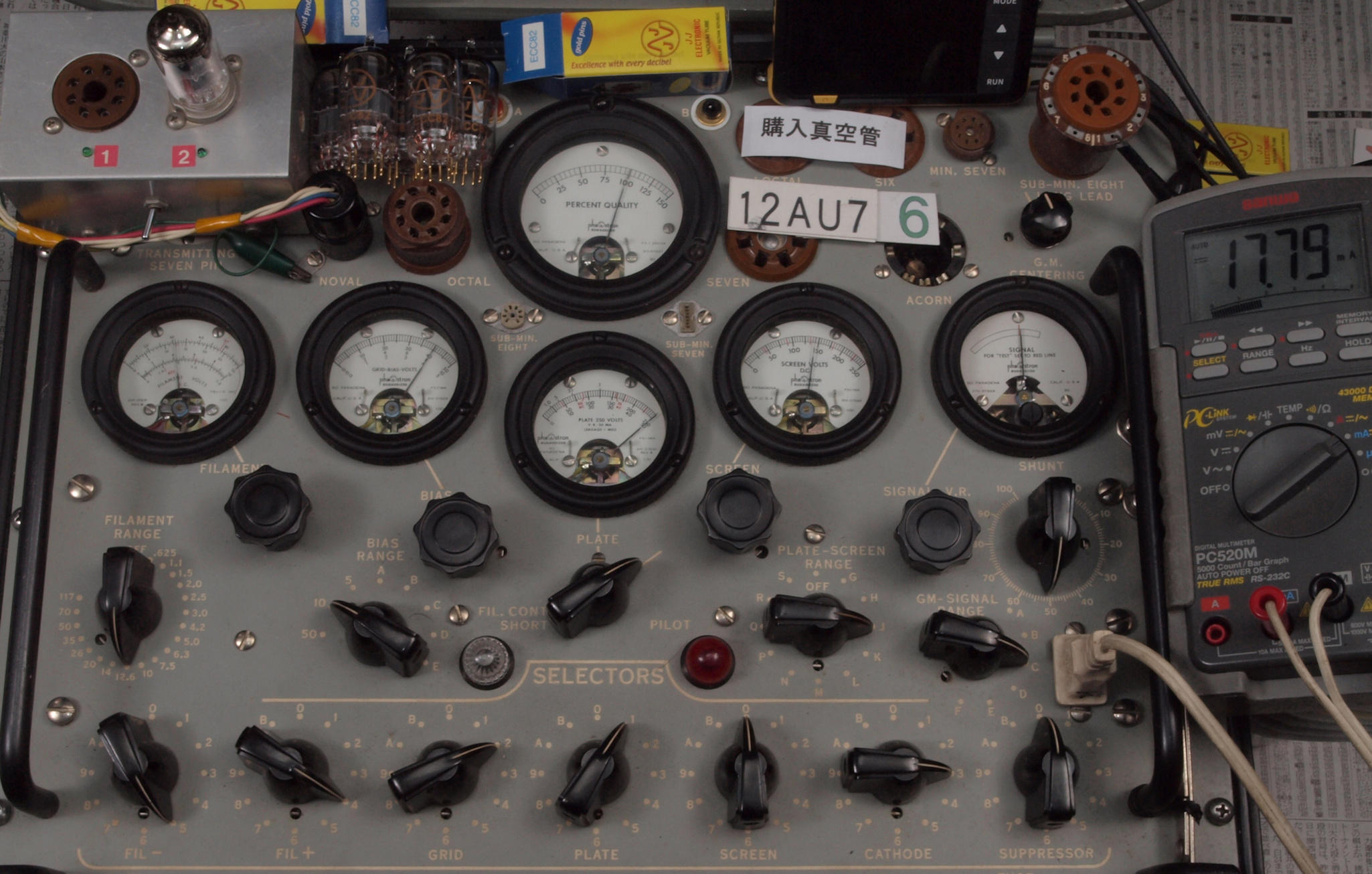

D61. 交換用6本目 「12AU7」ユニット1。 Gm測定=2660μmho、IP=13.1mA。
        箱に記載の13、13はIp?
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−8.5V」。
D62. 交換用6本目 「12AU7」ユニット2。 Gm測定=2640μmho、IP=12.8mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−8.5V」。
