Tube Tester　Ｈｉｃｋｏｋ　６００Ａ　備品修理記録

Ａ．　修理前の状況
　　　平成２０年８月、YAHOOオークションにて「ジャンク品」２５，５０３円で購入。　＜＜詳しくはこちら参照＞＞
　　　平成２０年８月１０日完成したが細かい調整必要。
　　　平成２０年９月１３日完成。

C．　修理状況
　　　トランス不良（巻き線層間短絡＋他巻き線間短絡）の為、巻き替え修理
　　　シャント抵抗断線の為、巻き替え修理

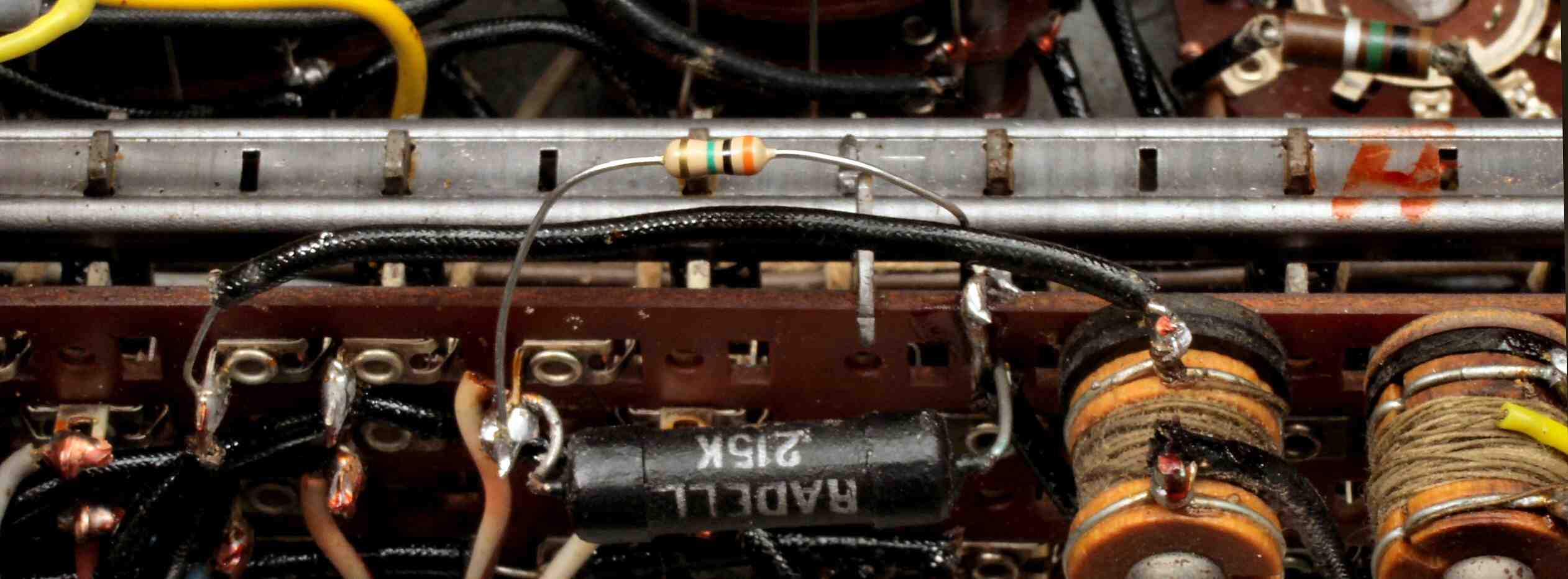

　　　ヒーターアースブリーダー抵抗焼損で交換
　　　電源コード交換
　　　プレートキャップコード修理
　　　メータに保護ダイオード取り付け。
　　　電源表示ＬＥＤ取り付け。
　　　整流管８３　＆　整流管５Ｙ３ＧＴ　をダイオードに交換する（但し、改造・調整が必要）
　　　整流管８３　＆　整流管５Ｙ３ＧＴ　を使用しないので、ショートランプは「１２Ｖ１０Ｗ」が丁度良いので交換
　　　電源電圧を１１５Vに昇圧するトランスを内蔵する。
　　　このトランスで信号ＡＣ「２．５Ｖ」を供給する。
　　　７ピンMT、９ピンMT、８ピンUSソケットにアダプター取り付け。

Ｅ．　測定

ＥＥ．　ＧＭ直読み最終校正・測定

ＥＦ．　高ＧＭ管、高出力管のＧＭ測定

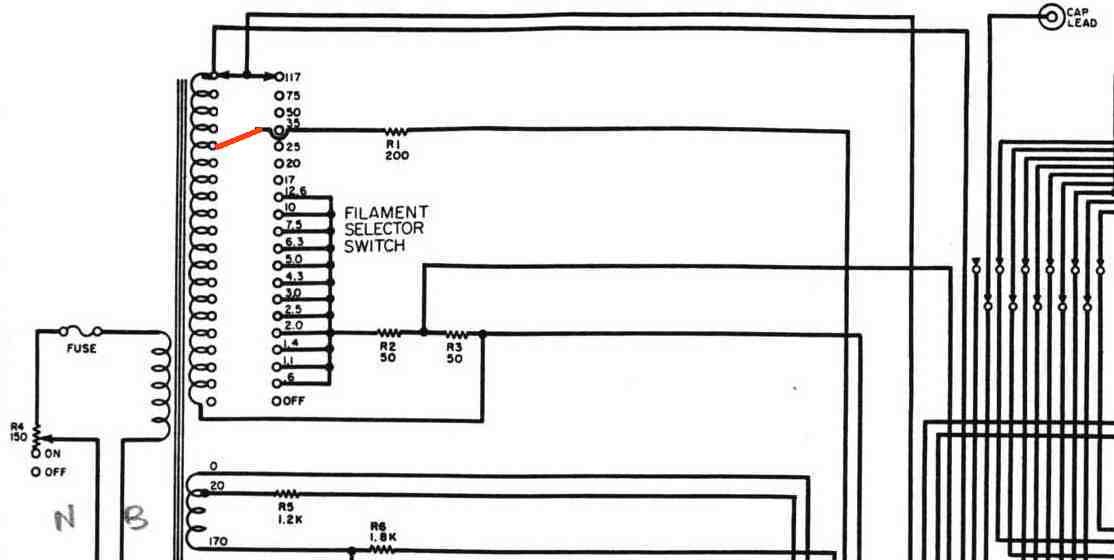

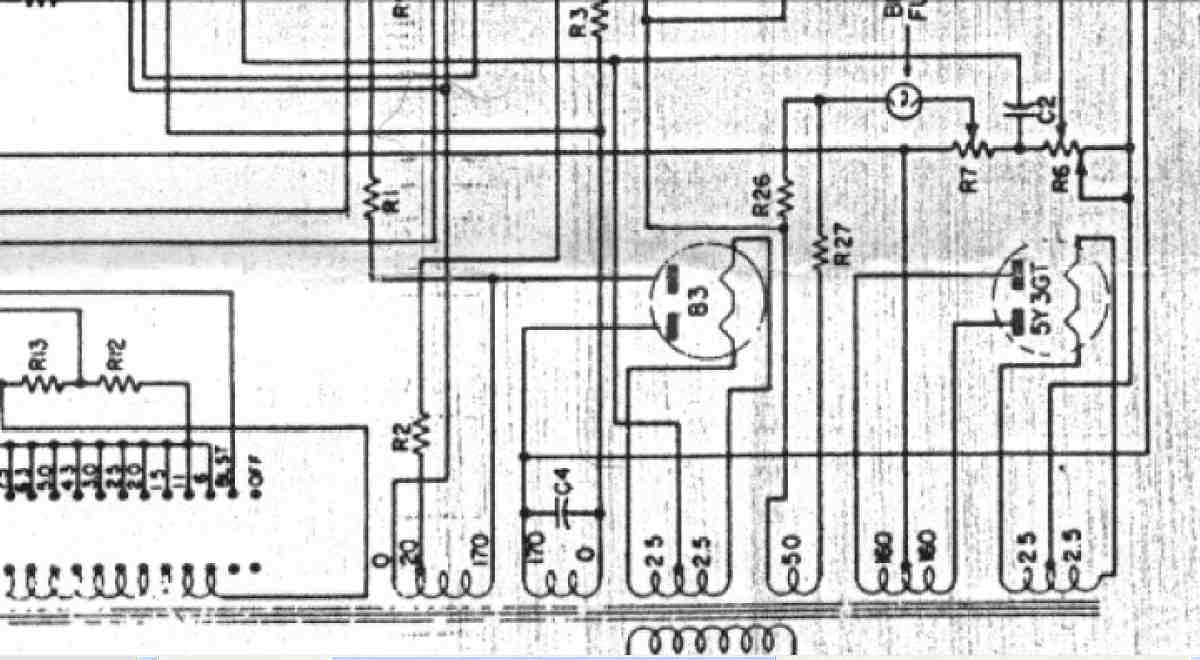

Ｆ．　変更回路図

Ａ．　修理前の状況

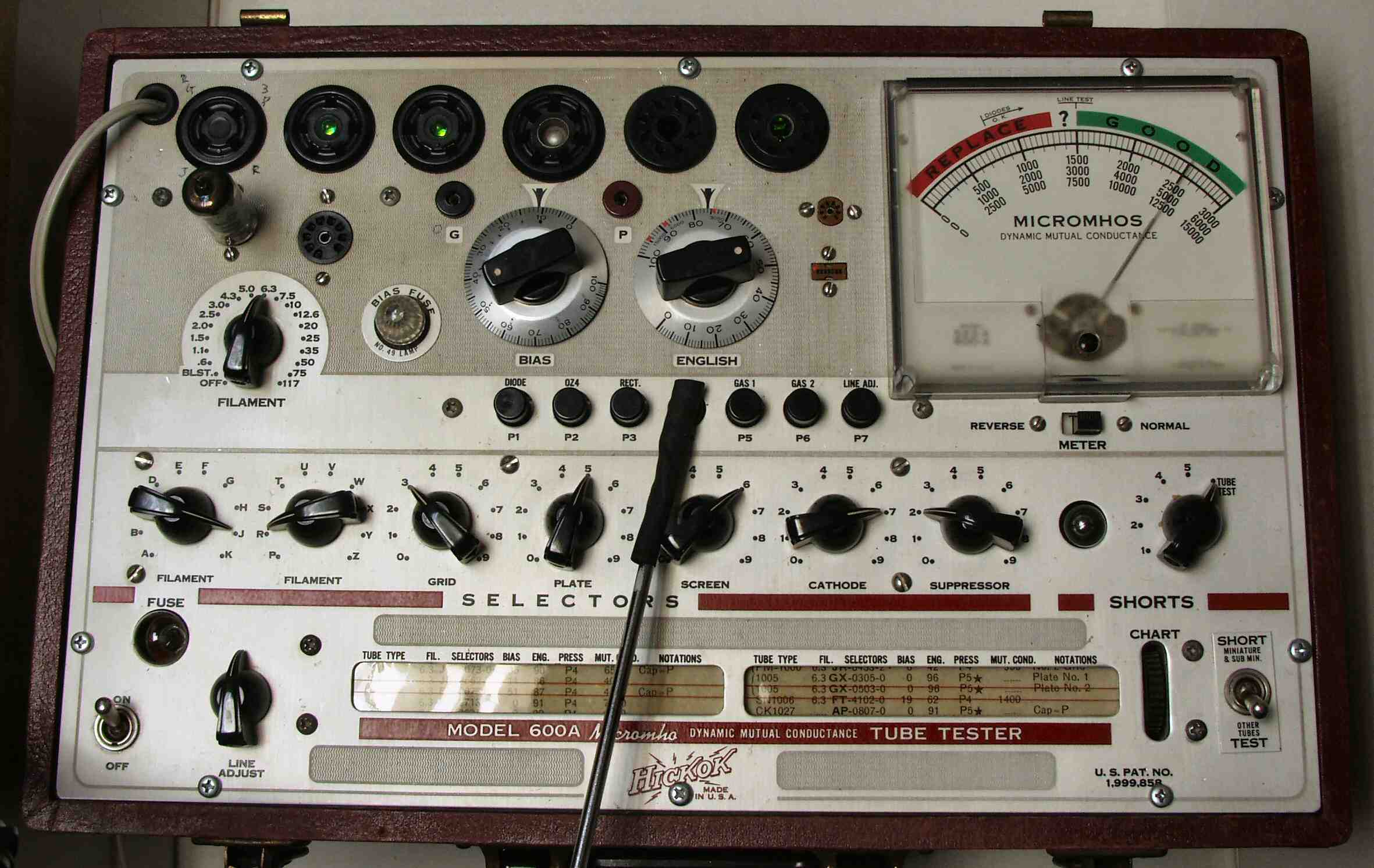

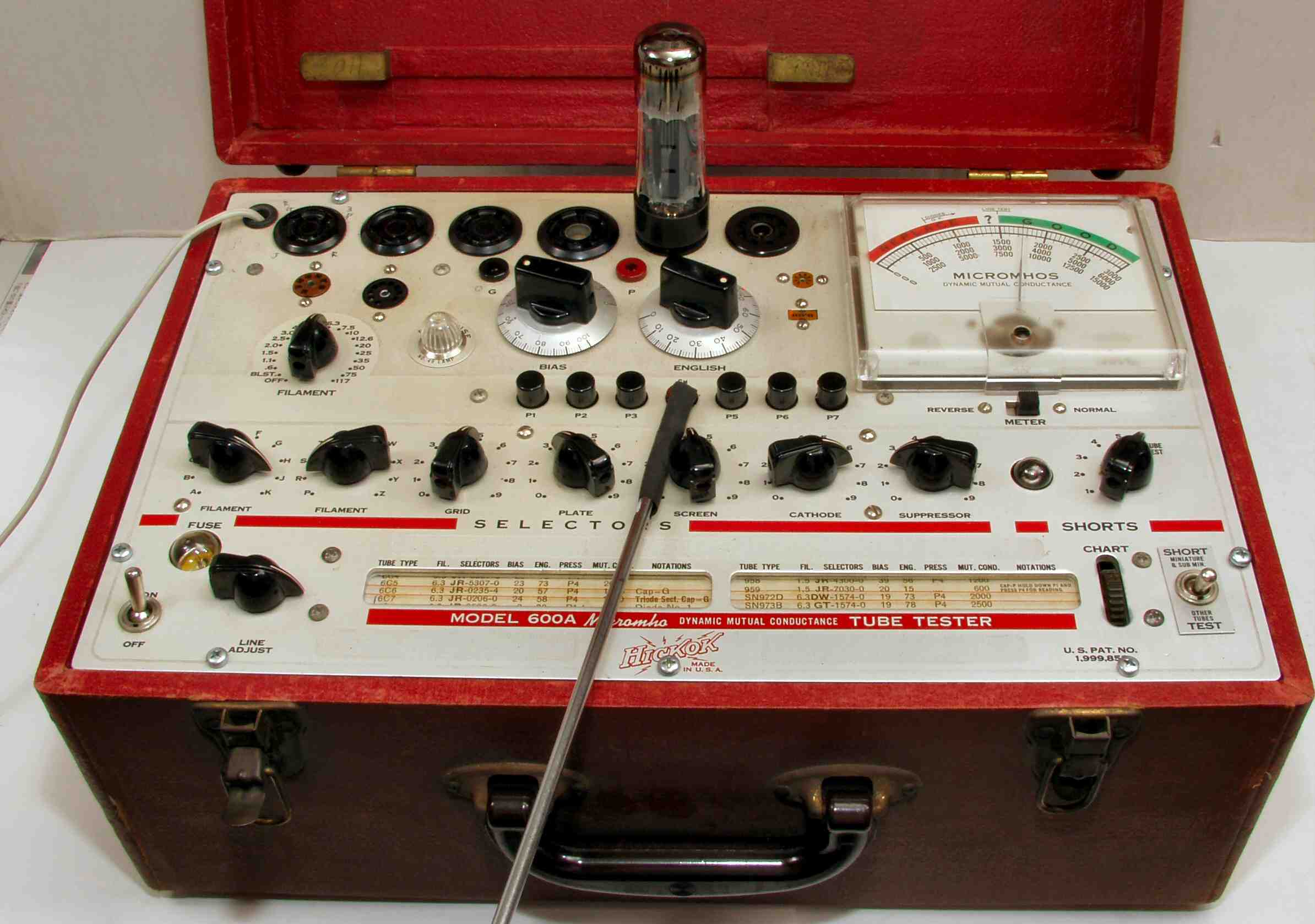

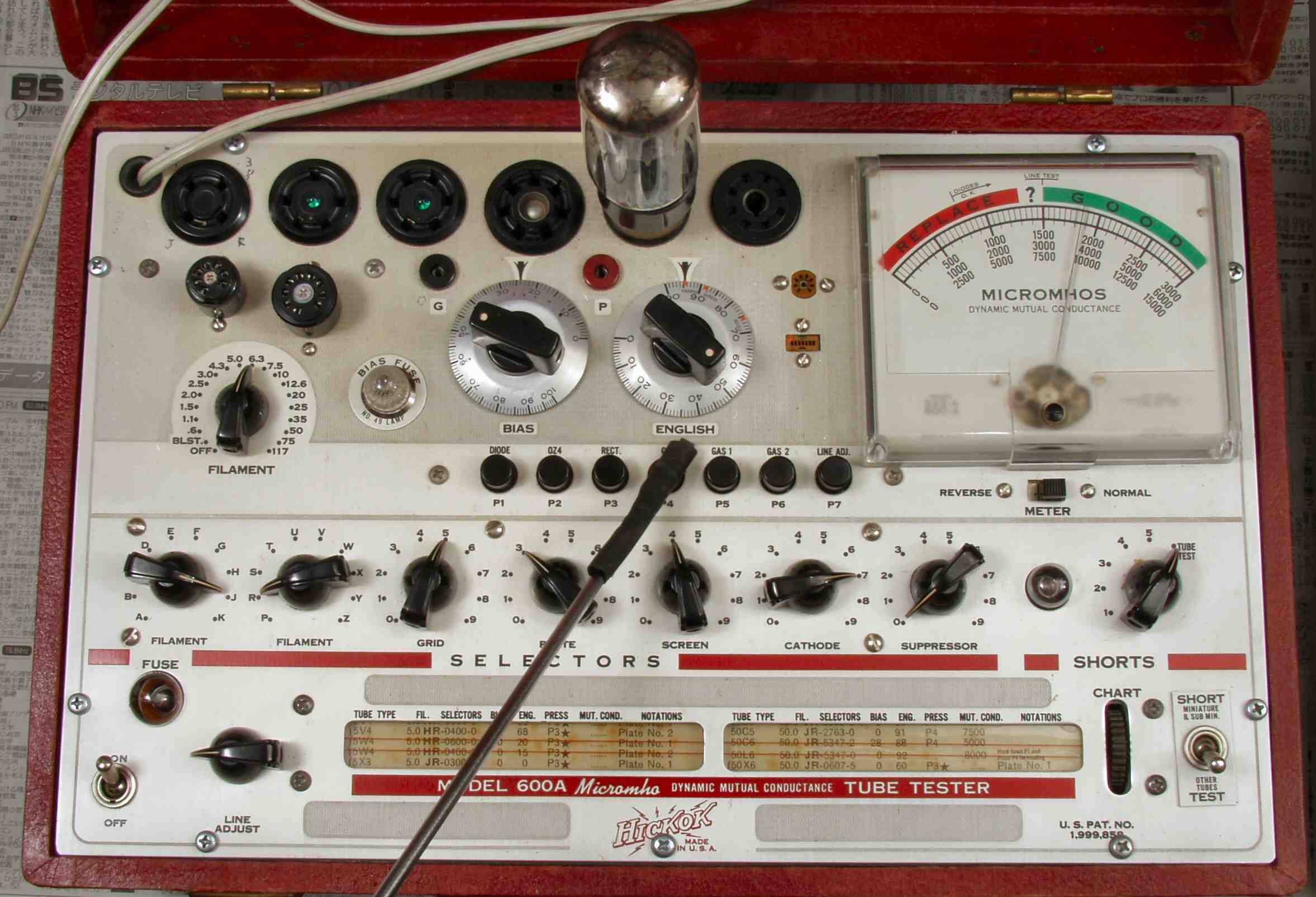

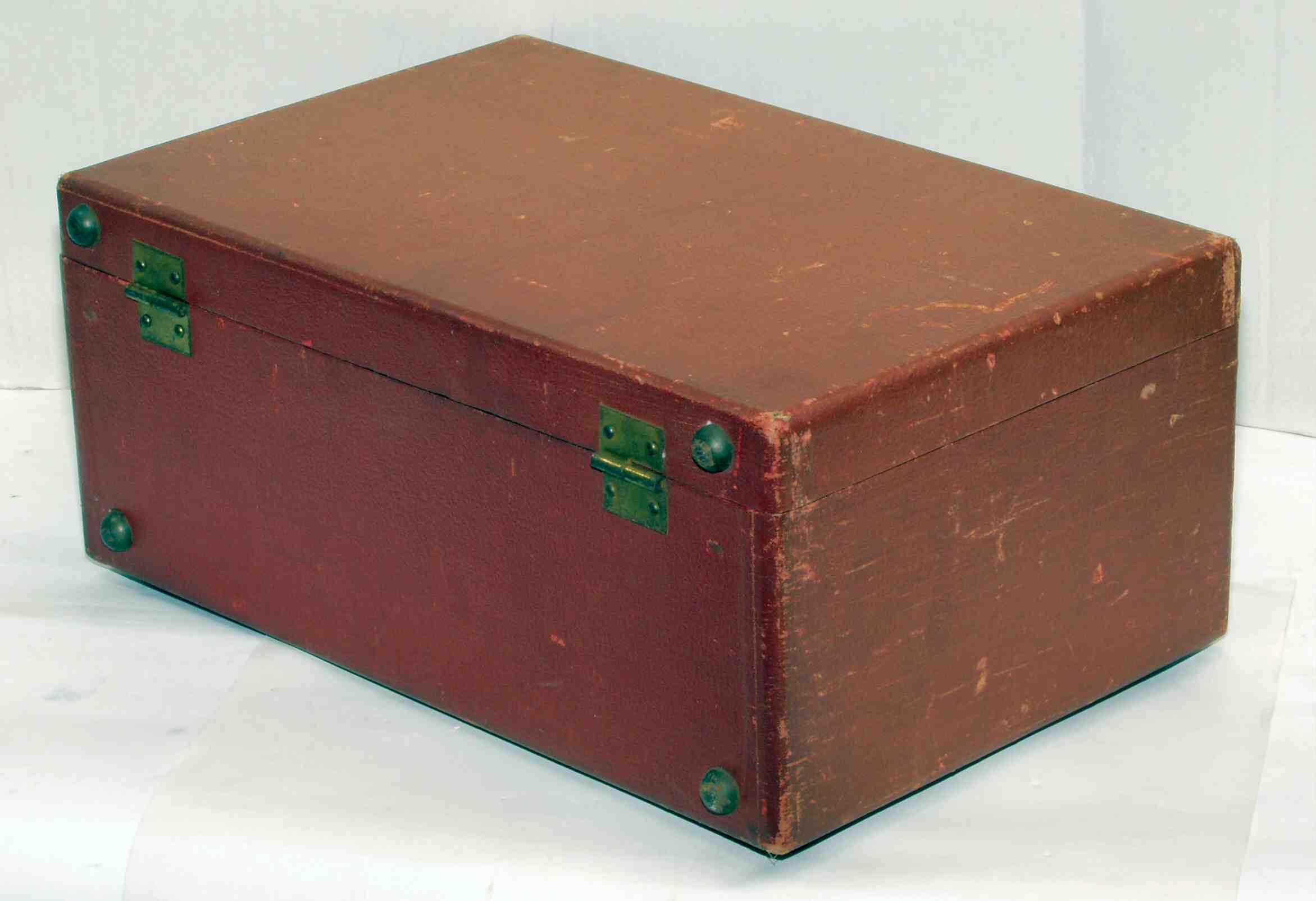

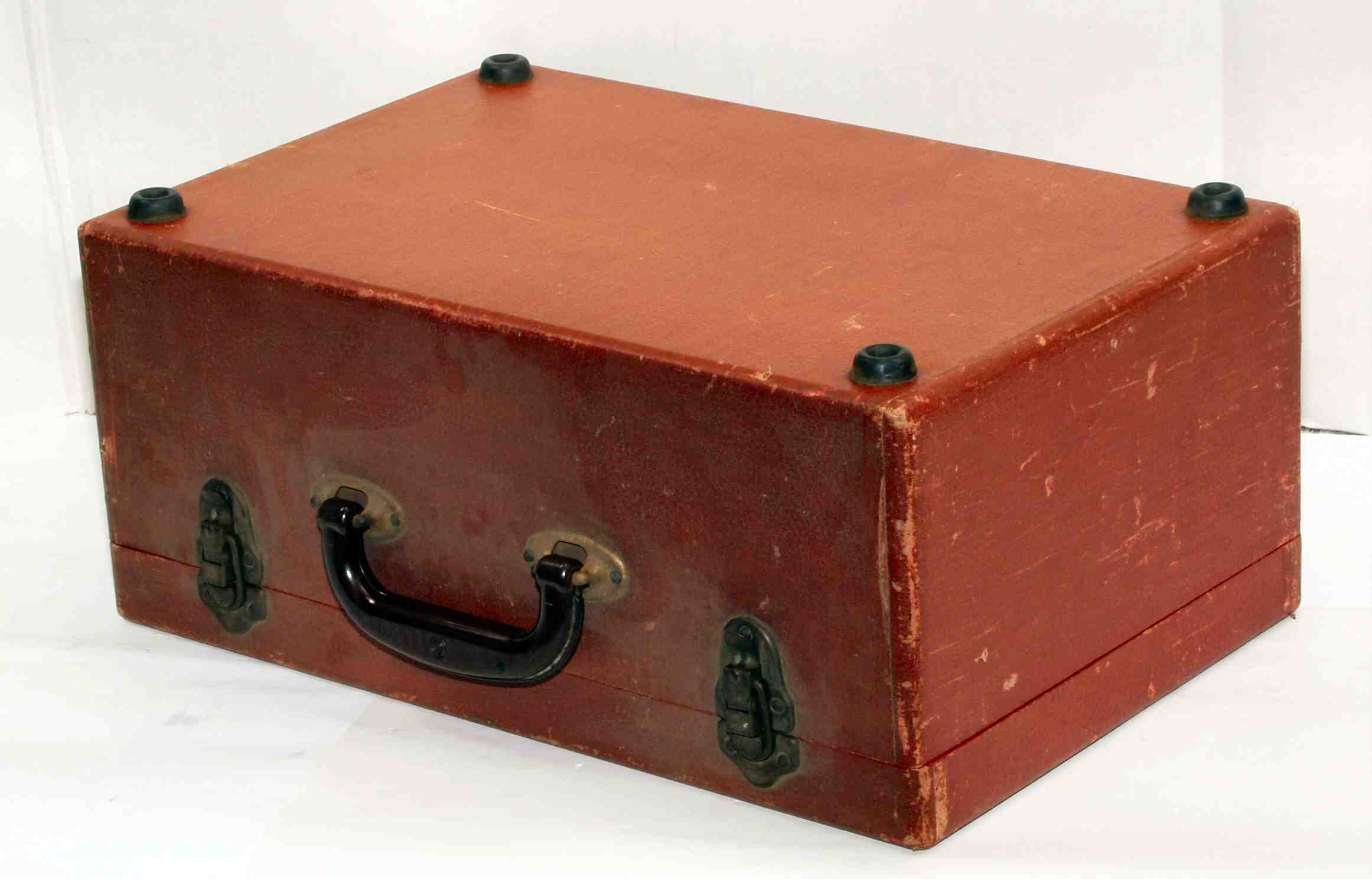

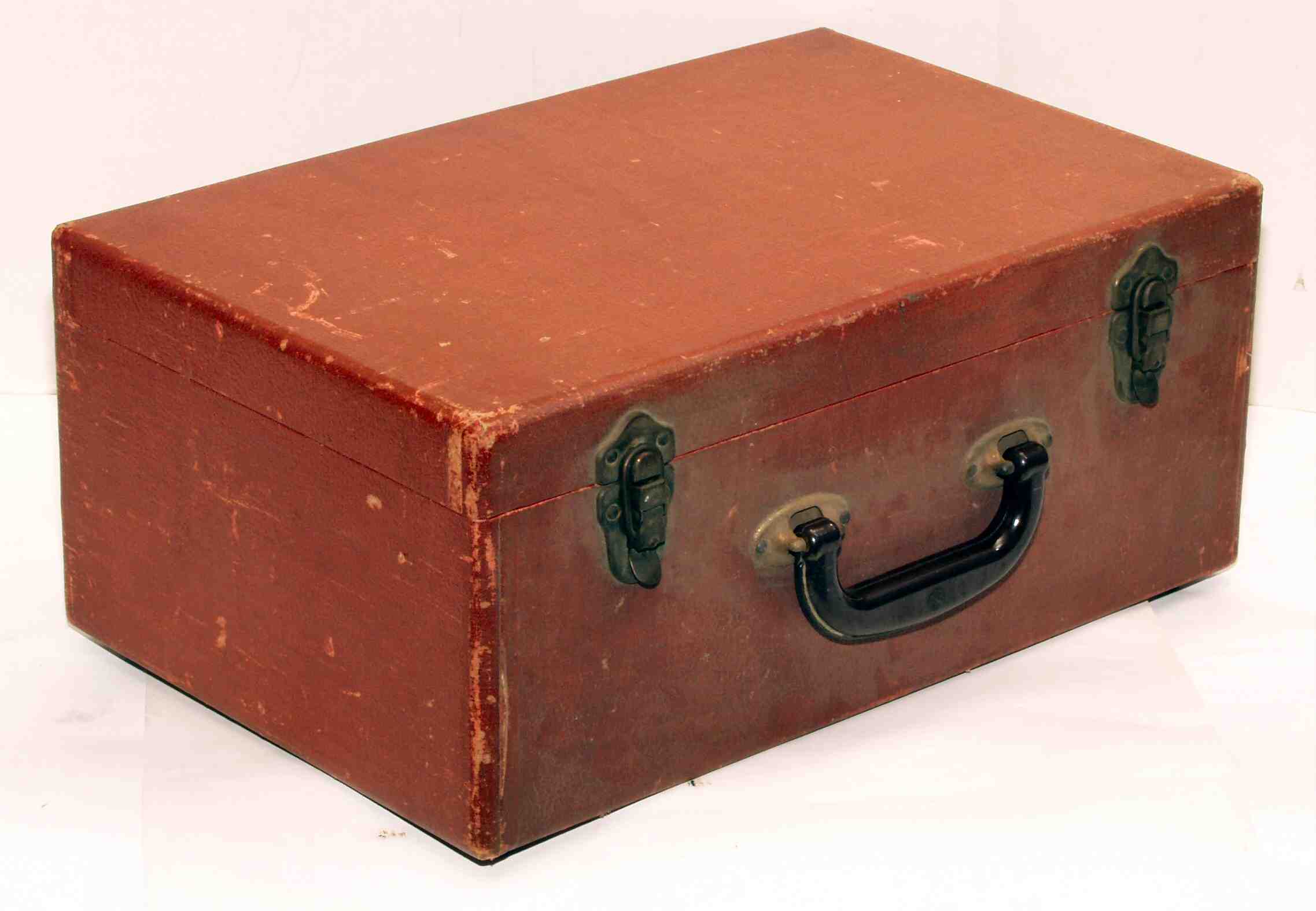

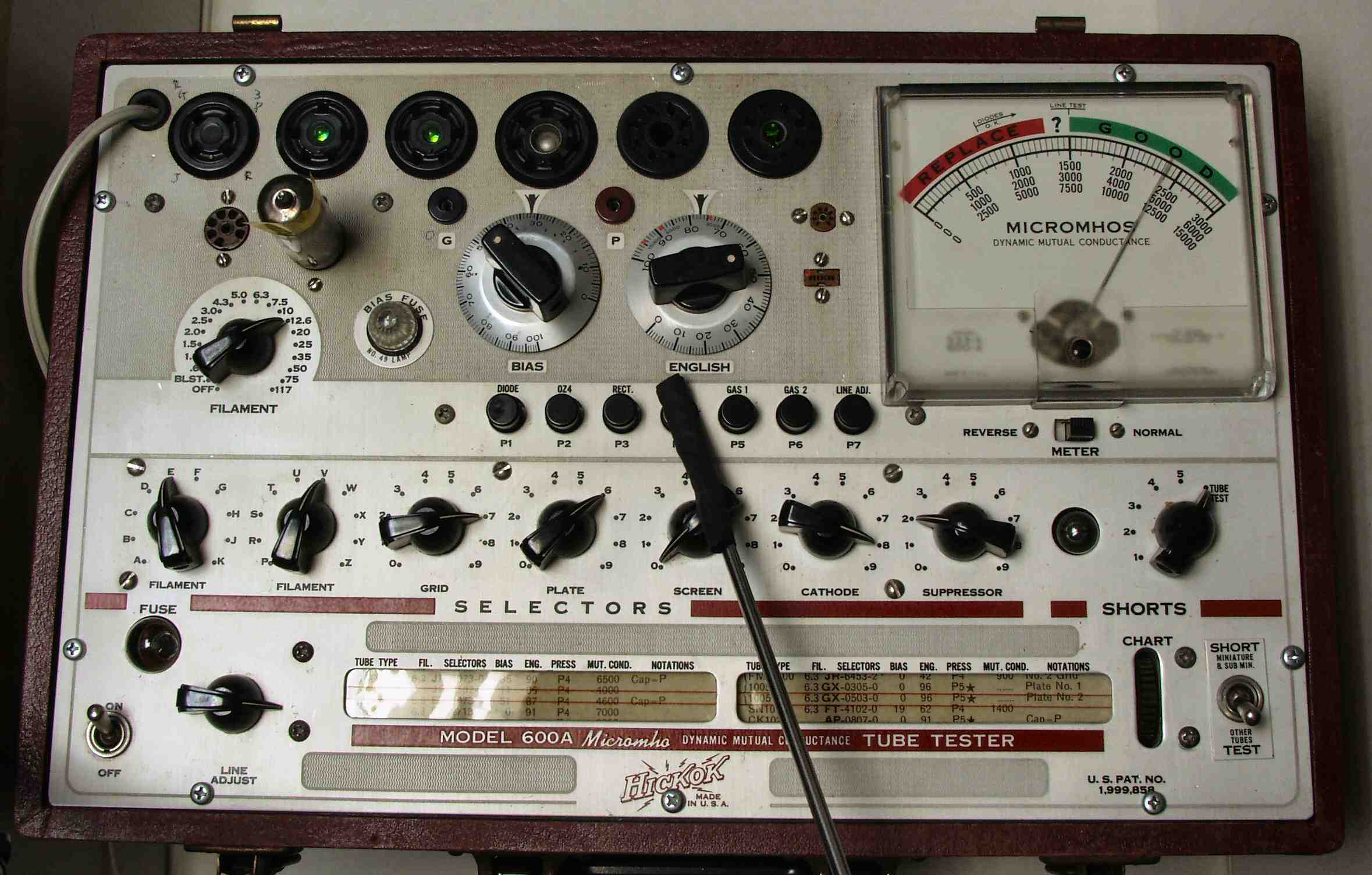

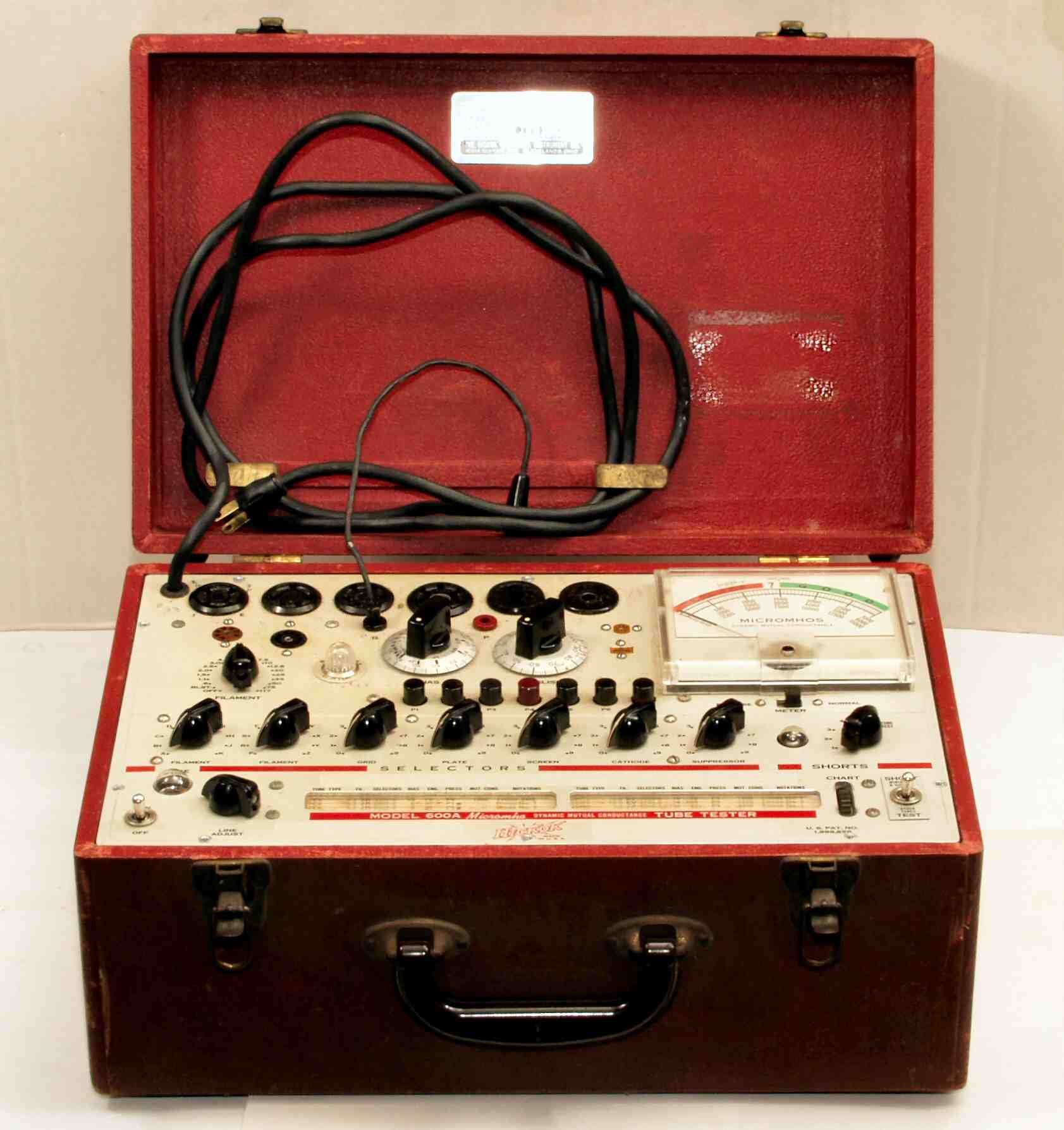

Ａ－１Ａ．　外観　左前上から見る

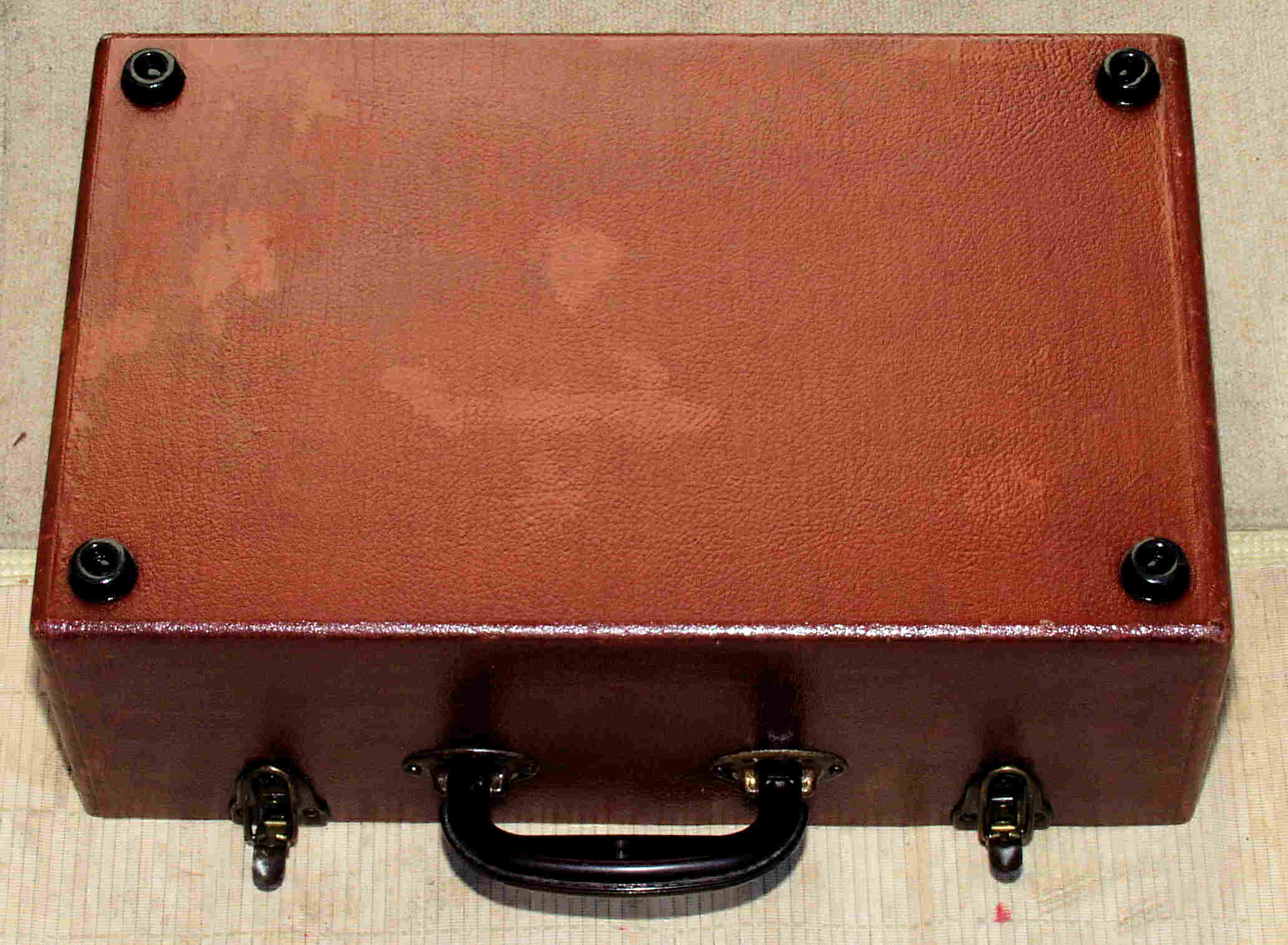

Ａ－１B．　外観　左前下から見る

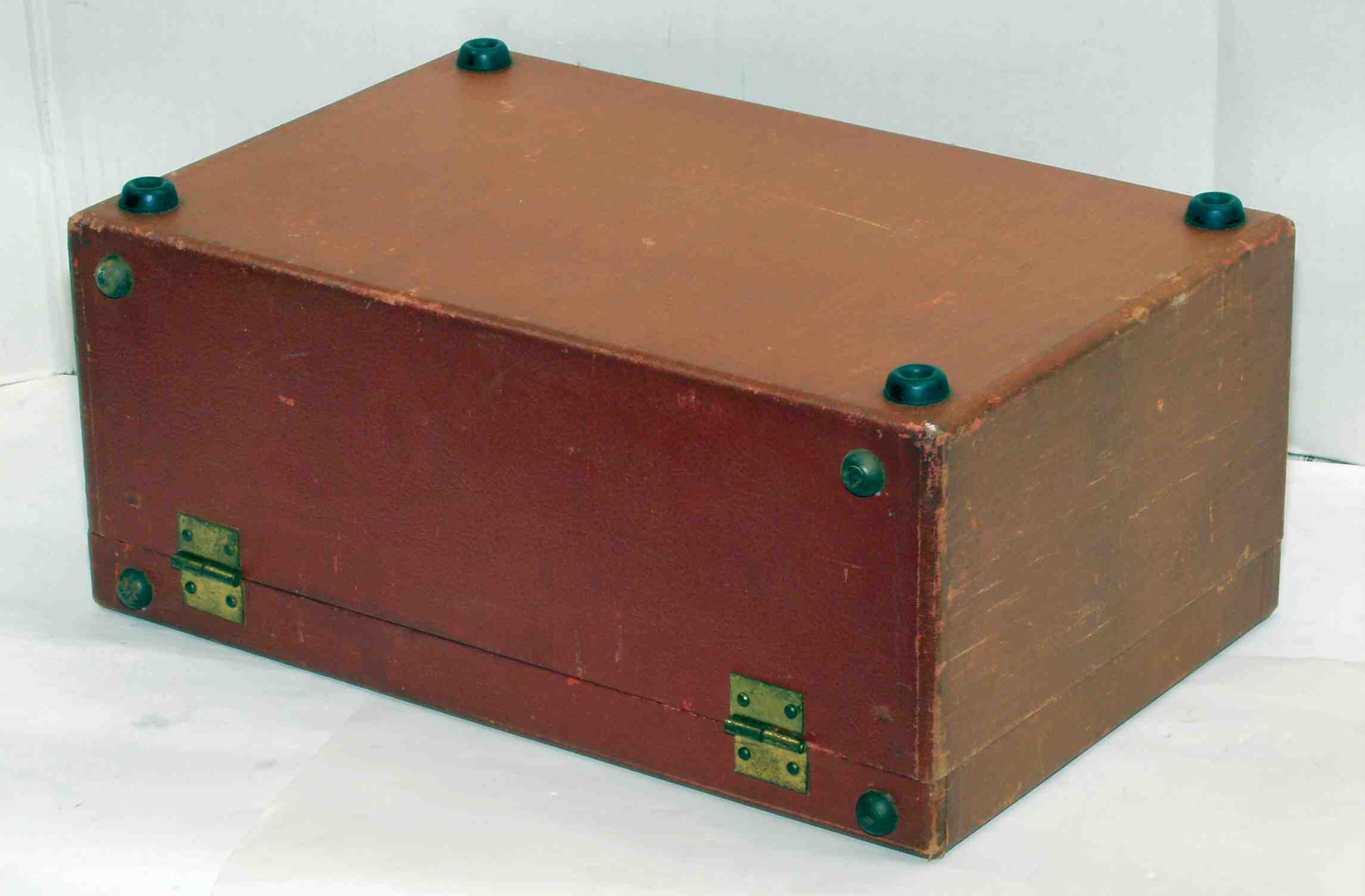

Ａ－１C．　外観　左後上から見る

Ａ－１D．　外観　左後下から見る

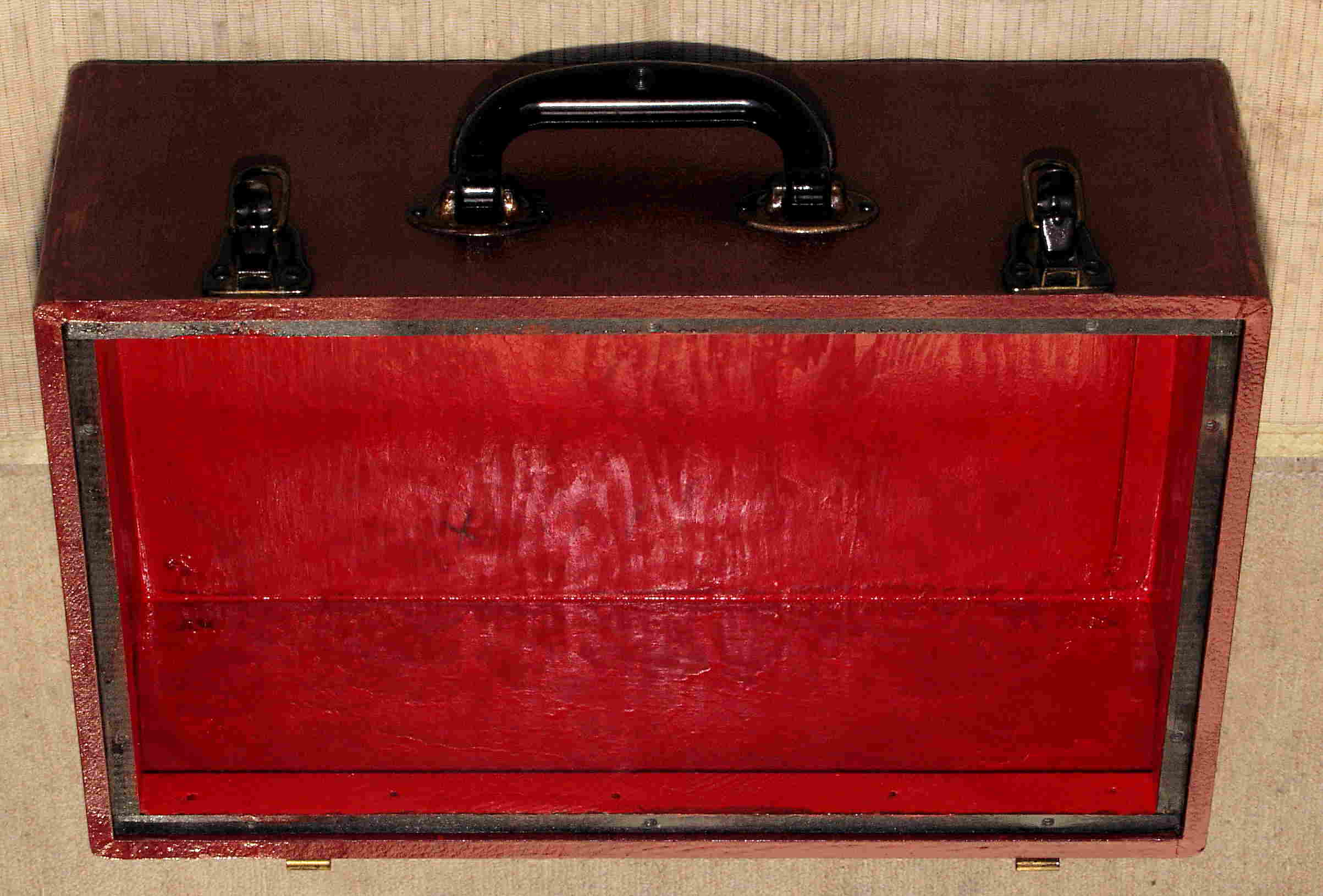

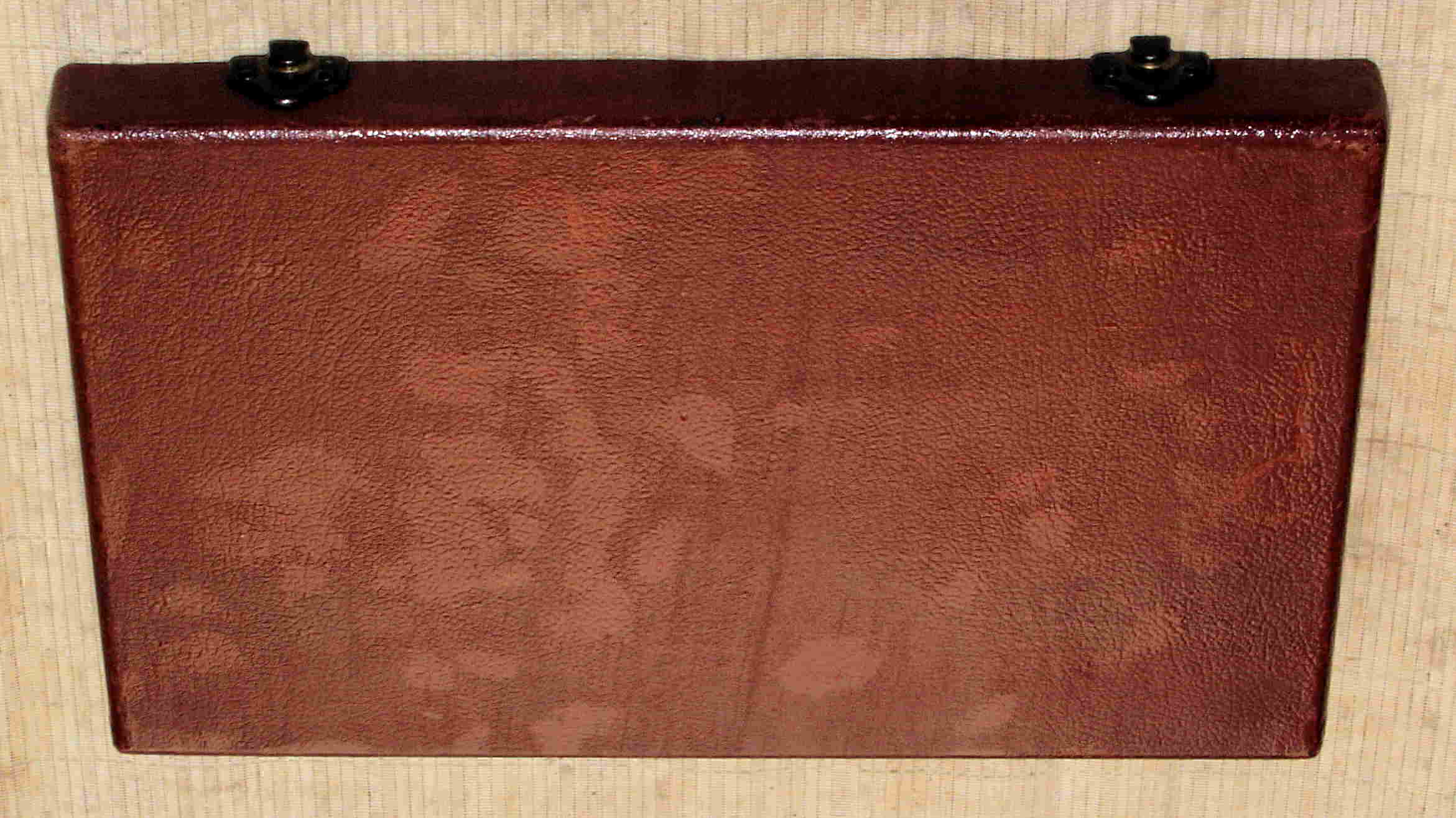

Ａ－２Ａ．　上蓋を開ける。

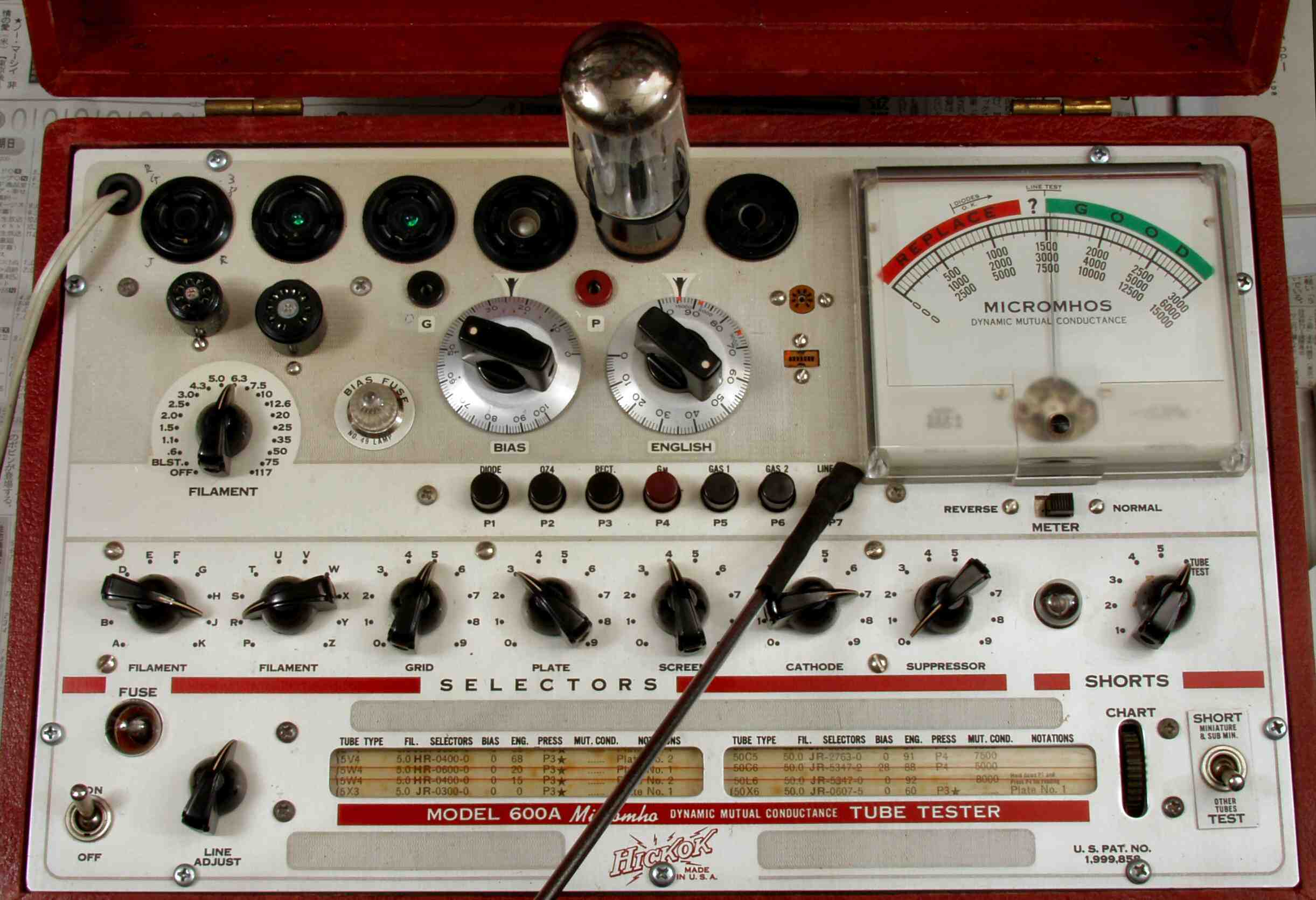

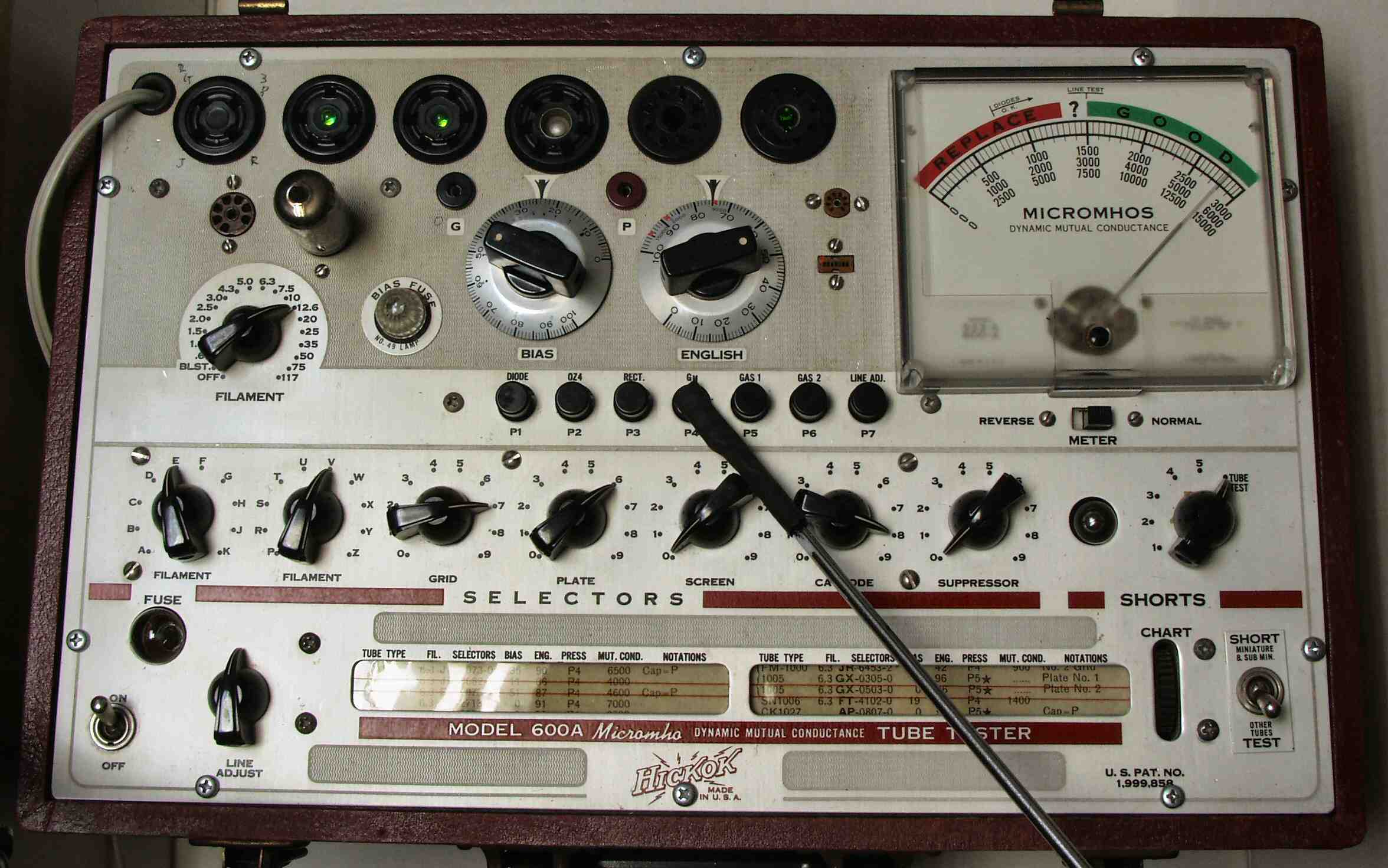

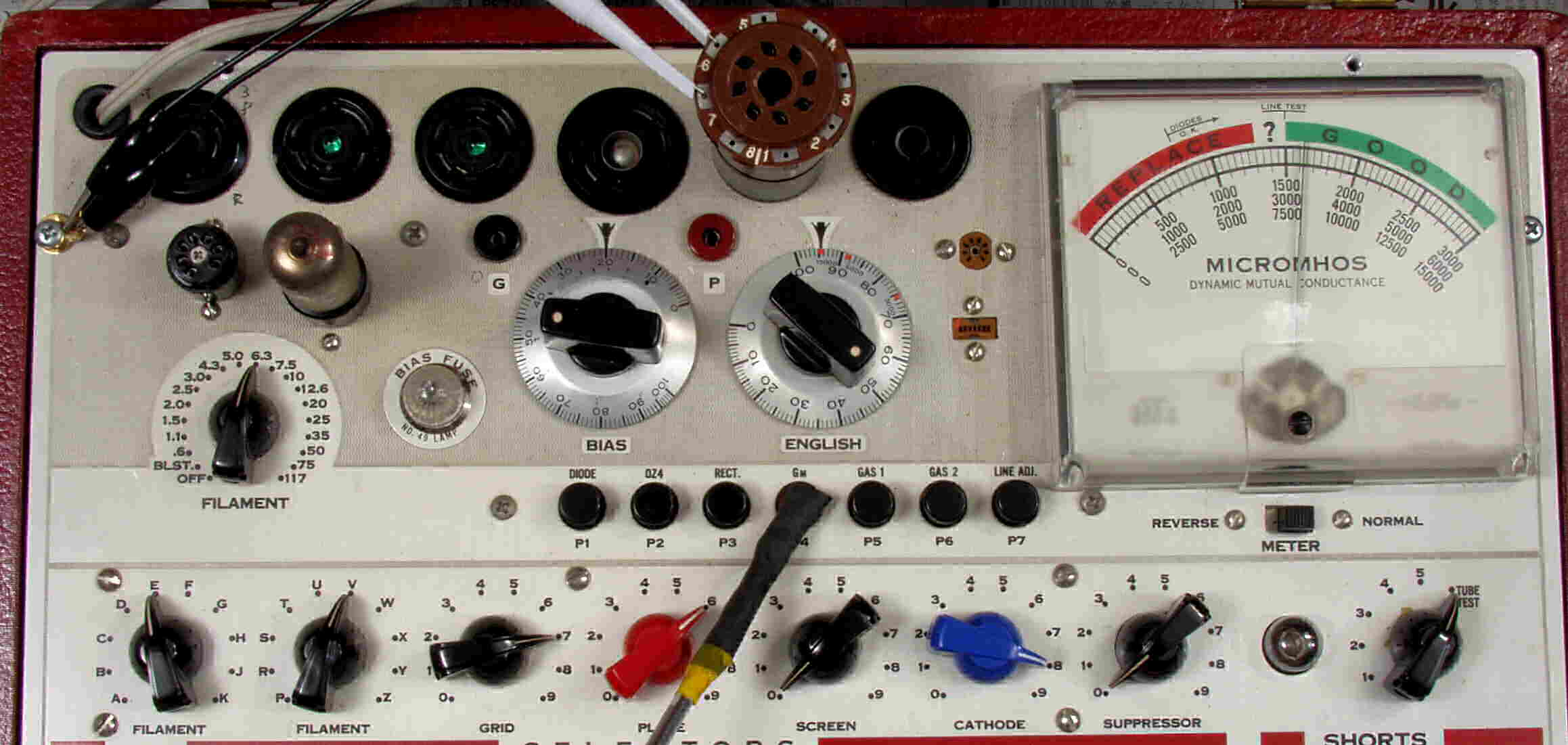

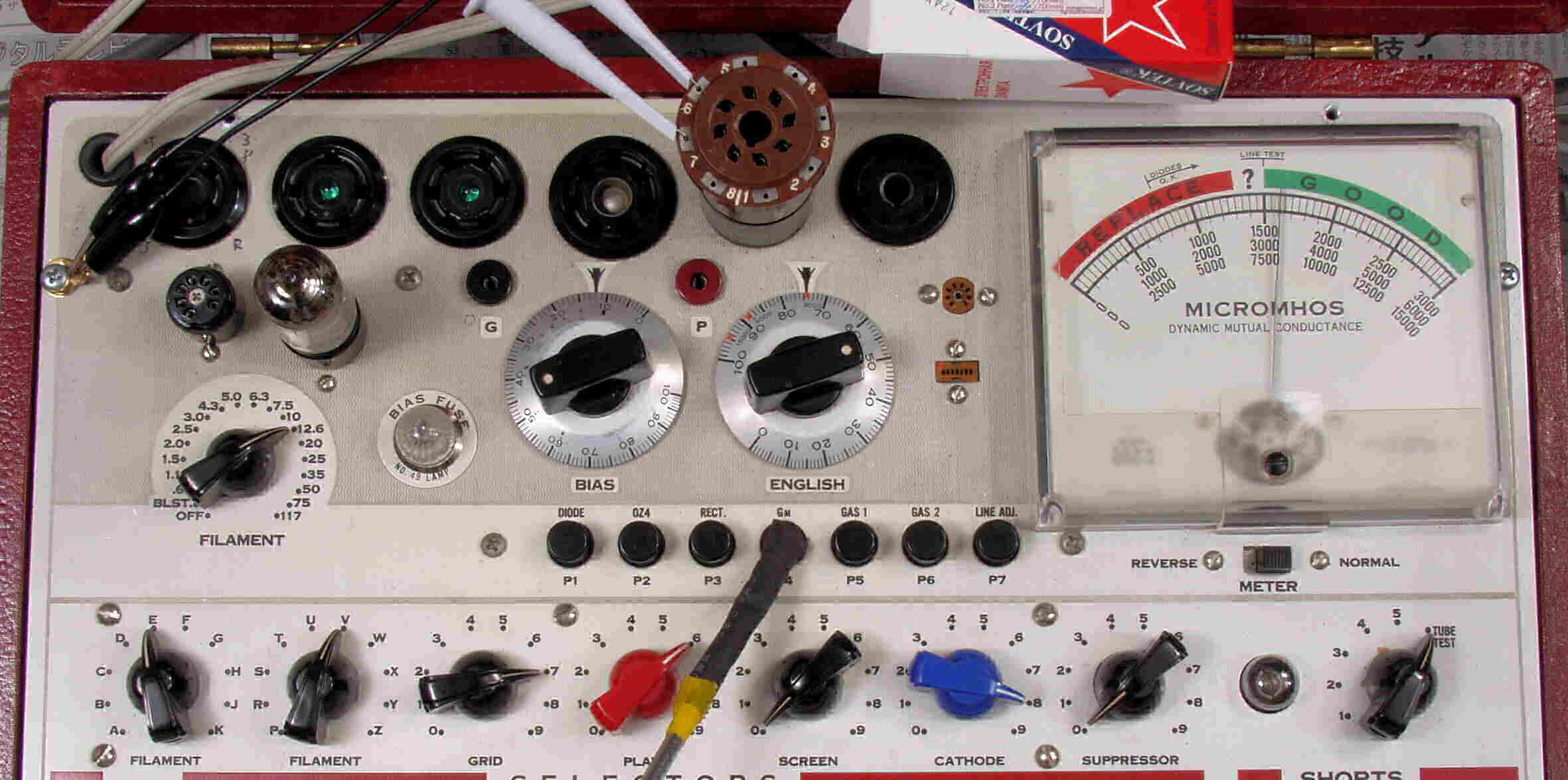

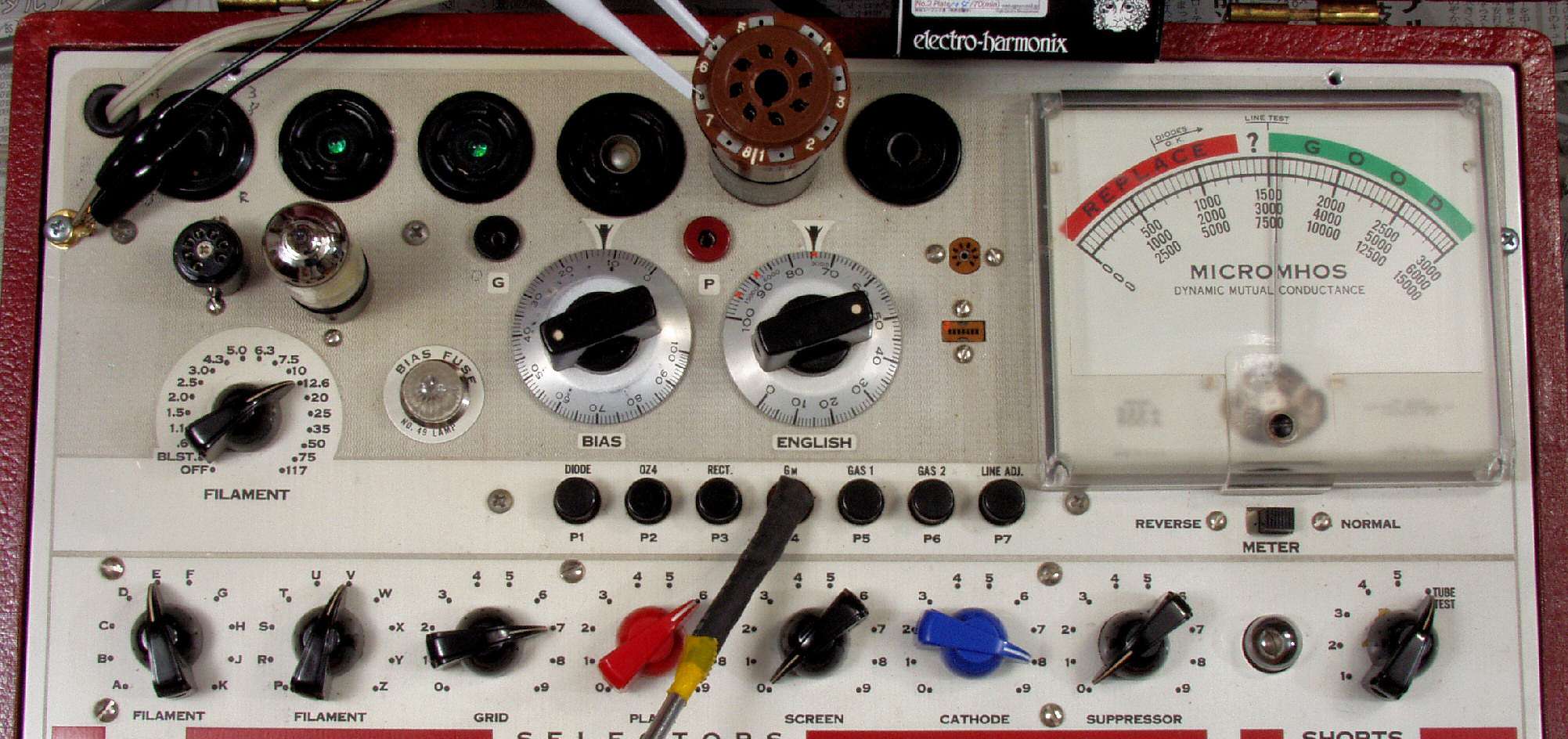

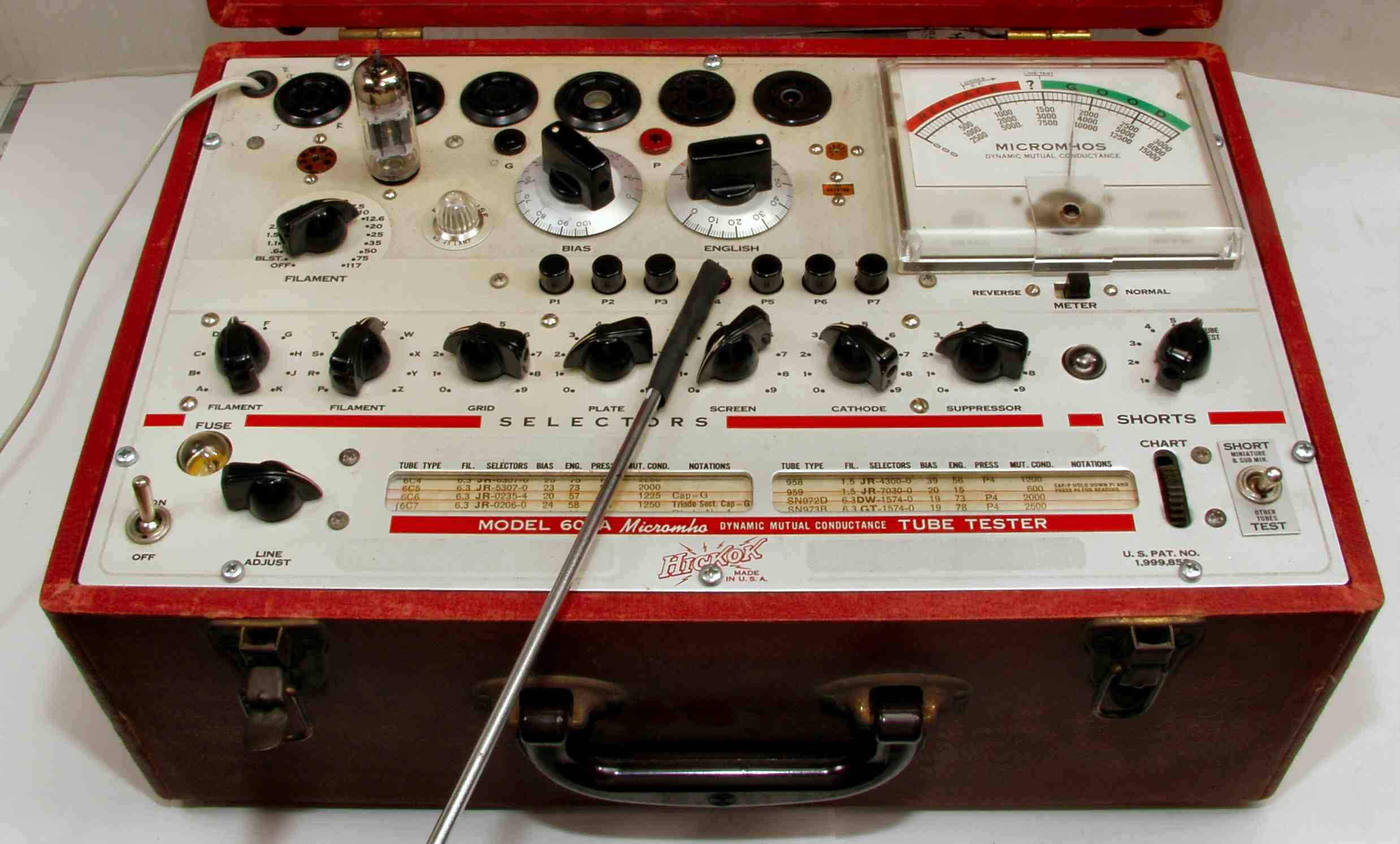

Ａ－２Ｂ．　パネル、結構綺麗です！

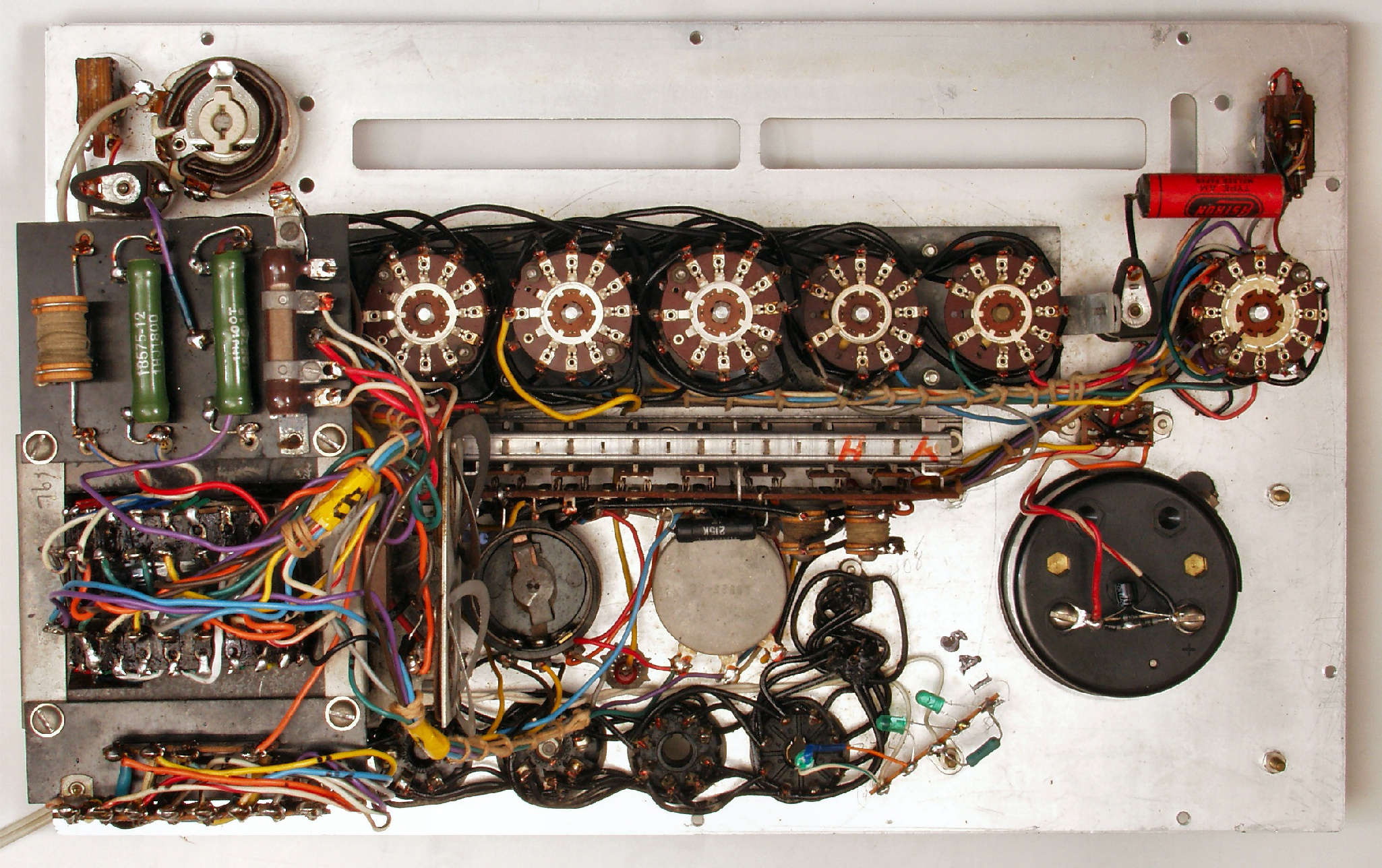

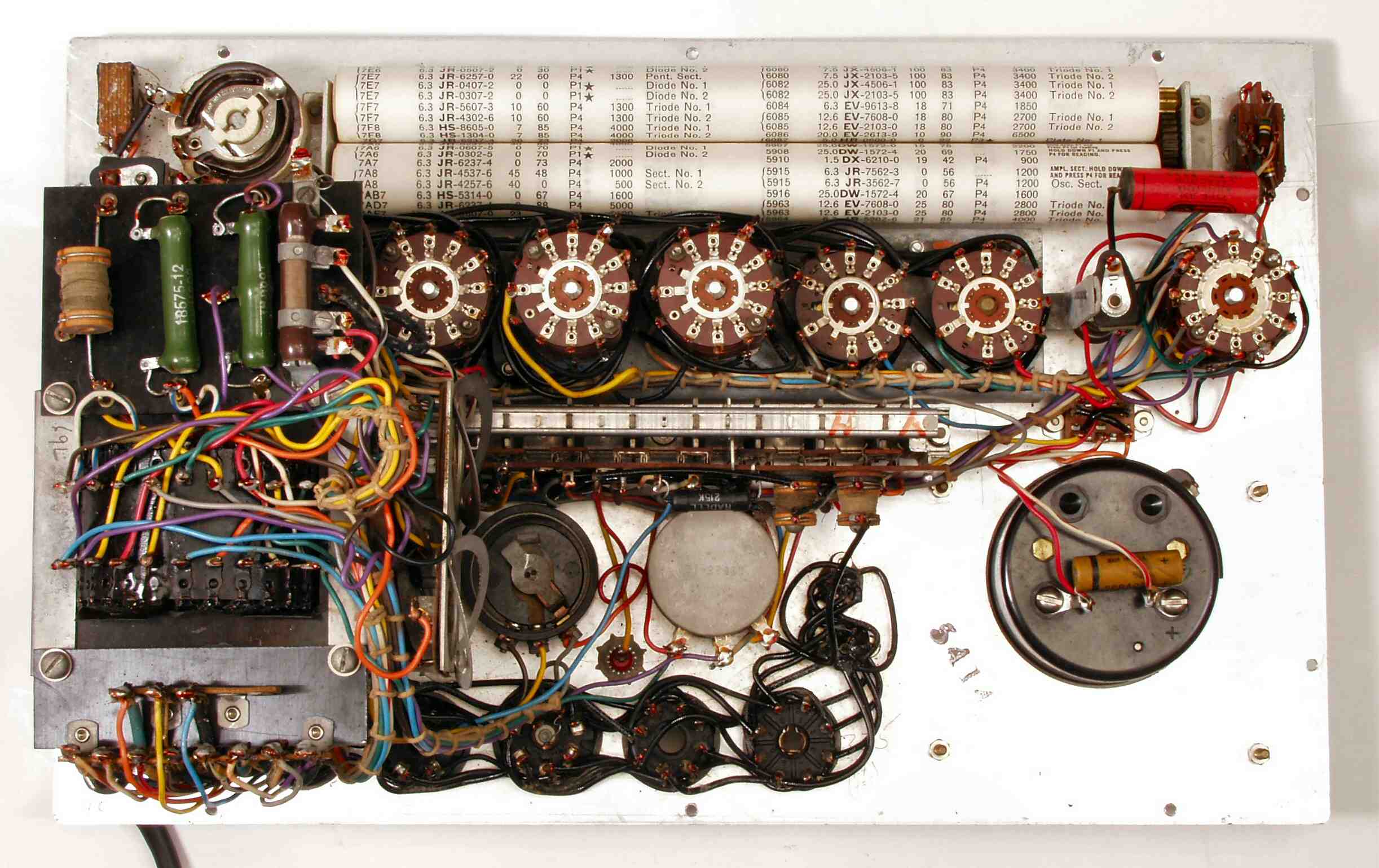

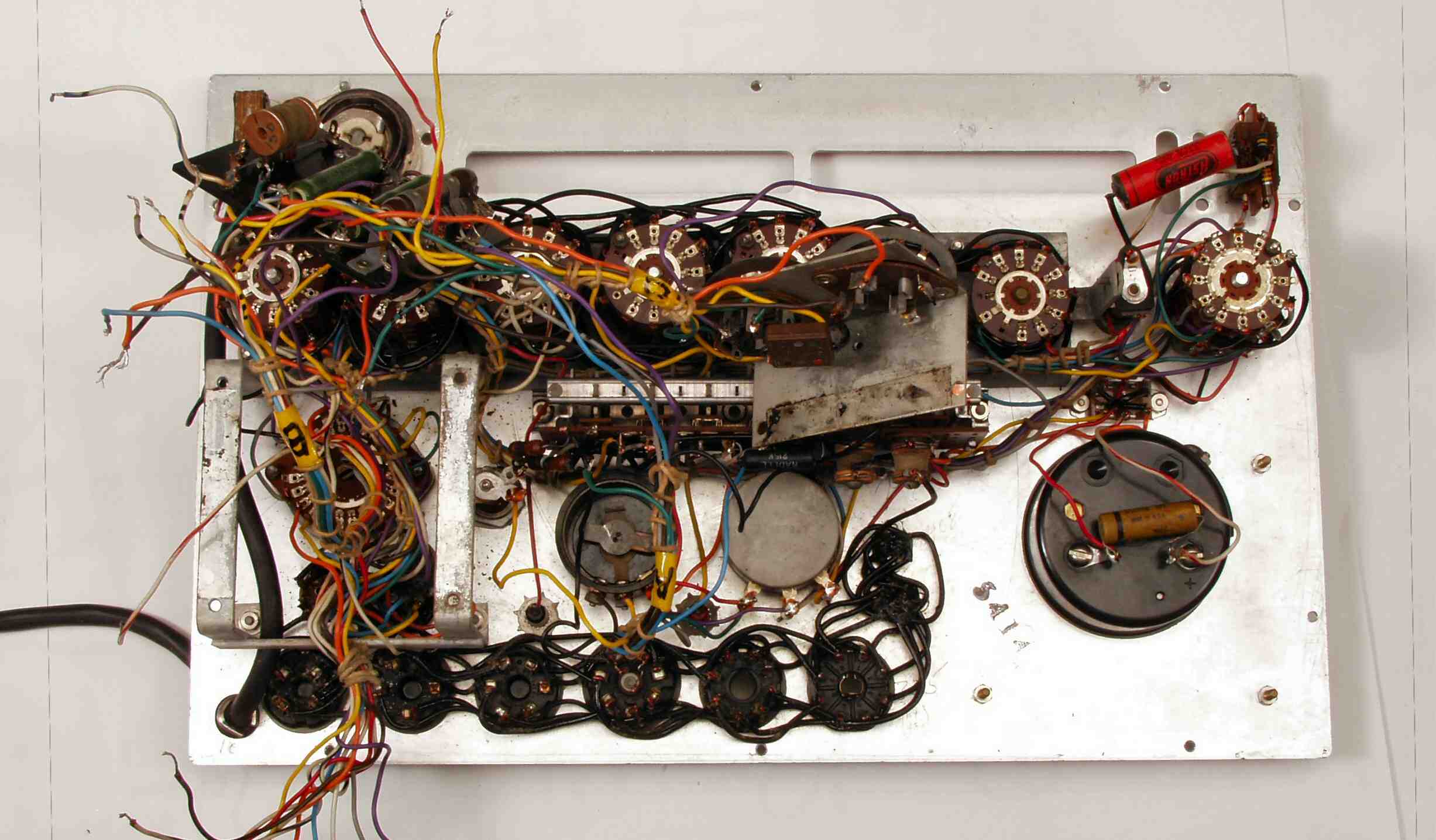

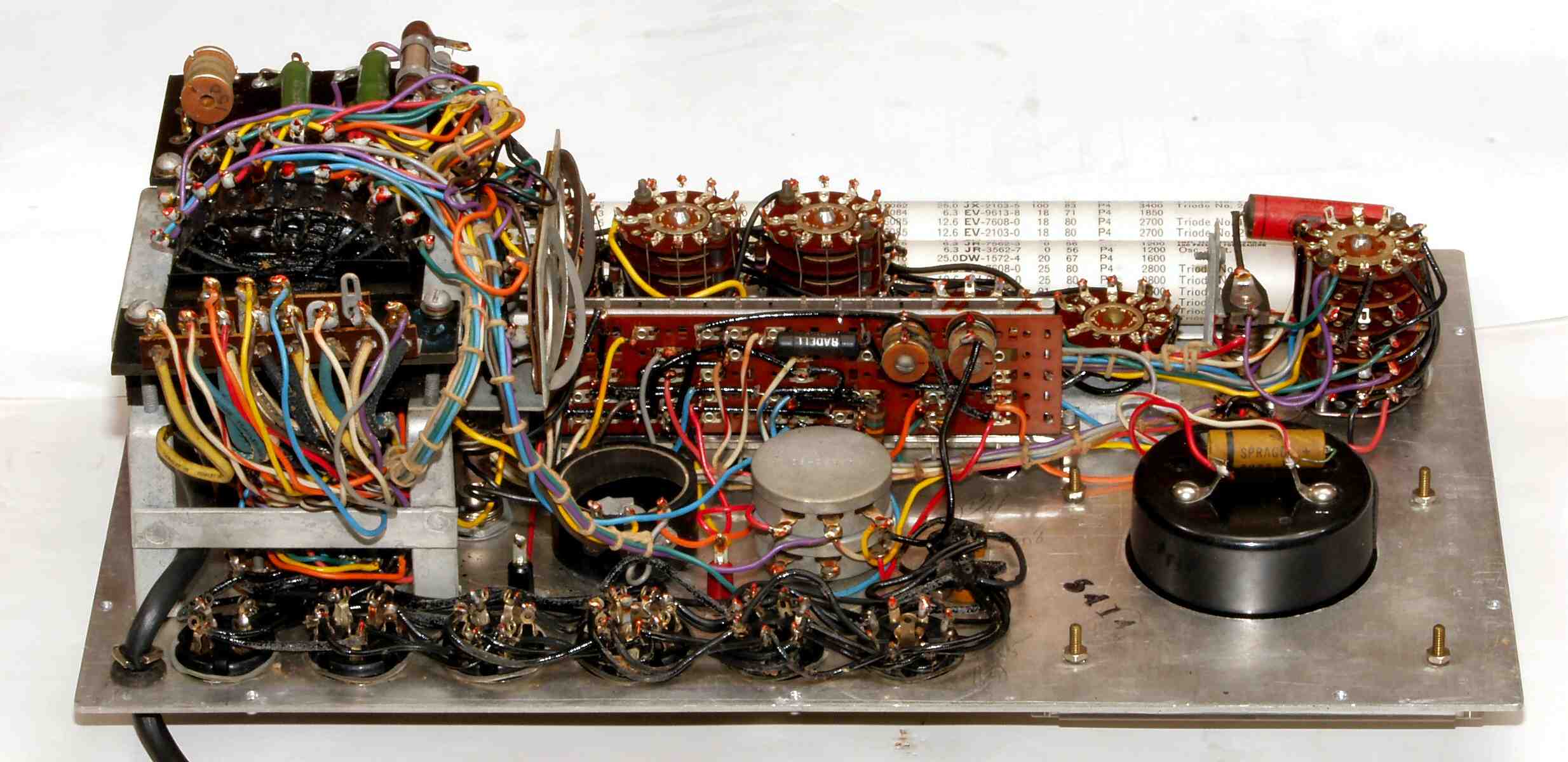

Ａ－３Ａ．　パネル裏、殆ど製作時のままで、手が入れてない。　整流管８３　＆　整流管５Ｙ３ＧＴ　は取り外してあります。

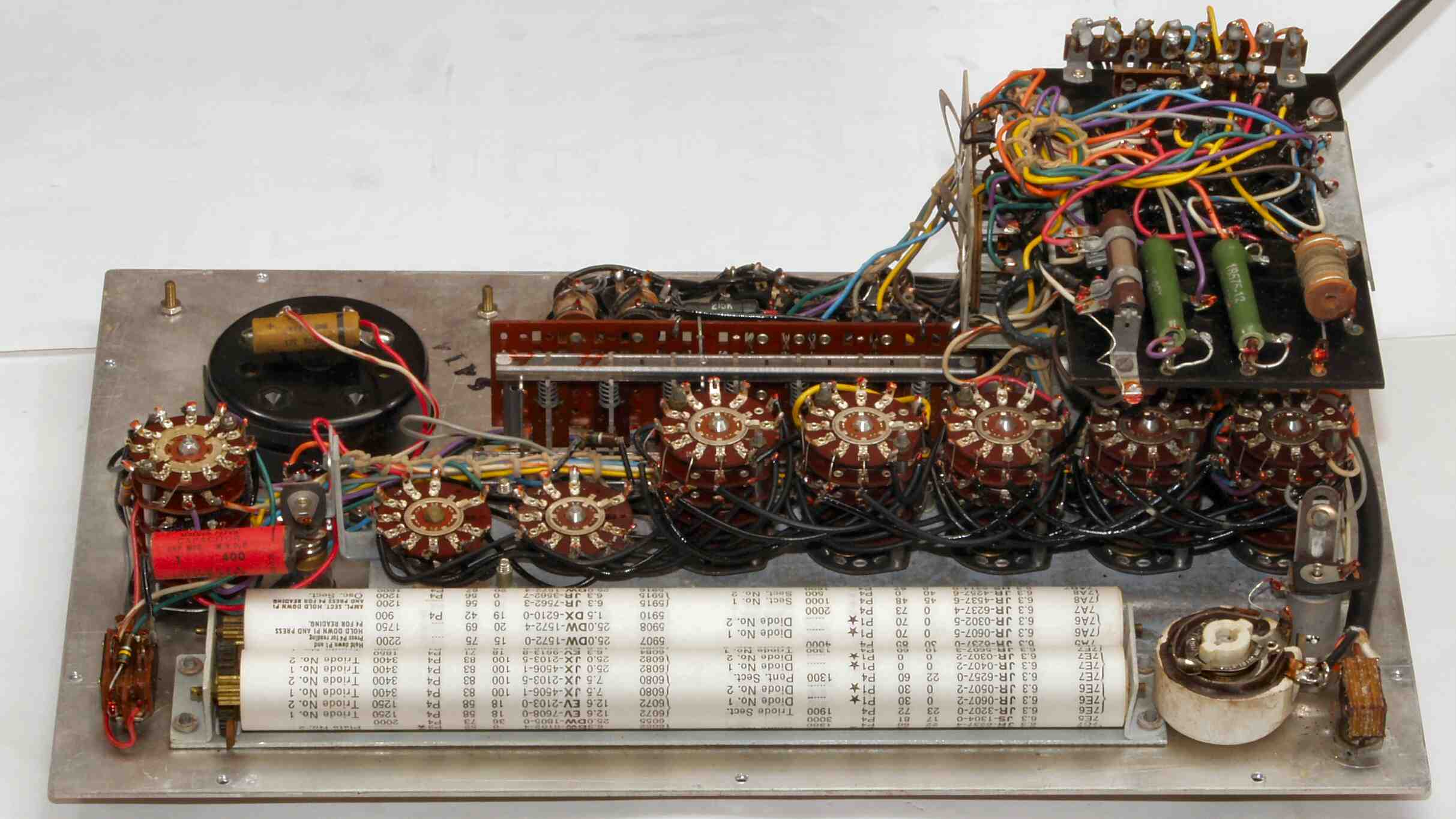

Ａ－３Ｂ．　パネル裏、上から見る。　整流管８３　＆　整流管５Ｙ３ＧＴ　は取り外してあります

Ａ－３Ｃ．　パネル裏、下から見る。　整流管８３　＆　整流管５Ｙ３ＧＴ　は取り外してあります

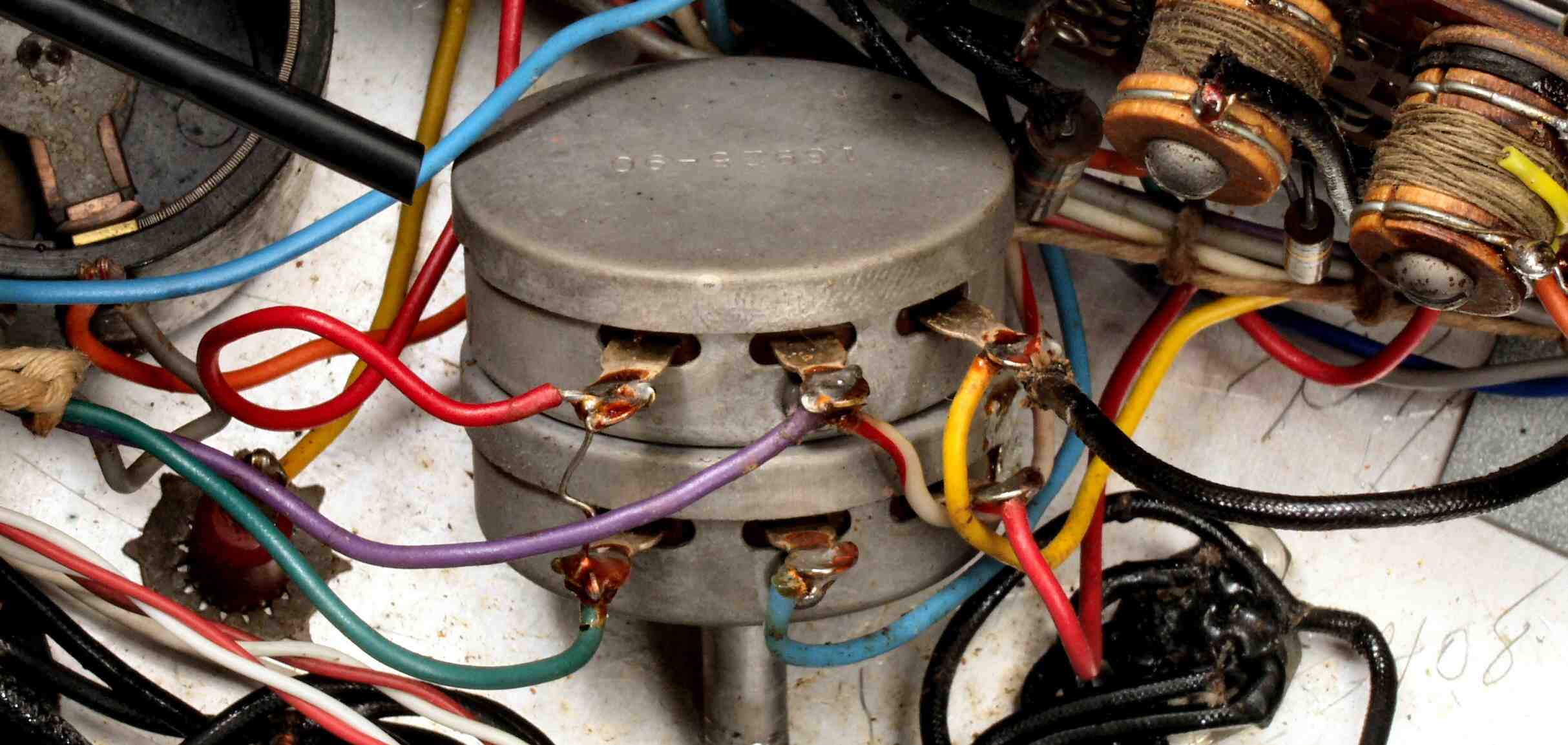

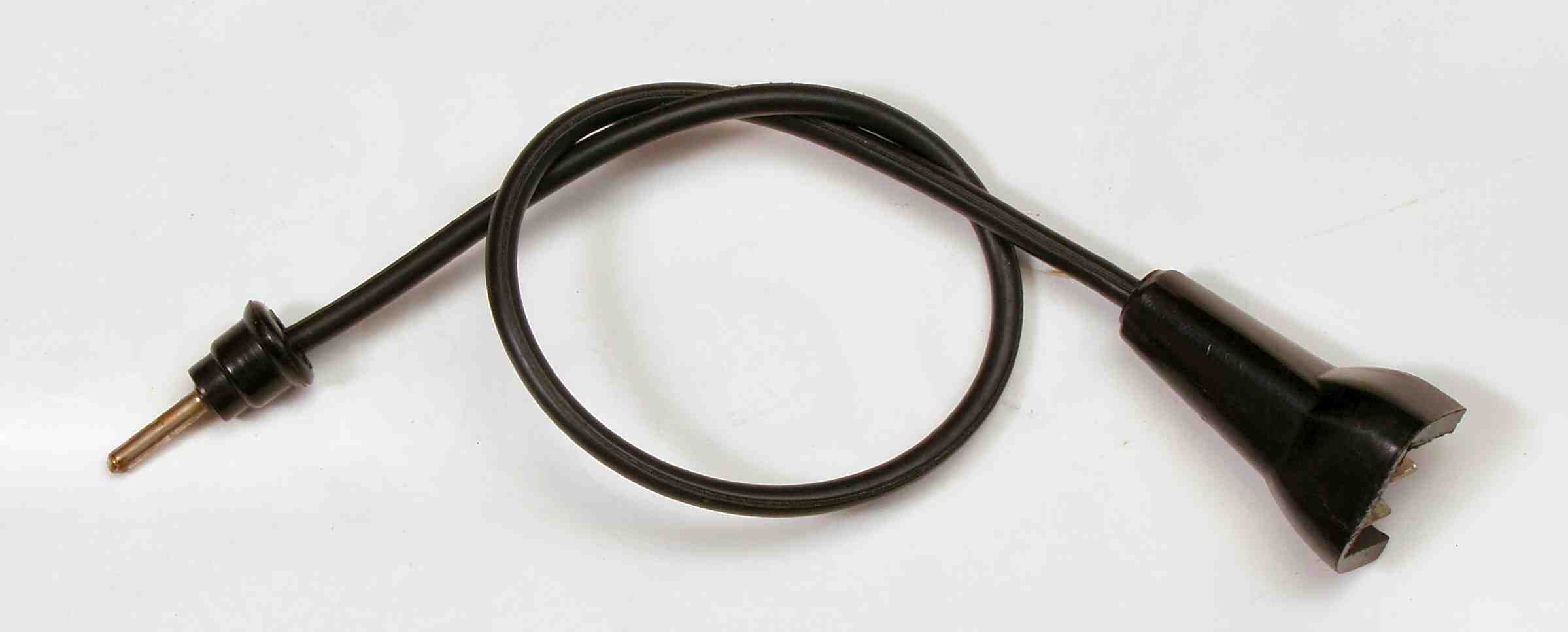

Ａ－４．　プレートキャップ線。

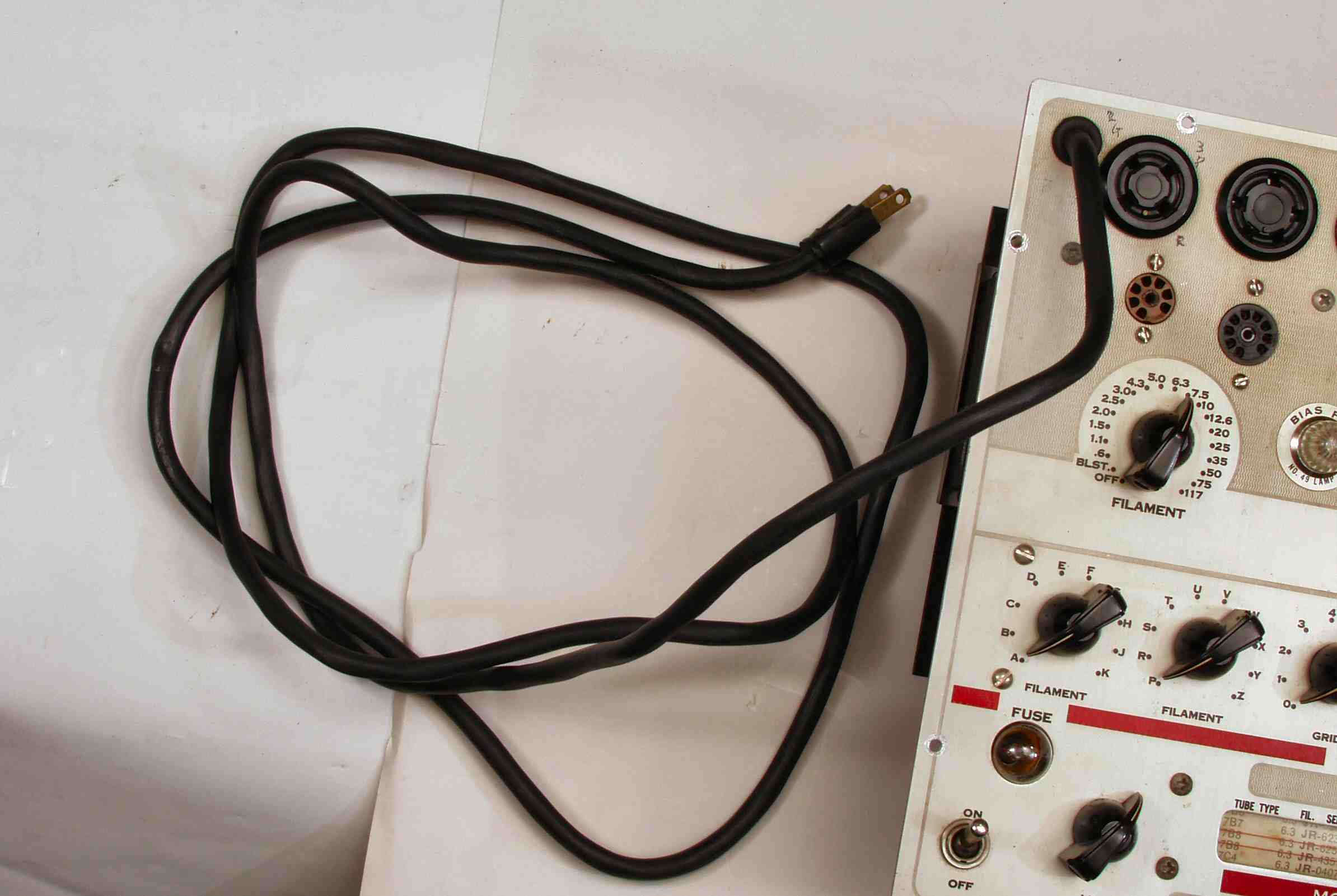

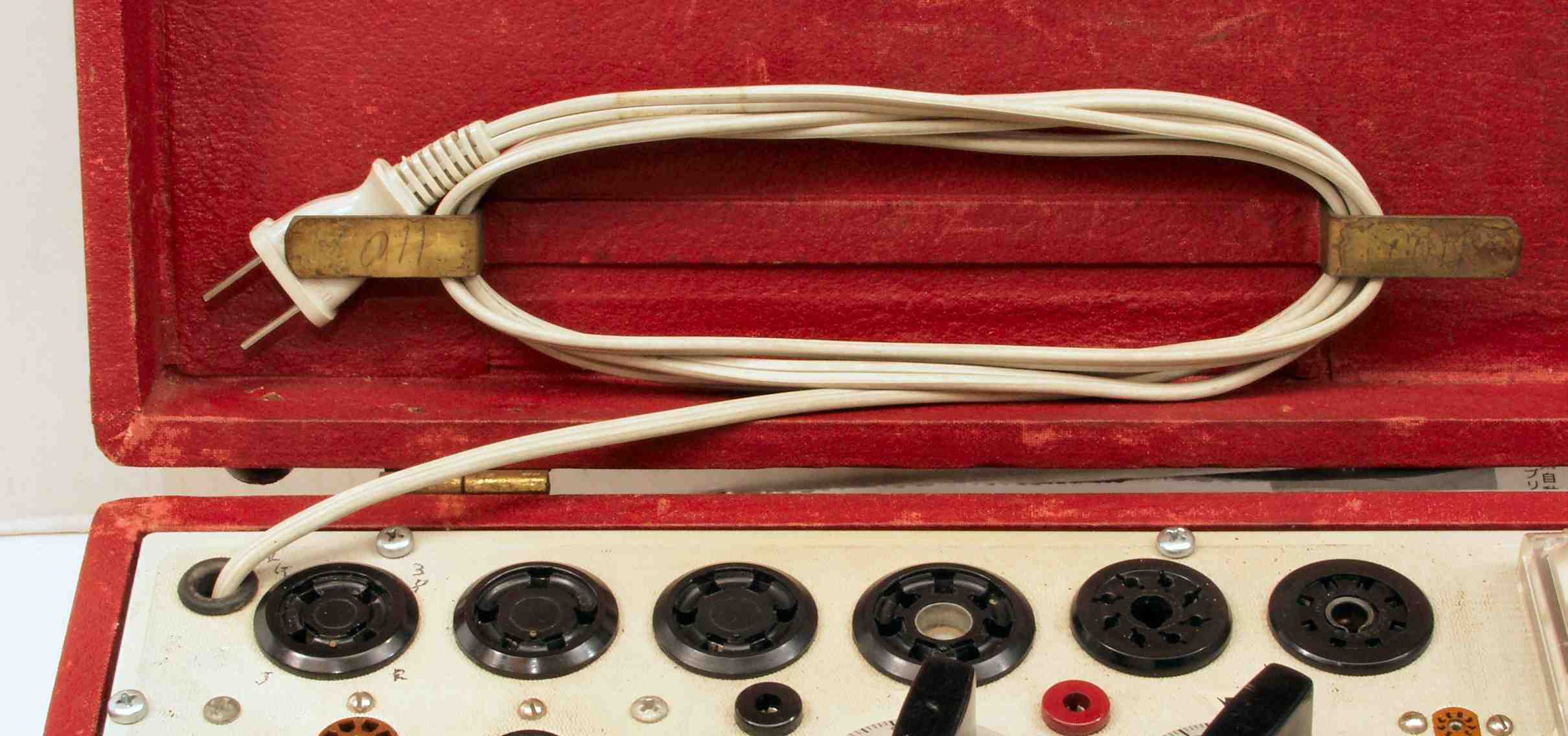

Ａ－５．　電源コードは太く堅い。

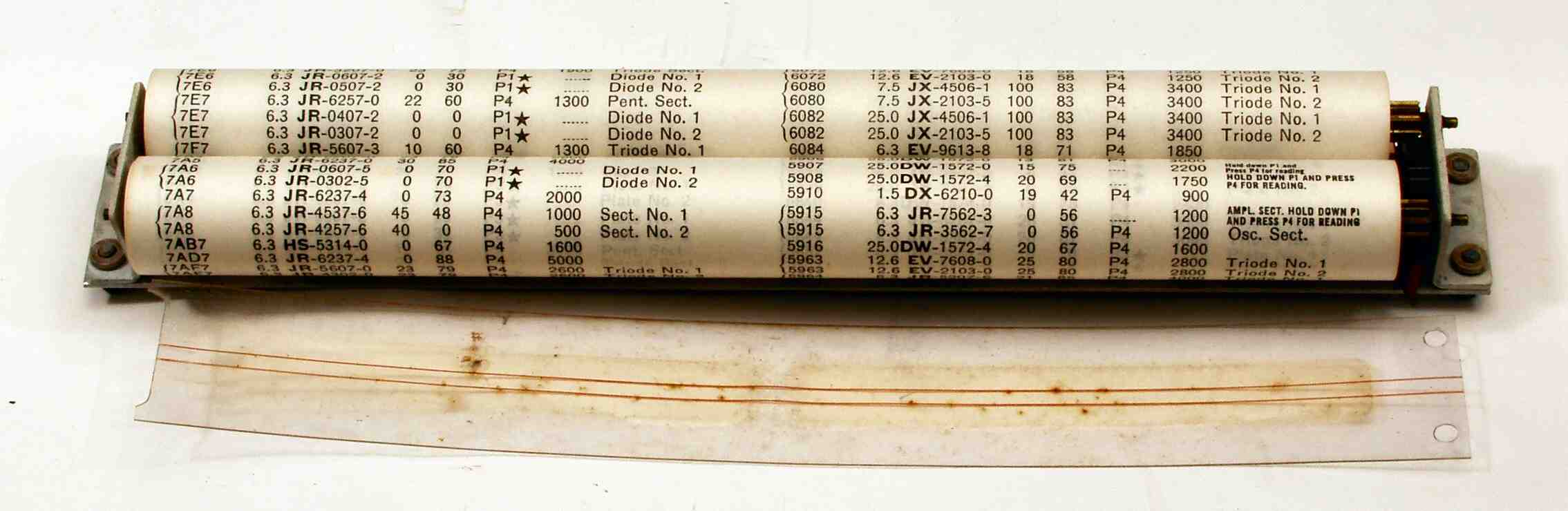

Ａ－５Ａ．　ロールシート　非常に綺麗。

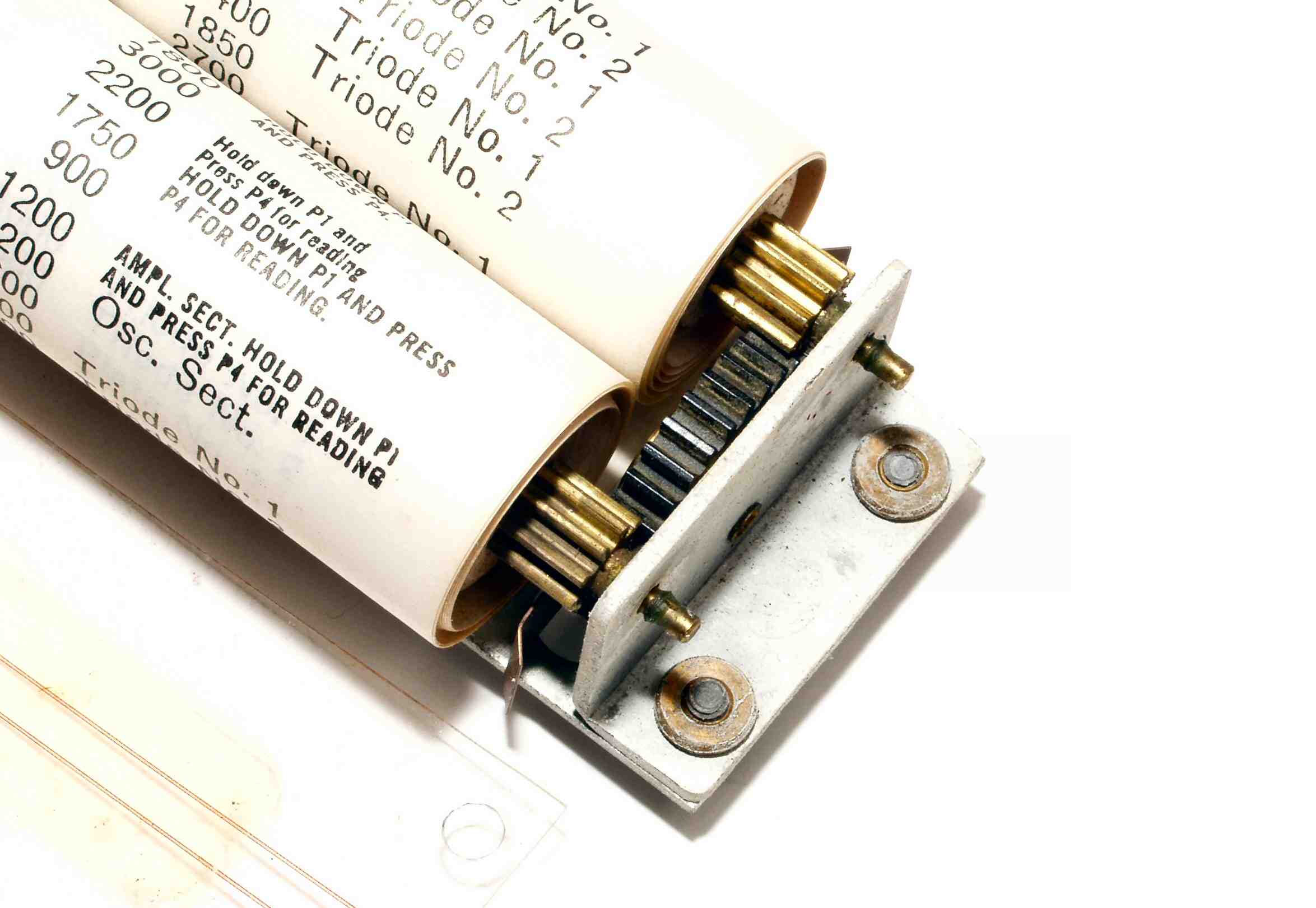

Ａ－５Ｂ．　ロールシート機構部　歯車にも消耗が見られない。

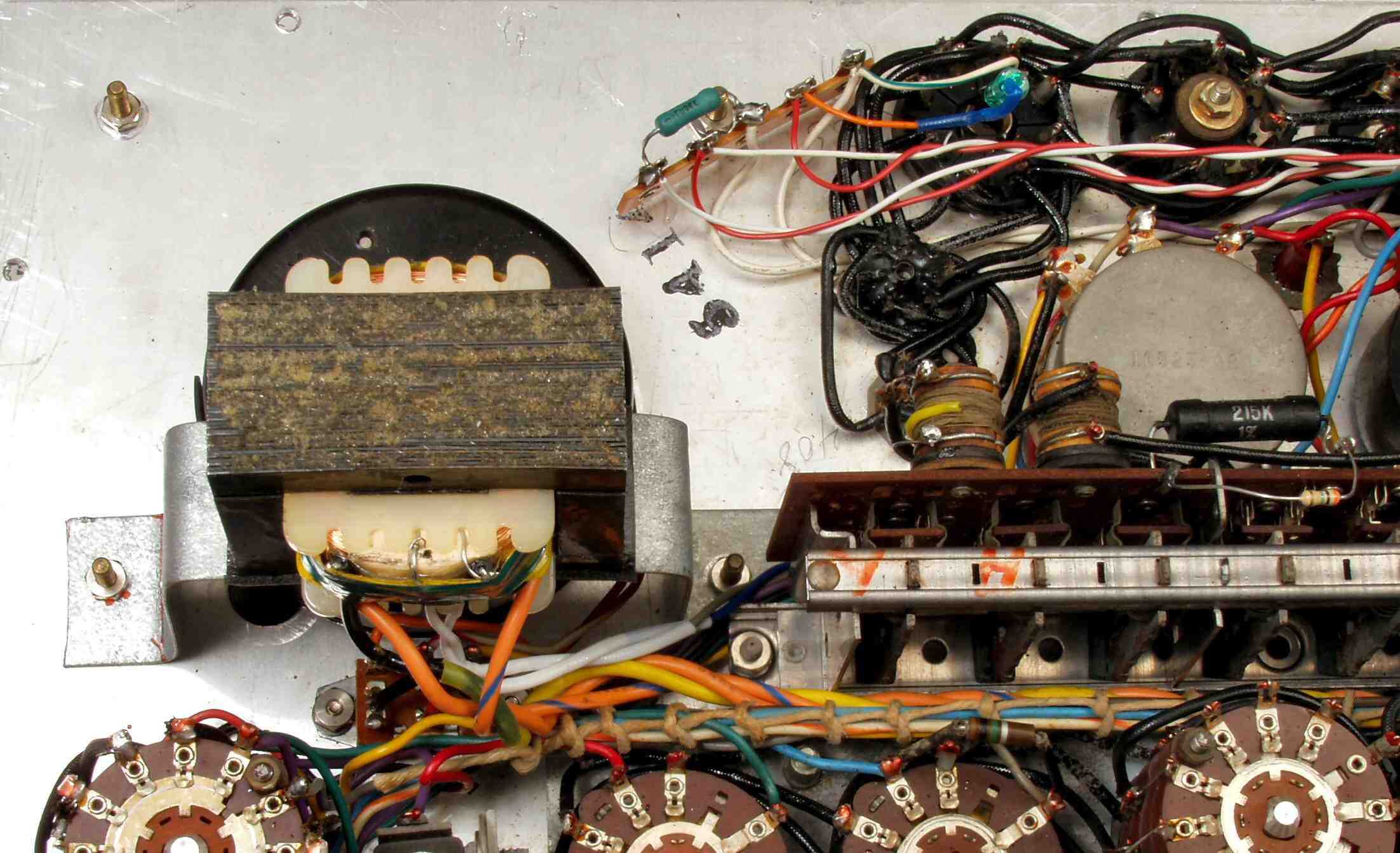

Ａ－６Ａ．　電源トランス、（ＴＶＡ－シリーズと比べて）非常に容量が小さい
　　　　　　　　　　　　　　　　　　これでは最近の大型管（ＫＴ－８８等）測定は、短時間で行い、十分に測定間隔を開けて測定すること。

Ａ－６．　電源トランス２

C－３Ｂ．　１９６０年代の水銀たっぷり入った整流管８３

C．　修理状況
Ｃ－１．　電源トランスを取り外す

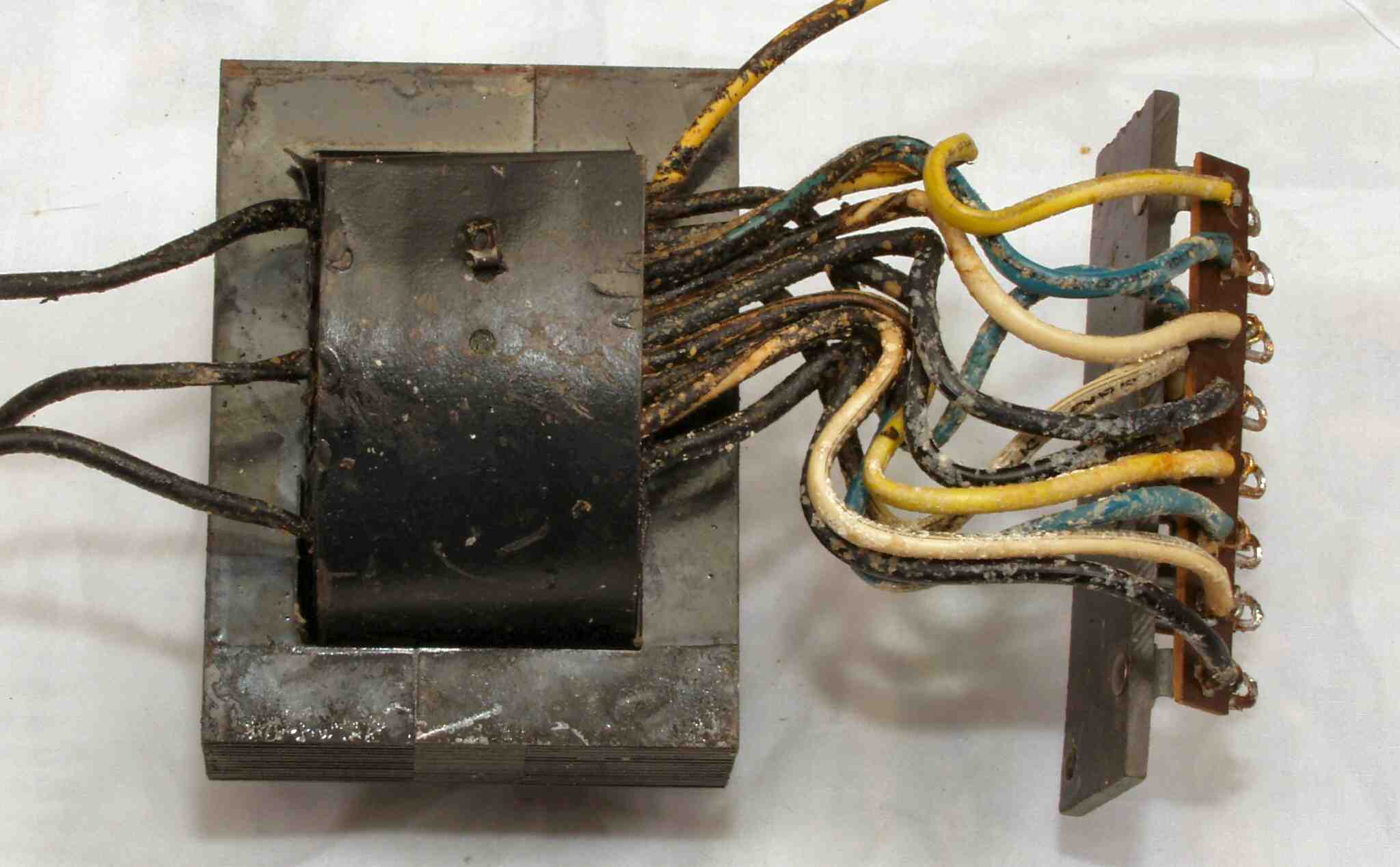

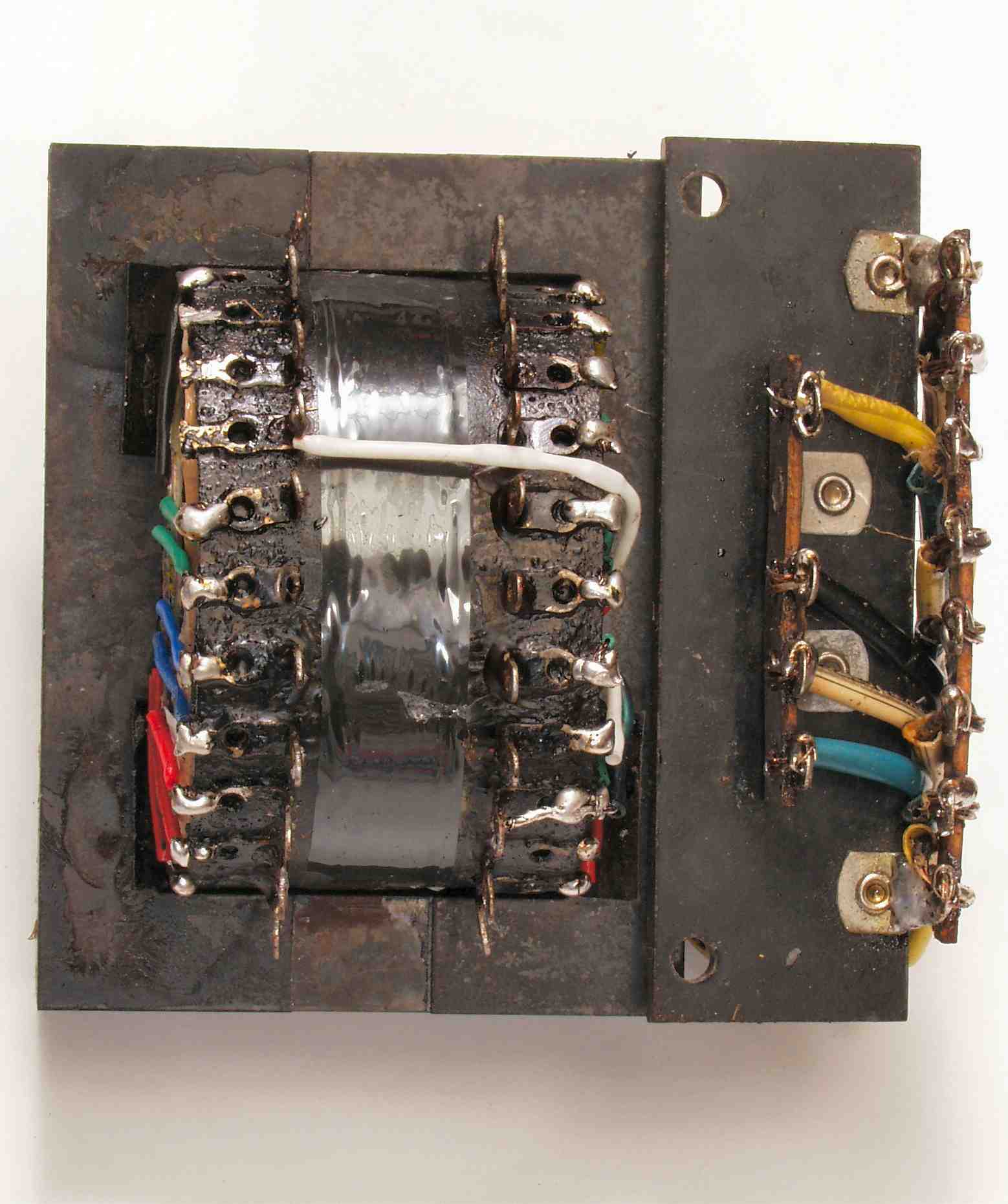

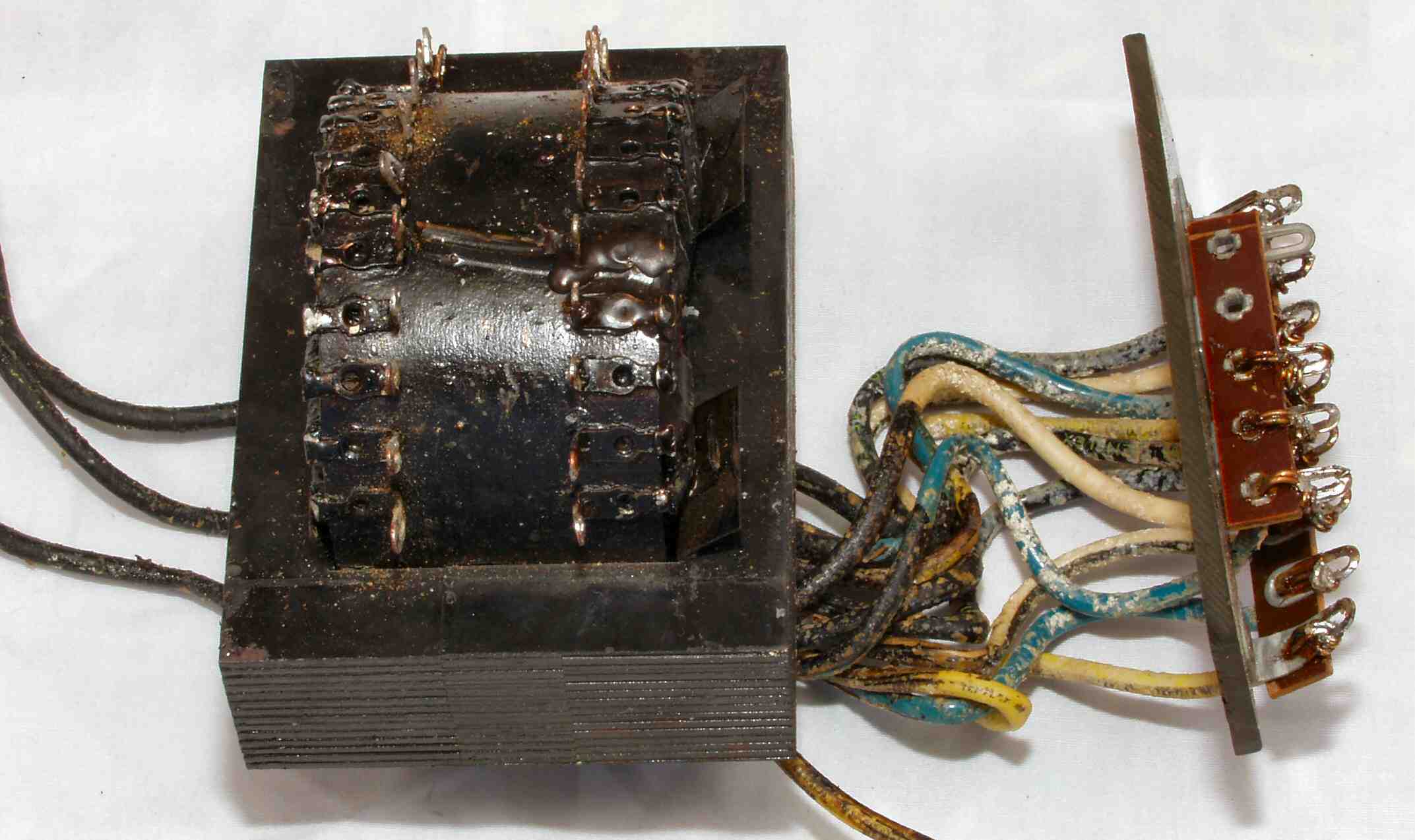

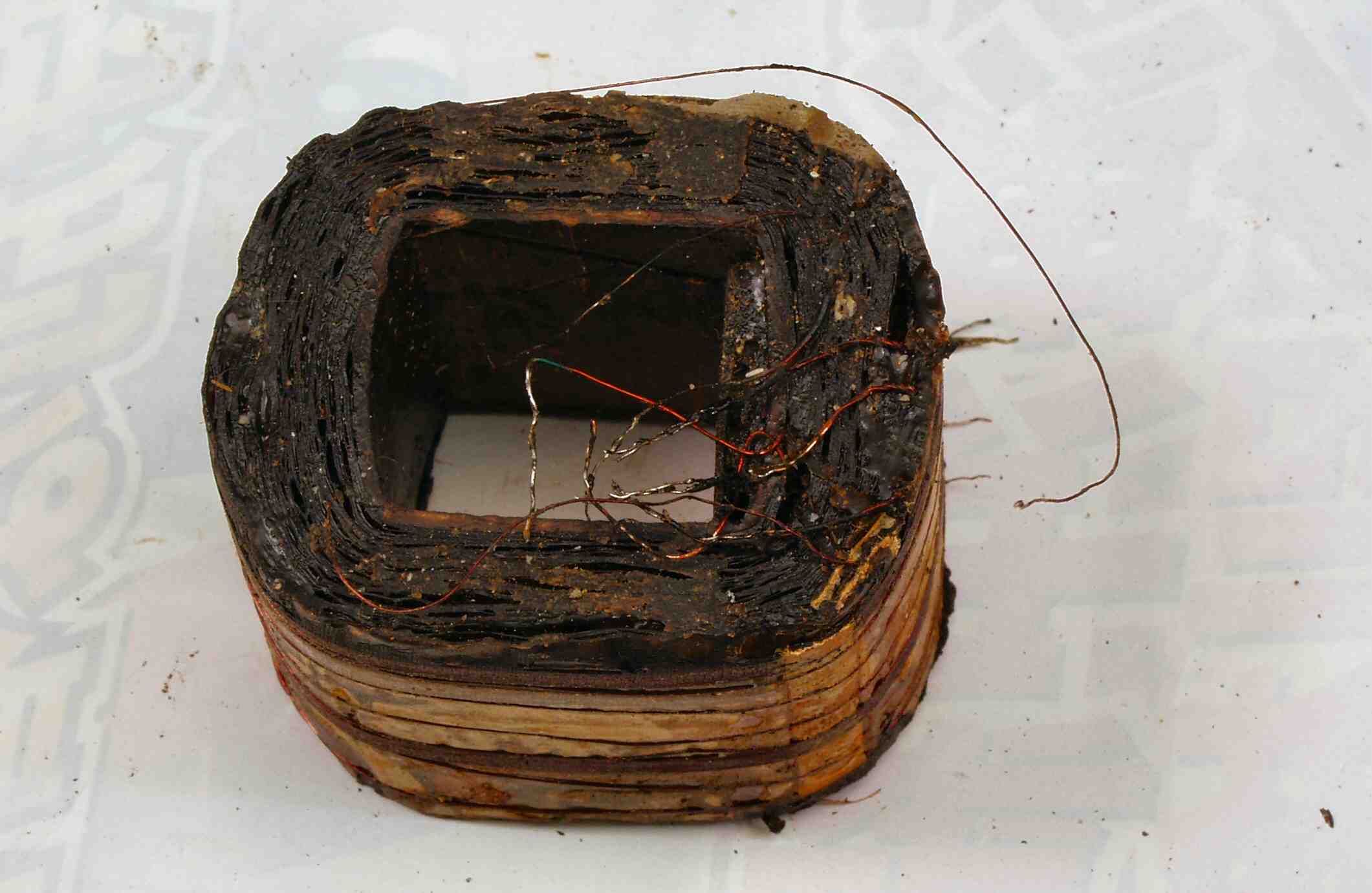

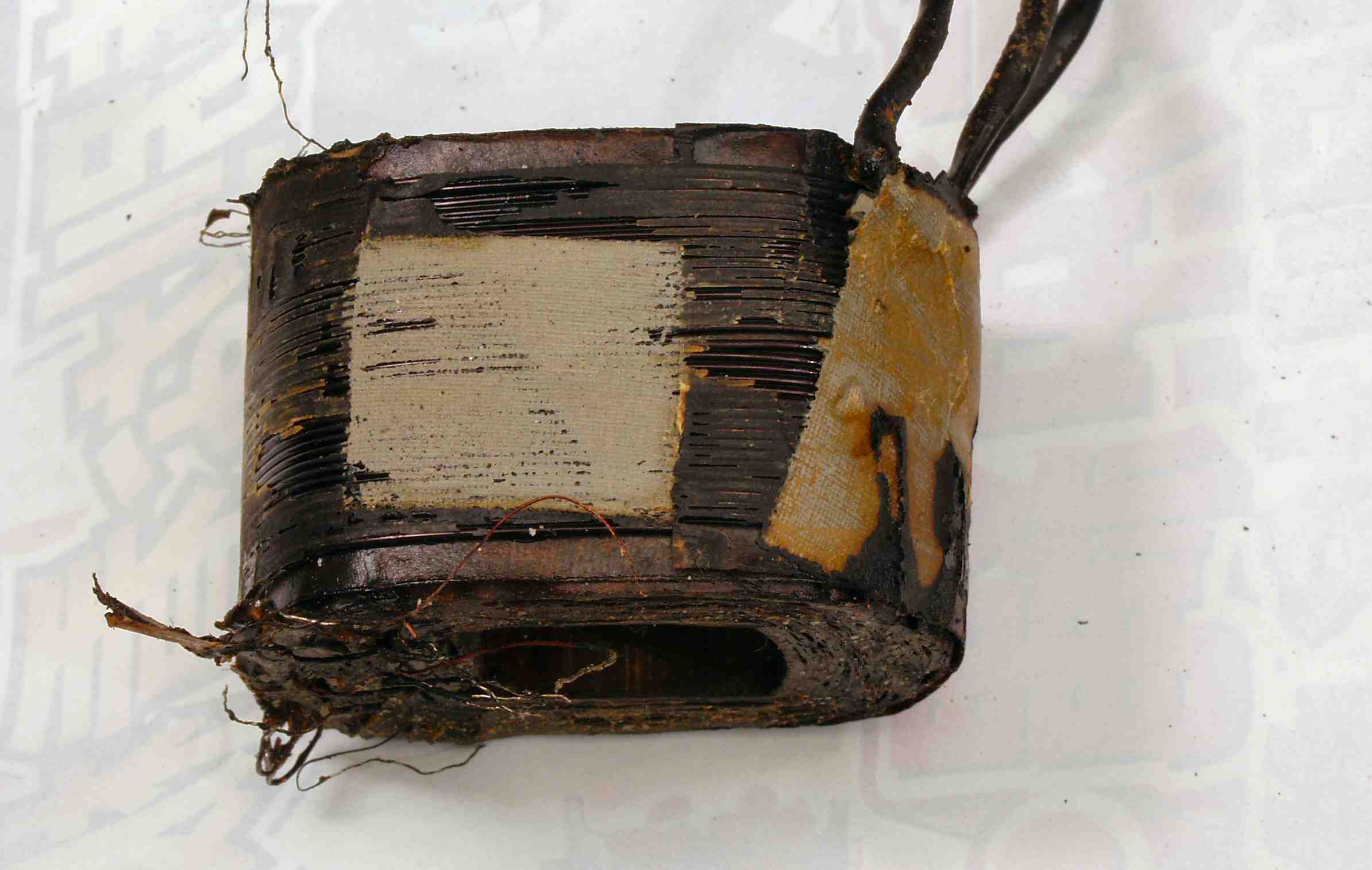

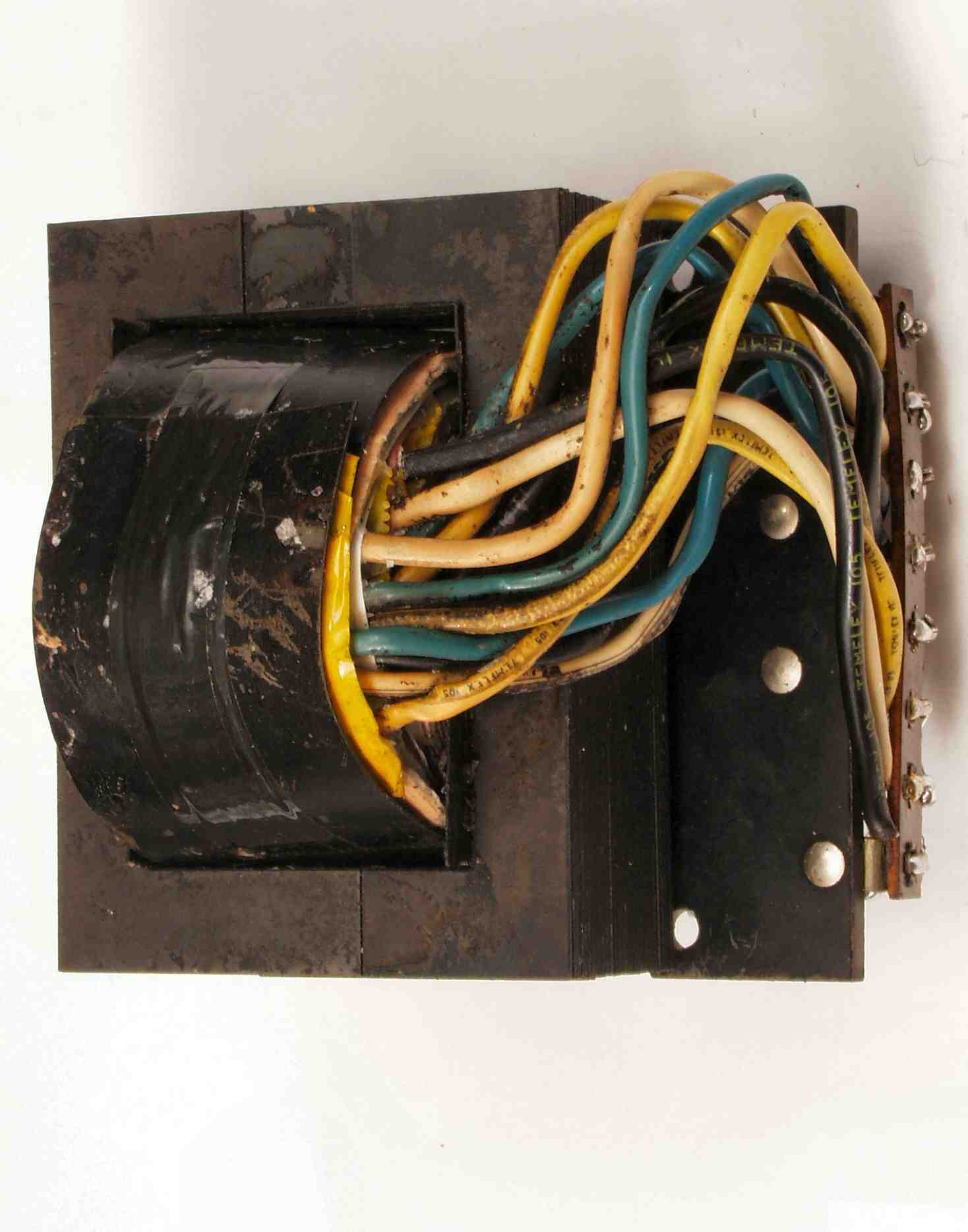

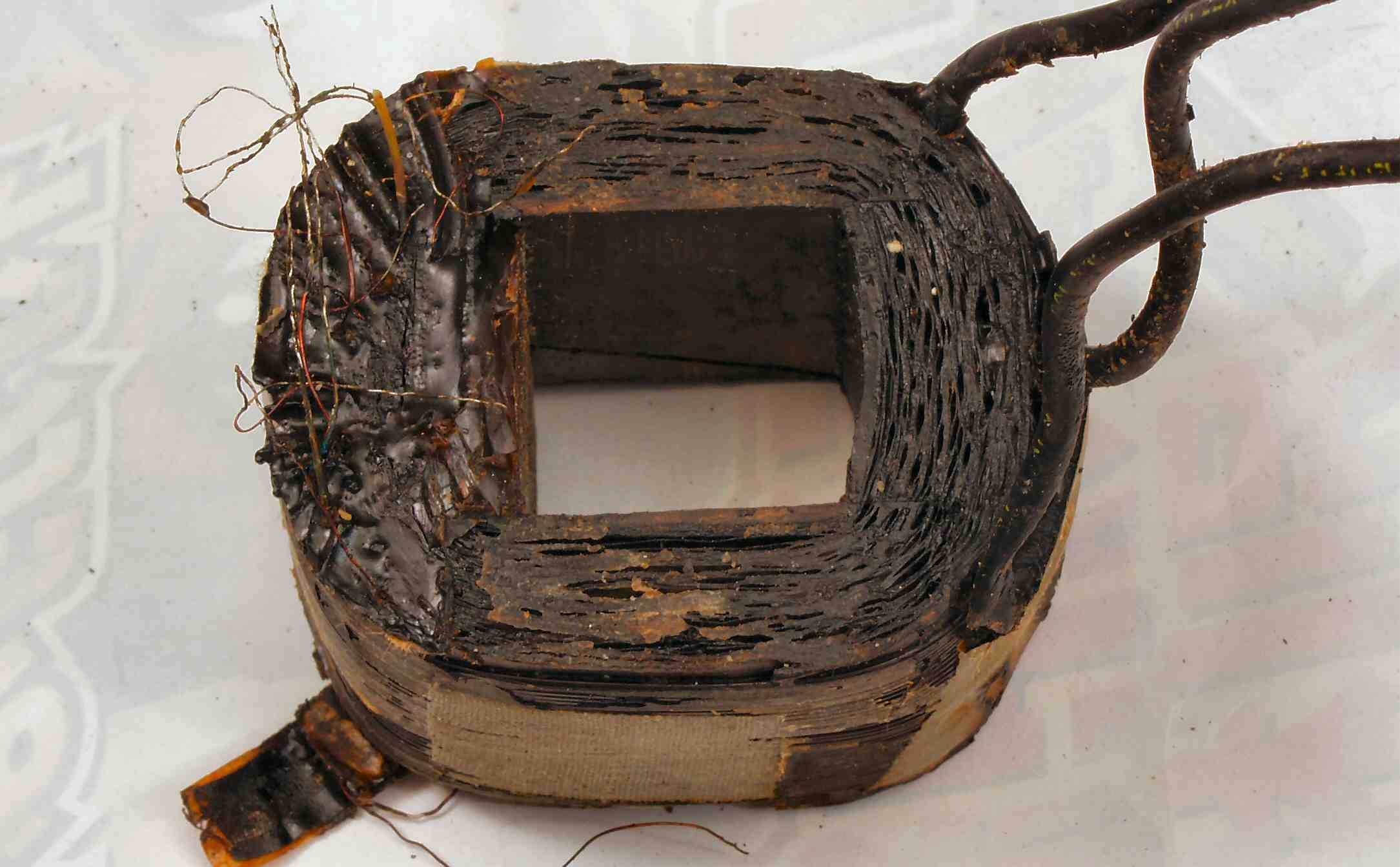

Ｃ－２Ａ．　修理前　取り出した、電源トランス

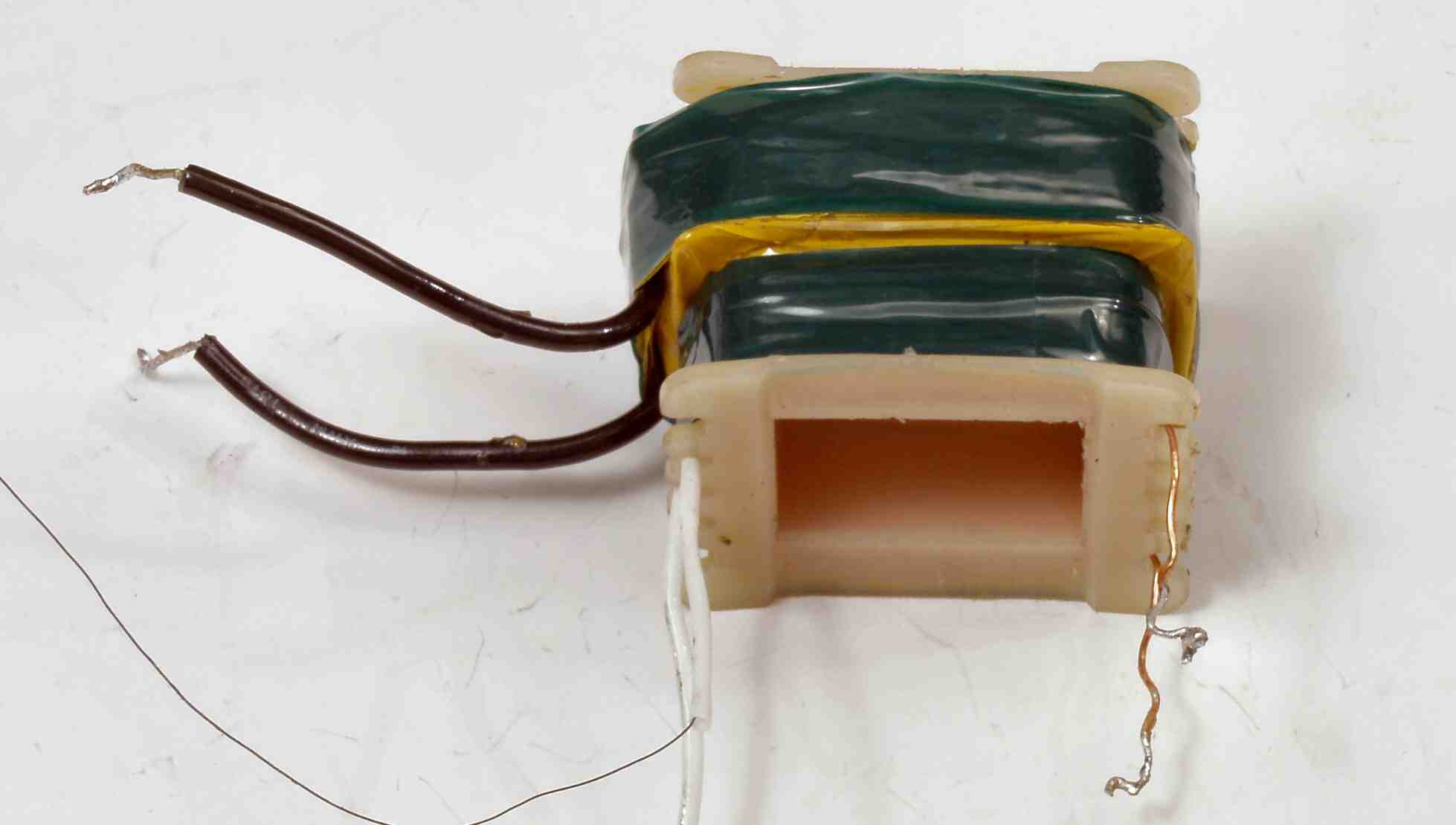

Ｃ－２Ｂ．　修理後　電源トランス

Ｃ－２Ｃ．　修理前　電源トランス２

Ｃ－２Ｄ．　修理後　電源トランス２

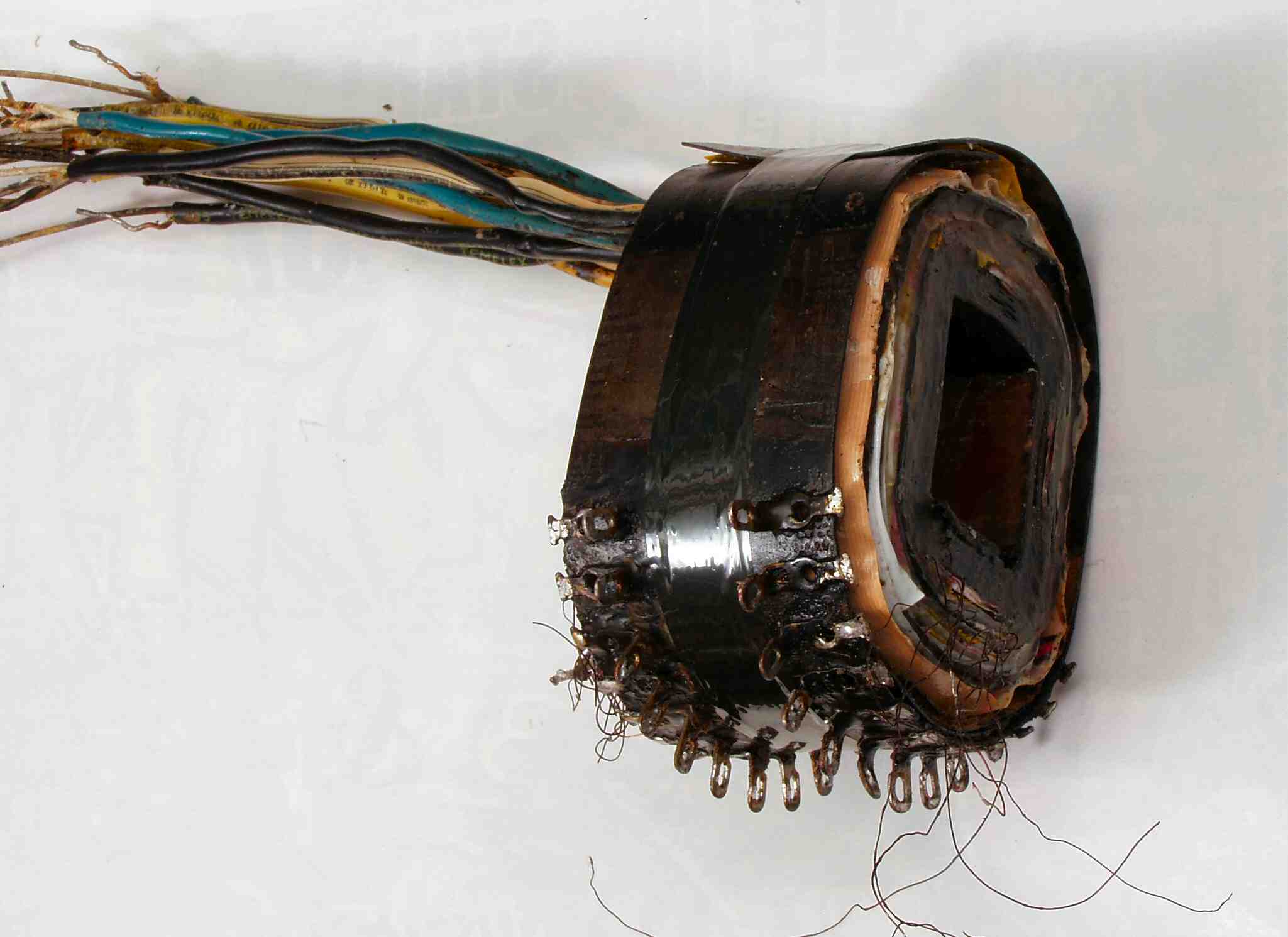

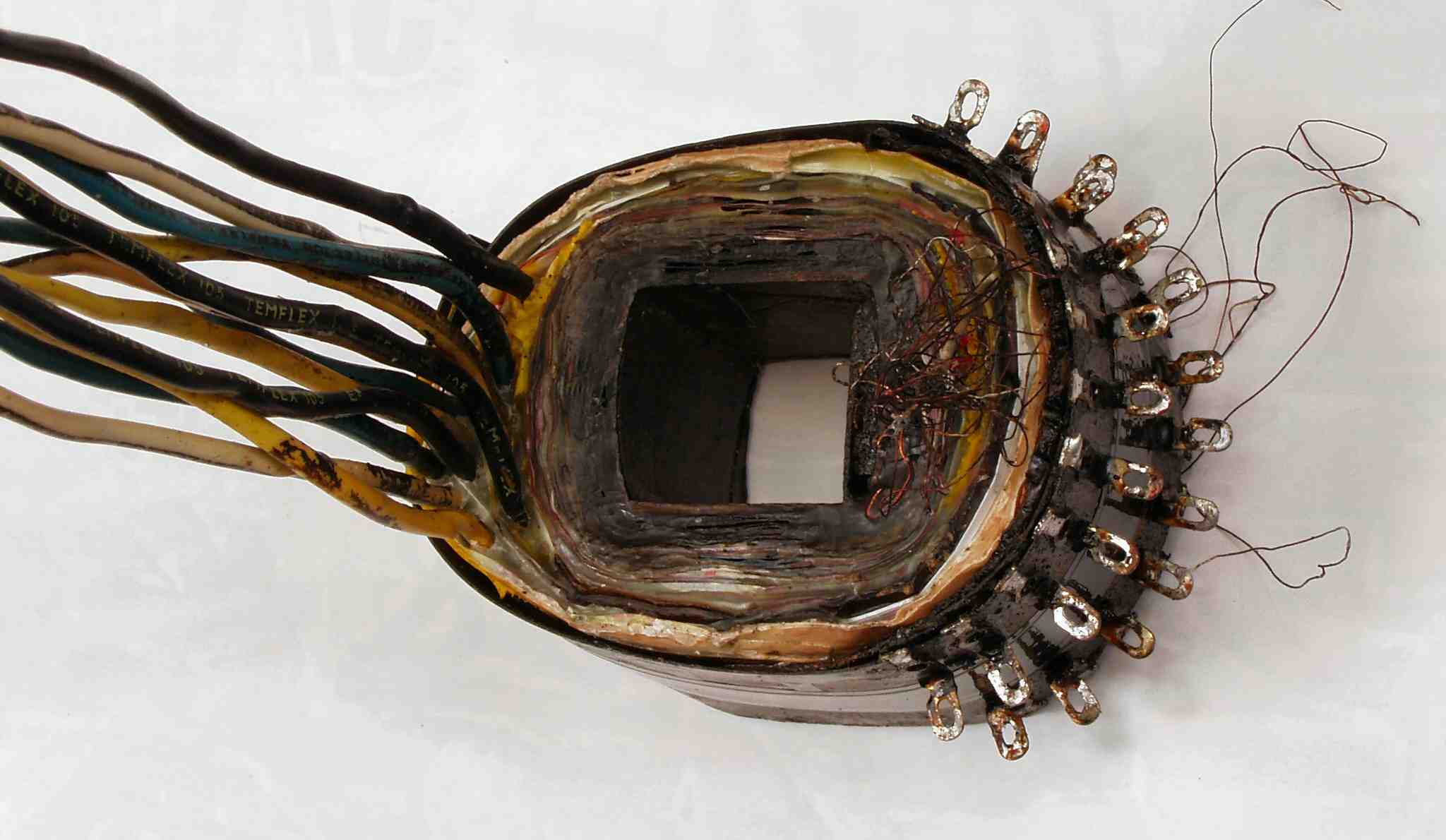

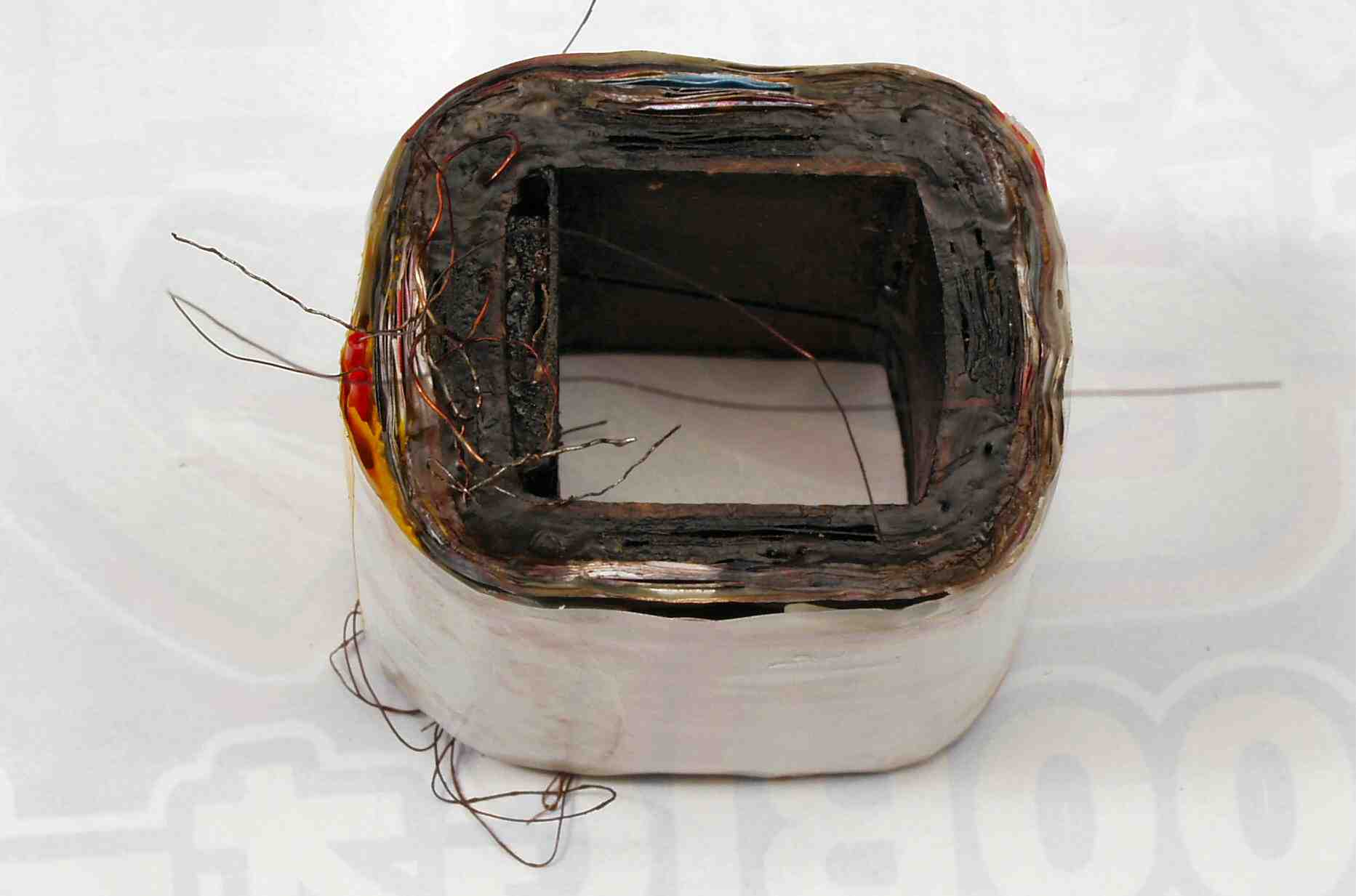

Ｃ－３Ａ．　電源トランス修理　ヒータ巻き線を取り、整流管「８３」のヒーター巻線が表れる。　

Ｃ－３Ｂ．　電源トランス修理　　ヒータ巻き線を取り、整流管「８３」のヒーター巻線が表れる。　

Ｃ－３Ｃ．　電源トランス修理　　整流管「８３」のヒーター巻線＋整流管「５Ｙ３ＧＴ」のヒーター巻線を取り、信号ＡＣ「２．５Ｖ」巻線　

Ｃ－３Ｄ．　電源トランス修理　　整流管「８３」のヒーター巻線＋整流管「５Ｙ３ＧＴ」のヒーター巻線を取り、信号ＡＣ「２．５Ｖ」巻線

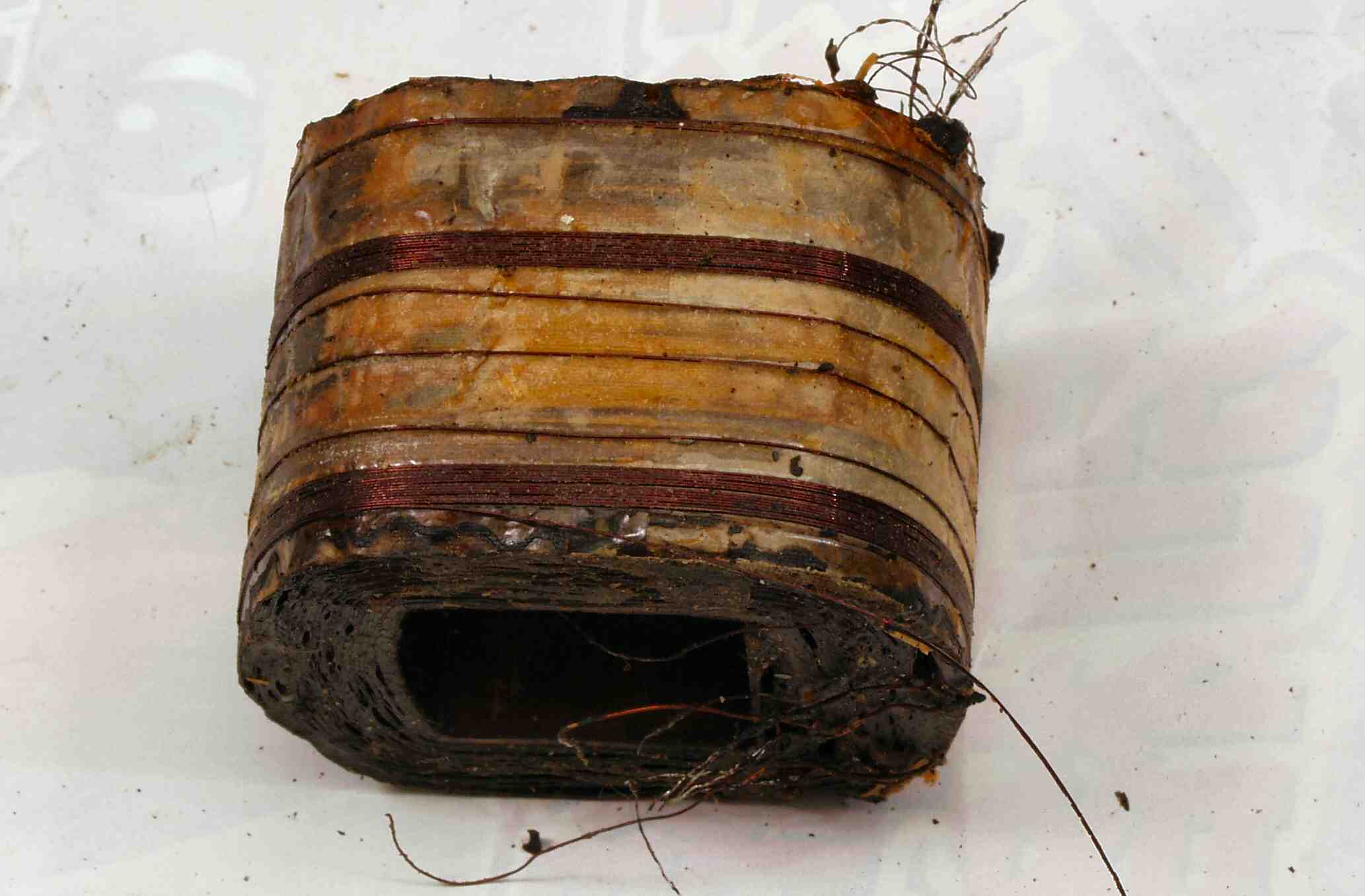

Ｃ－３Ｅ．　電源トランス修理　　信号ＡＣ「２．５Ｖ」巻線＋スクリーン１６０Ｖ巻き線を取り、プレート「１７０Ｖ」巻線の層間絶縁破壊部分　

Ｃ－４Ａ．　電源トランス修理中　プレート「１７０Ｖ」巻線の電圧確認

Ｃ－４Ｂ．　電源トランス修理中　ヒータ巻線を残し、完成

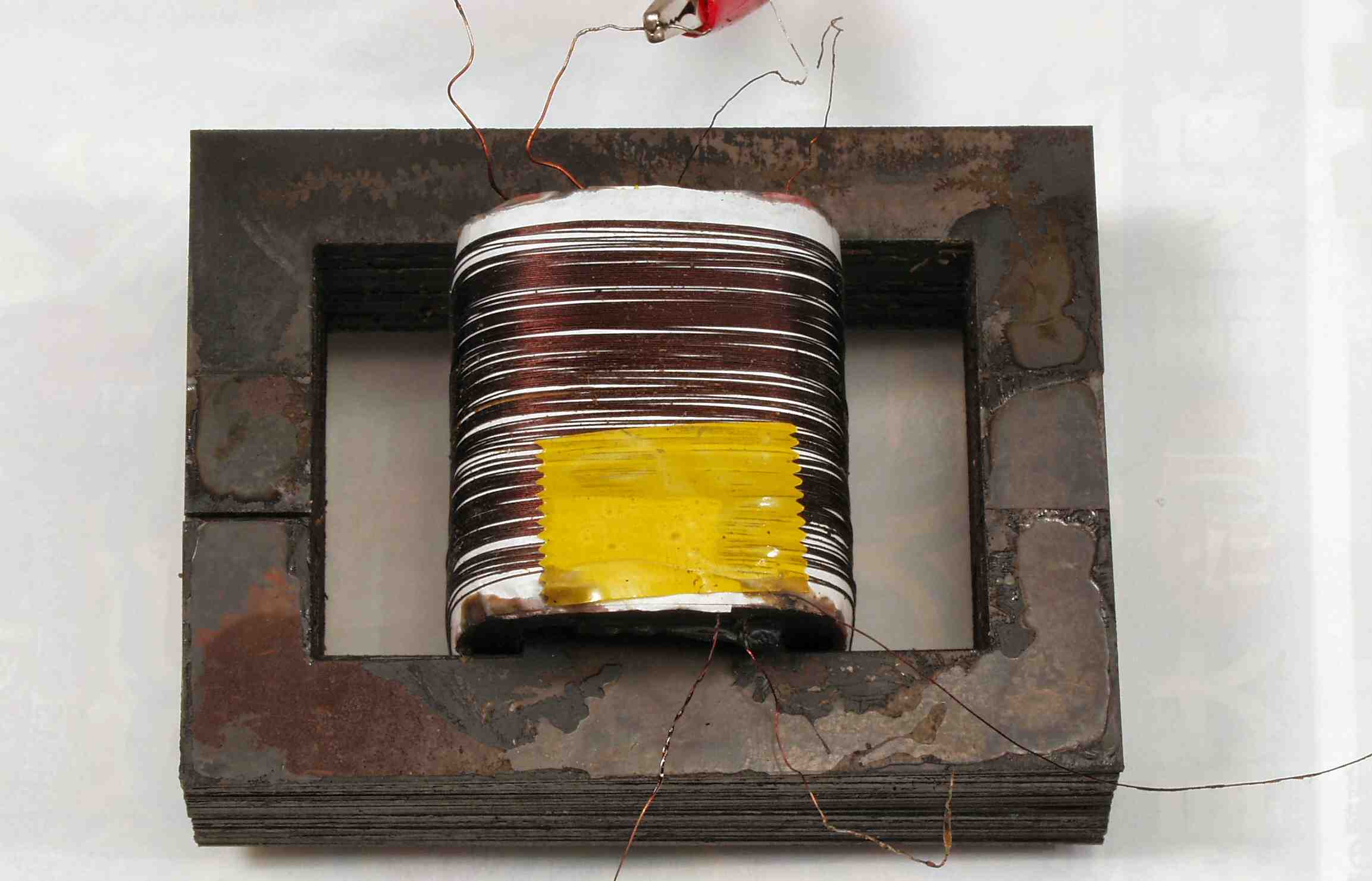

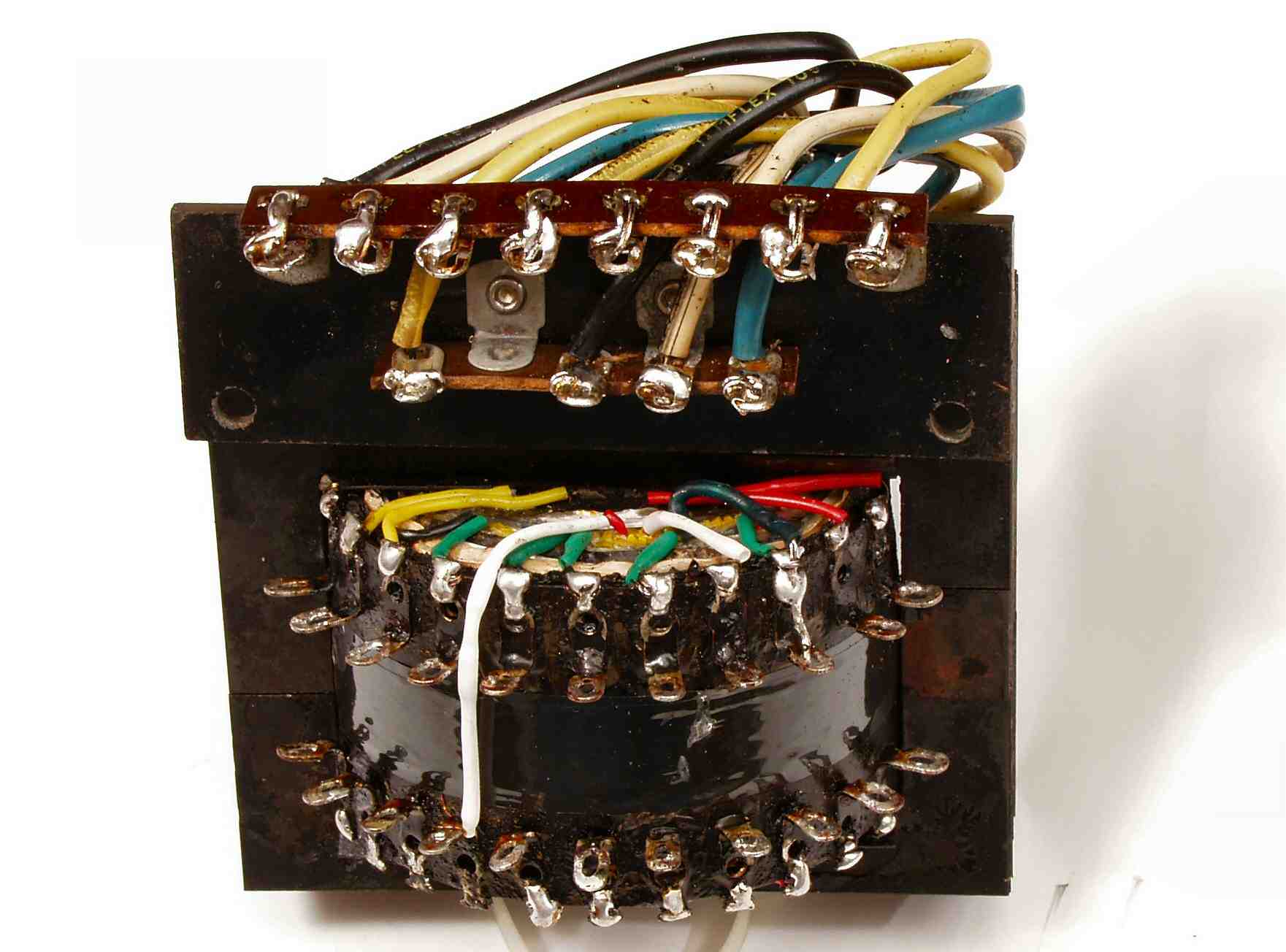

Ｃ－５Ａ．　電源トランス修理中　巻線完了

Ｃ－５Ｂ．　電源トランス修理中　巻線完了２

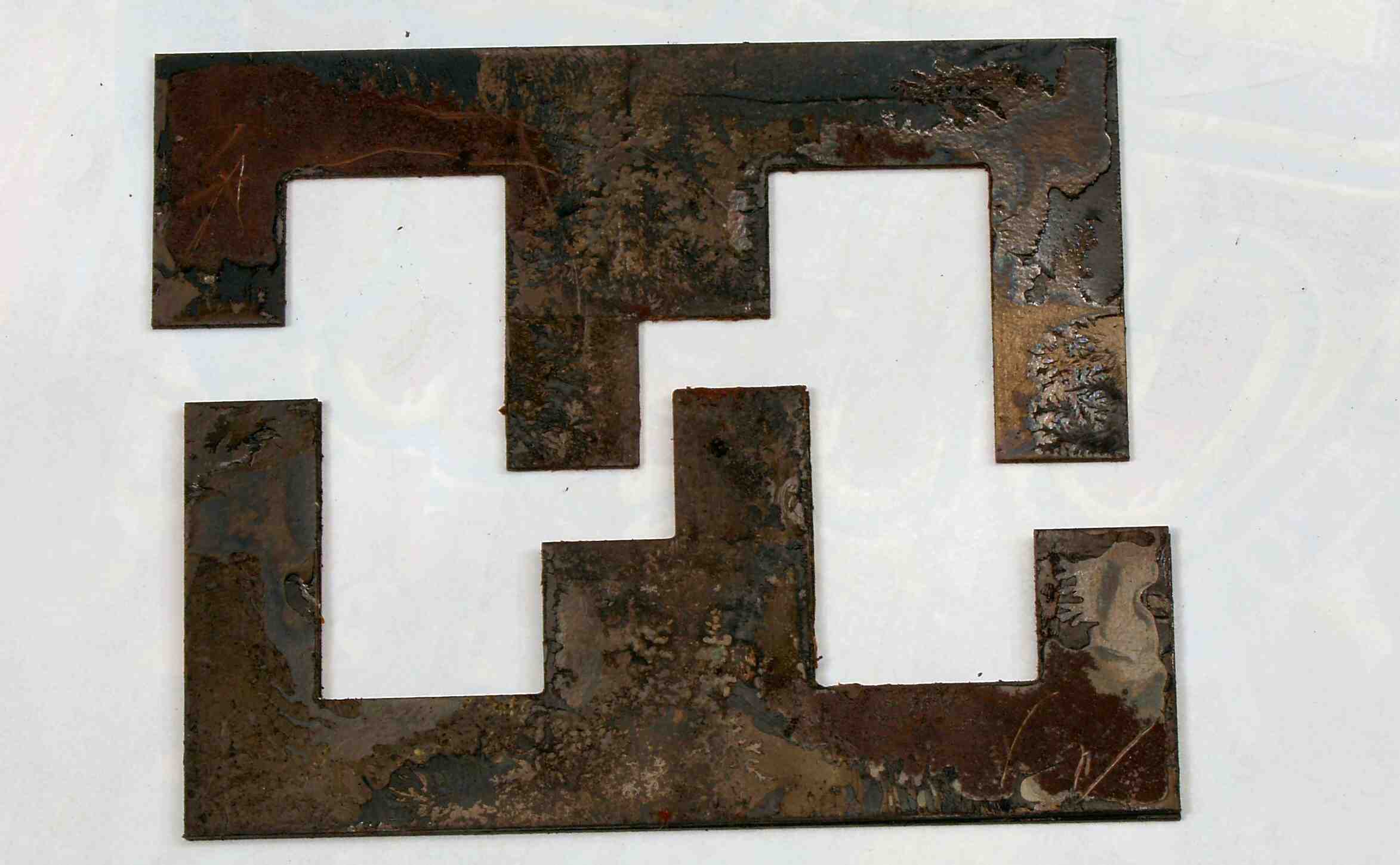

Ｃ－５Ｃ．　電源トランス修理中　鉄心は日本の「ＥＩコア」とは異なり１品種

Ｃ－５Ｄ．　完成電源トランス、巻き線の引き出し線出口が変わり、１部位置がオリジナルとは異なる。

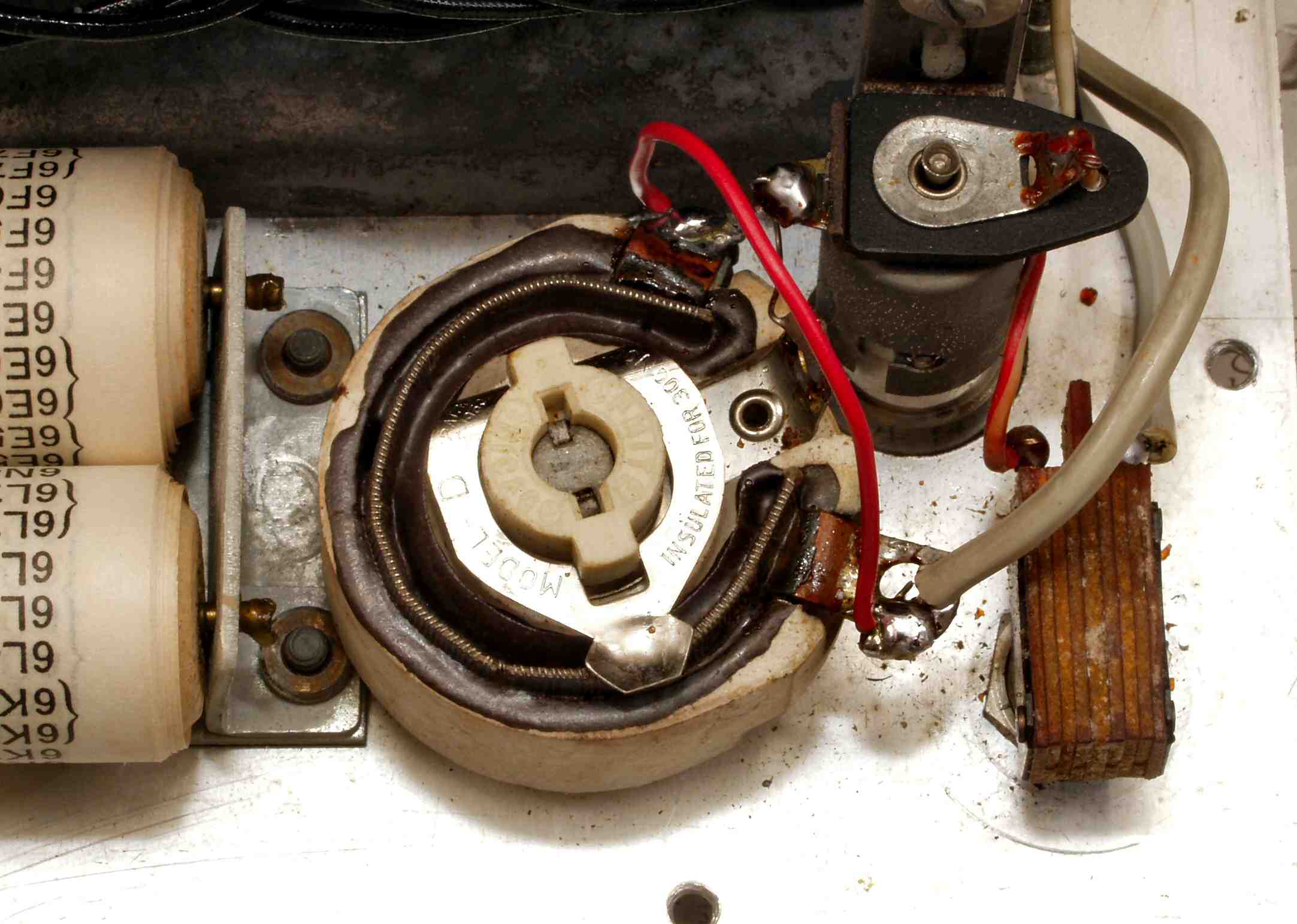

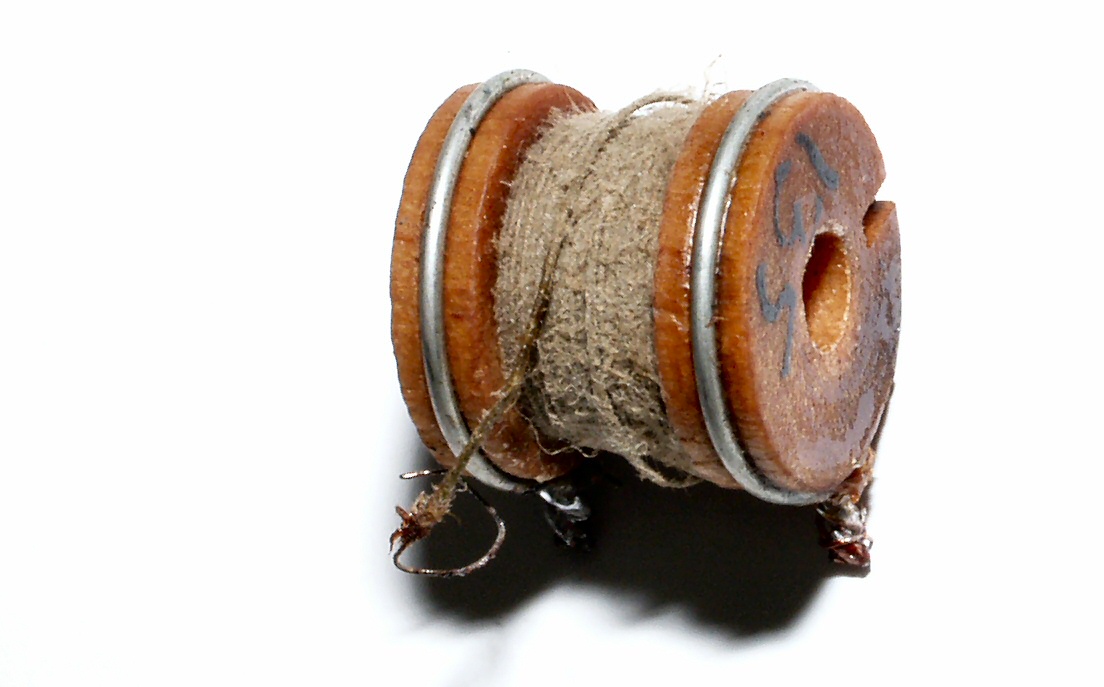

Ｃ－６．　修理中　プレート電圧が規定（１５０Ｖ）なのに「LｉｎｅＡdjusｔ設定」でMeterが振り切れる原因はシャント抵抗断線
　　　　　　　　　　　　　ほどいて、巻き直し修理

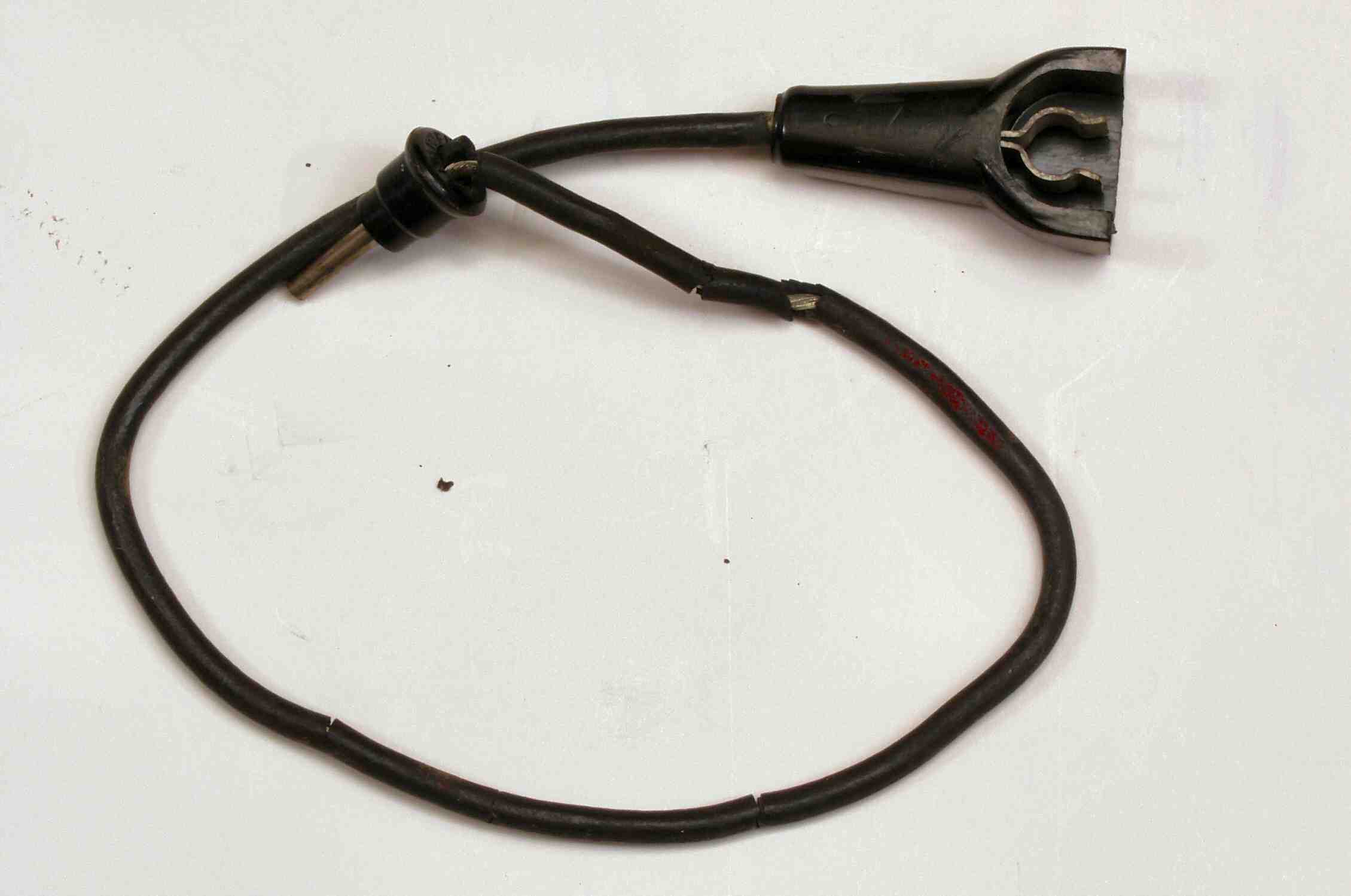

Ｃ－７Ａ．　修理前　プレートキャップ線。

Ｃ－７Ｂ．　修理後　プレートキャップ線、柔らかい金糸線使用する。

Ｃ－７C．　修理前　太く堅い電源コード。

Ｃ－７D．　修理（交換）後　柔らかいビニール電源コードを使用。

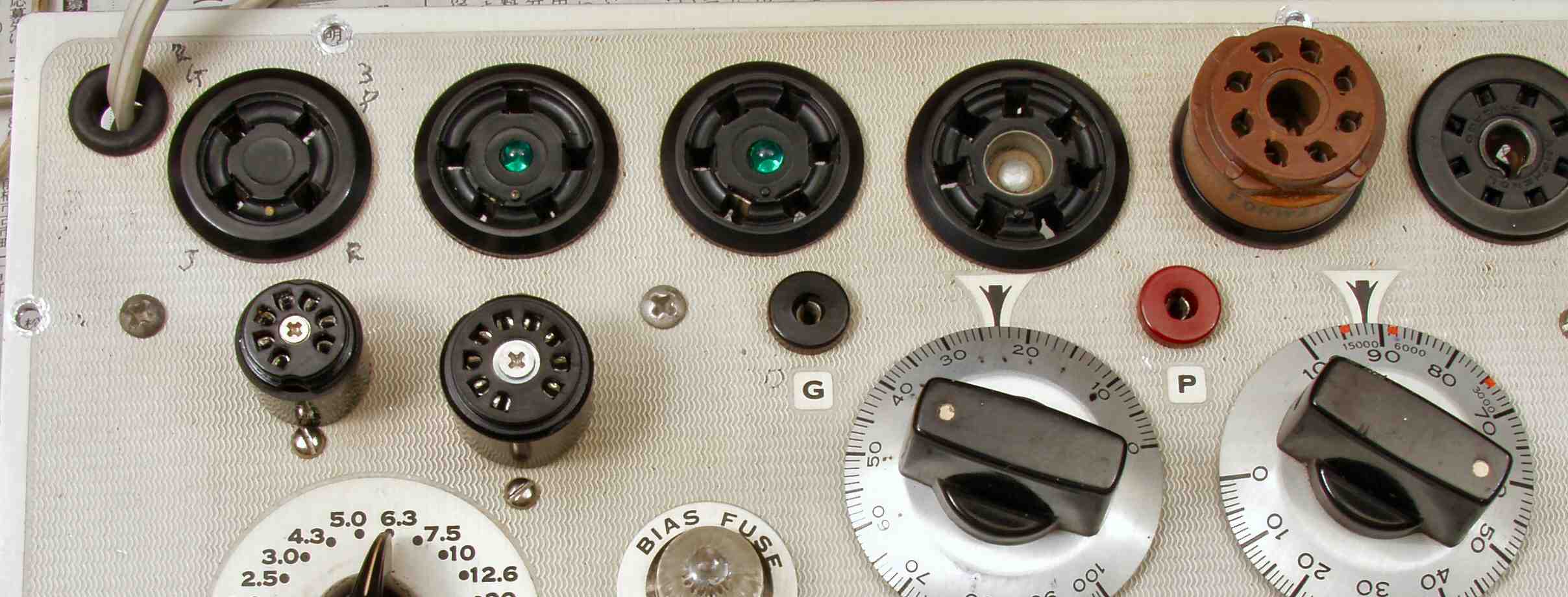

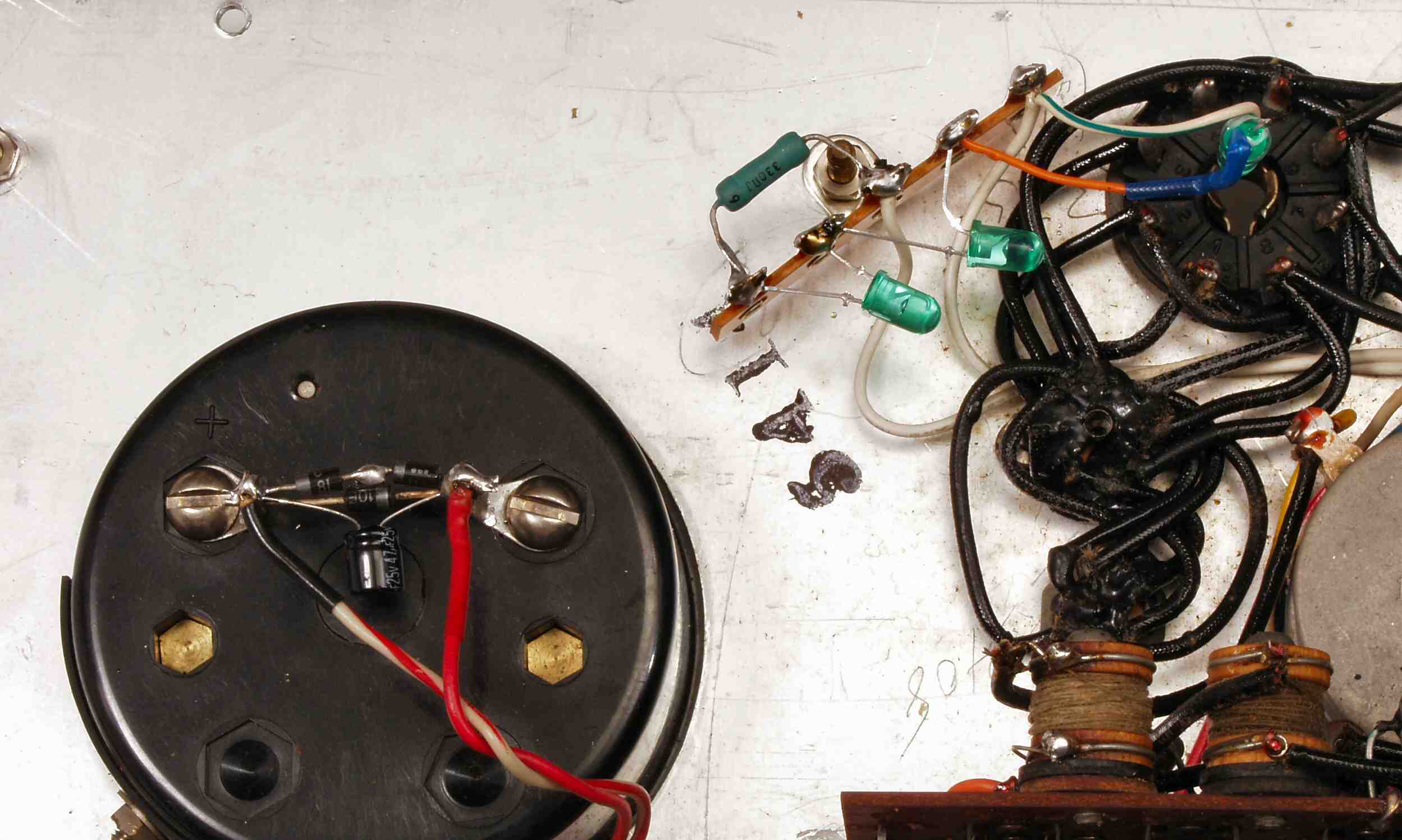

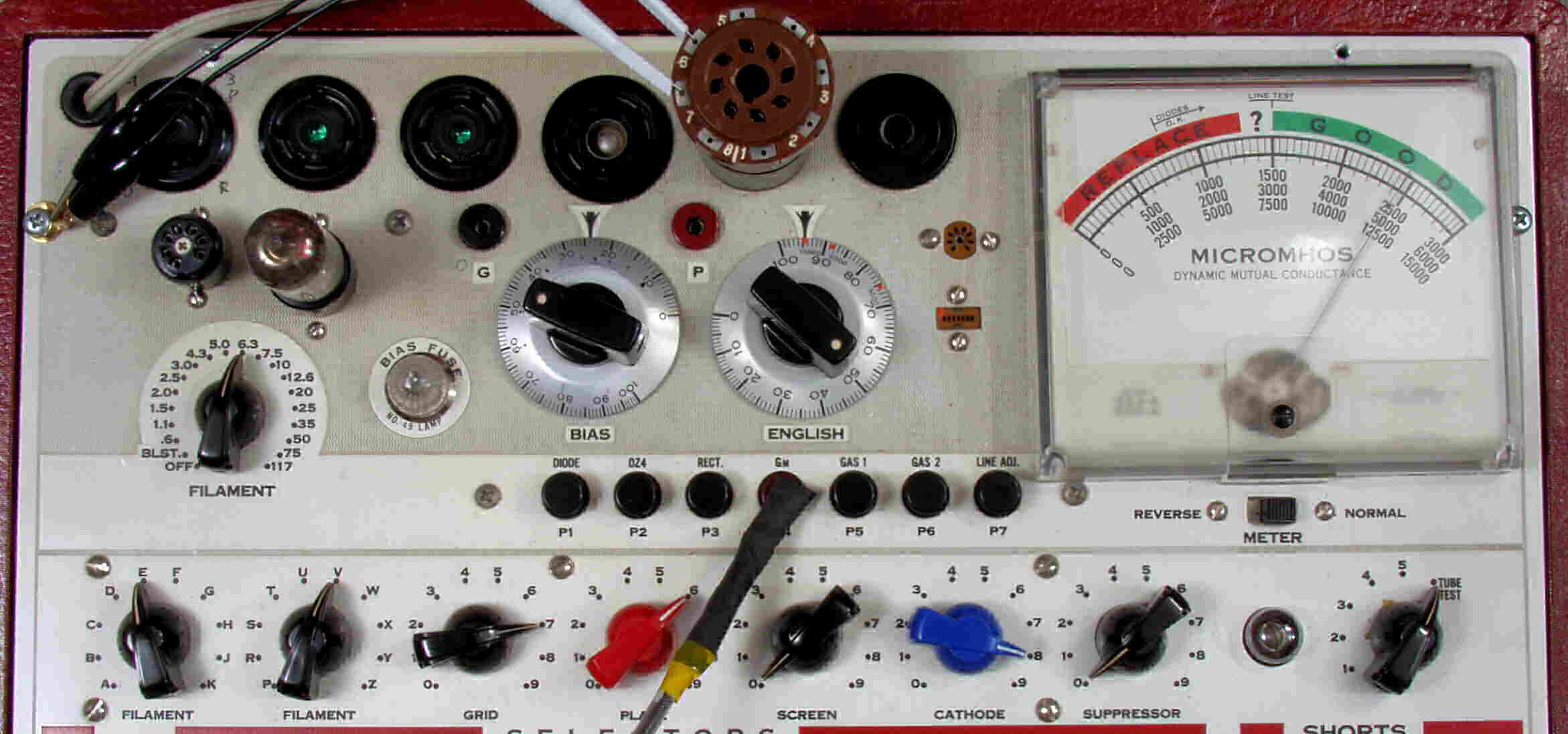

Ｃ－８Ａ．　修理中　メータに保護ダイオード取り付け。　電源表示にオクタルソケットの中心にＬＥＤ取り付け。

Ｃ－８Ｂ．　修理後　５ピン・６ピン真空管ソケットの中心にＬＥＤ取り付け。

Ｃ－８Ｃ．　７ピンMT、９ピンMT、８ピンUSソケットにアダプター取り付け。

Ｃ－９Ａ．　修理後　１００Ｖ電源で使用するので、電源電圧調整ＶＲを左右から使用する。　これで左右から調整出来るので、長持ちする。

Ｃ－９Ｂ．　電源電圧を１１５Vに昇圧するトランスを内蔵する。　かつ、このトランスで信号ＡＣ「２．５Ｖ」を供給する。

Ｃ－９Ｃ．　１１５V昇圧トランス製作、　ＳＯＮＹの「９ＶＤＣ　１Ａ」のＡＣアダプターを流用する。

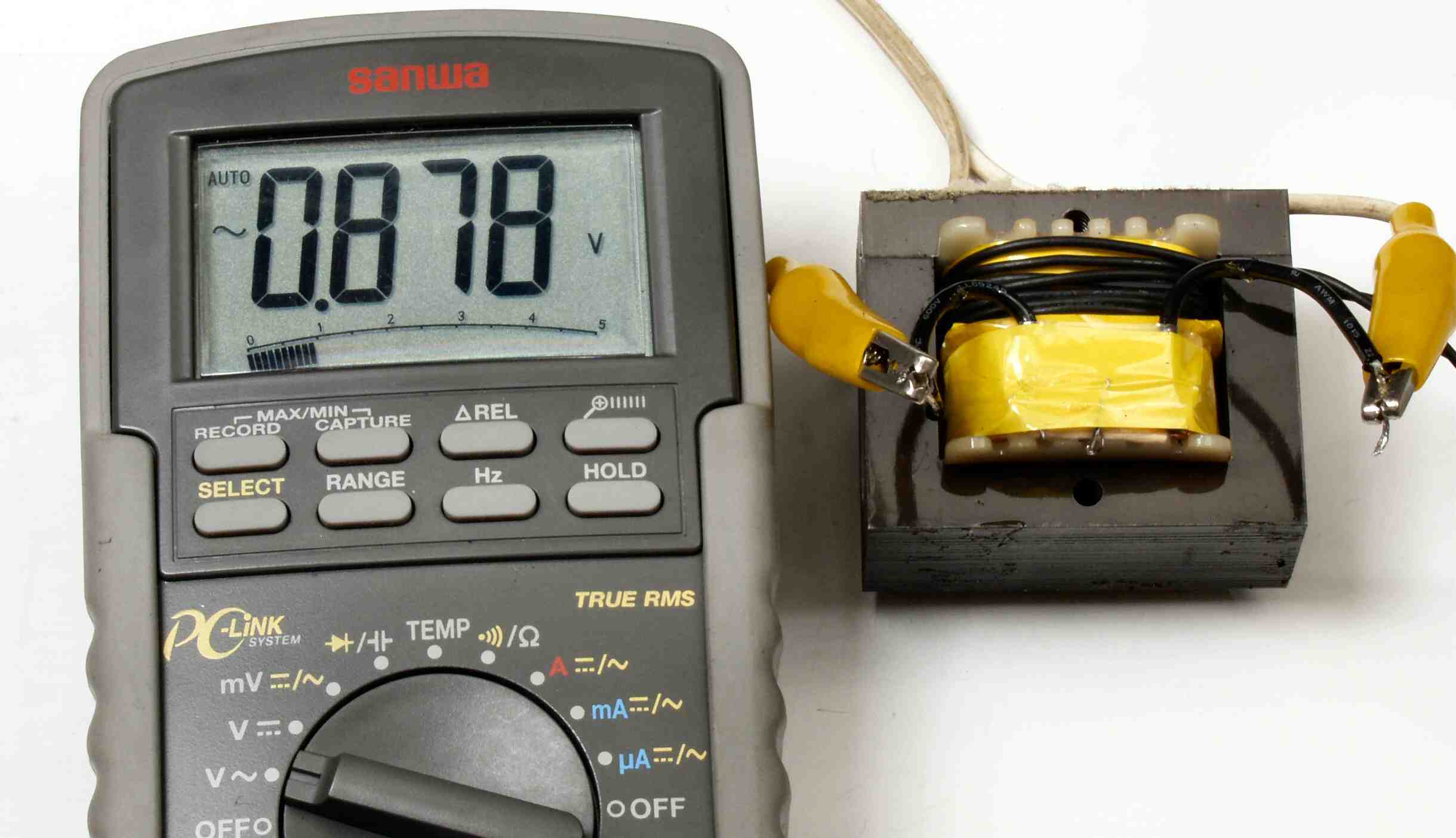

　　　　　　　　　　　　　　　　　　　　　　　隙間を利用して巻き線し、電圧確認、４回巻きで＝０．８７８Ｖの結果から２．５Ｖ＝１９回。

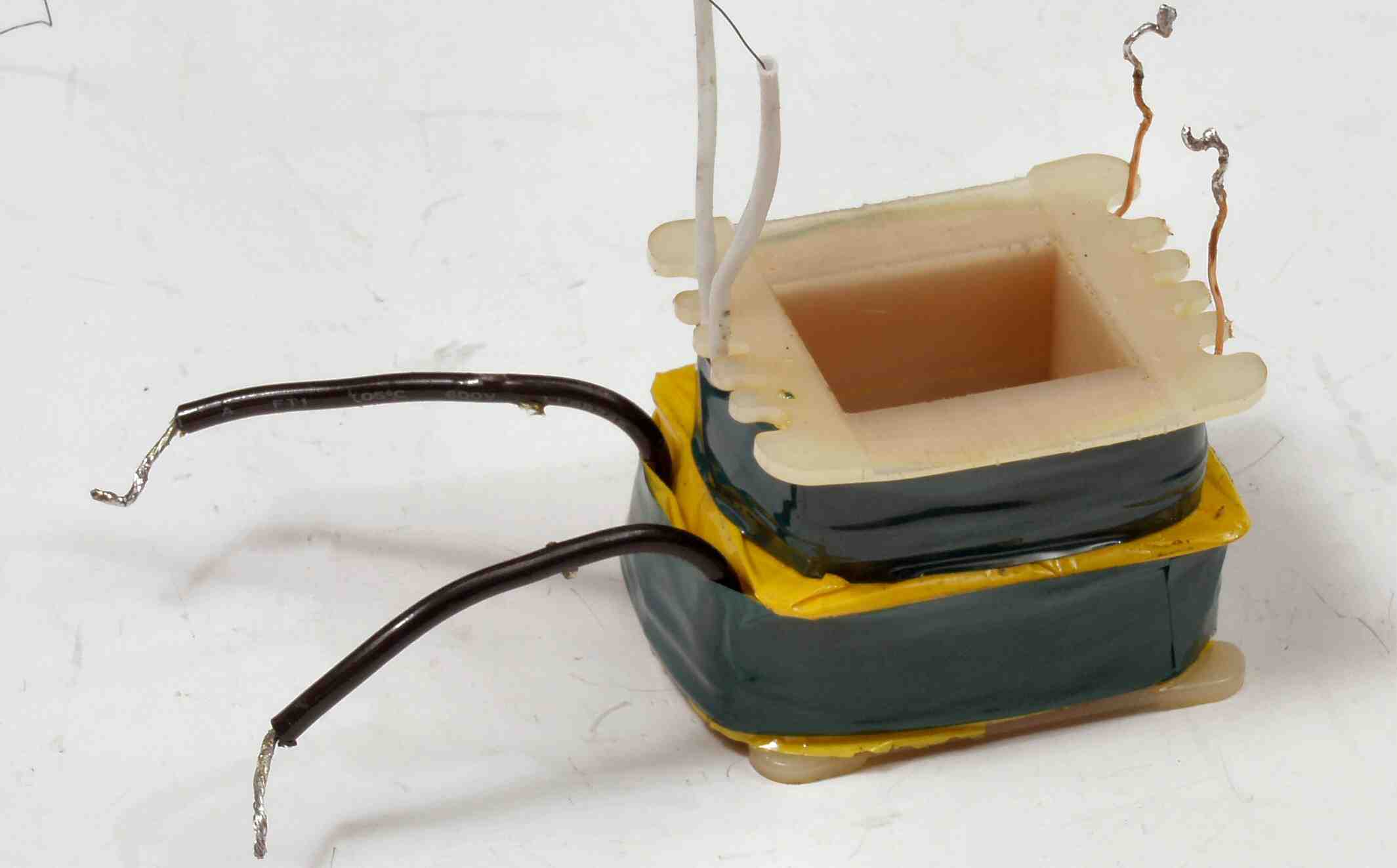

Ｃ－９Ｄ．　１１５V昇圧トランス製作、　巻き線完了、左黒２本＝１次１００Ｖ巻線、左白２本＝２．５Ｖ巻線、右２本＝１５Ｖ巻き線。

Ｃ－９Ｅ．　１１５V昇圧トランス製作、　巻き線完了。

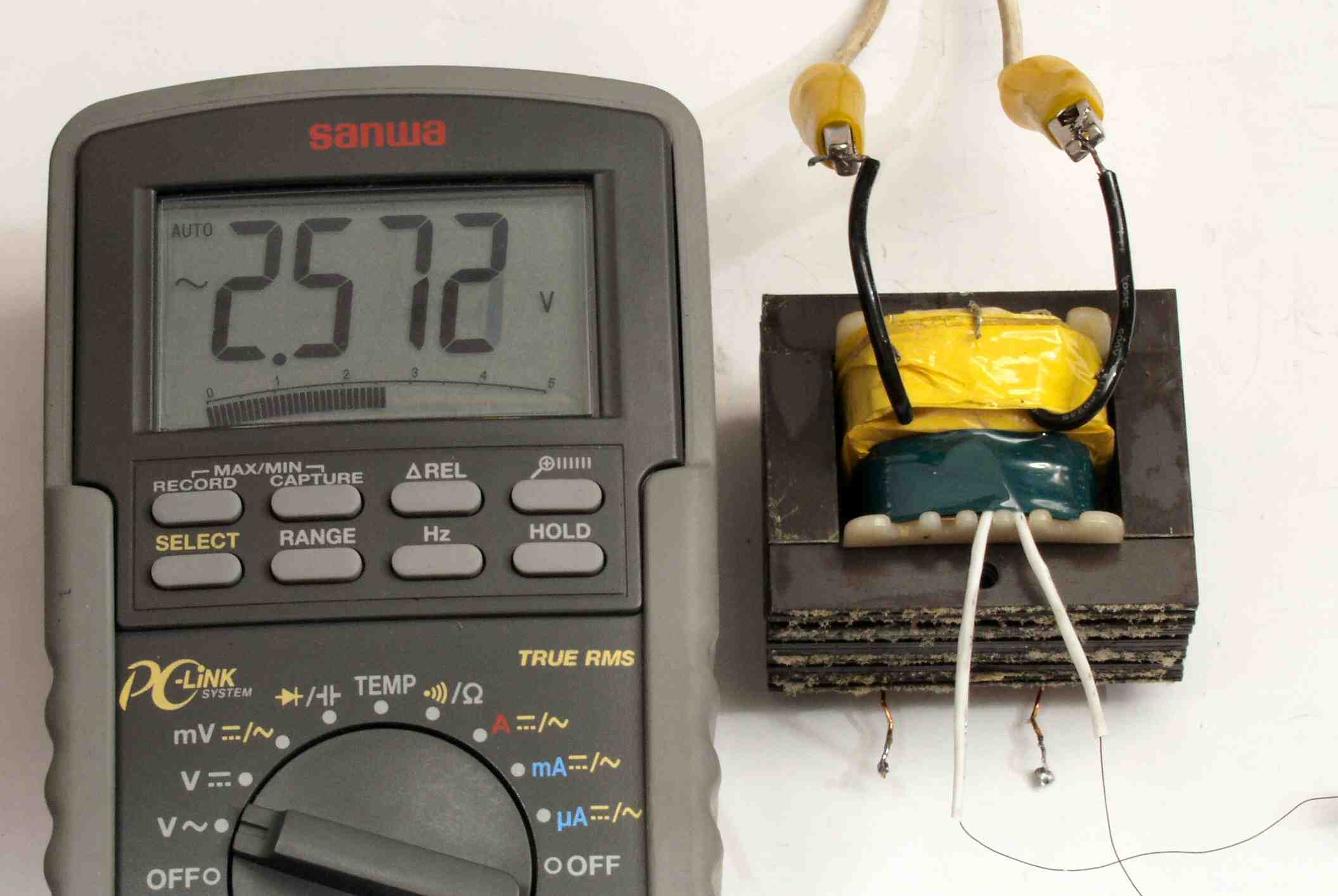

Ｃ－９Ｆ．　１１５V昇圧トランス製作、　完成、２．５Ｖ確認。

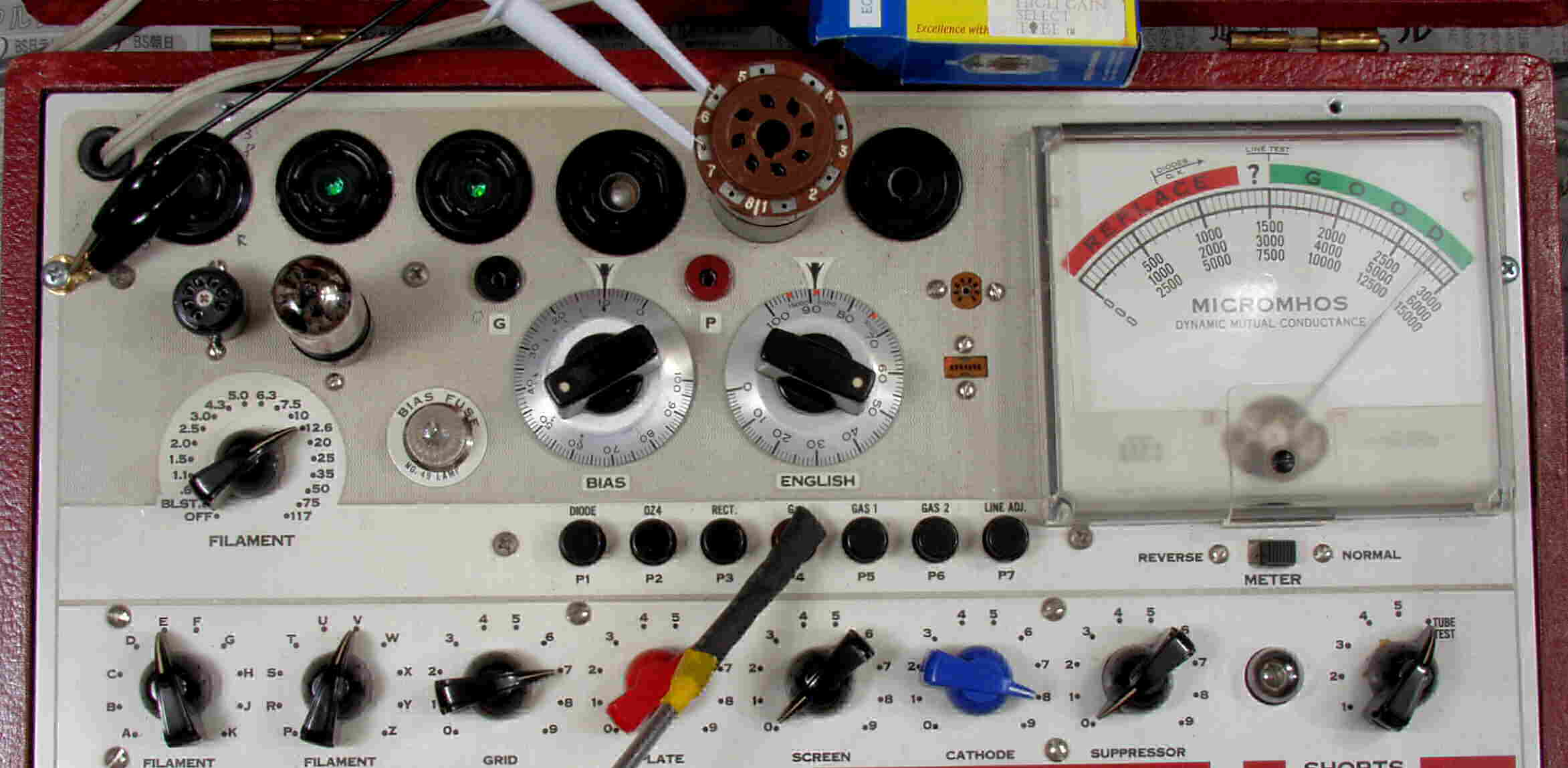

Ｃ－ＡＡ．　修理中　Ｅｎｇｌｉｓｈ　ＶＲ　の点検・調整。

Ｃ－ＡＢ．　修理中　Ｅｎｇｌｉｓｈ　ＶＲ　の点検・調整２。

Ｃ－ＢＡ．　修理中　　Ｌｉｎｅ　Ａdjust。

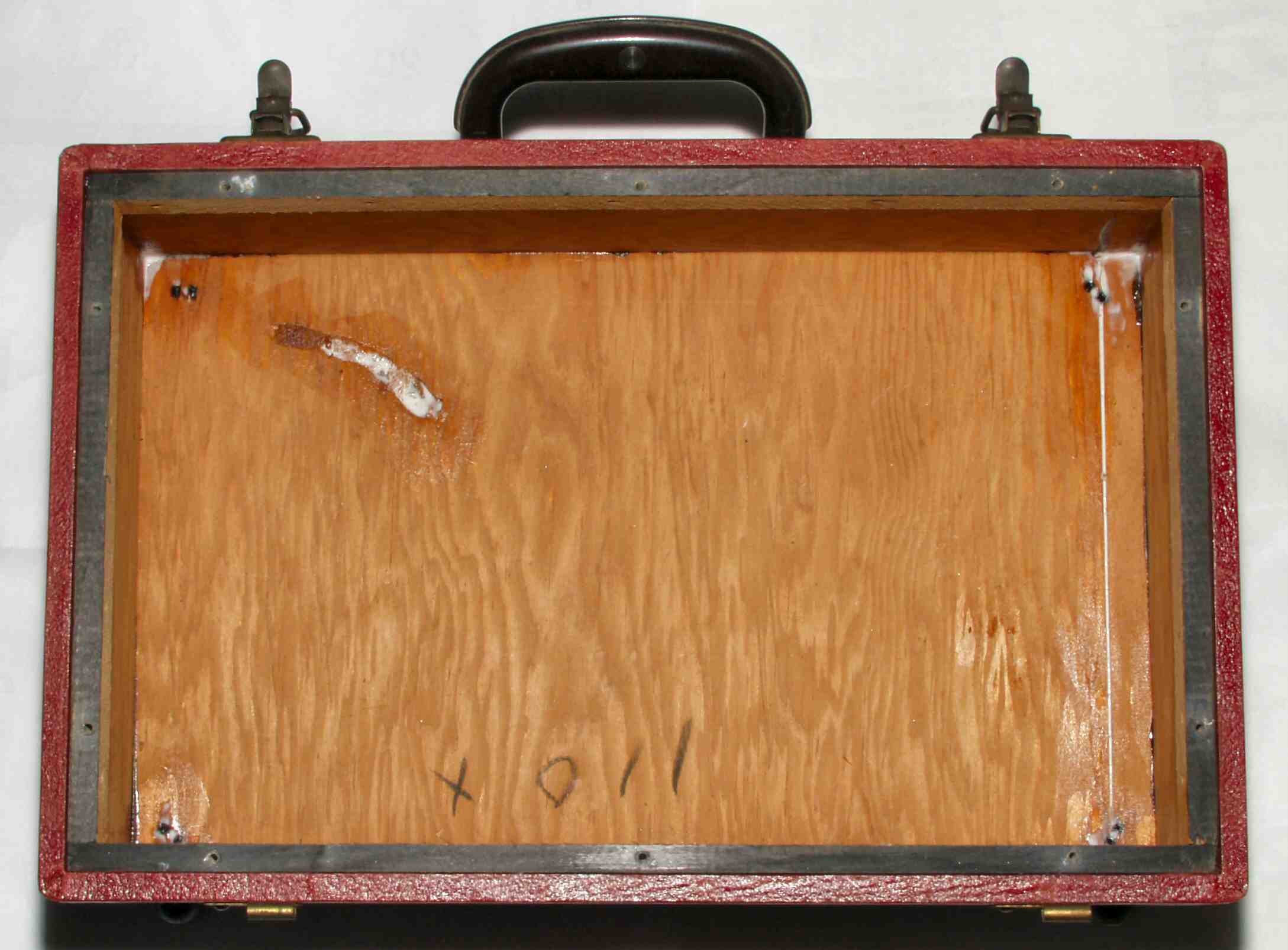

Ｃ－ＤＡ．　修理中　ケース中の補修、ひび割れや隙間に接着材を流し込む。

Ｃ－ＤＢ．　修理中　ケースの補修、レザーの剥がれ、浮きに接着材を流し込む。

Ｃ－ＤＣ．　修理中　上ケースの補修、レザーの剥がれ、浮きに接着材を流し込む

Ｃ－ＤＤ．　修理中　上ケース裏の補修、レザーの剥がれ、浮きに接着材を流し込む

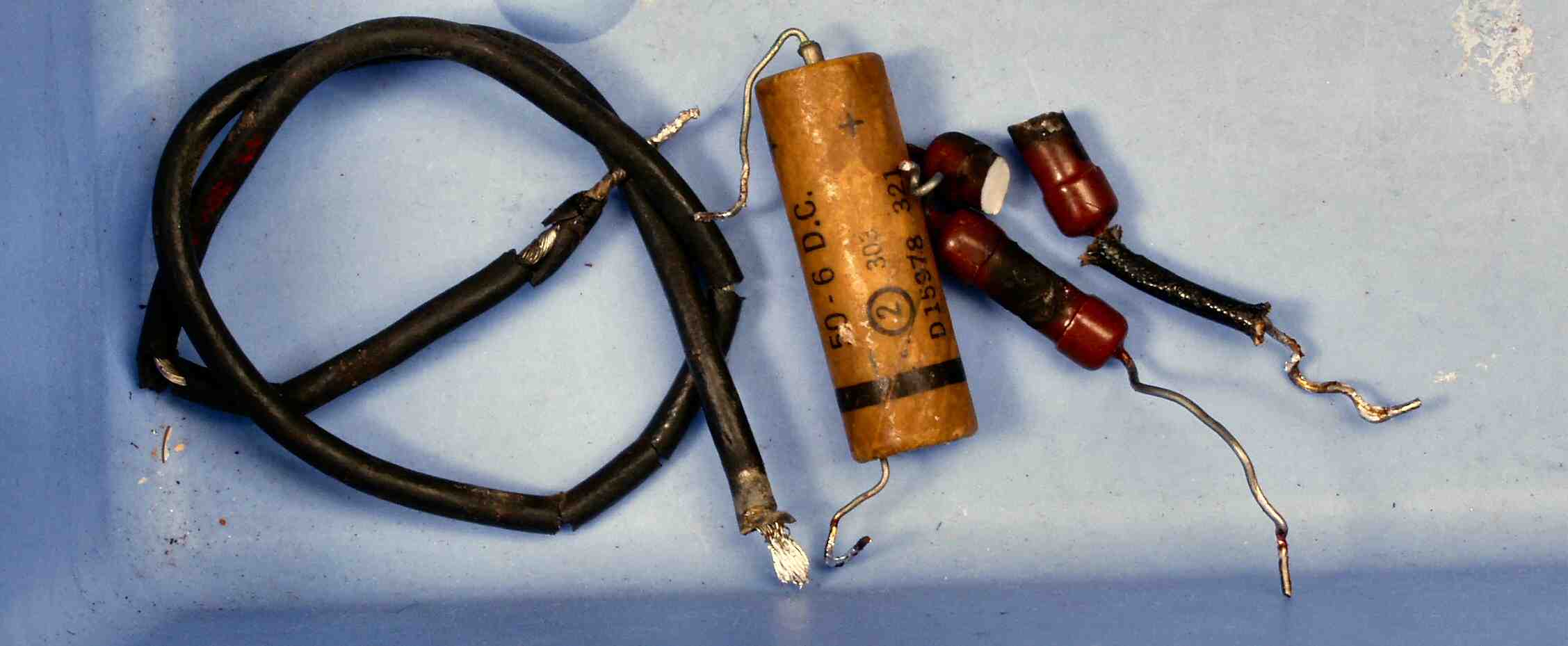

Ｃ－Ｅ．　交換した部品

Ｃ－ＦＡ．　修理前　パネル裏、　整流管８３　＆　整流管５Ｙ３ＧＴ　は取り外してあります。

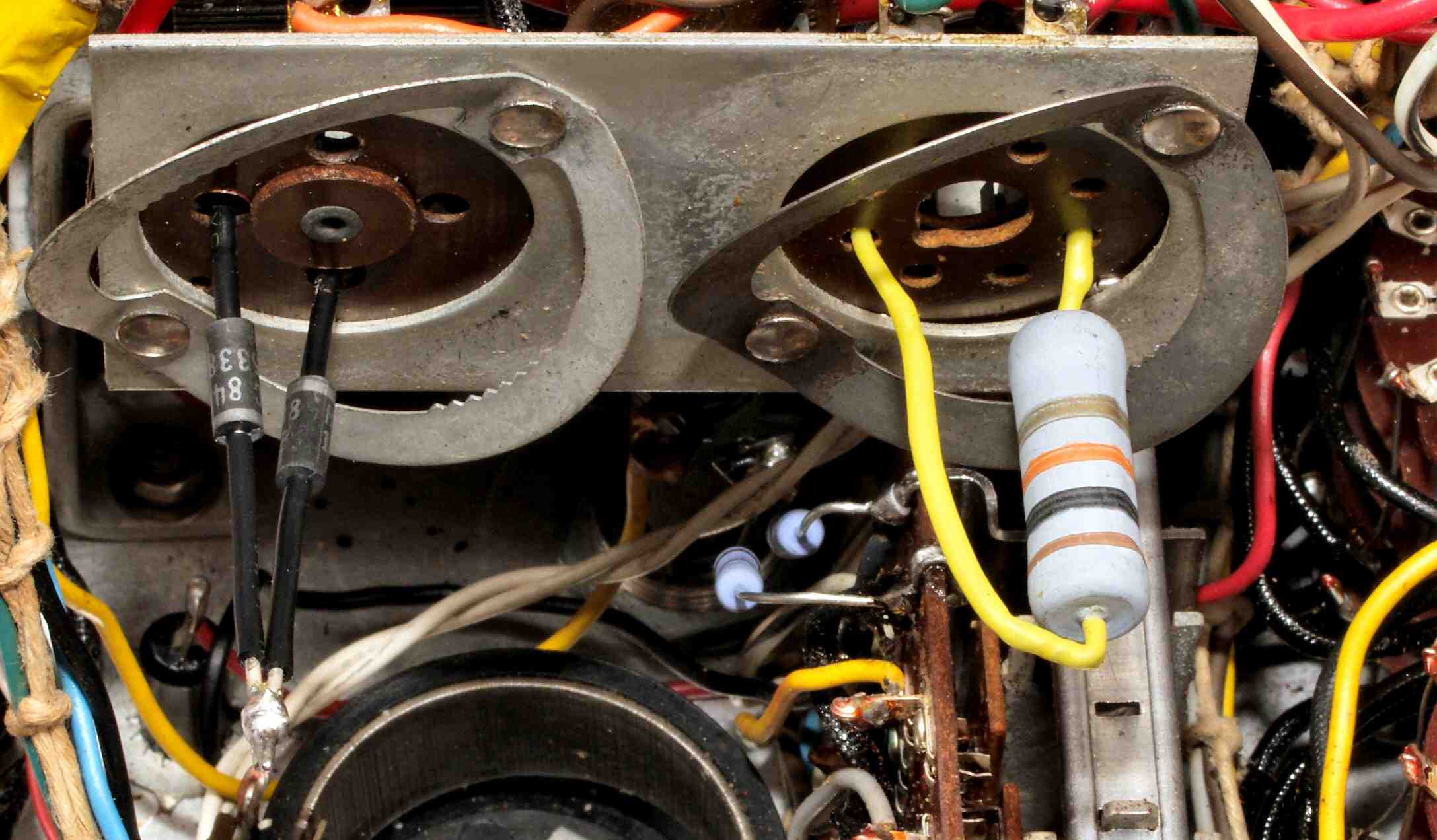

Ｃ－ＦＢ．　修理後　パネル裏、　整流管８３　＆　整流管５Ｙ３ＧＴ　は使用しません。

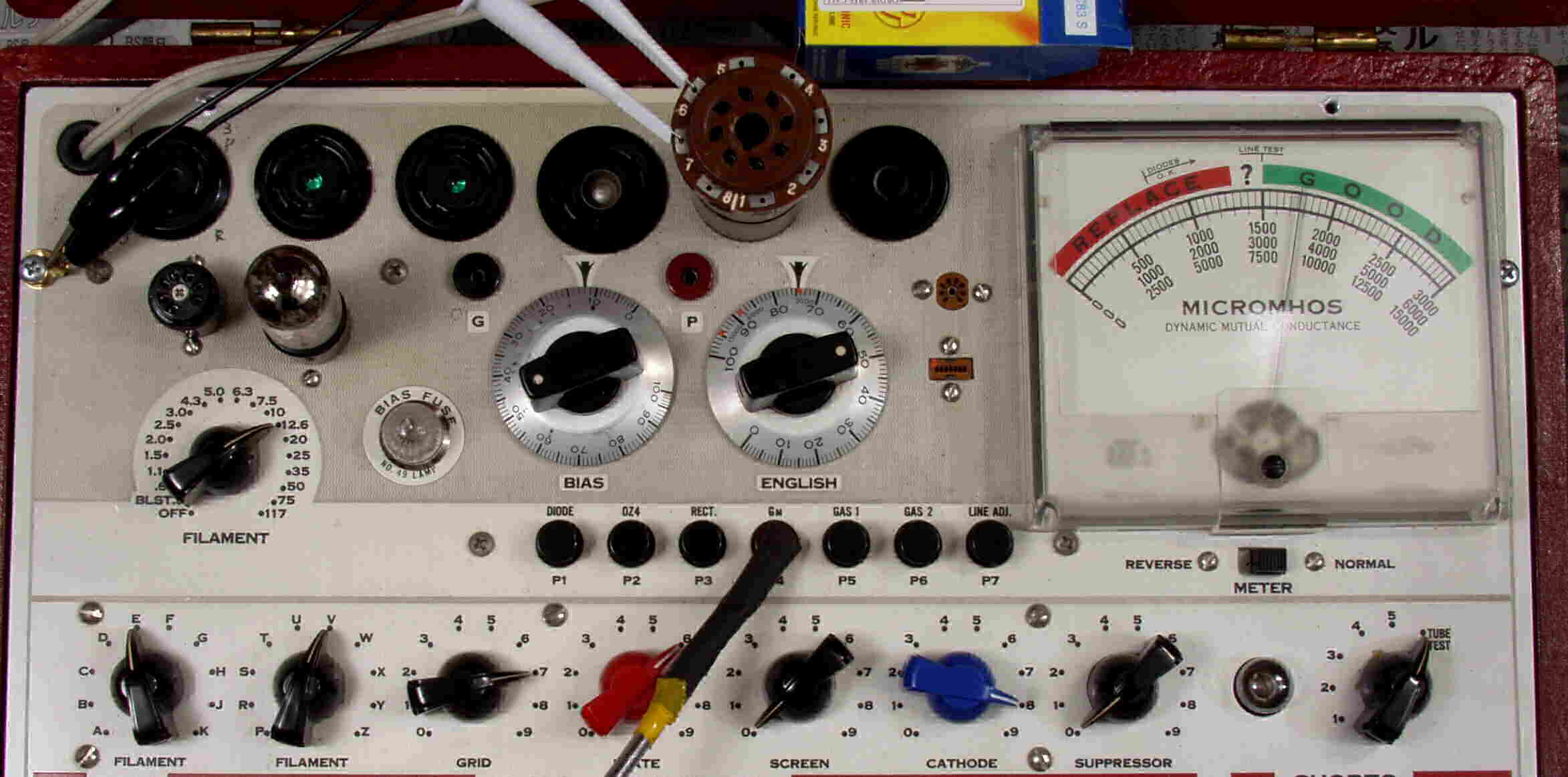

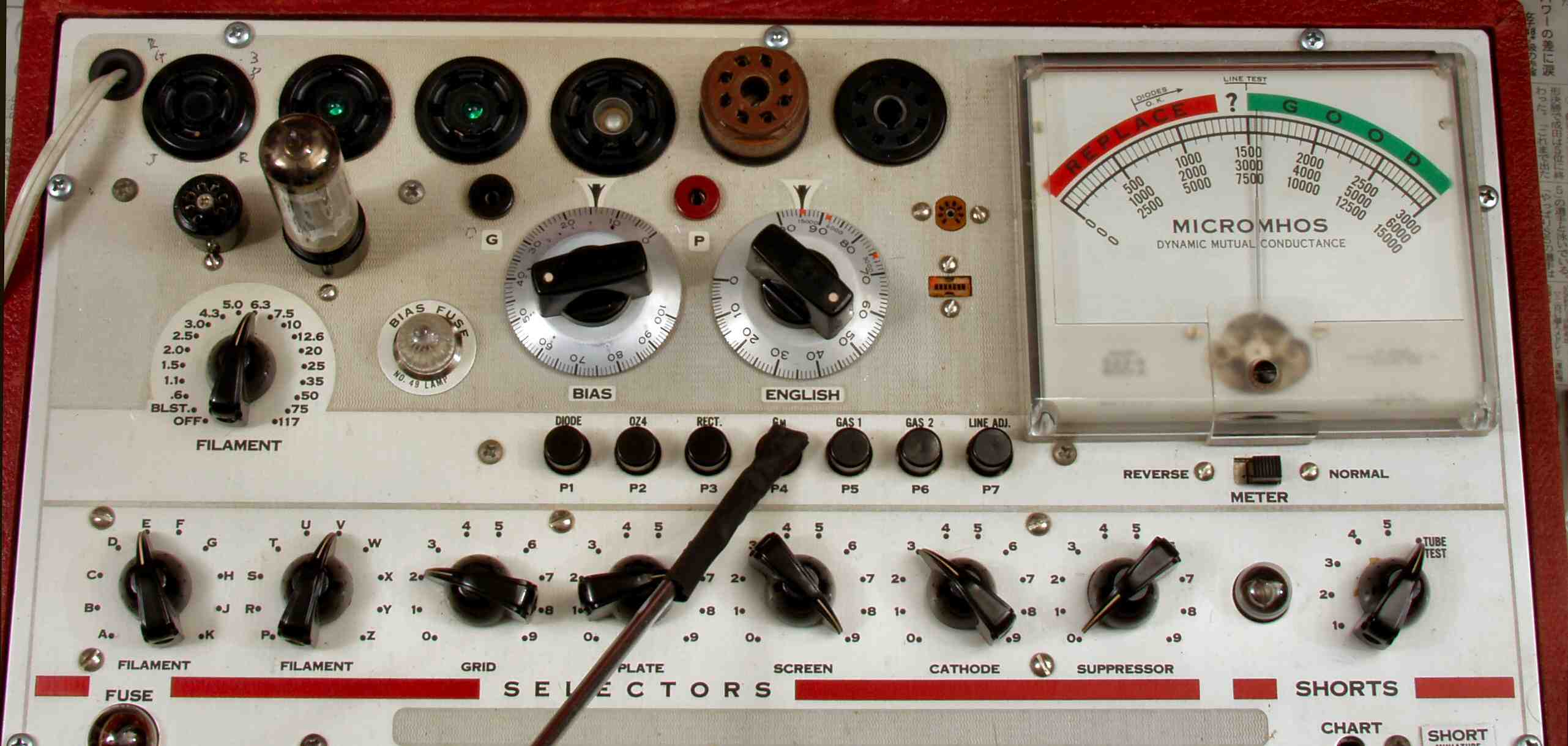

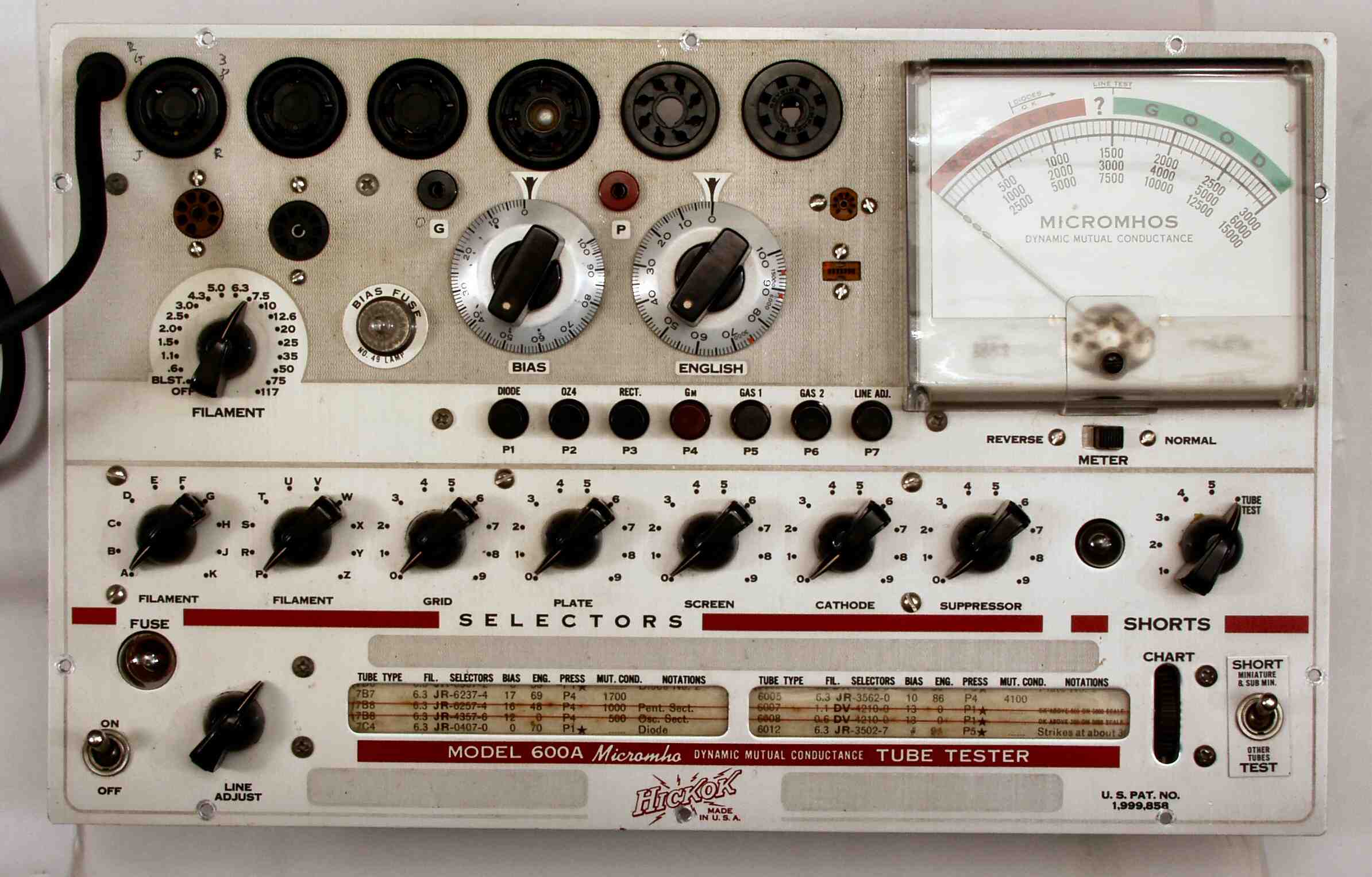

Ｃ－Ｇ．　第１段階完成　

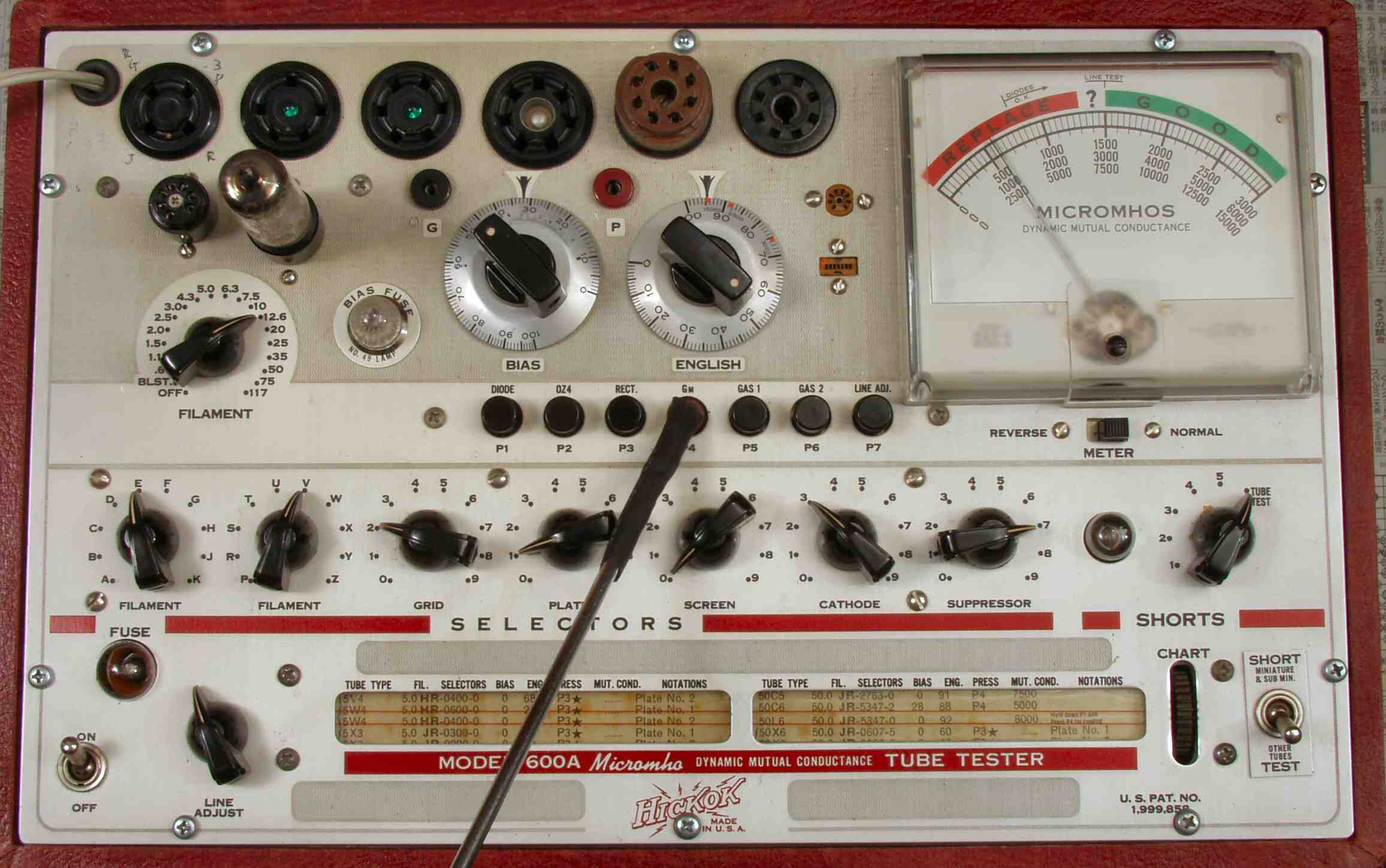

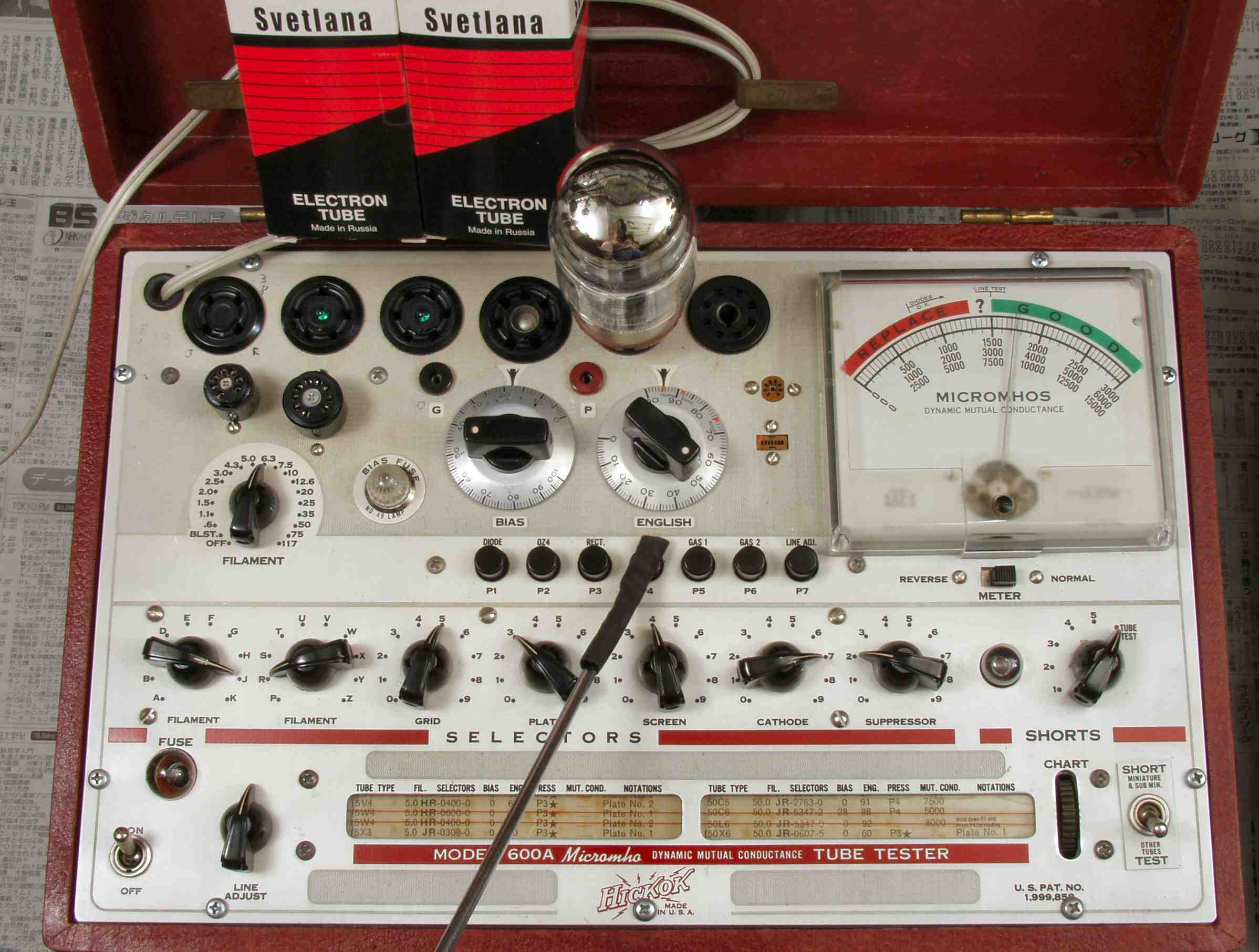

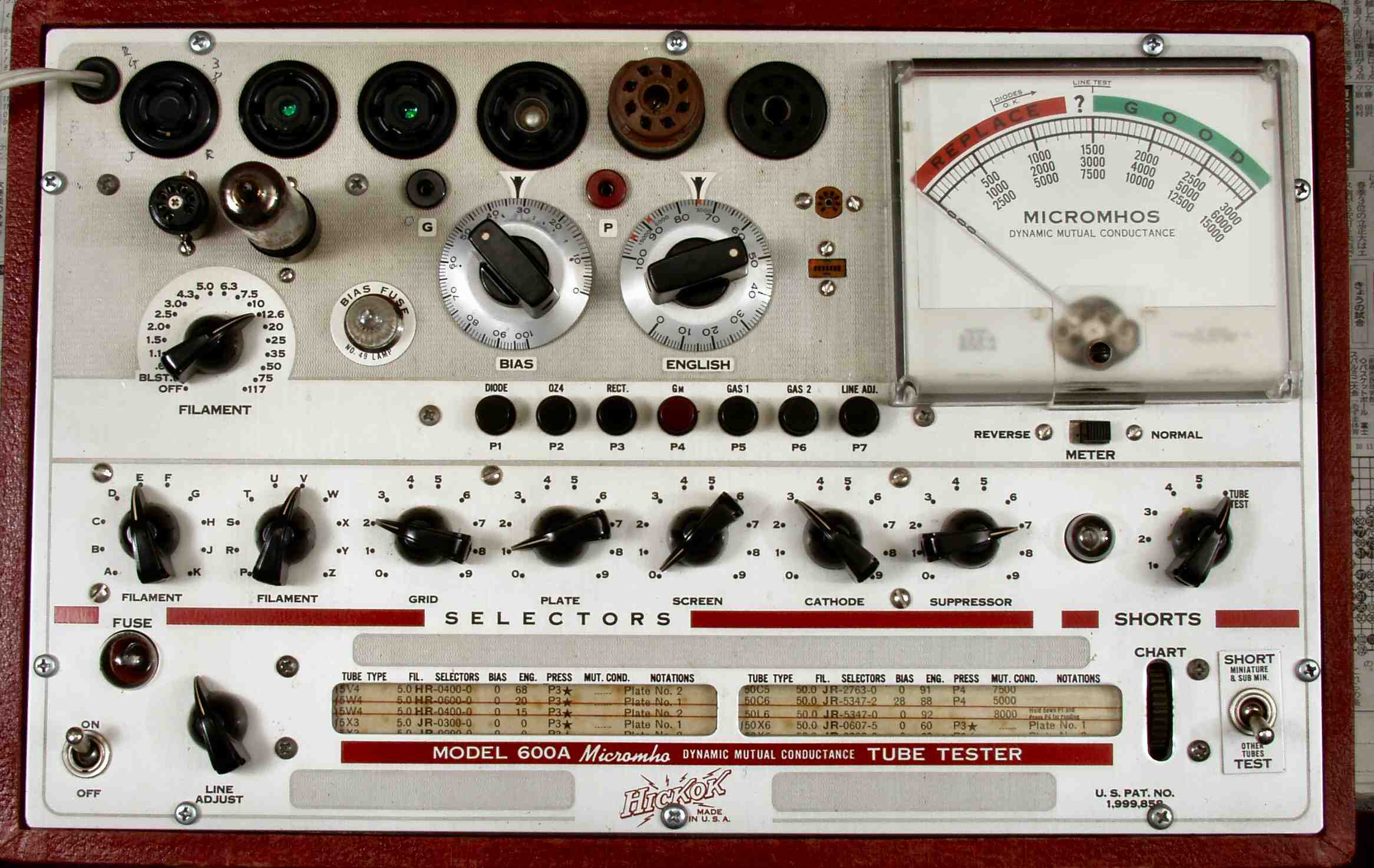

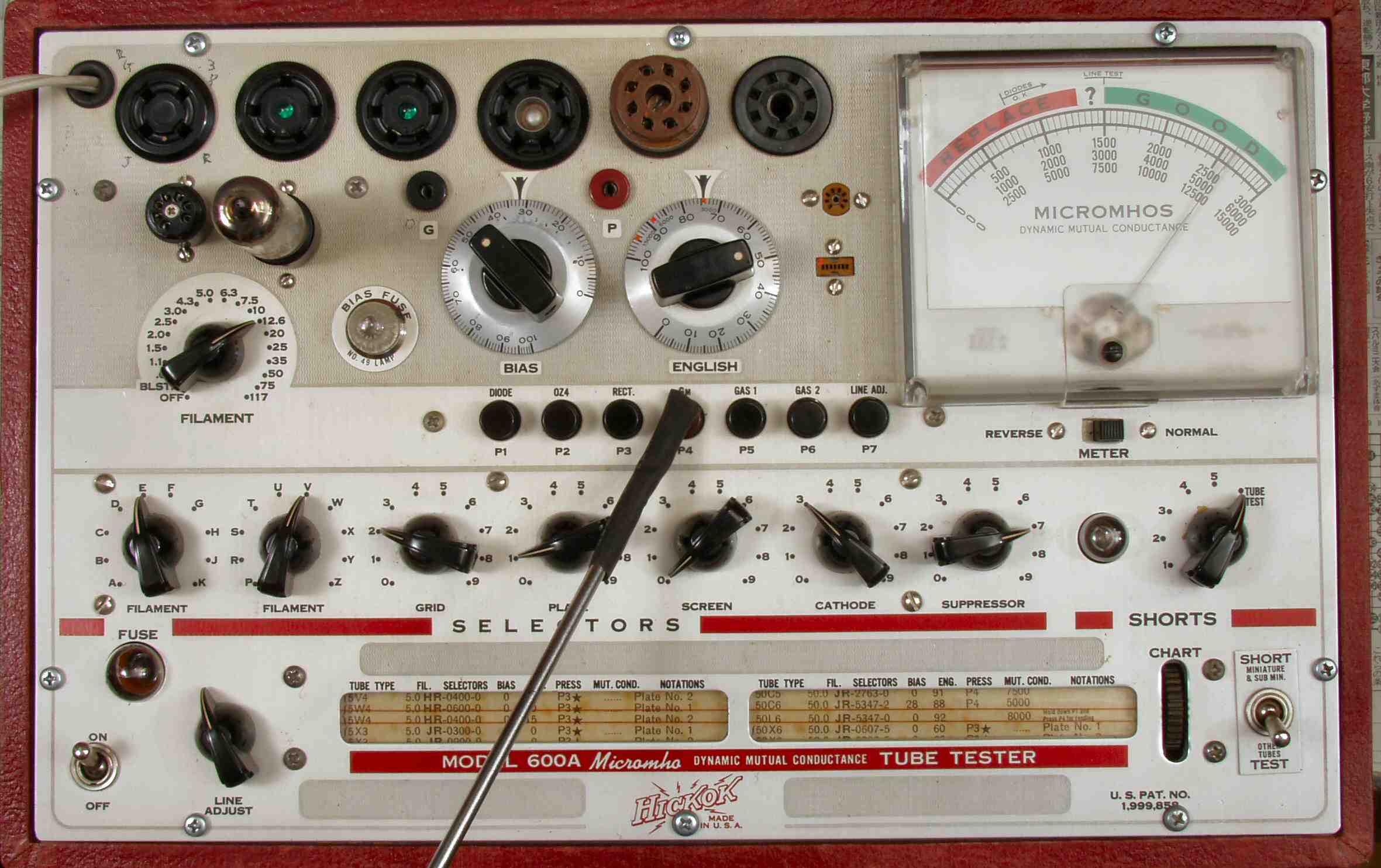

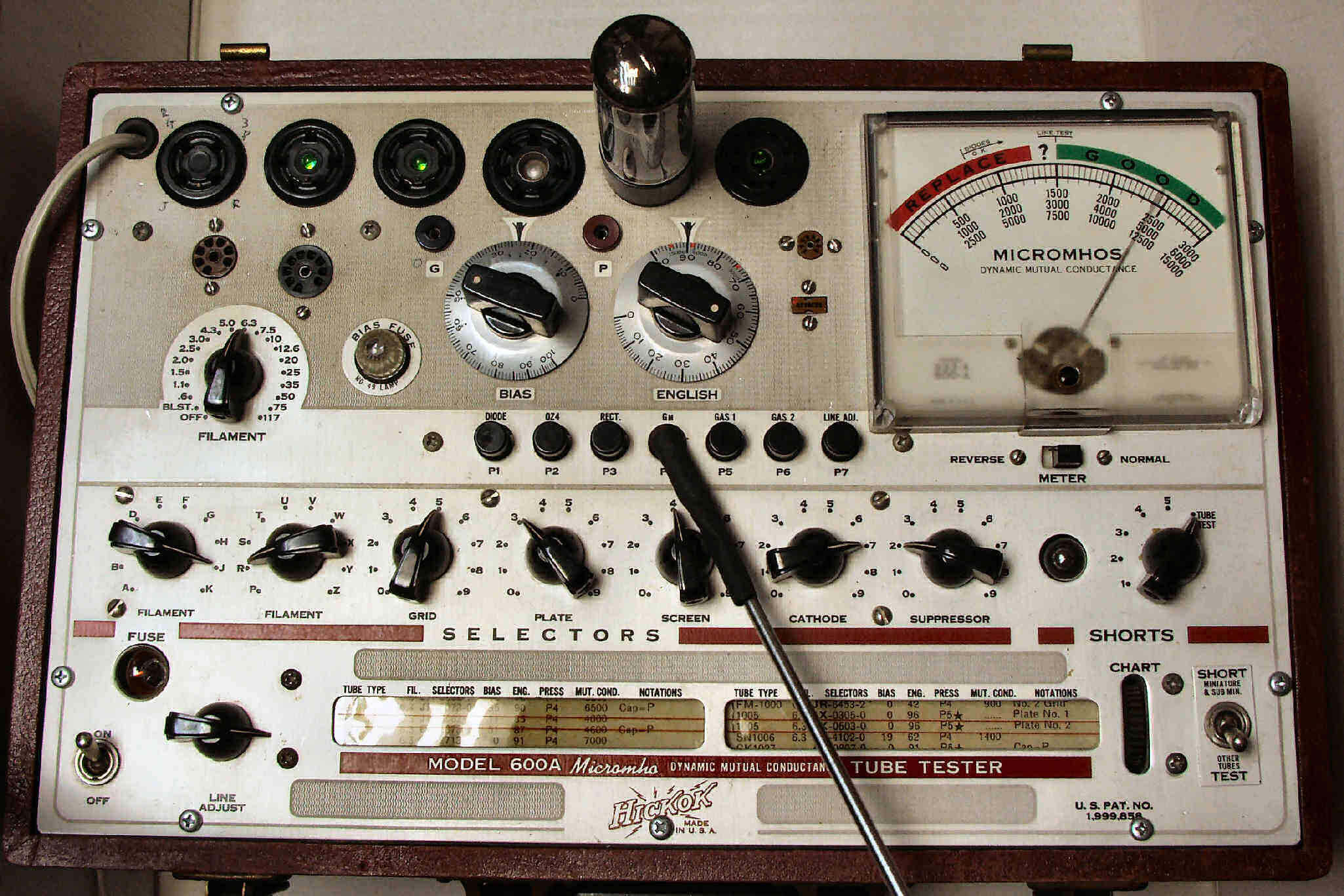

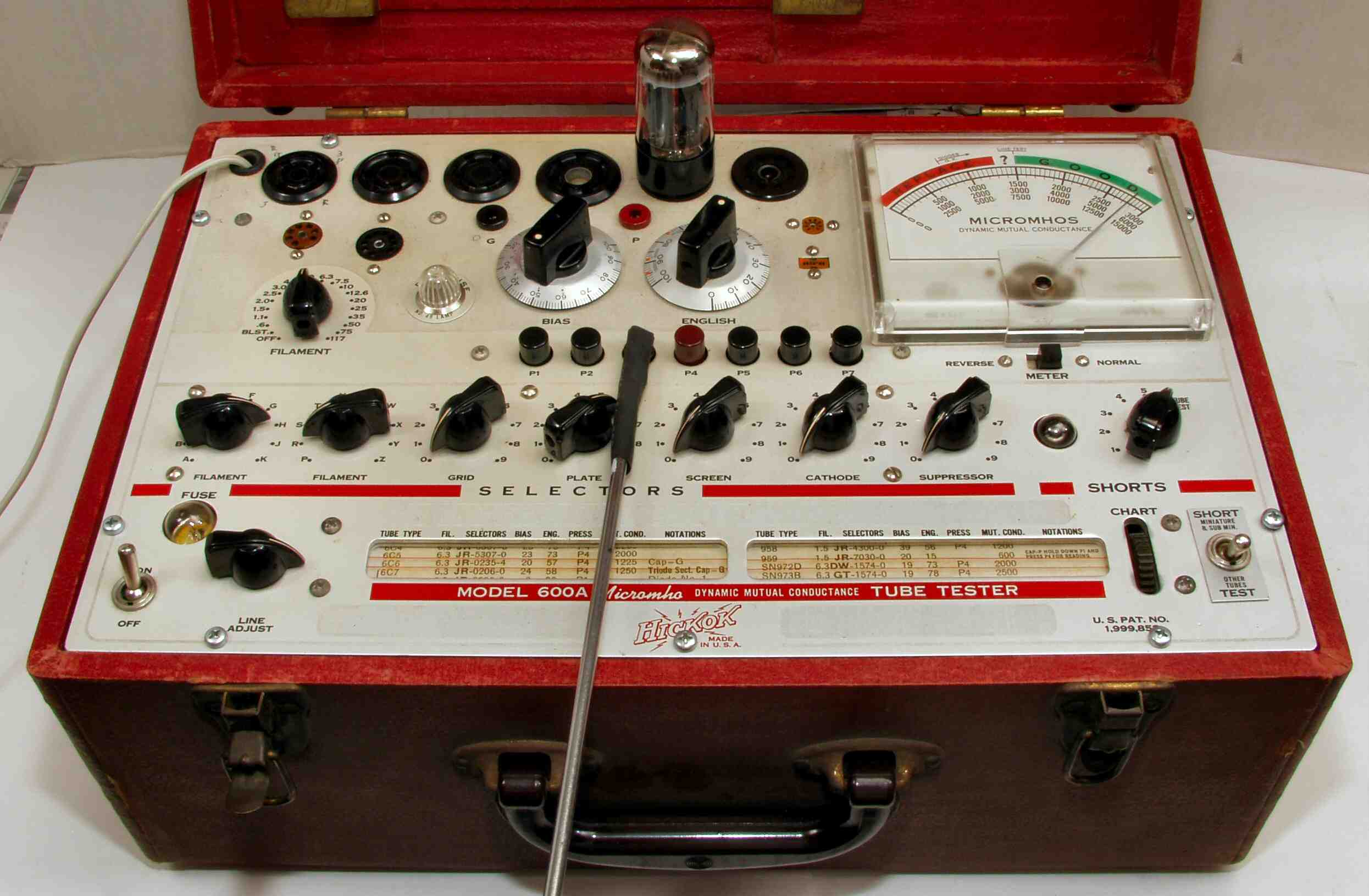

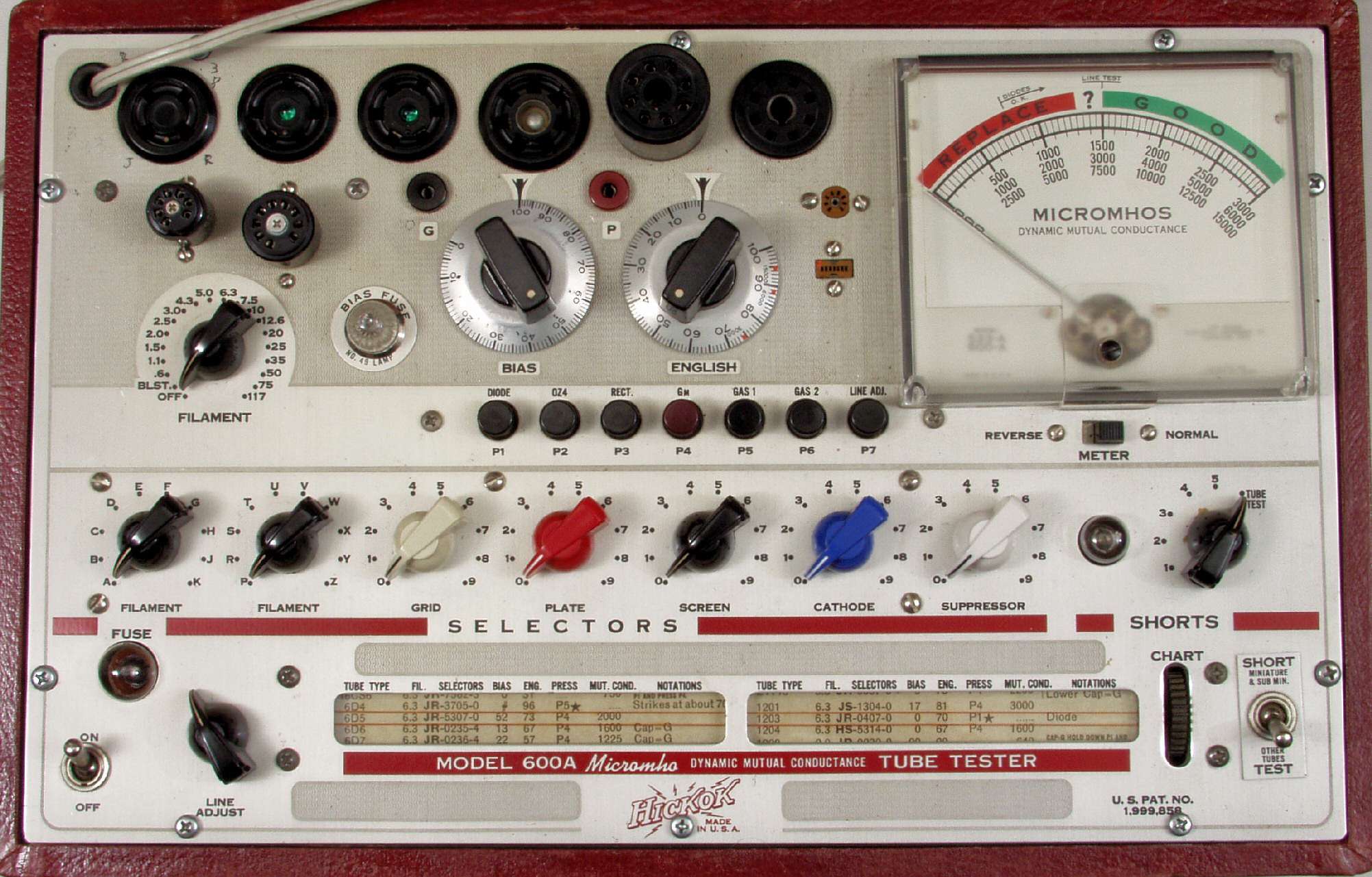

Ｃ－Ｈ．　最終完成　

Ｅ．　測定

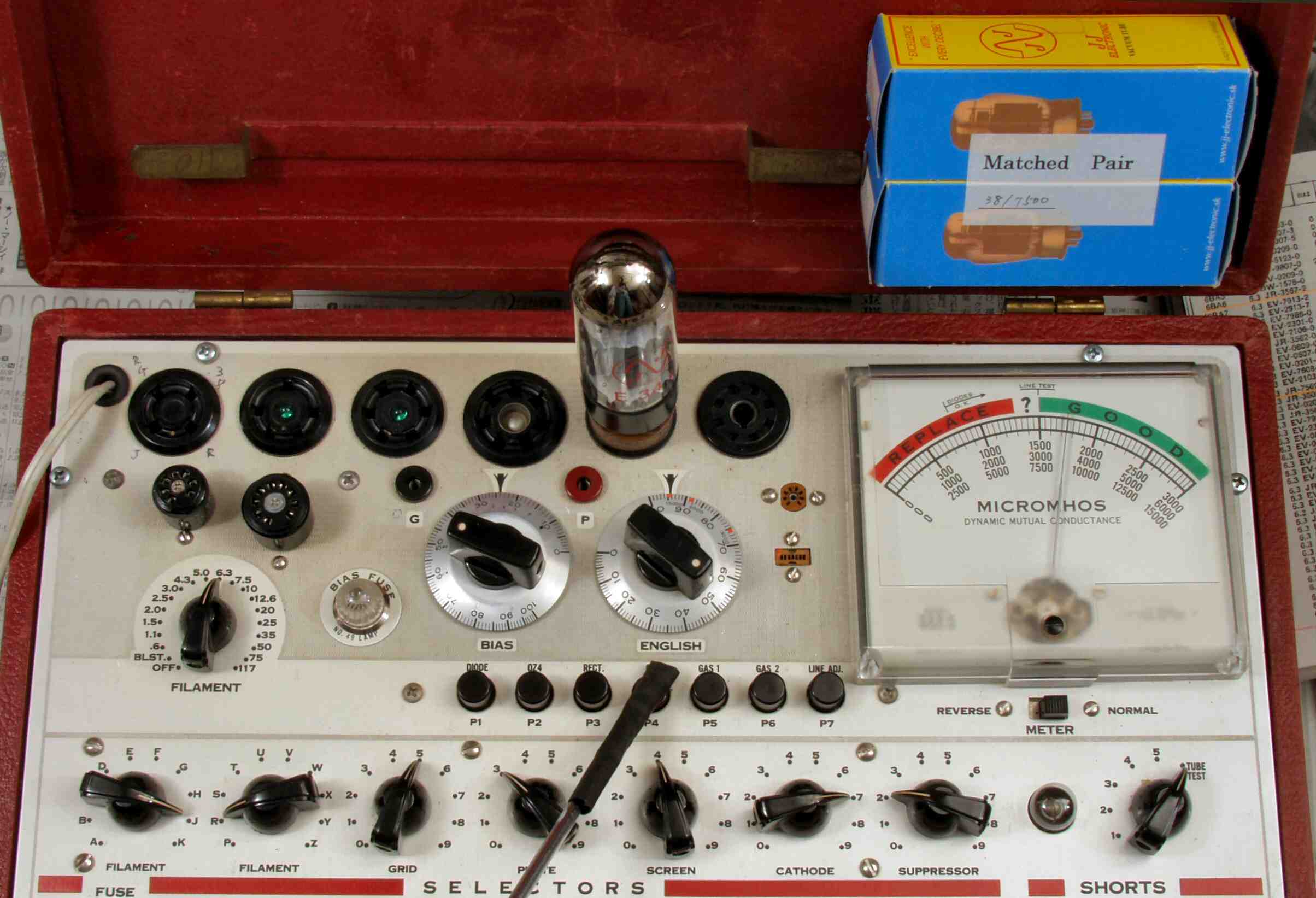

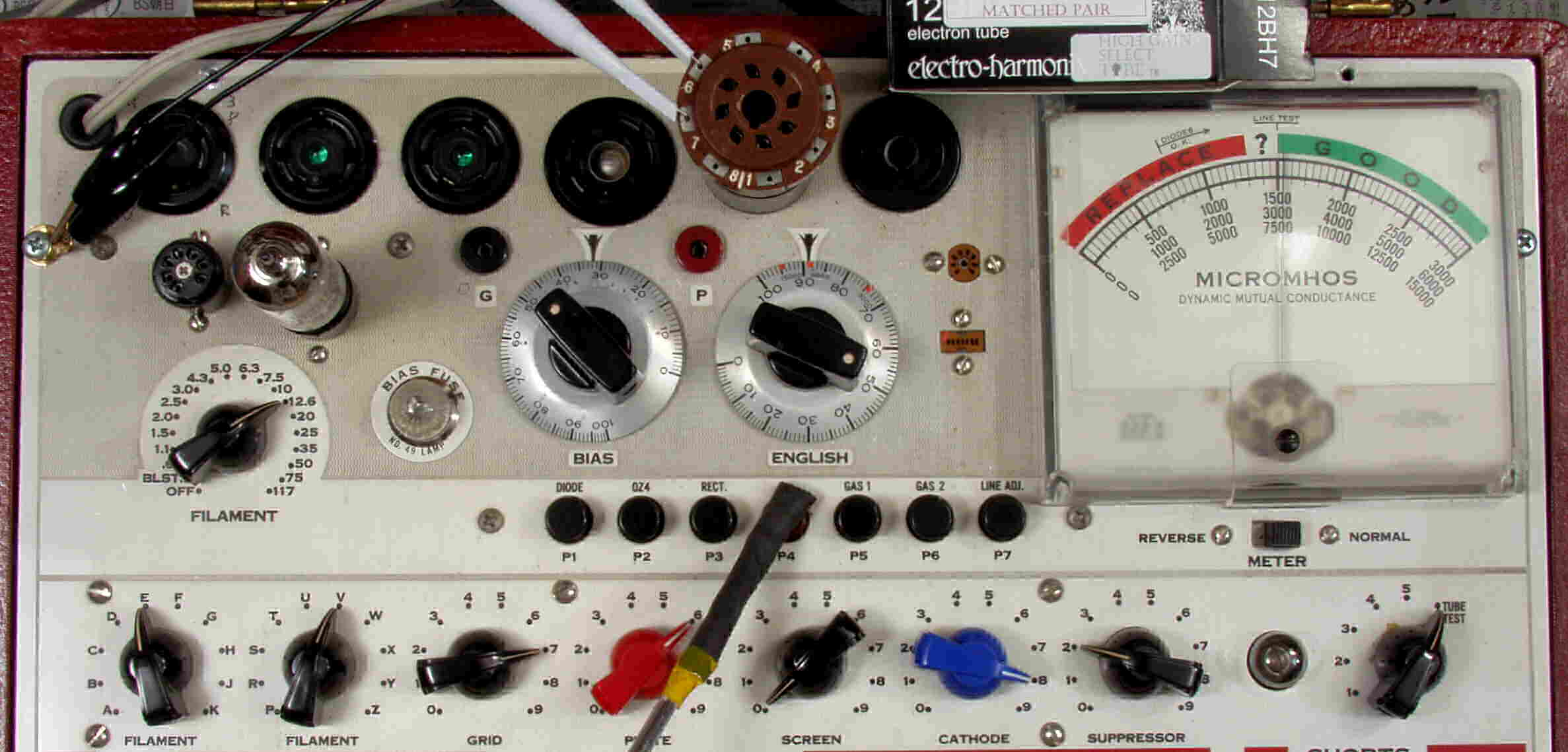

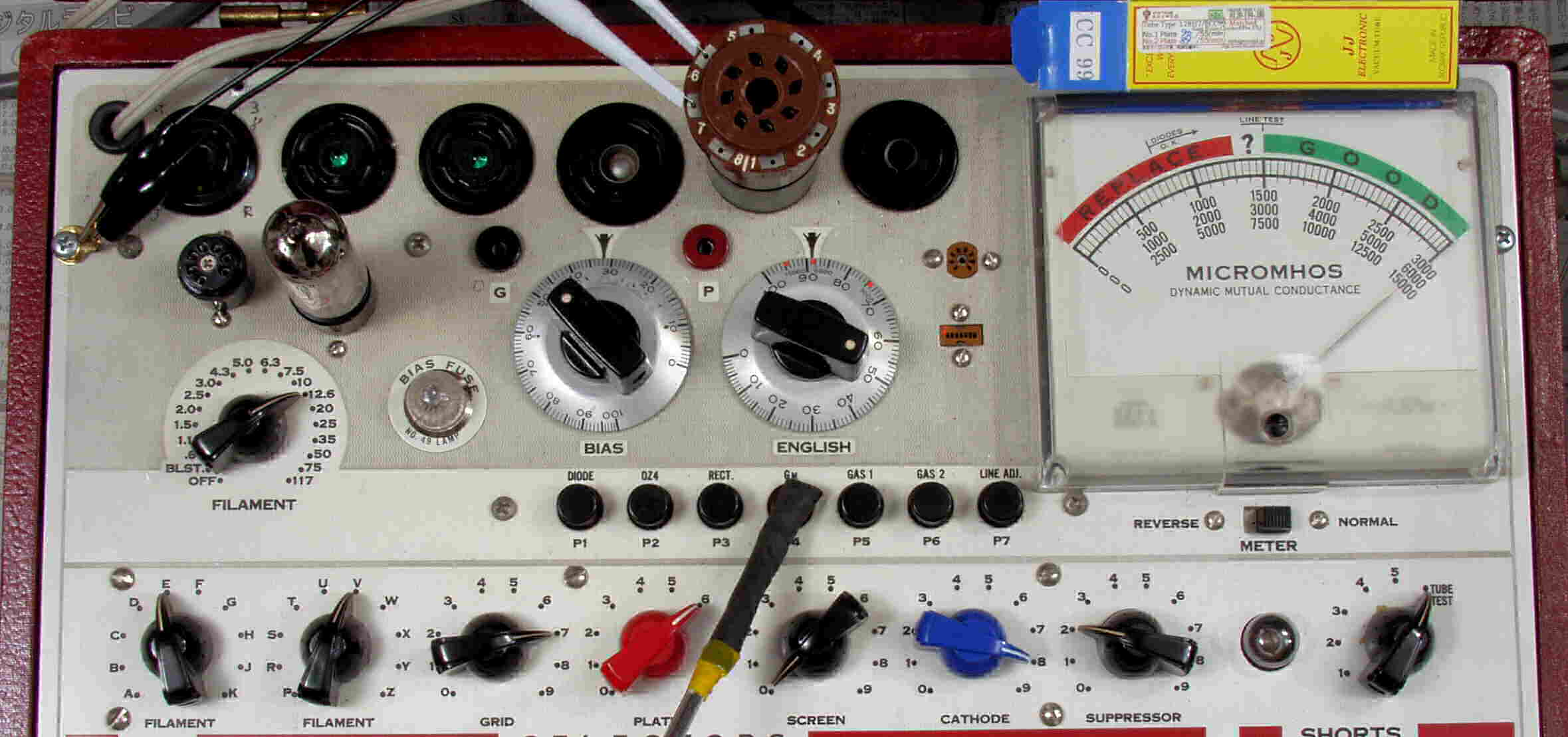

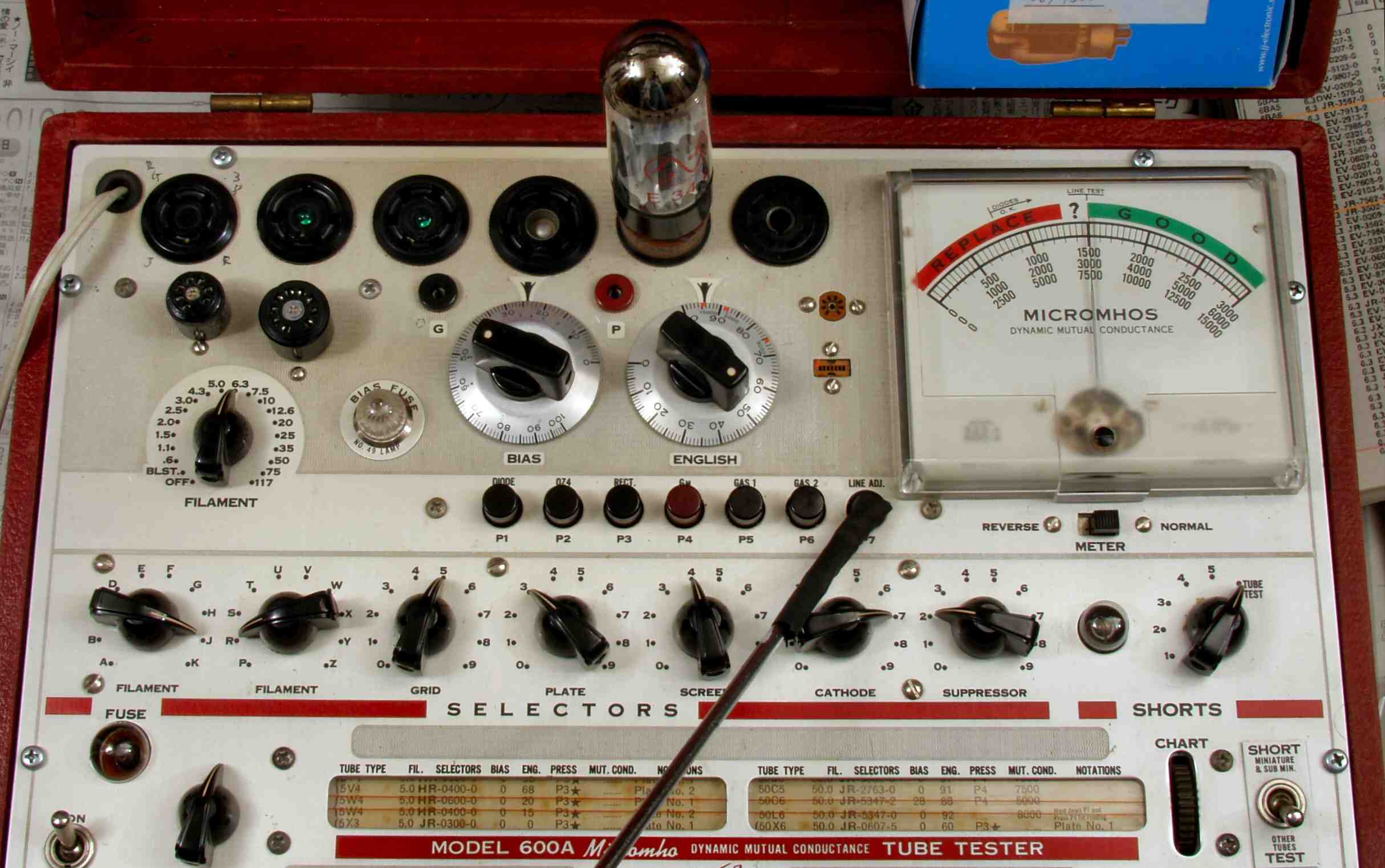

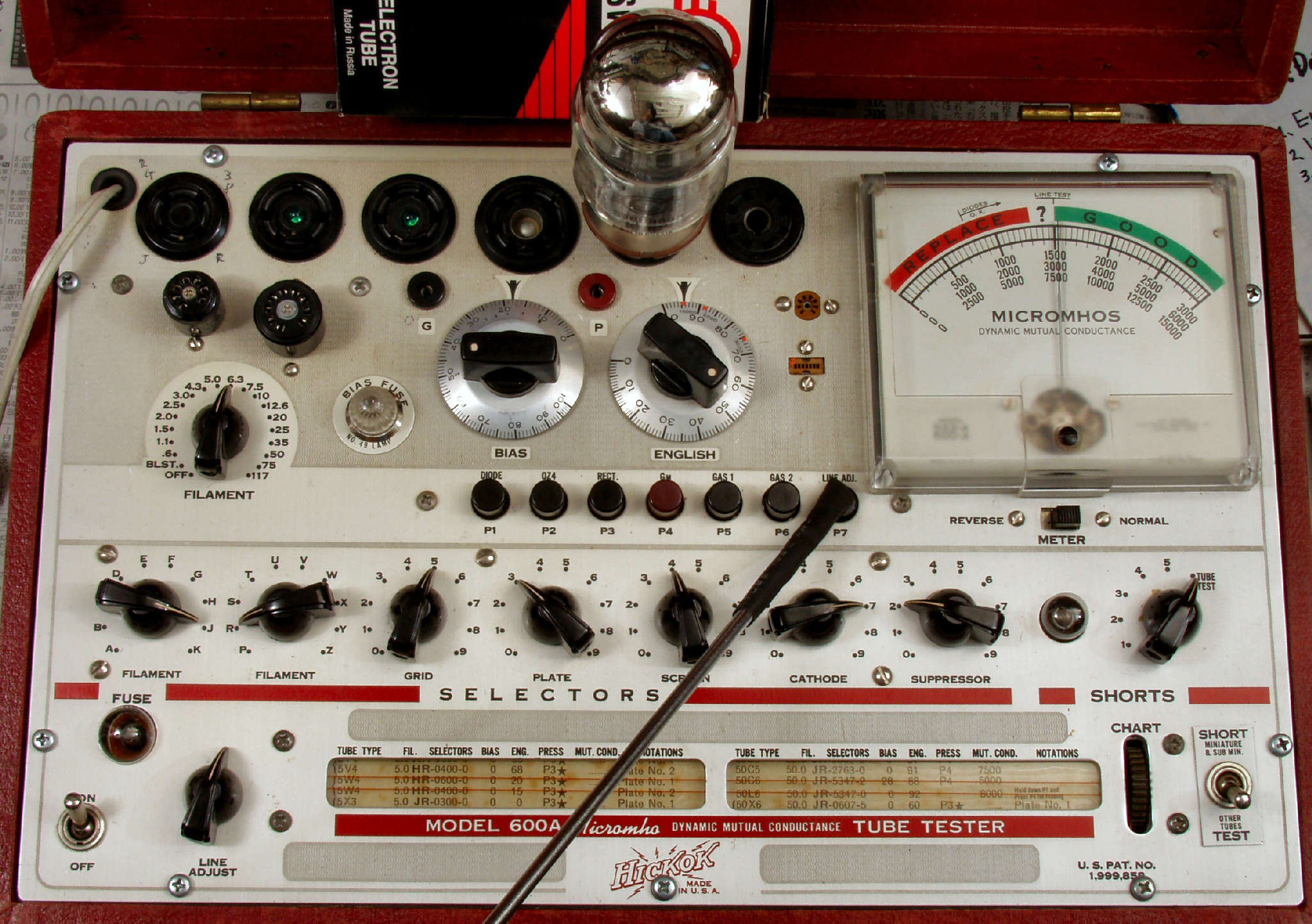

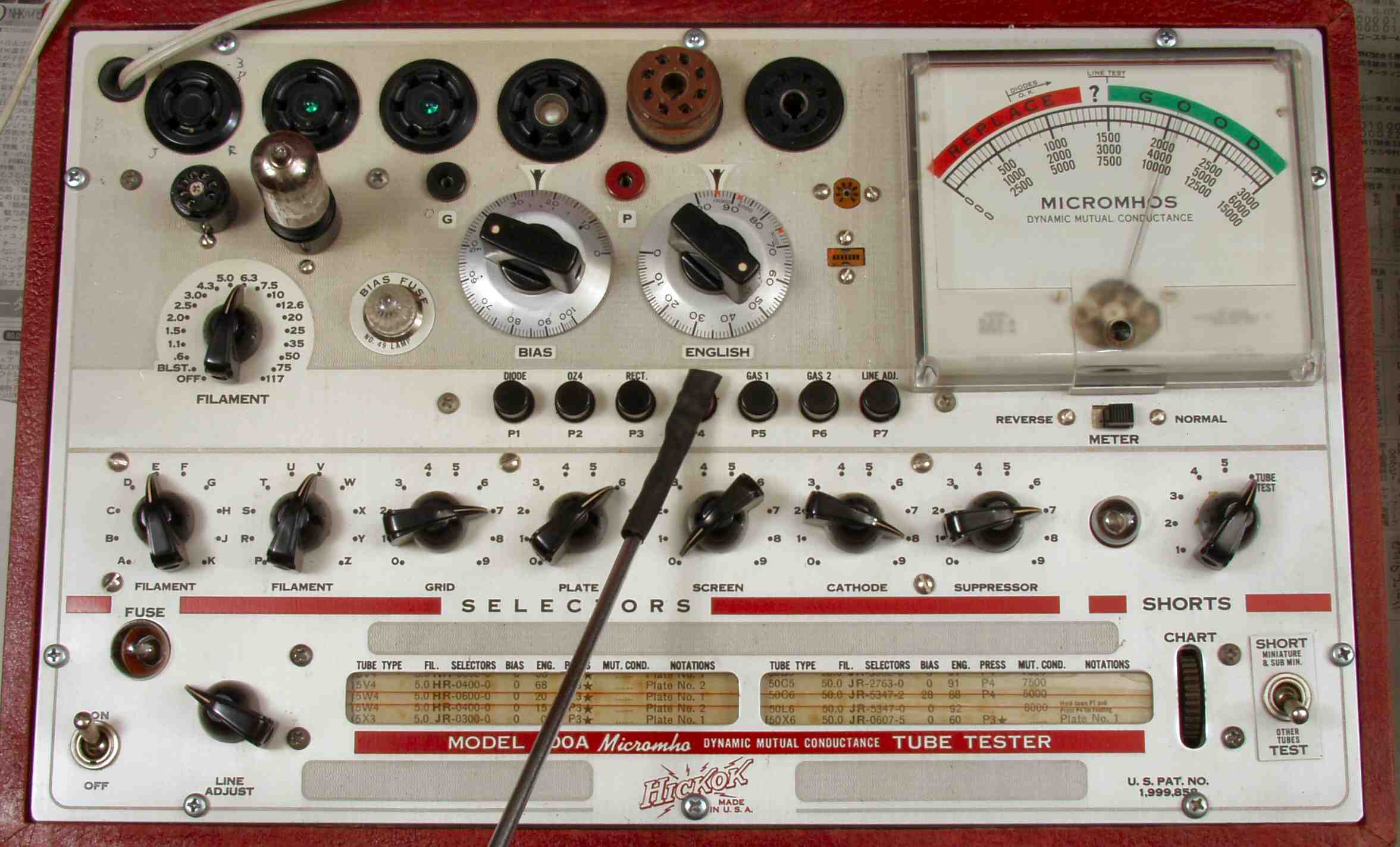

Ｅ－１．　測定、６ＣＡ７（ＥＬ－３４）を測定。

Ｅ－２．　測定、５ＡＲ４を測定。

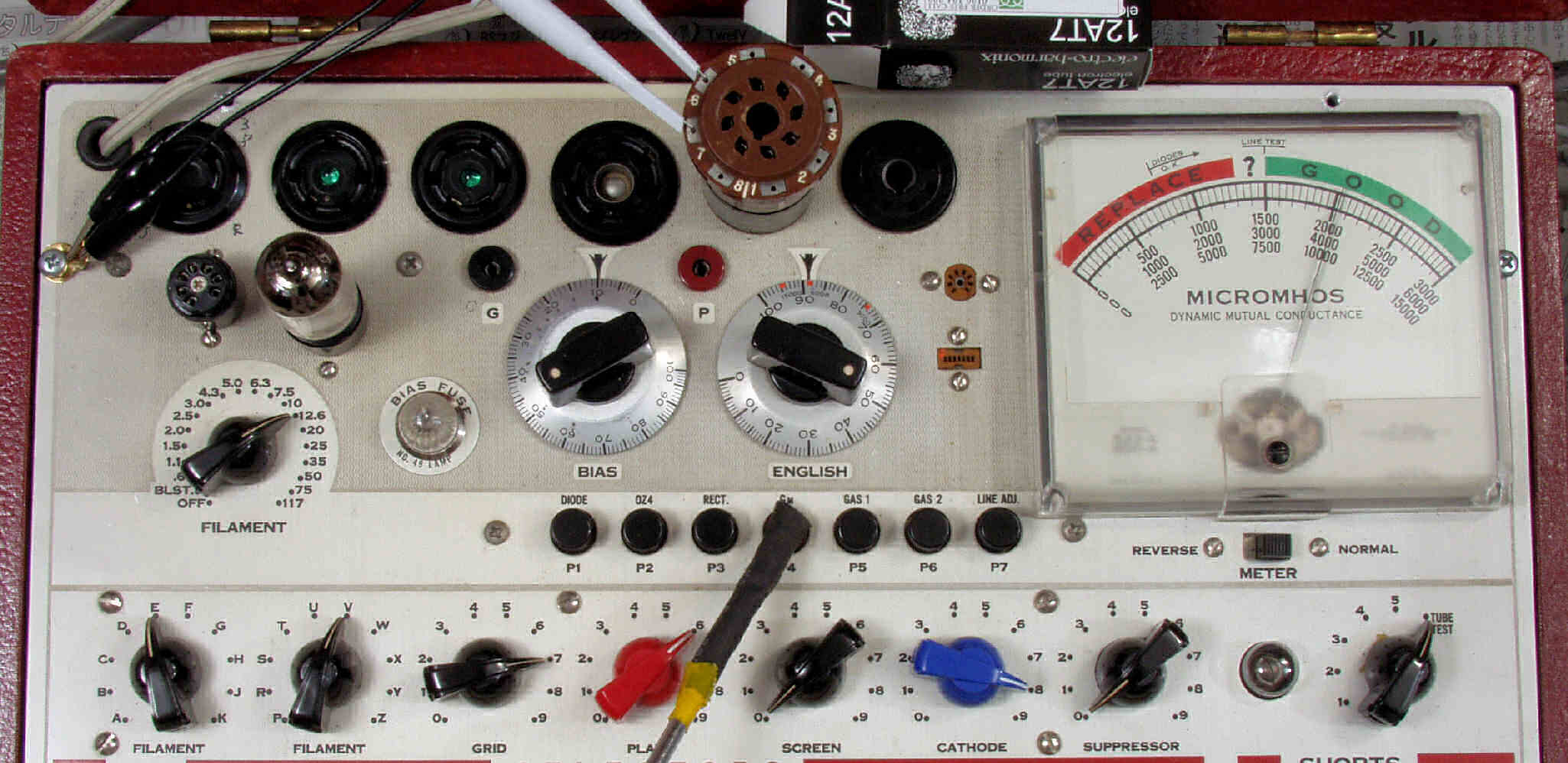

Ｅ－３．　測定、ＥＣＣ８３（１２ＡＸ７）を測定。

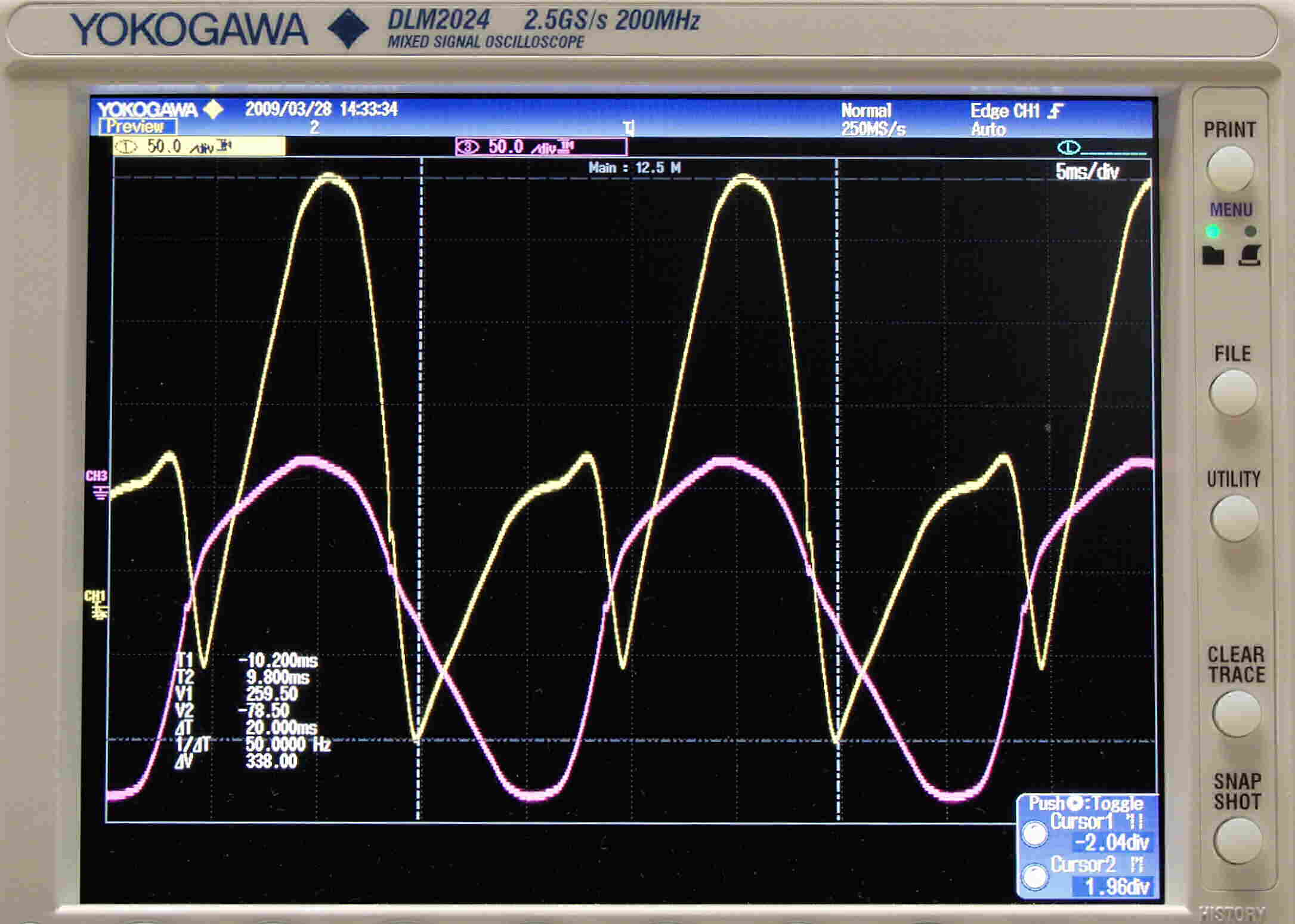

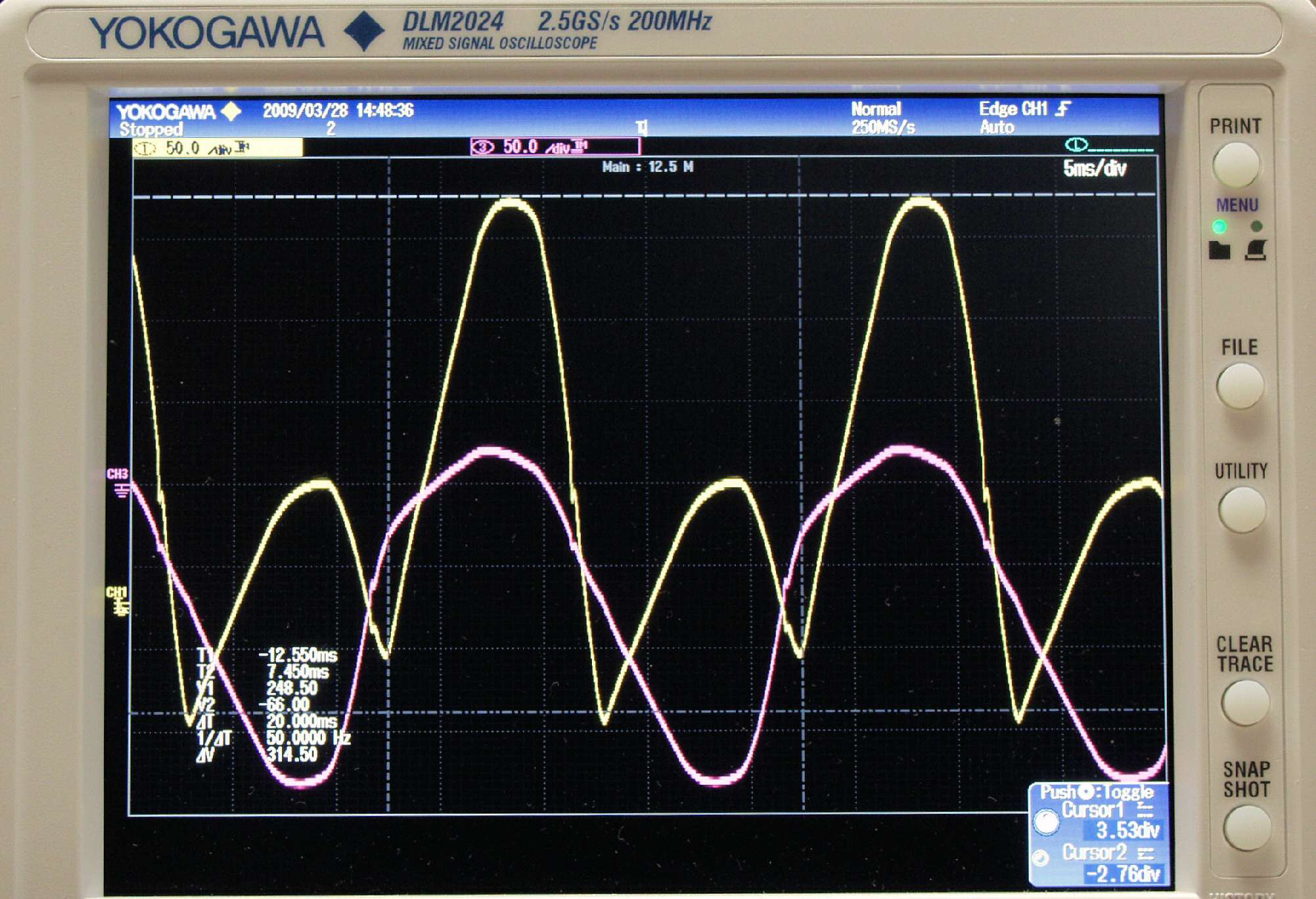

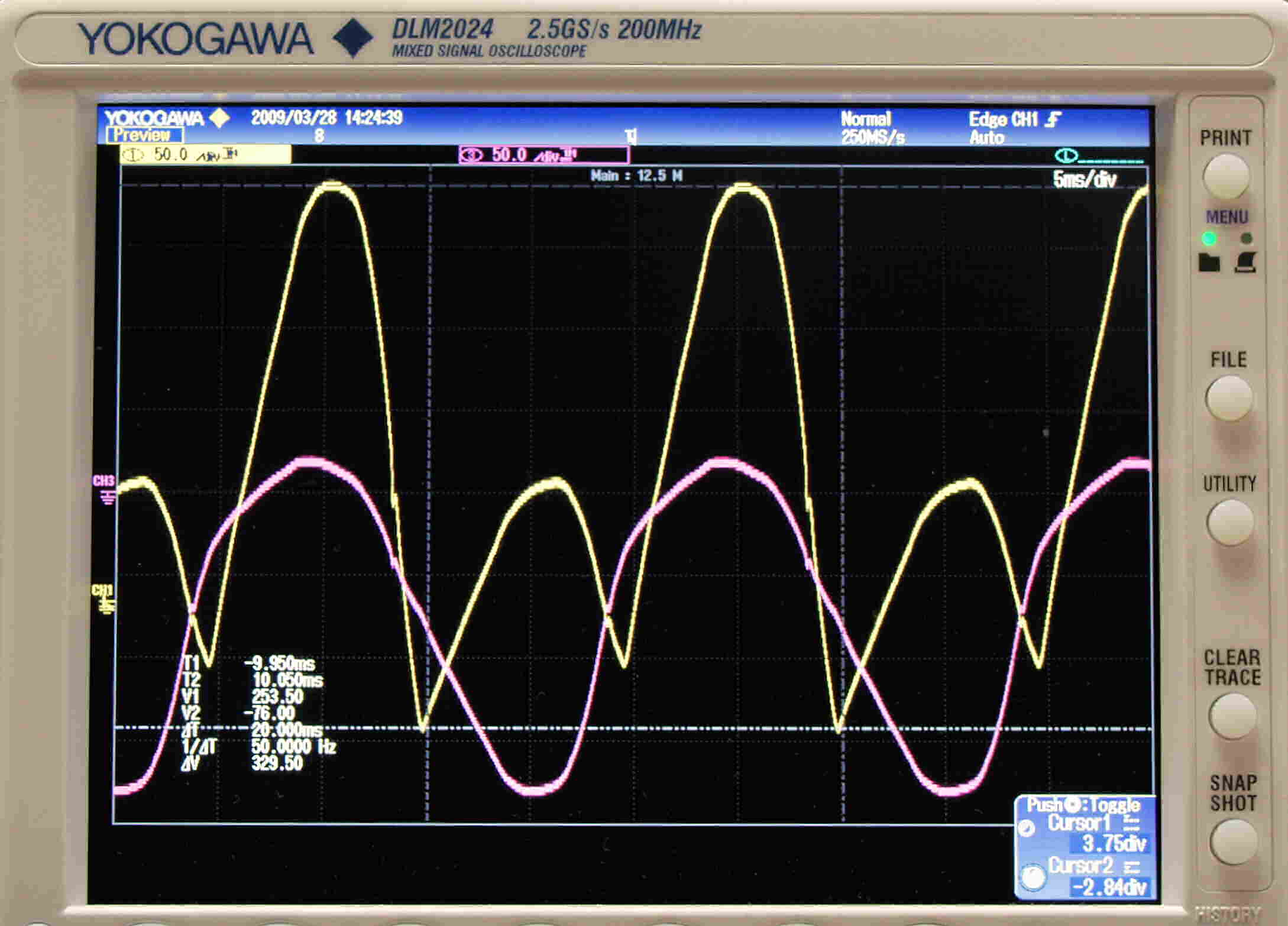

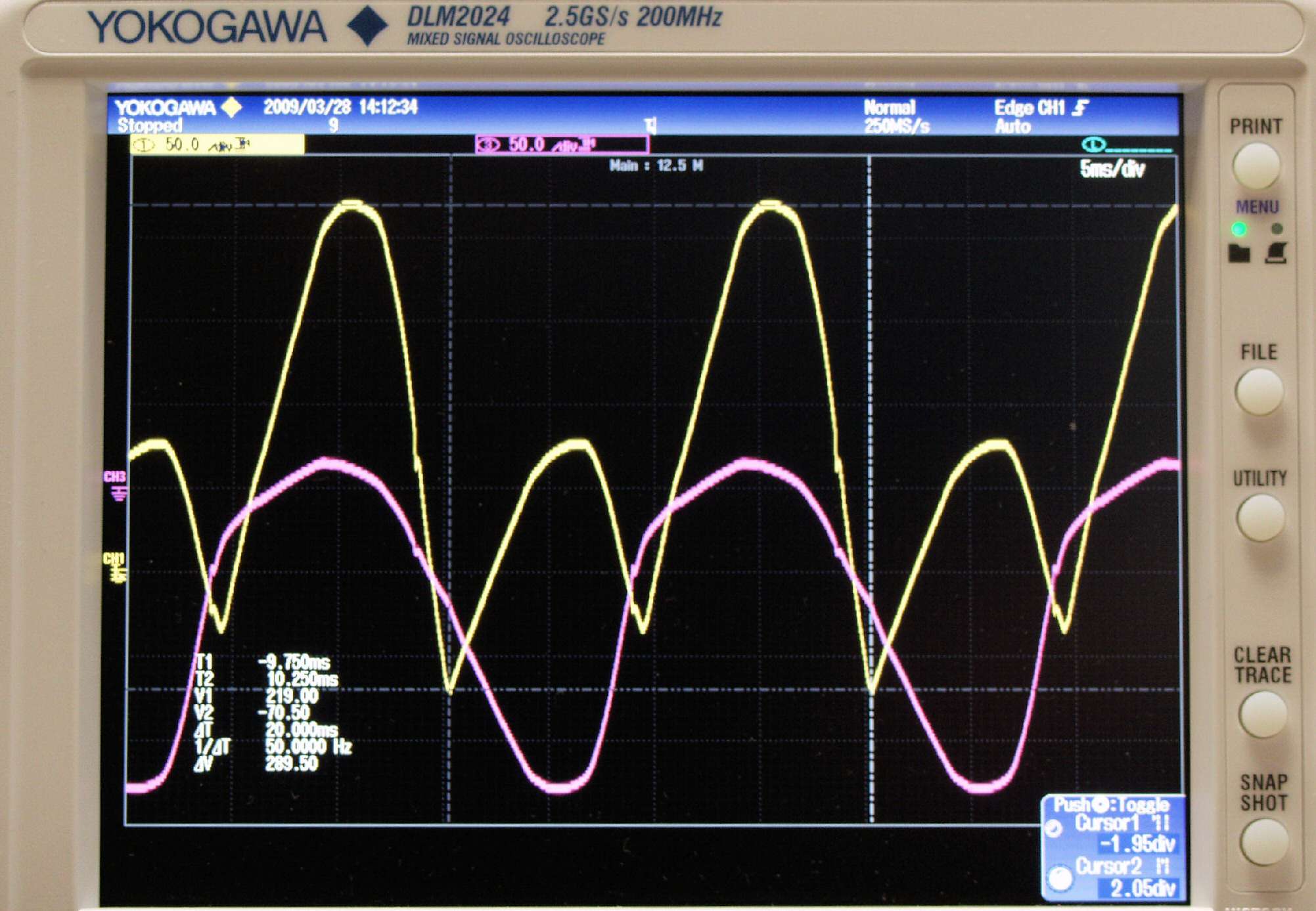

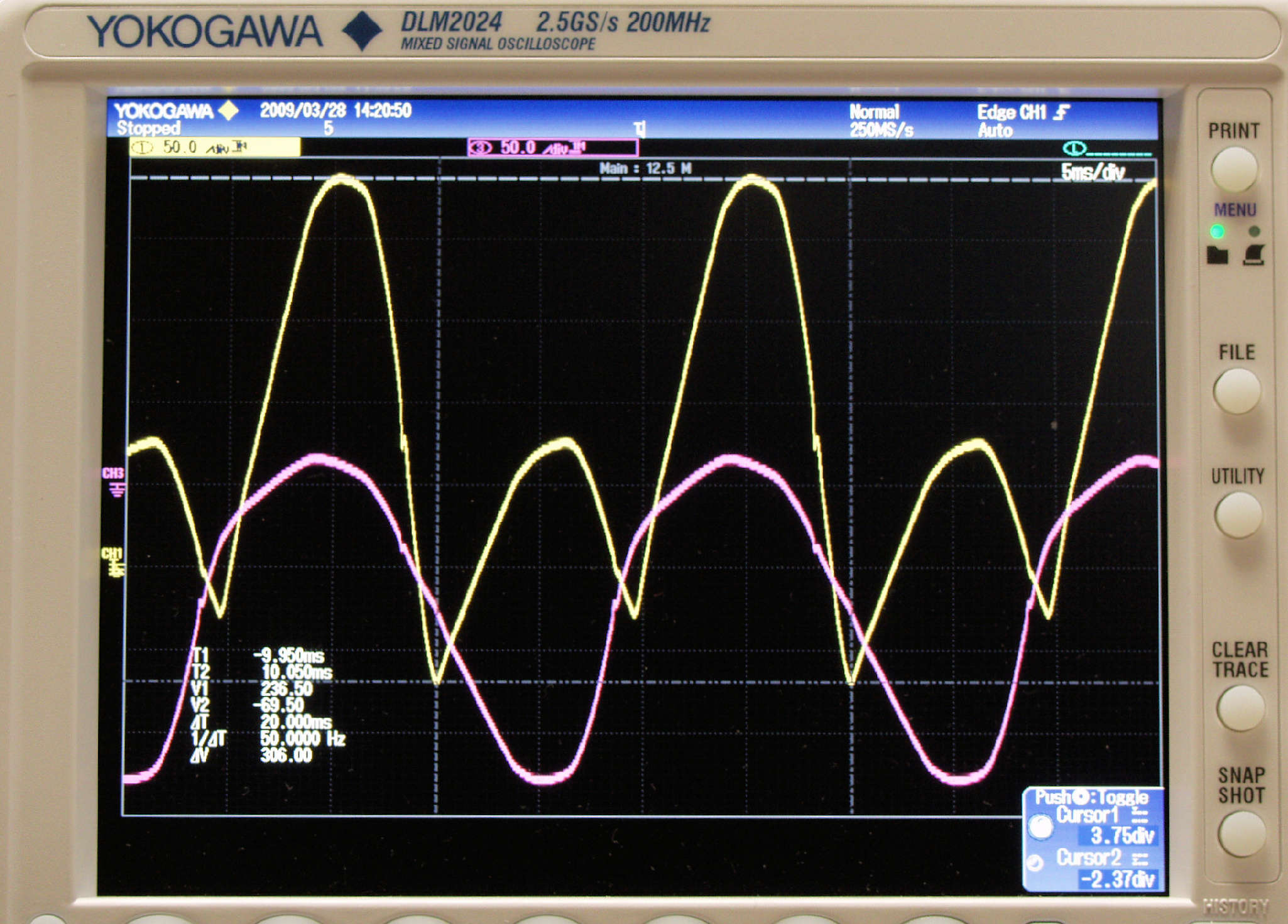

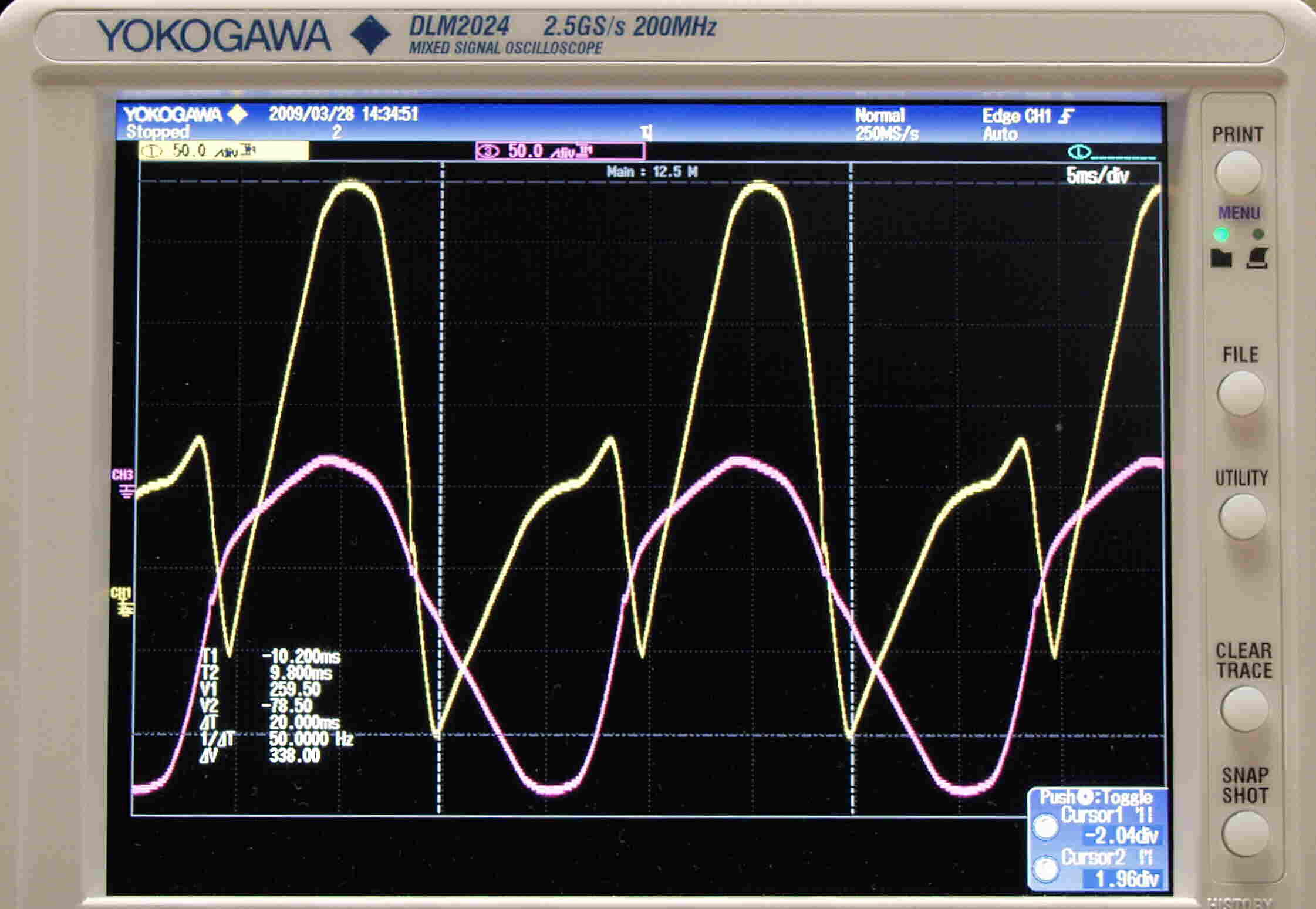

Ｅ５－１．　トランスを巻き替え＋整流管をダイオードに交換しましたので以下の改造・調整が必要です
　　　　　　　１．Ｆｉｌａｍｅｎｔ　Ｖｏｌｔａｇｅ＝トランス１次電圧９３Ｖに調整して（以下同じ）、電圧の確認する

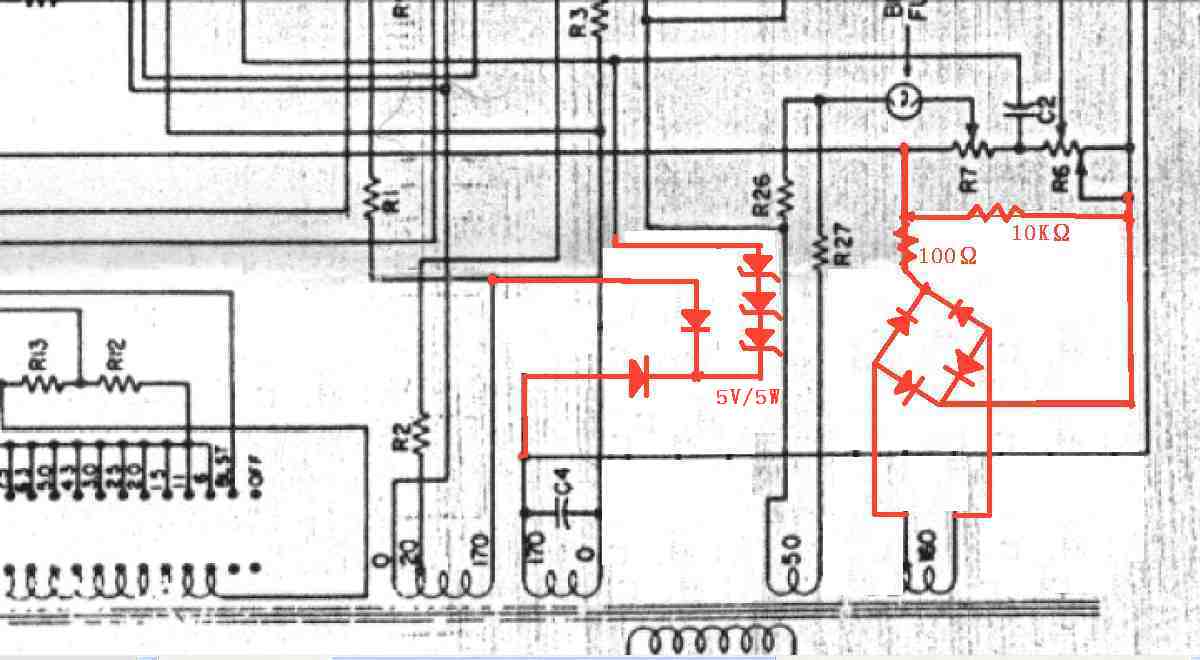

　　　　　　　２．Ｐｌａｔｅ　Ｖｏｌｔａｇｅ＝「ＤＣ１５０Ｖ」、以下の様にゼナーダイオード挿入して、１５０Ｖ確定
　　　　　　　３．Ｓｃｒｅｅｎ　Ｖｏｌｔａｇｅ＝「ＤＣ１３０Ｖ」、以下の様にブリダー抵抗を挿入して、１３０Ｖ確定、５６Ｖも「Ｒ６」のタップ調整でＯＫ
　　　　　　　４．Ｇｒｉｄ　Ｂｉａｓ　Ｖｏｌｔａｇｅ＝「ＤＣ－３９Ｖ」、「Ｒ６」のタップ調整でＯＫ
　　　　　　　５．Ｇｒｉｄ　Ｓｉｇｎａｌ　Ｖｏｌｔａｇｅ＝「ＡＣ電圧２．５Ｖ」、５V巻き線からブリーダー抵抗「Ｒ２６、Ｒ２７」を調整する
　　　　　　　６．Ｒｅｃｔｉｆｉｒｔ　Ｔｅｓｔ　Ｖｏｌｔａｇｅ＝抵抗「１４」を調整する
　　　　　　　７．ＧａｓＴｅｓｔ　Ｖｏｌｔａｇｅ＝抵抗「１４」を調整する
以上を確定後、Ｈｉｃｋｏｋ　Ｍｏｄｅｌ　６００ＡのＣａｌｉｂｒａｔｉｏｎに入る。

Ｅ５－２．　測定、　電力増幅管「６ＣＡ７（ＥＬ－３４）」
　　　　　　　　　　　　　　　　　　　　　相互コンダクタンス＝９０００～１１０００μmho（１９６０／１９６２ナショナル真空管ハンドブックより）

Ｅ５－３．　測定、　　水平偏向発振・垂直偏向発振・出力用双３極管「１２ＢＨ７」
　　　　　　　　　　　　　　　　　　　　　　　　　　　相互コンダクタンス＝３１００μmho（１９６０／１９６２ナショナル真空管ハンドブックより）

Ｅ５－４．　測定、　高増幅率双３極管「１２ＡＴ７」
　　　　　　　　　　　　　　　　　　　　　　相互コンダクタンス＝３７５０～６７００μmho（１９６０／１９６２ナショナル真空管ハンドブックより）

Ｅ５－５．　測定、　高周波増幅５極管「６ＡＵ６」
　　　　　　　　　　　　　　　　　　　　　　相互コンダクタンス＝３９００～５２００μmho（１９６０／１９６２ナショナル真空管ハンドブックより）

Ｅ５－７．　調整を終え完成、　真空管のデーターも豊富で使いやすい

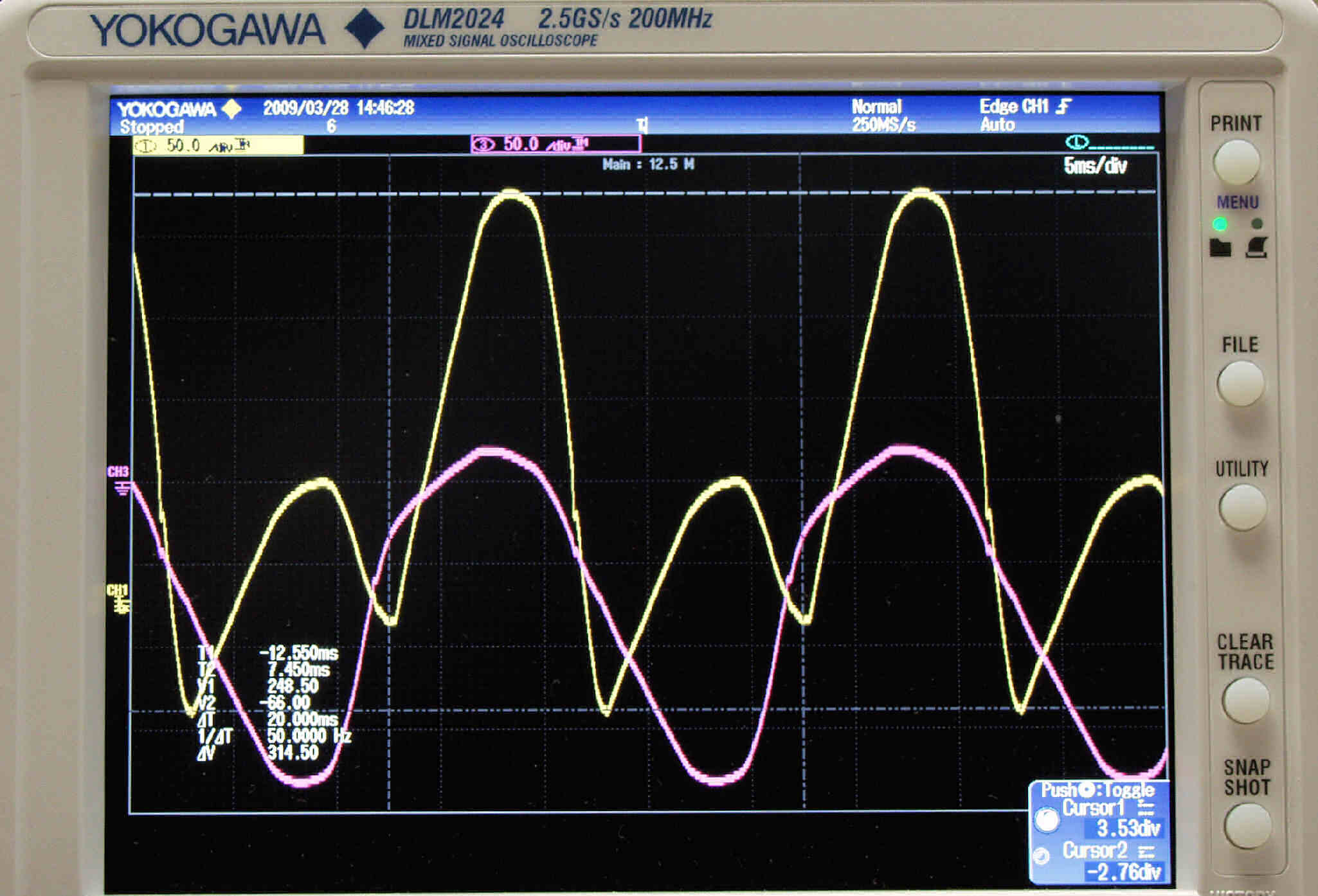

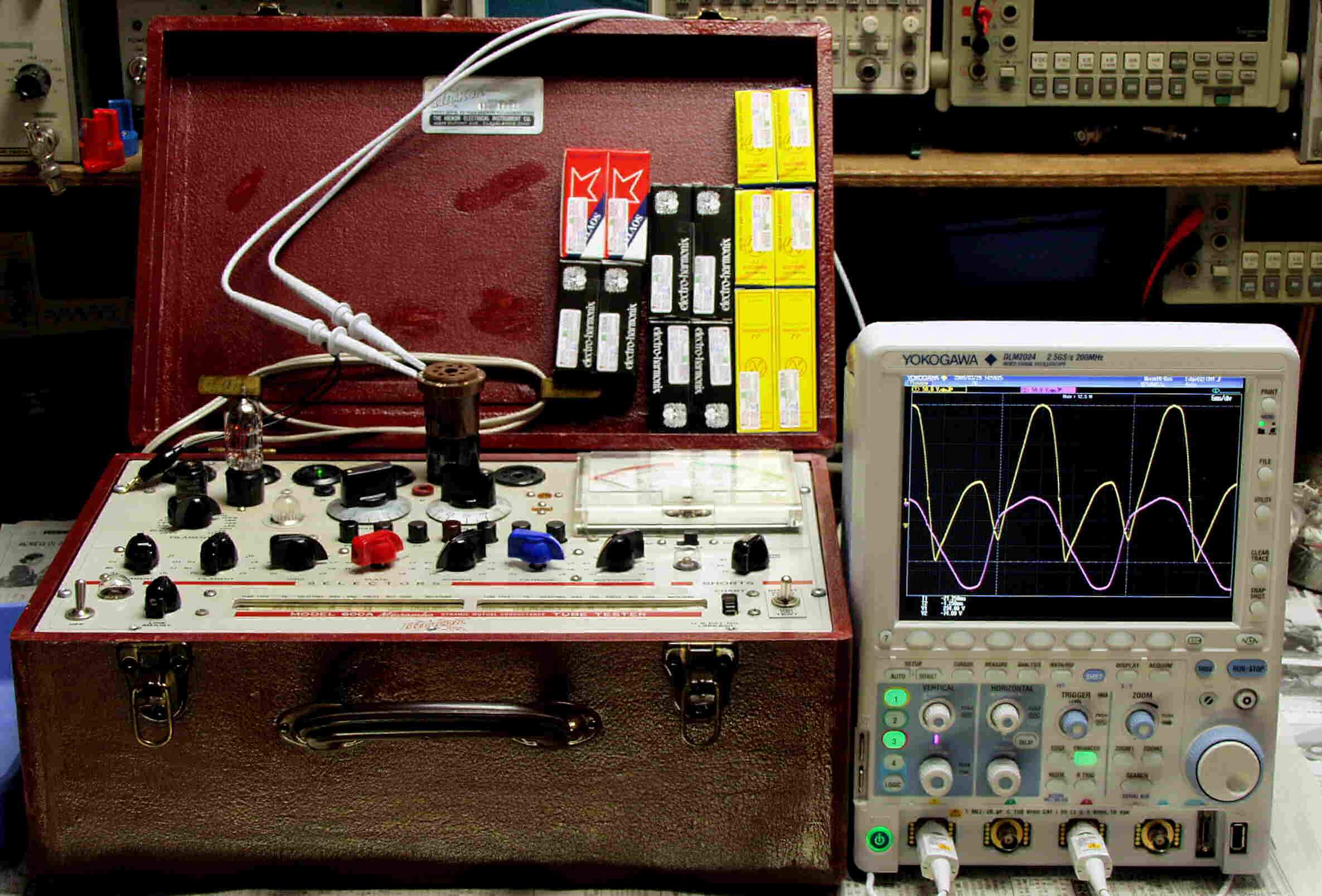

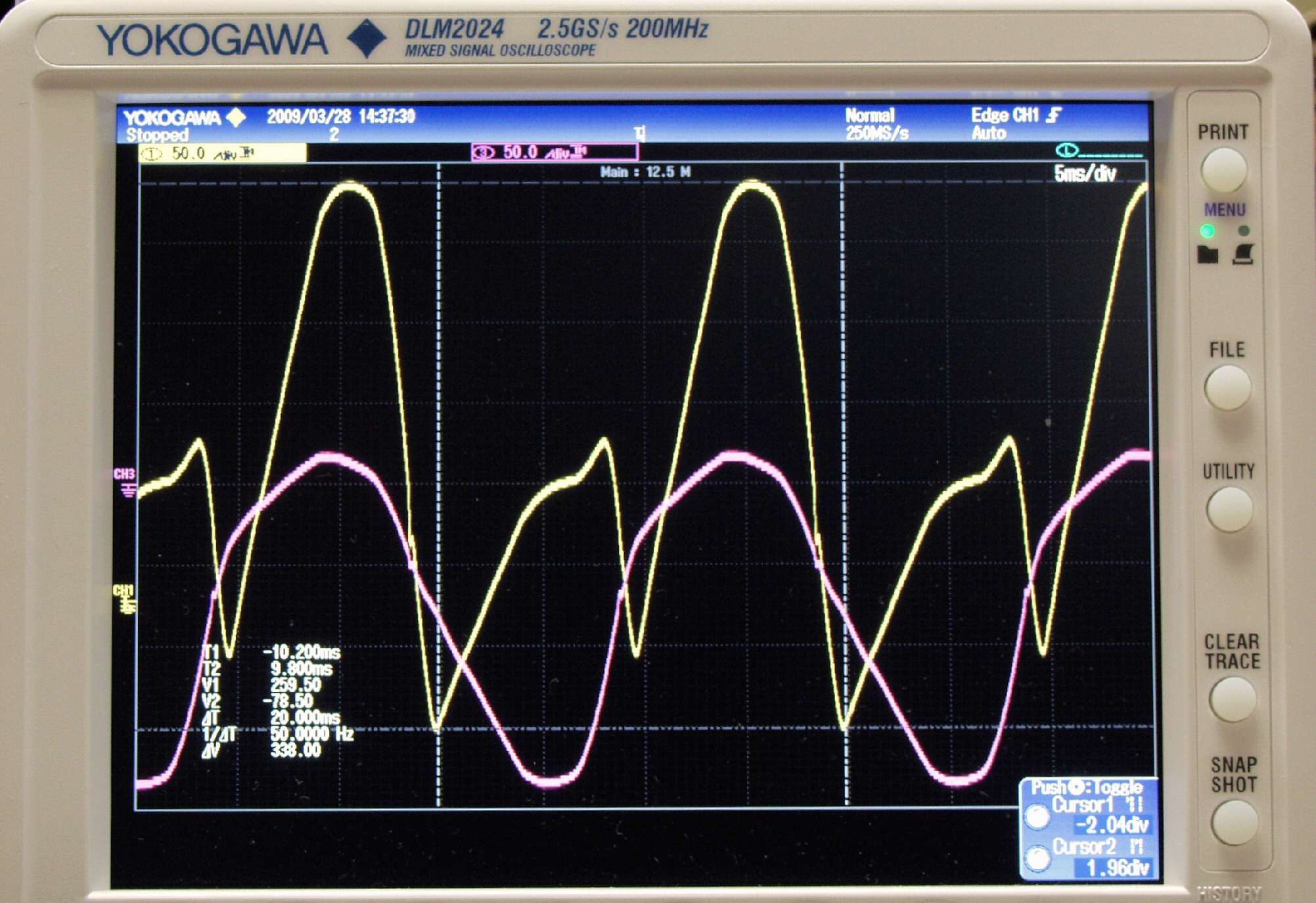

ＥＥ．　ＧＭ直読み最終校正・測定
　　　　　Ｈｉｃｋｏｋ　６００ＡはＥｐ＝１５０Ｖ、Ｅｓｇ＝１３０Ｖ、ｅｇ１＝２．５Ｖの固定で測定します。
　　　　　真空管メーカの規格表は６ＧＢ８やＫＴ８８等の大型の出力管はＥｐ、Ｅｓｇの電圧が高く、電流も多く流れる為、誤差がでます。
　　　　　ＴＶ球や後発の高ＧＭ管は、ｅｇ１がもっと小さいので、誤差がでます。
ＥＥ－１Ａ．　３０００μmhoレンジでの「１２ＢＨ７」測定＝２６００μmho、この試験の為、少しぼけた３０００μmho以内のを使用する。

ＥＥ－１Ｂ．　６０００μmhoレンジでの「１２ＢＨ７」測定＝２６００μmho

ＥＥ－１Ｃ．　１５０００μmhoレンジでの「１２ＢＨ７」測定＝２６００μmho

ＥＦ．　高ＧＭ管、高出力管のＧＭ測定
ＥＦ－１．　１５０００μmhoレンジでの高ＧＭ管「６ＤＪ８」測定＝１０２５０μmho
　　　　　　　　　　　　　　　　　　　　　　相互コンダクタンス＝１２５００μmho「Ｅｐ＝９０Ｖ、Ｉｐ＝１５ｍＡ、ｅｇ１＝－１．３Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより）
　　　　　　　　　　　　　　　　　　　　　　相互コンダクタンス＝１２２５０μmho（ＲＣ－３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより）

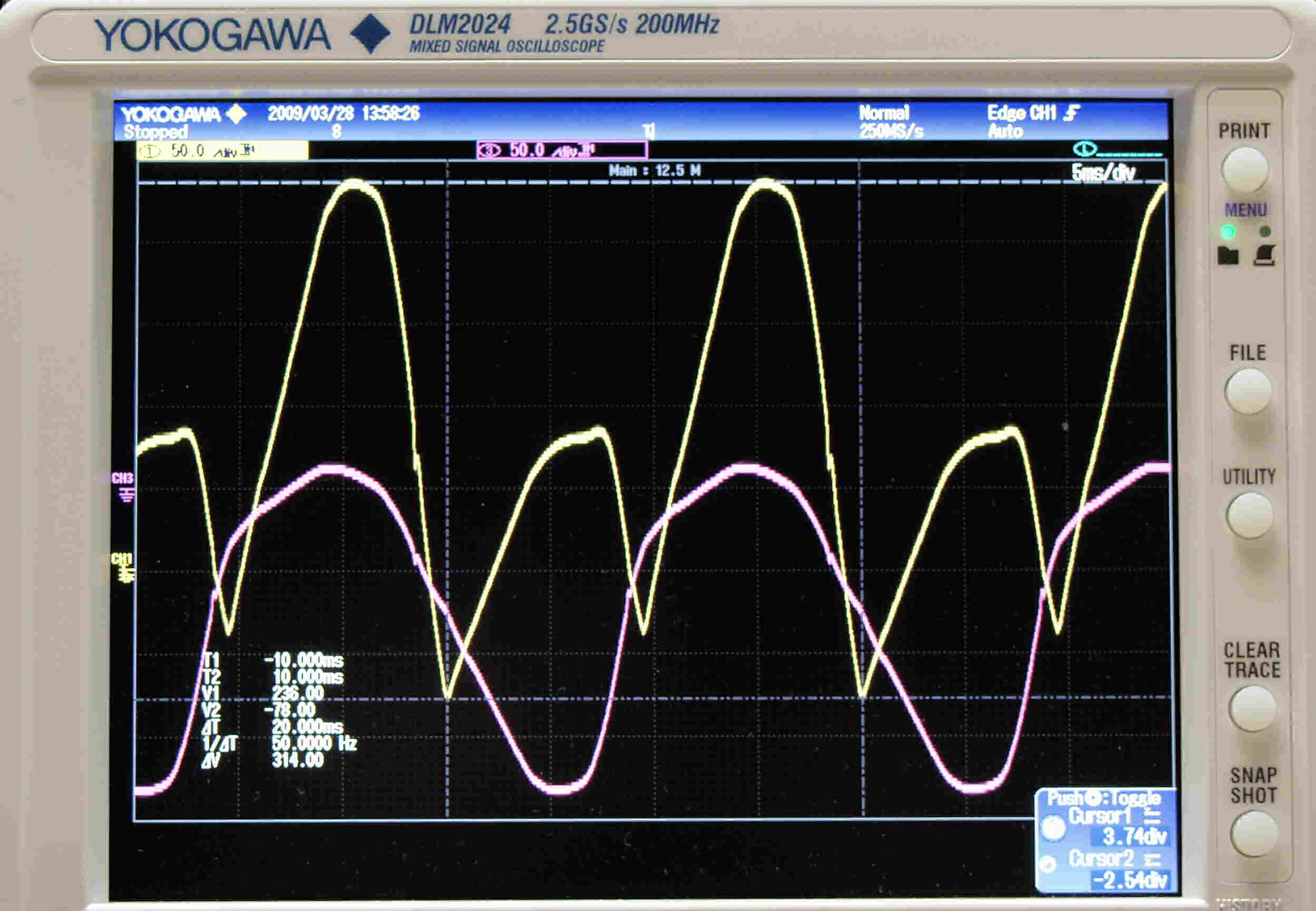

　　　　　　　　　　　　　　２．５Ｖの信号電圧では大きすぎて、誤差大きい。

ＥＦ－２．　１５０００μmhoレンジでの高ＧＭ管「６ＢＱ５」測定＝７７２５０μmho
　　　　　　　　　　　　　　　　　　　　　　相互コンダクタンス＝１１３００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝４８ｍＡ、ｅｇ１＝－７．３Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより）
　　　　　　　　　　　　　　　　　　　　　　２．５Ｖの信号電圧では大きすぎて、誤差大きい。

ＥＦ－３Ａ．　１５０００μmhoレンジでの虎の子「６ＧＢ８」測定＝９２５０μmho
　　　　　　　　　　　　　　コンダクタンス＝２００００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、ｅｇ１＝－８Ｖ」（誠文堂新光社　実用真空管ハンドブックより）
　　　　　　　　　　　　　　電流容量が足りず、誤差大きい。

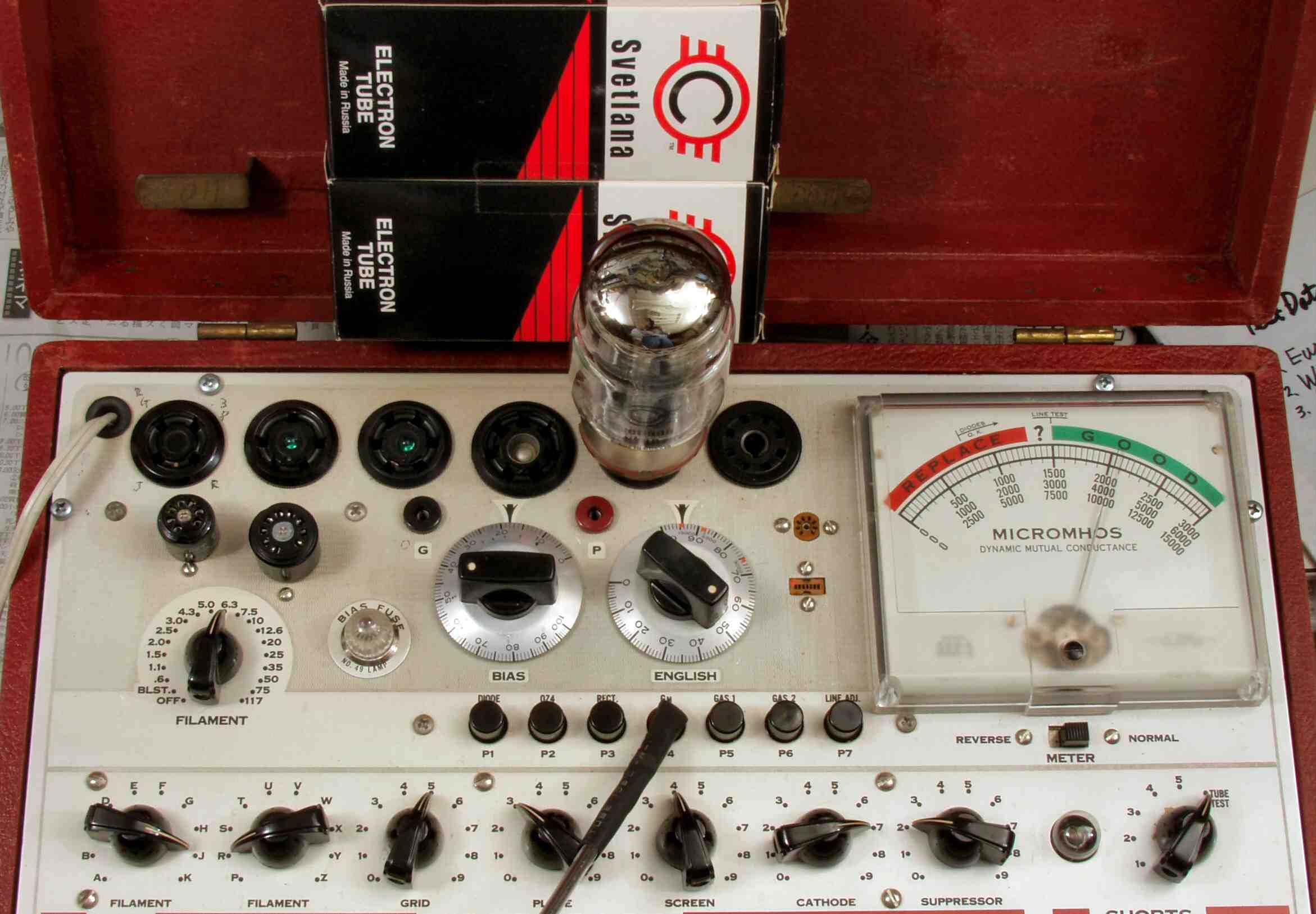

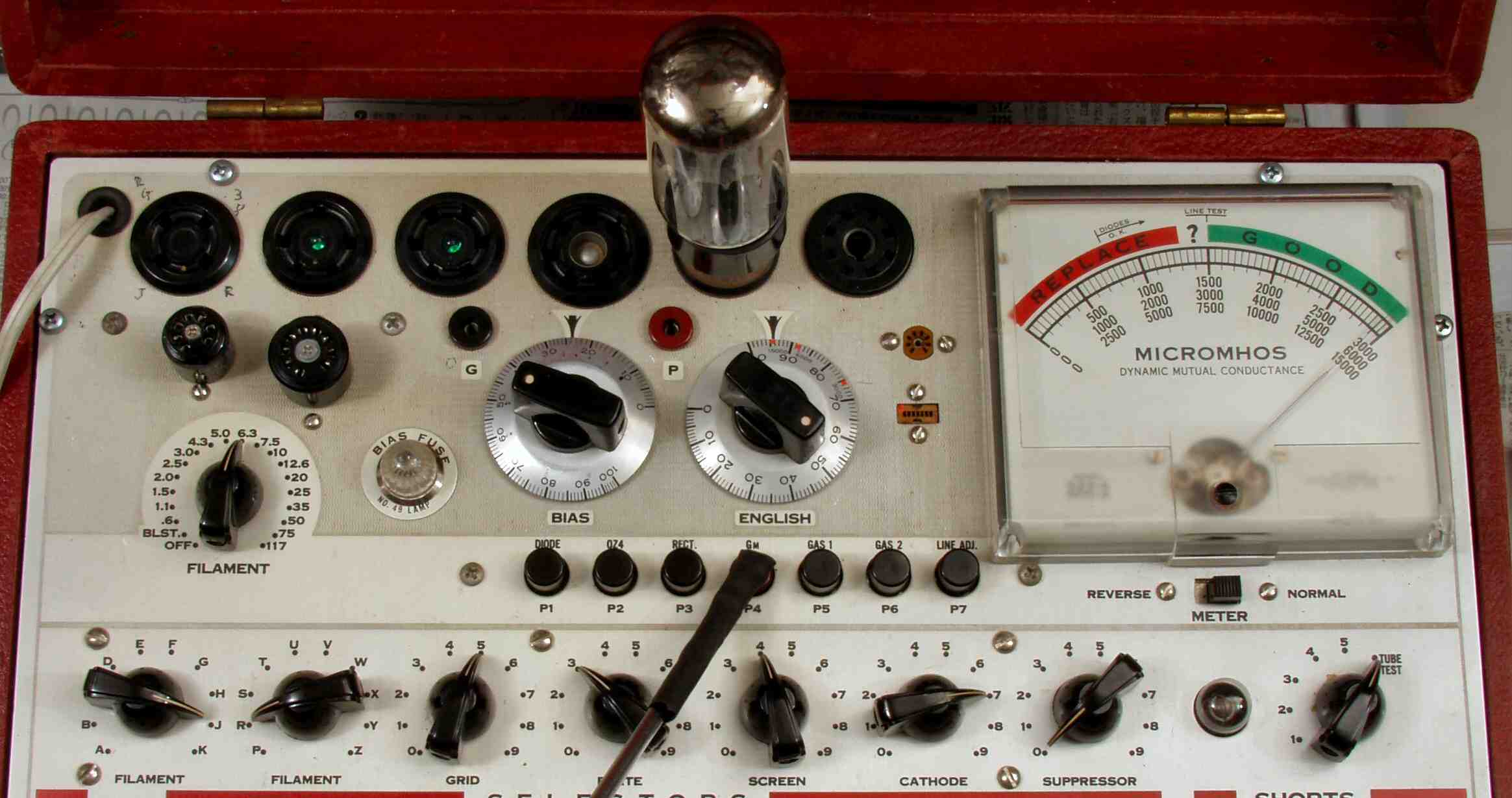

ＥＦ－３Ｂ．　１５０００μmhoレンジでの高出力管「６ＧＢ８」測定、「６ＧＢ８を挿入してから、Ｌｉｎｅ電圧を設定する」

ＥＦ－３Ｃ．　１５０００μmhoレンジでの高出力「６ＧＢ８」測定＝１４５００μmho
　　　　　　　　　　　　　　コンダクタンス＝２００００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ」（誠文堂新光社　実用真空管ハンドブックより）
　　　　　　　　　　　　　　かなり改善されましたが？

ＥＦ－４Ａ．　１５０００μmhoレンジでの高出力管「ＫＴ８８」測定＝８７００μmho
　　　　　　　　　　　相互コンダクタンス＝１１５００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ」（インプレス　オーディオ用真空管マニアルより）
　　　　　　　　　　　　　　電流容量が足りず、誤差大きい。
