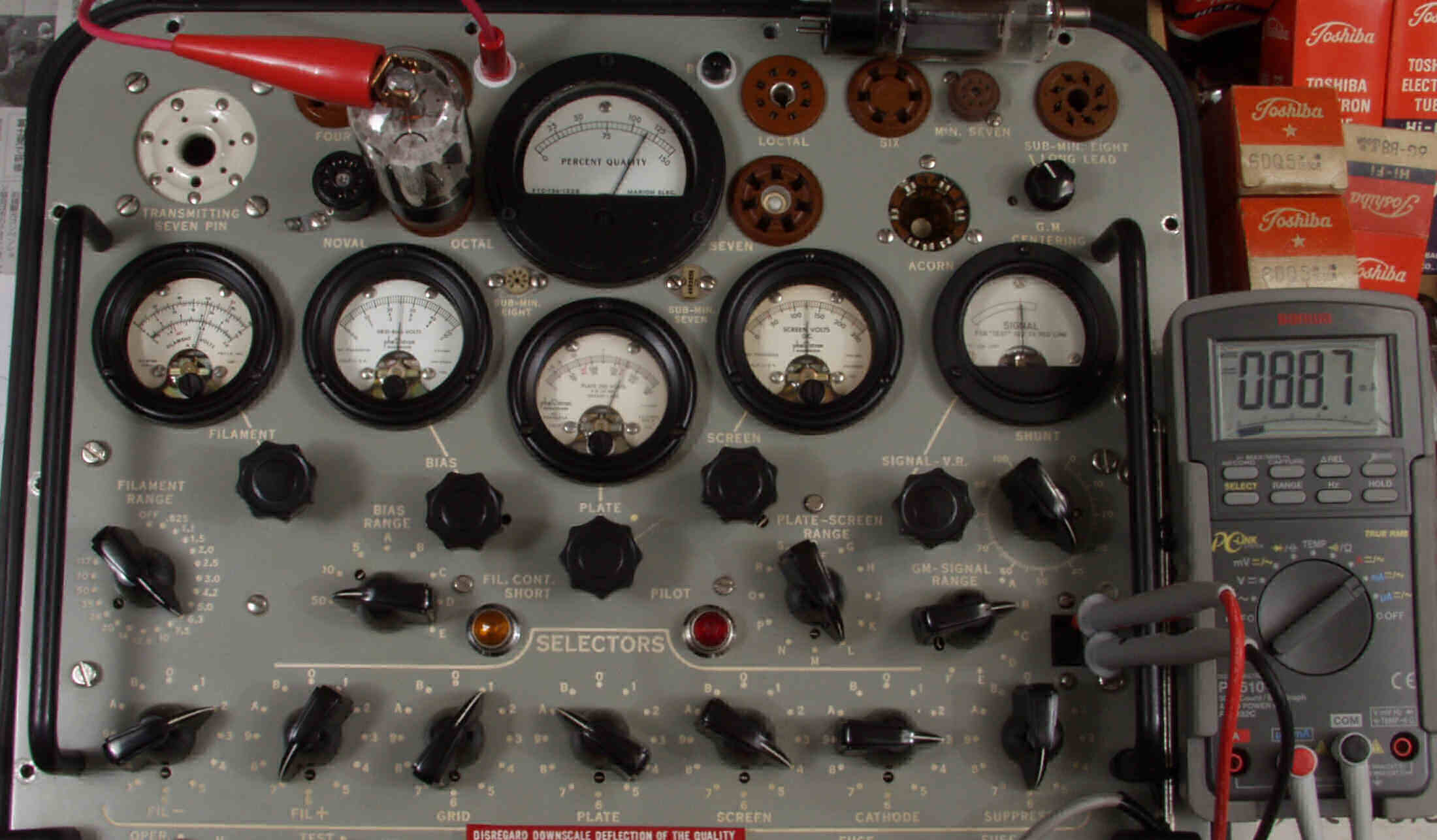

Vacuum Tube Tester Hickok TV-2B/Uで
6DQ5 Gm & Ip測定
A.東芝・TOSHIBA 6DQ5 4本組の測定。
  • 1本目 6DQ5測定。 Gm=11100μmho、Ip=94.1mA。
    2本目 6DQ5測定。 Gm=12200μmho、Ip=102mA。
    3本目 6DQ5測定。 Gm=11400μmho、Ip=89.9mA。
    4本目 6DQ5測定。 Gm=11500μmho、Ip=94.8mA。
B.東芝・TOSHIBA 6DQ5 2本組の測定。YAHOOオークションにて2本2500円で購入
  • 1本目 6DQ5測定。 Gm=11700μmho、Ip=95.5mA。
    2本目 6DQ5測定。 Gm=11500μmho、Ip=88.7mA。
C.日立 6DQ5 2本の測定。
  • 1本目 6DQ5測定。 Gm=10000μmho、Ip=65.6mA。
    2本目 6DQ5測定。 Gm=11100μmho、Ip=61.3mA。
D.日立 6DQ5 10本組の測定。YAHOOオークションで購入
  • 1本目 6DQ5測定。 Gm=11700μmho、Ip=95.6mA。
    2本目 6DQ5測定。 Gm=11100μmho、Ip=85.1mA。
    3本目 6DQ5測定。 Gm=11500μmho、Ip=93.0mA。
    4本目 6DQ5測定。 Gm=11100μmho、Ip=88.7mA。
    5本目 6DQ5測定。 Gm=11000μmho、Ip=88.3mA。
    6本目 6DQ5測定。 Gm=11200μmho、Ip=96.2mA。
    7本目 6DQ5測定。 Gm=10500μmho、Ip=86.0mA。
    8本目 6DQ5測定。 Gm=10500μmho、Ip=87.5mA。
    9本目 6DQ5測定。 Gm=11200μmho、Ip=95.2mA。
    10本目 6DQ5測定。 Gm=10200μmho、Ip=95.5mA
A. 「東芝・TOSHIBA 6DQ5」 4本組の測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
      真空管ハンドブック(規格表)の値。
      相互コンダクタンス=10500μmho「Ep=175V、Esg=125V、Ip=100mA、eg1=−25V」
(全日本真空管マニュアル、オーディオ用真空管マニアル、(RC-26,RC-30 Receiving Tube Manualより)、(69'東芝電子管ハンドブックより)
  • TOSHIBA1本目 6DQ5測定。 Gm=11100μmho、Ip=94.1mA。
    TOSHIBA2本目 6DQ5測定。 Gm=12200μmho、Ip=102mA。
    TOSHIBA3本目 6DQ5測定。 Gm=11400μmho、Ip=89.9mA。
    TOSHIBA4本目 6DQ5測定。 Gm=11500μmho、Ip=94.8mA。
A1. TOSHIBA 6DQ5 1本目測定。 Ip=94.1mA、Gm=11100μmho。
                      測定条件、「Ep=175V、Esg=125V、Eg1=−25V」

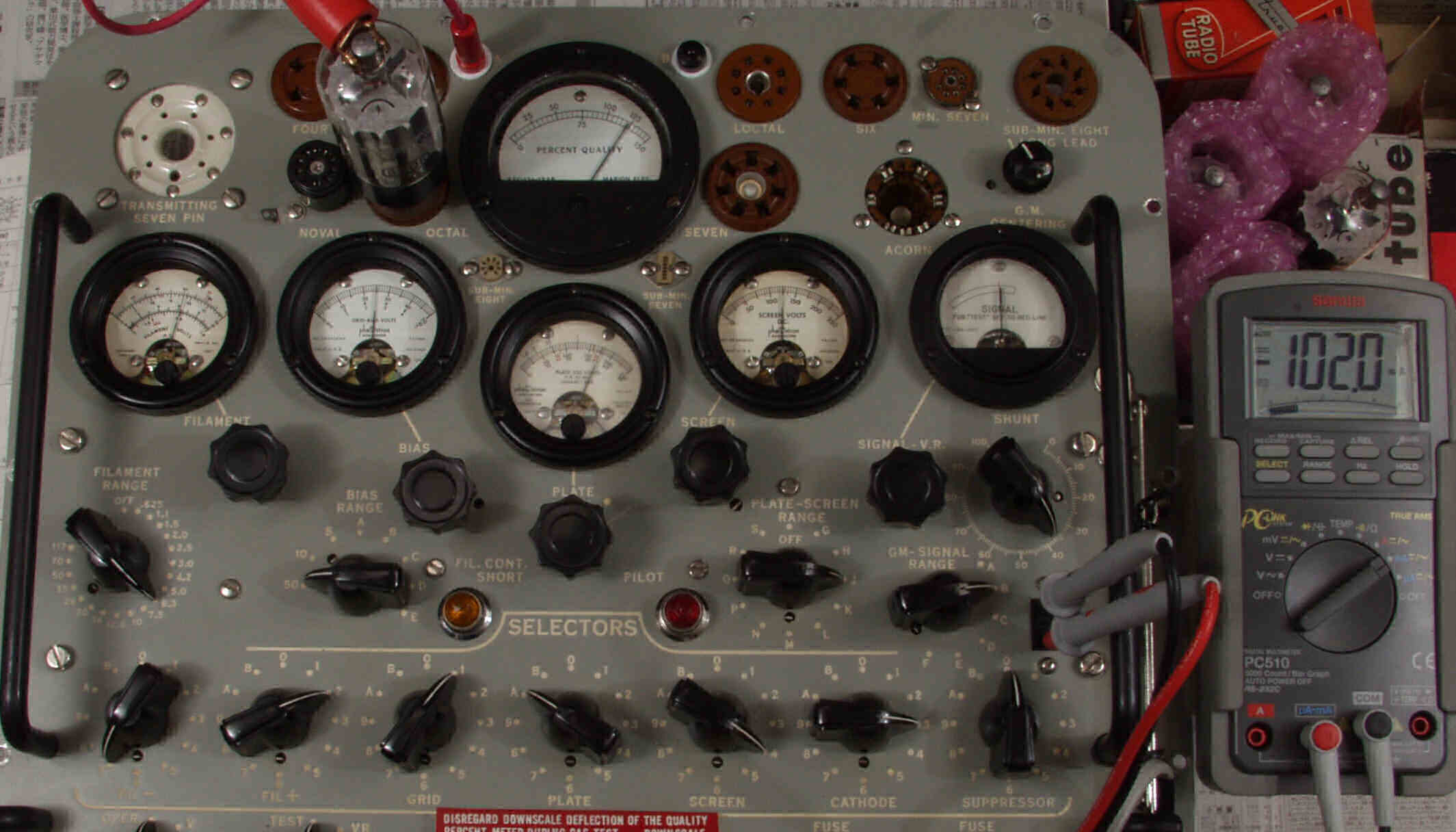

A2. TOSHIBA 6DQ5 2本目測定。 Ip=102mA、Gm=12200μmho。
A3. TOSHIBA 6DQ5 3本目測定。 Ip=89.9mA、Gm=11400μmho。
                        測定条件、「Ep=175V、Esg=125V、Eg1=−25V」
A4. TOSHIBA 6DQ5 4本目測定。 Ip=94.8mA、Gm=11500μmho。

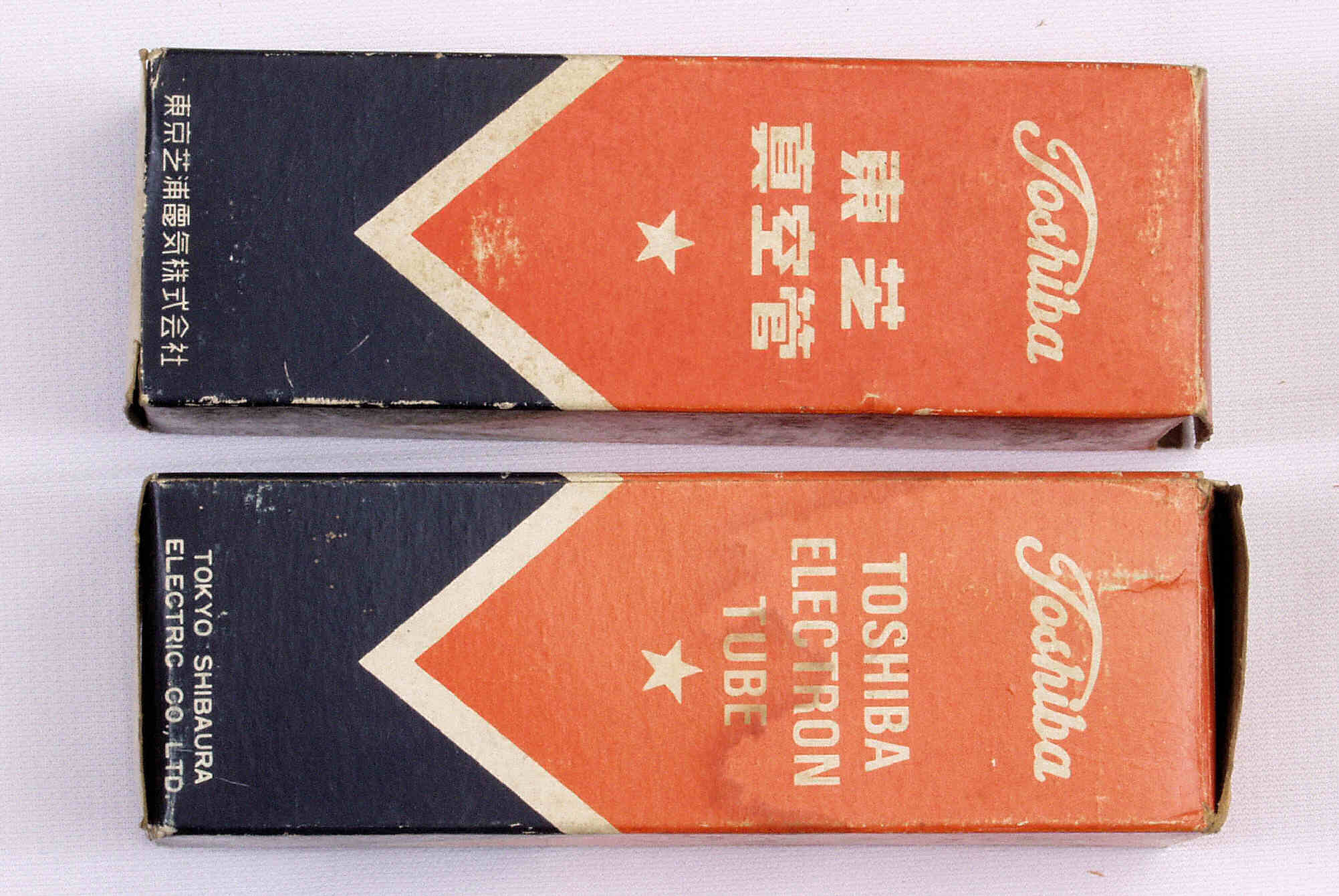

B. 東芝・TOSHIBA 6DQ5 2本組の測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
      真空管ハンドブック(規格表)の値。
       相互コンダクタンス=10500μmho「Ep=175V、Esg=125V、Ip=100mA、eg1=−25V」
(全日本真空管マニュアル、オーディオ用真空管マニアル、(RC-26,RC-30 Receiving Tube Manualより)、(69'東芝電子管ハンドブックより)
  • 1本目 6DQ5測定。 Gm=11700μmho、Ip=95.5mA。
    2本目 6DQ5測定。 Gm=11500μmho、Ip=88.7mA。
B1. TOSHIBA 6DQ5 1本目測定。 Ip=95.5mA、Gm=11700μmho。
                       測定条件、「Ep=175V、Esg=125V、Eg1=−25V」
B2. TOSHIBA 6DQ5 2本目測定。 Ip=88.7mA、Gm=11500μmho。
                        測定条件、「Ep=175V、Esg=125V、Eg1=−25V」
C. 日立 6DQ5 の測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
      真空管ハンドブック(規格表)の値。
      相互コンダクタンス=10500μmho「Ep=175V、Esg=125V、Ip=100mA、eg1=−25V」
(全日本真空管マニュアル、オーディオ用真空管マニアル、(RC-26,RC-30 Receiving Tube Manualより)、(69'東芝電子管ハンドブックより)
  • 1本目 6DQ5測定。 Gm=10000μmho、Ip=65.6mA。
    2本目 6DQ5測定。 Gm=11100μmho、Ip=61.3mA。
C1. 日立 6DQ5 1本目測定。 Ip=65.6mA、Gm=10000μmho。
                       測定条件、「Ep=175V、Esg=125V、Eg1=−25V」

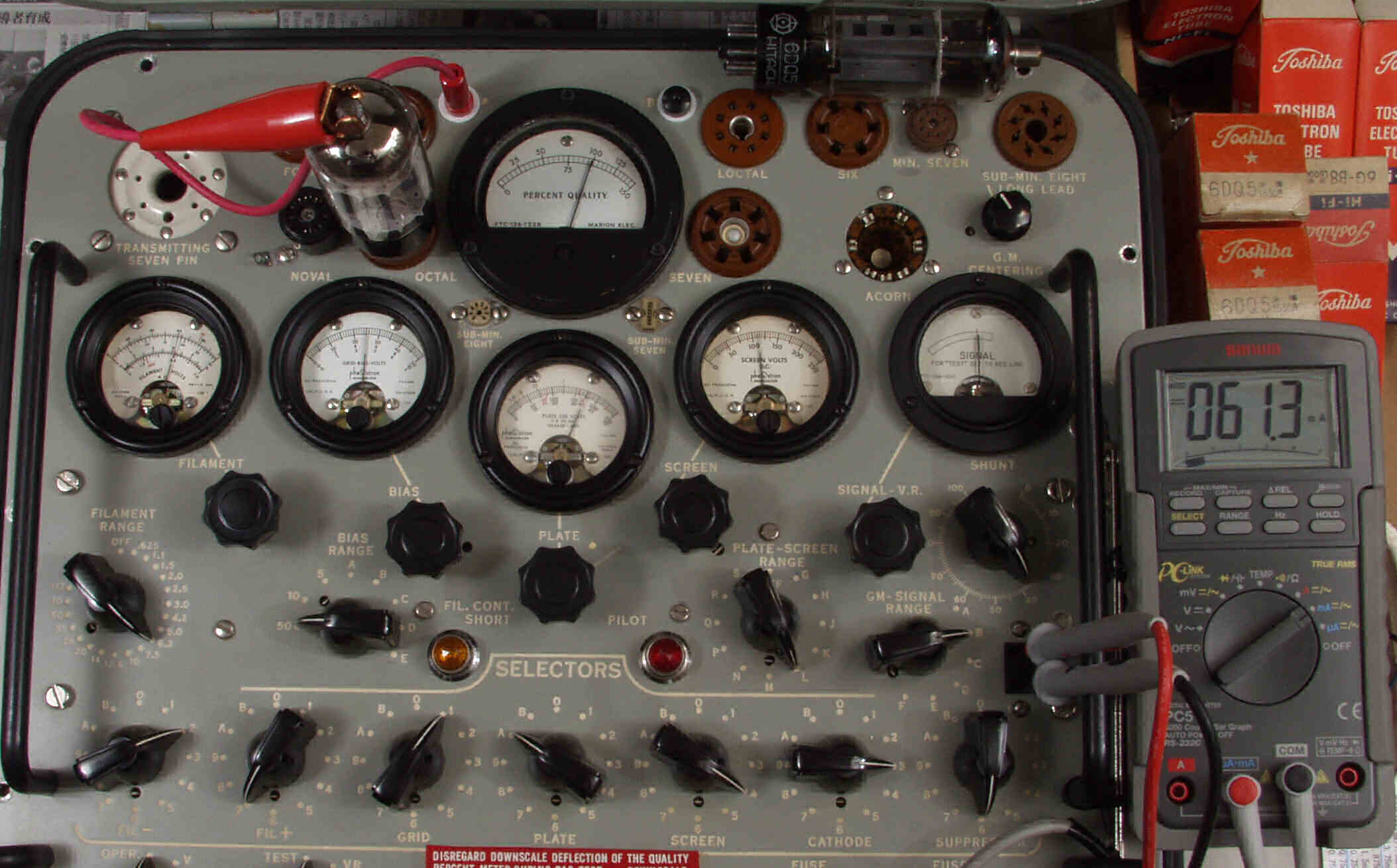

C2. 日立 6DQ5 2本目測定。 Ip=61.3mA、Gm=11100μmho。
D. 日立 6DQ5 10本組の測定。YAHOOオークションで購入。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
      真空管ハンドブック(規格表)の値。
      相互コンダクタンス=10500μmho「Ep=175V、Esg=125V、Ip=100mA、eg1=−25V」
(全日本真空管マニュアル、オーディオ用真空管マニアル、(RC-26,RC-30 Receiving Tube Manualより)、(69'東芝電子管ハンドブックより)
  • 1本目 6DQ5測定。 Gm=11700μmho、Ip=95.6mA。
    2本目 6DQ5測定。 Gm=11100μmho、Ip=85.1mA。
    3本目 6DQ5測定。 Gm=11500μmho、Ip=93.0mA。
    4本目 6DQ5測定。 Gm=11100μmho、Ip=88.7mA。
    5本目 6DQ5測定。 Gm=11000μmho、Ip=88.3mA。
    6本目 6DQ5測定。 Gm=11200μmho、Ip=96.2mA。
    7本目 6DQ5測定。 Gm=10500μmho、Ip=86.0mA。
    8本目 6DQ5測定。 Gm=10500μmho、Ip=87.5mA。
    9本目 6DQ5測定。 Gm=11200μmho、Ip=95.2mA。
    10本目 6DQ5測定。 Gm=10200μmho、Ip=95.5mA

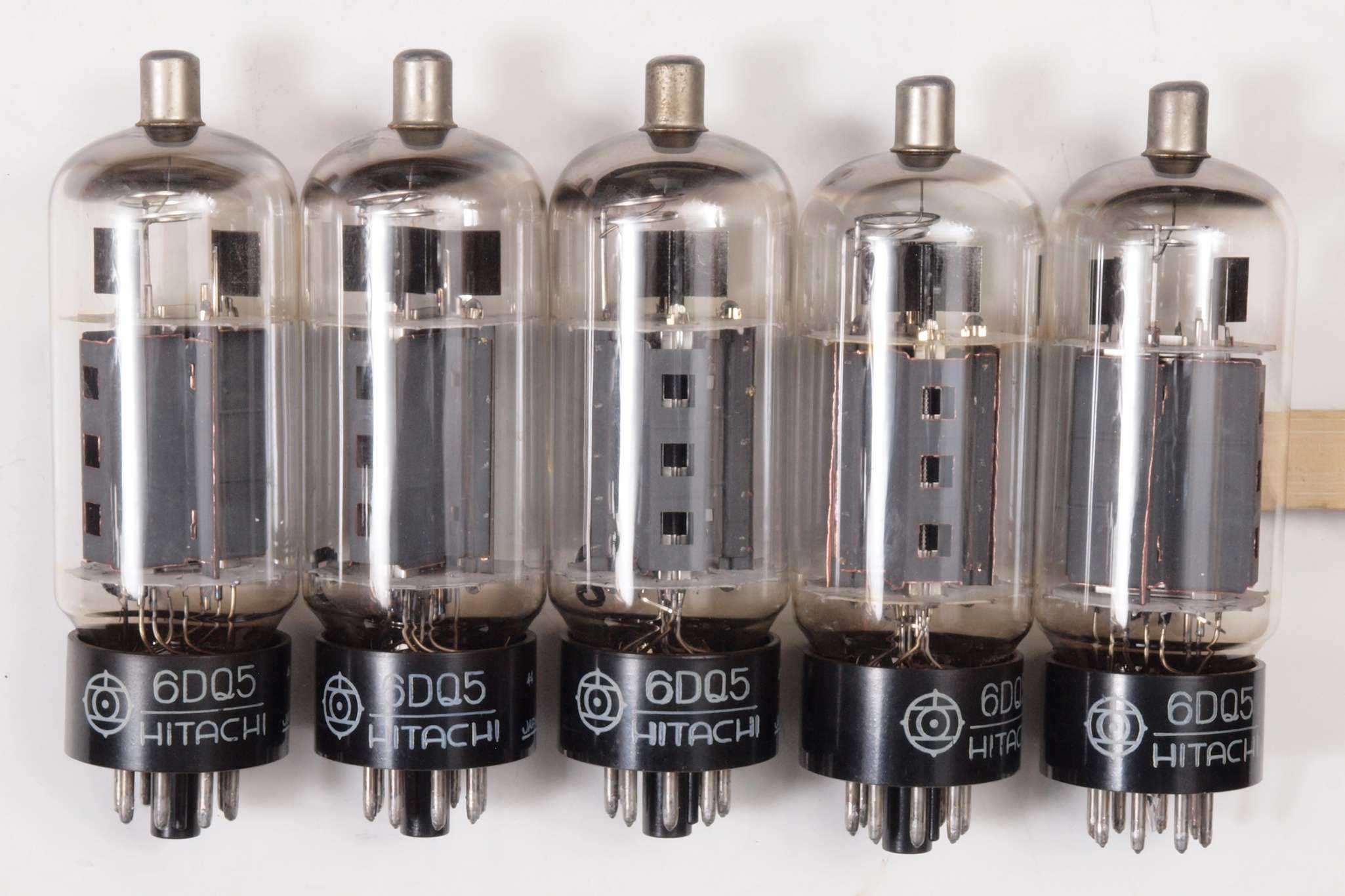

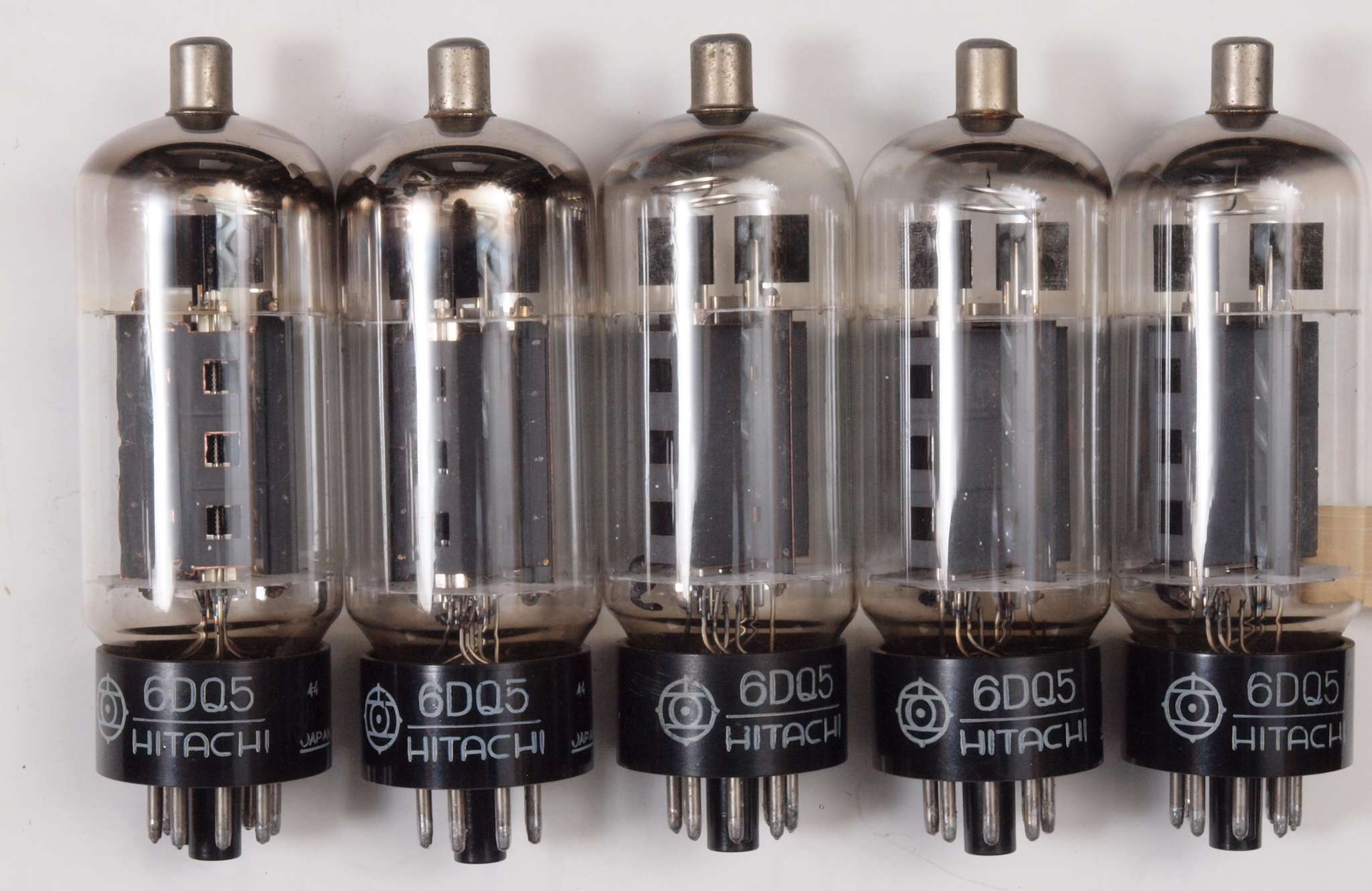

左から、1本目、 2本目、 ..5本目。
左から、6本目、 2本目、 ...10本目。

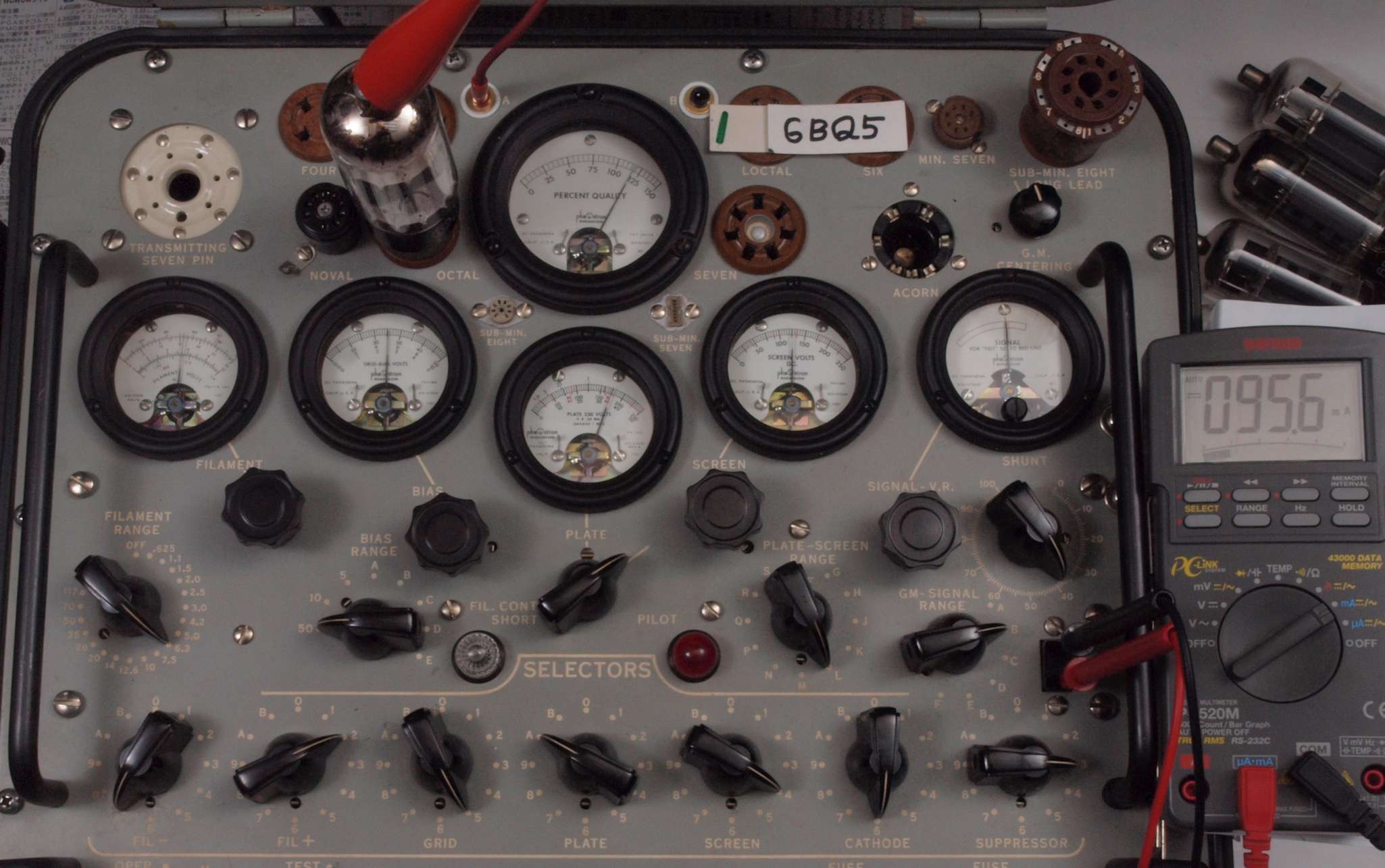

D1. 日立 6DQ5 1本目測定。 Ip=95.6mA、Gm=11700μmho。
                       測定条件、「Ep=175V、Esg=125V、Eg1=−25V」

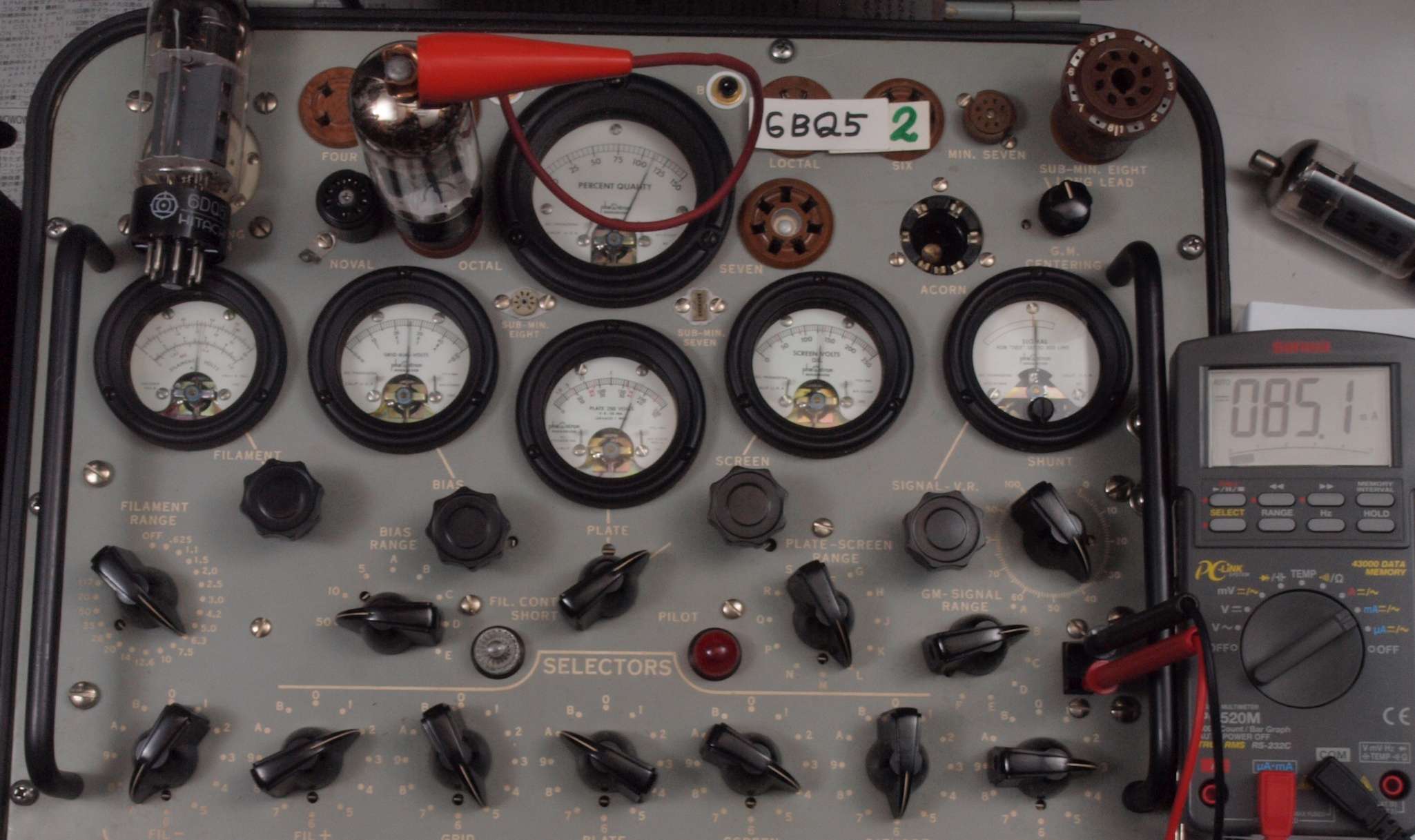

D2. 日立 6DQ5 2本目測定。 Ip=85.1mA、Gm=11100μmho。

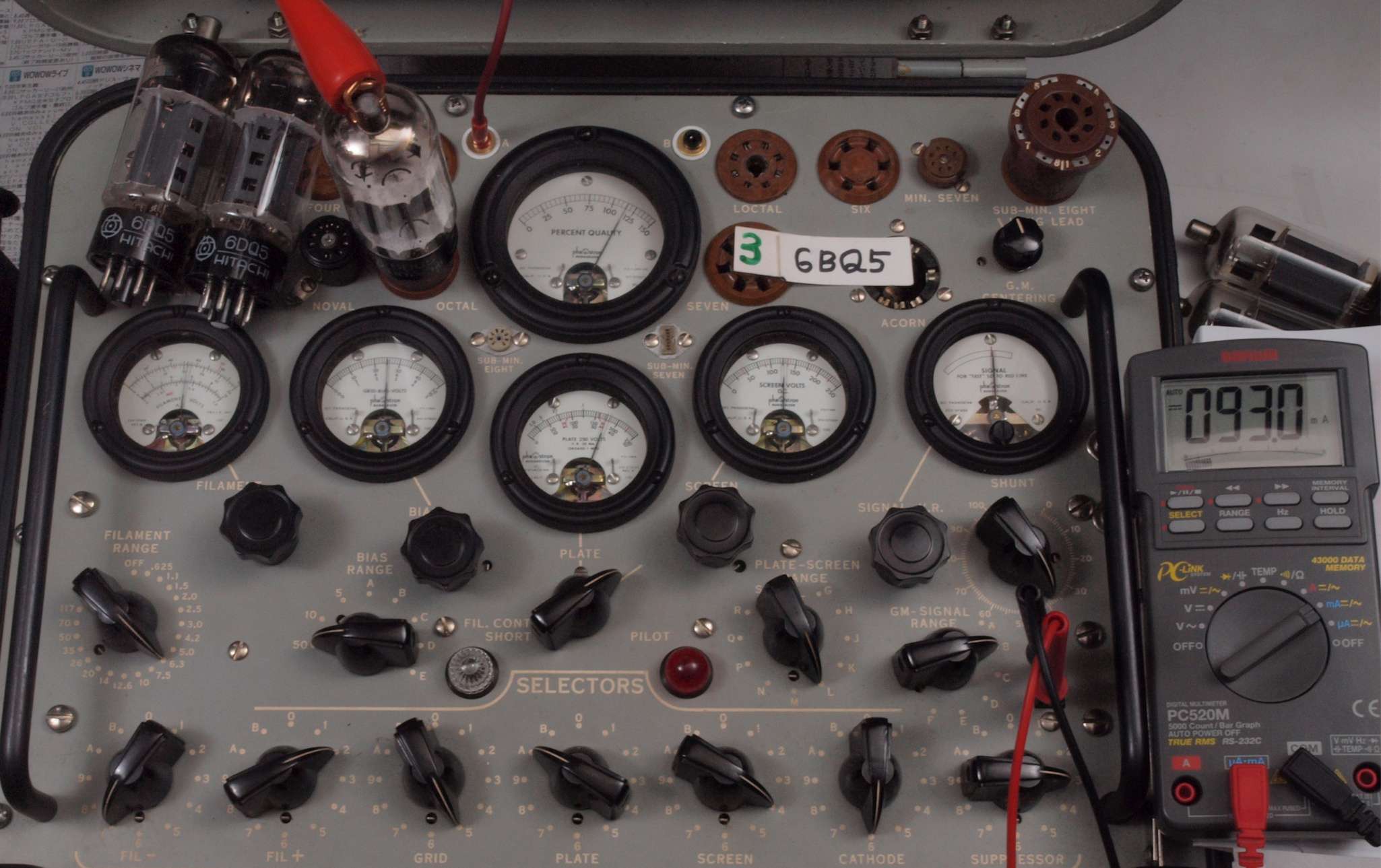

D3. 日立 6DQ5 3本目測定。 Ip=93.0mA、Gm=11500μmho。
                       測定条件、「Ep=175V、Esg=125V、Eg1=−25V」

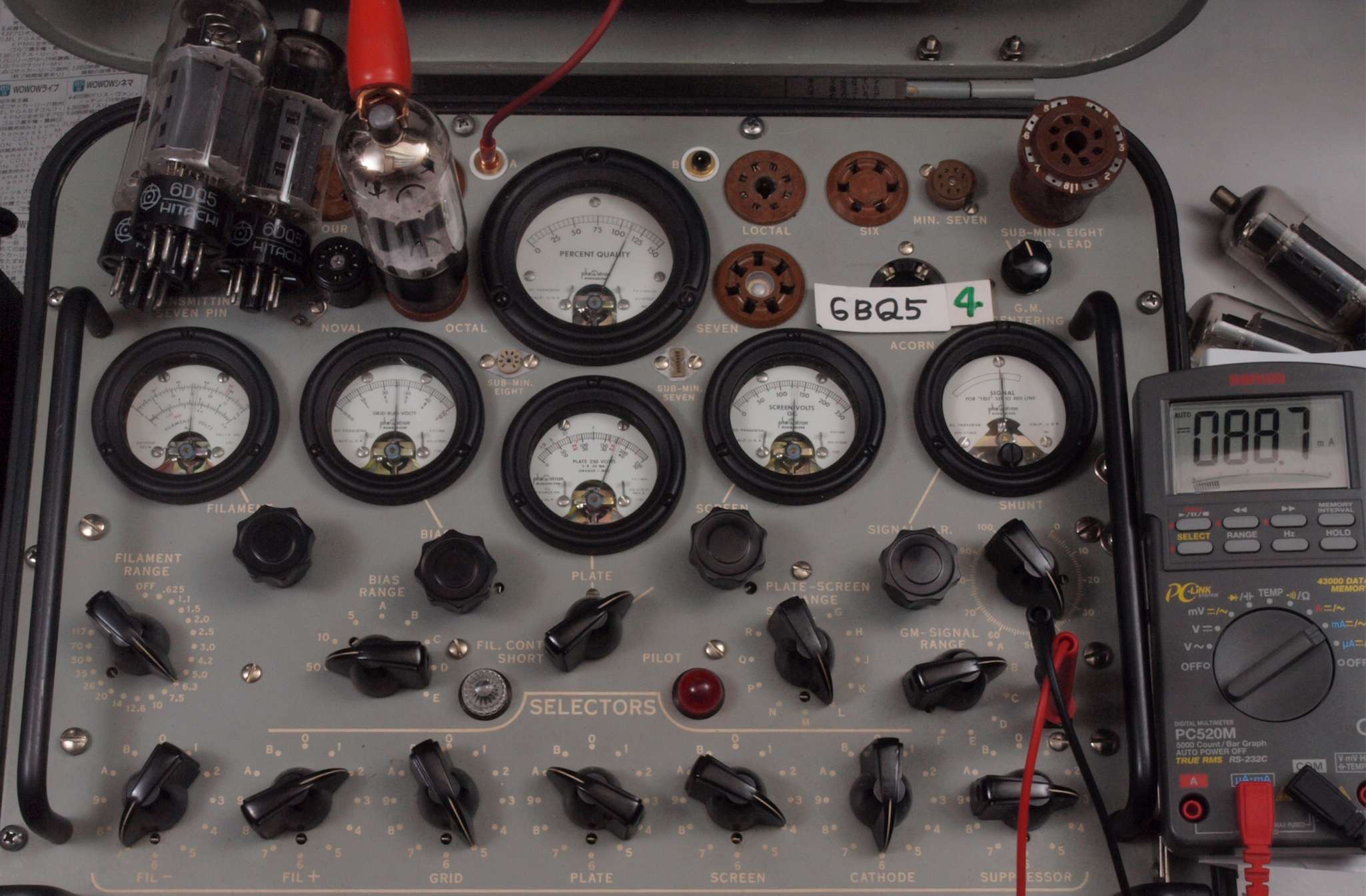

D4. 日立 6DQ5 4本目測定。 Ip=88.7mA、Gm=11100μmho。

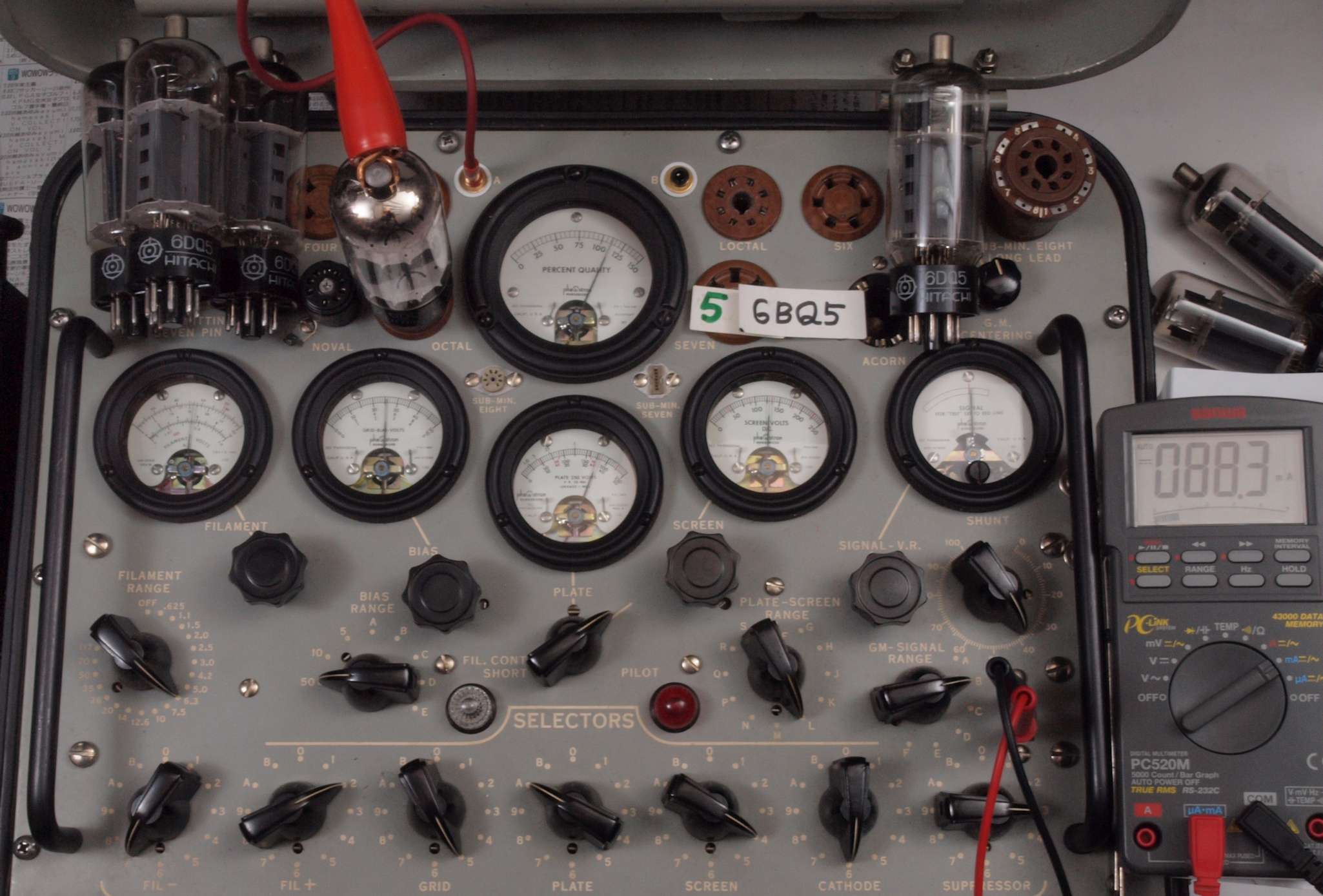

D5. 日立 6DQ5 5本目測定。 Ip=88.3mA、Gm=11000μmho。
                       測定条件、「Ep=175V、Esg=125V、Eg1=−25V」

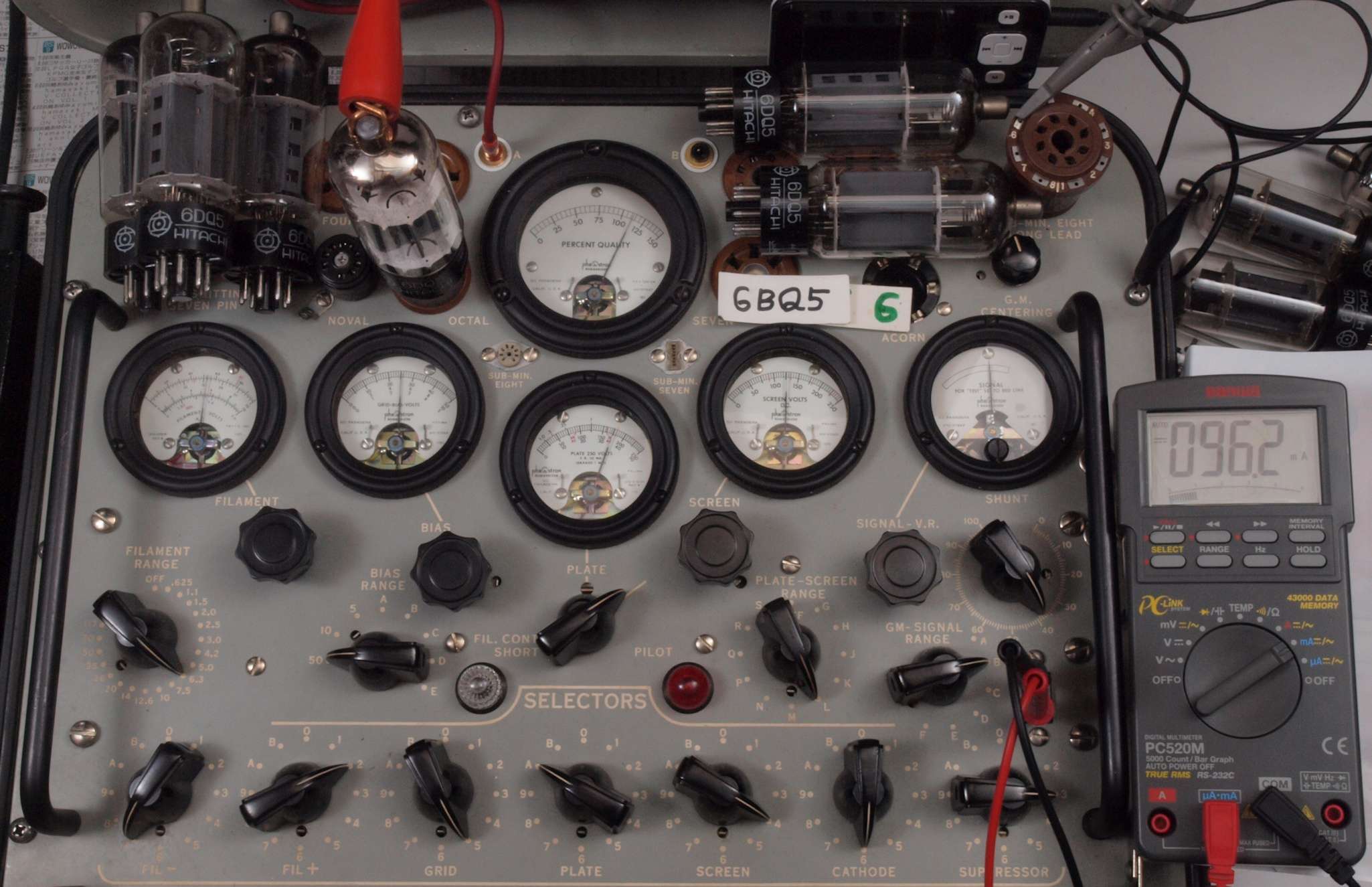

D6. 日立 6DQ5 6本目測定。 Ip=96.2mA、Gm=11200μmho。

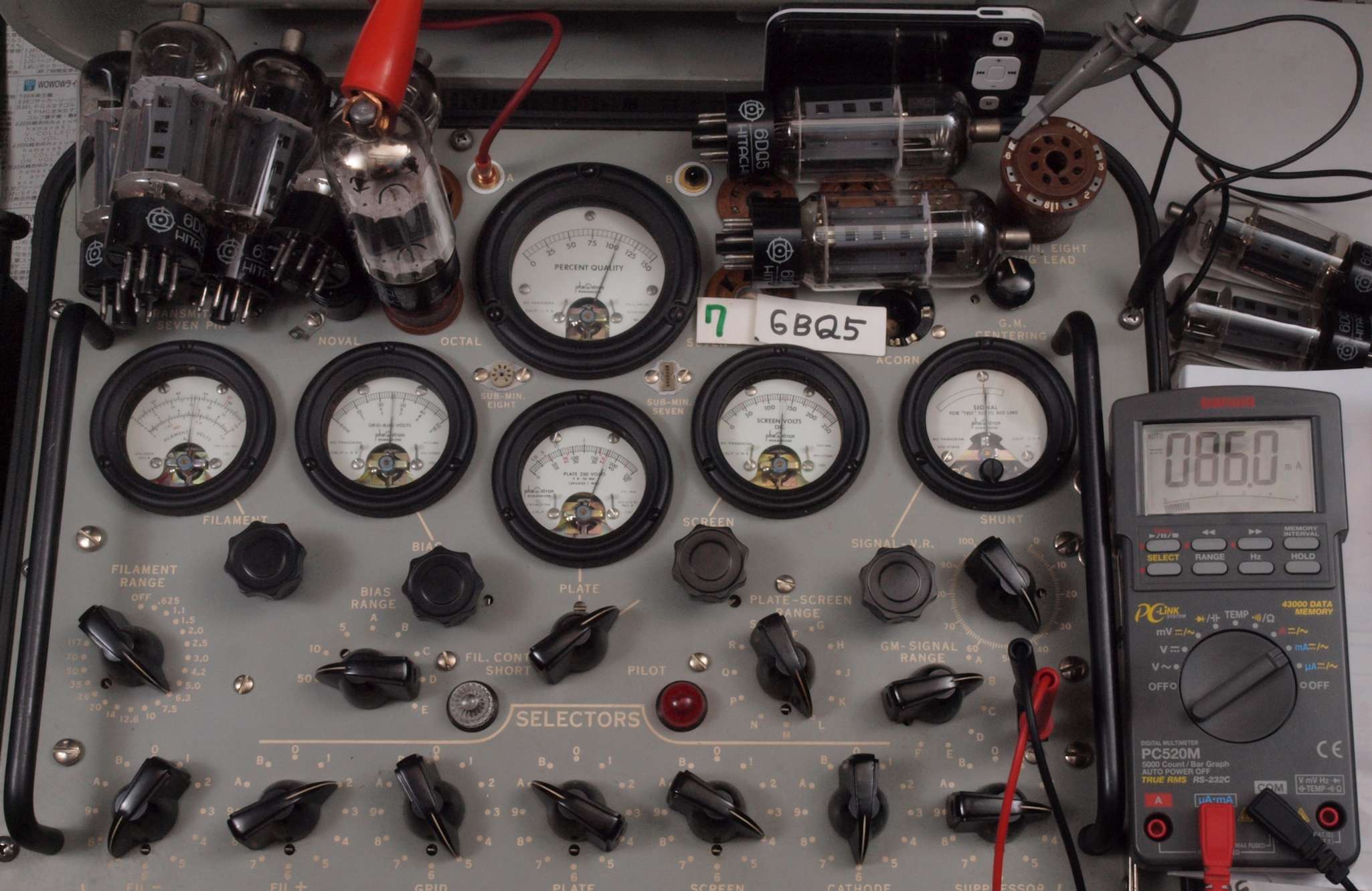

D7. 日立 6DQ5 7本目測定。 Ip=86.0mA、Gm=10500μmho。
                       測定条件、「Ep=175V、Esg=125V、Eg1=−25V」

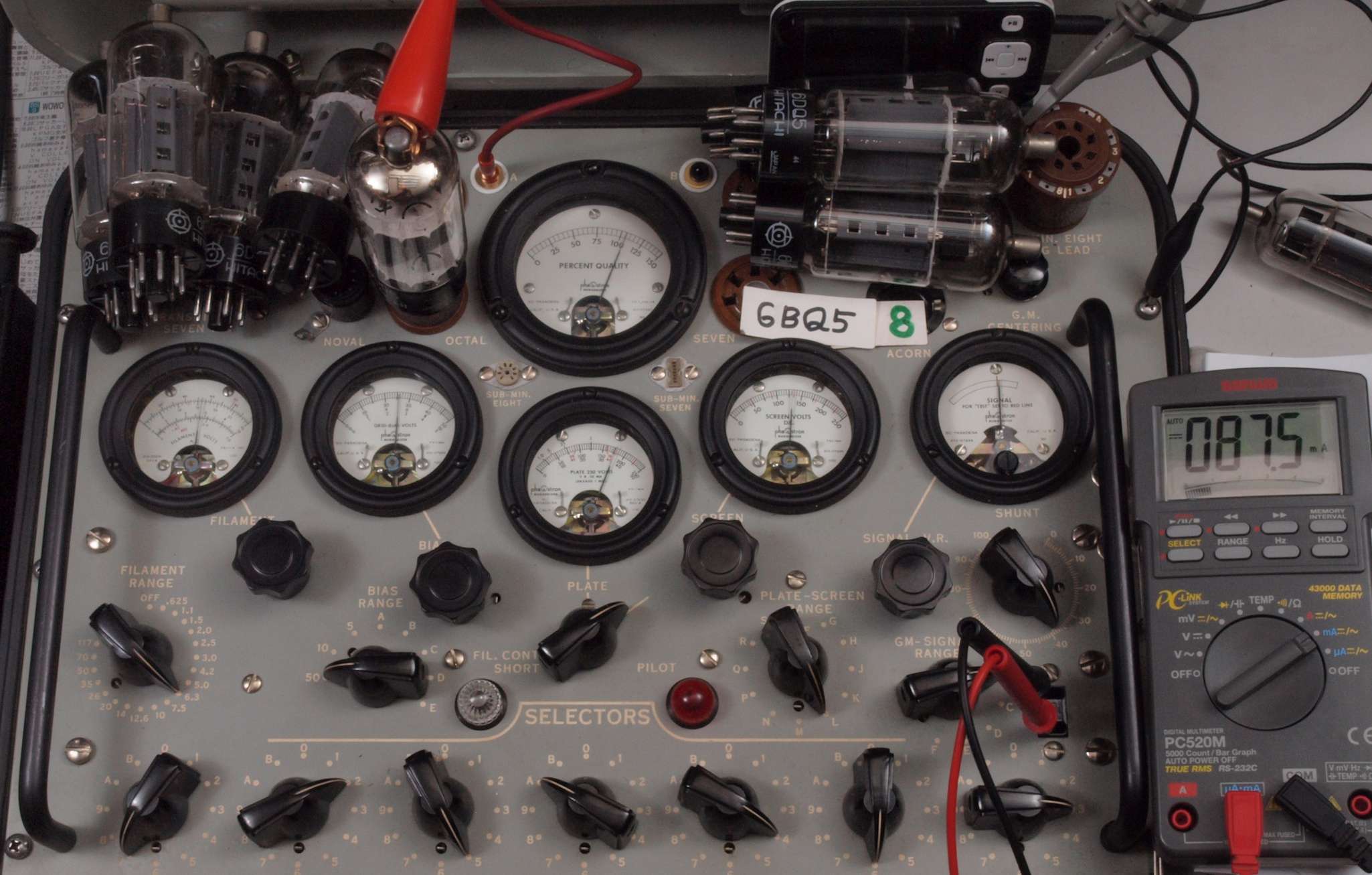

D8. 日立 6DQ5 8本目測定。 Ip=87.5mA、Gm=10500μmho。

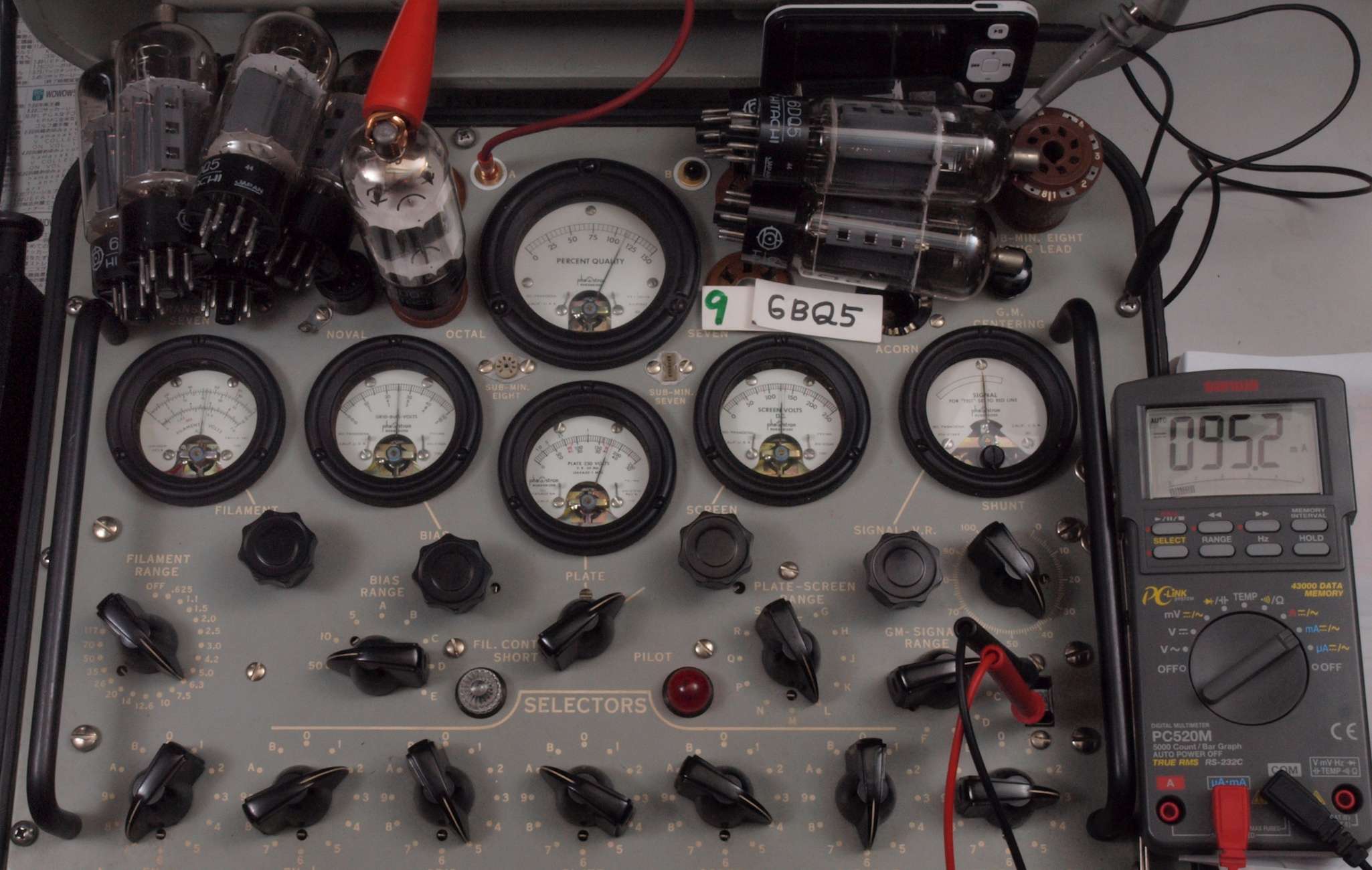

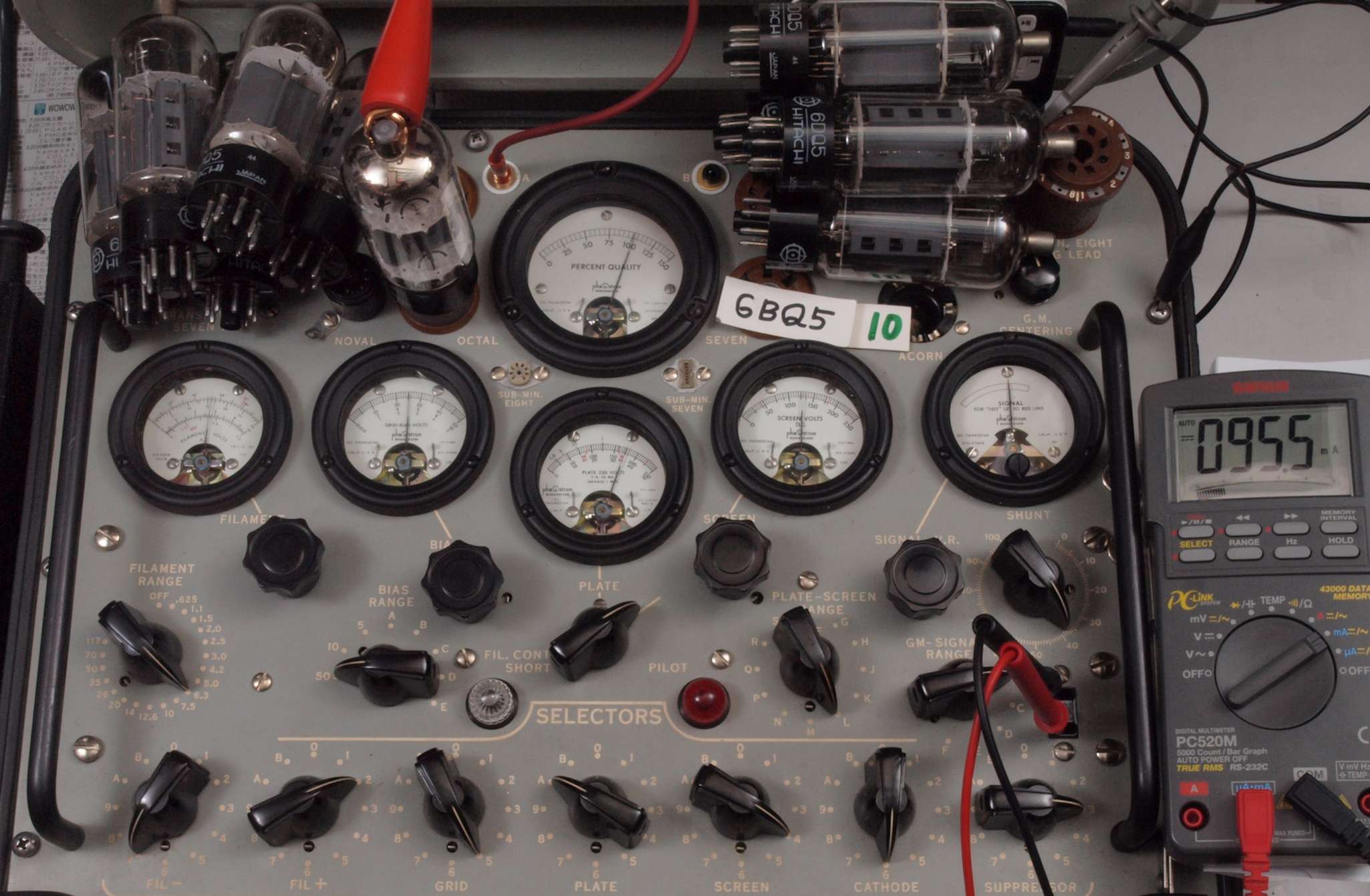

D9. 日立 6DQ5 9本目測定。 Ip=95.2mA、Gm=11200μmho。
                       測定条件、「Ep=175V、Esg=125V、Eg1=−25V」
D10. 日立 6DQ5 3本目測定。 Ip=95.5mA、Gm=10200μmho。

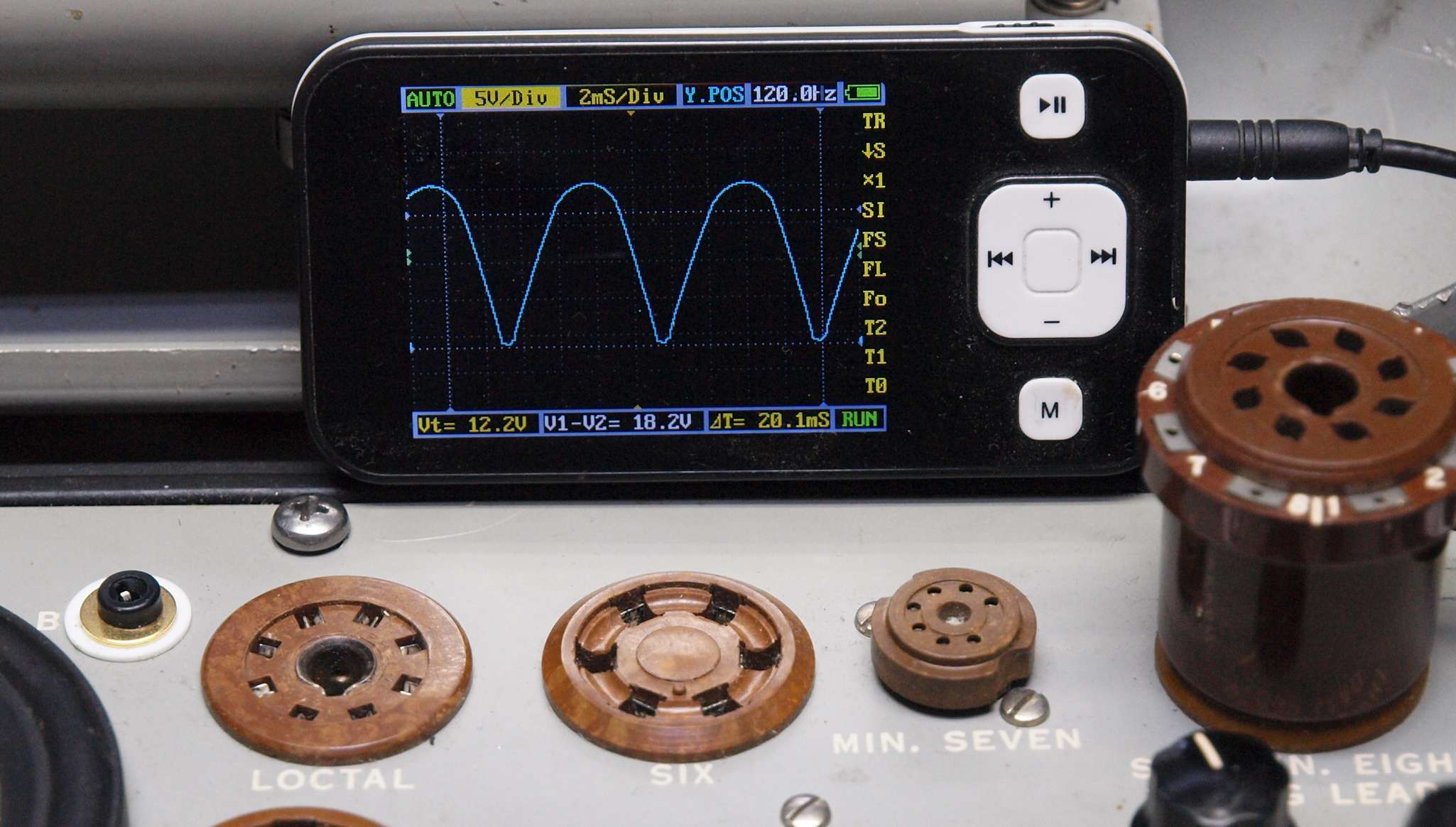

プレート電圧波形を観測しながら測定する。

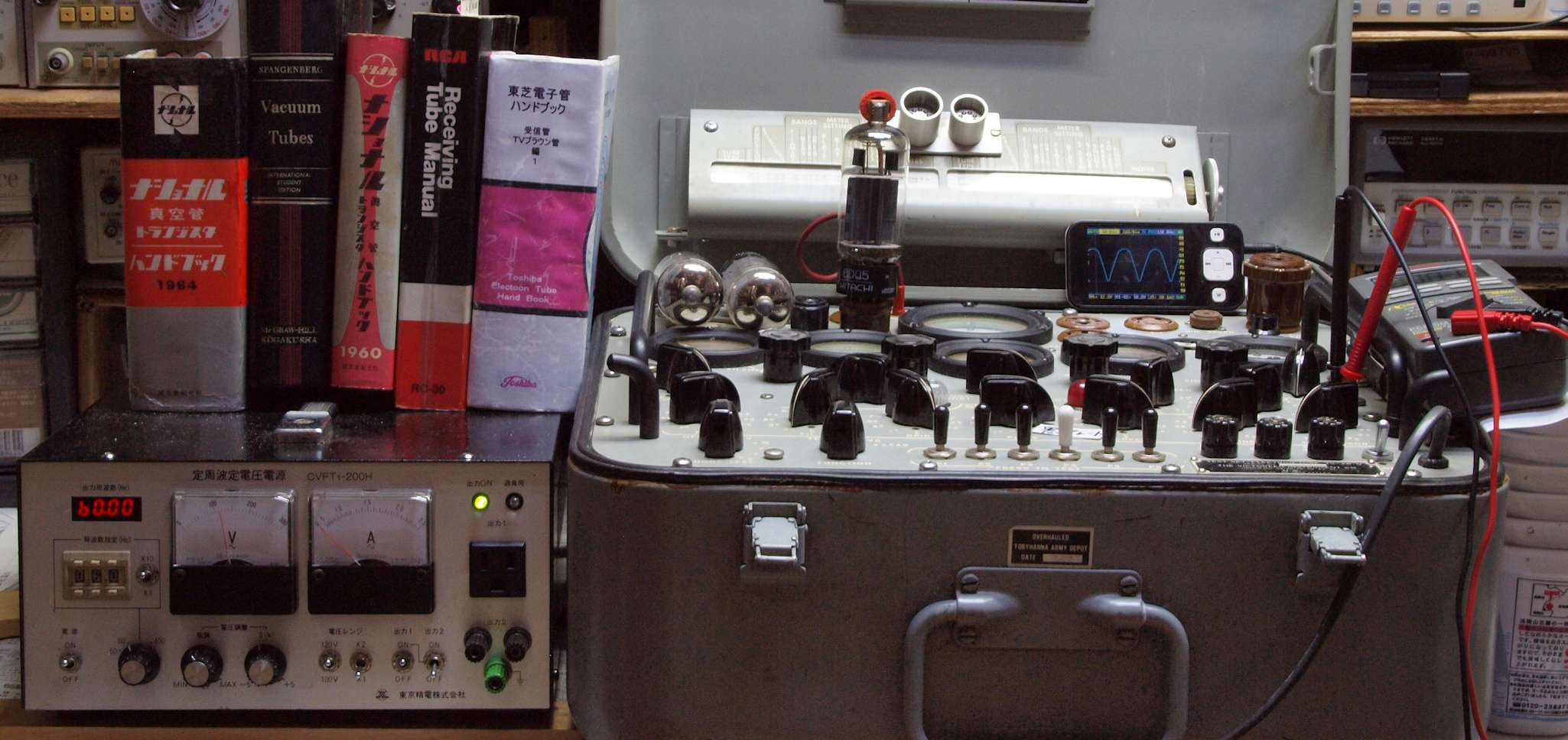

測定電源は安定化(電圧・周波数)電源を使用し、AC115V 60Hzで行う。
