ＡＶＯ Ｖａｌｖｅ Ｃｈａｒａｃｔｅｒｉｓｔｉｃ Ｍｅｔｅｒ ｍｋⅡ 備品修理記録
平成２１年４月８日到着　　　月日完成
Ａ．　修理前の状況。
  • つい先日、イーベイにて、動作品の真空管試験器、AVO Mark3を購入 。
    なんか、怖くてまだ通電していません。
    点検後、２００９年４月１２日買い取り。

Ｃ．　改造・修理・清掃状況。
  • ＵＳ、ＭＴ－９ピン、ＭＴ－７ピンケット交換。
    入手出来ない物は分解・清掃。
    ＳＷ・ＶＲ類清掃。
    Ｒｏｌｌｅｒ Ｓｅｌｅｃｔｏｒ Ｓｗｉｔｃｈ Ｅｓｃａｔｃｈｅｏｎ分解・清掃・修理。
    表示メータ分解・清掃・修理。
    コンデンサー交換。
    抵抗交換・追加調整。
    １部ビス類交換。
    電源コードを交換する。
    トランス２個にそれぞれポリＳＷを取り付ける。
    メータに、保護ダイオード取り付け。
    ＵＳ、ＭＴ－９ピン、ＭＴ－７ピンケットアダプター取り付け。
    高Ｇｍ管測定時の、発振防止対策。
    半田不良（技量未熟）修正。
    発振防止の為、真空管ソケット配線に「フェライトビーズ」を挿入。
    セレン整流器を整流ダイオード交換。

Ｅ．　測定

G．　Ｇｍ直読み最終校正・測定

Ｆ．　変更回路図
Ａ．　修理前の状況。

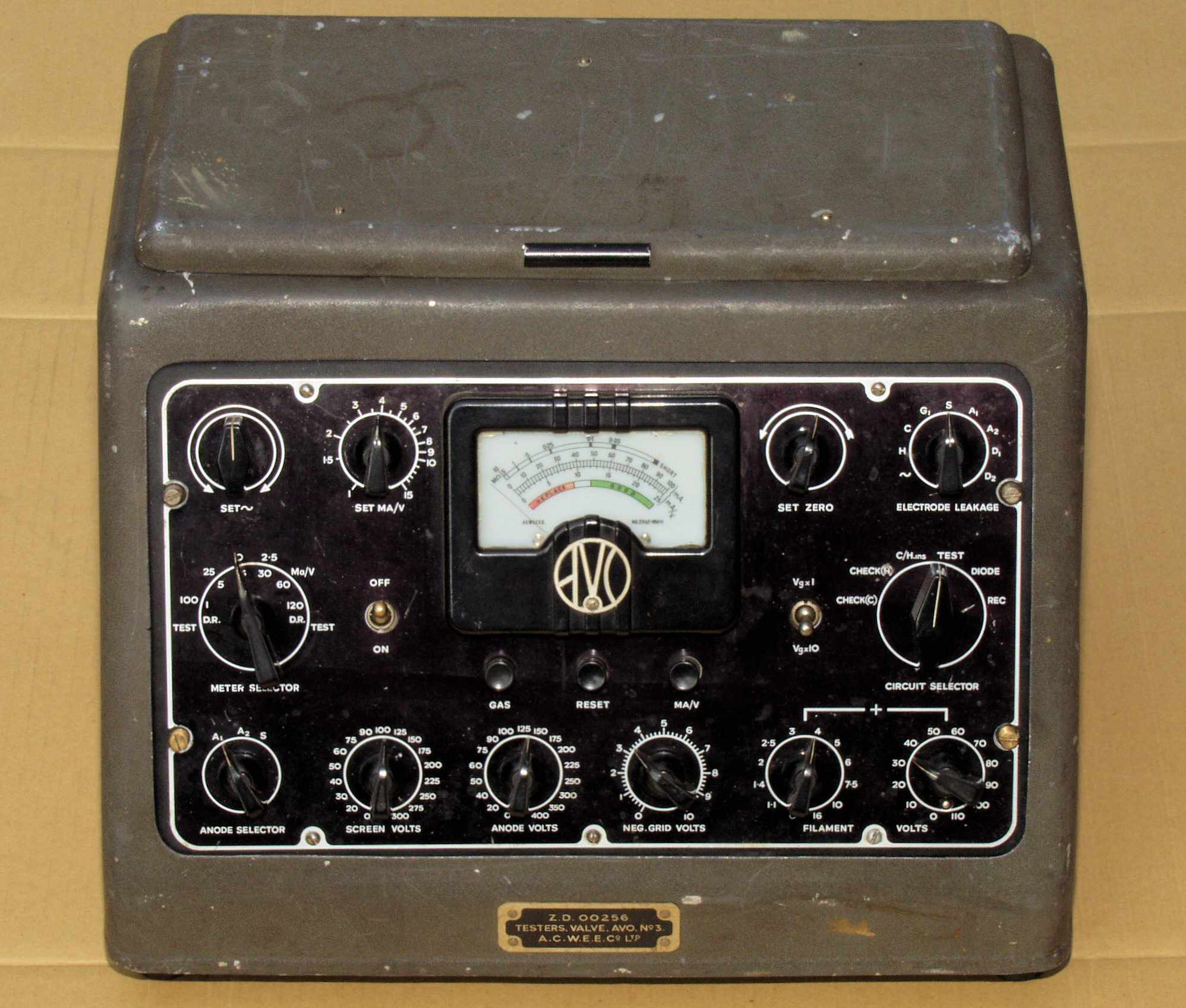

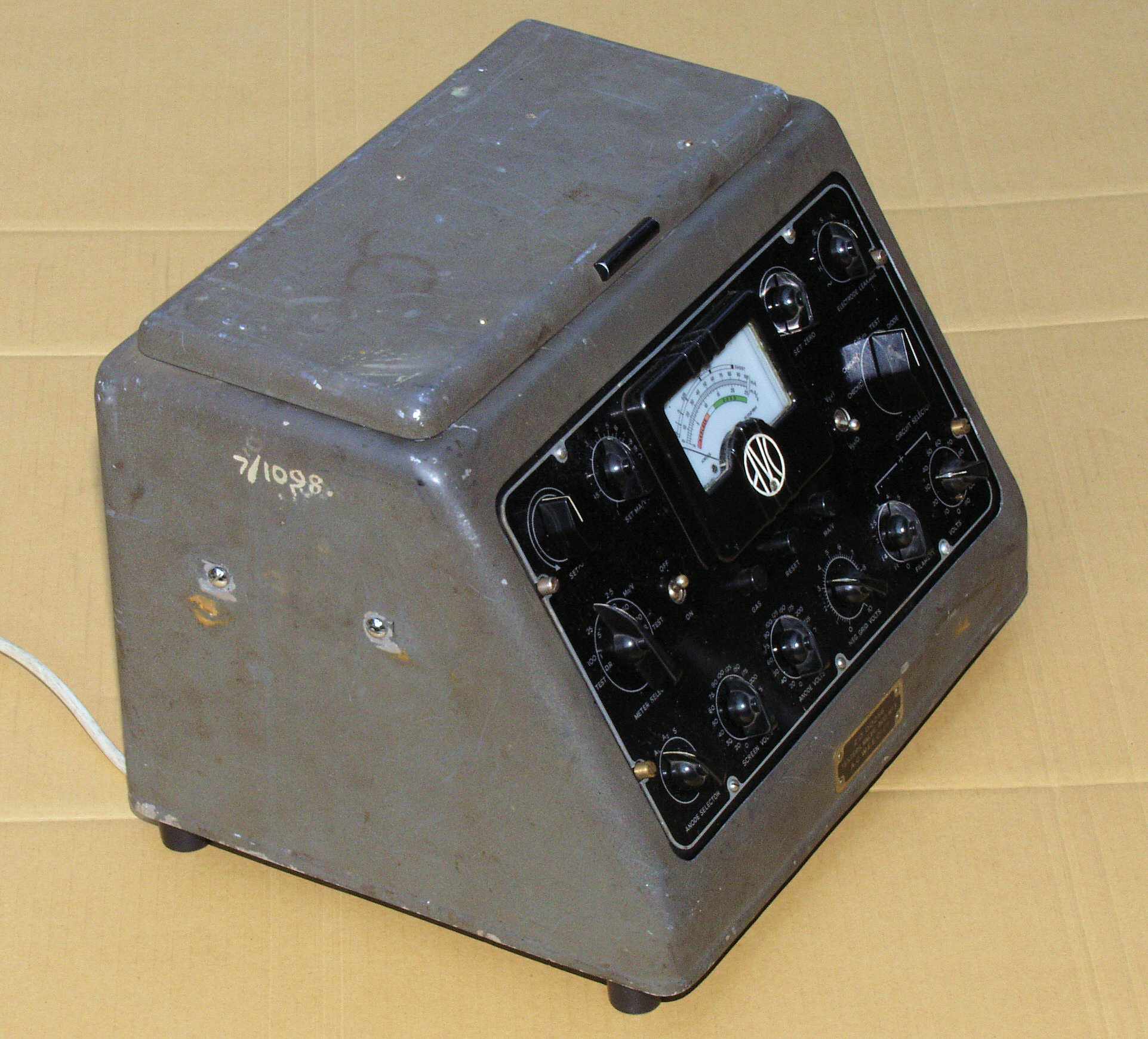

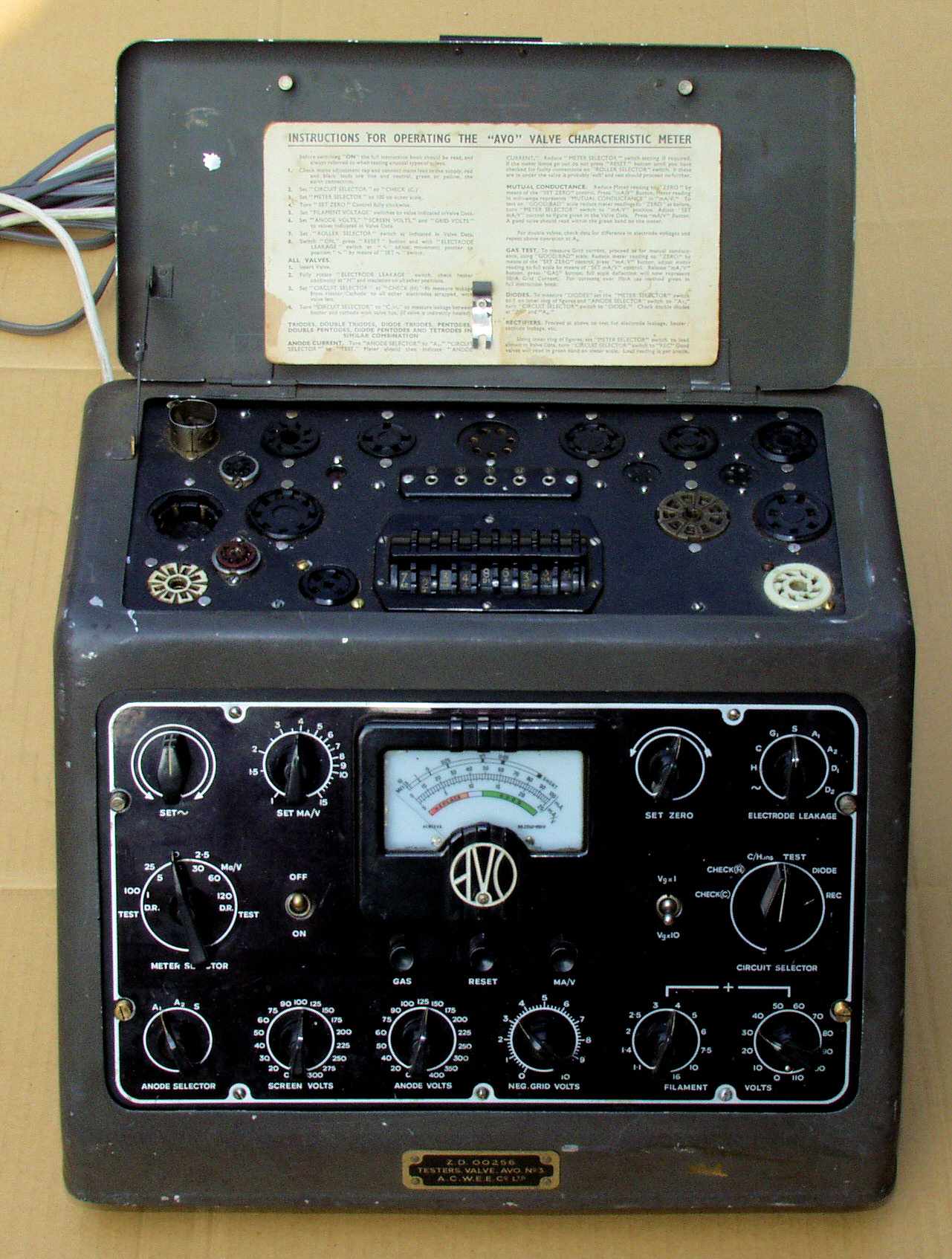

Ａ１１．　外観。　前上から見る、パネル保護ハンドル、サイドハンドルが無い。

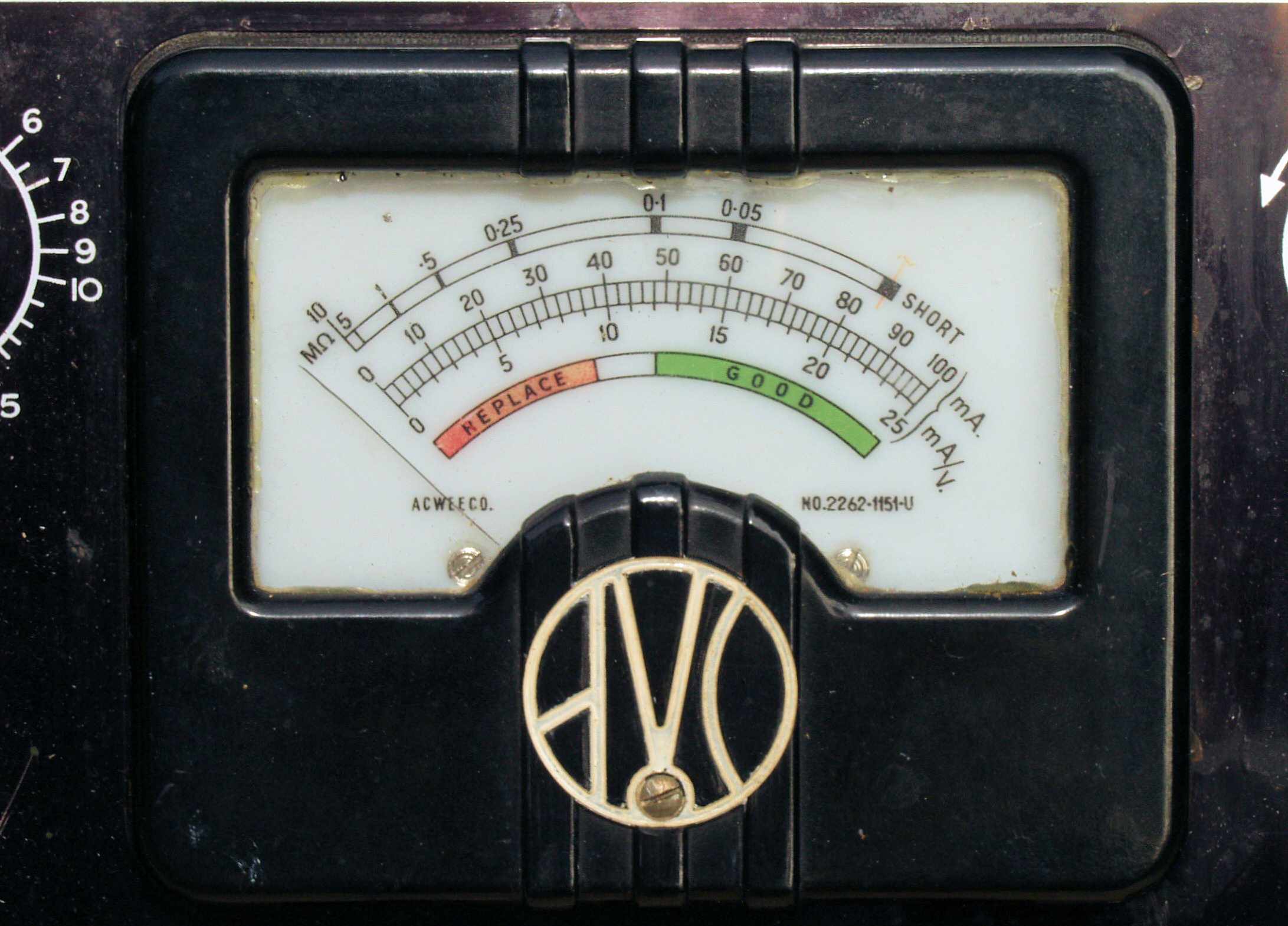

Ａ１２．　外観。　メータ、指針がゼロ点をずれている、針も曲がっている
Ａ１３．　外観。　前上から見る２

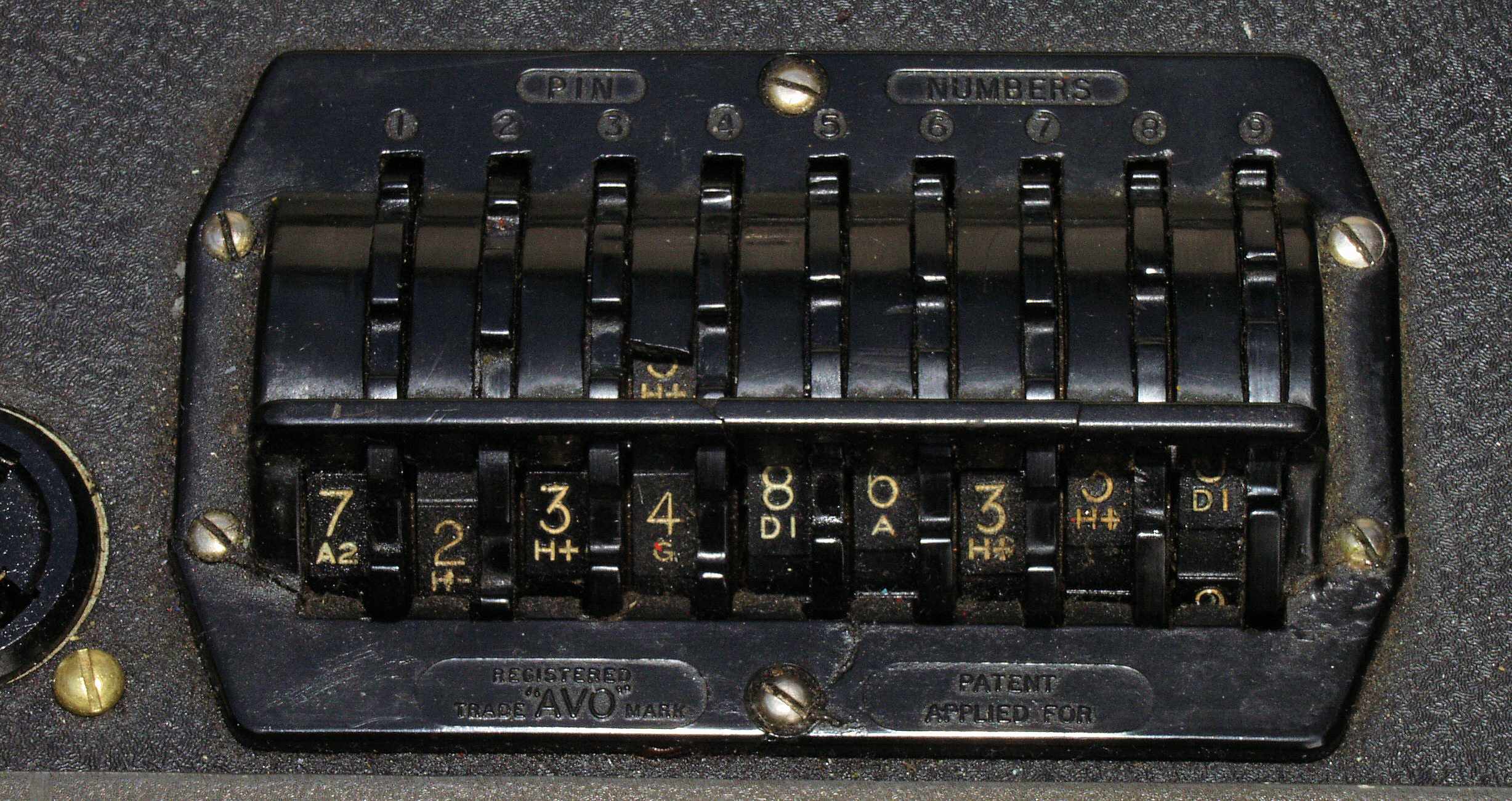

Ａ１４．　外観。　ＲｏｌｌｅｒＳｅｌｅｃｔｏｒＳｗｉｔｃｈＥｓｃａｔｃｈｅｏｎ、大分汚れや、補修跡がある！
Ａ１５．　外観。　前上から見る３

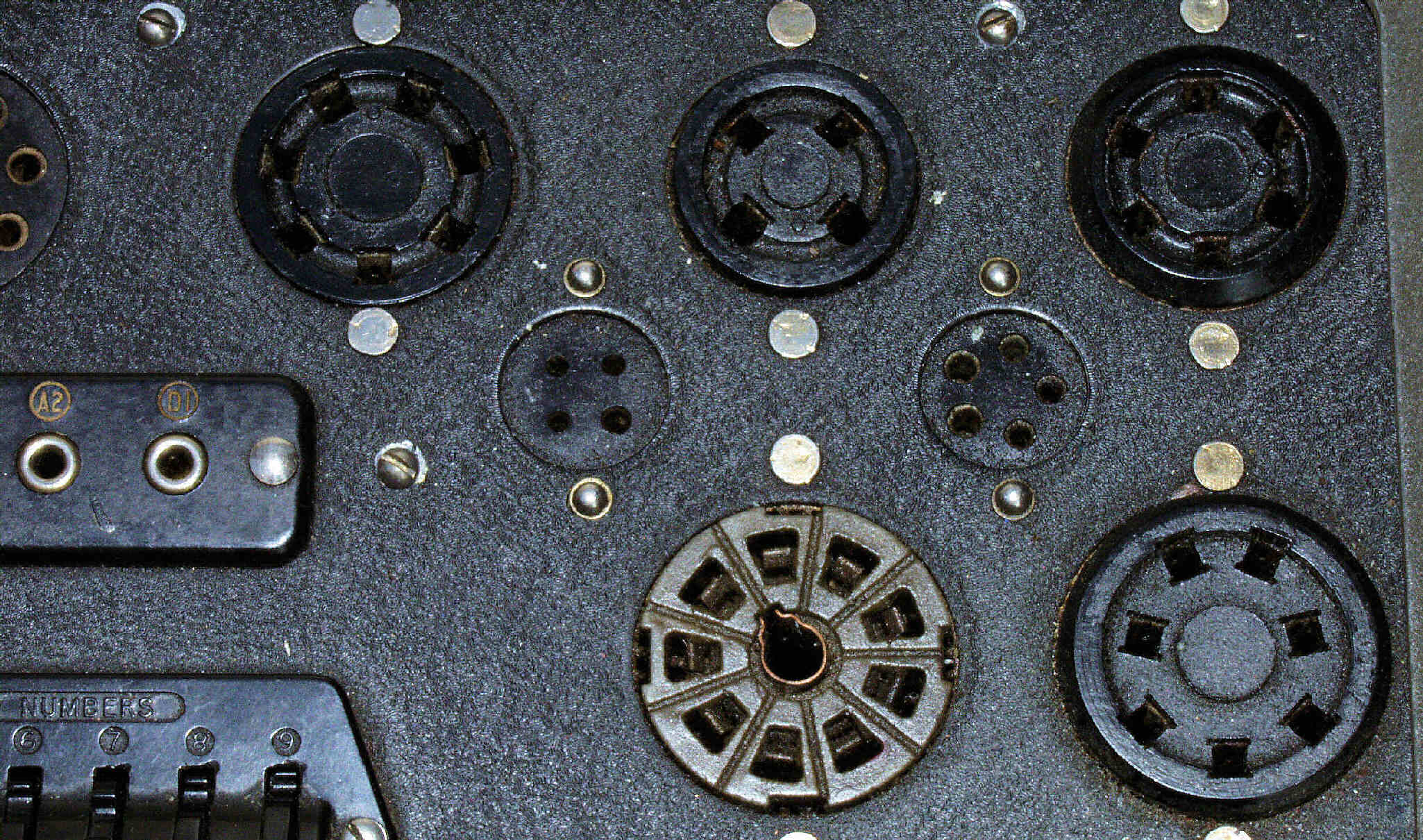

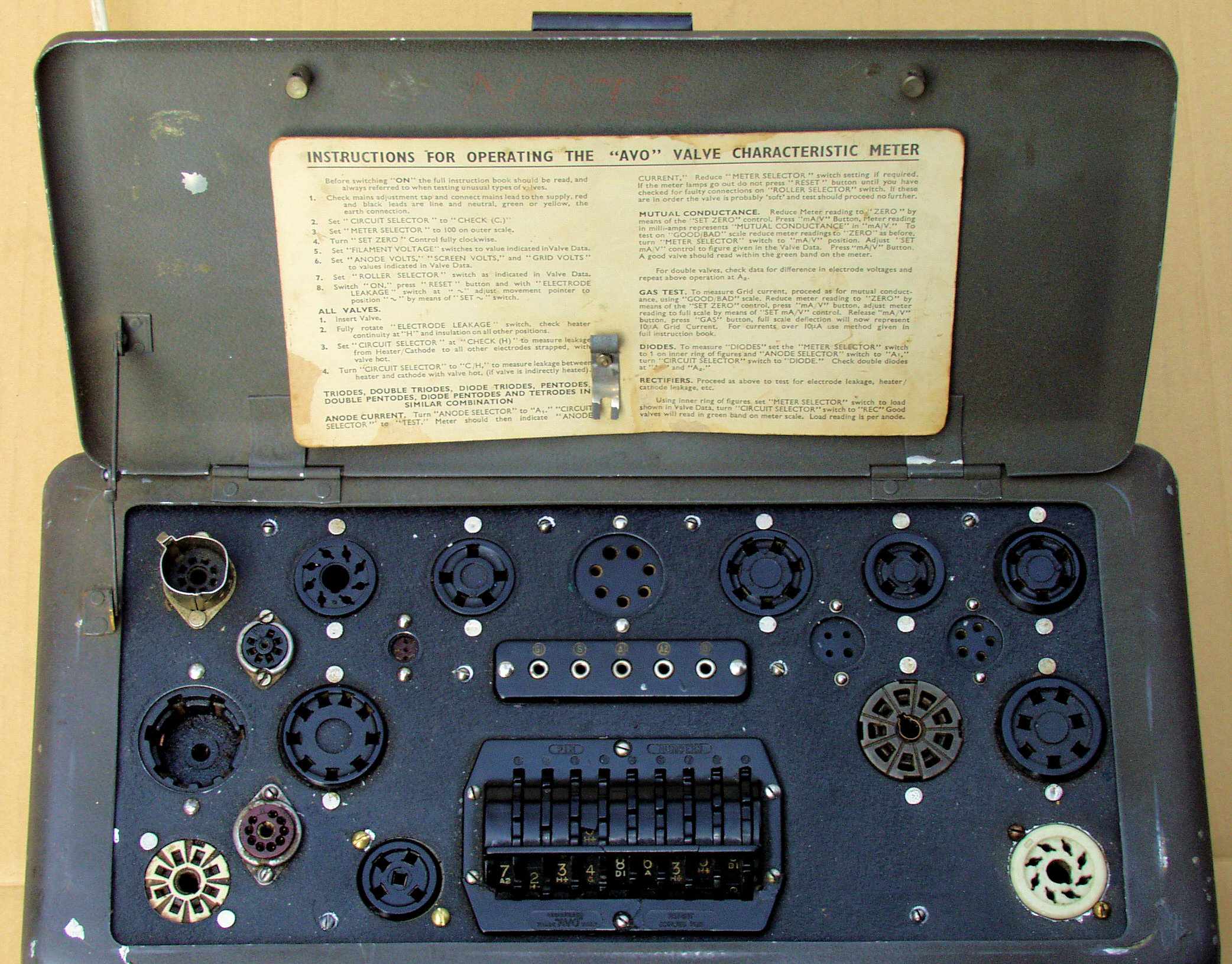

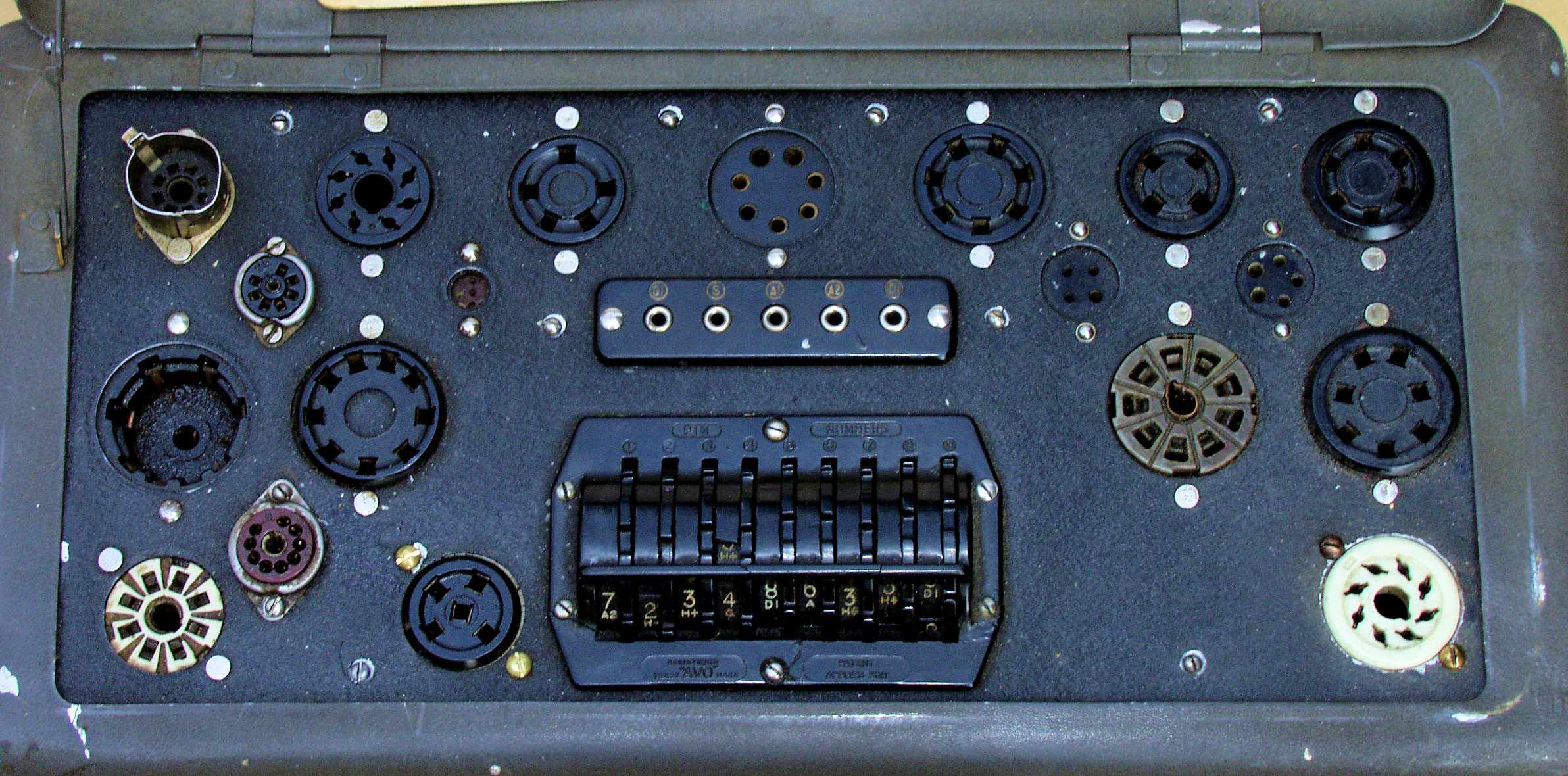

Ａ１６．　外観。　真空管挿入ソケットパネル見る

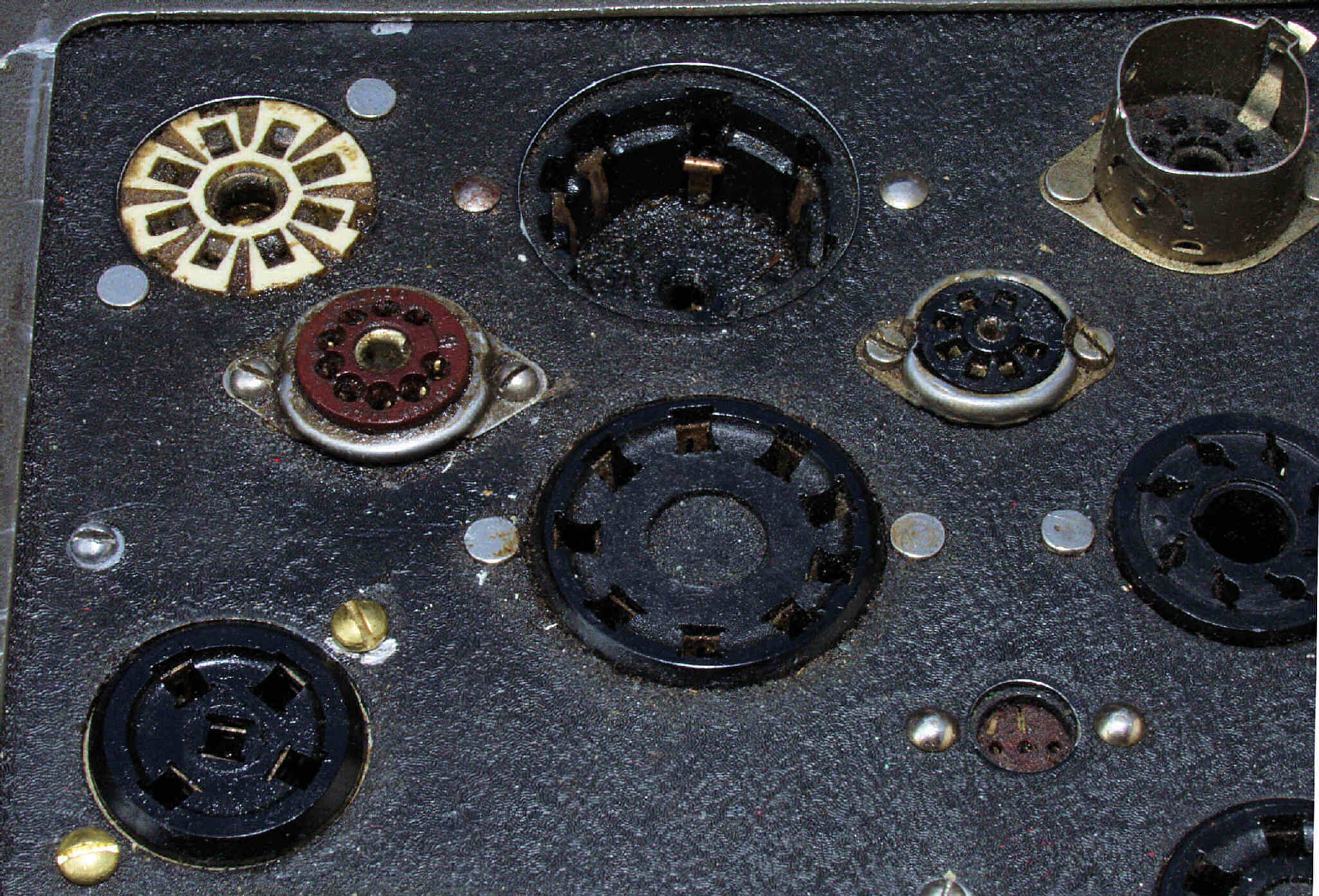

Ａ１７．　外観。　真空管挿入ソケットＭＴ見る、ゴミの固着！
Ａ１８．　外観。　真空管挿入ソケットＭＴ見る２、ゴミの固着！

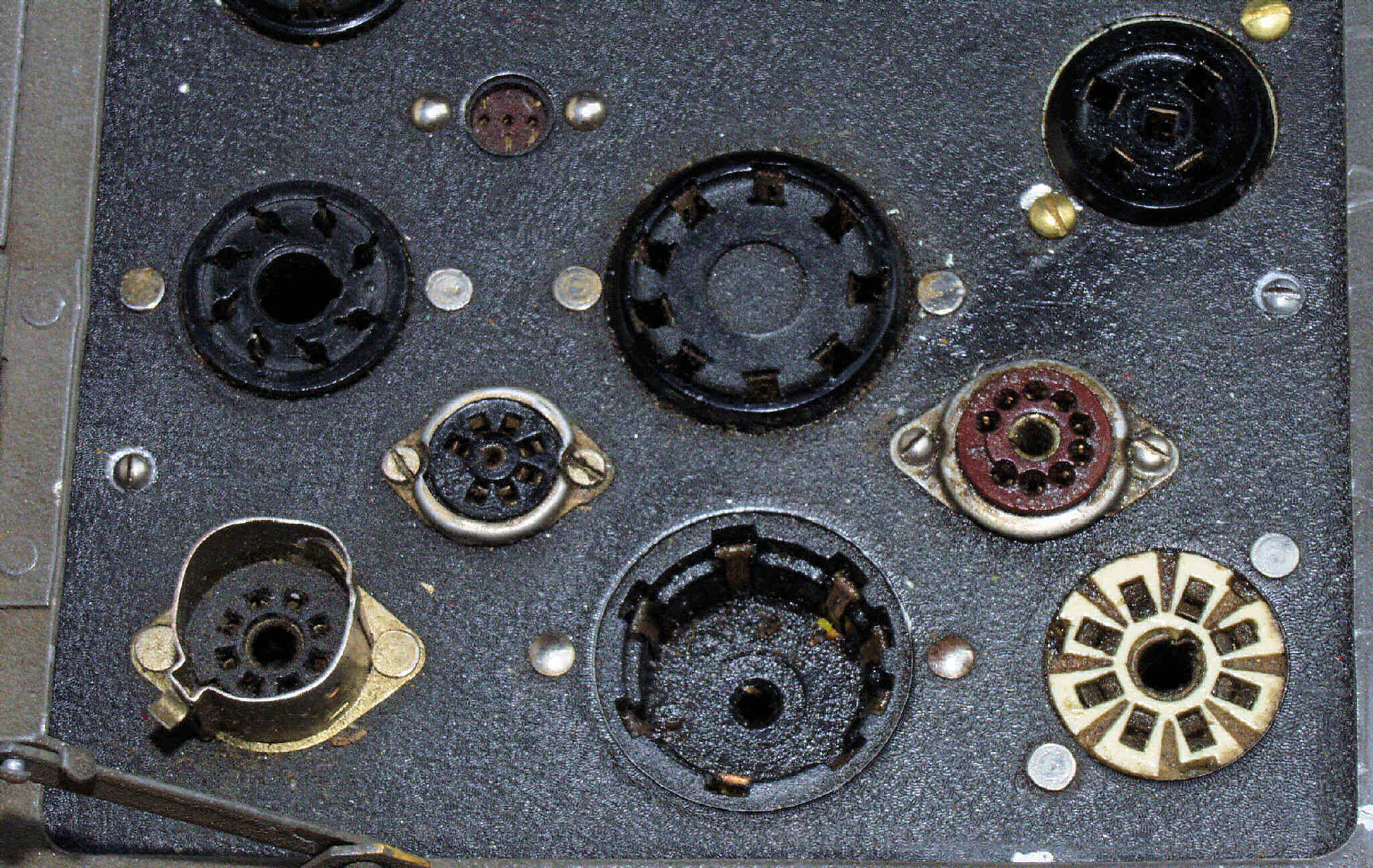

Ａ１９．　外観。　真空管挿入ソケットＵＸ・ＵＹ・ＵＴ見る、ゴミの固着！
Ａ２０．　外観。　前左上から見る

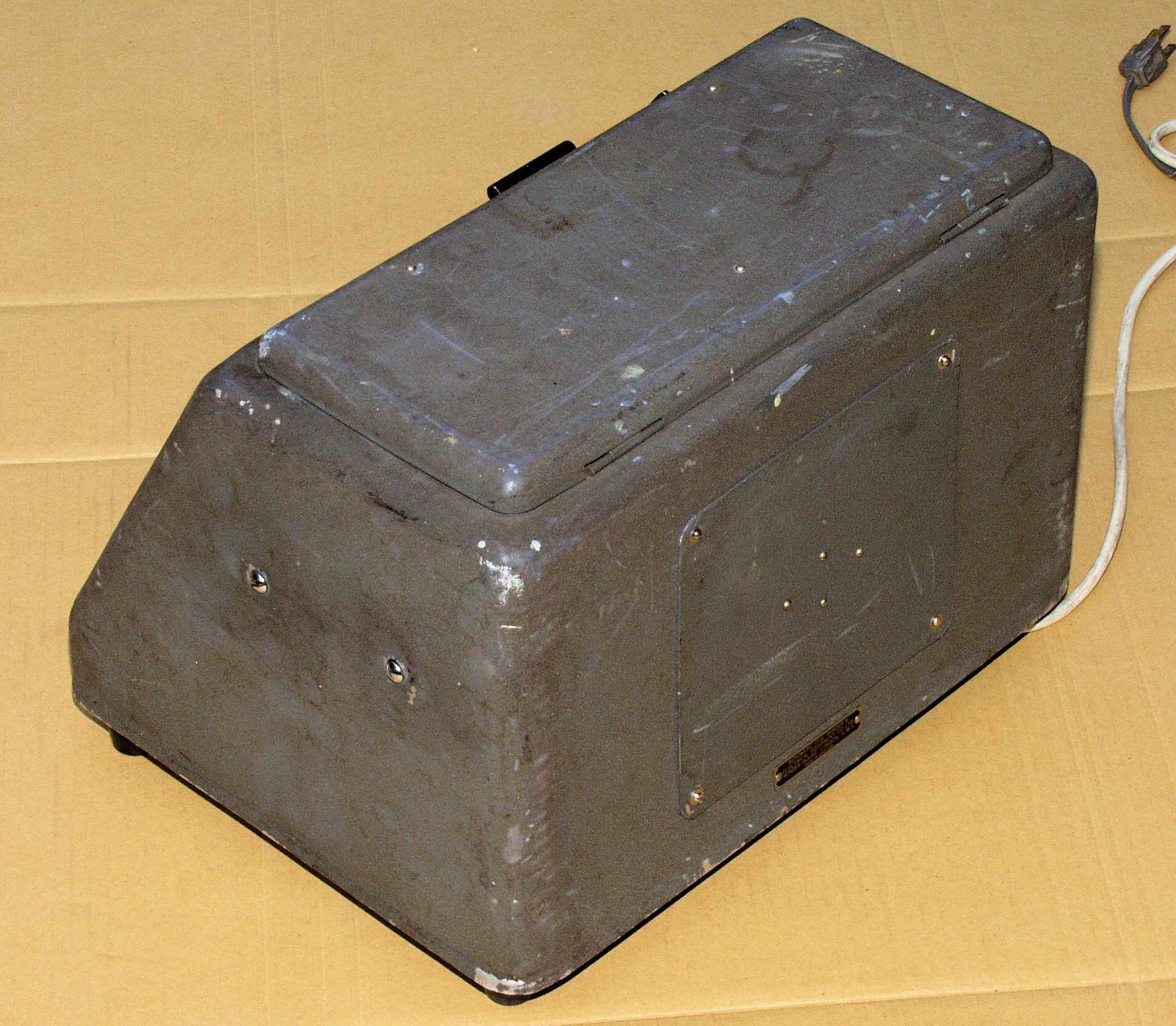

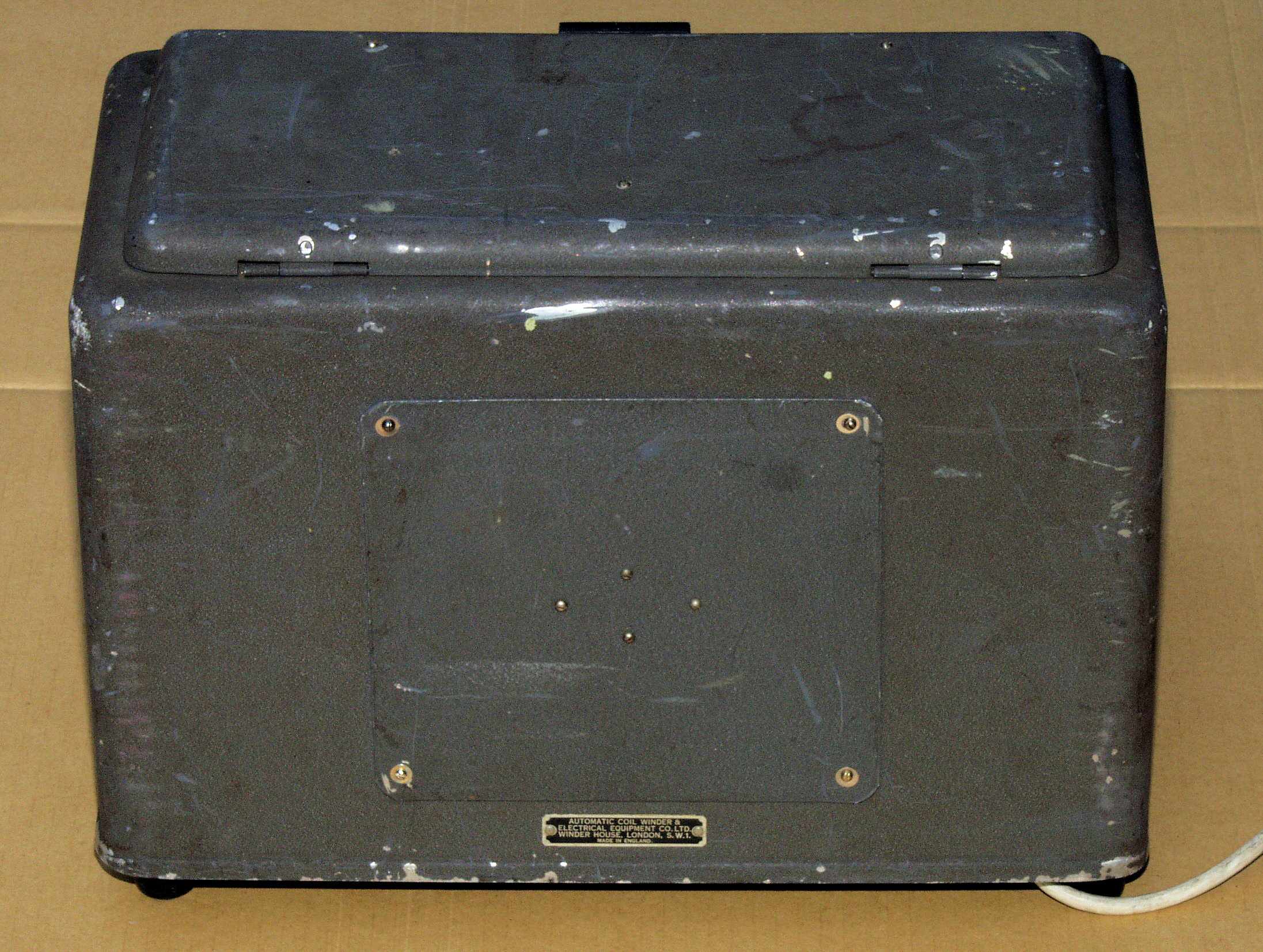

Ａ２１．　外観。　後上から見る
Ａ２２．　外観。　後右上から見る

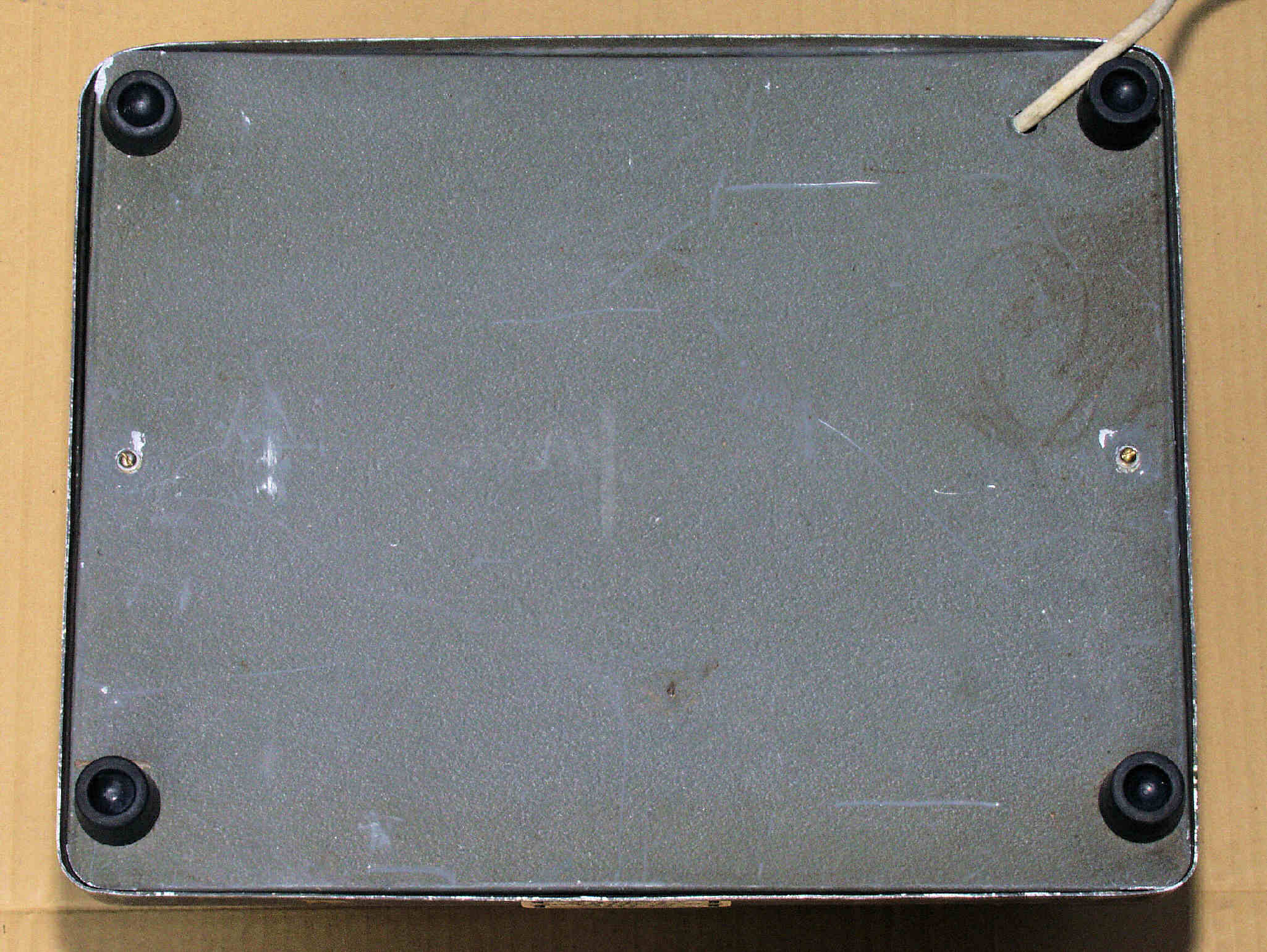

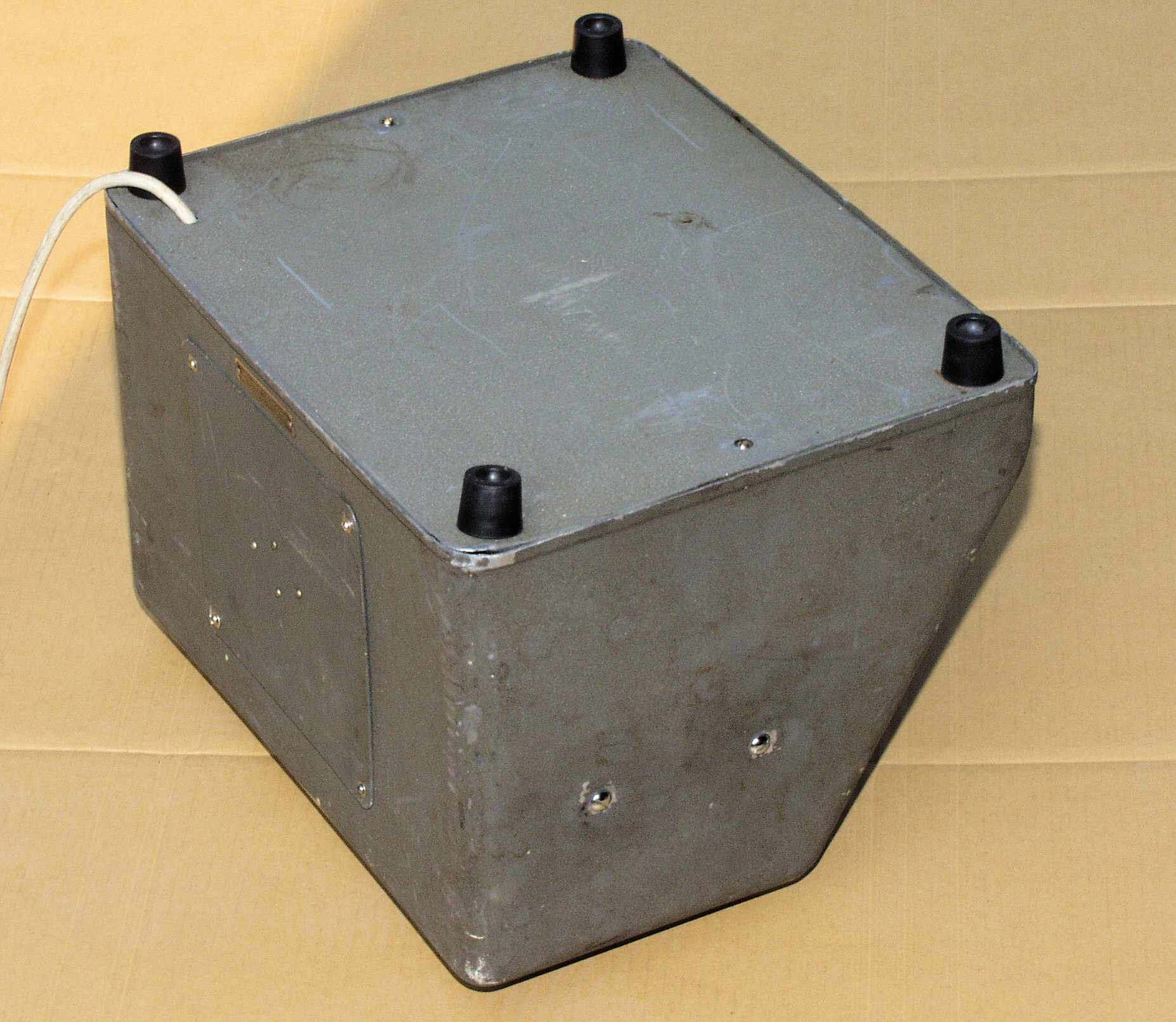

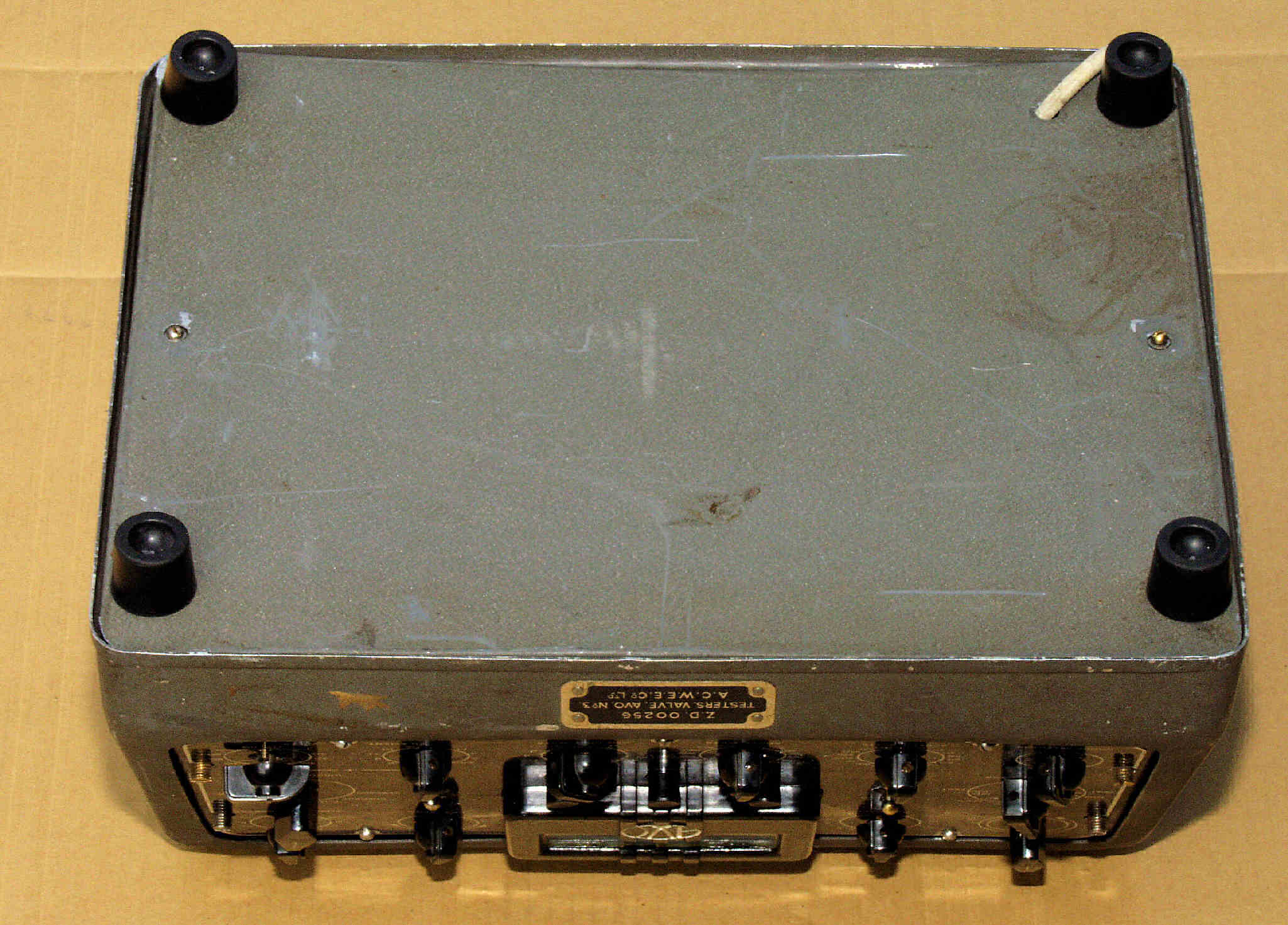

Ａ２３．　外観。　下から見る

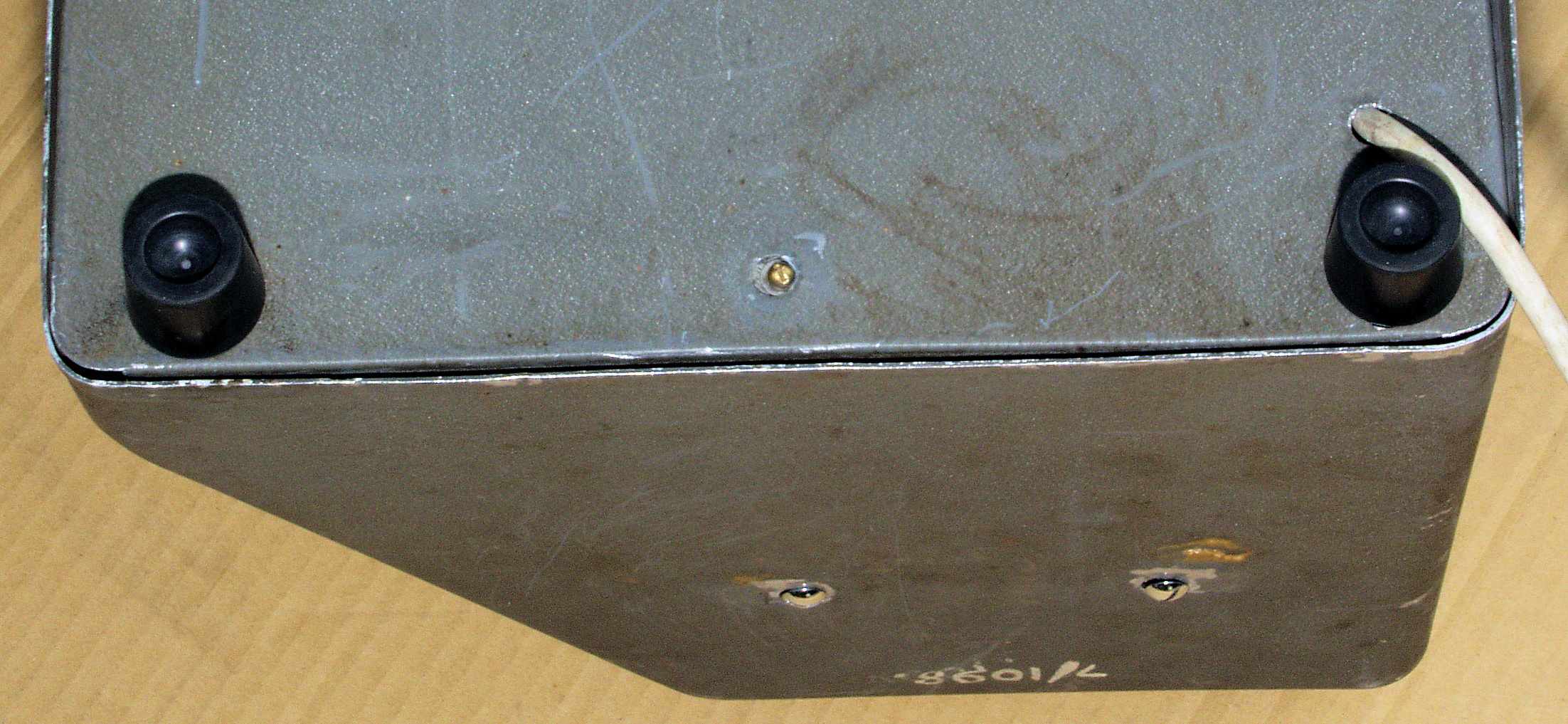

Ａ２４．　外観。　下前から見る

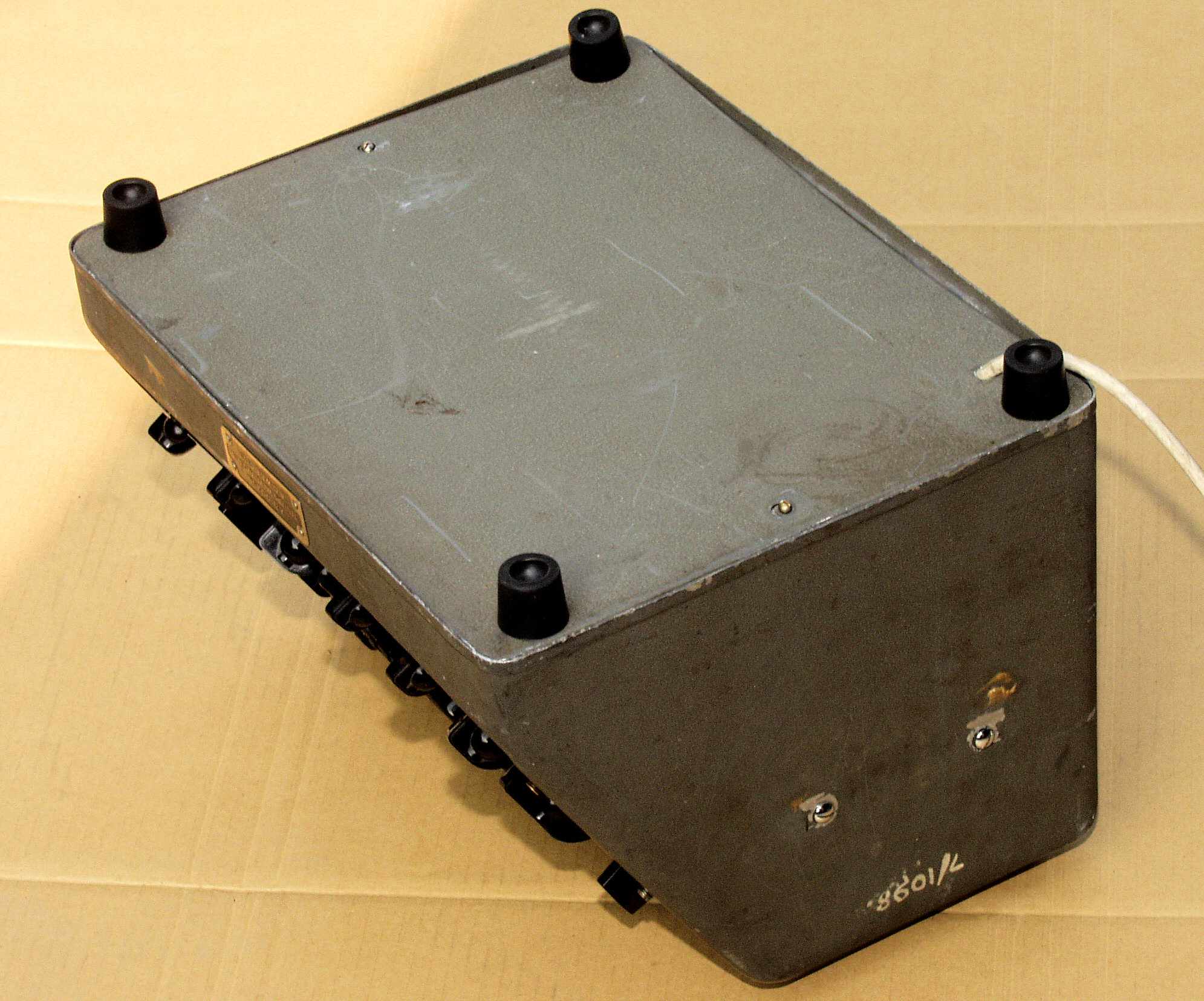

Ａ２５．　外観。　下前左から見る

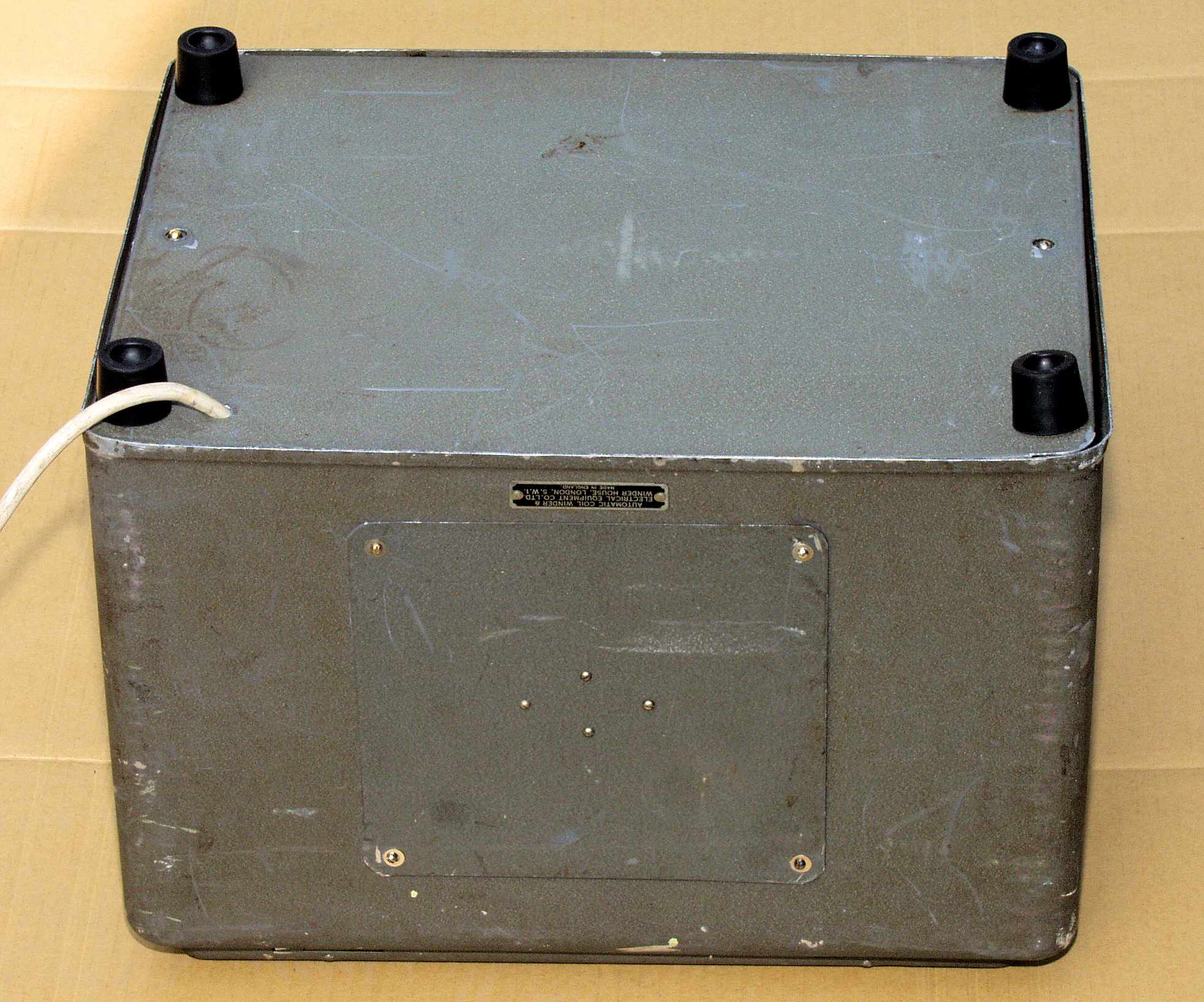

Ａ２６．　外観。　下後から見る
Ａ２７．　外観。　下後右から見る

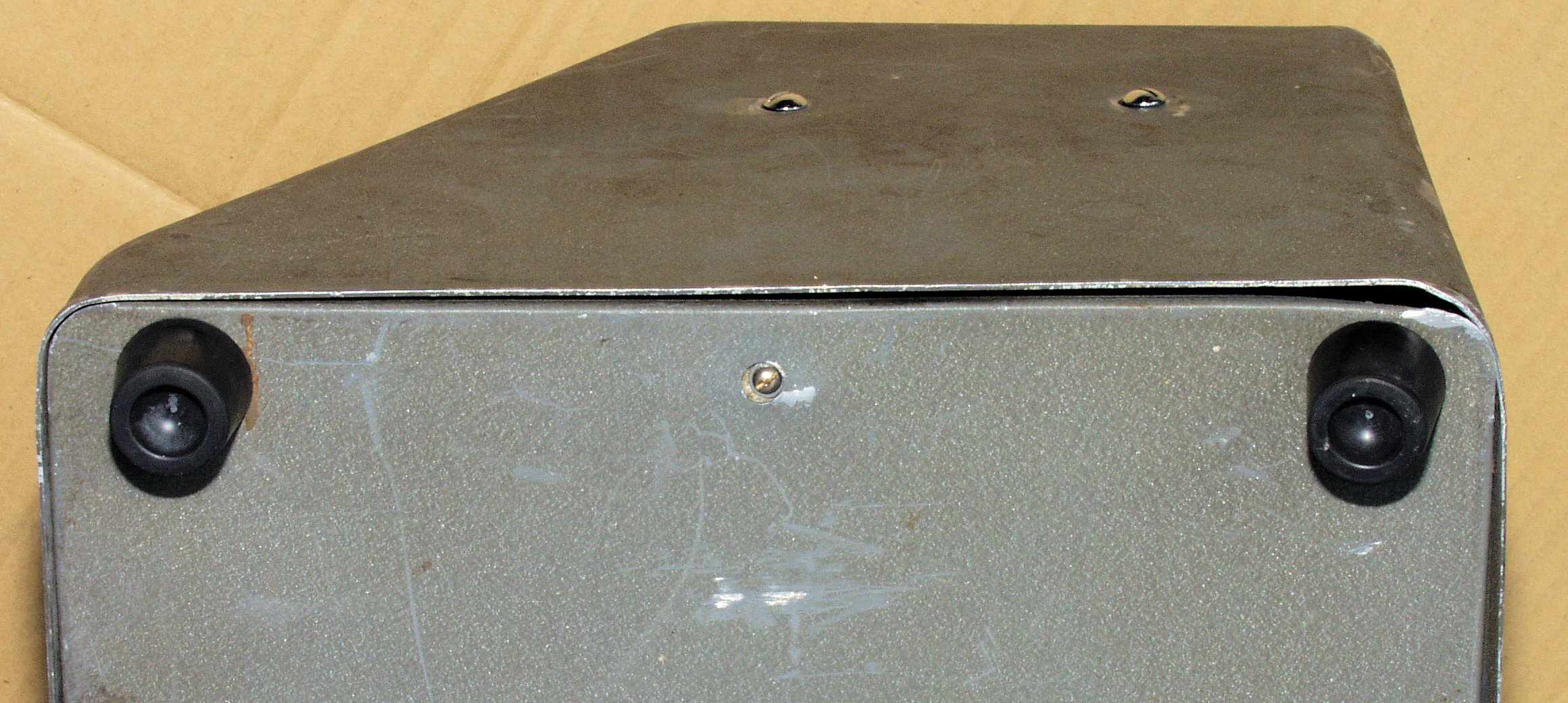

Ａ２８．　外観。　右側足
Ａ２９．　外観。　左側足

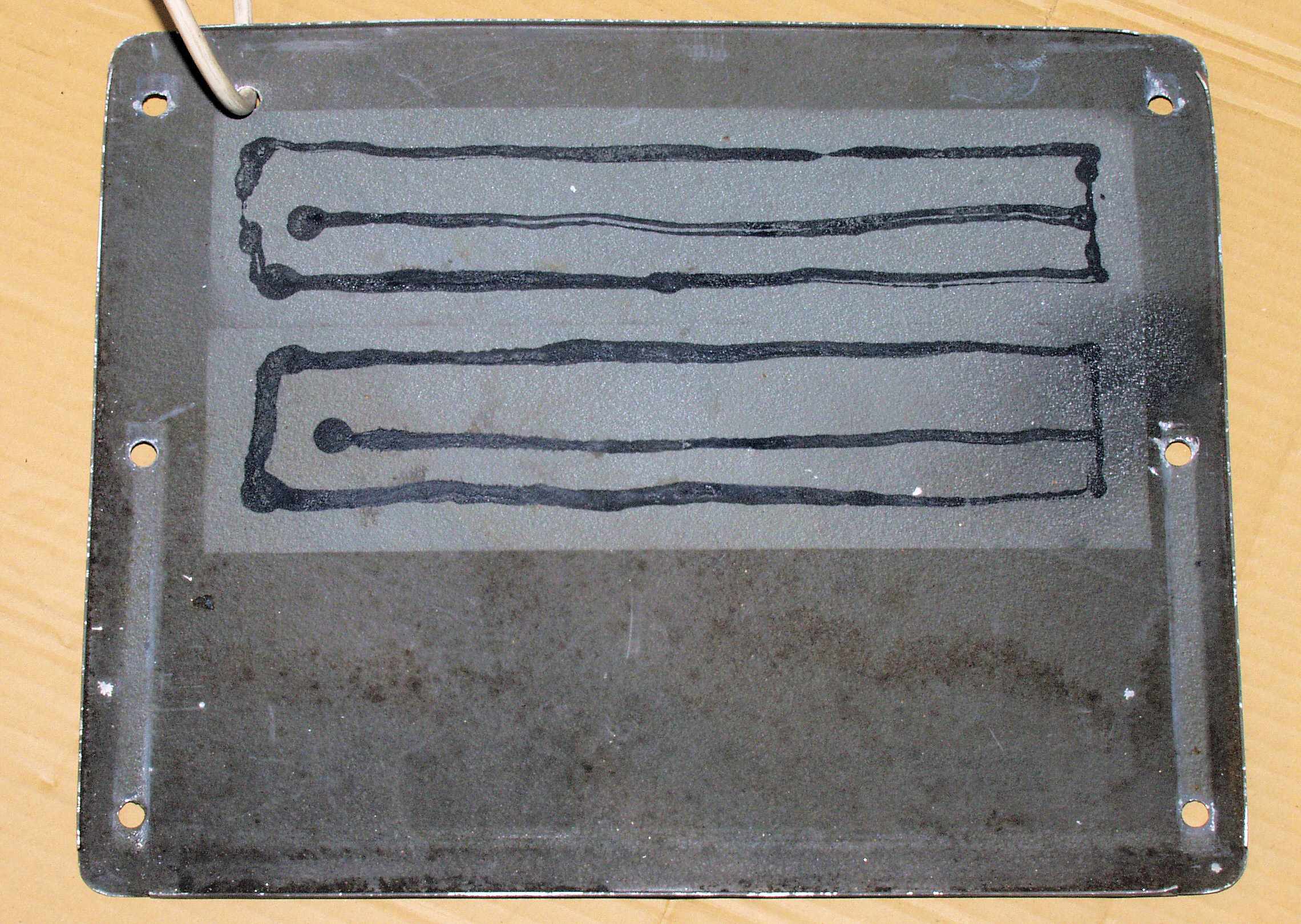

Ａ３０．　点検中、下蓋の裏側、黒い線はイギリス人のジョーク？？

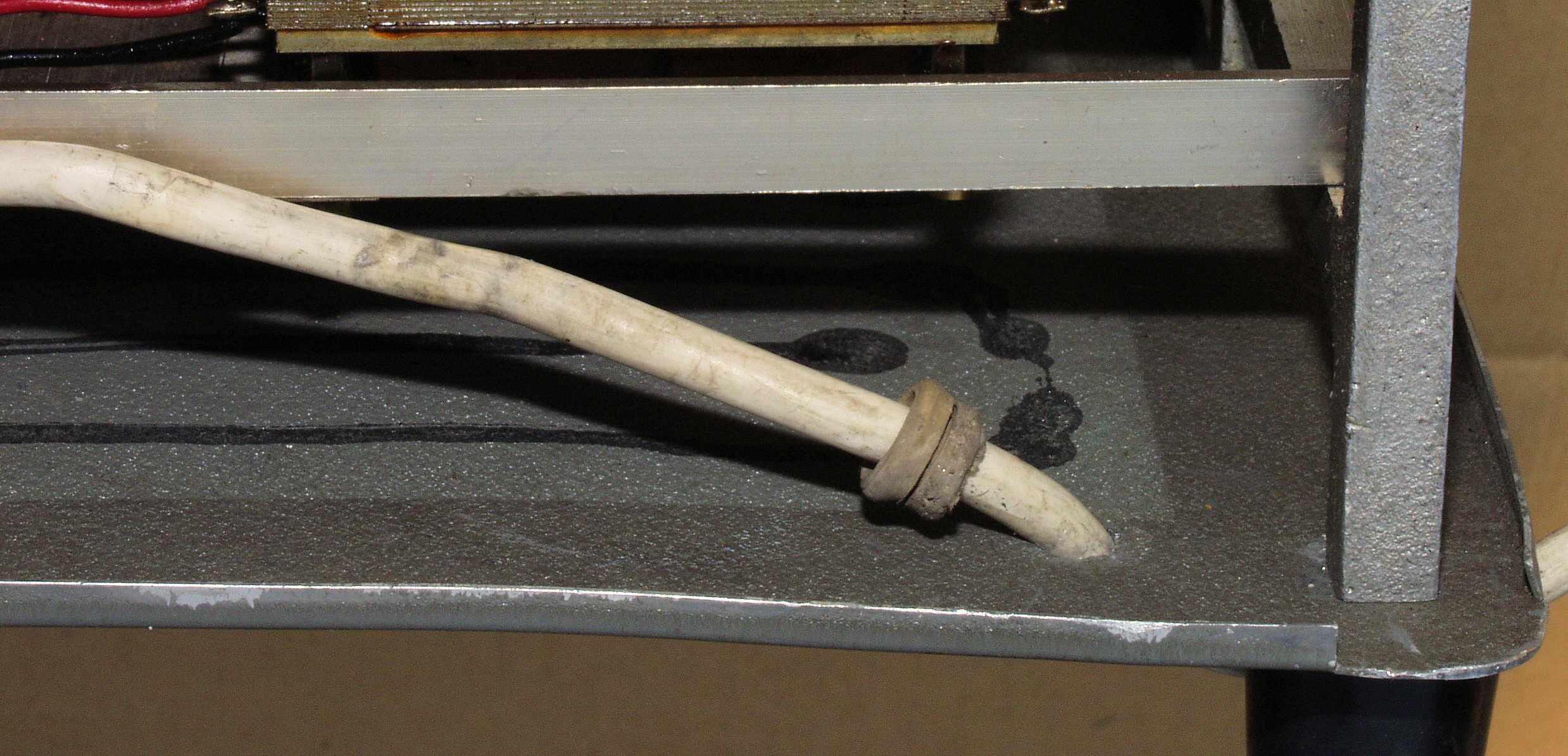

Ａ３１．　点検中、電源コードの引き出し部分、インシュレータ未挿入！

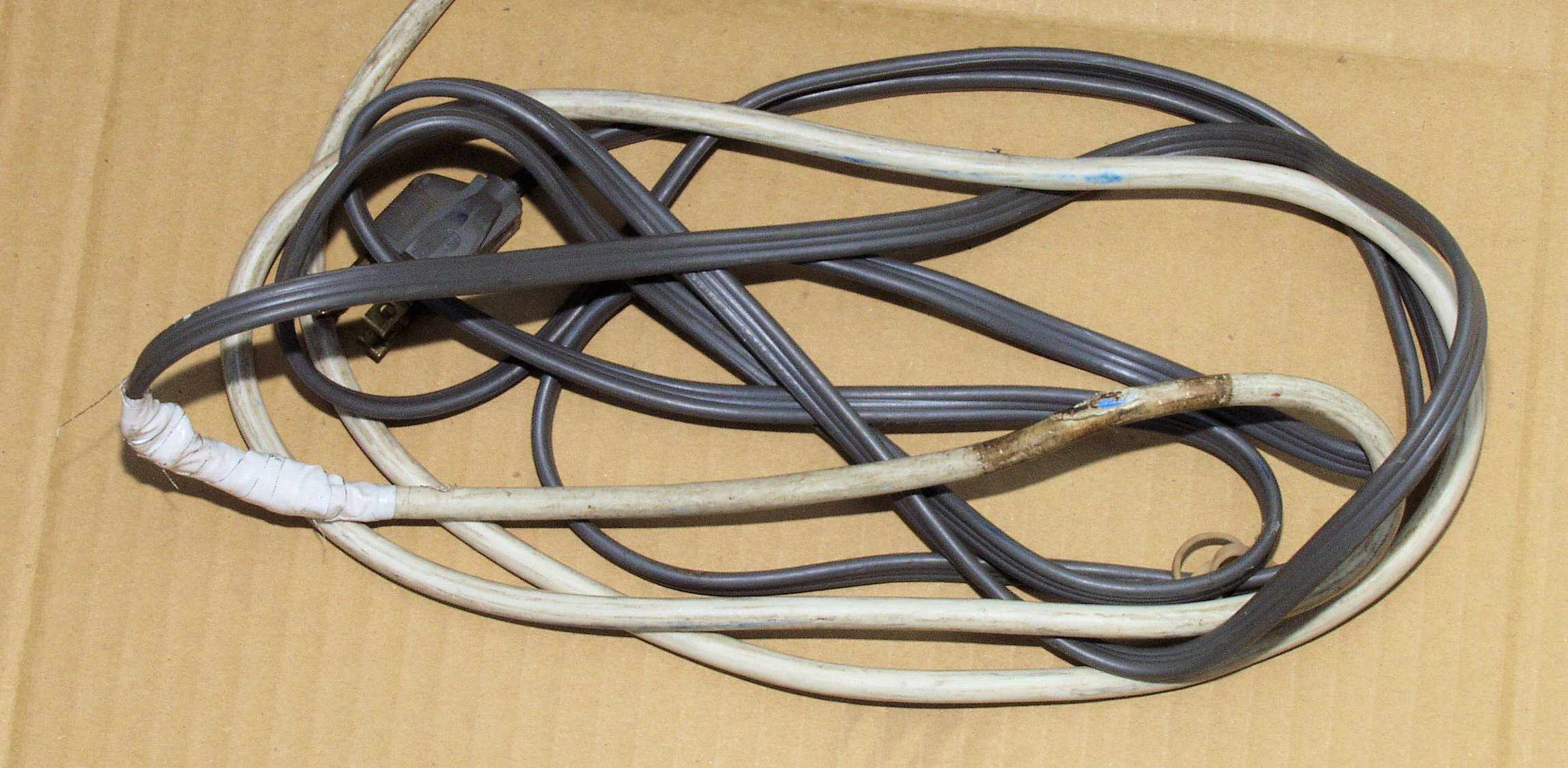

Ａ３２．　点検中、延長された、電源コード

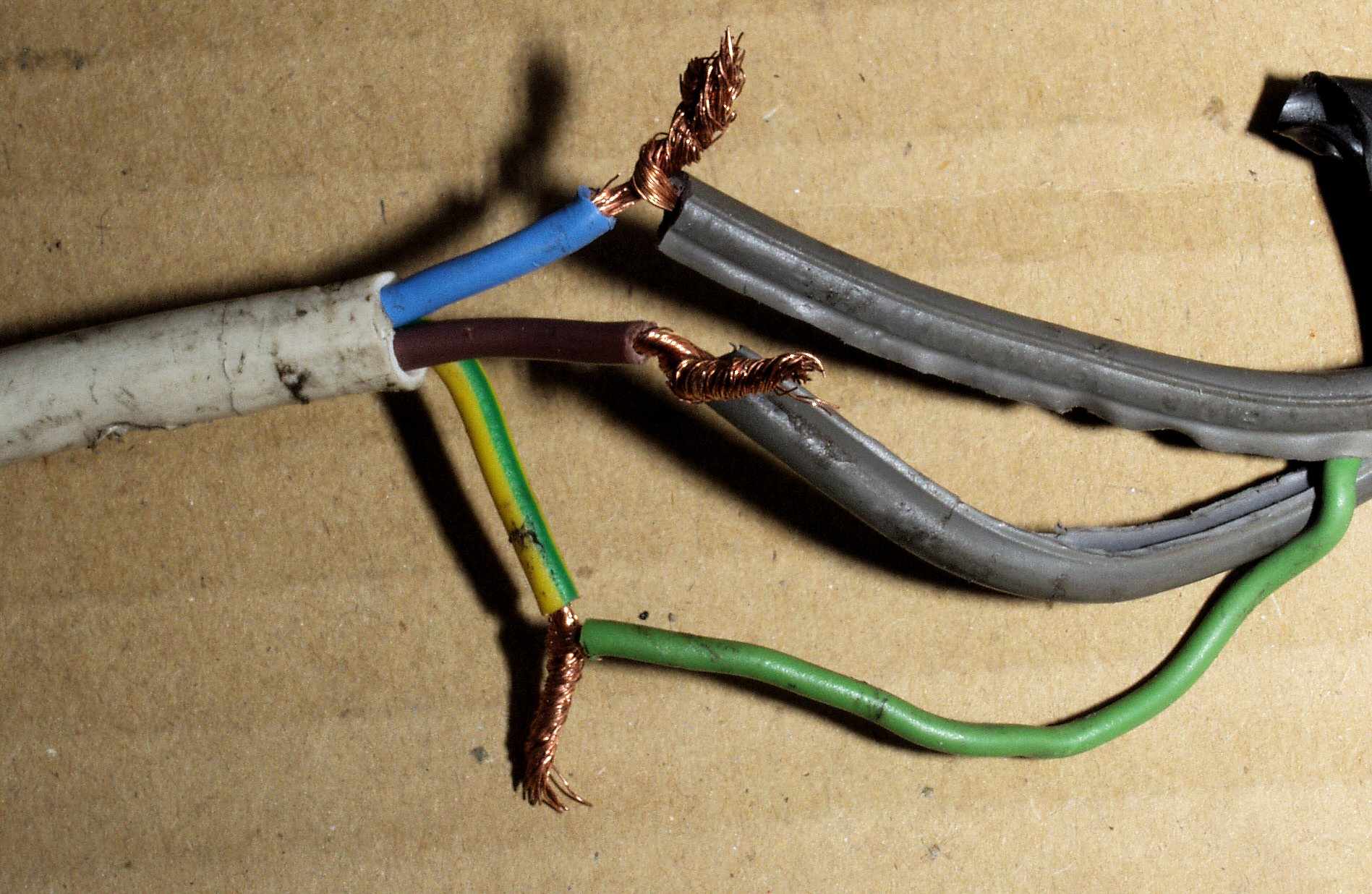

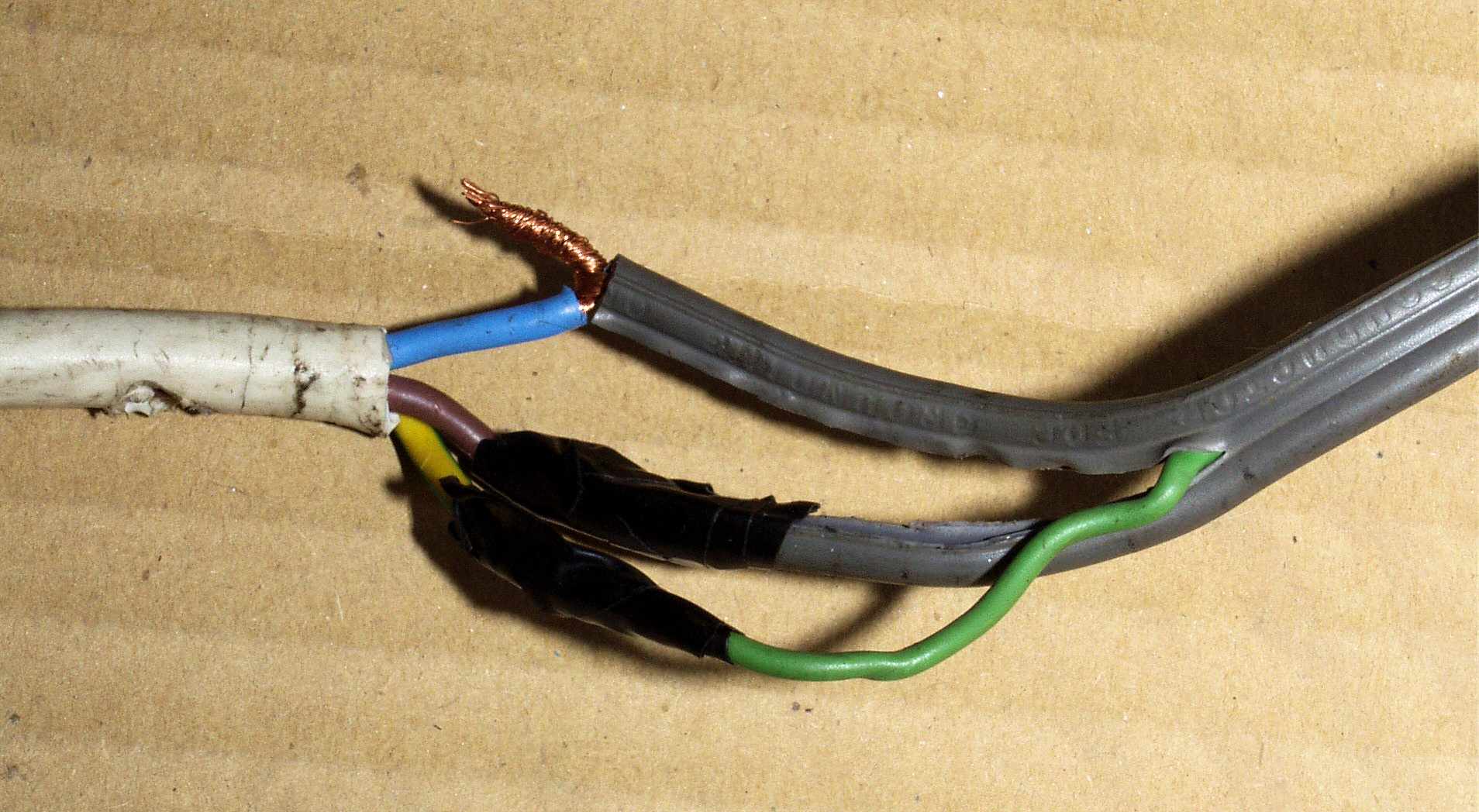

Ａ３３．　点検中、電源コードの接続部分の絶縁テープを取る、何と未半田接続！
Ａ３４．　点検中、電源コード、接続部分２

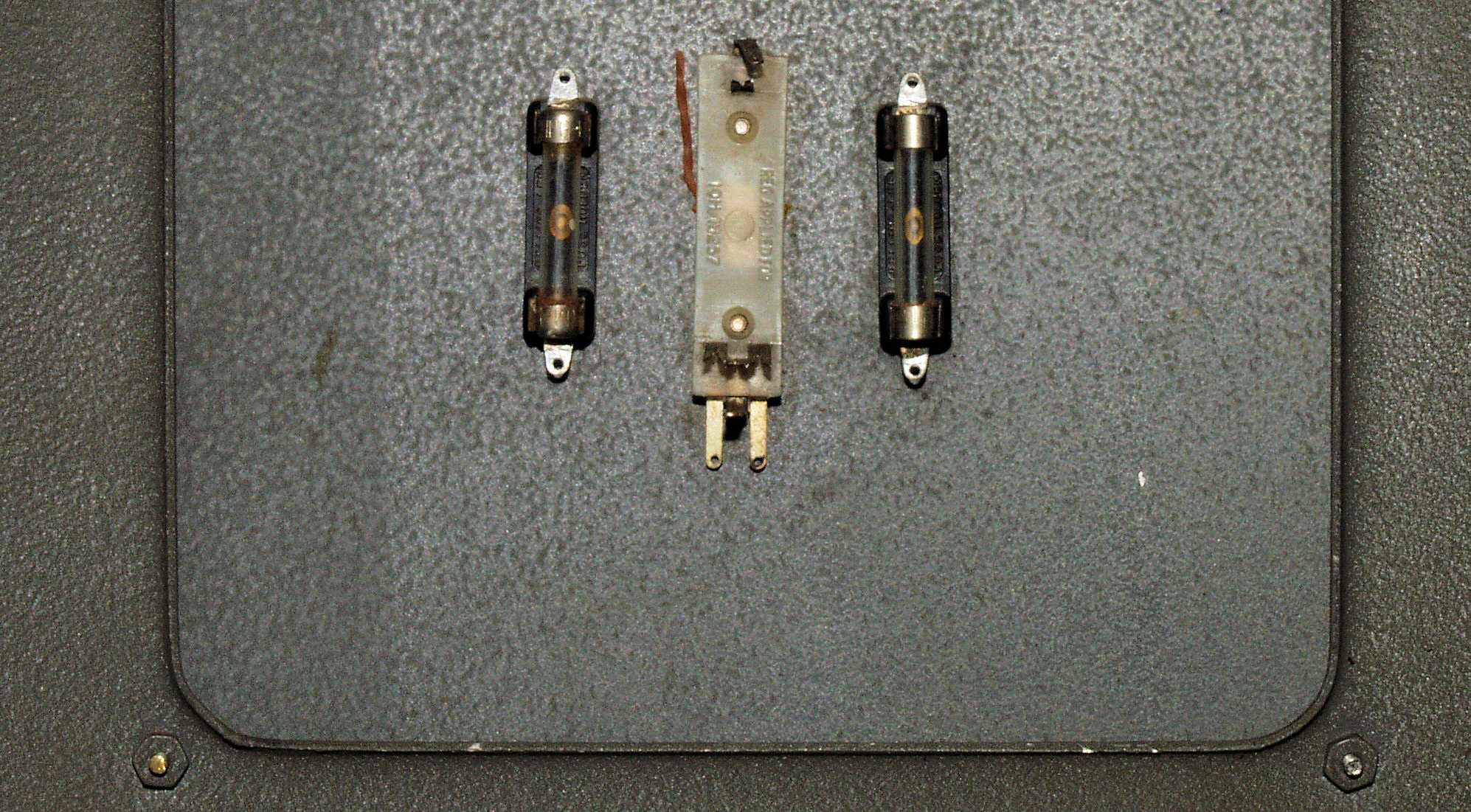

Ａ３５．　点検中、ケース裏のスペアパーツ、フューズ２個のみ

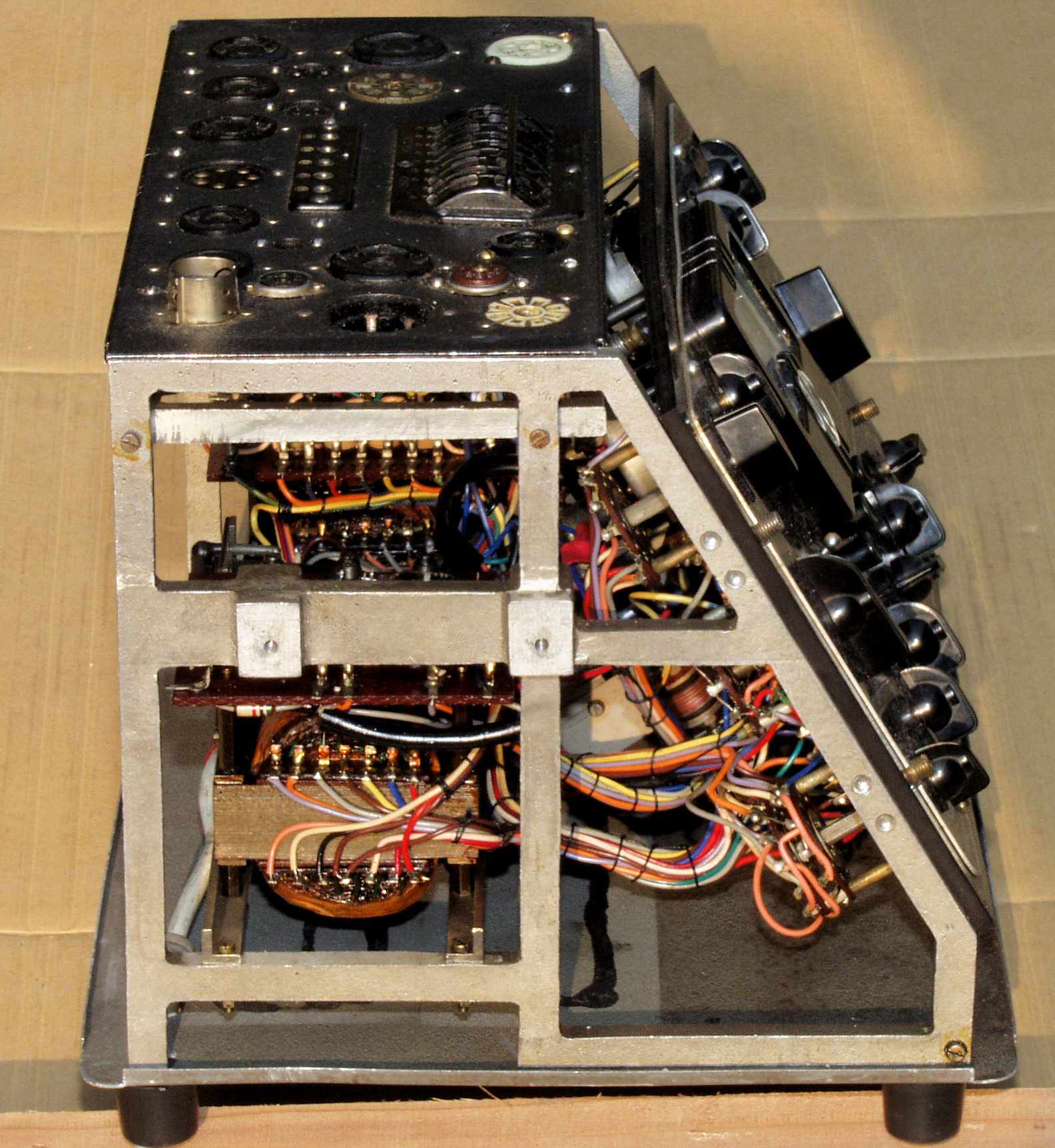

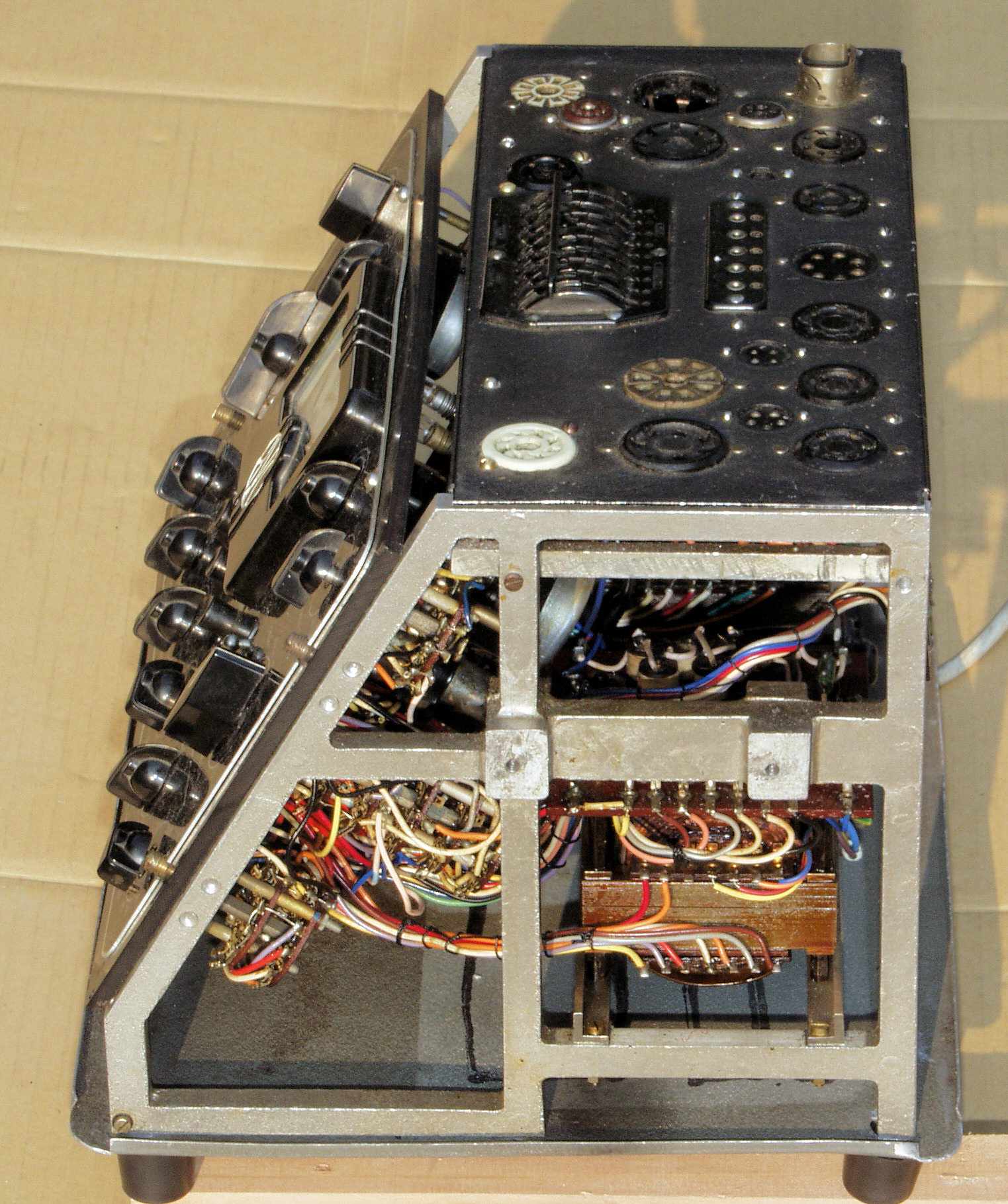

Ａ４１．　点検中、ケースを取り外し、右上から見る

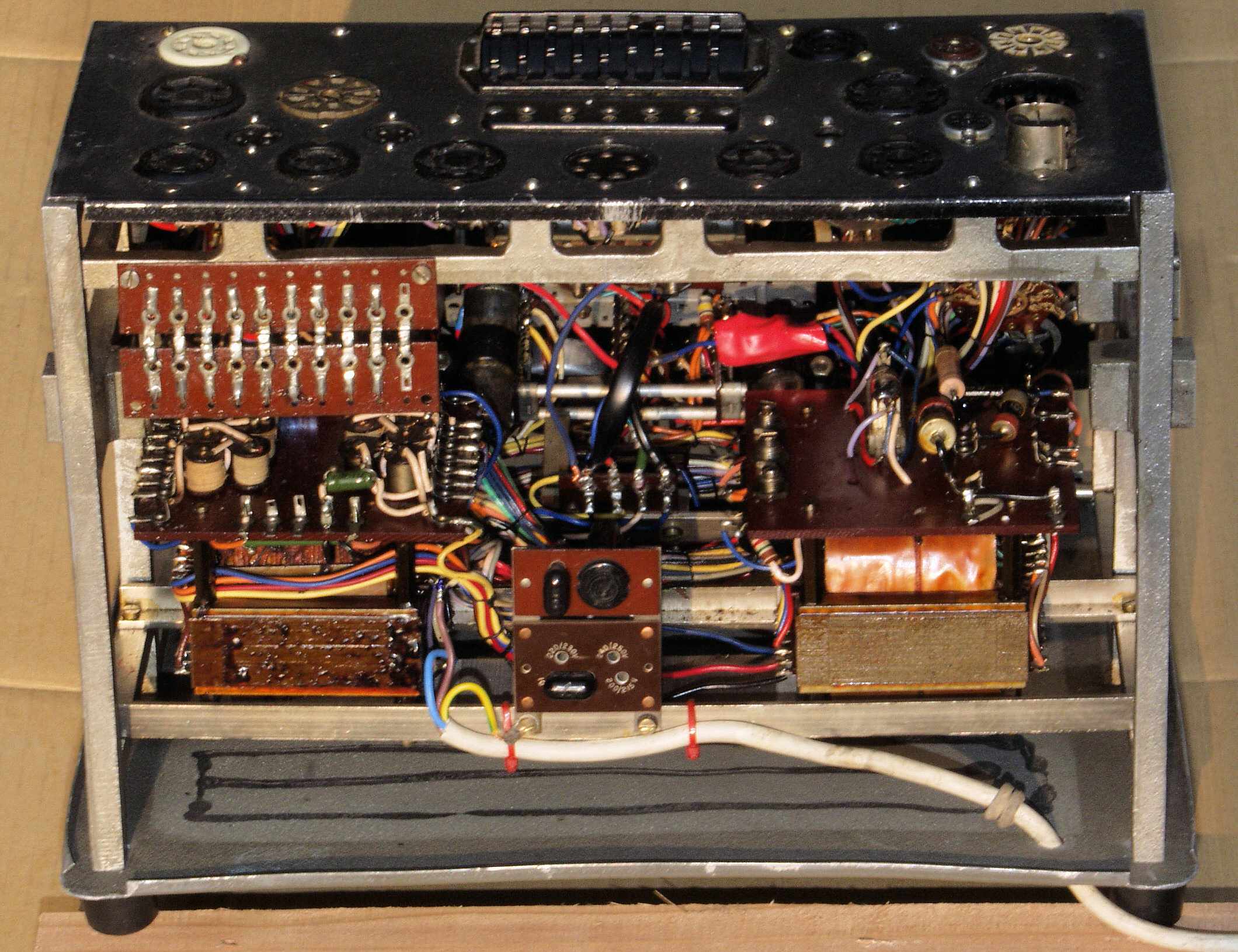

Ａ４２．　点検中、ケースを取り外し、後から見る
Ａ４３．　点検中、ケースを取り外し、後から見る２
Ａ４４．　点検中、ケースを取り外し、左上から見る

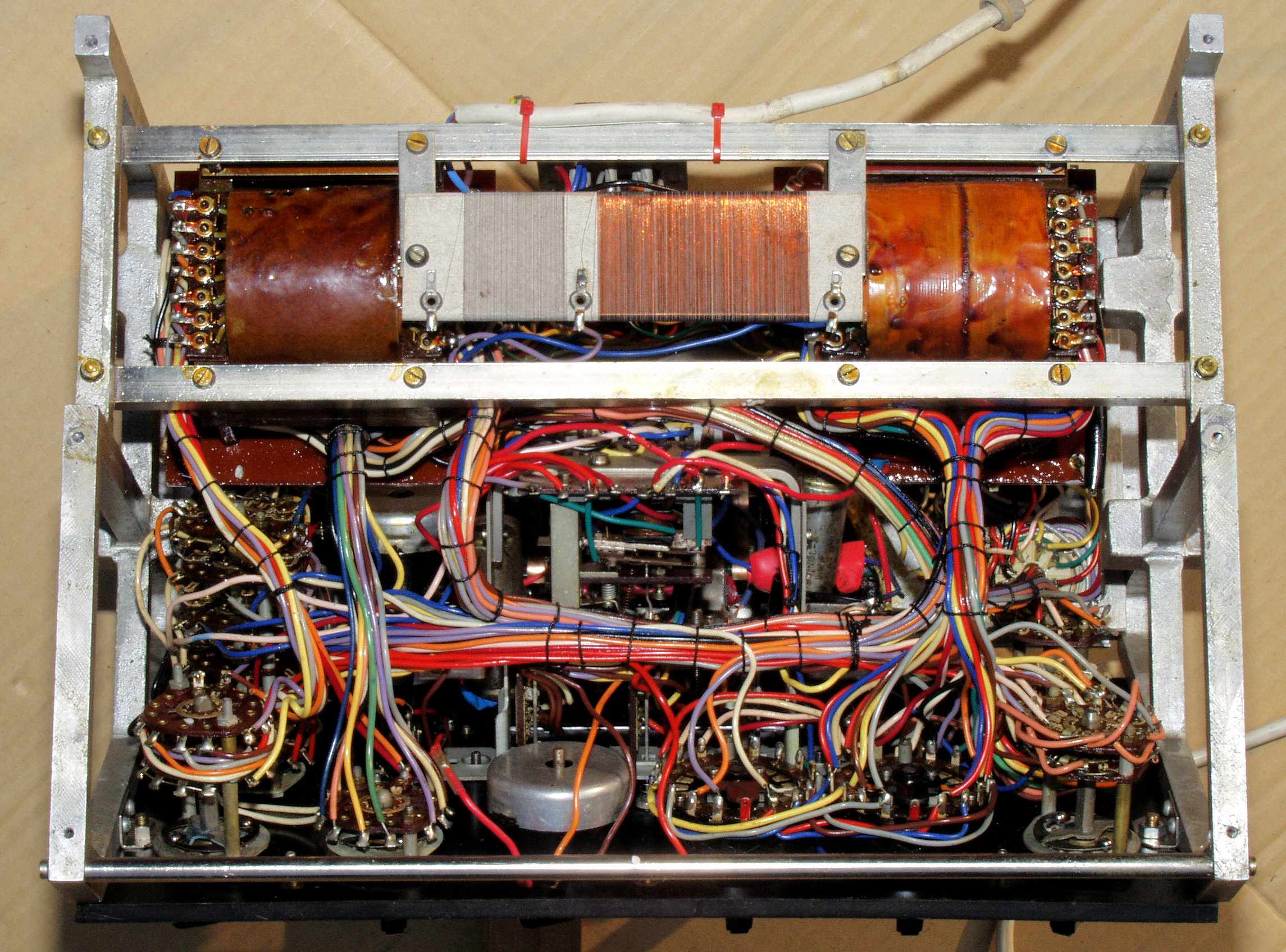

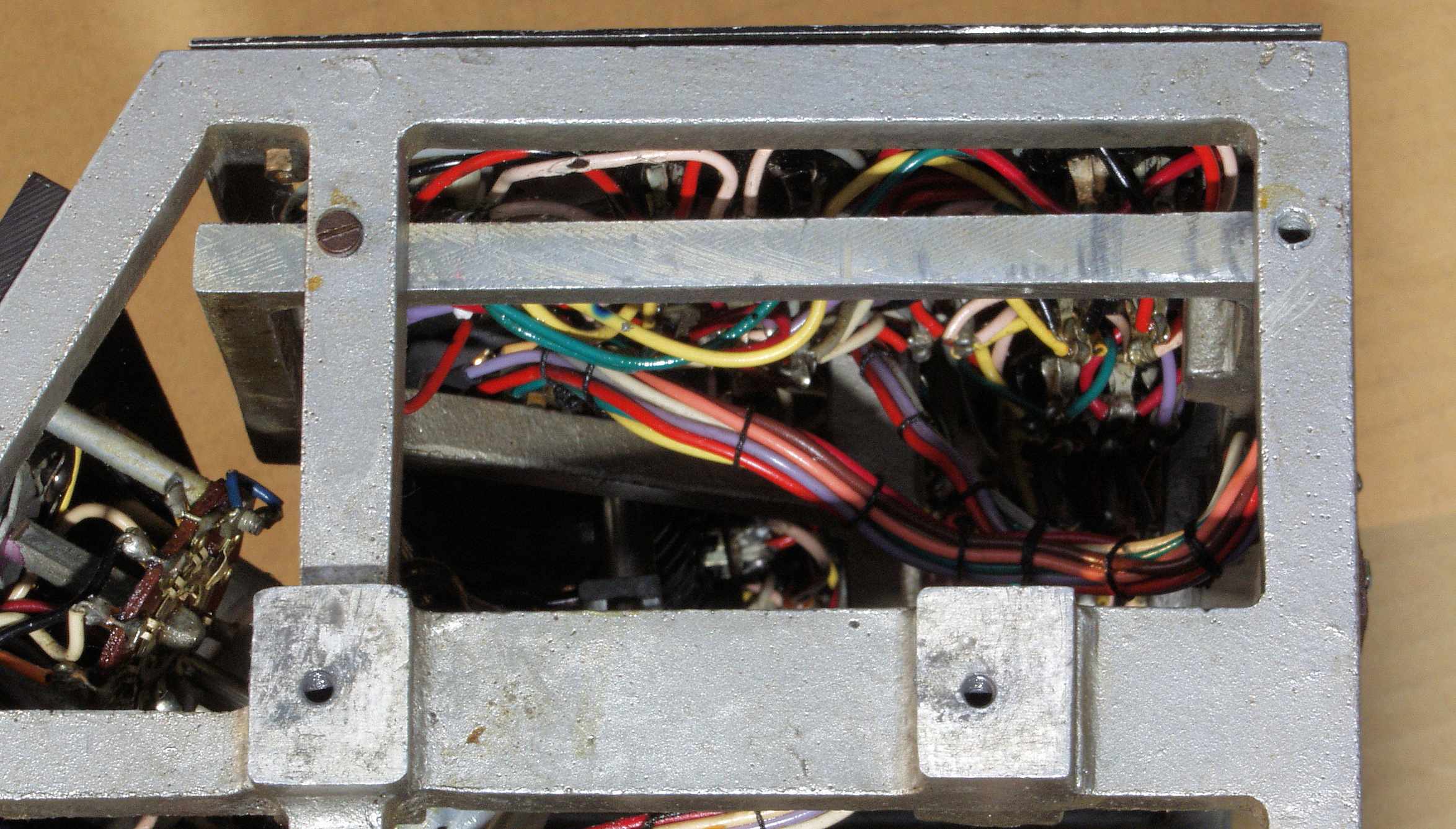

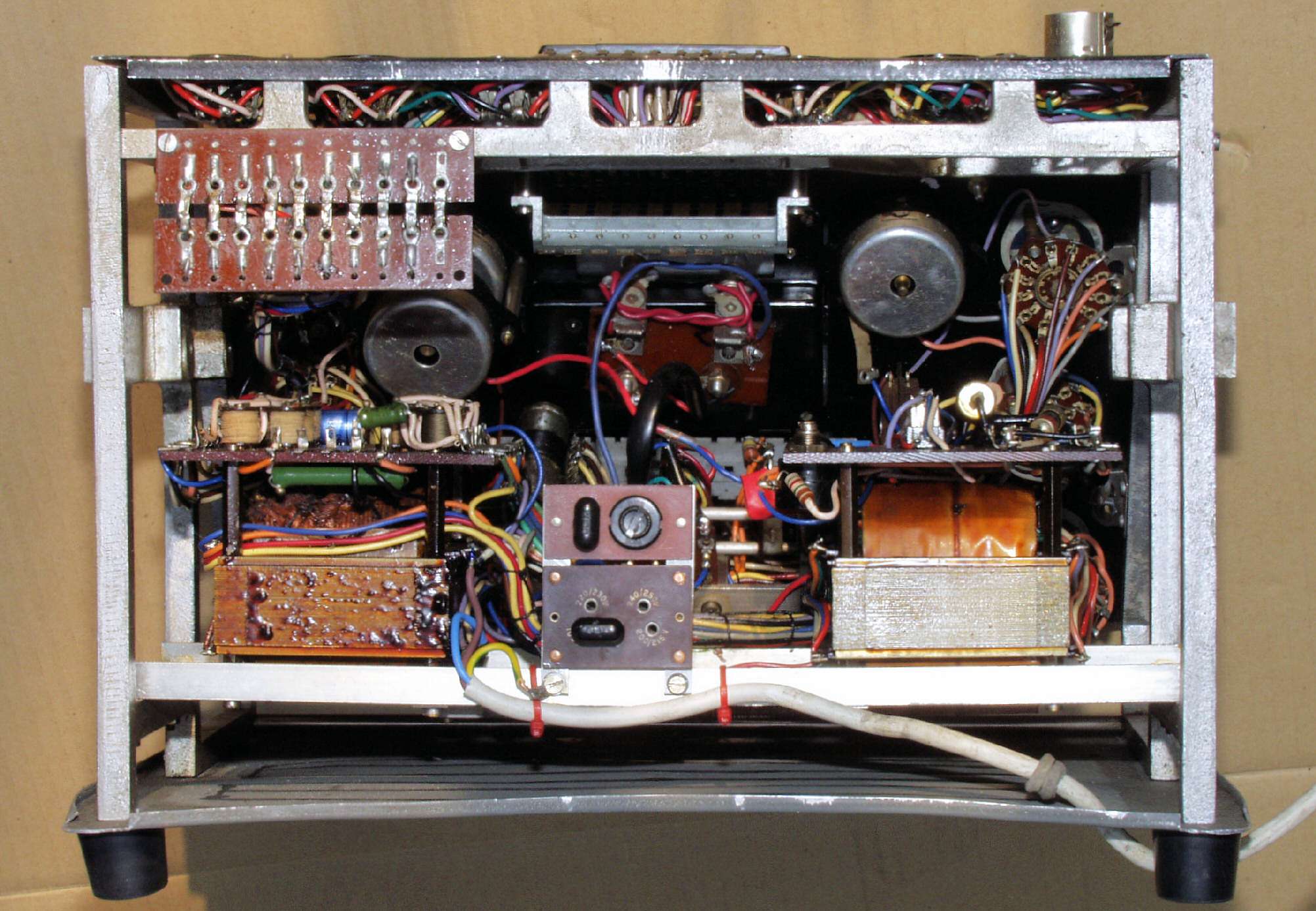

Ａ４５．　点検中、ケースを取り外し、下から見る
Ａ５１．　点検中、パネル止めネジが無い

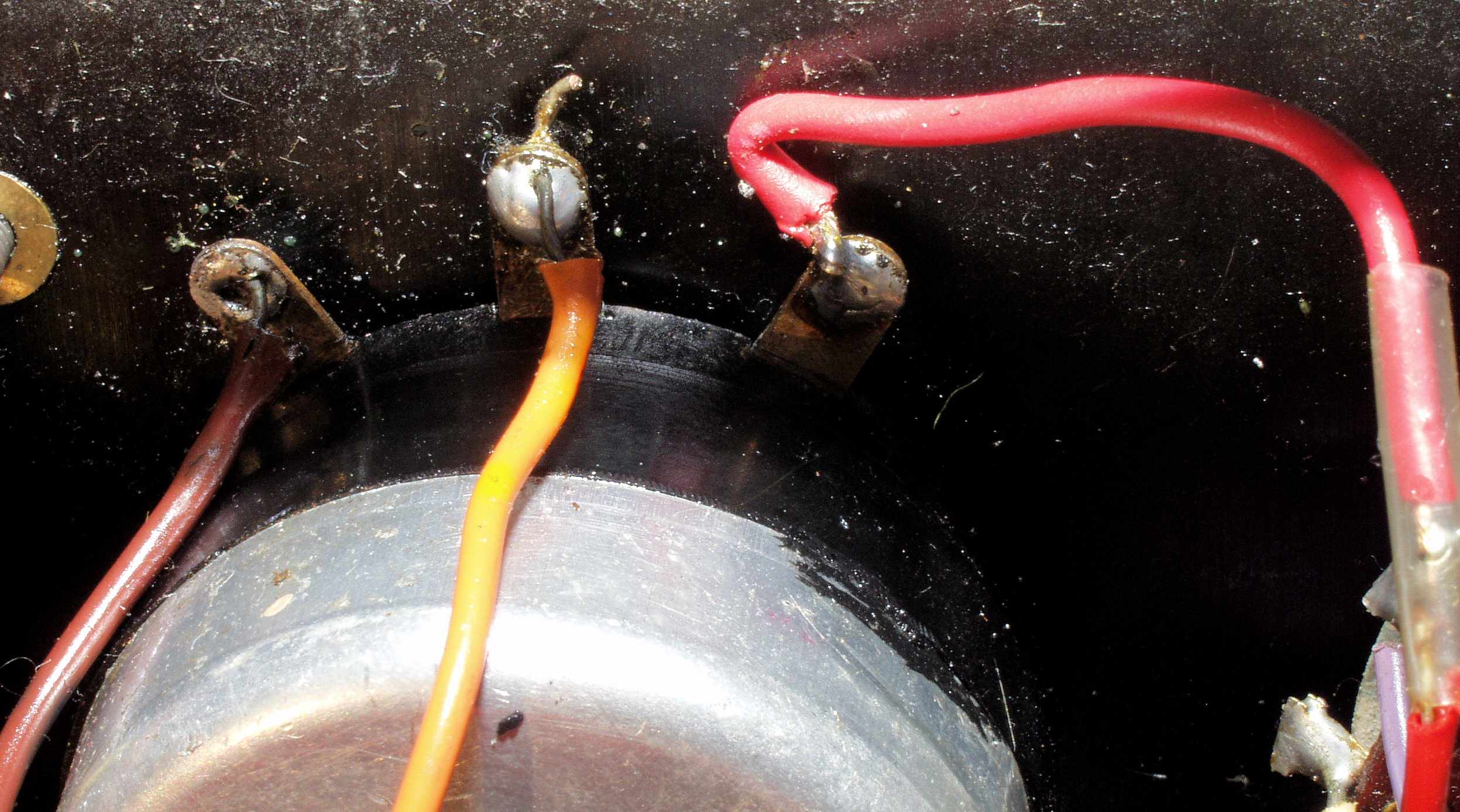

Ａ６１．　点検中、未熟な半田付け

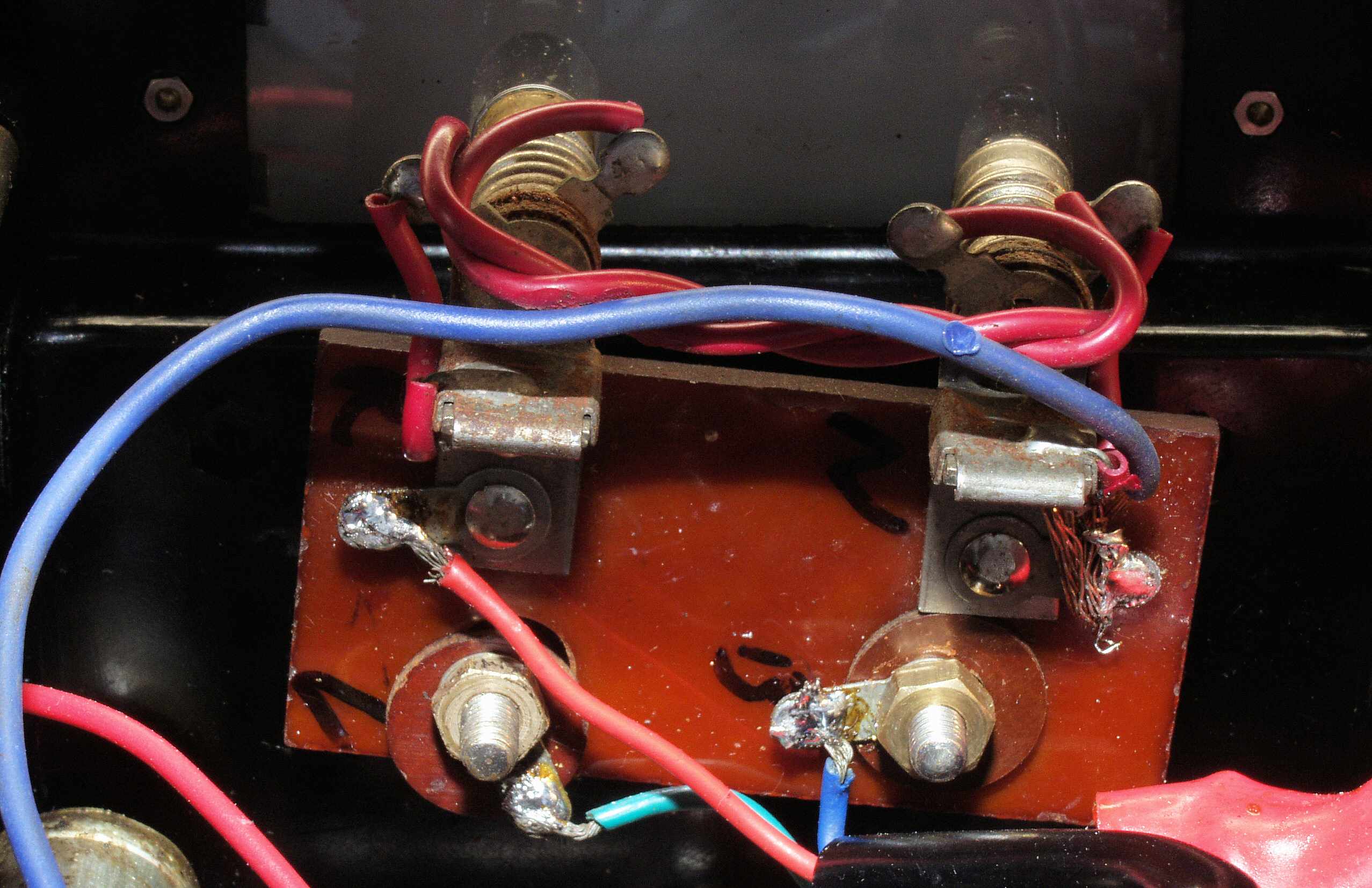

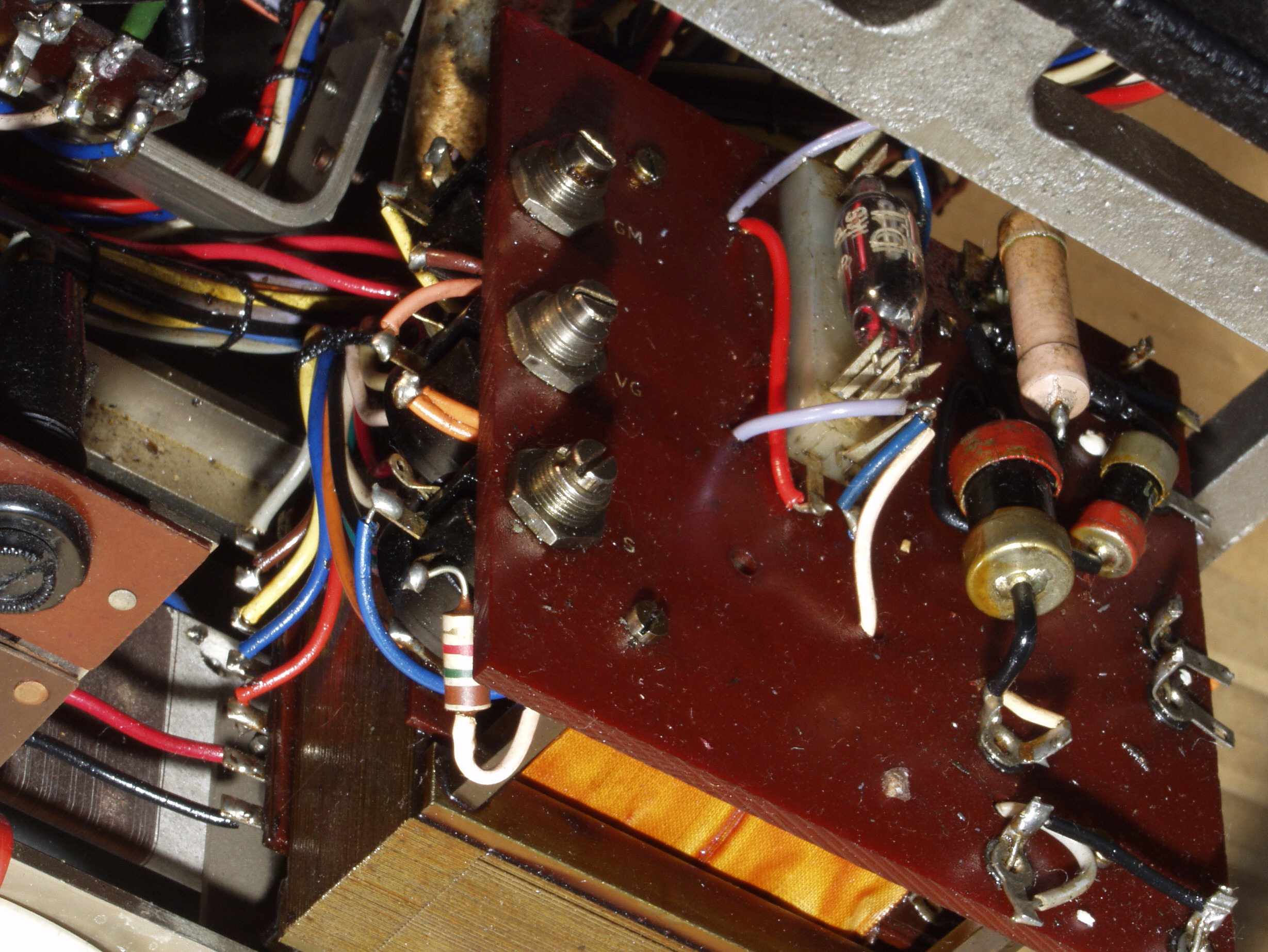

Ａ６２．　点検中、未熟な半田付け、メータ基板にもヒビが入っている

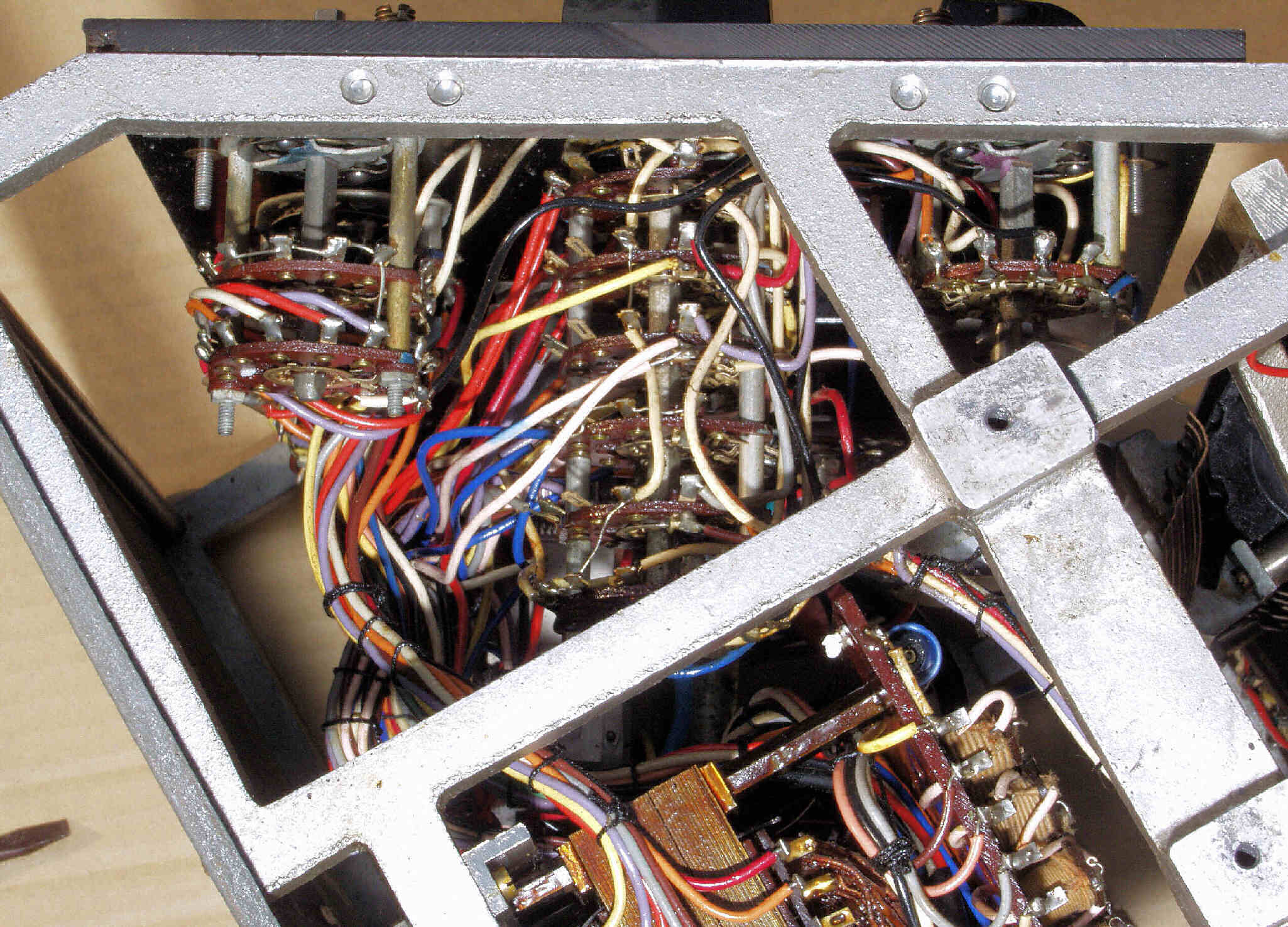

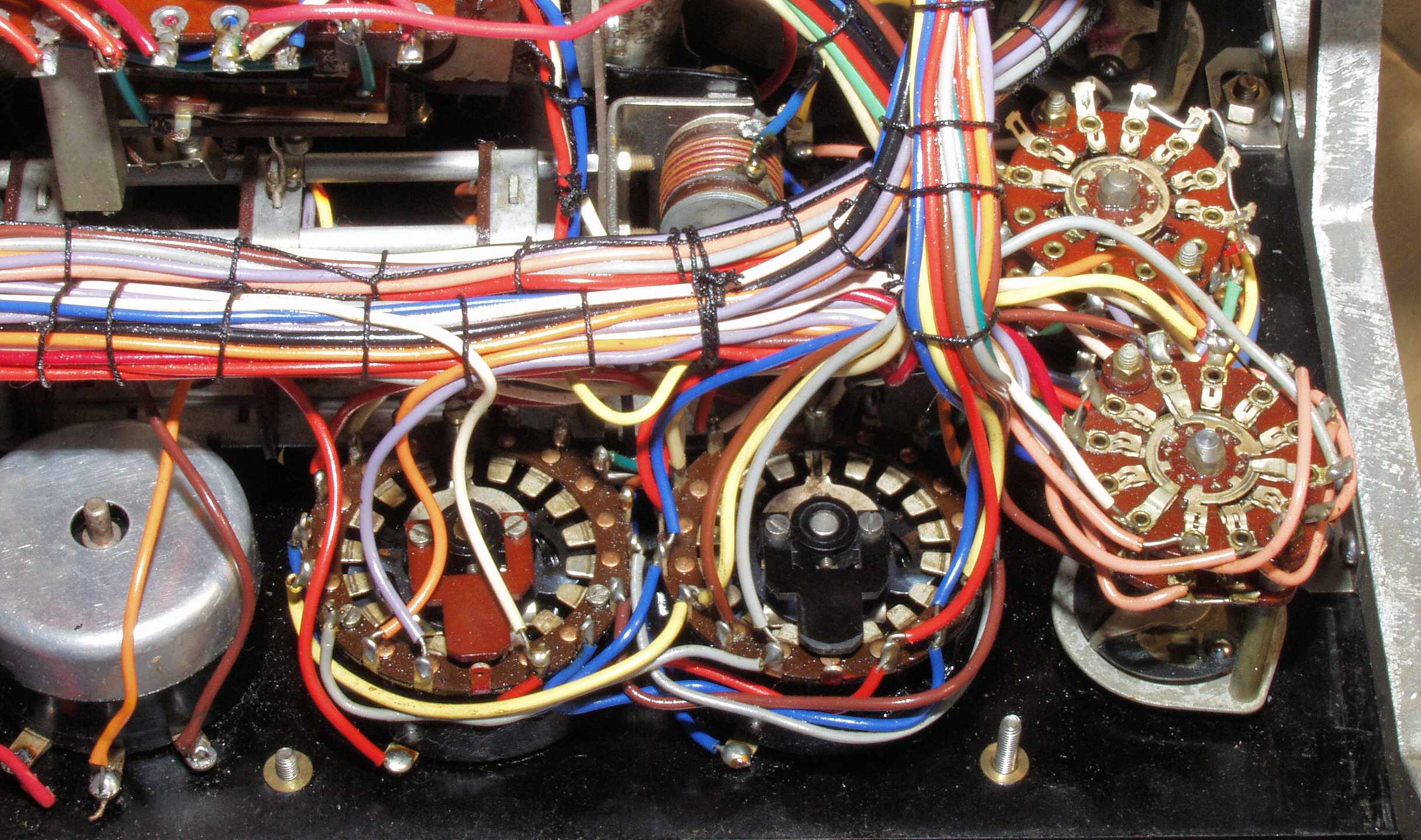

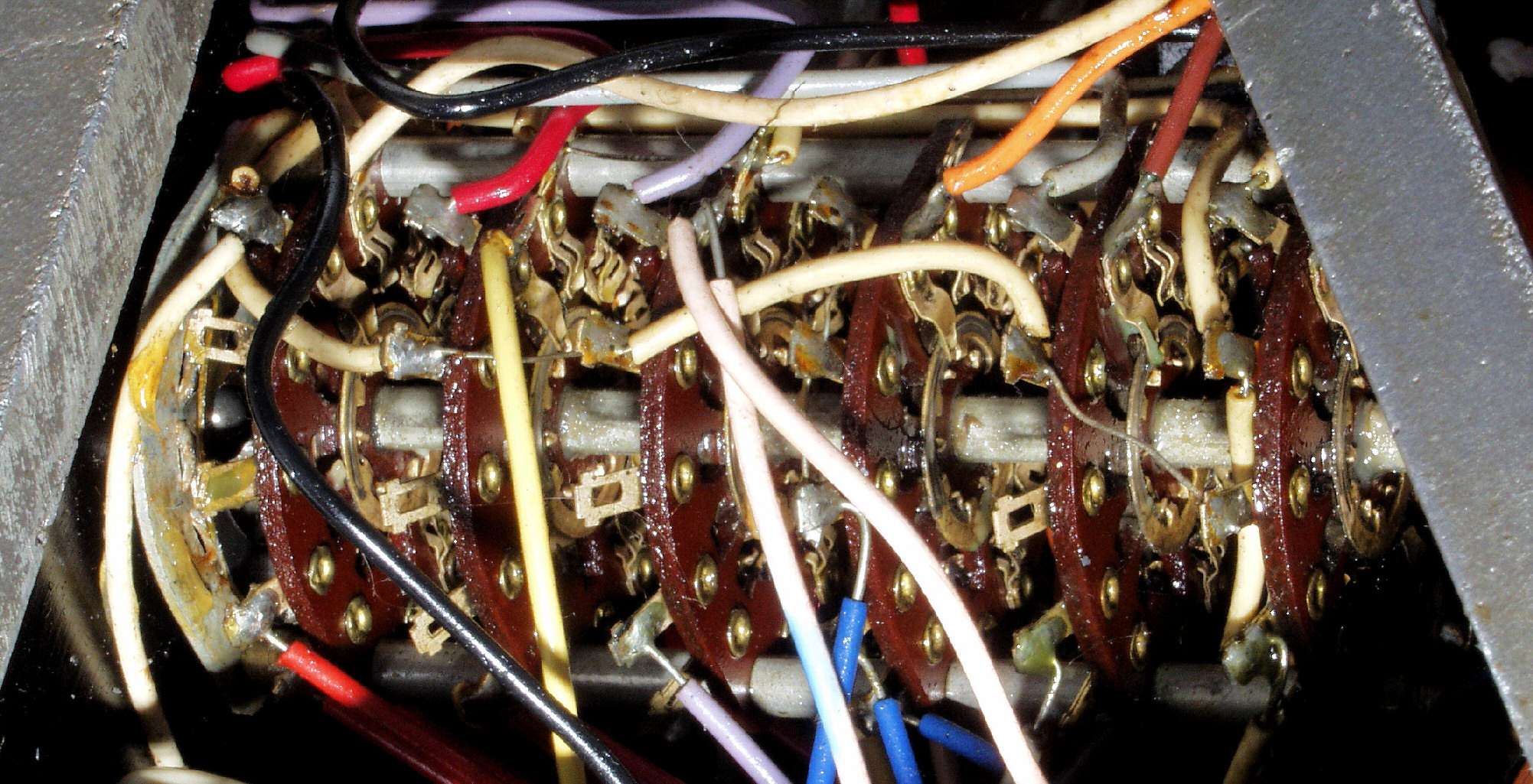

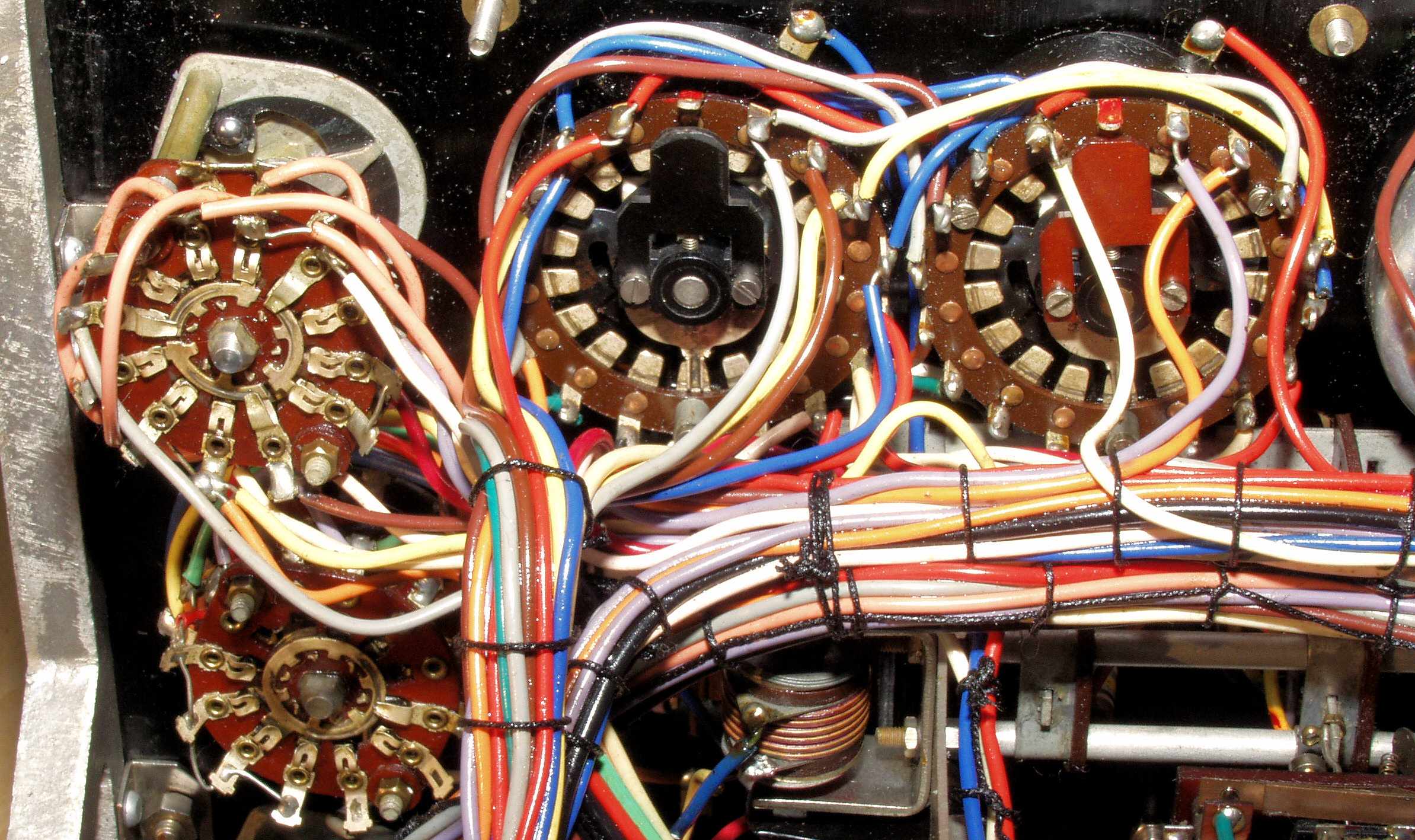

Ａ７１．　点検中、接点復活材（？）の多用でベタついているＳＷ類
Ａ７２．　点検中、接点復活材（？）の多用でベタついているＳＷ類２
Ａ７３．　点検中、接点復活材（？）の多用でベタついているＳＷ類
Ａ７４．　点検中、接点復活材（？）の多用でベタついているＳＷ類２

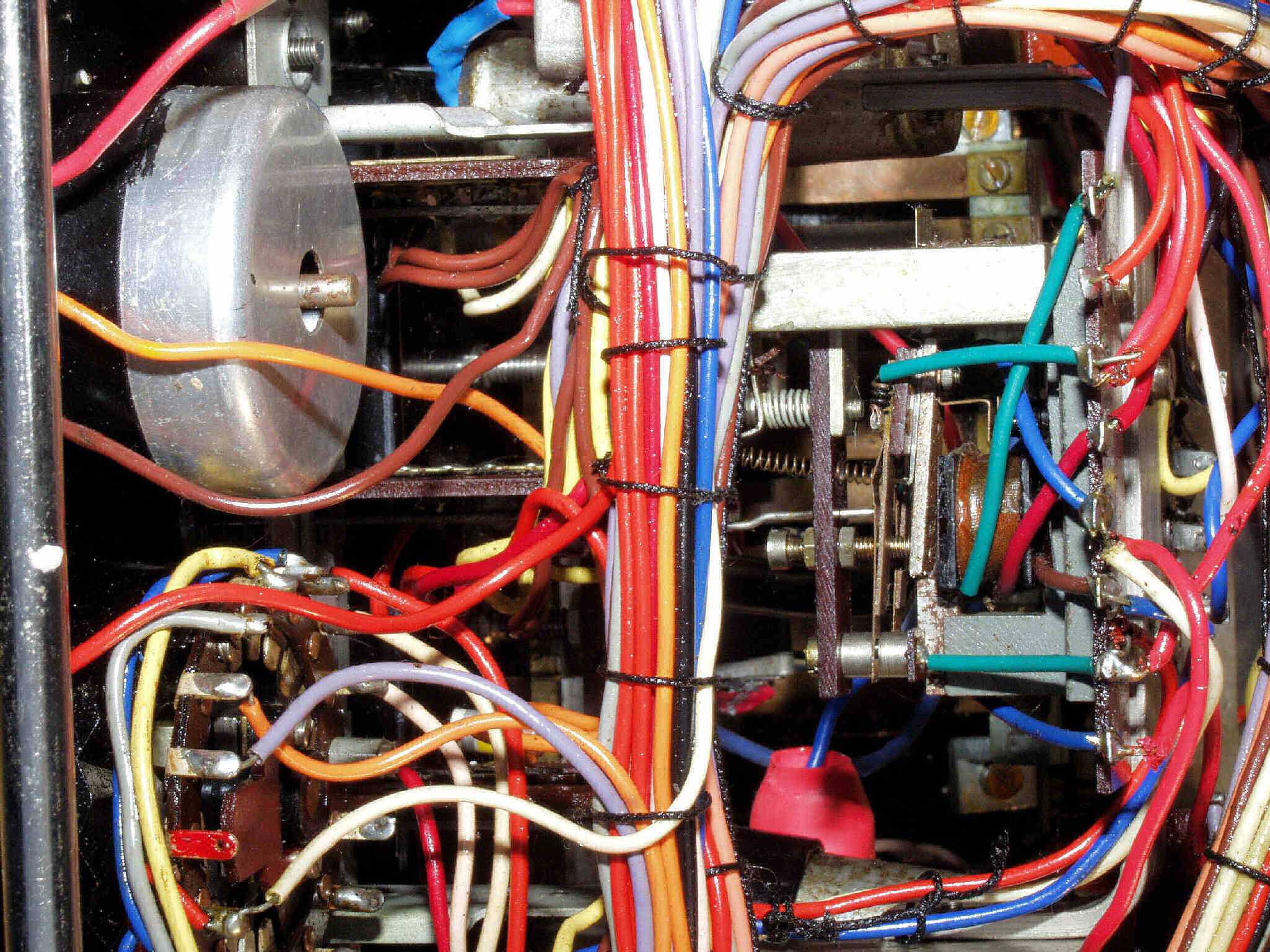

Ａ７５．　点検中、接点復活材（？）の多用でベタついている基板上の部品類
Ａ７６．　点検中、接点復活材（？）の多用でベタついている保護リレー

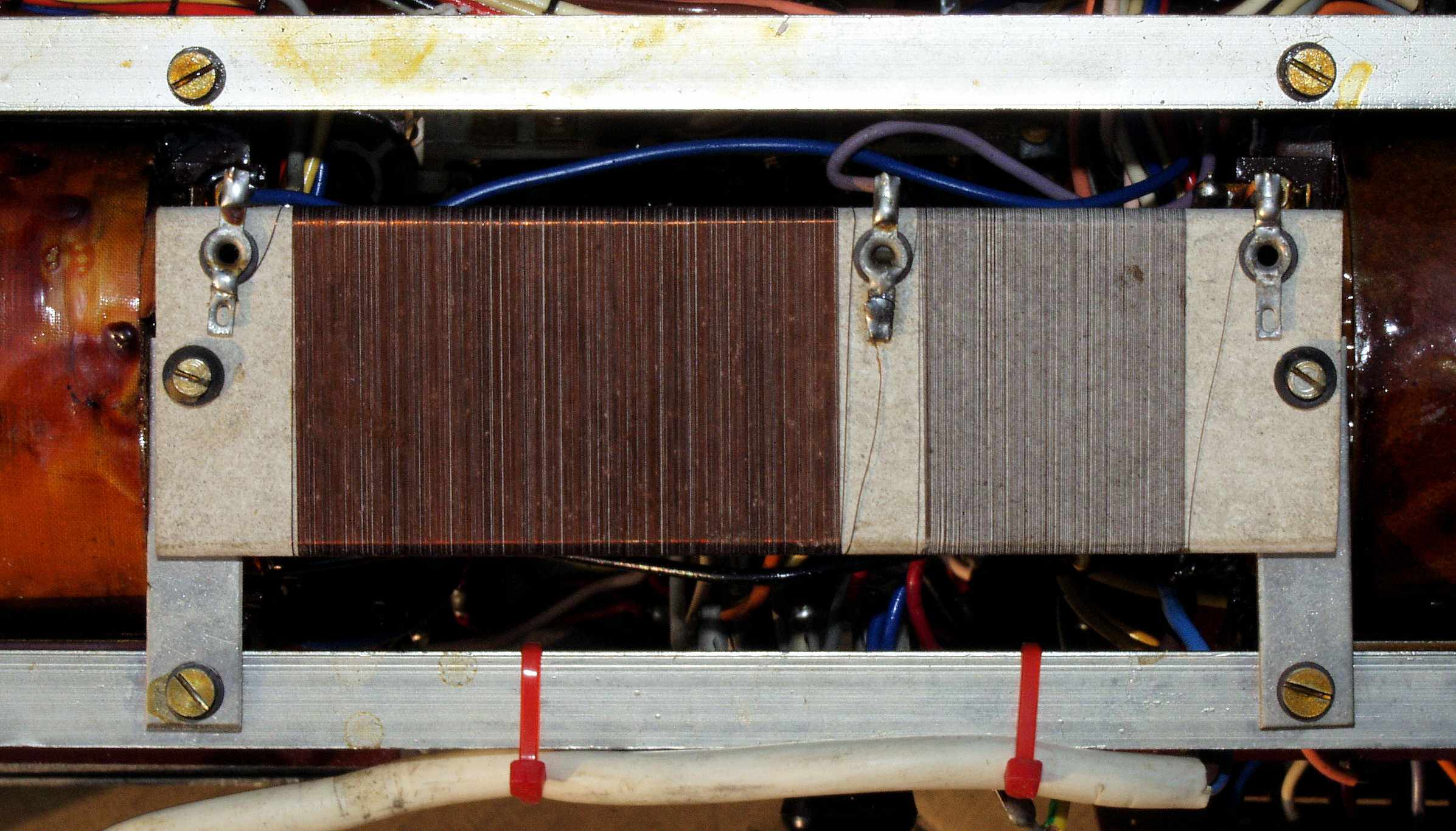

Ａ８１．　点検中、開放型の巻き線抵抗！

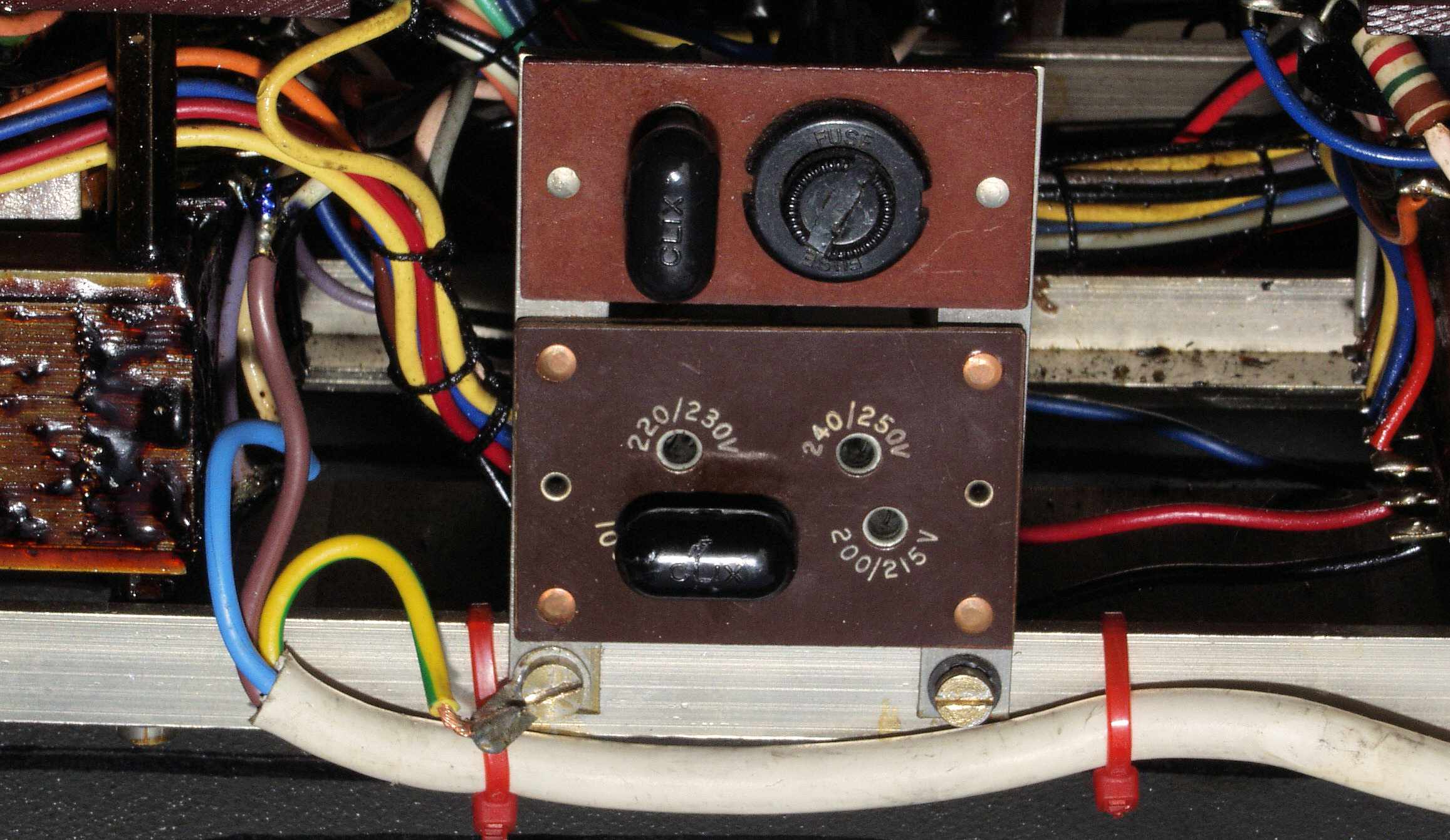

Ａ８２．　点検中、電源電圧切り替えＳＷ
Ｃ．　改造・修理・清掃状況。
C１．　修理中．　１９５８年製、表紙にボンドを塗布し補強する。
Ｃ２．　１９５８年製、背のクロスにも。ボンドを塗布し補強する。
C－１．　修理後．　太く・堅い電源コードを交換する。
C－２．　修理後．　プレートキャップ・グリッドキャップコードはＴＶ－７のコネクター式に変更。
C－３Ａ．　修理後．　メータに保護ダイオード挿入
C－３Ｂ．　修理後．　メータに保護ダイオード挿入
Ｃ－３Ｃ．　修理中　Ｇ１メーターの分解・清掃・修理
Ｃ－４Ａ．　修理後　シャ－シ足「Ｃｈａｓｓｉｓ Ｓｕｐｐｏｒｔ」の曲がり
Ｃ－４Ｂ．　修理後　サブシャ－シ「Ｃｈａｓｓｉｓ Ｍｏｕｎｔｉｎｇ Ｂｒａｃｋｅｔ」取り付け
C－５Ｂ．　修理後．　発振防止の為、真空管ソケット配線に「フェライトビーズ」を挿入。
　　　　　　　　　　　　　送りに入れるのですが、配線を取るので全てに入れる。
Ｃ－７．　ヒータトランスに挿入したポリＳＷで１．５Ａで遮断する。
Ｅ．　測定
Ｅ－１．　完成後測定、ＥＬ３４（６ＣＡ７）を測定。　この測定器は多極管（５極・ビーム）対応するので便利。
Ｆ．　変更回路図
Ｆ－１Ａ．　修理前　Ｐｌａｔｅ・Ｂａｉａｓ　Ｓｕｐｐｌｙ　Ｃｉｒｃｕｉｔ　「回路図は全てＴＭ１１－６６２４７－３１６－３５より引用」
