Tube Tester TV-2 /U

Vacuum Tube Tester Hickok TV-2(*)/U 改造方針記録

基本的改造方針。

電源コードを柔らかいのに交換する。
「プレートキャップコード」　及び　「グリッドキャップコード」はコネクター式に変更し、取り外せる様にする。
「整流管８３」及び　「整流管６Ｘ４」をダイオードに置き換える、測定時の電圧を監視するので、電圧・電流調整は必要なし。
安全の為、トランス２個の１次巻線に、それぞれ「ポリＳＷ」を取り付ける。（１．５/１．２Ａで遮断する）
「Ｐｌａｔｅメータ」と、「ＰｅｒｃｅｎｔＱｕａｌｉｔｙメータ」に、保護ダイオード取り付ける。

Ａ．　「Ｈｉｃｋｏｋ TV-2(*)/U」等の古い測定機器で「高ＧＭ真空管」を測定すると、発振を起こすので、これに対処する。
Ｂ．　「双三極真空管」　測定アダプターを製作。
Ｃ．　この測定器の最大の欠点、　プレート電流（Ｉｐ）の測定を可能にする。
Ｄ．　「１２ｐｉｎコンパクトロン、５０ＣＡ１０」　測定アダプター製作。
　以上　平成２１年５月３１日完成。
　次回改造予定項目。
１．　Ｐｌａｔｅ電圧を変更すると、Ｂｉａｓ電圧が変化するのを改良。（ＢｉａｓＶｏｌｔの安定化）
２．　Ｐｌａｔｅ電圧を変更すると、Ｇｍ－Ｓｉｇｎａｌ電圧が変化するのを改良。（Ｇｍ－ＳｉｇｎａｌＶｏｌｔの安定化）
３．　高圧トランス焼損防止の為、「Ｇｍ－Ｓｉｇｎａｌ電圧巻線＋Ｂｉａｓ電圧巻線＋スクリ－ン電圧巻線」にフューズ挿入。
４．　ＦｉｌａｍｅｎｔＶｏｌｔの巻き線ＶＲを廃止し、トライアック（TRIAC）の導入する。
５．　スクリーン電流（Ｉｓｇ）測定に対処。
６．　高圧電源トランス製作、８３と６Ｘ４のヒーター６．３Ｖの巻き線廃止して、２５０Ｖ巻き線を１５０～２００ｍＡにＵＰする。

Ａ．　高Ｇｍ真空管測定に対処

Ａ１．　　Ｈｉｃｋｏｋ　ＴＶ－２Ｂ／Ｕの場合。
　　　　真空管ソケットに発振防止「フェライトビーズ」が挿入されているが、高Ｇm管「６ＥＪ７（ＥＦ１８４）」では効果なし。
　　　　３００００μmhoレンジでの高ＧＭ管「６ＥＪ７」測定＝２７０００μmho「Ｅｐ＝Ｅｓｇ＝２００Ｖ、Ｅｇ１＝－２．５」。
相互コンダクタンス＝１５０００μmho「Ｅｐ＝２００Ｖ、Ｉｐ＝１０ｍＡ、ｅｇ１＝－２．５Ｖ」
1960/1962ナショナル真空管ハンドブック、全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアル、69'東芝電子管ﾊﾝﾄﾞﾌﾞｯｸより。
相互コンダクタンス＝１２２５０μmho「Ｅｐ＝２００Ｖ、Ｉｐ＝１０ｍＡ、ｅｇ１＝－２．５Ｖ」
RC15/19/26/27/28/29/3 Receiving Tube Manualより。

Ａ２．　「６ＥＪ７」測定の入出力波形。　黄色＝グリッド電圧、赤色＝プレート電圧。
　　　　　　　　何と発信しています！

Ａ３．　発振防止対策後、３００００μmhoレンジでの高ＧＭ管「６ＥＪ７」測定＝１１５００μmho
　　　　　　　　　　　　　　　「Ｅｐ＝Ｅｓｇ＝２００Ｖ、Ｅｇ１＝－２．５」

Ａ４．　発振防止対策後、「６ＥＪ７」測定の入出力波形。　黄色＝グリッド電圧、赤色＝プレート電圧

Ａ５．　　１５０００μmhoレンジでの高ＧＭ管「６ＤＪ８、２本目」測定。
　　　　　　　Gm＝１３０００μmho、「Ｅｐ＝９０Ｖ、Ｅｇ１＝－１．３」。
　　　　　　　下記の真空管ハンドブック（規格値表）と一致する。
　　　　　　　相互コンダクタンス＝１２５００μmho「Ｅｐ＝９０Ｖ、Ｉｐ＝１５ｍＡ、ｅｇ１＝－１．３Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

Ａ６．　「６ＤＪ８－２本目」測定の入出力波形。　黄色＝グリッド電圧、赤色＝プレート電圧。
　　　　　　　　何と発信しています！

Ａ７．　　Ｈｉｃｋｏｋ　ＴＶ－２Ａ／Ｕでの測定。発振している。

Ａ８．　発振防止の為、真空管ソケット配線に「フェライトビーズ」を挿入（TV2A/U）。　当時の物より、減衰率大。
　　　　　　　　　　　　　一般的には、送りに入れるのですが、配線を取るので全てに入れる。
　　　　　　　　　　　　　使用した「フェライトビーズ」の特性。　「１０ＭＨｚ＝５３Ω、１００ＭＨＺ＝９２Ω」

Ａ９．　発振防止の為、真空管ソケット配線に「フェライトビーズ」を挿入（TV2A/U）。　「ＭＴ－９ピンソケット」から切り離す為、さらに入れる。

ＡA．　発振防止の為、真空管ソケット配線に「フェライトビーズ」を挿入（TV2A/U）。　「ＭＴ－９ピンソケット」から切り離す為、さらに入れる。

ＡB．　発振防止の為、真空管ソケット配線に「フェライトビーズ」を挿入（TV2A/U）。
　　　　　　　　　　　　　「ＭＴ－７ピンソケット」を下付けに交換。
　　　　　　　　　　　　　「ＭＴ－７ピンソケット」　及び　「ＵＳ－８ピンソケット（アクセサリー用）」に挿入する。

Ｂ．　双三極真空管測定アダプター製作

Ｂ１．　双三極管アダプター。　LEDで、「ユニット１」を表示する。

Ｂ２．　双三極管アダプター。　LEDで、「ユニット２」を表示する。

Ｂ３．　双三極管アダプター改良。
　　　　　　　　　　　　　　　　　　　　　　１．　安定動作の為、アースを取る。
　　　　　　　　　　　　　　　　　　　　　　２．　「LED表示」　と　「ＳＷのノブ方向」を同じにする。

Ｃ．　プレート電流（Ｉｐ）測定に対処。
Ｃ１．　修理後。　　空いている（未使用）の多分ノイズ端子のソケット？　を利用して、プレート電流を測定する。
　　　　　　　　　　　シャント抵抗を４７Ω（装着のは実測６３Ω）から５０Ωに変更する。
　　　　　　　　　　　測定値が５Ｖの場合、　５．０Ｖ/５０Ω＝１００ｍＡとなる。
　　　　　　　デジタル電流計の場合、シャントとなる抵抗も５０オームなので無視できるので、直接電流測定してもＯＫ。

Ｃ２．　ＫＴ－８８のプレート電流、Ｇｍ測定。　Ｉｐ＝５．０/５０＝１００ｍＡ、Ｇｍ＝１０５００μmho。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝－１６．５Ｖ」

Ｃ３．　２本目　ＫＴ－８８のプレート電流、Ｇｍ測定。　Ｉｐ＝６．３６/５０＝１２７ｍＡ、Ｇｍ＝１１５００μmho。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝－１３Ｖ」

Ｃ４．　６５５０のプレート電流、Ｇｍ測定。　Ｉｐ＝５．１/５０＝１０２ｍＡ、Ｇｍ＝１００００μmho。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝－１８Ｖ」

Ｃ５．　２本目　６５５０のプレート電流、Ｇｍ測定。　Ｉｐ＝７．４/５０＝１４８ｍＡ、Ｇｍ＝１１５００μmho。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝－１３．５Ｖ」

Ｃ６．　自信があれば、直接電流も測定出来る。　シャントとなる抵抗も５０オームなので無視できる。
　　　　　「Ｓｖｅｔｌａｎａ　ＫＴ８８」のＧｍ、プレート電流測定。　Ｇｍ＝１０７００μ、Ｉｐ＝１１７．５ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｇ２＝２５０Ｖ、Ｅｇ１＝－１５Ｖ」

Ｃ７．　自信があれば、直接電流も測定出来る。　シャントとなる抵抗も５０オームなので無視できる。
　　　　　　「Ｓｖｅｔｌａｎａ　６Ｌ６ＷＸＴ」のＧｍ、プレート電流測定。　Ｇｍ＝５５００μ、Ｉｐ＝４２．５ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２３０Ｖ、Ｅｇ２＝２２５Ｖ、Ｅｇ１＝－１４Ｖ」

Ｃ８．　自信があれば、直接電流も測定出来る。　シャントとなる抵抗も５０オームなので無視できる。
　　　　　「ＪＪ　ＥＬ３４」のＧｍ、プレート電流測定。　Ｇｍ＝１０７００μ、Ｉｐ＝６２．９ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｇ２＝２５０Ｖ、Ｅｇ１＝－１４．５Ｖ」

Ｃ９．　自信があれば、直接電流も測定出来る。　シャントとなる抵抗も５０オームなので無視できる。
　　　　　「ＪＪ　ＥＬ３４Ｌ」のＧｍ、プレート電流測定。　Ｇｍ＝１１７００μ、Ｉｐ＝６９．１ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｇ２＝２５０Ｖ、Ｅｇ１＝－１４．５Ｖ」

ＣA．　自信があれば、直接電流も測定出来る。　シャントとなる抵抗も５０オームなので無視できる。
　　　　　高出力真空管「６Ｇ－Ｂ８」のＧｍ、プレート電流測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１７６ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝－８Ｖ」

Ｄ．　「12Pin Compactron Tubes、５０ＣＡ１０」アダプター製作。

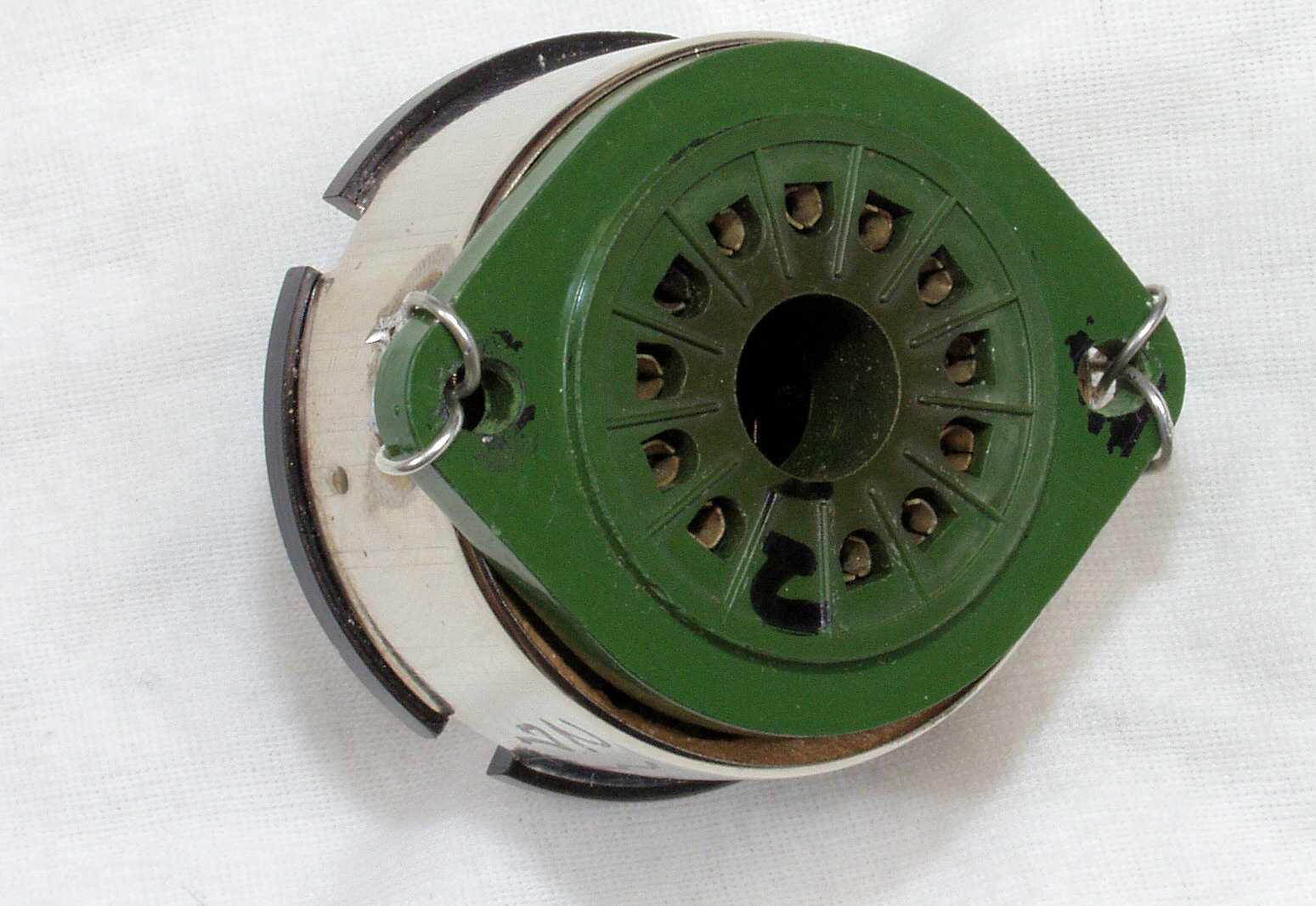

Ｄ１．　ジャンクの「12Pin Compactron Tubesソケット」＋「ＫＴ－８８のソケット」使用する。

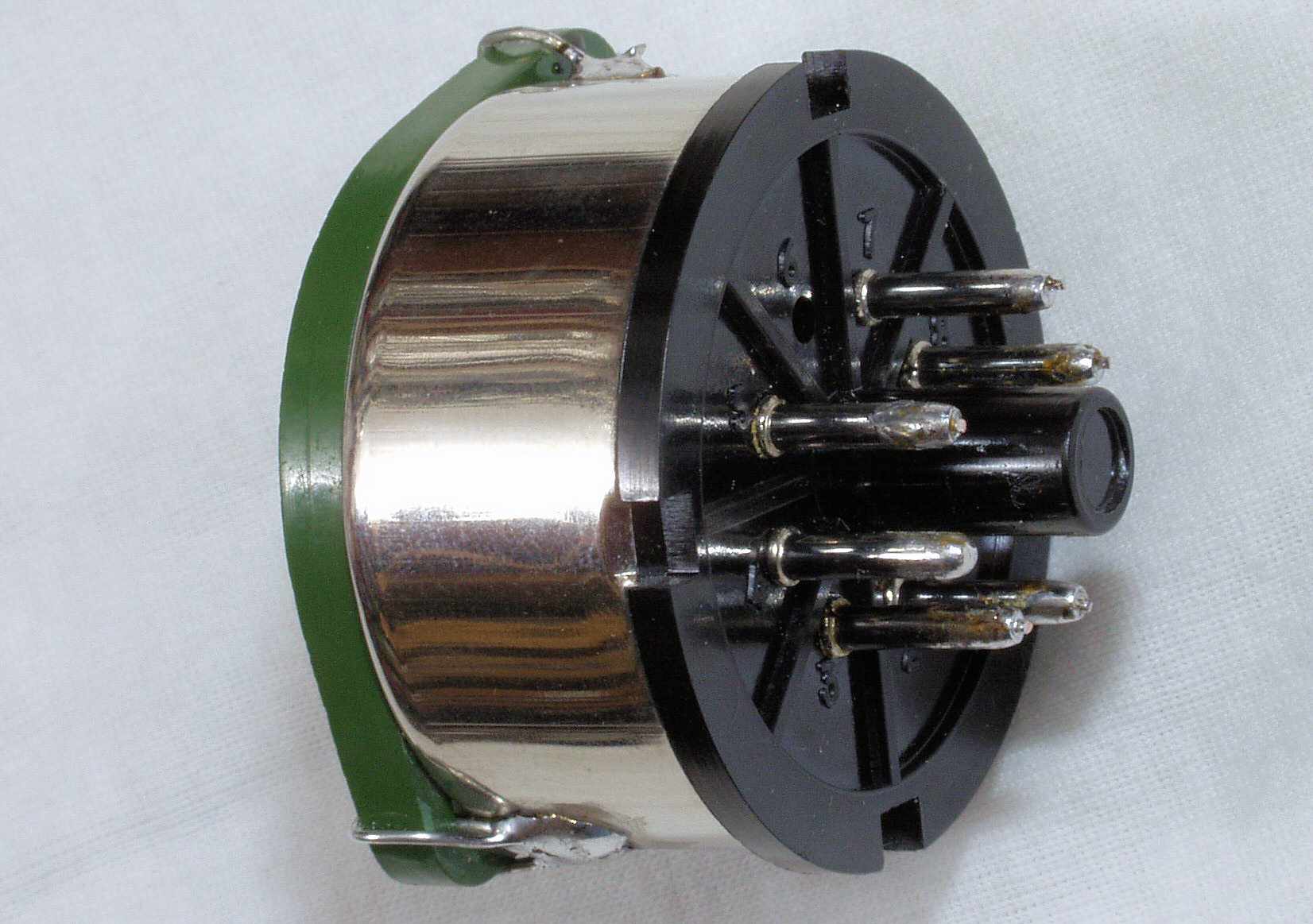

Ｄ２．　「ＫＴ－８８のソケット」側から見る。
　　　　　　　　　　　　　　　　　　ピン配置は、６Ｌ６等と同じくする。
　　　　　　　　　　　　　　　　　　「２、７＝ヒータ」、　「３＝プレート」、　「５＝グリッド」、　「８＝カソード」

Ｄ３．　１本目　５０ＣＡ１０　測定。　Gm＝９４００μmho、ＩＰ＝９６．３ｍＡ。
　　　　　　　　ＬＵＸ　ＳＱ-３８ＦＤ　４台目の修理の様子はこちら
　　　　　　　　Ａレンジ「Max３００００μmho」での測定。測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２２Ｖ」。
真空管規格表による　相互コンダクタンス＝１２０００μmho「Ｅｐ＝２５０Ｖ、ＩＰ＝９５ｍＡ、Ｅｇ１＝－２２Ｖ」
（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）。

Ｄ４．　２本目　５０ＣＡ１０　測定。　Gm＝７４００μmho、ＩＰ＝７３．３ｍＡ。
　　　　　　　　Ａレンジ「Max３００００μmho」での測定。測定条件、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝－２２Ｖ」。

Ｄ５．　３本目　５０ＣＡ１０　測定。　Gm＝９４００μmho、ＩＰ＝８５．９ｍＡ。
　　　　　　　　Ａレンジ「Max３００００μmho」での測定。測定条件、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝－２２Ｖ」。

Ｄ６．　４本目　５０ＣＡ１０　測定。　Gm＝９０００μmho、ＩＰ＝８５．９ｍＡ。
　　　　　　　　Ａレンジ「Max３００００μmho」での測定。測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２２Ｖ」。
