Vacuum Tube Tester TV-2B/U 備品修理記録
「整流管８３」、「整流管５Ｙ３ＧＴ」をダイオードに単純に交換すると、電源が強化する事になり、相互コンダクタンスの測定には信頼性（精度）が増すことになります。　しかし、チャートのAver.Mut.Cond.とは誤差がでます。又、他の試験方法にも誤差がでます。よって、回路の変更、全体的な調整・校正が必要となります。
Ａ．　修理前の状況。
　　　平成２０年８月、YAHOOオークションにて１６８，０００円で購入。

Ｃ．　改造・修理・清掃状況。
  • ロール（チャート）紙回転不良・ＭＴ９ピンソケット不良。（オークション出品に記述無し）。

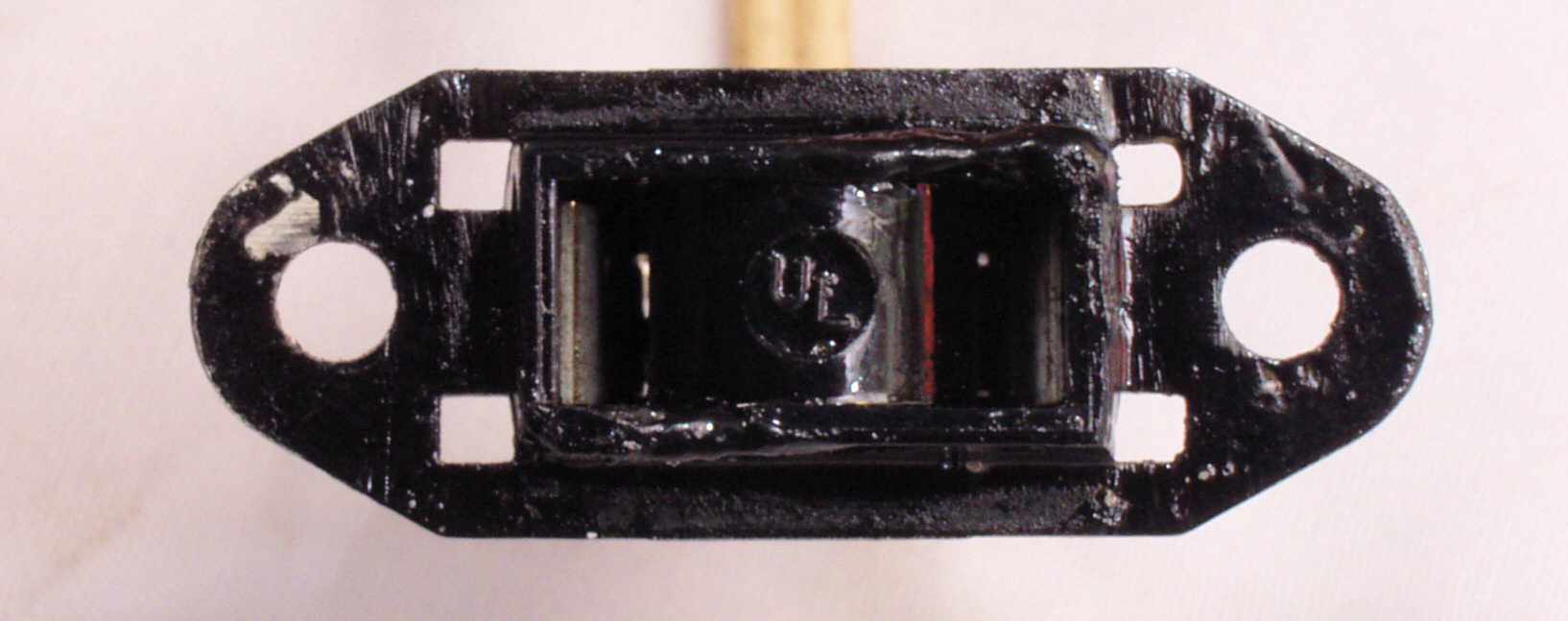

    電源コードを交換する。
    プレートキャップ・グリッドキャップコードはコネクター式に変更。
    「整流管８３」、「整流管６Ｘ４」をダイオードに置き換える。
    トランス２個にそれぞれポリＳＷを取り付ける。（１．５Ａで遮断する）
    メータに、保護ダイオード取り付け。
    高Ｇｍ管測定時の、発振防止対策。
    プレート電流測定可能に改造。

Ｄ．　Ｇｍ、プレート電流測定。

Ｅ．　測定。

Ｊ．　Ｇｍ直読み最終校正・測定。

Ｆ．　高Ｇｍ管、高出力管のＧｍ測定。

Ｇ．　最近の真空管のＧｍ測定＋波形確認。

Ｈ．　変更回路図。
Ａ．　修理前の状況。

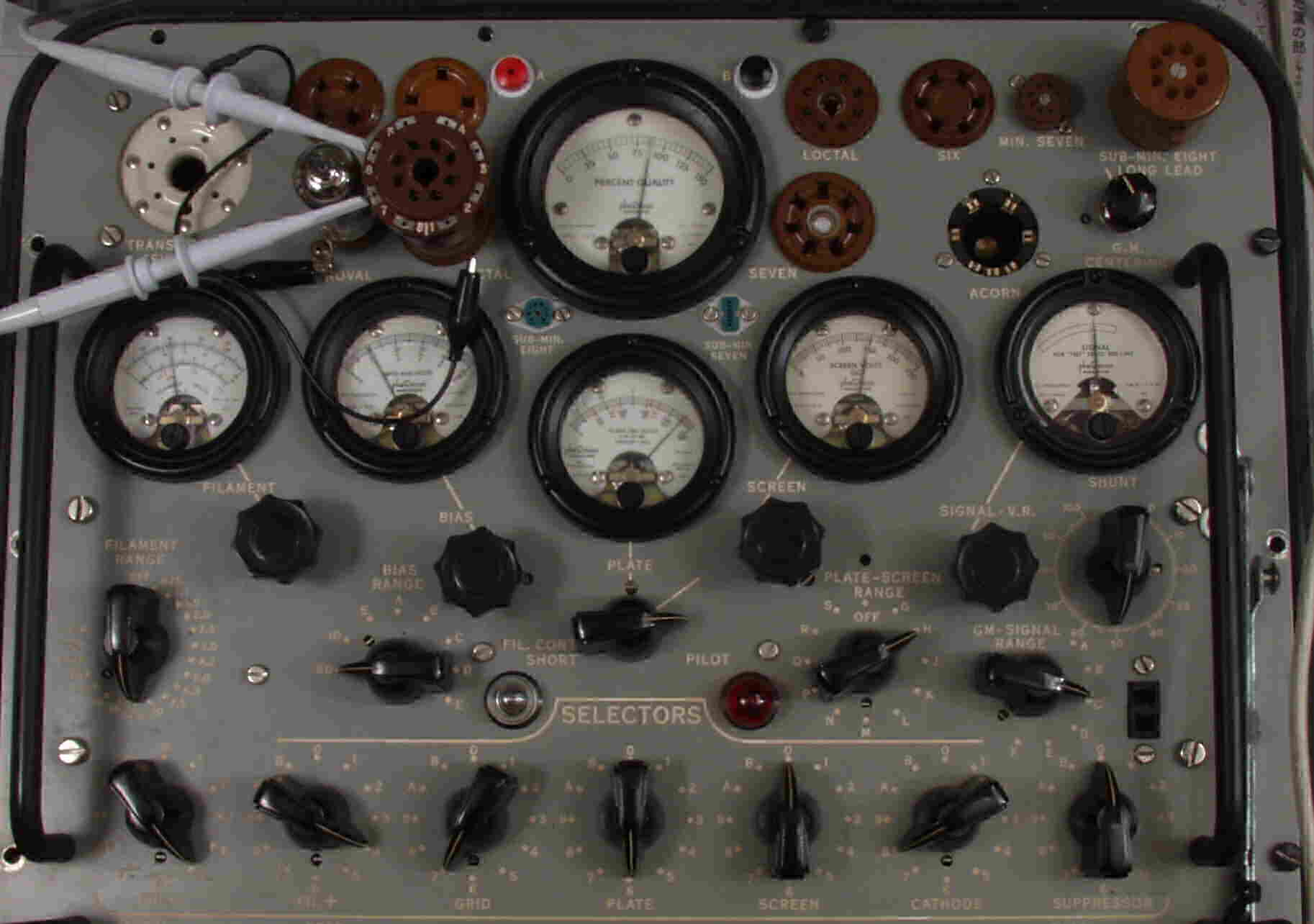

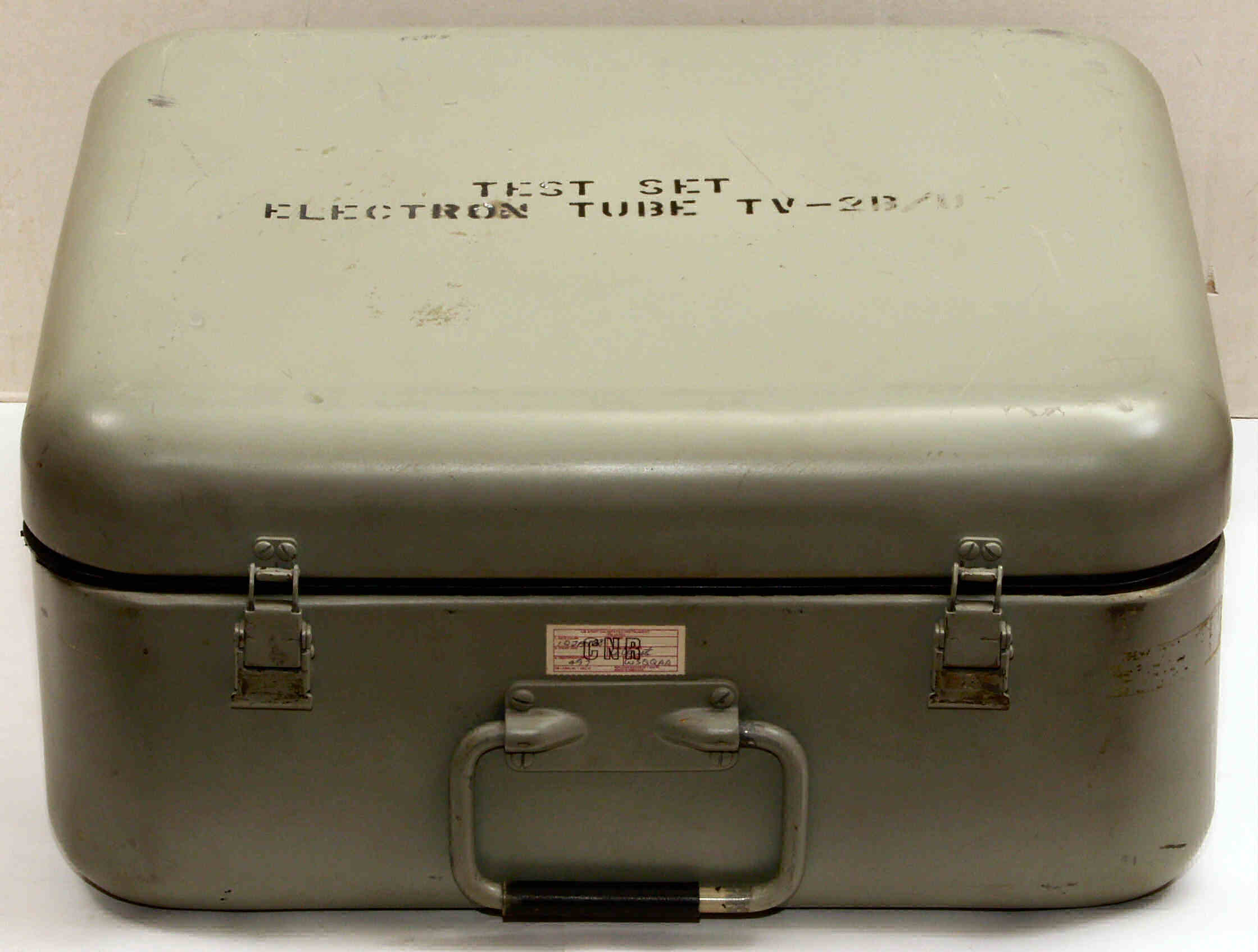

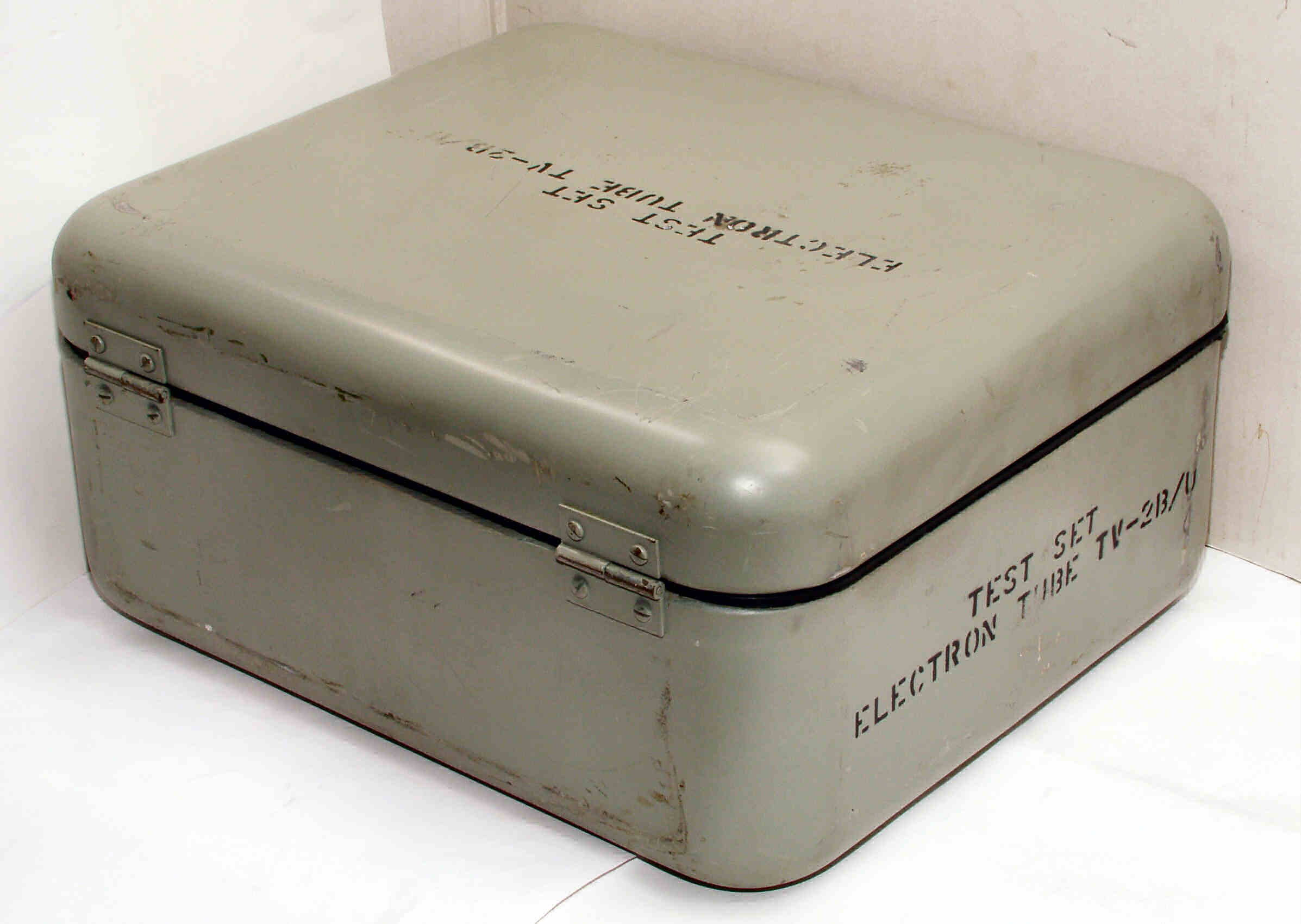

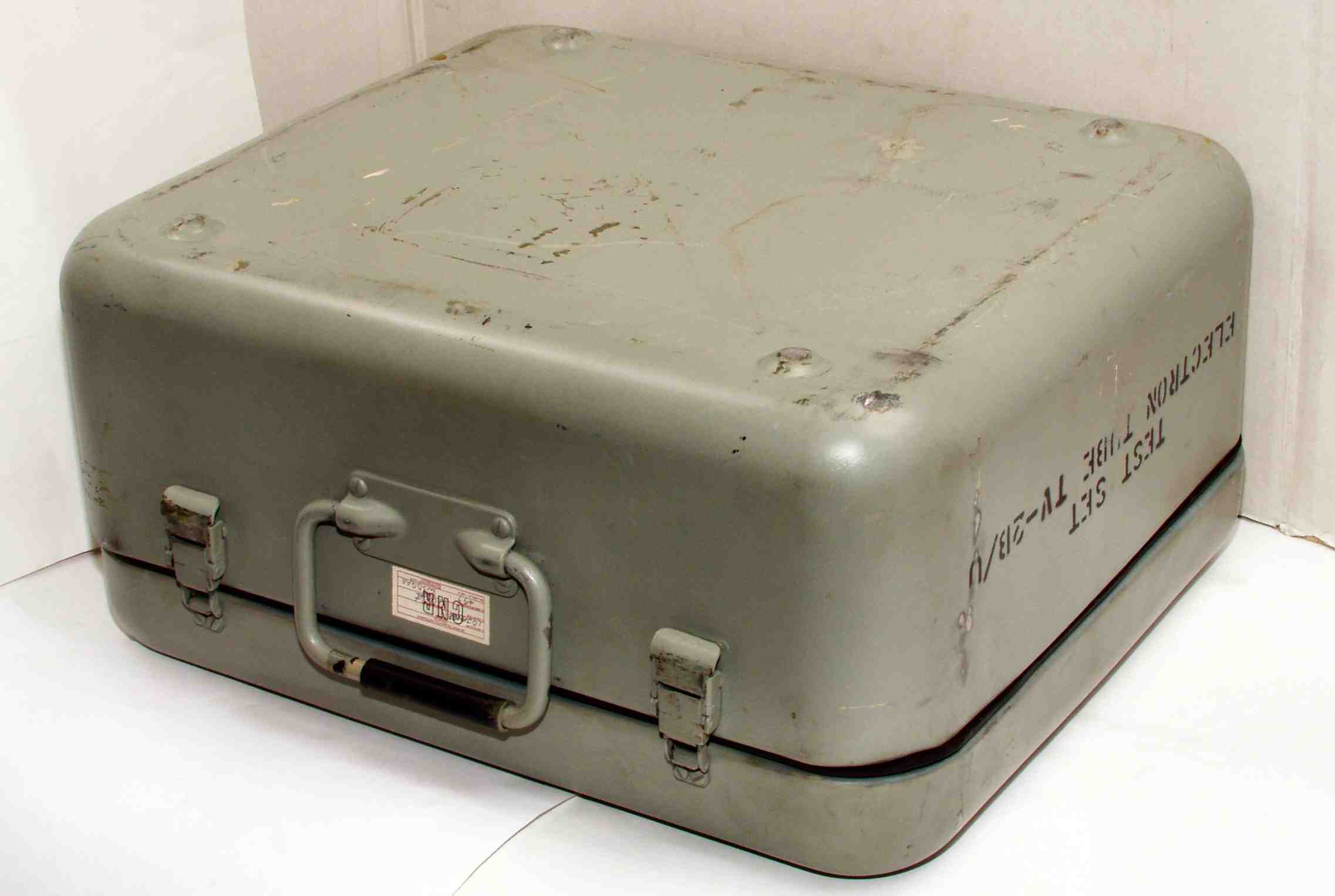

Ａ１１．　外観　前から見る
Ａ１２．　外観　後から見る
Ａ１３．　外観　下から見る

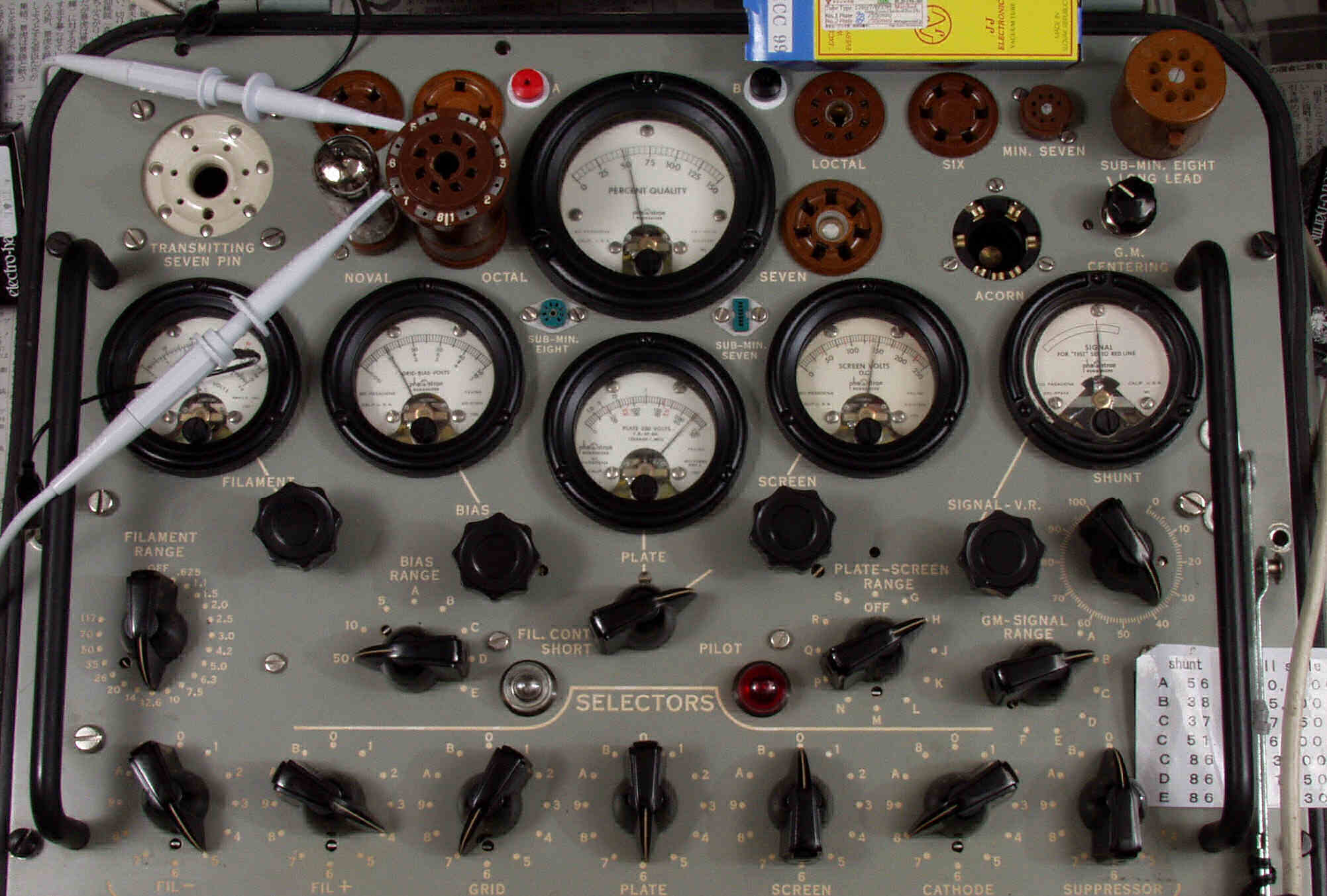

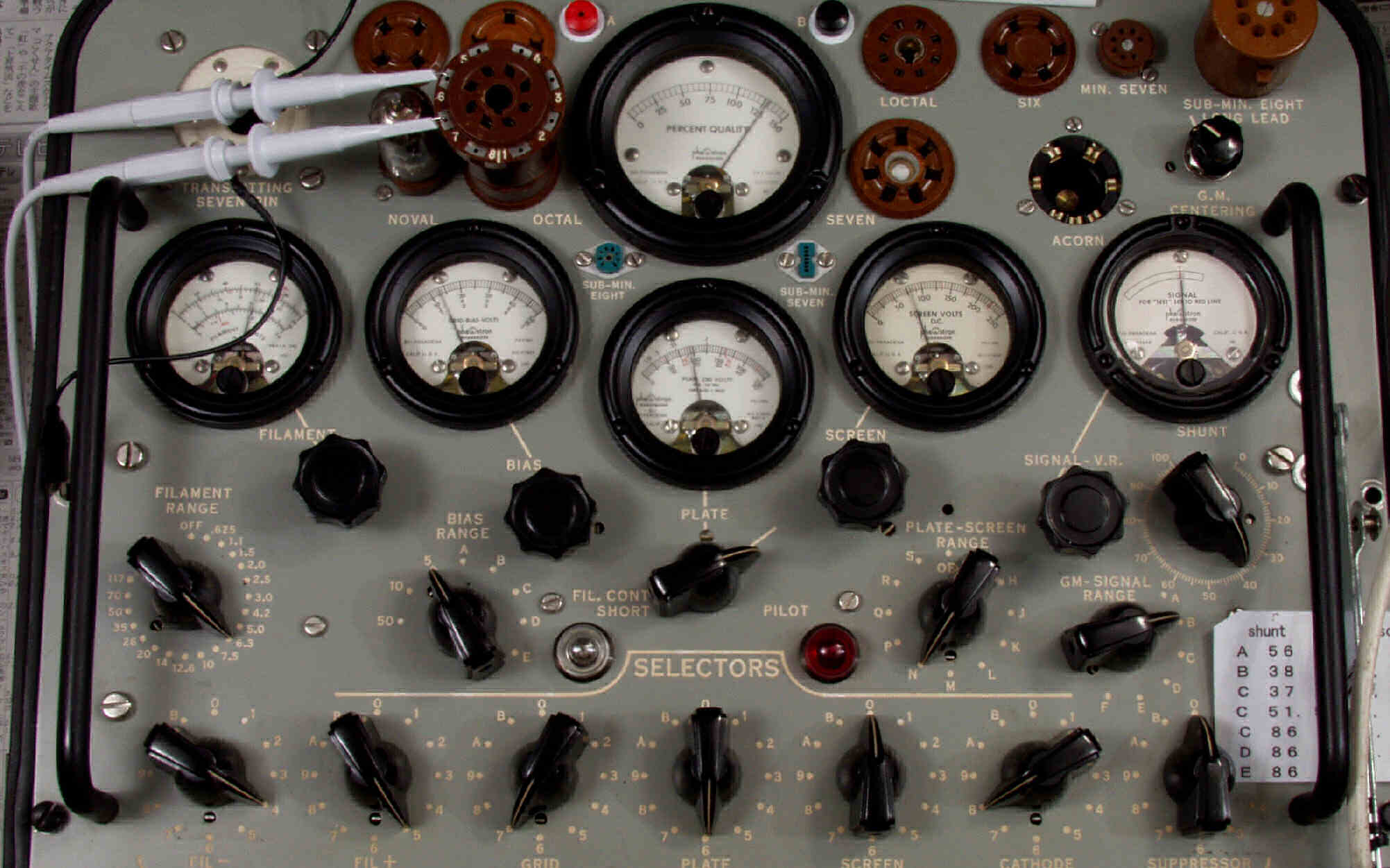

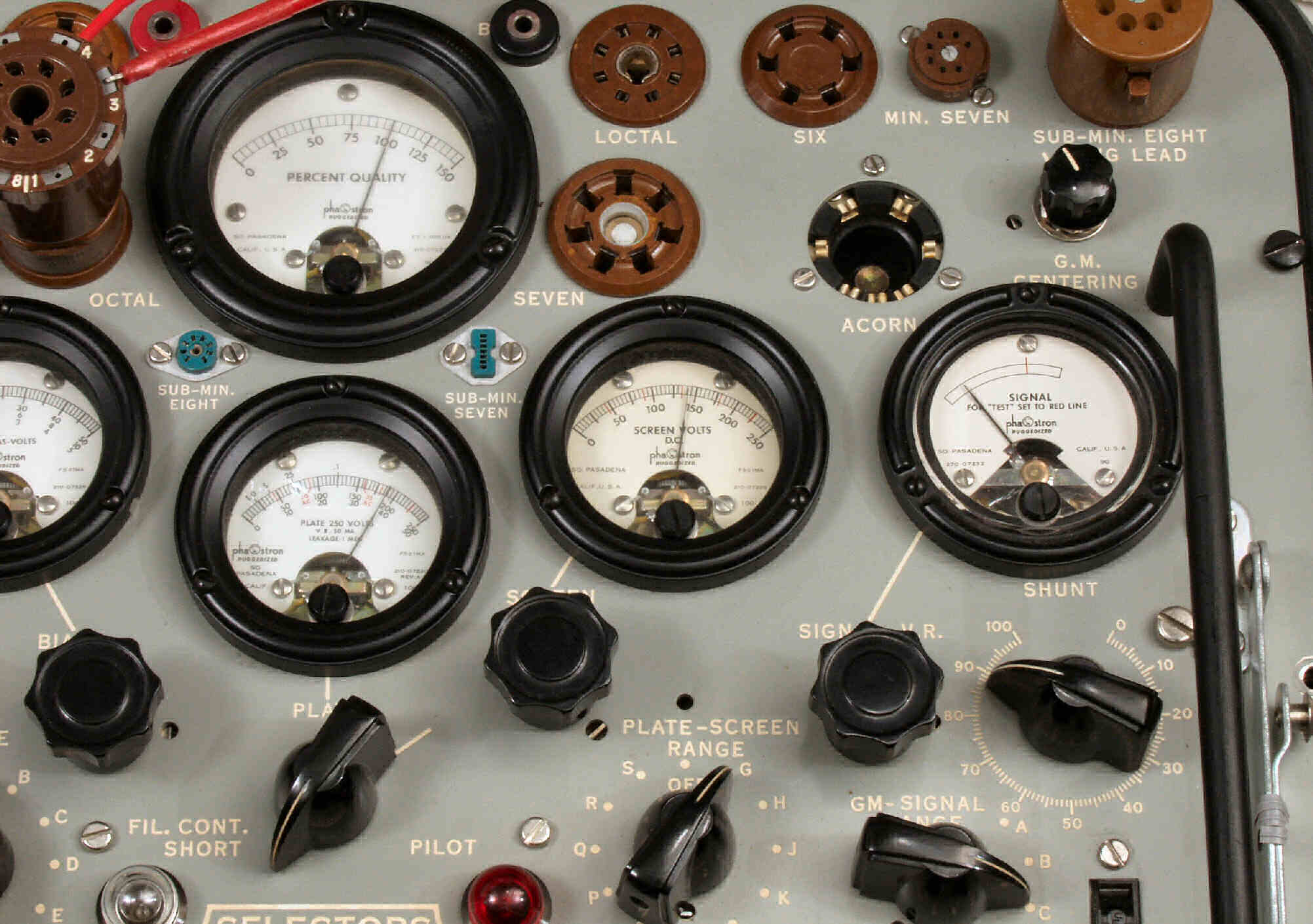

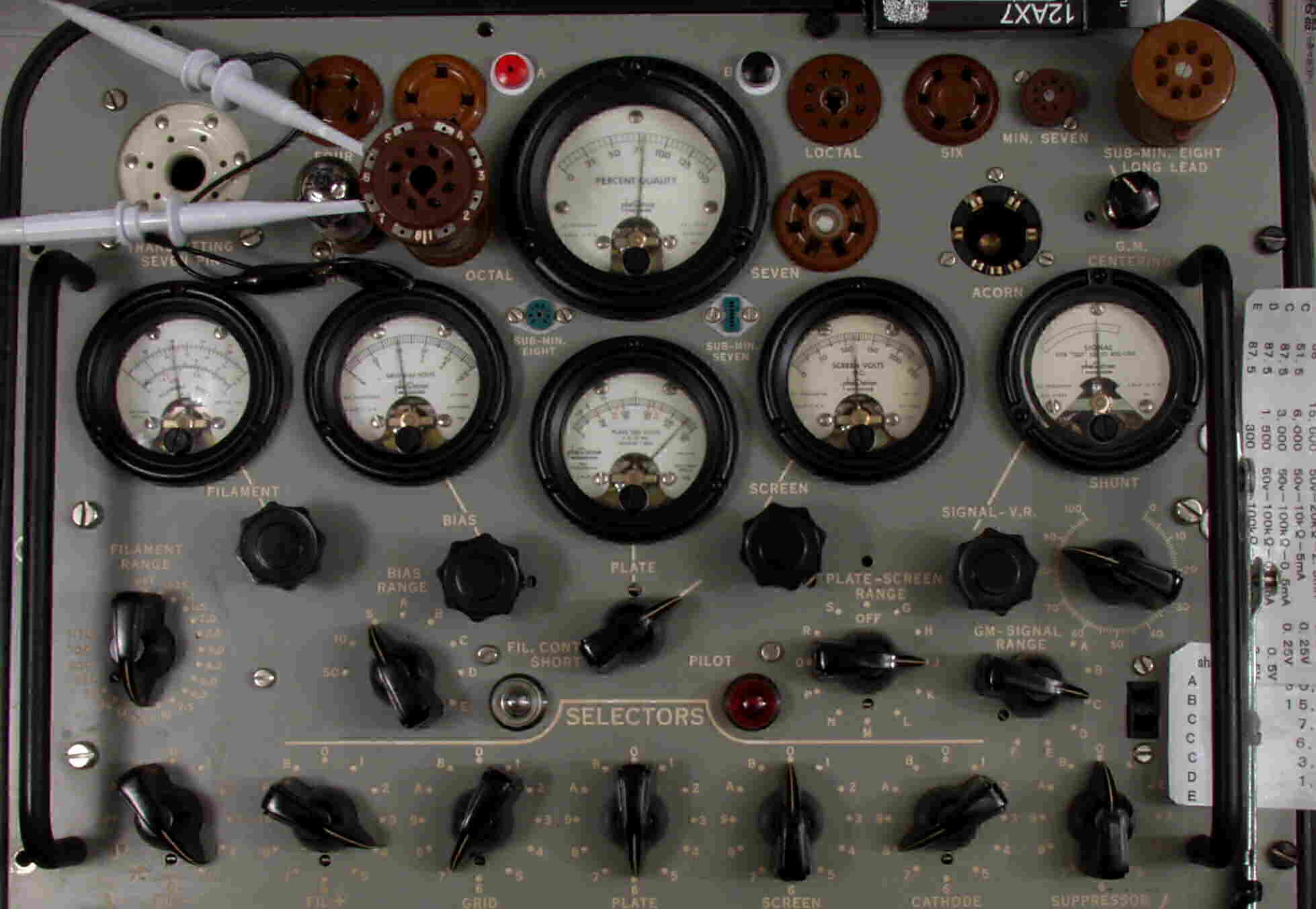

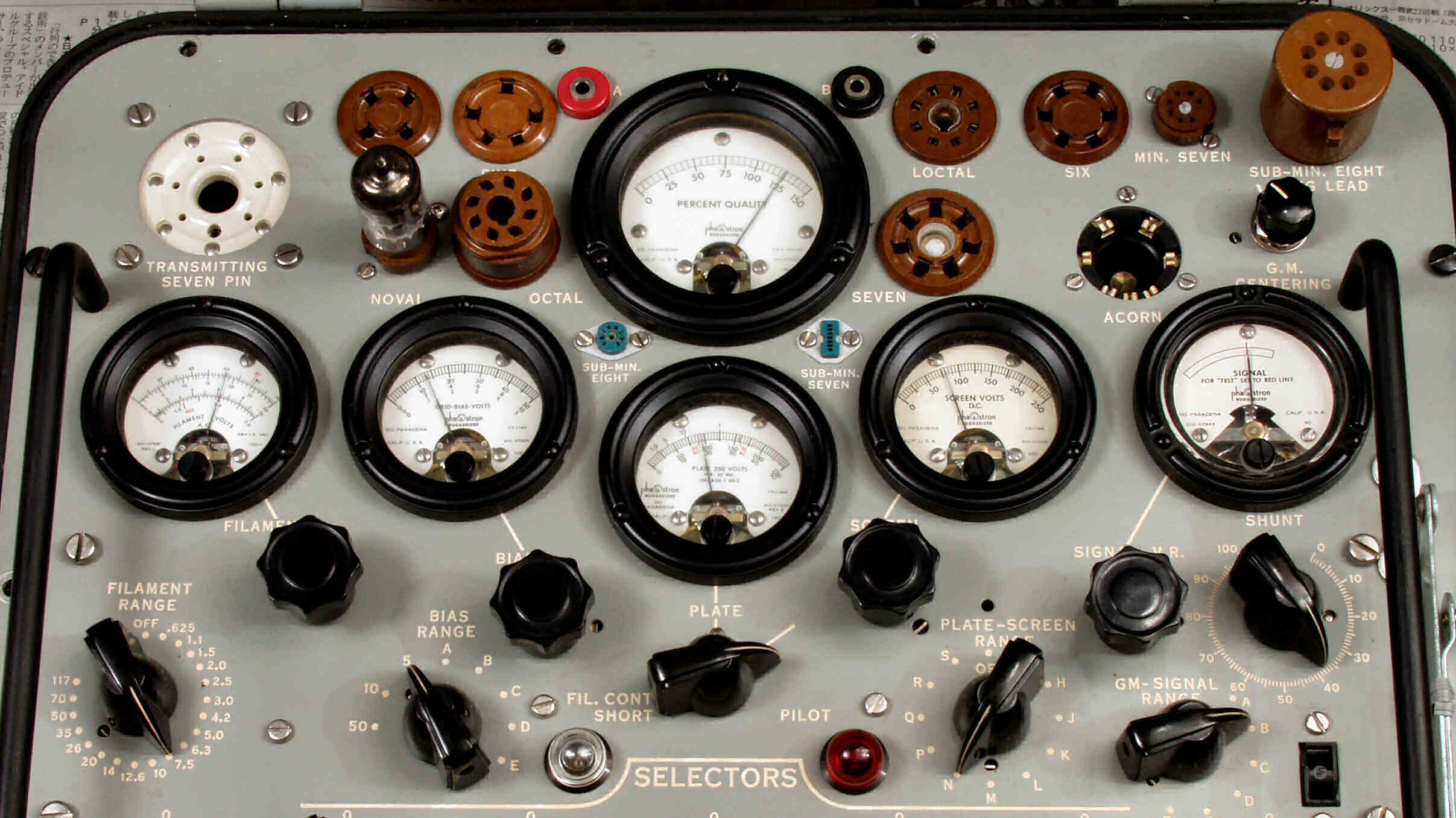

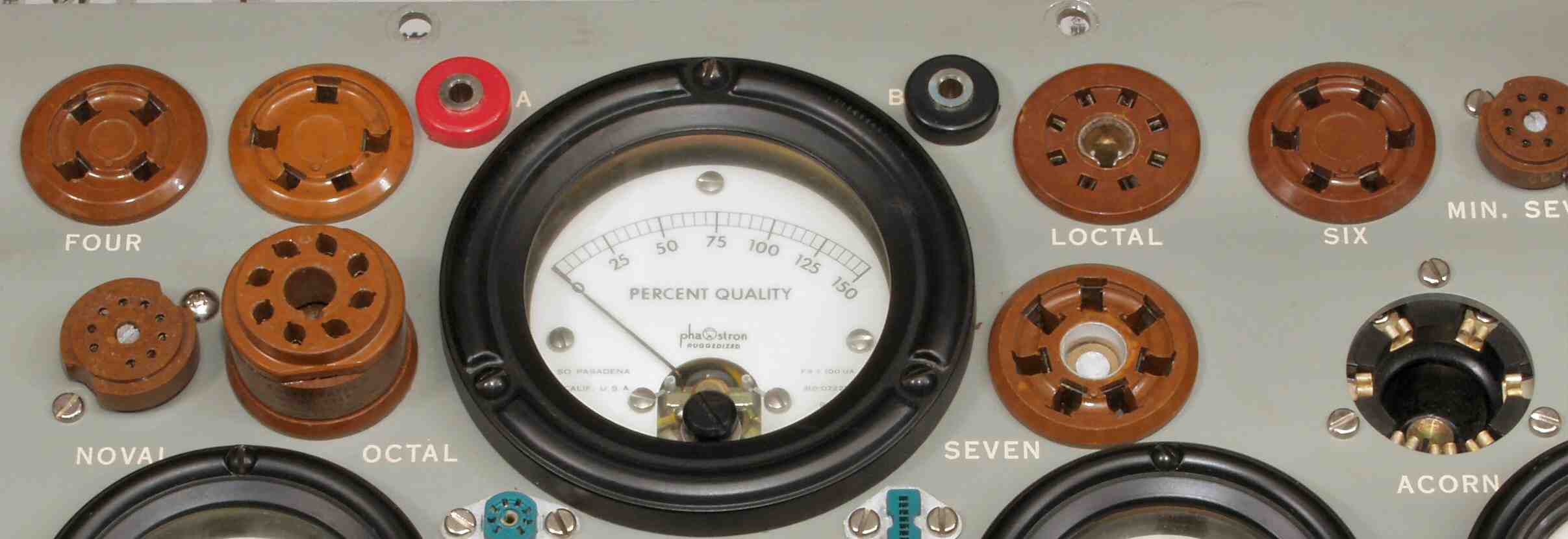

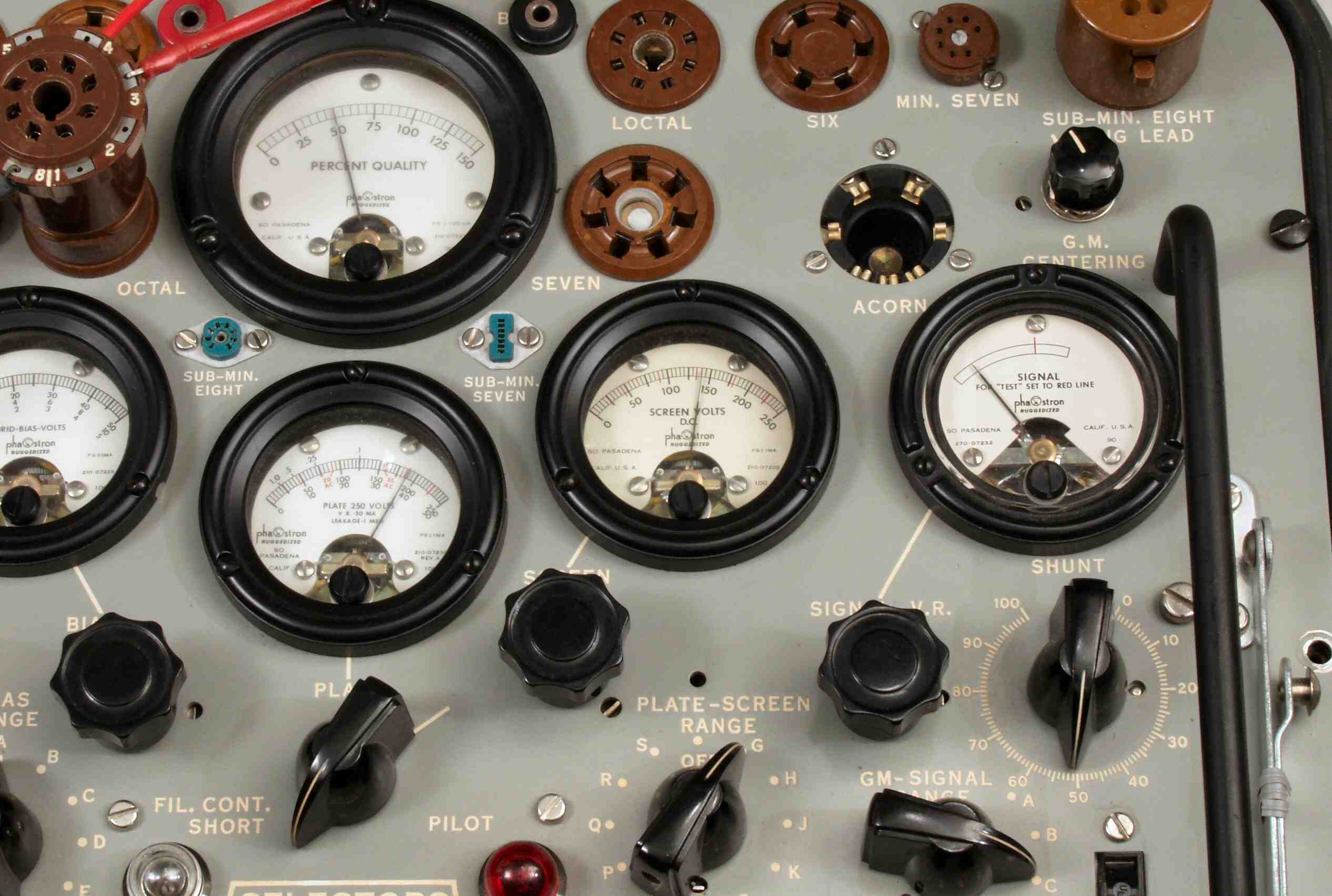

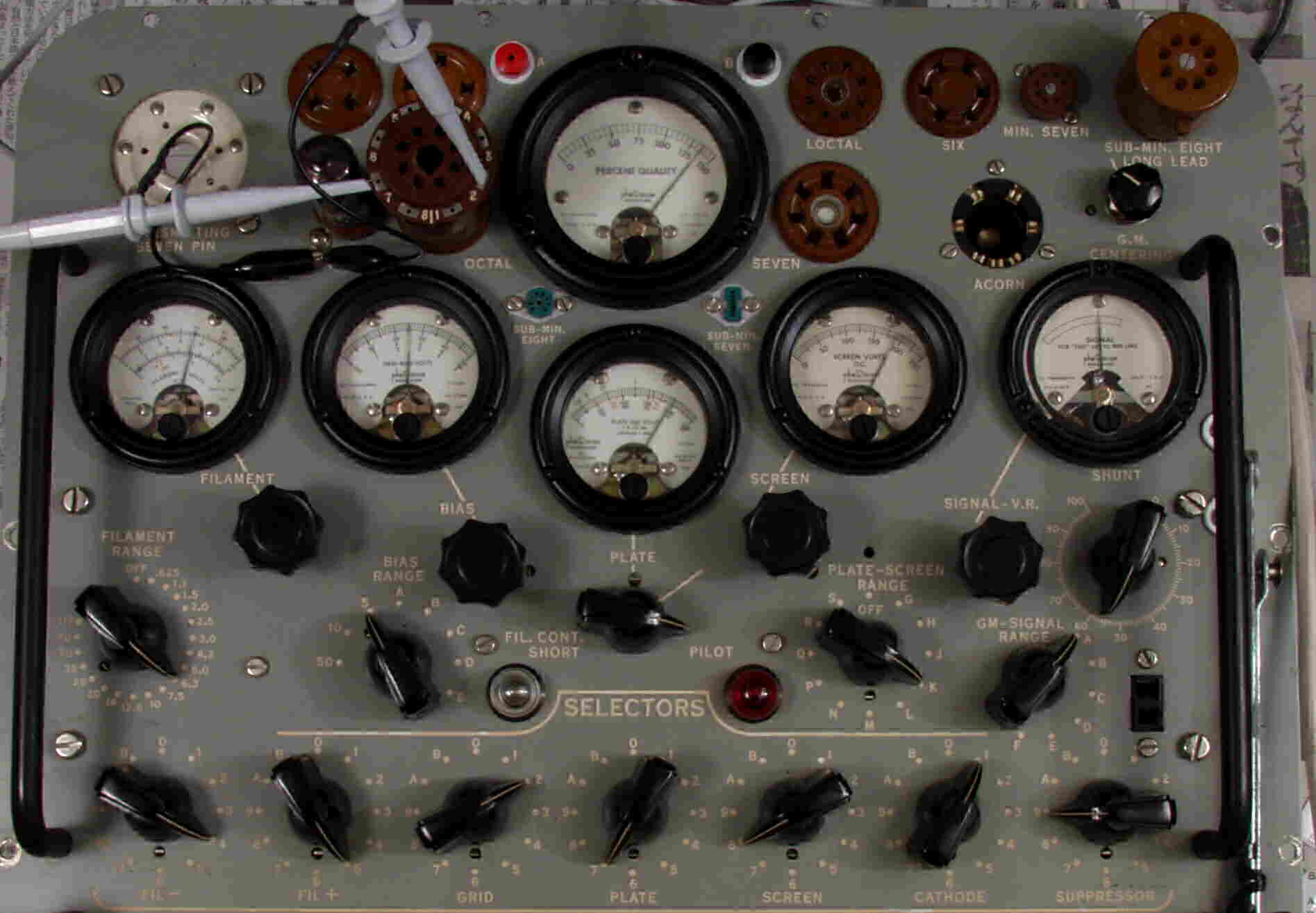

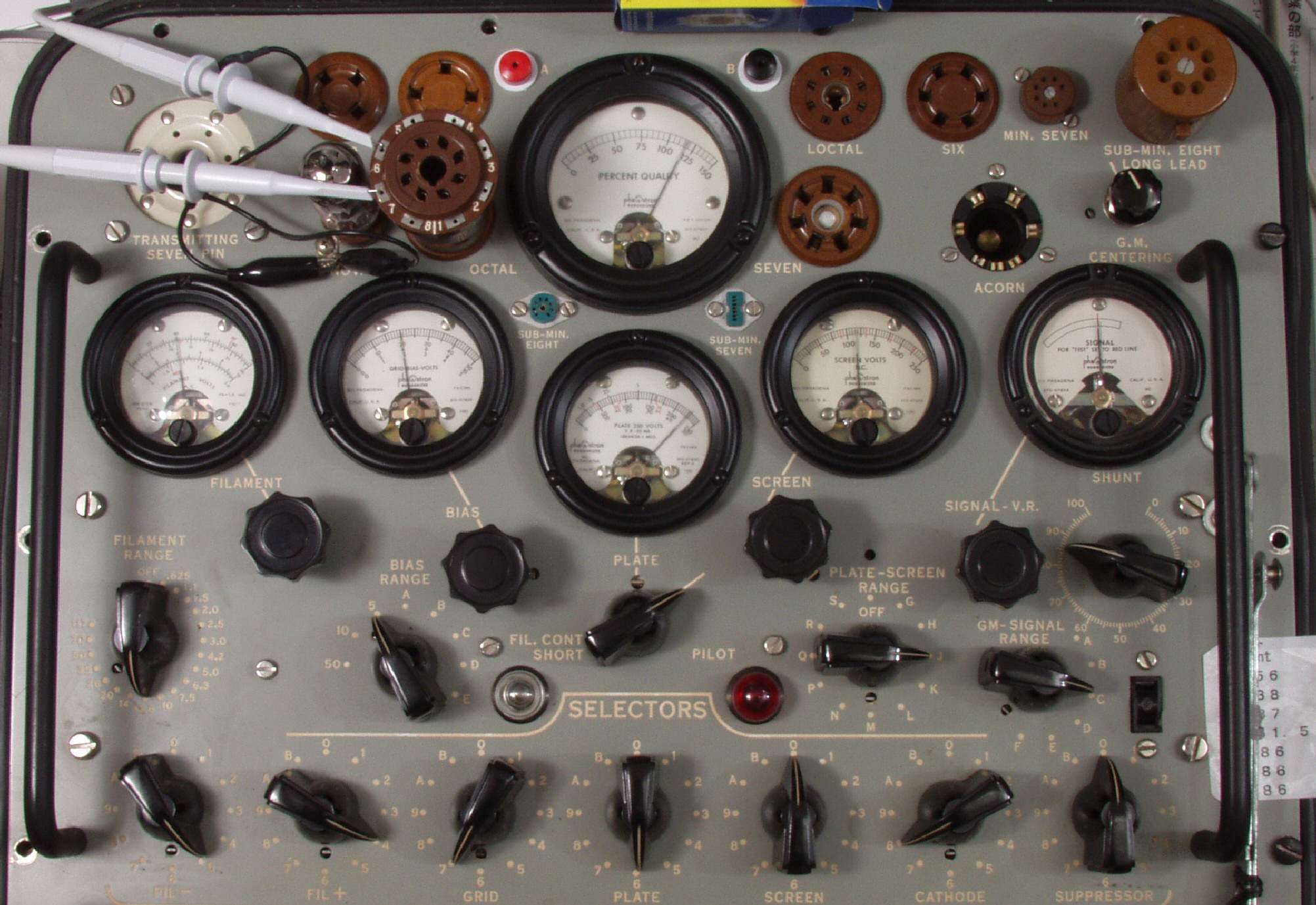

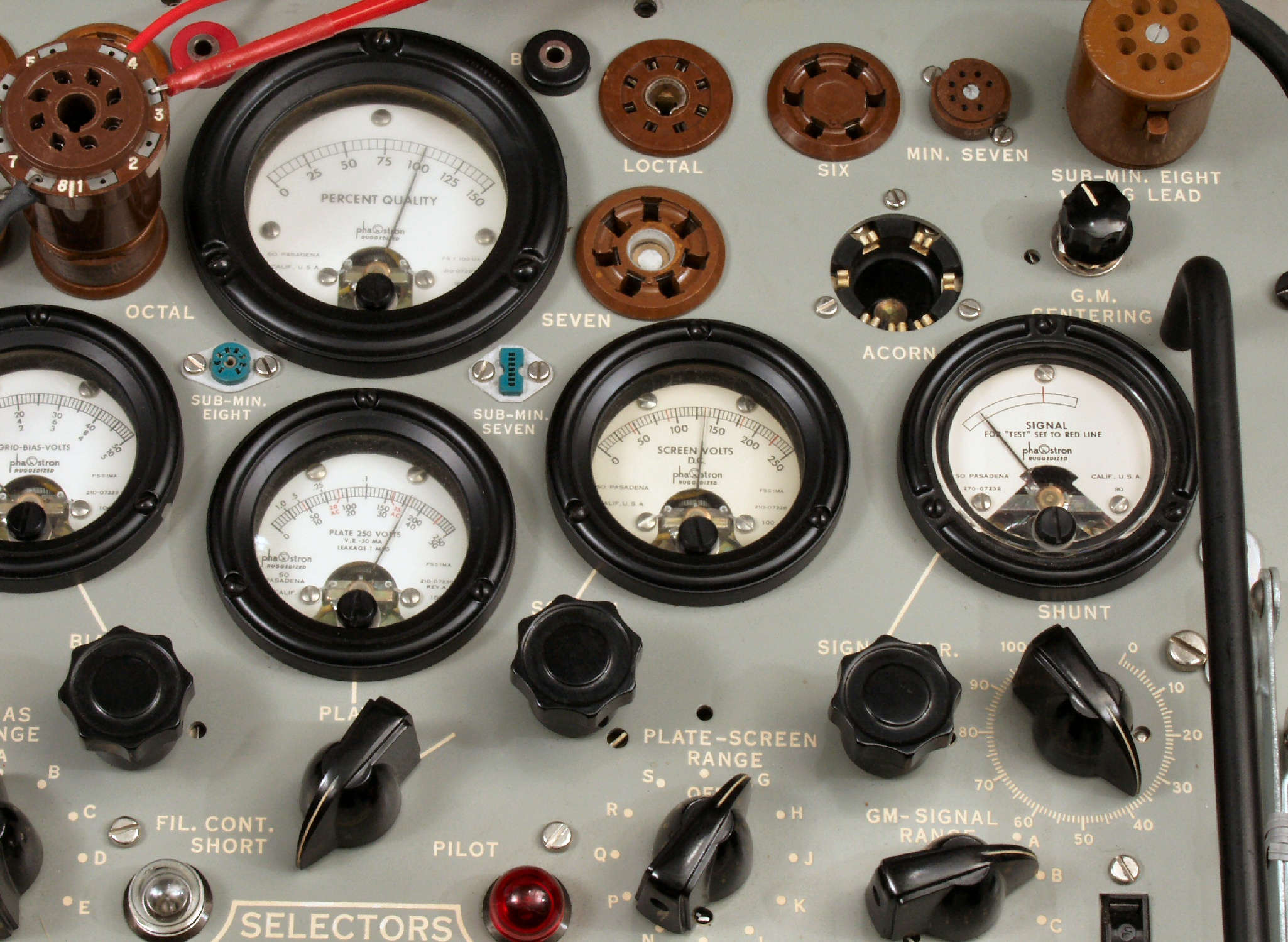

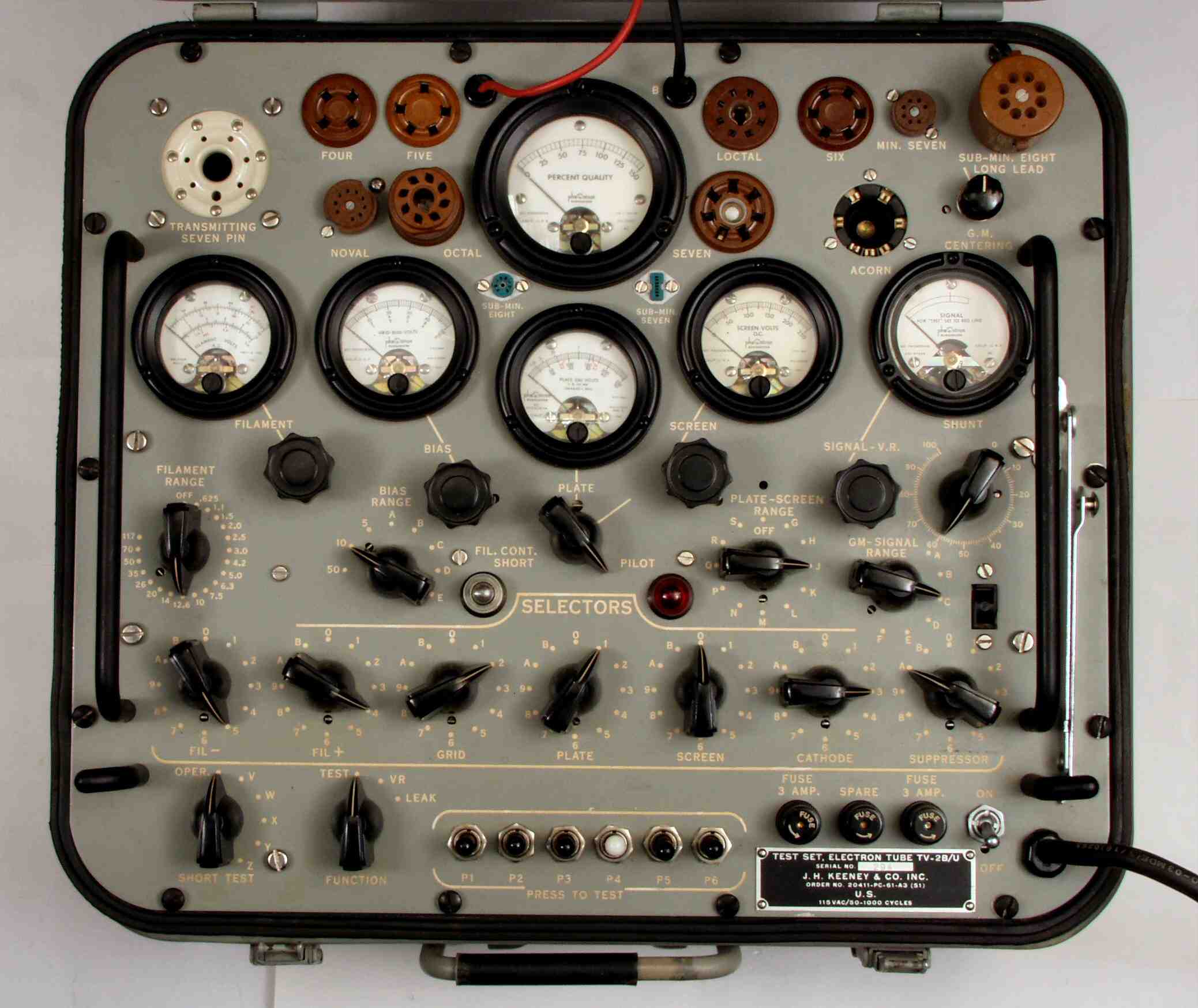

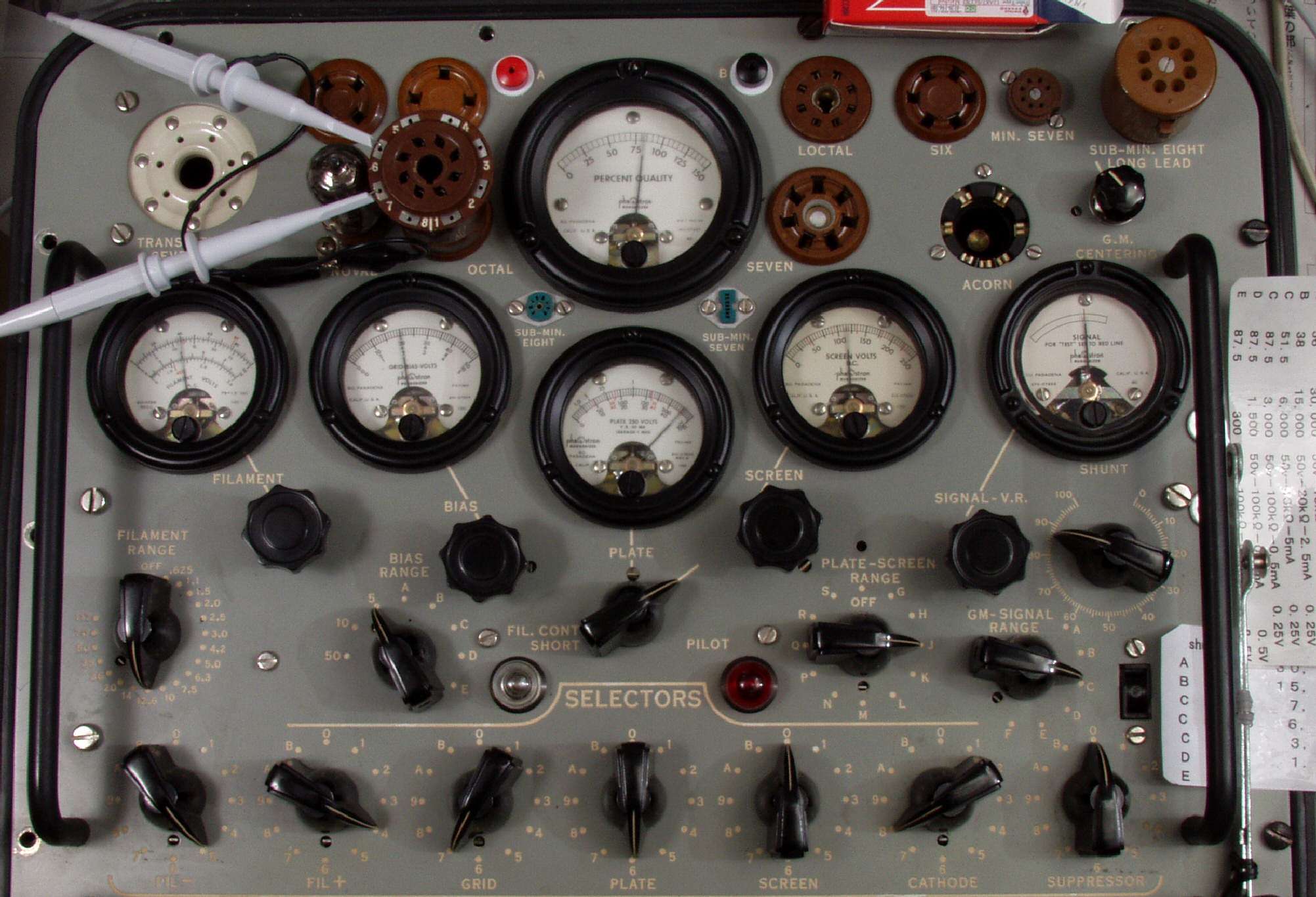

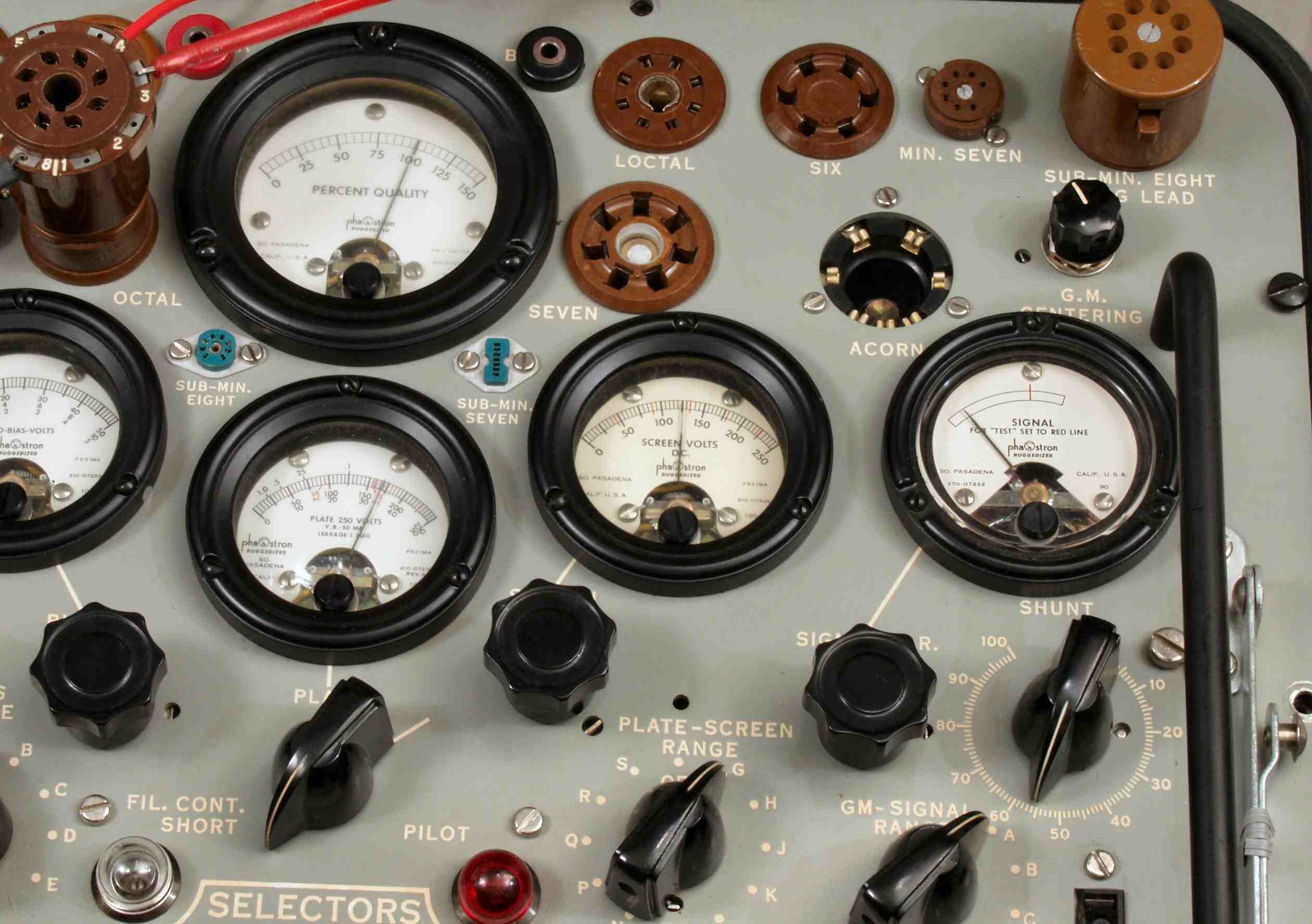

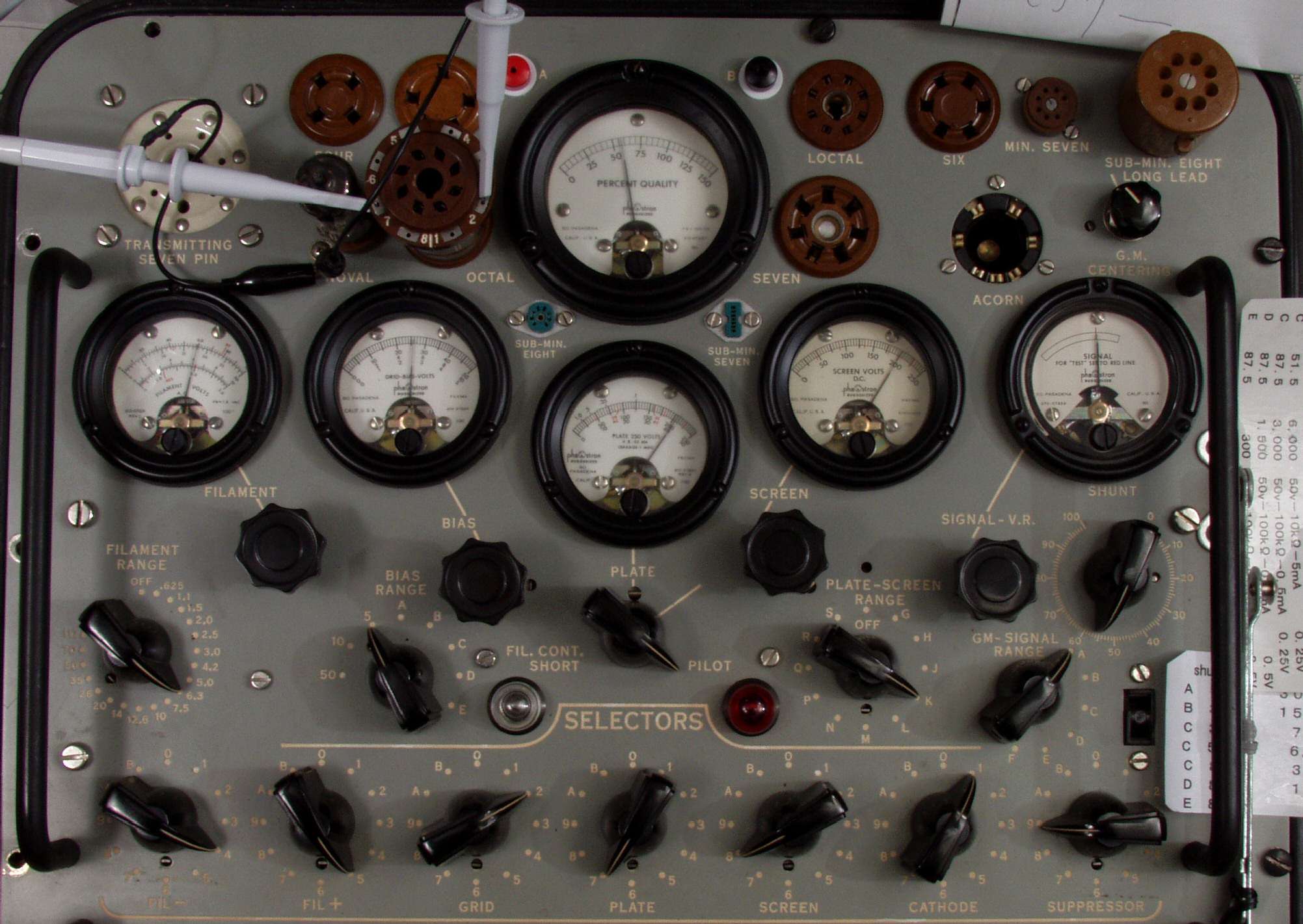

Ａ２１．　パネル

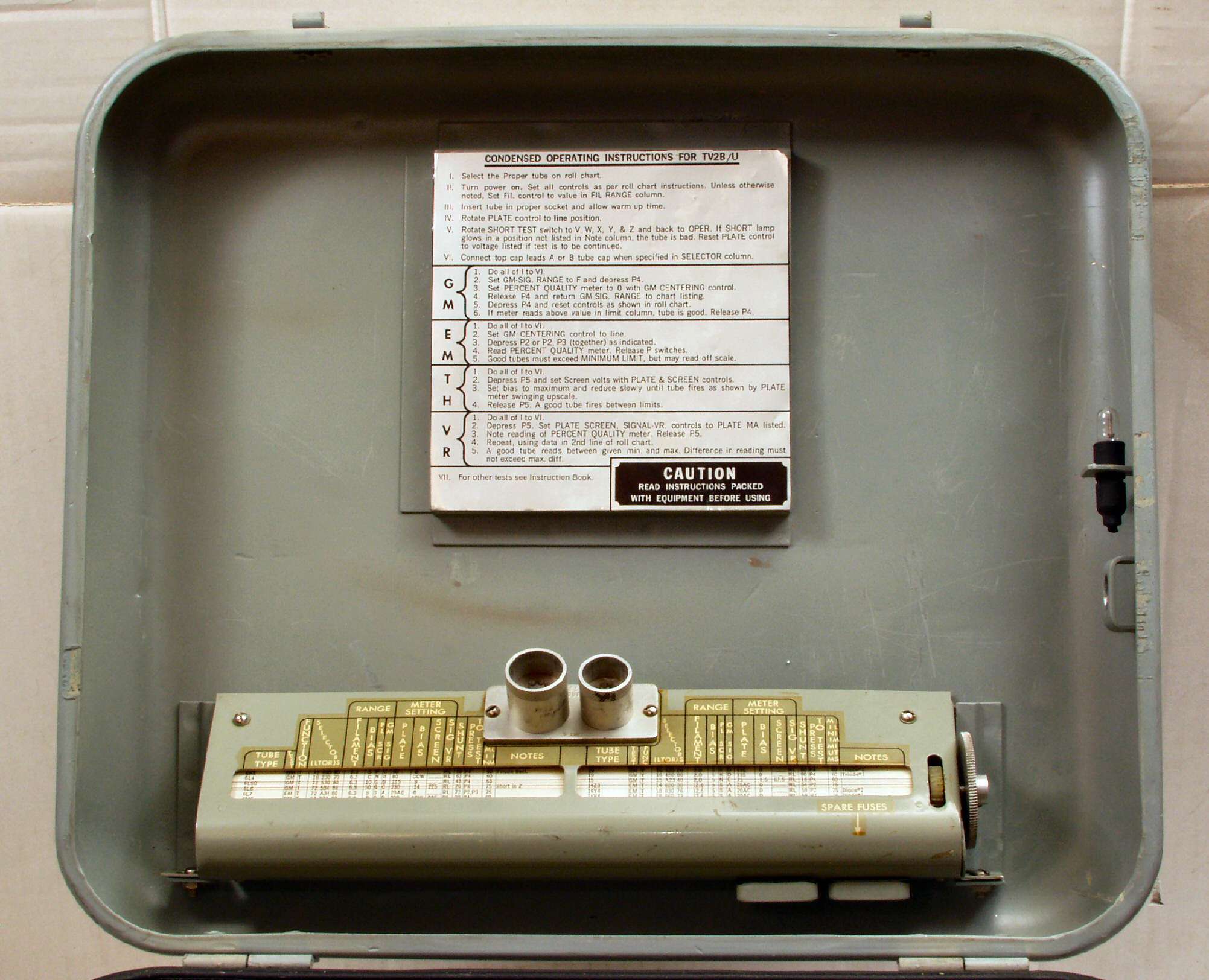

Ａ２２．　上蓋

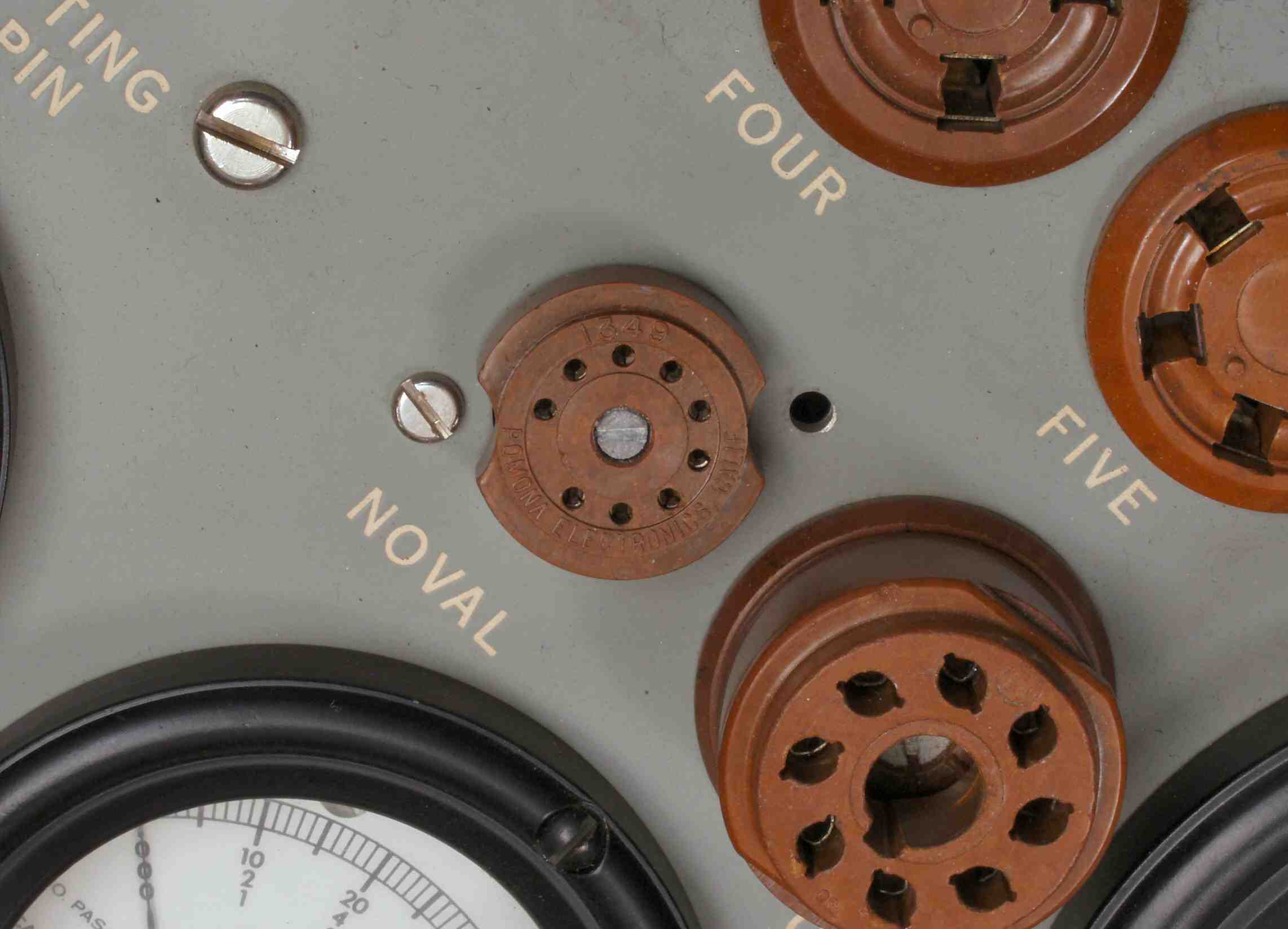

Ａ３１．　ＭＴ−９ピンソケットの止めネジが無い

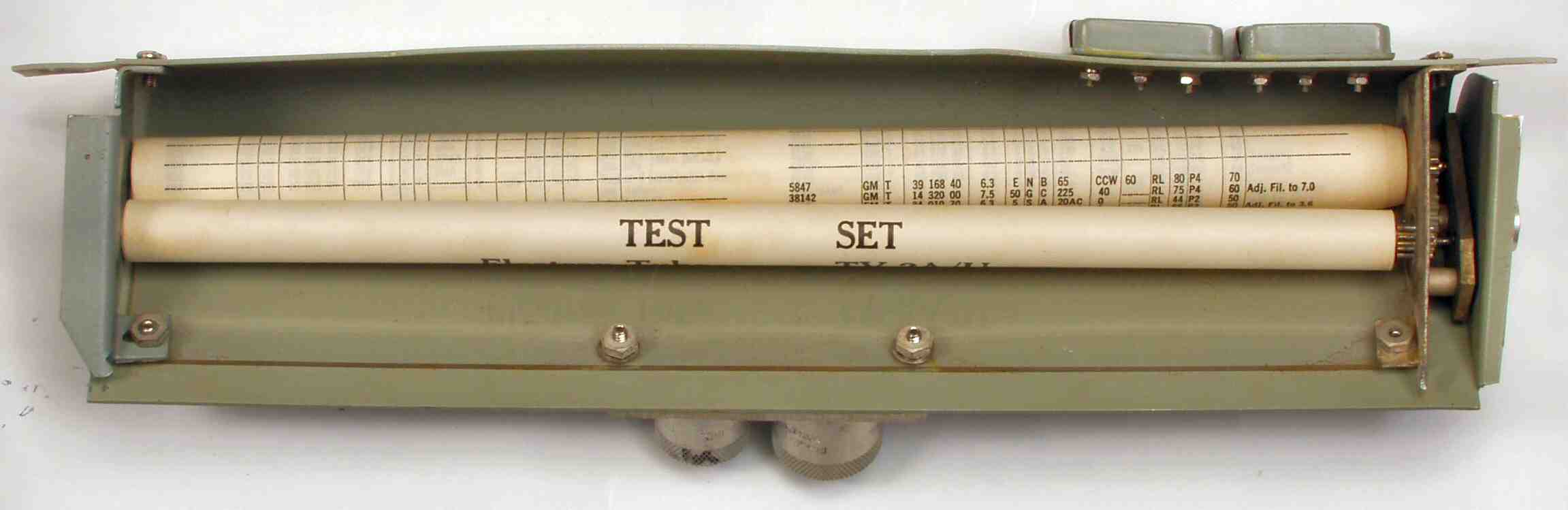

Ａ４１．　ロール（チャート）紙回転不良

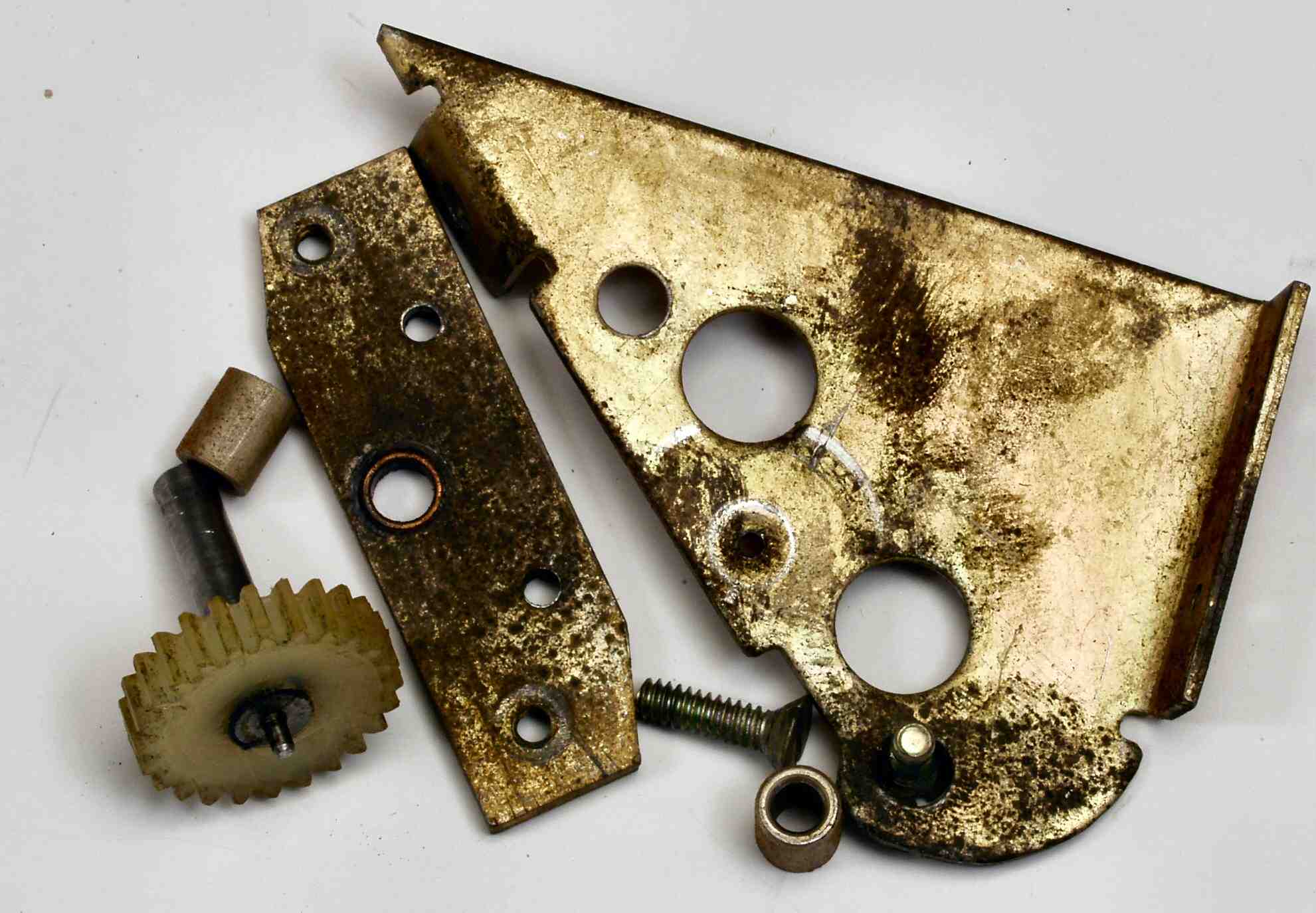

Ａ４２．　送り機構修理する

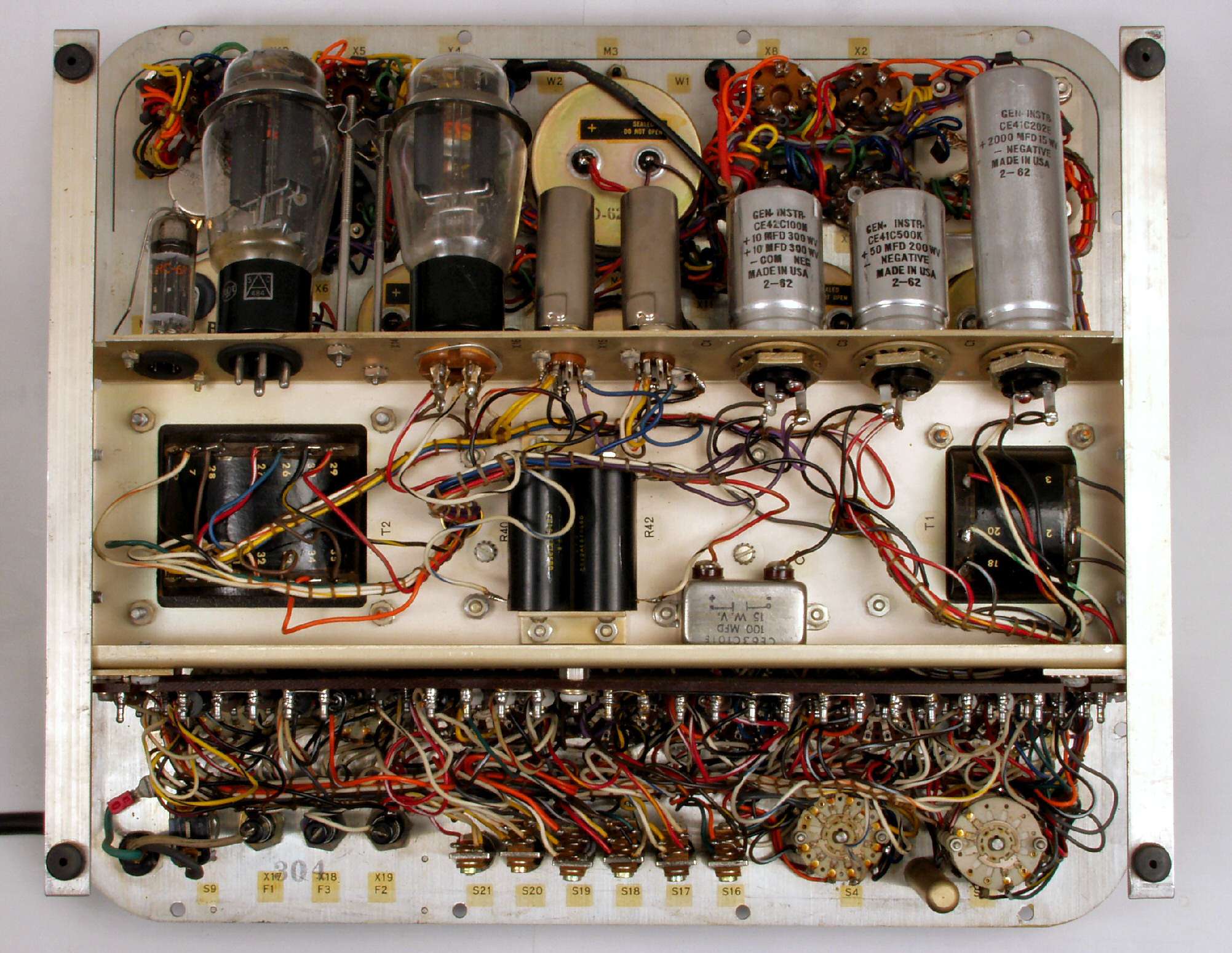

Ａ５１．　パネル裏、殆ど製作時のままで、手が入れてない。
Ａ５２．　パネル裏、下から見る
Ａ５３．　パネル裏、上から見る。
Ｃ．　改造・修理・清掃状況。

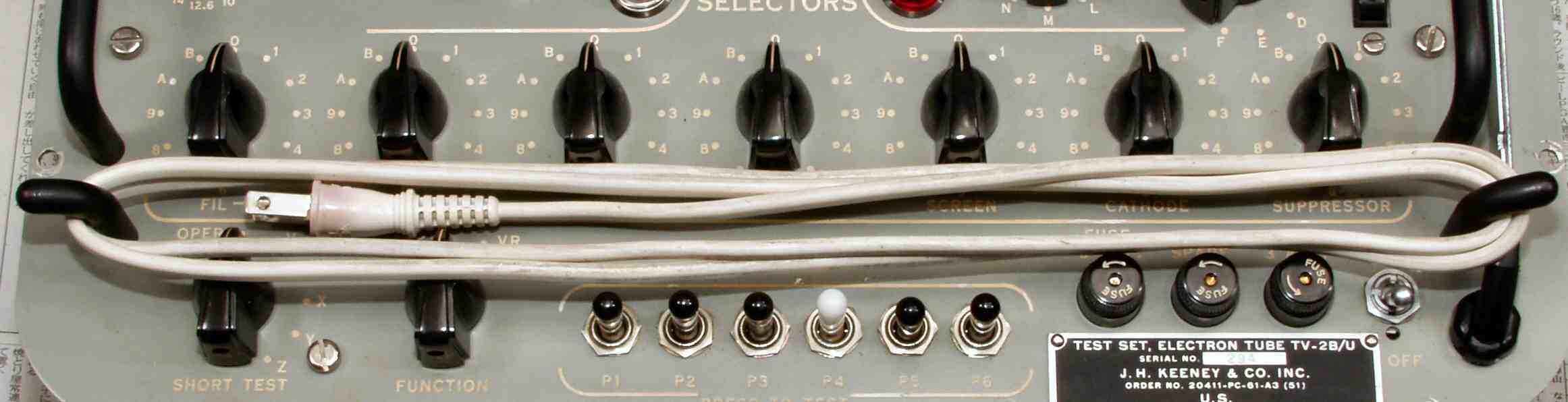

Ｃ１１．　修理後．　太く・堅い電源コードを交換する。
Ｃ１２．　修理後．　「ＰｌａｔｅＣａｐＣｏｒｄ」、「ＧｒｉｄＣａｐＣｏｒｄ」　はコネクター方式に変更。
Ｃ１３．　修理後．　「整流管８３」、「整流管６Ｘ４」をダイオードに置き換える。
　　　　　　　　　　　　　これで、電源１００Ｖでもプレート電圧２５０Ｖに到達する。　但し、下記の様に改造・調整が必要です。

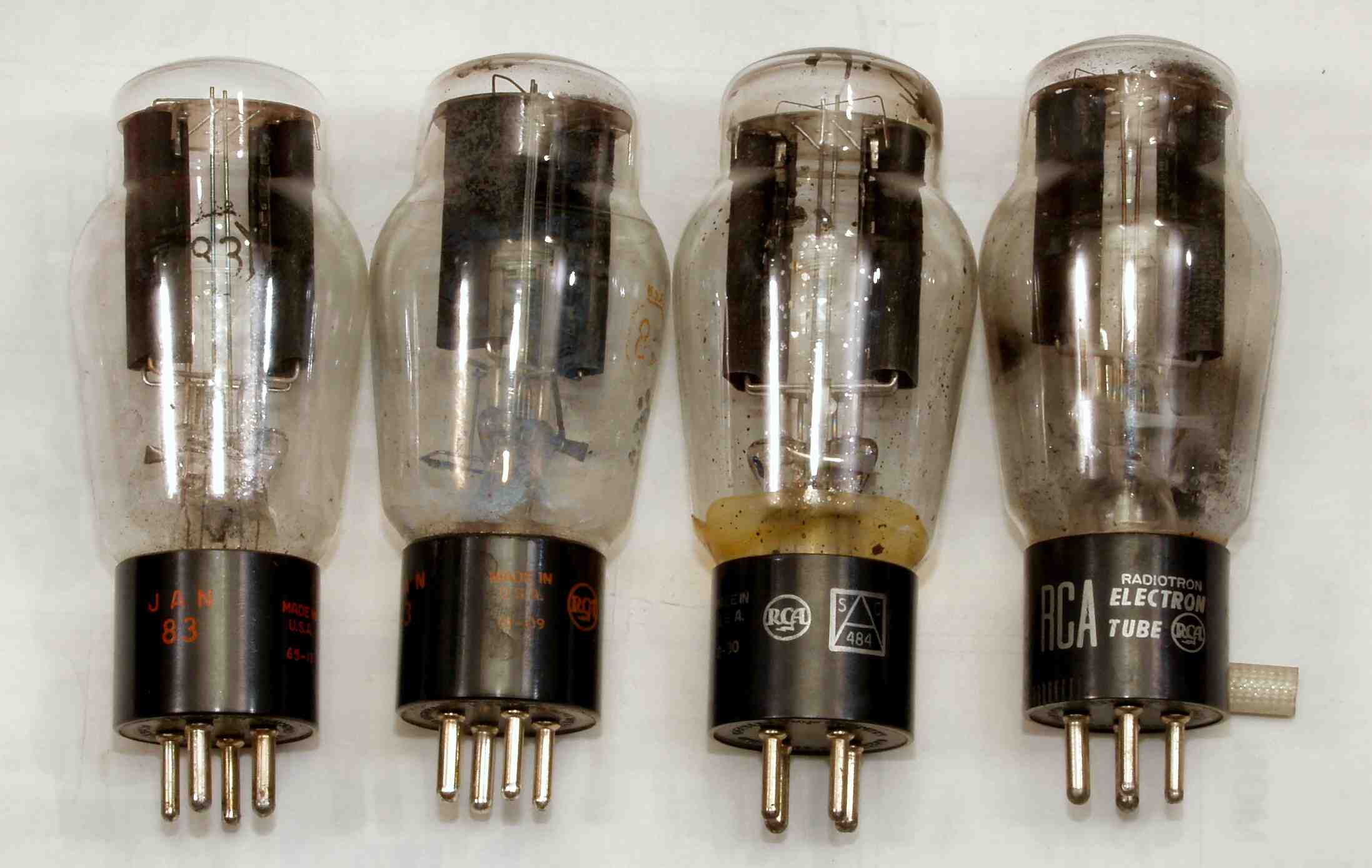

Ｃ１４．　修理後．　１９６０年代の水銀たっぷり入った「整流管８３」。

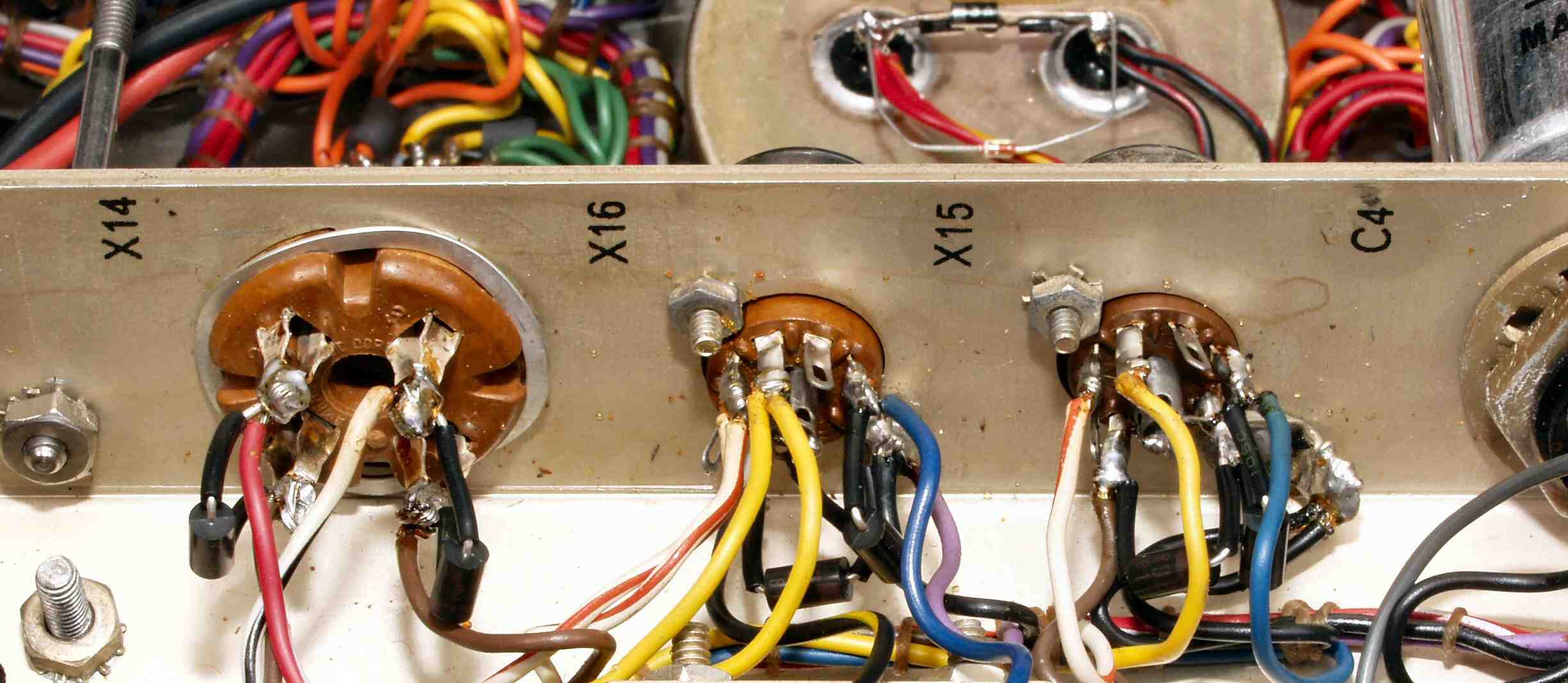

Ｃ１５．　修理中　空いている（未使用）の多分ノイズ端子のソケット？　端が割れている
Ｃ１６．　修理中　２液性プラスチック接着材で補修する、さらにラッカーペイントを軽く吹き付ける。
　　　　　　　　　　　　このソケットを利用してプレート電流を測定する。

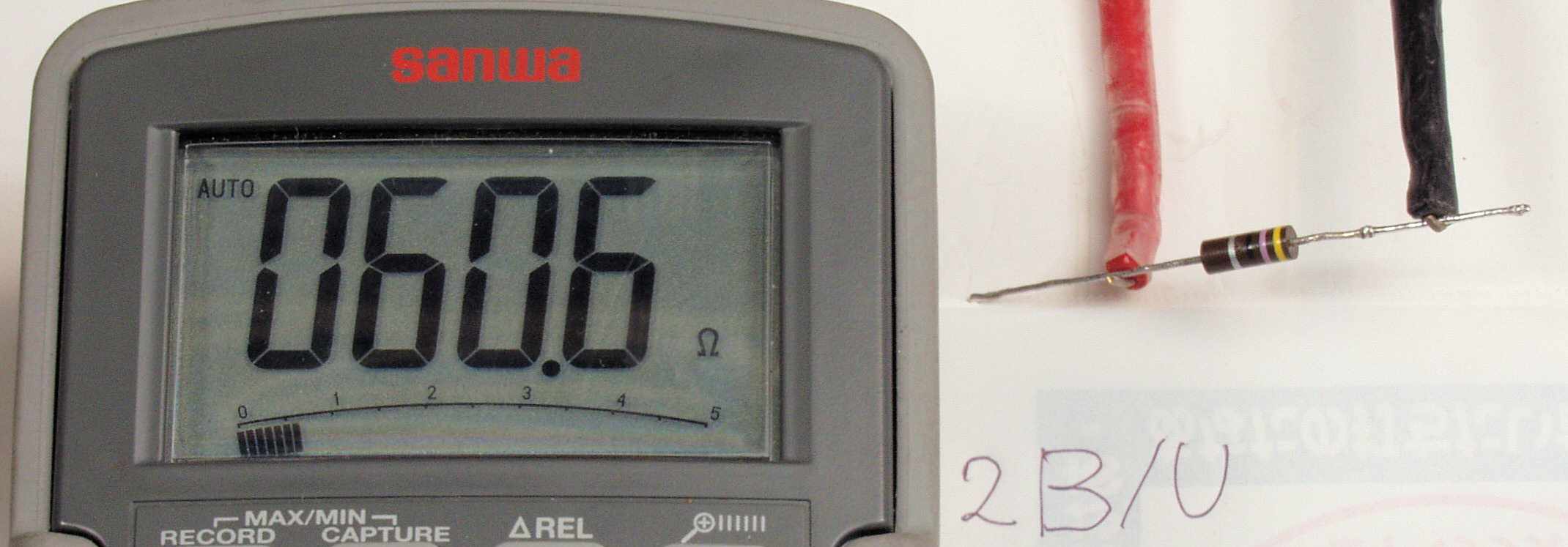

Ｃ１７．　修理中　プレート安全抵抗は４７オームが、６０Ωに変化していた！、５０Ωに交換する

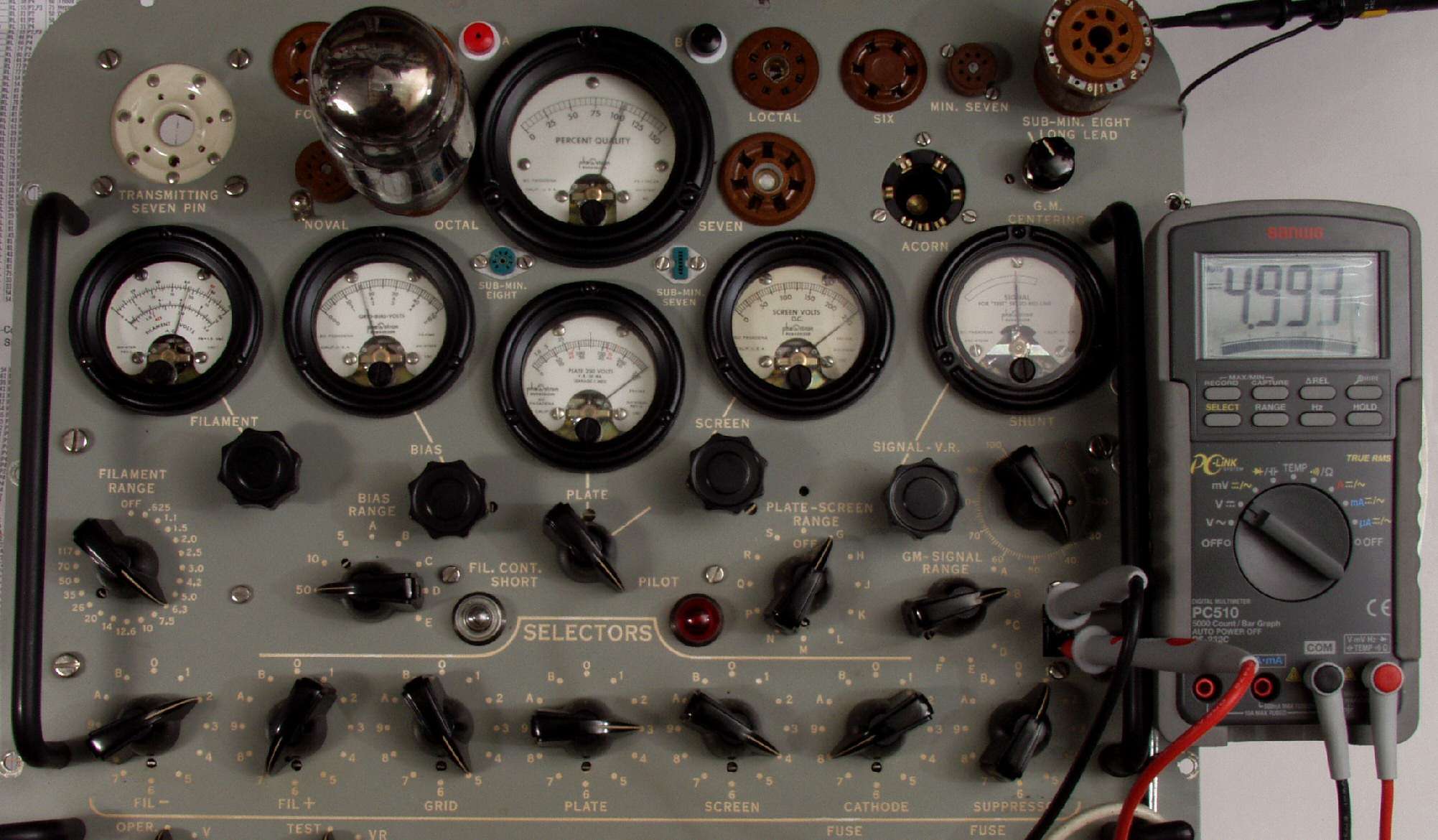

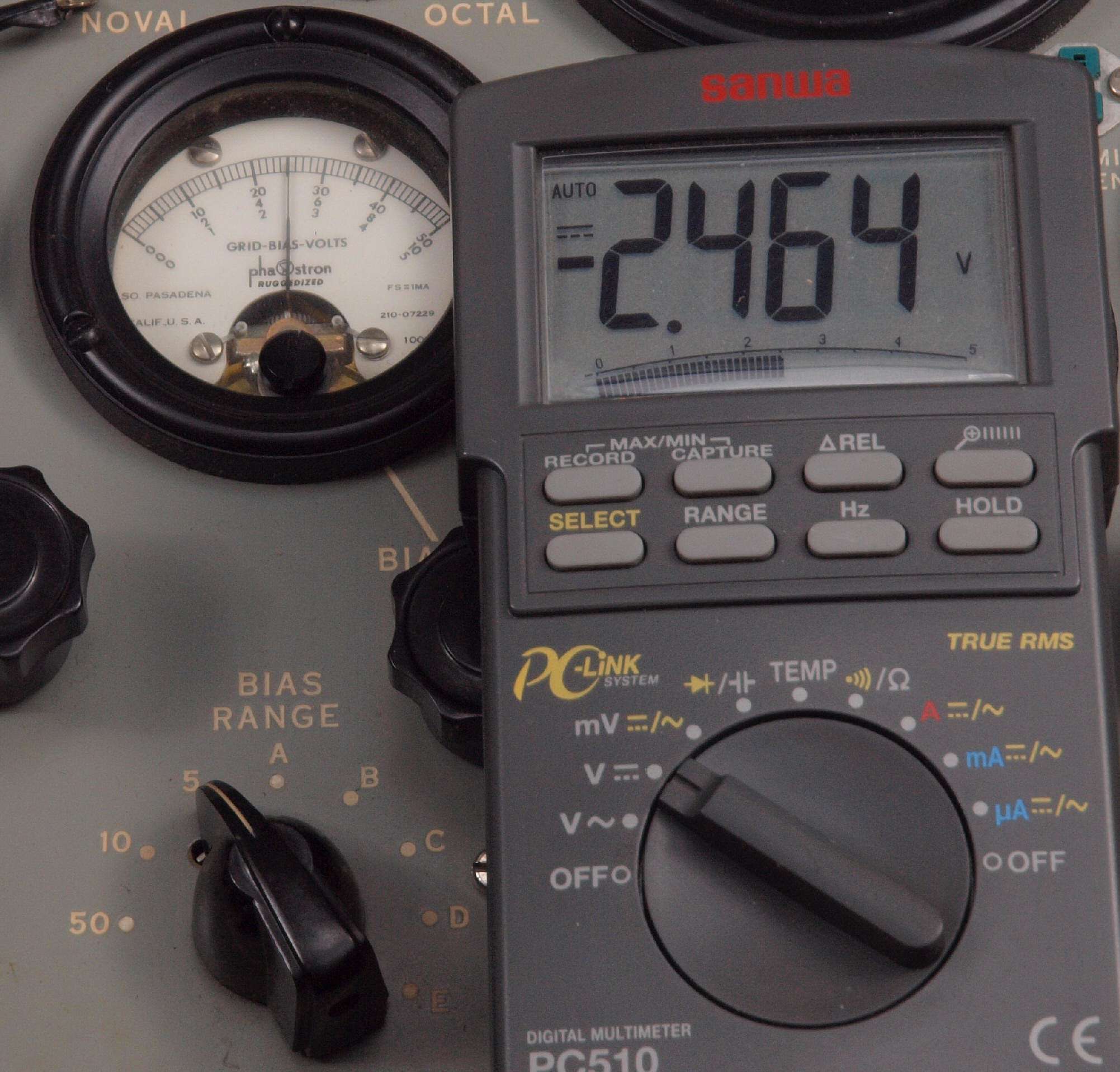

Ｃ３１．　修理後．　第１グリッド電圧（ＢｉａｓＶｏｌｔ）＝−２．５Ｖ電圧の調整。

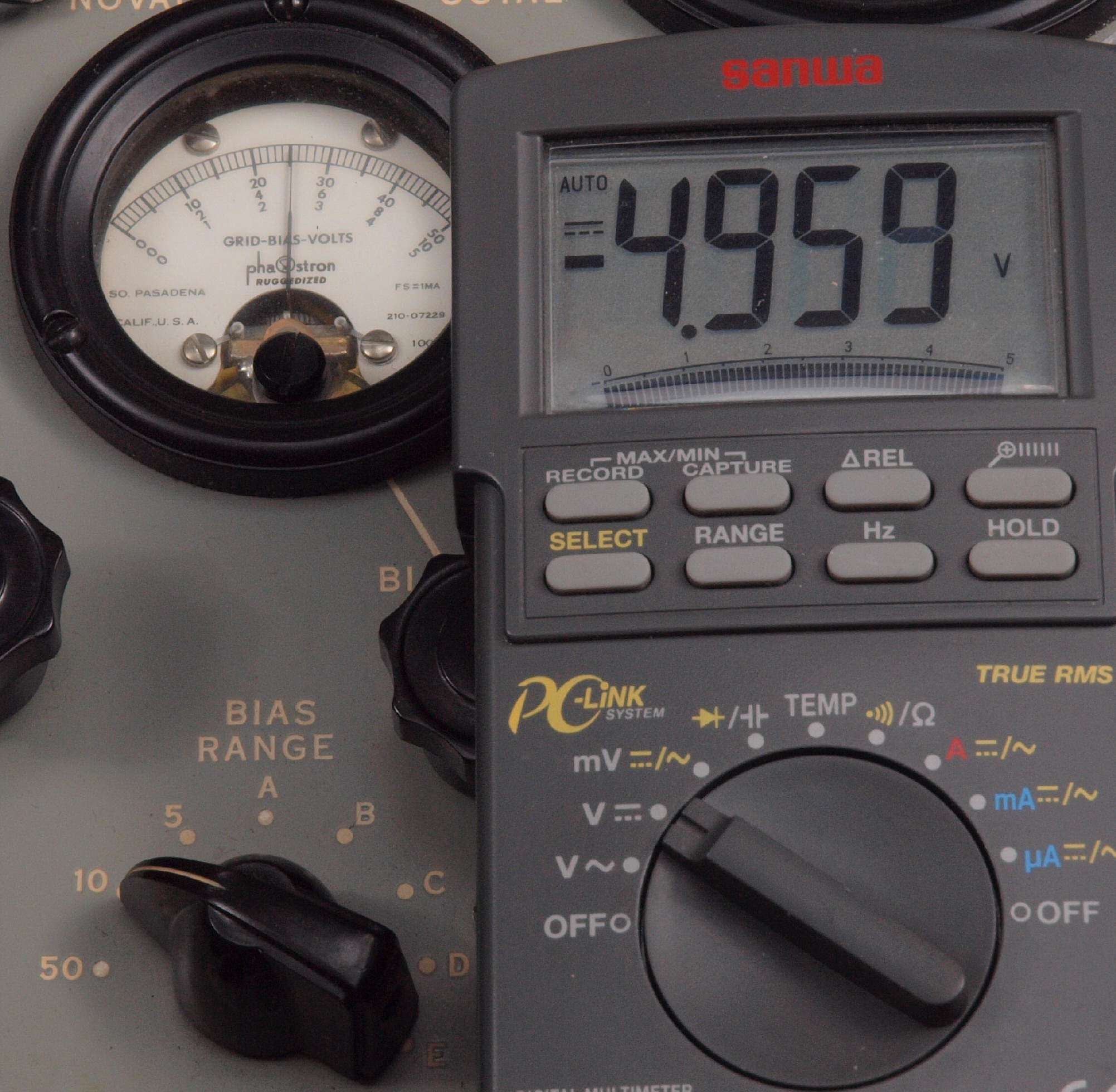

Ｃ３２．　修理後．　第１グリッド電圧（ＢｉａｓＶｏｌｔ）＝−５Ｖ電圧の調整。

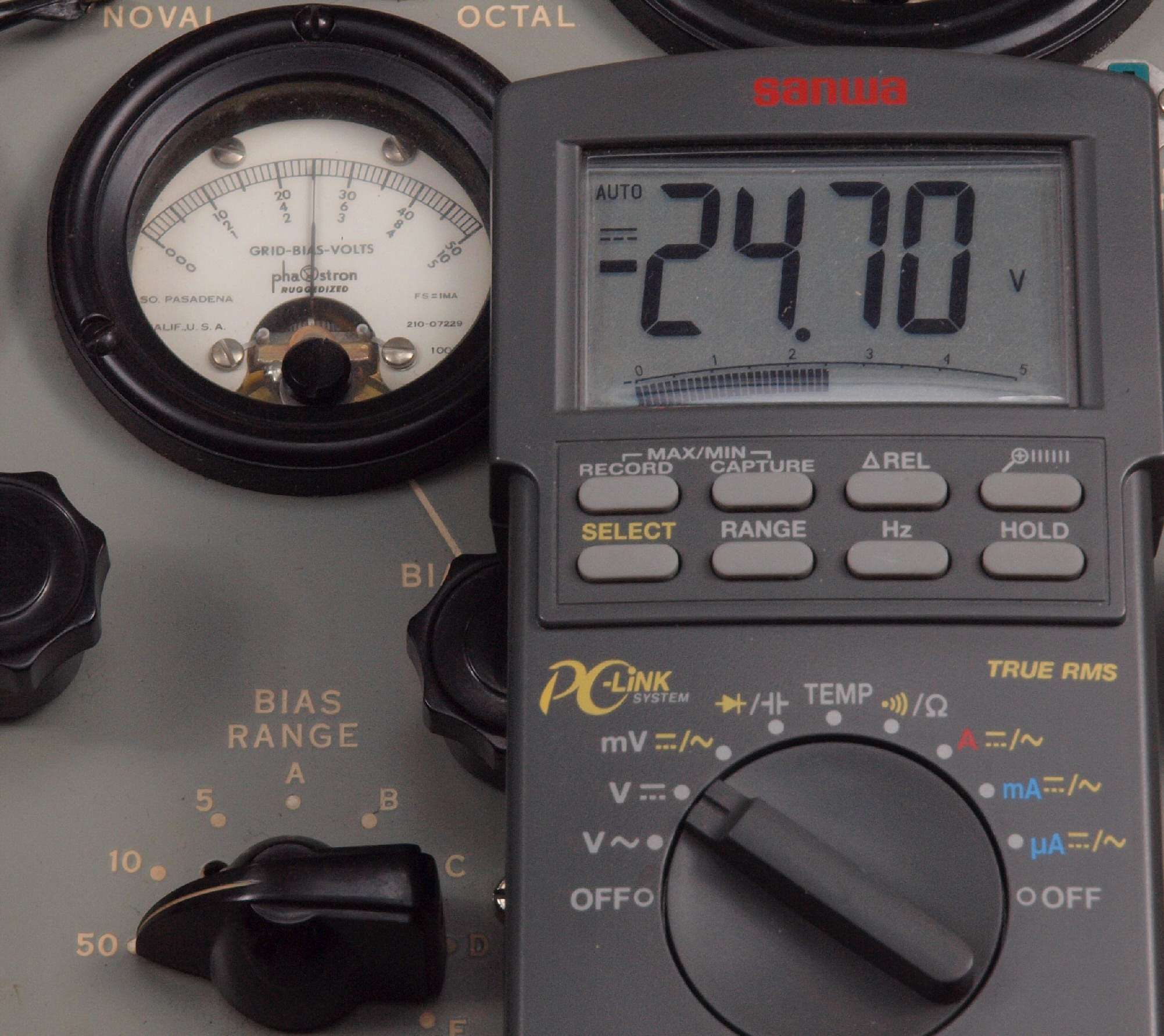

Ｃ３３．　修理後．　第１グリッド電圧（ＢｉａｓＶｏｌｔ）＝−２５Ｖ電圧の調整。

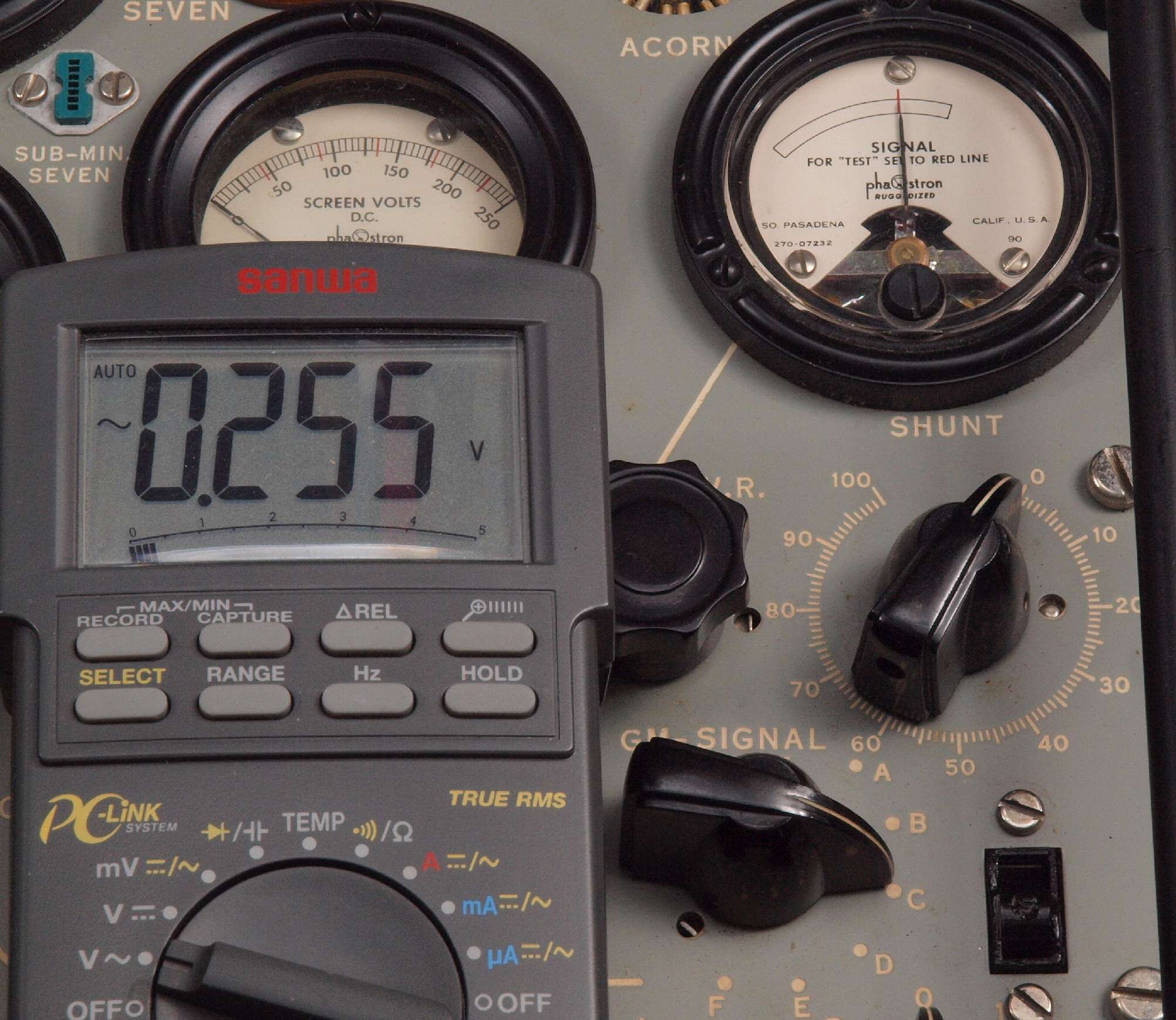

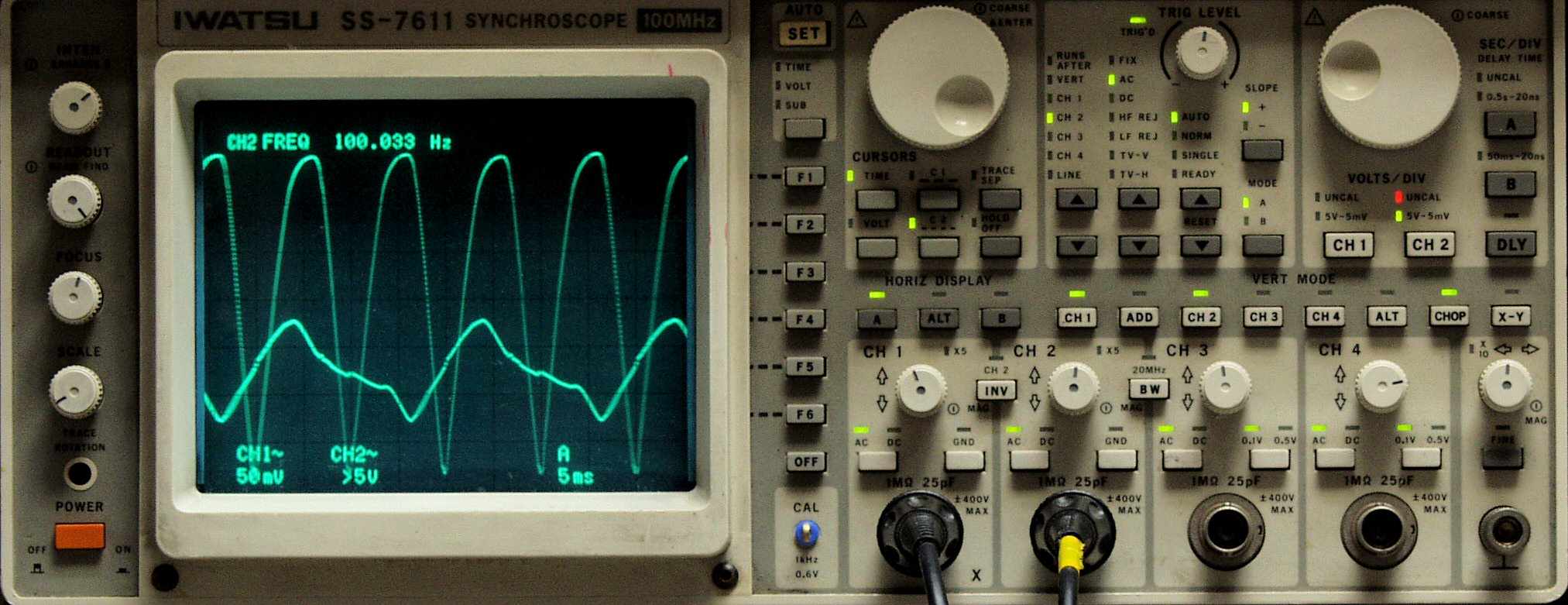

Ｃ４１．　修理後．　ＳｉｇｎａｌＶｏｌｔ＝交流　０．２５Ｖ（Ｇｍ−ＳｉｇｎａｌＲａｎｇｅ＝Ａ、Ｂ、Ｃ）

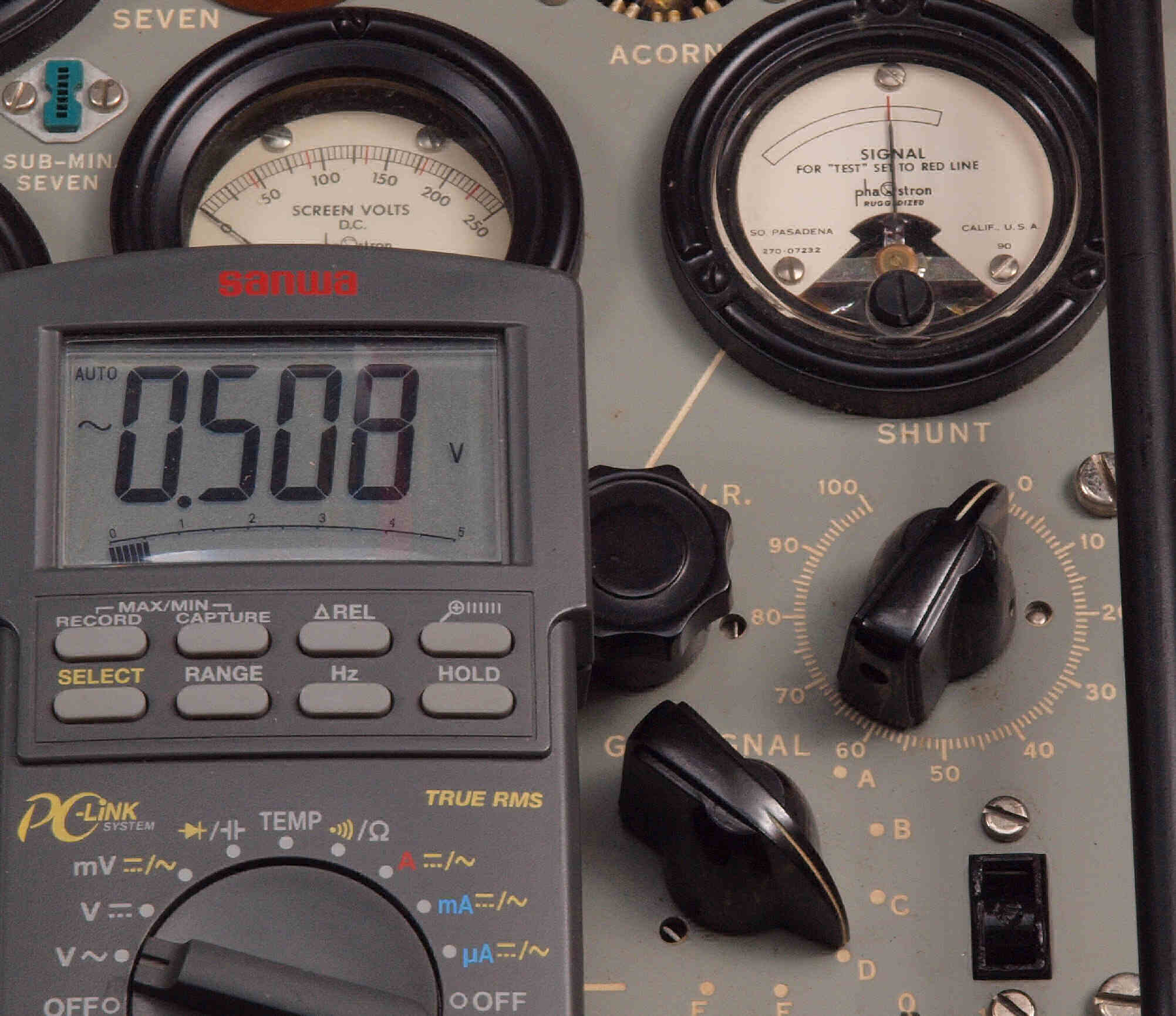

Ｃ４２．　修理後．　ＳｉｇｎａｌＶｏｌｔ＝交流　０．５Ｖ（Ｇｍ−ＳｉｇｎａｌＲａｎｇｅ＝Ｄ）

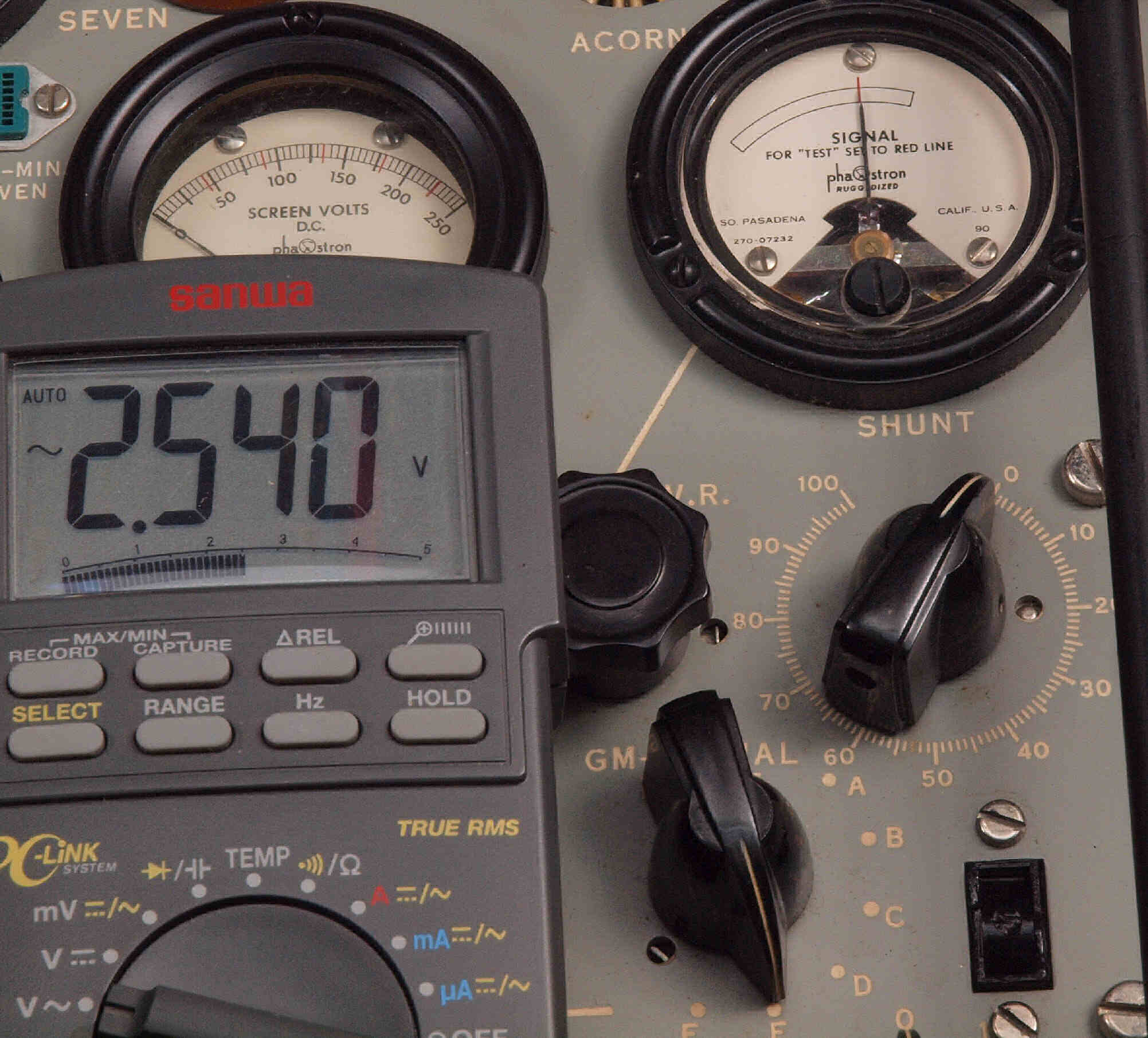

Ｃ４３．　修理後．　ＳｉｇｎａｌＶｏｌｔ＝交流　２．５Ｖ（Ｇｍ−ＳｉｇｎａｌＲａｎｇｅ＝Ｅ）

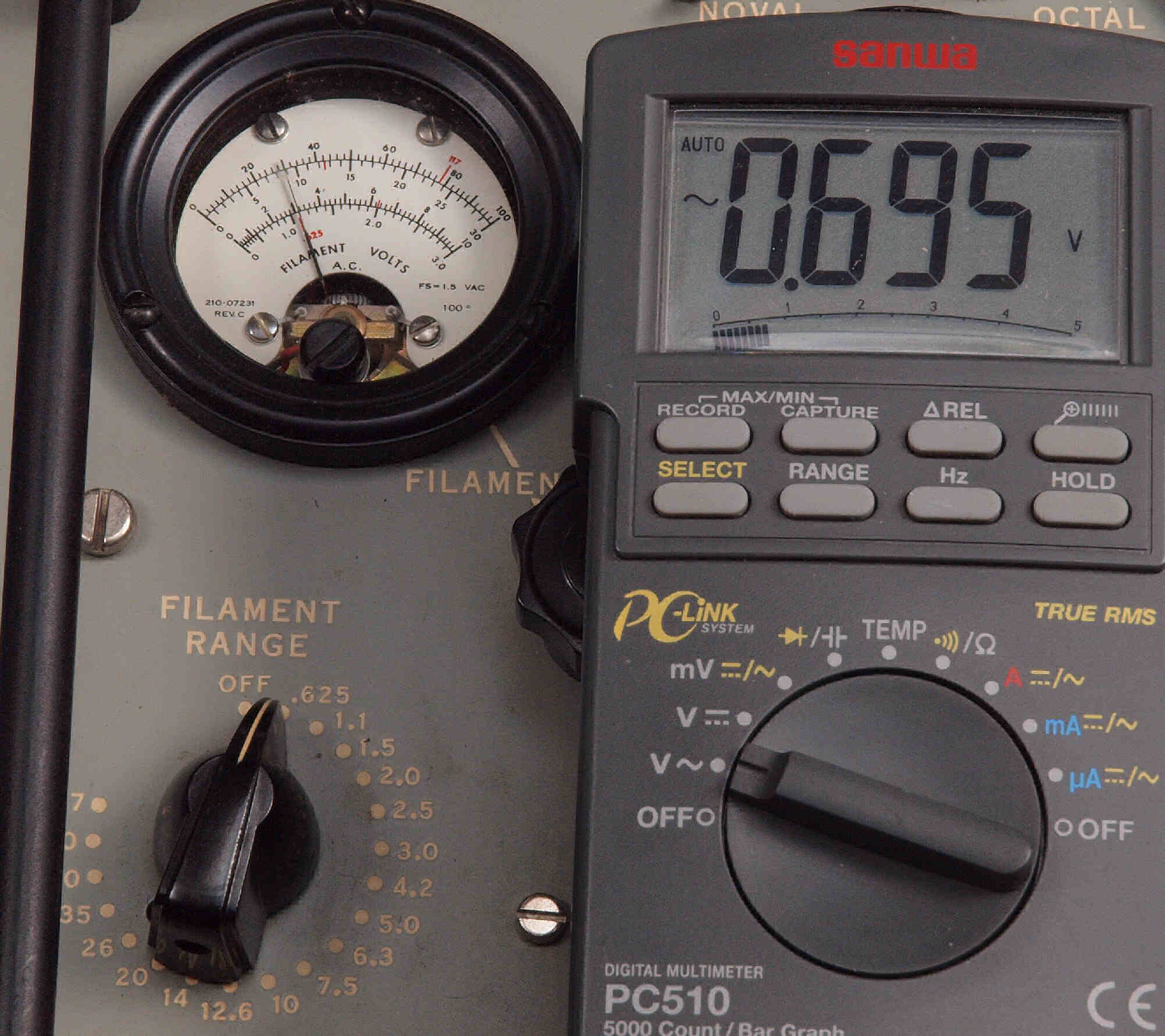

Ｃ５１．　修理後．　ヒータ電圧＝０．６２５Ｖ電圧の調整、　亜酸化銅整流器が健在！

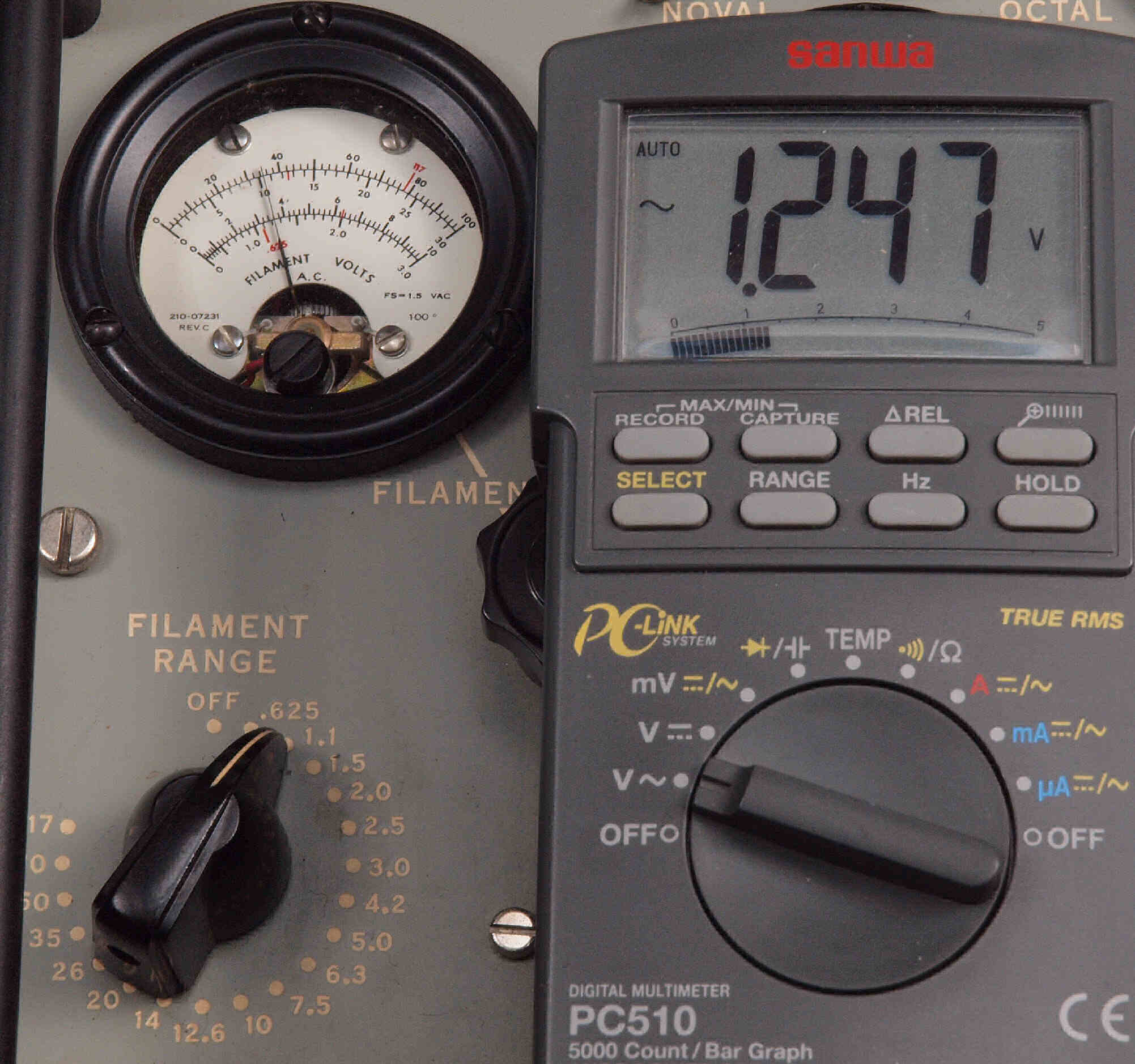

Ｃ５２．　修理後．　ヒータ電圧＝１．１Ｖ電圧の調整。

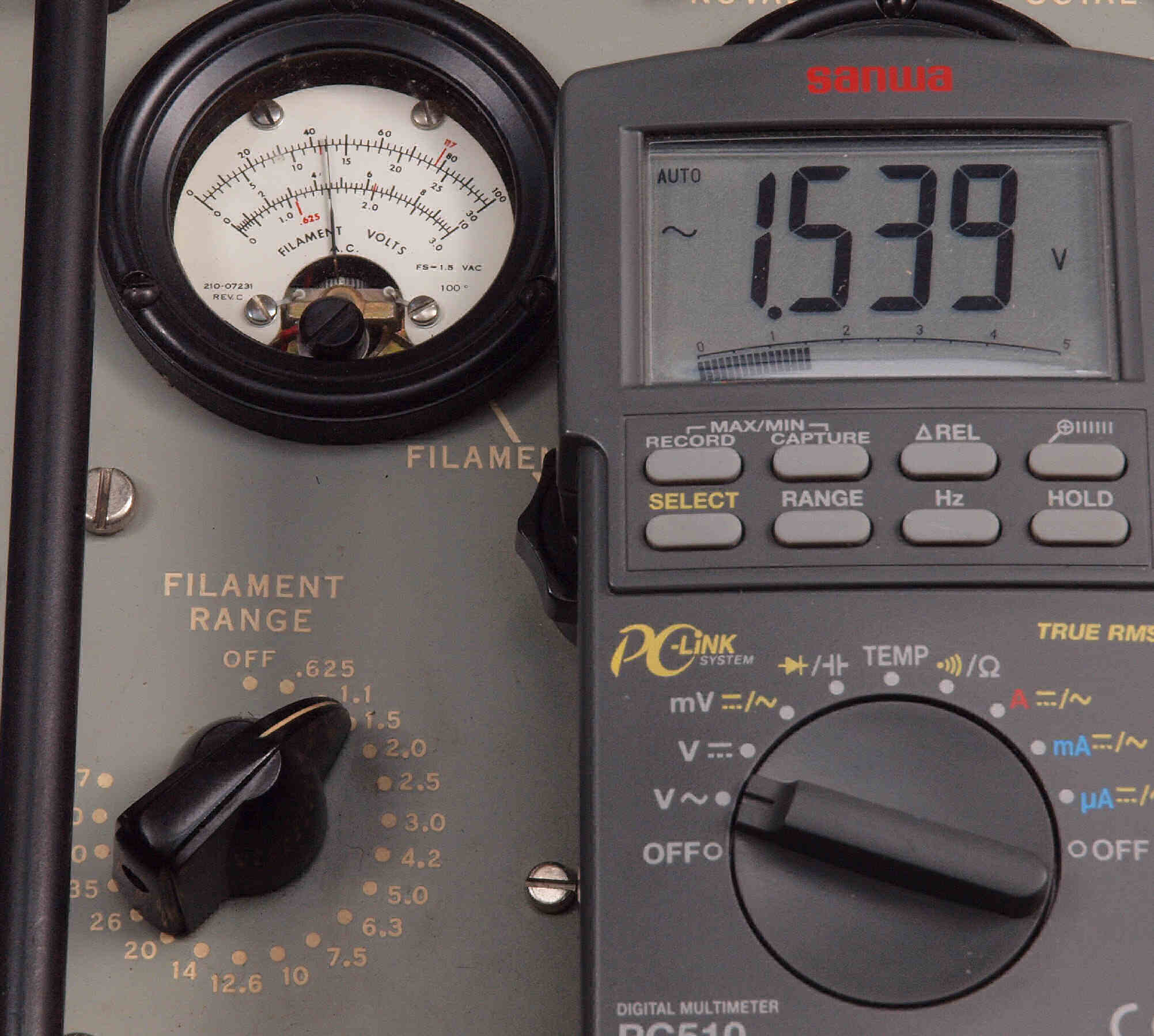

Ｃ５３．　修理後．　ヒータ電圧＝１．５Ｖ電圧の調整。

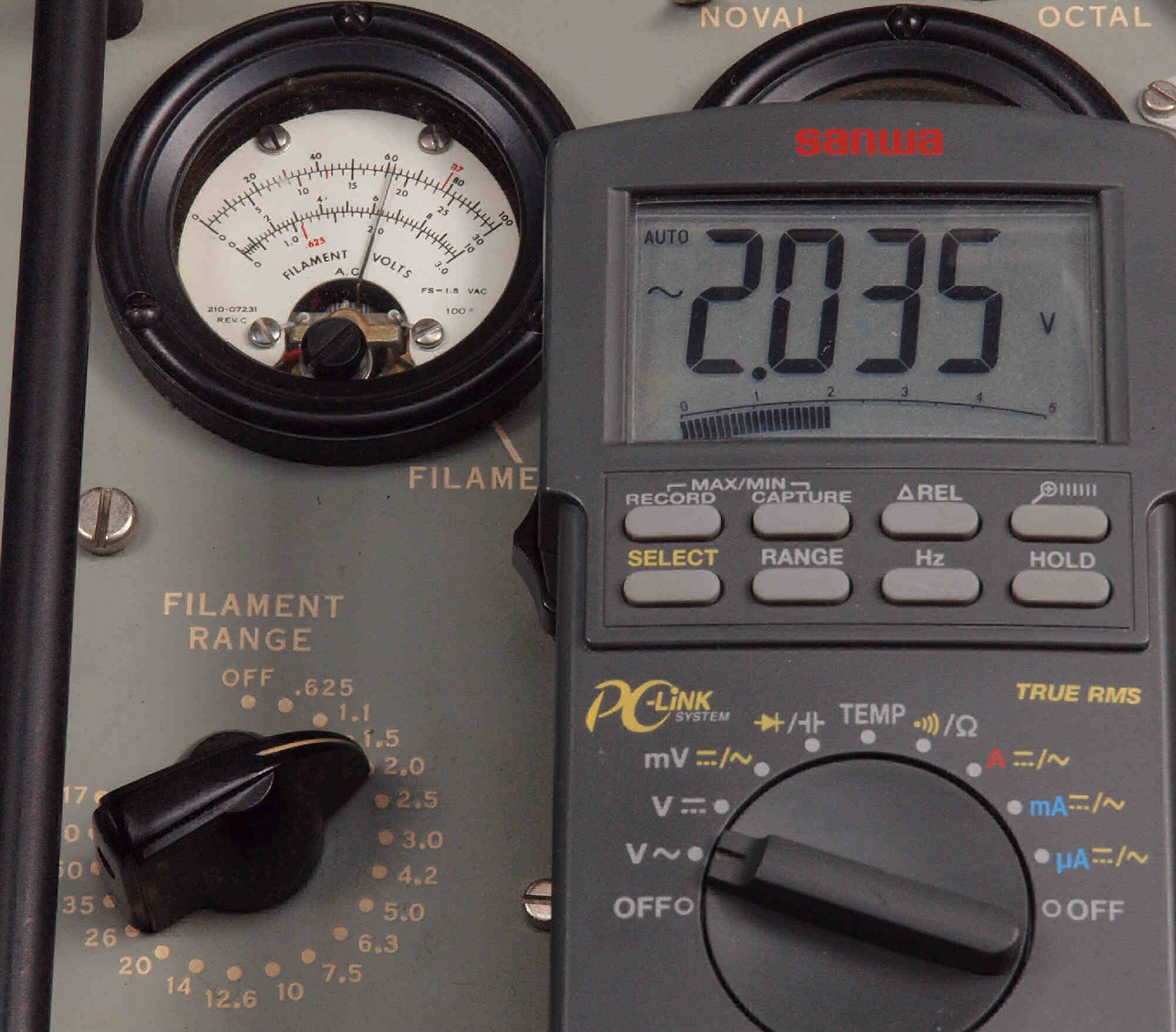

Ｃ５４．　修理後．　ヒータ電圧＝２．０Ｖ電圧の調整。

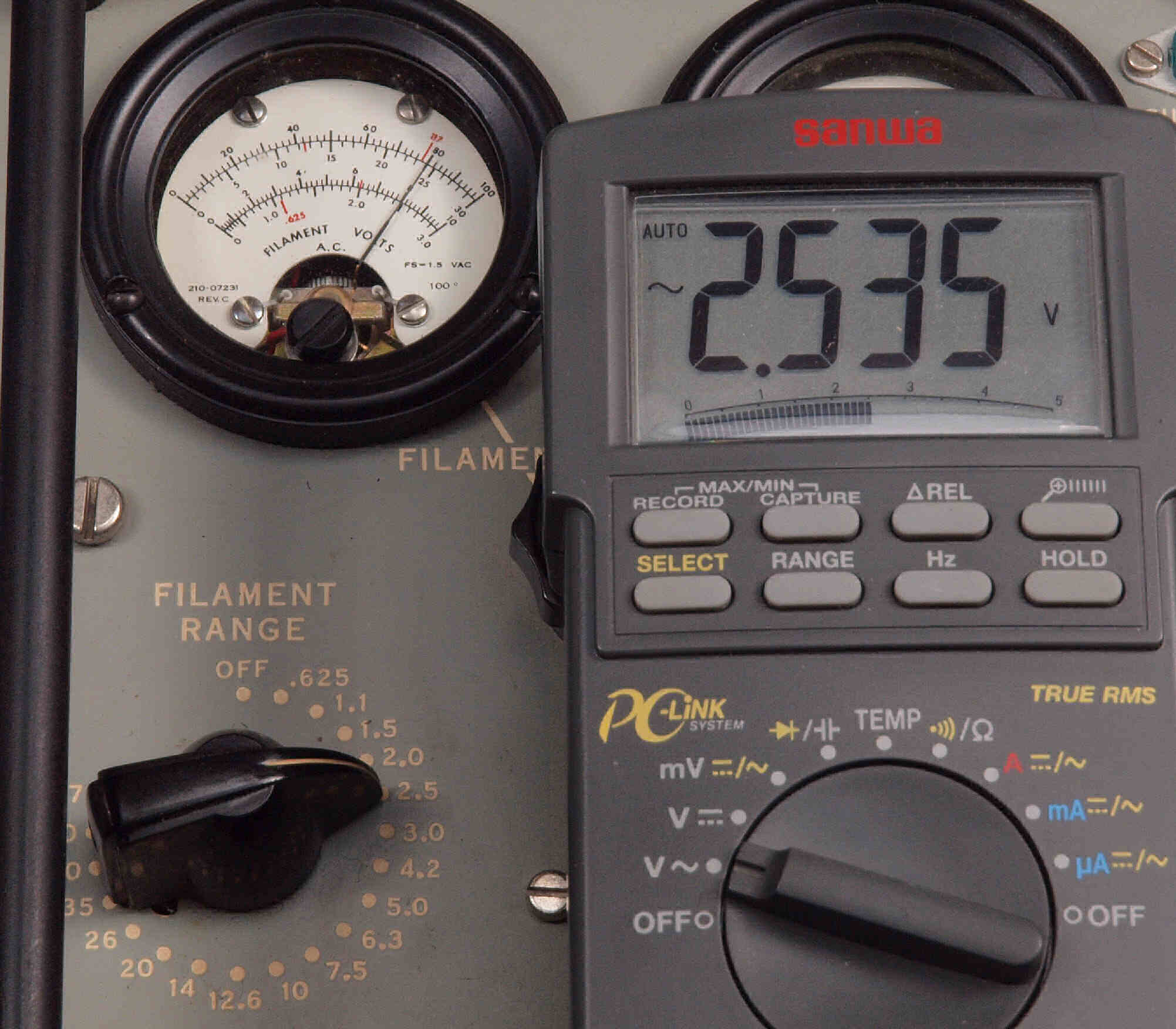

Ｃ５５．　修理後．　ヒータ電圧＝２．５Ｖ電圧の調整。

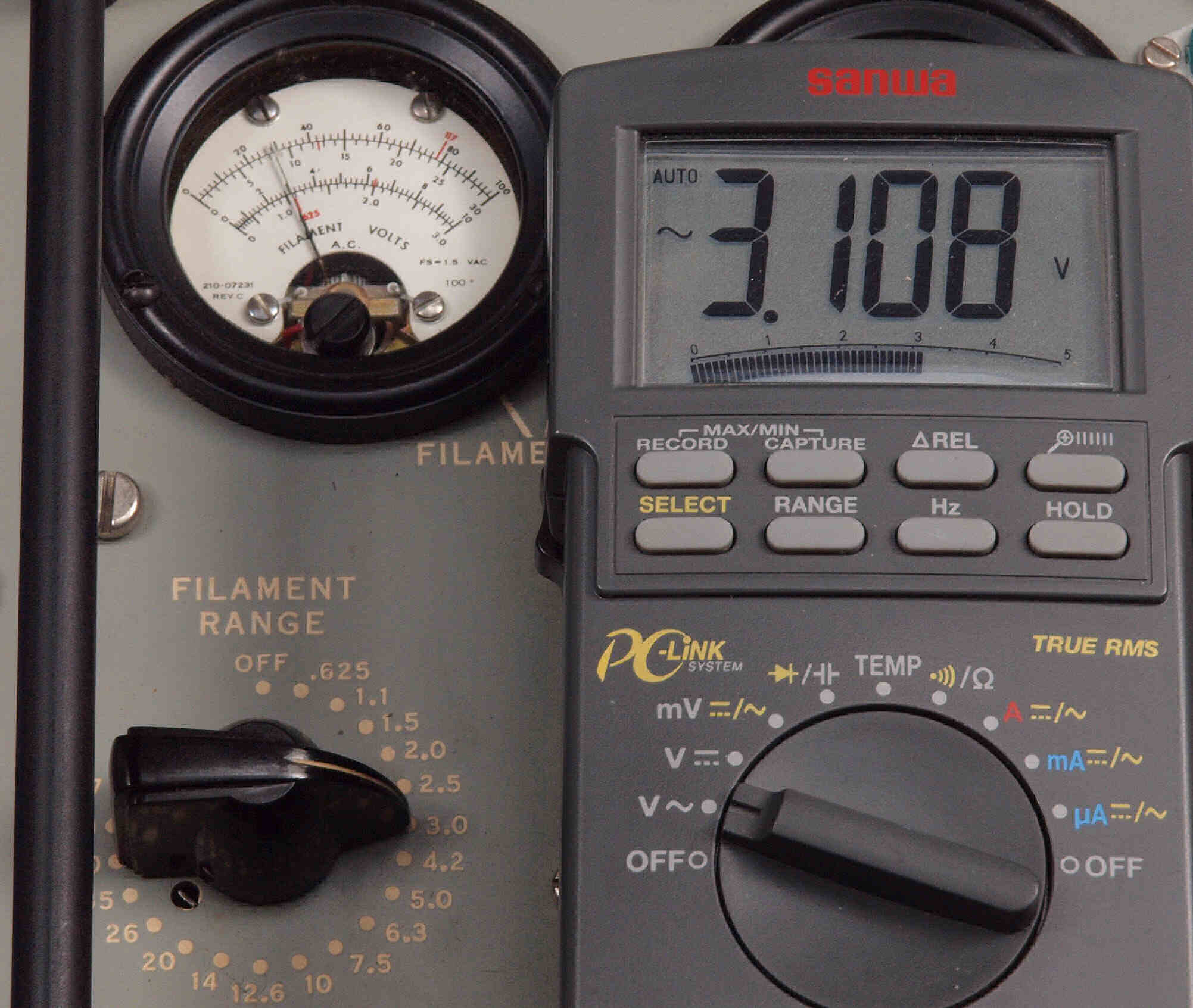

Ｃ５６．　修理後．　ヒータ電圧＝３．０Ｖ電圧の調整。

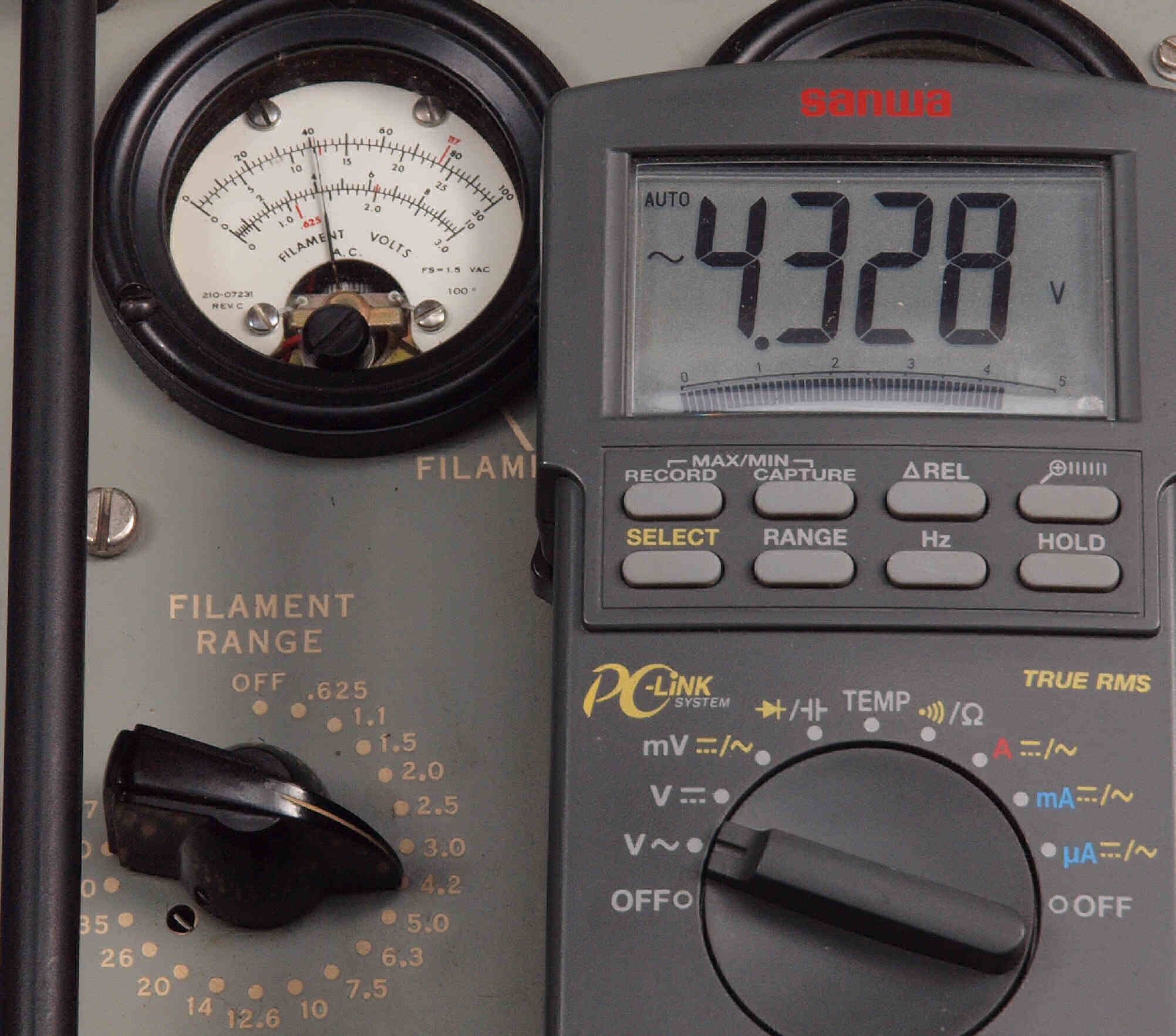

Ｃ５７．　修理後．　ヒータ電圧＝４．２Ｖ電圧の調整。

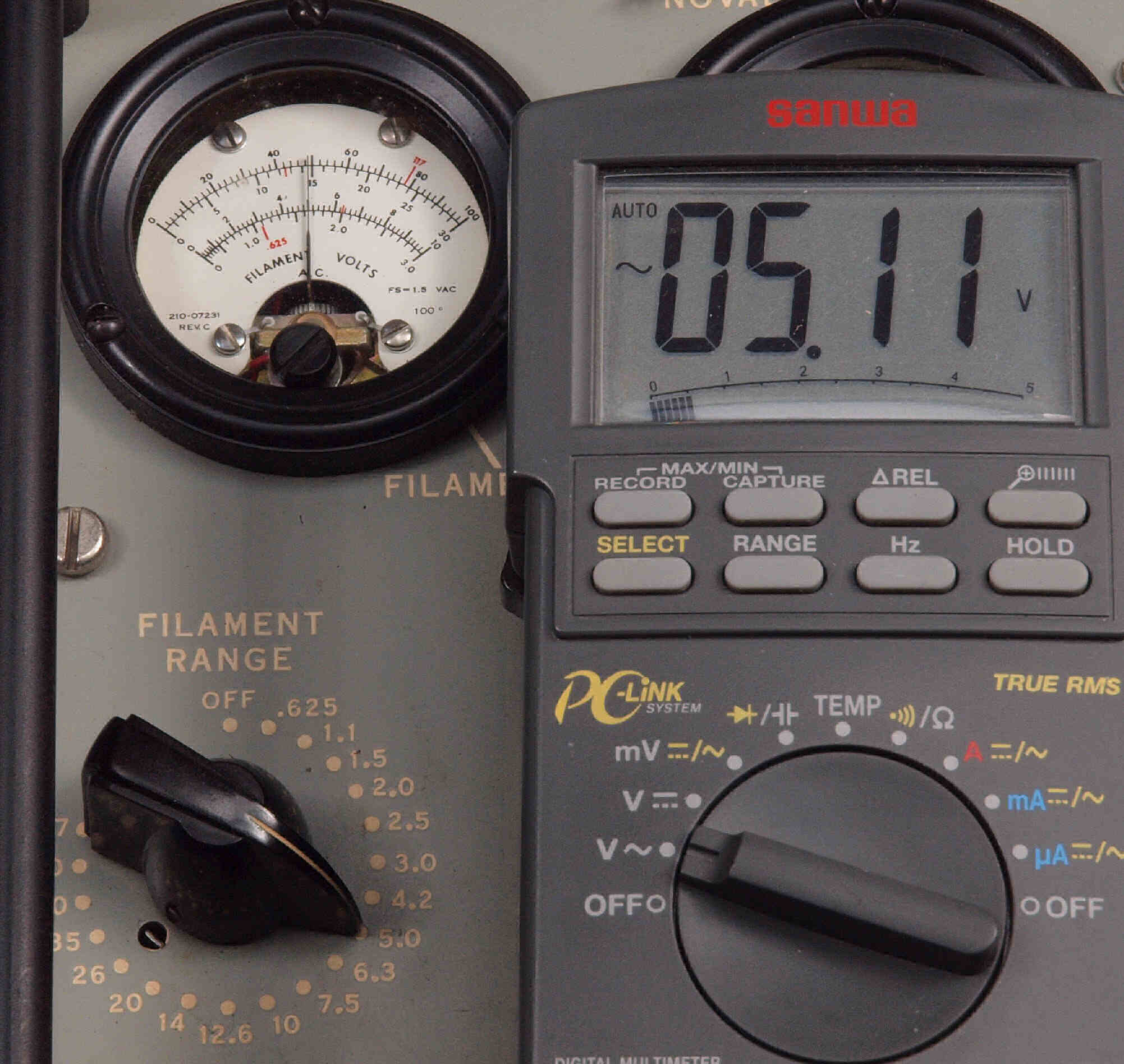

Ｃ５８．　修理後．　ヒータ電圧＝５．０Ｖ電圧の調整。

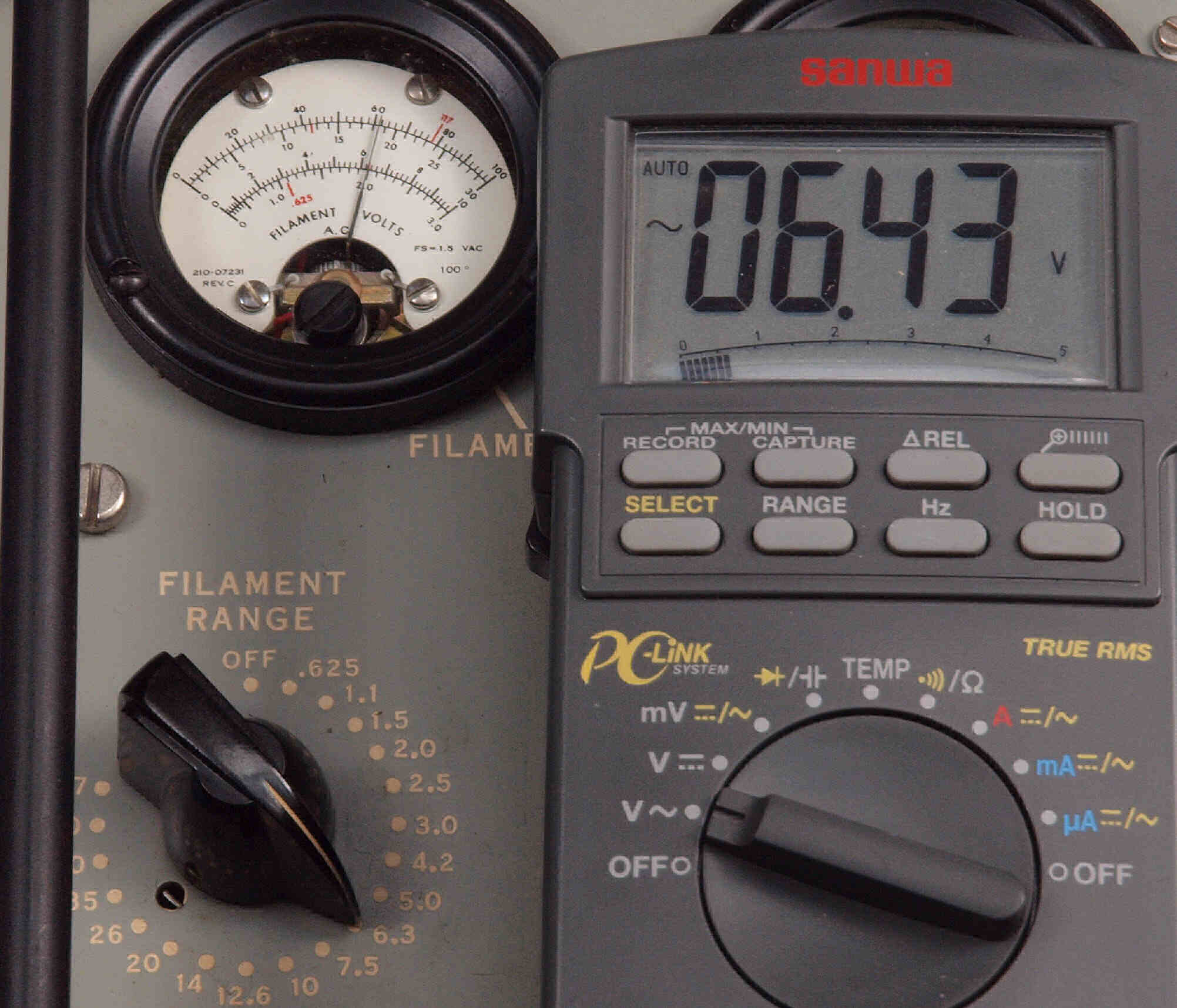

Ｃ５９．　修理後．　ヒータ電圧＝６．３Ｖ電圧の調整。

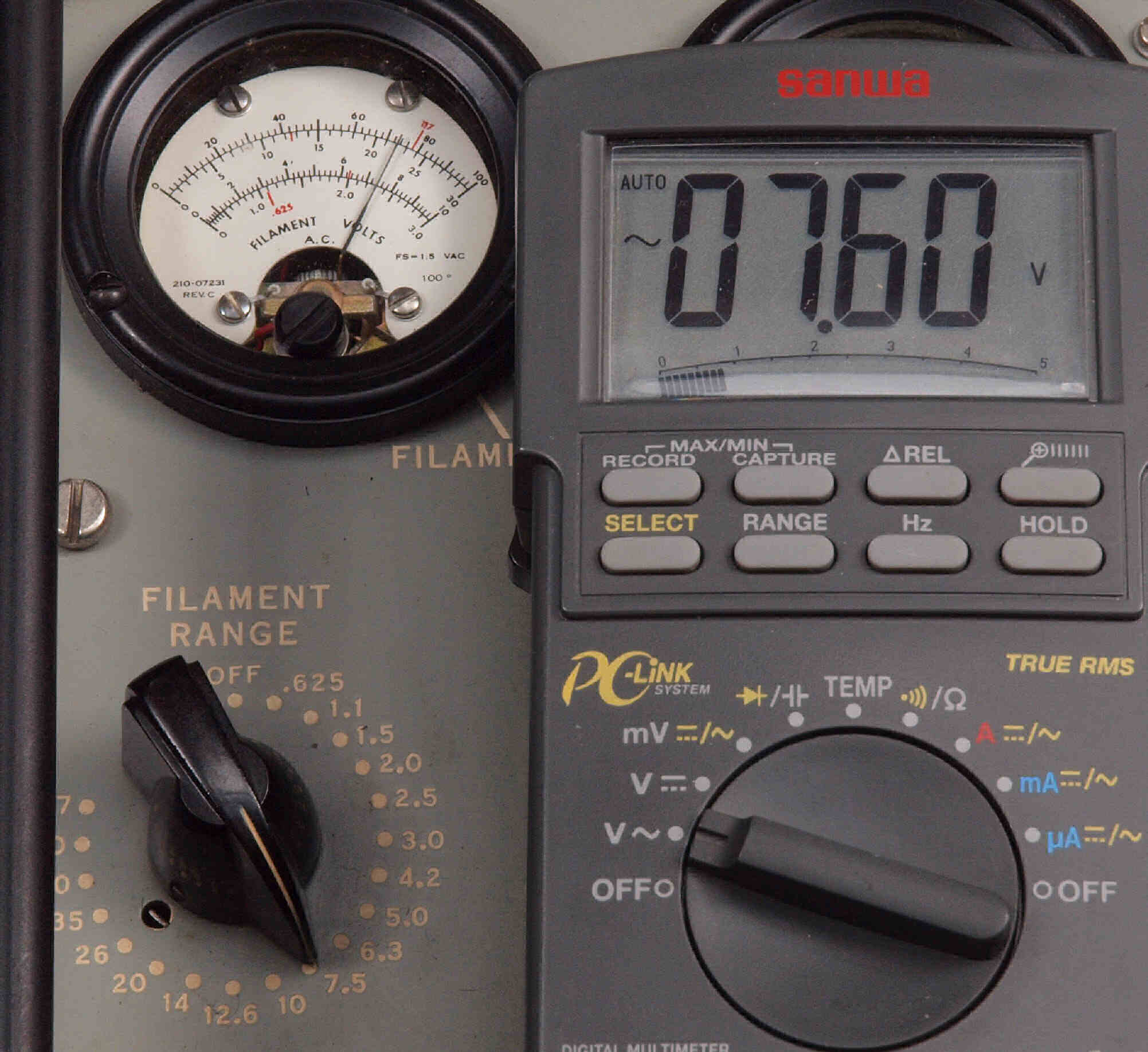

Ｃ５Ａ．　修理後．　ヒータ電圧＝７．５Ｖ電圧の調整。

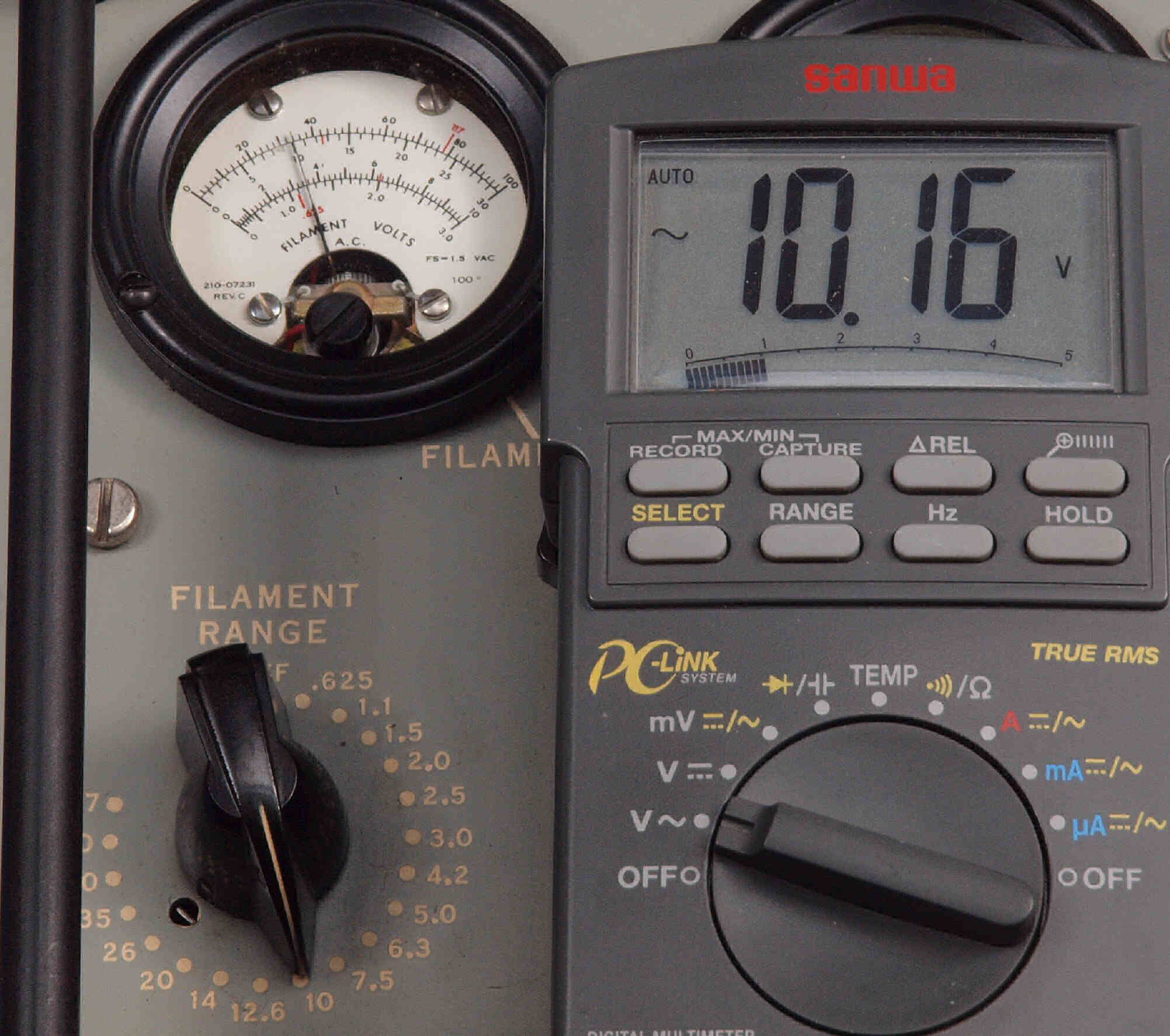

Ｃ５Ｂ．　修理後．　ヒータ電圧＝１０Ｖ電圧の調整。

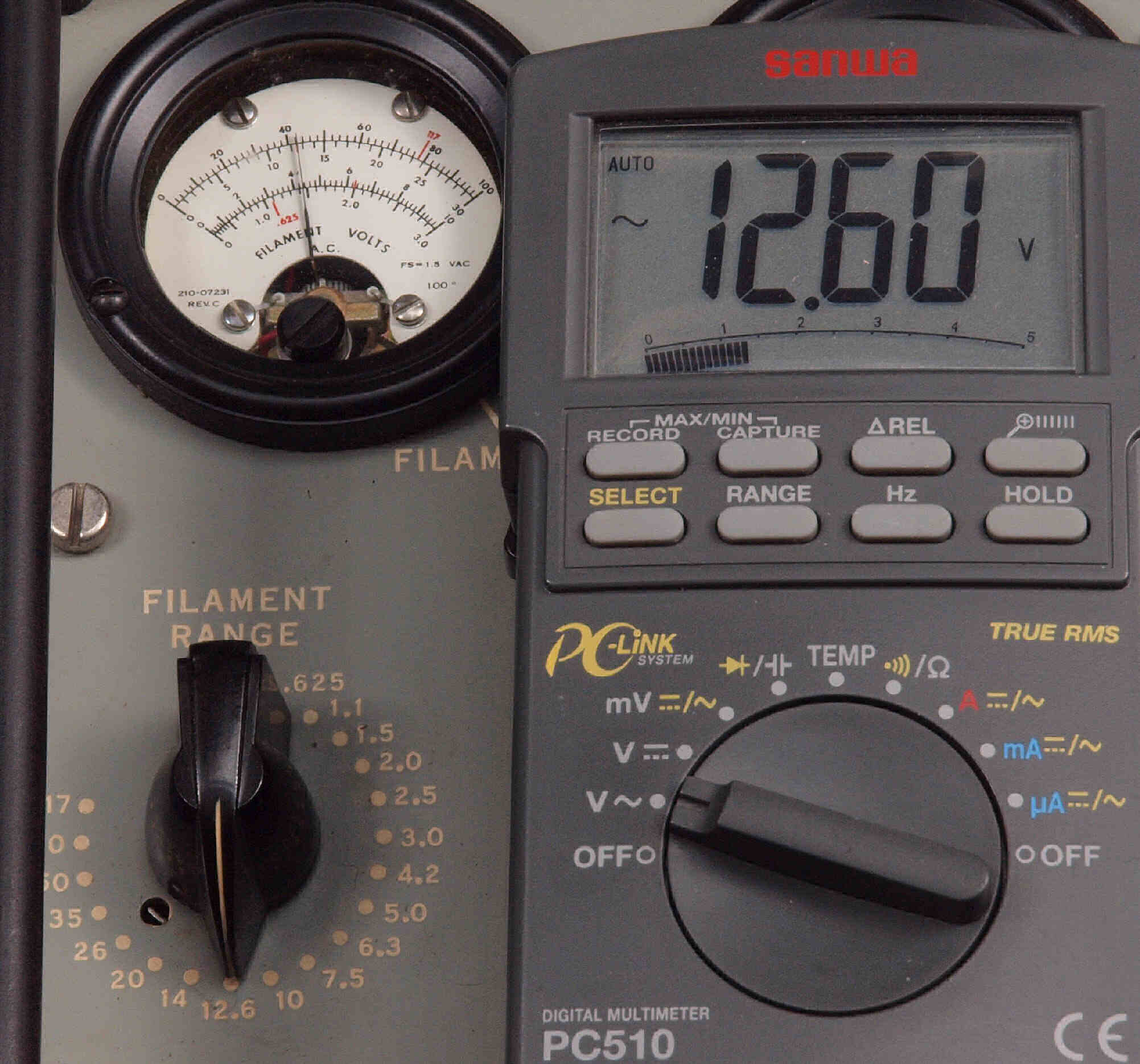

Ｃ５Ｃ．　修理後．　ヒータ電圧＝１２．６Ｖ電圧の調整。

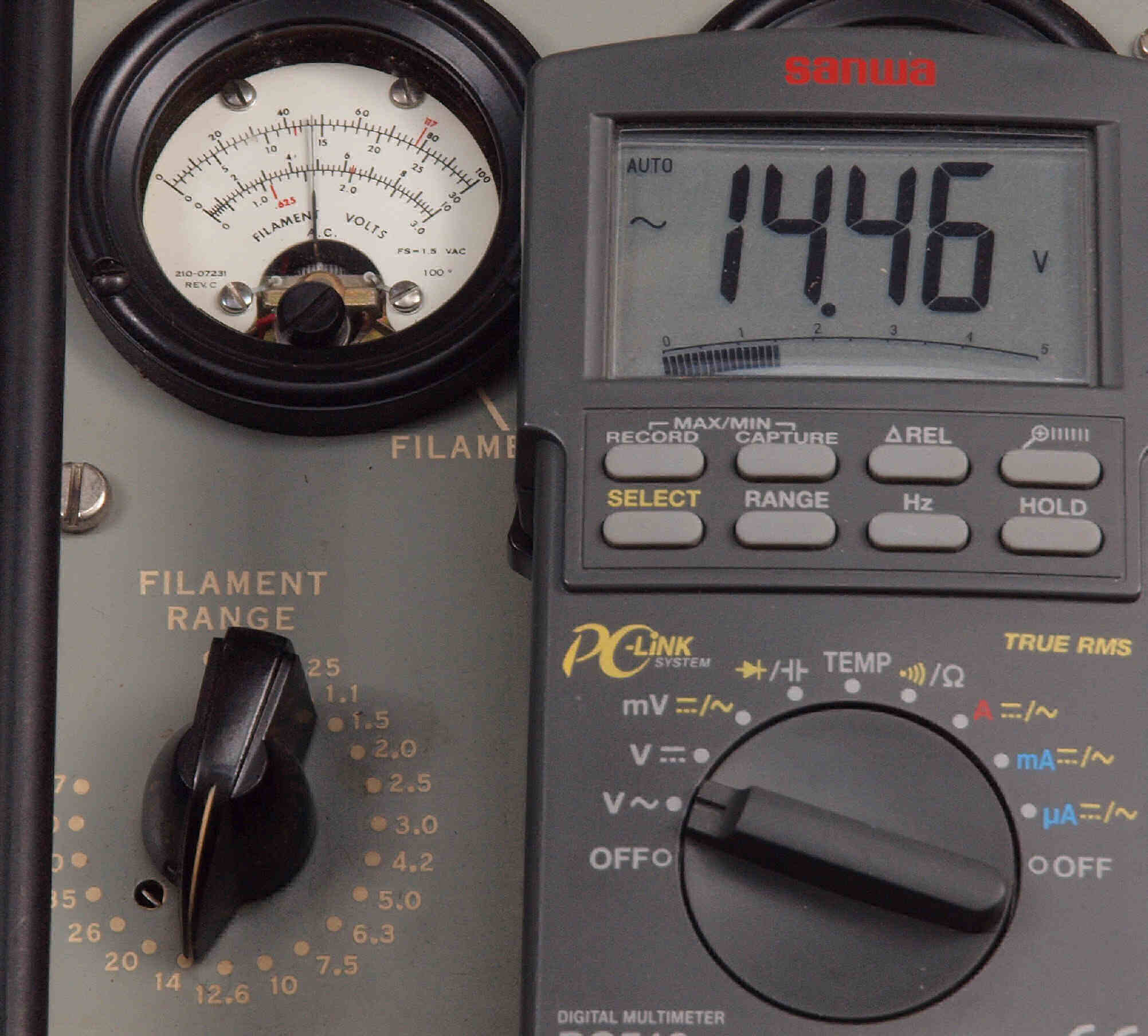

Ｃ５Ｄ．　修理後．　ヒータ電圧＝１４Ｖ電圧の調整。

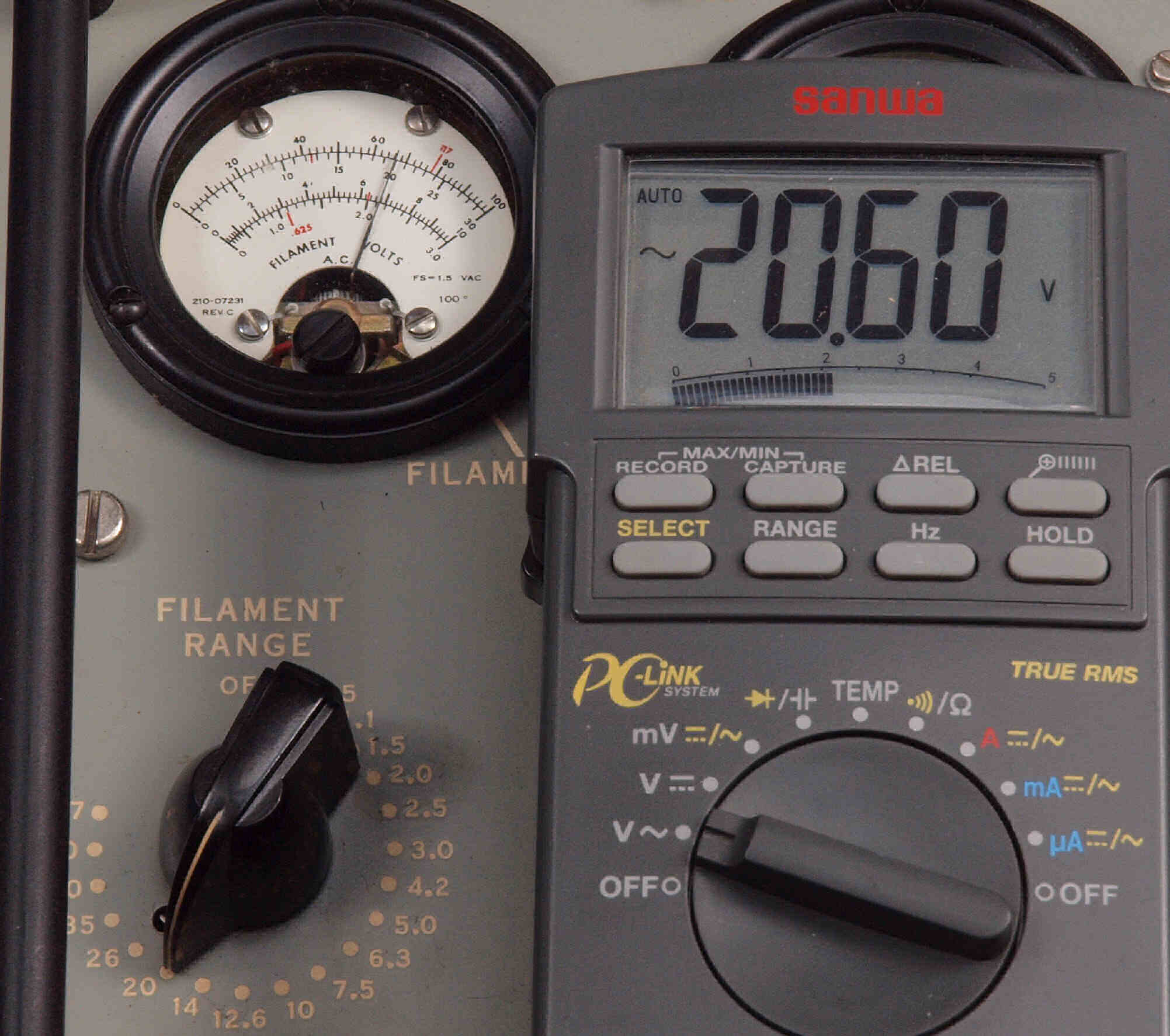

Ｃ５Ｅ．　修理後．　ヒータ電圧＝２０Ｖ電圧の調整。

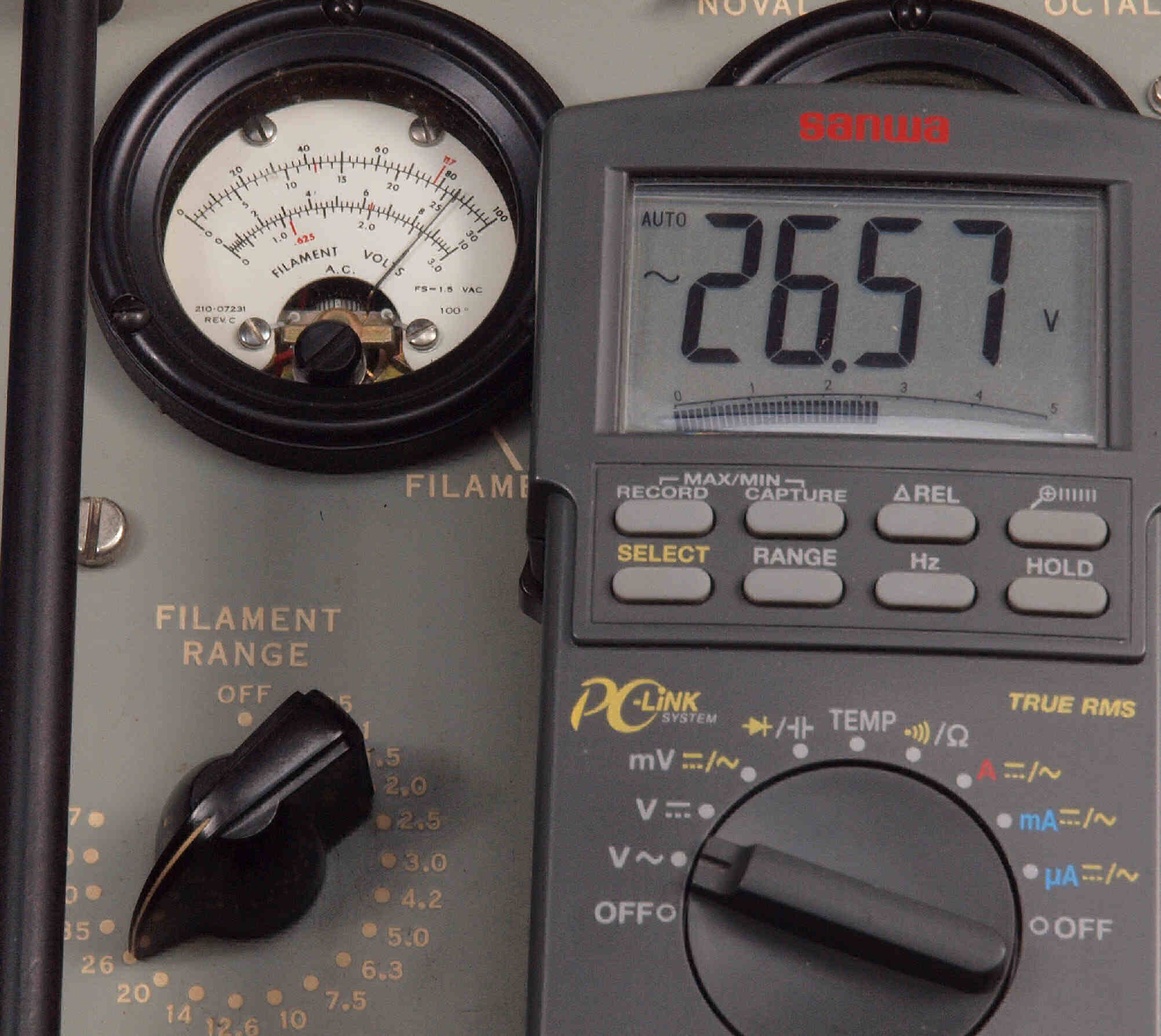

Ｃ５Ｆ．　修理後．　ヒータ電圧＝２６Ｖ電圧の調整。

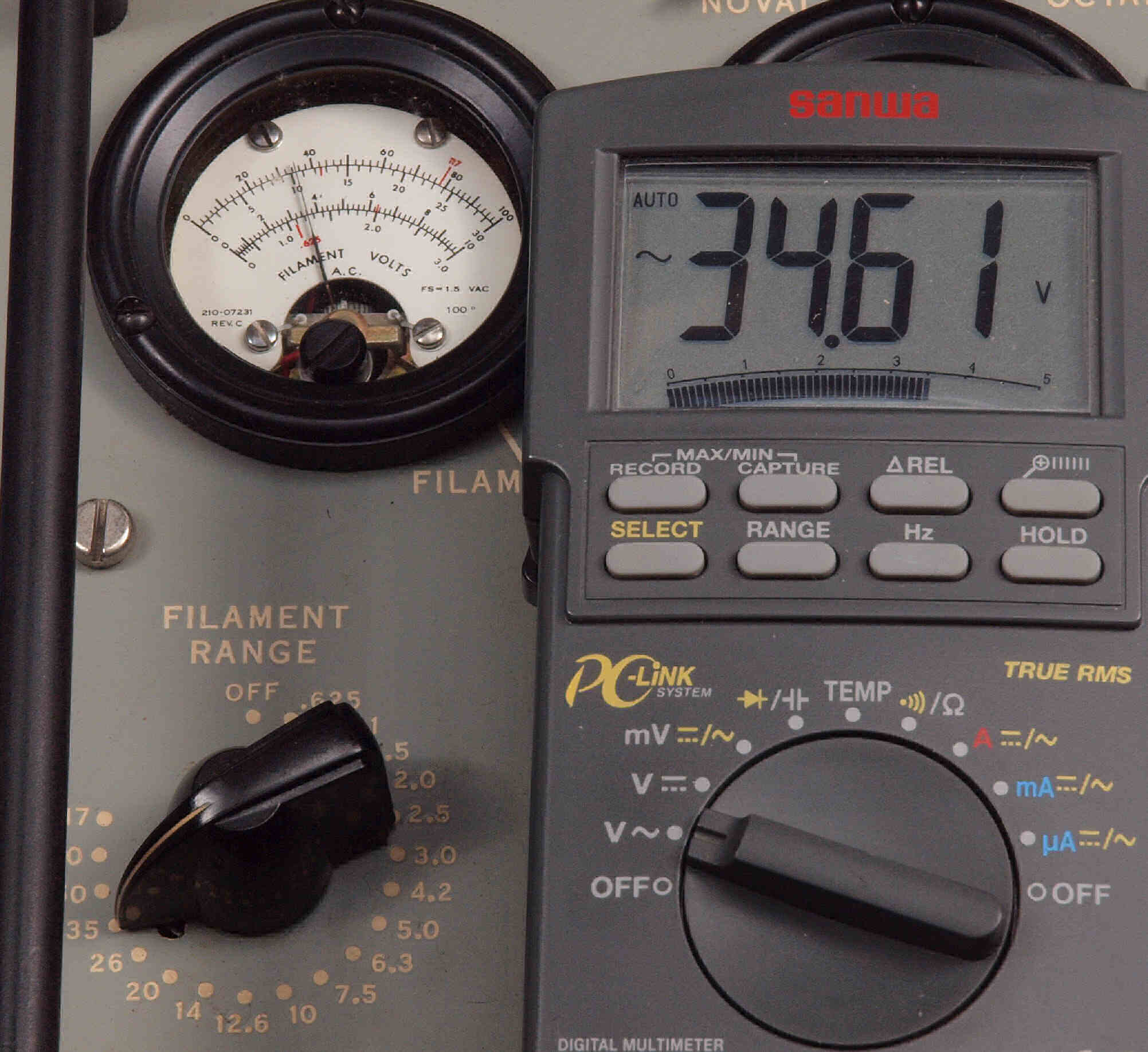

Ｃ５Ｇ．　修理後．　ヒータ電圧＝３５Ｖ電圧の調整。

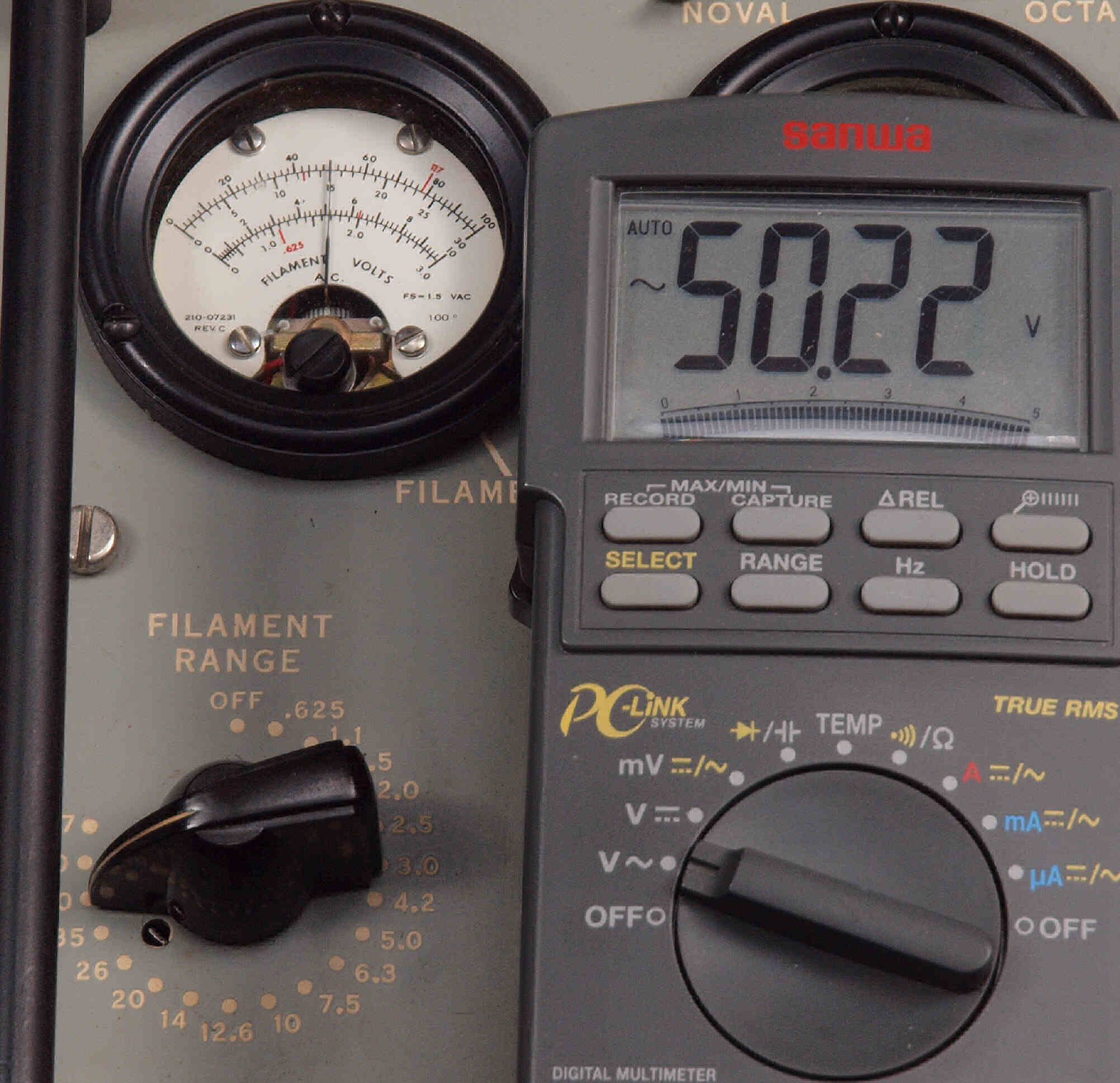

Ｃ５Ｈ．　修理後．　ヒータ電圧＝５０Ｖ電圧の調整。

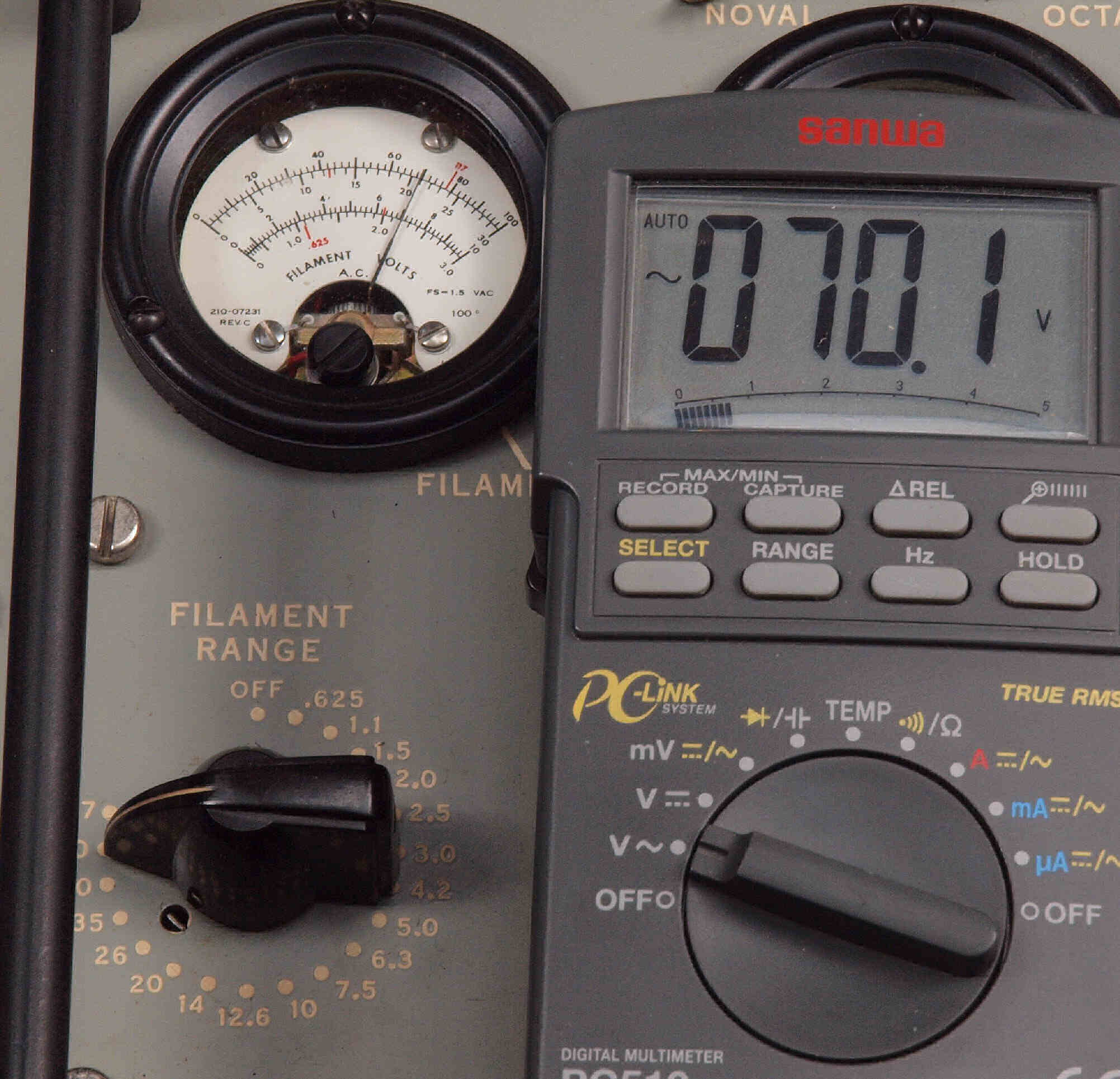

Ｃ５Ｉ．　修理後．　ヒータ電圧＝７０Ｖ電圧の調整。

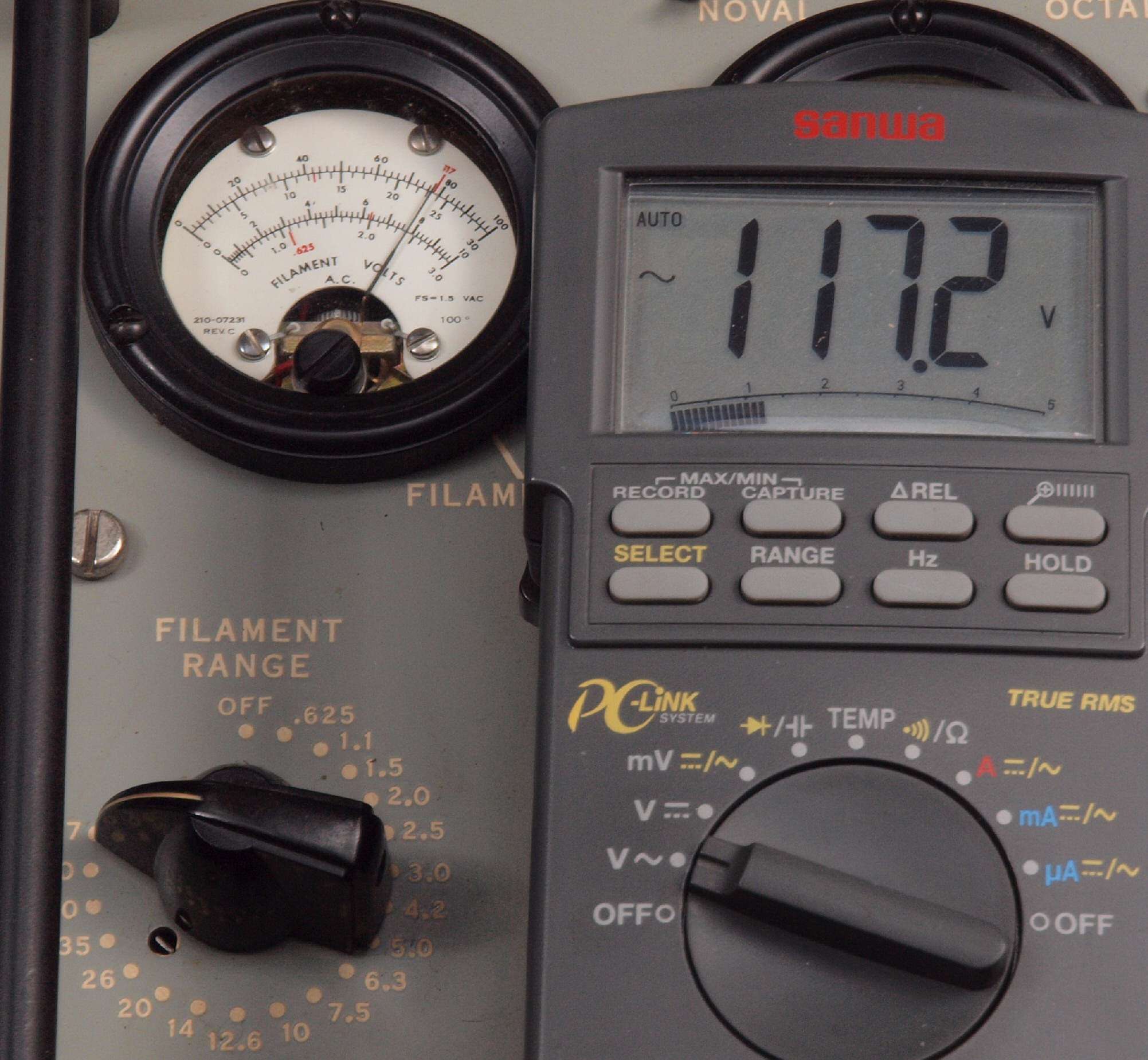

Ｃ５Ｊ．　修理後．　ヒータ電圧＝１１７Ｖ電圧の調整。

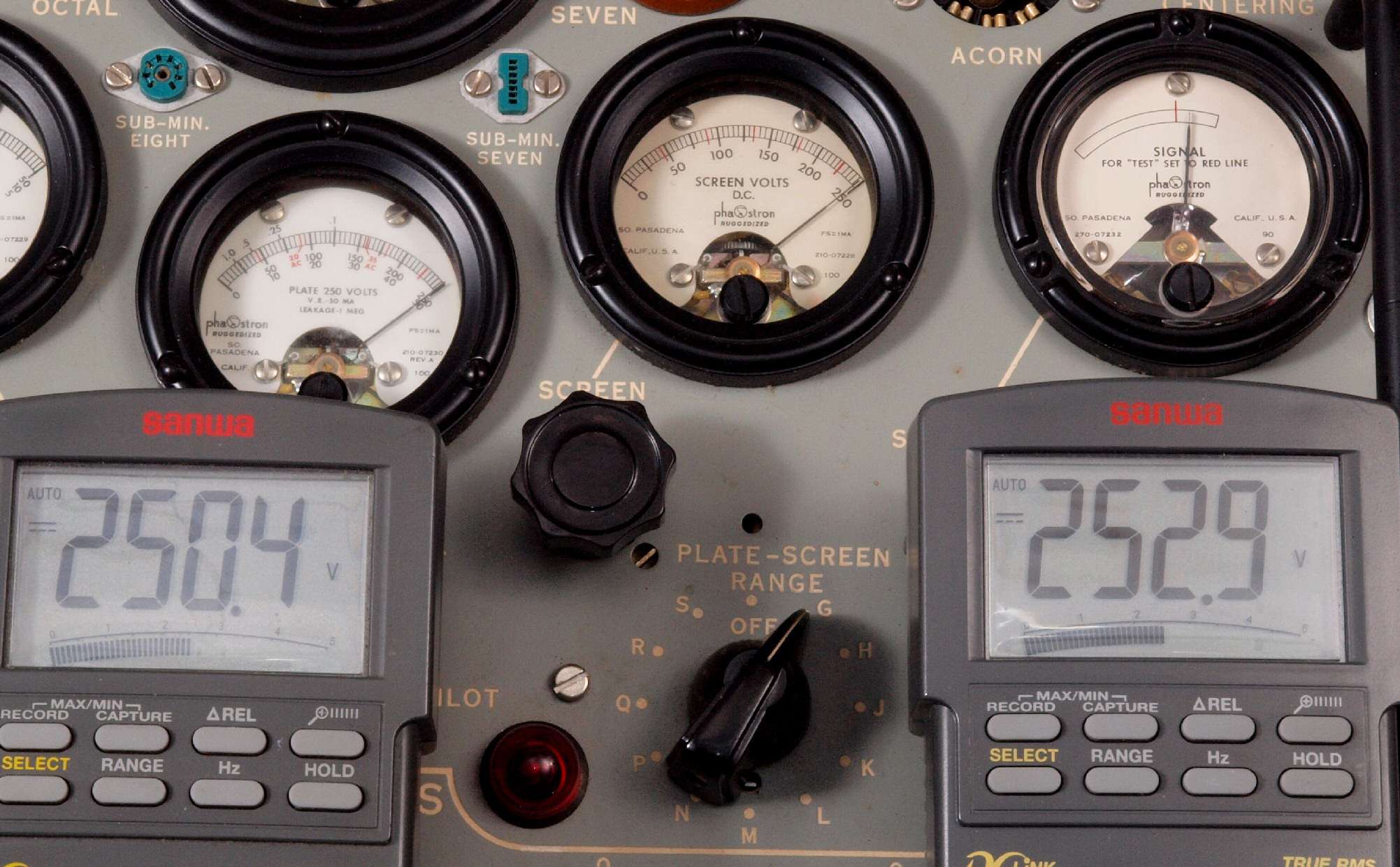

Ｃ６１．　修理後．　Ｐｌａｔｅ-Ｓｃｒｅｅｎ-Ｒａｎｇｅ＝Ｇ、　ＰｌａｔｅＶｏｌｔ＝２５０Ｖ、　ＳｃｒｅｅｎＶｏｌｔ＝２５０Ｖ。

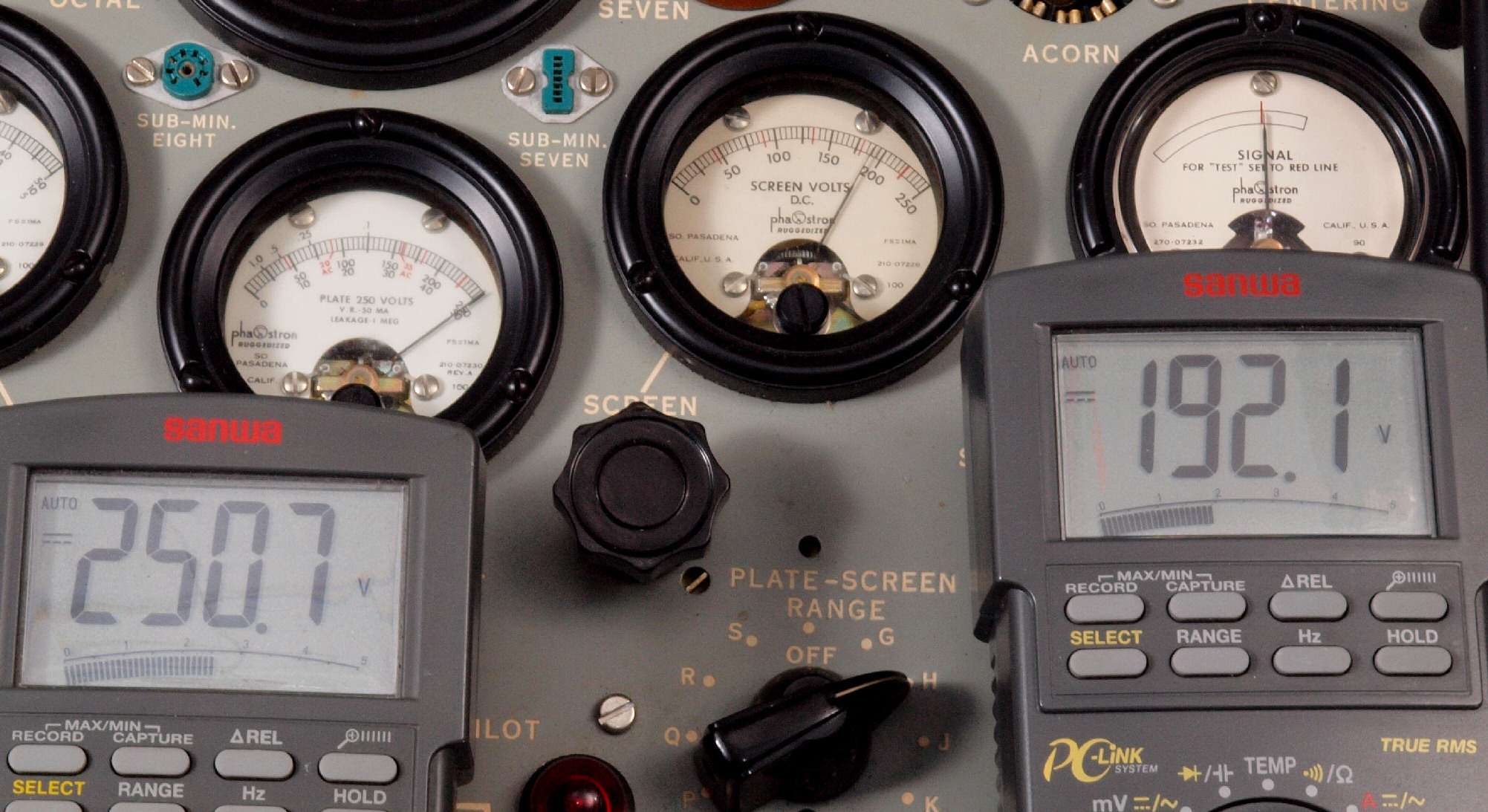

Ｃ６２．　修理後．　Ｐｌａｔｅ-Ｓｃｒｅｅｎ-Ｒａｎｇｅ＝Ｈ、　ＰｌａｔｅＶｏｌｔ＝２５０Ｖ、　ＳｃｒｅｅｎＶｏｌｔ＝１８０Ｖ。

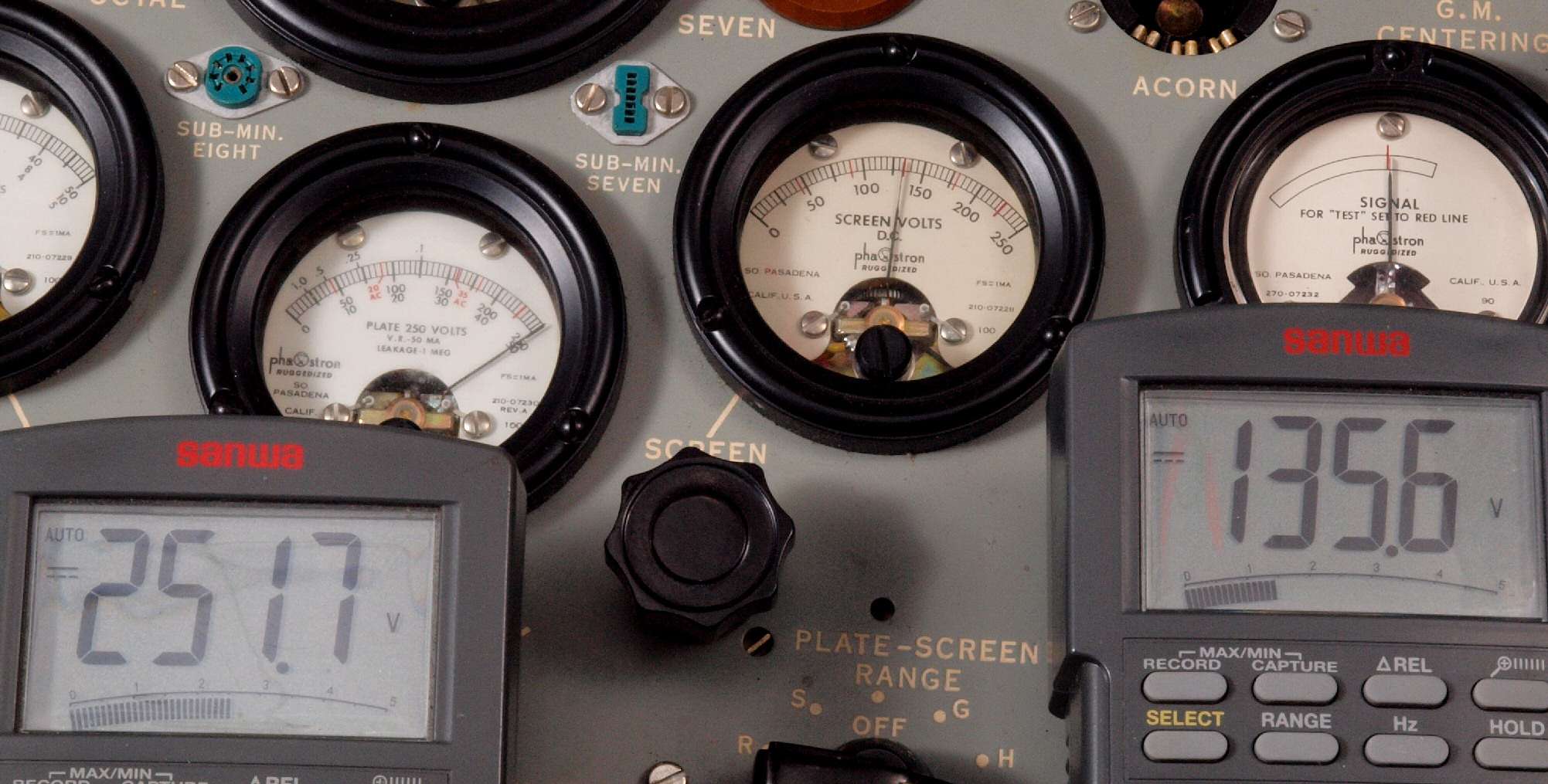

Ｃ６３．　修理後．　Ｐｌａｔｅ-Ｓｃｒｅｅｎ-Ｒａｎｇｅ＝Ｊ、　ＰｌａｔｅＶｏｌｔ＝２５０Ｖ、　ＳｃｒｅｅｎＶｏｌｔ＝１３５Ｖ。
Ｃ６４．　修理後．　Ｐｌａｔｅ-Ｓｃｒｅｅｎ-Ｒａｎｇｅ＝Ｋ、　ＰｌａｔｅＶｏｌｔ＝１２５Ｖ、　ＳｃｒｅｅｎＶｏｌｔ＝１８０Ｖ。
Ｃ６５．　修理後．　Ｐｌａｔｅ-Ｓｃｒｅｅｎ-Ｒａｎｇｅ＝Ｌ、　ＰｌａｔｅＶｏｌｔ＝１２５Ｖ、　ＳｃｒｅｅｎＶｏｌｔ＝１３５Ｖ。
Ｃ６６．　修理後．　Ｐｌａｔｅ-Ｓｃｒｅｅｎ-Ｒａｎｇｅ＝Ｍ、　ＰｌａｔｅＶｏｌｔ＝１２５Ｖ、　ＳｃｒｅｅｎＶｏｌｔ＝９０Ｖ。

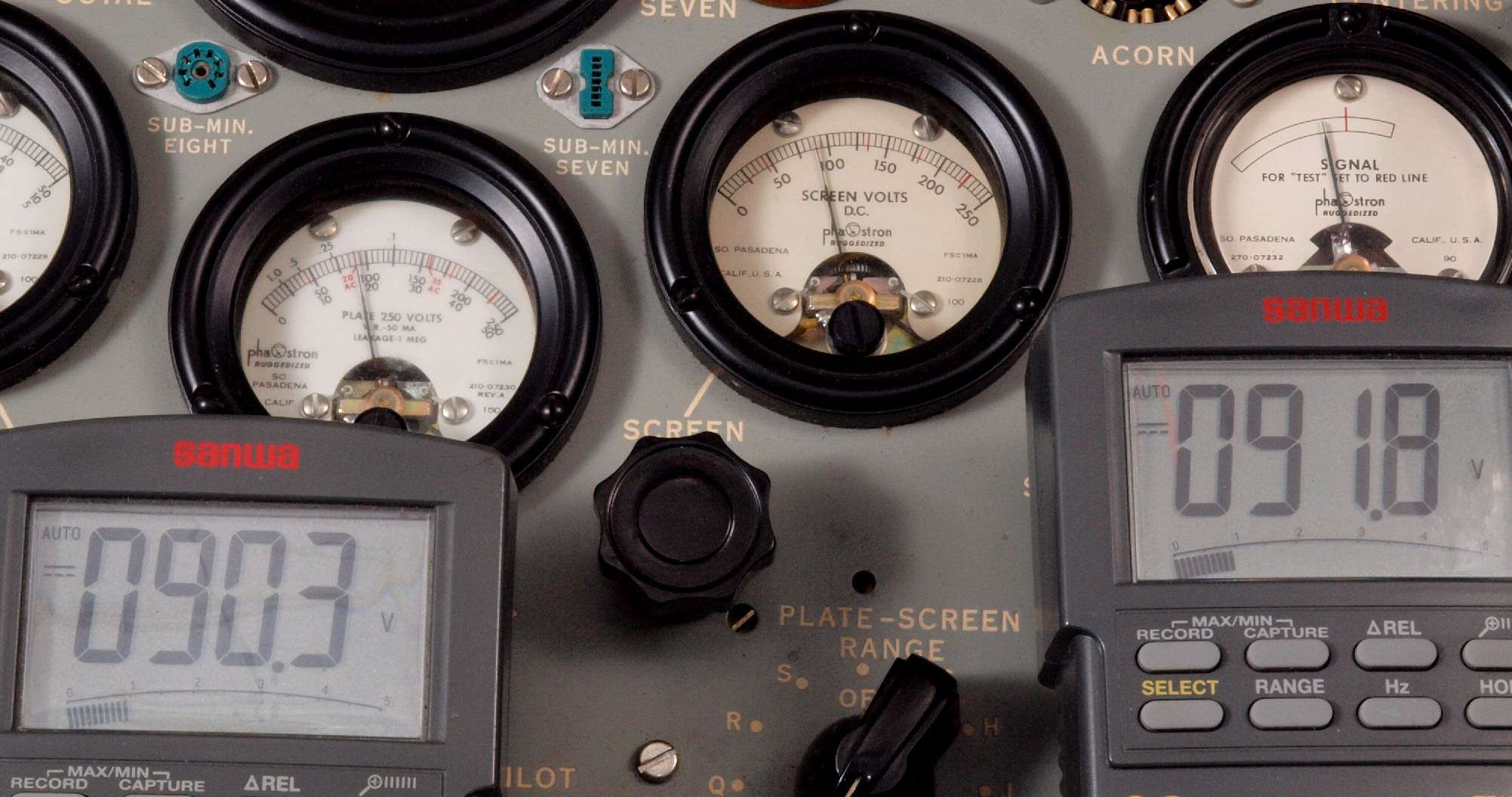

Ｃ６７．　修理後．　Ｐｌａｔｅ-Ｓｃｒｅｅｎ-Ｒａｎｇｅ＝Ｎ、　ＰｌａｔｅＶｏｌｔ＝９０Ｖ、　ＳｃｒｅｅｎＶｏｌｔ＝９０Ｖ。

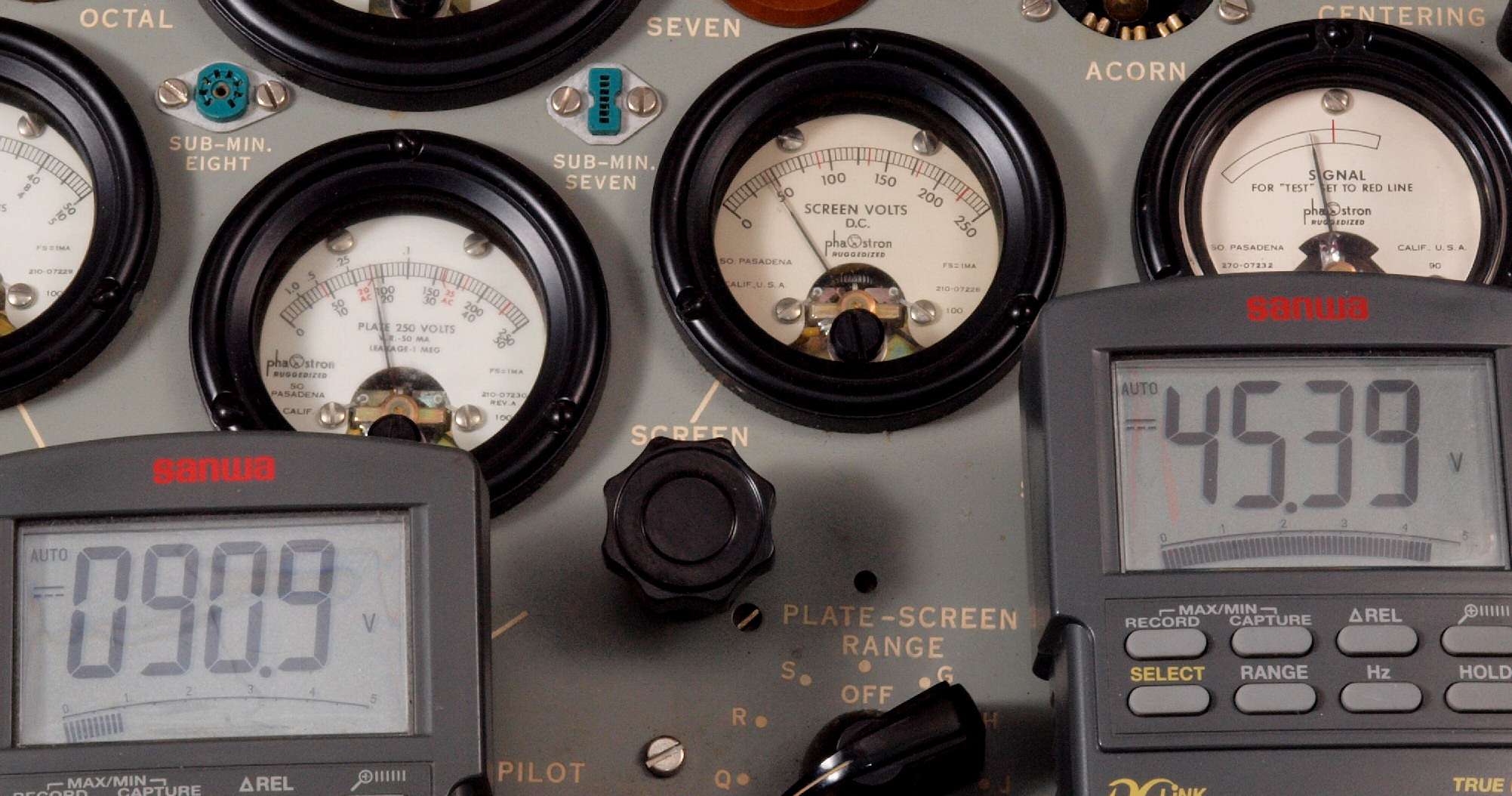

Ｃ６８．　修理後．　Ｐｌａｔｅ-Ｓｃｒｅｅｎ-Ｒａｎｇｅ＝Ｐ、　ＰｌａｔｅＶｏｌｔ＝９０Ｖ、　ＳｃｒｅｅｎＶｏｌｔ＝４５Ｖ。

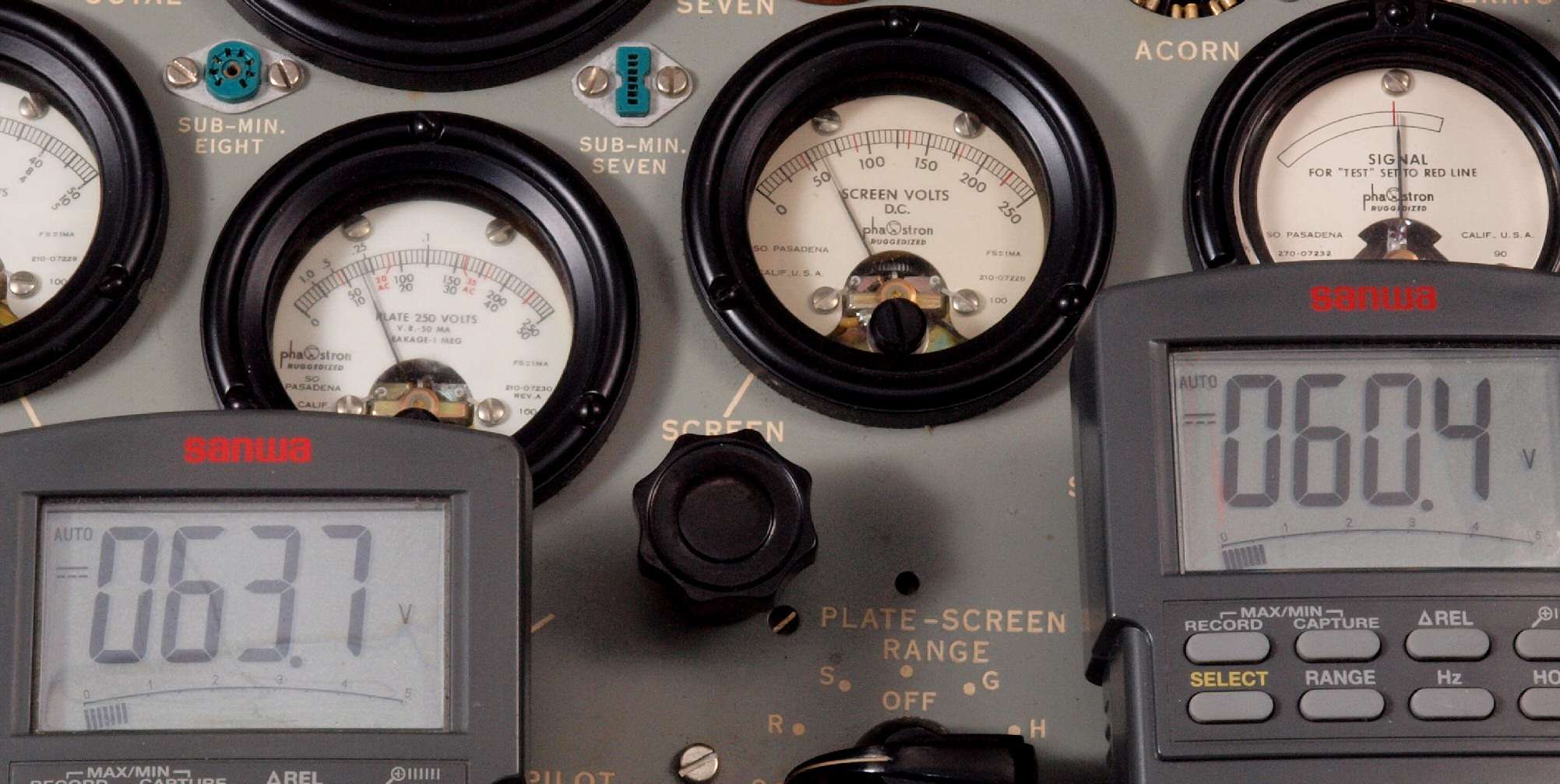

Ｃ６９．　修理後．　Ｐｌａｔｅ-Ｓｃｒｅｅｎ-Ｒａｎｇｅ＝Ｑ、　ＰｌａｔｅＶｏｌｔ＝６２．５Ｖ。
Ｃ６Ａ．　修理後．　Ｐｌａｔｅ-Ｓｃｒｅｅｎ-Ｒａｎｇｅ＝Ｒ、　ＰｌａｔｅＶｏｌｔ＝ＡＣ３１．５Ｖ。
Ｃ６Ｂ．　修理後．　Ｐｌａｔｅ-Ｓｃｒｅｅｎ-Ｒａｎｇｅ＝Ｓ、　ＰｌａｔｅＶｏｌｔ＝ＡＣ２１Ｖ。

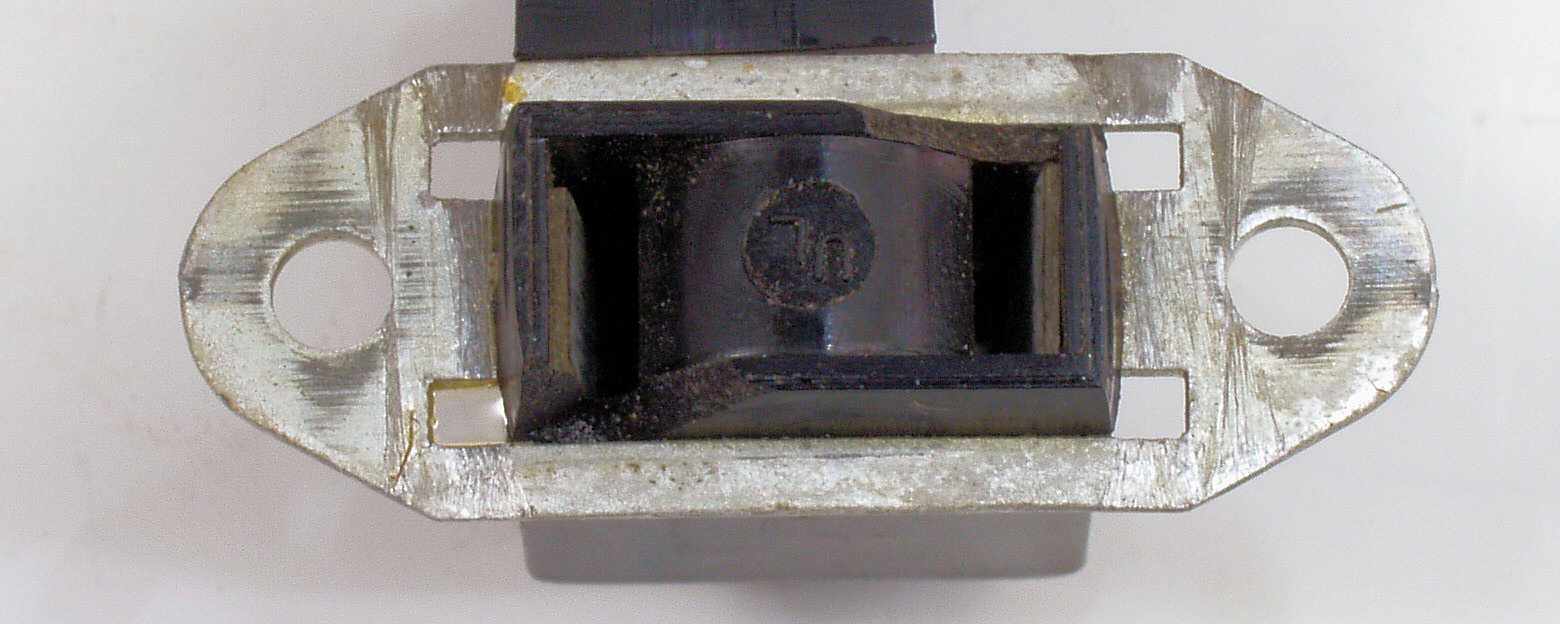

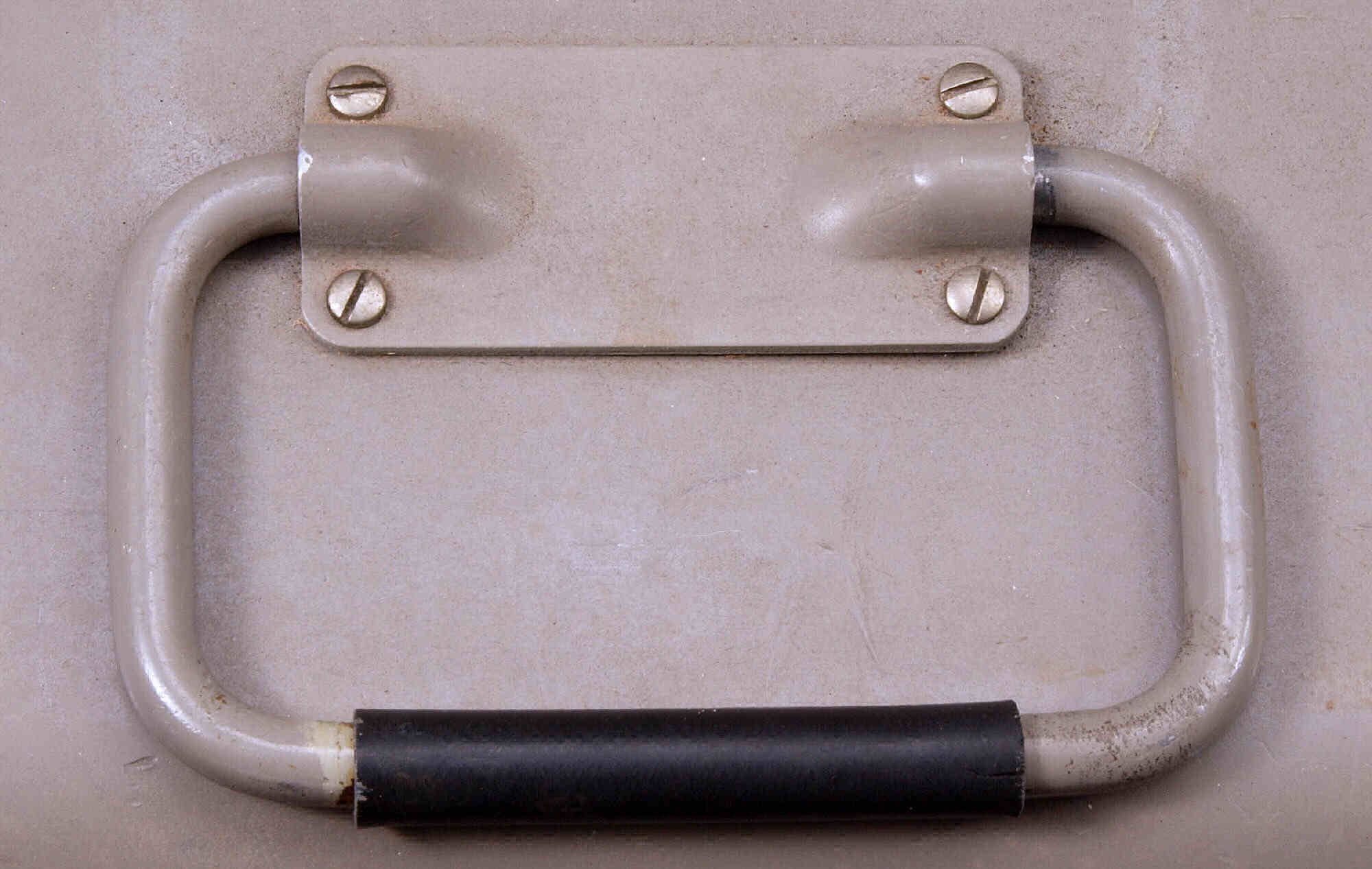

Ｃ７１．　修理前　取っ手。

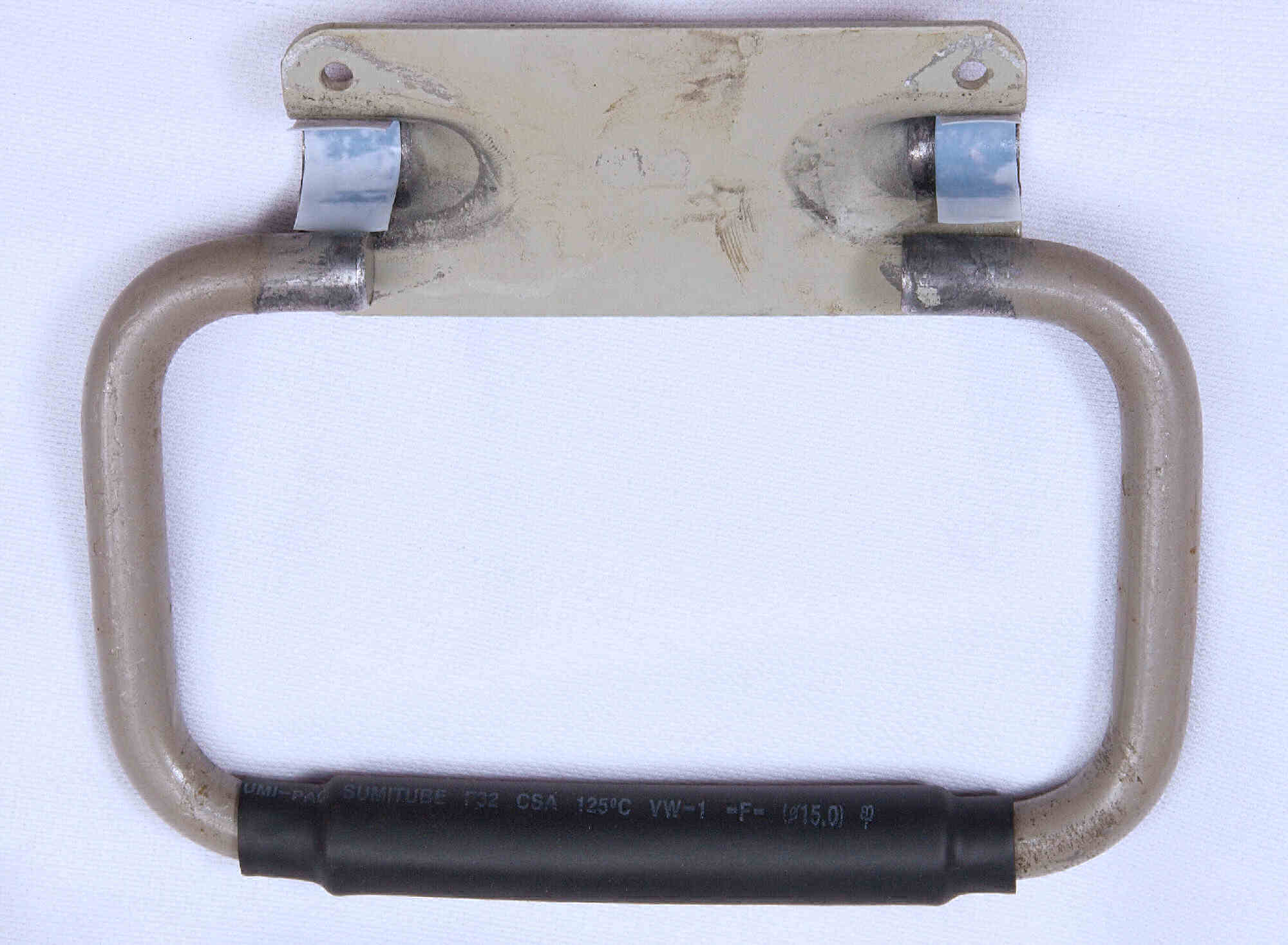

Ｃ７２．　修理中　取っ手、　軸受けにテフロンライナーを取り付け、　取っ手に熱収縮チューブを２重に挿入。

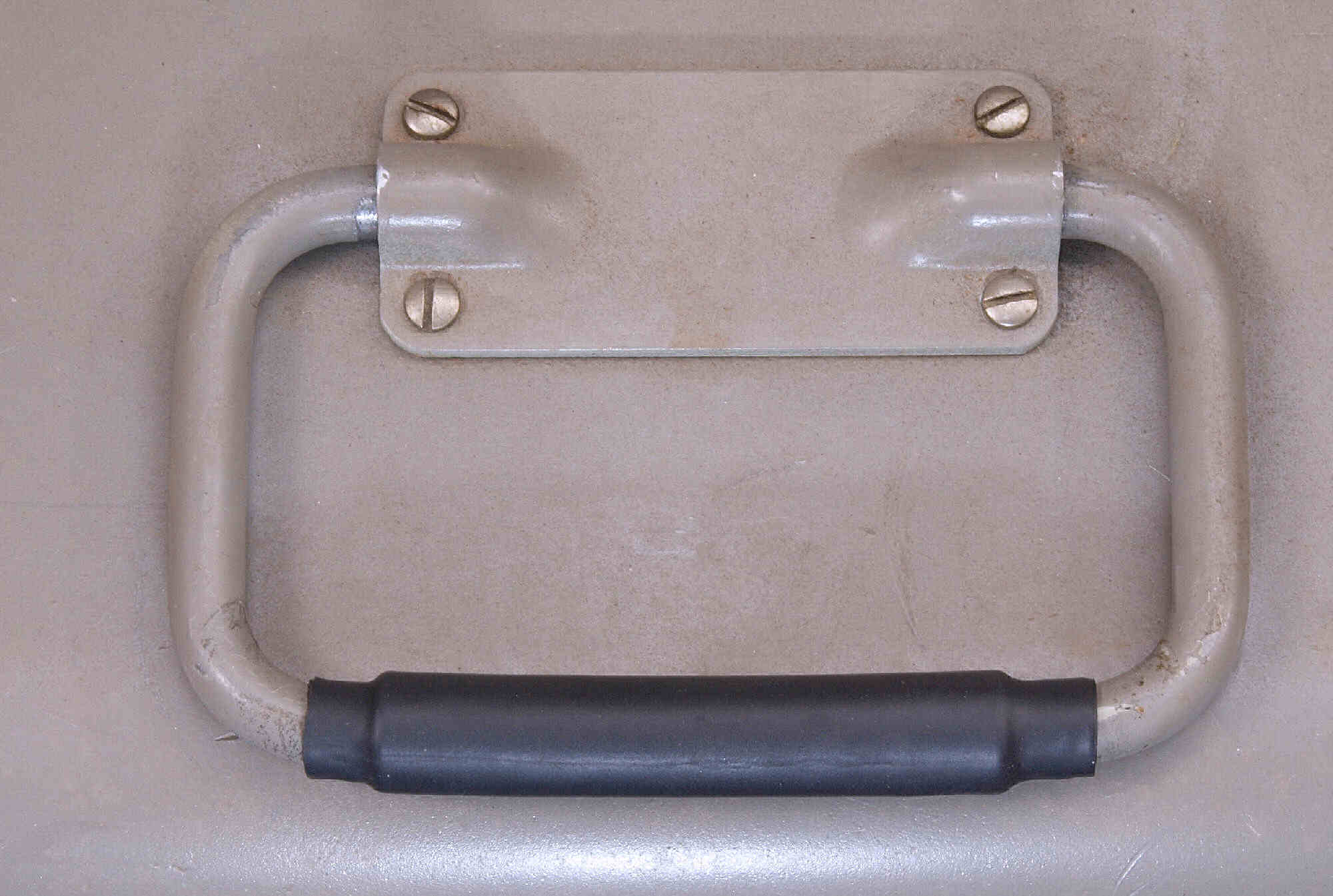

Ｃ７３．　修理後　取っ手。
Ｃ８１．　「整流管８３」、「整流管６Ｘ４」をダイオードに交換しましたので以下の確認・調整が必要です。
　　　　　　　１．　Ｆｉｌａｍｅｎｔ　Ｖｏｌｔａｇｅ＝電圧の確認する。
　　　　　　　２．　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ＝　Ｇ・Ｈ・Ｊ＝２５０Ｖ、Ｋ・Ｌ・Ｍ＝１２５Ｖ、Ｎ＝Ｏ＝９０Ｖ，Ｑ＝６２．５Ｖ。
　　　　　　　　　　　　　　　　　　　　　　　　ＡＣ電圧は下記。
　　　　　　　３．　Ｓｃｒｅｅｎ　Ｖｏｌｔａｇｅ　Ｇ＝ＤＣ２５０Ｖ〜２２５Ｖ、Ｈ・Ｋ＝１８０Ｖ、Ｊ・Ｌ＝１３５Ｖ，Ｍ・Ｎ＝９０Ｖ、Ｐ＝４５Ｖ。
　　　　　　　４．　Ｇｒｉｄ　Ｂｉａｓ　Ｖｏｌｔａｇｅ　５０Ｖレンジ＝−５０Ｖmax、１０Ｖレンジ＝−１０Ｖmax、５Ｖレンジ＝−５Ｖmax　。
　　　　　　　５．　Ｇｒｉｄ　Ｓｉｇｎａｌ　Ｖｏｌｔａｇｅ　Ａ・Ｂ・Ｃ＝ＡＣ０．２５Ｖ、Ｄ＝ＡＣ０．５Ｖ、Ｅ＝ＡＣ２．５Ｖ。

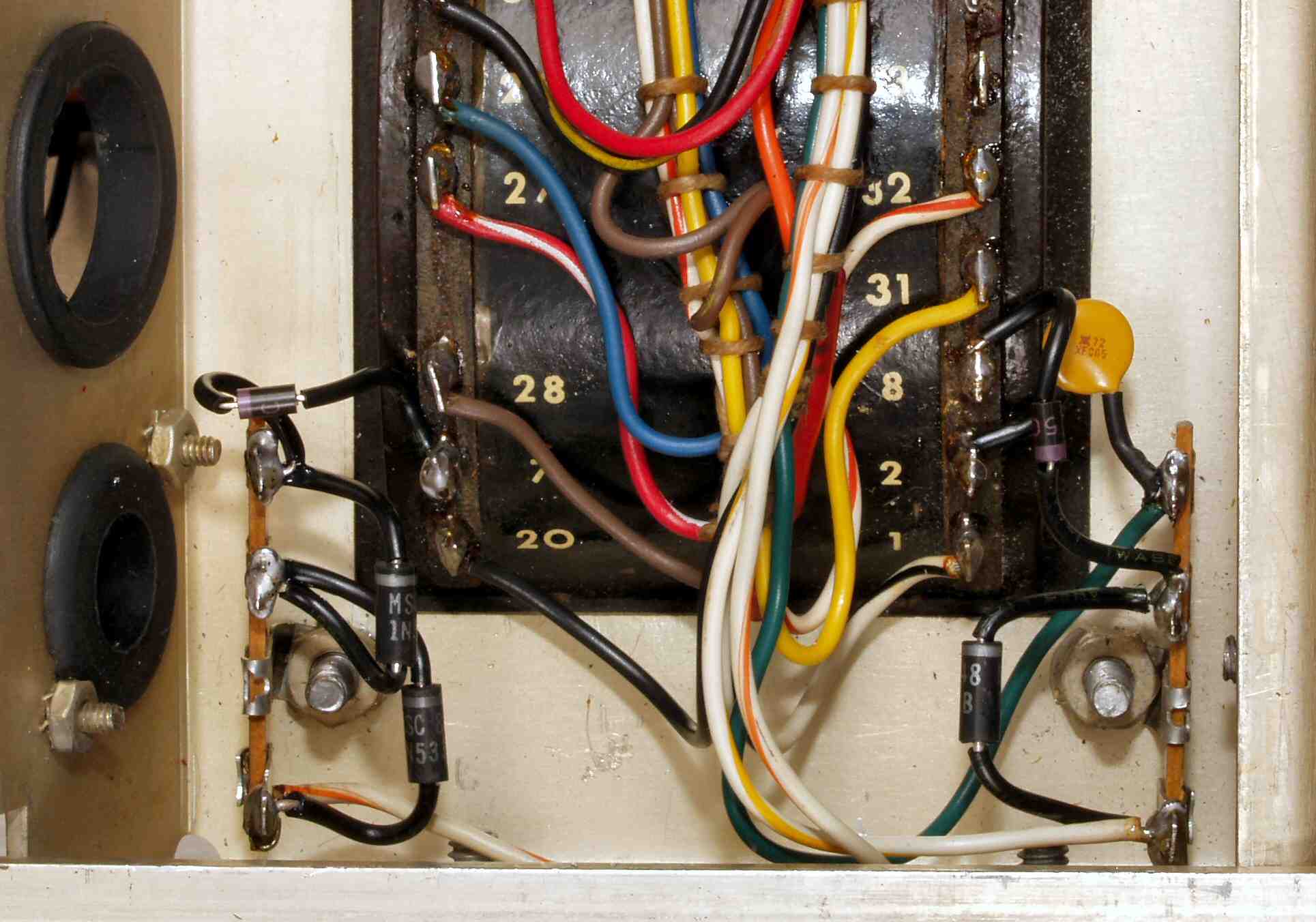

　　　　　　　６ａ．　Ｒｅｃｔｉｆｉｒｔ　Ｔｅｓｔ　Ｖｏｌｔａｇｅ　ＡＣ２０Ｖ＝以下の様にゼナーダイオード＋ダイオード挿入（下写真右下２個）。
　　　　　　　６ｂ．　Ｒｅｃｔｉｆｉｒｔ　Ｔｅｓｔ　Ｖｏｌｔａｇｅ　ＡＣ３５Ｖ＝以下の様にゼナーダイオード＋ダイオード挿入（下写真左上１個）。
　　　　　　　　　　左下端の丸い黄色いのはポリＳＷで１．５Ａで遮断する。
　　　　　　　７．　Ｓｈｏｒｔ　Ｔｅｓｔ　Ｖｏｌｔａｇｅ＝ＳｈｏｒｔＴｅｓｔ　ＳＷ　Ｓｅｃｔ４Ｒｅａｒ　Ｎo１１と抵抗「Ｒ３５」の間に抵抗を挿入して調整する。
　　　　　　　８．　その他改造場所。
　　　　　　　　a．　節電の為、Ｆｉｌａｍｅｎｔトランス１次に挿入してある１ＫΩをはずす。　但し、調整は真空管挿入後行う事。
　　　　　　　　b．　電圧調整範囲の拡大の為、Ｓｃｒｅｅｎ調整ＶＲ（Ｒ５４）と１０ＫΩ（Ｒ５５）を直列に接続する。

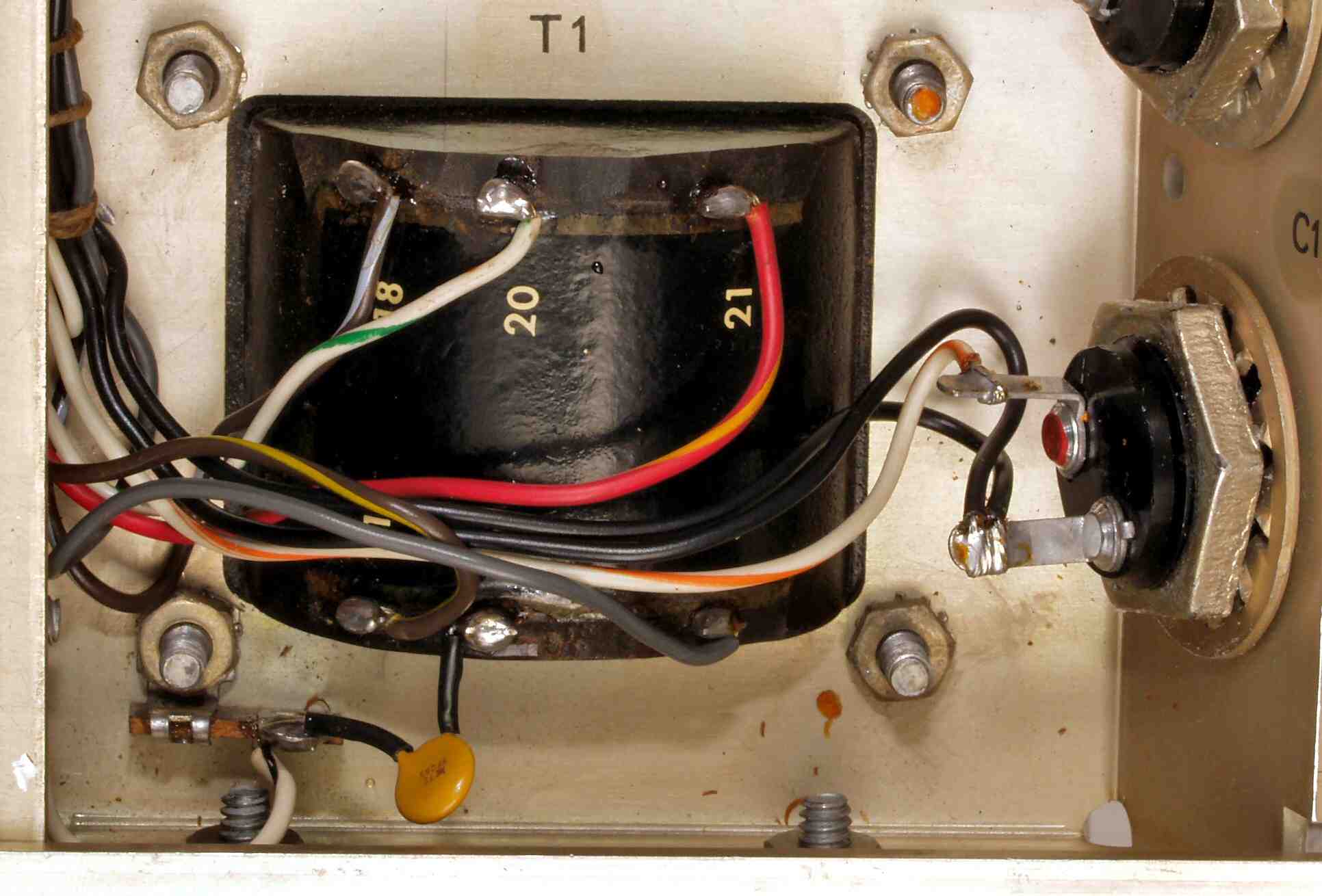

Ｃ８２．　ヒータトランスに挿入したポリＳＷで１．２Ａで遮断する。

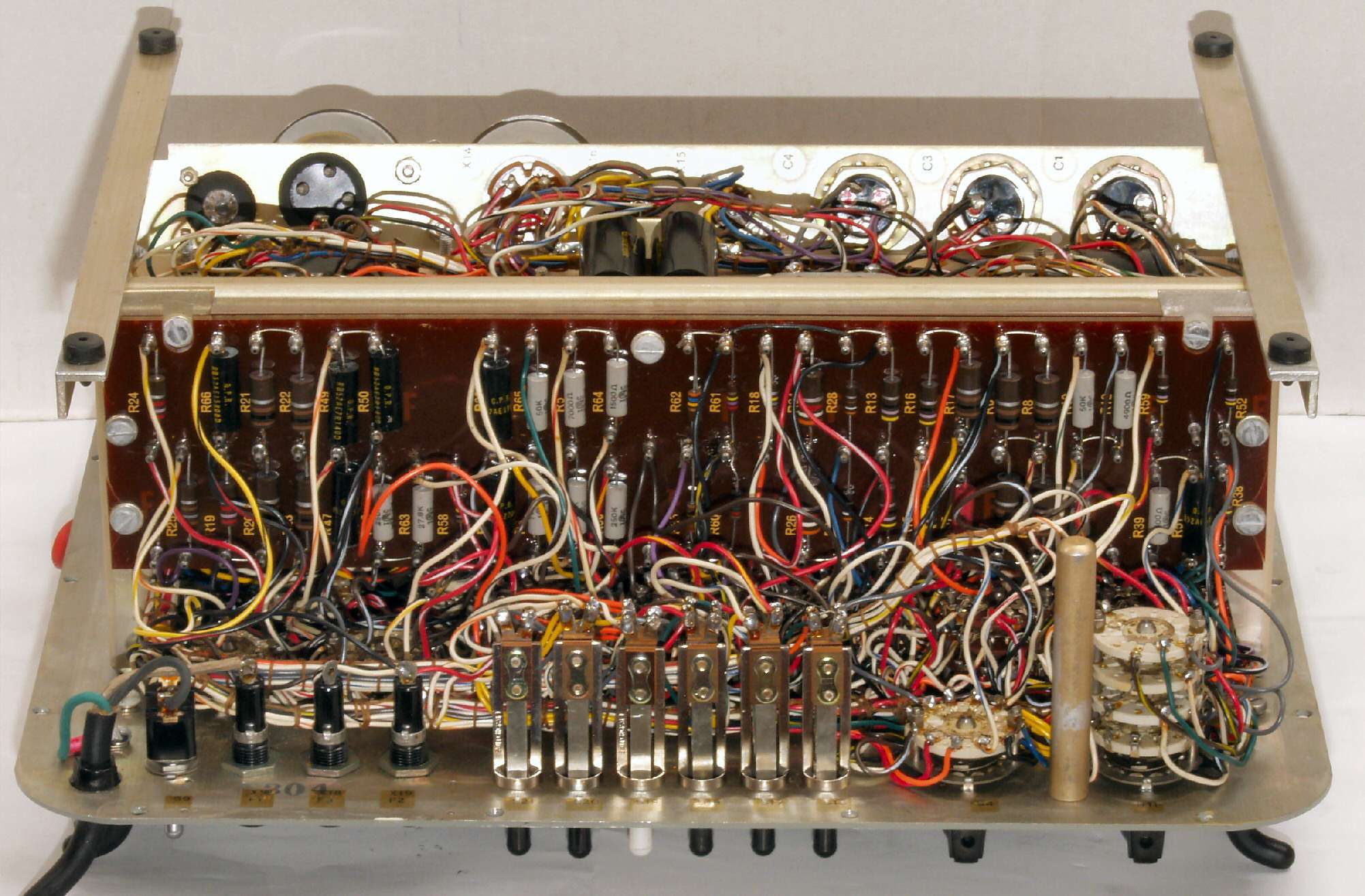

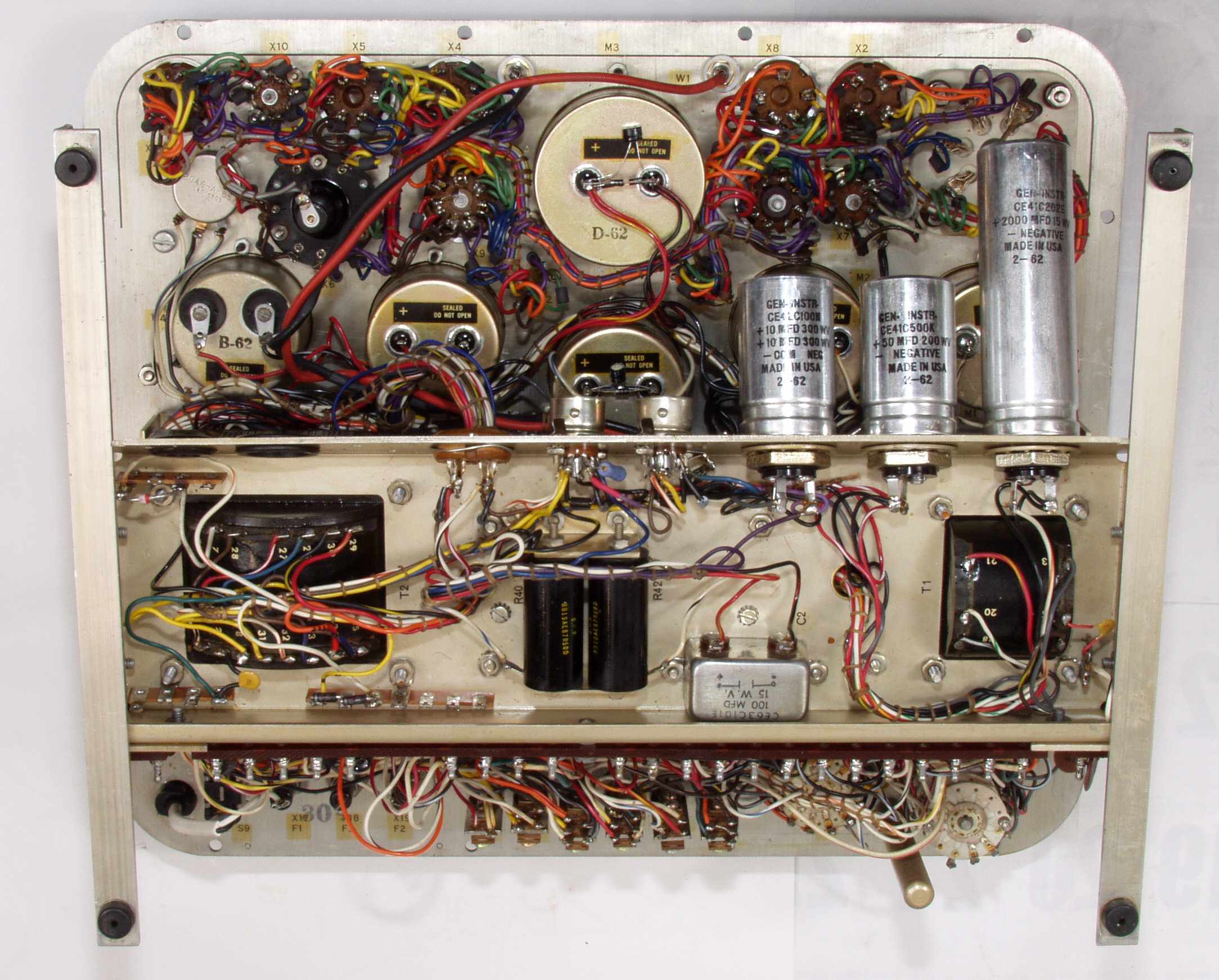

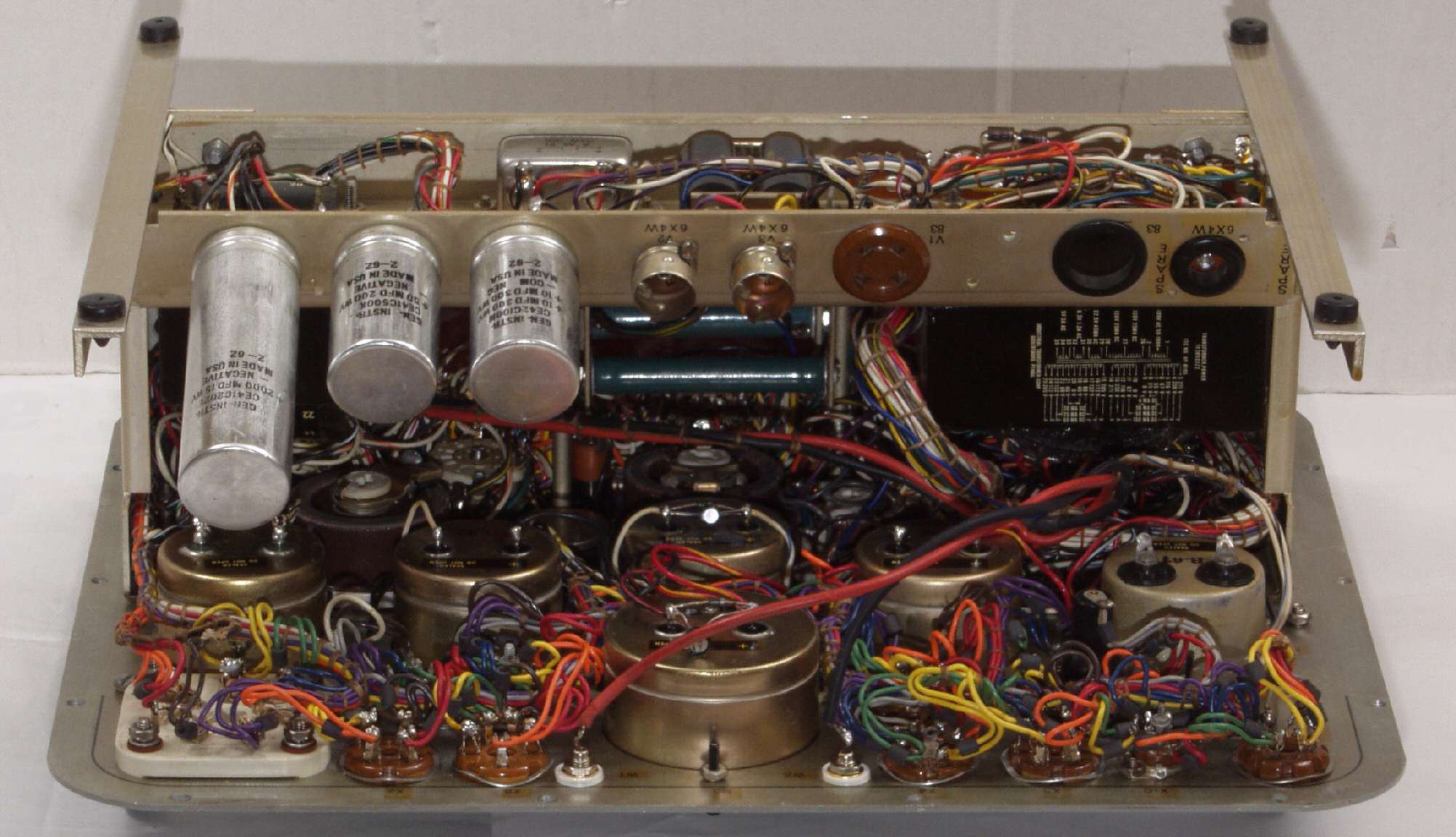

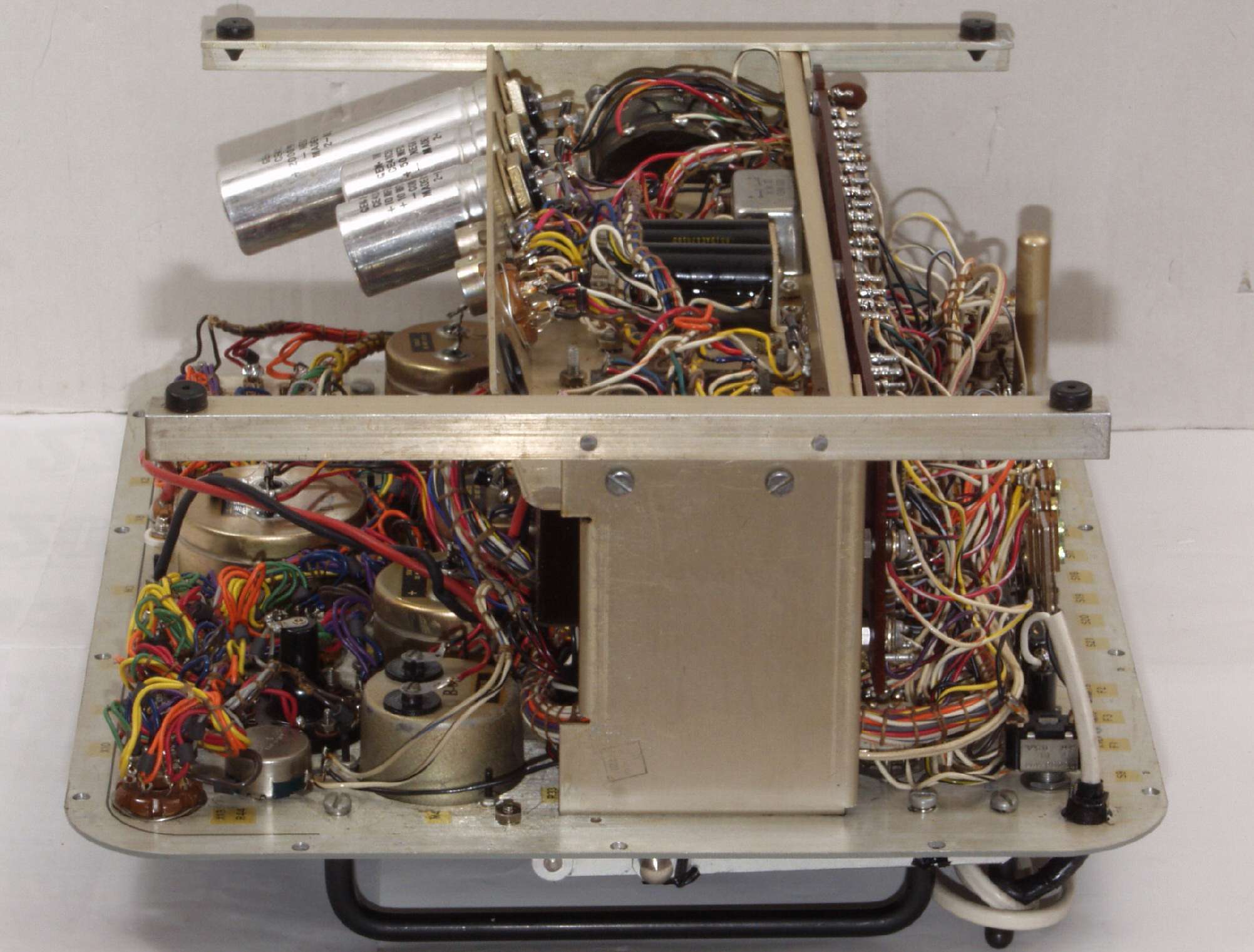

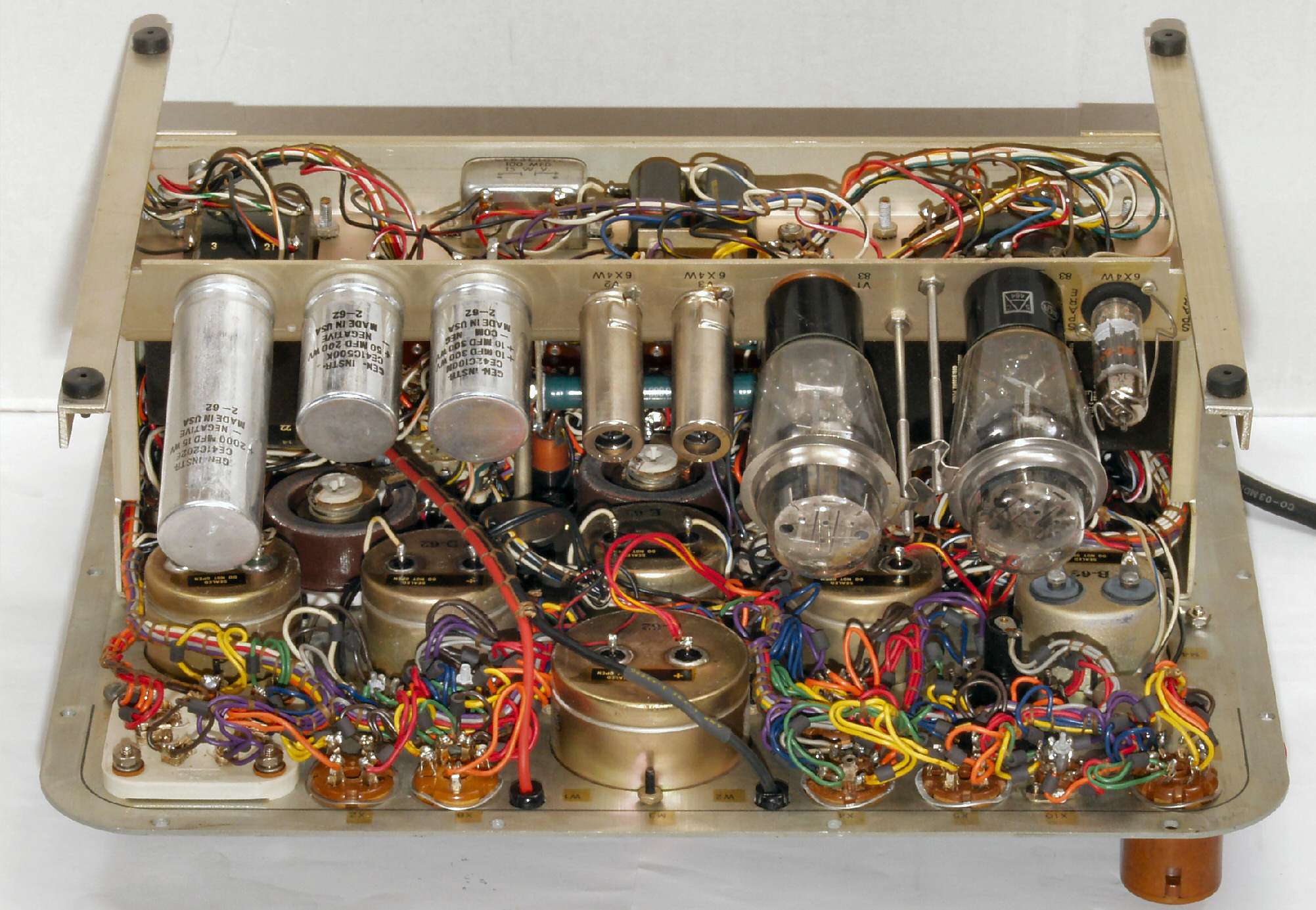

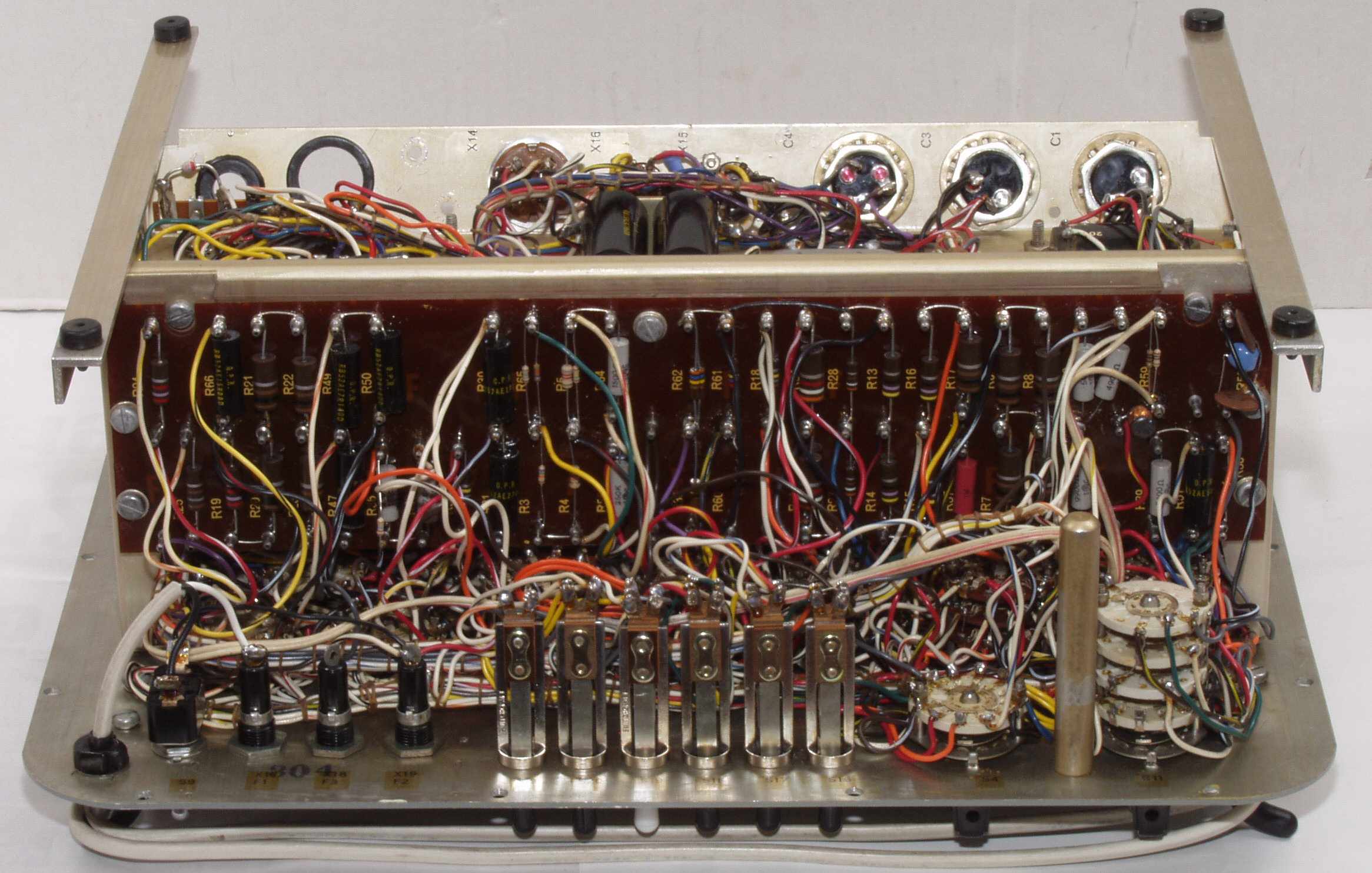

Ｃ９１．　完成。　シャーシ裏。
　　　　戦争の道具として意に沿わず従軍した「労苦」を労い、「還暦」を迎えられるよう、アルミや鉄部に錆止めを塗布。
「労苦」＝It has had a hard time putting years though the fatigue of "Fatigue" is the same meaning as 'Hardship'.
Especially, when showing appreciation for pains for the elder etc. , it uses it.
「還暦」＝The sexagenary cycle (ten drying up twelve zodiacal signs) comes back, and it ..the 60th birthday (.. returns to year's sexagenary cycle that became a reckoning point again with [kanreki]).

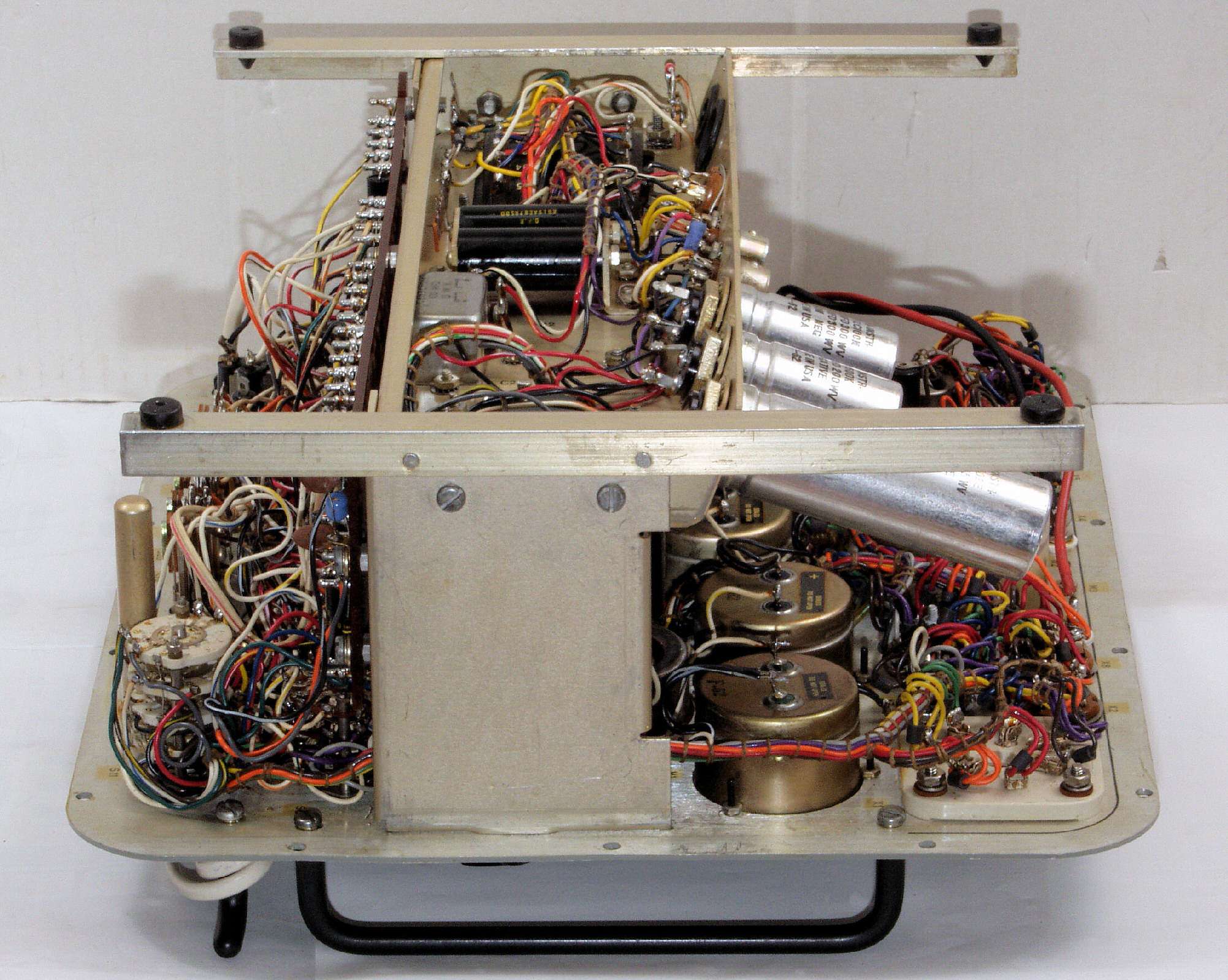

ＣA１．　完成、シャーシ裏、前から
ＣＡ２．　完成、シャーシ裏、右から
ＣＡ３．　完成、シャーシ裏、左から
ＣＡ４．　完成、シャーシ裏、後から
Ｄ．　Ｇｍ，プレート電流測定。
Ｄ１１．　ＫＴ−８８のプレート電流、Ｇｍ測定、Ｉｐ＝５．０/５０＝１００ｍＡ、Ｇｍ＝１０５００μmho。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１６．５Ｖ」

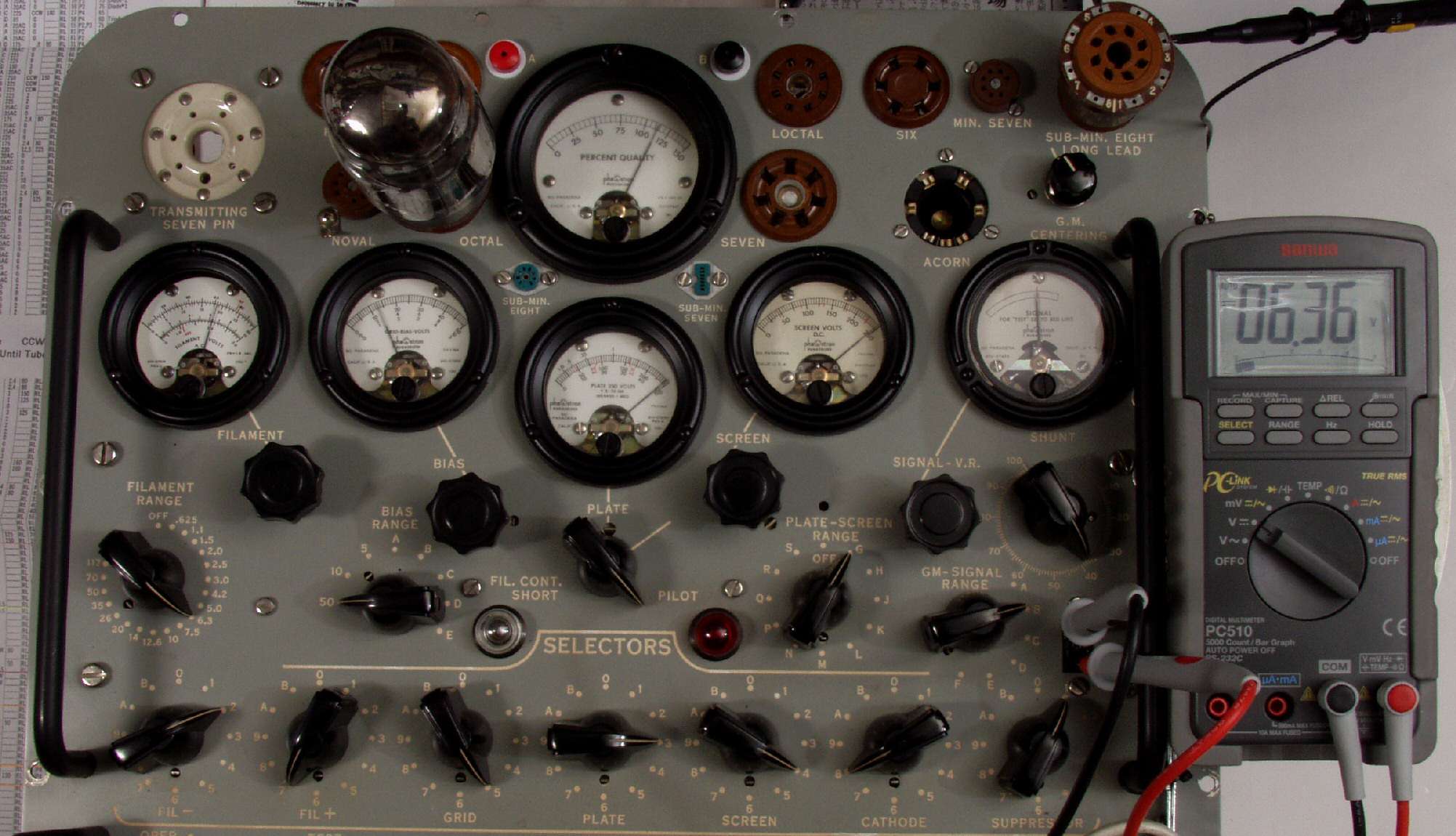

Ｄ１２．　２本目ＫＴ−８８のプレート電流、Ｇｍ測定、Ｉｐ＝６．３６/５０＝１２７ｍＡ、Ｇｍ＝１１５００μmho。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１３Ｖ」
Ｄ１３．　ＫＴ−８８のプレート電圧、グリッド電圧を監視、発振は起きていない

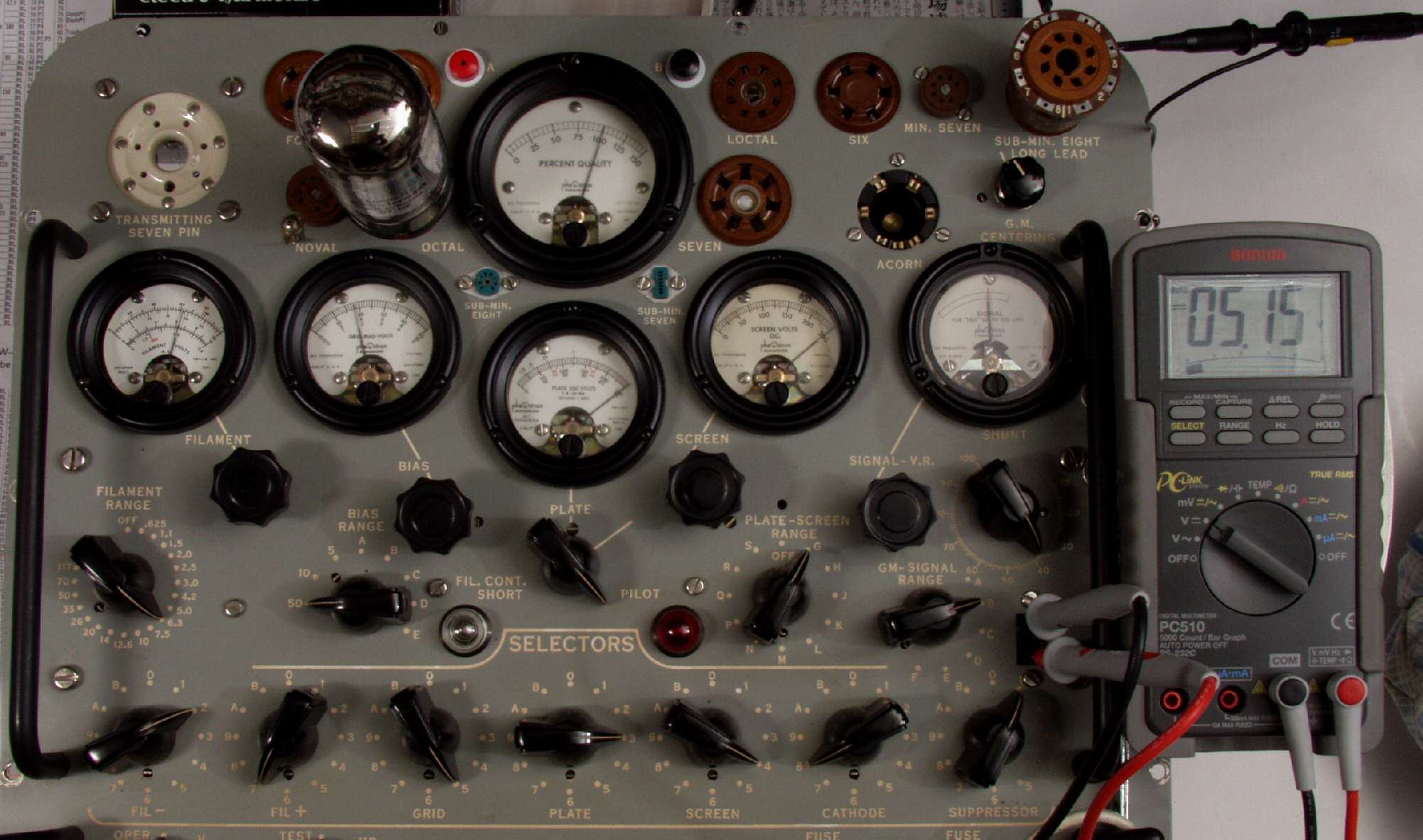

Ｄ２１．　６５５０のプレート電流、Ｇｍ測定、Ｉｐ＝５．１/５０＝１０２ｍＡ、Ｇｍ＝１００００μmho。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１８Ｖ」
Ｄ２２．　２本目６５５０のプレート電流、Ｇｍ測定、Ｉｐ＝７．４/５０＝１４８ｍＡ、Ｇｍ＝１１５００μmho。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１３．５Ｖ」
Ｄ２３．　６５５０のプレート電圧、グリッド電圧を監視、発振は起きていない
Ｅ．　測定。

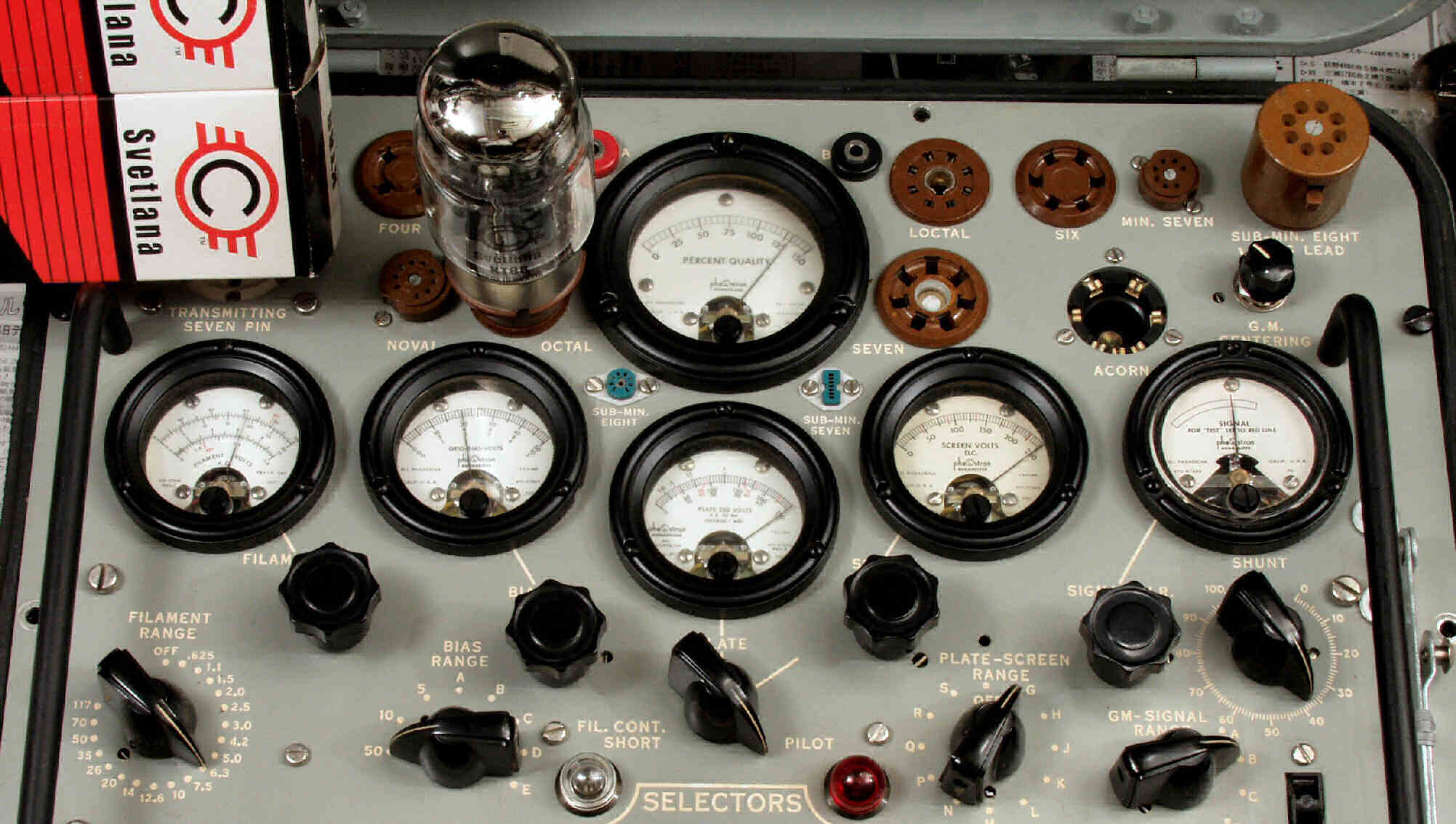

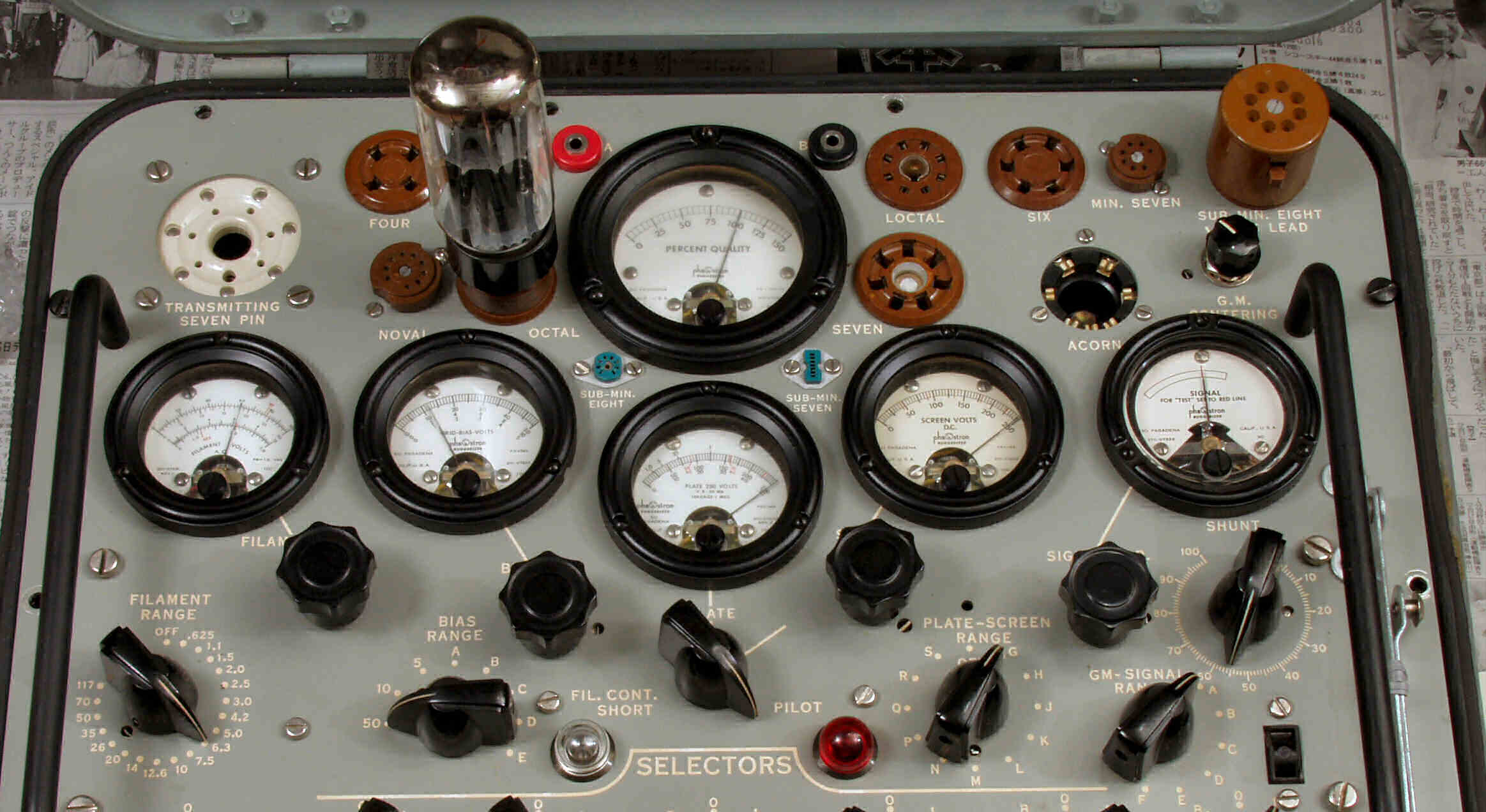

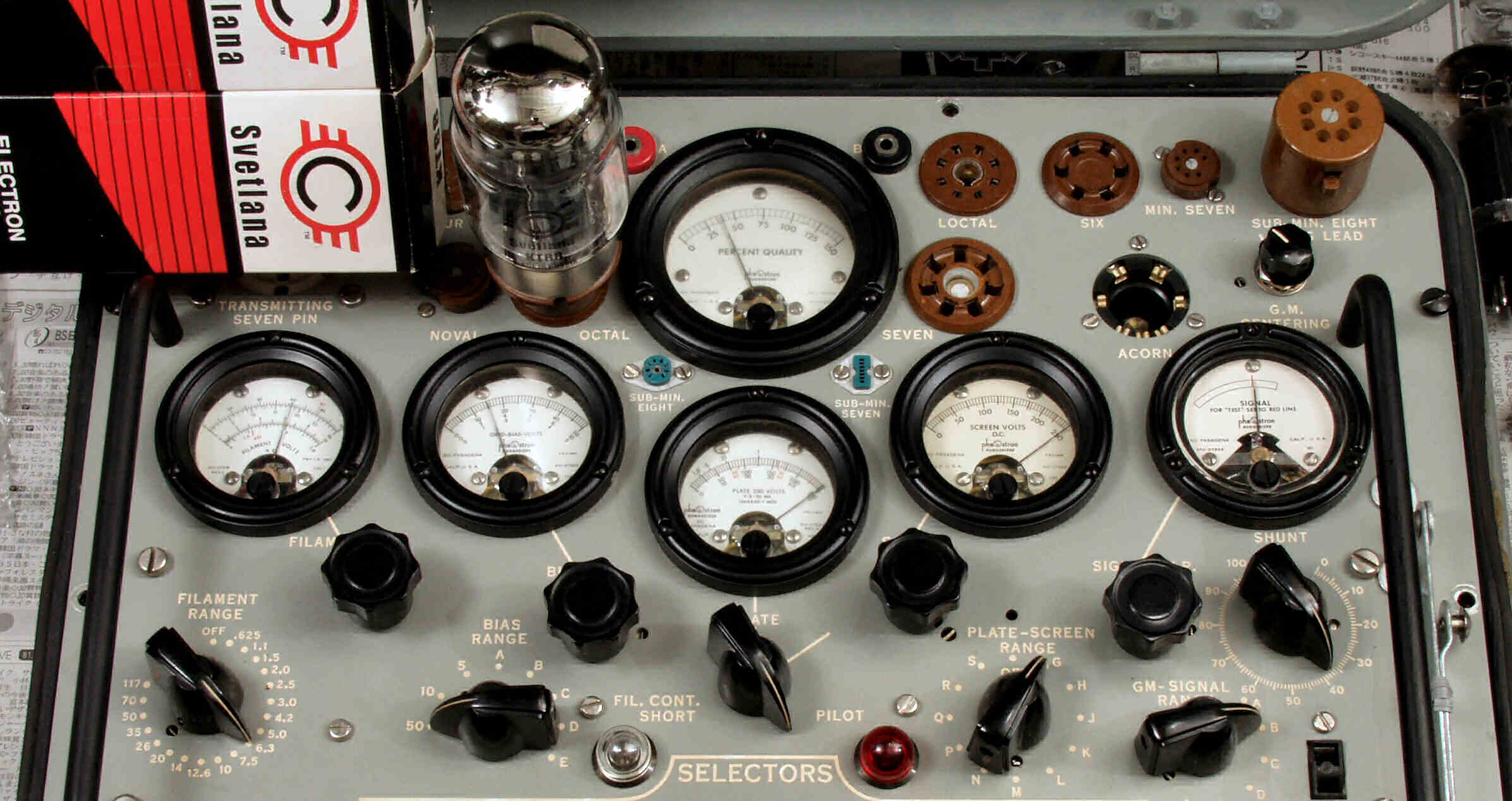

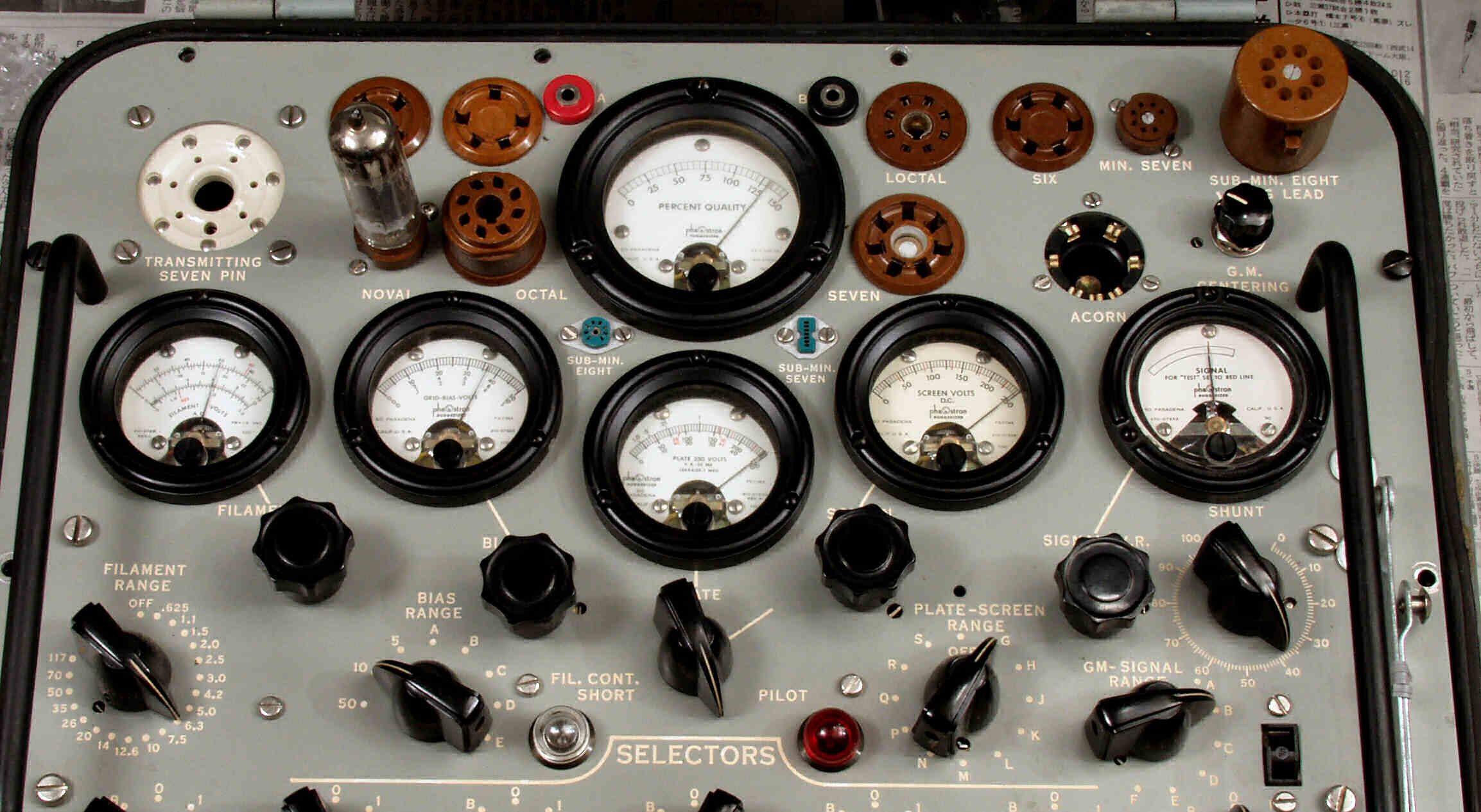

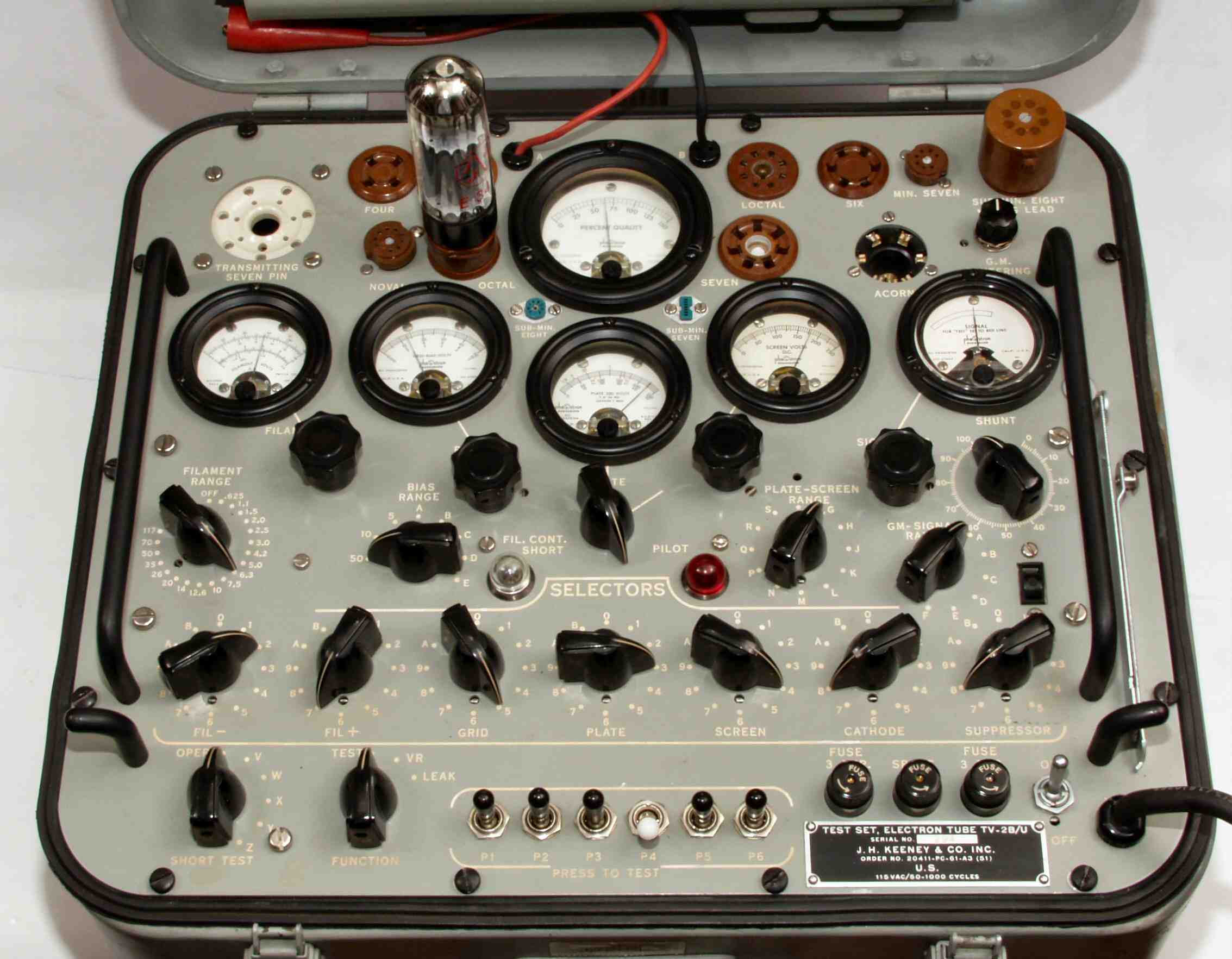

Ｅ１．　完成後測定、ＥＬ３４（６ＣＡ７）を測定。　この測定器は多極管（５極・ビーム）対応するので便利。
Ｊ．　ＧＭ直読み最終校正・測定。
使用出来る設定
ＧＭ−ＳｉｇｎａｌＲａｎｇｅSW ＧＭ−ＣａｌｉｂｒａｔｉｏｎＳｈｕｎｔVR FullScale（読み倍率）
A ５５ ３０，０００μｍｈｏ（２００倍
Ｂ ３７．５ １５，０００μｍｈｏ（１００倍）
Ｃ ３７ ７，５００μｍｈｏ（５０倍）
Ｃ ５１ ６，０００μｍｈｏ（４０倍）
Ｃ ８６ ３，０００μｍｈｏ（２０倍）
Ｄ ５１ ３，０００μｍｈｏ（２０倍）
Ｄ ８６ １，５００μｍｈｏ（１０倍）
Ｅ ５１ ６００μｍｈｏ（４倍）
Ｅ ８６ ３００μｍｈｏ（２倍）
　　　　　　　　　　　「ＧＭ−ＣａｌｉｂｒａｔｉｏｎＳｈｕｎｔVR」の設定は機種により、±１の誤差あり

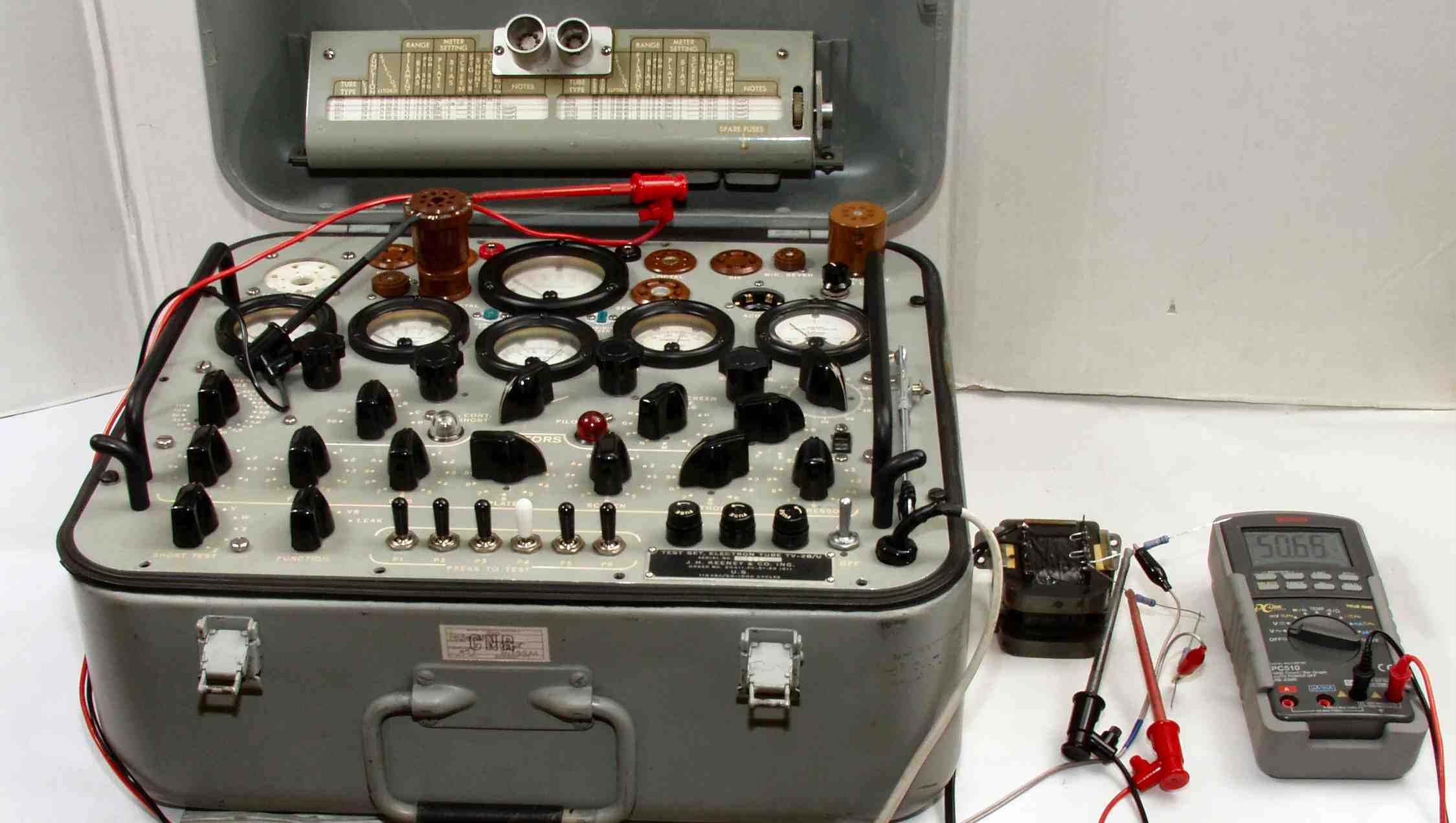

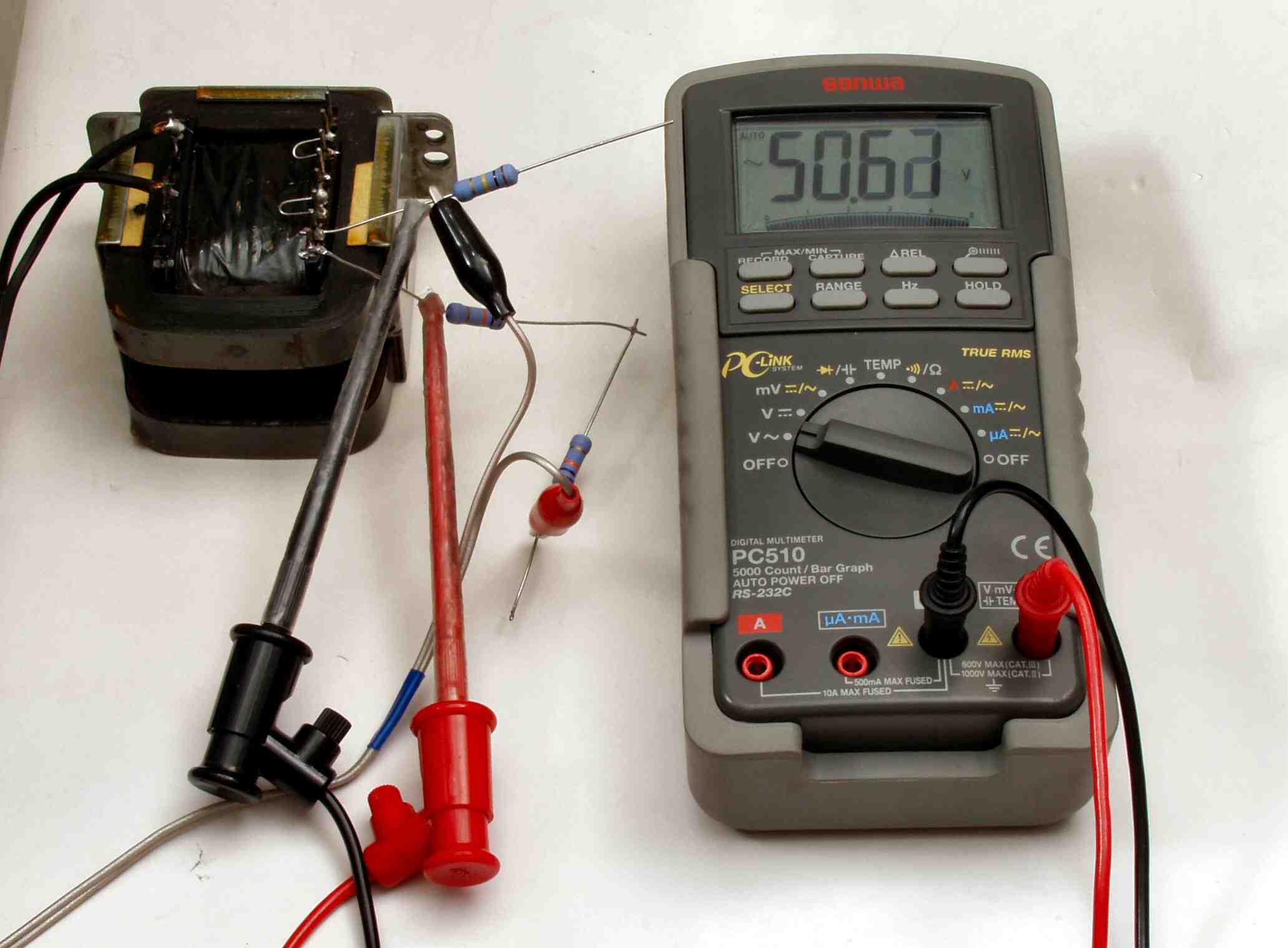

Ｊ１２．　Ｇｍキャリブレション電圧発生。
Ｇｍ−Ｃａｌｉｂｒａｔｉｏｎ電圧の設定。
　絶縁トランスで５０Ｖ（７５V）を発生させる。　抵抗は「１０ＫΩ、２０ＫΩ、１００ＫΩ」を使用する。
Range Shunt FullScale　 FullScale(150) Scale＝100
Ａ ５６ ３０，０００μ(２００倍) 7.5mA-10KΩ/75V 5mA-10KΩ/50V
Ｂ ３７．５ １５，０００μ(１００倍) 3.75mA-20KΩ/75V 2.5mA-20KΩ/50V
Ｃ ８６ ３，０００μ(２０倍） 0.75mA-100KΩ/75V 0.5mA-100KΩ/50V
Ｄ ８６ １，５００μ(１０倍）
Ｅ ８６ ３００μ(２倍）
操作を誤ると殆ど入手不可のメータ（ＰｅｒｃｅｎｔＱｕａｌｉｔｙＭｅｔｅｒ）が死にます！　十二分に注意して下さい。

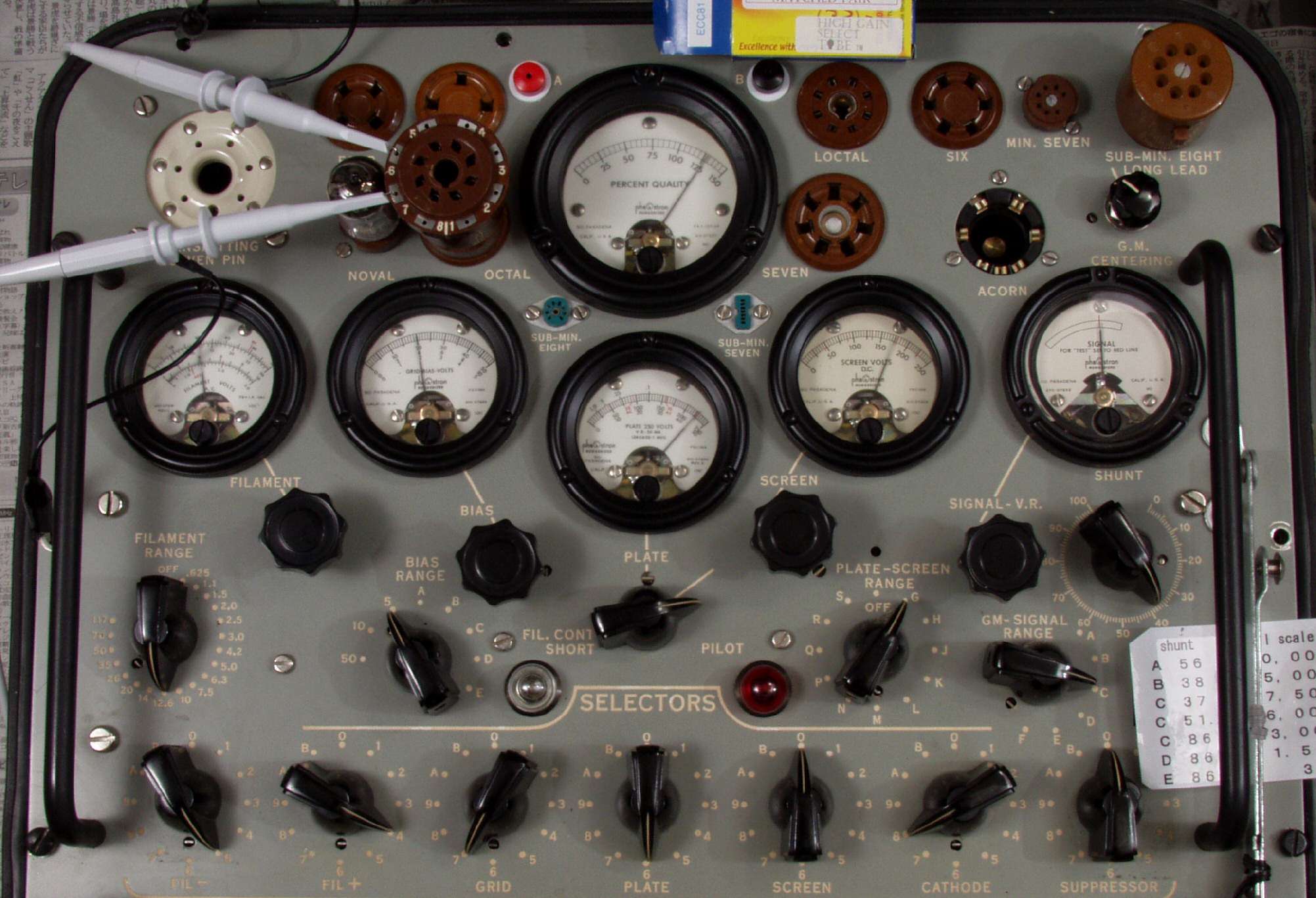

Ｊ２１．　Ｇｍ−Ｃａｌｉｂｒａｔｉｏｎ−Ｔｅｓｔ。
　　　　Ｇｍ−ＳｉｇｎａｌＲａｎｇｅSW＝Ａ、　Ｇｍ−ＣａｌｉｂｒａｔｉｏｎＳｈｕｎｔVR＝５６＝３０，０００μｍｈｏ−FullScale（２００倍読）
Ｊ２２．　Ｇｍ−Ｃａｌｉｂｒａｔｉｏｎ−Ｔｅｓｔ。
　　　　Ｇｍ−ＳｉｇｎａｌＲａｎｇｅSW＝Ｂ、　Ｇｍ−ＣａｌｉｂｒａｔｉｏｎＳｈｕｎｔVR＝３８＝１５，０００μｍｈｏ−FullScale（１００倍読）
Ｊ２３．　Ｇｍ−Ｃａｌｉｂｒａｔｉｏｎ−Ｔｅｓｔ。
　　　　Ｇｍ−ＳｉｇｎａｌＲａｎｇｅVR＝Ｃ、　Ｇｍ−ＣａｌｉｂｒａｔｉｏｎＳｈｕｎｔVR＝５１．５＝６，０００μｍｈｏ−FullScale（５０倍読）
Ｊ２４．　Ｇｍ−Ｃａｌｉｂｒａｔｉｏｎ−Ｔｅｓｔ。
　　　Ｇｍ−ＳｉｇｎａｌＲａｎｇｅSW＝Ｃ、　Ｇｍ−ＣａｌｉｂｒａｔｉｏｎＳｈｕｎｔVR＝８７．５＝３，０００μｍｈｏ−FullScale（２０倍読）。
　　　同時に、Ｇｍ−ＳｉｇｎａｌＲａｎｇｅSW＝Ｄ、　Ｇｍ−ＣａｌｉｂｒａｔｉｏｎＳｈｕｎｔVR＝８７．５＝１，５００μｍｈｏ−FullScale（１０倍読）。
　 　Ｇｍ−ＳｉｇｎａｌＲａｎｇｅSW＝Ｅ、　Ｇｍ−Ｃａｌｉｂｒａｔｉｏｎ　ＳｈｕｎｔVR＝８７．５＝３００μｍｈｏ−FullScale（２倍読）。

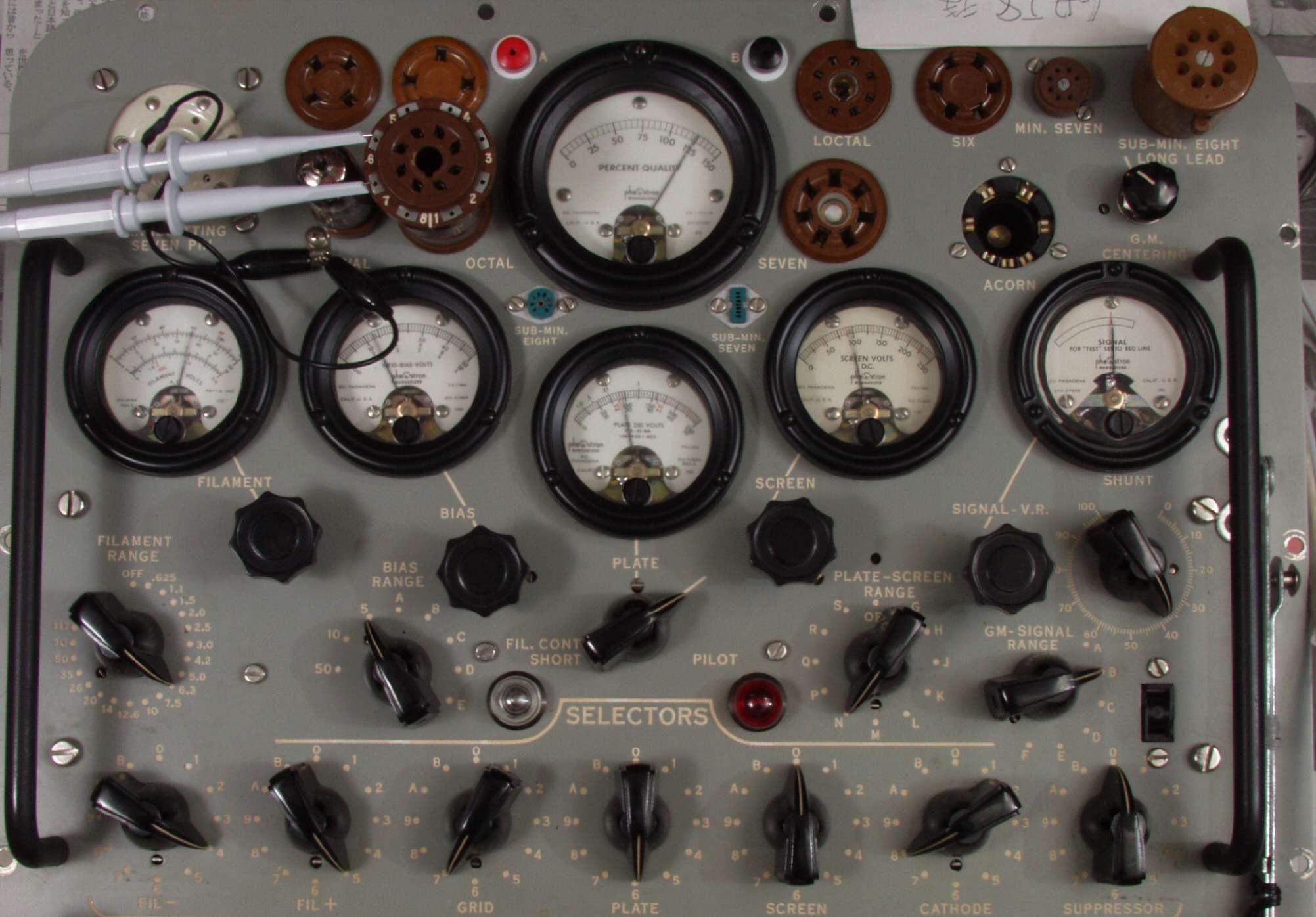

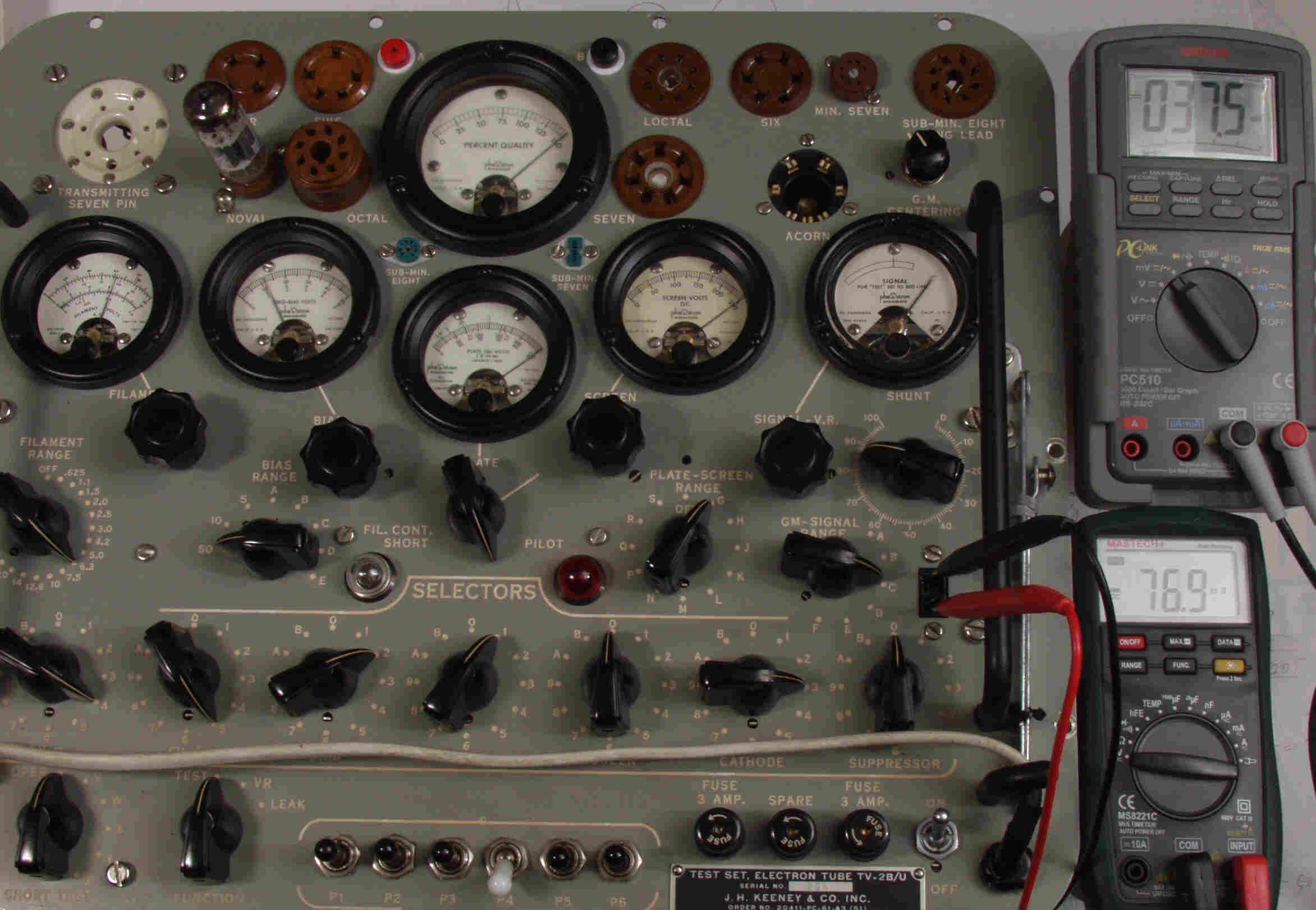

Ｊ３１．　ブリッジを測定する、Ｇｍ−Ｃａｌｉｂｒａｔｉｏｎ−Ｔｅｓｔ。
　　　Ｇｍ−ＳｉｇｎａｌＲａｎｇｅSW＝Ｃ、　Ｇｍ−ＣａｌｉｂｒａｔｉｏｎＳｈｕｎｔVR＝８７．５＝３，０００μｍｈｏ−FullScale（２０倍読）。
　　　　　　　　上のテスター＝ブリッジ電圧＝３７．５ｍＶ、下のテスター＝Ｉｐ＝７６．９/５０＝１．５４ｍＡ
Ｆ．　 高Ｇｍ管、高出力管のＧＭ測定。
Ｆ１１．　１５０００μmhoレンジでの高Ｇｍ管「６ＤＪ８」測定。　Ｇｍ＝１２５００μmho。　測定条件、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３」。
　　　　　下記のハンドブックの規格値と一致する？？
　　　　　真空管ハンドブック（規格表）の値。
　　　　　　相互コンダクタンス＝１２５００μmho「Ｅｐ＝９０Ｖ、Ｉｐ＝１５ｍＡ、ｅｇ１＝−１．３Ｖ」
（1960/1962ナショナル真空管ハンドブックより）、（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）、（69'東芝電子管ﾊﾝﾄﾞﾌﾞｯｸより）
　　　　　相互コンダクタンス＝１２２５０μmho「Ｅｐ＝１３０Ｖ、Ｉｐ＝２５ｍＡ、ｅｇ１＝−１．３Ｖ」（RC-30 Ｒｅｃｅｉｖｉｎｇ Ｔｕｂｅ Ｍａｎｕａｌより）
Ｆ１２．　　１５０００μmhoレンジでの高Ｇｍ管「６ＤＪ８−２本目」測定。　Ｇｍ＝１３０００μmho。　測定条件、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３」。

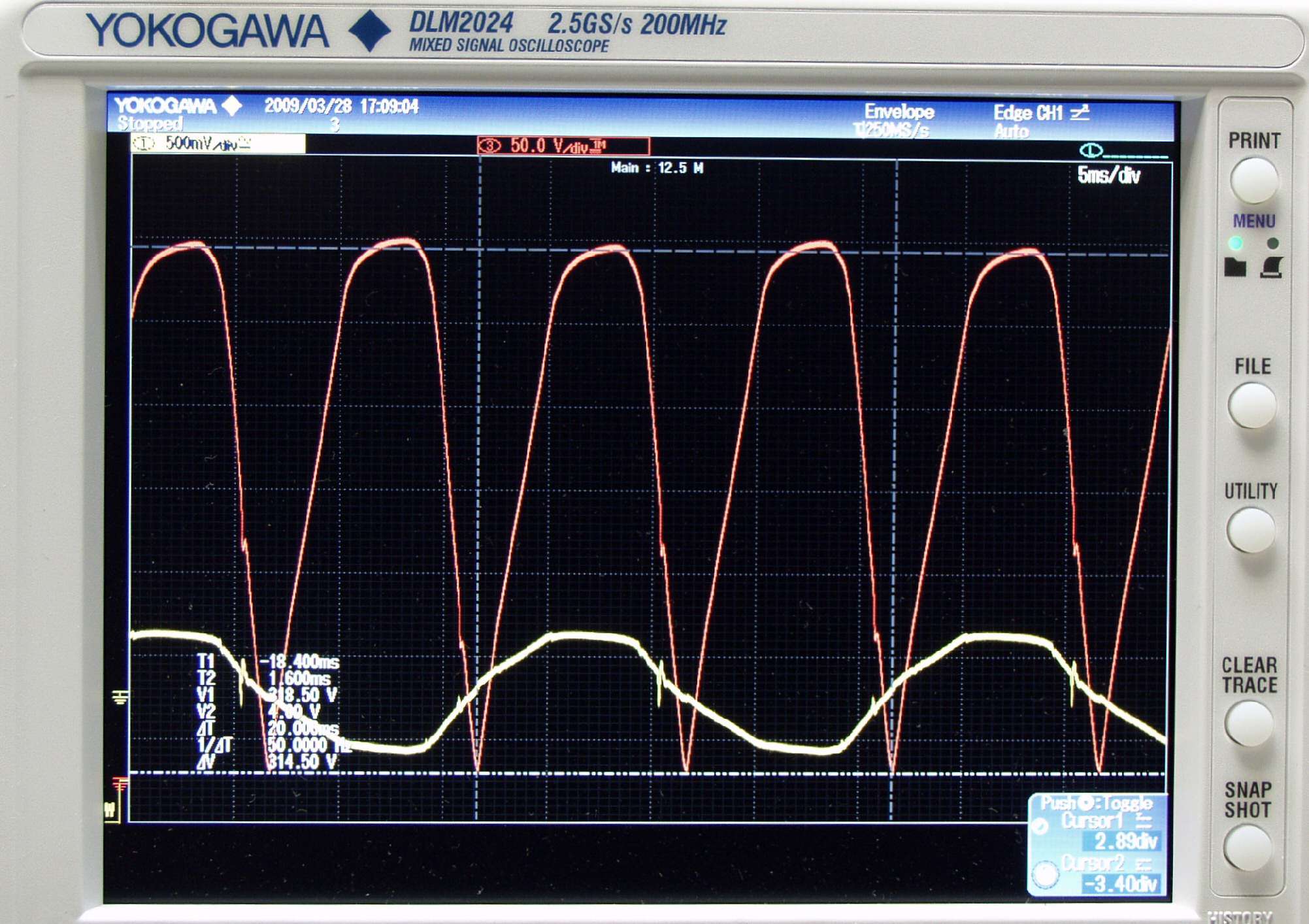

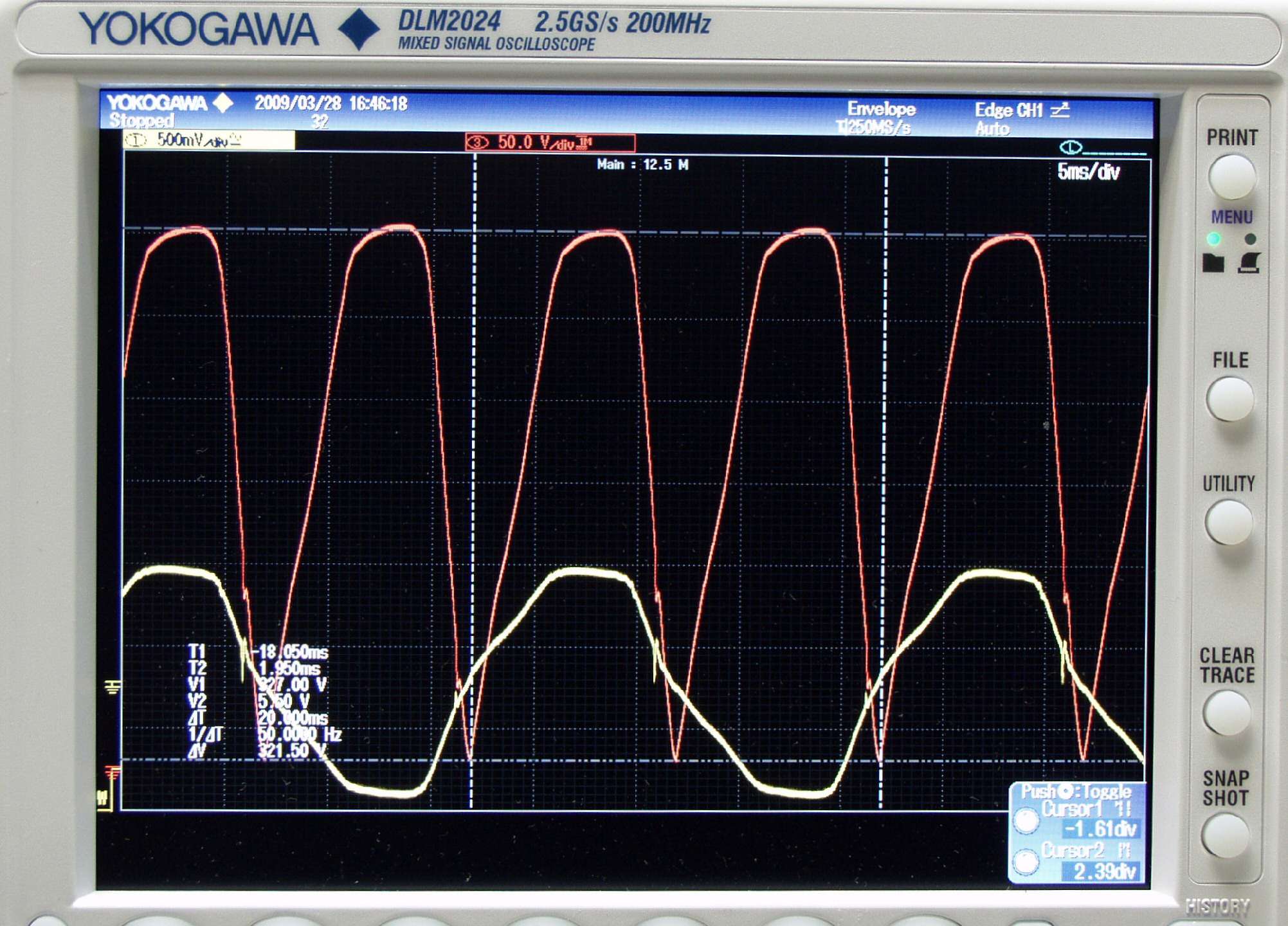

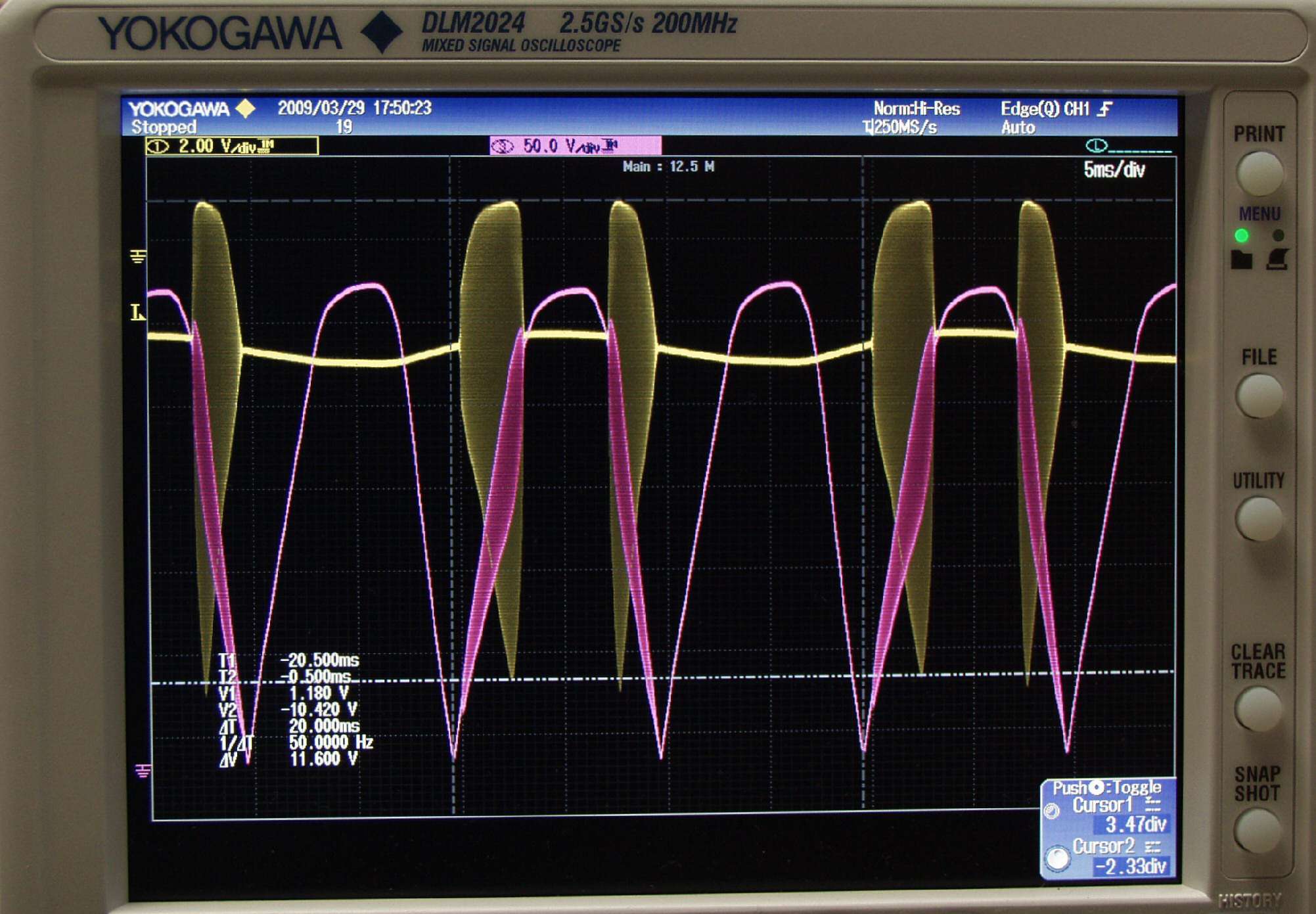

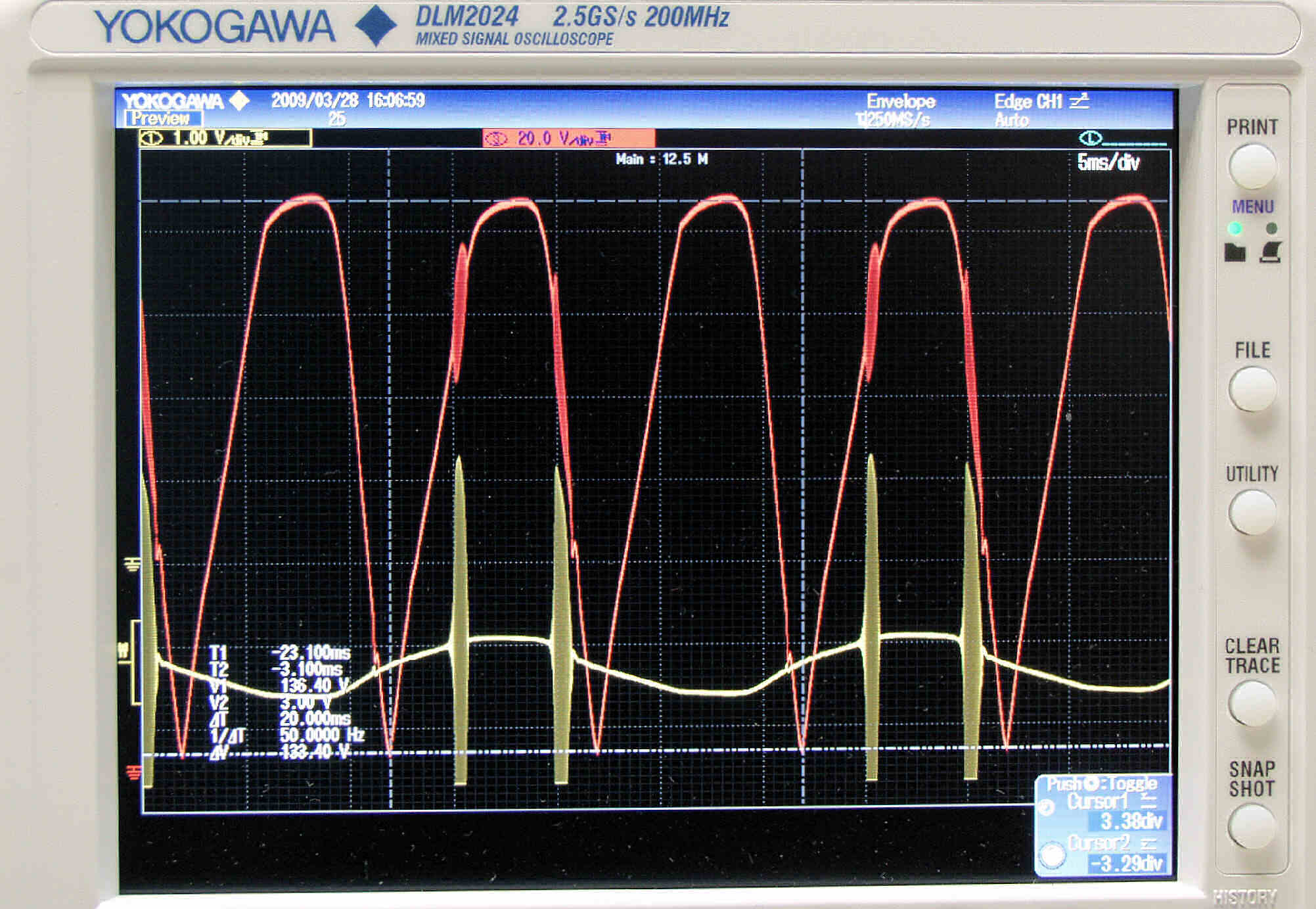

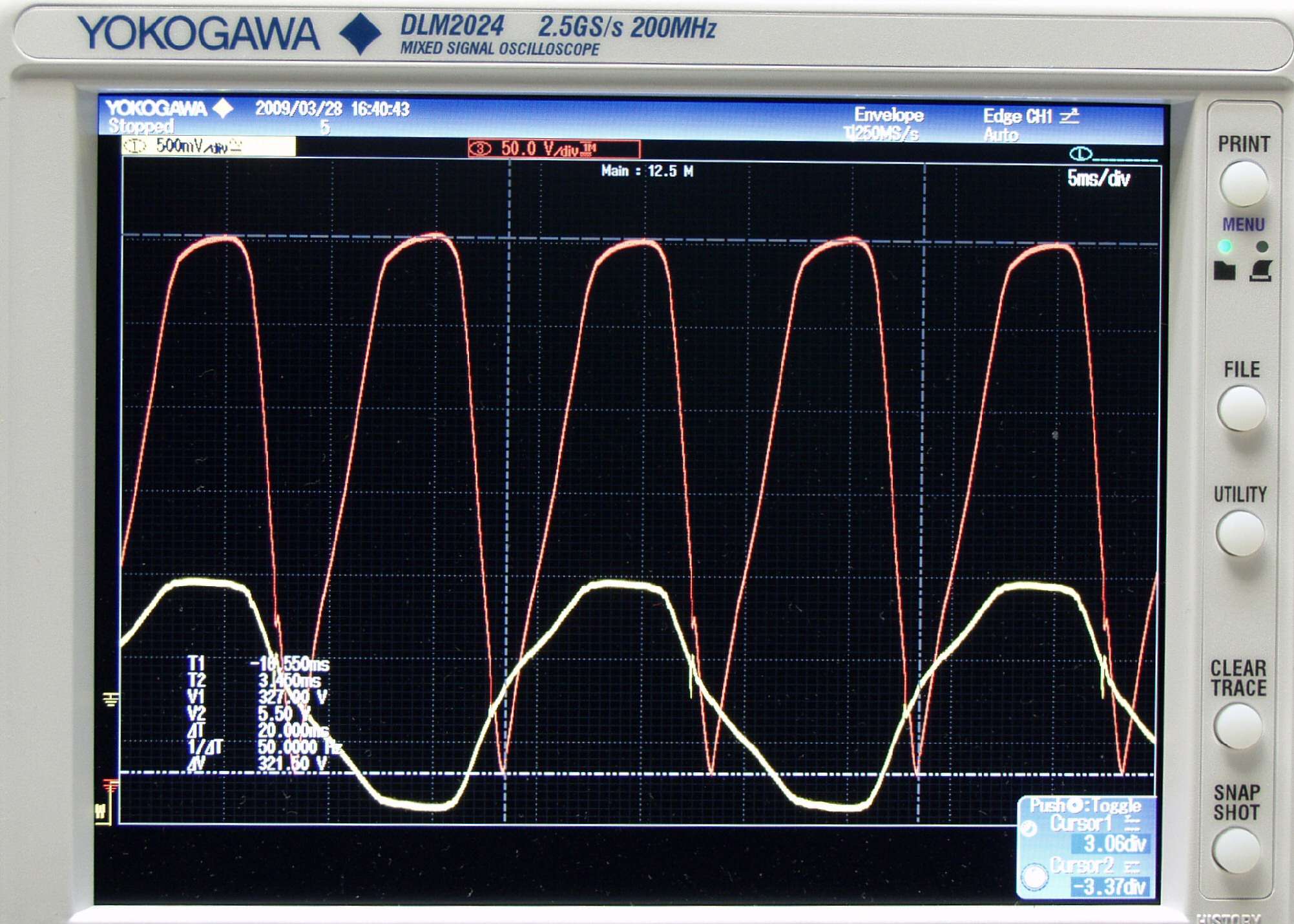

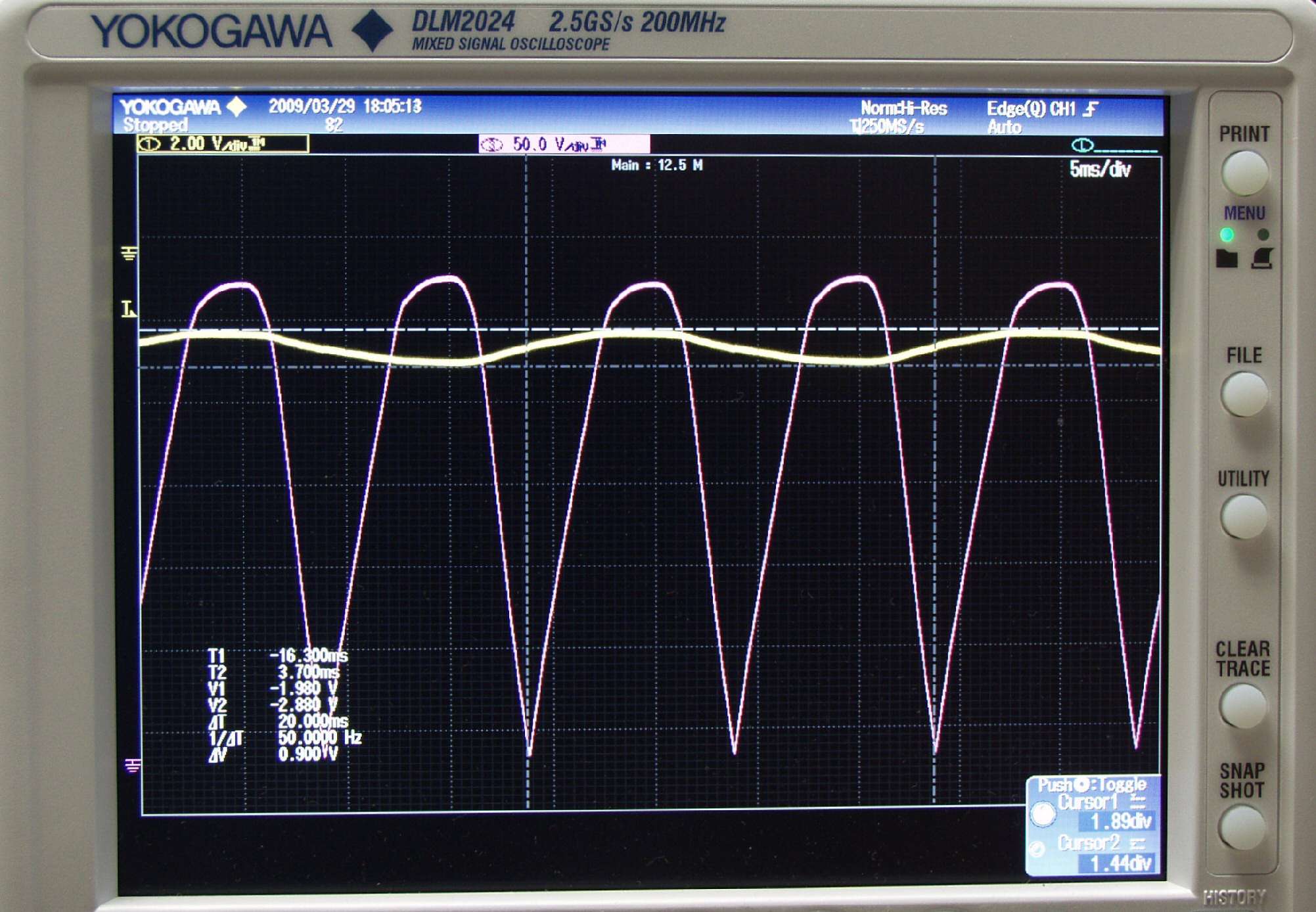

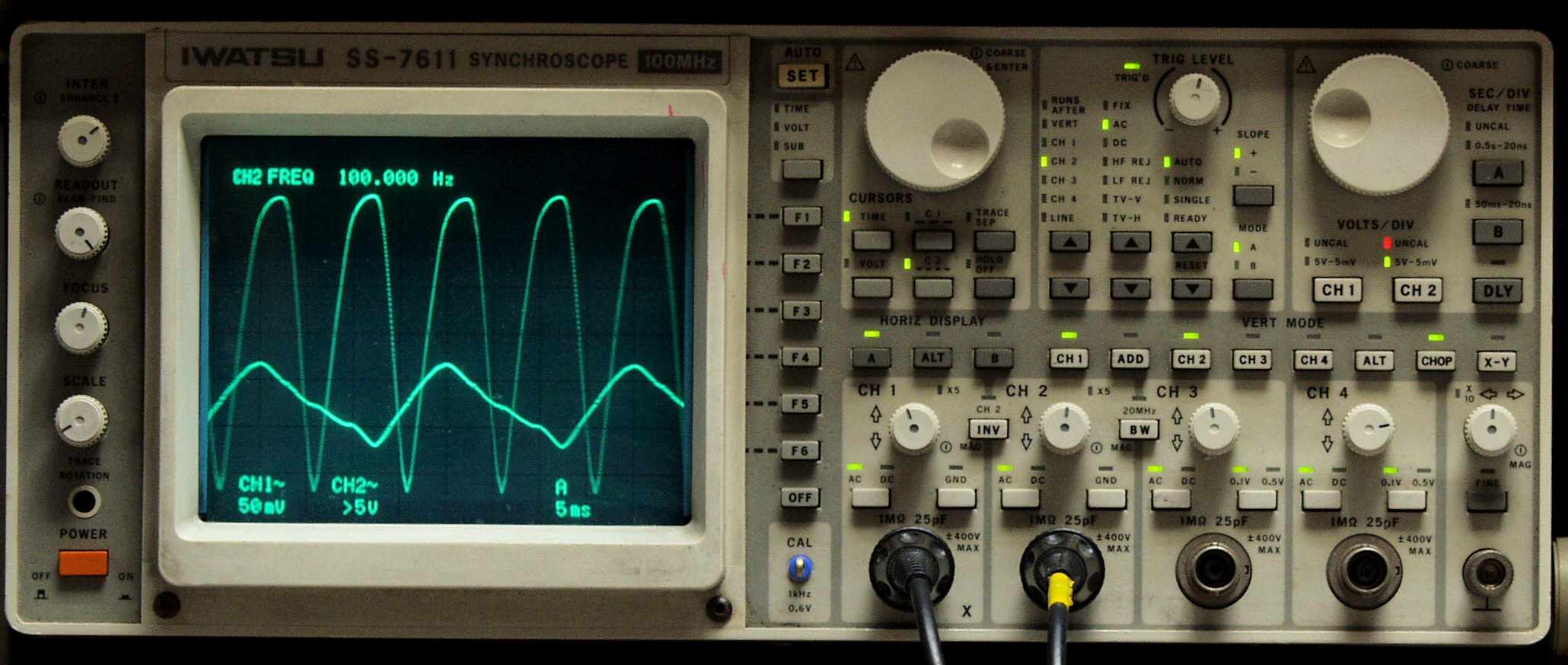

Ｆ１３．　「６ＤＪ８−２本目」測定の入出力波形、黄色＝グリッド電圧、赤色＝プレート電圧。
　　　　　　　　何と発信しています！
Ｆ１４．　発振防止対策後。　１５０００μmhoレンジでの高Ｇｍ管「６ＤＪ８−２本目」測定。　Ｇｍ＝１２５００μmho。　測定条件、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３」

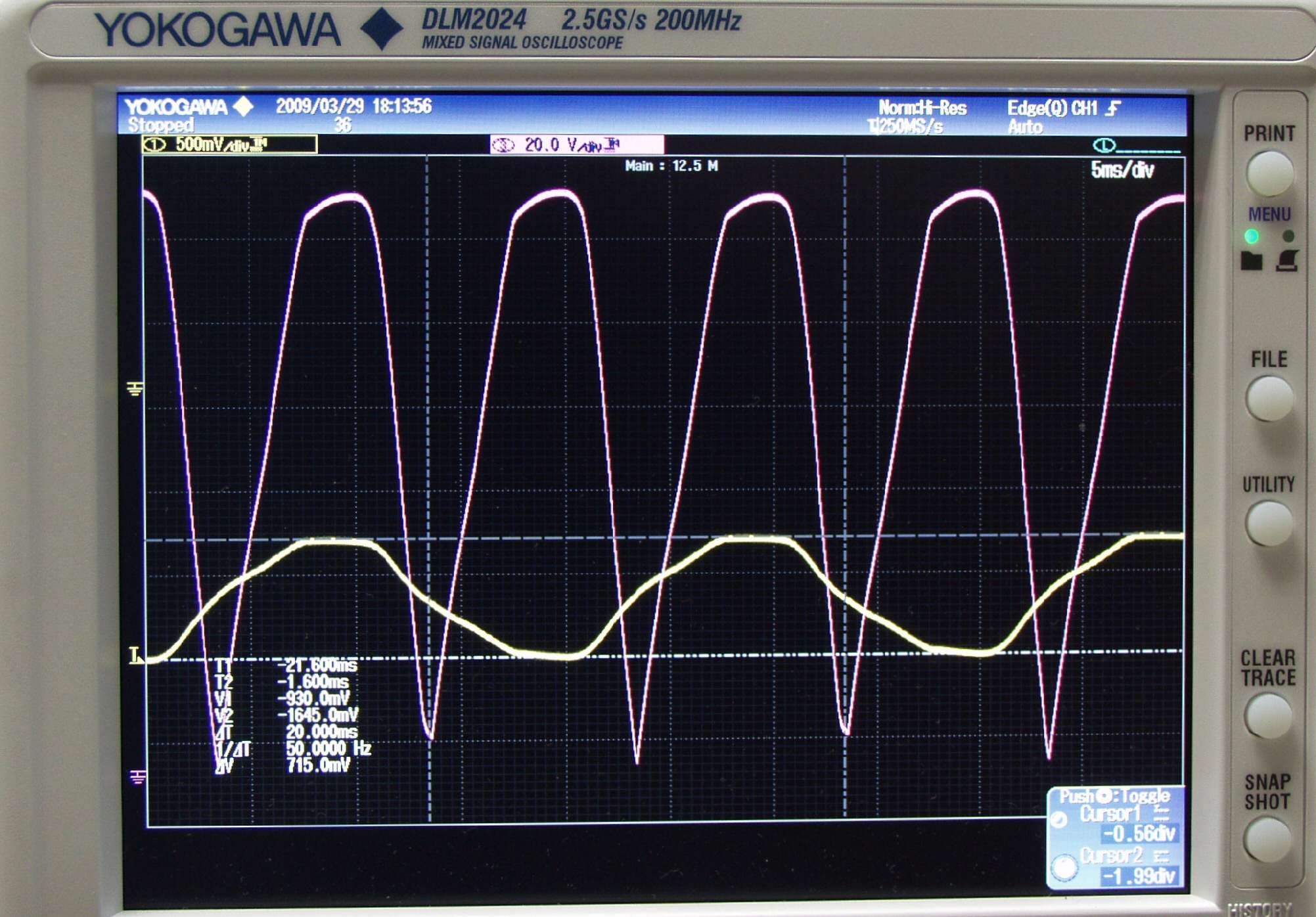

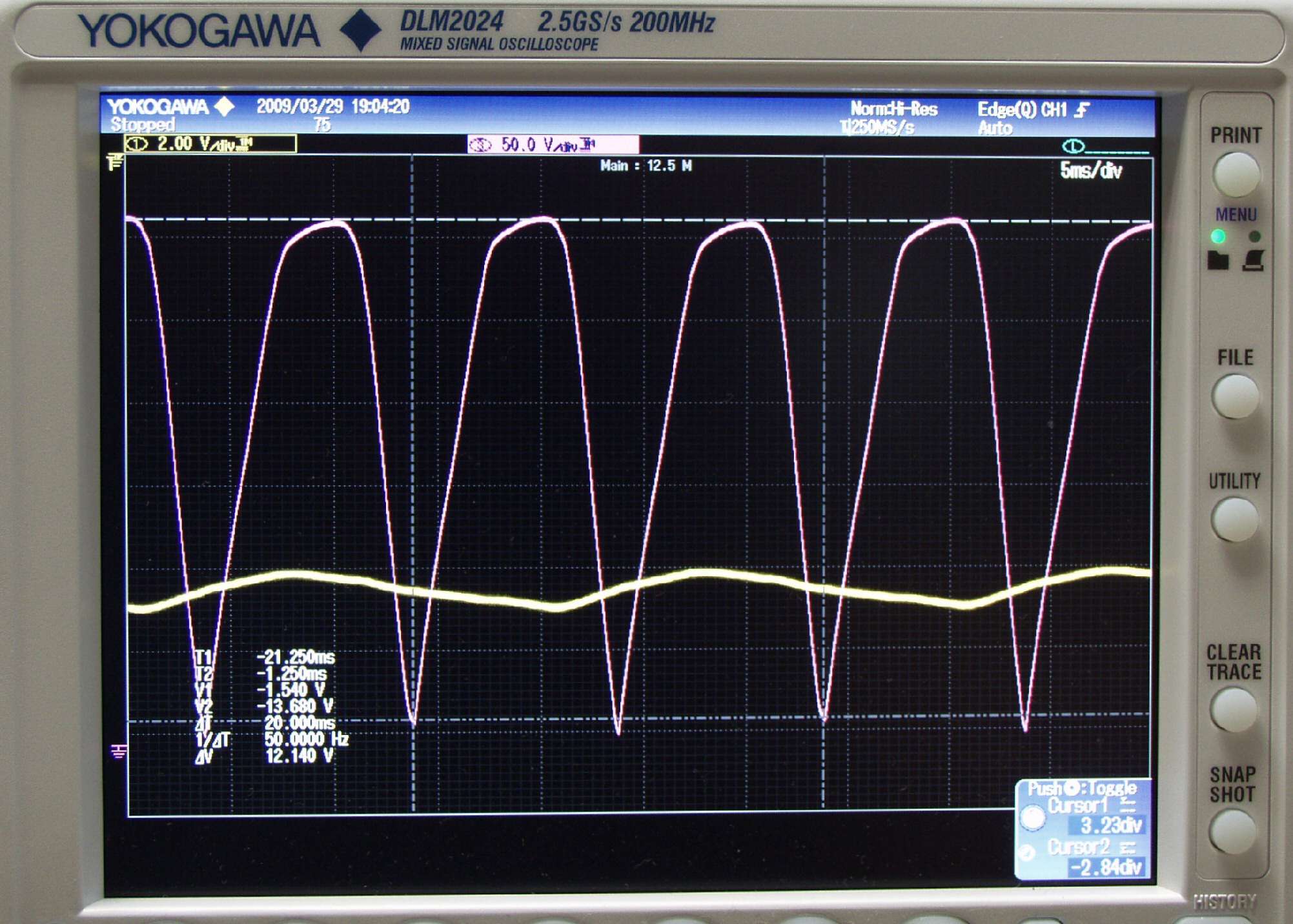

Ｆ１５．　発振防止対策後、「６ＤＪ８−２本目」測定の入出力波形、黄色＝グリッド電圧、赤色＝プレート電圧
Ｆ１６．　３００００μmhoレンジでの高Ｇｍ管「６ＥＪ７（ＥＦ１８４）」測定。　ＧＭ＝２７０００μmho。　測定条件、「Ｅｐ＝Ｅｓｇ＝２００Ｖ、Ｅｇ１＝−２．５」。
　　　　　下記のハンドブックの規格値と大きく異なる！
　　　　　真空管ハンドブック（規格表）の値。
　　　　　　　相互コンダクタンス＝１５０００μmho「Ｅｐ＝２００Ｖ、Ｉｐ＝１０ｍＡ、ｅｇ１＝−２．５Ｖ」（1960/1962ナショナル真空管ハンドブックより）、（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）、（69'東芝電子管ﾊﾝﾄﾞﾌﾞｯｸより）
　　　　　　　相互コンダクタンス＝１２２５０μmho「Ｅｐ＝２００Ｖ、Ｉｐ＝１０ｍＡ、ｅｇ１＝−２．５Ｖ」（RC-26,RC-30 Receiving Tube Manualより）
Ｆ１７．　「６ＥＪ７」測定の入出力波形、黄色＝グリッド電圧、赤色＝プレート電圧。
　　　　　　　　何と発信しています！
Ｆ１８．　発振防止対策後、３００００μmhoレンジでの高ＧＭ管「６ＥＪ７」測定。　Ｇｍ＝１１５００μmho。　測定条件、「Ｅｐ＝Ｅｓｇ＝２００Ｖ、Ｅｇ１＝−２．５」。
　　　　　下記のハンドブックの規格値と一致する。
　　　　　真空管ハンドブック（規格表）の値。
　　　　　　　相互コンダクタンス＝１５０００μmho「Ｅｐ＝２００Ｖ、Ｉｐ＝１０ｍＡ、ｅｇ１＝−２．５Ｖ」（1960/1962ナショナル真空管ハンドブックより）、（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）、（69'東芝電子管ﾊﾝﾄﾞﾌﾞｯｸより）
　　　　　　　相互コンダクタンス＝１２２５０μmho「Ｅｐ＝２００Ｖ、Ｉｐ＝１０ｍＡ、ｅｇ１＝−２．５Ｖ」（RC-26,RC-30 Receiving Tube Manualより）
Ｆ１９．　発振防止対策後、「６ＥＪ７」測定の入出力波形、黄色＝グリッド電圧、赤色＝プレート電圧
Ｆ２１．　１５０００μmhoレンジで高出力管「ＫＴ８８」測定。　Ｇｍ＝４０００μmho。　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１５Ｖ」。
　　　　　　　　メーカの測定条件では、電流容量が足りず、誤差大きい、下記の様にバイアスを深くすると良い。
　　　　　　　真空管ハンドブック（規格表）の値。
　　　　　　　　コンダクタンス＝１１５００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、Ｅｇ１＝−１５Ｖ」（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）
Ｆ２２．　１５０００μmhoレンジでの高出力管「ＫＴ８８」測定。　Ｇｍ＝１３０００μmho。　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−２０Ｖ」。
　　　　　　　真空管ハンドブック（規格表）の値。
　　　　　　　　コンダクタンス＝１１５００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、Ｅｇ１＝−１５Ｖ」（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）

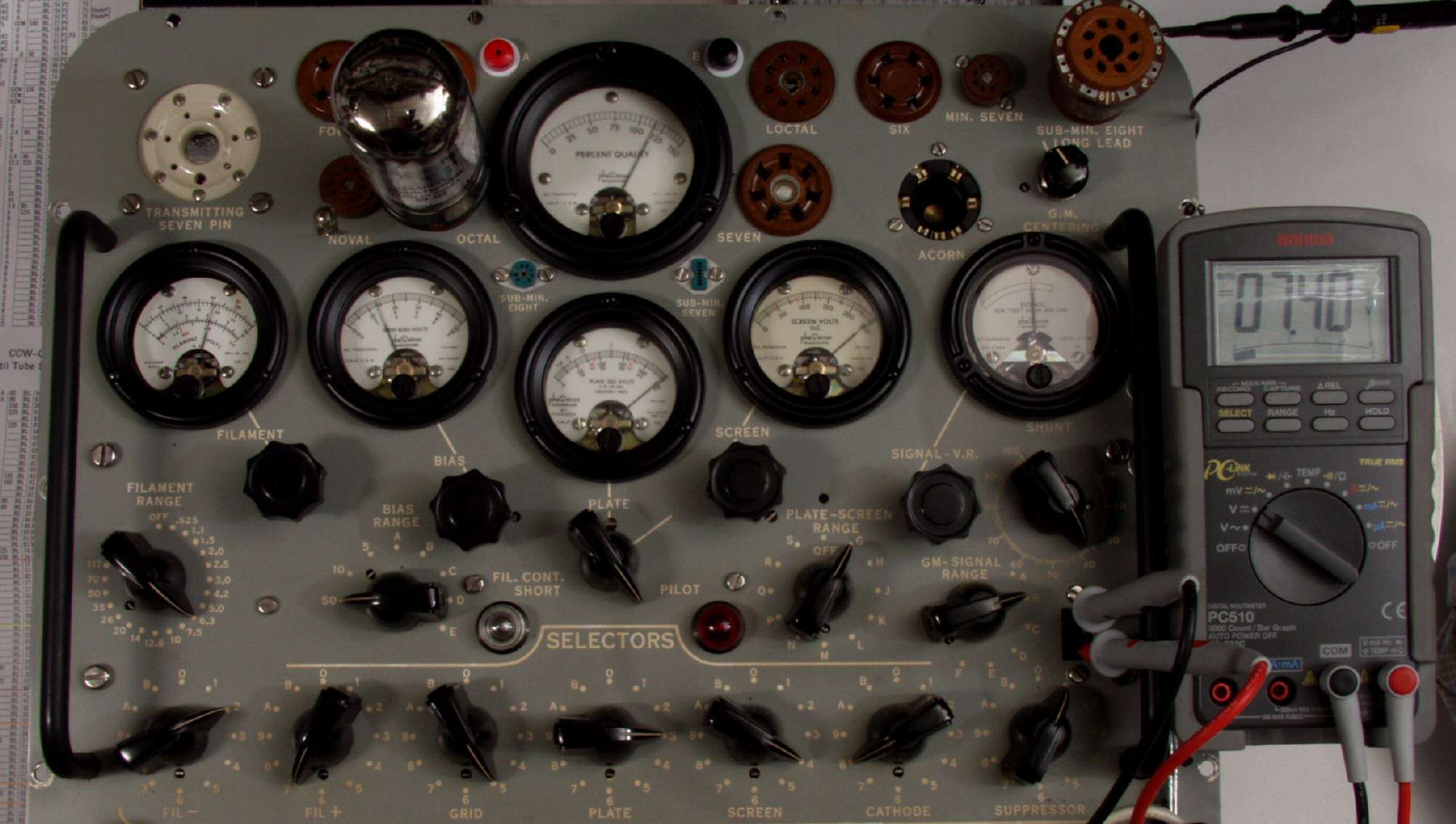

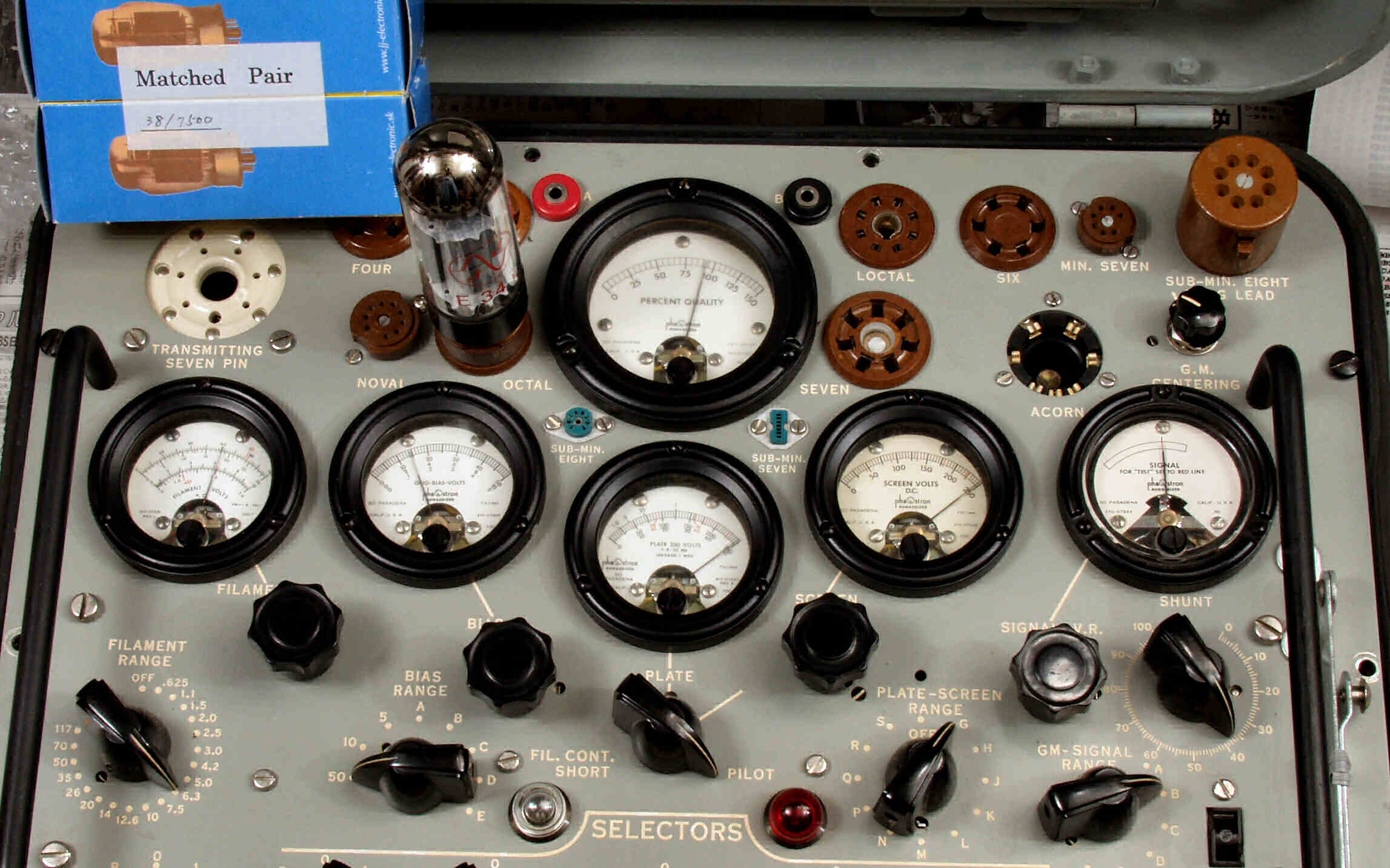

Ｆ３．　１５０００μmhoレンジで高出力管「６ＣＡ７」測定。　Ｇｍ＝９２００μmho。　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」。
　　　　　　　ＹＡＨＯＯオ−クションで購入、箱に記載の「３８／７５００はＴＶ−７で測定結果？」
　　　　　　真空管ハンドブック（規格表）の値。
　　　　　　　相互コンダクタンス＝１１０００μmho「Ｅｐ＝Ｅｓｇ＝２５０Ｖ、Ｉｐ＝７０ｍＡ、ｅｇ１＝−１４．５Ｖ」（1960/1962ナショナル真空管ハンドブックより）
　　　　　　　相互コンダクタンス＝１１０００μmho「Ｅｐ＝２６５Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１００ｍＡ、ｅｇ１＝−１３．５Ｖ」（RC-26,RC-30 Receiving Tube Manualより）
　　　　　　　相互コンダクタンス＝９０００μmho「Ｅｐ＝Ｅｓｇ＝２００Ｖ、Ｉｐ＝５２ｍＡ、ｅｇ１＝−１４．５Ｖ」（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）
　　　　　　　相互コンダクタンス＝１２５００μmho「Ｅｐ＝Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１００ｍＡ、ｅｇ１＝−１３．５Ｖ」（実用真空管ハンドブックより）
Ｆ４．　１５０００μmhoレンジでの「６ＢＱ５」測定。　Ｇｍ＝１３０００μmho。　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−７．３Ｖ」。
Ｆ５．　３００００μmhoレンジでの虎の子高出力管「６ＧＢ８」測定。
　　　Ｇｍ＝２１０００μmho。　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１２Ｖ」。
　　　真空管ハンドブック（規格表）の相互コンダクタンス＝２００００μmho
　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、Ｅｇ１＝−８Ｖ」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。
Ｇ．　最近の真空管のＧｍ測定＋波形確認。

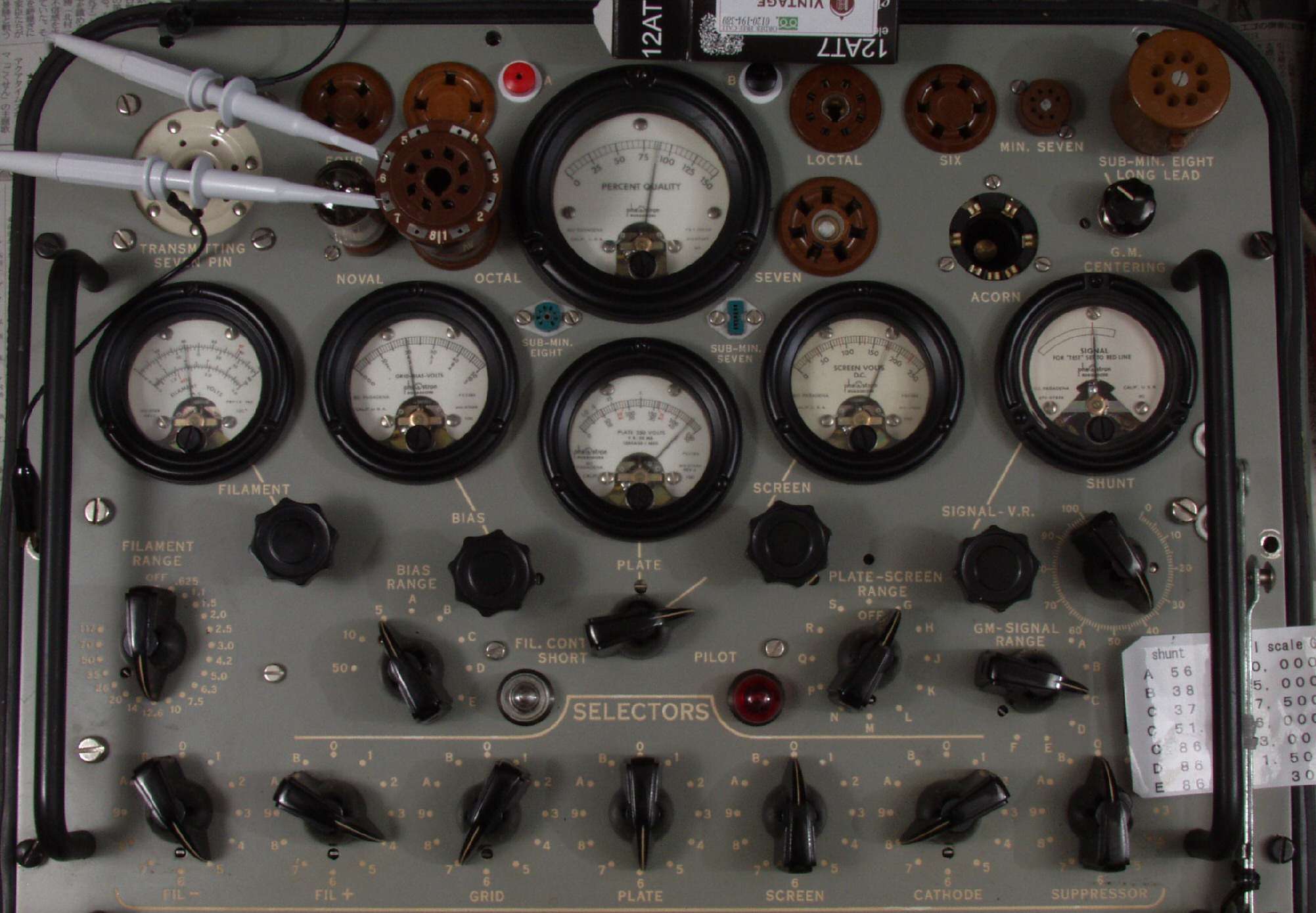

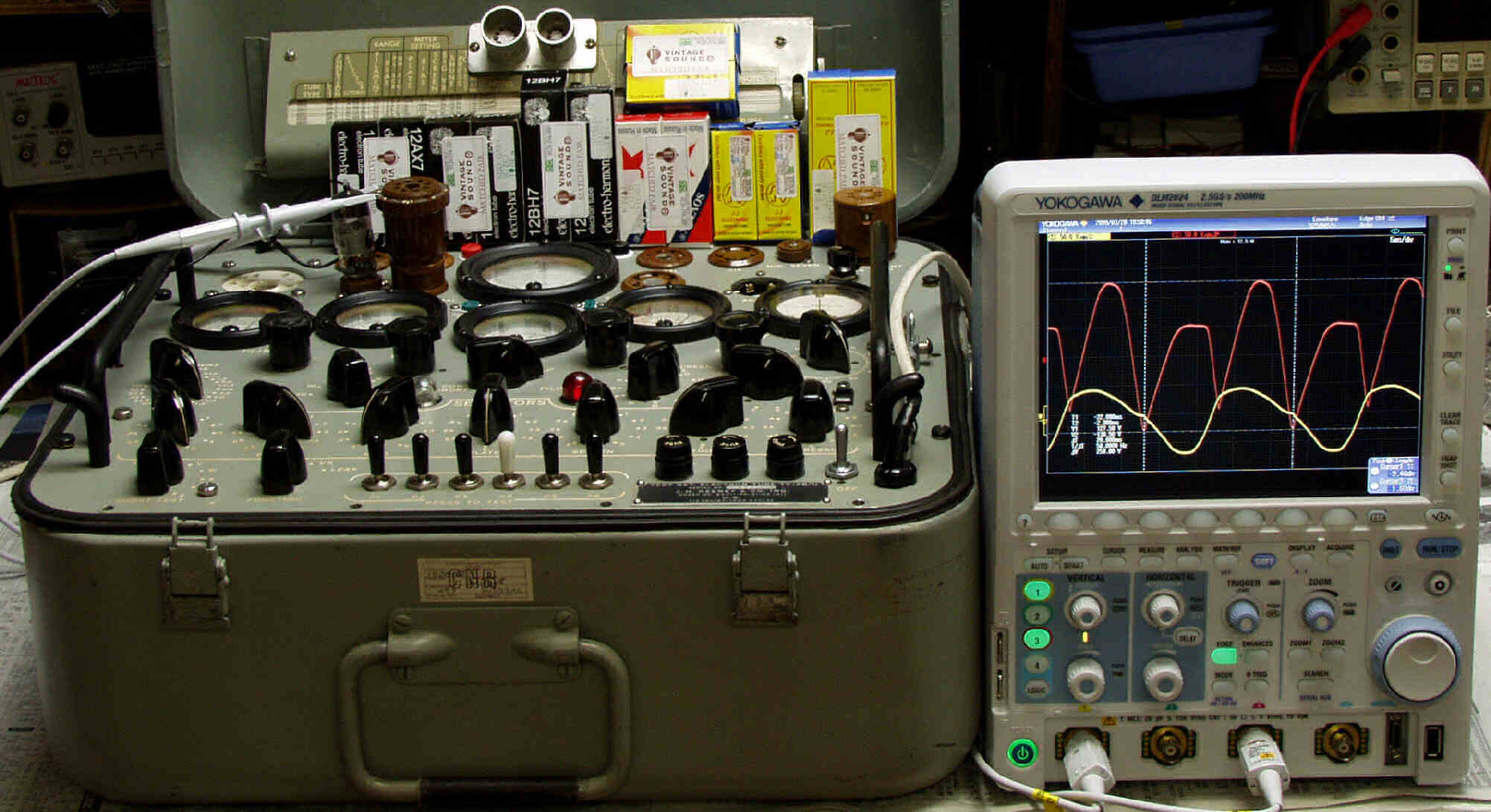

Ｇ１．　右のデジタルオシロはデモで拝借。　「ＹＯＫＯＧＡＷＡ　ＤＬＭ２０２４」

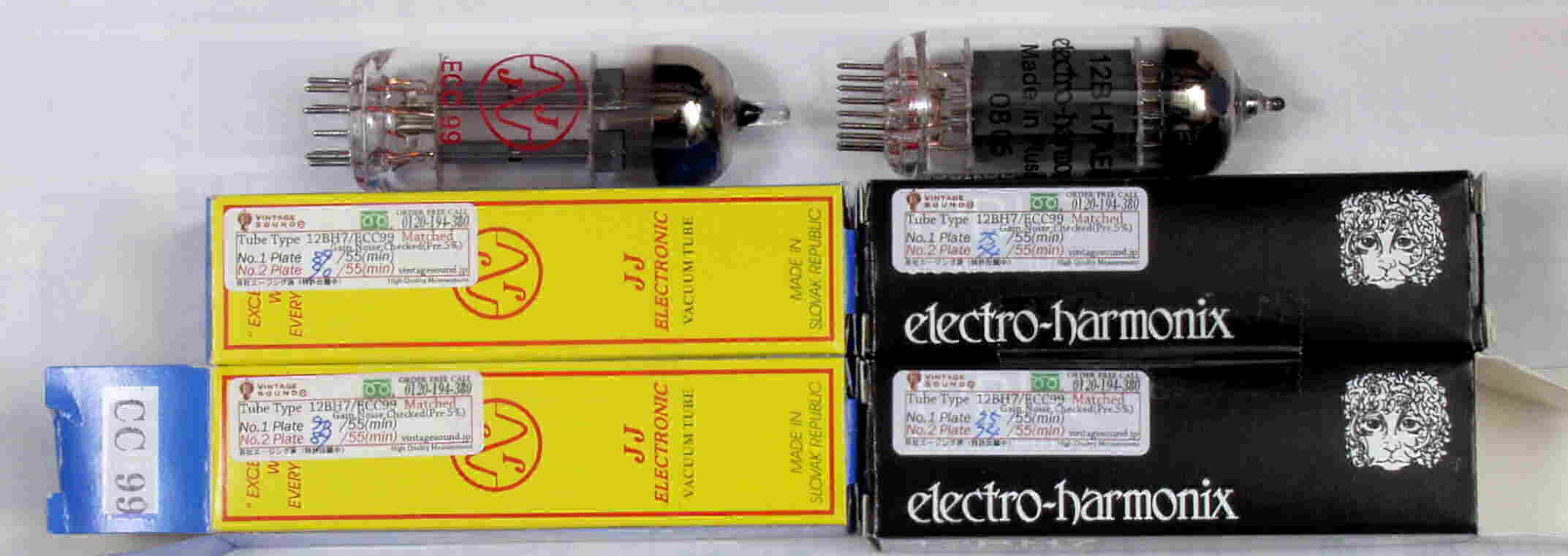

Ｇ２１．　ＪＪ−ＥＣＣ９９、electro−harmonix１２ＢＨ７ＡＥＨの測定。　「購入先はこちら」　
　　　　　　　真空管ハンドブック（規格表）の値。
　　　　　　　　コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１１．５ｍＡ、Ｅｇ１＝−１０．５Ｖ」（1960/1962ナショナル真空管ハンドブックより）、（（69'東芝電子管ﾊﾝﾄﾞﾌﾞｯｸより）、（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）、（RC-26,RC-30 Receiving Tube Manualより）
Ｇ２２．　１５０００μmhoレンジでの「ＪＪ−ＥＣＣ９９」測定。　Ｇｍ＝５２５０μmho。　測定条件、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−１０．５Ｖ」

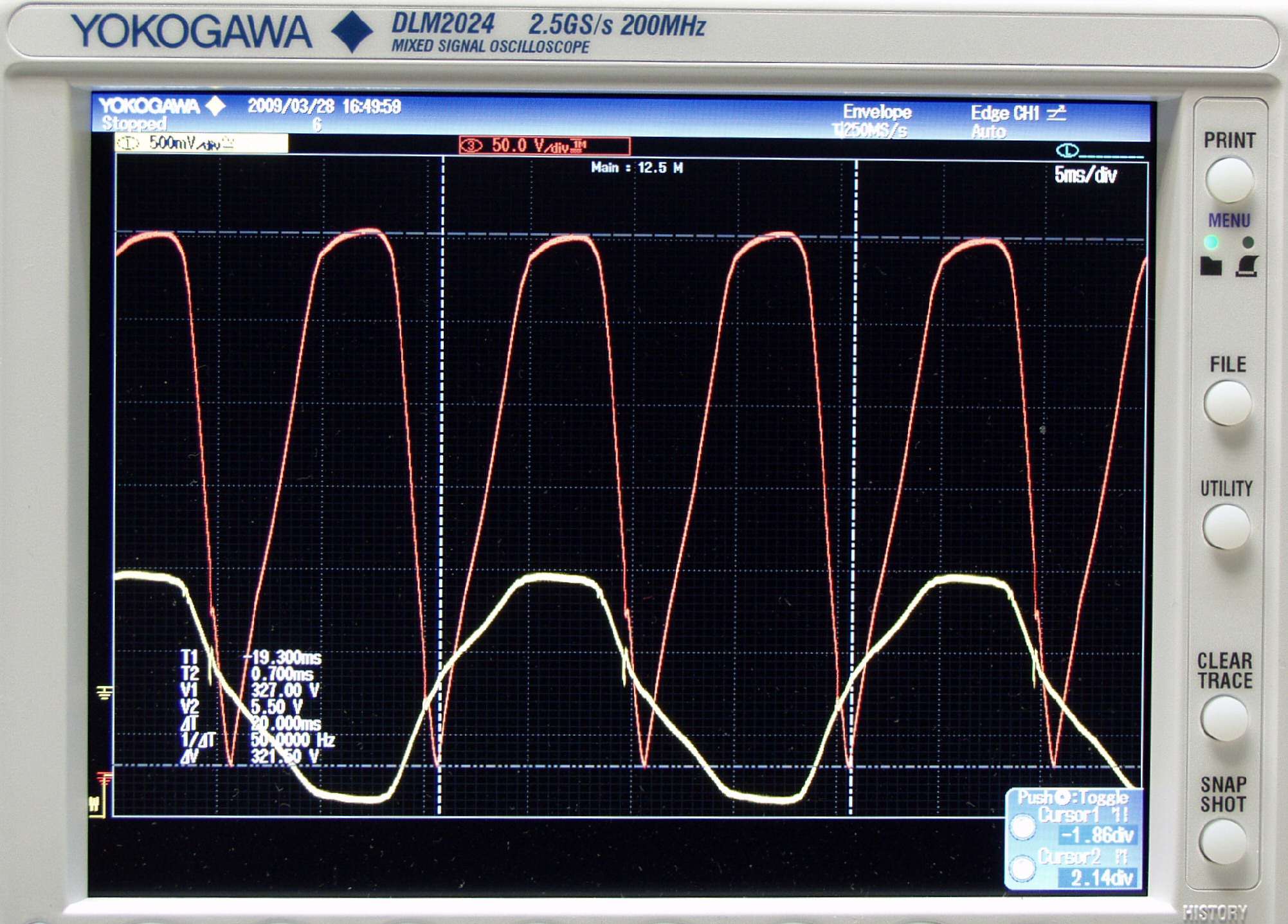

Ｇ２３．　「ＪＪ−ＥＣＣ９９」測定の入出力波形、黄色＝グリッド電圧、赤色＝プレート電圧
Ｇ２４．　６０００μmhoレンジでの「electro−harmonix１２ＢＨ７ＡＥＨ」測定。　Ｇｍ＝４２５０μmho。　測定条件、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−１０．５Ｖ」

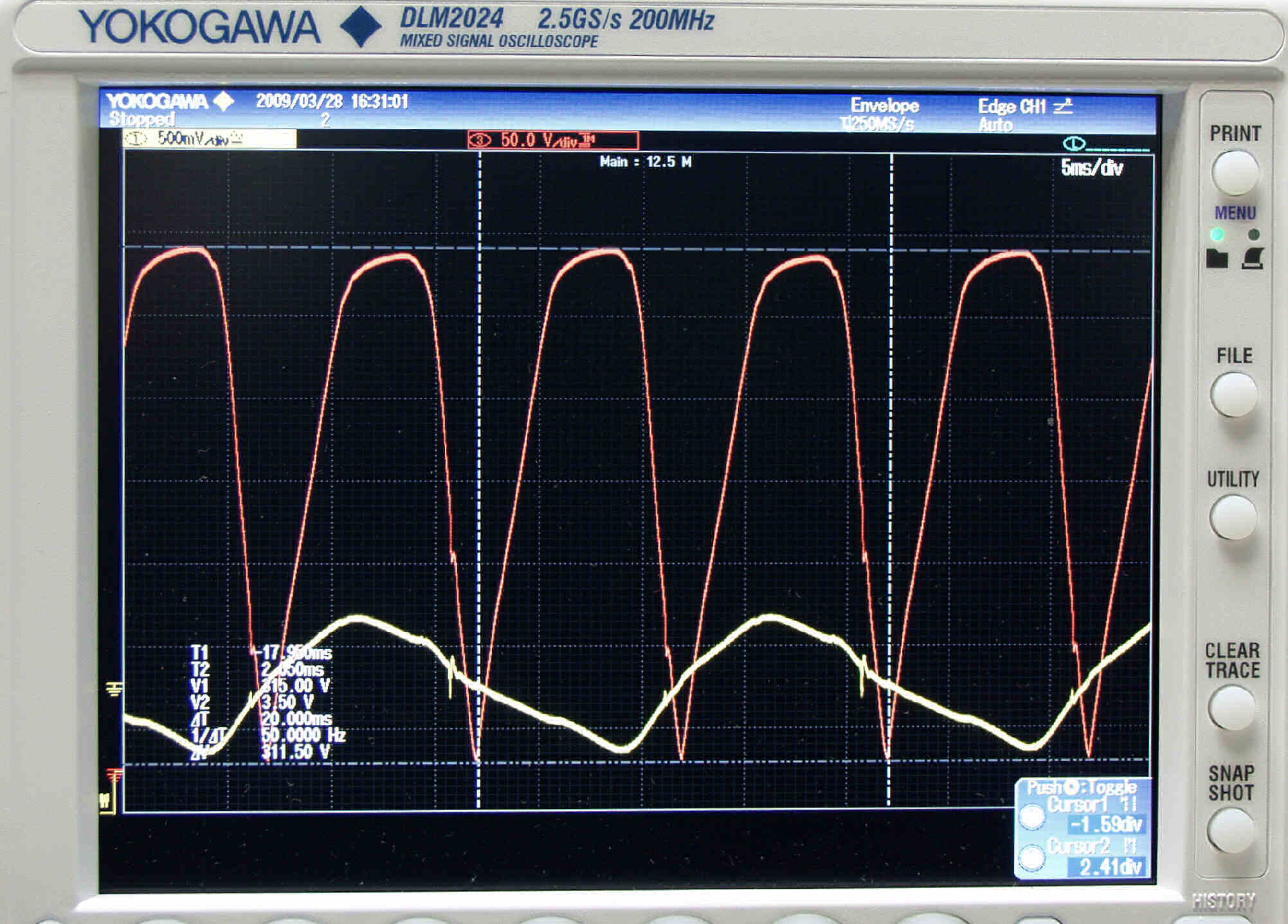

Ｇ２５．　「electro−harmonix１２ＢＨ７ＡＥＨ」測定の入出力波形、黄色＝グリッド電圧、赤色＝プレート電圧

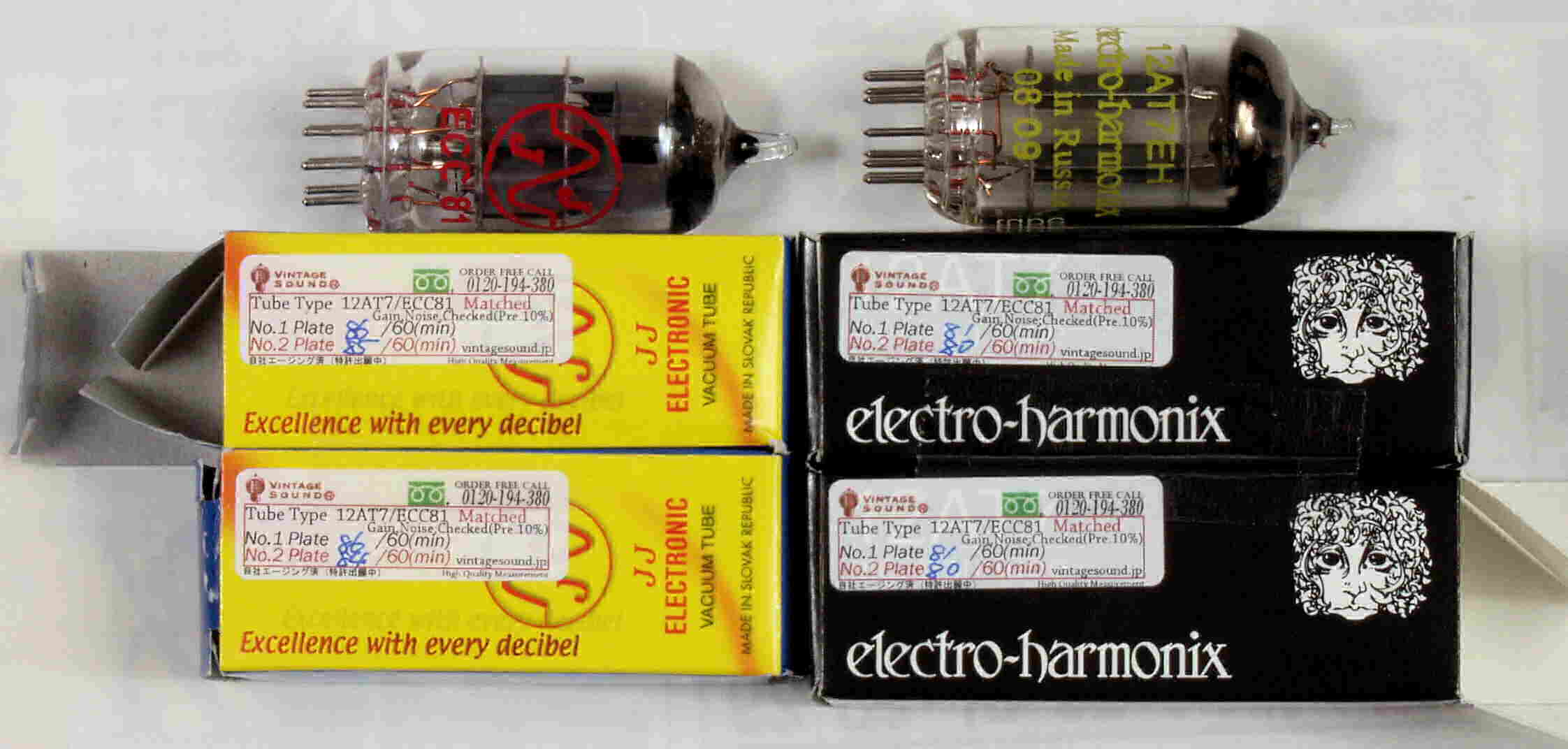

Ｇ３．　　JJ−ECC８１、electro−harmonix１２ＡＴ7ＥＨの測定。　「購入先はこちら」
　　　　　真空管ハンドブック（規格表）の相互コンダクタンス＝６０００μmho
　　　　　「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１２Ｖ、Ｉｐ＝１０ｍＡ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｇ３２．　７５００μmhoレンジでの「ＪＪ−ＥＣＣ８１」測定。　Ｇｍ＝６２５０μmho。　測定条件、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」

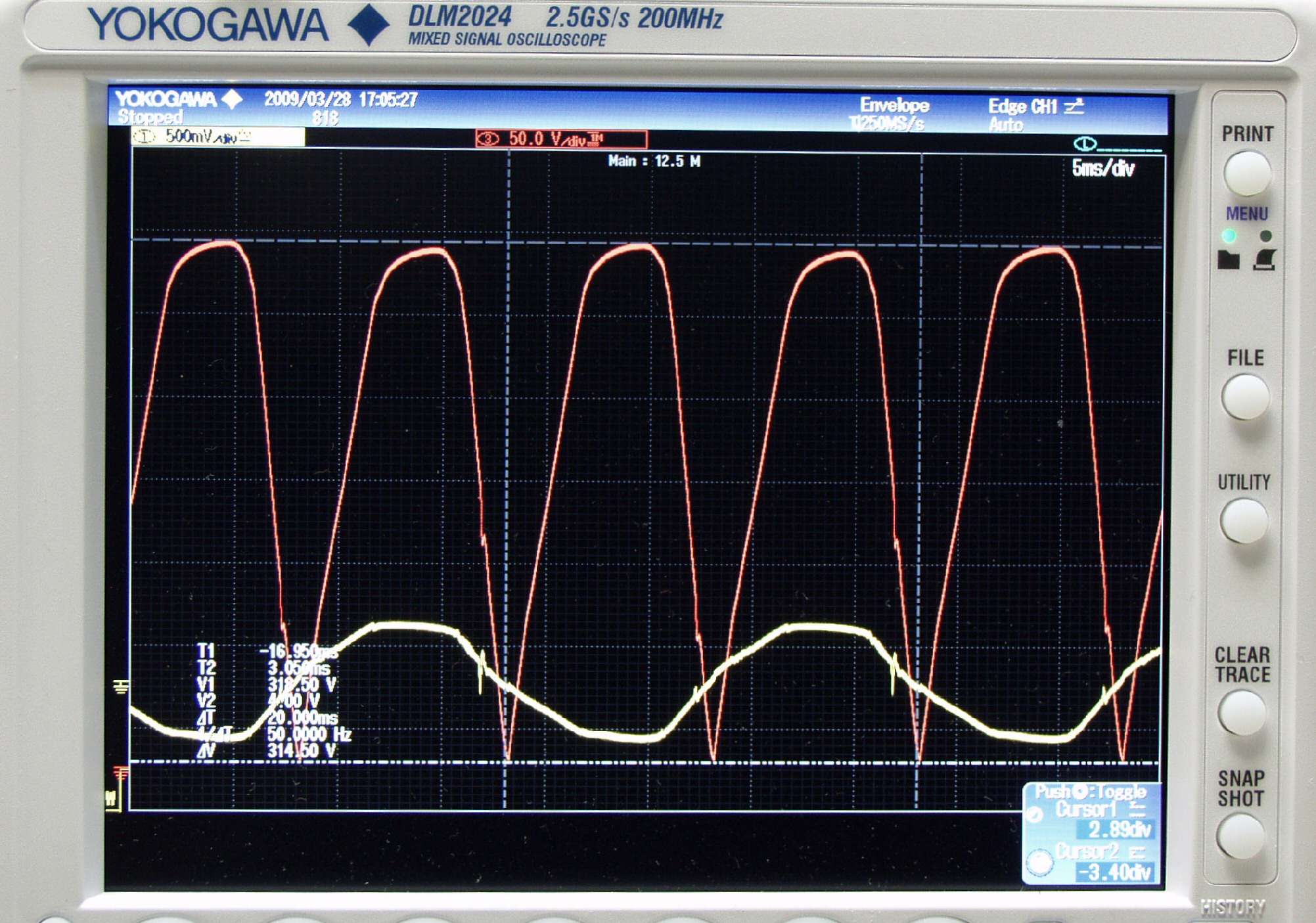

Ｇ３３．　「ＪＪ−ＥＣＣ８１」測定の入出力波形、黄色＝グリッド電圧、赤色＝プレート電圧
Ｇ３４．　７５００μmhoレンジでの「electro−harmonix１２ＡＴ７ＥＨ」測定。　Ｇｍ＝４３５０μmho。　測定条件、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」
Ｇ３５．　「electro−harmonix１２ＡＴ７ＥＨ」測定の入出力波形、黄色＝グリッド電圧、赤色＝プレート電圧

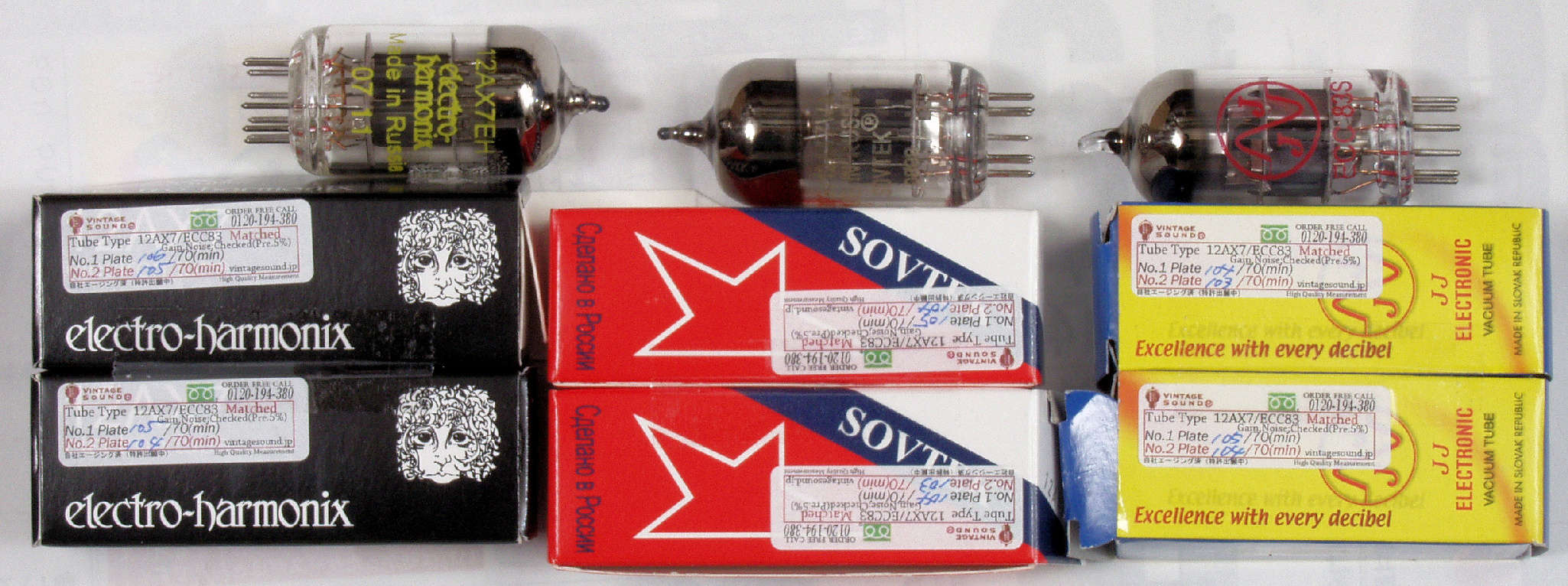

Ｇ４．　electro−harmonix１２ＡＸ7ＥＨ、ＳＯＶＴＥＣ１２ＡＸ７ＷＡ、JJ−ECC８３Ｓの測定。　「購入先はこちら」
　　　　真空管ハンドブック（規格表）の相互コンダクタンス＝１６００μmho
　　　　「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｇ４１．　３０００μmhoレンジでの「electro−harmonix１２ＡＸ7ＥＨ」測定。　Ｇｍ＝１４５０μmho。　測定条件、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」
Ｇ４２．　「lectro−harmonix１２ＡＸ7ＥＨ」測定の入出力波形、黄色＝グリッド電圧、赤色＝プレート電圧
Ｇ４４．　３０００μmhoレンジでの「ＳＯＶＴＥＣ１２ＡＸ７ＷＡ」測定。　Ｇｍ＝１６５０μmho。　測定条件、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」
Ｇ４５．　「ＳＯＶＴＥＣ１２ＡＸ７ＷＡ」測定の入出力波形、黄色＝グリッド電圧、赤色＝プレート電圧
Ｇ４６．　３０００μmhoレンジでの「JJ−ECC８３Ｓ」測定。　Ｇｍ＝２４００μmho。　測定条件、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」
Ｇ４７．　「JJ−ECC８３Ｓ」測定の入出力波形、赤色＝黄色＝グリッド電圧、赤色＝プレート電圧

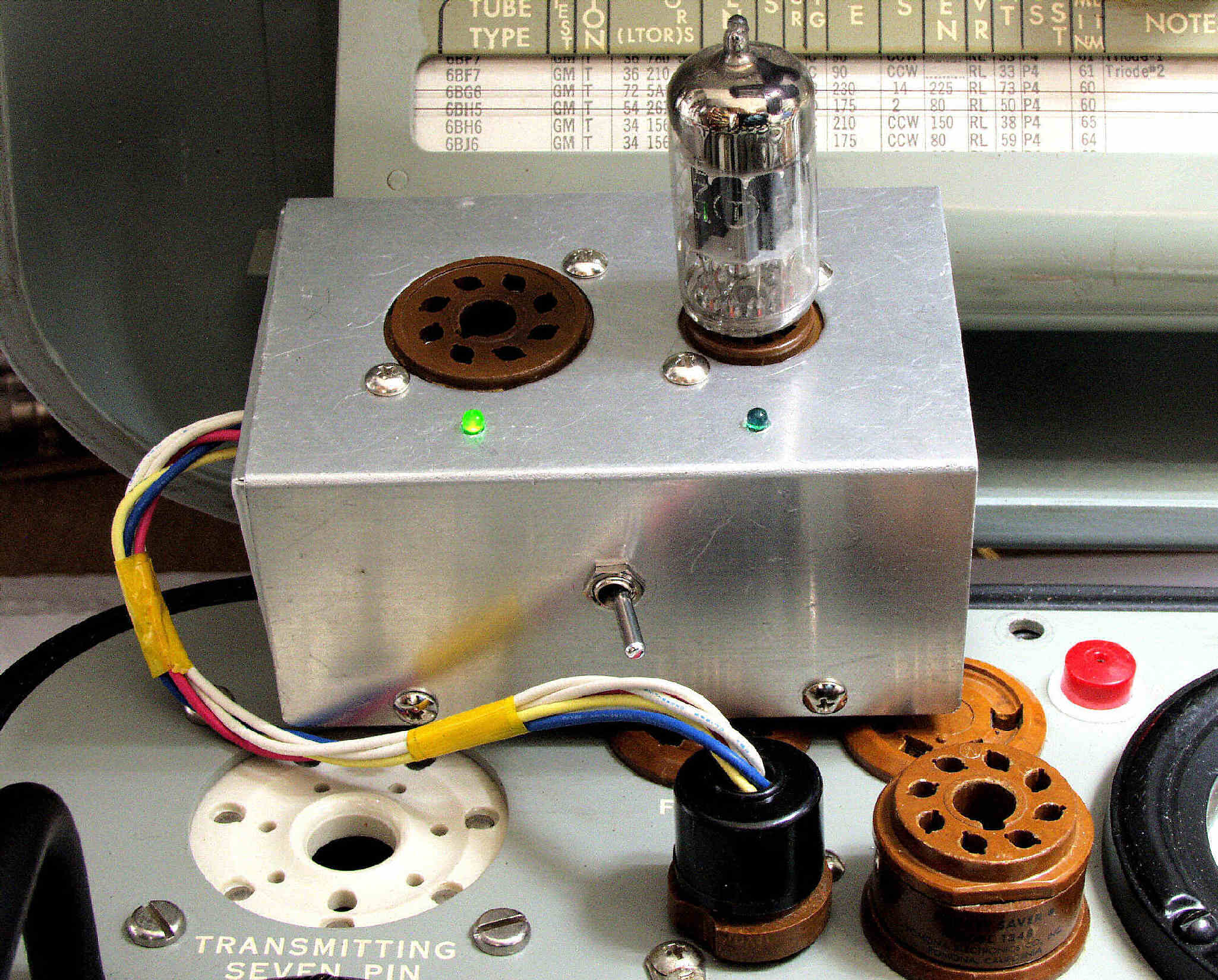

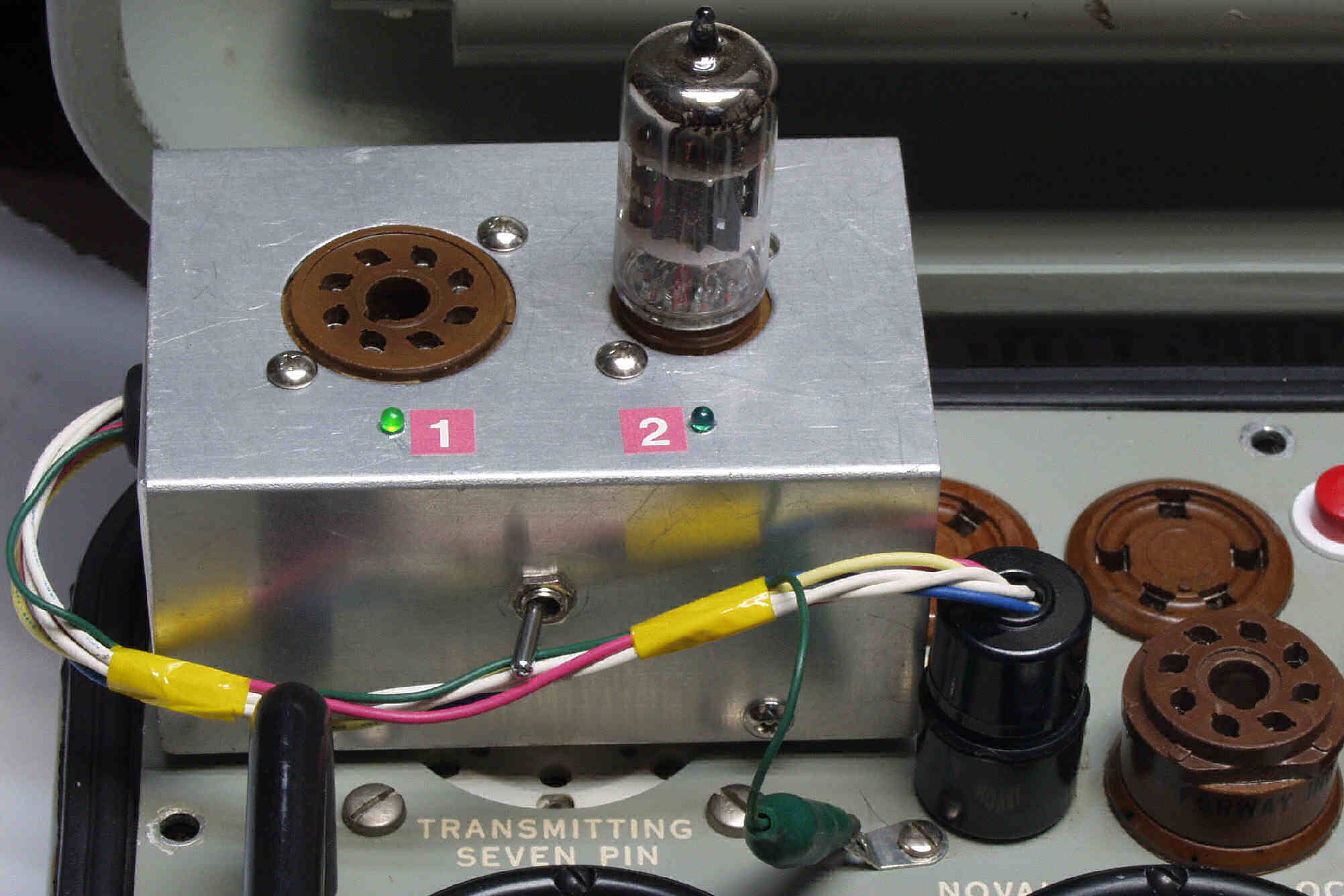

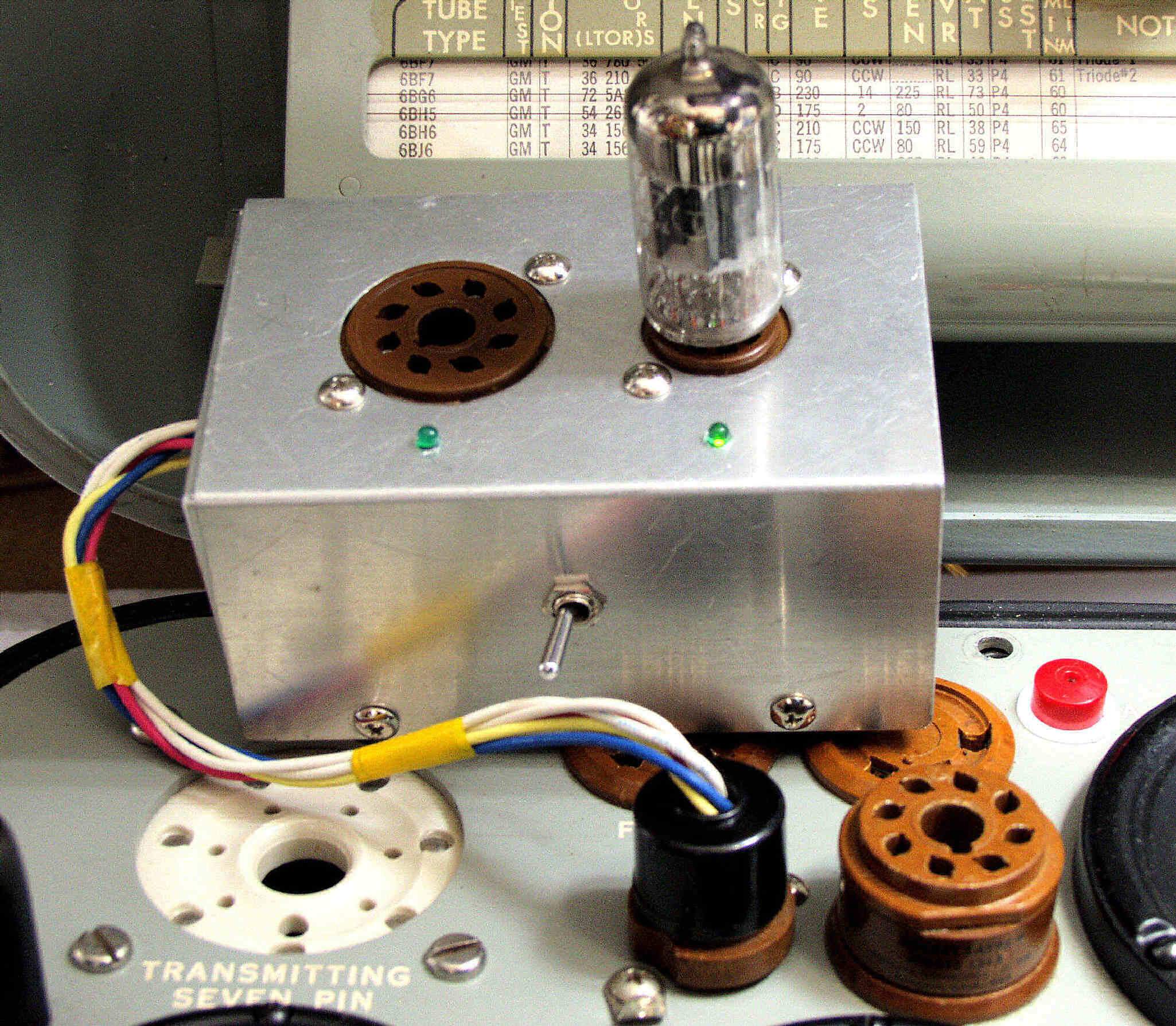

Ｇ５１．　双三極管アダプター、LEDで、ユニットを表示する。
Ｇ５２．　双三極管アダプター、LEDで、ユニットを表示する。
Ｇ５３．　双三極管アダプター、安定動作の為、アースを取る。LED表示とＳＷの方向を同じにする。

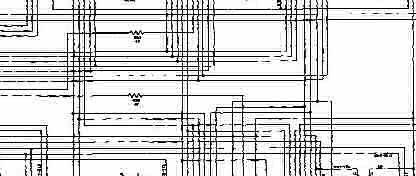

Ｈ．　変更回路図。

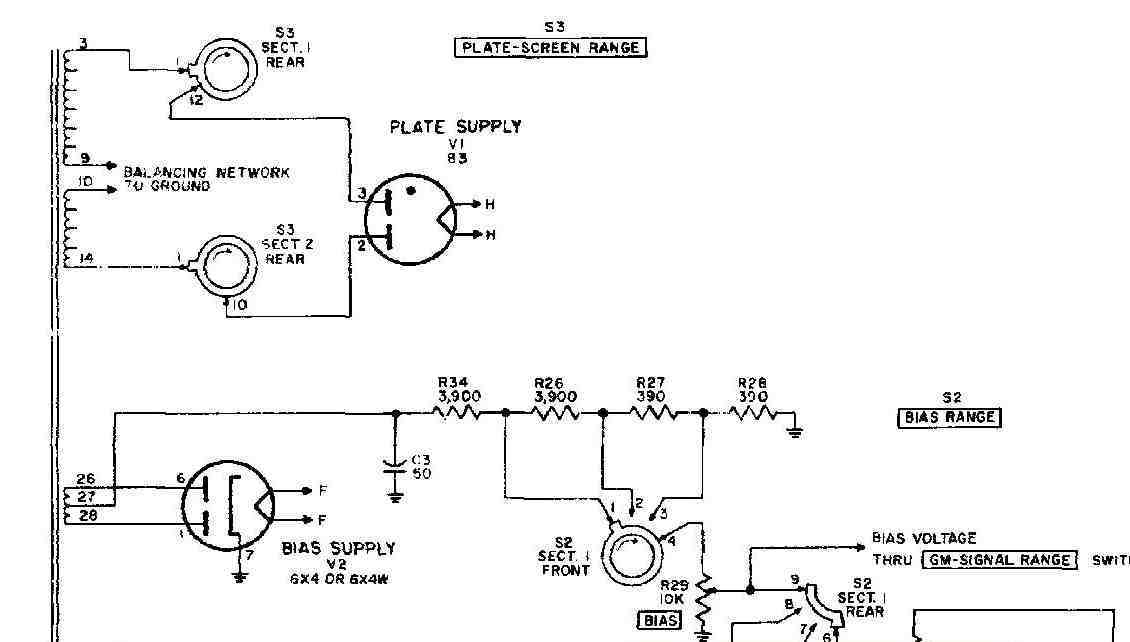

Ｈ１１．　修理前　Ｐｌａｔｅ・Ｂａｉａｓ　Ｓｕｐｐｌｙ　Ｃｉｒｃｕｉｔ　「回路図は全てＴＭ１１−６６２４７−３１６−３５より引用」

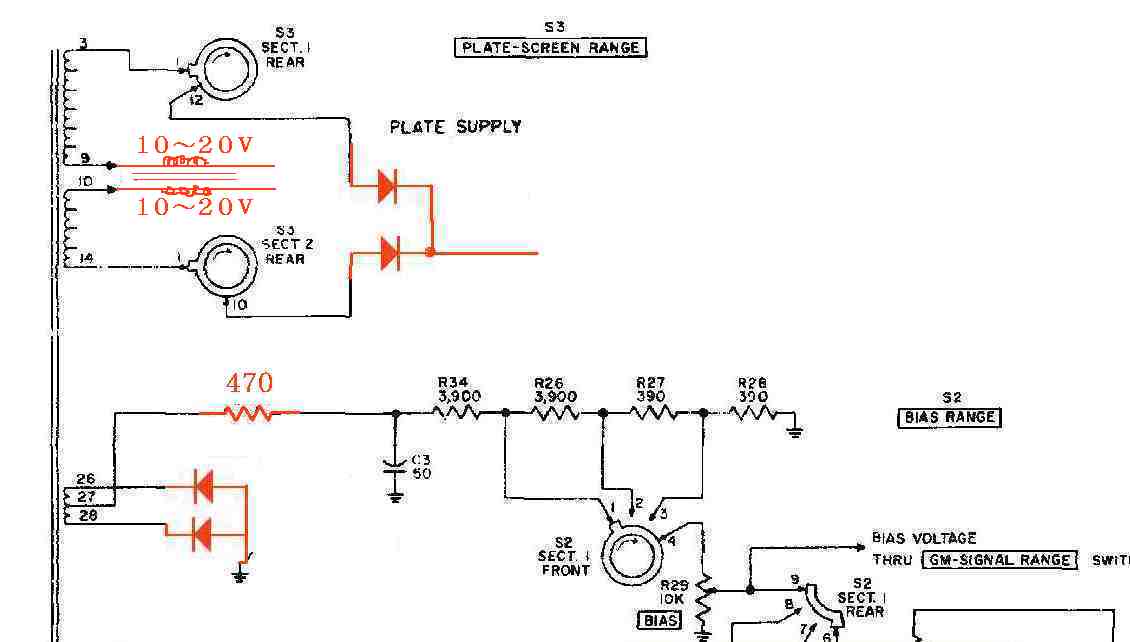

Ｈ１２．　修理後　Ｐｌａｔｅ・Ｂａｉａｓ　Ｓｕｐｐｌｙ　Ｃｉｒｃｕｉｔ
Ｈ１３．　計画中　Ｐｌａｔｅ・Ｂａｉａｓ　Ｓｕｐｐｌｙ　Ｃｉｒｃｕｉｔ、　使用電圧１００Ｖで楽に２５０Ｖになる

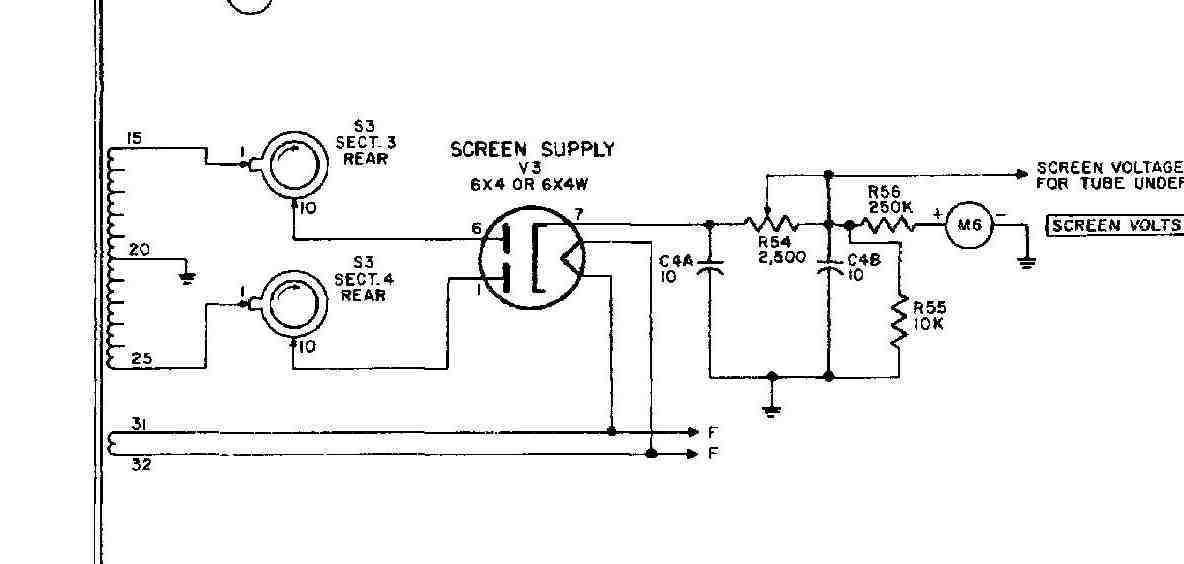

Ｈ２１．　修理前　Ｓｃｒｅｅｎ　Ｓｕｐｐｌｙ　Ｃｉｒｃｕｉｔ

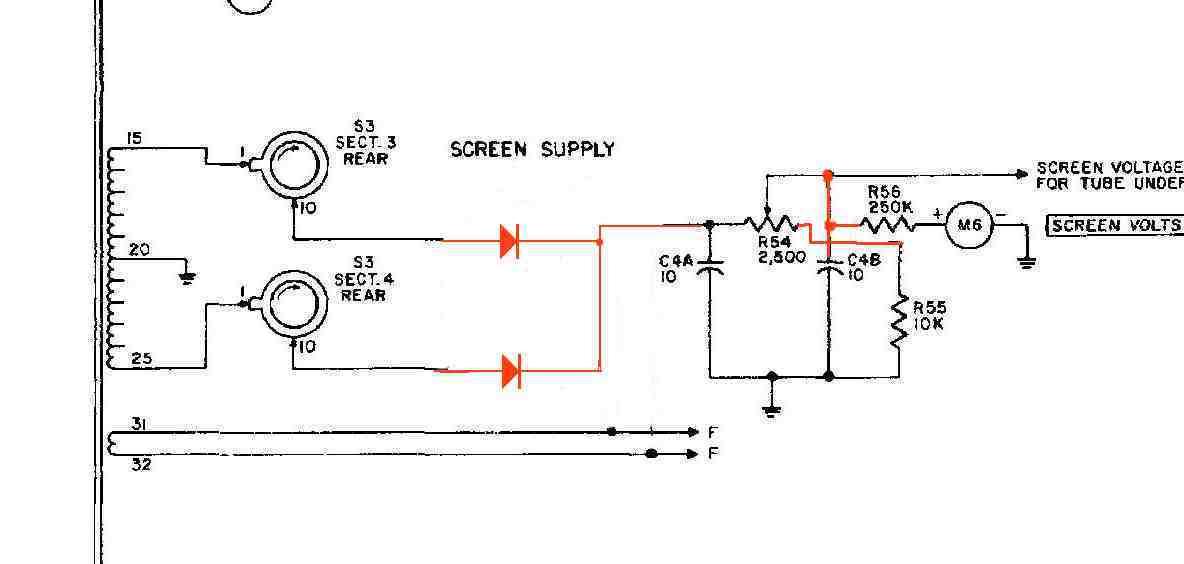

Ｈ２２．　修理後　Ｓｃｒｅｅｎ　Ｓｕｐｐｌｙ　Ｃｉｒｃｕｉｔ、　調整電圧範囲が広まる。

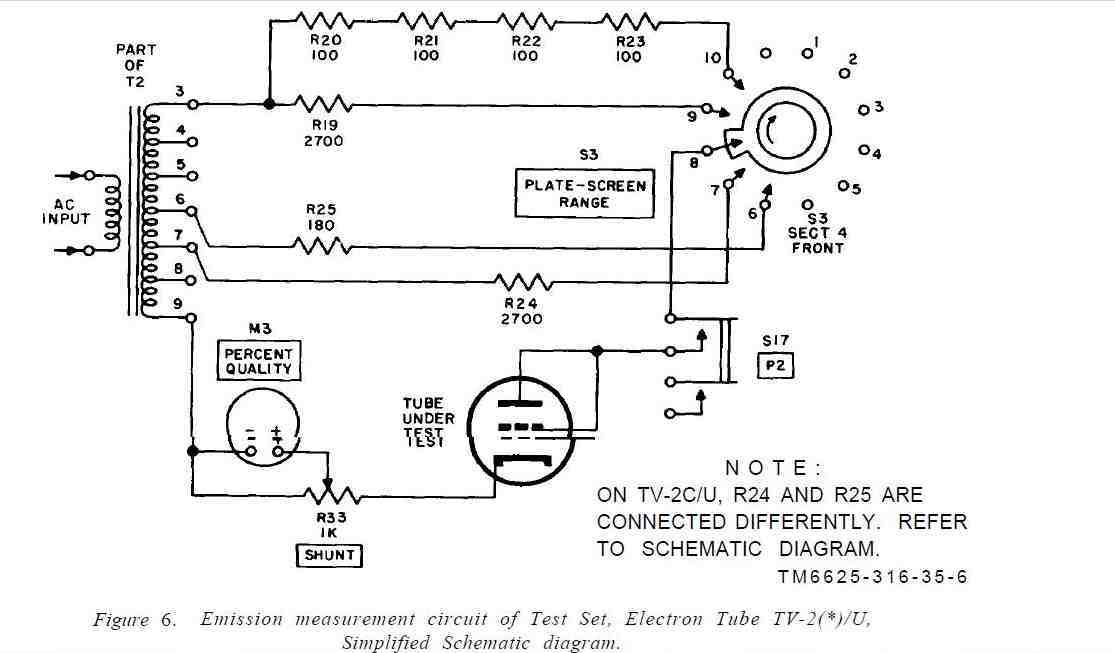

Ｈ３１．　修理前　Ｅｍｉｓｓｏｎ　Ｍｅａｓｕｒｅｍｅｎｔ　Ｃｉｒｃｕｉｔ

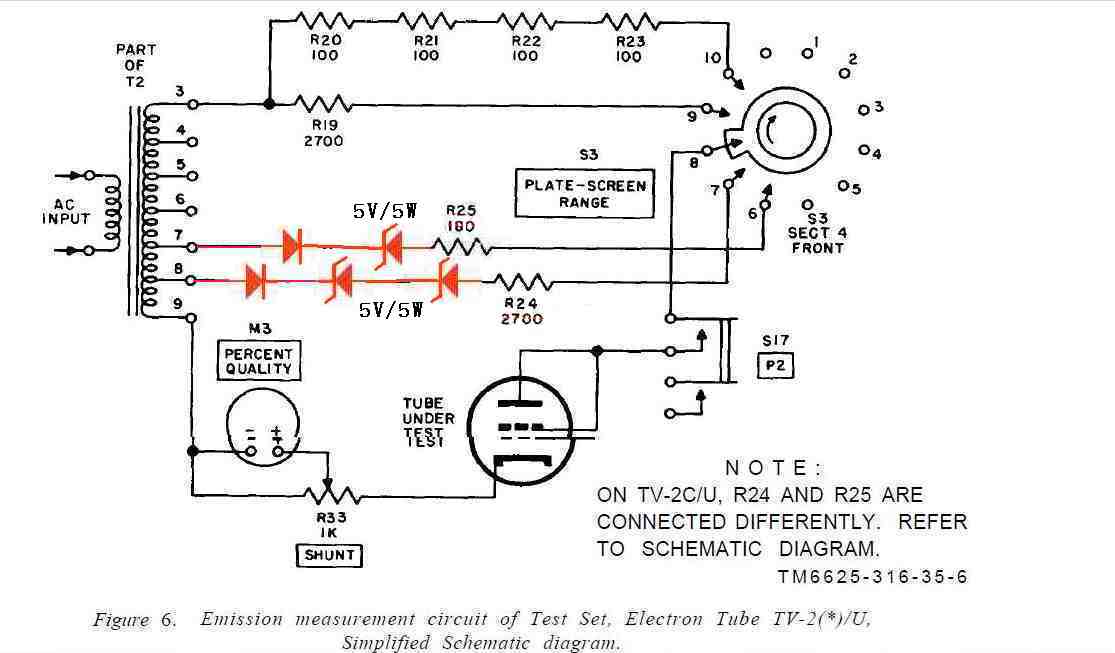

Ｈ３２．　修理後　Ｅｍｉｓｓｏｎ　Ｍｅａｓｕｒｅｍｅｎｔ　Ｃｉｒｃｕｉｔ

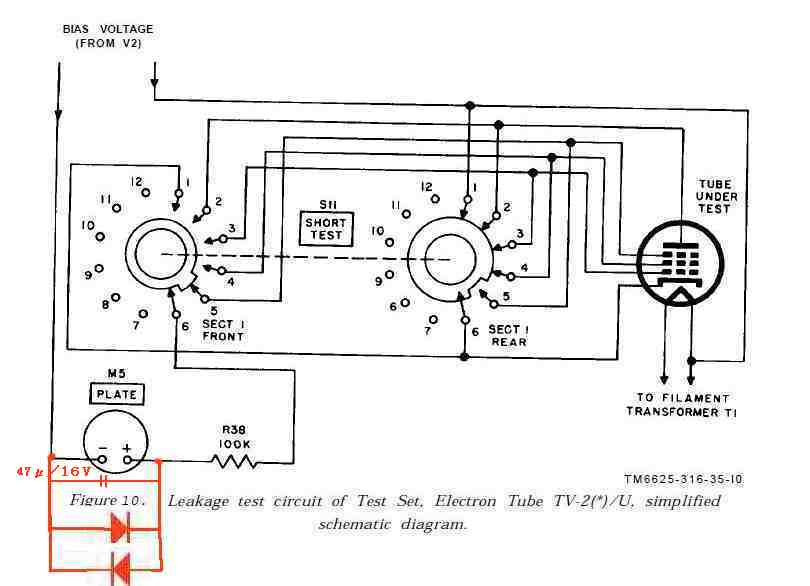

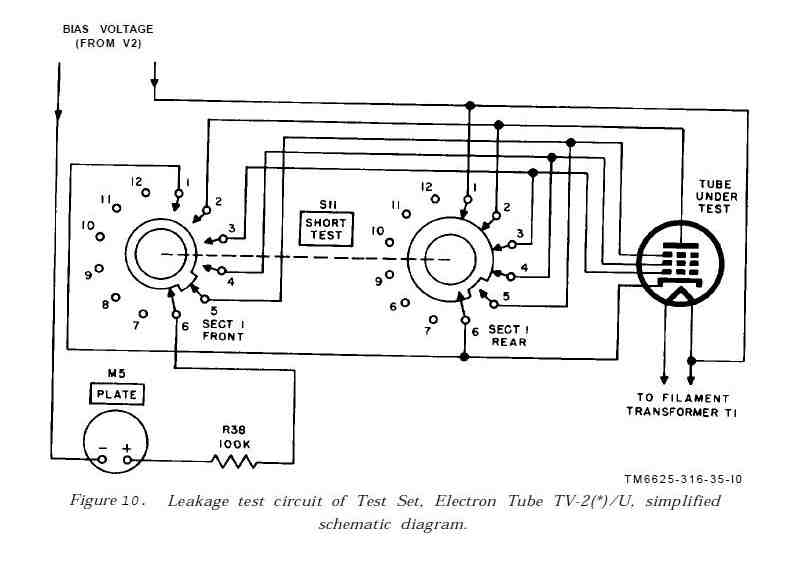

Ｈ４１．　修理前　Ｌｅａｋａｇｅ　Ｔｅｓｔ　Ｃｉｒｃｕｉｔ
Ｈ４２．　修理後　Ｌｅａｋａｇｅ　Ｔｅｓｔ　Ｃｉｒｃｕｉｔ

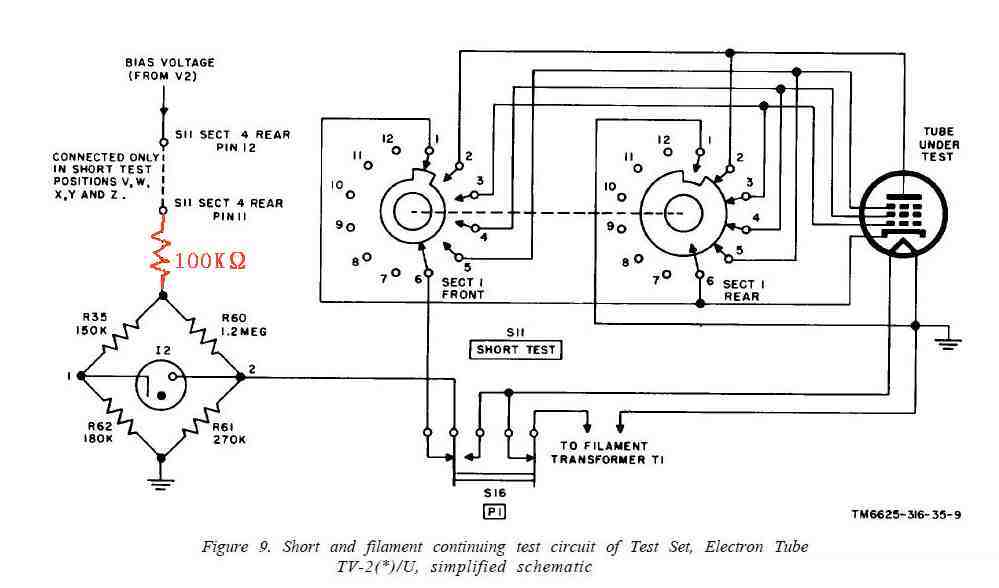

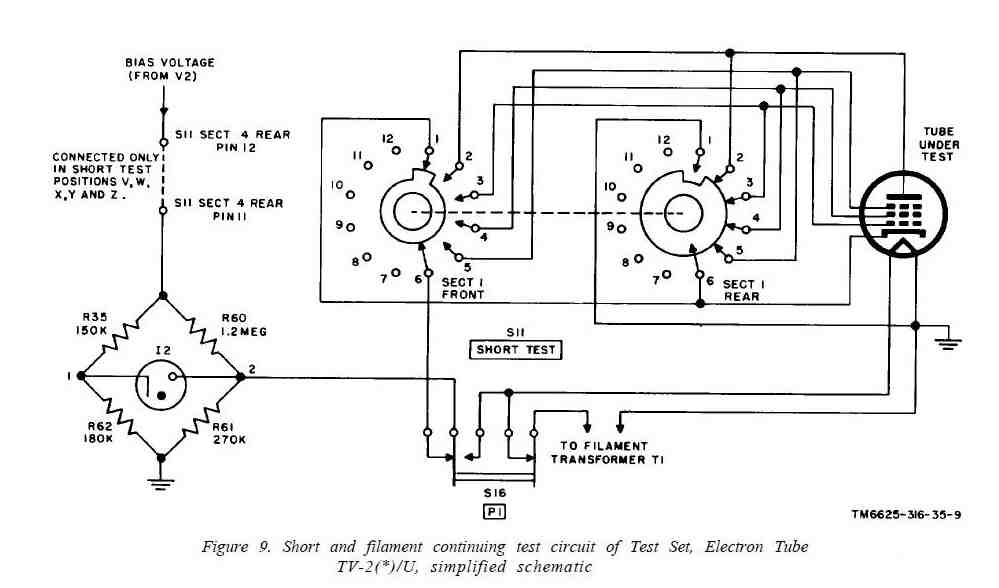

Ｈ５１．　修理前　Ｓｈｏｒｔ　Ｔｅｓｔ　Ｃｉｒｃｕｉｔ
Ｈ５２．　修理後　Ｓｈｏｒｔ　Ｔｅｓｔ　Ｃｉｒｃｕｉｔ
Ｈ６１．　修理前　グリッド、プレート回路

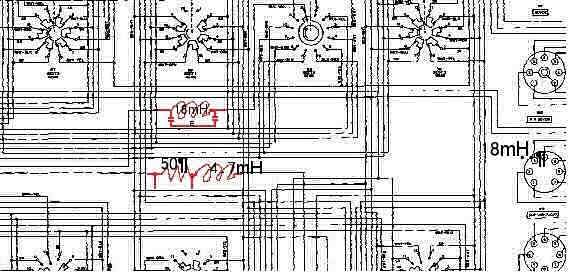

Ｈ６２．　修理後　発振防止対策、プレート電流測定設定
