Vacuum Tube Tester Hickok TV-2B/Uで
6L6 Gm & Ip測定
A. YAHOOオークションで買い集めた、KEN−RAD 6L6 5本。
  • 1本目 6L6 測定。 Gm=7350μmho、Ip=71.9mA。
    2本目 6L6 測定。 Gm=7000μmho、Ip=71.2mA。
    3本目 6L6 測定。 Gm=6700μmho、Ip=62.3mA。
    4本目 6L6 測定。 Gm=7000μmho、Ip=70.8mA。
    5本目 6L6 測定。 Gm=6300μmho、Ip=61.0mA。

B. YAHOOオークションで買い集めた、銀色文字表示 RCA 6L6 12本。
  • 1本目 6L6 測定。 Gm=6250μmho、Ip=58.0mA。
    2本目 6L6 測定。 Gm=6500μmho、Ip=69.1mA。
    3本目 6L6 測定。 Gm=7500μmho、Ip=75.2mA。
    4本目 6L6 測定。 Gm=6000μmho、Ip=63.0mA。
    5本目 6L6 測定。 Gm=7000μmho、Ip=69.6mA。
    6本目 6L6 測定。 Gm=6500μmho、Ip=60.4mA。
    7本目 6L6 測定。 Gm=6500μmho、Ip=59.7mA。
    8本目 6L6 測定。 Gm=6250μmho、Ip=54.4mA。
    9本目 6L6 測定。 Gm=6750μmho、Ip=65.7mA。
    10本目 6L6 測定。 Gm=7450μmho、Ip=68.1mA。
    11本目 6L6 測定。 Gm=6750μmho、Ip=62.4mA。
    12本目 6L6 測定。 Gm=7250μmho、Ip=67.1mA。

C. YAHOOオークションで買い集めた、赤色文字表示 RCA 6L6 9本。
  • 1本目 6L6 測定。 Gm=6300μmho、Ip=60.8mA。
    2本目 6L6 測定。 Gm=6400μmho、Ip=68.1mA。
    3本目 6L6 測定。 Gm=5800μmho、Ip=58.4mA。
    4本目 6L6 測定。 Gm=6900μmho、Ip=64.7mA。
    5本目 6L6 測定。 Gm=6300μmho、Ip=63.5mA。
    6本目 6L6 測定。 Gm=7000μmho、Ip=69.9mA。
    7本目 6L6 測定。 Gm=7250μmho、Ip=72.2mA。
    8本目 6L6 測定。 Gm=5750μmho、Ip=56.3mA。
    9本目 6L6 測定。 Gm=6400μmho、Ip=62.4mA。

D. YAHOOオークションで買い集めた、各社 6L6 3本。
  • 1本目 6L6 測定。 Gm=7100μmho、Ip=70.3mA。
    2本目 6L6 測定。 Gm=6850μmho、Ip=69.1mA。
    3本目 6L6 測定。 Gm=6850μmho、Ip=69.6mA。


A. YAHOOオークションで買い集めた、CRC、KEN−RAD 6L6 5本の「Gm & Ip」測定。
真空管ハンドブック(規格表)の相互コンダクタンス=6000μmho「Ep=Esg=250V、Ip=72mA、Eg1=−14V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
画像をクリックすると、大きく(横幅2050ドット)表示されます。

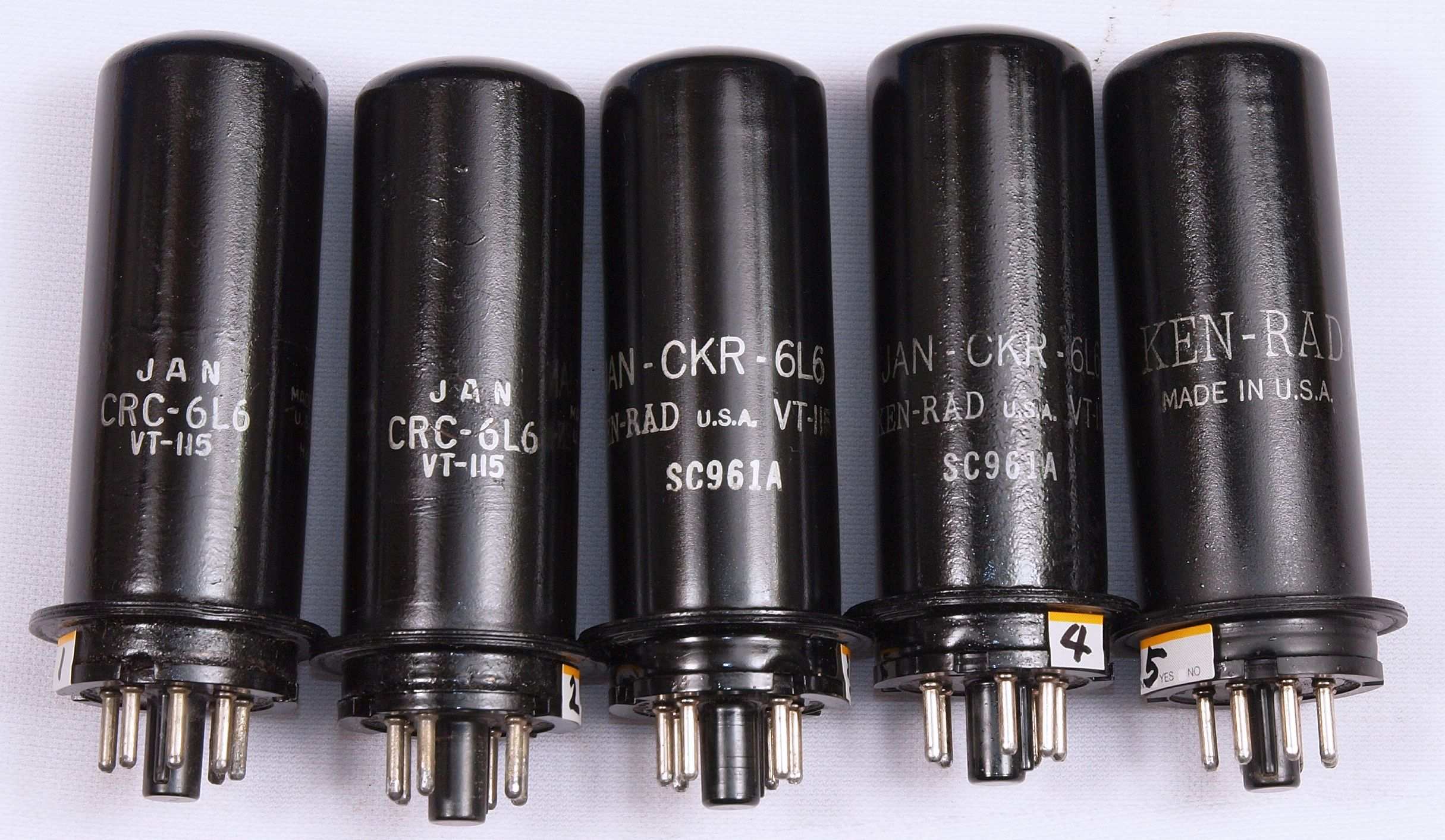

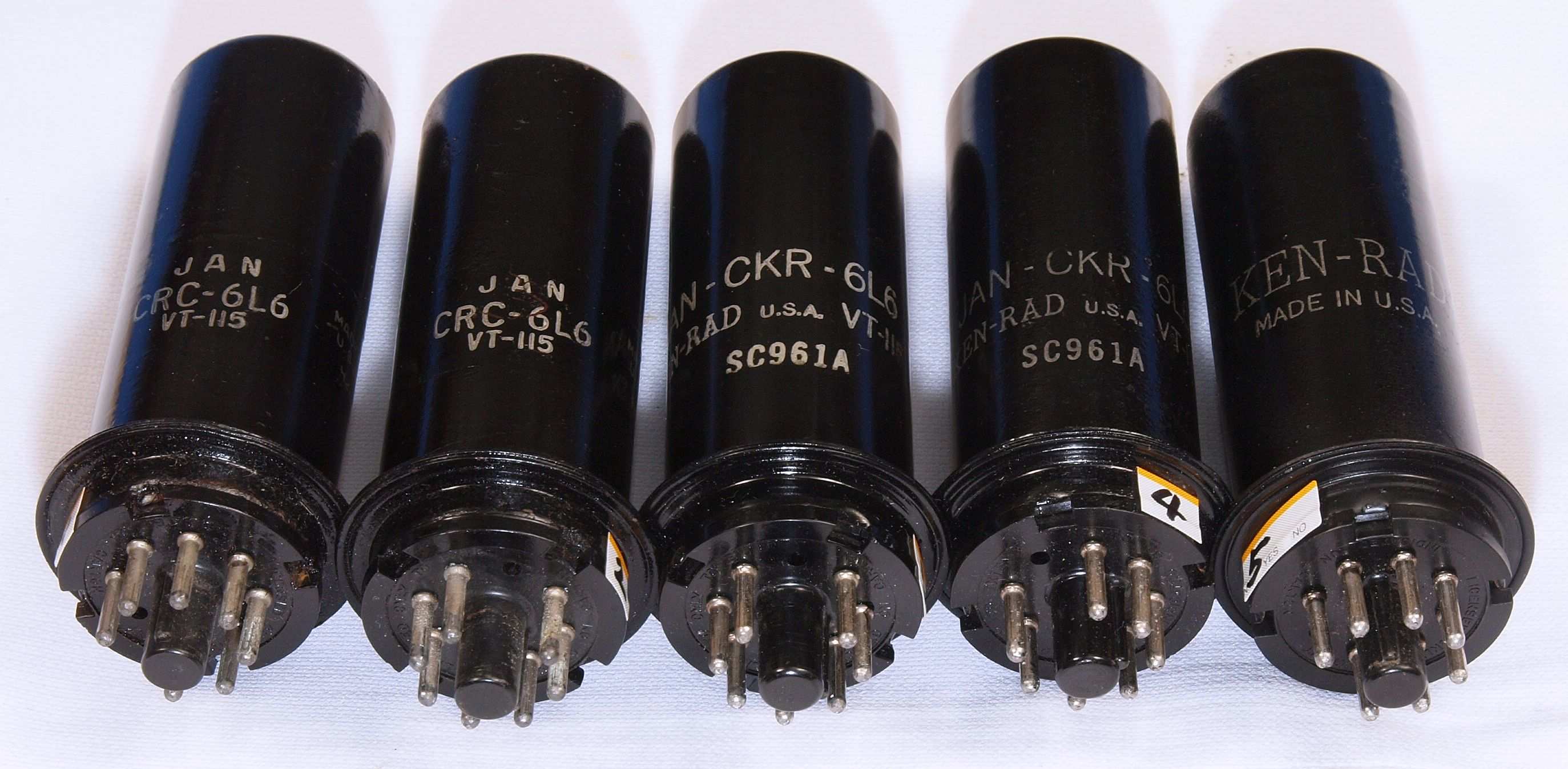

CRC、KEN−RAD 左から、
  • 1本目 6L6 測定。 Gm=7350μmho、Ip=71.9mA。
    2本目 6L6 測定。 Gm=7000μmho、Ip=71.2mA。
    3本目 6L6 測定。 Gm=6700μmho、Ip=62.3mA。
    4本目 6L6 測定。 Gm=7000μmho、Ip=70.8mA。
    5本目 6L6 測定。 Gm=6300μmho、Ip=61.0mA。

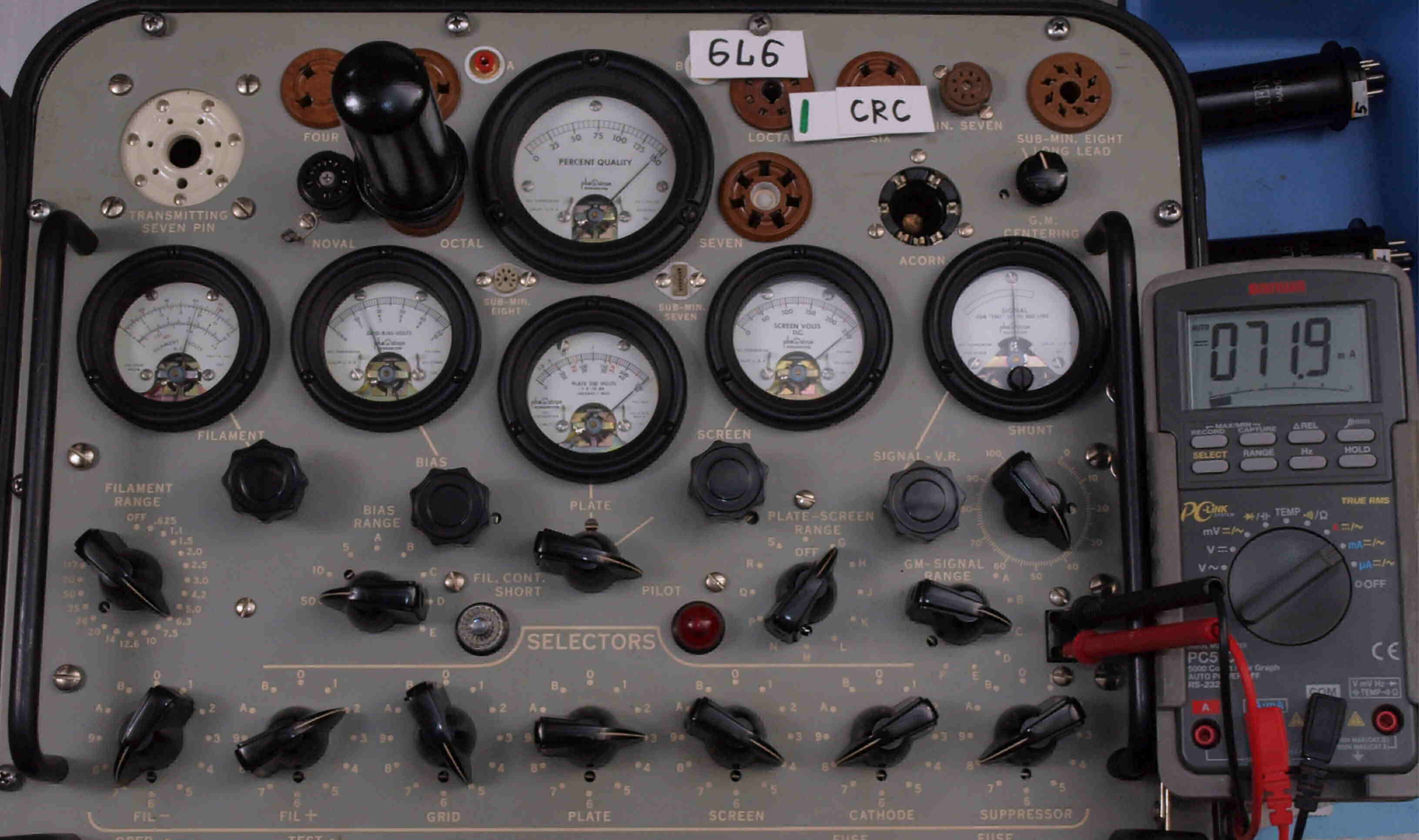

A1. 1本目 6L6 測定。 Gm=7350μmho、Ip=71.9mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」、

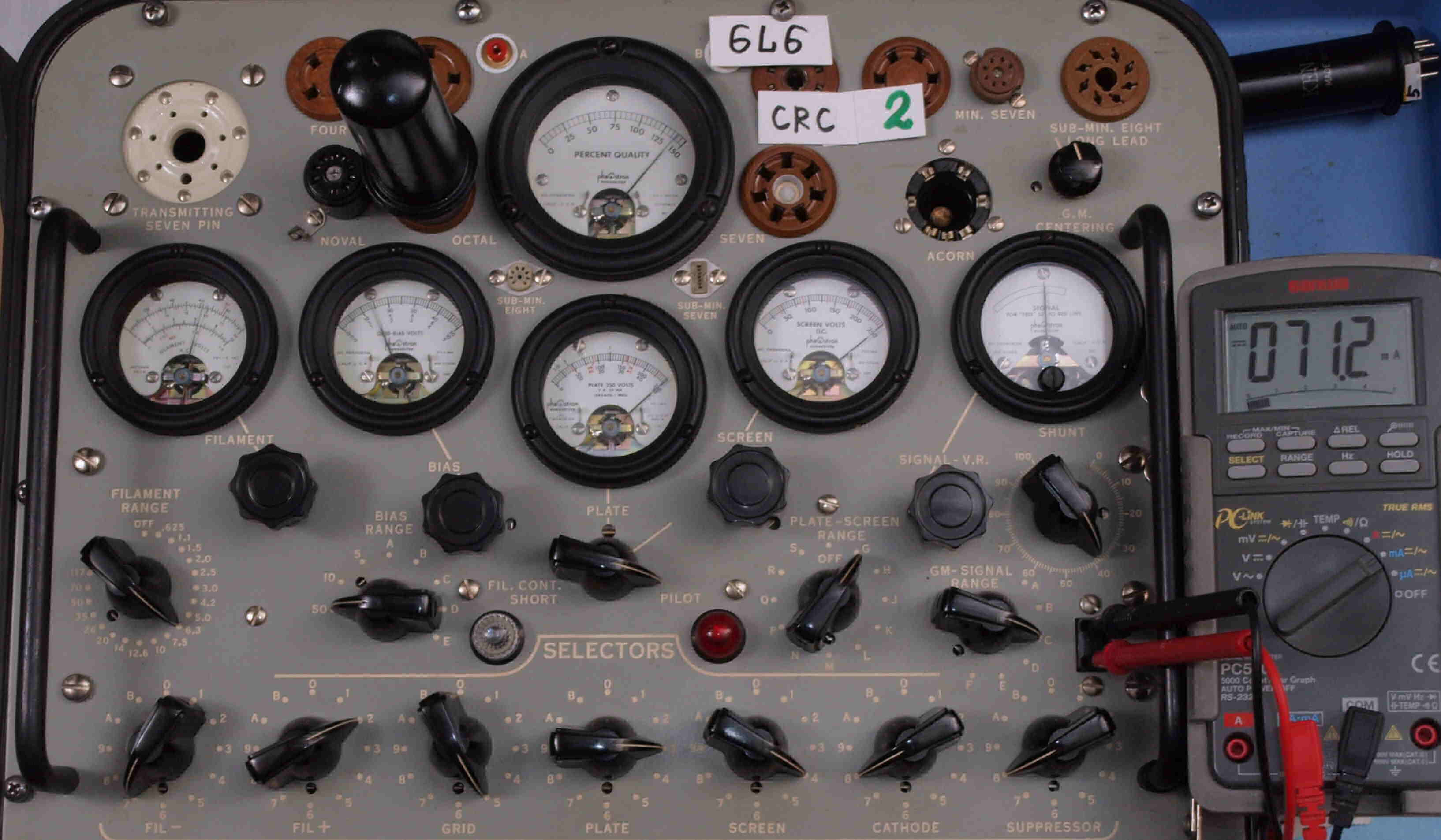

A2. 2本目 6L6 測定。 Gm=7000μmho、Ip=71.2mA。

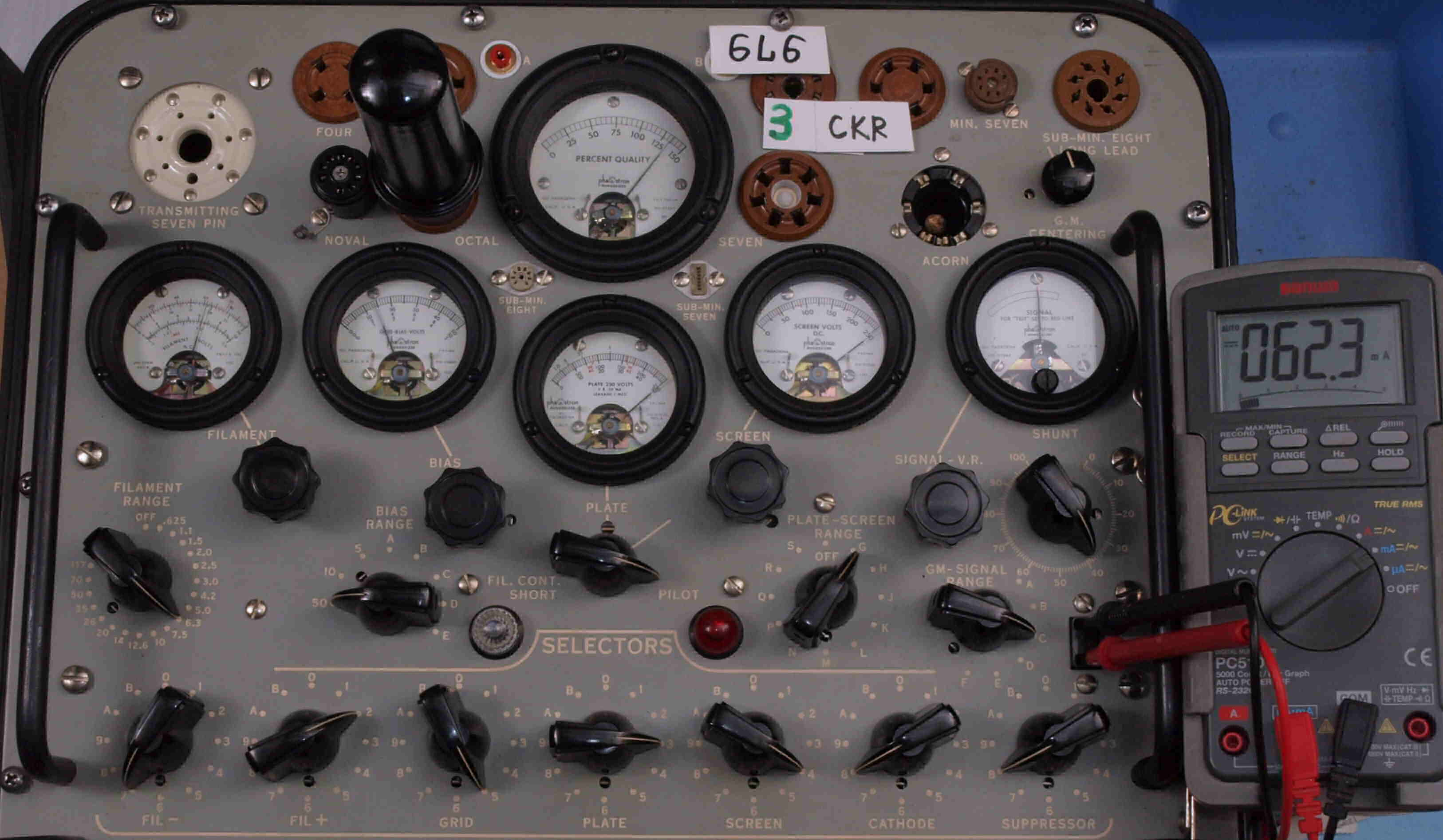

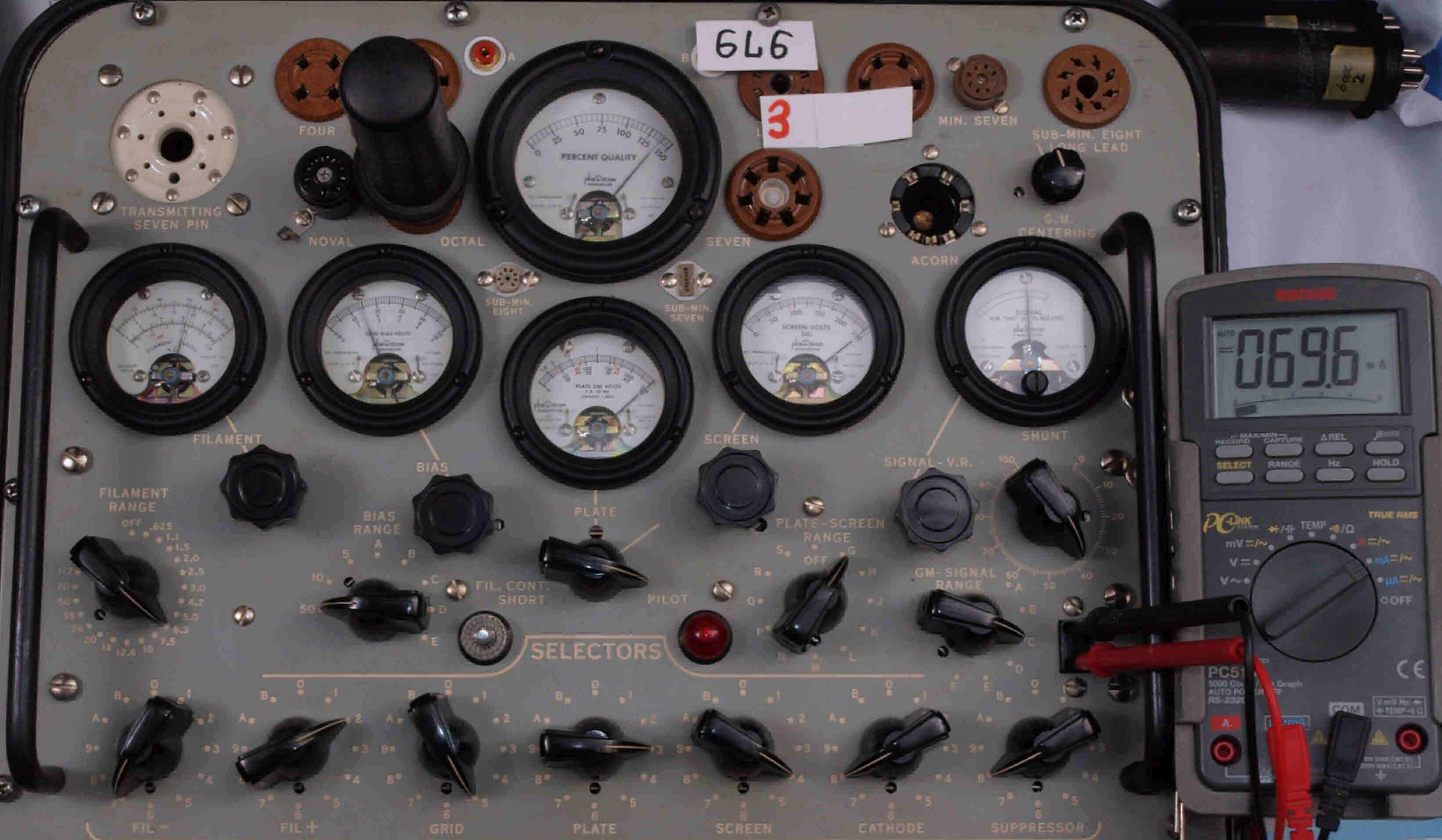

A3. 3本目 6L6 測定。 Gm=6700μmho、Ip=62.3mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

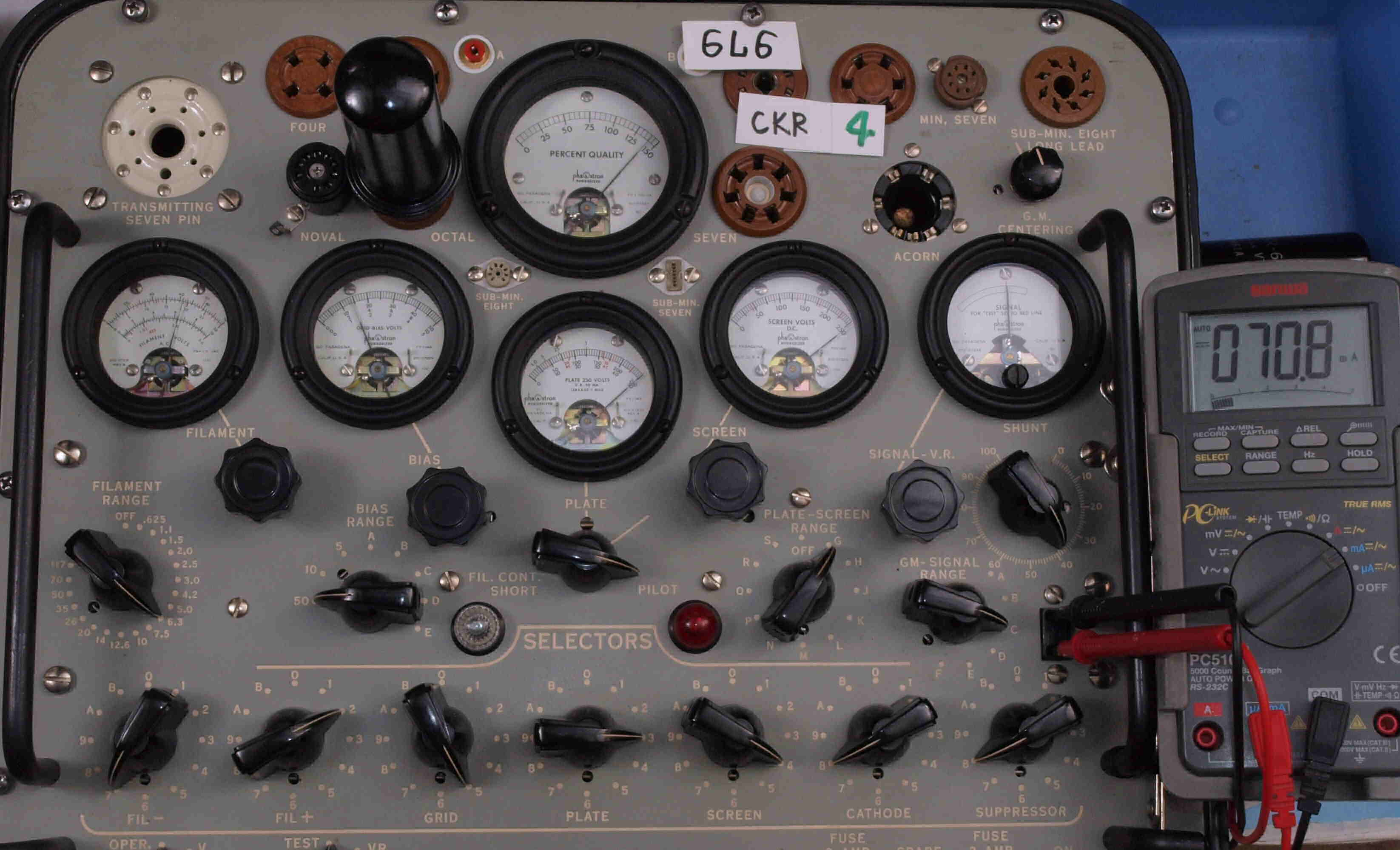

A4. 4本目 6L6 測定。 Gm=7000μmho、Ip=70.8mA。

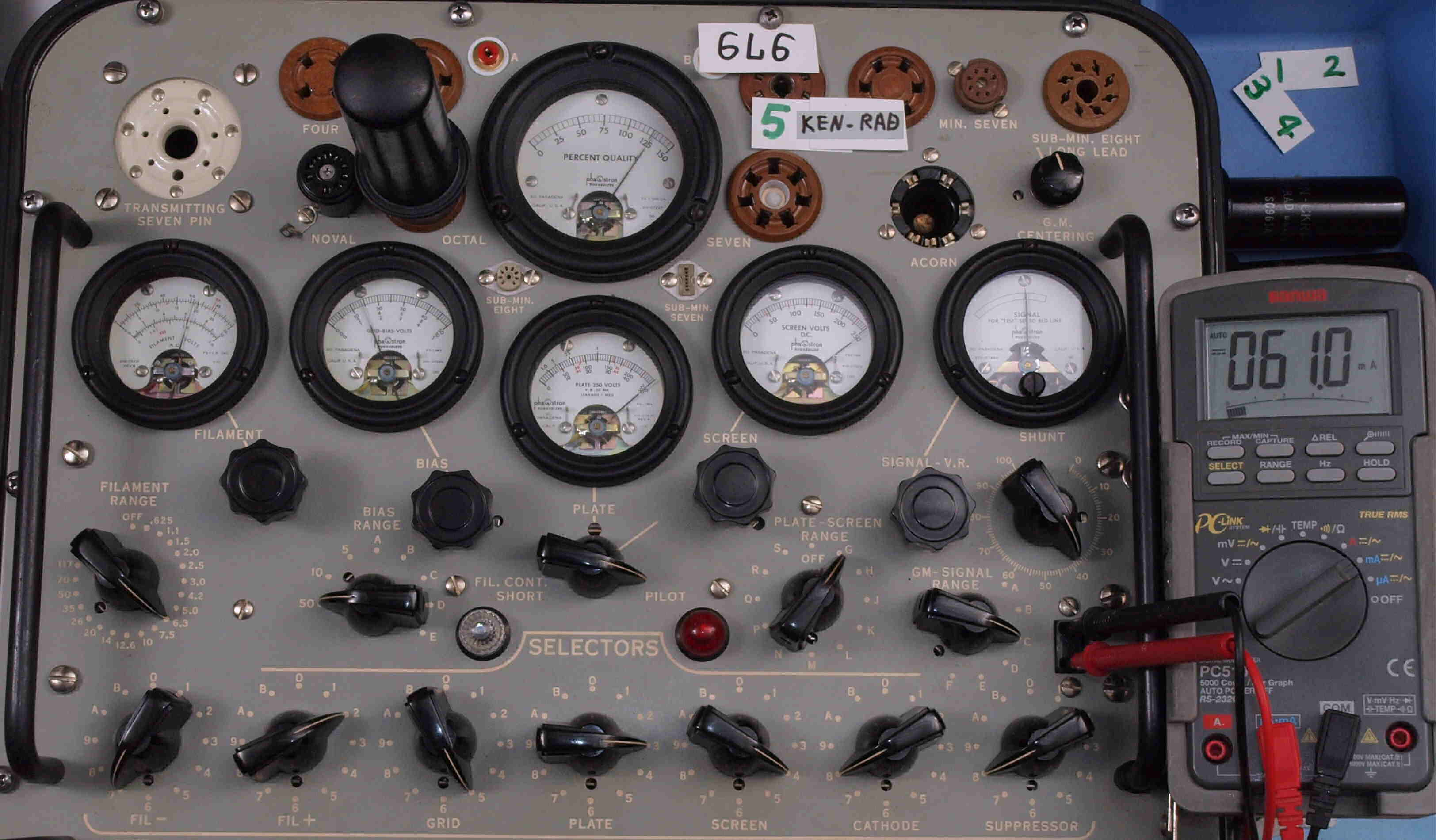

A5. 5本目 6L6 測定。 Gm=6300μmho、Ip=61.0mA。
B. YAHOOオークションで買い集めた、銀色文字表示 RCA 6L6 12本の「Gm & Ip」測定。
真空管ハンドブック(規格表)の相互コンダクタンス=6000μmho「Ep=Esg=250V、Ip=72mA、Eg1=−14V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
画像をクリックすると、大きく(横幅2050ドット)表示されます。

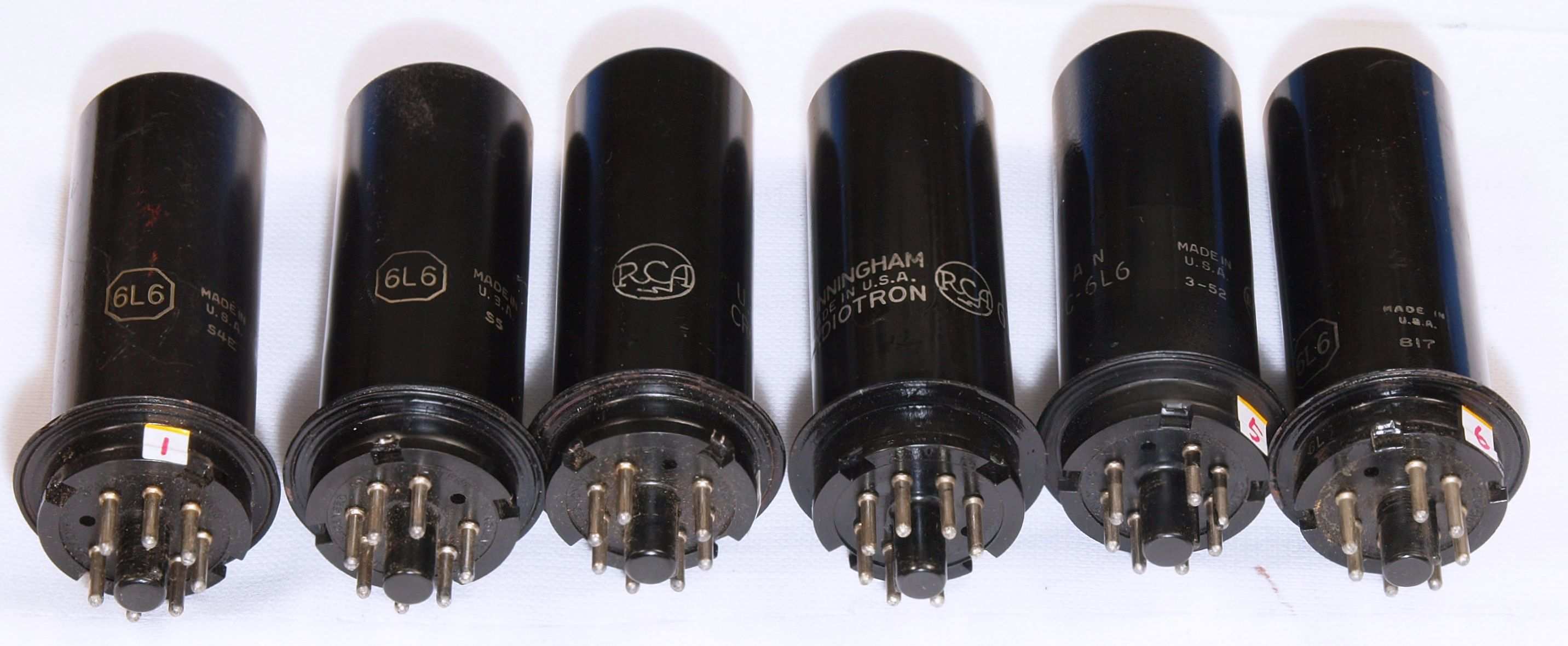

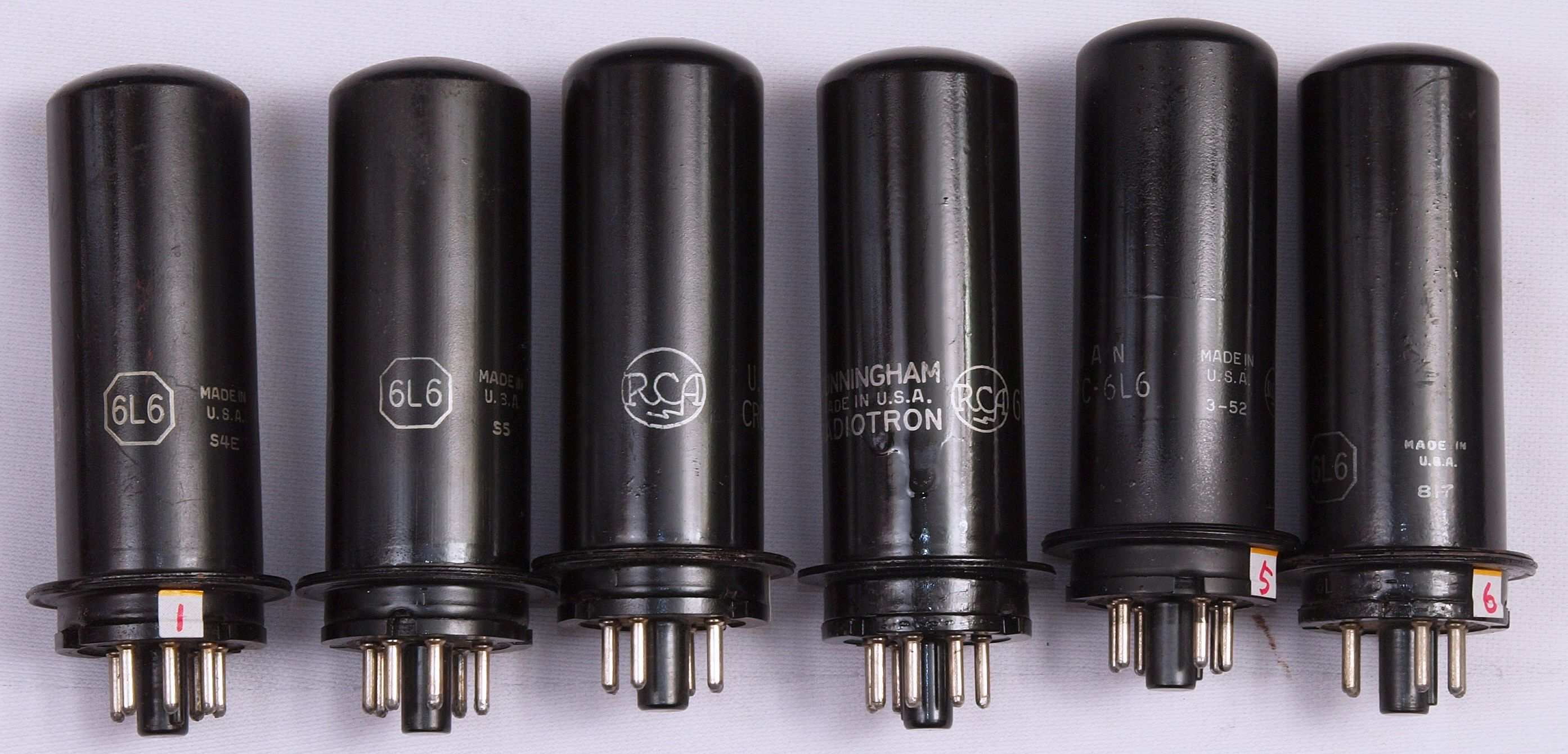

銀色文字表示 RCA 6L6 左から、
  • 1本目 6L6 測定。 Gm=6250μmho、Ip=58.0mA。
    2本目 6L6 測定。 Gm=6500μmho、Ip=69.1mA。
    3本目 6L6 測定。 Gm=7500μmho、Ip=75.2mA。
    4本目 6L6 測定。 Gm=6000μmho、Ip=63.0mA。
    5本目 6L6 測定。 Gm=7000μmho、Ip=69.6mA。
    6本目 6L6 測定。 Gm=6500μmho、Ip=60.4mA。

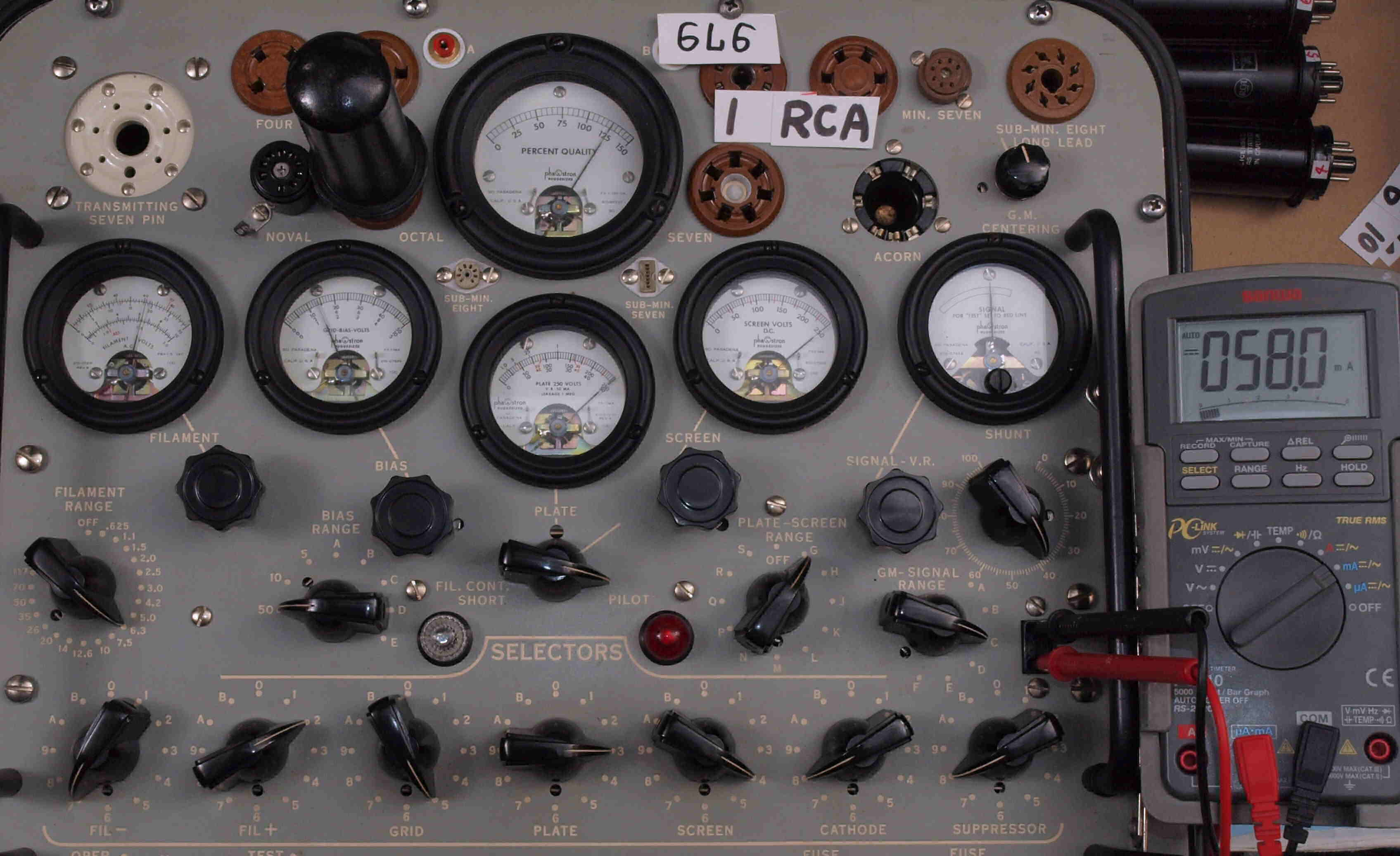

B1. 1本目 6L6 測定。 Gm=6250μmho、Ip=58.0mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

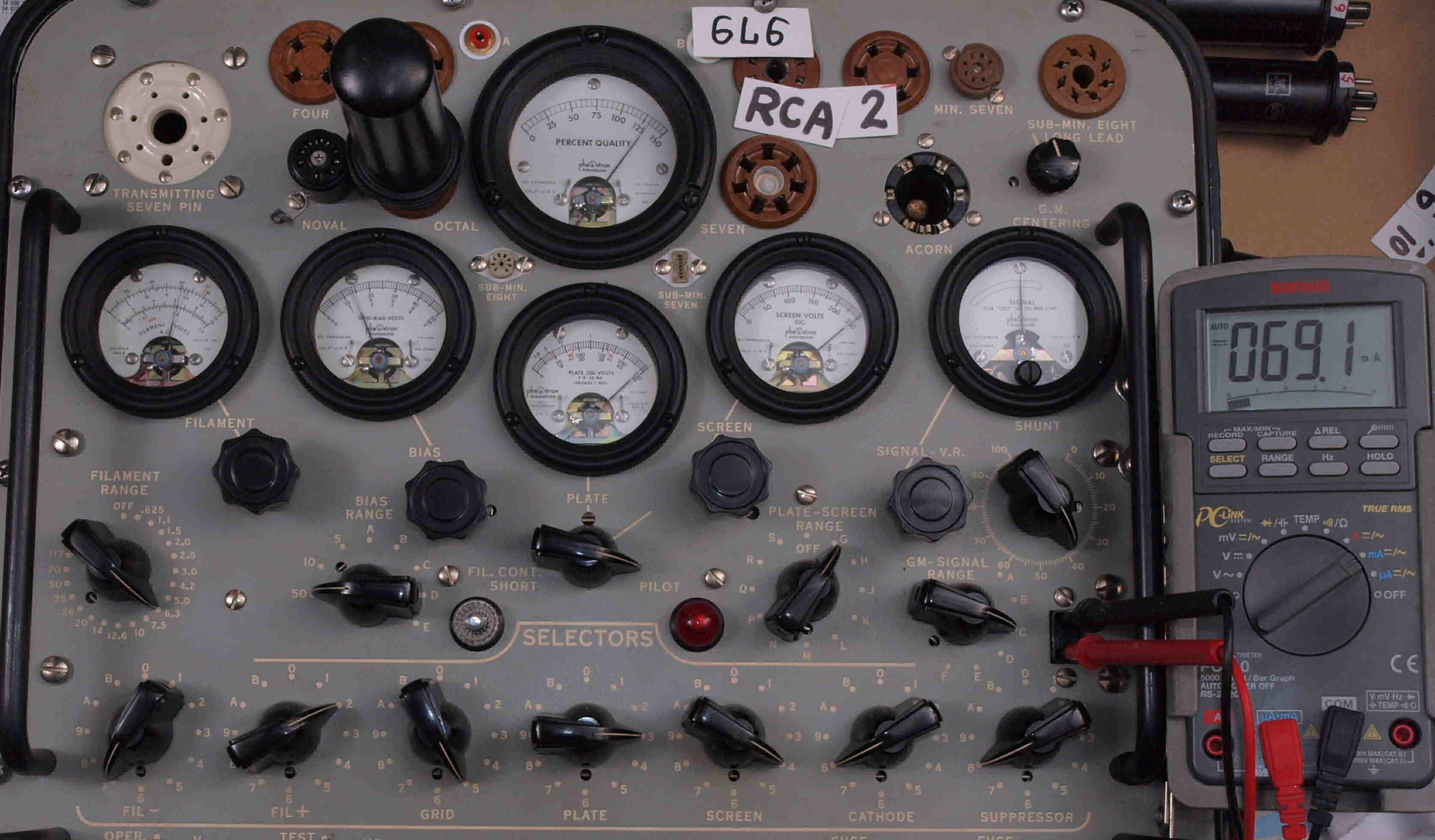

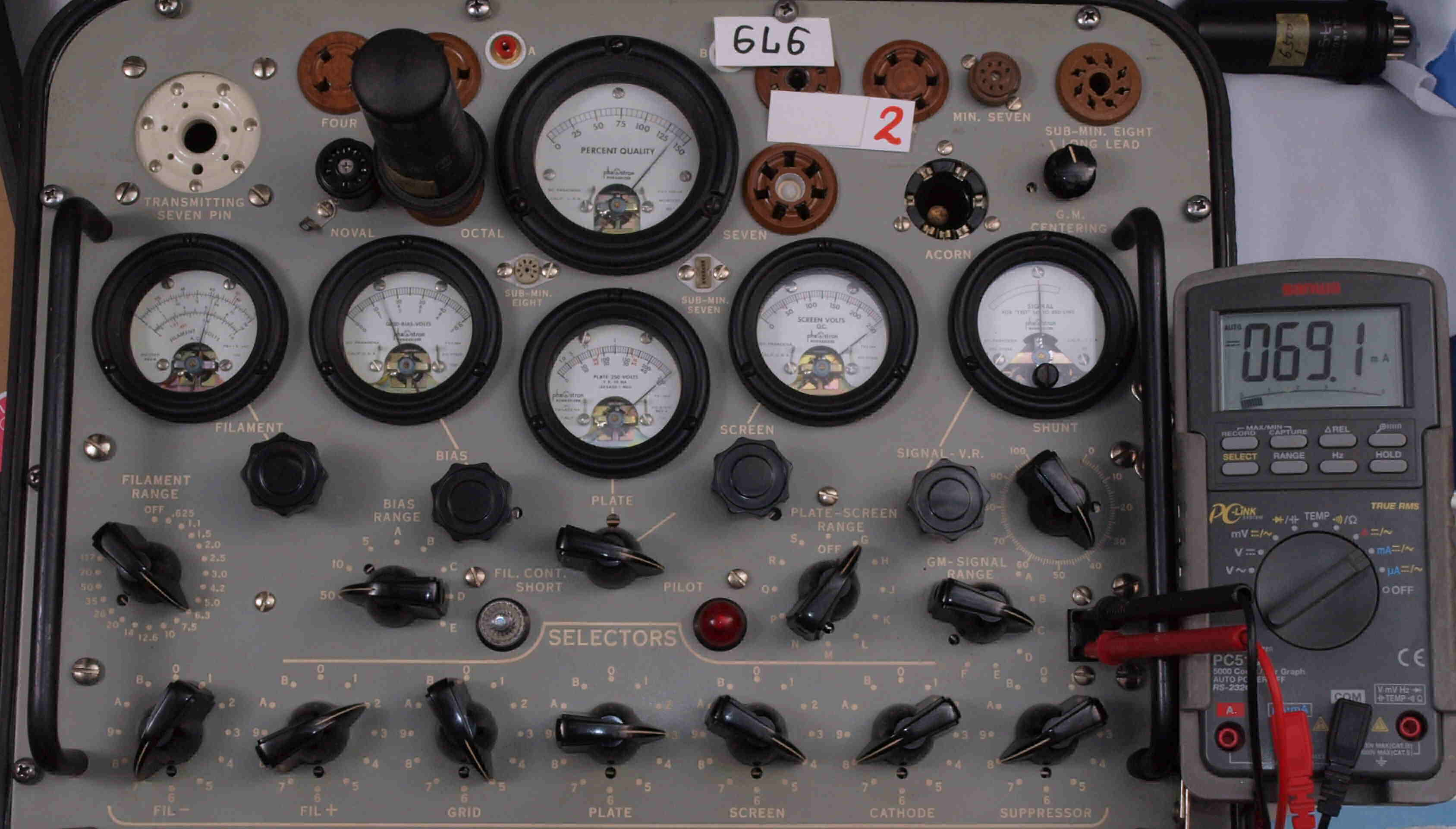

B2. 2本目 6L6 測定。 Gm=6500μmho、Ip=69.1mA。

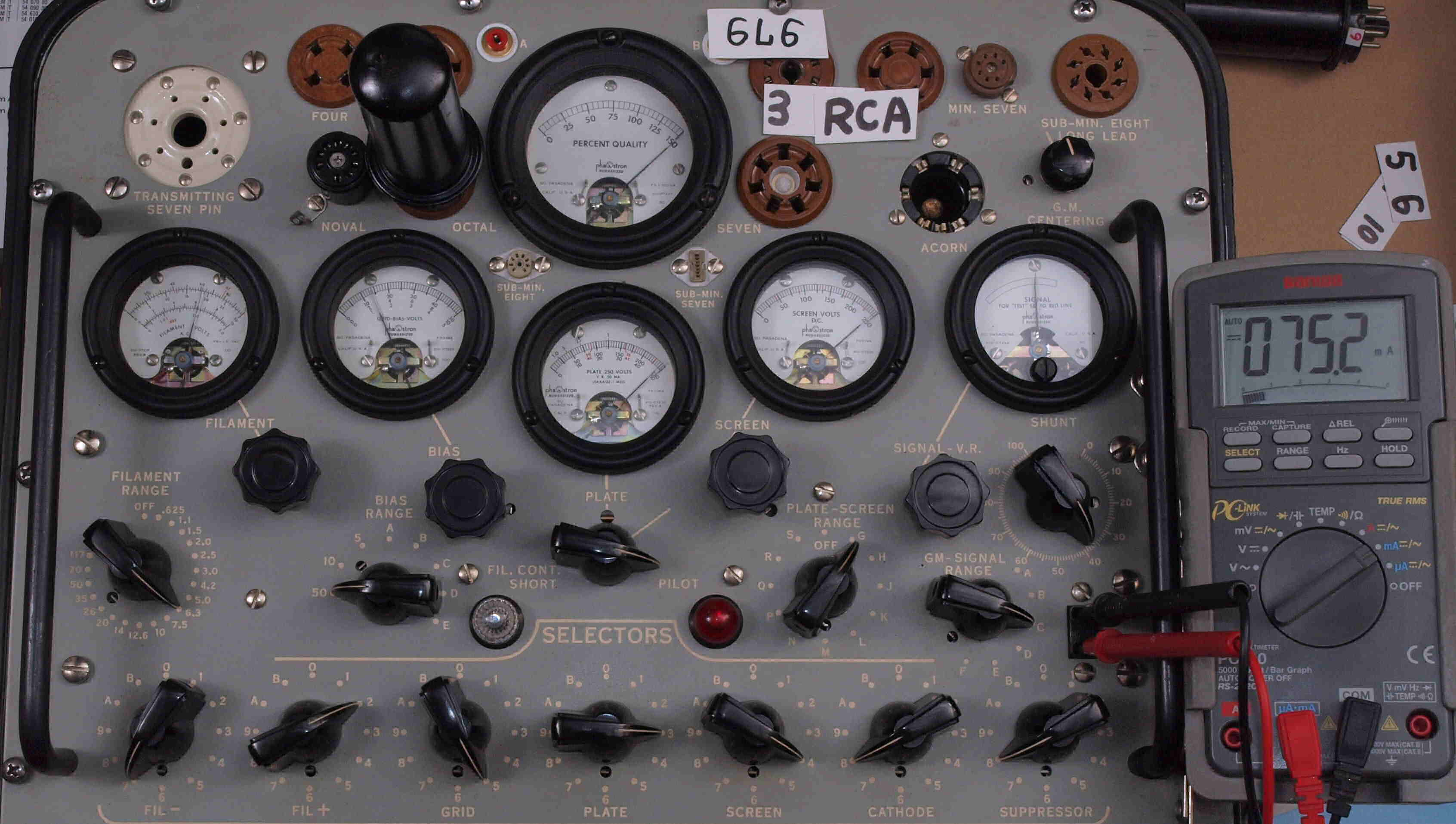

B3. 3本目 6L6 測定。 Gm=7500μmho、Ip=75.2mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

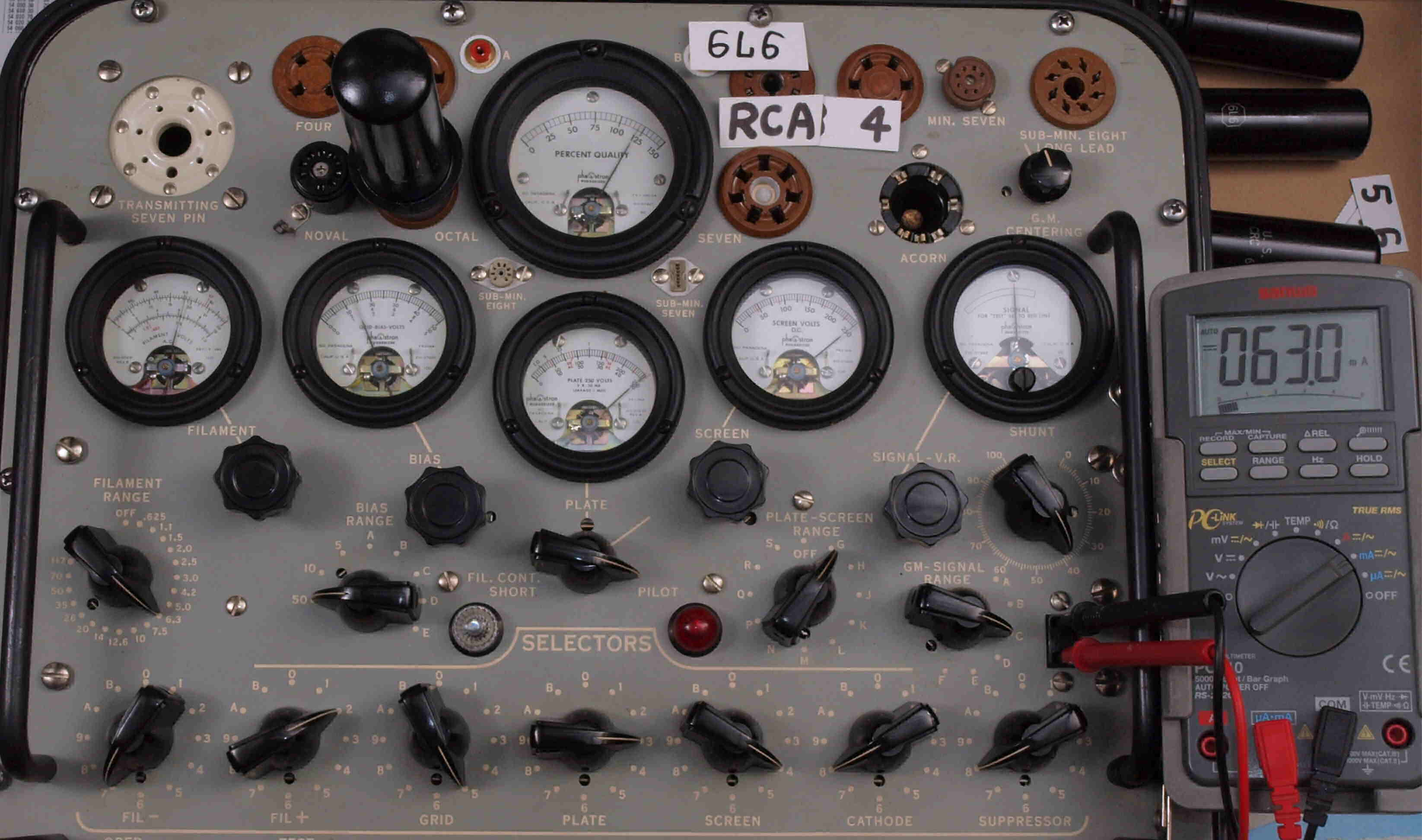

B4. 4本目 6L6 測定。 Gm=6000μmho、Ip=63.0mA。

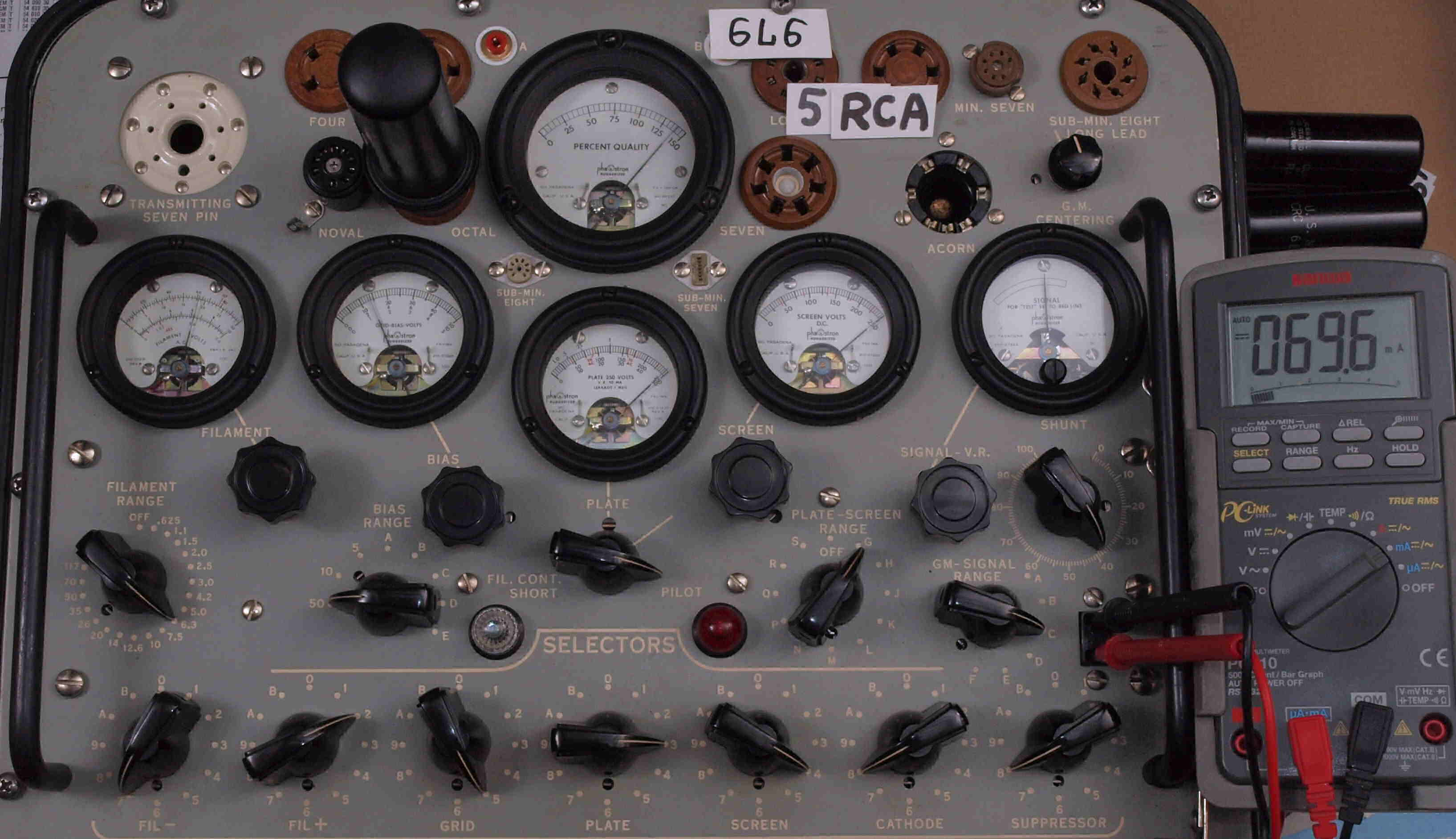

B5. 5本目 6L6 測定。 Gm=7000μmho、Ip=69.6mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

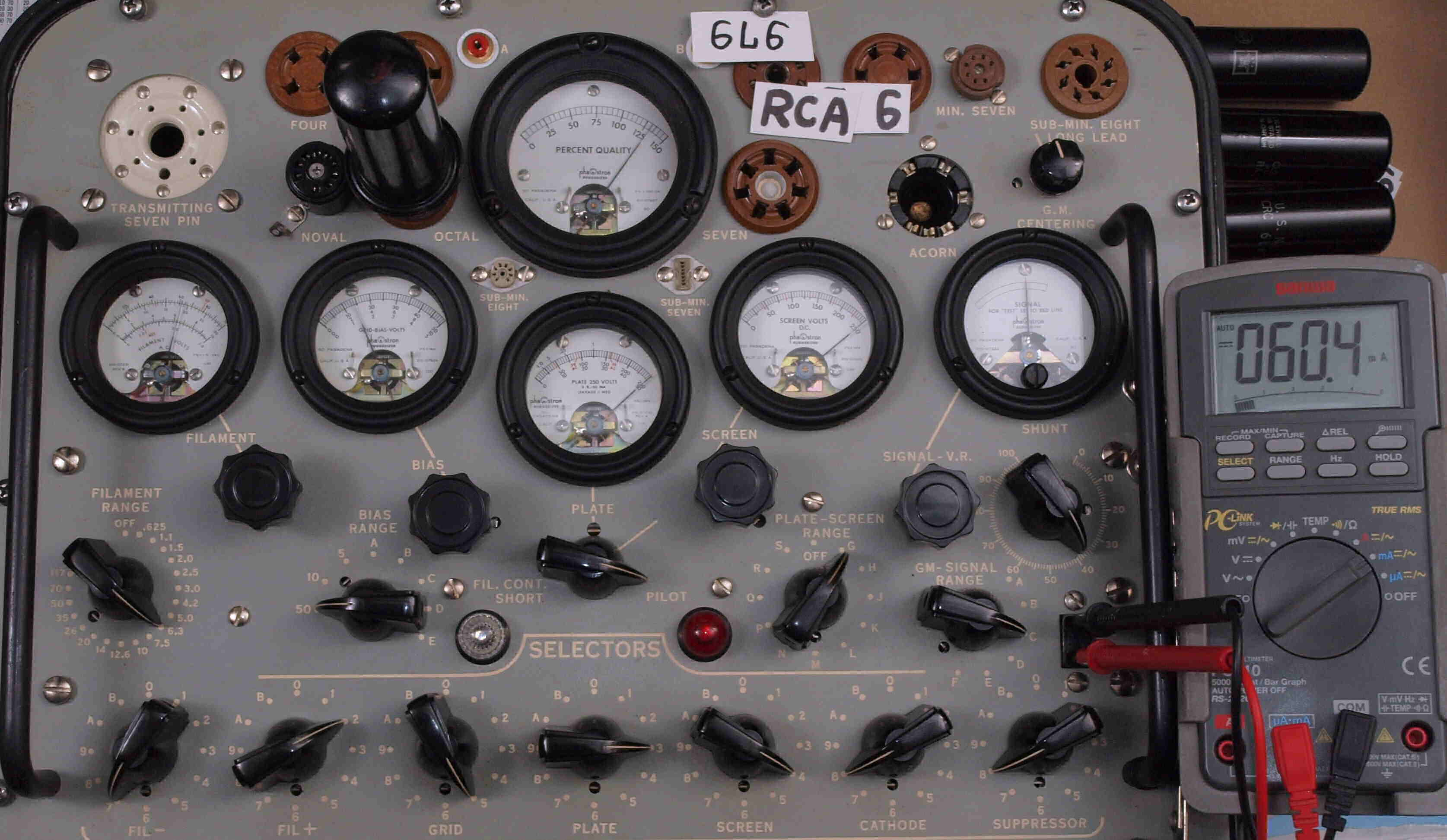

B6. 6本目 6L6 測定。 Gm=6500μmho、Ip=60.4mA。

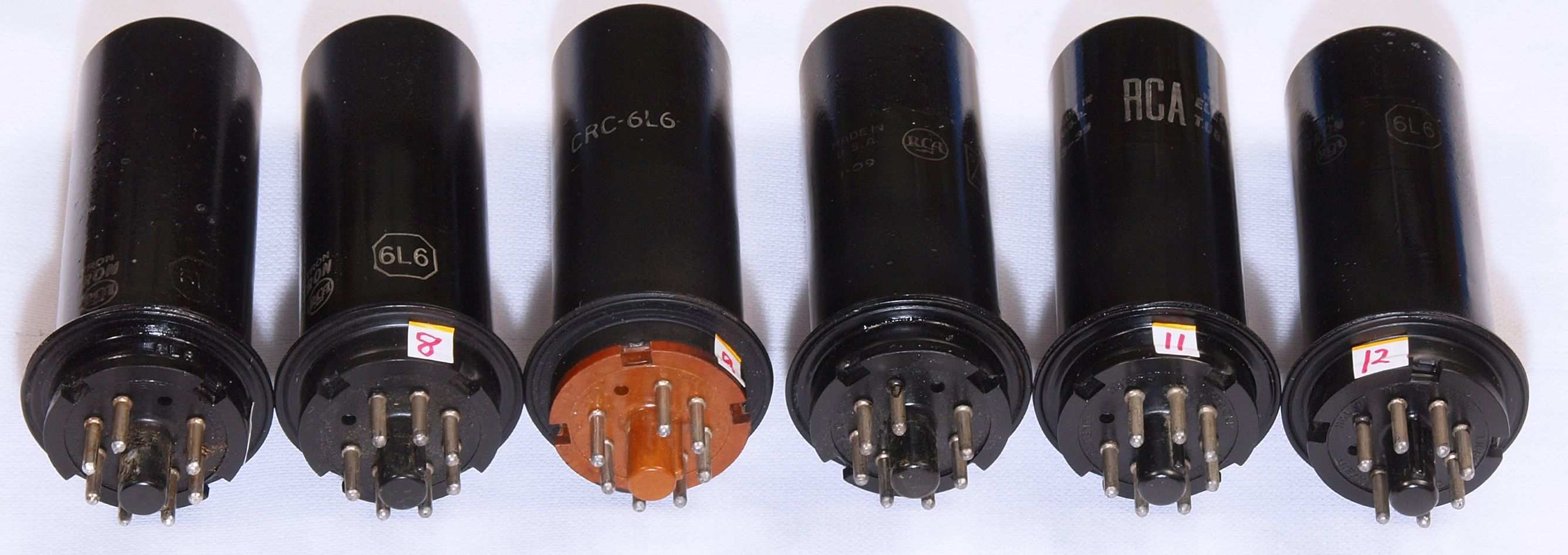

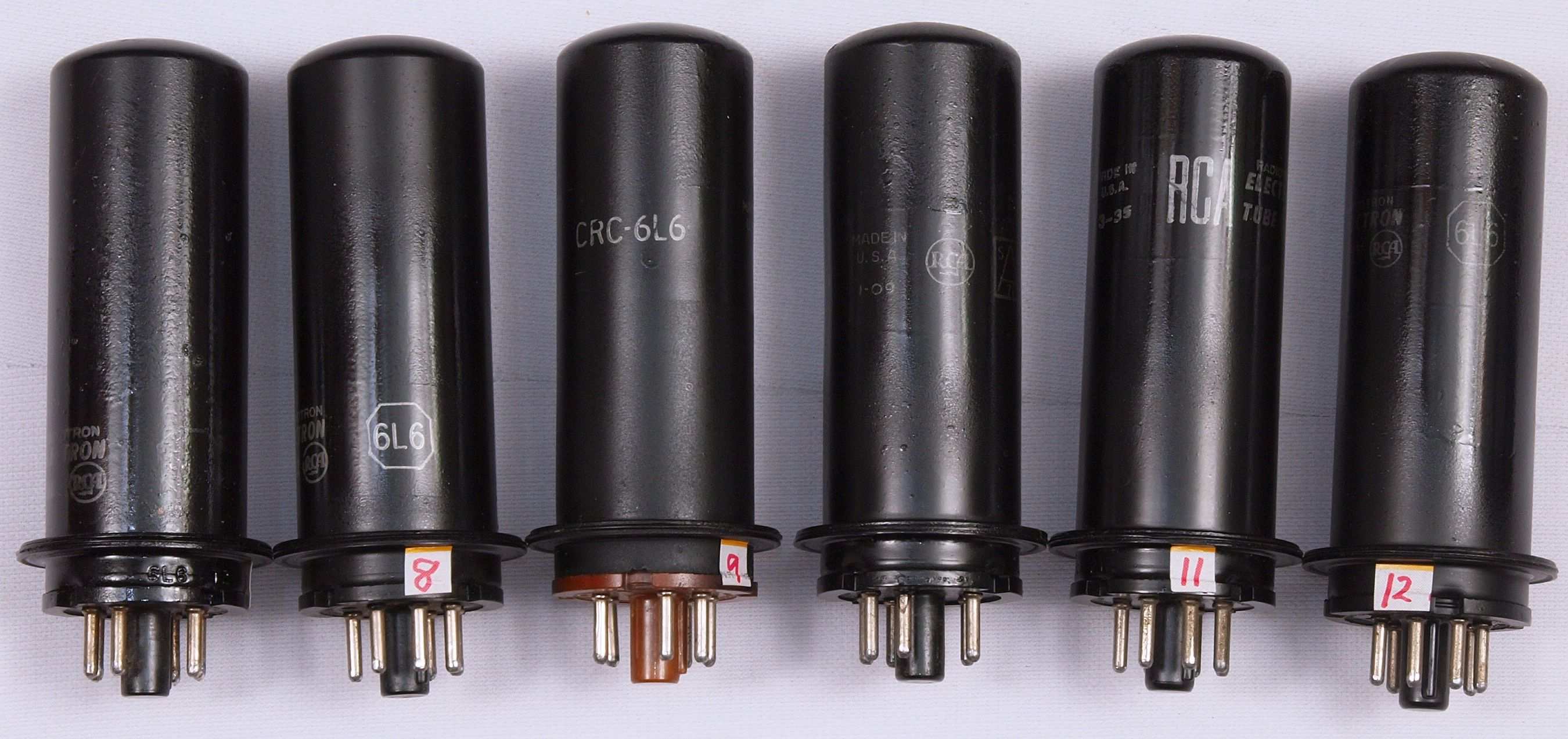

銀色文字表示 RCA 6L6 左から、7本目、 8本目、 ...、12本目。
左から、
  • 7本目 6L6 測定。 Gm=6500μmho、Ip=59.7mA。
    8本目 6L6 測定。 Gm=6250μmho、Ip=54.4mA。
    9本目 6L6 測定。 Gm=6750μmho、Ip=65.7mA。
    10本目 6L6 測定。 Gm=7450μmho、Ip=68.1mA。
    11本目 6L6 測定。 Gm=6750μmho、Ip=62.4mA。
    12本目 6L6 測定。 Gm=7250μmho、Ip=67.1mA。

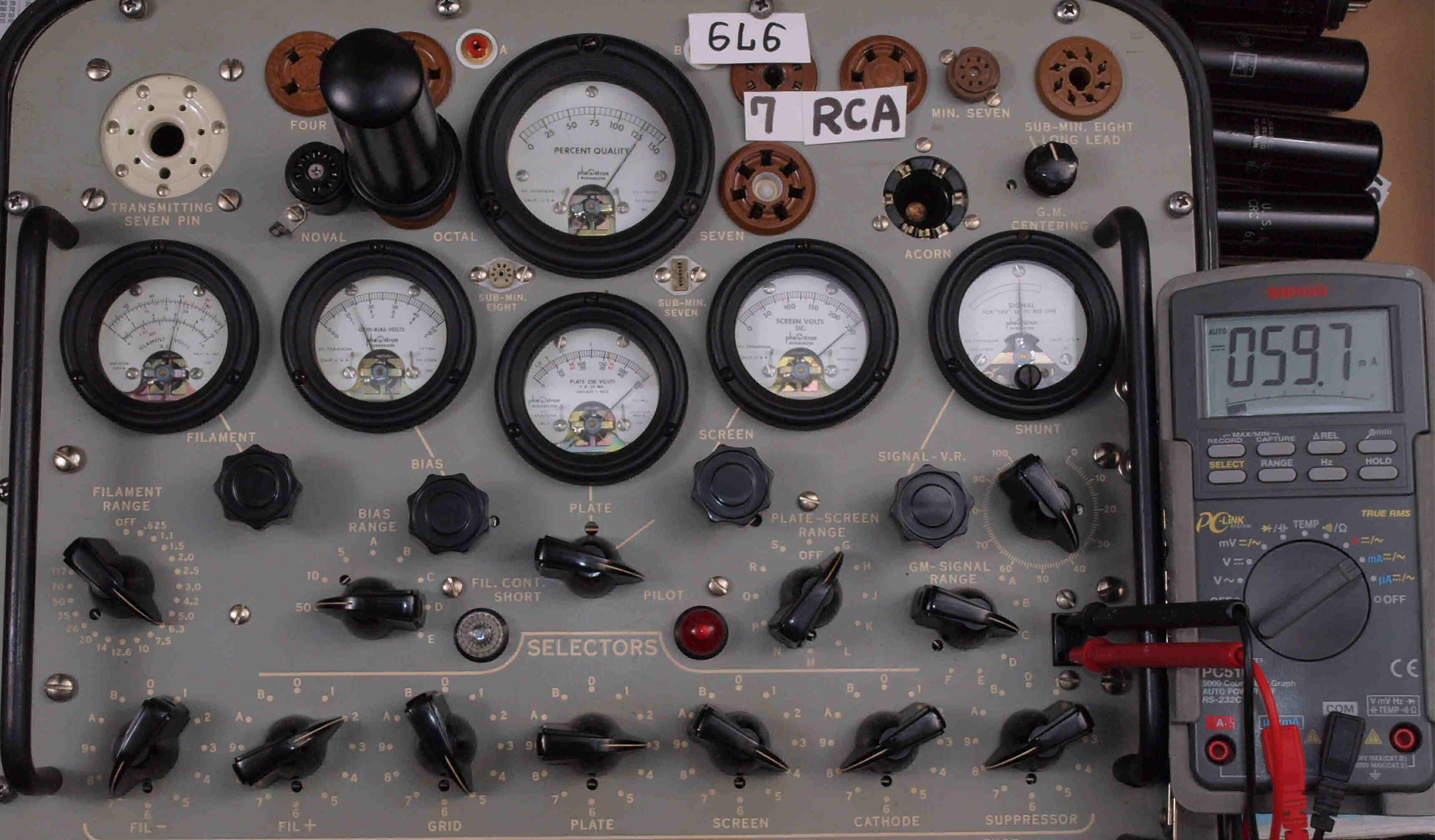

B7. 7本目 6L6 測定。 Gm=6500μmho、Ip=59.7mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

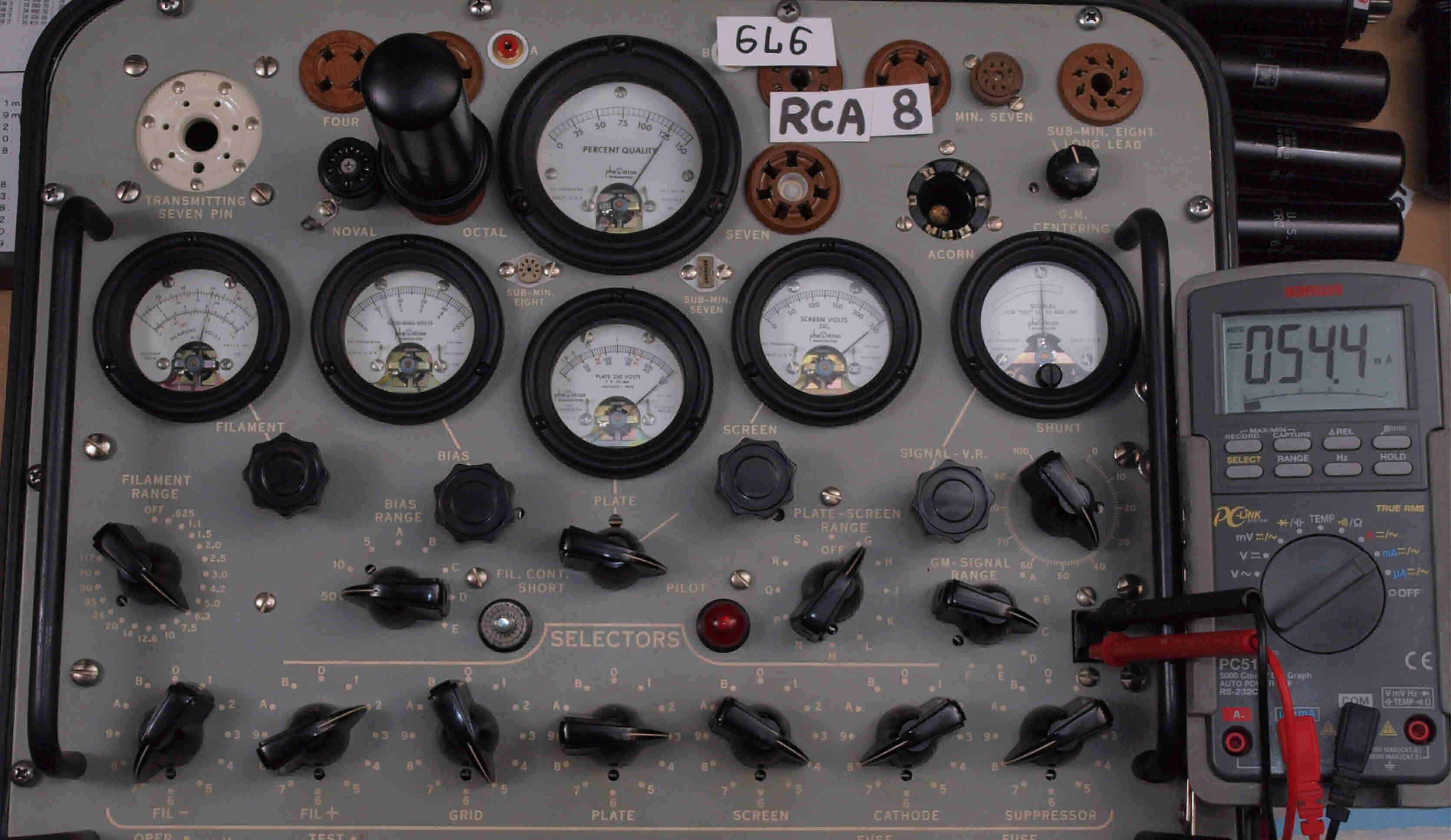

B8. 8本目 6L6 測定。 Gm=6250μmho、Ip=54.4mA。

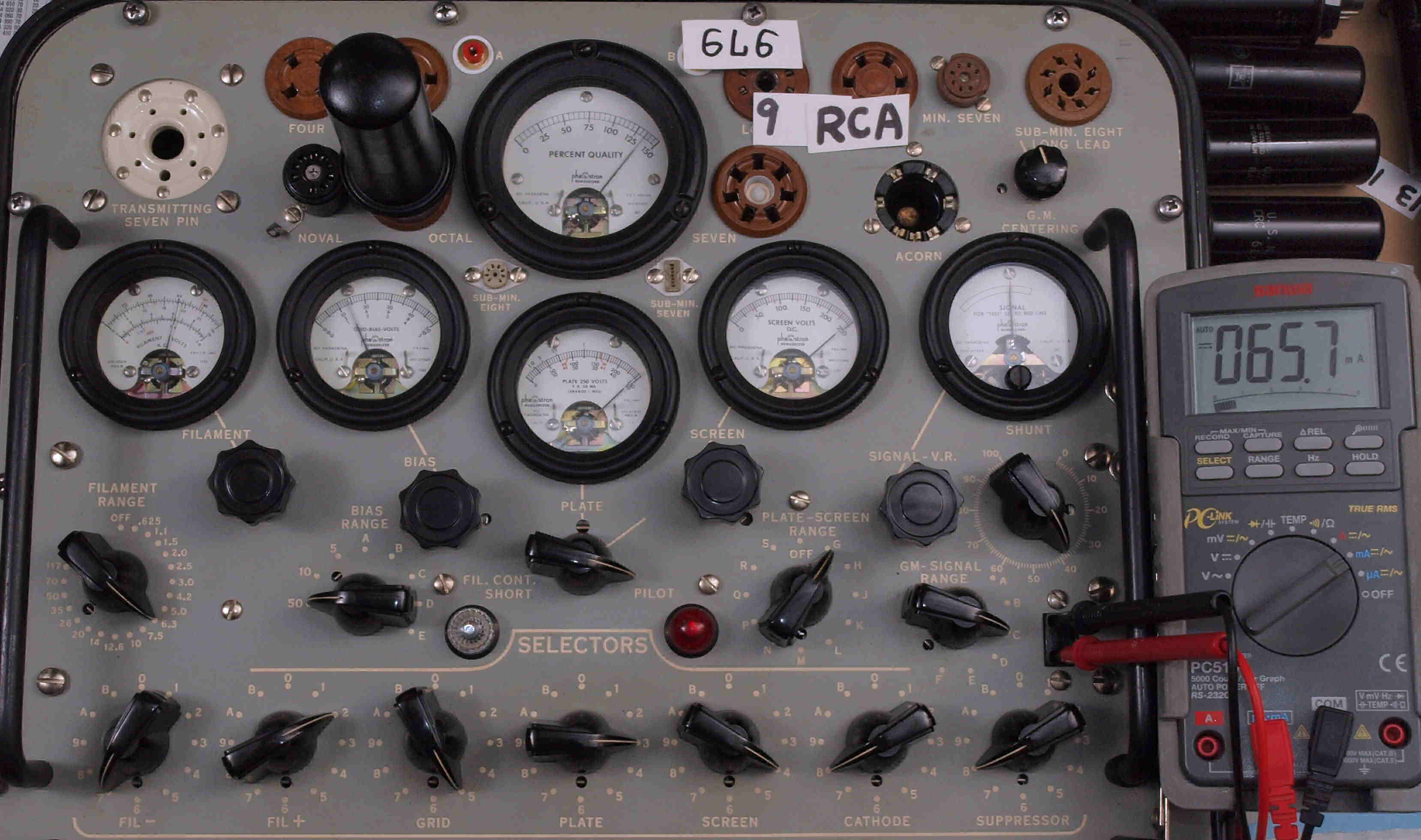

B9. 9本目 6L6 測定。 Gm=6750μmho、Ip=65.7mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

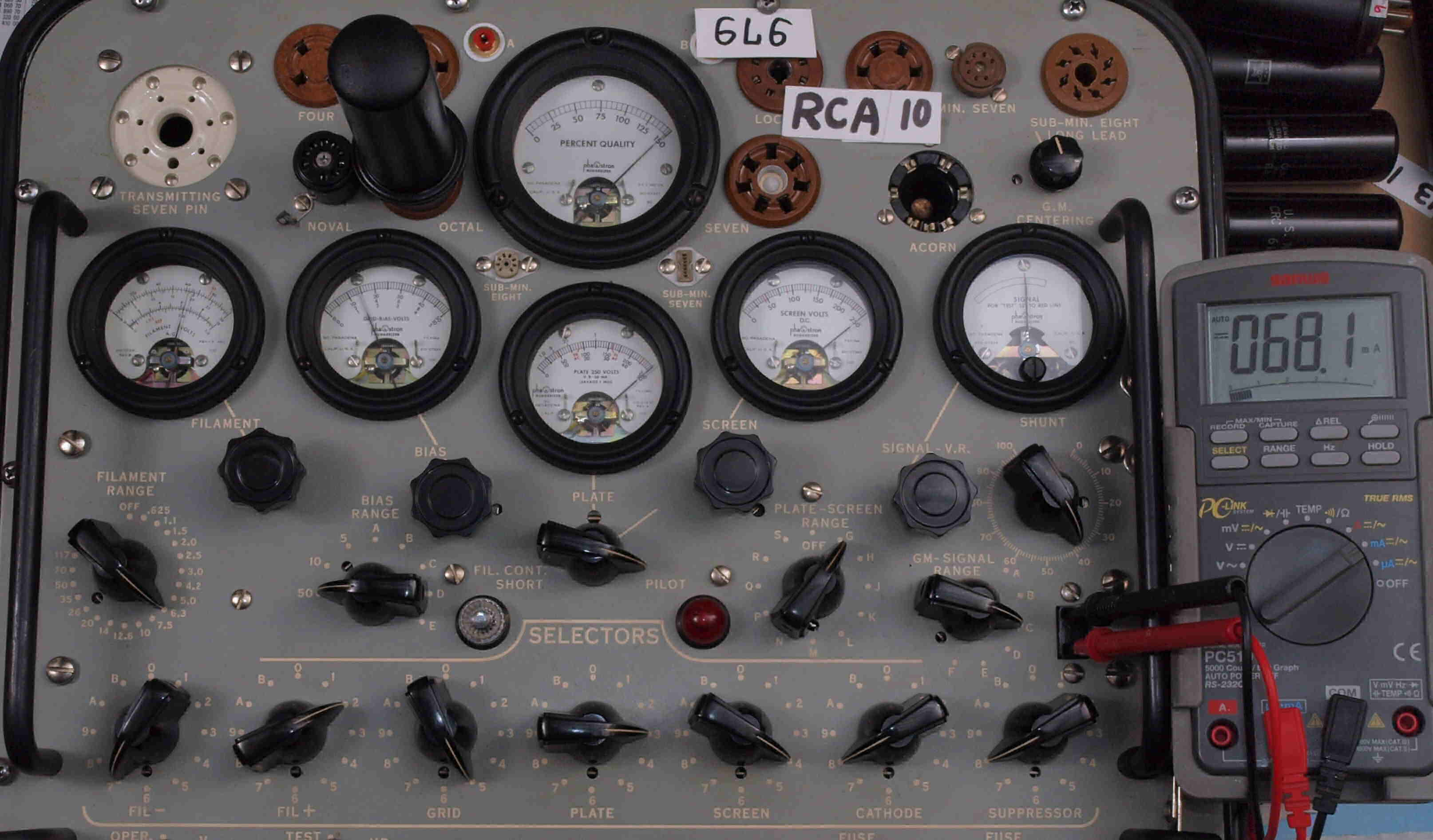

B10. 10本目 6L6 測定。 Gm=7450μmho、Ip=68.1mA。

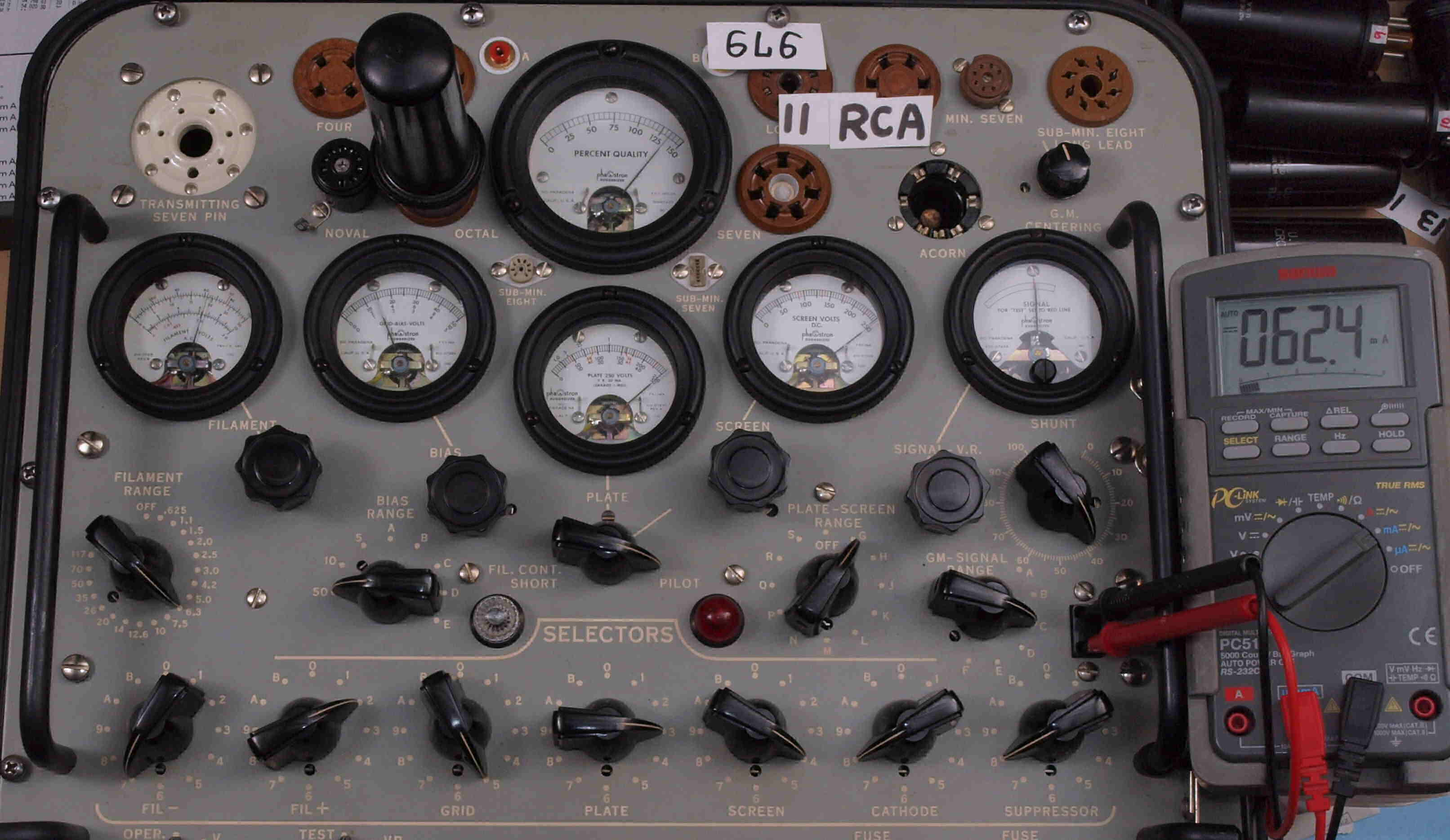

B11. 11本目 6L6 測定。 Gm=6750μmho、Ip=62.4mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

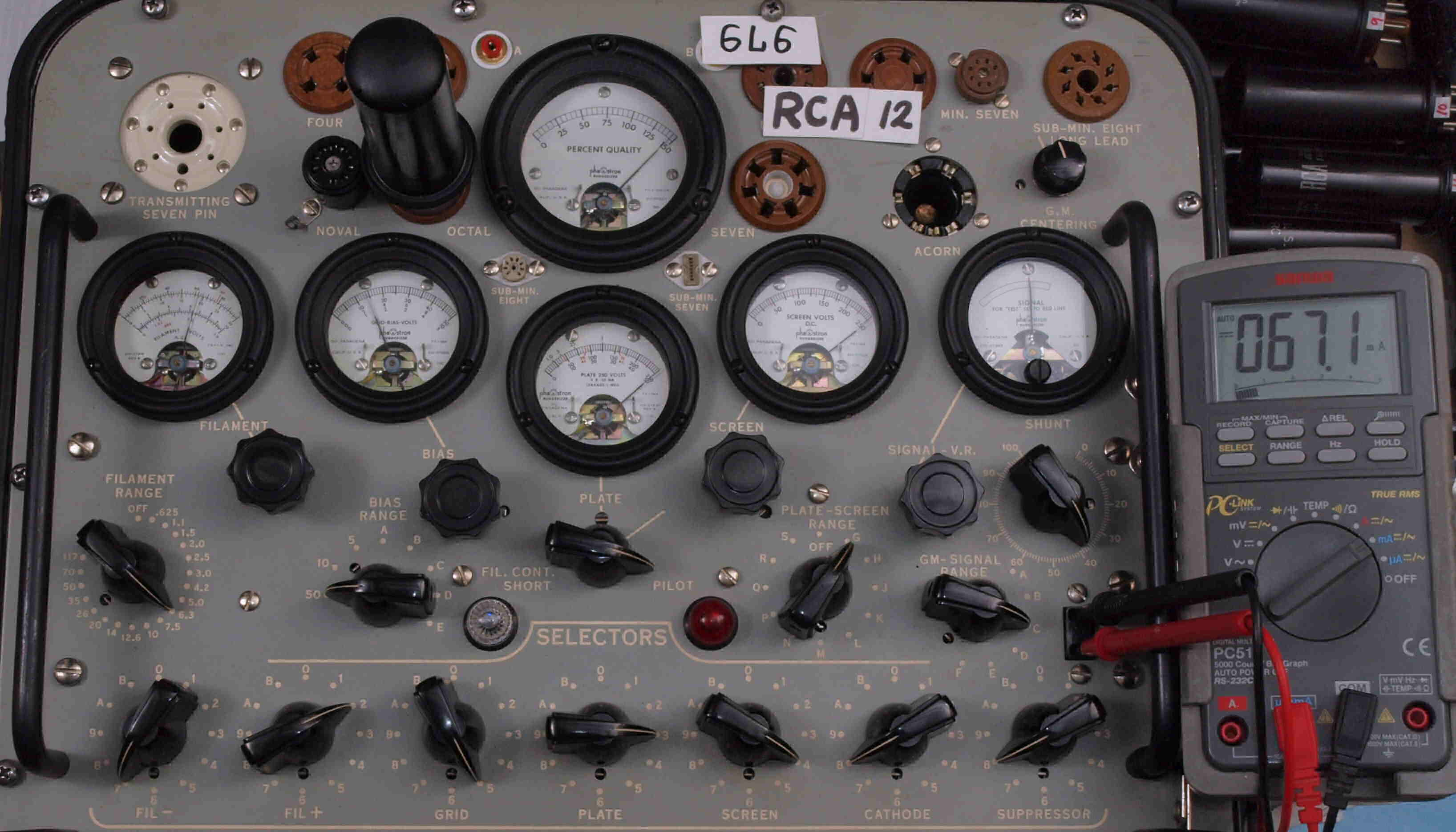

B12. 12本目 6L6 測定。 Gm=7250μmho、Ip=67.1mA。

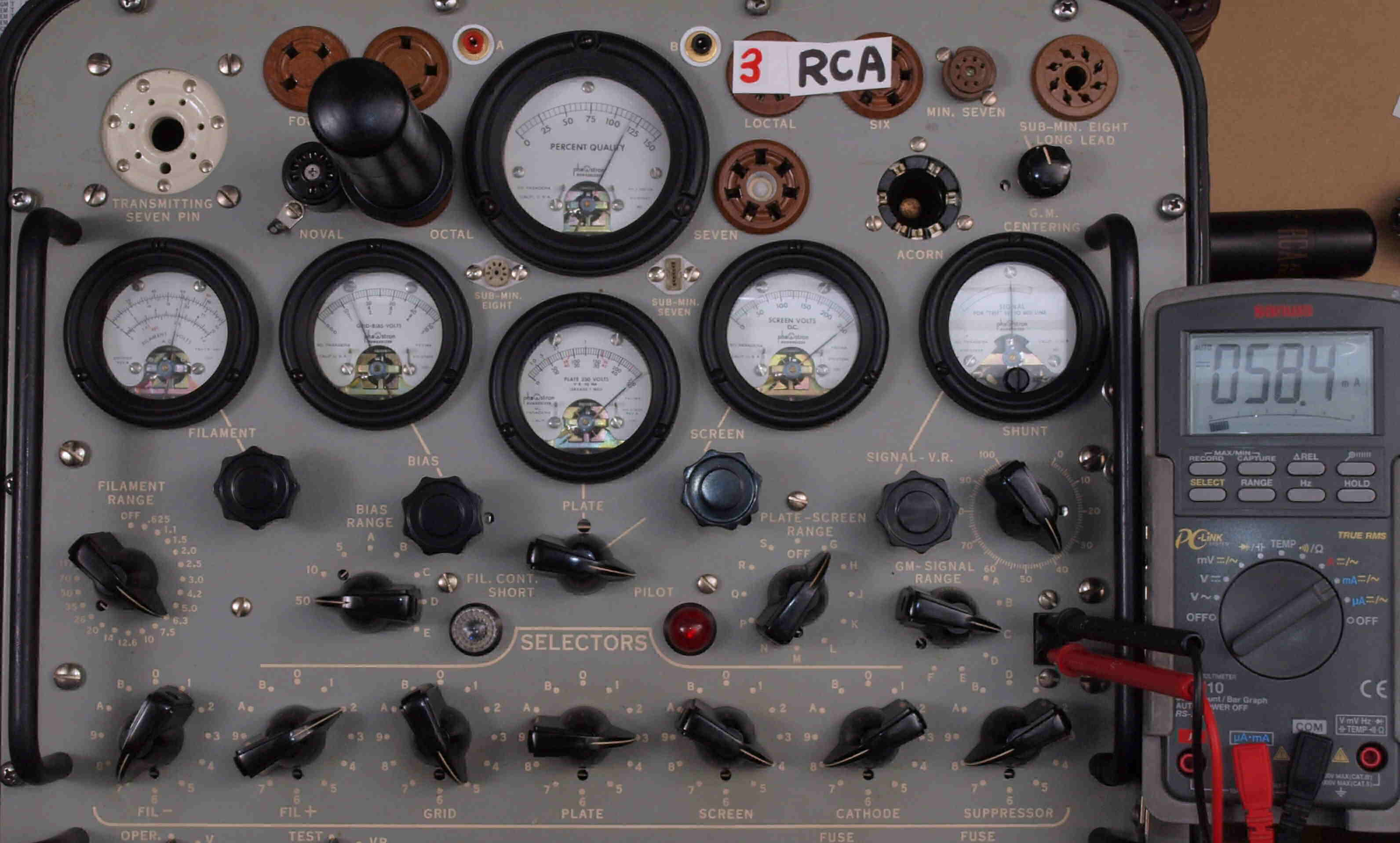

C. YAHOOオークションで買い集めた、赤色文字表示 RCA 6L6 9本の「Gm & Ip」測定。
真空管ハンドブック(規格表)の相互コンダクタンス=6000μmho「Ep=Esg=250V、Ip=72mA、Eg1=−14V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
画像をクリックすると、大きく(横幅2050ドット)表示されます。

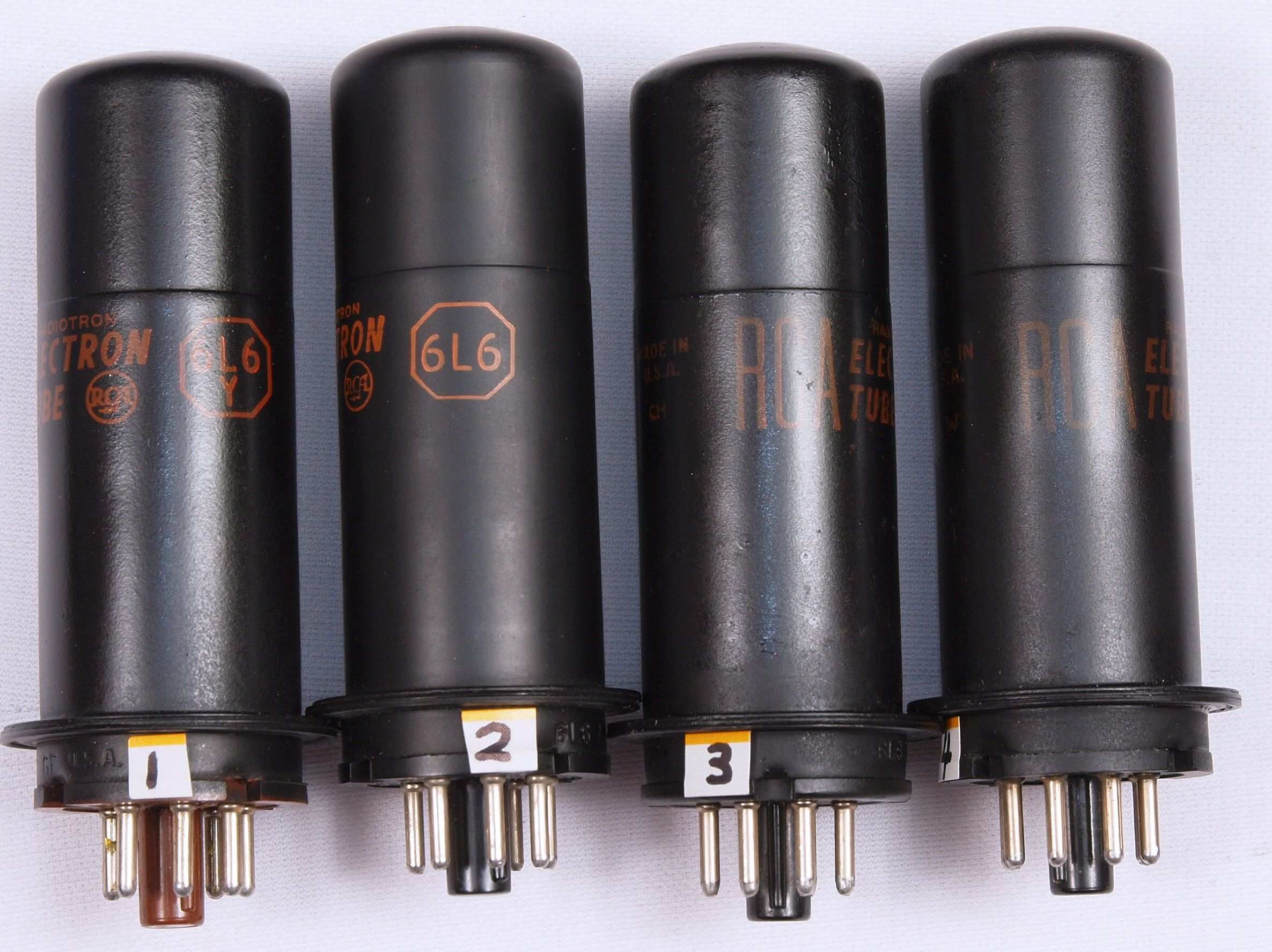

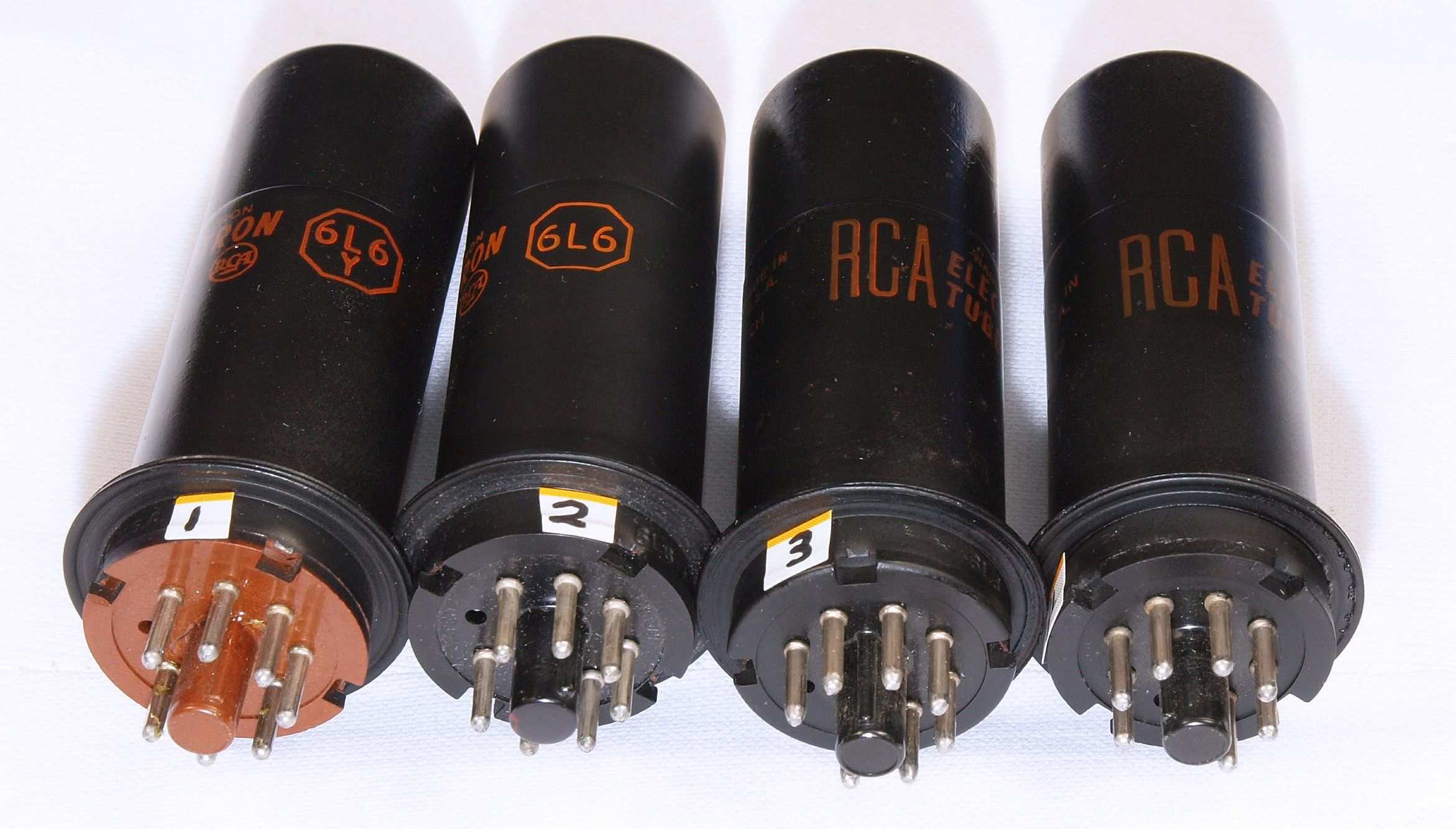

赤色文字表示 RCA 6L6 左から、
  • 1本目 6L6 測定。 Gm=6300μmho、Ip=60.8mA。
    2本目 6L6 測定。 Gm=6400μmho、Ip=68.1mA。
    3本目 6L6 測定。 Gm=5800μmho、Ip=58.4mA。
    4本目 6L6 測定。 Gm=6900μmho、Ip=64.7mA。

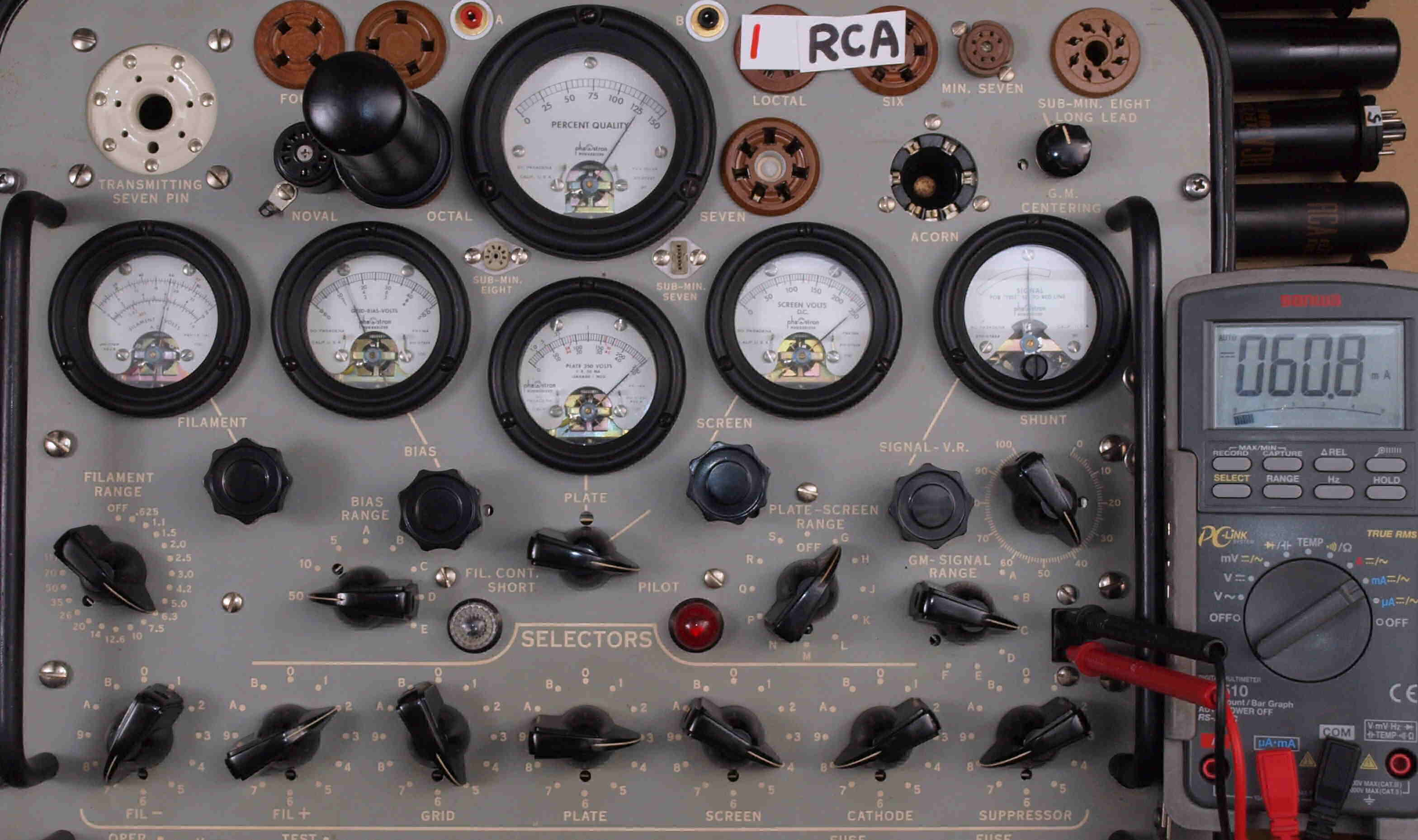

C1. 1本目 6L6 測定。 Gm=6300μmho、Ip=60.8mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

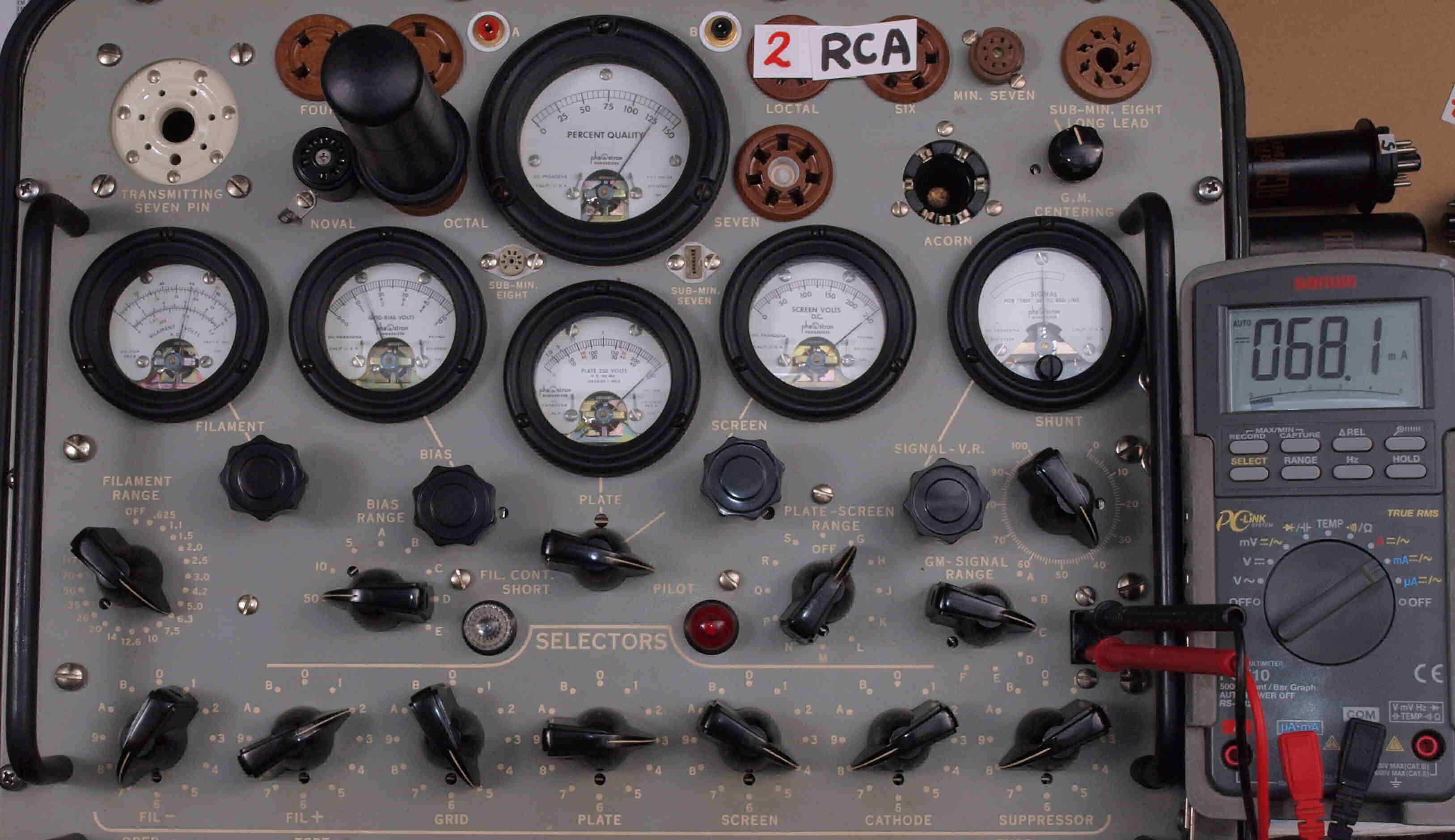

C2. 2本目 6L6 測定。 Gm=6400μmho、Ip=68.1mA。
C3. 3本目 6L6 測定。 Gm=5800μmho、Ip=58.4mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

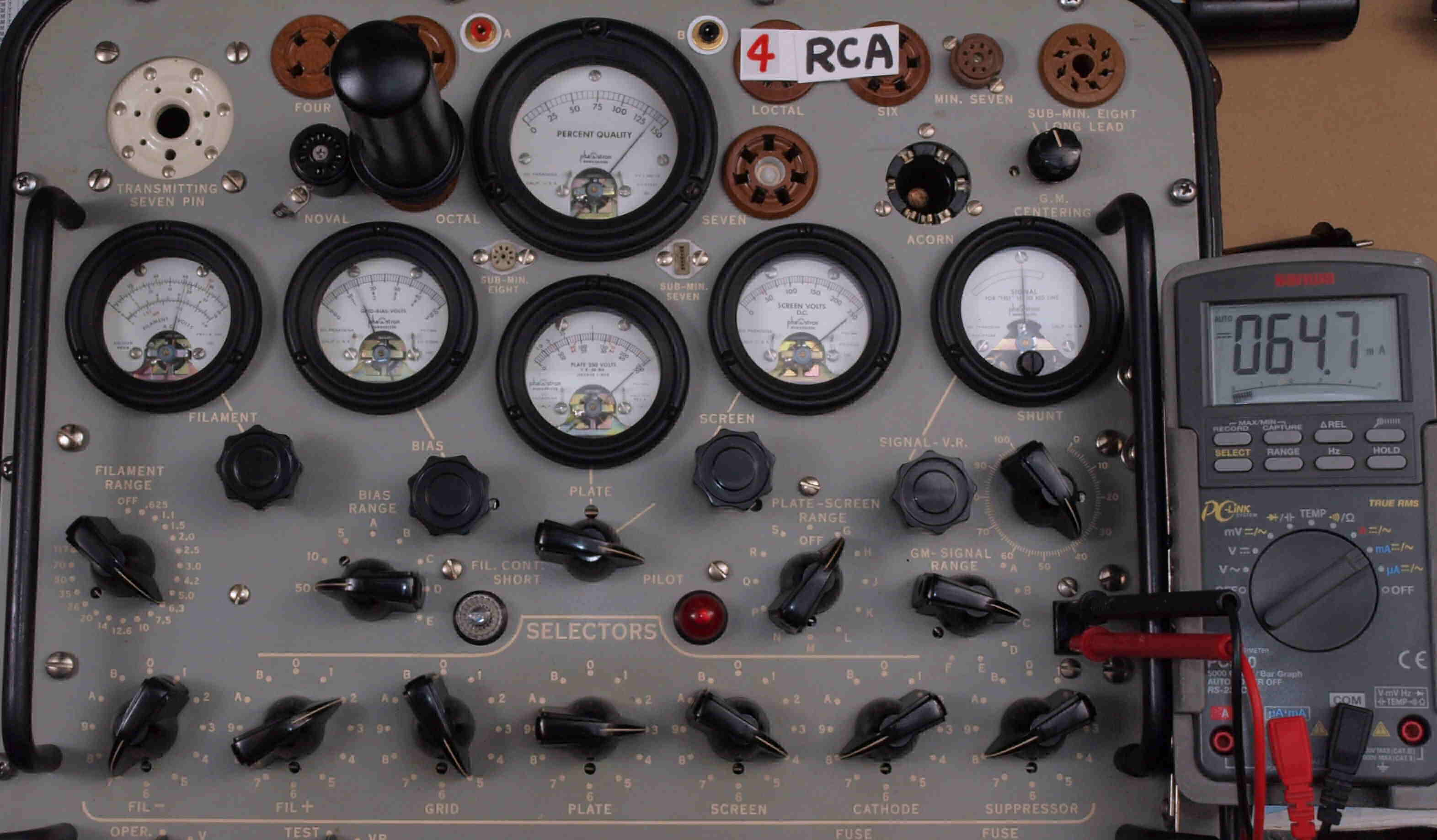

C4. 4本目 6L6 測定。 Gm=6900μmho、Ip=64.7mA。

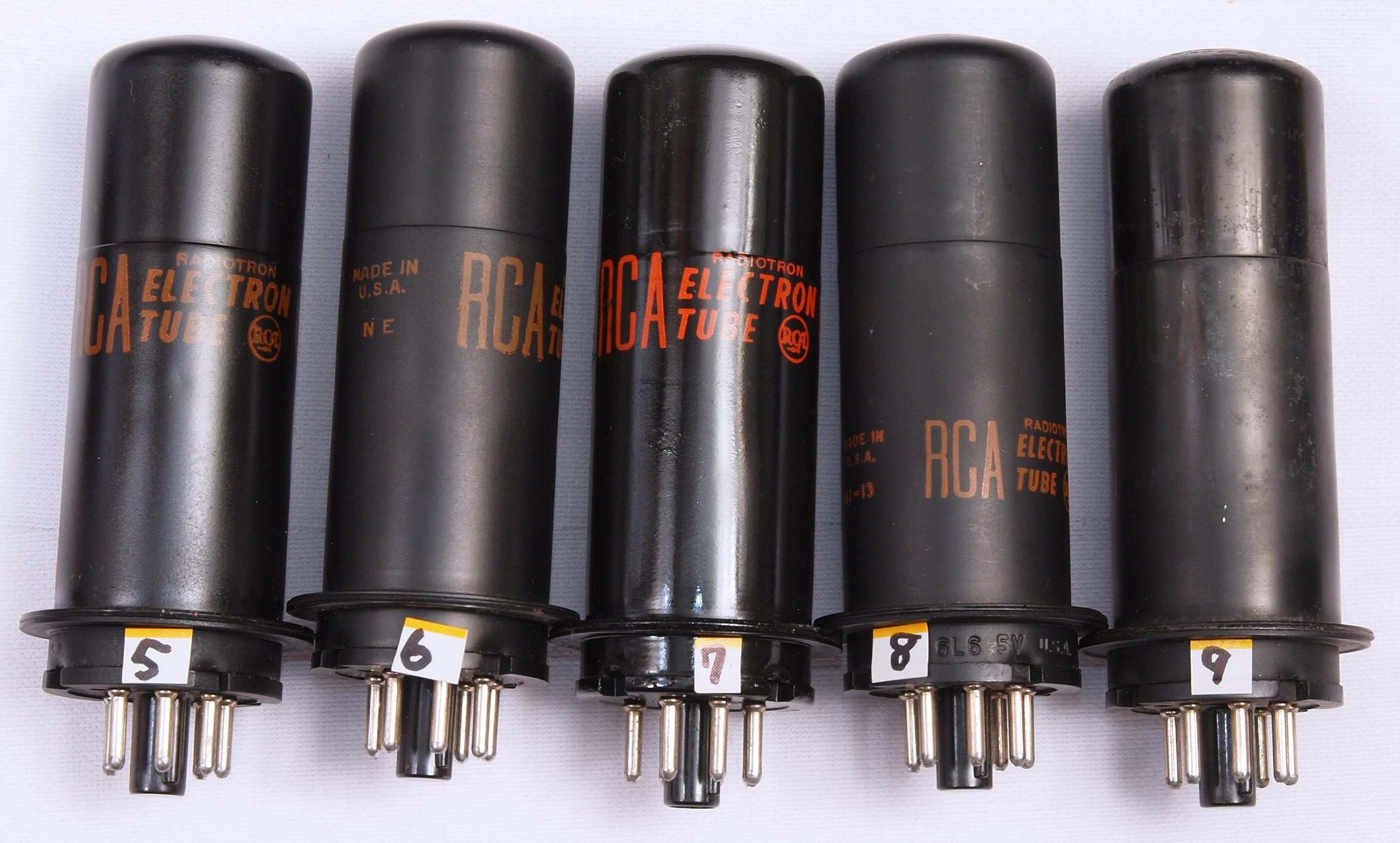

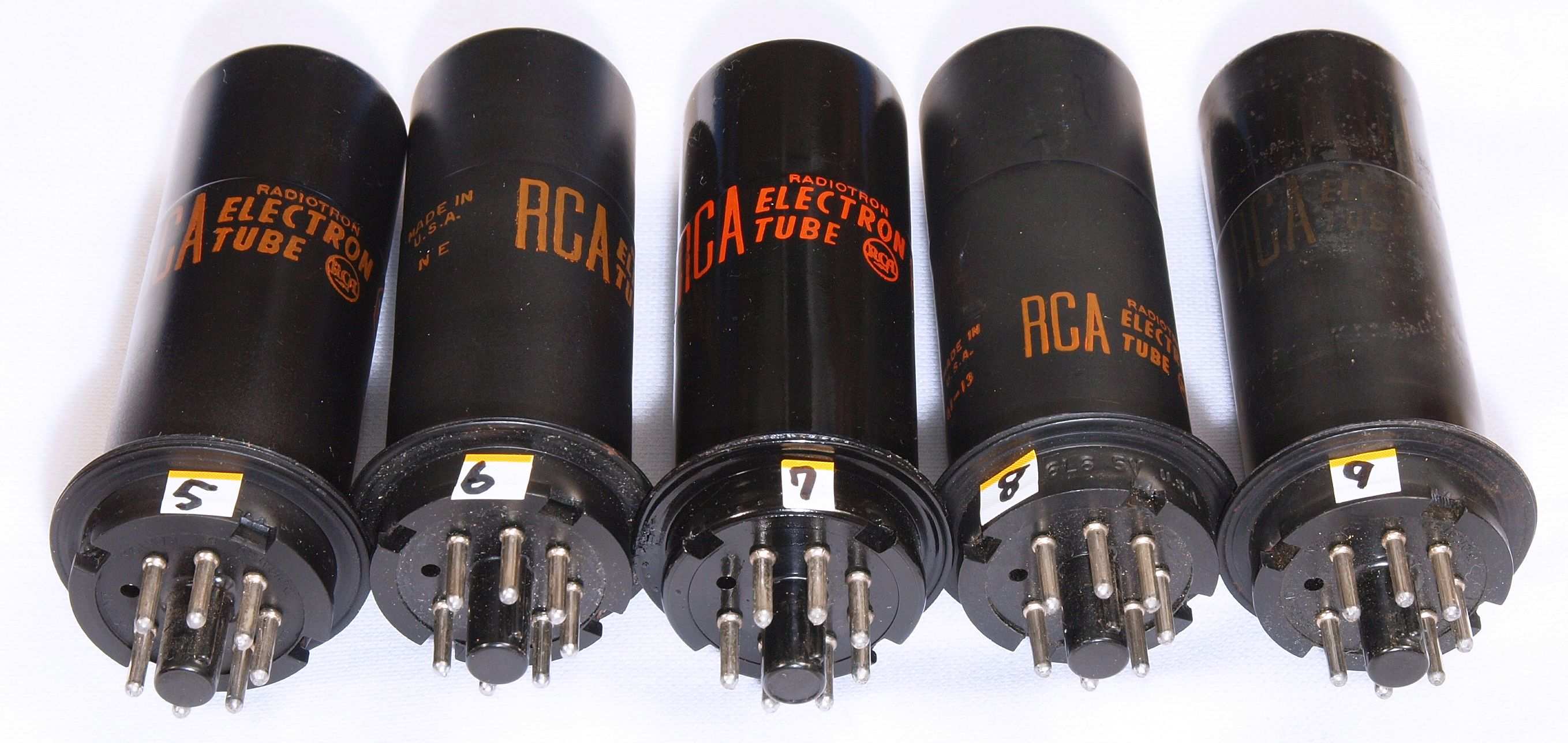

赤色文字表示 RCA 6L6 左から、5本目、 6本目、 ...、9本目。
左から、
  • 5本目 6L6 測定。 Gm=6300μmho、Ip=63.5mA。
    6本目 6L6 測定。 Gm=7000μmho、Ip=69.9mA。
    7本目 6L6 測定。 Gm=7250μmho、Ip=72.2mA。
    8本目 6L6 測定。 Gm=5750μmho、Ip=56.3mA。
    9本目 6L6 測定。 Gm=6400μmho、Ip=62.4mA。

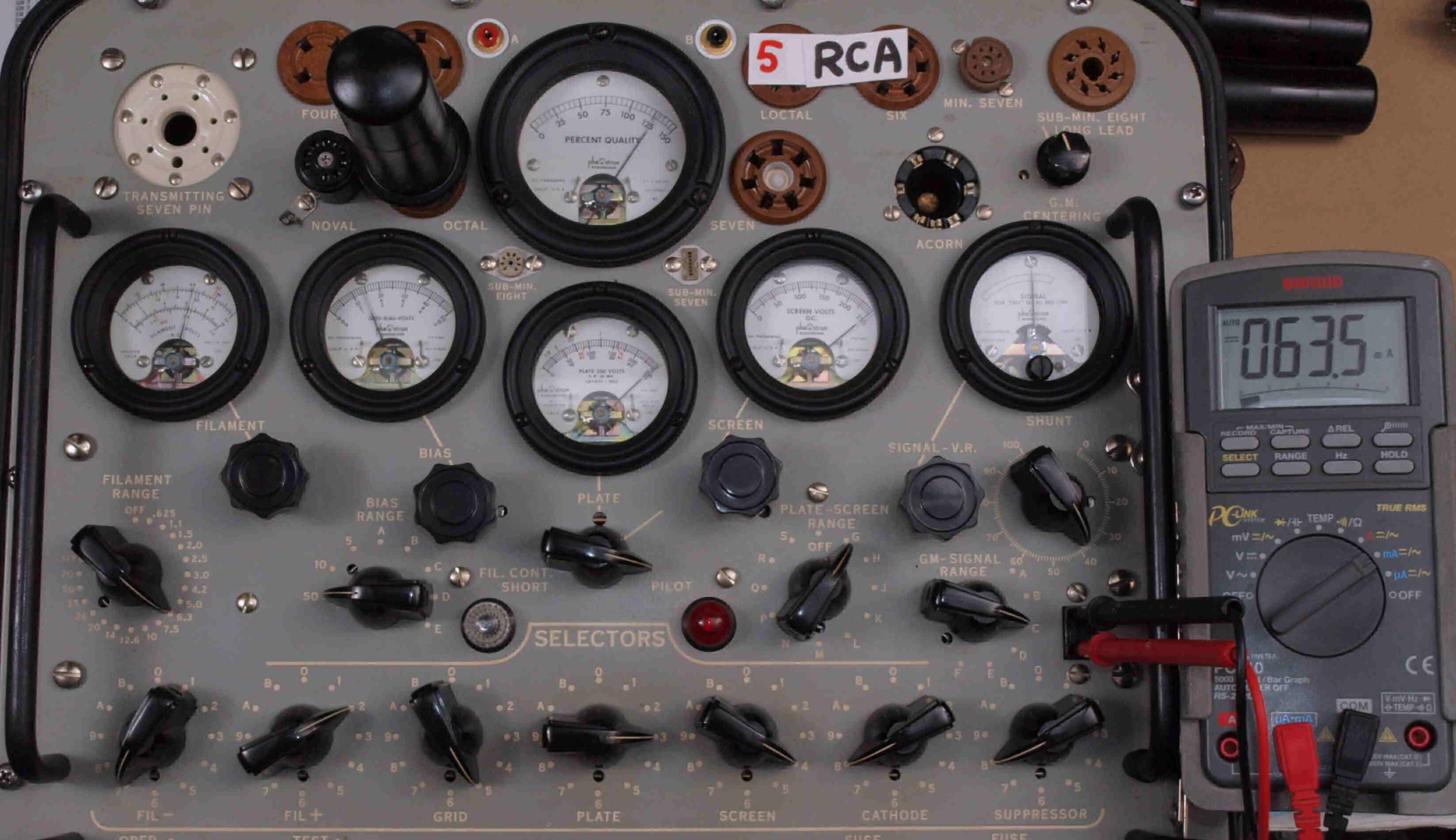

C5. 5本目 6L6 測定。 Gm=6300μmho、Ip=63.5mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

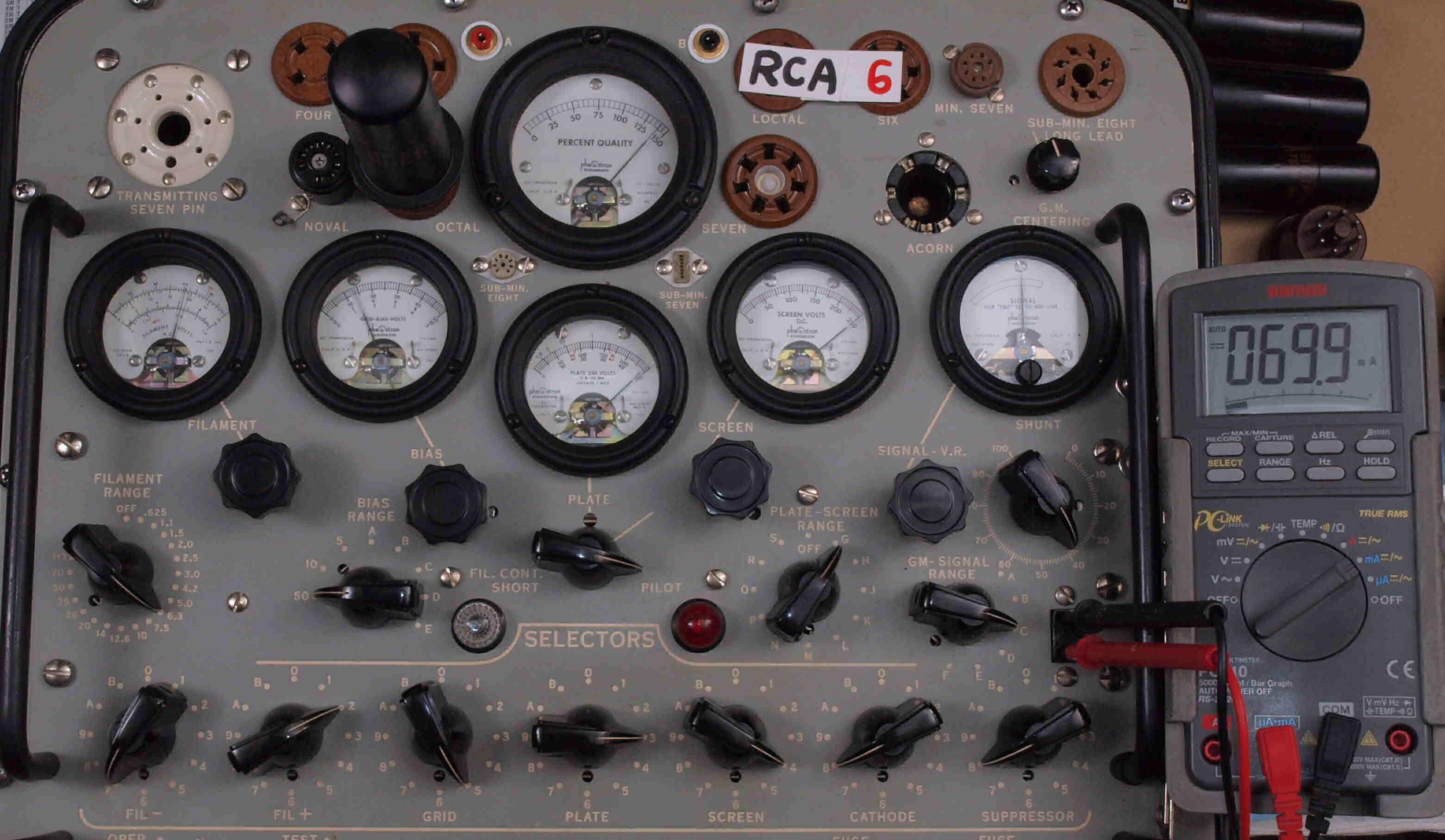

C6. 6本目 6L6 測定。 Gm=7000μmho、Ip=69.9mA。

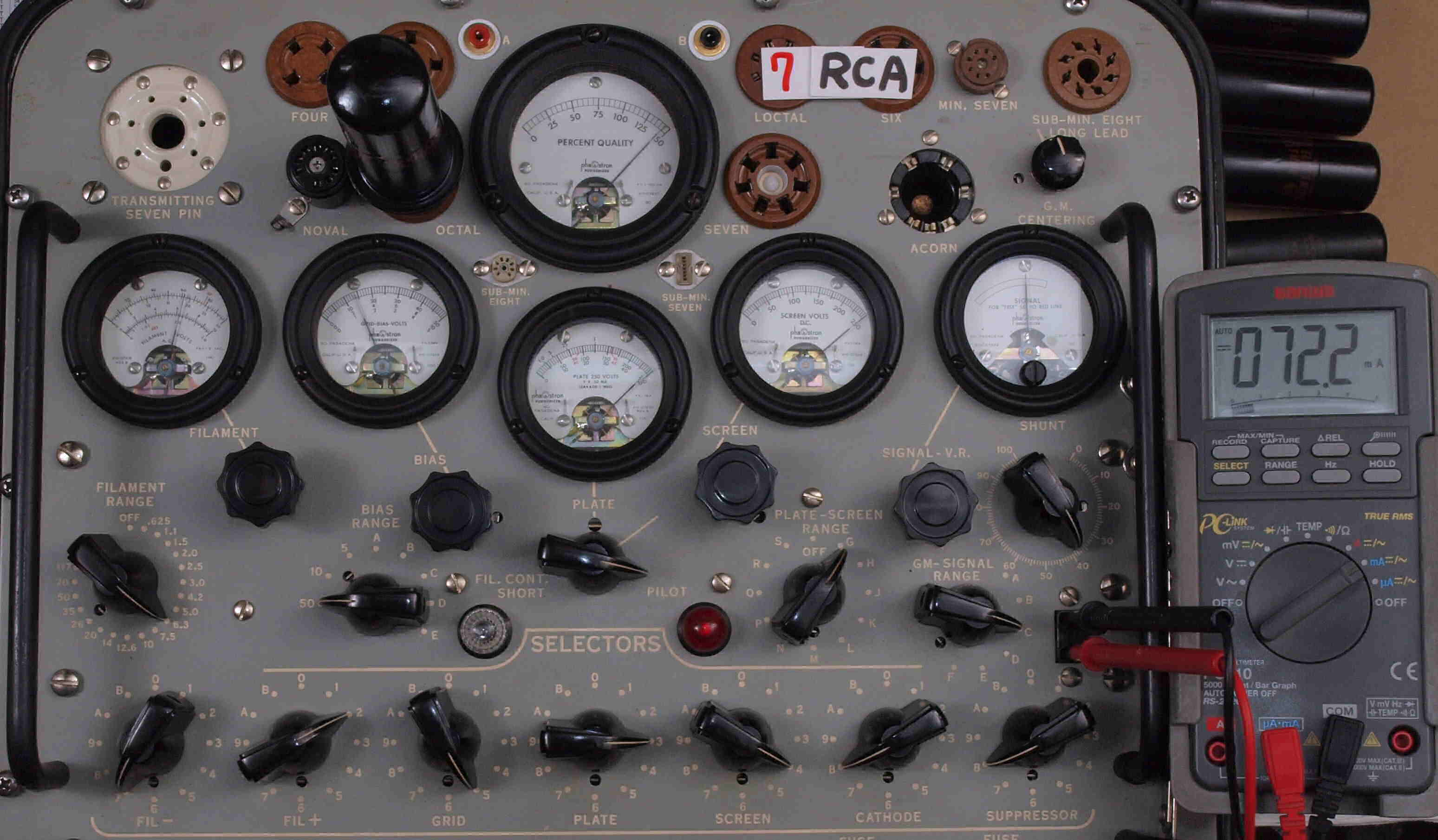

C7. 7本目 6L6 測定。 Gm=7250μmho、Ip=72.2mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

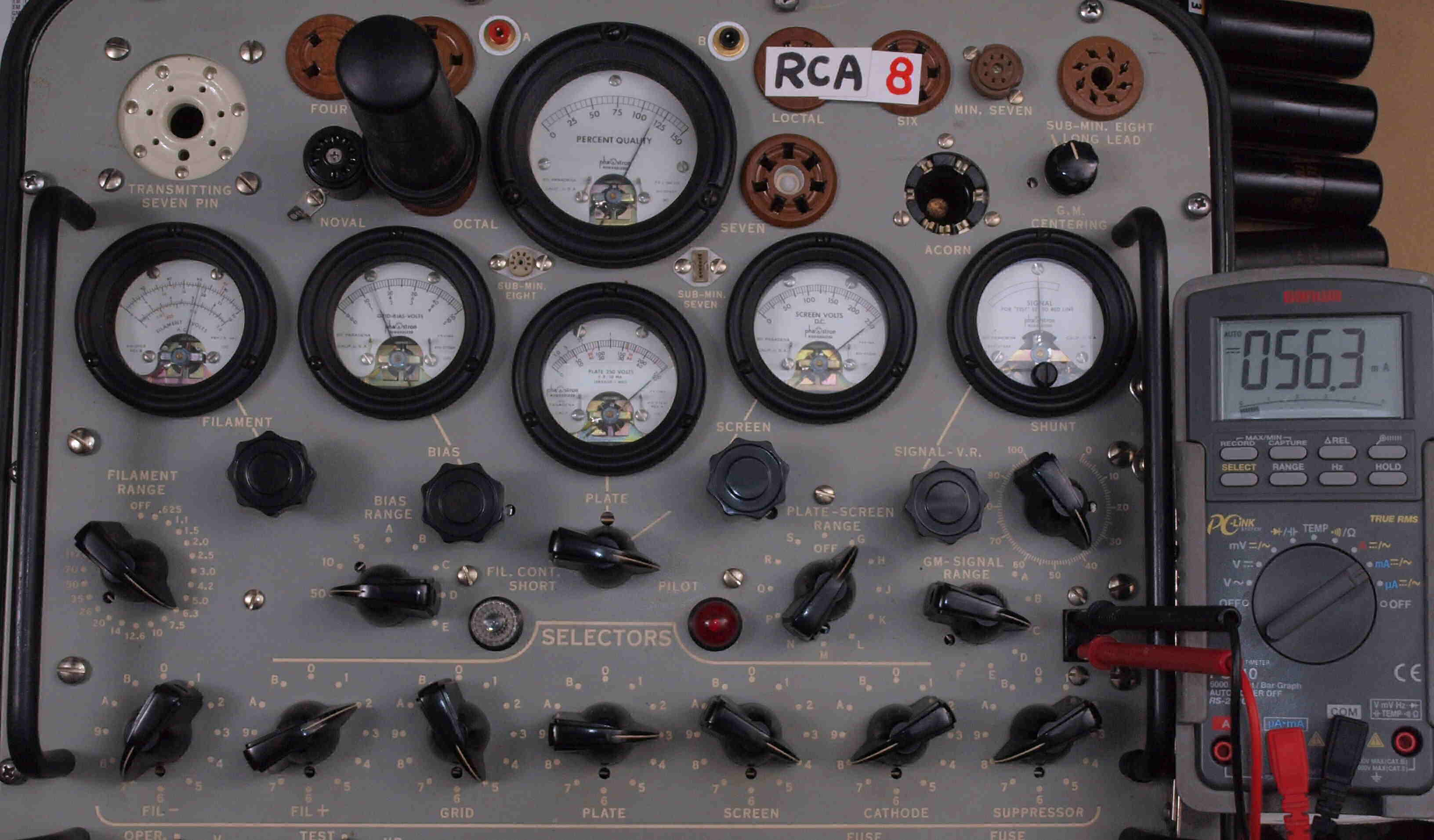

C8. 8本目 6L6 測定。 Gm=5750μmho、Ip=56.3mA。

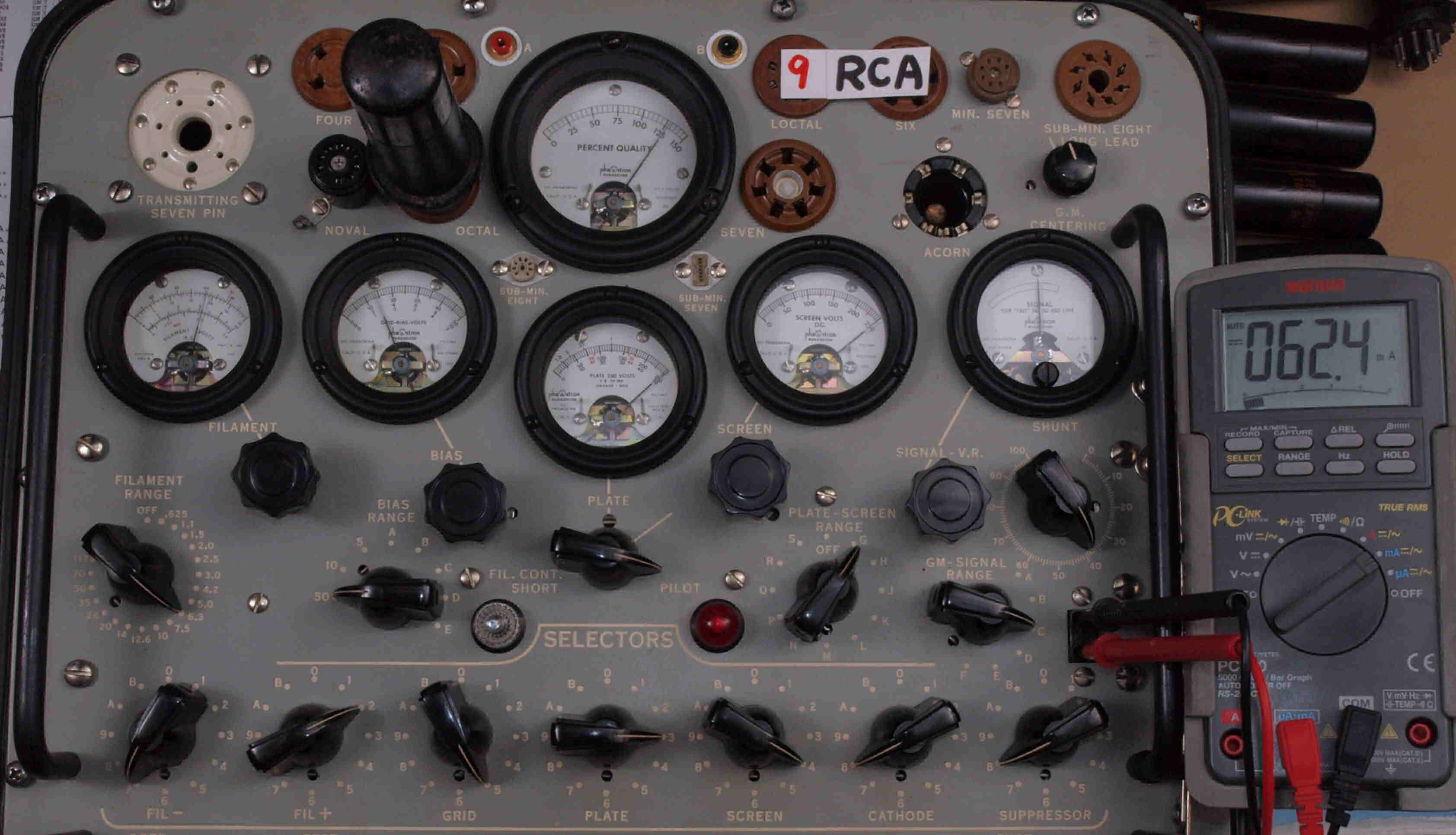

C9. 9本目 6L6 測定。 Gm=6400μmho、Ip=62.4mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」
D. YAHOOオークションで買い集めた、各社 6L6 3本の「Gm & Ip」測定。
真空管ハンドブック(規格表)の相互コンダクタンス=6000μmho「Ep=Esg=250V、Ip=72mA、Eg1=−14V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
画像をクリックすると、大きく(横幅2050ドット)表示されます。

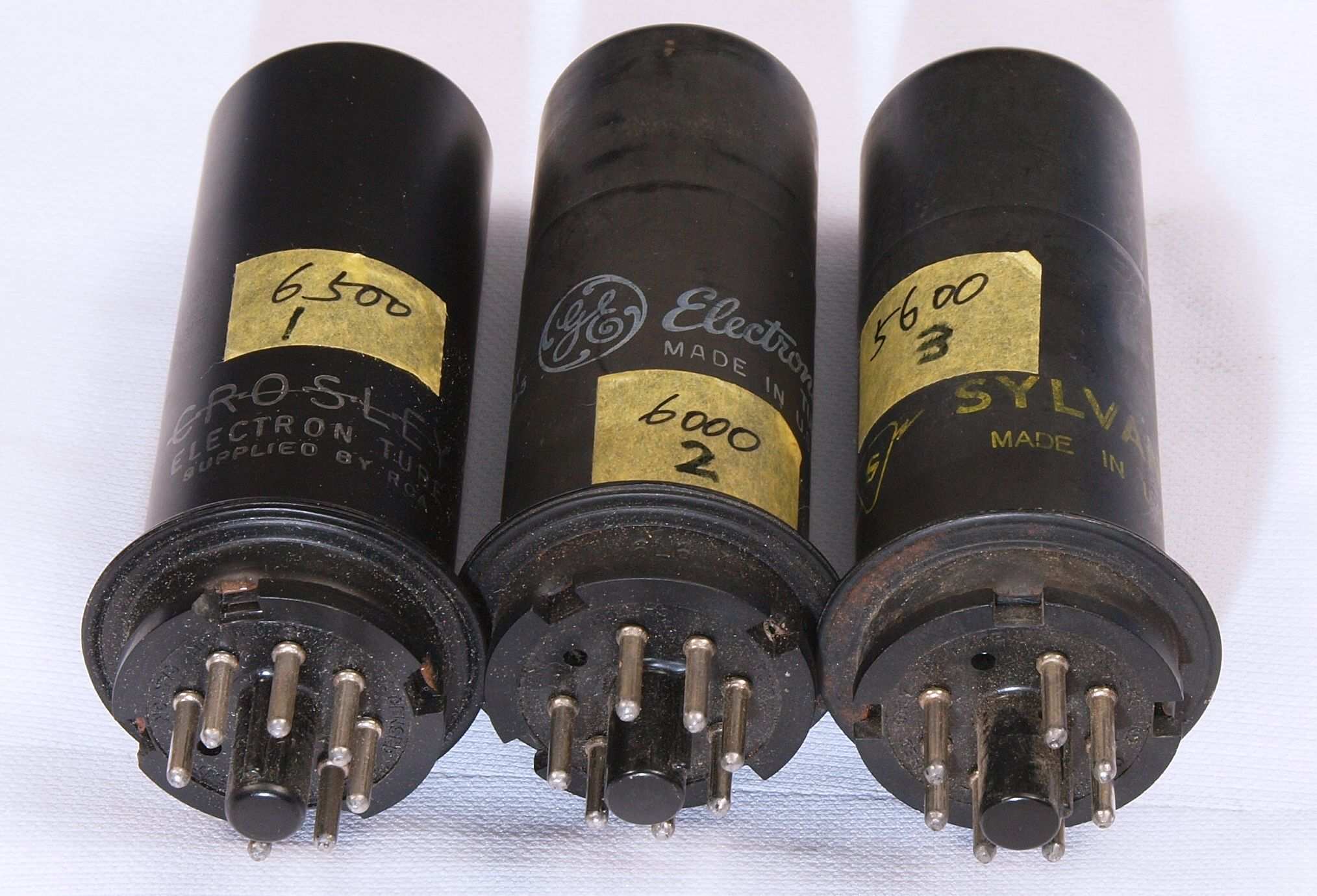

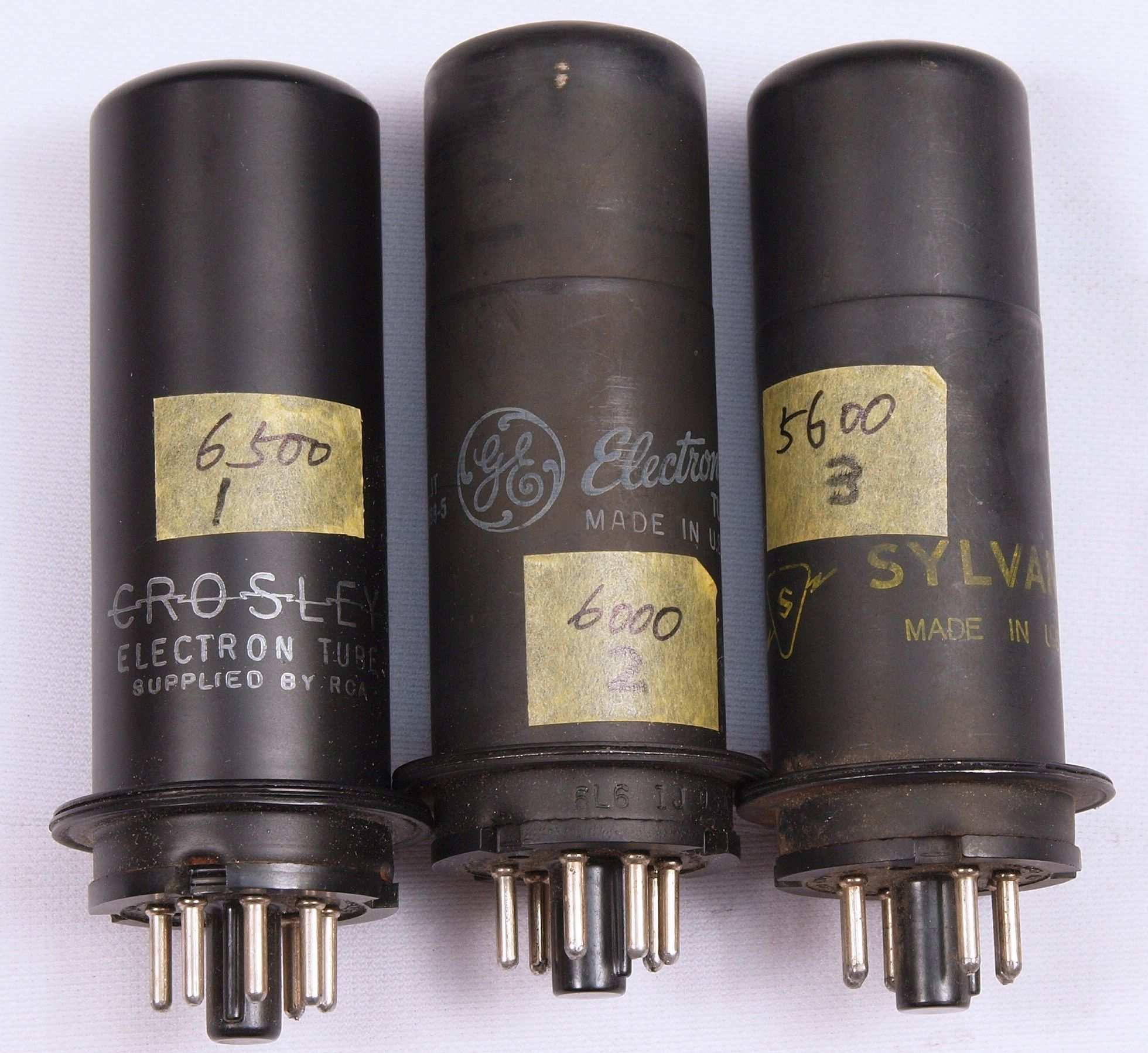

左から、
  • 1本目 6L6 測定。 Gm=7100μmho、Ip=70.3mA。
    2本目 6L6 測定。 Gm=6850μmho、Ip=69.1mA。
    3本目 6L6 測定。 Gm=6850μmho、Ip=69.6mA。

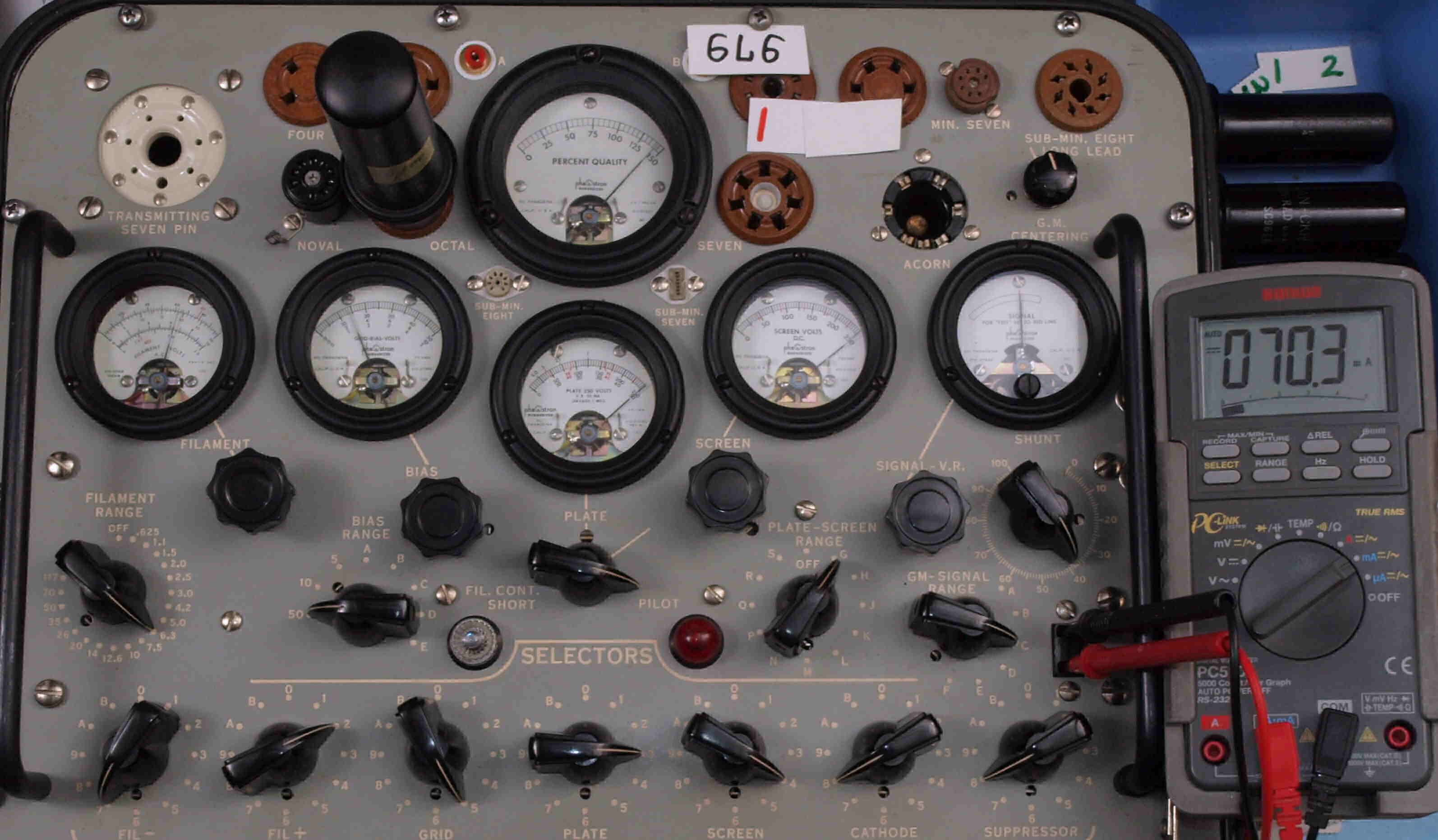

D1. 1本目 6L6 測定。 Gm=7100μmho、Ip=70.3mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」
D2. 2本目 6L6 測定。 Gm=6850μmho、Ip=69.1mA。
D3. 3本目 6L6 測定。 Gm=6850μmho、Ip=69.6mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

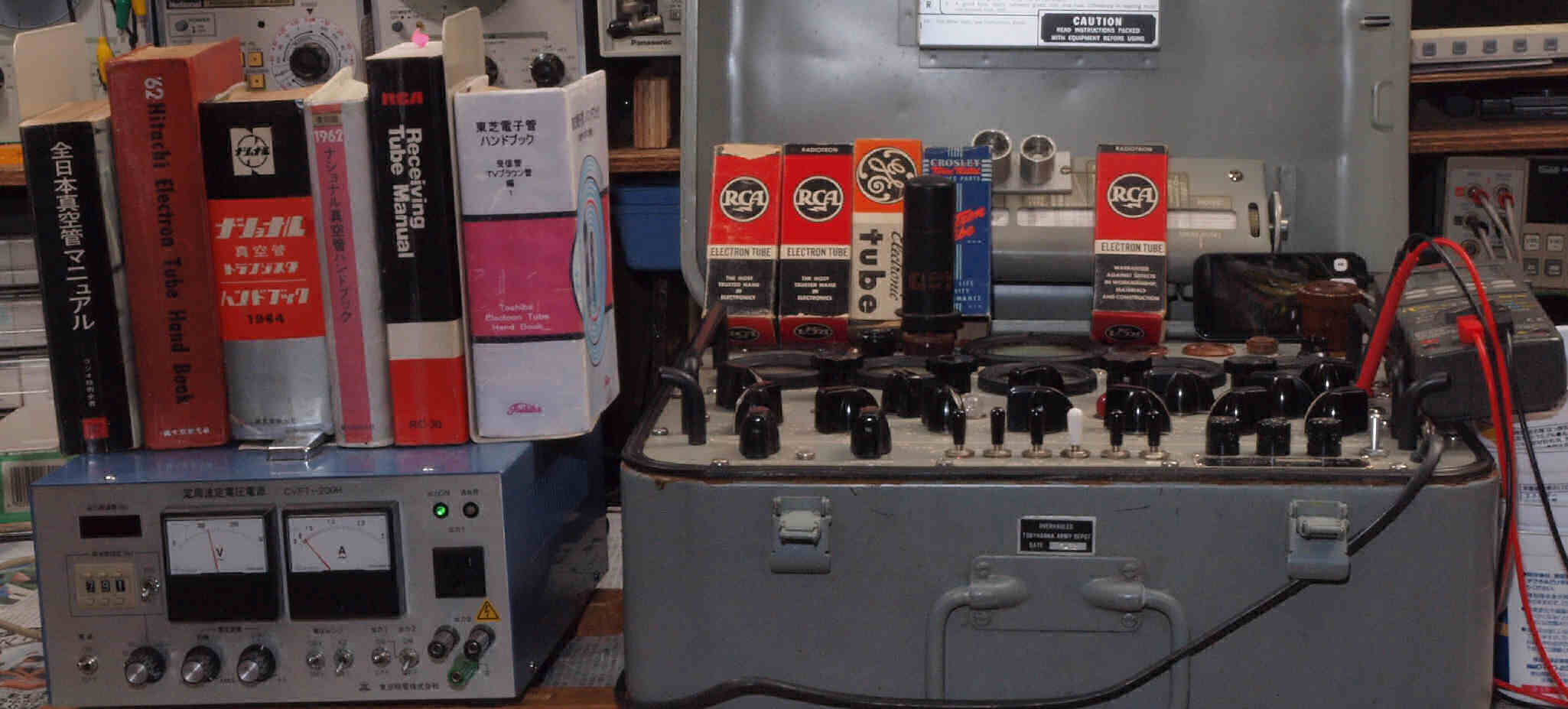

電源は安定化(電圧・周波数)電源を使用し、AC115V 60Hzで行う。
