Hickok TV-2B/Uで 829B,2B29,3E29Gm & IP測定
  • 1回目 YAHOOオークションで買い集めた、 829B、2B29、3E29の「Gm & Ip」測定。
    1本目 829B ユニット1測定。 Gm=7000μmho、Ip=43.6mA。
               ユニット2測定。 Gm=7500μmho、Ip=50.57mA。
    2本目 3E29 ユニット1測定。 Gm=8000μmho、Ip=53.39mA。
               ユニット2測定。 Gm=7500μmho、Ip=59.9mA。
    3本目 3E29 ユニット1測定。 Gm=7700μmho、Ip=62.1mA。
               ユニット2測定。 Gm=8000μmho、Ip=63.38mA。
    4本目  空気管でした。

  • 2回目 YAHOOオークションで買い集めた、 829Bの「Gm & Ip」測定。
    1本目 829B ユニット1測定。 Gm=9000μmho、Ip=63.38mA。
               ユニット2測定。 Gm=8000μmho、Ip=37.44mA。
    2本目 829B ユニット1測定。 Gm=9200μmho、Ip=49.63mA。
               ユニット2測定。 Gm=8600μmho、Ip=45.21mA。
    3本目 829B ユニット1測定。 Gm=9000μmho、Ip=45.14mA。
               ユニット2測定。 Gm=8000μmho、Ip=48.61mA。
    4本目 829B ユニット1測定。 Gm=8000μmho、Ip=49.89mA。
               ユニット2測定。 Gm=8000μmho、Ip=55.5mA。
    5本目 829B ユニット1測定。 Gm=8500μmho、Ip=50.3mA。
               ユニット2測定。 Gm=8000μmho、Ip=49.74mA。

  • 3回目 YAHOOオークションで買い集めた、 3E29、829Bの「Gm & Ip」測定。
    1本目 3E29 ユニット1測定。 Gm=8200μmho、Ip=46.88mA。
               ユニット2測定。 Gm=9200μmho、Ip=54.4mA。
    2本目 3E29 ユニット1測定。 Gm=8500μmho、Ip=41.95mA。
               ユニット2測定。 Gm=9000μmho、Ip=50.8mA。
    3本目 3E29 ユニット1測定。 Gm=8500μmho、Ip=43.31mA。
               ユニット2測定。 Gm=7200μmho、Ip=39.29mA。
    4本目 3E29 ユニット1測定。 Gm=8100μmho、Ip=39.75mA。
               ユニット2測定。 Gm=8000μmho、Ip=38.49mA。
    5本目 3E29 ユニット1測定。 Gm=00μmho、Ip=0.0mA、ヒーター切れ。
               ユニット2測定。 Gm=9200μmho、Ip=57.0mA。
    6本目 3E29 ユニット1測定。 Gm=8300μmho、Ip=42.06mA。
               ユニット2測定。 Gm=8000μmho、Ip=44.50mA。
    7本目 3E29 ユニット1測定。 Gm=8000μmho、Ip=39.00mA。
               ユニット2測定。 Gm=7500μmho、Ip=40.06mA。
    8本目 3E29 ユニット1測定。 Gm=8500μmho、Ip=48.33mA。
               ユニット2測定。 Gm=8500μmho、Ip=45.87mA。
  • 1本目 829B ユニット1測定。 Gm=9000μmho、Ip=51.17mA。
               ユニット2測定。 Gm=8300μmho、Ip=47.52mA。
    2本目 3E29 ユニット1測定。 Gm=8200μmho、Ip=43.54mA。
               ユニット2測定。 Gm=8500μmho、Ip=46.88mA。

A. YAHOOオークションで買い集めた、 829B(2B29、3E29)の「Gm & Ip」測定。
     真空管ハンドブック(規格表)の相互コンダクタンス=8500μmho
「Ep=250V、Esg=175V、Ip=60mA、Eg1=−12V」 (全日本真空管マニュアル、オーディオ用真空管マニアル、世界の真空管カタログより)。
  • TV-2B/Uのチャート設定では、ヒータに12Vを掛ける設定ですが、6.3Vにして測定ユニットのみヒータを通電した方が良いです。
  • 画像をクリックすると、大きく(横幅2050ドット)表示されます。

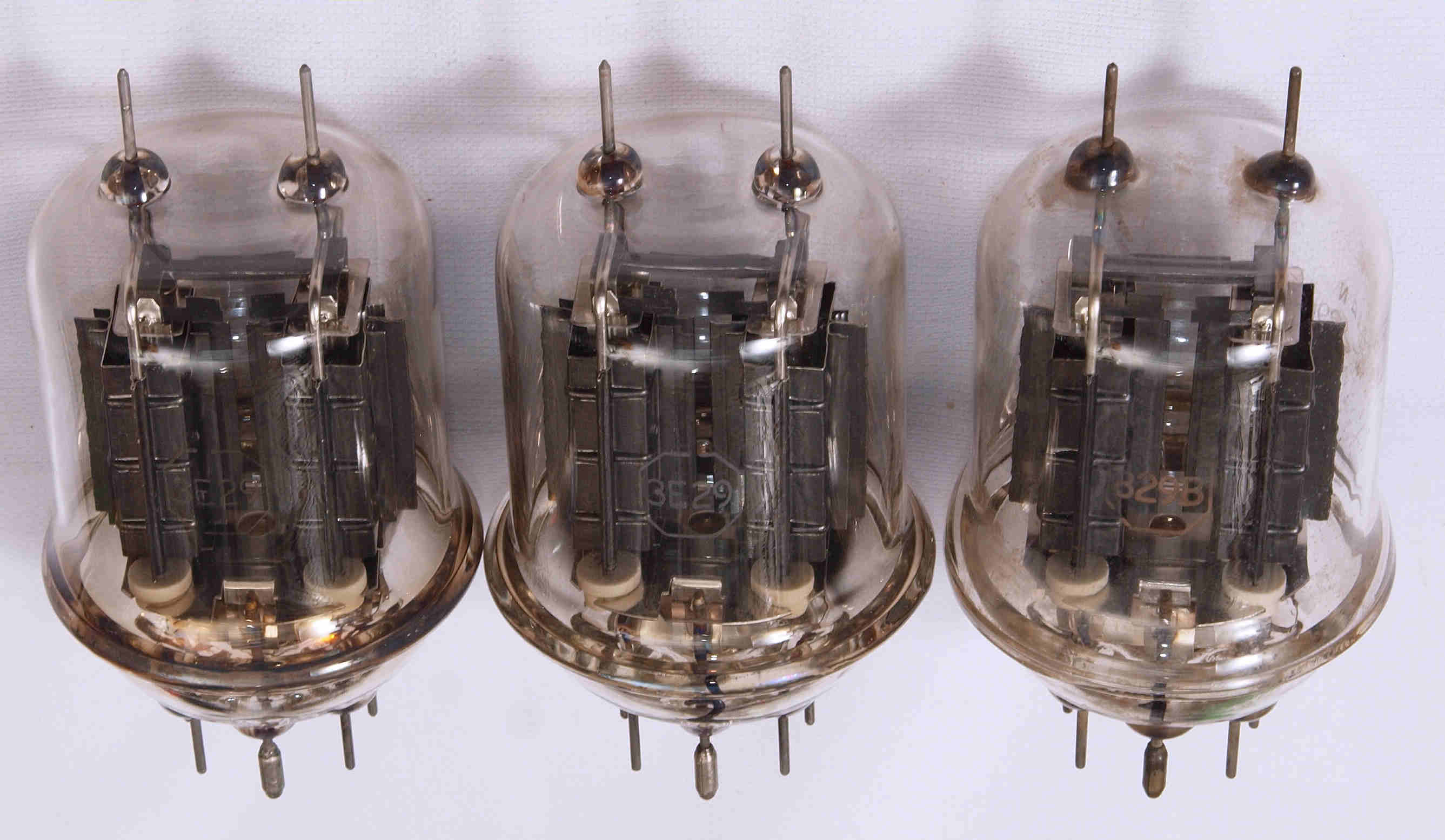

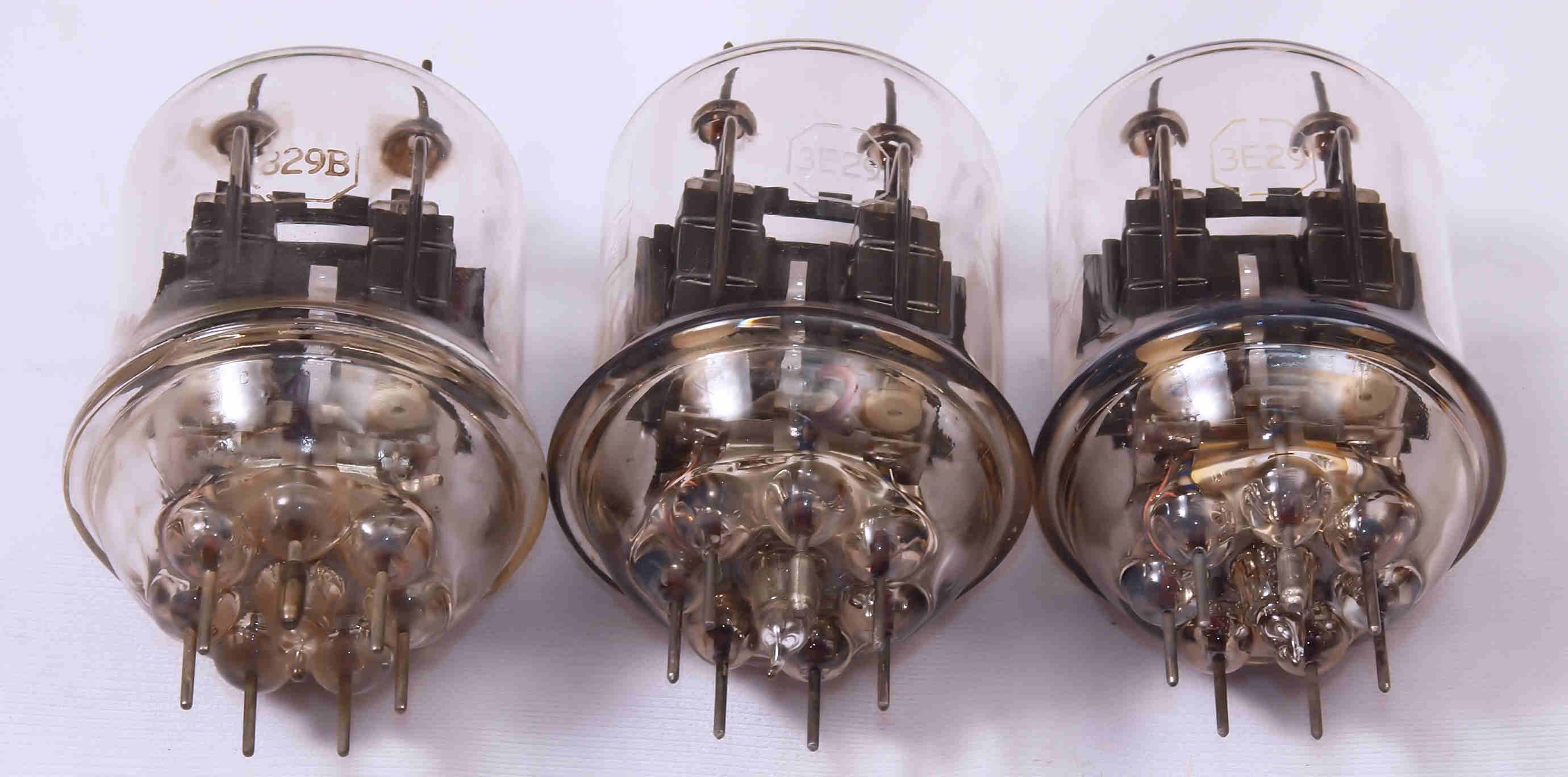

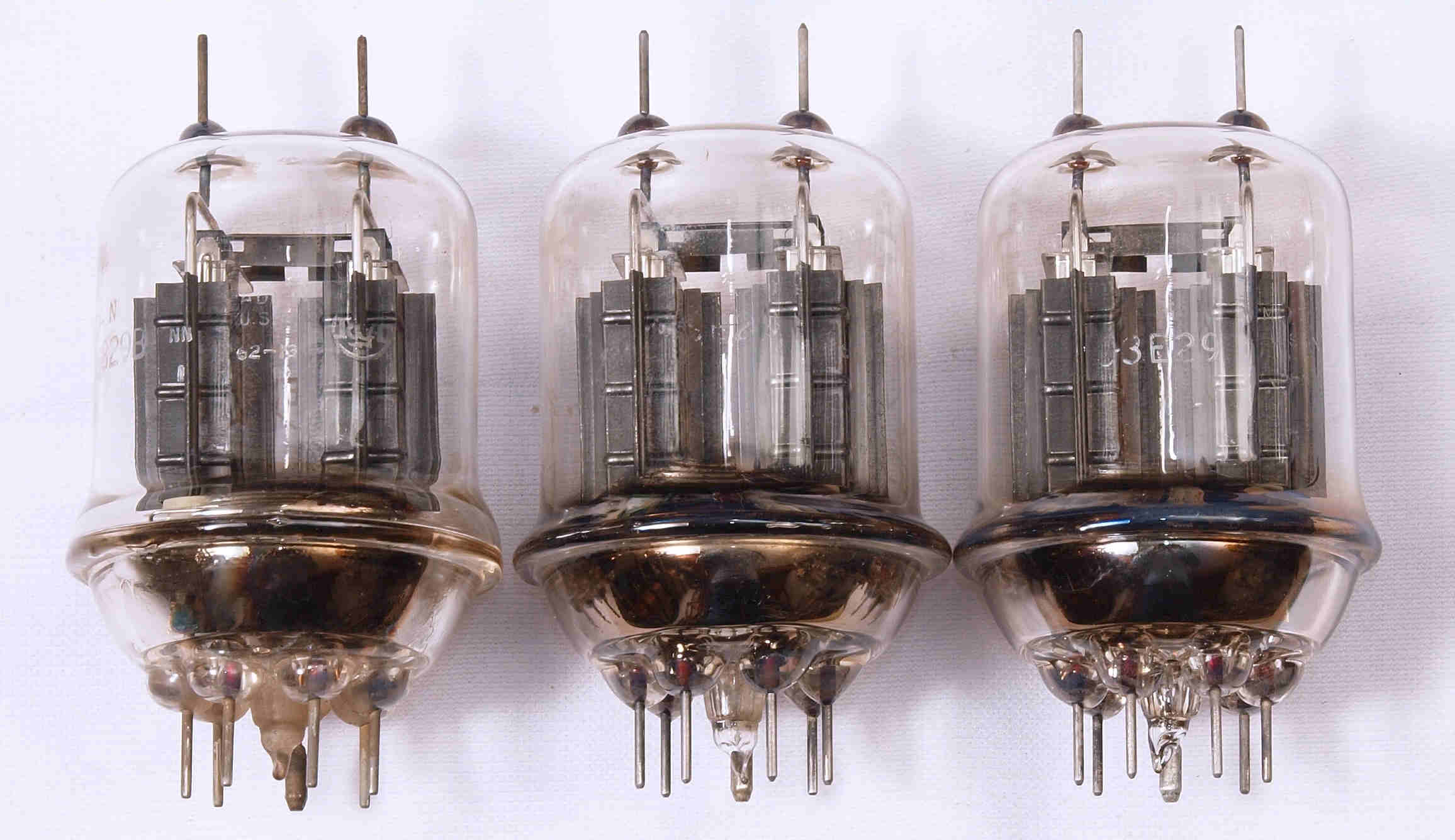

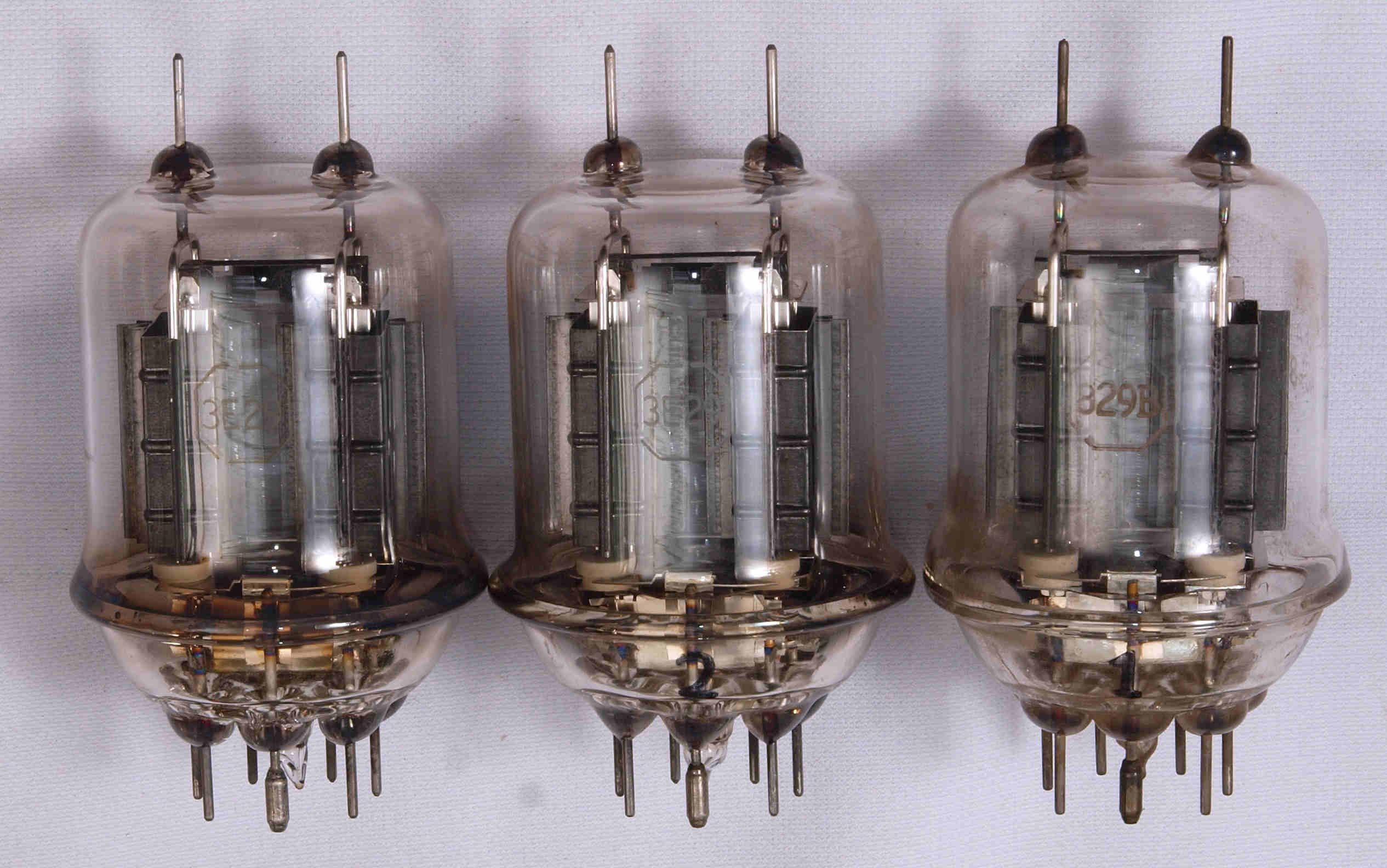

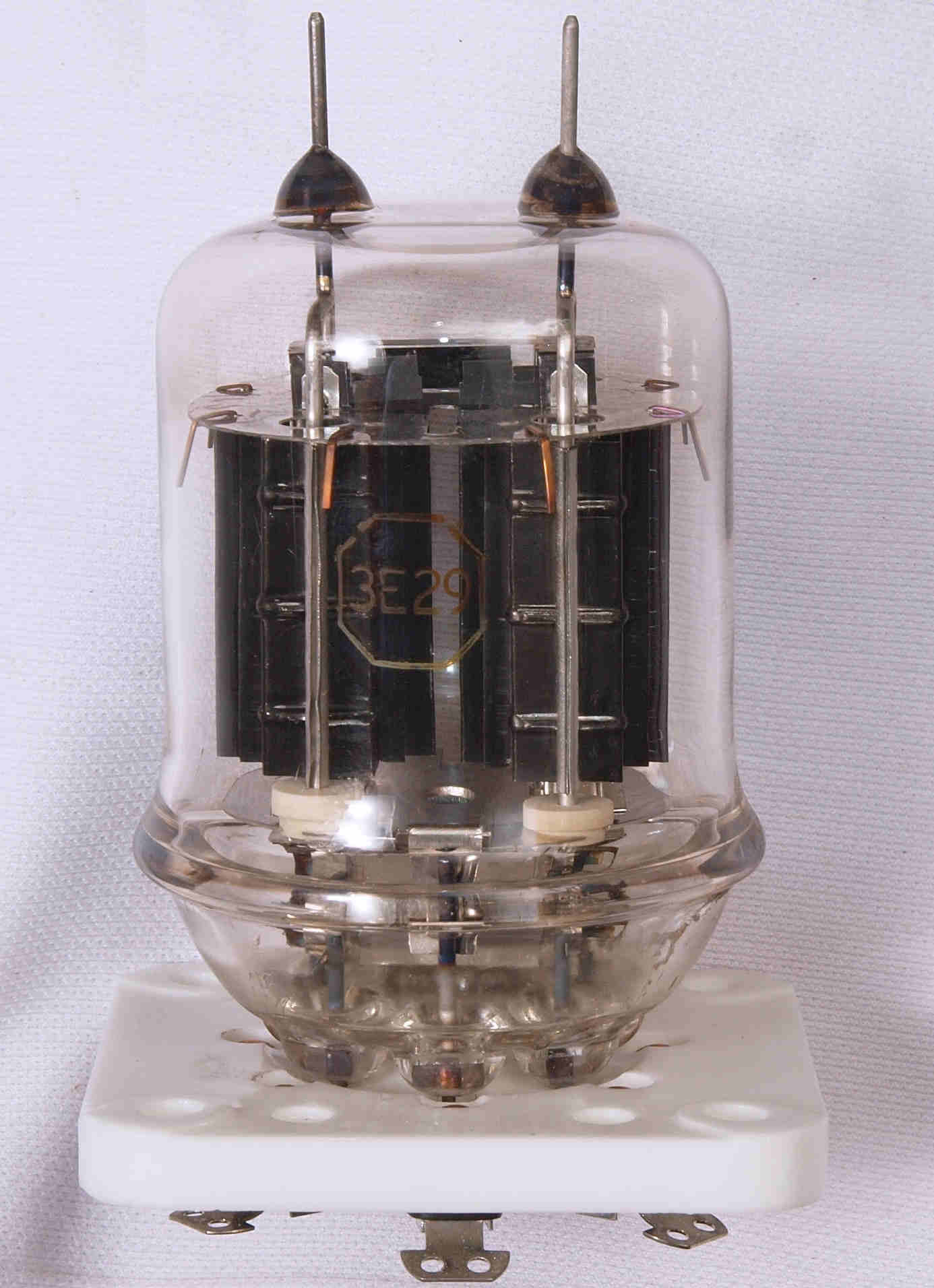

左から、1本目(829B)、 2本目(3E29)、3本目(3E29)、全てRCA製品。
左から、
1本目 829B ユニット1測定。 Gm=7000μmho、Ip=43.6mA。
           ユニット2測定。 Gm=7500μmho、Ip=50.57mA。
2本目 3E29 ユニット1測定。 Gm=8000μmho、Ip=53.39mA。
           ユニット2測定。 Gm=7500μmho、Ip=59.9mA。
3本目 3E29 ユニット1測定。 Gm=7700μmho、Ip=62.1mA。
           ユニット2測定。 Gm=8000μmho、Ip=63.38mA。

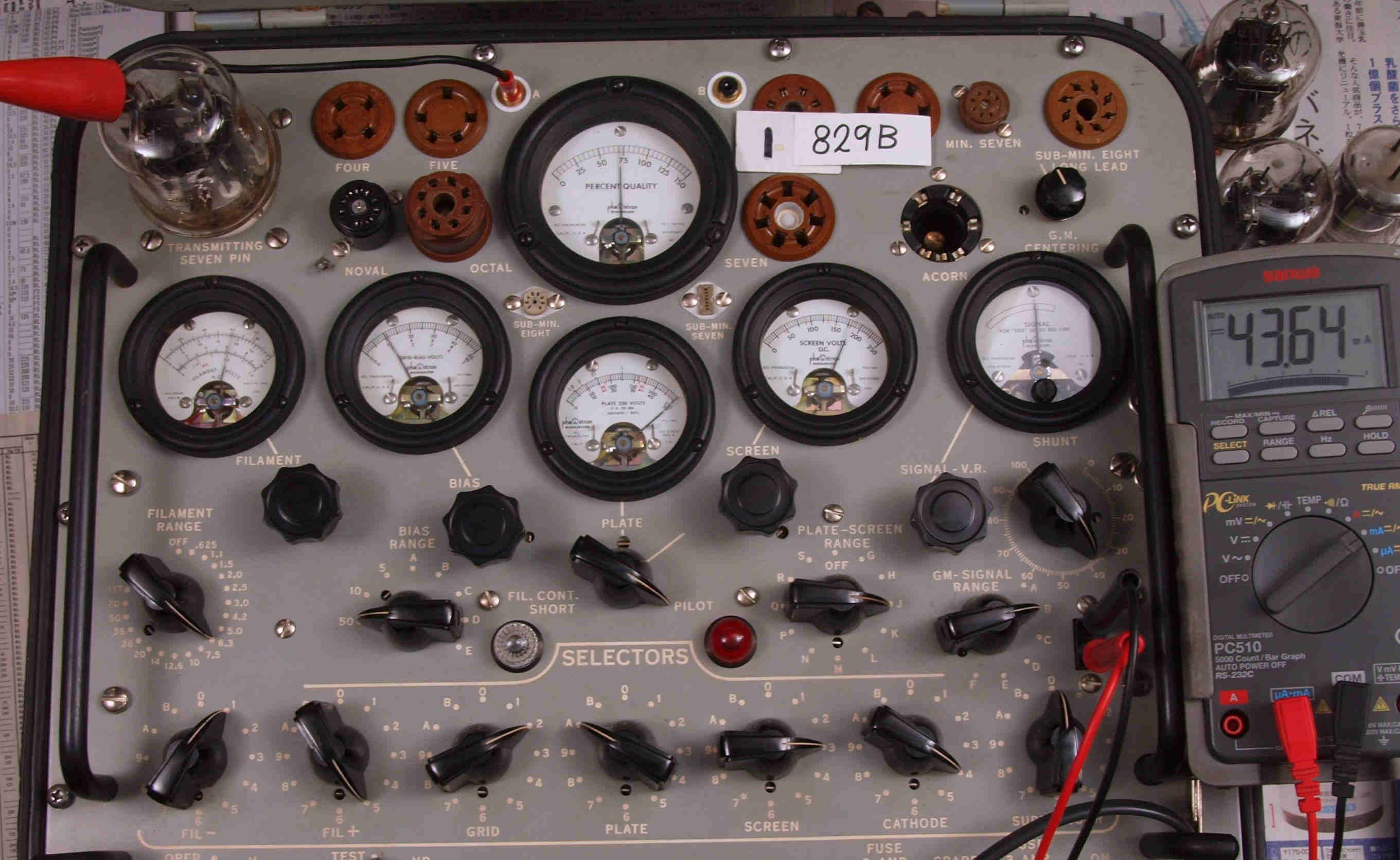

A11. 1本目 829B ユニット1測定。 Gm=7000μmho、Ip=43.6mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μmho。

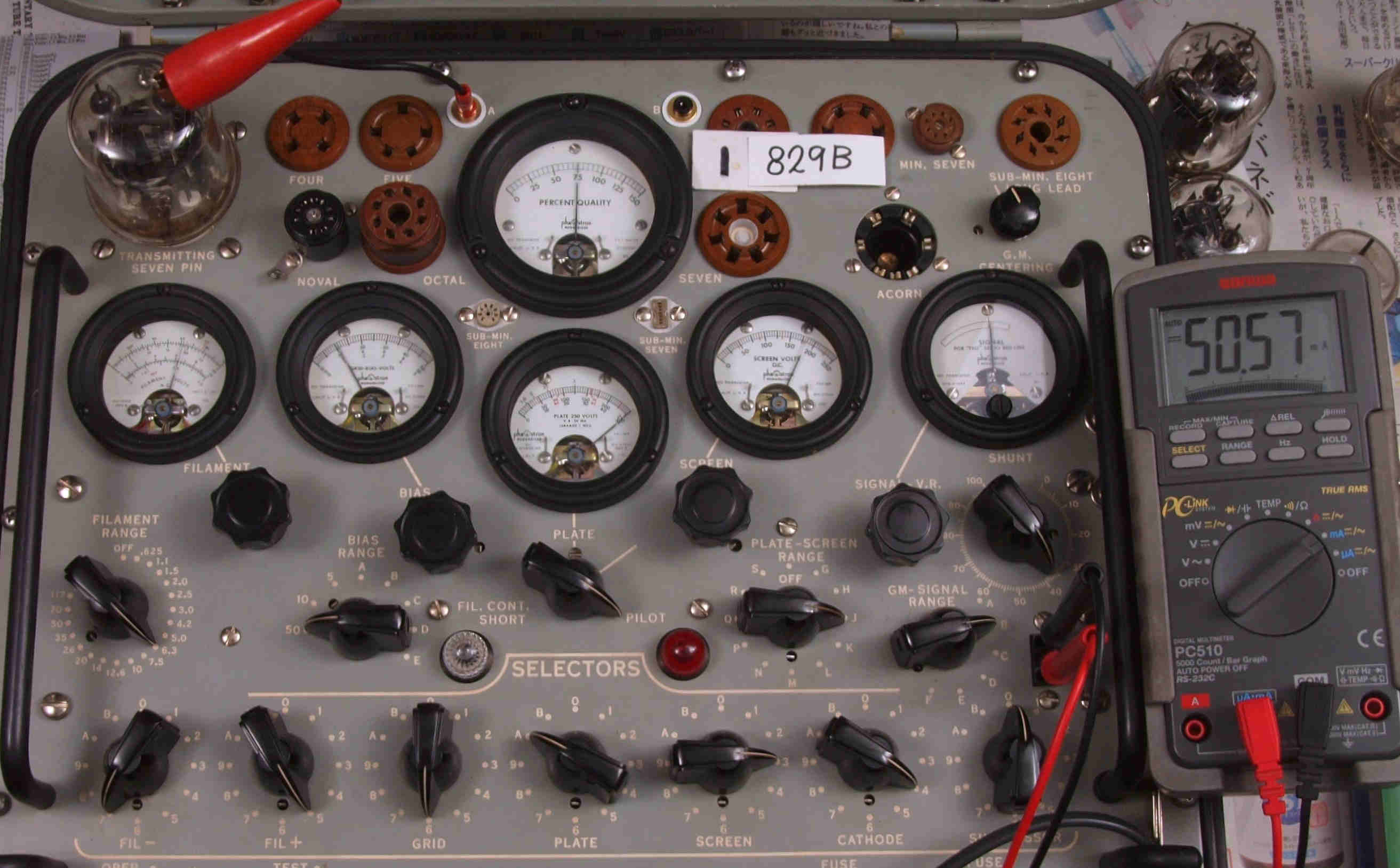

A12. 1本目 829B ユニット2測定。 Gm=7500μmho、Ip=50.57mA。

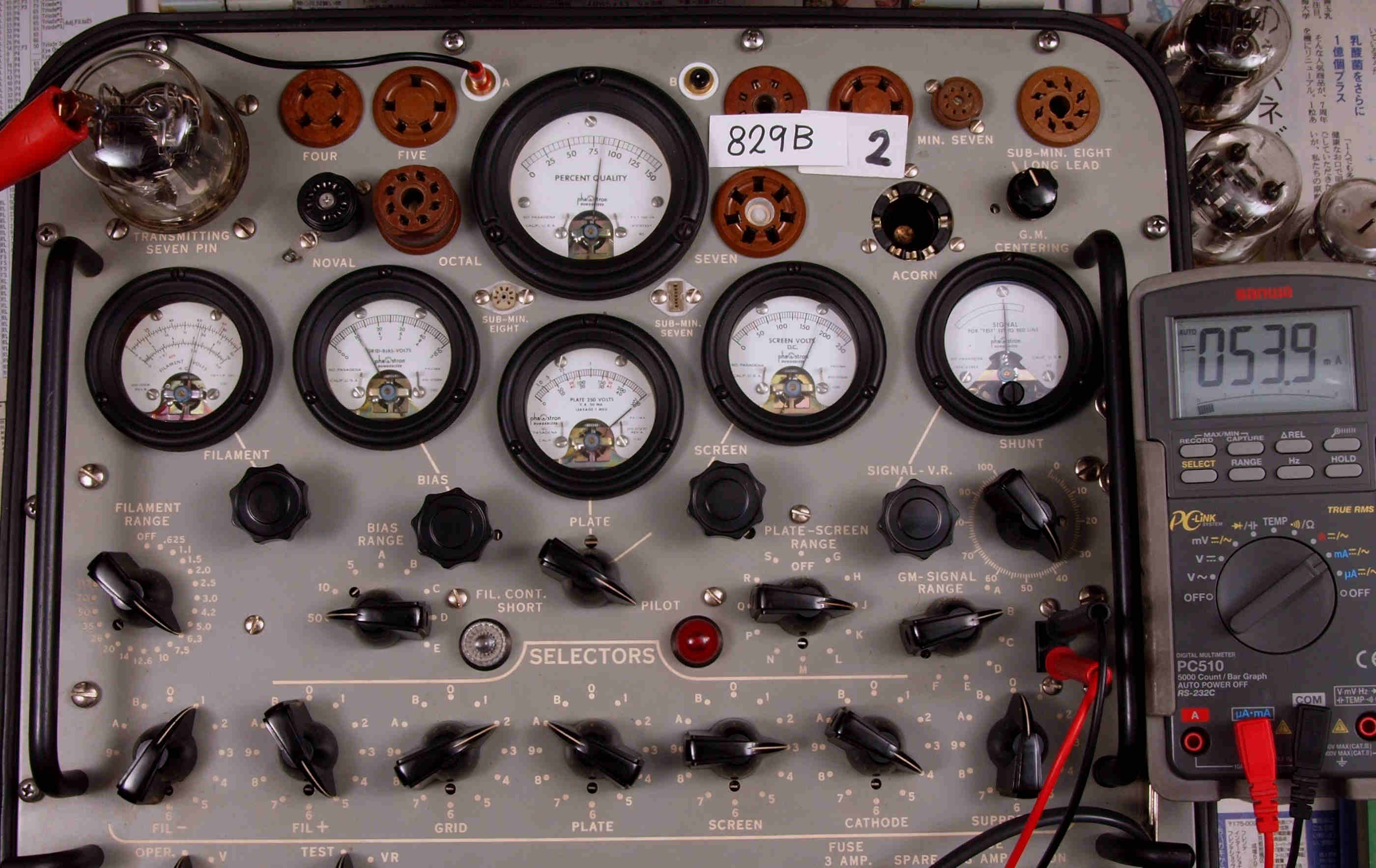

A21. 2本目 3E29 ユニット1測定。 Gm=8000μmho、Ip=53.39mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μmho。

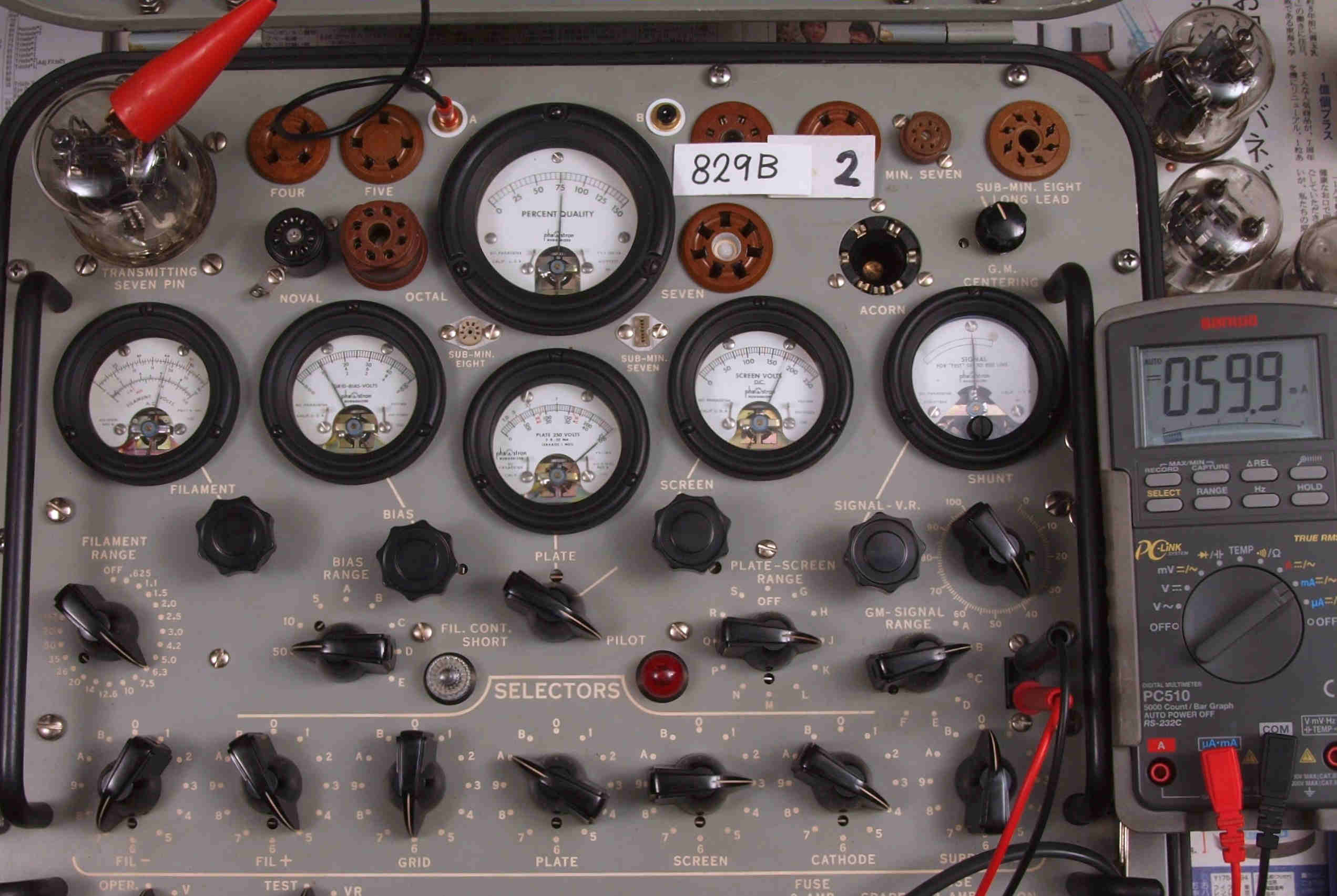

A22. 2本目 3E29 ユニット2測定。 Gm=7500μmho、Ip=59.9mA。

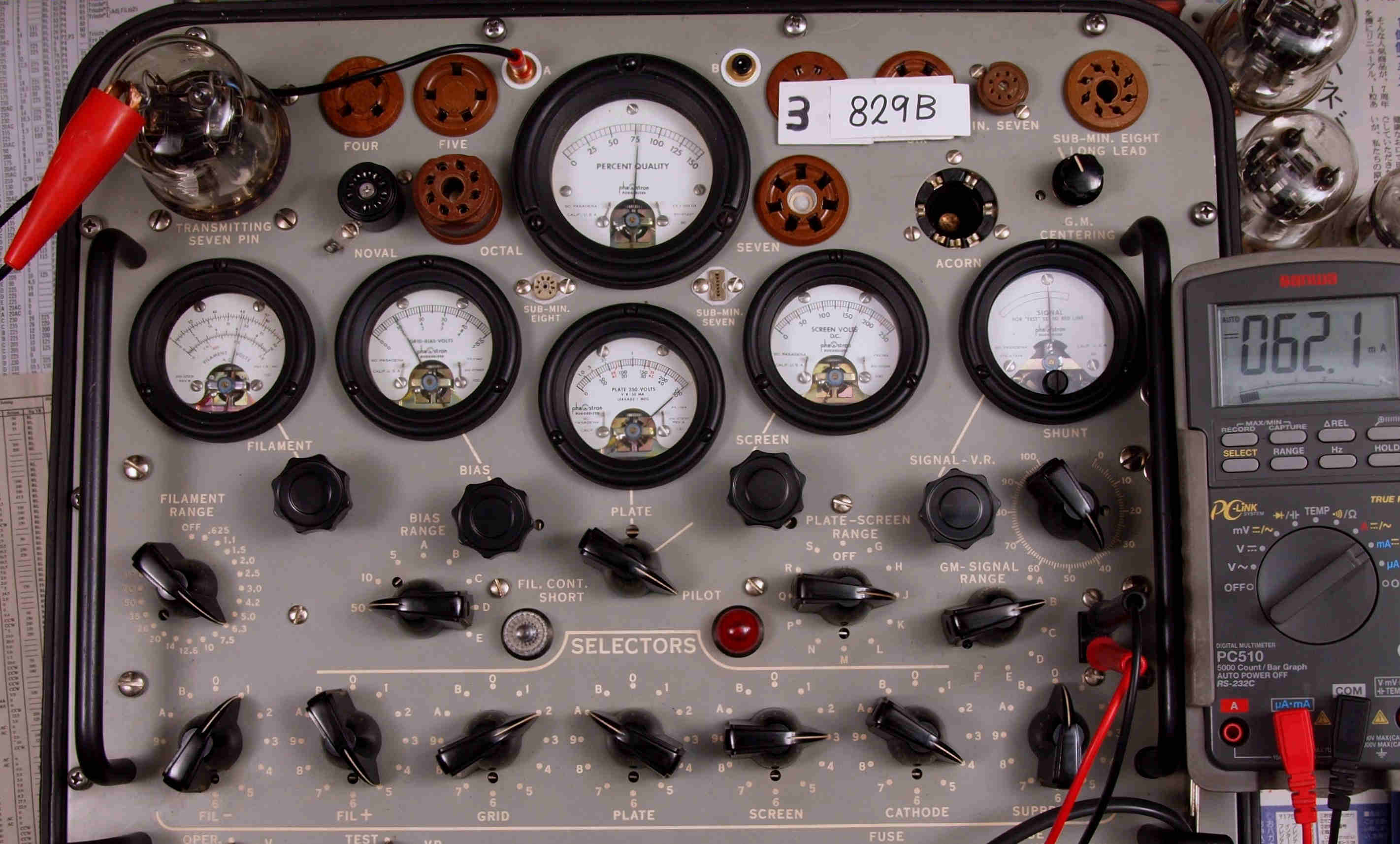

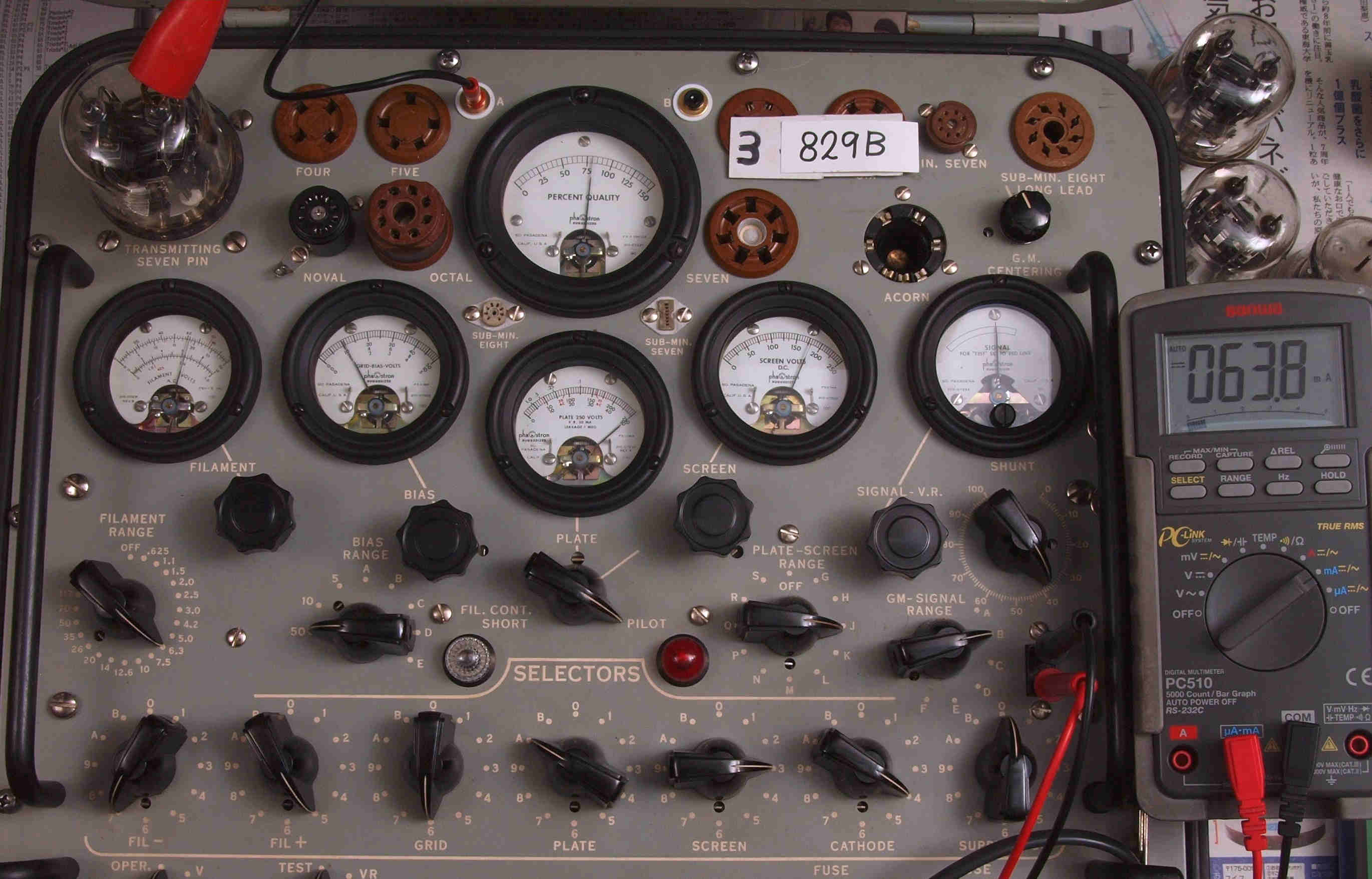

A31. 3本目 3E29 ユニット1測定。 Gm=7700μmho、Ip=62.1mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μmho。
A32. 3本目 3E29 ユニット2測定。 Gm=8000μmho、Ip=63.38mA。
4本目 「2E29」ゲッターが無く空気管、RCA製品。
B. YAHOOオークションで買い集めた、 829Bの「Gm & Ip」測定。
  • 真空管ハンドブック(規格表)の相互コンダクタンス=8500μmho
    「Ep=250V、Esg=175V、Ip=60mA、Eg1=−12V」 (全日本真空管マニュアル、オーディオ用真空管マニアル、世界の真空管カタログより)。
  • TV-2B/Uのチャート設定では、ヒータに12Vを掛ける設定ですが、6.3Vにして測定ユニットのみヒータを通電した方が良いです。

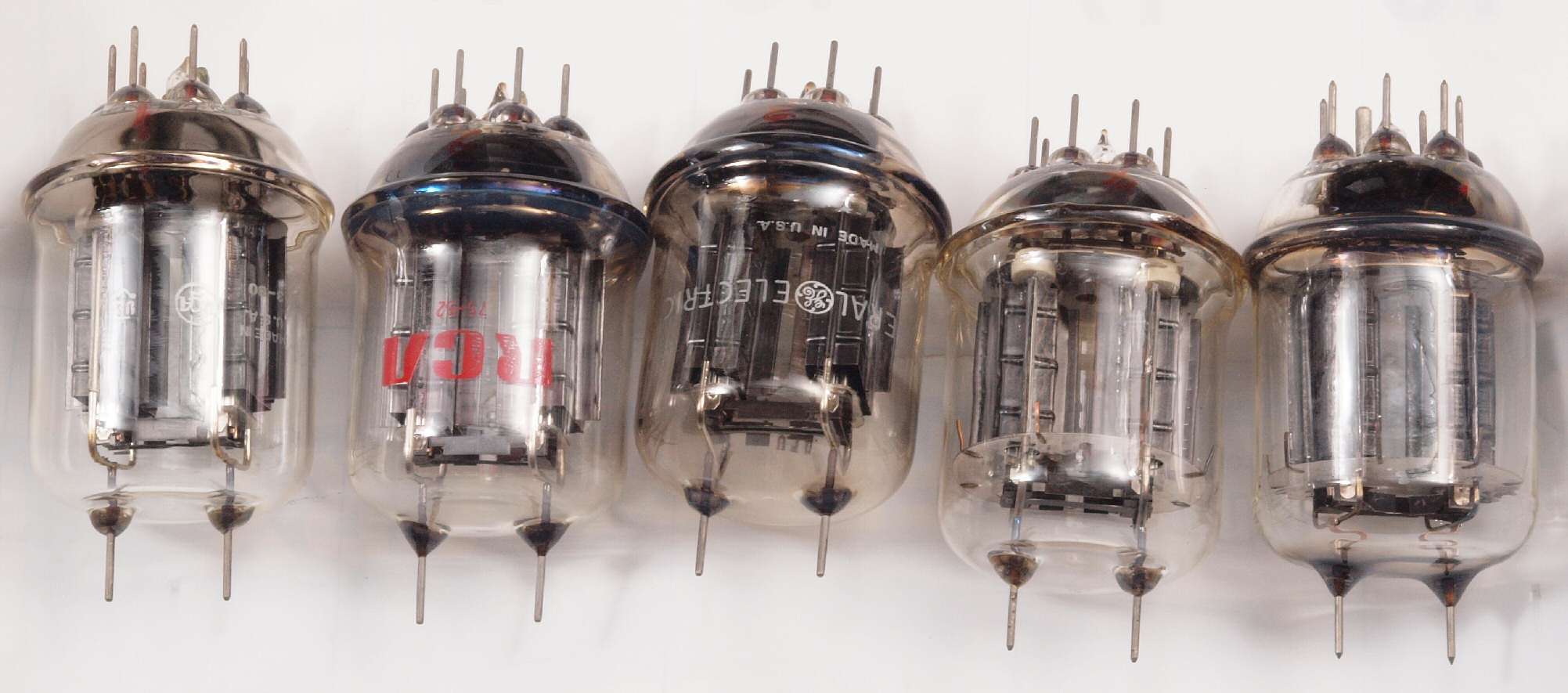

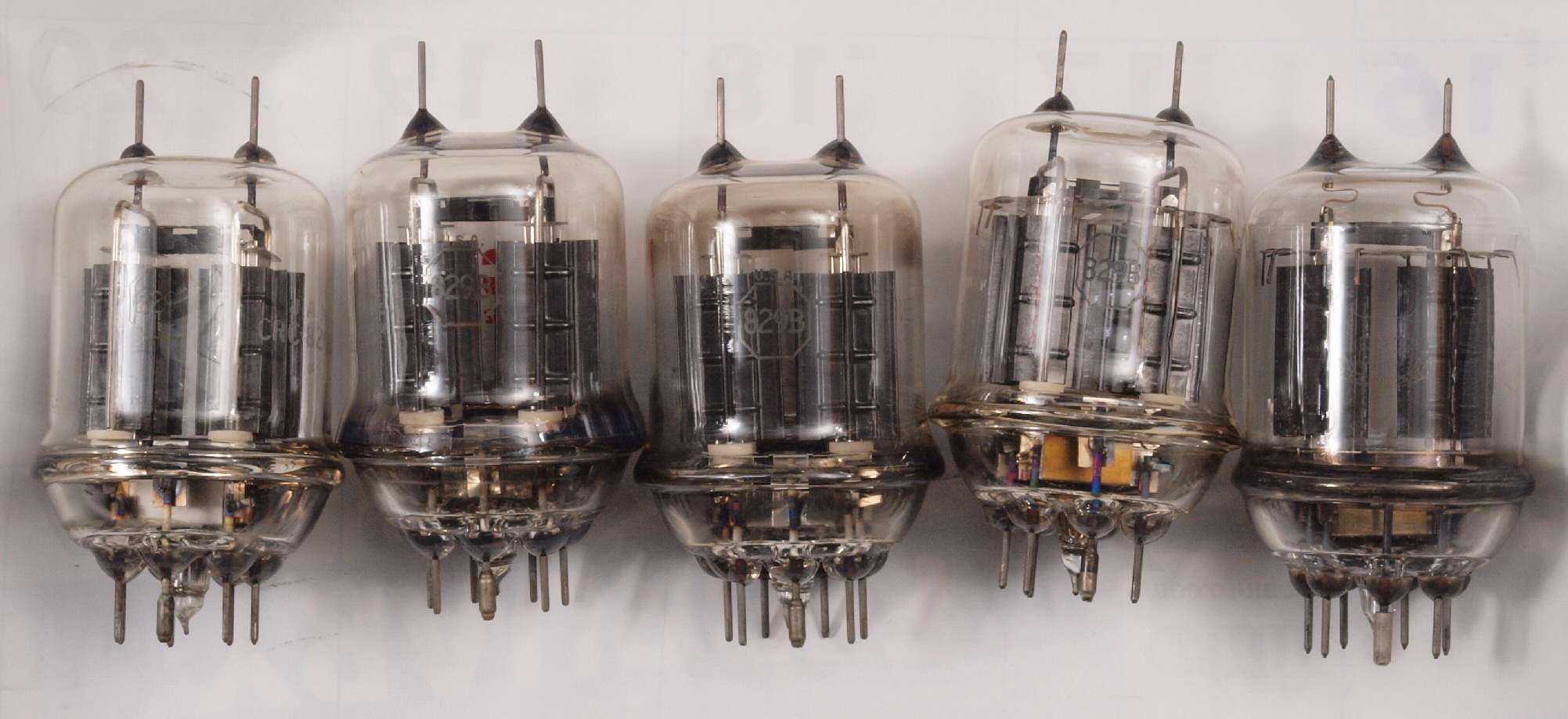

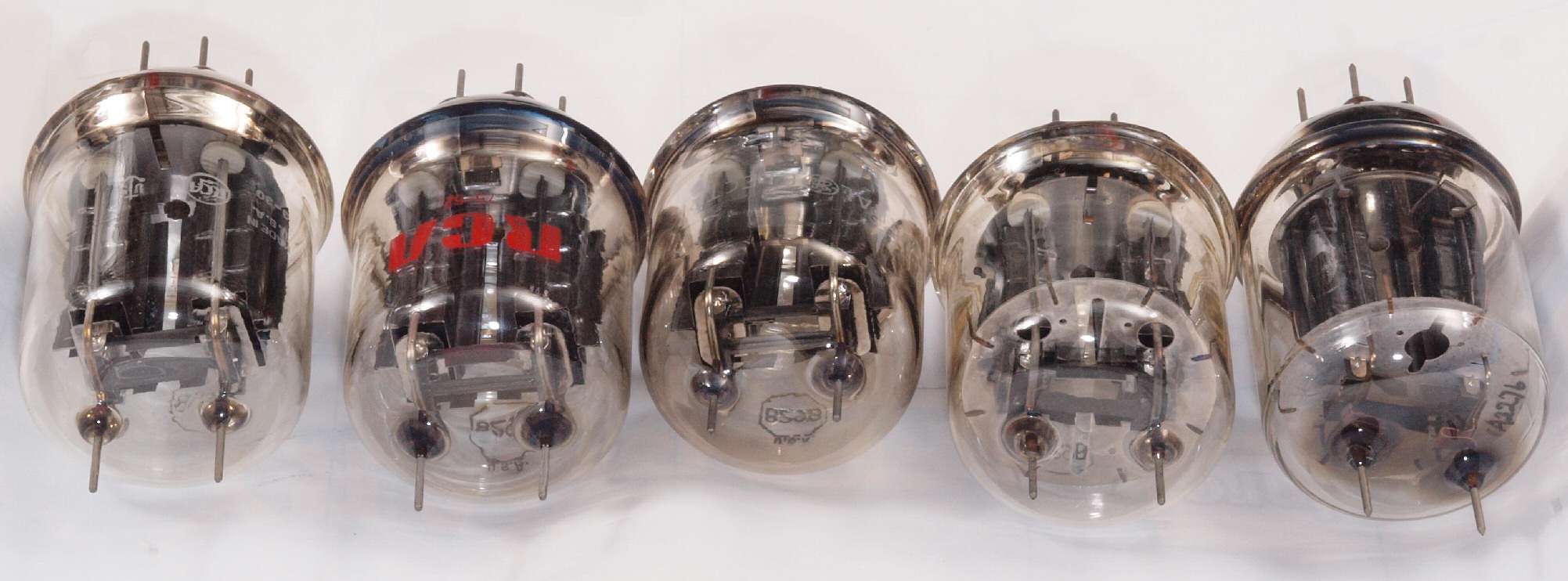

左から、1本目、 2本目、、、5本目。
画像をクリックすると、大きく(横幅2050ドット)表示されます。
左から、
1本目 829B ユニット1測定。 Gm=9000μmho、Ip=63.38mA。
           ユニット2測定。 Gm=8000μmho、Ip=37.44mA。
2本目 829B ユニット1測定。 Gm=9200μmho、Ip=49.63mA。
           ユニット2測定。 Gm=8600μmho、Ip=45.21mA。
3本目 829B ユニット1測定。 Gm=9000μmho、Ip=45.14mA。
           ユニット2測定。 Gm=8000μmho、Ip=48.61mA。
4本目 829B ユニット1測定。 Gm=8000μmho、Ip=49.89mA。
           ユニット2測定。 Gm=8000μmho、Ip=55.5mA。
5本目 829B ユニット1測定。 Gm=8500μmho、Ip=50.3mA。
           ユニット2測定。 Gm=8000μmho、Ip=49.74mA。

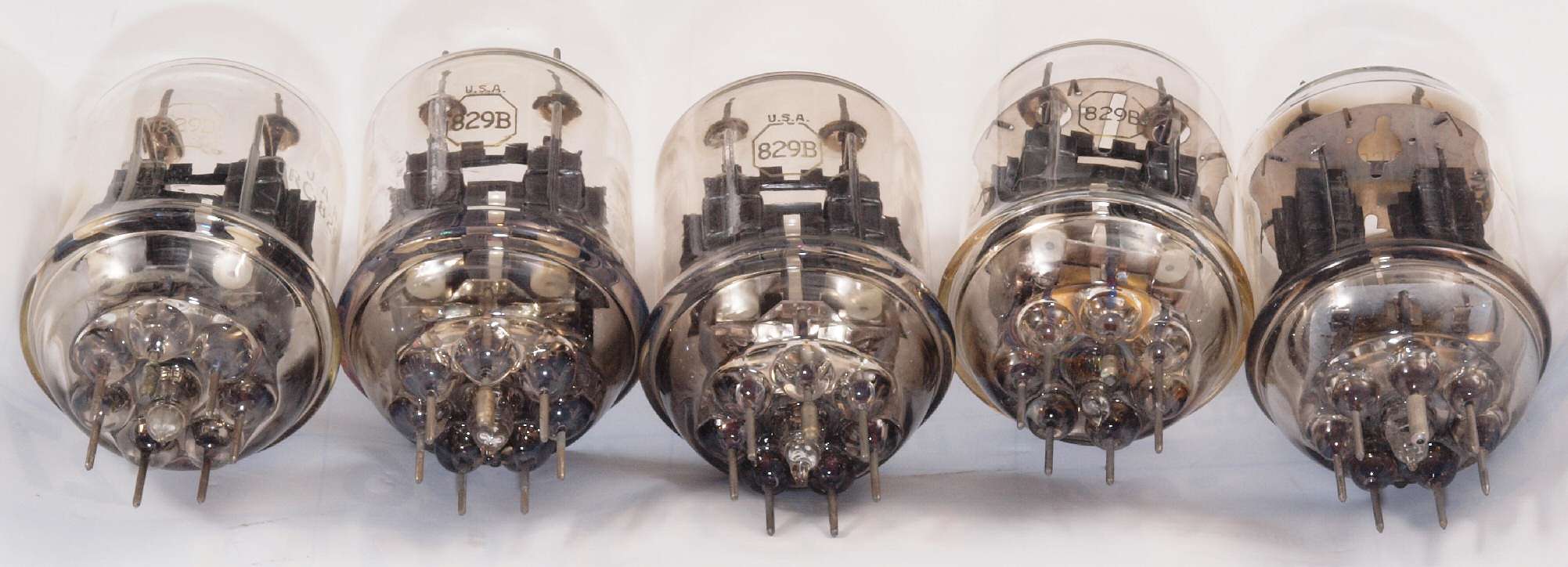

左から、1本目、 2本目、、、5本目。

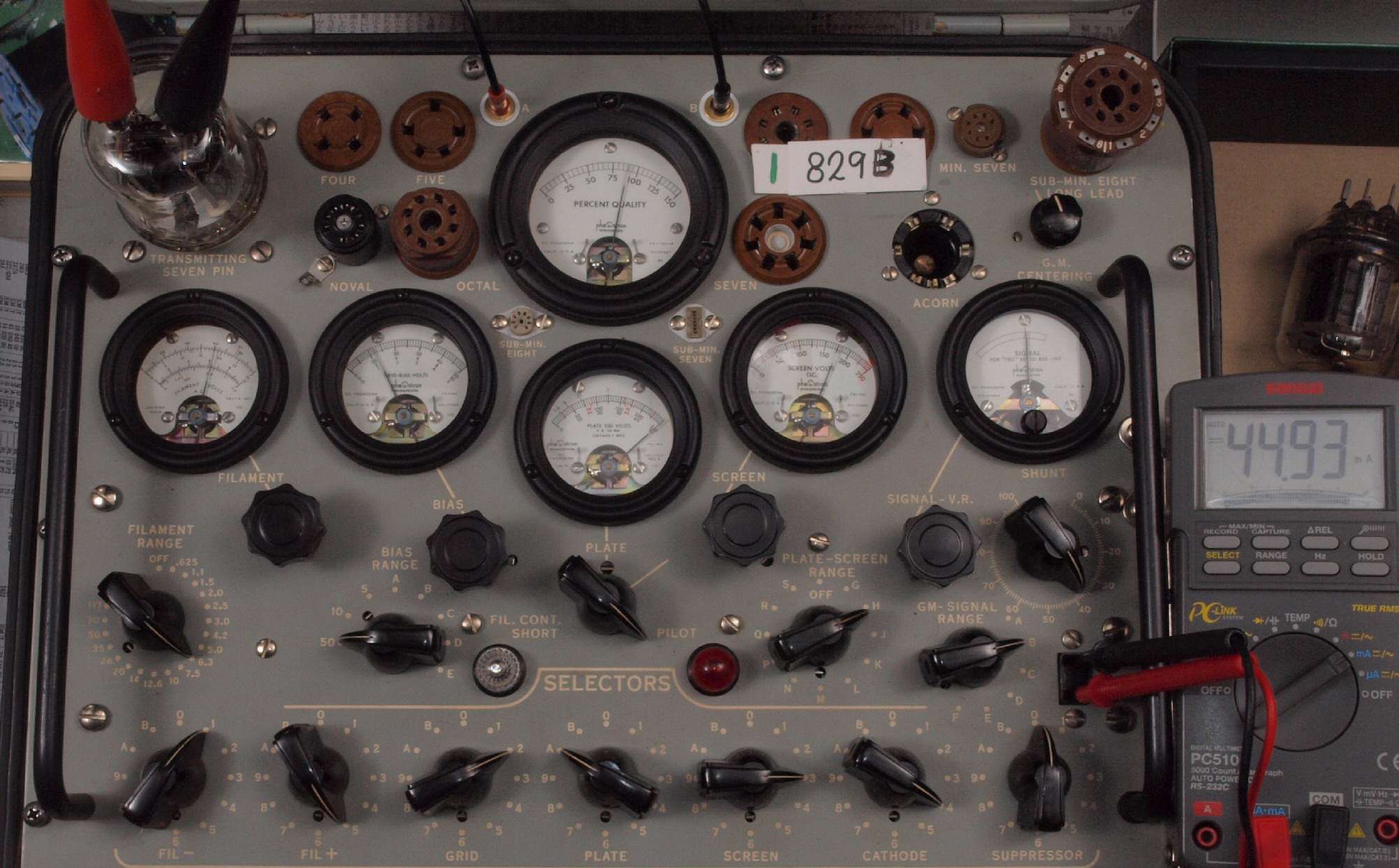

B11. 1本目 829B ユニット1測定。 Gm=9000μmho、Ip=44.93mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μmho。

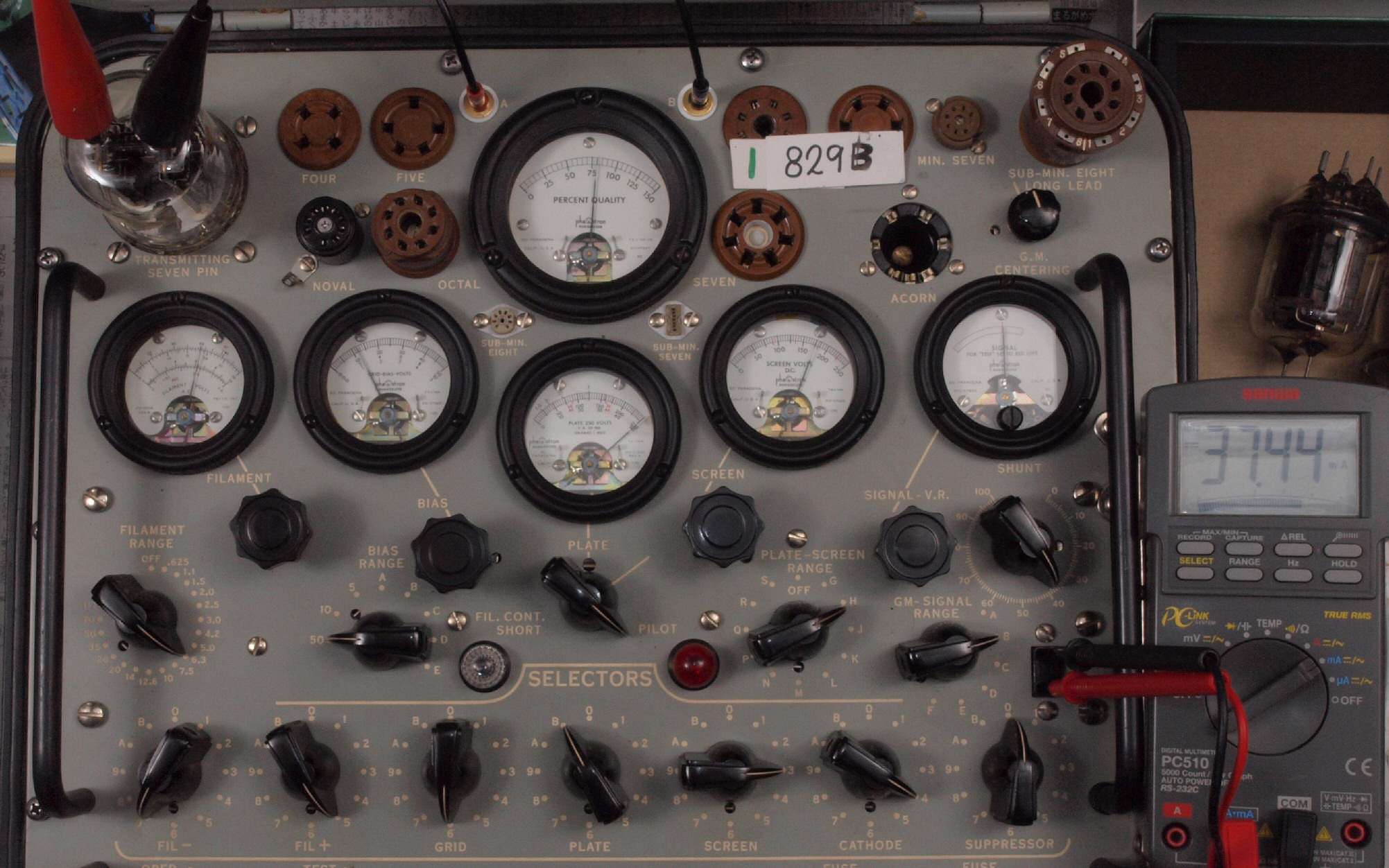

B12. 1本目 829B ユニット2測定。 Gm=8000μmho、Ip=37.44mA。

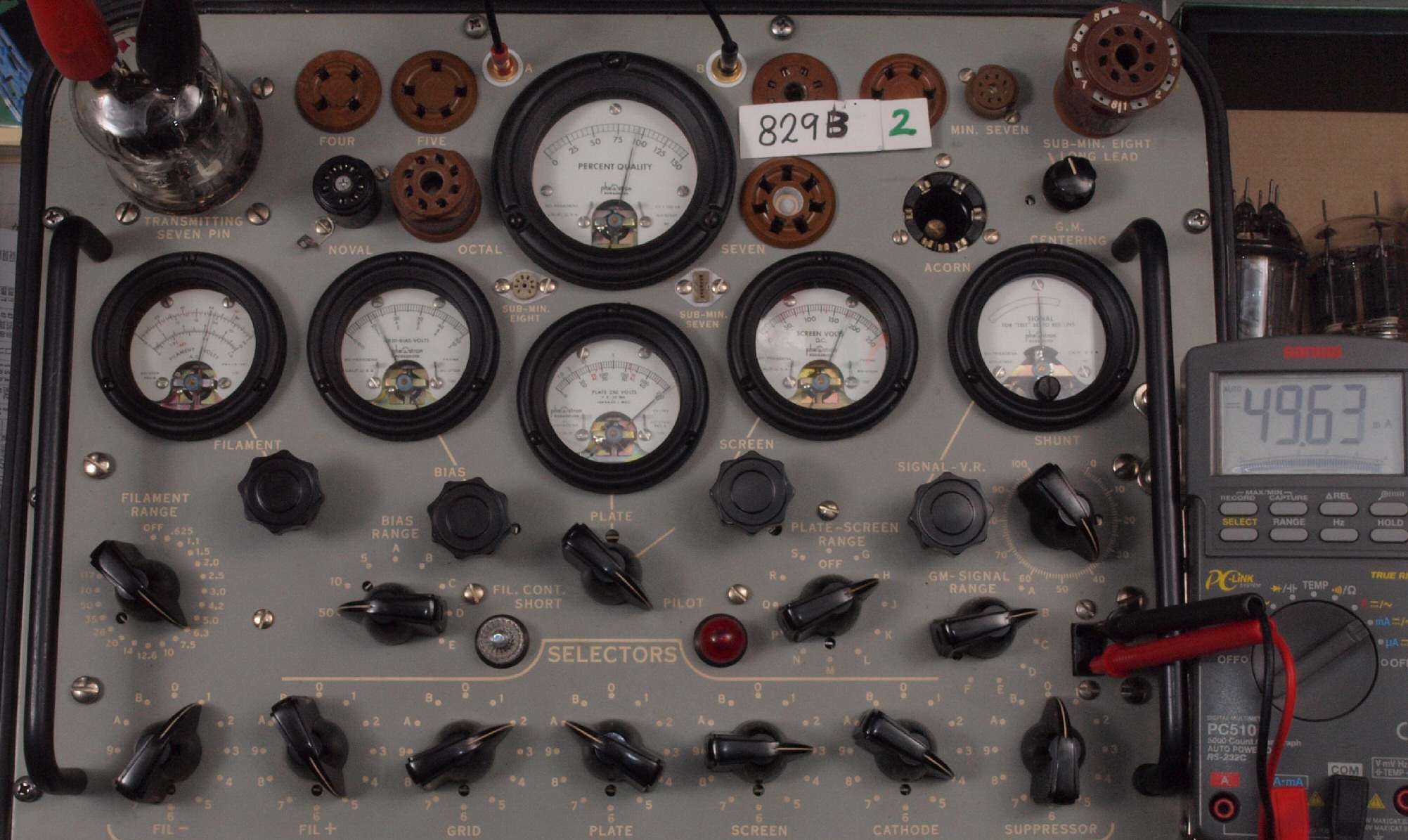

B21. 2本目 829B ユニット1測定。 Gm=9200μmho、Ip=49.63mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μmho。

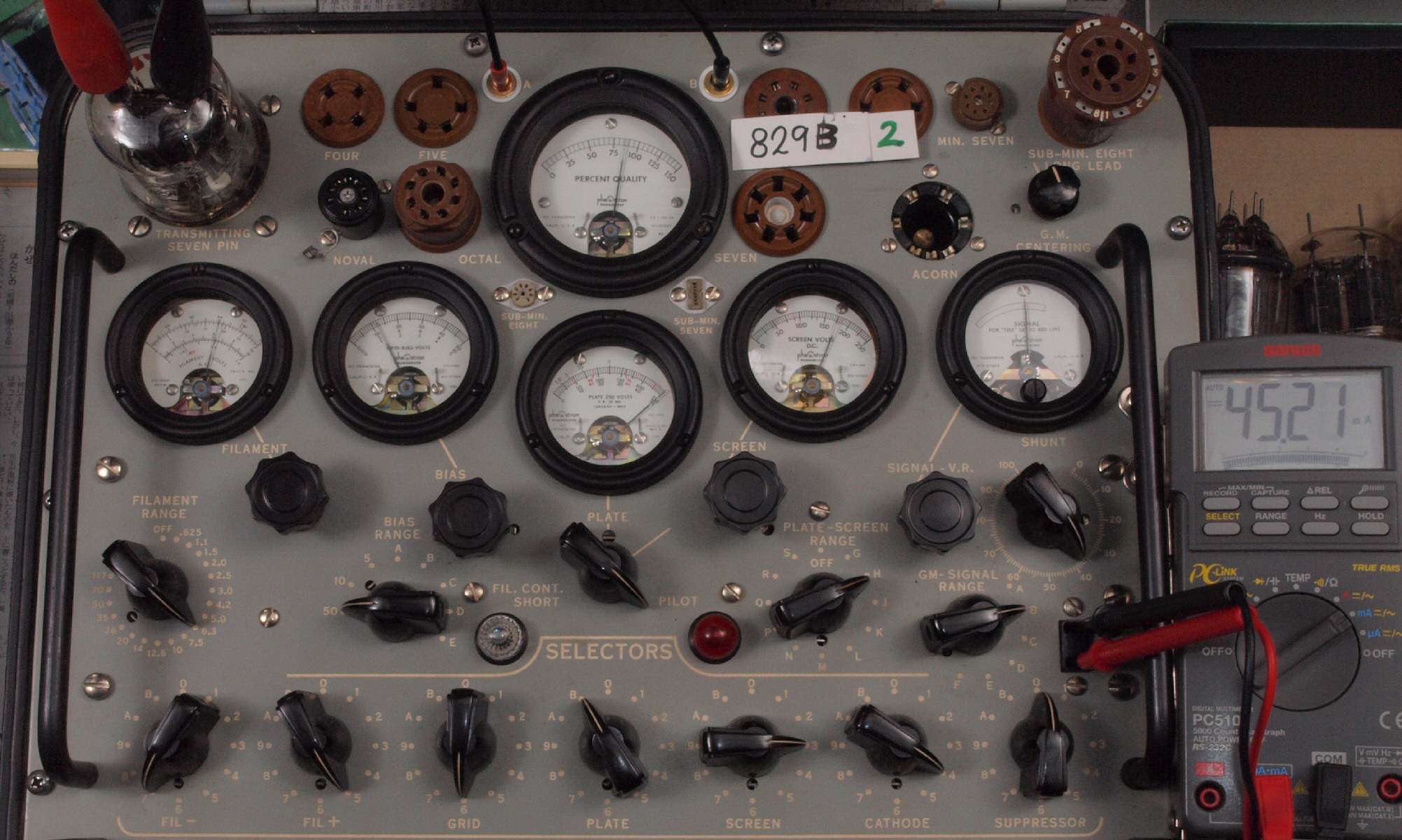

B22. 2本目 829B ユニット2測定。 Gm=8600μmho、Ip=45.21mA。

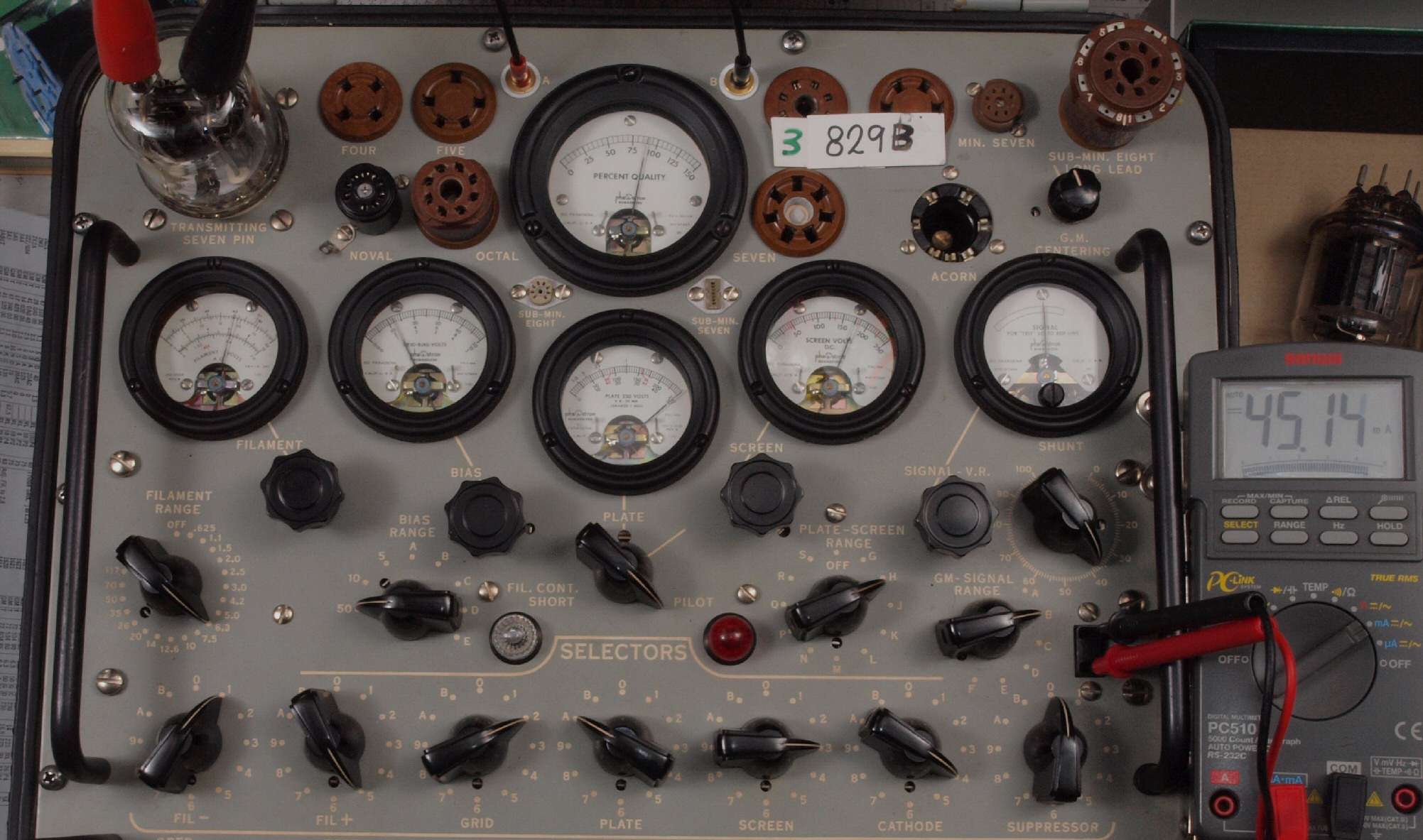

B31. 3本目 829B ユニット1測定。 Gm=9000μmho、Ip=45.14mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μmho。

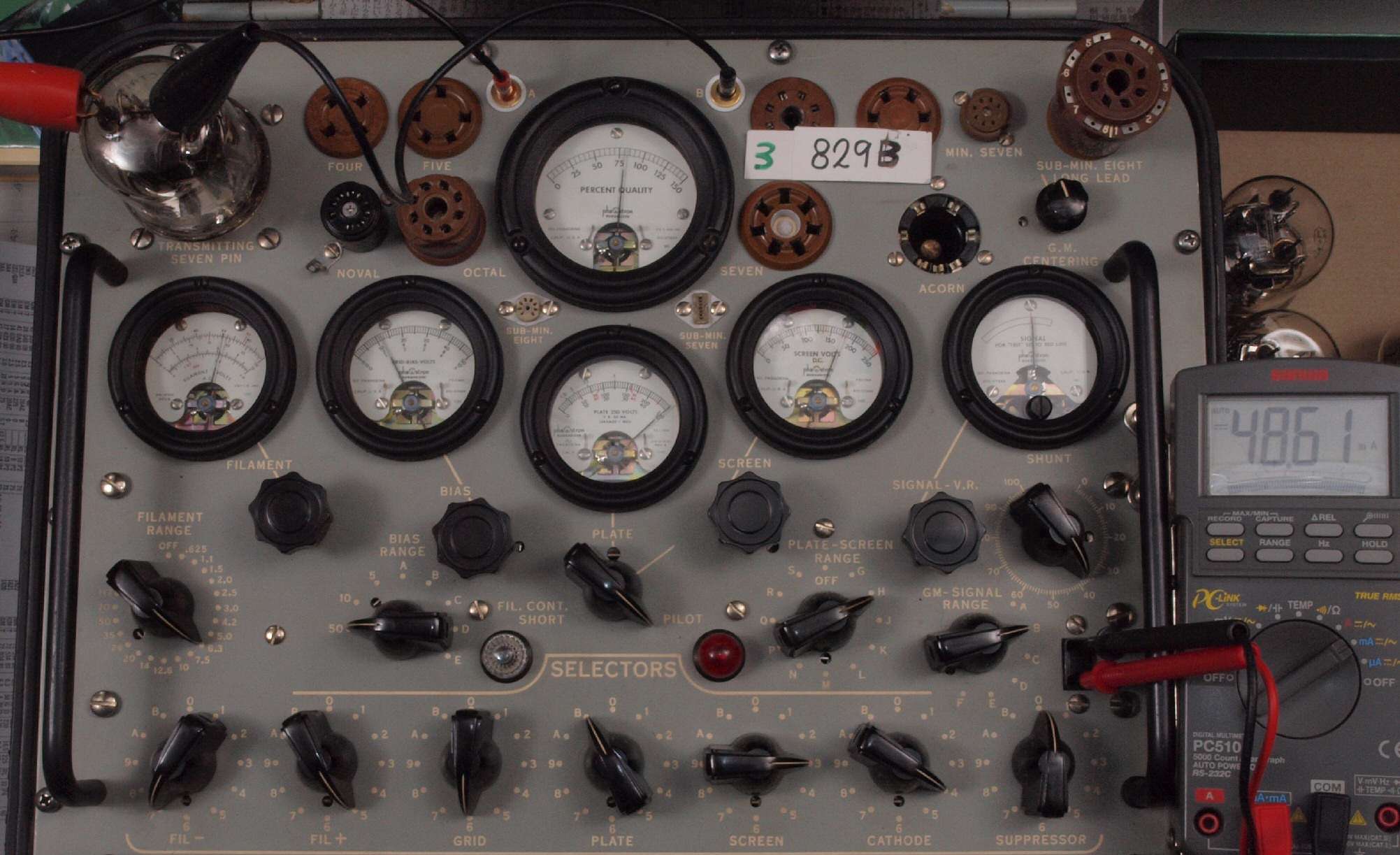

B32. 3本目 829B ユニット2測定。 Gm=8000μmho、Ip=48.61mA。

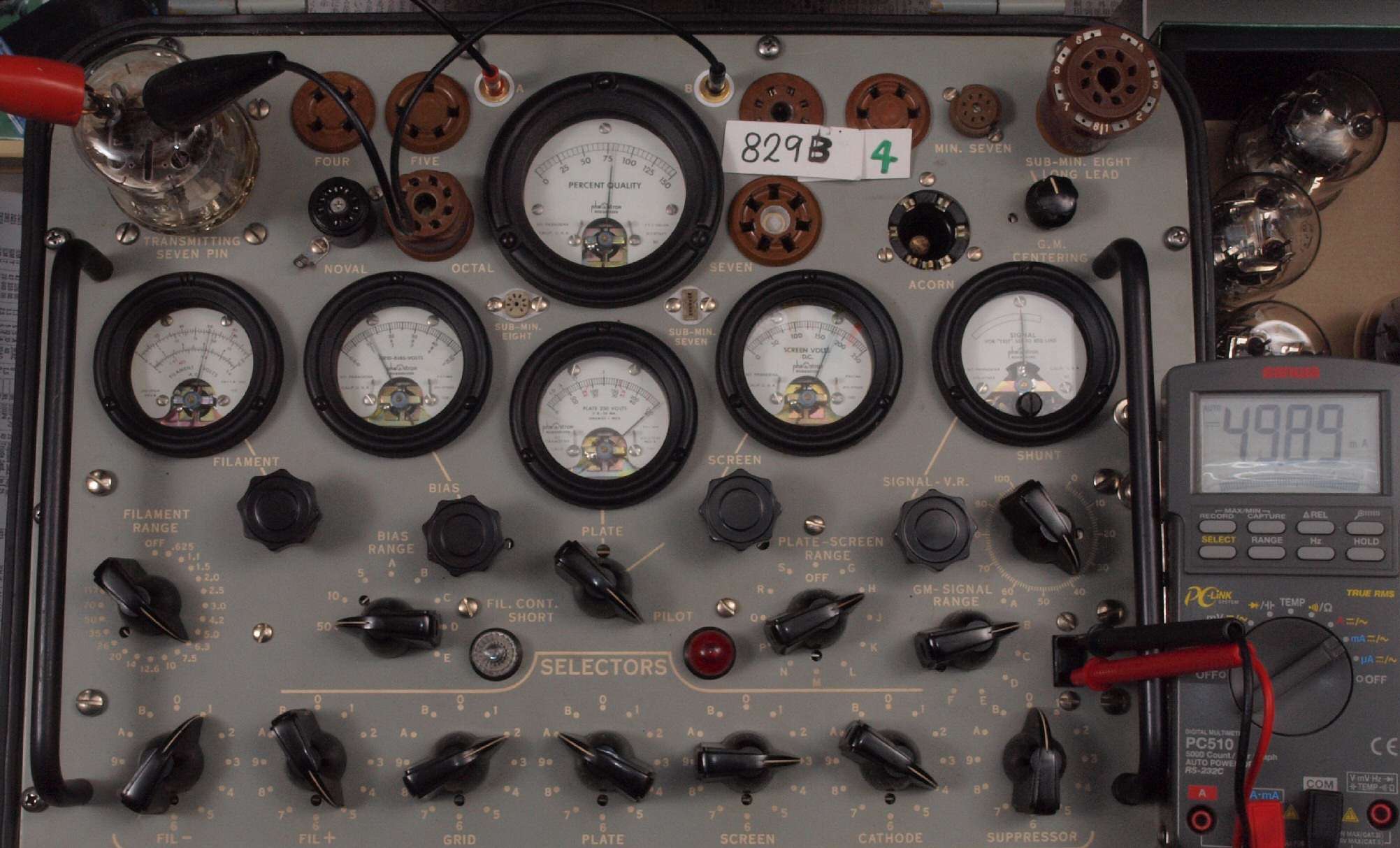

B41. 4本目 829B ユニット1測定。 Gm=8000μmho、Ip=49.89mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μmho。

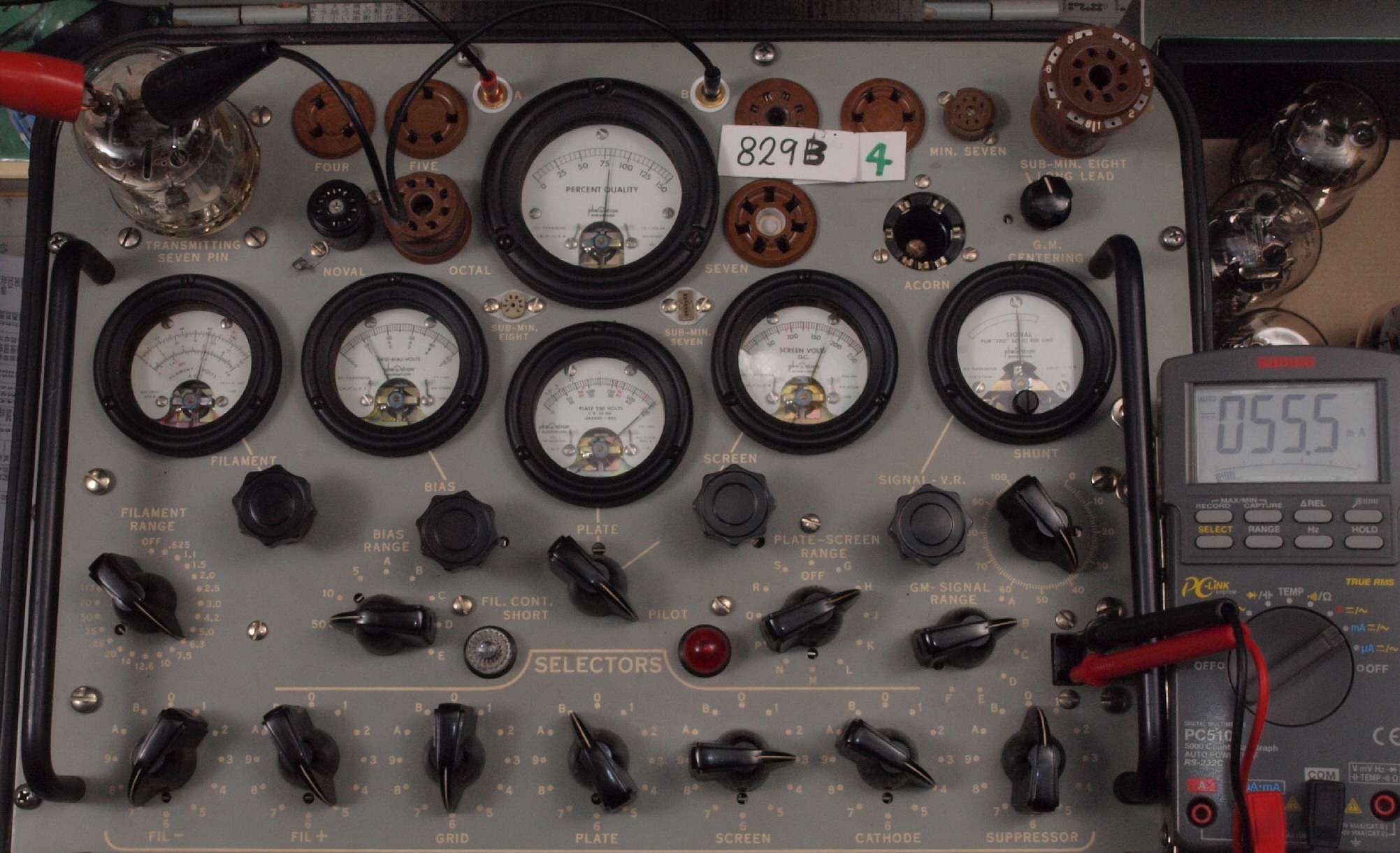

B42. 4本目 829B ユニット2測定。 Gm=8000μmho、Ip=55.5mA。

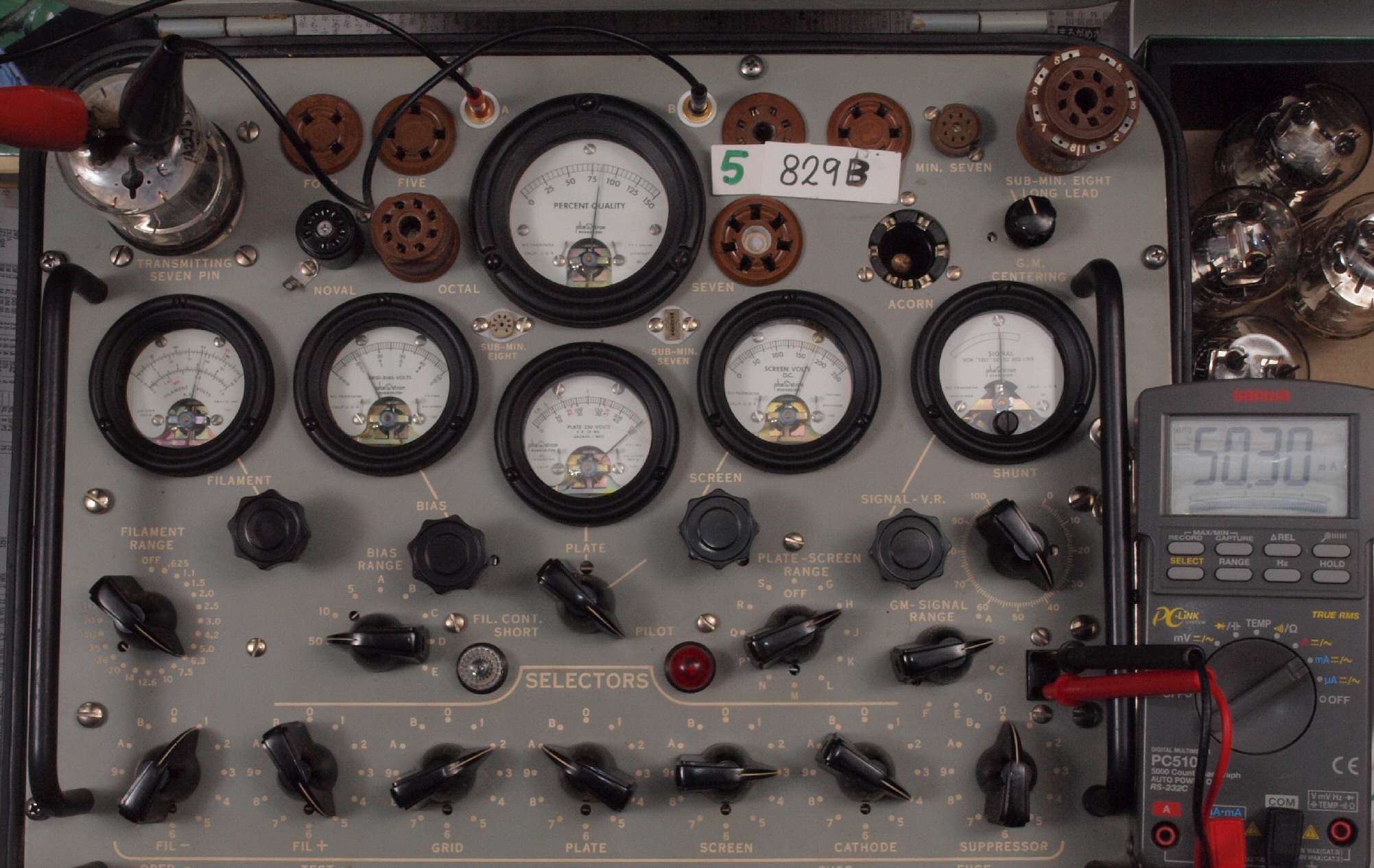

B51. 5本目 829B ユニット1測定。 Gm=8500μmho、Ip=50.3mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μmho。

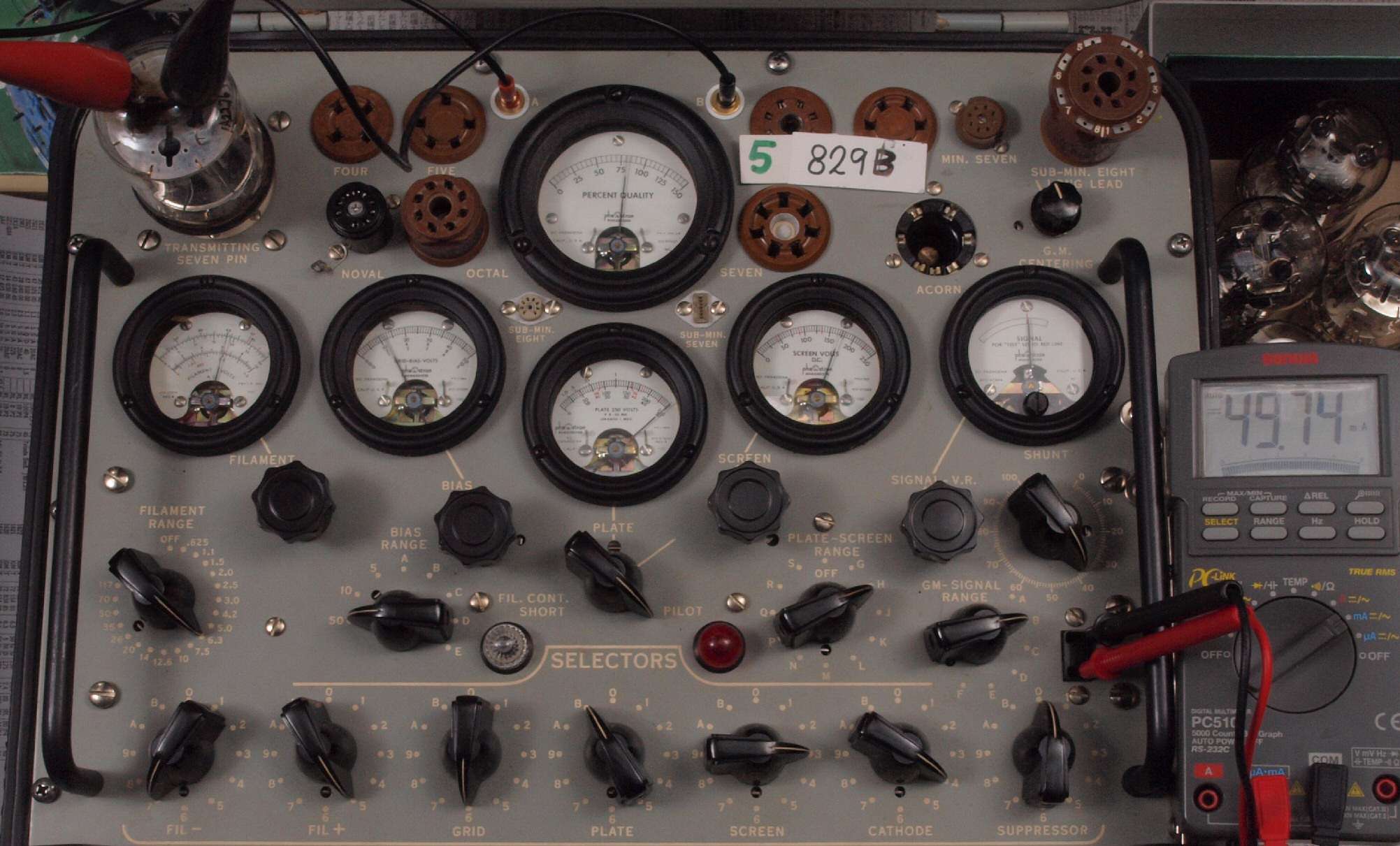

B52. 5本目 829B ユニット2測定。 Gm=8000μmho、Ip=49.74mA。

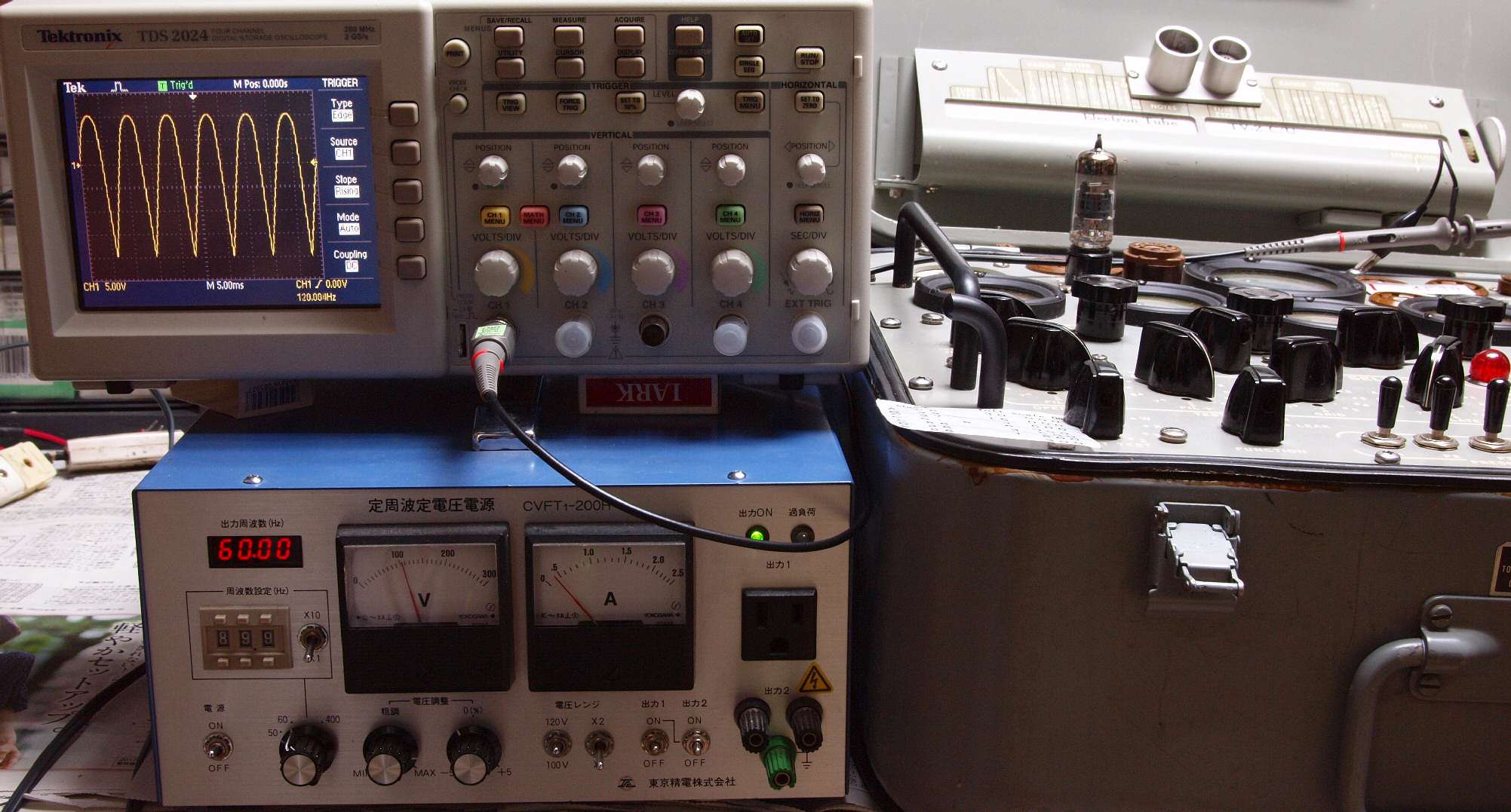

測定電源は安定化(電圧・周波数)電源を使用し、AC115V 60Hzで行う。 プレート電圧波形を観測しながら測定する。
C. YAHOOオークションで買い集めた、 829B、3E29の「Gm & Ip」測定。
     真空管ハンドブック(規格表)の相互コンダクタンス=8500μmho
「Ep=250V、Esg=175V、Ip=60mA、Eg1=−12V」 (全日本真空管マニュアル、オーディオ用真空管マニアル、世界の真空管カタログより)。
  • TV-2B/Uのチャート設定では、ヒータに12Vを掛ける設定ですが、6.3Vにして測定ユニットのみヒータを通電した方が良いです。
  • 画像をクリックすると、大きく(横幅2050ドット)表示されます。

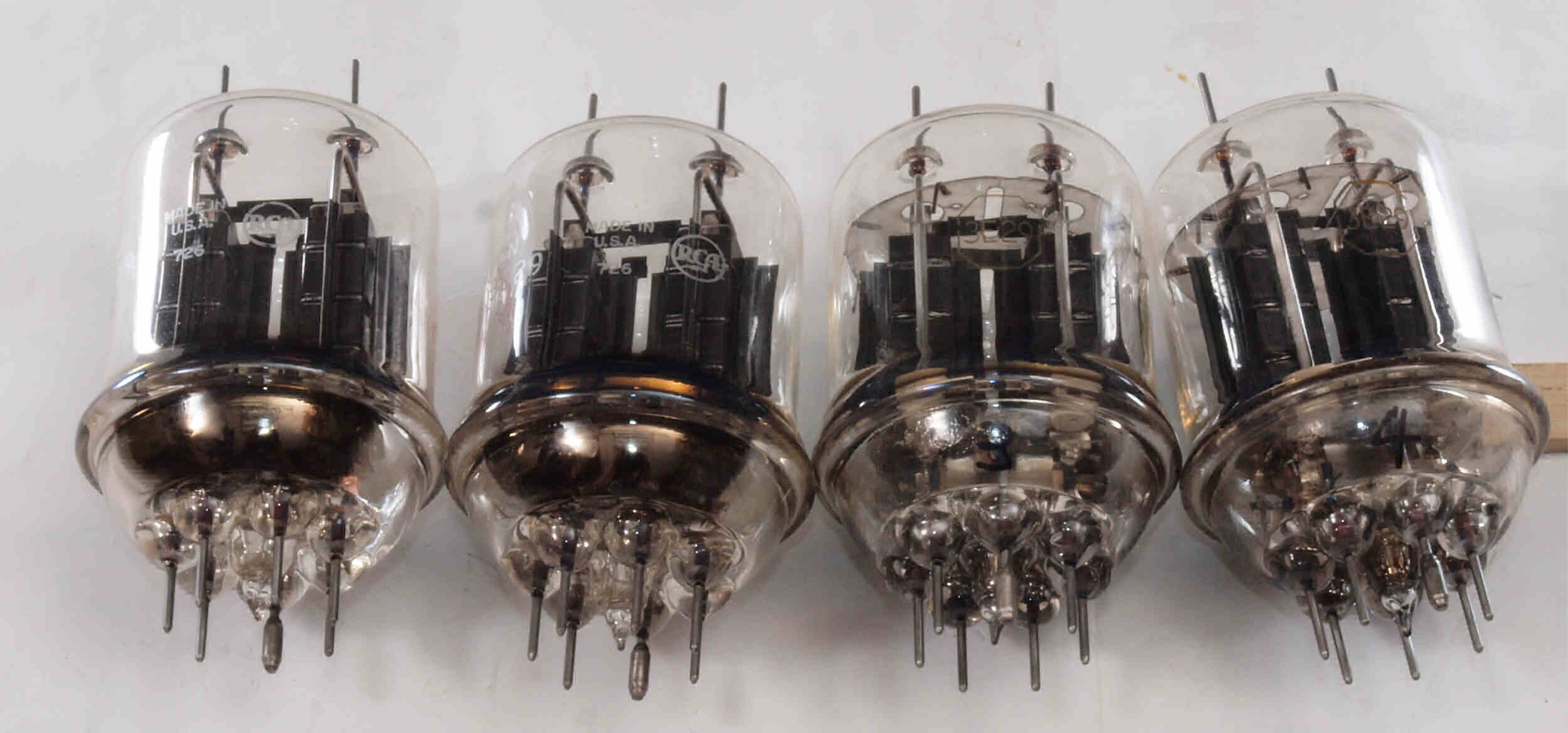

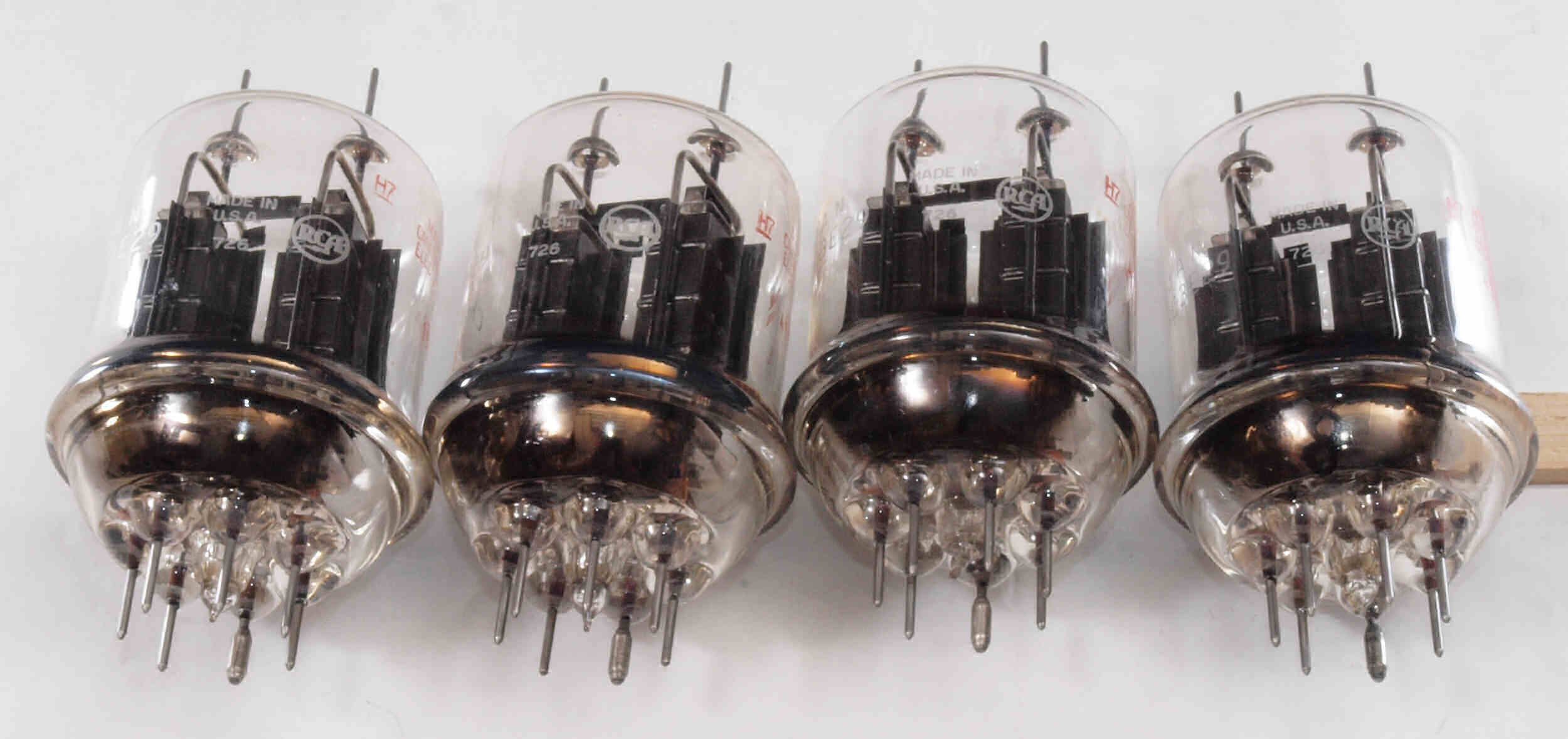

左から、1本目3E29、 2本目3E29...4本目3E29、全てRCA製品。
左から、
1本目 3E29 ユニット1測定。 Gm=8200μmho、Ip=46.88mA。
           ユニット2測定。 Gm=9200μmho、Ip=54.4mA。
2本目 3E29 ユニット1測定。 Gm=8500μmho、Ip=41.95mA。
           ユニット2測定。 Gm=9000μmho、Ip=50.8mA。
3本目 3E29 ユニット1測定。 Gm=8500μmho、Ip=43.31mA。
           ユニット2測定。 Gm=7200μmho、Ip=39.29mA。
4本目 3E29 ユニット1測定。 Gm=8100μmho、Ip=39.75mA。
           ユニット2測定。 Gm=8000μmho、Ip=38.49mA。

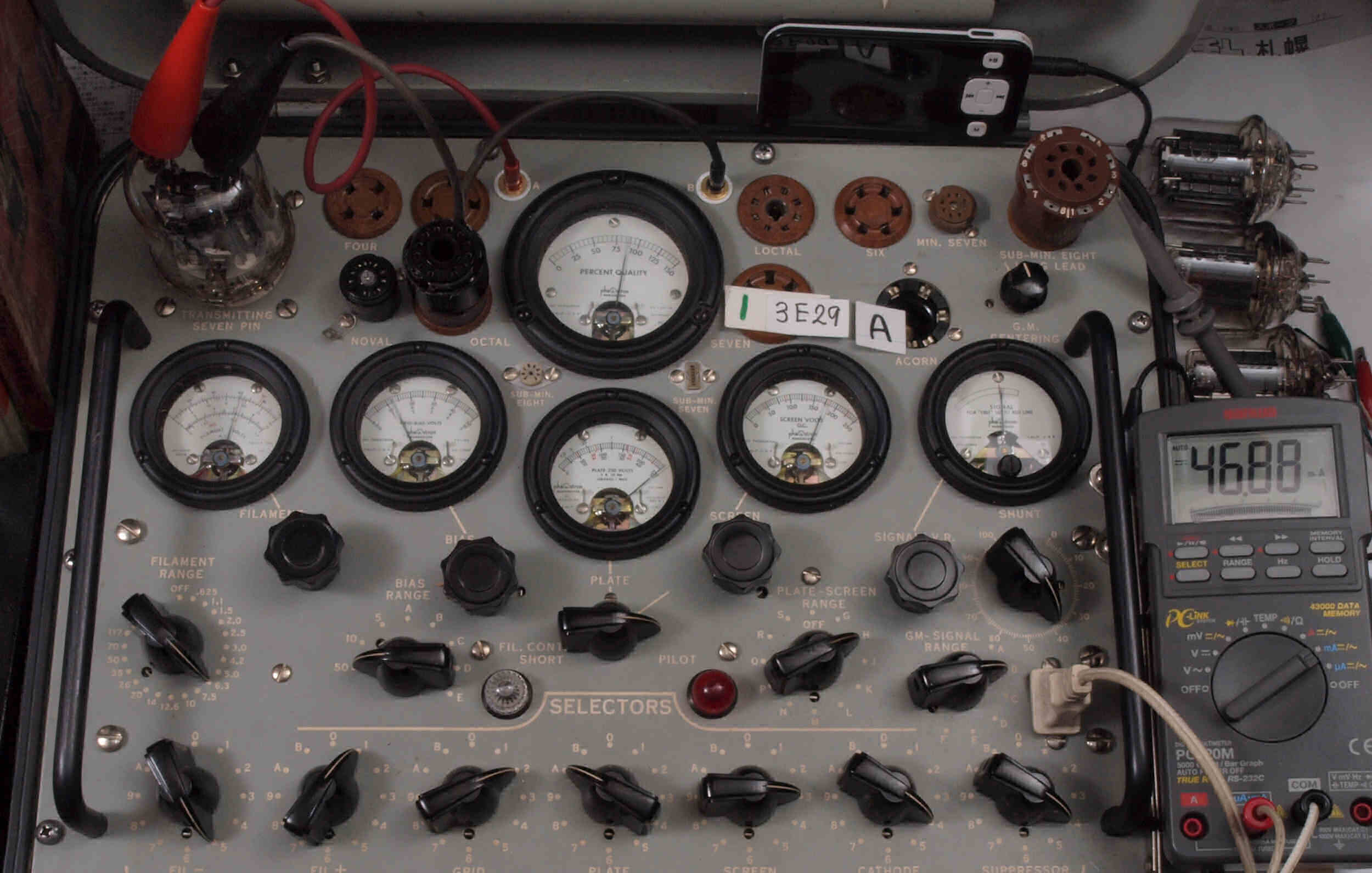

C11. 1本目 3E29 ユニット1測定。 Gm=8200μmho、Ip=46.88mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μmho。

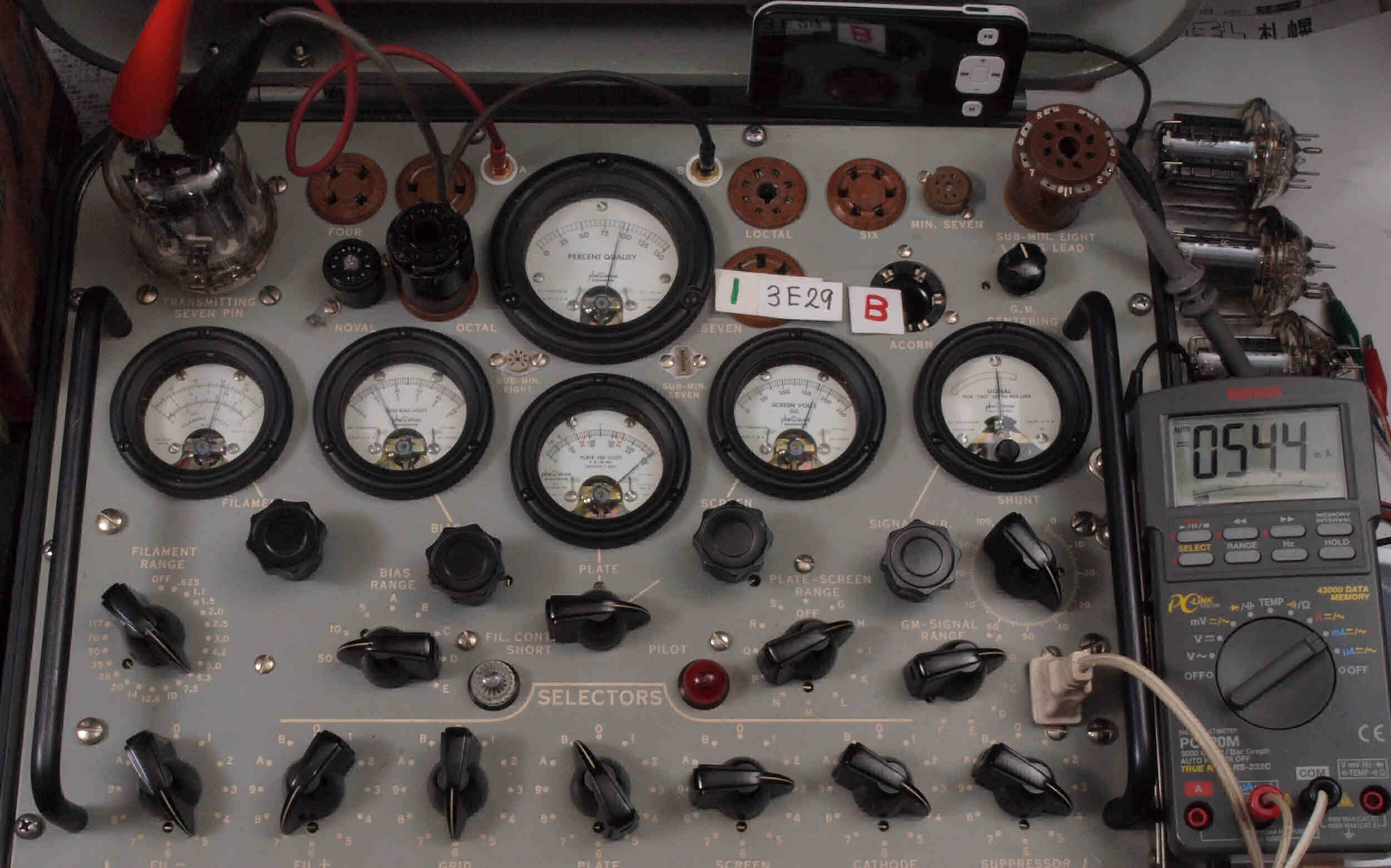

C12. 1本目 3E29 ユニット2測定。 Gm=9200μmho、Ip=54.4mA。

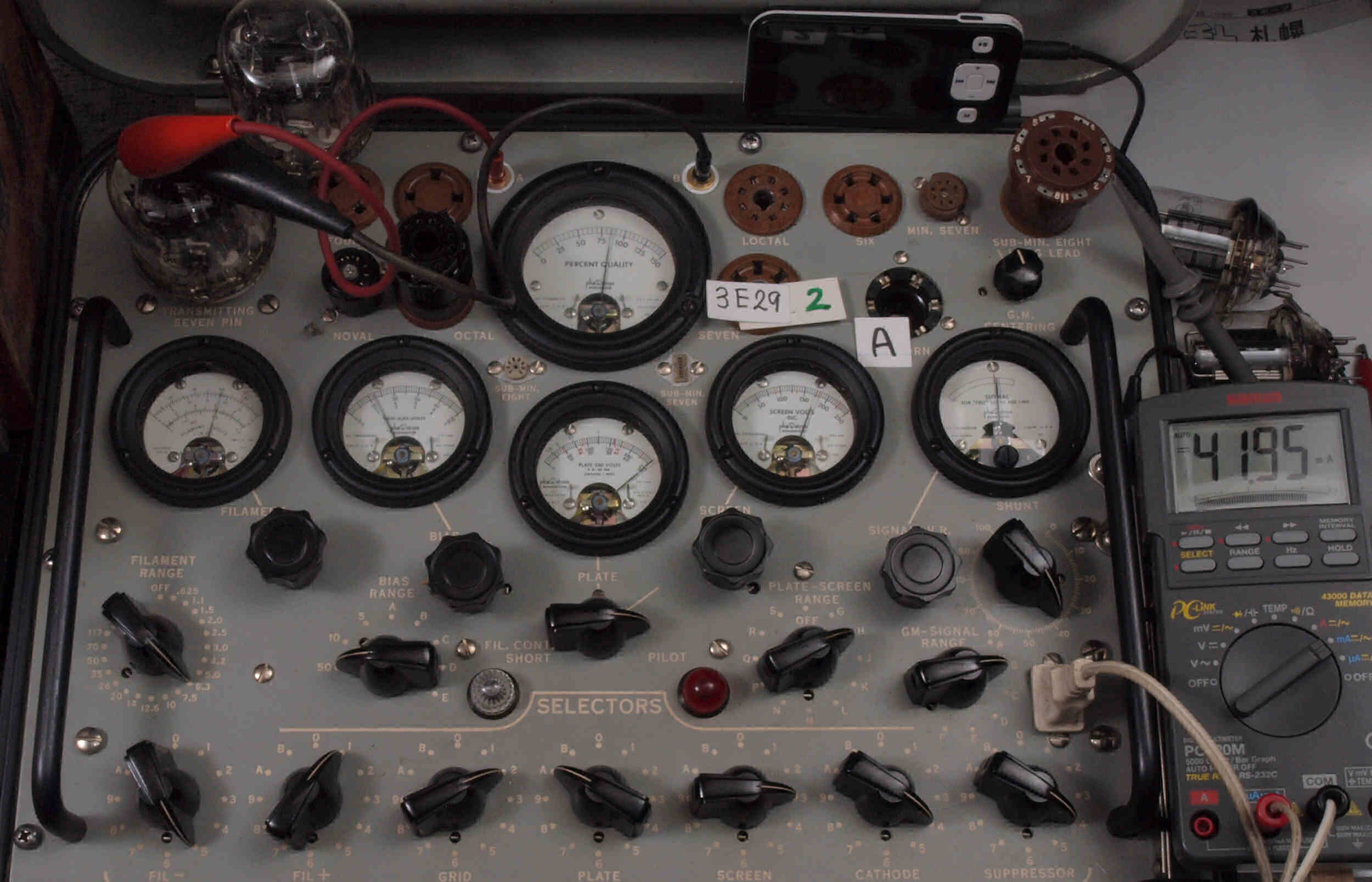

C21. 2本目 3E29 ユニット1測定。 Gm=8500μmho、Ip=41.95mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μmho。

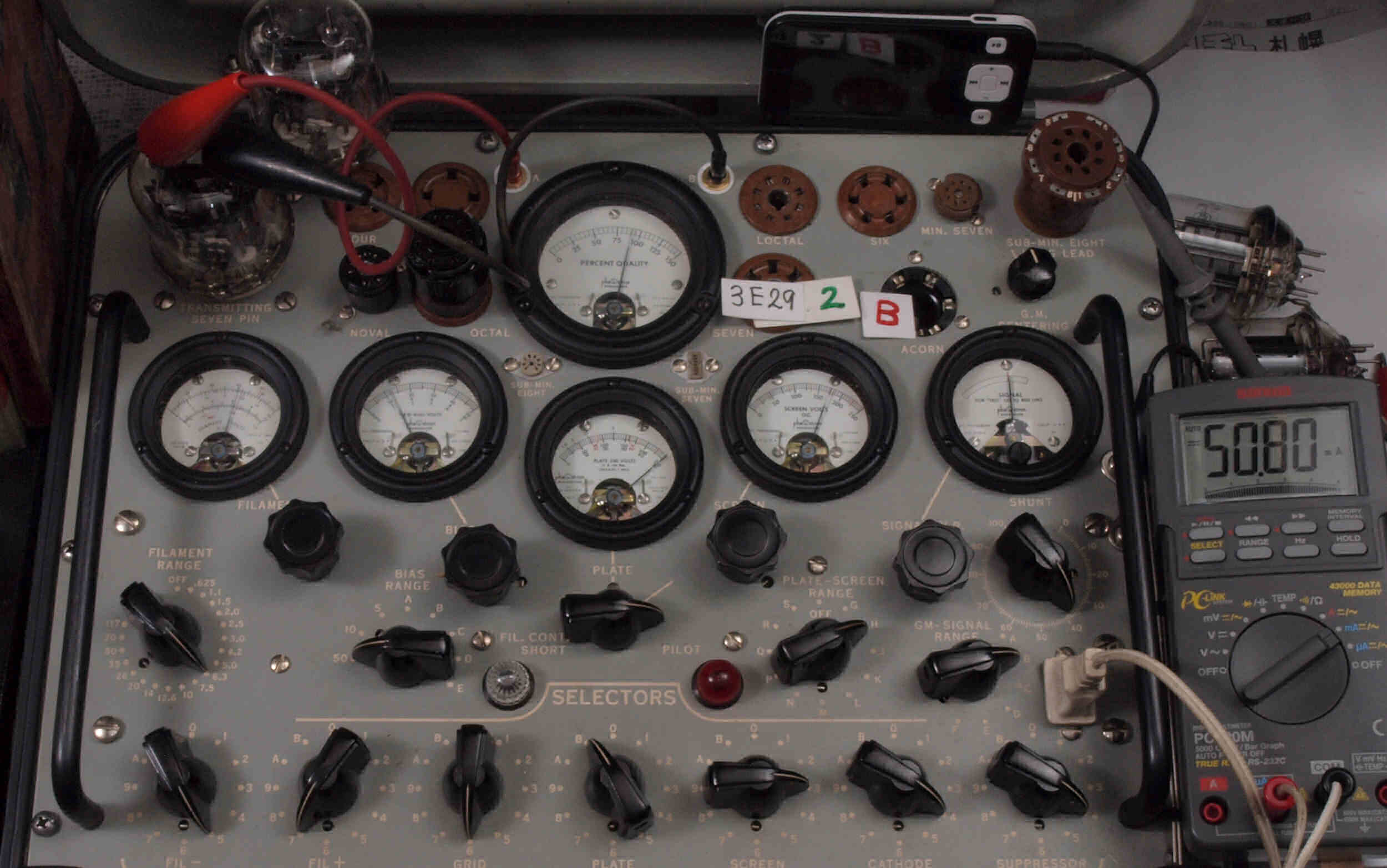

C22. 2本目 3E29 ユニット2測定。 Gm=9000μmho、Ip=50.8mA。

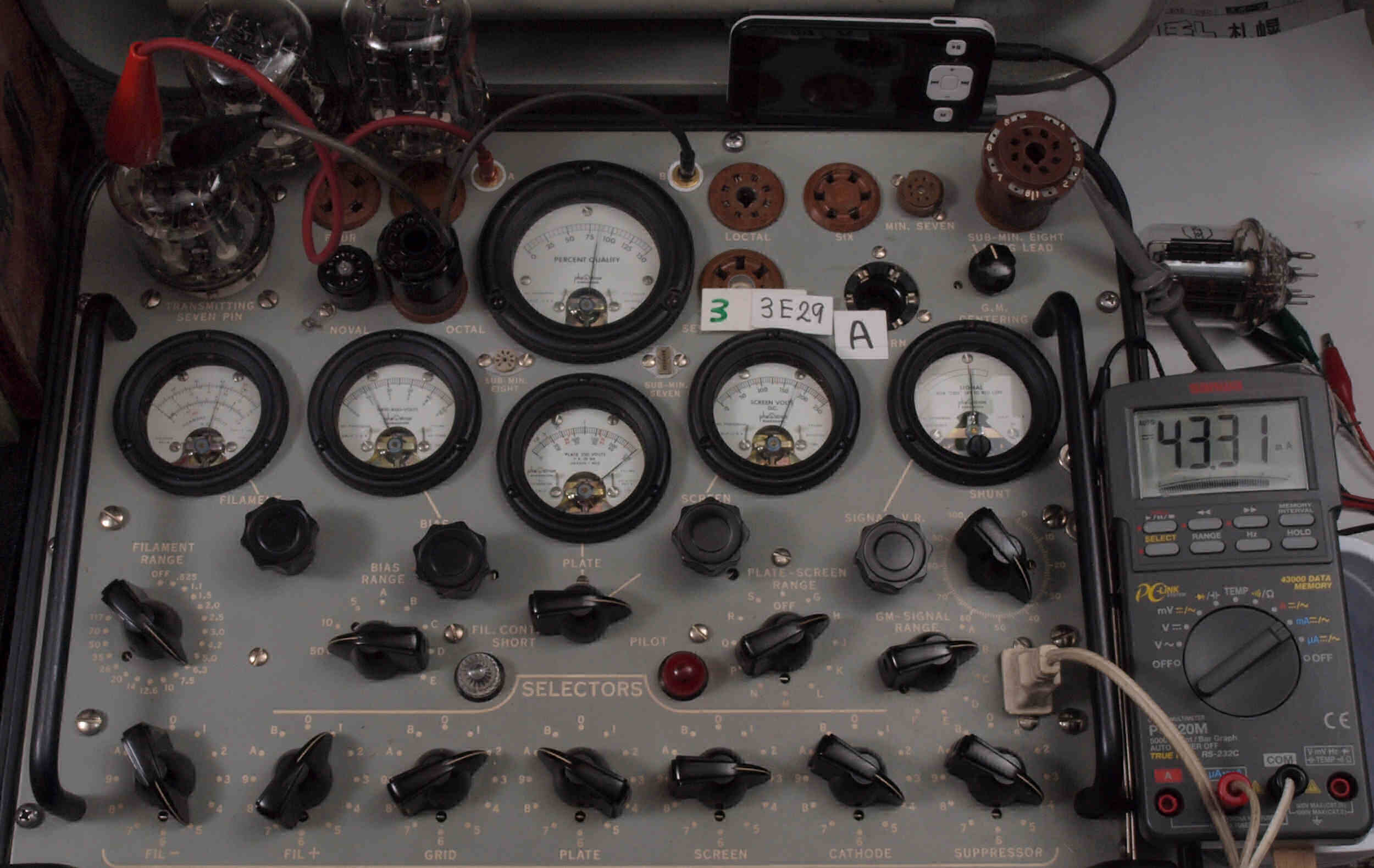

C31. 3本目 3E29 ユニット1測定。 Gm=8500μmho、Ip=43.31mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μmho。

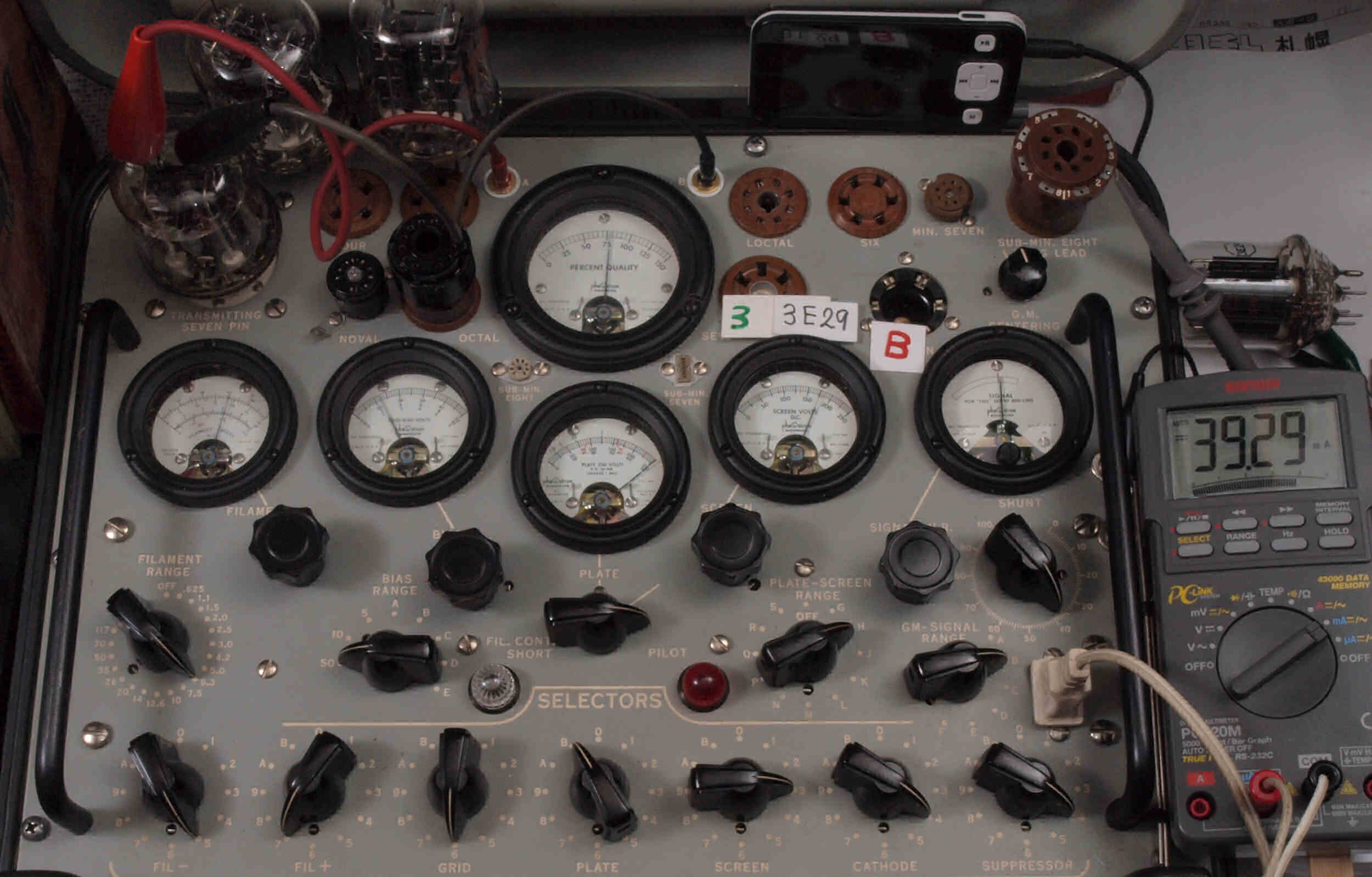

C32. 3本目 3E29 ユニット2測定。 Gm=7200μmho、Ip=39.29mA。

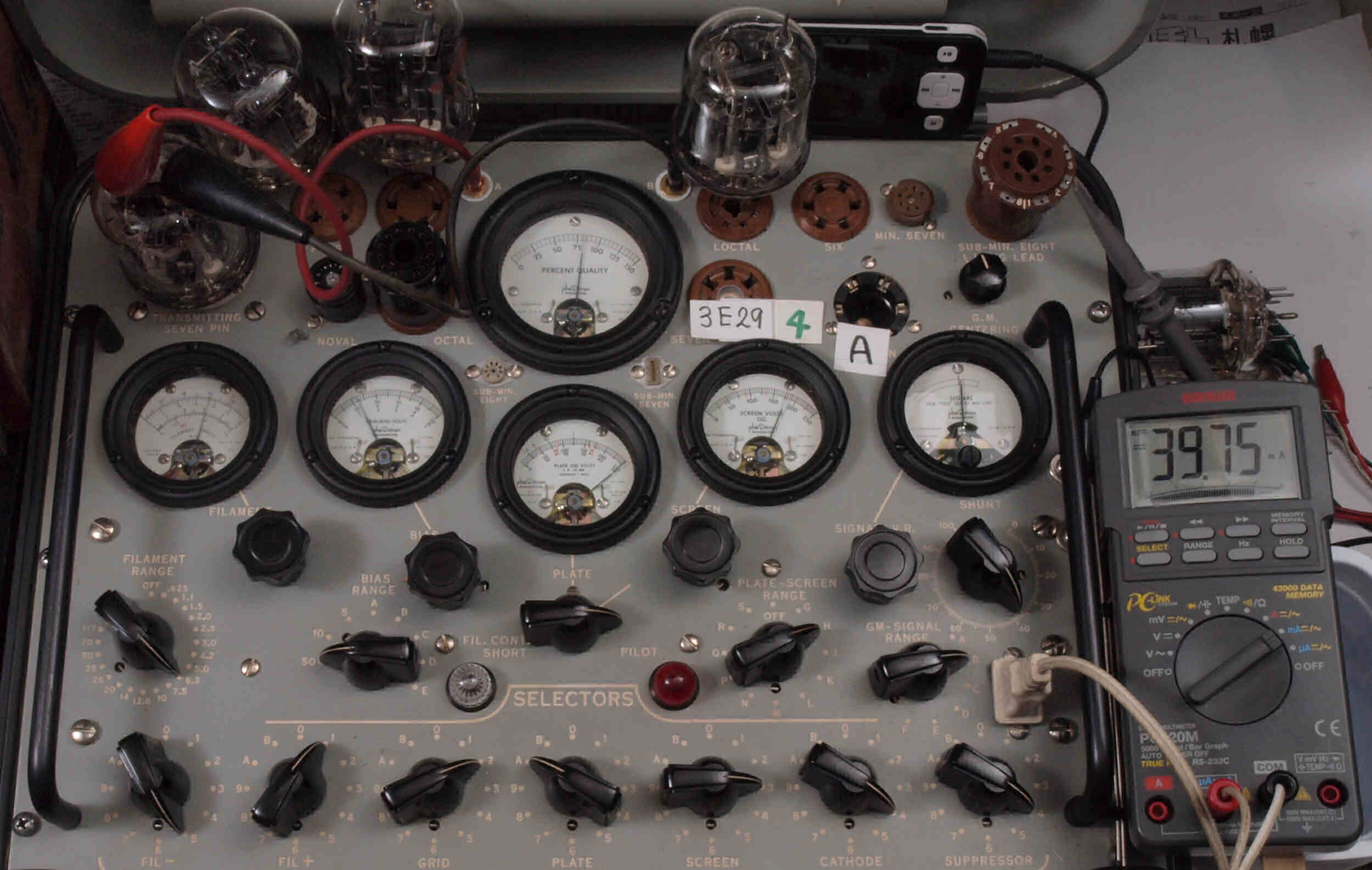

C41. 4本目 829B ユニット1測定。 Gm=8100μmho、Ip=39.75mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μmho。

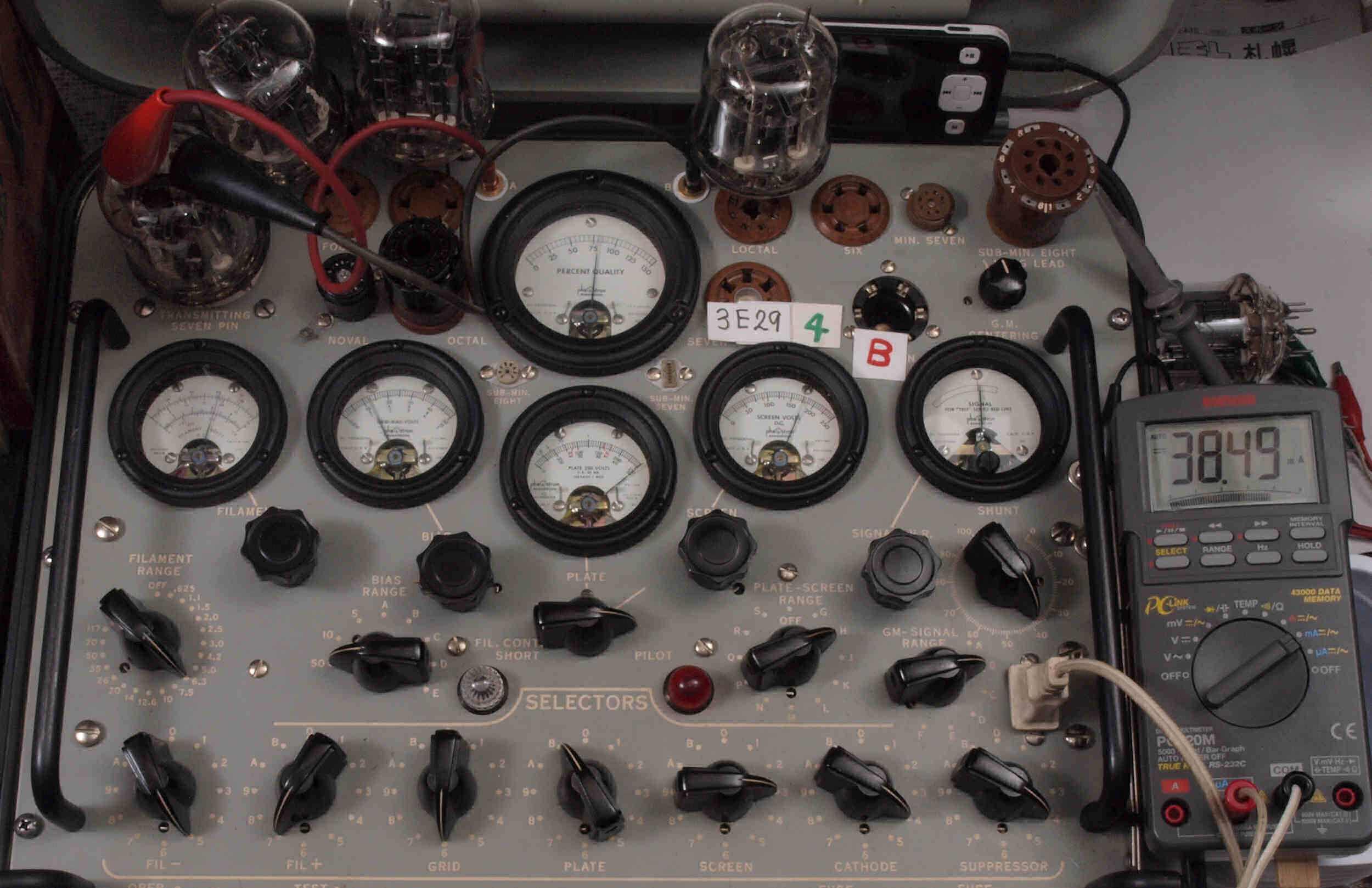

C42. 4本目 829B ユニット2測定。 Gm=8000μmho、Ip=38.49mA。

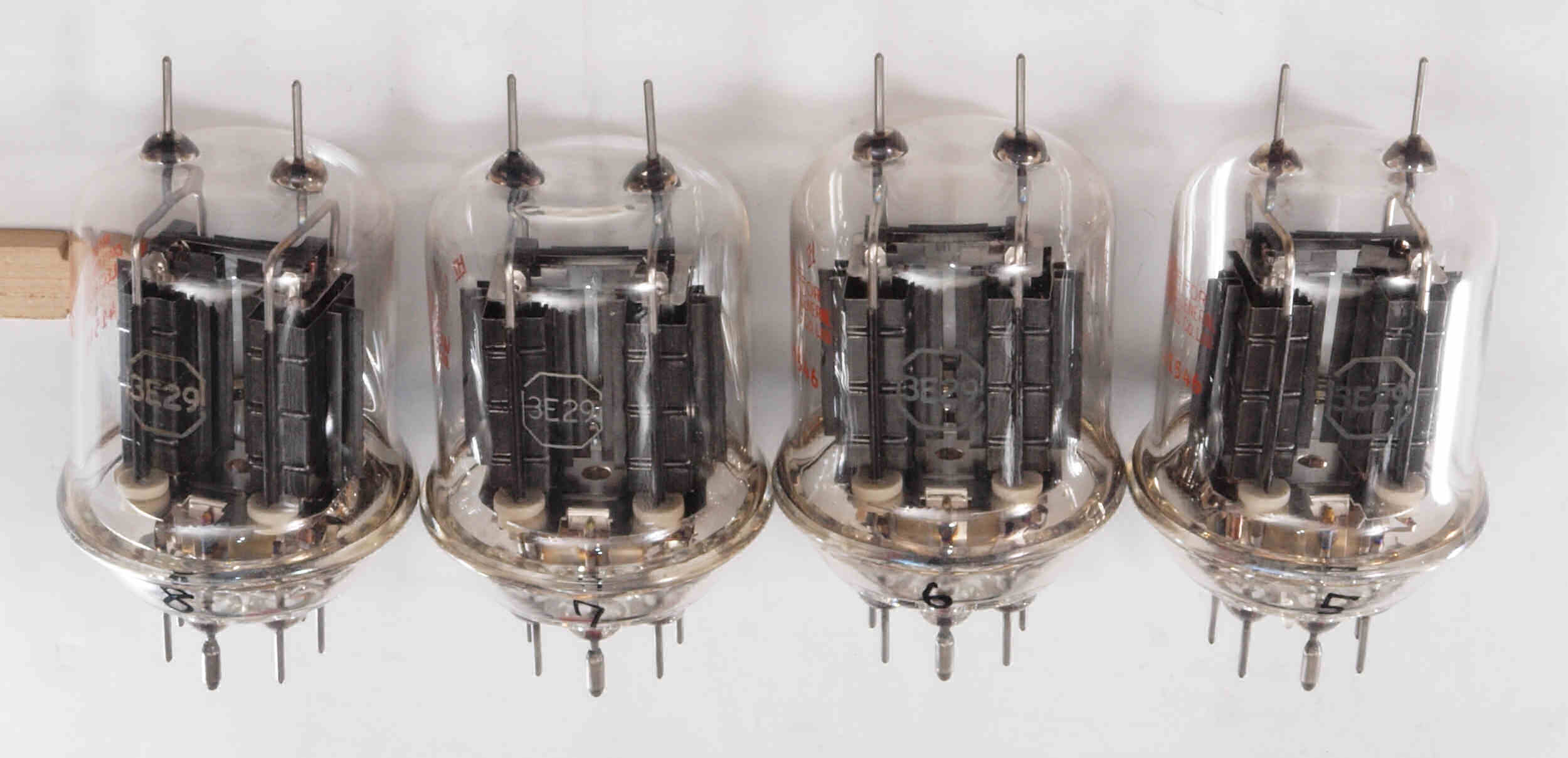

左から、5本目3E29、 6本目3E29...8本目3E29、全てRCA製品。
左から、
5本目 3E29 ユニット1測定。 Gm=00μmho、Ip=0.0mA、ヒーター切れ。
           ユニット2測定。 Gm=9200μmho、Ip=57.0mA。
6本目 3E29 ユニット1測定。 Gm=8300μmho、Ip=42.06mA。
           ユニット2測定。 Gm=8000μmho、Ip=44.50mA。
7本目 3E29 ユニット1測定。 Gm=8000μmho、Ip=39.00mA。
           ユニット2測定。 Gm=7500μmho、Ip=40.06mA。
8本目 3E29 ユニット1測定。 Gm=8500μmho、Ip=48.33mA。
           ユニット2測定。 Gm=8500μmho、Ip=45.87mA。

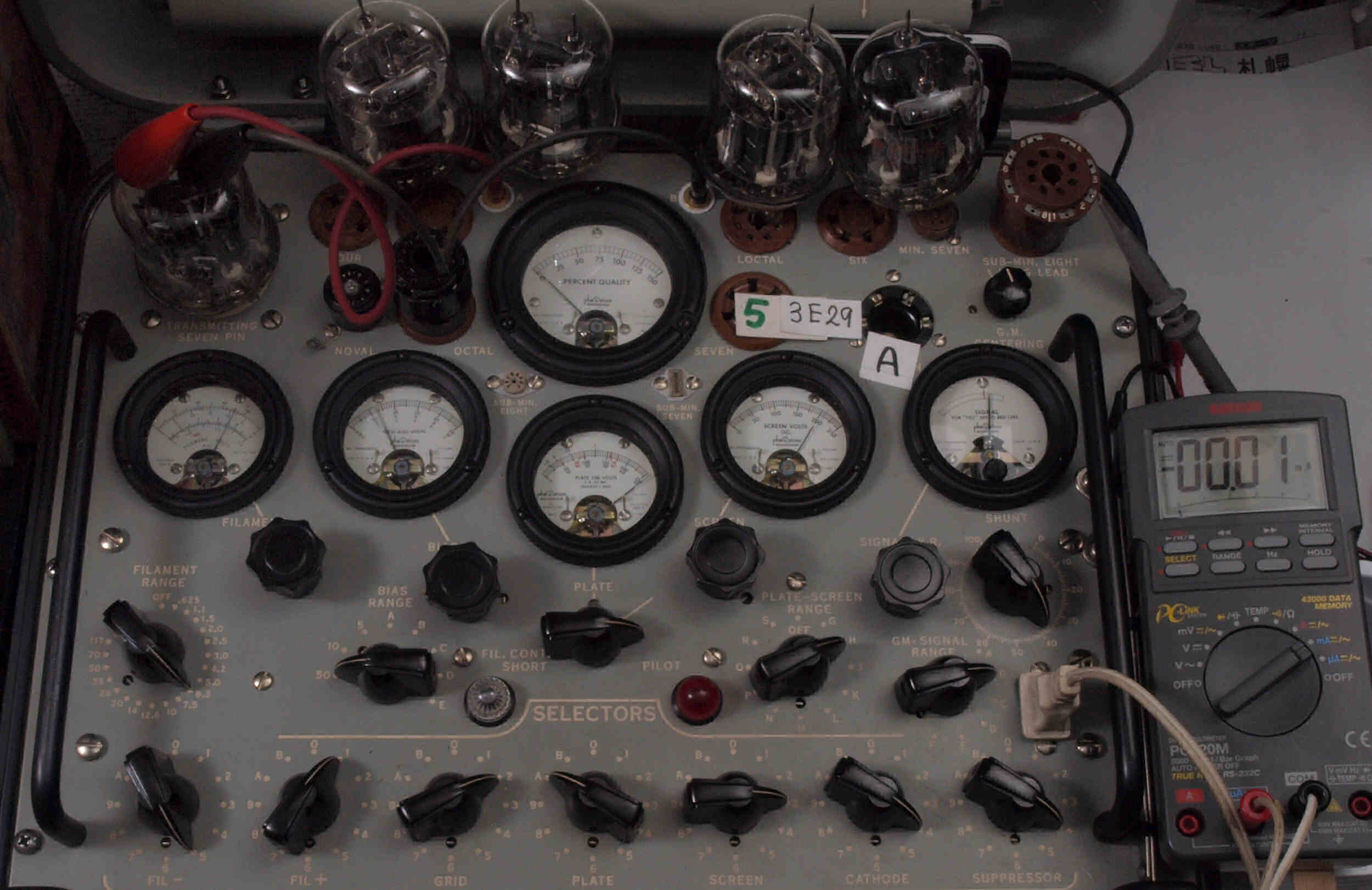

C51. 5本目 3E29 ユニット1測定。 Gm=00μmho、Ip=0.0mA、ヒーター切れ。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μmho。

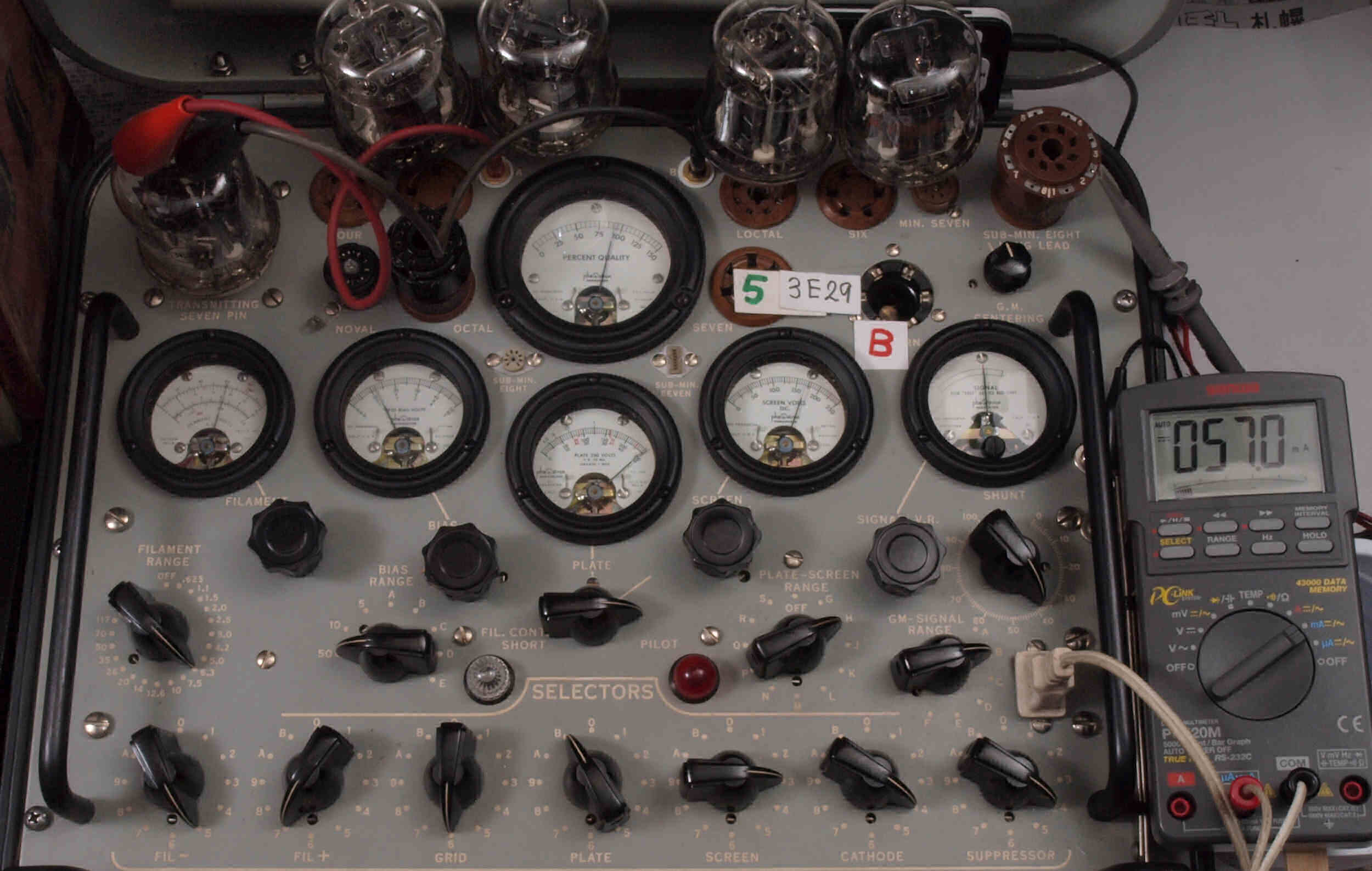

C52. 5本目 3E29 ユニット2測定。 Gm=9200μmho、Ip=57.0mA。

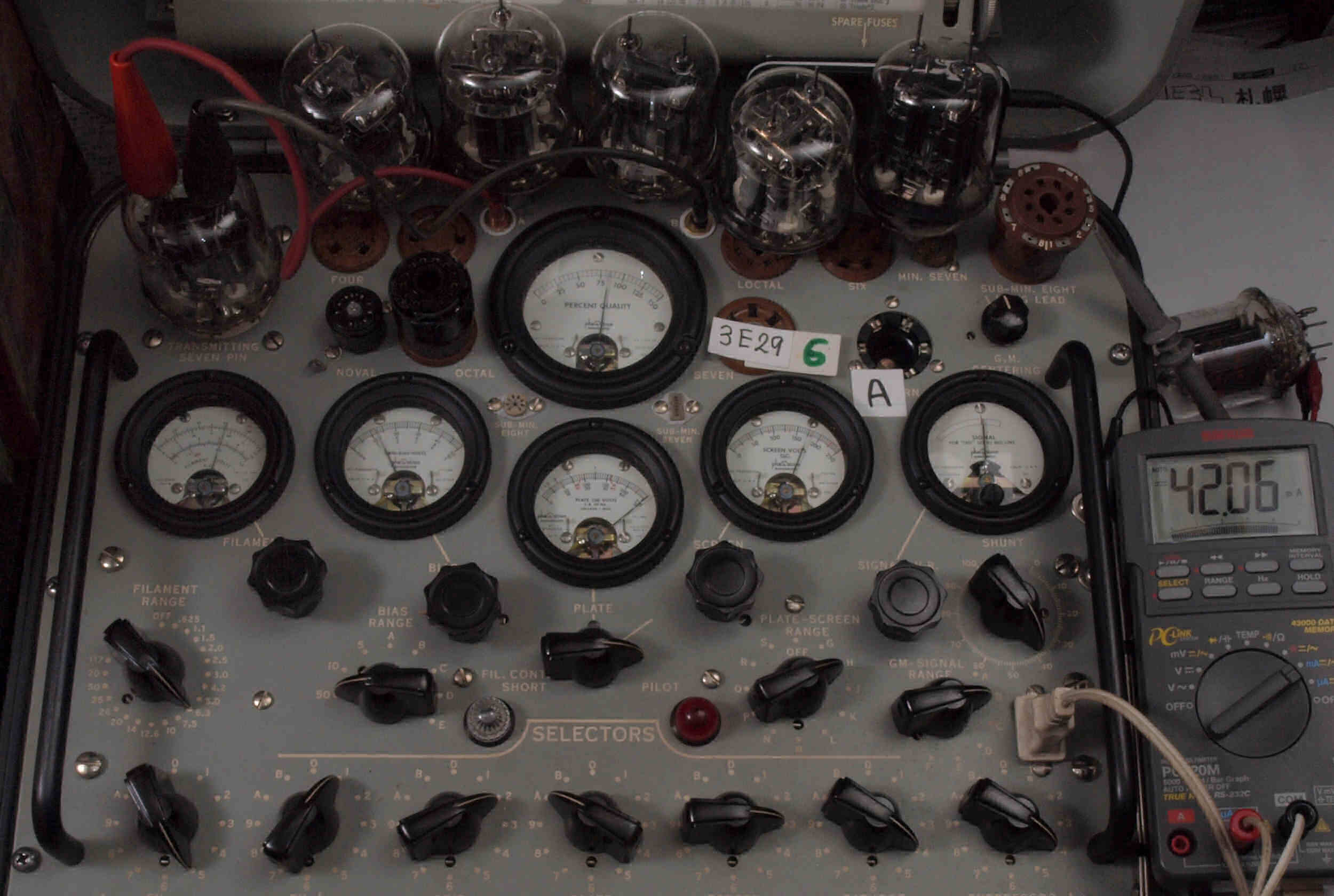

C61. 6本目 3E29 ユニット1測定。 Gm=8300μmho、Ip=42.06mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μmho。

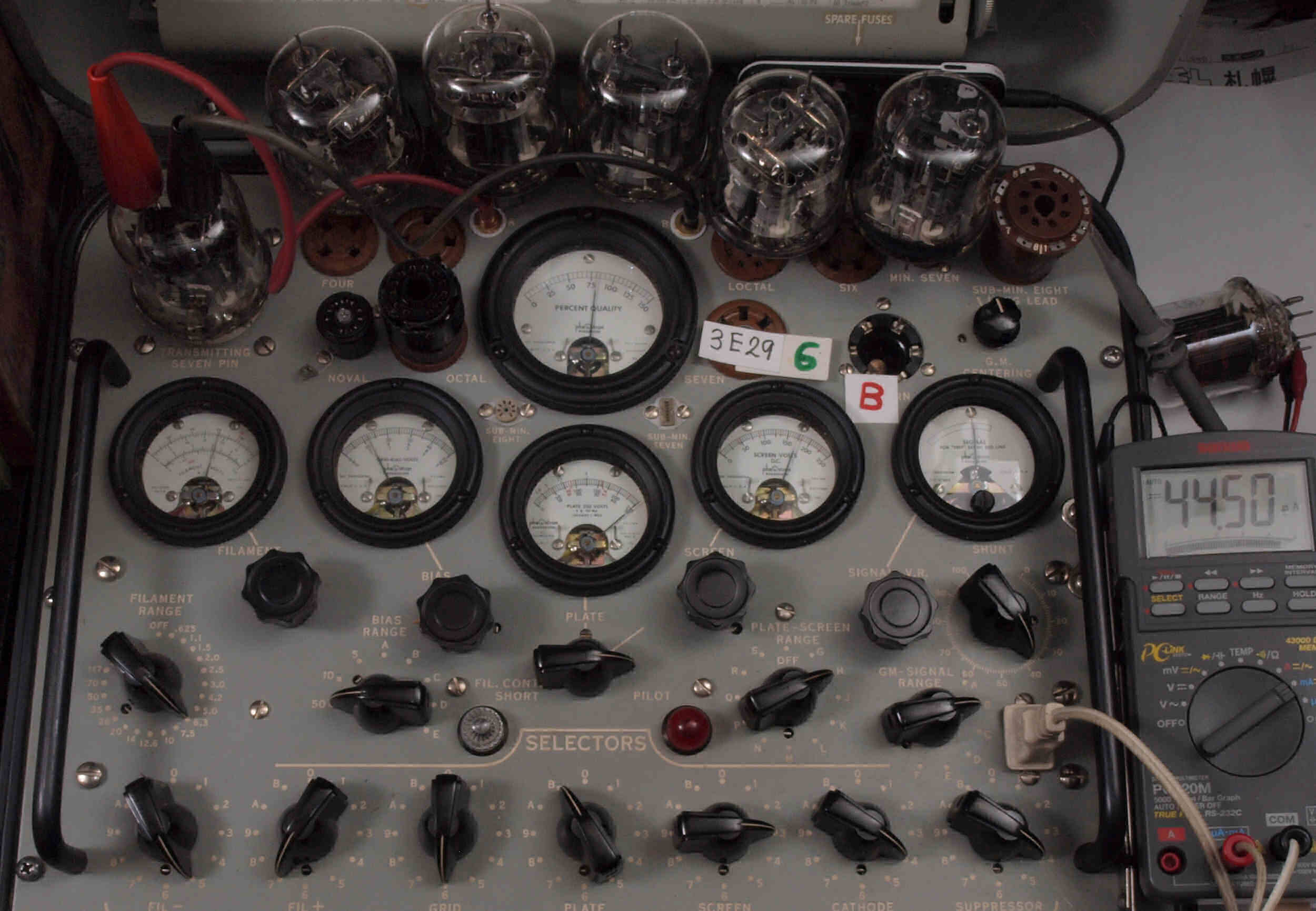

C62. 6本目 3E29 ユニット2測定。 Gm=8000μmho、Ip=44.50mA。

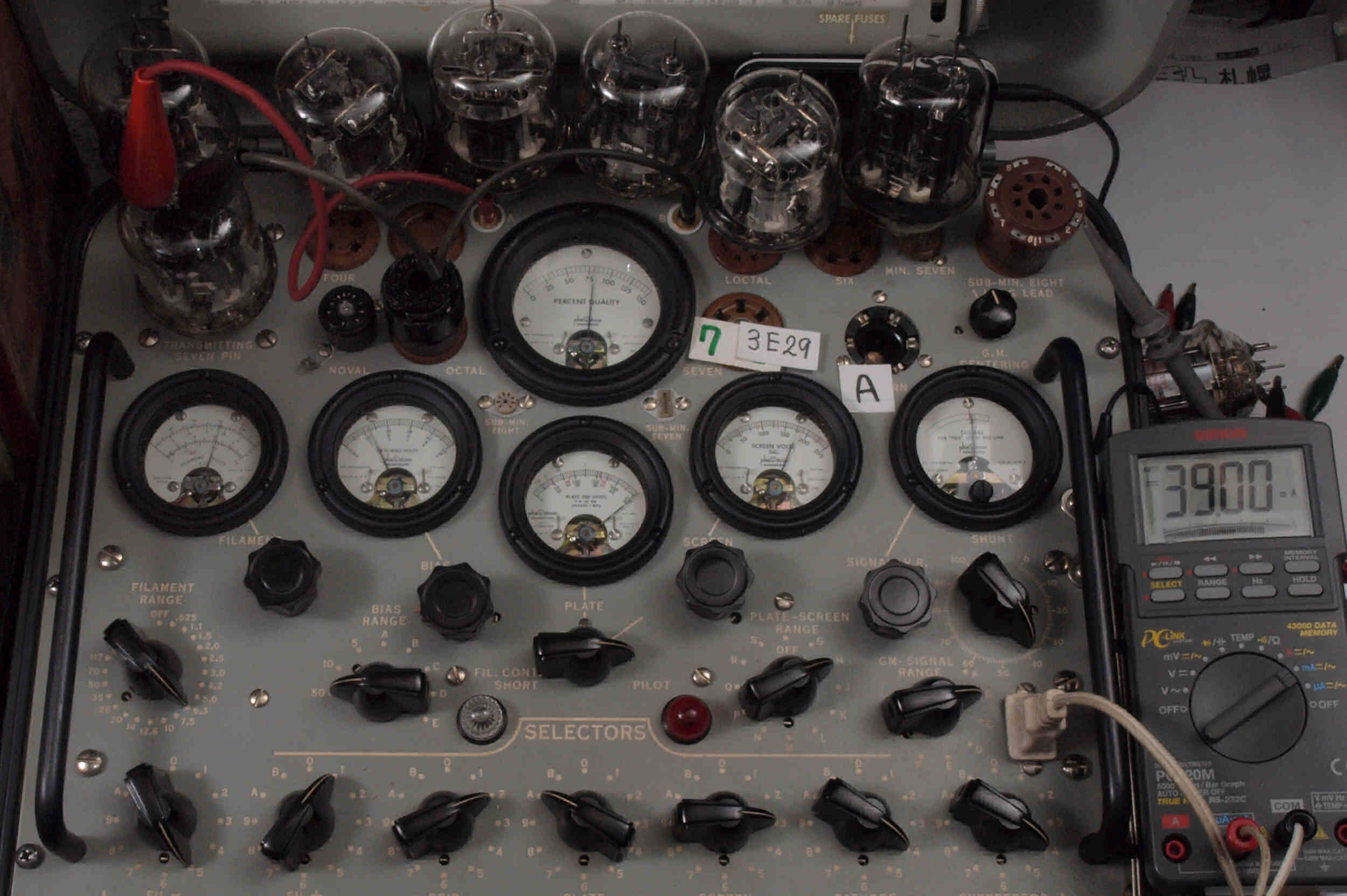

C71. 7本目 3E29 ユニット1測定。 Gm=8000μmho、Ip=39.00mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μmho。

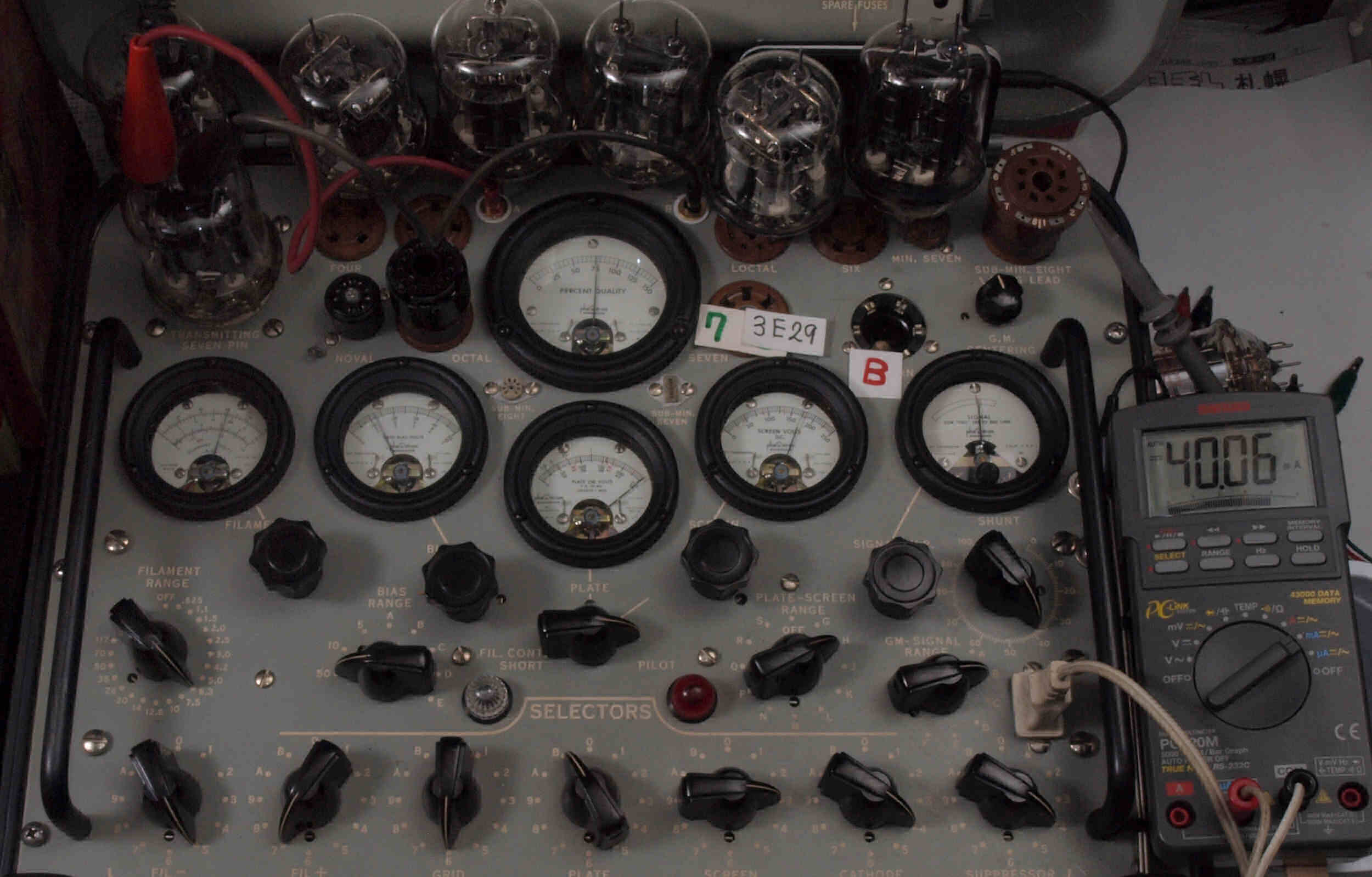

C72. 7本目 3E29 ユニット2測定。 Gm=7500μmho、Ip=40.06mA。

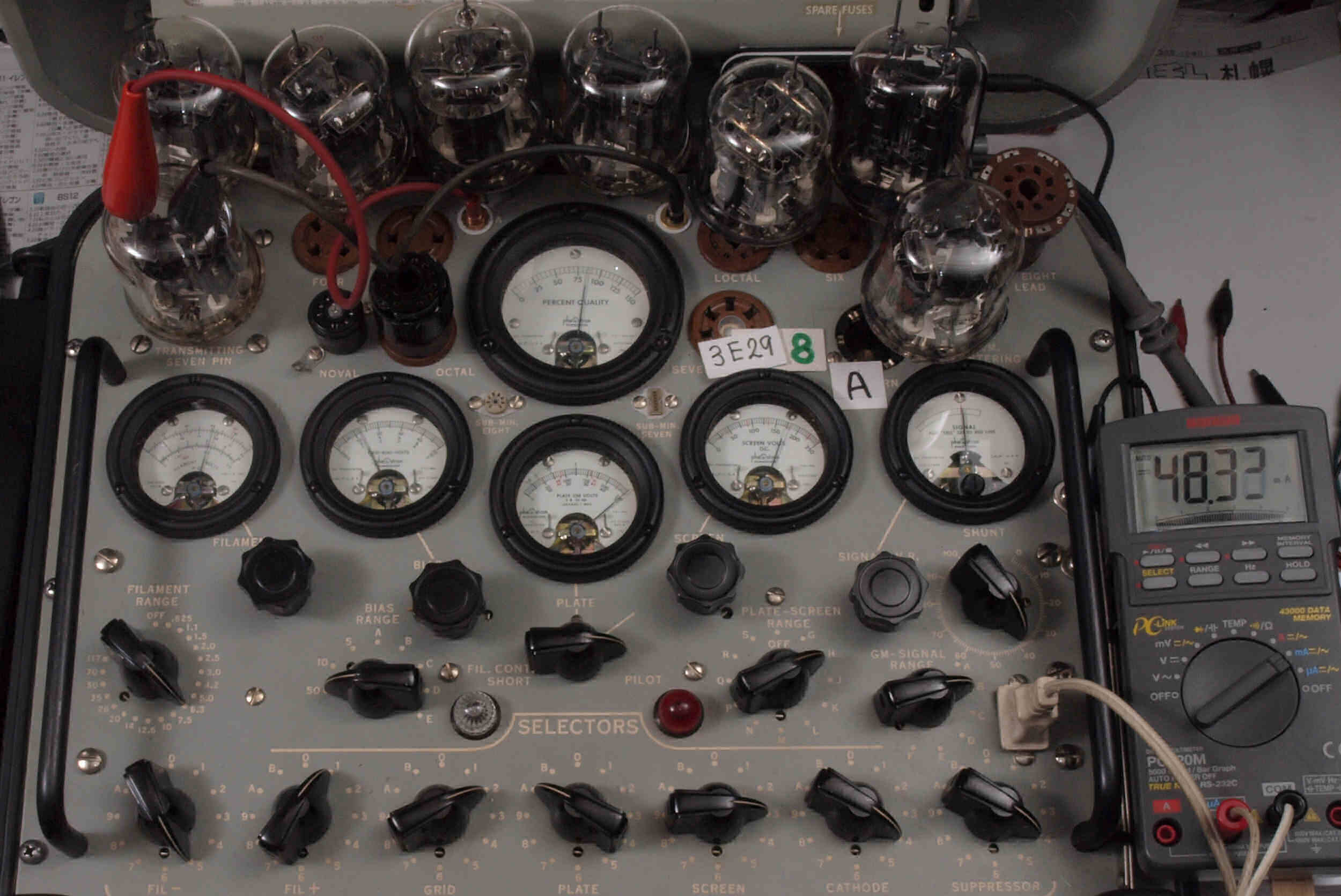

C81. 8本目 3E29 ユニット1測定。 Gm=8500μmho、Ip=48.33mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μmho。

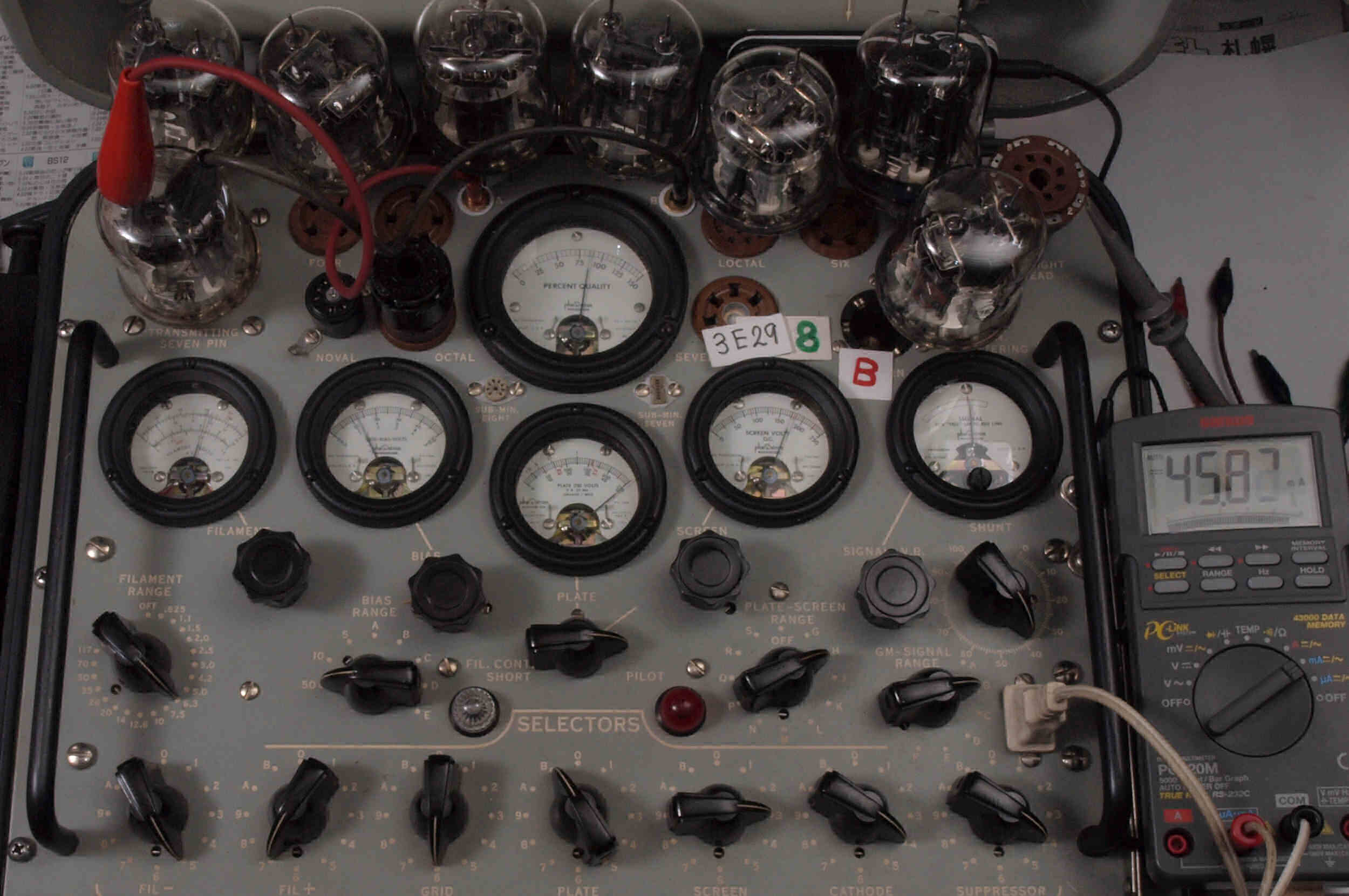

C82. 8本目 3E29 ユニット2測定。 Gm=8500μmho、Ip=45.87mA。

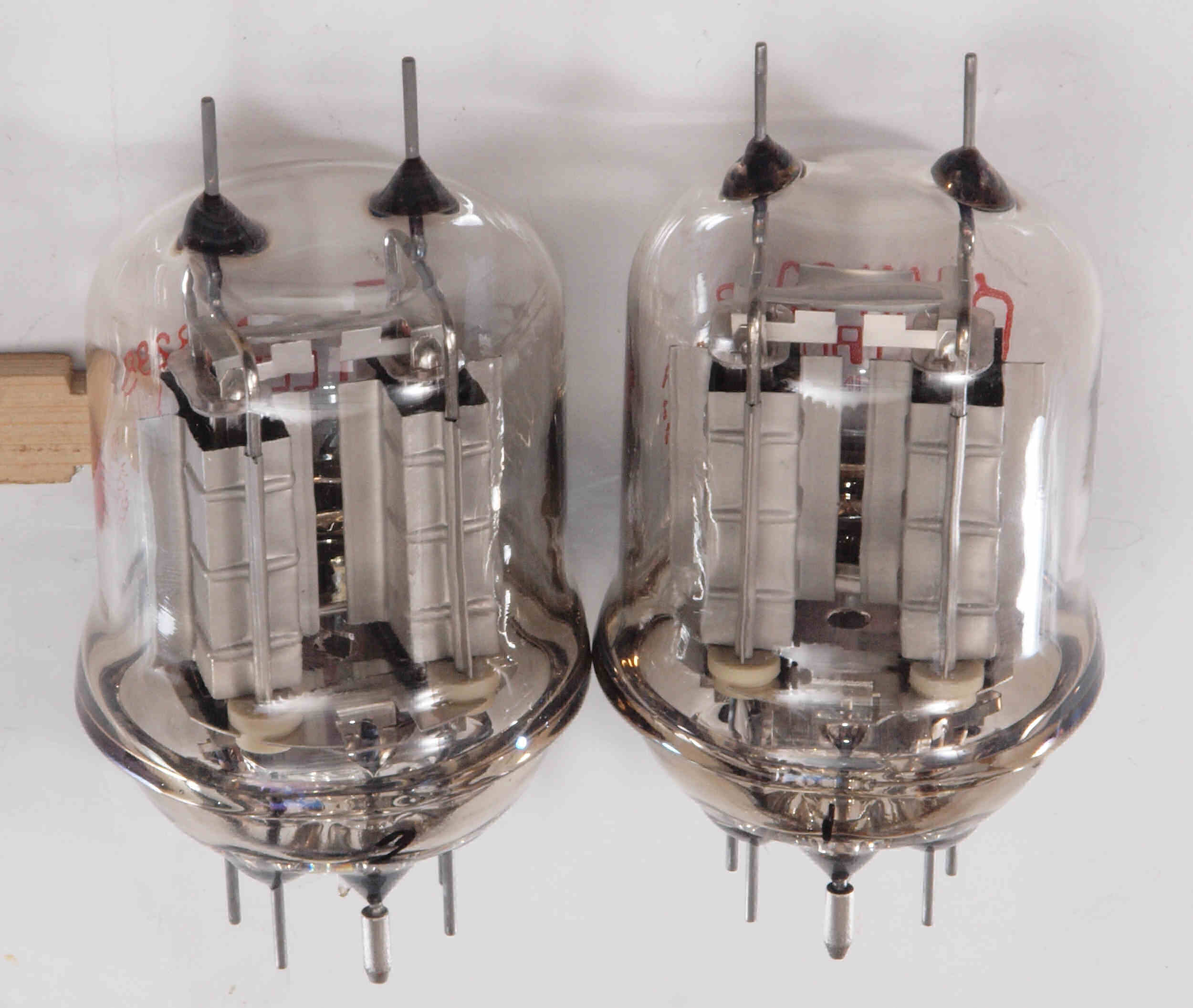

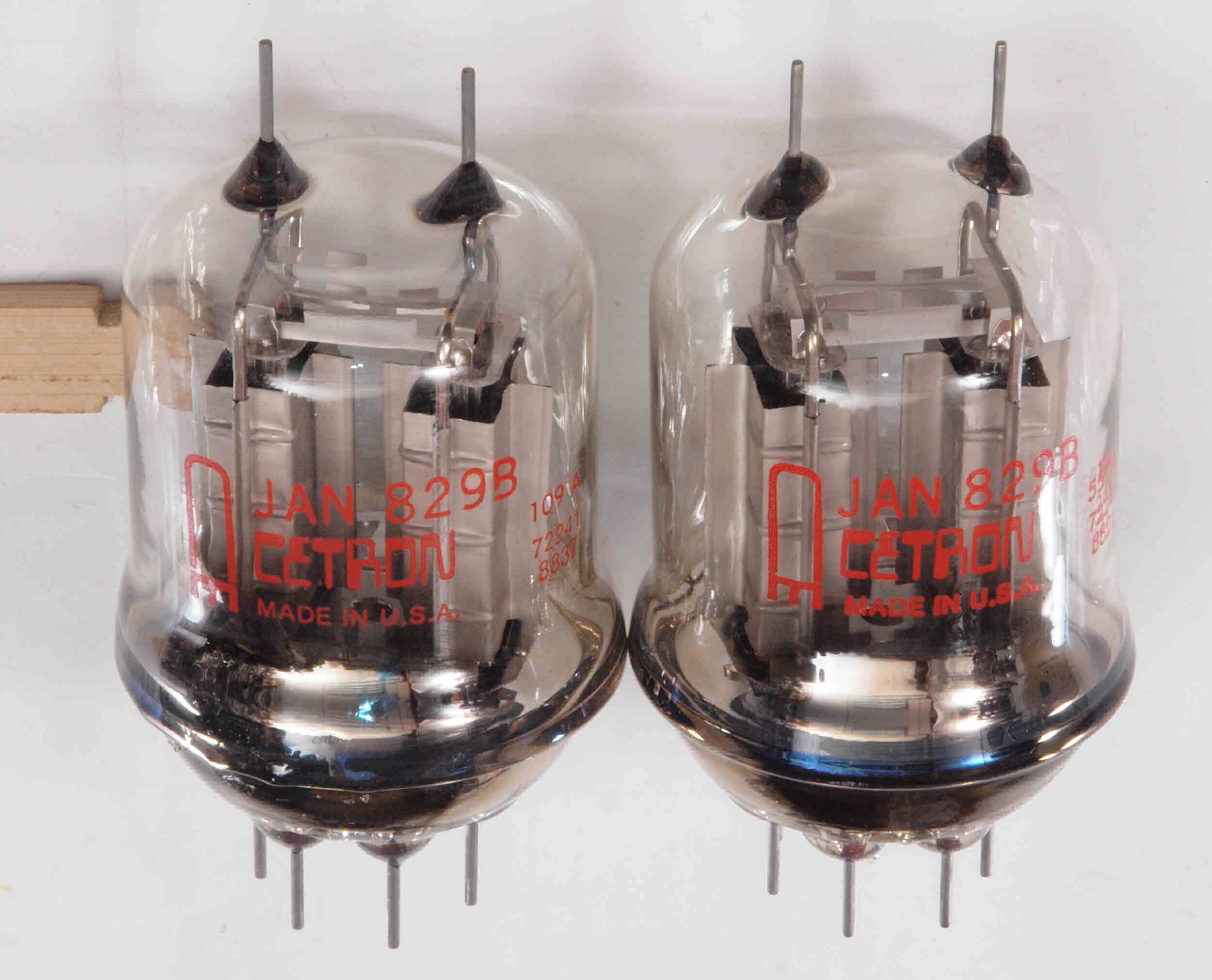

左から、1本目829B、 2本目829B、Cetron製品。
左から、
1本目 829B ユニット1測定。 Gm=9000μmho、Ip=51.17mA。
           ユニット2測定。 Gm=8300μmho、Ip=47.52mA。

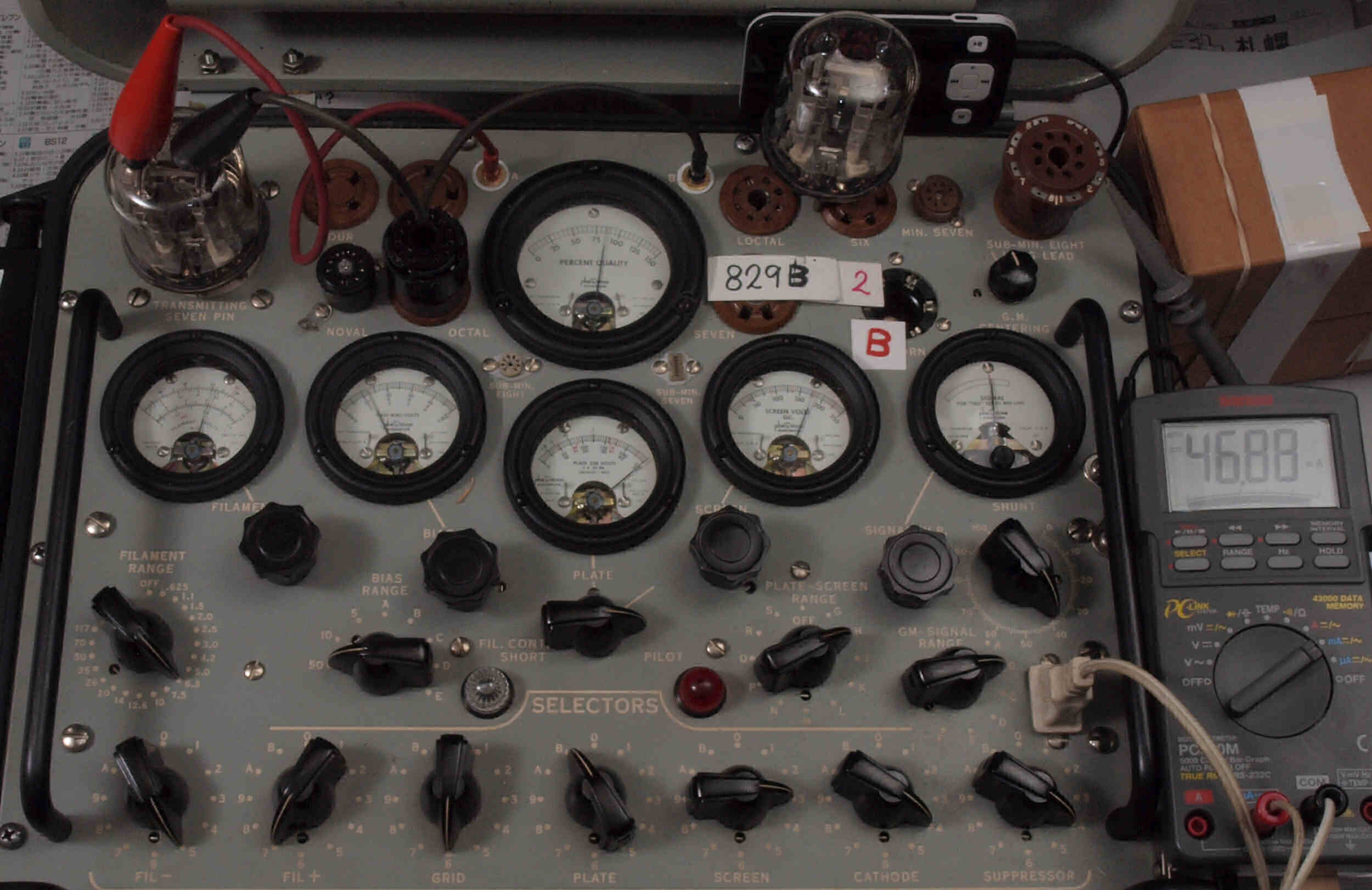

2本目 3E29 ユニット1測定。 Gm=8200μmho、Ip=43.54mA。
           ユニット2測定。 Gm=8500μmho、Ip=46.88mA。

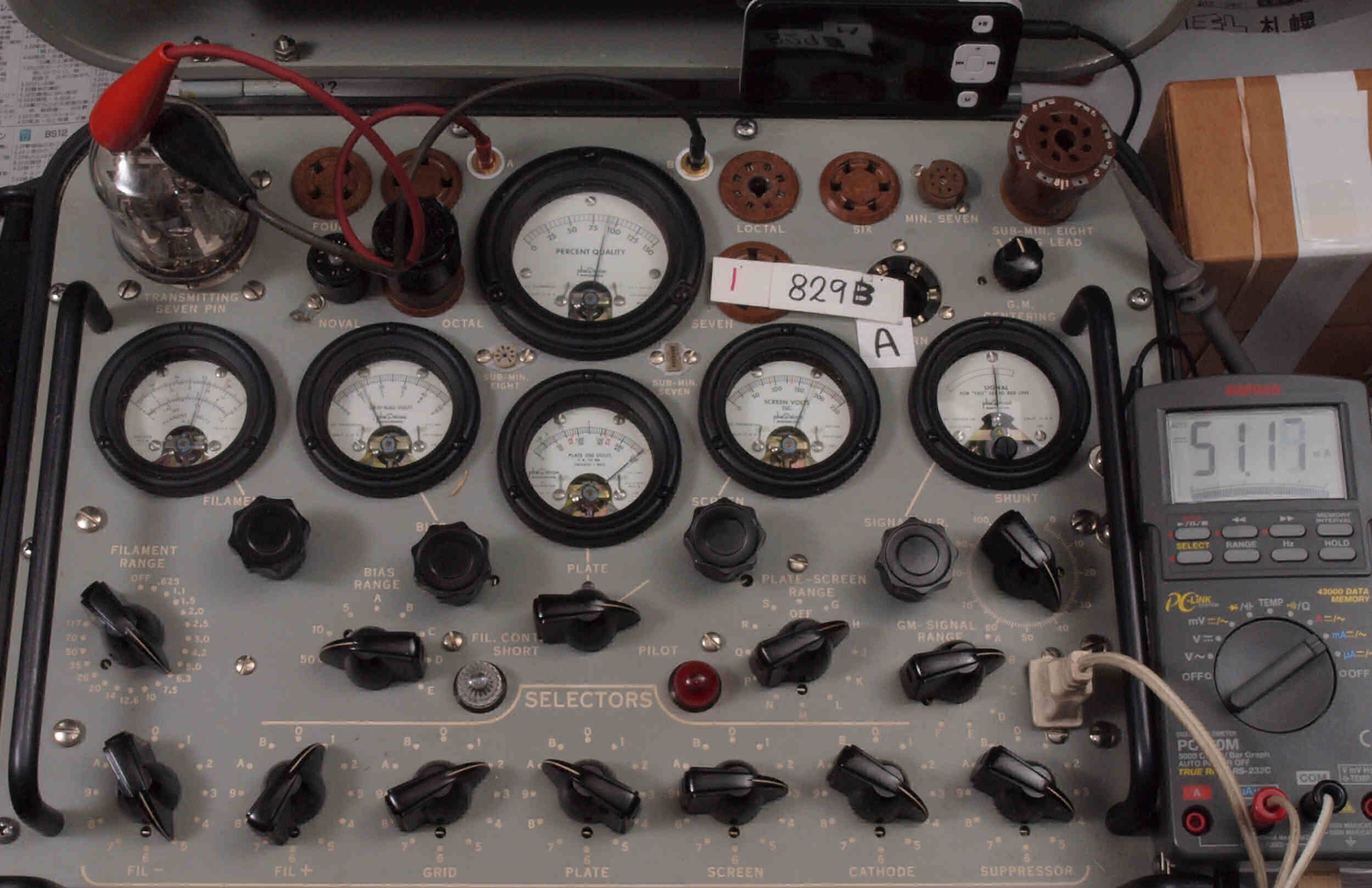

D11. 1本目 829B ユニット1測定。 Gm=9000μmho、Ip=51.17mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μmho。
D12. 1本目 829B ユニット1測定。 Gm=8300μmho、Ip=47.52mA。

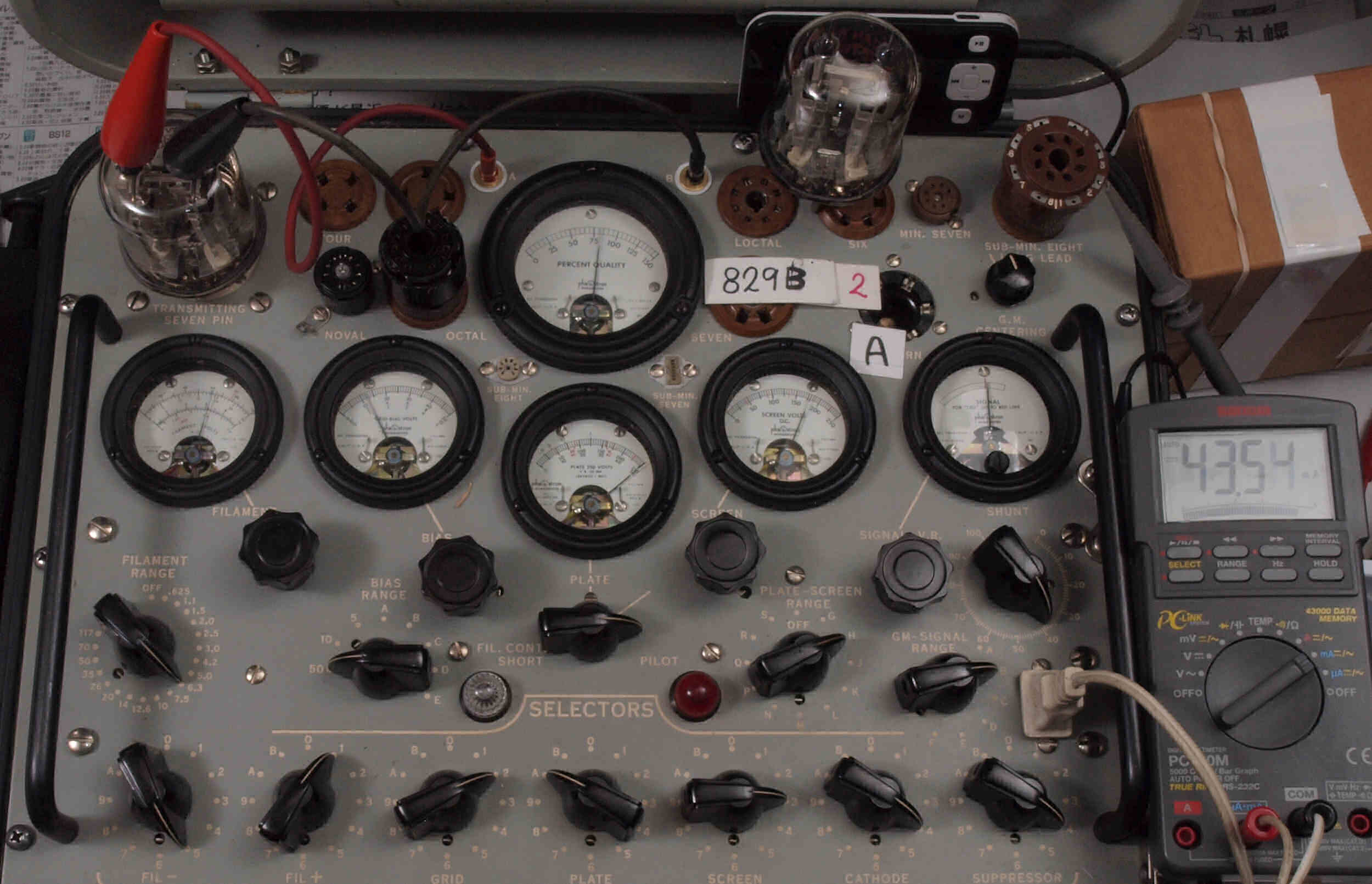

D21. 2本目 829B ユニット1測定。 Gm=8200μmho、Ip=43.54mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μmho。
D22. 2本目 829B ユニット1測定。 Gm=8500μmho、Ip=46.88mA。

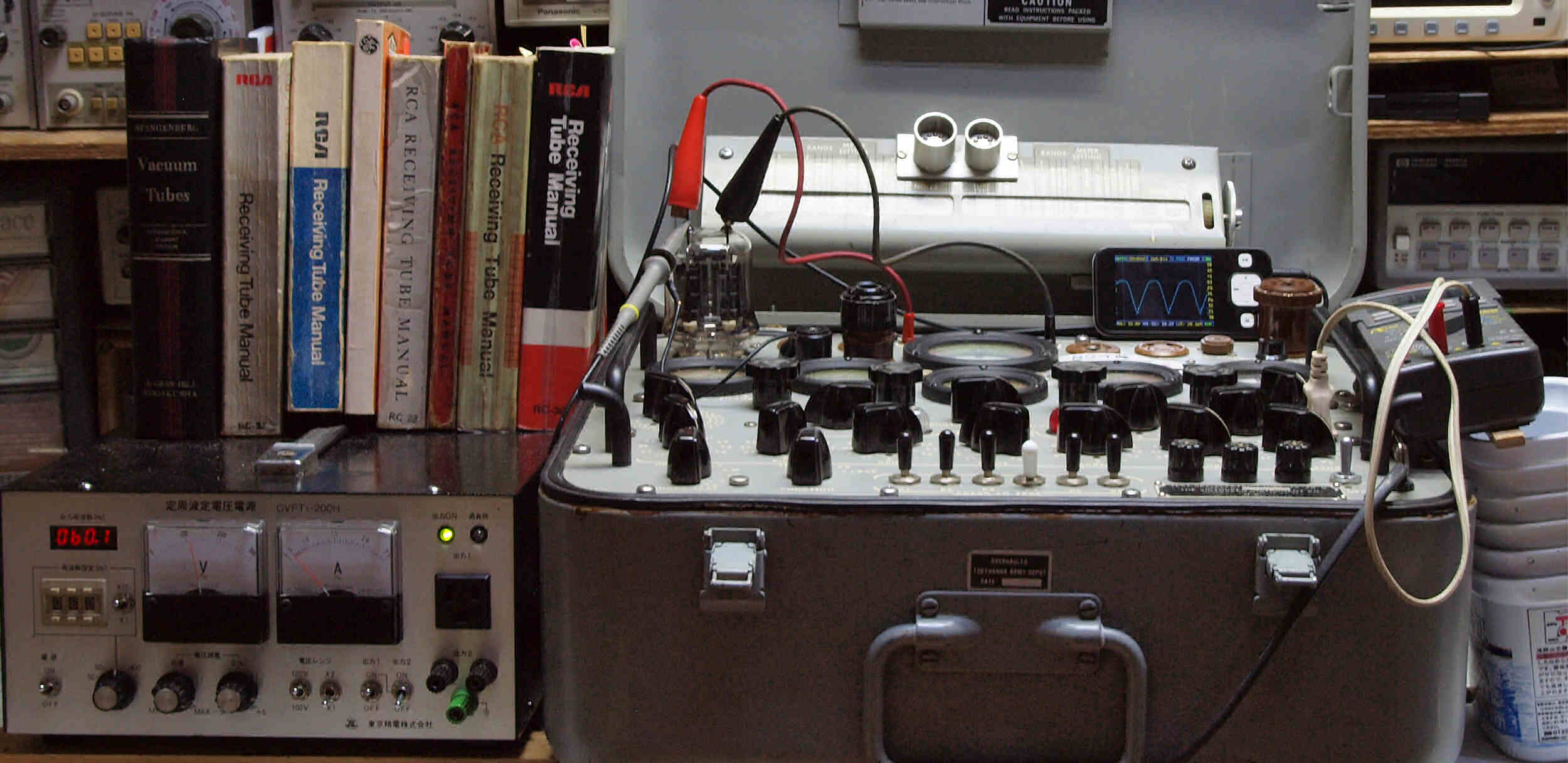

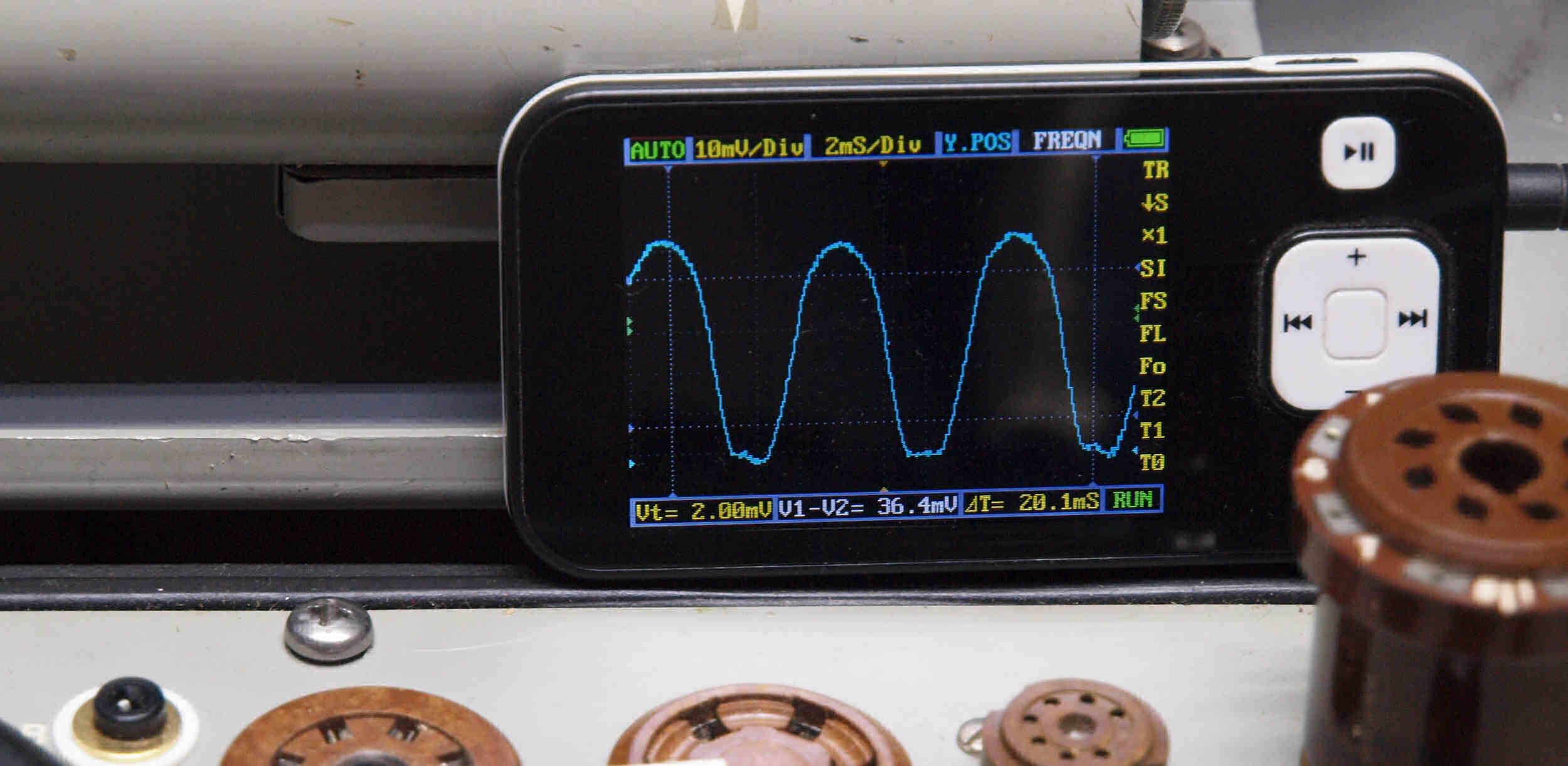

プレート電圧波形を観測しながら測定する。
測定電源は安定化(電圧・周波数)電源を使用し、AC115V 60Hzで行う。
