国洋電機工業(株) VG-4G-N　真空管試験機備品修理記録
Ａ．　修理前の状況
  • 平成２７年１１月、国外へ出そうなので、YAHOOオークションにて１５７，６８０円（消費税込）で購入。

Ｂ．　点検・調整・清掃状況。

Ｈ．　ヒーター電圧の安定度（レギュレーション）測定。

Ｅ．　１２ＡＸ７と１２ＡＵ７測定

Ｆ．　高Ｇｍ管のＧｍ測定

Ｃ．　改良・修理状況。
Ｄ．　使用部品
  • 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　個。
    整流ダイオード　　　　　　　　　　　　　　　　　　　　　　　　　　　個。
    ＯＰ−ＡＭＰ使用のバンドパスフイルター　　　　　　　　　　　１式。
    定電圧ＩＣ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。
    フェライトビーズ　　　　　　　　　　　　　　　　　　　　　　　　　　個。
    電源コード

Ｓ．　国洋電機工業(株) VG-4G-N　の仕様（カタログ・マニアルより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ａ１．　点検中　前から見る

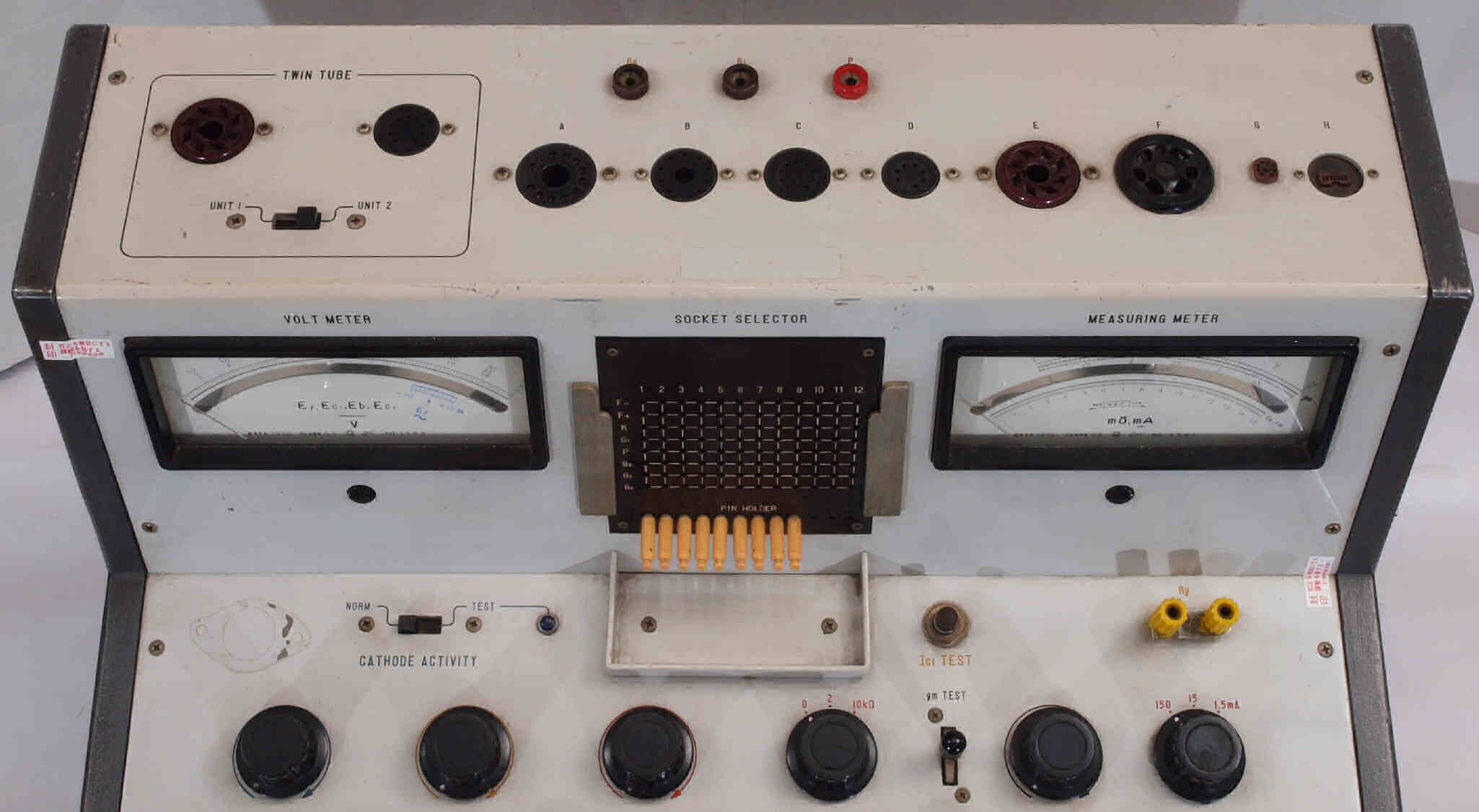

Ａ２．　点検中　真空管挿入部見る

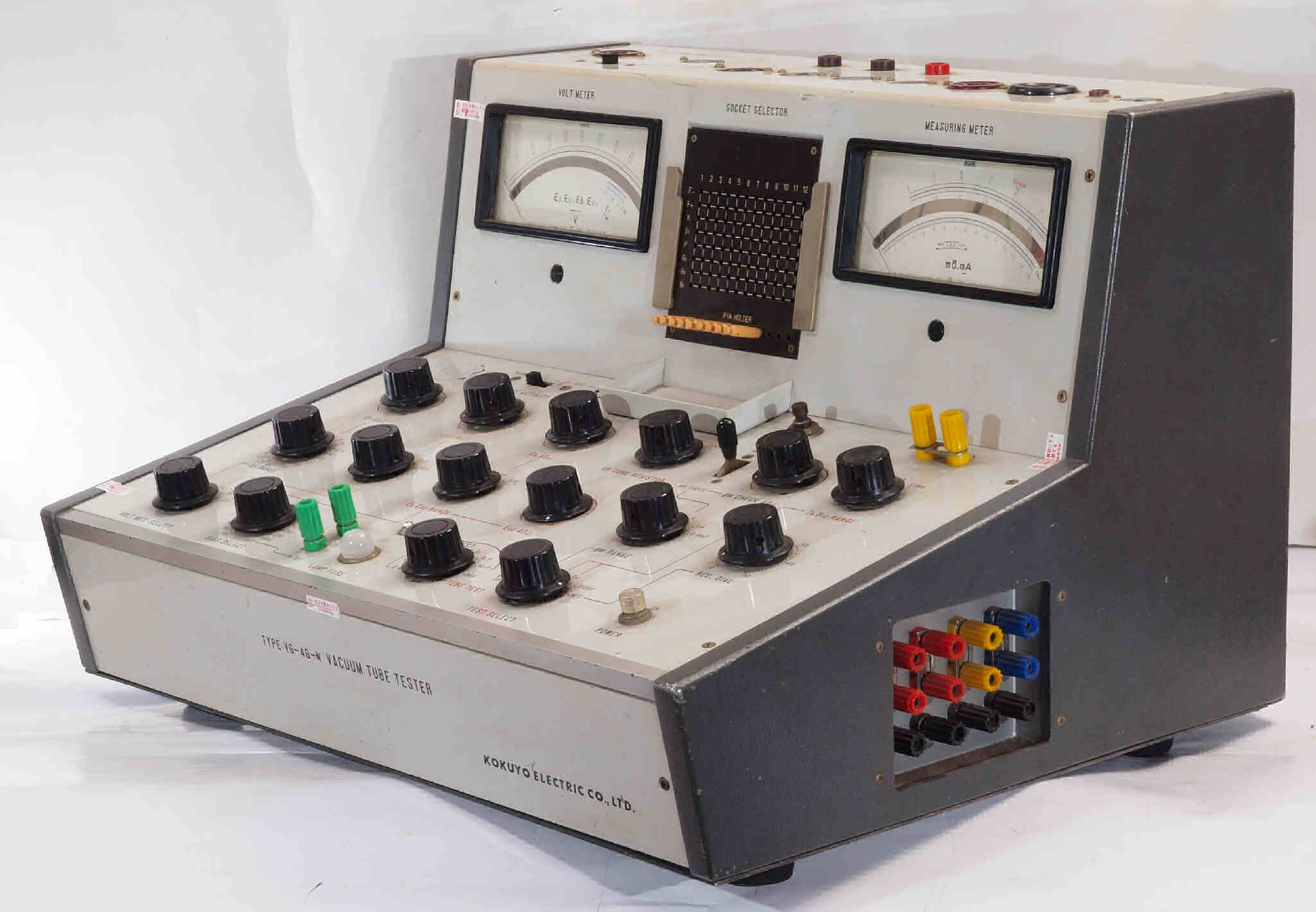

Ａ３．　点検中　前右から見る

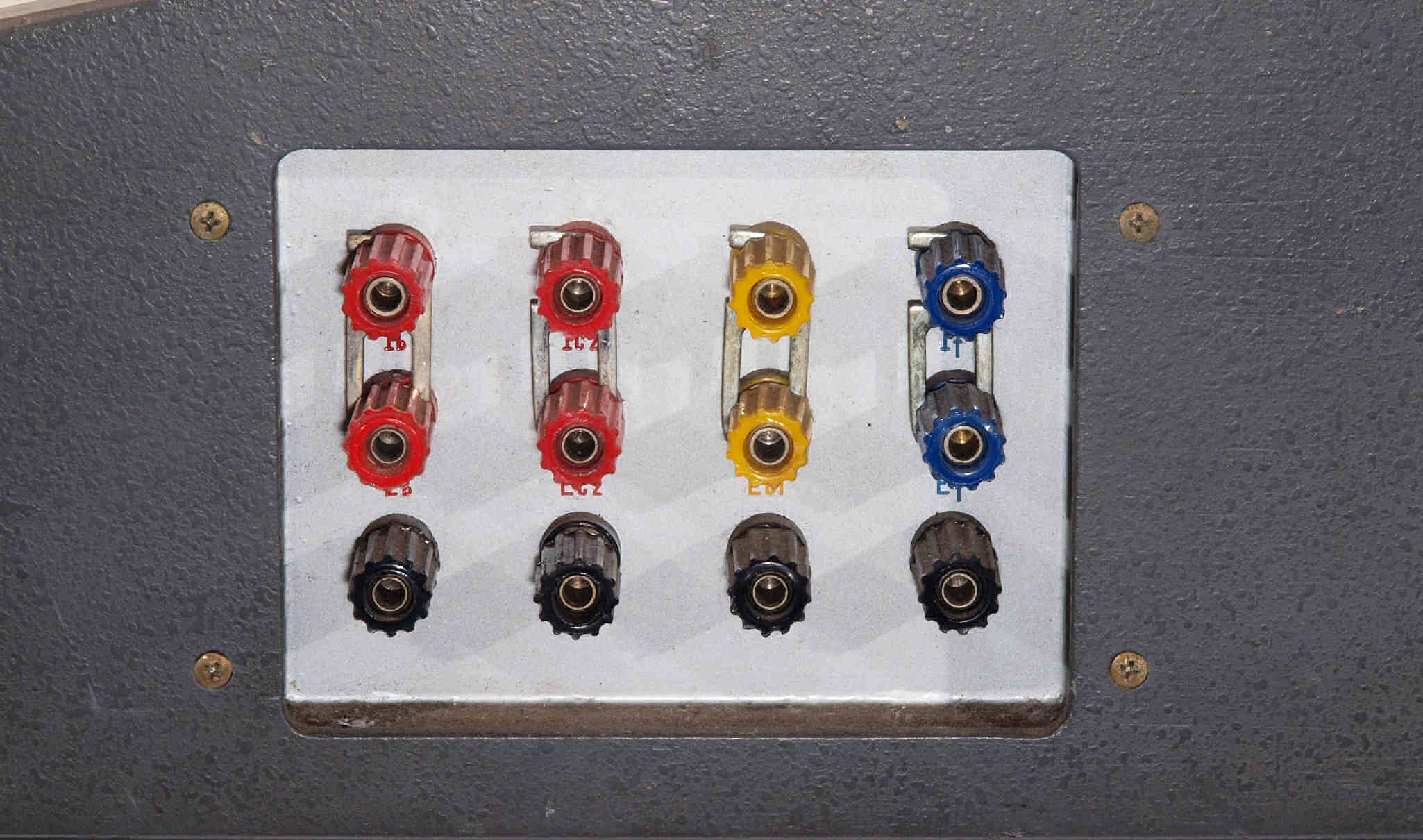

Ａ４．　点検中　前右から見る。　外部測定・入力端子。

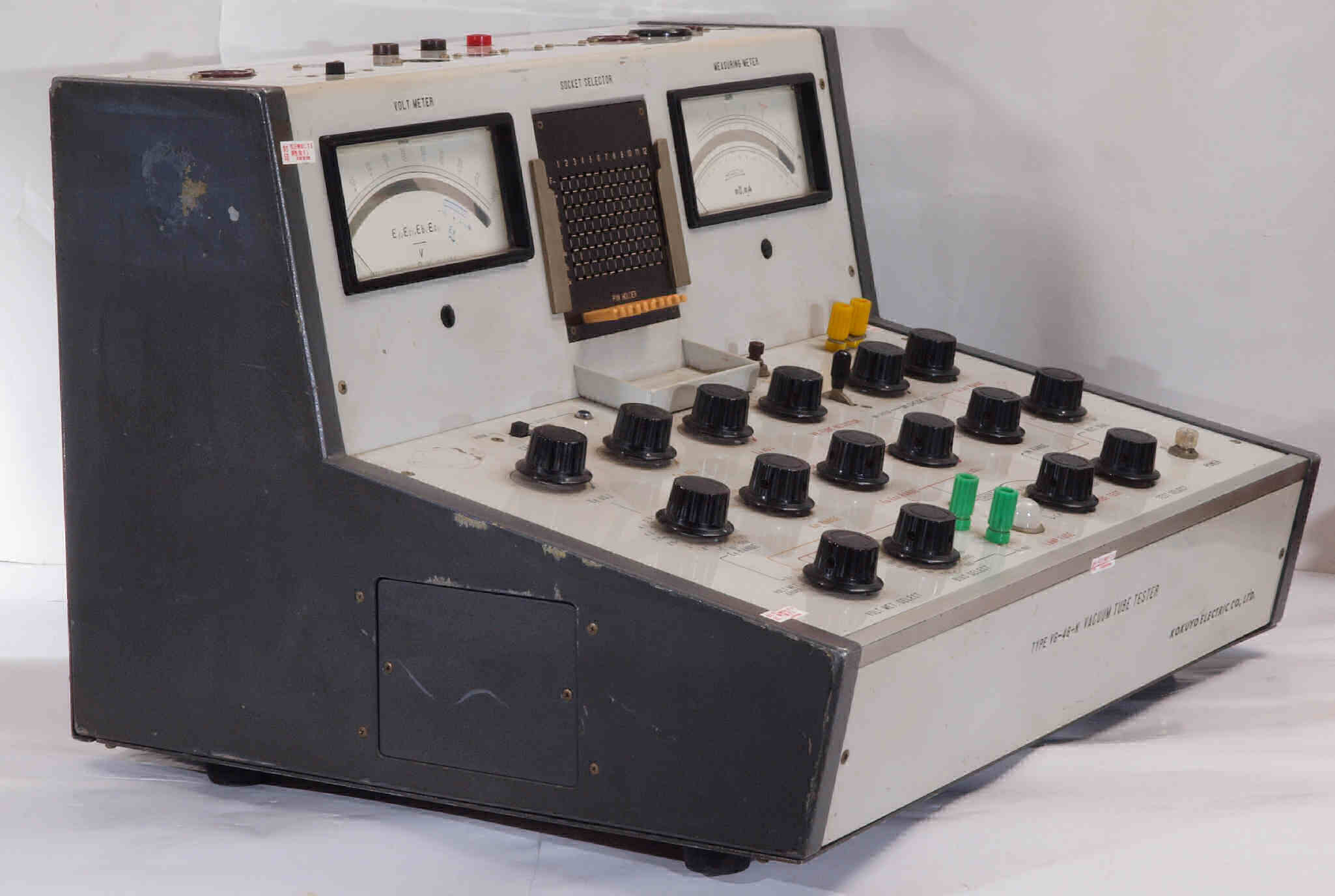

Ａ５．　点検中　前左から見る。

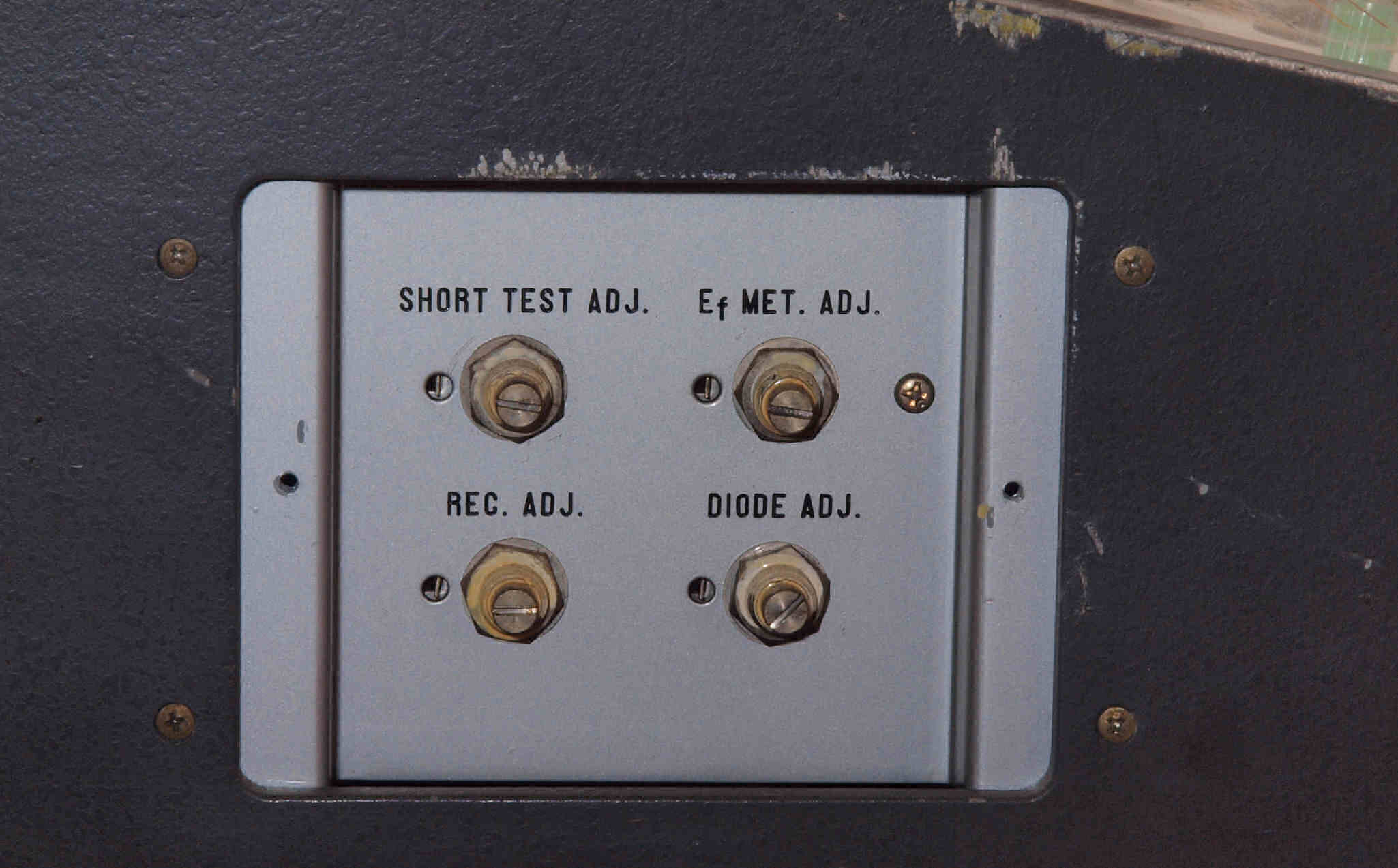

Ａ６．　点検中　前左から見る、調整VR。動かした形跡無？

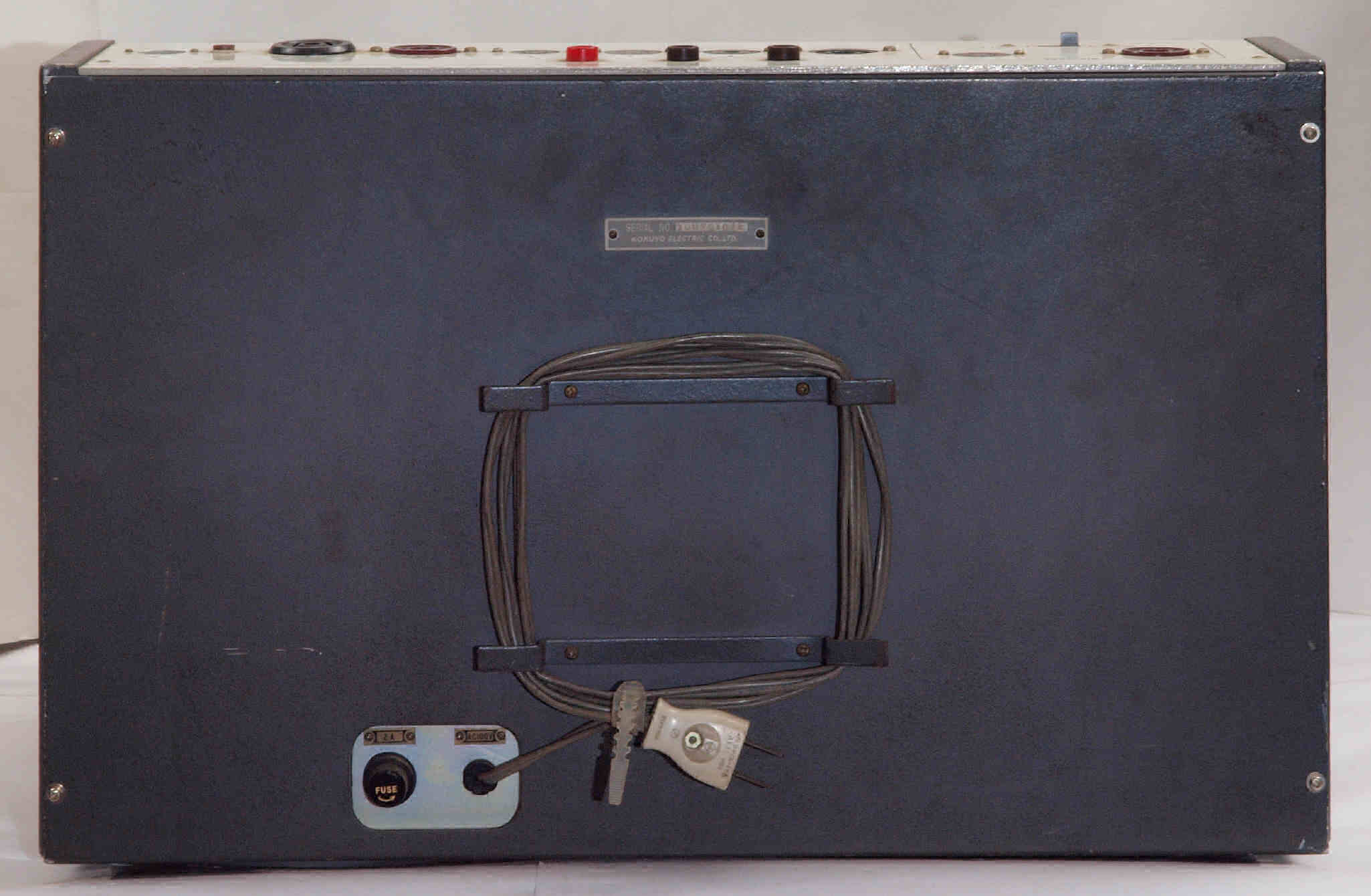

Ａ７．　点検中　後から見る

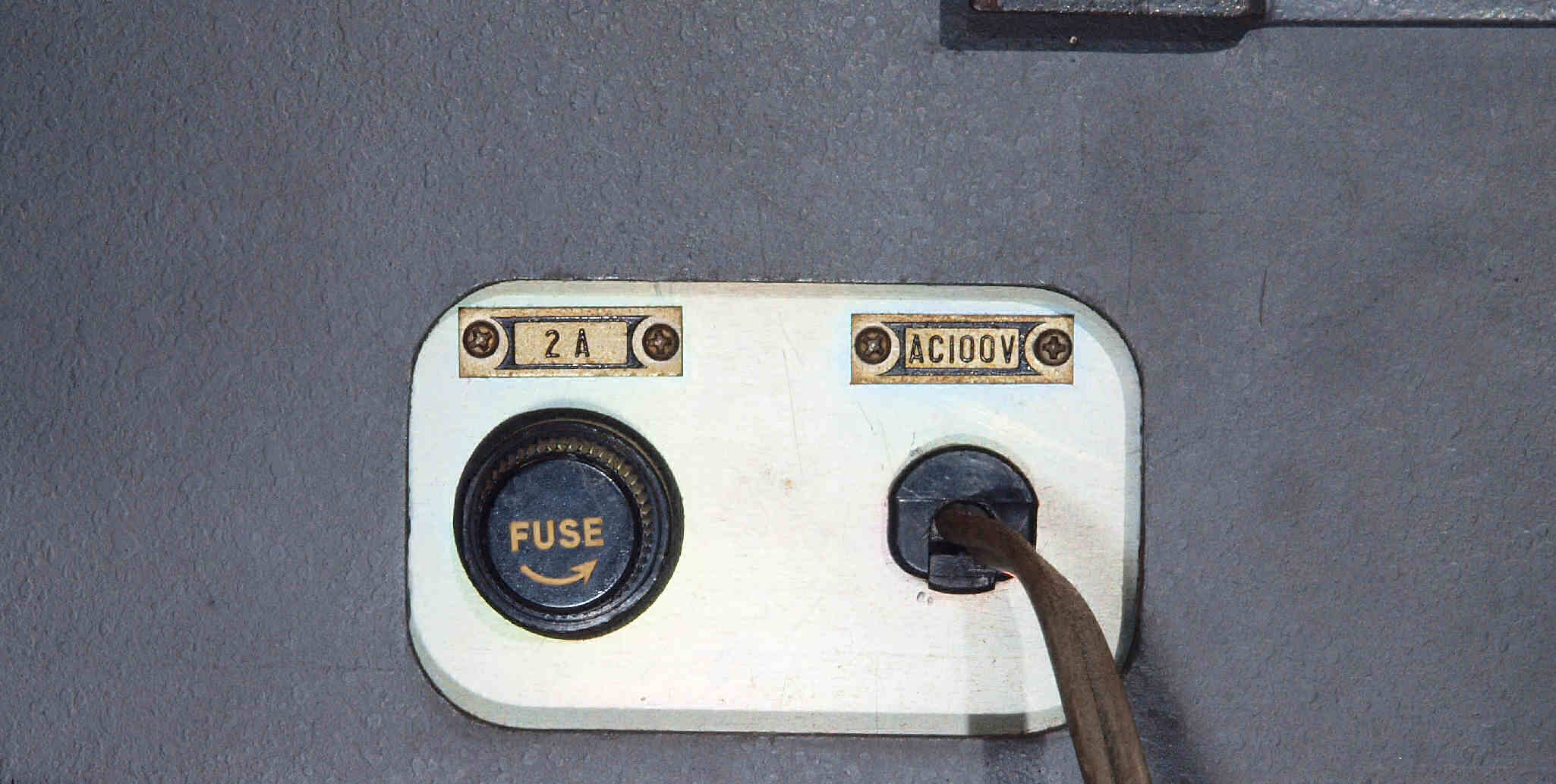

Ａ８．　点検中　後から見る。　電源ケーブル取り付け。　銘板もビス止め。

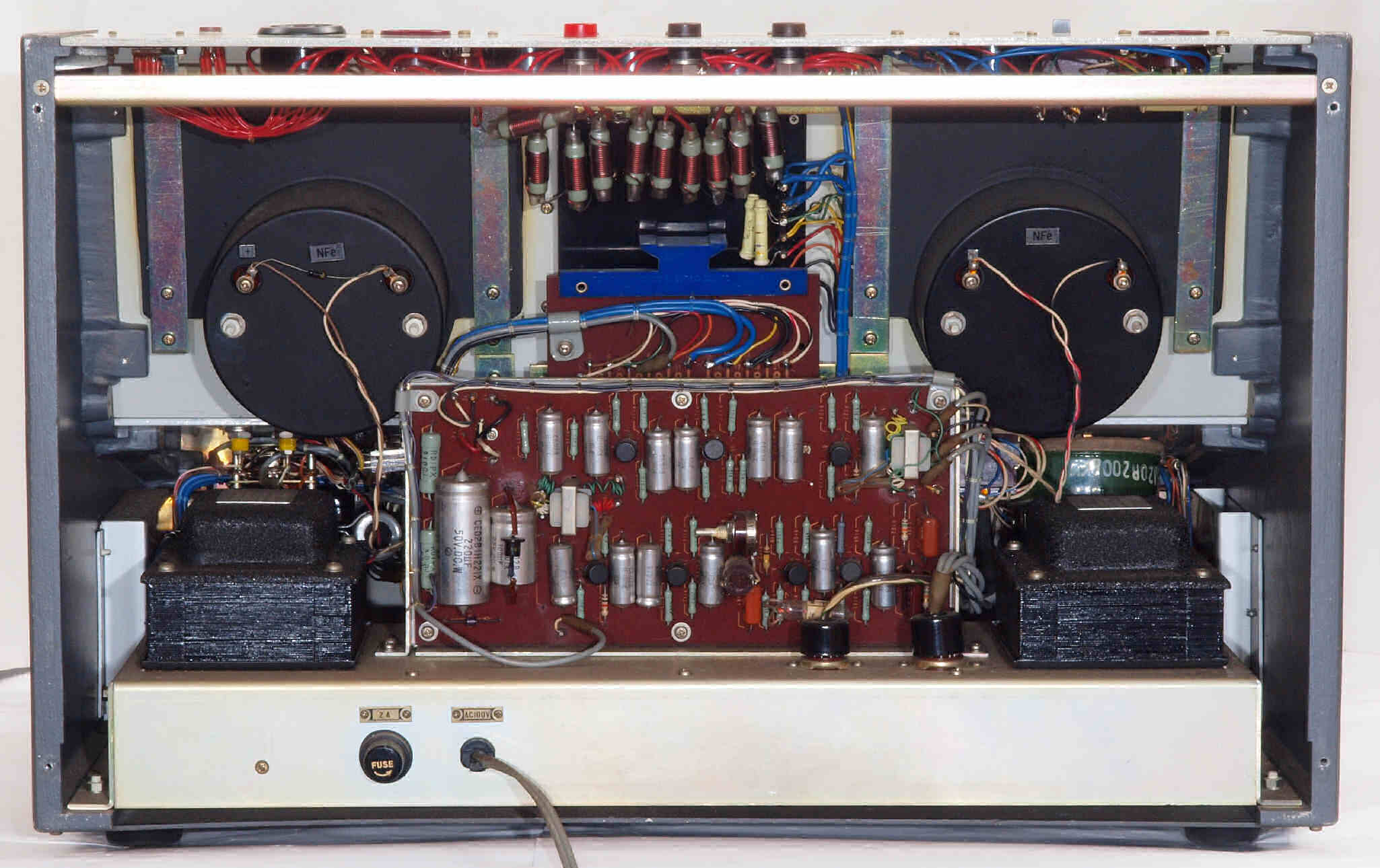

Ａ９．　点検中　後パネルを取り見る。

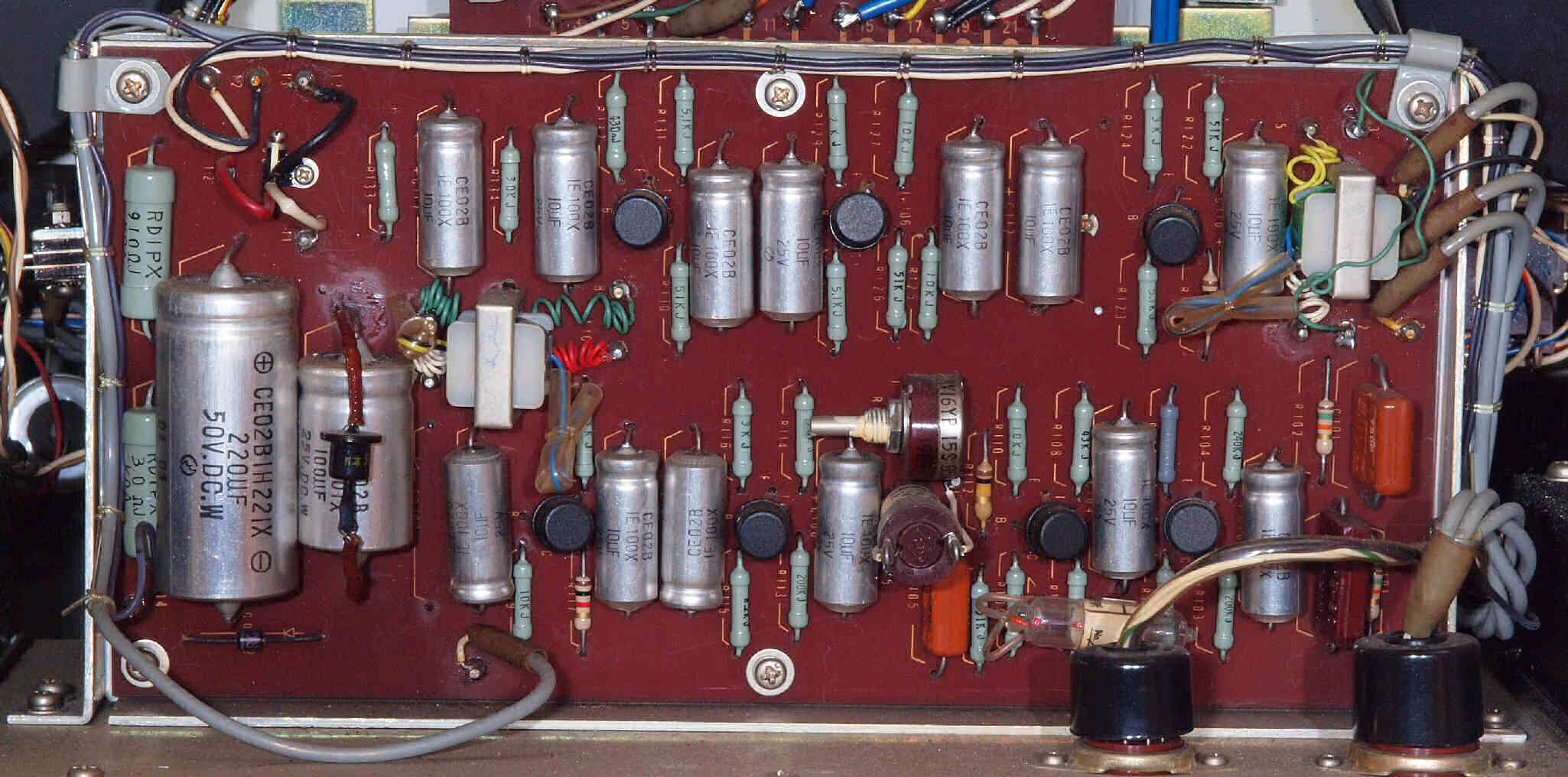

ＡＡ．　点検中　後パネルを取り見る。　ＧＭ測定の心臓部の発振器（１０ｋＨｚ）とメーター駆動用増幅器。

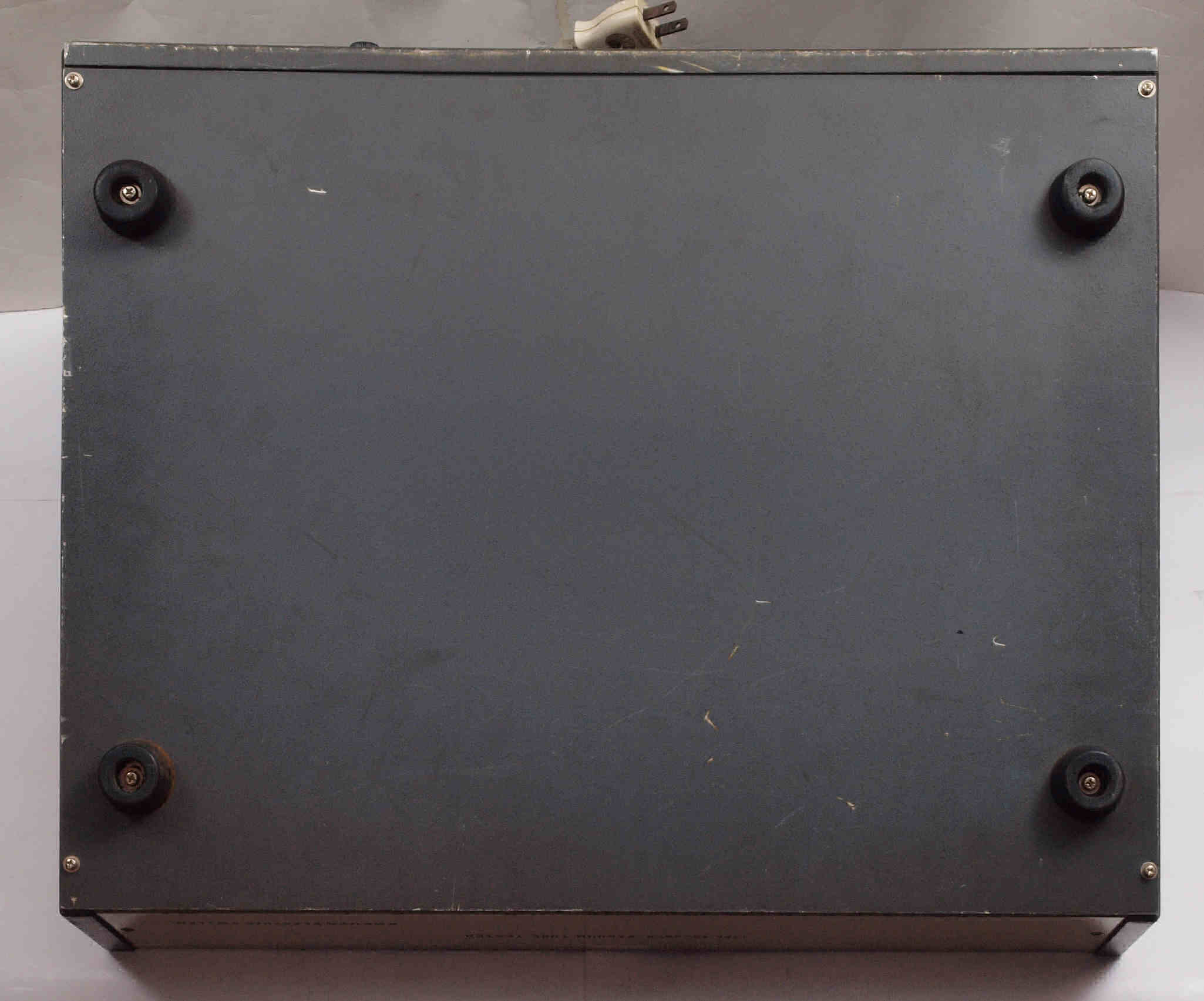

ＡＢ．　点検中　下から見る

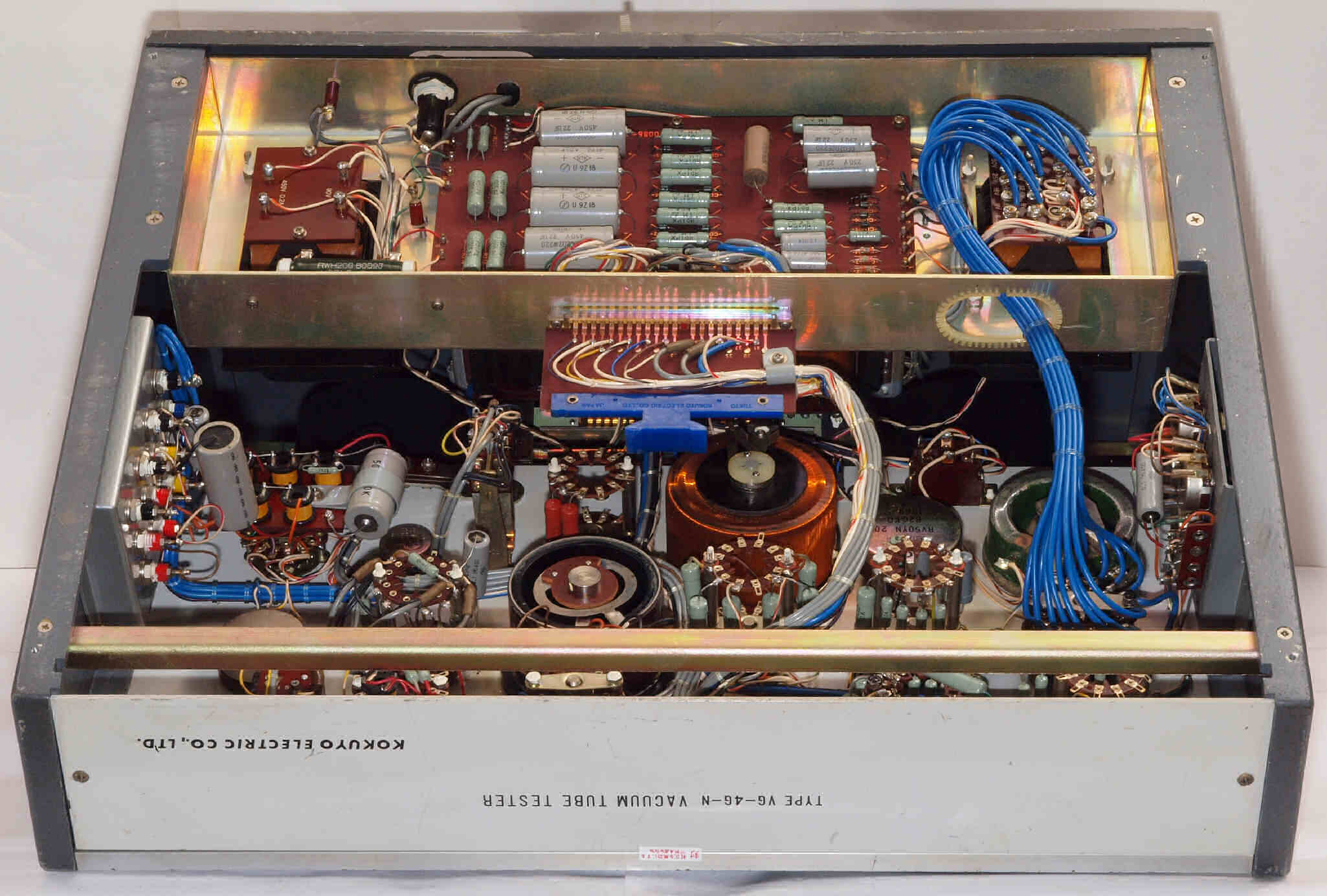

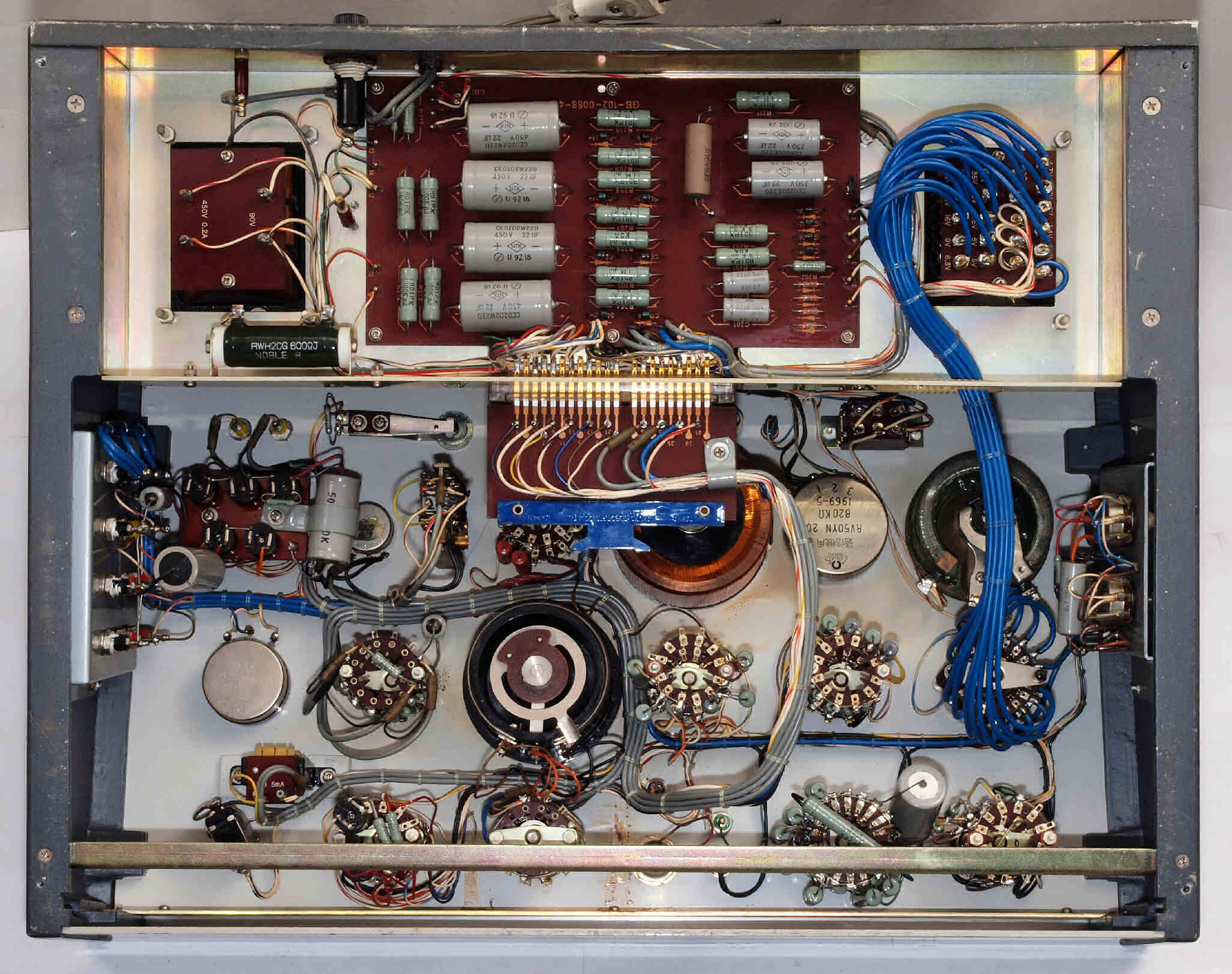

ＡＣ．　点検中　下パネルを取り下から見る。
ＡＤ．　点検中　下パネルを取り下前から見る。

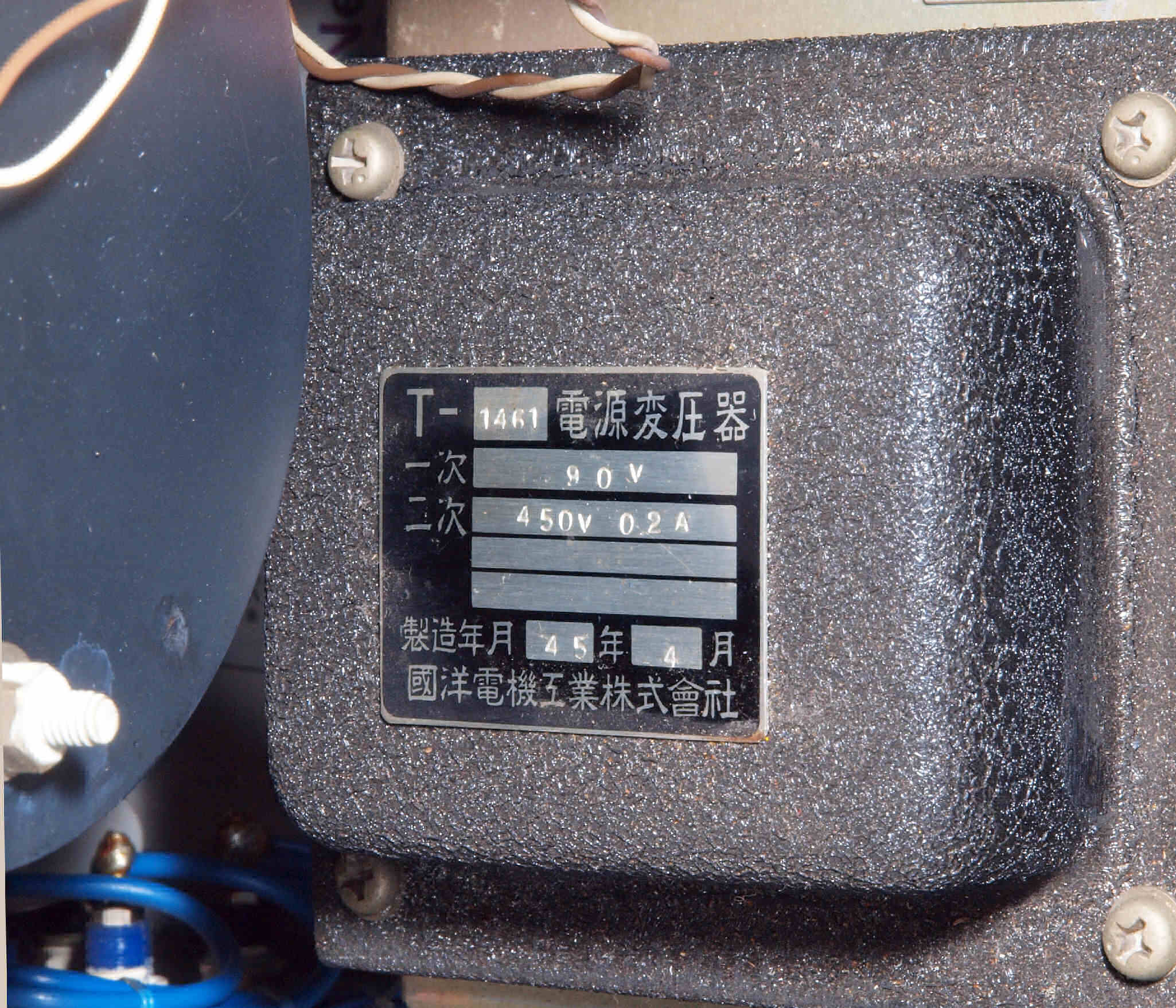

ＡＥ．　点検中　プレート、スクリーングリッド用電源トランス。　４５０Ｖ／０２Ａ。

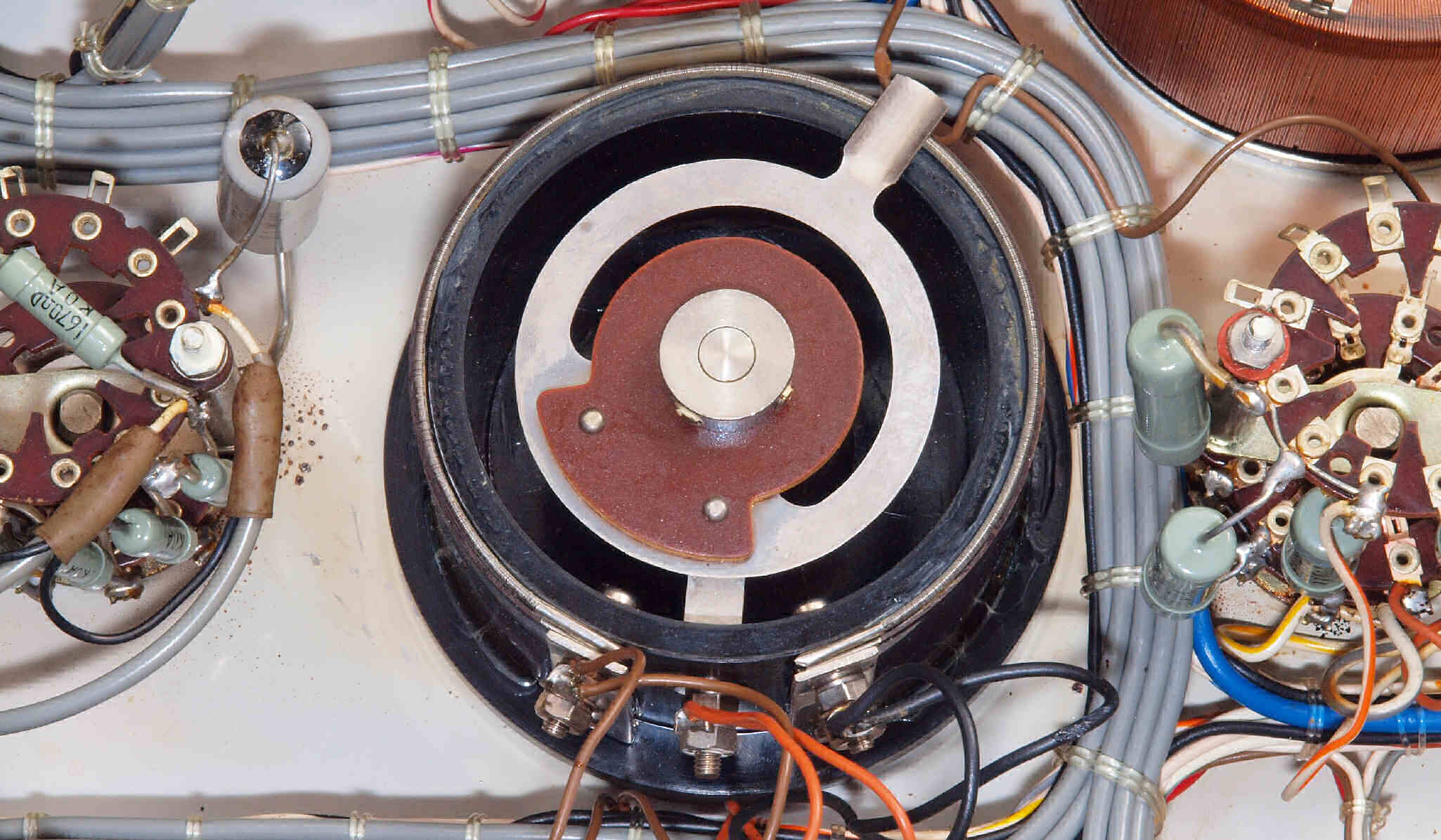

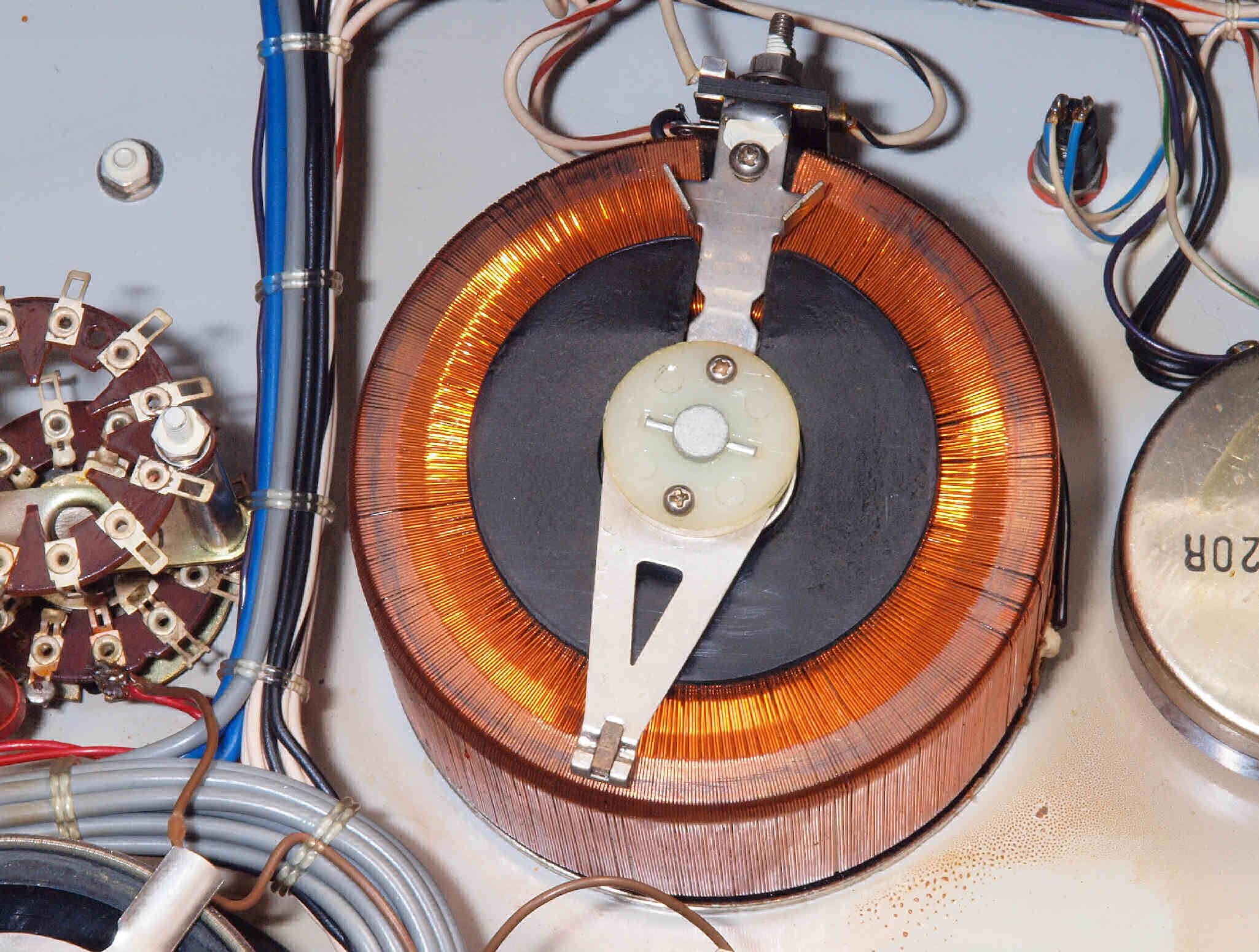

ＡＦ．　点検中　トランス１次側、プレート電圧調整用スライダック。
ＡＧ．　点検中　スクリーングリッド用電圧調整用ＶＲ。　最大電圧＝プレート電圧。

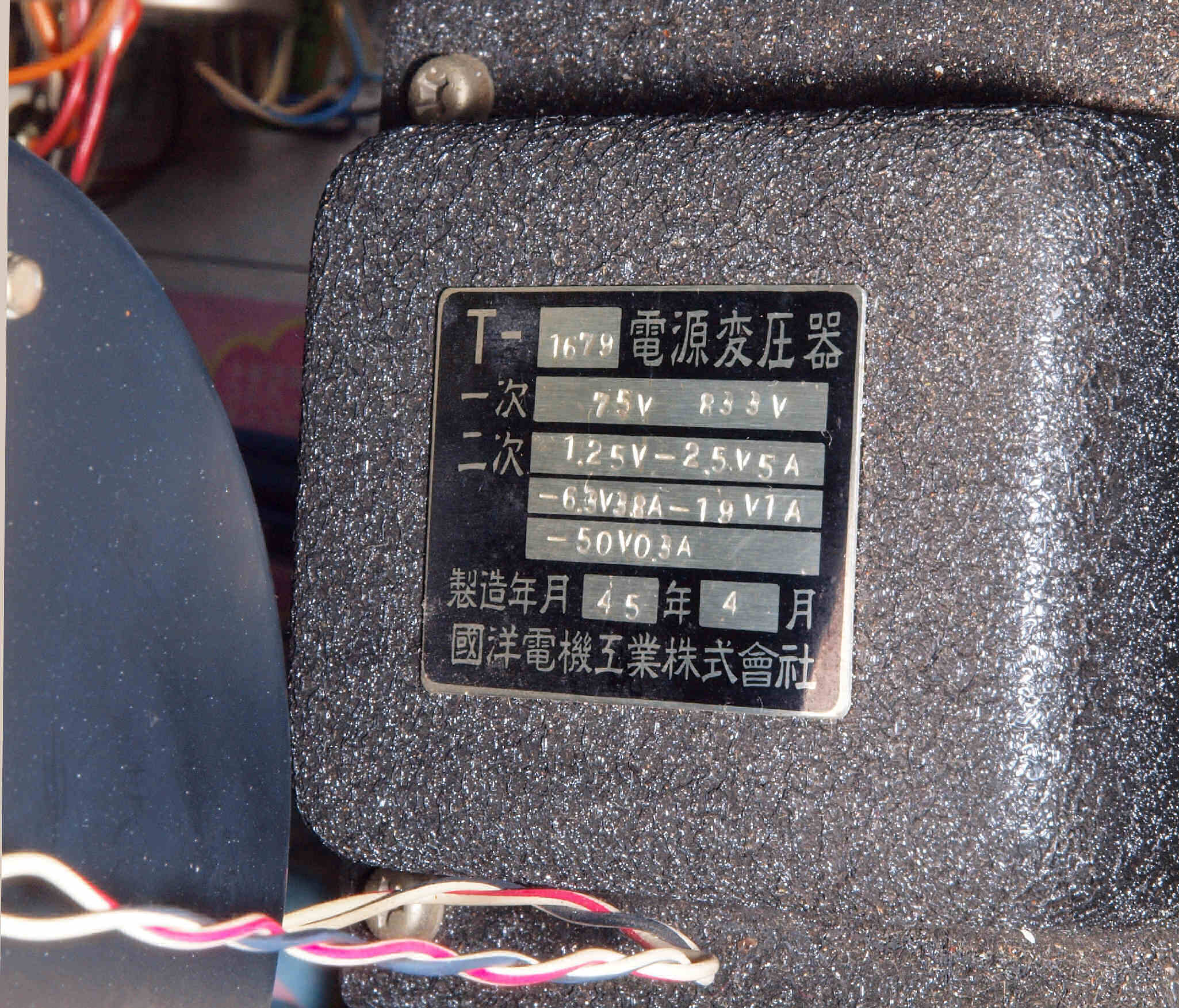

ＡＨ．　点検中　ヒーター用電源トランス。　１．２５〜２．５Ｖ＝５Ａ、　〜６．３Ｖ＝３．８Ａ、　〜１９Ｖ＝１Ａ、　〜５０Ｖ＝０．３Ａ

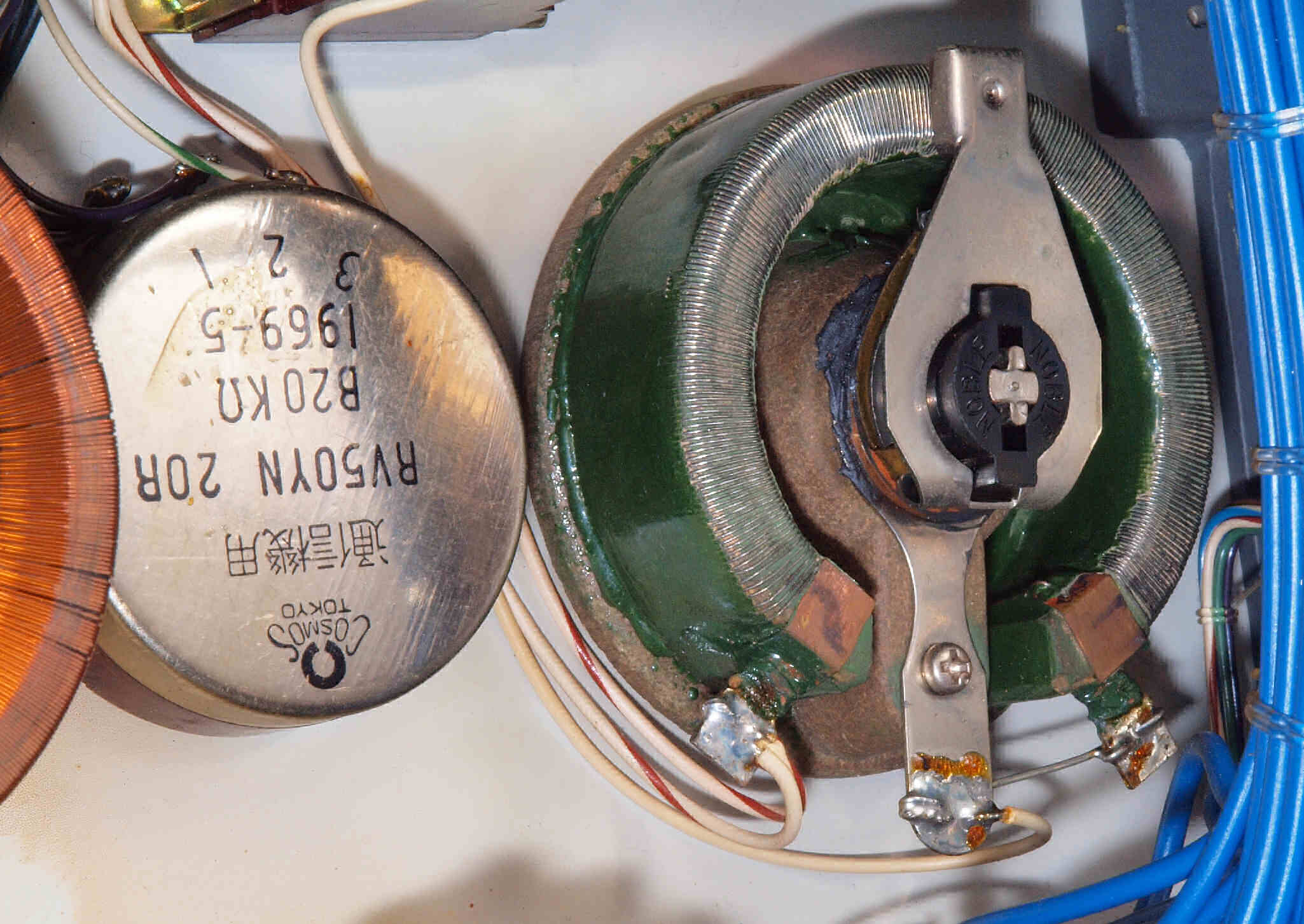

ＡＩ．　点検中　トランス１次側、ヒーター用電圧調整用ＶＲ。

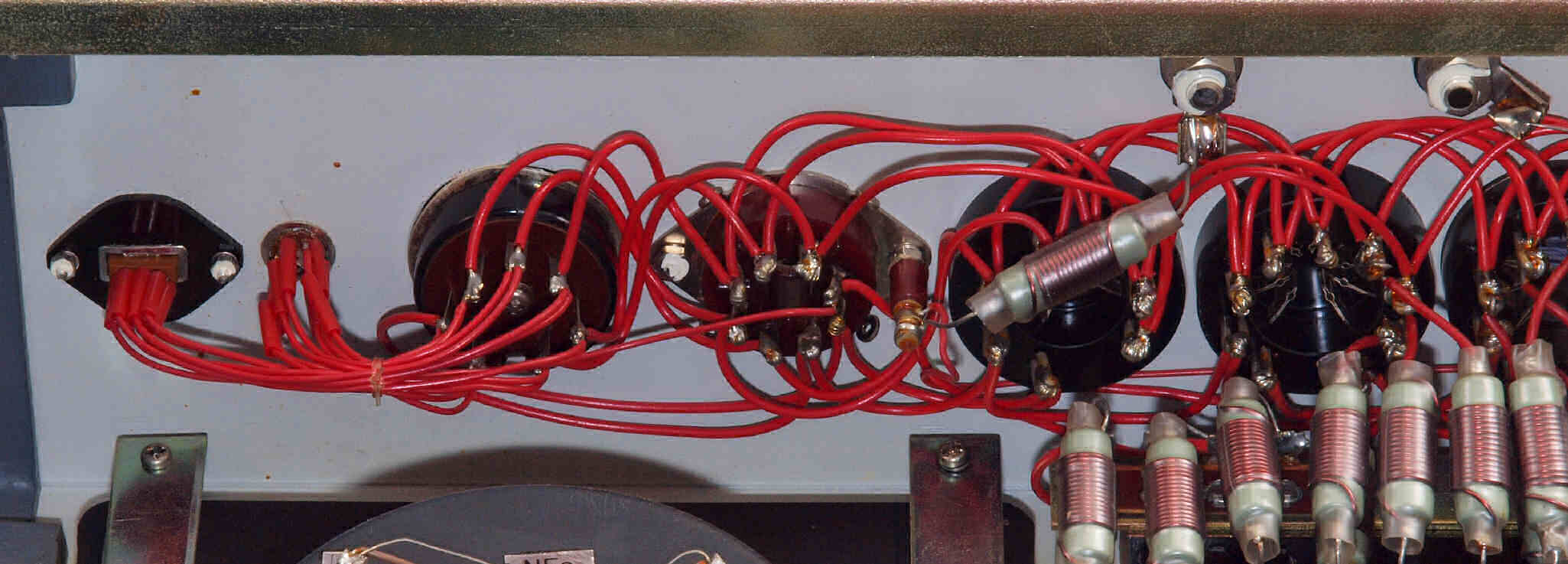

ＡＪ．　点検中　真空管ソケット裏。

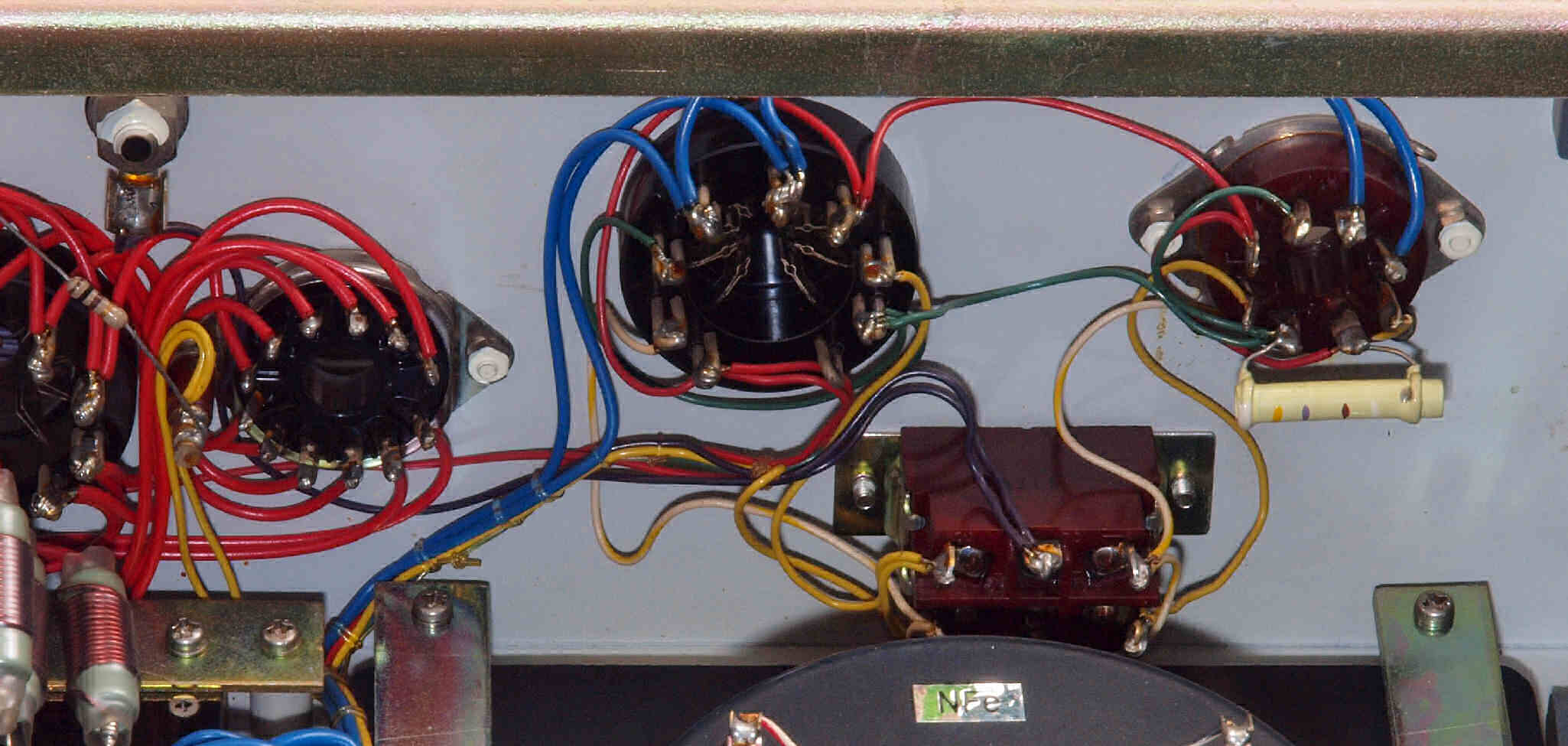

ＡＫ．　点検中　真空管ソケット裏、双極３極管用ソケット裏。　こちらにはパラスチック発振止め用コイル無？

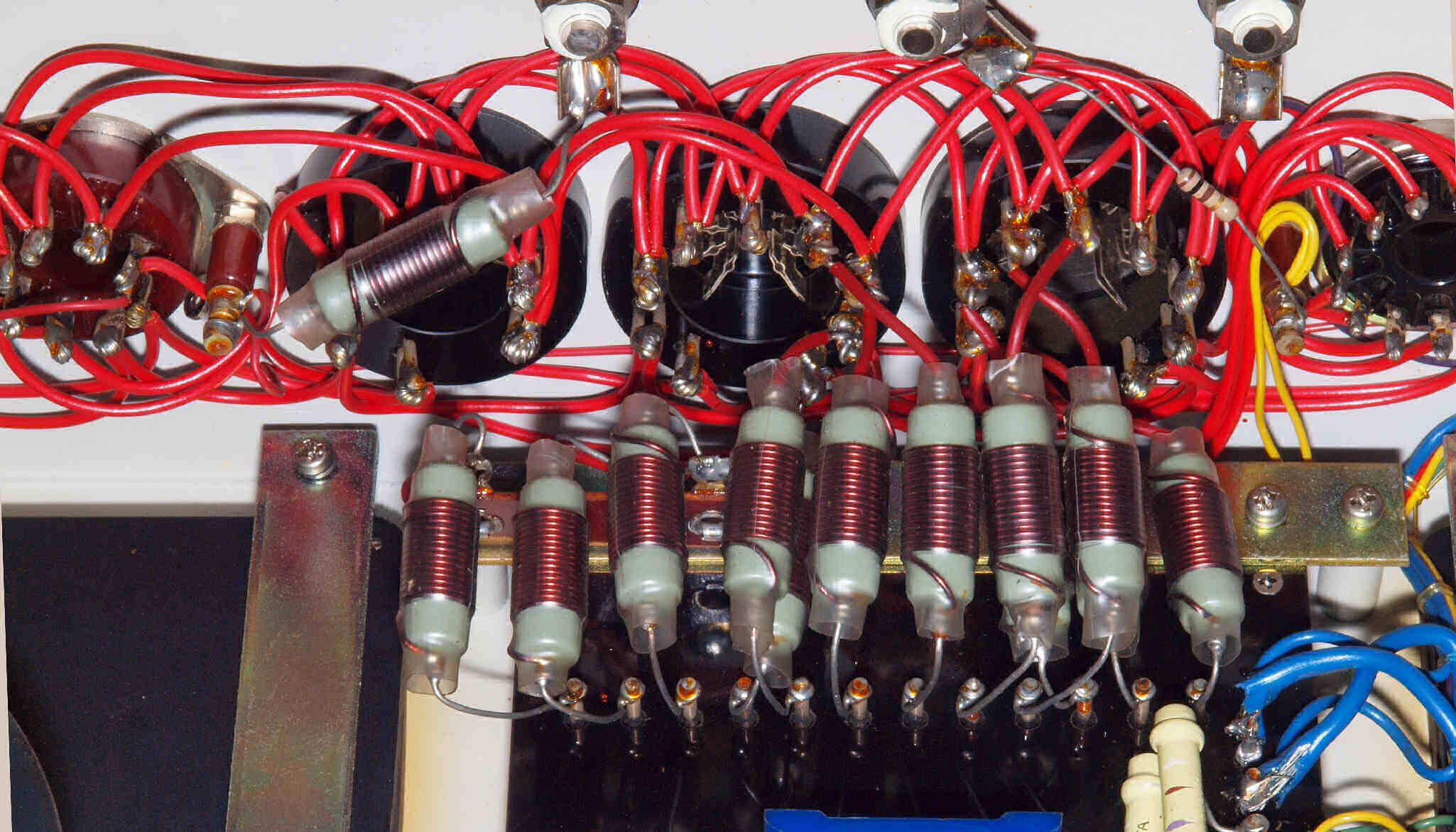

ＡＬ．　点検中　パラスチック発振止め用コイル郡。

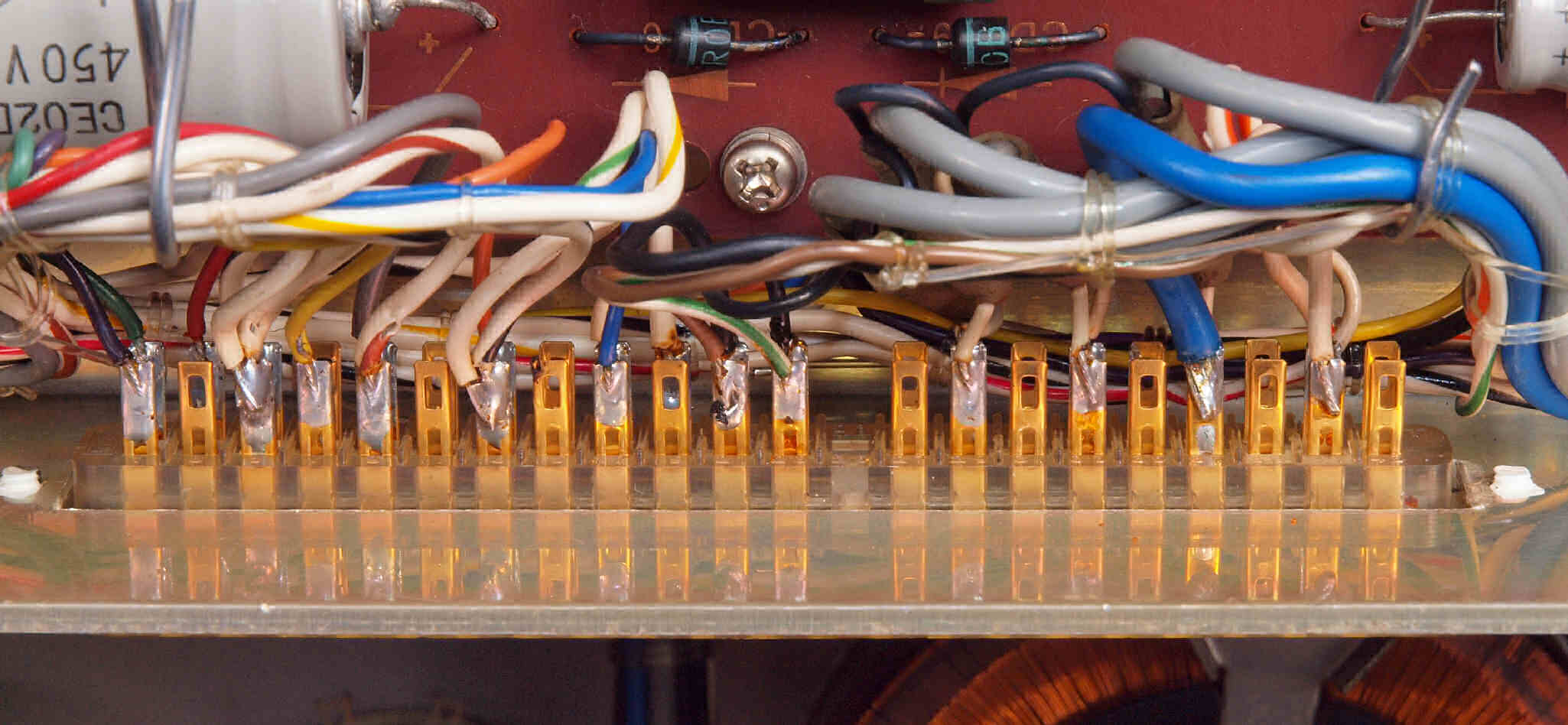

ＡＭ．　点検中　基板端子受けソケット、青い線がヒーター電圧用。

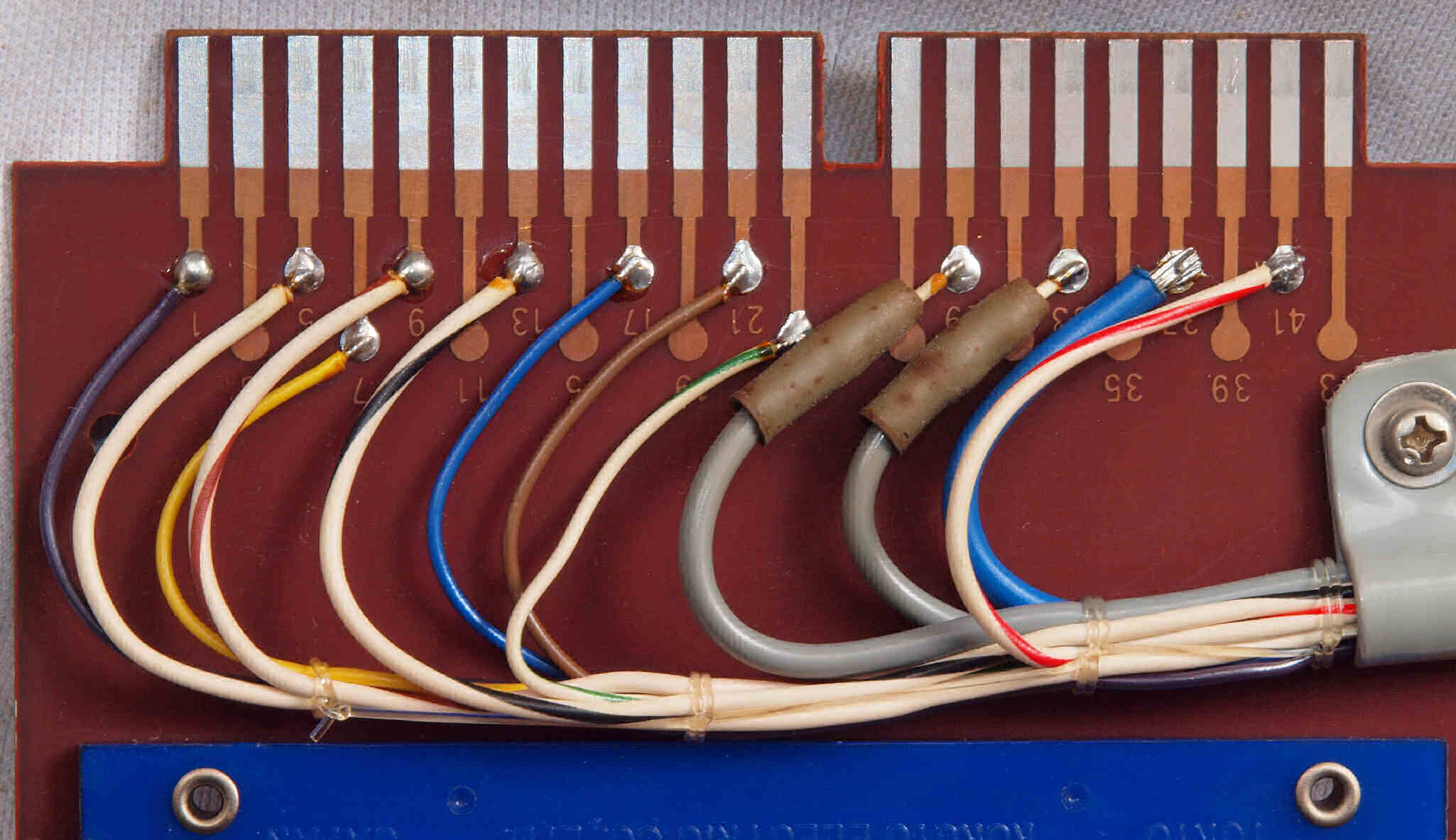

ＡＮ．　点検中　基板端子、青い線がヒーター電圧用。

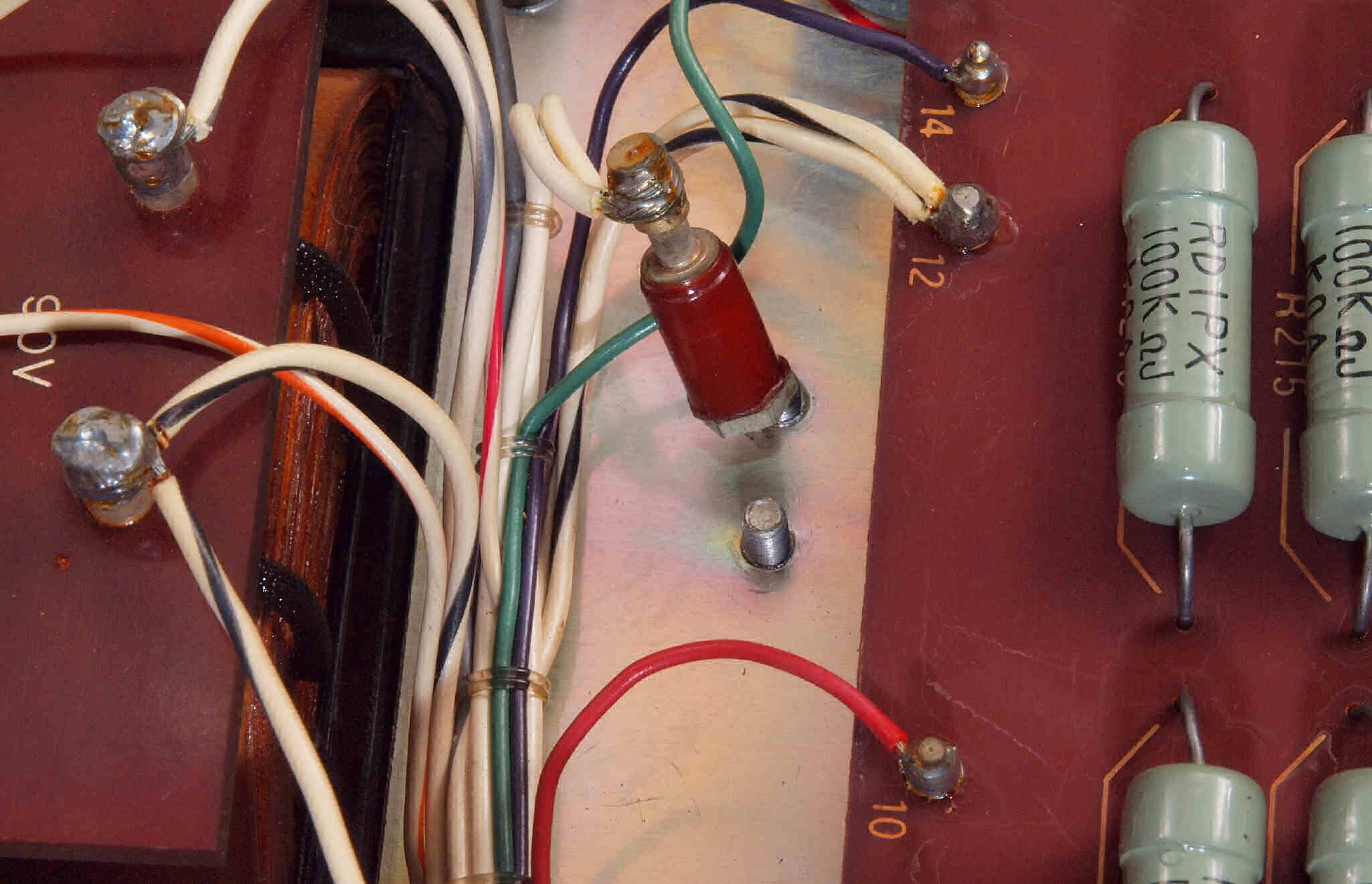

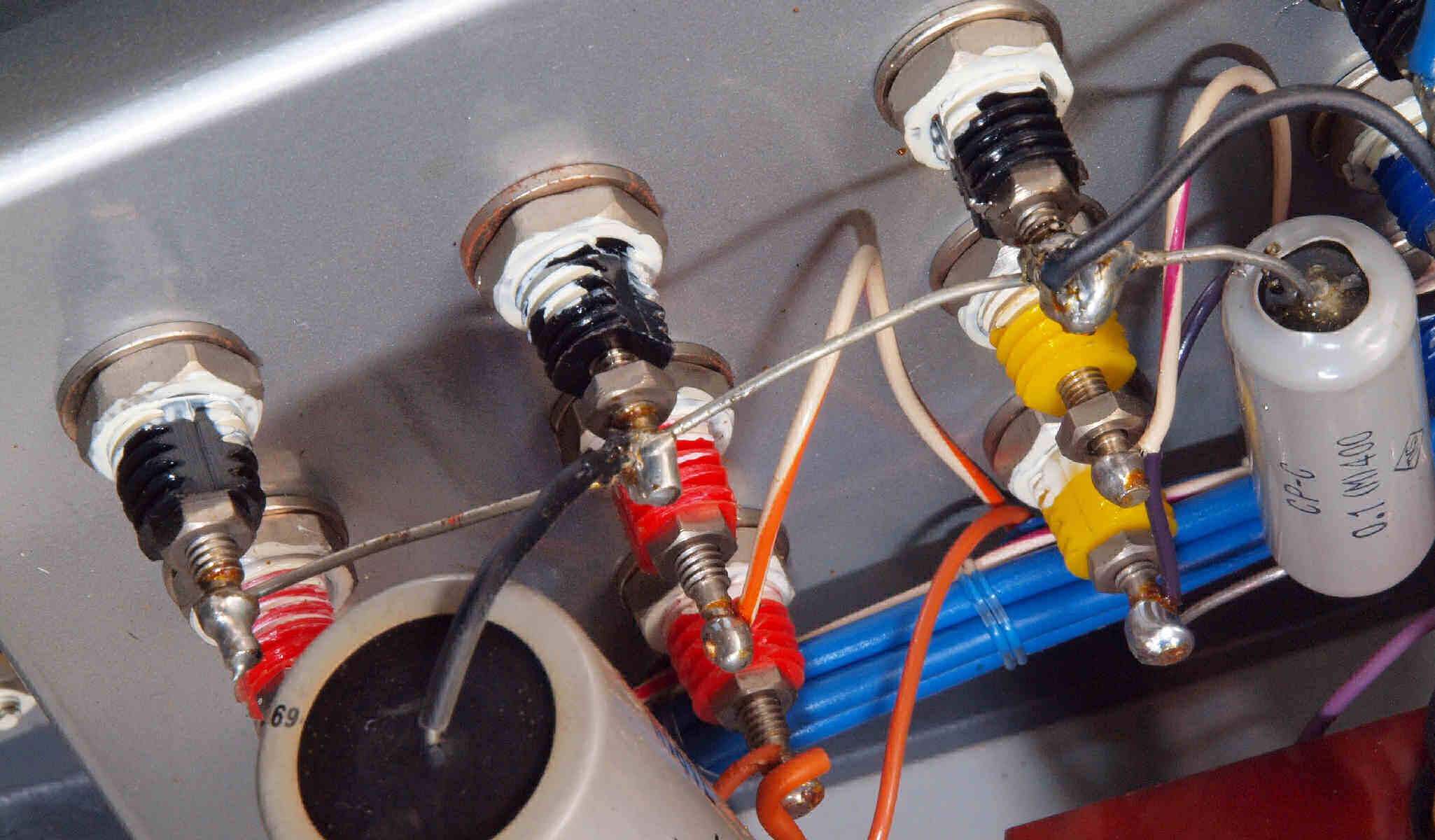

ＡＯ．　点検中　外部測定・入力端子裏。　電極固定ナットが２ケ所緩んでいる！
ＡＰ．　点検中　スタッド端子の固定忘れ！
Ｂ．　点検・調整・清掃状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

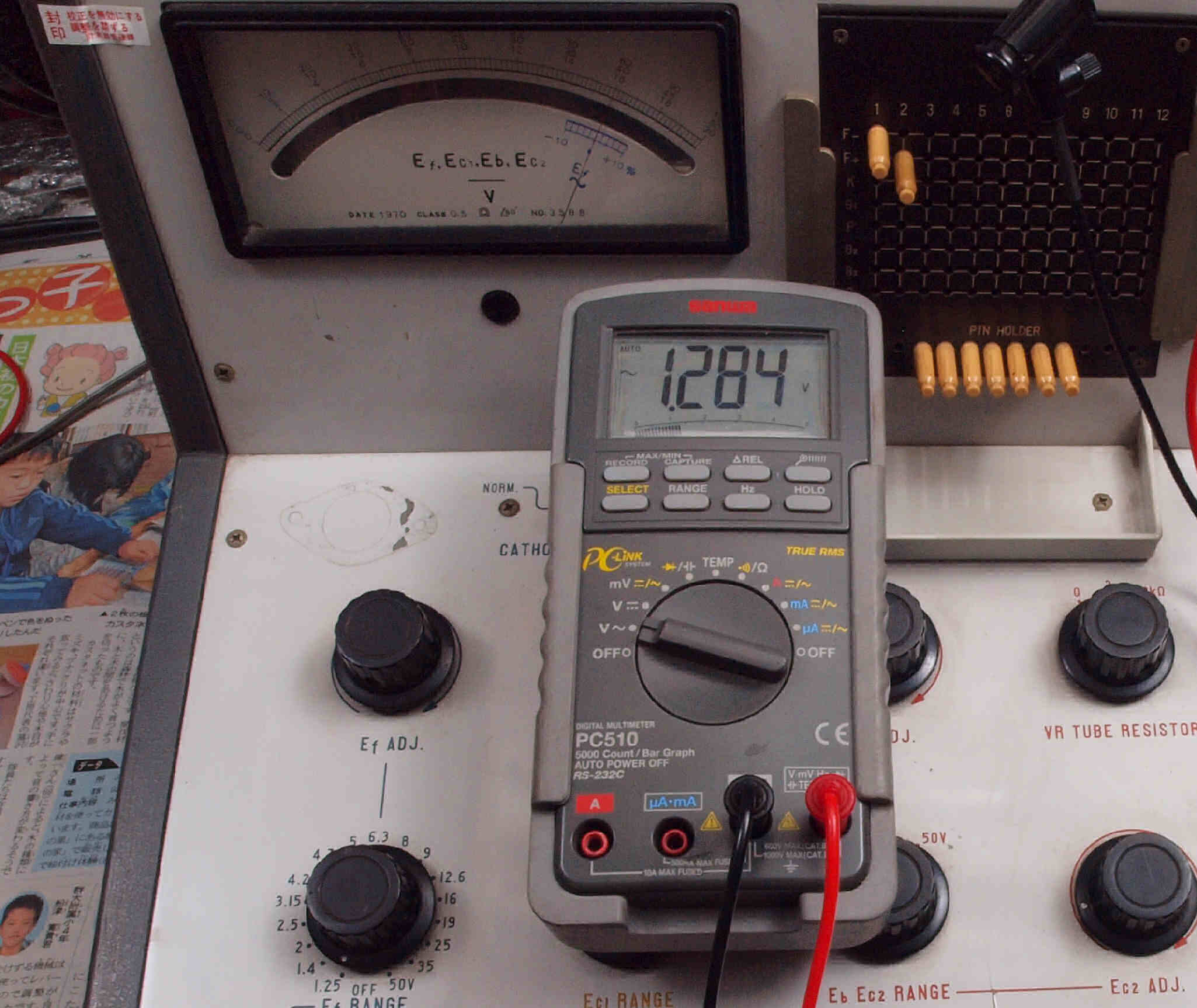

Ｂ１１．　ヒータ電圧ＡＣ１．２５Ｖ、実測＝ＡＣ１．２８４Ｖ。

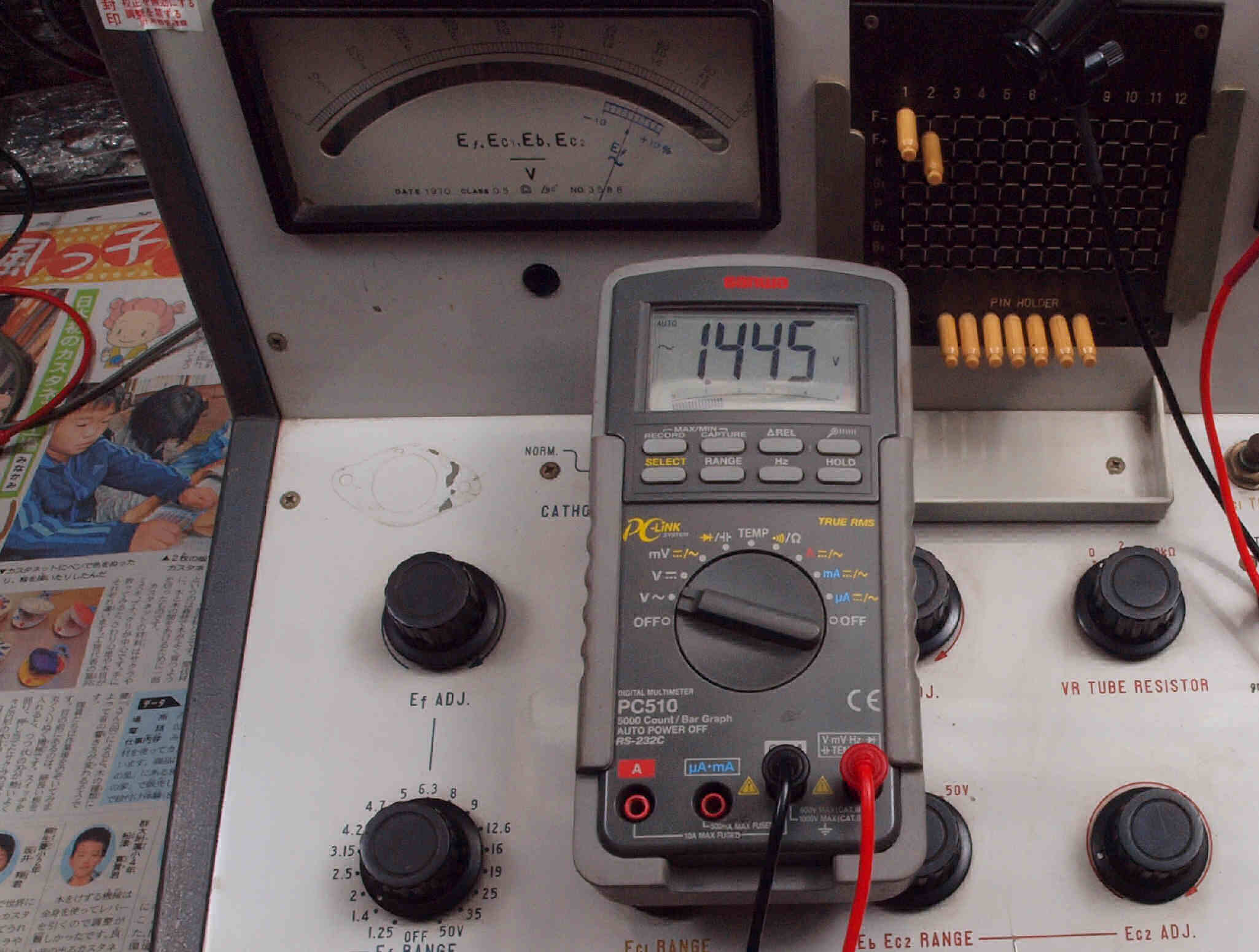

Ｂ１２．　ヒータ電圧ＡＣ１．４Ｖ、実測＝ＡＣ１．４４５Ｖ。
Ｂ１３．　ヒータ電圧ＡＣ２．０Ｖ、実測＝ＡＣ２．０９２Ｖ。

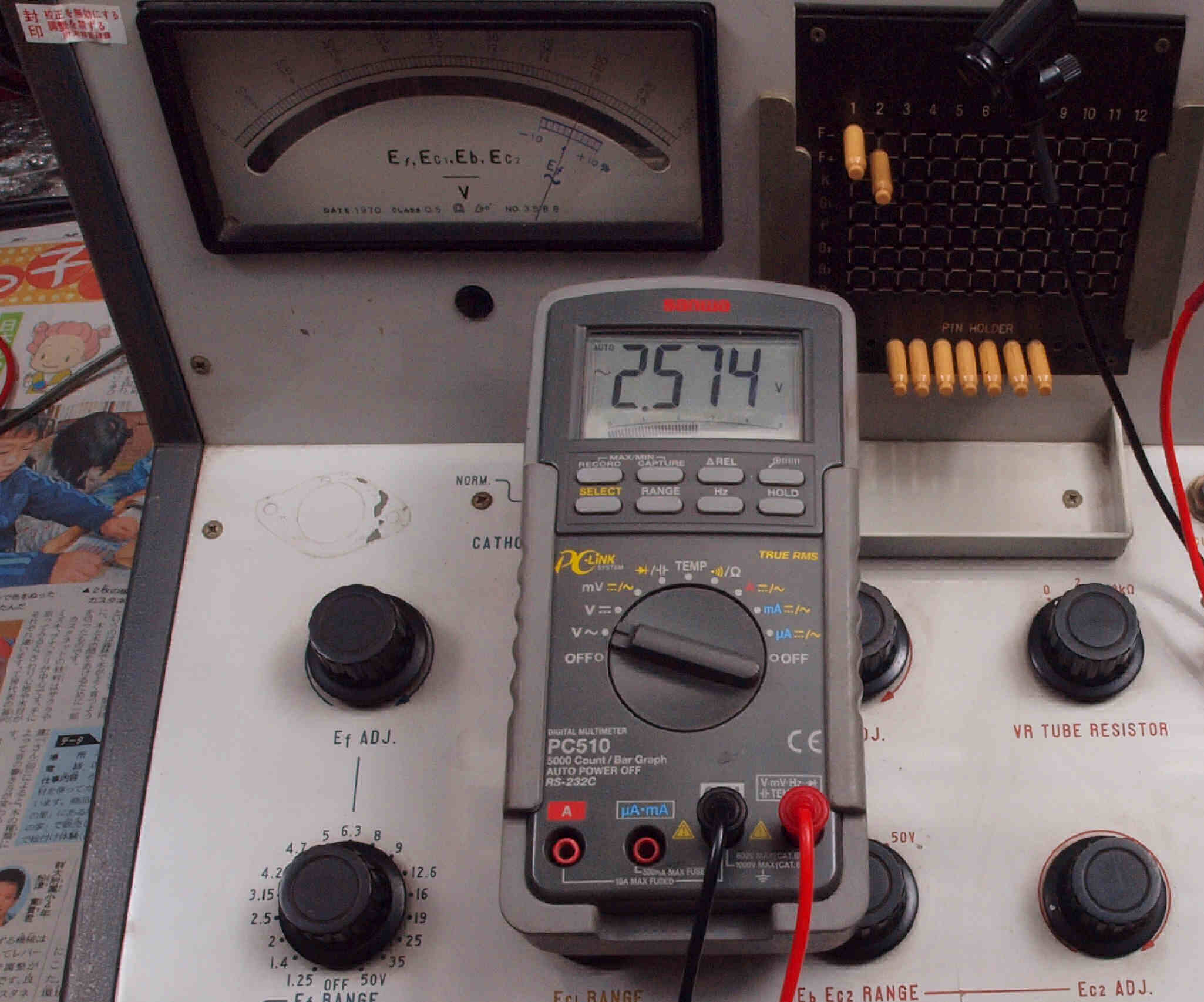

Ｂ１４．　ヒータ電圧ＡＣ２．５Ｖ、実測＝ＡＣ２．５７４Ｖ。

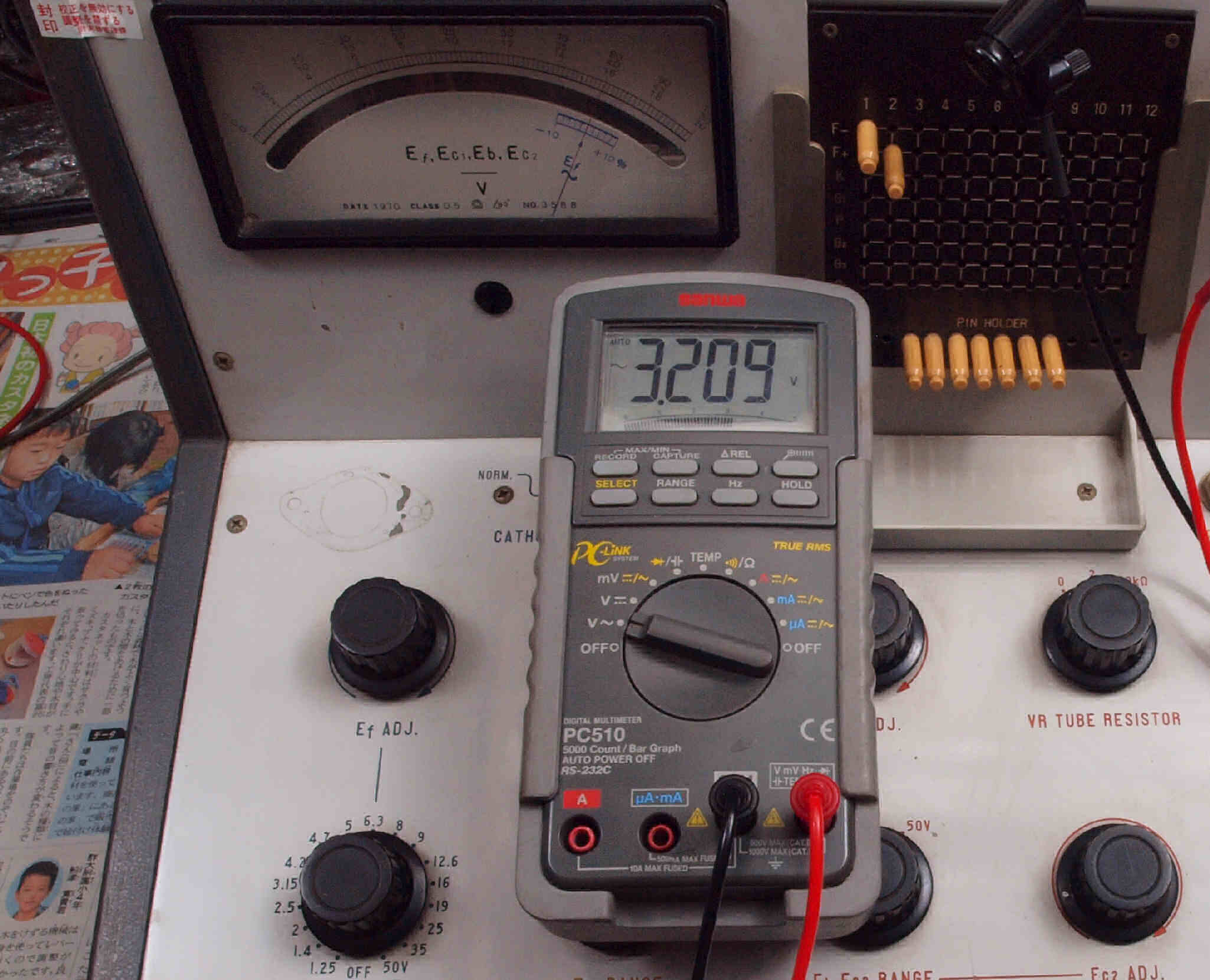

Ｂ１５．　ヒータ電圧ＡＣ３．１５Ｖ、実測＝ＡＣ３．２０９Ｖ。

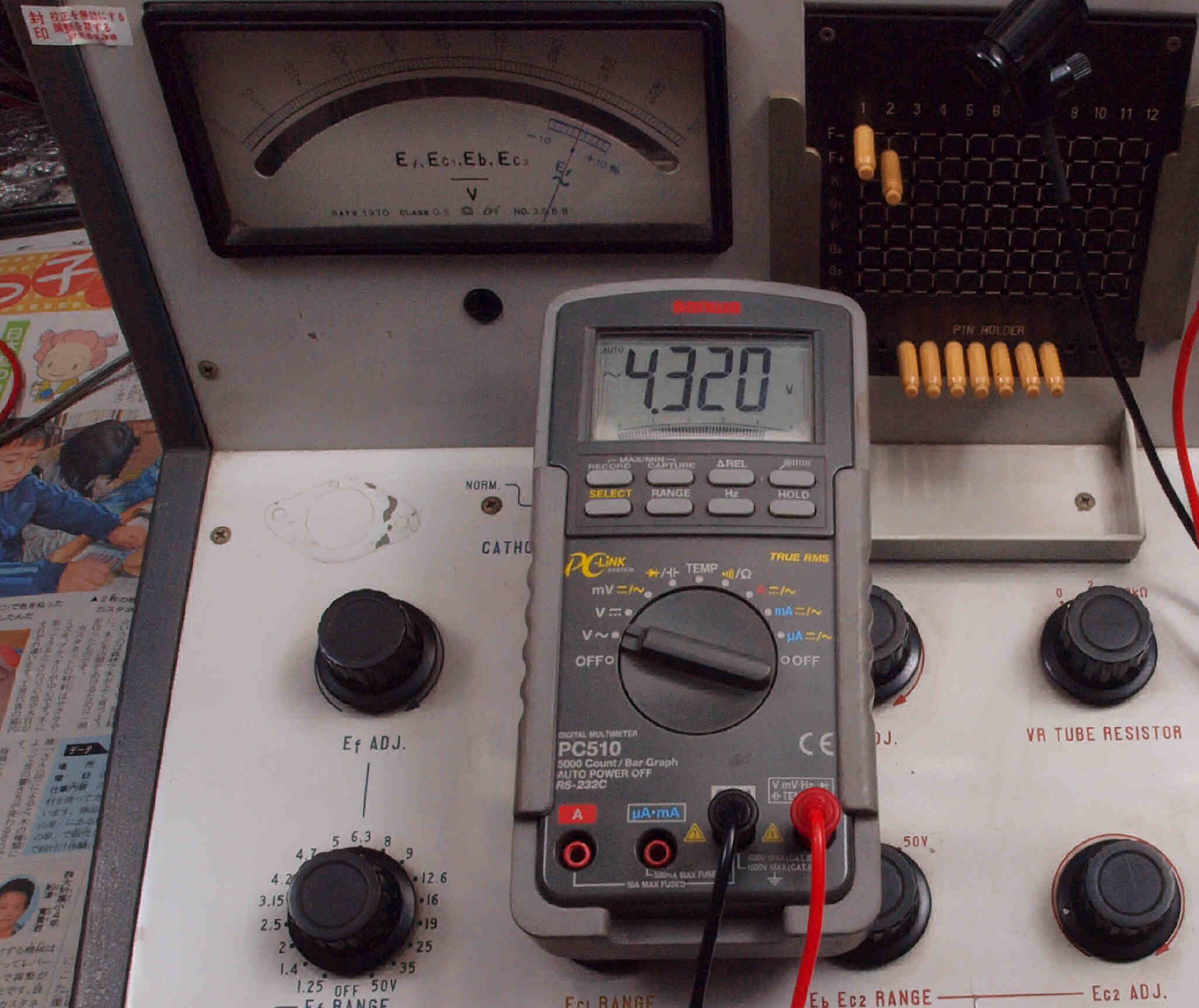

Ｂ１６．　ヒータ電圧ＡＣ４．２Ｖ、実測＝ＡＣ４．３２０Ｖ。
Ｂ１７．　ヒータ電圧ＡＣ４．８Ｖ、実測＝ＡＣ４．８２Ｖ。

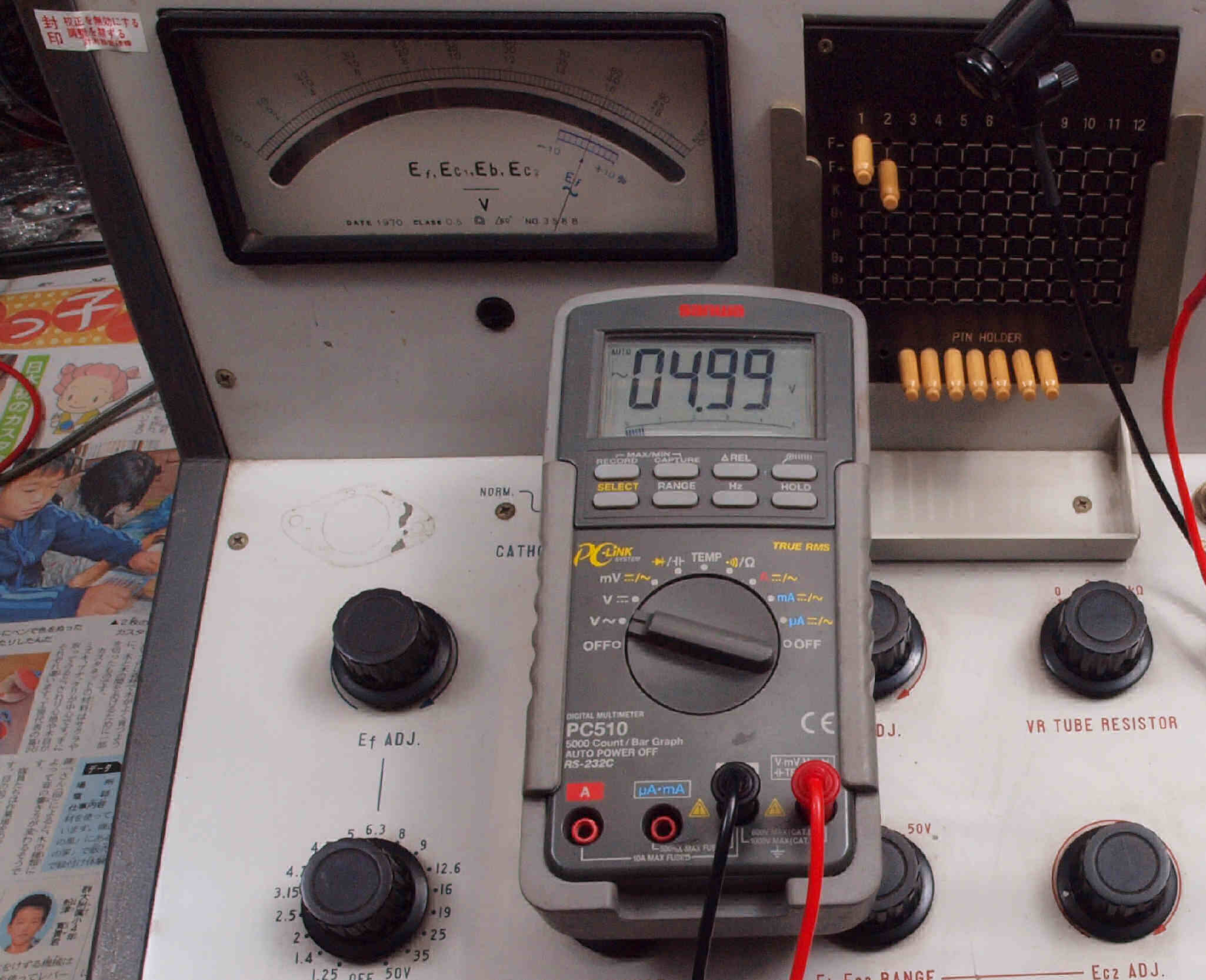

Ｂ１８．　ヒータ電圧ＡＣ５．０Ｖ、実測＝ＡＣ４．９９Ｖ。

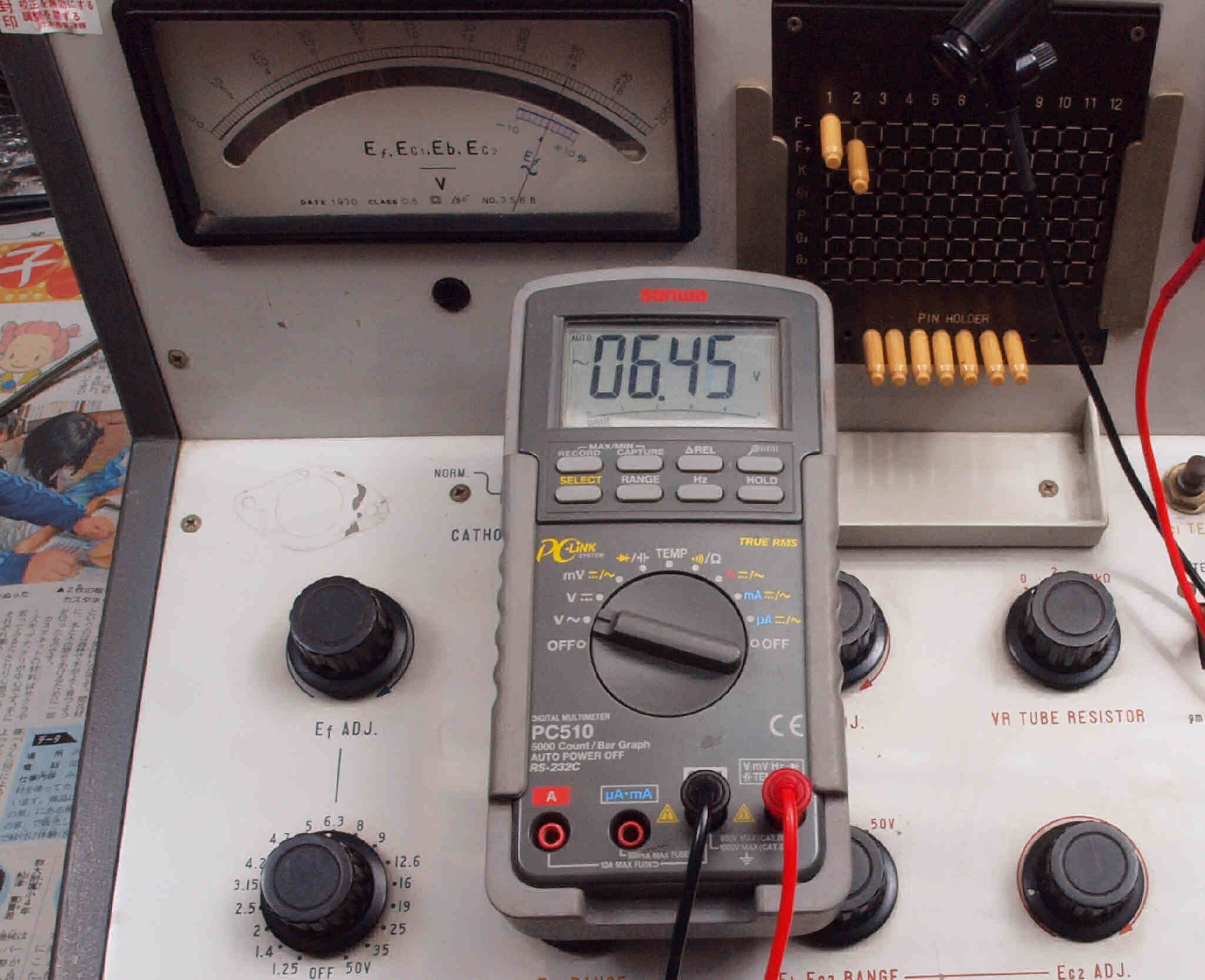

Ｂ１９．　ヒータ電圧ＡＣ６．３Ｖ、実測＝ＡＣ６．４５Ｖ。
Ｂ１Ａ．　ヒータ電圧ＡＣ８Ｖ、実測＝ＡＣ８．１９Ｖ。

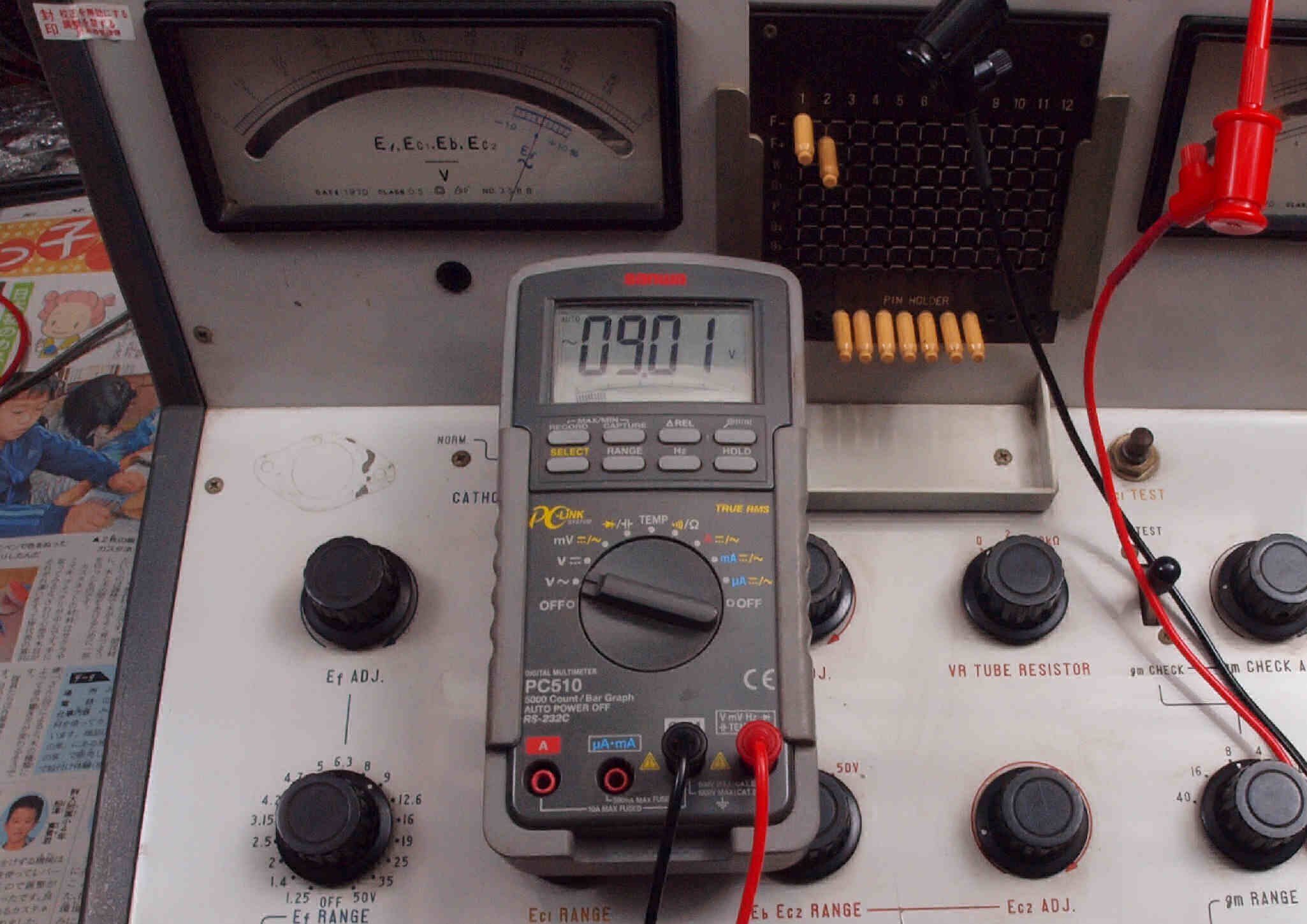

Ｂ１Ｂ．　ヒータ電圧ＡＣ９Ｖ、実測＝ＡＣ９．０１Ｖ。

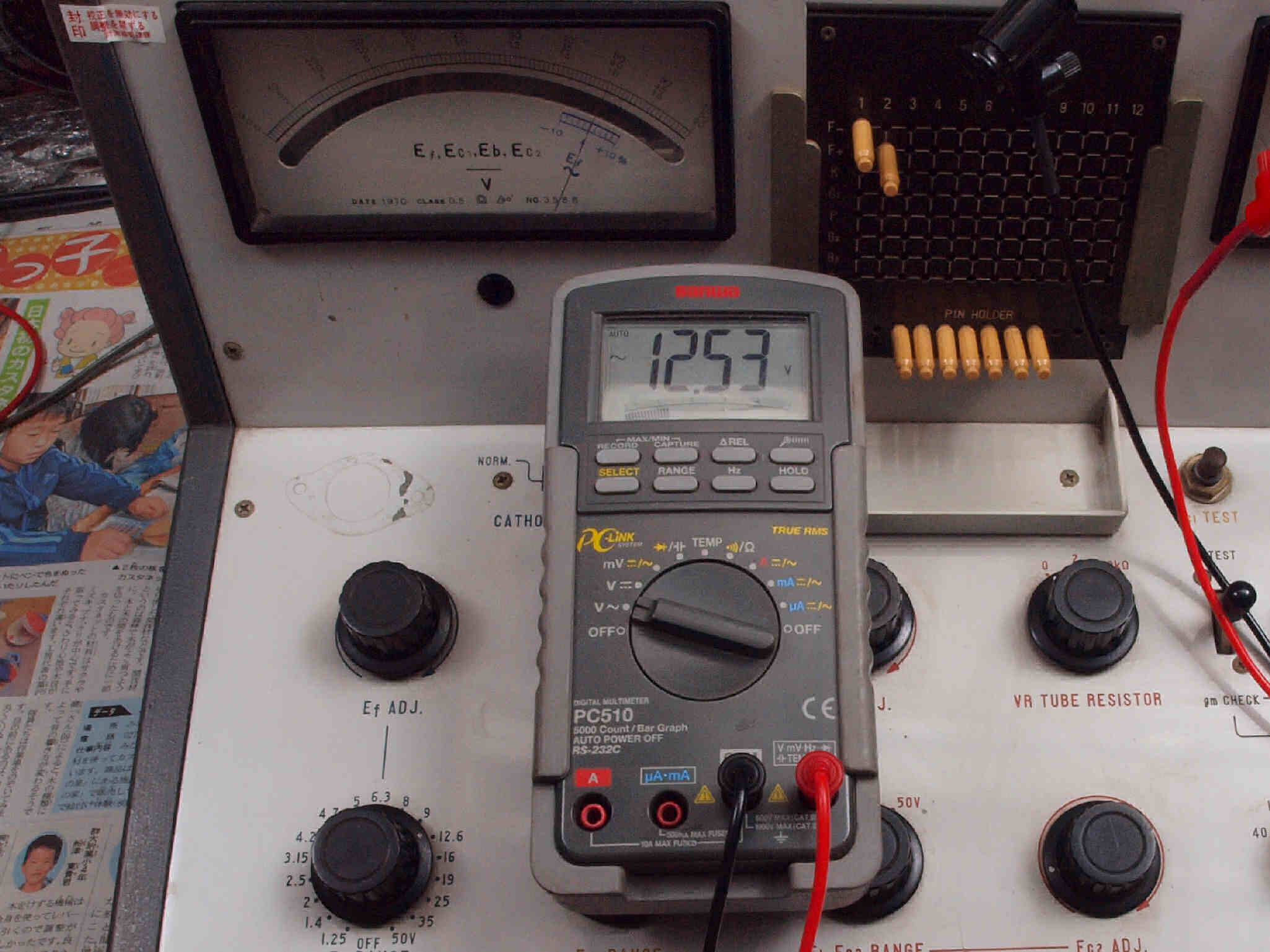

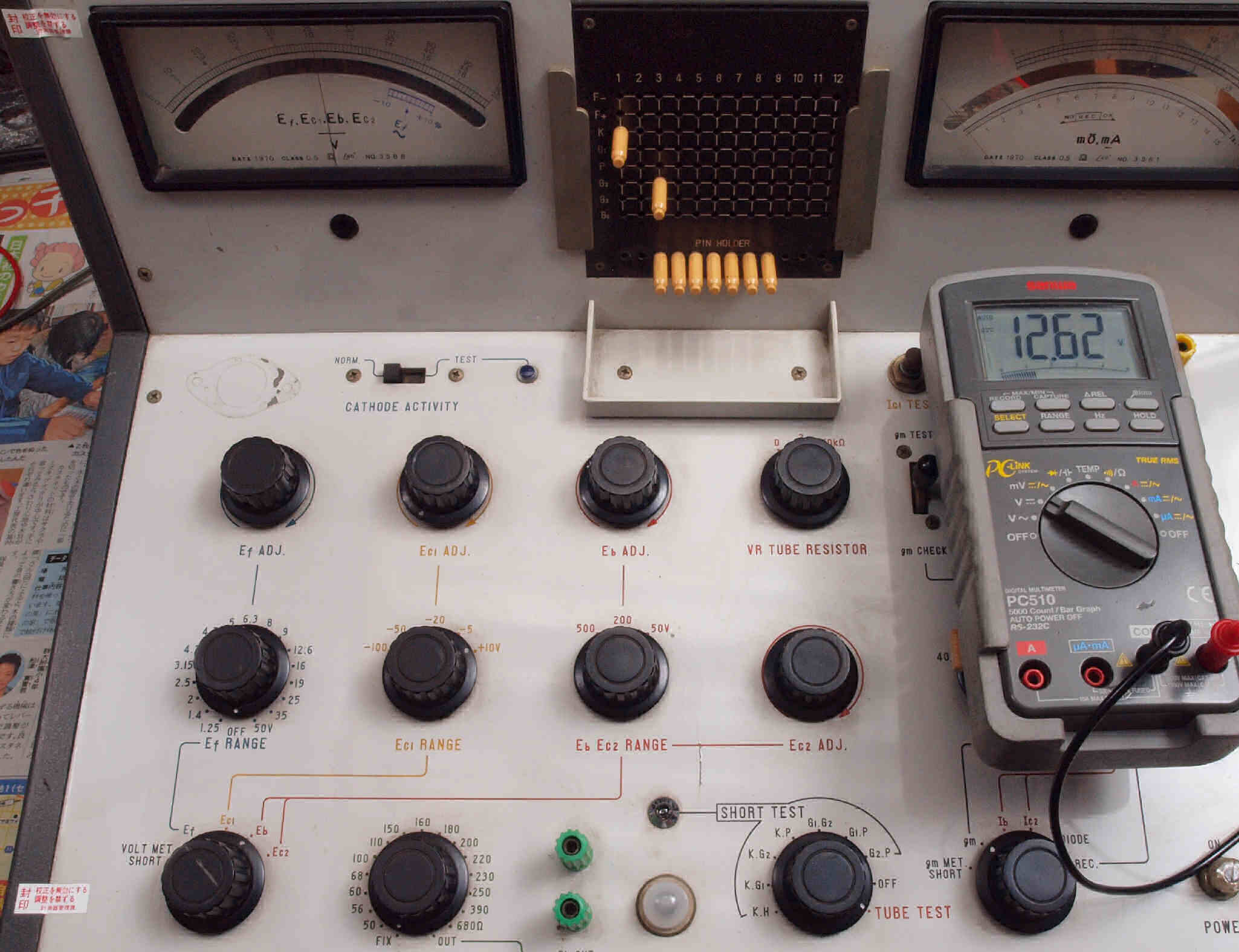

Ｂ１Ｃ．　ヒータ電圧ＡＣ１２．６Ｖ、実測＝ＡＣ１２．５３Ｖ。
Ｂ１Ｄ．　ヒータ電圧ＡＣ１６Ｖ、実測＝ＡＣ１５．９５Ｖ。

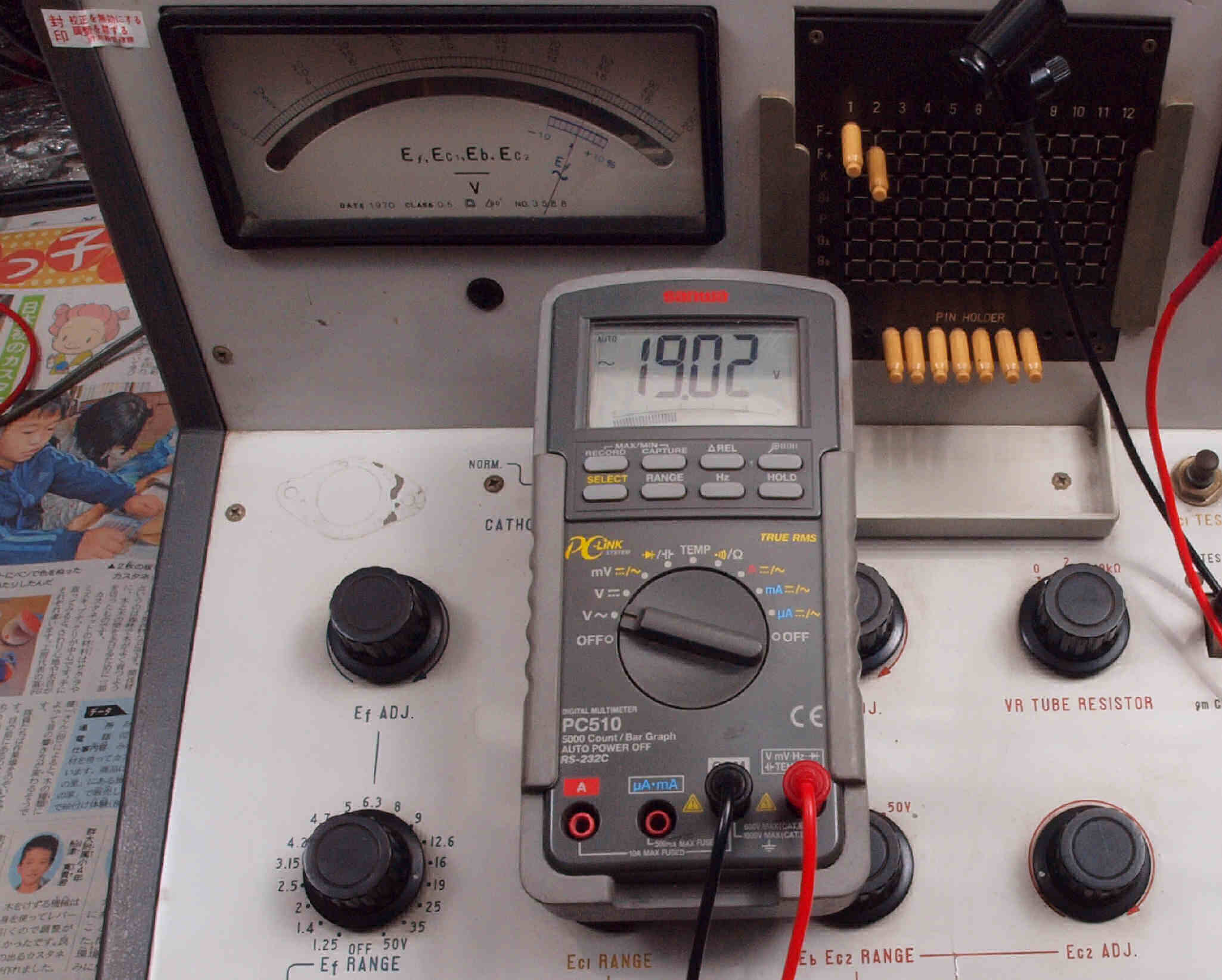

Ｂ１Ｅ．　ヒータ電圧ＡＣ１９Ｖ、実測＝ＡＣ１９．０２Ｖ。

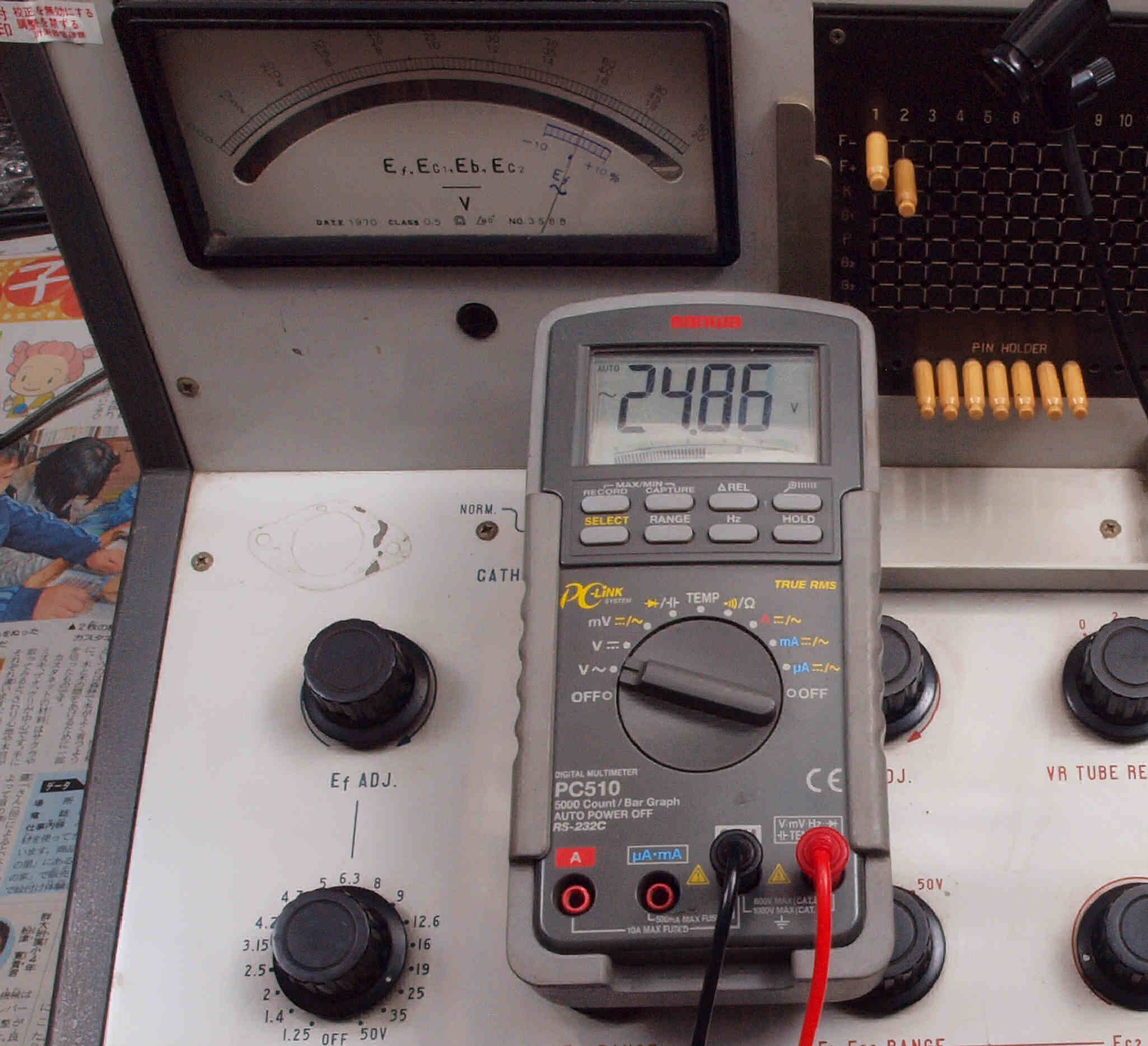

Ｂ１Ｆ．　ヒータ電圧ＡＣ２５Ｖ、実測＝ＡＣ２４．８６Ｖ。

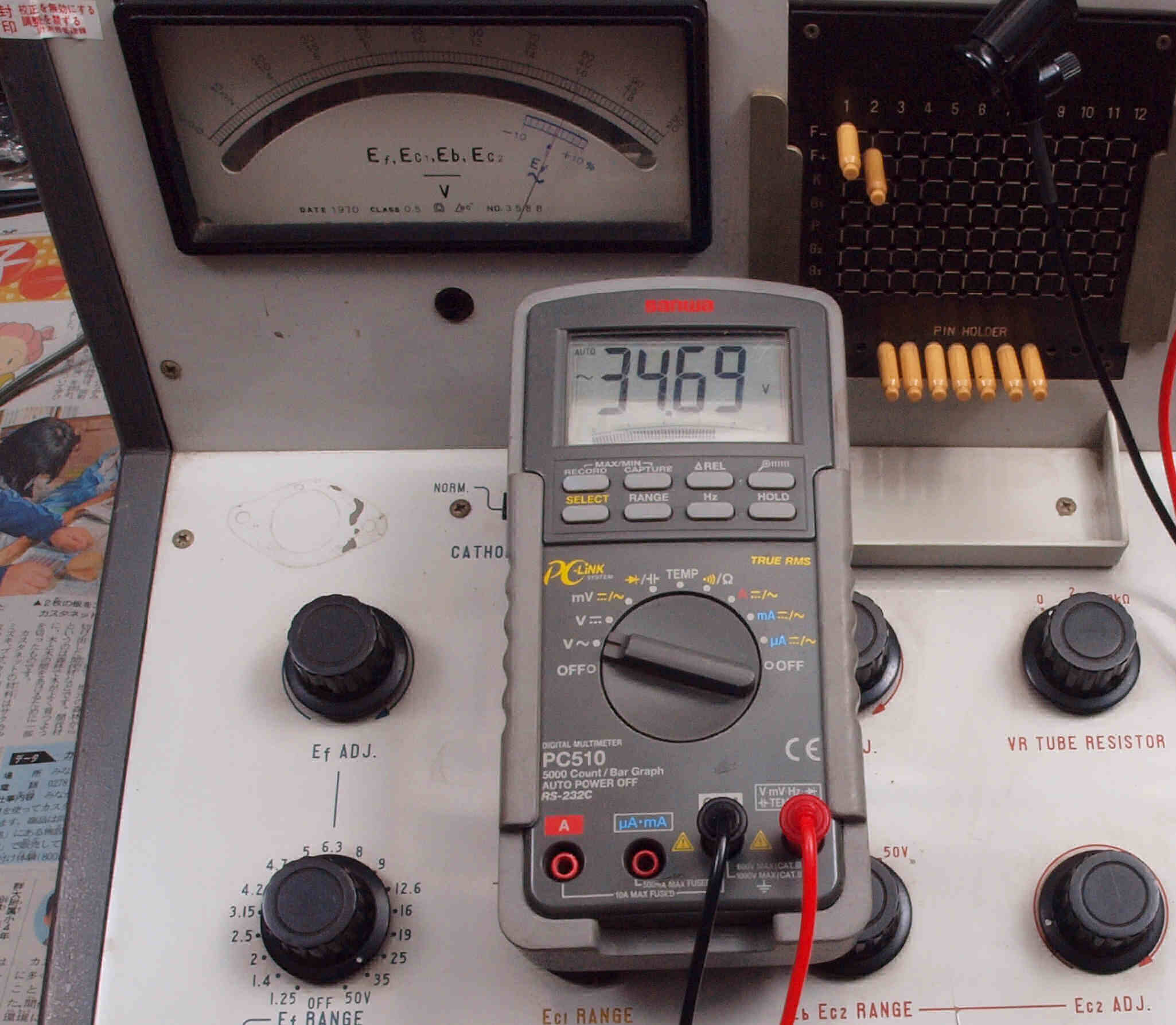

Ｂ１Ｇ．　ヒータ電圧ＡＣ３５Ｖ、実測＝ＡＣ３４．６９Ｖ。

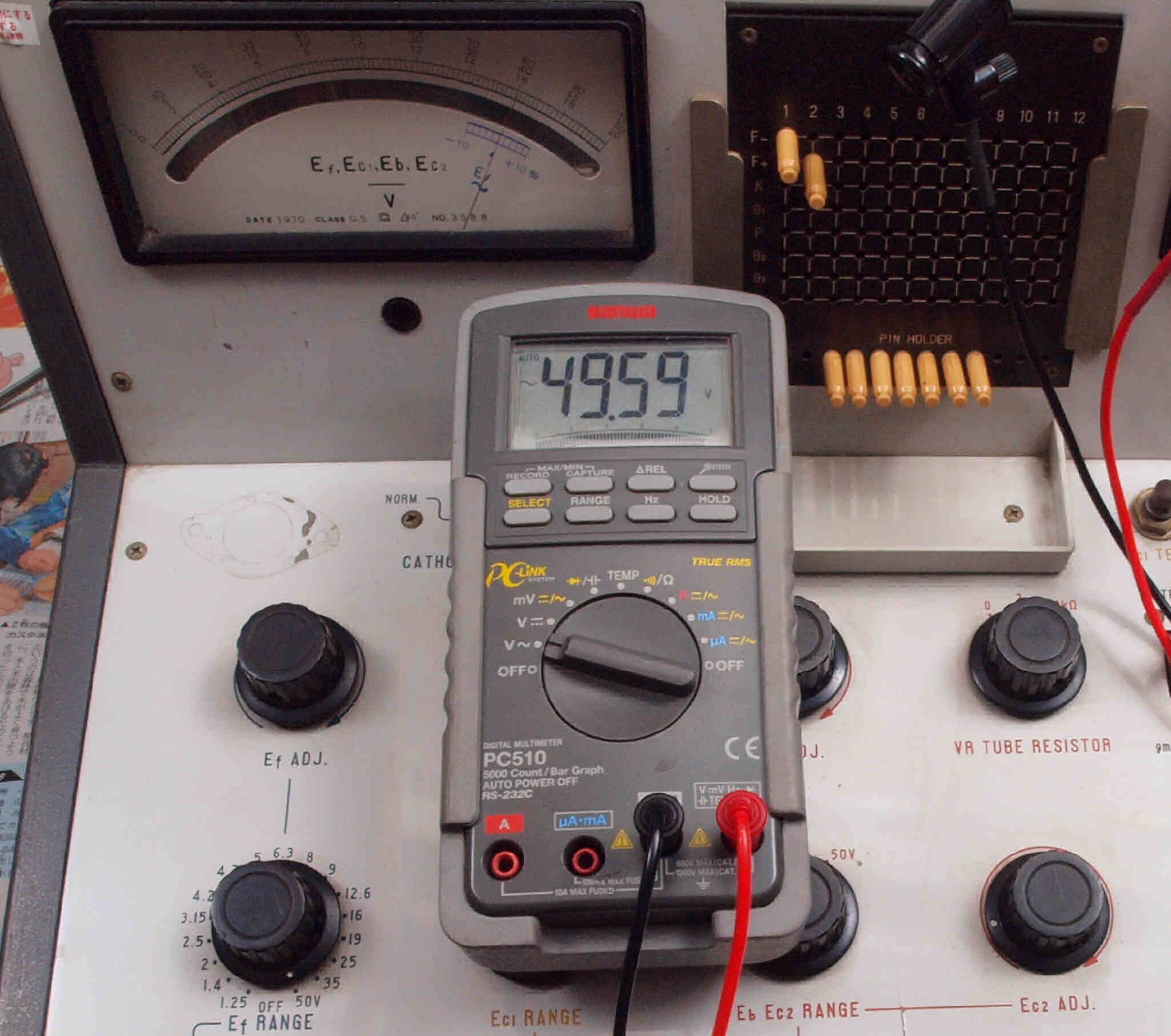

Ｂ１Ｈ．　ヒーター電圧ＡＣ５０Ｖ、実測＝ＡＣ４９．５９Ｖ。

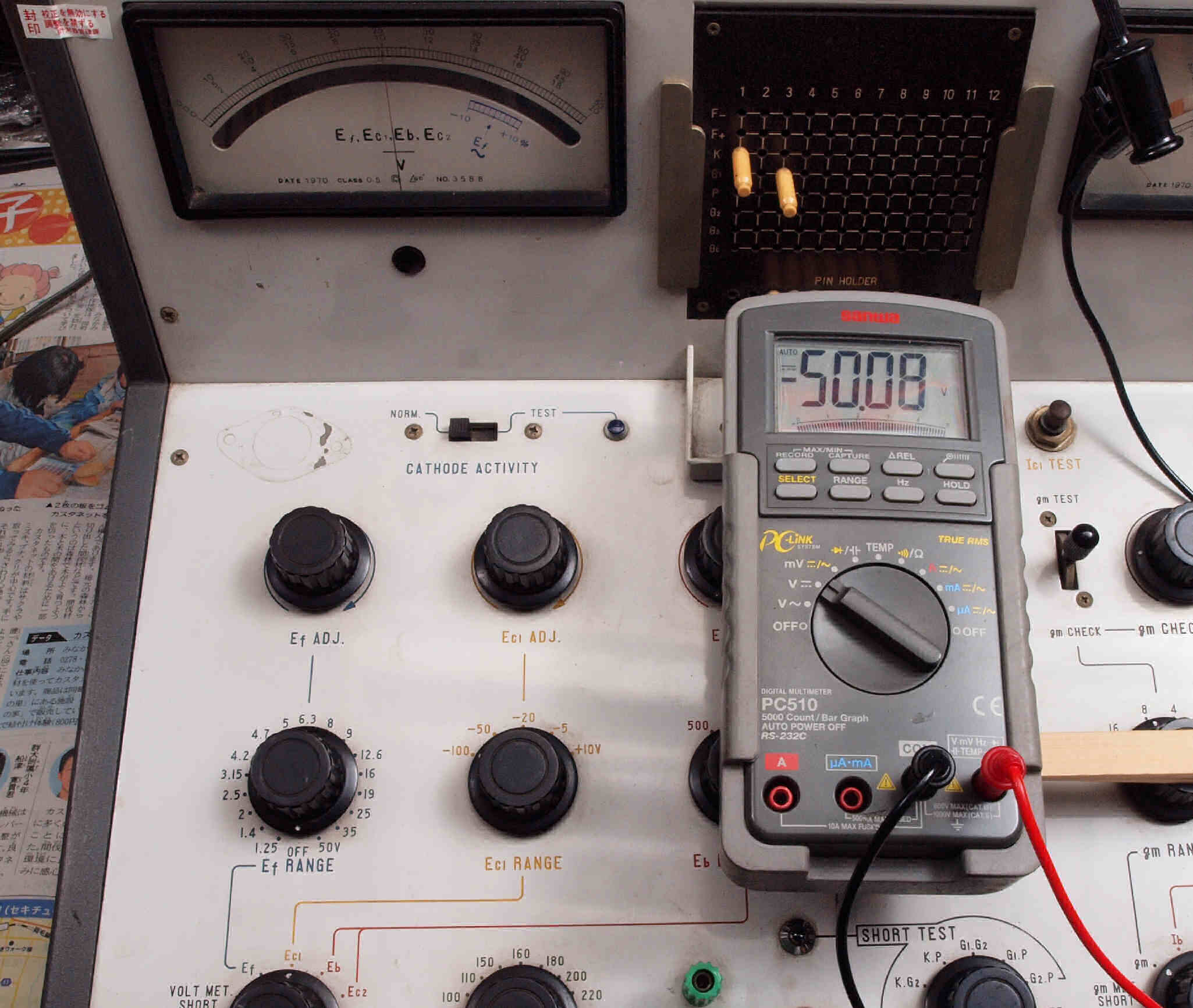

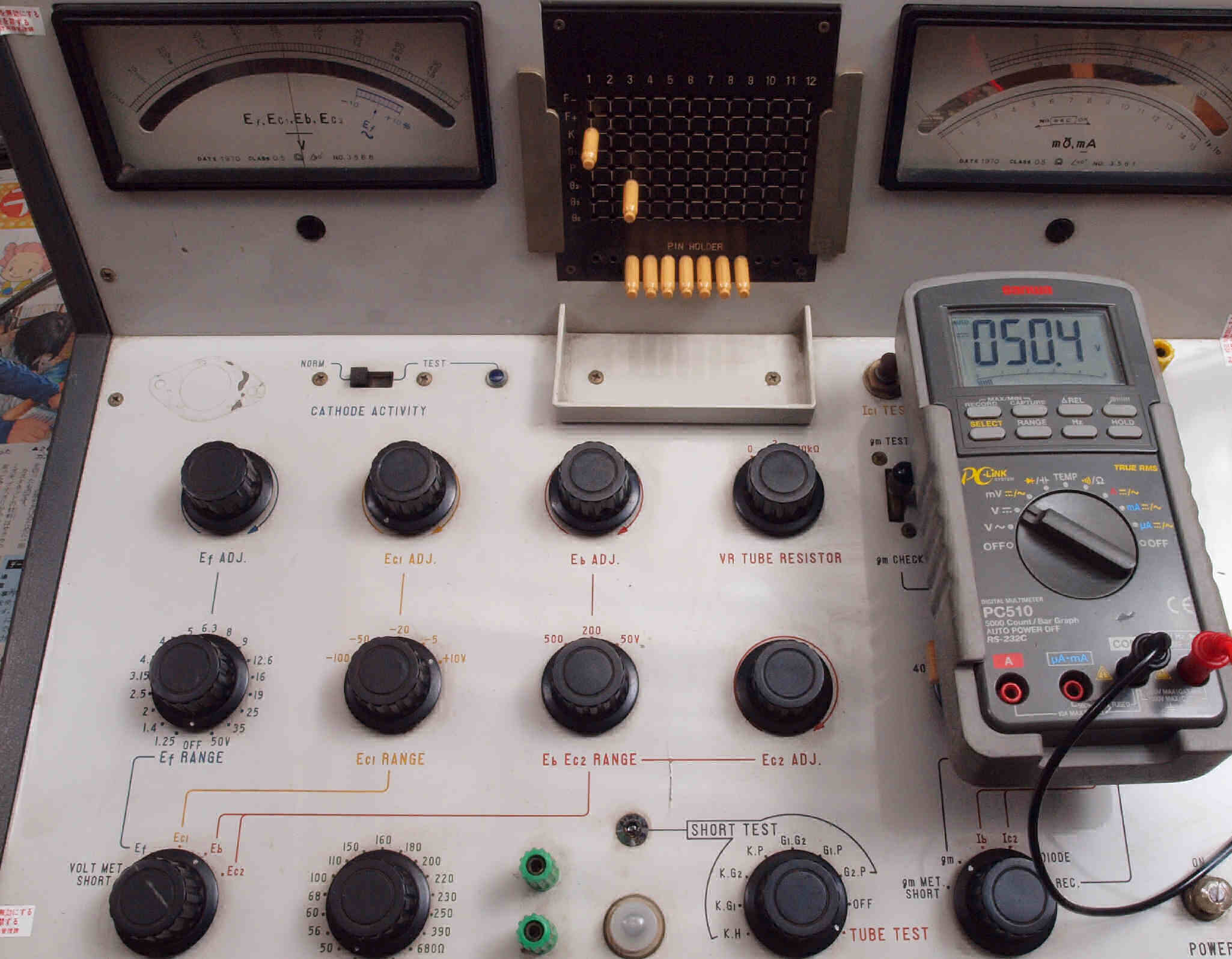

Ｂ２１．　コントロールグリッド電圧（ＢｉａｓＶｏｌｔ）−５０Ｖ、実測＝−５０．０８Ｖ（−１００Ｖレンジ）。

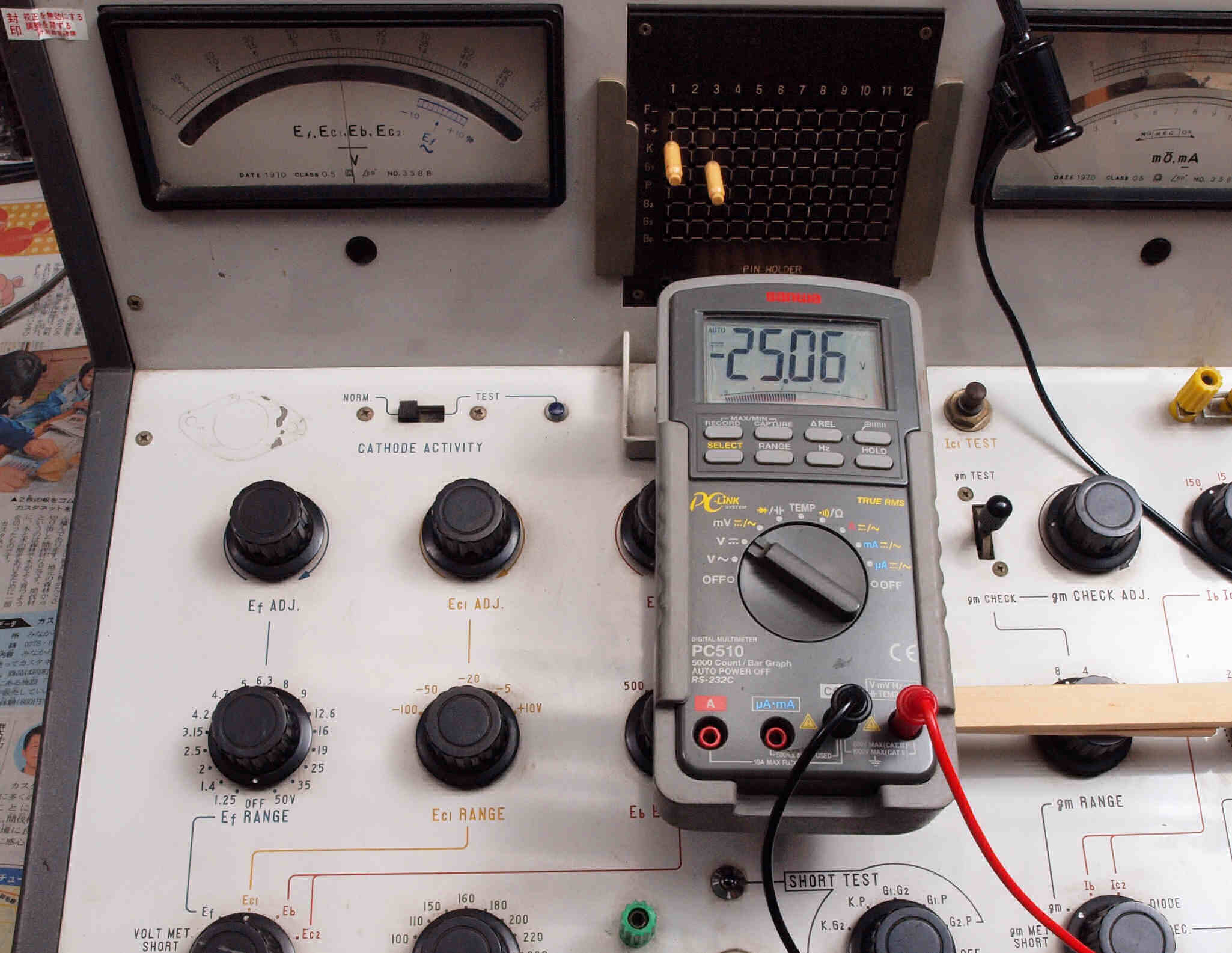

Ｂ２２．　コントロールグリッド電圧（ＢｉａｓＶｏｌｔ）−２５Ｖ、実測＝−２５．０６Ｖ（−５０Ｖレンジ）。

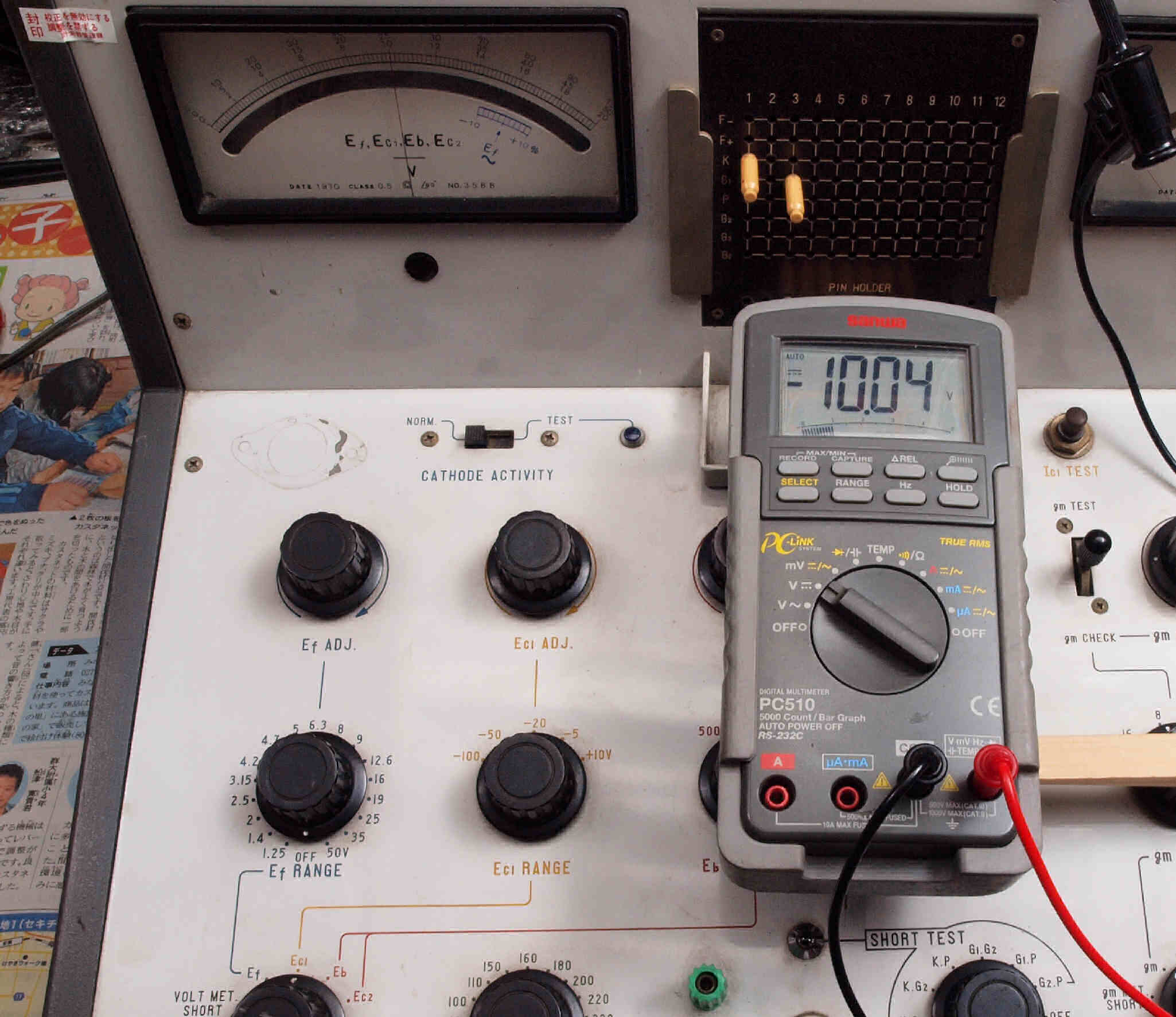

Ｂ２３．　コントロールグリッド電圧（ＢｉａｓＶｏｌｔ）−１０Ｖ、実測＝−１０．０４Ｖ（−２０Ｖレンジ）。

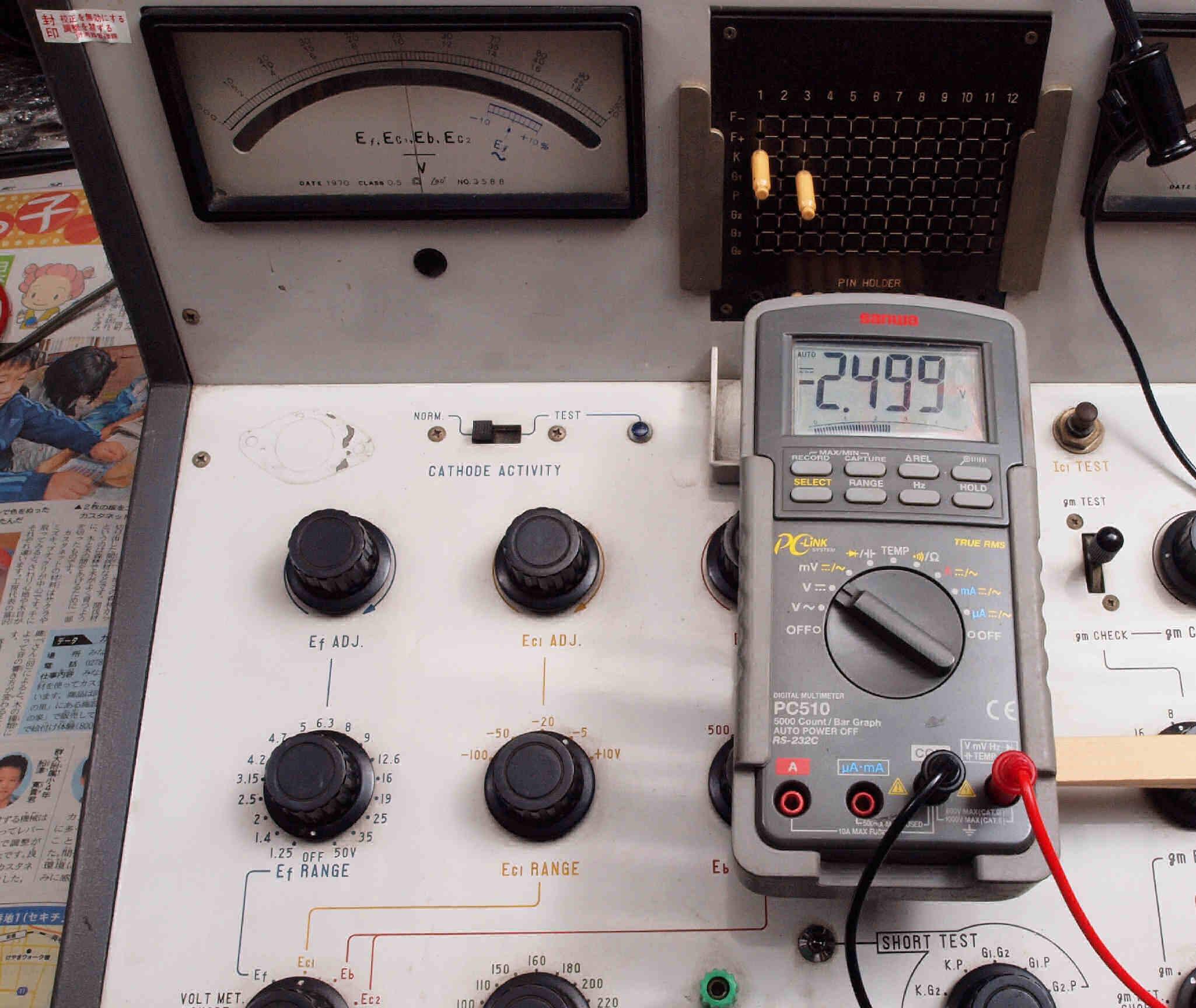

Ｂ２４．　コントロールグリッド電圧（ＢｉａｓＶｏｌｔ）−２．５Ｖ、実測＝−２．４９９Ｖ（−５Ｖレンジ）。

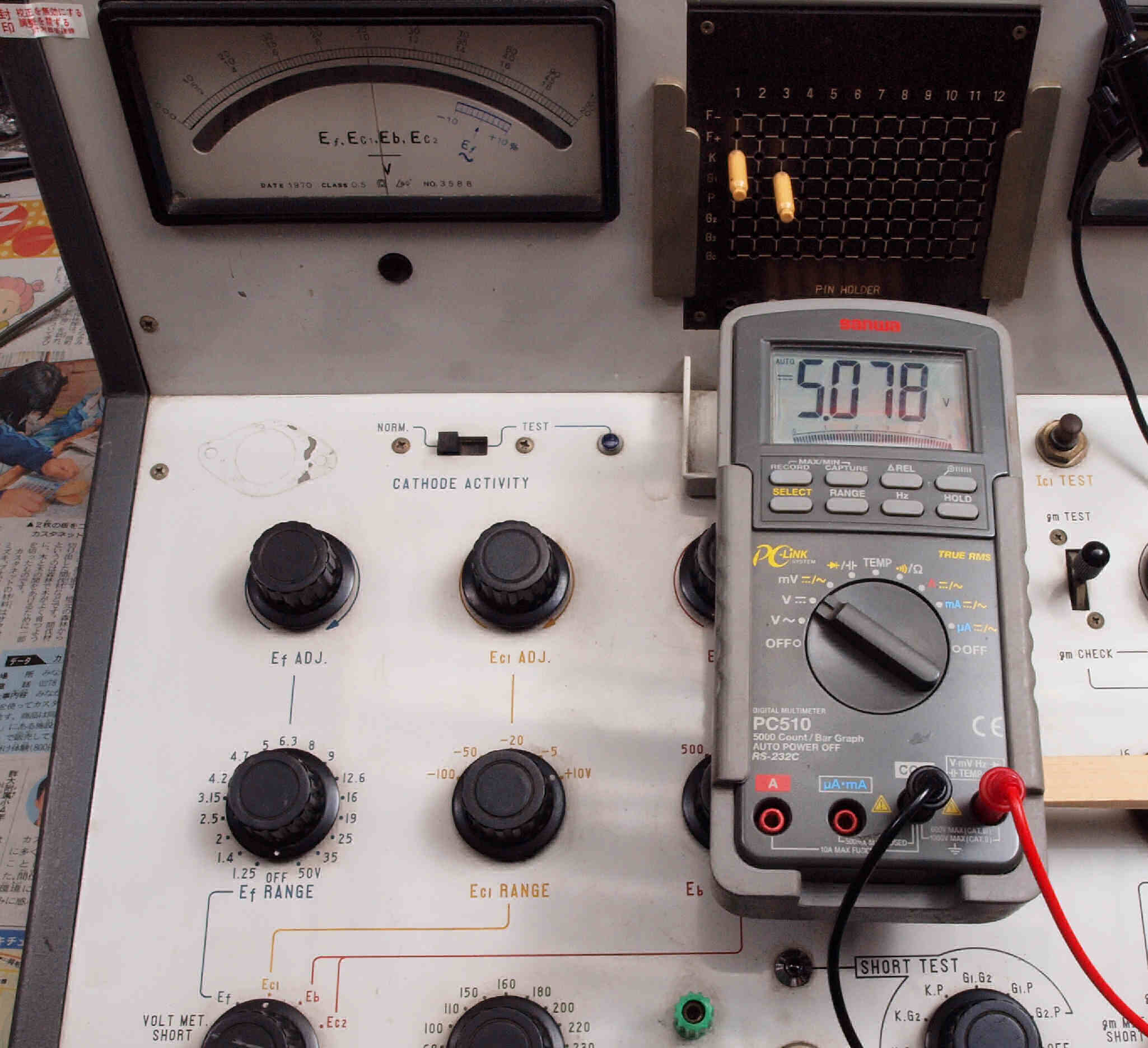

Ｂ２５．　コントロールグリッド電圧（ＢｉａｓＶｏｌｔ）＋５Ｖ、実測＝＋５．０７８Ｖ（＋１０Ｖレンジ）。

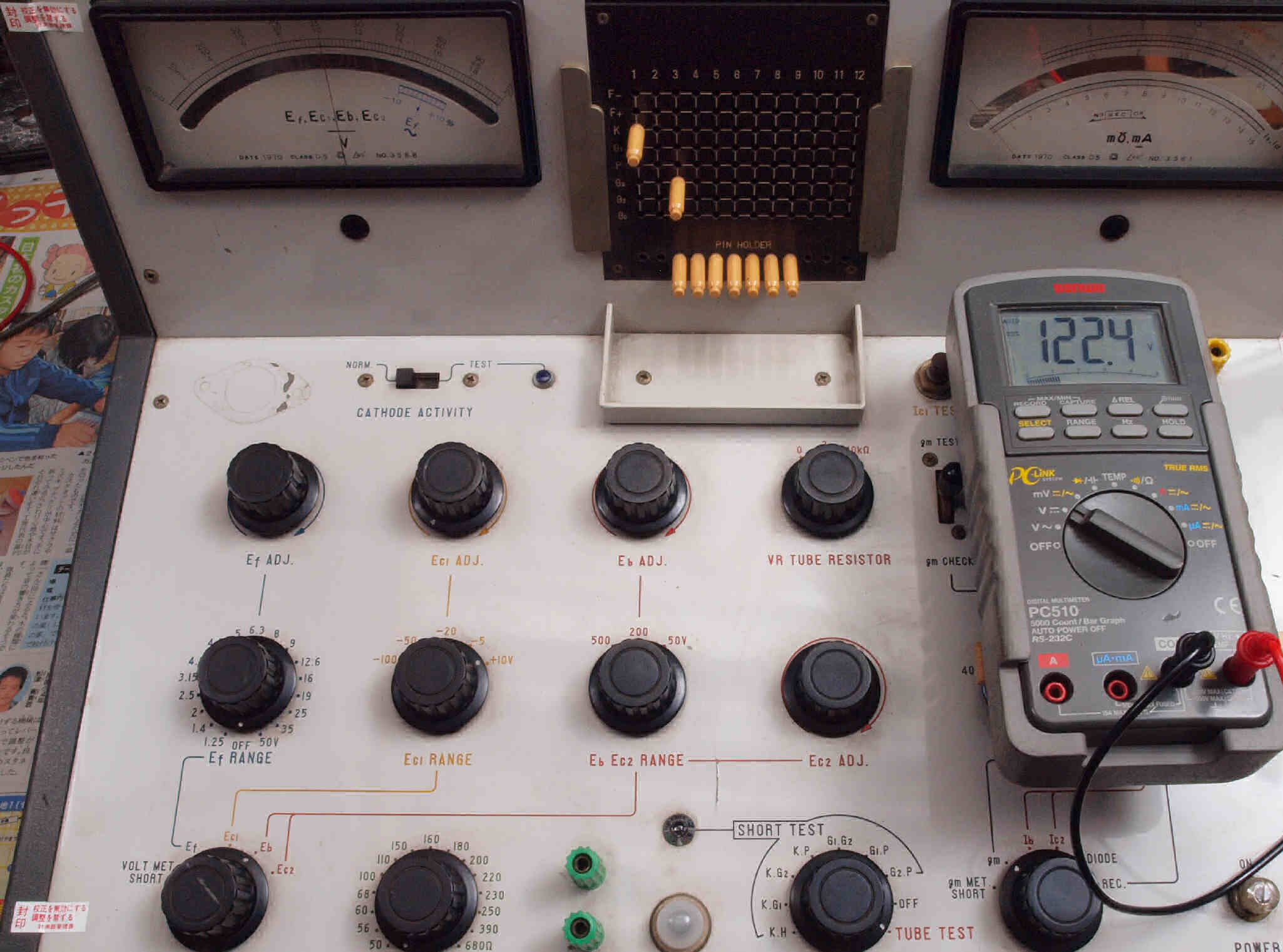

Ｂ３１．　スクリーングリッド電圧１２２Ｖ、実測＝１２２．４Ｖ（ＥＰ＝５００ＶレンジでＥＰ＝２５０Ｖ）。
Ｂ３２．　スクリーングリッド電圧５０Ｖ、実測＝５０．０４Ｖ（ＥＰ＝２００ＶレンジでＥＰ＝１２５Ｖレンジ）。
Ｂ３３．　スクリーングリッド電圧１２Ｖ、実測＝１２．６２Ｖ（ＥＰ＝５０ＶレンジでＥＰ＝２５Ｖレンジ）。

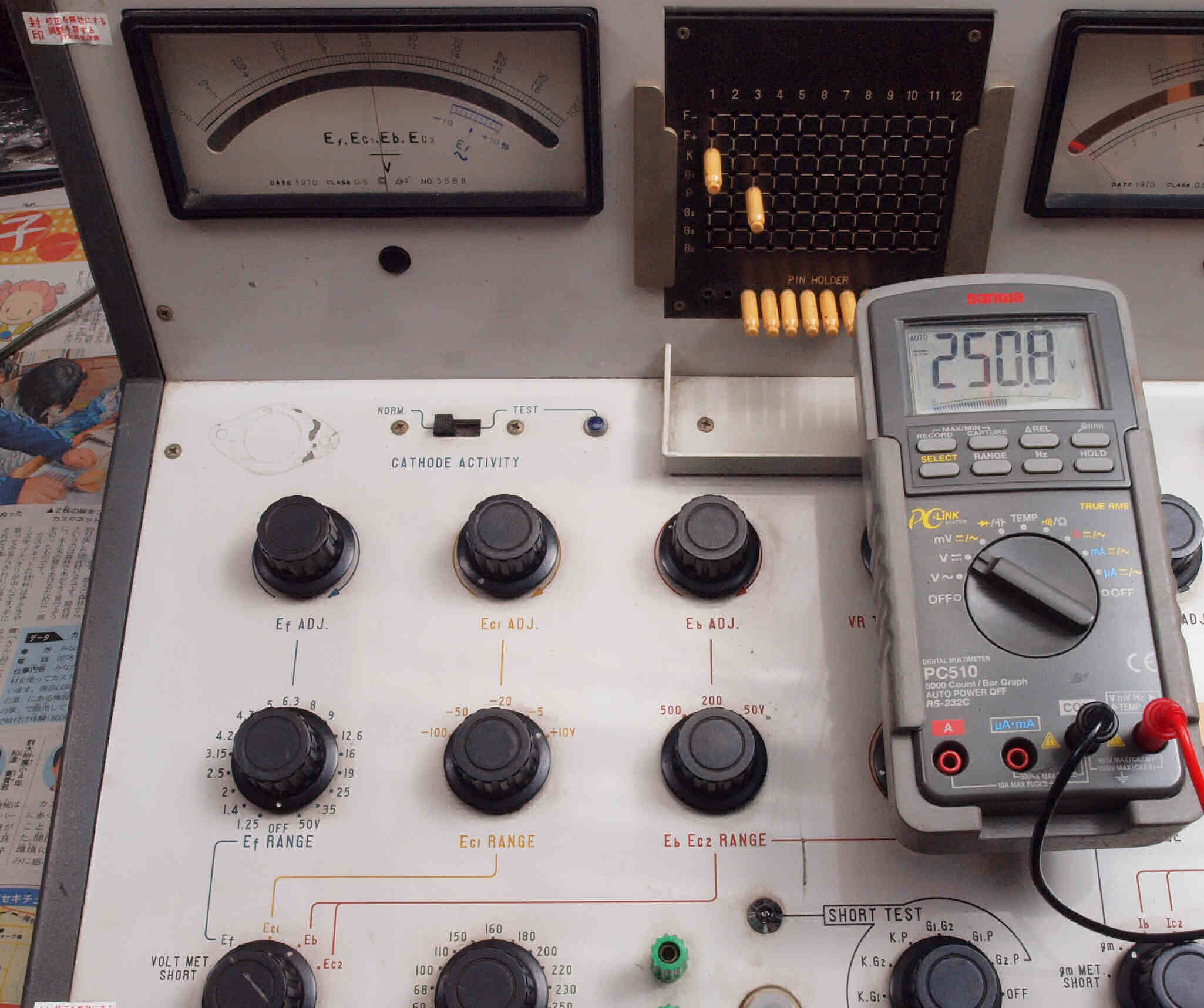

Ｂ４１．　プレート電圧２５０Ｖ、実測＝２５０．０８Ｖ（ＥＰ＝５００Ｖレンジ）

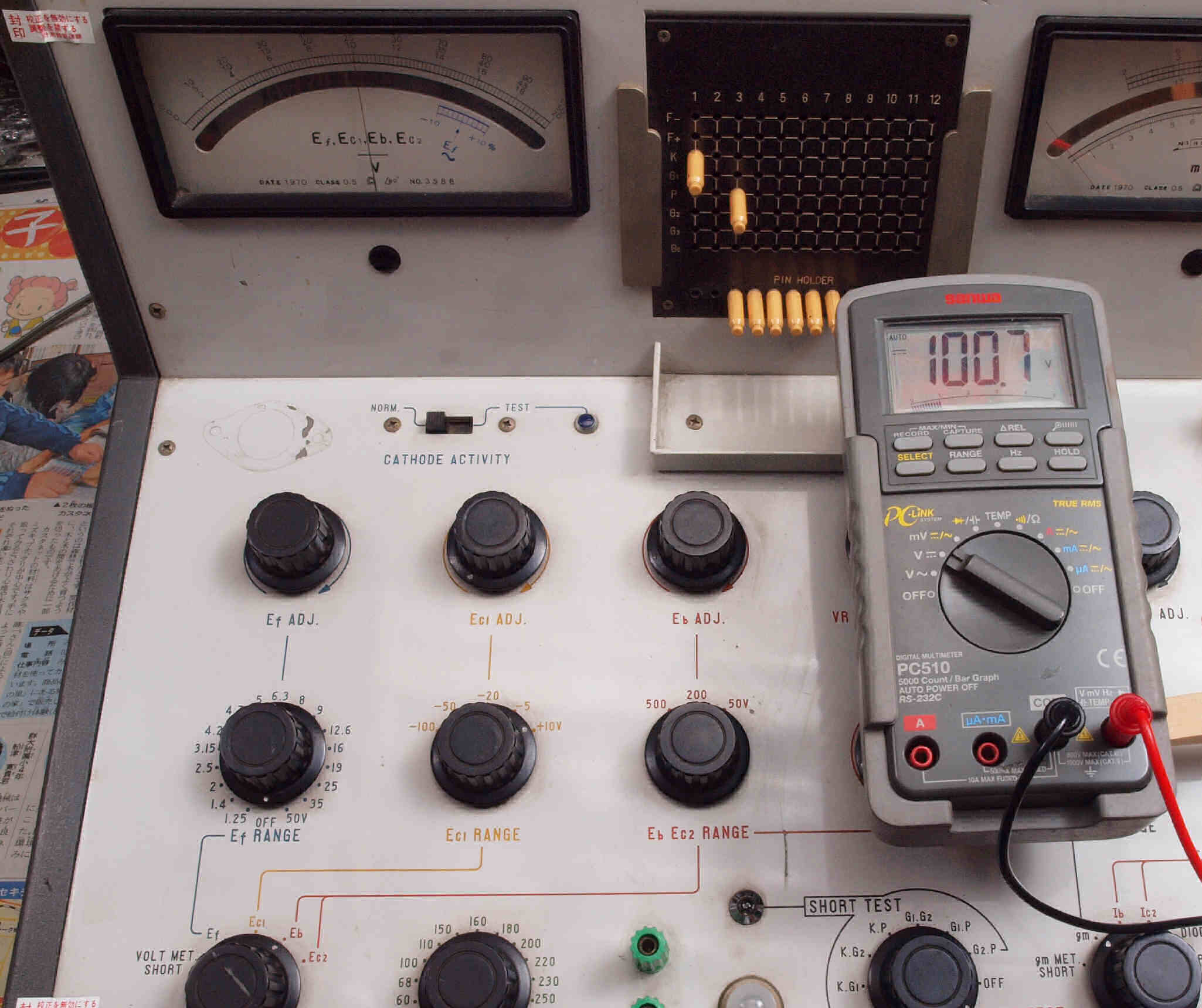

Ｂ４２．　プレート電圧１００Ｖ、実測＝１００．７Ｖ（ＥＰ＝２００Ｖレンジ）

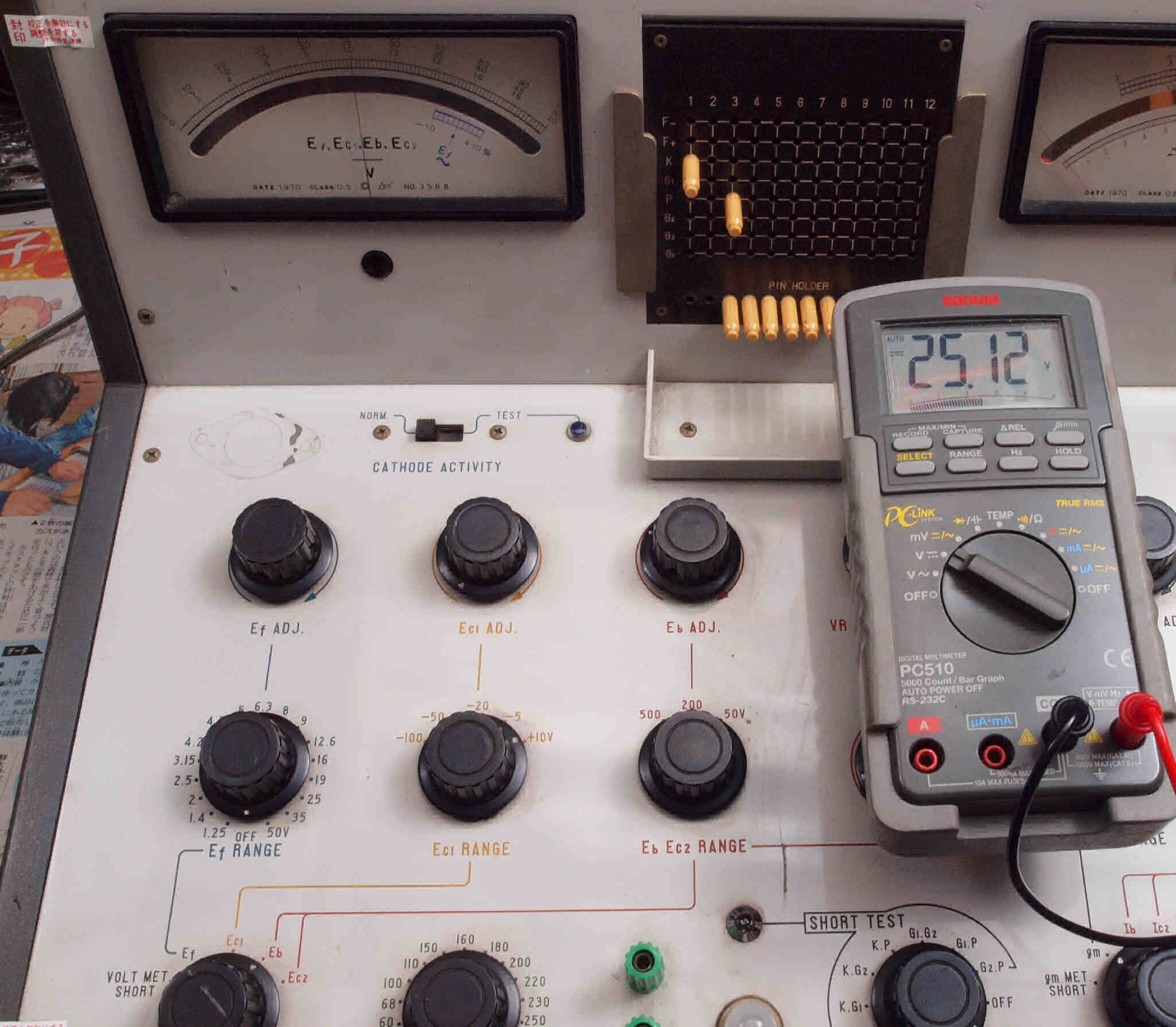

Ｂ４３．　プレート電圧２５Ｖ、実測＝２５．１２Ｖ（ＥＰ＝５０Ｖレンジ）

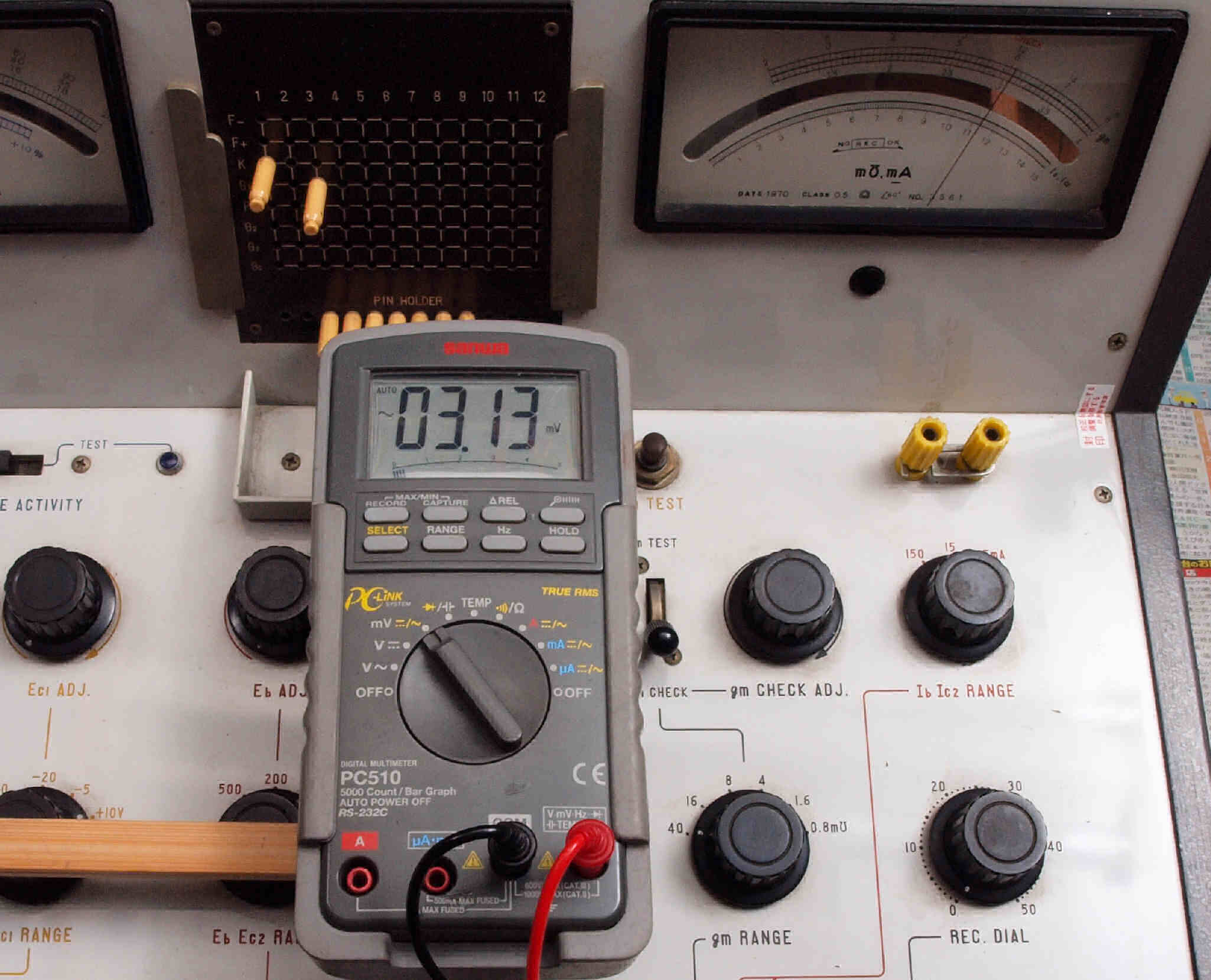

Ｂ５１．　ＧｍＲａｎｇｅ４０ｍ_ｍｈｏ　ＳｉｇｎａｌＶｏｌｔ　ＡＣ３ｍＶ＝、実測＝ＡＣ３．１３ｍＶ。

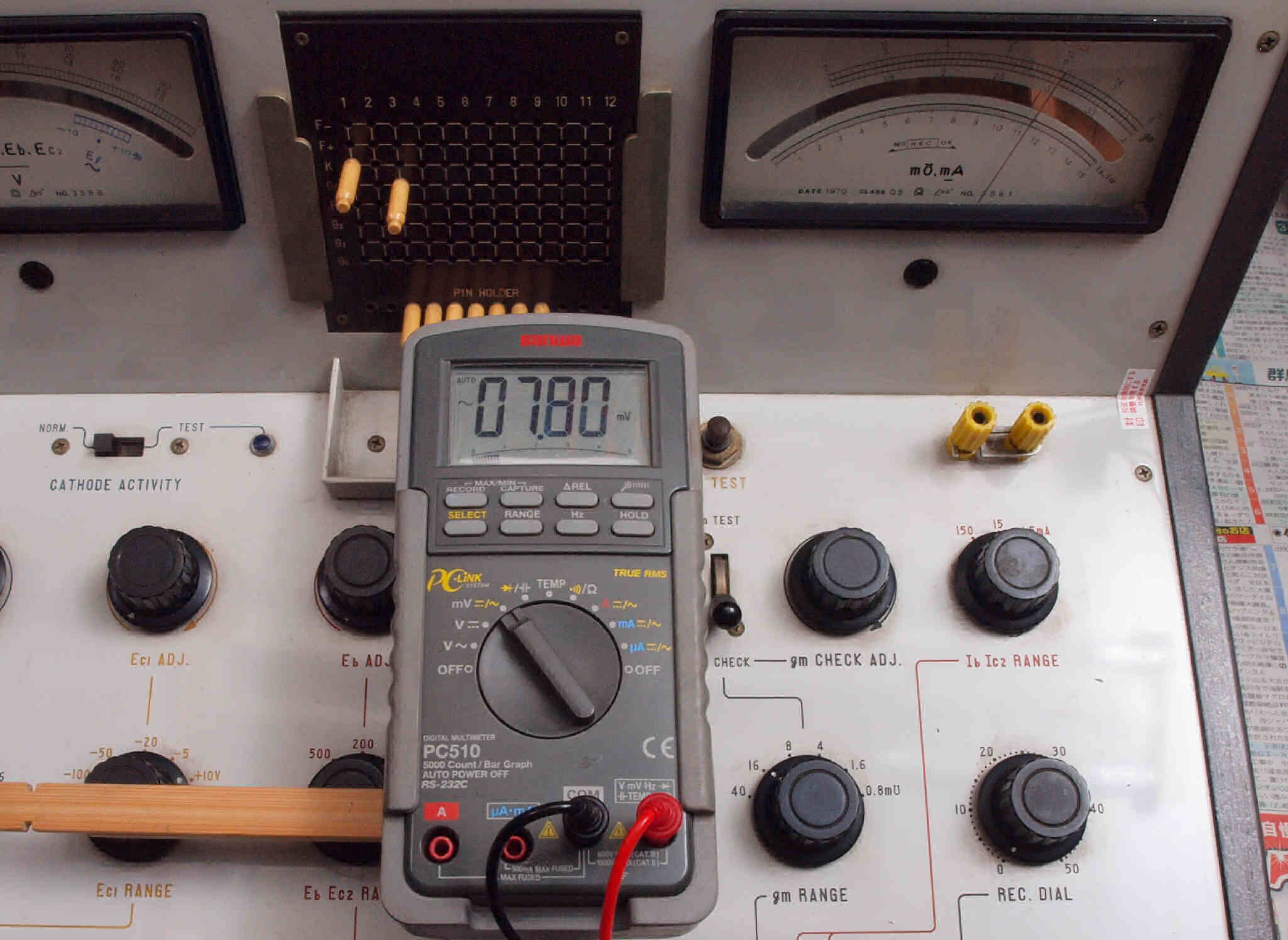

Ｂ５２．　ＧｍＲａｎｇｅ１６ｍ_ｍｈｏ　ＳｉｇｎａｌＶｏｌｔ　ＡＣ６ｍＶ＝、実測＝ＡＣ７．８０ｍＶ。

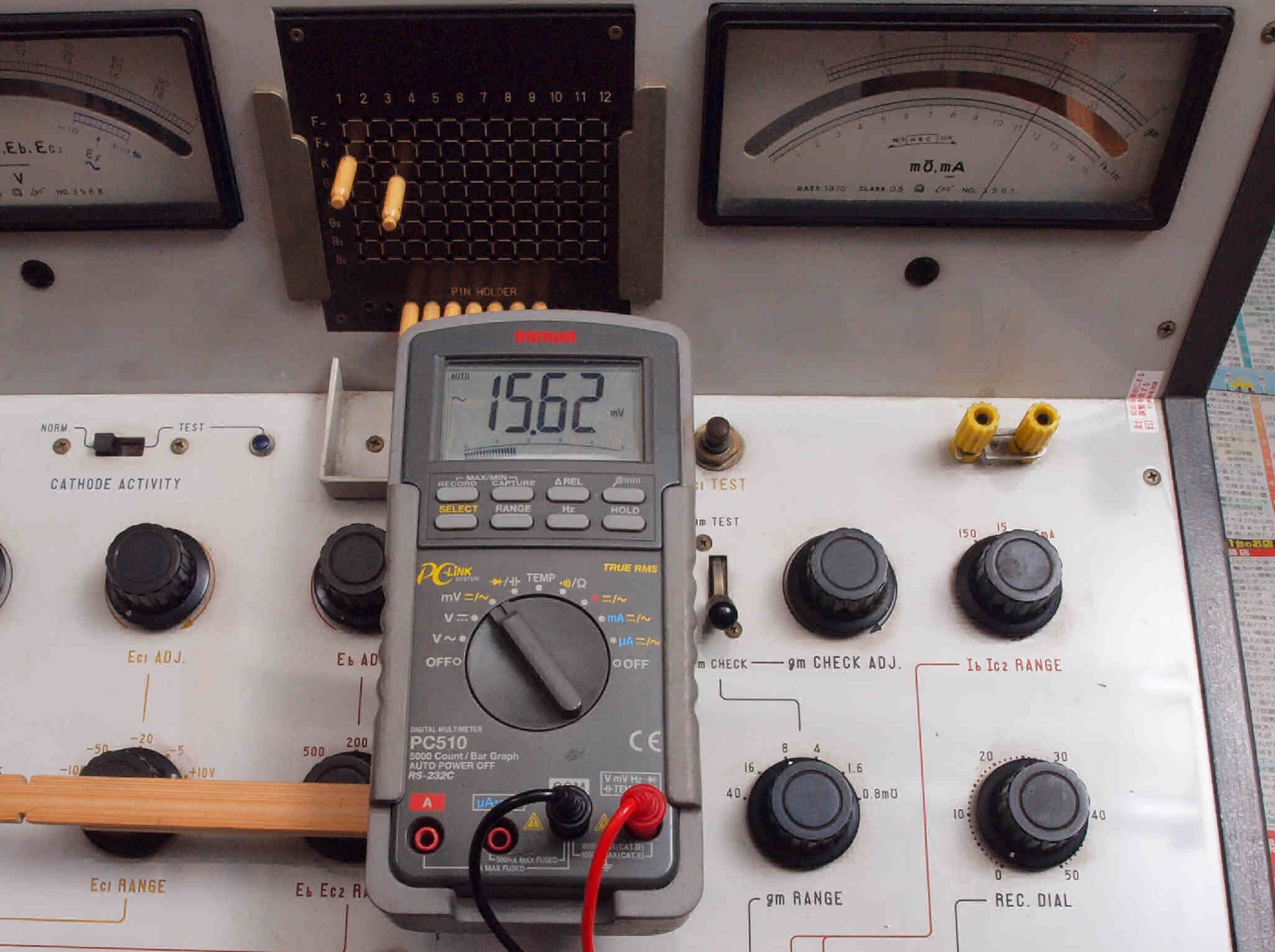

Ｂ５３．　ＧｍＲａｎｇｅ８ｍ_ｍｈｏ　ＳｉｇｎａｌＶｏｌｔ　ＡＣ１２ｍＶ＝、実測＝ＡＣ１５．６２ｍＶ。

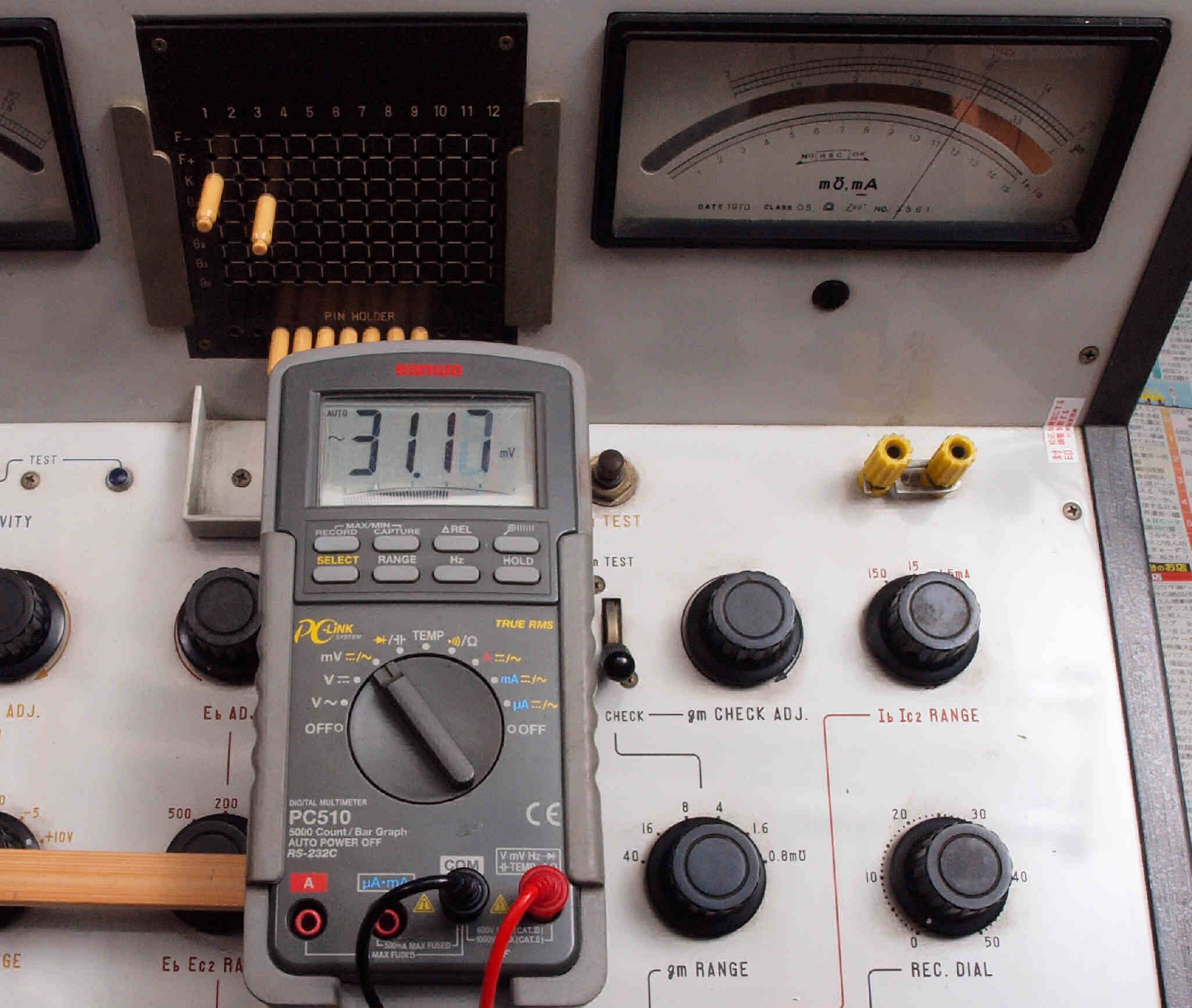

Ｂ５４．　ＧｍＲａｎｇｅ４ｍ_ｍｈｏ　ＳｉｇｎａｌＶｏｌｔ　ＡＣ３０ｍＶ＝、実測＝３１．１７ｍＶ。

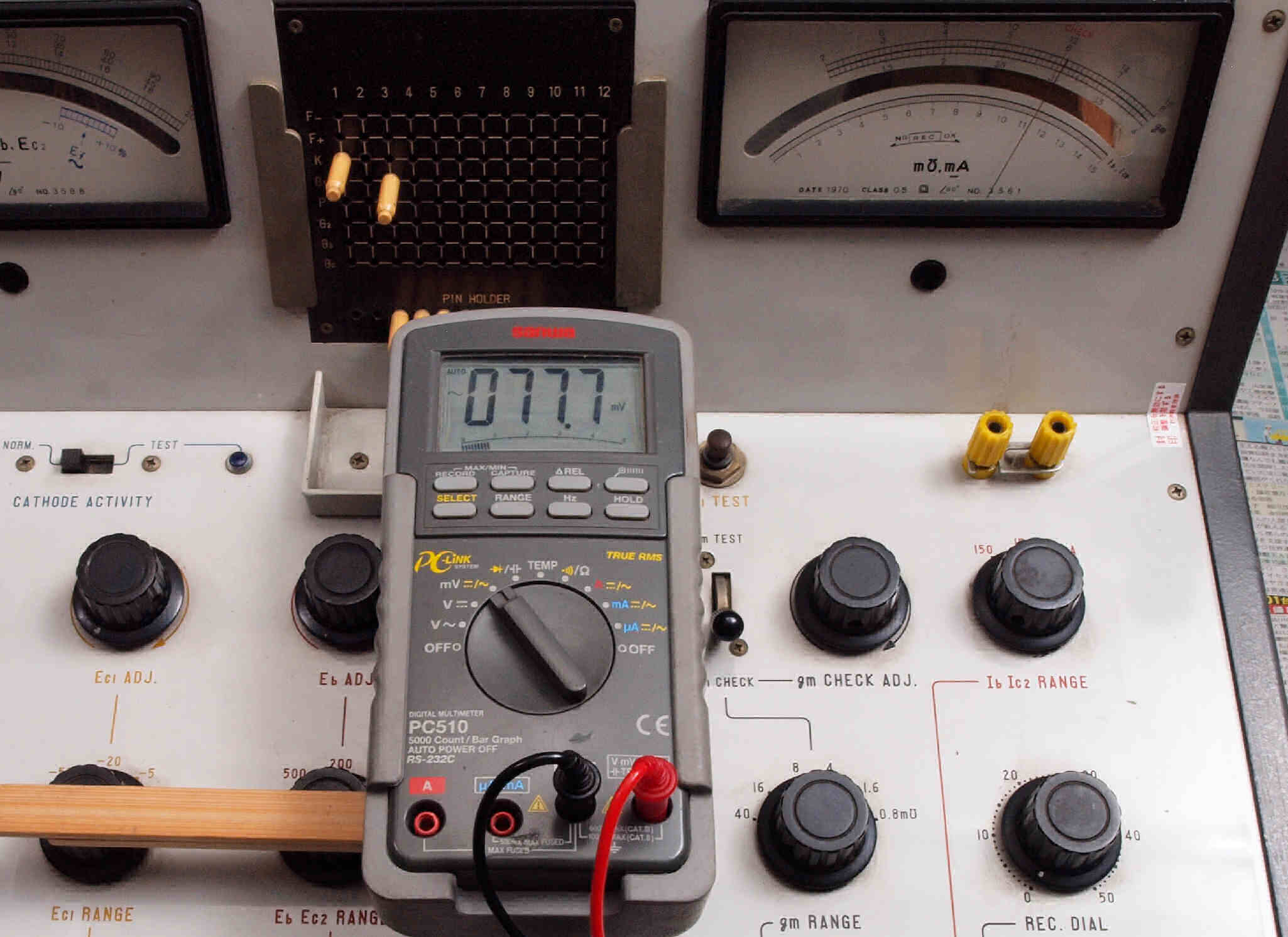

Ｂ５５．　ＧｍＲａｎｇｅ１．６ｍ_ｍｈｏ　ＳｉｇｎａｌＶｏｌｔ　ＡＣ６０ｍＶ＝、実測＝７７．７ｍＶ。

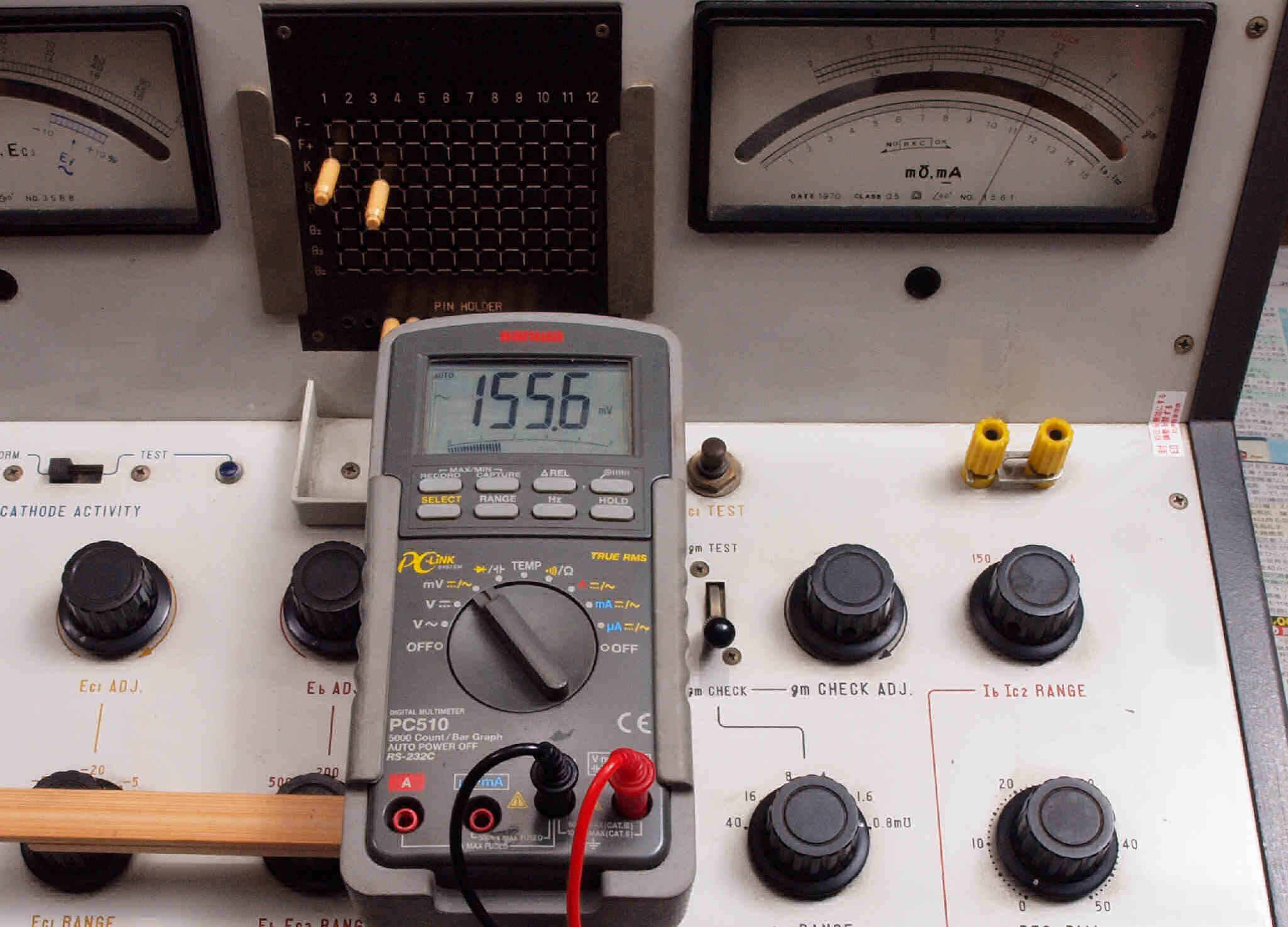

Ｂ５６．　ＧｍＲａｎｇｅ０．８ｍ_ｍｈｏ　ＳｉｇｎａｌＶｏｌｔ　ＡＣ１２０ｍＶ＝、実測＝１５５．６ｍＶ。

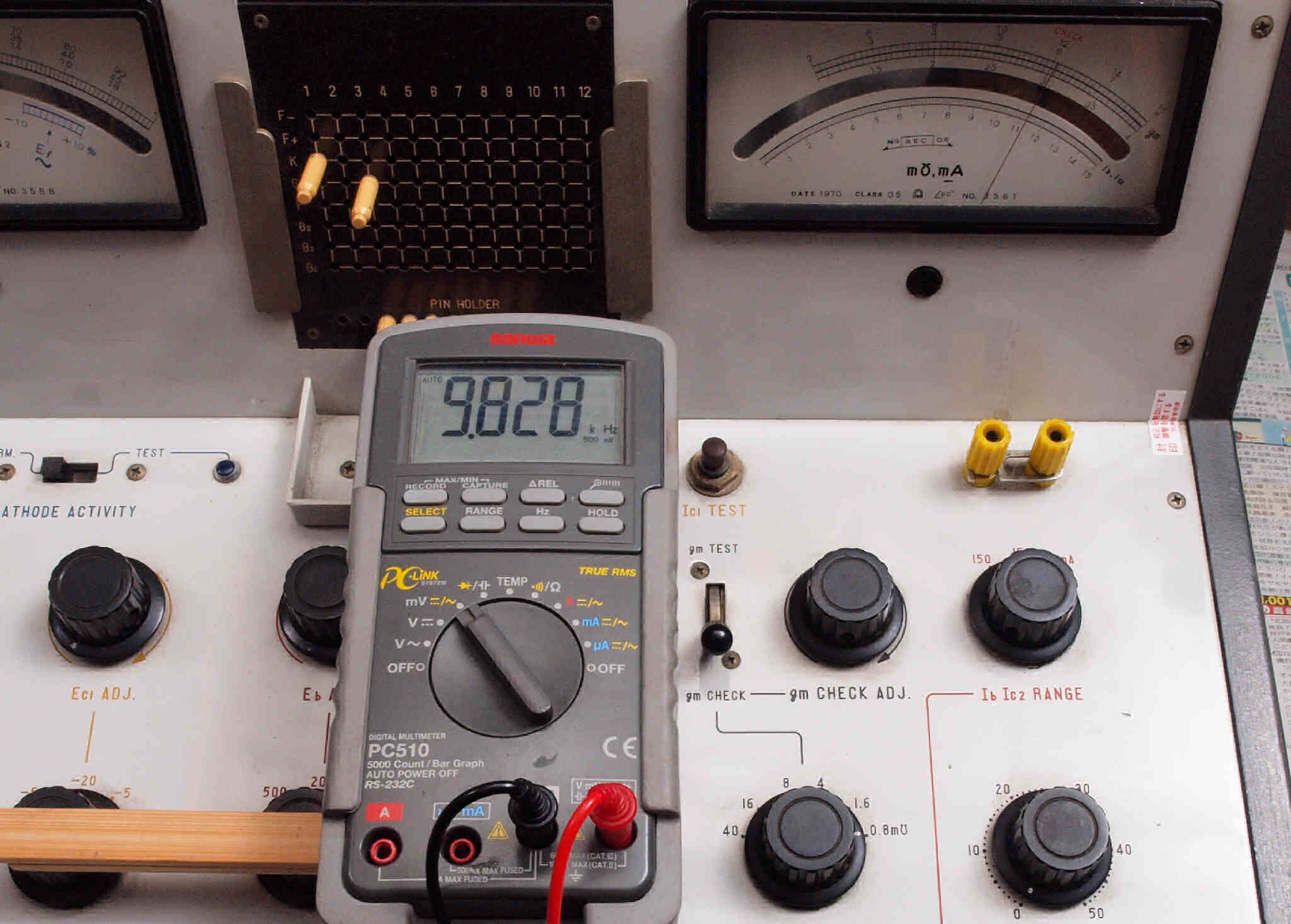

Ｂ５７．　ＳｉｇｎａｌＶｏｌｔ周波数測定＝１０ｋＨｚ、実測＝９．８２８ｋＨｚ。
Ｂ６１．バラック修理中。　プレート回路とコントロールグリッド電圧整流回路に電解コンデンサー追加

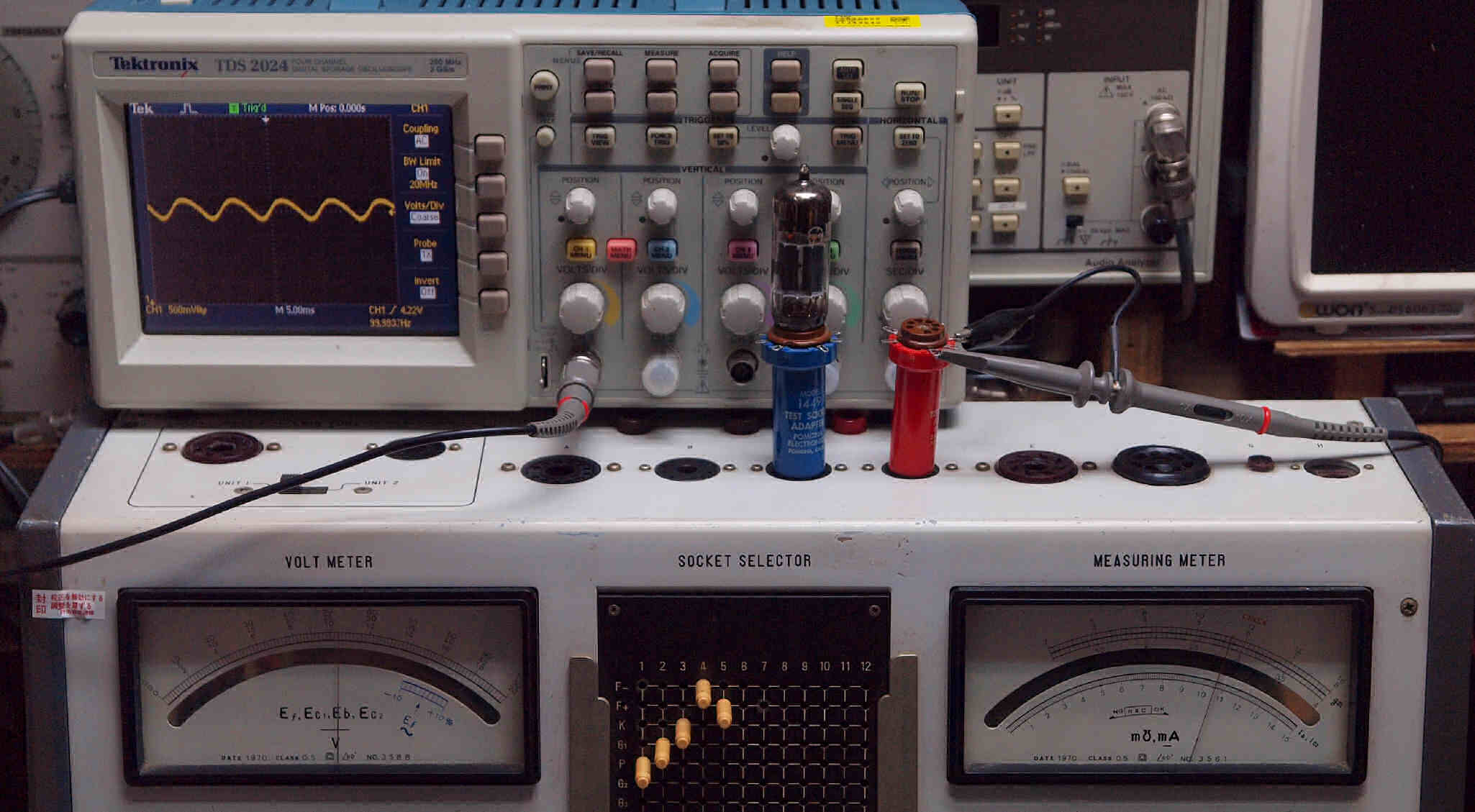

Ｂ６２．　プレート電圧リップル波形、プレート電流＝１０．５ｍＡ。　リップル電圧は１／１０。真空管は１２ＢＨ７。
Ｈ．　ヒーター電圧の安定度（レギュレーション）測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

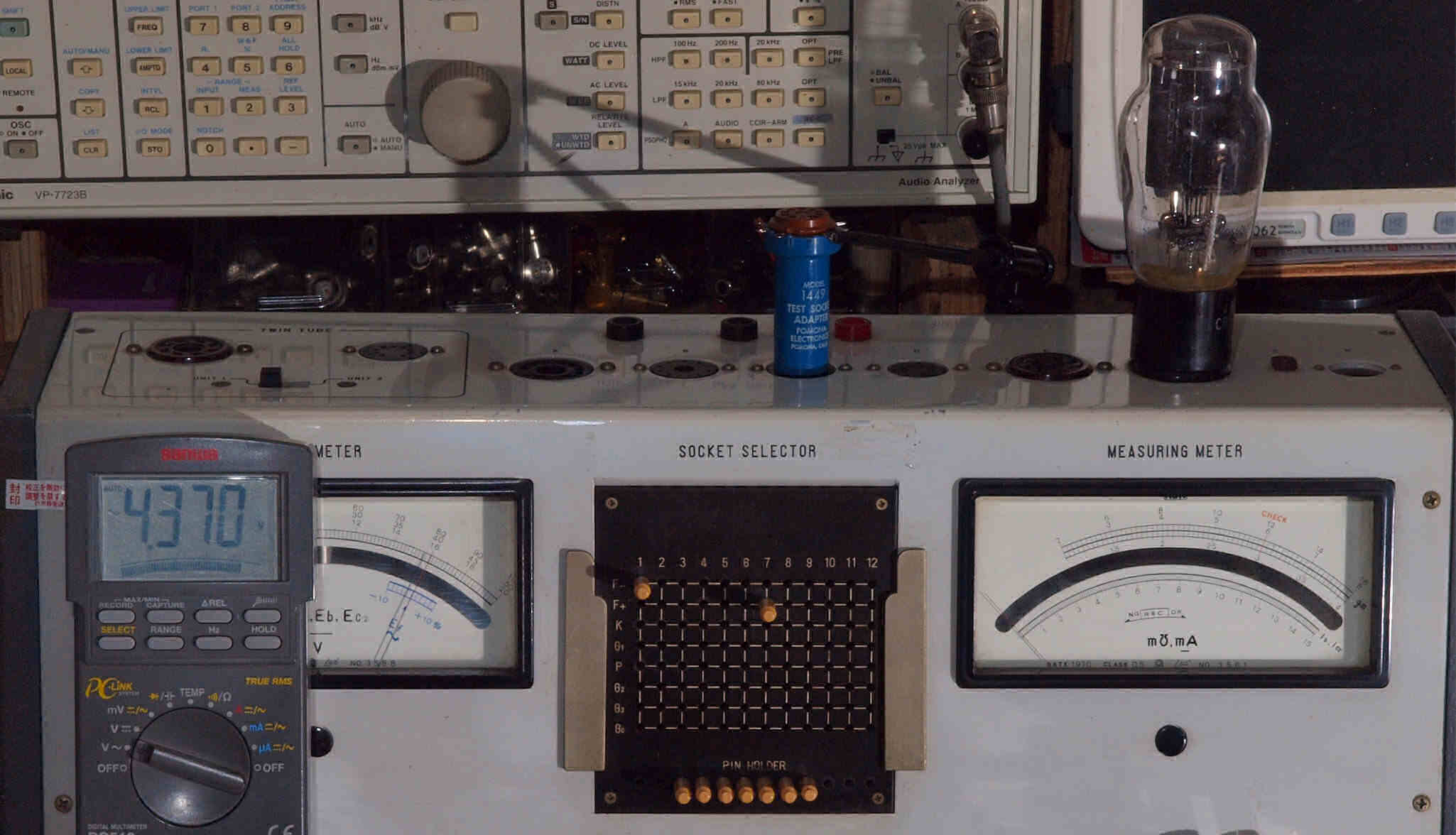

Ｈ１１．　整流管８３。　ヒーター電圧＝５Ｖ、ヒーター電流＝３Ａ。
　　　　　本体電圧計＝５Ｖ供給。　ＭＴ９ピンソケット位置電圧計（テスター）＝４．３７０Ｖ、−１０％を越える。

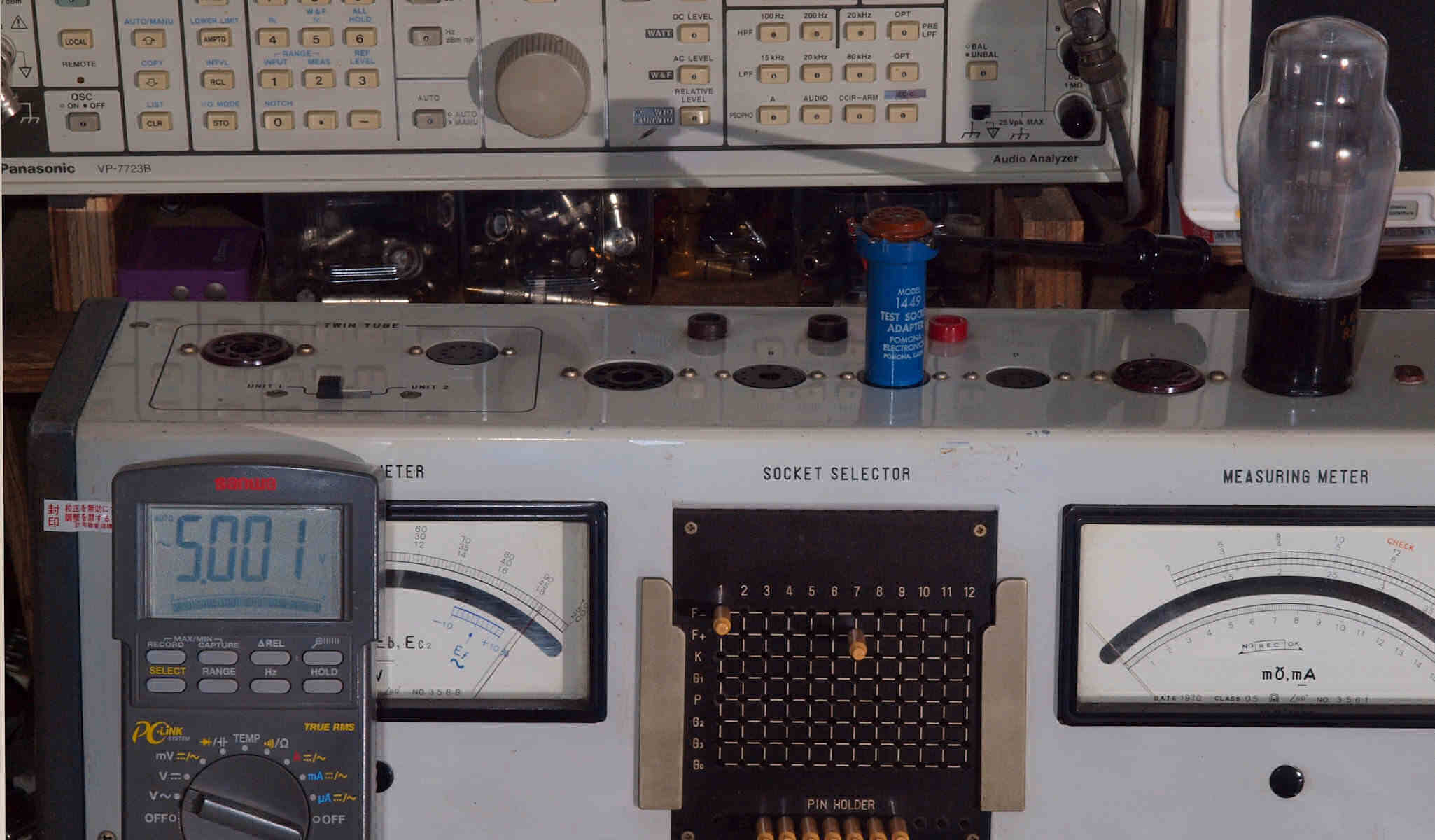

Ｈ１２．　整流管８３。　ヒーター電圧＝５Ｖ、ヒーター電流＝３Ａ。
　　　　　本体電圧計＝＋１０％越で供給。　ＭＴ９ピンソケット位置電圧計（テスター）＝５．００１Ｖ。

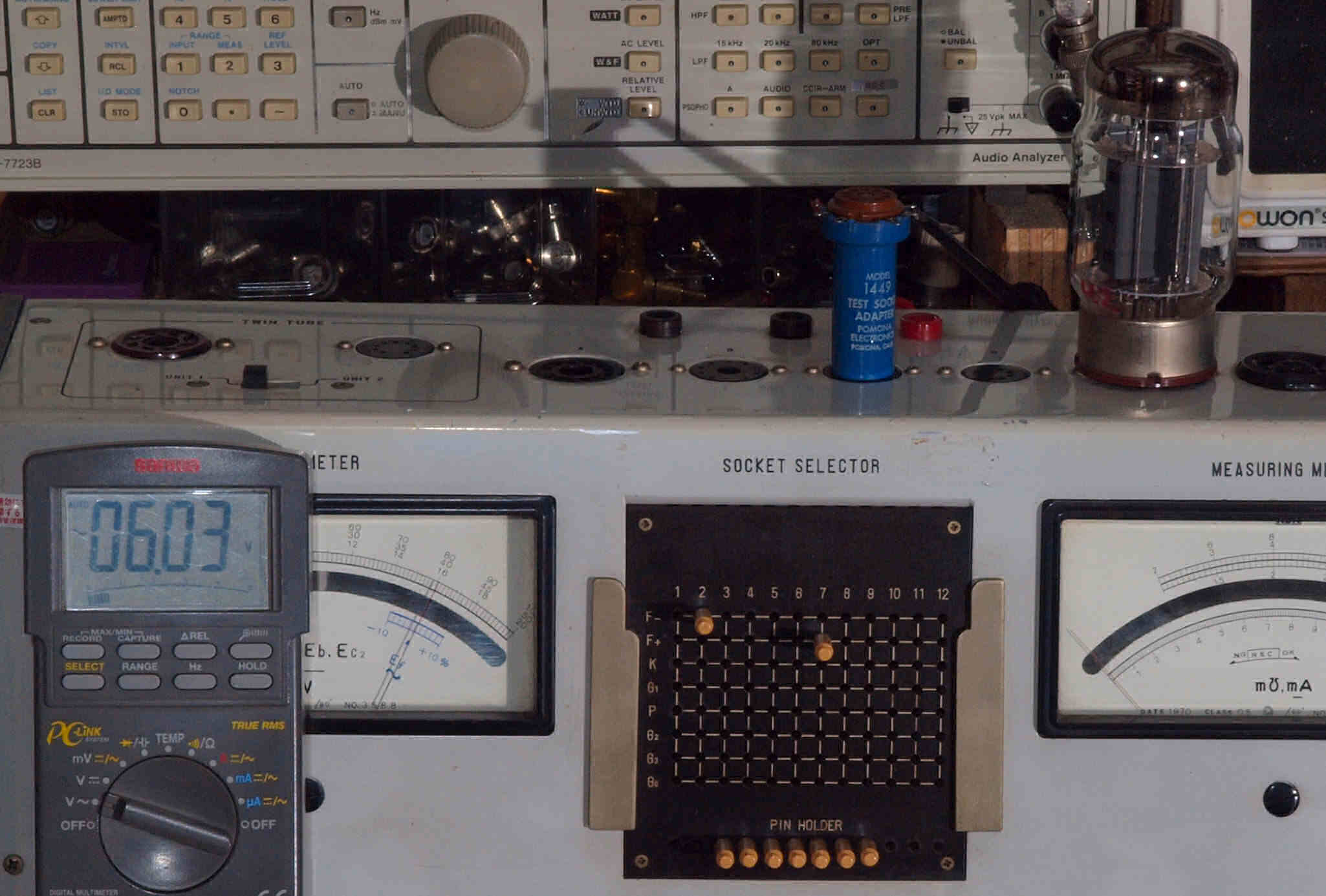

Ｈ２１．　電力増幅管ＫＴ８８。　ヒーター電圧＝６．３Ｖ、ヒーター電流＝１．６Ａ。
　　　　　本体電圧計＝６．３Ｖ供給。　ＭＴ９ピンソケット位置電圧計（テスター）＝６．０３Ｖ、−１０％以内。

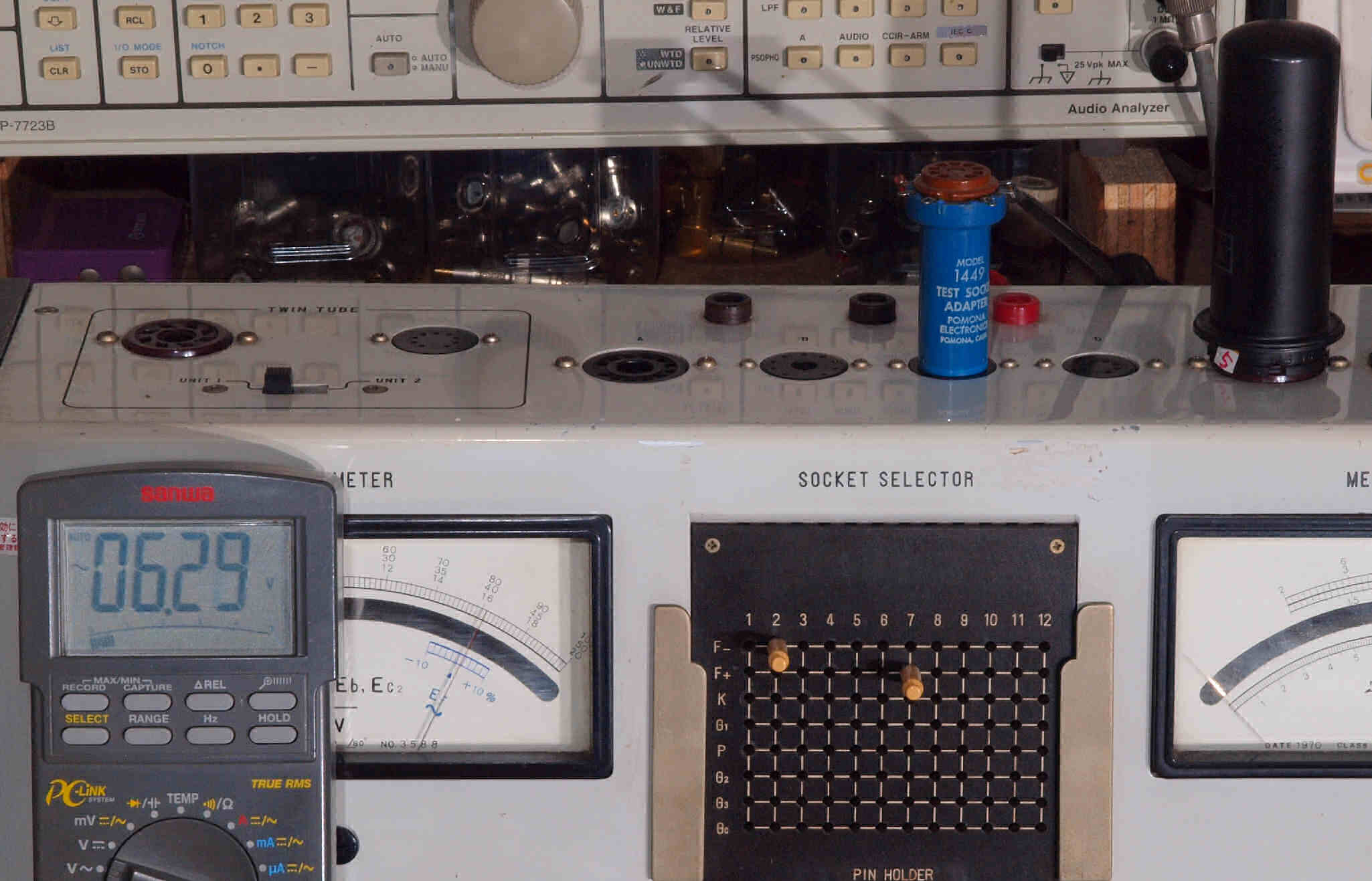

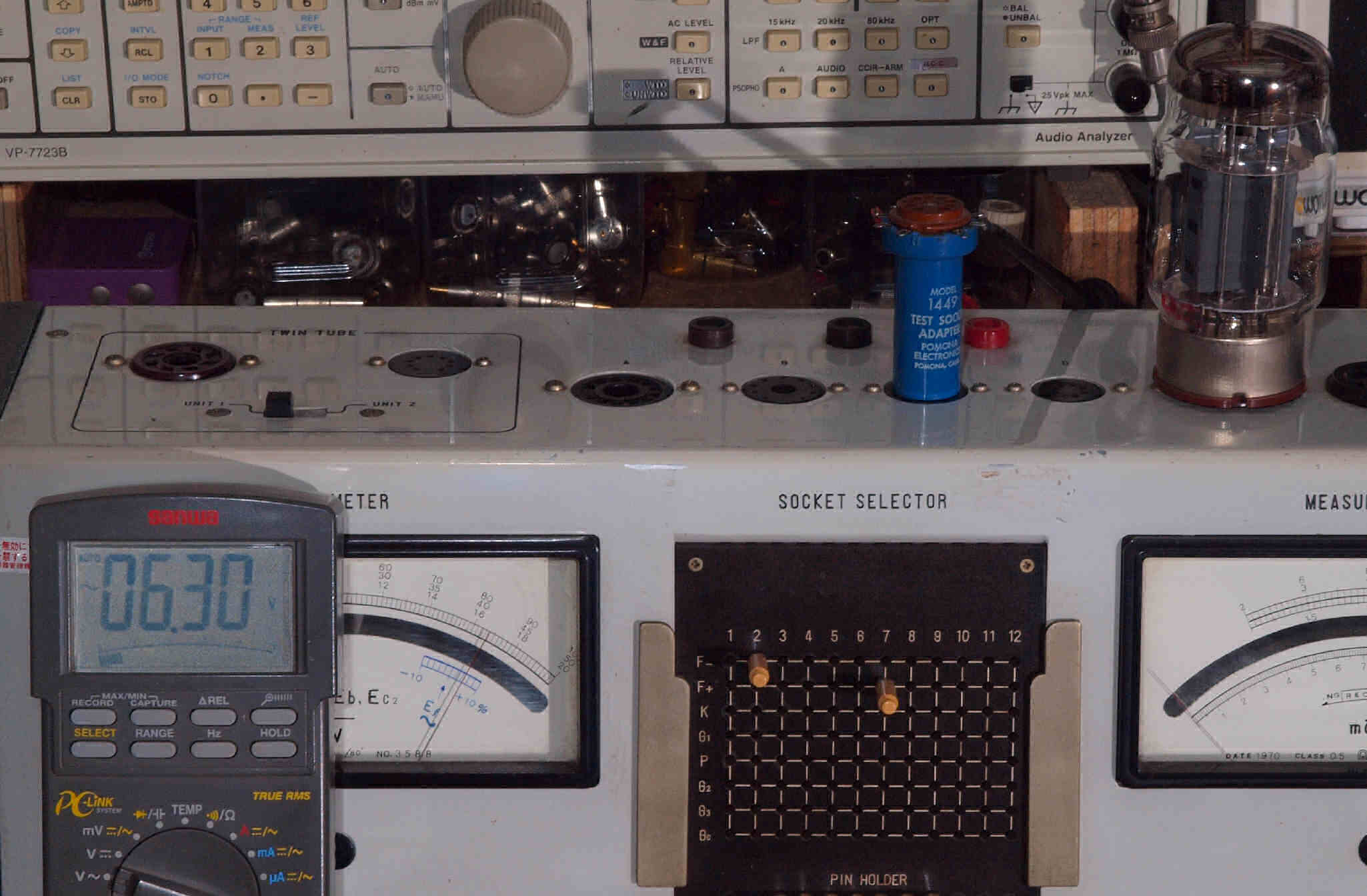

Ｈ２２．　電力増幅管ＫＴ８８。　ヒーター電圧＝６．３Ｖ、ヒーター電流＝１．６Ａ。
　　　　　本体電圧計＝＋５％で供給。　ＭＴ９ピンソケット位置電圧計（テスター）＝６．３Ｖ。

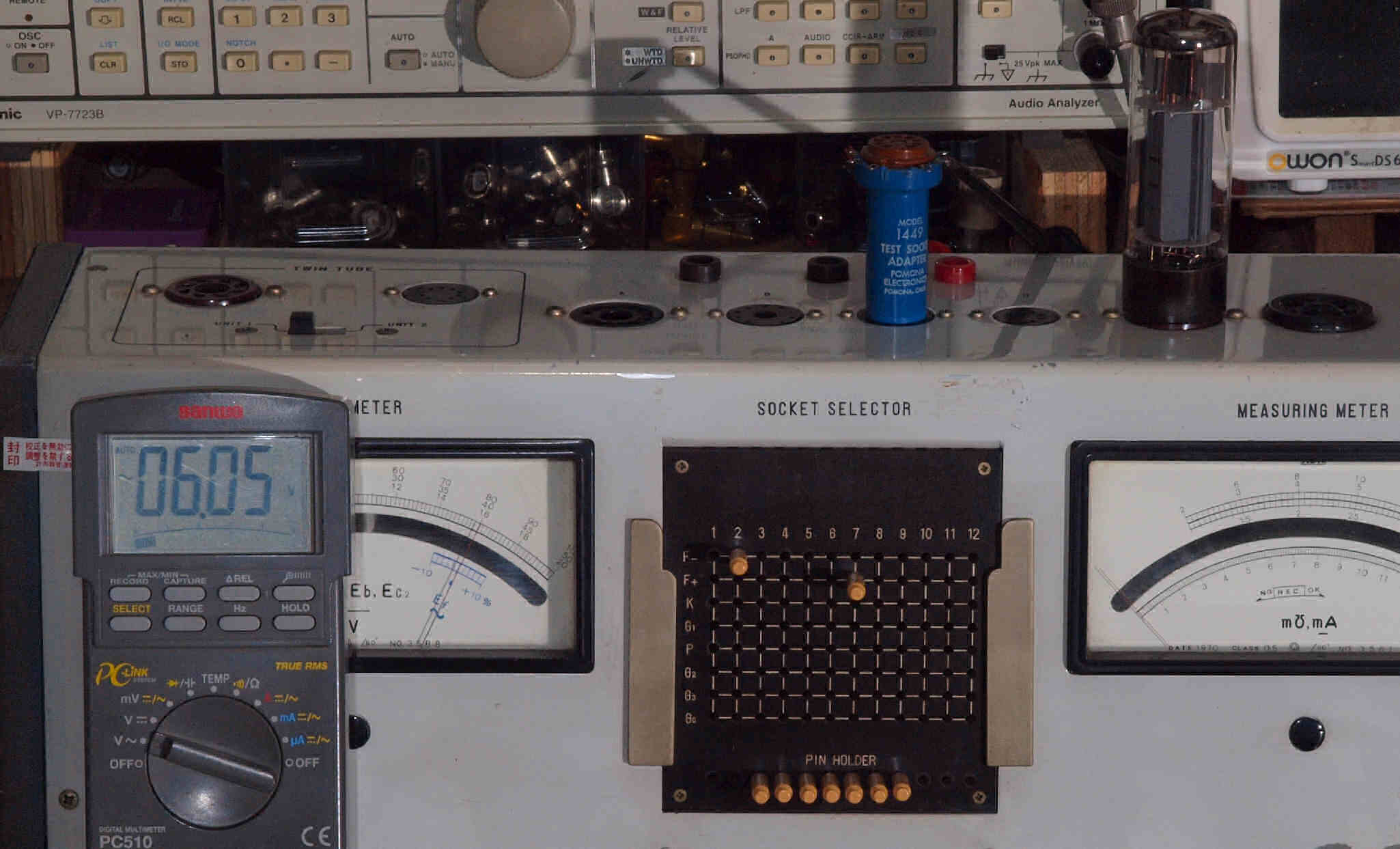

Ｈ３１．　電力増幅管ＥＬ３４。　ヒーター電圧＝６．３Ｖ、ヒーター電流＝１．５Ａ。
　　　　　本体電圧計＝６．３Ｖ供給。　ＭＴ９ピンソケット位置電圧計（テスター）＝６．０５Ｖ、−１０％以内。

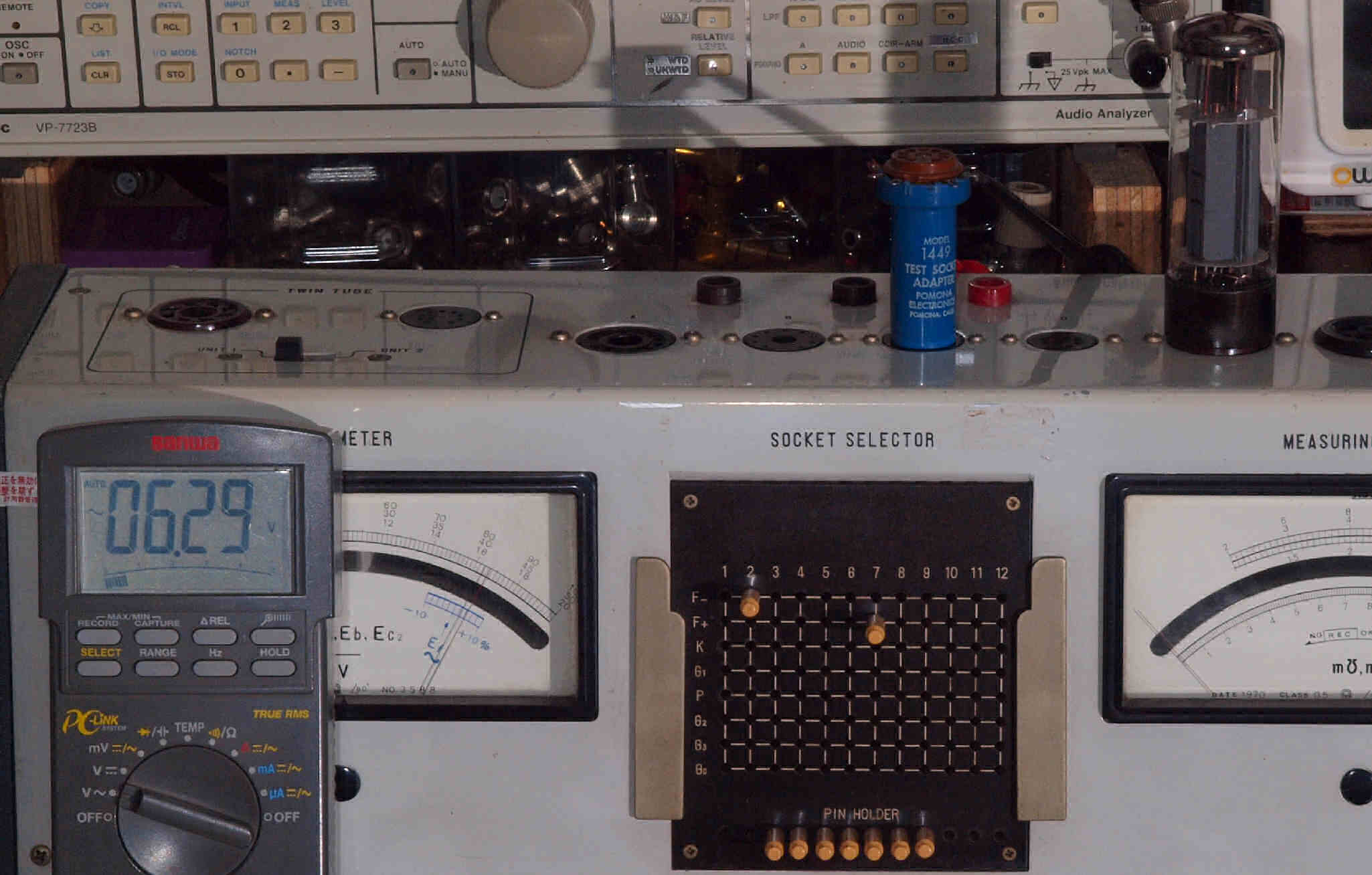

Ｈ３２．　電力増幅管ＥＬ３４。　ヒーター電圧＝６．３Ｖ、ヒーター電流＝１．５Ａ。
　　　　　本体電圧計＝＋４％で供給。　ＭＴ９ピンソケット位置電圧計（テスター）＝６．３Ｖ。

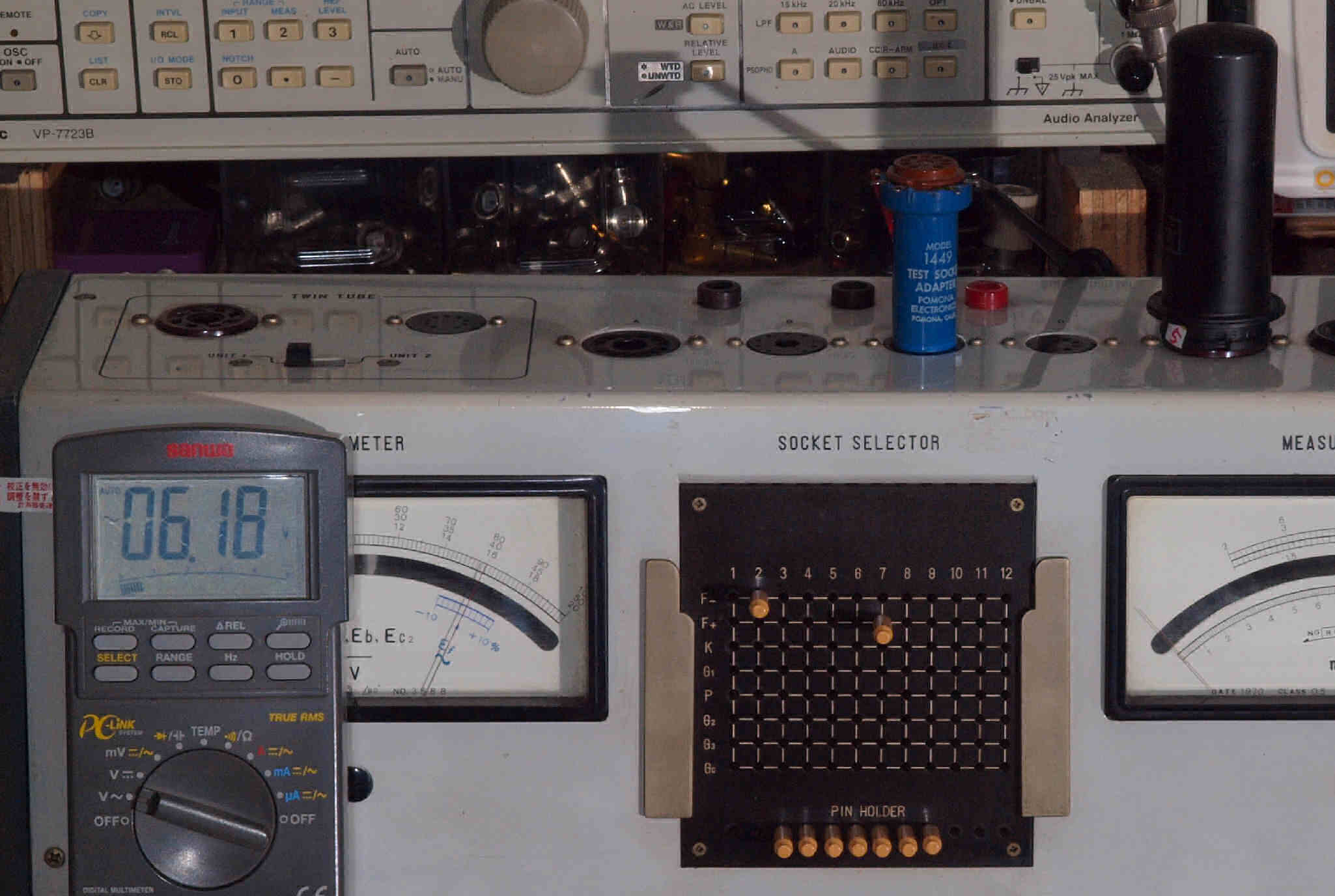

Ｈ４１．　電力増幅管６Ｌ６。　ヒーター電圧＝６．３Ｖ、ヒーター電流＝０．９Ａ。
　　　　　本体電圧計＝６．３Ｖ供給。　ＭＴ９ピンソケット位置電圧計（テスター）＝６．１８Ｖ、−１０％以内。
Ｈ４２．　電力増幅管６Ｌ６。　ヒーター電圧＝６．３Ｖ、ヒーター電流＝０．９Ａ。
　　　　　本体電圧計＝＋２％で供給。　ＭＴ９ピンソケット位置電圧計（テスター）＝６．３Ｖ。

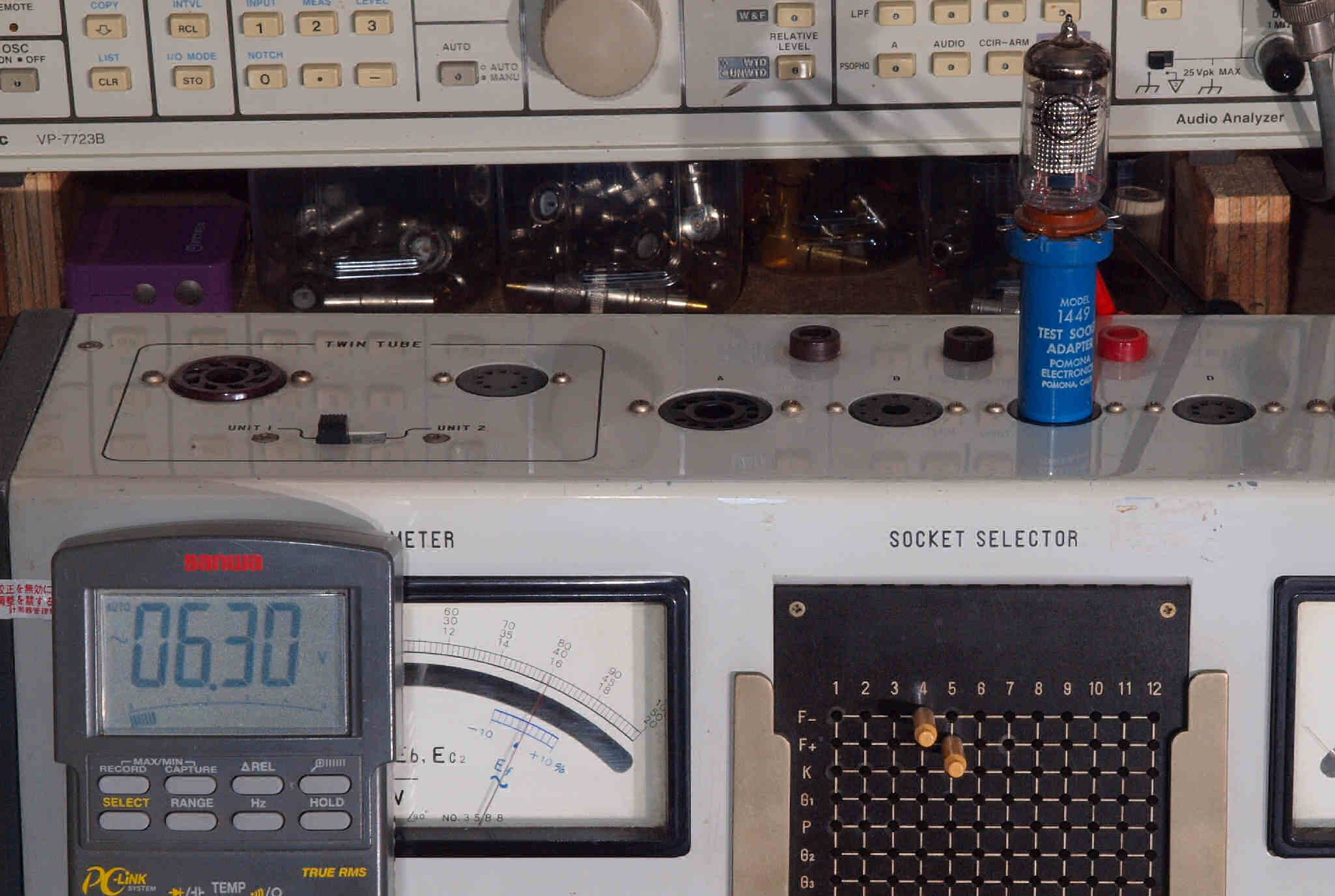

Ｈ５．　増幅管６２６７　ヒーター電圧＝６．３Ｖ、ヒーター電流＝０．２Ａ。
　　　　　本体電圧計＝６．３Ｖ供給。　ＭＴ９ピンソケット位置電圧計（テスター）＝６．３Ｖ。
E．　 １２ＡＸ７と１２ＡＵ７測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｅ０．真空管　１２ＡＸ７（ＥＣＣ８３）。　左から１本目．２本目．．．５本目．６本目、１２AＵ７。
　　　　　　　真空管ハンドブック（規格表）の、
　　　　　　　１２ＡＸ７（ＥＣＣ８３）相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」。
　　　　　　　１２AＵ７（ＥＣＣ８２）相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１０．５ｍＡ、Ｅｇ１＝−８．５Ｖ」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
真空管「１２ＡＸ７（ＥＣＣ８３）」。　左から１本目．２本目．．．５本目．６本目、１２AＵ７。
真空管「１２ＡＸ７（ＥＣＣ８３）」。　左から１本目．２本目．．．５本目．６本目、１２AＵ７。

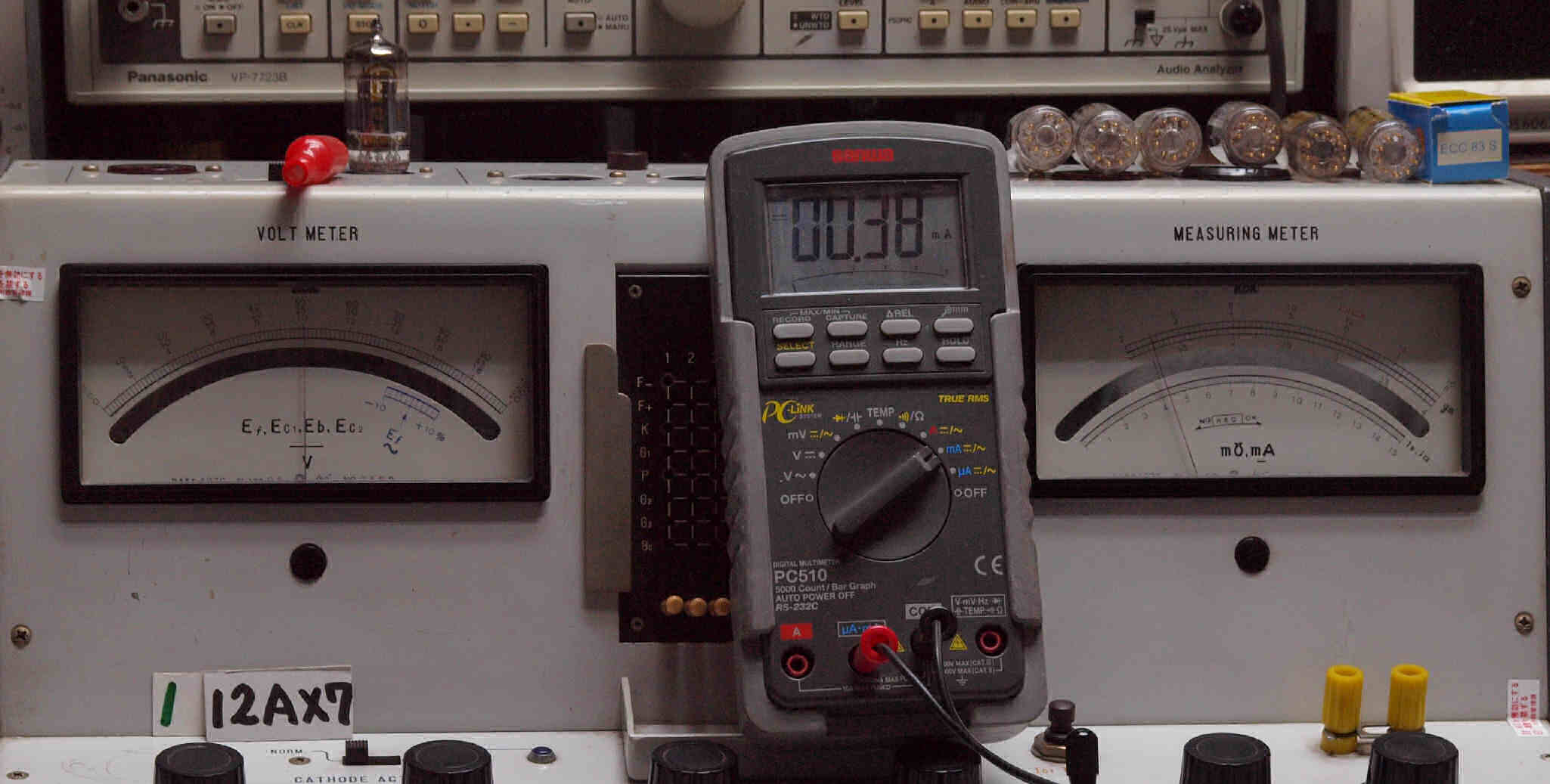

  • １本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝１７００μmho、ＩＰ＝０．４５ｍＡ。
    １本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝１３００μmho、ＩＰ＝０．３８ｍＡ。

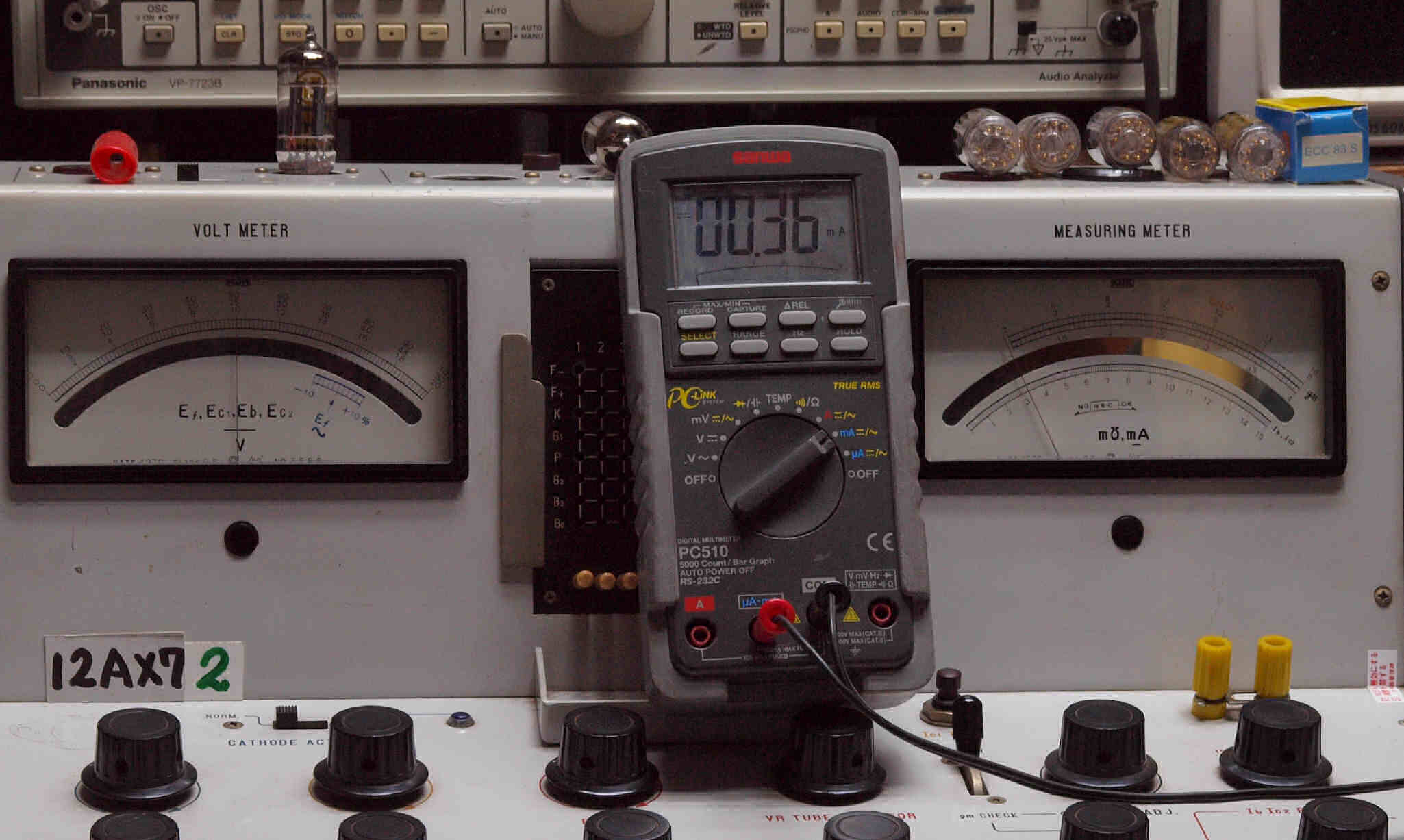

    ２本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝１０００μmho、ＩＰ＝０．３６ｍＡ。
    ２本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝１０００μmho、ＩＰ＝０．３８ｍＡ。
    ３本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝１２００μmho、ＩＰ＝０．３８ｍＡ。
    ３本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝１６００μmho、ＩＰ＝０．４４ｍＡ。
    ４本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝１１００μmho、ＩＰ＝０．３６ｍＡ。
    ４本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝２９００μmho、ＩＰ＝１．３０ｍＡ。
    ５本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝１２００μmho、ＩＰ＝０．３８ｍＡ。
    ５本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝１３００μmho、ＩＰ＝０．３８ｍＡ。

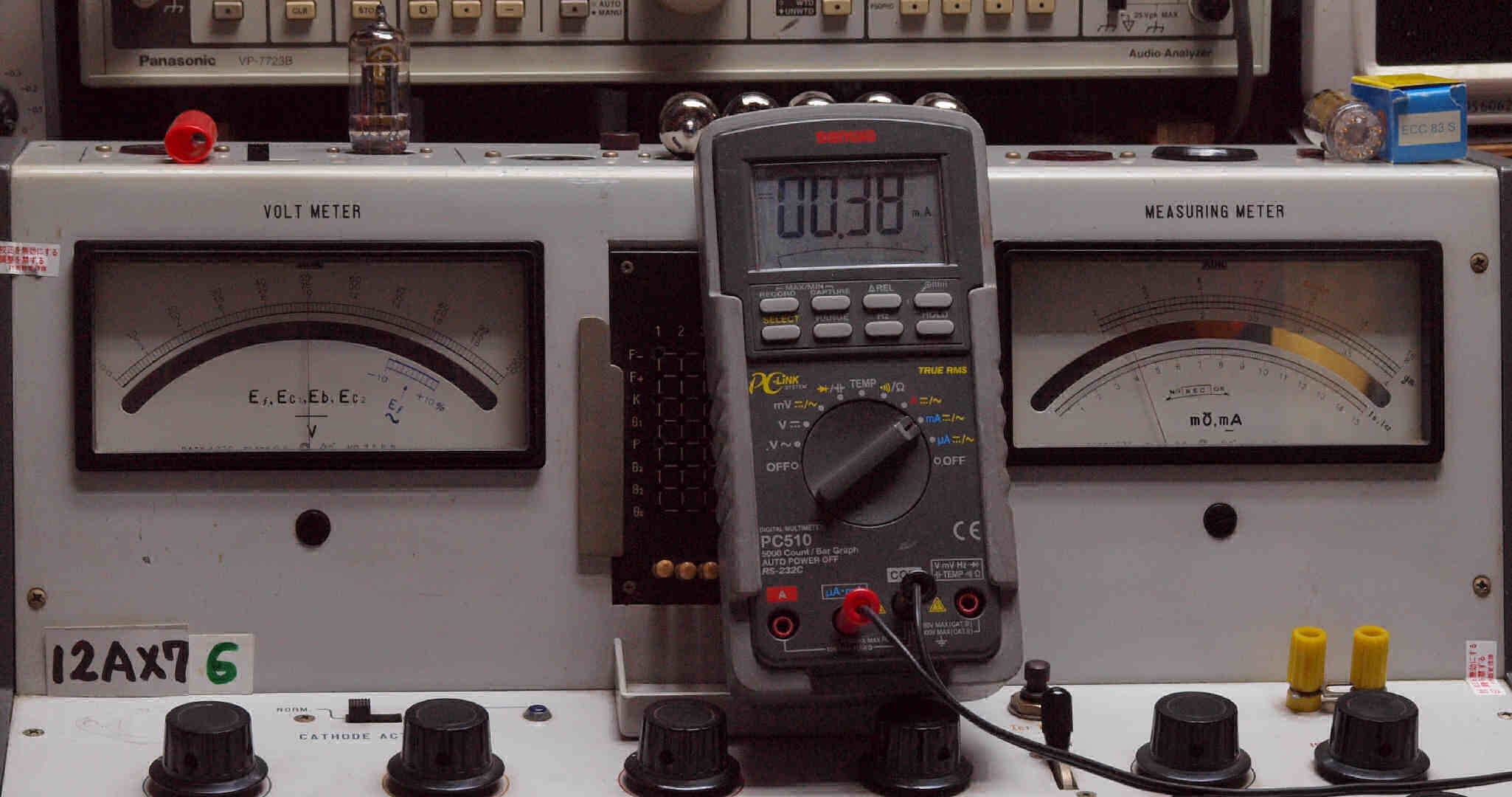

    ６本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝１２００μmho、ＩＰ＝０．３８ｍＡ。
    ６本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝１５００μmho、ＩＰ＝０．４５ｍＡ。
    　　　　　１２ＡＵ７　ユニット１。　Ｇｍ測定＝２５００μmho、ＩＰ＝１３．８５ｍＡ。
    　　　　　１２ＡＵ７　ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝９．９９ｍＡ。

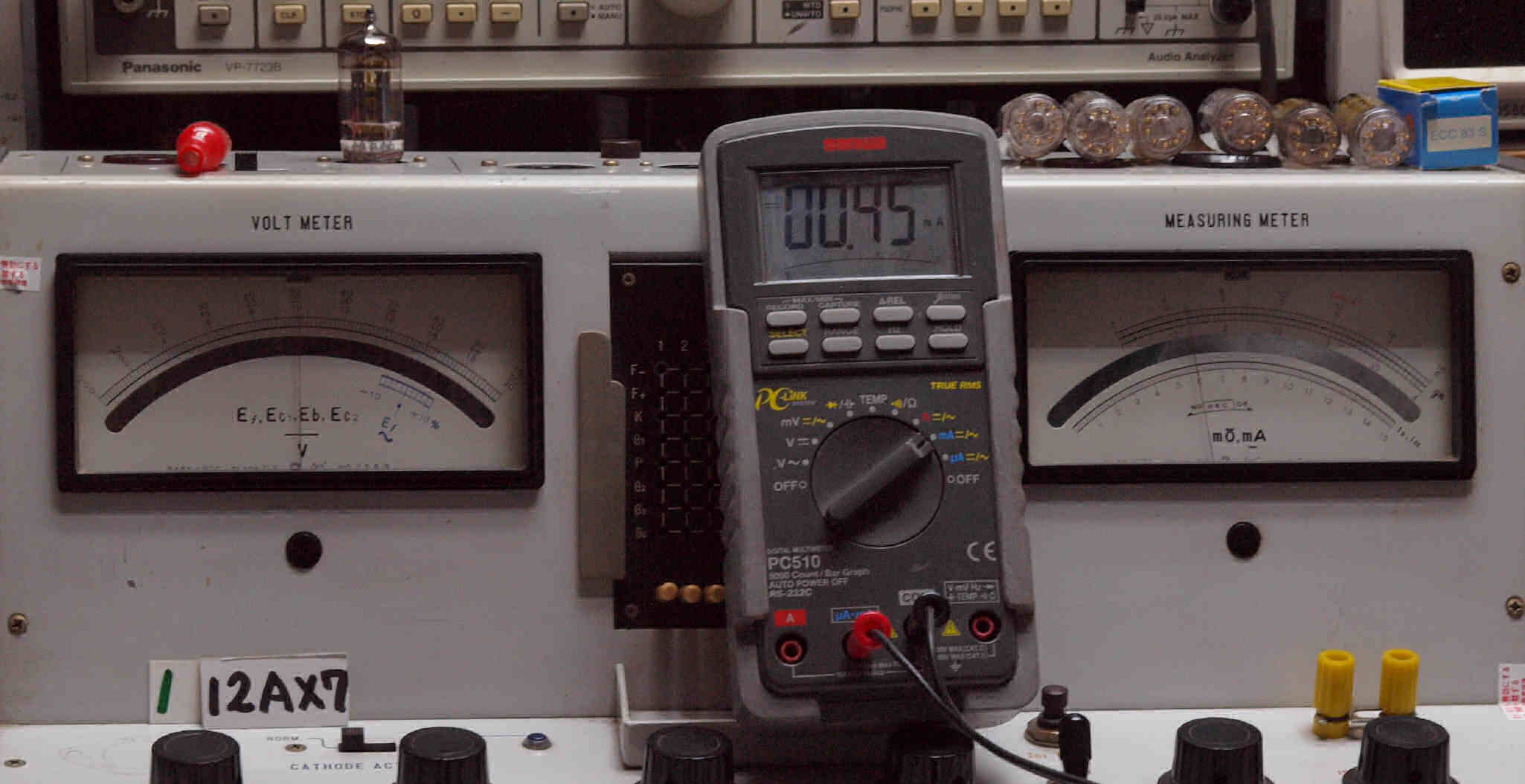

Ｅ１１．　１本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝１７００μmho、ＩＰ＝０．４５ｍＡ。
　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝４０００μmho
Ｅ１２．　１本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝１３００μmho、ＩＰ＝０．３８ｍＡ。
Ｅ２１．　２本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝１０００μmho、ＩＰ＝０．３６ｍＡ。
　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝４０００μmho

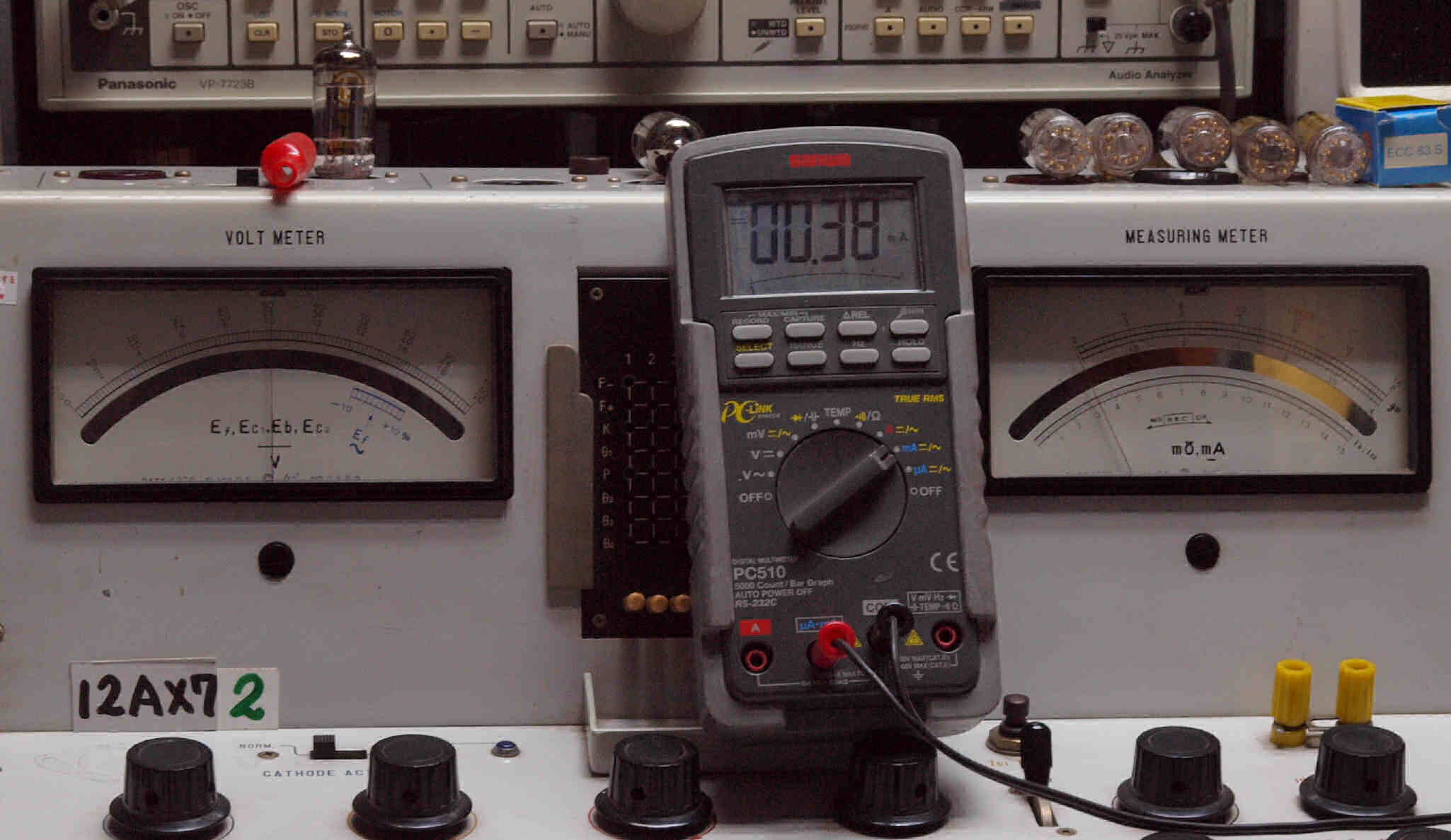

Ｅ２２．　２本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝１０００μmho、ＩＰ＝０．３８ｍＡ。

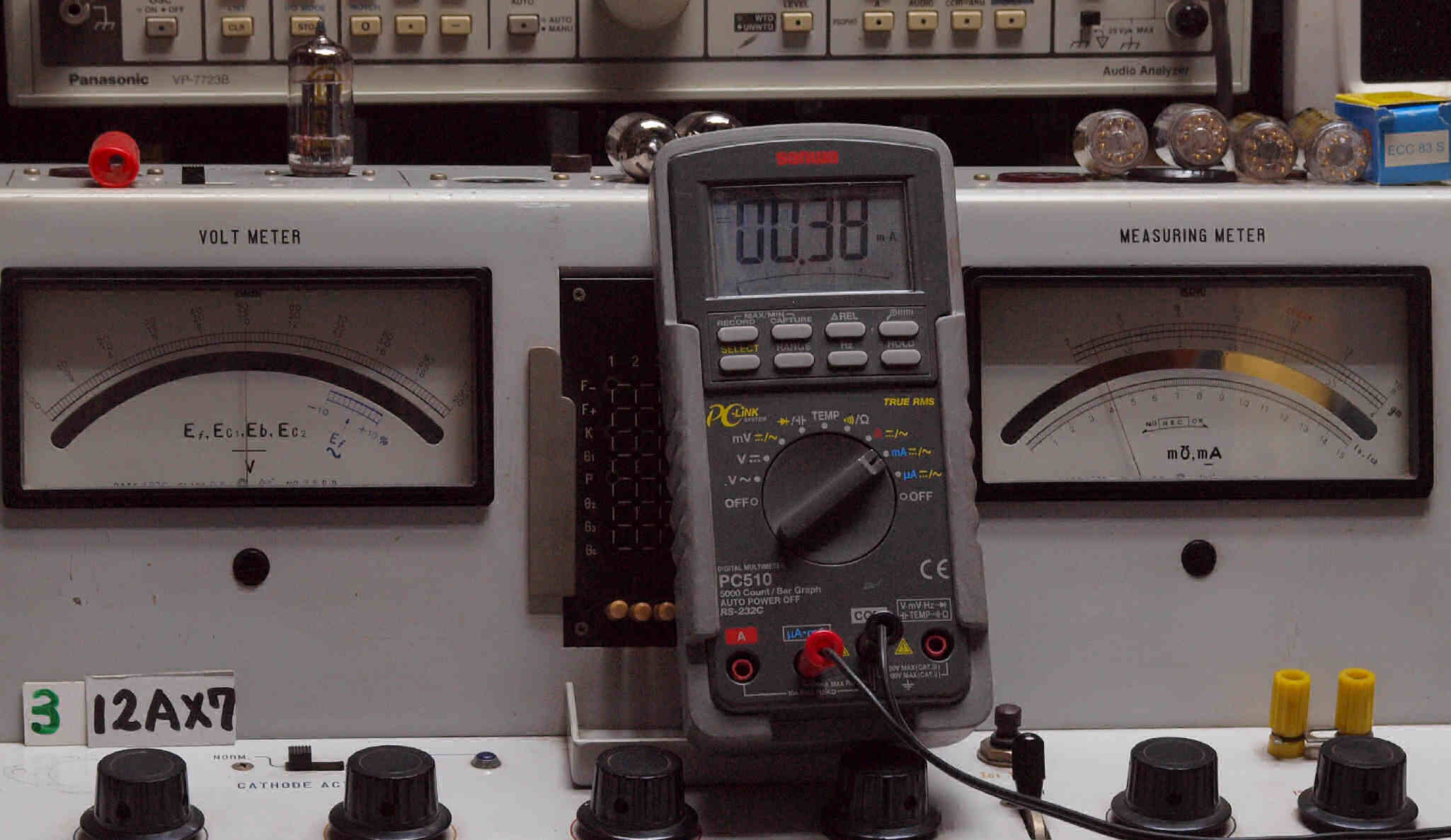

Ｅ３１．　３本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝１２００μmho、ＩＰ＝０．３８ｍＡ。
　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝４０００μmho

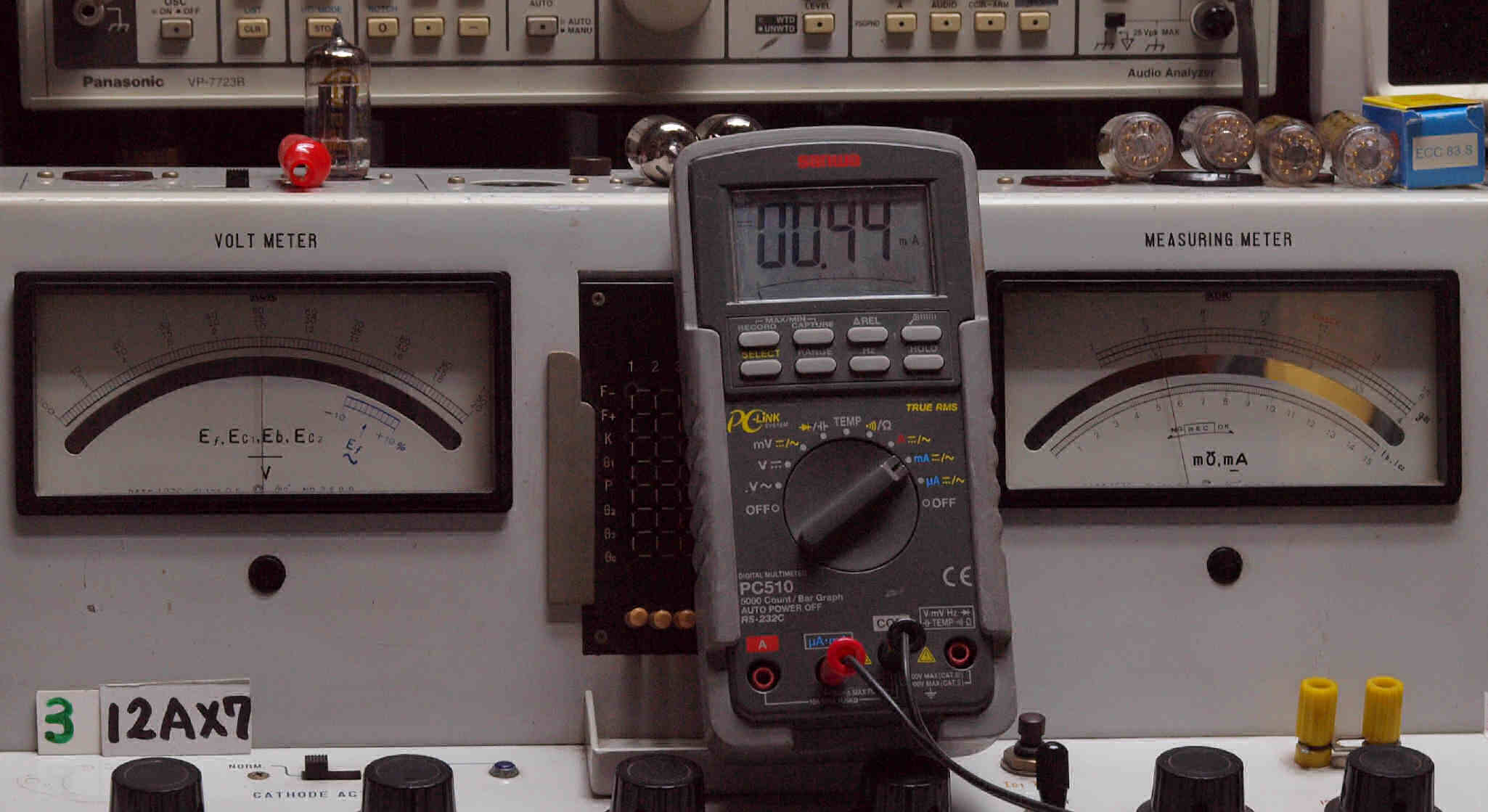

Ｅ３２．　３本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝１６００μmho、ＩＰ＝０．４４ｍＡ。

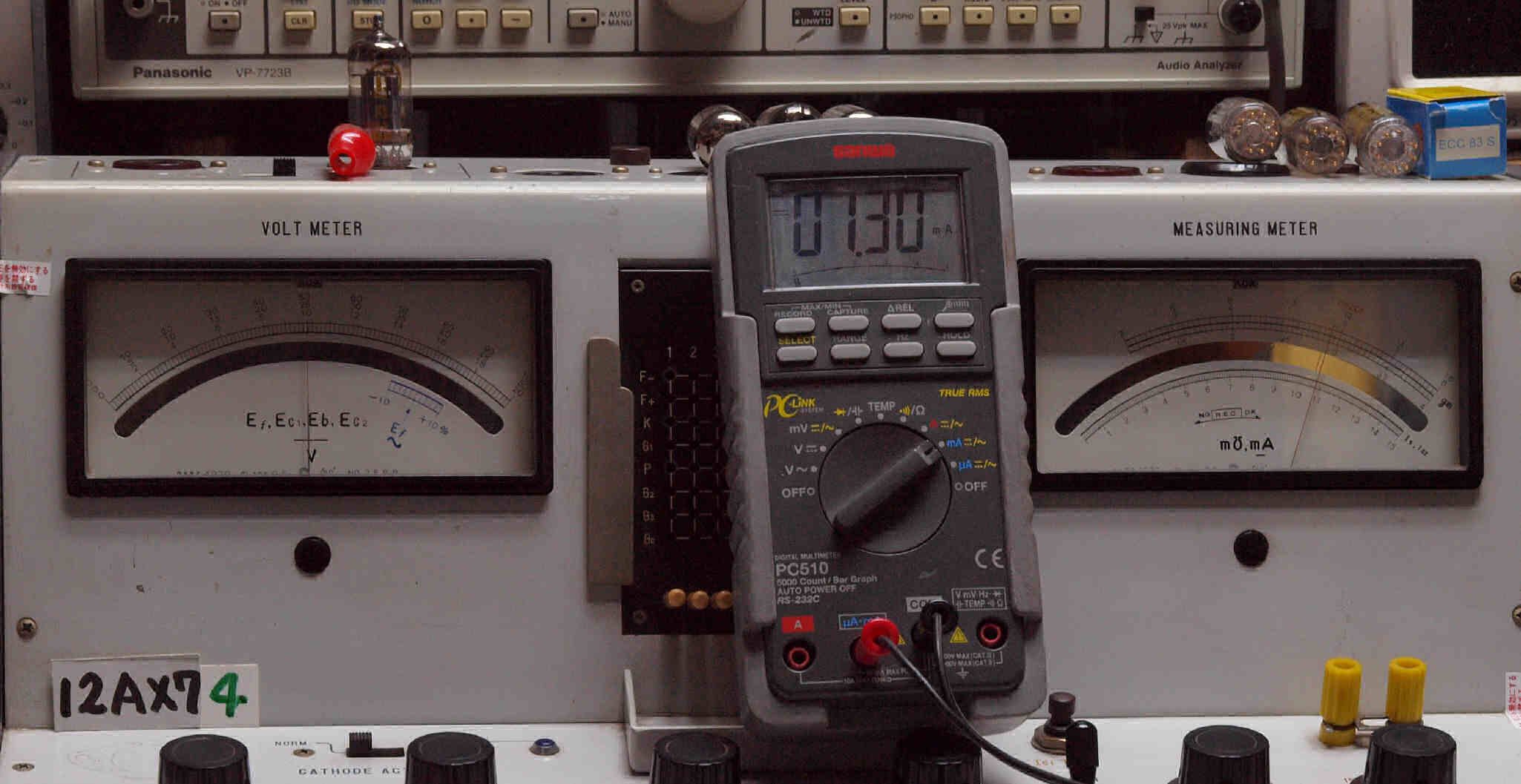

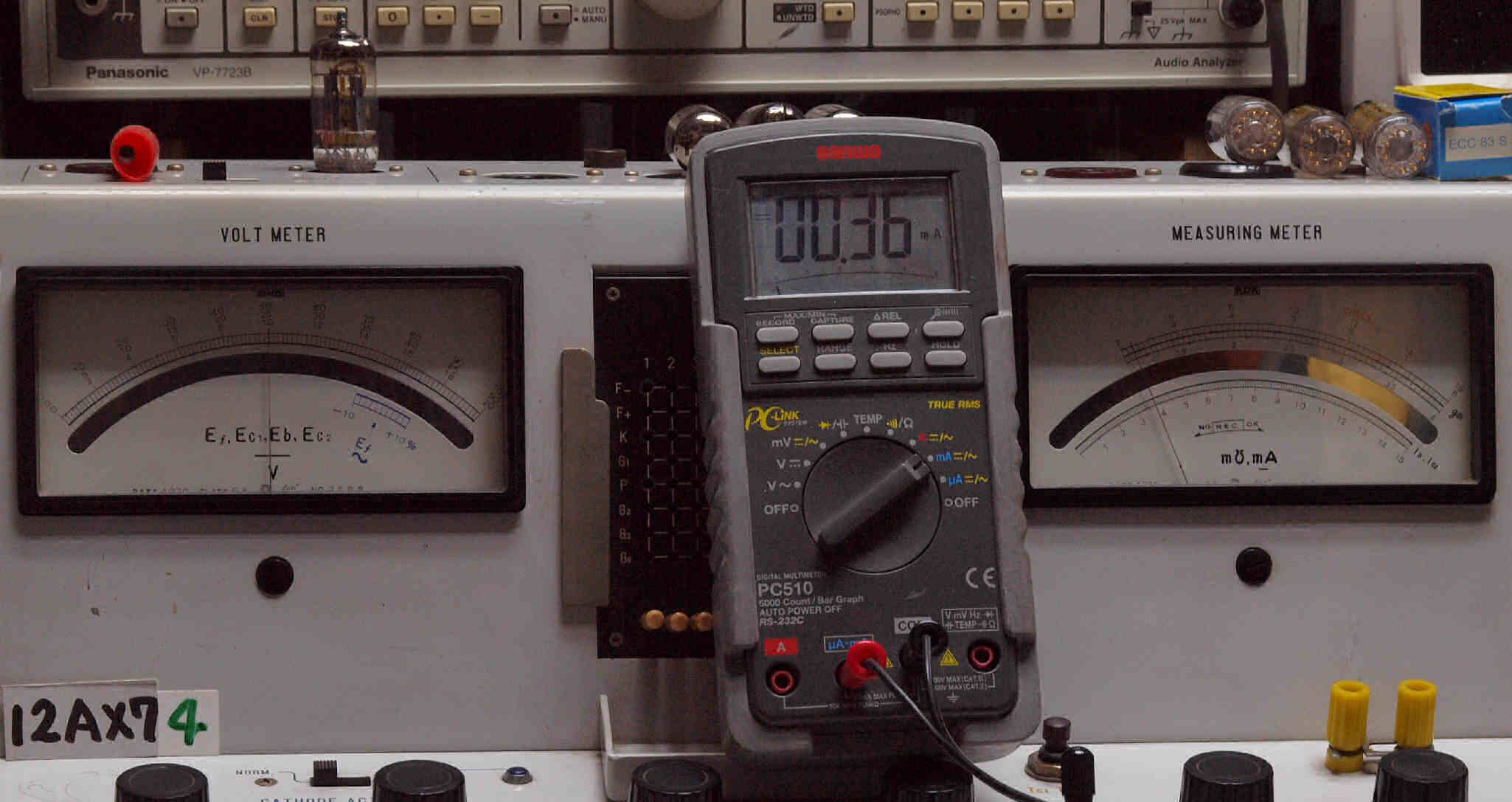

Ｅ４１．　４本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝１１００μmho、ＩＰ＝０．３６ｍＡ。
　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝４０００μmho
Ｅ４２．　４本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝２９００μmho、ＩＰ＝１．３０ｍＡ。

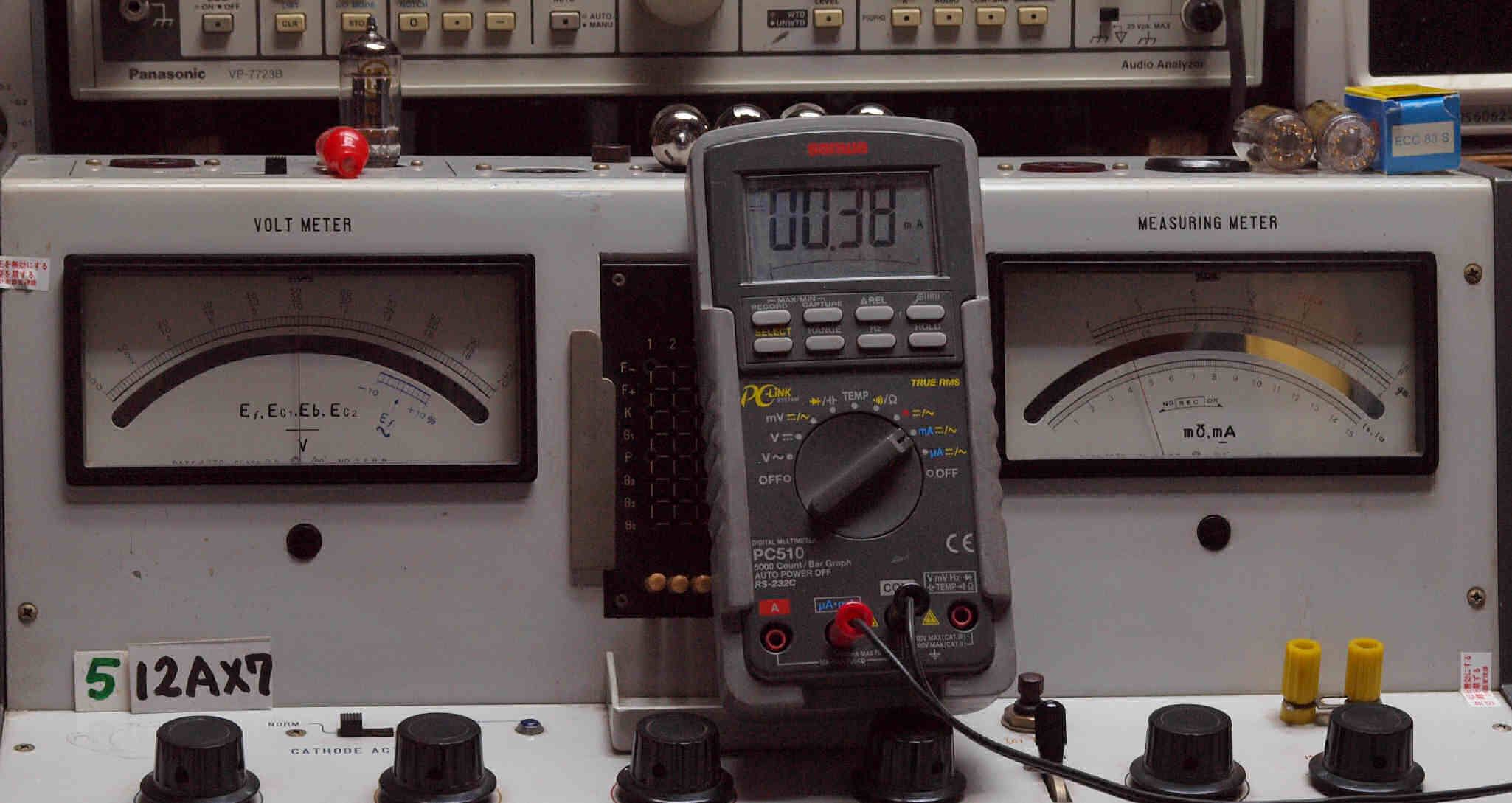

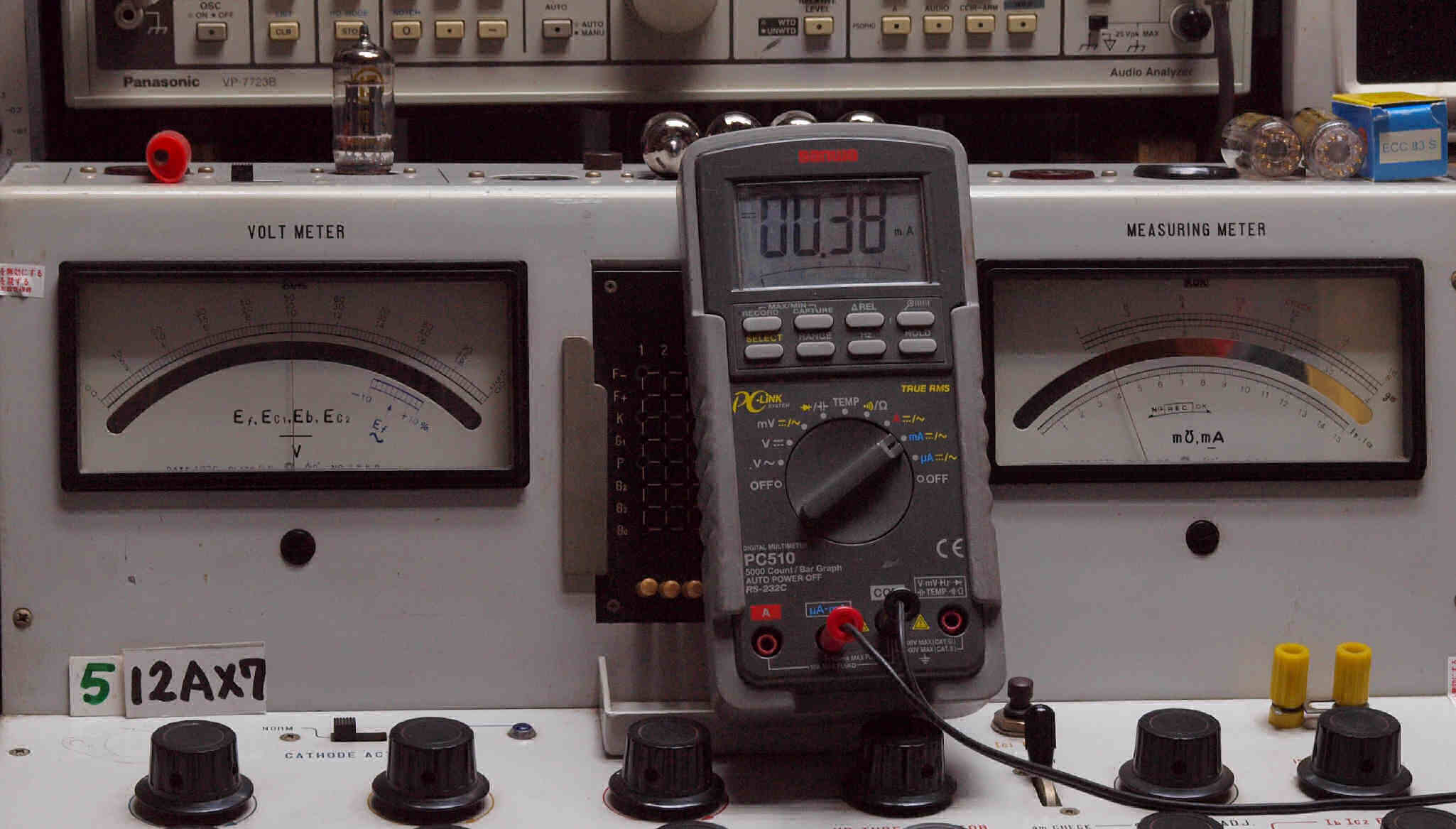

Ｅ５１．　５本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝１２００μmho、ＩＰ＝０．３８ｍＡ。
　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝４０００μmho
Ｅ５２．　５本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝１３００μmho、ＩＰ＝０．３８ｍＡ。
Ｅ６１．　６本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝１２００μmho、ＩＰ＝０．３８ｍＡ。
　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝４０００μmho

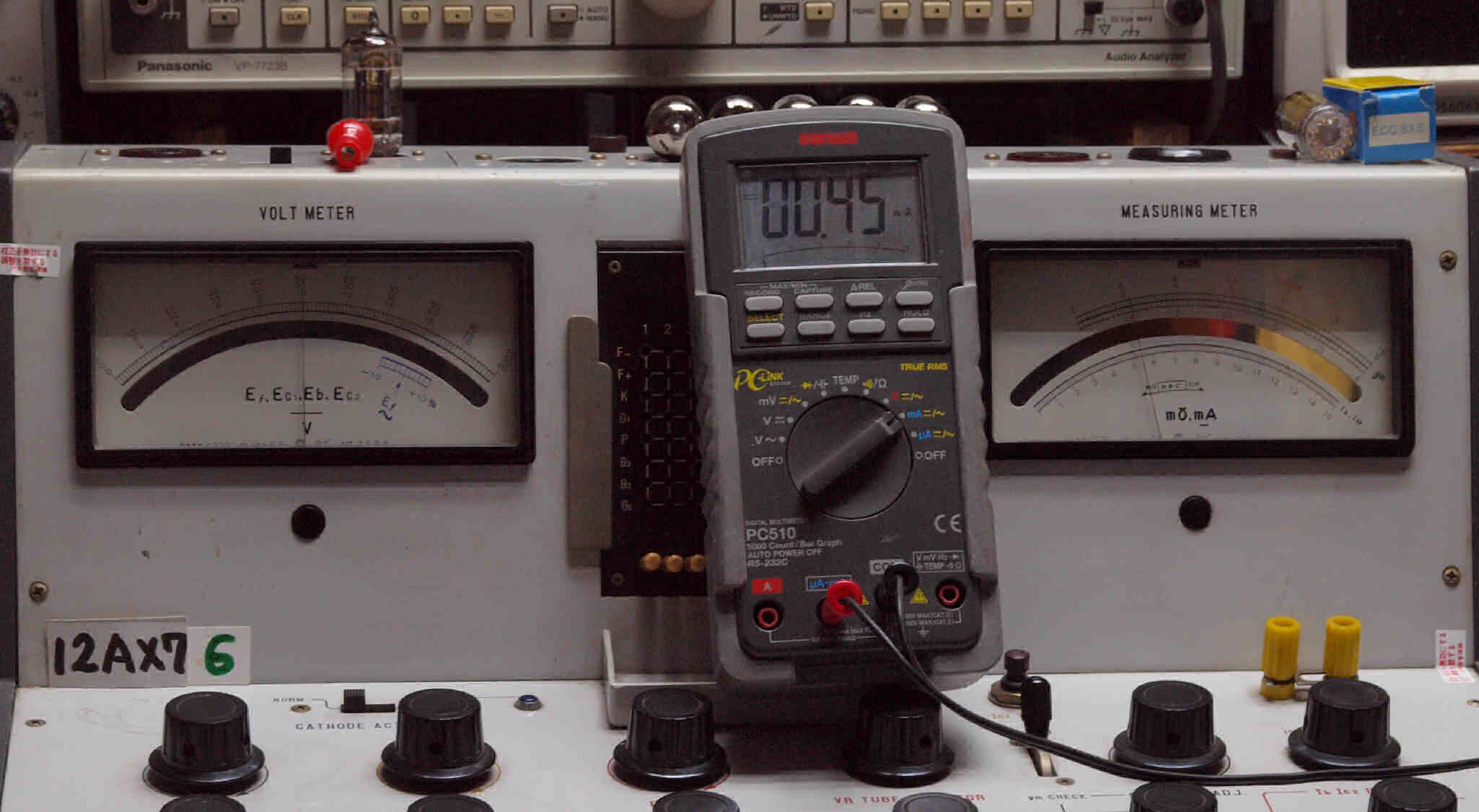

Ｅ６２．　６本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝１５００μmho、ＩＰ＝０．４５ｍＡ。

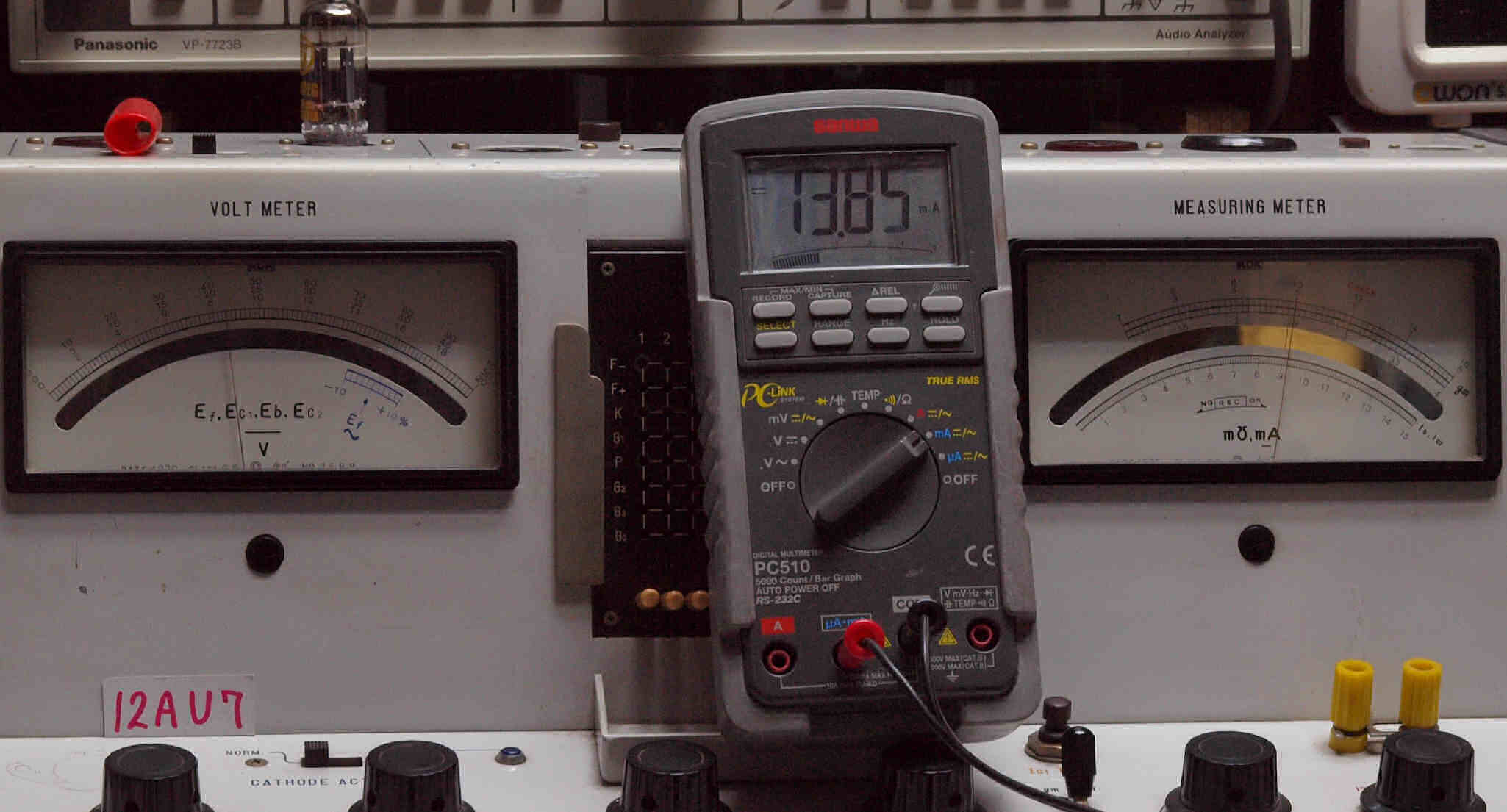

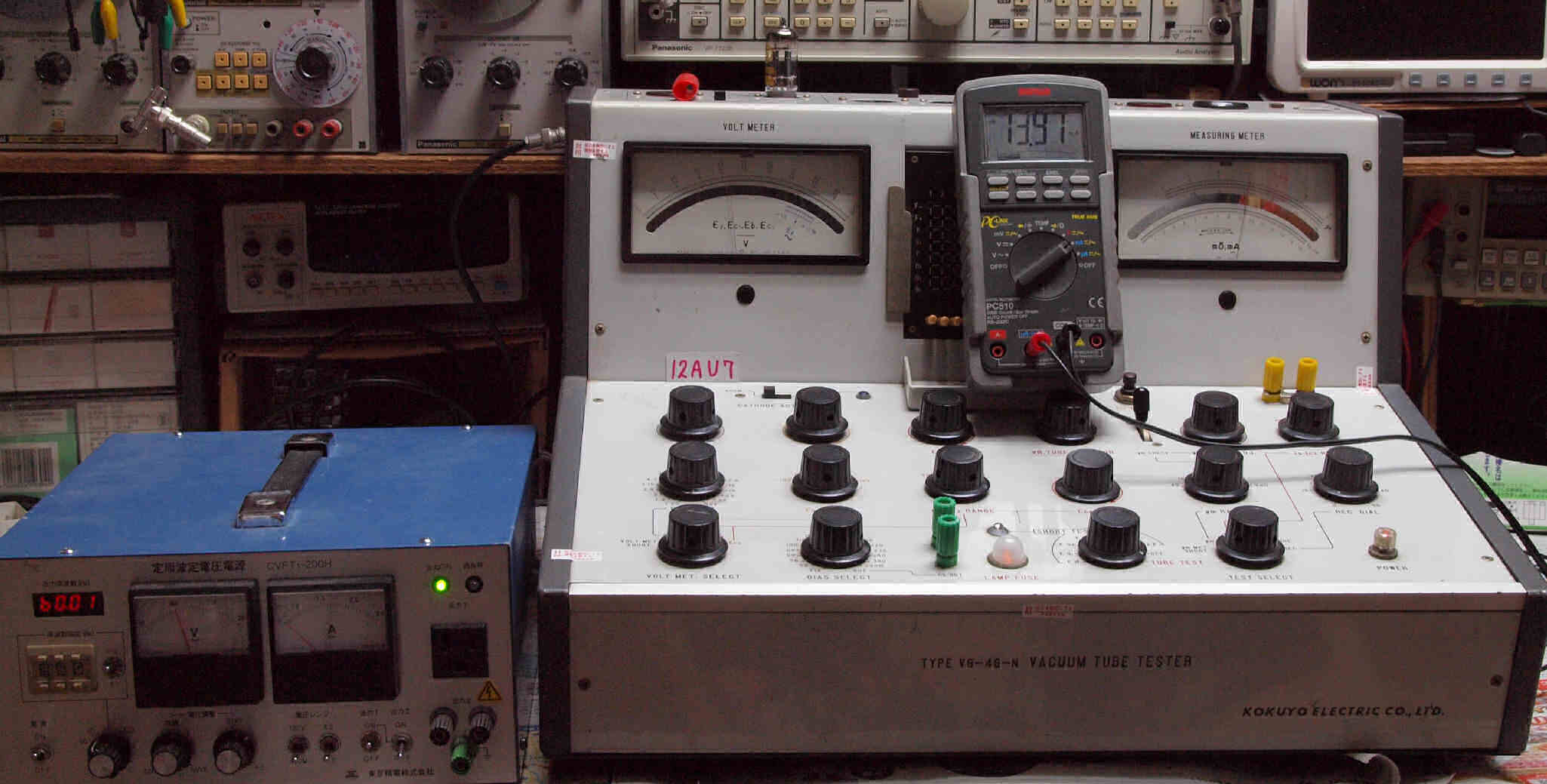

Ｅ７１．　真空管　１２AU７　ユニット１測定。　Gm＝２５００μmho、Ｉｐ＝１３．８５ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝６０００μmhoレンジでの測定。

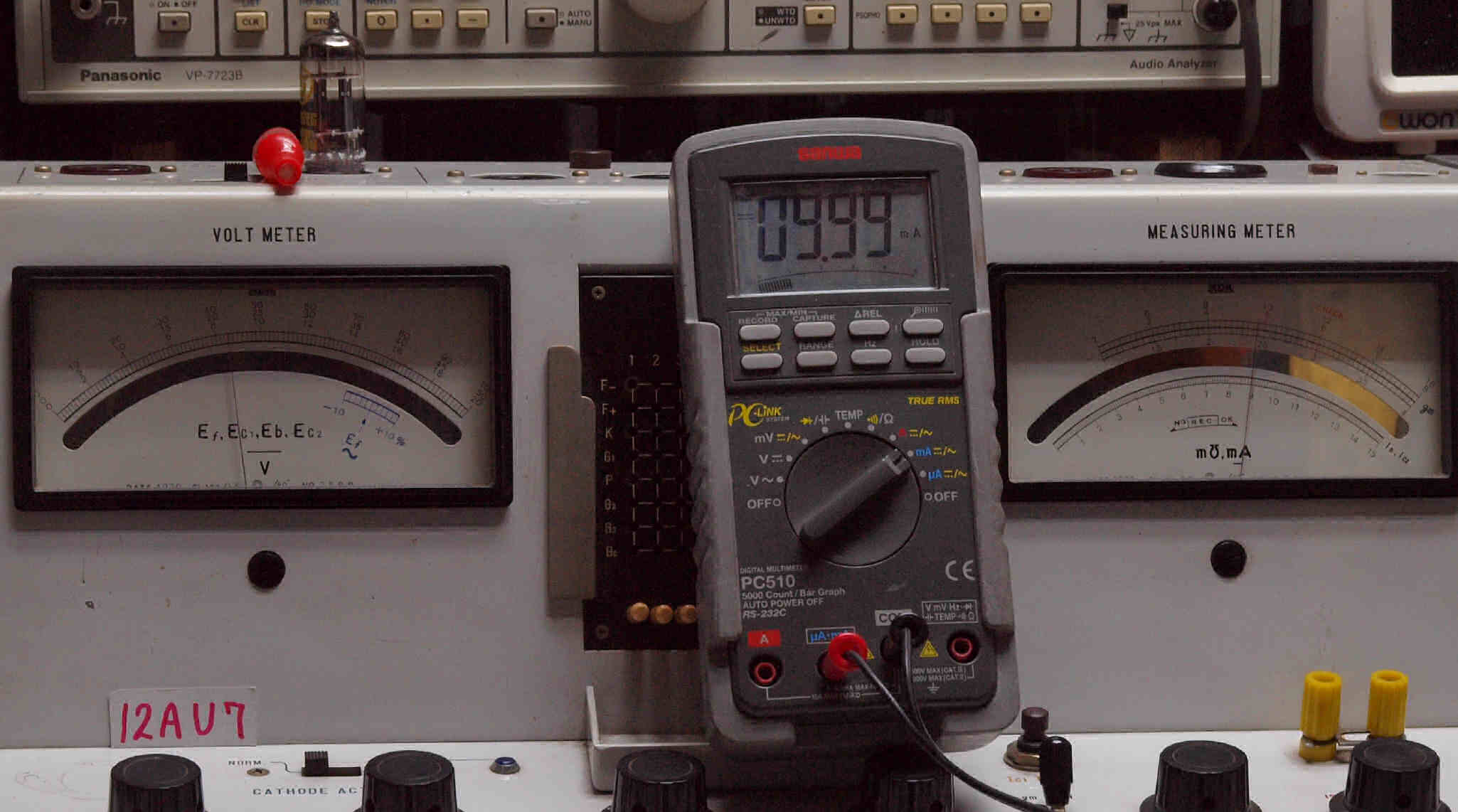

Ｅ７２．　真空管　１２AU７　ユニット２測定。　Gm＝２４００μmho、Ｉｐ＝９．９９ｍＡ。
Ｆ．　最近の真空管のＧｍ測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｆ０．　electro−harmonix１２ＡＴ7ＥＨの測定。左から１本目、２本目。
真空管ハンドブック（規格表）の相互コンダクタンス＝６０００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１２Ｖ、Ｉｐ＝１０ｍＡ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｆ１１．　「１２ＡＴ７ＥＨ−１本目」ユニット１測定。　Ｇｍ測定＝６０００μmho、ＩＰ＝０．４５V／５０Ω＝９ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｇ１（Rk=２００Ω）」。　Ｃレンジ＝７５００μmhoレンジでの測定。
Ｆ１２．　「１２ＡＴ７ＥＨ−１本目」ユニット２測定。　Ｇｍ測定＝６７５０μmho、ＩＰ＝０．４７５V／５０Ω＝９．５ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｇ１（Rk=２００Ω）」。　Ｃレンジ＝７５００μmhoレンジでの測定。
測定電源は安定化電源を使用し、ＡＣ１００Ｖ　６０Ｈｚで行う。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
ＣＰ．　プレート電圧、グリット電圧の改善。 整流ダイオード交換
ＣＨ．　ヒーター電圧の安定度（レギュレーション）の改善。
　　　　　ヒ−ター供給配線が２ヶの基板端子を経由しているのでこれを改善。
ＣＰＰ．　パラスチック発振止め対策の改善。
　　　　　コイルでは抵抗値が大きすぎるので、ビーズ挿入にする。
ＣＧ．　グリッド電圧（バイアス）、Gm回路電源安定化。
　　　　　　プレート電流が変化してもOKの様に安定化。
ＣＢ．　Gm測定回路にバンドパスフイルター挿入。
　　　　電源ハムや発振の影響を無くす。無論これらの発生防止対策もします。
ＣＴ．　プレート電圧やヒーター電圧のコントロールにトライアックを導入 。
Ｓ．　国洋電機工業(株) VG-4G-N　の仕様（カタログ・マニアルより）　
型式 VG-4G-N
フィラメント電圧 0.657---117V
フィラメント電流 〜6.3V＝3A、12.6V〜25V＝0.6A、35V〜＝0.3A
プレート電圧 500Vまで可変
プレート電流 150mA　15mA　1.5mA
スクリーン電圧 500Ｖまで可変
スクリーン電流 15mA　1.5mA
グリッド電圧 -100Ｖ-10Ｖ
バイアス抵抗値 50.56.60.68.100.110.150.160.180.200.220.230.250.390.680.オーム
ＶＲ管抵抗値 0.　2Ｋ　10.ｋ
DRIVE 0-50
測定範囲 〜0.8ｍ
0.8〜1.6ｍ
1.6〜4ｍ
4〜86ｍ
8〜16ｍ
16〜40ｍ
電源 AC100V、50Hz/60Hz
消費電力 W
外形寸法（脚含む） 幅×高さ×奥行mm
重量 35kg
価格
