FM放送のノイズ対策(バンドパスフイルター製作)
CATVでの中継等の雑音対策です。ハム(アマチュア無線)の混信にも効果あります。

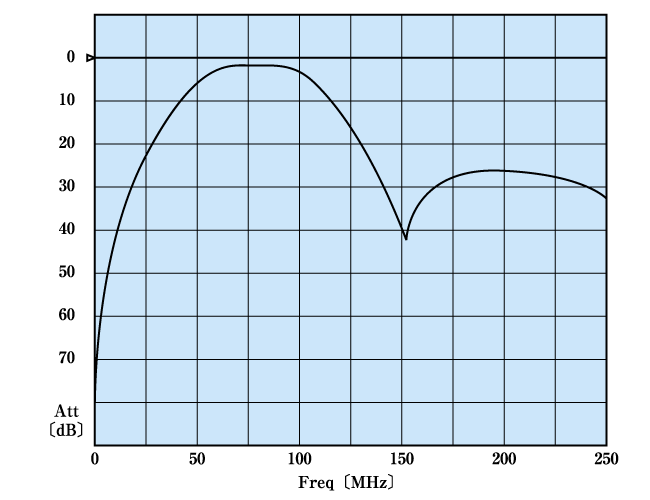

1. 使用素子の特性。これを2個直列にするので、スカートはさらにシャープになります

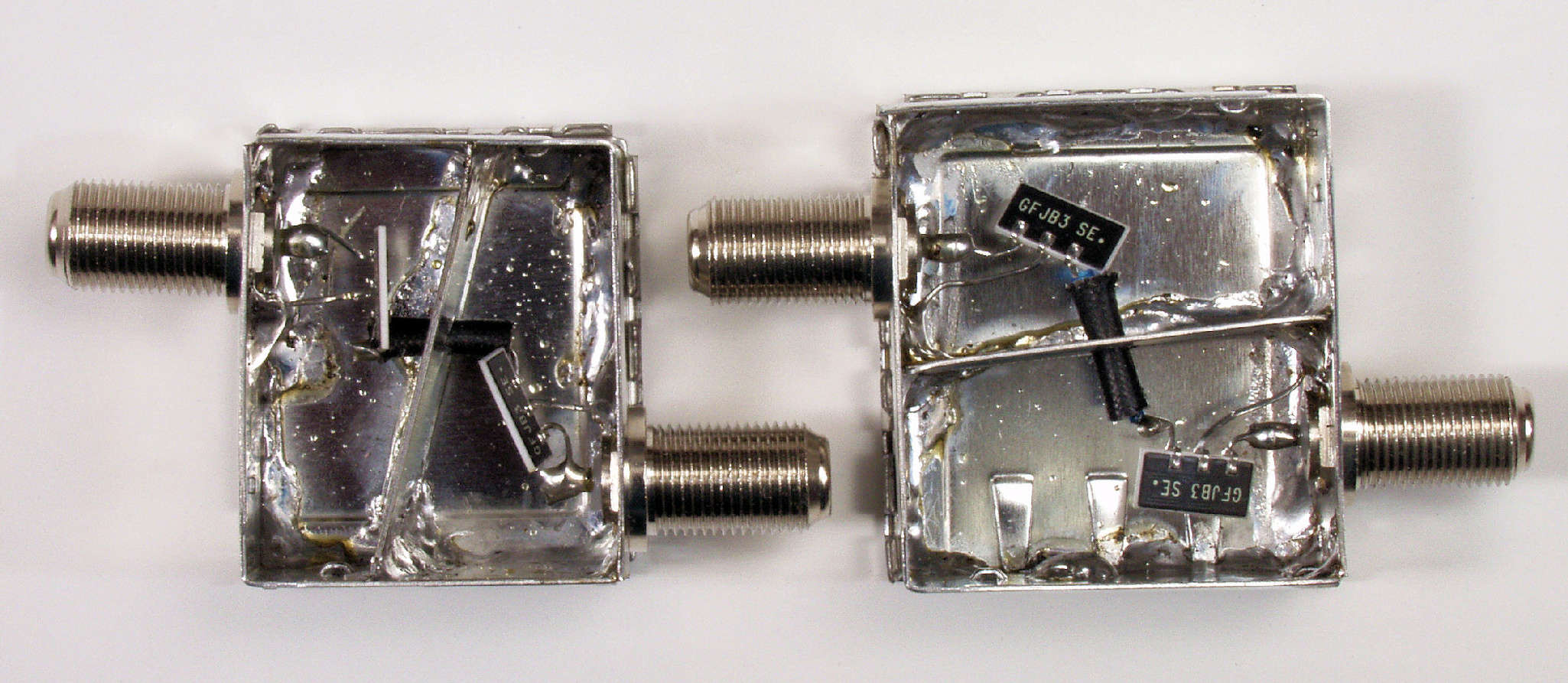

2. ジャンクのTVチューナケースを流用する。

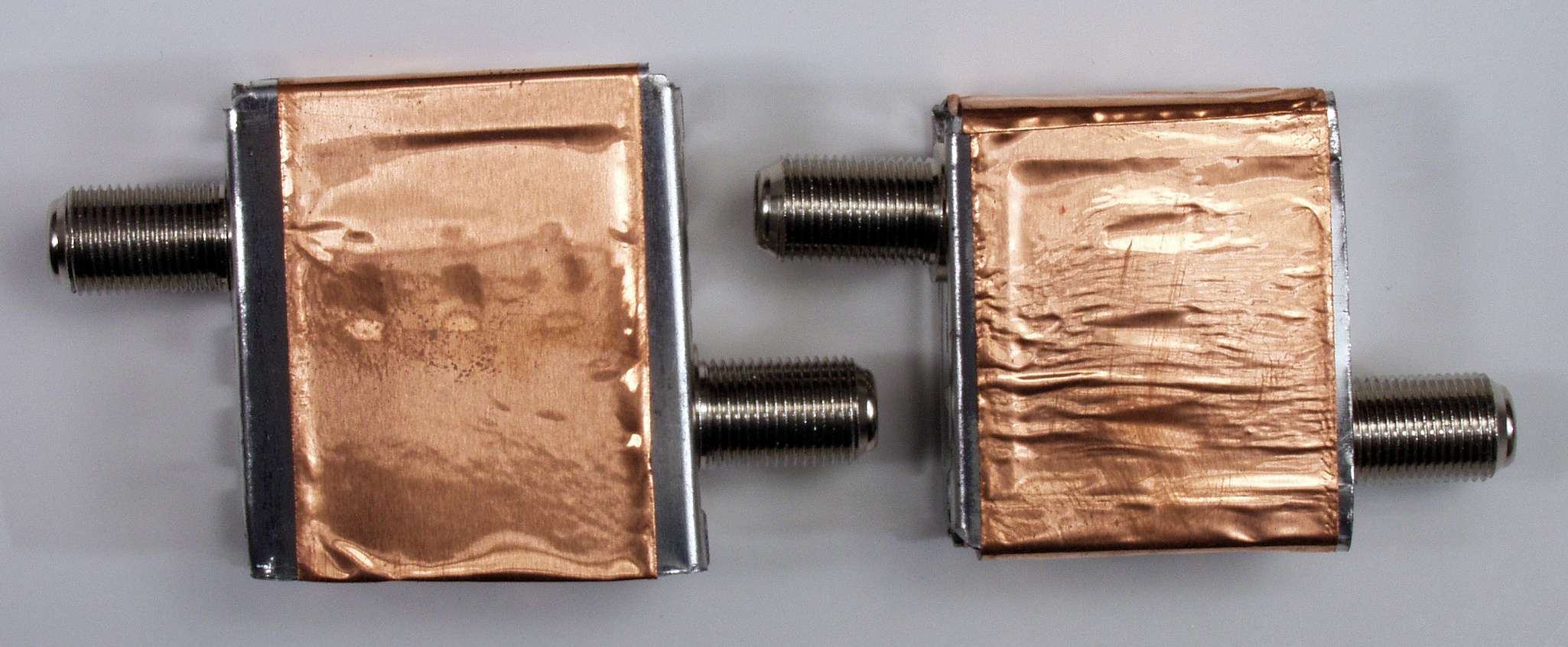

3. 銅テーブでさらにシールドする。

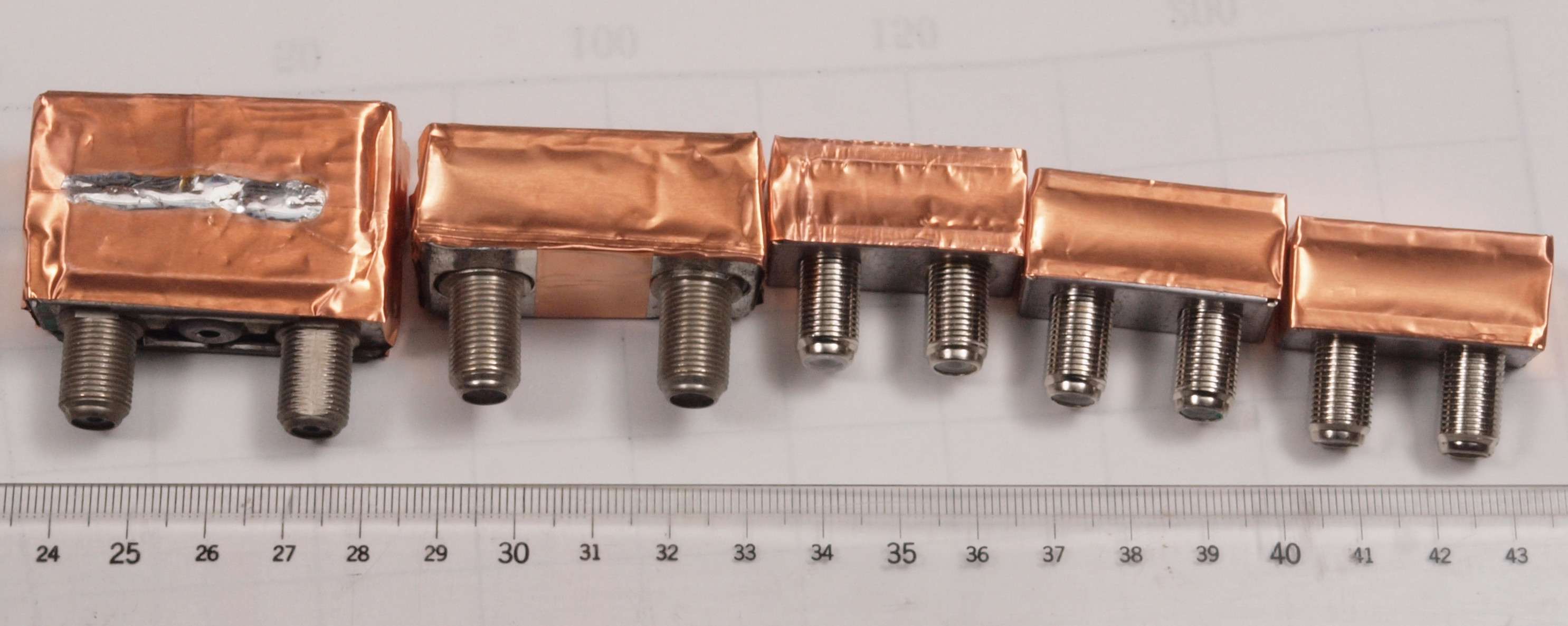

4. 同様に、2回目製作。素子間シールドを外し小型化する。

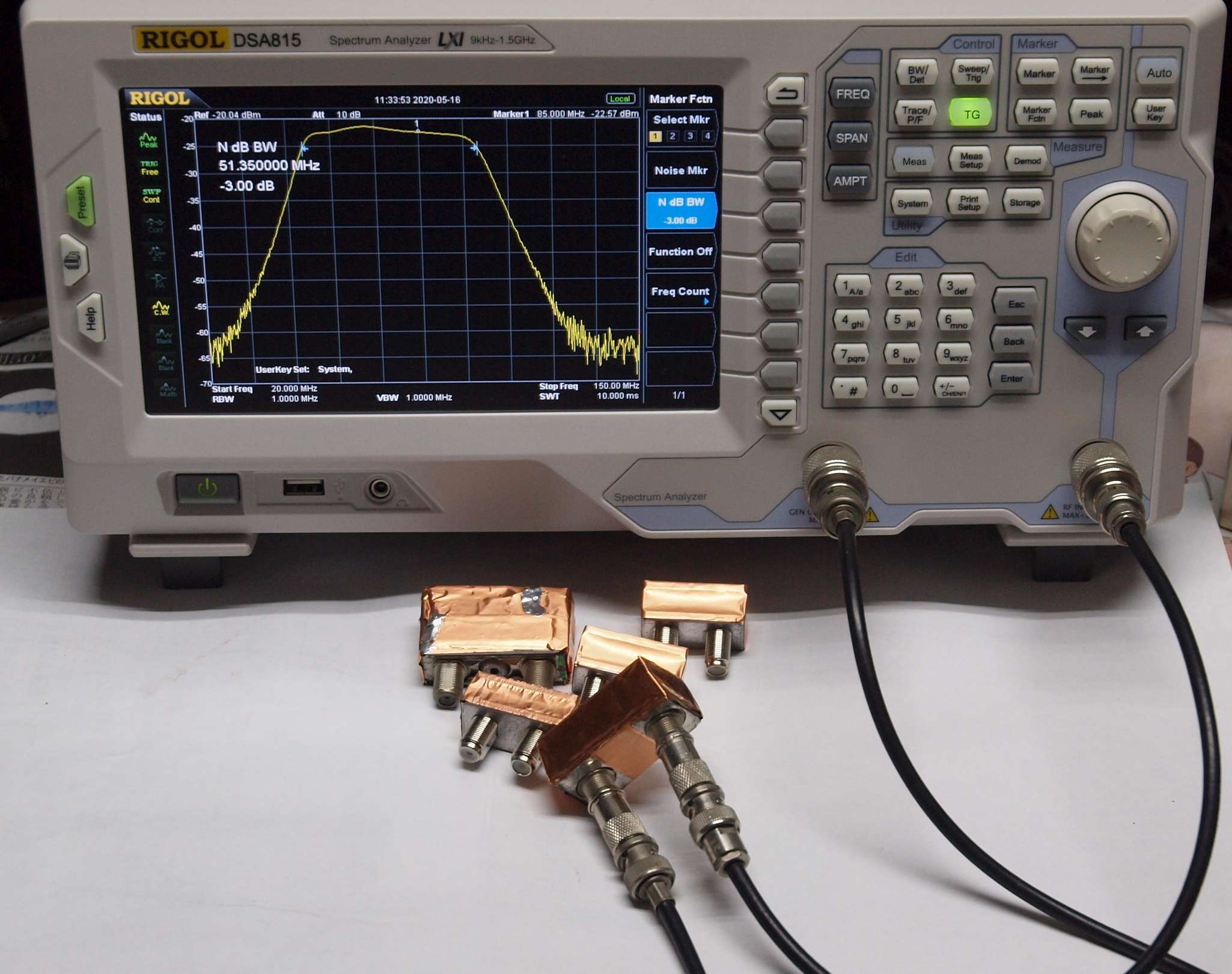

5. SPECTRUM ANALYZER RIGOL DSA815-TG で測定する。

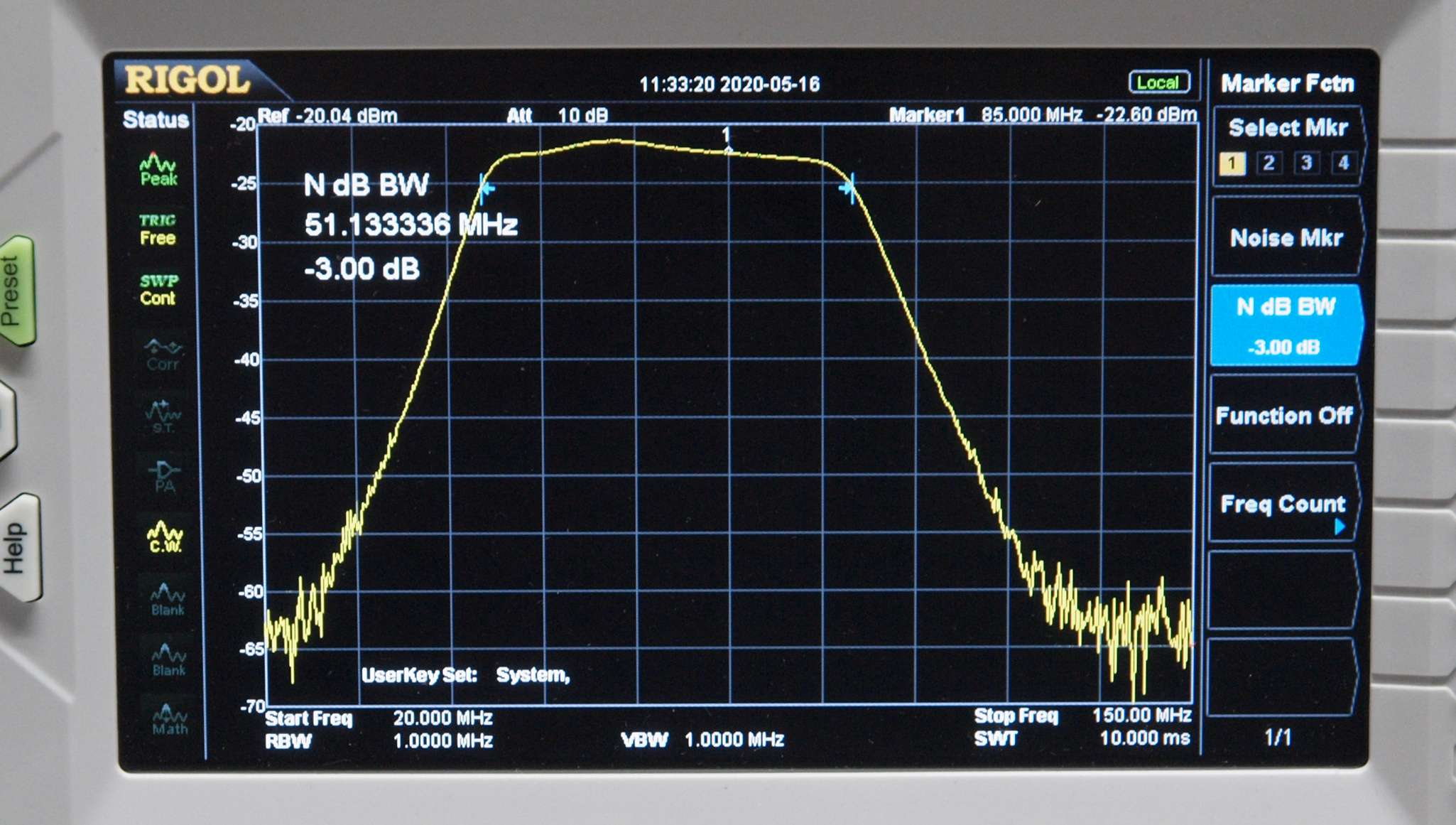

6. 拡大。 Marker1=85MHz、−3dBバンド幅=51.13MHz、横幅は13MHZ。
        fm-fil-6
