音質を良くする方法（減衰器の製作）
音を良くする＝音が劣化しない良い部品を使う　は昔から良く言われる所です。 では、音が通る所の部品とは？ 　　１．コード（配線・電線）＝RCA接続ケーブル・SP接続ケーブル 　　２．増幅素子（真空管・TR・FET） 　　３．結合器（トランス・コンデンサー） 　　４．音量調整（抵抗・VR） 今回は、４．音量調整（抵抗・VR）の改善 ＡＭＰの音量VRをどの位の位置でお使いですか？　ほとんど２５％位の所でしょうね？ 劣化を防ぐ為、出来れば８０％〜１００％で使用したいです。 その為にメインAMPとプリAMPにATT（減衰器）を入れます。 これを使用するとプリAMPのDC漏れが有る場合漏れているDC電圧も同じレベルで減衰されます

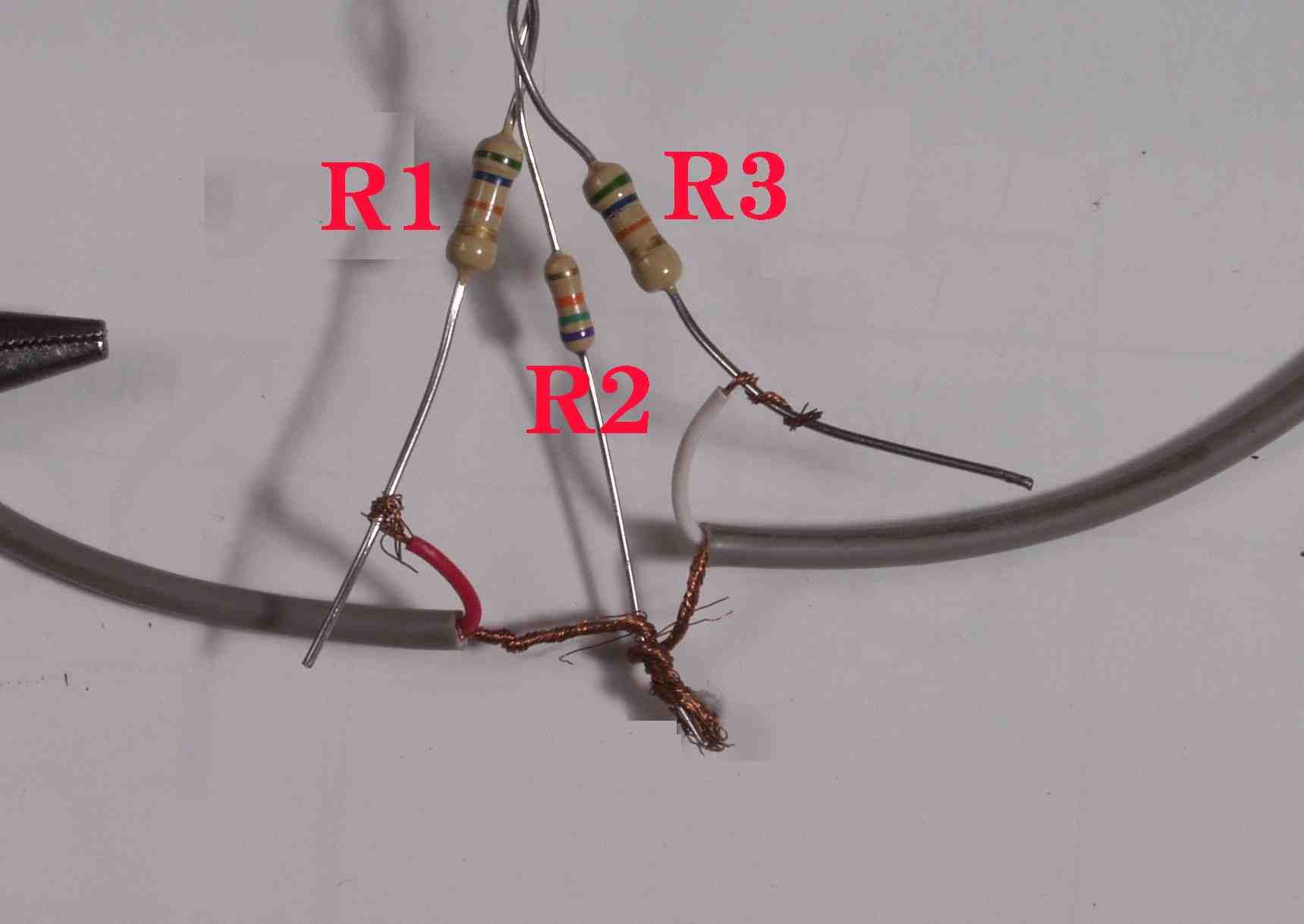

良く用いられるＴ型のアッテネーター回路。 各抵抗値は24系列で近いのを選びます。 減衰率 R1=R３ R２ 減衰率 R1＝R3 R２ 減衰率 R1＝R3 R２ ３ｄB １７KΩ ２８４KΩ １３ｄB ６３KΩ ４７KΩ ２３ｄB ８７KΩ １４KΩ ６ｄB ３３KΩ １３４KΩ １６ｄB ７３KΩ ３３KΩ ２６ｄB ９０KΩ １０KΩ １０ｄB ５２KΩ ７０KΩ ２０ｄB ８２KΩ ２０KΩ ３０ｄB ９４KΩ ６KΩ
24系列表　 この数値にx1Ω,x10Ω,x100Ω,x1kΩ,x10kΩ,x100kΩとした数値が標準品です。 1.0 1.1 1.2 1.3 1.5 1.6 1.8 2.0 2.2 2.4 2.7 3.0 3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.1

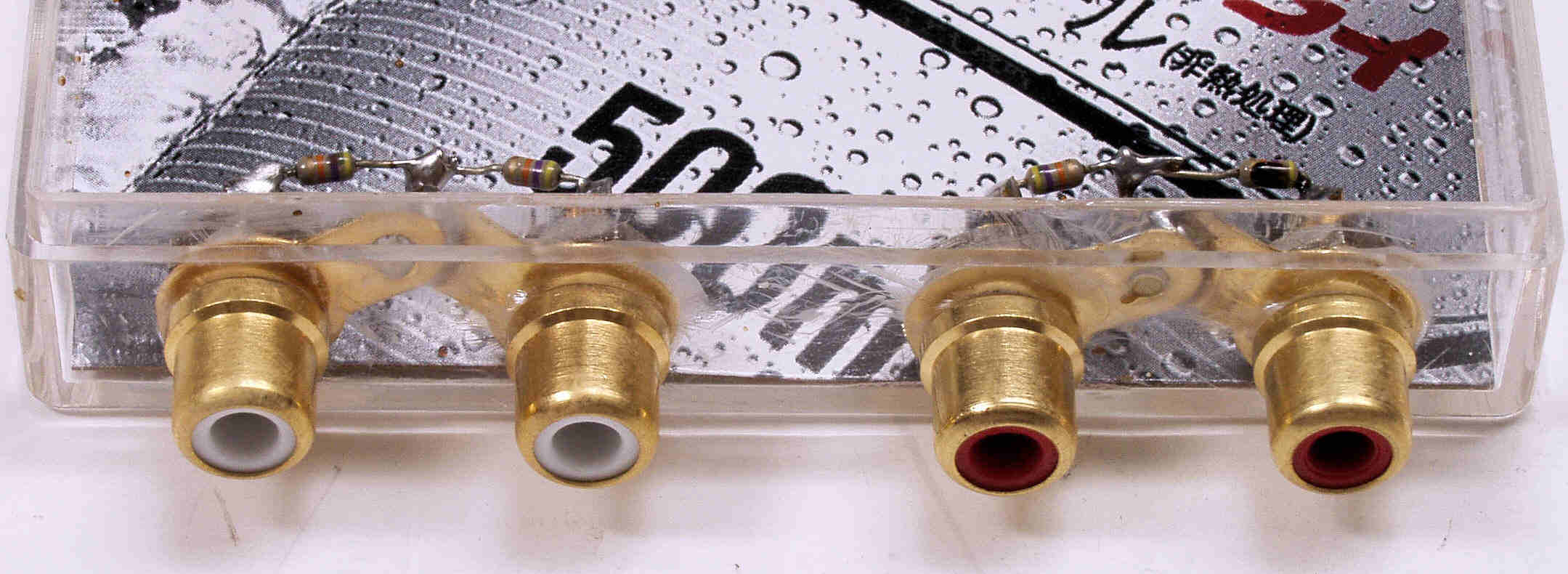

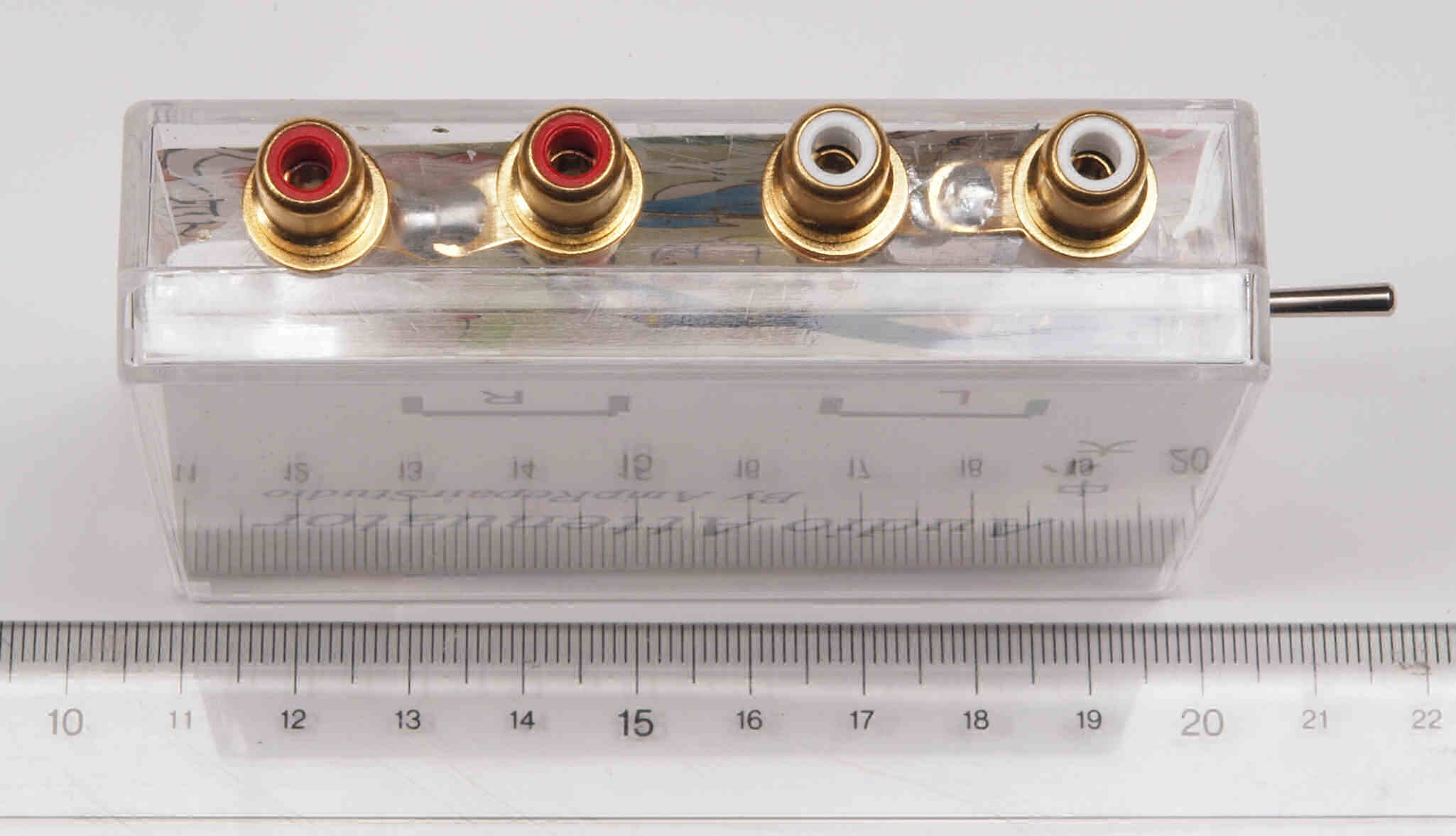

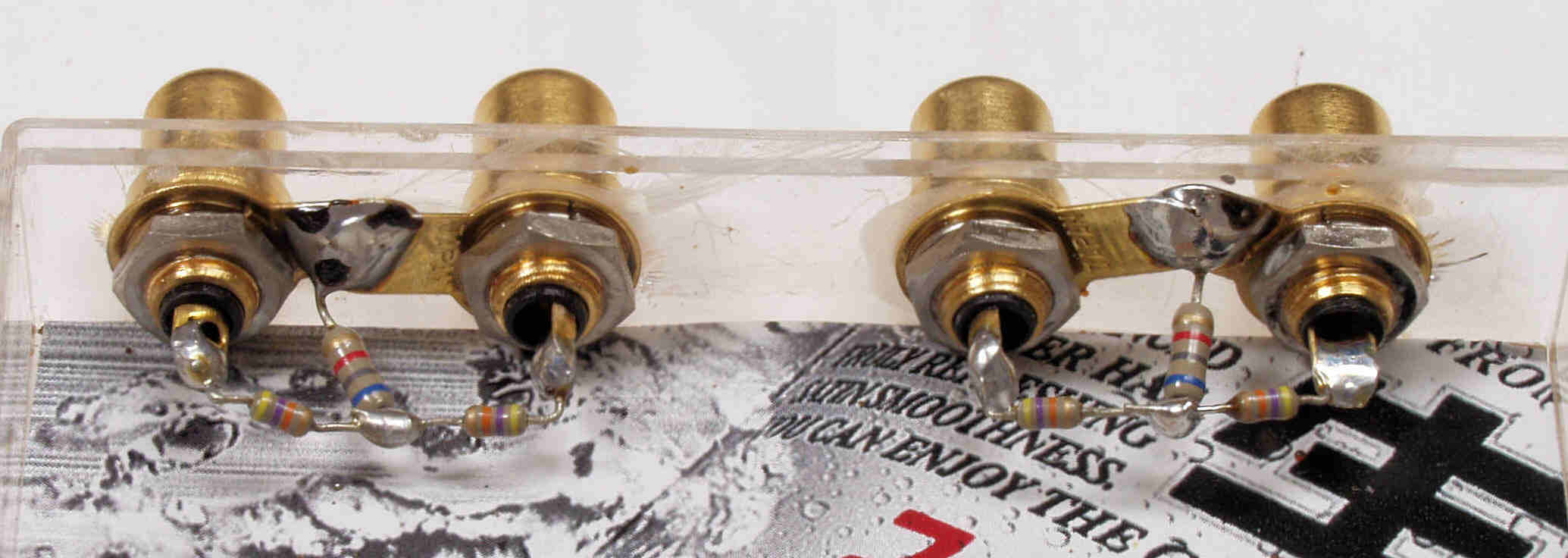

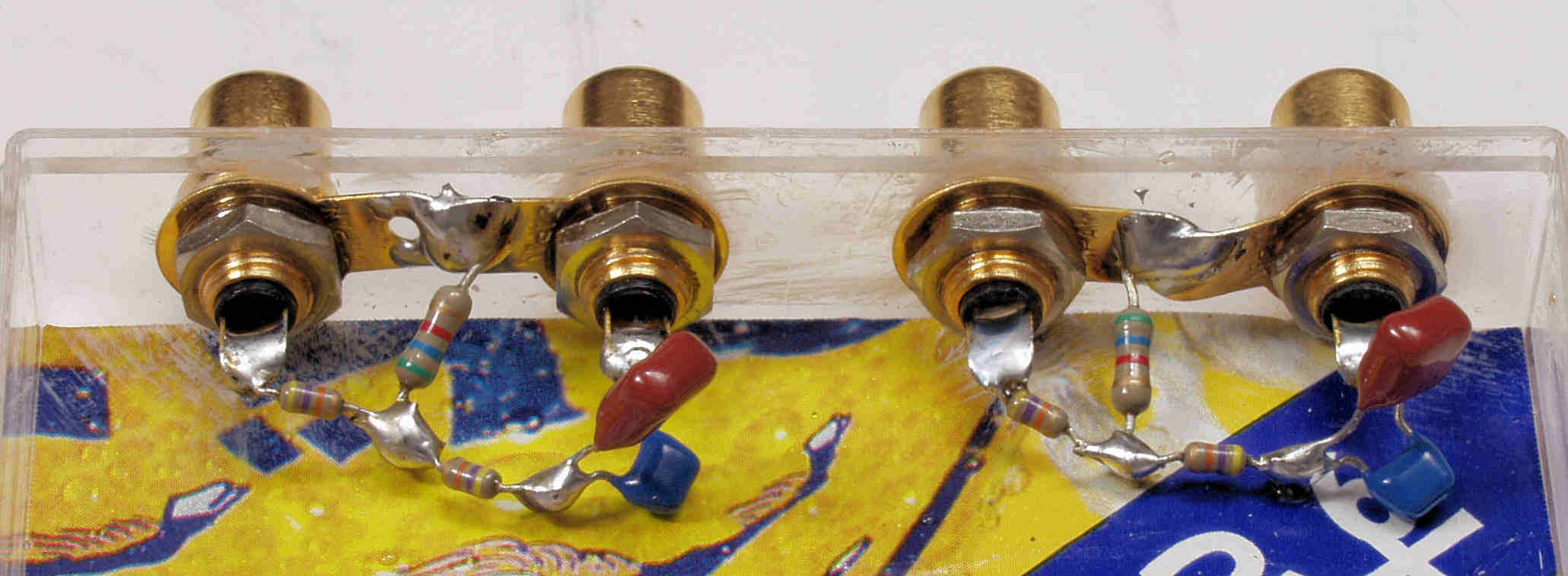

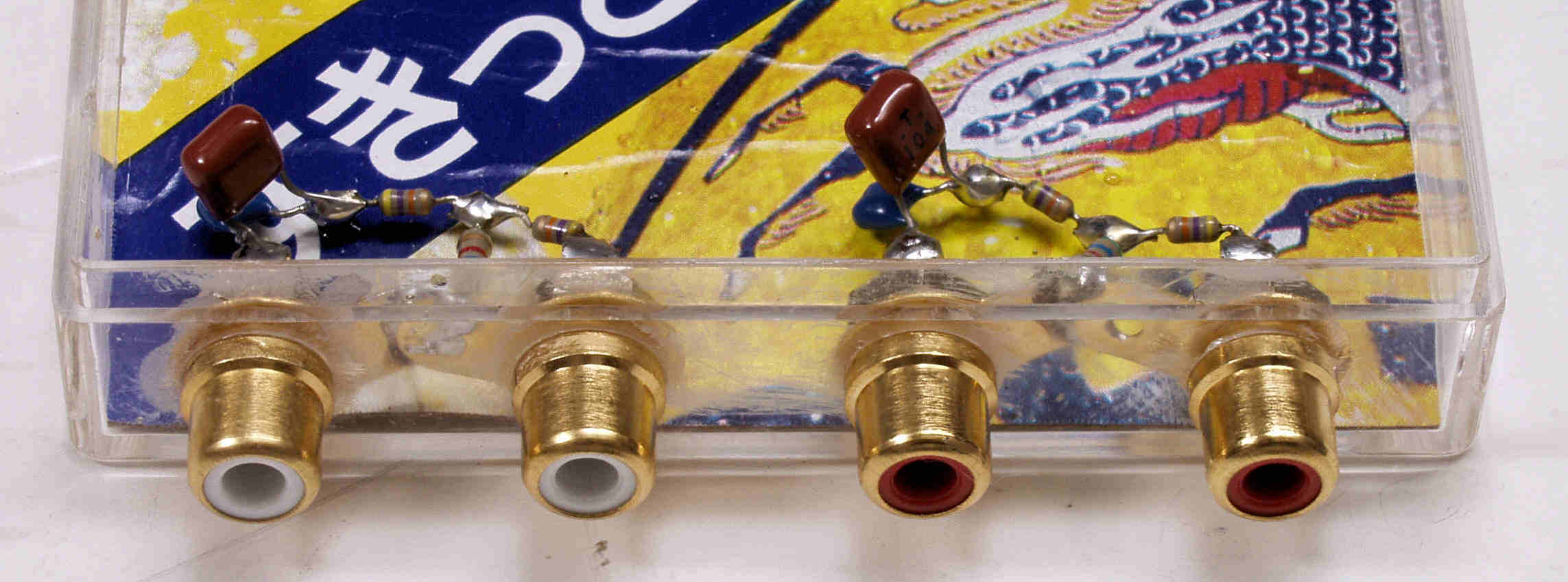

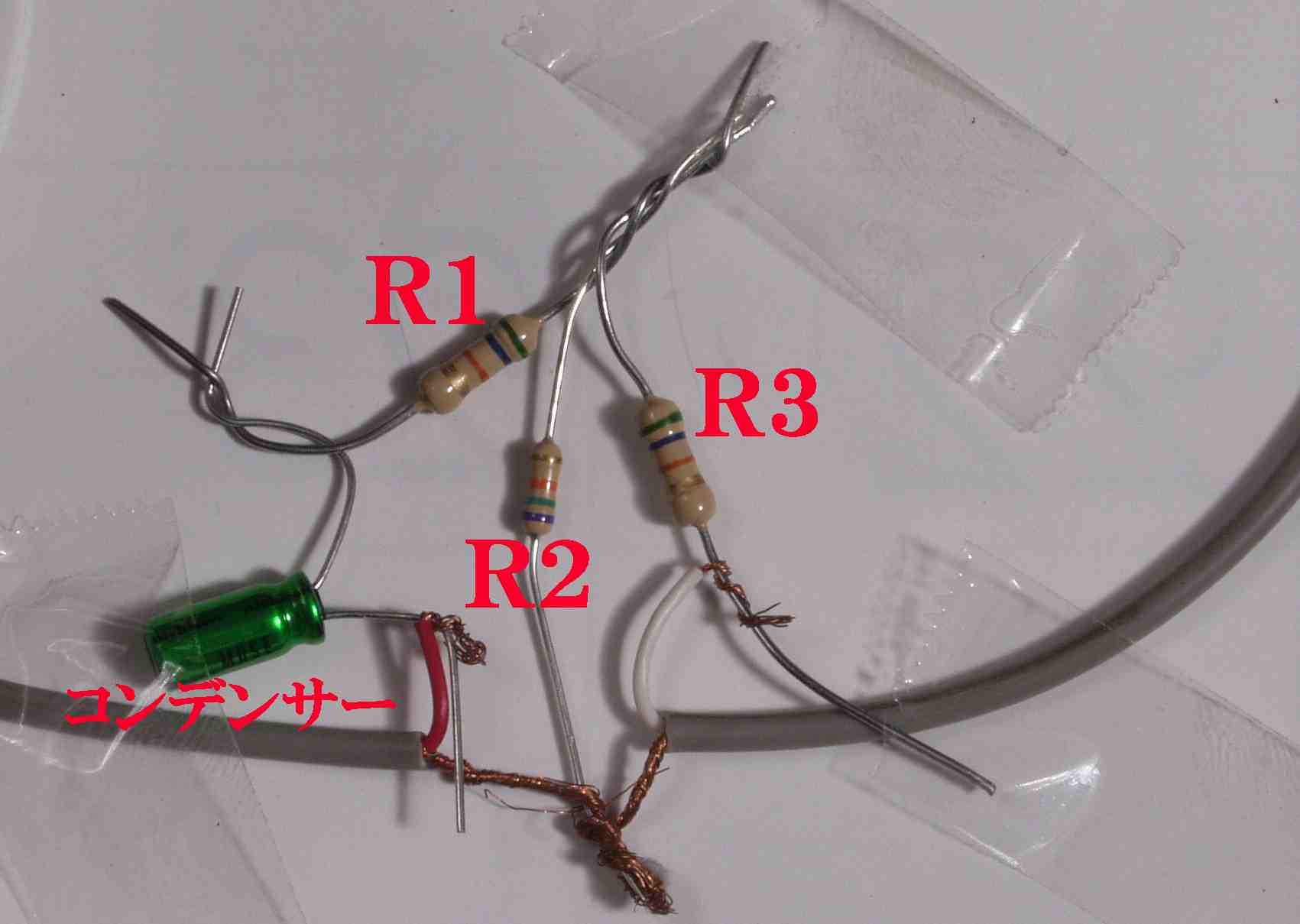

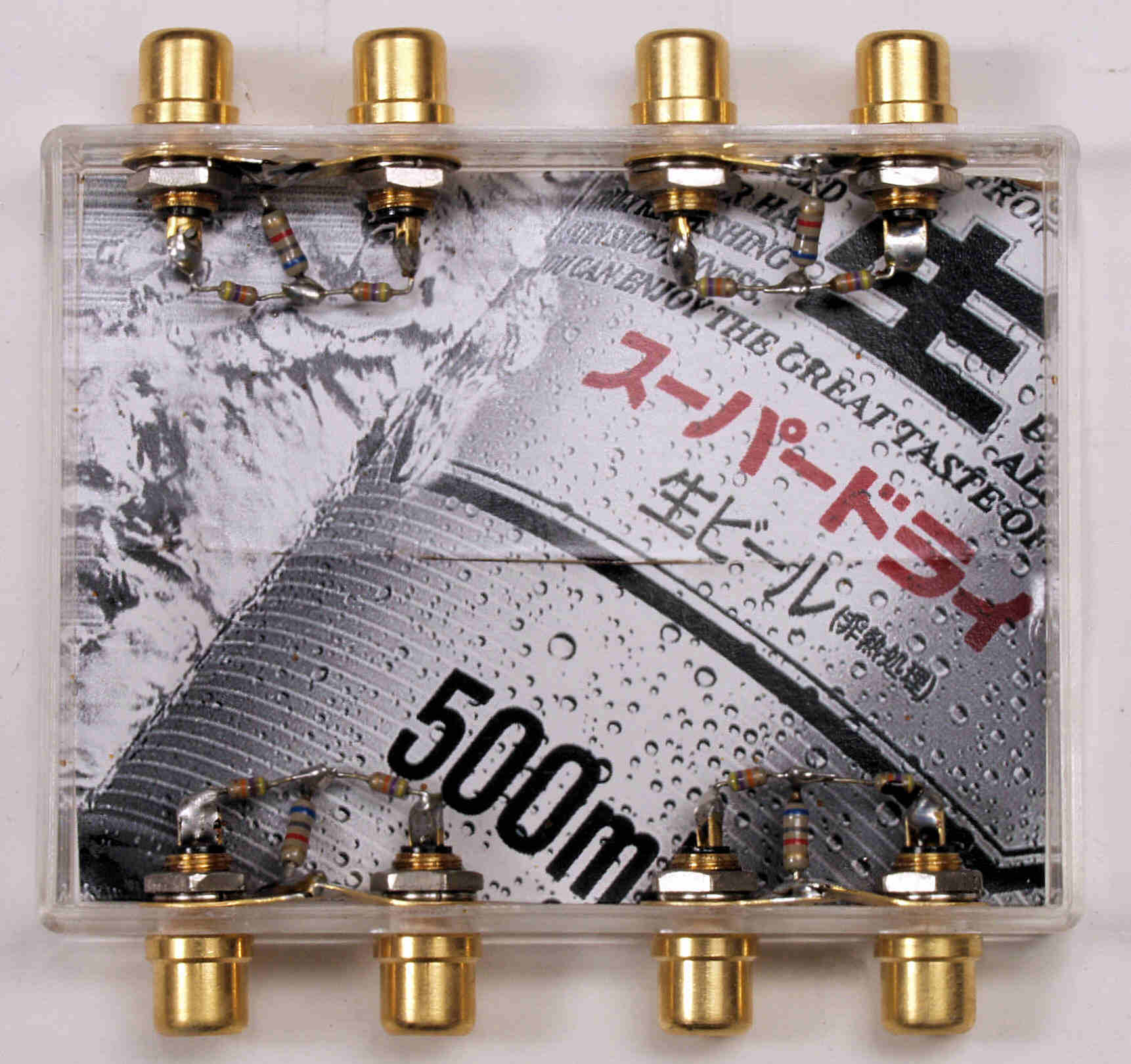

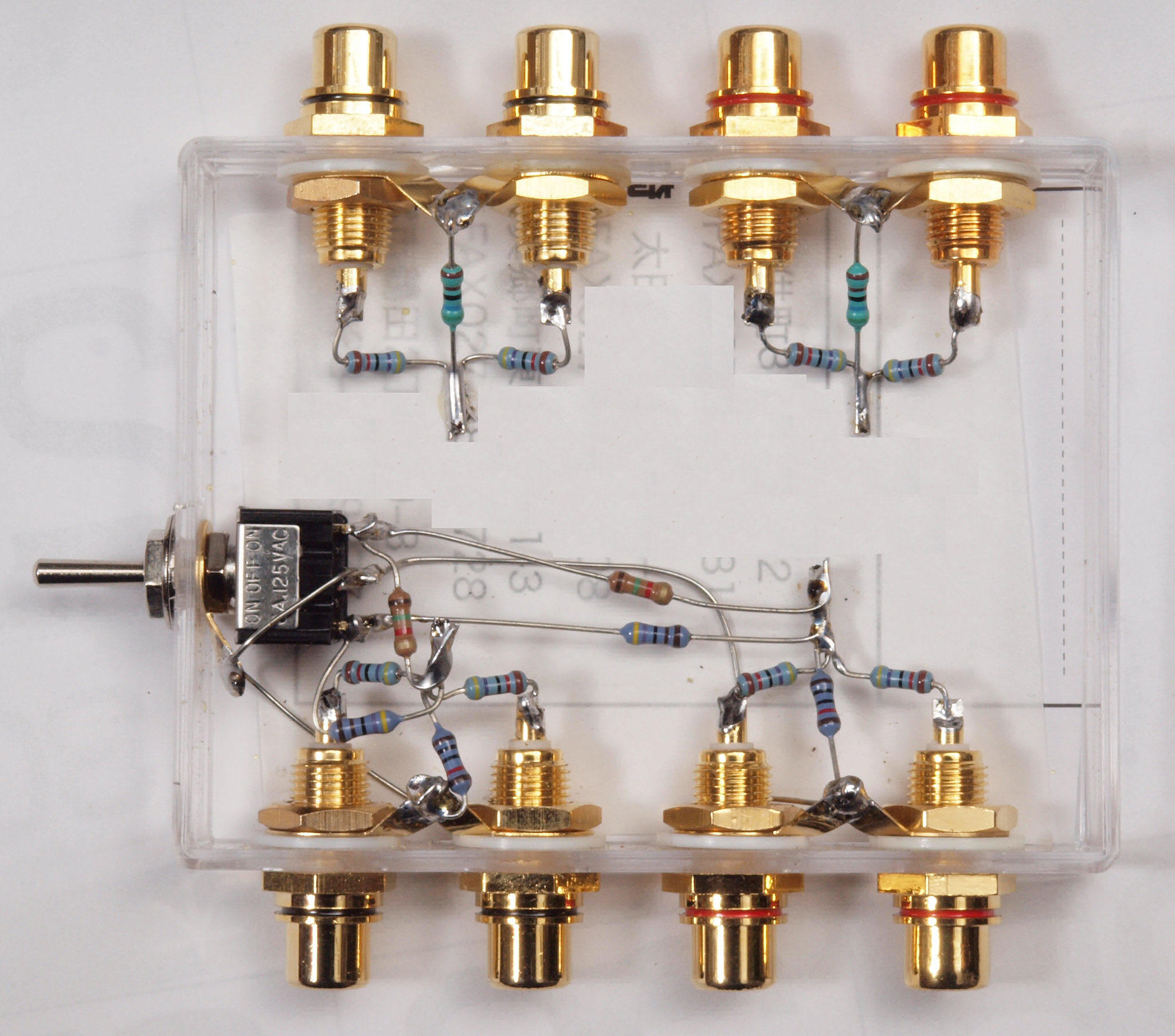

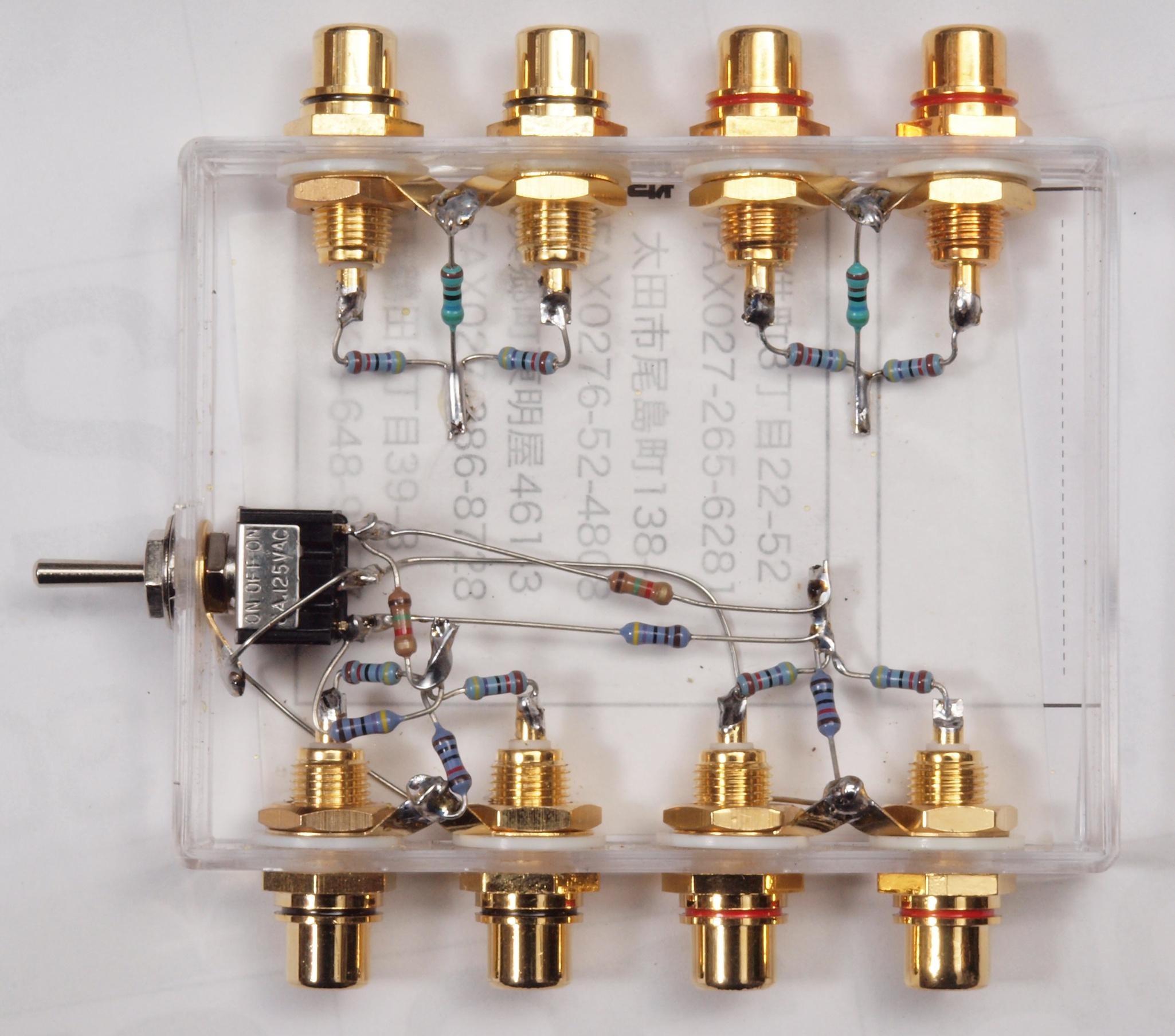

１．製作例	２．ついでにＤＣカットのコンデンサー（１μ）挿入 　　　機器の出力側に入れる（白い方がメインＡＭＰ入力へ行く）

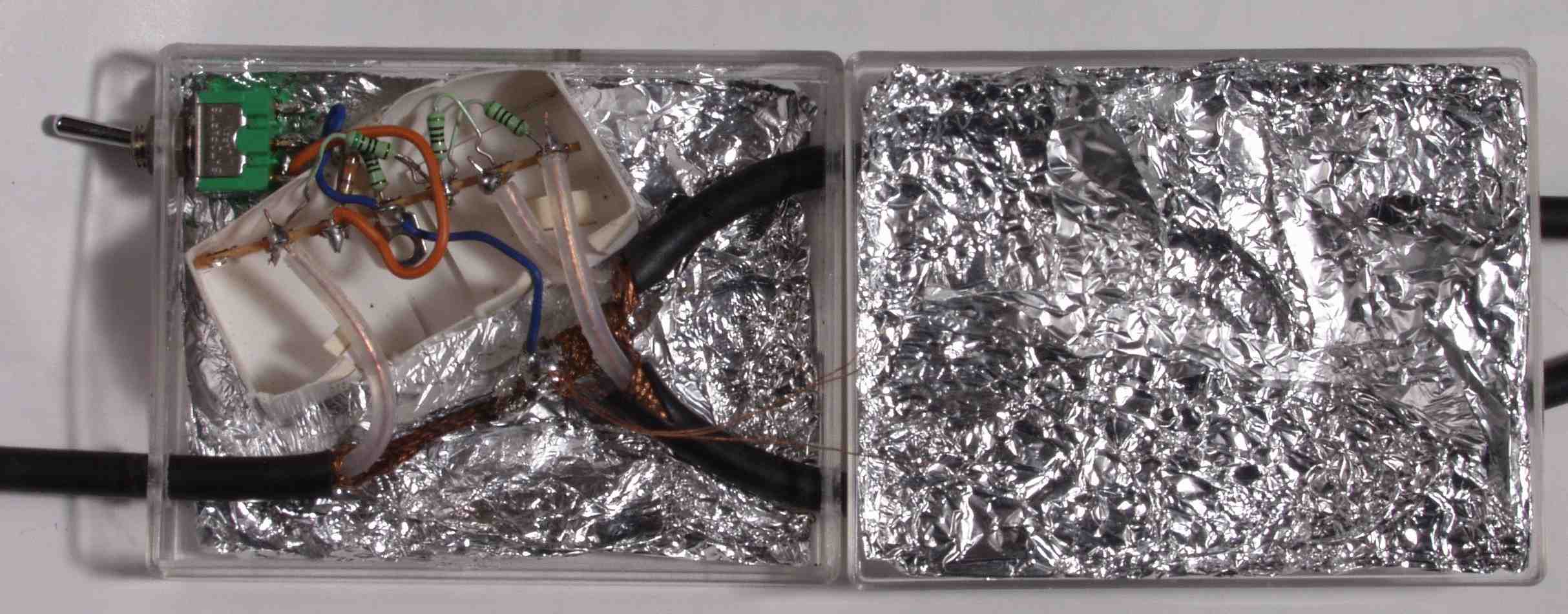

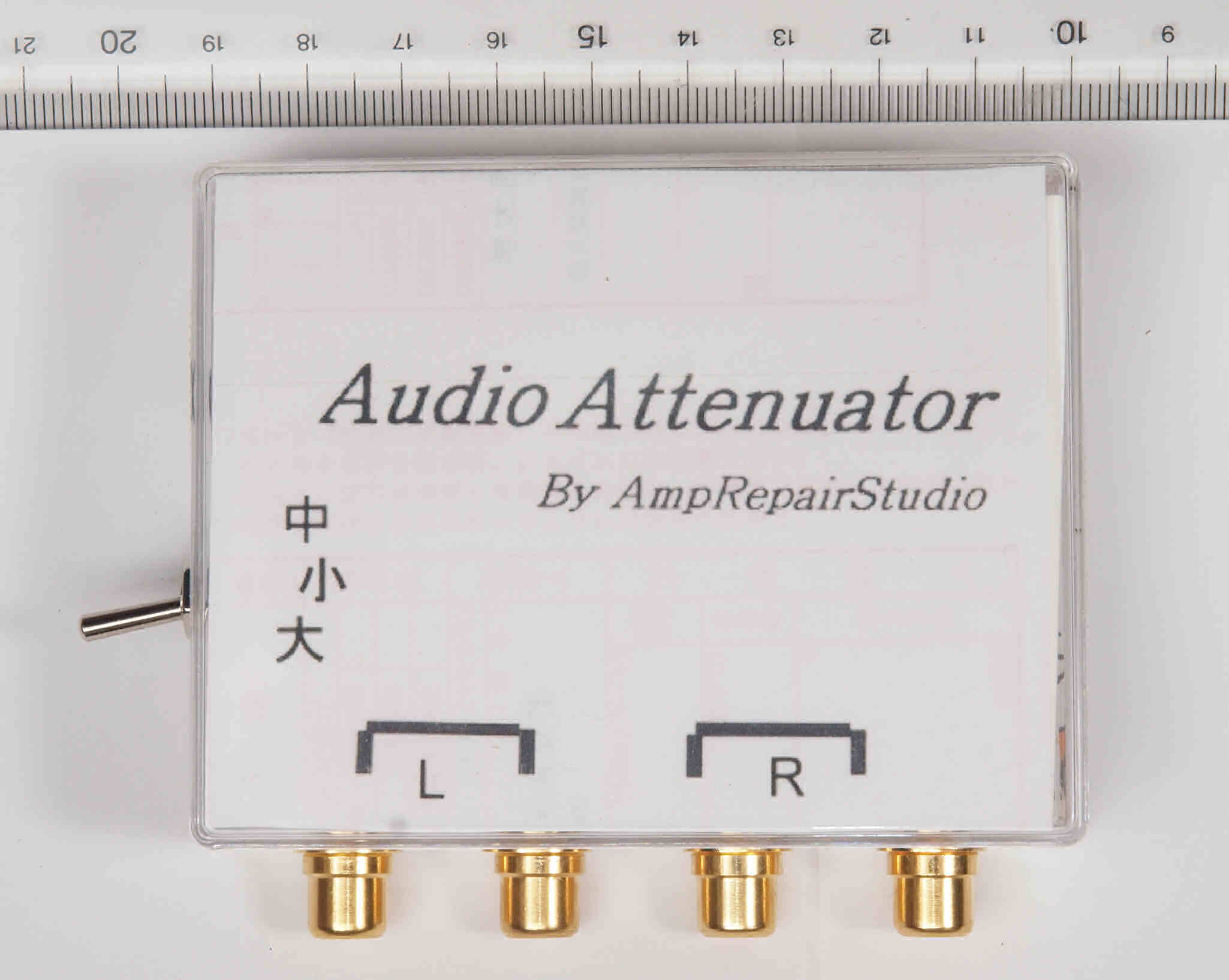

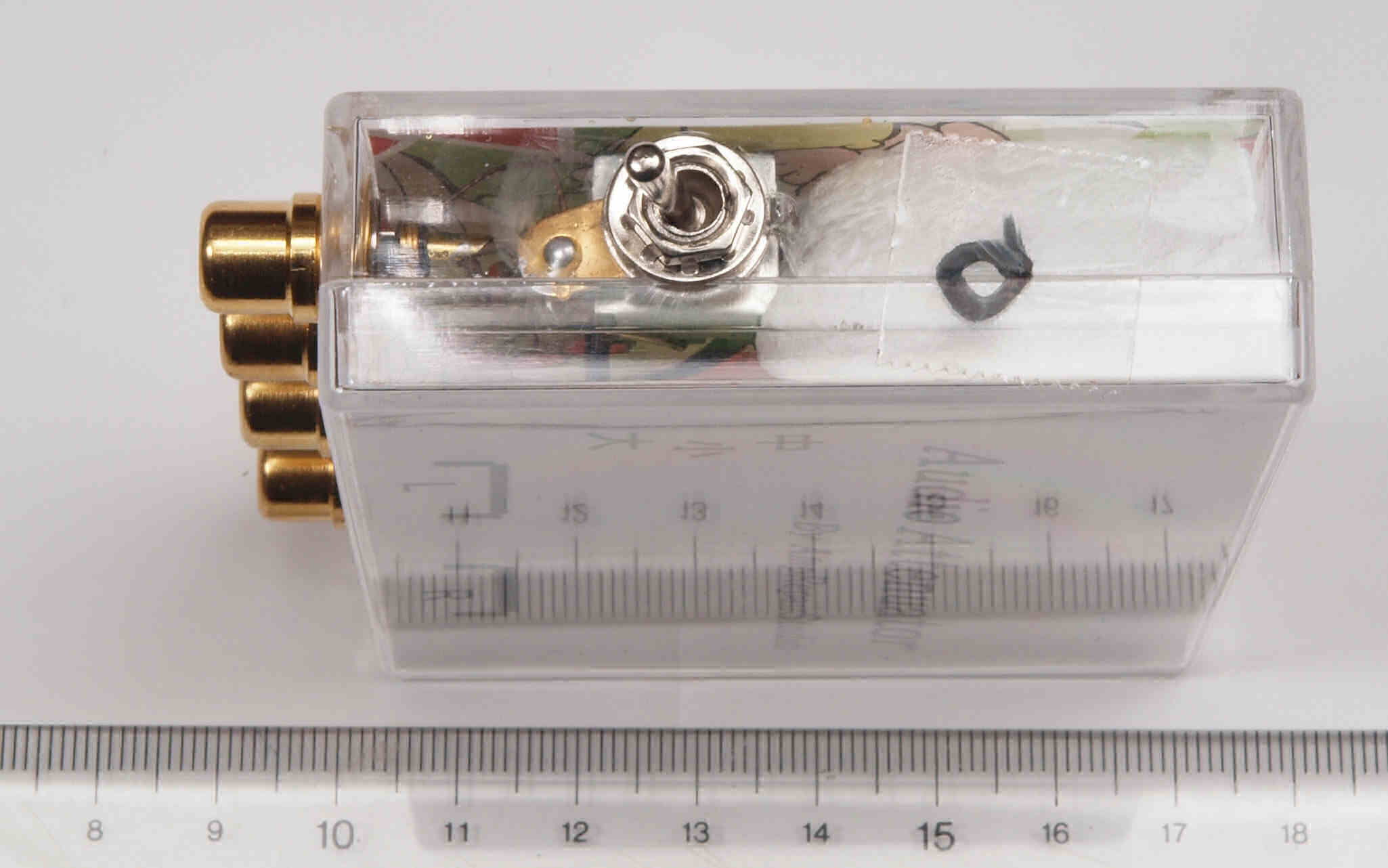

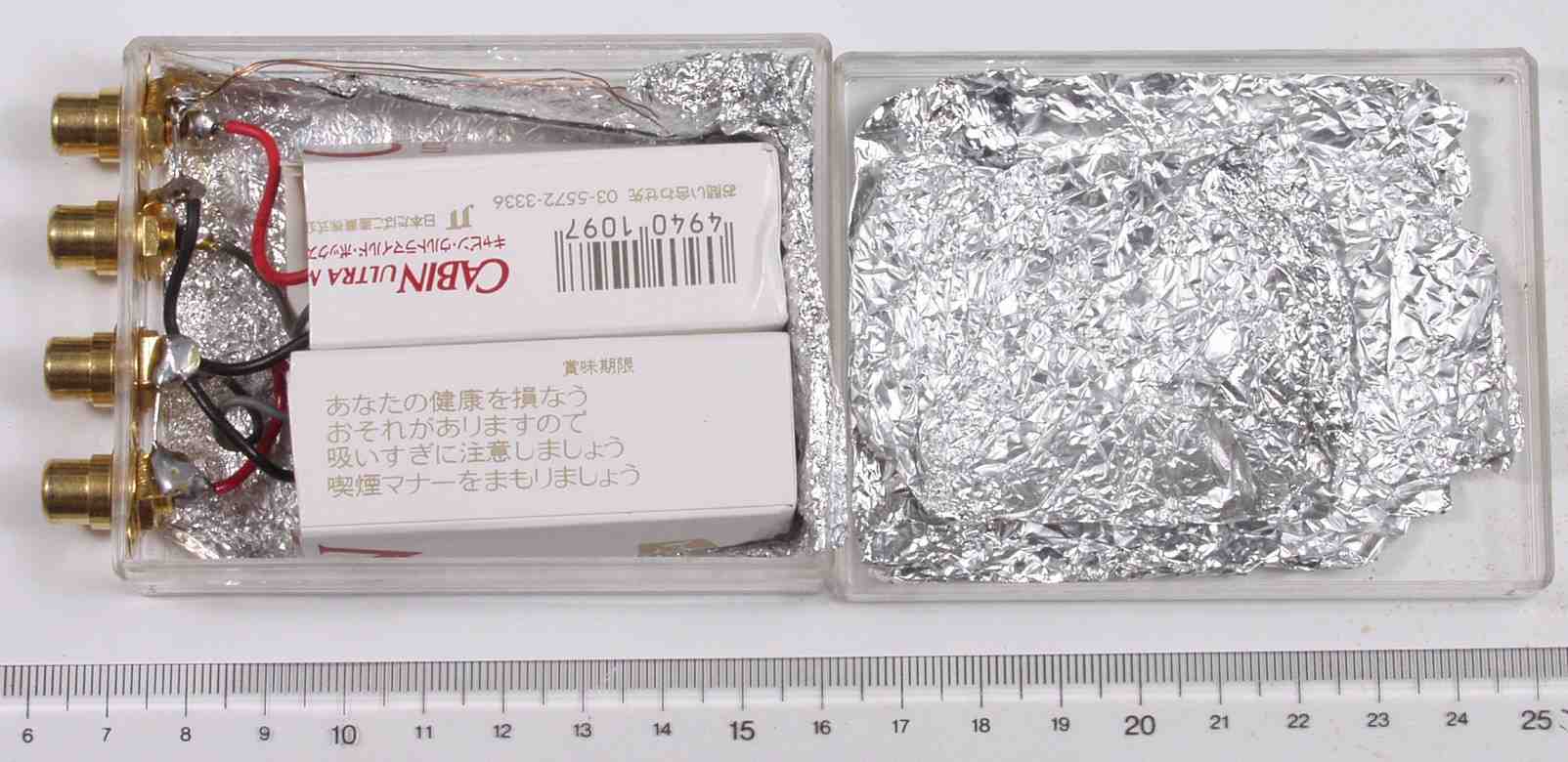

３．カセットケースに入れ、アルミホイールでシールド（モノＩＮ−−ステレオＯＵＴ）

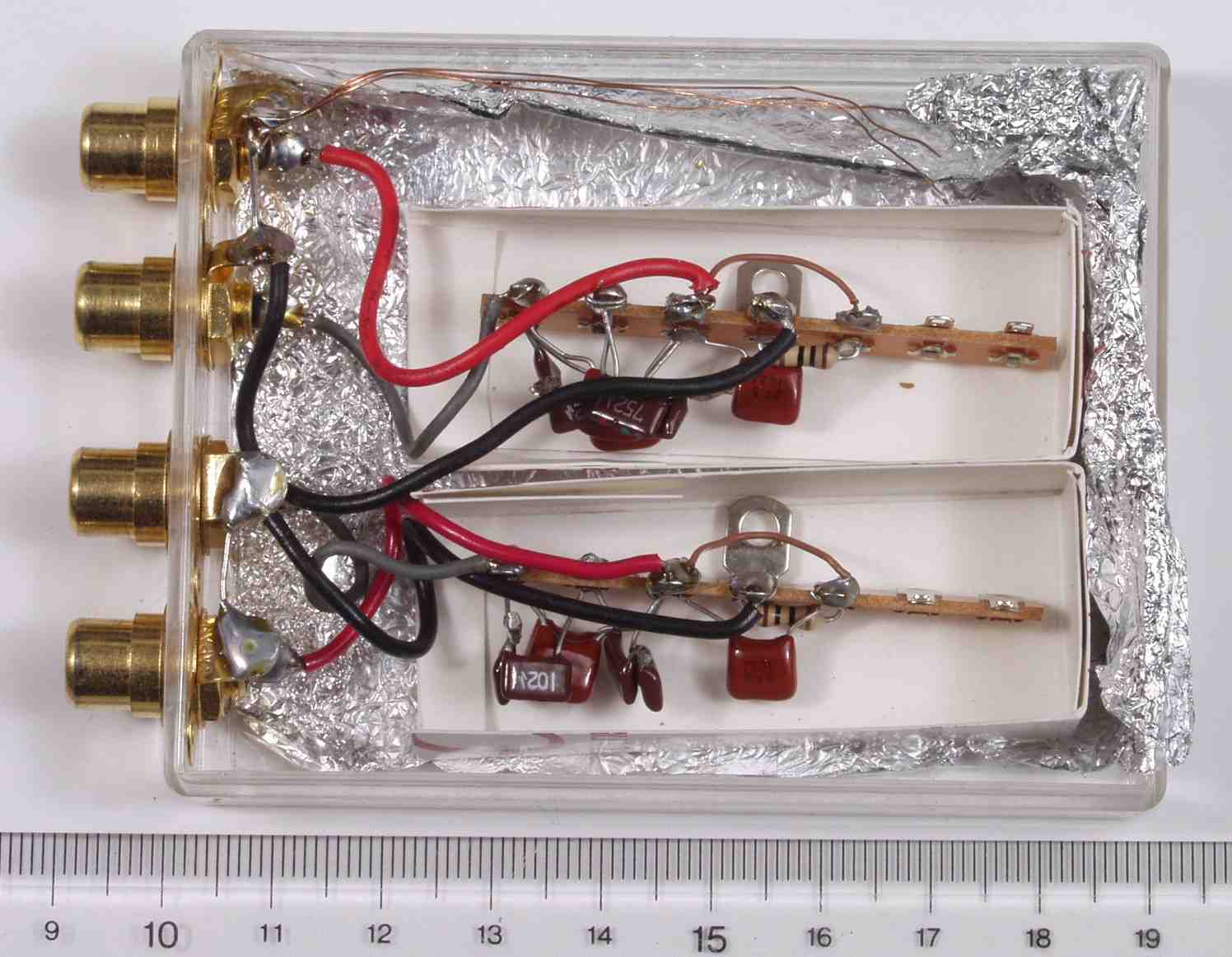

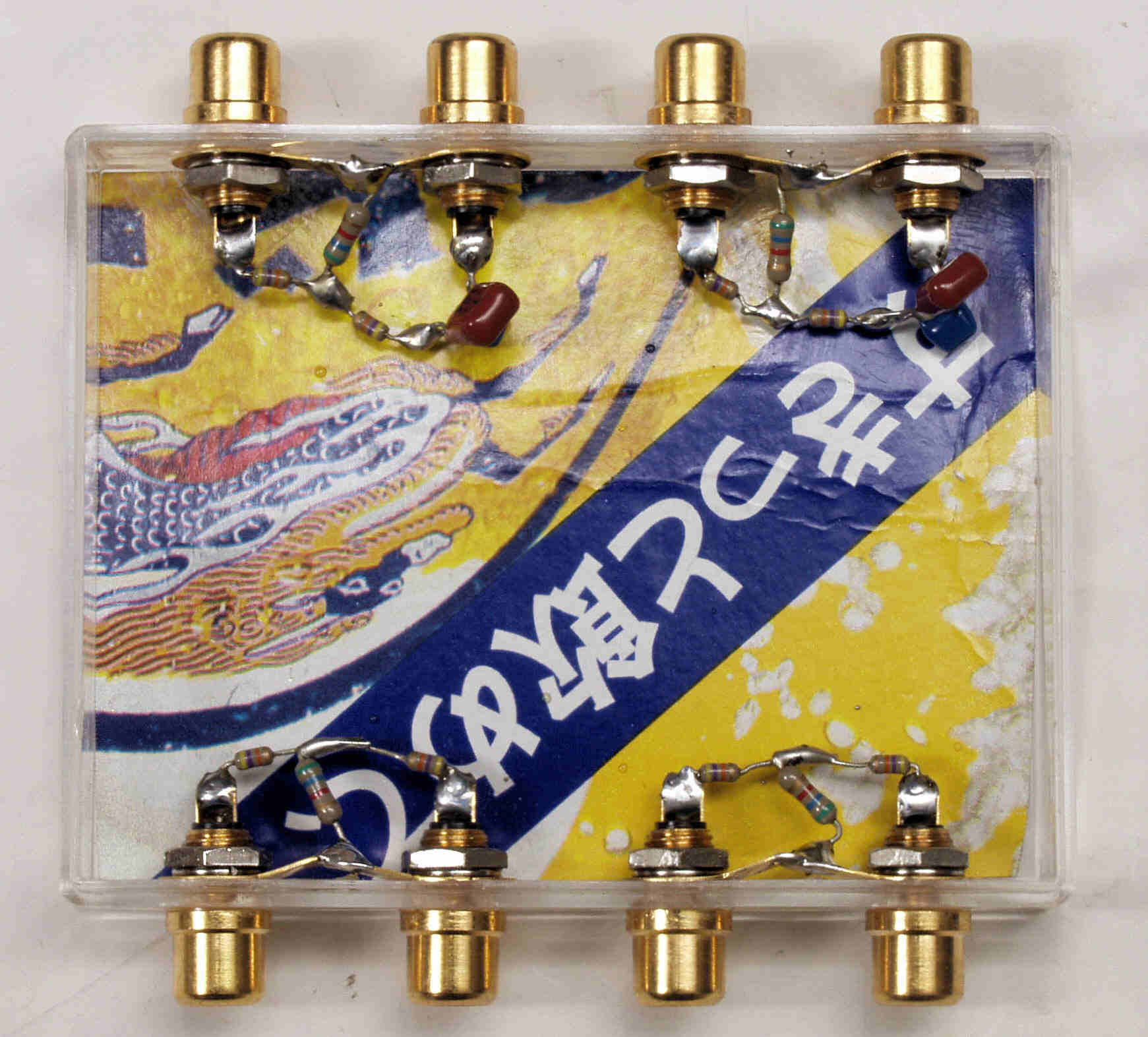

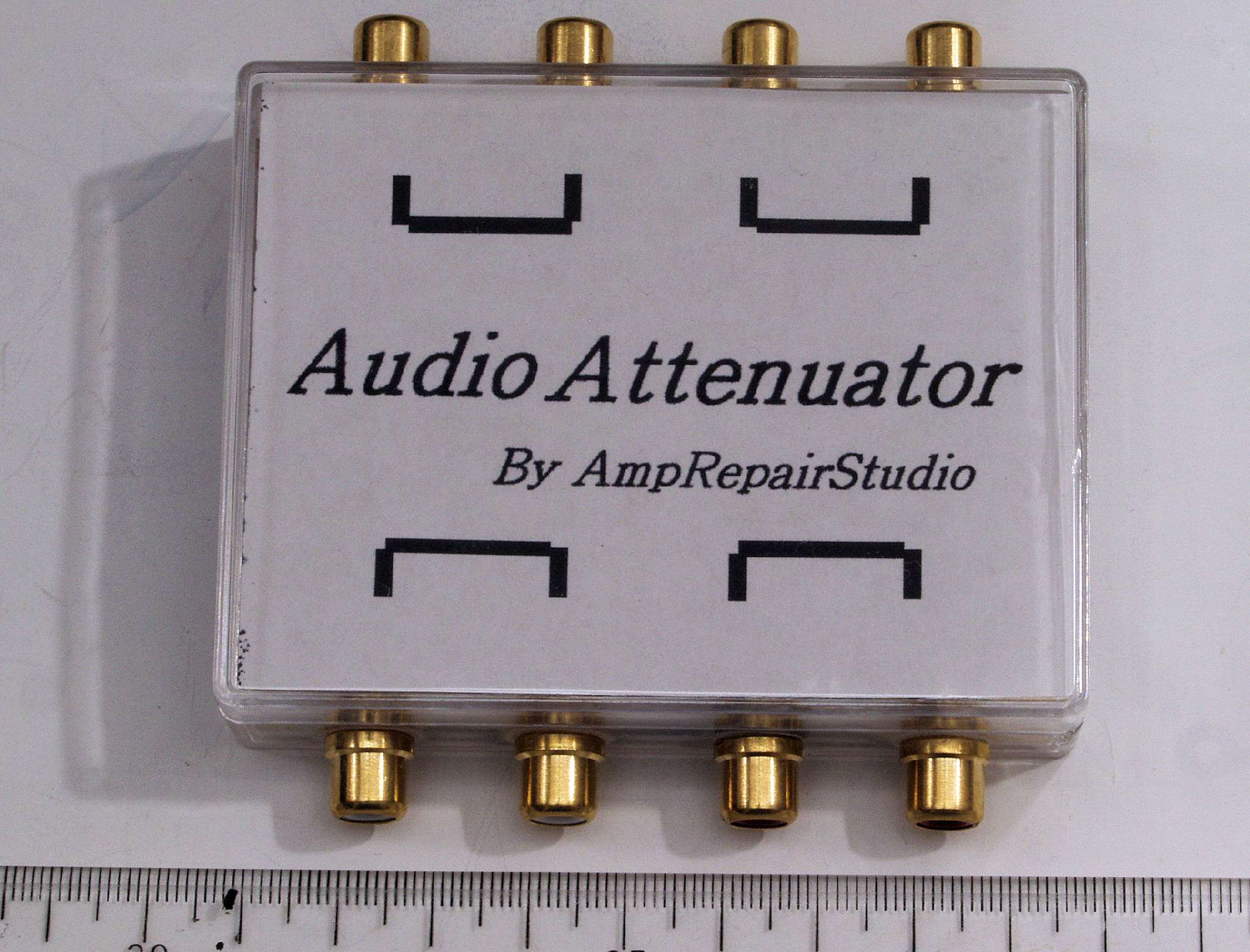

４−１．逆イコライザーの製作例、使用抵抗は１％誤差の物。

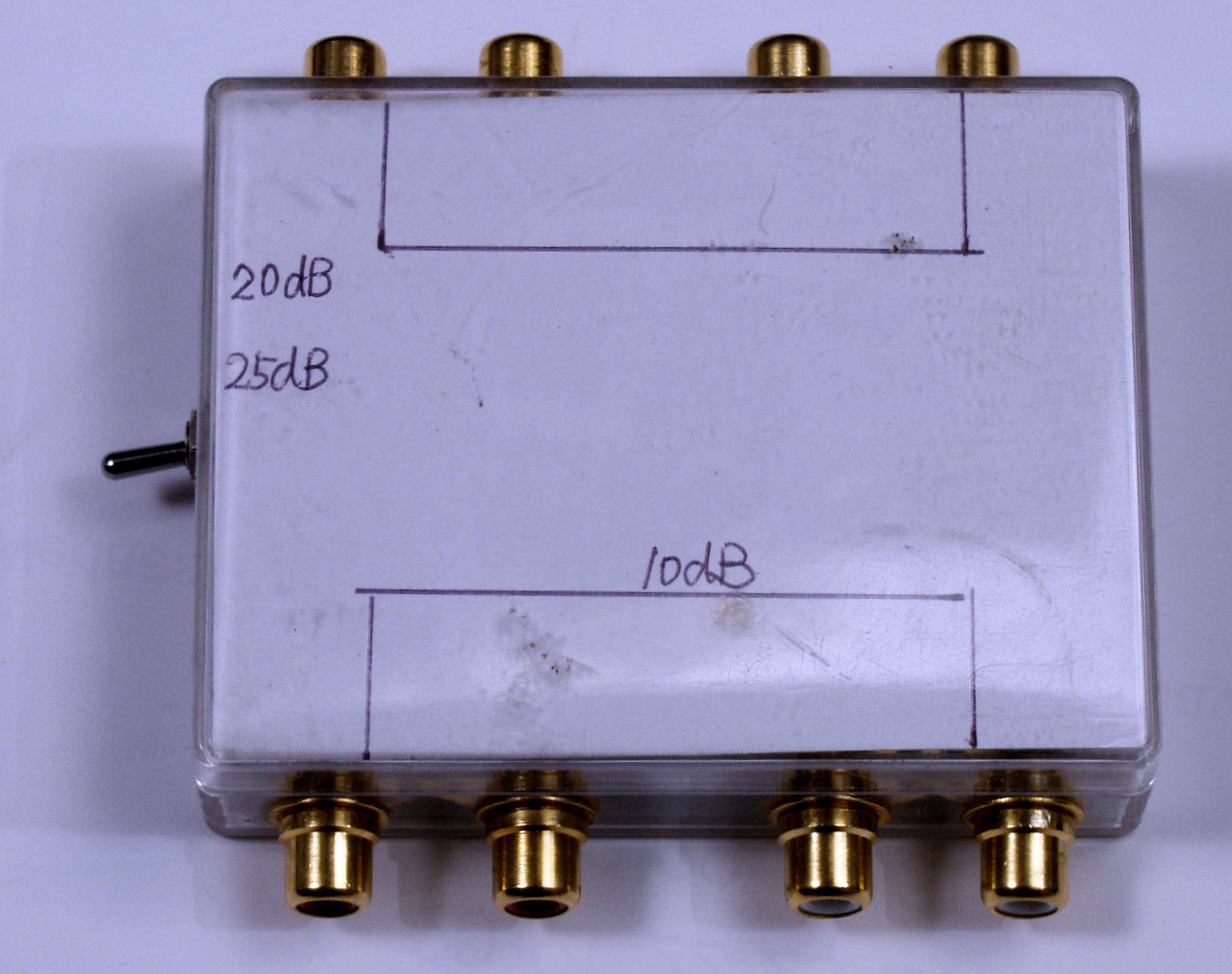

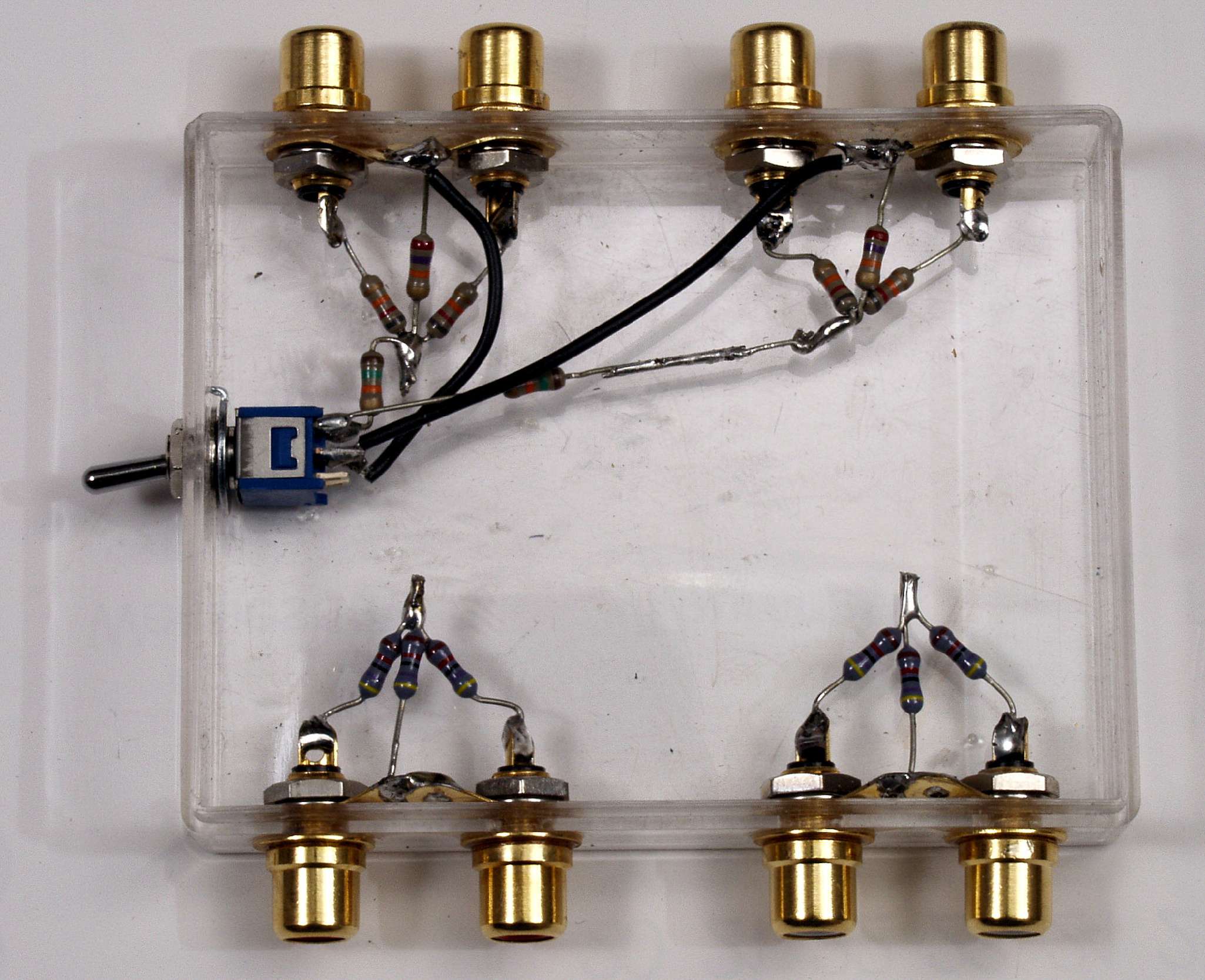

４−２．逆イコライザーの製作例

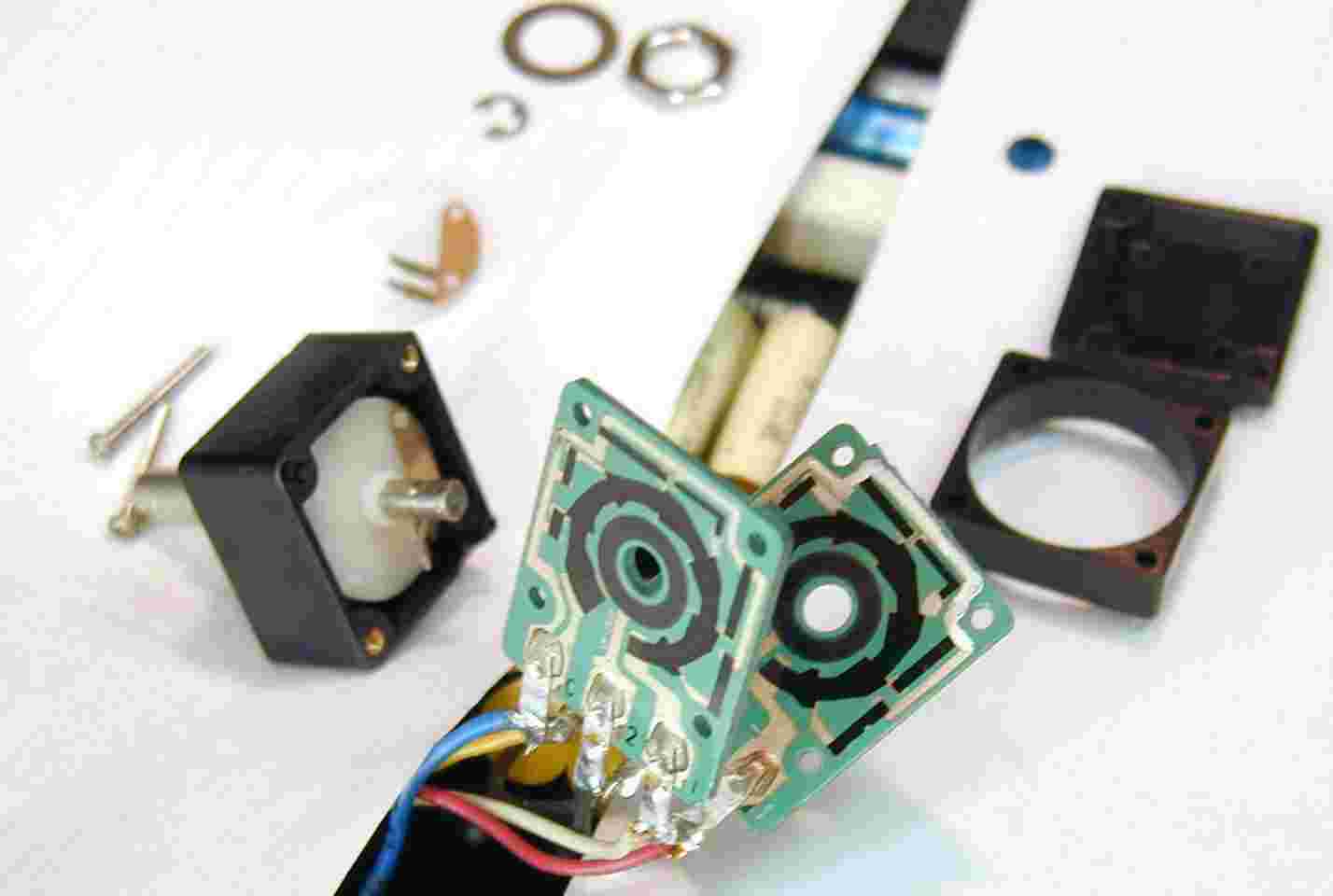

参考 VRでの音の劣化を防ぐ為、擦動抵抗体の横に抵抗が付けられている高級品

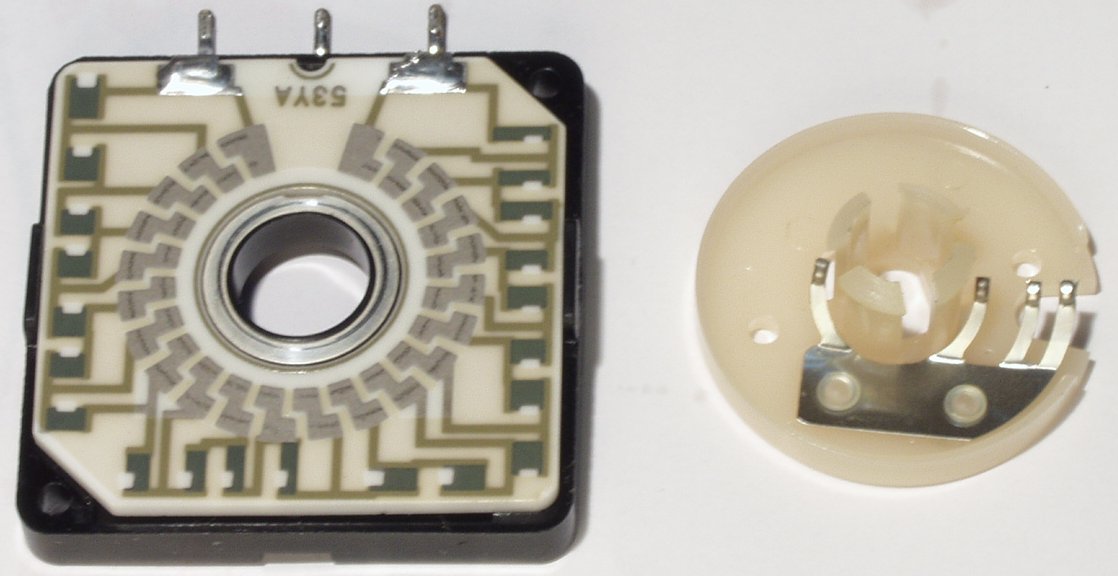

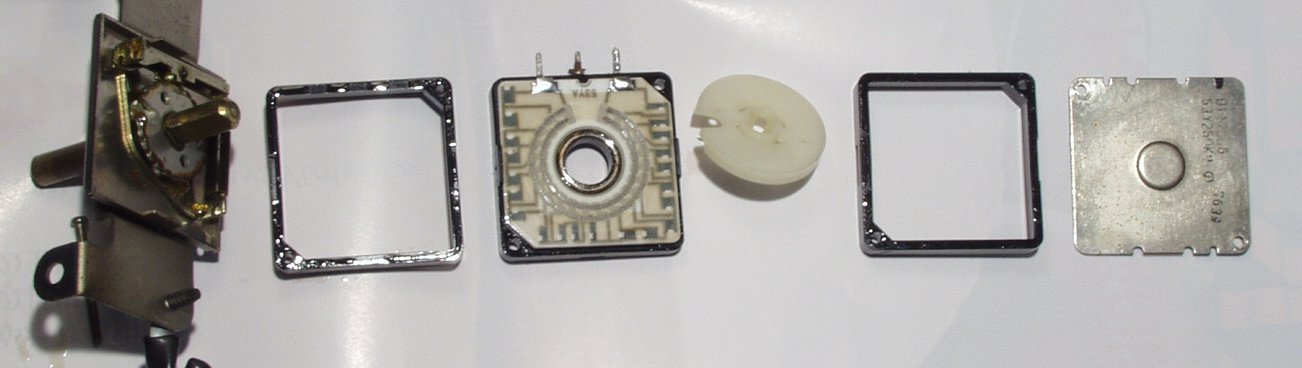

抵抗体を周りに配置し、SWで切り替えている高級品
拡大

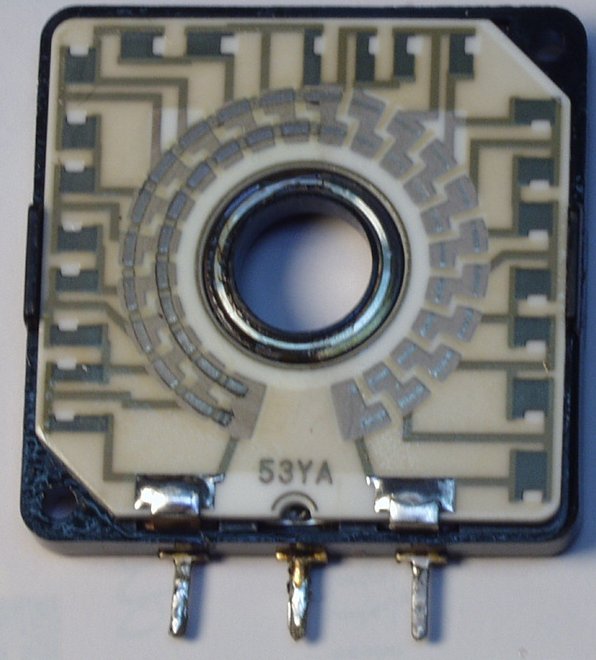

接点をずらし、切り替え時のノイズを防止している
