| ＨＩＷＡＴＴ Ｌ１００修理記録 |
| 平成１８年５月１４日到着 平成１９年１月８日完成 |
Ａ． 修理前の状況
Ｆ． 修理費 ８５，０００円 お馴染み様価格＝３台目より、オーバーホール修理。 但し、真空管は別途です。 |

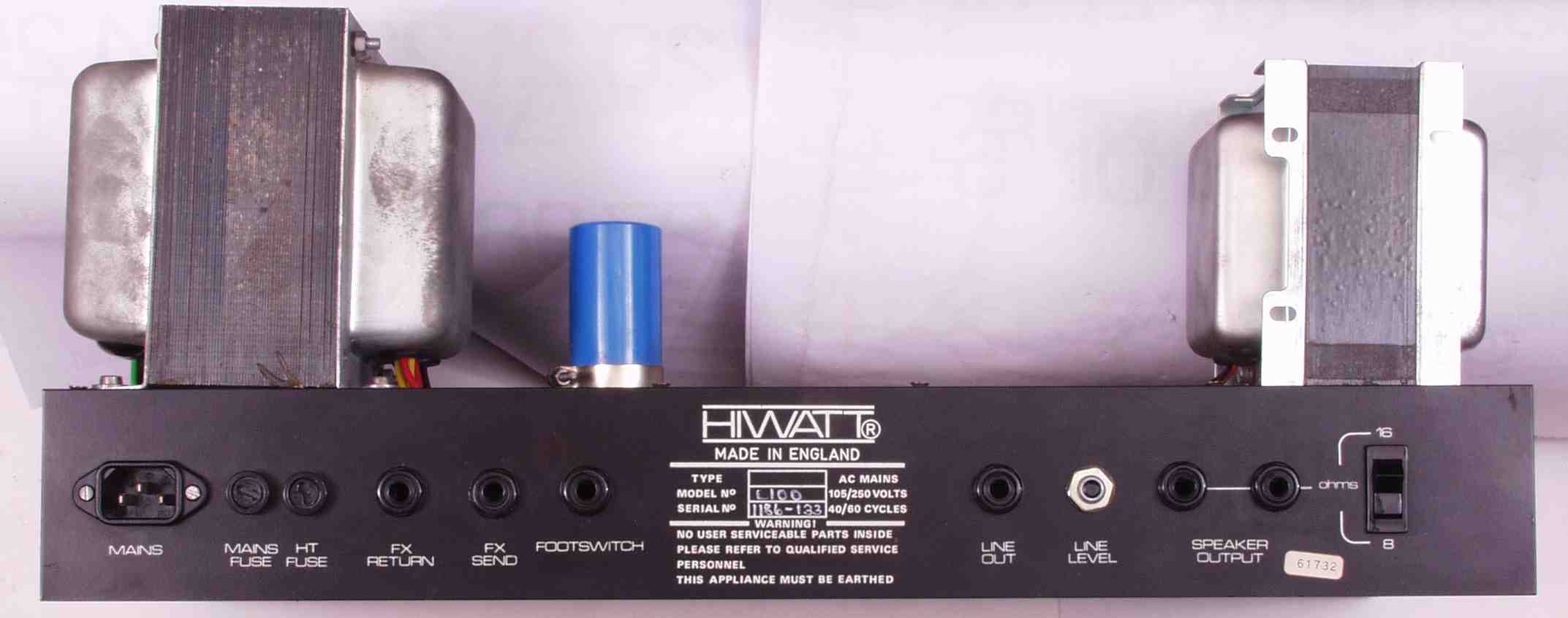

| Ａ． 修理前の状況 Ａ１． 修理前点検中 後から見る |
 |

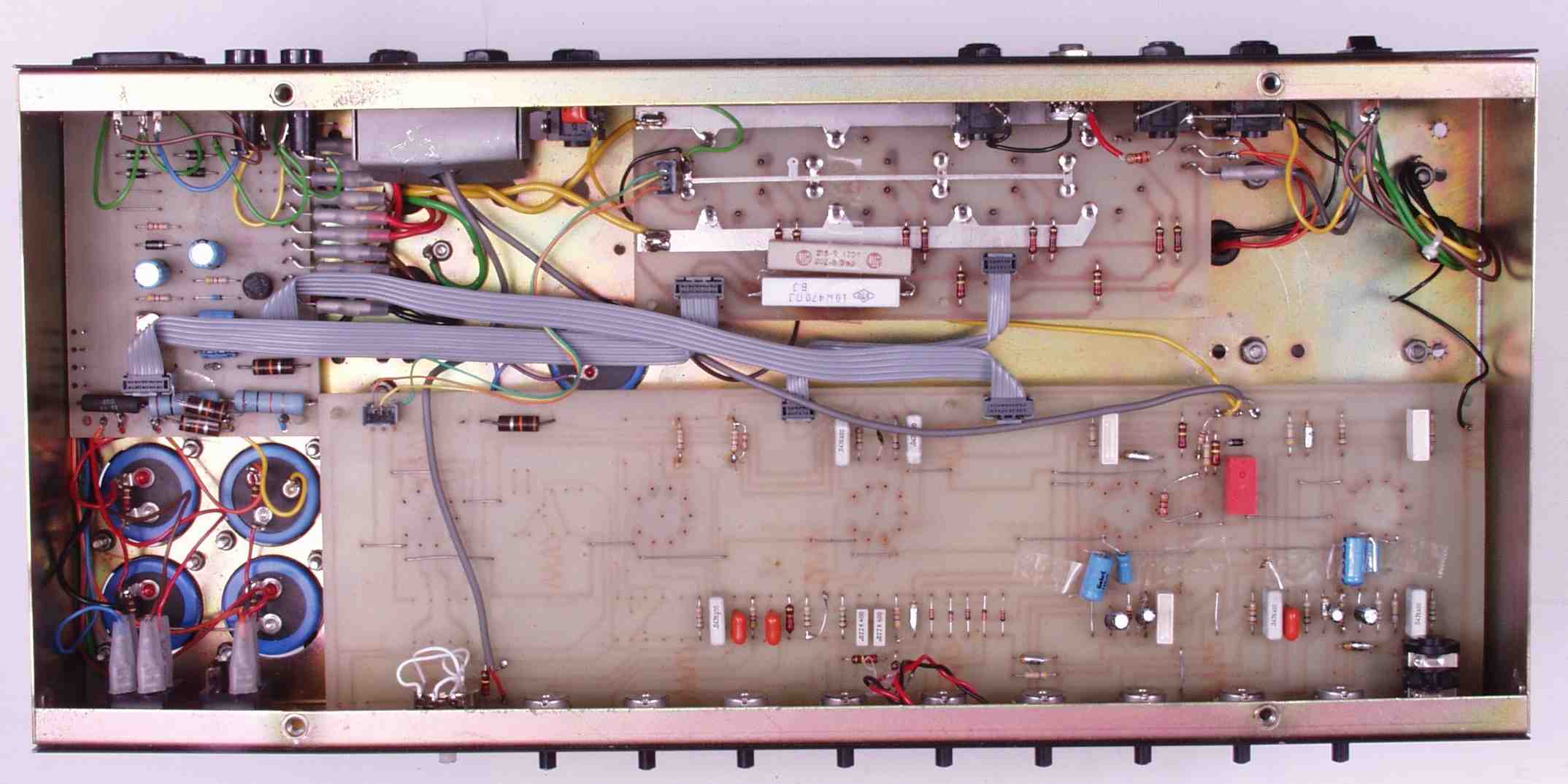

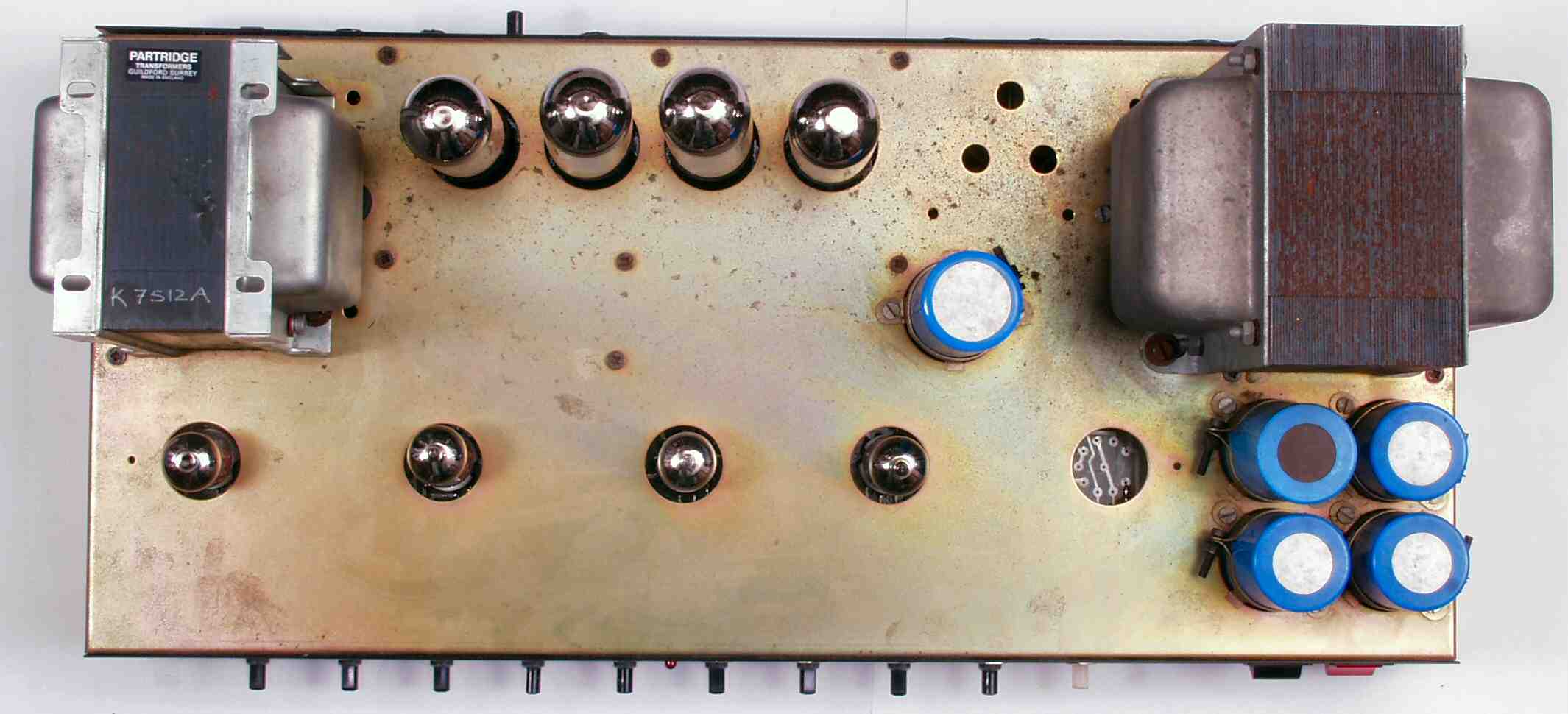

| Ａ２． 修理前点検中 上から見る |
 |

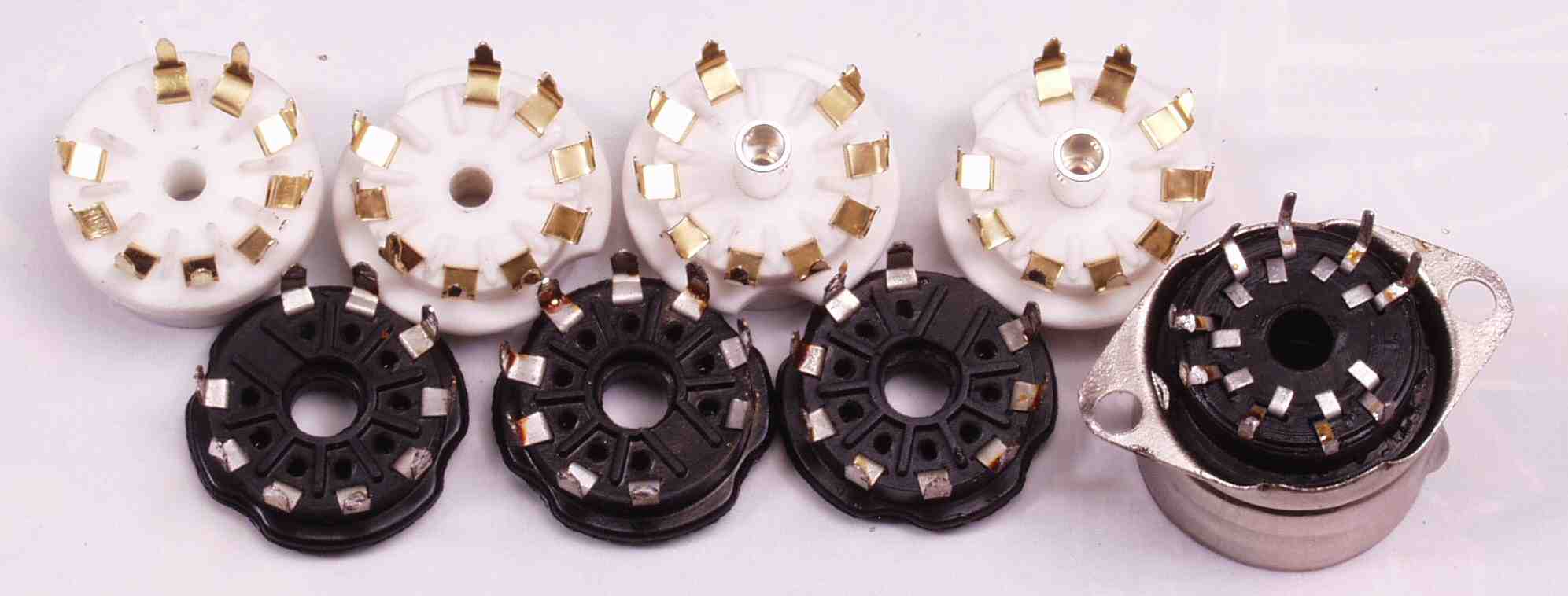

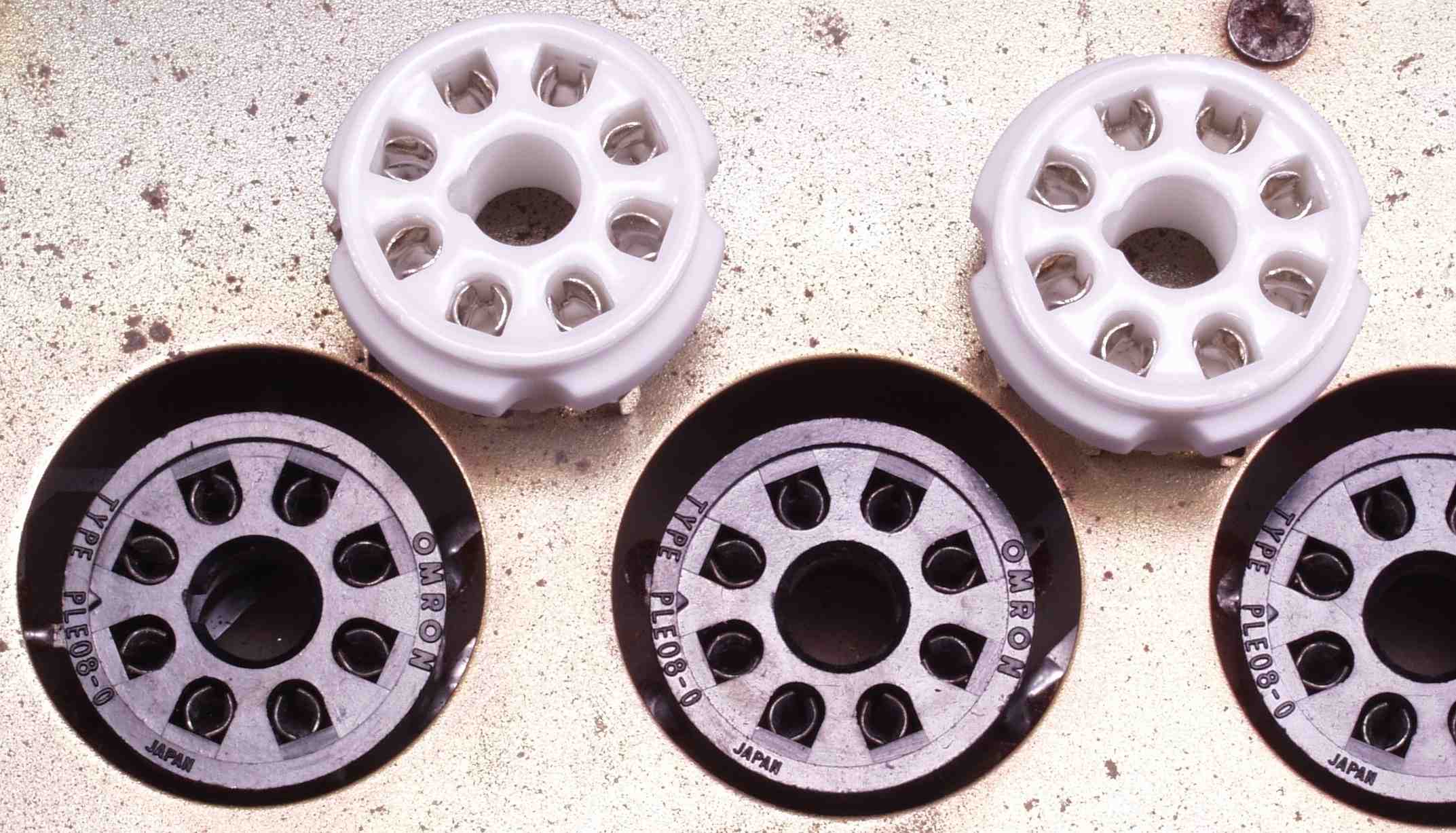

| Ａ２Ａ． 修理前点検中 ＵＳソケット比較 |
 |

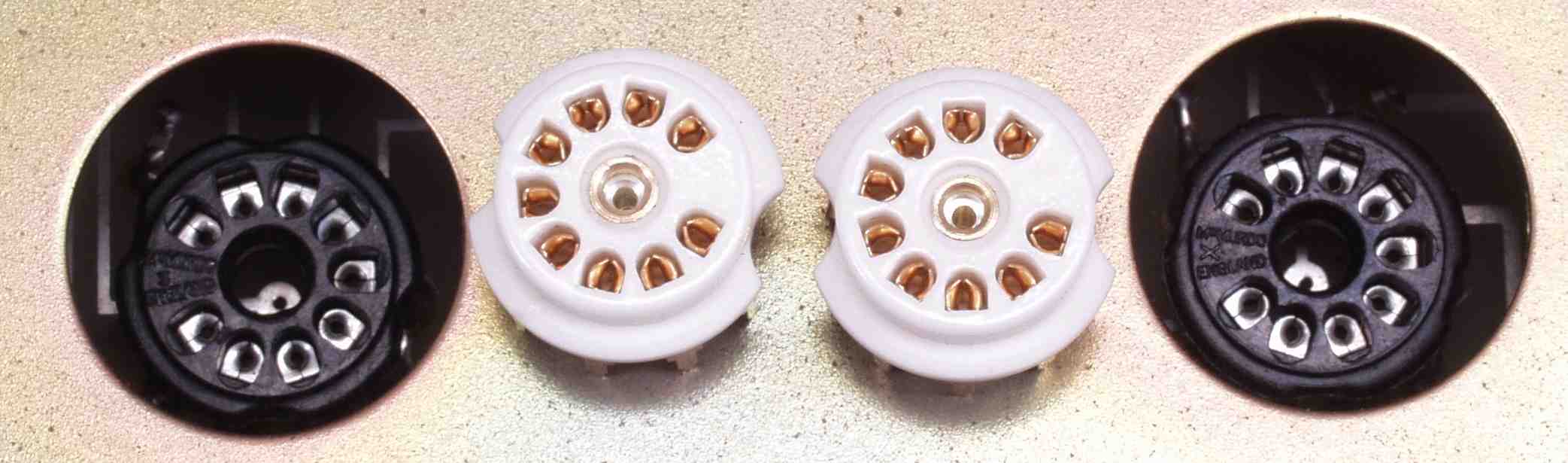

| Ａ２Ｂ． 修理前点検中 ＭＴソケット比較 |
 |

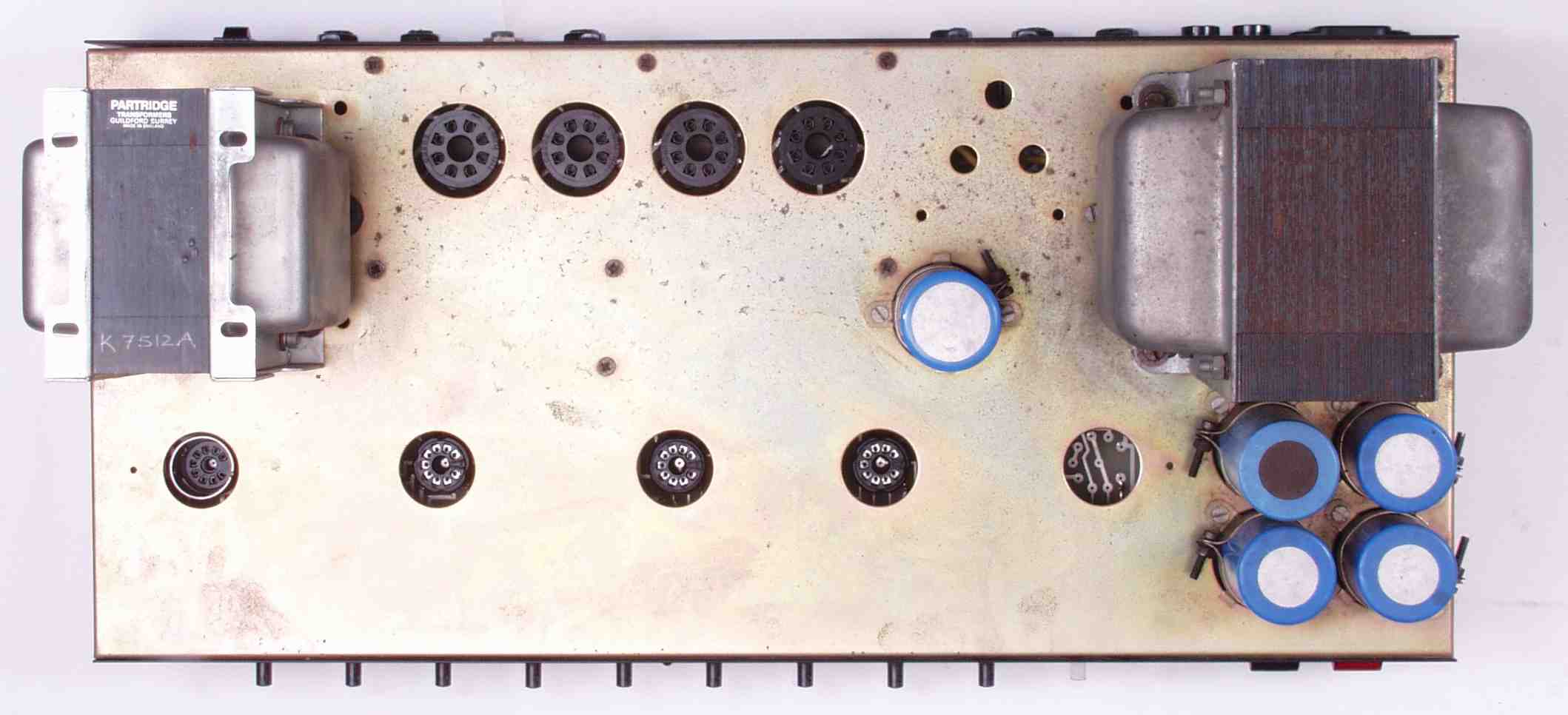

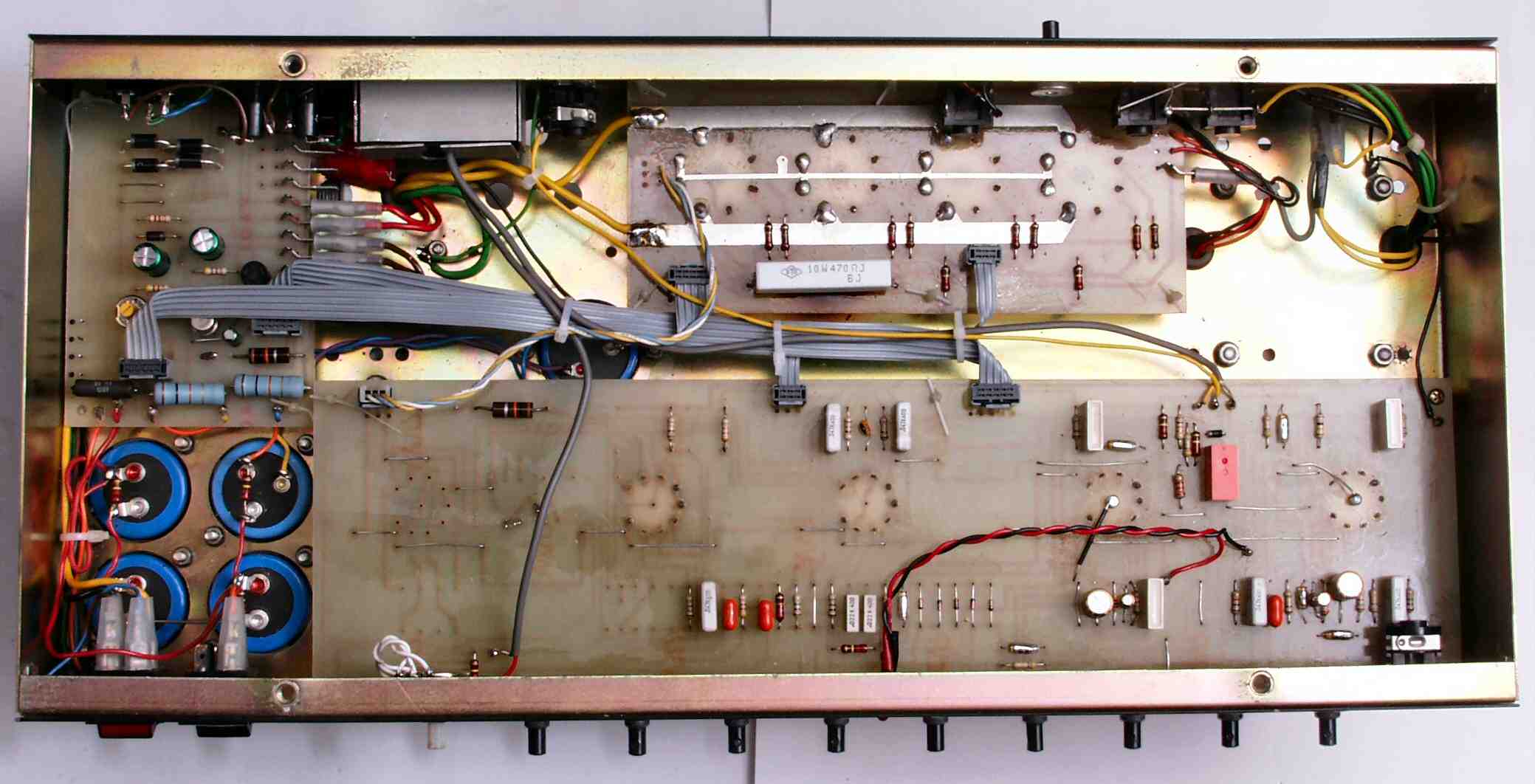

| Ａ３． 修理前点検中 下から見る |
 |
| Ａ４． 修理前点検中 出力トランスは交換されている |
 |

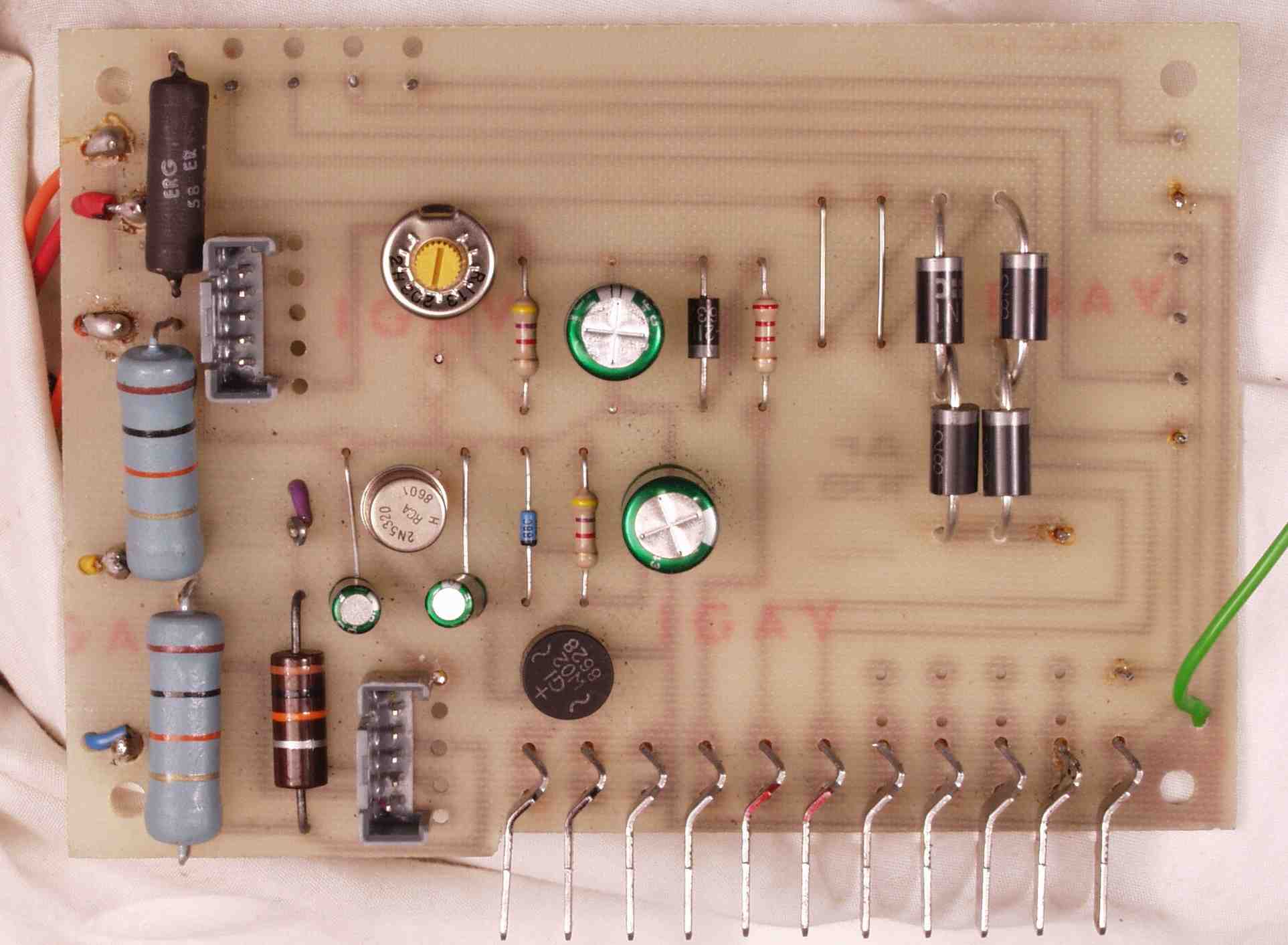

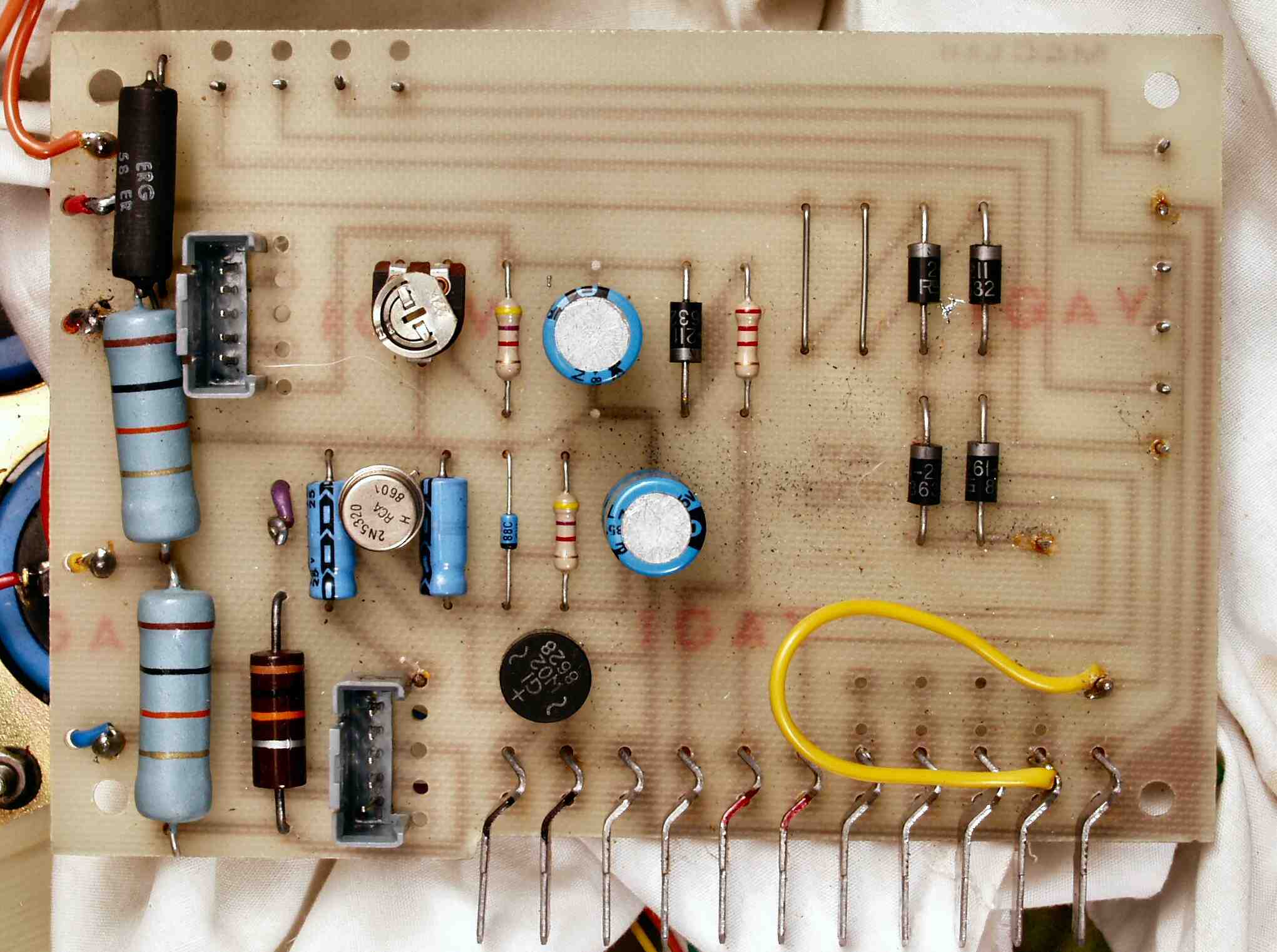

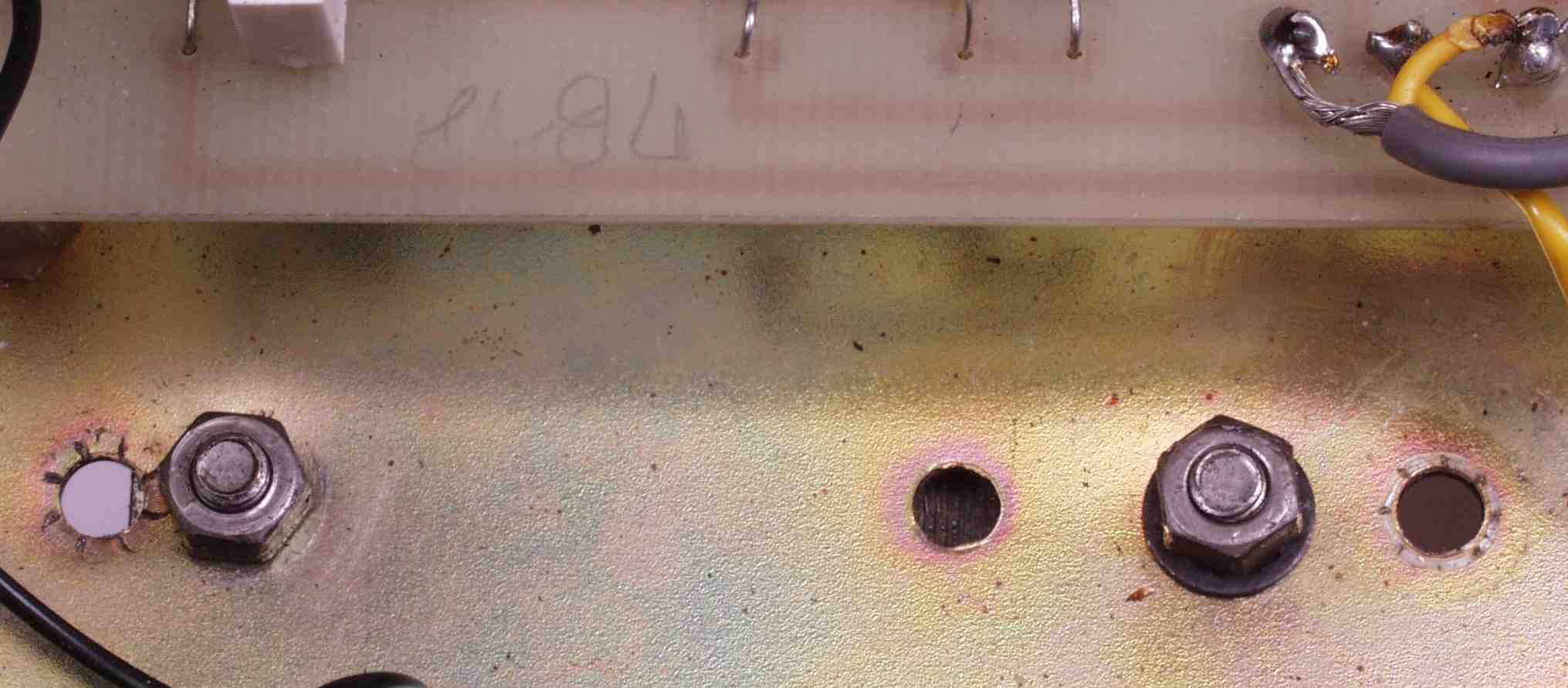

| Ｃ． 修理状況 Ｃ１Ａ． 修理前 電源基板。 EL-34（６CA7）が固定バイアスのバージョン。 |
 |
| Ｃ１Ｂ． 修理後 電源基板、電解コンデンサー４個、半固定VR１個、整流ダイオード５個交換 |
 |

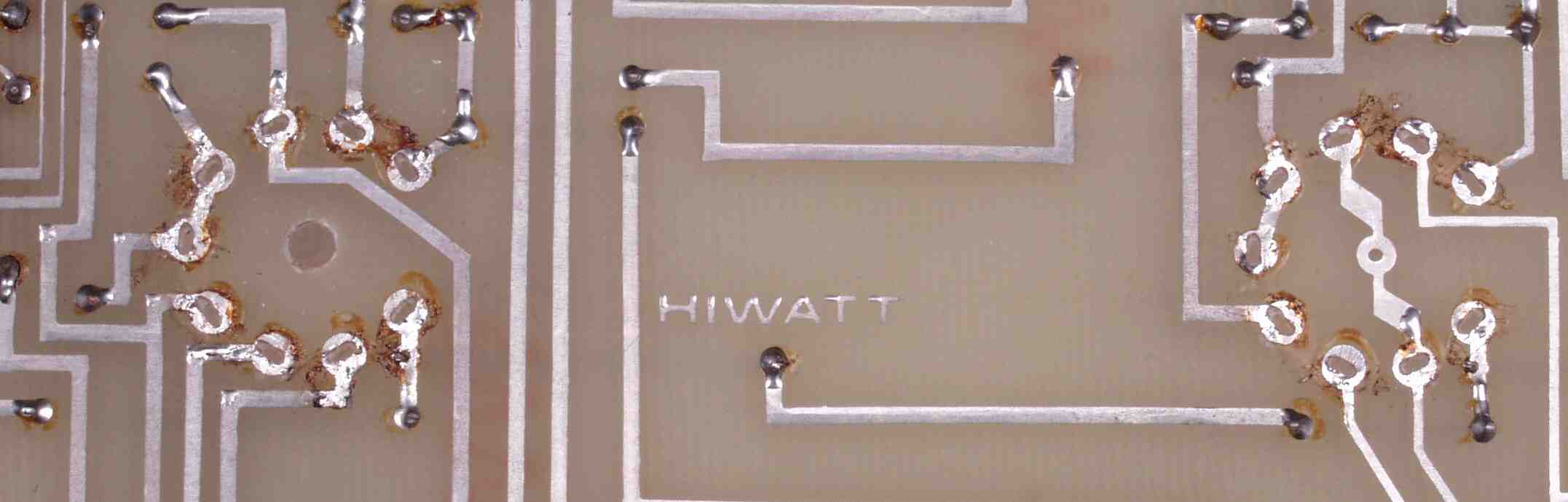

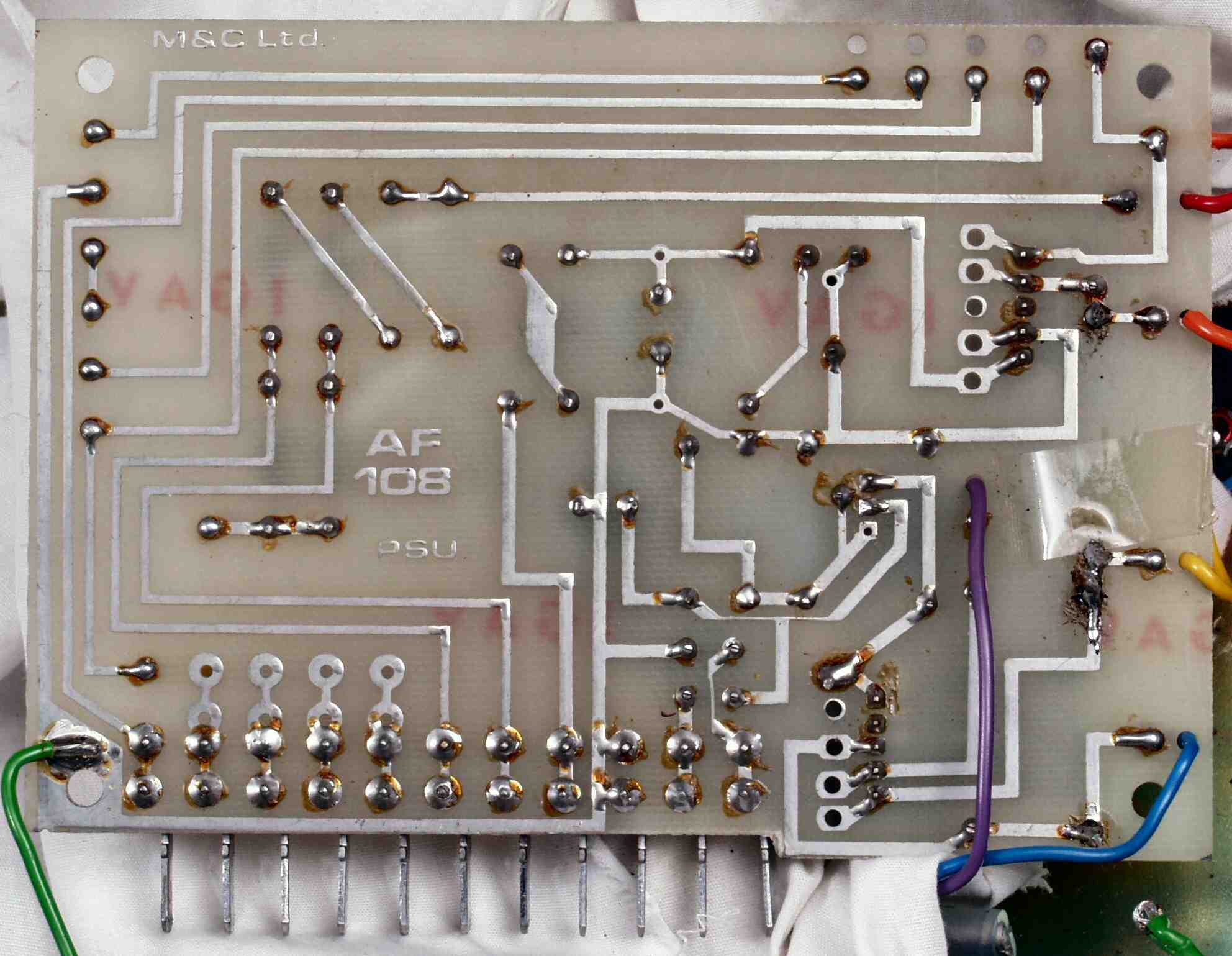

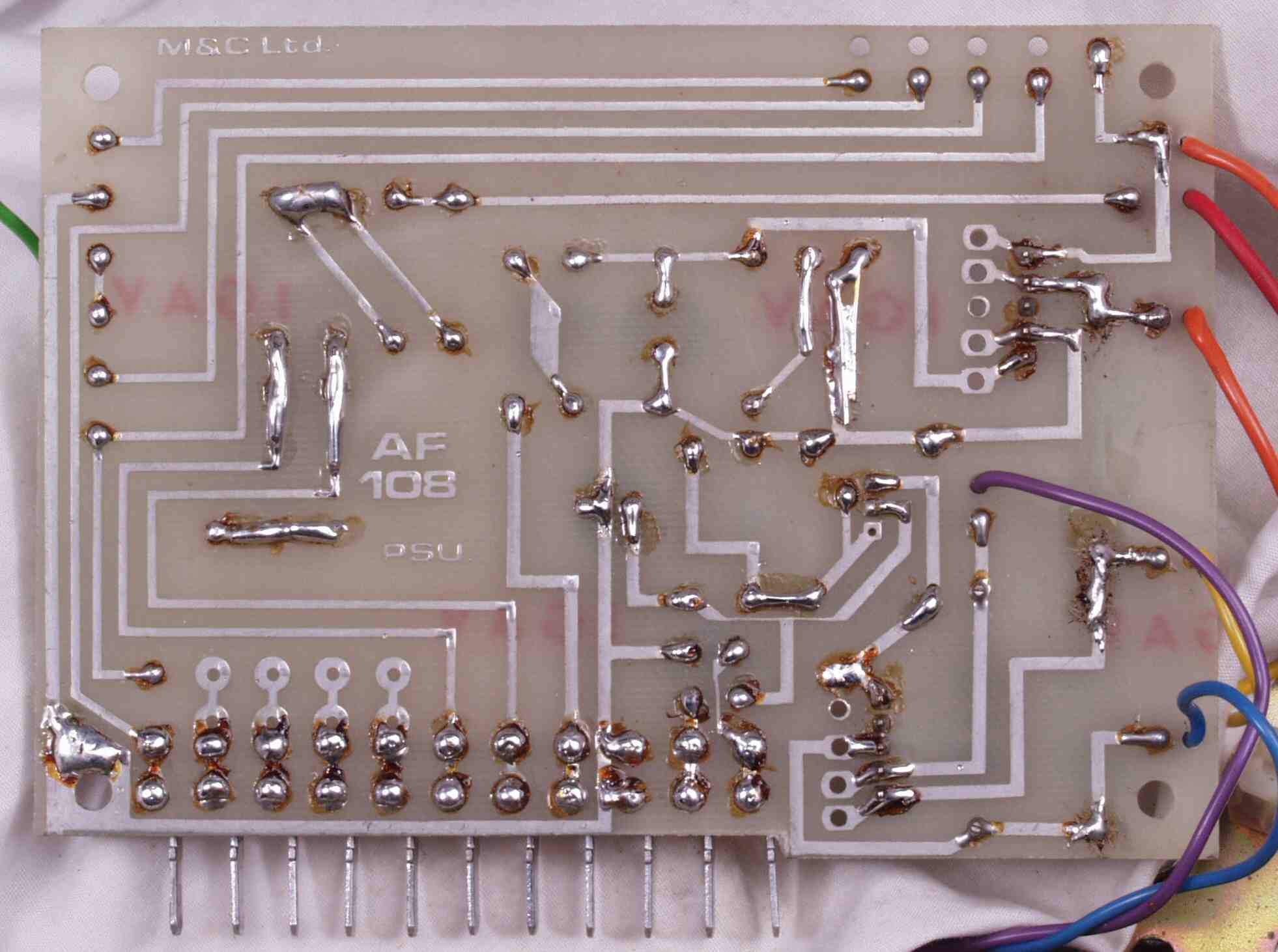

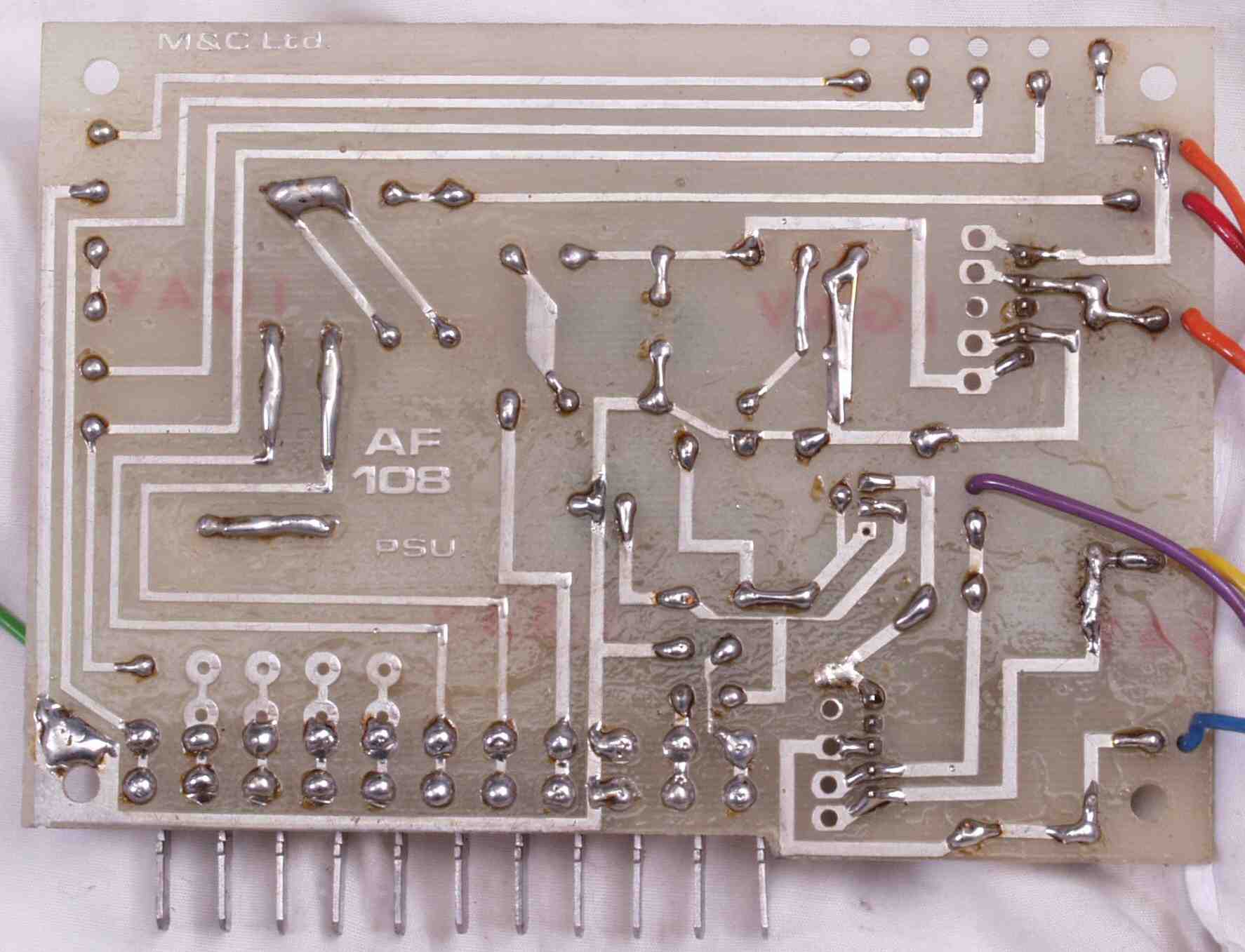

| Ｃ１D． 修理前 電源基板裏 |
 |
| Ｃ１Ｅ． 修理（半田補正）後 電源基板裏 |
 |
| Ｃ１Ｆ． 完成電源基板裏、洗浄後 |
 |
| Ｃ２Ａ． 修理前、 EL-34（６CA７）終段基板 |
 |
| Ｃ２Ｂ． 修理前、 EL-34（６CA７）終段基板、ＵＳソケット４個交換 |
 |
| Ｃ２Ｂ１． 完成EL-34（６CA７）終段基板、洗浄後 |
 |

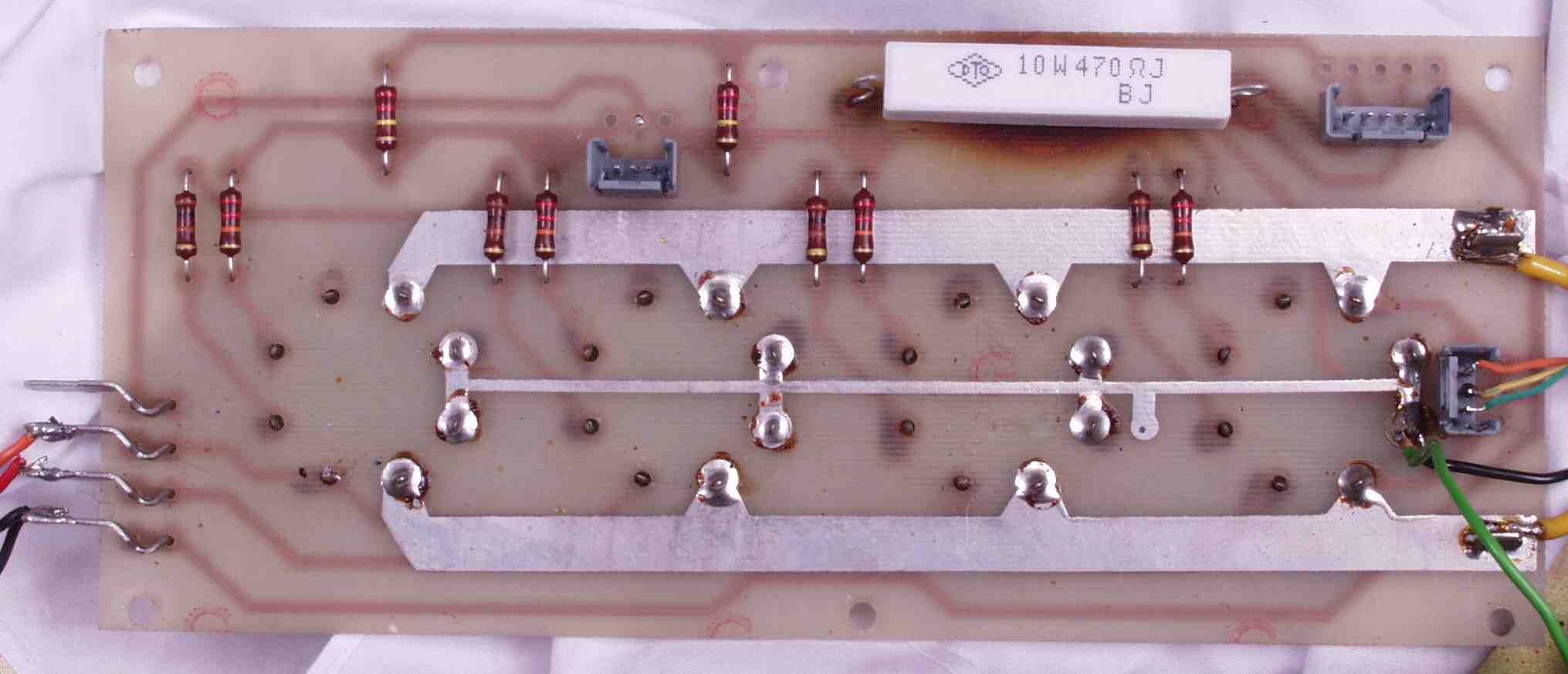

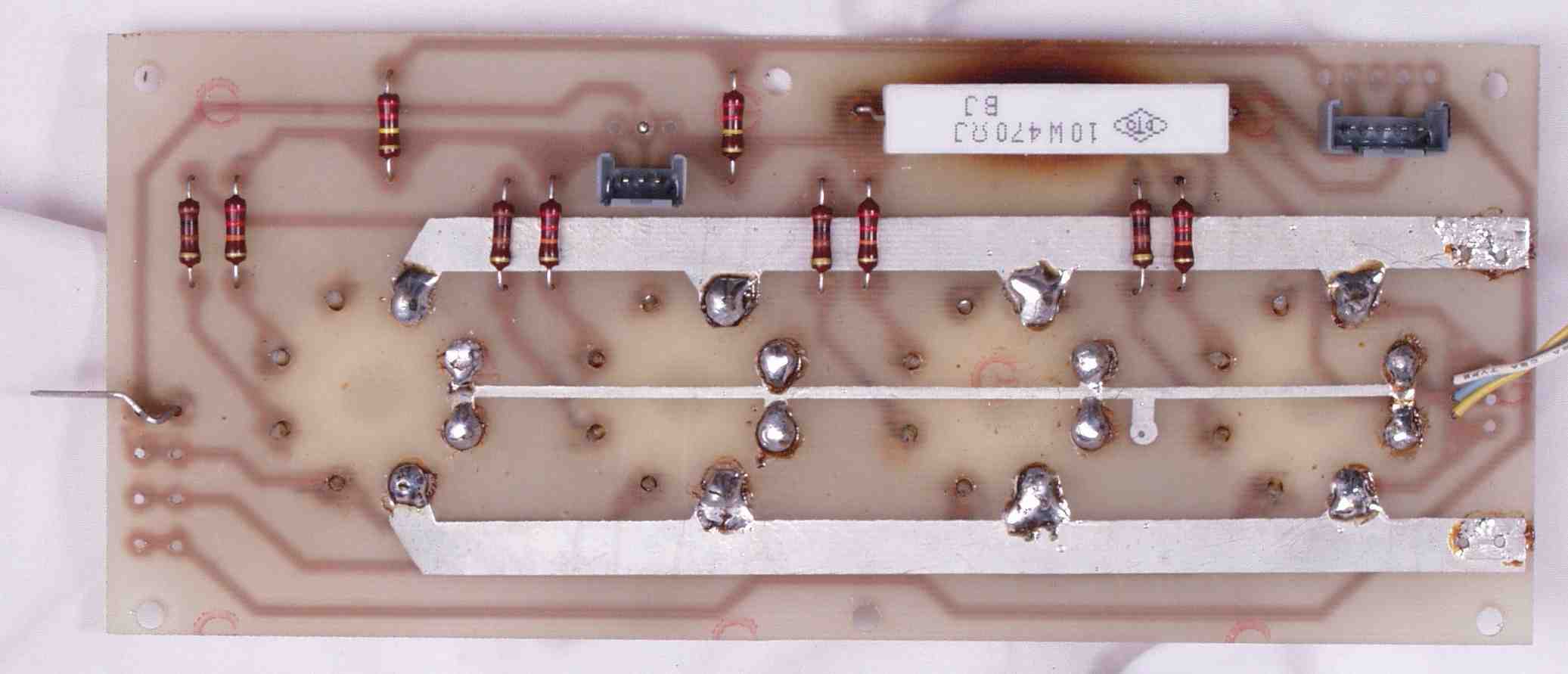

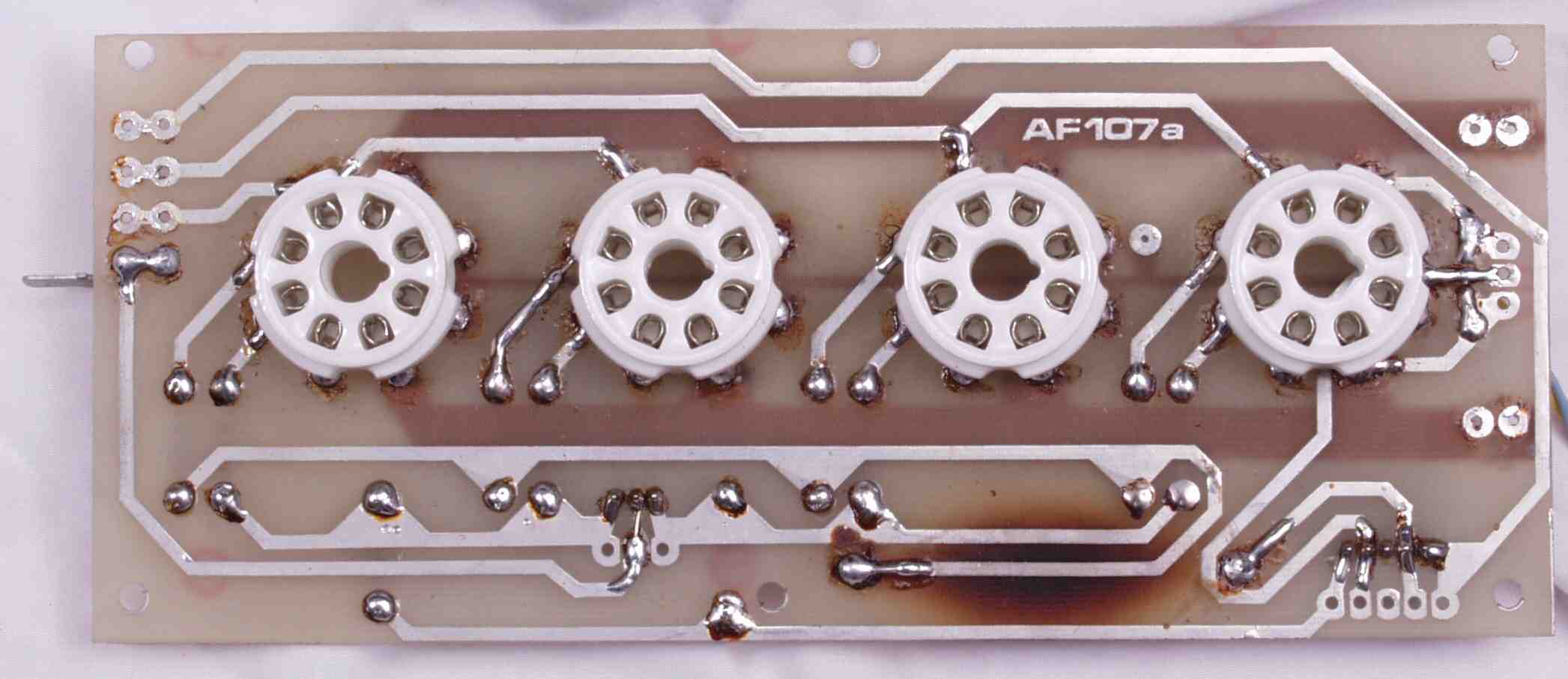

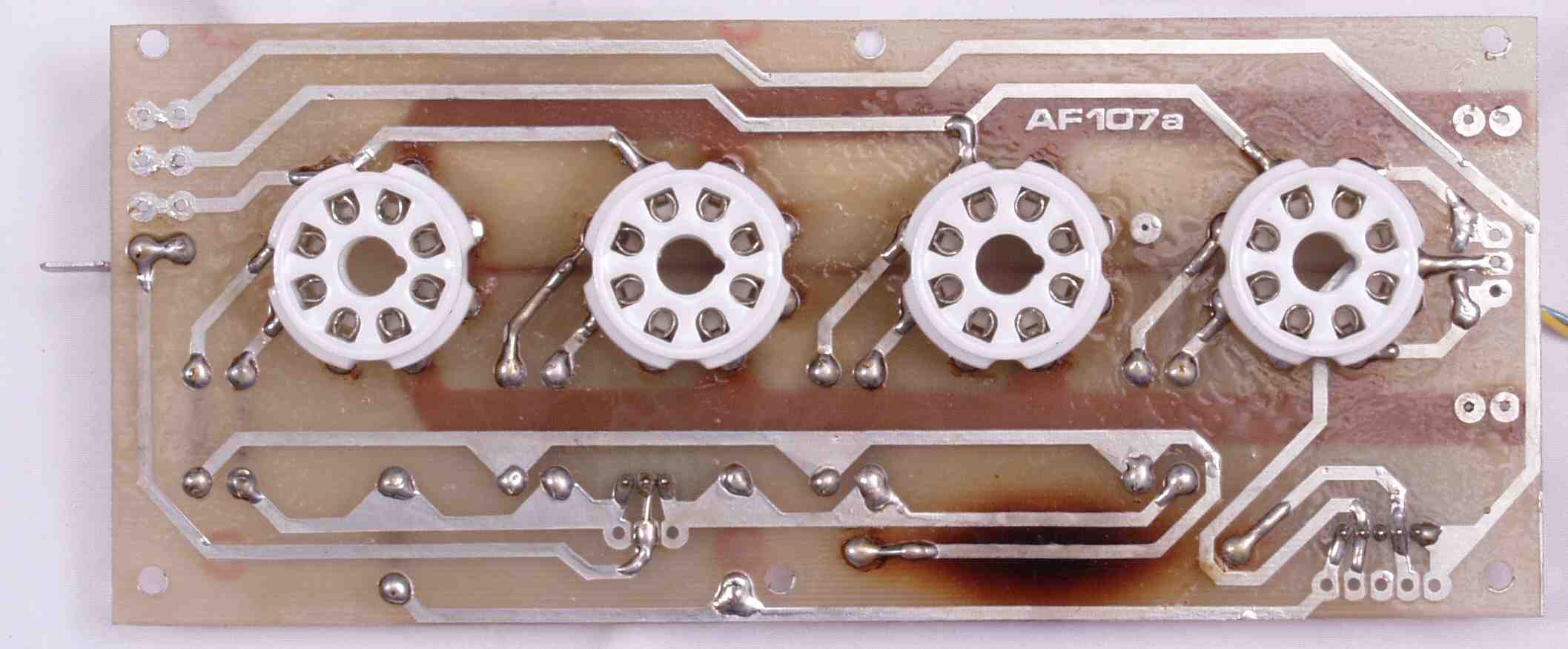

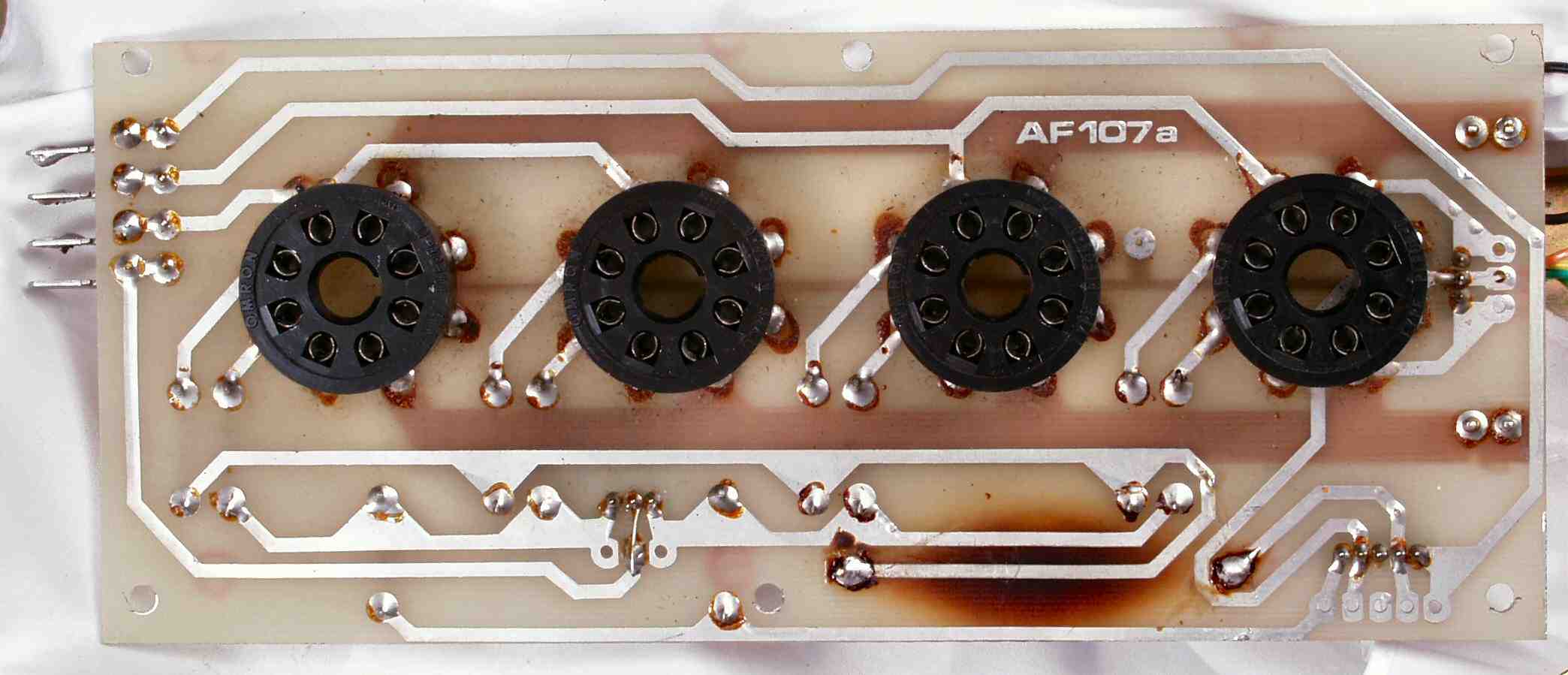

| Ｃ２Ｃ． 修理前、 EL-34（６CA７）終段基板裏 |
 |
| Ｃ２Ｃ１． 修理中、 EL-34（６CA７）終段基板裏、プレート回路の配線、もう少し丸く半田をする |
 |
| Ｃ２Ｄ． 修理（半田補正）後 EL-34（６CA７）終段基板裏 |
 |
| Ｃ２Ｅ． 完成EL-34（６CA７）終段基板裏、洗浄後 |
 |

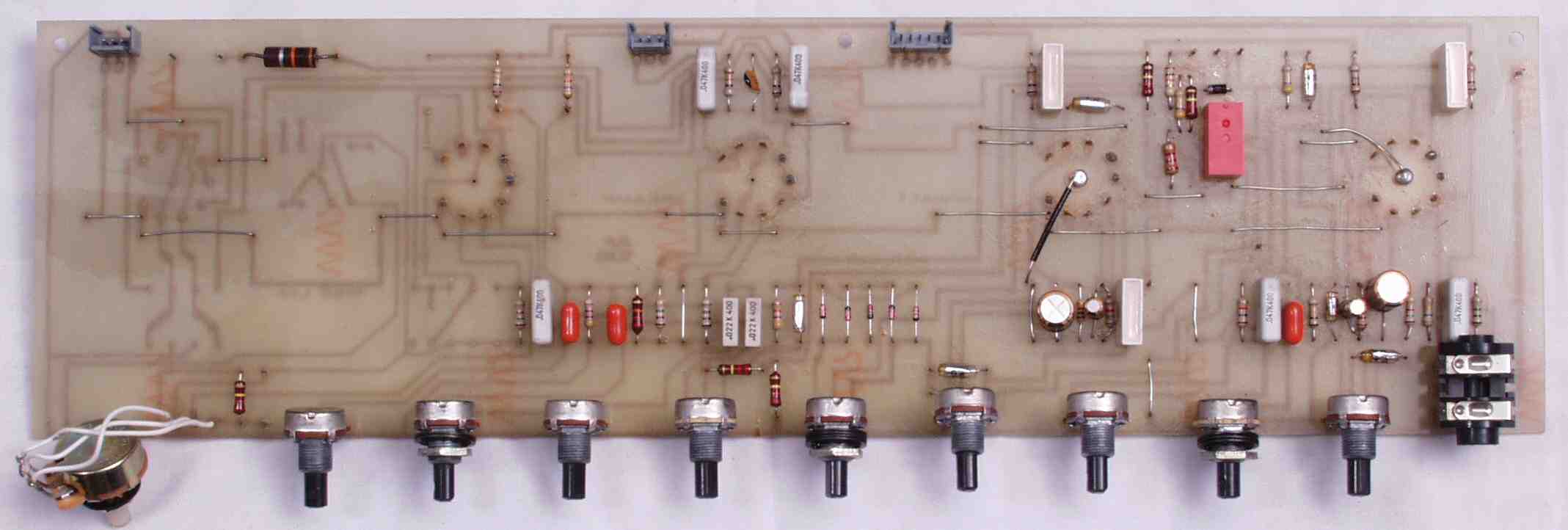

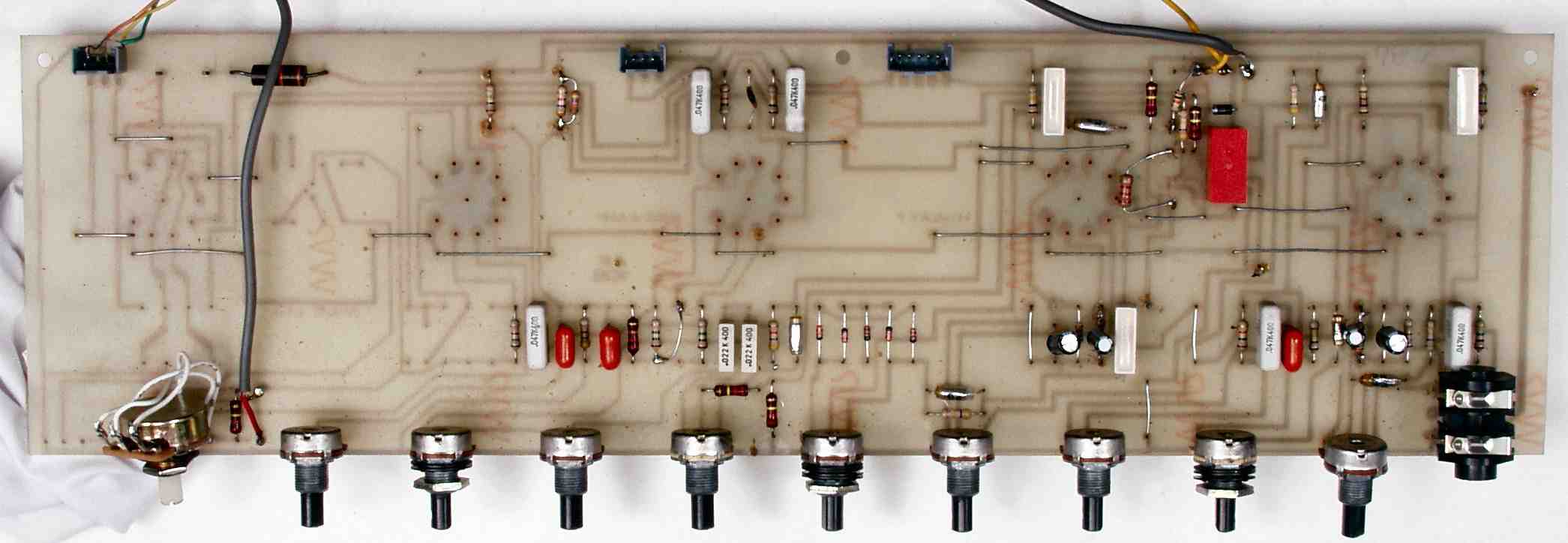

| Ｃ３Ａ． 修理前 プリＡＭＰ基板 |
 |
| Ｃ３Ａ１． 修理中 プリＡＭＰ基板、初段のＭＴ９ピンソケット、袴はアースに接続されていない ギターからの入力レベルは高いので不要 |
 |

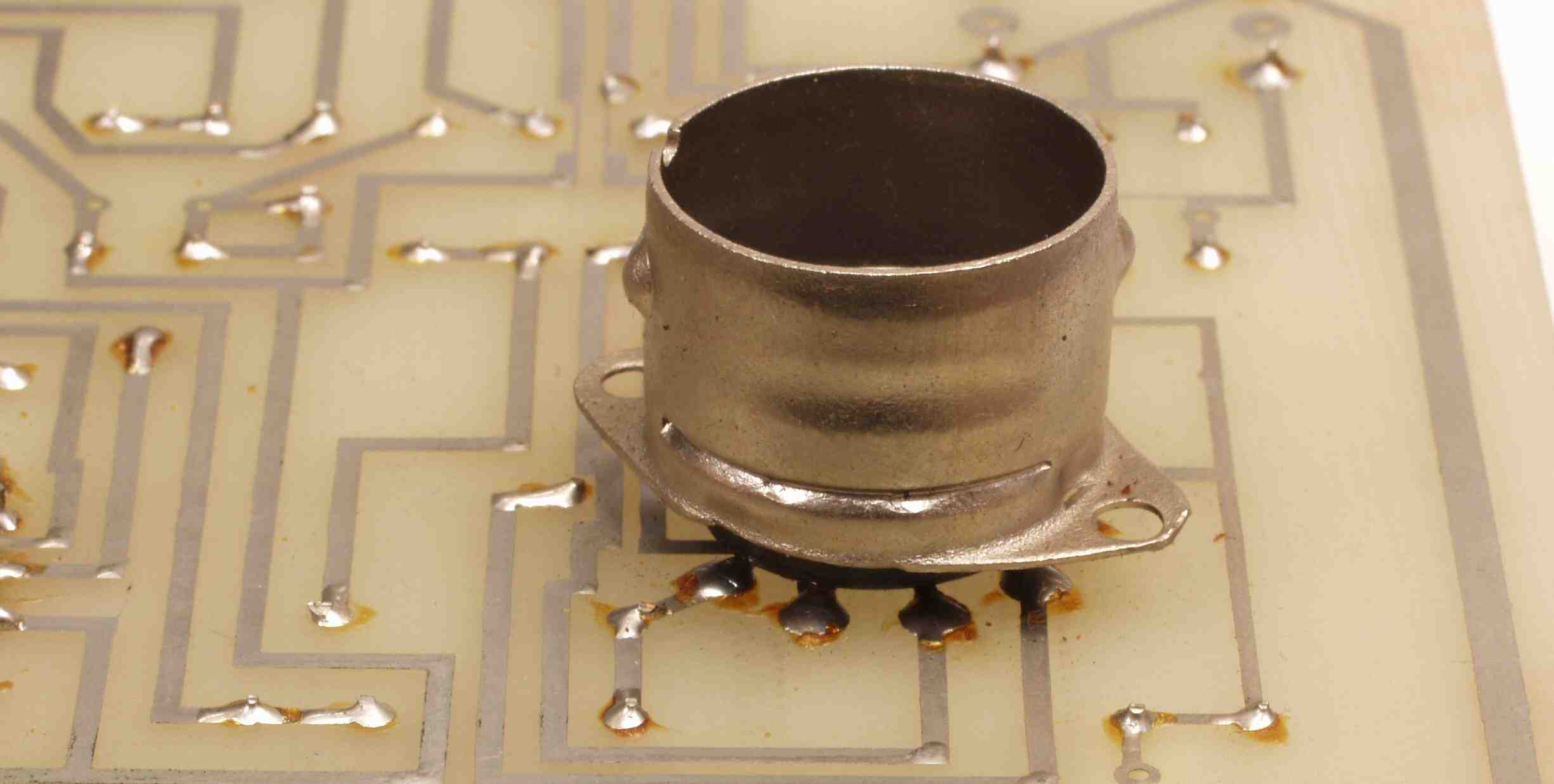

| Ｃ３Ａ２． 修理中 プリＡＭＰ基板、交換するＭＴ９ピンソケットの足が太い |
 |
| Ｃ３Ａ３． 修理中 プリＡＭＰ基板、ＭＴ９ピンソケットの足穴の加工が必要 |
 |

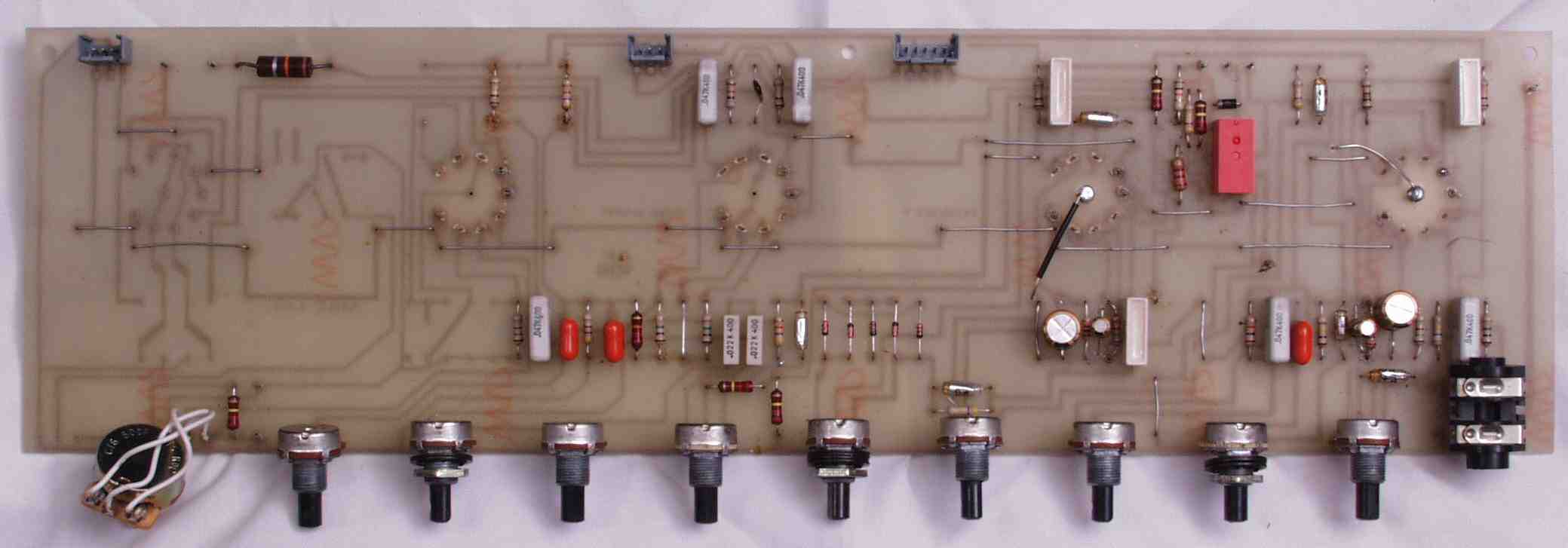

| Ｃ３Ｂ． 修理後 プリＡＭＰ基板 |
 |
| Ｃ３Ｂ１． 完成プリＡＭＰ基板、洗浄後 |
 |

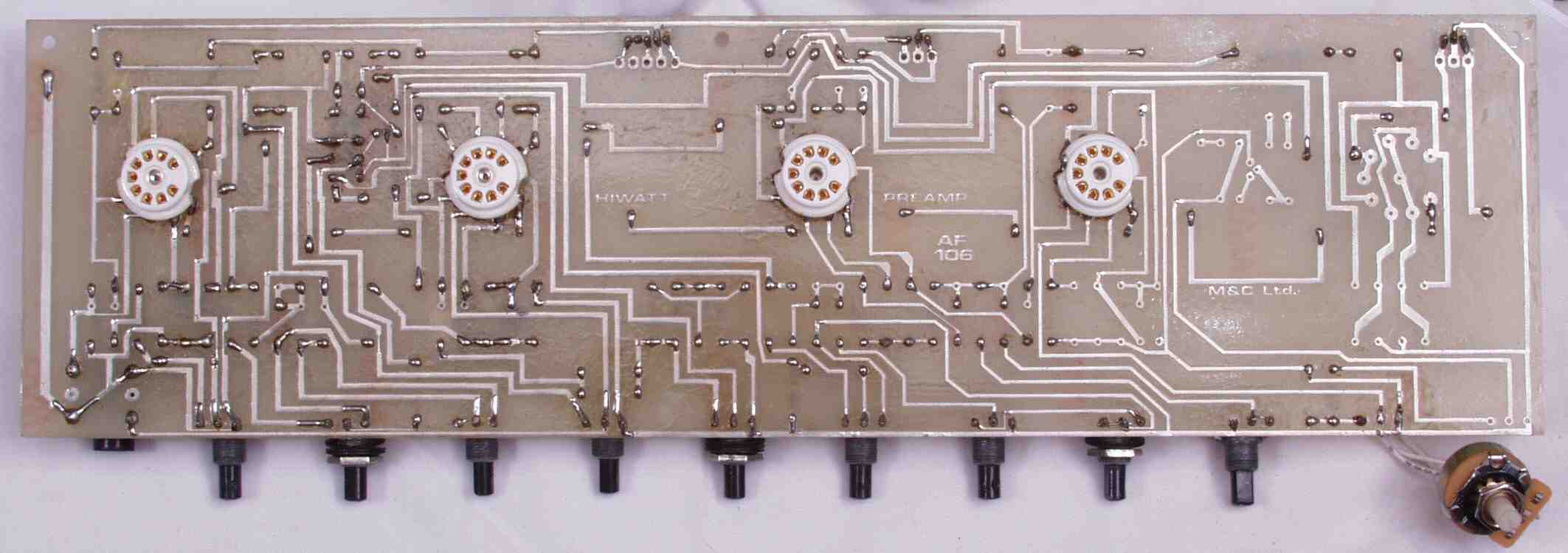

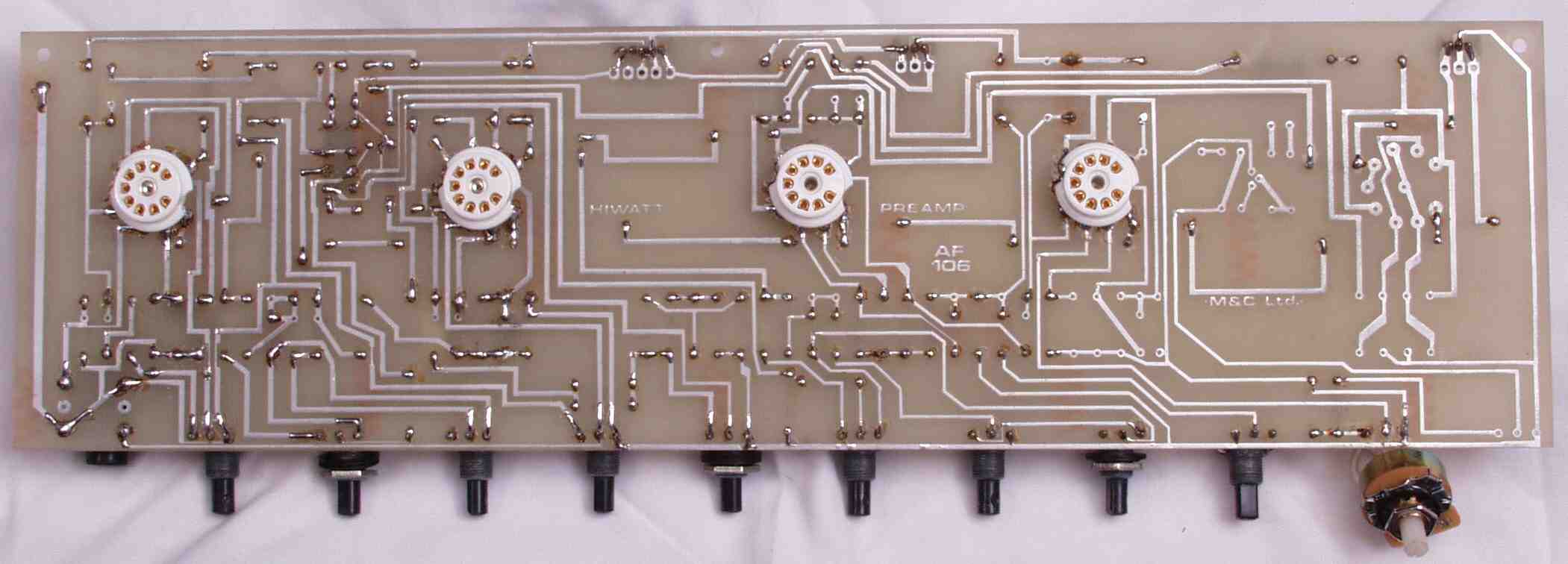

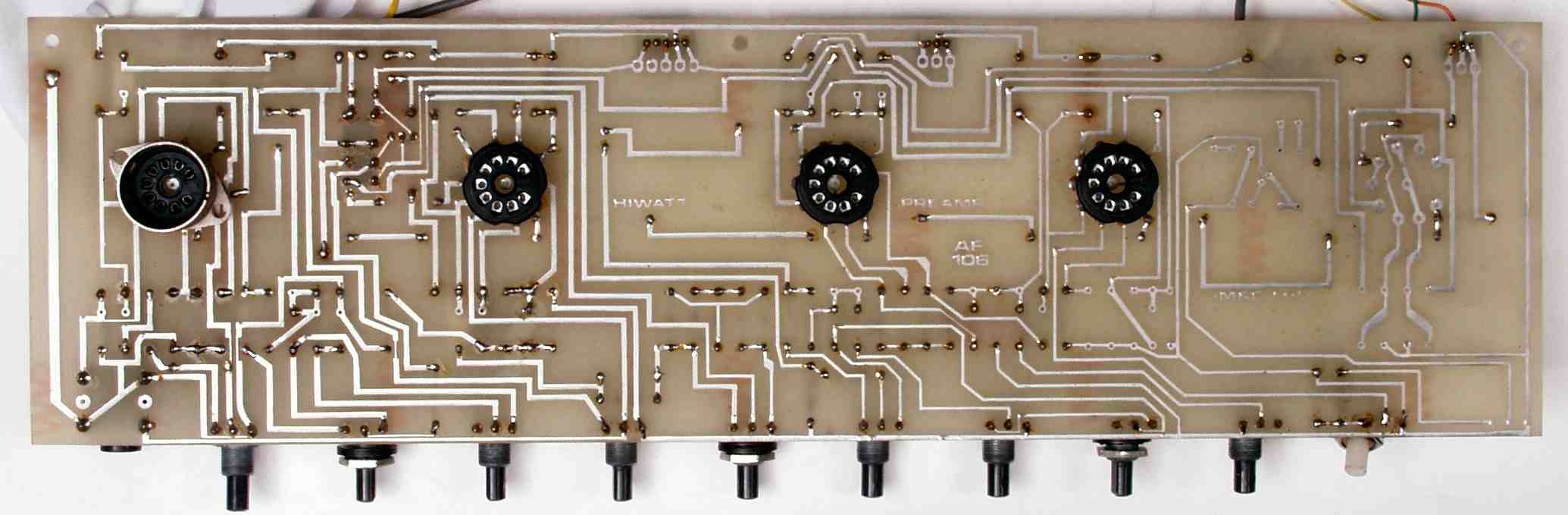

| Ｃ３Ｃ． 修理前 プリＡＭＰ基板裏 |
 |

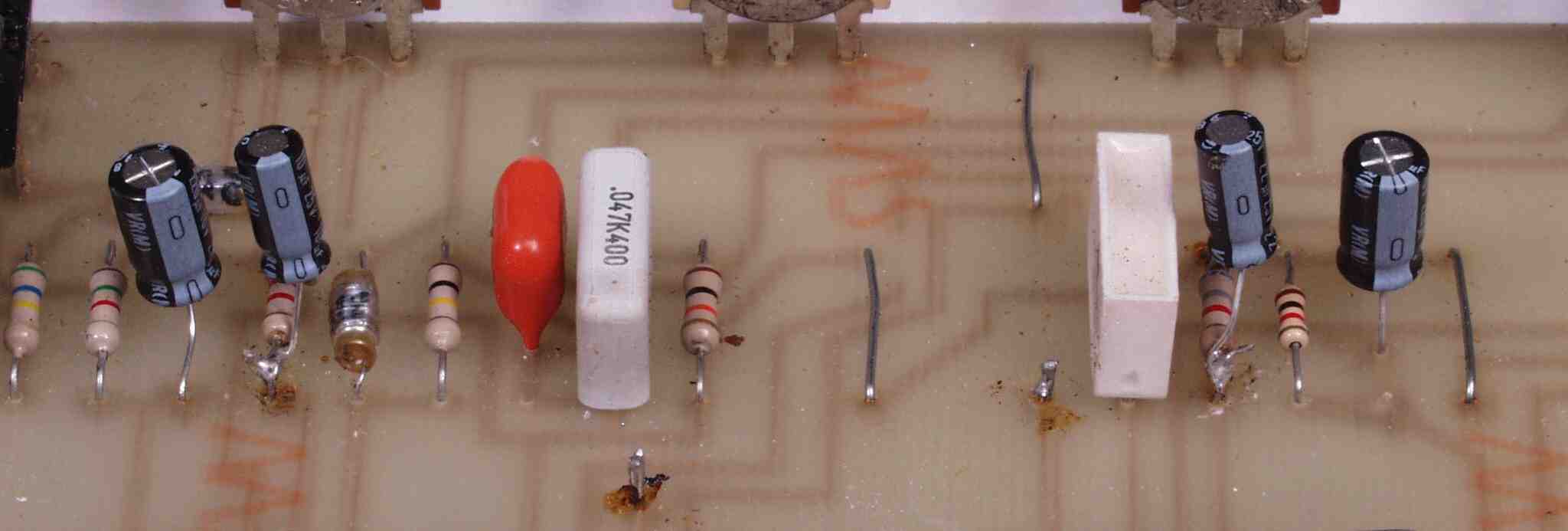

| Ｃ３Ｃ１． 修理中 プリＡＭＰ基板裏、電解コンデンサーの極性が全て逆（反対）！ |
 |
| Ｃ３Ｄ． 修理（半田補正）後 プリＡＭＰ基板裏 |
 |
| Ｃ３Ｅ． 完成プリＡＭＰ基板裏、洗浄後 |
 |

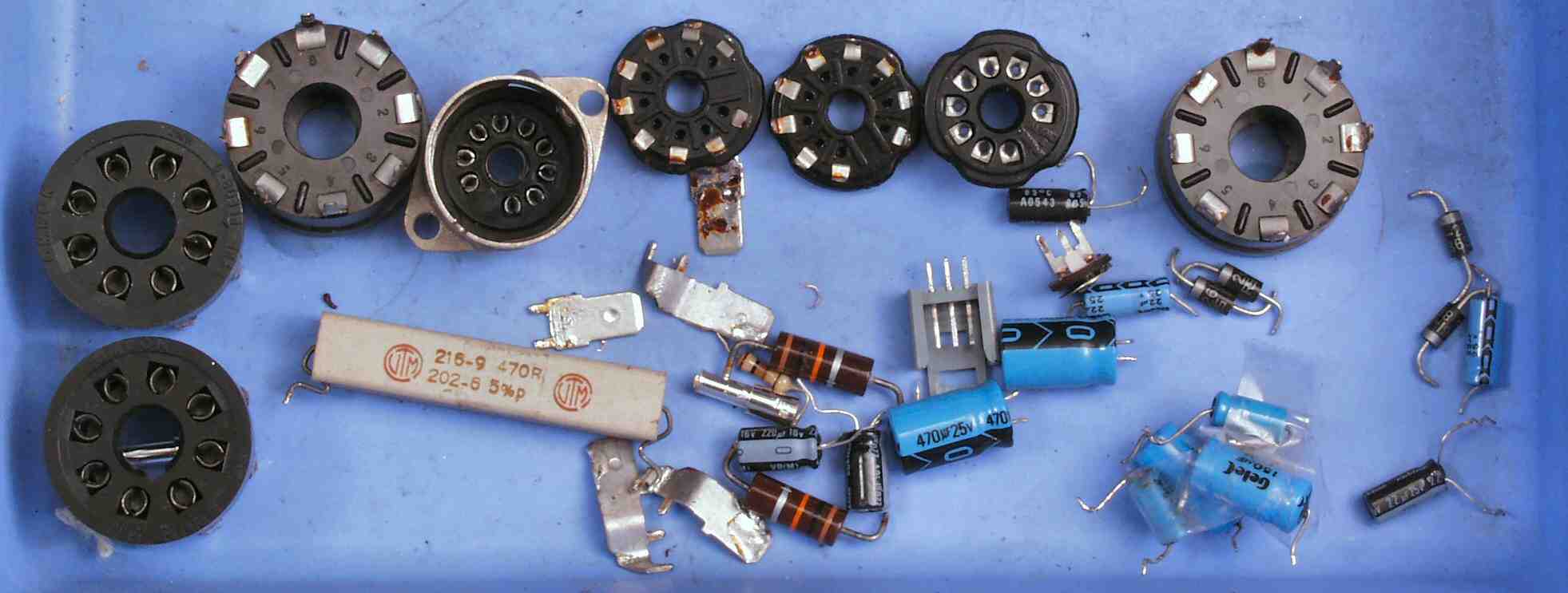

| Ｃ５． 交換した部品 |
 |
| Ｃ６Ａ． 修理前 上から見る |
|
| Ｃ６Ｂ． 修理後 下から見る |
 |
| Ｃ６Ｃ． 修理前 下から見る |
|
| Ｃ６Ｄ． 修理後 下から見る |
 |

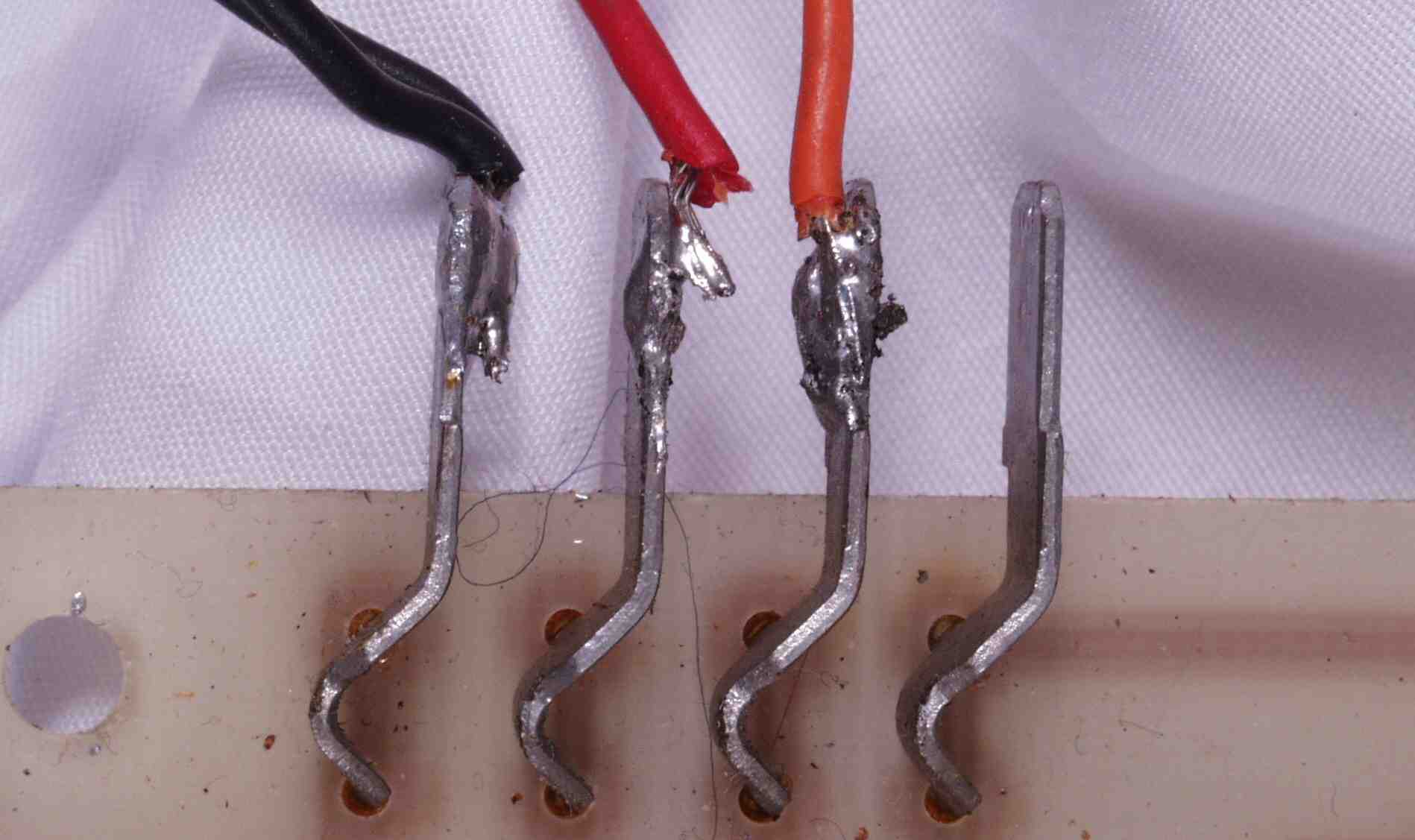

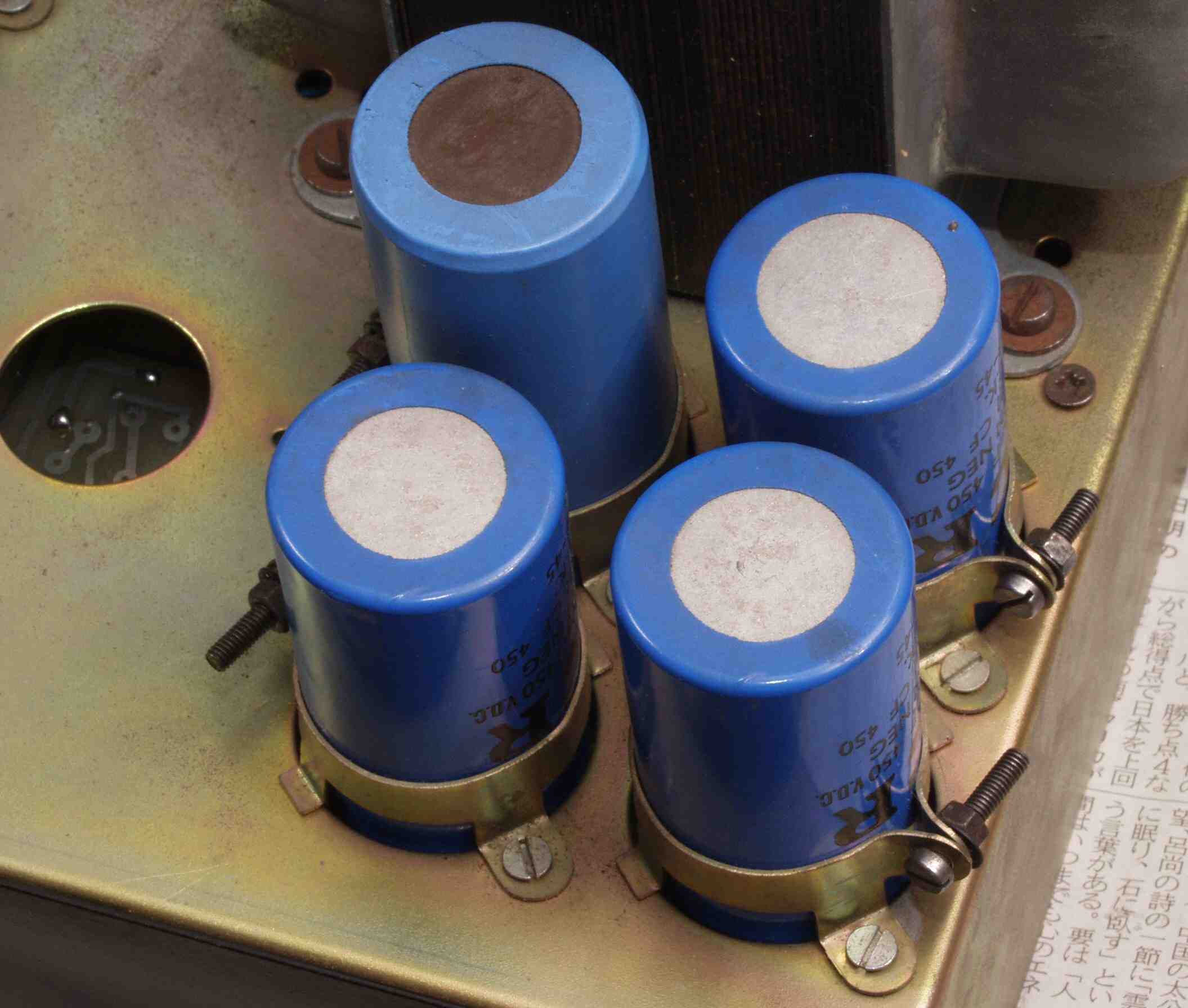

| Ｃ７Ａ． 修理中 高圧電解コンデンサーの頭が露出している。この所には２５０Ｖの電圧がでる。 |
 |

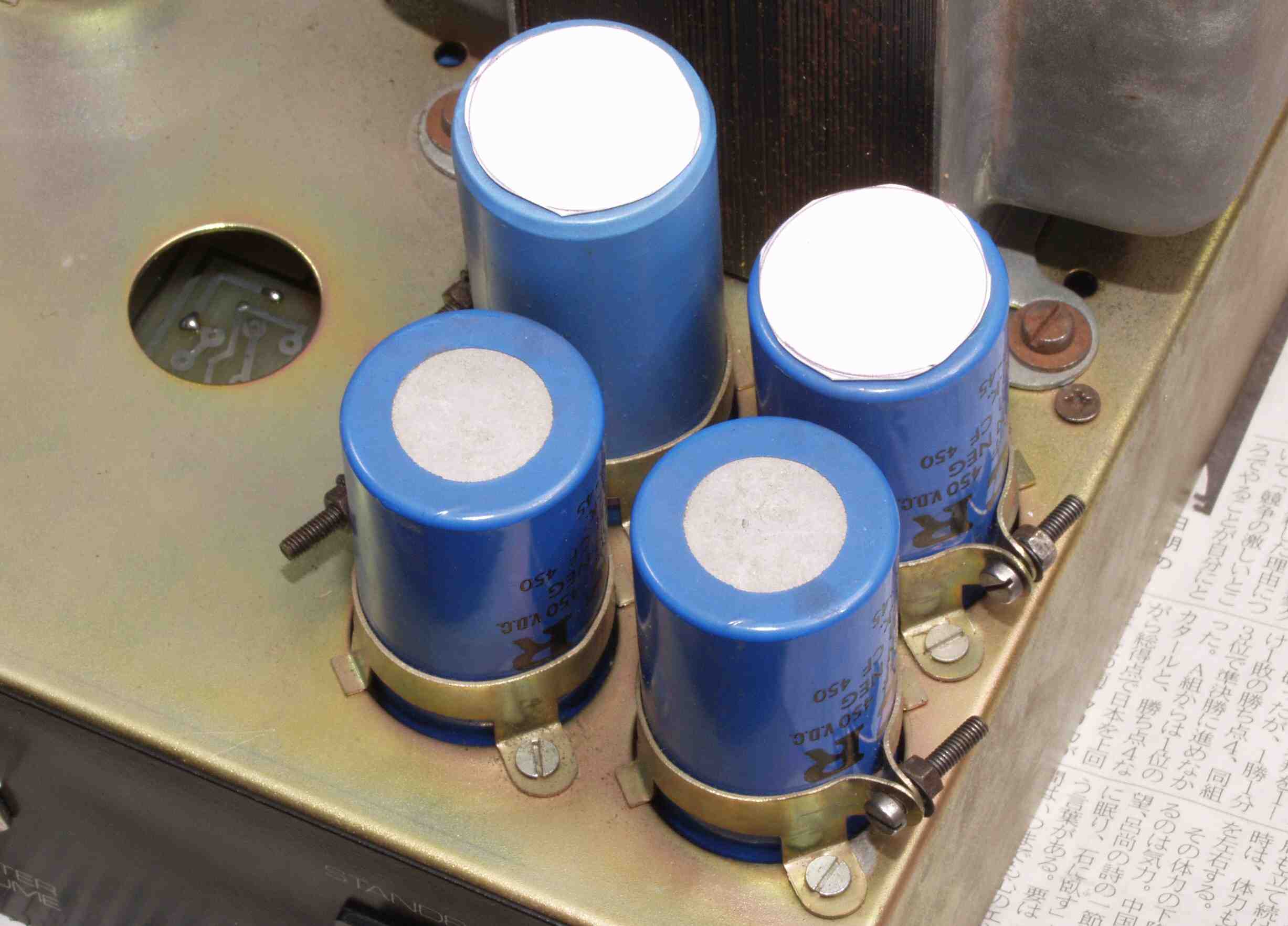

| Ｃ７Ｂ． 修理後 高圧電解コンデンサーの頭に牛乳パックの紙で絶縁する。 |
 |

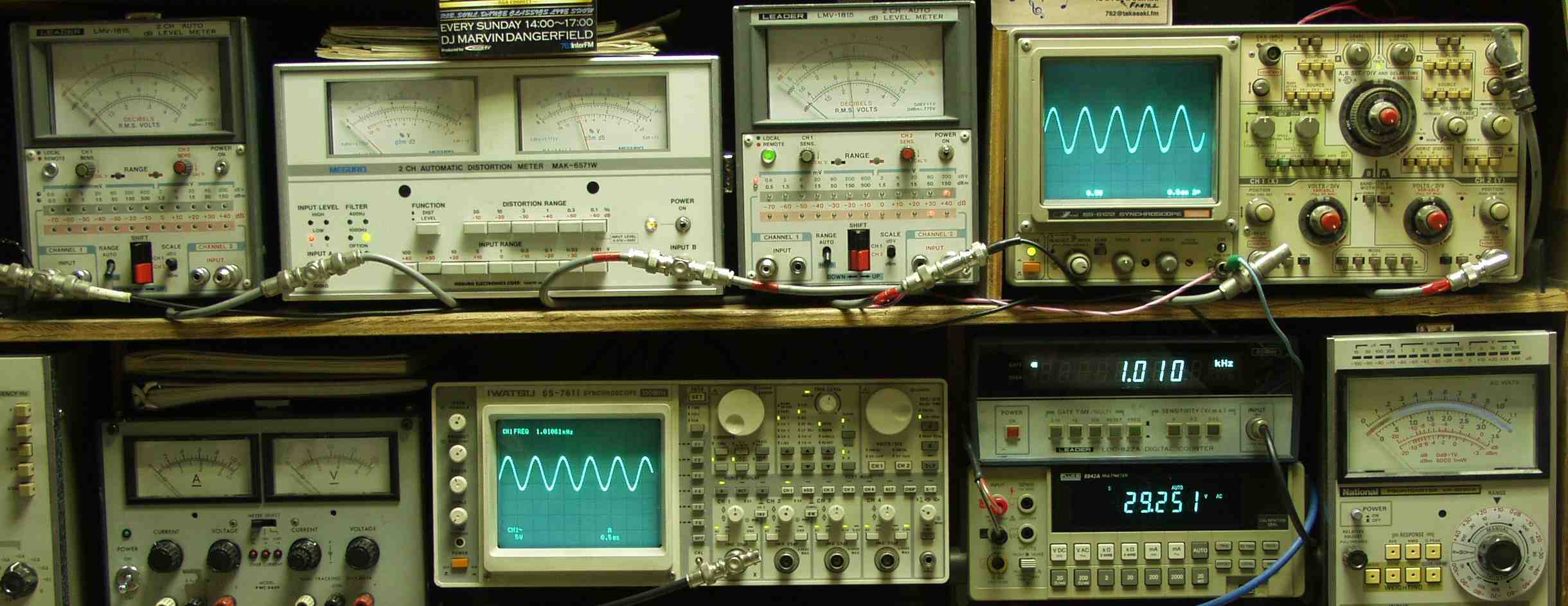

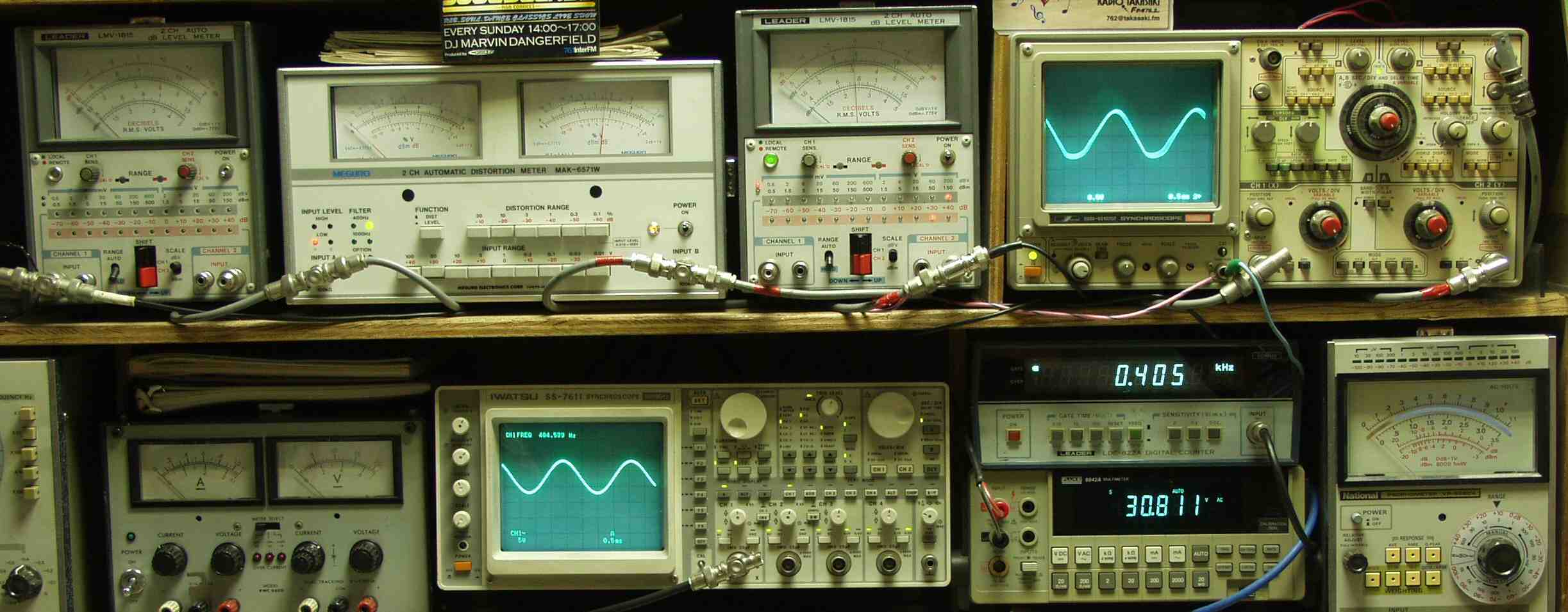

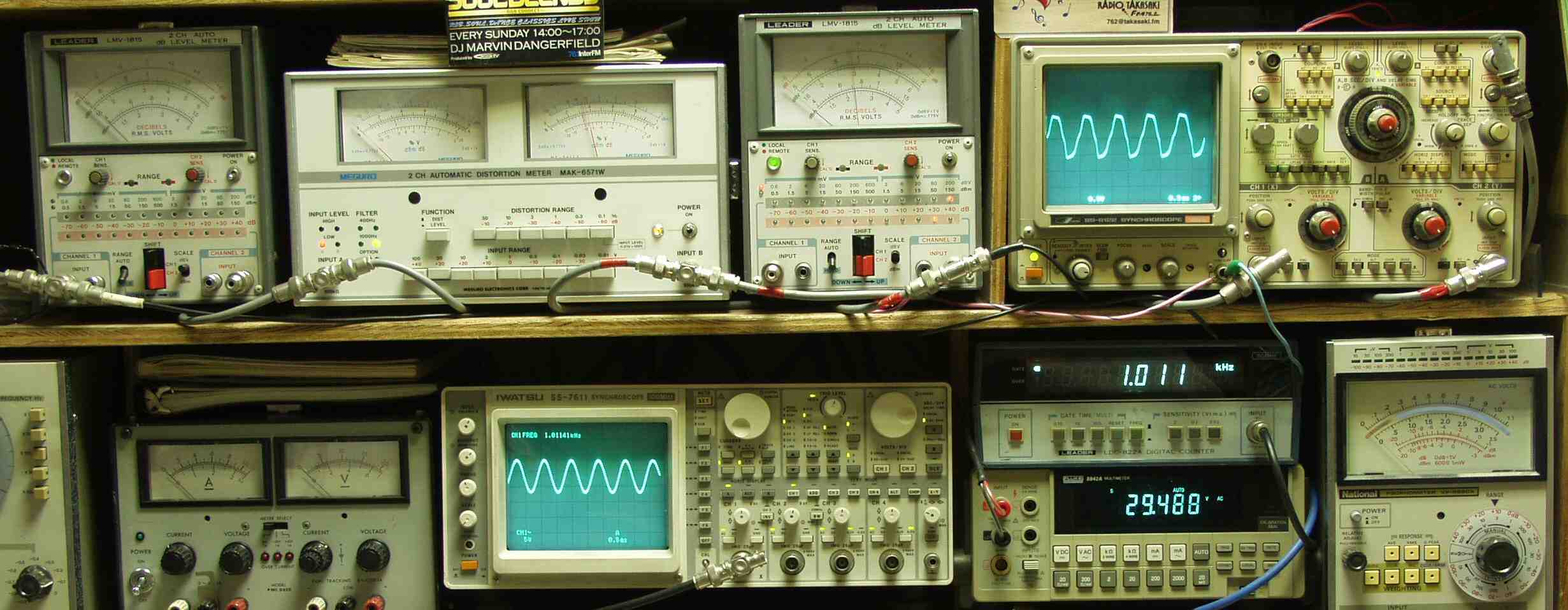

| Ｅ． 測定・調整 Ｅ１． 出力・歪み率測定・調整 ＜見方＞ 下左オーデオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定 下中オシロ＝入力波形（オーデオ発振器のTTLレベル） 下右上＝周波数計 上左端電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 上中左歪み率計＝ＳＰ出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上中右＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 上右端オシロ＝ＳＰ出力波形 上＝Ｒ出力、下＝Ｌ出力 下中右上デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定 |
 |

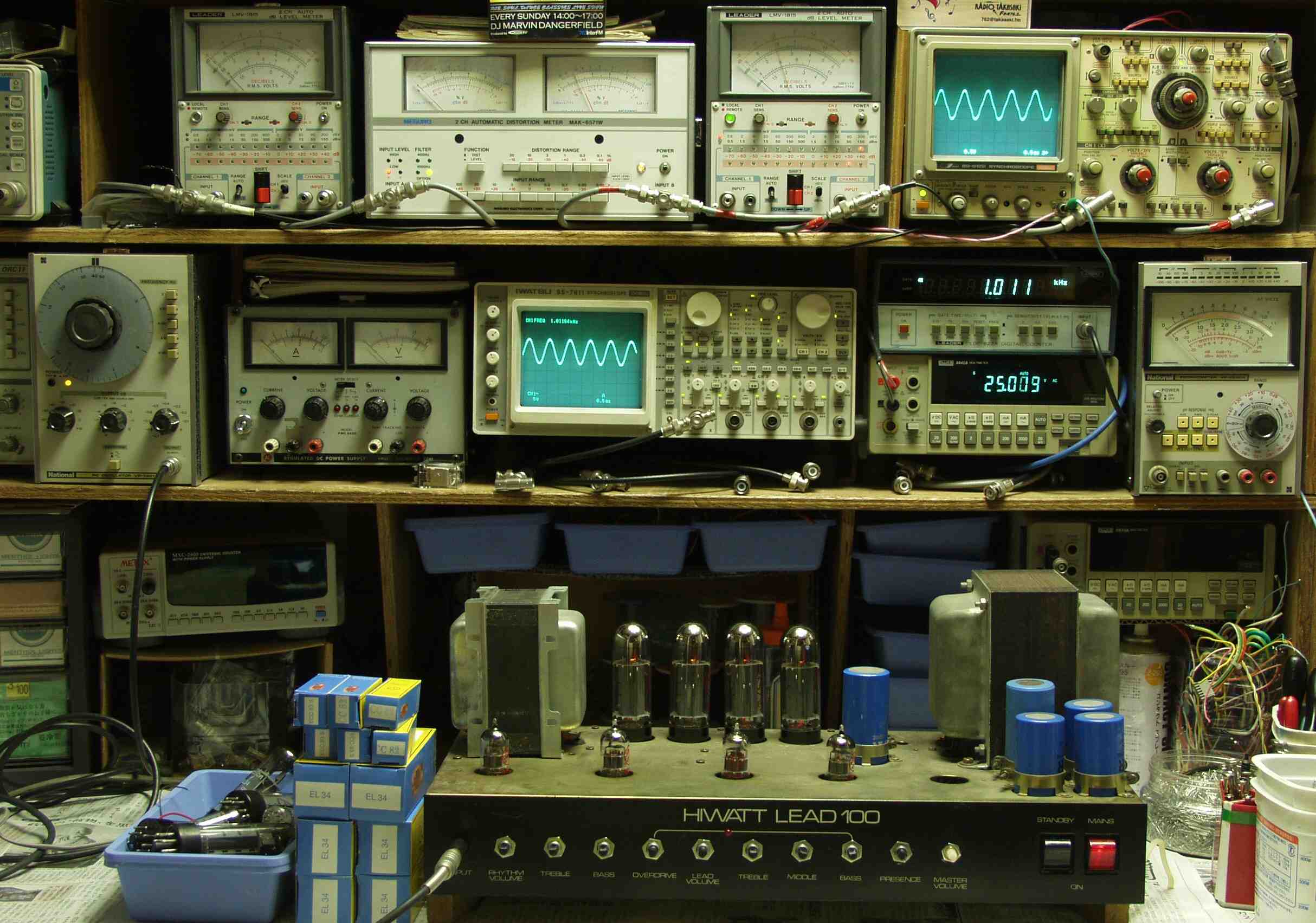

| Ｅ２Ａ． ＬEAD入力、２９Ｖ＝１０５Ｗ出力 ３０％歪み １０００ＨＺ。 デイストーションを使用しているので歪み多い、この音が特色（人気の秘密）！ |
 |
| Ｅ２Ｂ． ＬEAD入力、２９Ｖ＝１０５Ｗ出力 ３０％歪み ４００ＨＺ |
 |
| Ｅ３Ａ． ＲＨＹＴＨＭ入力、２９Ｖ＝１０５Ｗ出力 １０％歪み １０００ＨＺ |
 |
| Ｅ３Ｂ． ＲＨＹＴＨＭ入力、２９Ｖ＝１０５Ｗ出力 １０％歪み ４００ＨＺ |
|

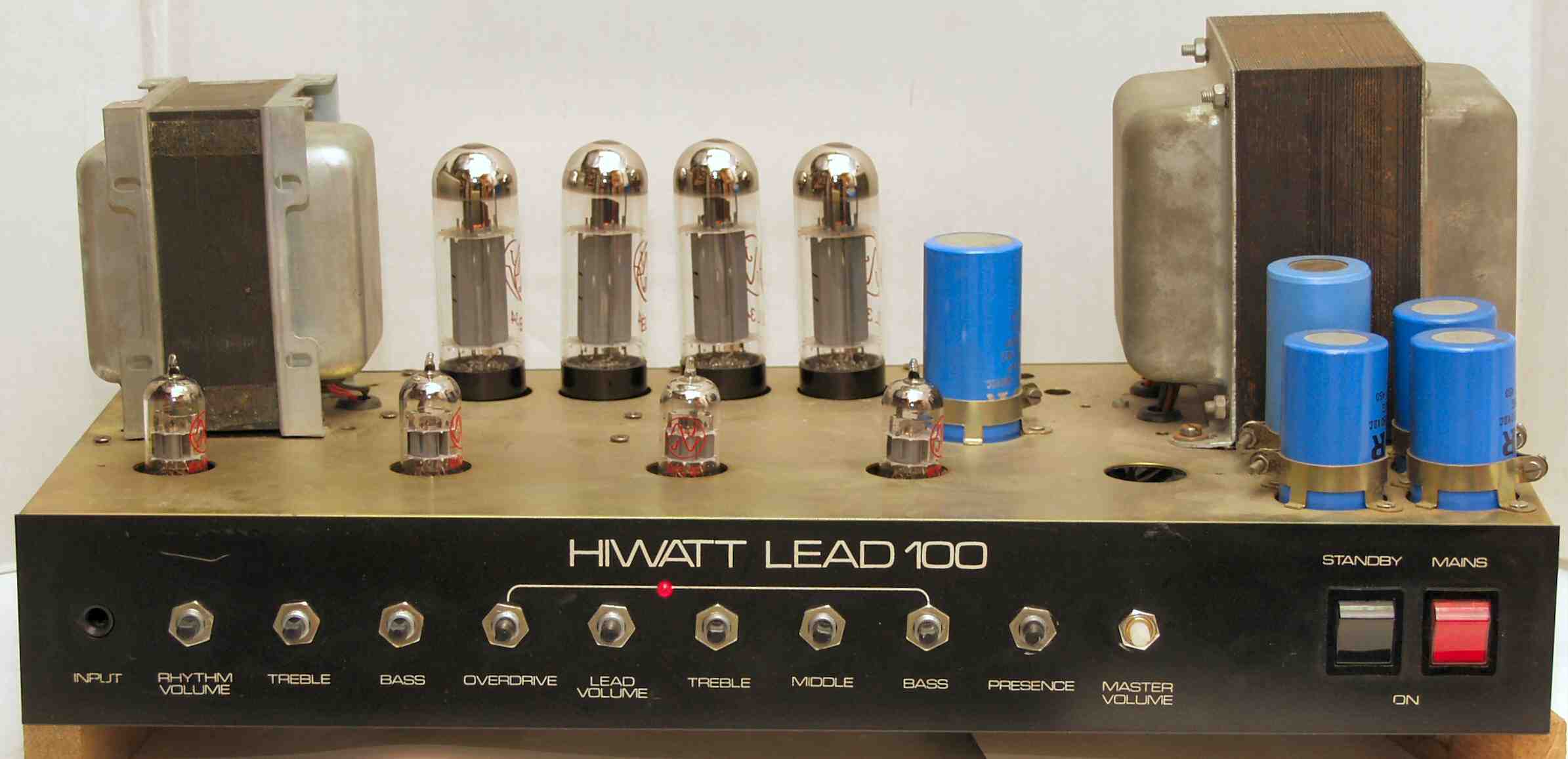

| Ｅ４．完成 ２４時間エージング |
 |
