「ガス」風呂釜修理＆風呂給湯器工事

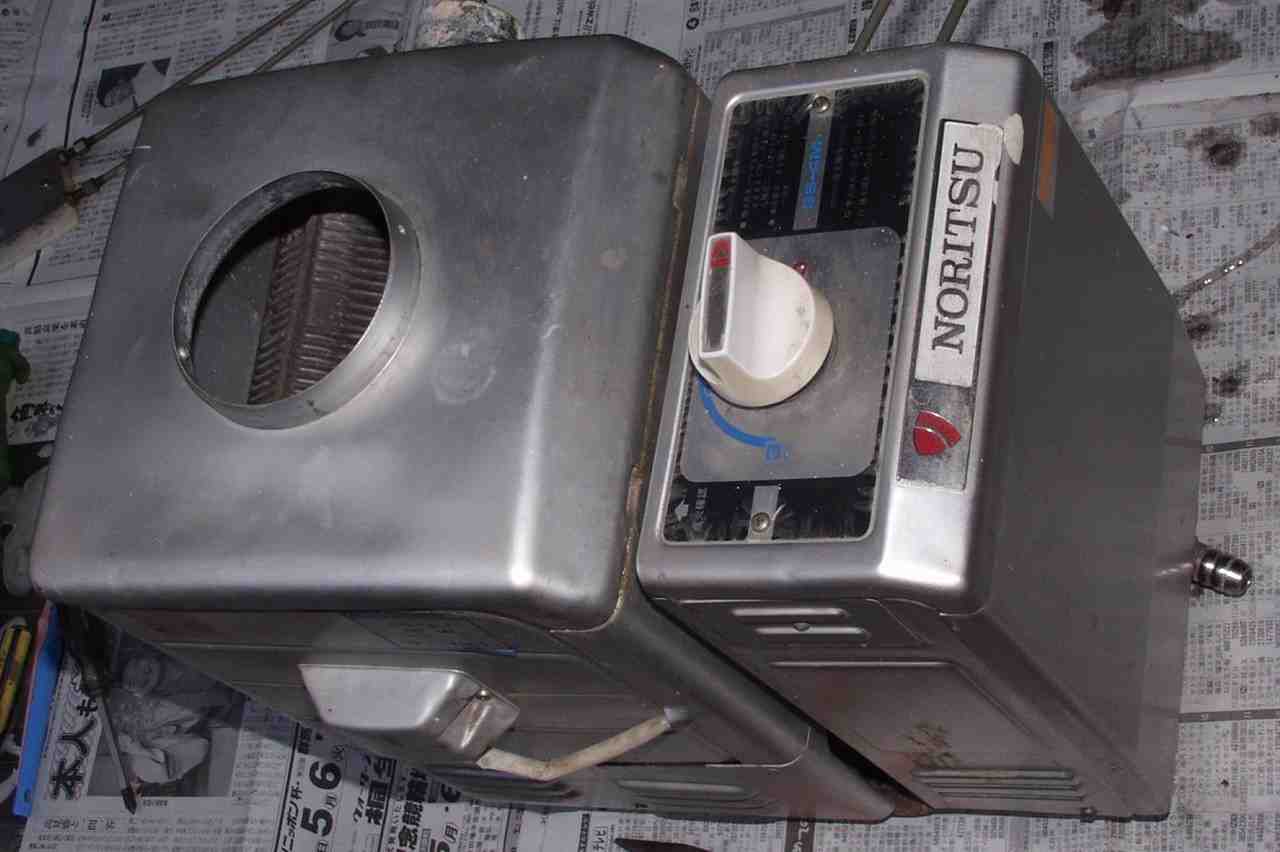

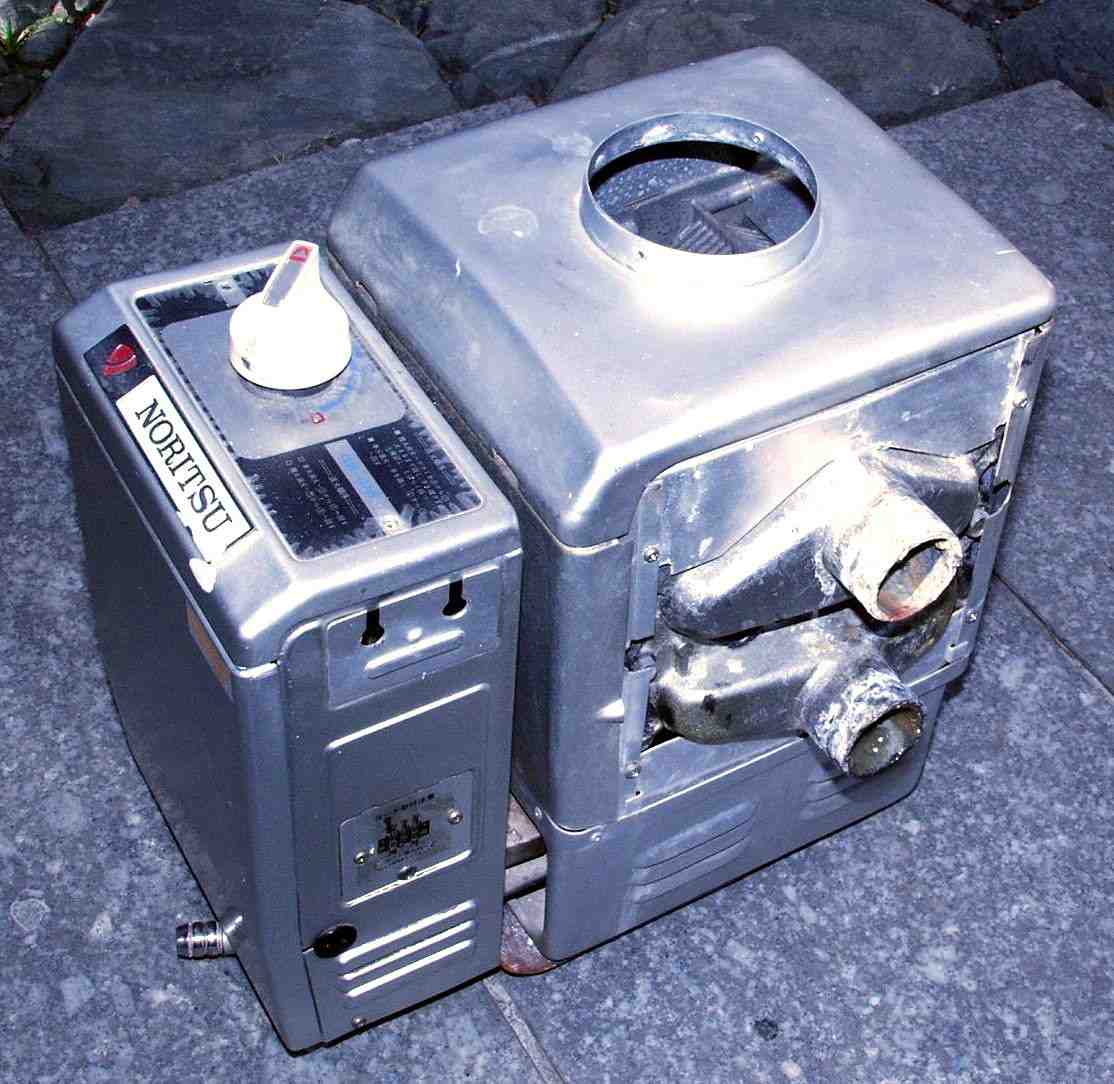

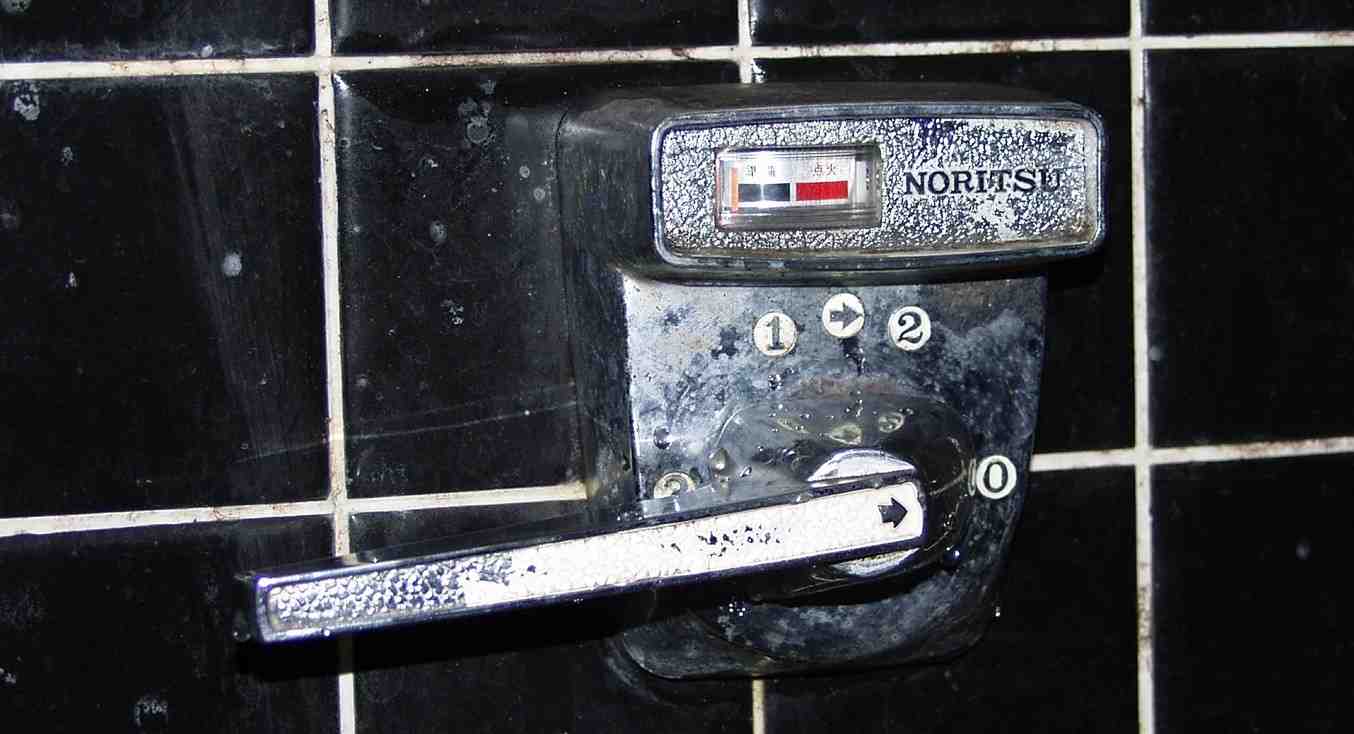

２６年前の「ガス風呂釜　が突然レバーが動かず使用出来なく成りました。　深夜電力利用の温水器があり、追い炊きに使用。 Ａ１．操作ハンドルが動かない
Ａ２−１．操作部のカバーを外す

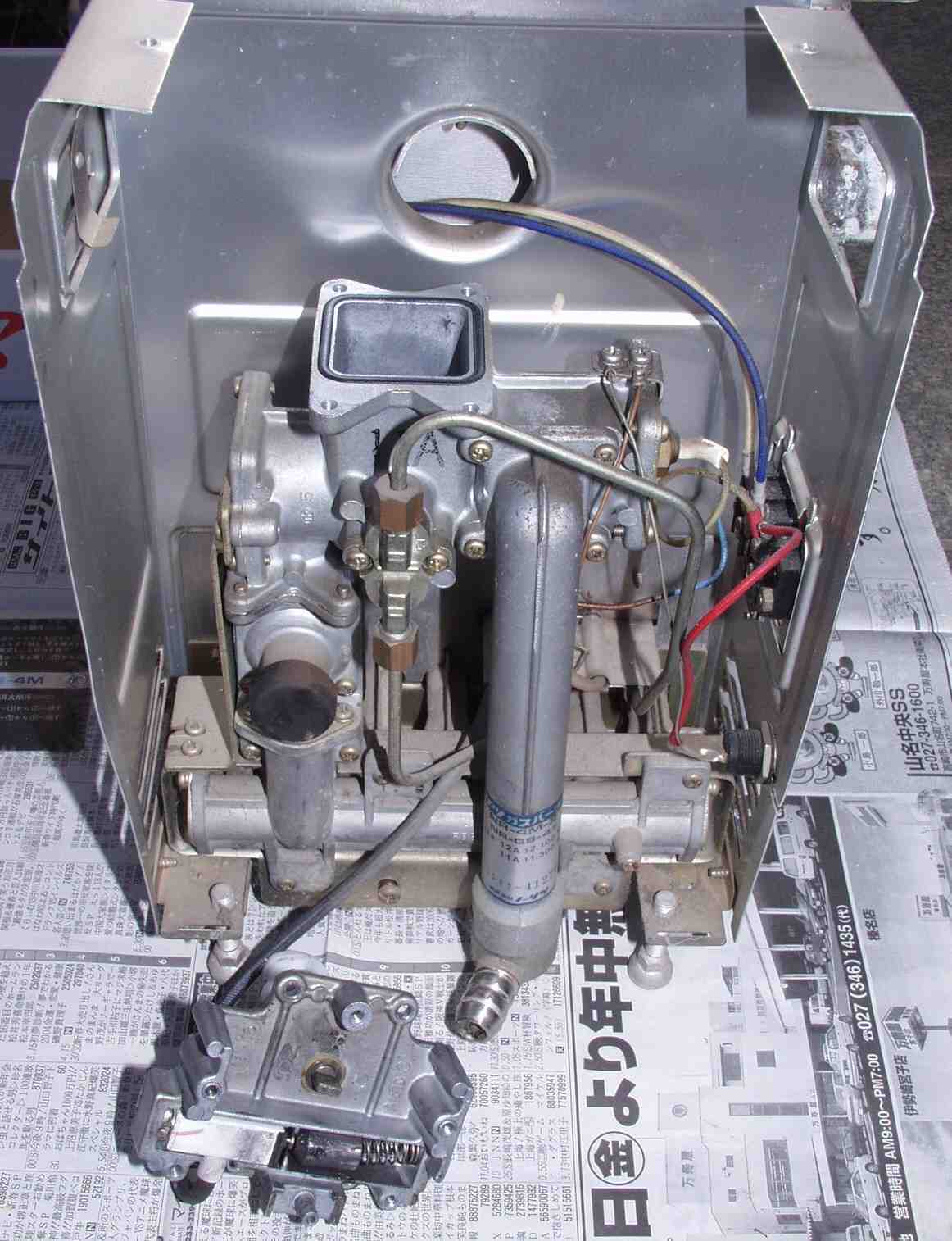

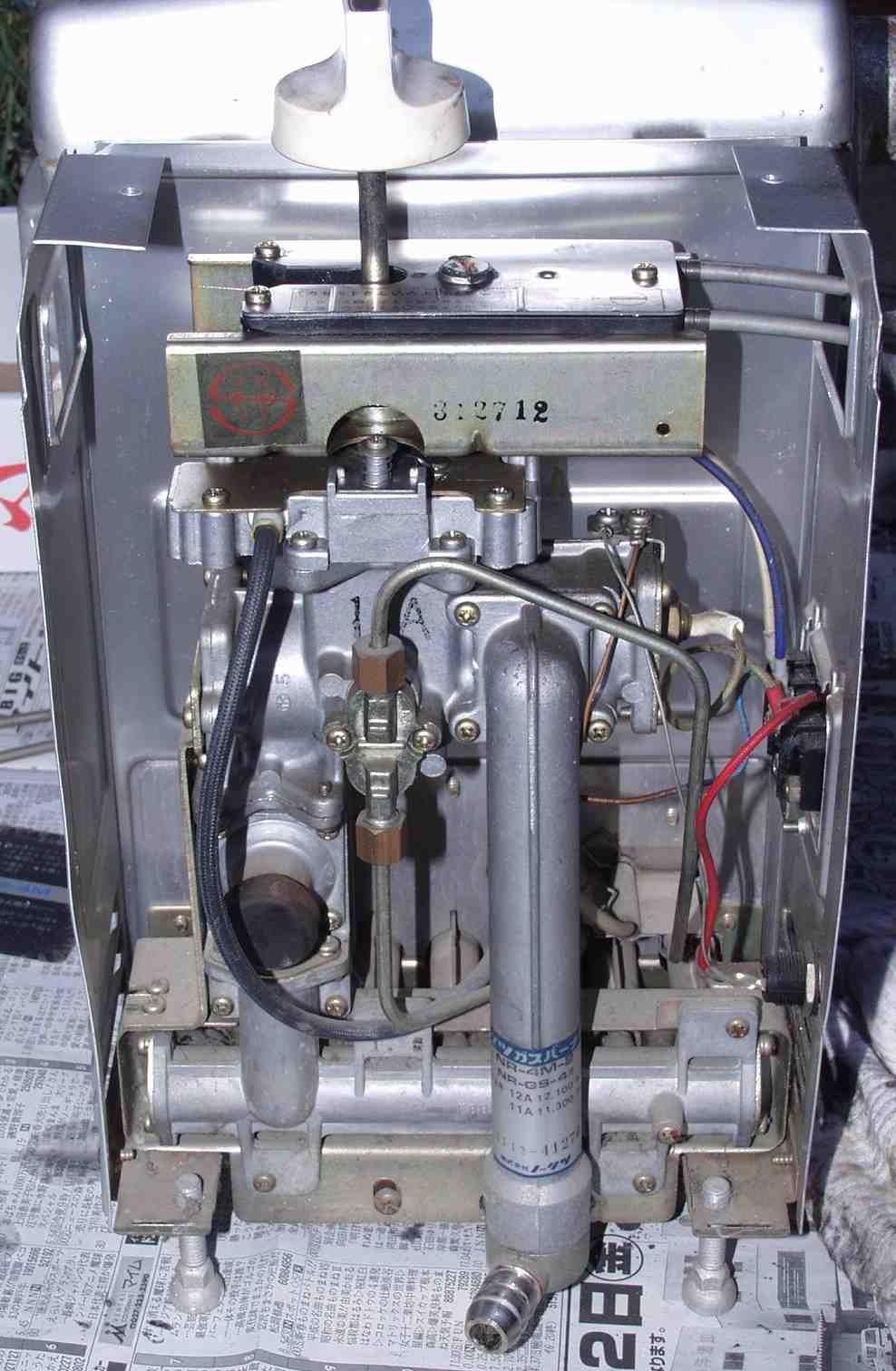

Ａ２−２．操作部を取り出す

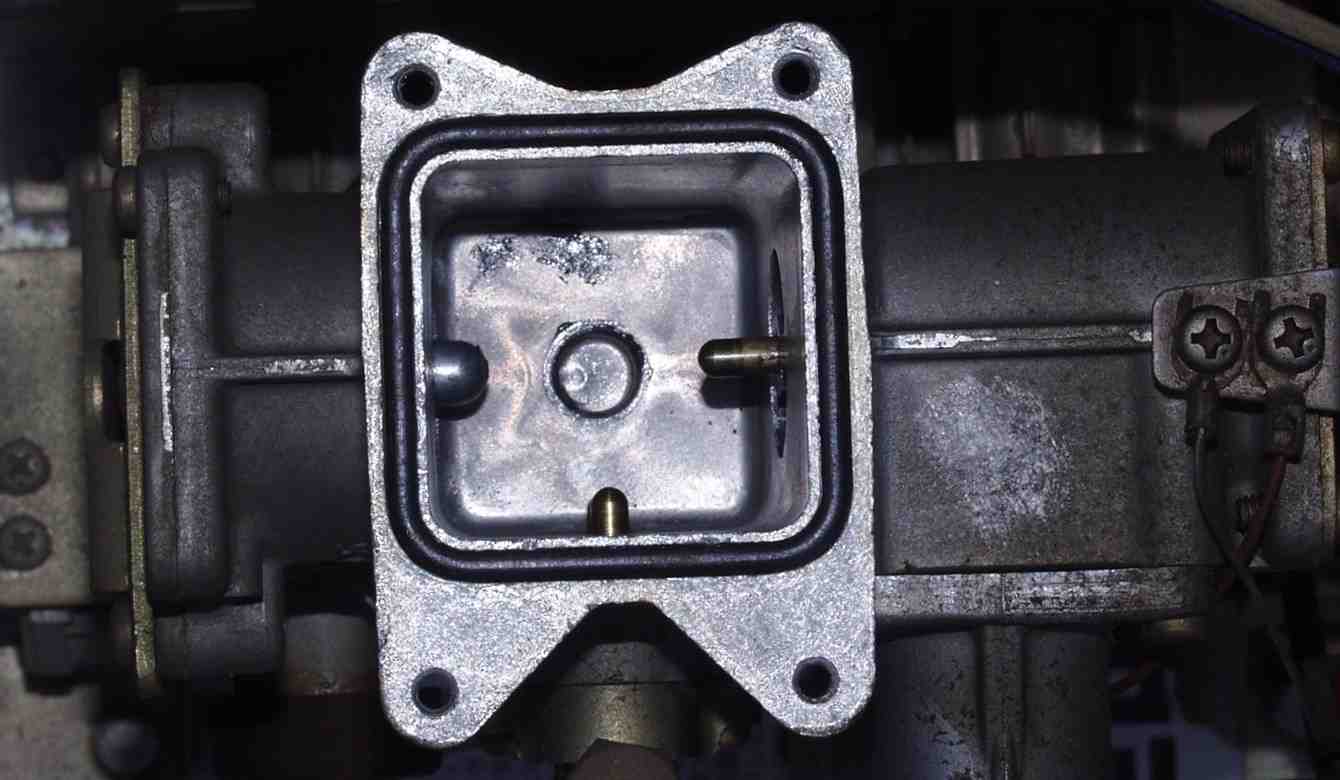

Ａ３−１．操作弁のヒンジが出ている。　左＝がメインバーナー用　右＝ガス入力　下＝パイロット用

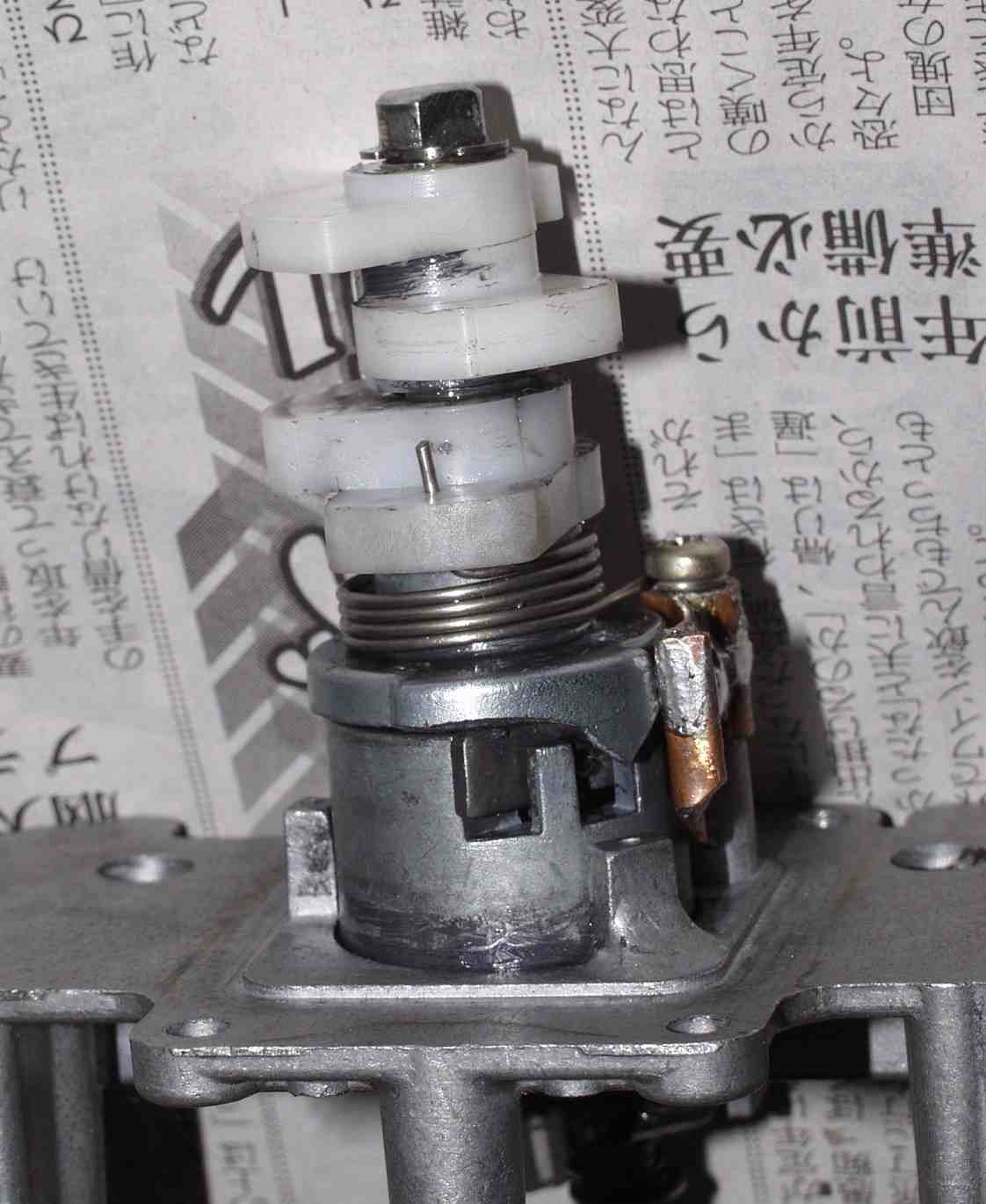

Ａ３−２．操作カム　右下の銅板が取り付けた物

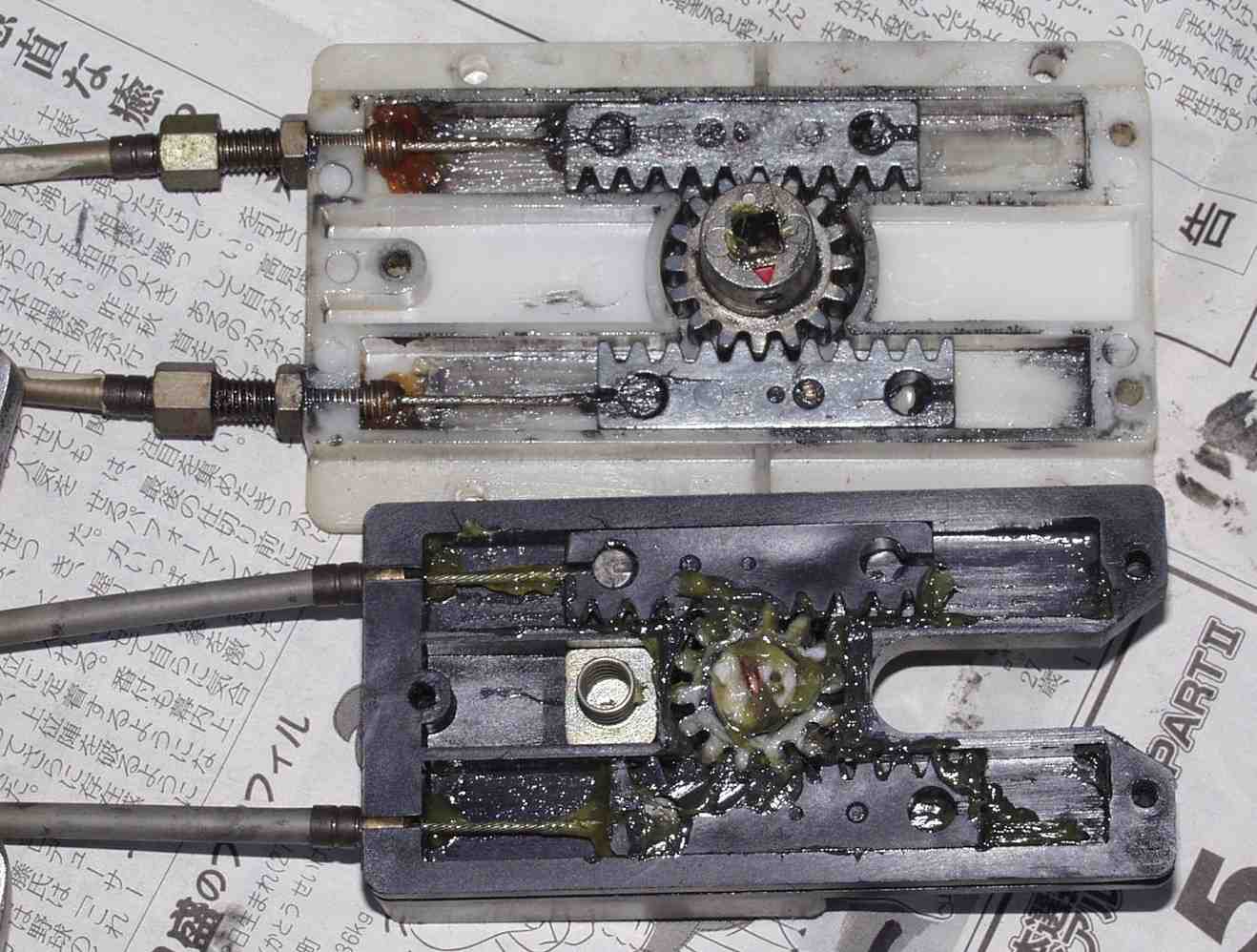

Ａ４．リモコンのワイヤーもグリスＵＰする

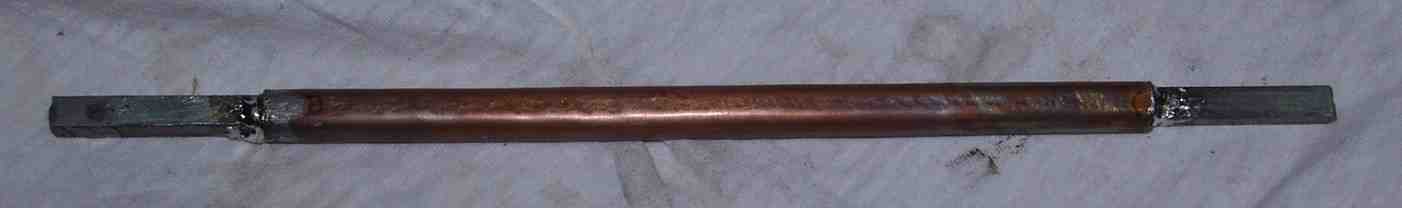

Ａ４−１．リモコンのロッドも銅パイプで続ぐ
Ａ４−２．リモコン完成

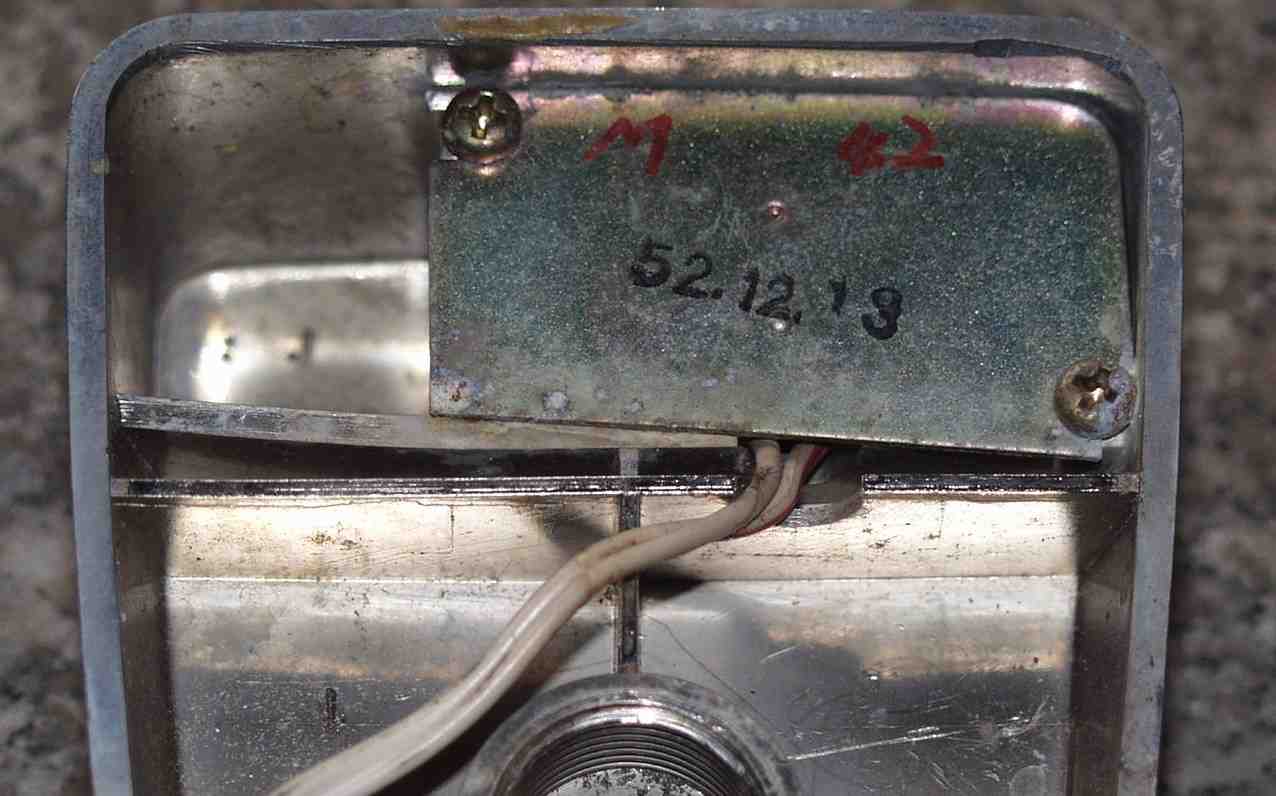

Ａ４−２．昭和５２年１２月１３日製造？　２８年前！

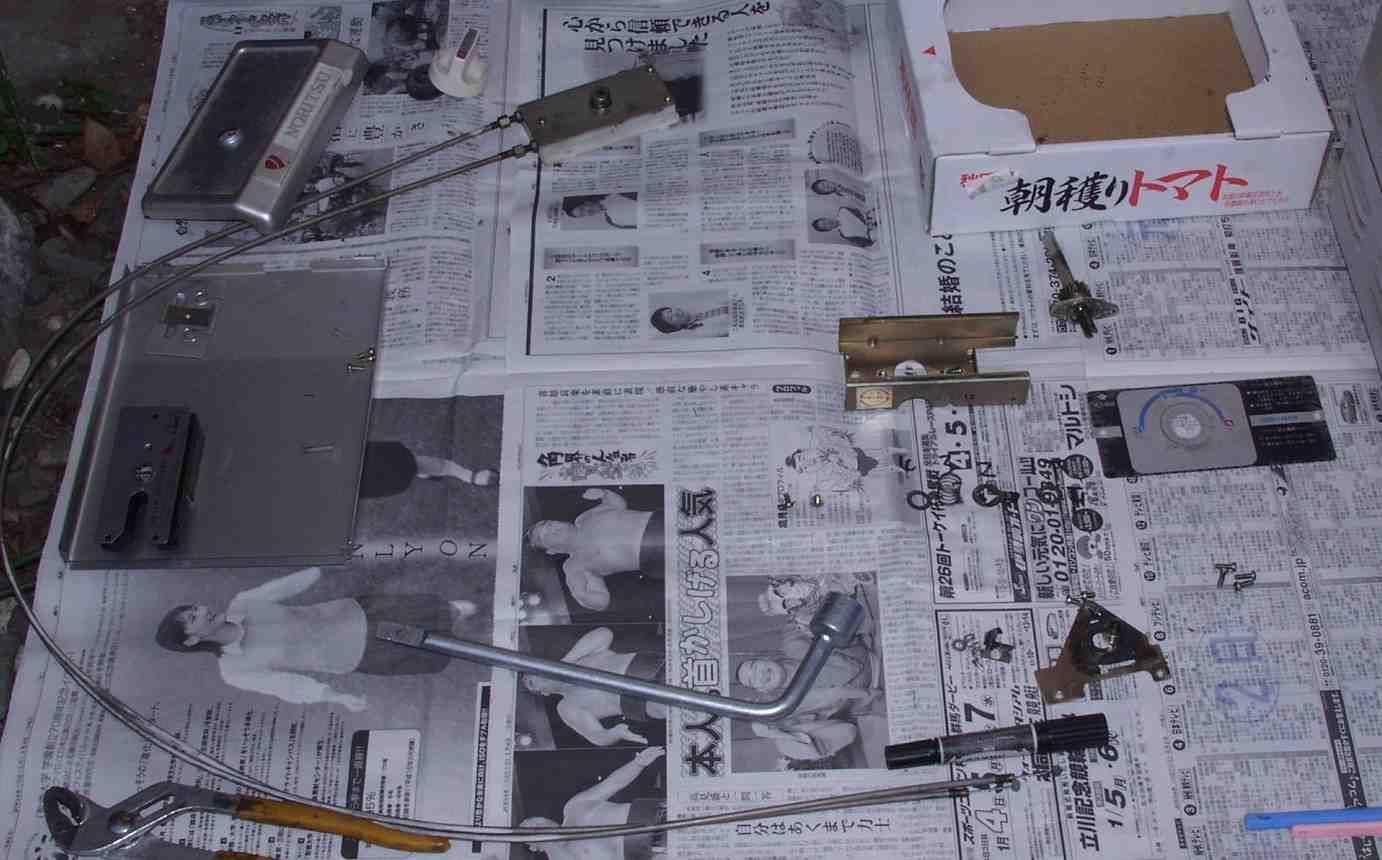

Ａ５．部品は、バラした順番に並べておくと、組み立ての時楽

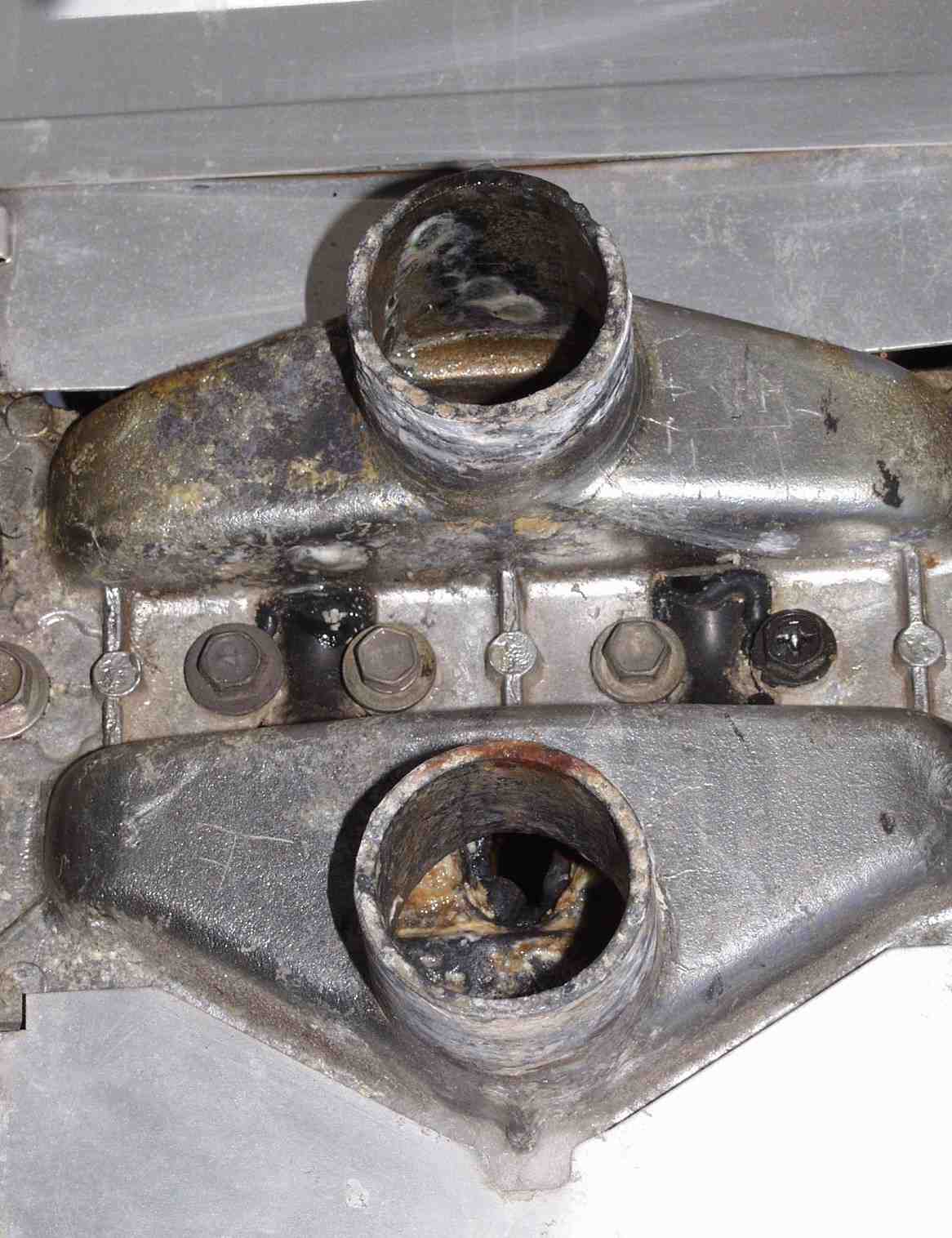

Ａ６．ついでに、スケールや湯あかのヘドロを取る。　但し、水漏れに注意する事
Ａ７．完成

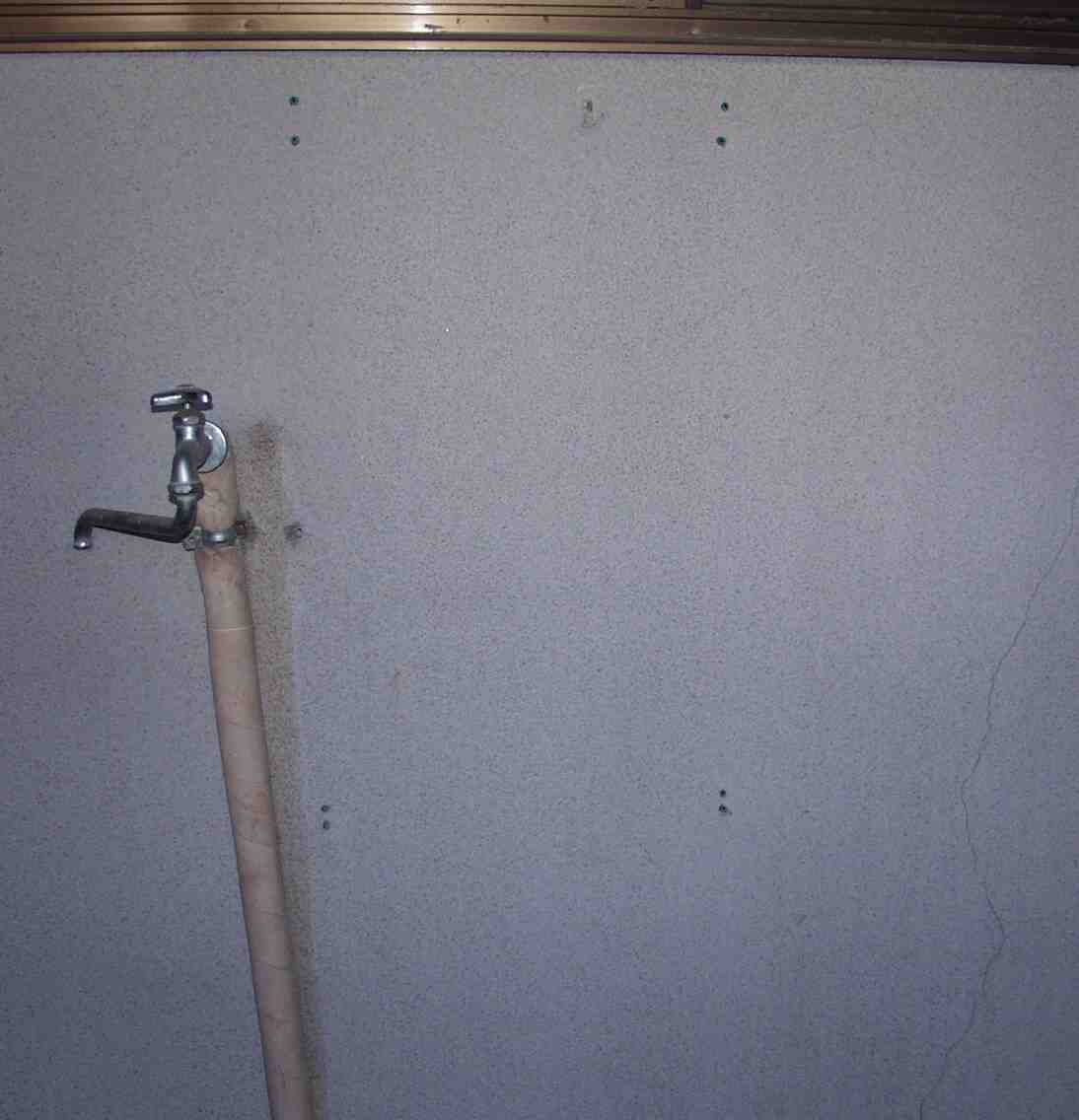

しかし、,余りに古いので、ＹＡＨＯＯオークションで格安の物を見つけ購入した。　配管部品等全てで７万円。 風呂給油器設置工事 Ｂ１−１．取り付ける位置にスリーブを打ち込む

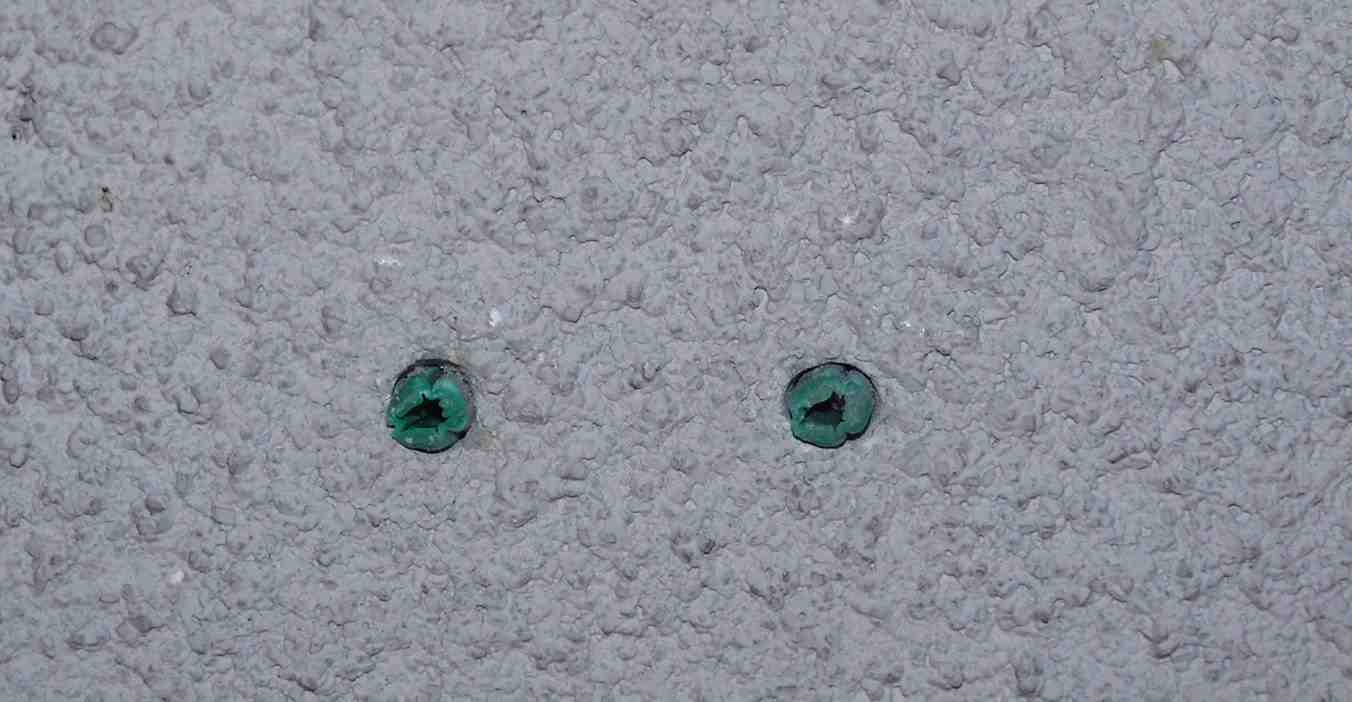

Ｂ１−２．スリーブ拡大　重量が有るので、１穴に２本打ち込む

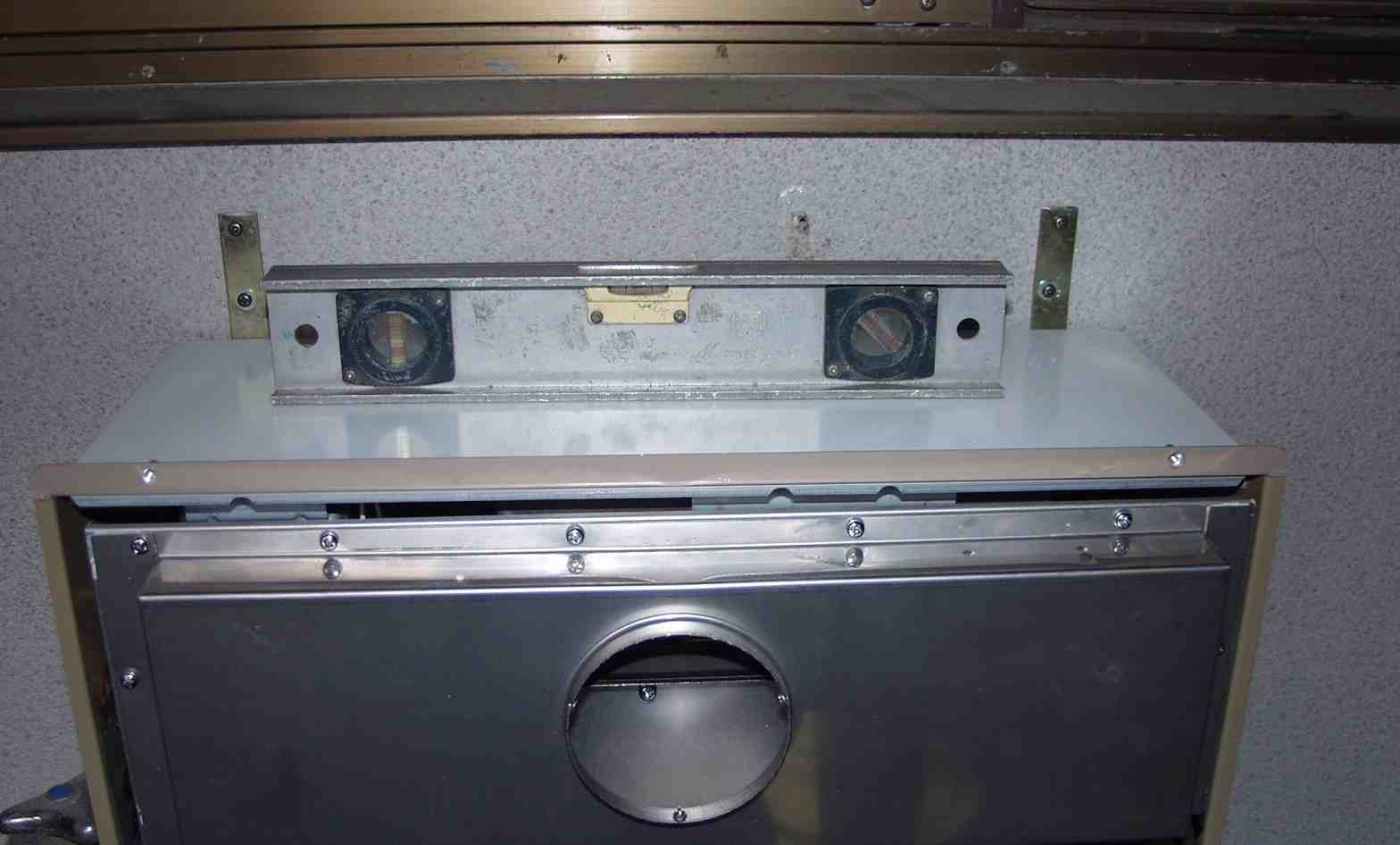

Ｂ１−３．水平を確認する

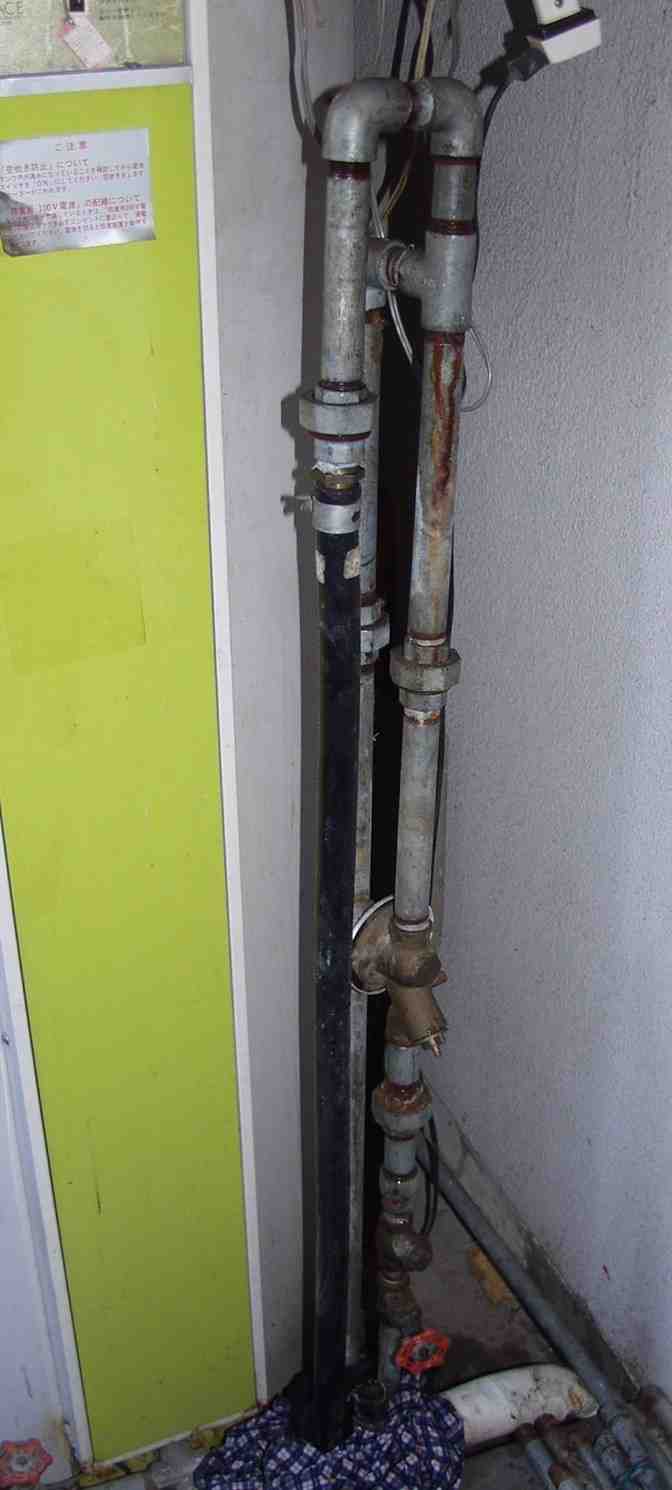

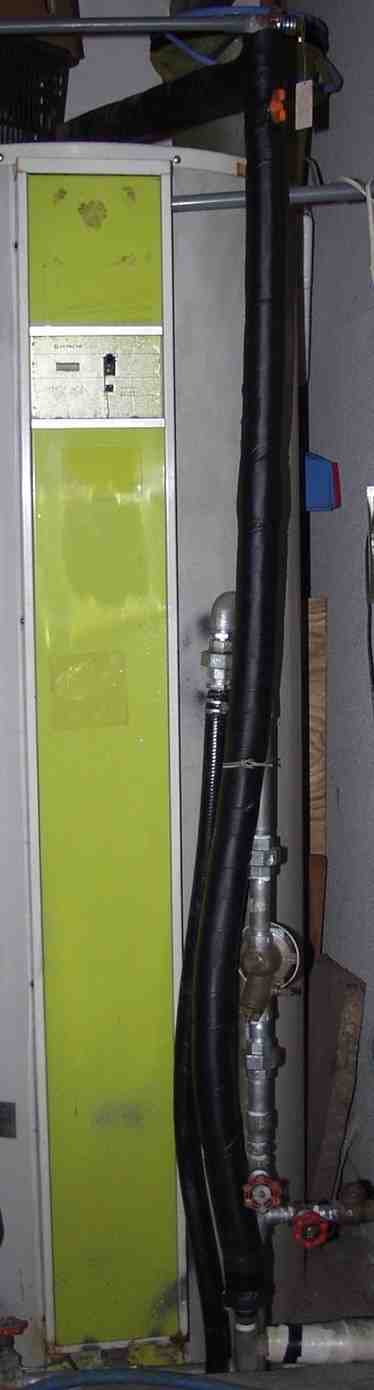

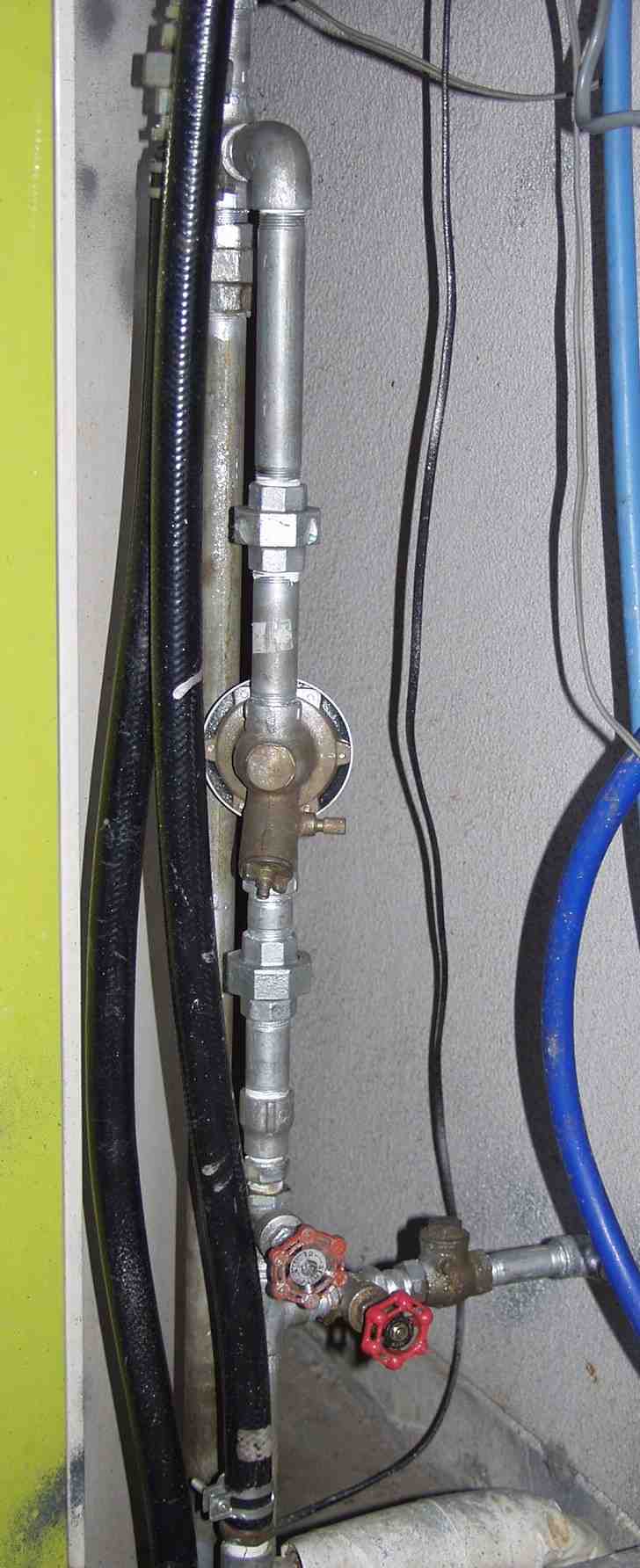

Ｂ２−１．修理前 　　　　　　　　　　電気温水器周りの配管	Ｂ２−２．修理後 　　　　　　　電気温水器周りの配管	Ｂ２−５．完成 　　　　　温水のみ保温する

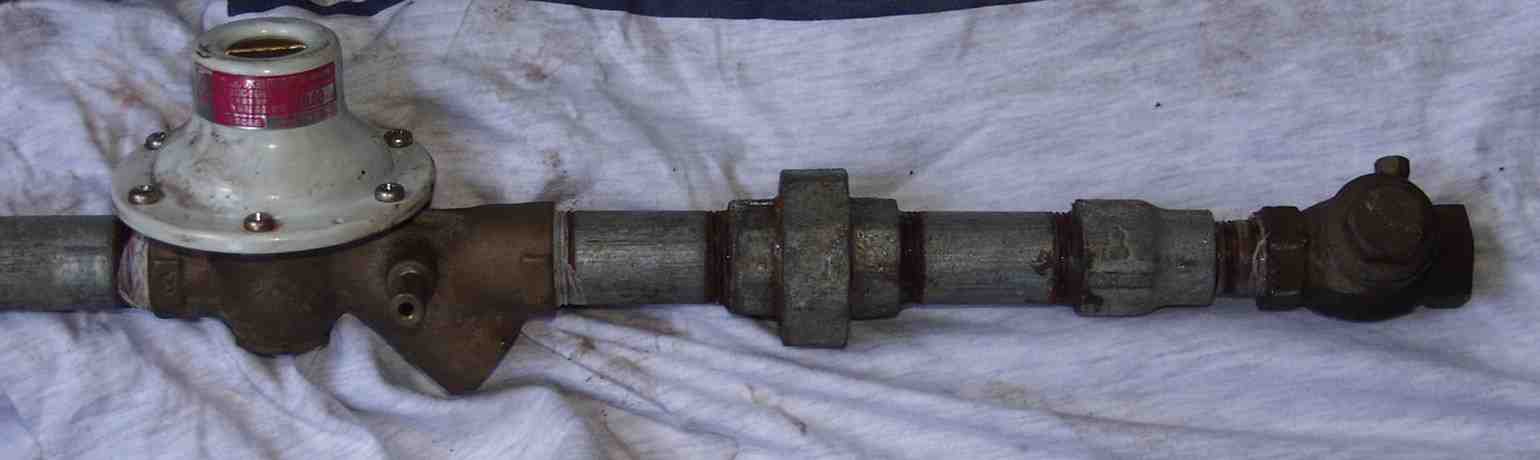

Ｂ２−３．減圧弁（左）に逆止め弁（チャッキ弁）が内蔵されているのに外付け（右端）されている！

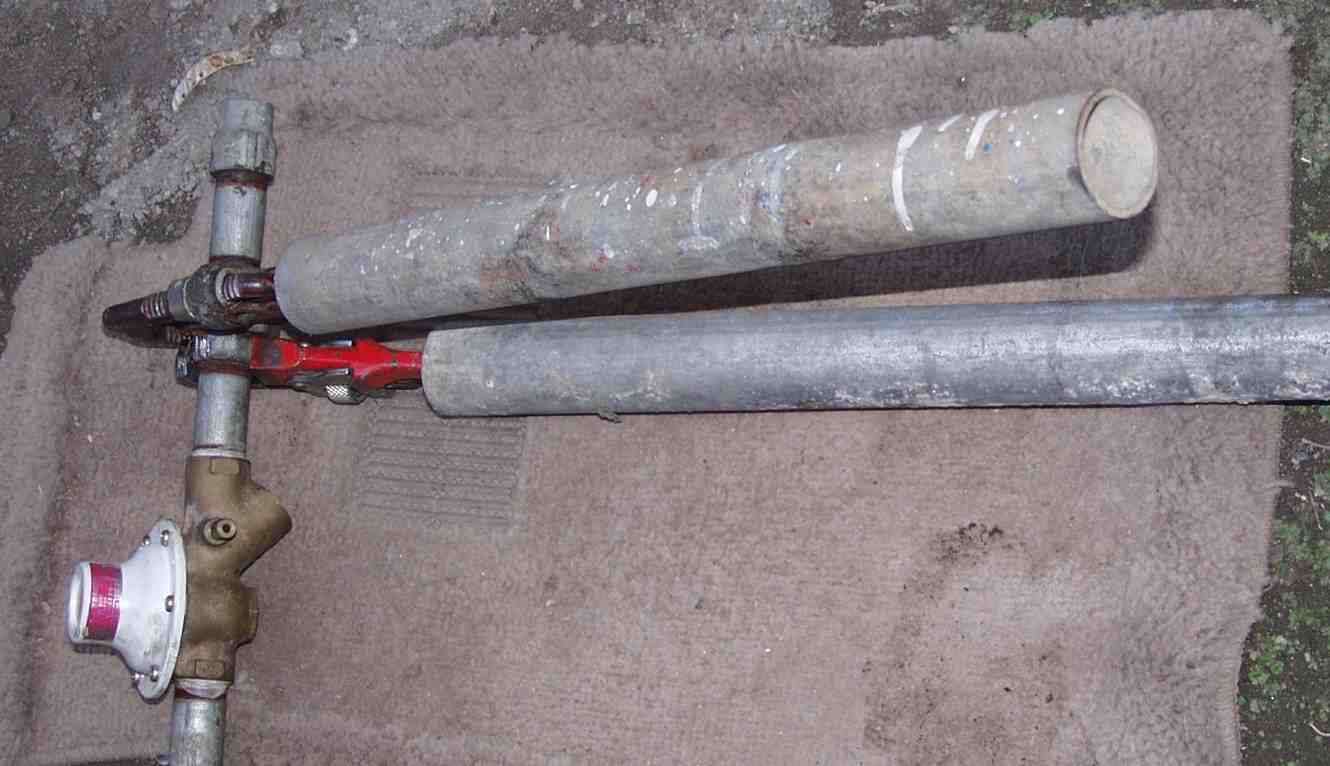

Ｂ２−４．錆び付いた配管は、ＣＲＣの含浸やバーナーであぶり、それから回すと良い 　　　　　　それでもだめな時は、パイプで増力する。　但し、安物のパイプ・レンチ（工具）ではしない事

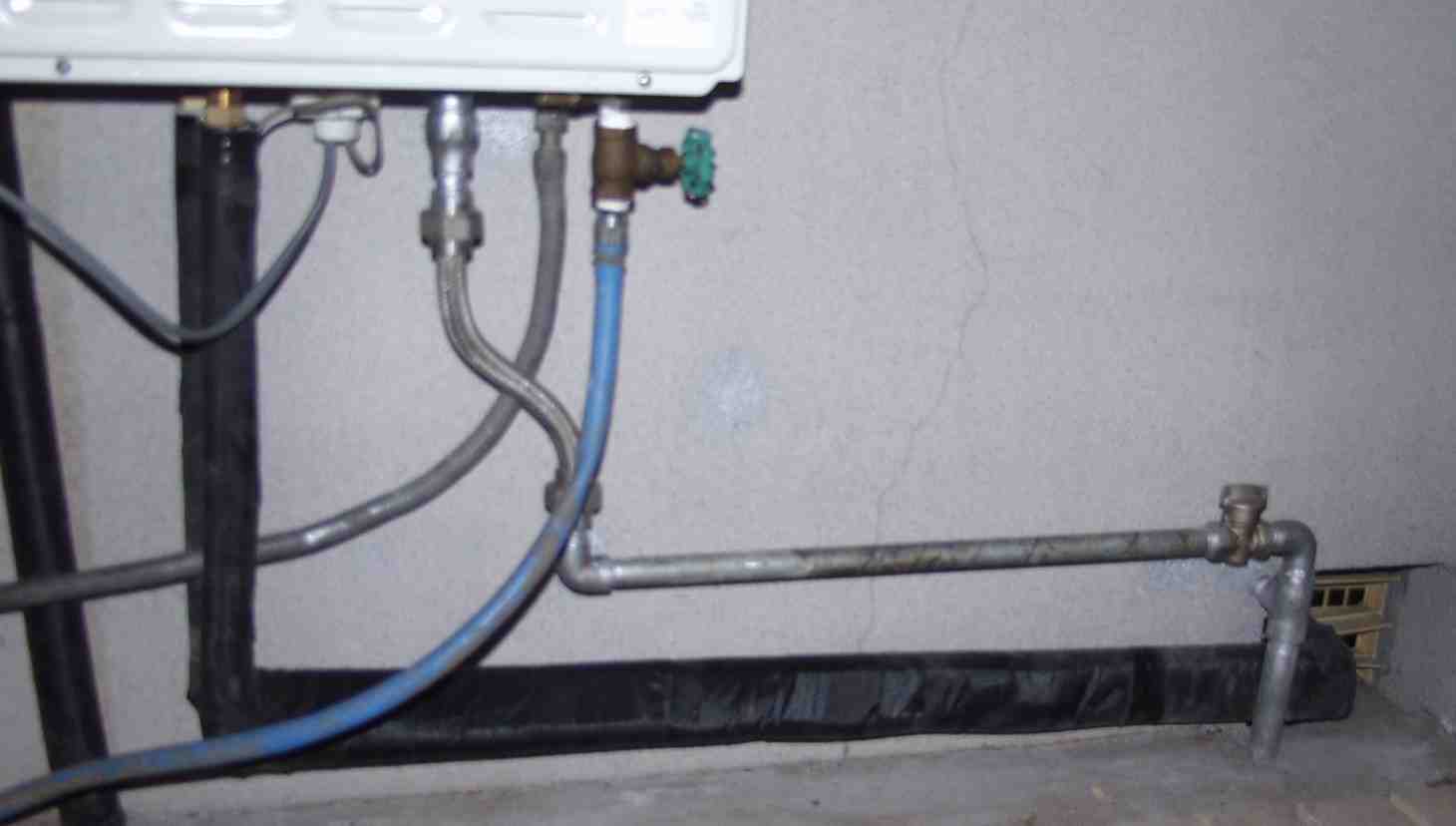

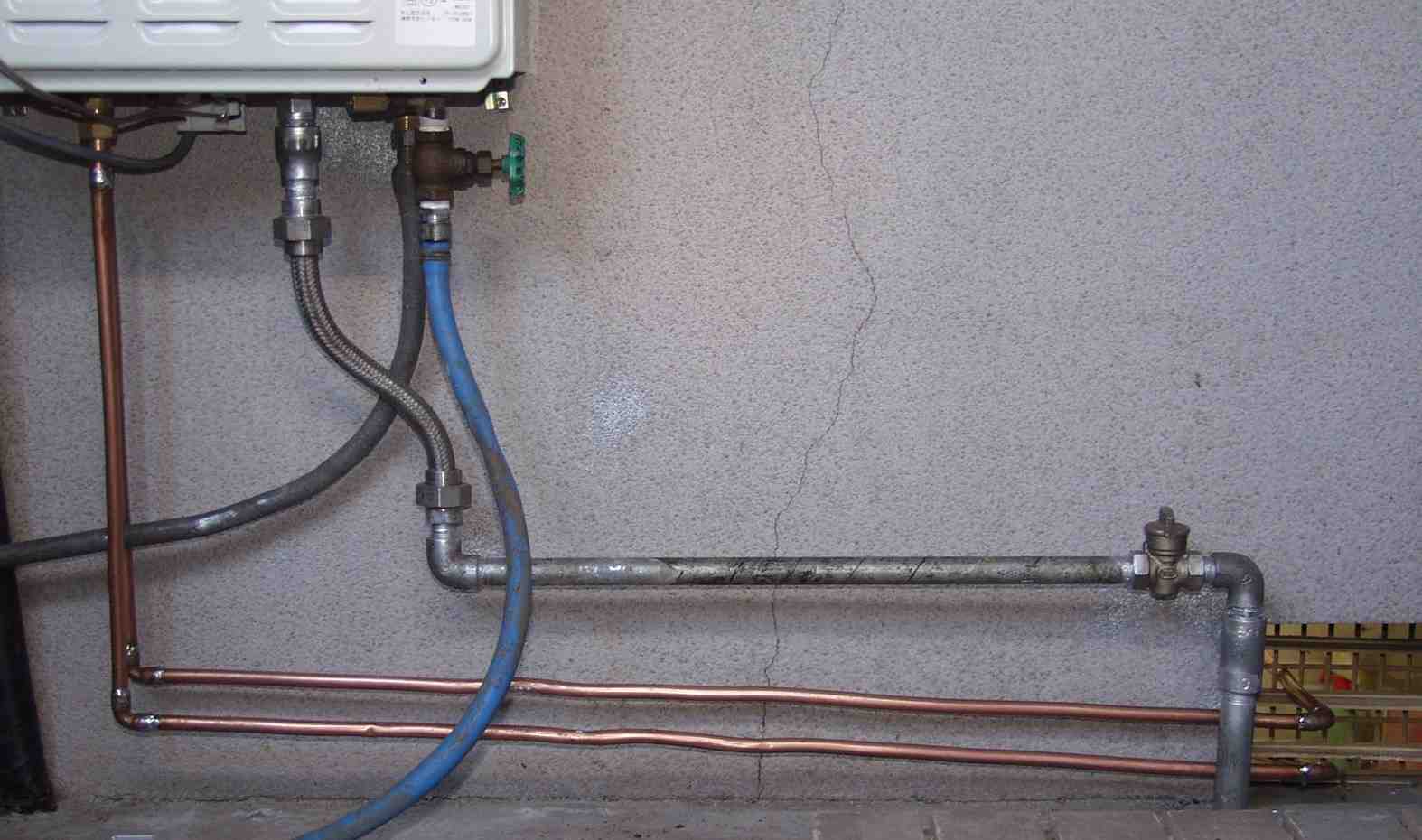

Ｂ３−１．ガス配管　この後金具で固定 　　　　　　　　　　左配管＝ガス　中配管＝給水　右配管＝温水出口＝足し湯＋追い炊きのみなので使用せず、バラブ止め

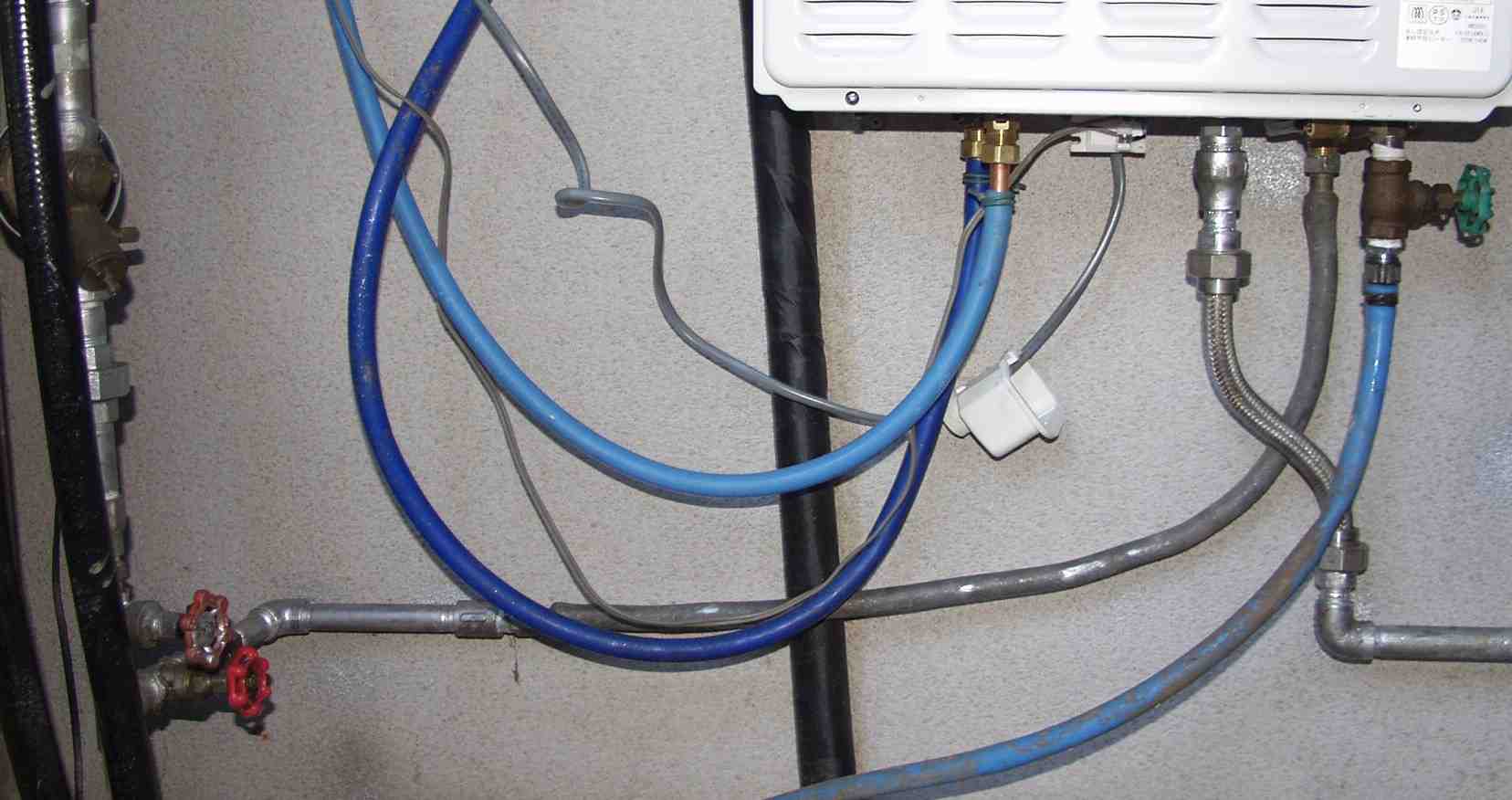

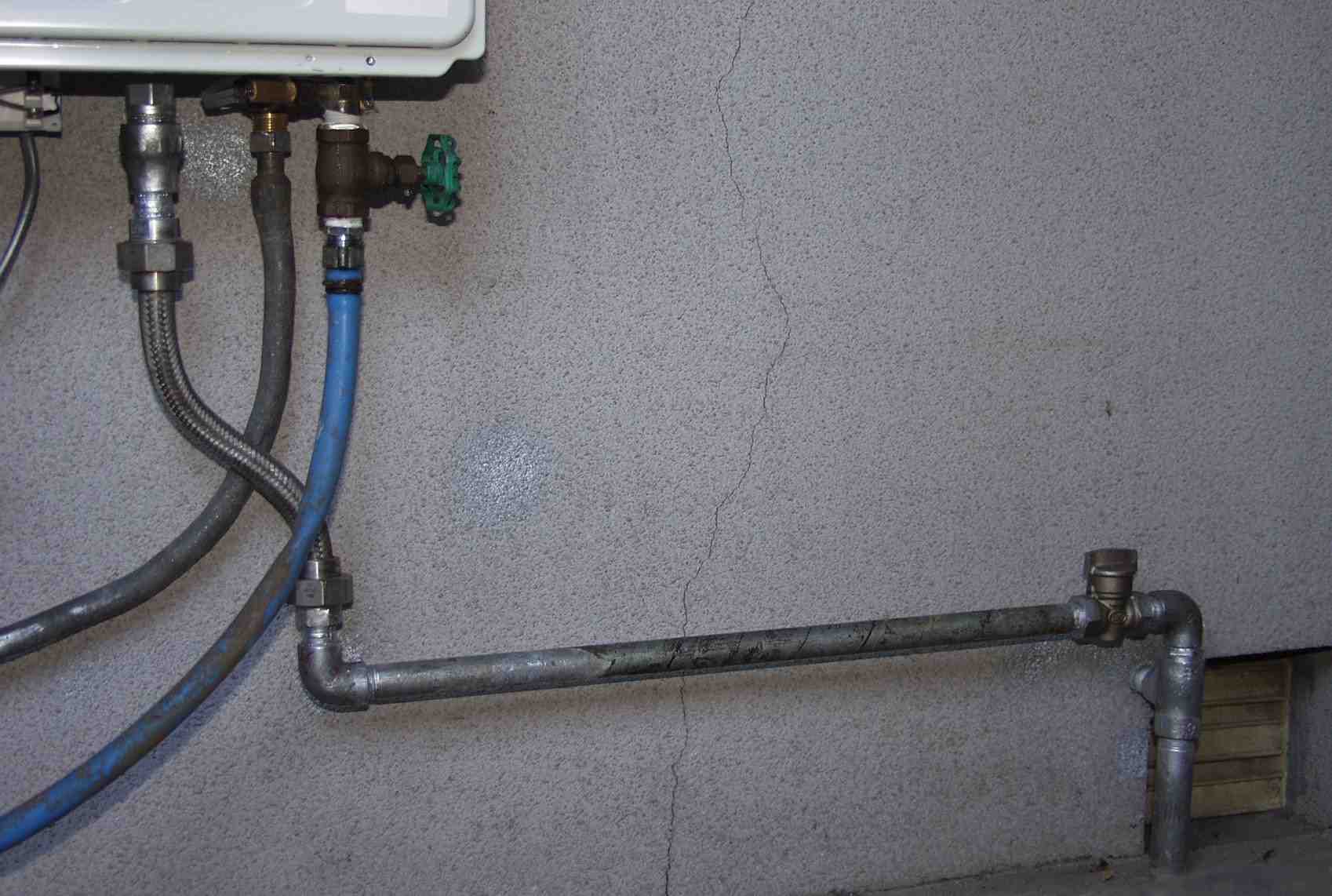

Ｂ４−１．給水配管　この後金具で固定　左２本のビニールホースは試験用の追い炊き用 　　　　　　　　　　　　　屋内なので、凍結しないので、保温せず

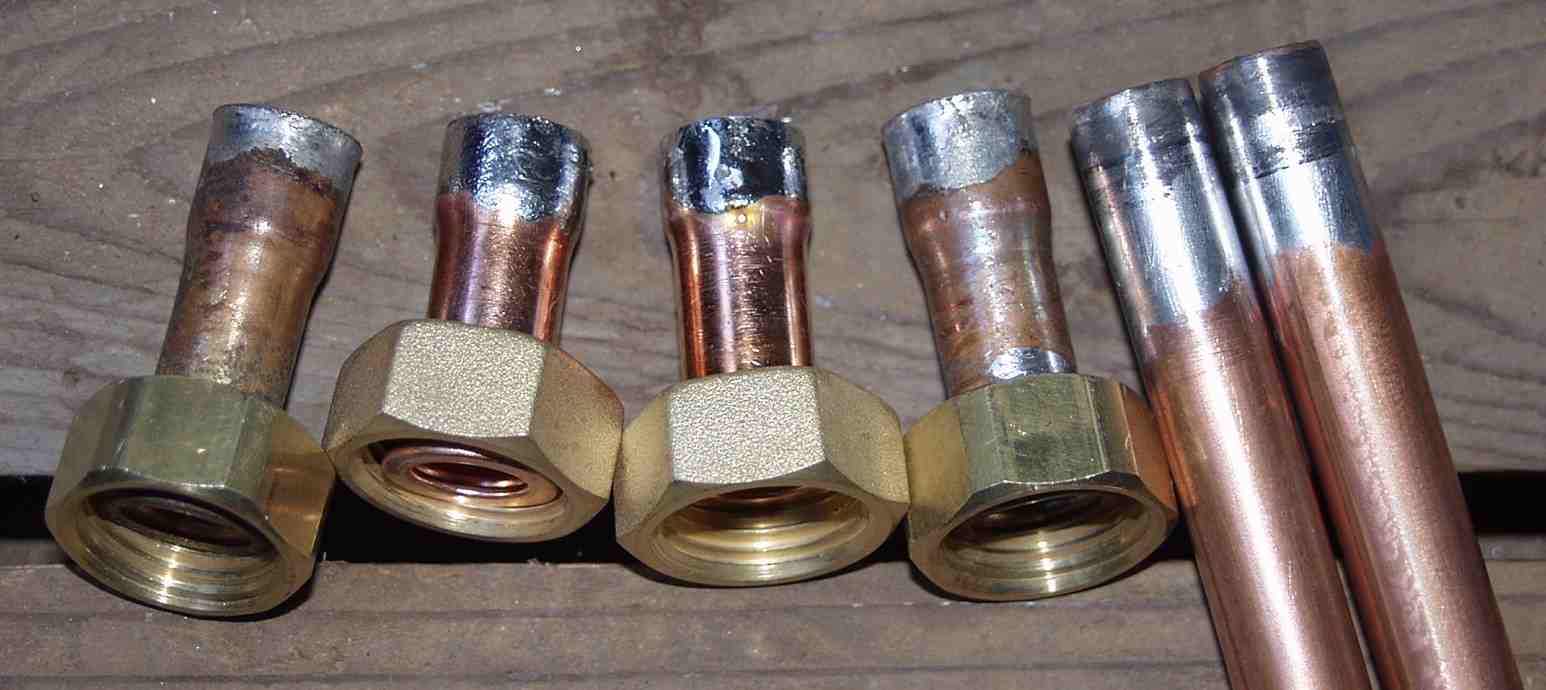

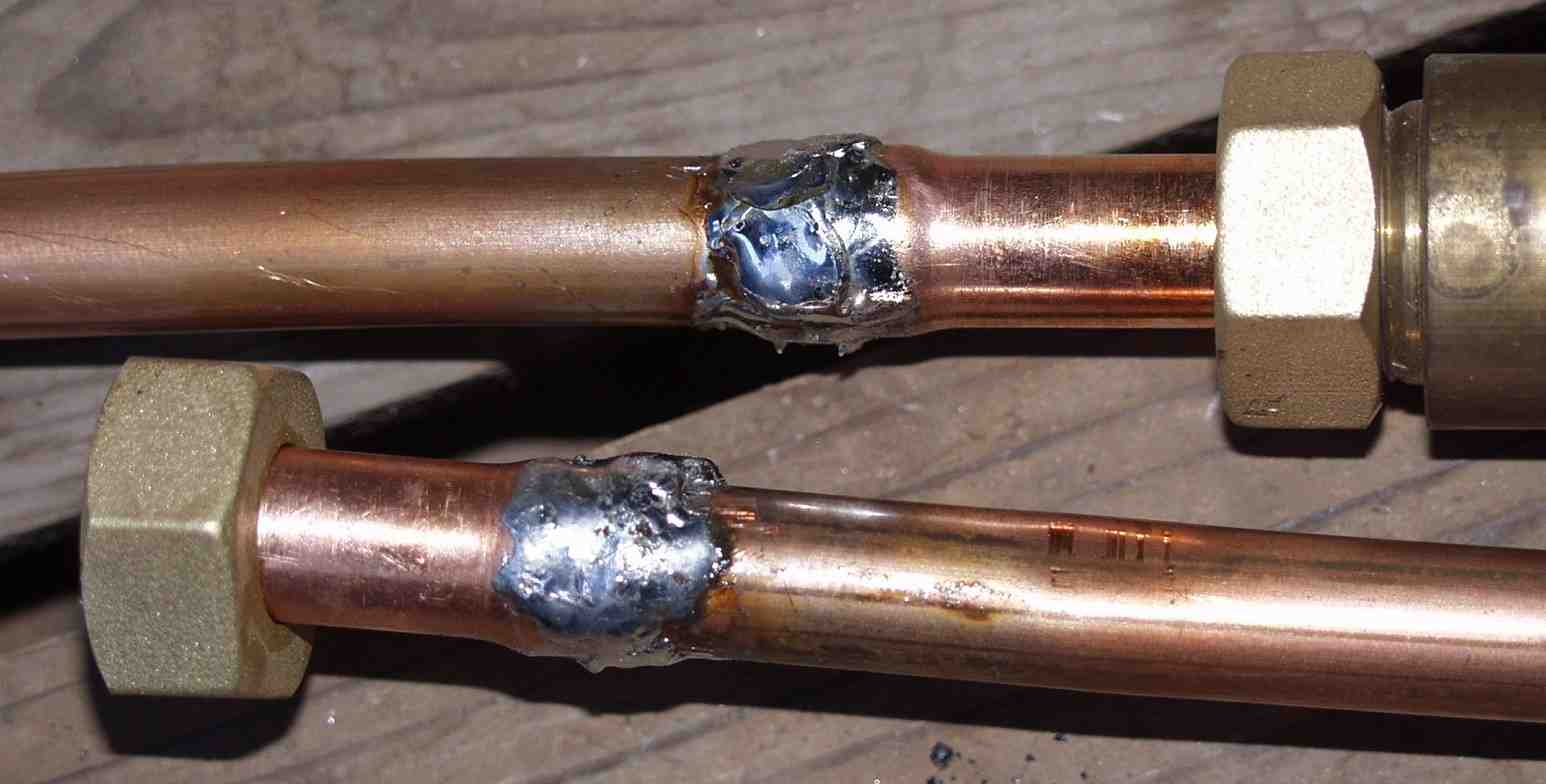

Ｂ５−１．追い炊き配管　銅管は事前にハンダメッキを施す
Ｂ５−２．追い炊き配管　ハンダは十分盛る
Ｂ５−３．追い炊き配管　近くの電気屋から不要のエアコンの銅管を貰い、再利用する（少し凸凹しているのはその為） 　　　　　　　　　　　　　　　　水抜けを良くする為、下り勾配で配管する。
Ｂ５−３．追い炊き配管　保温をして、テープを巻、完成
Ｂ５−３．追い炊き配管　狭いので時間が掛かる場所

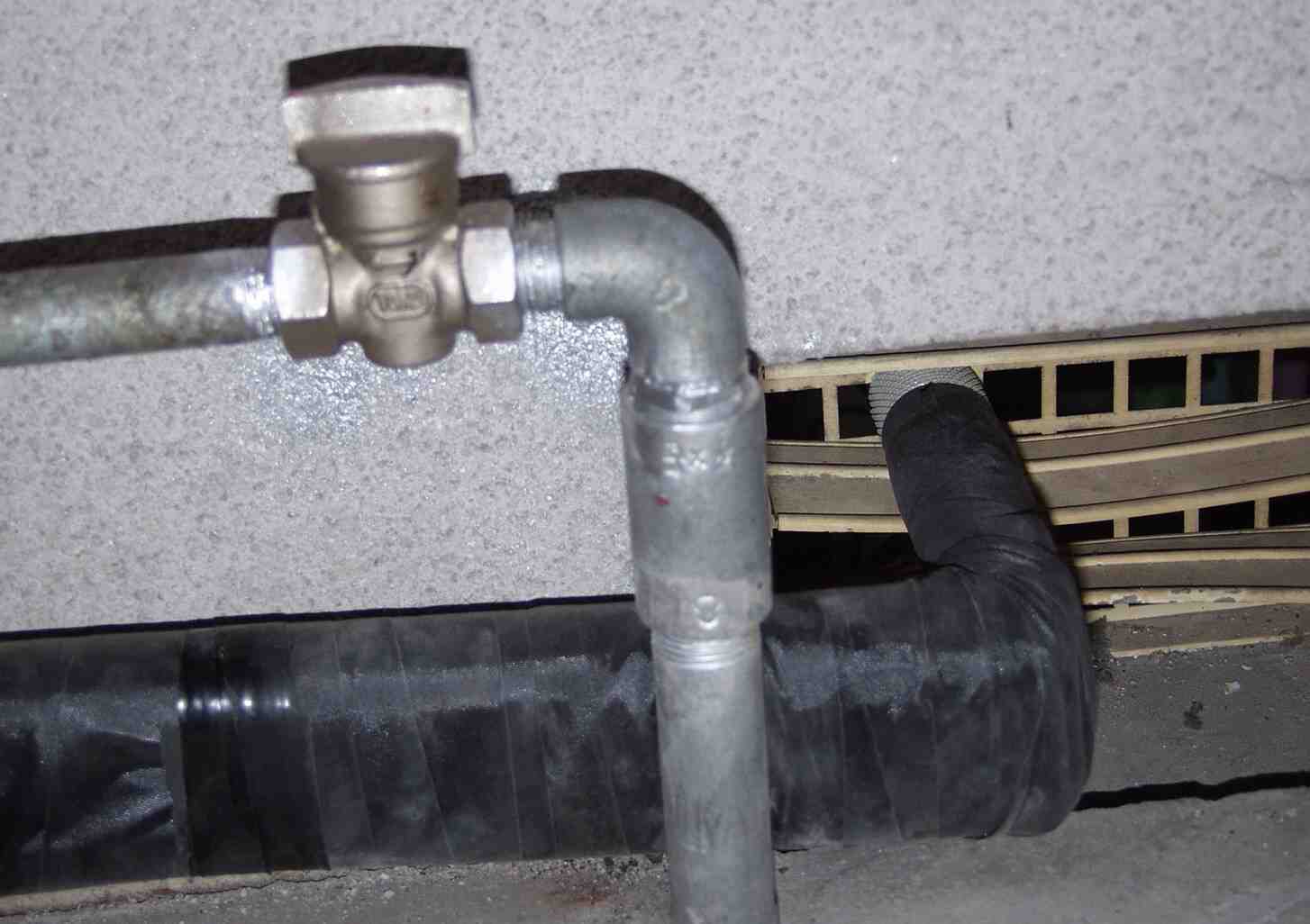

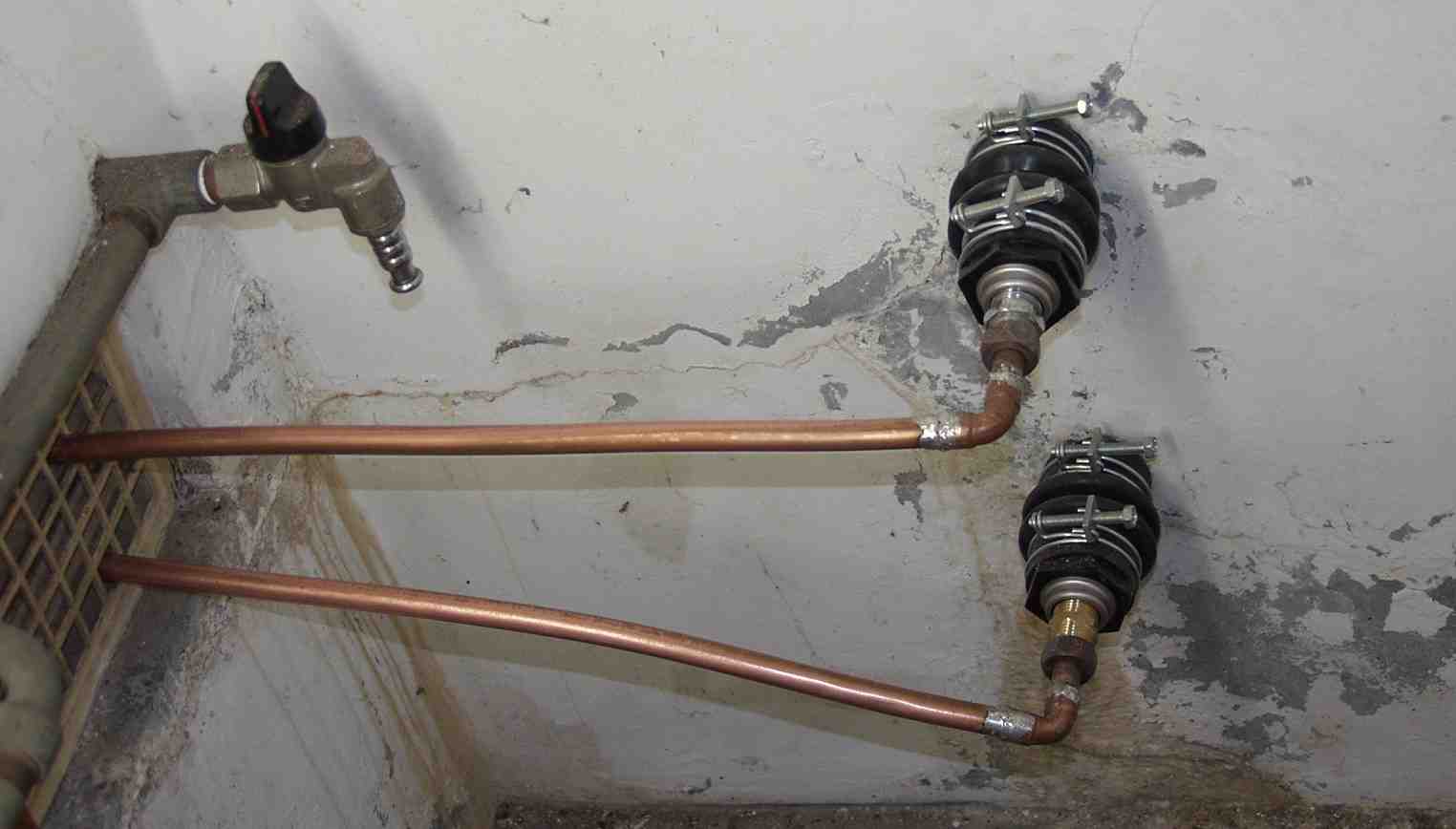

Ｂ５−４．追い炊き配管　浴槽への接続配管、便利な部品がある。バンドの止めネジはサビを防ぐ為、上に置く

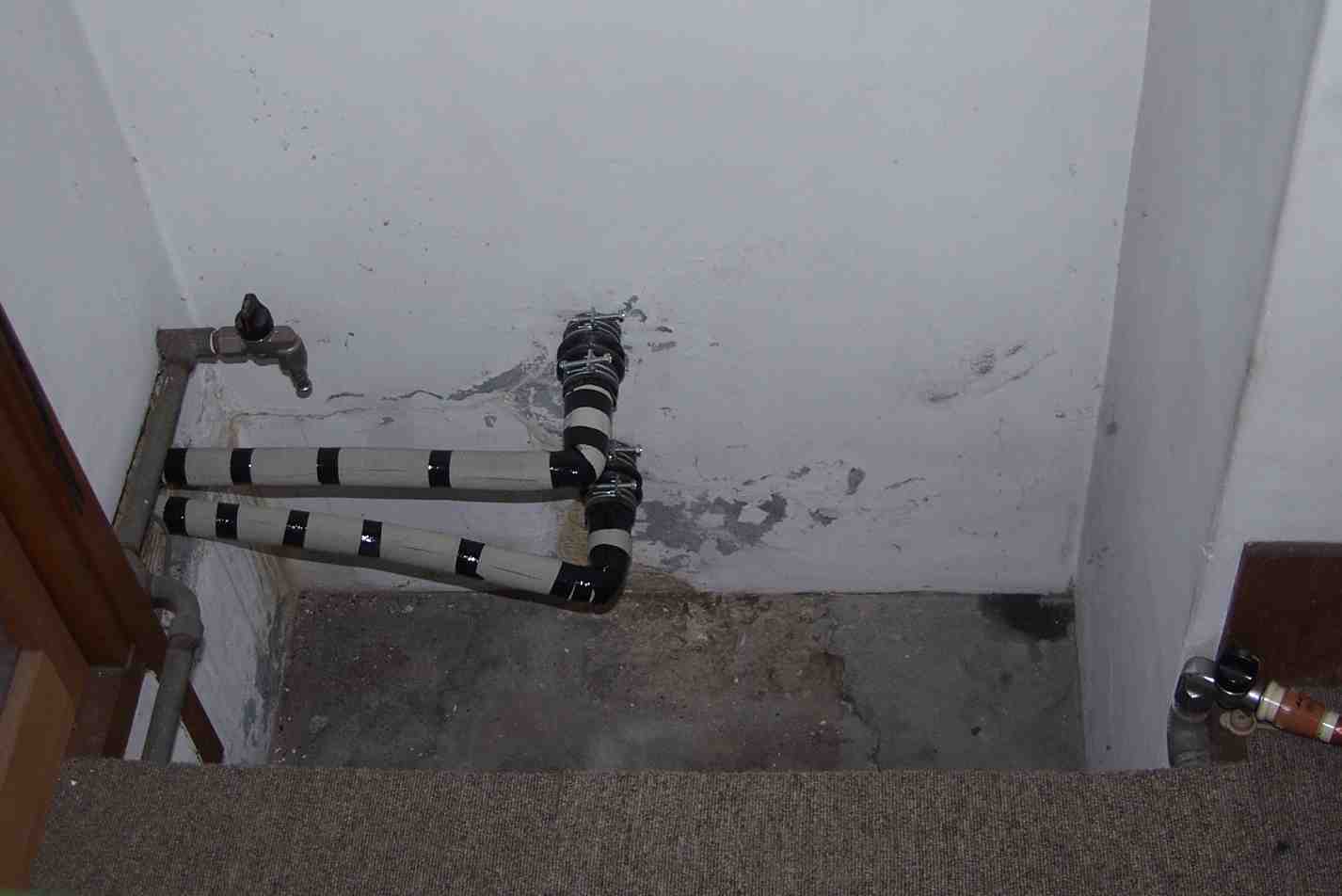

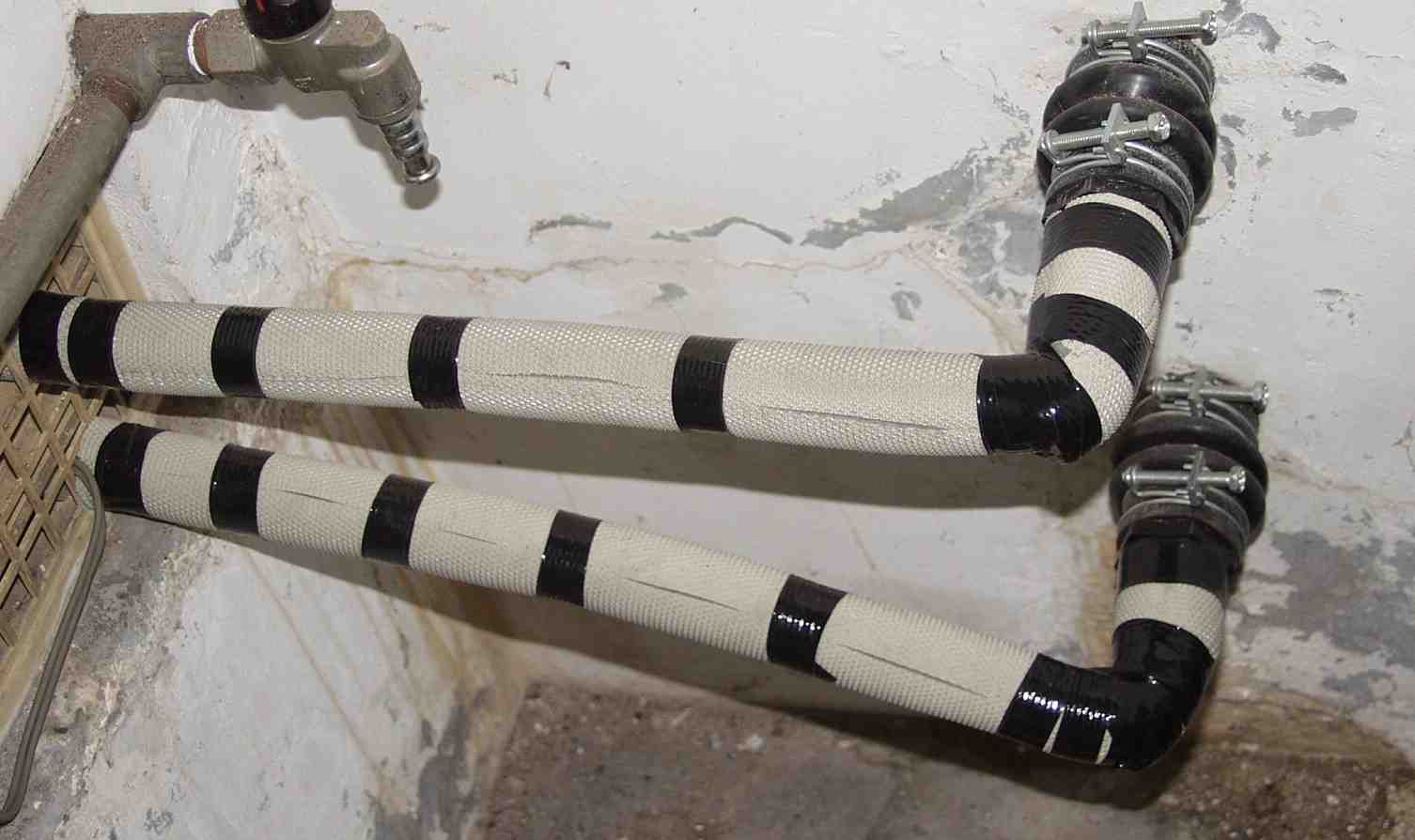

Ｂ５−４．追い炊き配管　保温後浴槽への接続配管、テープを巻完成

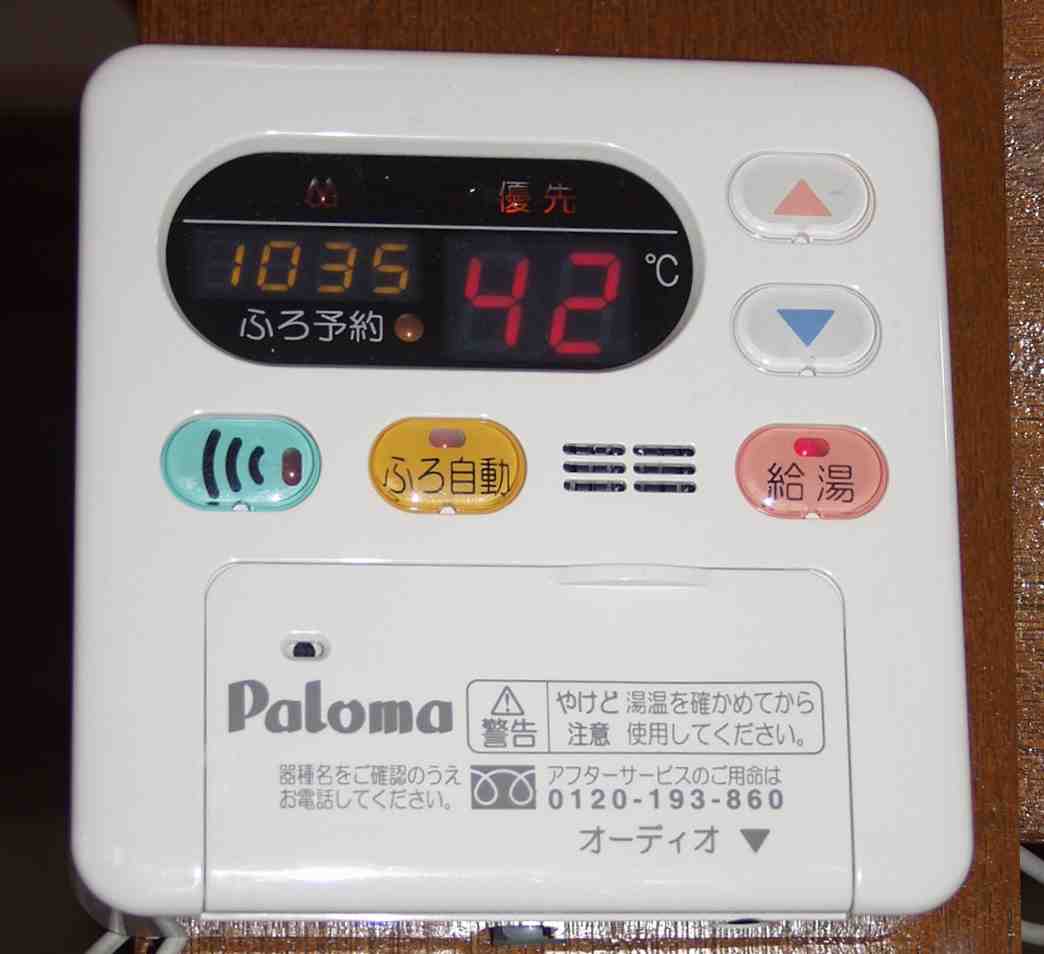

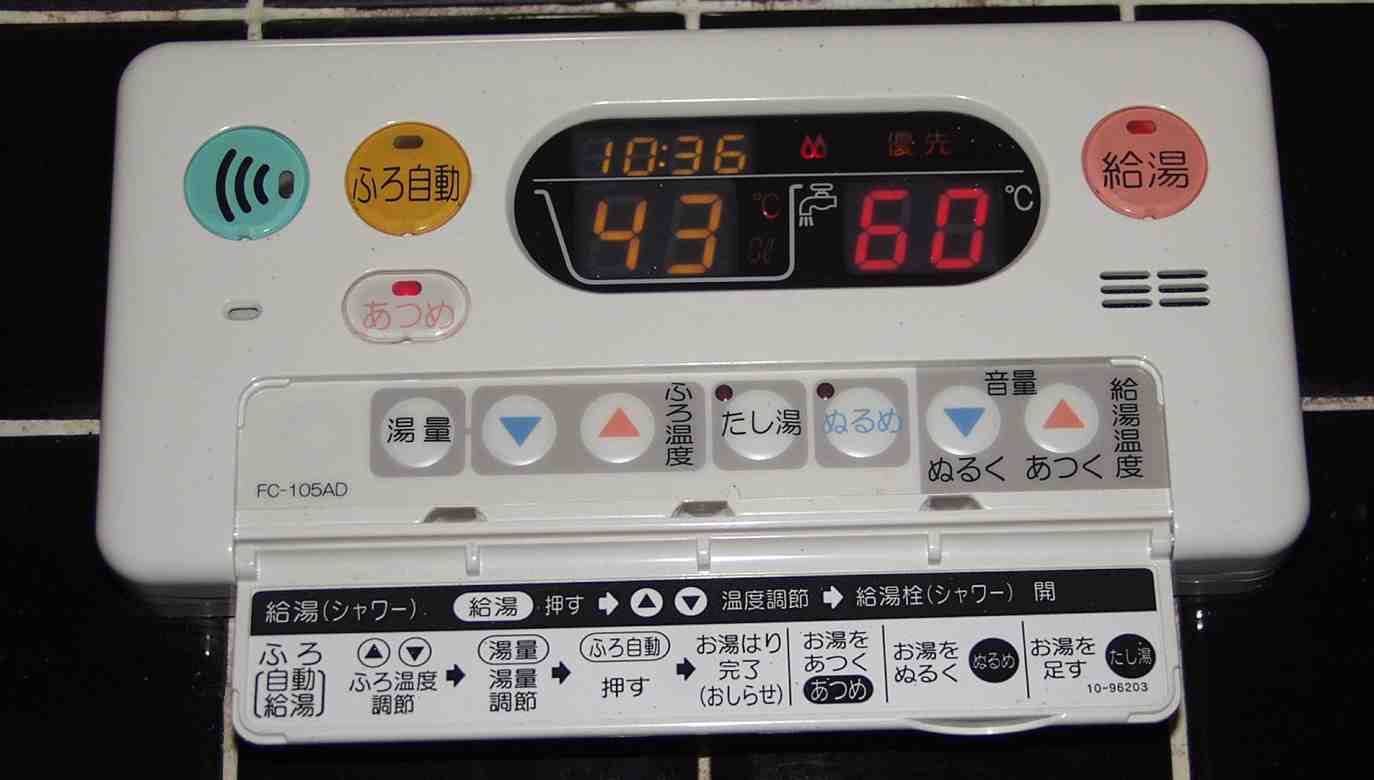

Ｂ６−１．風呂リモコン取り付け　電気温水器より給湯（湯張り）するので、追い炊きのみ使用
Ｂ６−２．台所リモコン取り付け

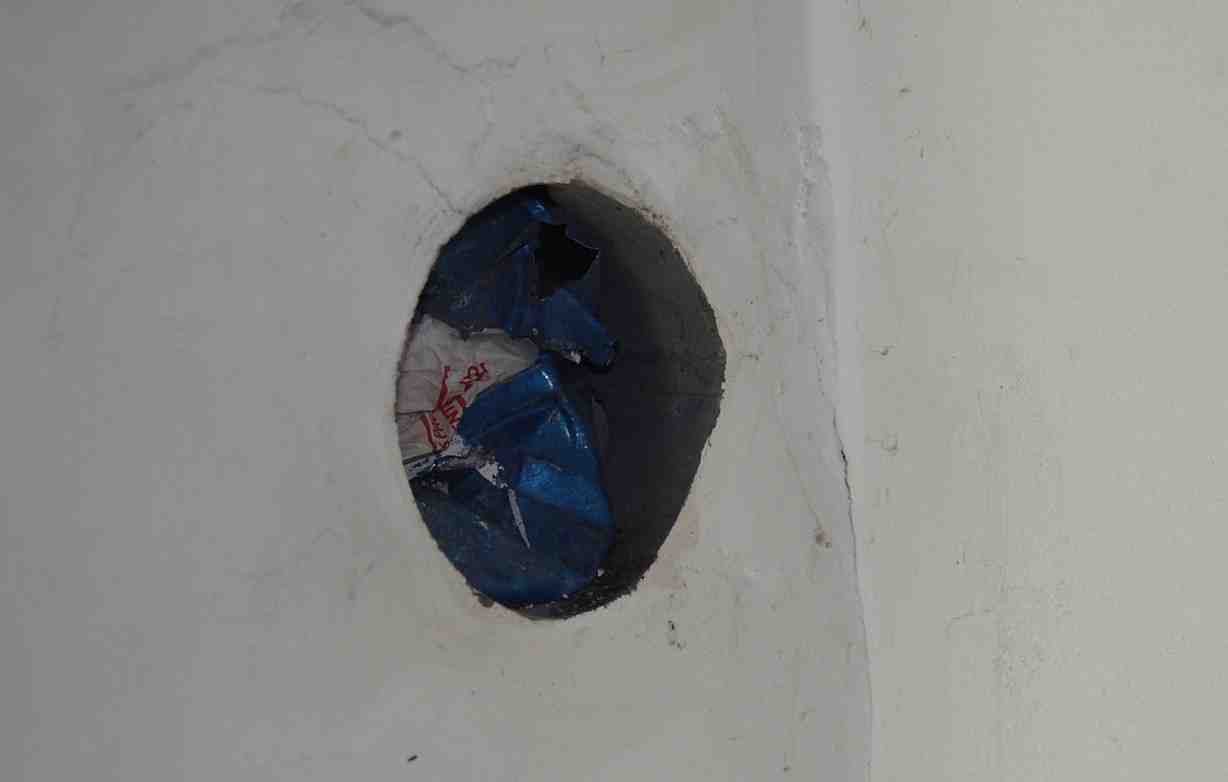

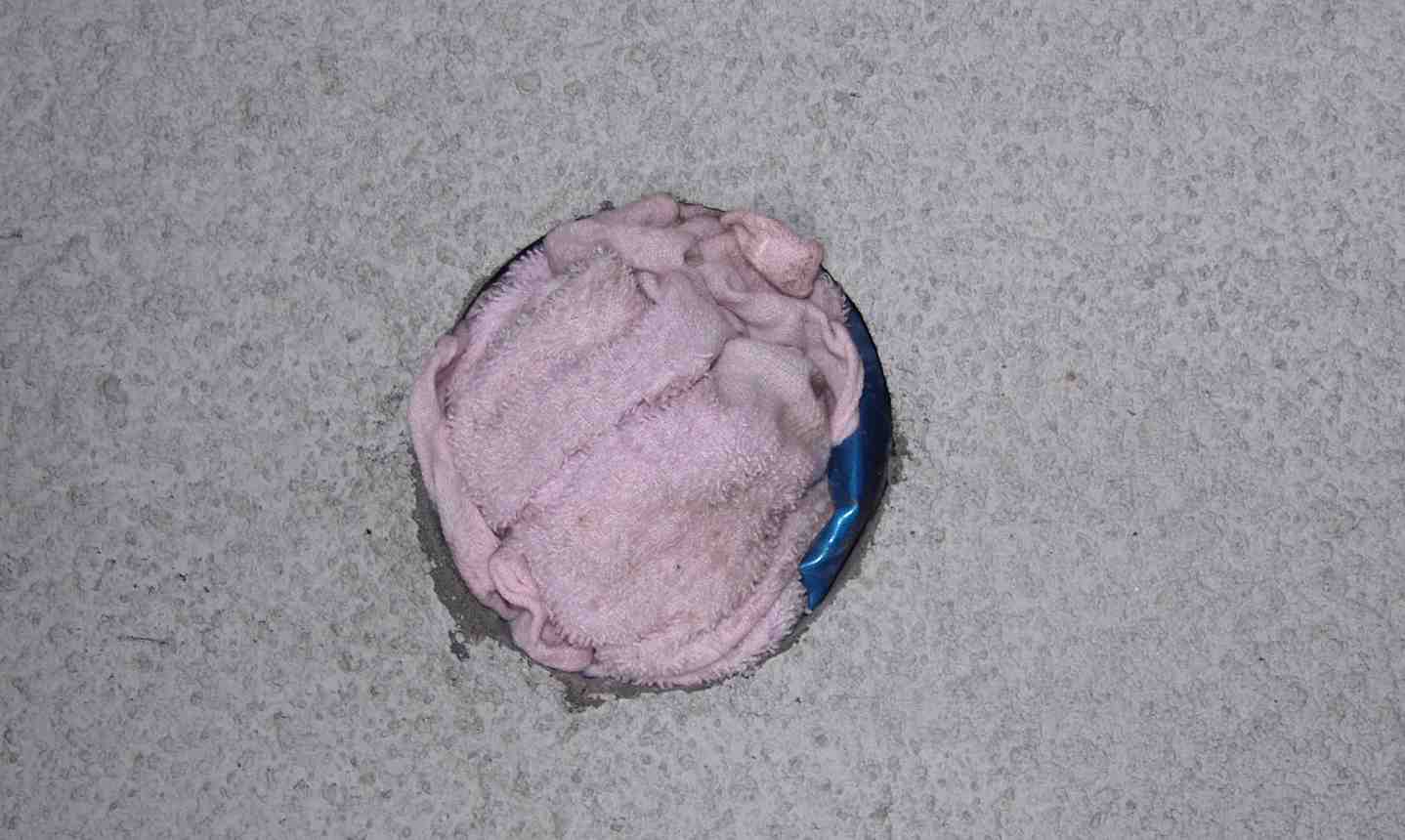

Ｂ７−１．残工事　エントツの穴塞ぎ。　暖かくなったら、モルタルでふさぐ。
Ｂ７−２．残工事　「吸気ガラリ」を塞ぐ。　暖かくなったら、モルタルでふさぐ。

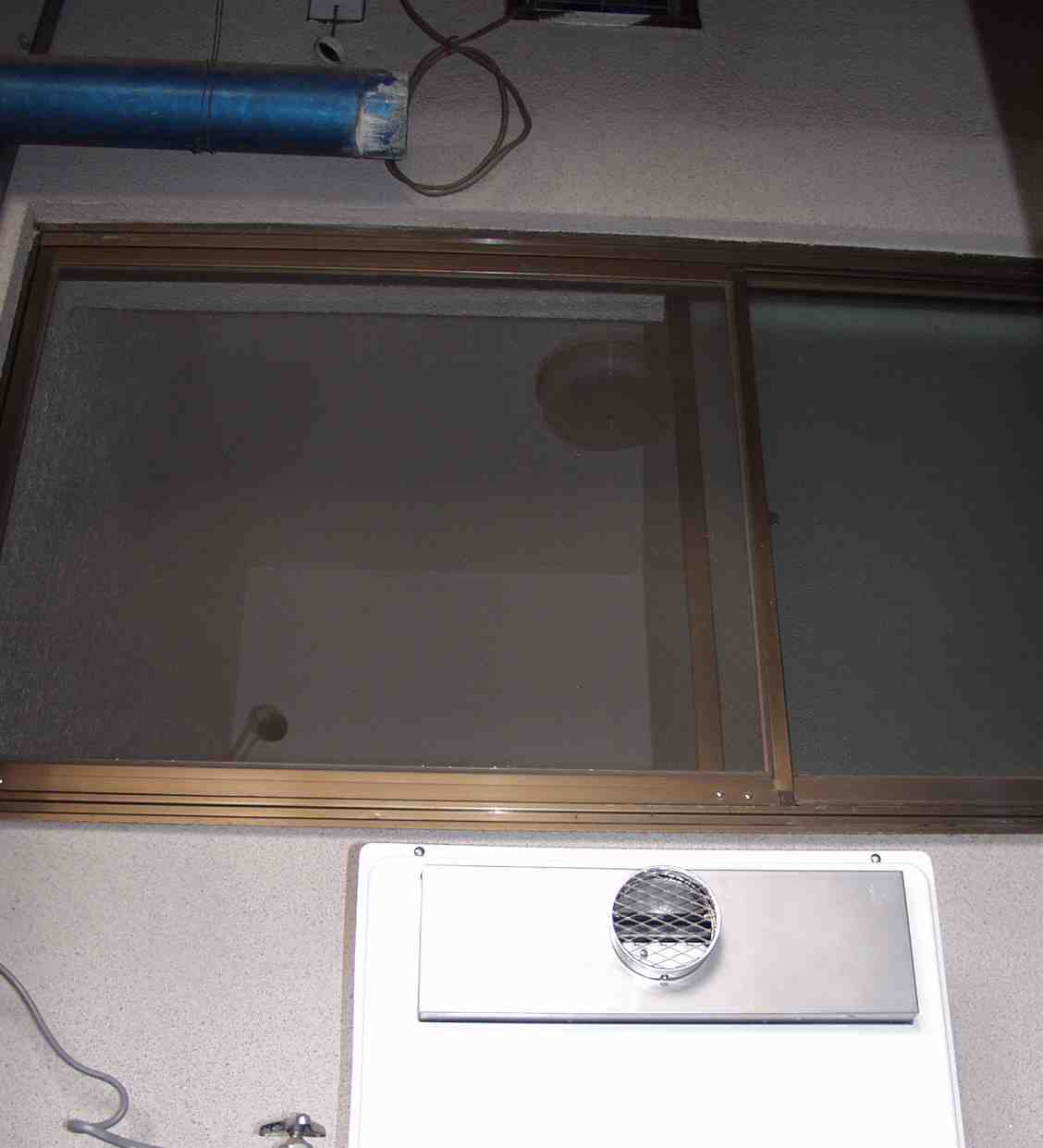

Ｂ７−３．残工事　エントツ工事　冬なので、使用中、窓を開けることは無いので、暖かくなったら行う

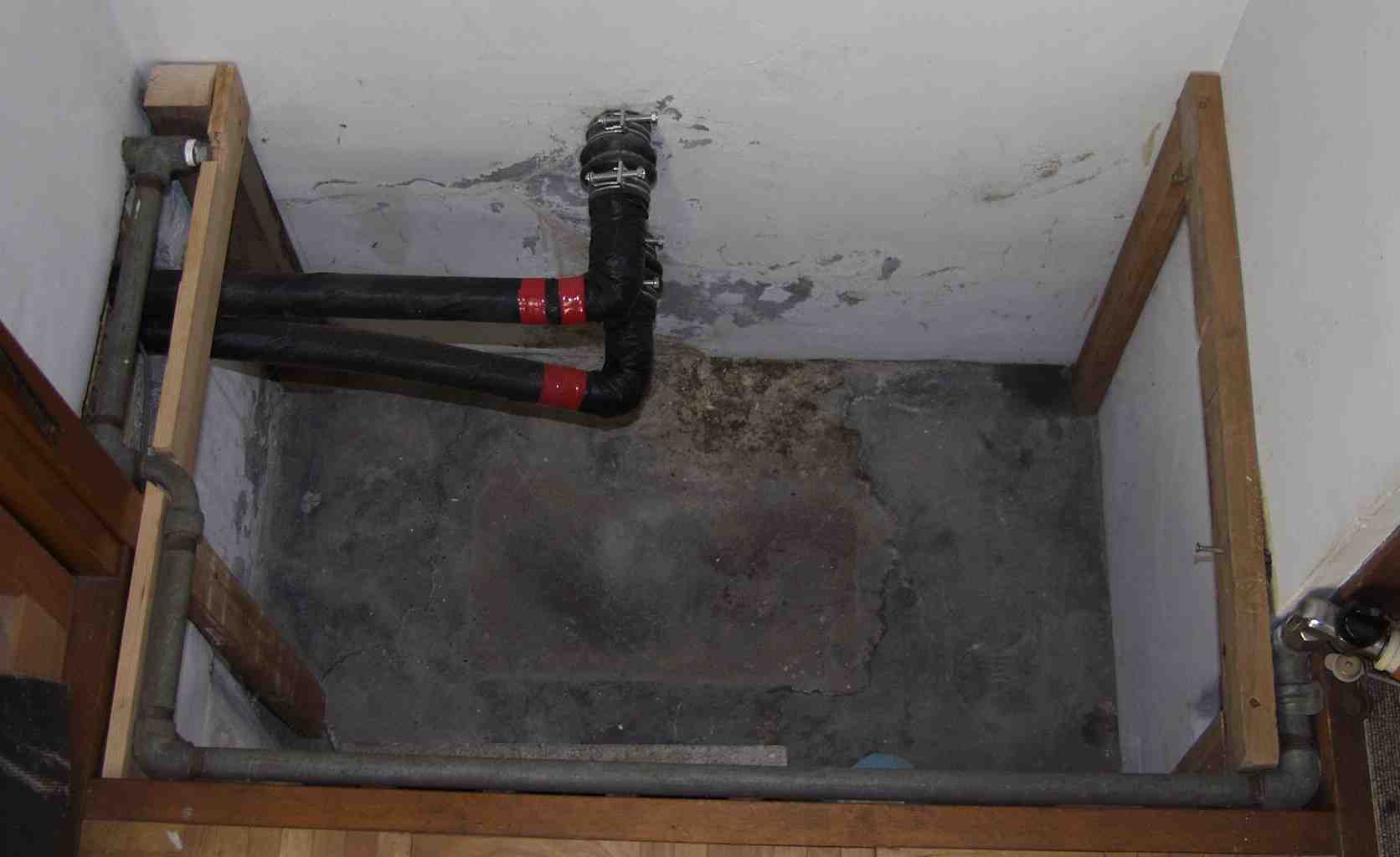

Ｂ８−１．残工事　この上に床を張る

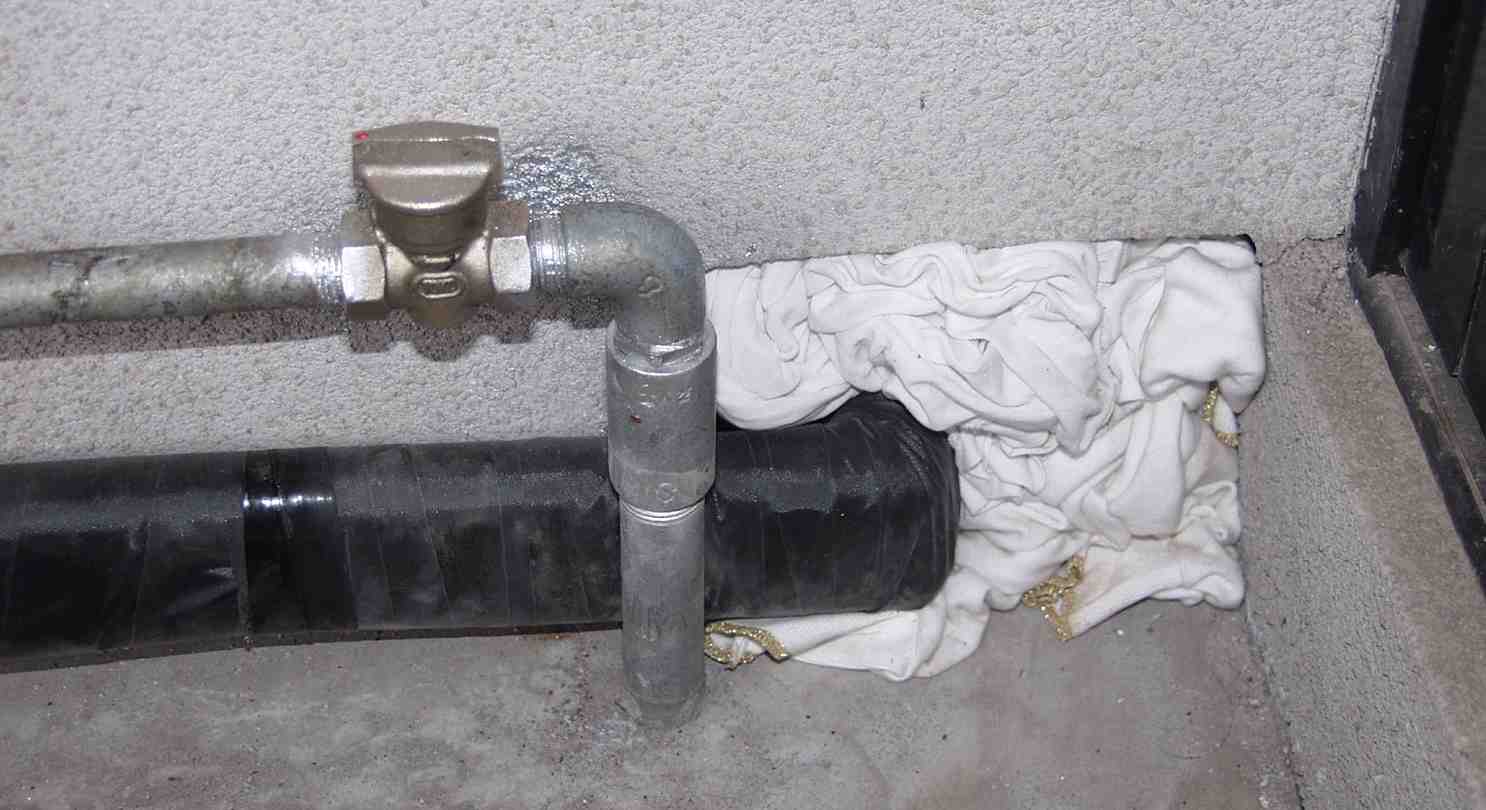

Ｂ８−２．床張り工事。　ガス栓をとり、「メクラ」にする。床板を支える貫を造る。　下から十分支える事。

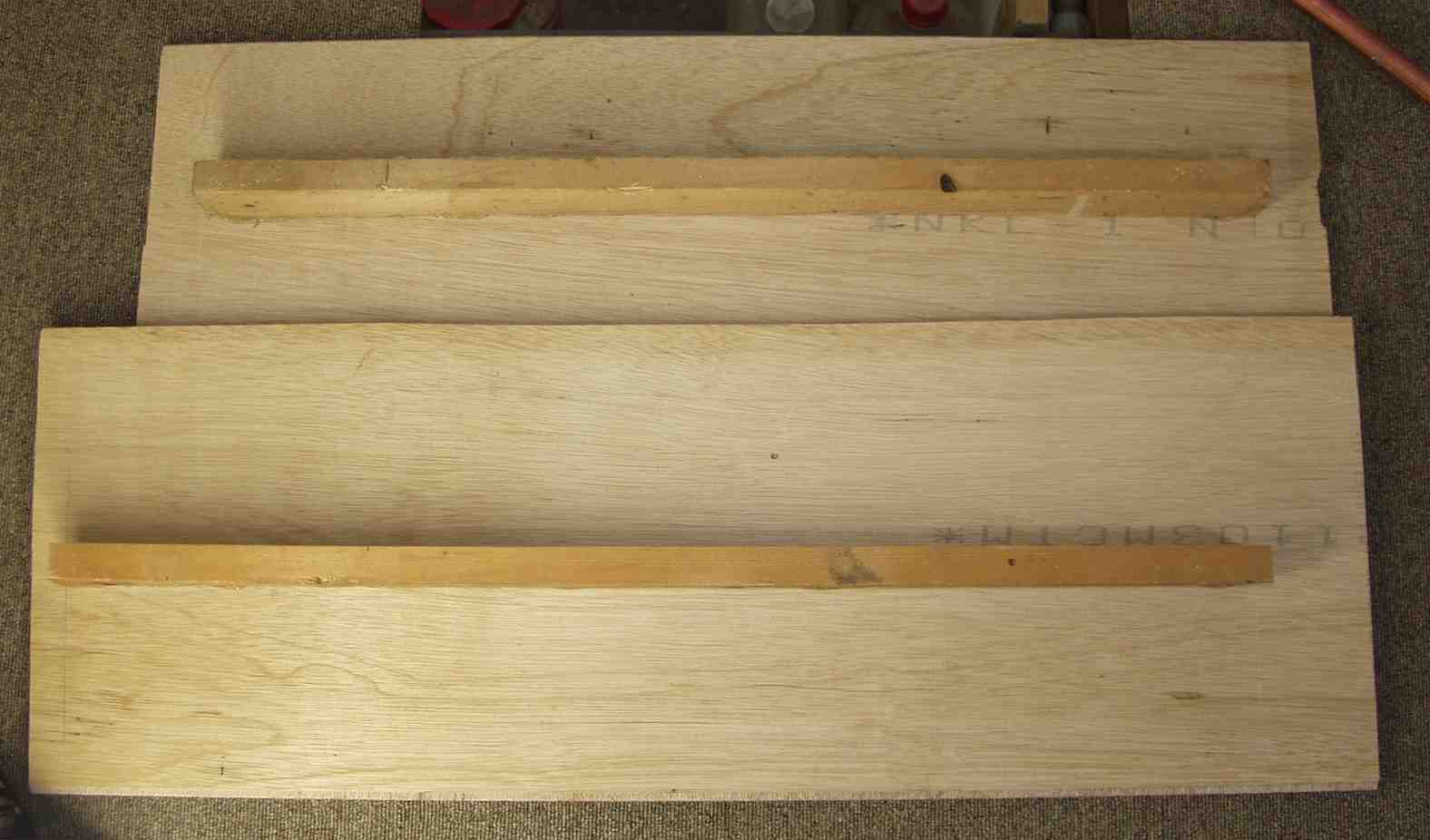

Ｂ８−３．床張り工事　床板は支えを張る、近所の新築工事現場より、切れ端を頂いてくる。

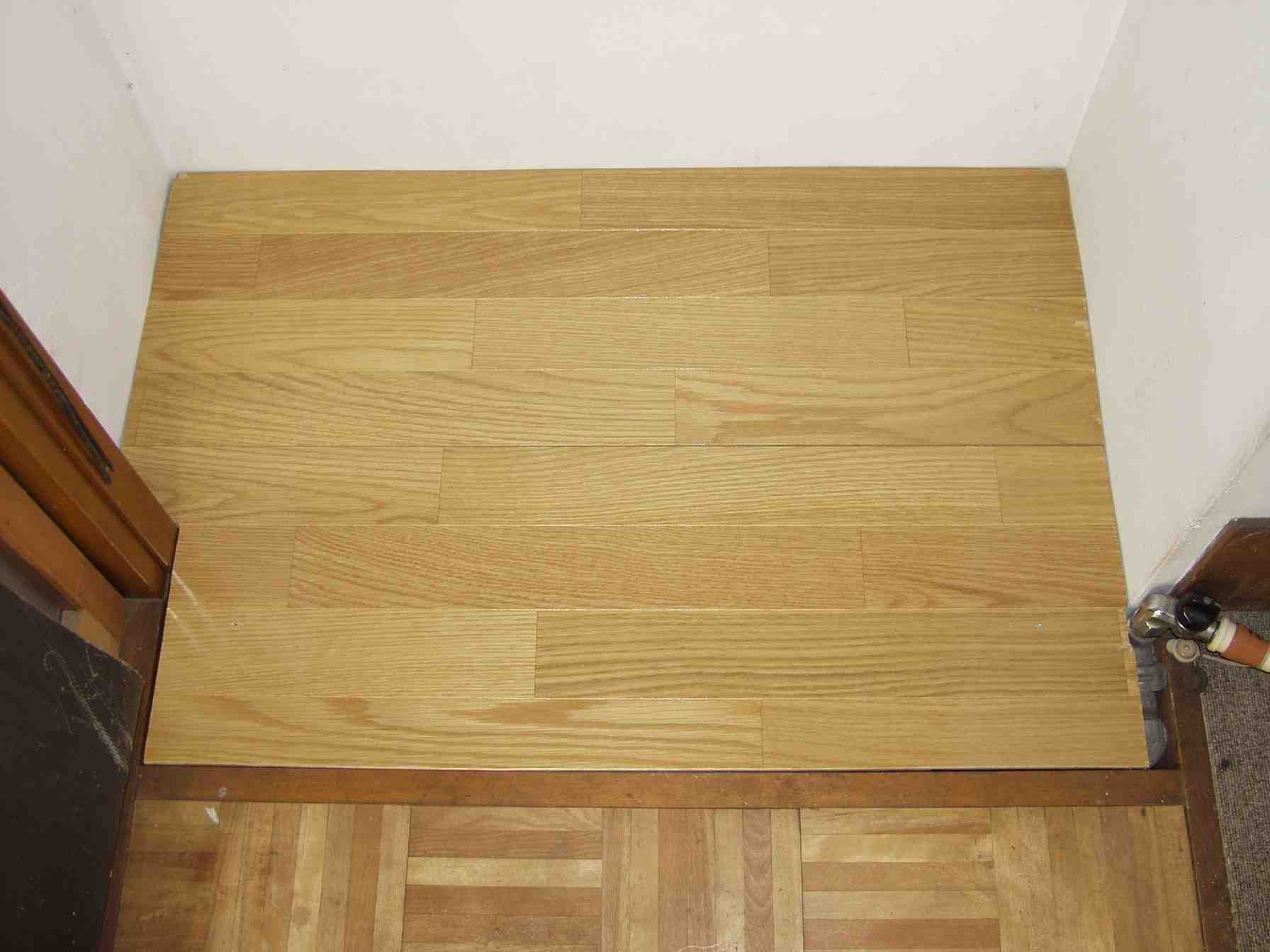

Ｂ８−４．床張り工事　床完成、この床は簡単に取れ、下に物が入れられる。 　　　　　　　　　　　　　　手前右端の空きは、採寸するのを忘れた。　しかし床板を剥がす手掛けに丁度良い。
