| ＣＯＬＬＩＮＳ ５１Ｓ−１ 修理記録 |
| 平成１４年６月３０日到着 平成１４年７月２日完成 |
|

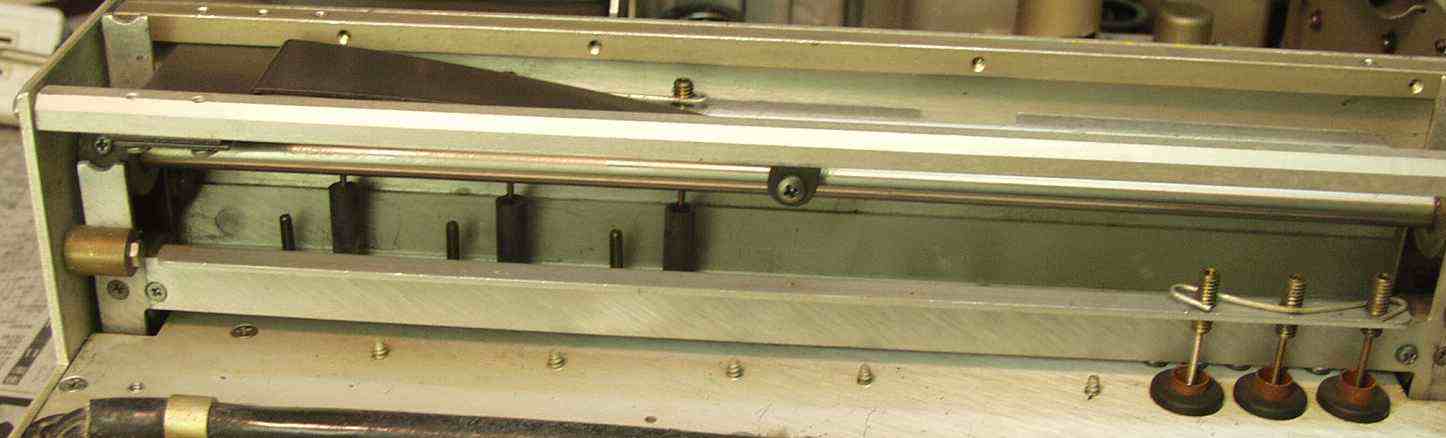

| ０． 是が、有名なμ同調機構 |
 |

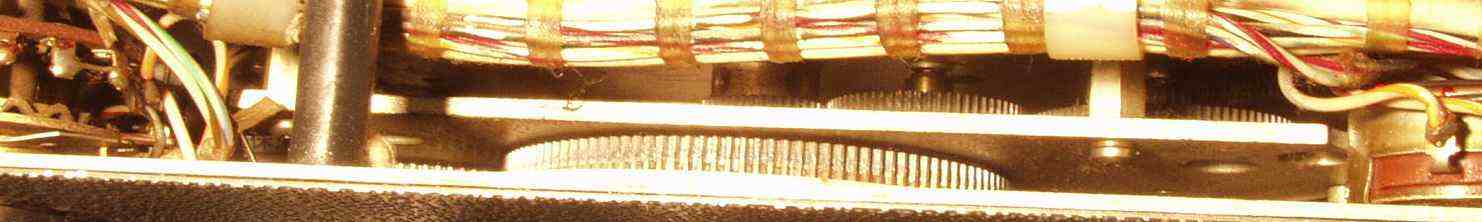

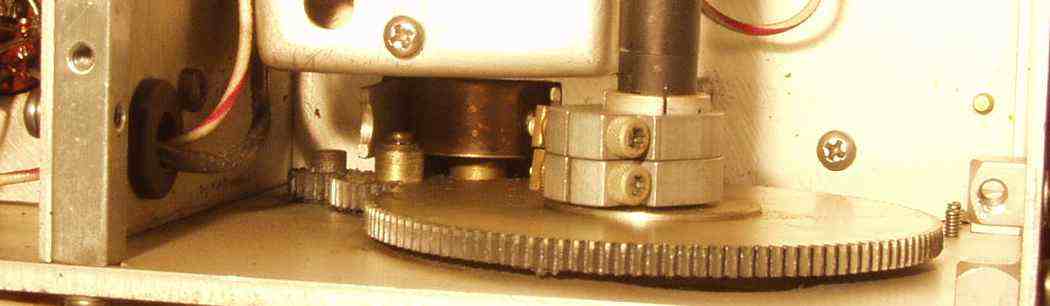

| １． グリス・ＵＰが必要なＶＦＯのギヤー機構 |
 |

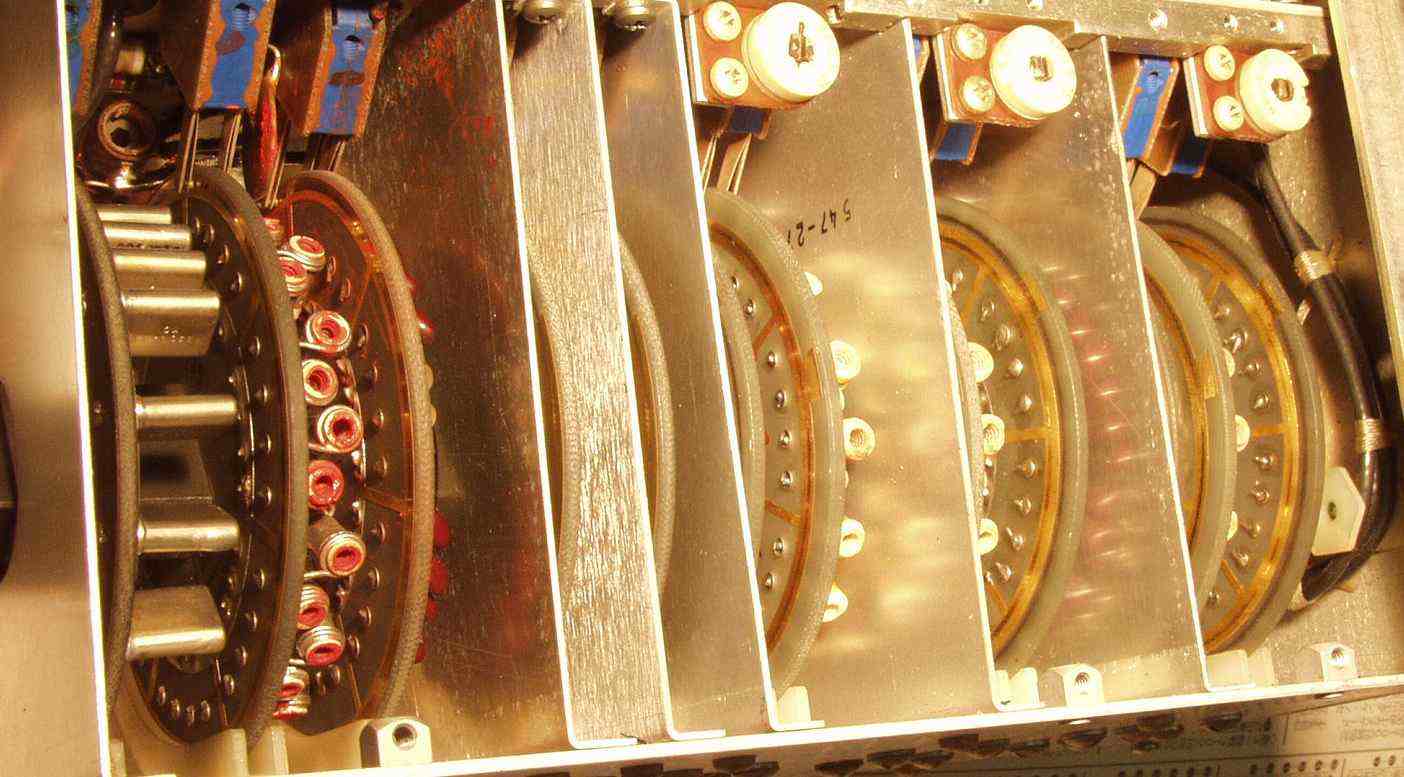

| ２． グリス・ＵＰが必要なバンド切り替えＳＷのギヤー機構 |
 |

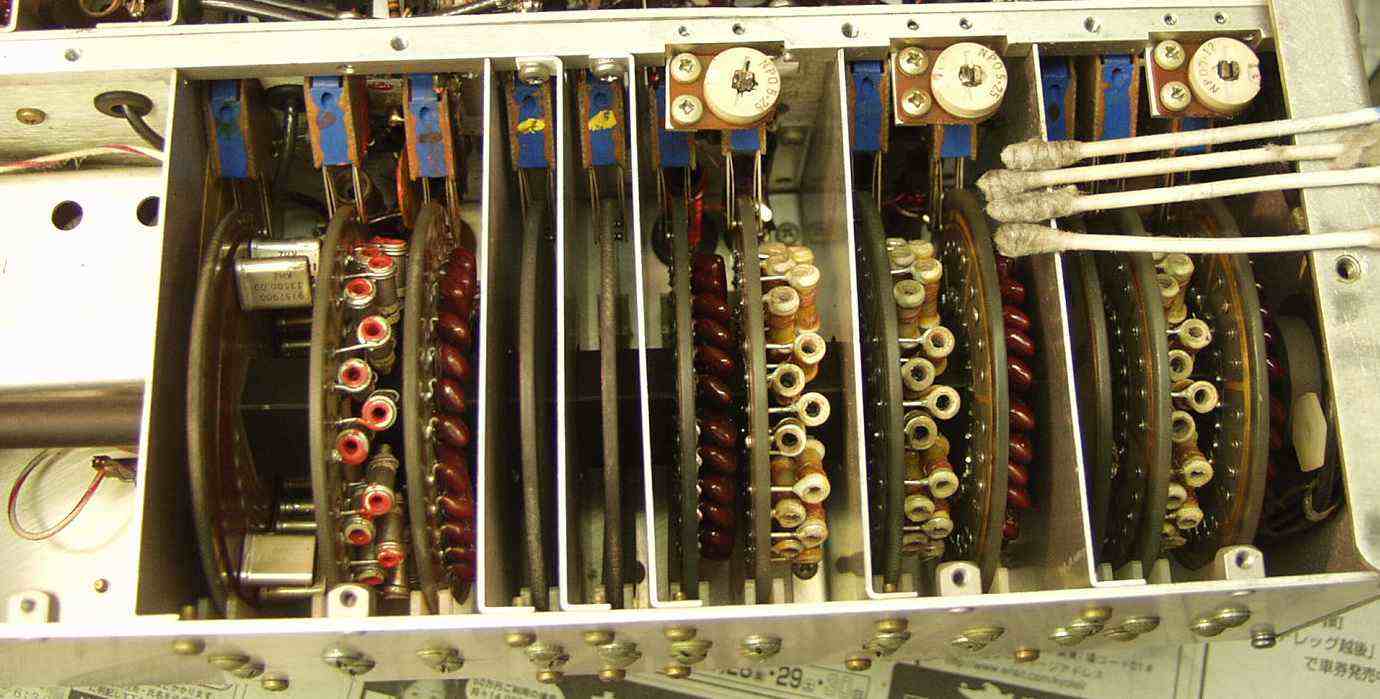

| ３． 清掃がいるバンド切り替えＳＷの接点 |
 |
| ４． 清掃後のバンド切り替えＳＷの接点、綿棒に接点復活材をぬり磨く この調整には、高価なスイープＳＧが無いと、気の遠くなるほどの時間が必要です、マニヤにはたまらないでしょうね！ 小生も本当は、いじりたいのですが！！！ |
 |

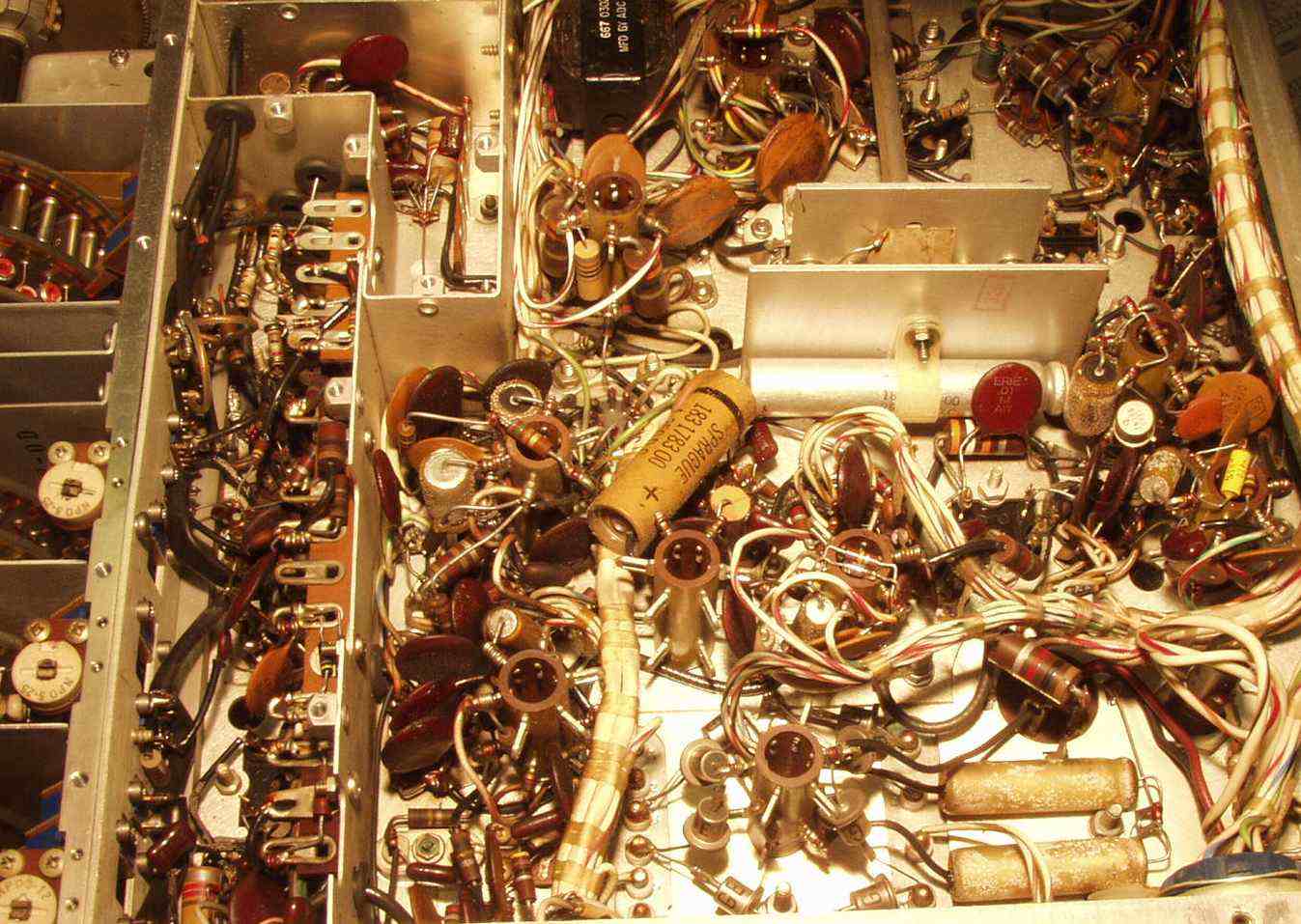

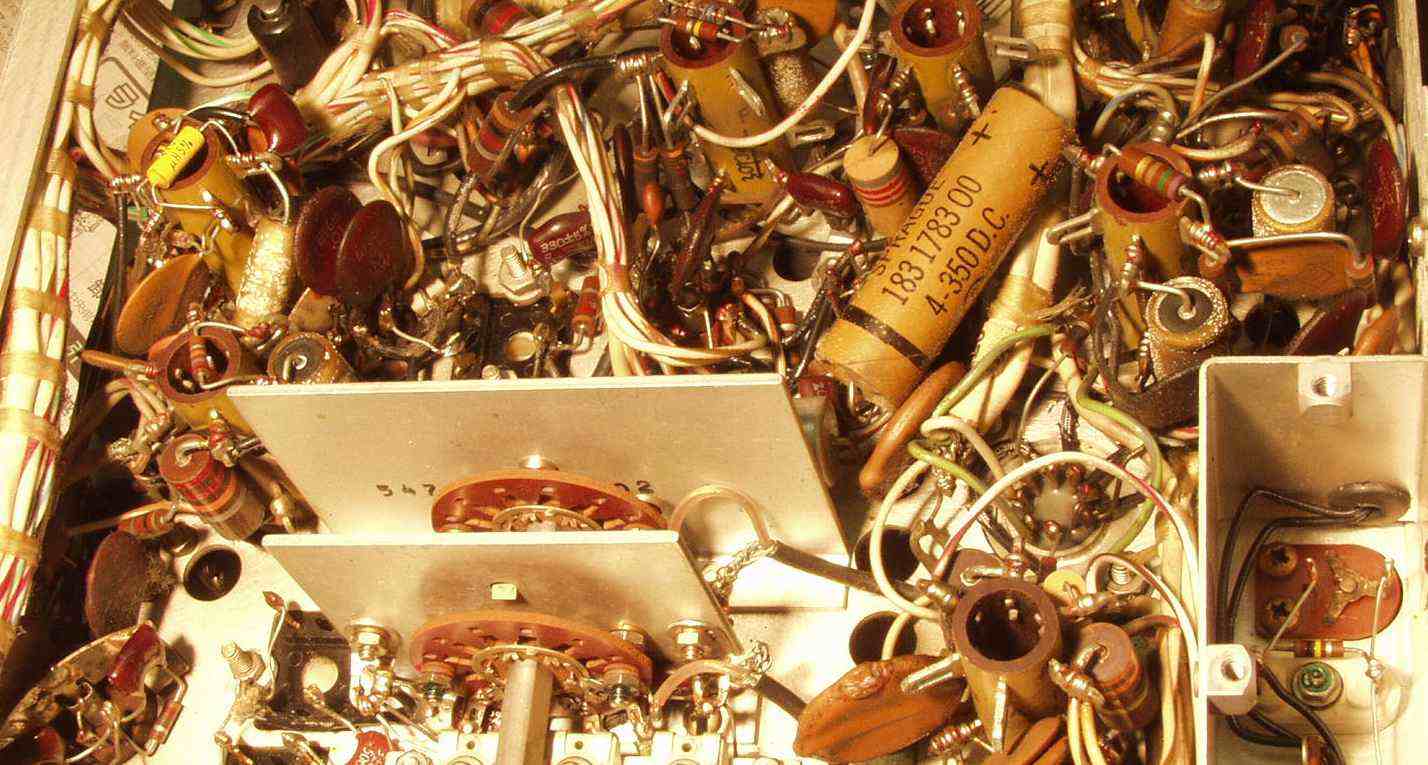

| ５． 腐食しているペーパー・コンデンサー |
 |
| ６． 腐食しているペーパー・コンデンサー その２ |
 |

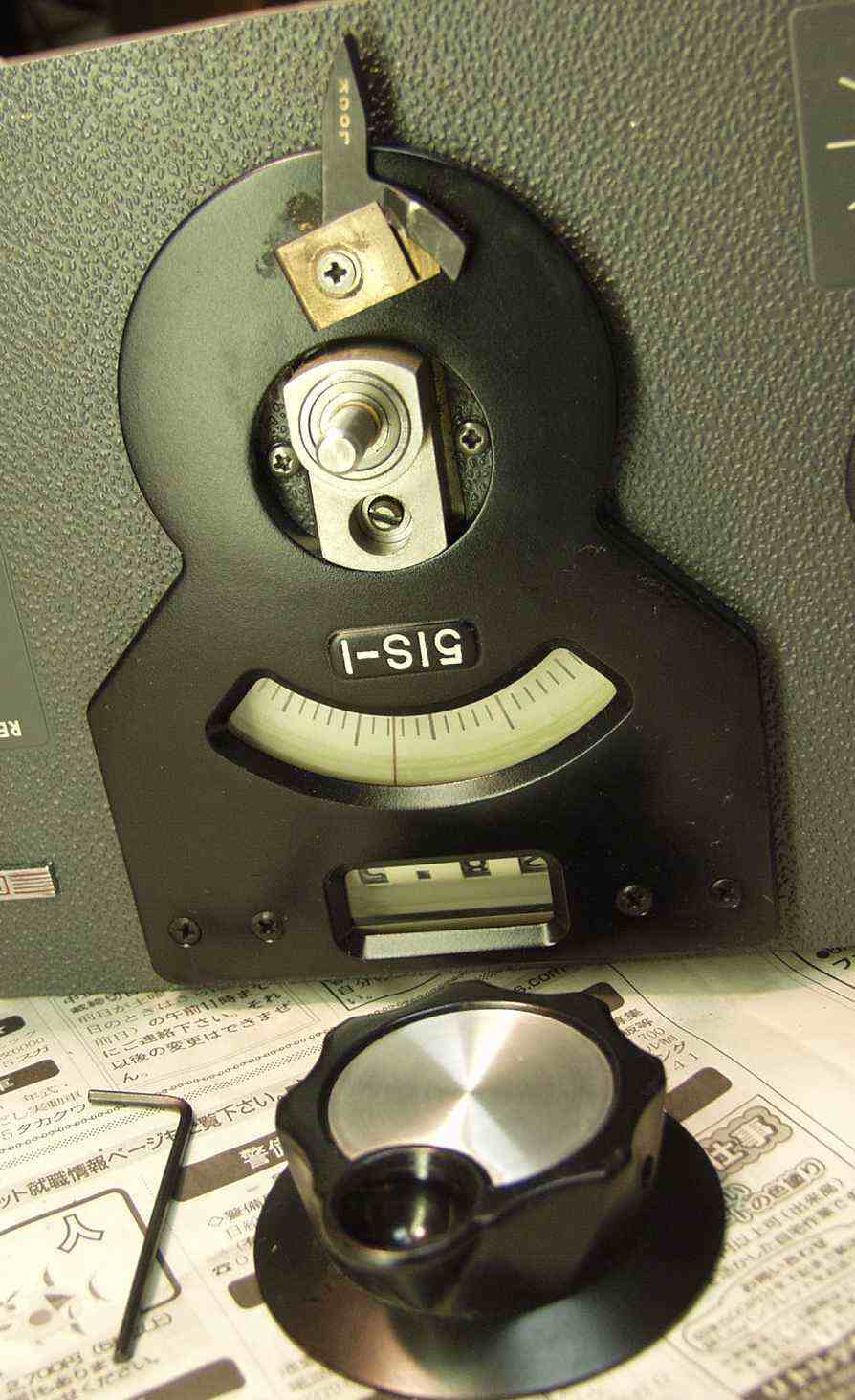

| ７． ダイアル機構の増す締め |
 |

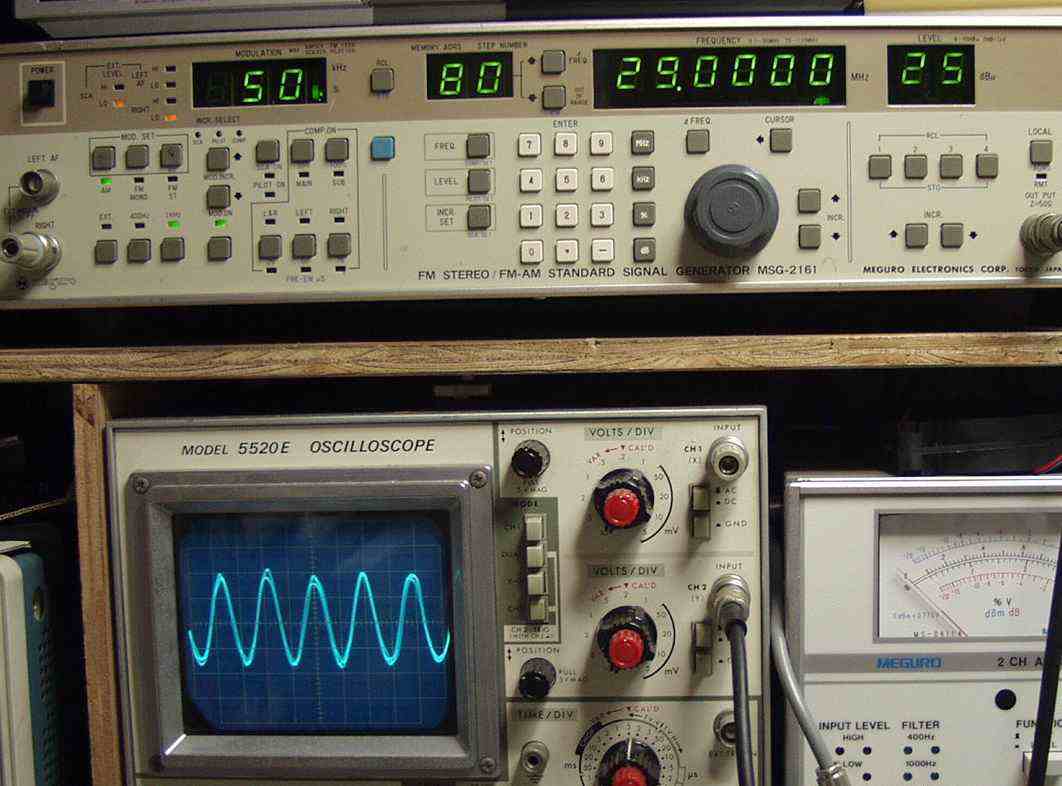

| ８． ２９ＭＨＺ ２５ｄＢ ＡＭ １０００ＨＺ ５０％変調入力、下ＳＰラインの出力波形 |
 |

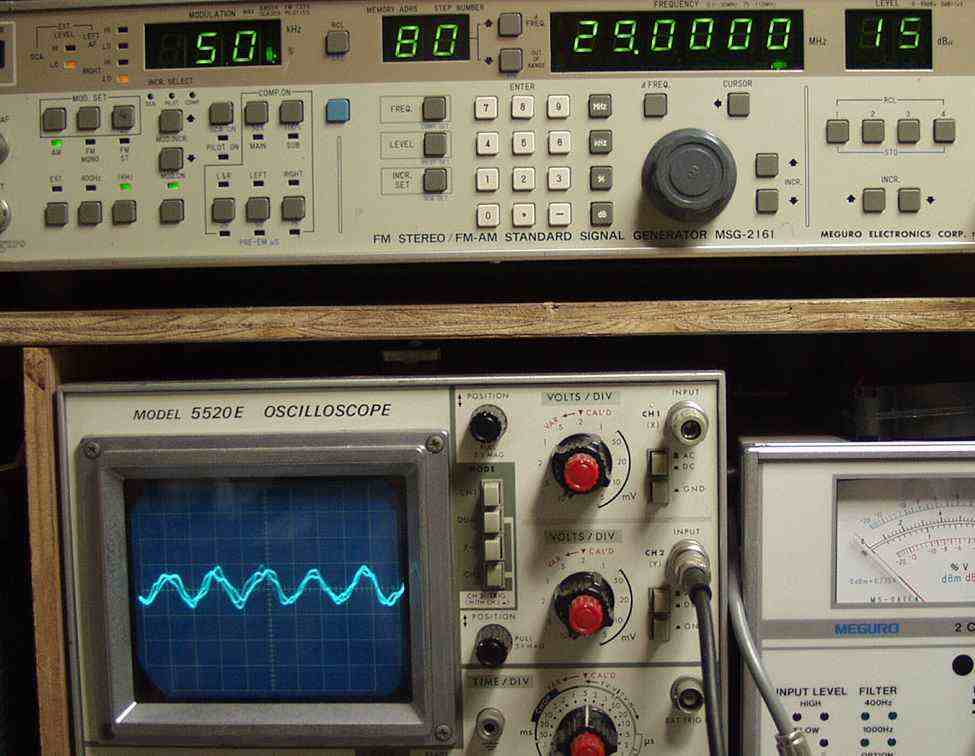

| ９． ２９ＭＨＺ １５ｄＢ ＡＭ １０００ＨＺ ５０％変調入力、下ＳＰラインの出力波形 |
 |

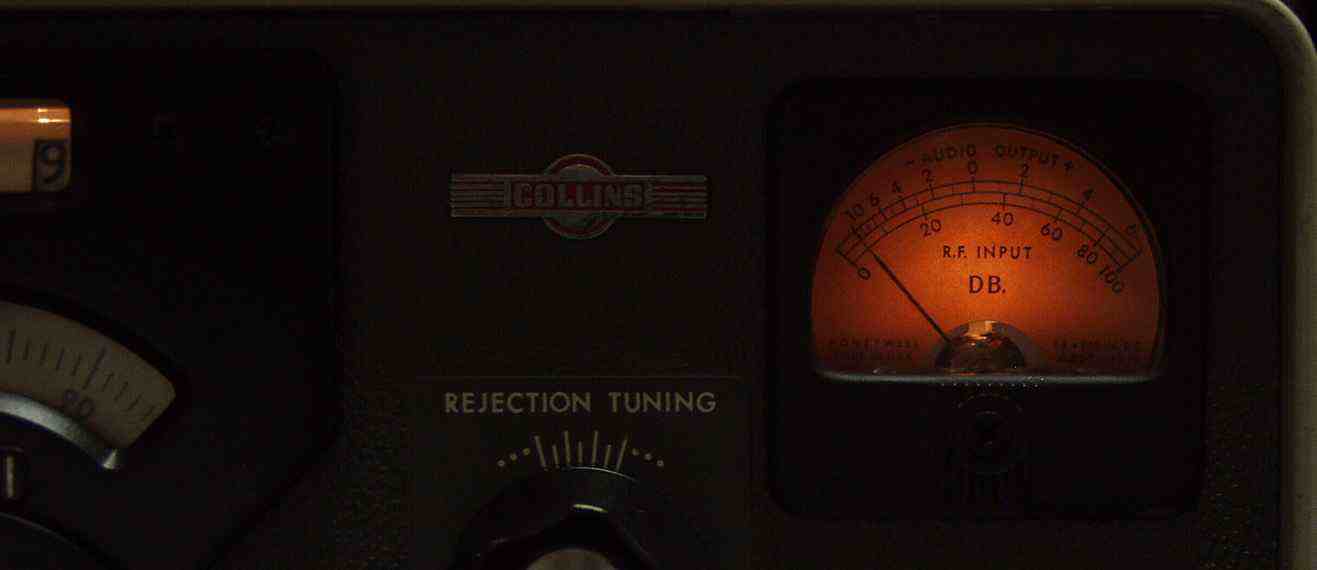

| １０． その時の本体のＳメーター |
 |

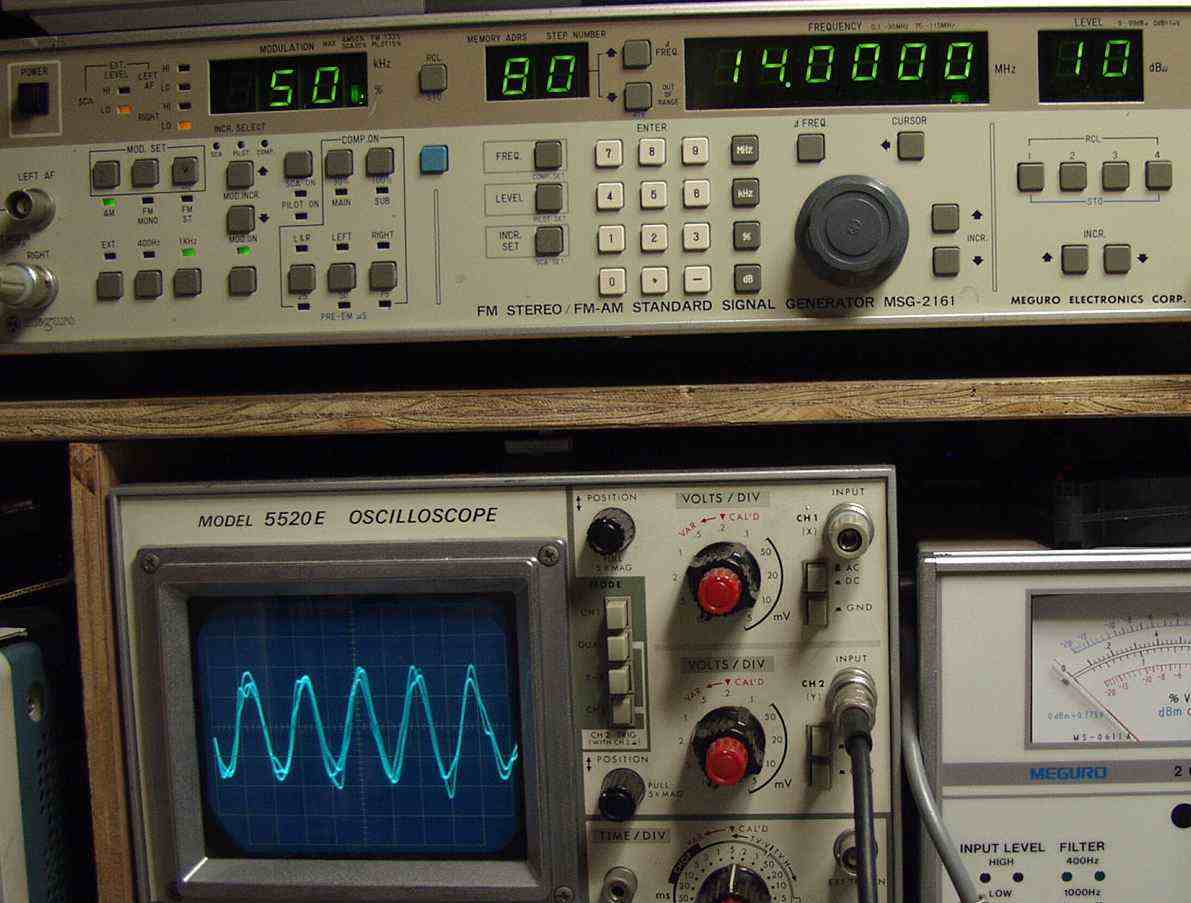

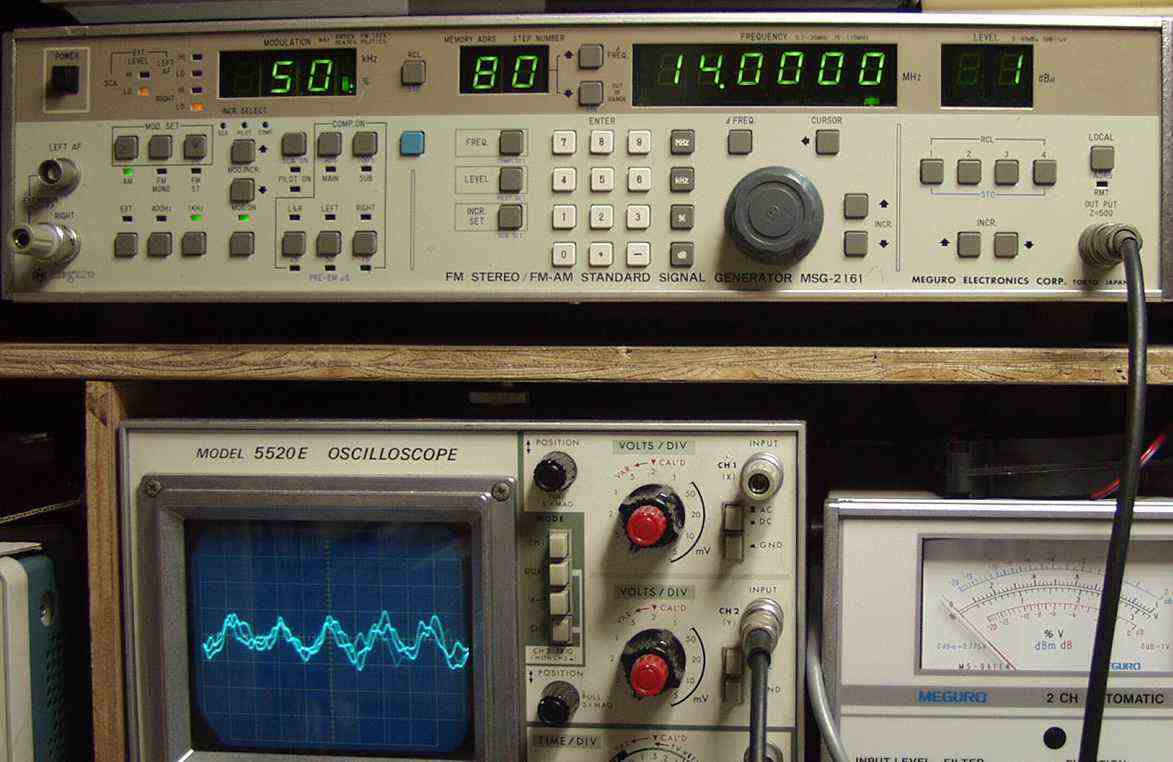

| １１． １４ＭＨＺ １０ｄＢ ＡＭ １０００ＨＺ ５０％変調入力、下ＳＰラインの出力波形 |
 |

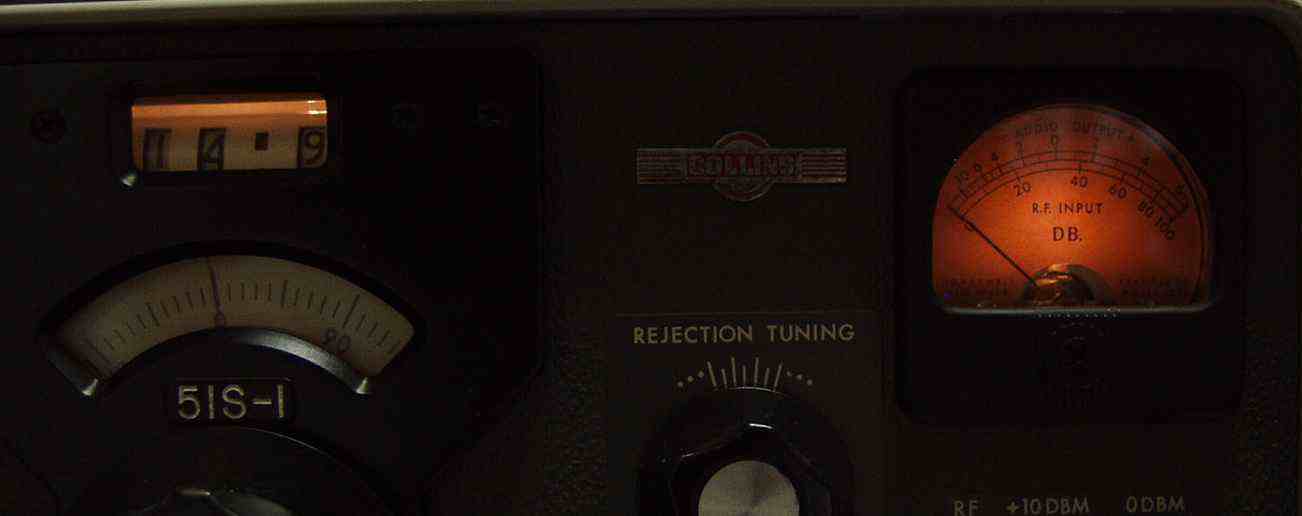

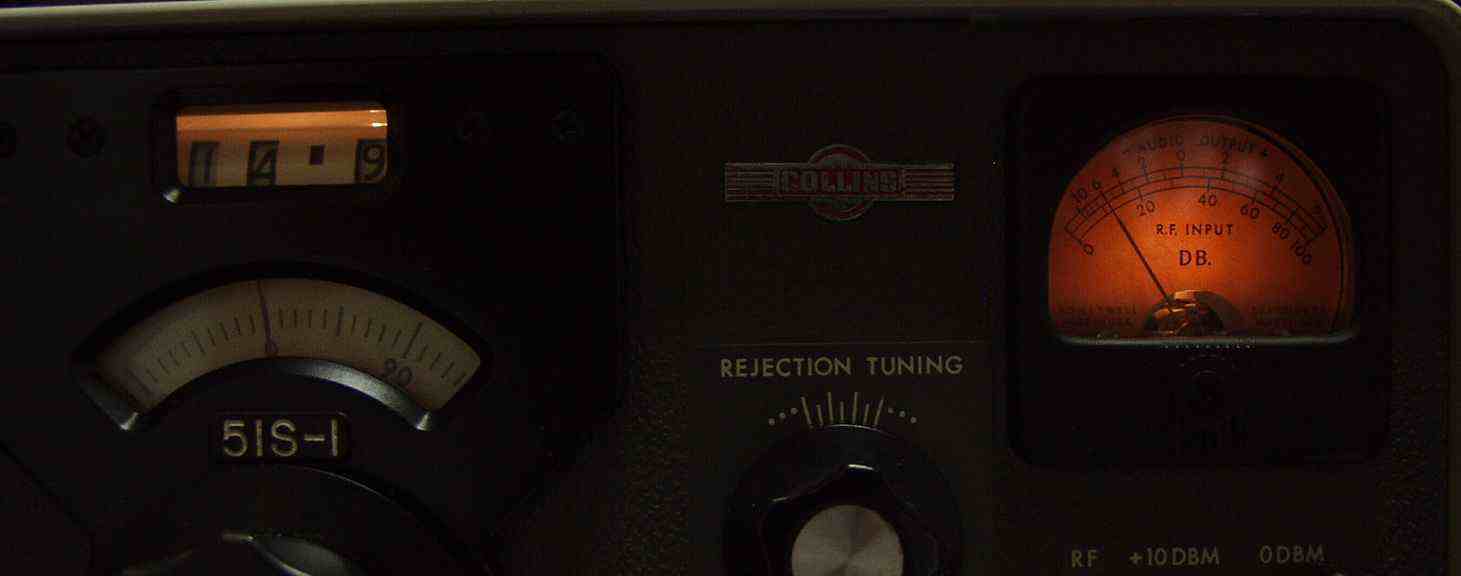

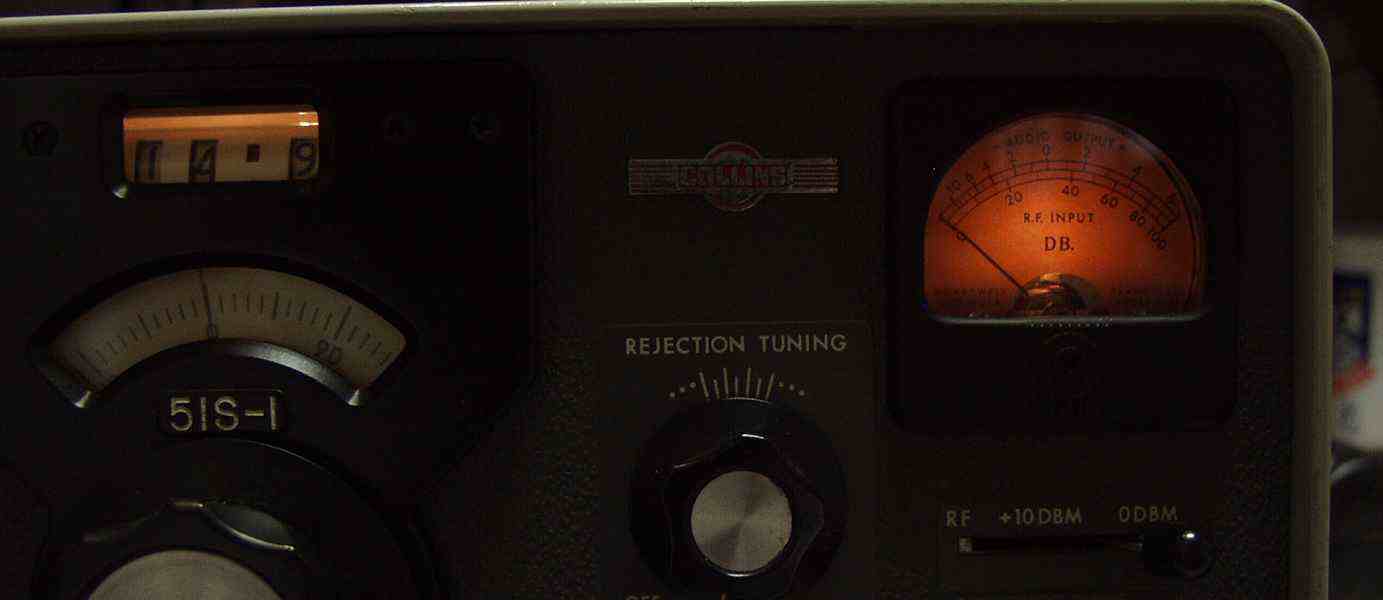

| １２． その時の本体のＳメーター |
 |
| １３． １４ＭＨＺ １ｄＢ ＡＭ １０００ＨＺ ５０％変調入力、下ＳＰラインの出力波形 |
 |
| １４． その時の本体のＳメーター |
 |

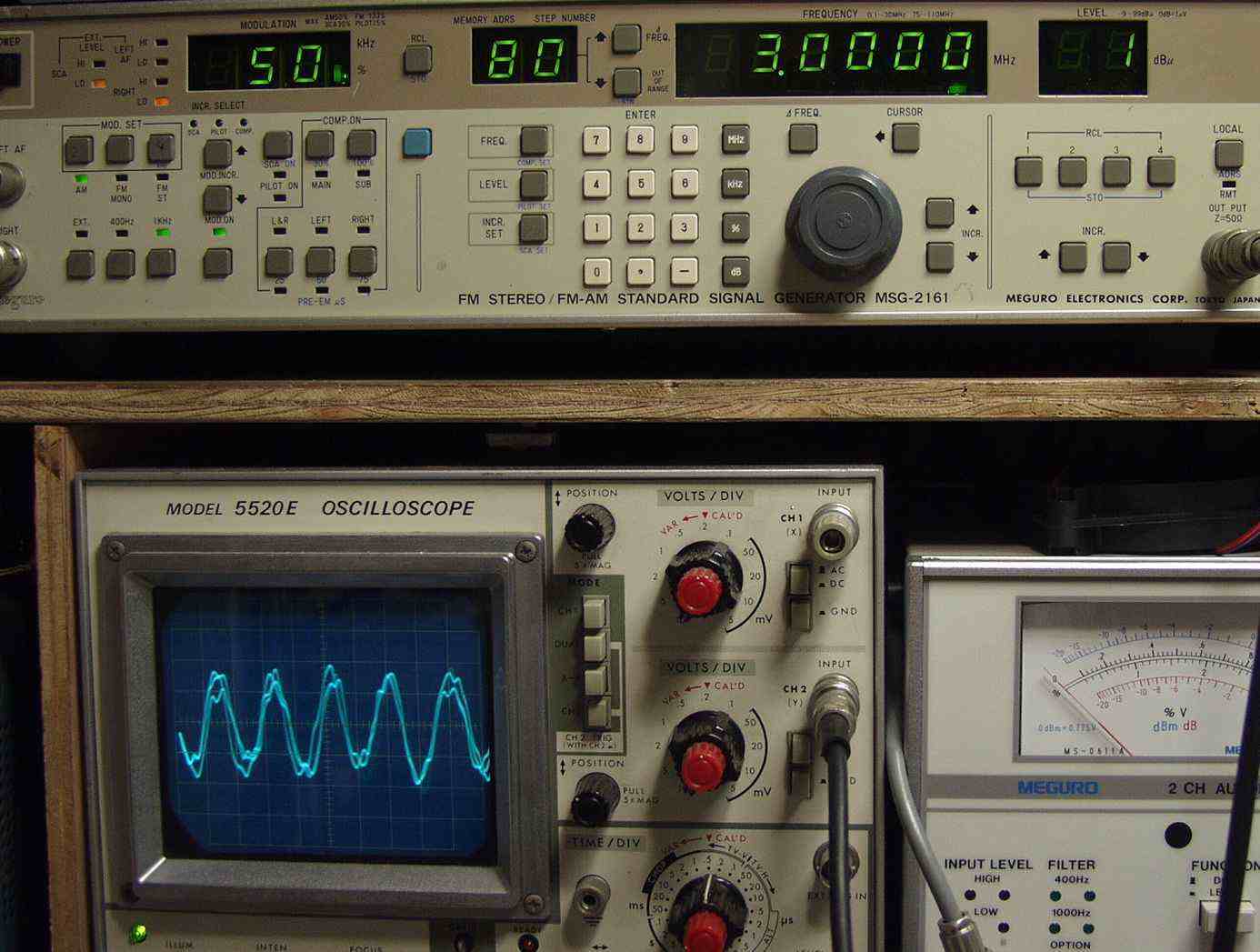

| １５． ３ＭＨＺ １ｄＢ ＡＭ １０００ＨＺ ５０％変調入力、下ＳＰラインの出力波形 |
 |
| １６． その時の本体のＳメーター ダイアルの「０」点が左に傾いているのは、ＶＦＯ／及びμ同調の調整が必要 |
 |

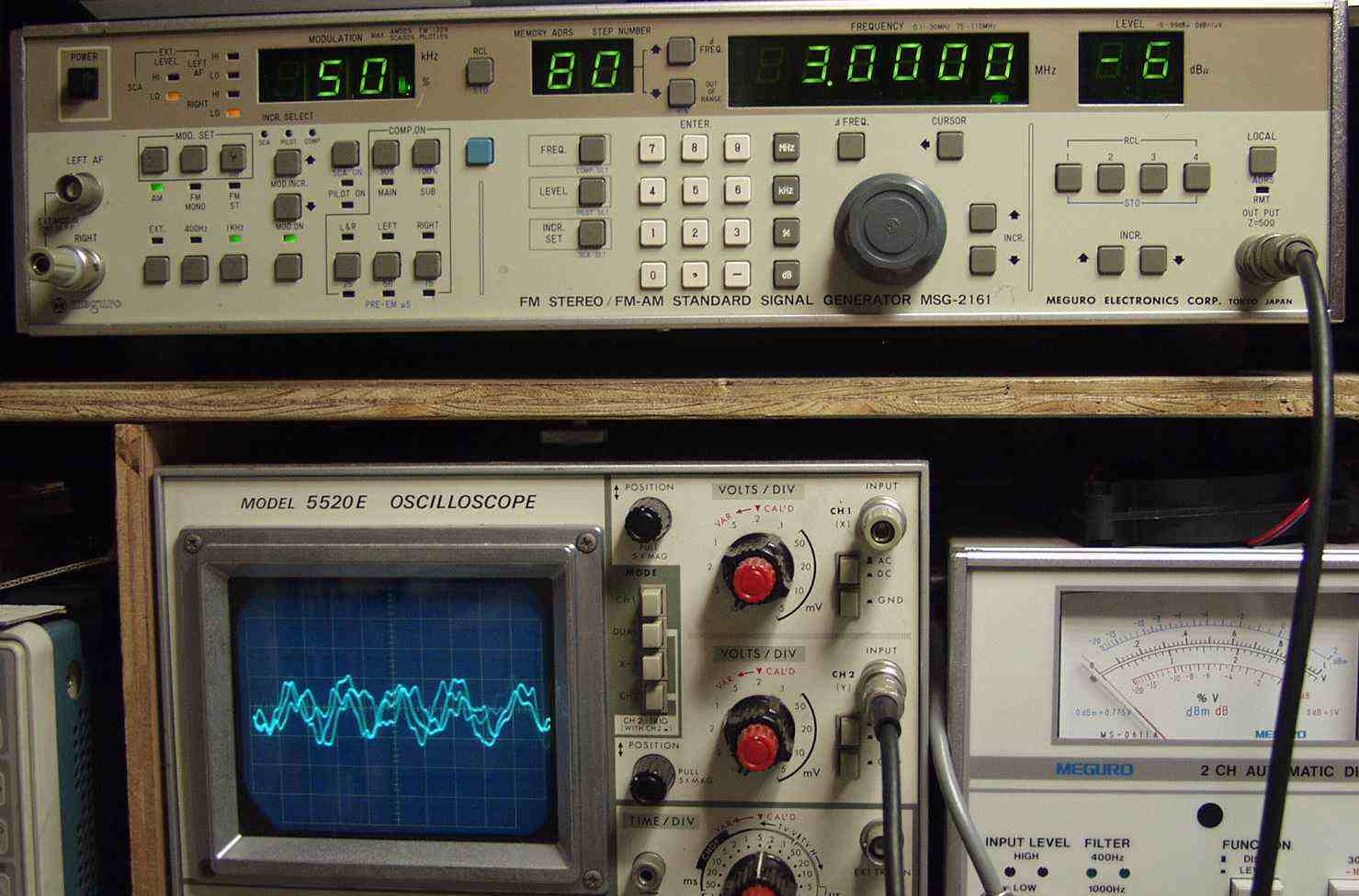

| １７． ３ＭＨＺ −６ｄＢ ＡＭ １０００ＨＺ ５０％変調入力、下ＳＰラインの出力波形 |
 |

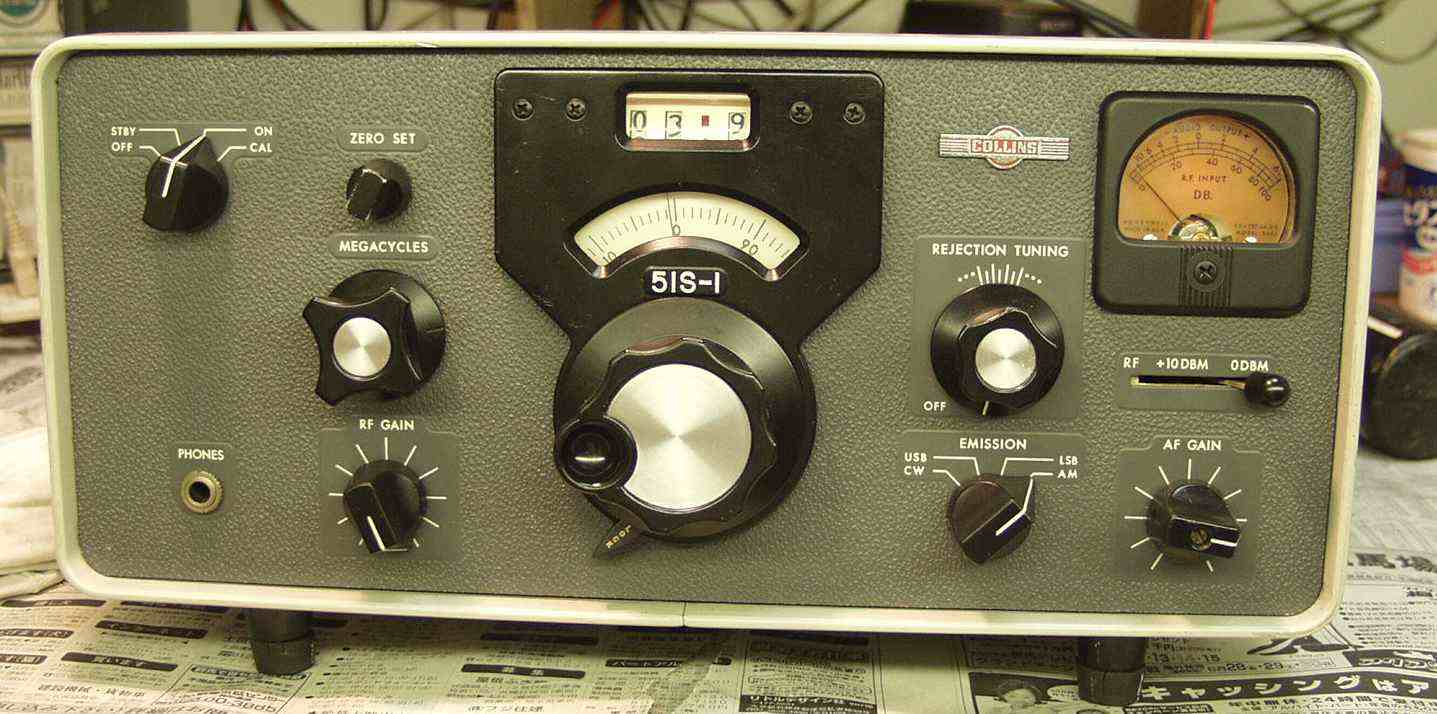

| １８． 完成 |
 |
