JRC NRD−515.NDH−518 修理記録
平成14年1月7日到着  平成14年2月14日完成
A. 修理前の状況
  • アンテナをつないでなくてもバリバリとノイズがあり、ある日突然20dBぐらい感度が落ちました。
    NHD−518 メモリ−ユニットは当初から調子悪い

B. 原因
  • FETの劣化

C. 修理状況
  • 修理状況
    FET全部交換
    RF/MIX/IF段感度調整
    10MHZ基準発振回路調整
    PBT回路調整df回路調整
    第2局発振回路調整
    Sメ−タ調整
    基板半田補正

D. 使用部品
  • FET                5個
    C−MOS−IC          2個
    TTL−IC              8個

E. 調整・測定


F. 修理費 36,000円 + 9000円

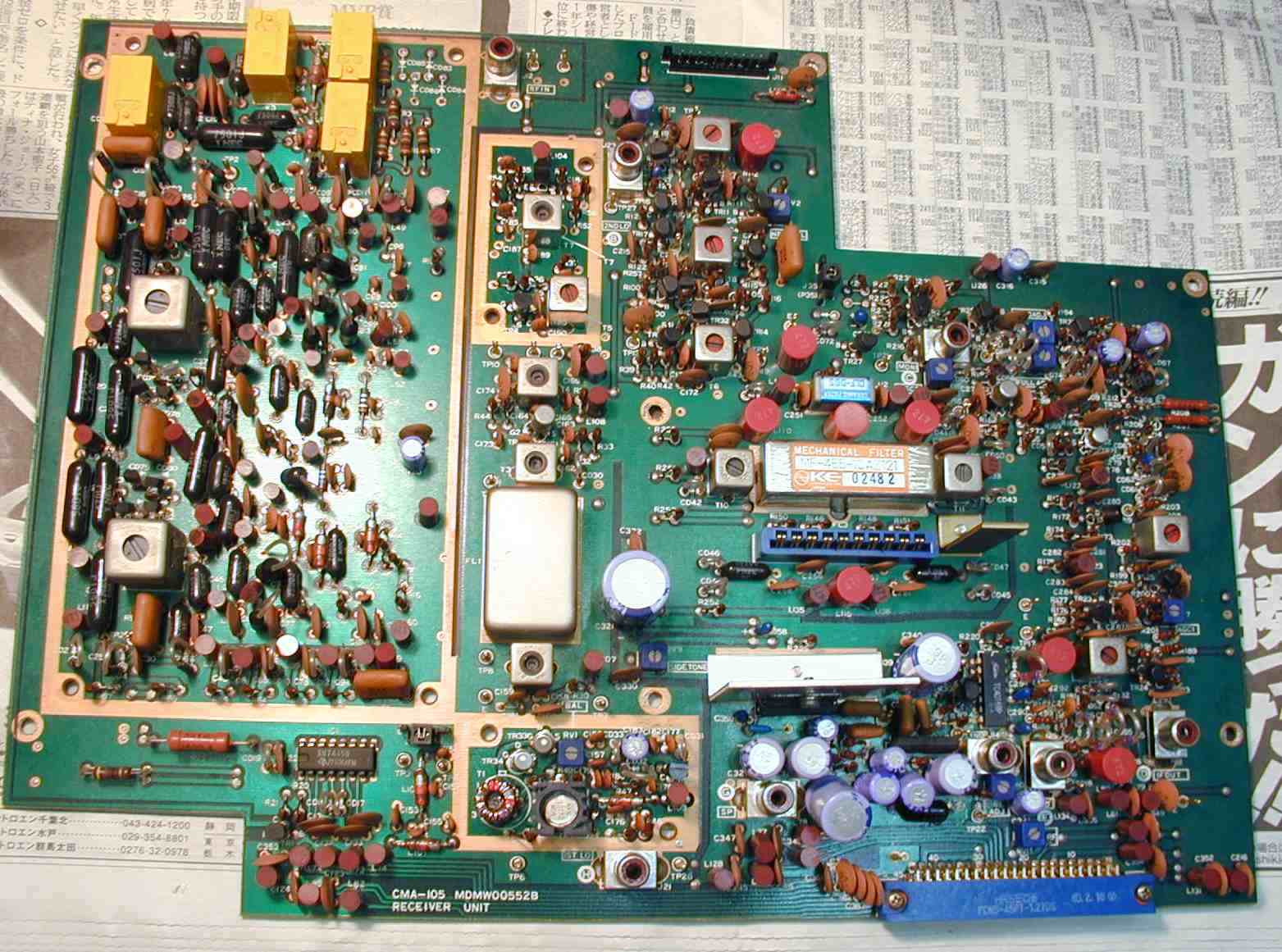

1. RX基板を修理中、FETを全部交換する

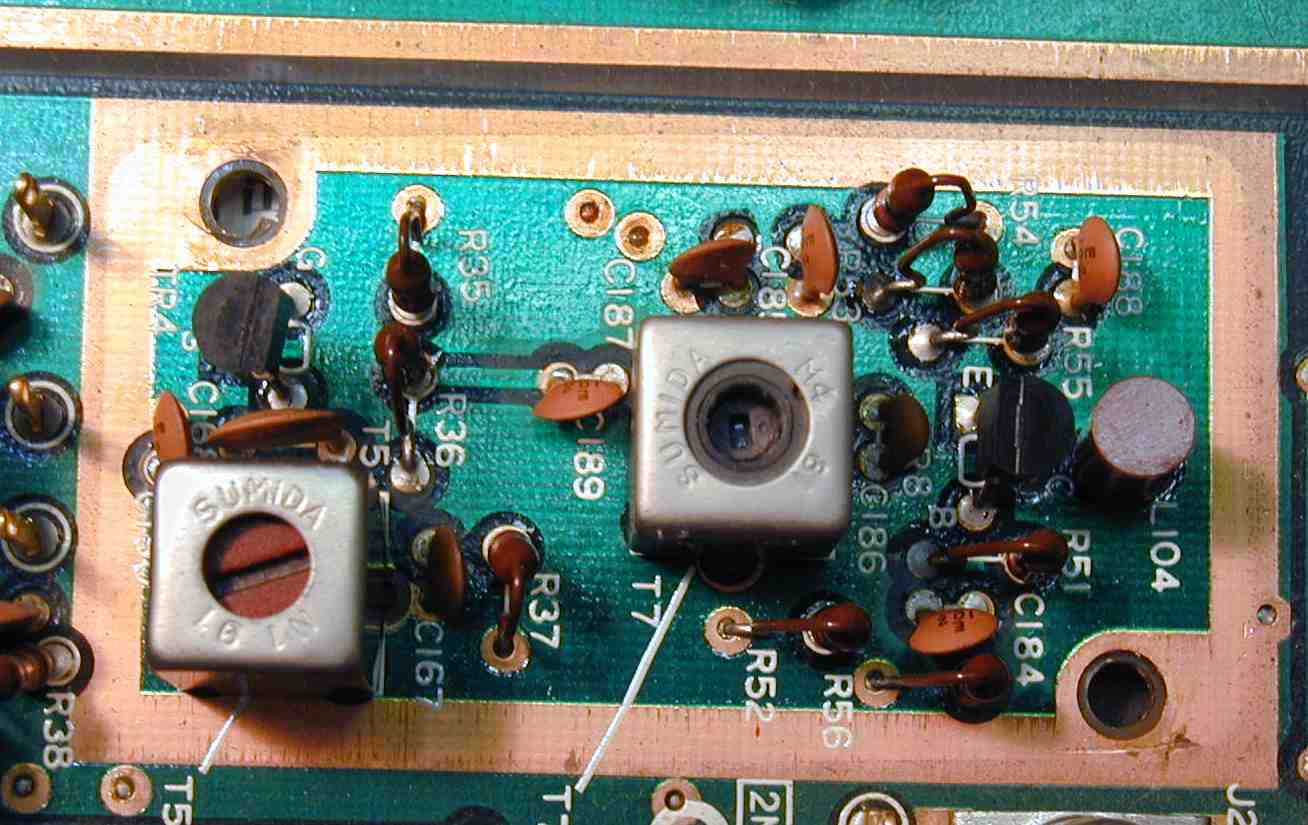

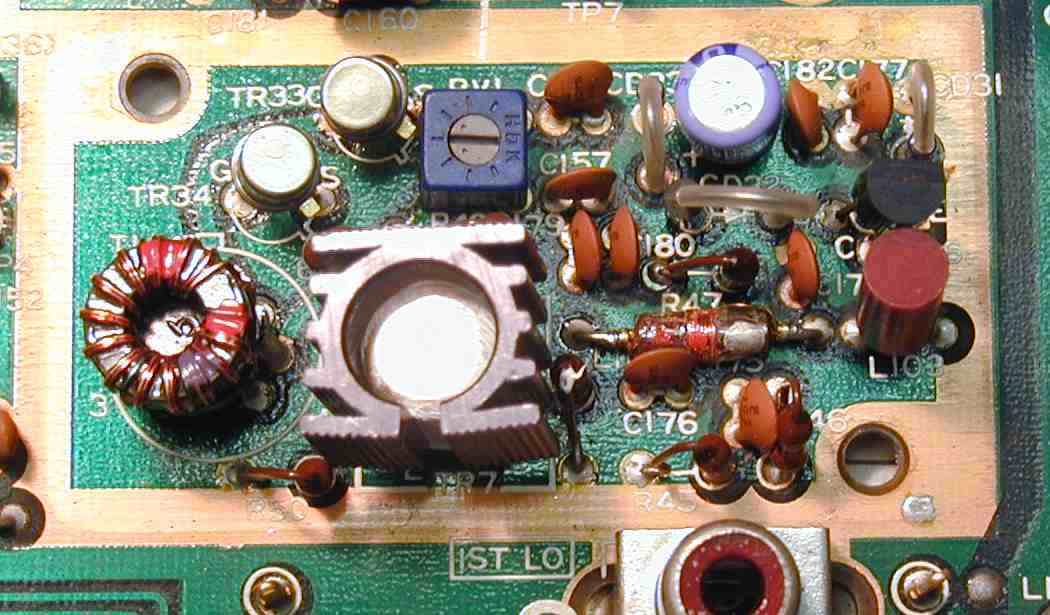

2. 1st−MIX
3.  2st−MIX

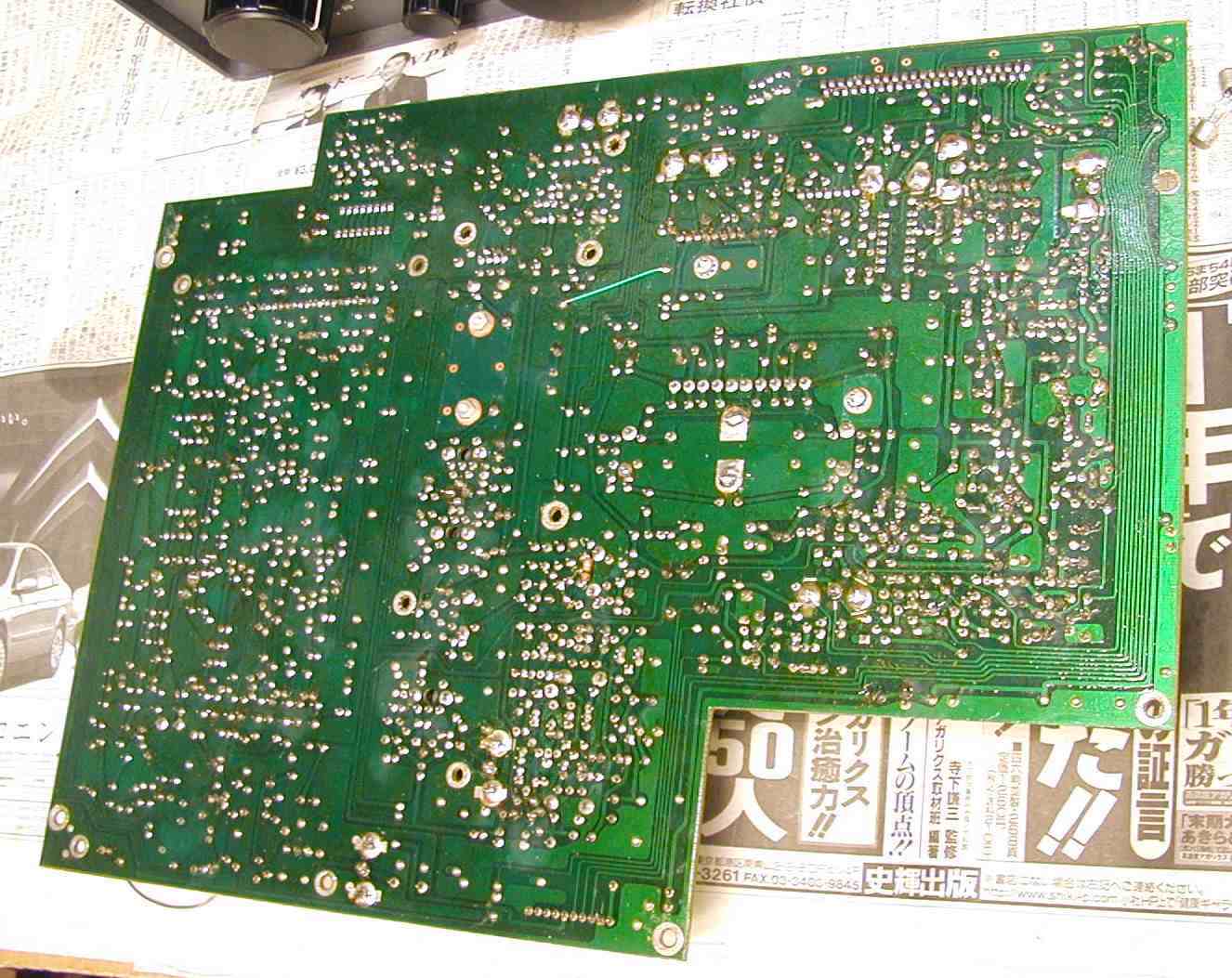

4. 半田補正が終わったRX基板

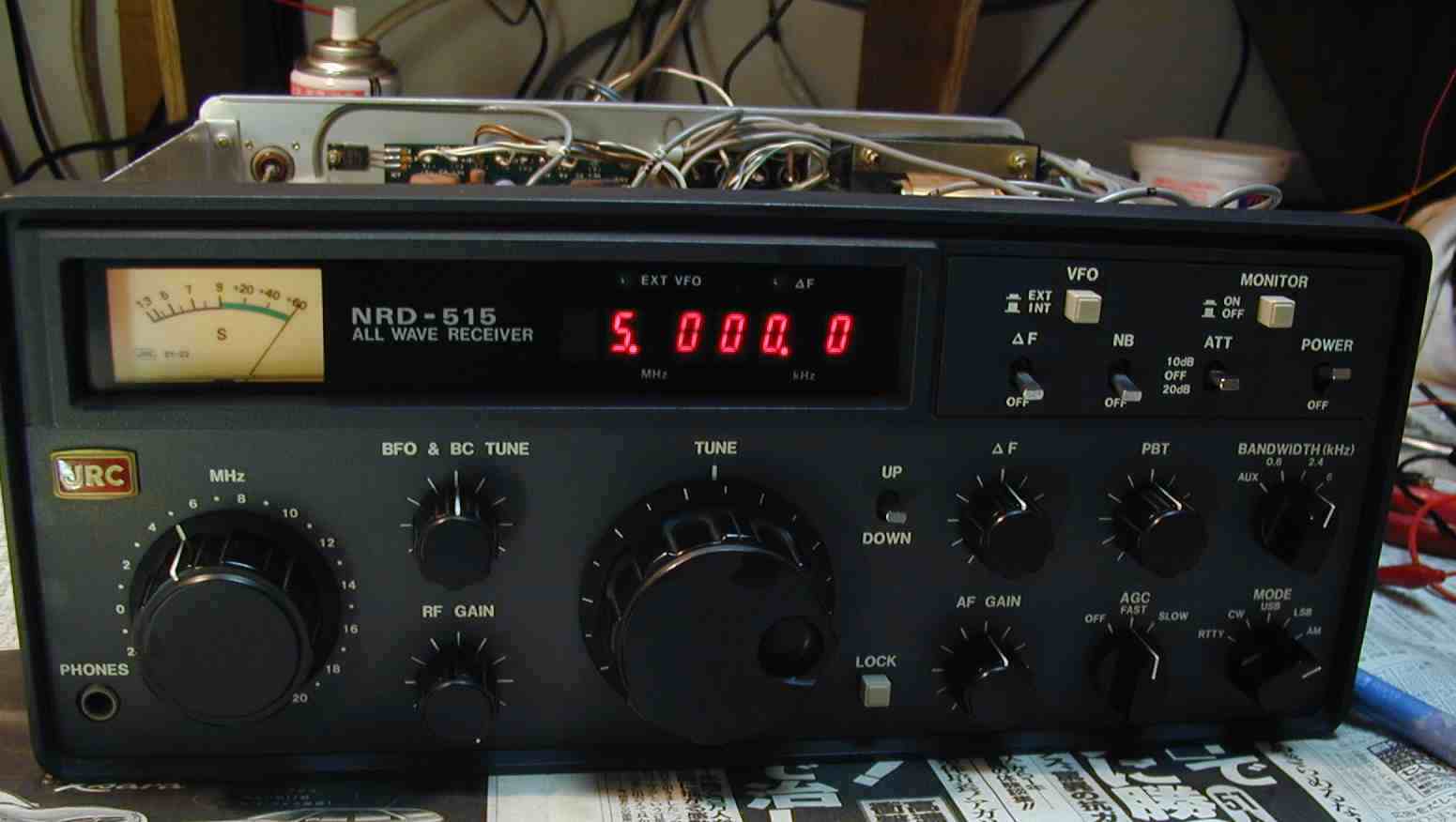

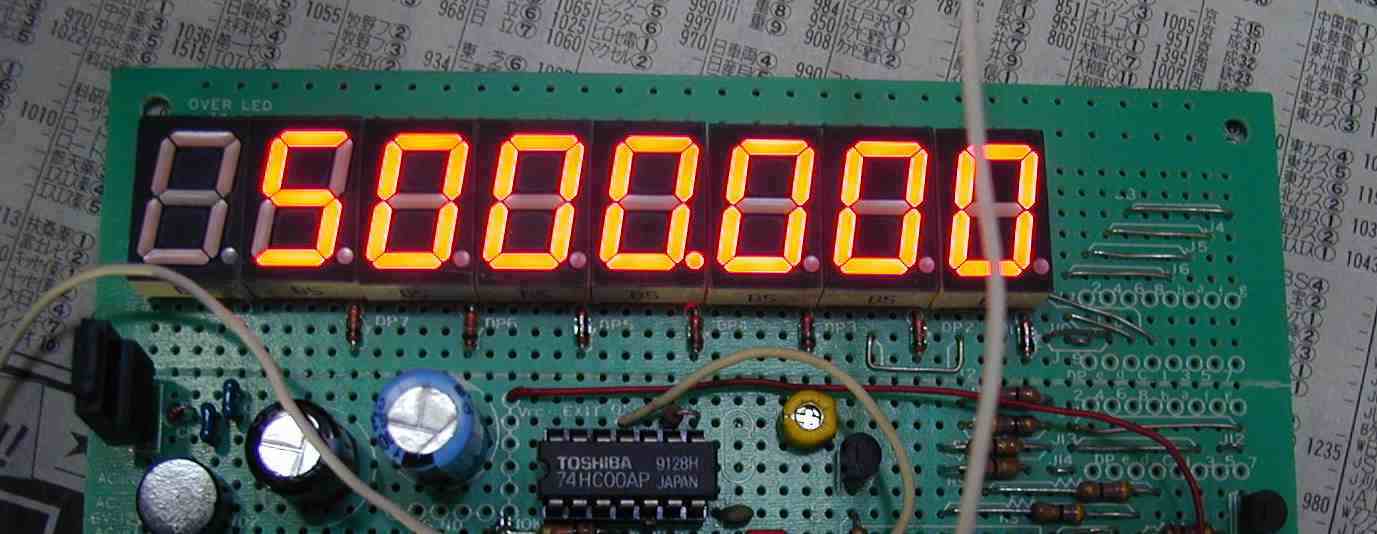

5.  5/10/15MHZのJJYで内部のXtal発信を校正する
6.  カウンタ−もJJYで校正する。

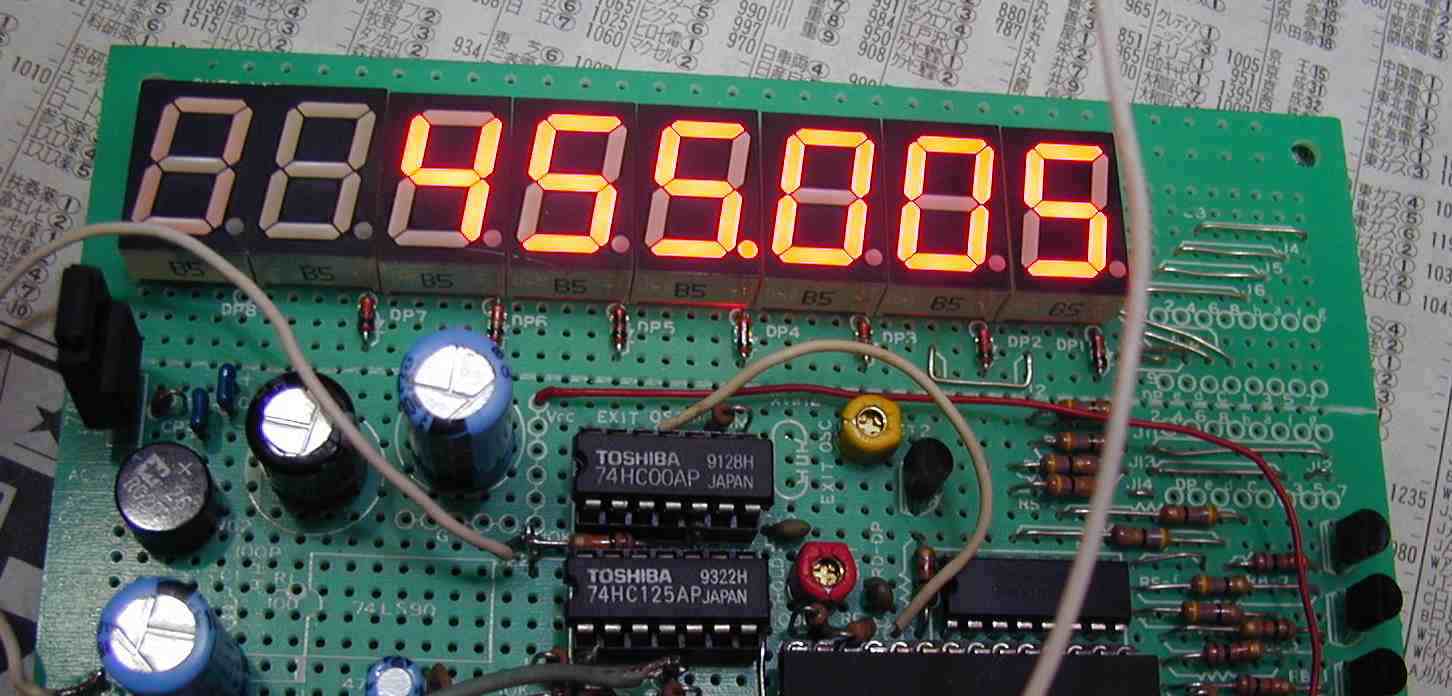

7.  第2局部発信器455.00=CW校正

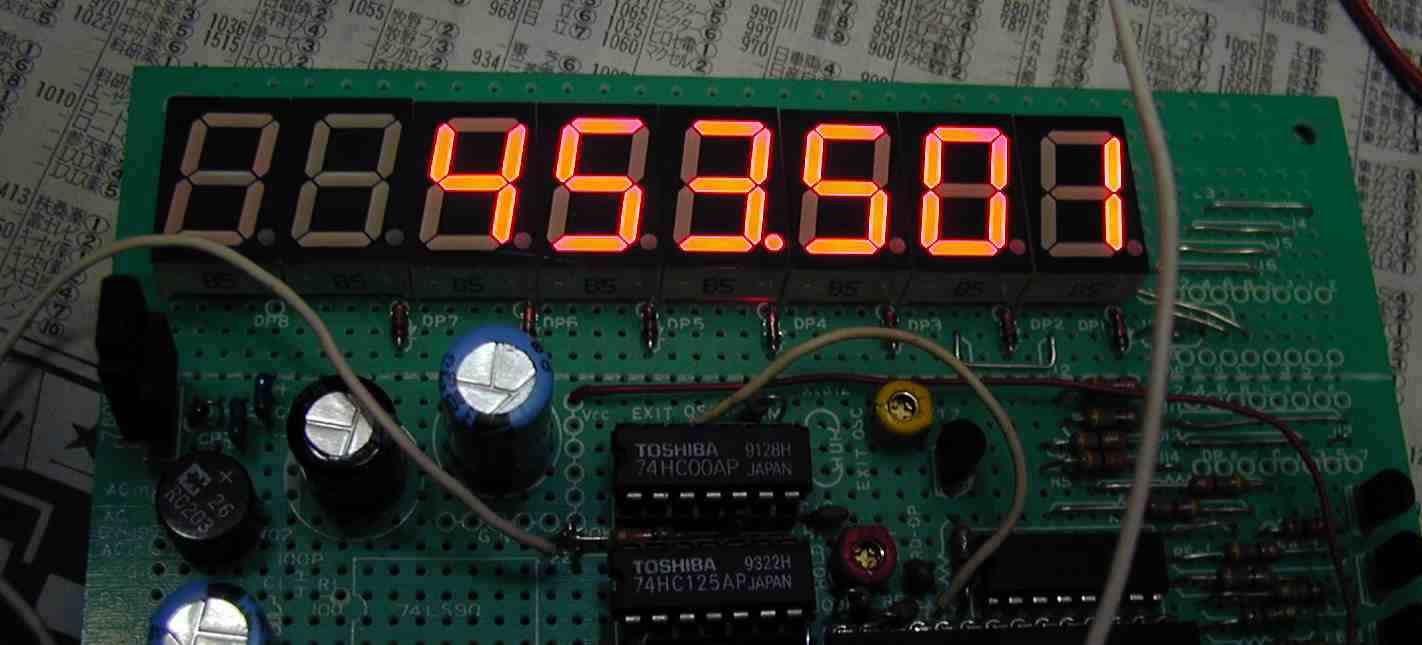

8.   第2局部発信器453.50=LSB校正

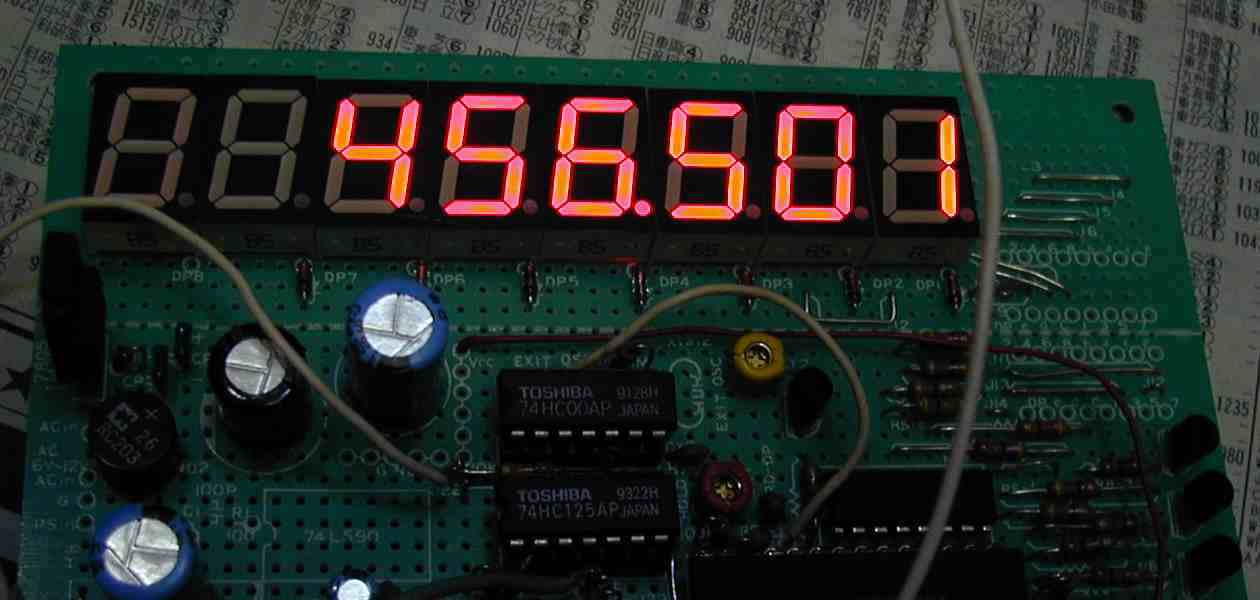

9.  第2局部発信器456.50=USB校正

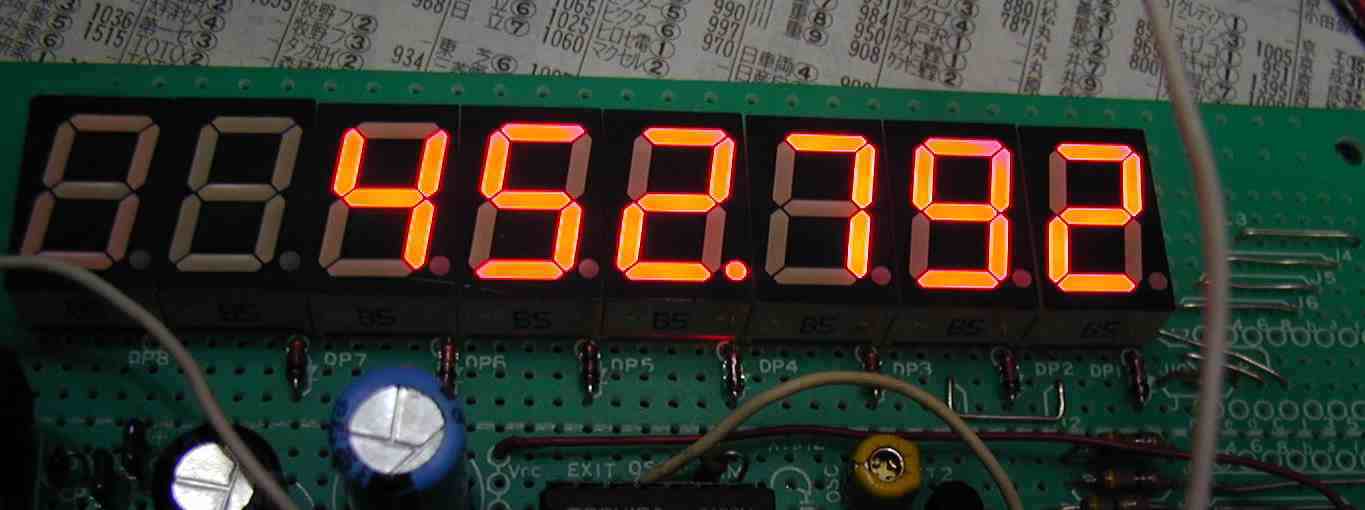

10. 第2局部発信器452.79=RTTY校正

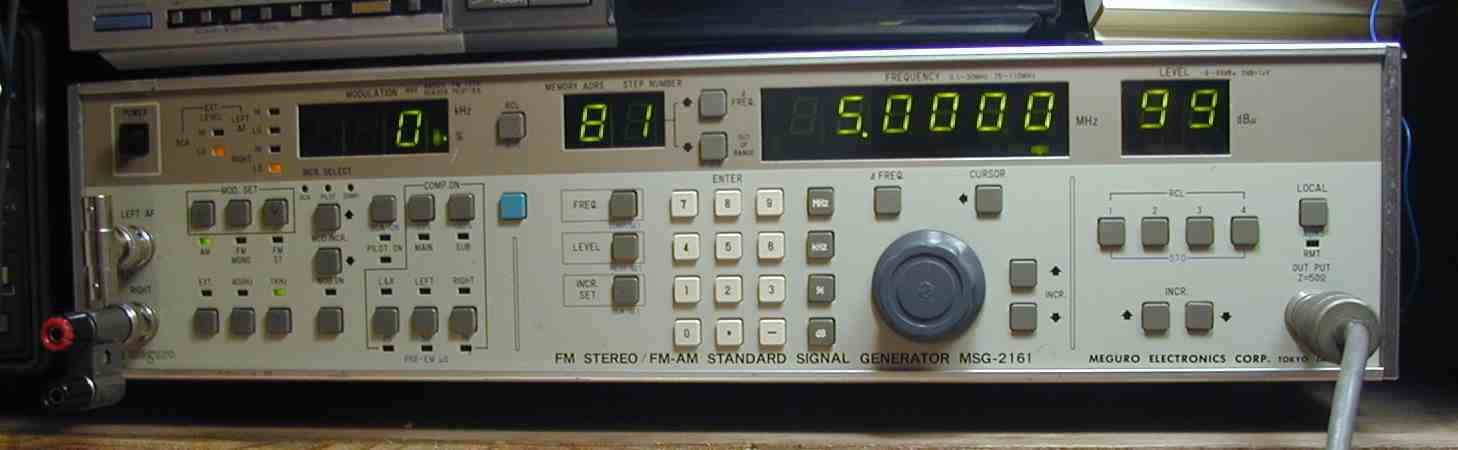

11. Sメーター感度調整 S9+60dB=99dB
12. Sメーター感度調整 S9+60dB=99dB

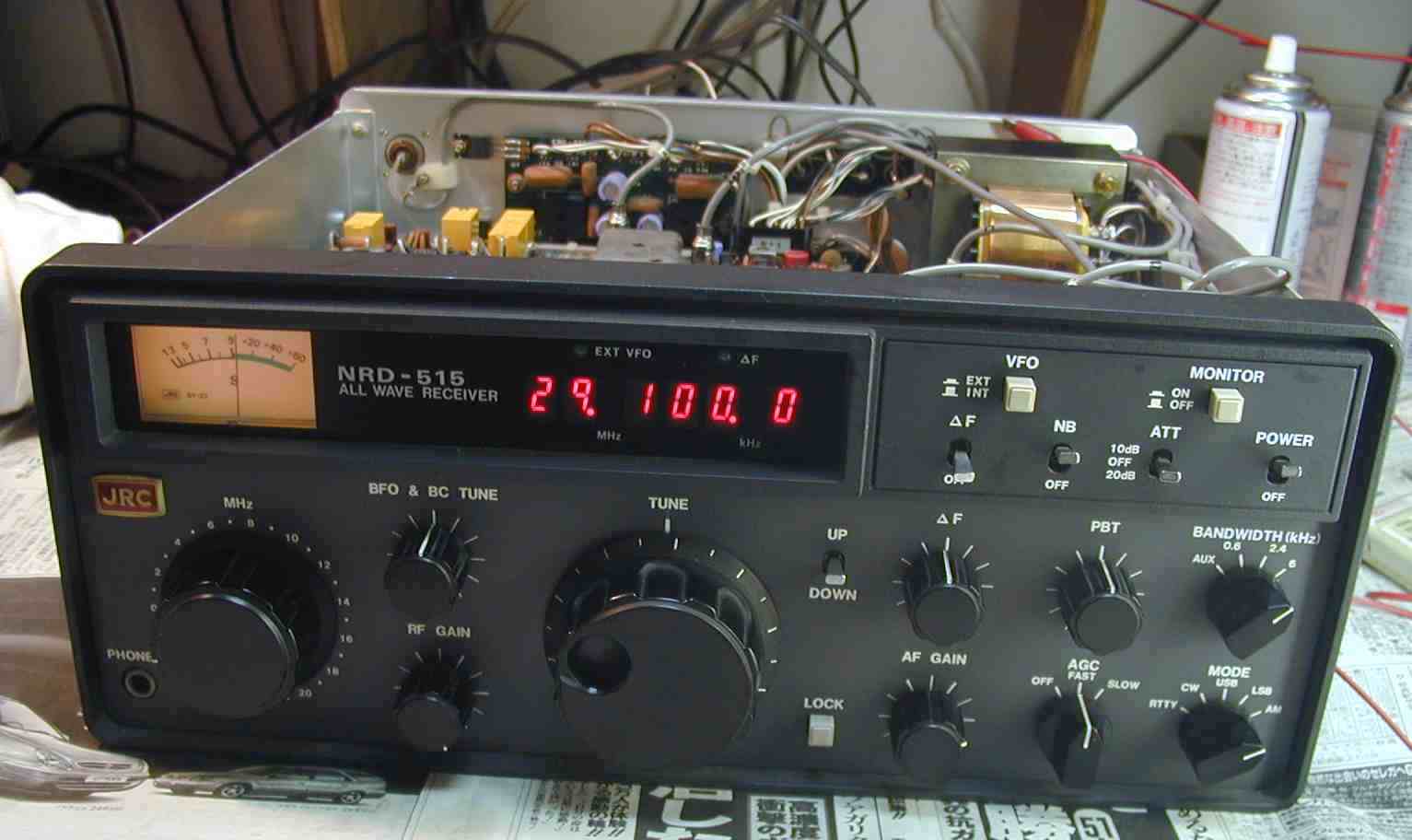

13. 29.1MHZ無変調を2.5KHZ帯域幅のメカニカルフイルターで受信

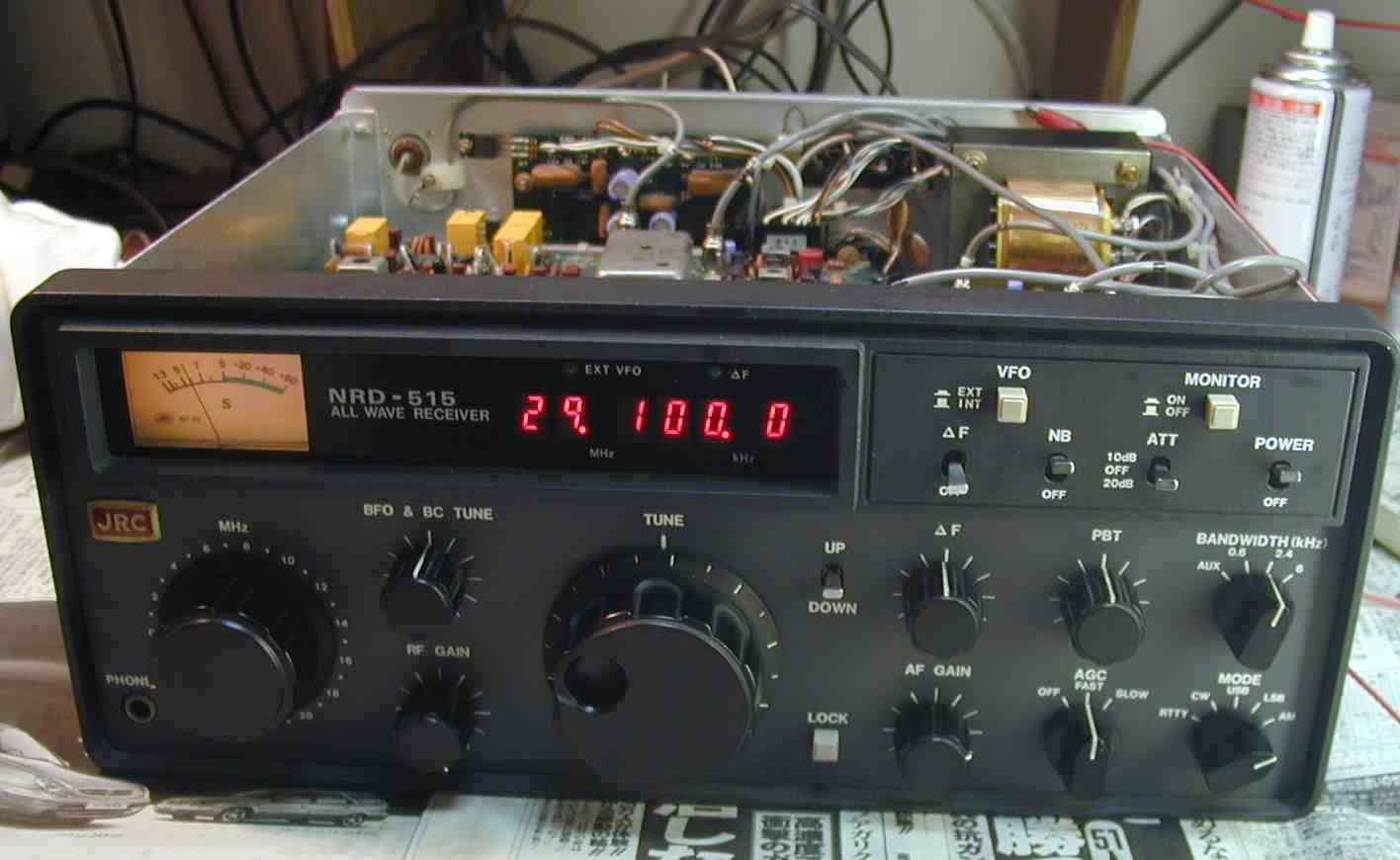

14. 29.1MHZ無変調を6KHZ帯域幅のセラミックフイルターで受信
     感度差ご覧の通り、劣化したのか??
     切り替えSWのダイオード等全てチェックしOK
15. 完成

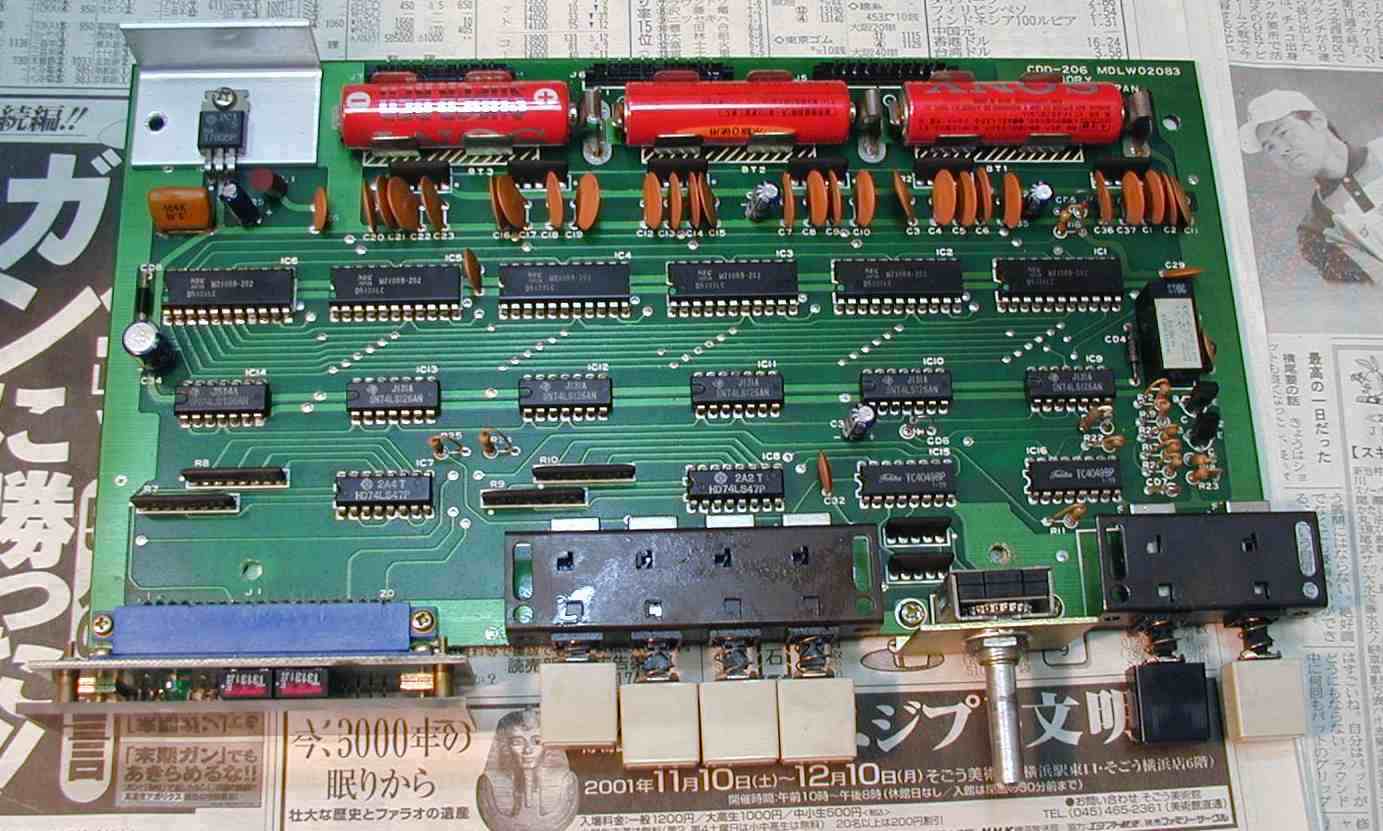

16. NHD−518 メモリーユニット修理、C−MOS/TTL交換する

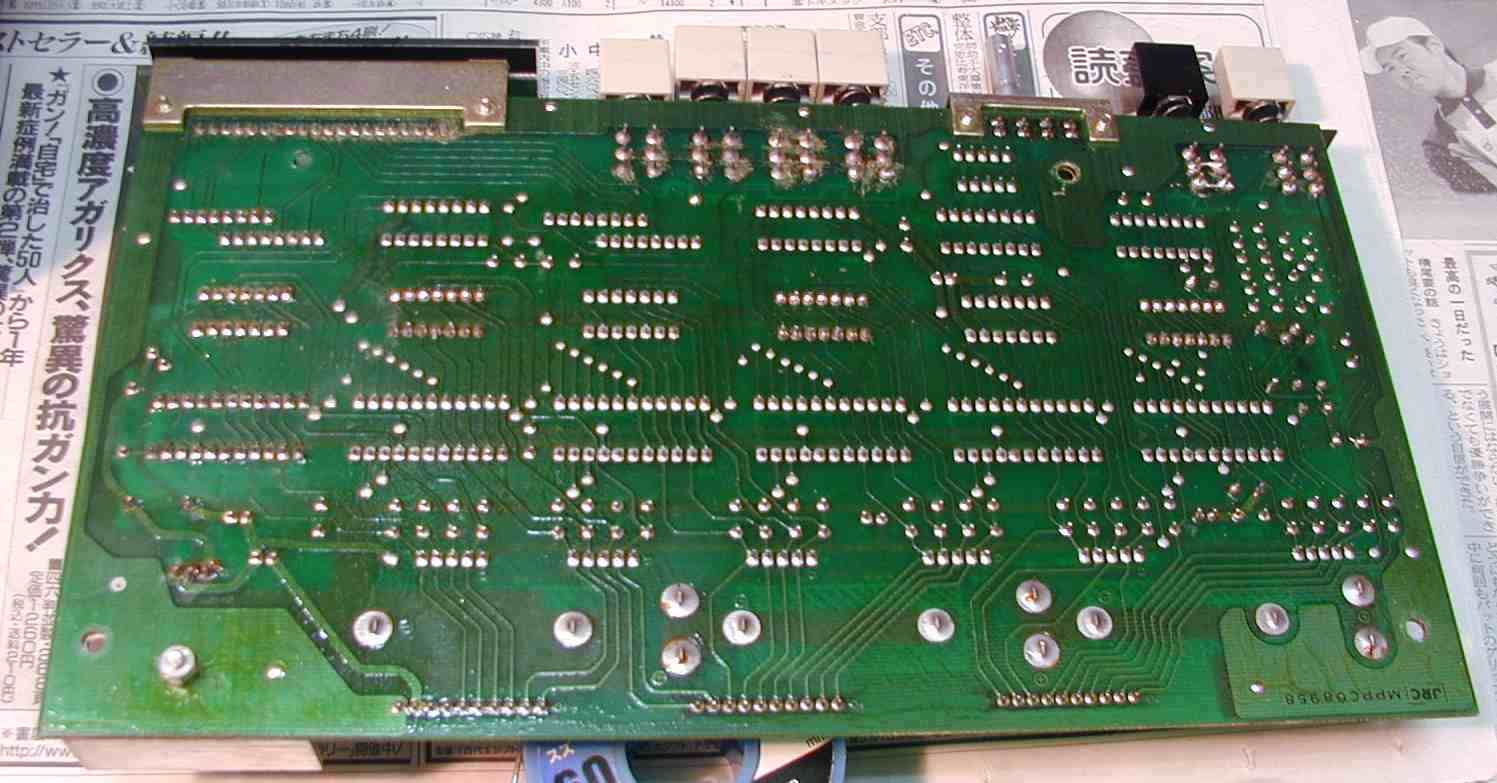

17.  半田補正中

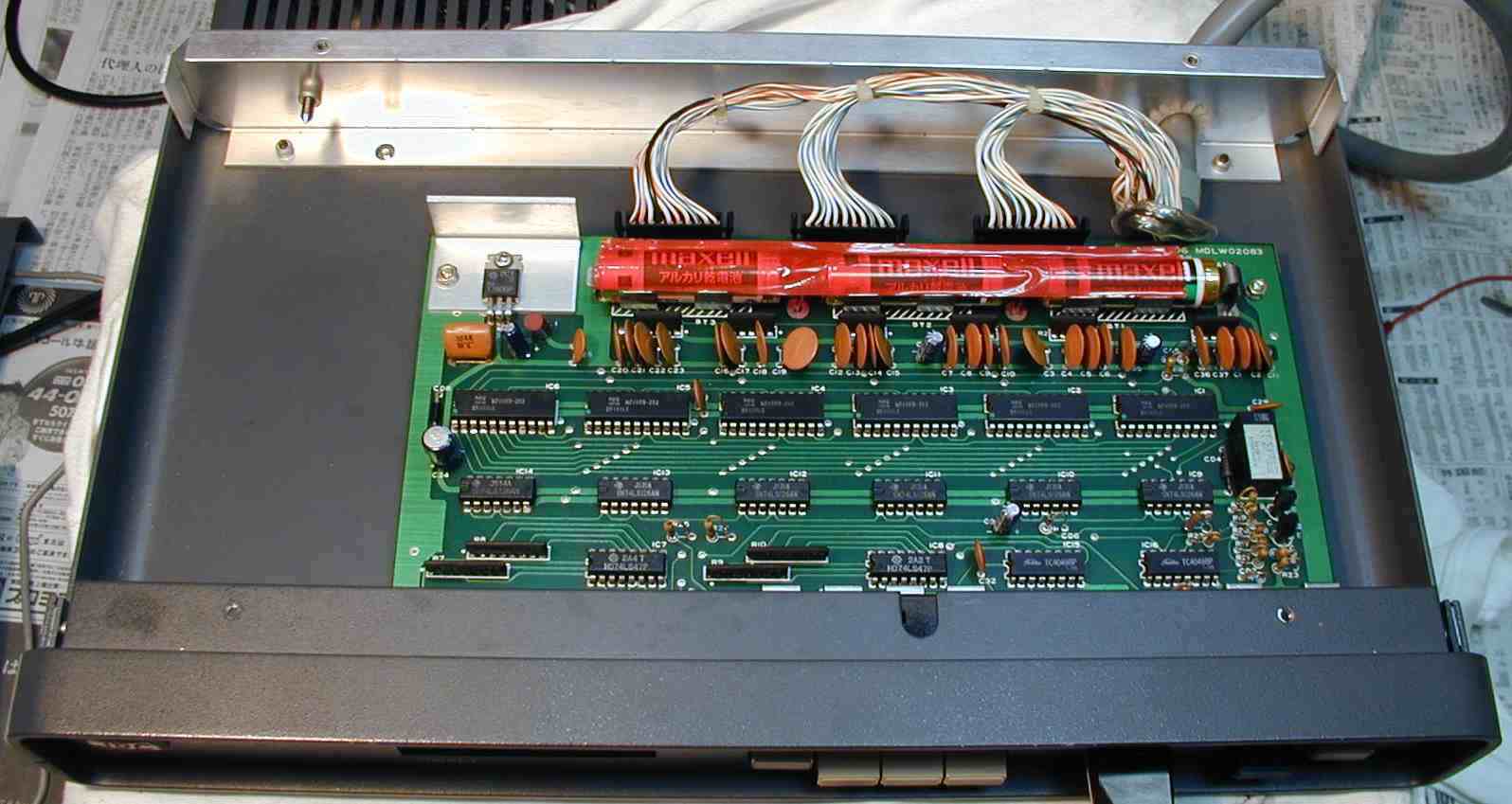

18.  メモリーユニット修理完了

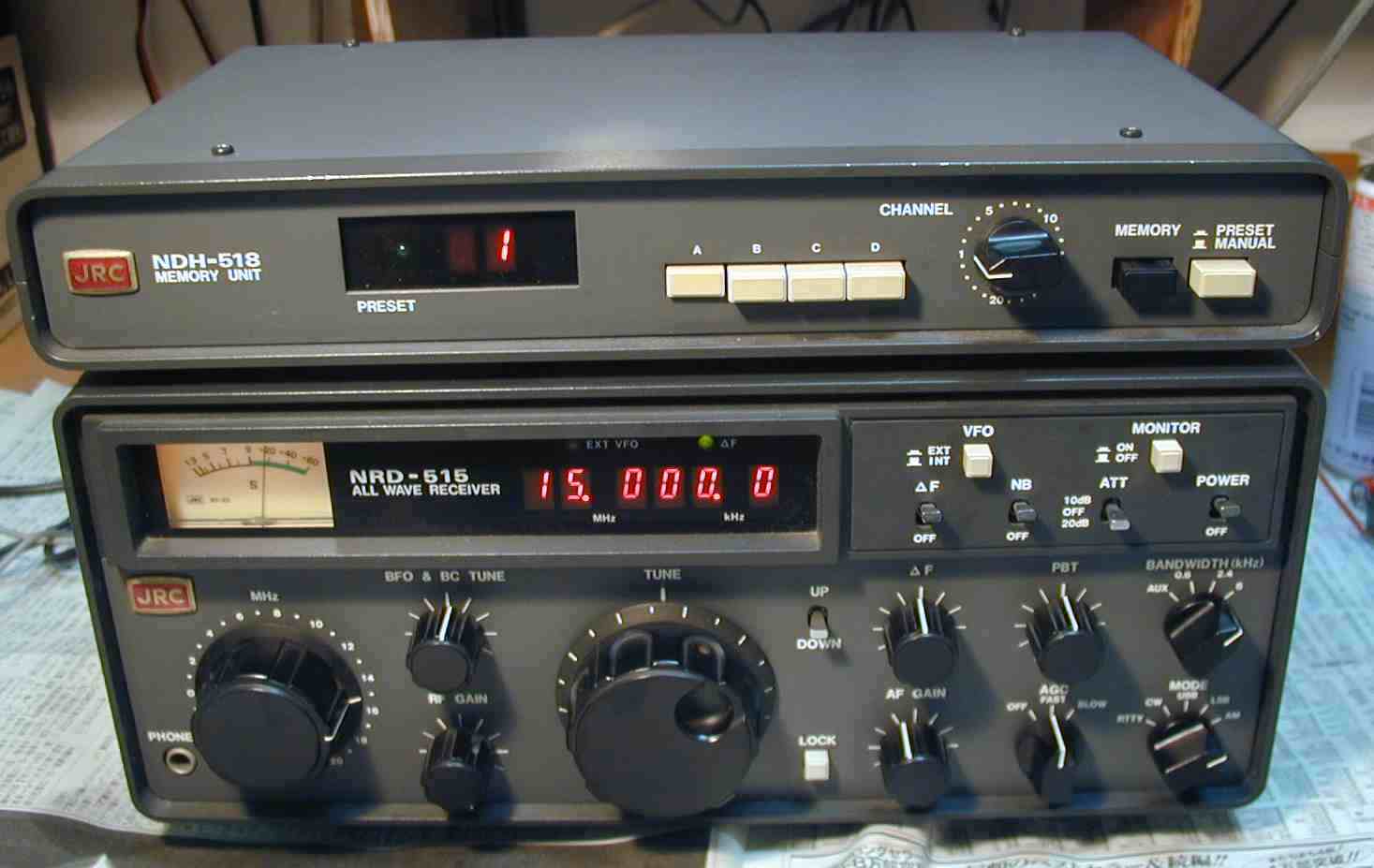

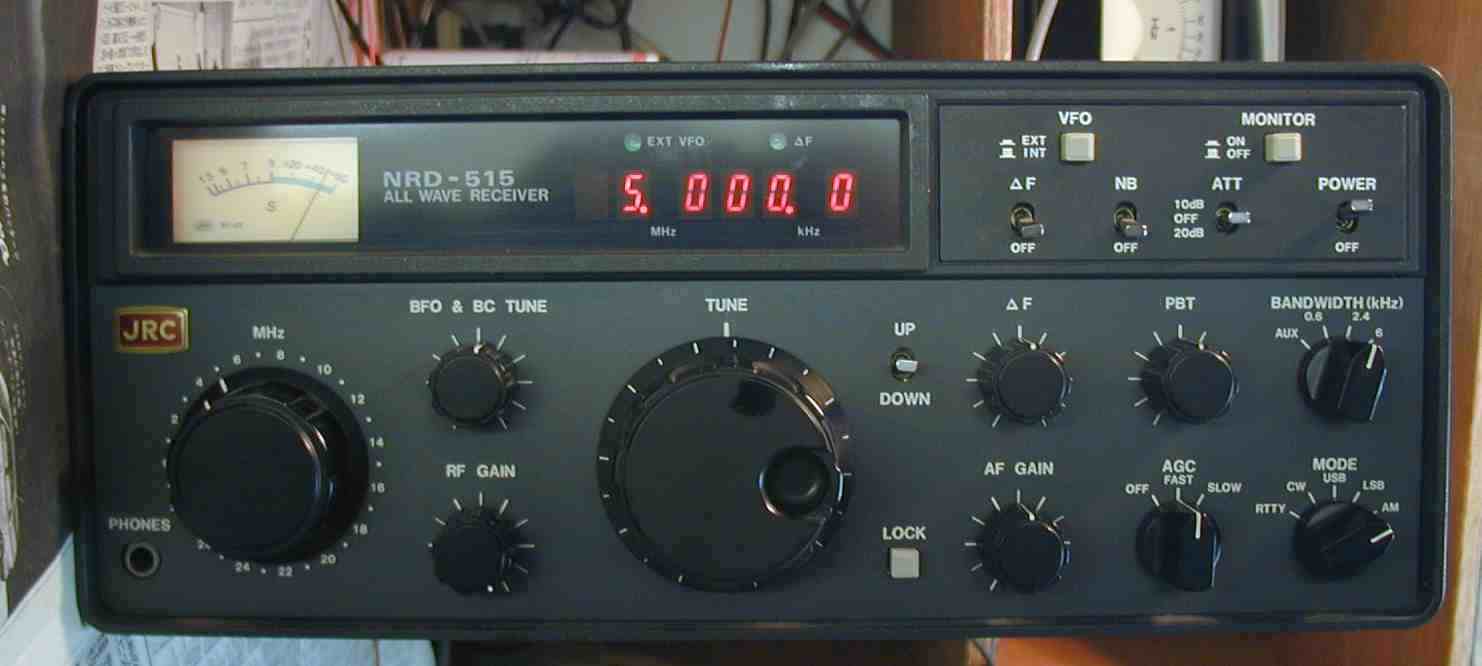

19. 完成 15MHZのJJYを受信中

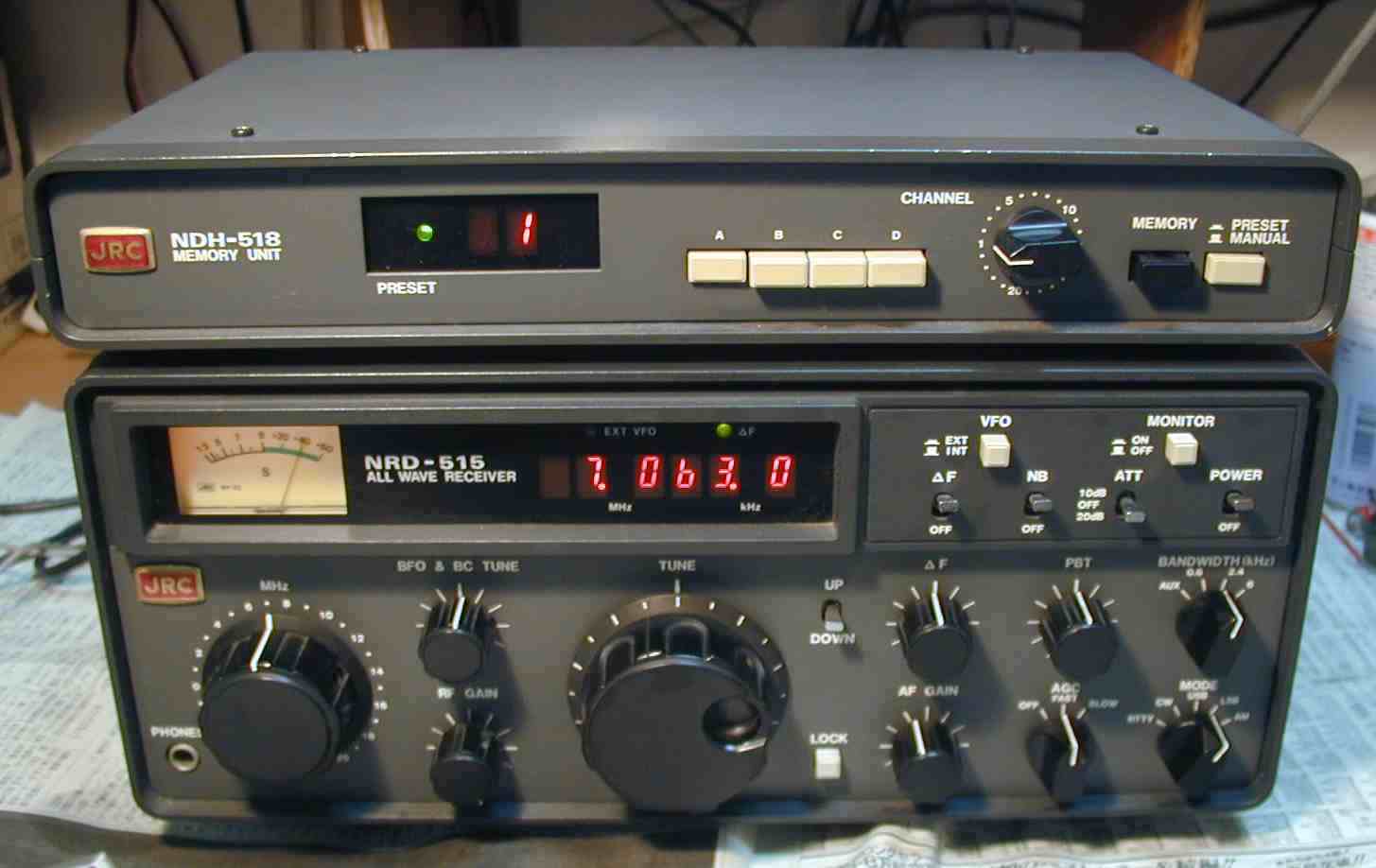

20. 完成 7MHZのハムバンドを受信中

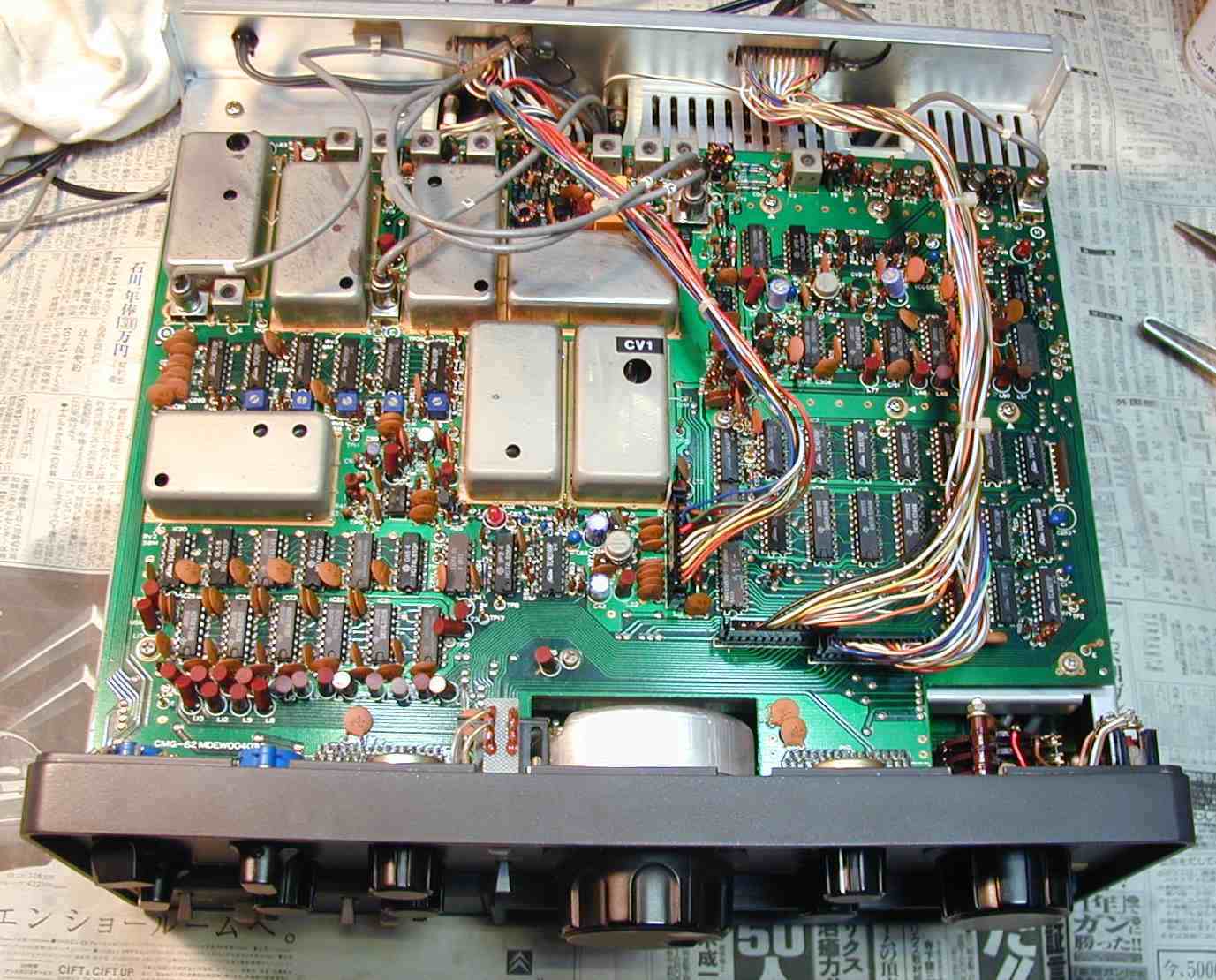

                         nrd515-f
