Accuphasee T−100 修理記録
平成15年10月20日到着  11月25日完成
A. 修理前の状況
  • ステレオ受信が出来なくなりました。という事は有りません。
    先日まで普通に動作していましたが 本日電源を入れたところステレオ受信しない?といった状況です。

B. 原因
  •  MPX及び19KHZ・AMP不良

C. 修理状況
  • RF増幅、トラッキング、IF回路、MPX回路、修理・調整
     AM回路調整
     半固定VR交換
     電解コンデンサーをオーディオ用に交換
     半田補正



D. 使用部品
  • 電解コンデンサー(ミューズ使用)       29個
     フイルムコンデンサー              8個
     半固定VR                     4個
     TR(トランジスター)                18個
     OP・AMP                      1個
     IC                           1個

E. 調整・測定

F. 修理費  68,000円    オーバーホール修理

A. 修理前の状況
A1. 上から見る
A2. 下から見る
A3. 前から見る
C. 修理状況

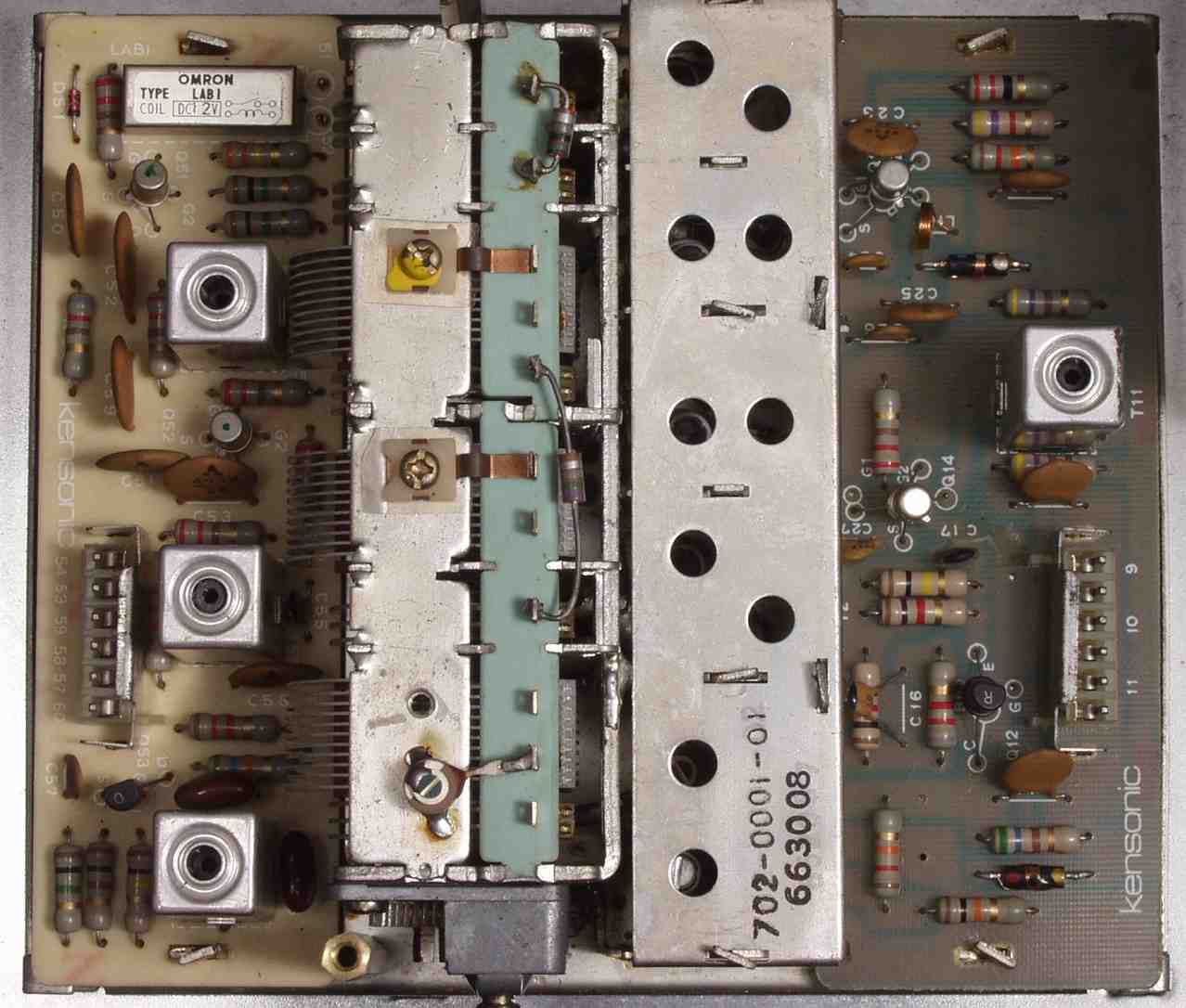

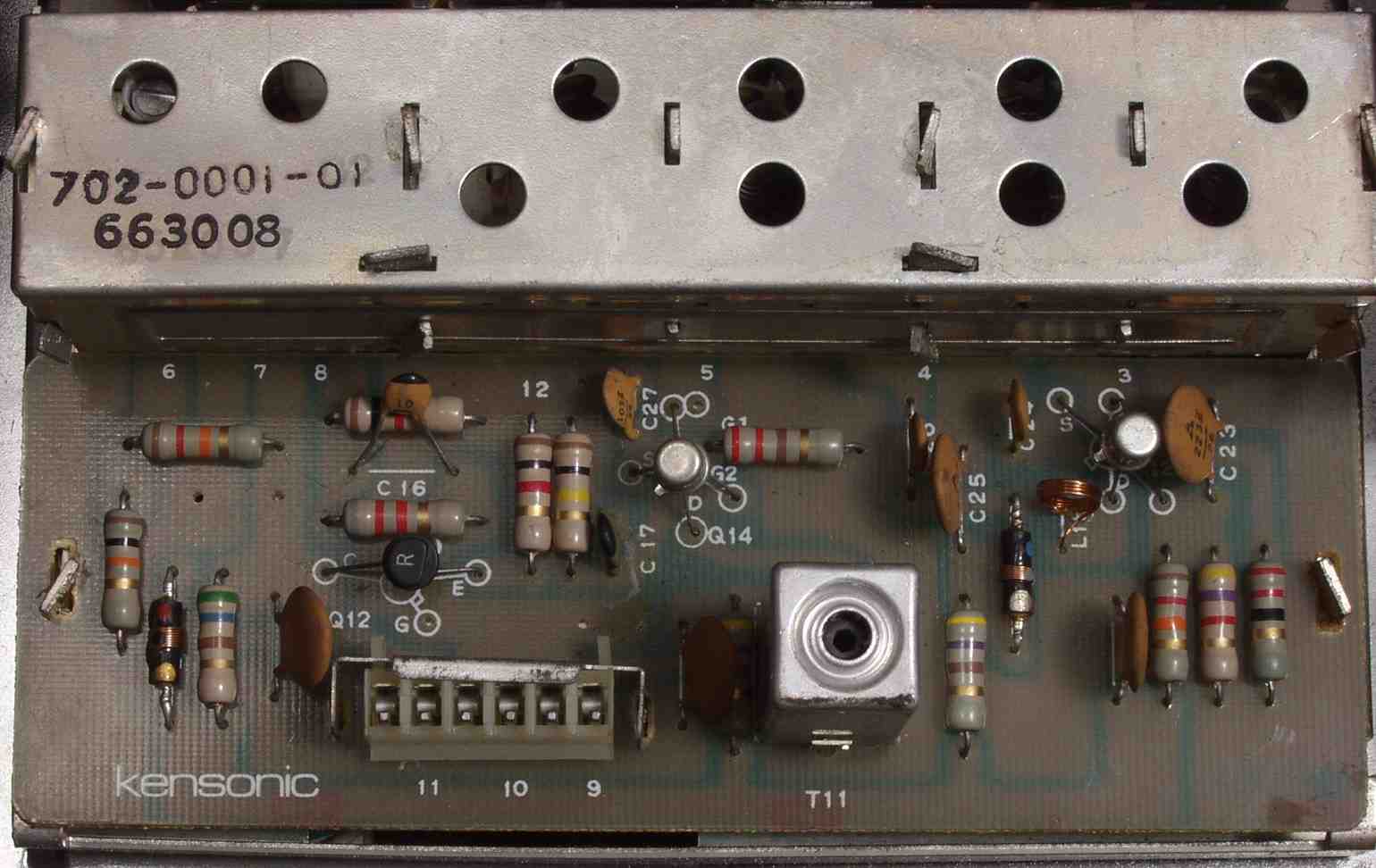

C11. 修理前 フロント・エンド

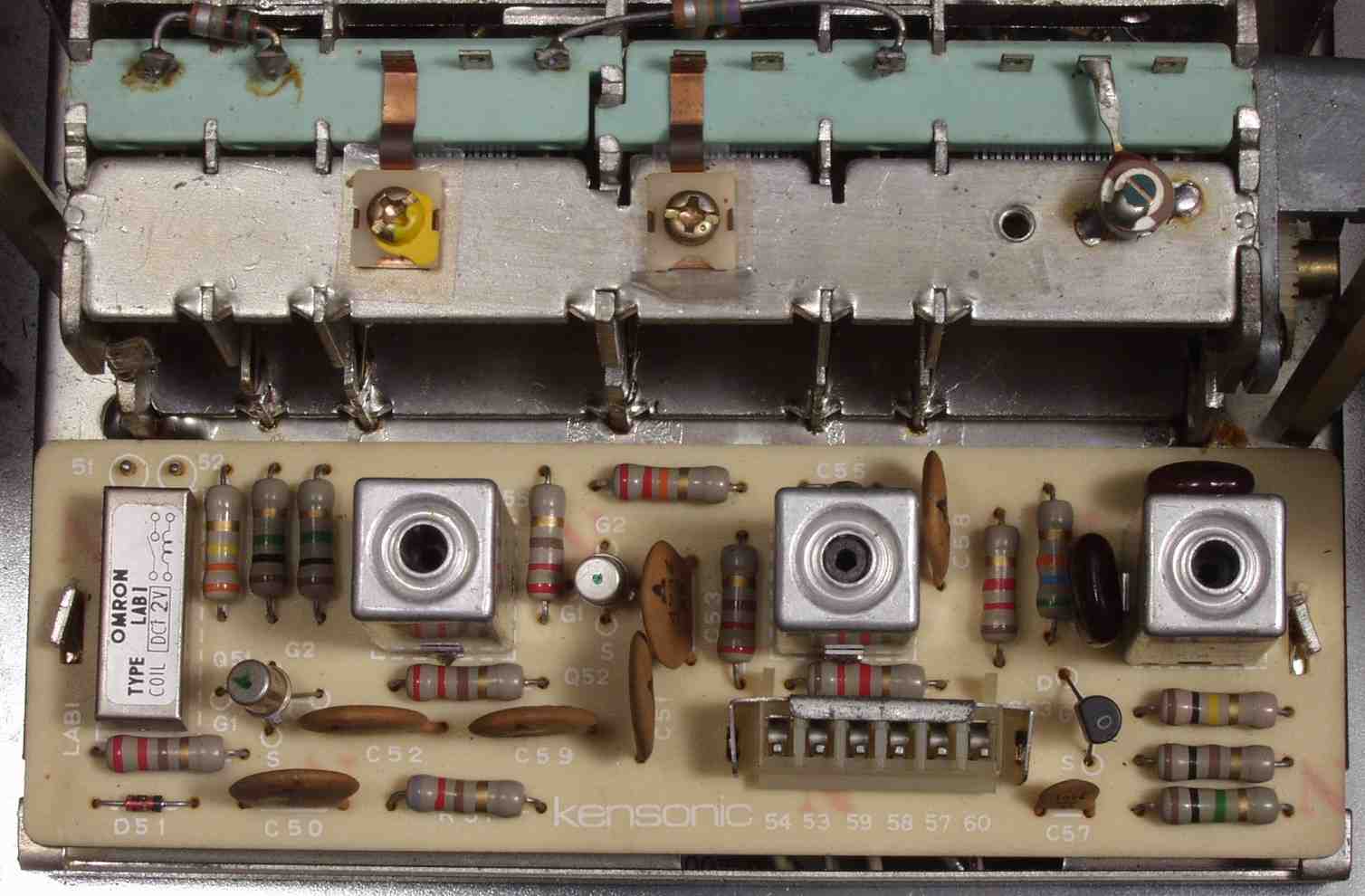

C12. 修理前 フロント・エンド=RF、MIX、IF・OUT基板

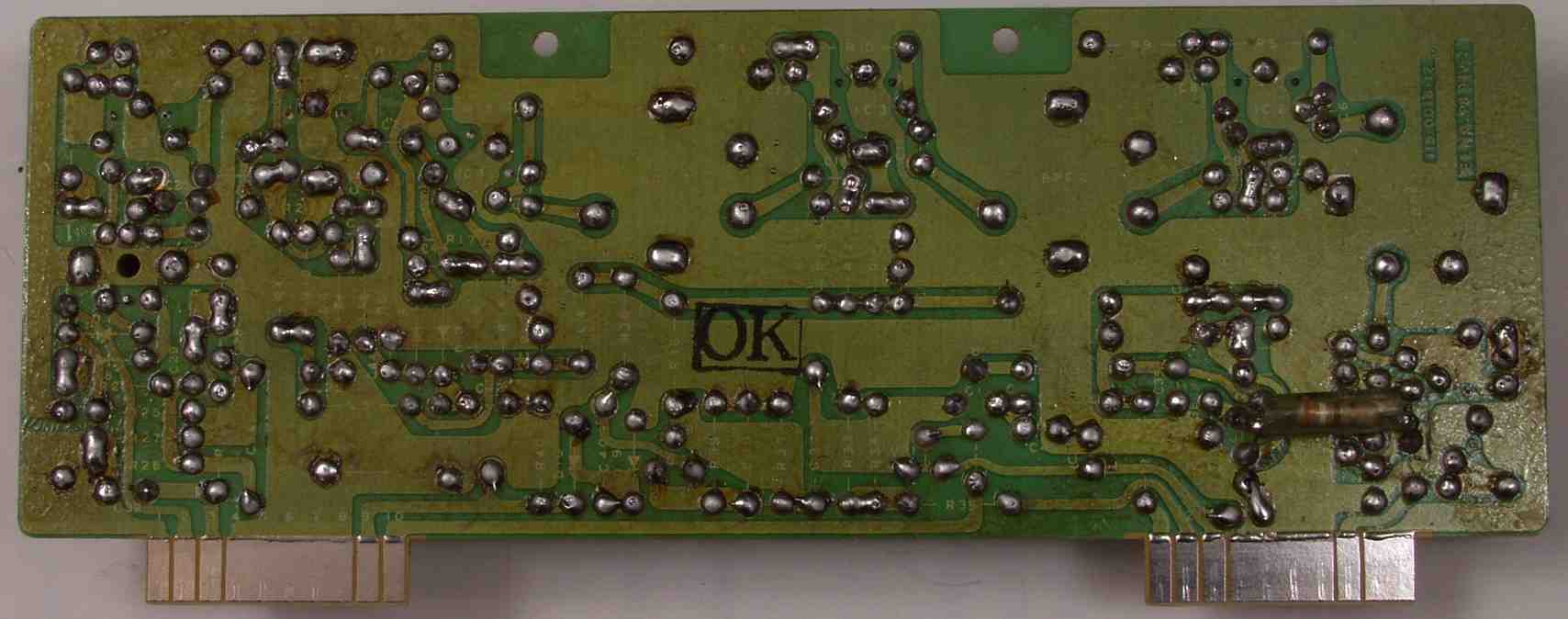

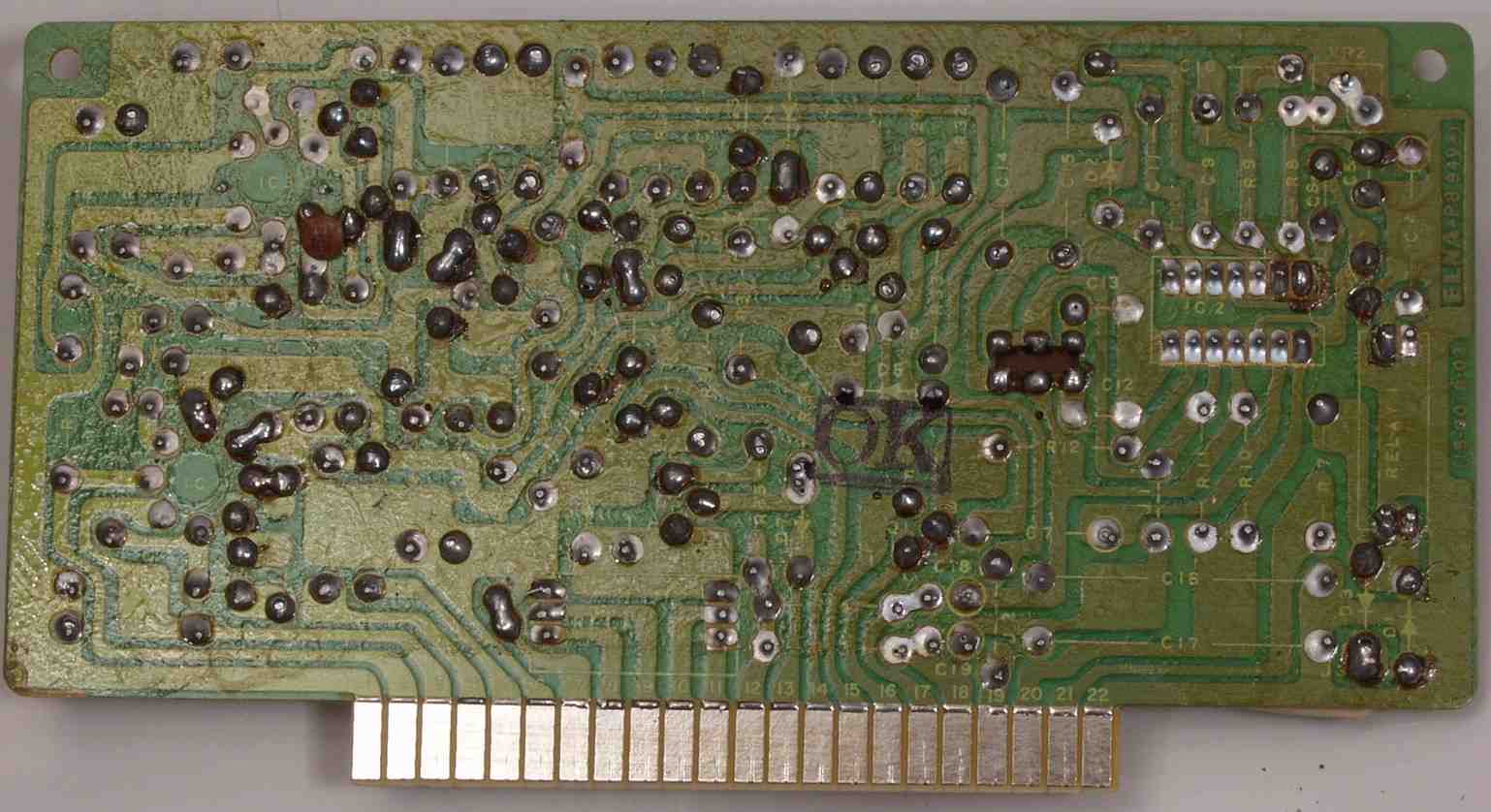

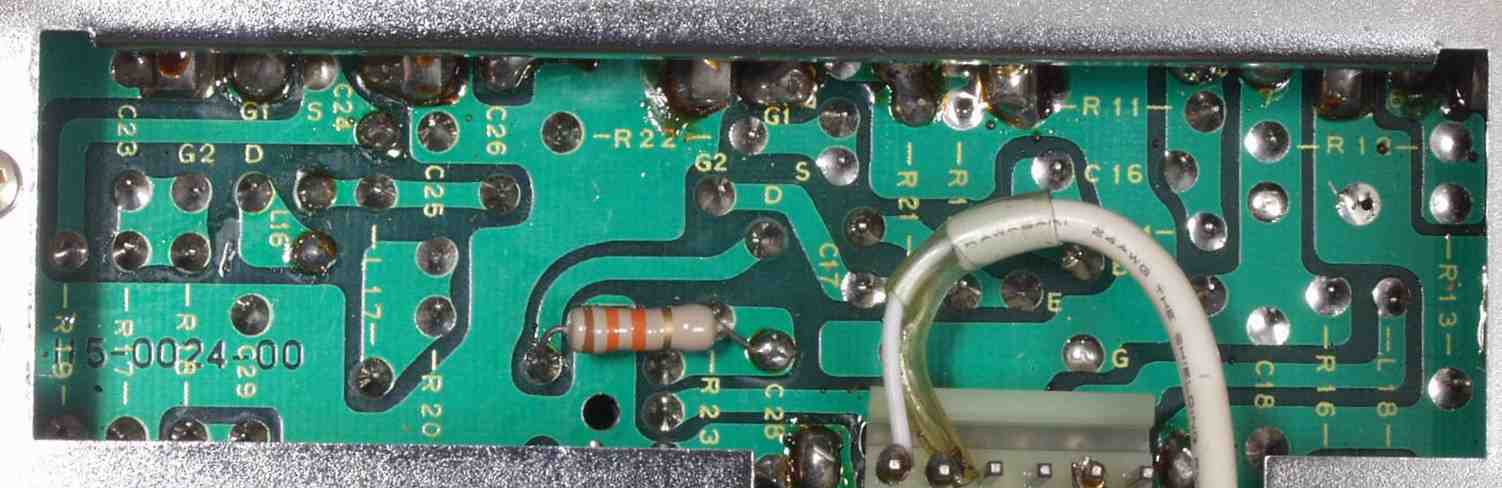

C13. 修理前 フロント・エンド=RF、MIX、IF・OUT基板 裏

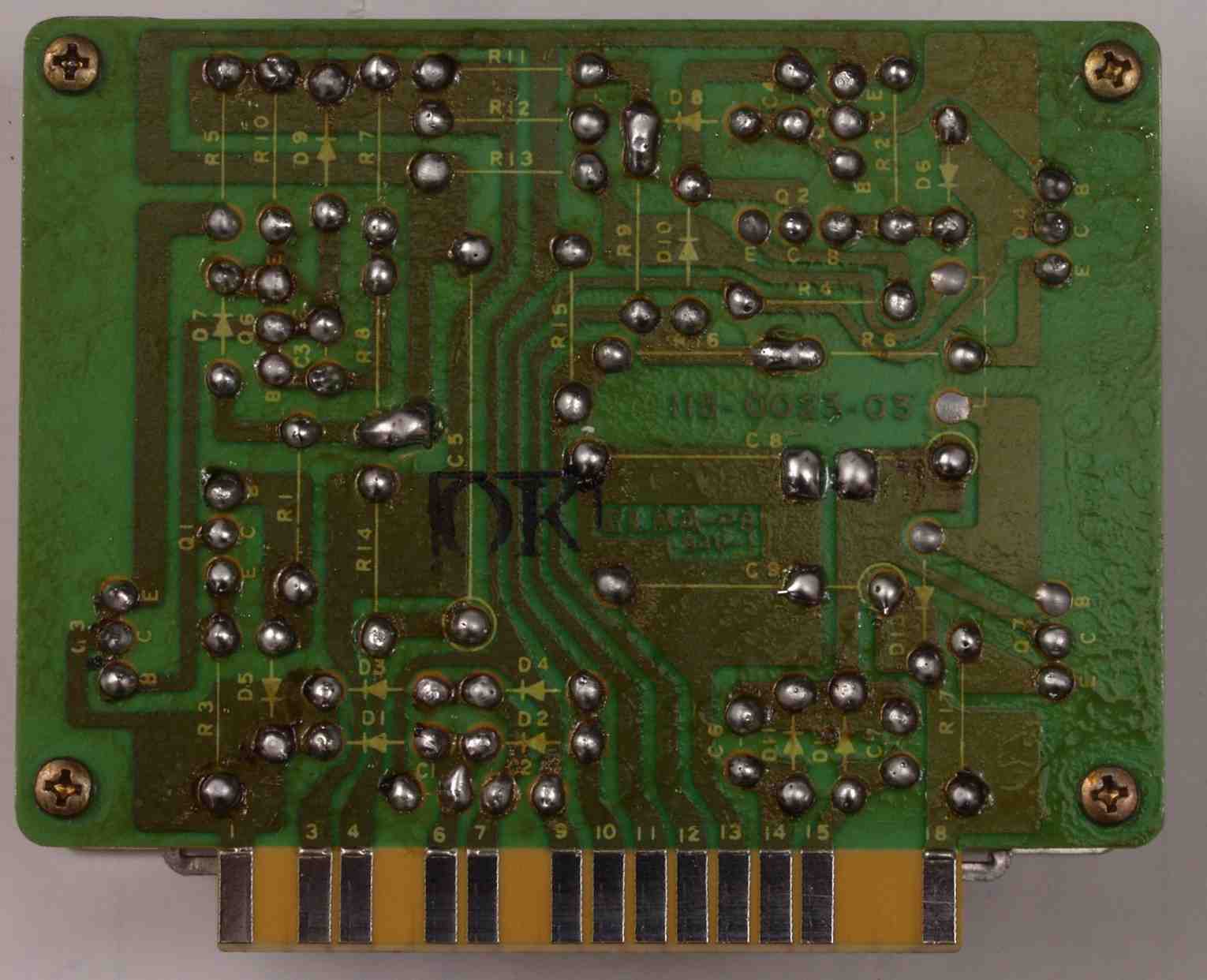

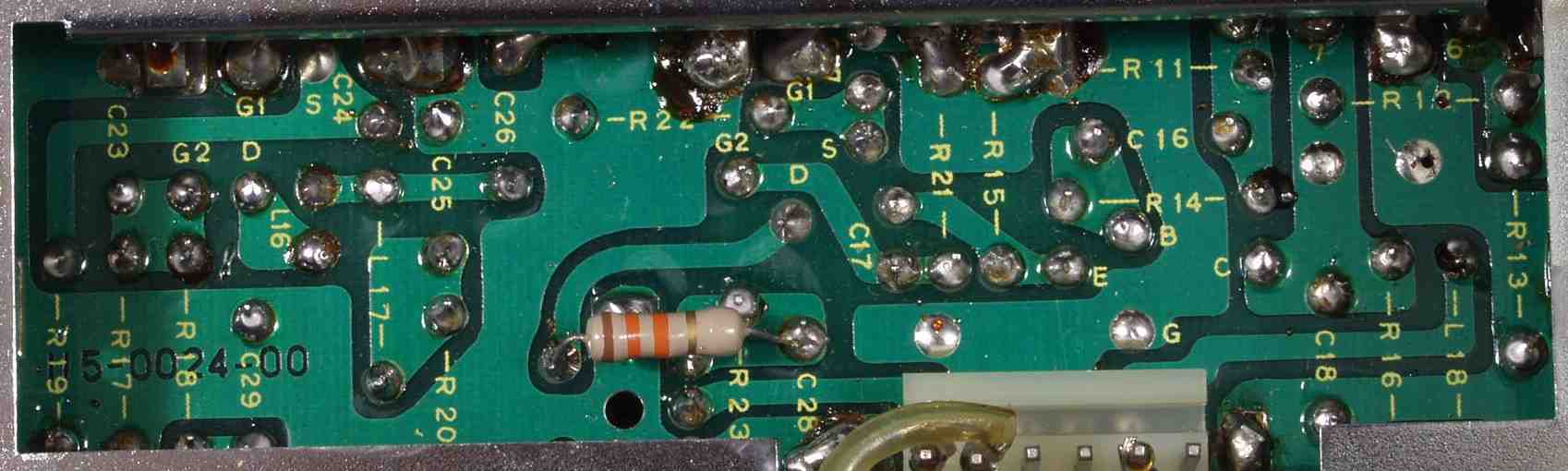

C14. 修理(ハンダ補正)後 フロント・エンド=RF、MIX、IF・OUT基板 裏
C21. 修理前 AM部基板

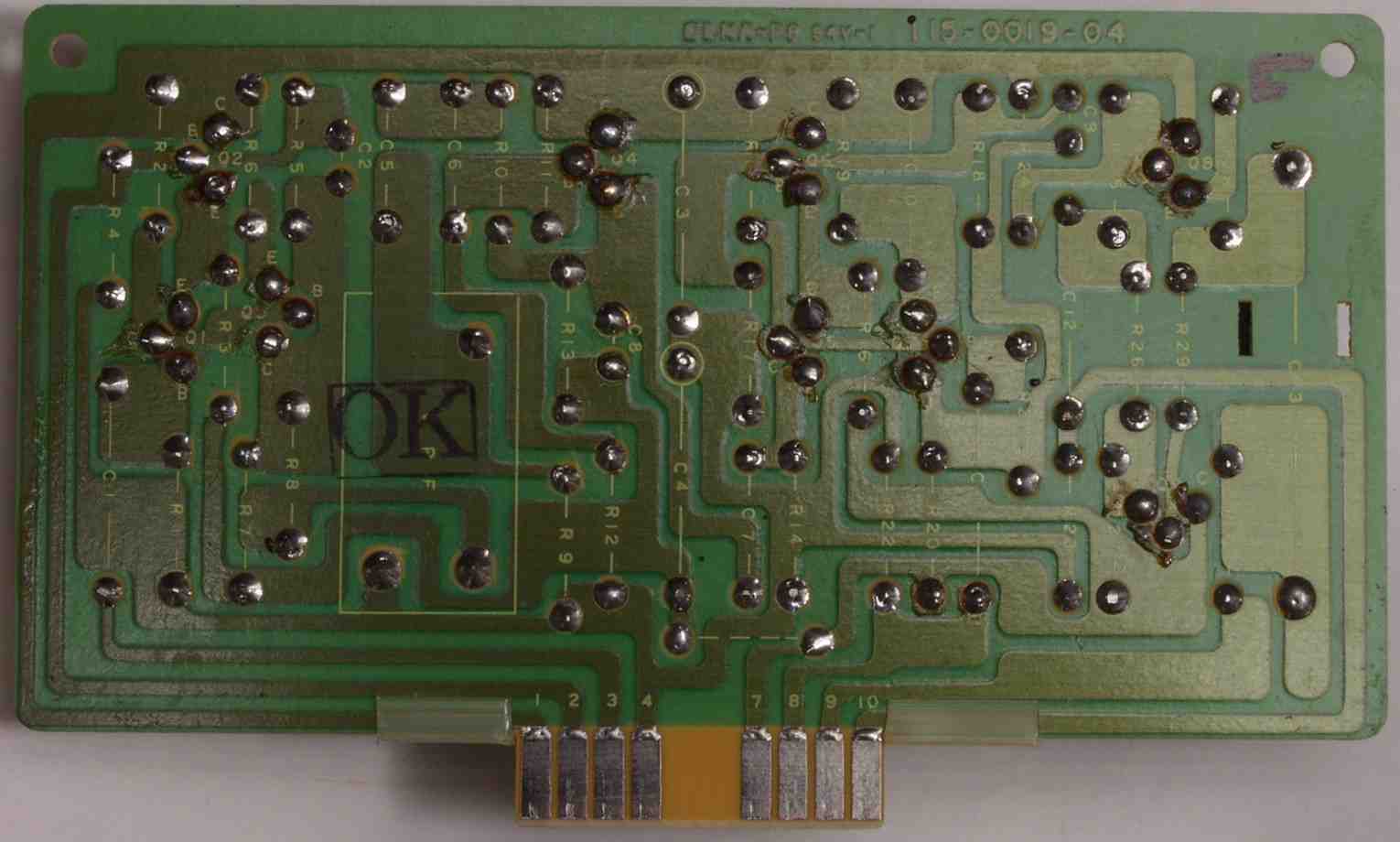

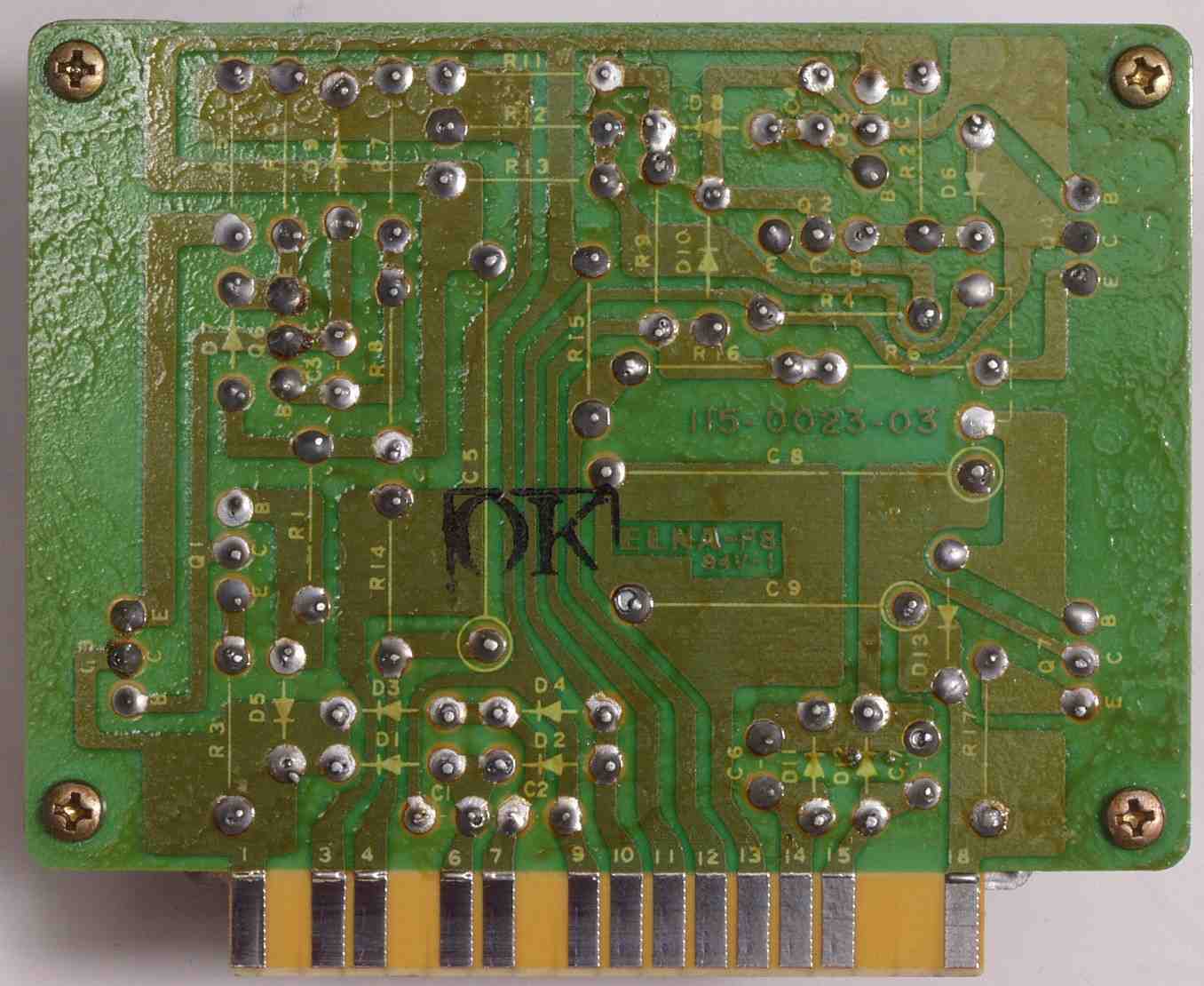

C22. 修理前 AM部基板裏
C23. 修理(ハンダ補正)後 AM部基板裏

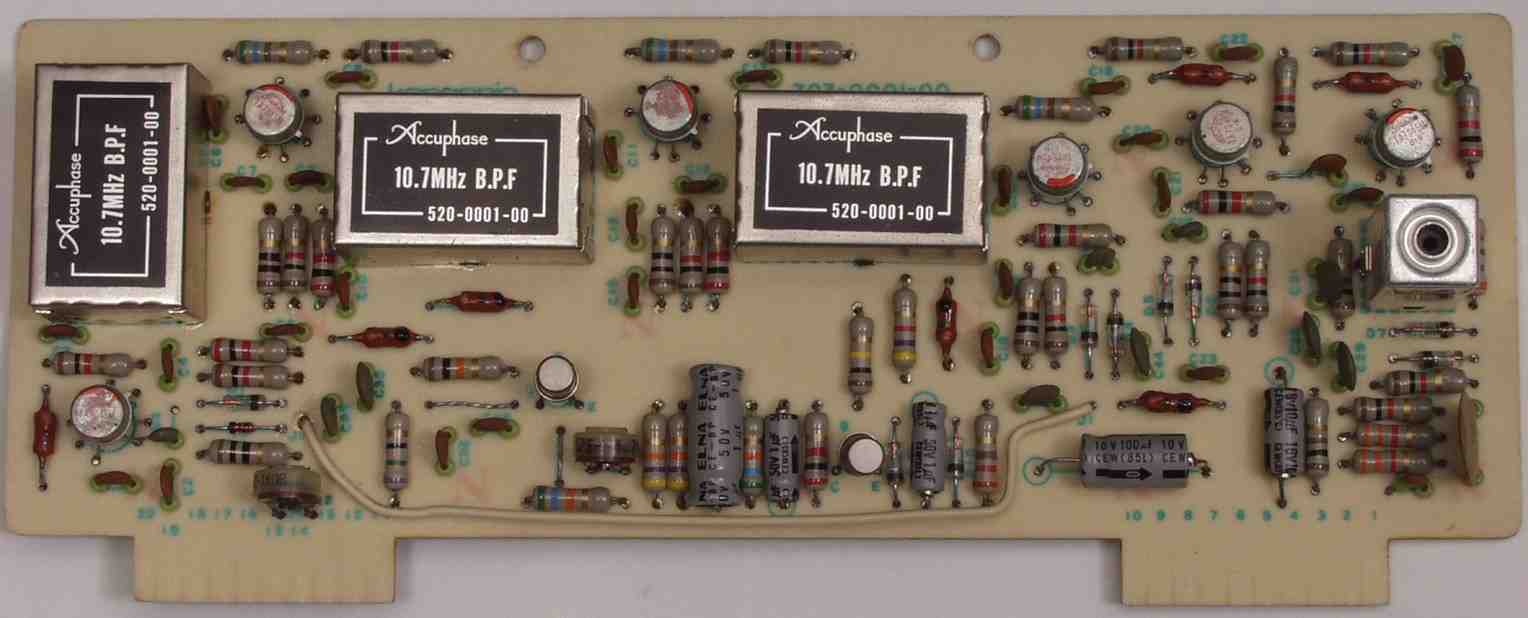

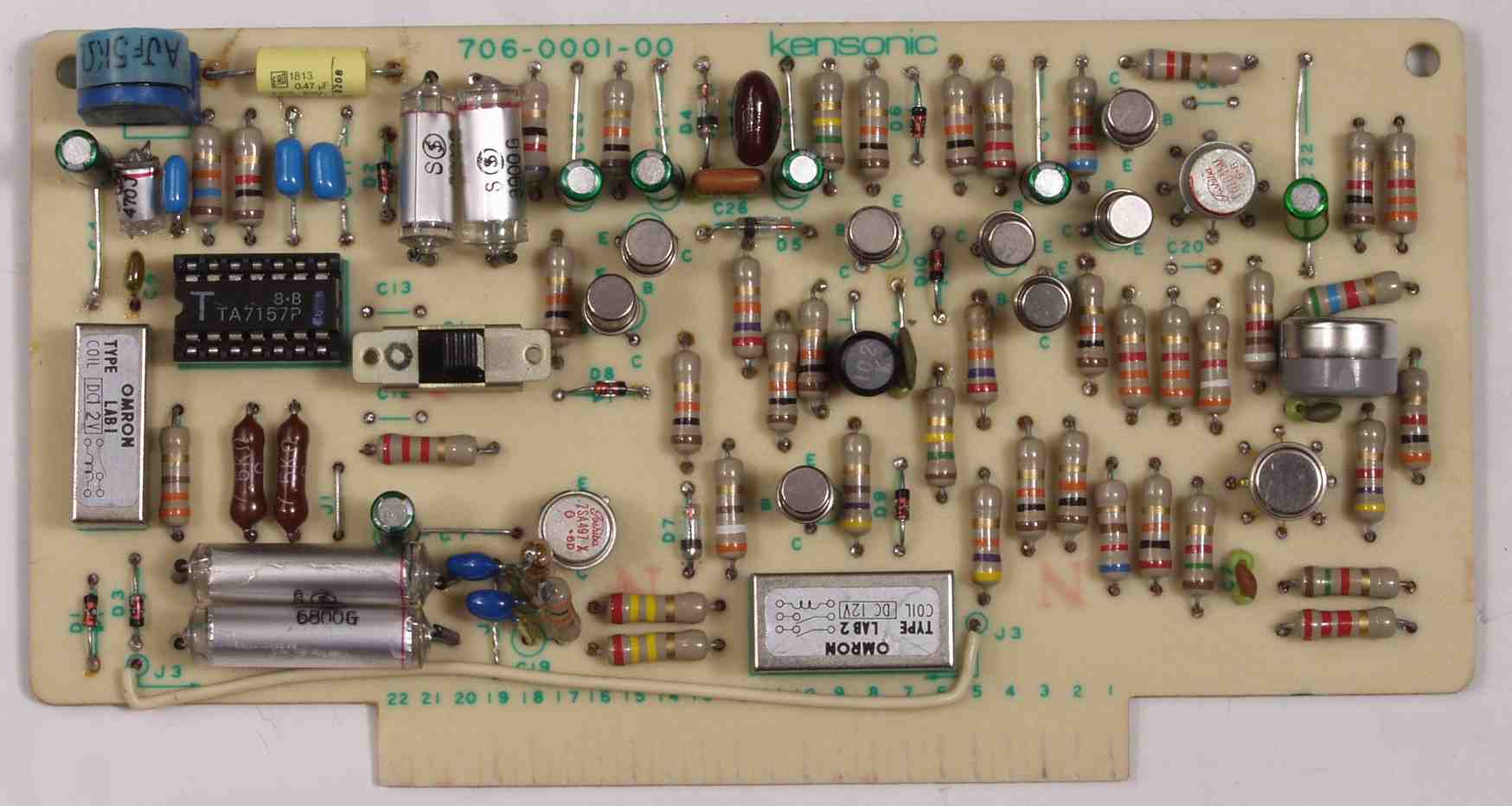

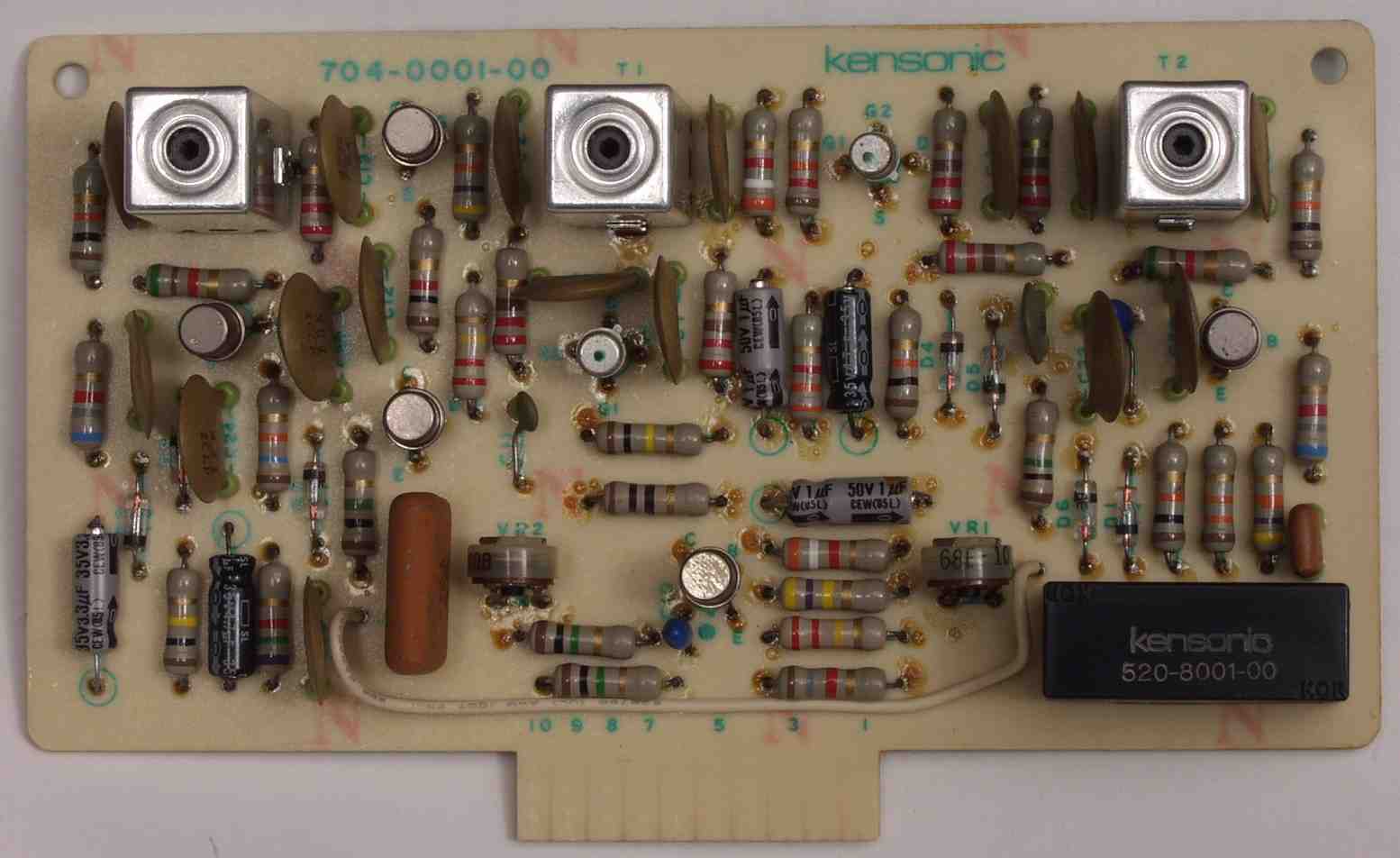

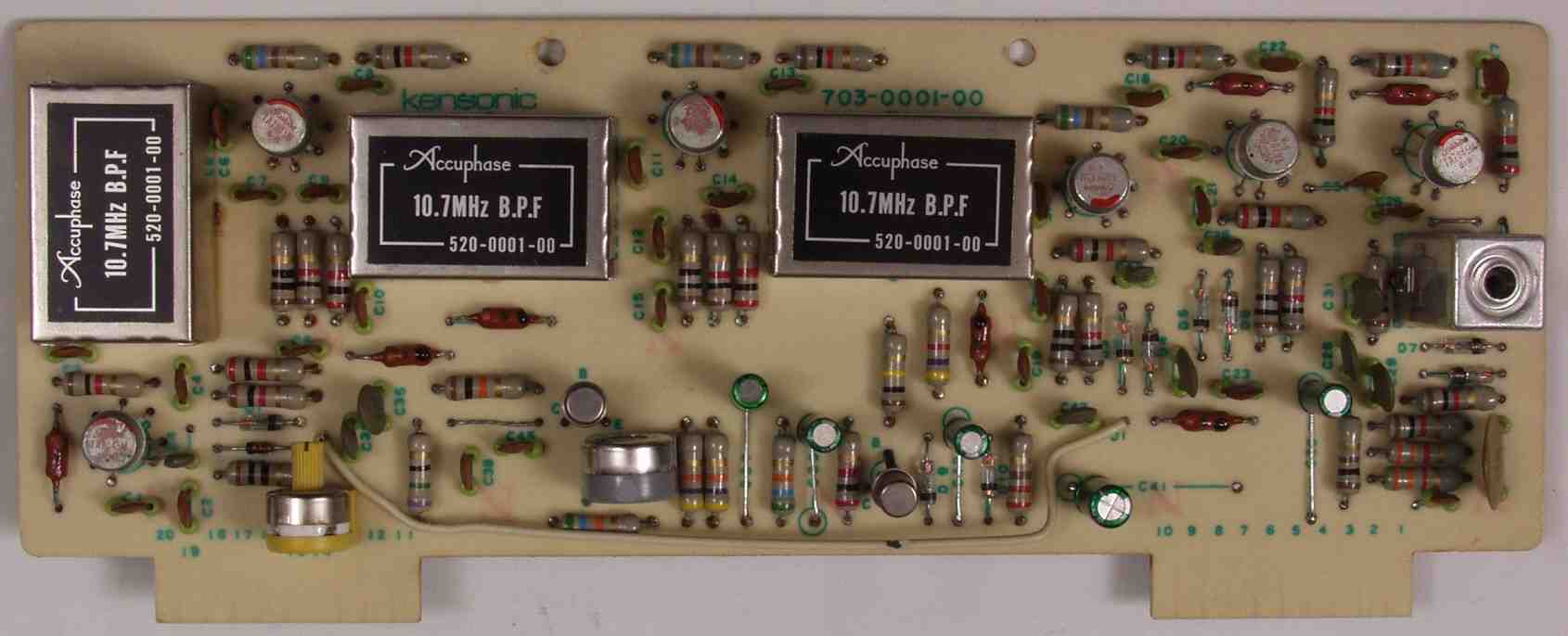

C31. 修理前 FM−IF増幅基板
C32. 修理後 IF増幅基板 電解コンデンサー5個、半固定VR1個交換
C33. 修理前 IF増幅基板裏
C34. 修理(ハンダ補正)後 IF増幅基板裏 全ハンダやり直し

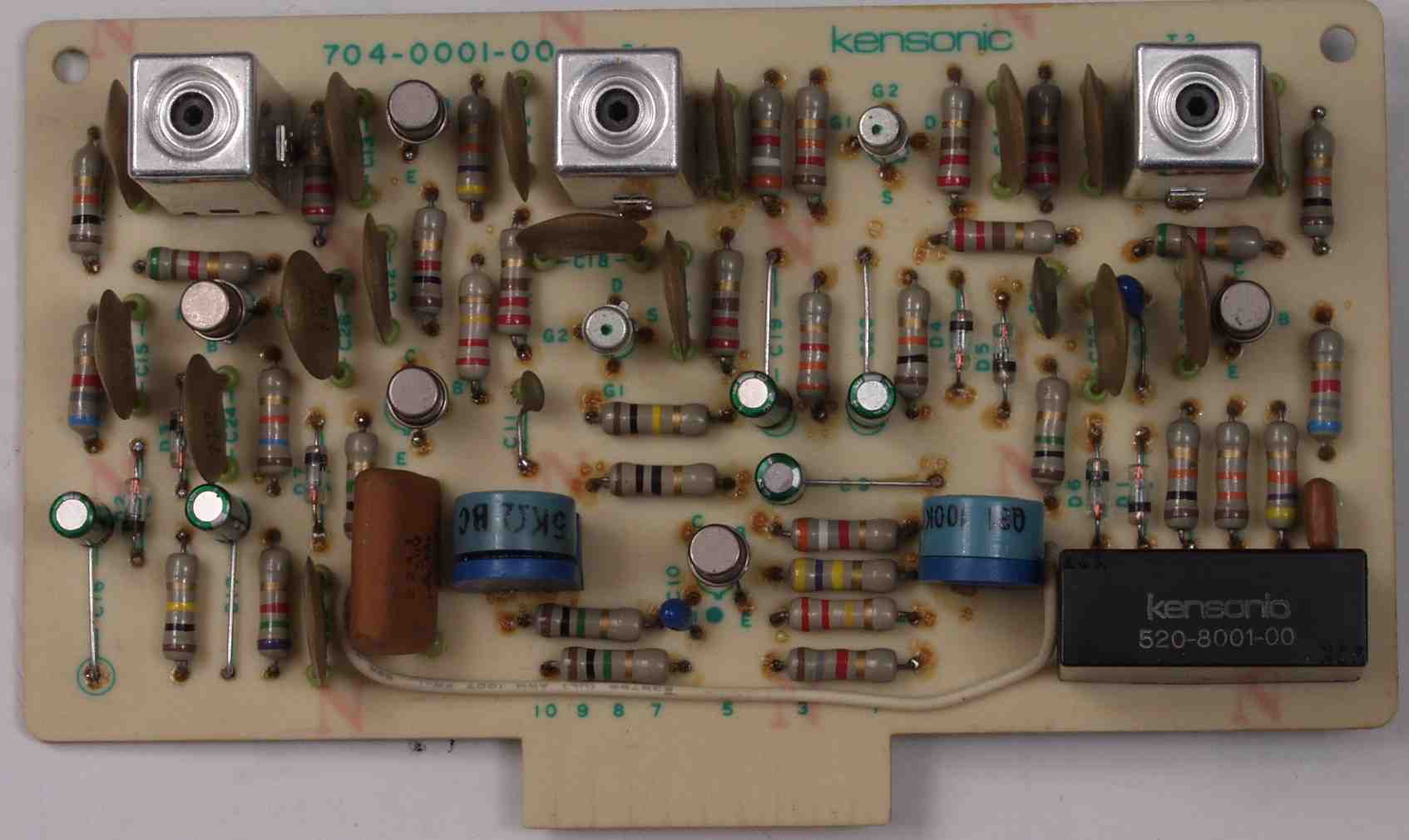

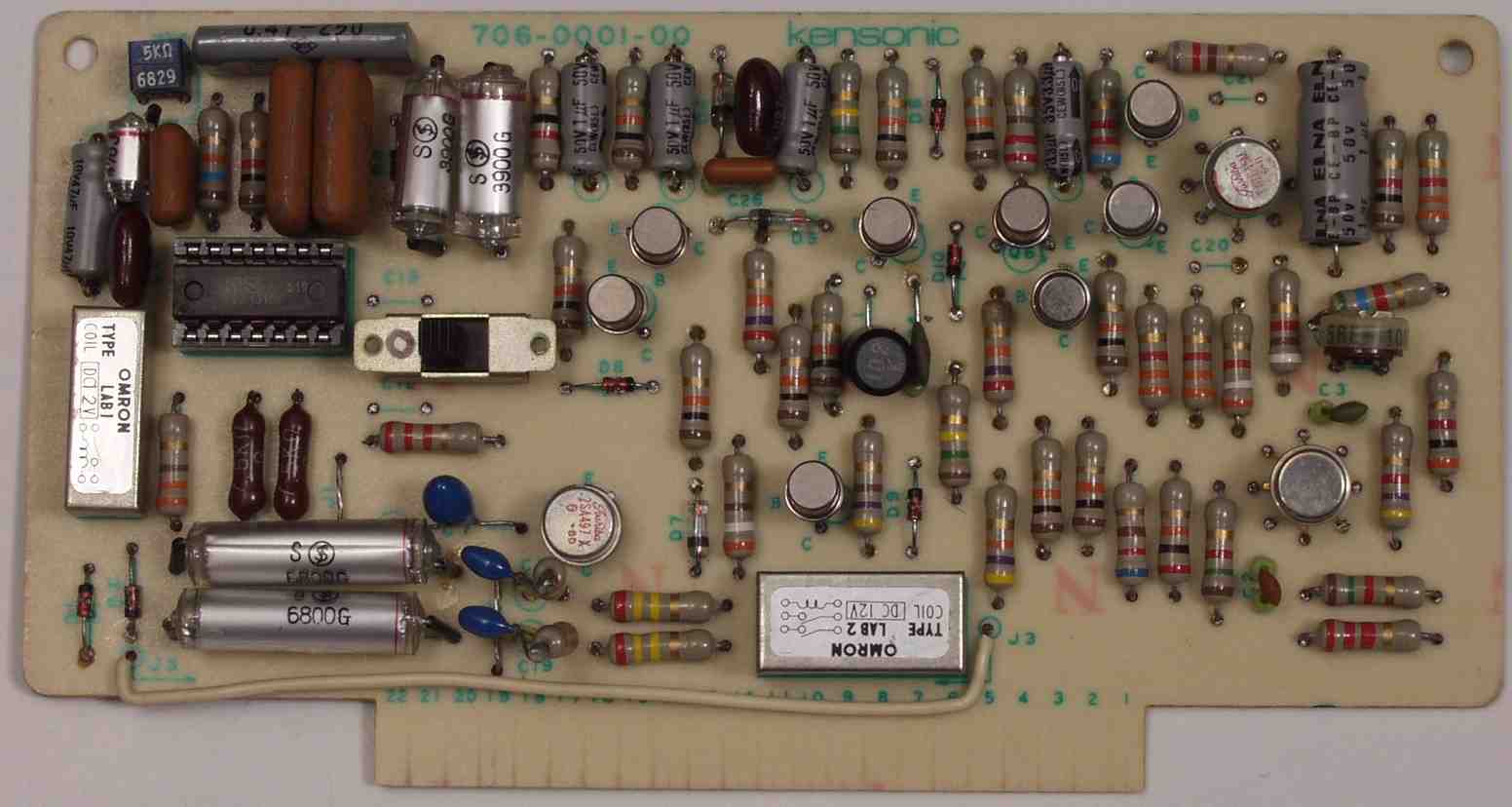

C41. 修理前 AM−IF増幅・検波基板
C42. 修理後 AM−IF増幅・検波基板 電解コンデンサー5個交換、半固定VR2個交換

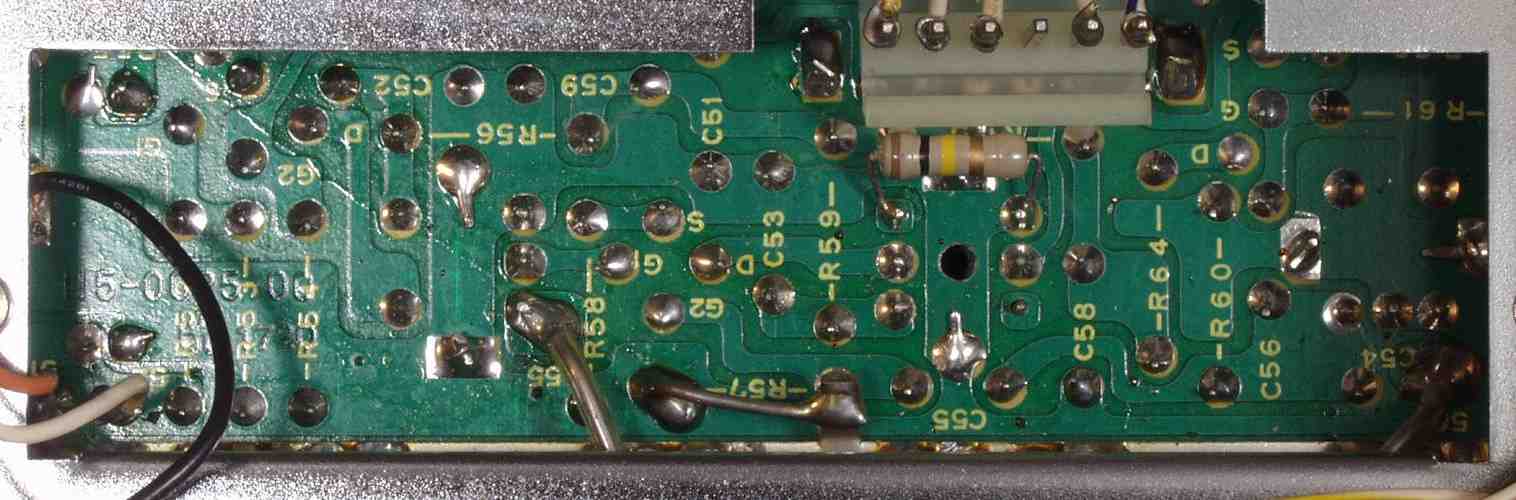

C43. 修理前 AM−IF増幅・検波基板裏
C44. 修理(ハンダ補正)後 AM−IF増幅・検波裏 全ハンダやり直し

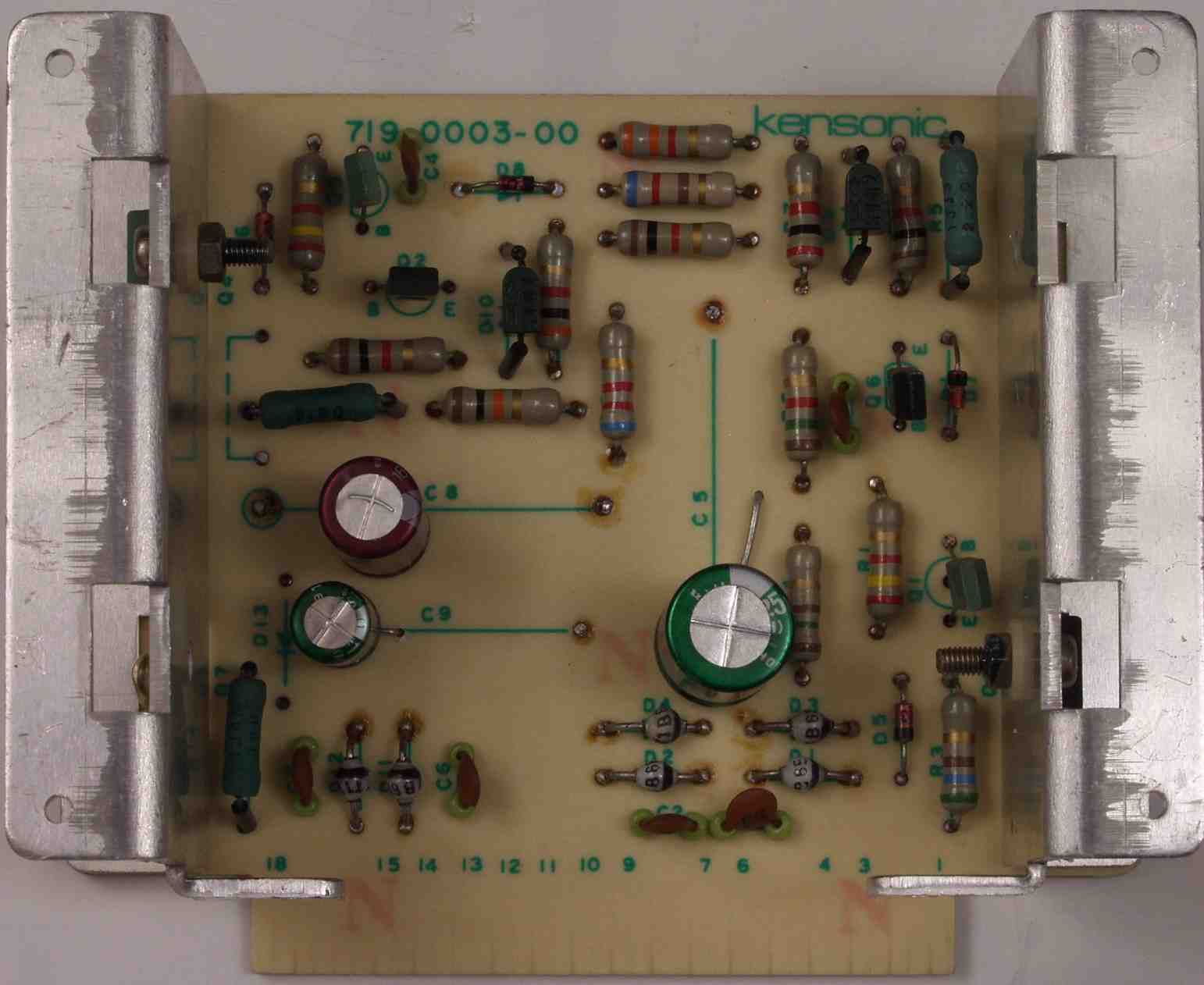

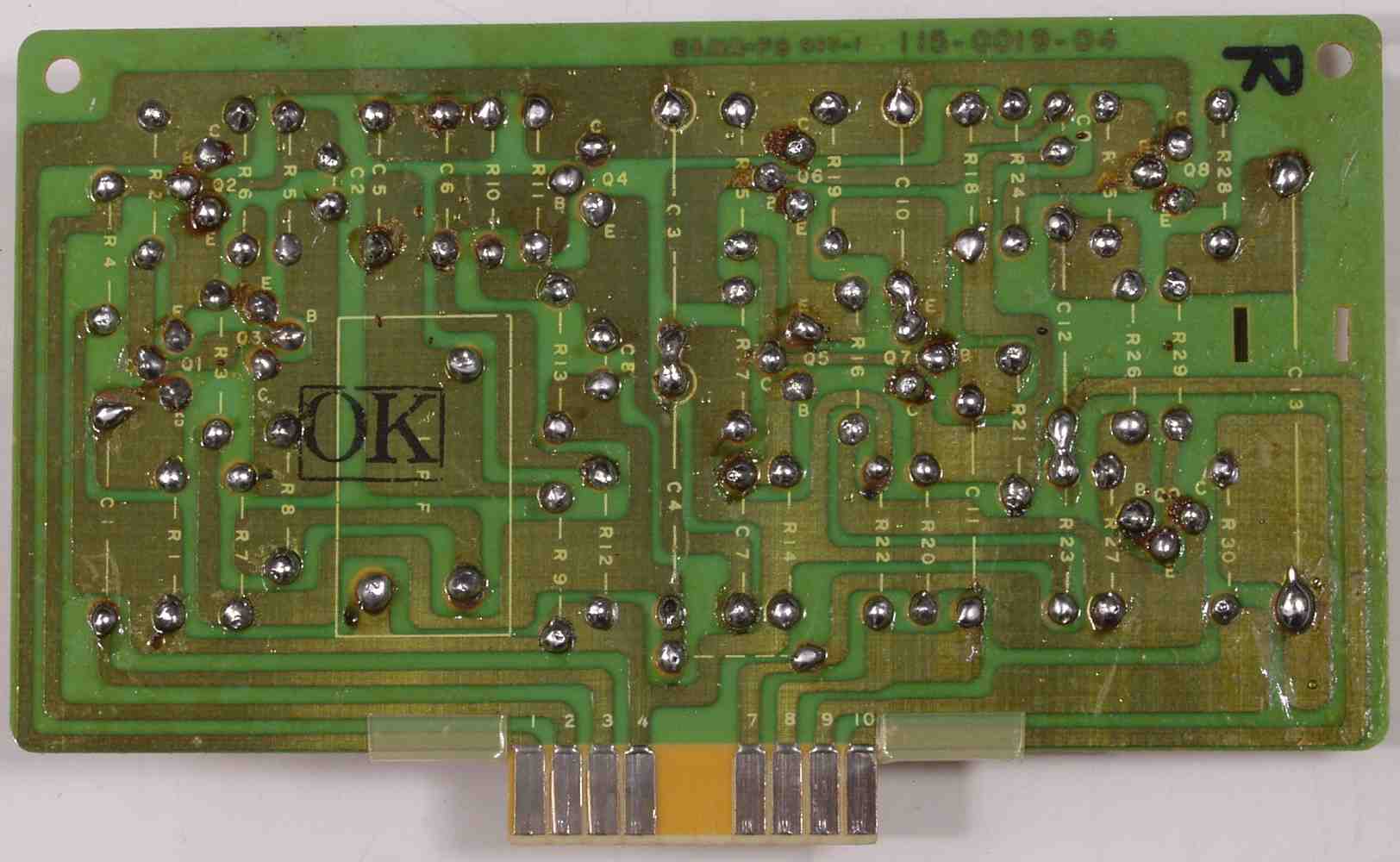

C51. 修理前 MPX基板
C52. 修理後 MPX基板  電解コンデンサー7個交換、半固定VR2個、フイルムコンデンサー4個、IC1個、OP・AMP1個交換

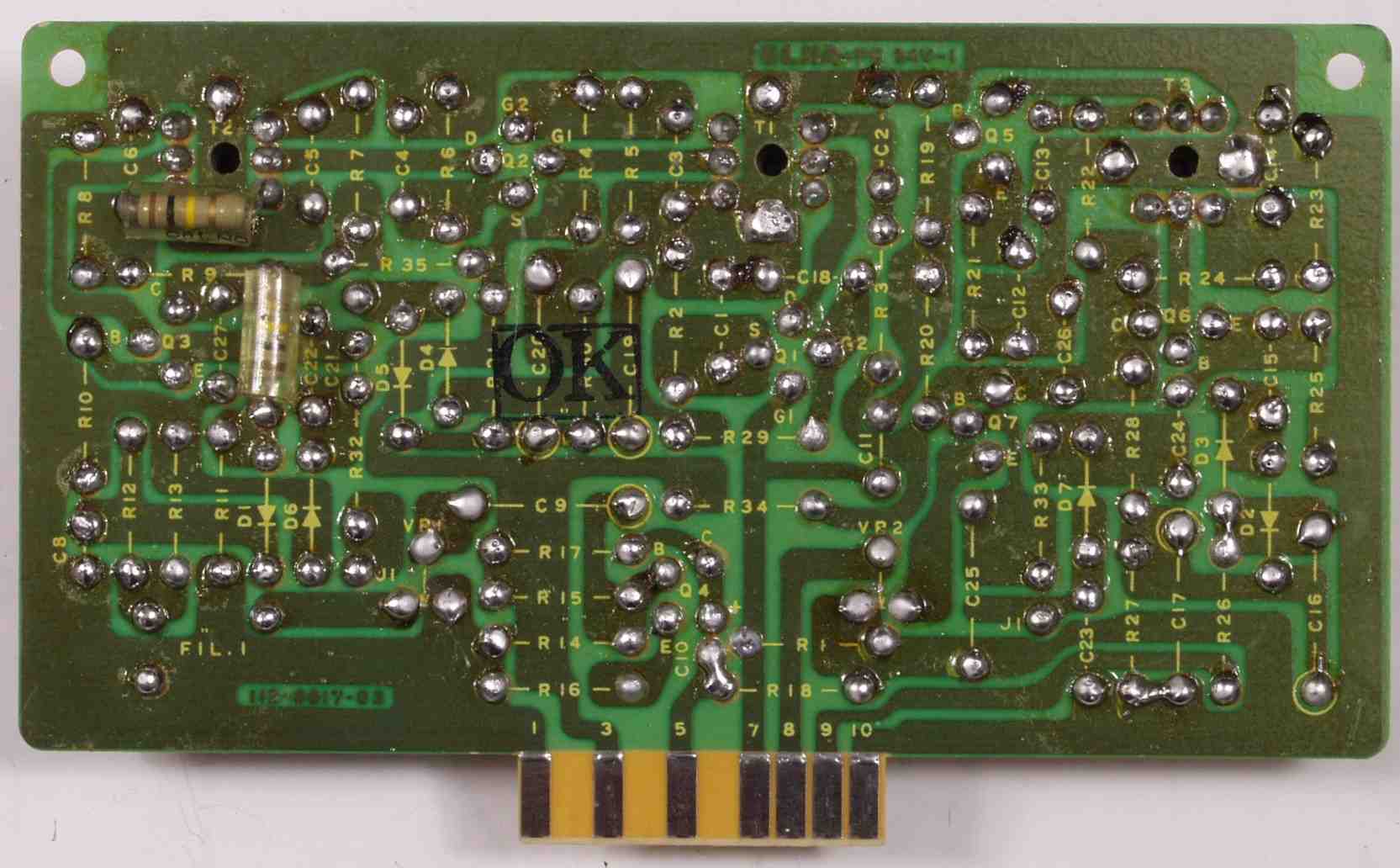

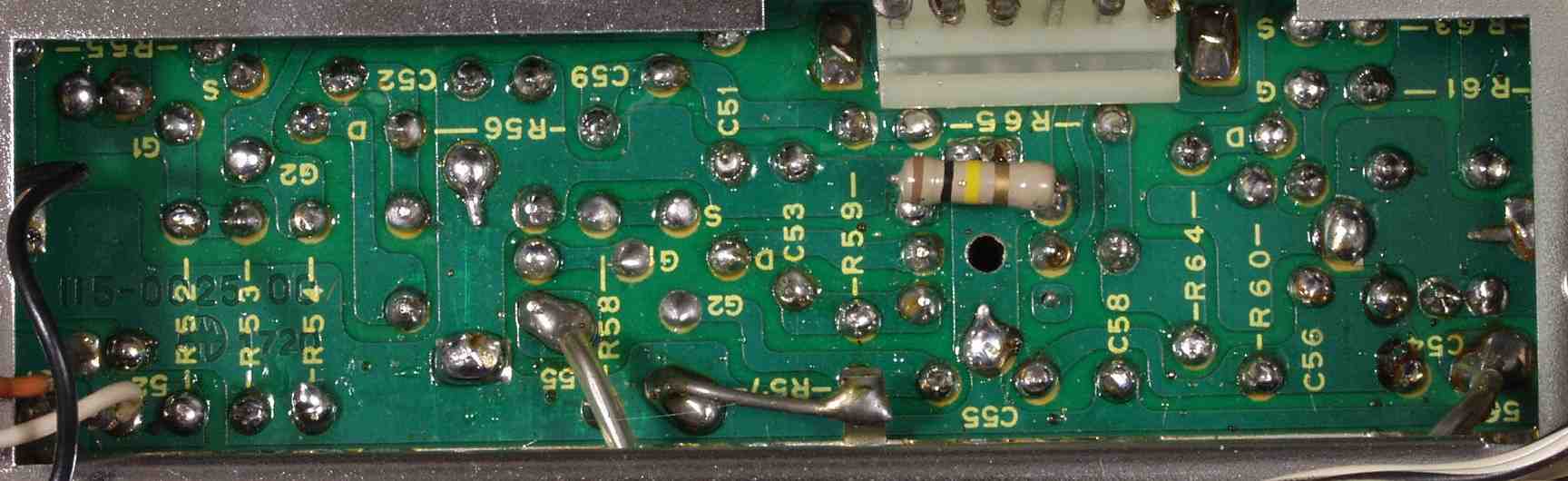

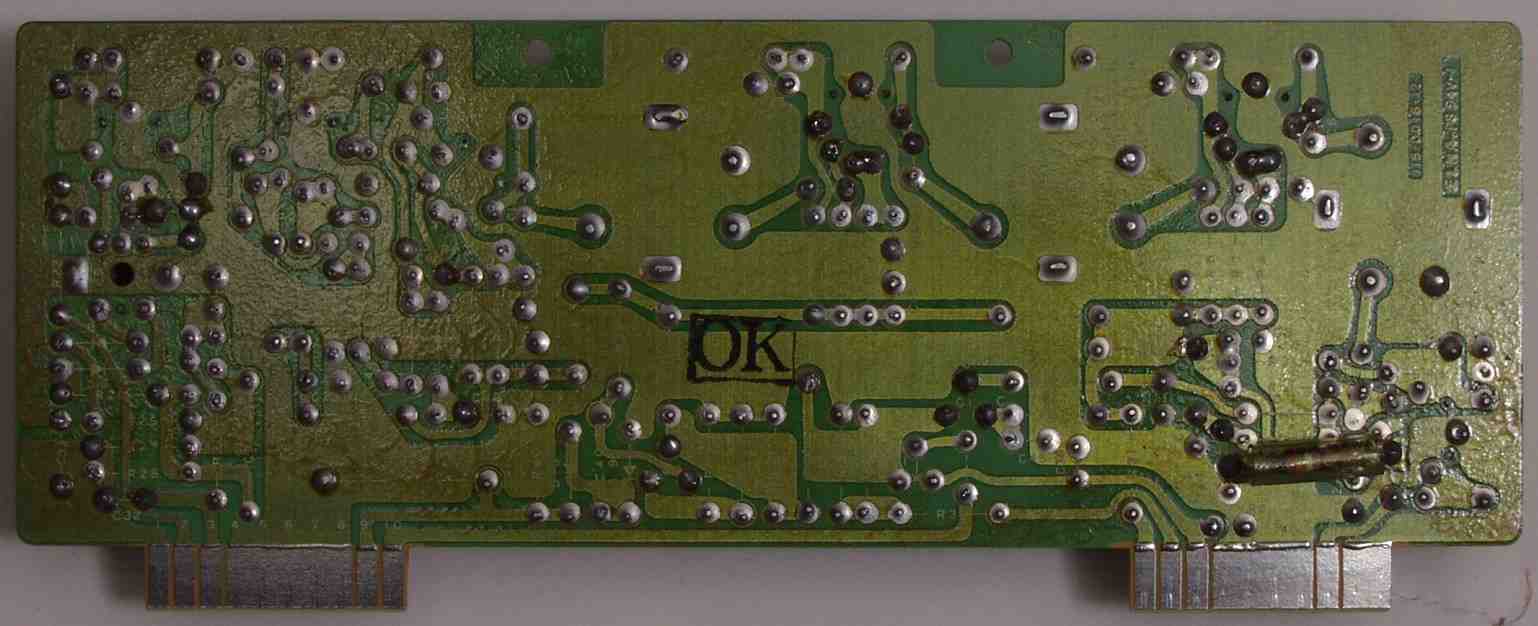

C53. 修理前 MPX基板裏

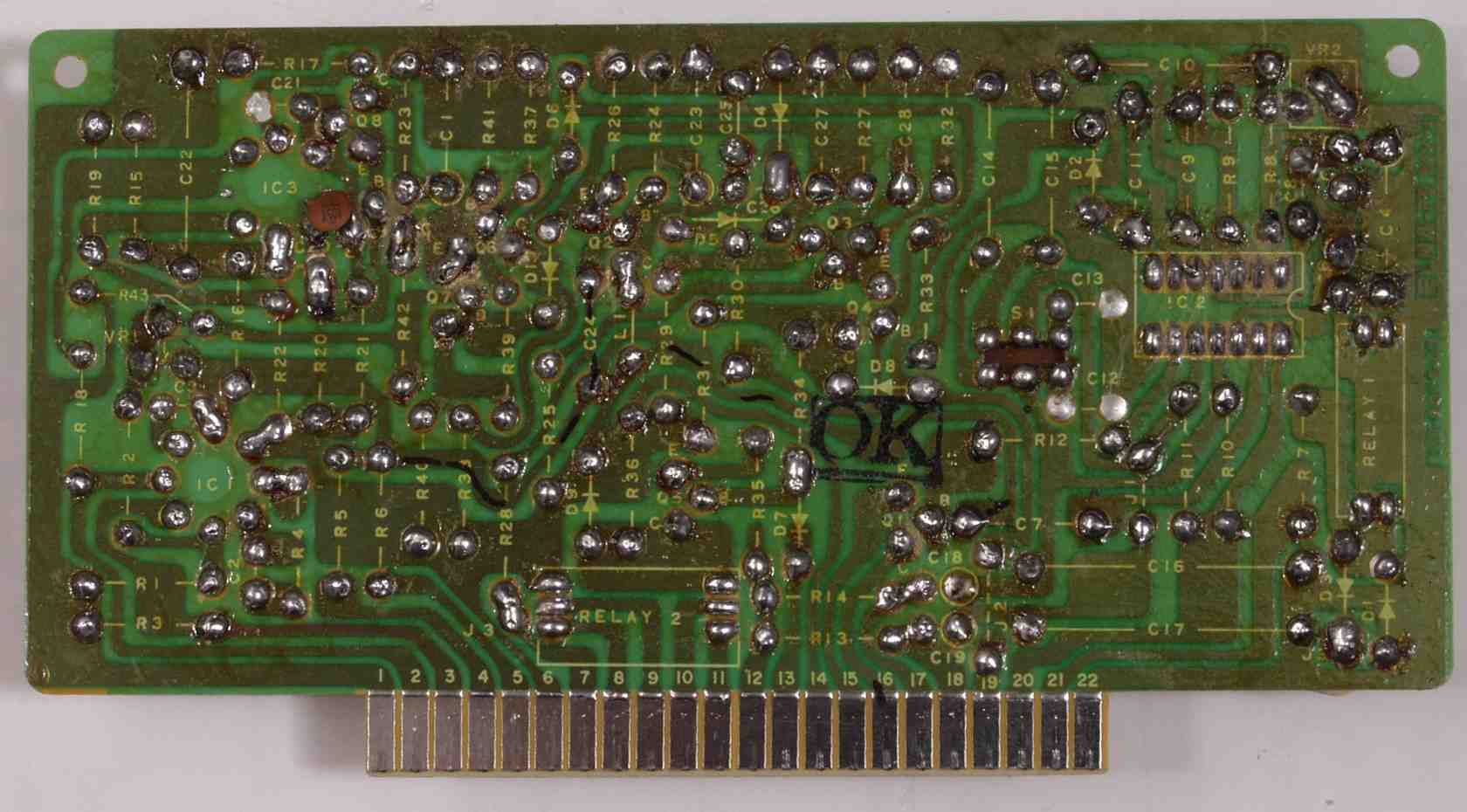

C54. 修理(ハンダ補正)後 MPX基板裏 全ハンダやり直し

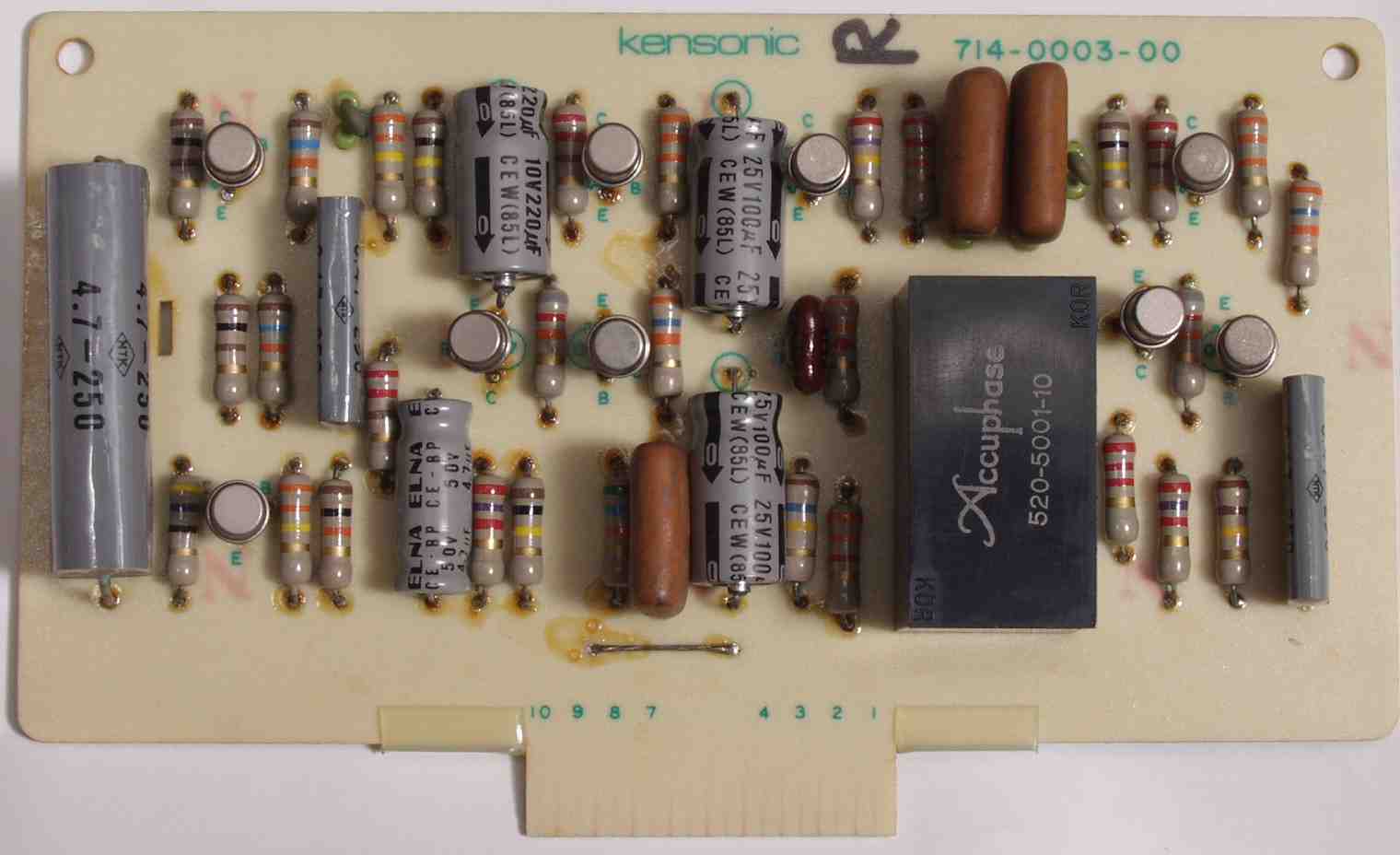

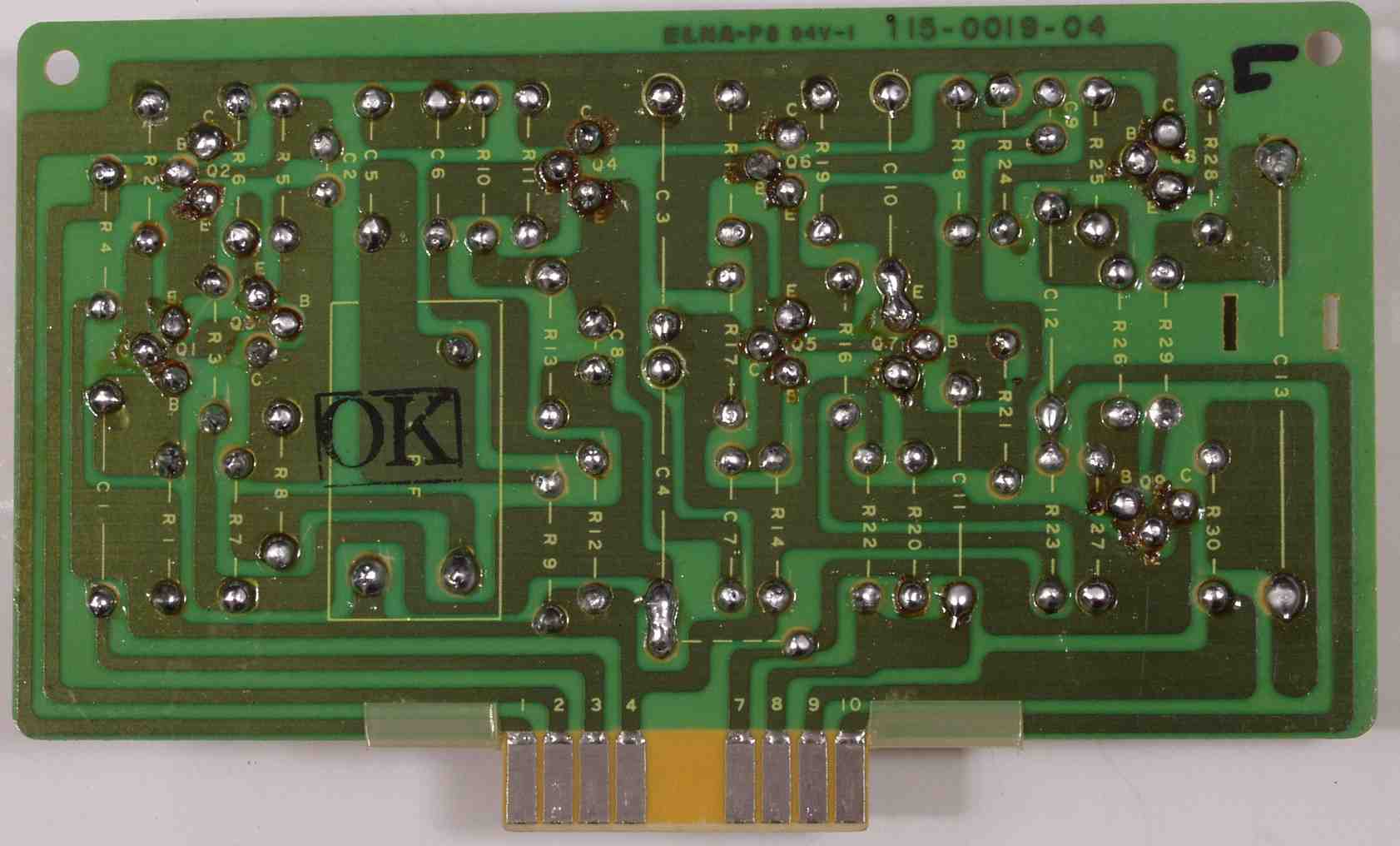

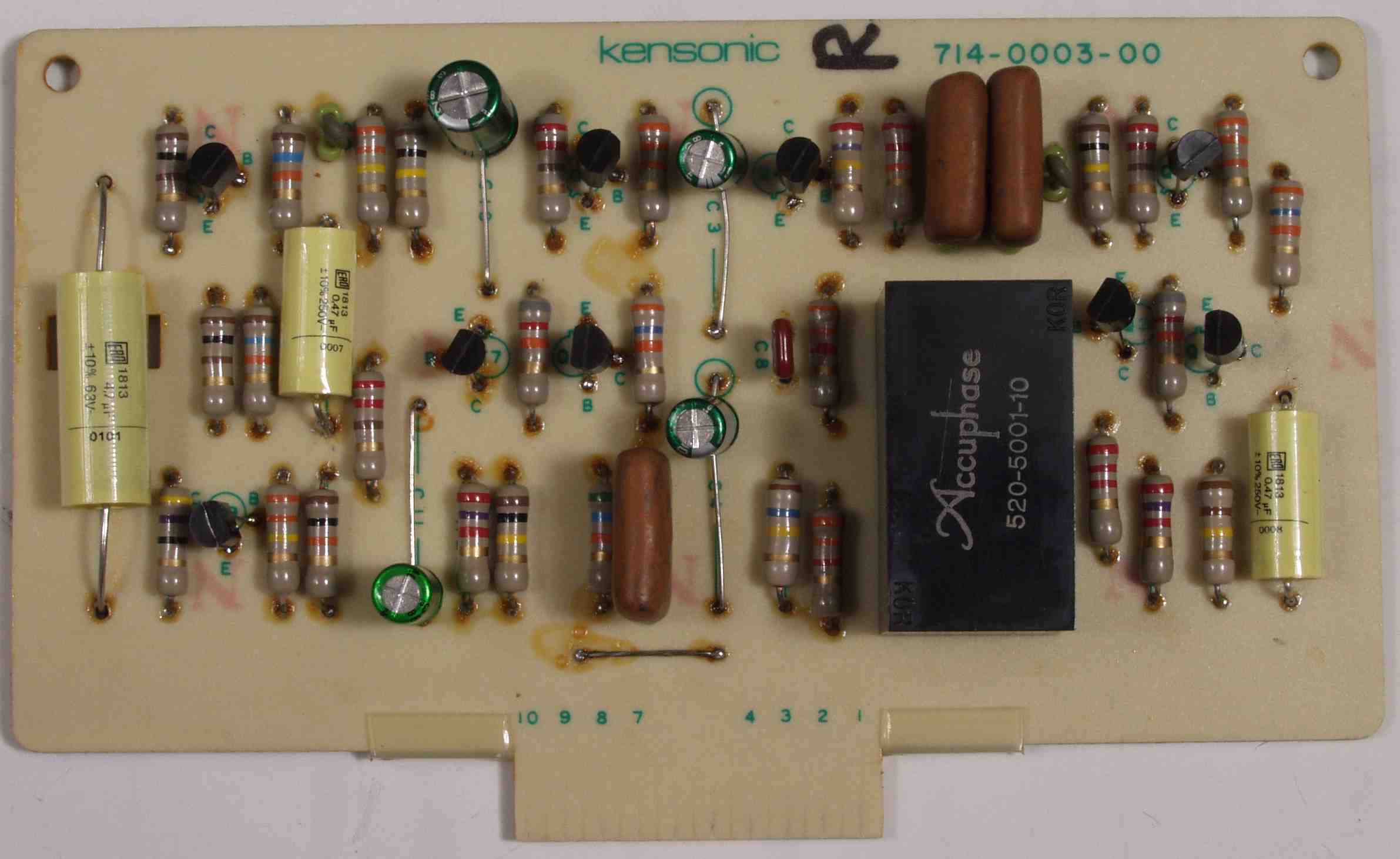

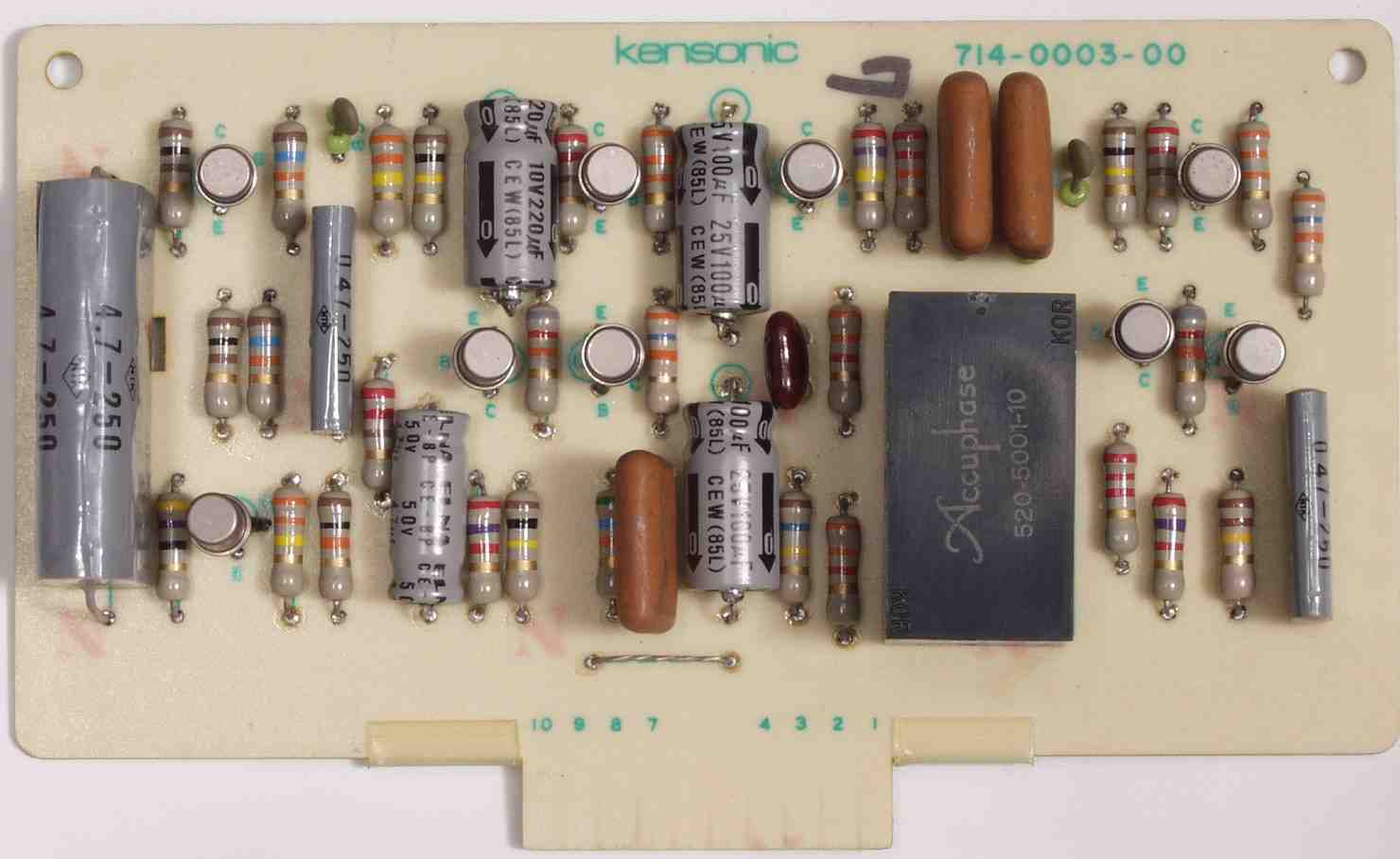

C61. 修理前 L出力AMP基板

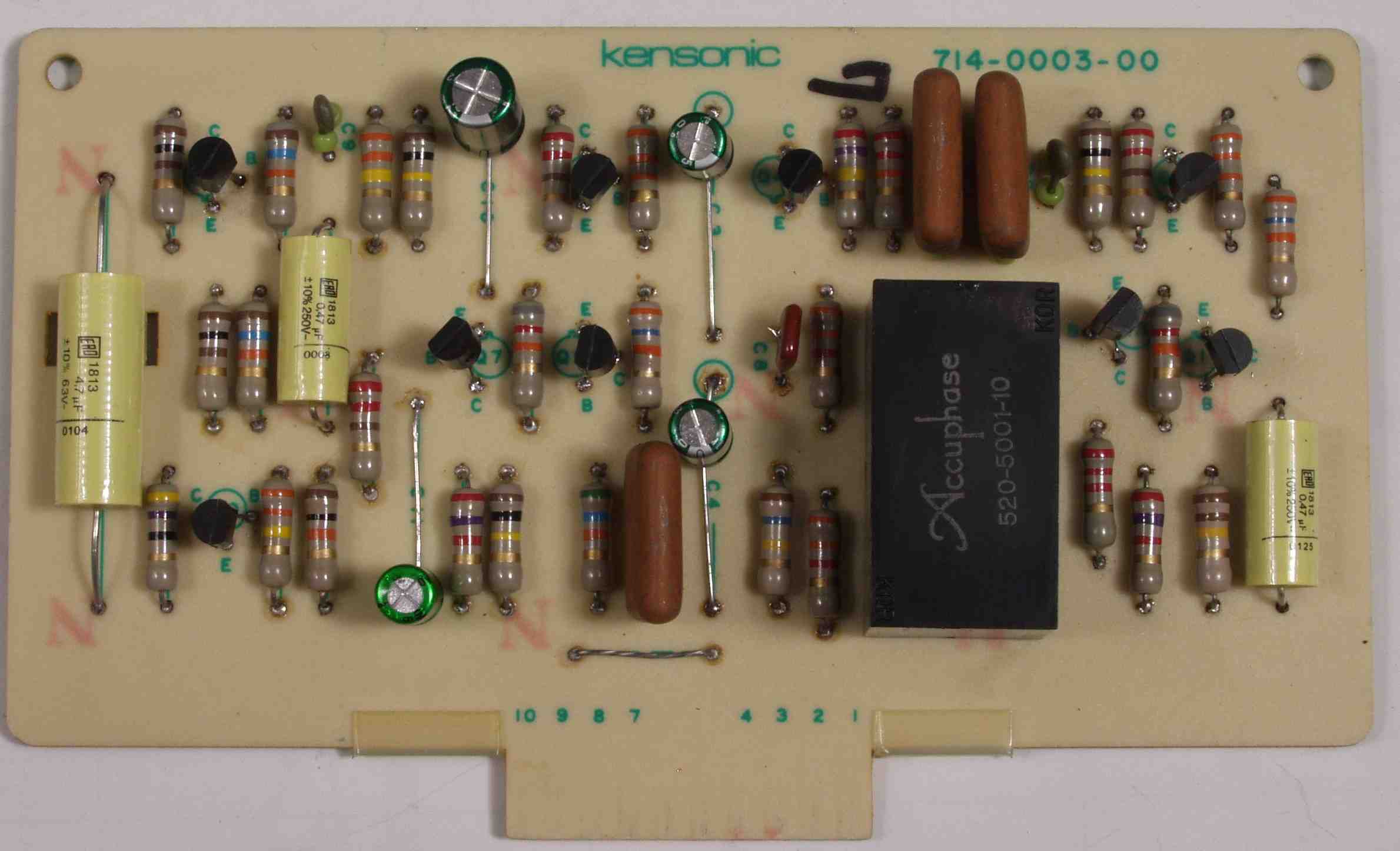

C62. 修理後 L出力AMP基板  電解コンデンサー4個、フイルムコンデンサー4個、TR(トランジスタ−)9個交換

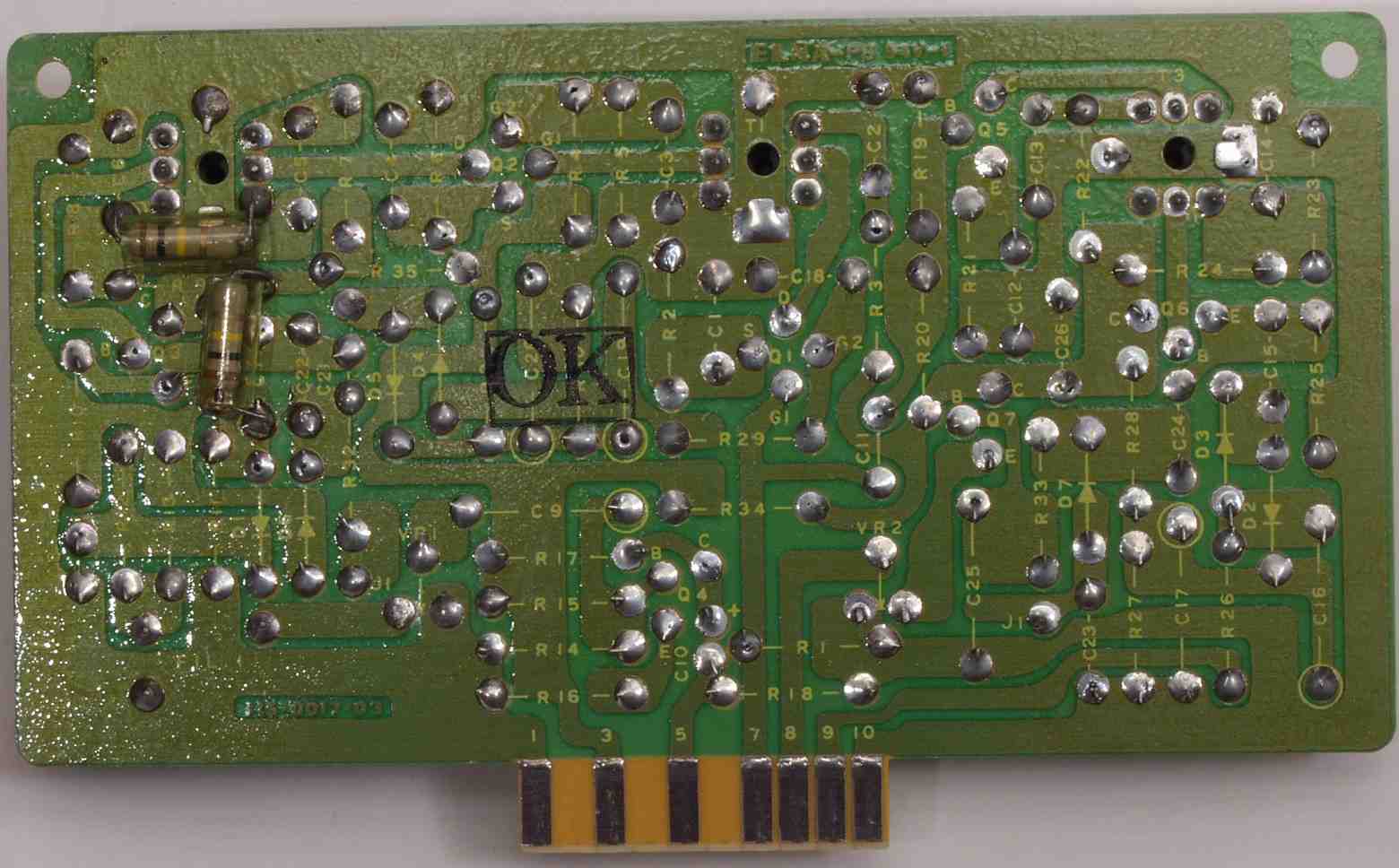

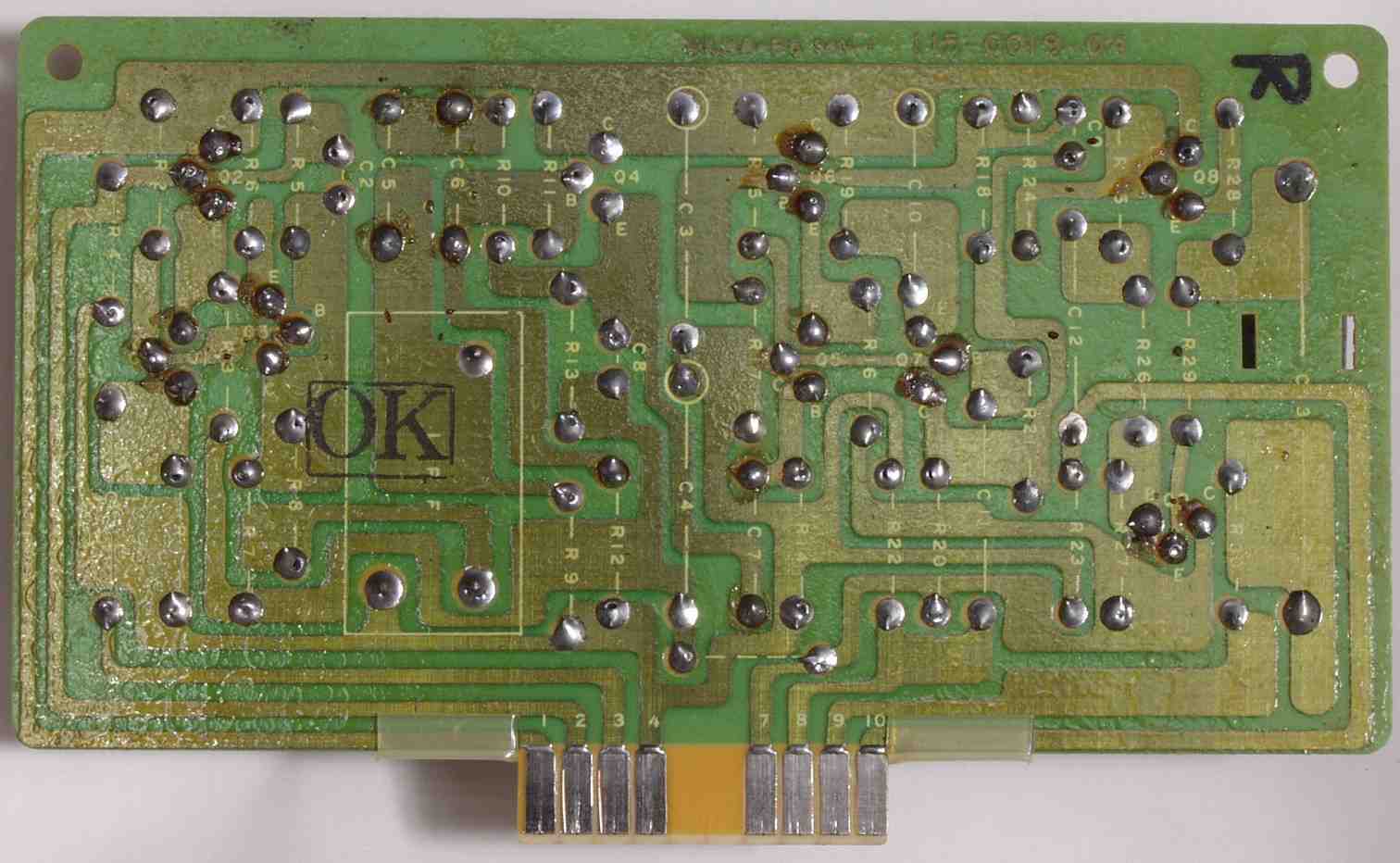

C63. 修理前 L出力AMP基板裏
C64. 修理(ハンダ補正)後 L出力AMP基板裏 全ハンダやり直し
C71. 修理前 R出力AMP基板
C72. 修理後 R出力AMP基板  電解コンデンサー4個、フイルムコンデンサー4個、TR(トランジスタ−)9個交換
C73. 修理前 R出力AMP基板裏
C74. 修理(ハンダ補正)後 R出力AMP基板裏 全ハンダやり直し
C81. 修理前 電源基板
C82. 修理後 電源基板 電解コンデンサー3個交換
C83. 修理前 電源基板裏
C84. 修理(ハンダ補正)後 電源基板裏 全ハンダやり直し

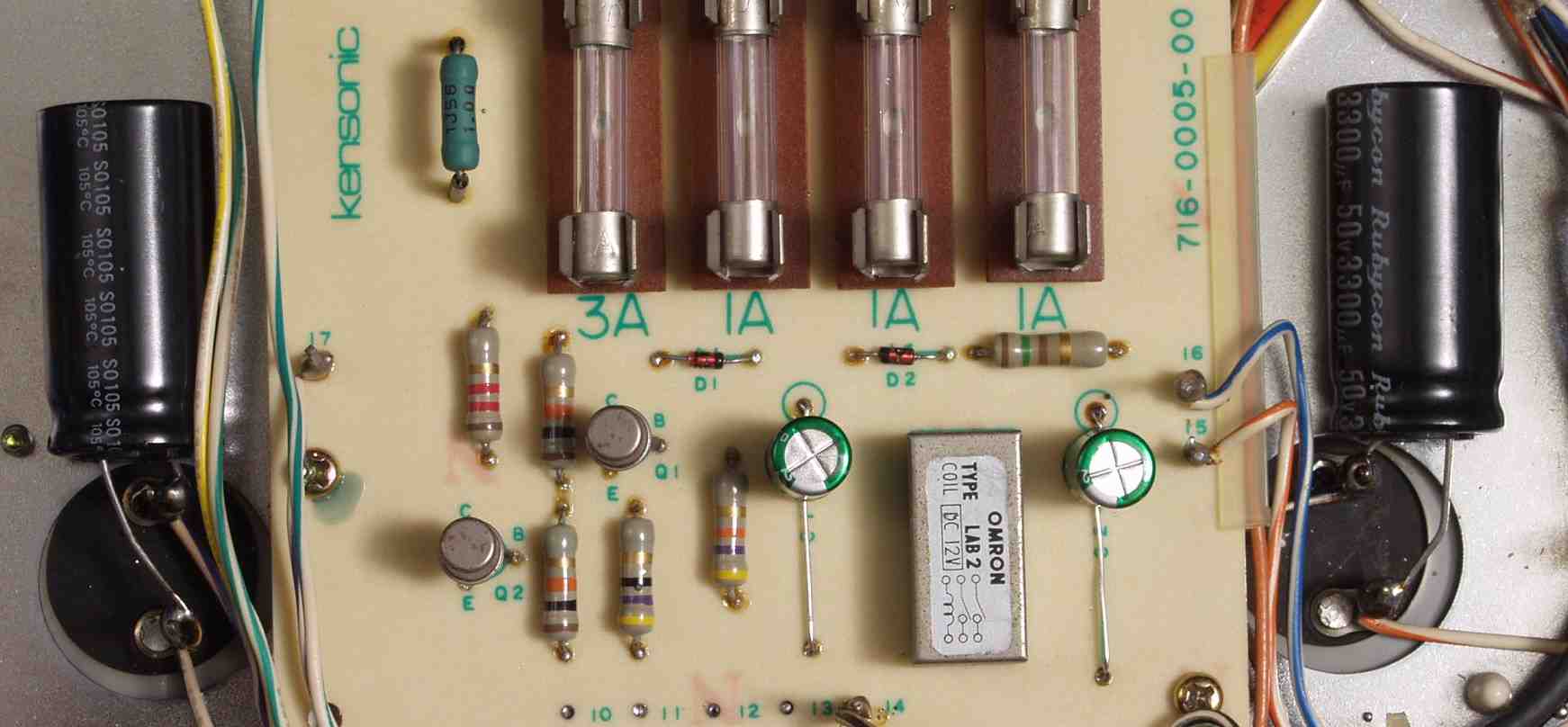

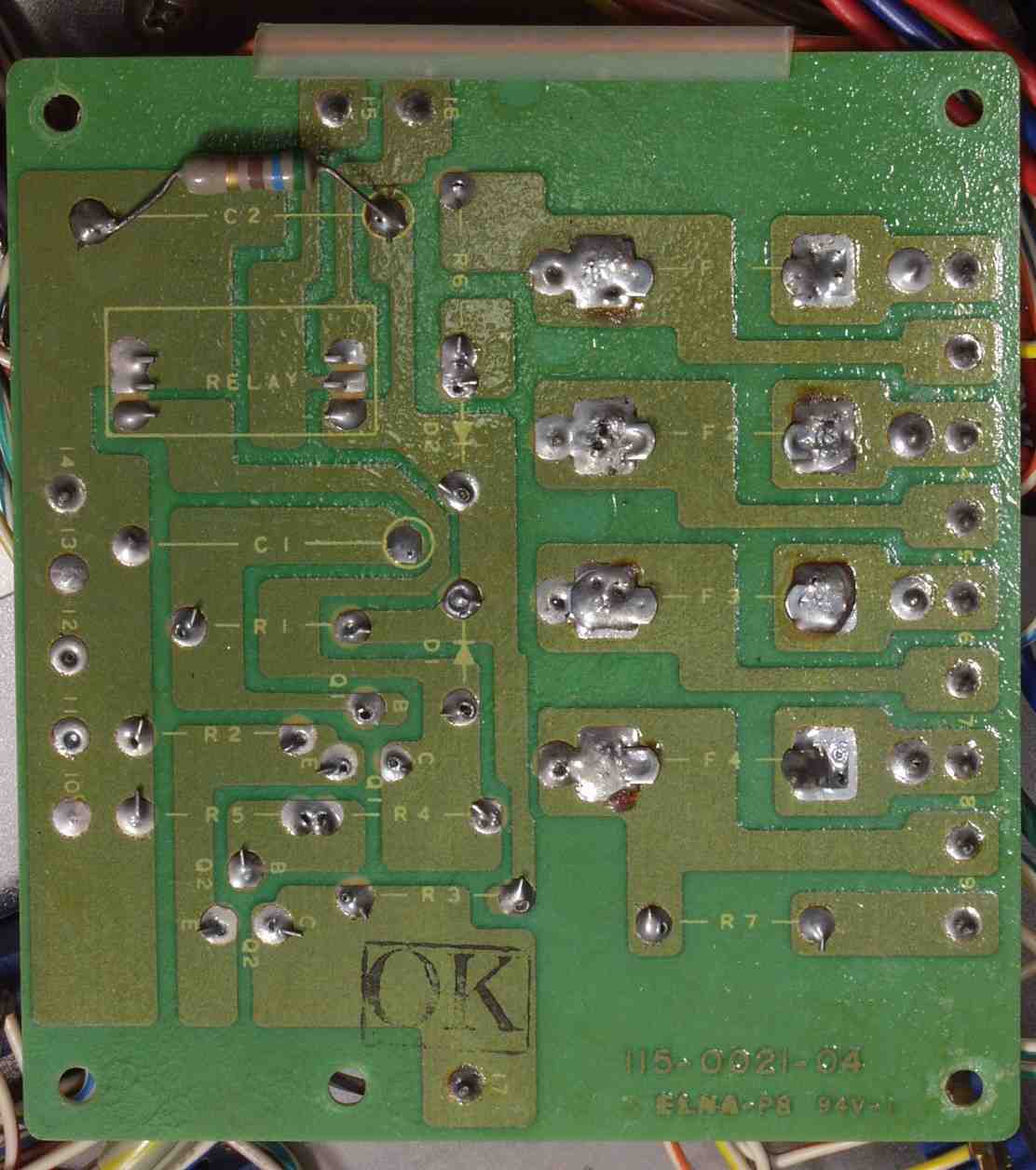

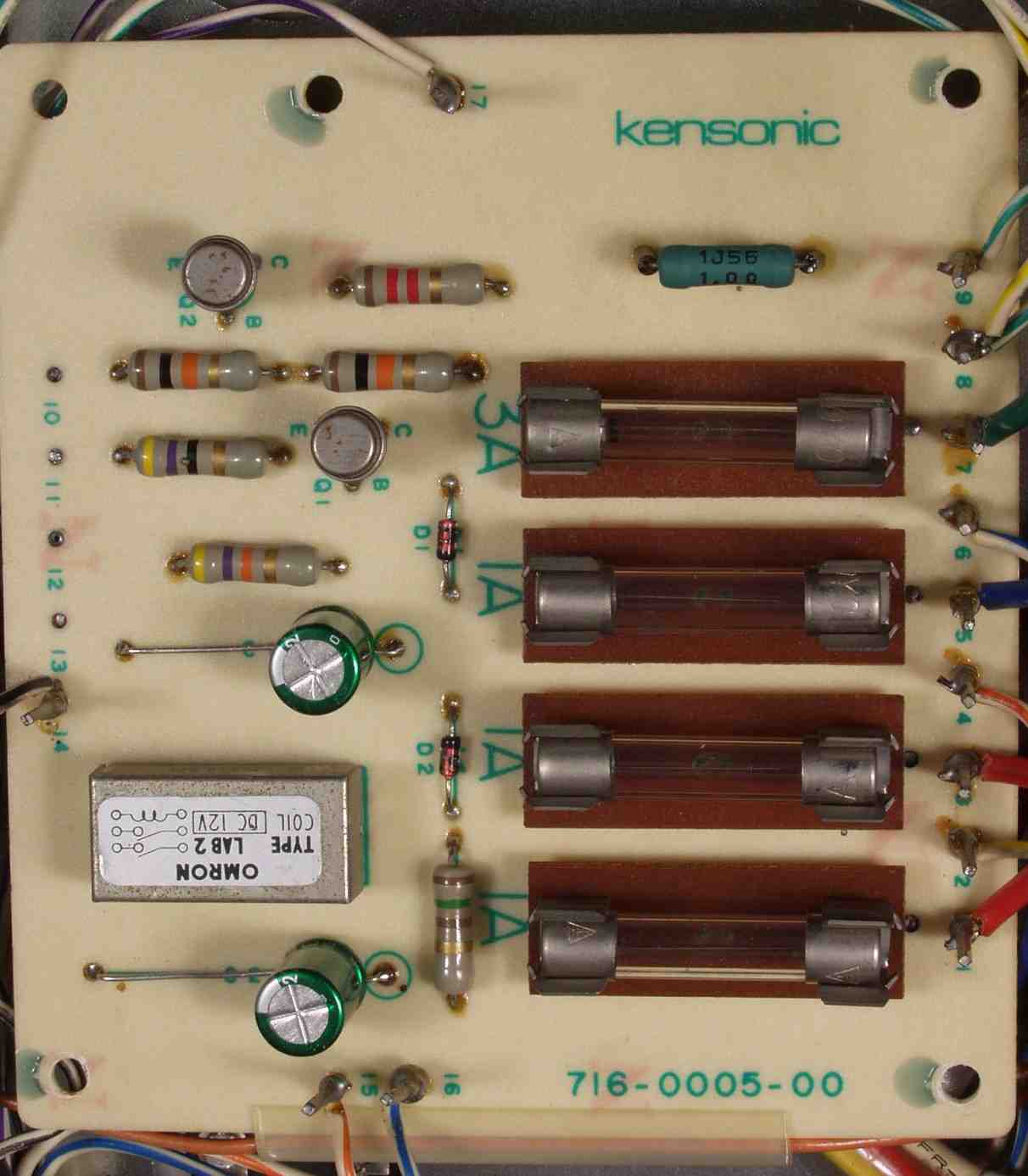

C91. 修理前 フューズ基板

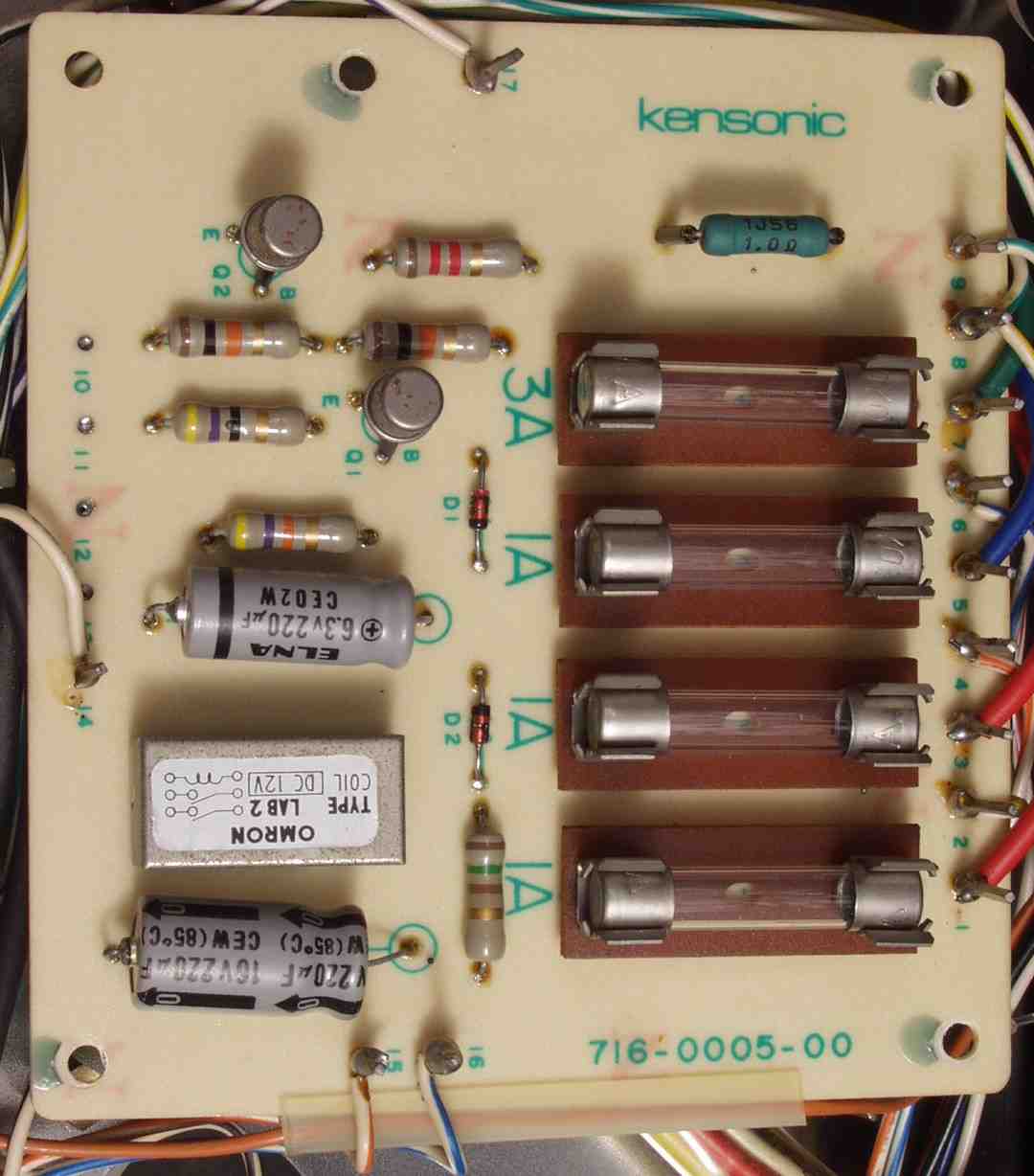

C92. 修理後 フューズ基板 電解コンデンサー2個交換

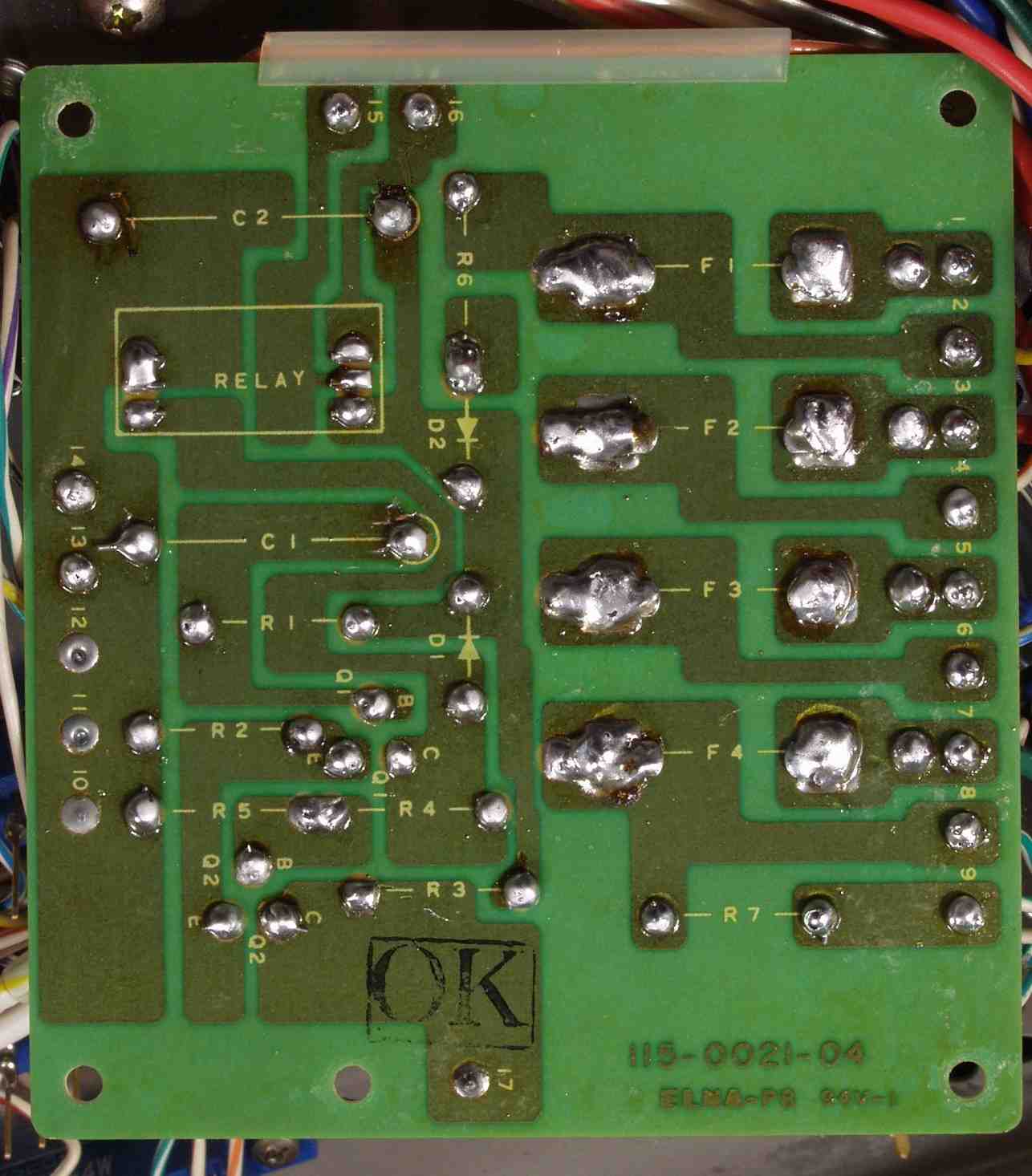

C93. 修理前 フューズ基板裏
C94. 修理(ハンダ補正)後 フューズ基板裏 全ハンダやり直し
CA. 修理後 追加した電解コンデンサー

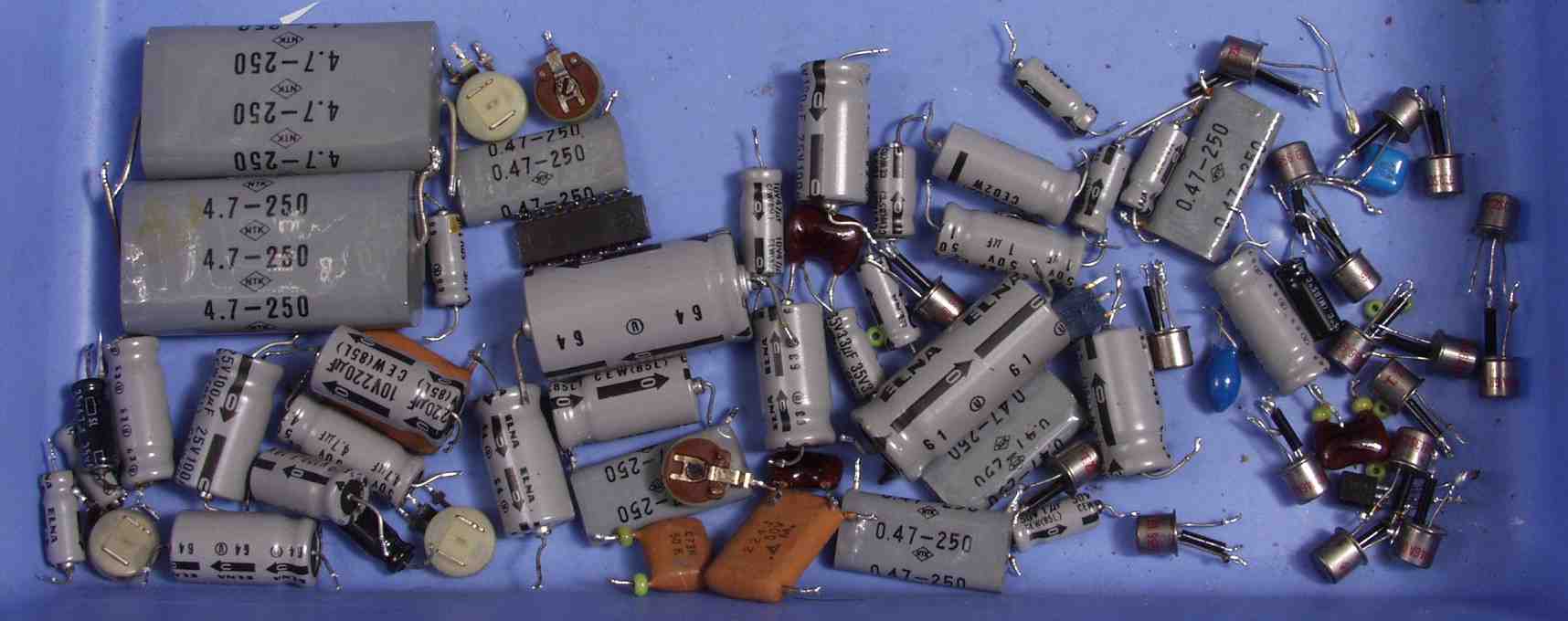

CB. 交換部品

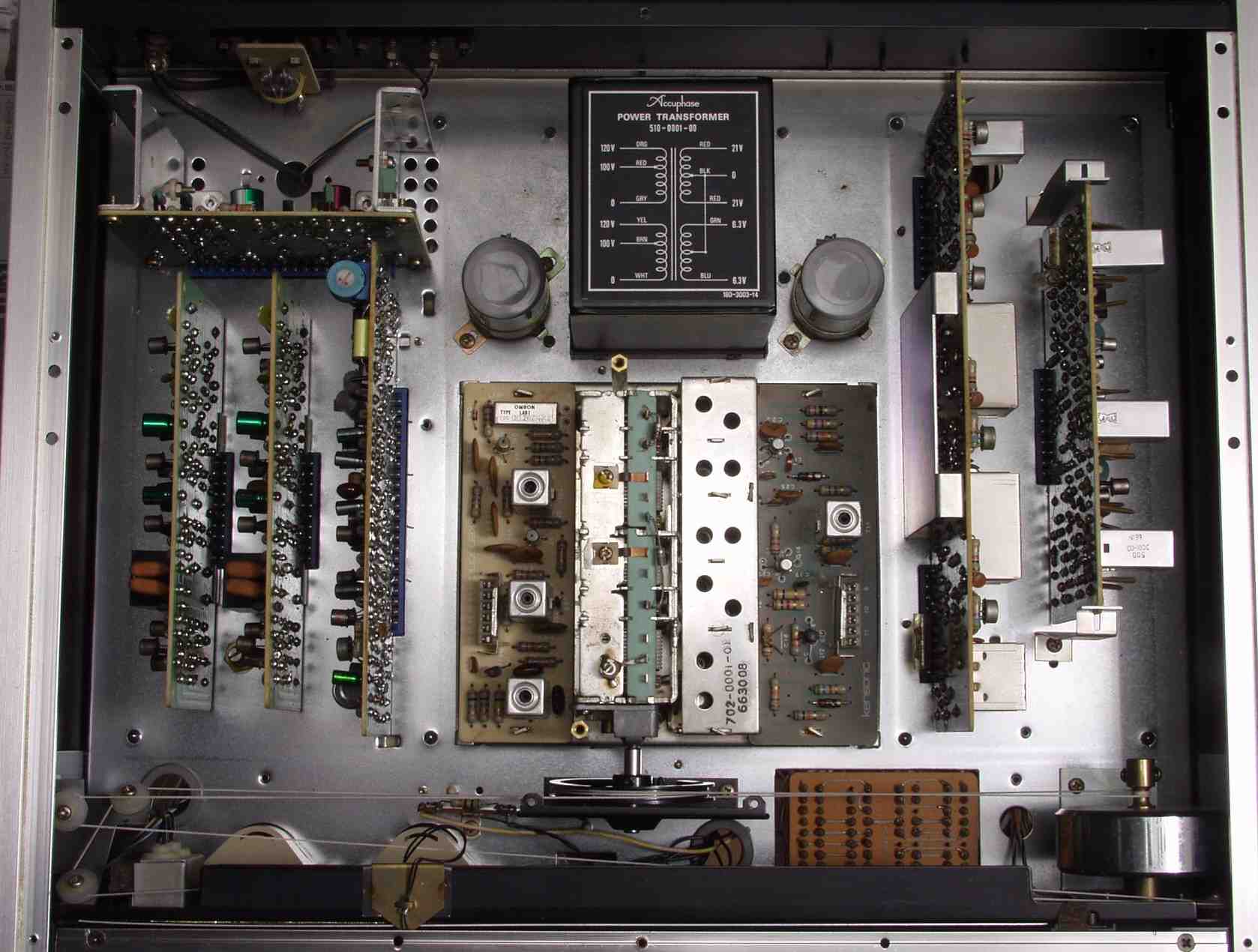

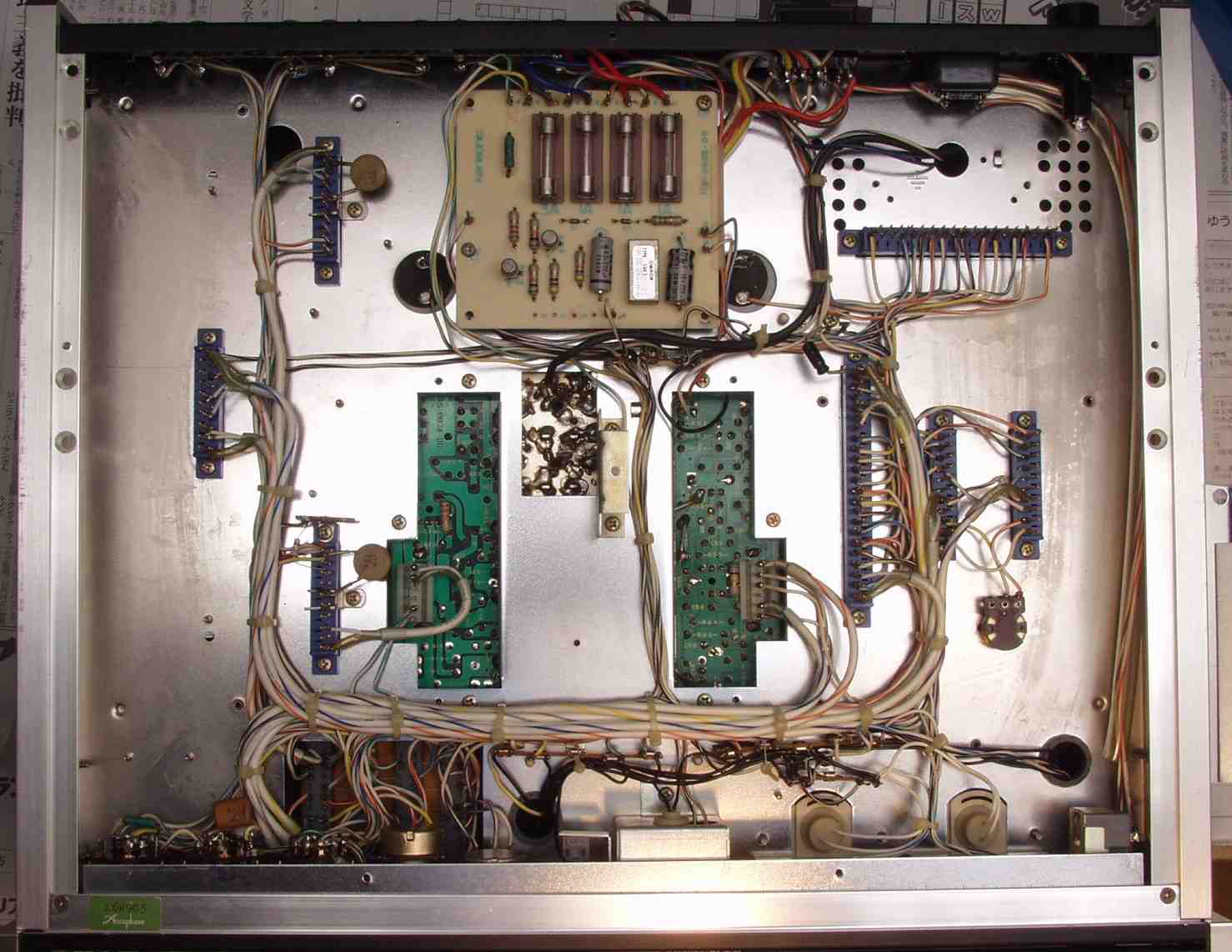

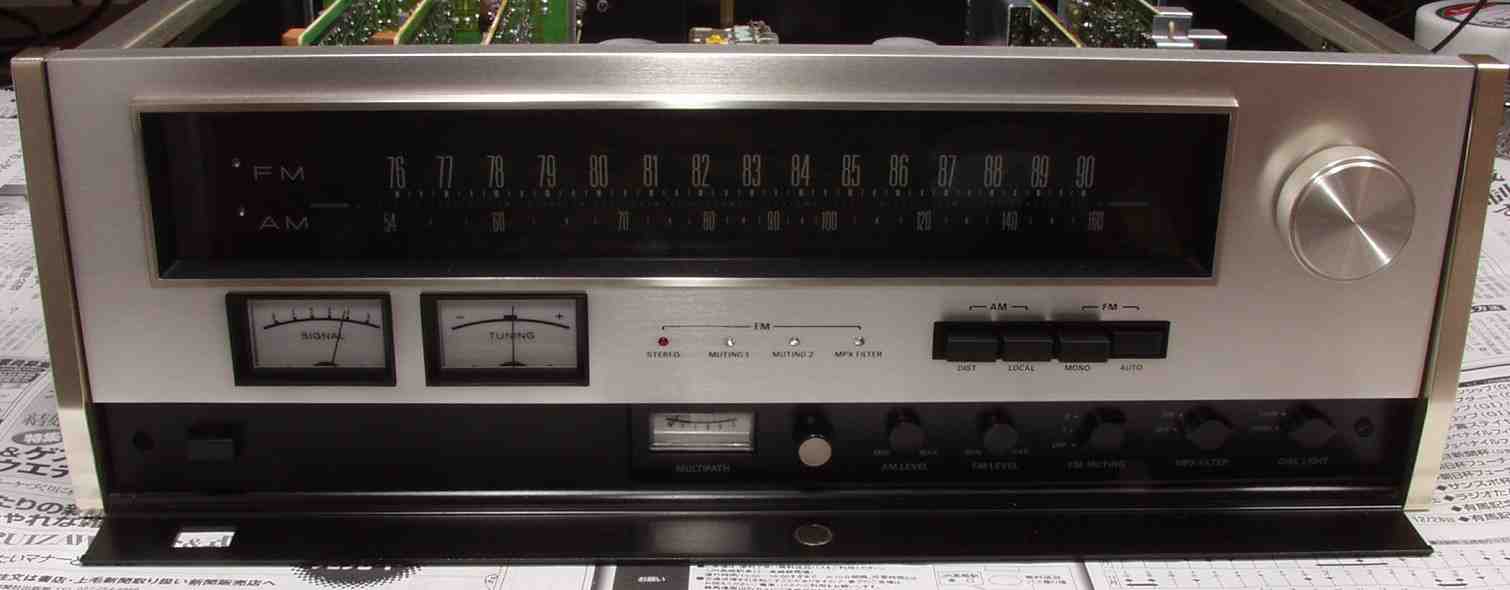

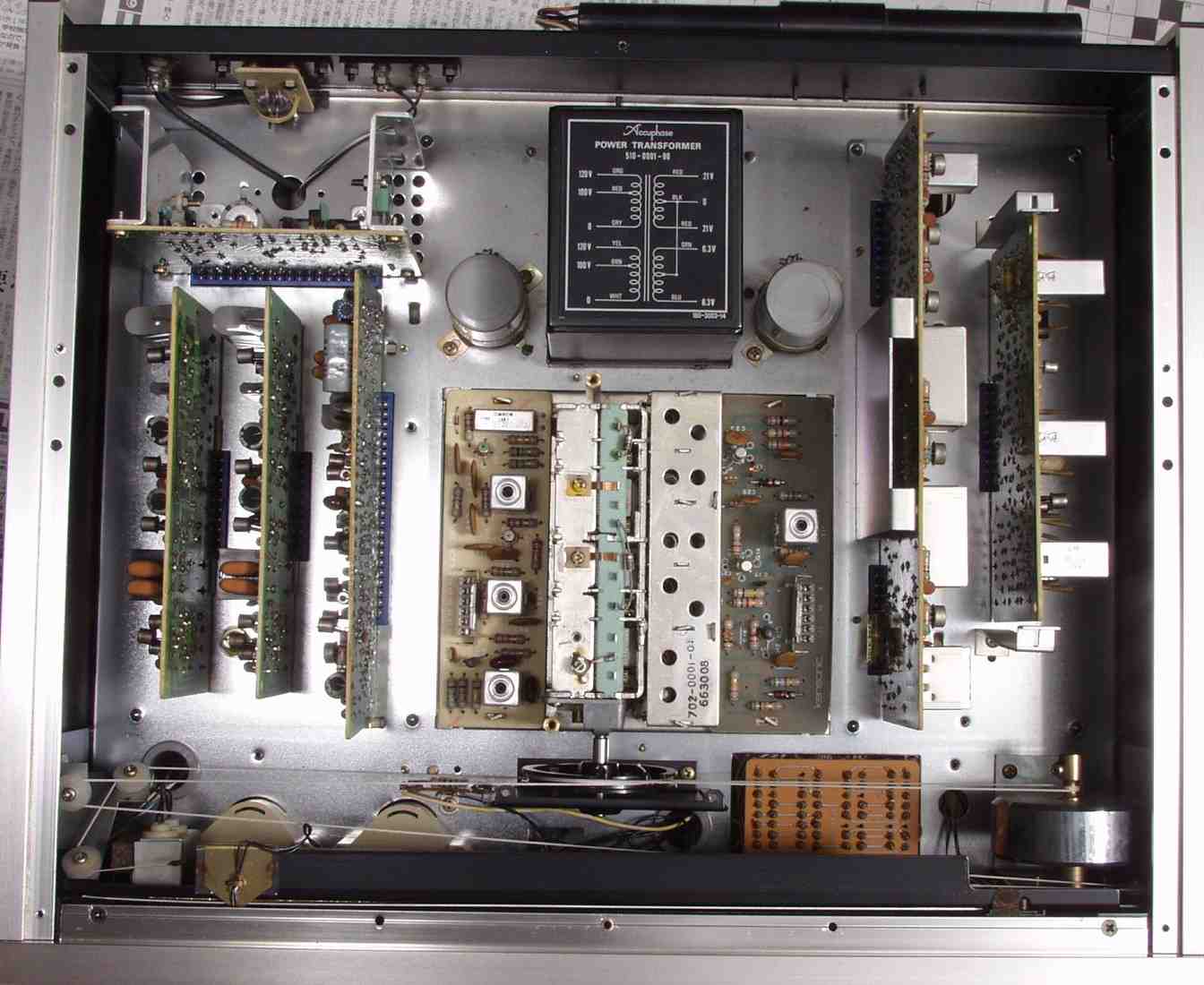

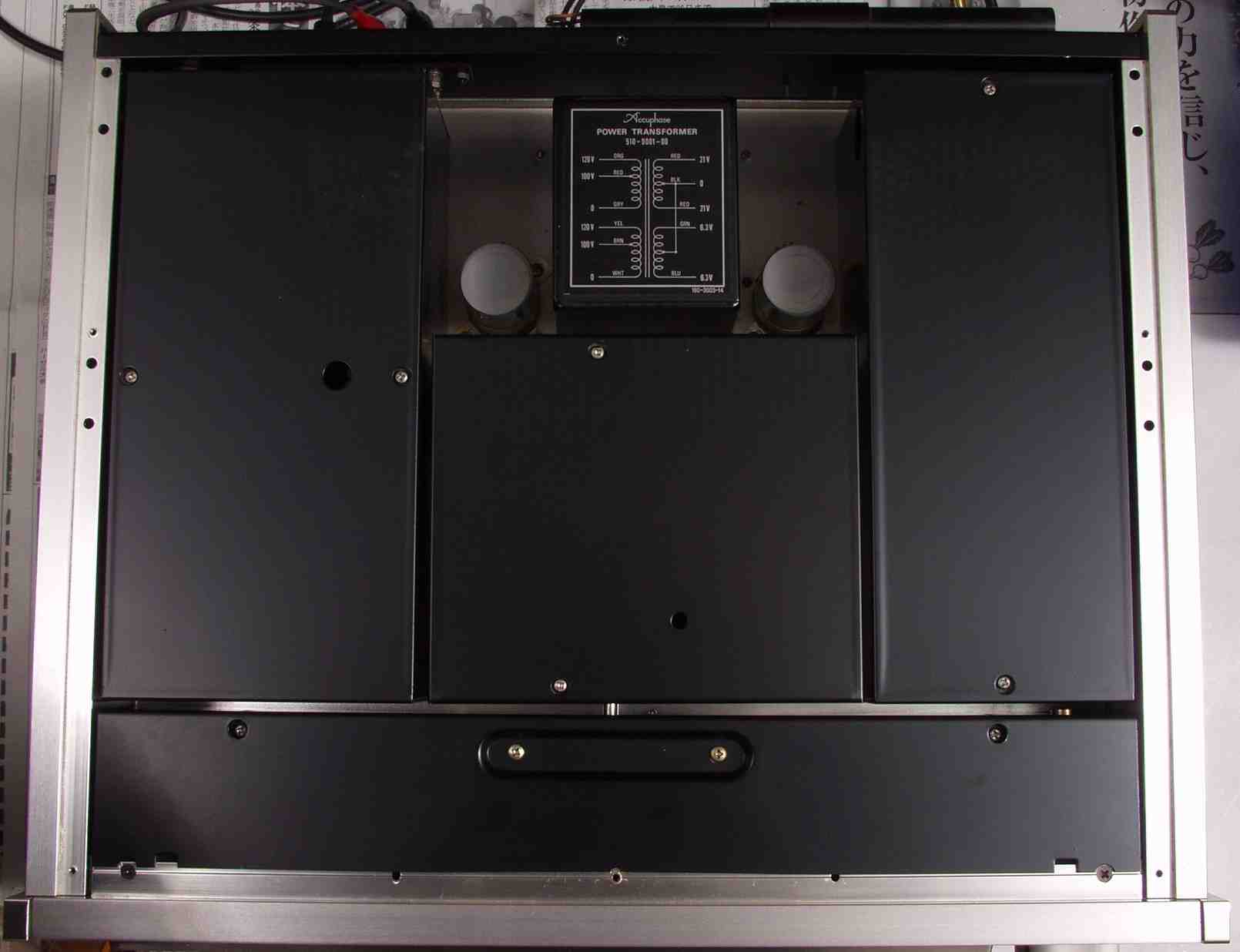

CC1. 修理前 上から見る
CC2. 修理後 上から見る

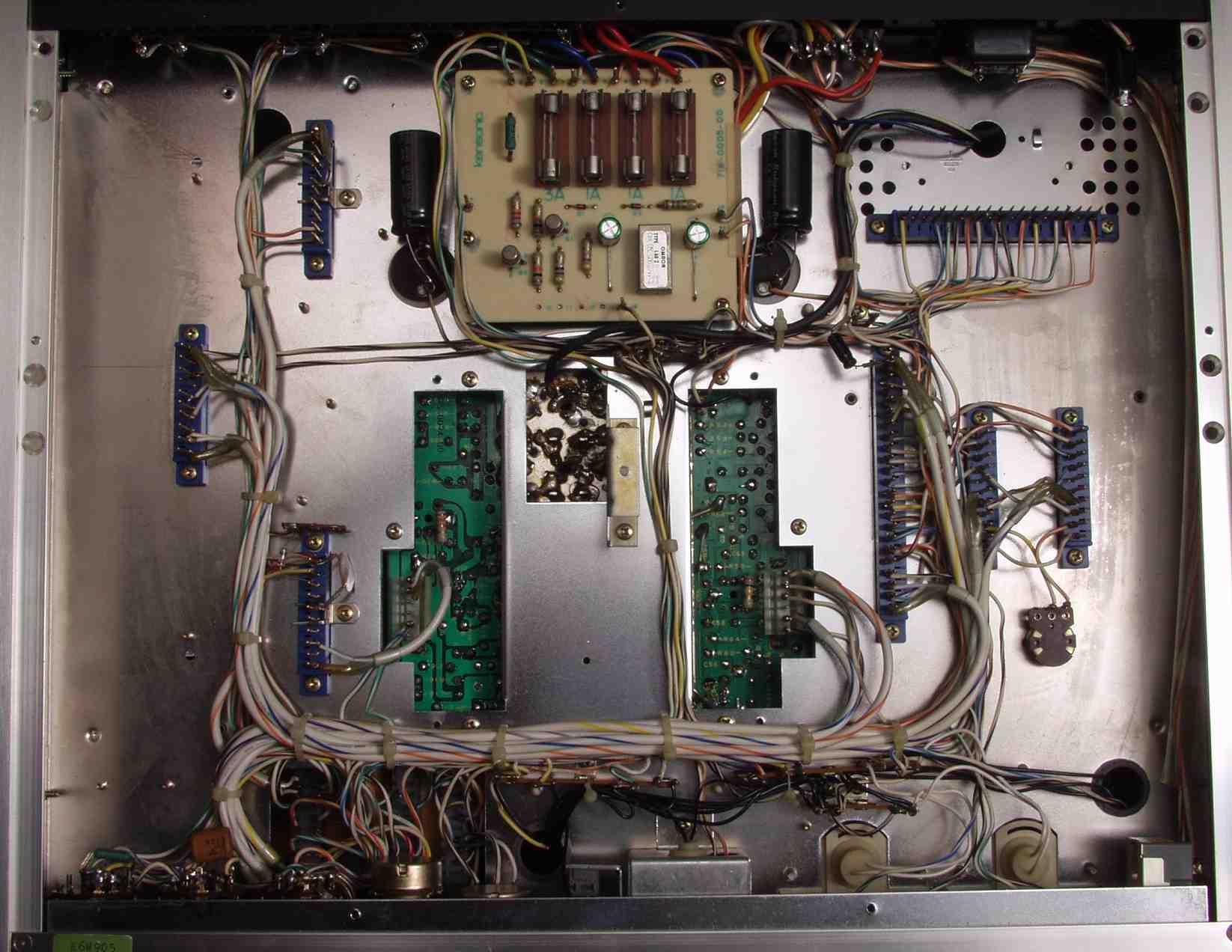

CC3. 修理前 下から見る
CC4. 修理後 下から見る

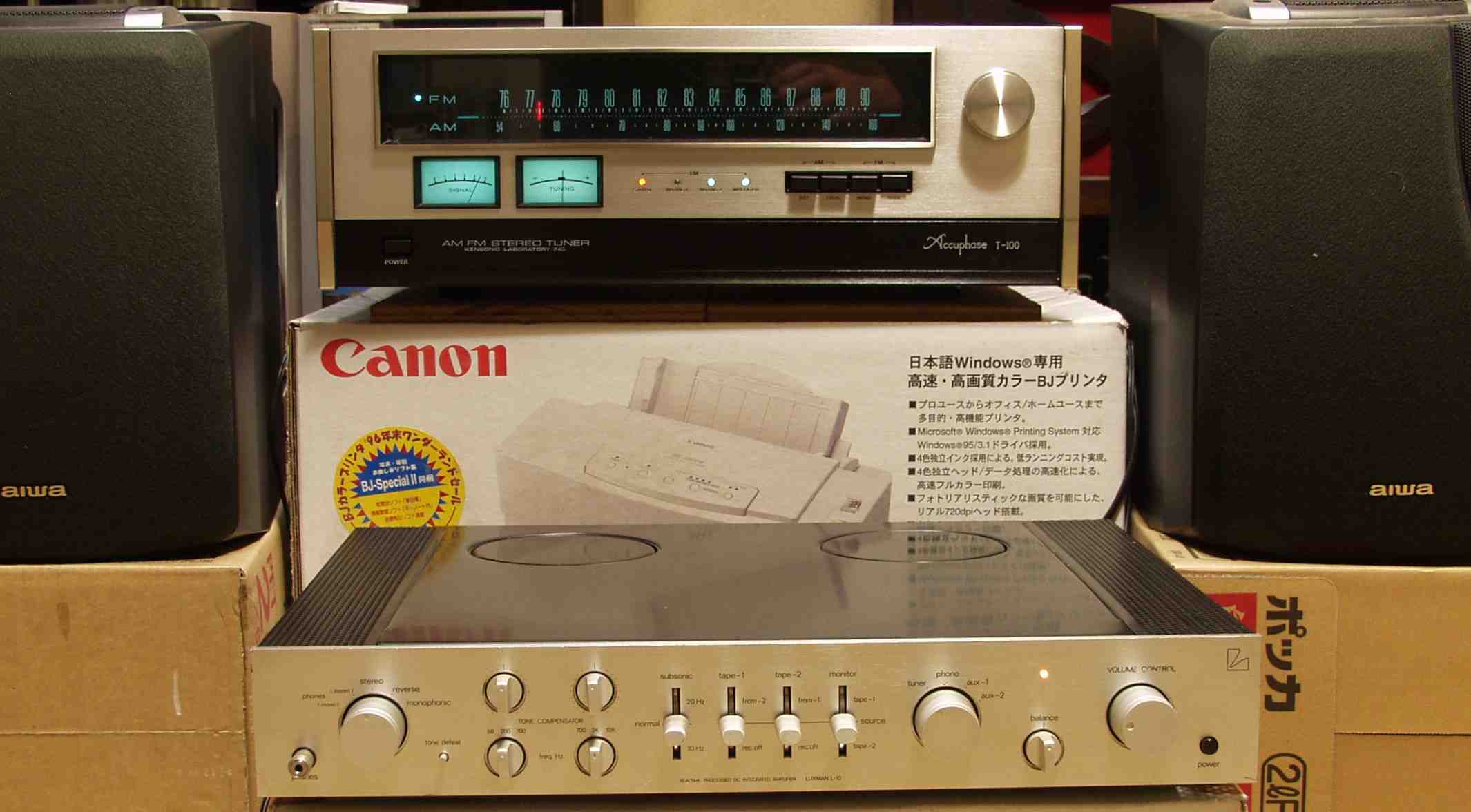

CC5. 完成
E. 調整・測定

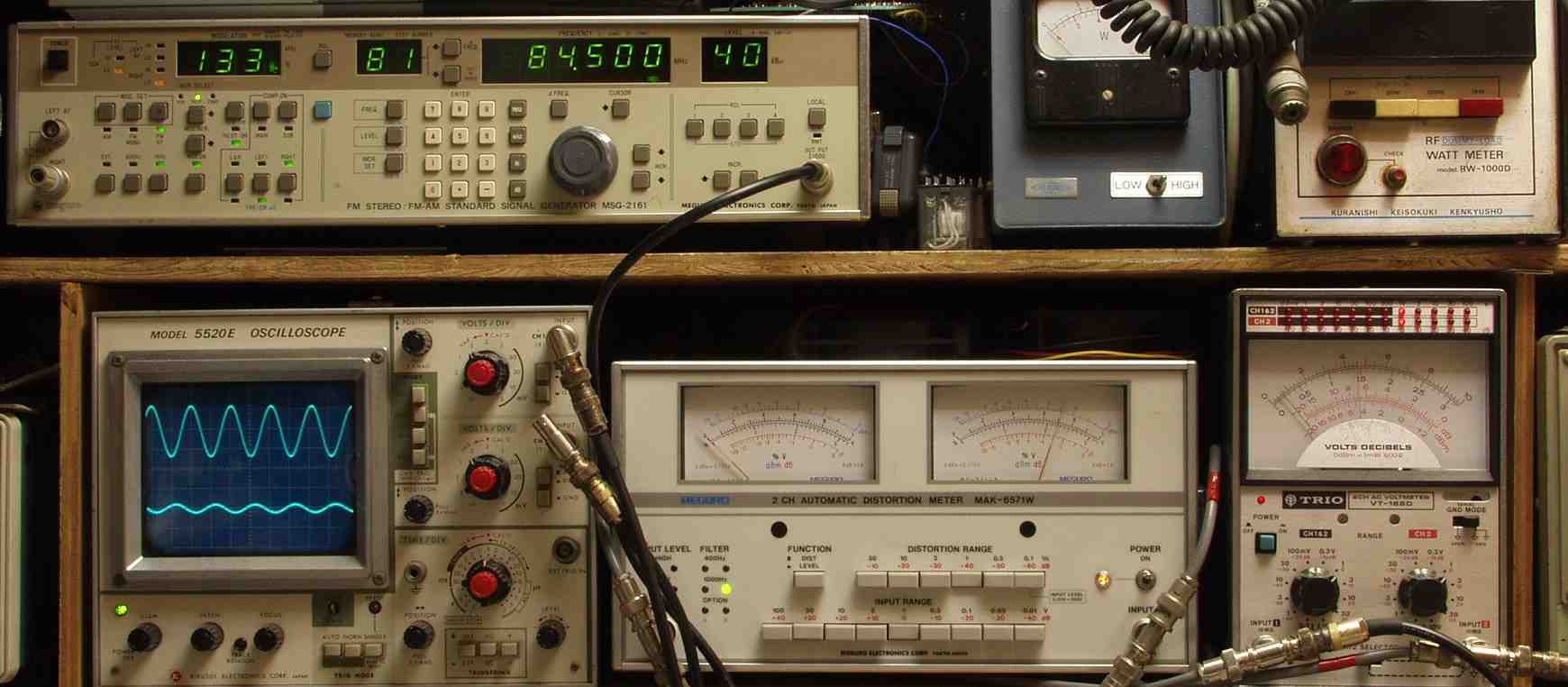

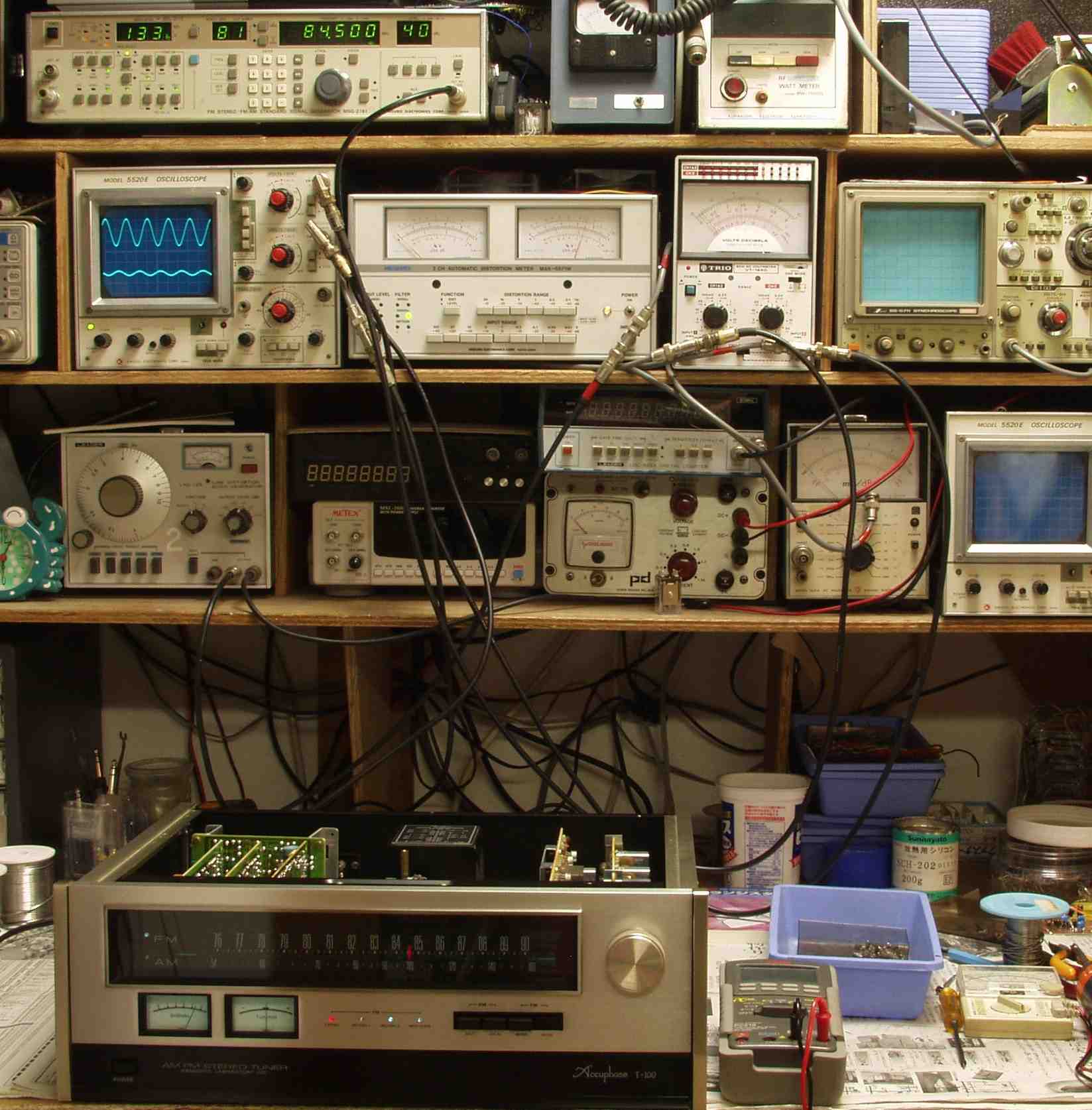

E1. 調整・測定中

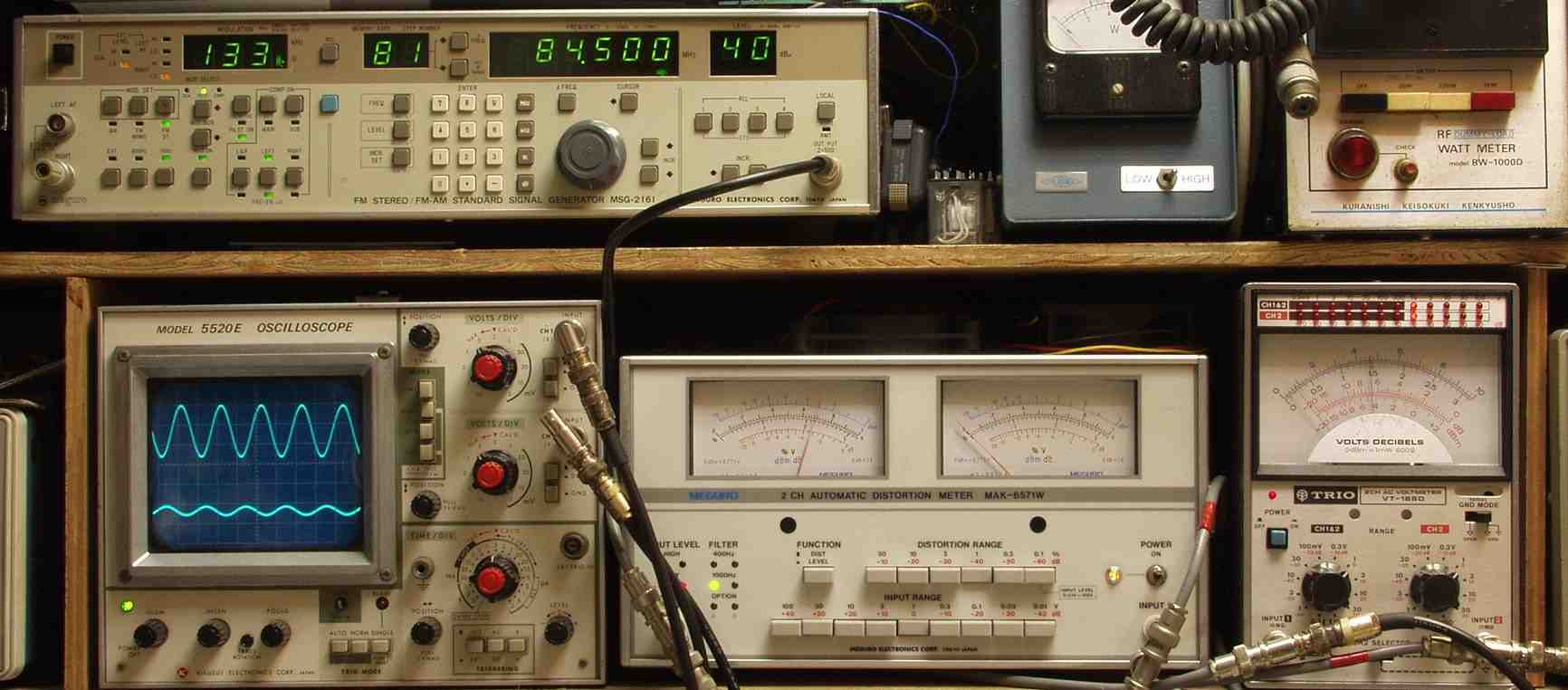

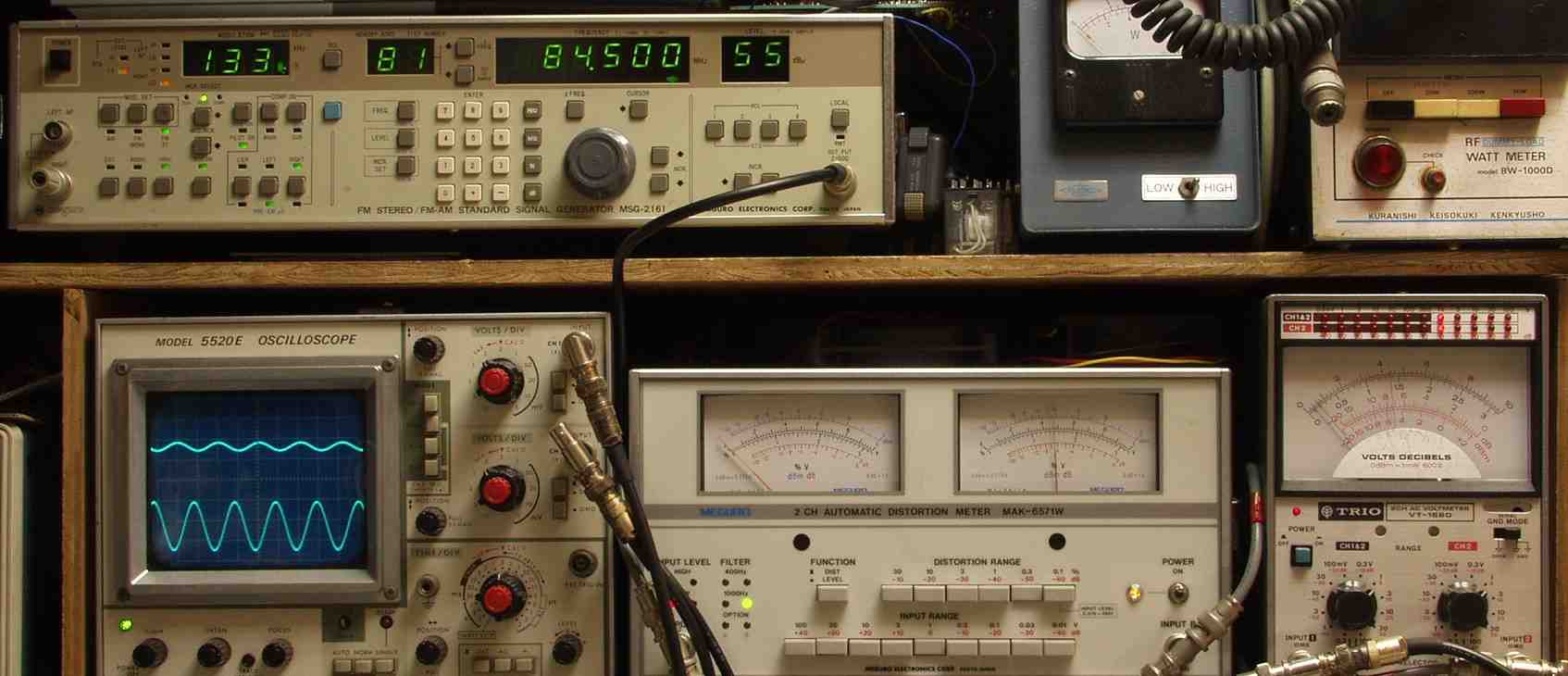

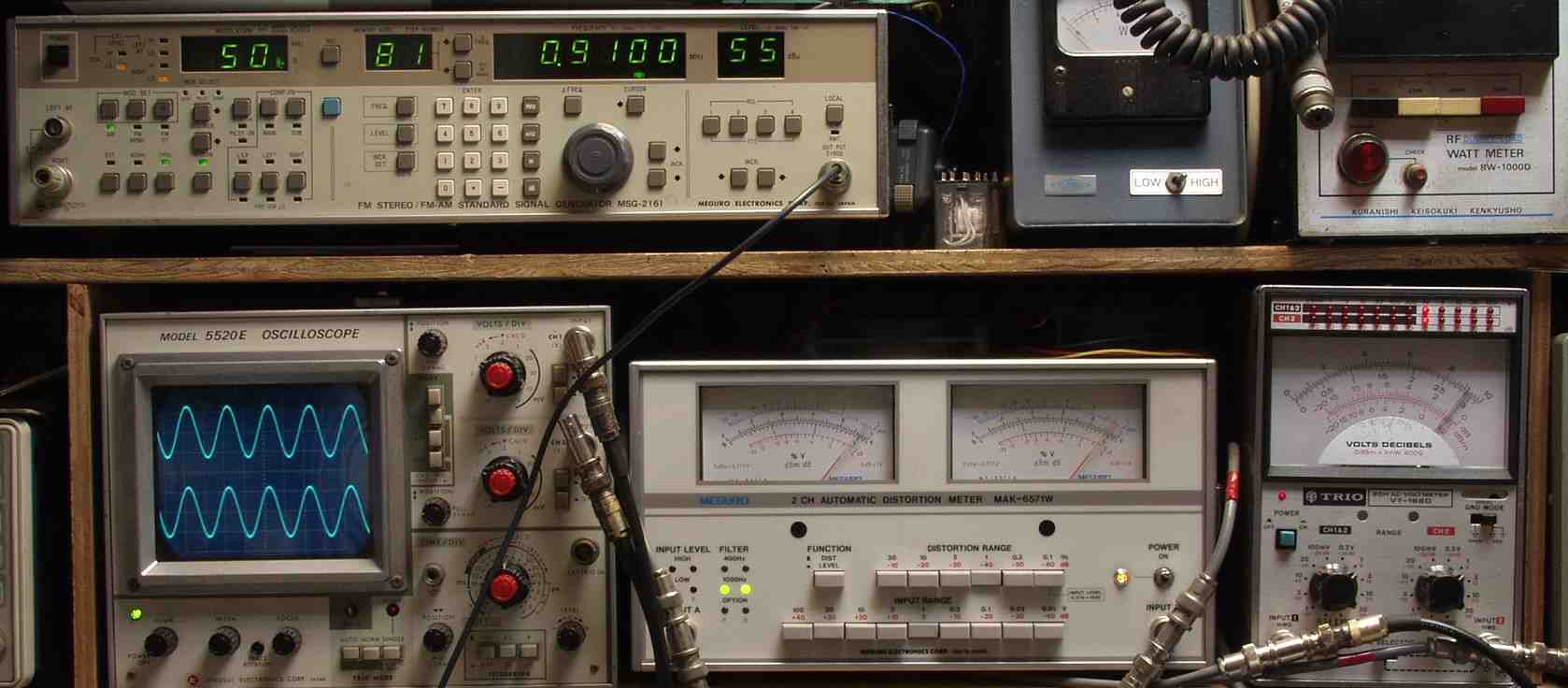

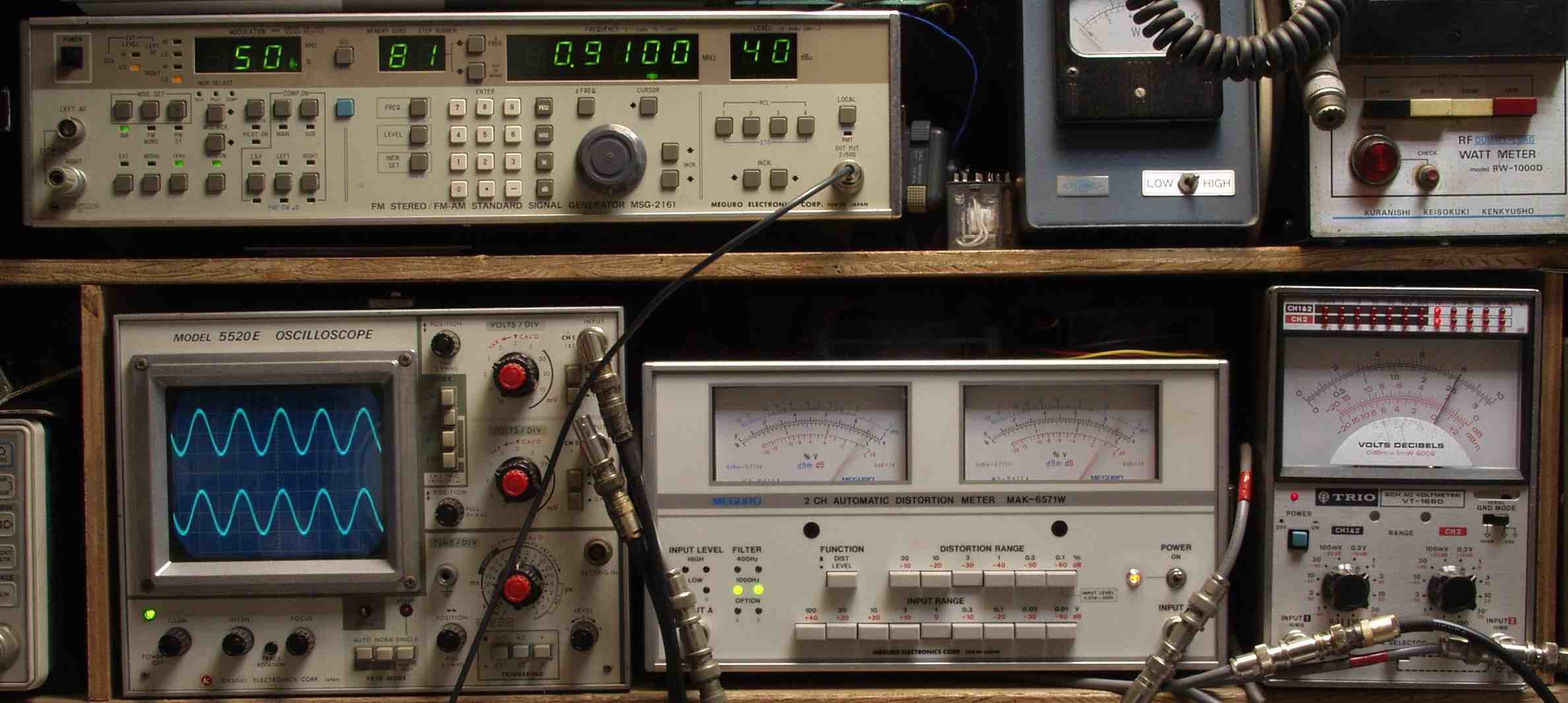

E2A. FM 感度、RL分離測定調整 R側
  見方
     上のFMステレオ信号発信器より 84.5MHZで 1KHZの Rのみ変調信号を 40dBで出す
     これを受信し出力を測定する、
     下中=歪み率計=0.8%、左メータ=L出力、右メータ=R出力(最大1%レンジ)
     下右=電圧測定器、赤針=R出力=0.45V、黒針=L出力(最大1Vレンジ)
     下左=出力波形 上=R出力、下=L出力。
E2B. FM 感度、RL分離測定調整 L側

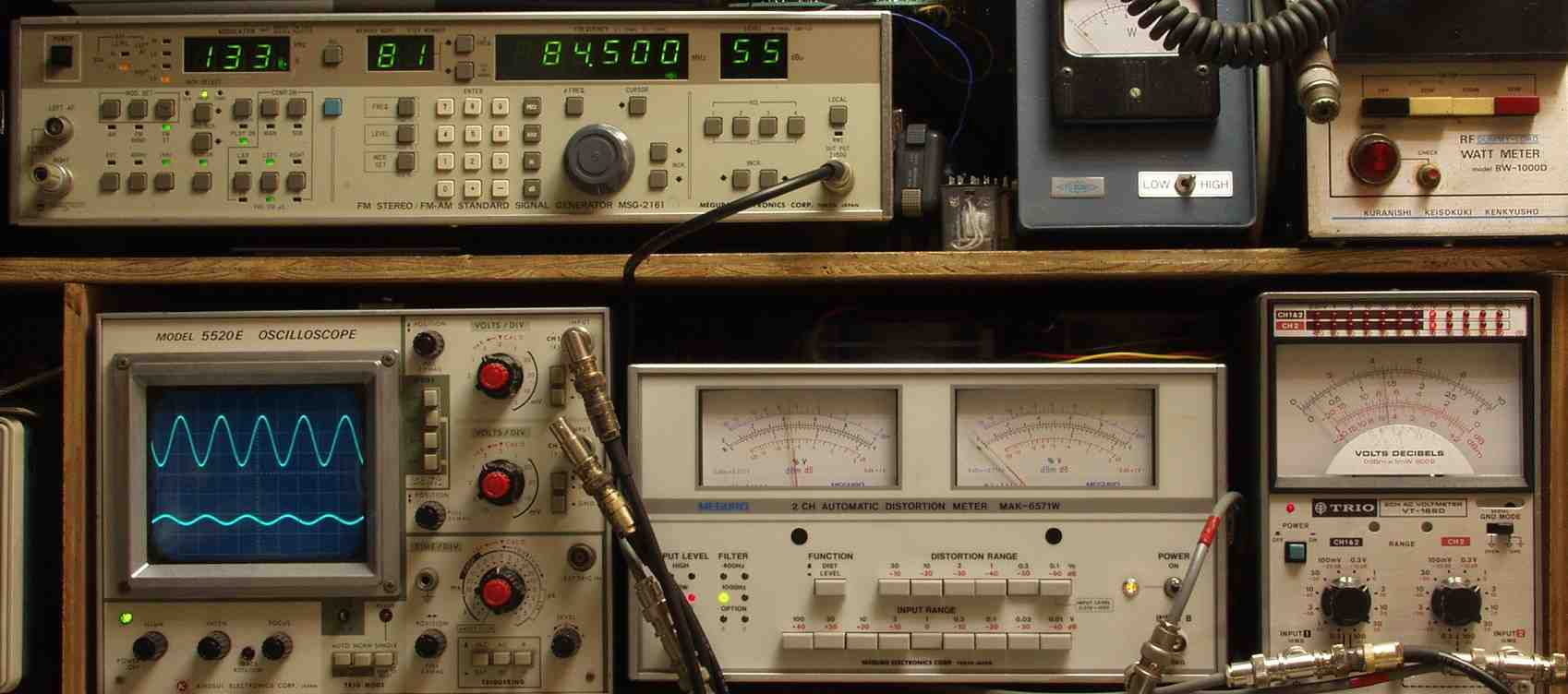

E3A. FM 感度、RL分離測定調整 R側
  見方
     上のFMステレオ信号発信器より 84.5MHZで 1KHZの Rのみ変調信号を 55dBで出す
     これを受信し出力を測定する、
     下中=歪み率計=0.15%、左メータ=L出力、右メータ=R出力(最大0.3%レンジ)
     下右=電圧測定器、赤針=R出力=0.45V、黒針=L出力(最大1Vレンジ)
     下左=出力波形 上=R出力、下=L出力。
E3B. FM 感度、RL分離測定調整 L側

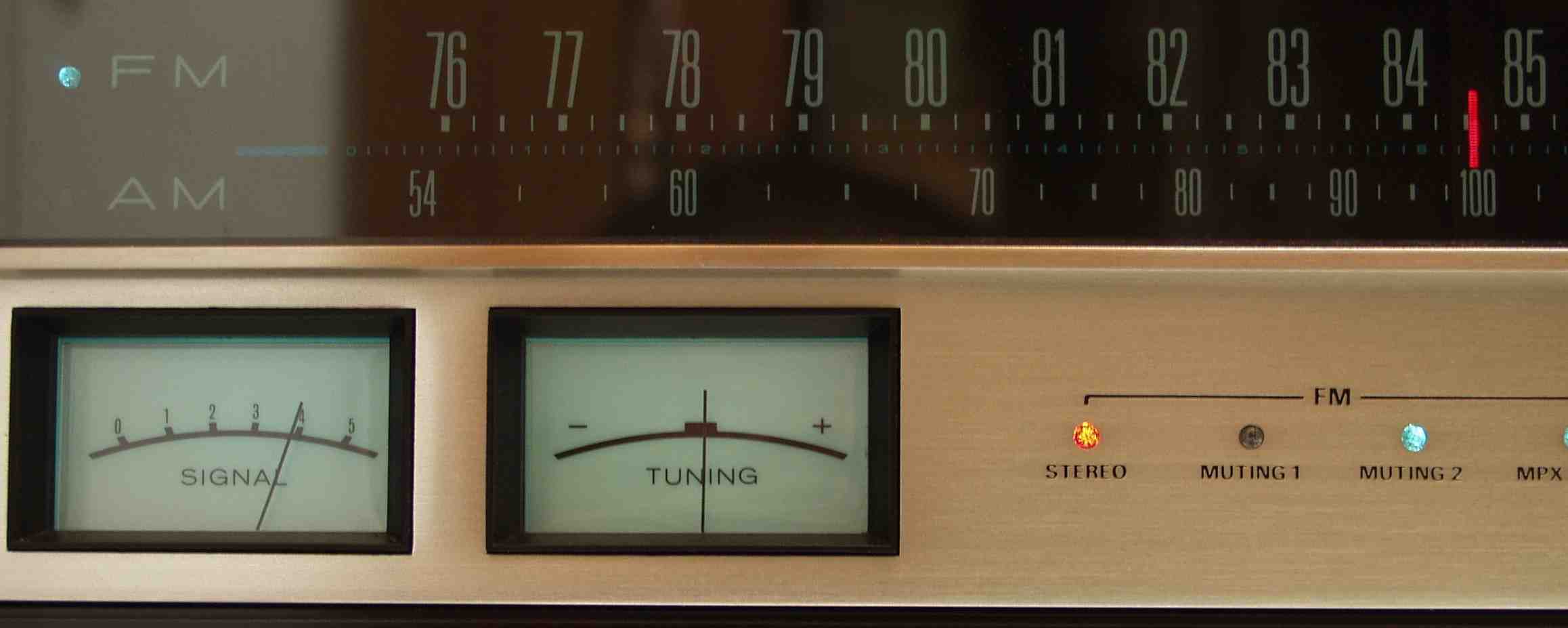

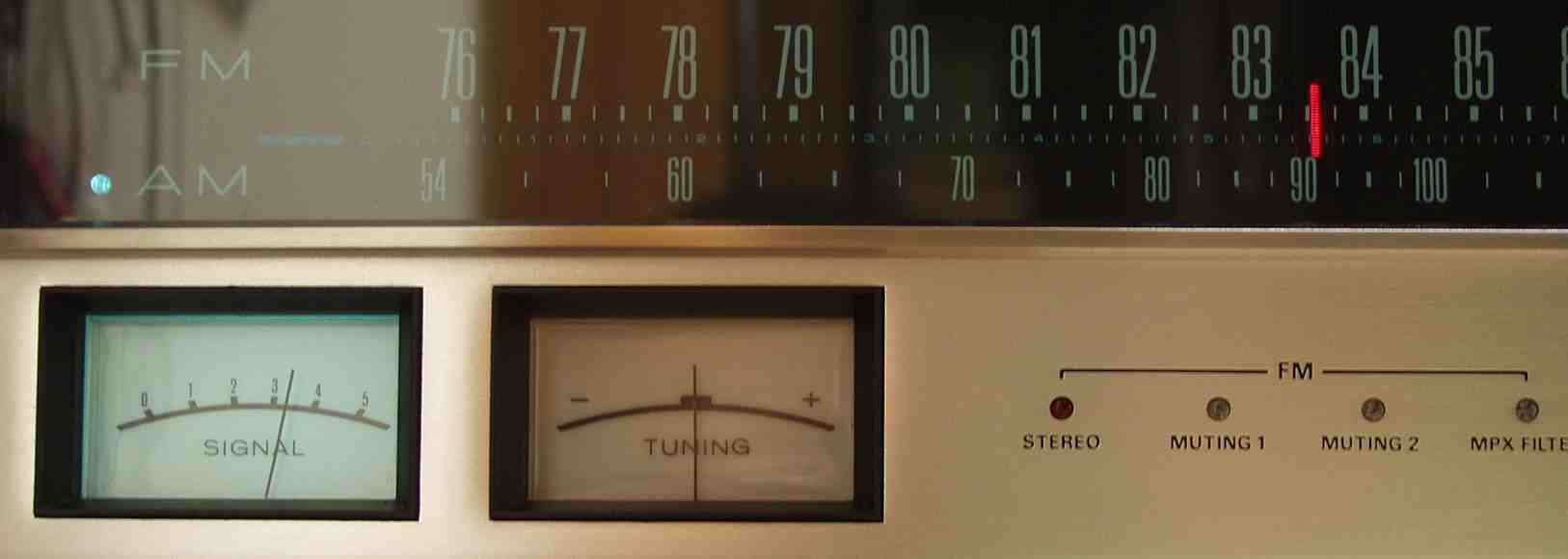

E3C. その時の本体、メーター
E4A. AM 感度測定調整
  見方
     上のAM信号発信器より 910KHZで 1KHZの 50%変調信号を 40dBで出す
     これを受信し出力を測定する、
     下中=歪み率計=3%、左メータ=L出力、右メータ=R出力(最大3%レンジ)
     下右=電圧測定器、赤針=R出力=0.8V、黒針=L出力(最大1Vレンジ)
     下左=出力波形 上=R出力、下=L出力。
E4B. AM 感度測定調整
  見方
     上のAM信号発信器より 910KHZで 1KHZの 50%変調信号を 55dBで出す
     これを受信し出力を測定する、
     下中=歪み率計=1%、左メータ=L出力、右メータ=R出力(最大1%レンジ)
     下右=電圧測定器、赤針=R出力=1V、黒針=L出力(最大1Vレンジ)
     下左=出力波形 上=R出力、下=L出力。
E4C. その時の本体、メーター
E5. 24時間エージング。
