ＫＥＮＷＯＯＤ　ＫＴ−３０３０　修理記録

平成１７年６月２日到着　　　平成１８年２月４日完成

修理前の状況 オーバーホール 　原因 　修理状況 　ＲＦ増幅、、トラッキング、ＩＦ回路、ＭＰＸ回路、修理・調整 　配線手直し、補強　 　半固定ＶＲ交換 　フイルムコンデンサー交換 　使用部品 　電解コンデンサー（オーディオコンデンサー使用）　　　　　　　　６２個 　フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　６個 　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２０個 　調整・測定 　修理費　　６８，０００円　　　　＜＜オーバーホール修理＞＞

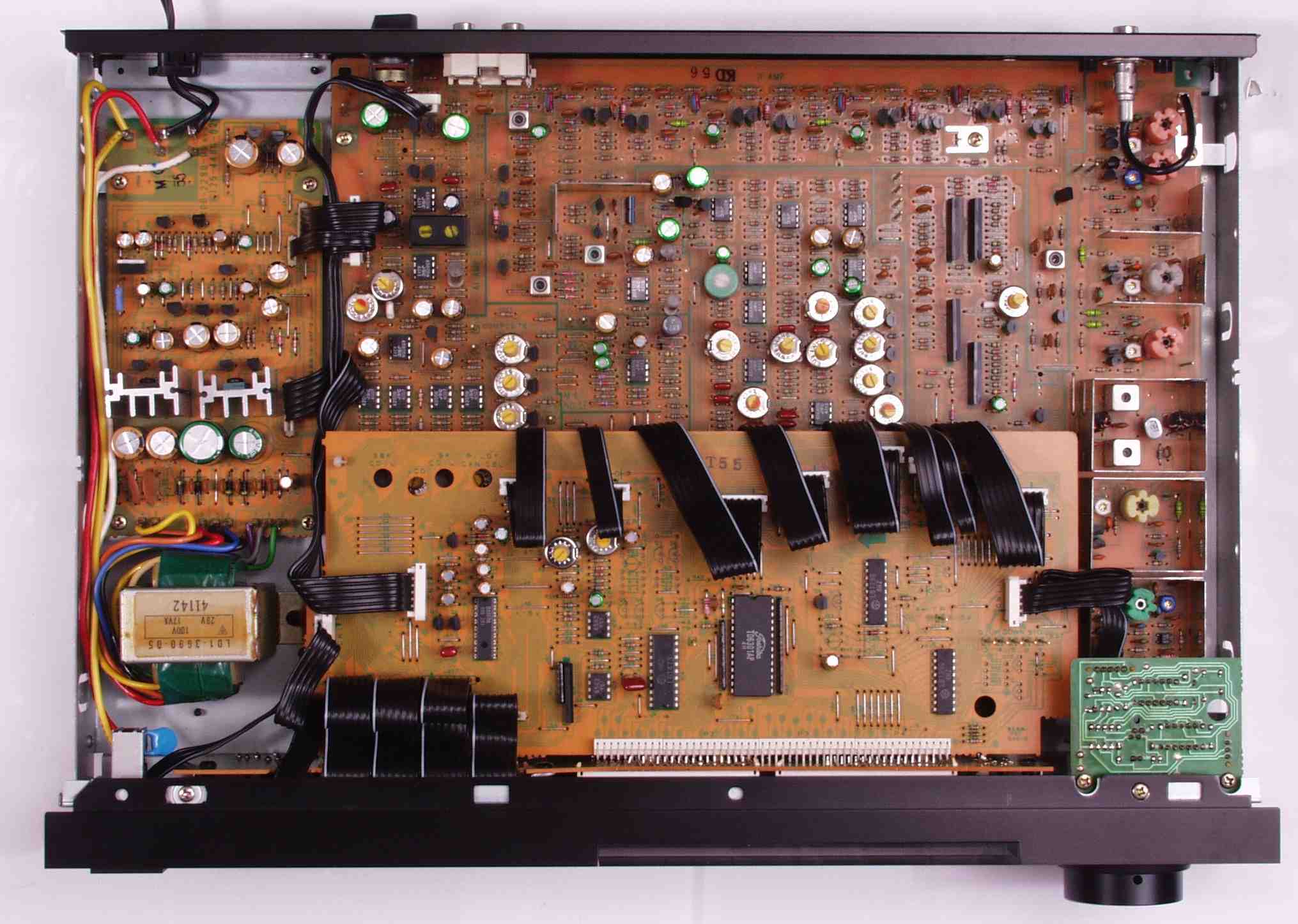

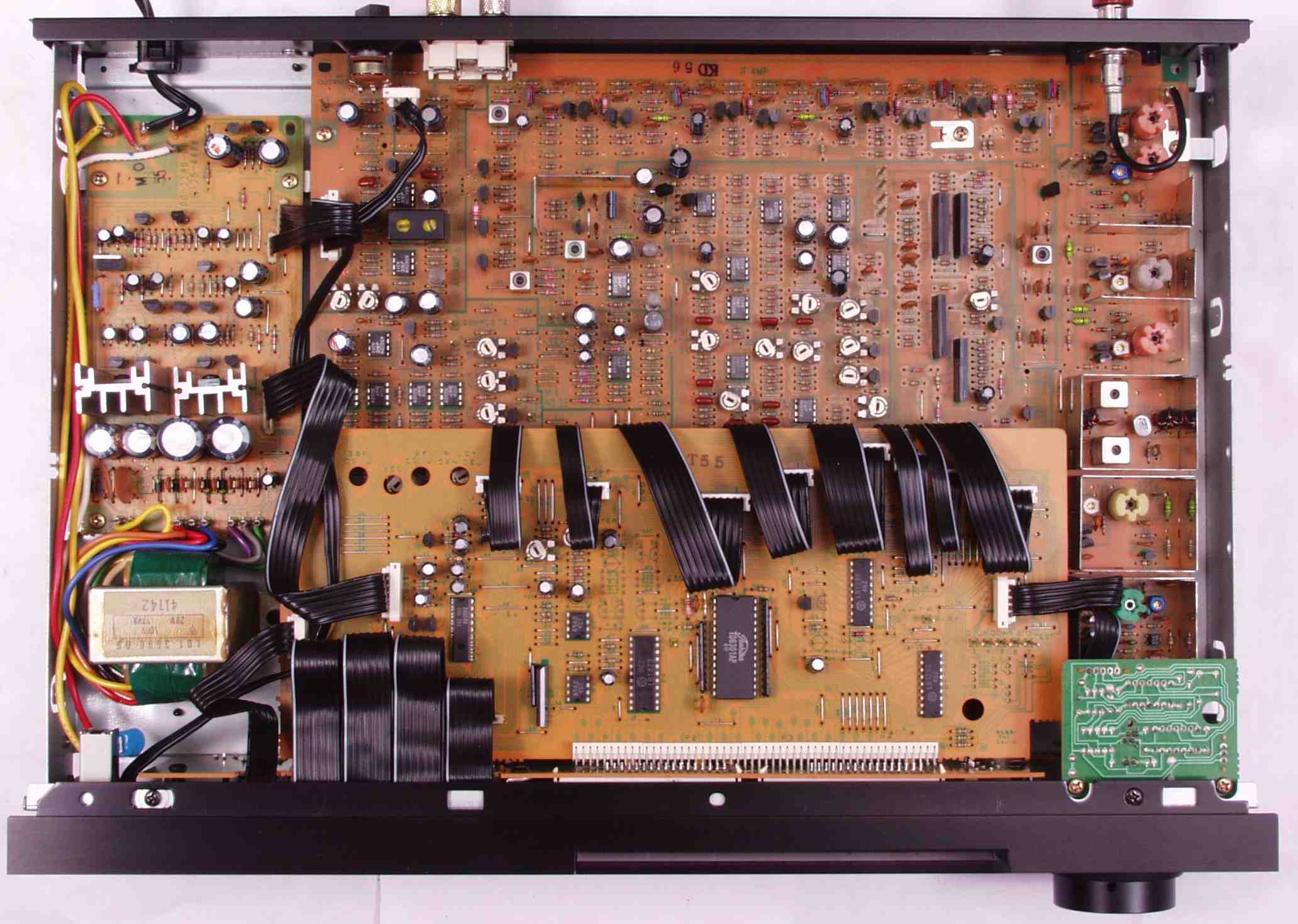

Ａ．　修理前の状況 Ａ−１．　上蓋を取った所。

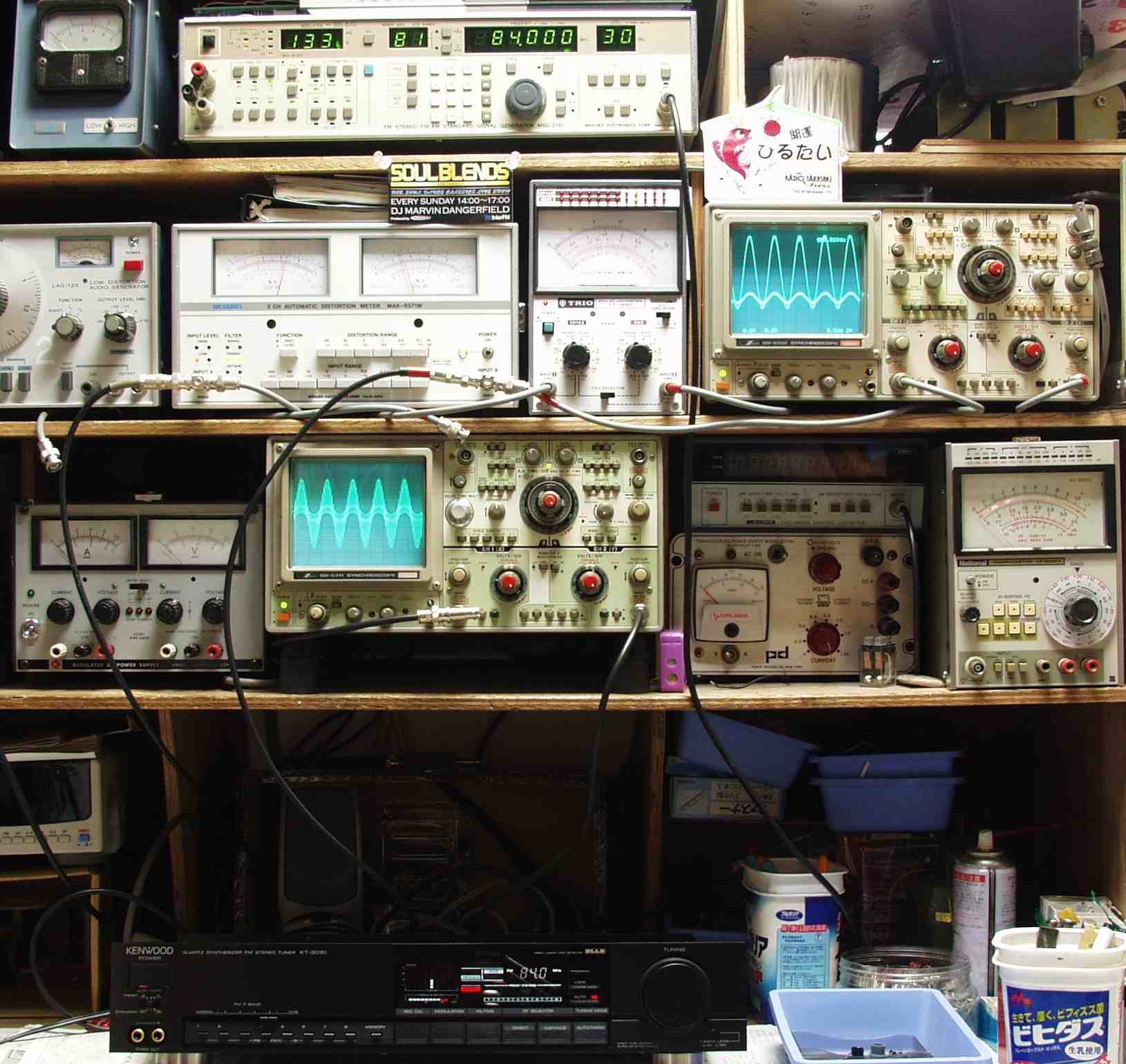

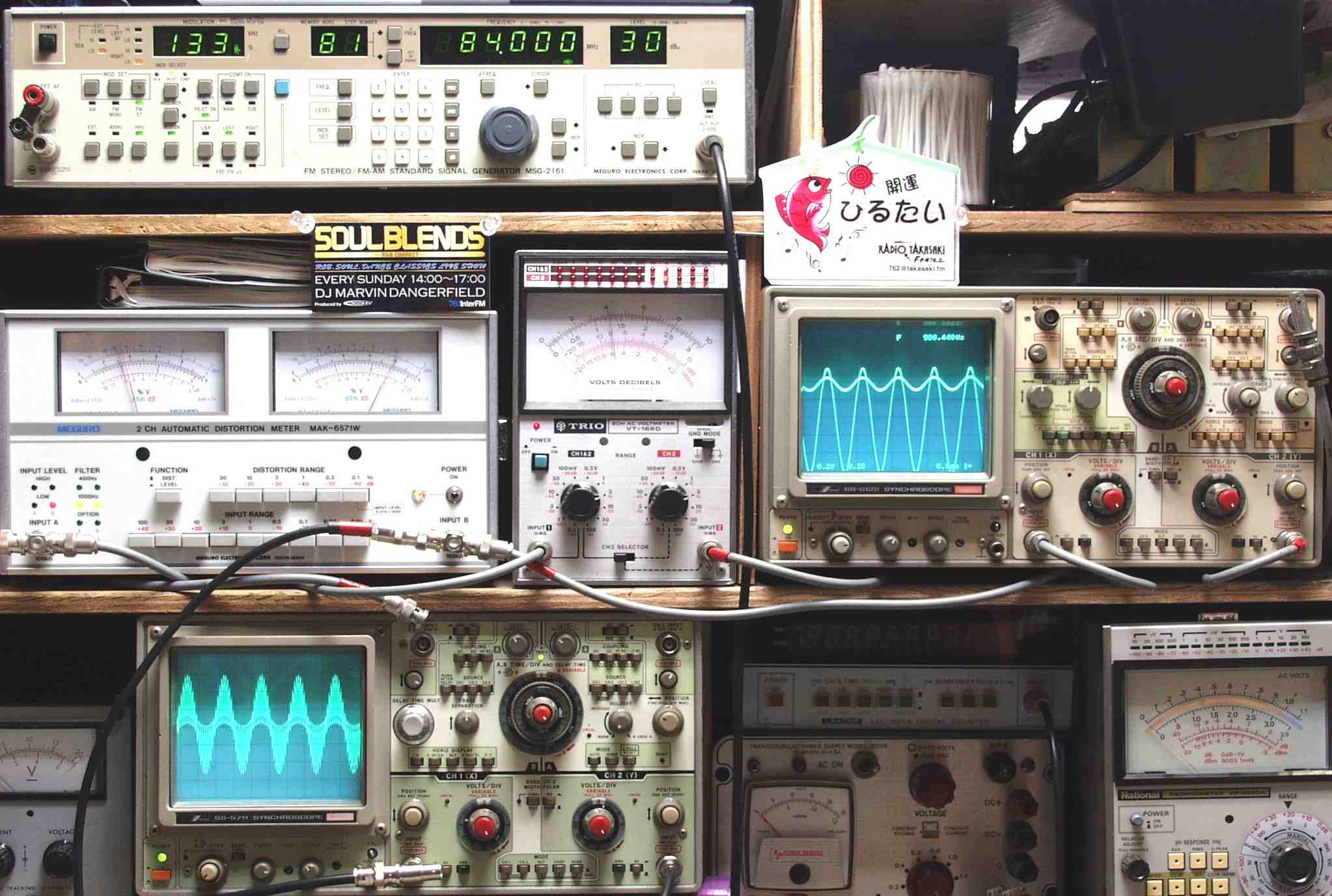

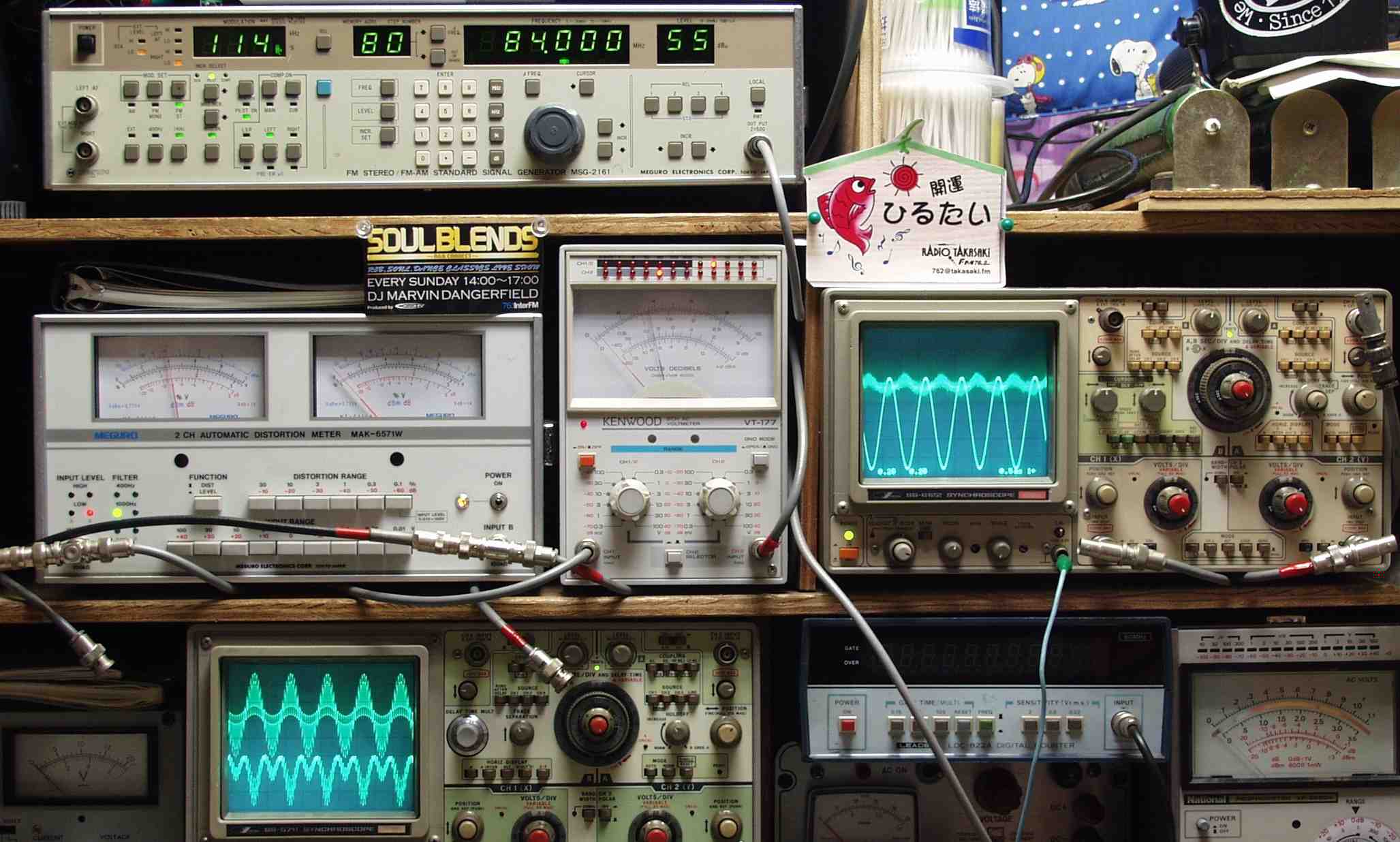

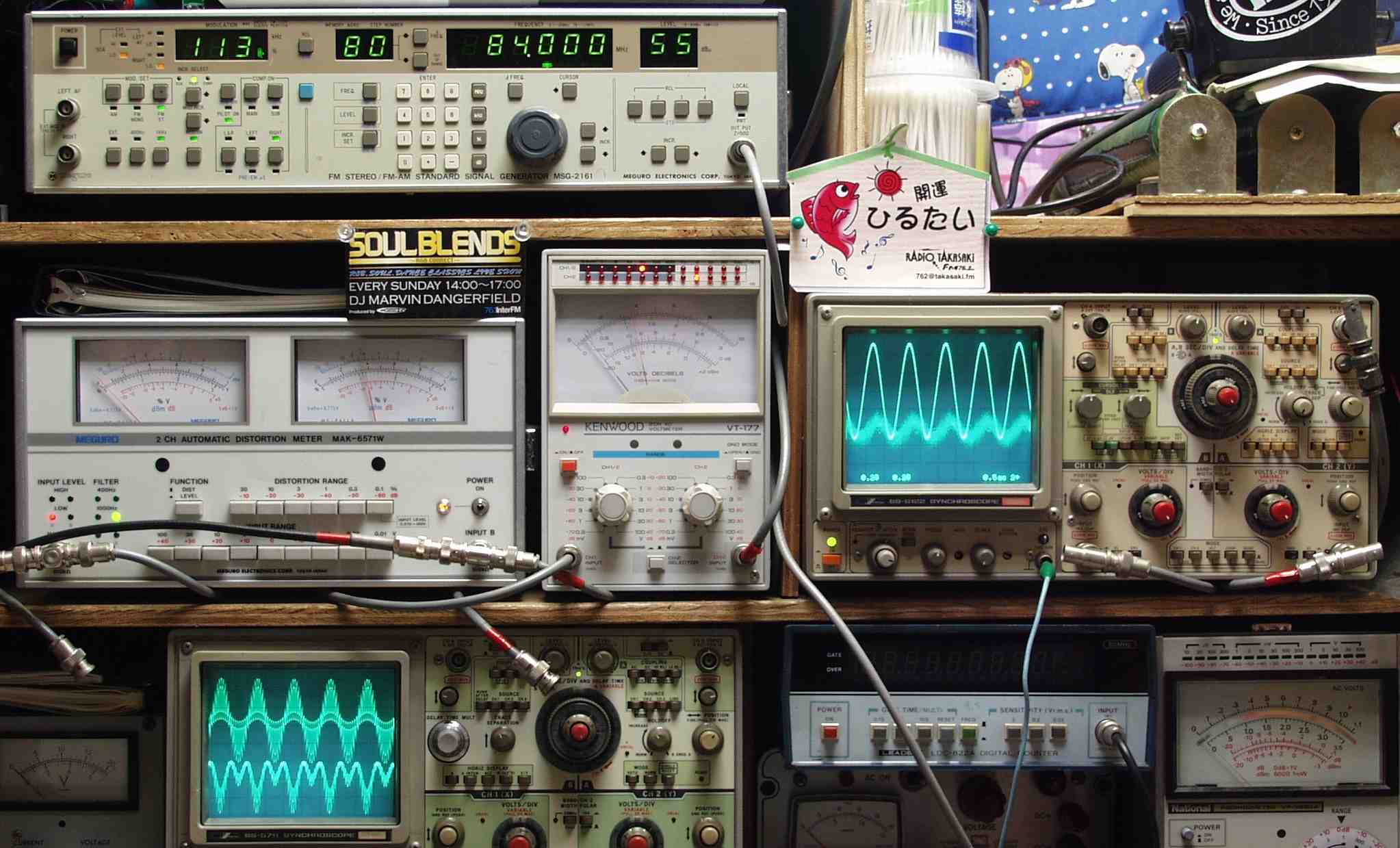

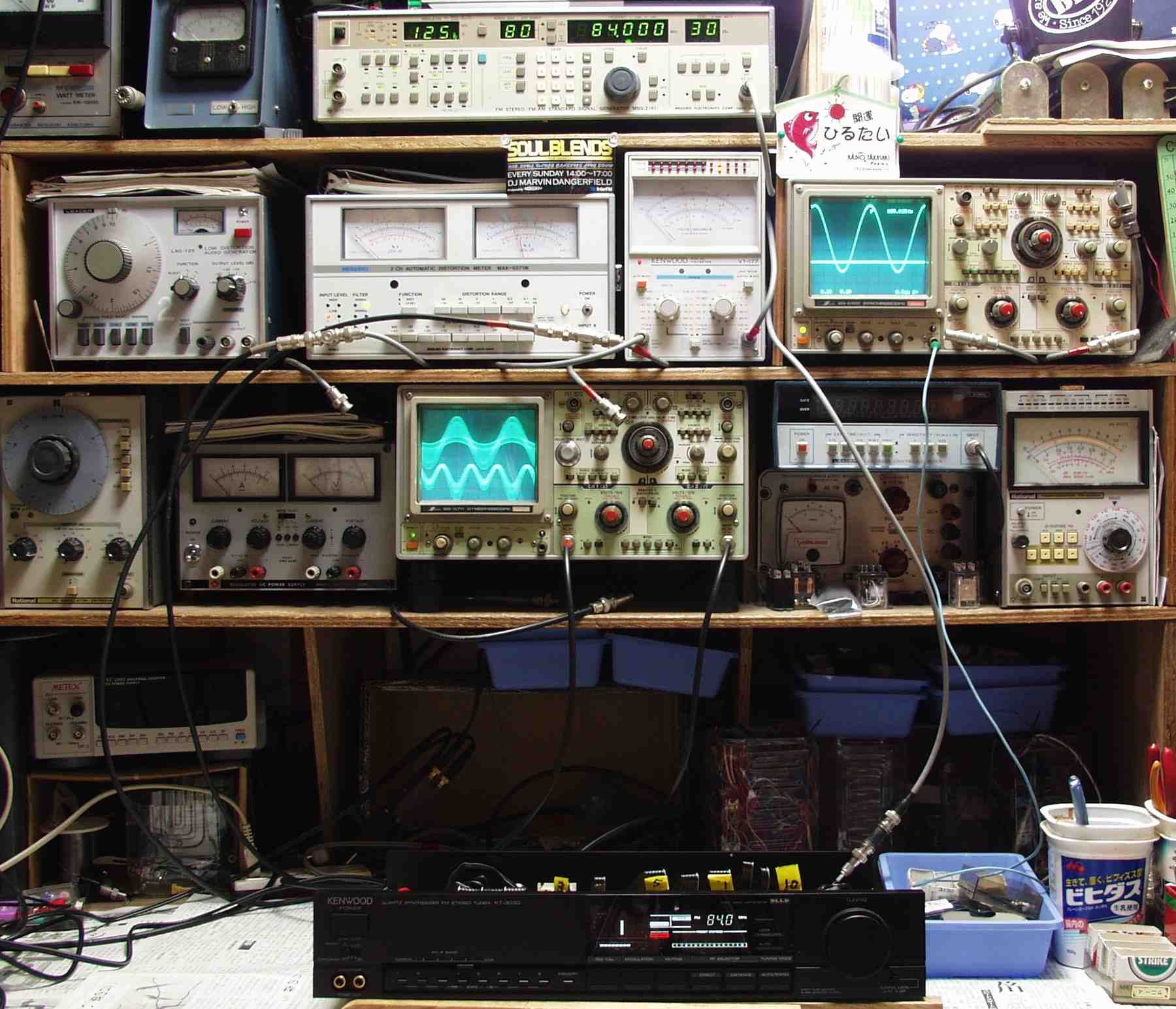

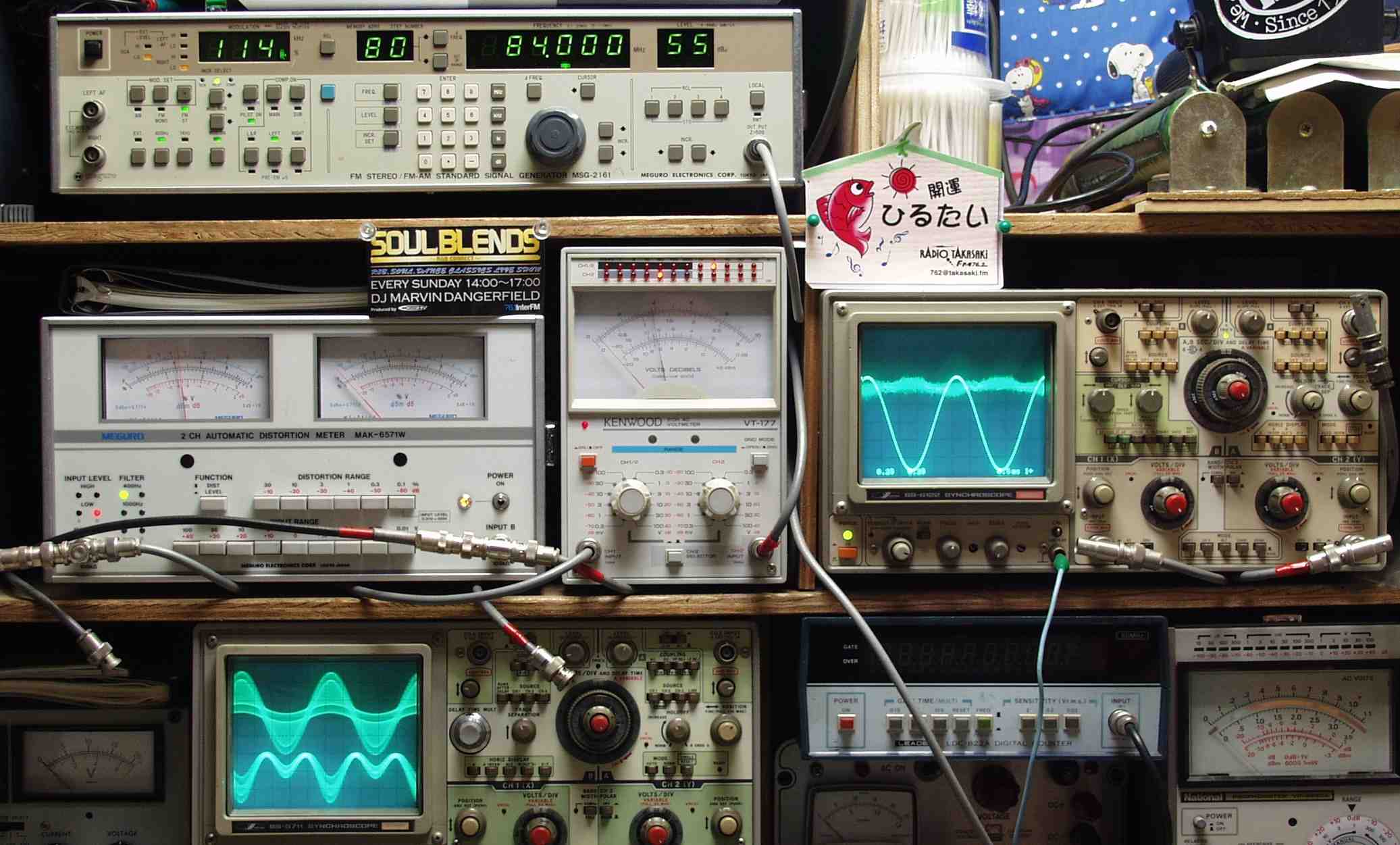

ＡＥ．　修理前の測定 ＡＥ−１．　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　４００ＨＺ・１ＫＨＺの　変調信号を　３０ｄＢで出す　これを受信し出力を測定する 　　　　　中左＝歪み率計、左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 　　　　　　　右＝オシロ出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　　　下オシロ＝検波出力波形 　　　　　変調信号を３０ｄＢ＝実際の受信では、最低限のレベルで外来ノイズを受け始めるレベル

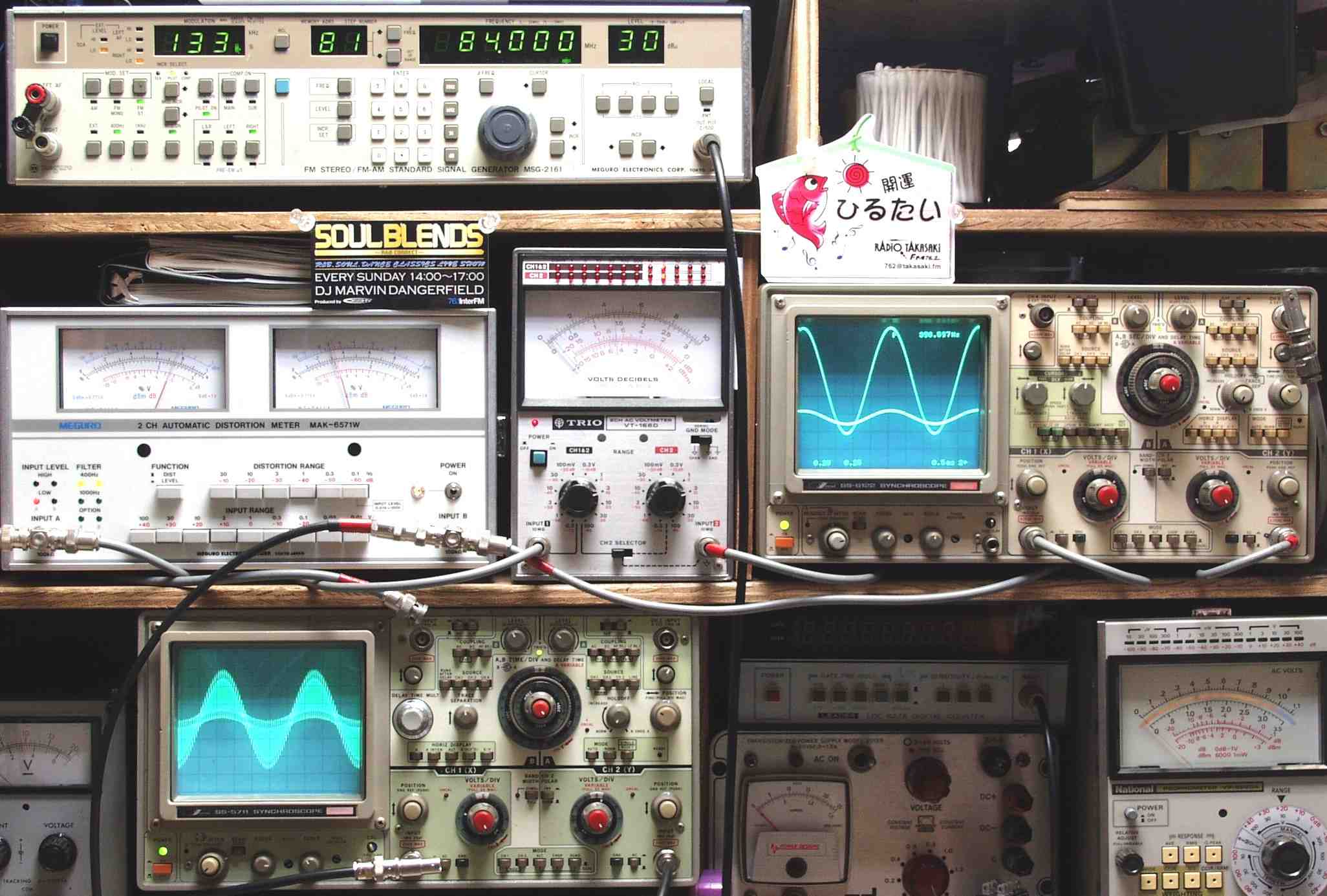

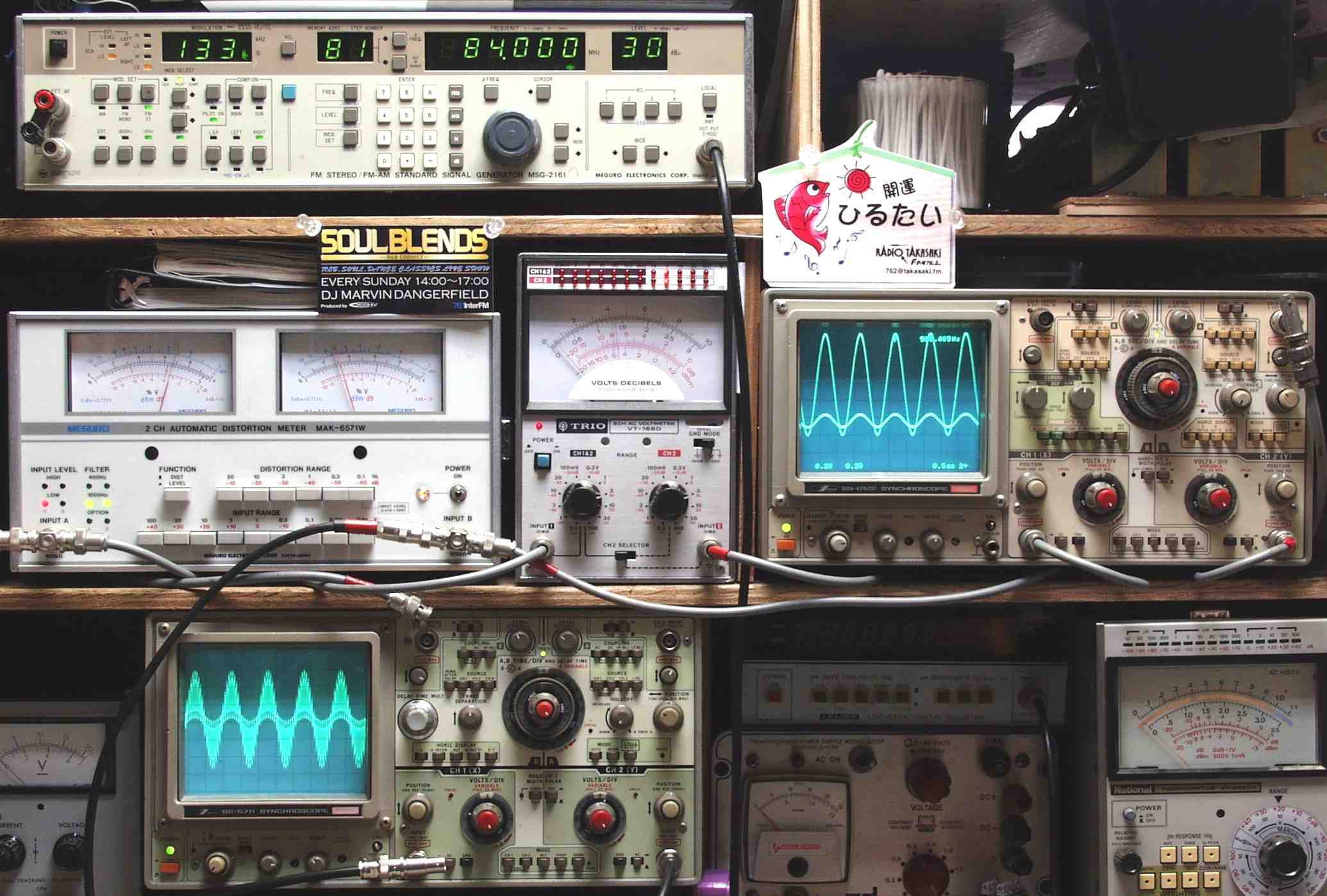

ＡＥ−２Ａ．　ＦＭ　感度、ＲＬ分離測定調整　Ｒ側 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　４００ＨＺの　Ｒのみ変調信号を　３０ｄＢで出す　これを受信し出力を測定する 　　　　　中左＝歪み率計＝０．８％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大１％レンジ） 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力（最大３Ｖレンジ） 　　　　　　　右＝出力波形　上＝Ｒ出力、下＝Ｌ出力

ＡＥ−２Ｂ．　ＦＭ　感度、ＲＬ分離測定調整　Ｌ側 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　４００ＨＺの　Ｌのみ変調信号を　３０ｄＢで出す、これを受信し出力を測定する 　　　　　中左＝歪み率計＝０．８％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大１％レンジ） 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力（最大３Ｖレンジ） 　　　　　　　右＝出力波形　上＝Ｒ出力、下＝Ｌ出力

ＡＥ−３Ａ．　ＦＭ　感度、ＲＬ分離測定調整　Ｒ側 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　１ＫＨＺの　Ｒのみ変調信号を　３０ｄＢで出す　これを受信し出力を測定する 　　　　　中左＝歪み率計＝０．７％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大１％レンジ） 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力（最大３Ｖレンジ） 　　　　　　　右＝出力波形　上＝Ｒ出力、下＝Ｌ出力

ＡＥ−３Ｂ．　ＦＭ　感度、ＲＬ分離測定調整　Ｌ側 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　１ＫＨＺの　Ｌのみ変調信号を　３０ｄＢで出す、これを受信し出力を測定する 　　　　　中左＝歪み率計＝０．７％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大１％レンジ） 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力（最大３Ｖレンジ） 　　　　　　　右＝出力波形　上＝Ｒ出力、下＝Ｌ出力

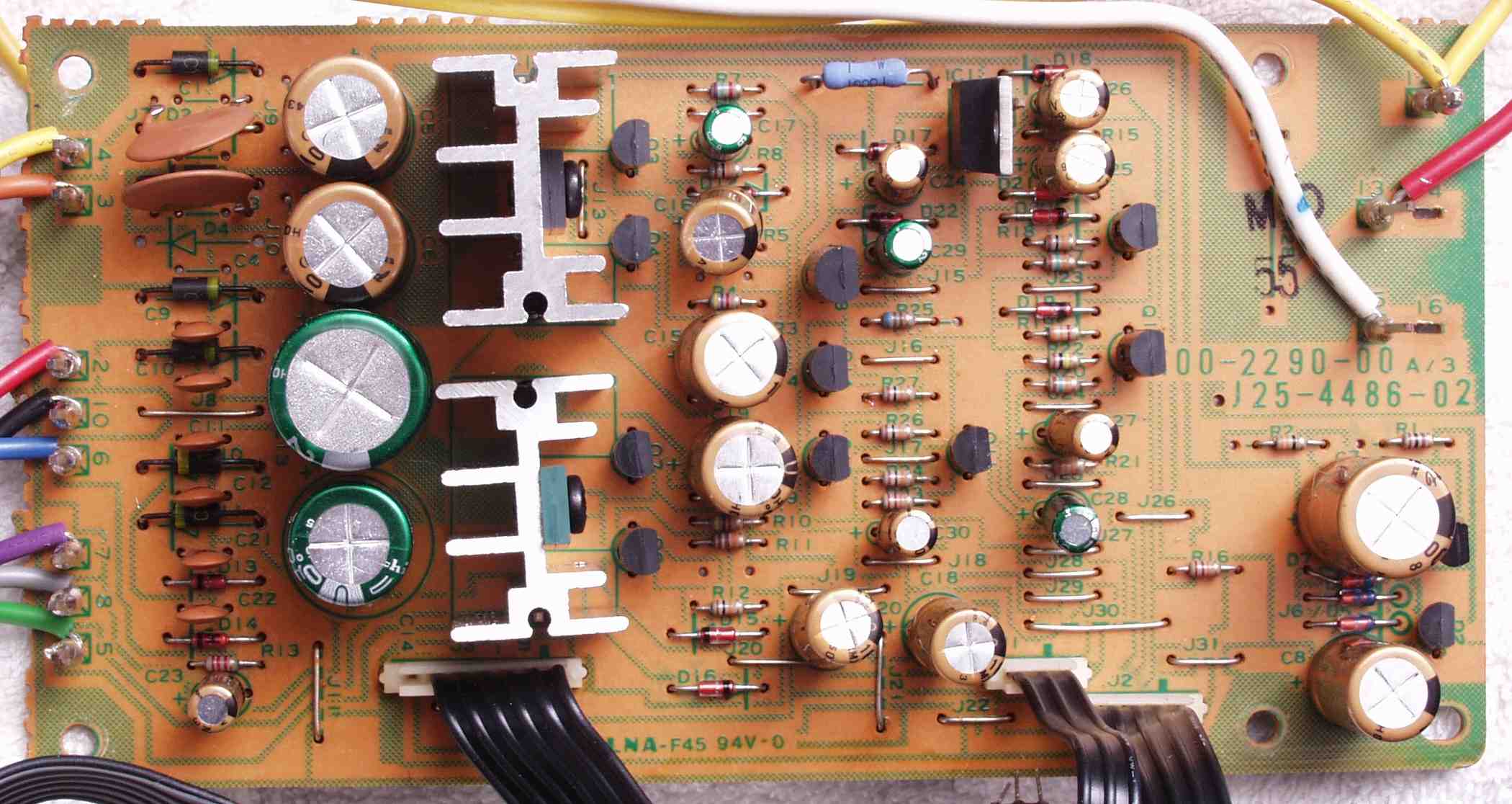

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　電源基板

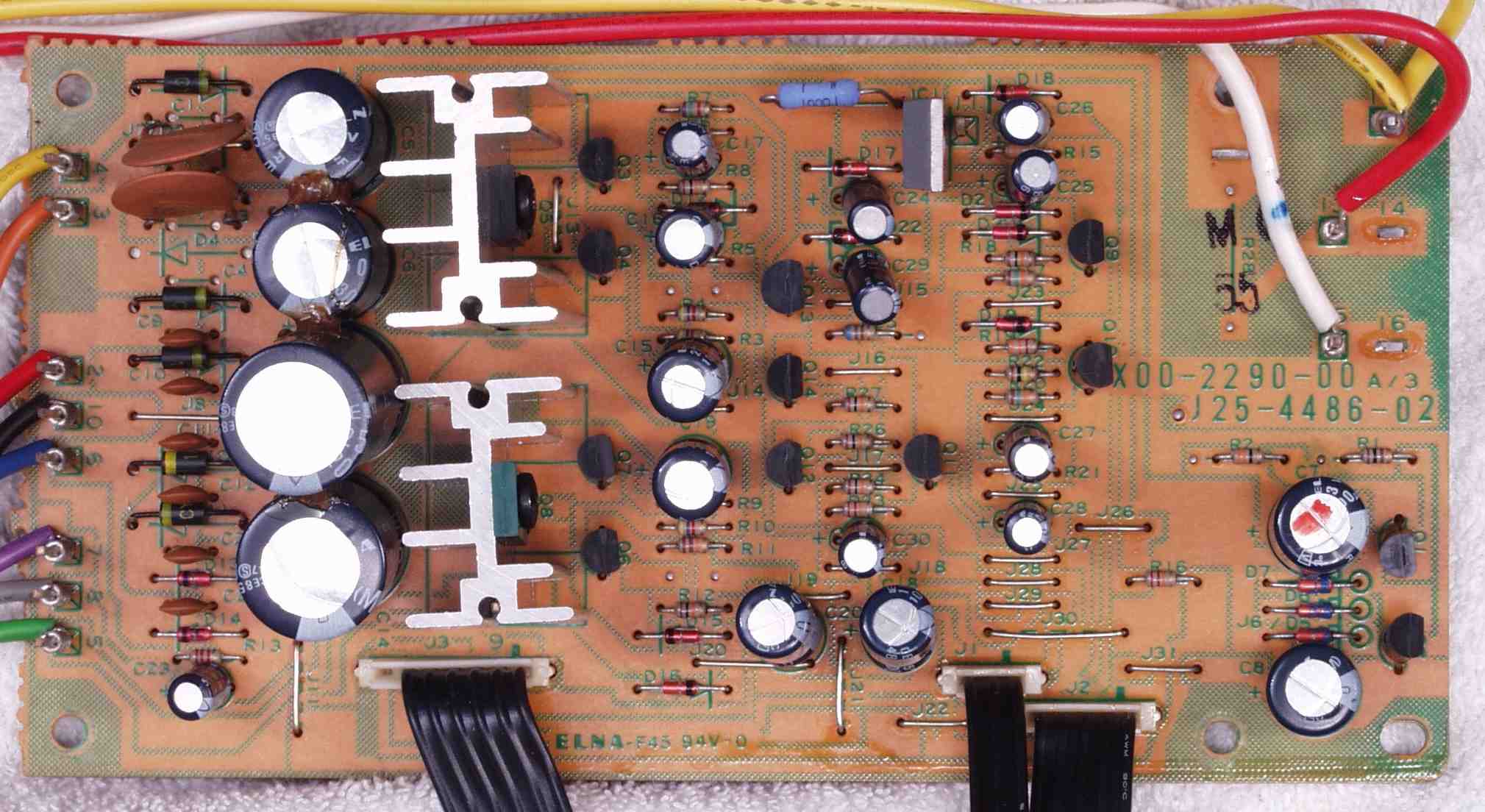

Ｃ−１Ｂ．　修理後　電源基板　　電解コンデンサー２０個交換

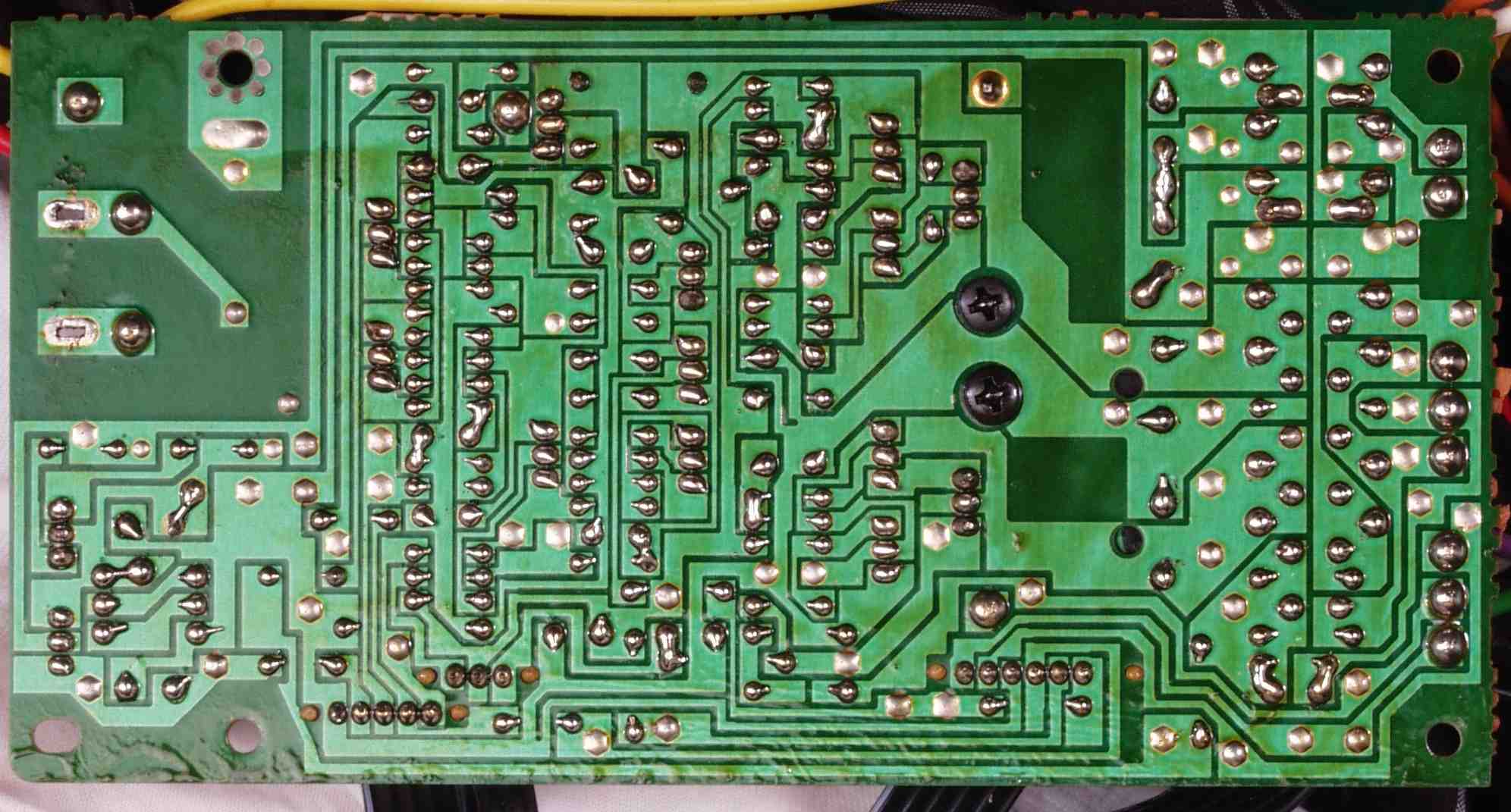

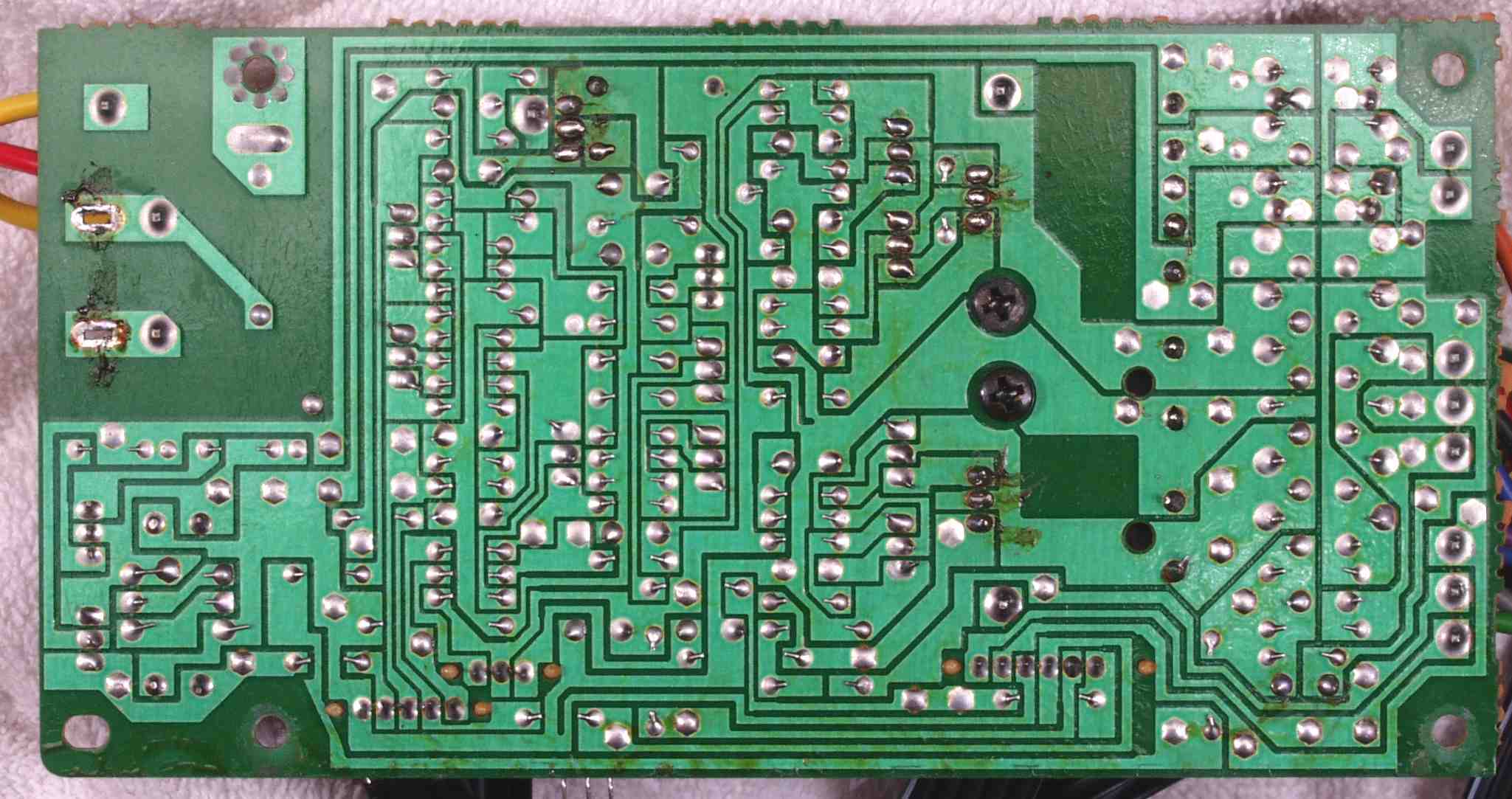

Ｃ−１Ｃ．　修理前　電源基板裏

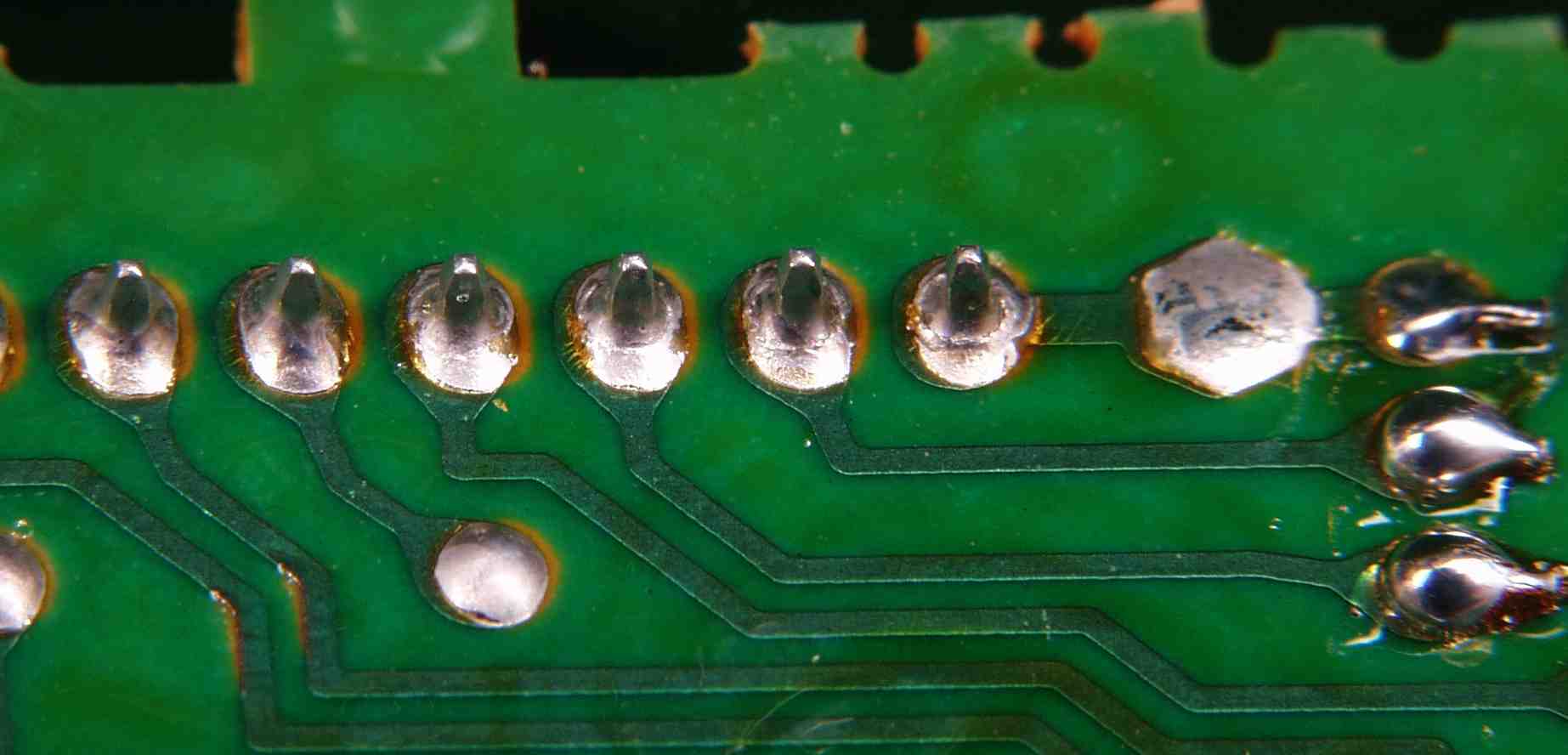

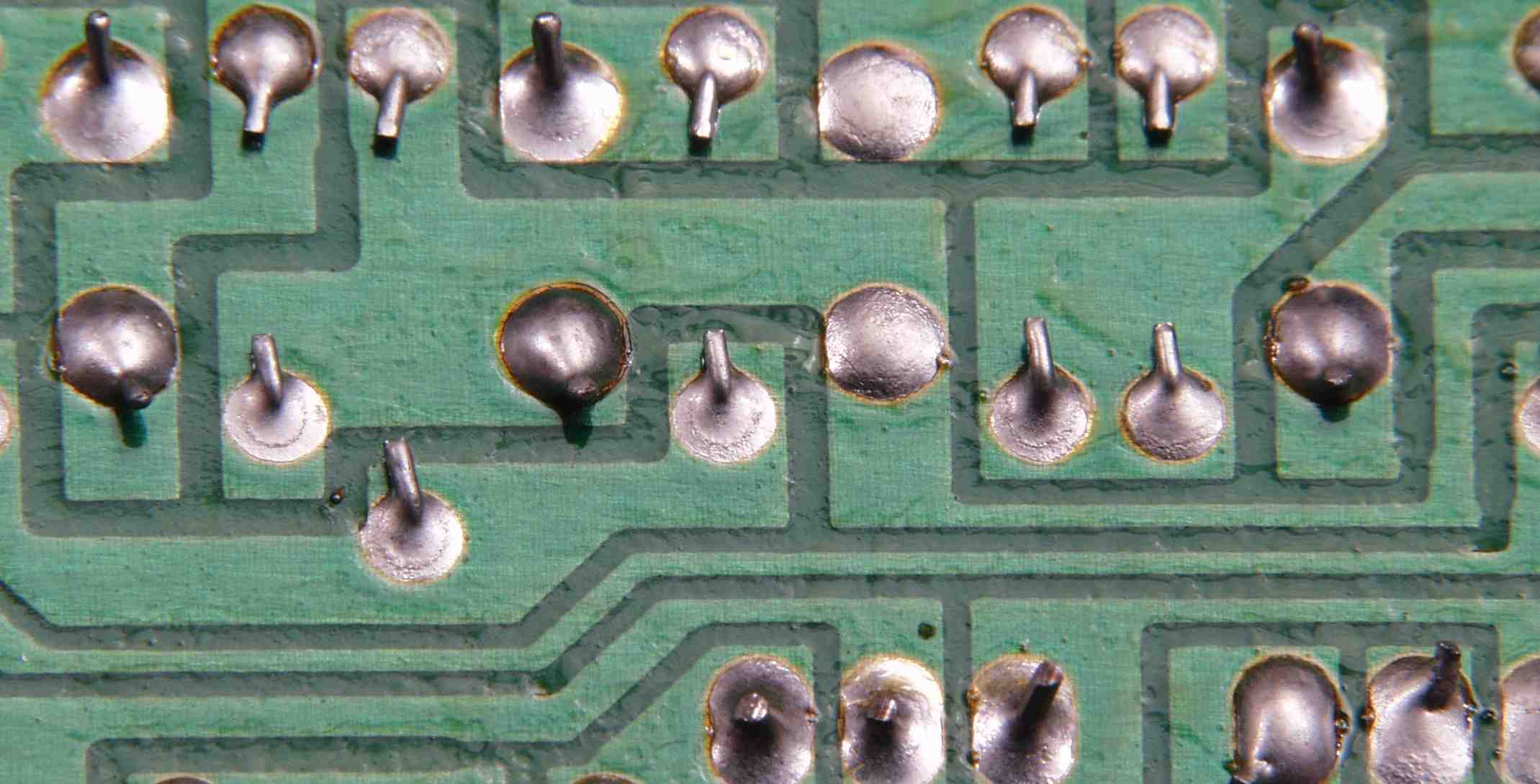

Ｃ−１Ｃ−１．　修理中　電源基板裏の半田不良ｹ所１

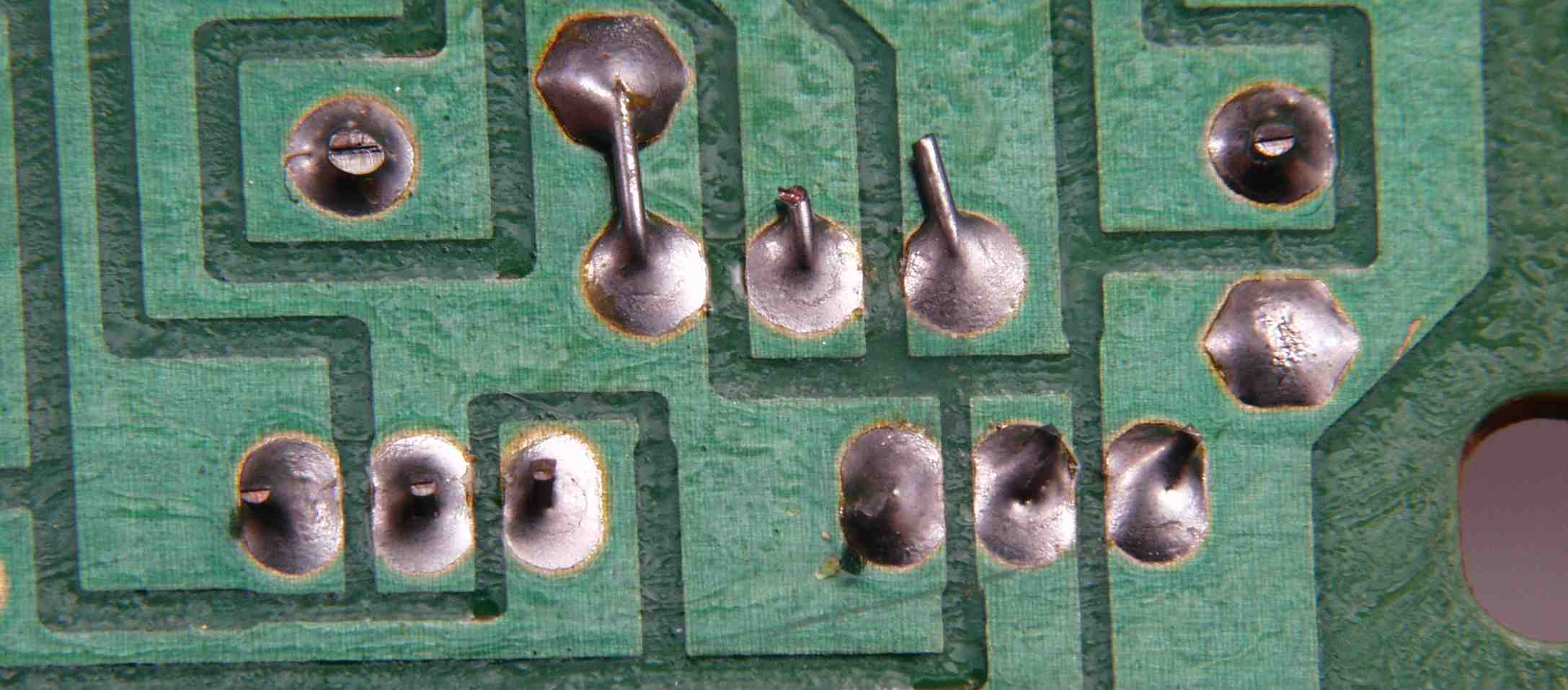

Ｃ−１Ｃ−２．　修理中　電源基板裏の半田不良ｹ所２

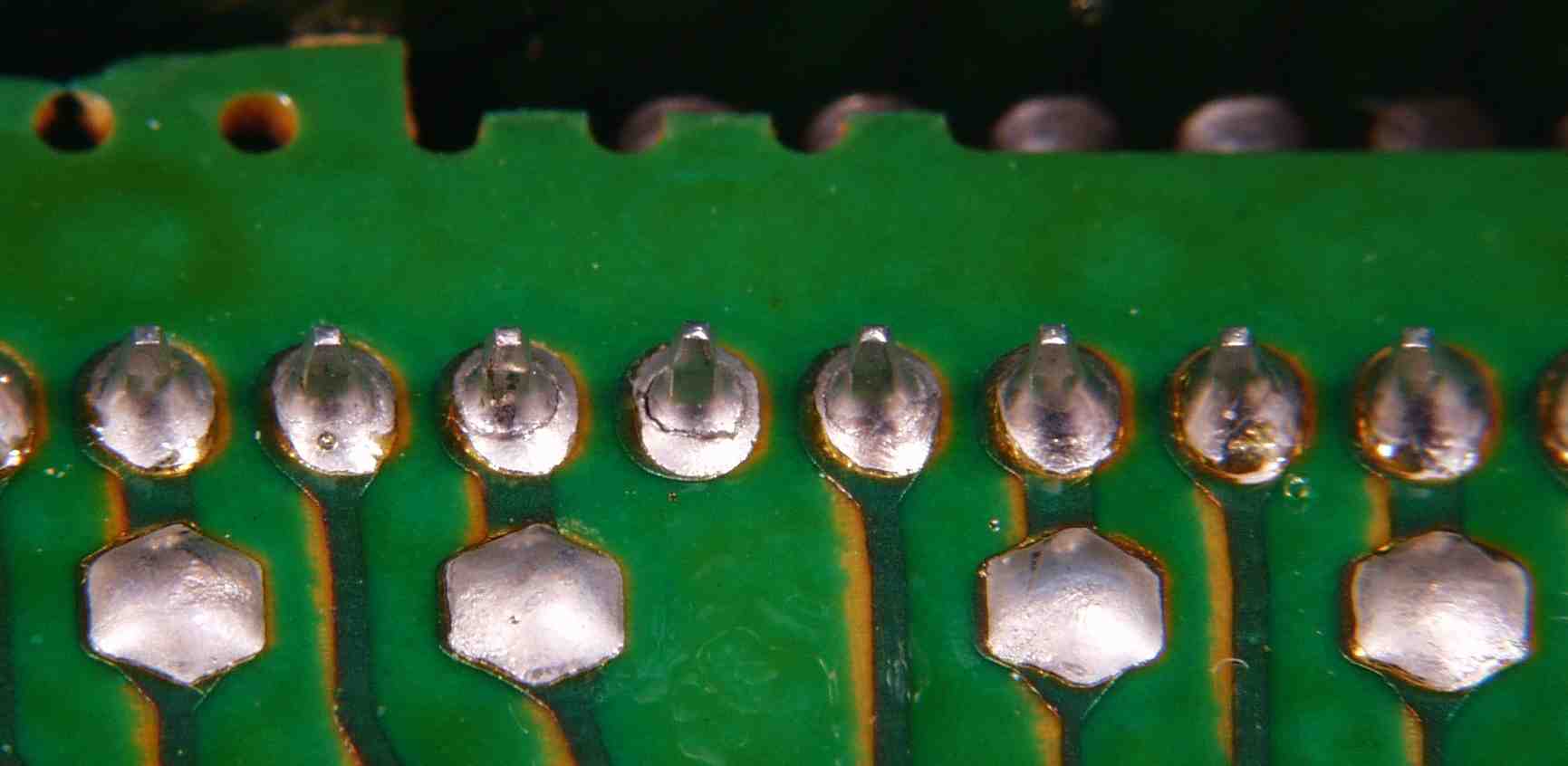

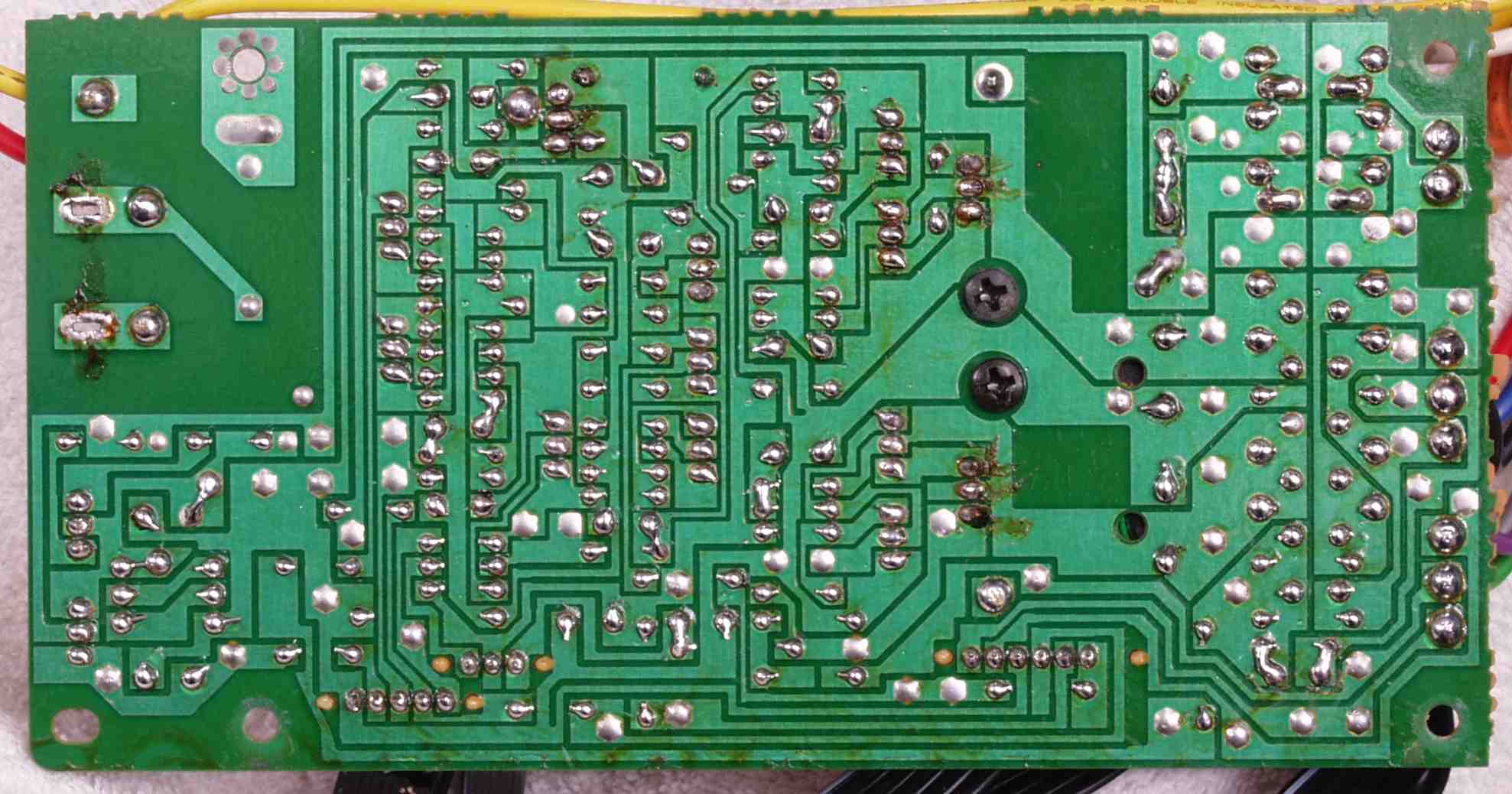

Ｃ−１Ｄ．　修理（半田補正）後　電源基板裏

Ｃ−１Ｅ．　完成電源基板裏　洗浄後

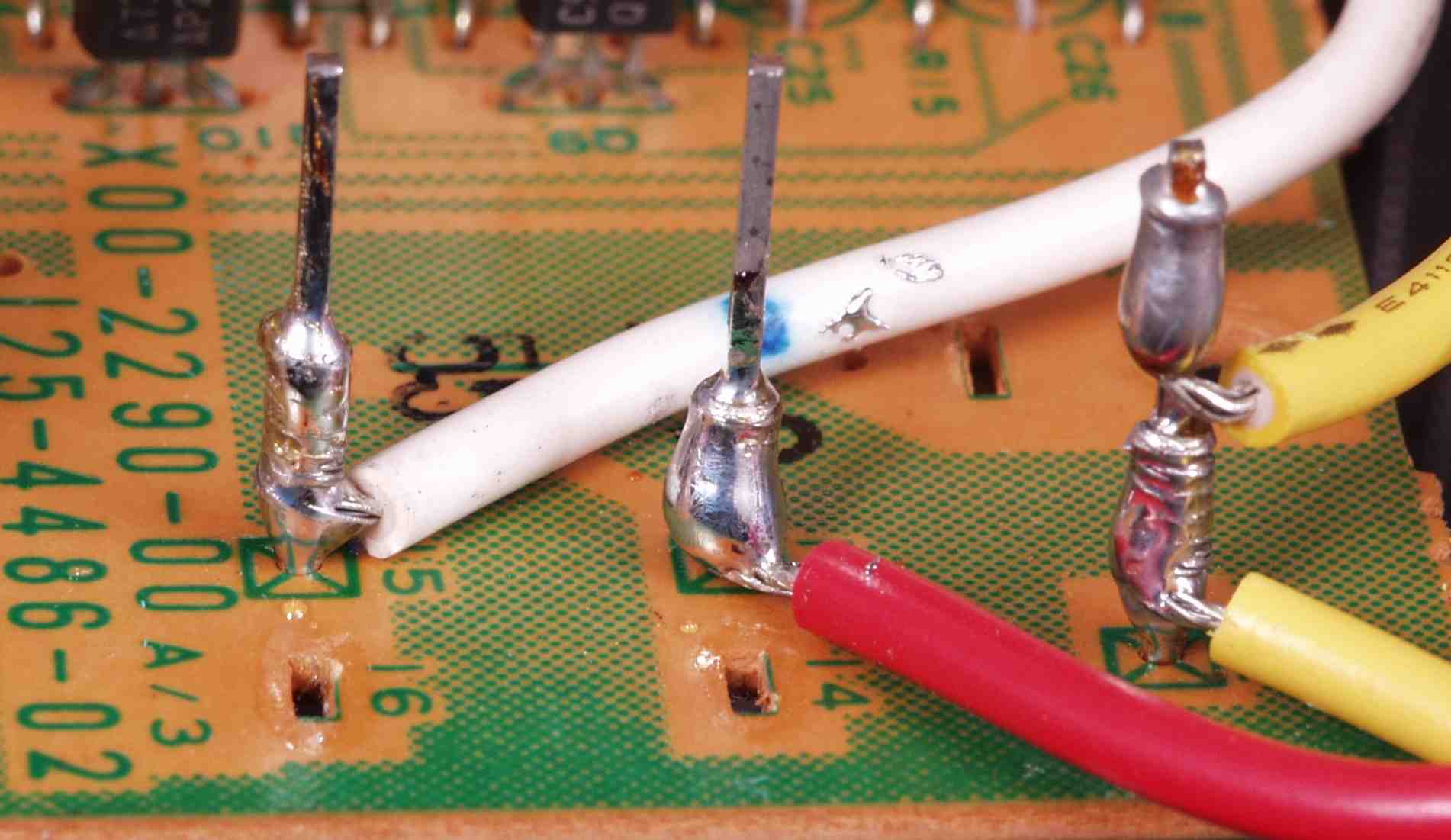

Ｃ−２Ａ．　修理前　電源基板ラッピング１

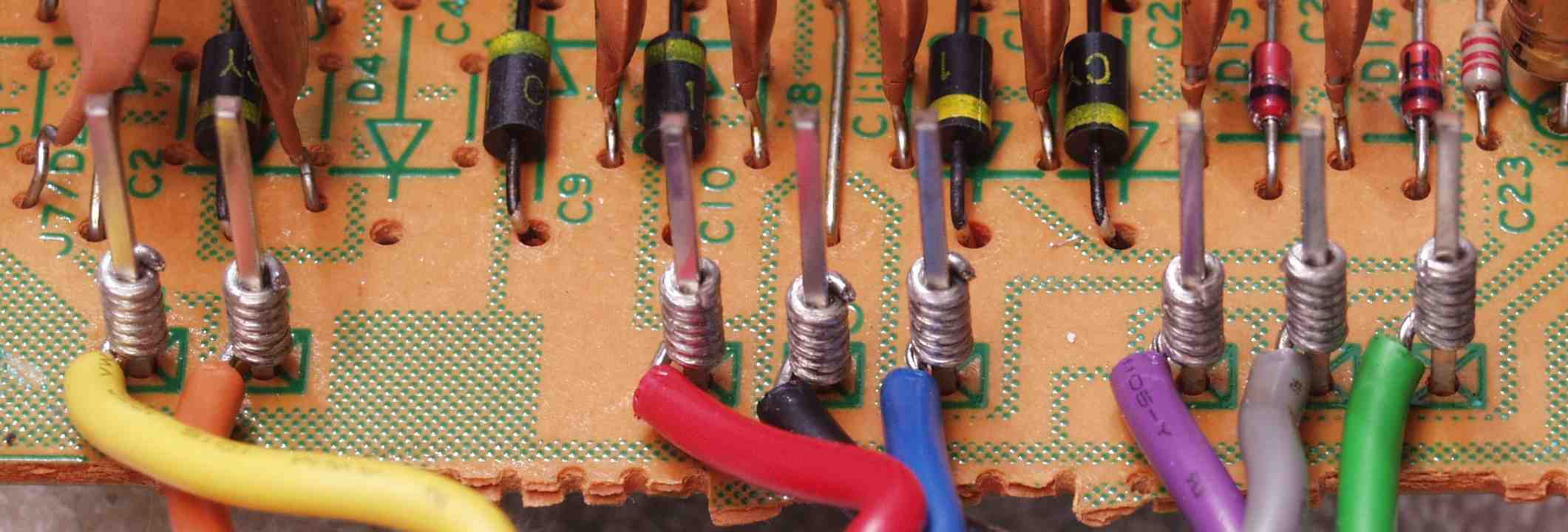

Ｃ−２Ｂ．　修理後　電源基板ラッピング１、半田を浸みこませる

Ｃ−２Ｃ．　修理前　電源基板ラッピング２

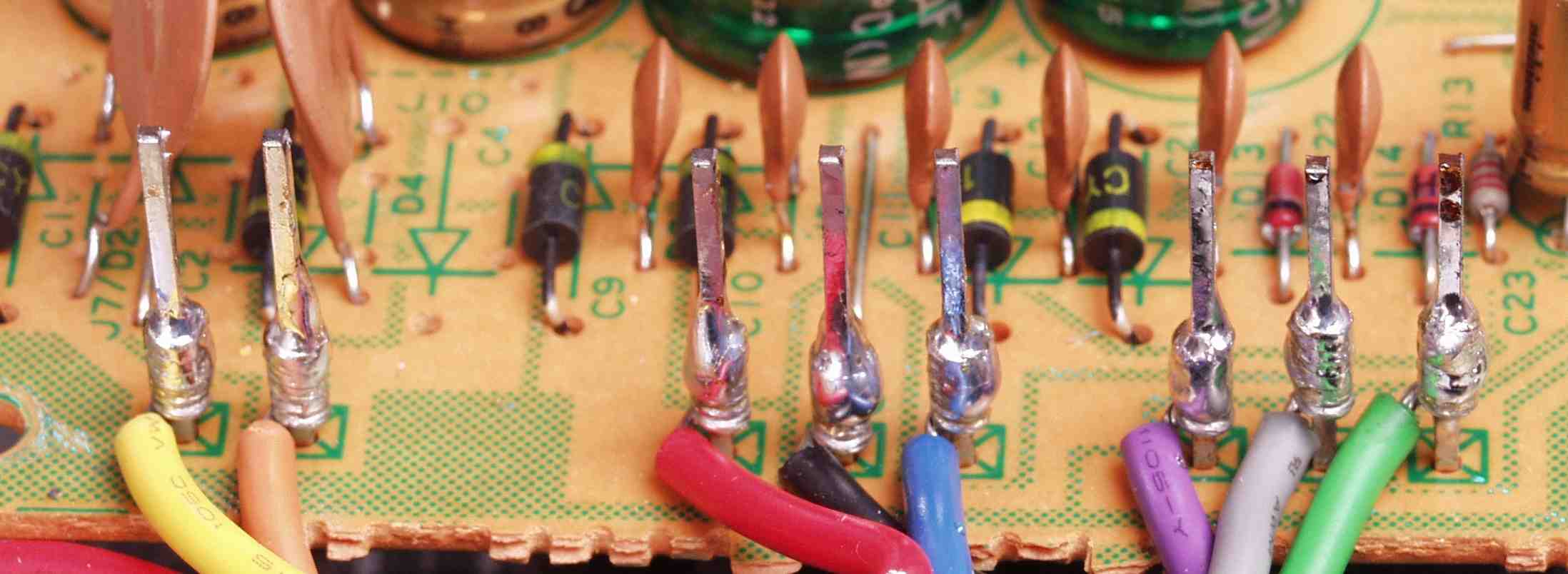

Ｃ−２Ｄ．　修理後　電源基板ラッピング２、半田を浸みこませる

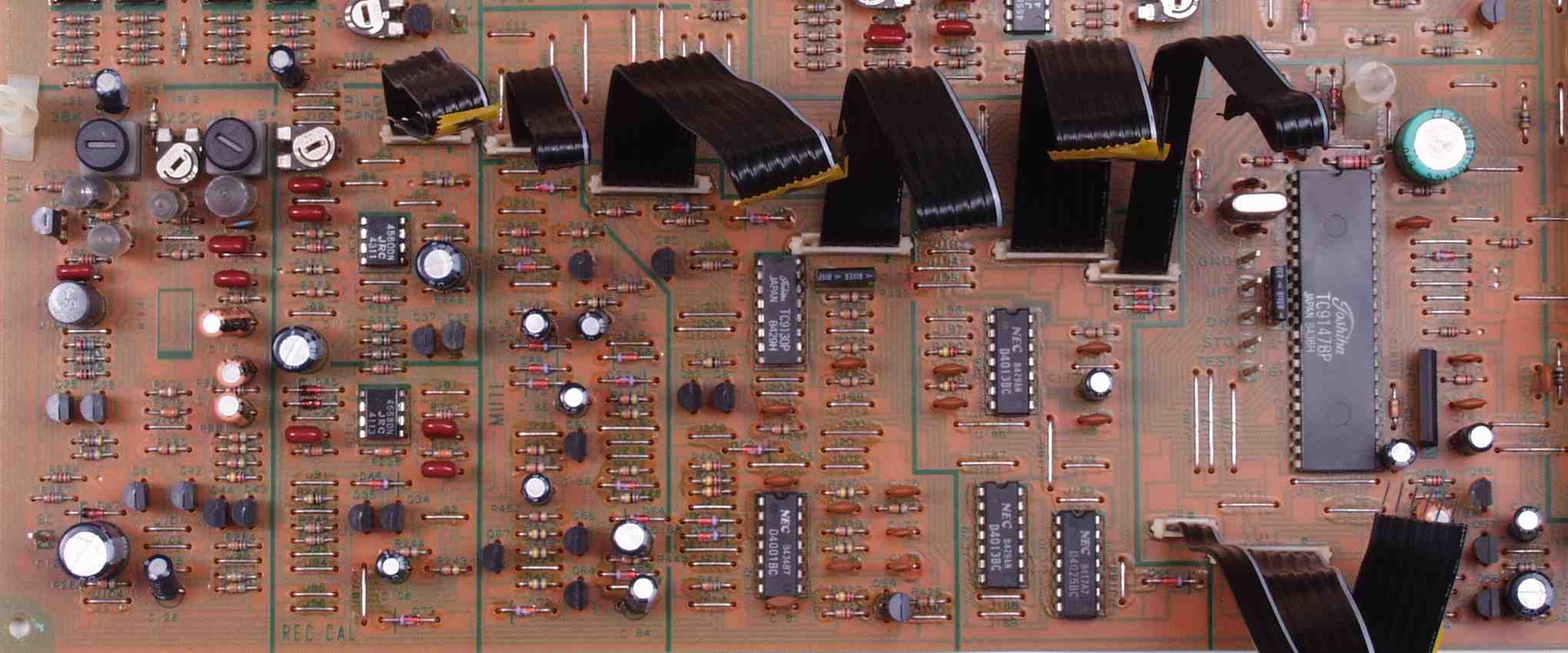

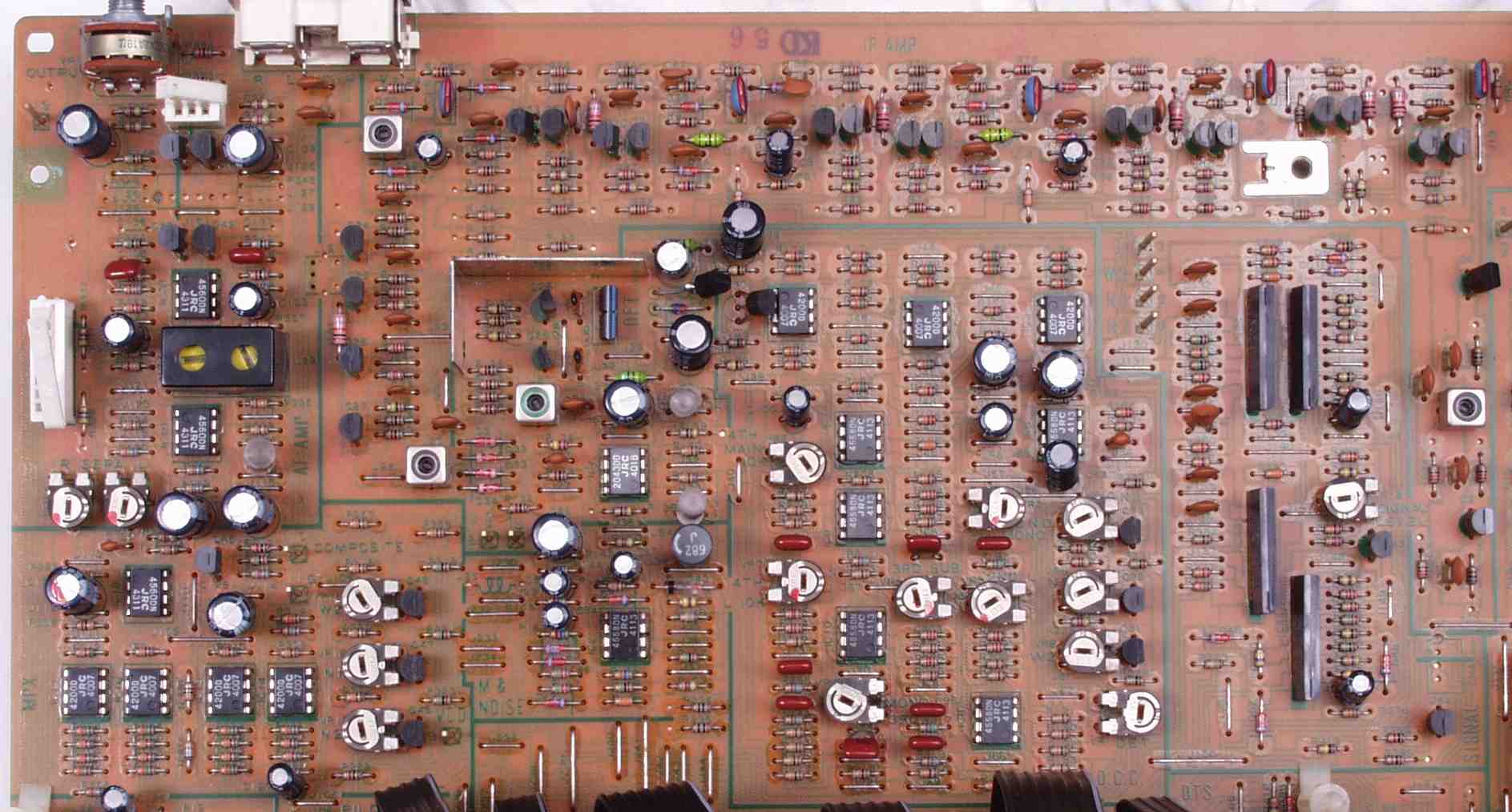

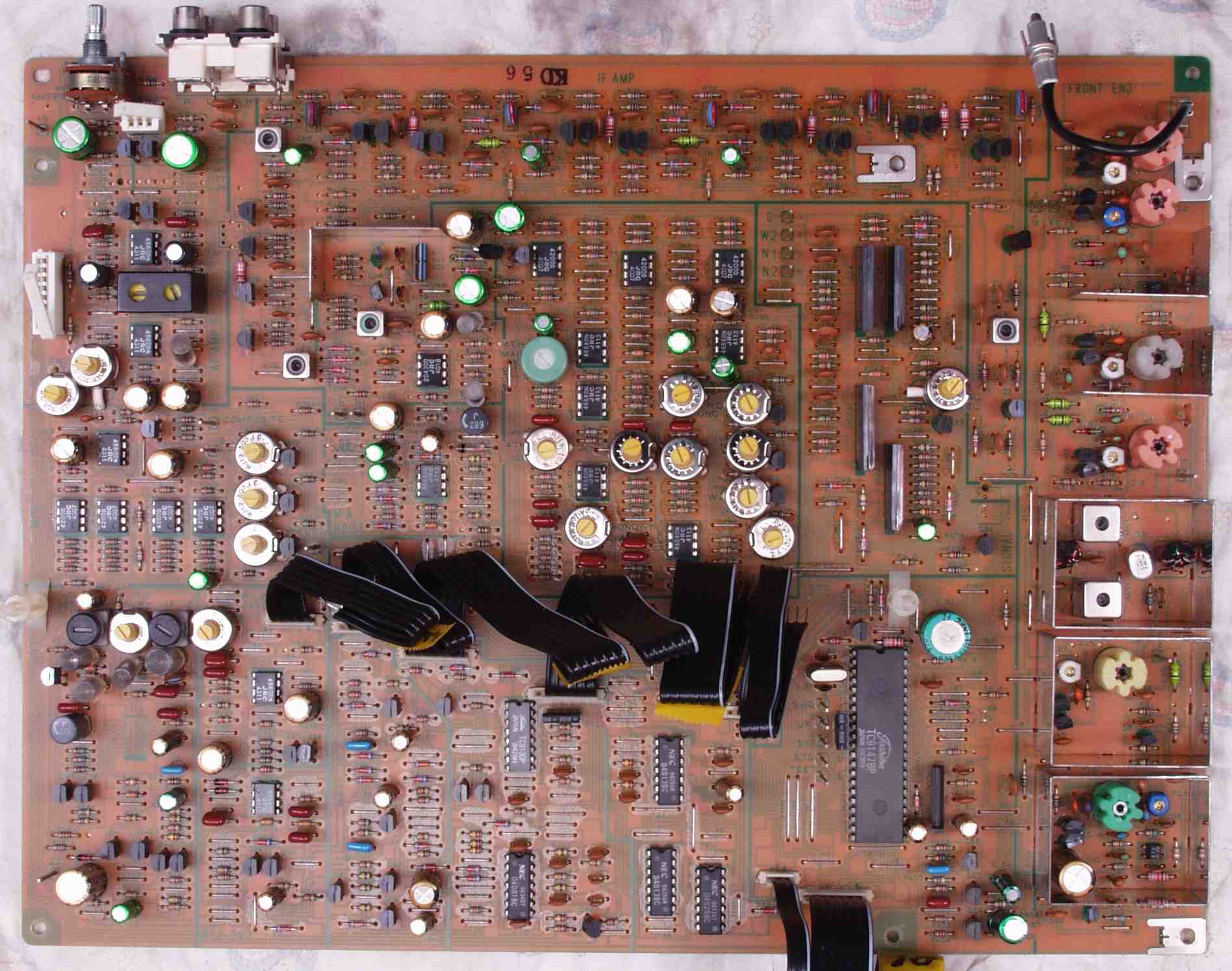

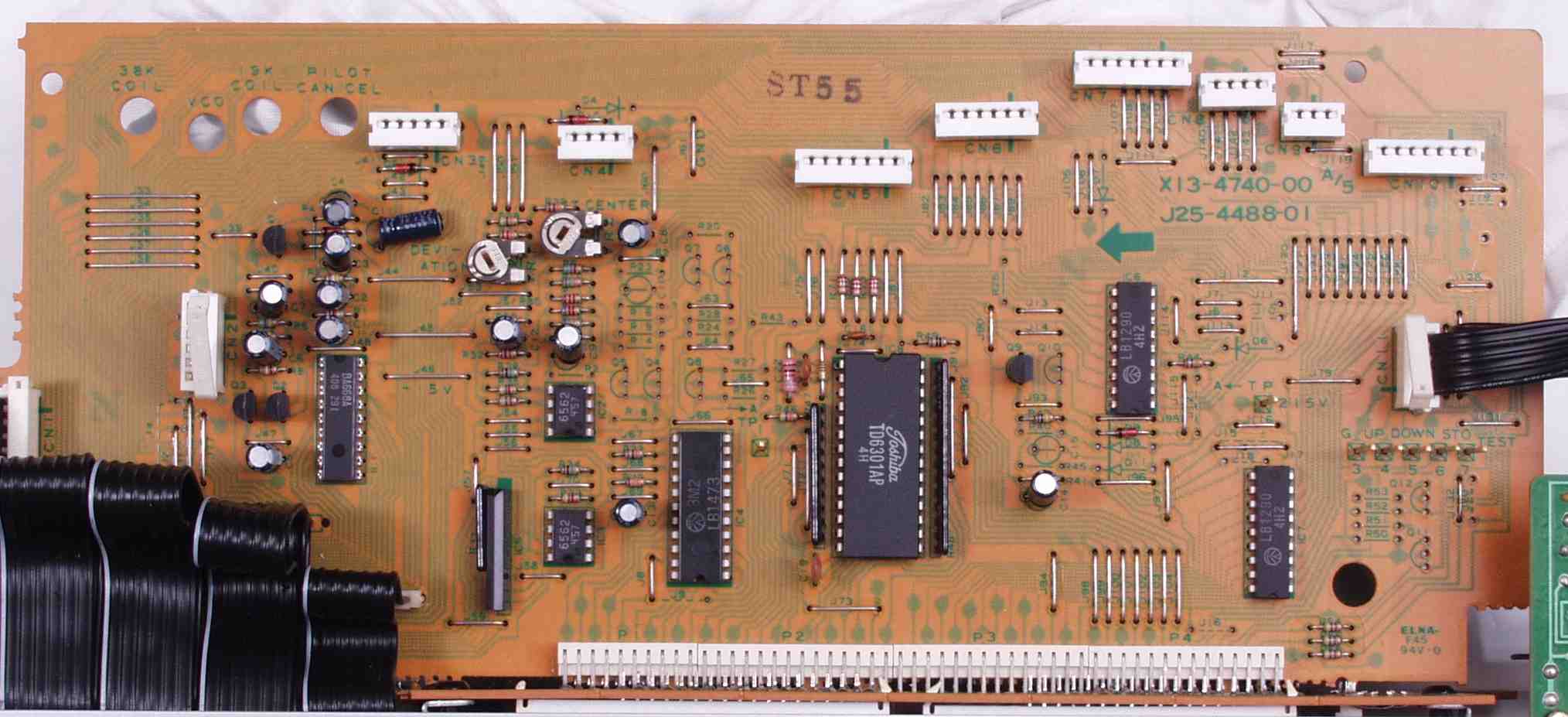

Ｃ−３Ａ．　修理前　メイン基板

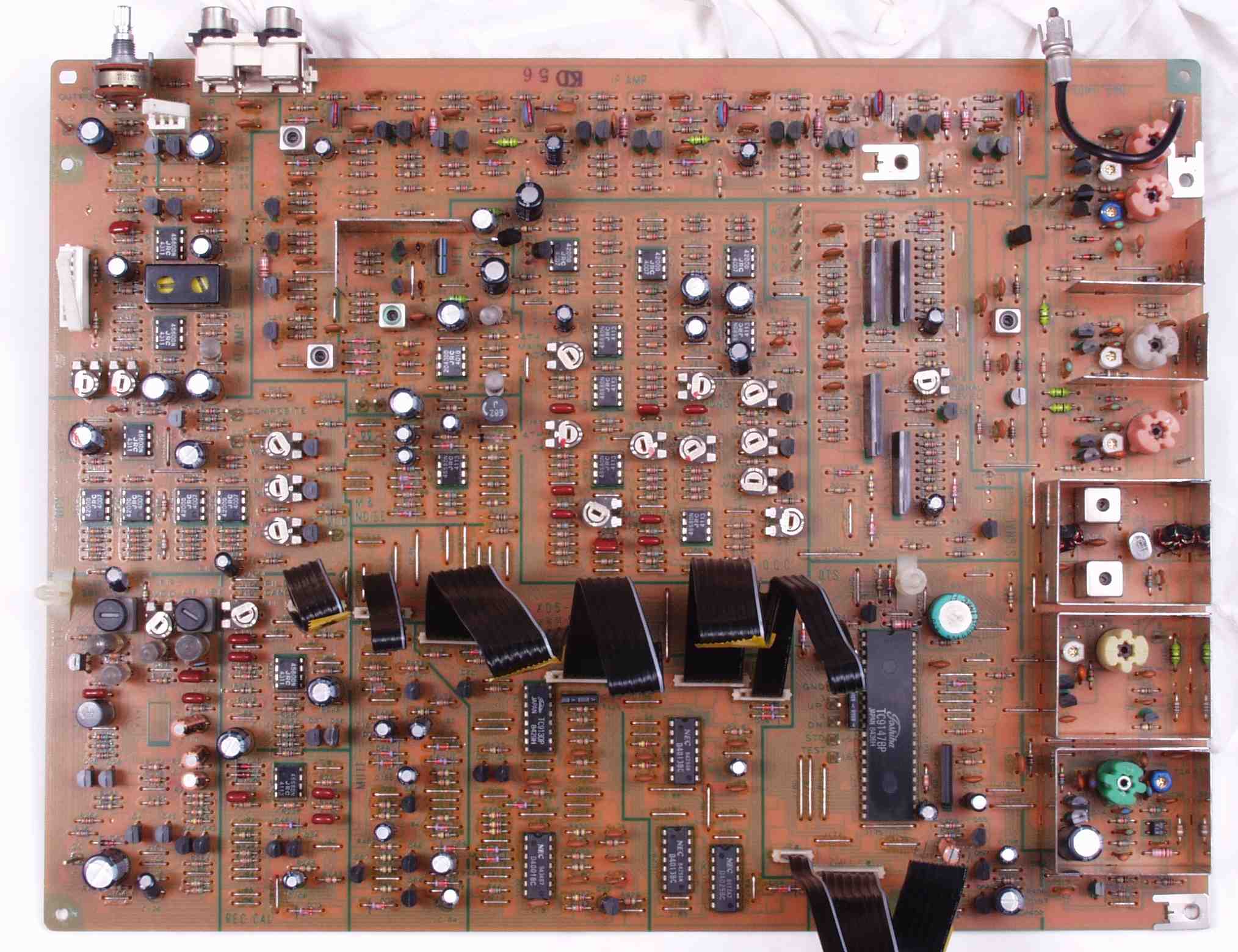

Ｃ−３Ｂ．　修理後　メイン基板　電解コンデンサー４９個、半固定ＶＲ１８個交換

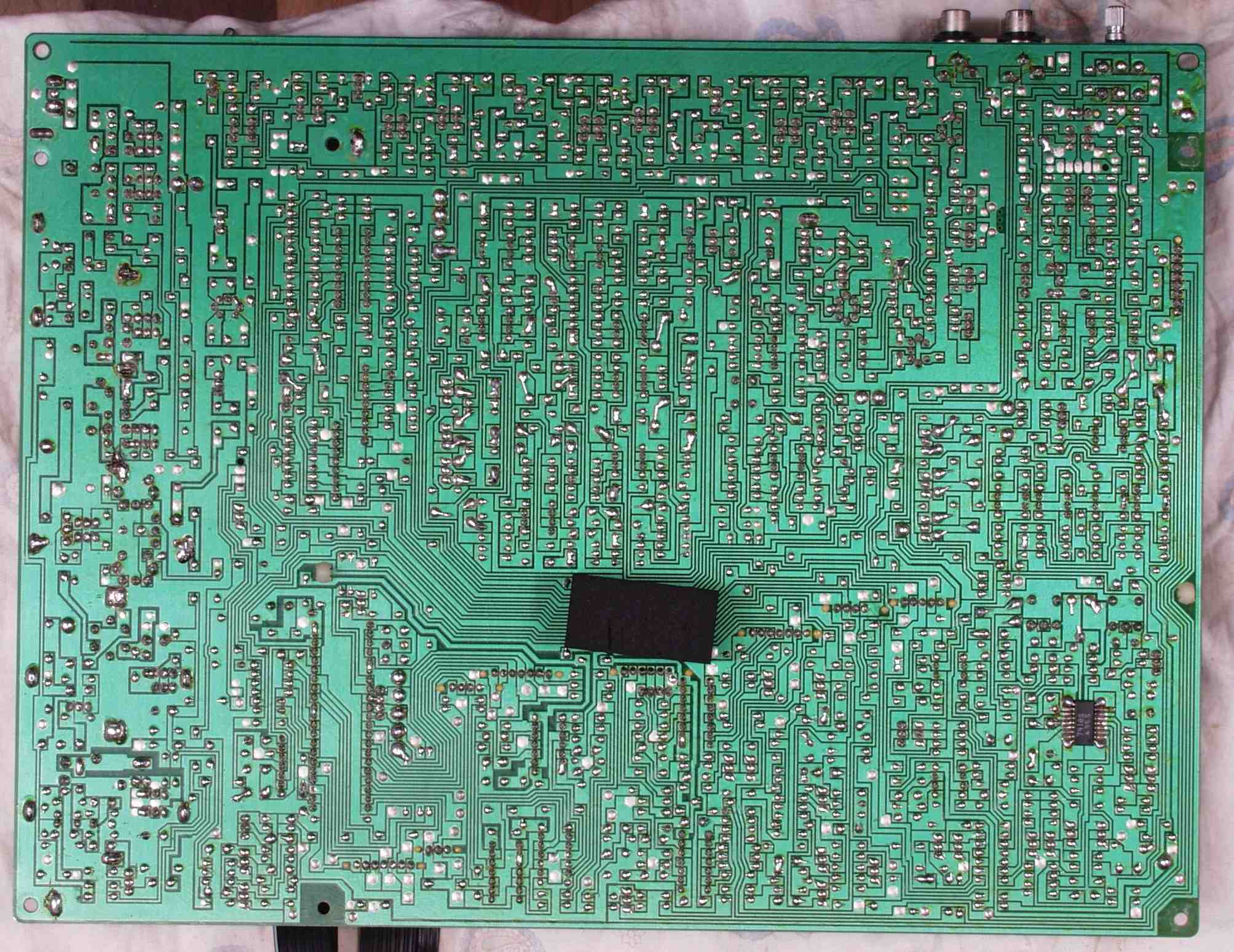

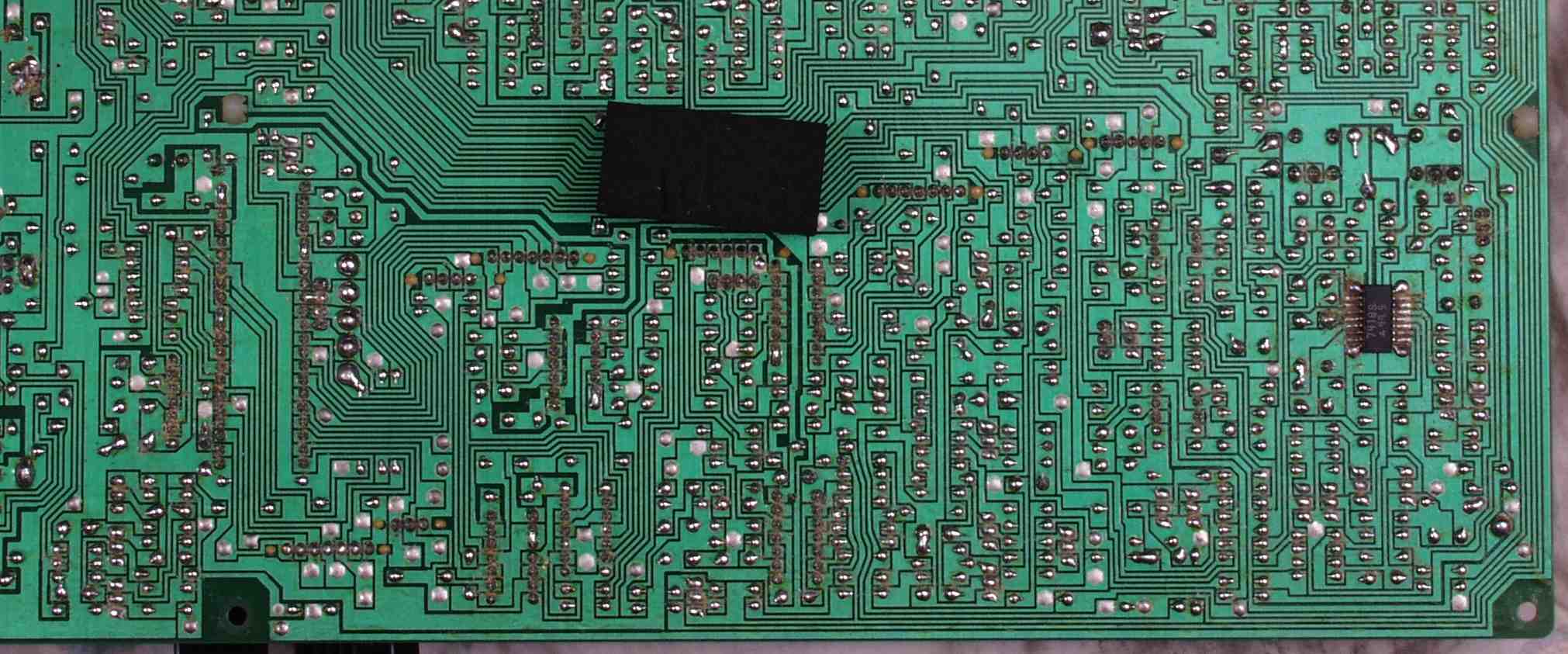

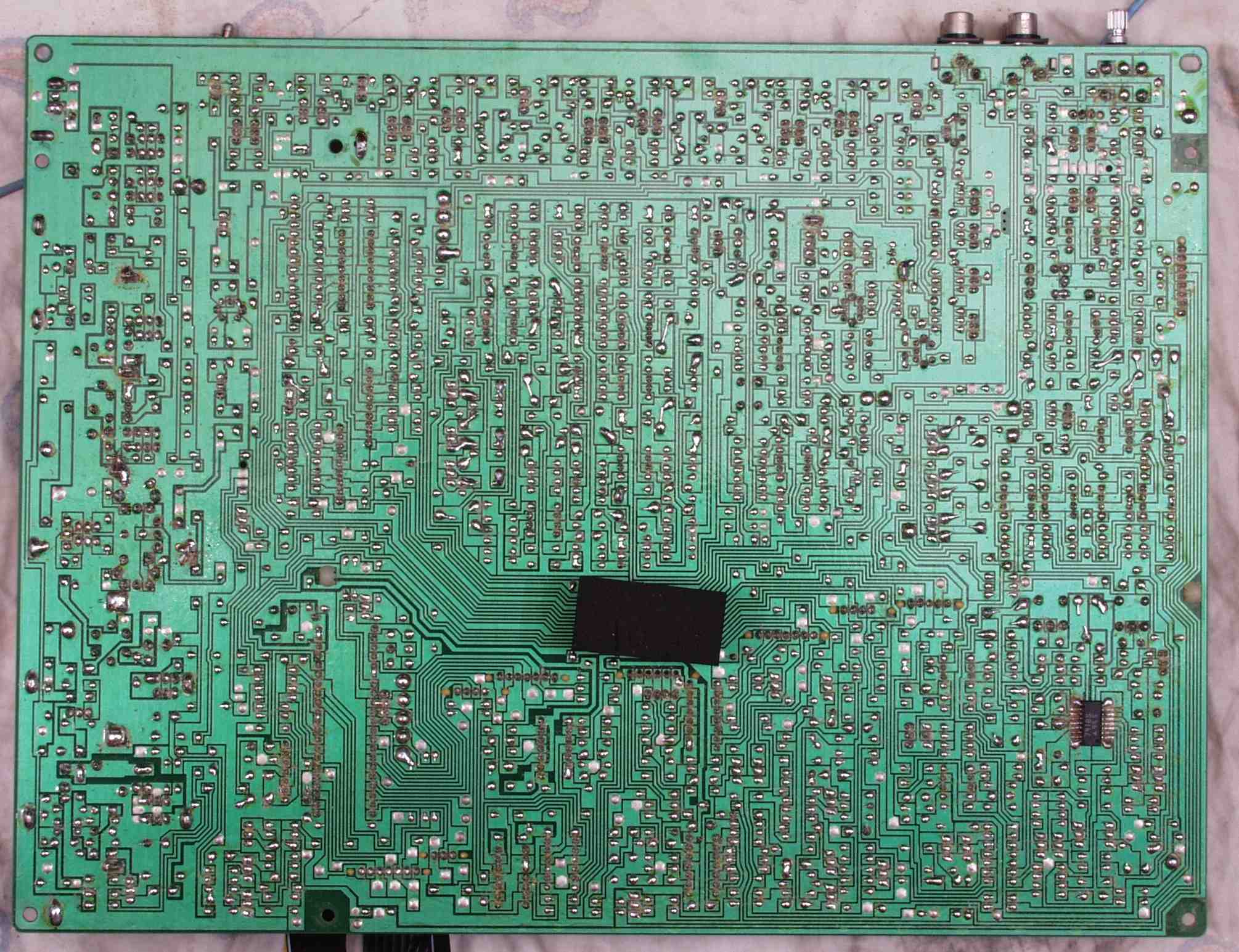

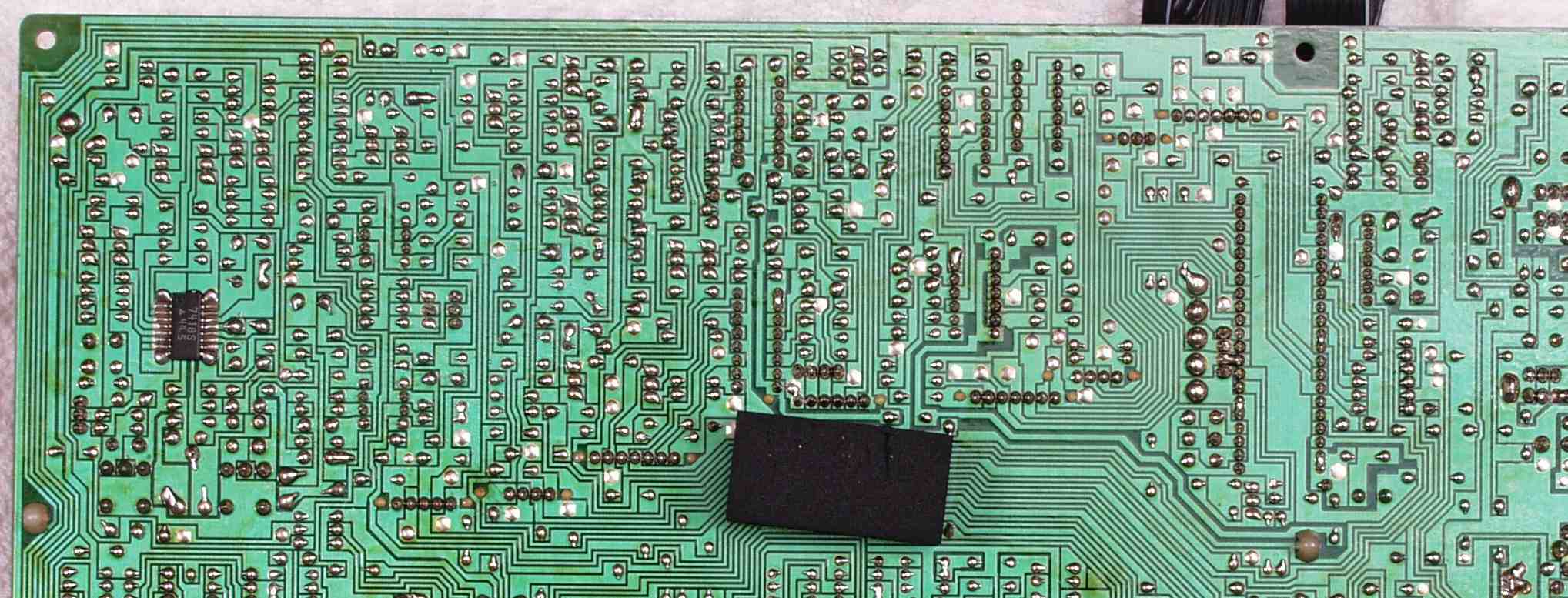

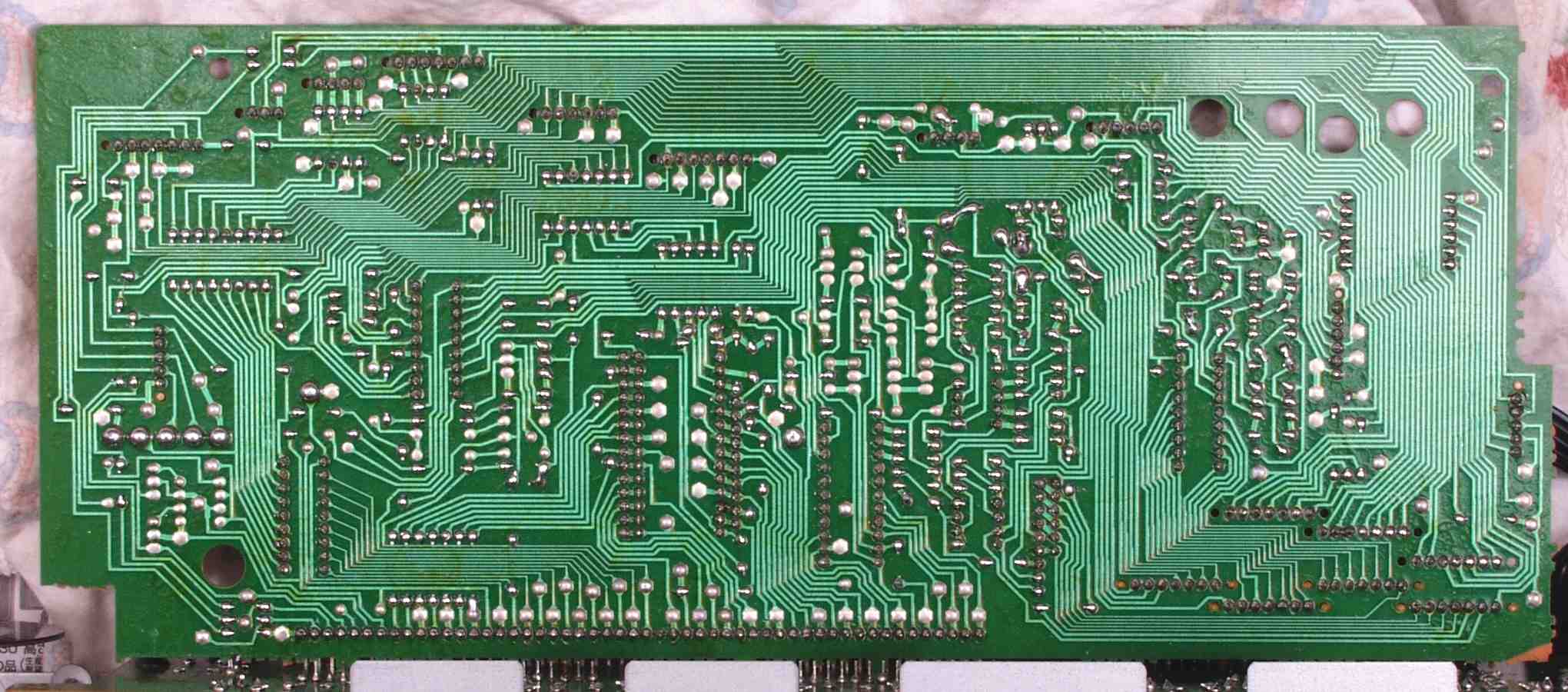

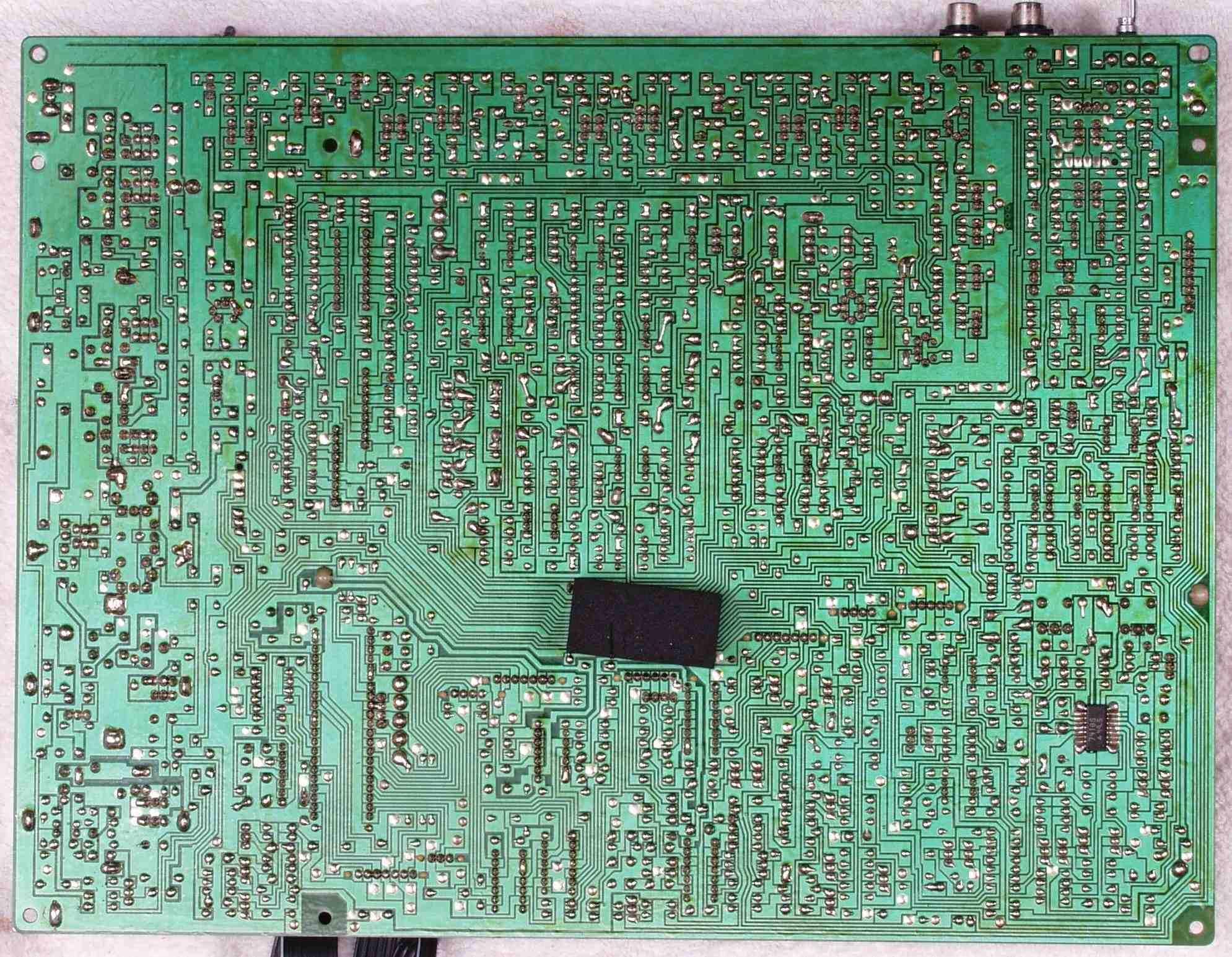

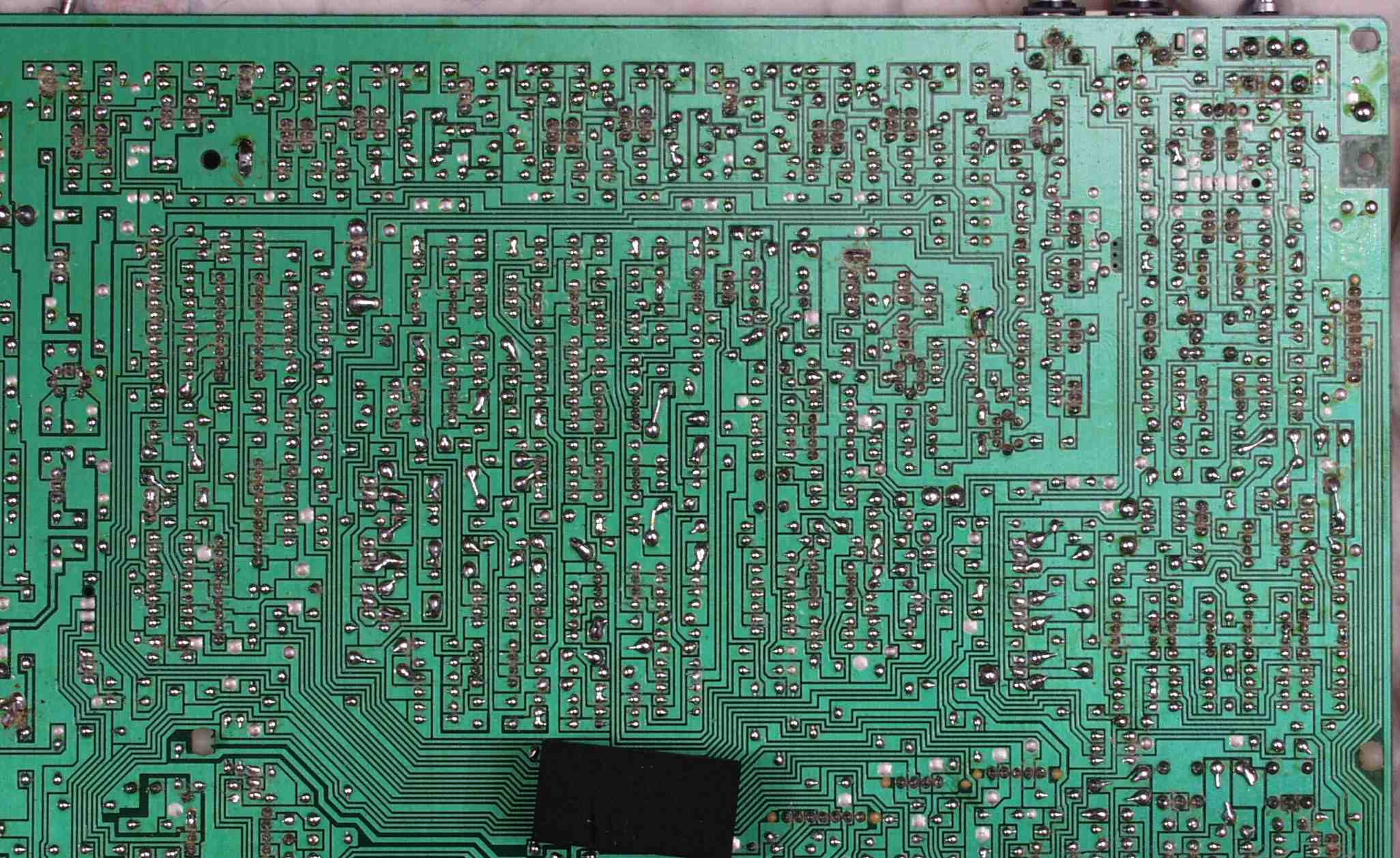

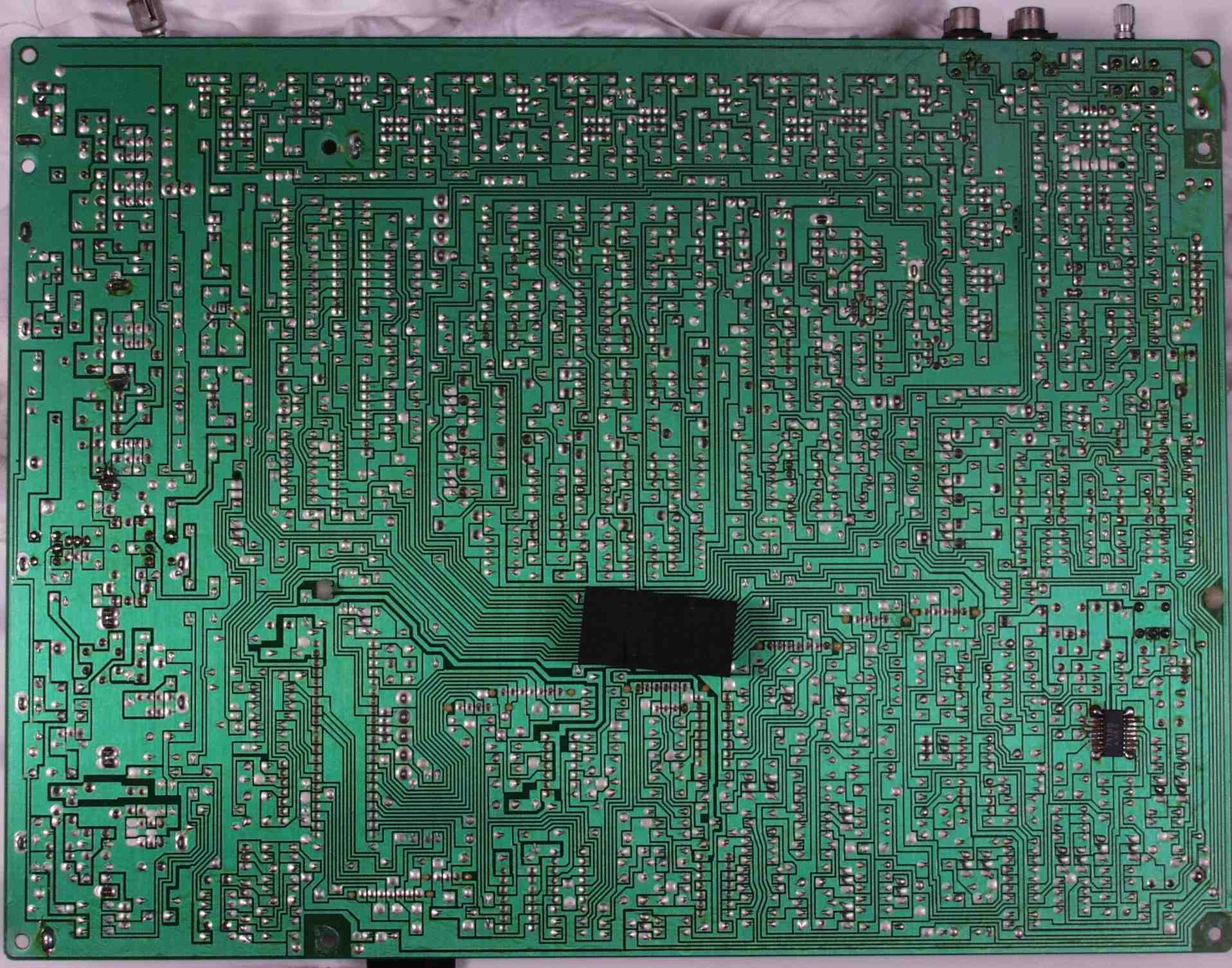

Ｃ−３Ｃ．　修理前　メイン基板裏

Ｃ−３Ｄ．　修理（半田補正）後　メイン基板裏

Ｃ−３Ｅ．　修理中　メイン基板裏　余分なフラックスを取る

Ｃ−３Ｆ．　完成メイン基板裏　洗浄後

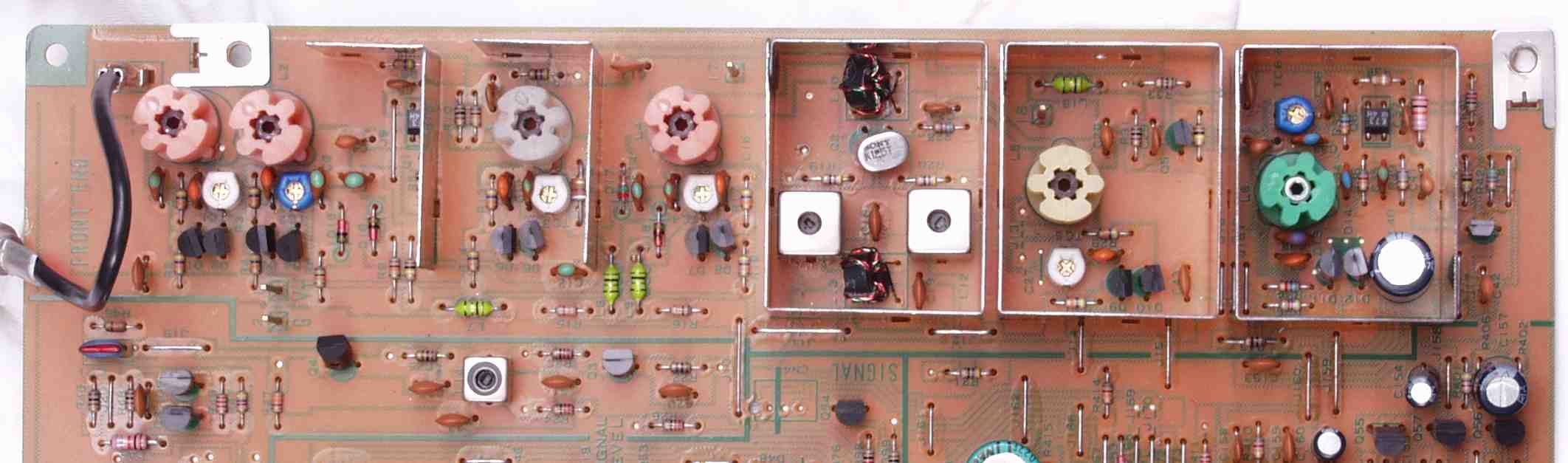

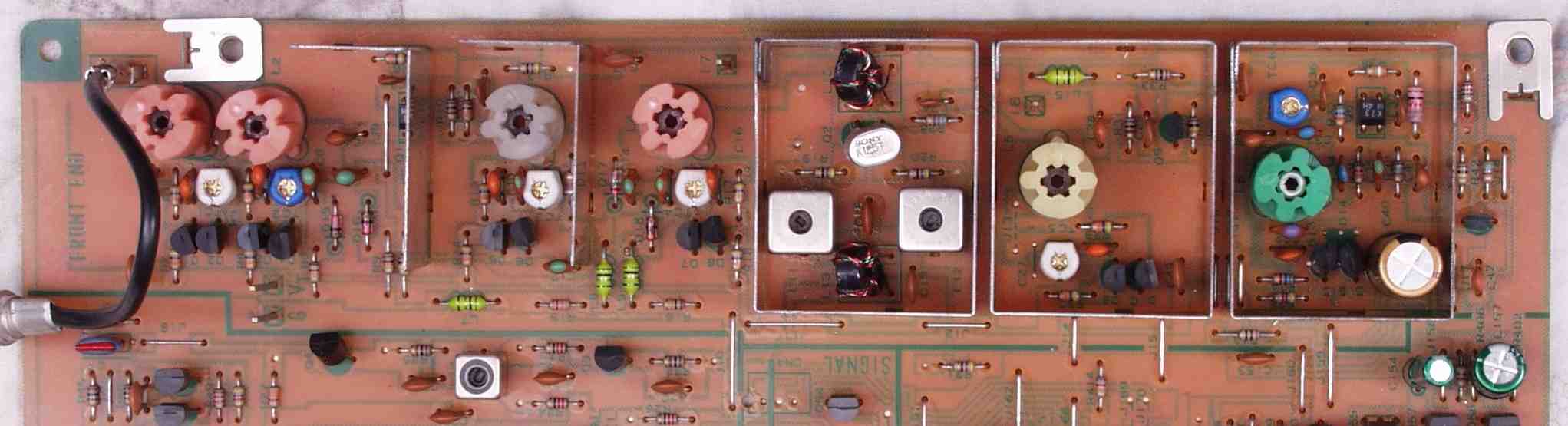

Ｃ−４Ａ．　修理前　ＲＦ−ＭＩＸ基板　「ダイレクト・リニアレセプション・サーキット」 　　　　　　コイルの下の黒いのが同調バリキャップ、パラレルで，１２個使用 　　　　　　ミキサーは無線機器でお馴染みの、バランス型で、低雑音・混変調をを稼いでいる

Ｃ−４Ｂ．　修理後　ＲＦ−ＭＩＸ基板　電解コンデンサー１個交換

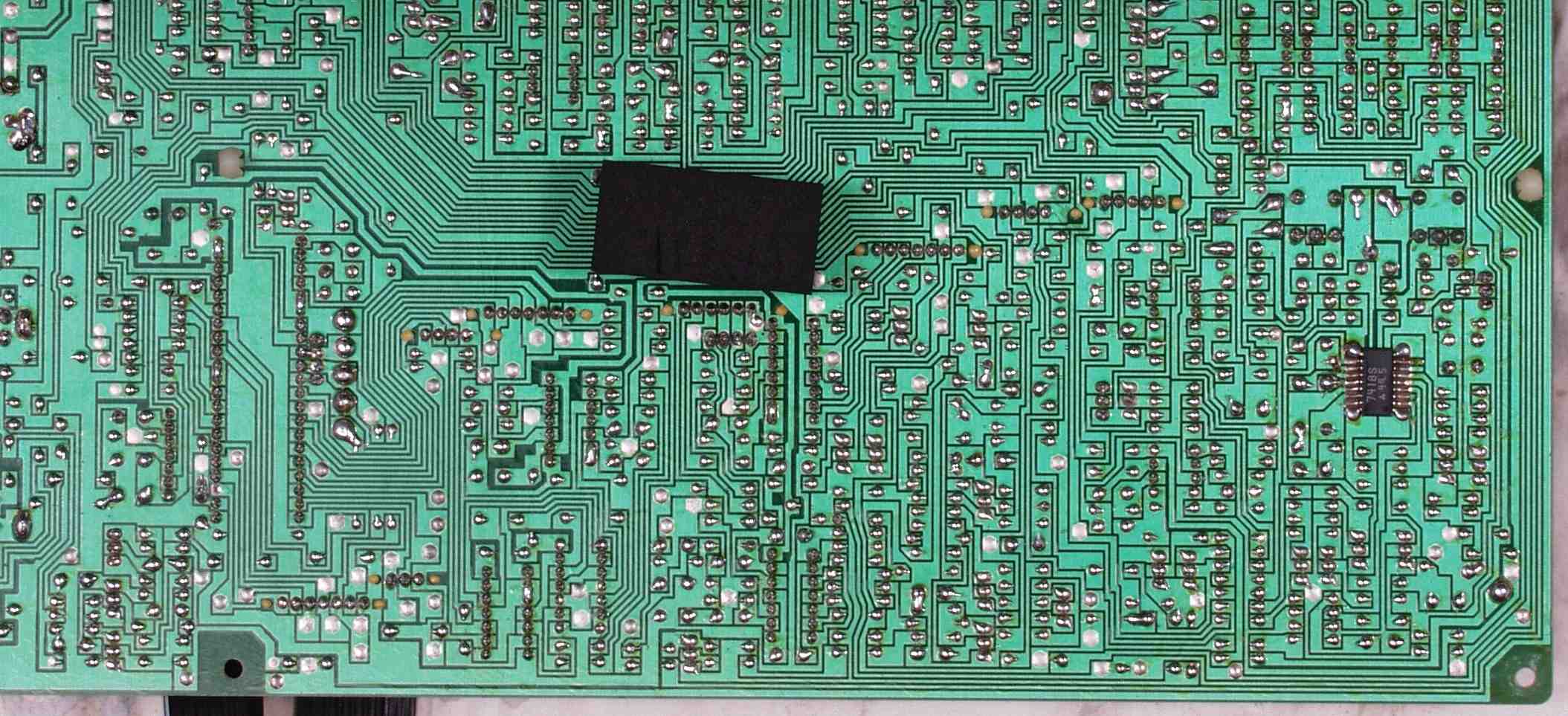

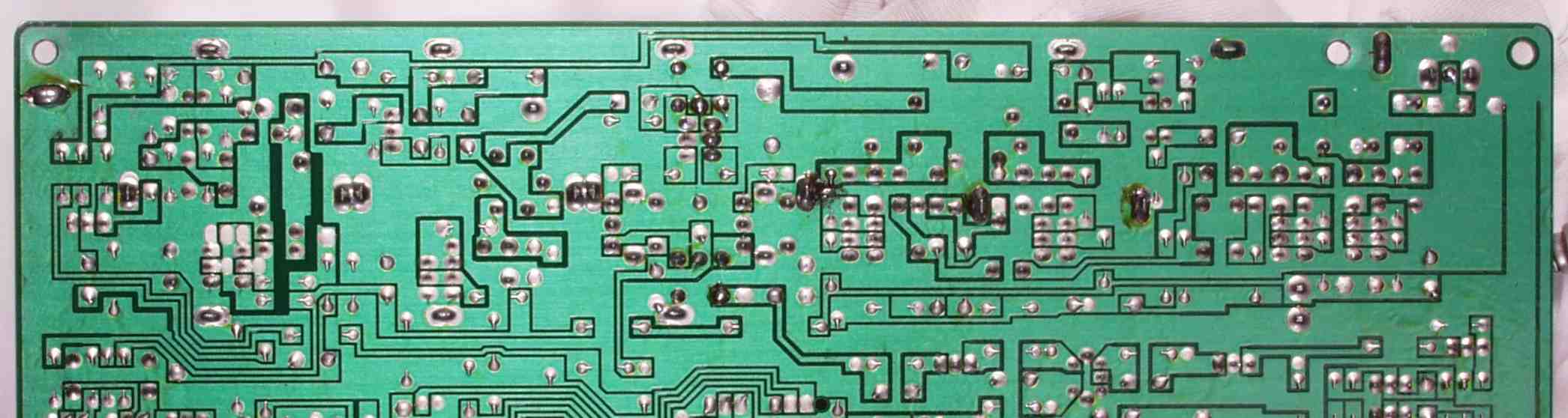

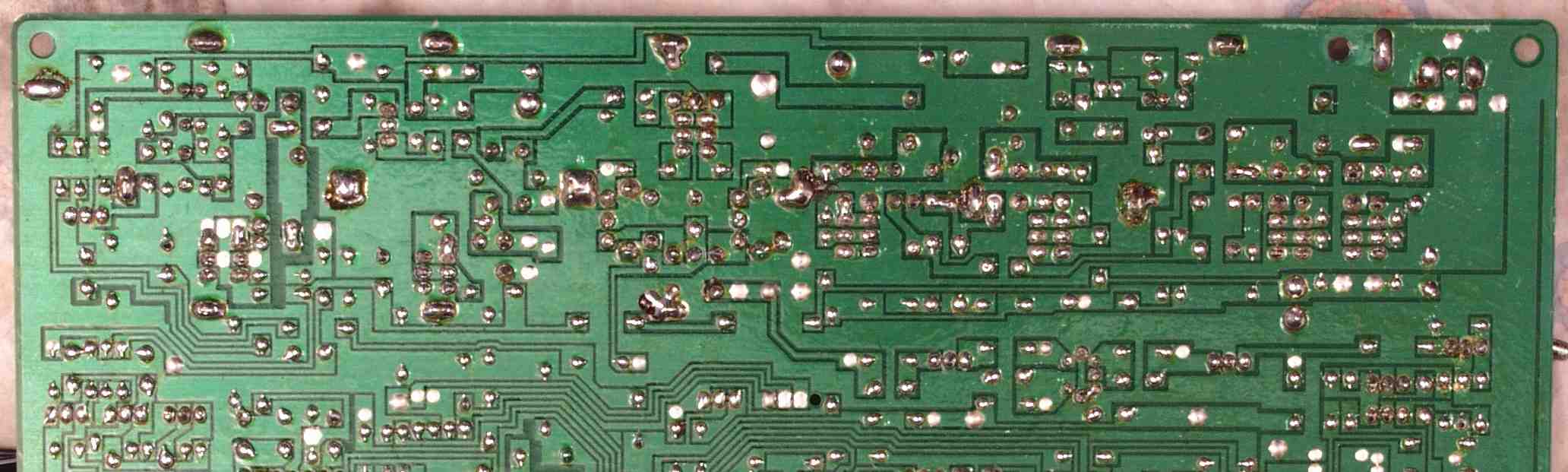

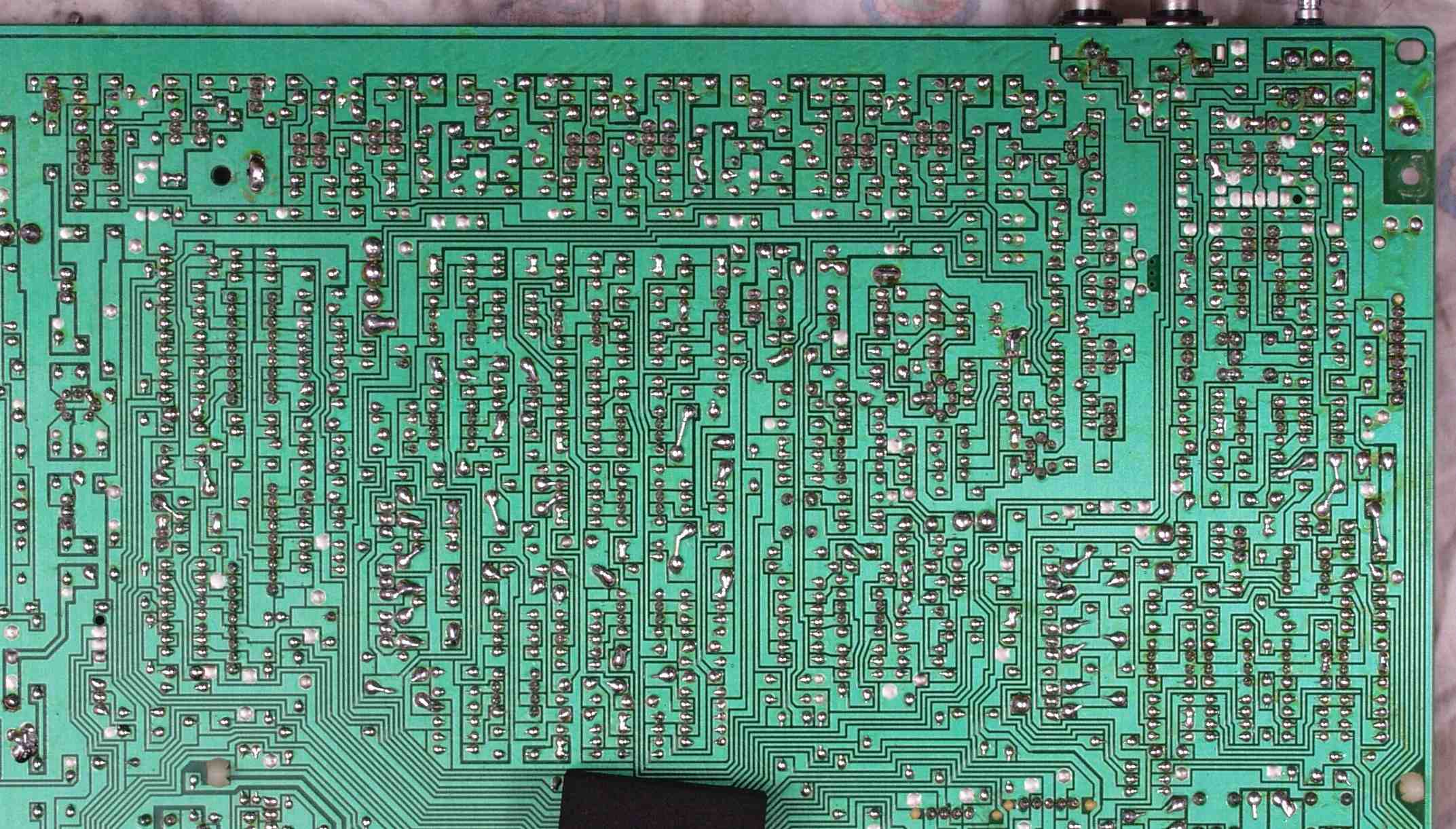

Ｃ−４Ｃ．　修理前　ＲＦ−ＭＩＸ基板裏

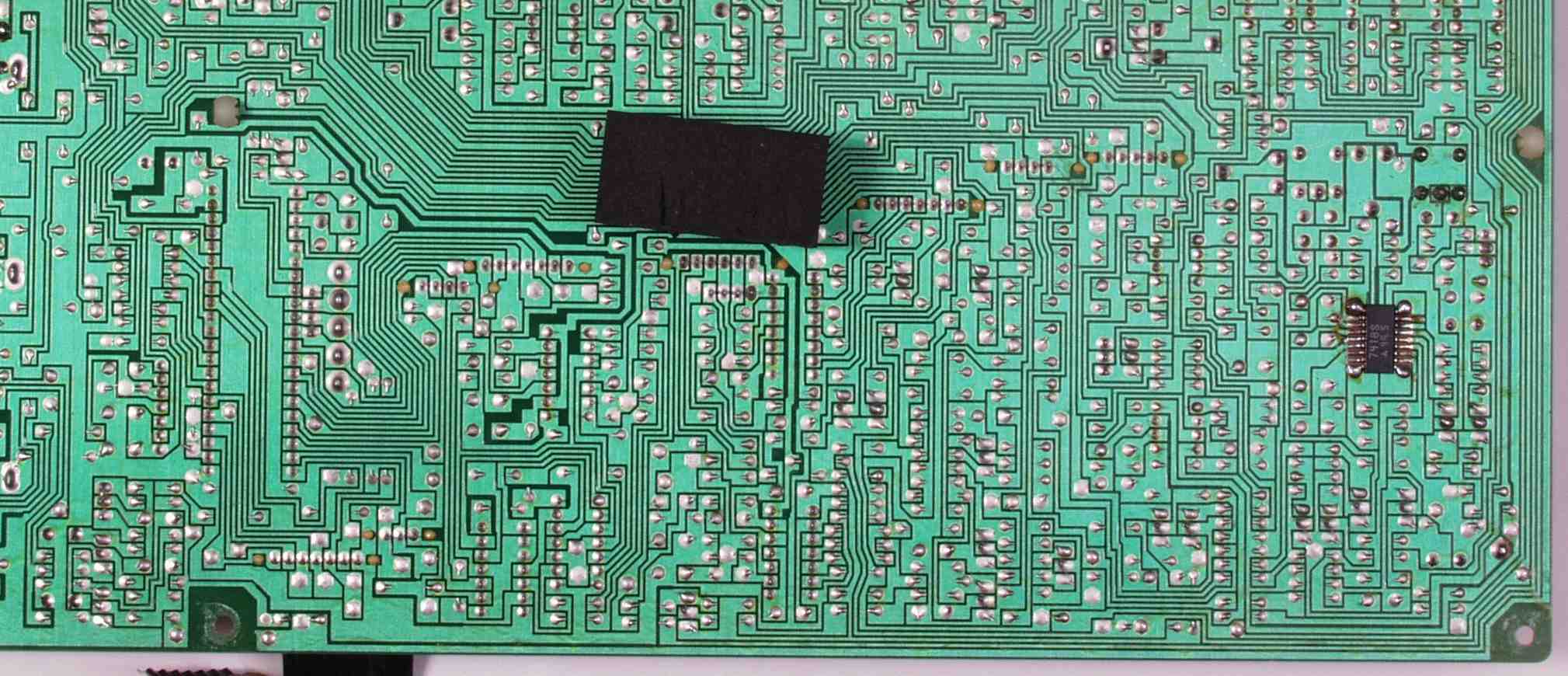

Ｃ−４Ｄ．　修理（半田補正）後　ＲＦ−ＭＩＸ基板裏

Ｃ−４Ｅ．　修理中　ＲＦ−ＭＩＸ基板裏　余分なフラックスを取る

Ｃ−４Ｆ．　完成ＲＦ−ＭＩＸ基板裏　洗浄後

Ｃ−５Ａ．　修理前　ＩＦ−ＤＣＣ−ＭＰＸ−ＡＦ基板、以下　ＩＦ−ＡＦ基板に略 　　　　　　　　　　　真ん中の部分がＤＣＣ（ディストーション・コレクティング・サーキット）部分

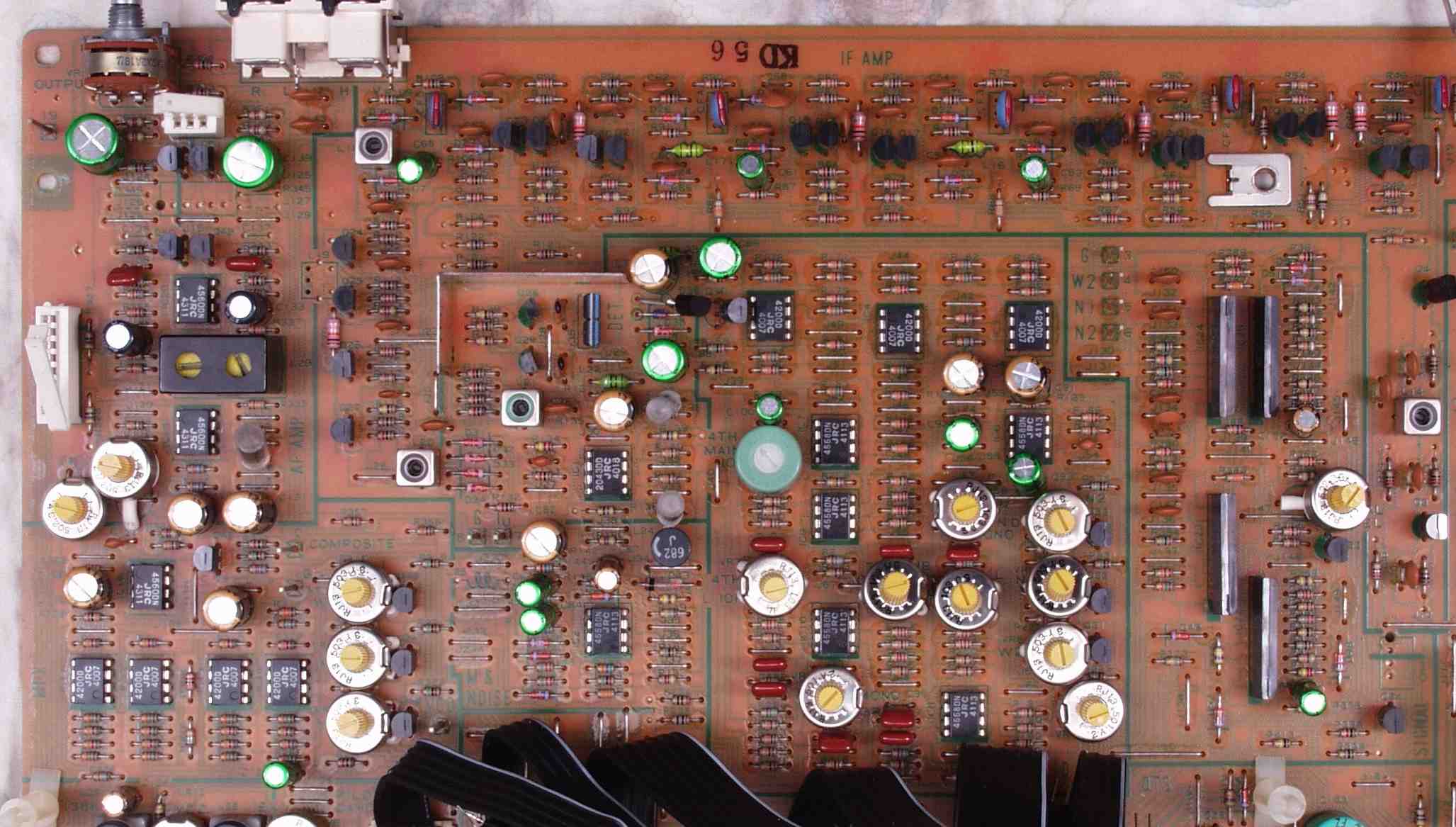

Ｃ−５Ｂ．　修理後　ＩＦ−ＡＦ基板　電解コンデンサー２７個、半固定ＶＲ１６個交換

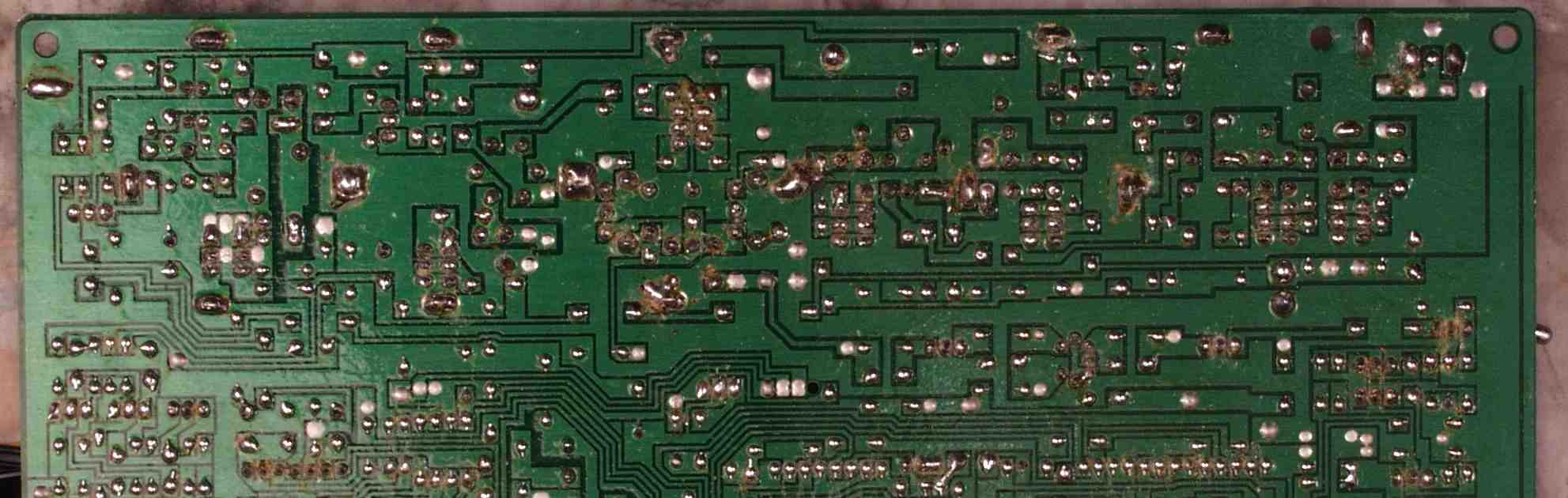

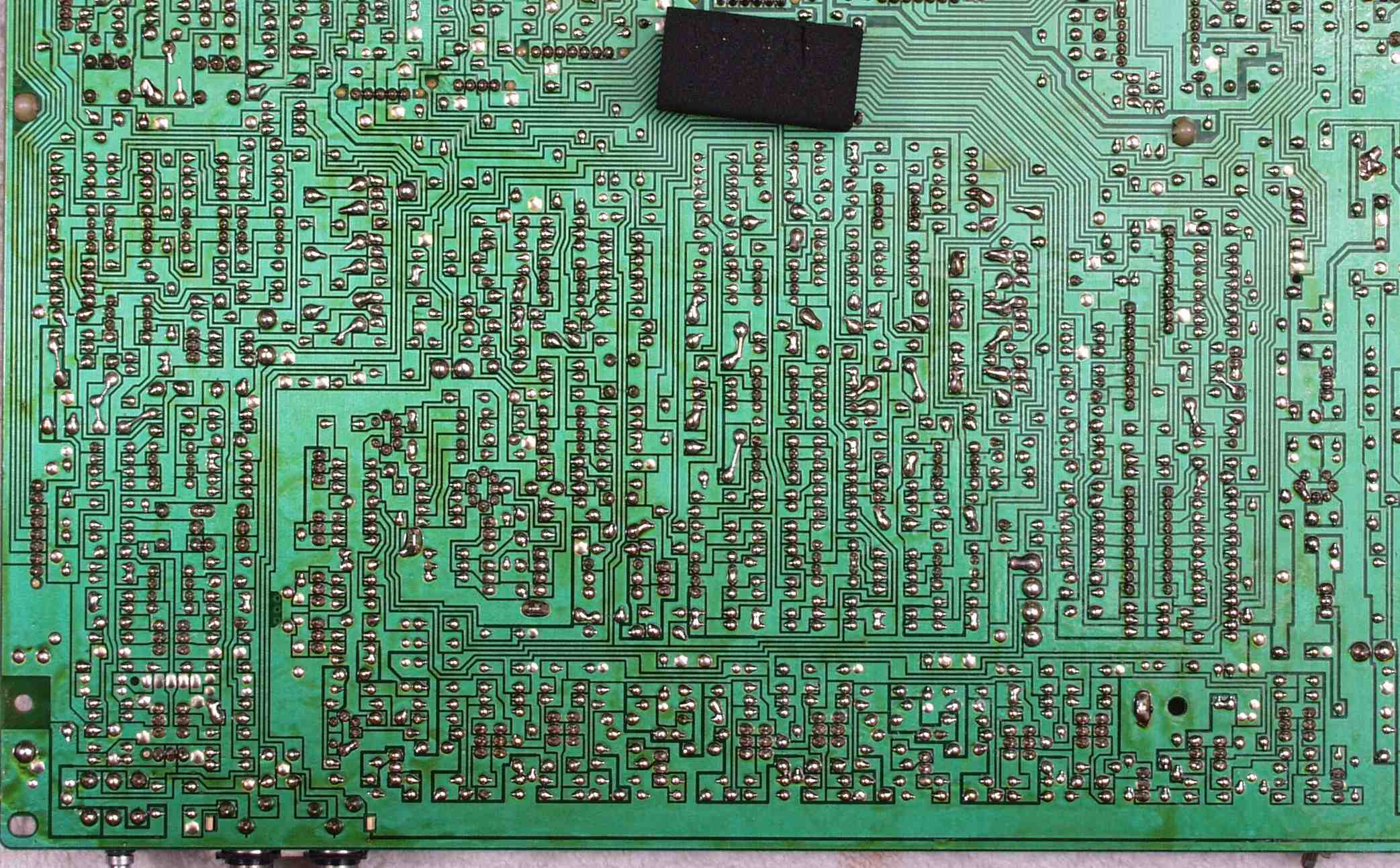

Ｃ−５Ｃ．　修理前　ＩＦ−ＡＦ基板裏

Ｃ−５Ｄ．　修理（半田補正）後　ＩＦ−ＡＦ基板裏

Ｃ−５Ｅ．　修理中　ＩＦ−ＡＦ基板裏　余分なフラックスを取る

Ｃ−５Ｆ．　完成ＩＦ−ＡＦ基板裏　洗浄後

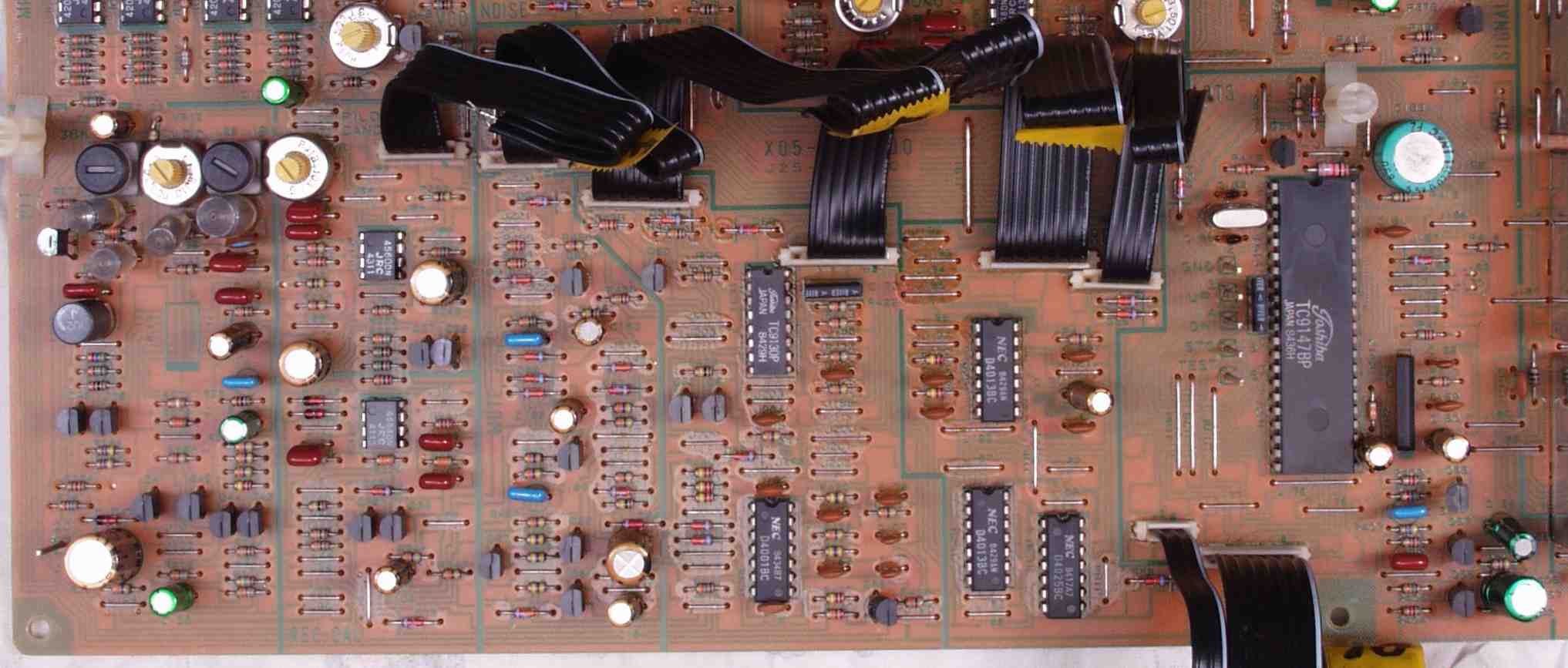

Ｃ−６Ａ．　修理前　ＶＣＯ−ＭＵＴＥ−ＣＰＵ基板、以下　ＣＰＵ基板に略

Ｃ−６Ｂ．　修理後　ＣＰＵ基板　電解コンデンサー２１個、半固定ＶＲ３個交換

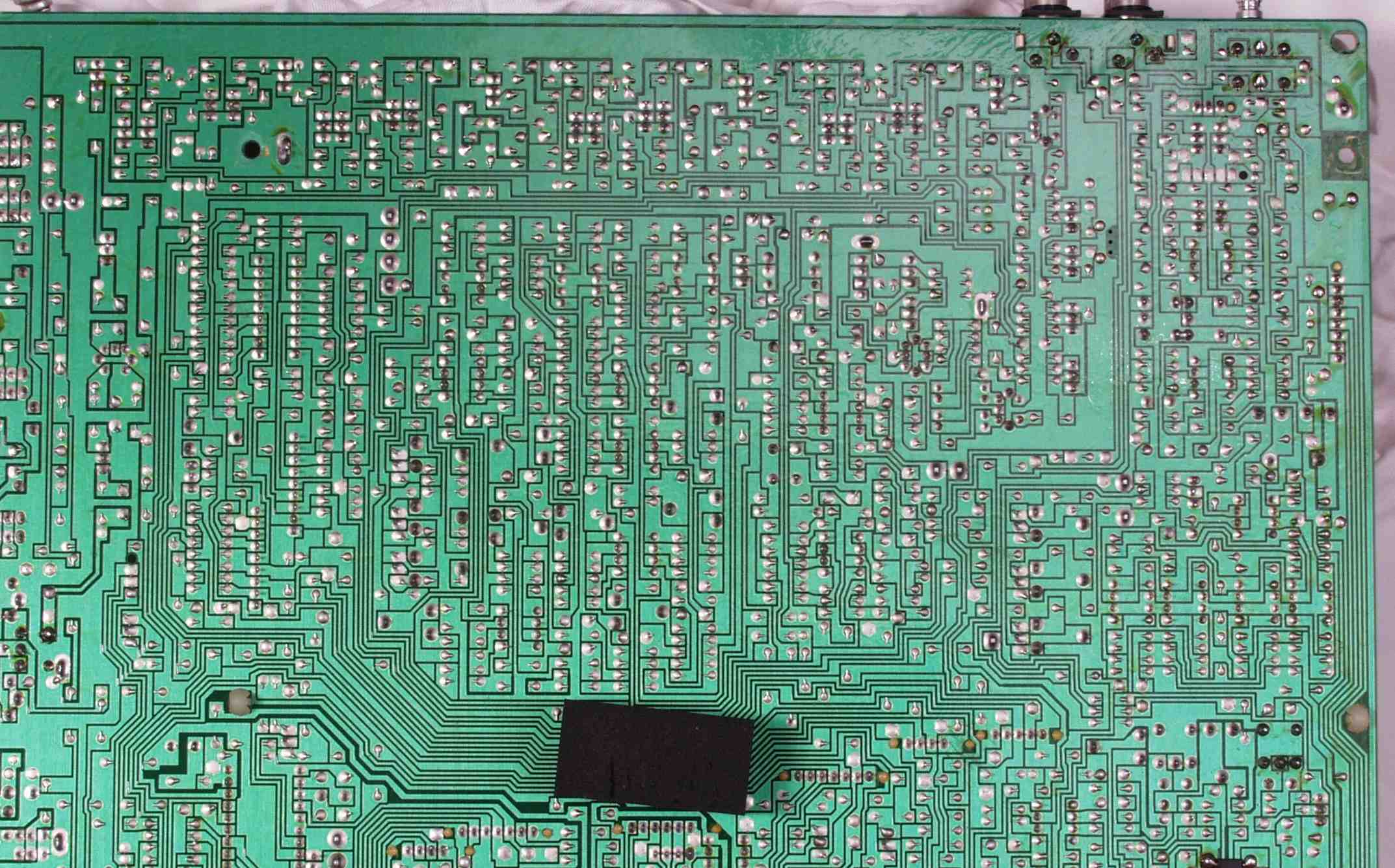

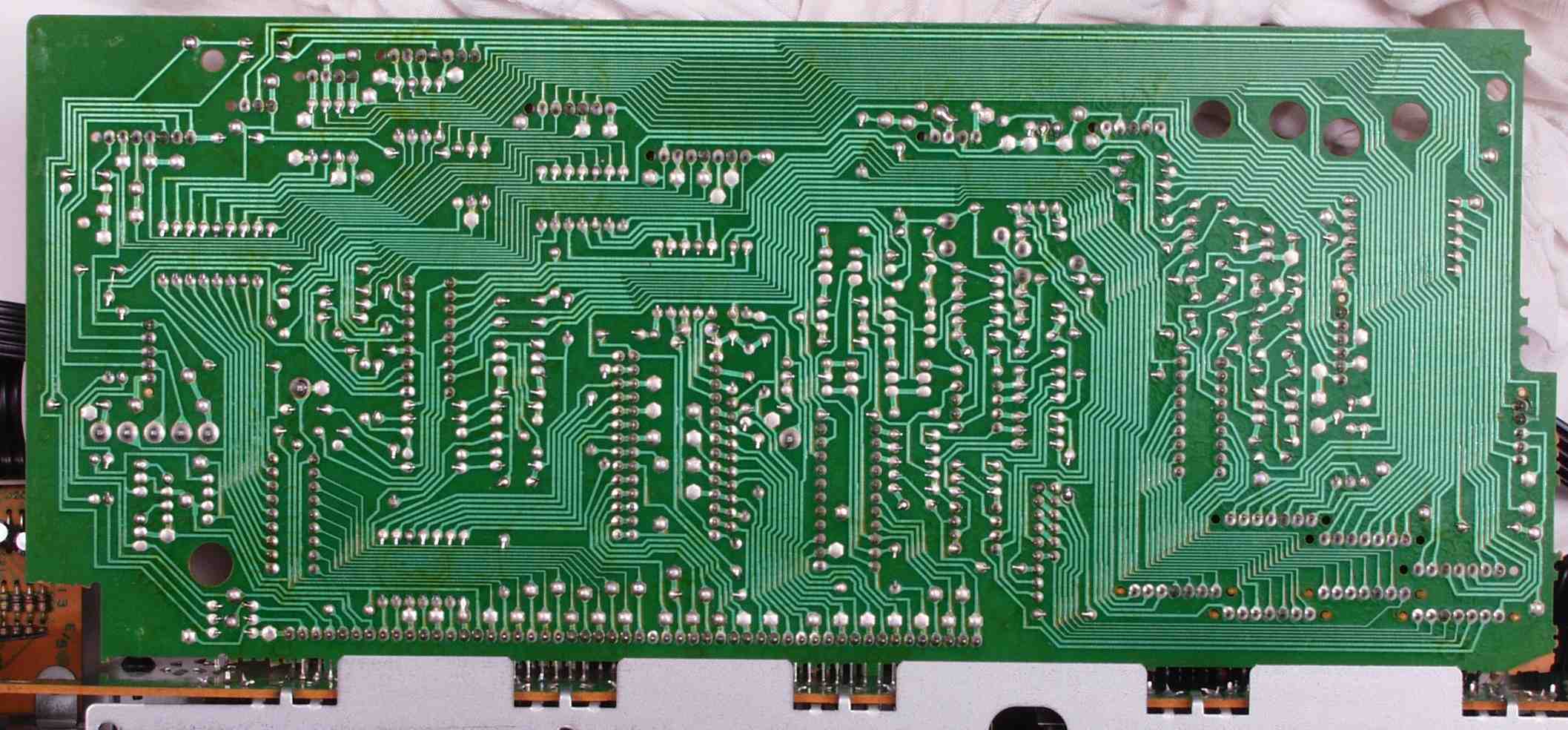

Ｃ−６Ｃ．　修理前　ＣＰＵ基板裏

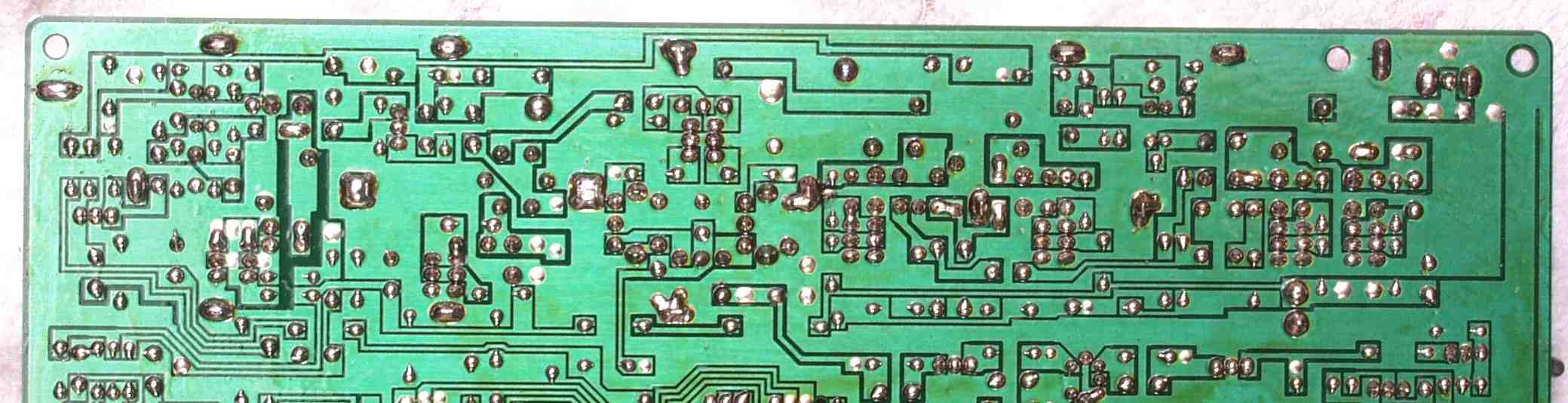

Ｃ−６Ｄ．　修理（半田補正）後　ＣＰＵ基板裏

Ｃ−６Ｅ．　修理中　ＣＰＵ基板裏　余分なフラックスを取る

Ｃ−６Ｆ．　完成ＣＰＵ基板裏　洗浄後

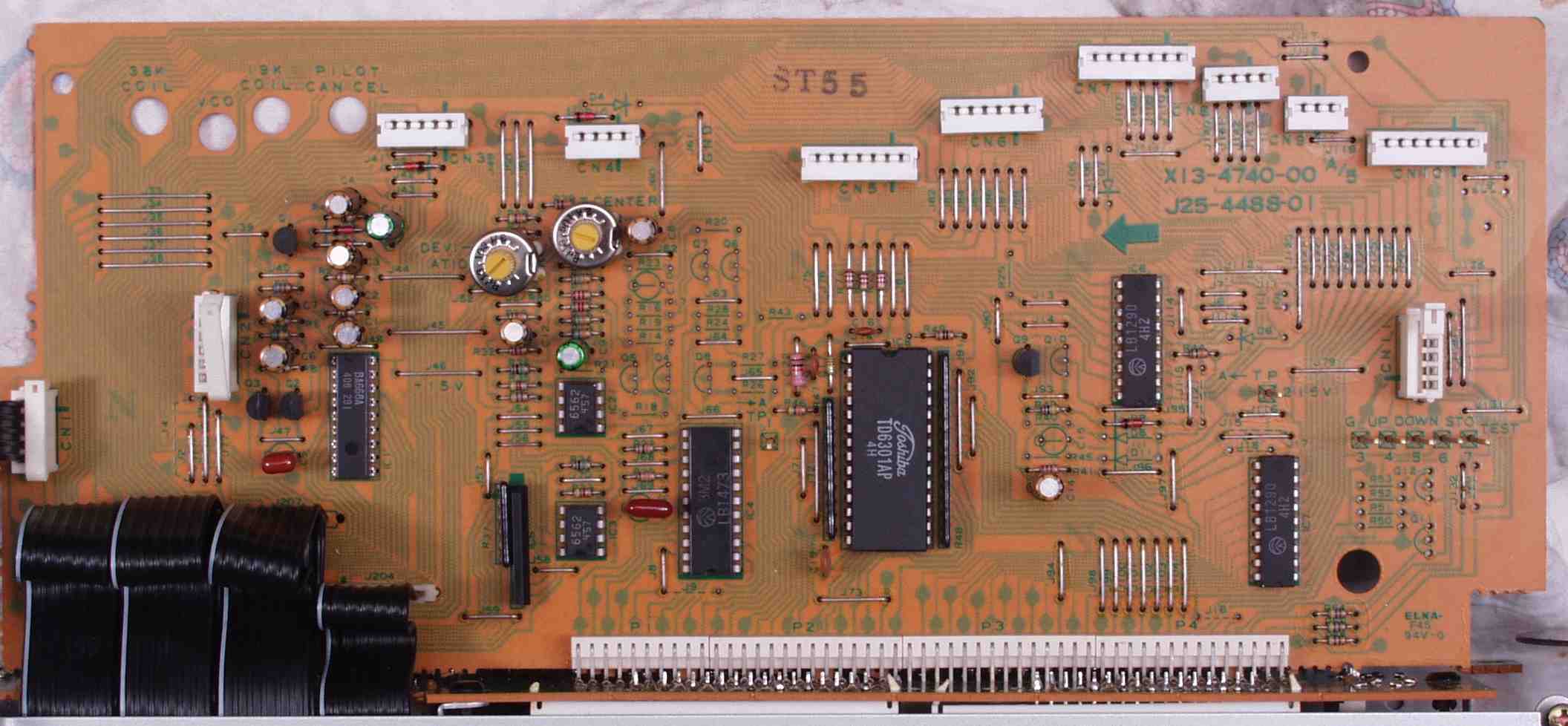

Ｃ−７Ａ．　修理前　コントロール・表示基板、以下　コントロール基板に略

Ｃ−７Ｂ．　修理後　コントロール基板　電解コンデンサー１１個、フイルムコンデンサー２個、半固定ＶＲ２個交換

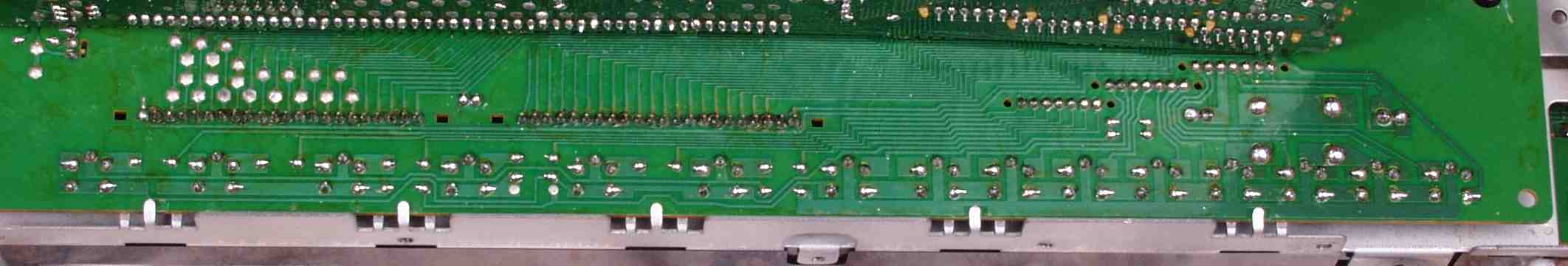

Ｃ−７Ｃ．　修理前　コントロール基板裏

Ｃ−７Ｃ−１．　修理中　コントロール基板裏の半田不良ｹ所１

Ｃ−７Ｃ−２．　修理中　コントロール基板裏の半田不良ｹ所２

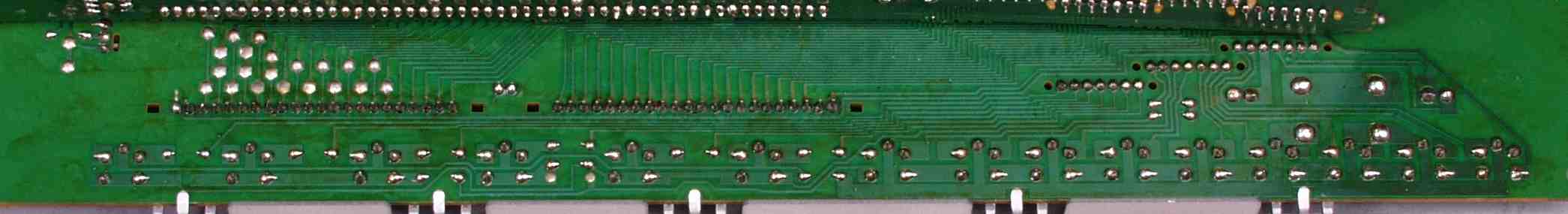

Ｃ−７Ｄ．　修理（半田補正）後　コントロール基板裏

Ｃ−７Ｅ．　完成コントロール基板裏　洗浄後

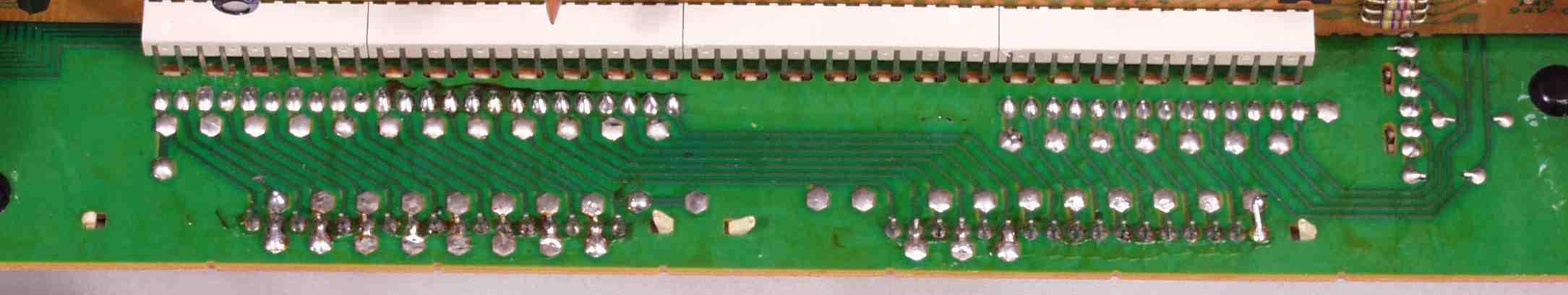

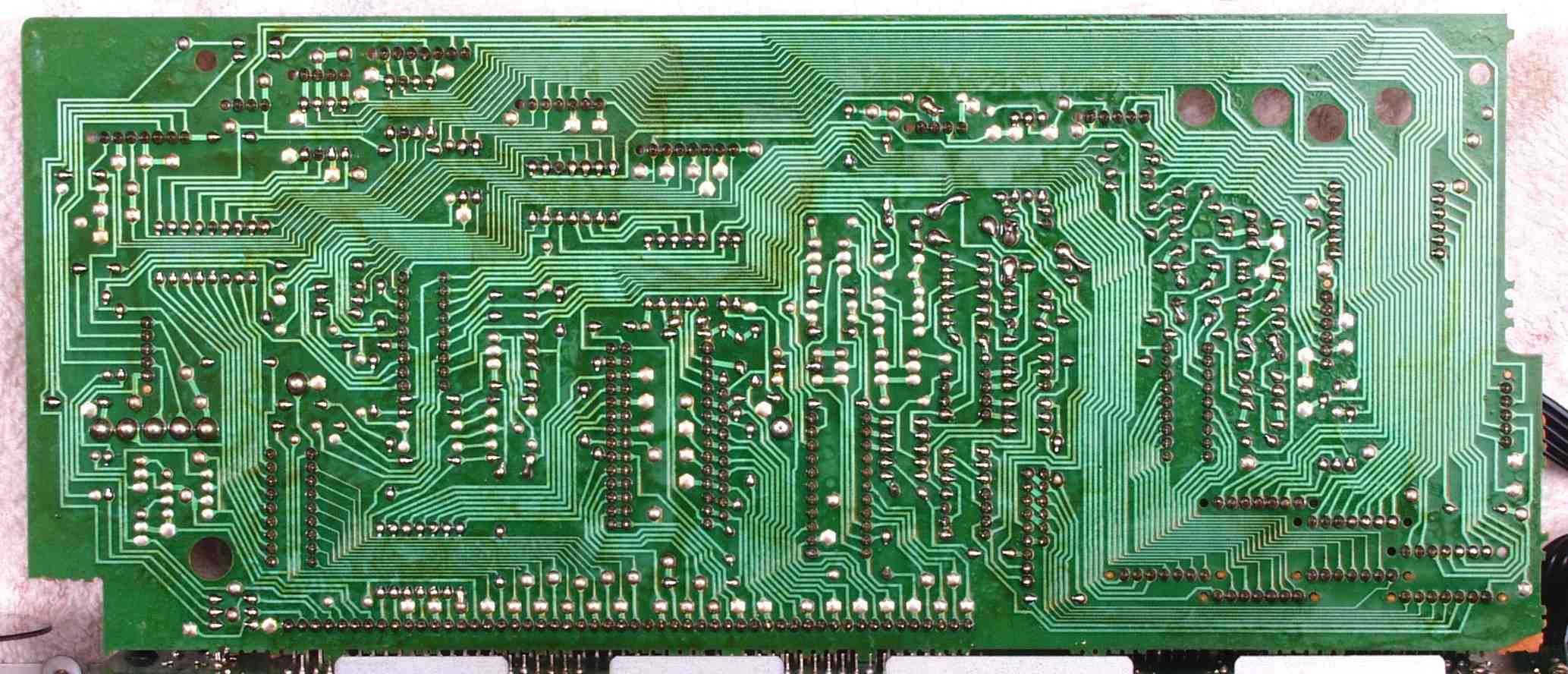

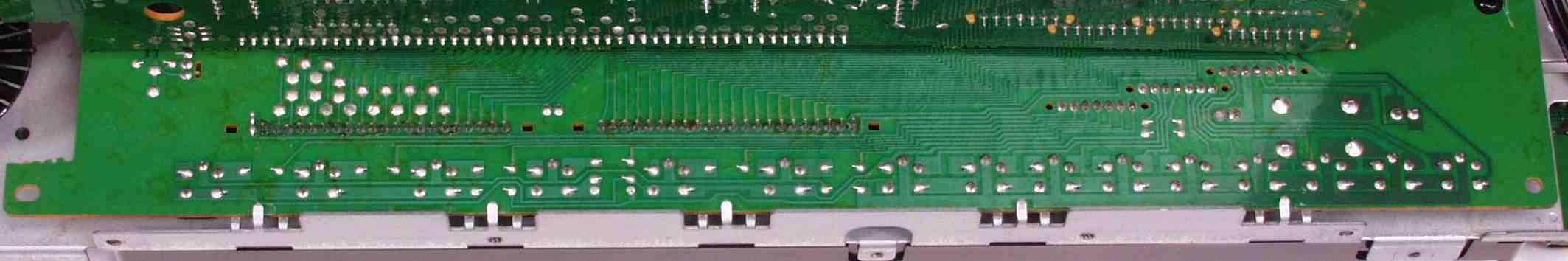

Ｃ−８Ａ．　修理前　ＬＣＤ基板裏

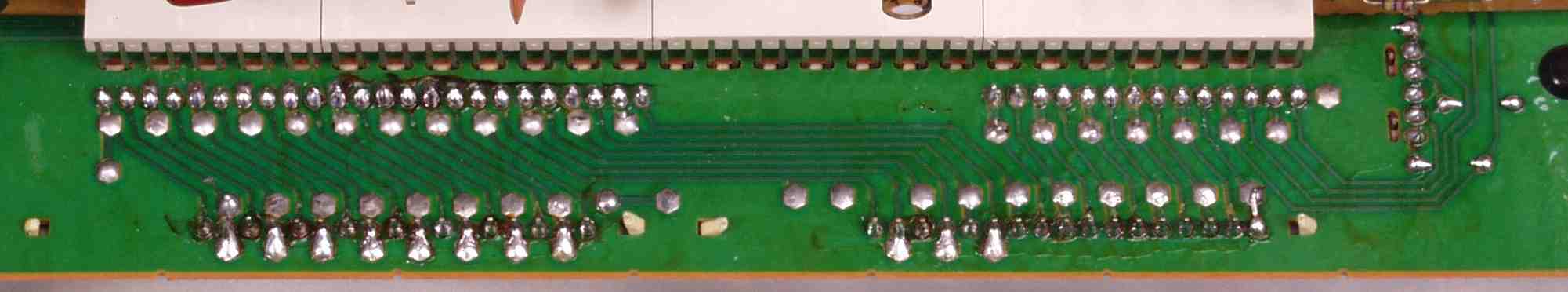

Ｃ−８Ｂ．　修理（半田補正）後　ＬＣＤ基板裏

Ｃ−８Ｃ．　完成ＬＣＤ２基板裏　洗浄後

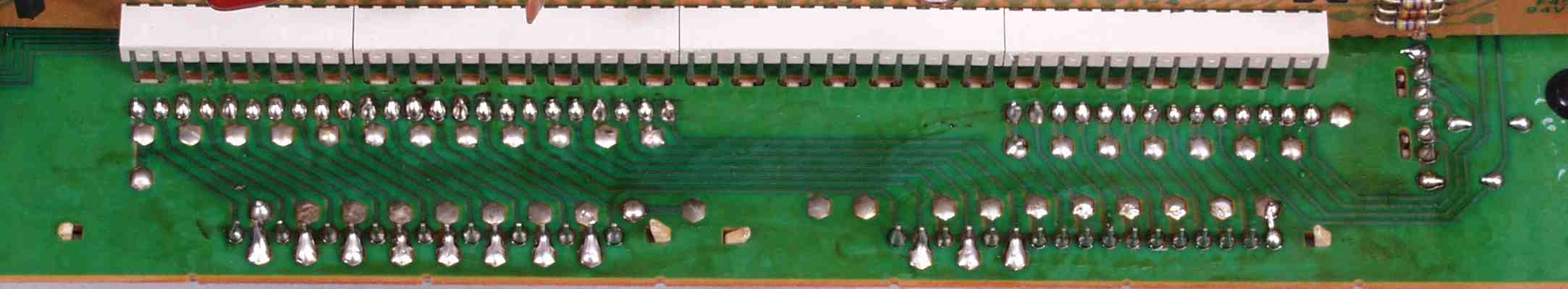

Ｃ−９Ａ．　修理前　ＬＣＤ基板２裏

Ｃ−９Ｂ．　修理（半田補正）後　ＬＣＤ基板２裏

Ｃ−９Ｃ．　完成ＬＣＤ２基板裏　洗浄後

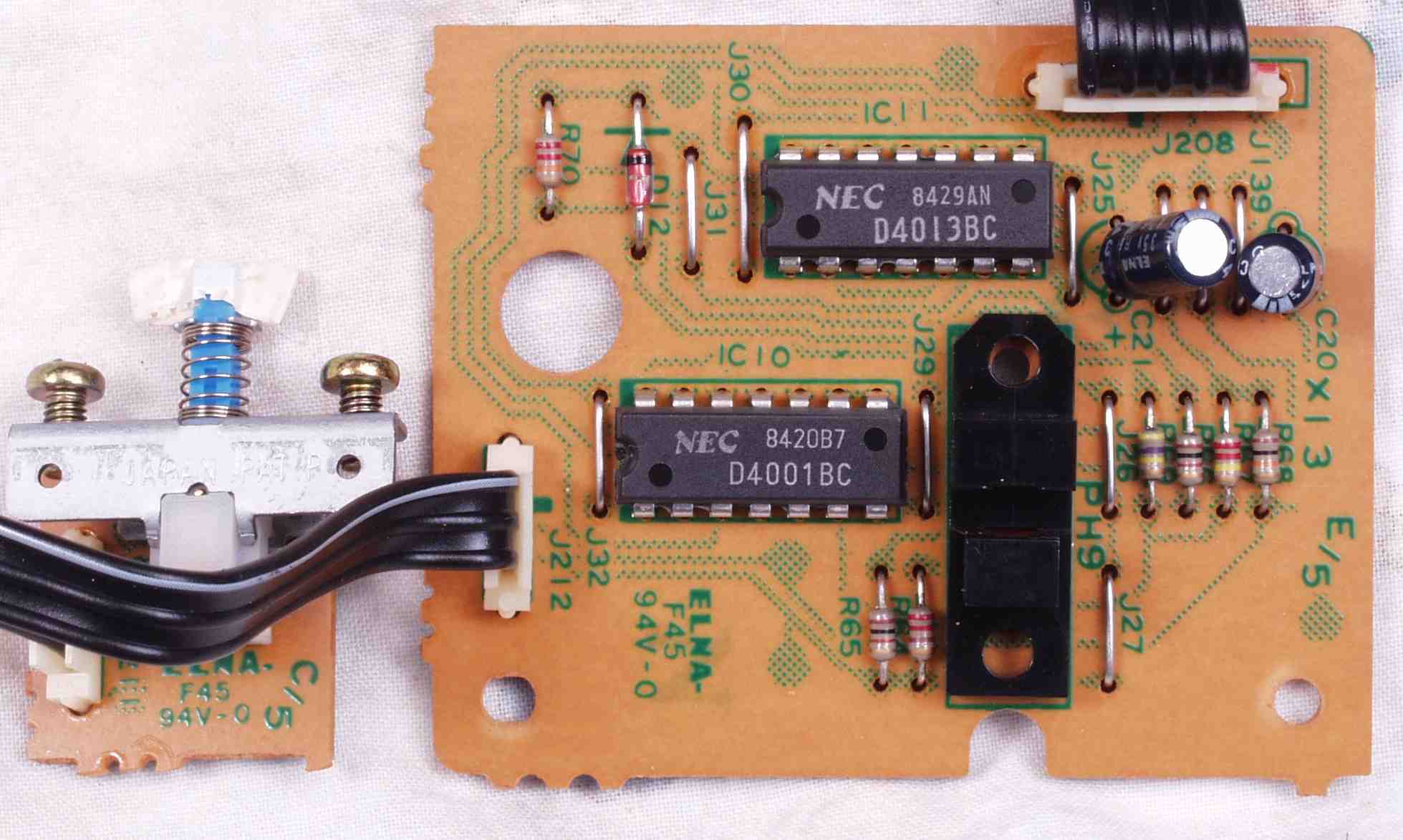

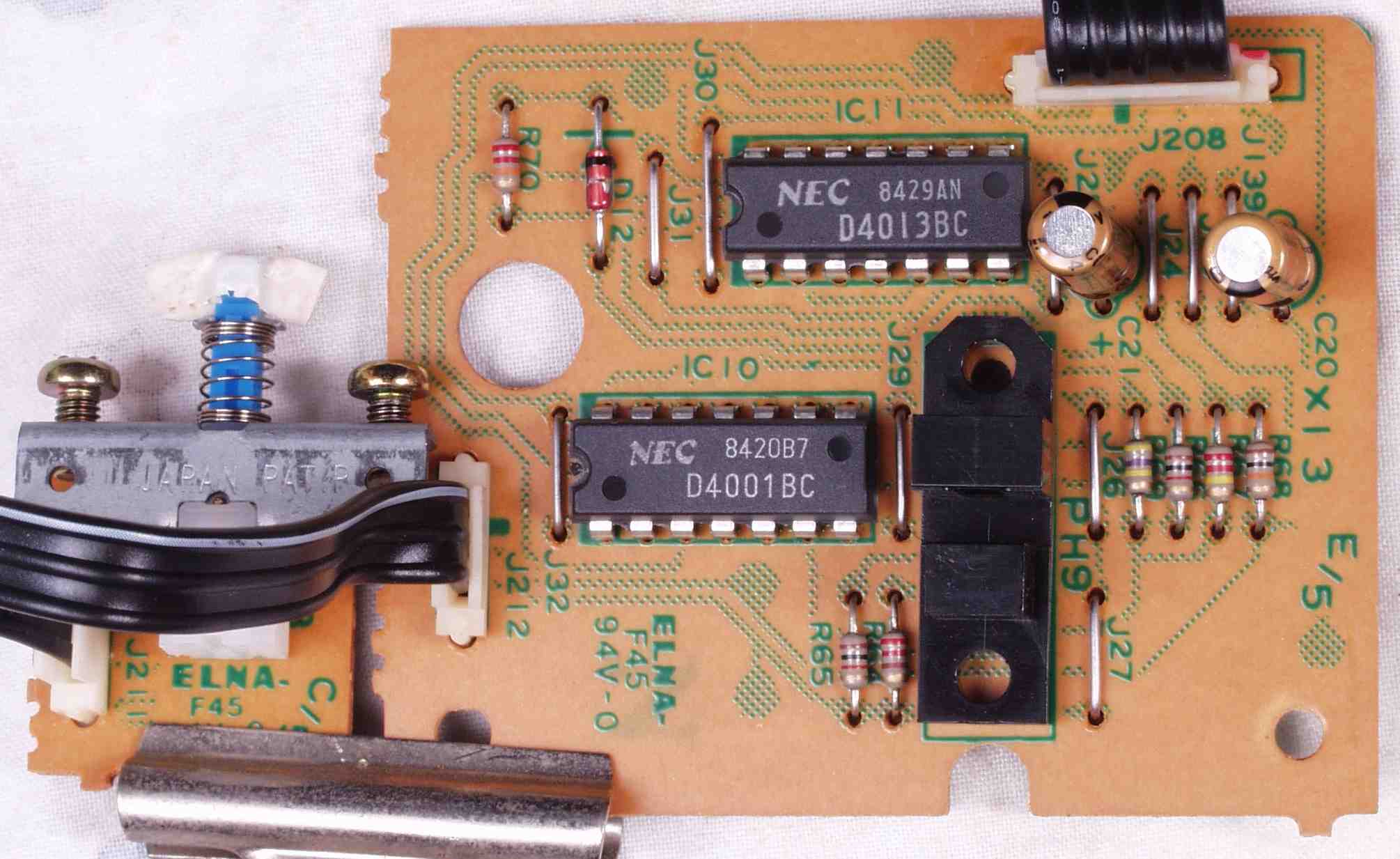

Ｃ−ＡＡ．　修理前　パルス・エンコーダ基板

Ｃ−ＡＢ．　修理後　パルス・エンコーダ基板　電解コンデンサー２個交換

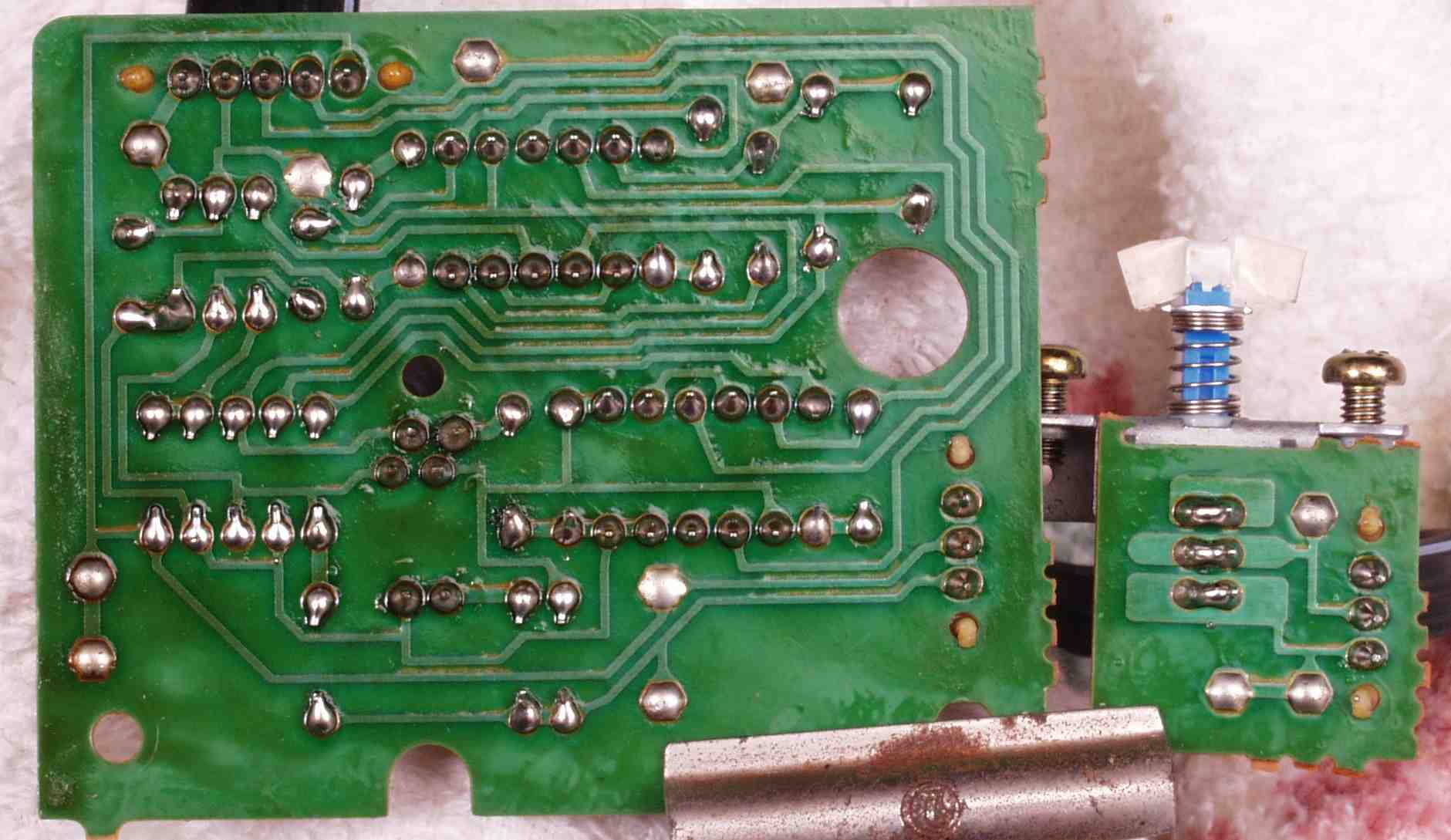

Ｃ−ＡＣ．　修理前　パルス・エンコーダ基板裏

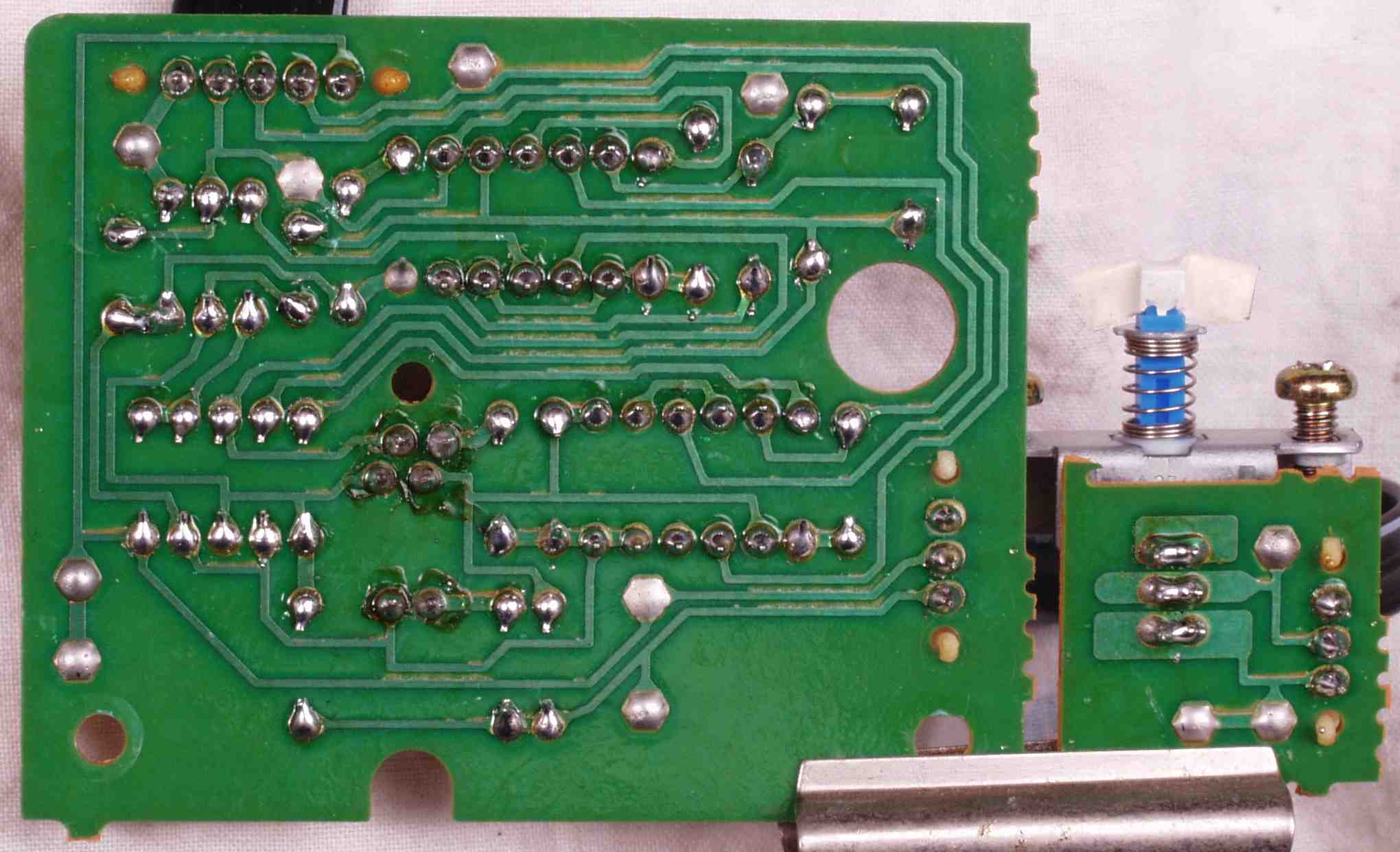

Ｃ−ＡＤ．　修理（半田補正）後　パルス・エンコーダ基板裏

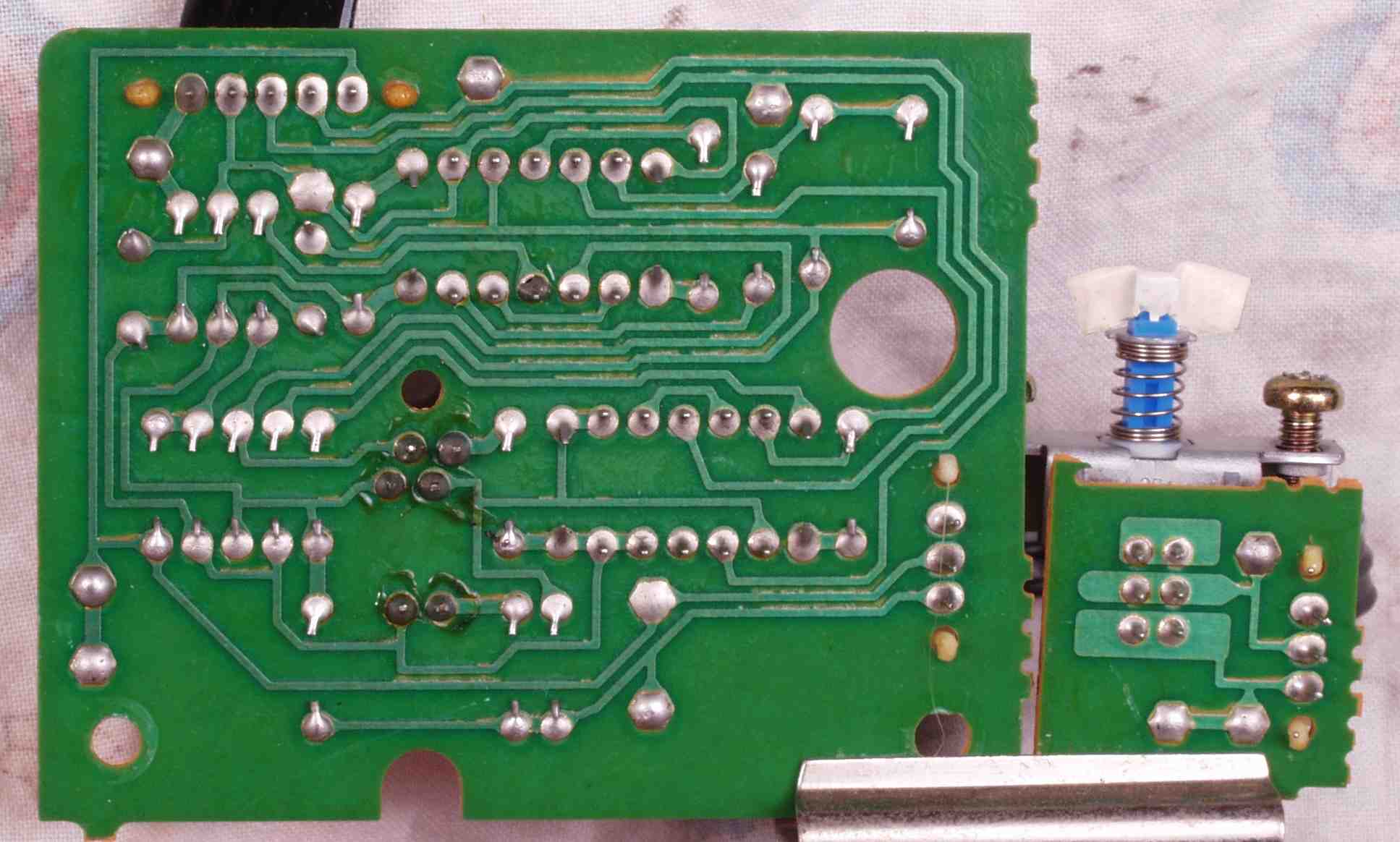

Ｃ−ＡＥ．　完成パルス・エンコーダ基板裏　洗浄後

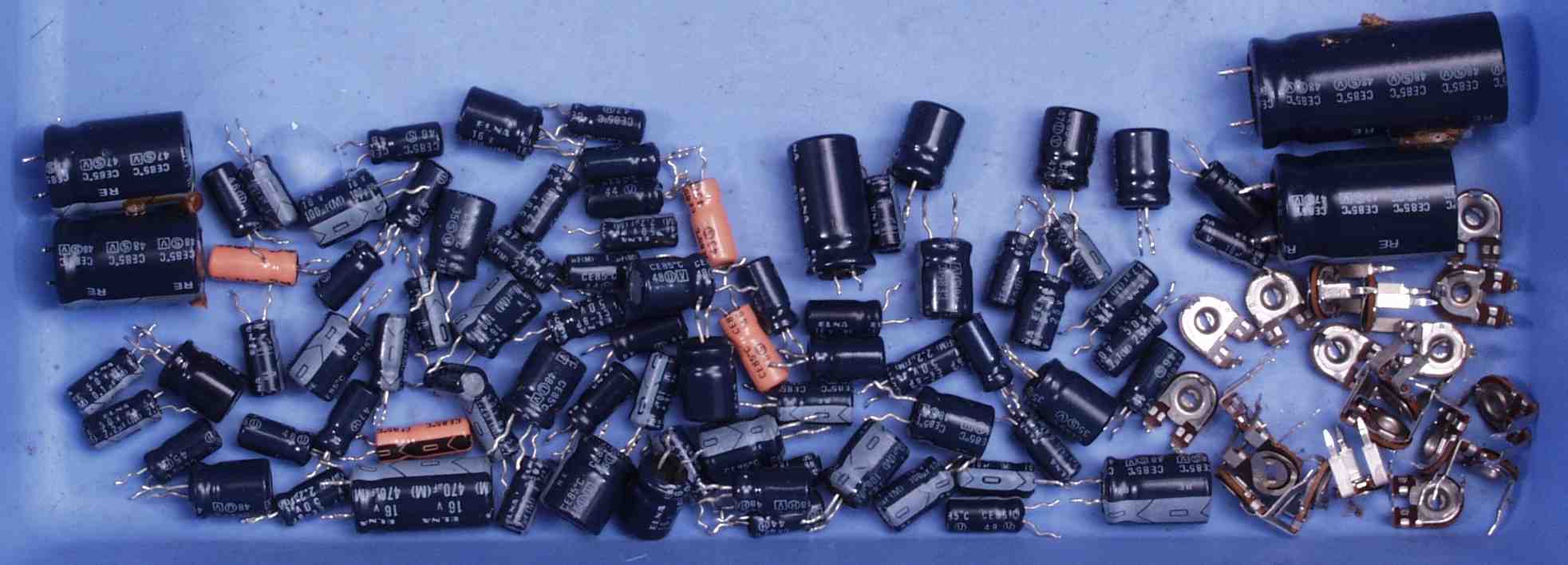

Ｃ−Ｂ．　交換部品

Ｃ−ＣＡ．　修理前　上から

Ｃ−ＣＢ．　修理後　上から

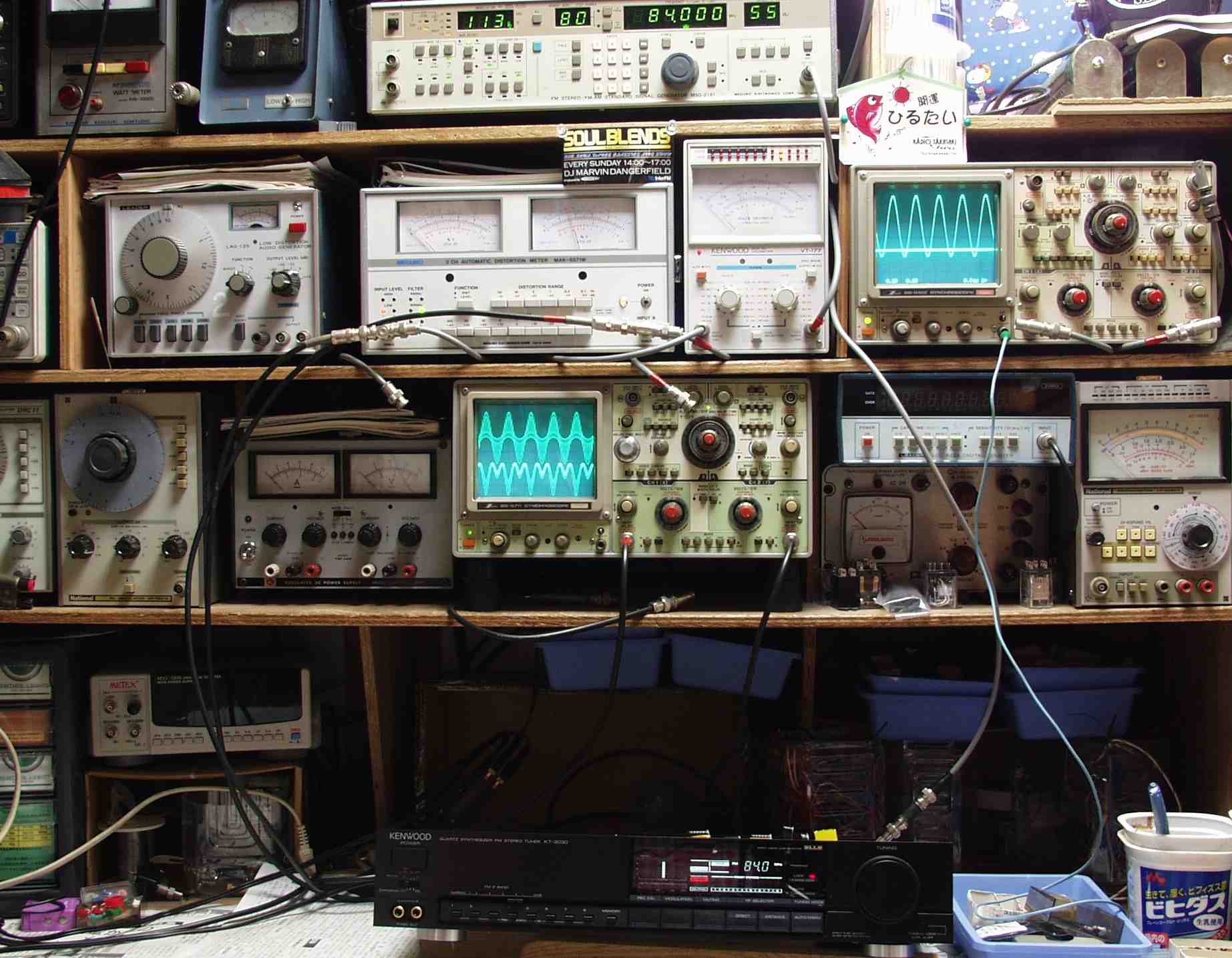

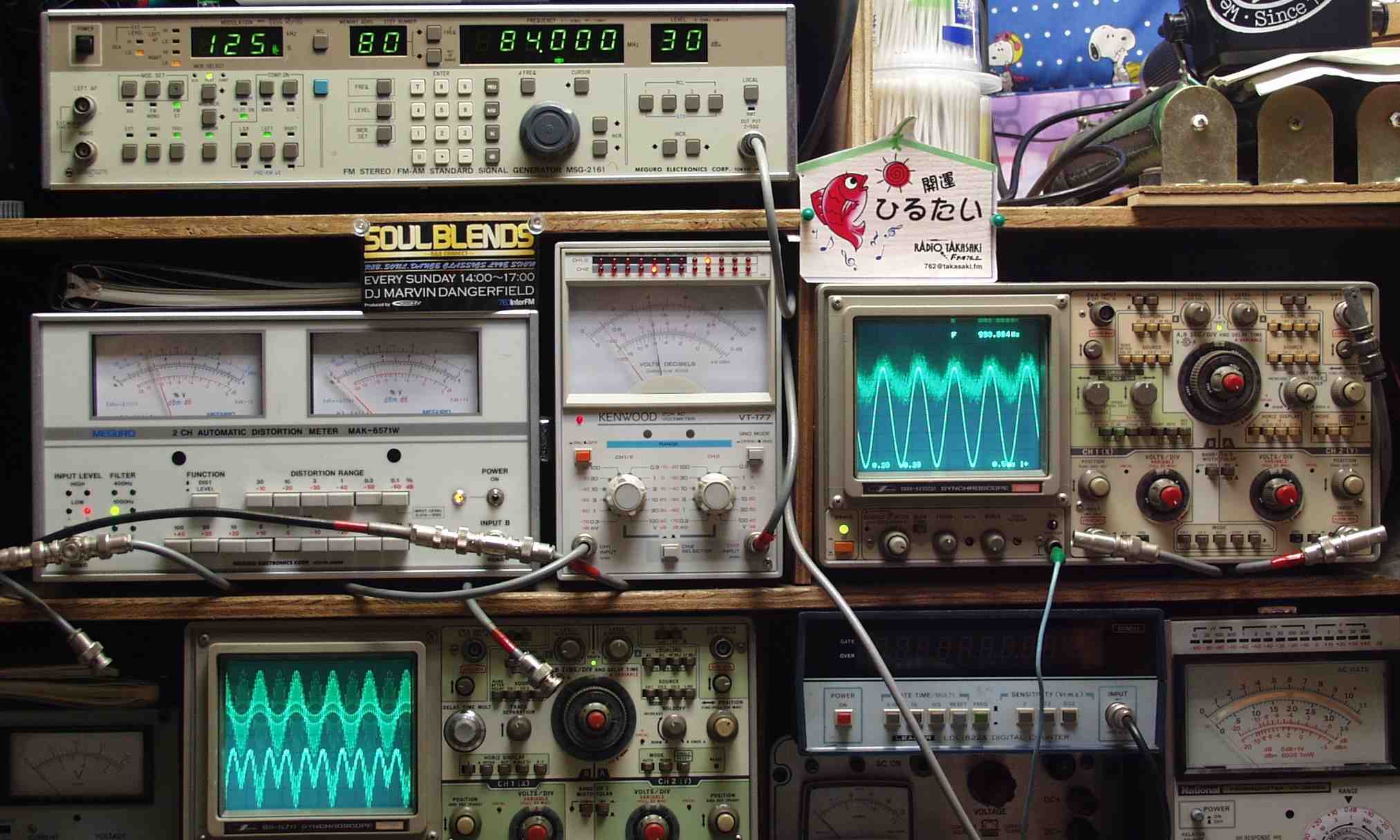

Ｅ．　調整・測定　ＦＭ受信感度、ＲＬ分離測定調整 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　４００ＨＺ・１ＫＨＺの変調信号を３０ｄＢで出す　これを受信し出力を測定する 　　　　　中左＝歪み率計、左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 　　　　　　　右＝オシロ出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　　　下オシロ＝検波出力波形 　　　　　変調信号を３０ｄＢ＝実際の受信では、最低限のレベルで外来ノイズを受け始めるレベル

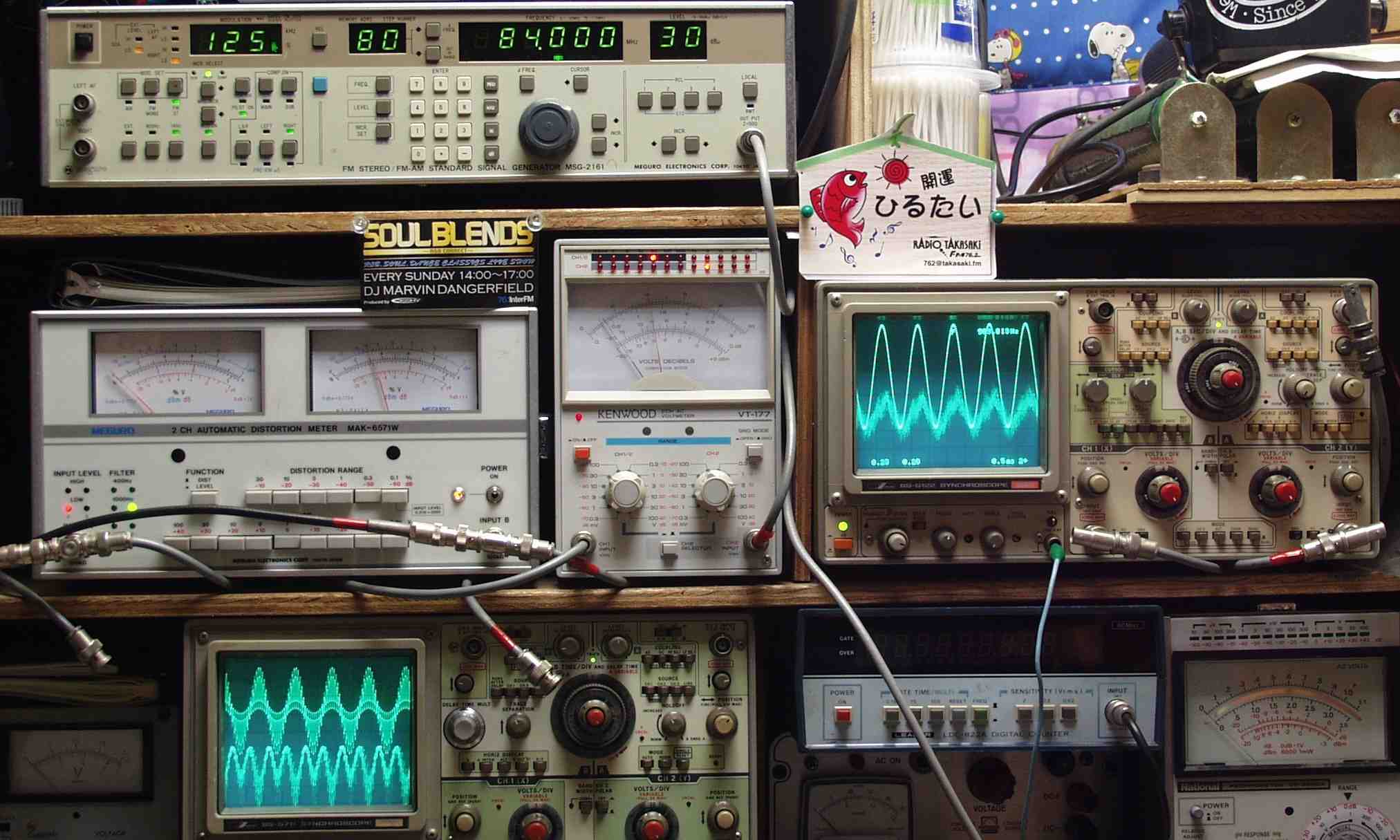

Ｅ−２Ａ．　ＦＭ　感度、ＲＬ分離測定調整　Ｒ側 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　４００ＨＺの　Ｒのみ変調信号を　３０ｄＢで出す　これを受信し出力を測定する 　　　　　中左＝歪み率計＝０．１５％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大０．３％レンジ） 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力（最大３Ｖレンジ）、黒針＝Ｌ出力（最大０．０３Ｖレンジ） 　　　　　　　右＝出力波形　上＝Ｒ出力、下＝Ｌ出力

Ｅ−２Ｂ．　ＦＭ　感度、ＲＬ分離測定調整　Ｌ側 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　４００ＨＺの　Ｌのみ変調信号を　３０ｄＢで出す、これを受信し出力を測定する 　　　　　中左＝歪み率計＝０．１５％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大０．３％レンジ） 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力（最大０．０３Ｖレンジ）、黒針＝Ｌ出力（最大３Ｖレンジ） 　　　　　　　右＝出力波形　上＝Ｒ出力、下＝Ｌ出力

Ｅ−３Ａ．　ＦＭ　感度、ＲＬ分離測定調整　Ｒ側 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　１０００ＨＺの　Ｒのみ変調信号を　３０ｄＢで出す　これを受信し出力を測定する 　　　　　中左＝歪み率計＝０．１２％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大０．３％レンジ） 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力（最大３Ｖレンジ）、黒針＝Ｌ出力（最大０．０３Ｖレンジ） 　　　　　　　右＝出力波形　上＝Ｒ出力、下＝Ｌ出力

Ｅ−３Ｂ．　ＦＭ　感度、ＲＬ分離測定調整　Ｌ側 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　４００ＨＺの　Ｌのみ変調信号を　３０ｄＢで出す、これを受信し出力を測定する 　　　　　中左＝歪み率計＝０．１％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大０．３％レンジ） 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力（最大０．０３Ｖレンジ）、黒針＝Ｌ出力（最大３Ｖレンジ） 　　　　　　　右＝出力波形　上＝Ｒ出力、下＝Ｌ出力

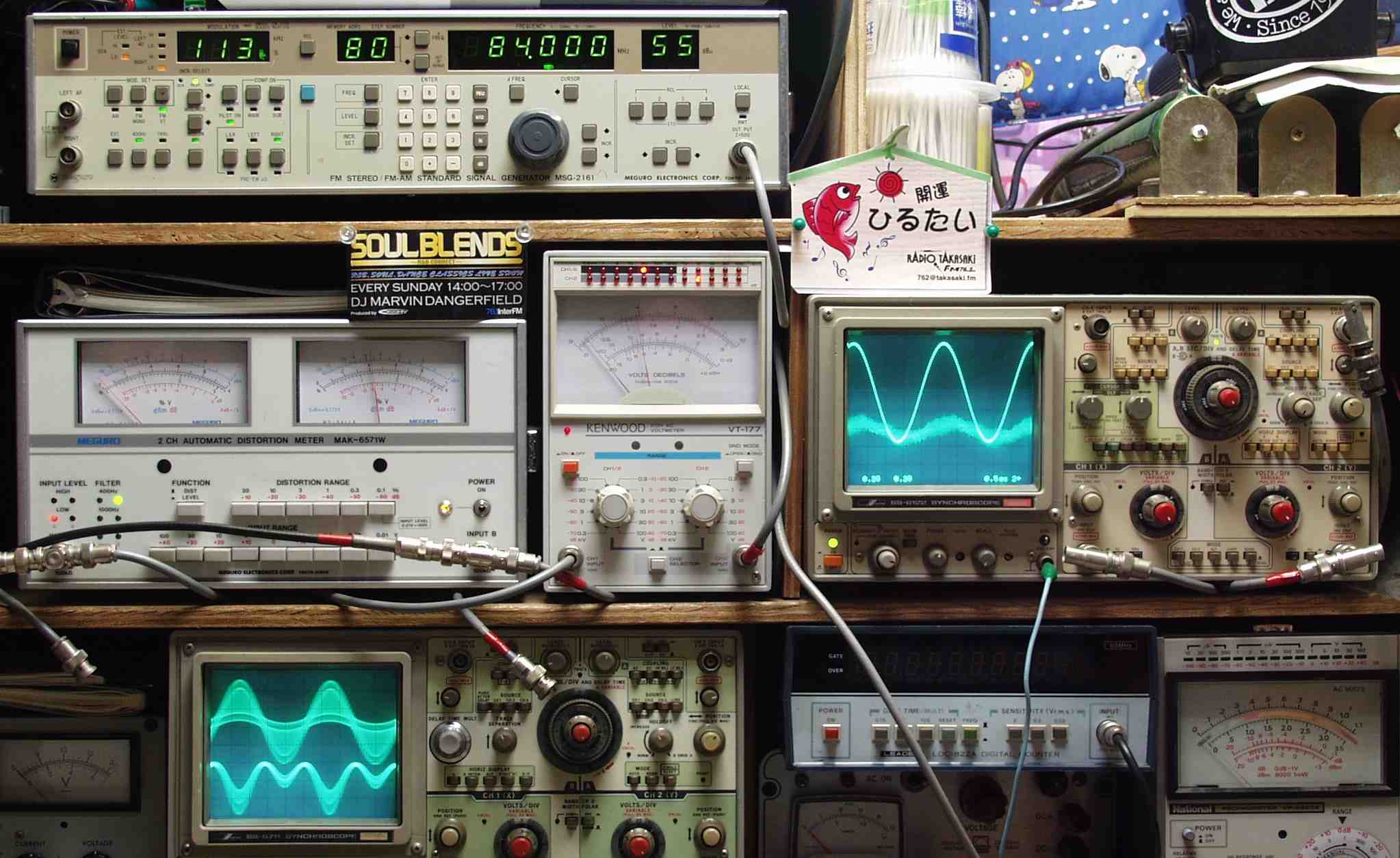

ＥＥ．　最適な入力でのＦＭ受信感度、ＲＬ分離測定調整 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　４００ＨＺ・１ＫＨＺの変調信号を５５ｄＢで出す　これを受信し出力を測定する 　　　　　中左＝歪み率計、左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 　　　　　　　右＝オシロ出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　　　下オシロ＝検波出力波形

ＥＥ−２Ａ．　ＦＭ　感度、ＲＬ分離測定調整　Ｒ側 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　４００ＨＺの　Ｒのみ変調信号を５５ｄＢで出す　これを受信し出力を測定する 　　　　　中左＝歪み率計＝０．０４％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大０．１％レンジ） 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力（最大３Ｖレンジ）、黒針＝Ｌ出力（最大０．０３Ｖレンジ） 　　　　　　　右＝出力波形　上＝Ｒ出力、下＝Ｌ出力

ＥＥ−２Ｂ．　ＦＭ　感度、ＲＬ分離測定調整　Ｌ側 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　４００ＨＺの　Ｌのみ変調信号を５５ｄＢで出す、これを受信し出力を測定する 　　　　　中左＝歪み率計＝０．０４５％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大０．１％レンジ） 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力（最大０．０３Ｖレンジ）、黒針＝Ｌ出力（最大３Ｖレンジ） 　　　　　　　右＝出力波形　上＝Ｒ出力、下＝Ｌ出力

ＥＥ−３Ａ．　ＦＭ　感度、ＲＬ分離測定調整　Ｒ側 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　１０００ＨＺの　Ｒのみ変調信号を５５ｄＢで出す　これを受信し出力を測定する 　　　　　中左＝歪み率計＝０．０４％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大０．１％レンジ） 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力（最大３Ｖレンジ）、黒針＝Ｌ出力（最大０．０３Ｖレンジ） 　　　　　　　右＝出力波形　上＝Ｒ出力、下＝Ｌ出力

ＥＥ−３Ｂ．　ＦＭ　感度、ＲＬ分離測定調整　Ｌ側 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　１０００ＨＺの　Ｌのみ変調信号を６０ｄＢで出す、これを受信し出力を測定する 　　　　　中左＝歪み率計＝０．０４％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大０．１％レンジ） 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力（最大０．０３Ｖレンジ）、黒針＝Ｌ出力（最大３Ｖレンジ） 　　　　　　　右＝出力波形　上＝Ｒ出力、下＝Ｌ出力

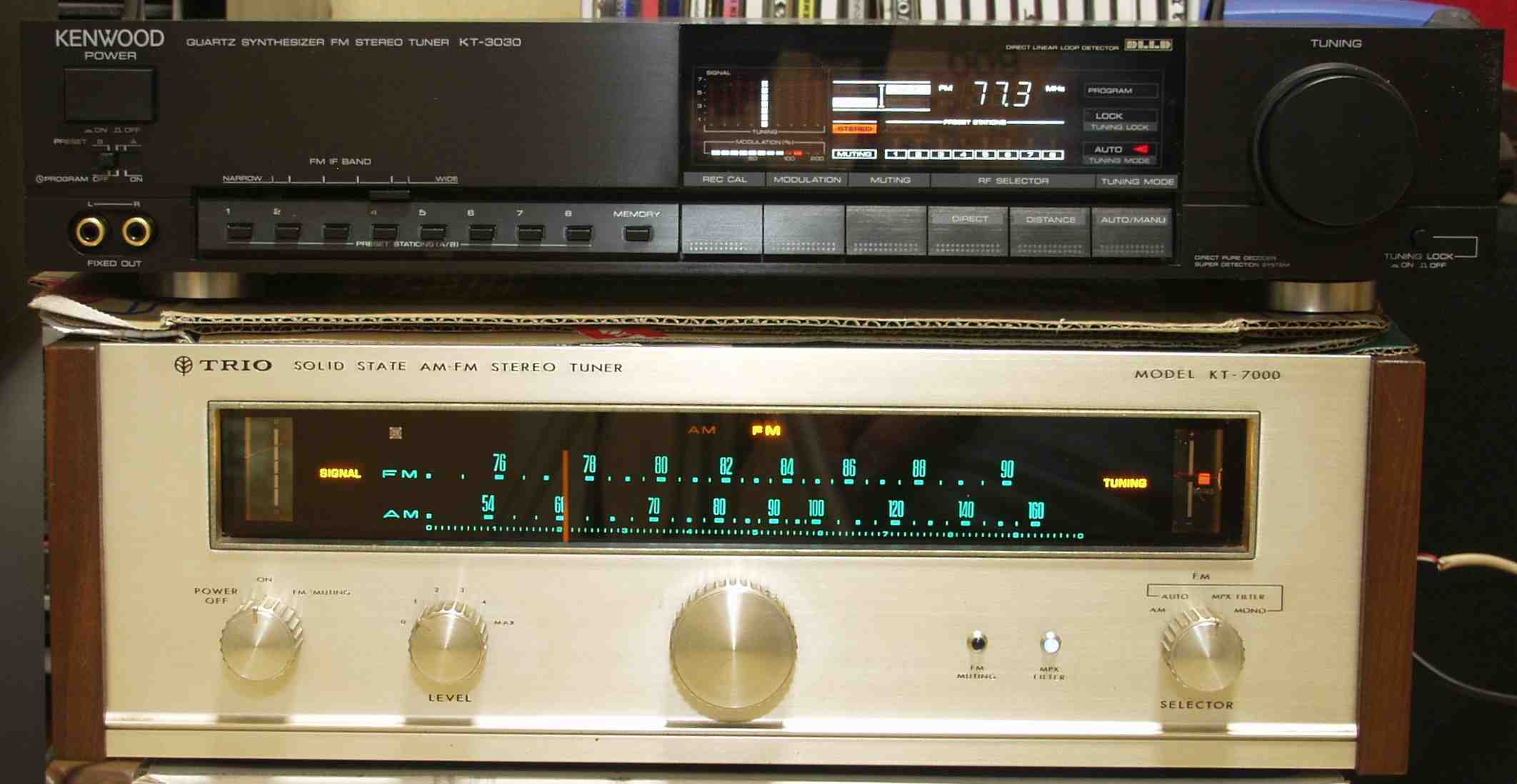

Ｅ−４．　引き続き２４時間エージング。 　　　　　　　下は曾おじいさんに当たる”ＫＴ−７０００”測定データーでは、差が有るが、ＦＭの放送を聴くと好みが分かれる所でしょう
