ＴＲＩＯ　ＫＴ−８００１　修理記録

平成１５年７月２３日到着　　平成１６年３月１８日完成

修理前の状況 　この製品は先日ハイ***堂より買ったものです。 　 私はこのＫＴ−８００１には思い入れがあります。 　原因 　調整不良、ＦＥＴ（電界トランジスター）劣化、電解コンデンサー劣化。 　修理状況 　ＲＦ増幅、、トラッキング、ＩＦ回路、ＭＰＸ回路、修理・調整 　ＡＭ回路調整 　　 使用部品 　電解コンデンサー　　　　　　　　　　１個 　抵抗　　　　　　　　　　　　　　　　　　２個 　ＦＥＴ（電界トランジスター）　　　　　３個 　調整・測定 　 　修理費　　２５，０００円　　　　　　　通常修理

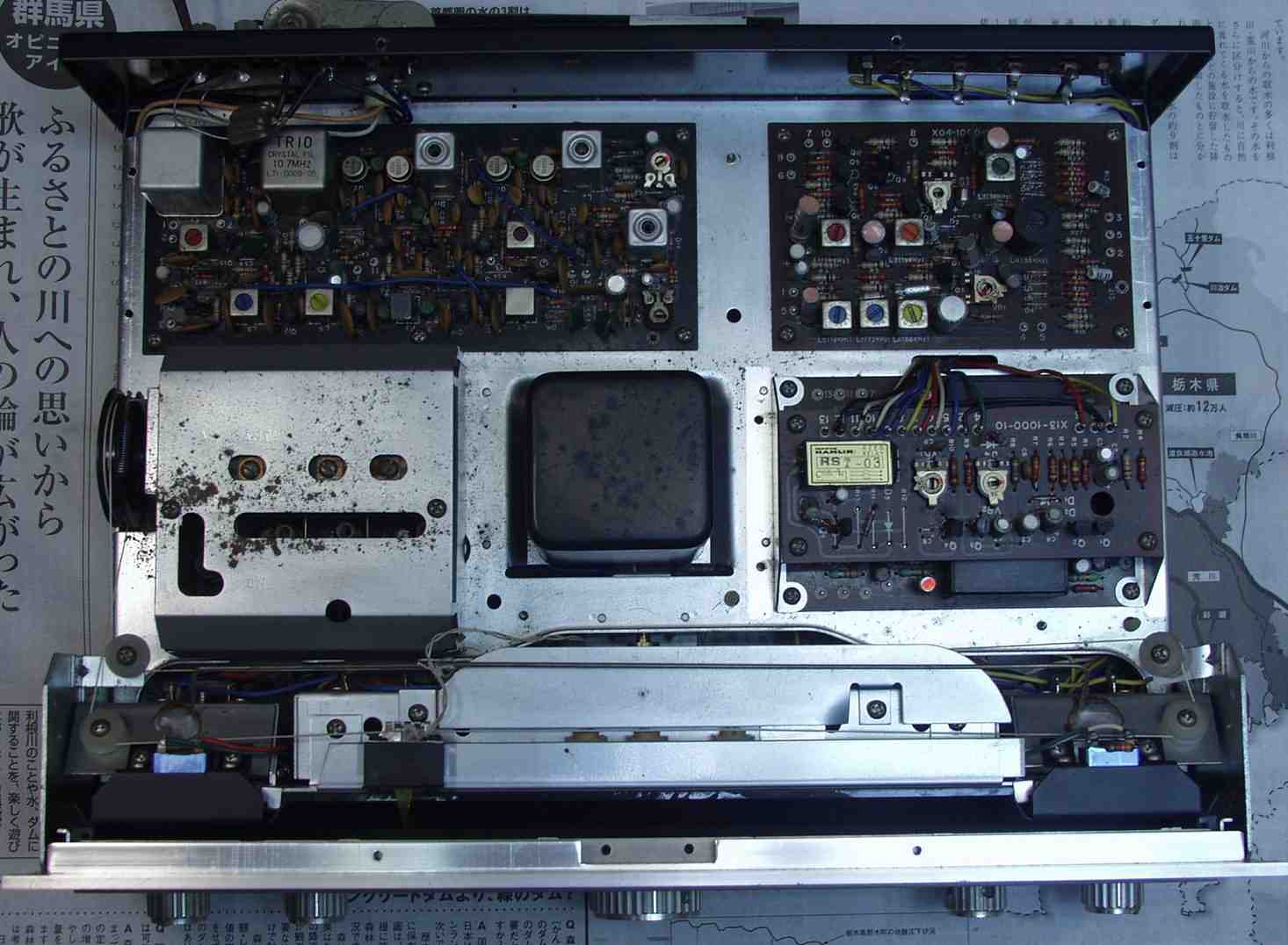

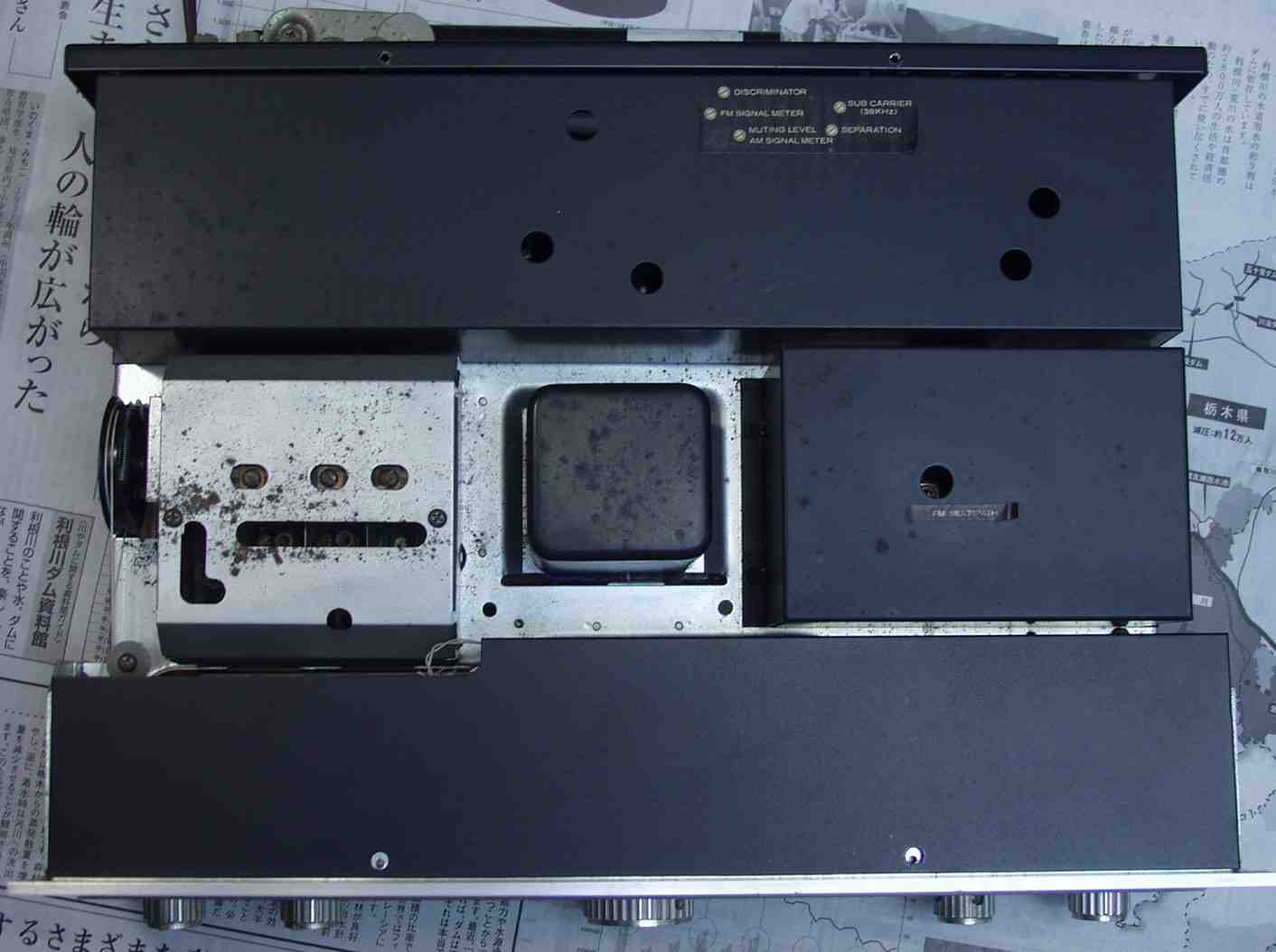

Ａ．　修理前の状況 Ａ１Ａ．　上蓋を取った所、しっかりとシールドしてある。

Ａ１Ｂ．　シールドを取った所。

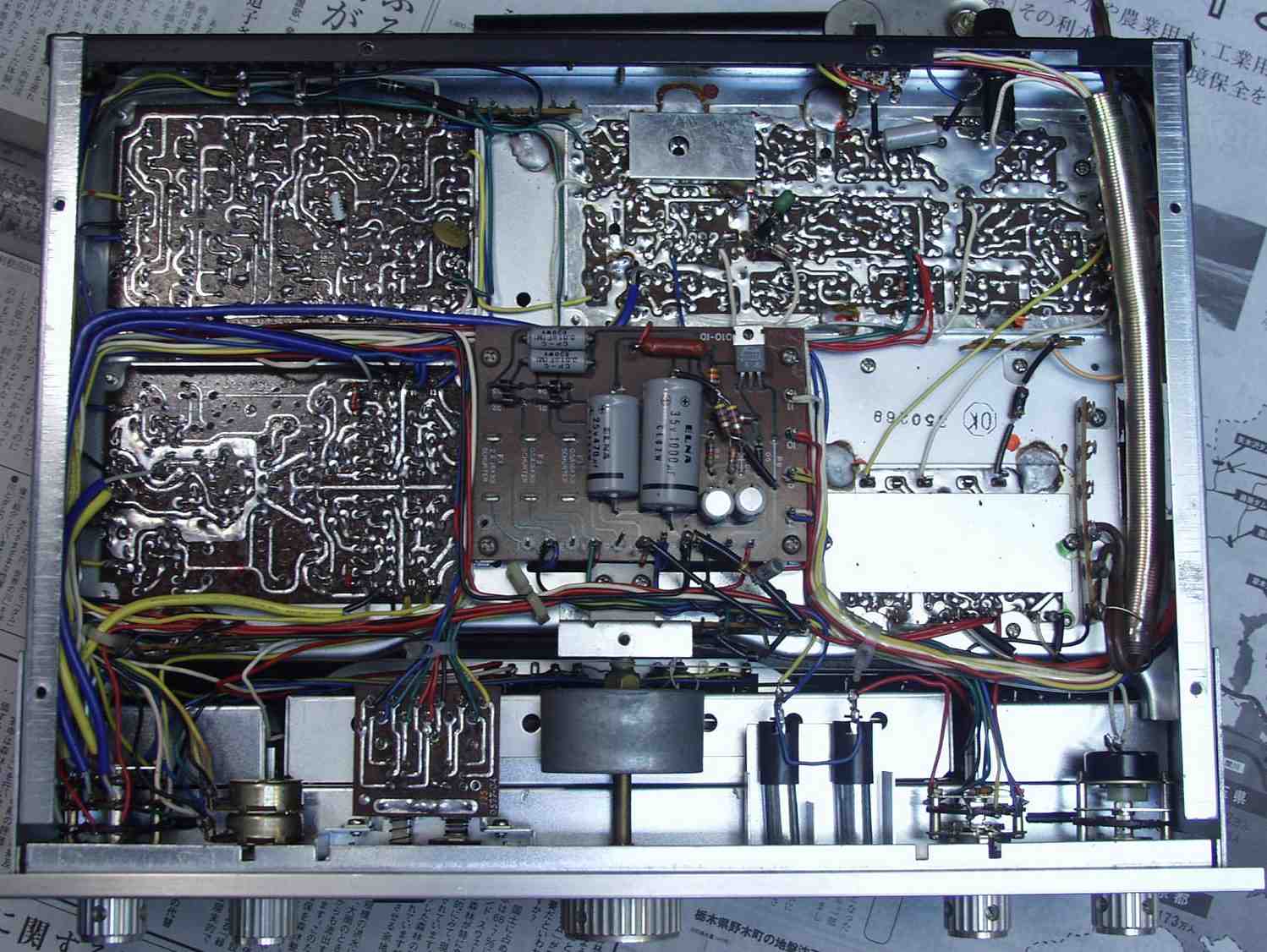

Ａ１Ｃ．　下蓋を取る

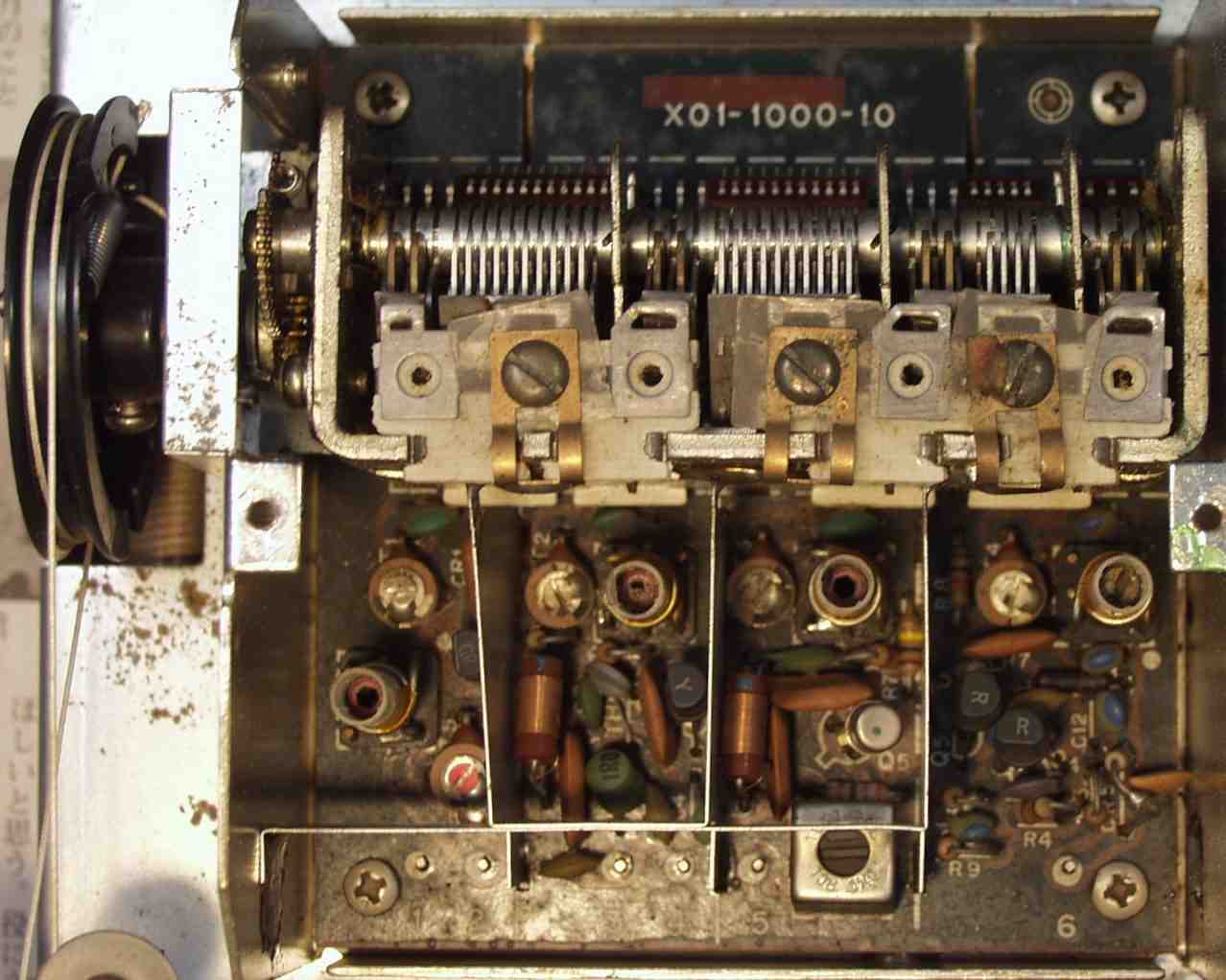

Ｃ．　修理状況 Ｃ１Ａ．　修理前　フロント・エンド＝ＲＦ、ＭＩＸ

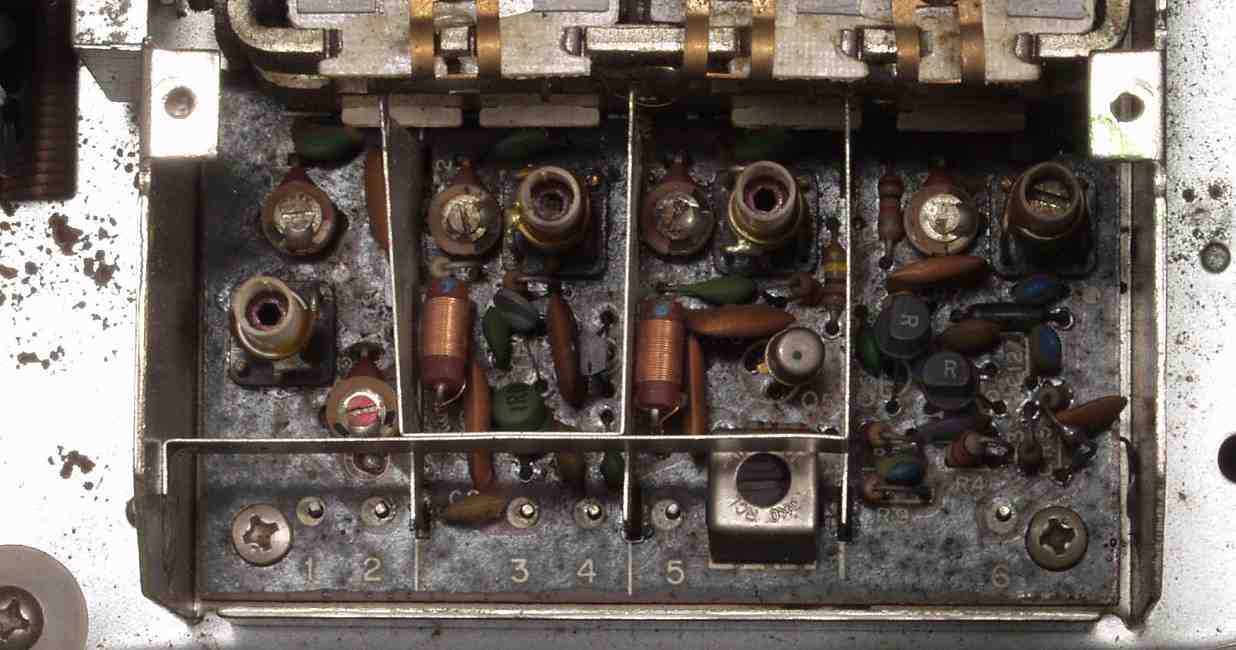

Ｃ１Ｂ．　修理後　フロント・エンド＝ＲＦ、ＭＩＸ　RF-FET交換

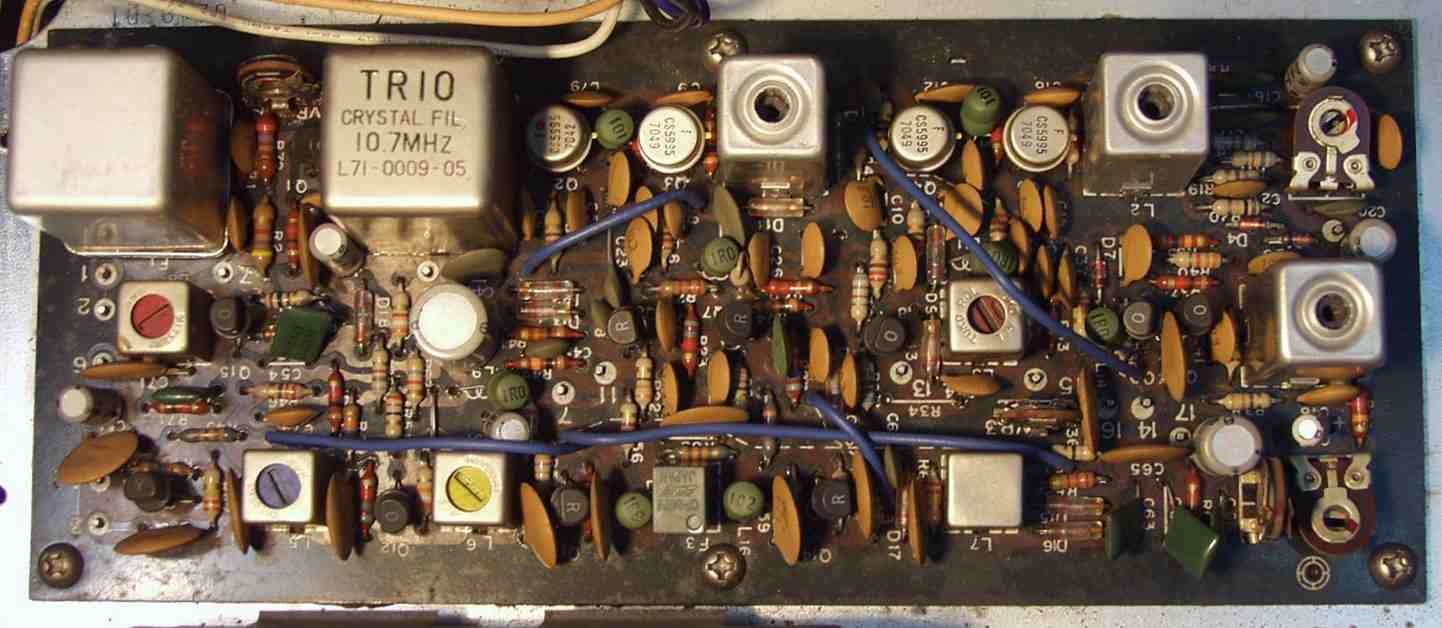

Ｃ２Ａ．　修理前　ＩＦ増幅

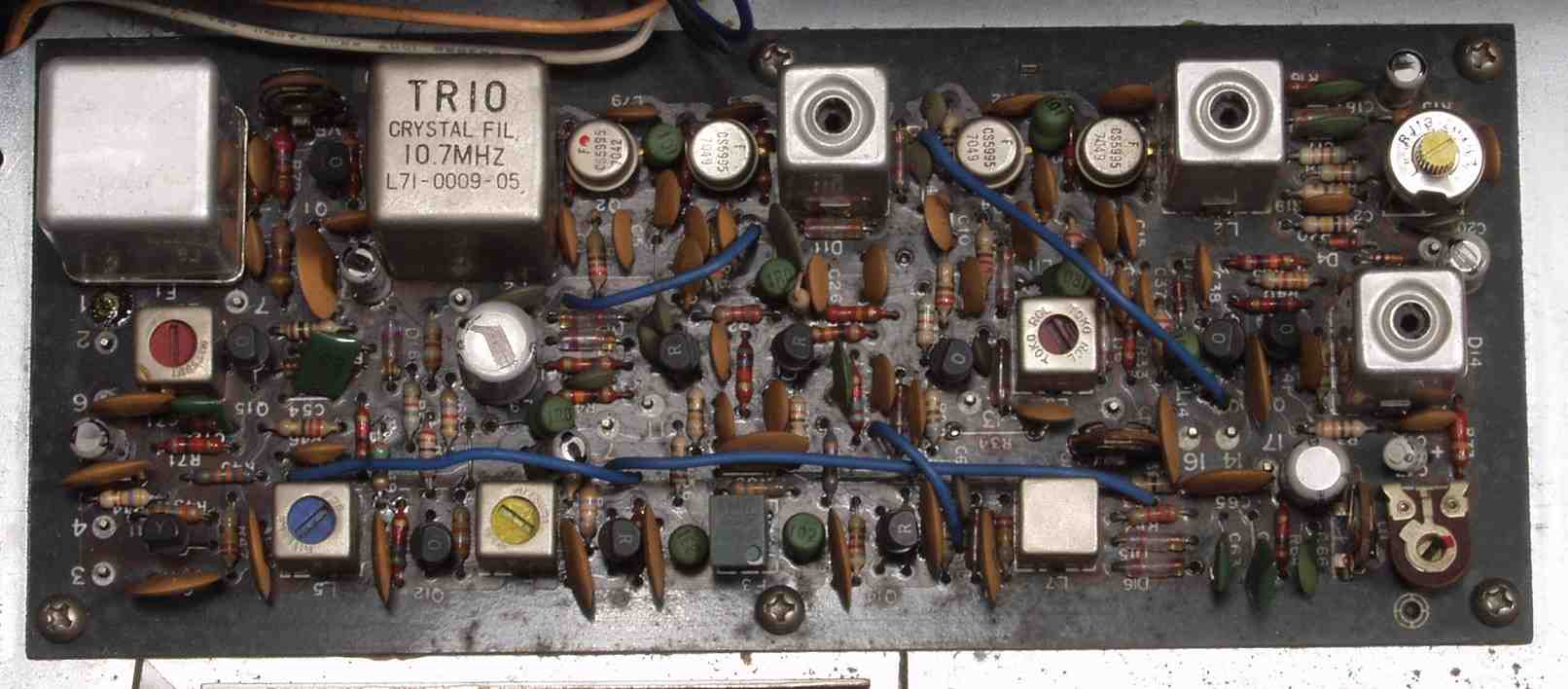

Ｃ２Ｂ．　修理後　ＩＦ増幅　半固定VR交換

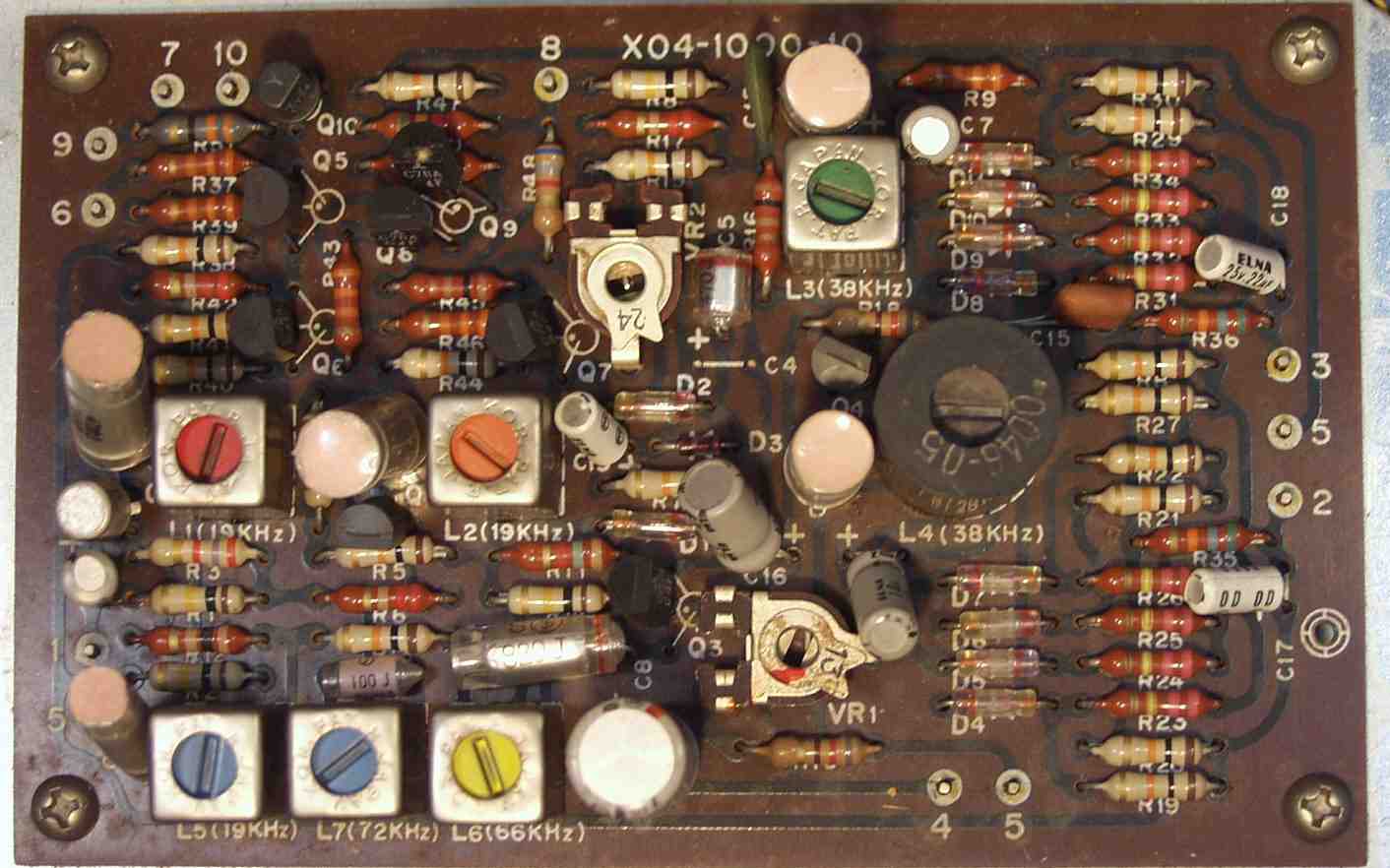

Ｃ３Ａ．　修理前　ＭＰＸ−ＩＦ増幅

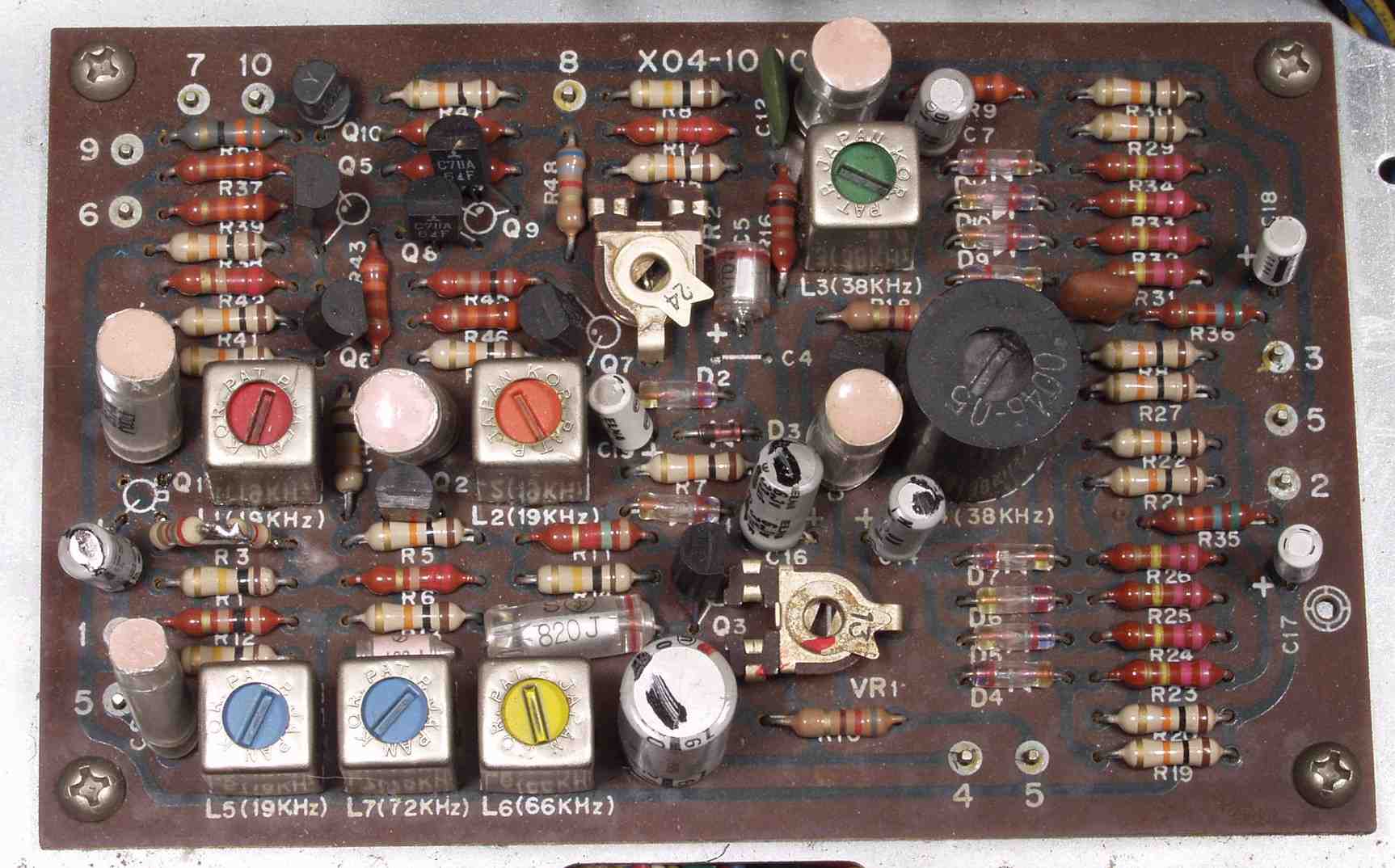

Ｃ３Ｂ．　修理後　ＭＰＸ−ＩＦ増幅　ＦＥＴ２個交換

Ｃ４Ａ．　修理前　上から

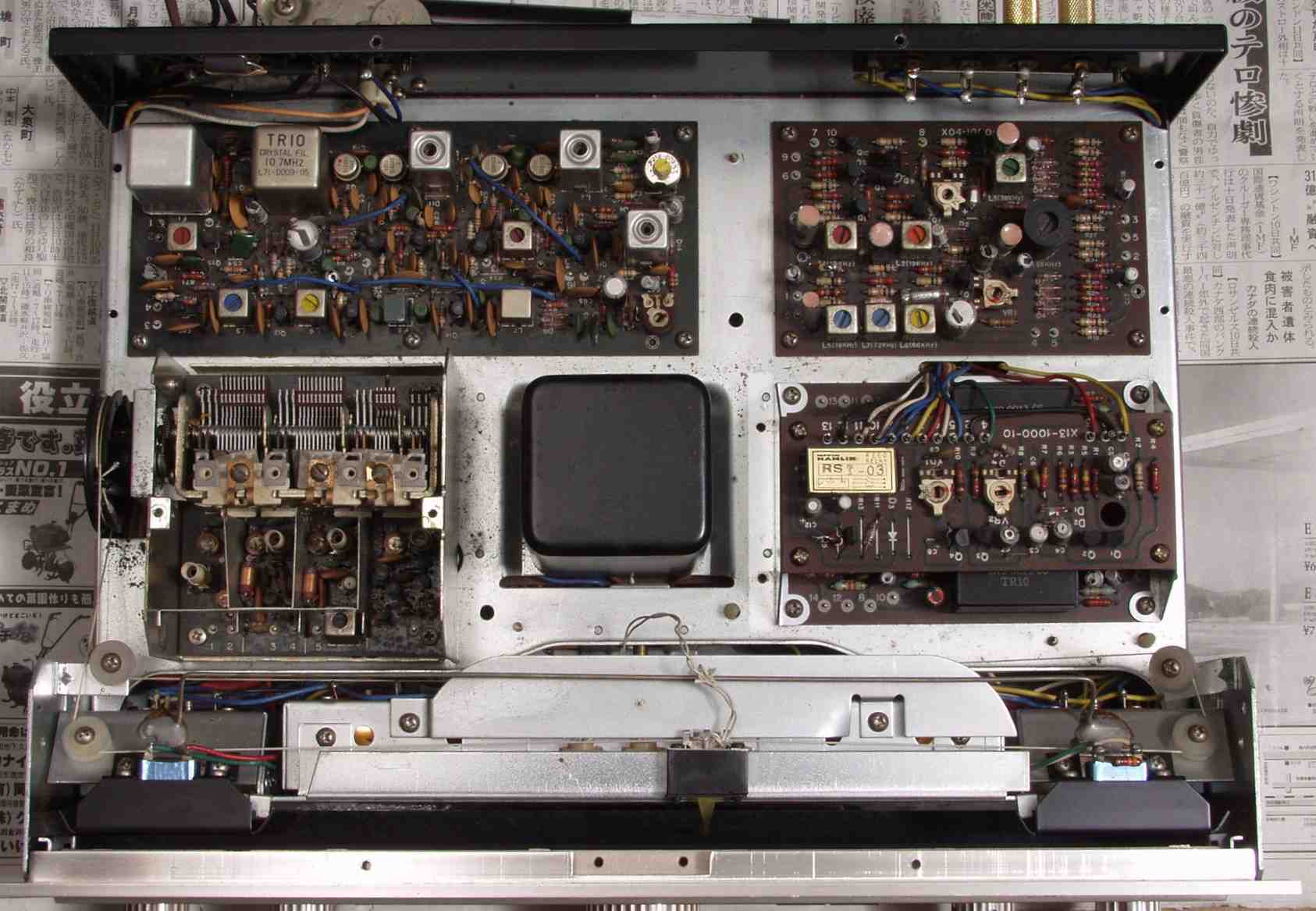

Ｃ４Ｂ．　修理後　上から

Ｃ４Ｃ．　修理前　下から

Ｃ４Ｄ．　修理後　下から

Ｅ．　調整・測定

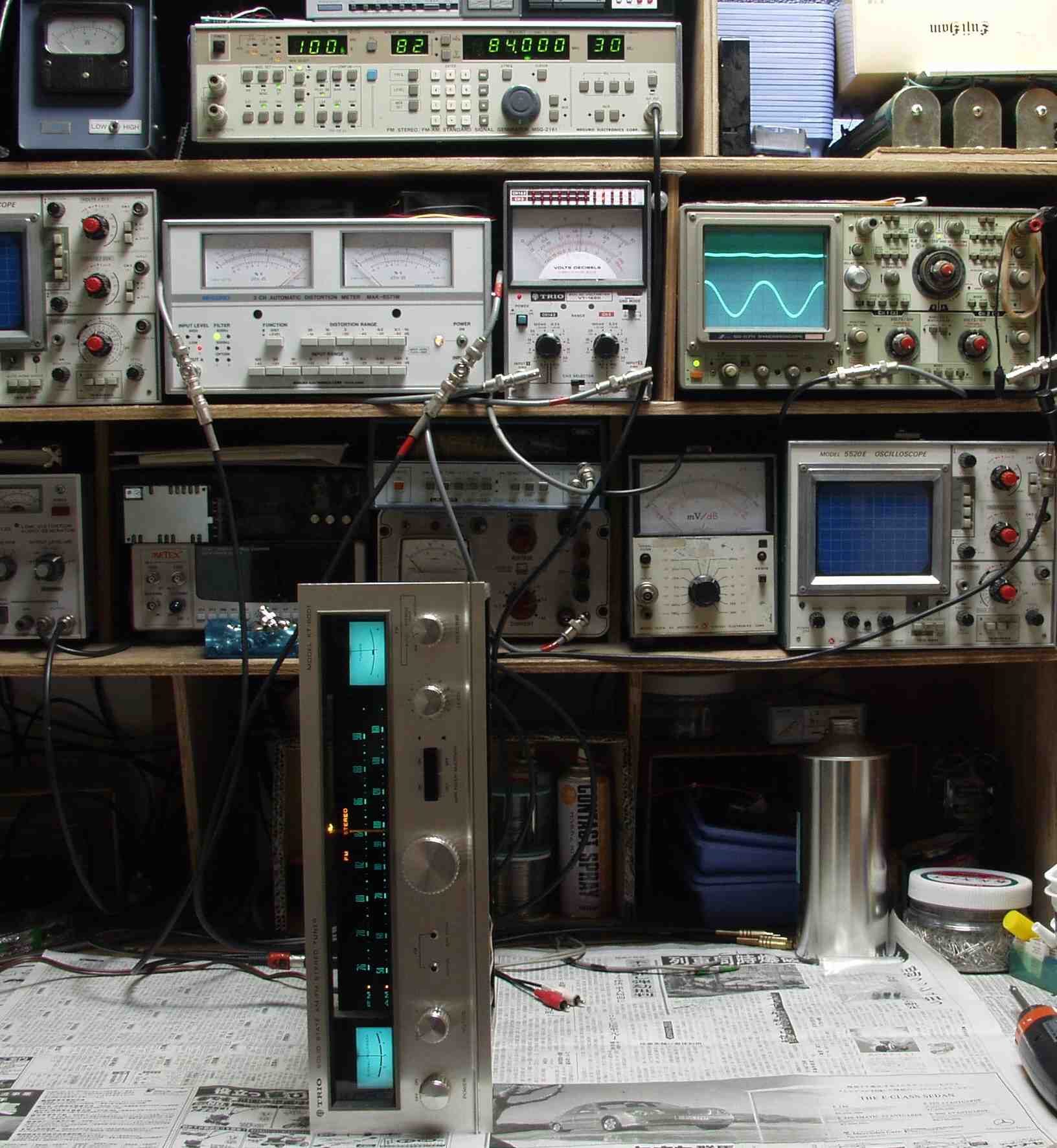

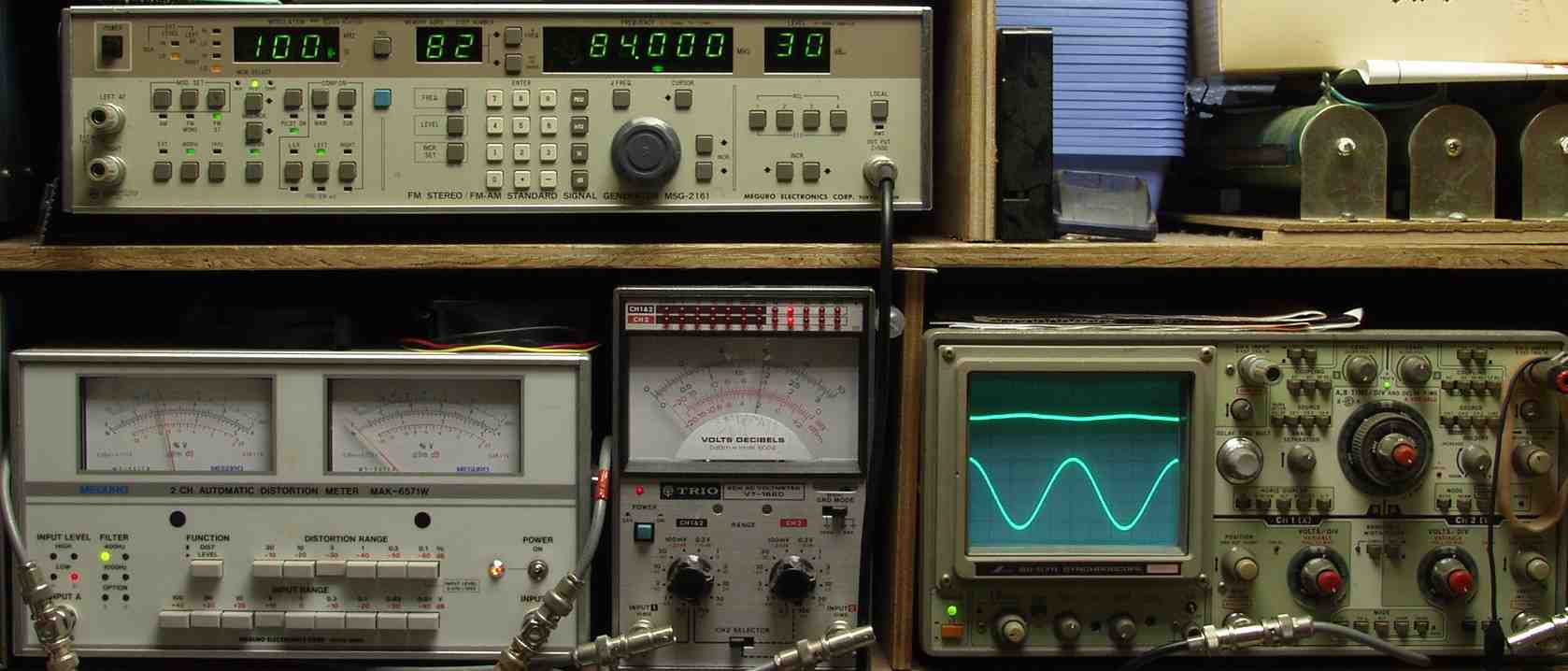

Ｅ１．　　ＡＦＭ　感度、ＲＬ分離測定調整　Ｌ側 　　　　　見方 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　４００Ｈの　Ｒのみ変調信号を　３０ｄＢで出す 　　　　　これを受信し出力を測定する、 　　　　　下左側の歪み率計＝１％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大３％レンジ） 　　　　　真ん中電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力（最大３Ｖレンジ） 　　　　　下右側出力波形　上＝Ｒ出力、下＝Ｌ出力。

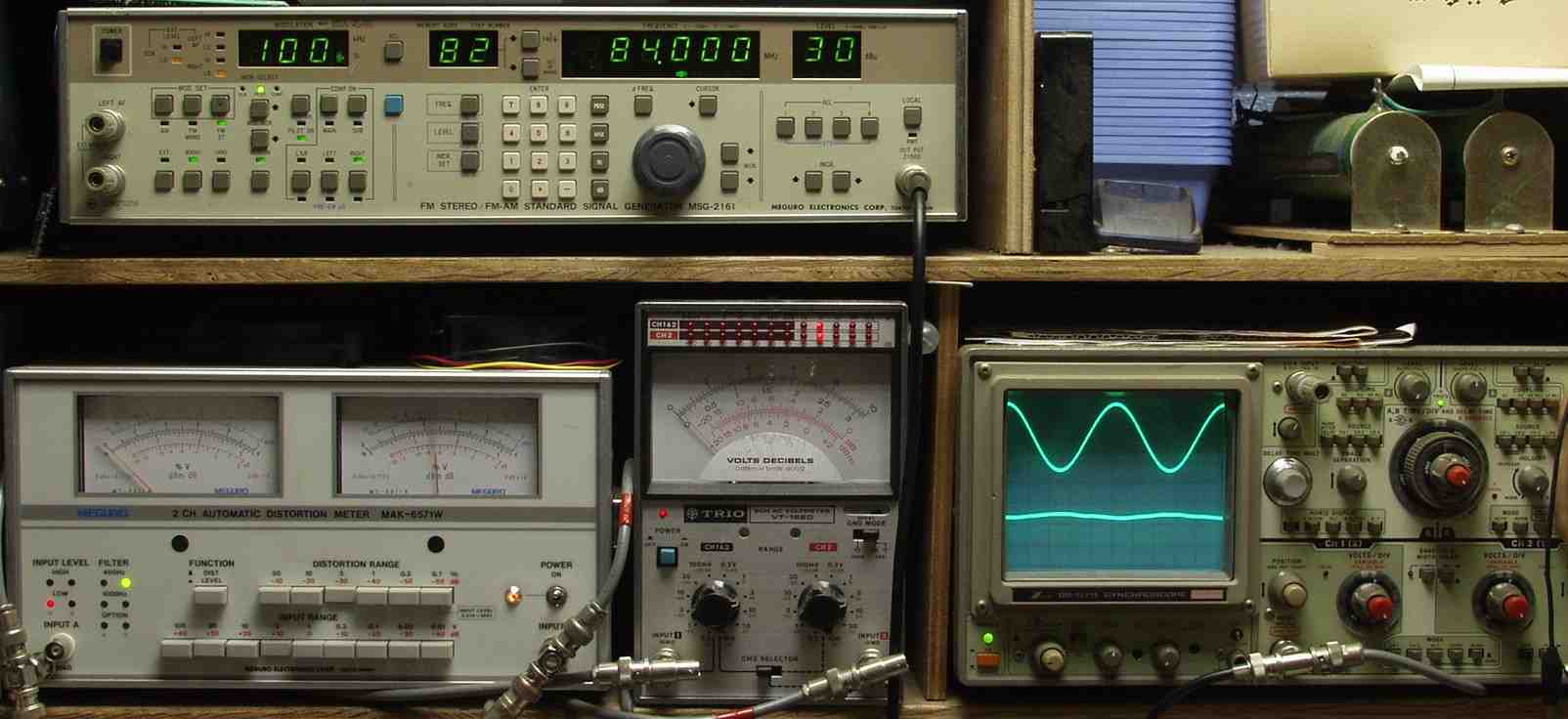

Ｅ２．　　ＦＭ　感度、ＲＬ分離測定調整　Ｒ側

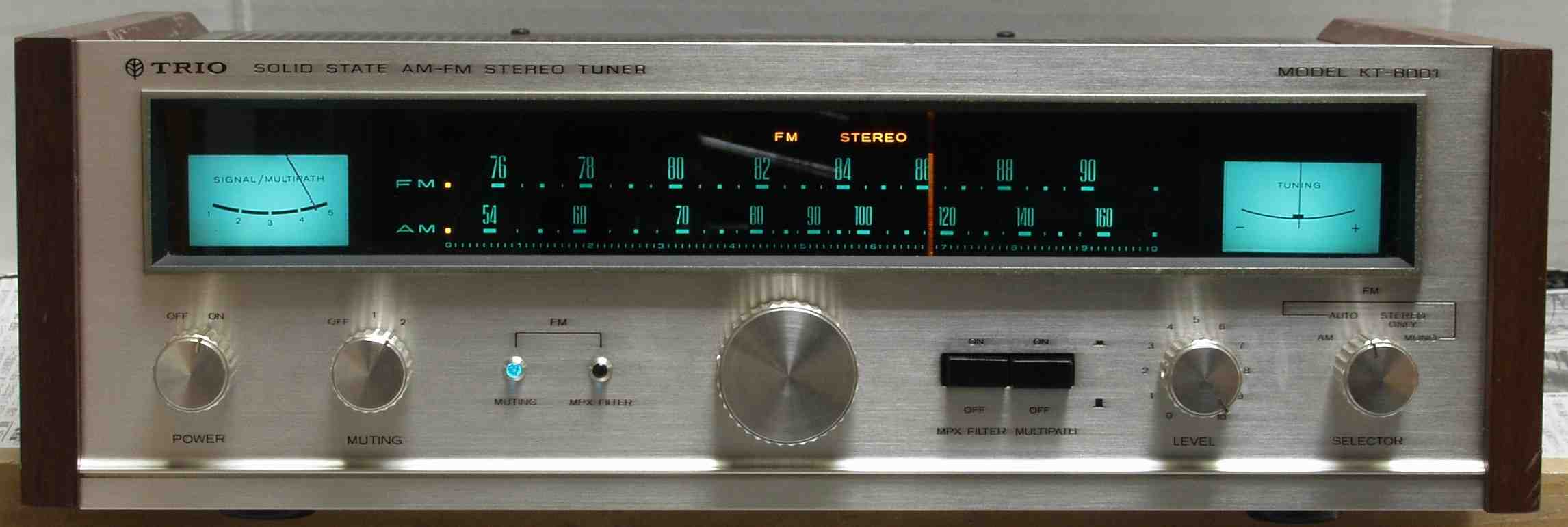

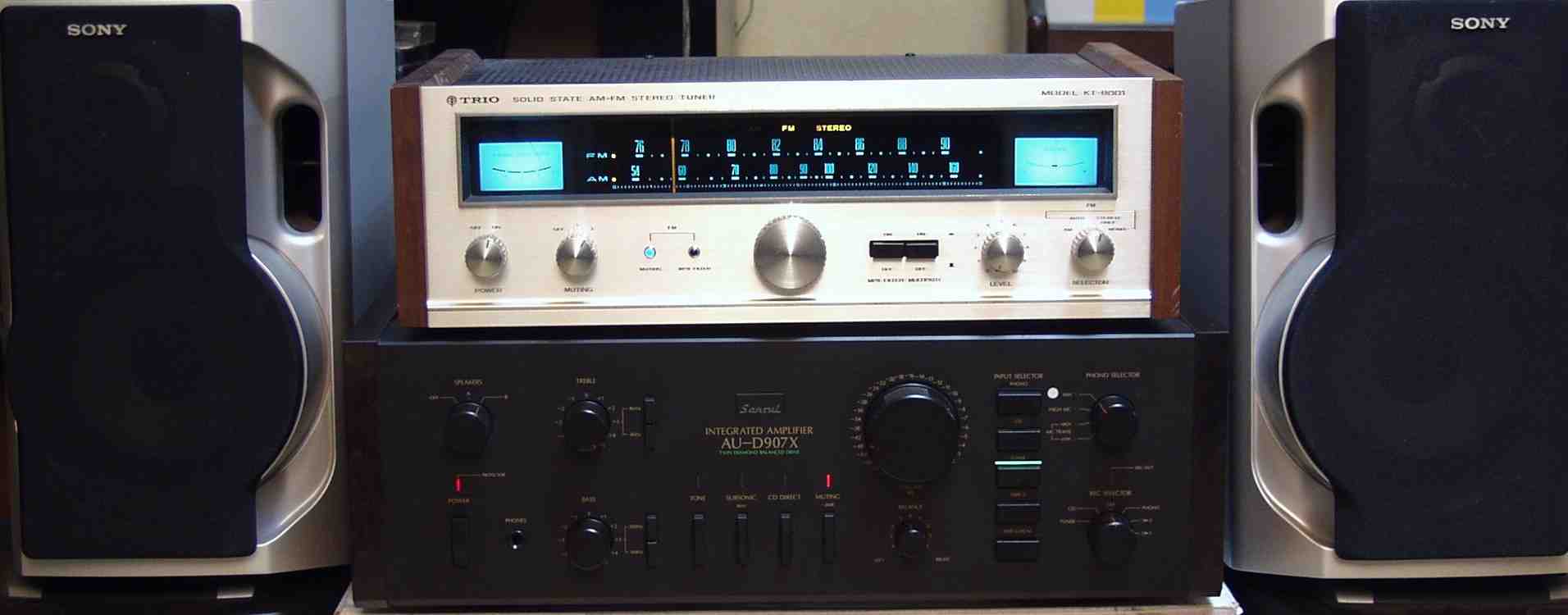

Ｅ３．　　完成

Ｅ４．　　２４時間エージング。
