ＫＥＮＷＯＯＤ　ＫＴ−９９００．　２台目修理記録

平成２０年９月１０日到着　　　平成２１年１月１８日完成

A．　修理前の状況 １０年ほど前に専門店で中古品として購入しました。 コンディションは良好で、傷もほとんどありませんでした。 当初はＦＭアンテナを接続して聞いていましたが、数年前にＣＡＴＶ加入時にアンテナを撤去し、 ＣＡＴＶに入っているＦＭ局数が少ないため、使用を中断、お蔵入りしていました。 昨年から久しぶりにカムバックして使用再開しましたが、最近になって、時々「ガサゴソ」ノイズが入るようになり、 ８月になって突然、音が出なくなりました。 全く音が出ませんが、シグナルメータや、チューニングメータは反応します。 しかし、 　デビェーションメータは動きませんし、このメータをマルチパスメータに切り換えても、 　反応しません。 故障してからは、予備機のパイオニアＴＸ８８００を代わりに使用していますが、 当時の中級機ＴＸ８８００との音質の落差にびっくりしています。 ＫＴ９９００に比べてラジオを聞いているとような 印象で、自然な感じが薄れてしまいました。 あらためてＫＴ９９００の実力に驚きました。 Ｂ．　原因 ＩＦ回路、ＭＰＸ回路不良。 Ｃ．　修理状況 ＲＦ増幅、、トラッキング、ＩＦ回路、ＭＰＸ回路、修理・調整。 ＴＲ（トランジスター）交換。 配線手直し、補強。 フイルムコンデンサー交換。 電解コンデンサー交換。 ＴＲ（トランジスター）交換。 ＯＰ−ＡＭＰ交換。 Ｄ．　使用部品 電解コンデンサ−（オ−デオコンデンサ−使用）　　　　　　　　１４８個。 ＴＲ（トランジスタ−）　　　　　　　　　　　　　　　　　　　　　　　　　　２３個。 ＴＴＬ−ＩＣ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　３個。 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１６個。 Ｅ．　調整・測定　ＦＭ受信感度、ＲＬ分離測定調整 ＥＥ．　上位測定器による　調整・測定 修理費　１２０，０００円　　　　オーバーホール修理 Ｓ．　ＫＥＮＷＯＯＤ　ＫＴ−９９００　の仕様（マニアル・カタログより）

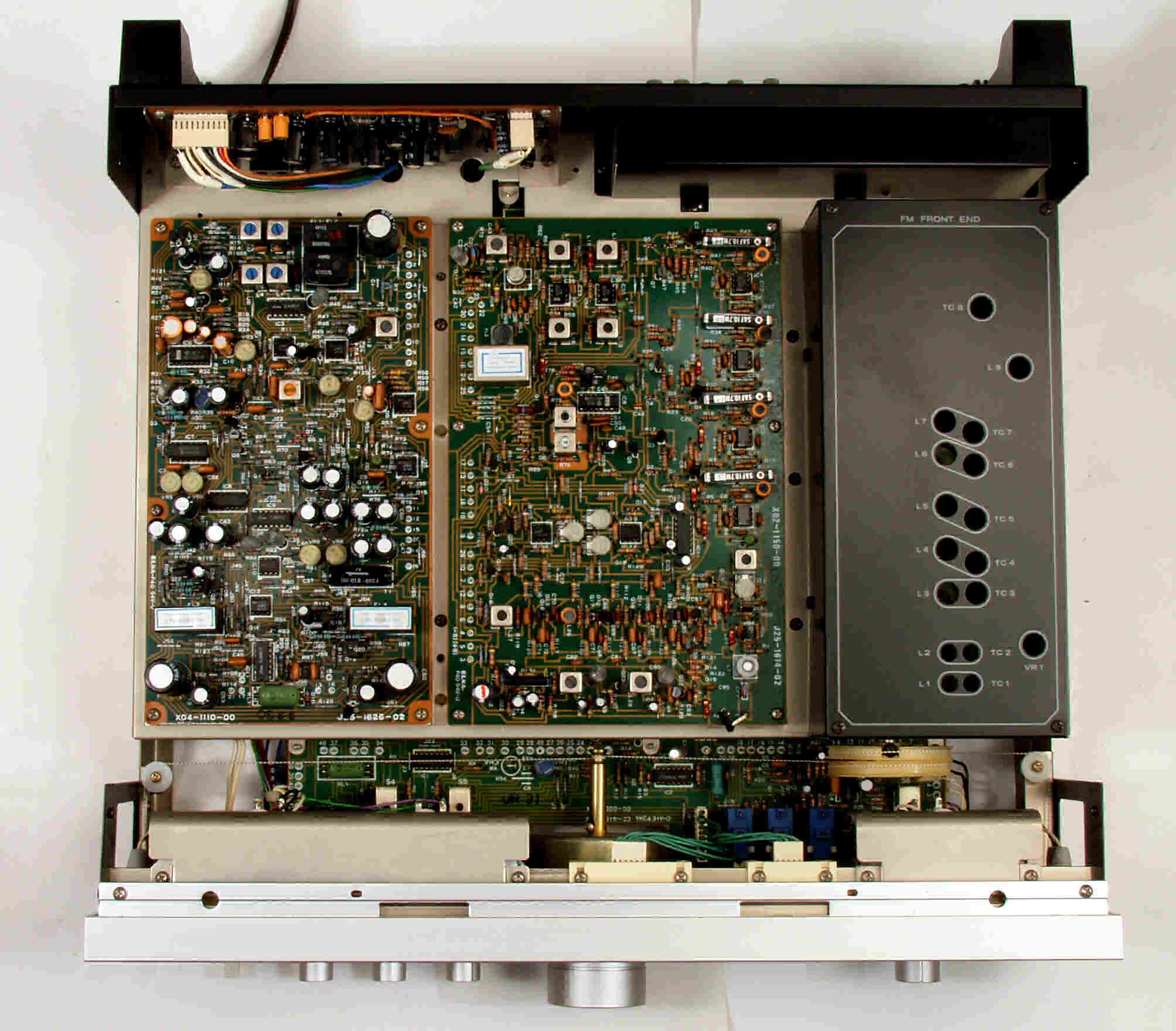

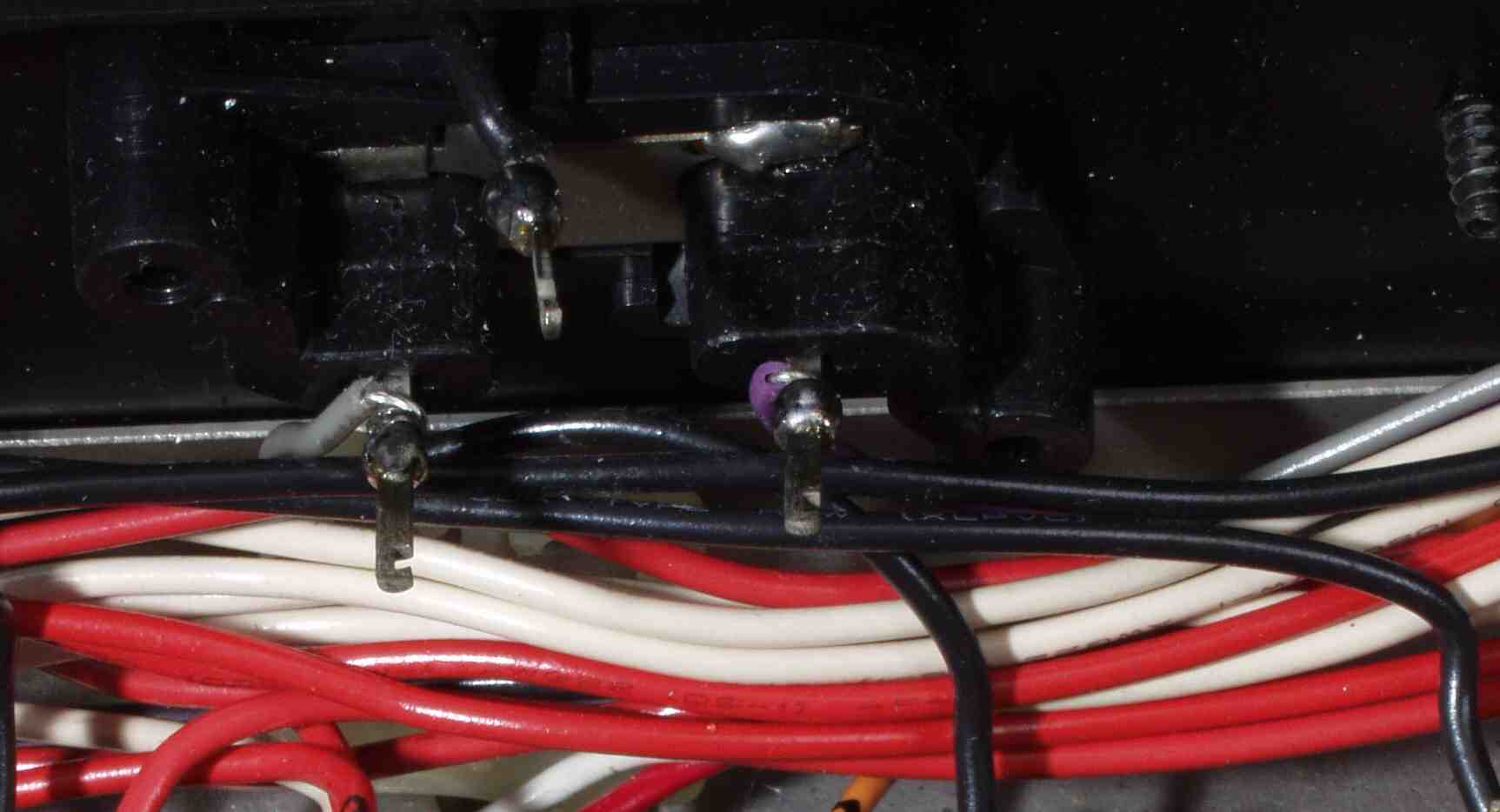

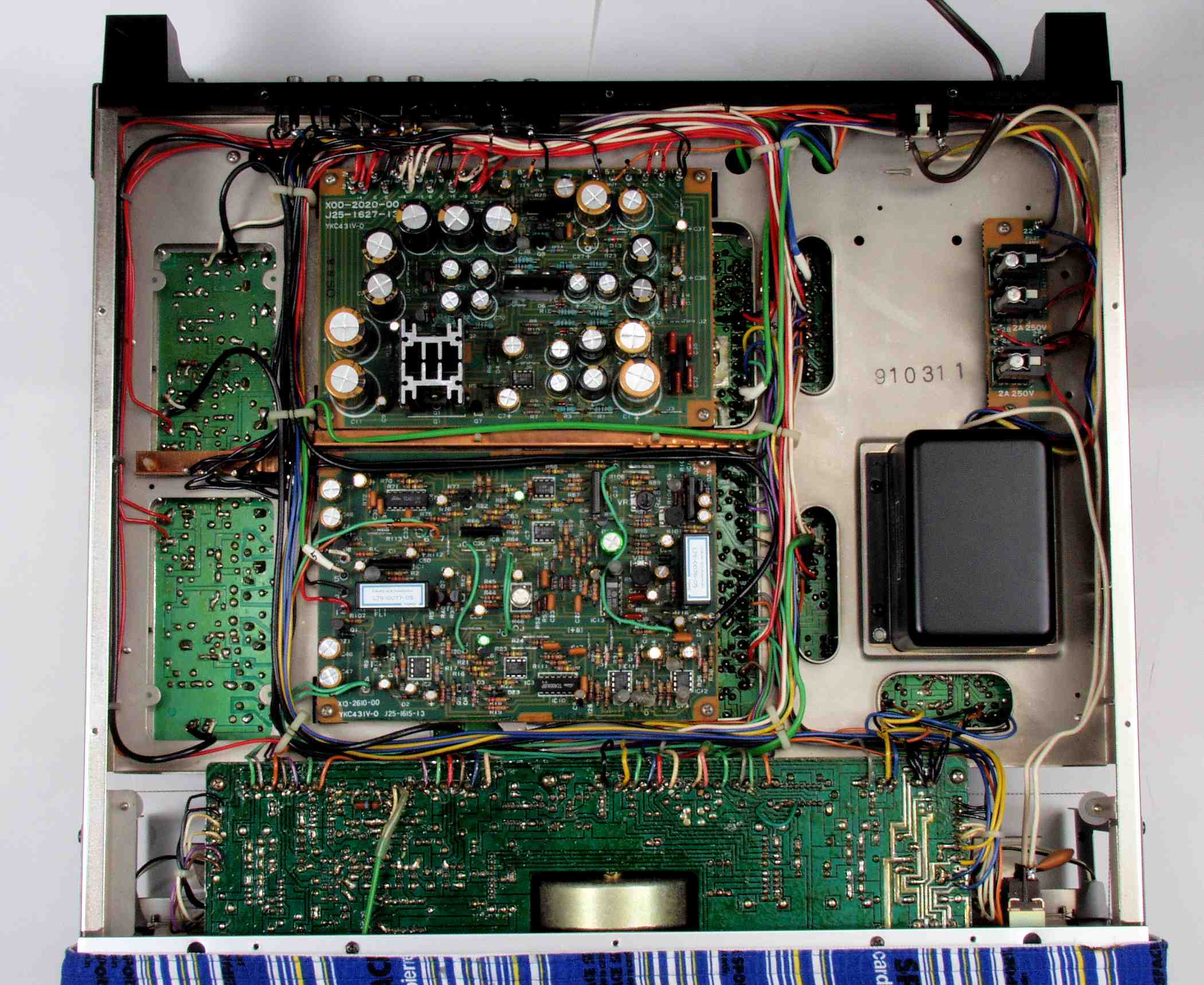

Ａ．　修理前の状況 Ａ１Ａ．　上蓋を取った所。

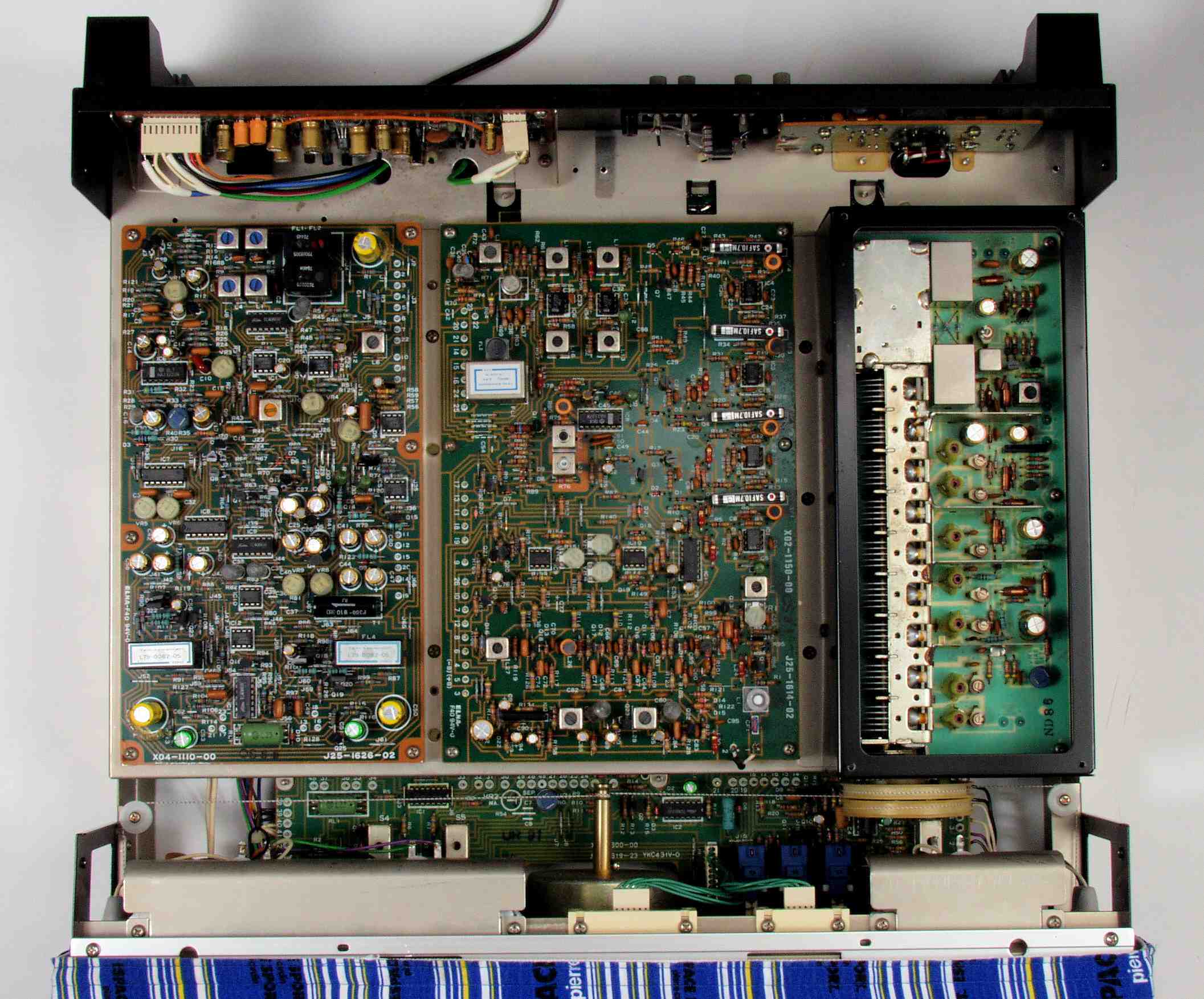

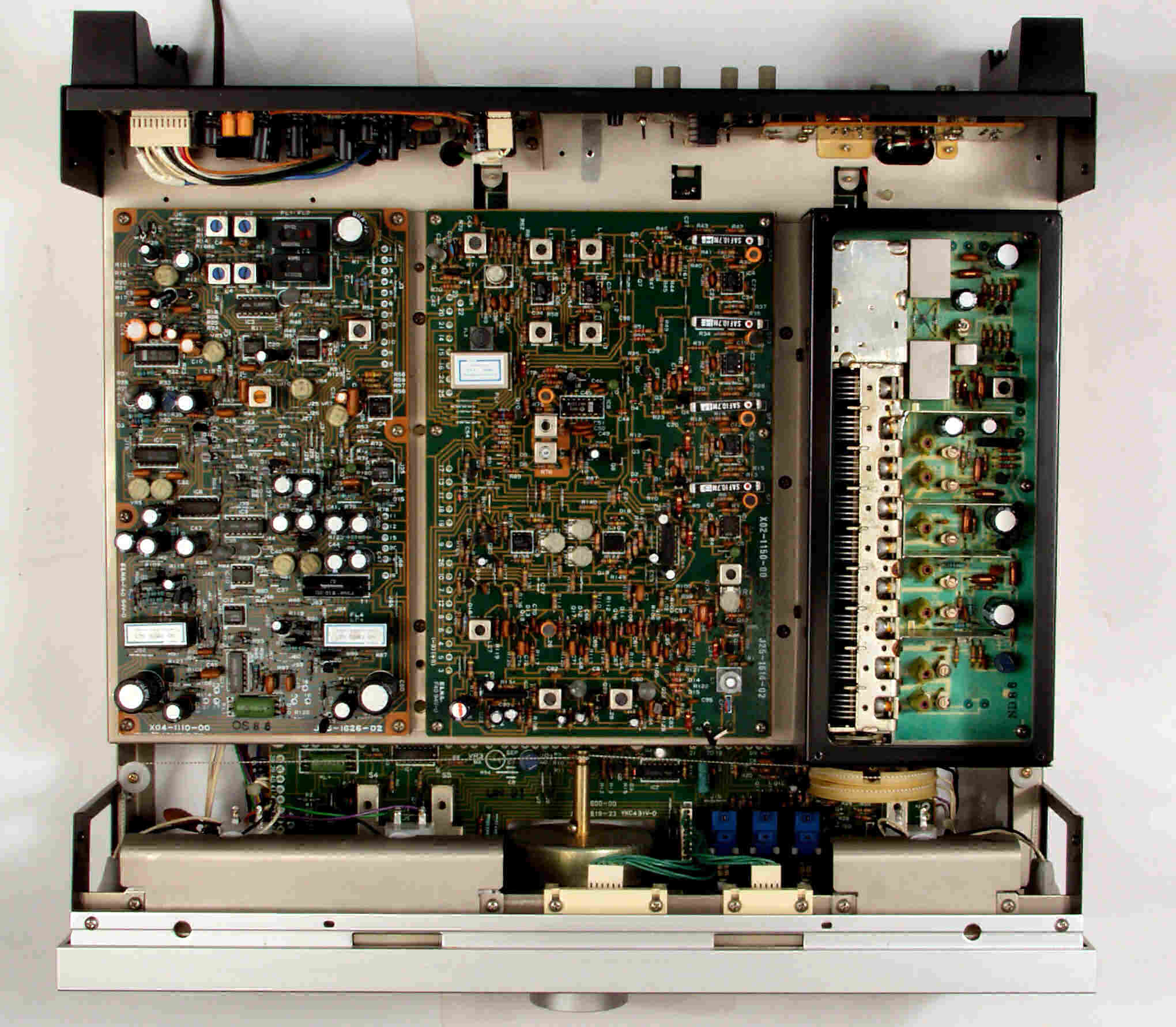

Ａ１Ａ．　上蓋とシールドを取った所。

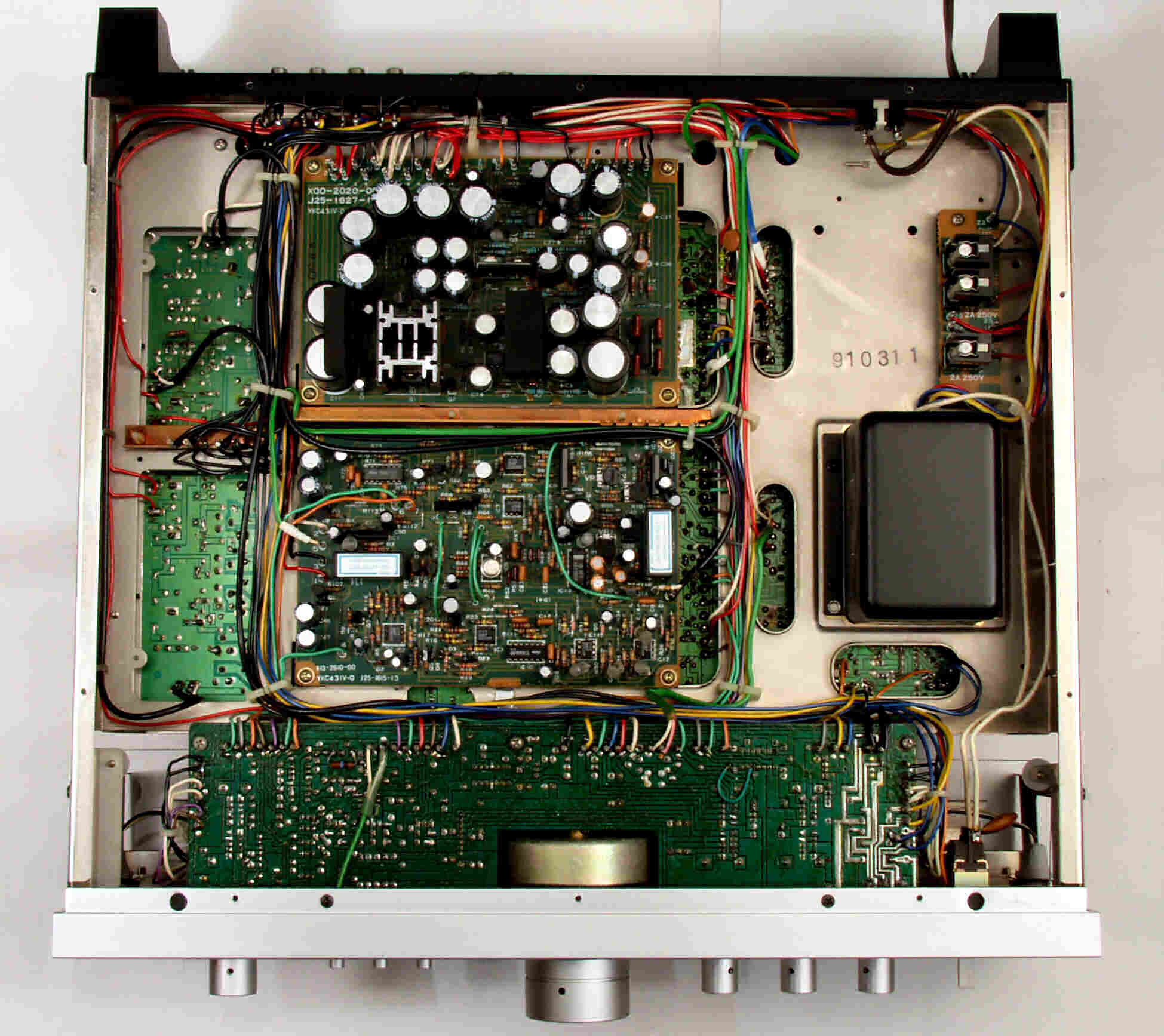

Ａ２．　下上蓋を取った所　シャシはステンレス製

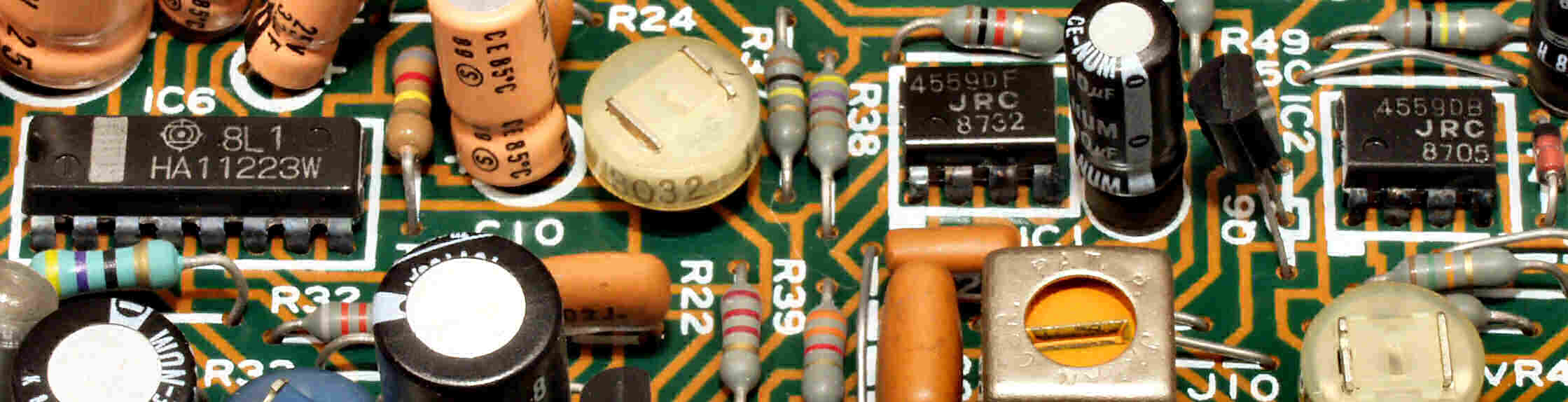

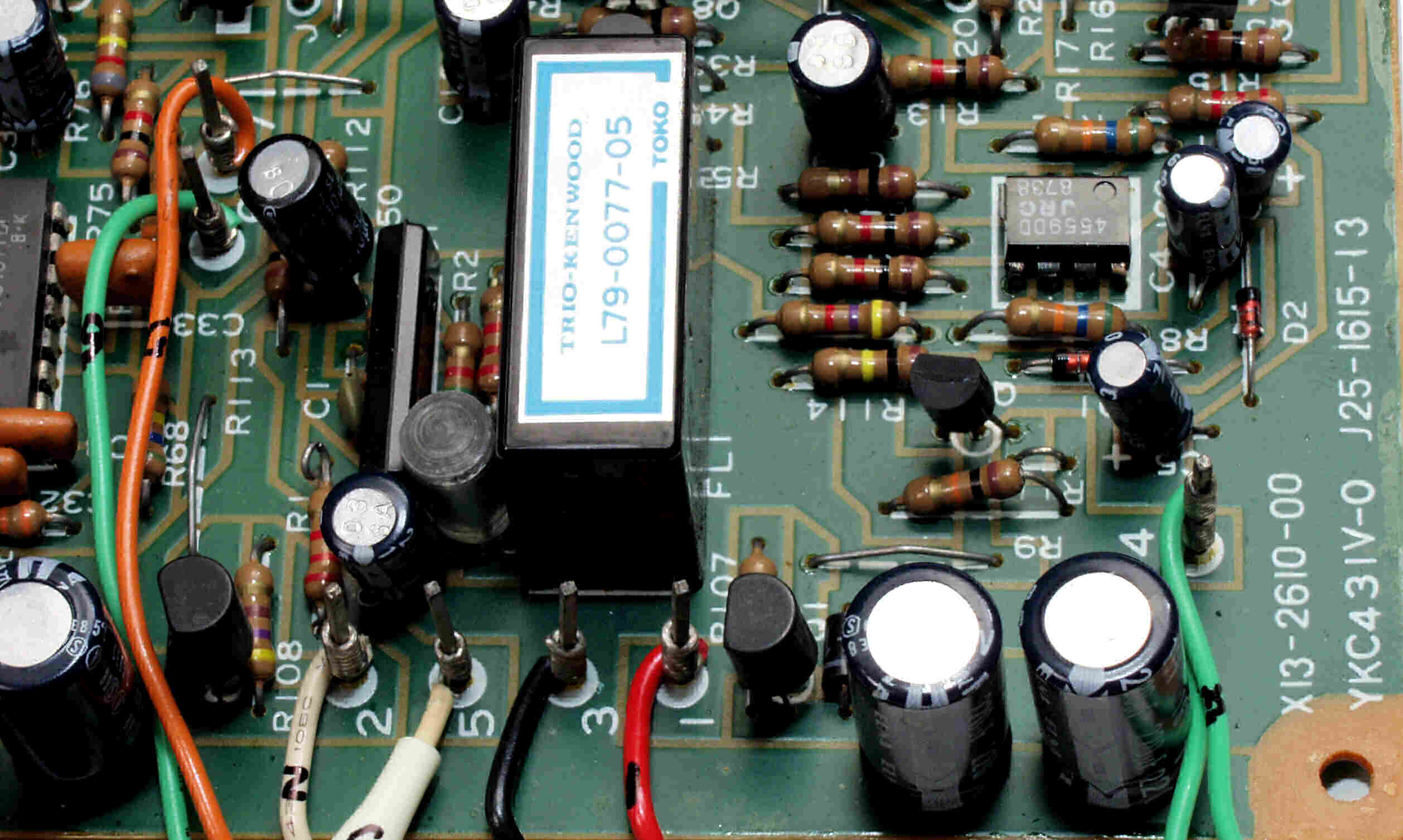

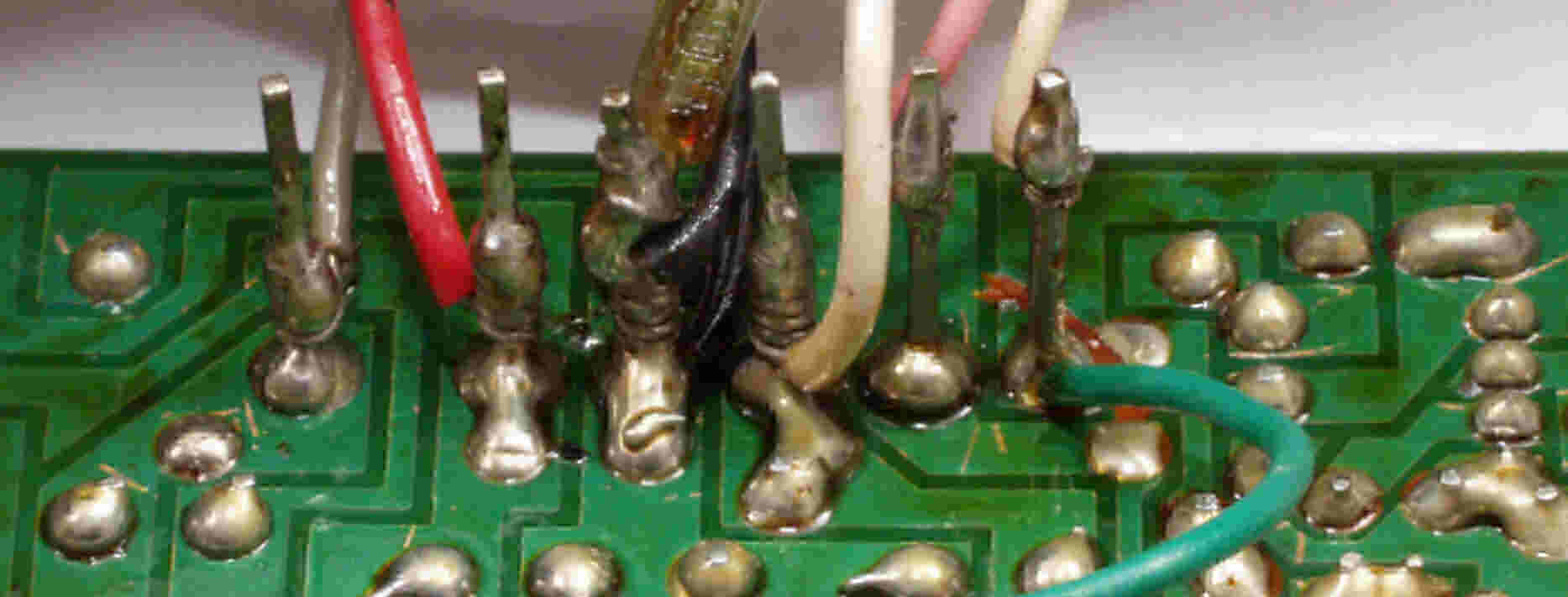

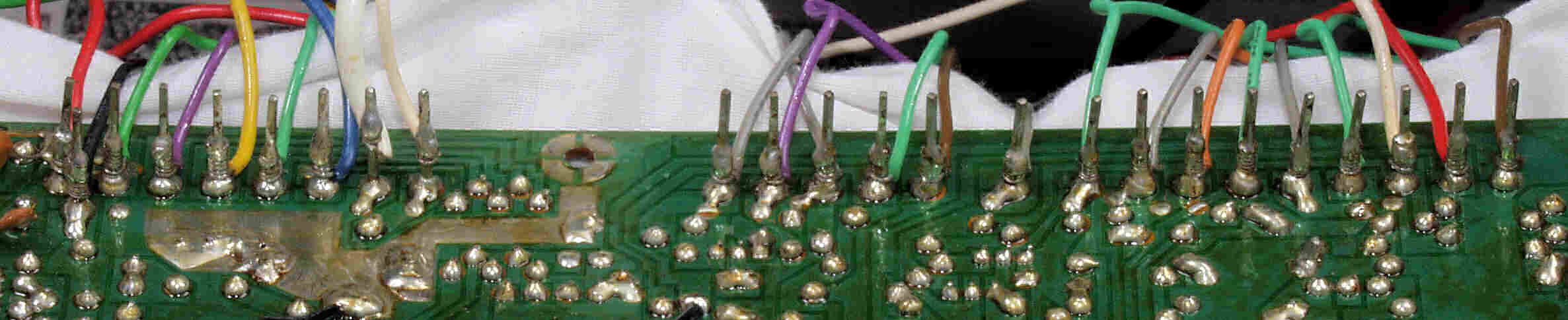

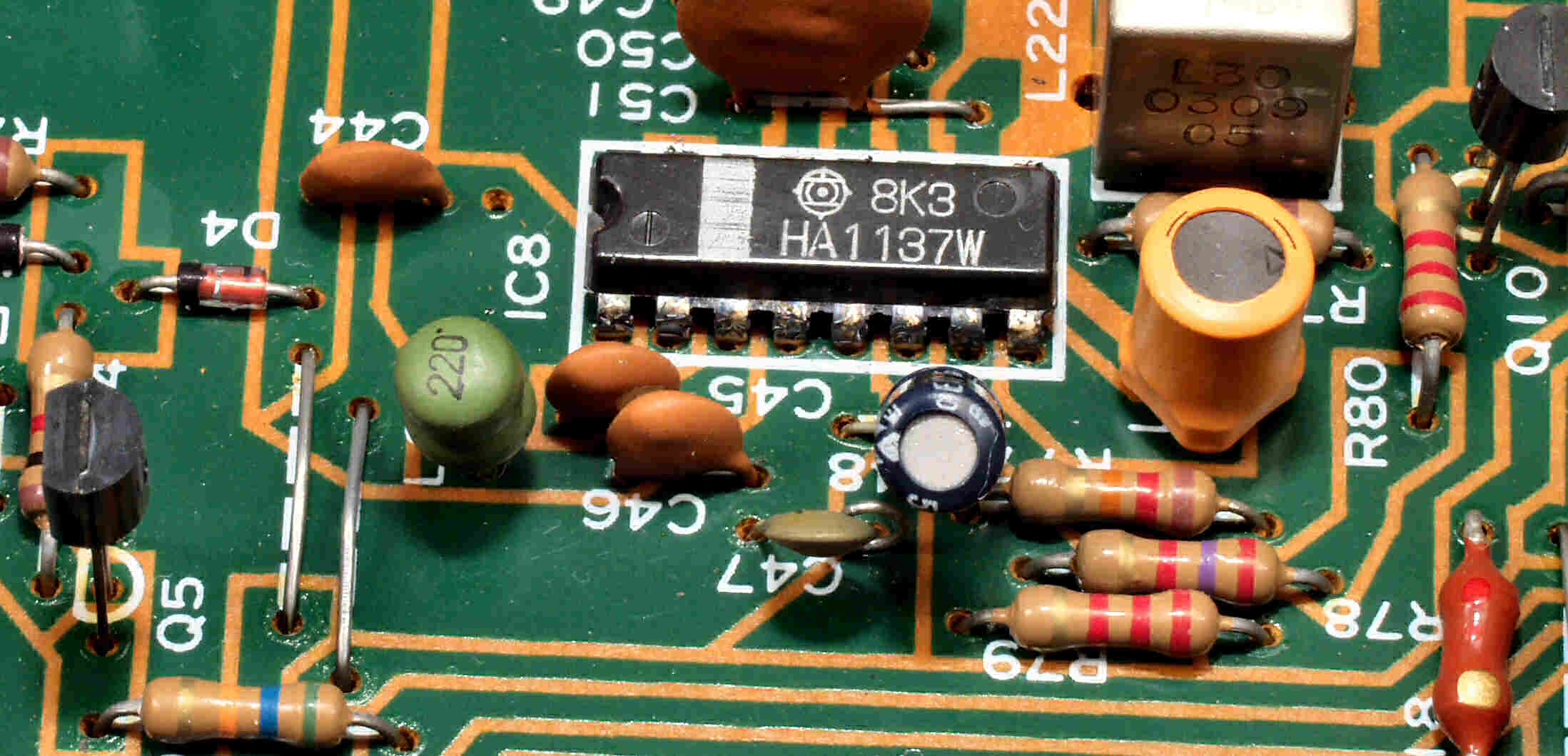

Ａ３． 　ＩＦ基板ＩＣの足の腐食

Ａ４Ａ． 　ＭＰＸ基板ＩＣの足の腐食

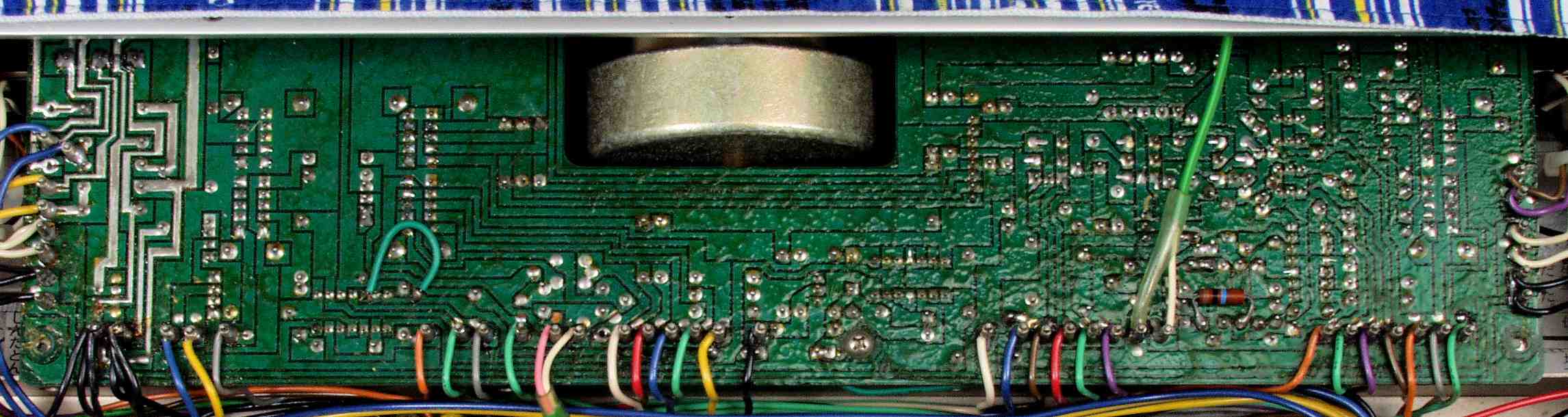

Ａ４Ｂ． 　ＭＰＸ基板ＩＣの足の腐食２

Ａ４Ｃ． 　ＭＰＸ基板ＩＣの足の腐食３

Ａ４Ｄ． 　ＭＰＸ基板ＩＣの足の腐食４

Ａ５． 　ＤＤＬ基板ＩＣの足の腐食

Ｃ．　修理状況 Ｃ１Ａ．　修理前　ＰｏｗｅｒＳｕｐｐｌｙ基板

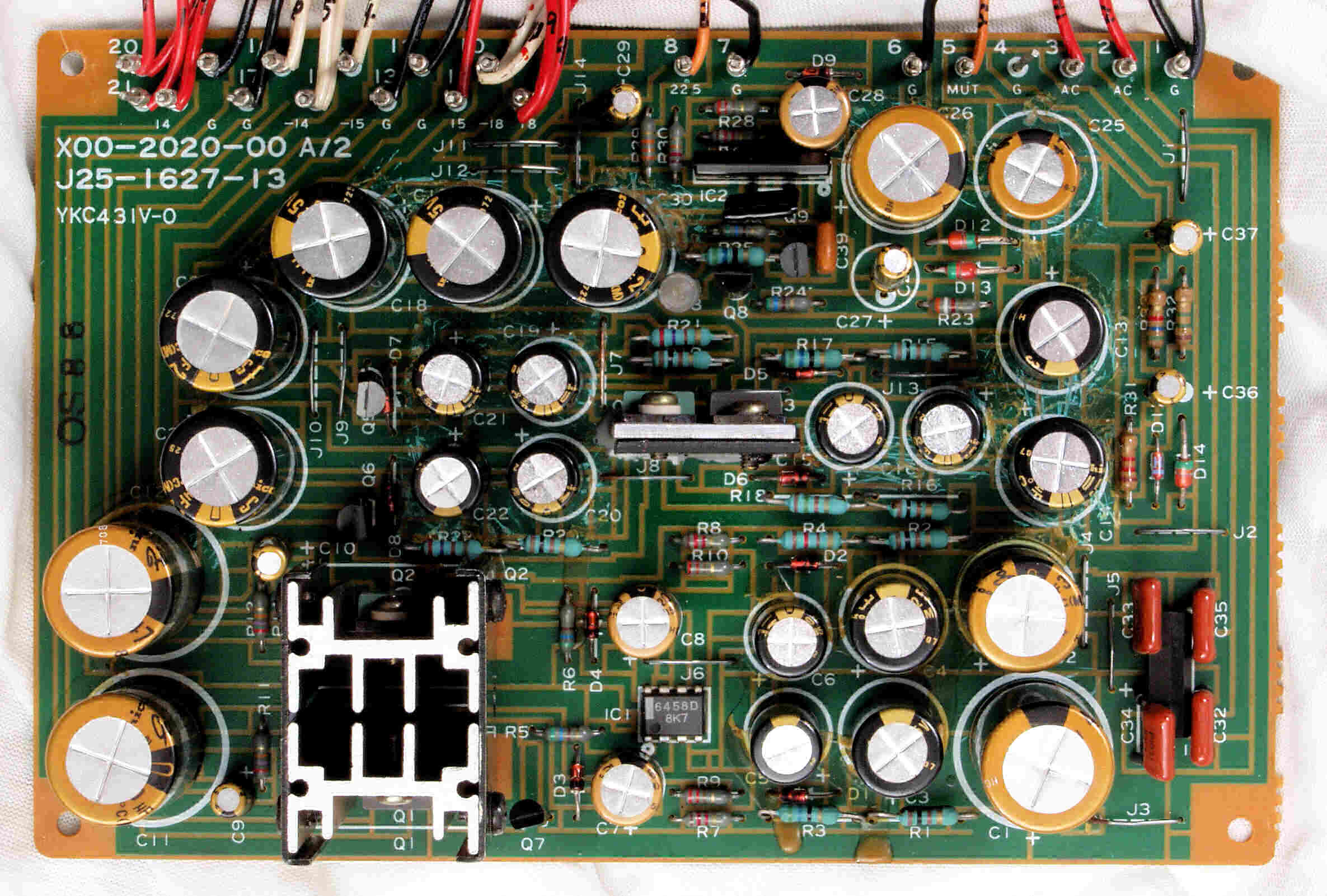

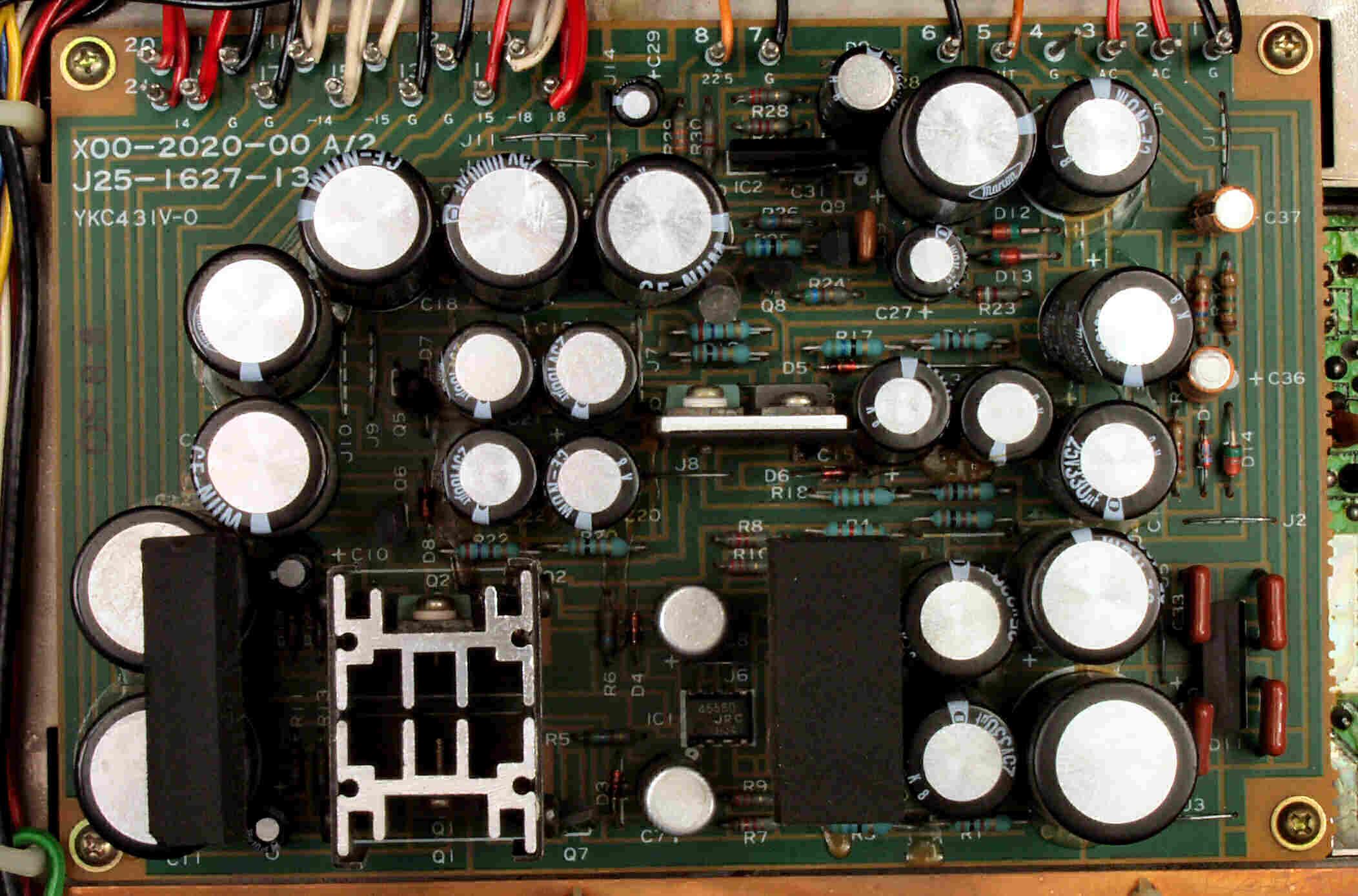

Ｃ１Ｂ．　修理後　ＰｏｗｅｒＳｕｐｐｌｙ基板　　電解コンデンサー３２個交換、黒ミューズが大分使用できました。

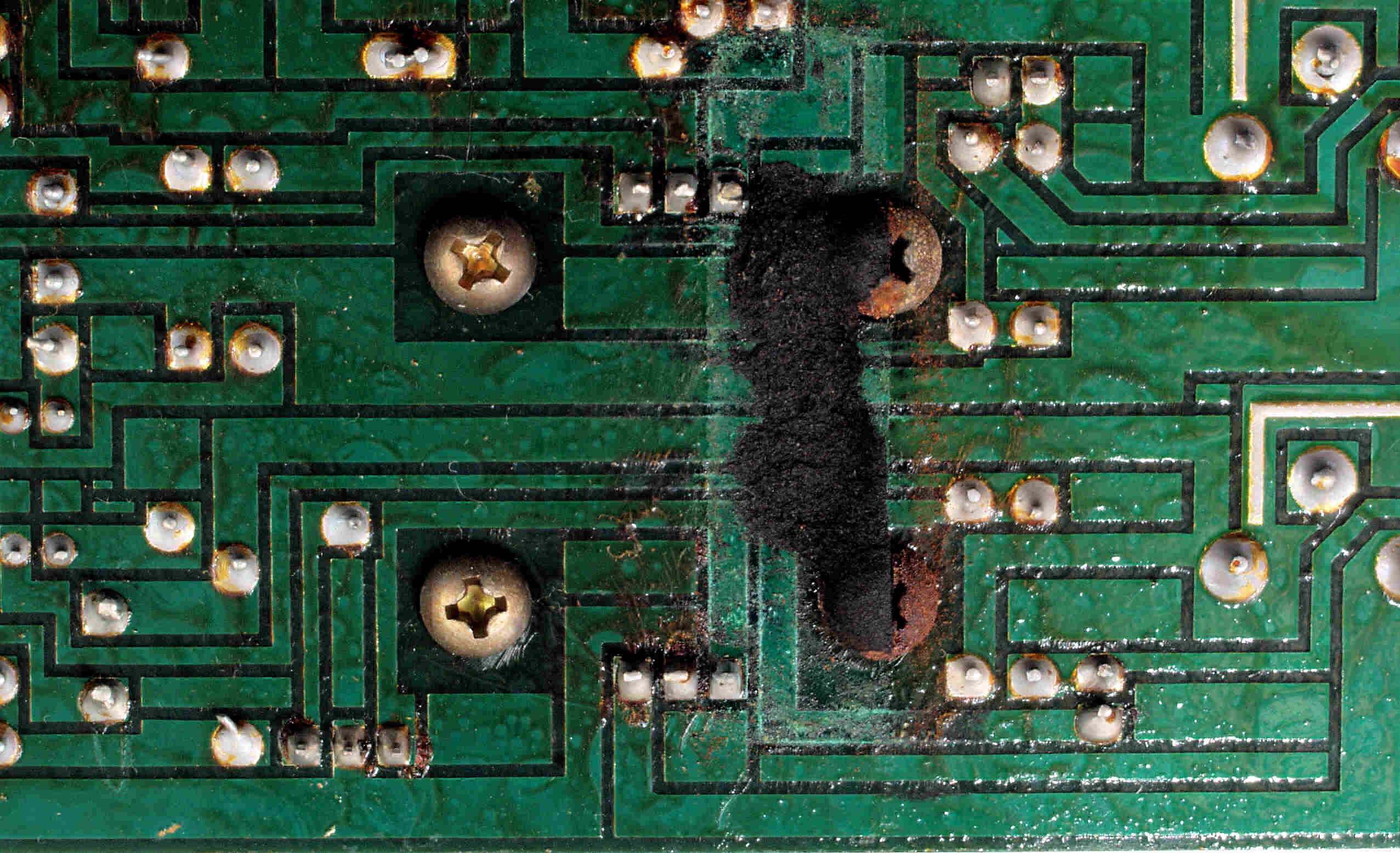

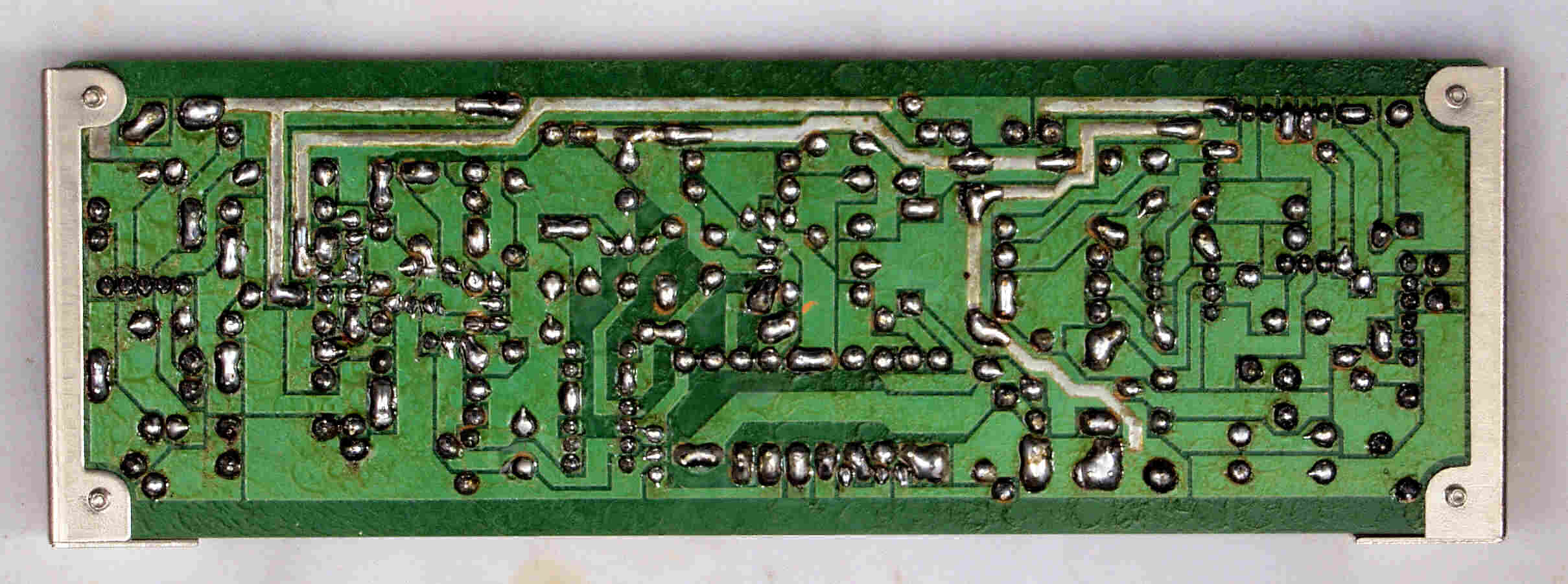

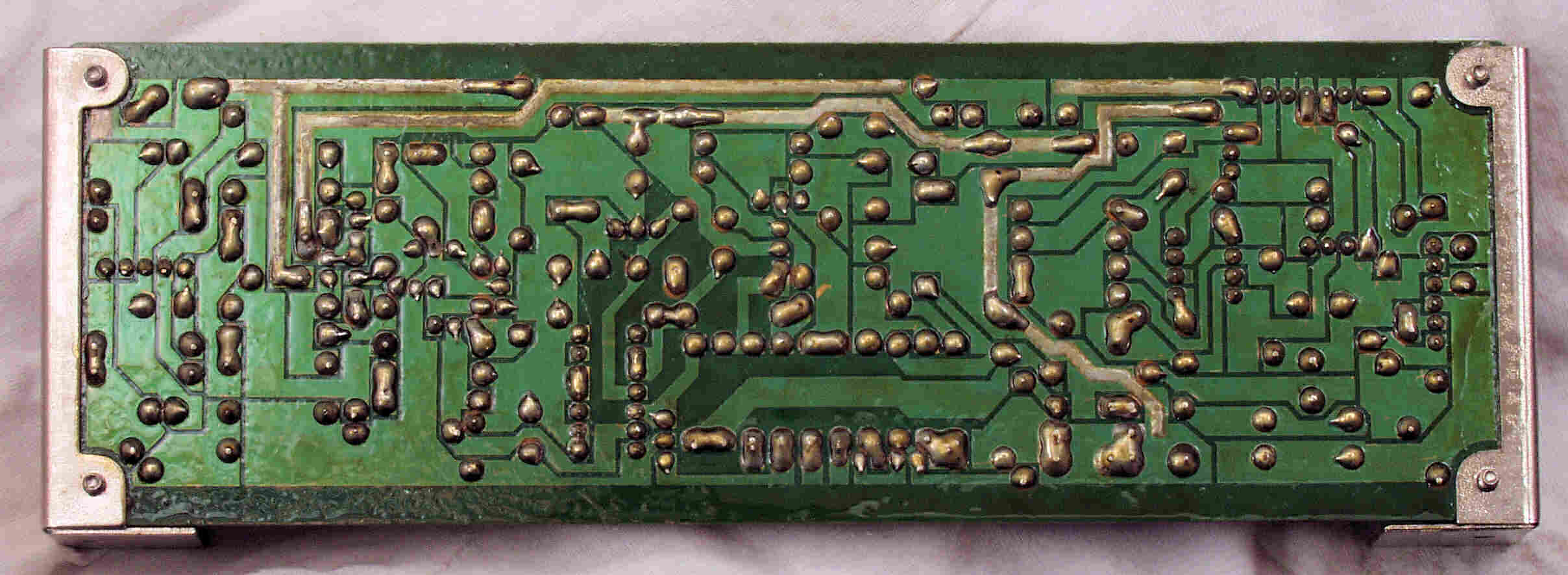

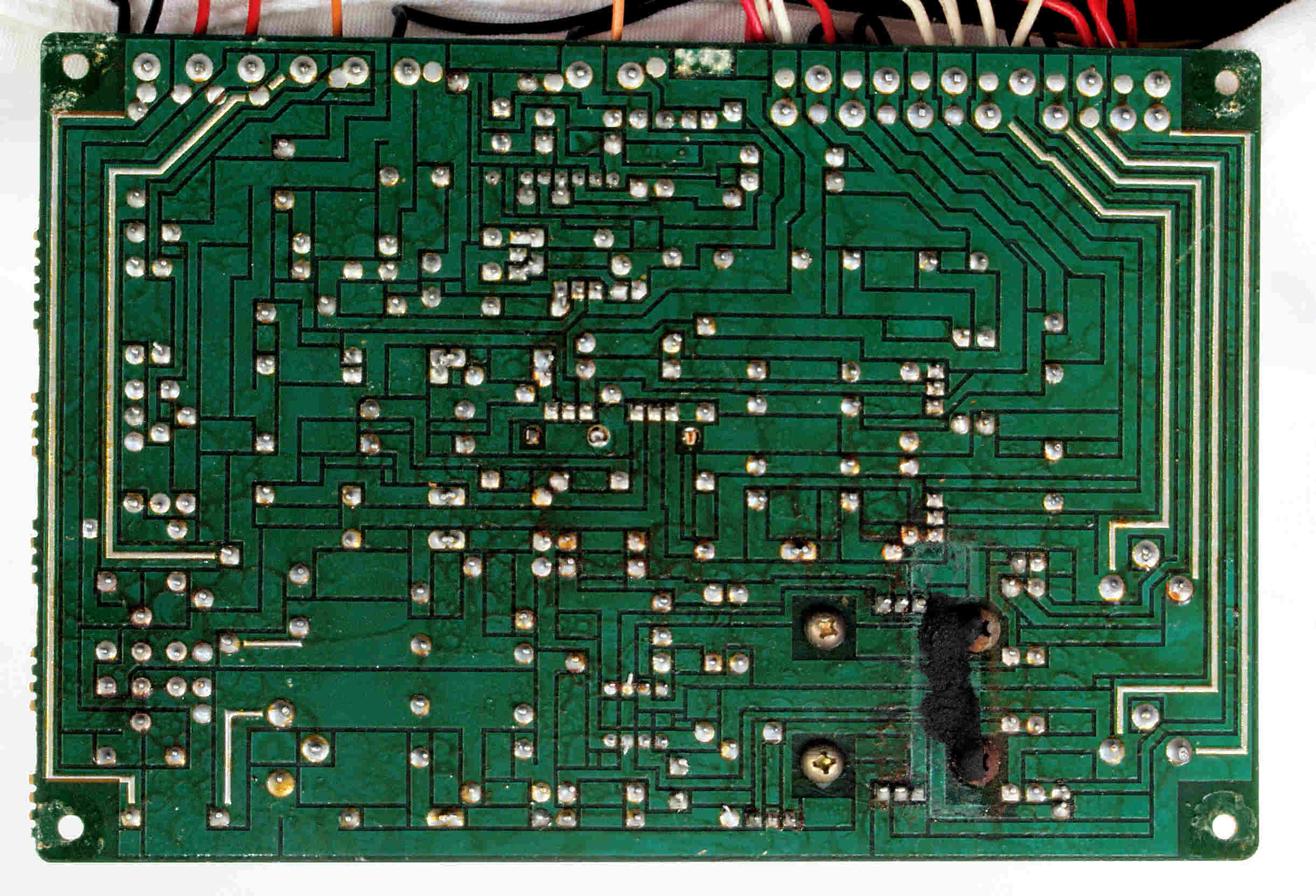

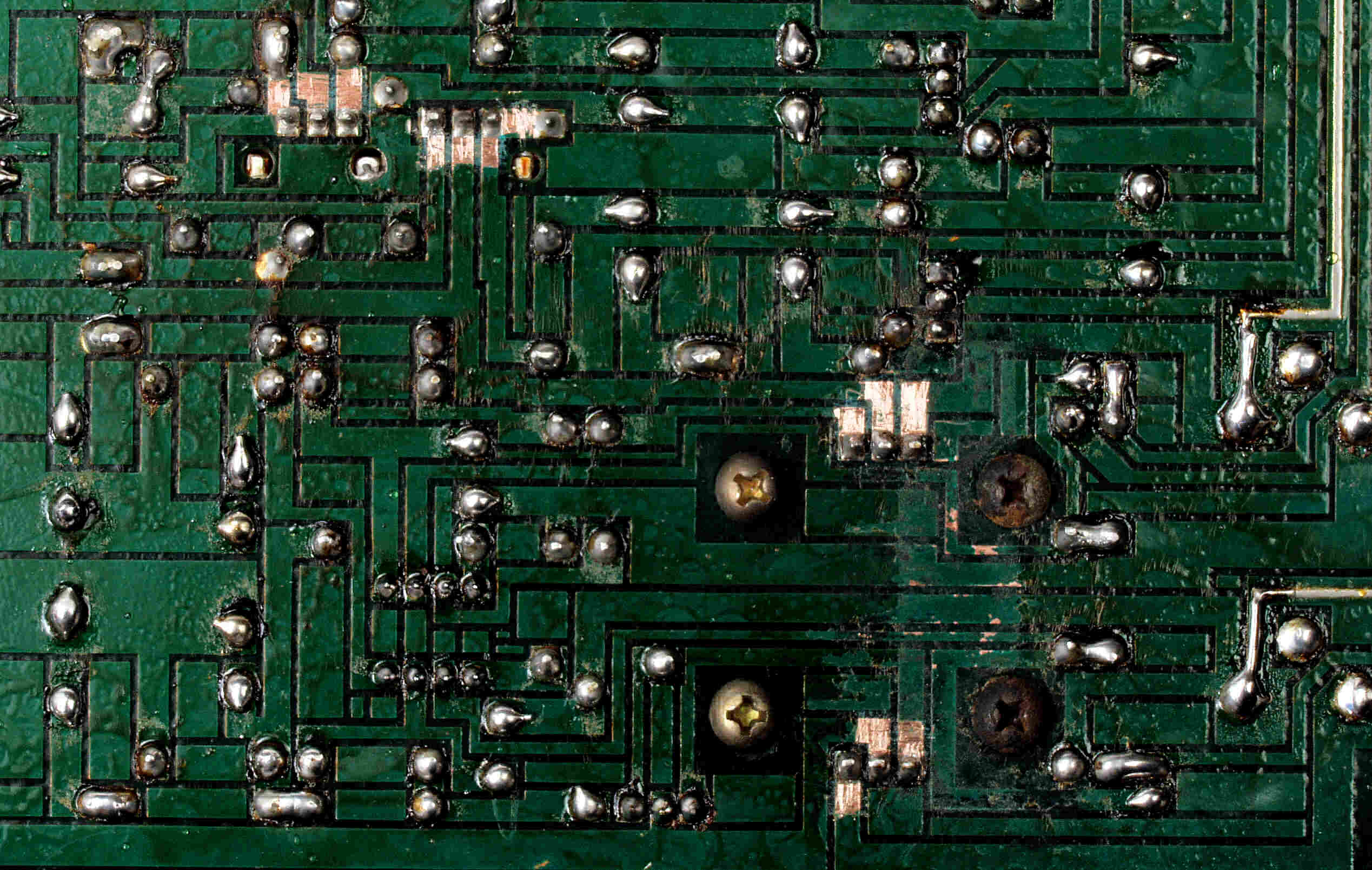

Ｃ１Ｃ．　修理前　ＰｏｗｅｒＳｕｐｐｌｙ基板裏

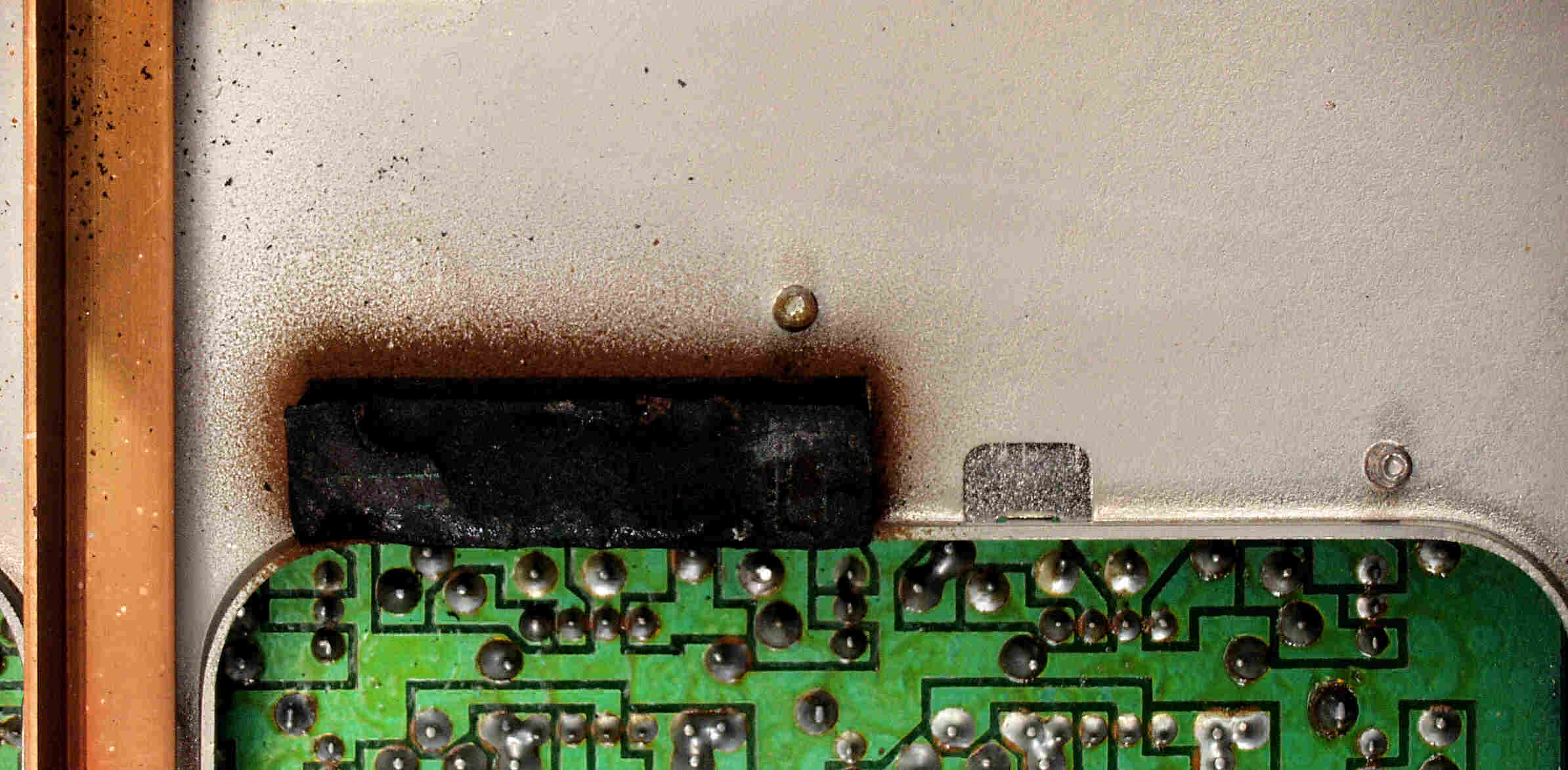

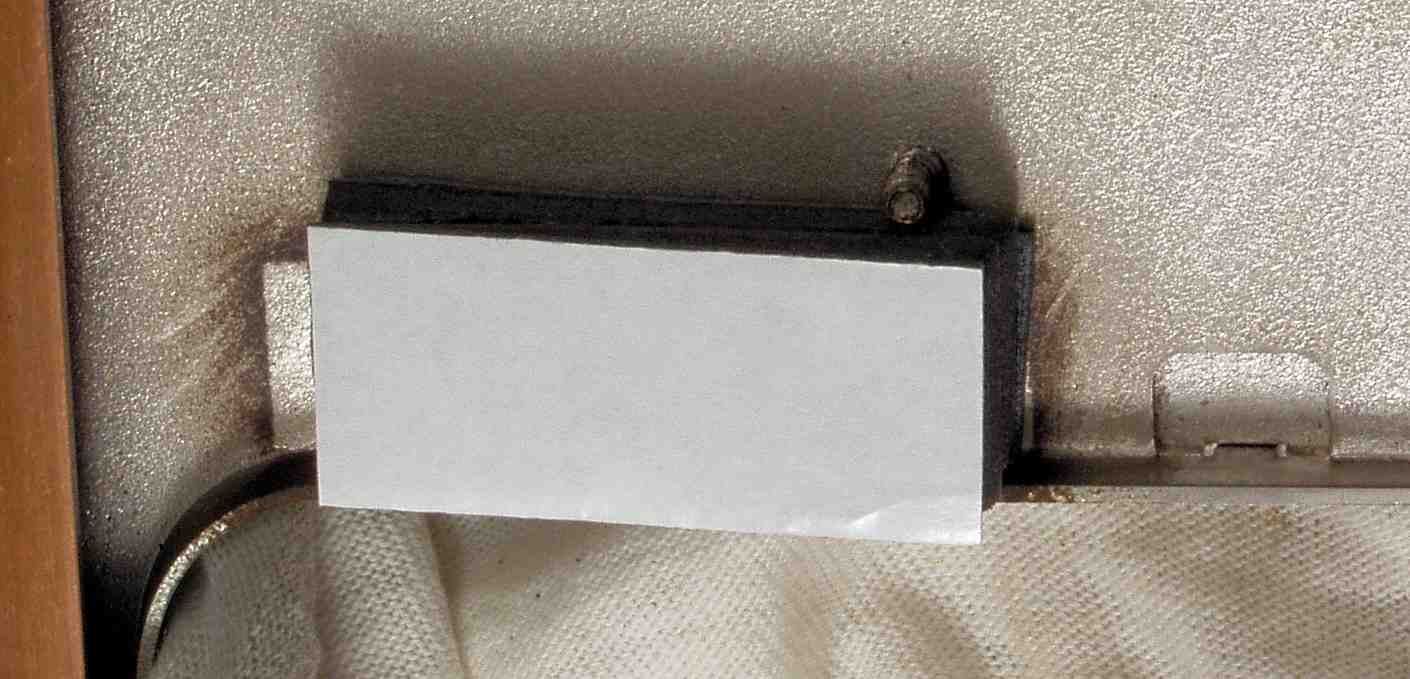

Ｃ１Ｄ．　修理中　ＰｏｗｅｒＳｕｐｐｌｙ基板裏、揺れ防止のスポンジが水分を吸収し、止めネジに錆が発生。

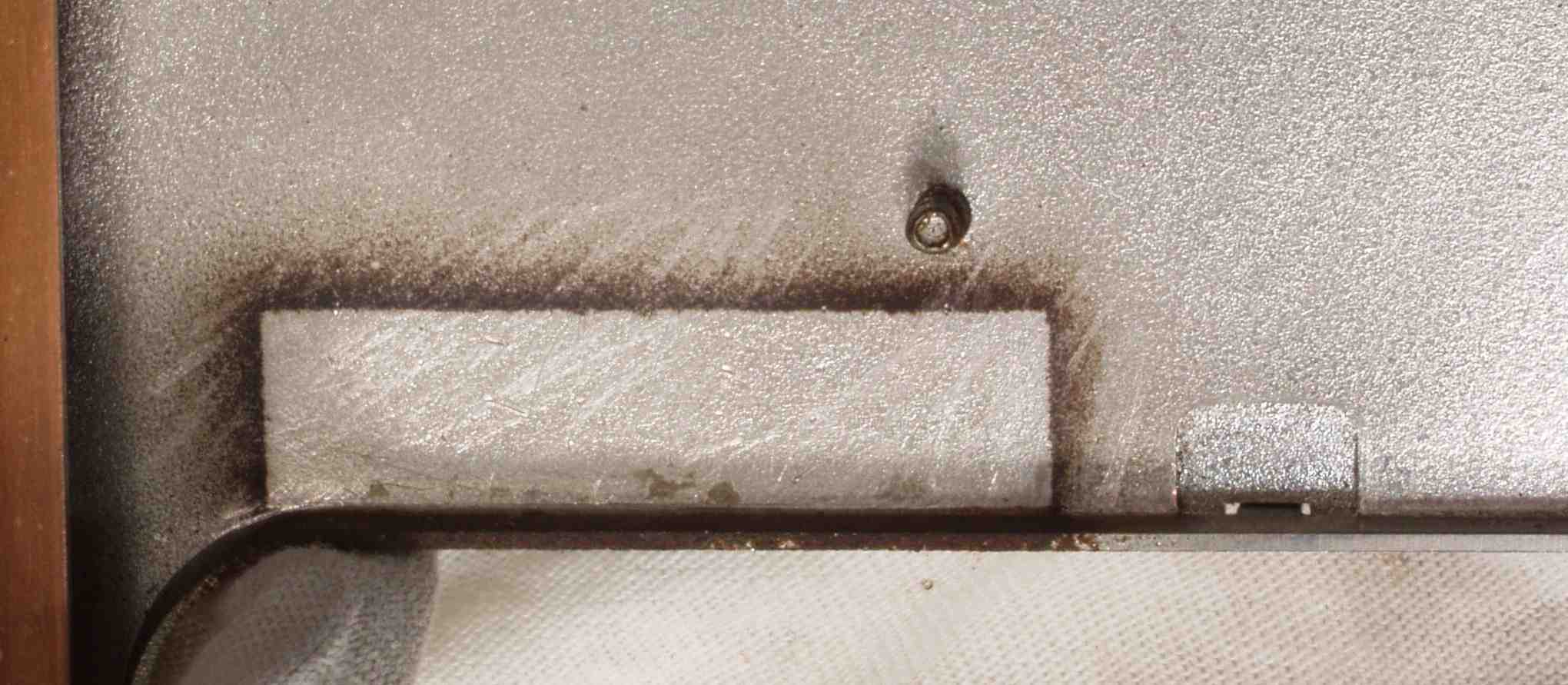

Ｃ１Ｅ．　修理中　ＰｏｗｅｒＳｕｐｐｌｙ基板裏、揺れ防止のスポンジが水分を吸収し、ステンレスのシャーシに錆が発生。

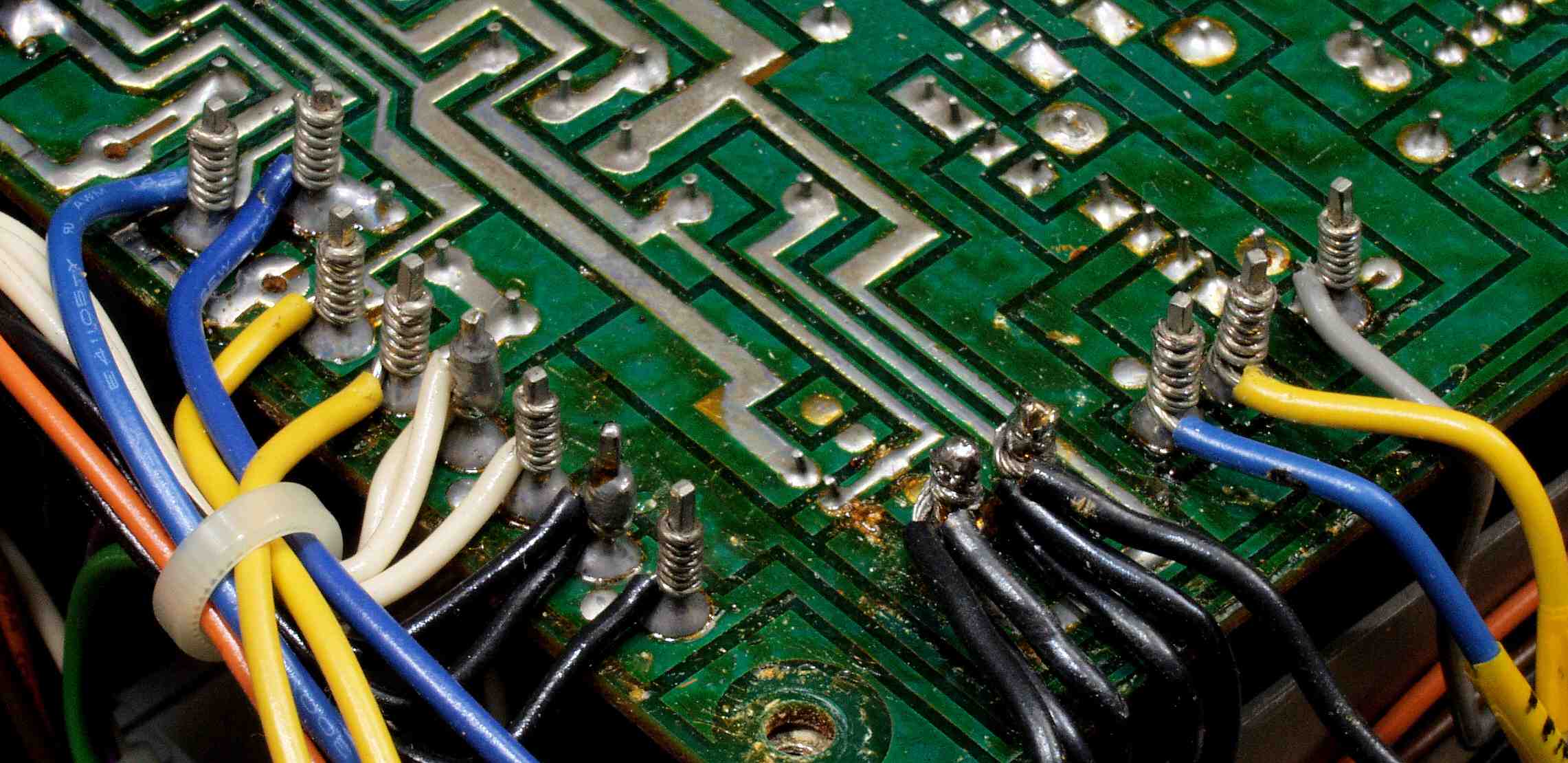

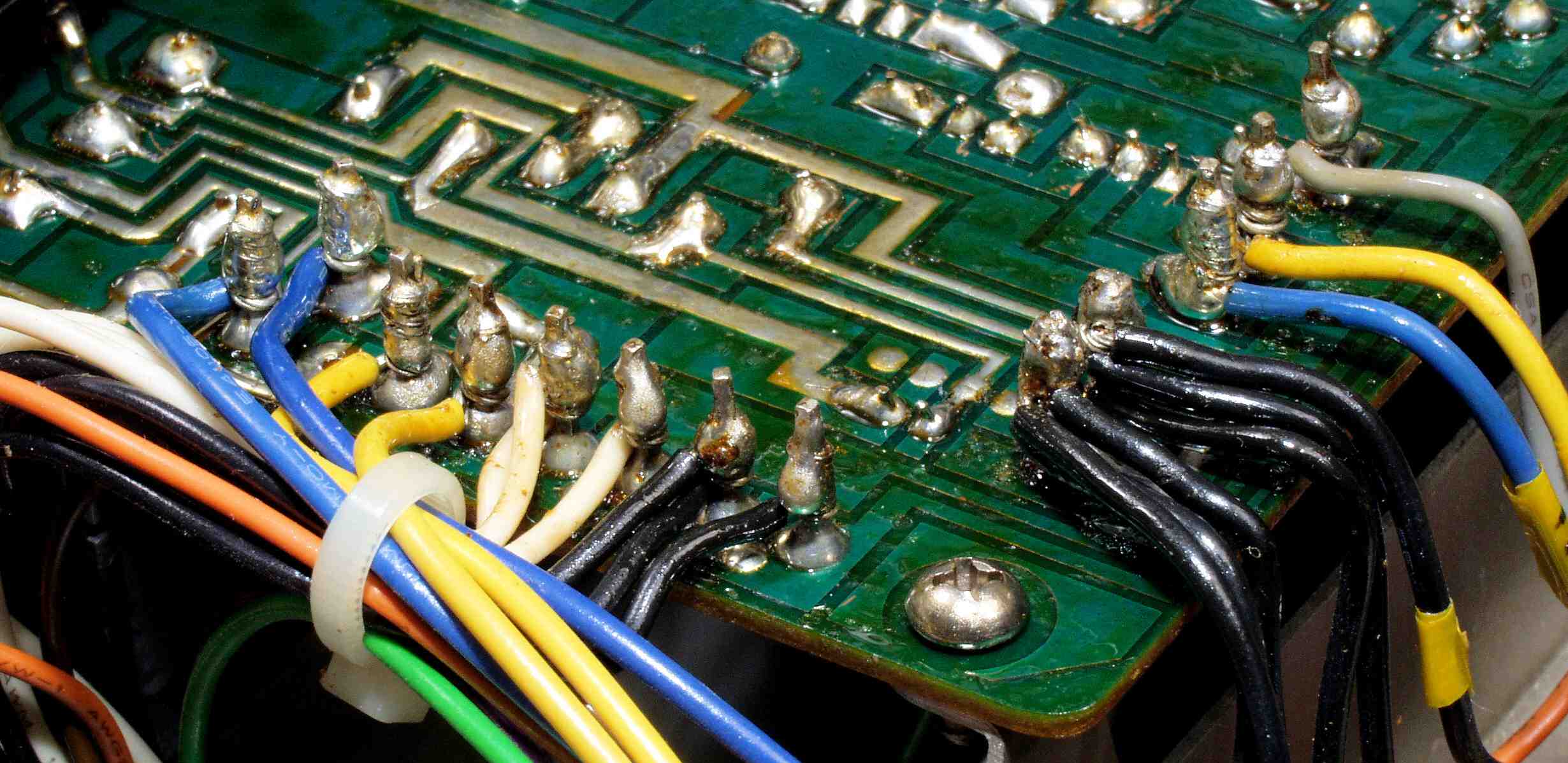

Ｃ１Ｆ．　修理中　ＰｏｗｅｒＳｕｐｐｌｙ基板裏、出来るだけ錆を落とす。

Ｃ１Ｇ．　修理中　ＰｏｗｅｒＳｕｐｐｌｙ基板裏、新しいクションを取り付ける。

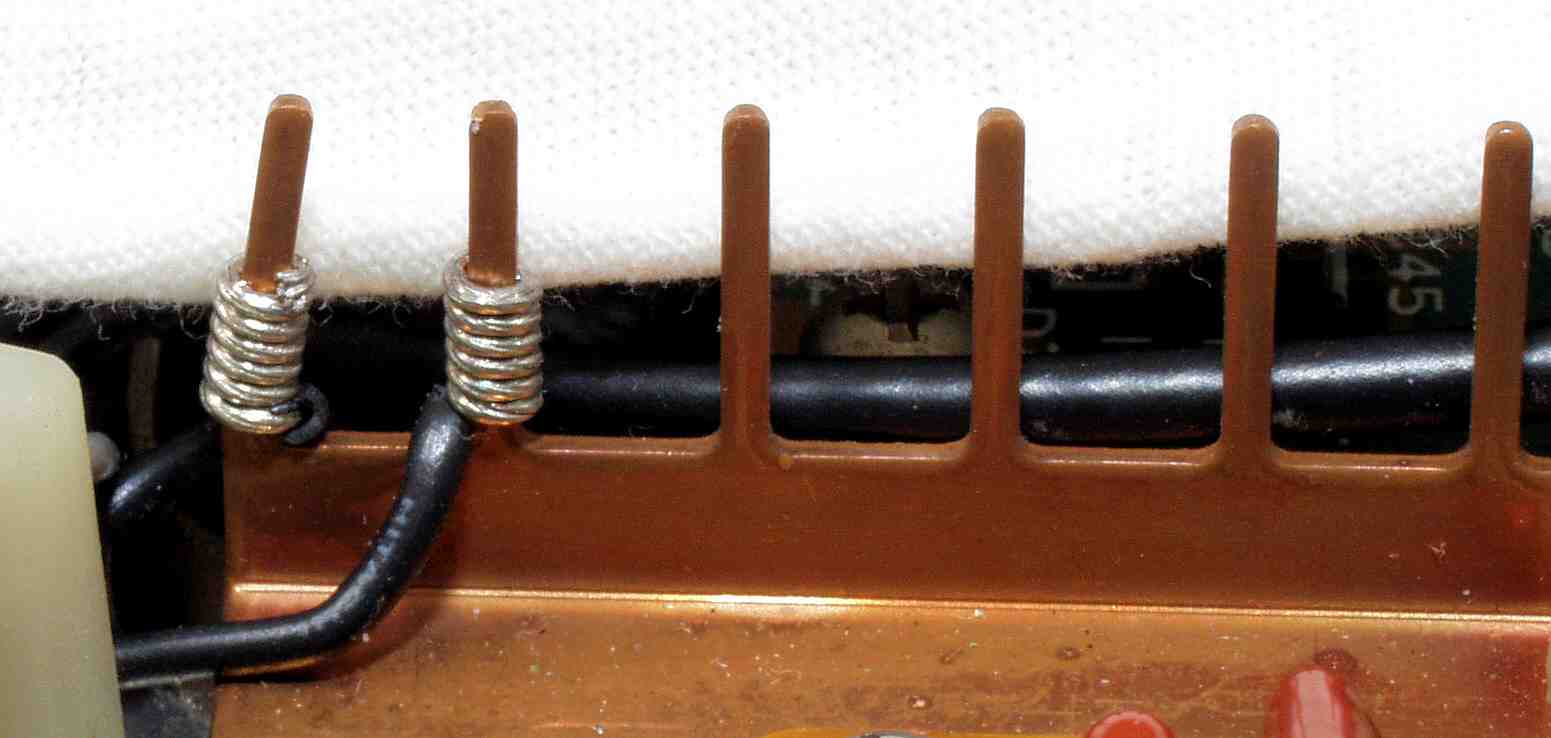

Ｃ１Ｈ．　修理中　ＰｏｗｅｒＳｕｐｐｌｙ基板裏、熱を出す部品は半田面積を広げる。

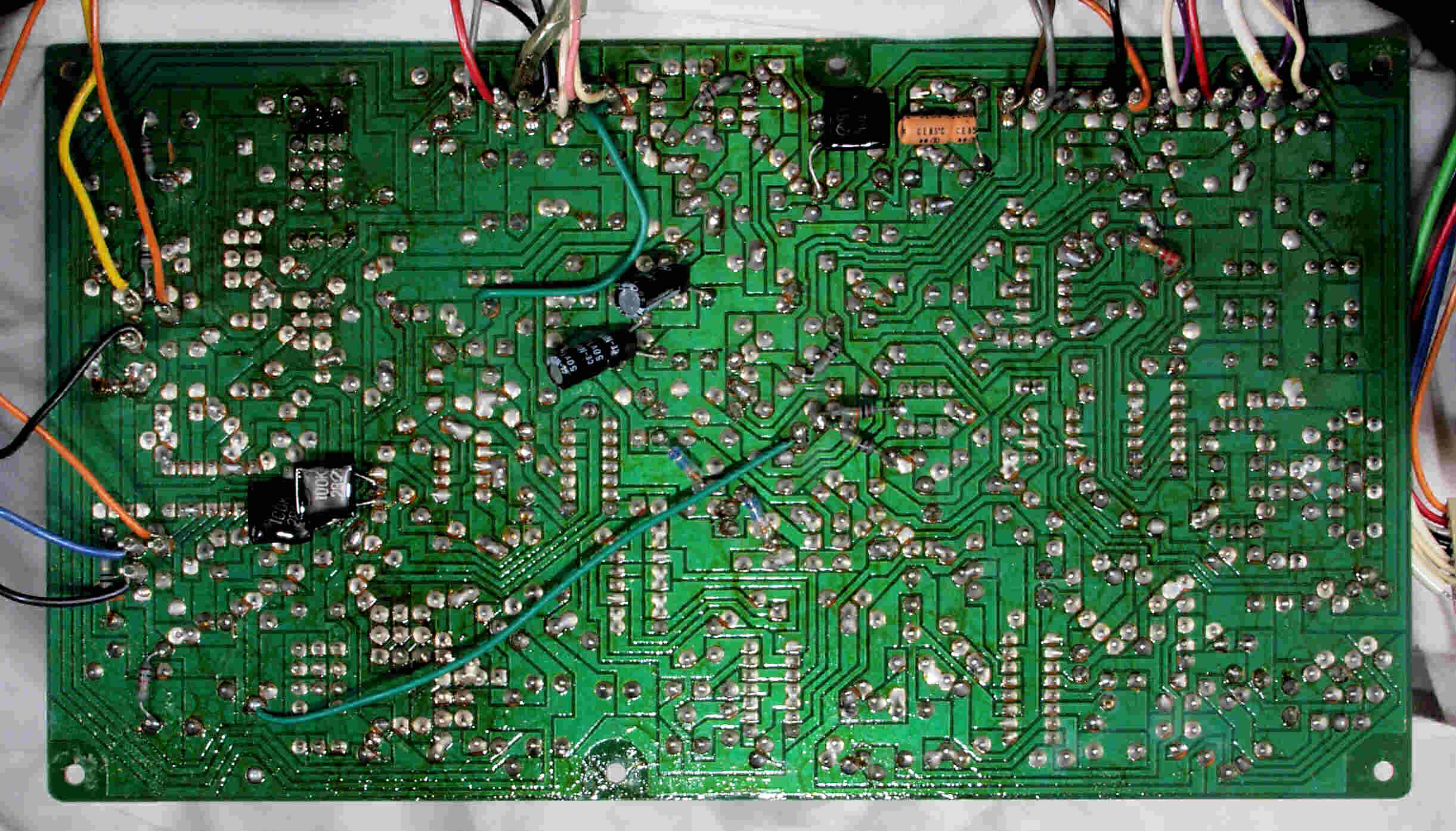

Ｃ１Ｉ．　修理（半田補正）後　ＰｏｗｅｒＳｕｐｐｌｙ基板裏

Ｃ１Ｊ．　完成ＰｏｗｅｒＳｕｐｐｌｙ基板裏。余分なフラックスを落として、コート液を塗る。

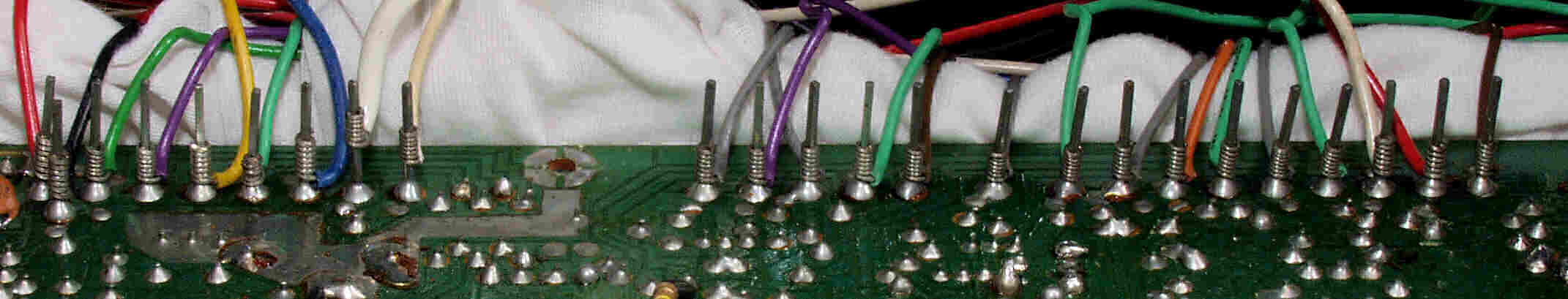

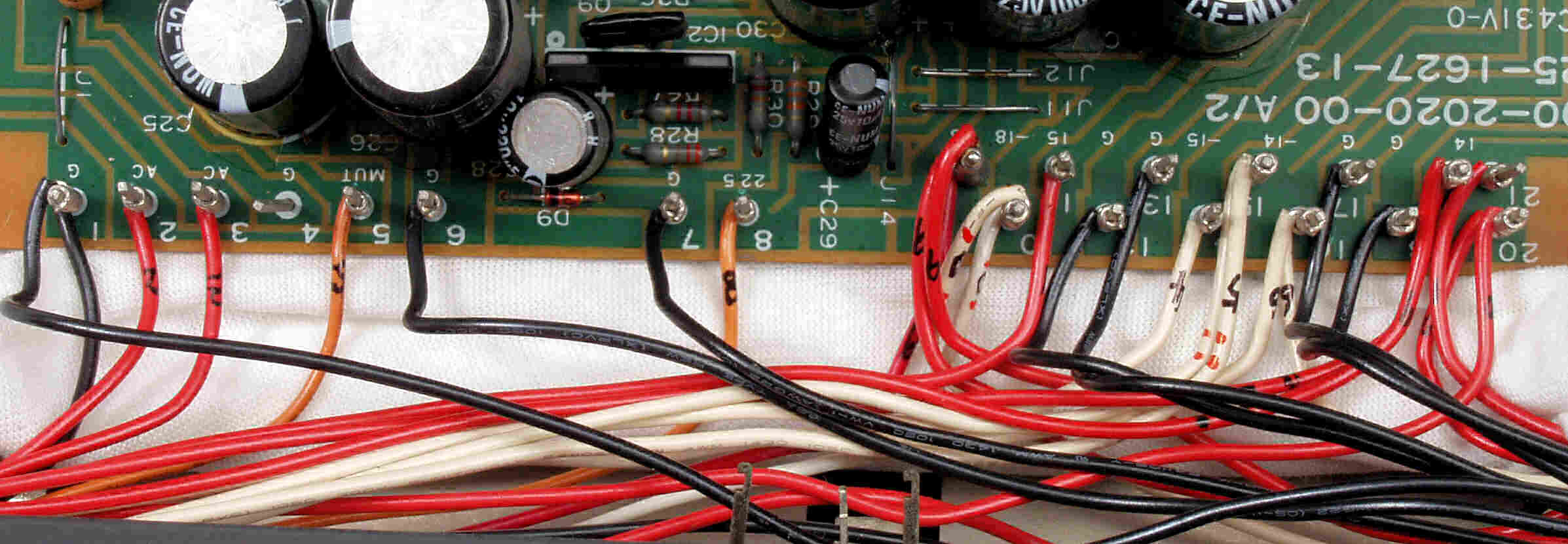

Ｃ１Ｋ．　修理前　ＰｏｗｅｒＳｕｐｐｌｙ基板ラッピング

Ｃ１Ｌ．　修理後　ＰｏｗｅｒＳｕｐｐｌｙ基板ラッピング、半田お浸みこませる。

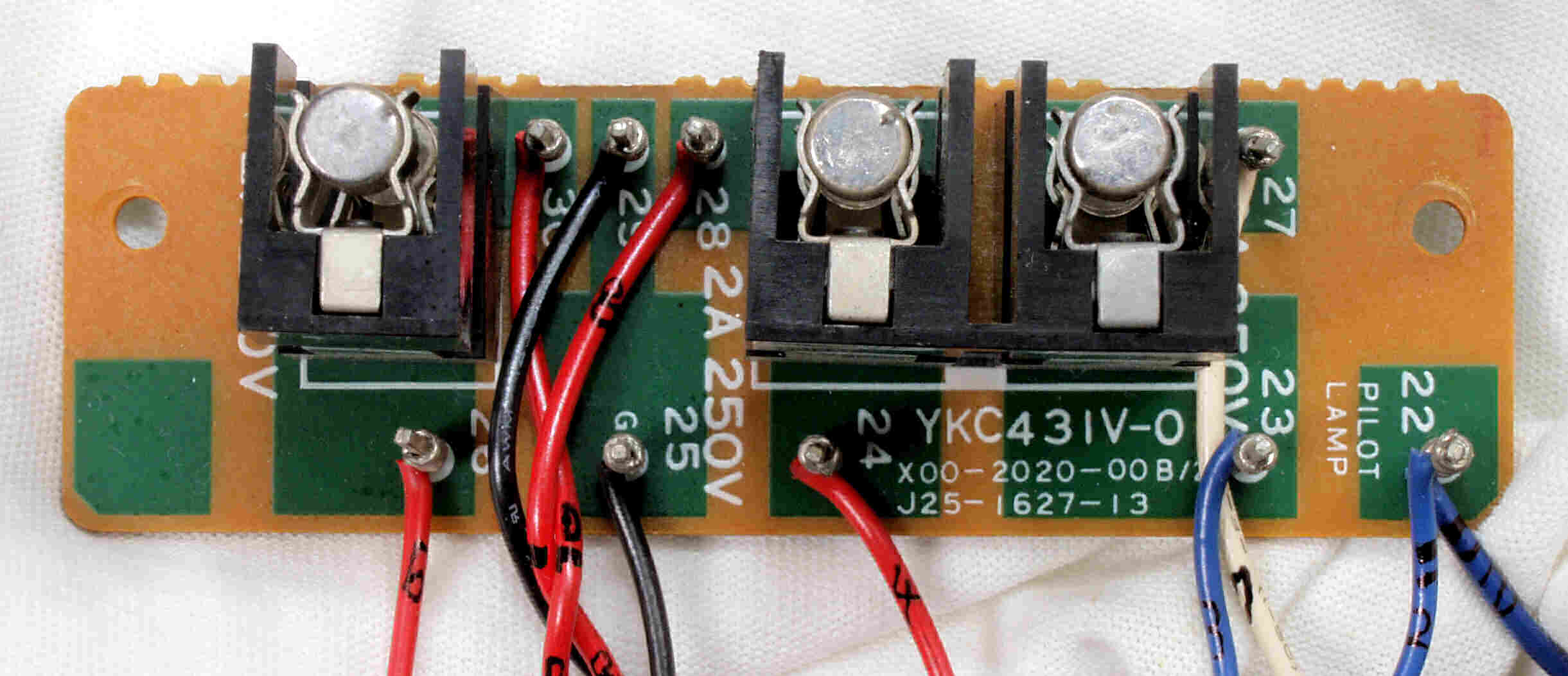

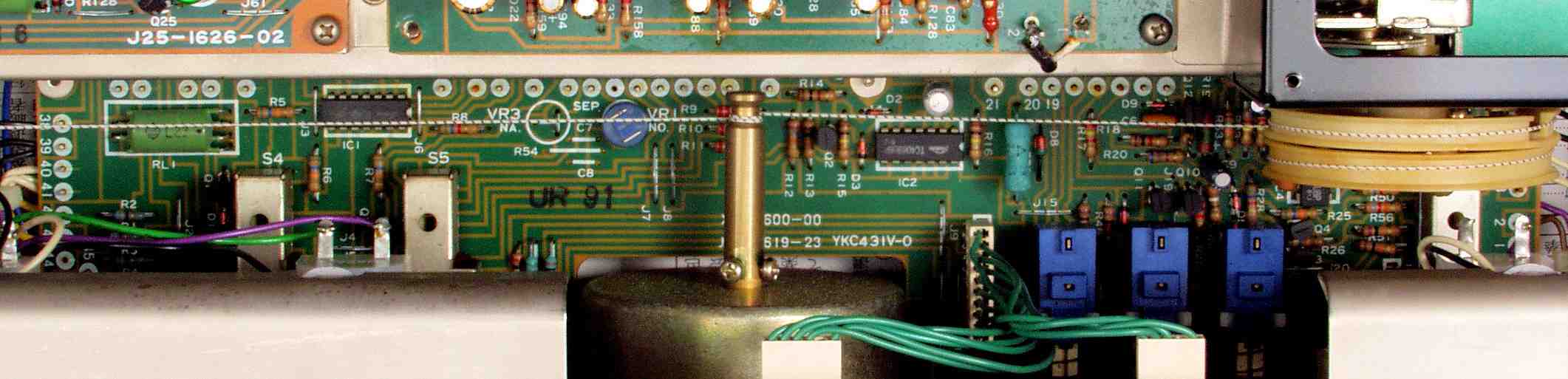

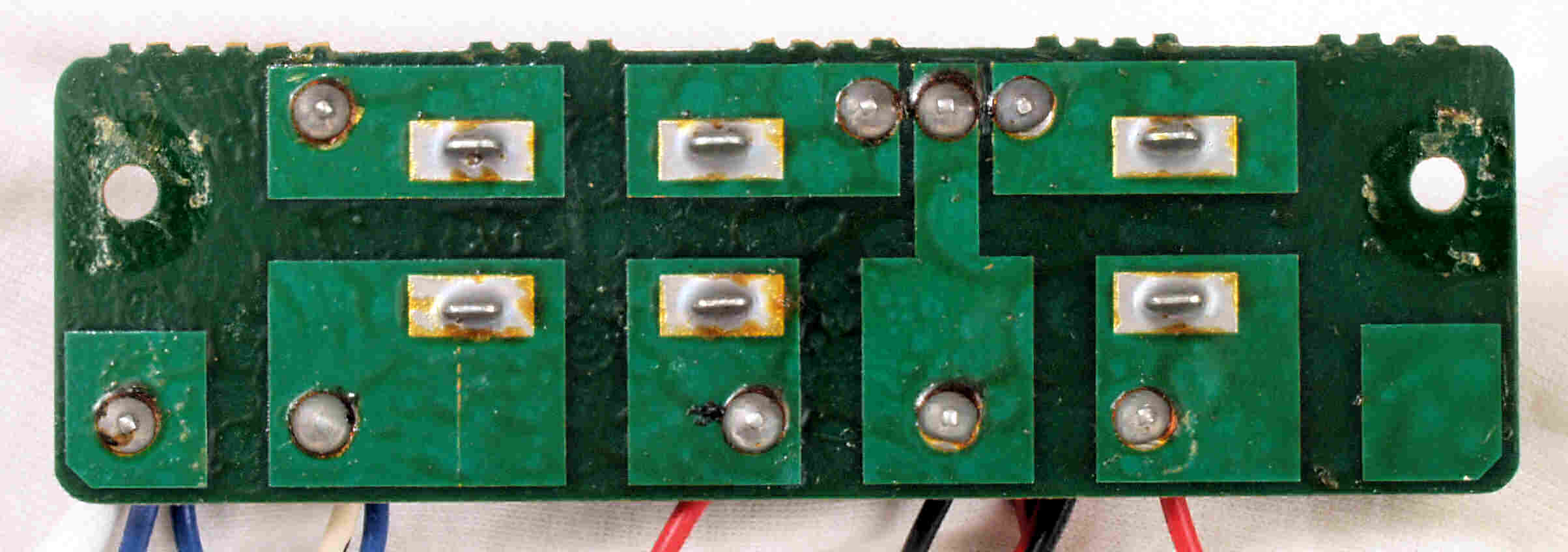

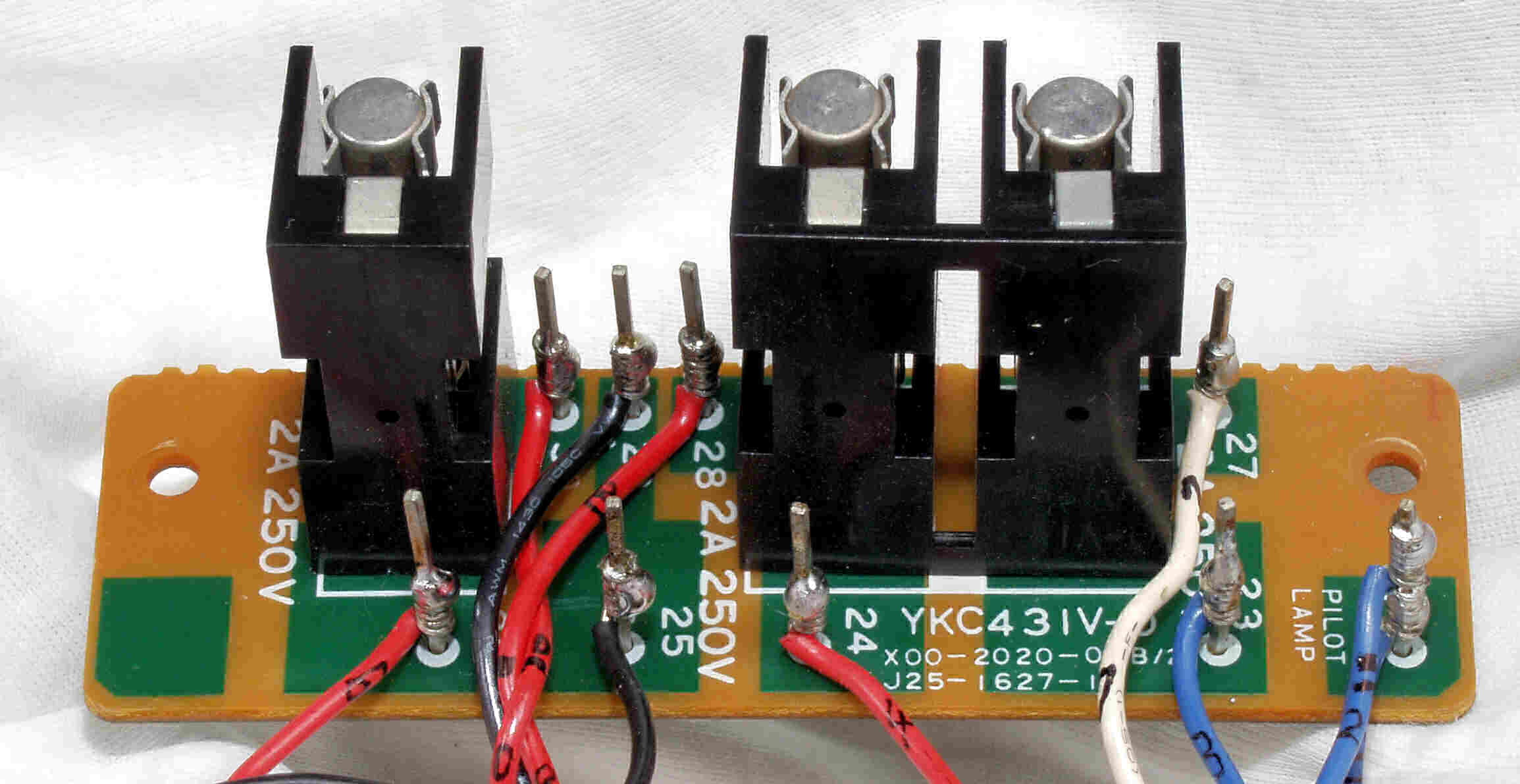

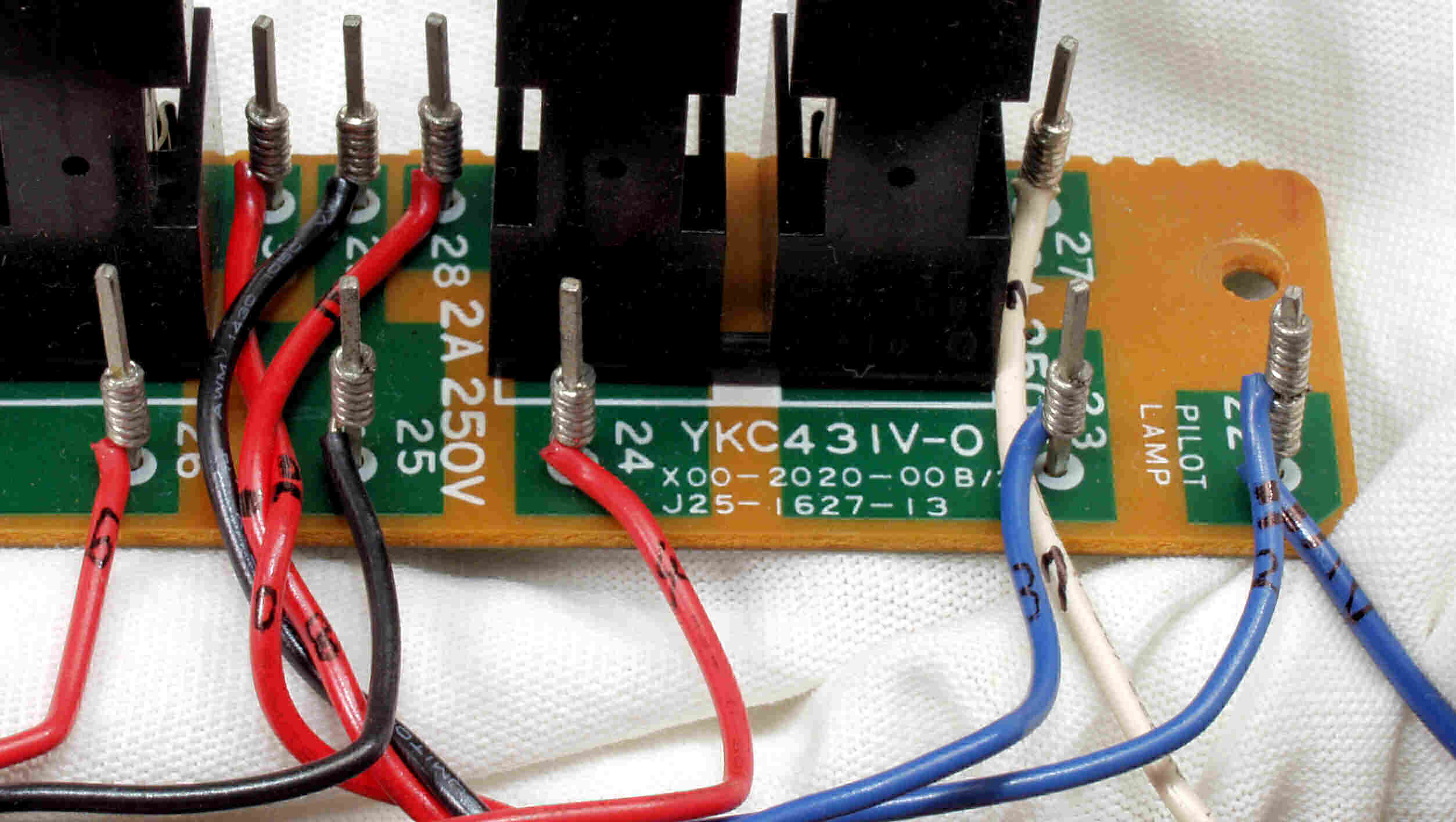

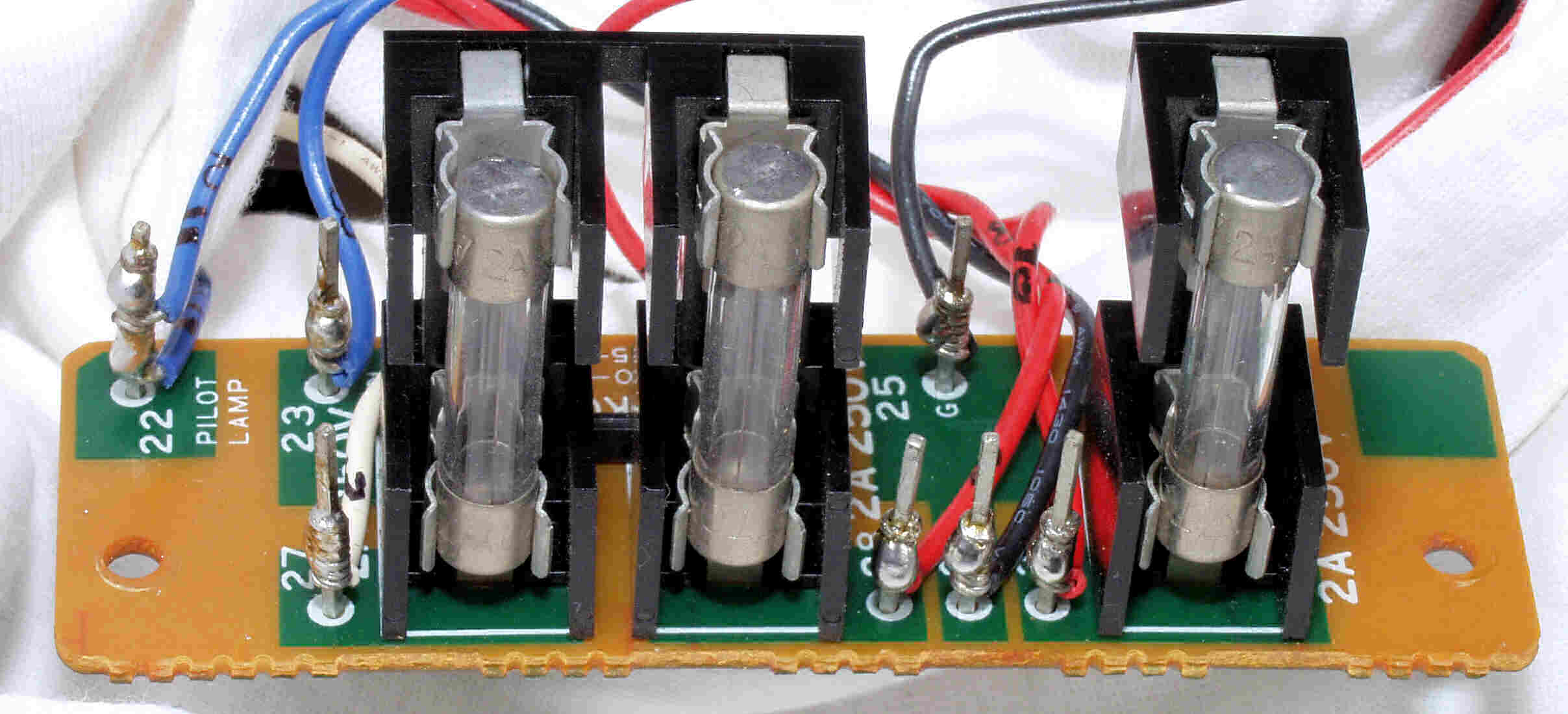

Ｃ２Ａ．　修理前　フューズ基板

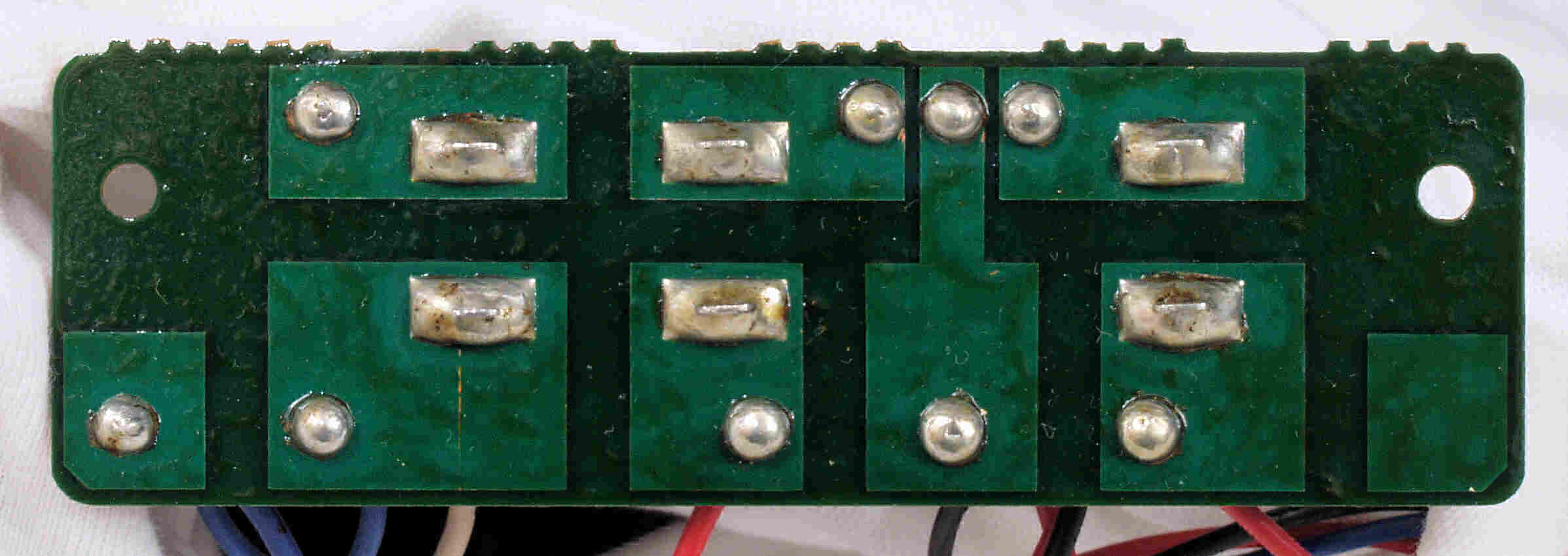

Ｃ２Ｃ．　修理前　フューズ基板裏

Ｃ２Ｄ．　修理（半田補正）後　フューズ基板裏

Ｃ２Ｅ．　完成フューズ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ２Ｆ．　修理前　フューズ基板ラッピング

Ｃ２Ｇ．　修理後　フューズ基板ラッピング、半田お浸みこませる。

Ｃ２Ｈ．　修理後　フューズ基板ラッピング、半田お浸みこませる、反対側。

Ｃ３Ａ．　修理前　ＲＦ−ＭＩＸ基板

Ｃ３Ｂ．　修理後　ＲＦ−ＭＩＸ基板　電解コンデンサー６個交換

Ｃ３Ｃ．　修理前　ＲＦ−ＭＩＸ基板裏

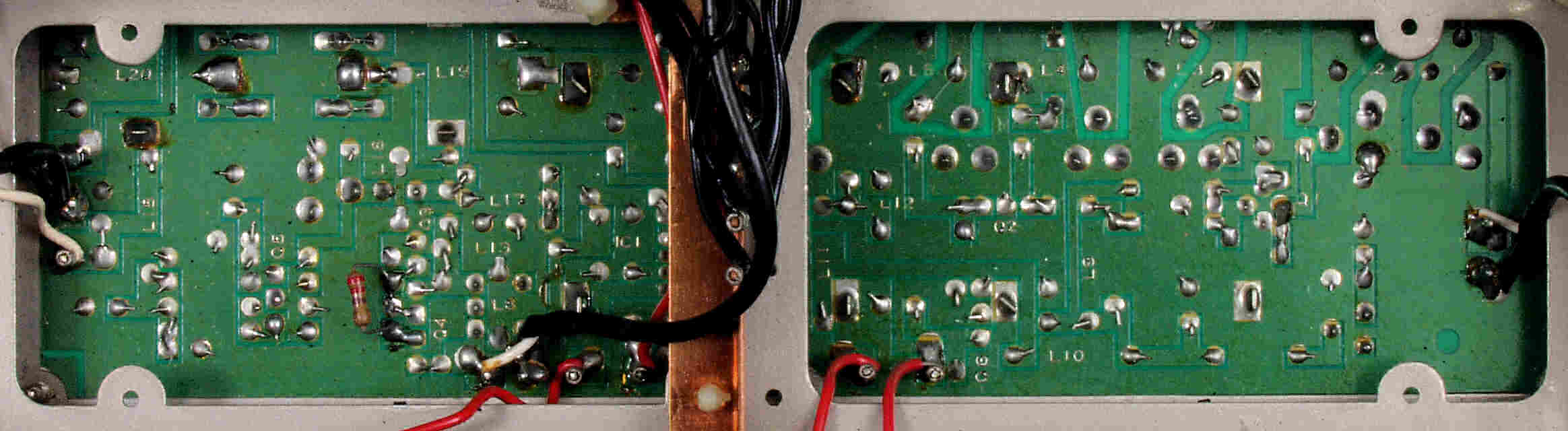

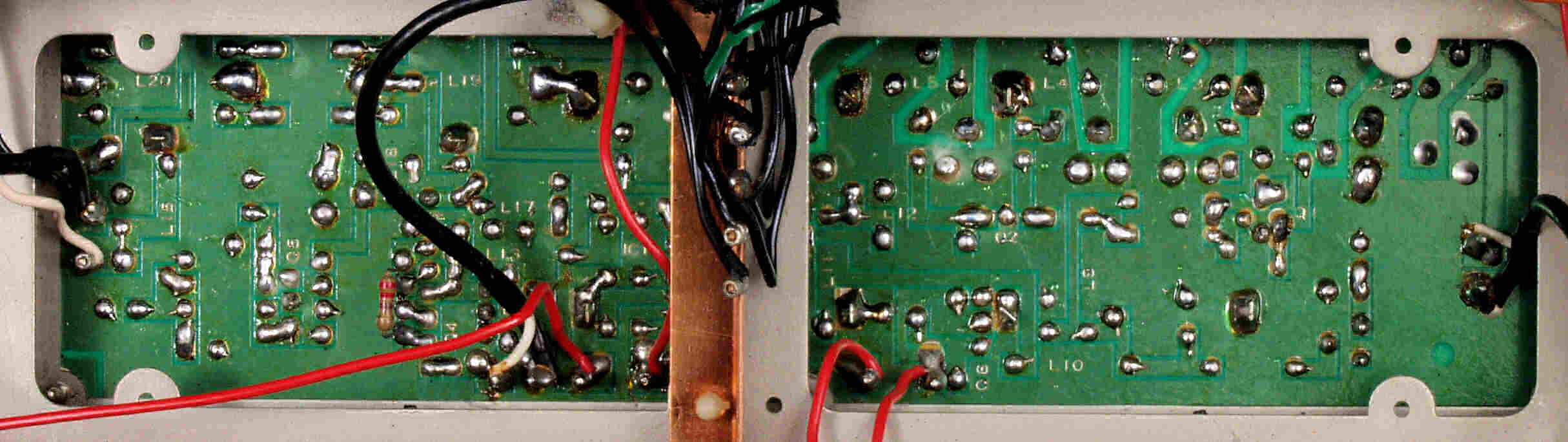

Ｃ３Ｄ．　修理（半田補正）後　ＲＦ−ＭＩＸ基板裏

Ｃ３Ｅ．　完成ＲＦ−ＭＩＸ基板裏。余分なフラックスを落として、コート液を塗る。

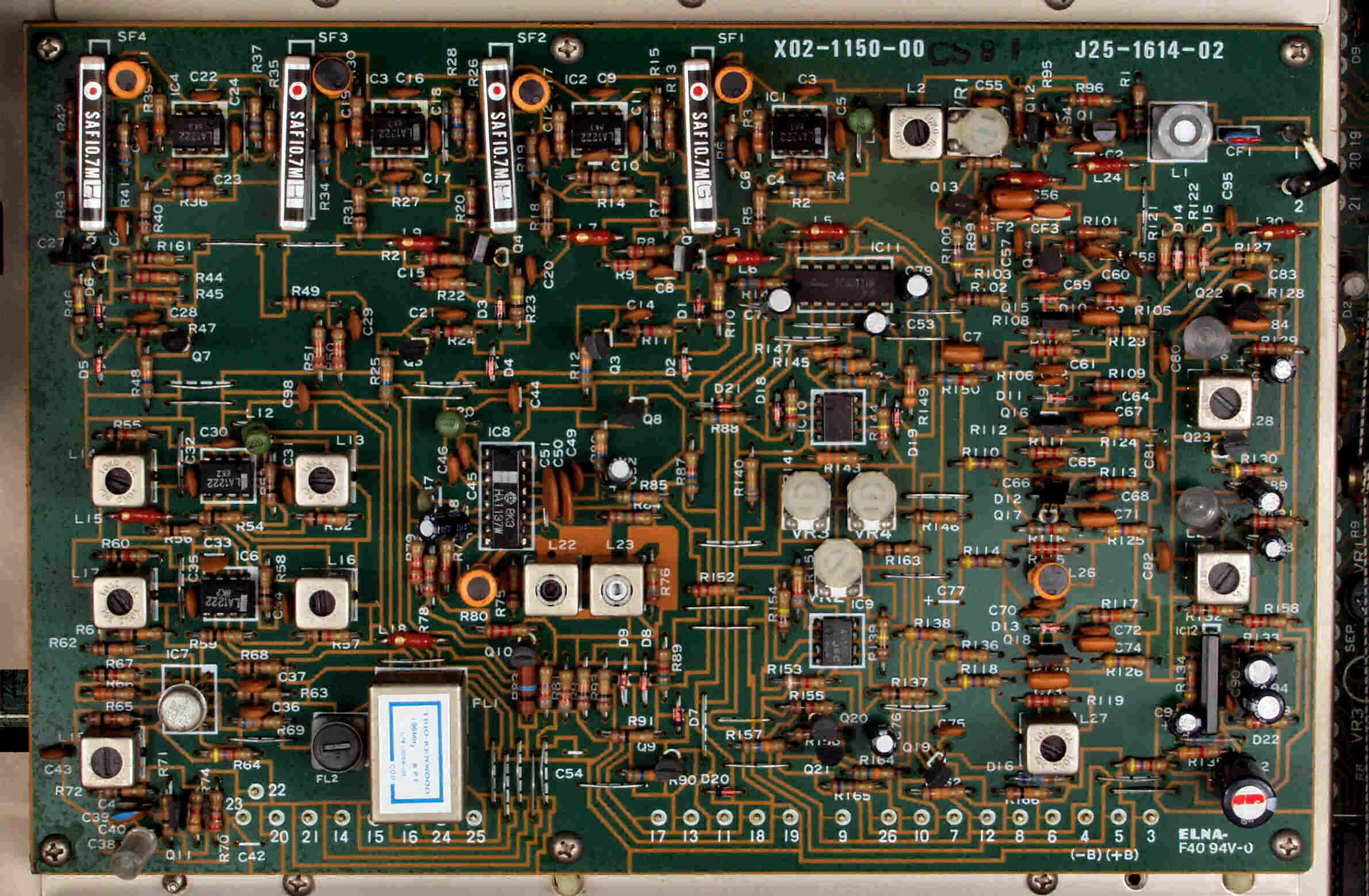

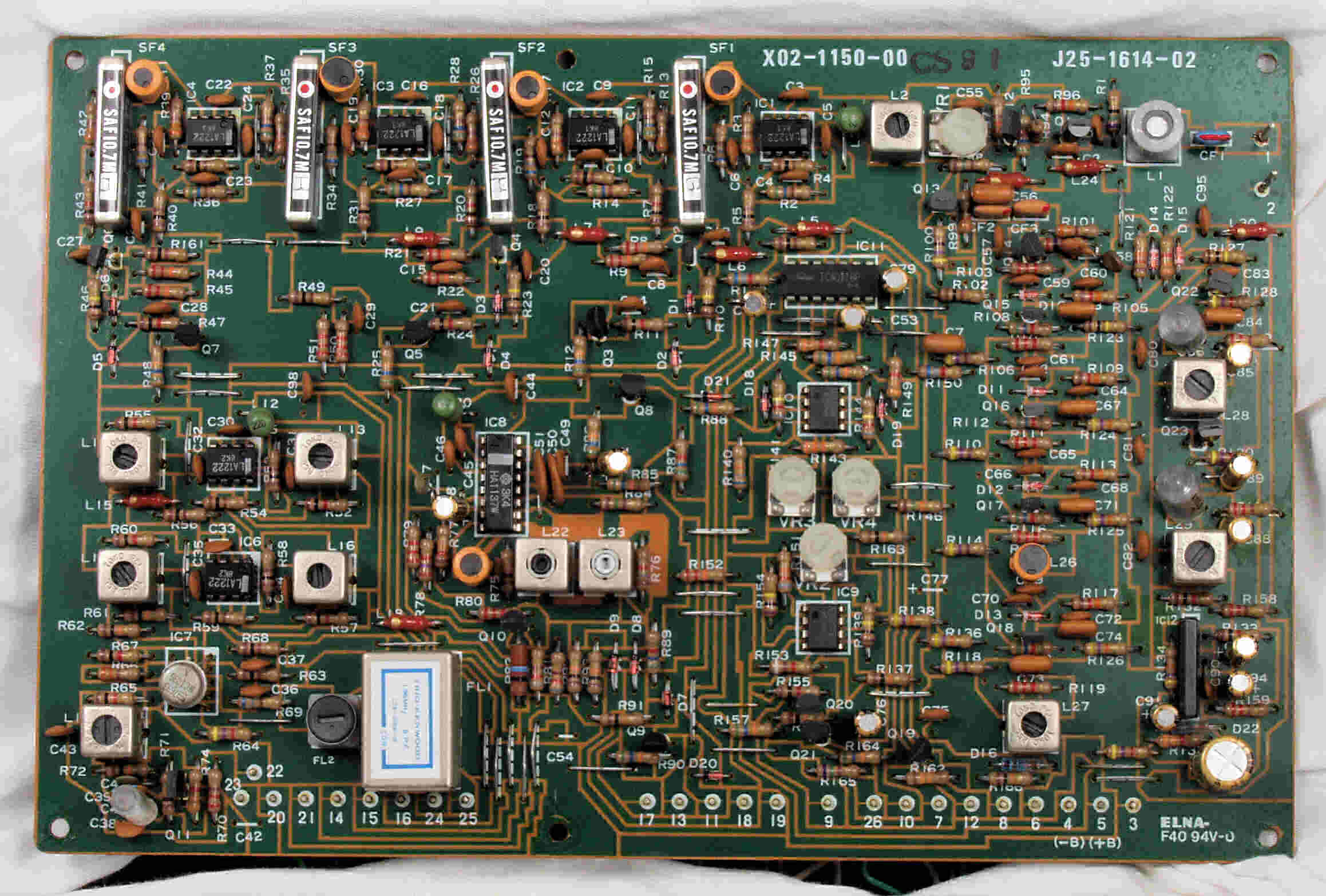

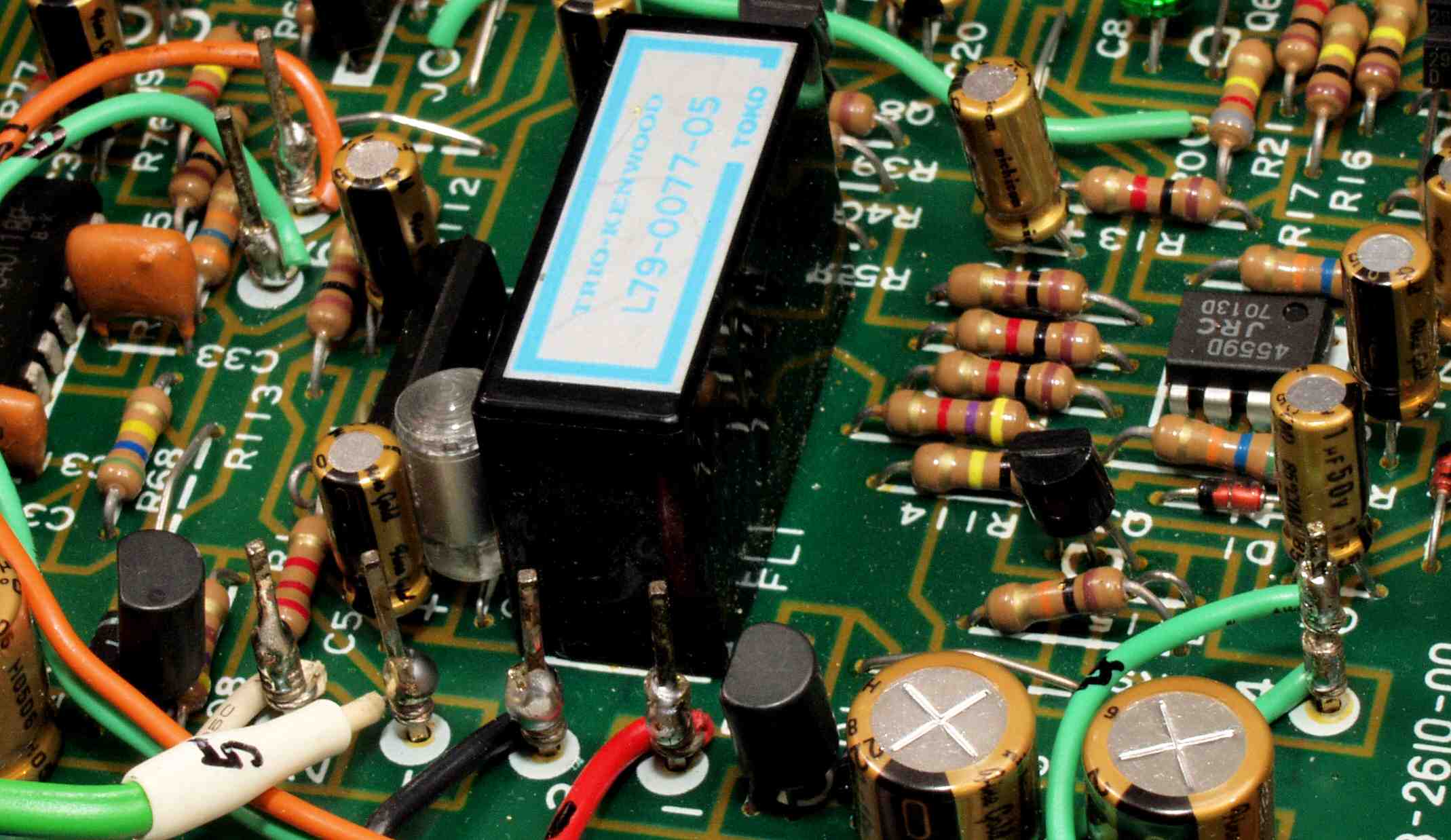

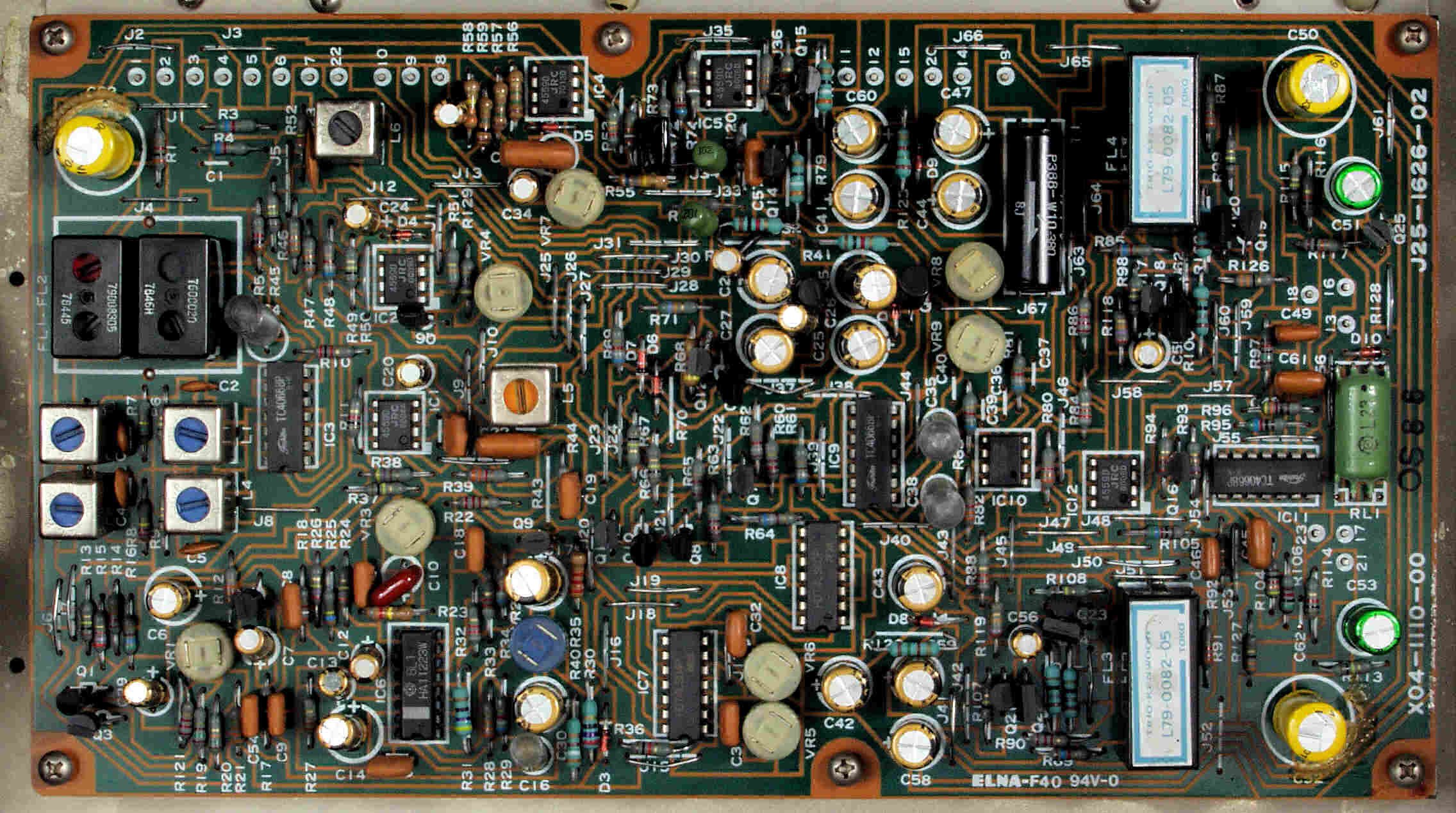

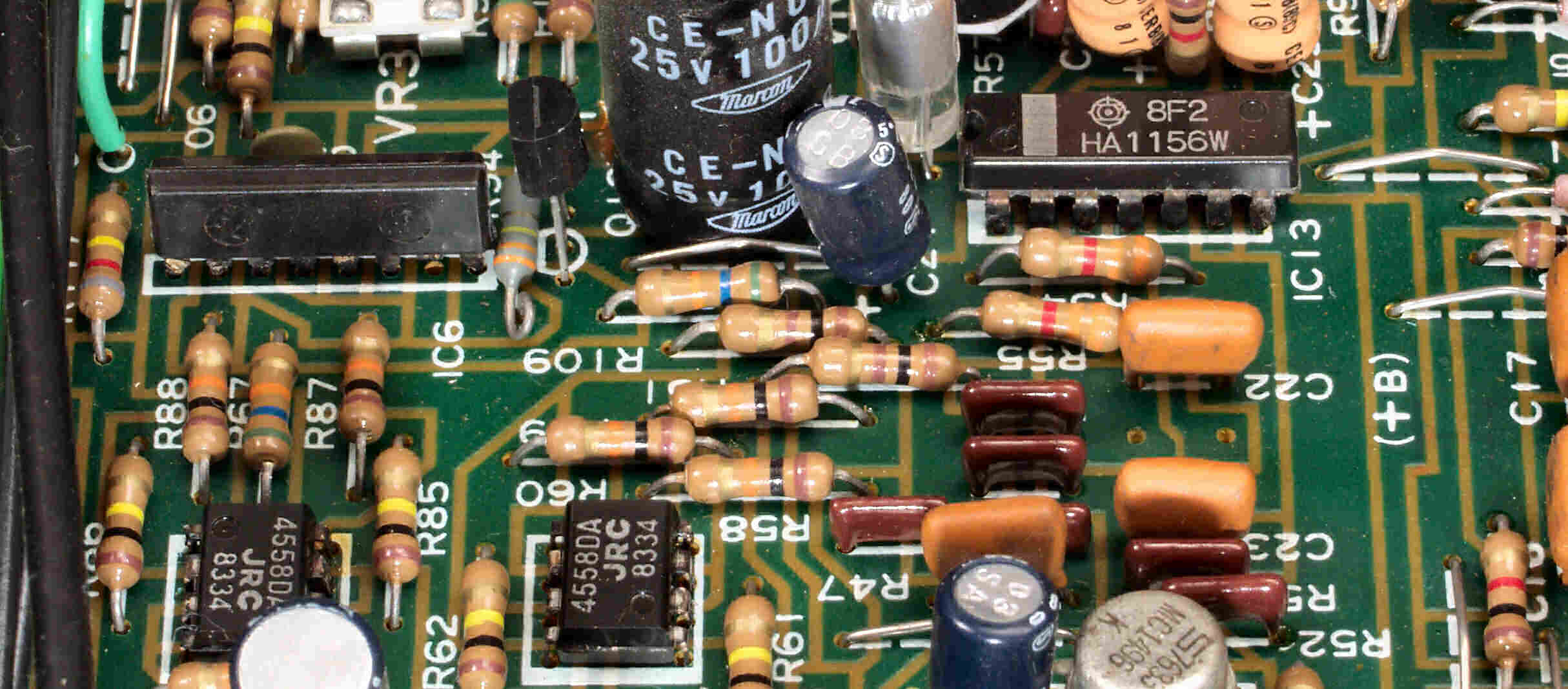

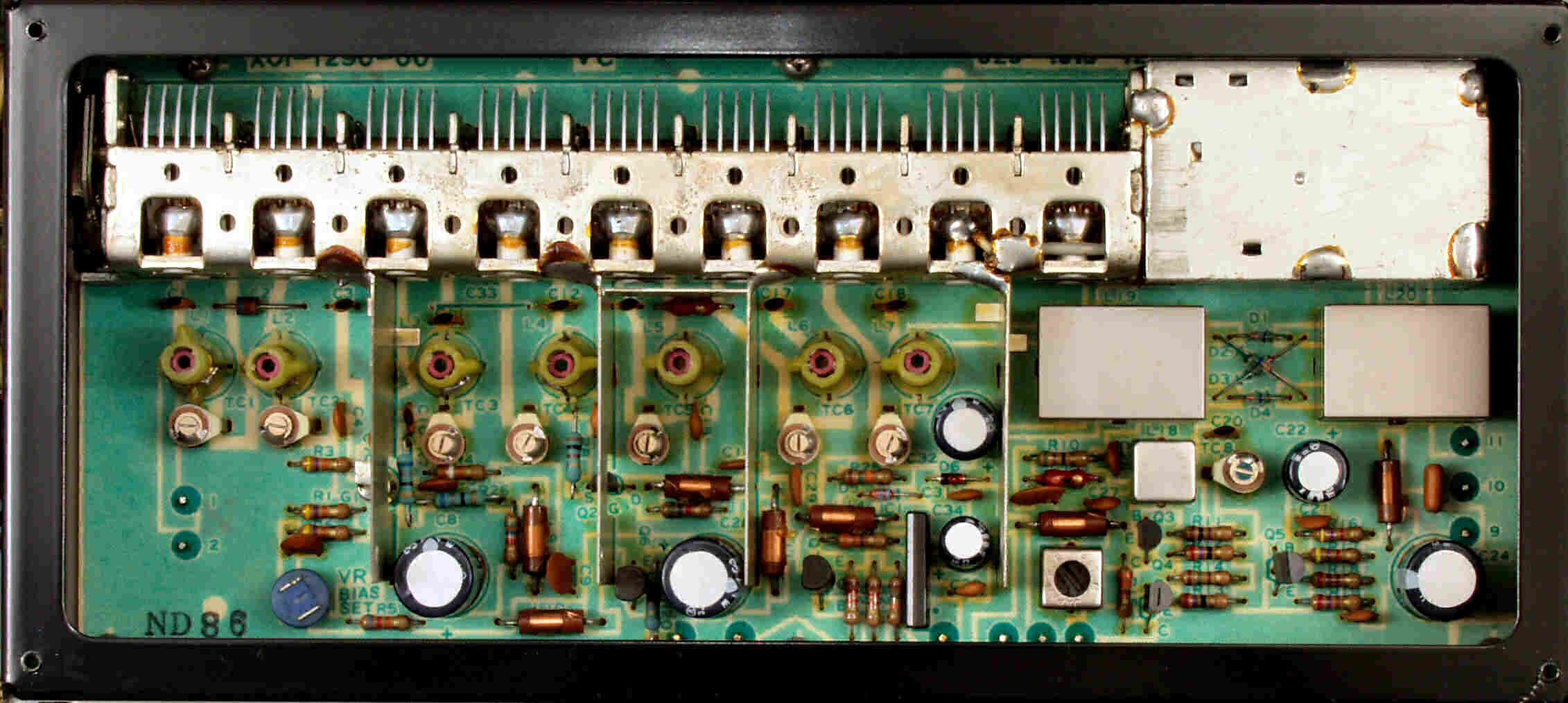

Ｃ４Ａ．　修理前　ＩＦ基板

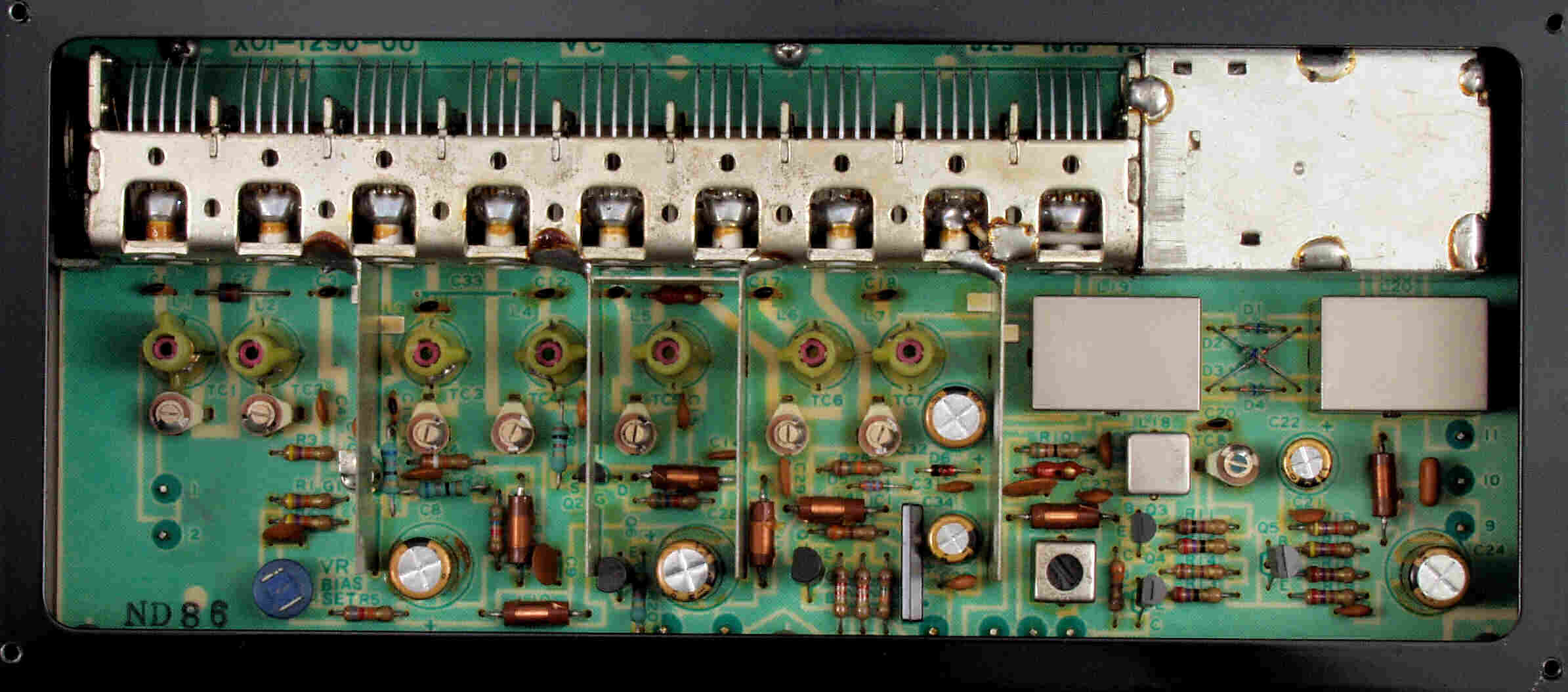

Ｃ４Ｂ．　修理後　ＩＦ基板　電解コンデンサー１４個、ＯＰ_ＡＭＰ２個、ＴＲ（トランジスター）４個交換

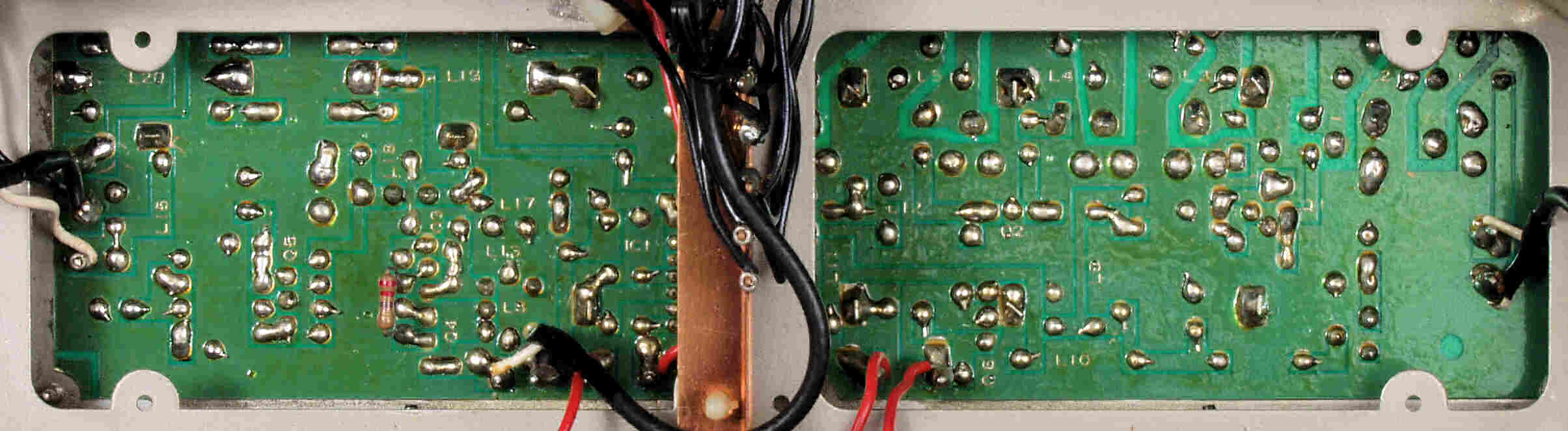

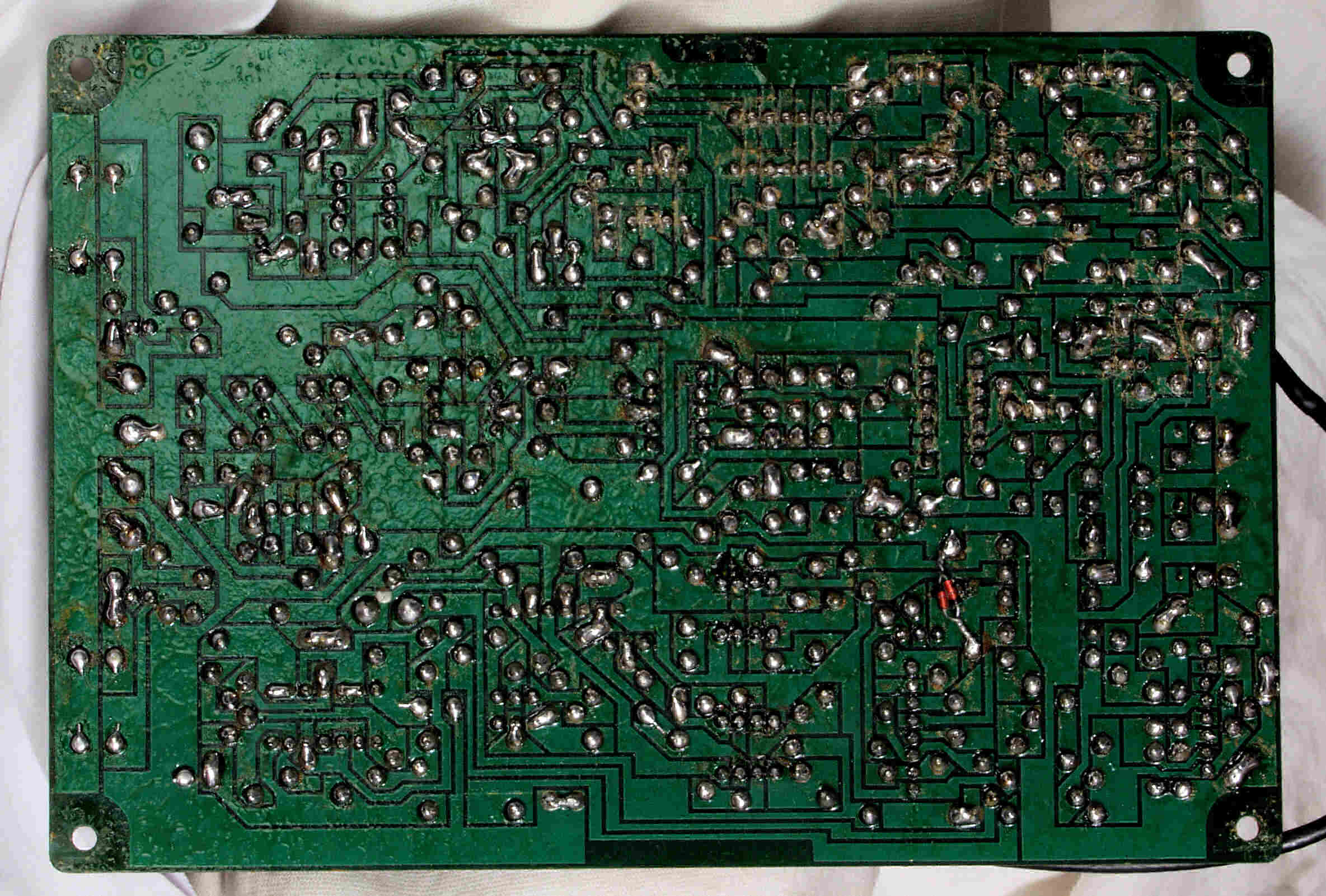

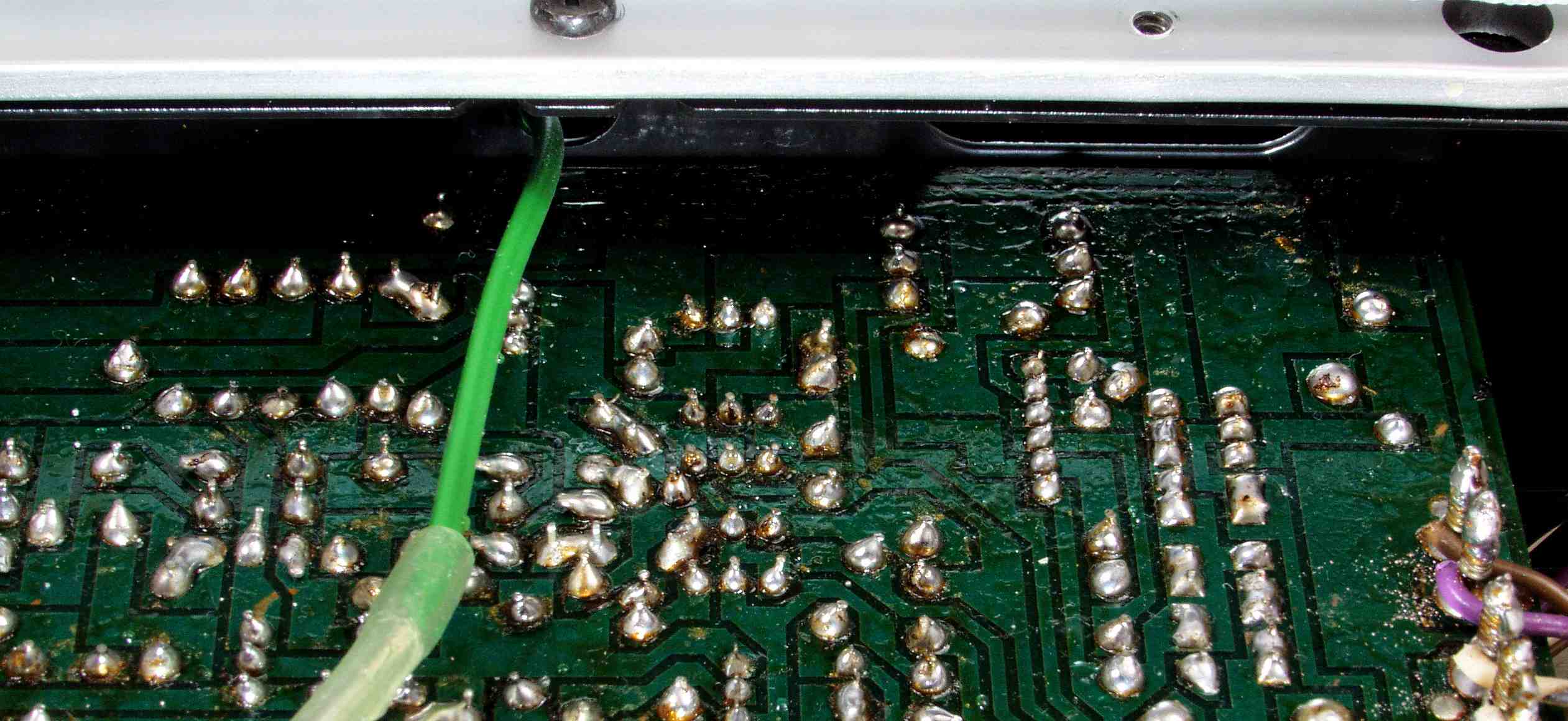

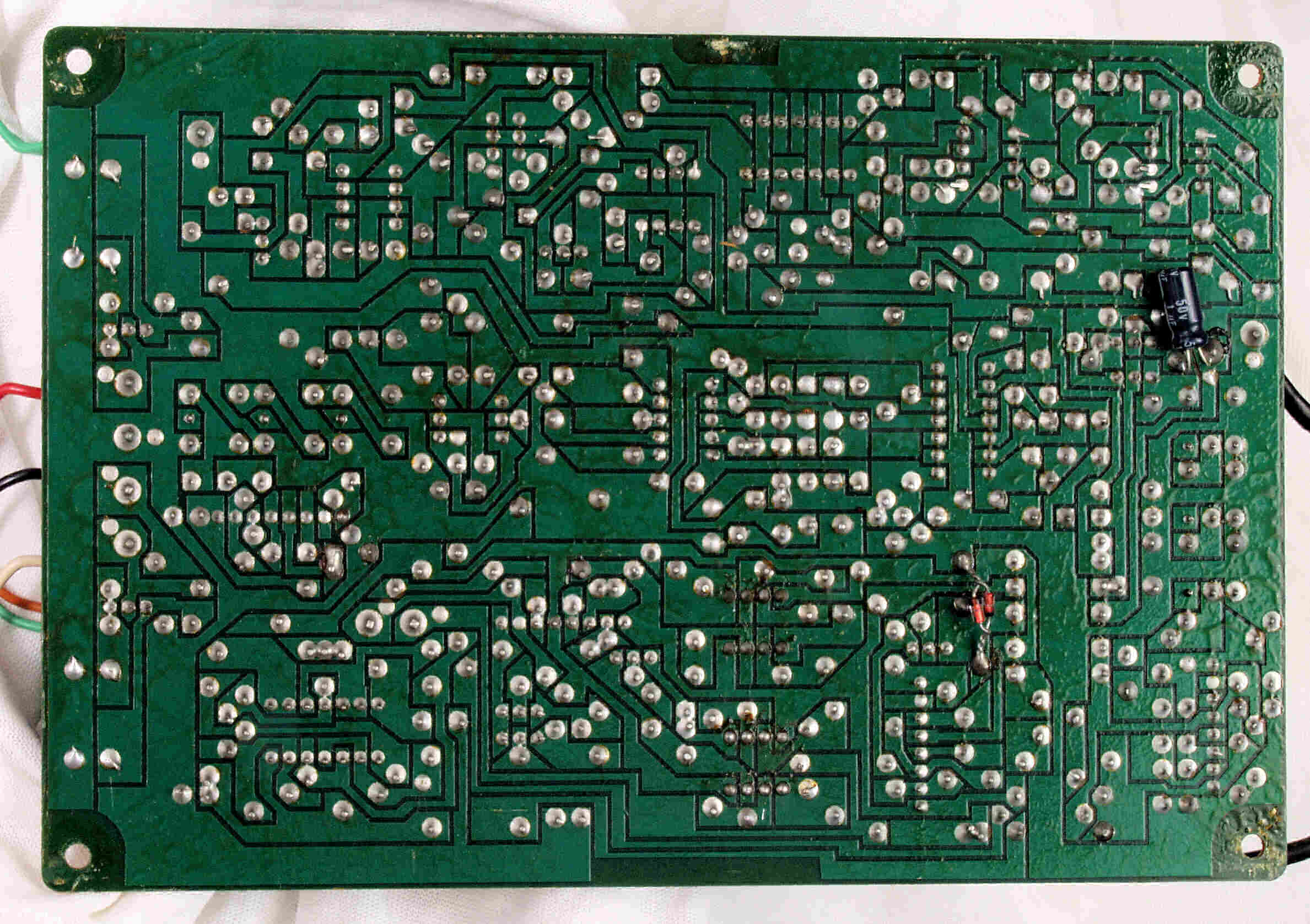

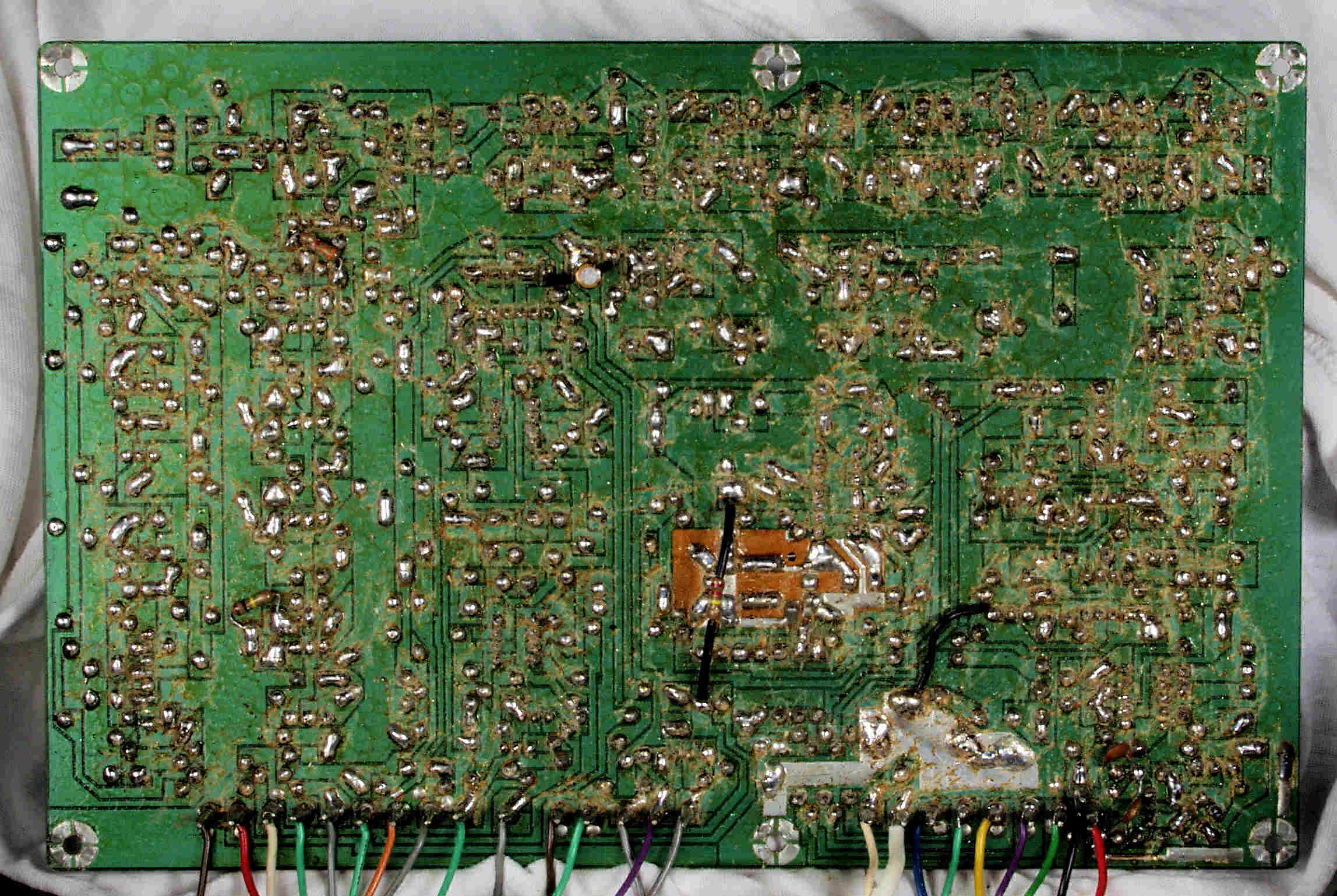

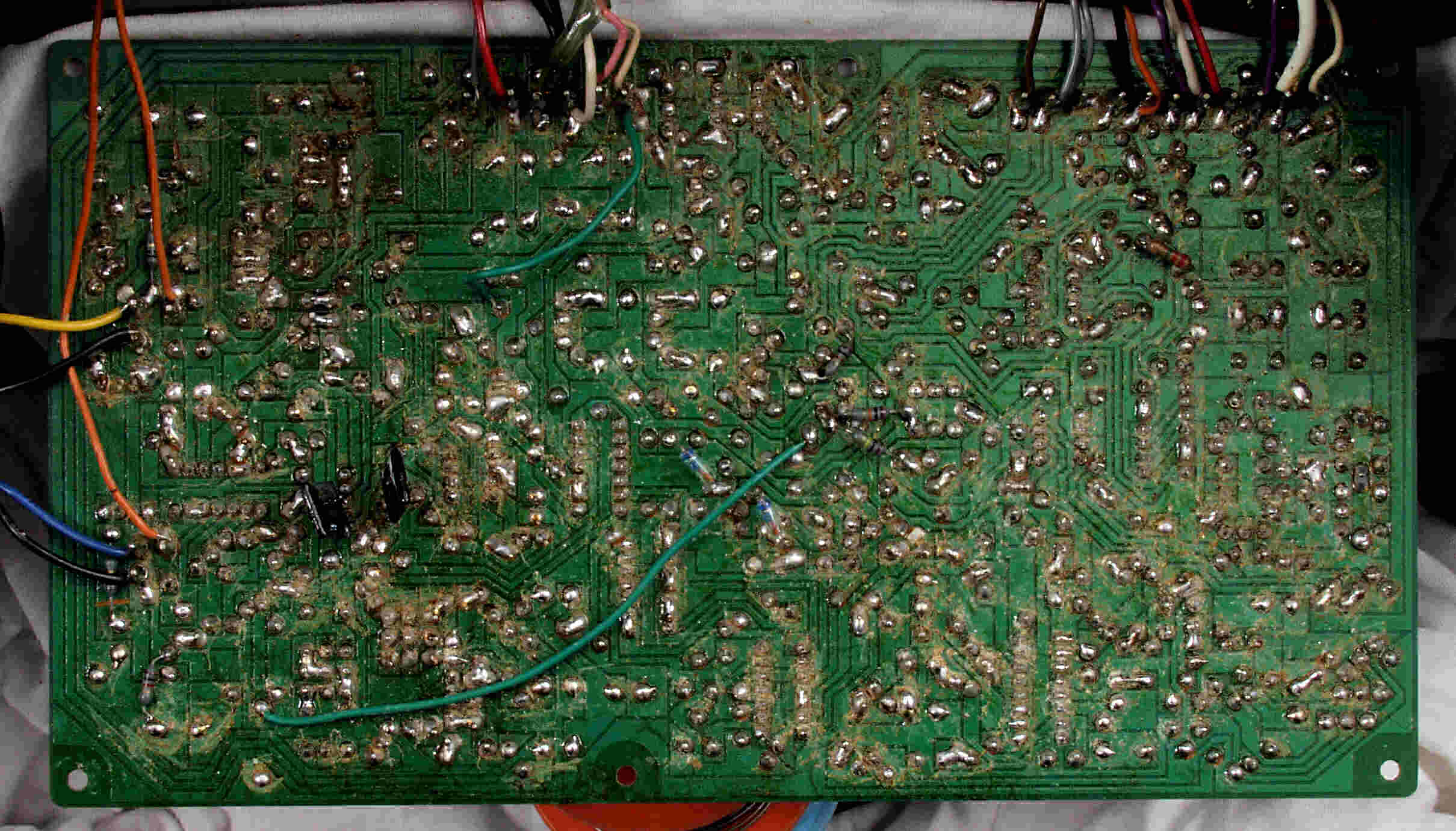

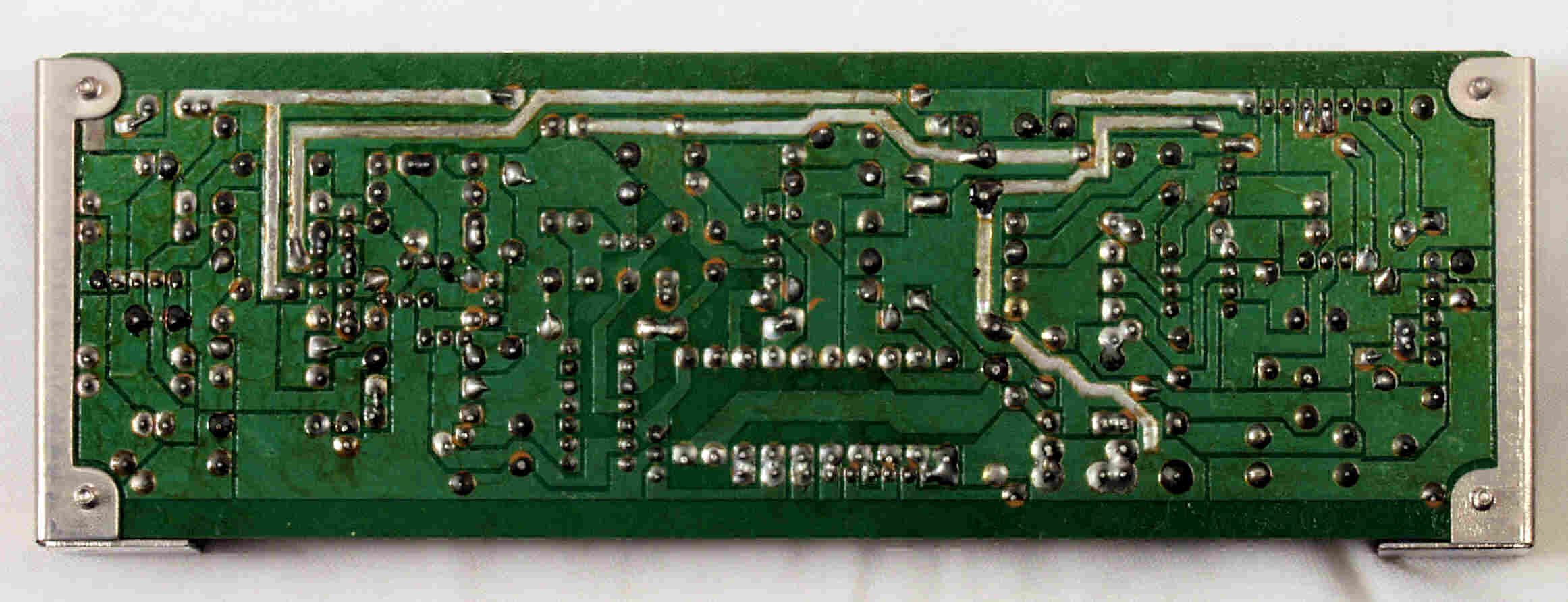

Ｃ４Ｃ．　修理前　ＩＦ基板裏

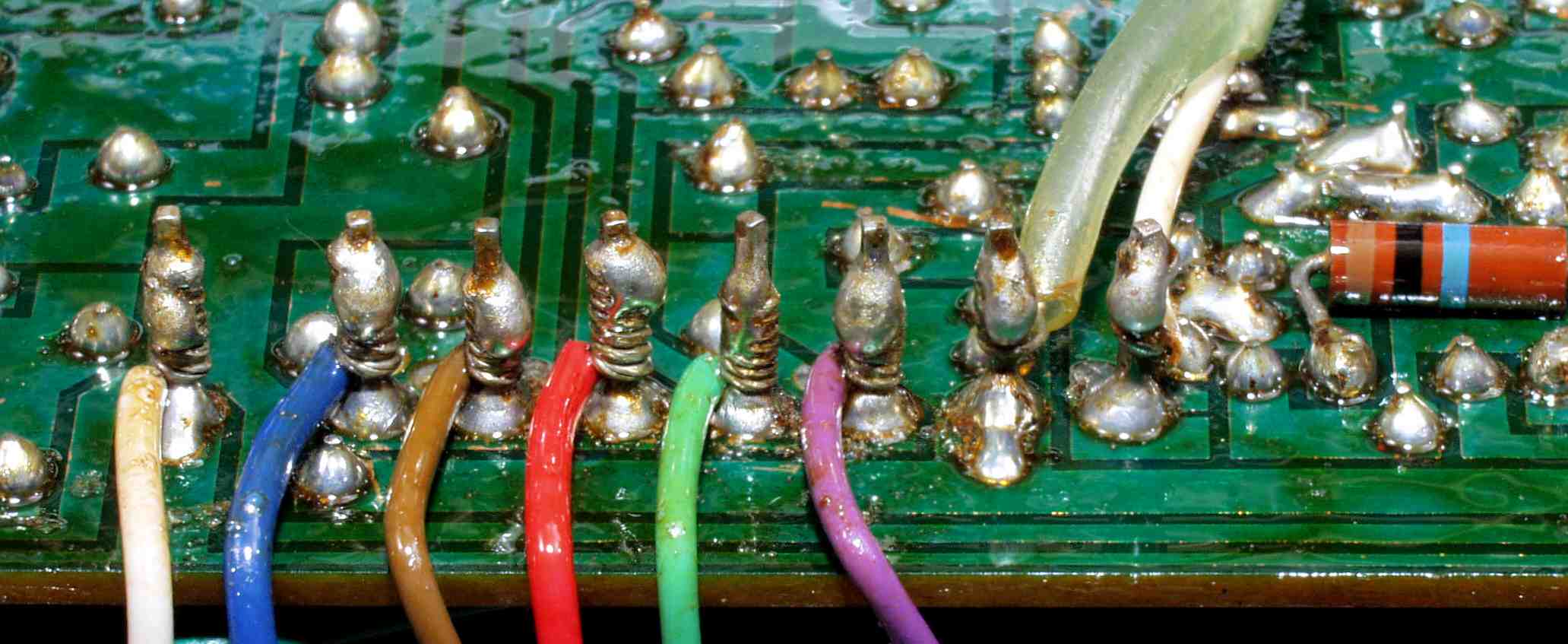

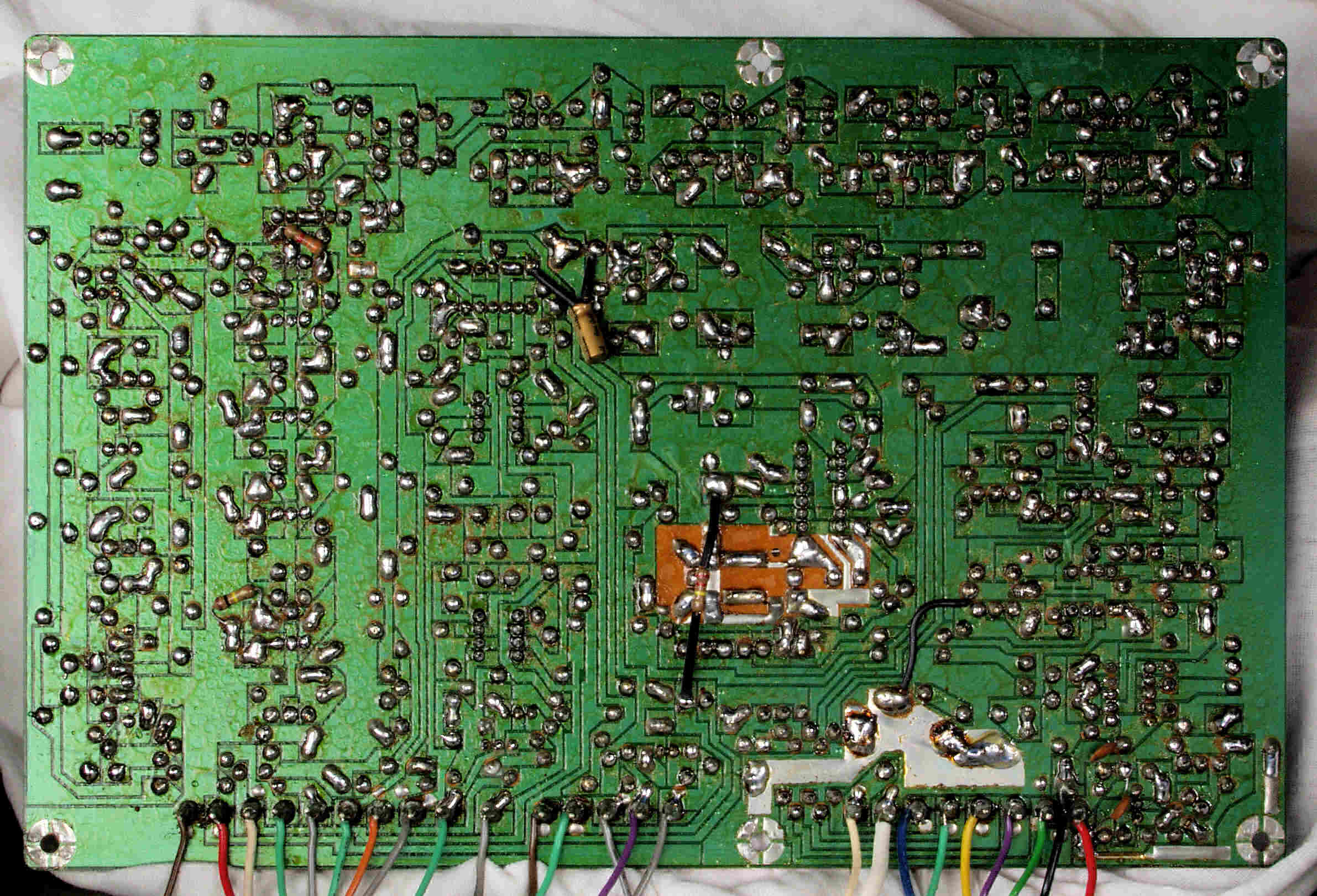

Ｃ４Ｄ．　修理（半田補正）後　ＩＦ基板裏

Ｃ４Ｅ．　修理中　ＩＦ基板裏、不要フラックスを落とす。

Ｃ４Ｆ．　完成ＩＦ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ４Ｇ．　修理前　ＩＦ基板裏、ラッピング

Ｃ４Ｈ．　修理後　ＩＦ基板裏、ラッピング、半田お浸みこませる。

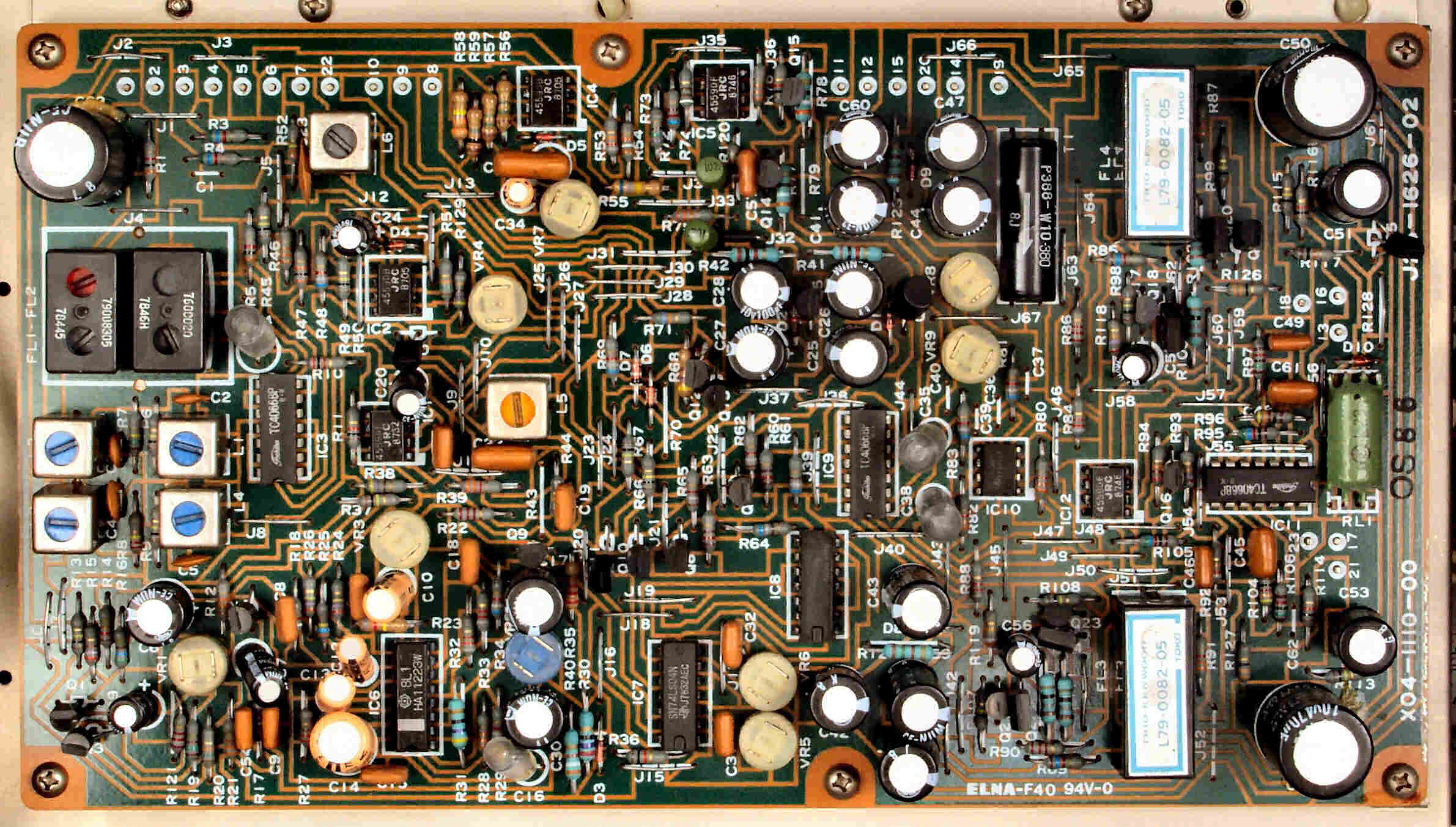

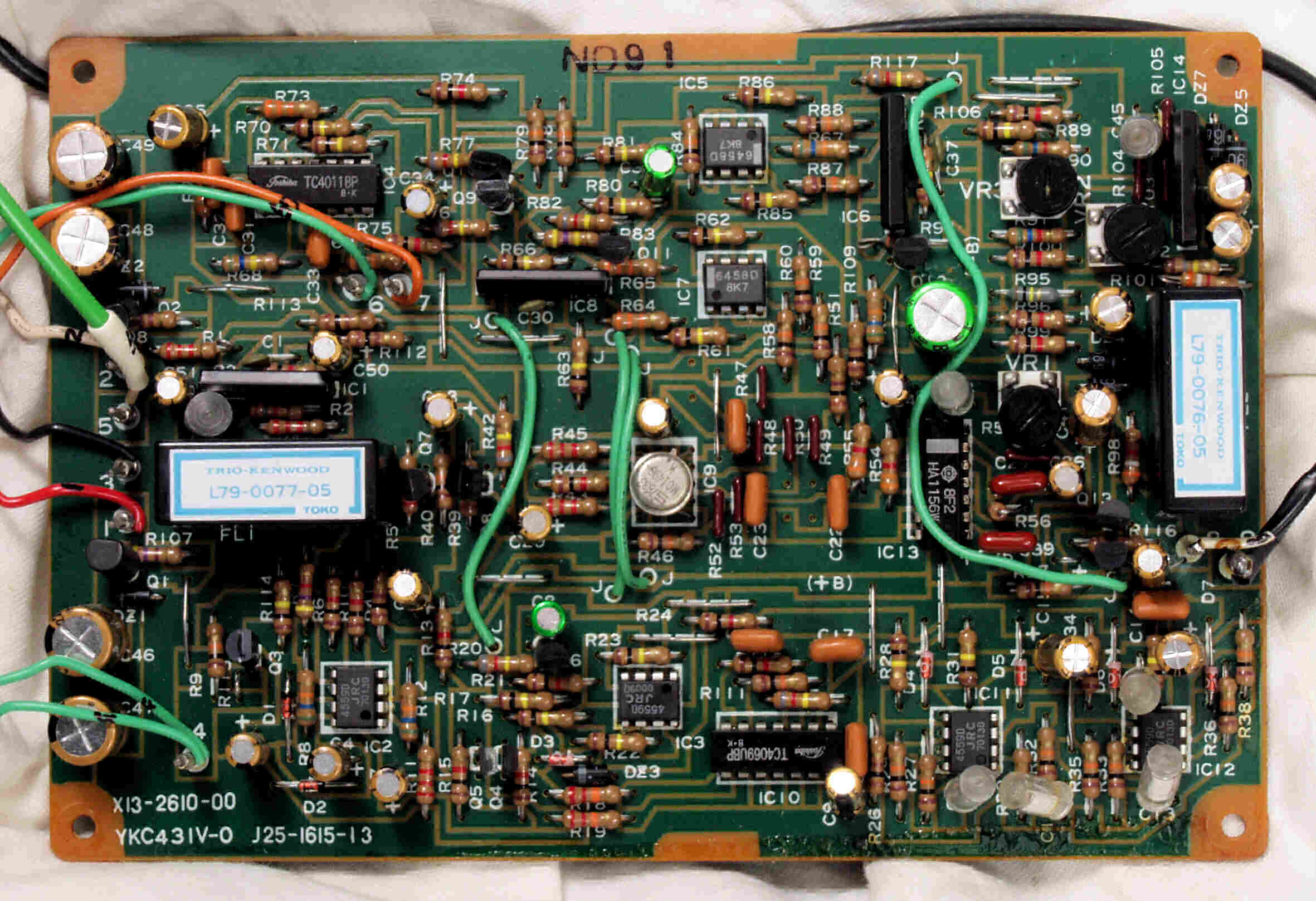

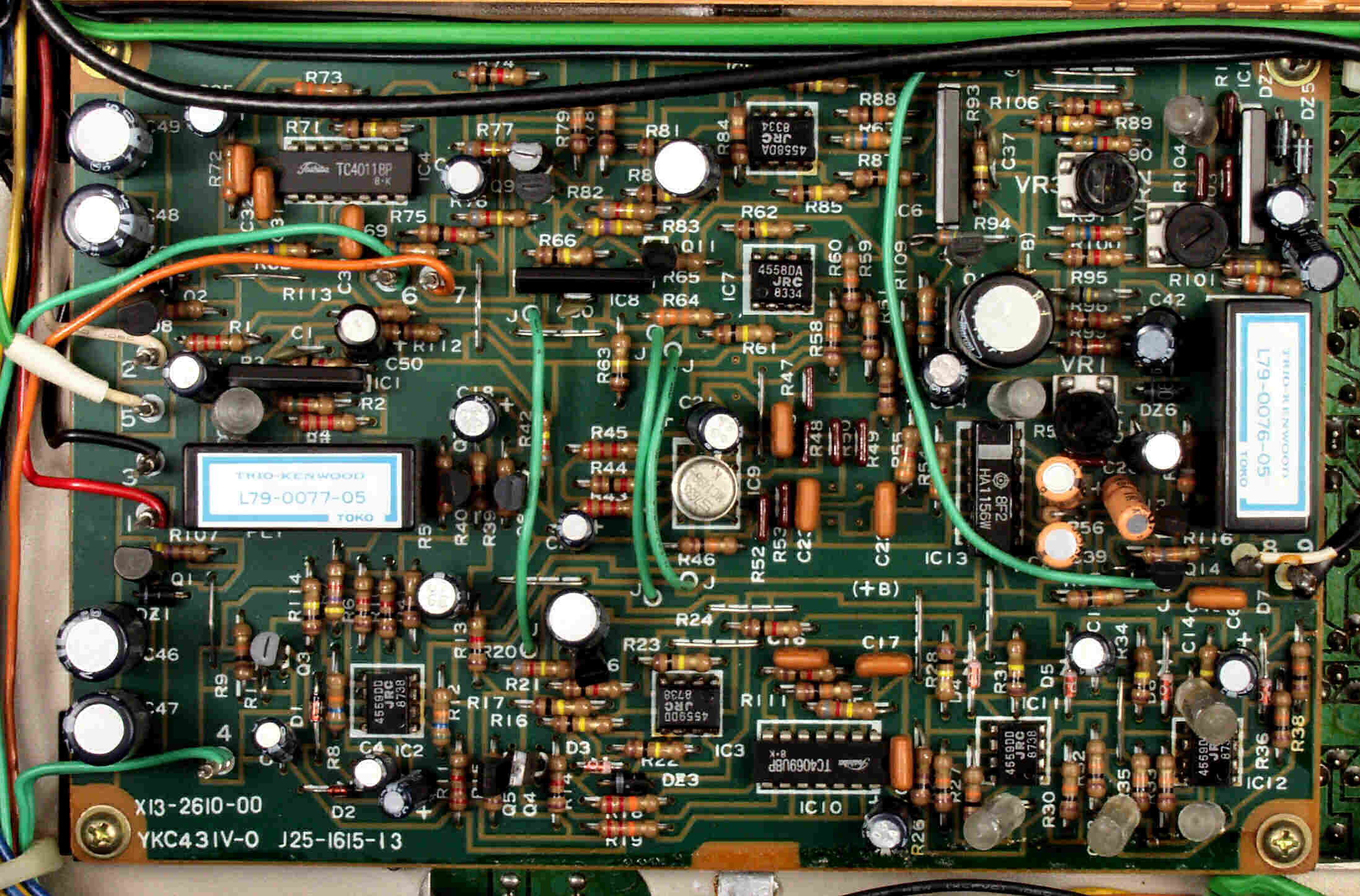

Ｃ５Ａ．　修理前　ＭＰＸ基板

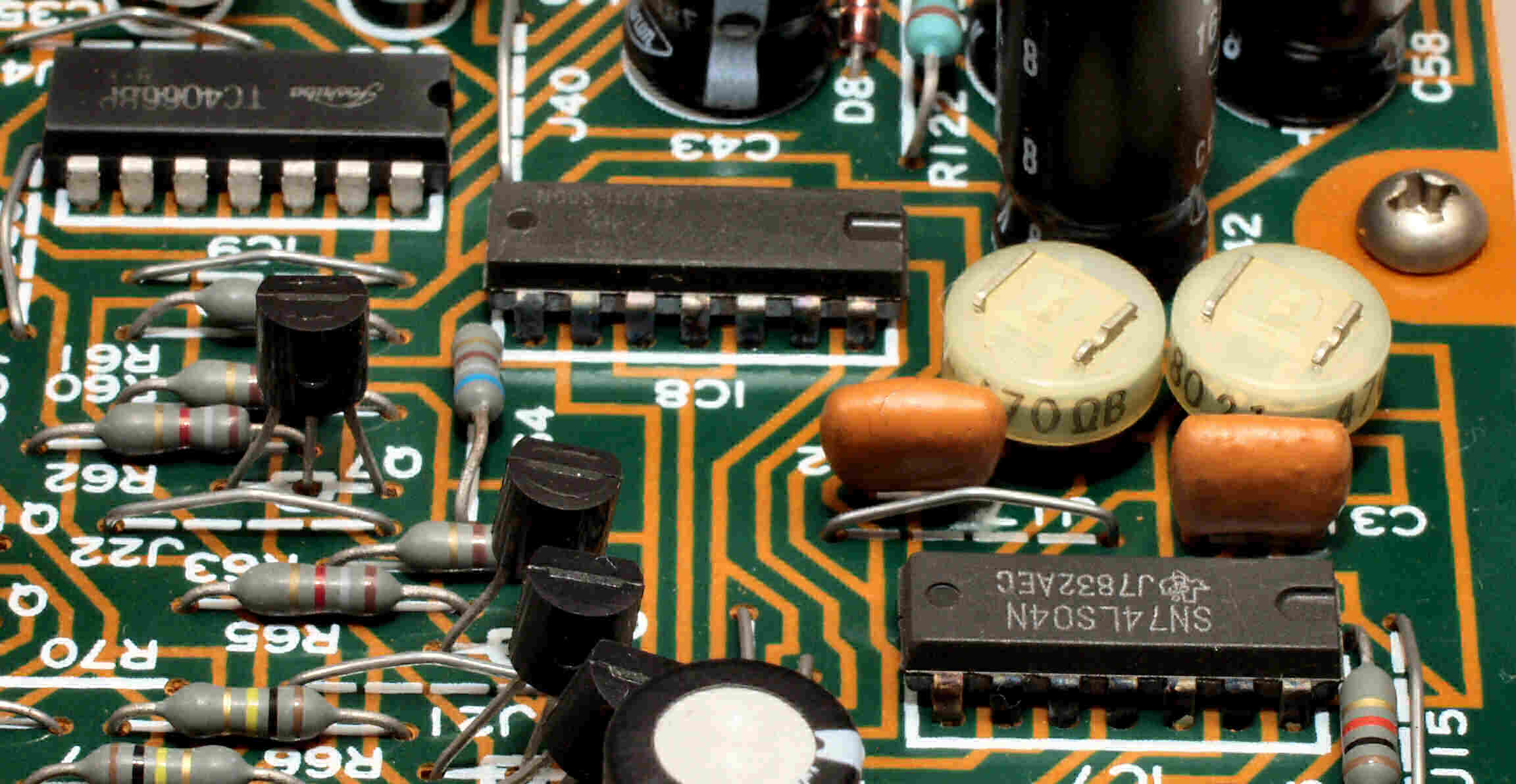

Ｃ５Ｂ．　修理後　ＭＰＸ基板　電解コンデンサー３４個、ＴＴＬ−ＩＣ＝２個、ＯＰ−ＡＭＰ６個、ＴＲ（トランジスター）６個交換

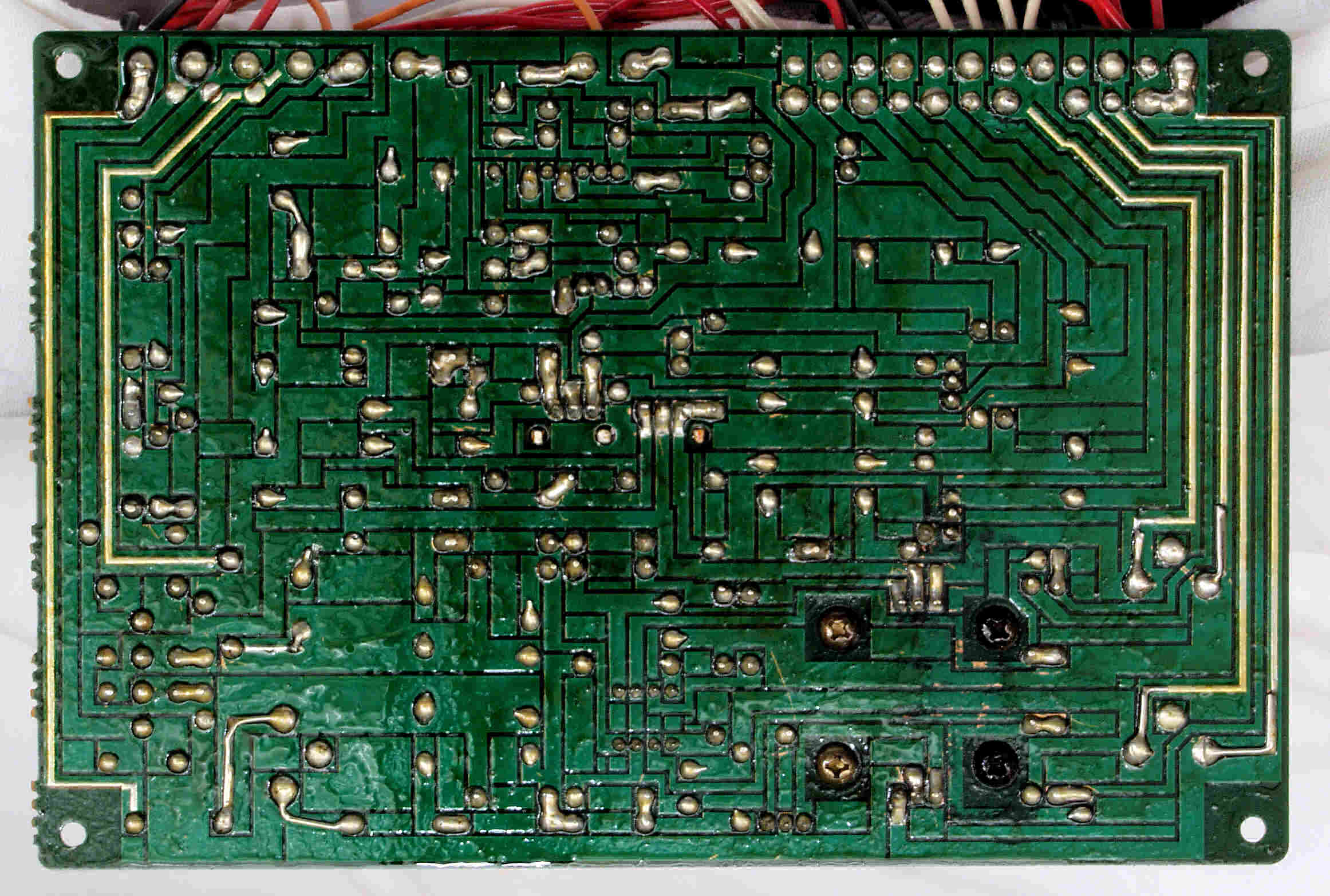

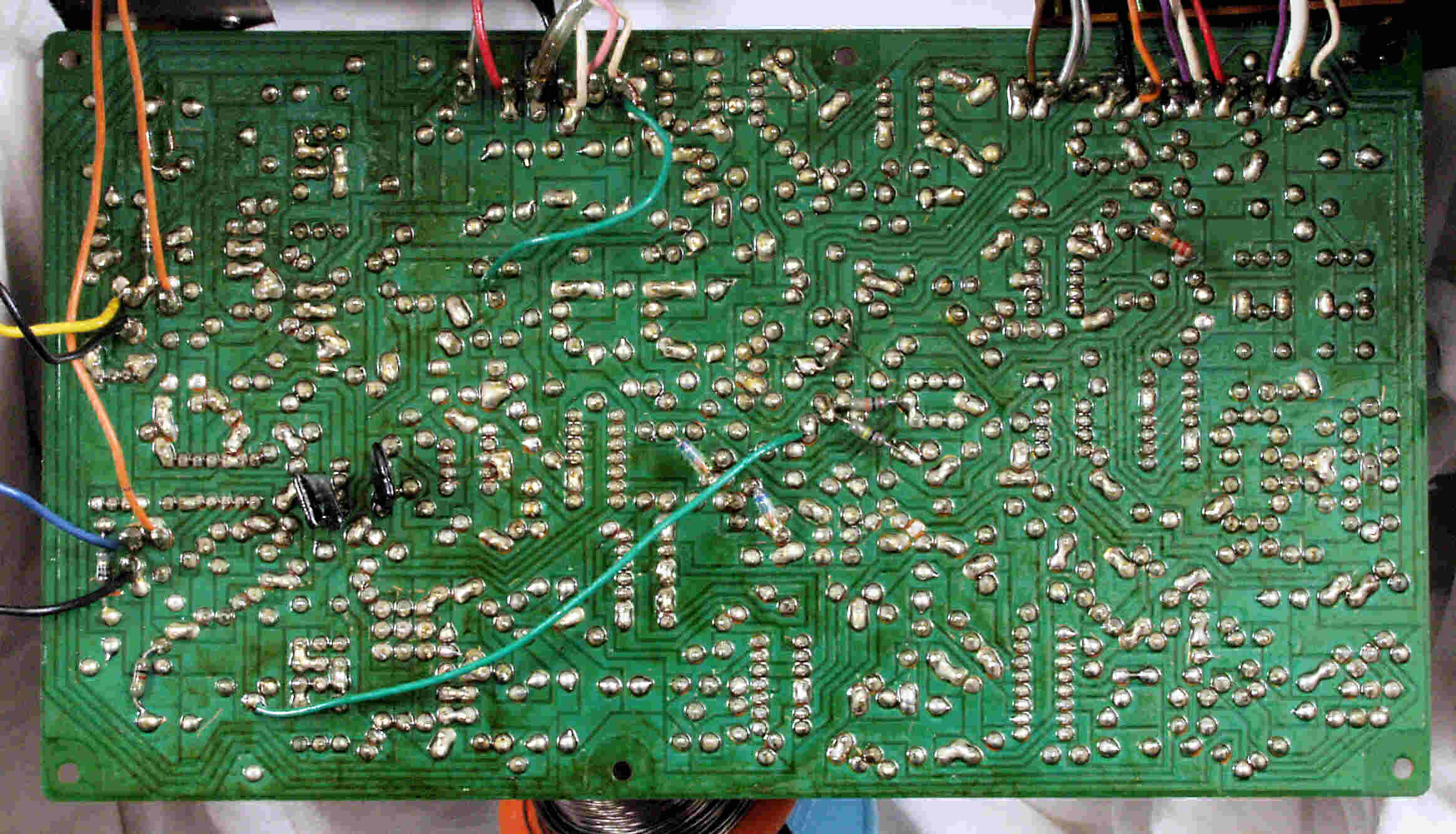

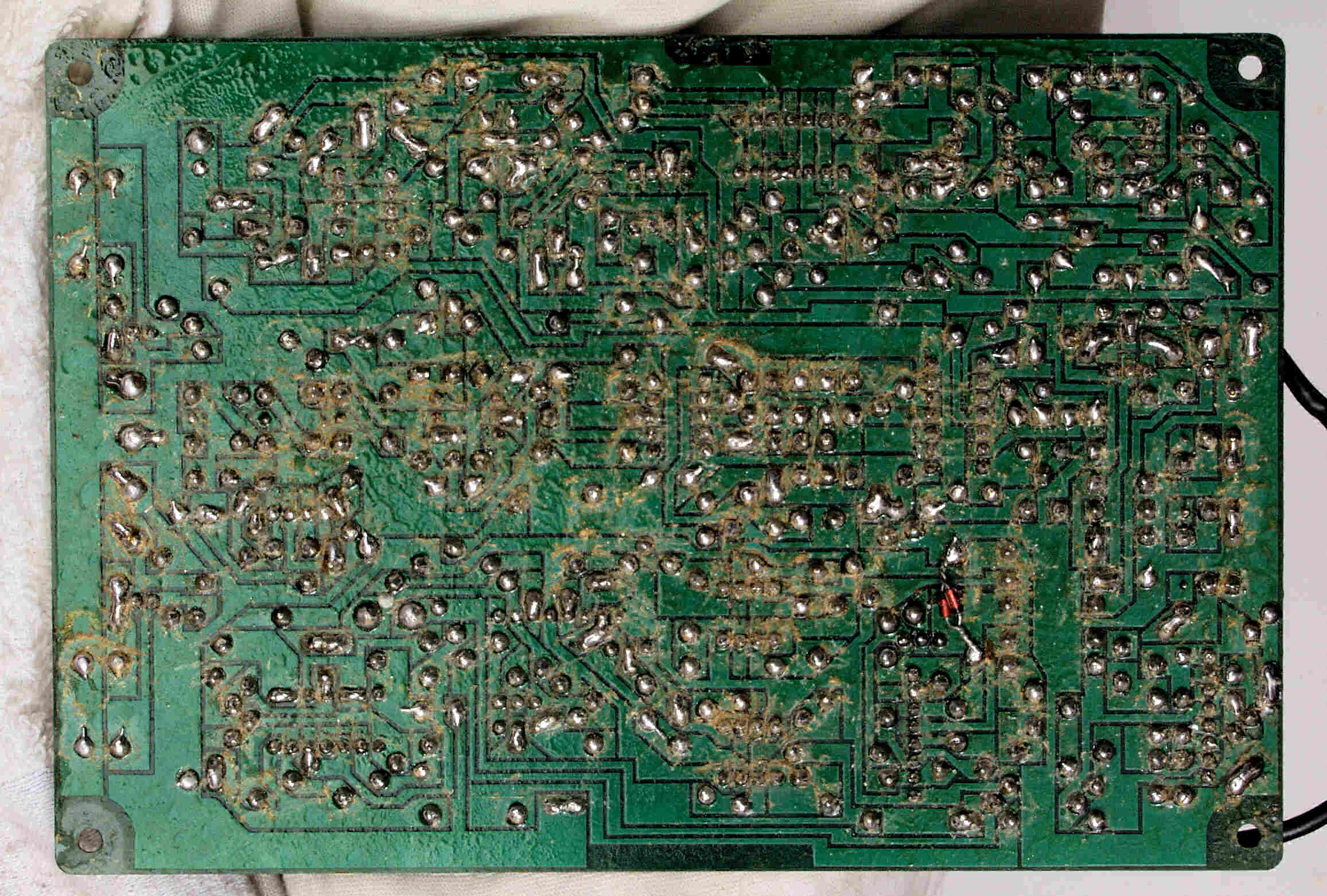

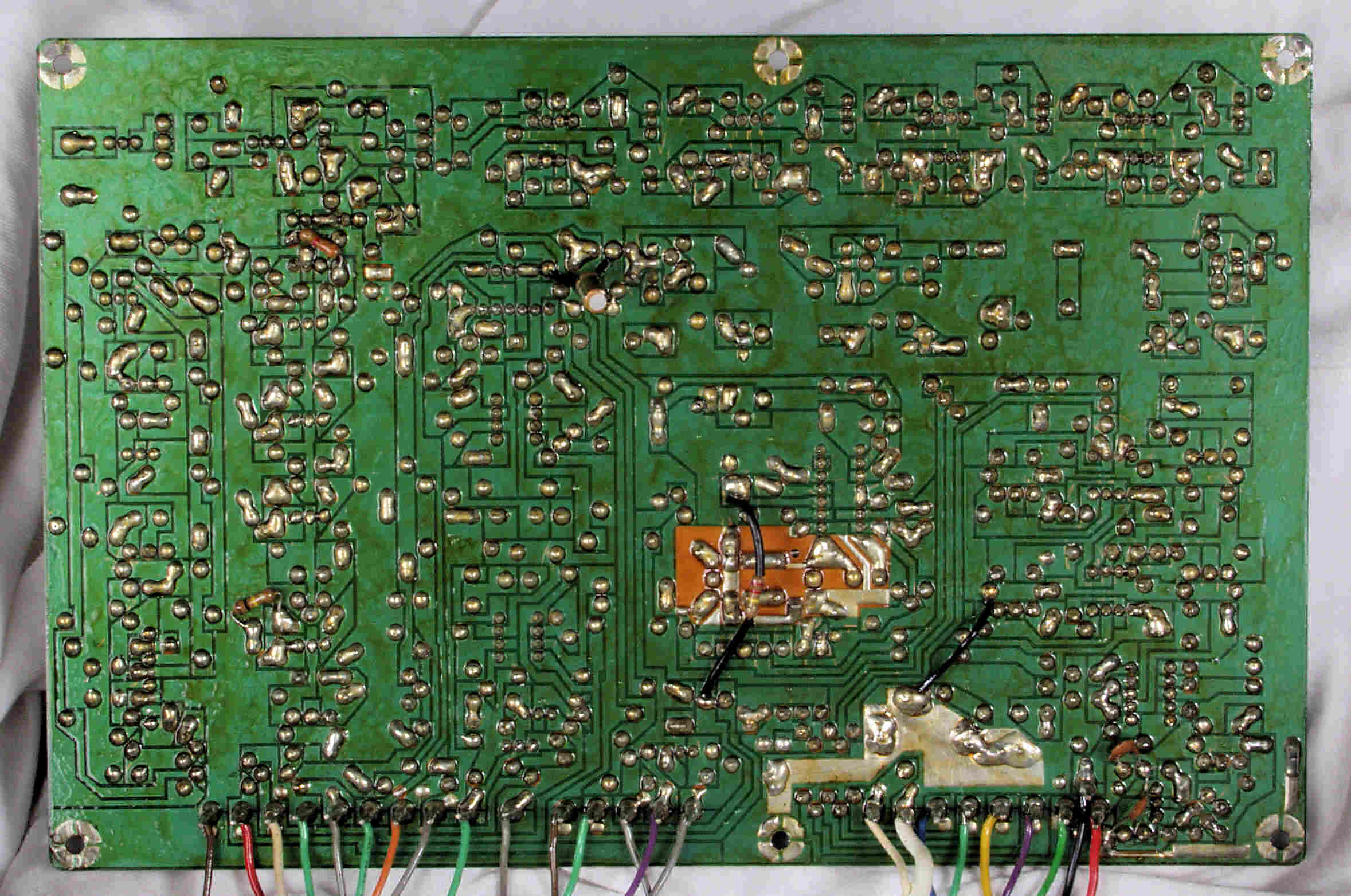

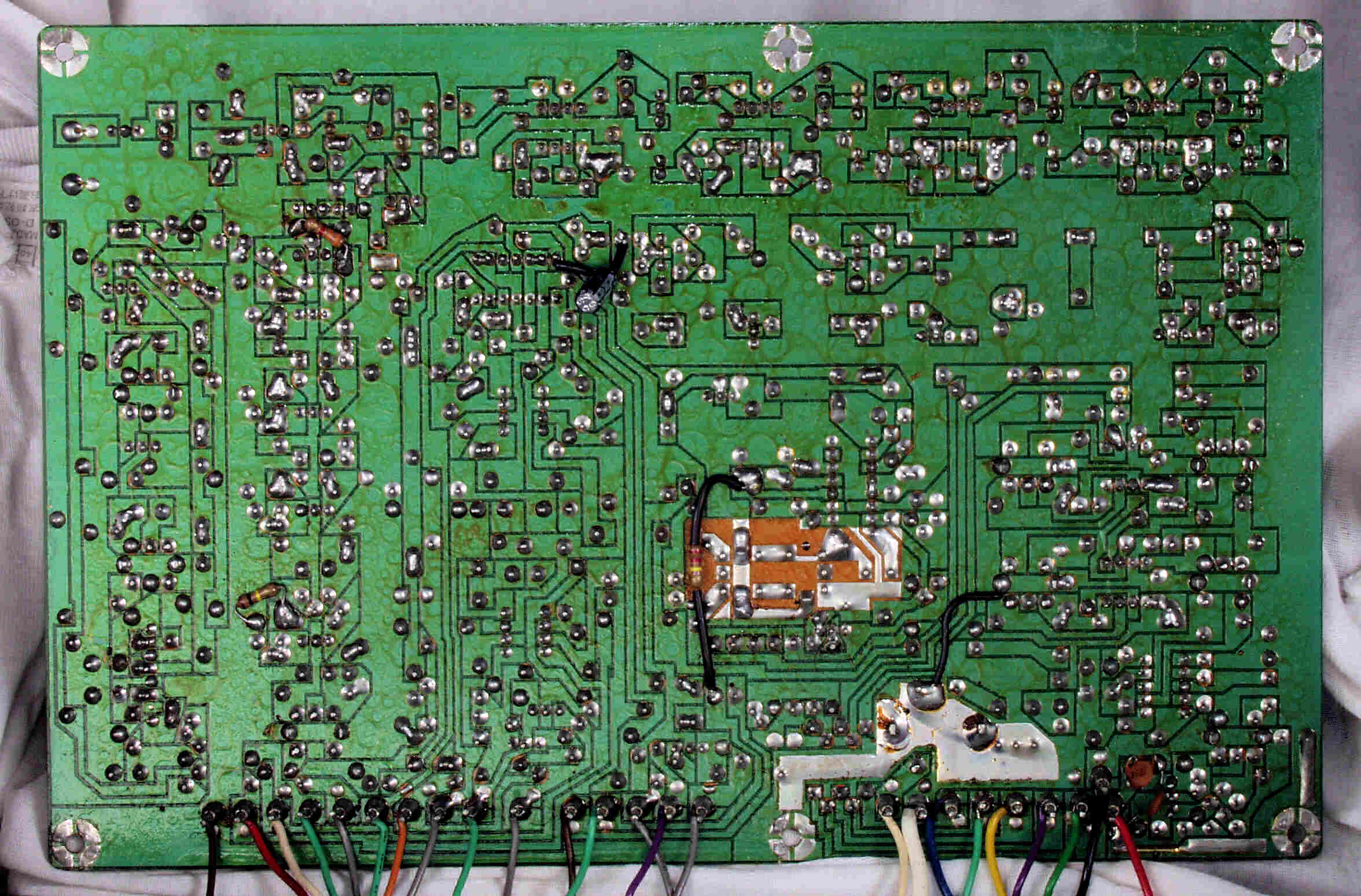

Ｃ５Ｃ．　修理前　ＭＰＸ基板裏

Ｃ５Ｄ．　修理（半田補正）後　ＭＰＸ基板裏、表に移動可能な部品は移す。

Ｃ５Ｅ．　修理中　ＭＰＸ基板裏裏、不要フラックスを落とす。

Ｃ５Ｆ．　完成ＭＰＸ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ５Ｇ．　修理前　ＭＰＸ基板裏基板ラッピング

Ｃ５Ｈ．　修理後　ＭＰＸ基板裏基板ラッピング、半田お浸みこませる。

Ｃ５Ｉ．　修理前　ＭＰＸ基板裏基板ラッピング２

Ｃ５Ｊ．　修理後　ＭＰＸ基板裏基板ラッピング２、半田お浸みこませる。

Ｃ５Ｋ．　修理前　ＭＰＸ基板裏基板ラッピング３

Ｃ５Ｌ．　修理後　ＭＰＸ基板裏基板ラッピング３、半田お浸みこませる。

Ｃ６Ａ．　修理前　ＤＤＬ基板

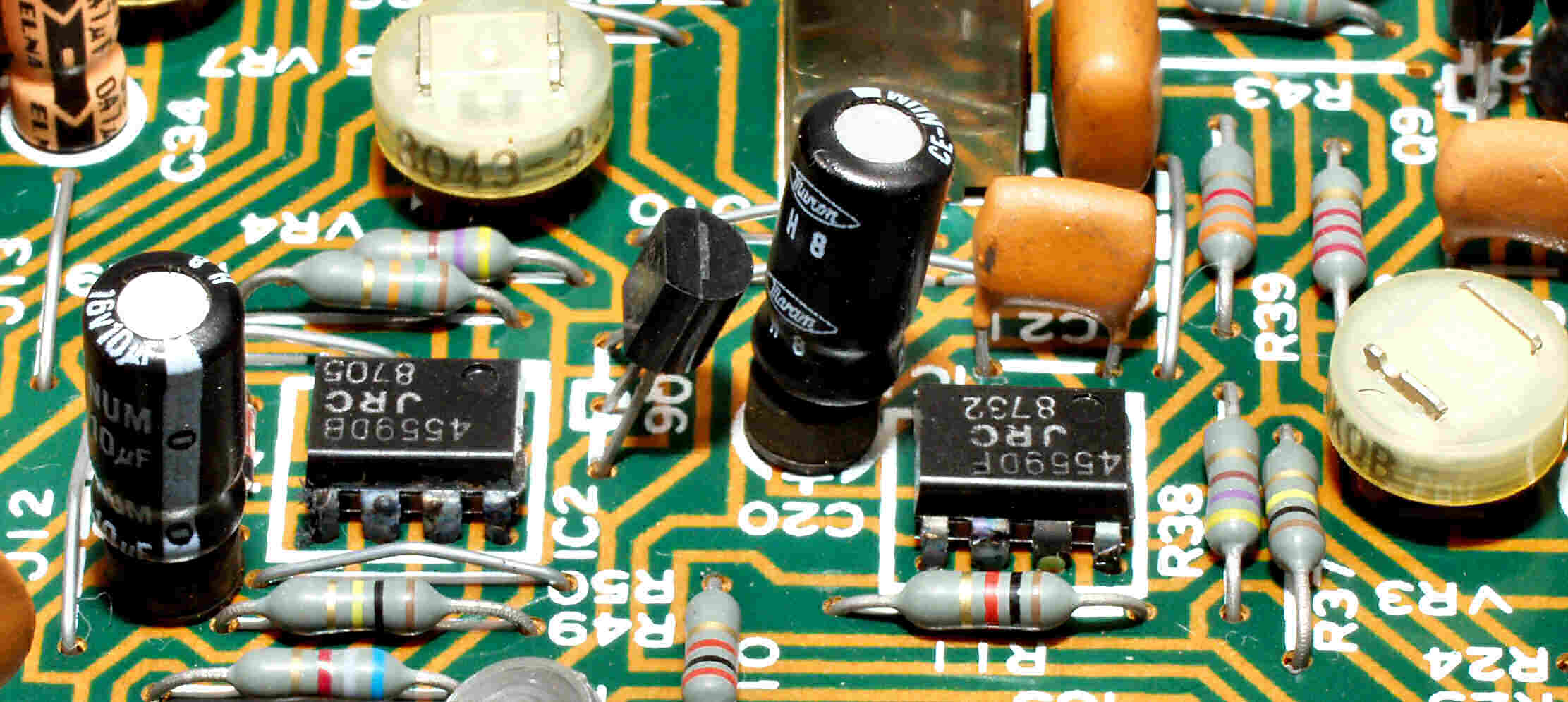

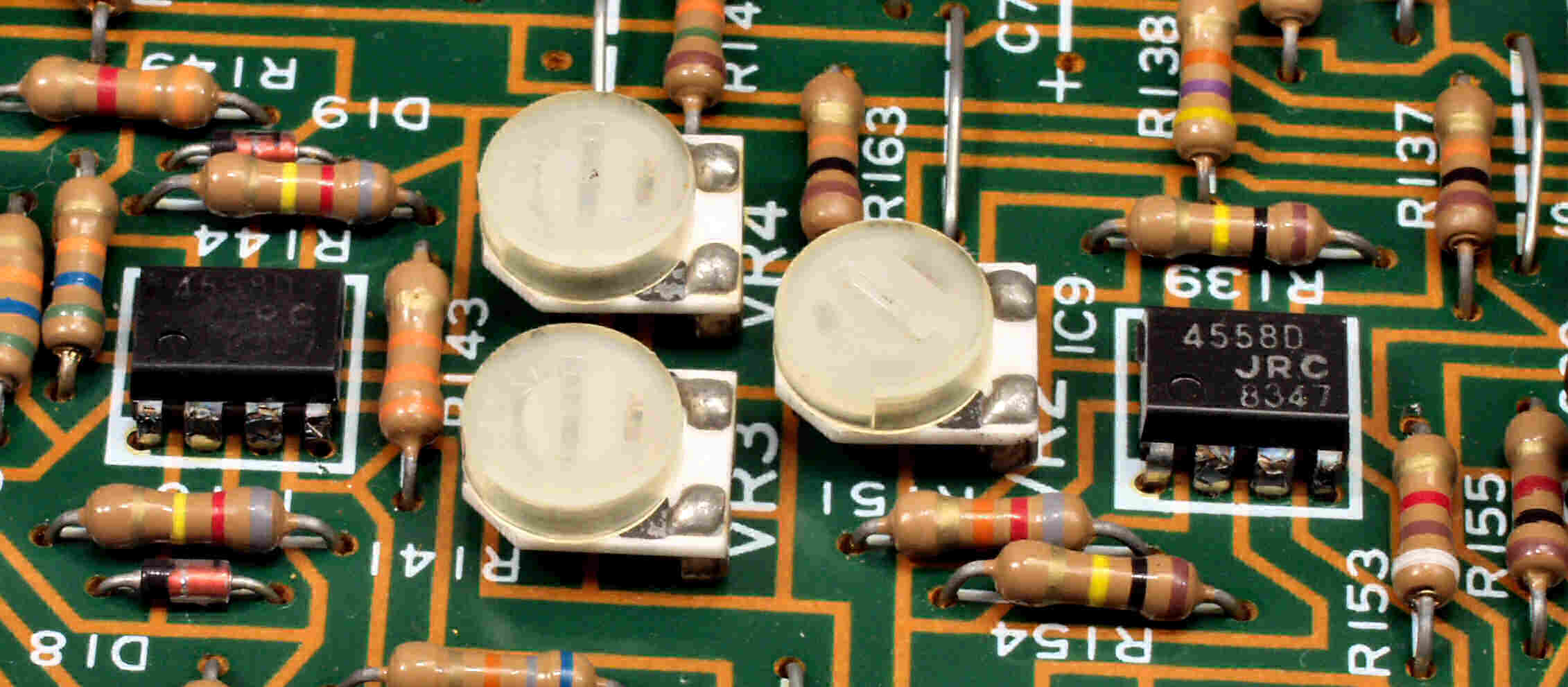

Ｃ６Ｂ．　修理後　ＤＤＬ基板　電解コンデンサー３０個、ＯＰ_ＡＭＰ６個交換

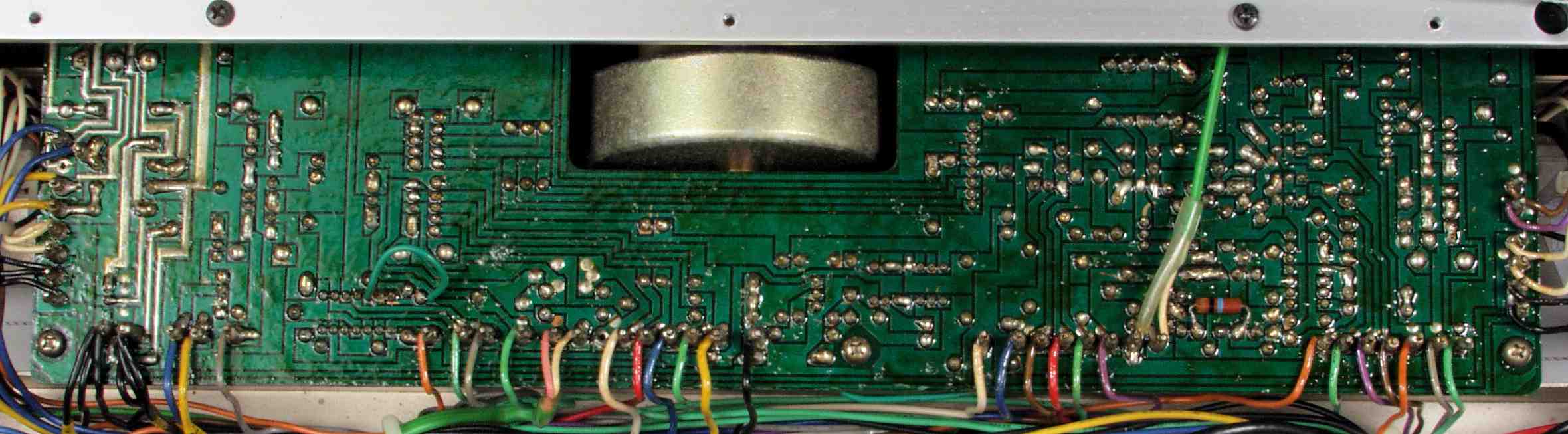

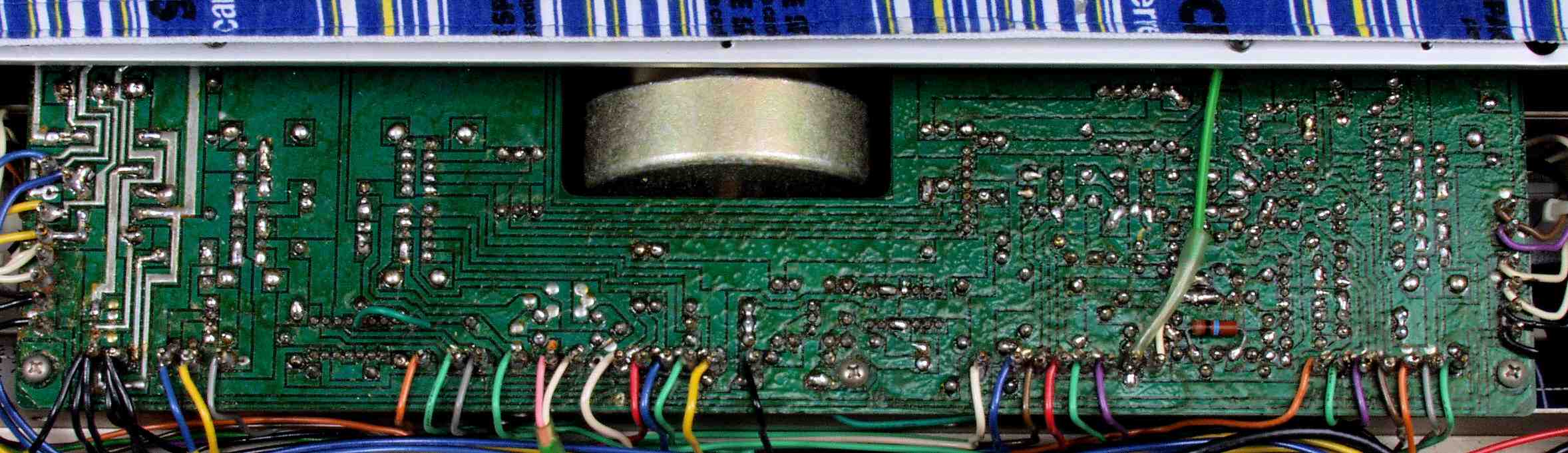

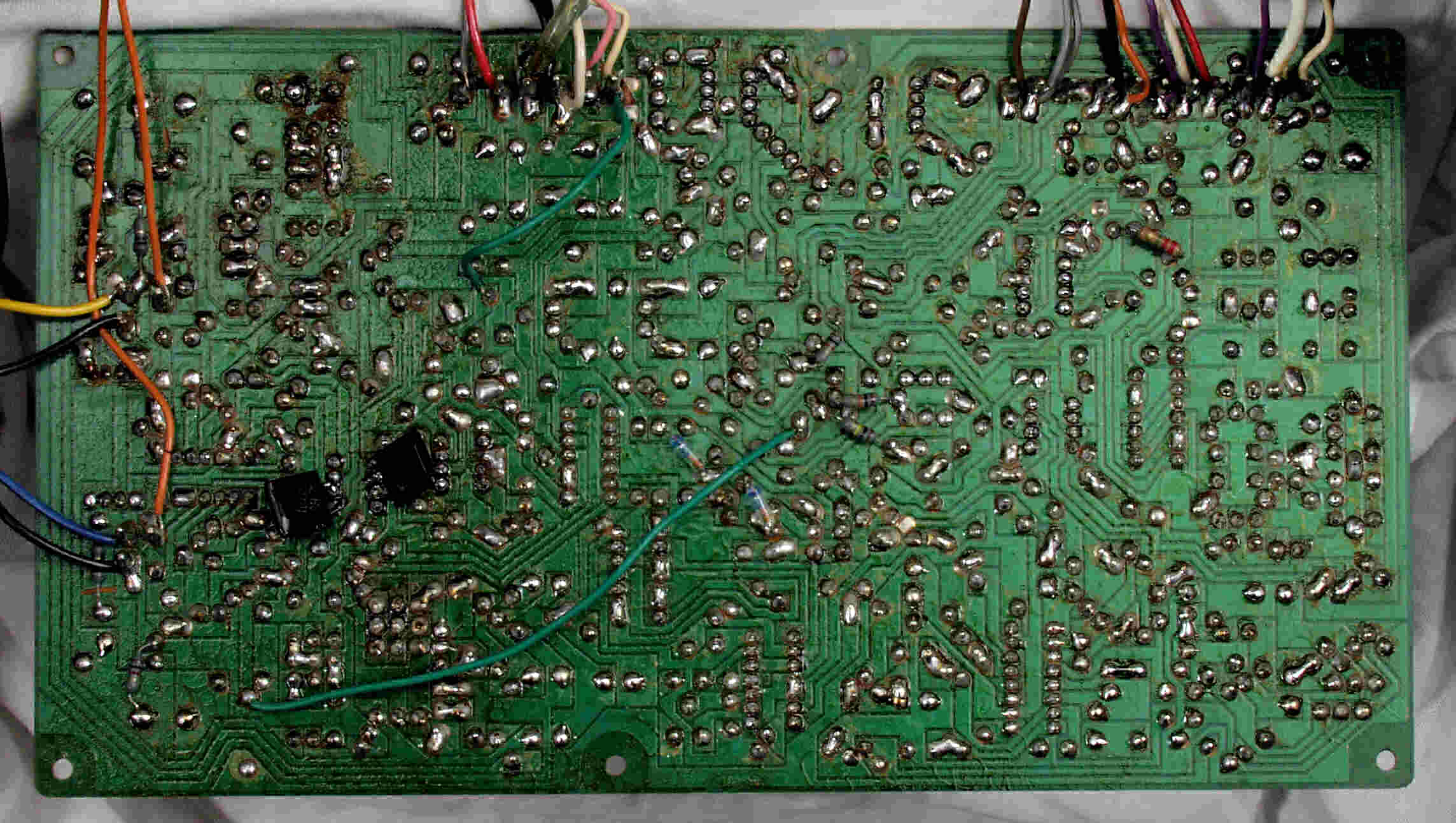

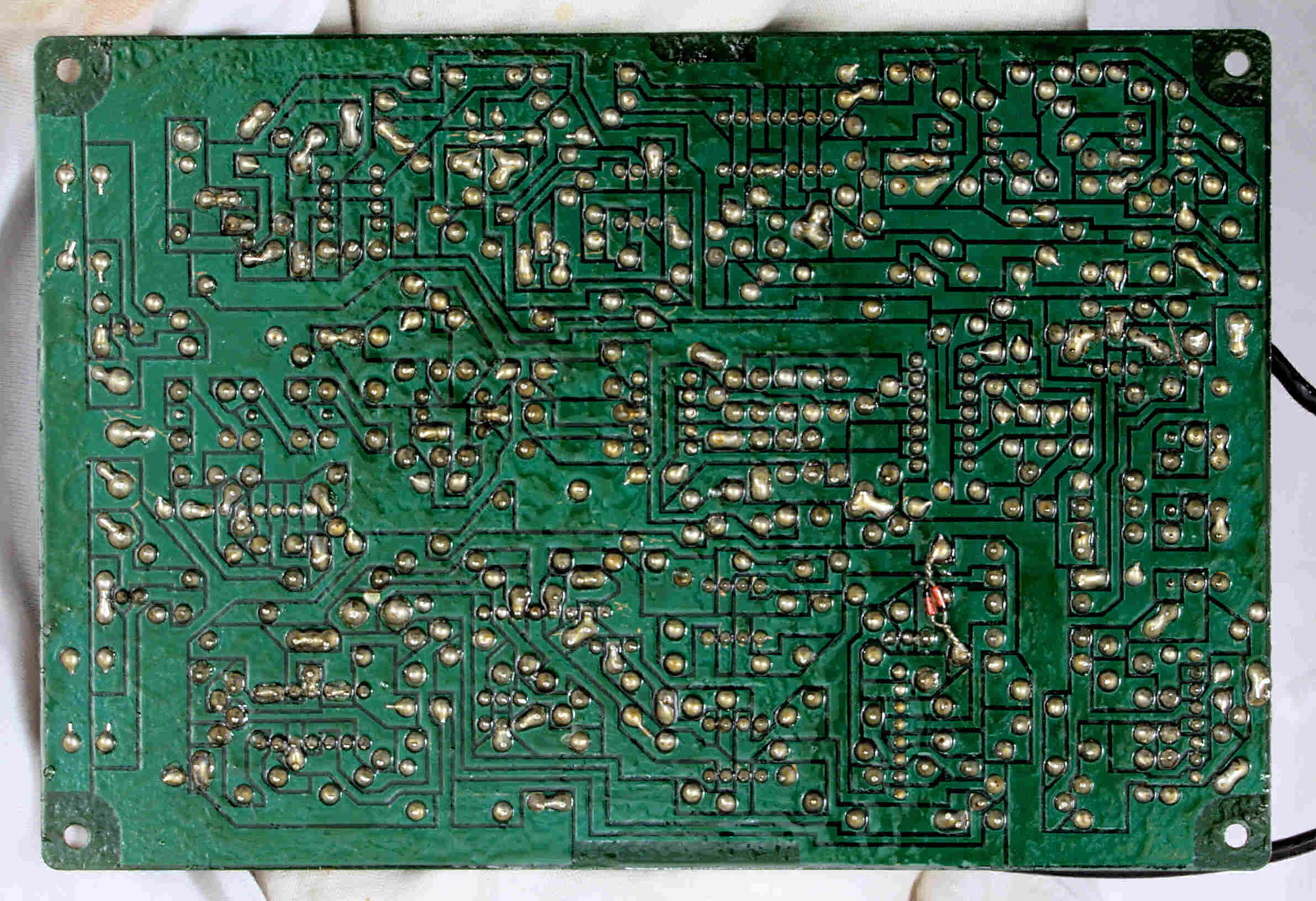

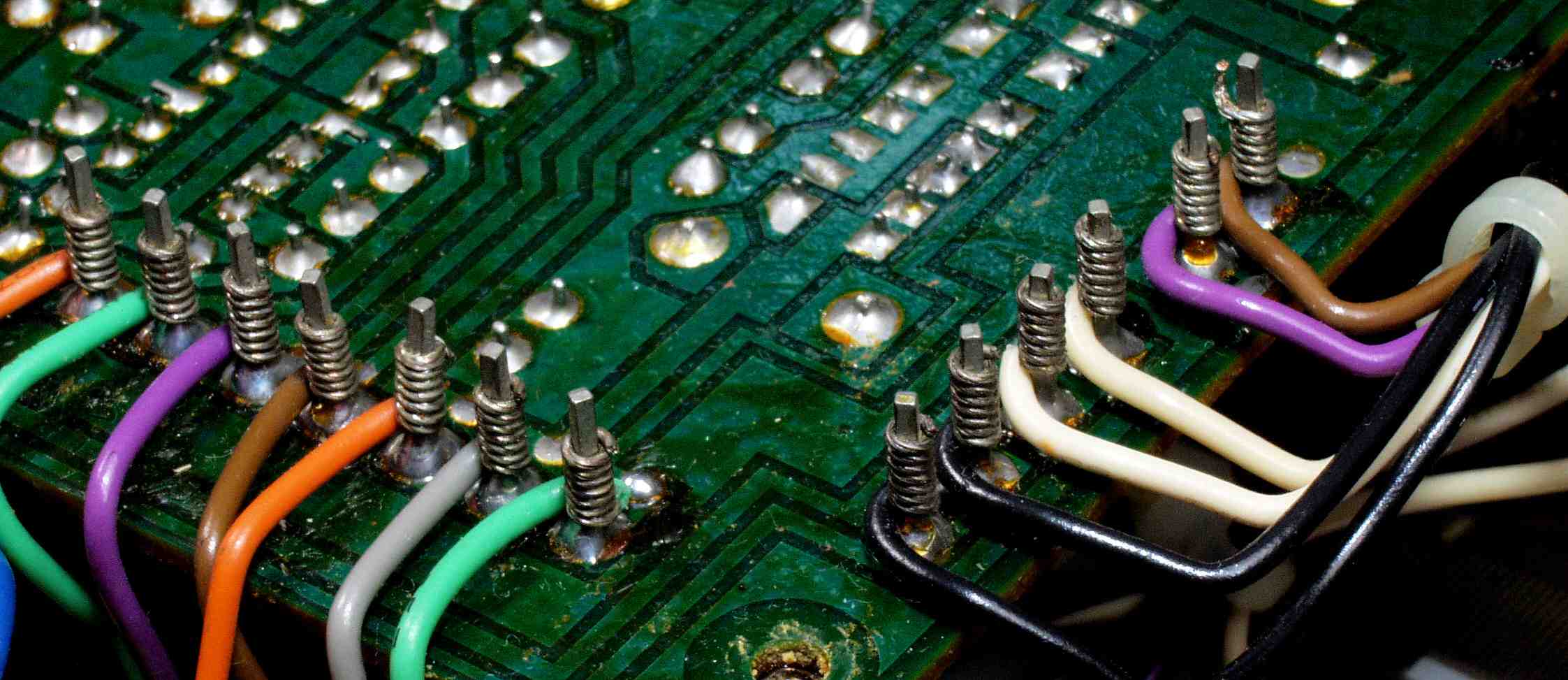

Ｃ６Ｃ．　修理前　ＤＤＬ基板裏

Ｃ６Ｄ．　修理（半田補正）後　ＤＤＬ基板裏

Ｃ６Ｅ．　修理中　ＤＤＬ基板裏、不要フラックスを落とす。

Ｃ６Ｆ．　完成ＤＤＬ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ６Ｇ．　修理前　ＤＤＬ基板ラッピング

Ｃ６Ｈ．　修理後　ＤＤｌ基板ラッピング、半田お浸みこませる。

Ｃ７Ａ．　修理前　ＰｕｌｓｅＣｏｕｎｔｅｒ基板、唯一「コネクター使用」で取り出せる基板

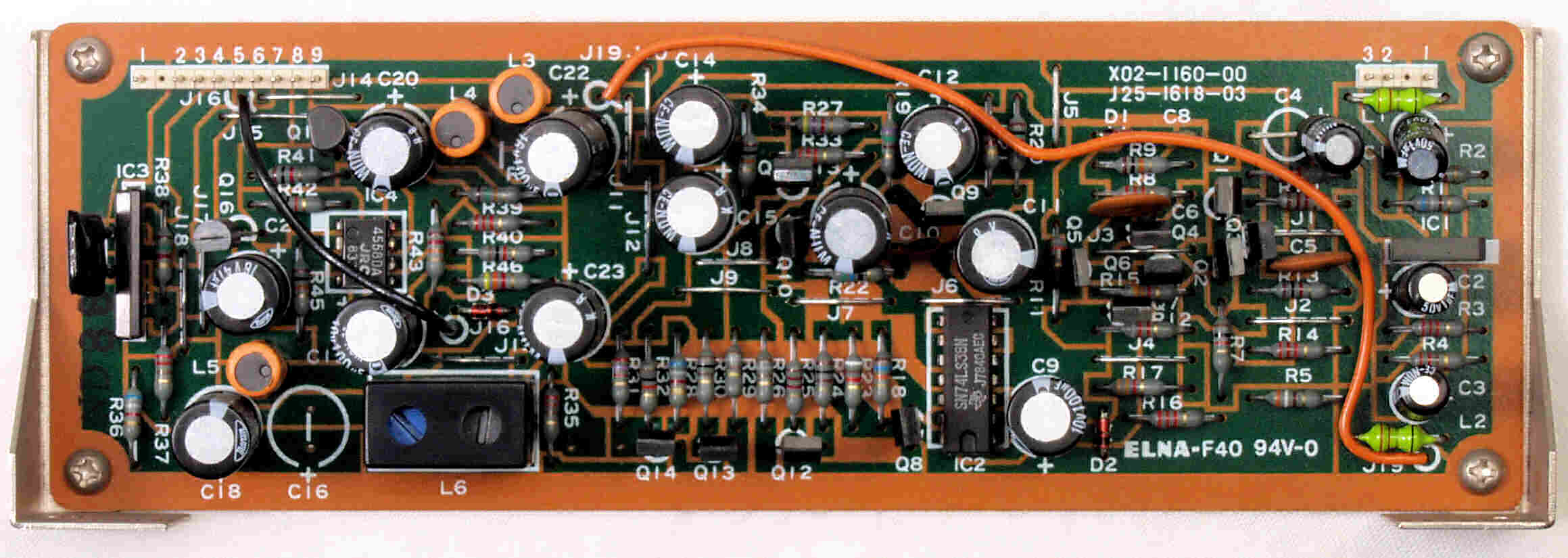

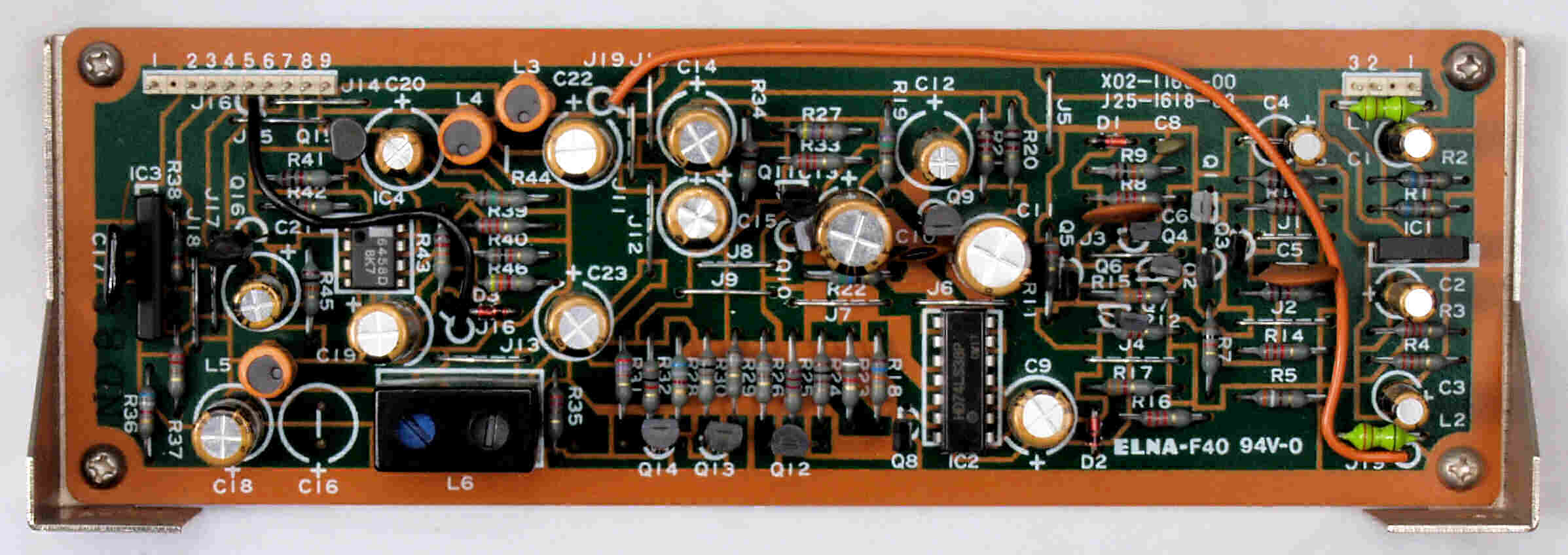

Ｃ７Ｂ．　修理後　ＰｕｌｓｅＣｏｕｎｔｅｒ基板　電解コンデンサー１６個、ＯＰ_ＡＭＰ１個、ＴＴＬ−ＩＣ１個、ＴＲ（トランジスター）９個交換

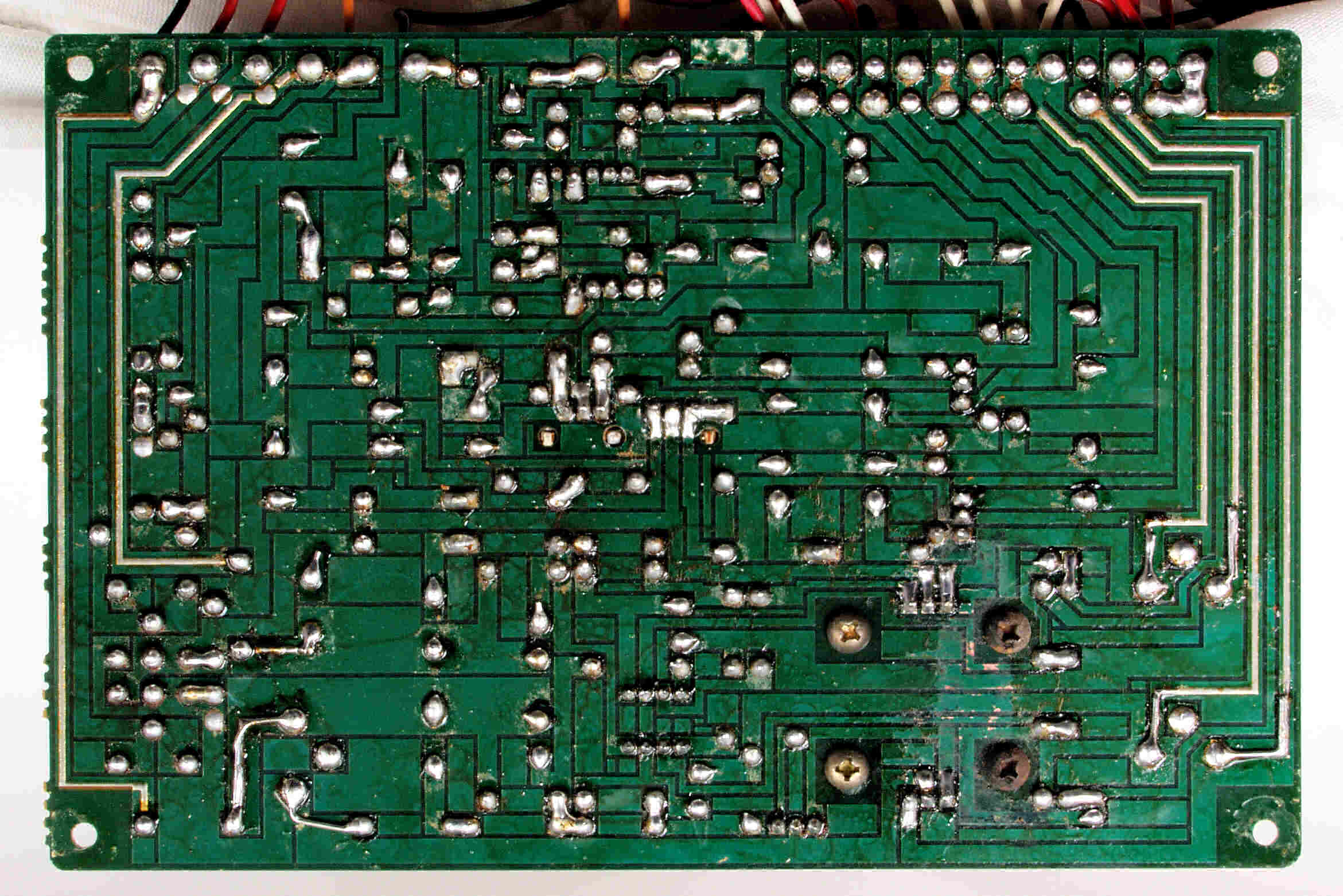

Ｃ７Ｃ．　修理前　ＰｕｌｓｅＣｏｕｎｔｅｒ基板裏

Ｃ７Ｄ．　修理（半田補正）後　ＰｕｌｓｅＣｏｕｎｔｅｒ基板裏

Ｃ７Ｅ．　完成ＰｕｌｓｅＣｏｕｎｔｅｒ基板裏。余分なフラックスを落として、コート液を塗る。

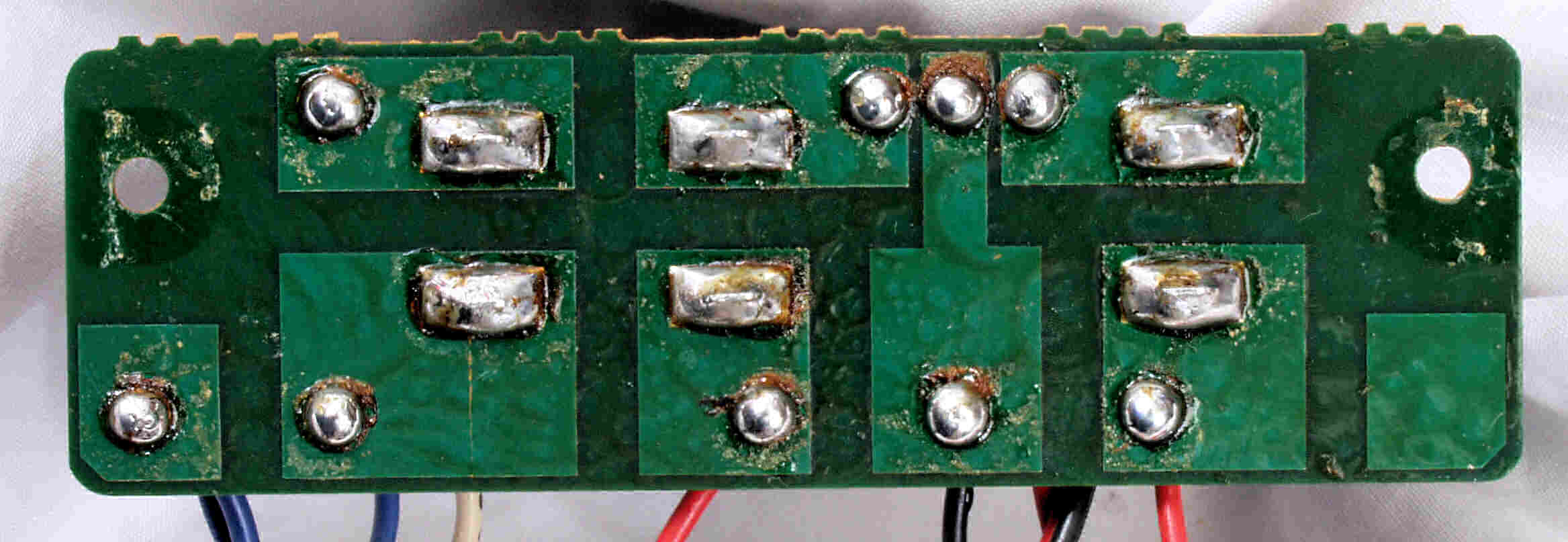

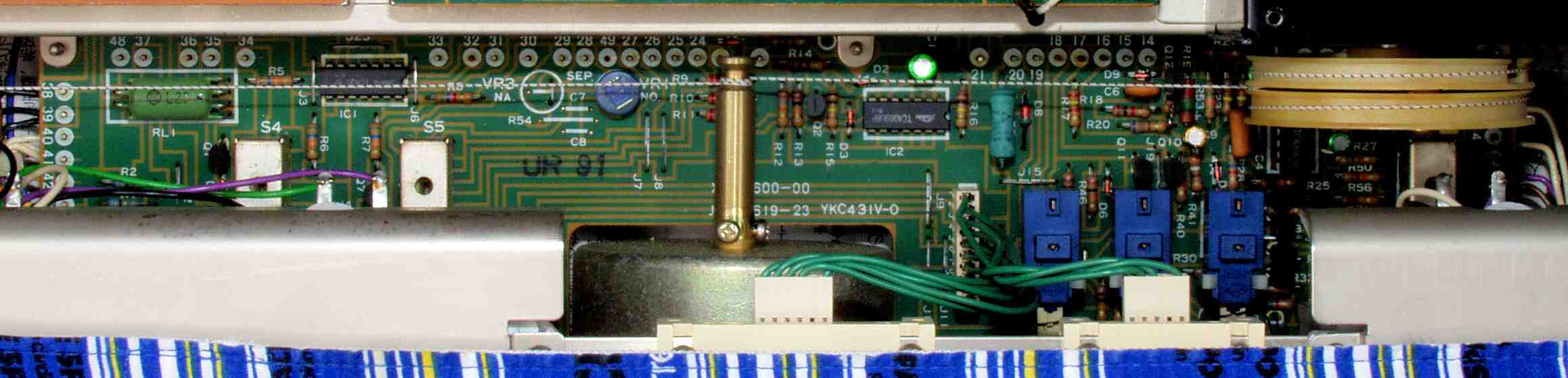

Ｃ８Ａ．　修理前　ＳＷ基板

Ｃ８Ｂ．　修理後　ＳＷ基板、ＴＲ（トランジスター）３個交換

Ｃ８Ｃ．　修理前　ＳＷ基板裏

Ｃ８Ｄ．　修理（半田補正）後　ＳＷ基板裏

Ｃ８Ｅ．　修理（半田補正）後　ＳＷ基板裏、左奥

Ｃ８Ｆ．　修理（半田補正）後　ＳＷ基板裏、右奥

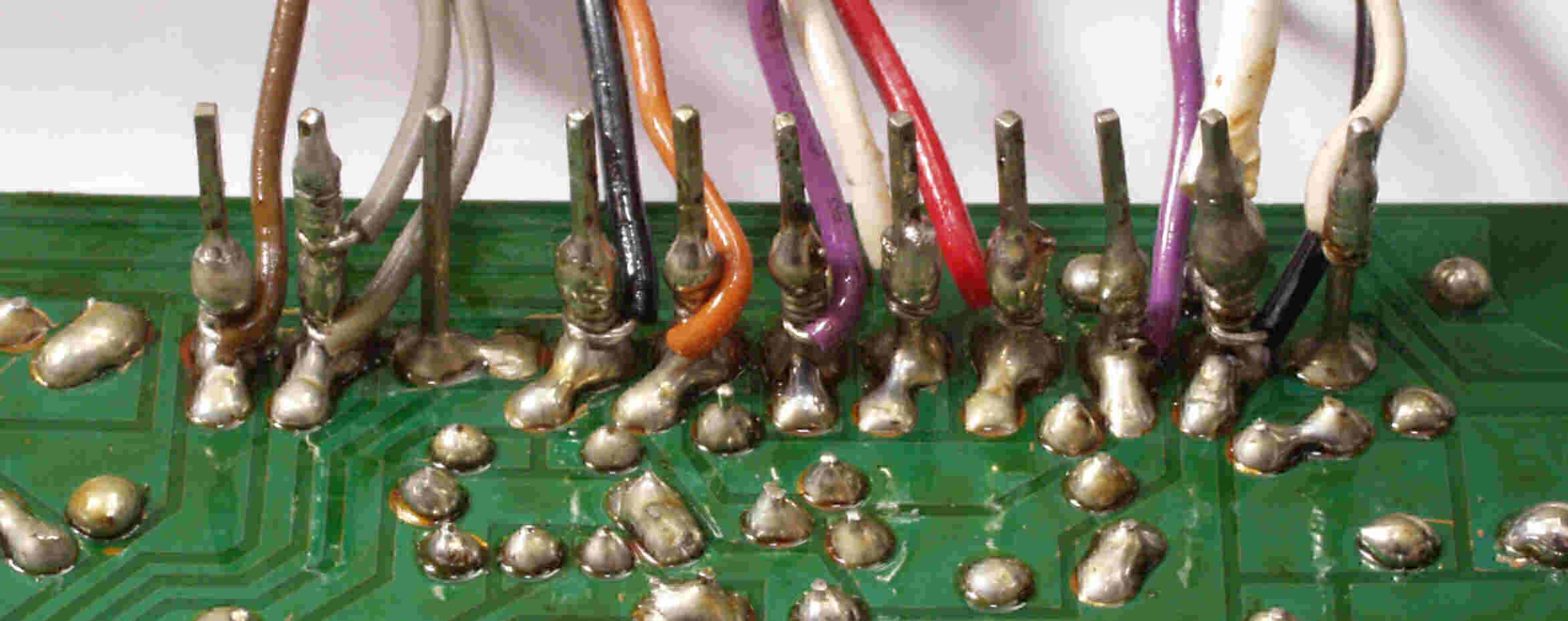

Ｃ８Ｇ．　完成ＳＷ基板裏。余分なフラックスを落として、コート液を塗る。

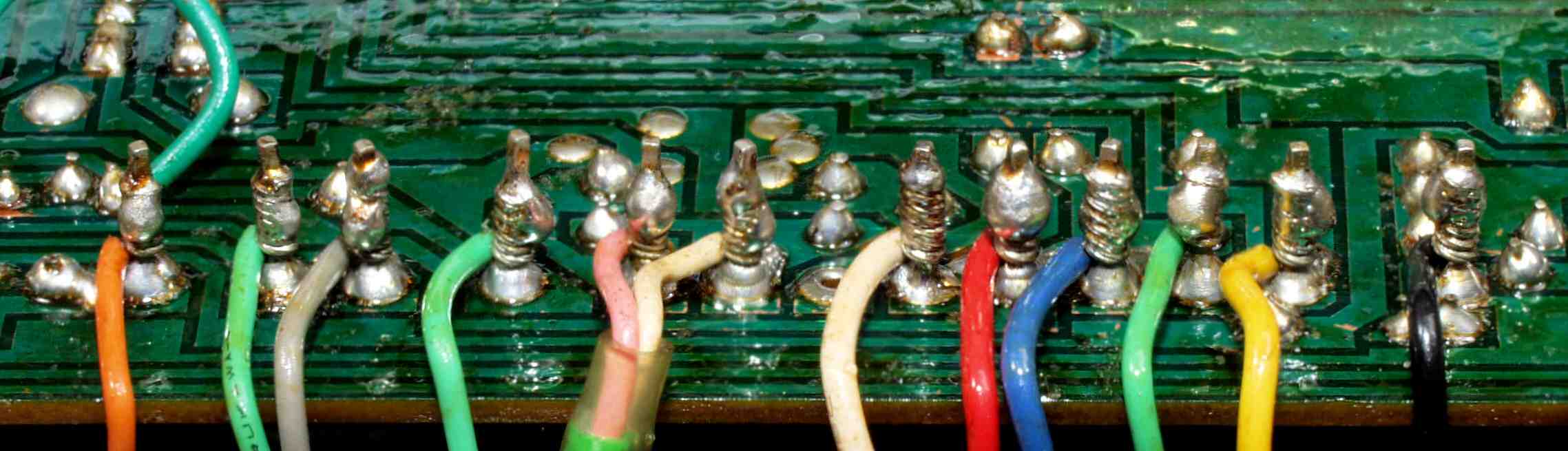

Ｃ８Ｈ．　修理前　ＳＷ基板裏ラッピング１

Ｃ８Ｉ．　修理後　ＳＷ基板裏ラッピング１、半田お浸みこませる

Ｃ８Ｊ．　修理前　ＳＷ基板裏ラッピング２

Ｃ８Ｋ．　修理後　ＳＷ基板裏ラッピング２、半田お浸みこませる

Ｃ８Ｌ．　修理前　ＳＷ基板裏ラッピング３

Ｃ８Ｍ．　修理後　ＳＷ基板裏ラッピング３、半田お浸みこませる

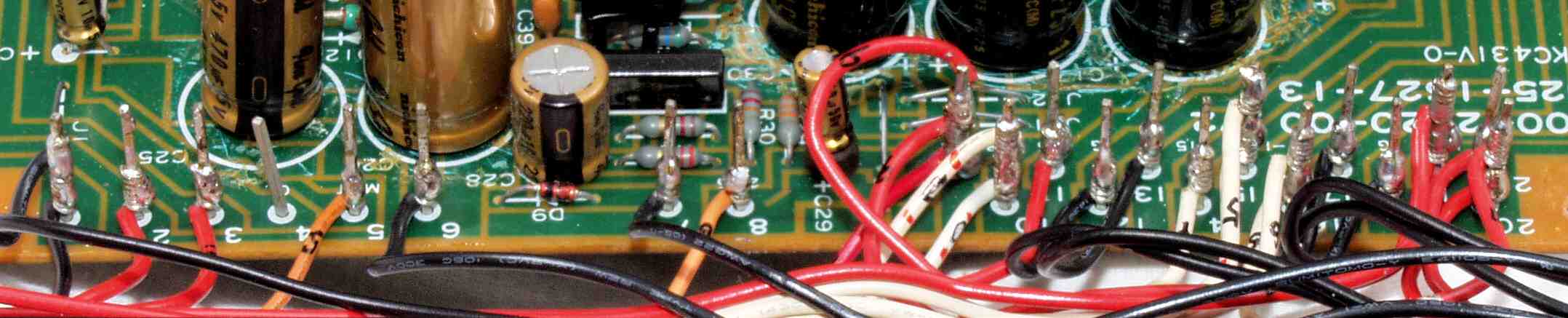

Ｃ８Ｎ．　修理前　ＳＷ基板裏ラッピング４

Ｃ８Ｏ．　修理後　ＳＷ基板裏ラッピング４、半田お浸みこませる

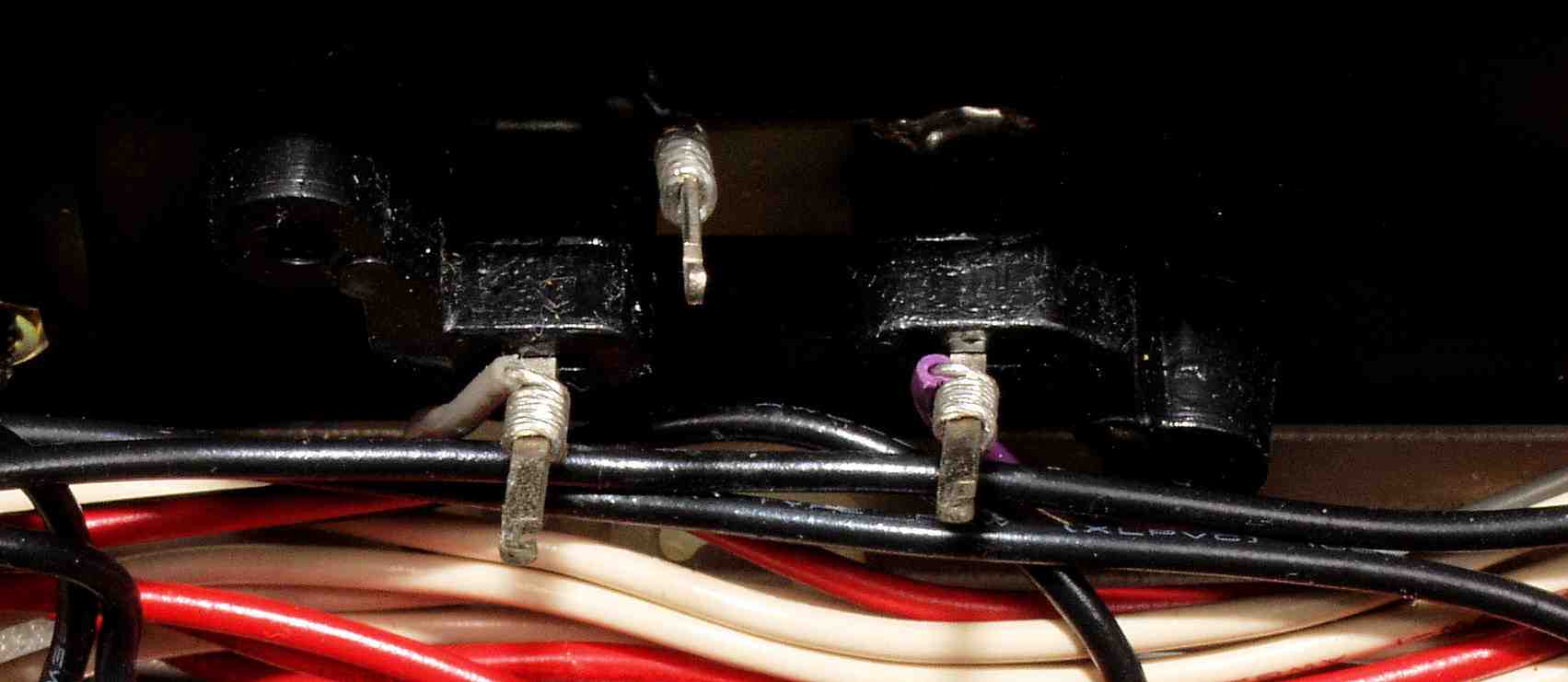

Ｃ９Ａ．　修理前　RCA端子ラッピング

Ｃ９Ｂ．　修理後　　RCA端子ラッピング、半田お浸みこませる

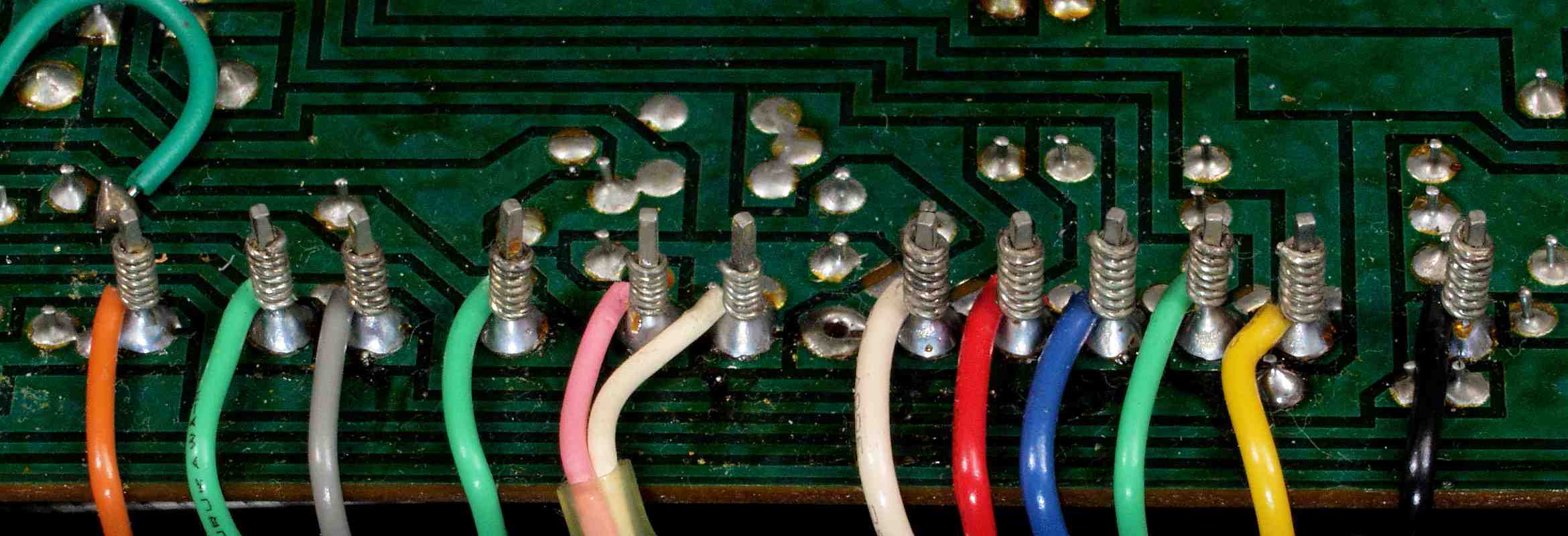

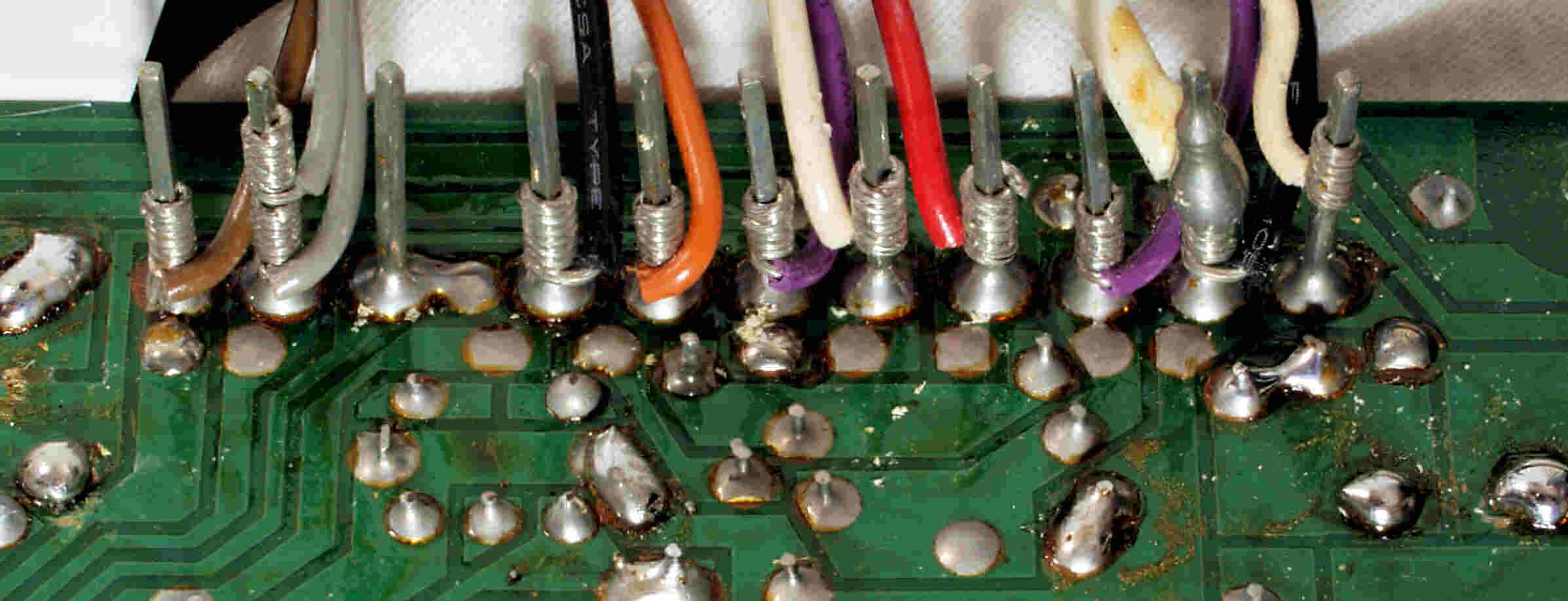

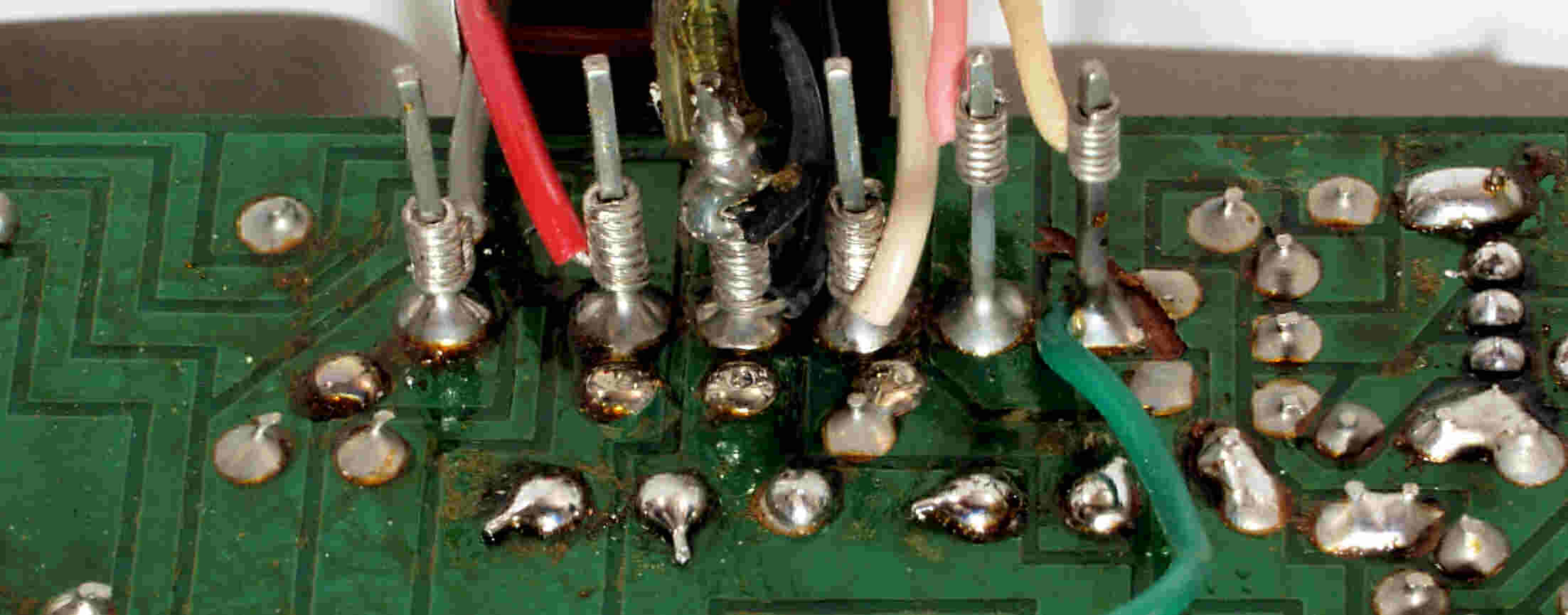

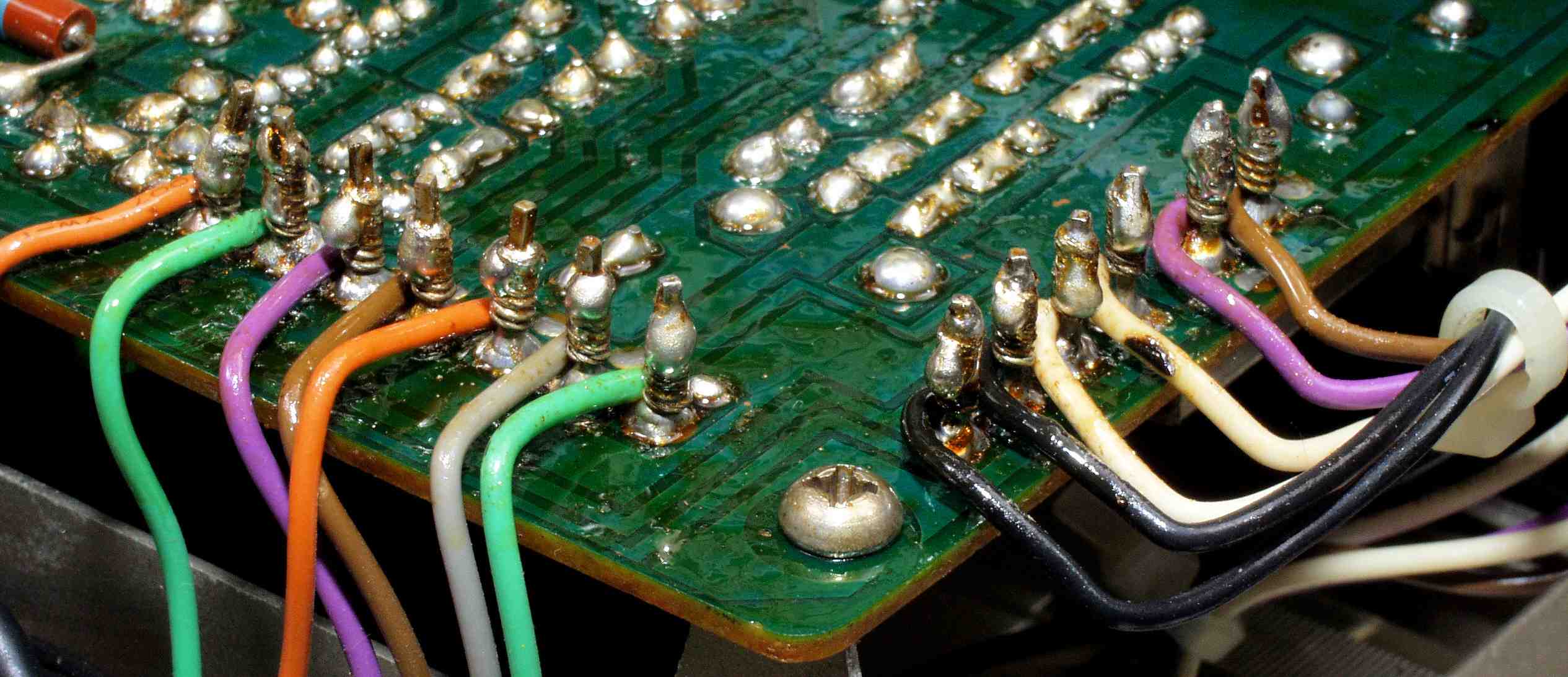

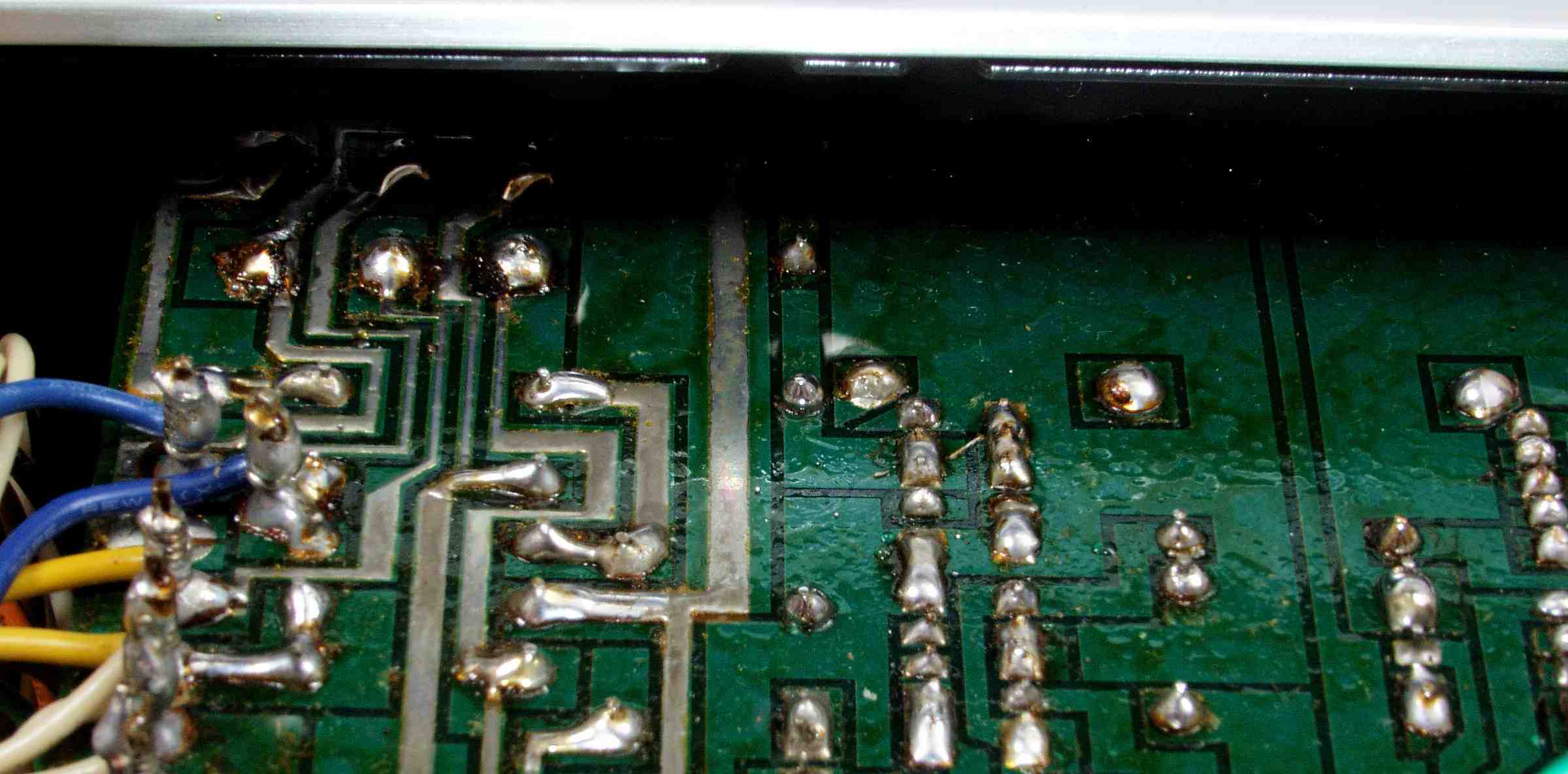

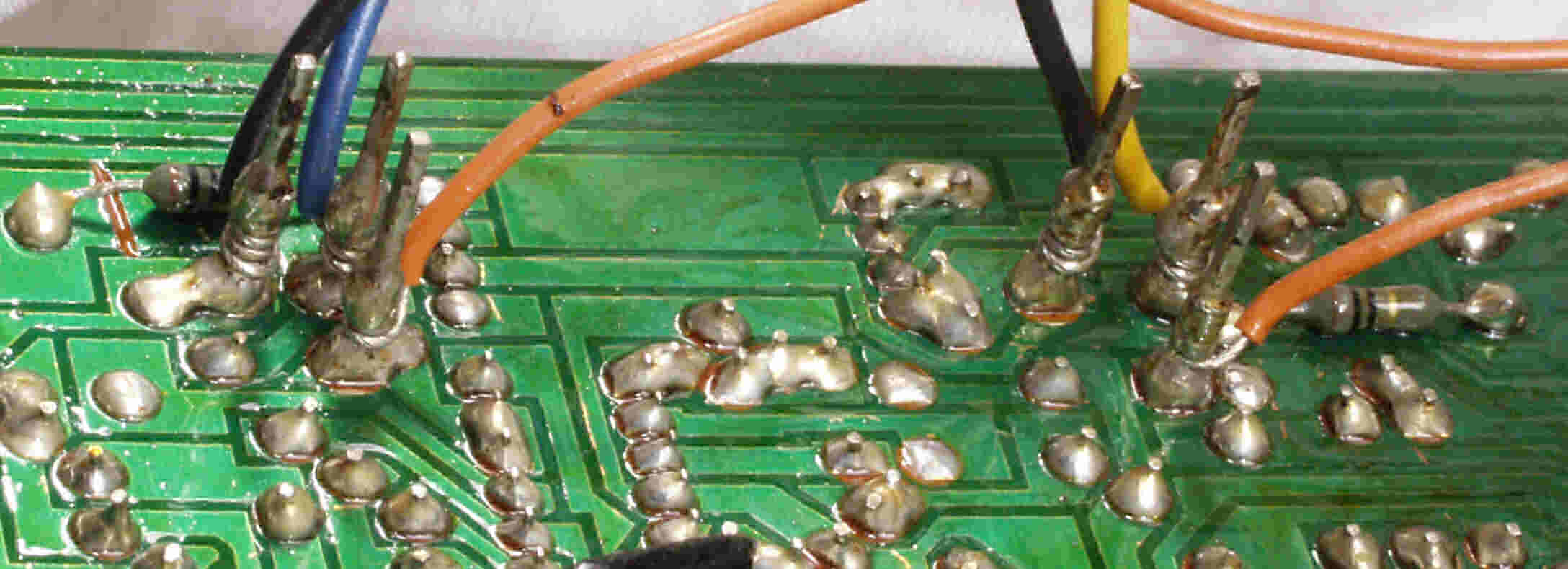

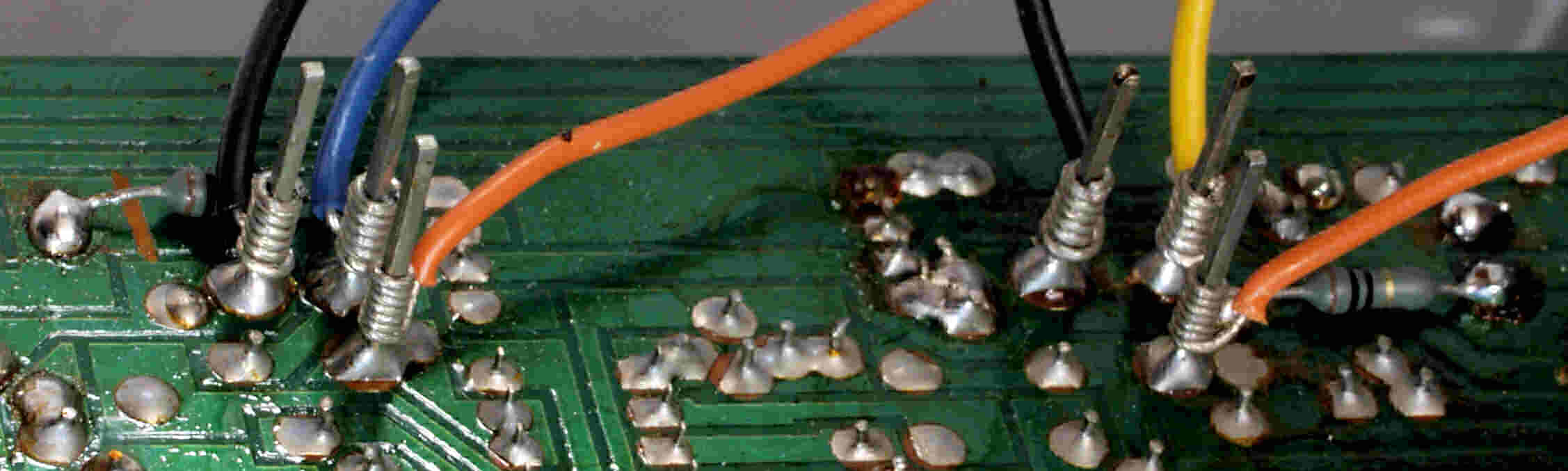

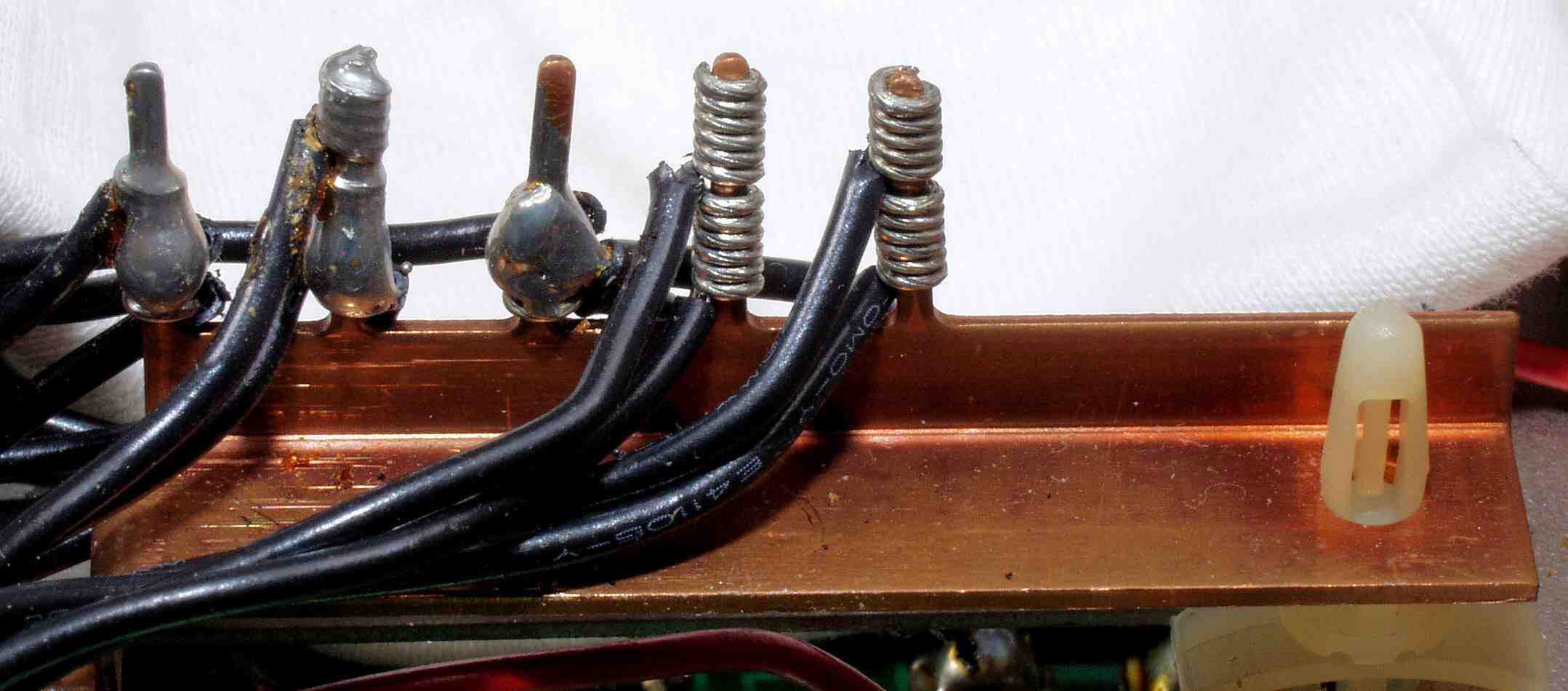

ＣＡＡ．　修理前　アース端子ラッピング１

ＣＡＢ．　修理後　アース端子ラッピング１、半田お浸みこませる

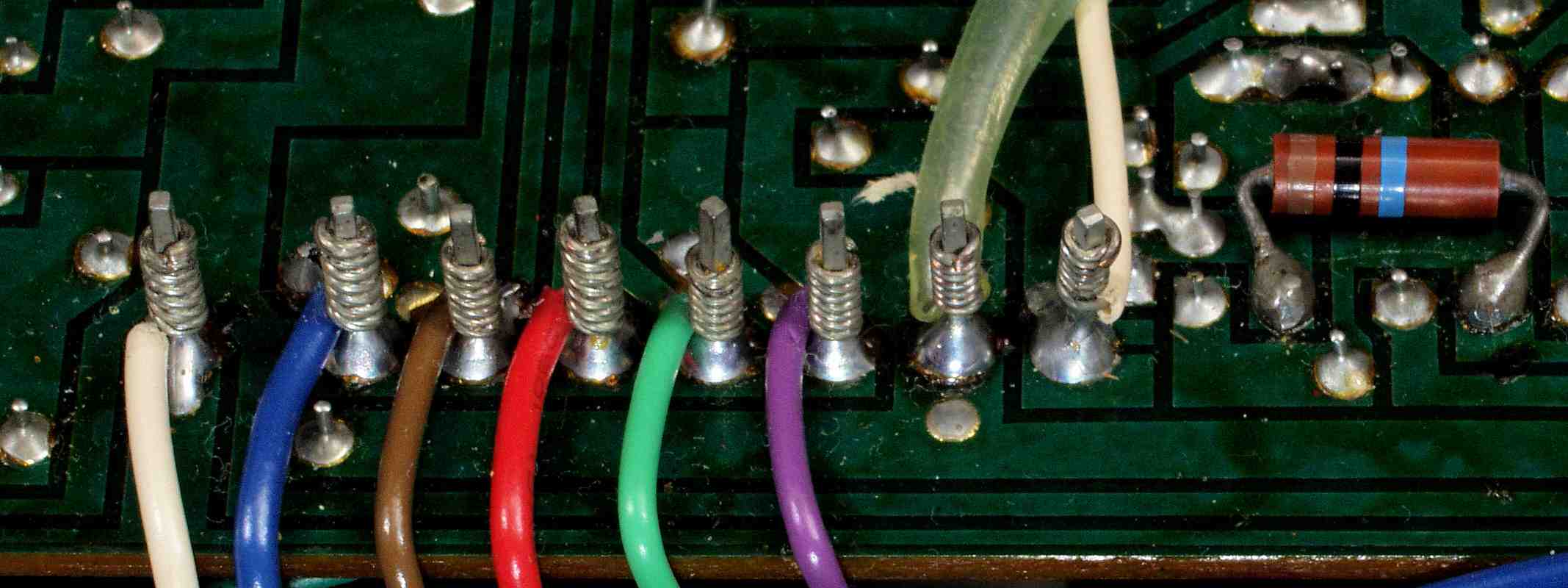

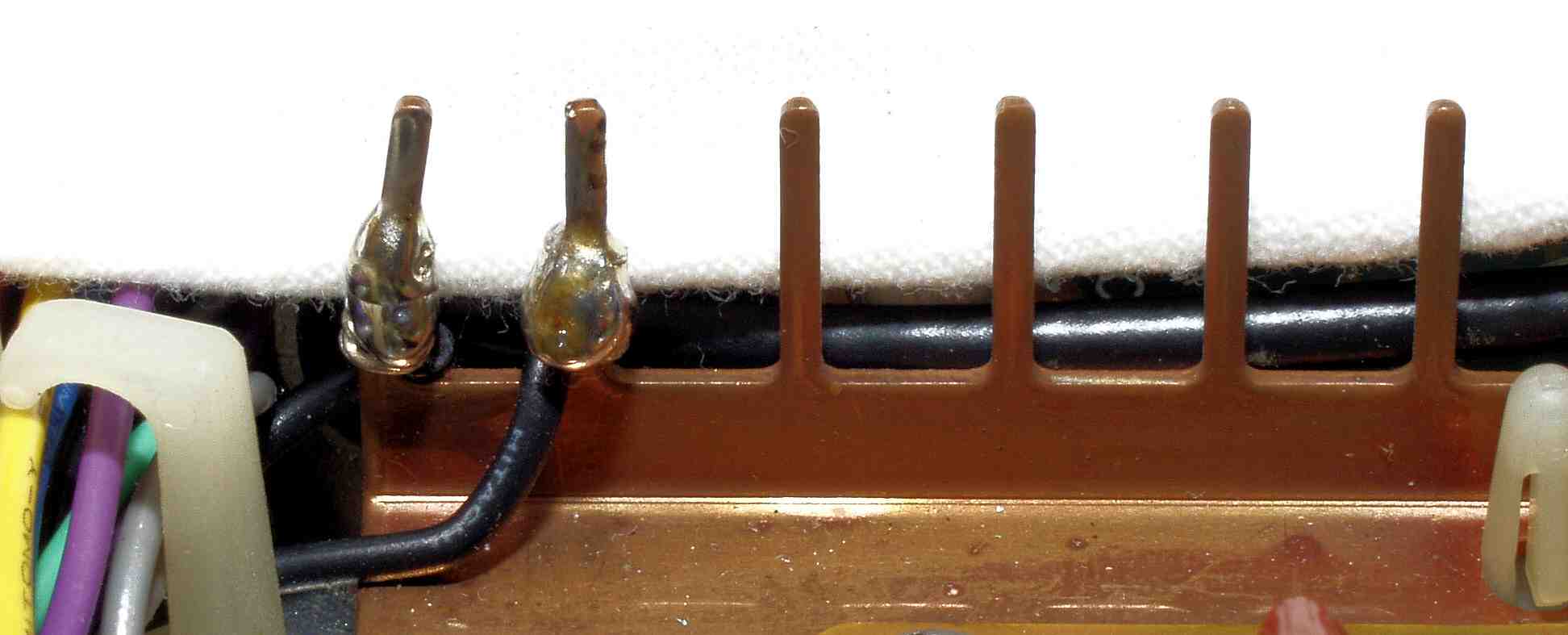

ＣＡＣ．　修理前　アース端子ラッピング２

ＣＡＤ．　修理後　アース端子ラッピング２、半田お浸みこませる

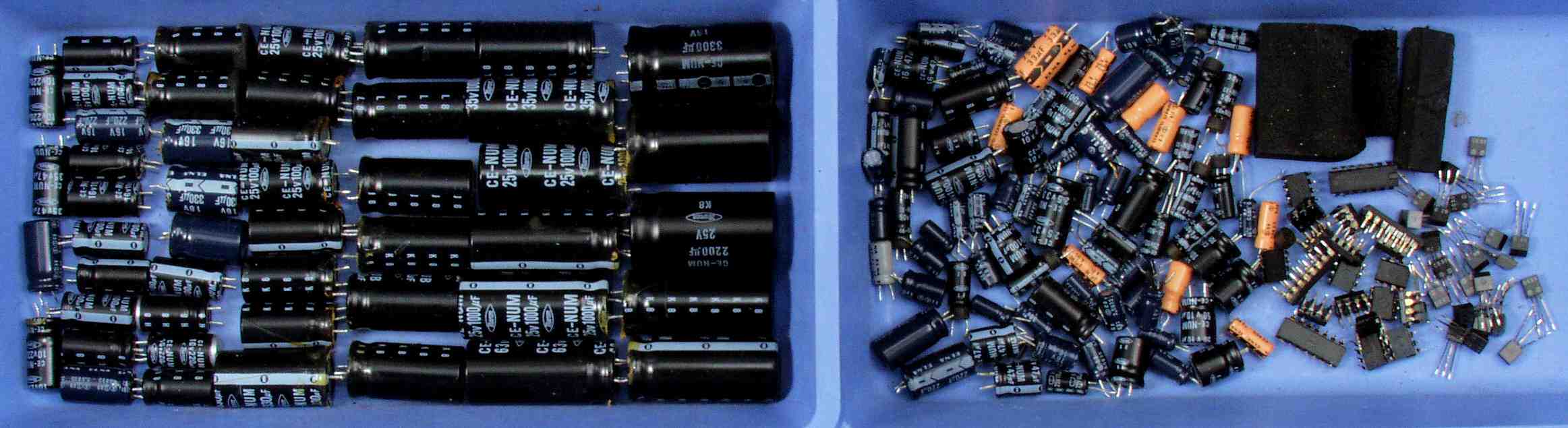

ＣＢＡ．　交換部品

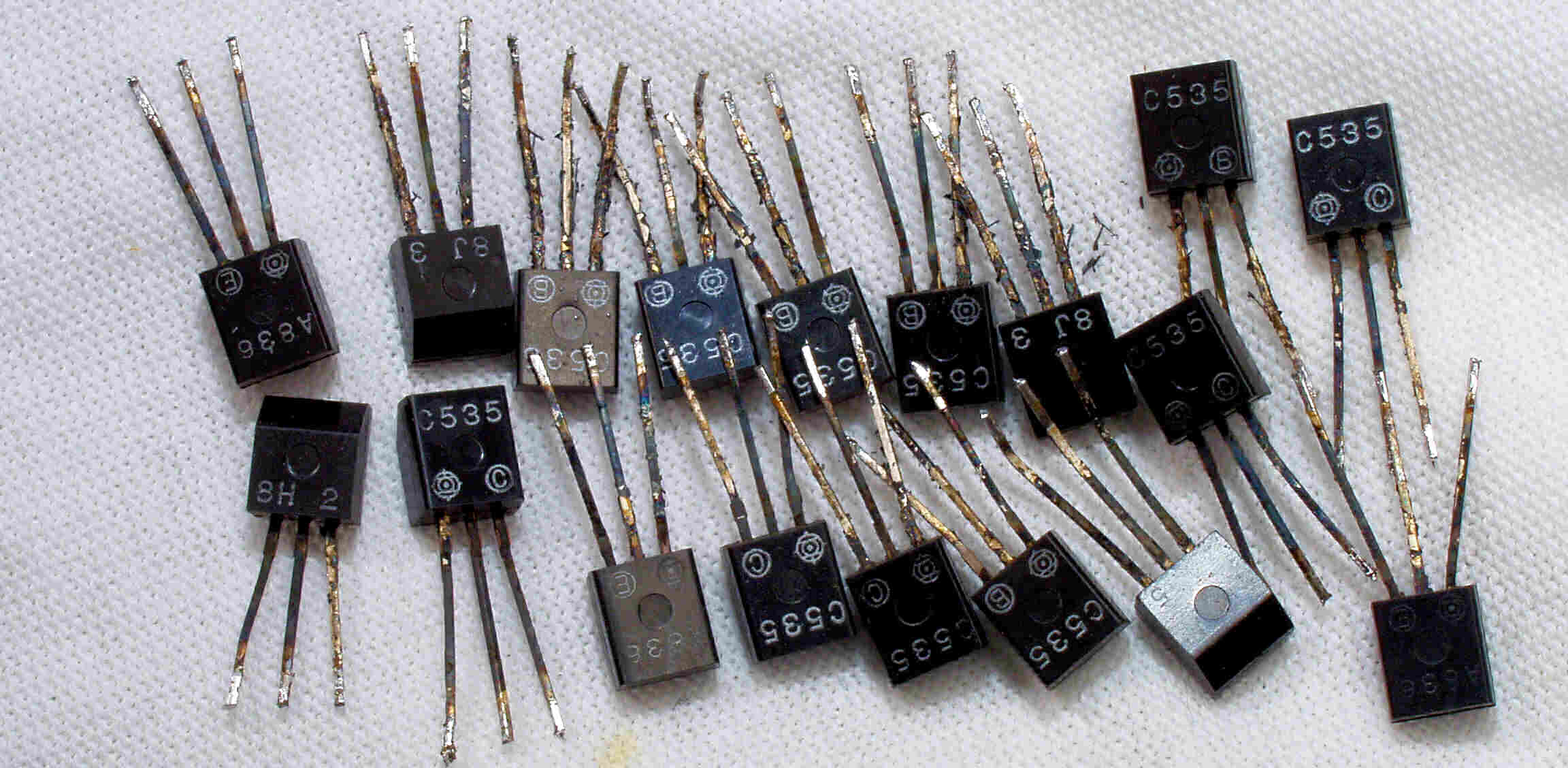

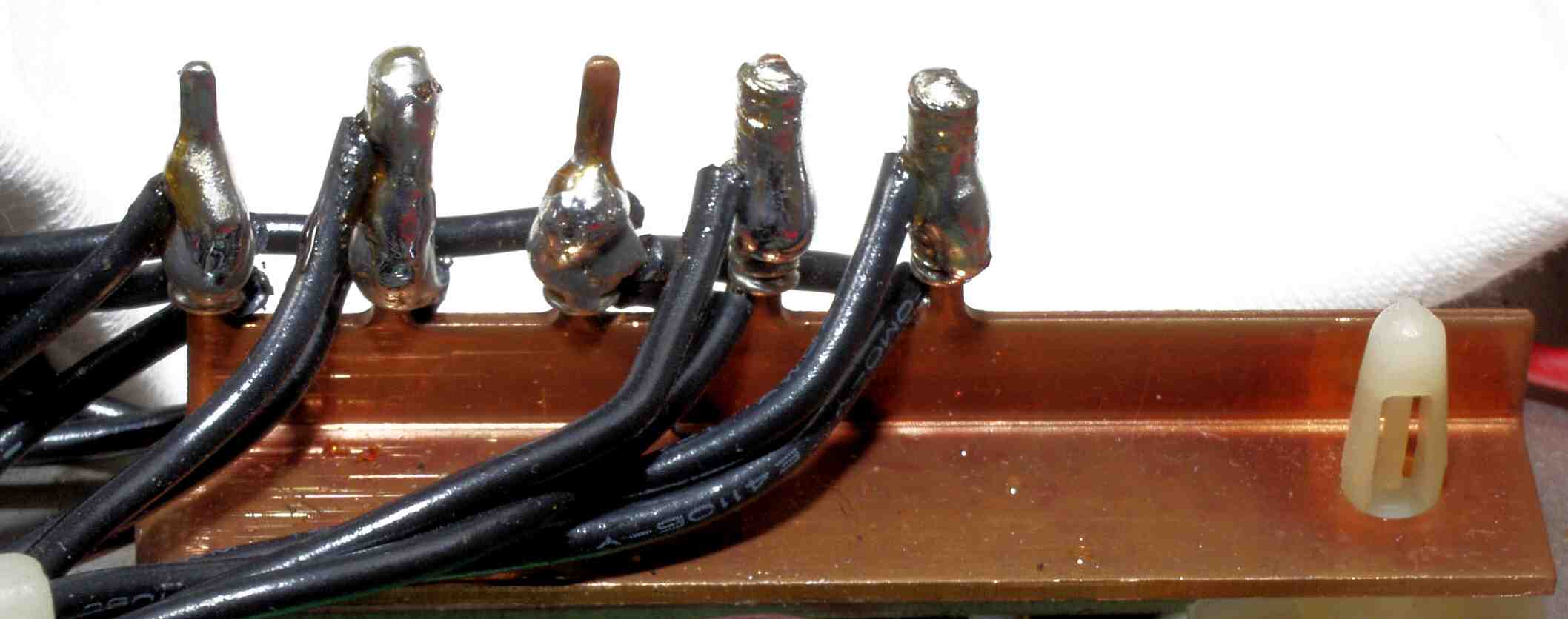

ＣＢＢ．　交換部品、足の腐食した交換ＴＲ（トランジスター）

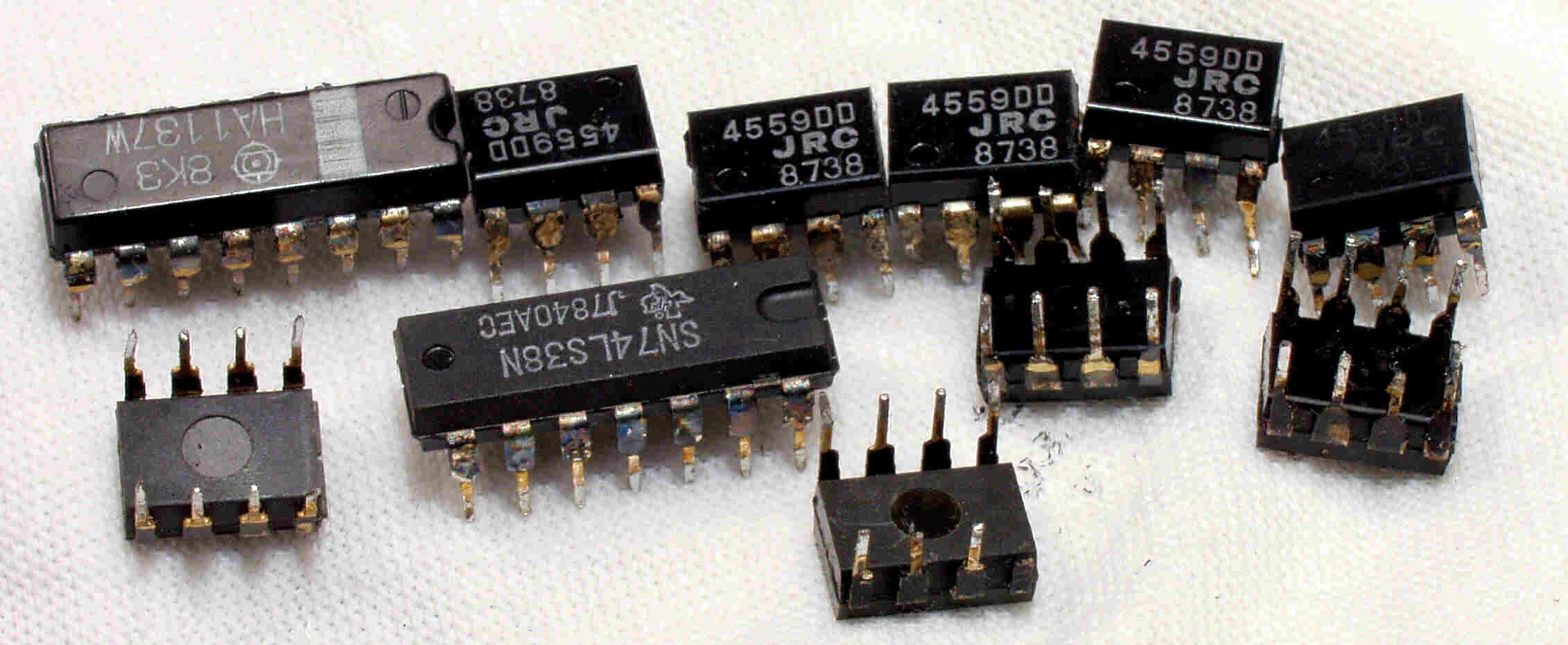

ＣＢＣ．　交換部品、足の腐食した交換ＩＣ（集積回路）

ＣＣＡ．　修理前　上から

ＣＣＢ．　修理後　上から

ＣＣＣ．　修理前　下から

ＣＣＤ．　修理後　下から

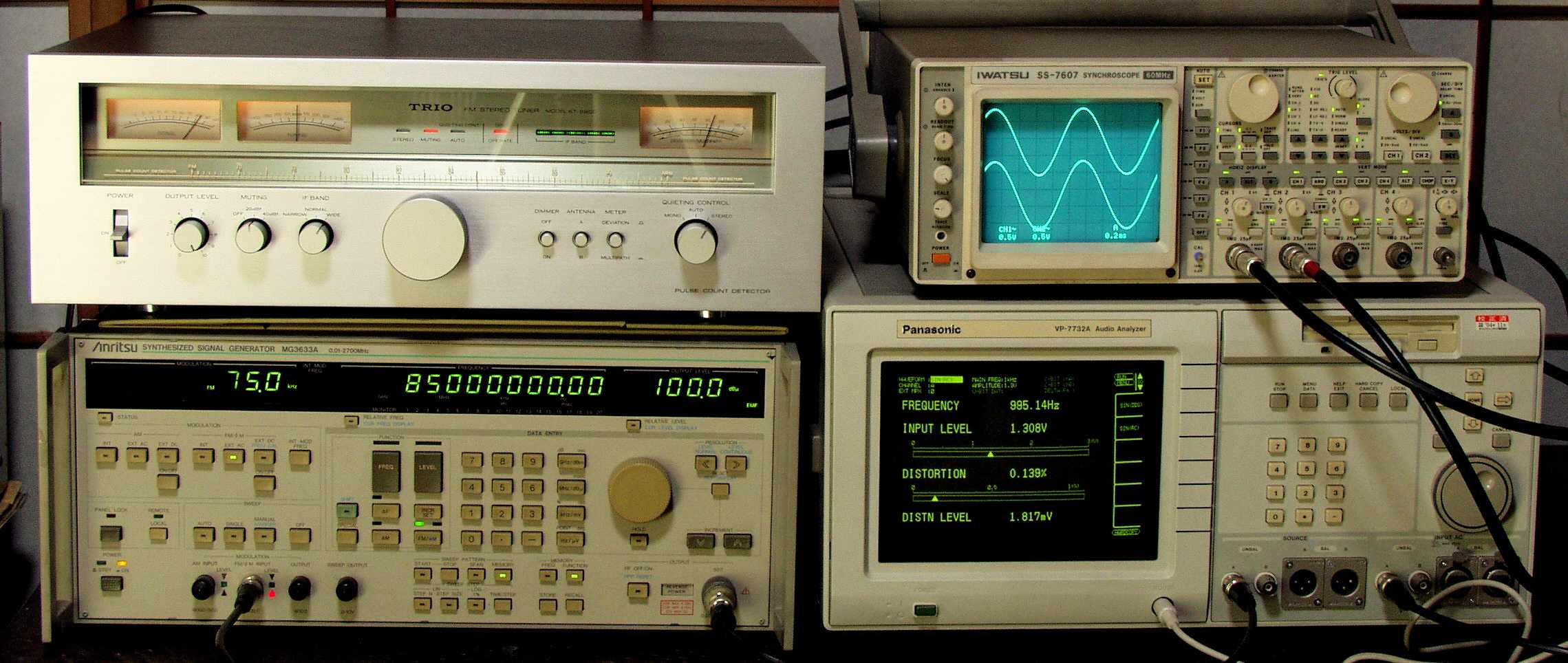

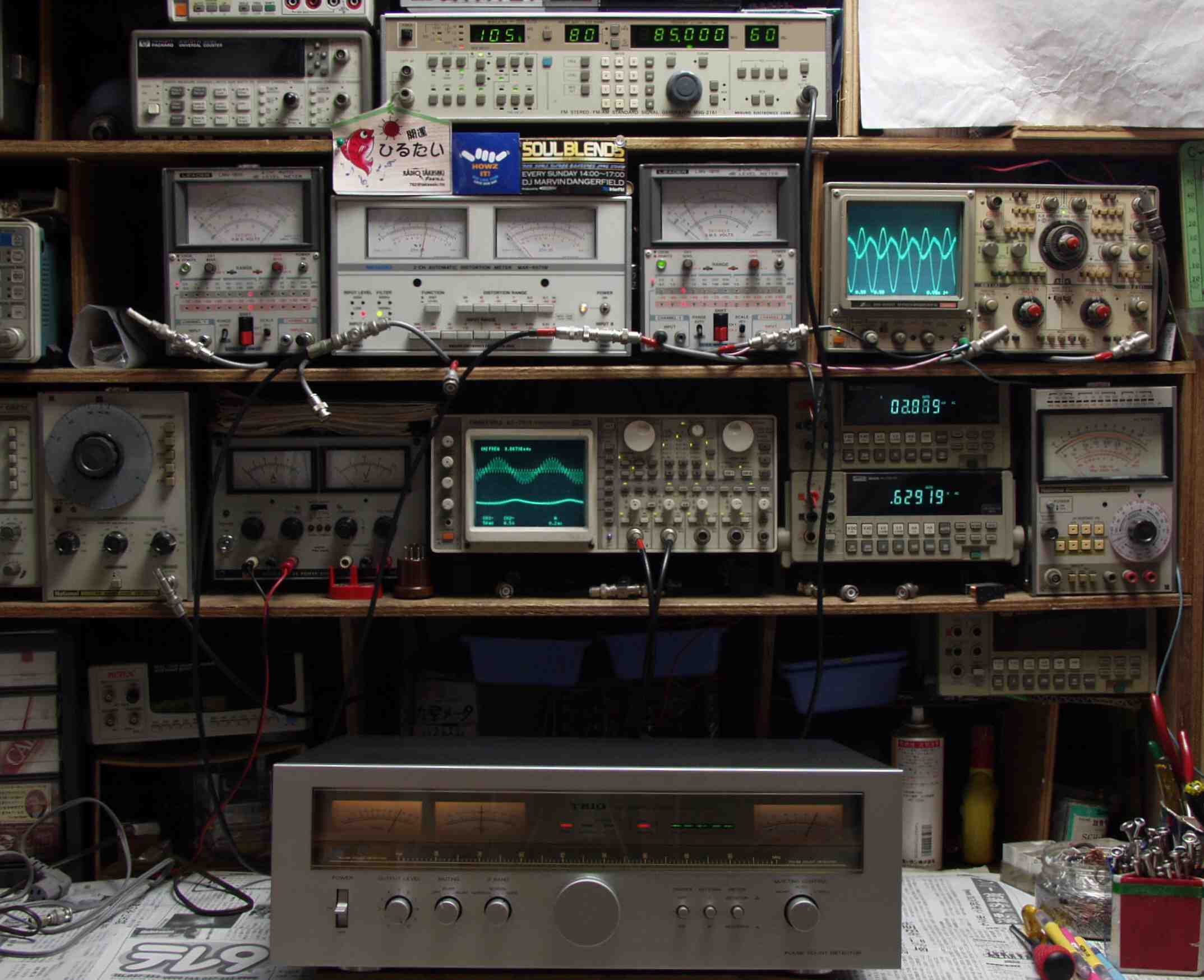

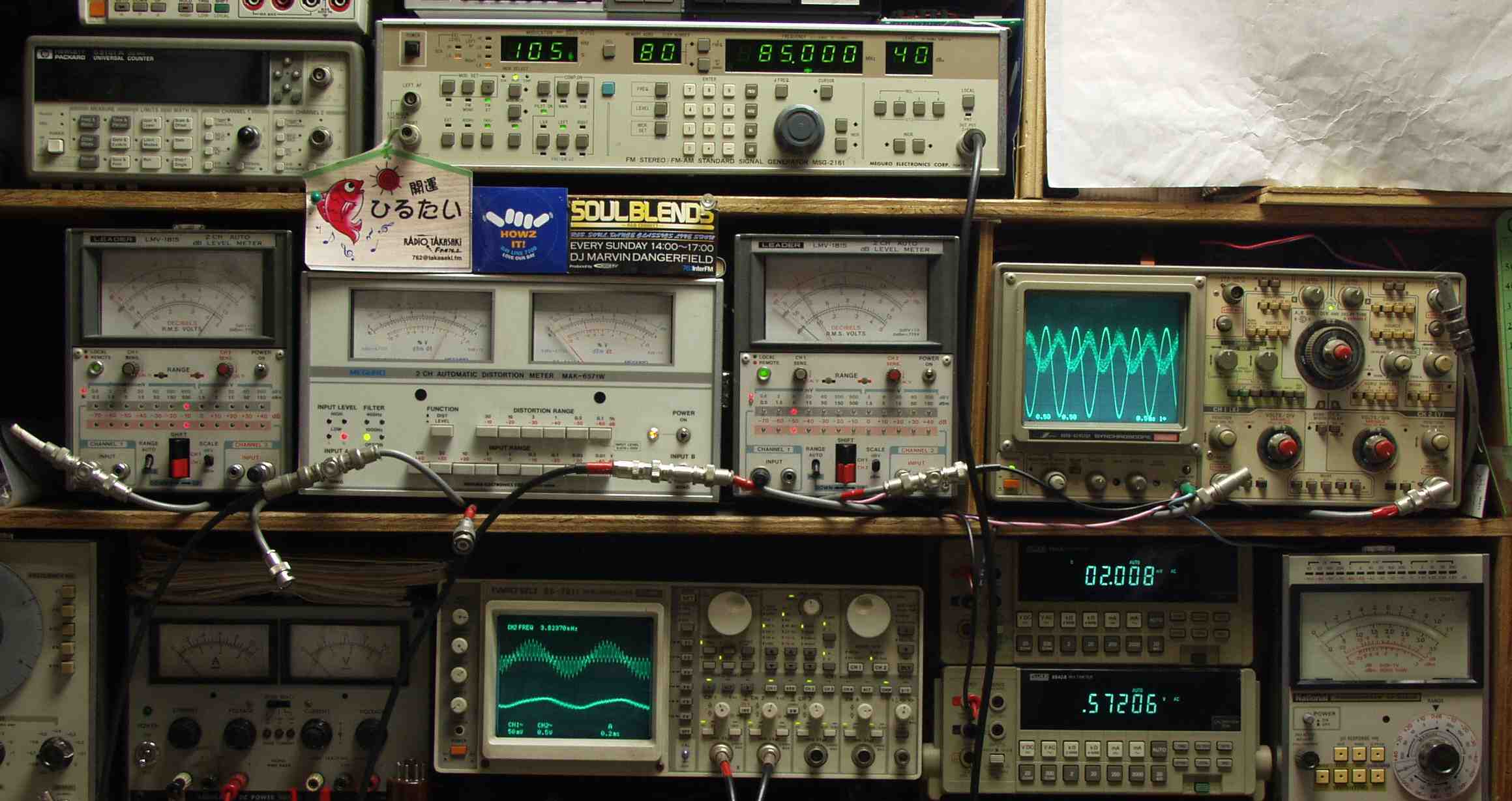

Ｅ．　調整・測定　ＦＭ受信感度、ＲＬ分離測定調整 　　　　　＜見方＞ 　　　　　最上段のＦＭステレオ信号発信器より、８５．０ＭＨＺで、４００ＨＺ（１ＫＨＺ）の変調信号を、４０ｄＢで出す。これを受信し出力を測定する 　　　　中段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　　中段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　　中段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　　中段右端　オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定 　　　　下段中右下　デジタル電圧計＝Ｌ出力電圧測定 　　　　アナログ電圧計はＲLでレンジが異なります、それに伴い出力波形観測オシロもレンジが異なります 　　　　主出力レンジ＝５００ｍV、SUB主出力レンジ＝１５ｍVMaxレンジです

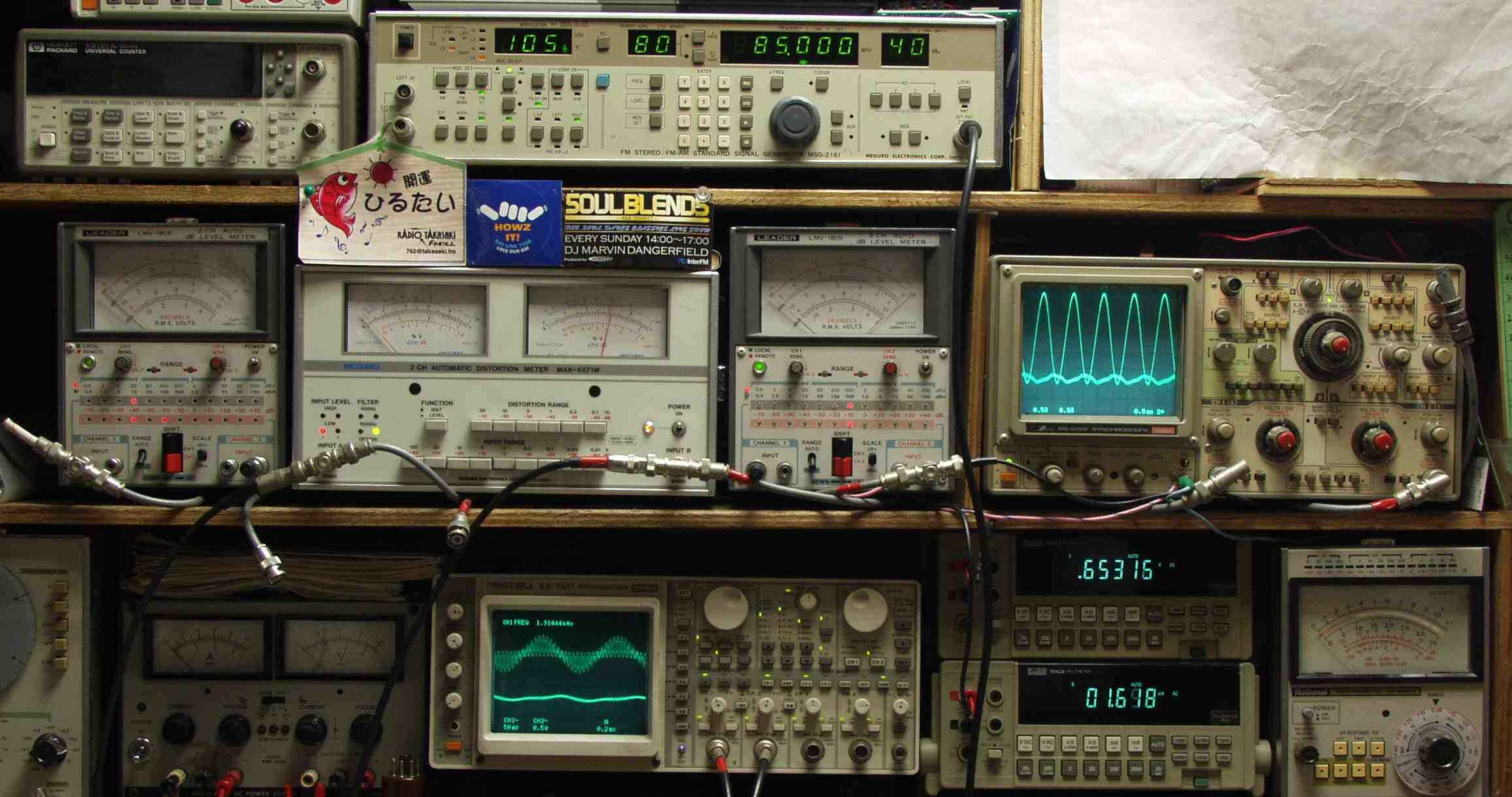

Ｅ２Ａ．　ＦＭ　感度、ＲＬ分離測定調整 　　　　　　　Ｒ側、１０００ＨＺ 　　　　　　　歪み率＝０．０７％ 　　　　　　　出力電圧＝０．６５Ｖ

Ｅ２Ｂ．　ＦＭ　感度、ＲＬ分離測定調整 　　　　　　　Ｌ側、１０００ＨＺ 　　　　　　　歪み率＝０．０８％ 　　　　　　　出力電圧＝０．５７Ｖ

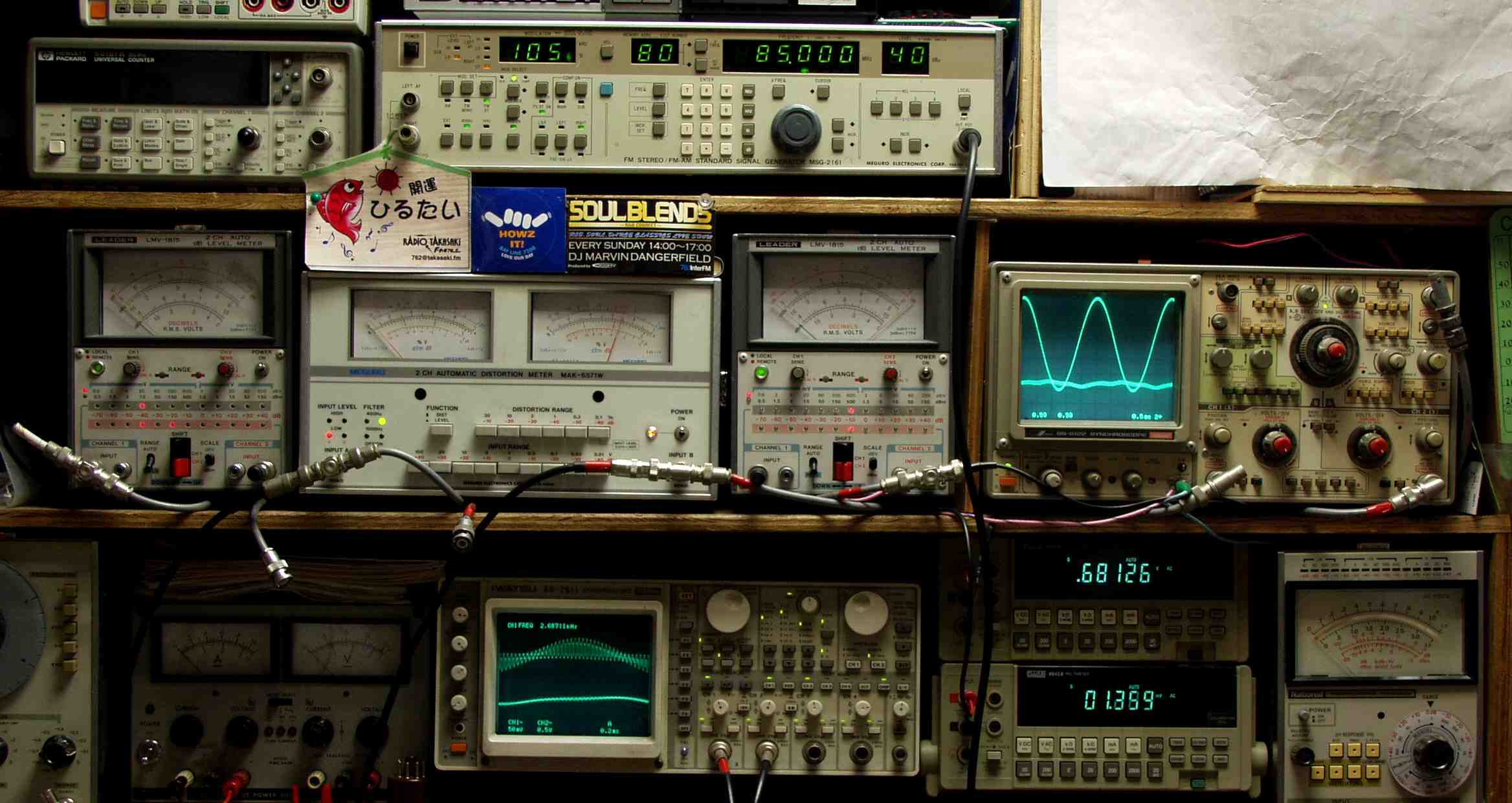

Ｅ３Ａ．　ＦＭ　感度、ＲＬ分離測定調整 　　　　　　　Ｒ側、４００ＨＺ 　　　　　　　歪み率＝０．０７％ 　　　　　　　出力電圧＝０．６８Ｖ

Ｅ３Ｂ．　ＦＭ　感度、ＲＬ分離測定調整 　　　　　　　Ｌ側、４００ＨＺ 　　　　　　　歪み率＝０．０７％ 　　　　　　　出力電圧＝０．５９Ｖ

ＥＥ．　上位測定器による　調整・測定 ＥＥ１．　左下のSSGより信号を受信測定

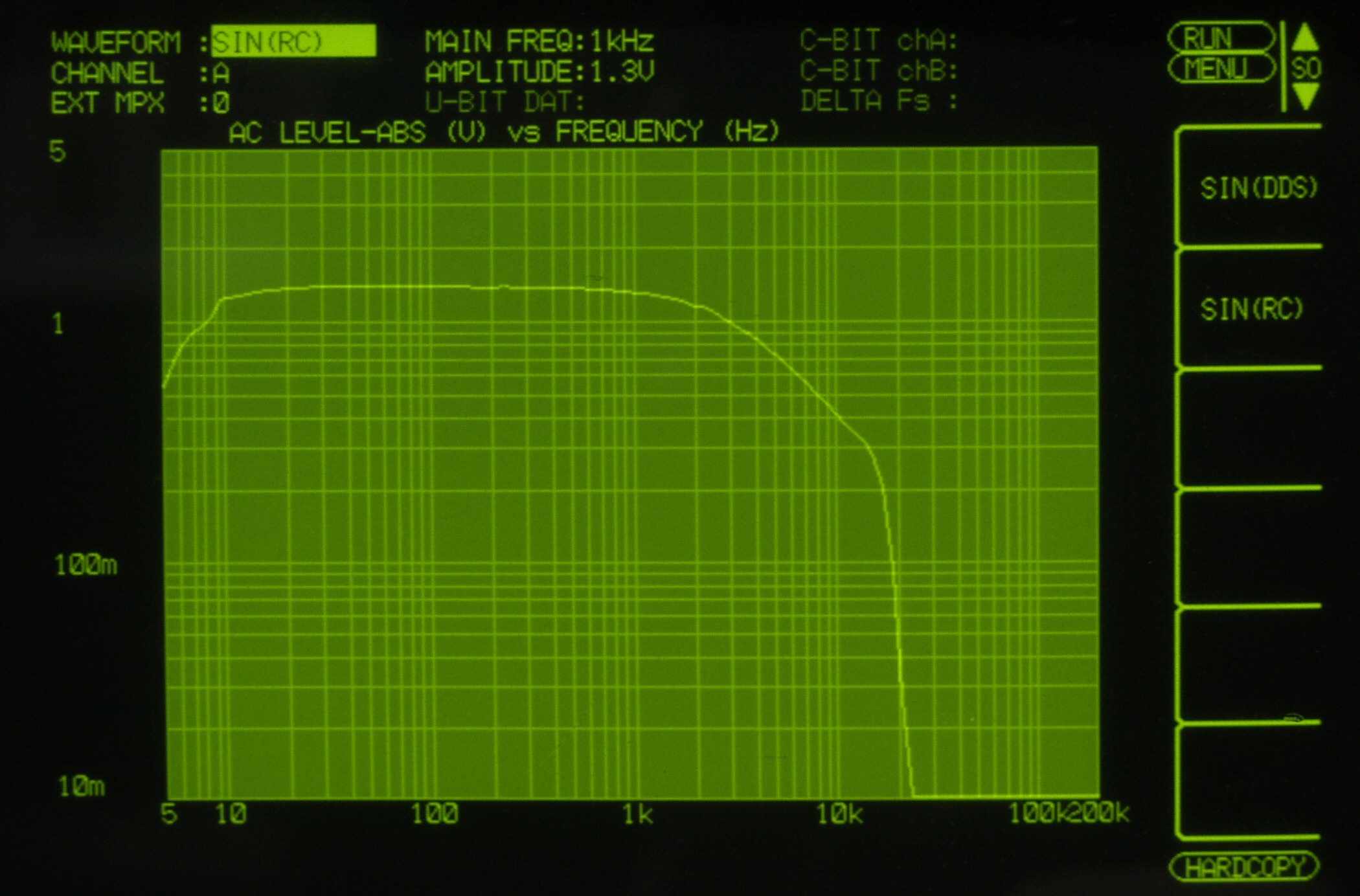

ＥＥ３．　入出力特性測定 　　　　　　　　　　　　　　　　　周波数＝８５MHZ、変調度（Deviation）＝１００％、信号強度＝１００ｄBμ

Ｅ５．　２４時間エ−ジング。

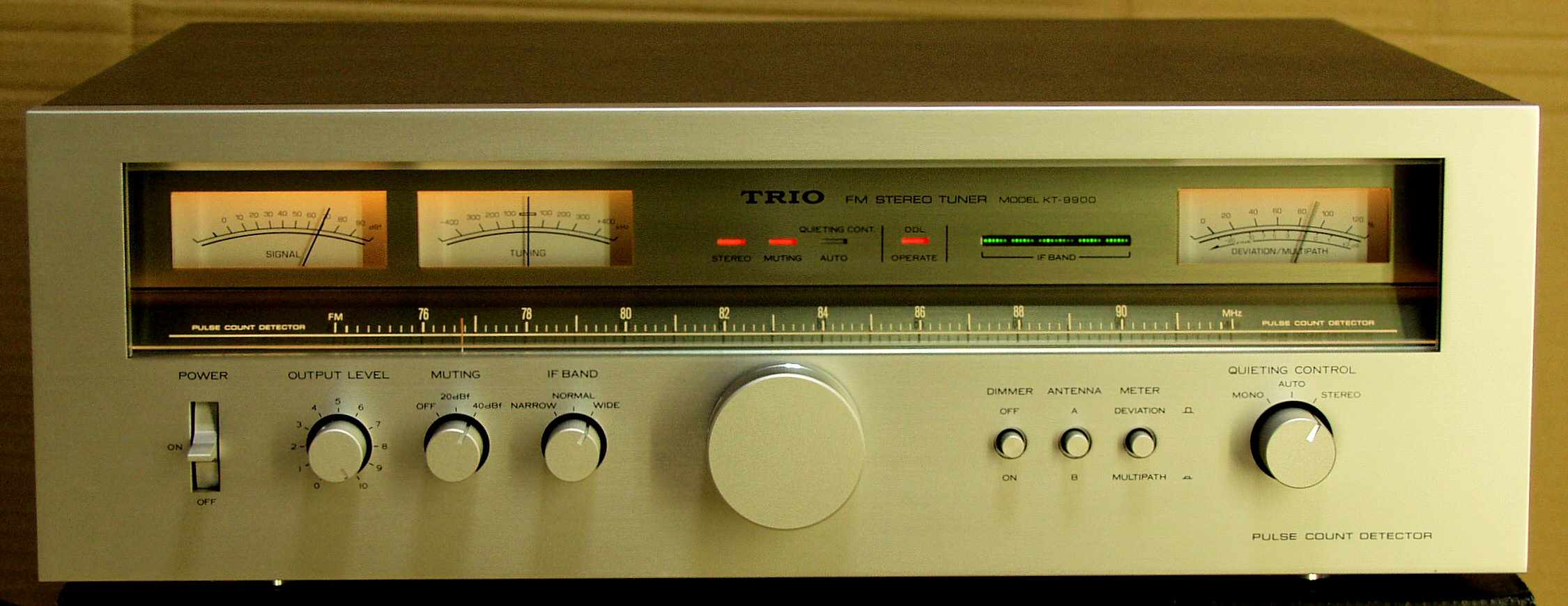

Ｓ．　ＫＥＮＷＯＯＤ　ＫＴ−９９００　の仕様（マニアル・カタログより）

型式 FMチューナー　ＫＴ−９９００ 受信周波数範囲 ７６ＭＨｚ〜９０ＭＨｚ アンテナインピーダンス（Ａ，Ｂ２系統） ３００Ω平衡　　７５Ω不平衡 感度　（７５Ω）  　　　　（３００Ω） １０．８dBｆ（新ＩＨＦ）　０．９５μＶ（ＩＨＦ）  １０．８dBｆ（新ＩＨＦ） ＳＮ比５０dB感度（７５Ω） ＭＯＮＯ＝１５．８dBｆ（新ＩＨＦ）／１．７μＶ（ＩＨＦ）  ＳＴＥＲＥＯ＝３７．２dBf（新ＩＨＦ）／２０μＶ（ＩＨＦ）  ひずみ率　　　　　　　　　 ＷＩＤＥ　　　　１００Ｈｚ　　　　０．０２％（ＭＯＮＯ）  ０．０６％（ＳＴＥＲＥＯ） 　　　　　　　　１ｋＨｚ　　　　　０．０３％（ＭＯＮＯ）  ０．０４％（ＳＴＥＲＥＯ） 　　　　　　　　６ｋＨｚ　　　　　０．０５％（ＭＯＮＯ）  ０．０７％（ＳＴＥＲＥＯ） 　　　　　　　　１５ｋＨｚ　　　　０．０３％（ＭＯＮＯ）　０．２５％（ＳＴＥＲＥＯ） 　　　　　　５０Ｈｚ〜１０ｋＨｚ　０．０５％（ＭＯＮＯ）  ０．０９％（ＳＴＥＲＥＯ） ＮＯＲＭＡＬ　１００Ｈｚ　　　　 ０．０２％（ＭＯＮＯ） 　 ０．１％（ＳＴＥＲＥＯ） 　　　　　　　　１ｋＨｚ　　　　　０．０６％（ＭＯＮＯ）   ０．０９％（ＳＴＥＲＥＯ） 　　　　　　　　６ｋＨｚ　　　　　０．１５％（ＭＯＮＯ）   ０．１５％（ＳＴＥＲＥＯ） 　　　　　　　　１５ｋＨｚ　　　　０．０３％（ＭＯＮＯ）　   ０．４％（ＳＴＥＲＥＯ） 　　　　　　５０Ｈｚ〜１０ｋＨｚ　０．１５％（ＭＯＮＯ）  ０．１２％（ＳＴＥＲＥＯ） ＮＡＲＲＯＷ　１００Ｈｚ　　　　０．０２％（ＭＯＮＯ）     ０．２％（ＳＴＥＲＥＯ） 　　　　　　　　１ｋＨｚ　　　　　  ０．４％（ＭＯＮＯ）     ０．２％（ＳＴＥＲＥＯ） 　　　　　　　　６ｋＨｚ　　　　　０．１５％（ＭＯＮＯ）　０．１５％（ＳＴＥＲＥＯ） 　　　　　　　　１５ｋＨｚ　　　　０．０３％（ＭＯＮＯ）　   ０．９％（ＳＴＥＲＥＯ） 　　　　　　５０Ｈｚ〜１０ｋＨｚ　  ０．４％（ＭＯＮＯ）　０．２５％（ＳＴＥＲＥＯ） ＳＮ比  （１００％変調１ｍＶ入力） ＭＯＮＯ＝９０dB ＳＴＥＲＥＯ＝８４dB キャプチャーレシオ ＷＩＤＥ＝０．８dB、　ＮＯＲＭＡＬ＝１．０dB、　ＮＡＲＲＯＷ＝１．５dB 選択度（ＩＨＦ） ＮＡＲＲＯＷ　６０dB（±３００ｋＨｚ）  ＮＯＲＭＡＬ　 ６０dB  ＷＩＤＥ　　　　３５dB ステレオセパレーション  　　 ＷＩＤＥ　　　　　１ｋＨｚ　　　　　　　　６０dB  　　　　　　　　　５０Ｈｚ〜１０ｋＨｚ　  ５０dB  　　　　　　　　　１５ｋＨｚ　　　　　　　４０dB  ＮＯＲＭＡＬ　　 １ｋＨｚ　　　　　　　　５５dB　  　　　　　　　　　５０Ｈｚ〜１０ｋＨｚ　  ４５dB  　　　　　　　　　１５ｋＨｚ　　　　　　　３８dB  ＮＡＲＲＯＷ　　１ｋＨｚ　　　　　　　　 ５０dB  　　　　　　　　　５０Ｈｚ〜１０ｋＨｚ　  ４０dB  　　　　　　　　　１５ｋＨｚ　　　　　　　 ３３dB 周波数特性 １０Ｈｚ〜１６ｋＨｚ、　　＋０．２dB　−０．５dB イメージ妨害比　　 １２５dB ＩＦ妨害比　　　　　　 １２５dB スプリアス妨害比　 １２５dB ＡＭ抑圧比 ７０dB サブキャリア抑圧比　 ７３dB  レックキャリブレーション ４４０Ｈｚ　５０％変調 出力レベル　＆　出力インピーダンス 　　　　　　（ＦＭ　１ｋＨｚ　１００％変調） ＦＩＸＥＤ＝　０．７５Ｖ／６０Ω ＶＡＲＩＡＢＬＥ＝　０〜１．５Ｖ／６０Ω マルチパス出力 垂直出力＝０．０１Ｖ／１０ｋΩ  水平出力＝　０．５Ｖ／３ｋΩ 電源電圧・電源周波数 １００Ｖ　　５０Ｈｚ／６０Ｈｚ 定格消費電力 ５０Ｗ　（電気用品取締法に基づく表示） 最大外形寸法 約４６０mm（Ｗ）×１６１mm（Ｈ）×４６３mm（Ｄ） 重量 約１５ｋｇ
