| ＫＥＮＷＯＯＤ ＫＴ−９９００ 修理記録 |
| 平成１７年３月２日到着 １８月３日８日返却 |
|

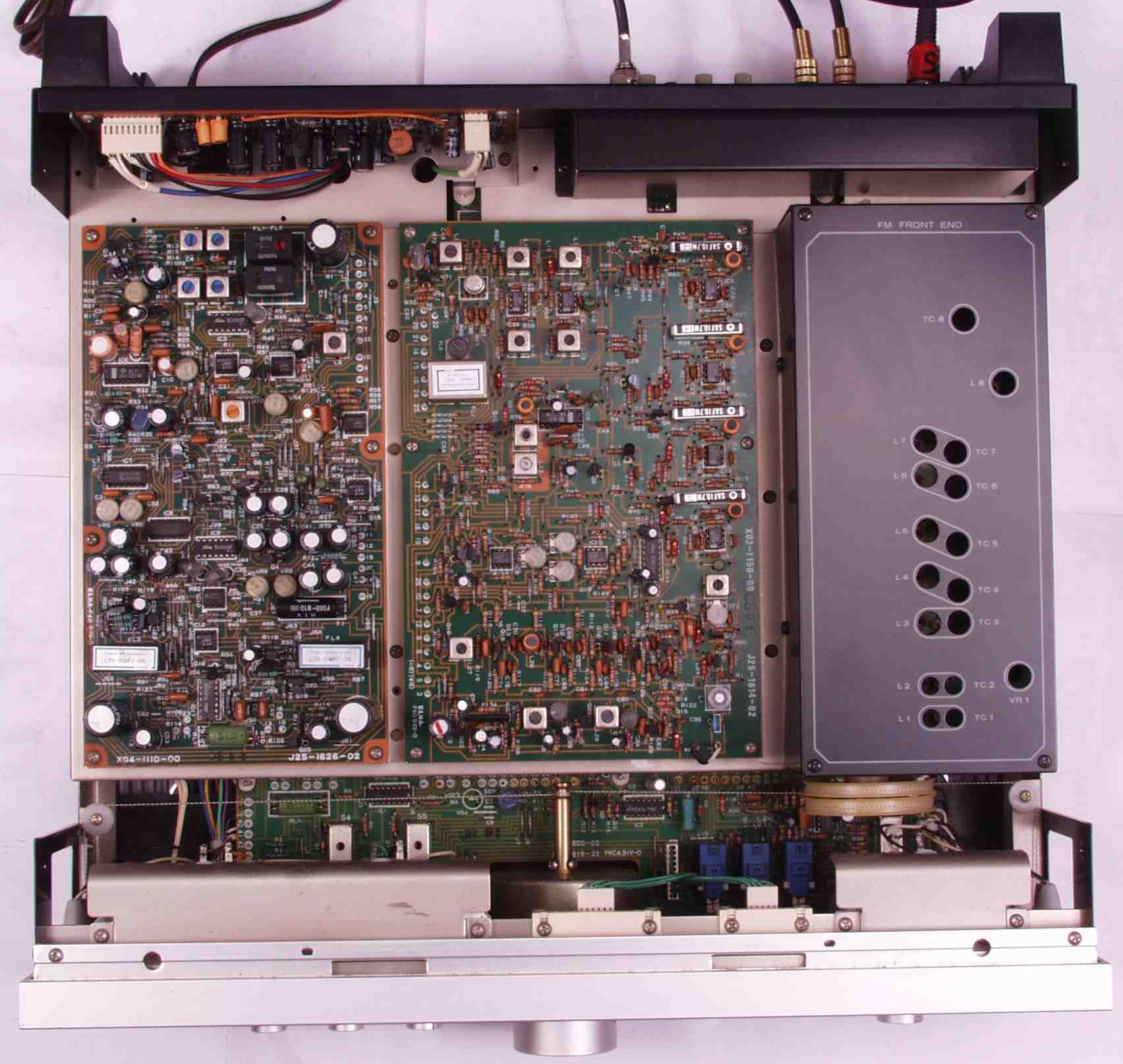

| Ａ． 修理前の状況 Ａ−１． 上蓋を取った所。 |
 |
| Ａ−２． 上蓋を取った所 シャシはステンレス製 |
 |

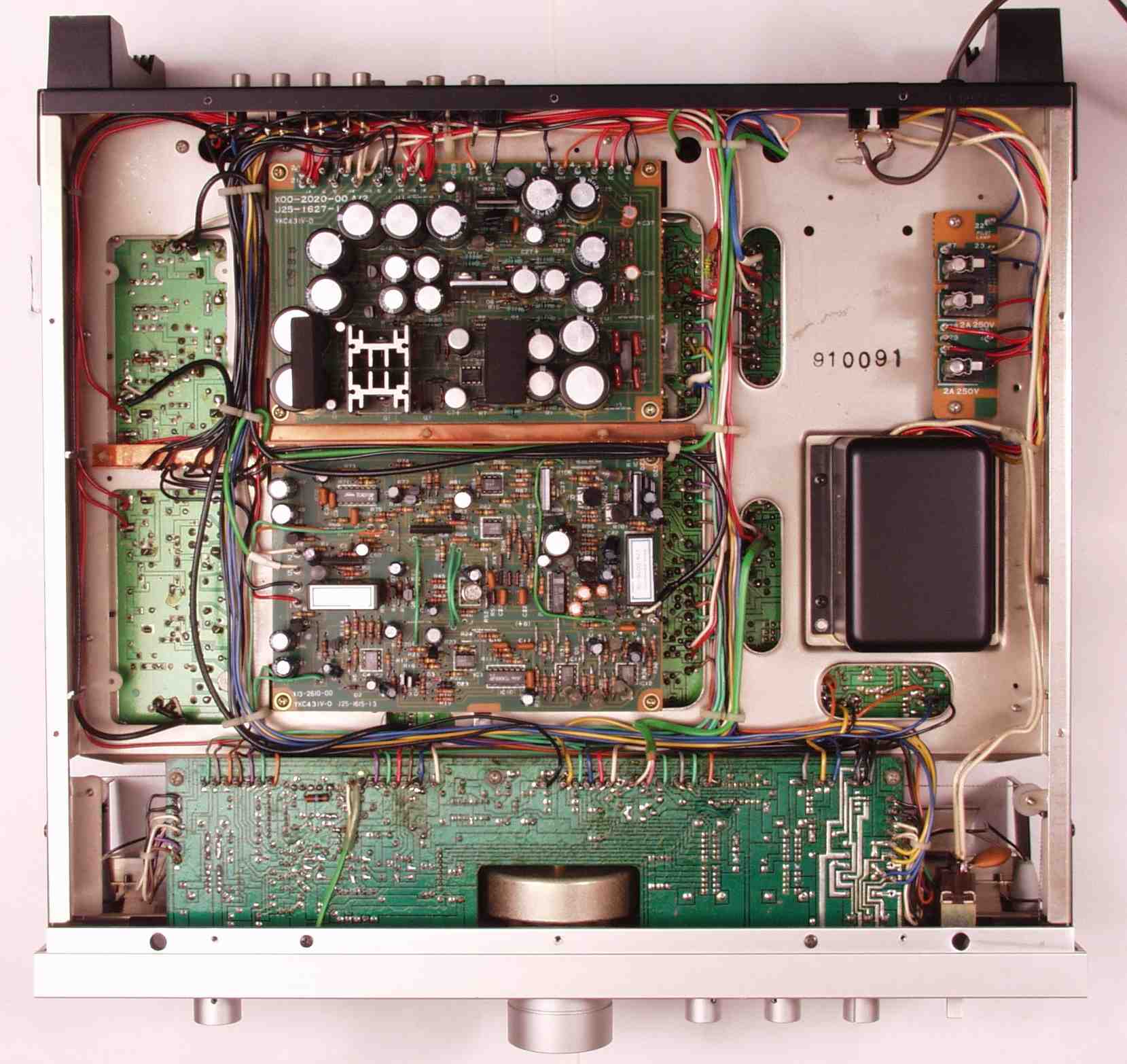

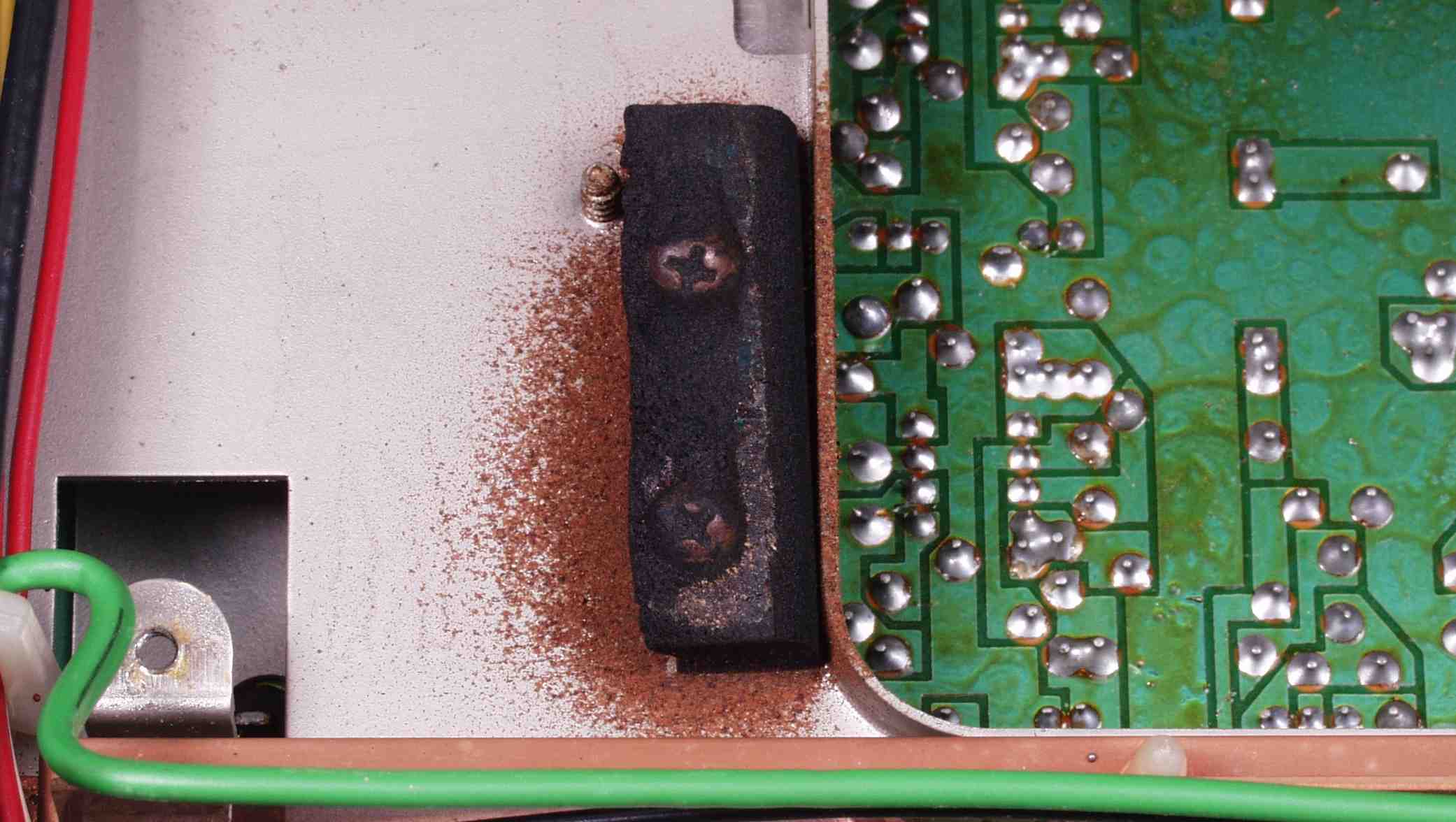

| Ａ−３Ａ． サポートスポンジが水分を持ち、ステンレス製シャシが錆びた |
 |

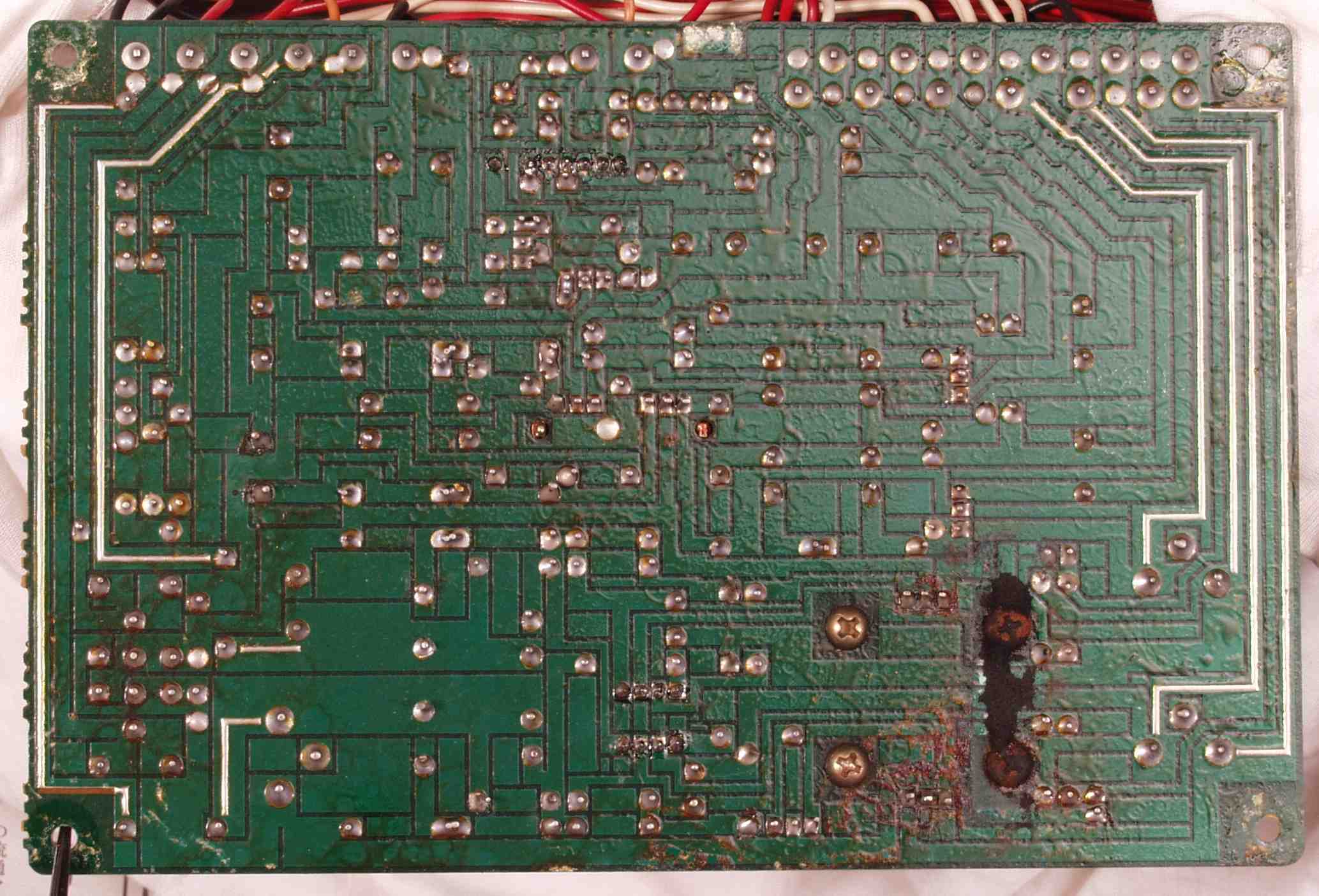

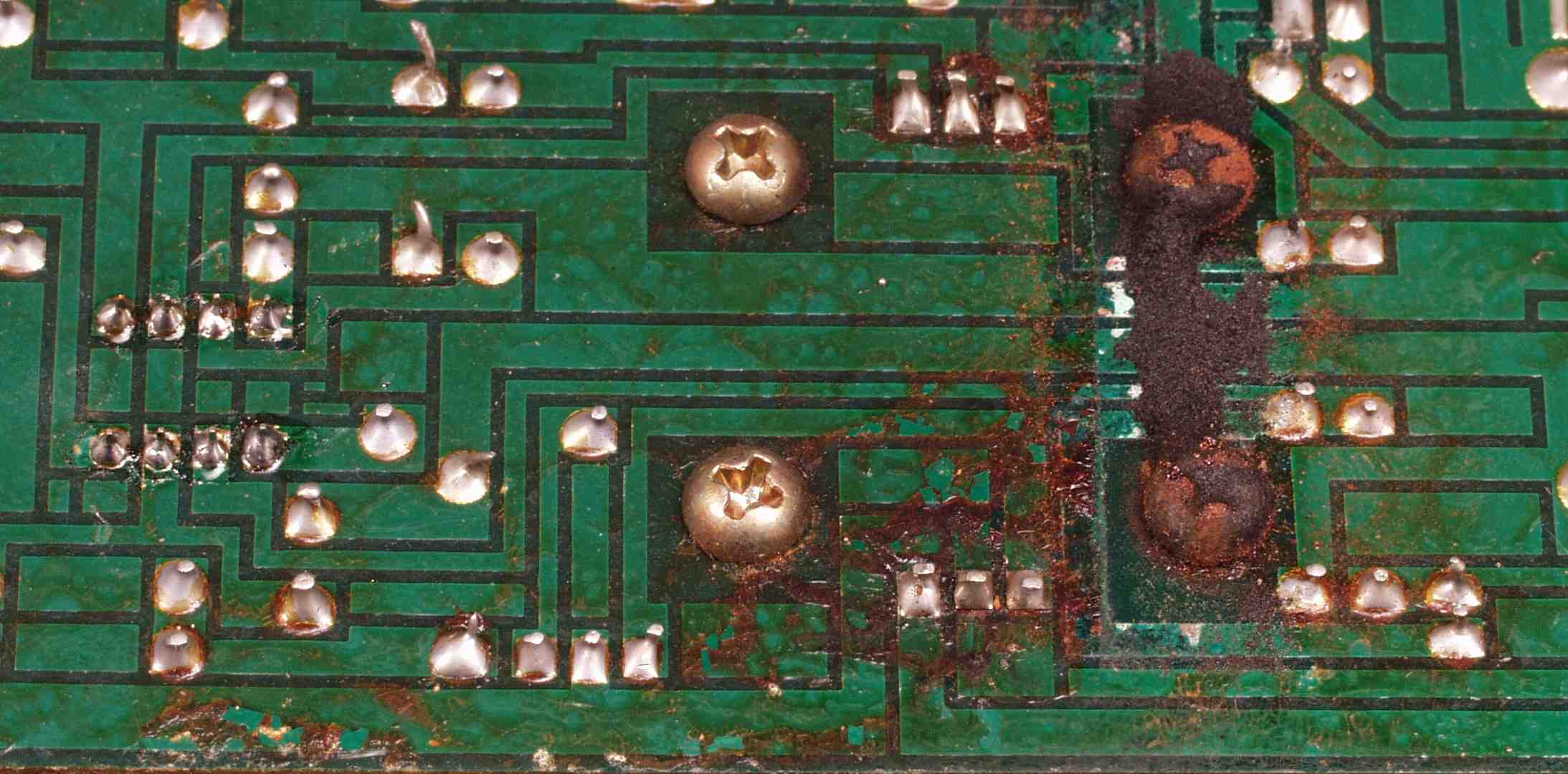

| Ａ−３Ｂ． 反対側の電源基板裏 |
 |

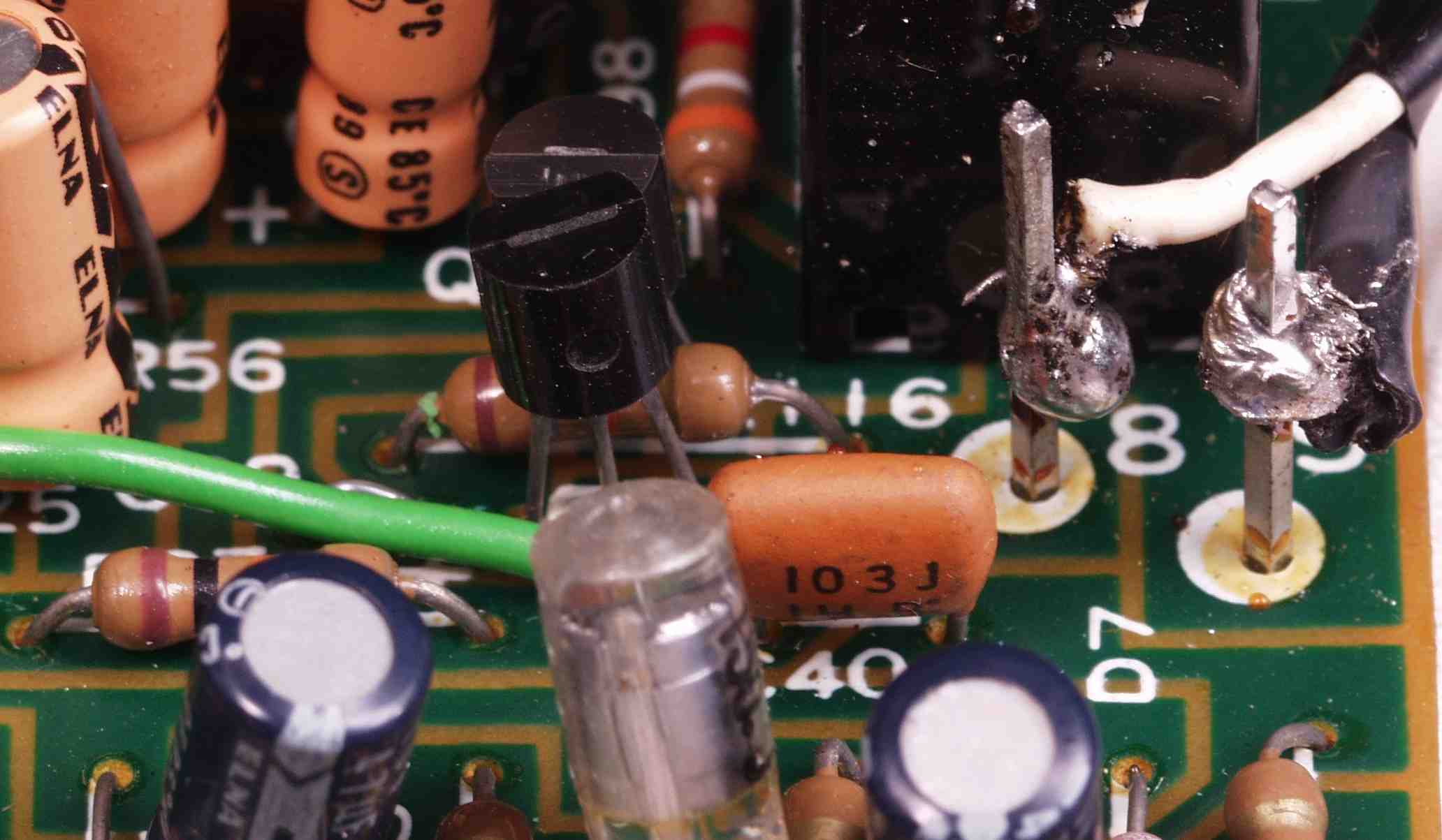

| Ａ−４． 前回の修理の半田付け |
 |

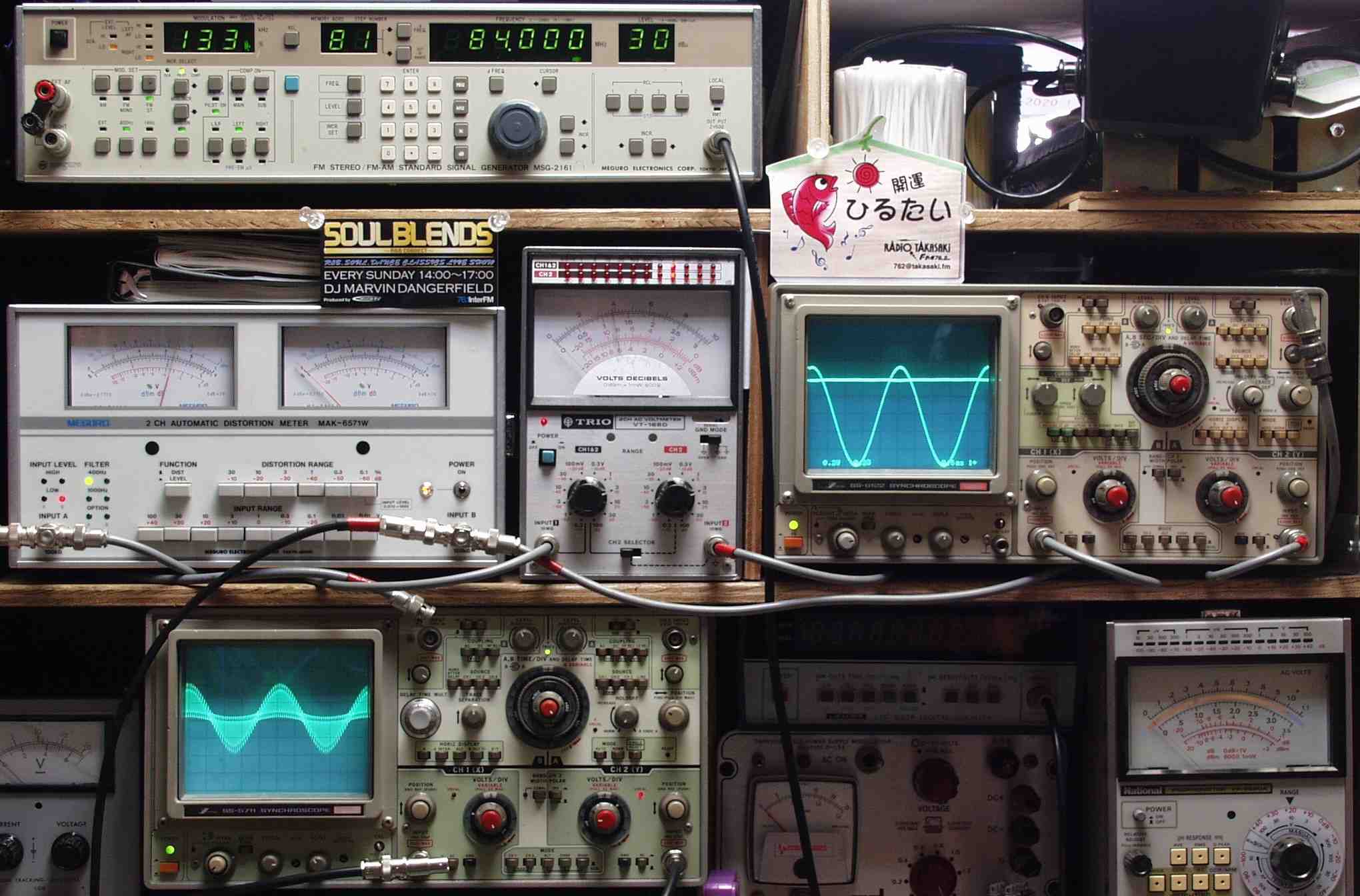

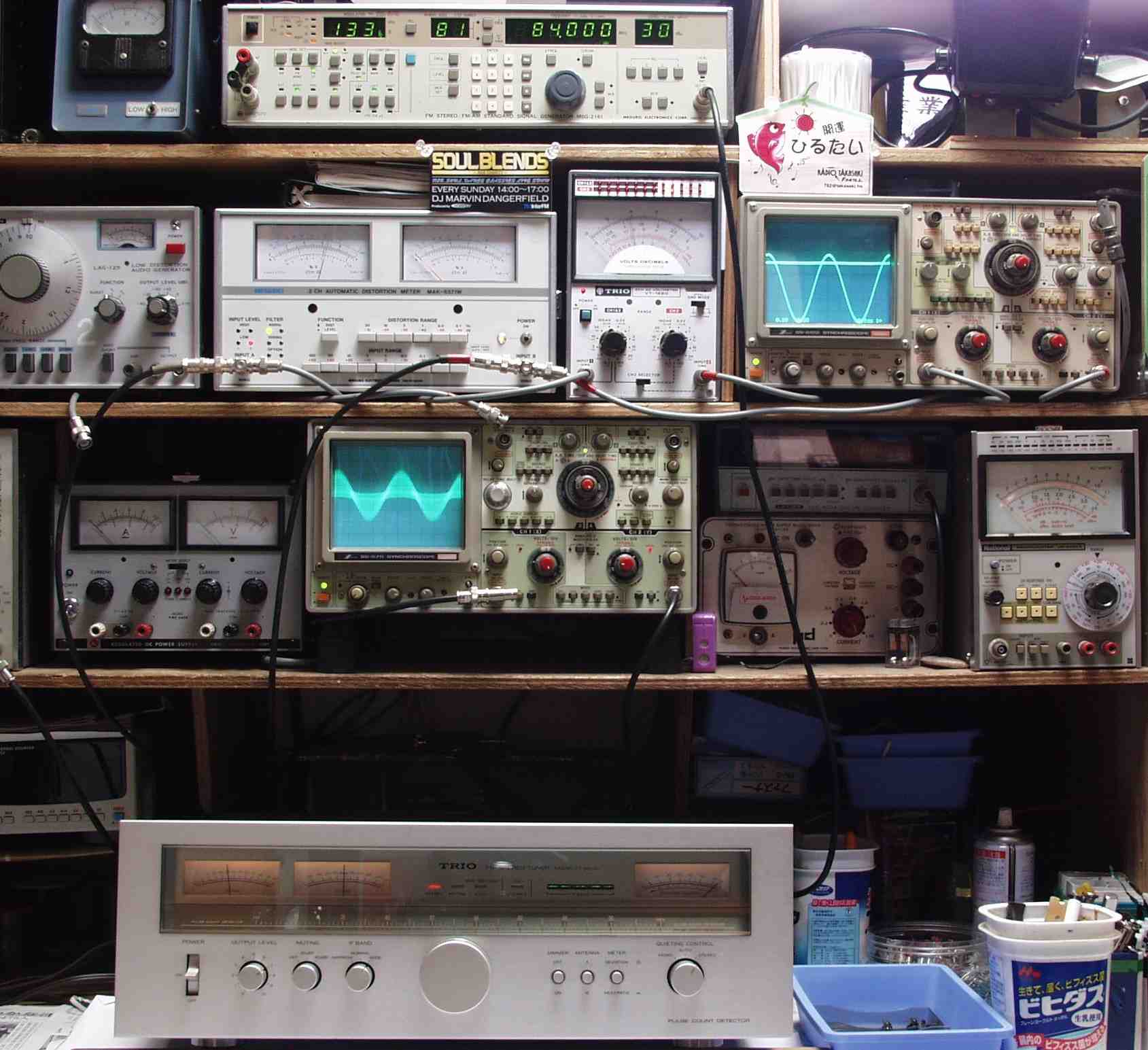

| ＡＥ． 修理前の測定 ＡＥ−１．＜見方＞ 上のＦＭステレオ信号発信器より ８４ＭＨＺで ４００ＨＺ・１ＫＨＺの 変調信号を ３０ｄＢで出す これを受信し出力を測定する 中左＝歪み率計、左メータ＝Ｌ出力、右メータ＝Ｒ出力 中＝出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 右＝オシロ出力波形 上＝Ｒ出力、下＝Ｌ出力 下オシロ＝検波出力波形 変調信号を３０ｄＢ＝実際の受信では、最低限のレベルで外来ノイズを受けるレベル |
 |

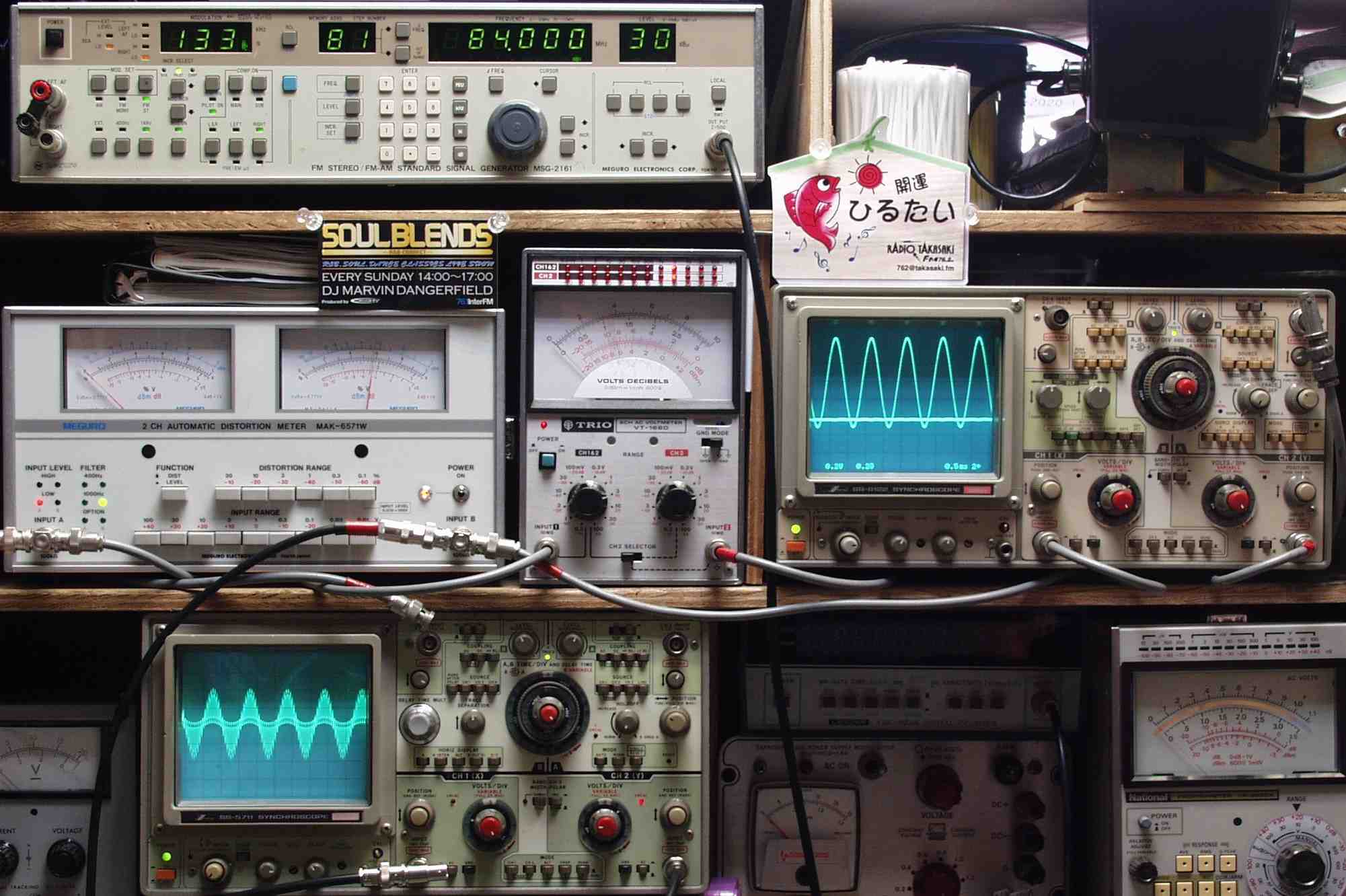

| ＡＥ−２Ａ． ＦＭ 感度、ＲＬ分離測定調整 Ｒ側 ＜見方＞ 上のＦＭステレオ信号発信器より ８４ＭＨＺで ４００ＨＺの Ｒのみ変調信号を ３０ｄＢで出す これを受信し出力を測定する 中左＝歪み率計＝０．６％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大１％レンジ） 中＝出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力（最大３Ｖレンジ） 右＝出力波形 上＝Ｒ出力、下＝Ｌ出力 変調信号を３０ｄＢ＝実際の受信では、最低限のレベルで外来ノイズを受けるレベル |
 |

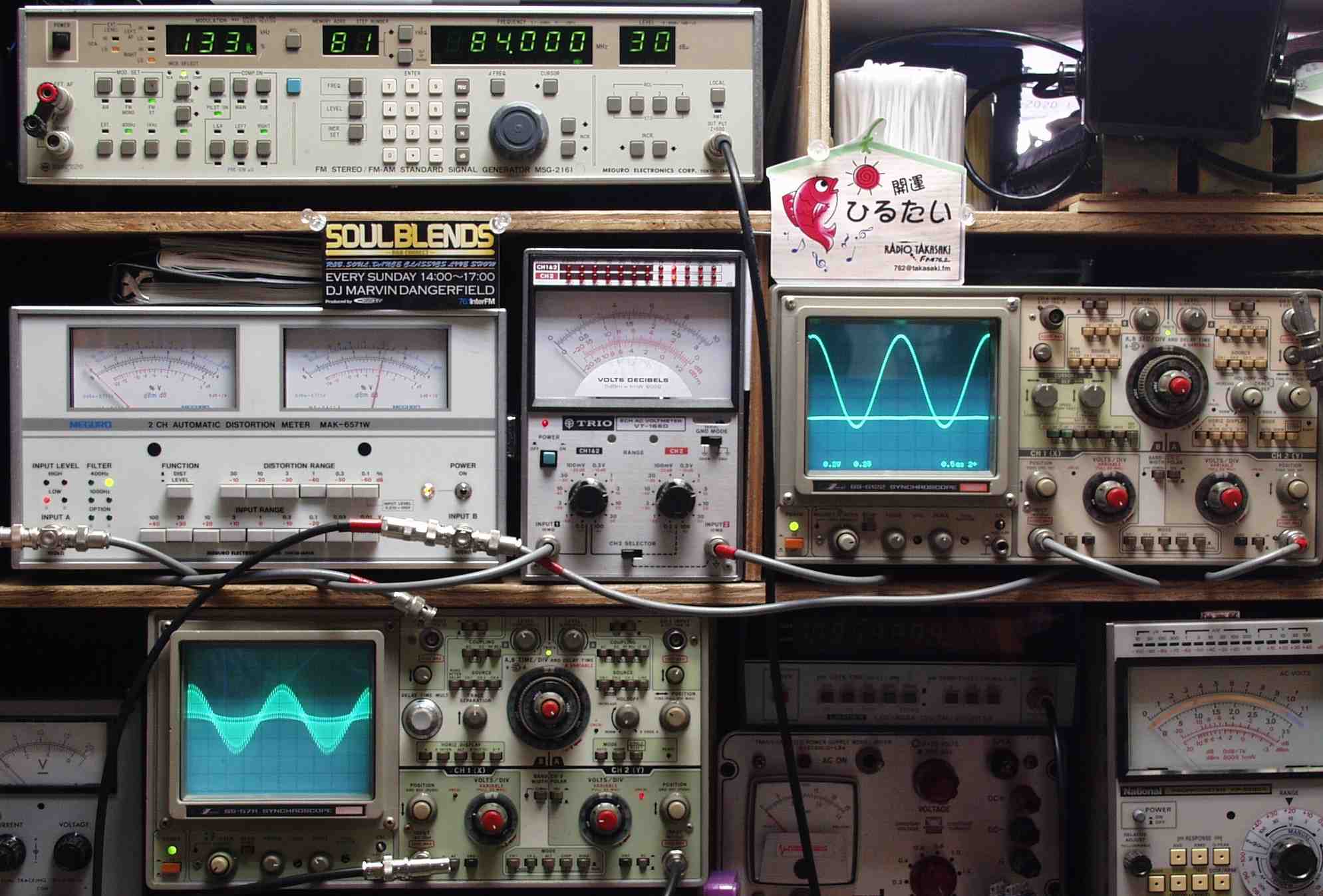

| ＡＥ−２Ｂ． ＦＭ 感度、ＲＬ分離測定調整 Ｌ側 ＜見方＞ 上のＦＭステレオ信号発信器より ８４ＭＨＺで ４００ＨＺの Ｌのみ変調信号を ３０ｄＢで出す、これを受信し出力を測定する 中左＝歪み率計＝０．６％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大１％レンジ） 中＝出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力（最大３Ｖレンジ） 右＝出力波形 上＝Ｒ出力、下＝Ｌ出力 変調信号を３０ｄＢ＝実際の受信では、最低限のレベルで外来ノイズを受けるレベル |
 |

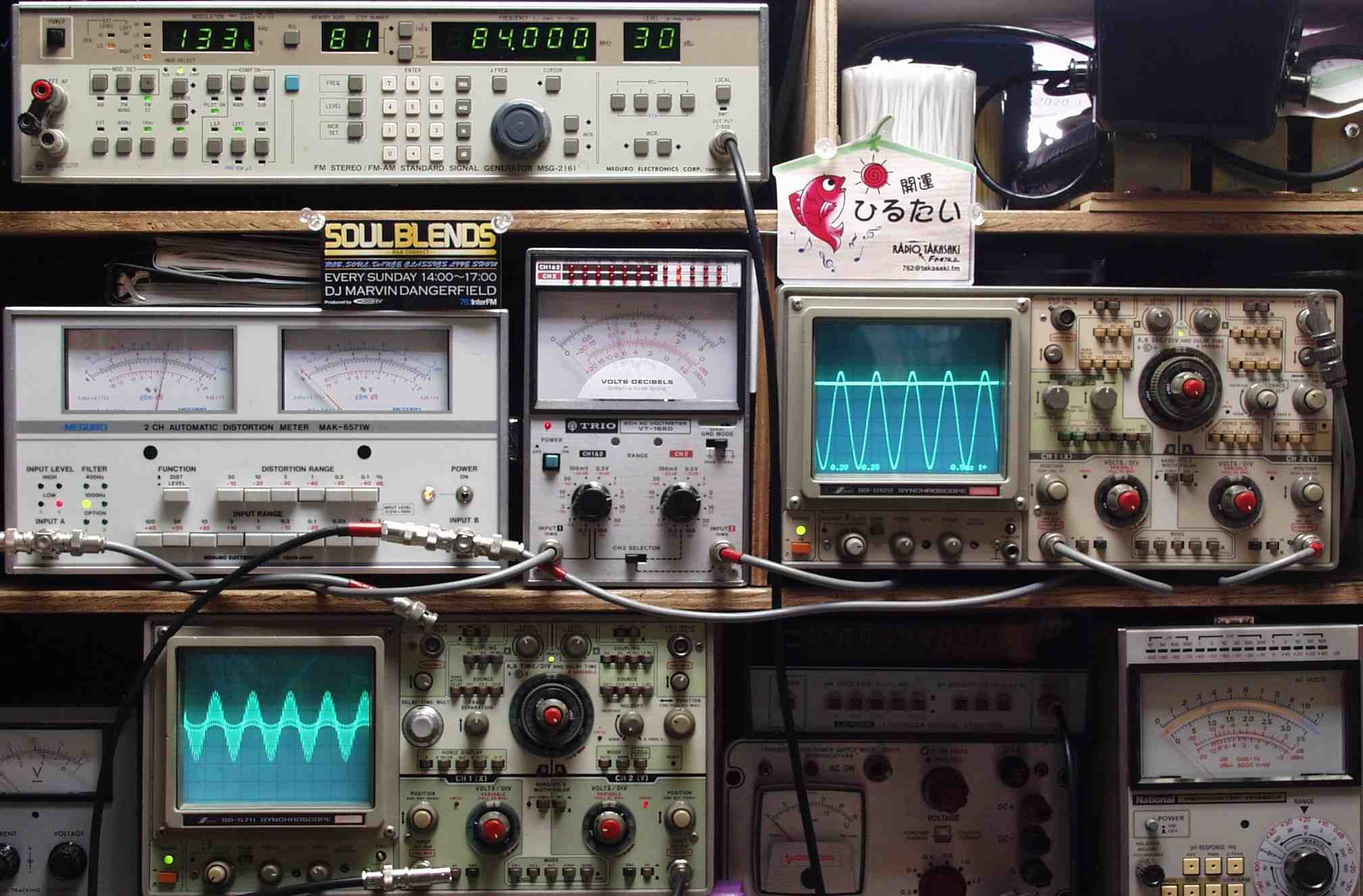

| ＡＥ−２Ａ． ＦＭ 感度、ＲＬ分離測定調整 Ｒ側 ＜見方＞ 上のＦＭステレオ信号発信器より ８４ＭＨＺで １ＫＨＺの Ｒのみ変調信号を ３０ｄＢで出す これを受信し出力を測定する 中左＝歪み率計＝０．６％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大１％レンジ） 中＝出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力（最大３Ｖレンジ） 右＝出力波形 上＝Ｒ出力、下＝Ｌ出力 変調信号を３０ｄＢ＝実際の受信では、最低限のレベルで外来ノイズを受けるレベル |
 |
| ＡＥ−２Ｂ． ＦＭ 感度、ＲＬ分離測定調整 Ｌ側 ＜見方＞ 上のＦＭステレオ信号発信器より ８４ＭＨＺで １ＫＨＺの Ｌのみ変調信号を ３０ｄＢで出す、これを受信し出力を測定する 中左＝歪み率計＝０．６％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大１％レンジ） 中＝出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力（最大３Ｖレンジ） 右＝出力波形 上＝Ｒ出力、下＝Ｌ出力 変調信号を３０ｄＢ＝実際の受信では、最低限のレベルで外来ノイズを受けるレベル |
 |

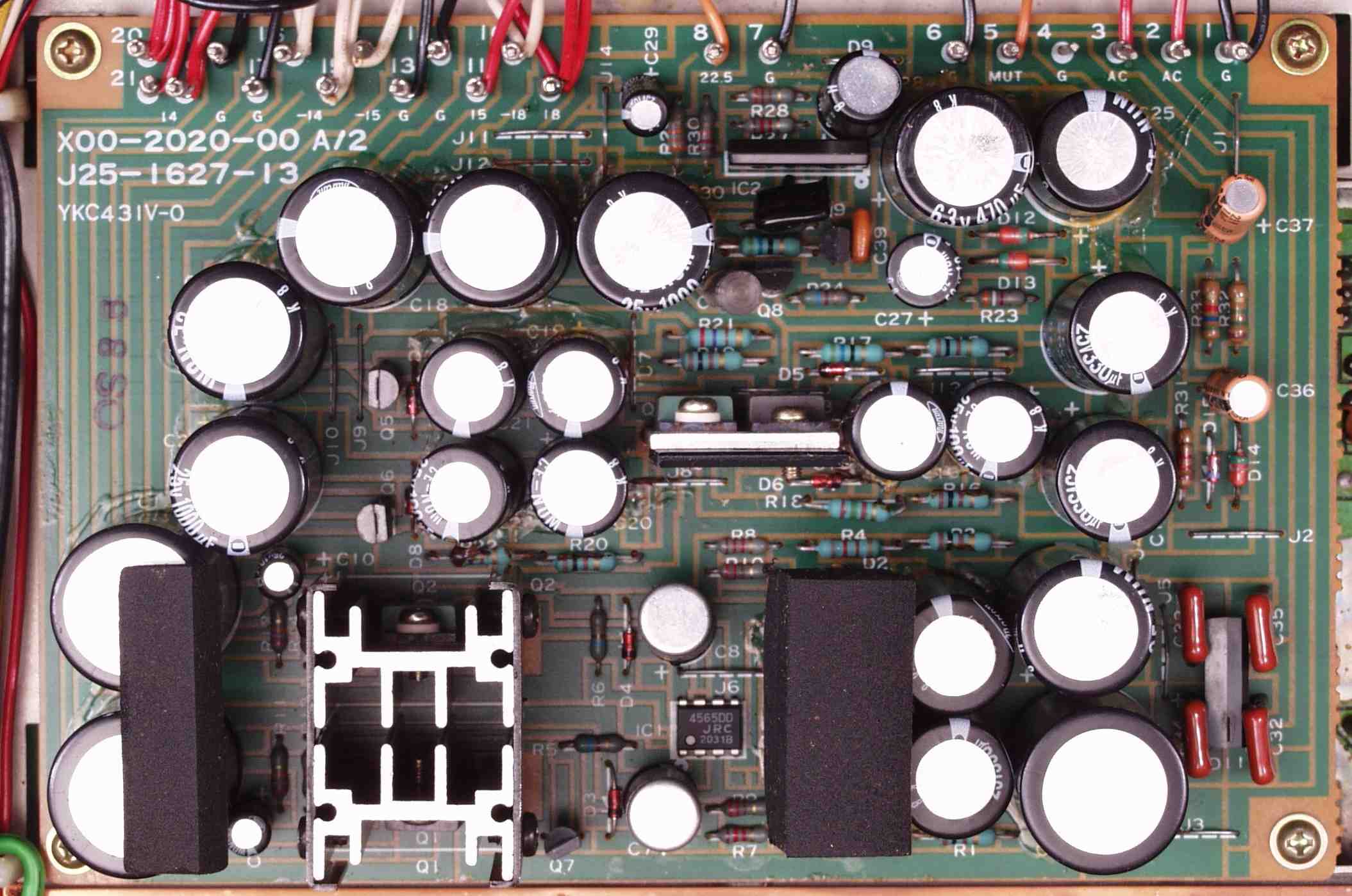

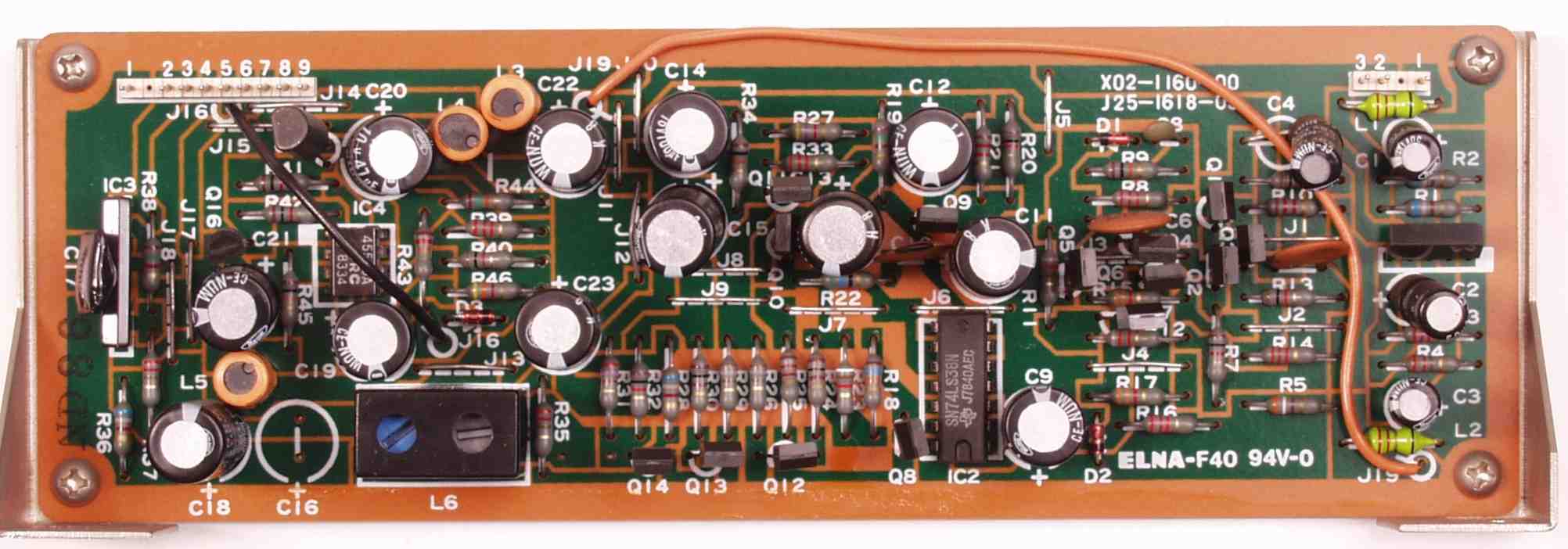

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 電源基板 |
 |

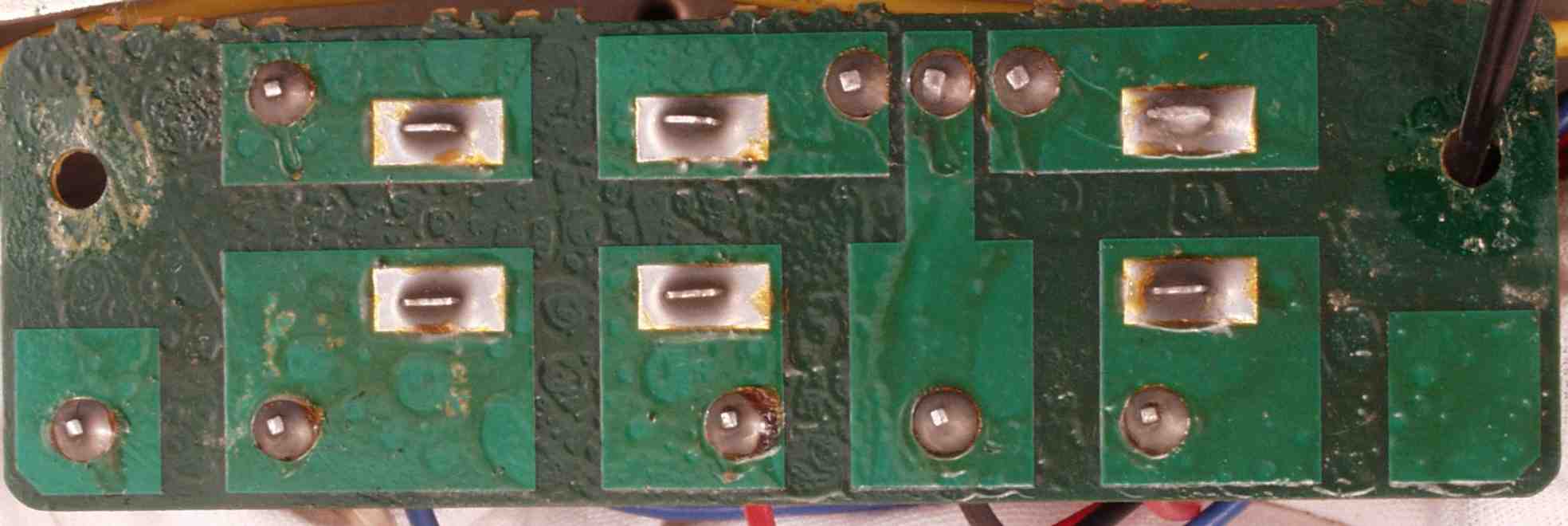

| Ｃ−１Ｃ． 修理前 電源基板裏 |
 |

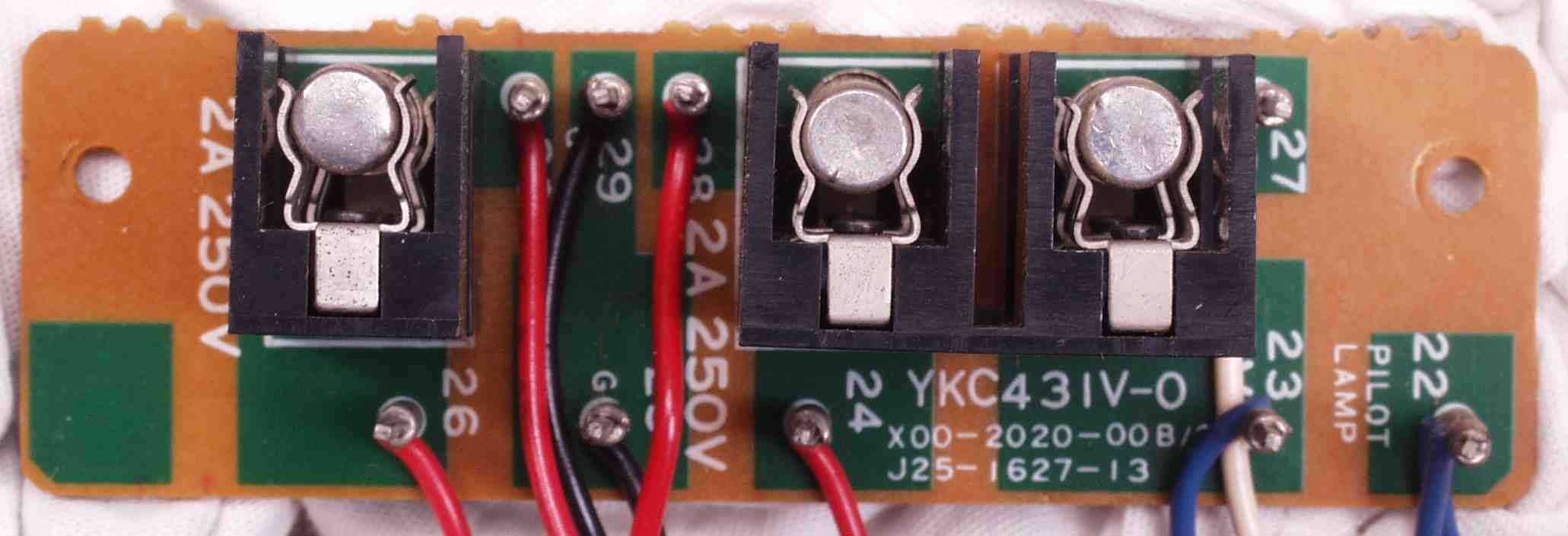

| Ｃ−２Ａ． 修理前 フューズ基板 |
 |

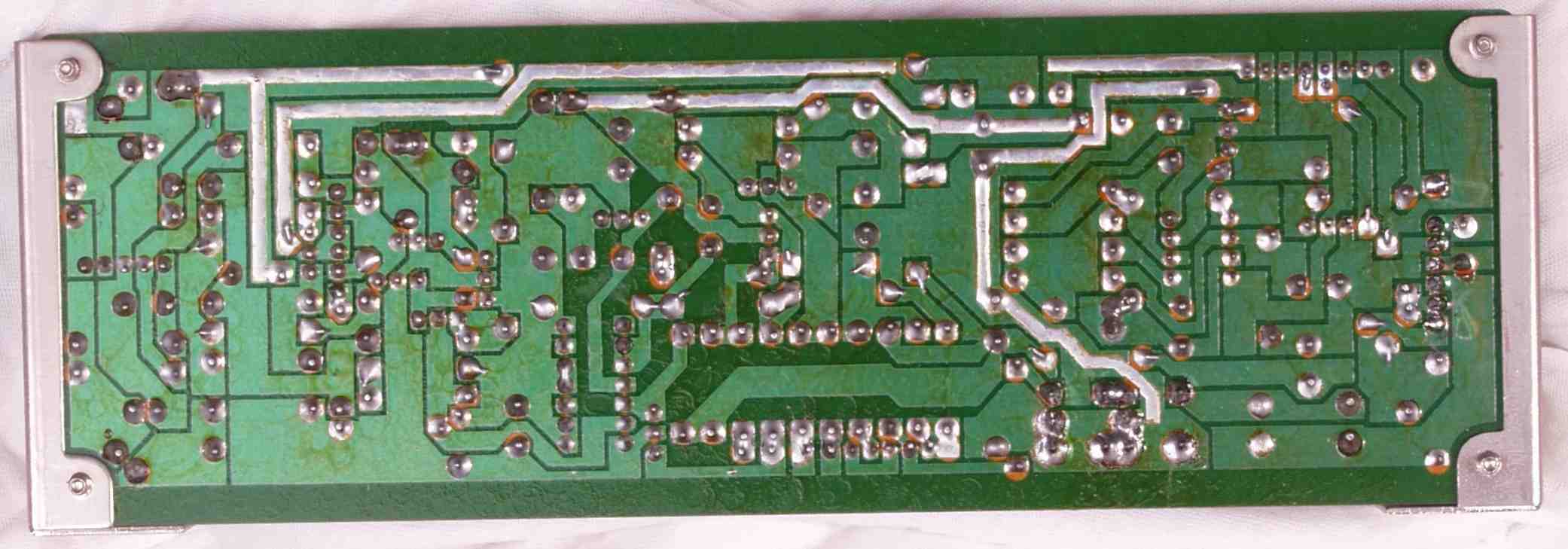

| Ｃ−２Ｃ． 修理前 フューズ基板裏 |
 |

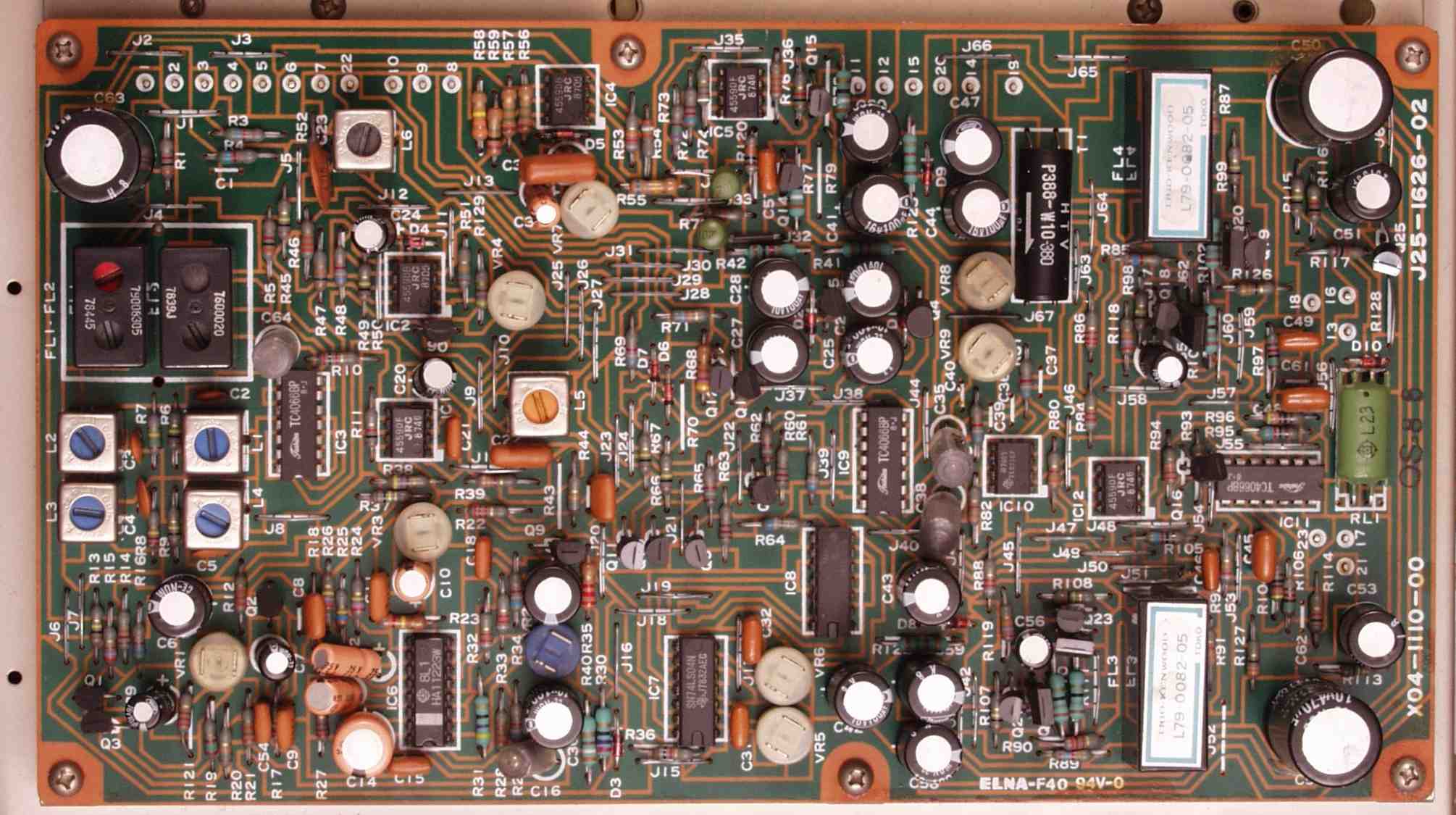

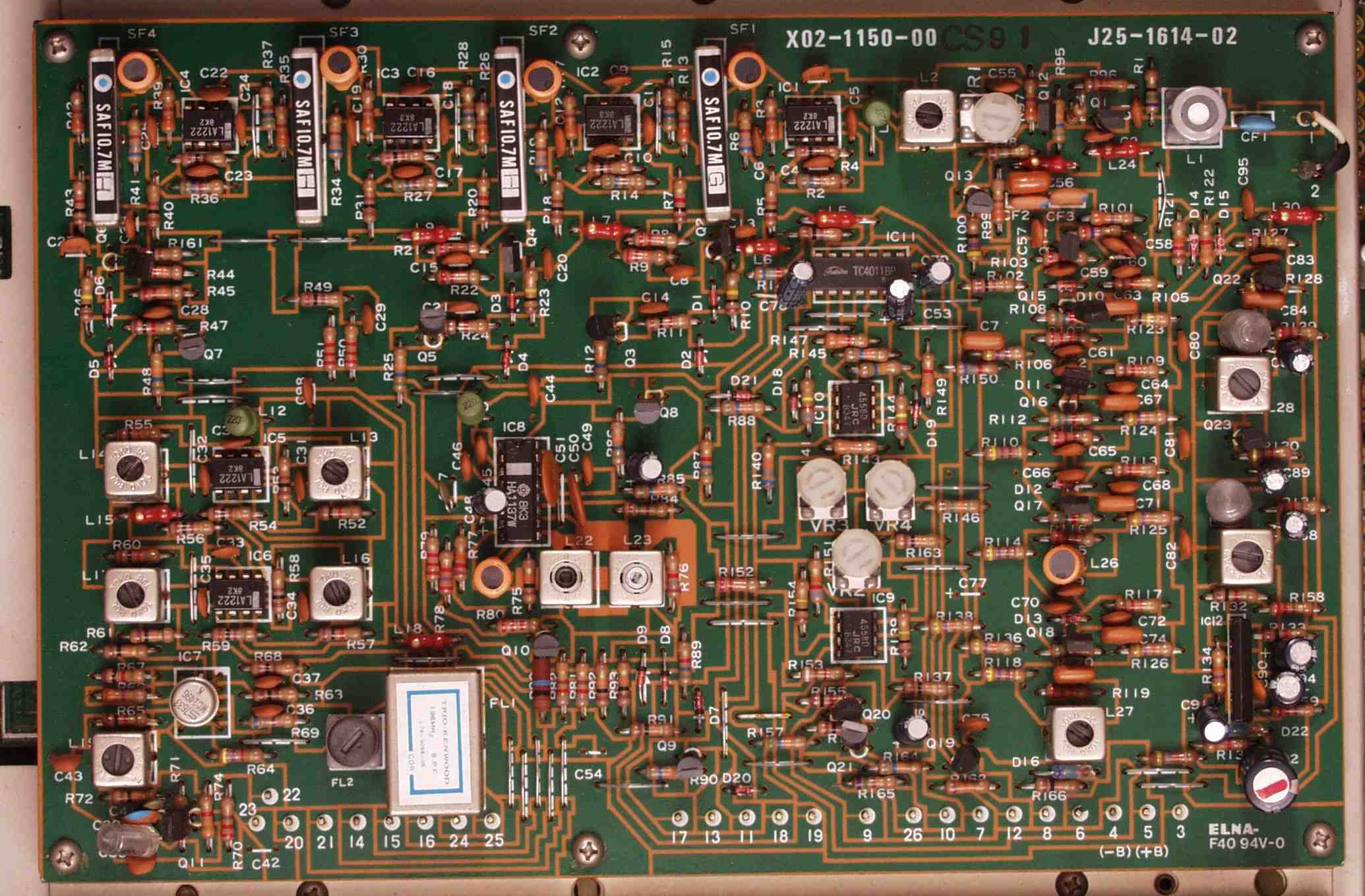

| Ｃ−３Ａ． 修理前 ＲＦ−ＭＩＸ基板 |
 |

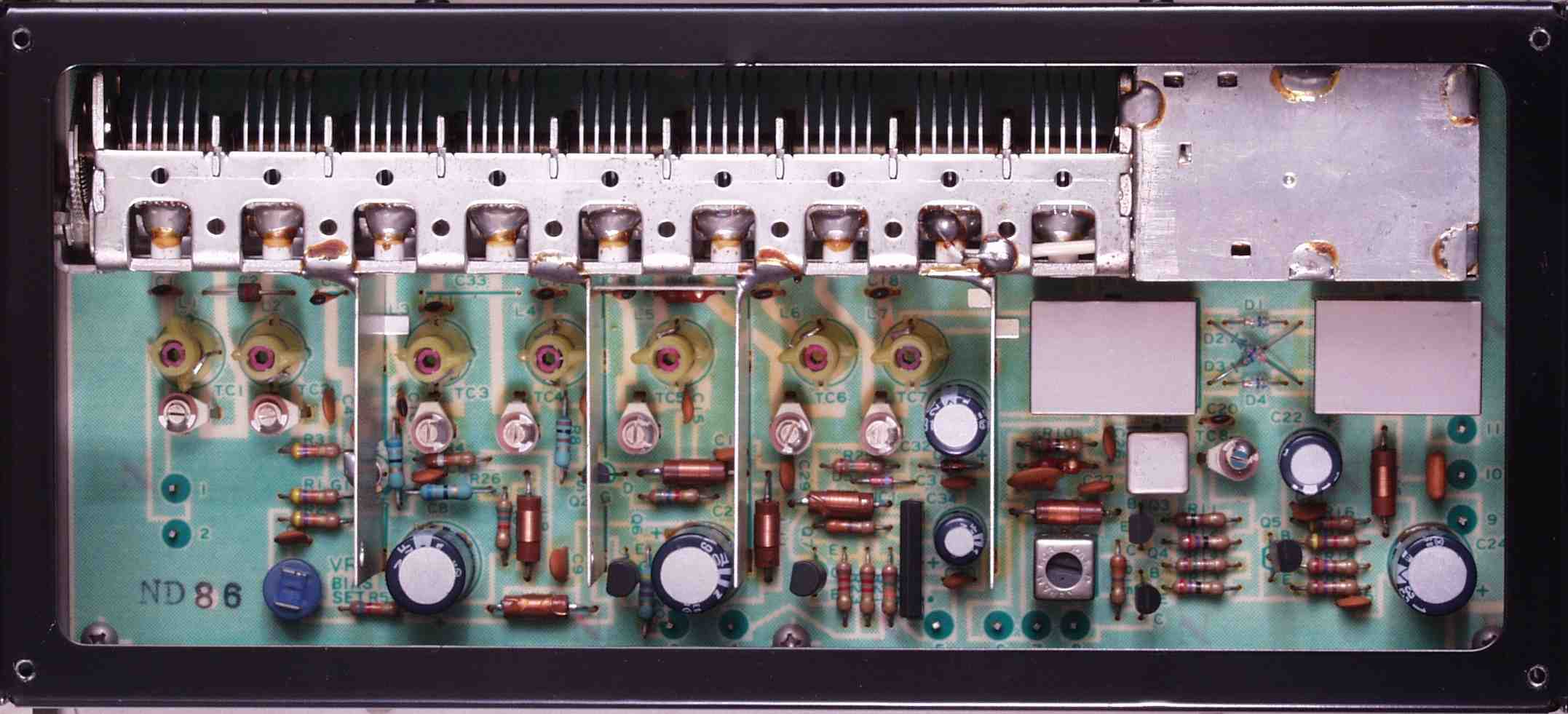

| Ｃ−４Ａ． 修理前 ＩＦ基板 |
 |

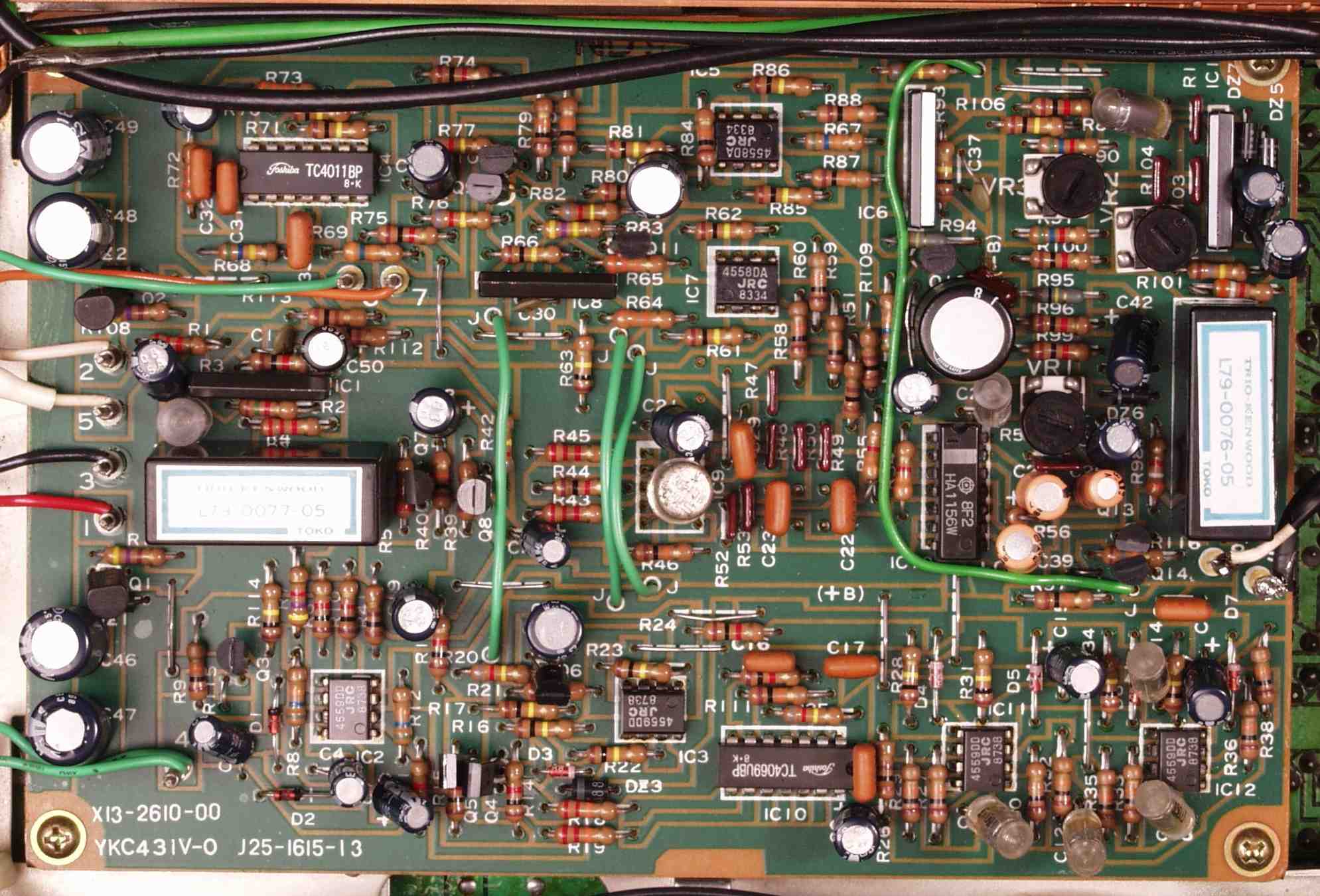

| Ｃ−５Ａ． 修理前 ＭＰＸ基板 |
 |

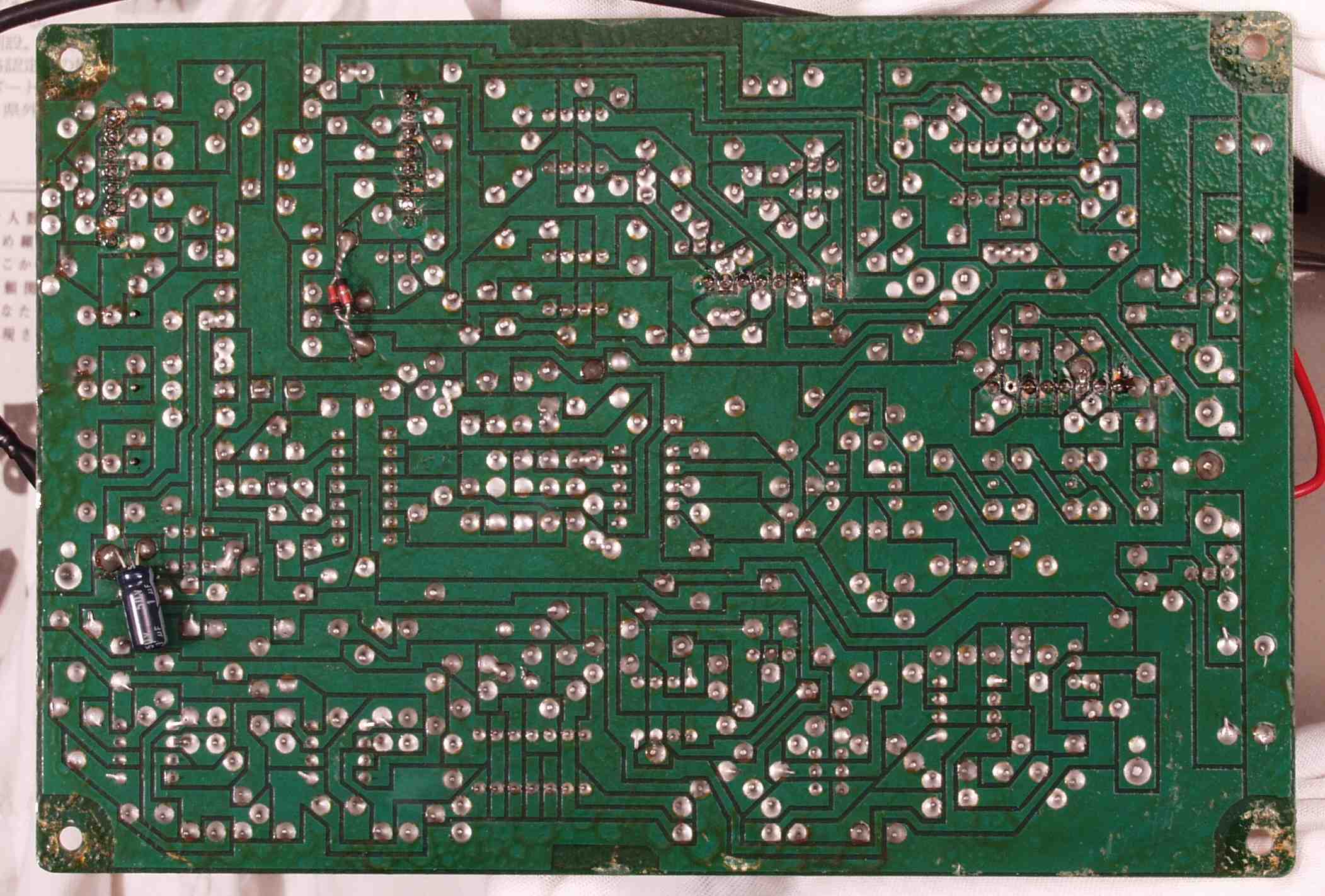

| Ｃ−５Ｃ． 修理前 ＭＰＸ基板裏 |
 |
| Ｃ−６Ａ． 修理前 ＤＤＬ基板 |
 |
| Ｃ−７Ａ． 修理前 ＰｕｌｓｅＣｏｕｎｔｅｒ基板 |
 |
| Ｃ−７Ｃ． 修理前 ＰｕｌｓｅＣｏｕｎｔｅｒ基板裏 |
 |
