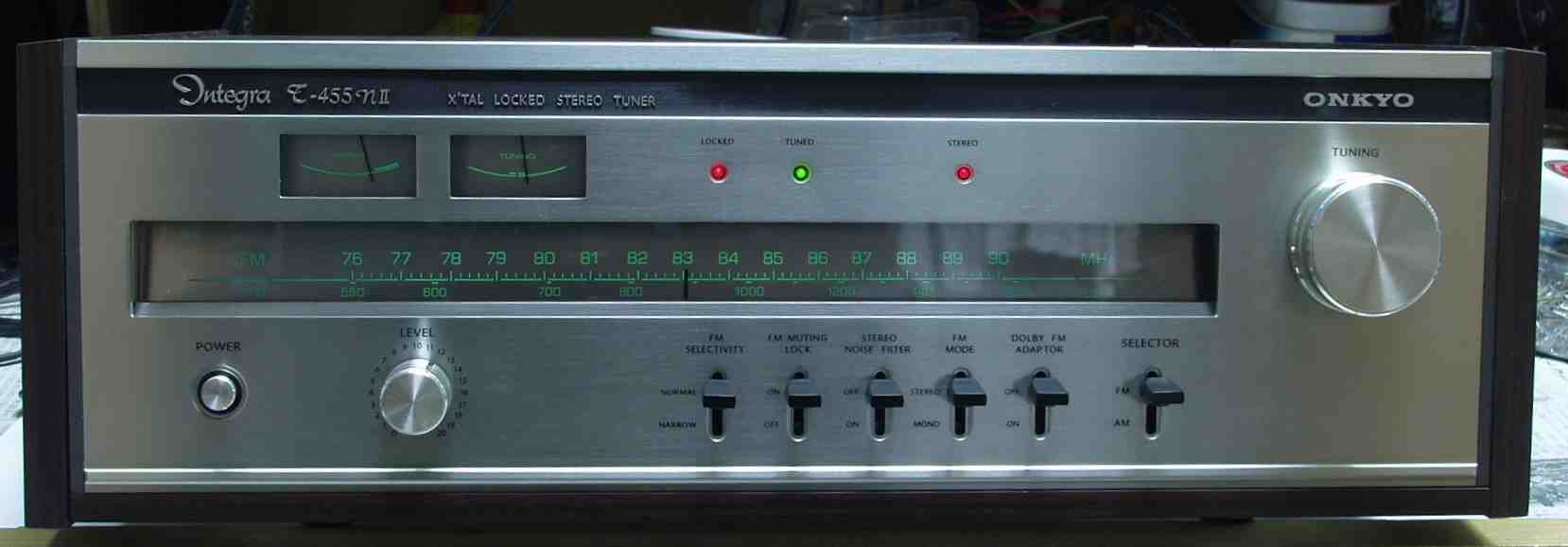

ＯＮＫＹＯ　Ｔ−４５５ｎ�U　修理記録

平成１６年５月１日到着　　　　５月１４日完成

修理前の状況 音でない、受信出来ない 　 　原因 　リードリレー不良、ＴＲ（トランジスター）劣化、電解コンデンサー劣化 O 　修理状況 　ＲＦ増幅、、トラッキング、ＩＦ回路、ＭＰＸ回路、修理・調整 　ＡＭ回路調整 　半固定ＶＲ交換 　電解コンデンサーをオーディオ用に交換 　半田補正 　フイルムコンデンサー交換 　 　使用部品 　電解コンデンサー（ミューズ使用）　　　　　　　　　　　　４６個 　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　７個 　ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　２個 　リ−ドリレー・ユニット　　　　　　　　　　　　　　　　　　　　　３個 　フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　１３個 　調整・測定 　修理費　　４５，０００円　　　「オーバーホール修理」

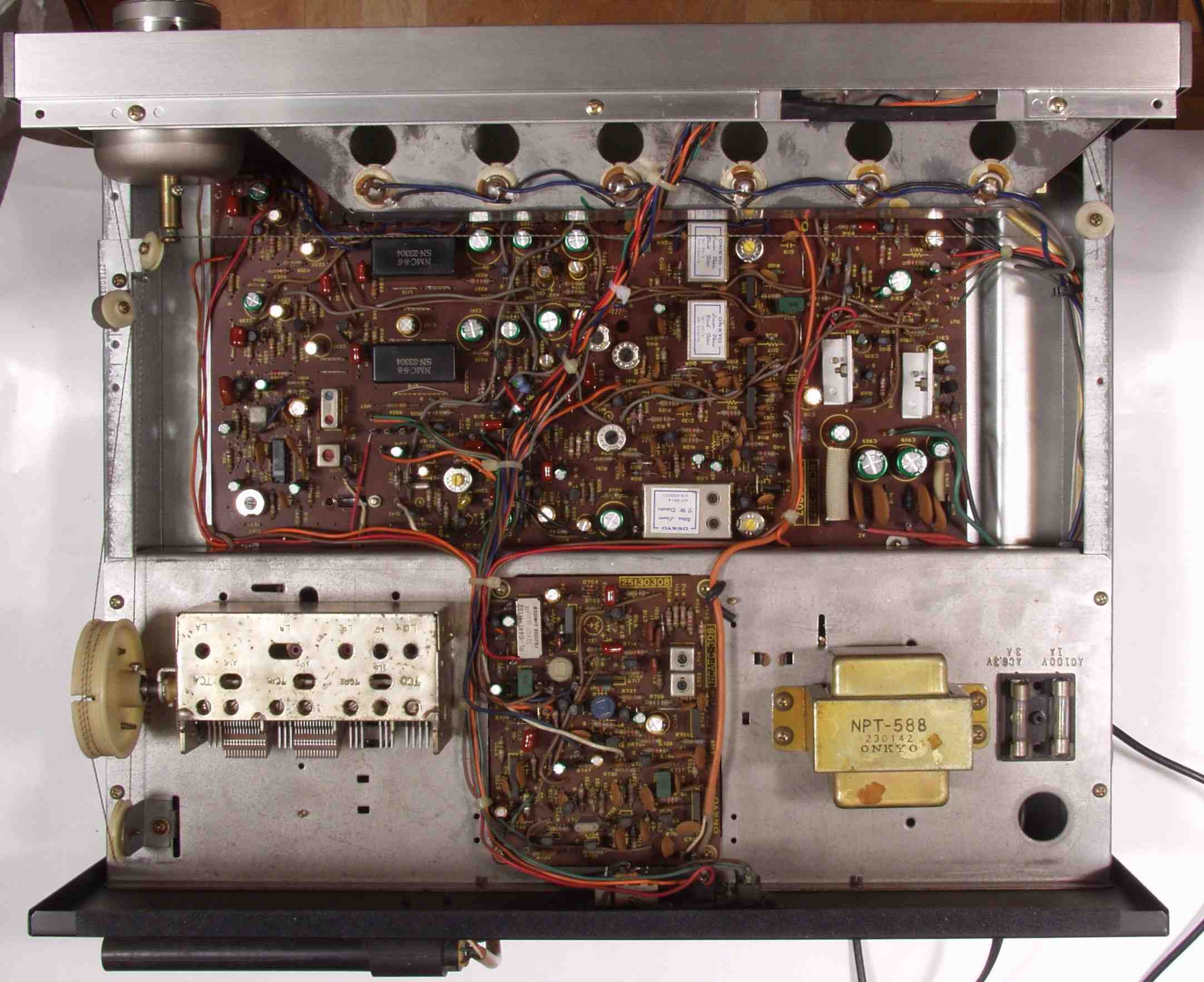

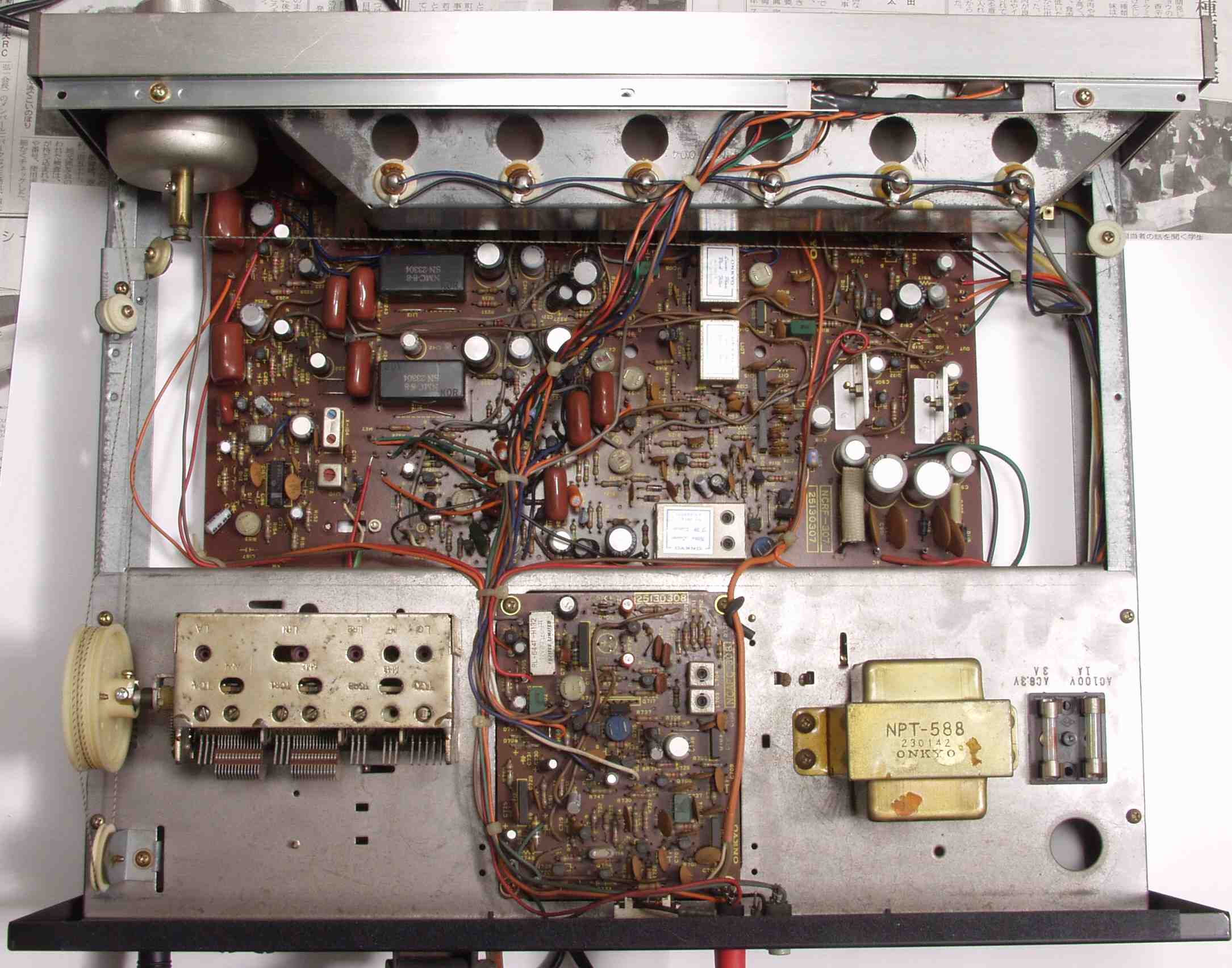

Ａ．　修理前の状況 Ａ１Ａ．　修理前　上から見る

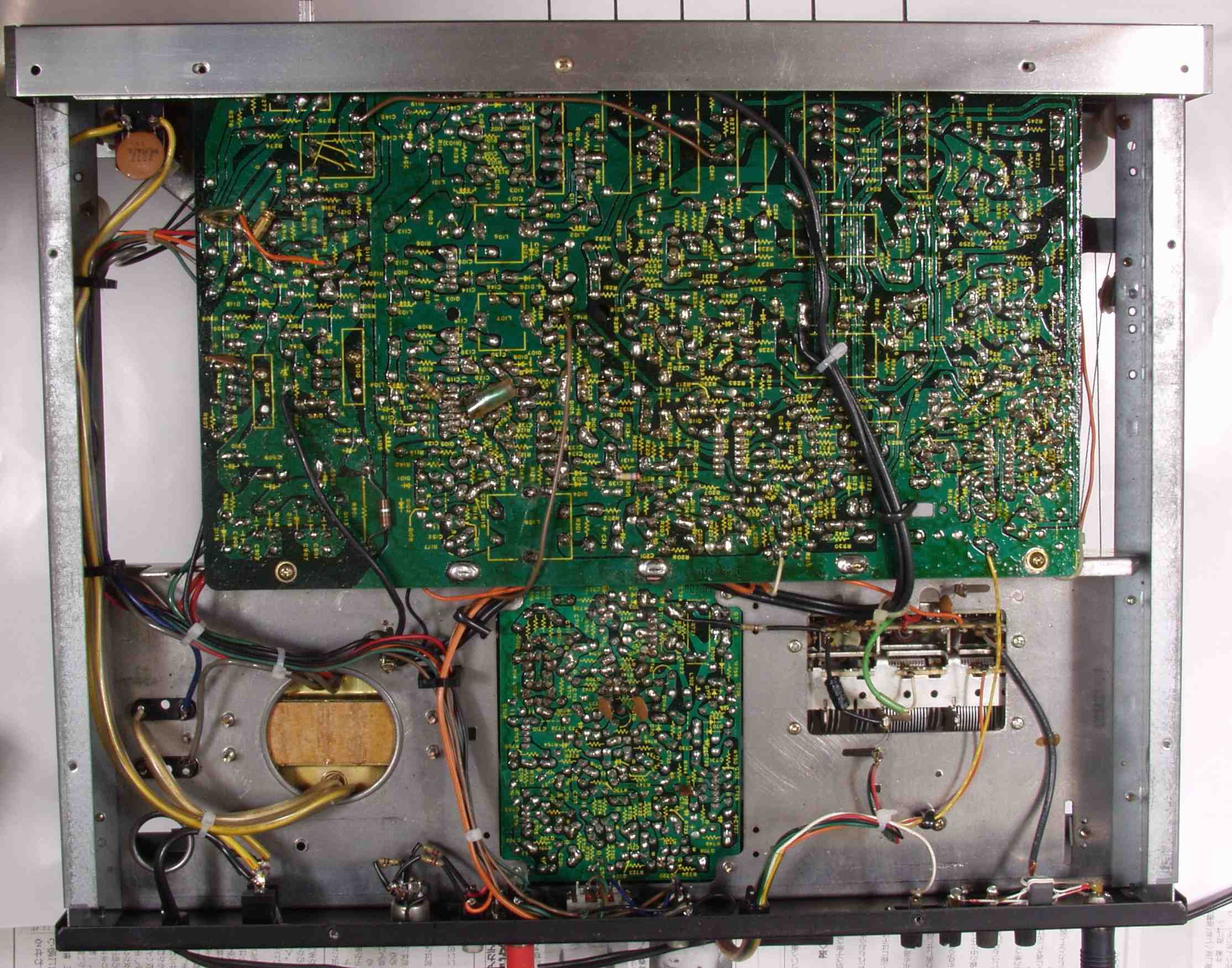

Ａ１Ｂ．　修理前　下から見る

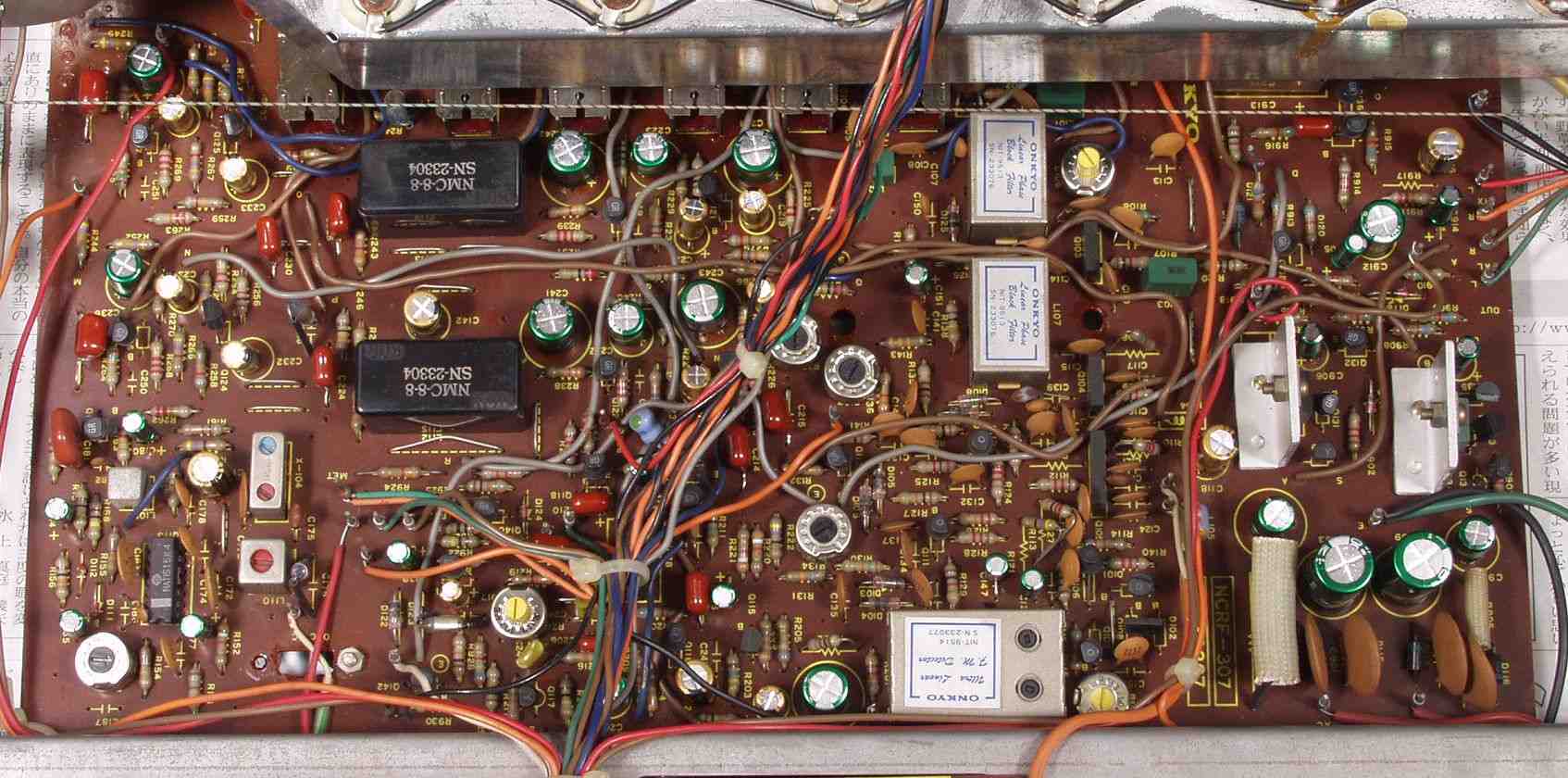

Ｃ．　修理状況 Ｃ１Ａ．　修理前　基盤

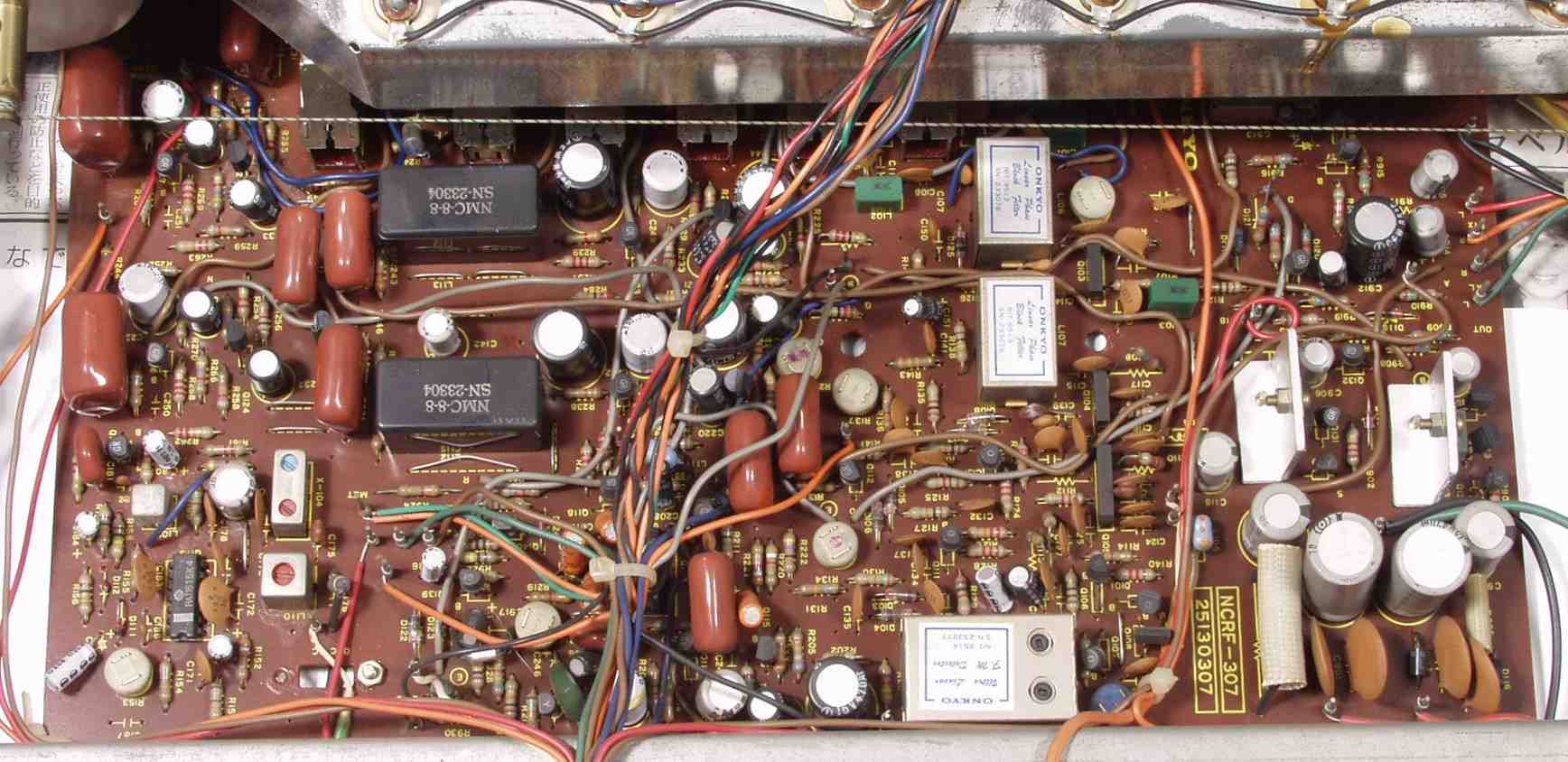

Ｃ１Ｂ．　修理後　基盤　電解コンデンサー３８個、半固定ＶＲ７個、ＴＲ（トランジスター）４個、フイルムコンデンサー１０個交換

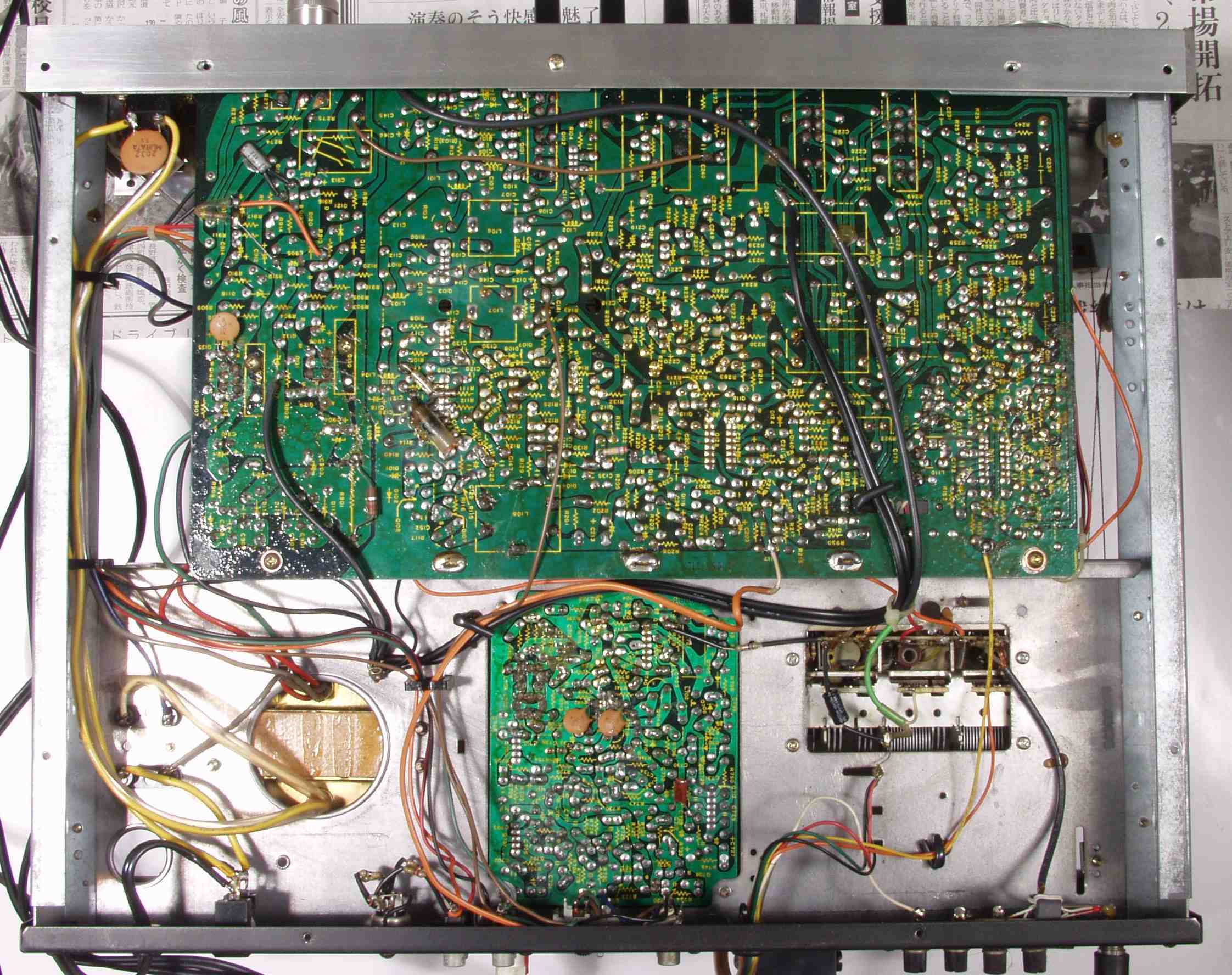

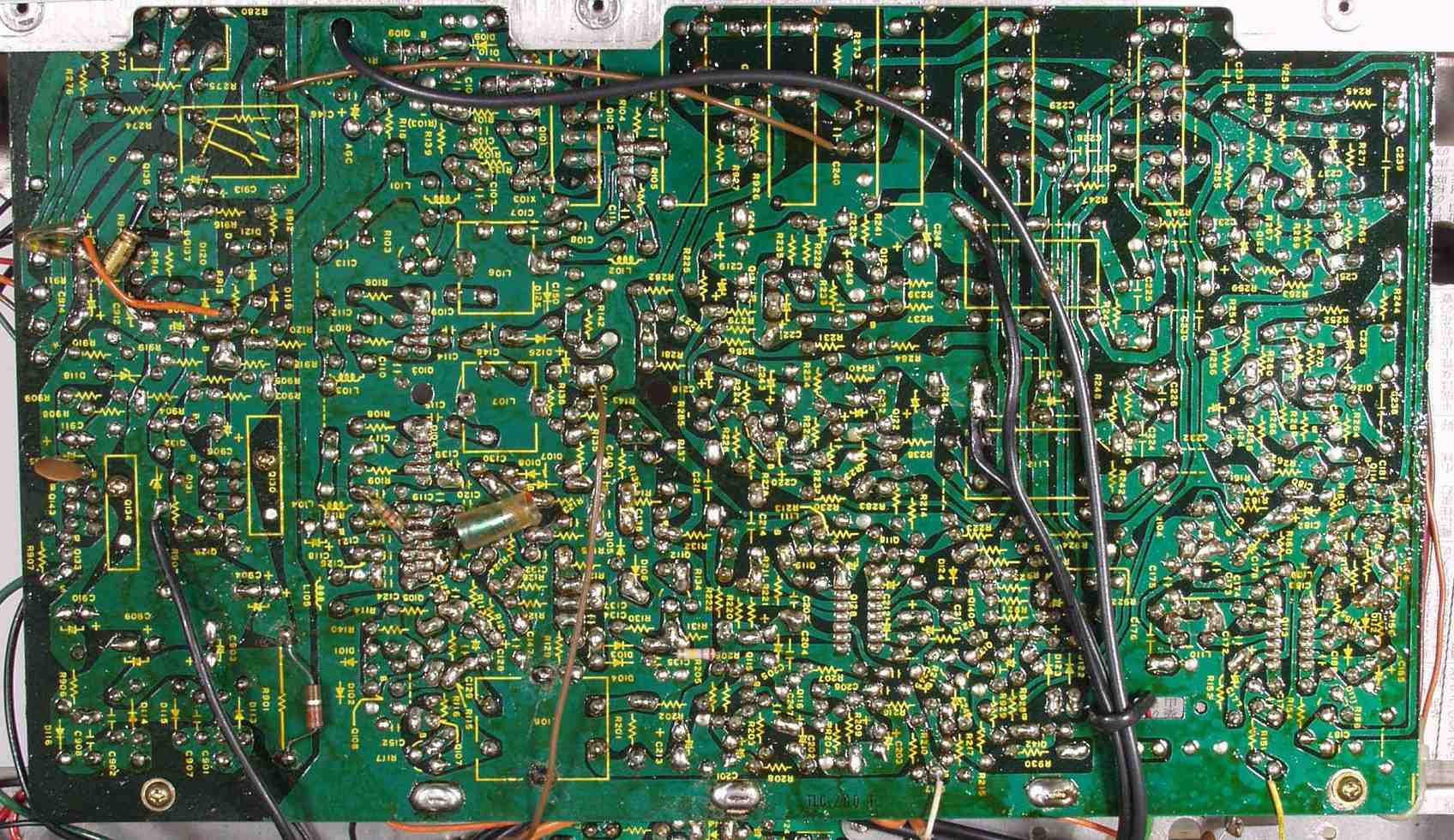

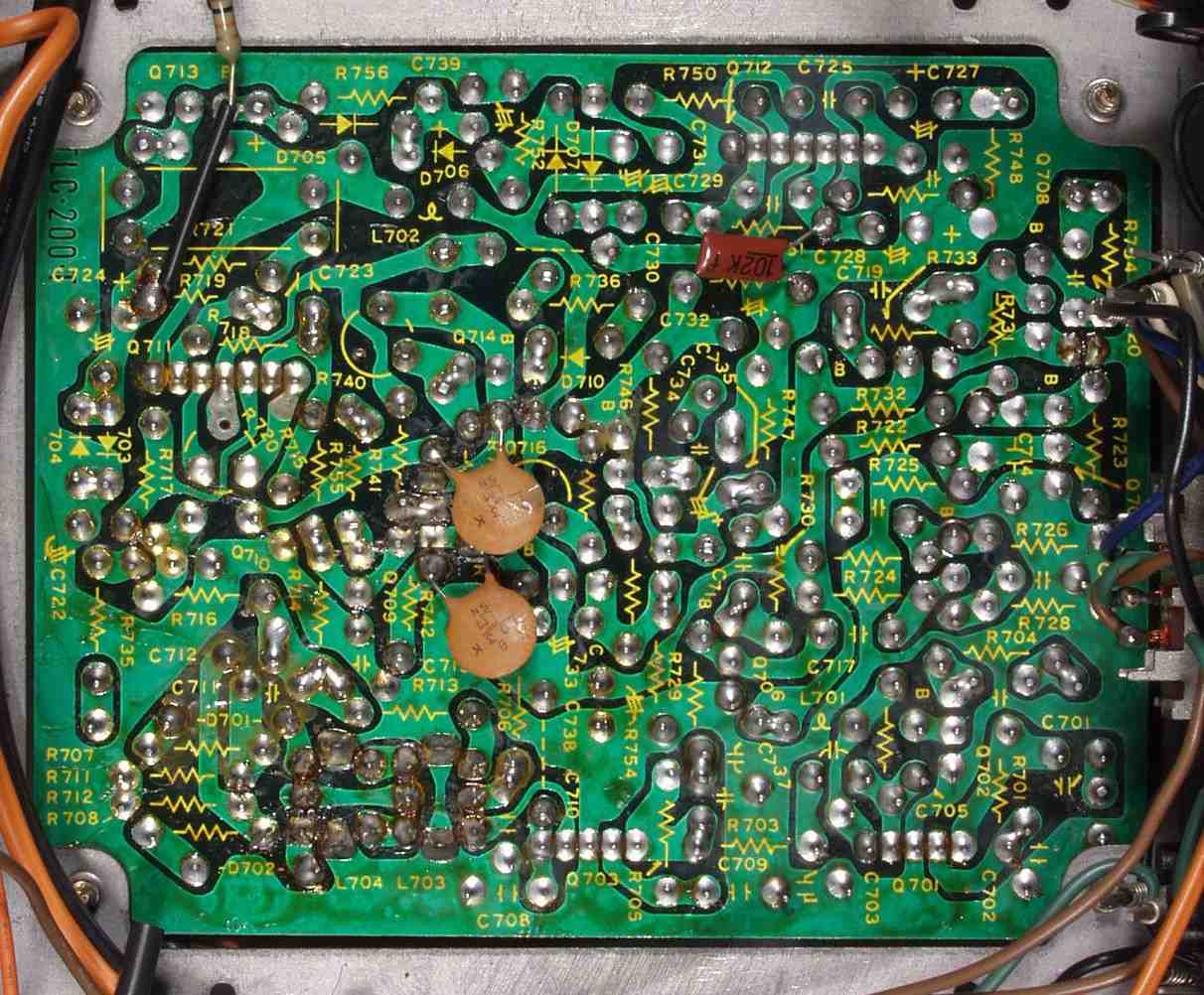

Ｃ１Ｃ．　修理前　　基盤裏

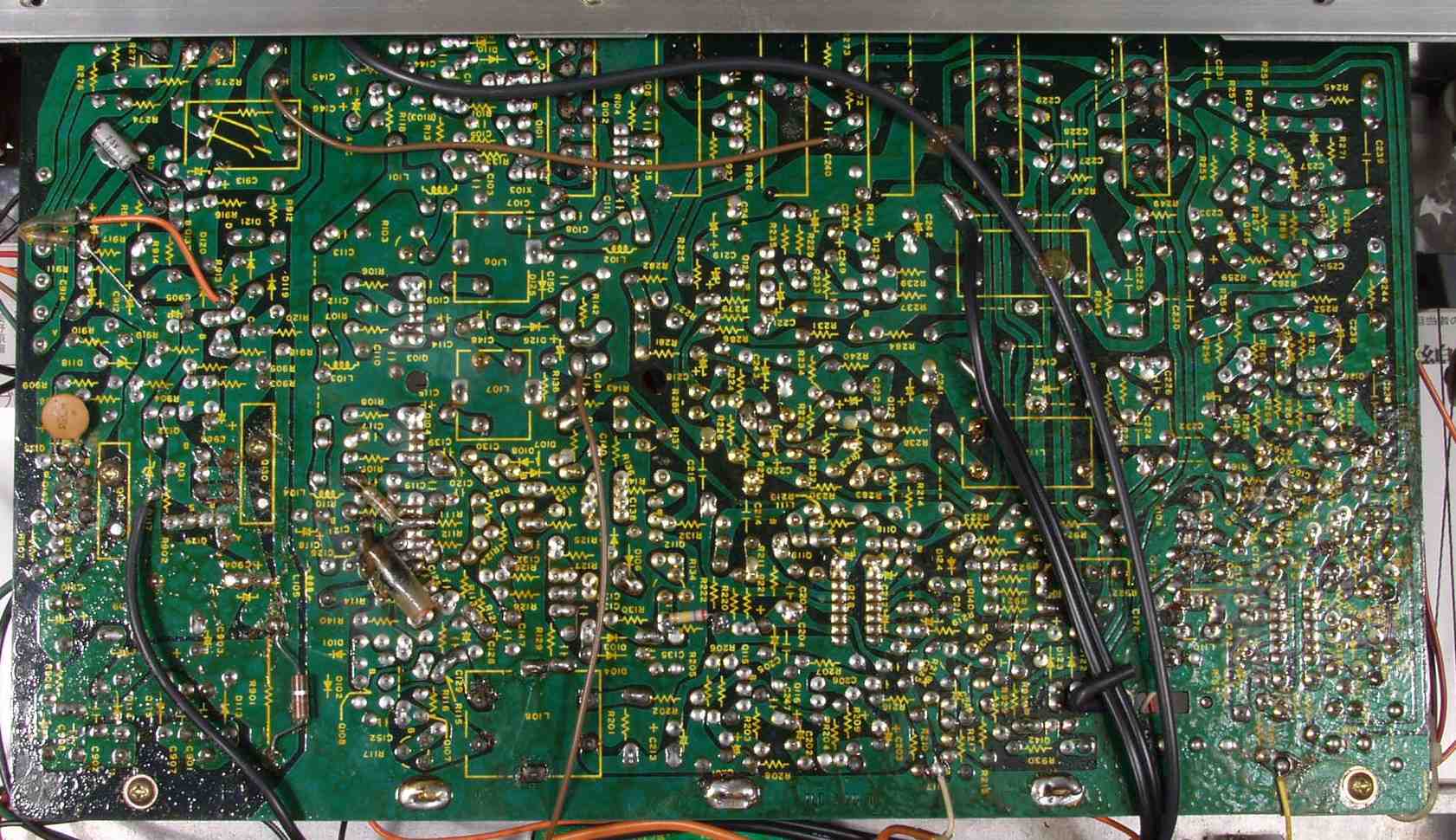

Ｃ１Ｄ．　修理（半田補正）後　　基盤裏

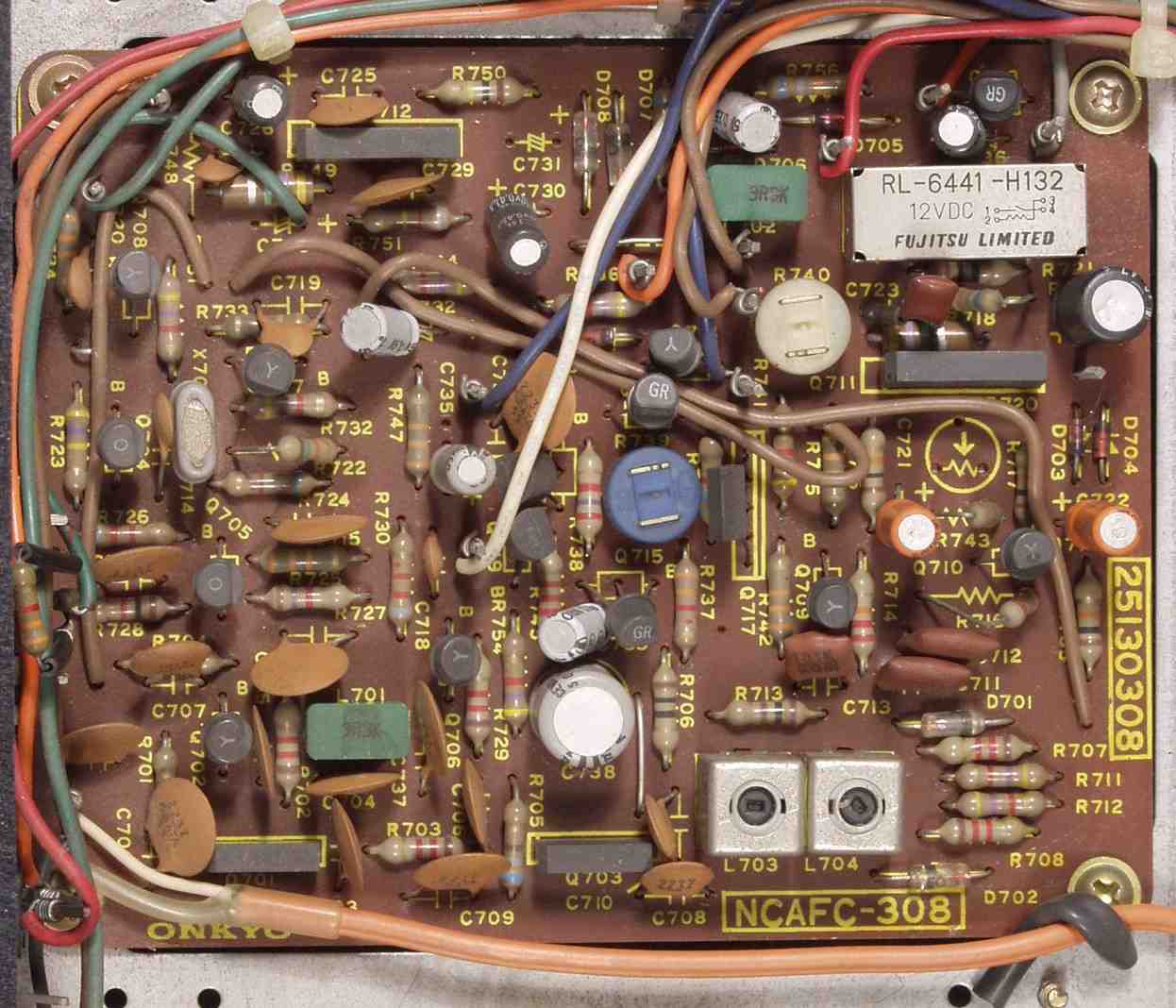

Ｃ４Ａ．　修理前　ＡＦＣ基板

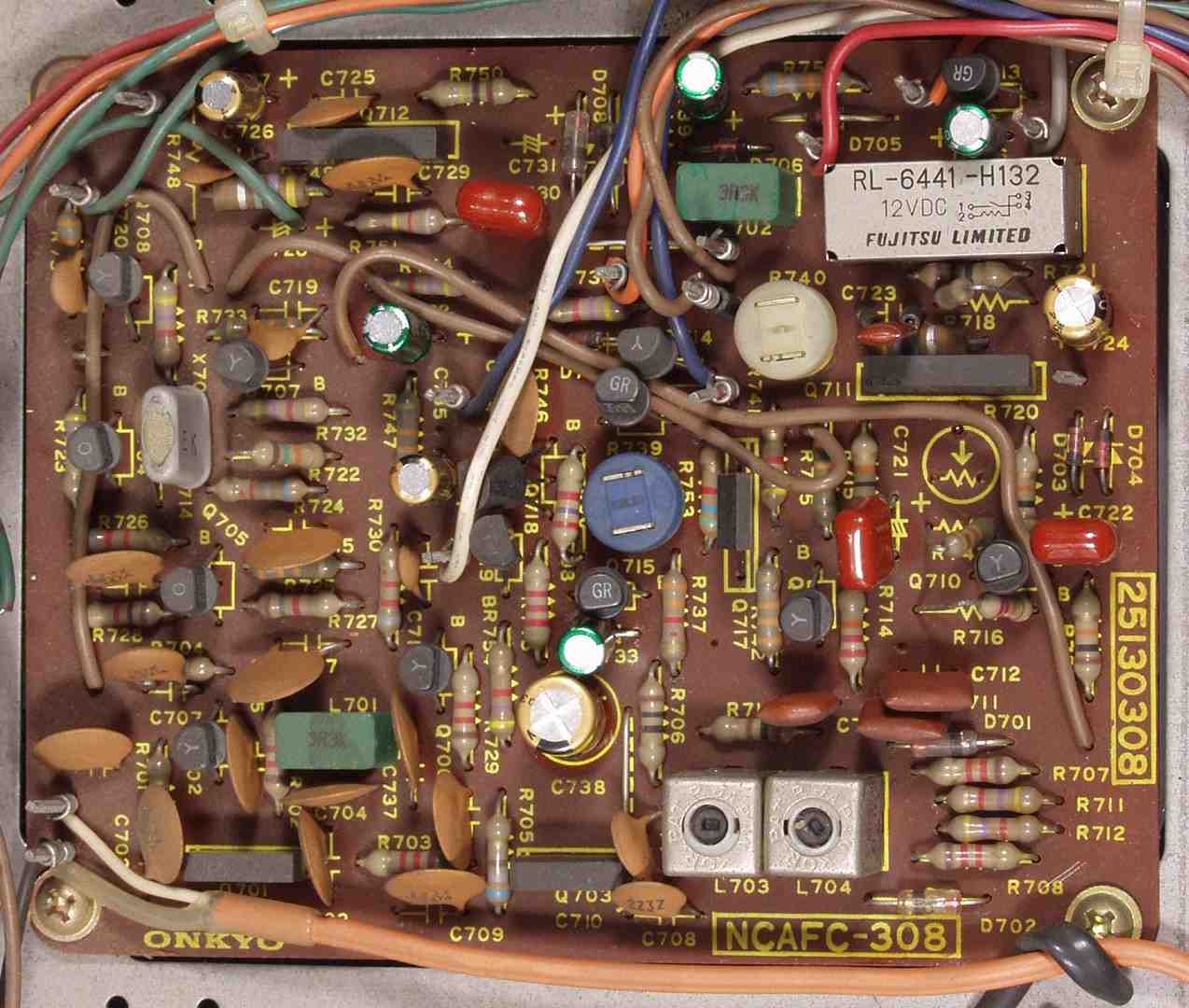

Ｃ４Ｂ．　修理後　ＡＦＣ基板　電解コンデンサー８個、フイルムコンデンサー３個交換

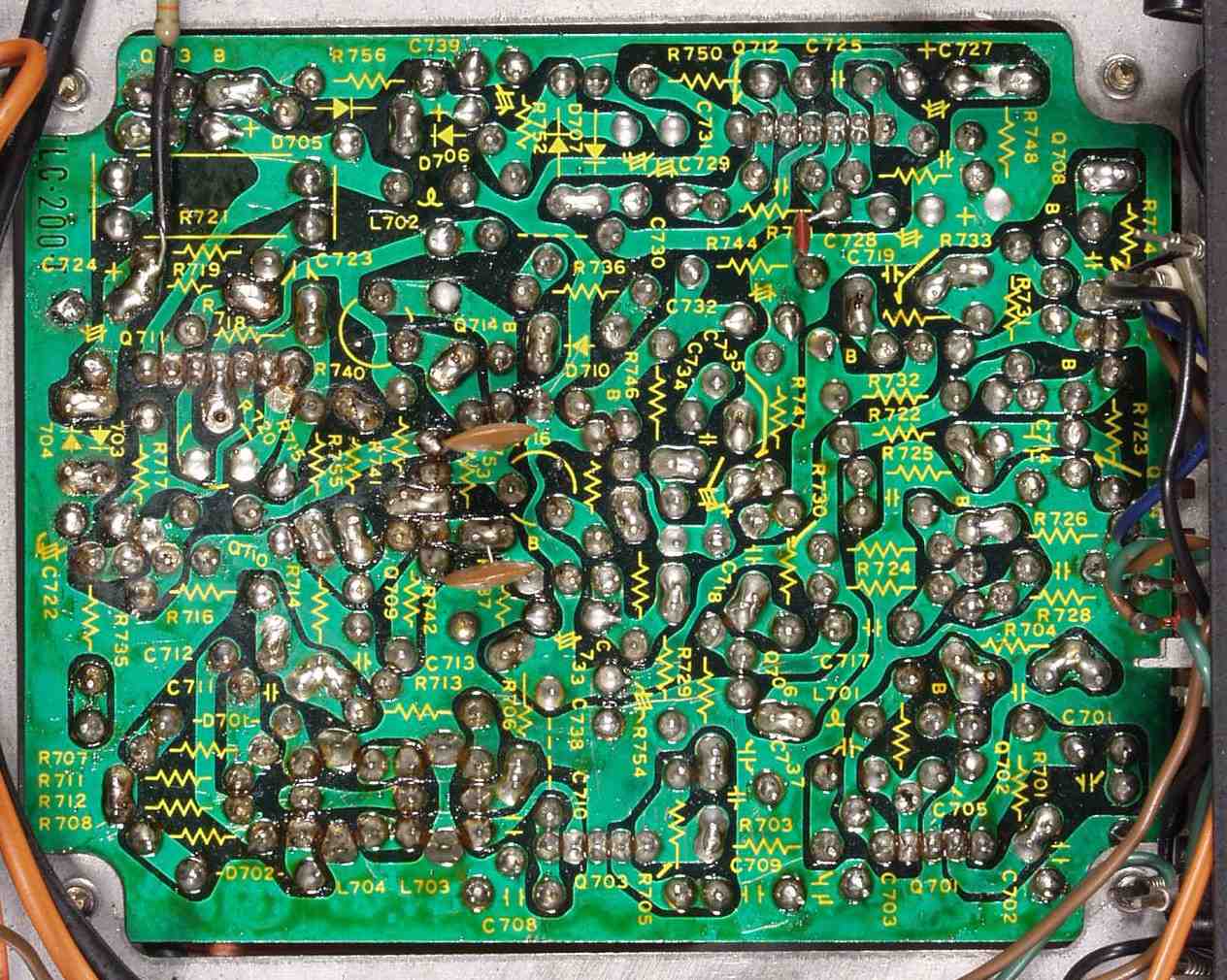

Ｃ４Ｃ．　修理前　ＡＦＣ基板裏

Ｃ４Ｄ．　修理（半田補正）後　ＡＦＣ基板裏

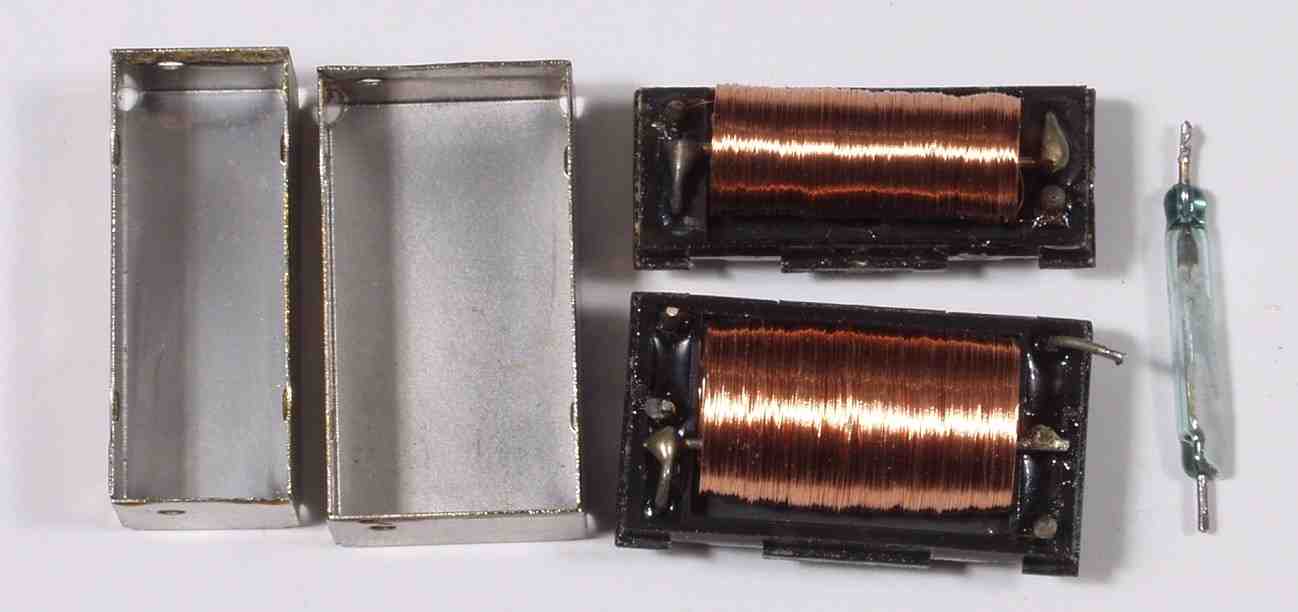

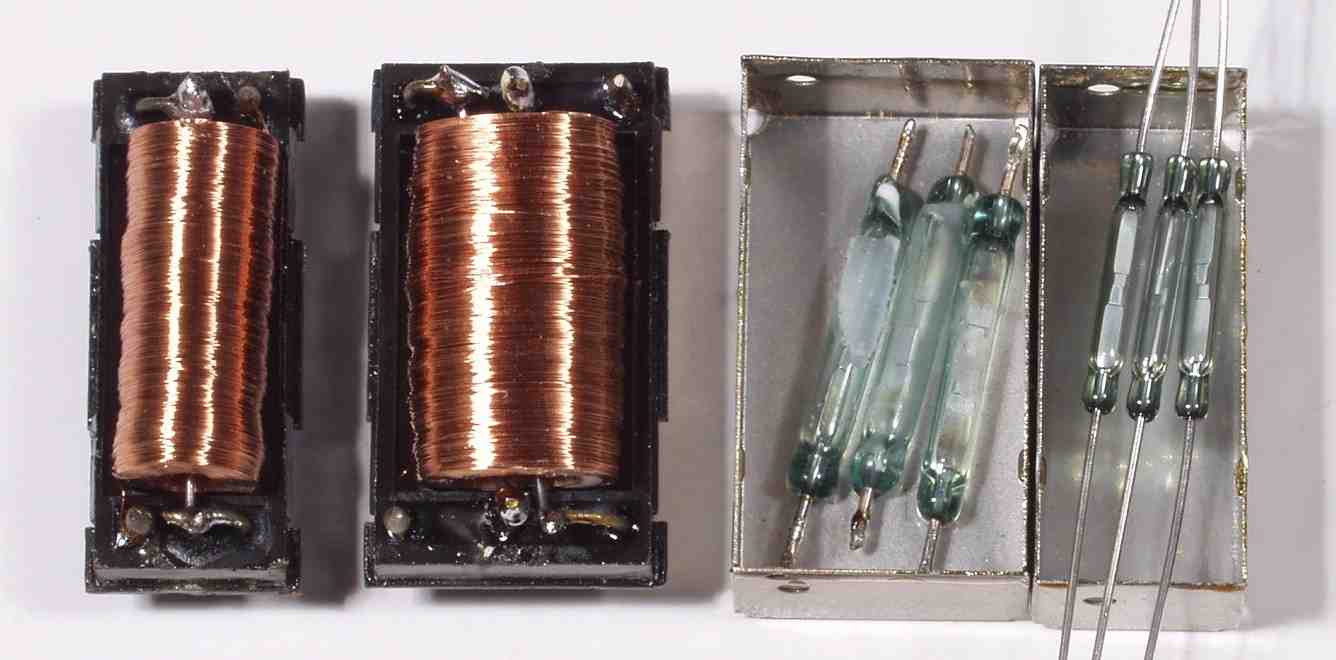

Ｃ５Ａ．　修理中　リードリレー　右端がユニット

Ｃ５Ｂ．　修理後　リードリレー

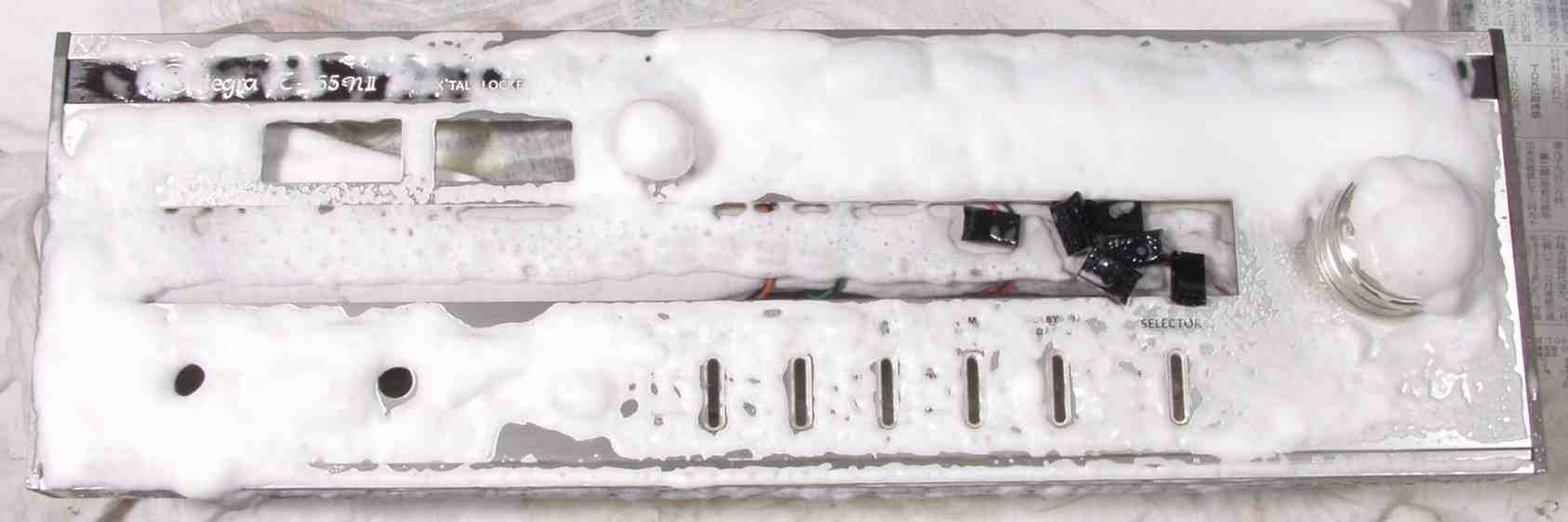

Ｃ７．　パネル清掃

Ｃ８Ａ．　修理前　上から

Ｃ８Ｂ．　修理後　上から

Ｃ８Ｃ．　修理前　下から

Ｃ８Ｄ．　修理後　下から

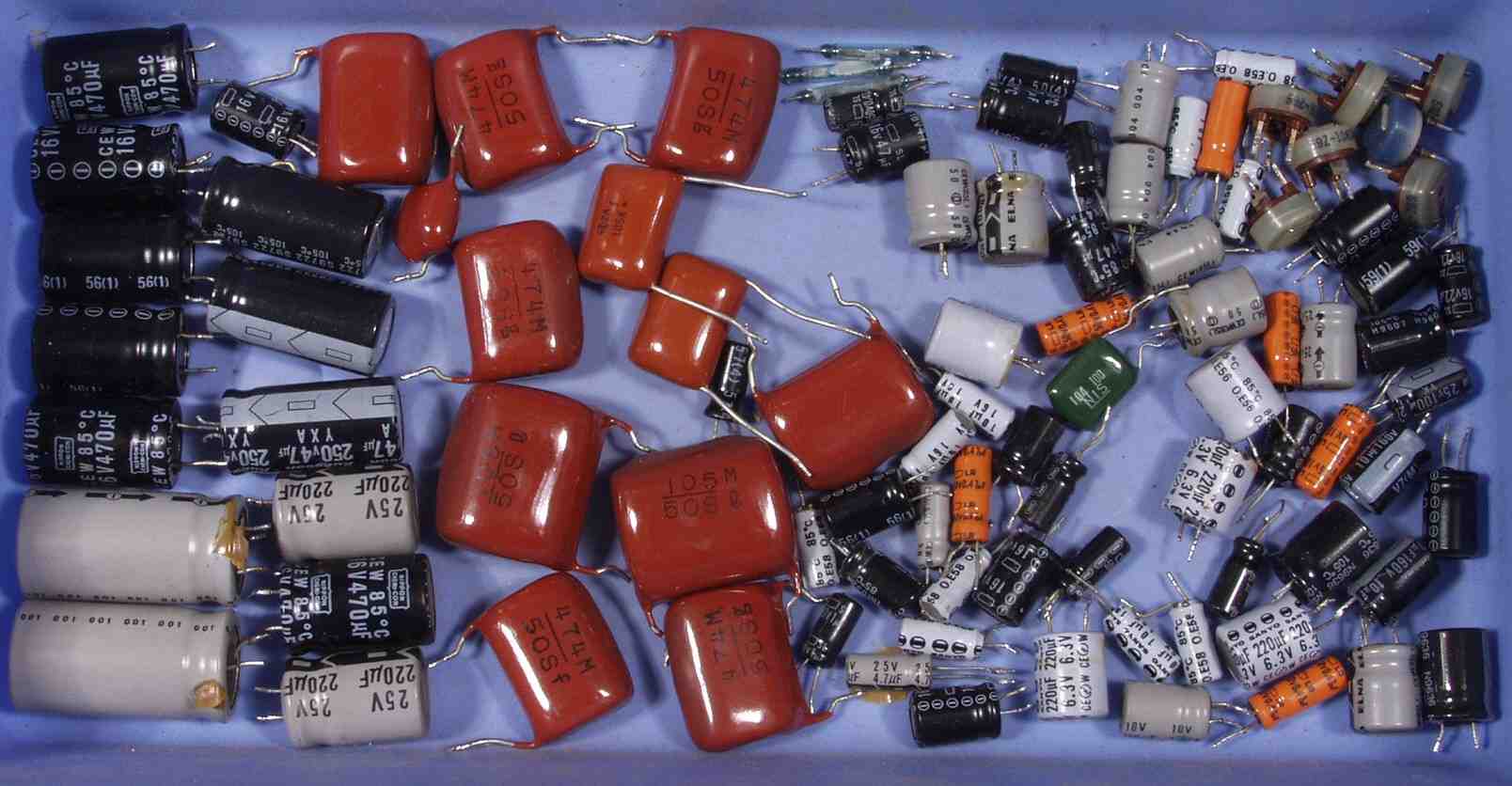

Ｃ９．　交換部品

Ｅ．　調整・測定 Ｅ１．

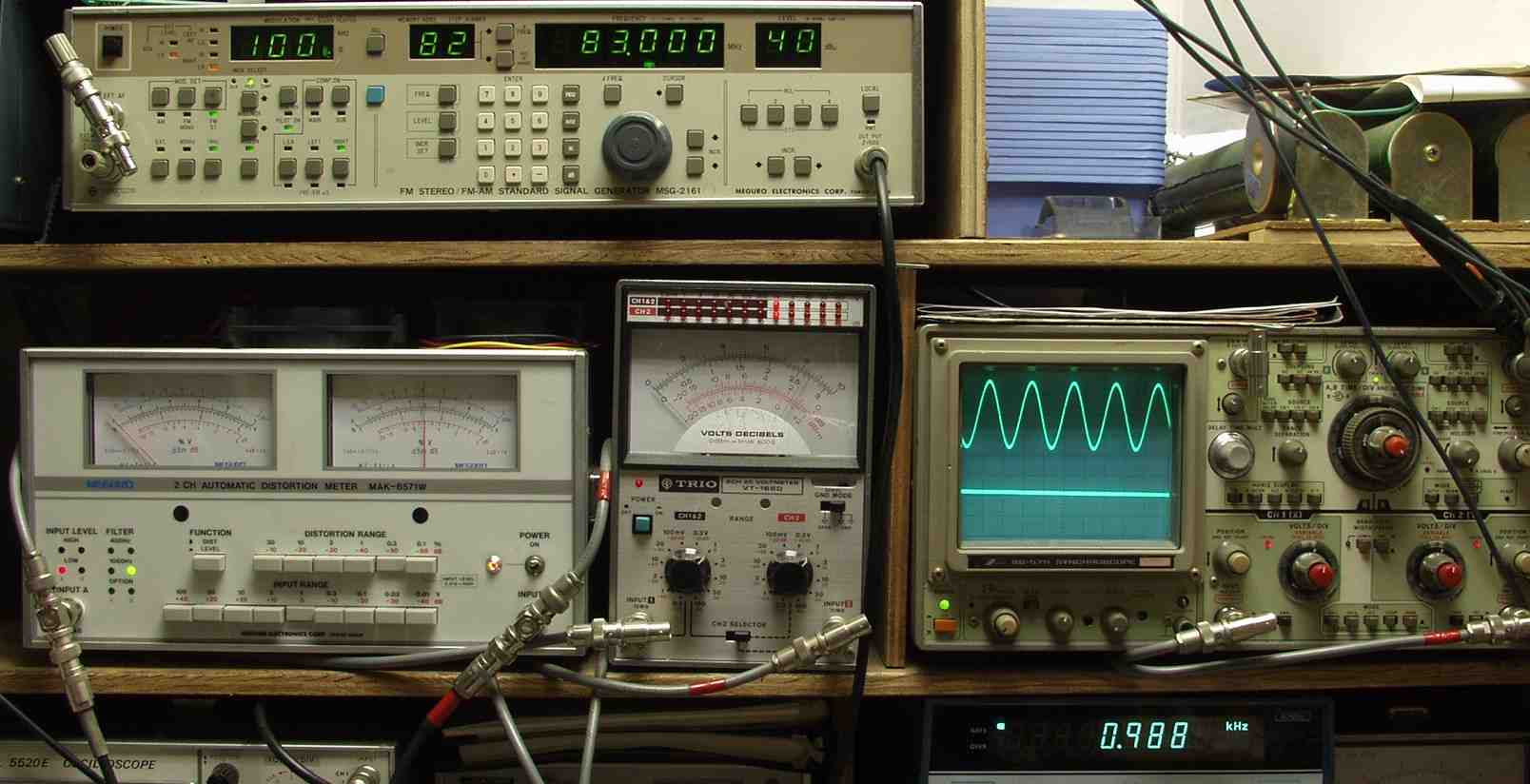

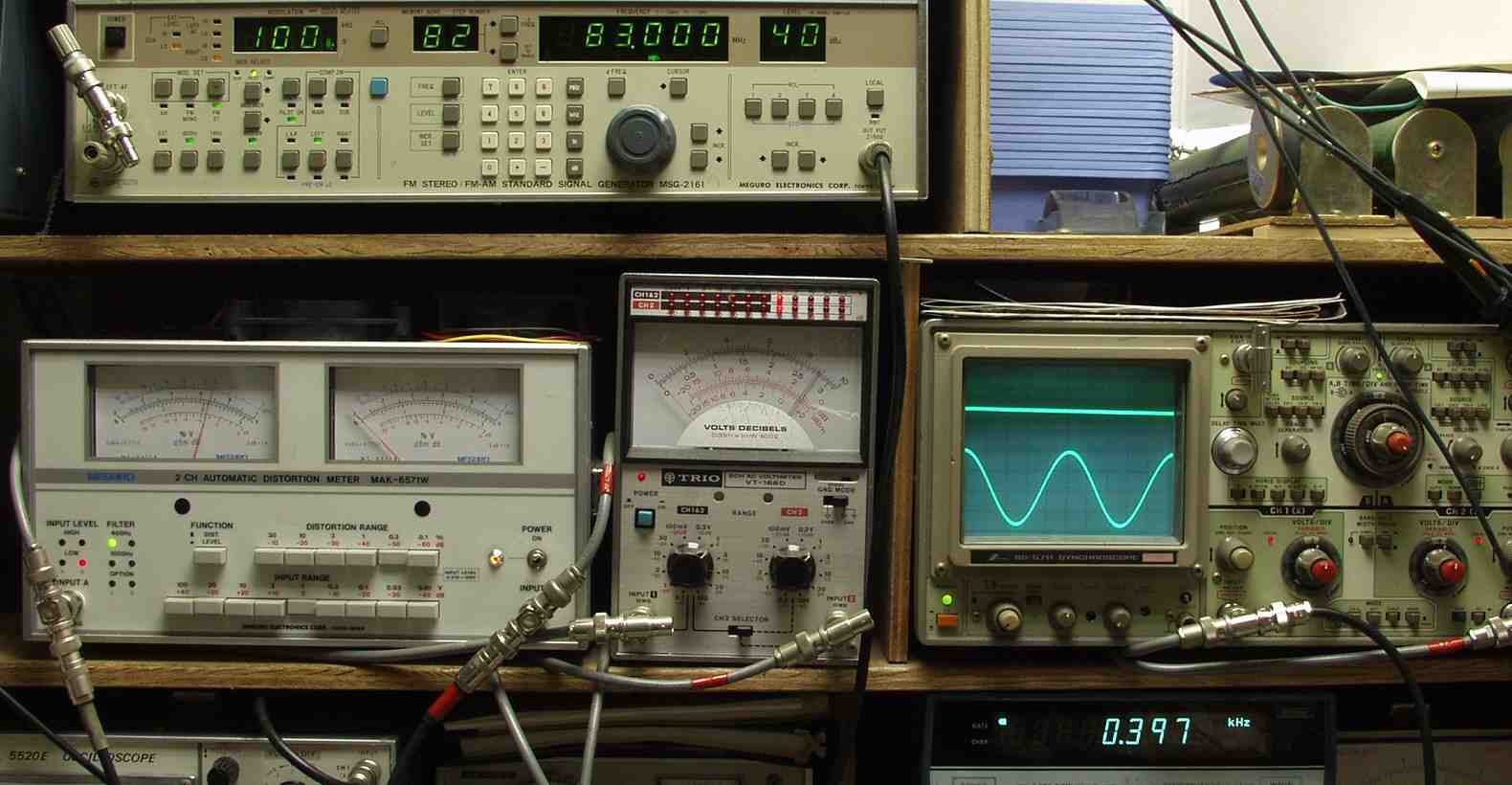

Ｅ２Ａ．　ＦＭ感度・ＲＬ分離測定調整　Ｒ側１０００ＨＺ変調 　　見方 　　　　　上のＦＭステレオ信号発信器より　８３ＭＨＺで　１０００Ｈの　Ｒのみ変調信号を　４０ｄＢで出す 　　　　　これを受信し出力を測定する、 　　　　　中左側の歪み率計＝０．２％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大０．３％レンジ） 　　　　　真ん中電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力（最大３Ｖレンジ） 　　　　　中右側出力波形　上＝Ｒ出力、下＝Ｌ出力。　右下＝周波数計

Ｅ２Ｂ．　ＦＭ感度・ＲＬ分離測定調整　Ｒ側４００ＨＺ変調

Ｅ２Ｃ．　ＦＭ感度・ＲＬ分離測定調整　Ｌ側１０００ＨＺ変調 　　見方 　　　　　上のＦＭステレオ信号発信器より　８３ＭＨＺで　１０００Ｈの　Ｌのみ変調信号を　４０ｄＢで出す 　　　　　これを受信し出力を測定する、 　　　　　中左側の歪み率計＝０．２％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大０．３％レンジ） 　　　　　真ん中電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力（最大３Ｖレンジ） 　　　　　中右側出力波形　上＝Ｒ出力、下＝Ｌ出力。　右下＝周波数計

Ｅ２Ｄ．　ＦＭ感度・ＲＬ分離測定調整　Ｌ側４００ＨＺ変調

Ｅ３．　　２４時間エージング。
