| ＳＡＮＳＵＩ ＴＵ−Ｘ１ 修理記録 |
| 平成１６年１０月１５日到着 平成１７年１月１５日完成 |
|

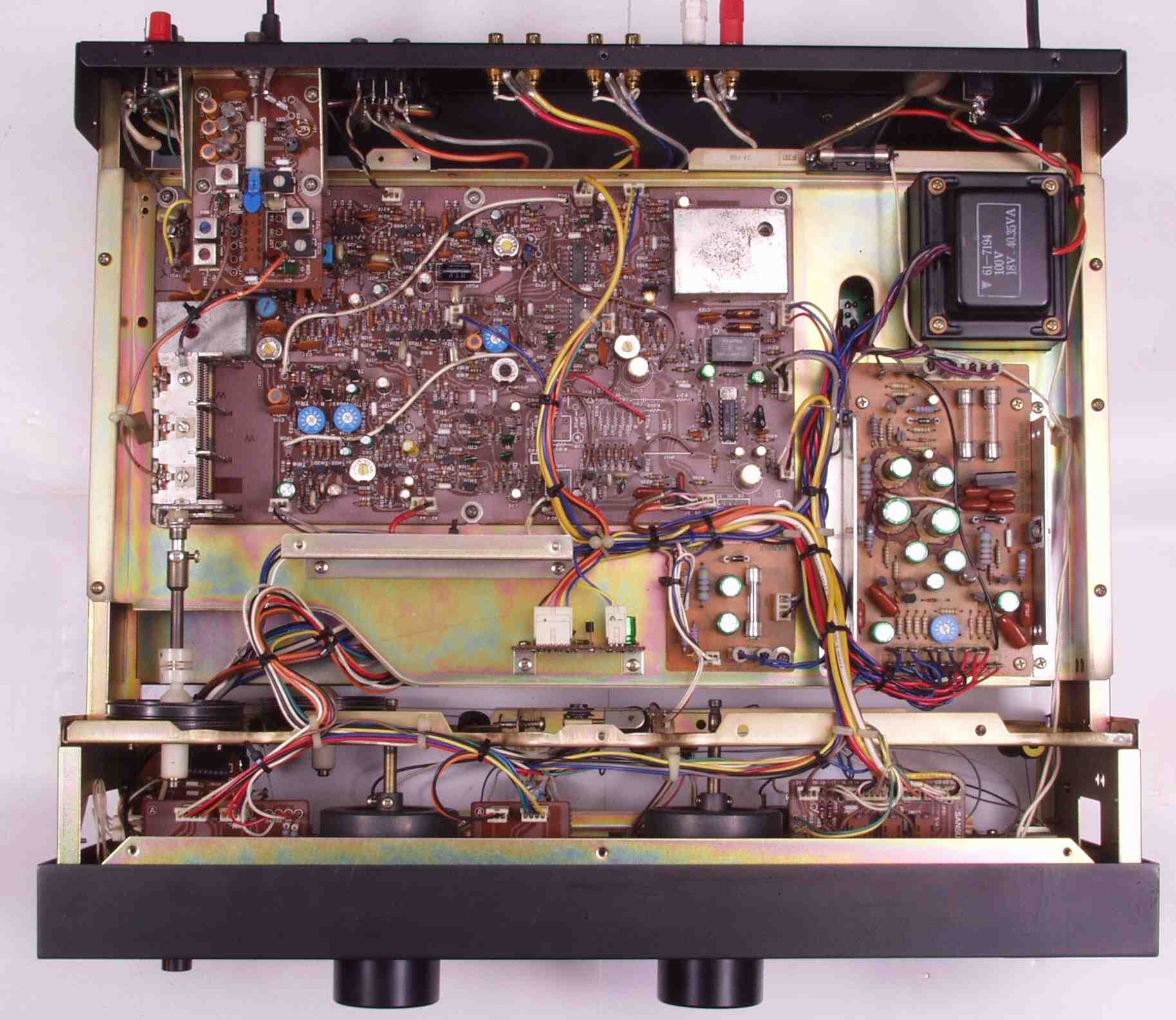

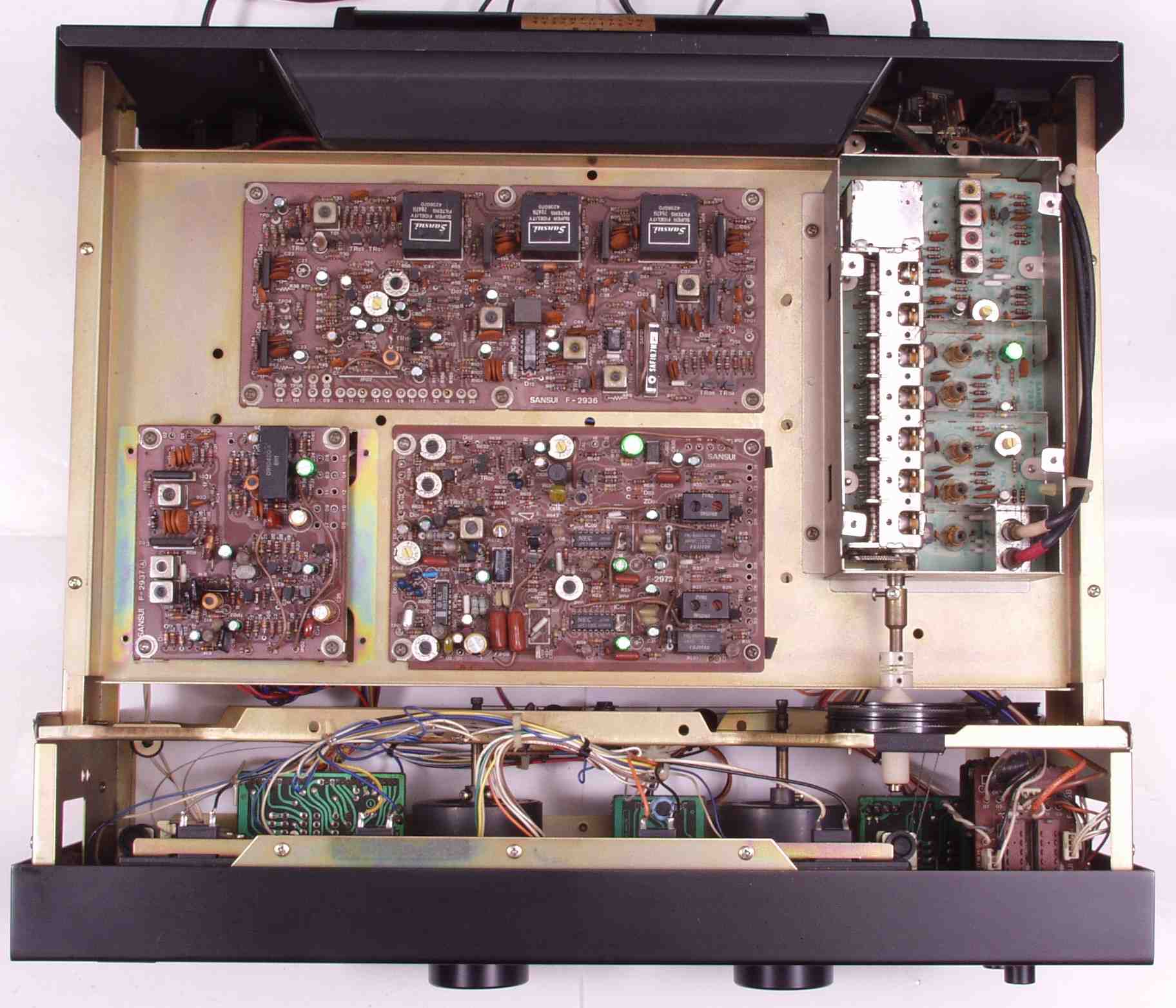

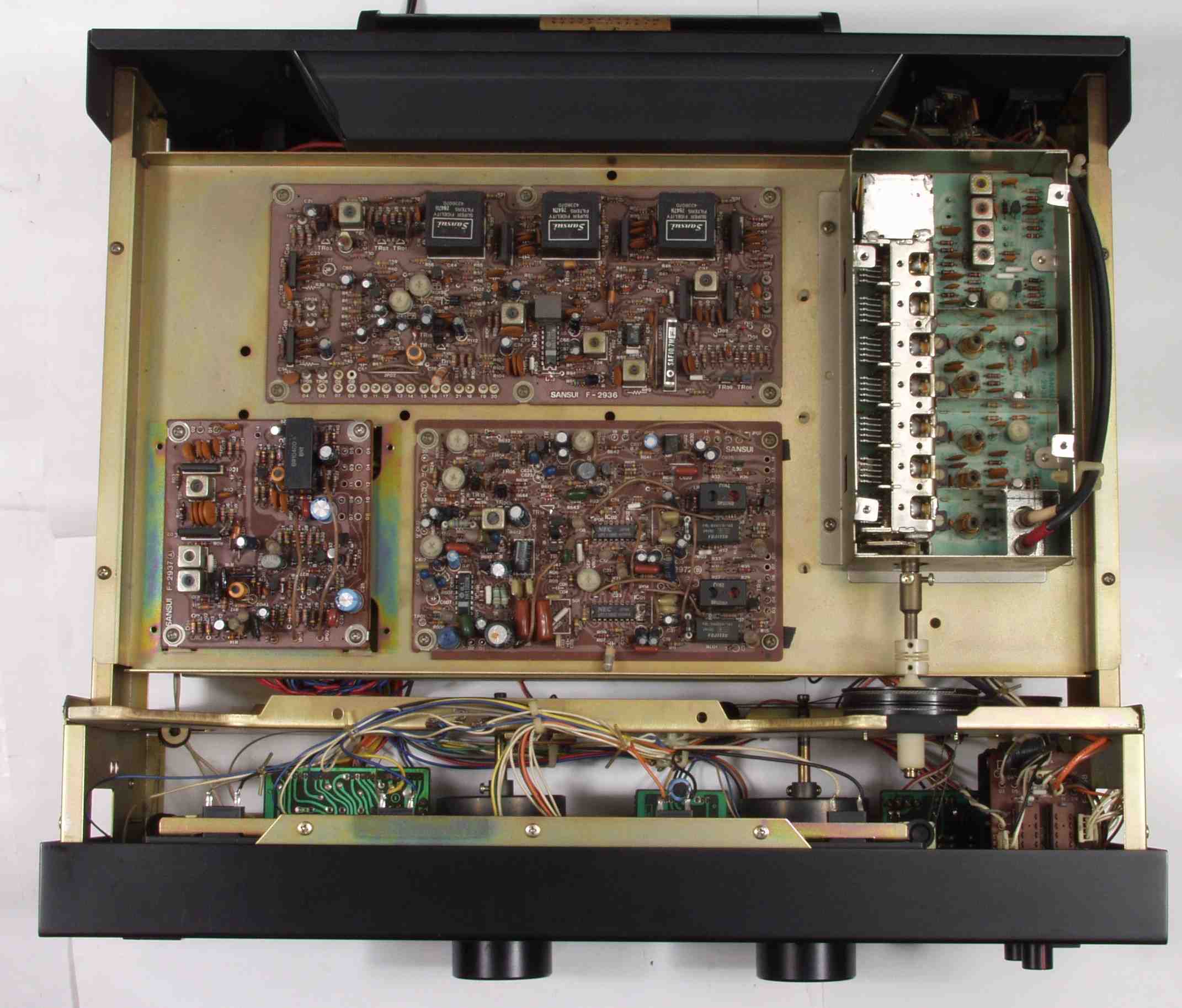

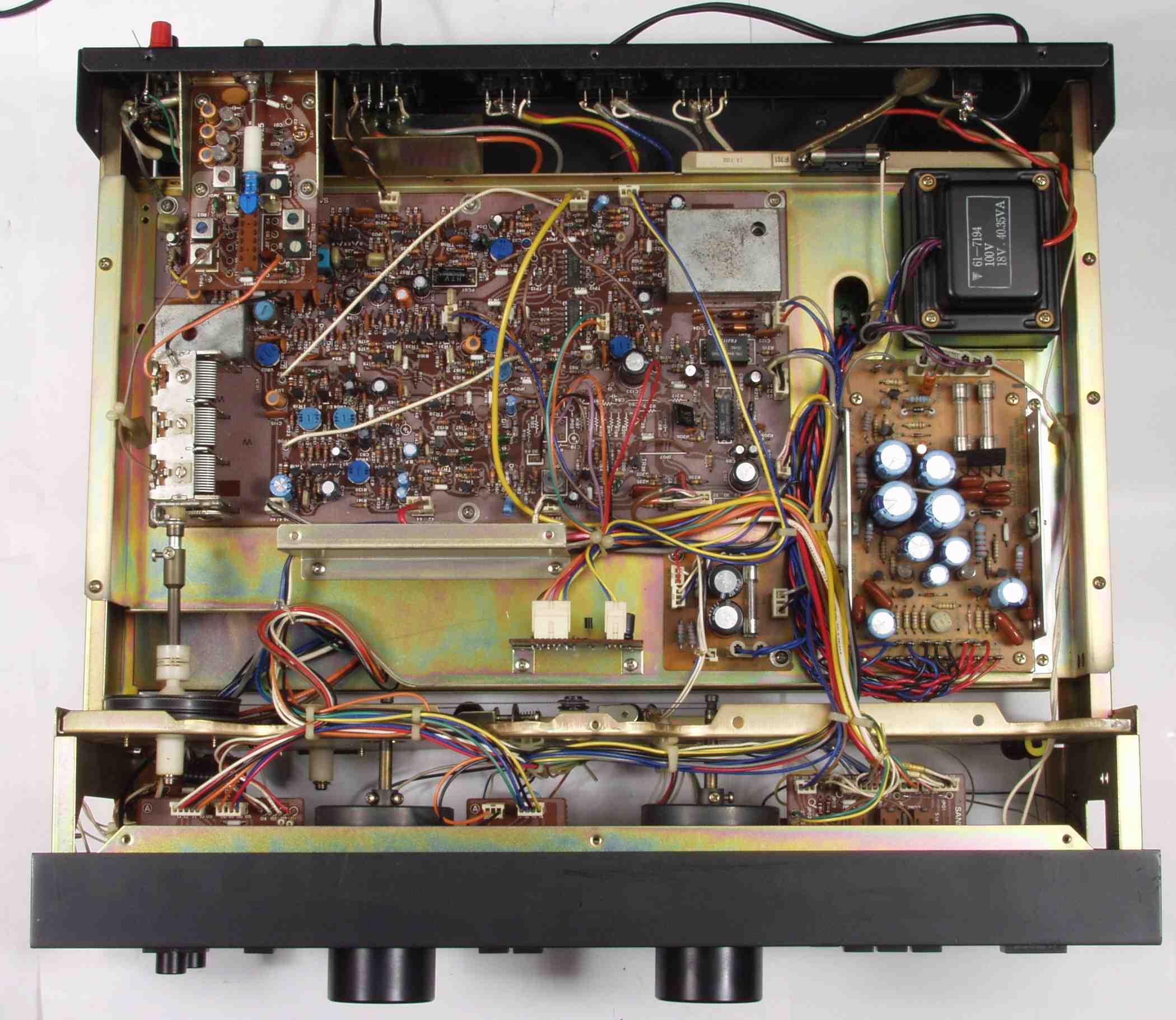

| Ａ． 修理前の状況 Ａ−１． 点検中 上から見る ＦＭ関係の基板 |
 |
| Ａ−２． 点検中 下から見る ＡＭ関係と電源基板 |
 |

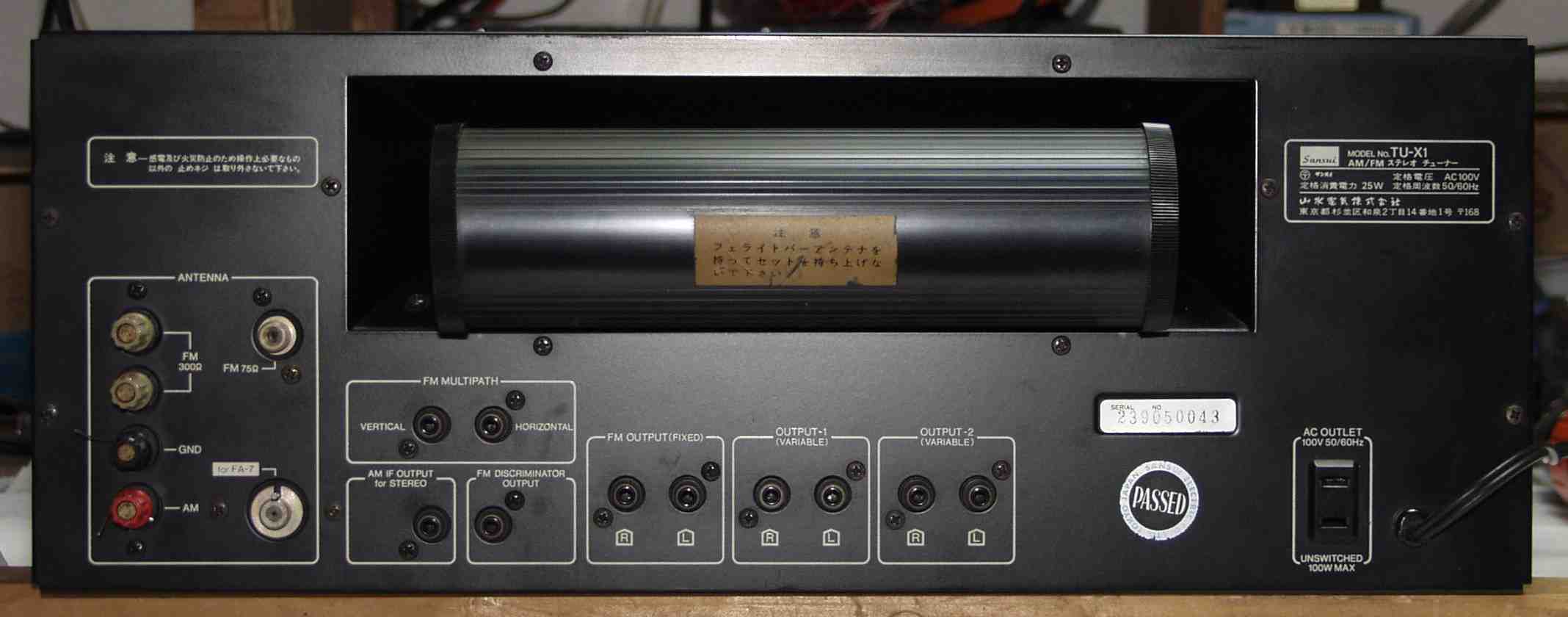

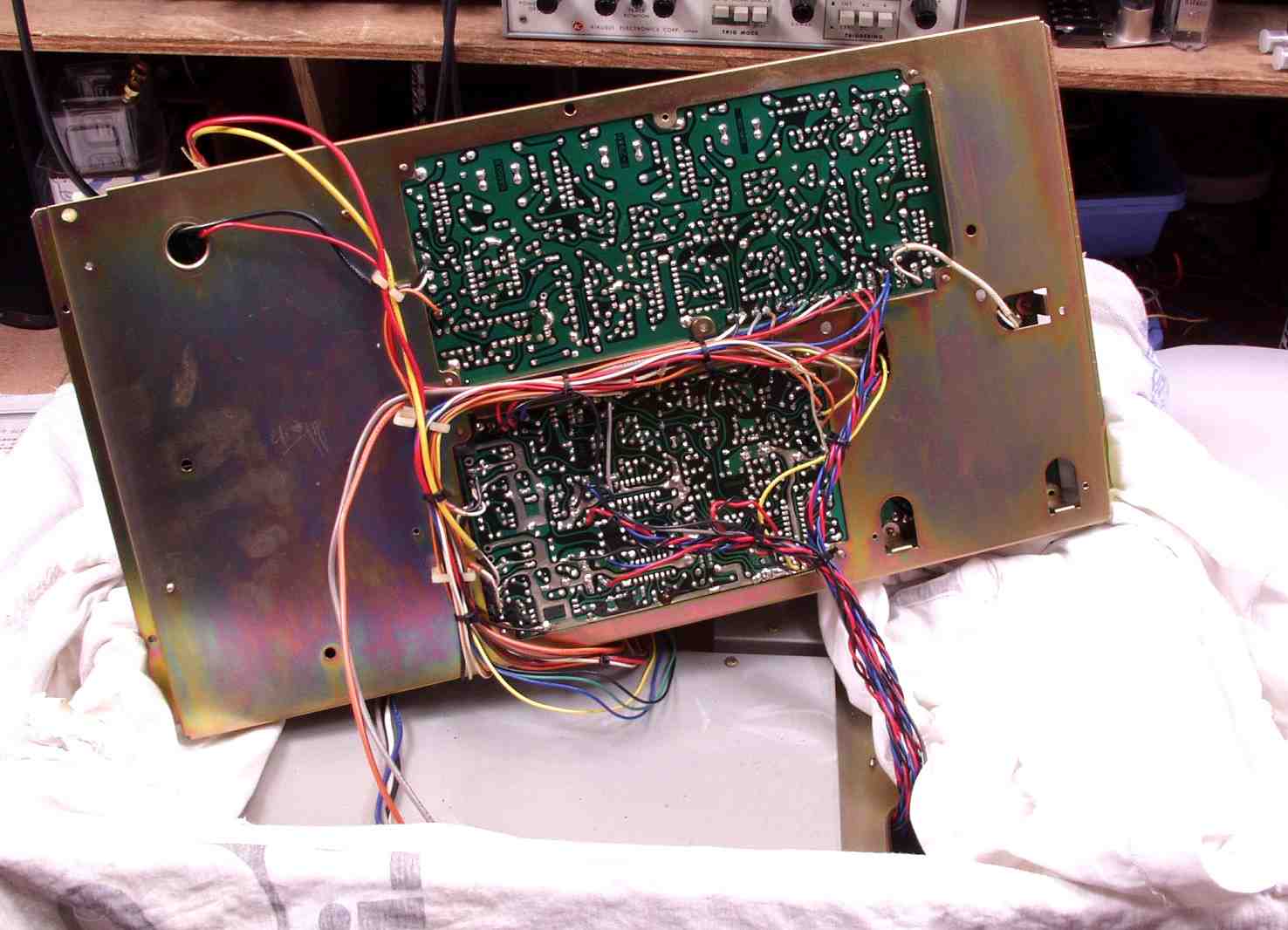

| Ａ−３． 点検中 後ろから見る 真ん中の巨大な筒はＡＭのＡＮＴ！ スタティックシールドが施された高感度！ 雑音にも強い |
 |

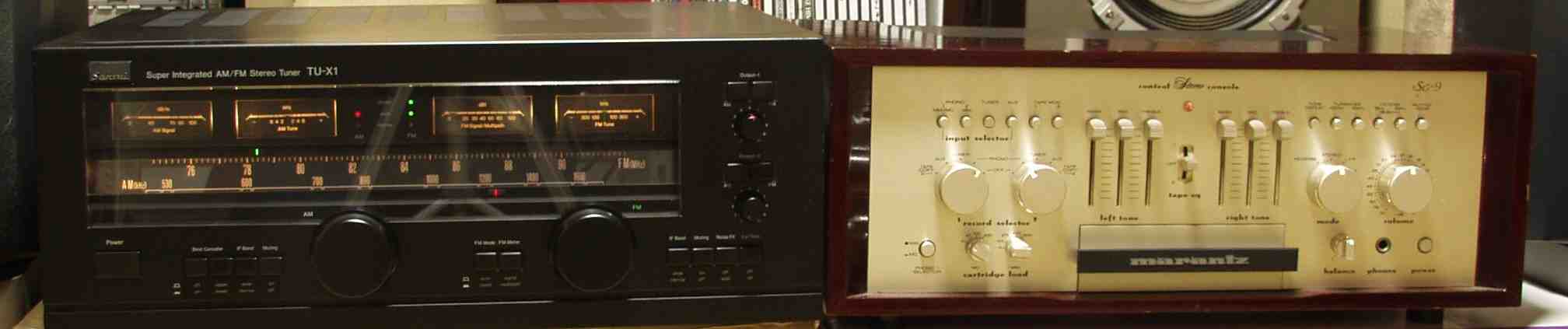

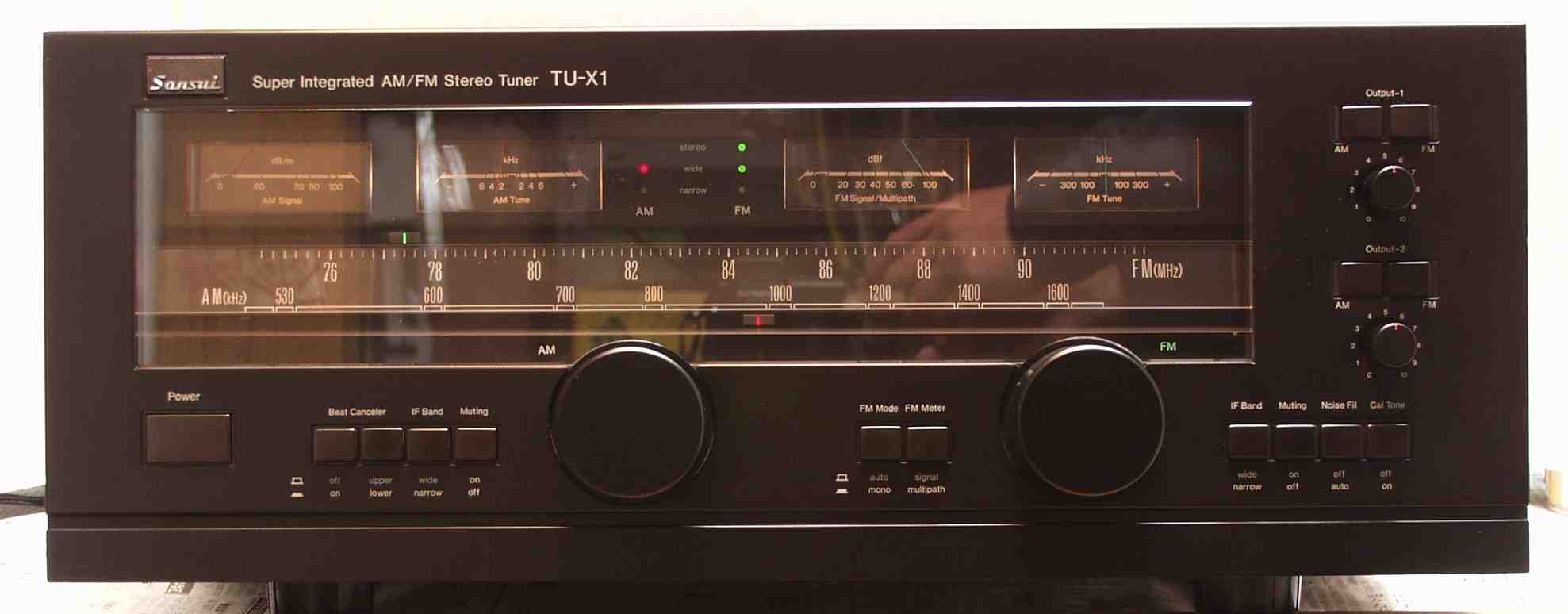

| ＦＭチューナーとＡＭチューナーが完全に独立している為、同時に受信できる 左側のノブがＡＭ（下部の赤い指針）。右側のノブがＦＭ専用（上部の緑色 の指針）。４つあるメーターも，ＡＭ／ＦＭそれぞれ独立 |
 |
| Ｃ． 修理状況 Ｃ−１． 修理中 試作品とも思える作り！ |
 |

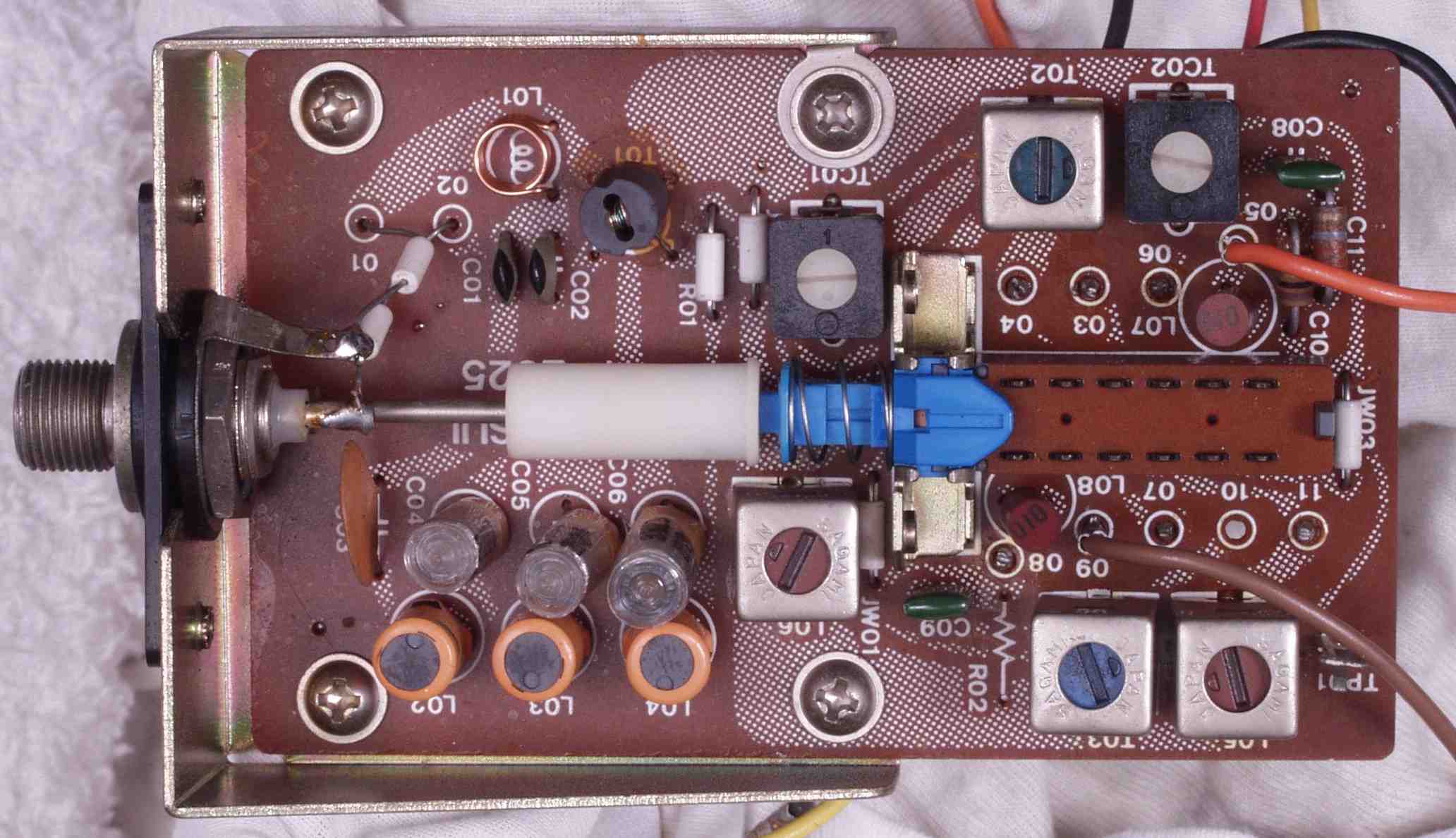

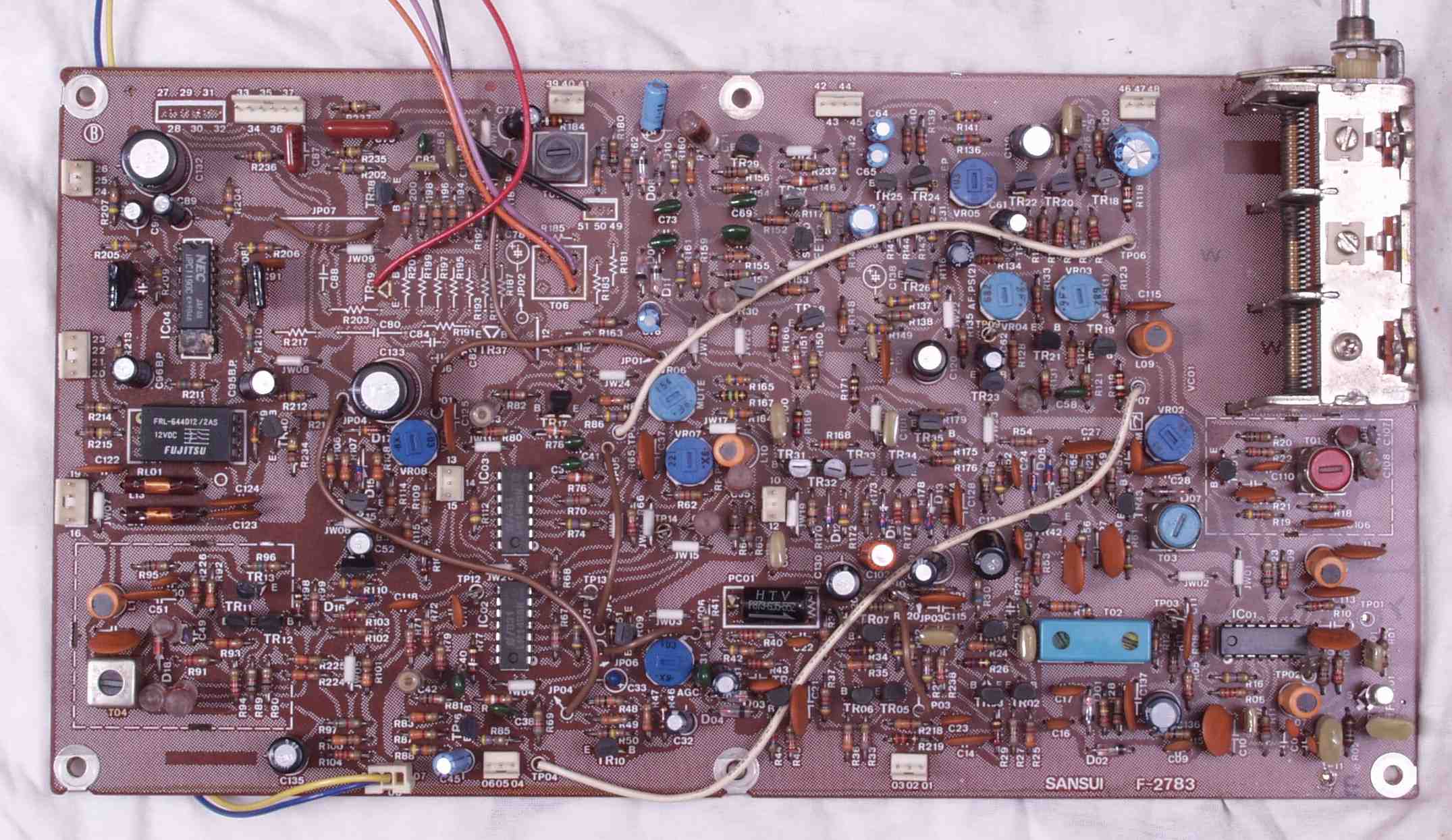

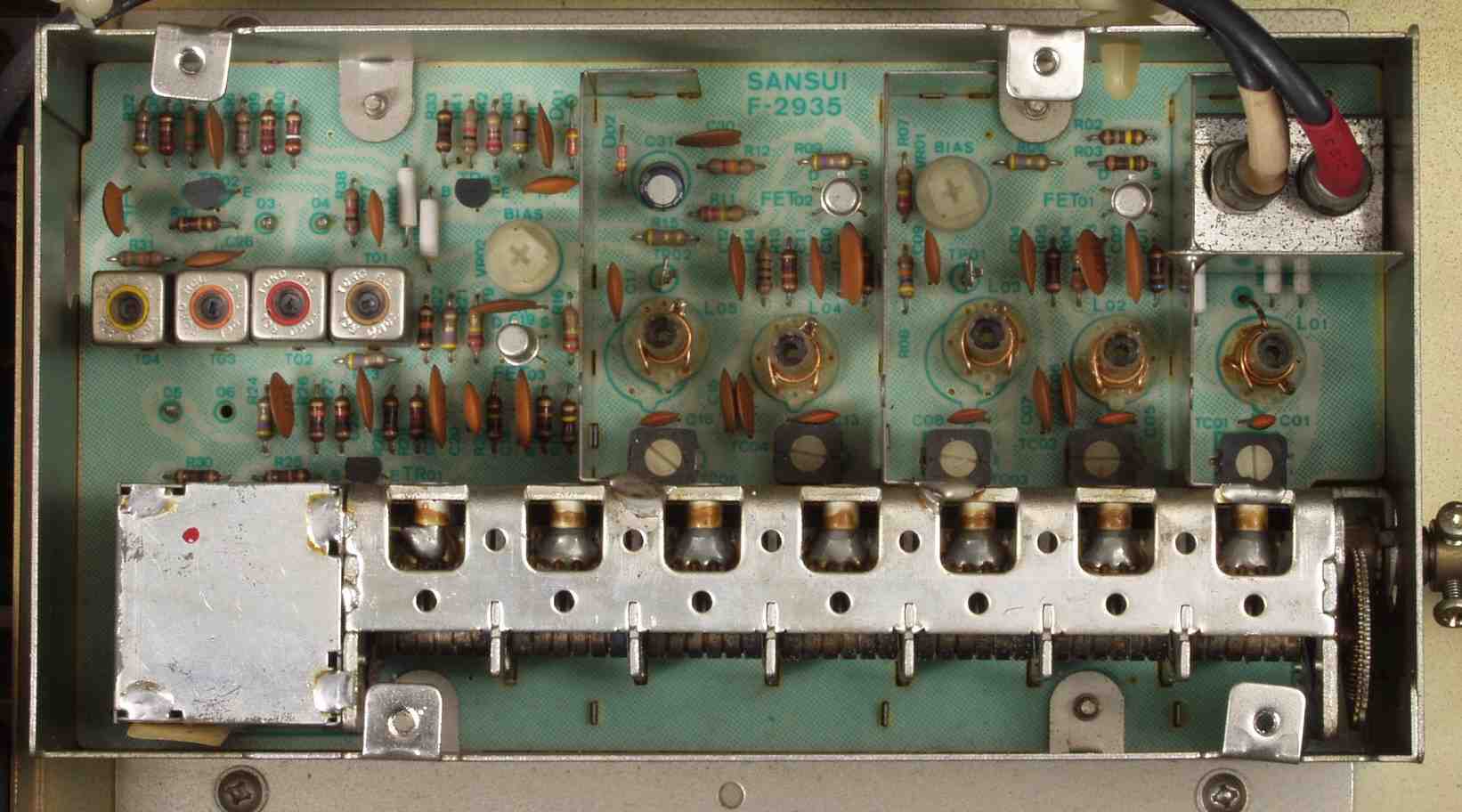

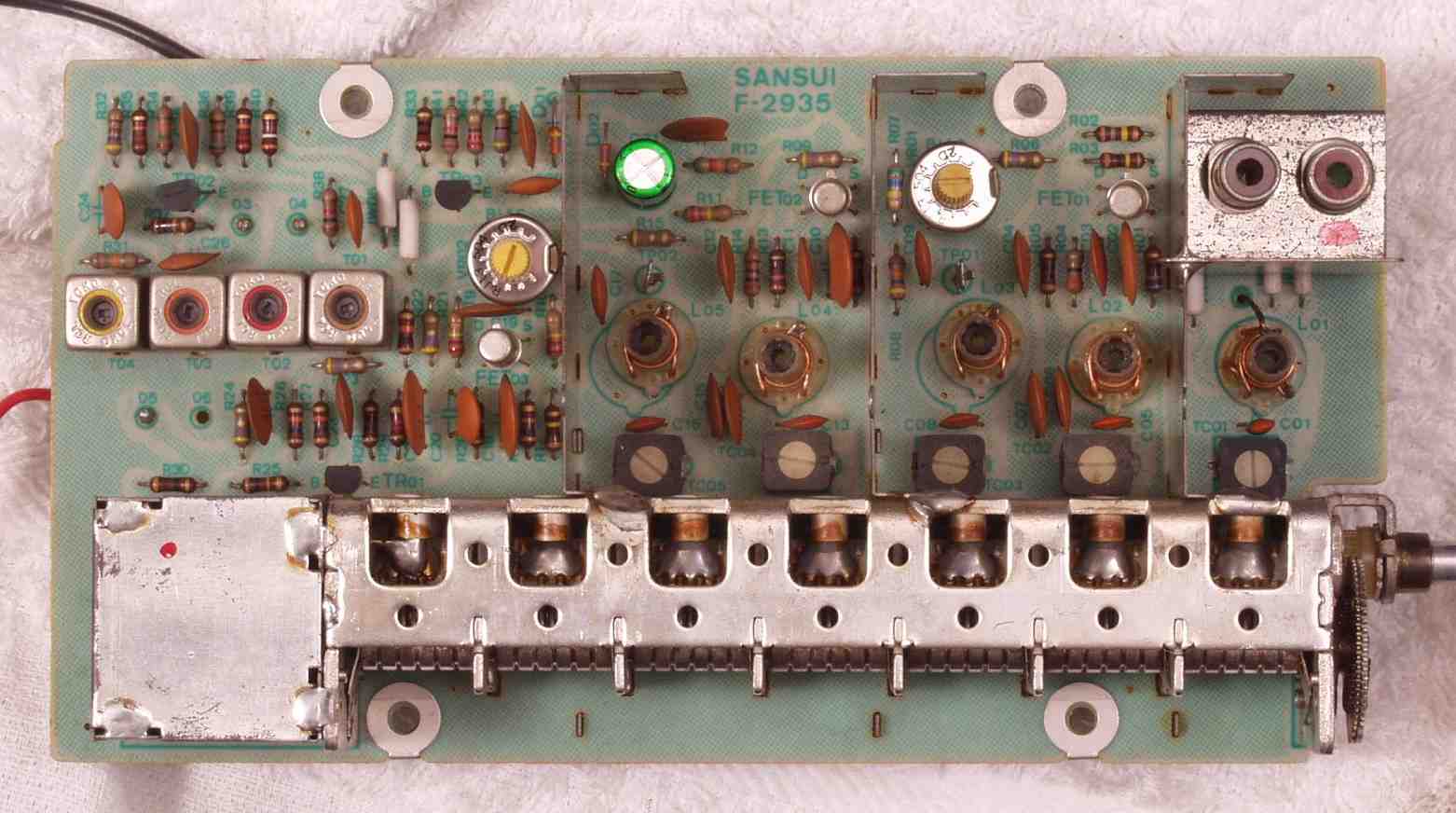

| Ｃ−１Ａ． 修理前 フロント・エンド ＭＯＳ-ＦＥＴによるＲＦ２段増幅、ＲＦ-ＡＧＣ付き、ＭＯＳ-ＦＥＴ-ＭＩＸ、２段バッファーアンプ付局部 左下は局発、周波数直線型７連バリコン使用、２つの段間同調はＷ チューン方式 |
 |

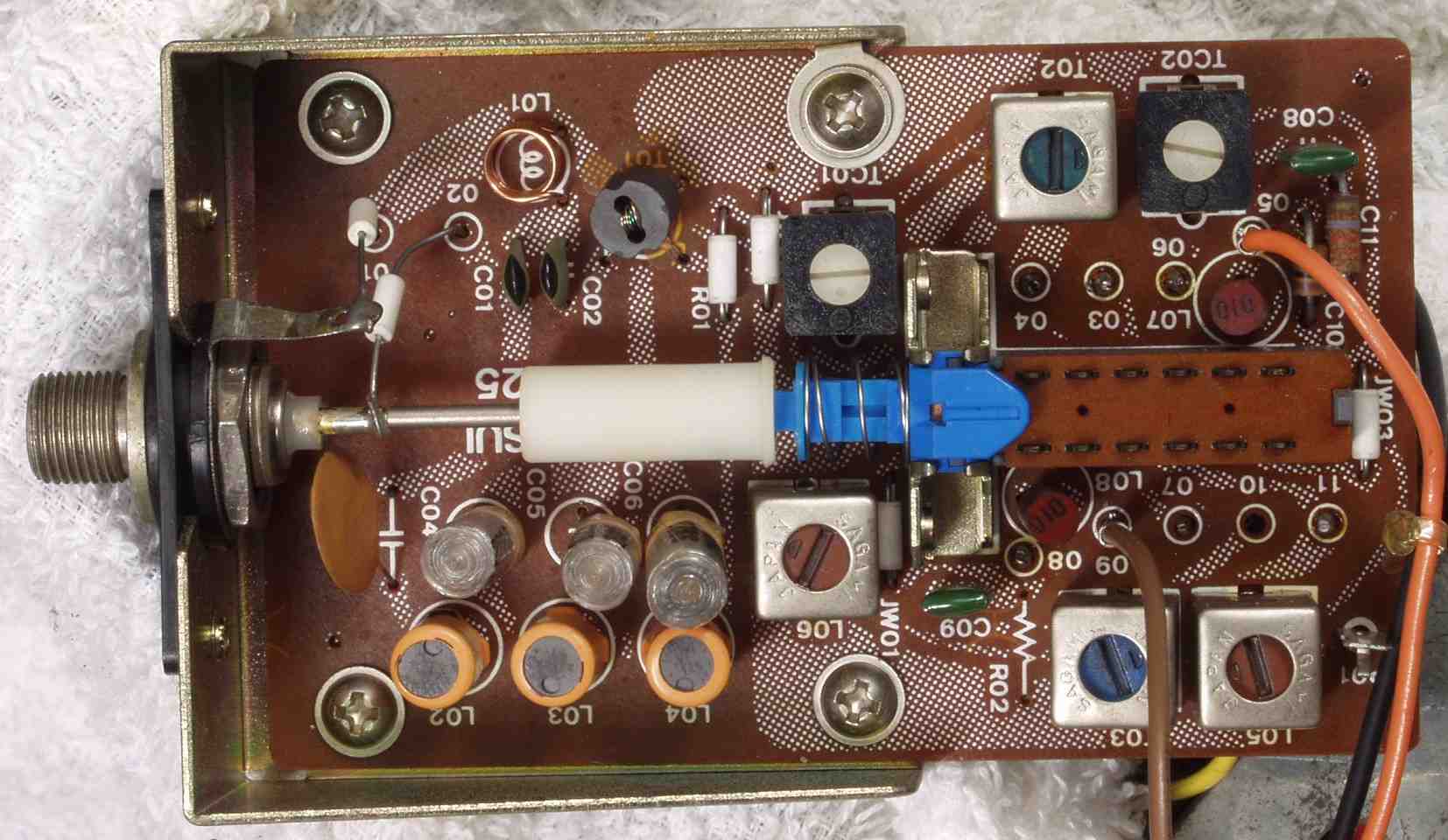

| Ｃ−１Ｂ． 修理後 フロント・エンド（ＲＦ、ＭＩＸ） 電解コンデンサー、半固定ＶＲ２個交換 |
 |

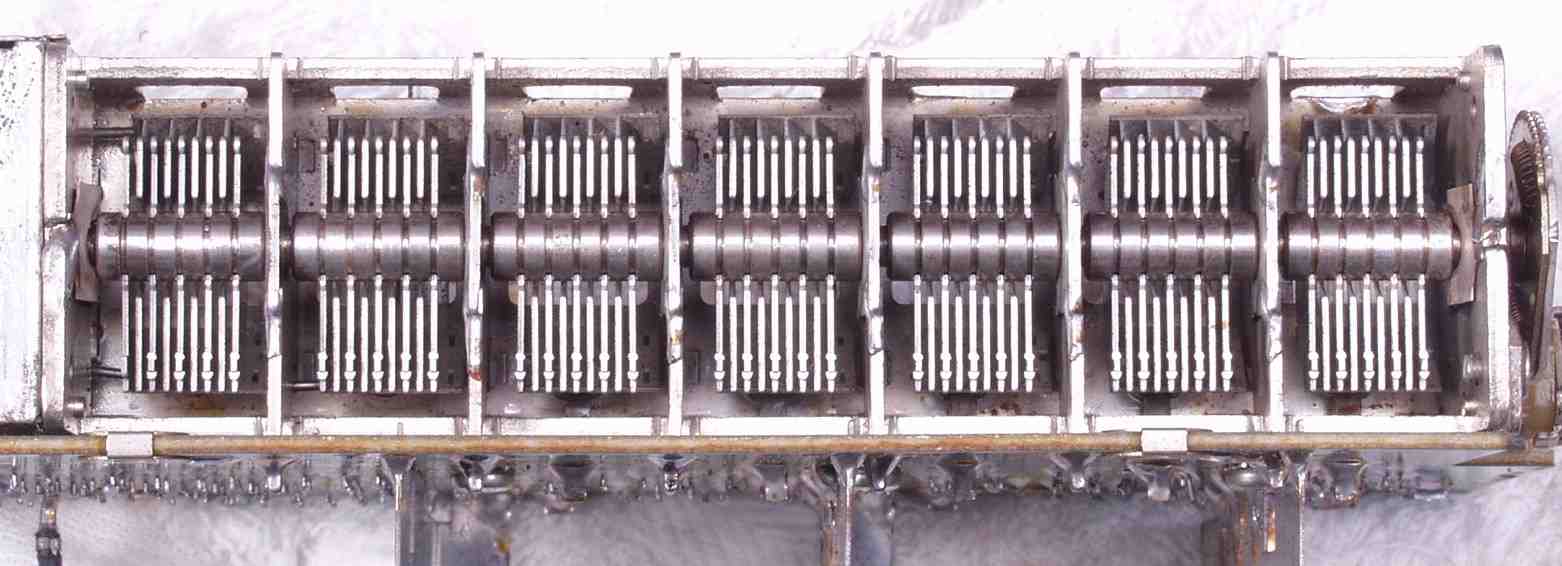

| Ｃ−１Ｂ−１． 修理中 フロント・エンドのバリコン、右半分は清掃後 |
 |

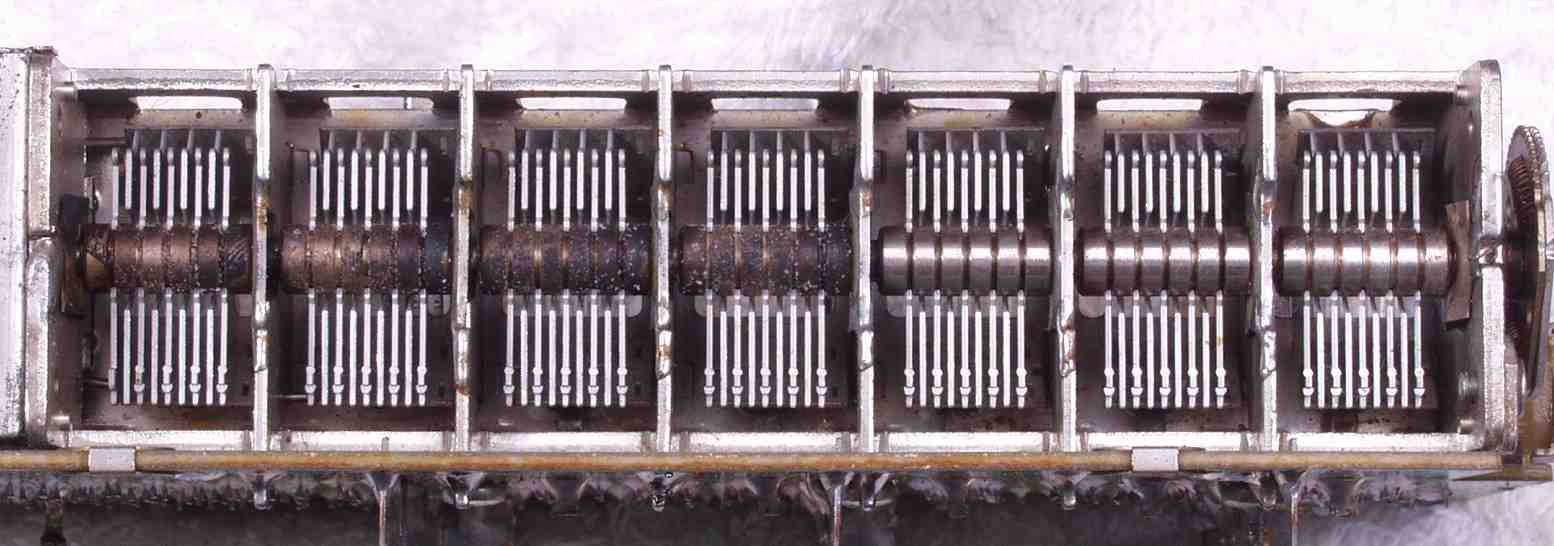

| Ｃ−１Ｂ−２． 修理（清掃）後 フロント・エンドのバリコン |
 |

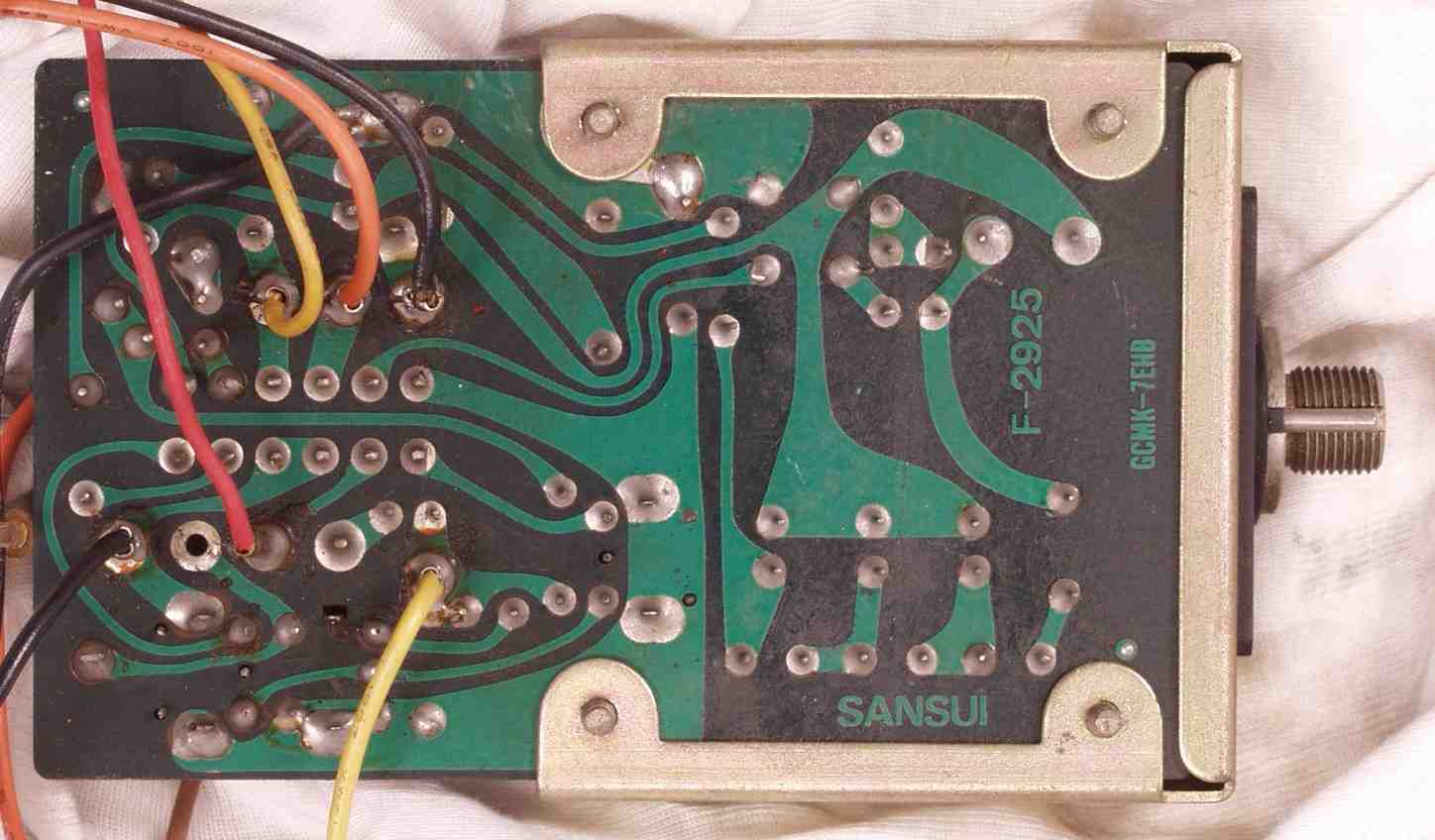

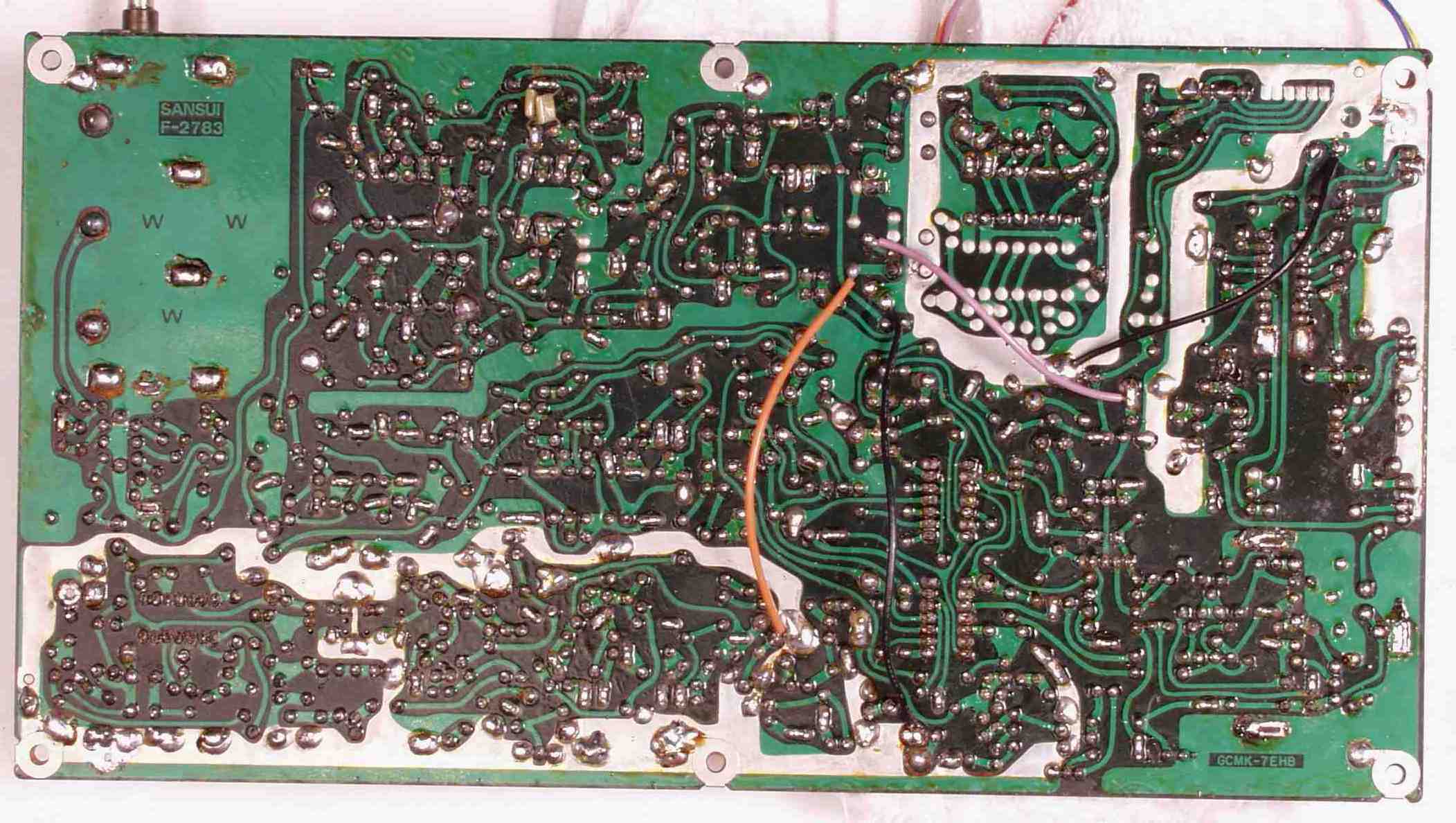

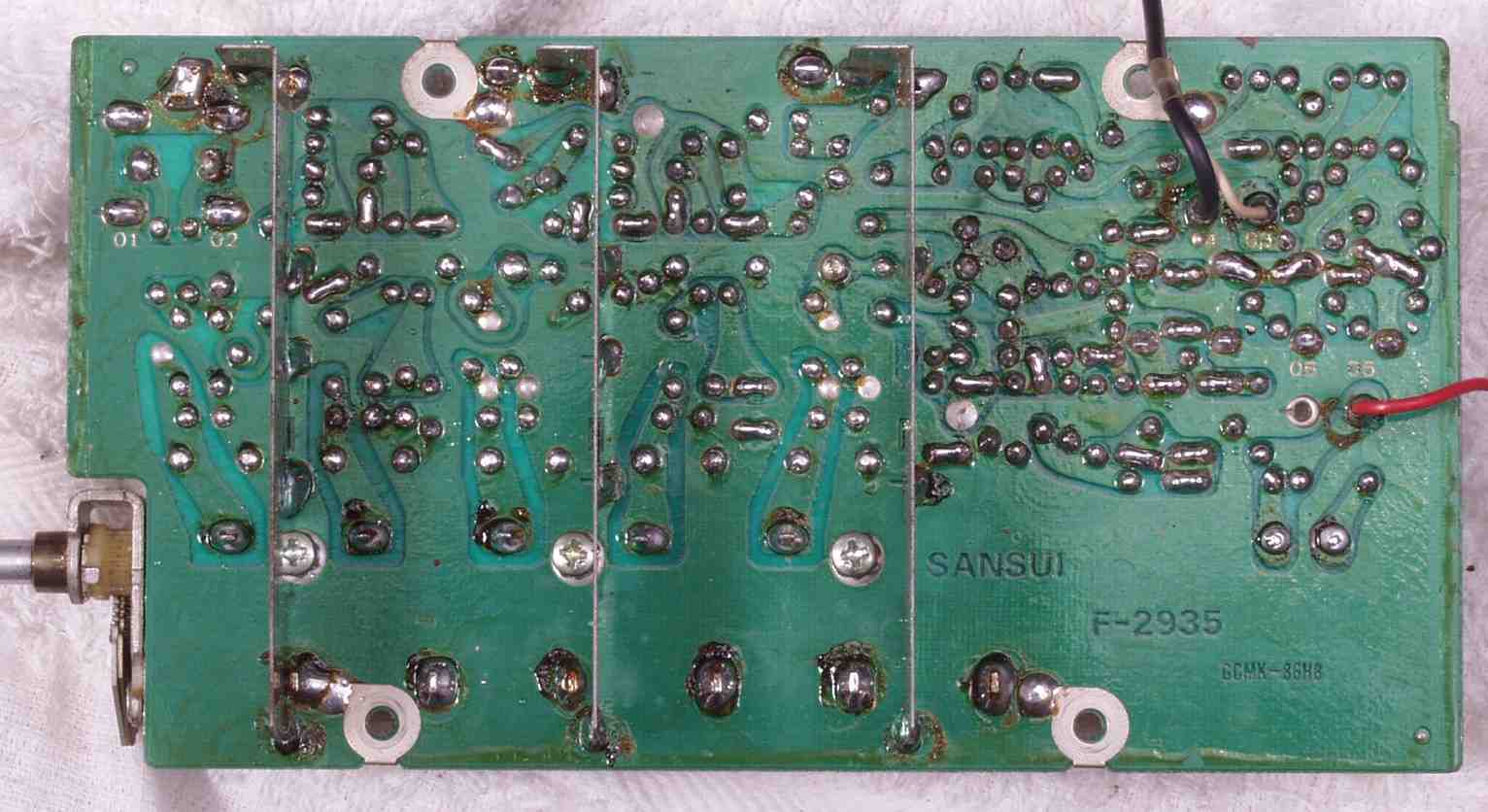

| Ｃ−１Ｃ． 修理前 フロント・エンド（ＲＦ、ＭＩＸ）裏 |
 |

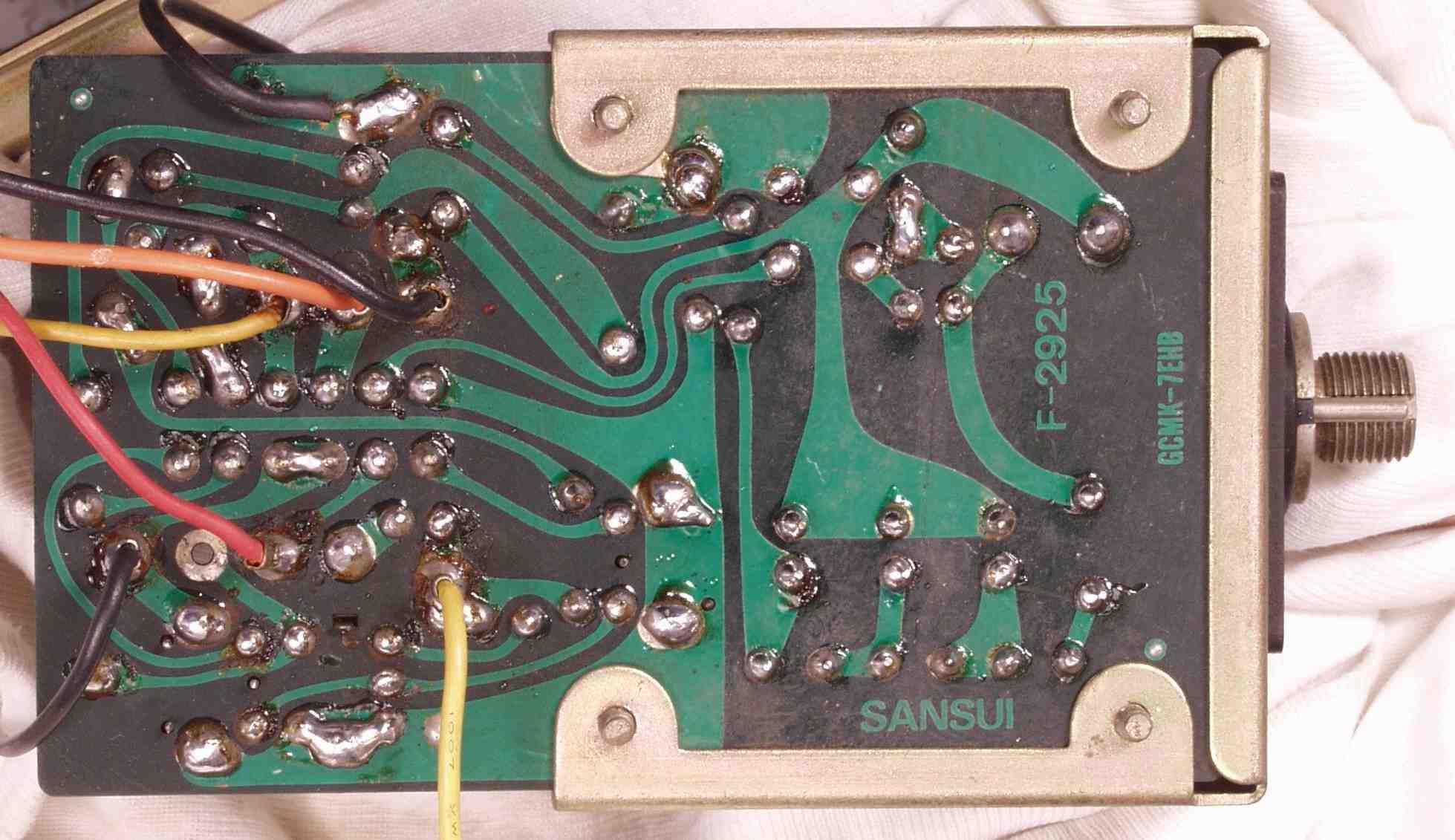

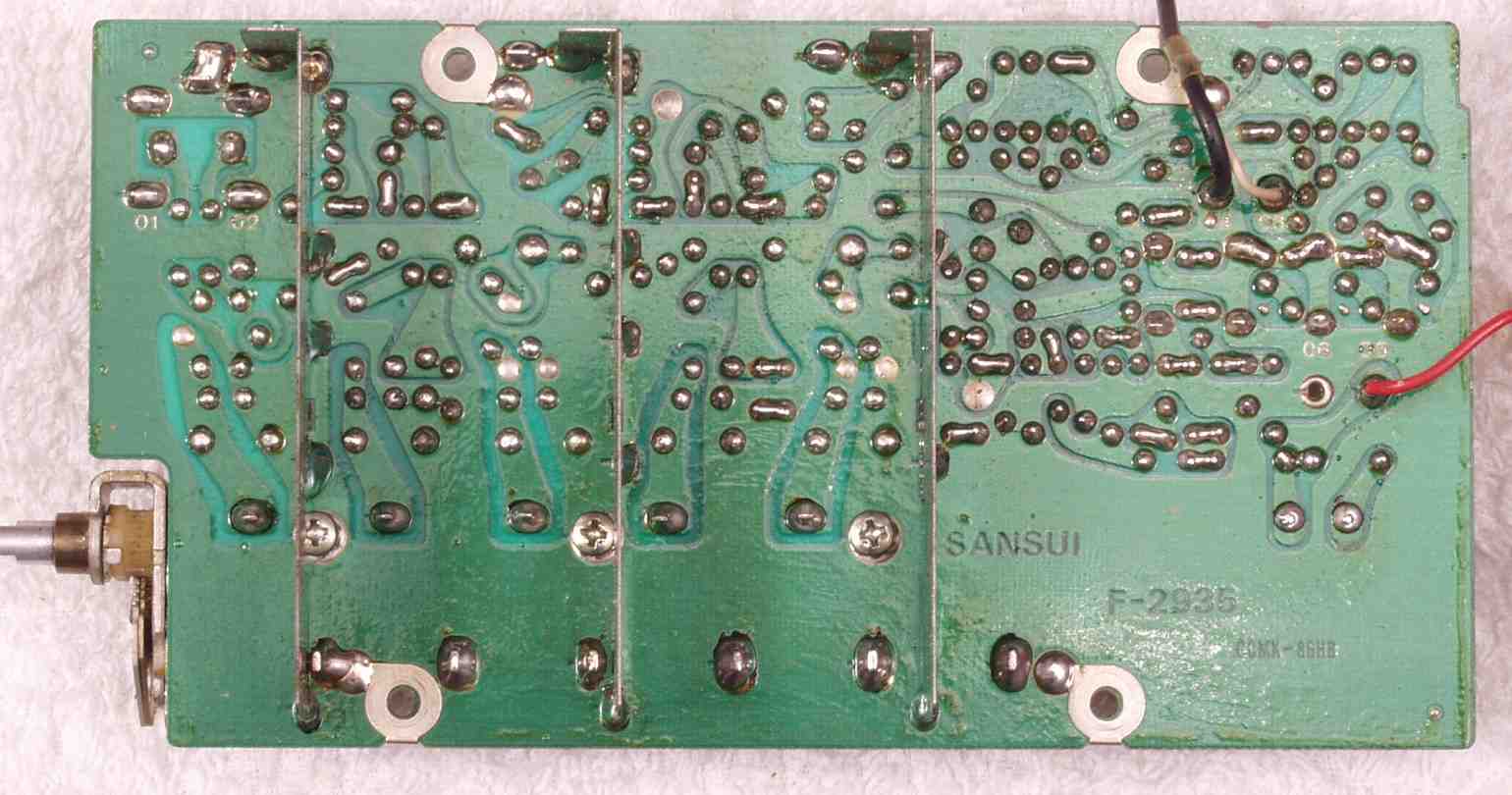

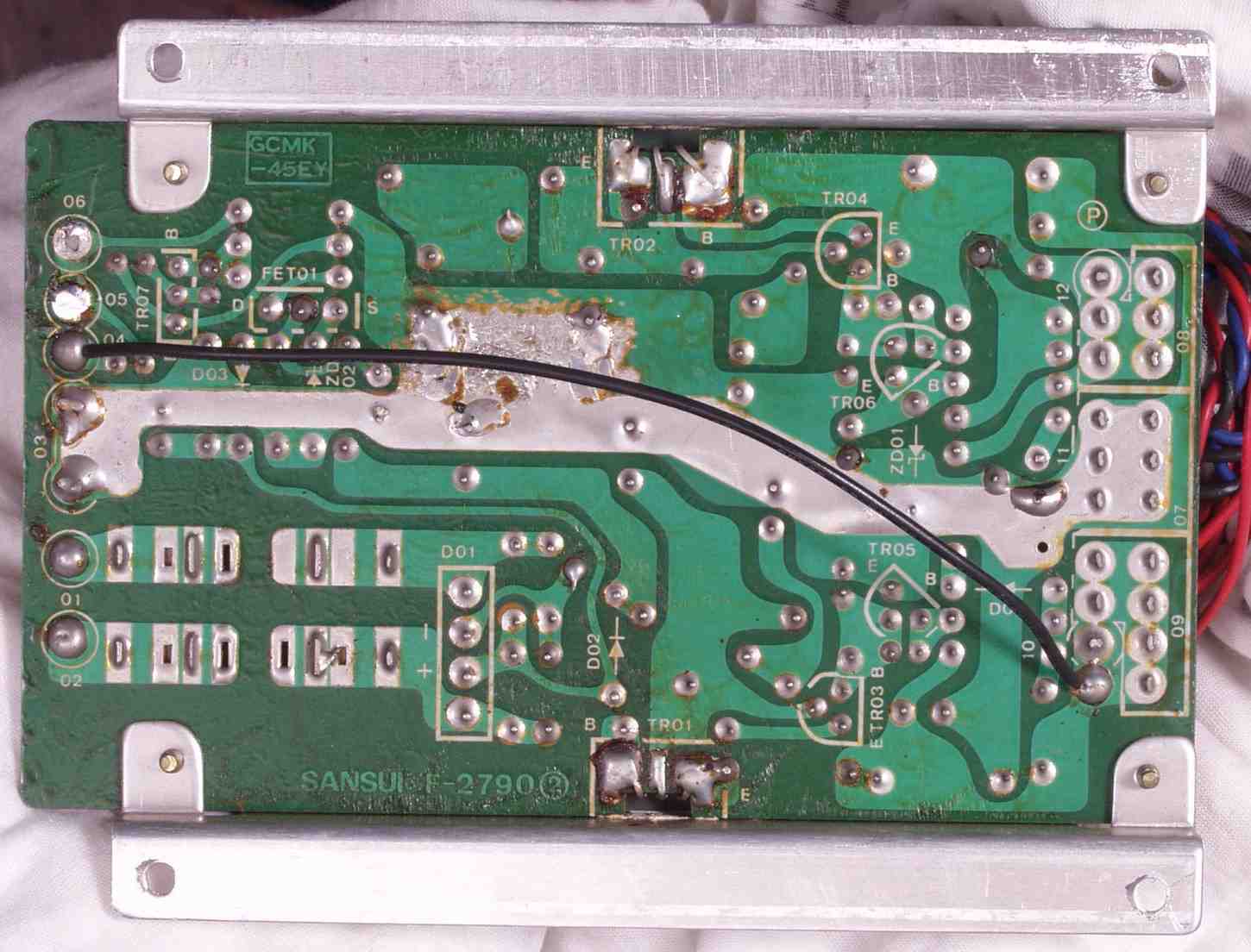

| Ｃ−１Ｄ． 修理（半田補正後）後 フロント・エンド（ＲＦ、ＭＩＸ）裏 全半田をやり直す |
 |
| Ｃ−１Ｅ． 完成フロント・エンド（ＲＦ、ＭＩＸ）裏。余分なフラックスを落として、コート液を塗る。 |
 |

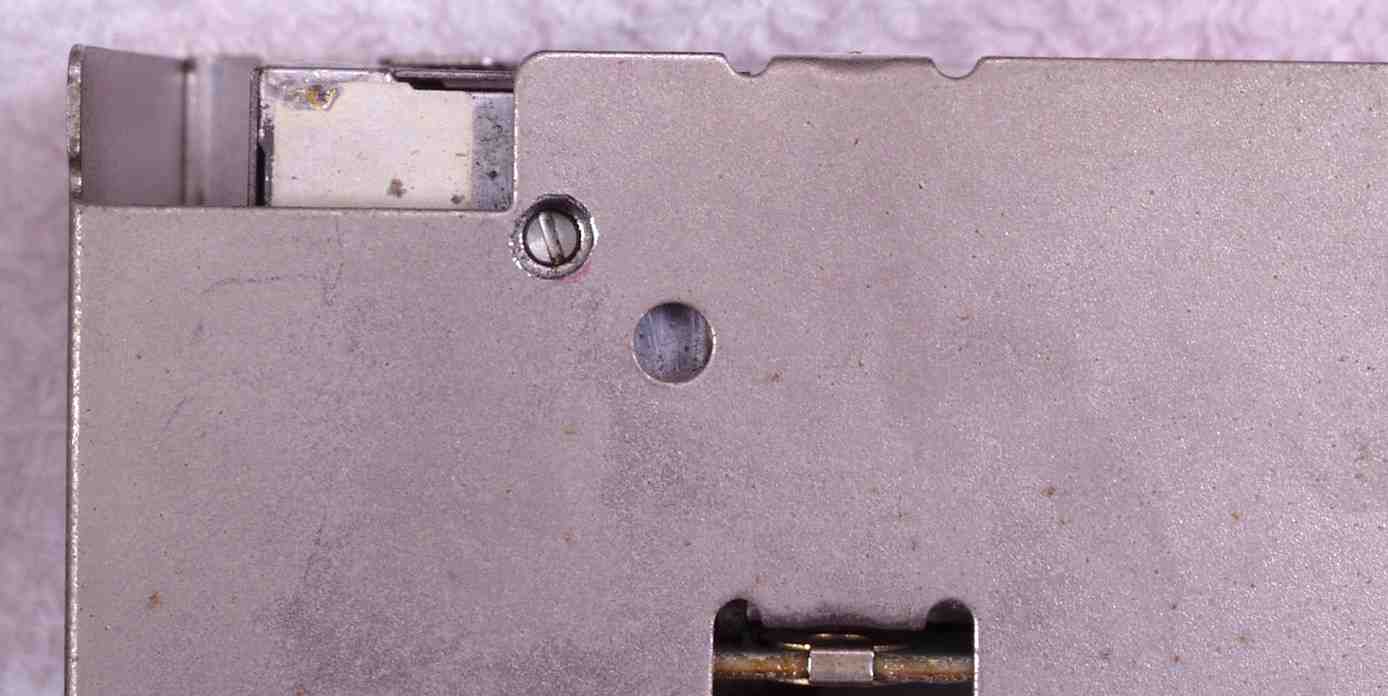

| Ｃ−１Ｆ． 修理中 フロント・エンド（ＲＦ、ＭＩＸ） 局部発信のトリーマーの穴が無い（設計ミス） |
 |

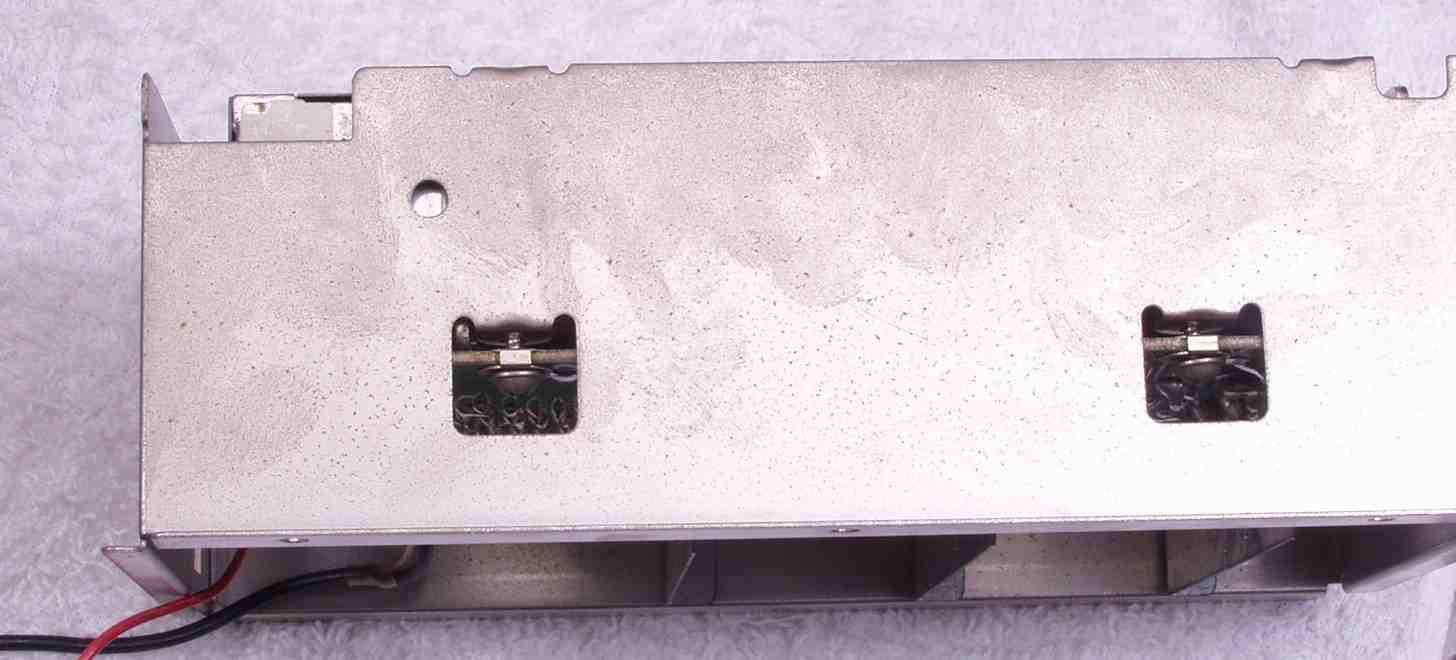

| Ｃ−１Ｄ． 修理後 フロント・エンド（ＲＦ、ＭＩＸ） 局部発信のトリーマーの穴を空ける |
 |

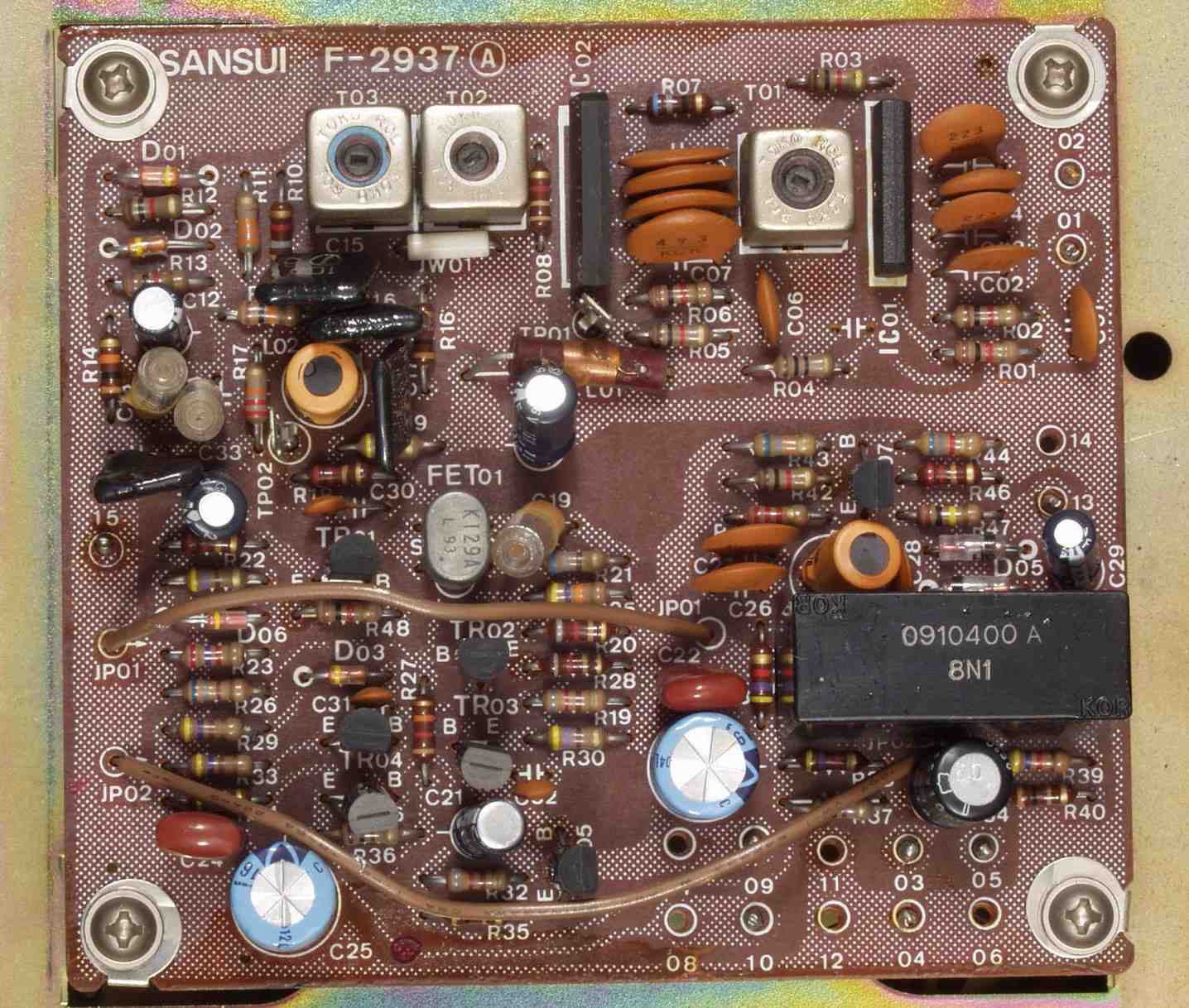

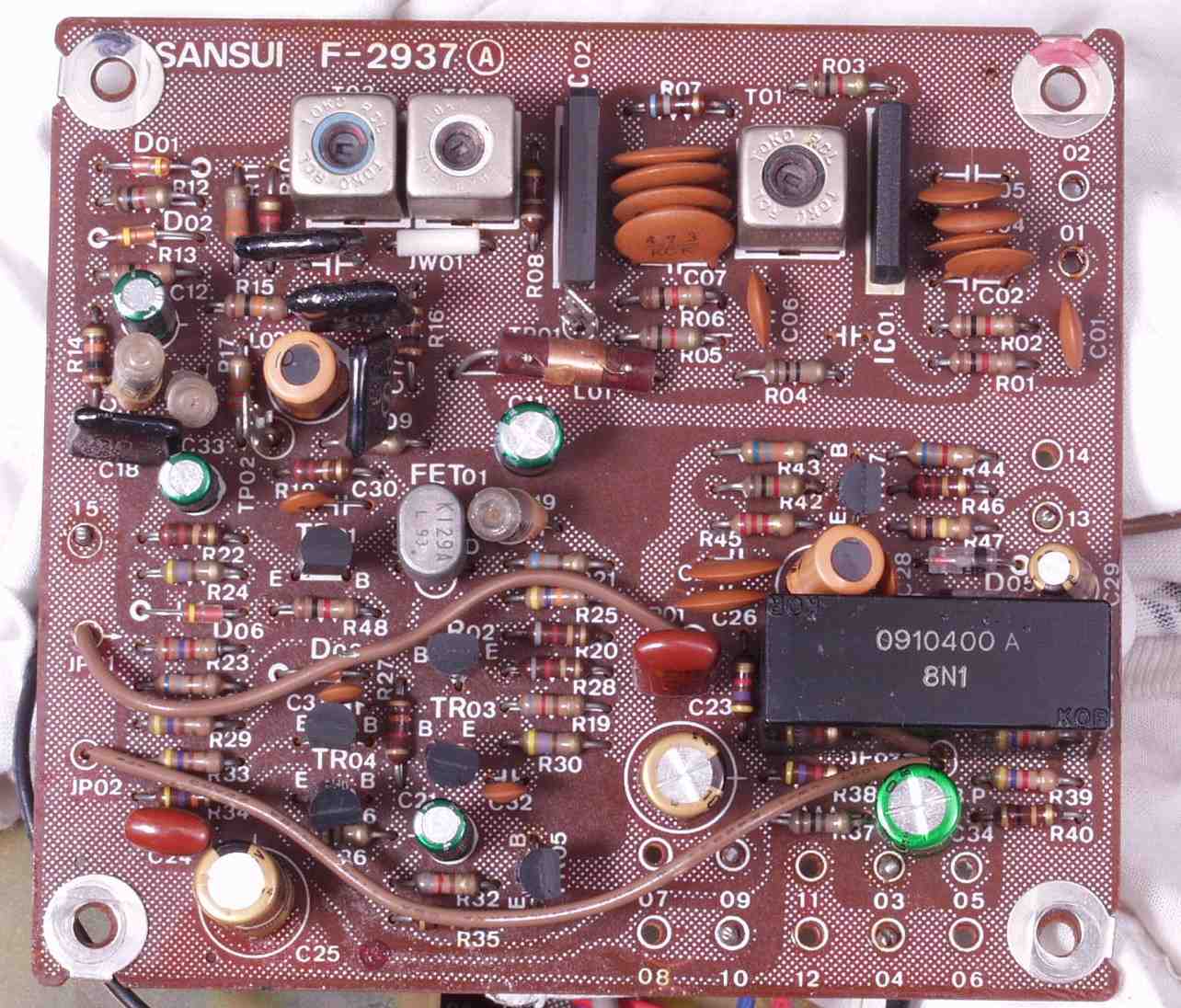

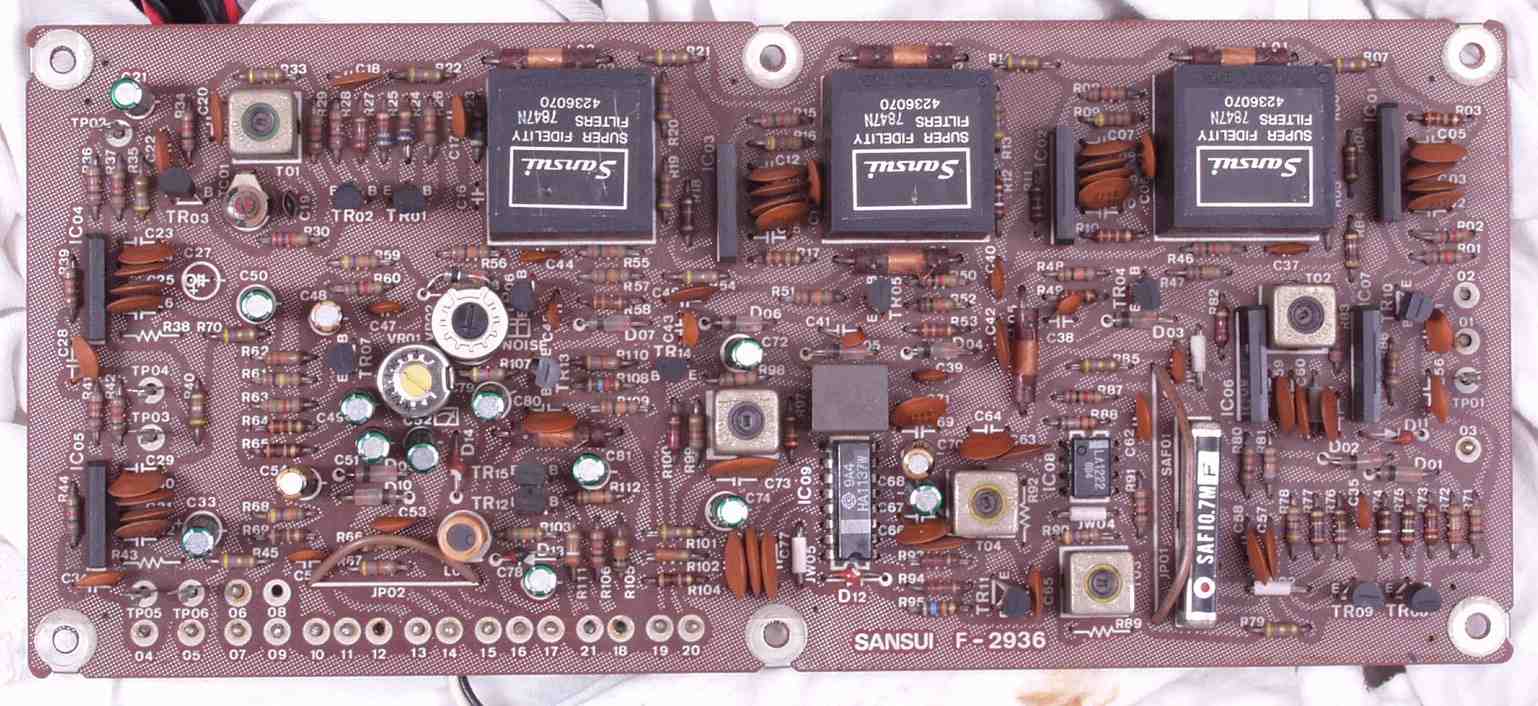

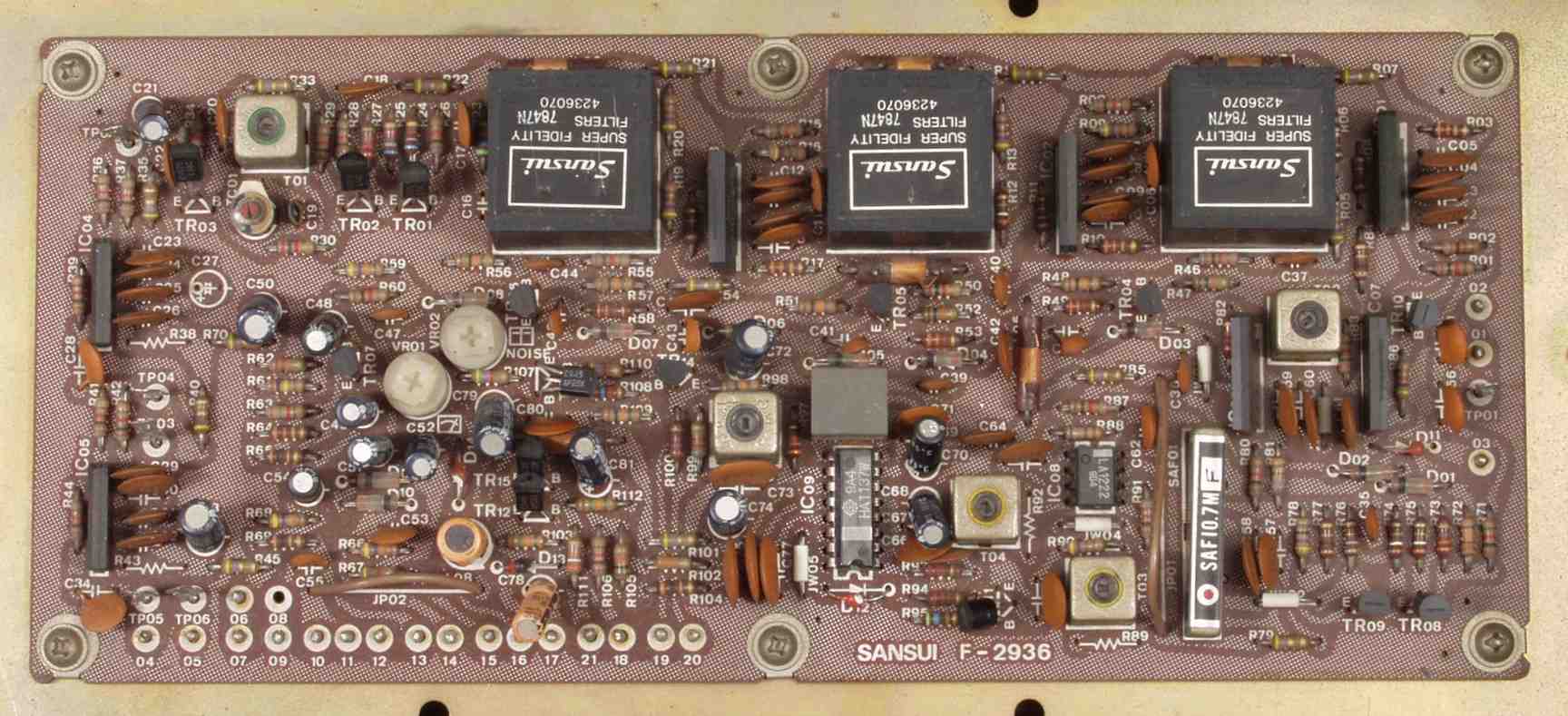

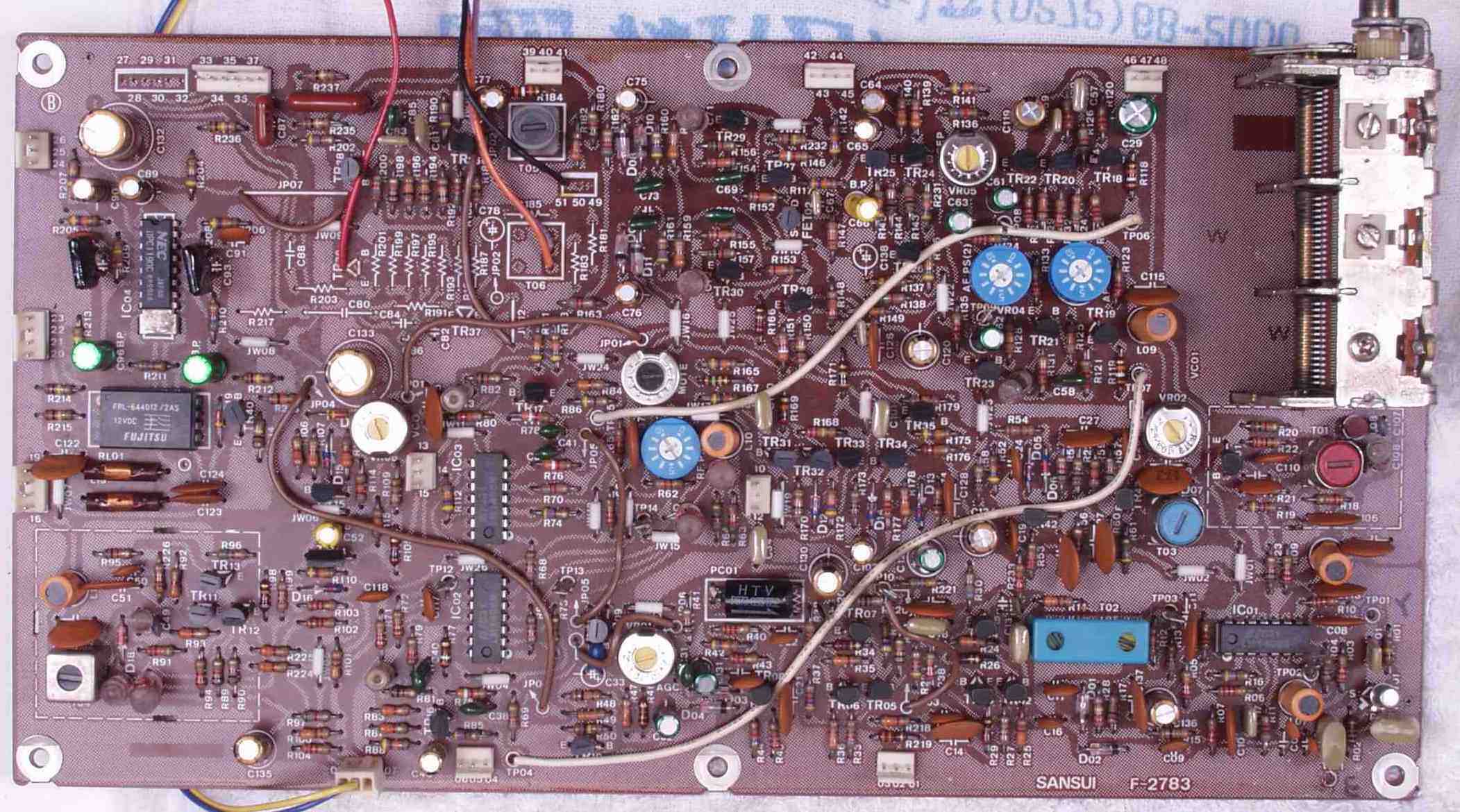

| Ｃ−２Ａ． 修理前 ＦＭ−ＩＦ基板 黒く大きいのが４ポールＬＣフィルター、右下細長いのがＮＡＲＲＯＷ用ＳＡＷフィルター ＩＦは１０段！ 今なら水晶フィルターで簡単に安く達成できるが、デジタル処理がでて来ています |
 |
| Ｃ−２B． 修理後 ＦＭ−ＩＦ基板 電解コンデンサー１４個、半固定ＶＲ２個交換 |
 |

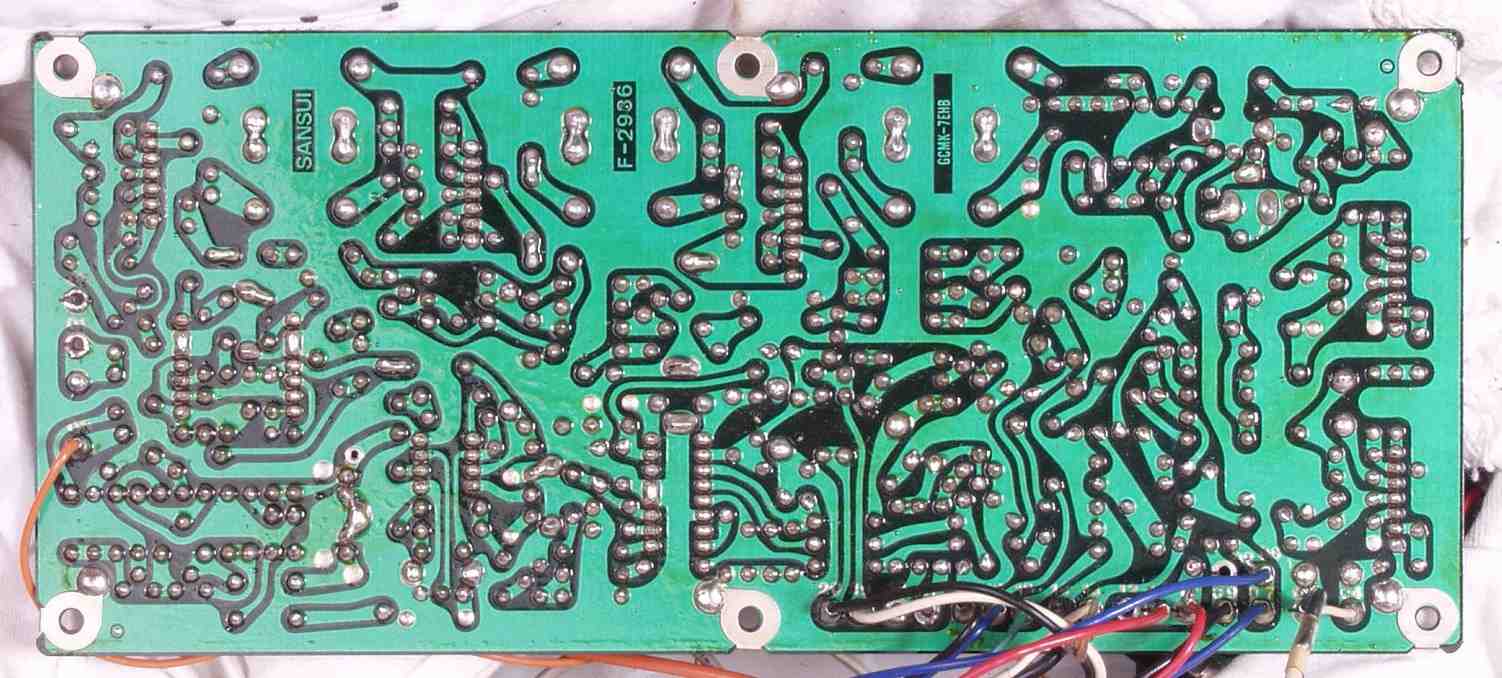

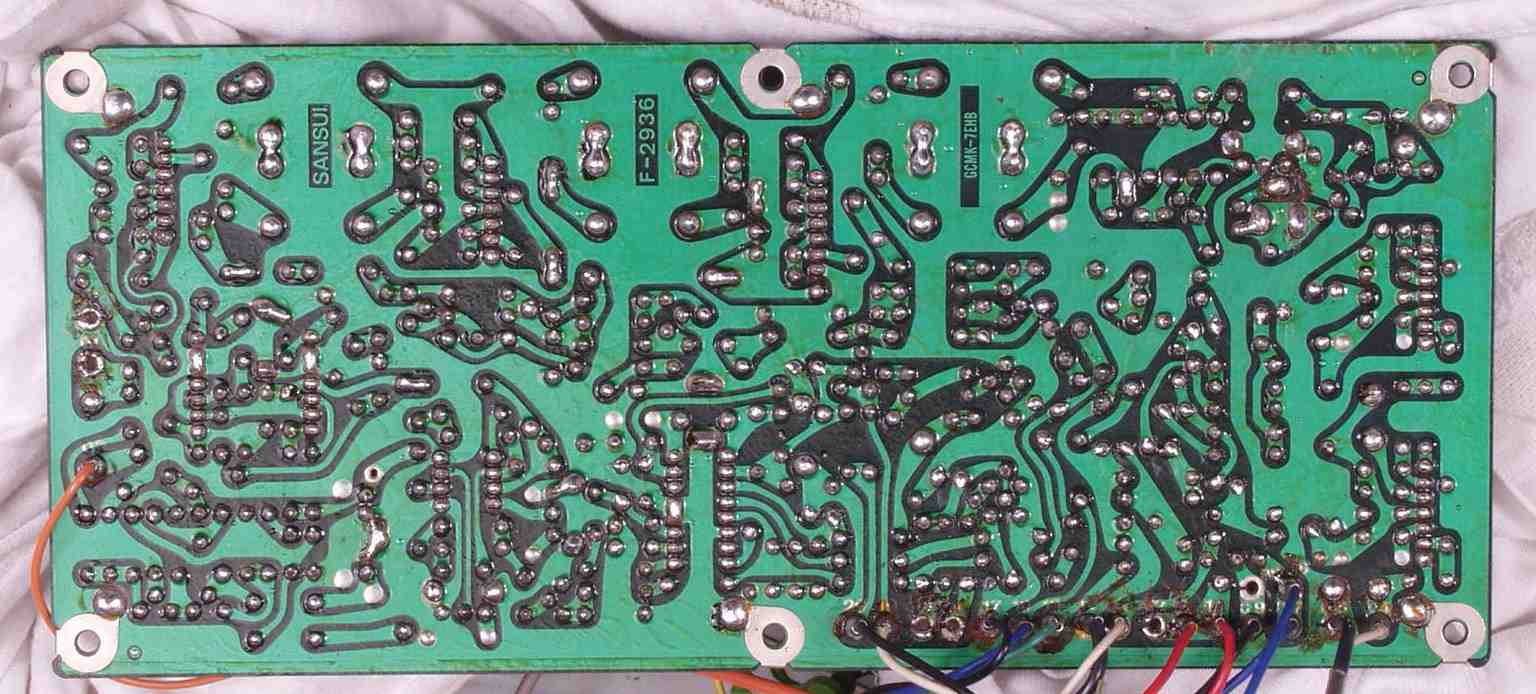

| Ｃ−２C． 修理前 ＦＭ−ＩＦ基板裏 |
 |

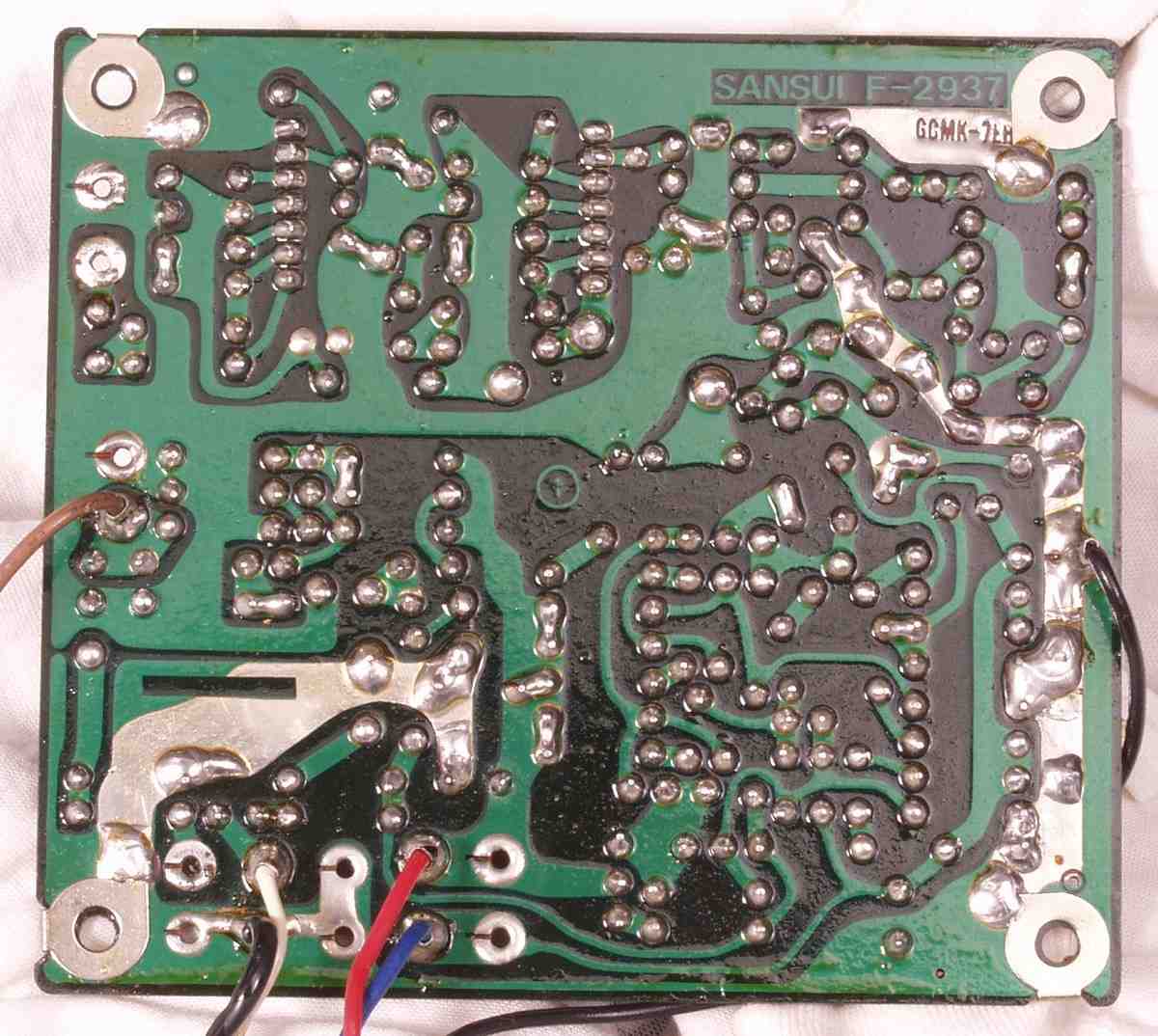

| Ｃ−２D． 修理（半田補正後）後 ＦＭ−ＩＦ基板裏 全半田をやり直す |
 |
| Ｃ−２Ｅ． 完成ＦＭ−ＩＦ基板裏。余分なフラックスを落として、コート液を塗る。 |
 |
| Ｃ−３Ａ． 修理前 ＦＭ−ＤＥＴ基板 |
 |

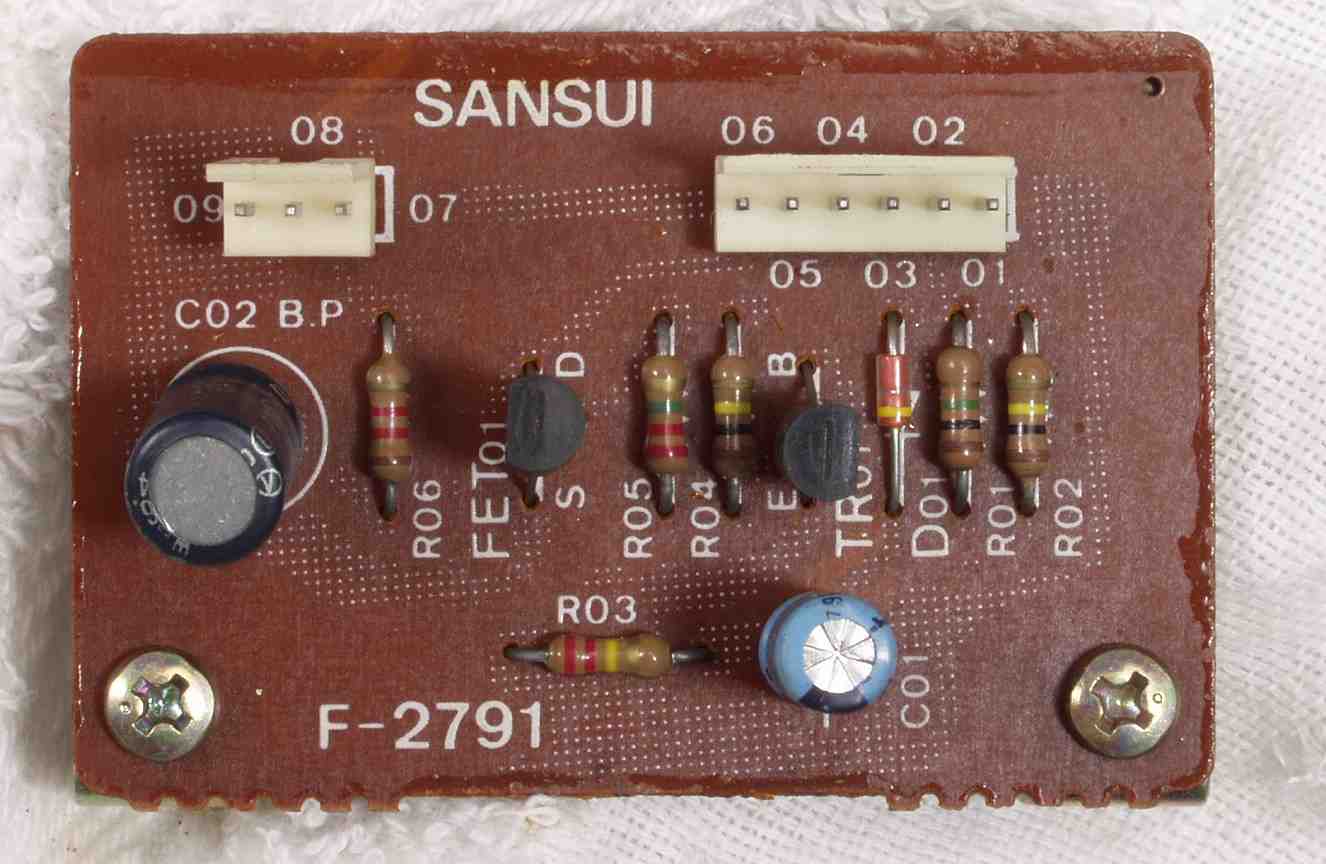

| Ｃ−３Ｂ． 修理後 ＦＭ−ＤＥＴ基板 電解コンデンサー８個交換 |
 |

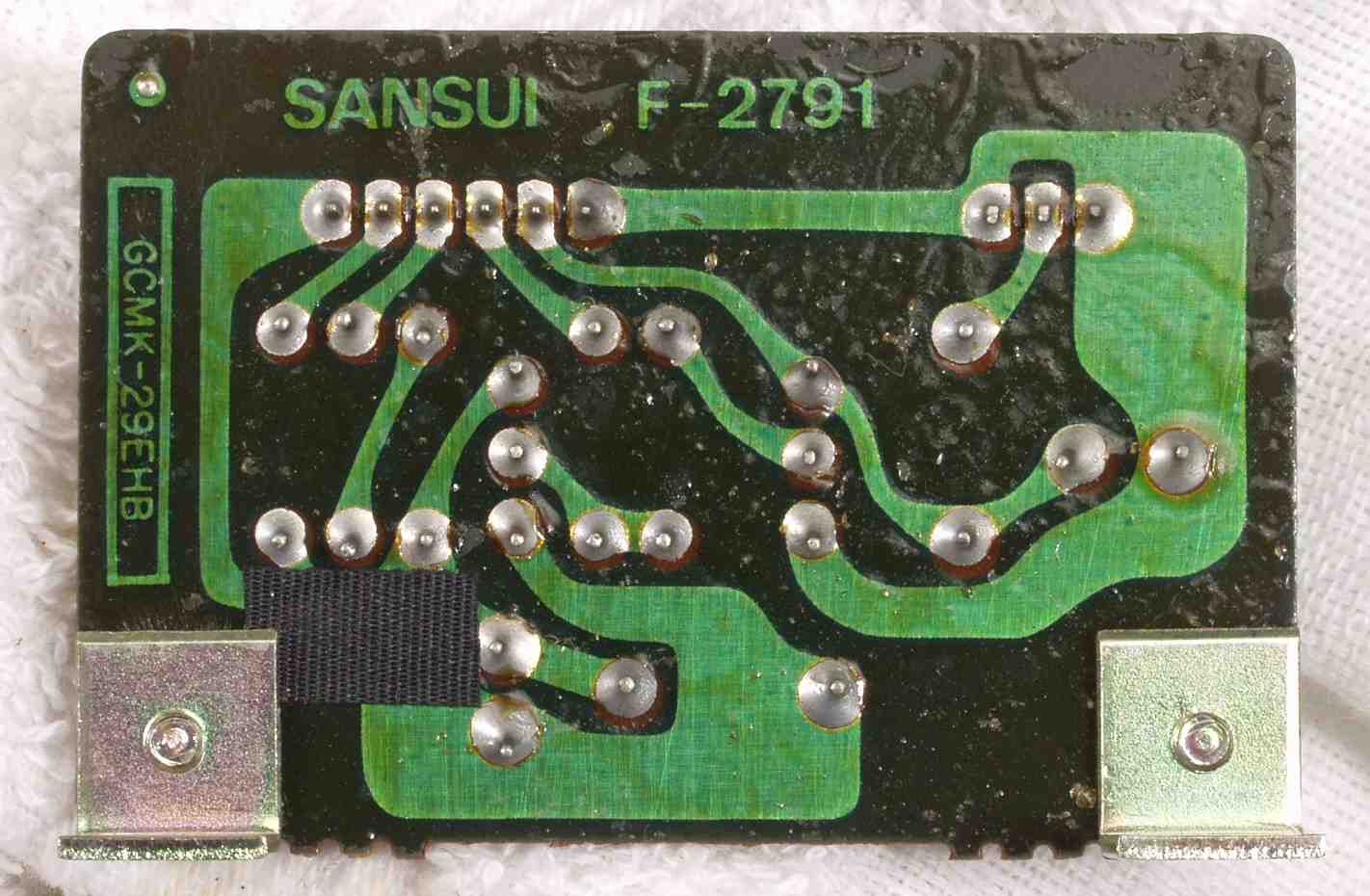

| Ｃ−３Ｃ． 修理前 ＦＭ−ＤＥＴ基板基板裏 |
 |

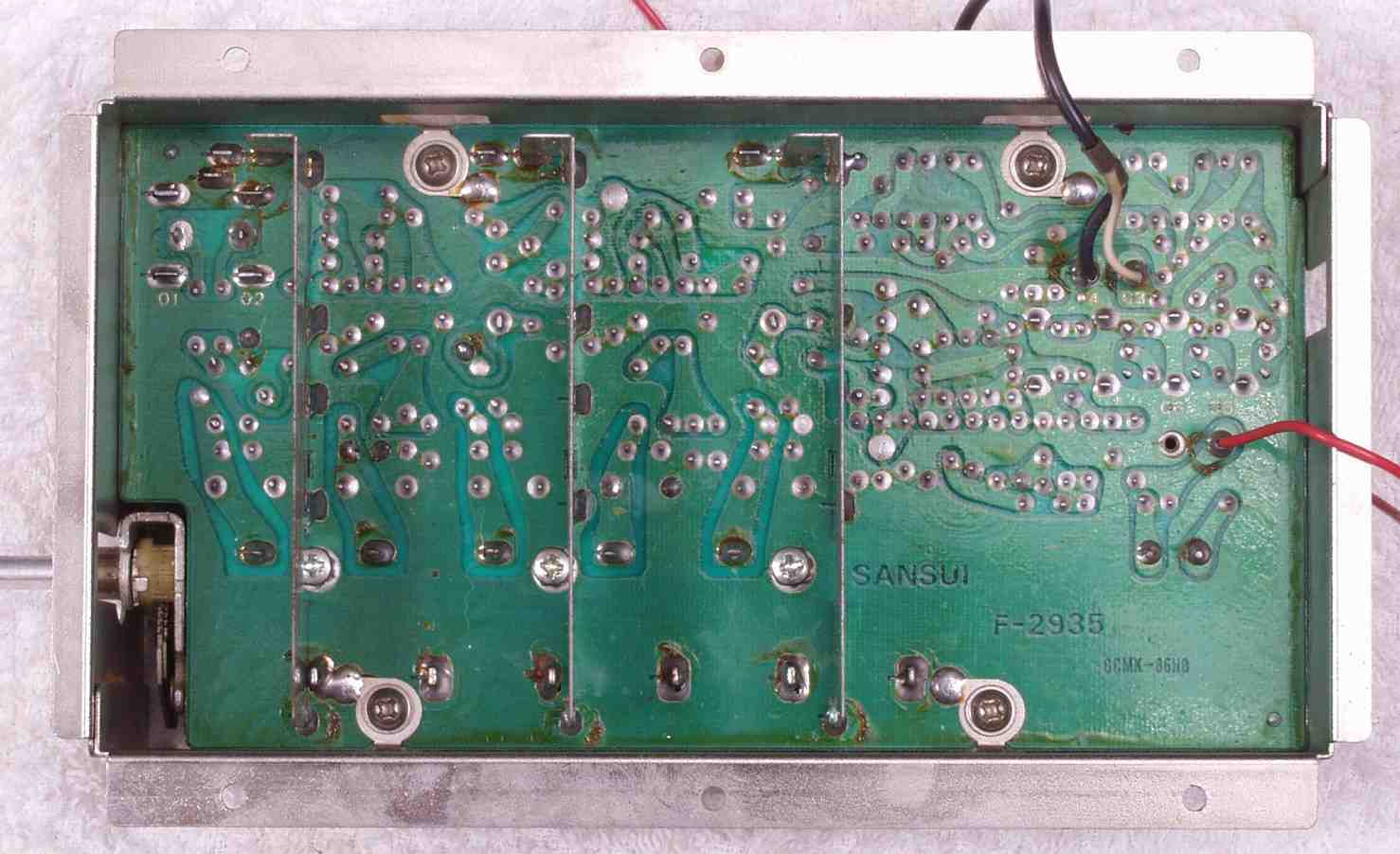

| Ｃ−３Ｄ． 修理（半田補正後）後 ＦＭ−ＤＥＴ基板裏 全半田をやり直す |
 |
| Ｃ−３Ｅ． 完成ＦＭ−ＤＥＴ基板裏。余分なフラックスを落として、コート液を塗る。 |
 |
| Ｃ−４Ａ． 修理前 ＦＭ−ＭＰＸ基板 |
 |
| Ｃ−４Ｂ． 修理後 ＦＭ−ＭＰＸ基板 電解コンデンサー１９個、半固定ＶＲ６個、フイルムコンデンサー２個交換 |
 |

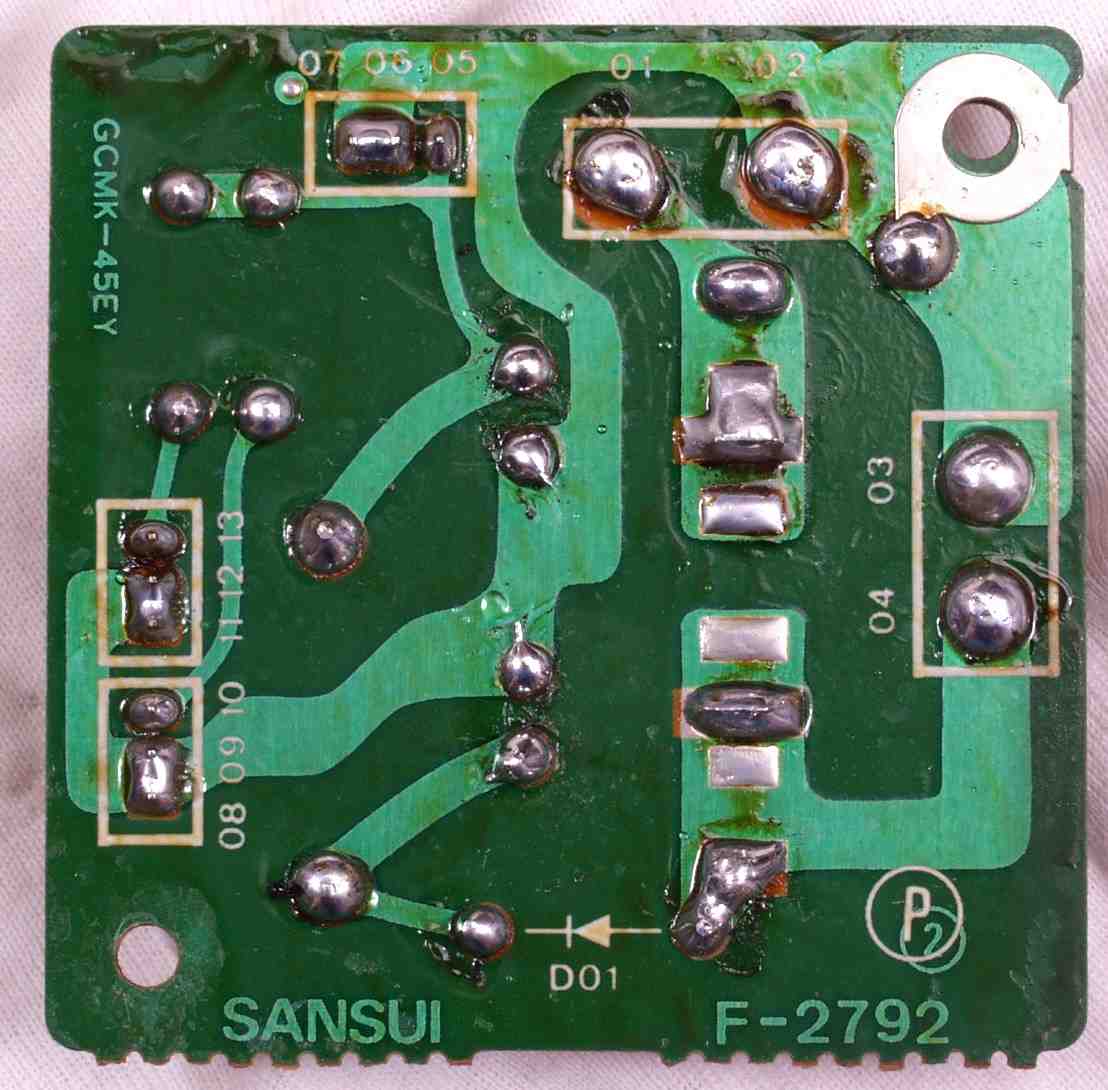

| Ｃ−４Ｃ． 修理前 ＦＭ−ＭＰＸ基板基板裏 |
 |

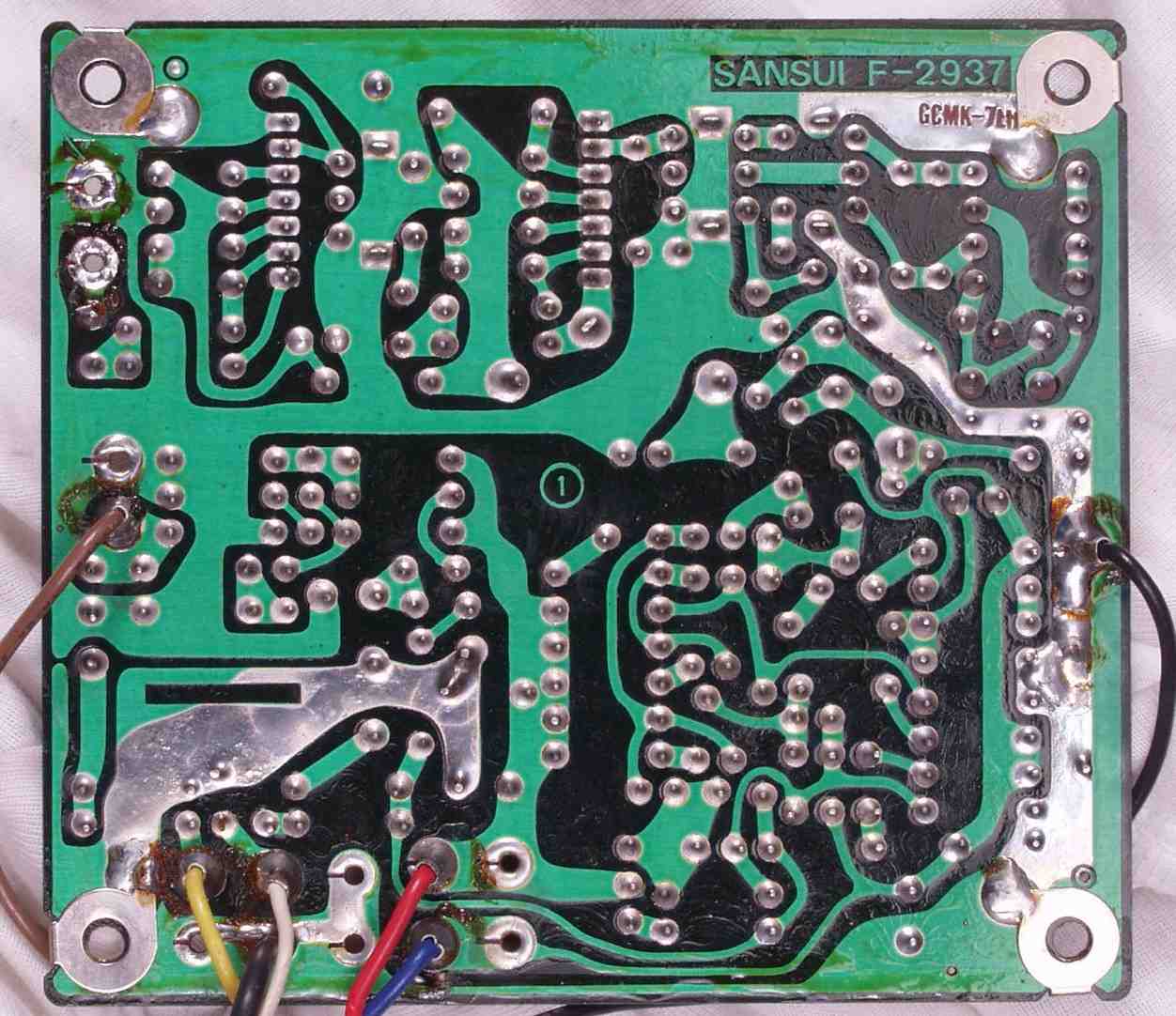

| Ｃ−４Ｄ． 修理（半田補正後）後 ＦＭ−ＭＰＸ基板裏 全半田をやり直す |
 |
| Ｃ−４Ｅ． 完成ＦＭ−ＭＰＸ基板。余分なフラックスを落として、コート液を塗る。 |
 |
| Ｃ−５Ａ． 修理前 ＡＭ−ＲＦ入力基板 |
 |
| Ｃ−５Ｂ． 修理後 ＡＭ−ＲＦ入力基板 |
 |

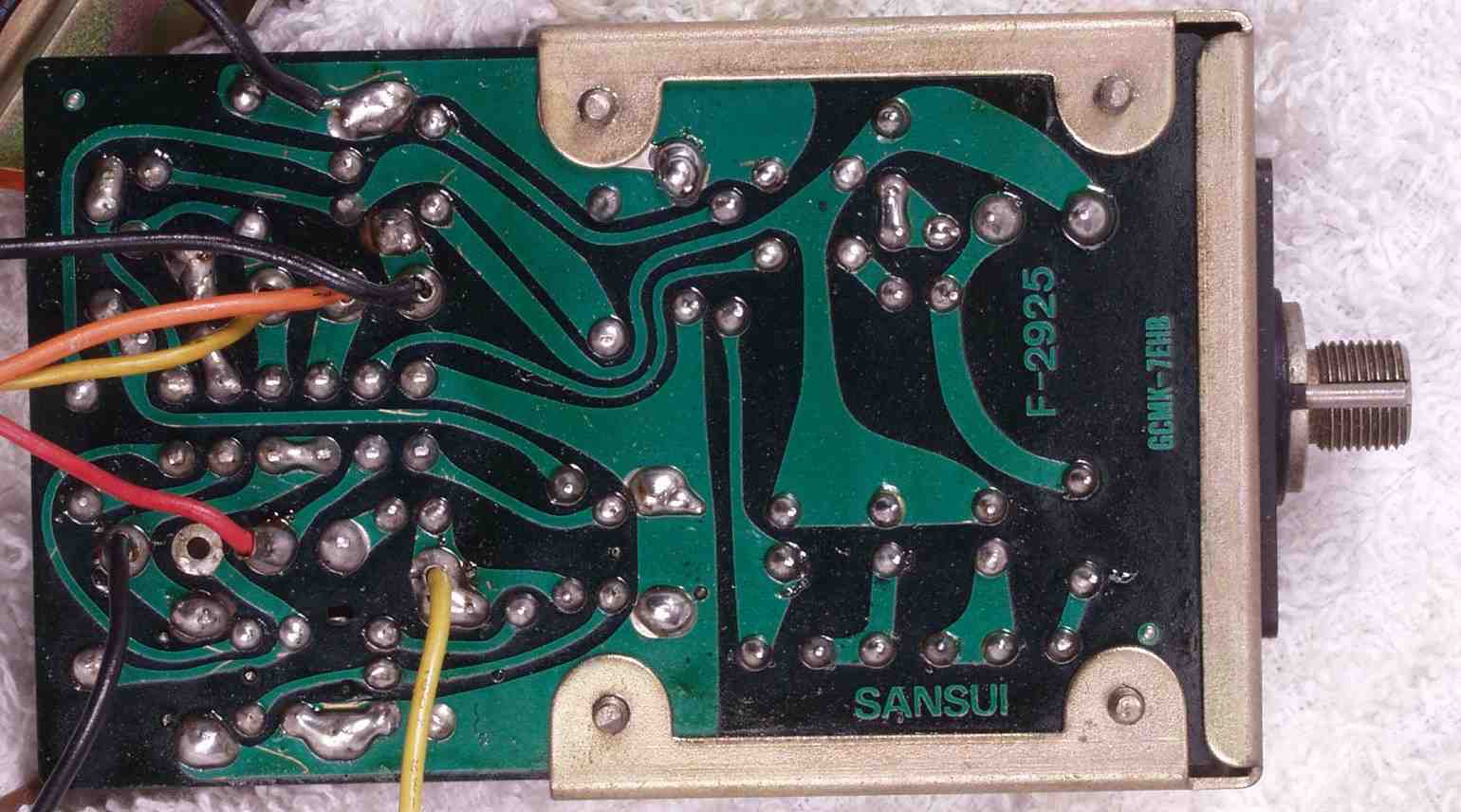

| Ｃ−５Ｃ． 修理前 ＡＭ−ＲＦ入力基板裏 |
 |
| Ｃ−５Ｄ． 修理（半田補正後）後 ＡＭ−ＲＦ入力基板裏 全半田をやり直す |
 |
| Ｃ−５Ｅ． 完成ＡＭ−ＲＦ入力基板裏。余分なフラックスを落として、コート液を塗る。 |
 |
| Ｃ−６Ａ． 修理前 ＡＭ基板、ＰＬＬ同期検波方式、検波出力はＵＳＢ（上側波帯）とＬＳＢ（下側波帯）を選択出来る 妨害信号の無い測波帯を選択することで効果的に混信を逃げる ＡＭ高周波部には，ダブルバランス型ミキサーを採用、 |
 |

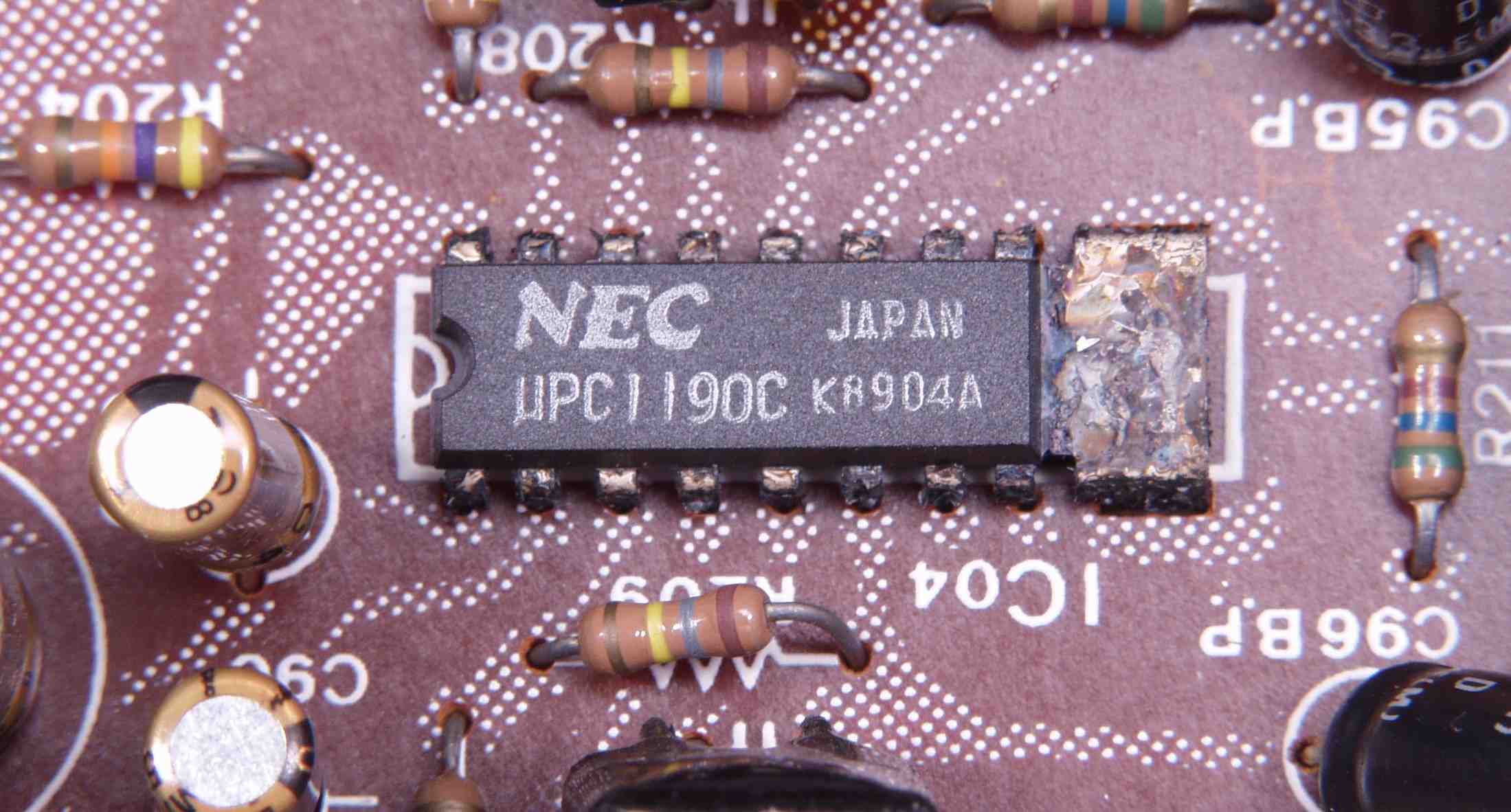

| Ｃ−６Ａ−１． 修理前 ＦＭ−ＭＰＸ基板の腐食したＩＣ |
 |
| Ｃ−６Ａ−２． 修理（清掃）後 ＦＭ−ＭＰＸ基板のＩＣ |
| 画像紛失 |

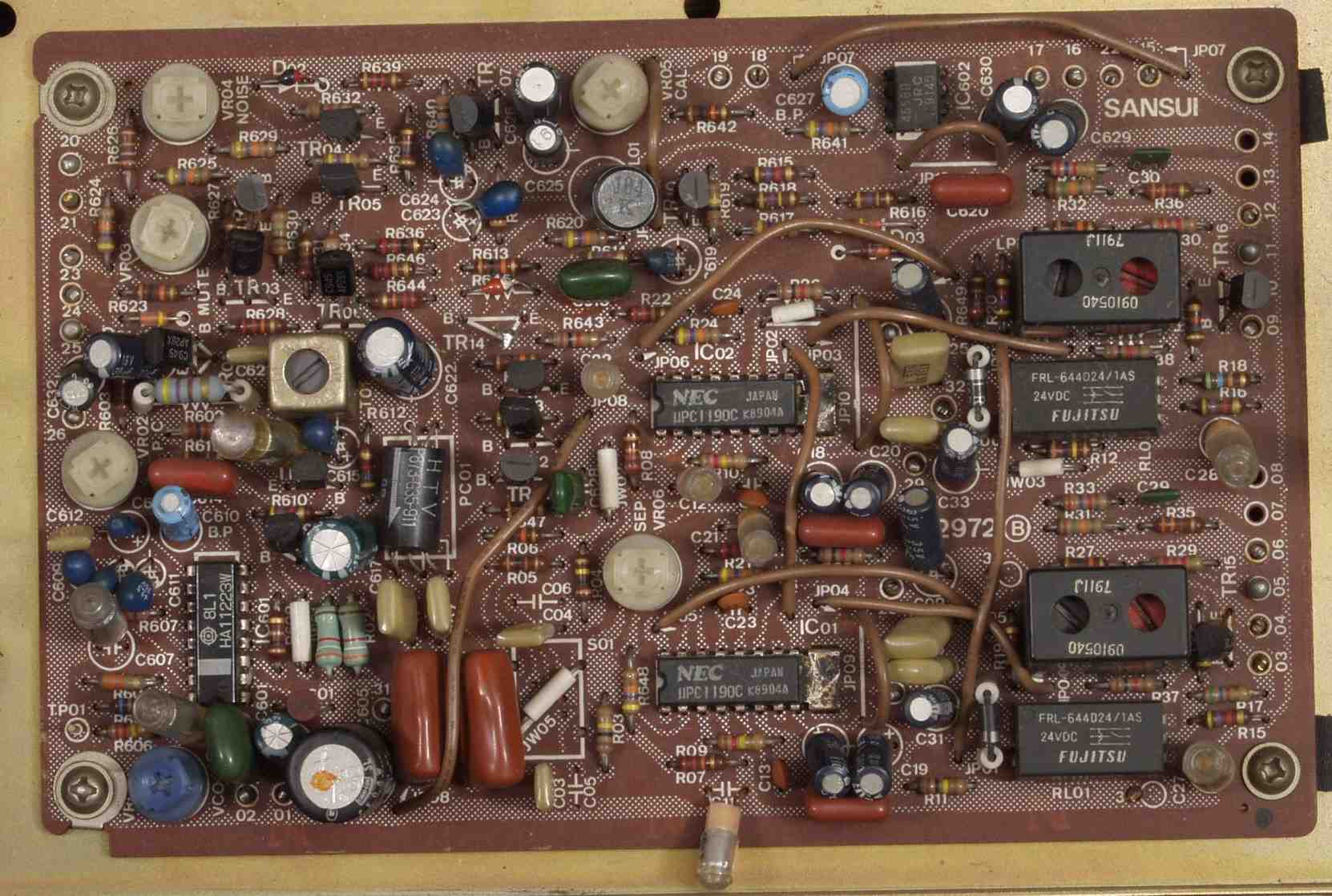

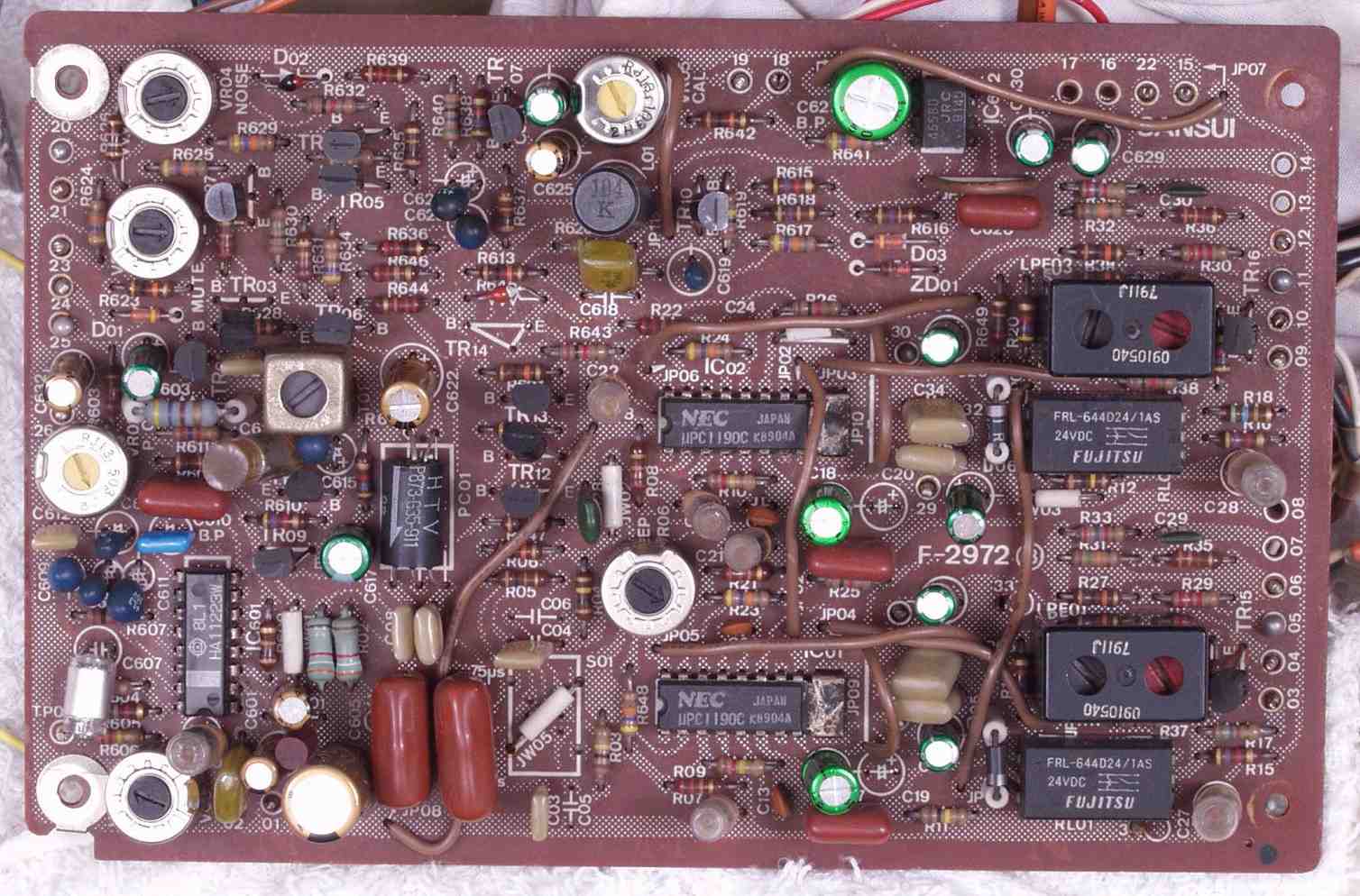

| Ｃ−６Ｂ． 修理後 ＡＭ基板 電解コンデンサー２２個、半固定ＶＲ個交換 |
 |

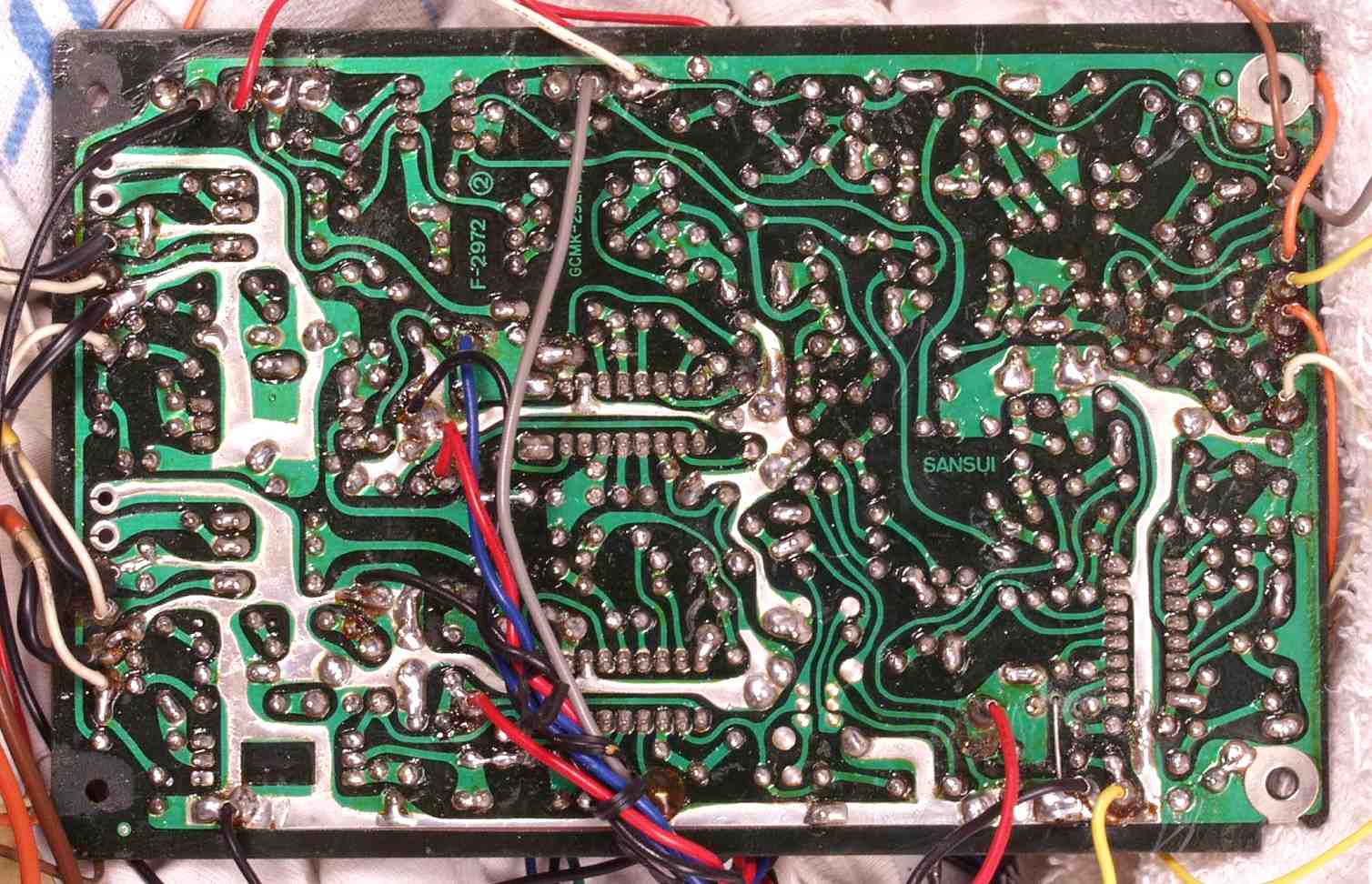

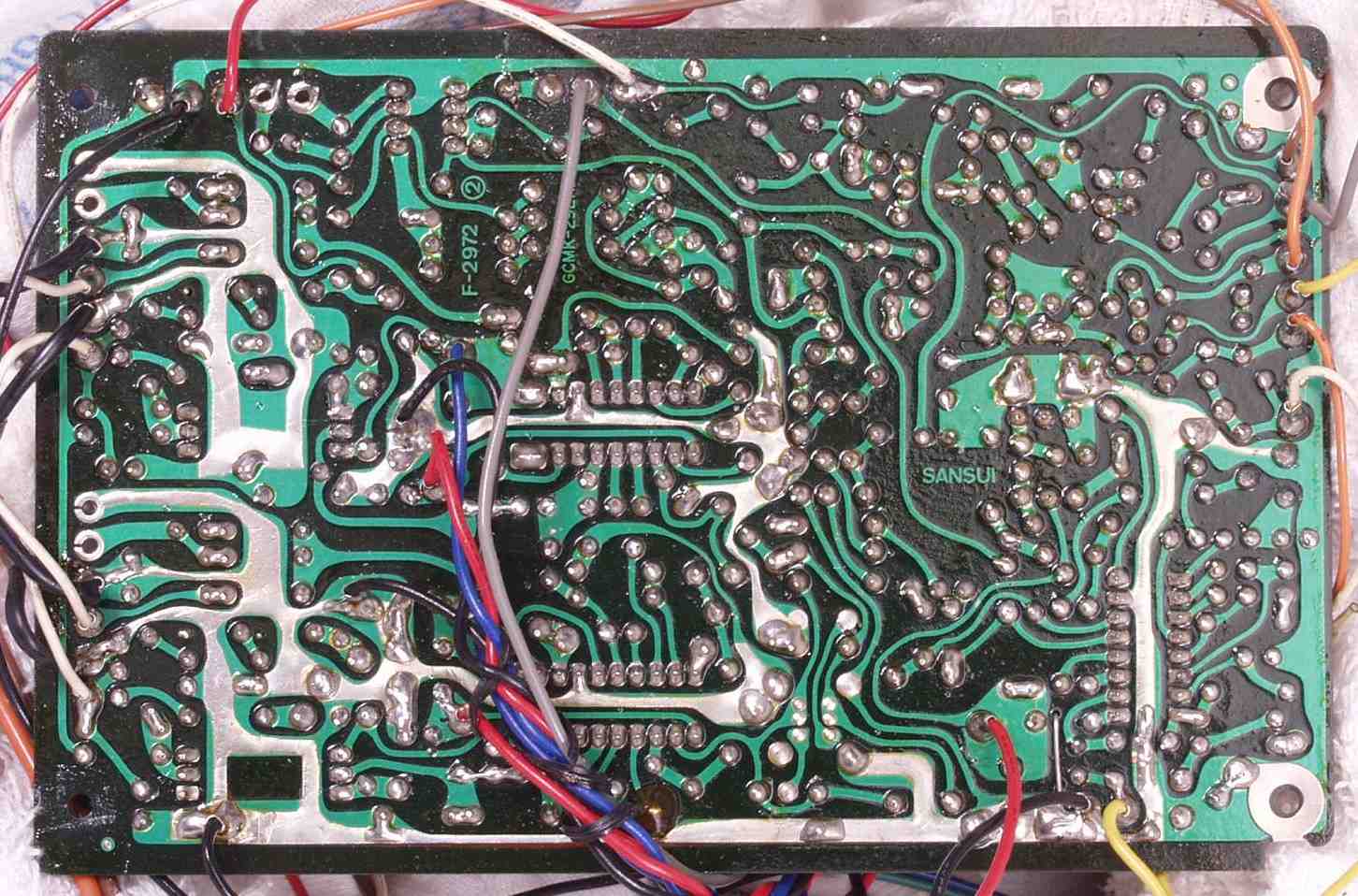

| Ｃ−６Ｃ． 修理前 ＡＭ基板裏 |
 |

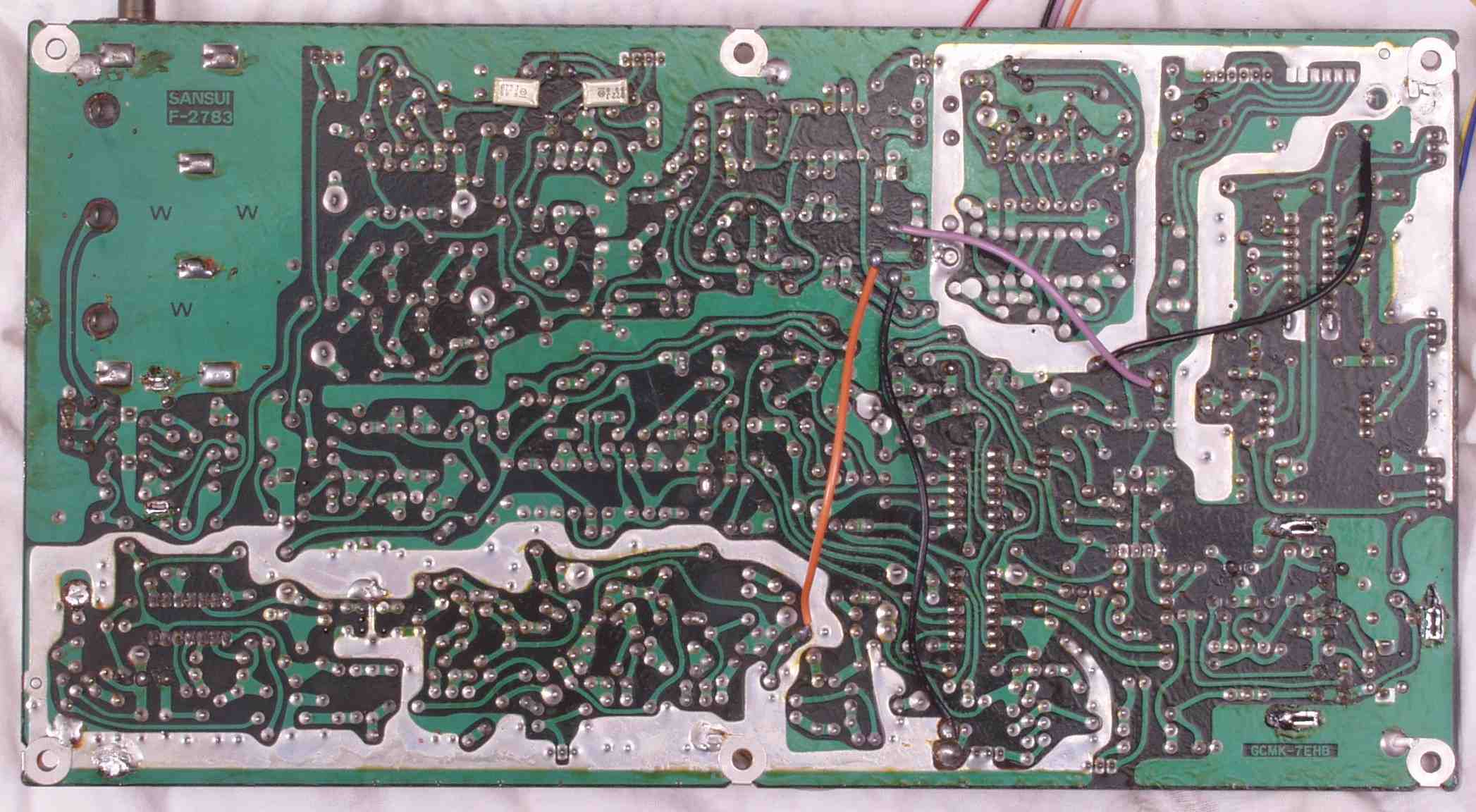

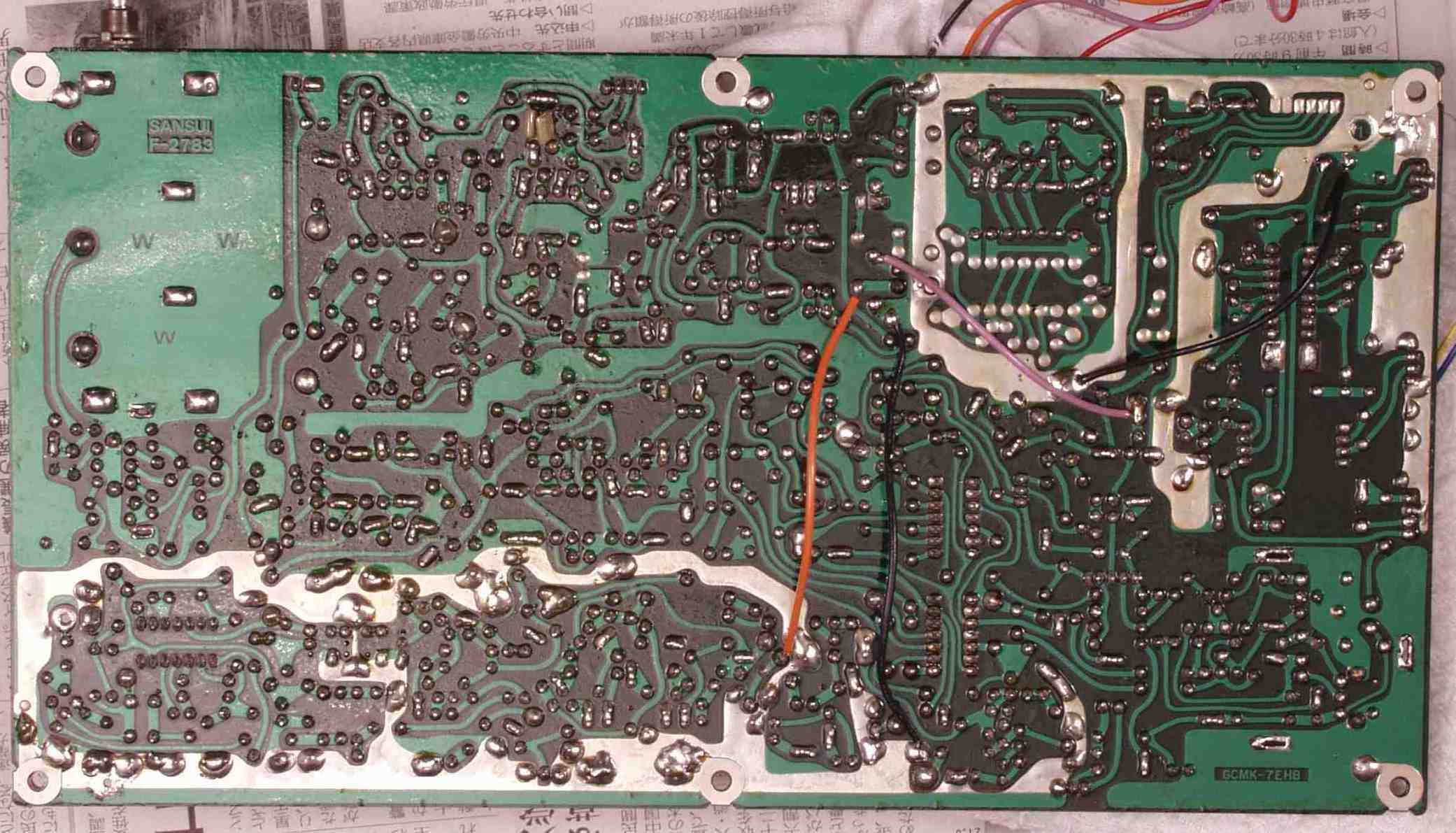

| Ｃ−６Ｄ． 修理（半田補正後）後 ＡＭ基板裏 全半田をやり直す |
 |
| Ｃ−６Ｅ． 完成ＡＭ基板裏。余分なフラックスを落として、コート液を塗る。 |
 |

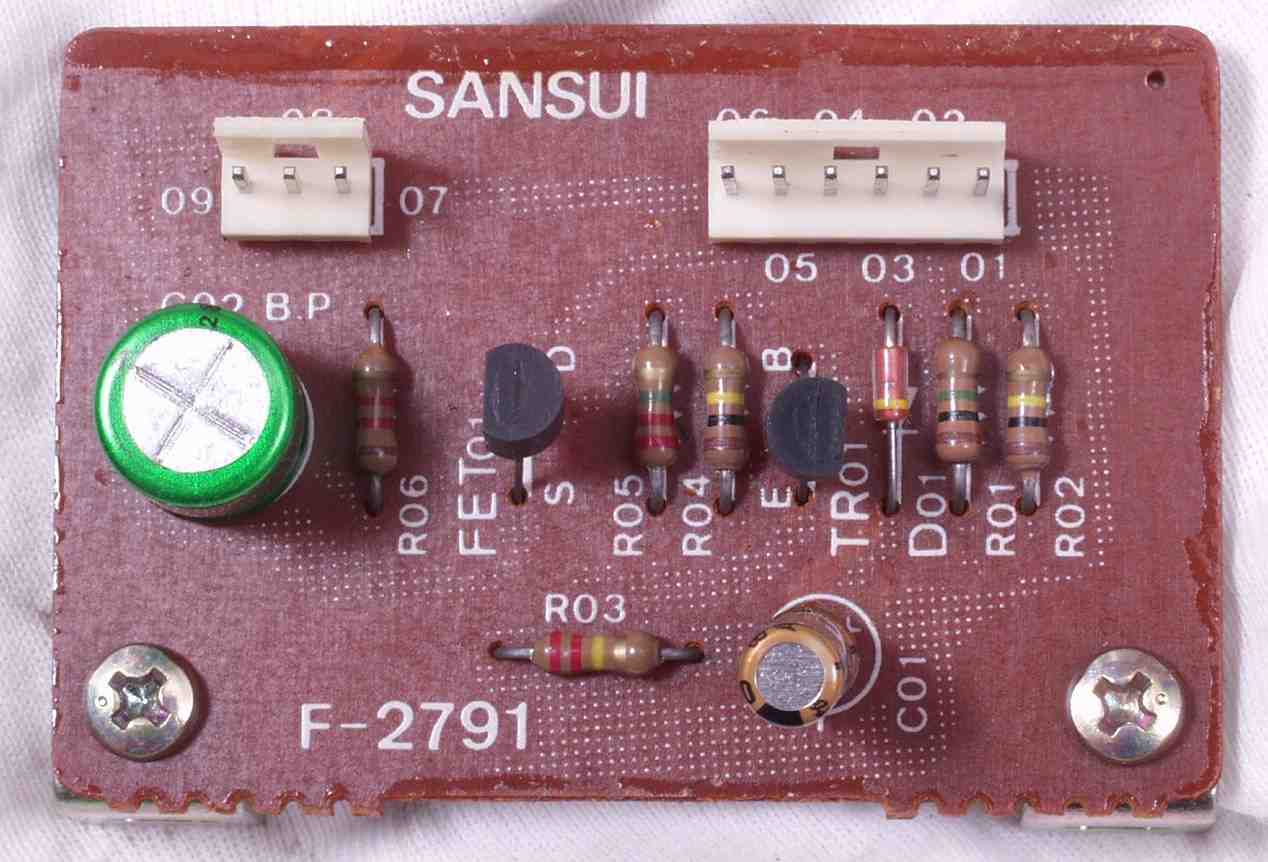

| Ｃ−７Ａ． 修理前 ＡＭアダプター基板 |
 |
| Ｃ−７Ｂ． 修理後 ＡＭアダプター基板 電解コンデンサー２個交換 |
 |

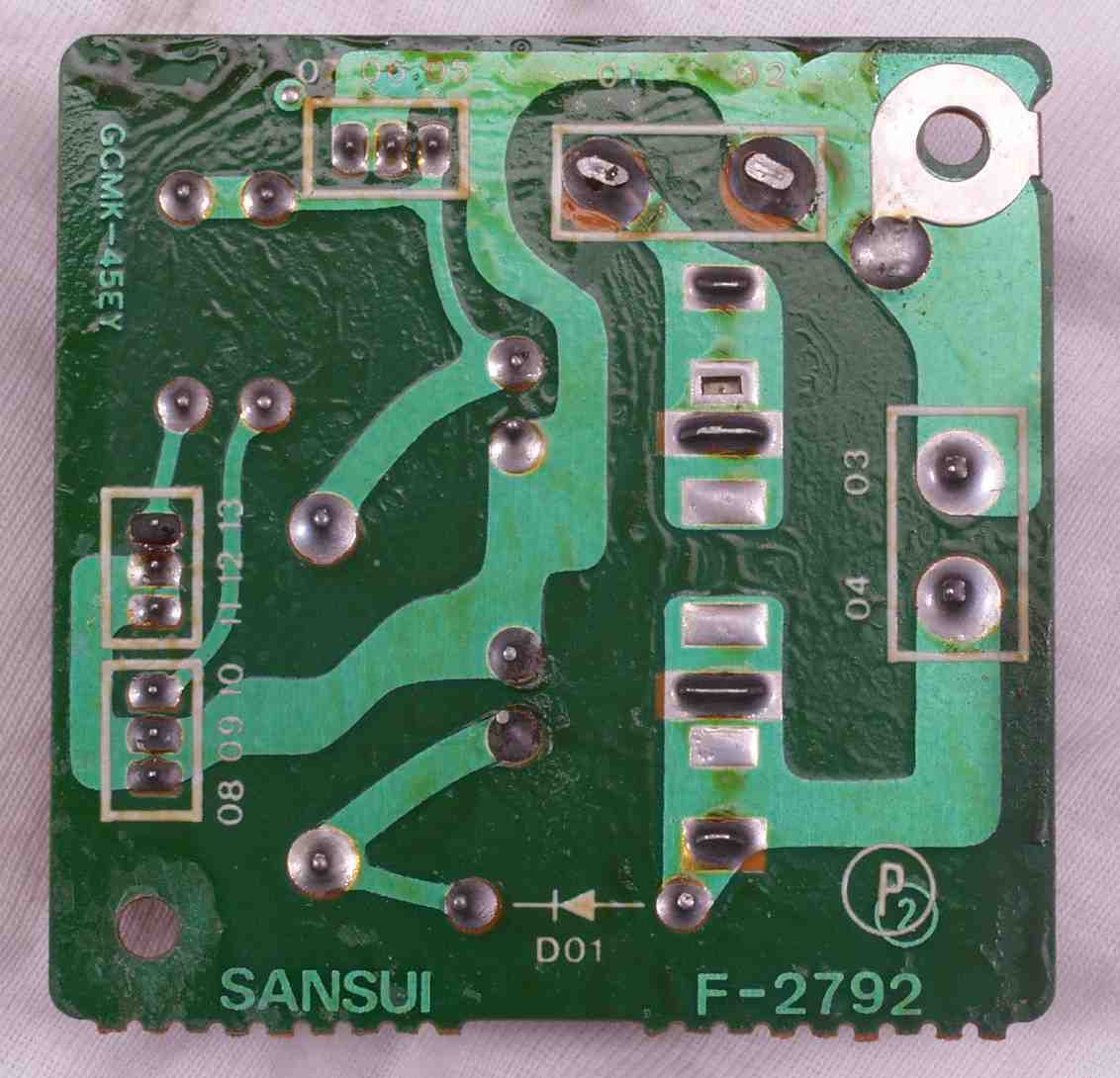

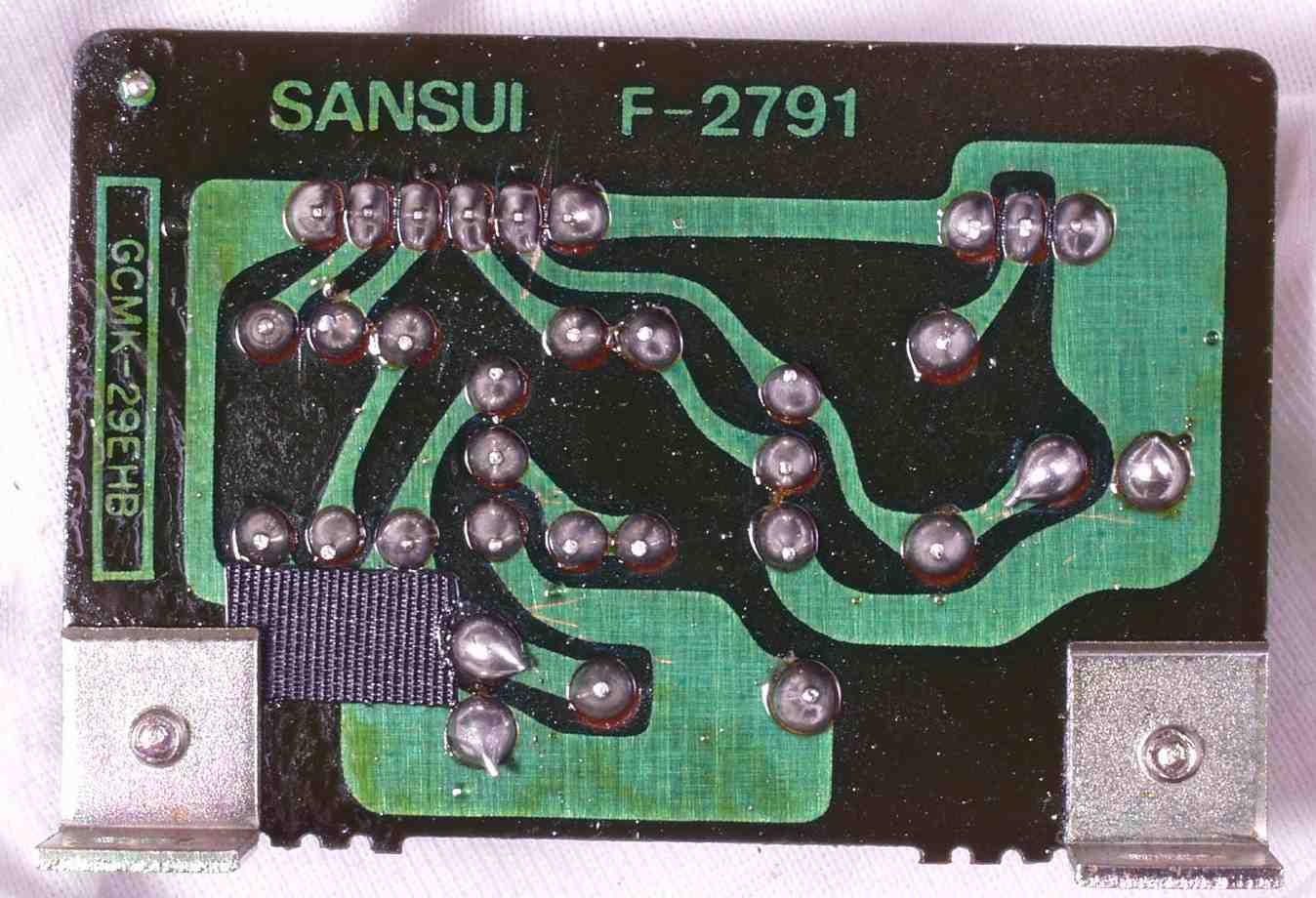

| Ｃ−７Ｃ． 修理前 ＡＭアダプター基板裏 |
 |

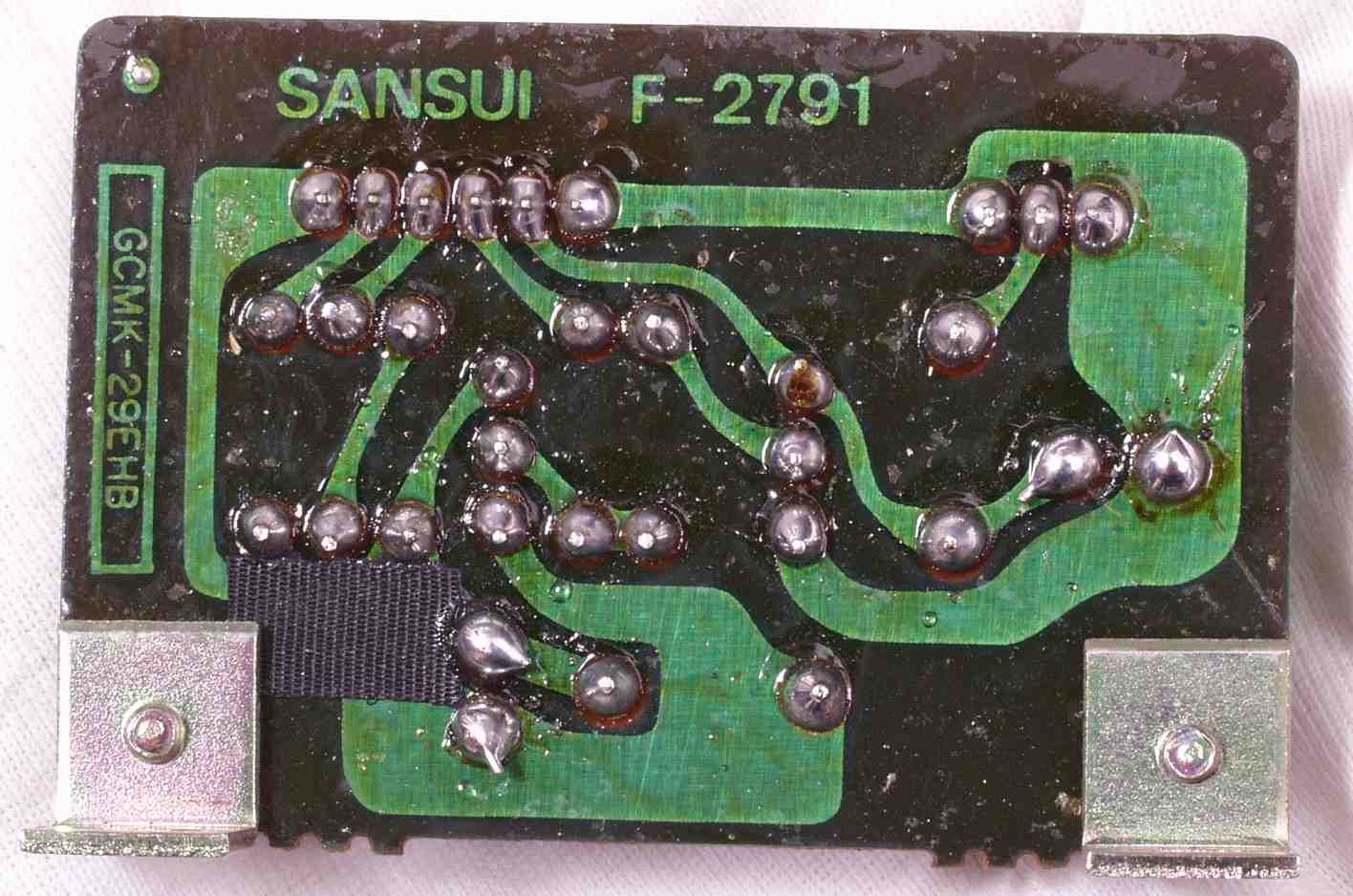

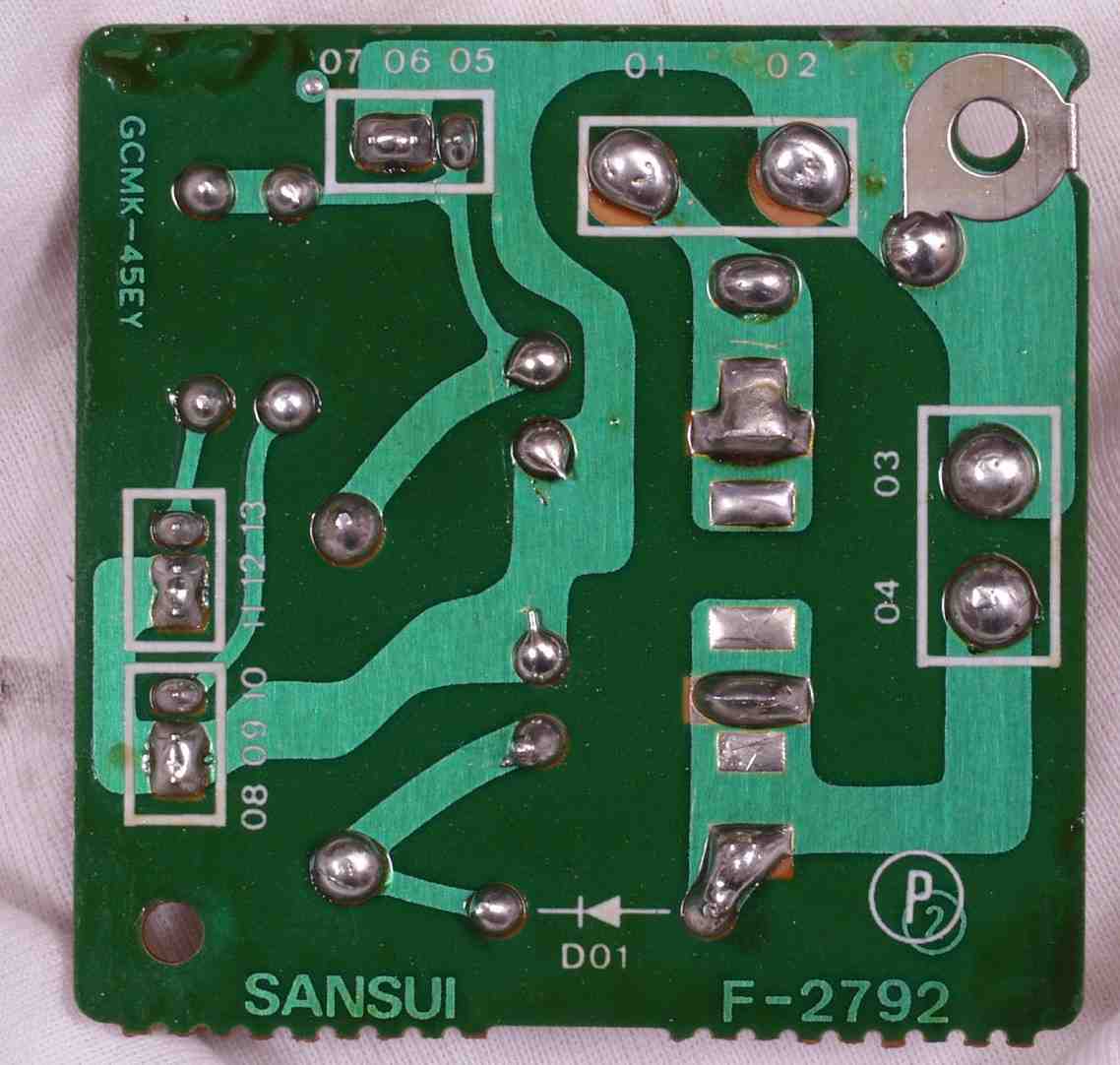

| Ｃ−７Ｄ． 修理（半田補正後）後 ＡＭアダプター基板裏 全半田をやり直す |
 |
| Ｃ−７Ｅ． 完成ＡＭアダプター基板。余分なフラックスを落として、コート液を塗る。 |
 |

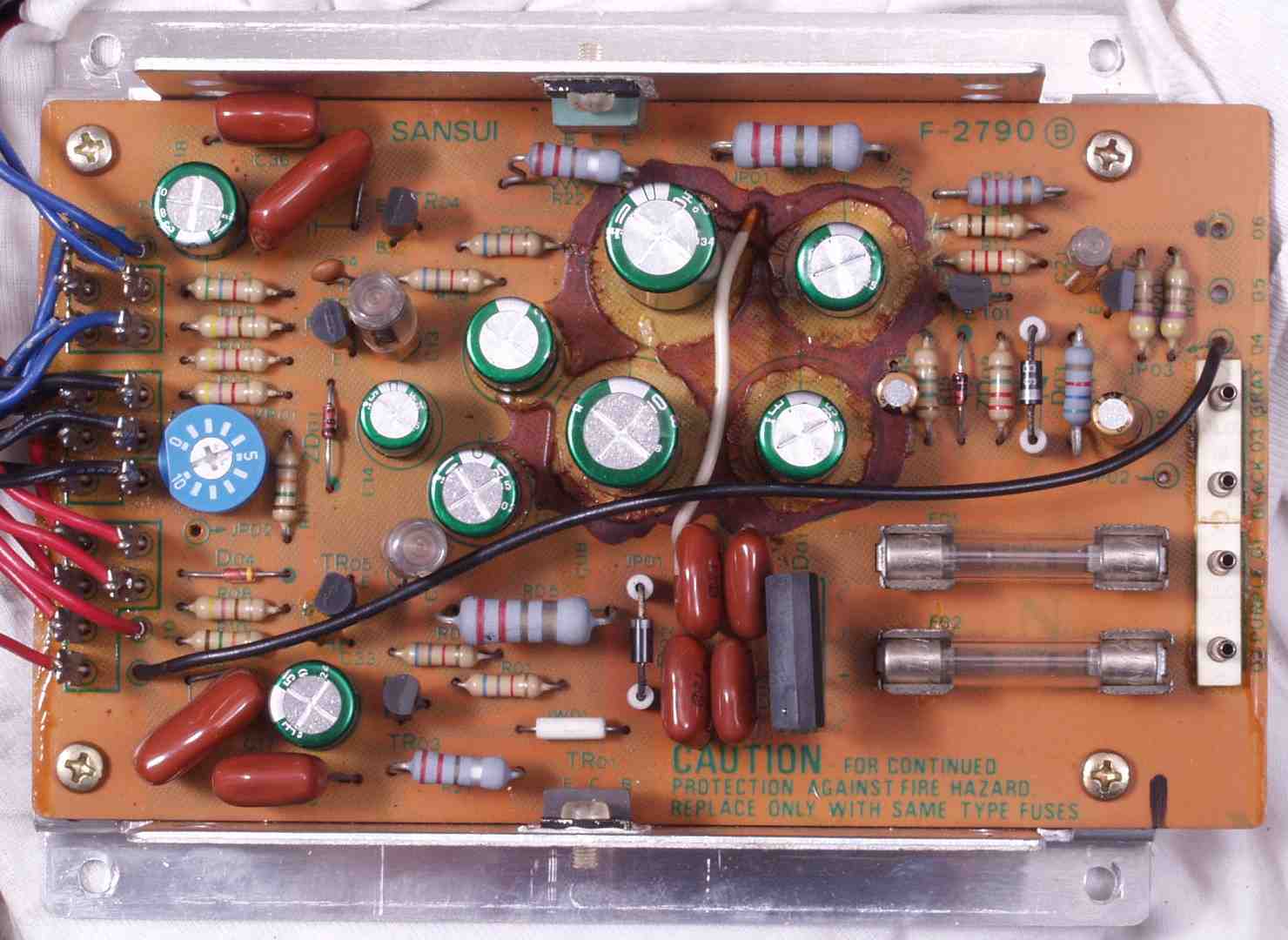

| Ｃ−８Ａ． 修理前 電源基板 |
 |

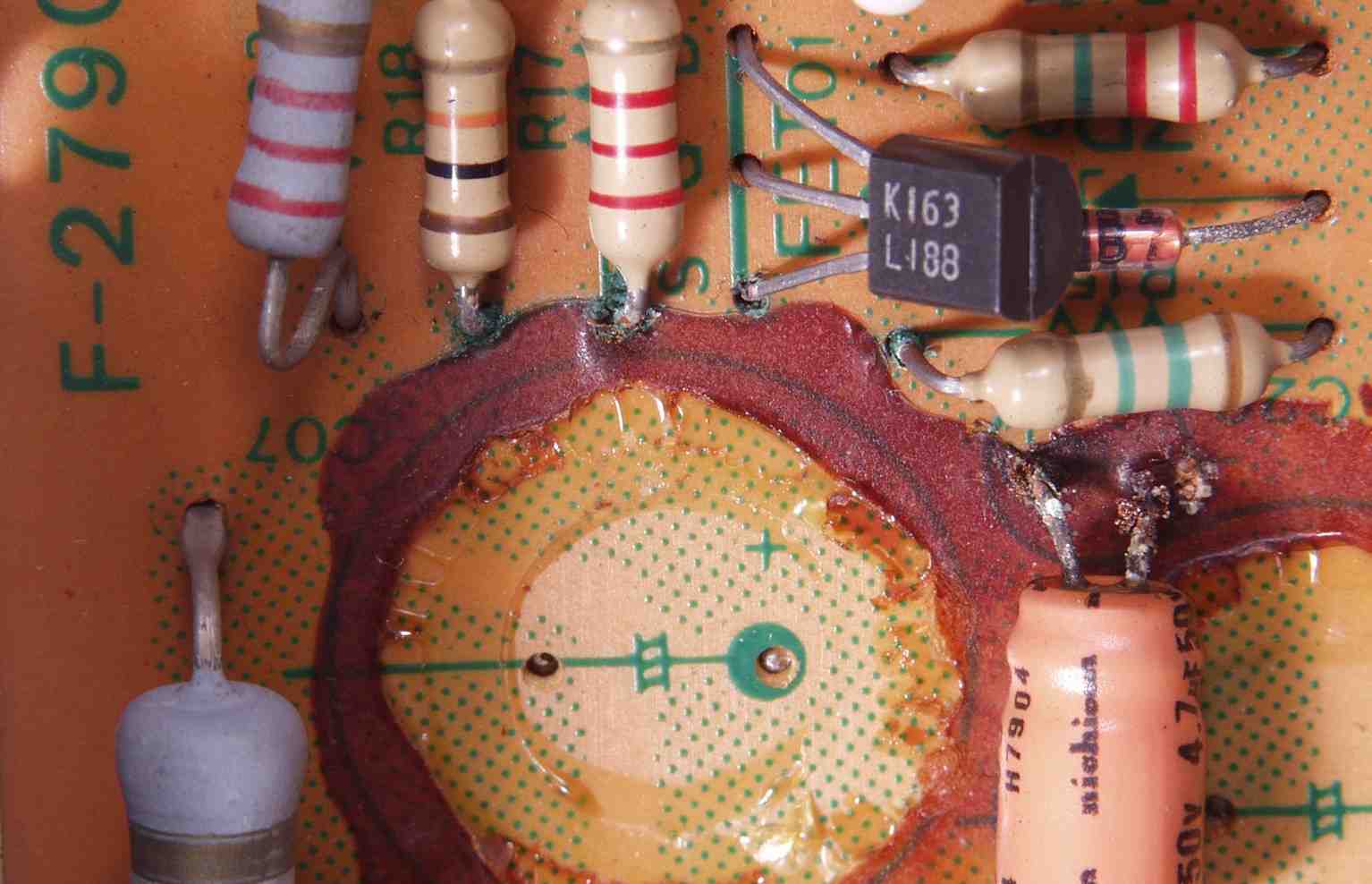

| Ｃ−８Ａ−１． 修理中 電源基板 接着剤で腐食が起きる |
 |
| Ｃ−８Ｂ． 修理後 電源基板 電解コンデンサー１１個、半固定ＶＲ交換 |
 |

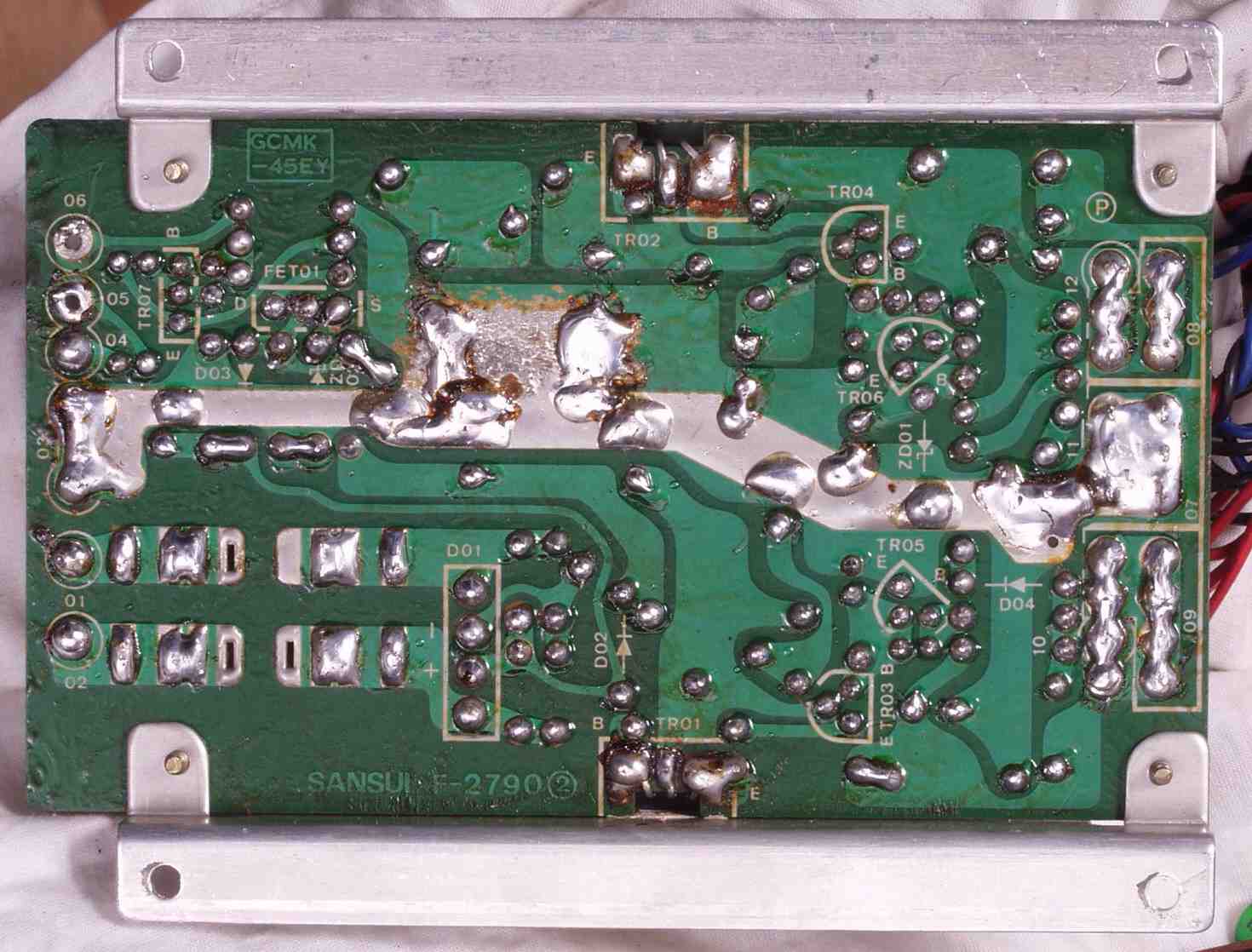

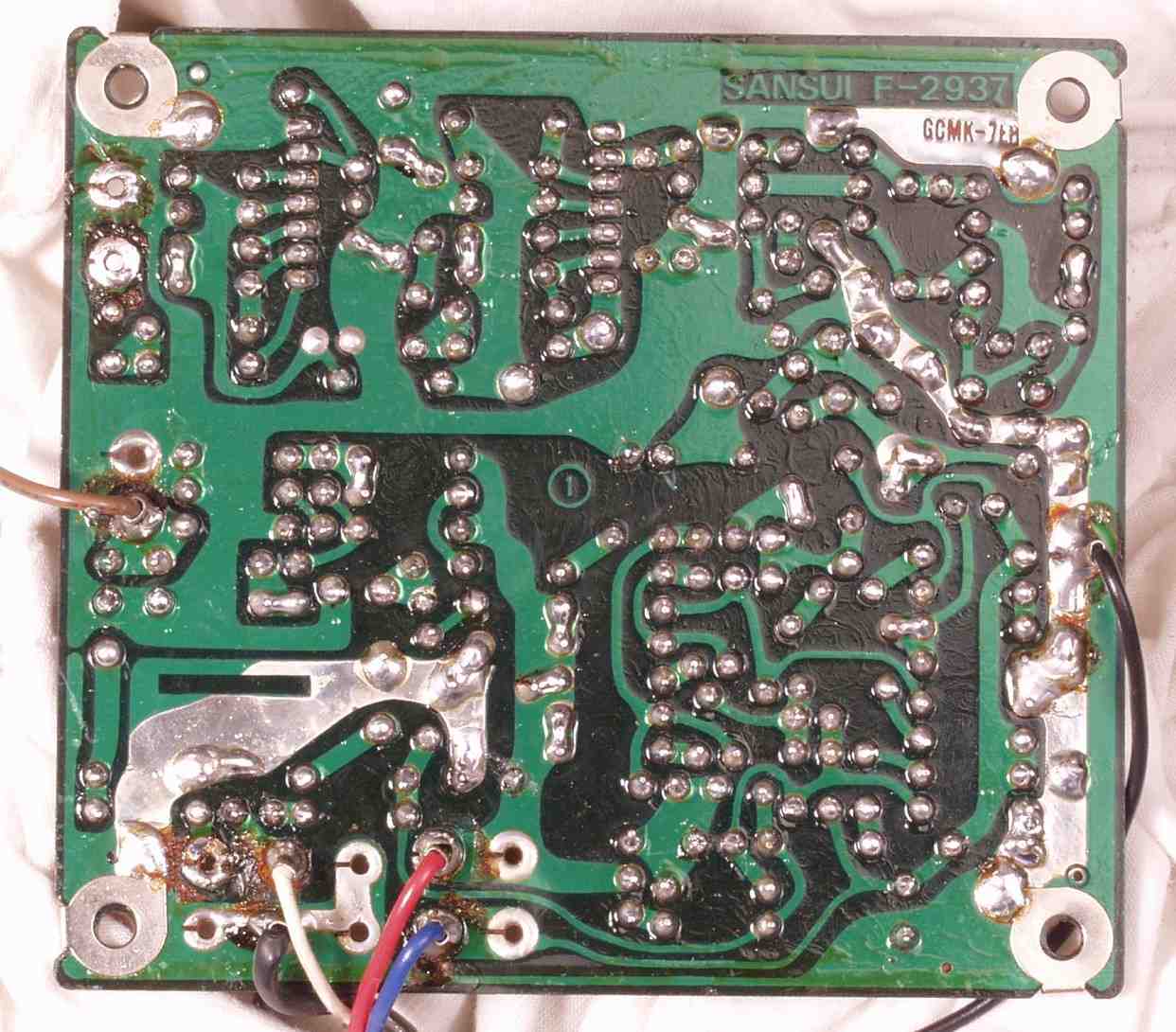

| Ｃ−８Ｃ． 修理前 電源基板裏 |
 |

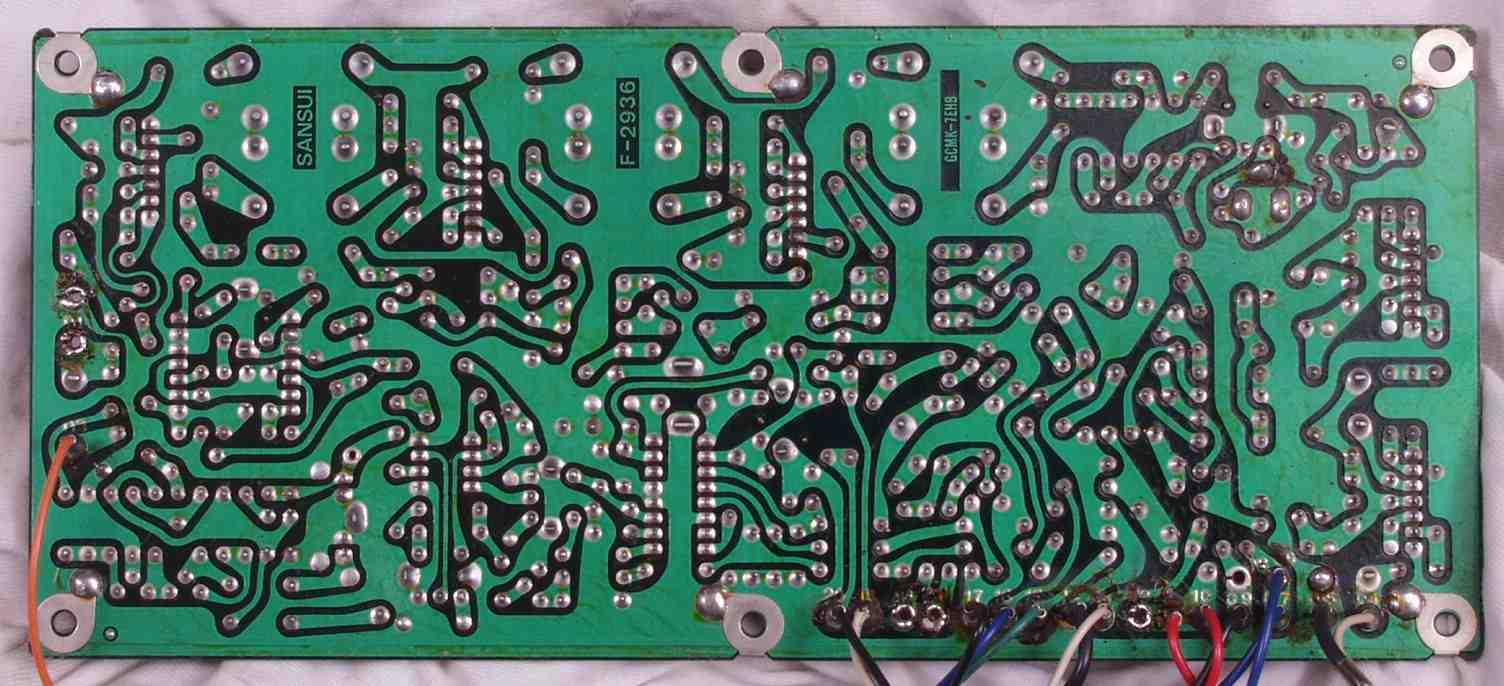

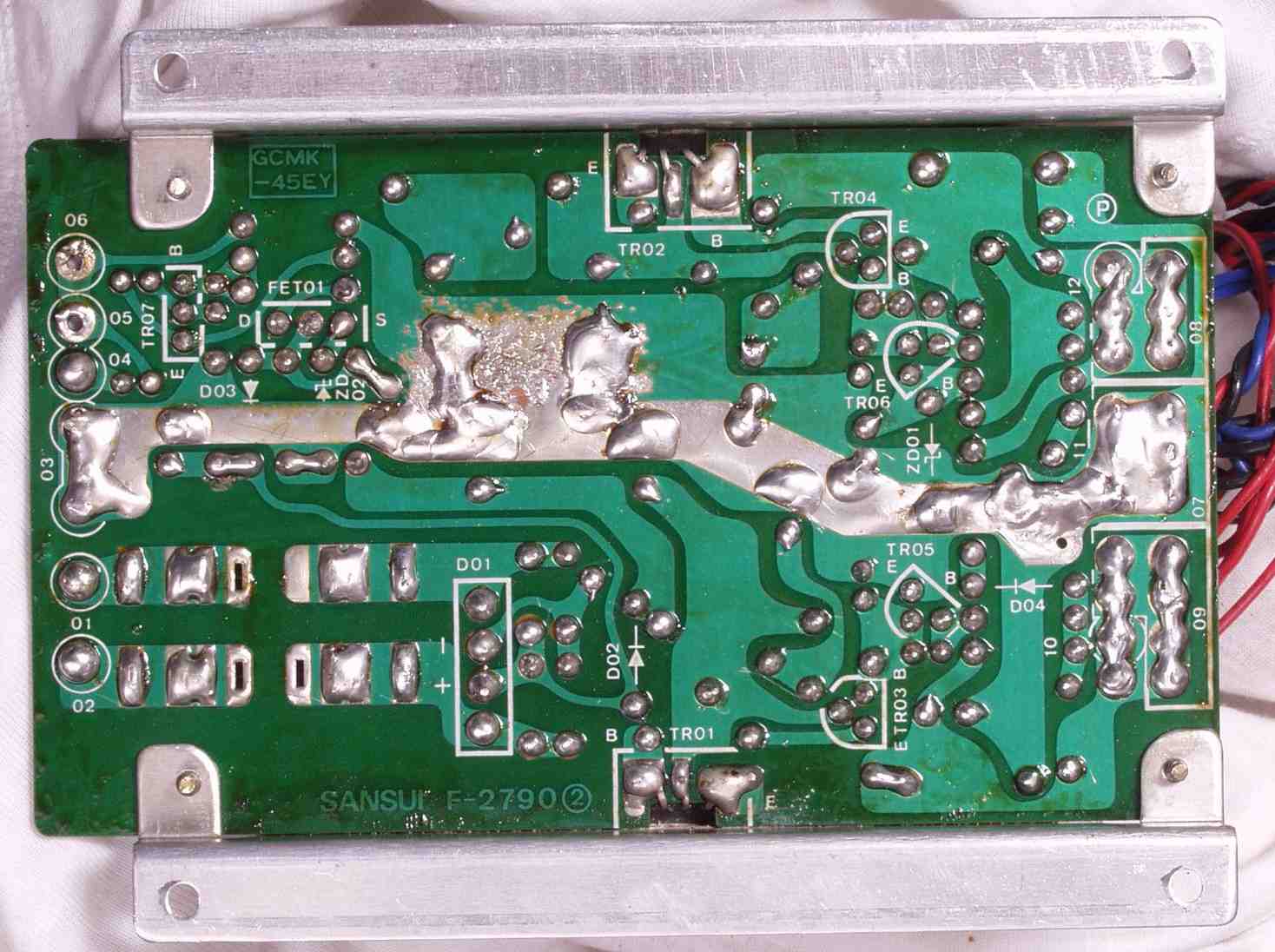

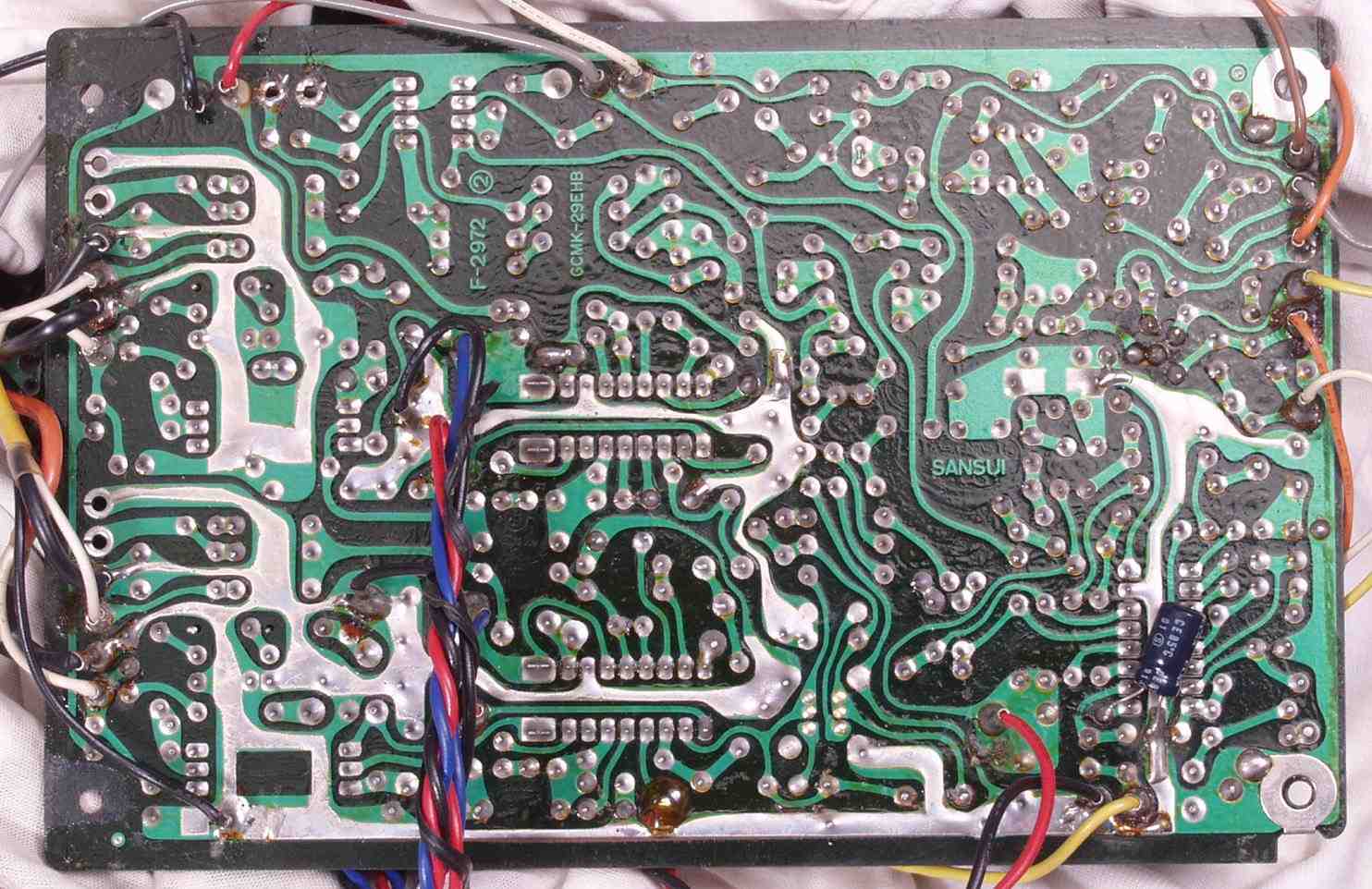

| Ｃ−８Ｄ． 修理（半田補正後）後 電源基板裏 全半田をやり直す |
 |
| Ｃ−８Ｅ． 完成電源基板裏。余分なフラックスを落として、コート液を塗る。 |
 |
| Ｃ−９Ａ． 修理前 電源基板２ |
 |

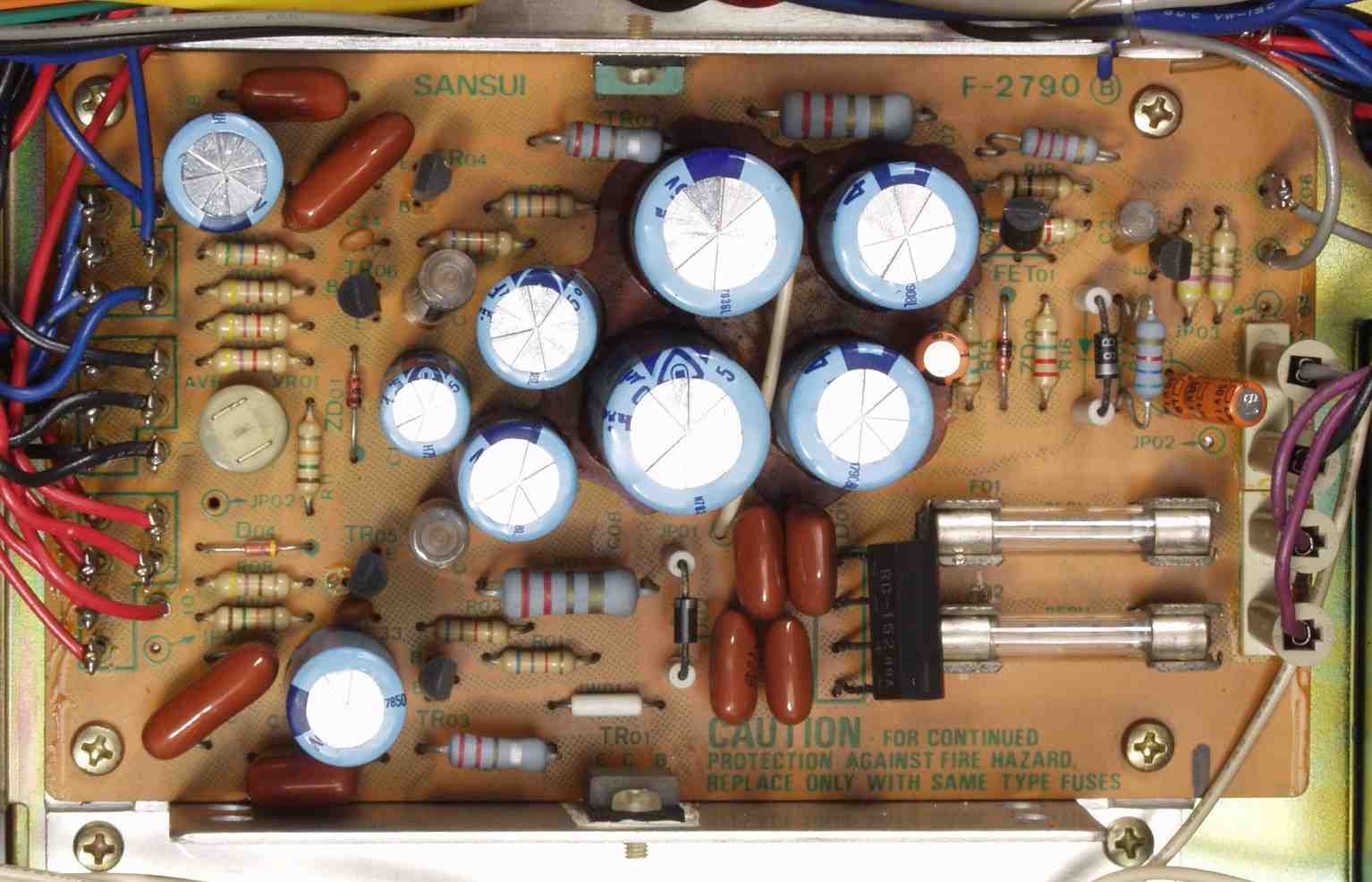

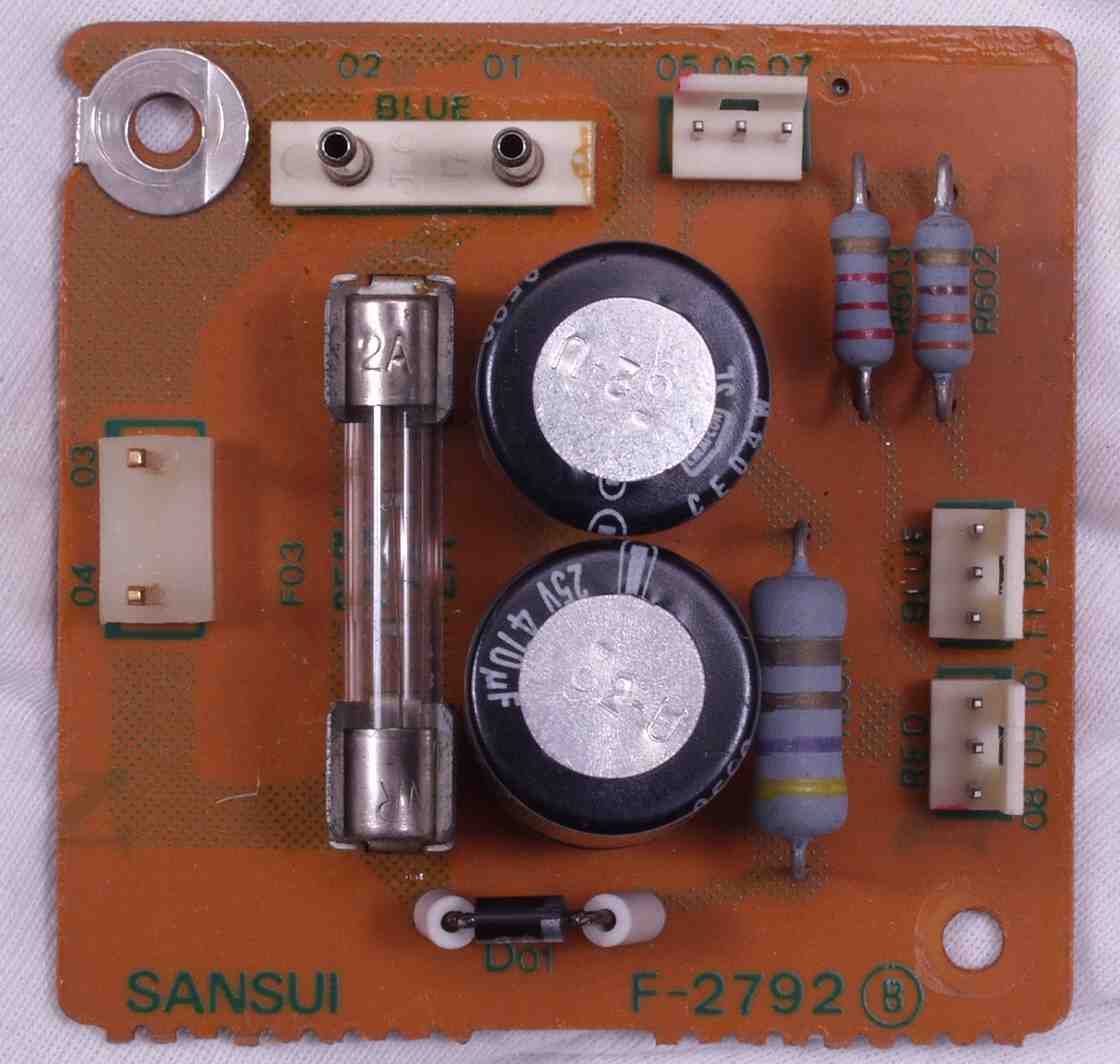

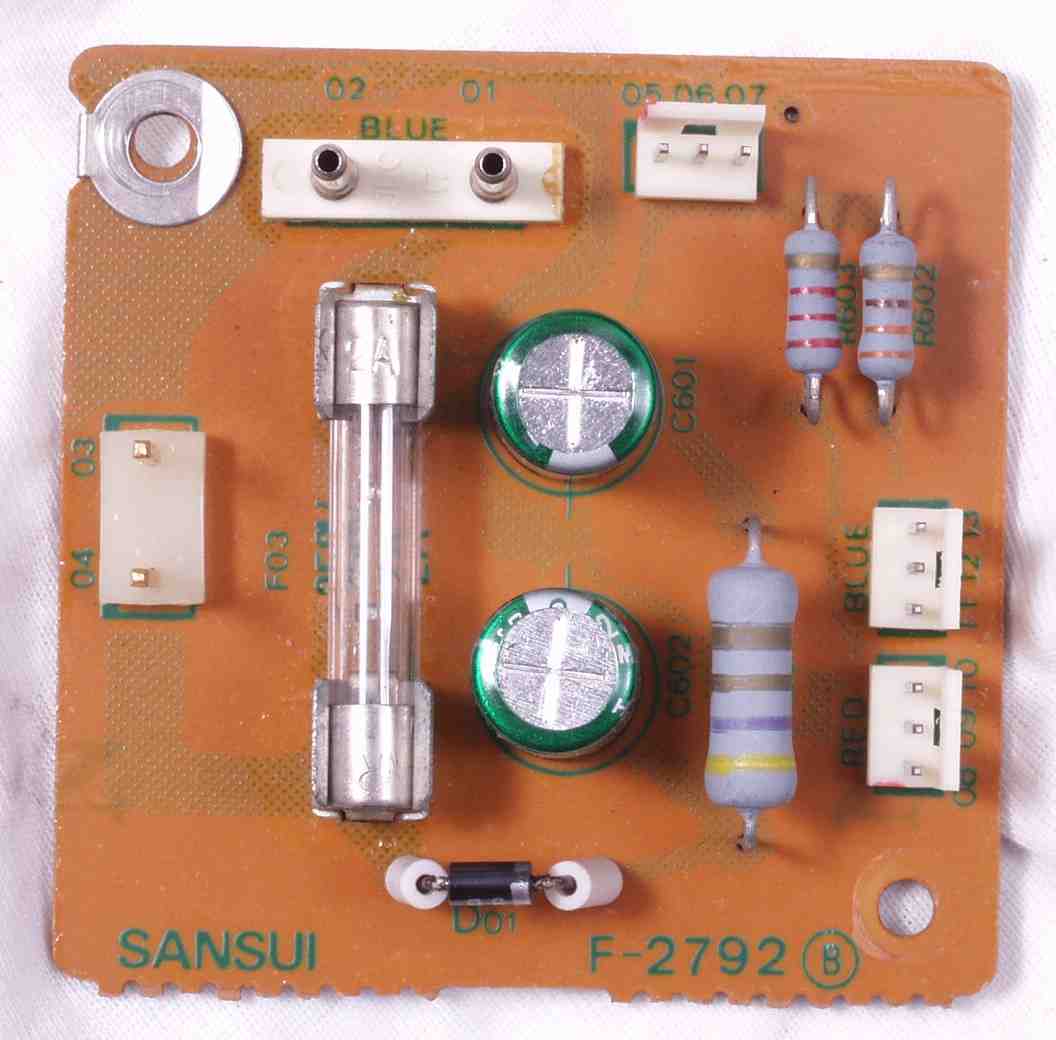

| Ｃ−９Ｂ． 修理後 電源基板２ 電解コンデンサー２個交換 |
 |
| Ｃ−９Ｃ． 修理前 電源基板２裏 |
 |
| Ｃ−９Ｄ． 修理（半田補正後）後 電源基板２裏 全半田をやり直す |
 |
| Ｃ−９Ｅ． 完成電源基板２。余分なフラックスを落として、コート液を塗る。 |
 |

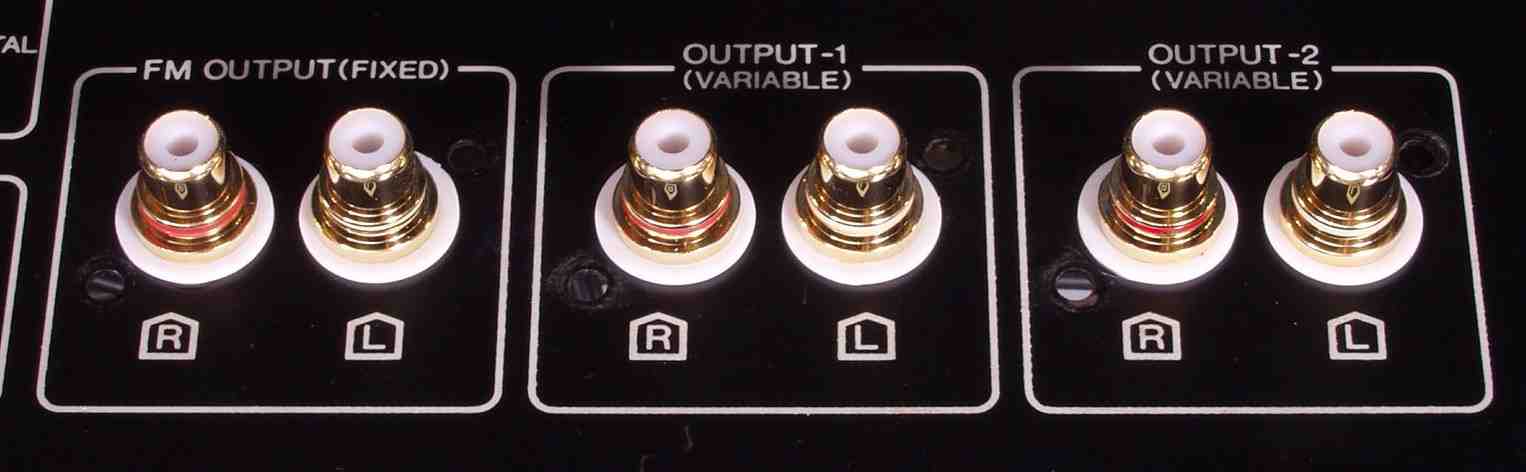

| Ｃ−ＡＡ． 修理前 出力ＲＣＡ端子 |
 |

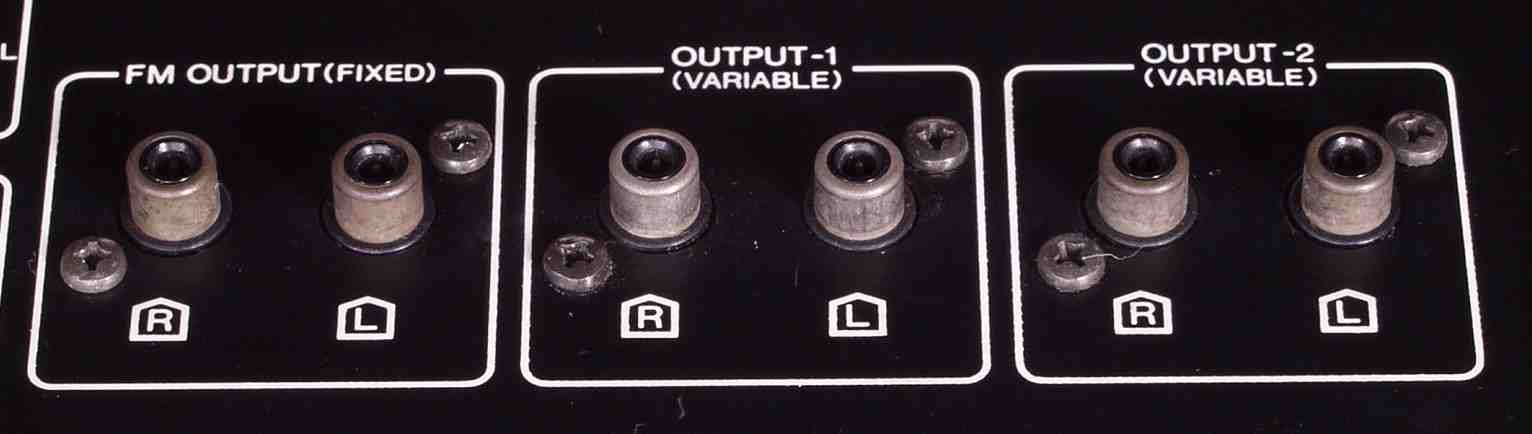

| Ｃ−ＡＢ． 修理後 出力ＲＣＡ端子 |
 |

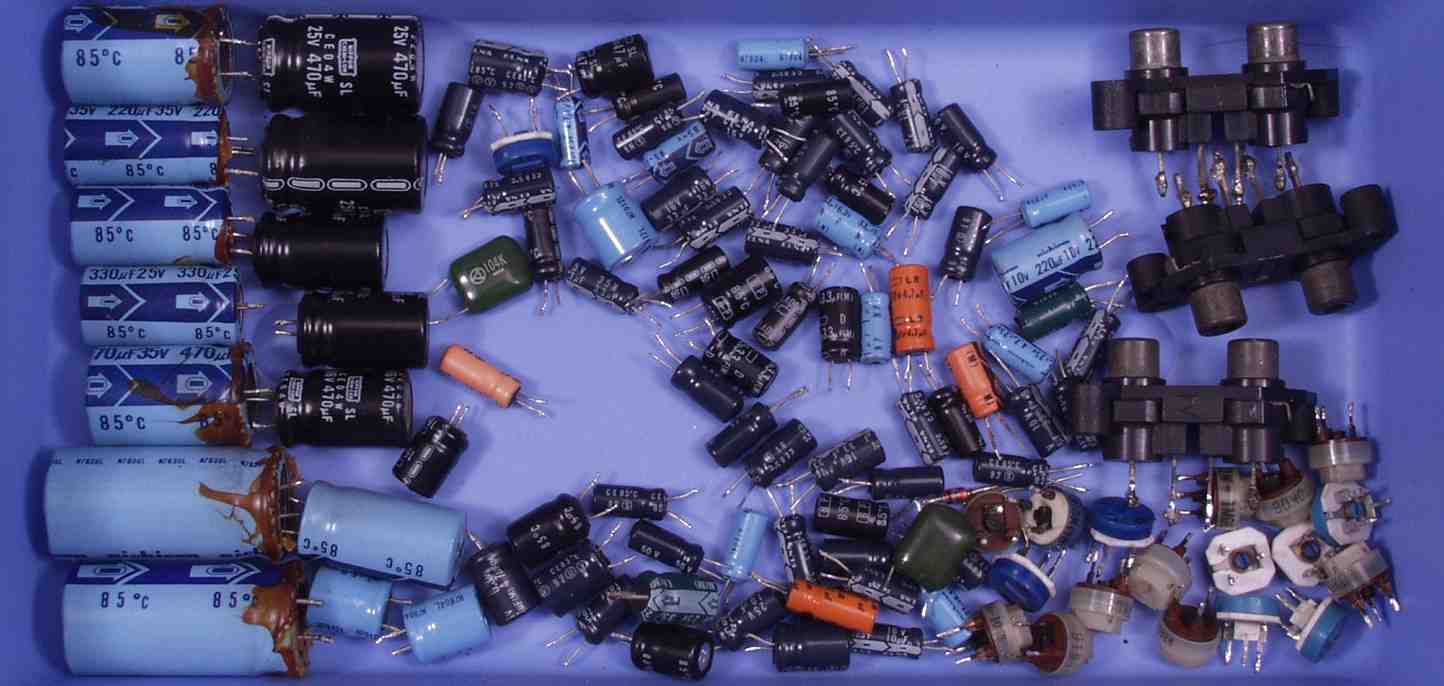

| Ｃ−ＡＣ． 交換部品 |
 |
| Ｃ−ＢＡ． 修理前 上から |
|
| Ｃ−ＢＢ． 修理後 上から |
 |
| Ｃ−ＢＣ． 修理前 下から |
|
| Ｃ−ＢＤ． 修理後 下から |
 |

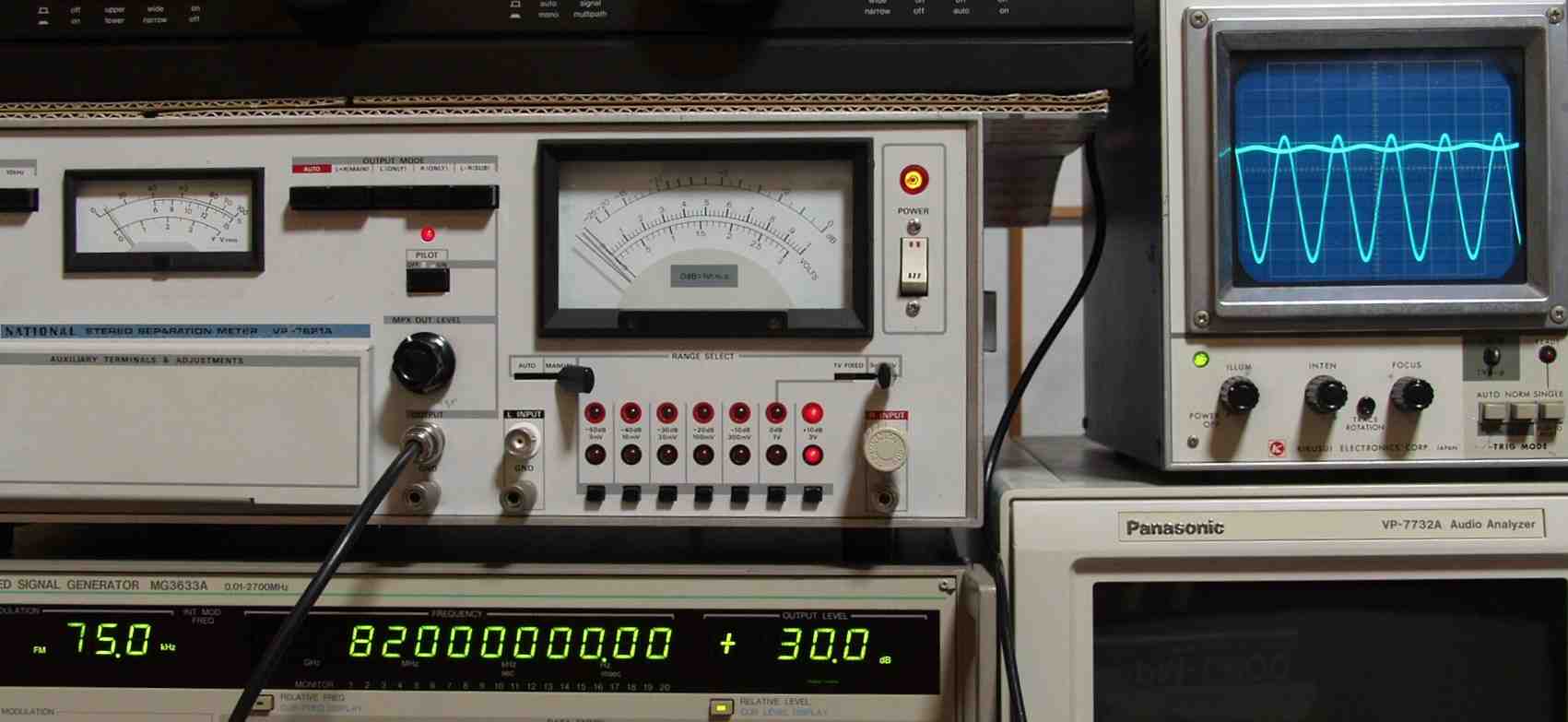

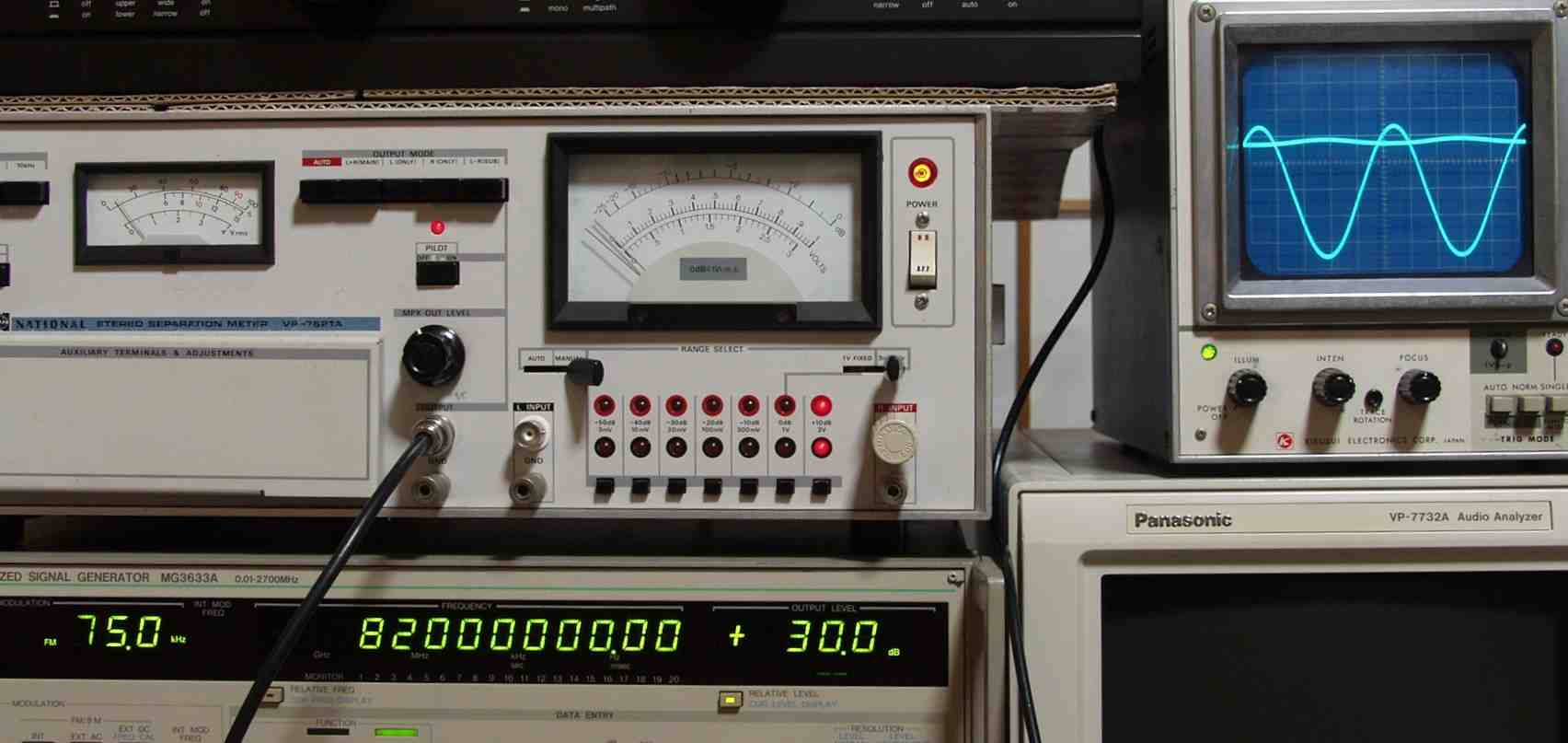

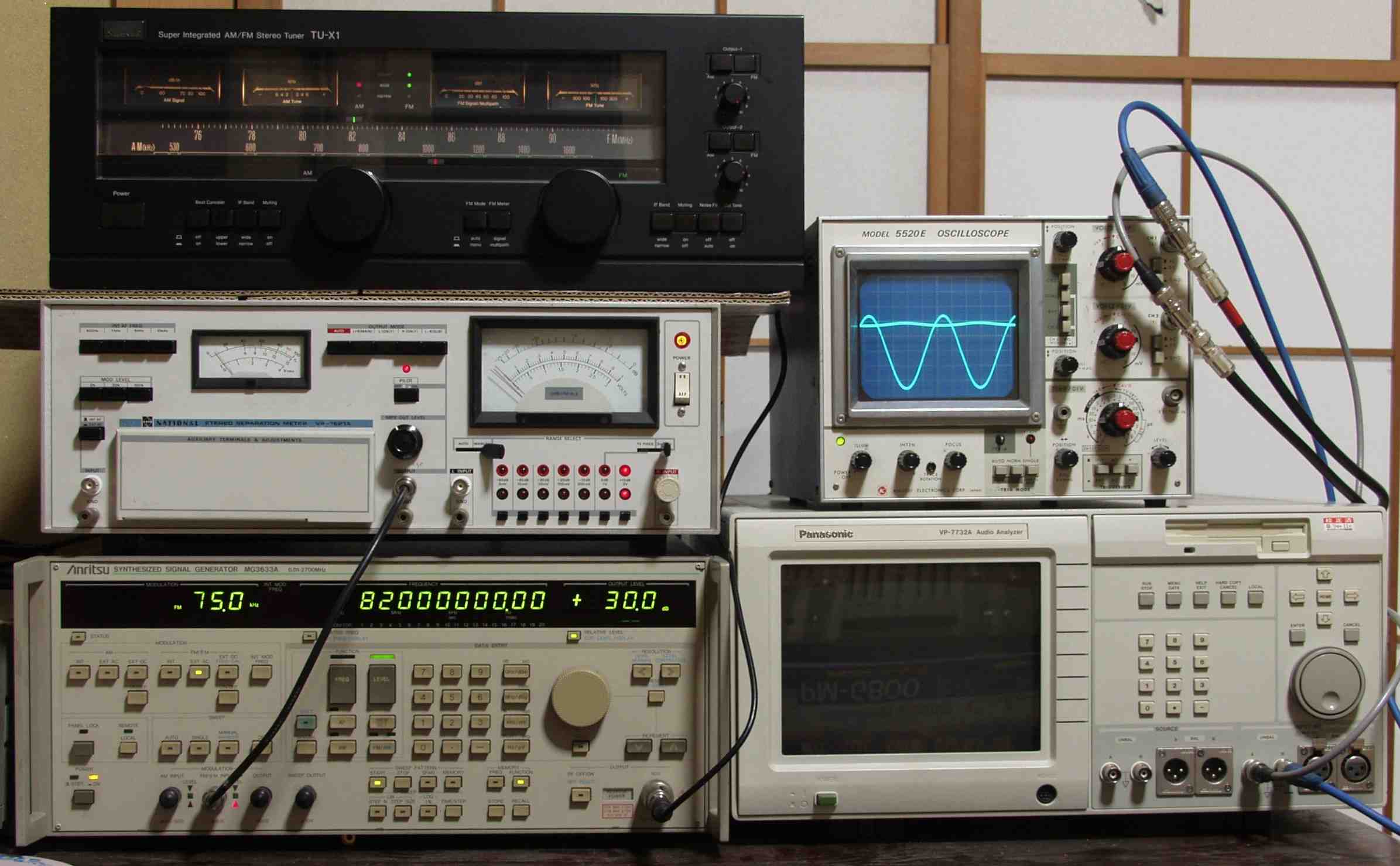

| Ｅ． 調整・測定 Ｅ−１． 感度測定調整 機器の機能 左中＝ＦＭステレオ信号発信器 左＝高周波信号発信器 右上＝オシロ（上＝Ｒ出力、下＝Ｌ出力） 下左側＝歪み率計（上＝Ｒ出力、下＝Ｌ出力） |
 |

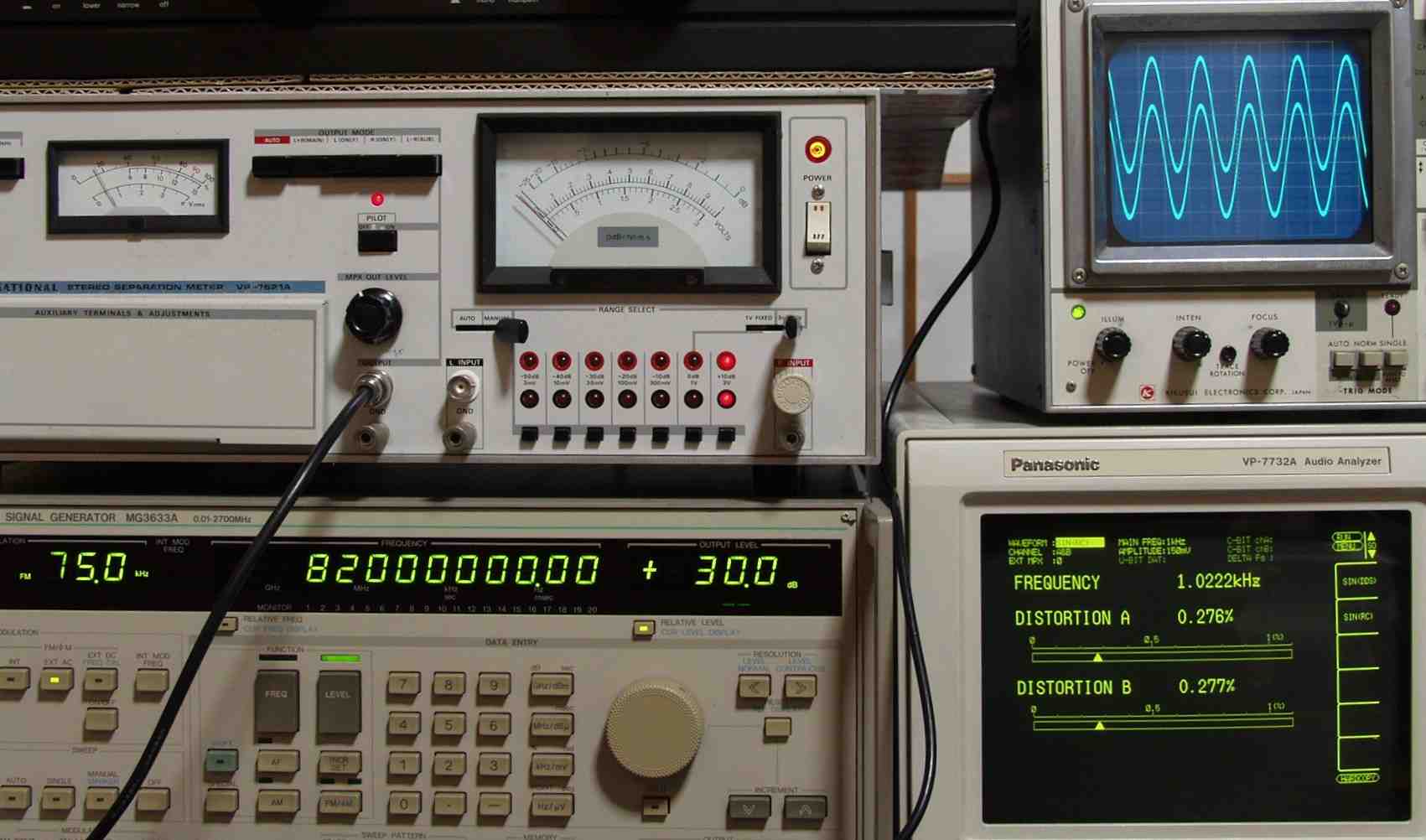

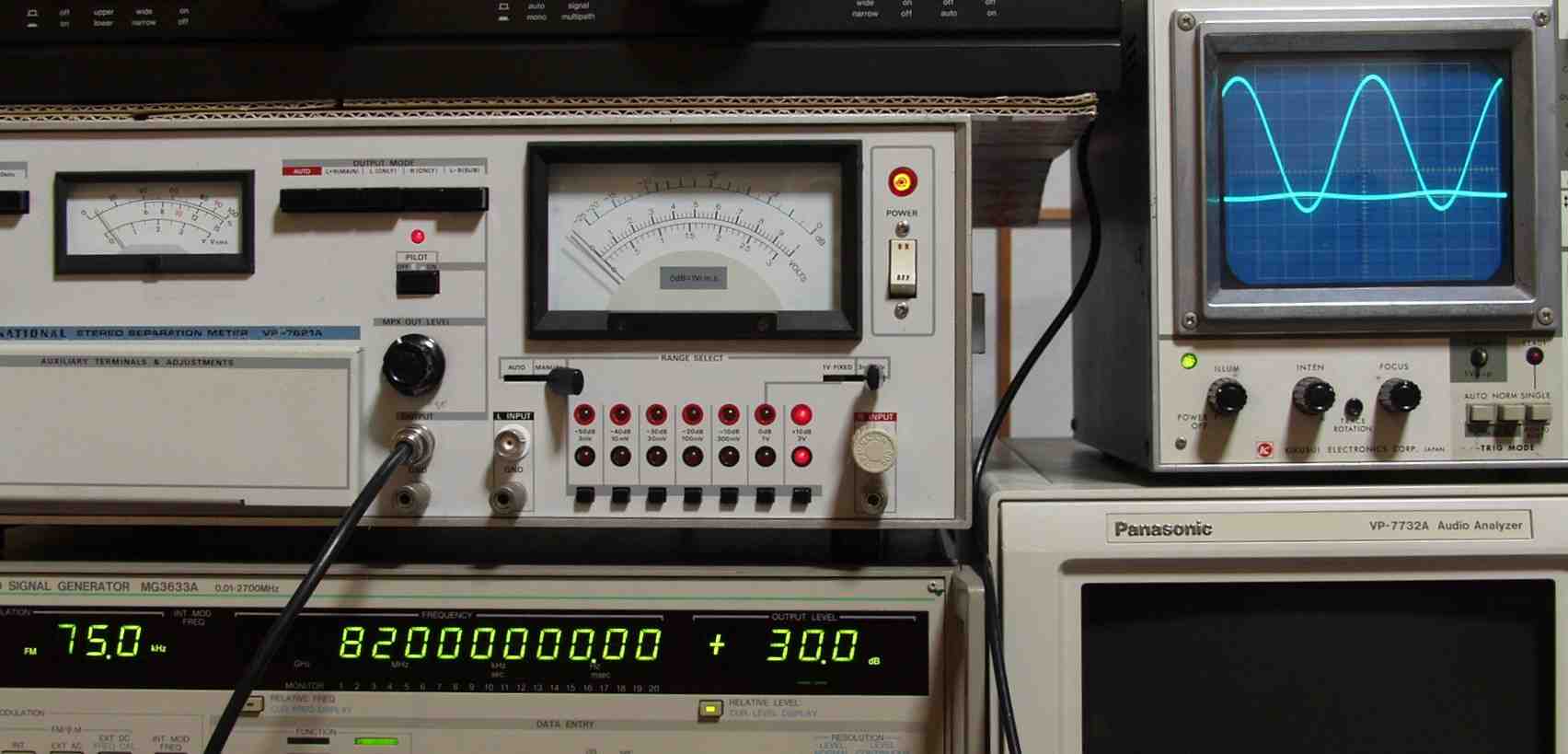

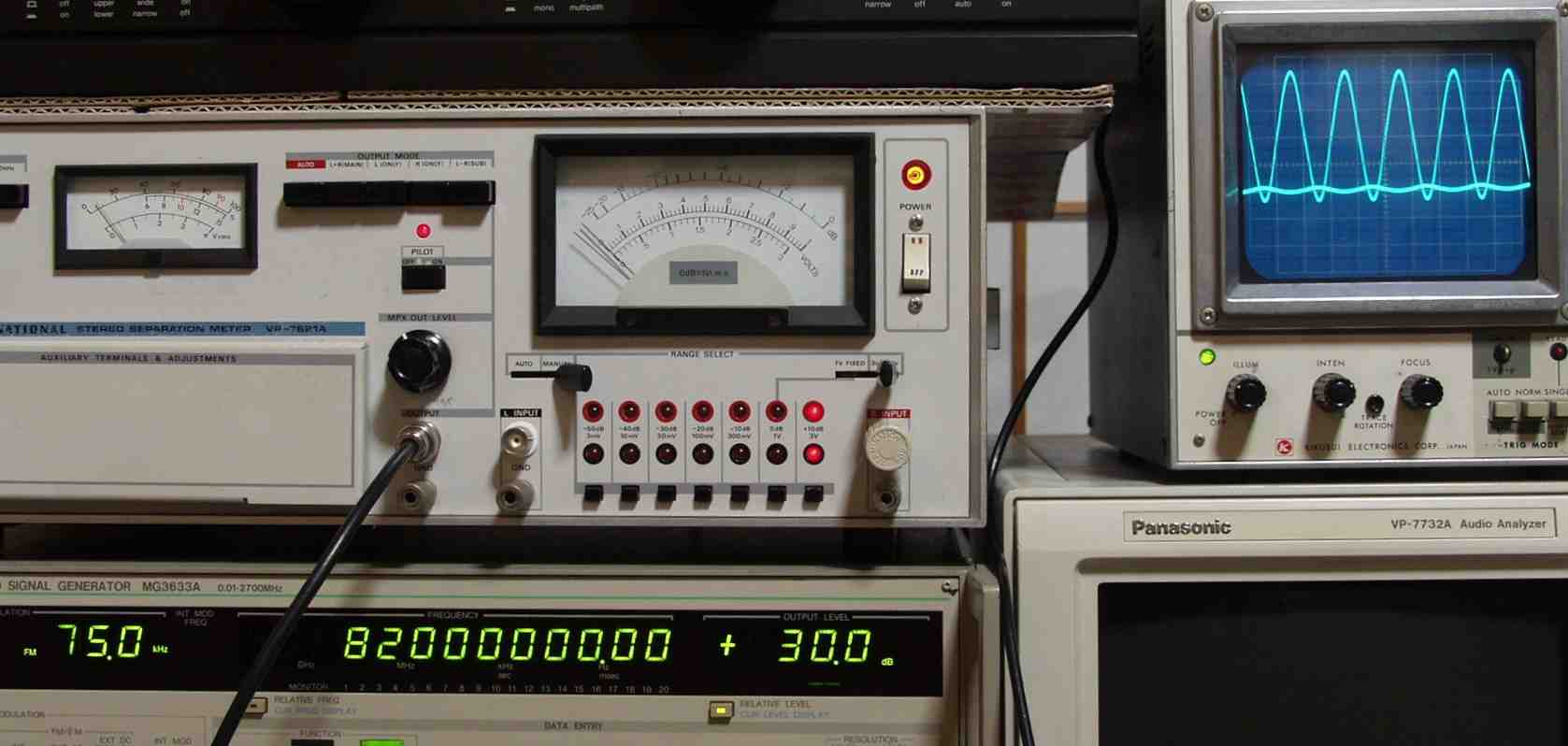

| Ｅ−２Ａ． ＦＭ受信感度、歪み測定調整 見方 ＦＭステレオ信号発信器より ８２ＭＨＺで １０００Ｈの 変調信号を ３０ｄＢで出す これを受信し出力を測定する、 歪み率、Ｌ出力＝０．２７７％、右出力＝０．２７６％ 出力波形 上＝Ｒ出力、下＝Ｌ出力。 |
 |

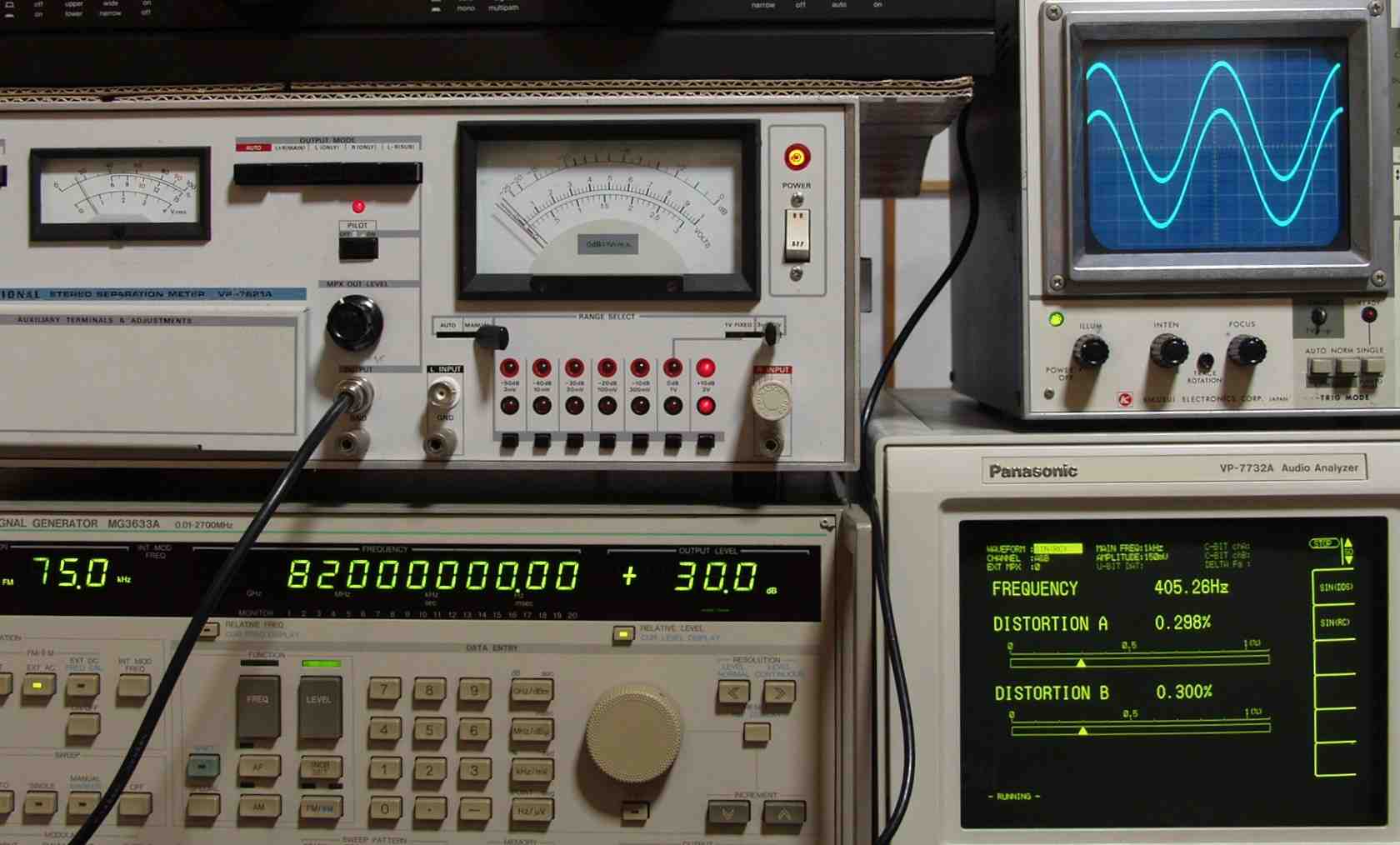

| Ｅ−２Ｂ． ＦＭ受信感度、歪み測定調整 見方 ＦＭステレオ信号発信器より ８２ＭＨＺで ４００Ｈの 変調信号を ３０ｄＢで出す これを受信し出力を測定する、 歪み率、Ｌ出力＝０．２７７％、右出力＝０．２７６％ 出力波形 上＝Ｒ出力、下＝Ｌ出力。 |
 |

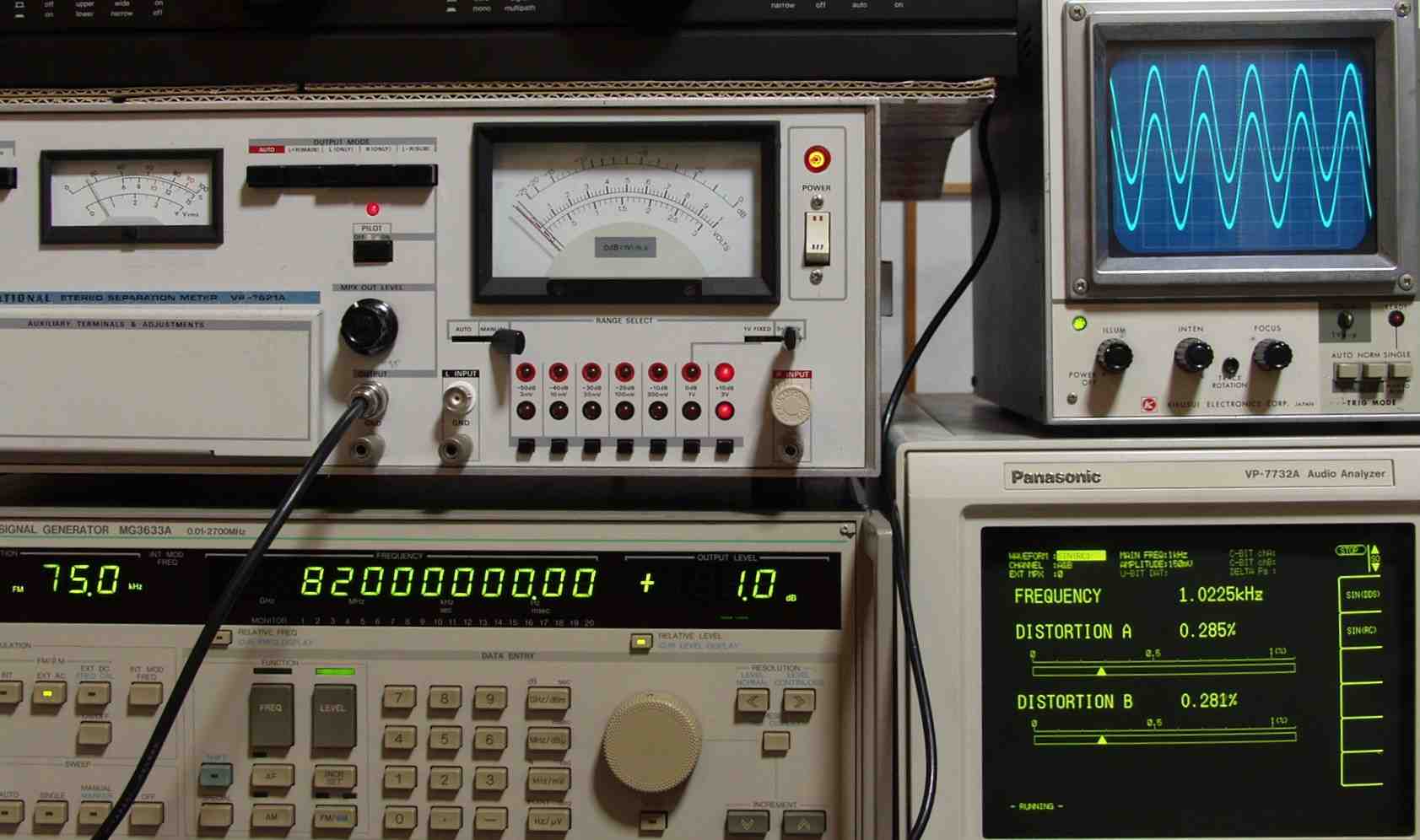

| Ｅ−３Ａ． ＦＭ受信感度、歪み測定調整 見方 ＦＭステレオ信号発信器より ８２ＭＨＺで １０００Ｈの 変調信号を １ｄＢで出す これを受信し出力を測定する、 歪み率、Ｌ出力＝０．２８１％、右出力＝０．２８５％ 出力波形 上＝Ｒ出力、下＝Ｌ出力。 |
 |

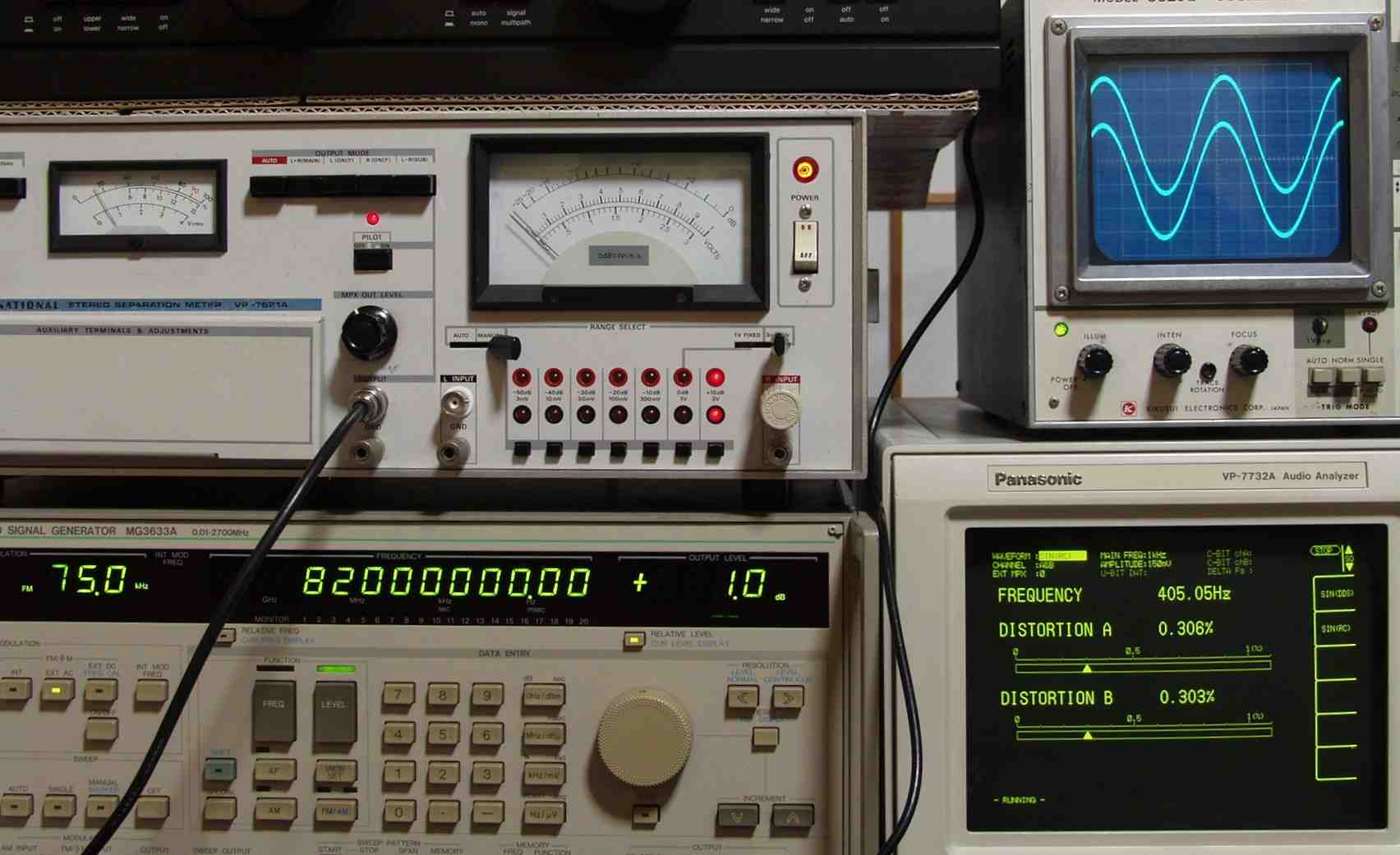

| Ｅ−３Ｂ． ＦＭ受信感度、歪み測定調整 見方 ＦＭステレオ信号発信器より ８２ＭＨＺで ４００Ｈの 変調信号を １ｄＢで出す これを受信し出力を測定する、 歪み率、Ｌ出力＝０．３０３％、右出力＝０．３０８％ 出力波形 上＝Ｒ出力、下＝Ｌ出力。 |
 |
| Ｅ−４Ａ． ＦＭ受信 分離度測定調整 見方 ＦＭステレオ信号発信器より ８２ＭＨＺで １０００Ｈの Ｒ変調信号を ３０ｄＢで出す これを受信し出力を測定する、 出力波形 上＝Ｒ出力、下＝Ｌ出力。 |
 |
| Ｅ−４Ｂ． ＦＭ受信 分離度測定調整 見方 ＦＭステレオ信号発信器より ８２ＭＨＺで １０００Ｈの Ｌ変調信号を ３０ｄＢで出す これを受信し出力を測定する、 出力波形 上＝Ｒ出力、下＝Ｌ出力。 |
 |
| Ｅ−４Ｃ． ＦＭ受信 分離度測定調整 見方 ＦＭステレオ信号発信器より ８２ＭＨＺで ４００Ｈの Ｒ変調信号を ３０ｄＢで出す これを受信し出力を測定する、 出力波形 上＝Ｒ出力、下＝Ｌ出力。 |
 |
| Ｅ−４Ｄ． ＦＭ受信 分離度測定調整 見方 ＦＭステレオ信号発信器より ８２ＭＨＺで ４００Ｈの Ｌ変調信号を ３０ｄＢで出す これを受信し出力を測定する、 出力波形 上＝Ｒ出力、下＝Ｌ出力。 |
 |

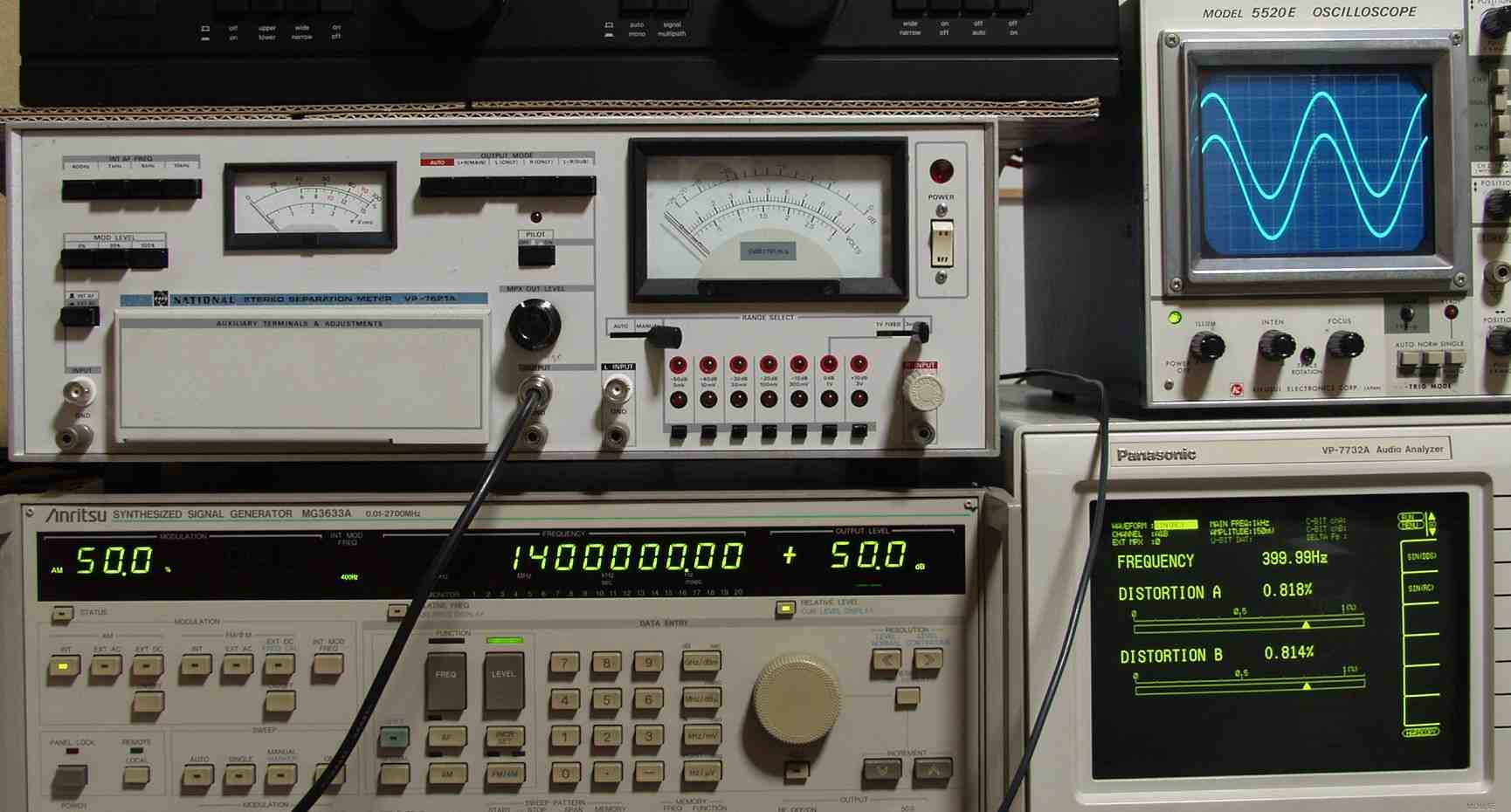

| Ｅ−５Ａ． ＡＭ 感度測定調整 見方 上のＡＭ信号発信器より １４００ＫＨＺで ４００Ｈの ５０％変調信号を ５０ｄＢで出す これを受信し出力を測定する、 歪み率、Ｌ出力＝０．８１４％、右出力＝０．８１８％ 出力波形 上＝Ｒ出力、下＝Ｌ出力。 |
 |

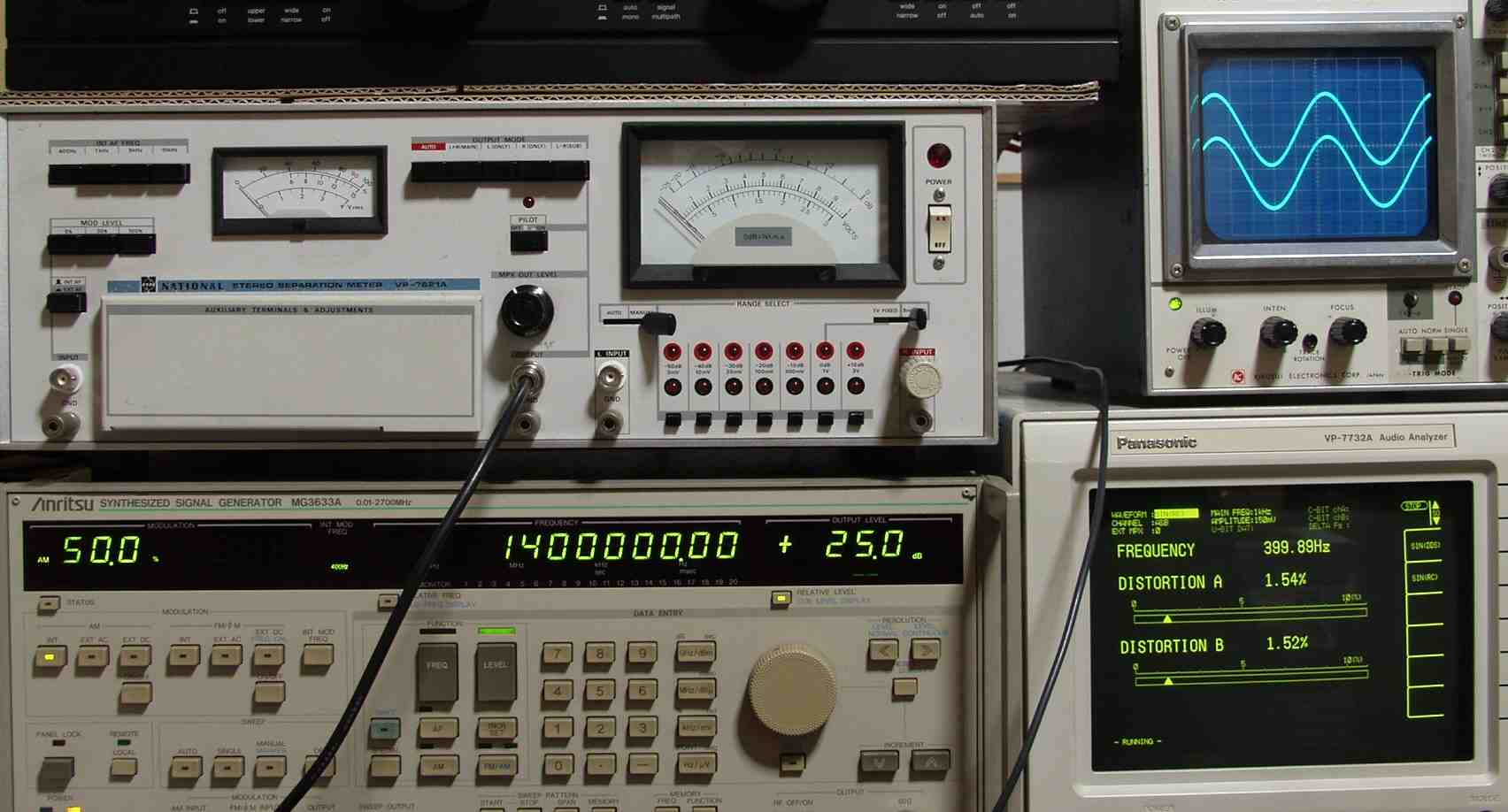

| Ｅ−５Ｂ． ＡＭ 感度測定調整 見方 上のＡＭ信号発信器より １４００ＫＨＺで ４００Ｈの ５０％変調信号を ２５ｄＢで出す これを受信し出力を測定する、 歪み率、Ｌ出力＝１．５２％、右出力＝１．５４％ 出力波形 上＝Ｒ出力、下＝Ｌ出力。 |
 |
| Ｅ−６． ２４時間エージング。 |
 |
