Ｓａｎｓｕｉ　ＡＵ−Ｄ６０７　旧タイプ　修理記録

平成１４年６月１４日到着　　　８月４日完了

寸評　ＳＰ出力端子が「挟み込むタイプ」の旧タイプは人気があるようですが、 　　　　小生が見る限り、コンデンサーの製造メーカーが異なるだけです、 　　　　回路・使用部品は全く同じです

A．　修理前の状況 　　オーバーホール修理依頼。 B．原因 　　各部劣化の復元 Ｃ．　修理状況 　　ＳＰ接続リレー交換 　　メインＡＭＰバイアス／バランス半固定ＶＲ交換 　　メインAMP初段ＦＥＴ（電界効果トランジスター）交換 　　コントロールAMP初段ＦＥＴ（電界効果トランジスター）交換 　　配線手直し、補強 Ｄ．使用部品 　　ＳＰ接続リレー　　　　　　　　　　　　　　　　　１個 　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　６個 　　メインAMP初段ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　２個 　　コントロールAMP初段ＦＥＴ（電界効果トランジスター）　　　　　　　　　　２個 　　トーンコントロールＶＲ　　　　　　　　　　　　　１個 Ｅ．　修理費　２７，０００円　　　　＜＜通常修理＞＞

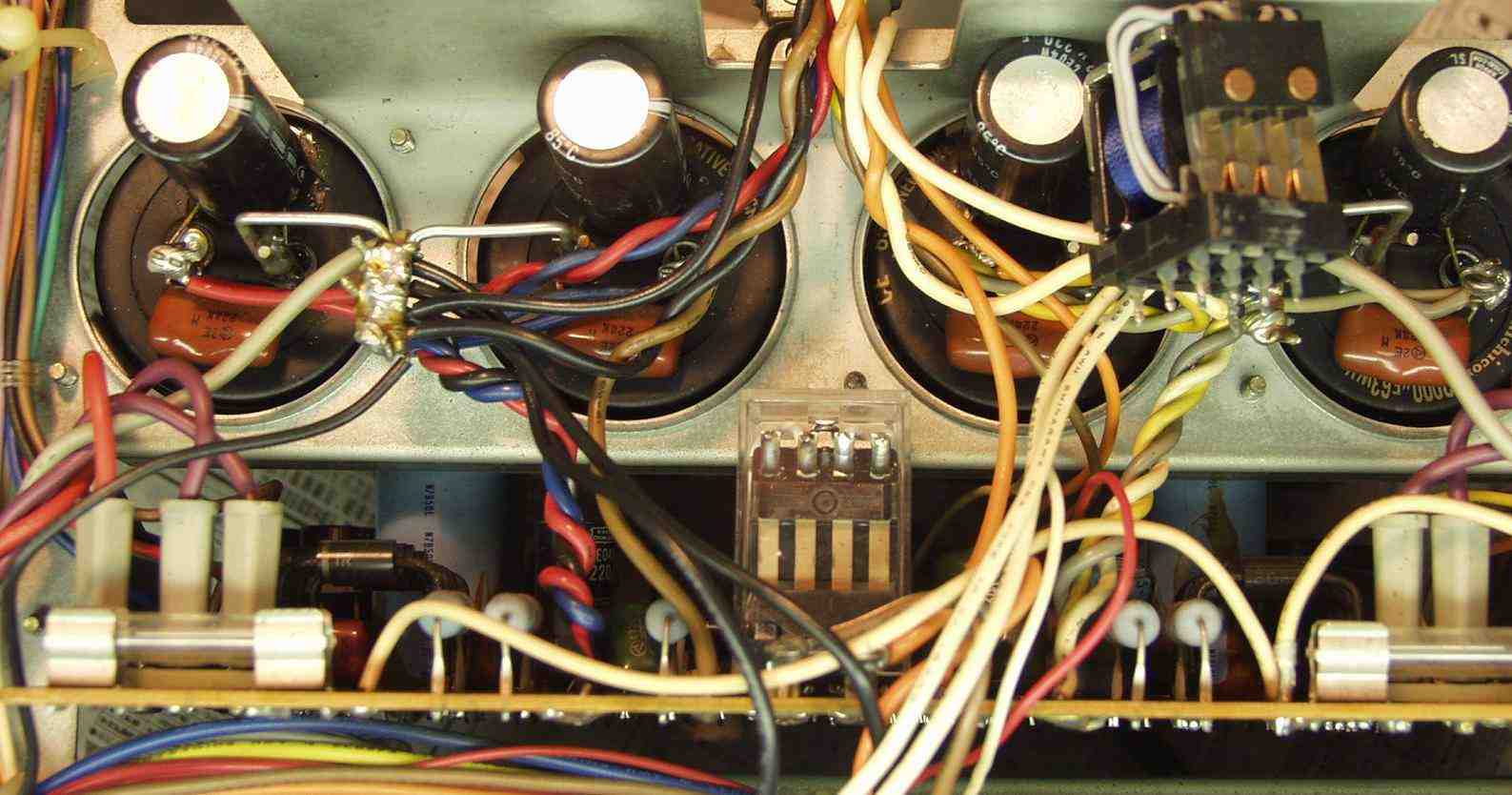

１．ＳＰ接続リレー交換

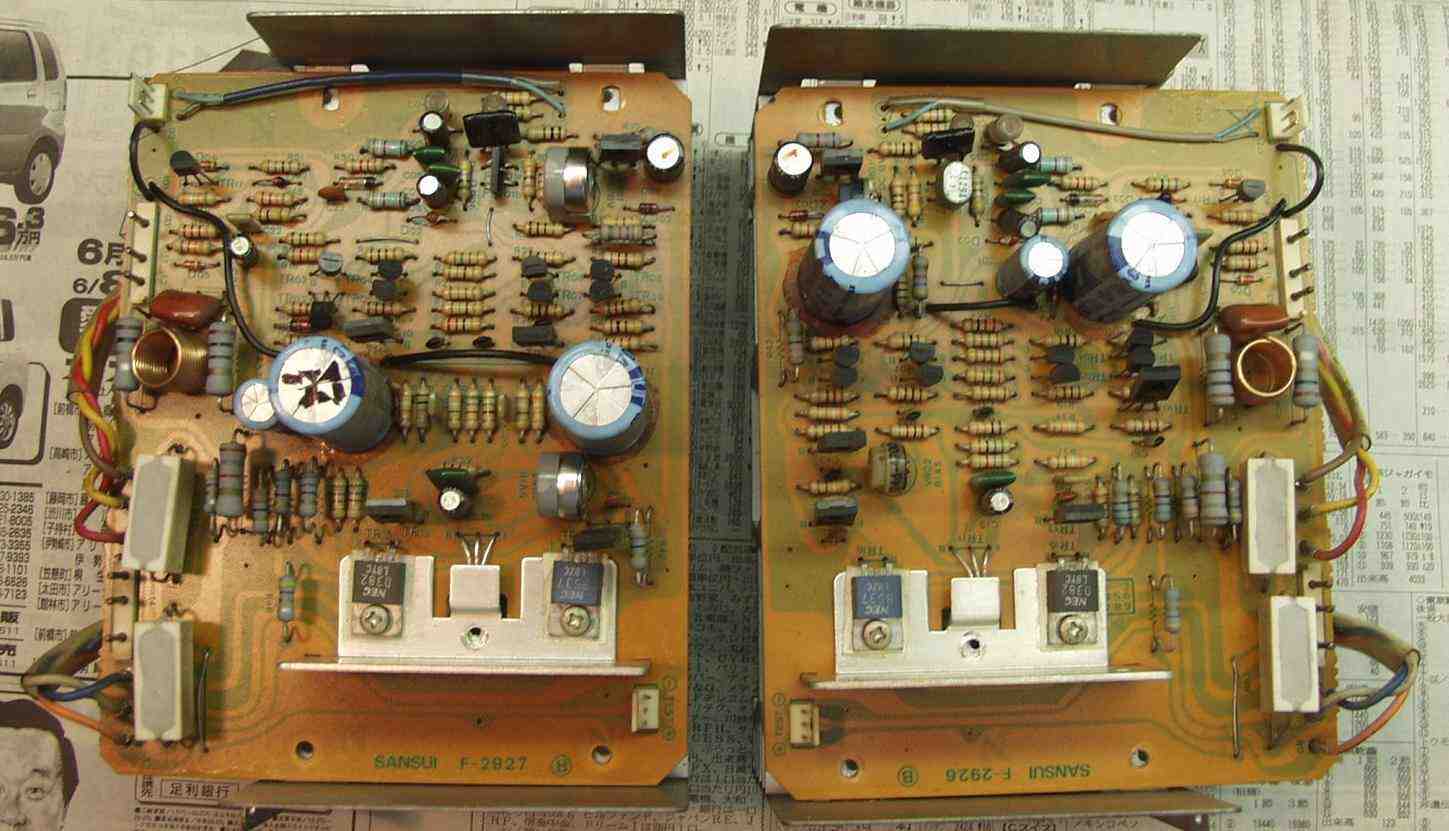

２．終段ドライブ基盤、左＝修理後、右＝修理前

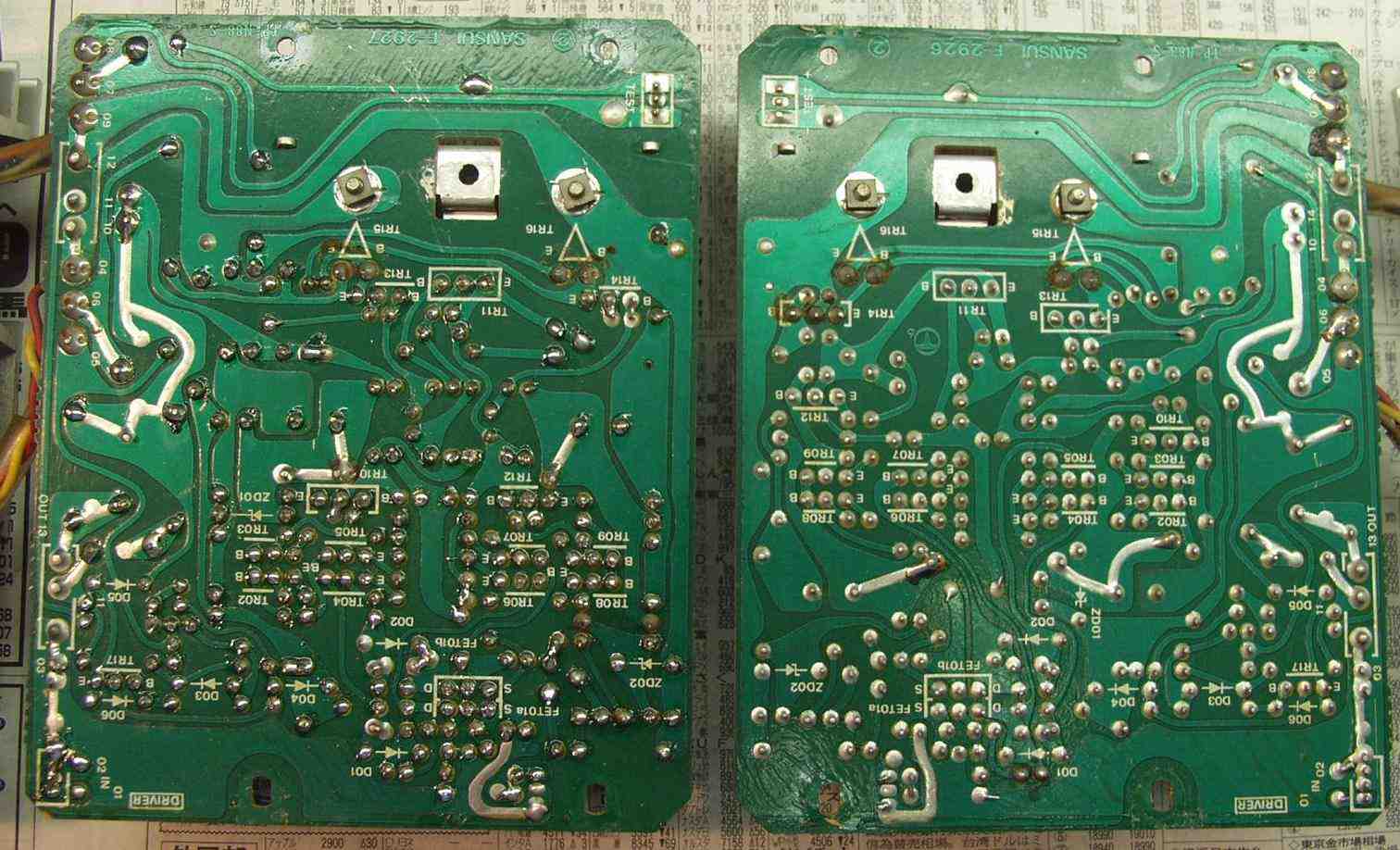

３．終段ドライブ基盤半田補正、左＝修理後、右＝修理前

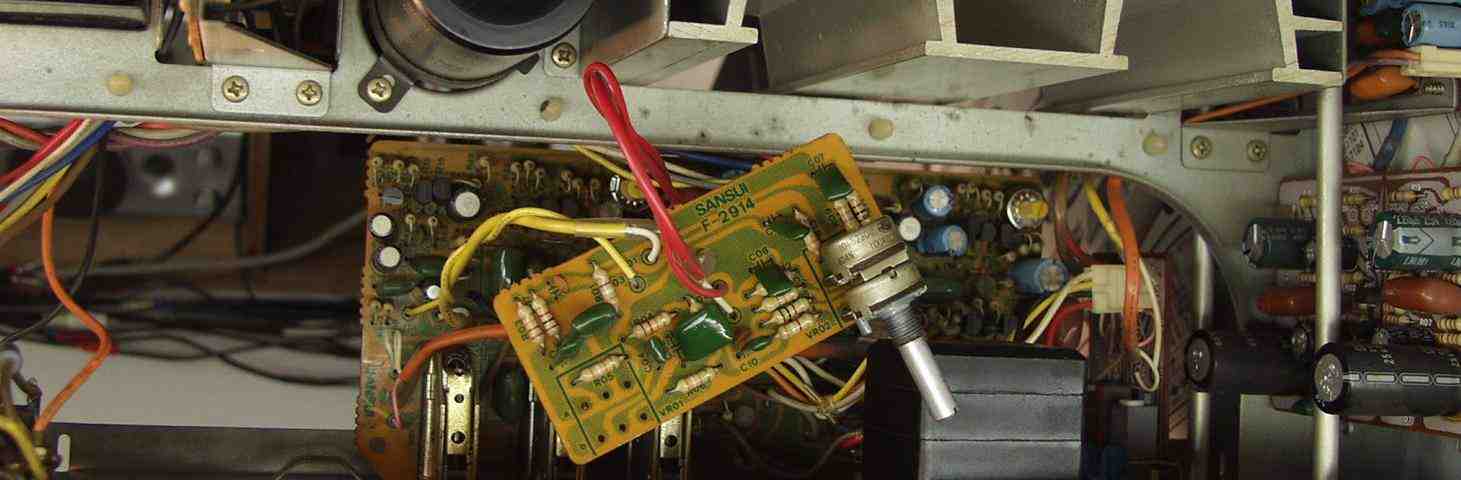

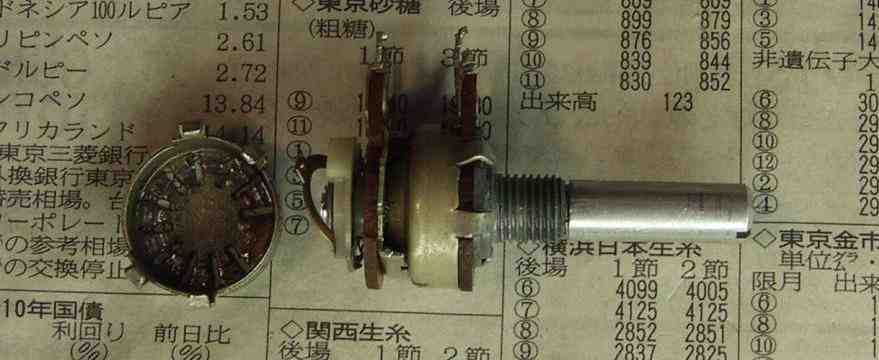

４．トーン・コントロールの低音ＶＲ修理

５．強力な接点復活材を使用した為、抵抗対が破損、修理不可なので交換する

６．ガラスクリーナーでパネルの洗浄

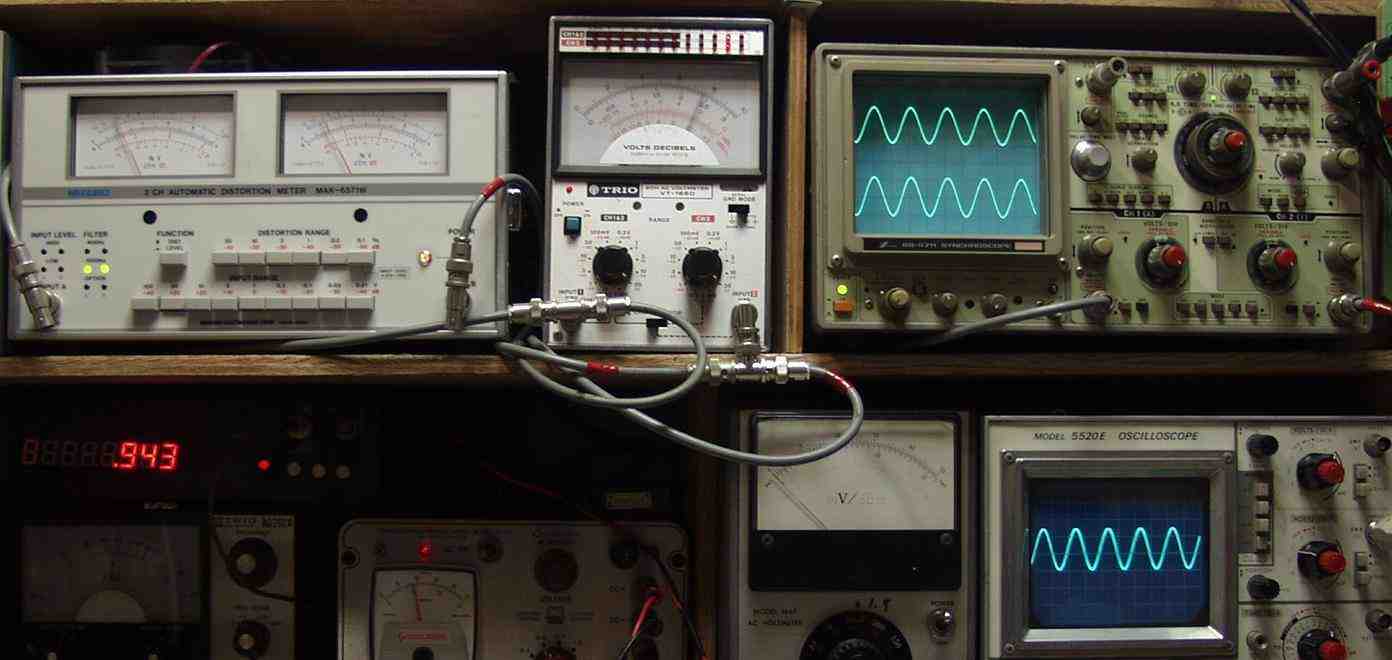

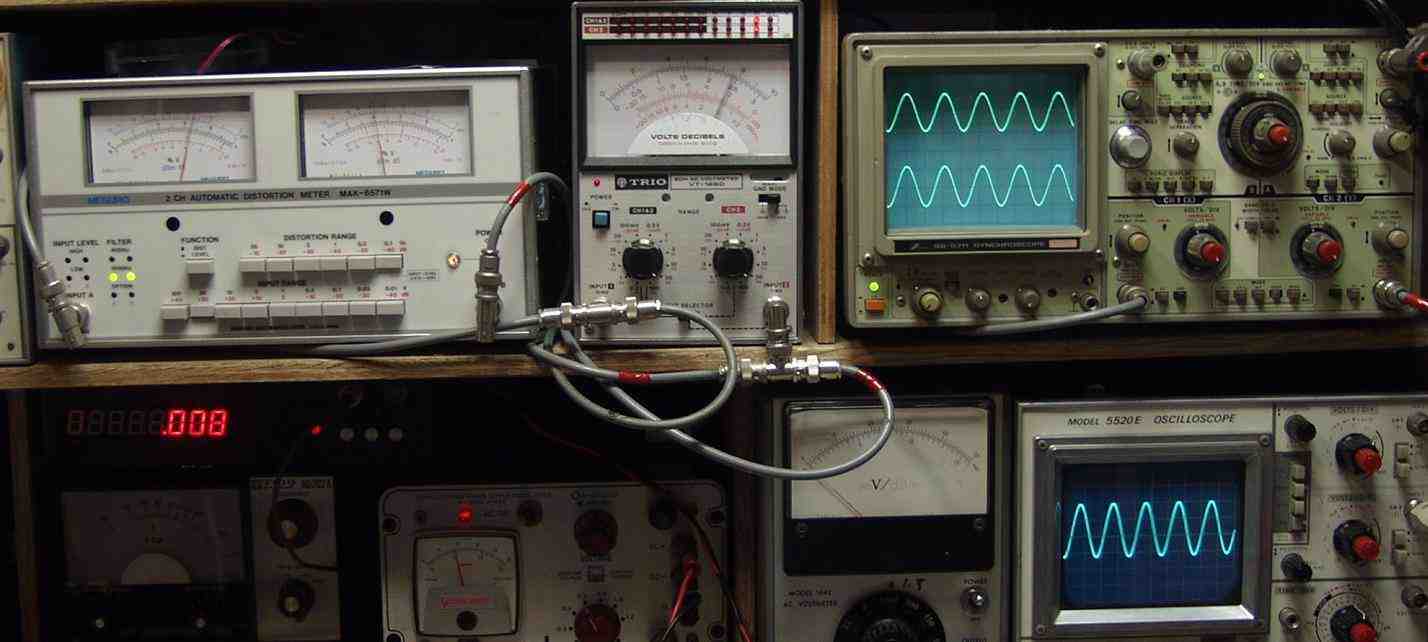

７．出力／歪み率測定・調整　　出力＝２４Ｖ＝７２Ｗ　歪み率０．１％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

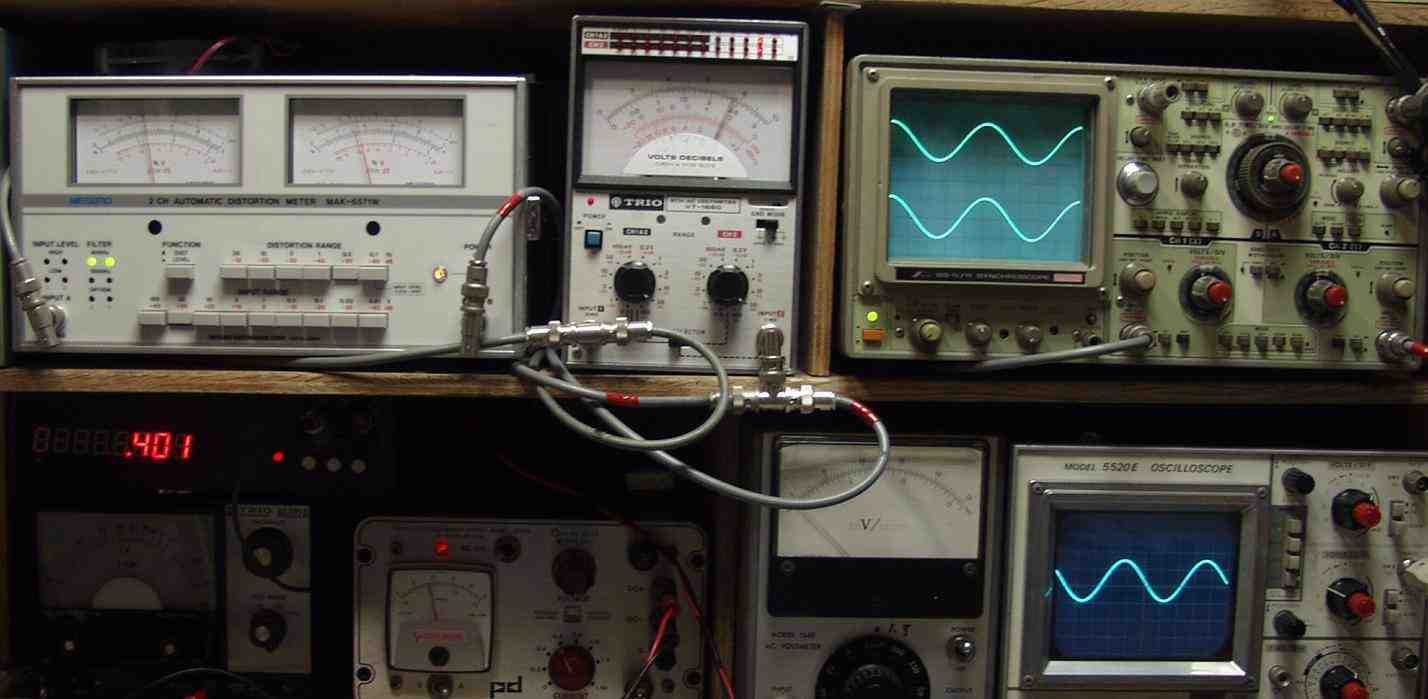

８．出力／歪み率測定・調整　　出力＝２４Ｖ＝７２Ｗ　歪み率０．１％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力

９．出力／歪み率測定・調整　　出力＝２４Ｖ＝７２Ｗ　歪み率０．０６％　ａｔ＝１０００ＨＺ　ＭＭ端子入力

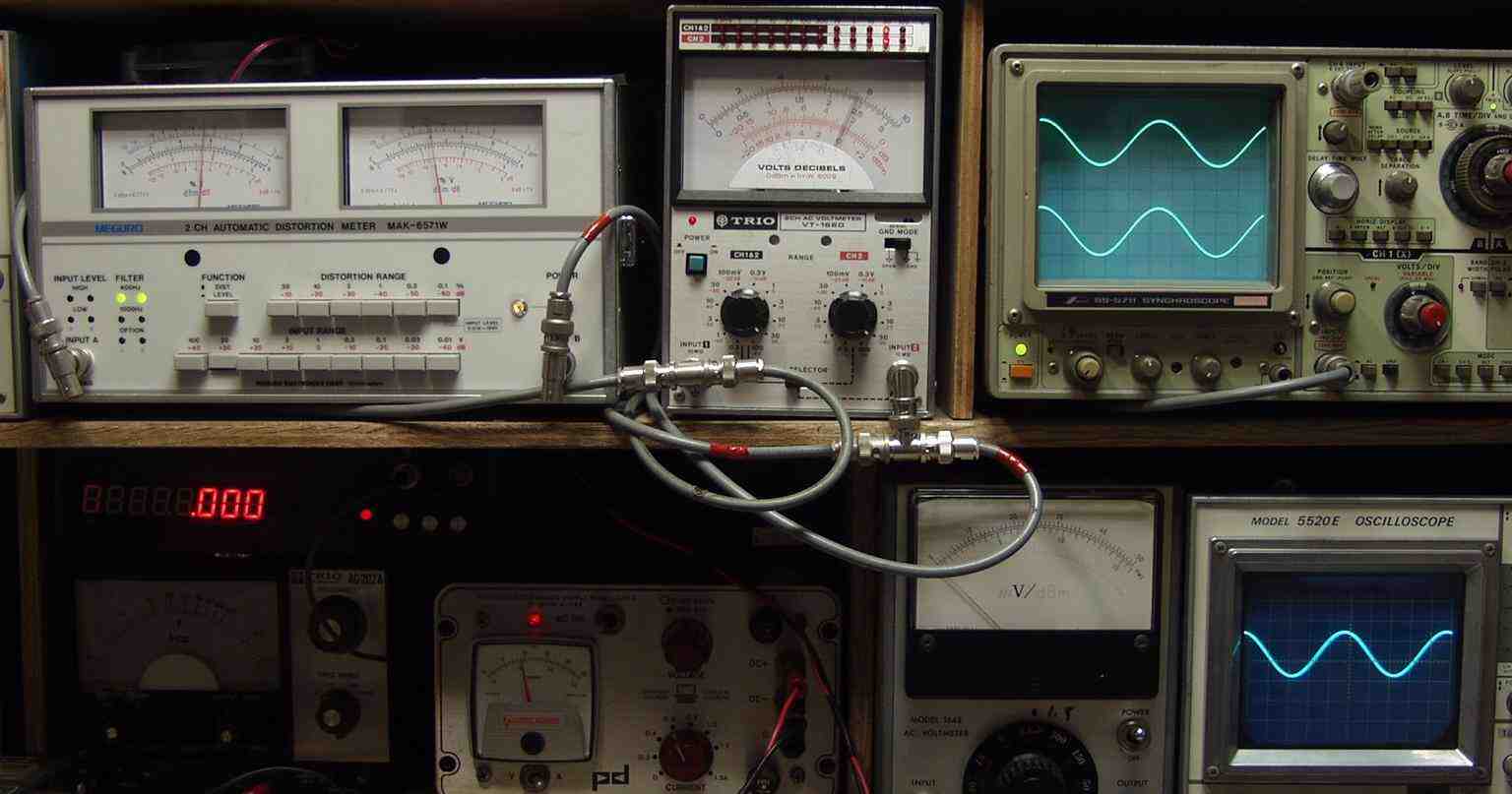

１０．出力／歪み率測定・調整　　出力＝２４Ｖ＝７２Ｗ　歪み率０．０５％　ａｔ＝４００ＨＺ　ＭＭ端子入力

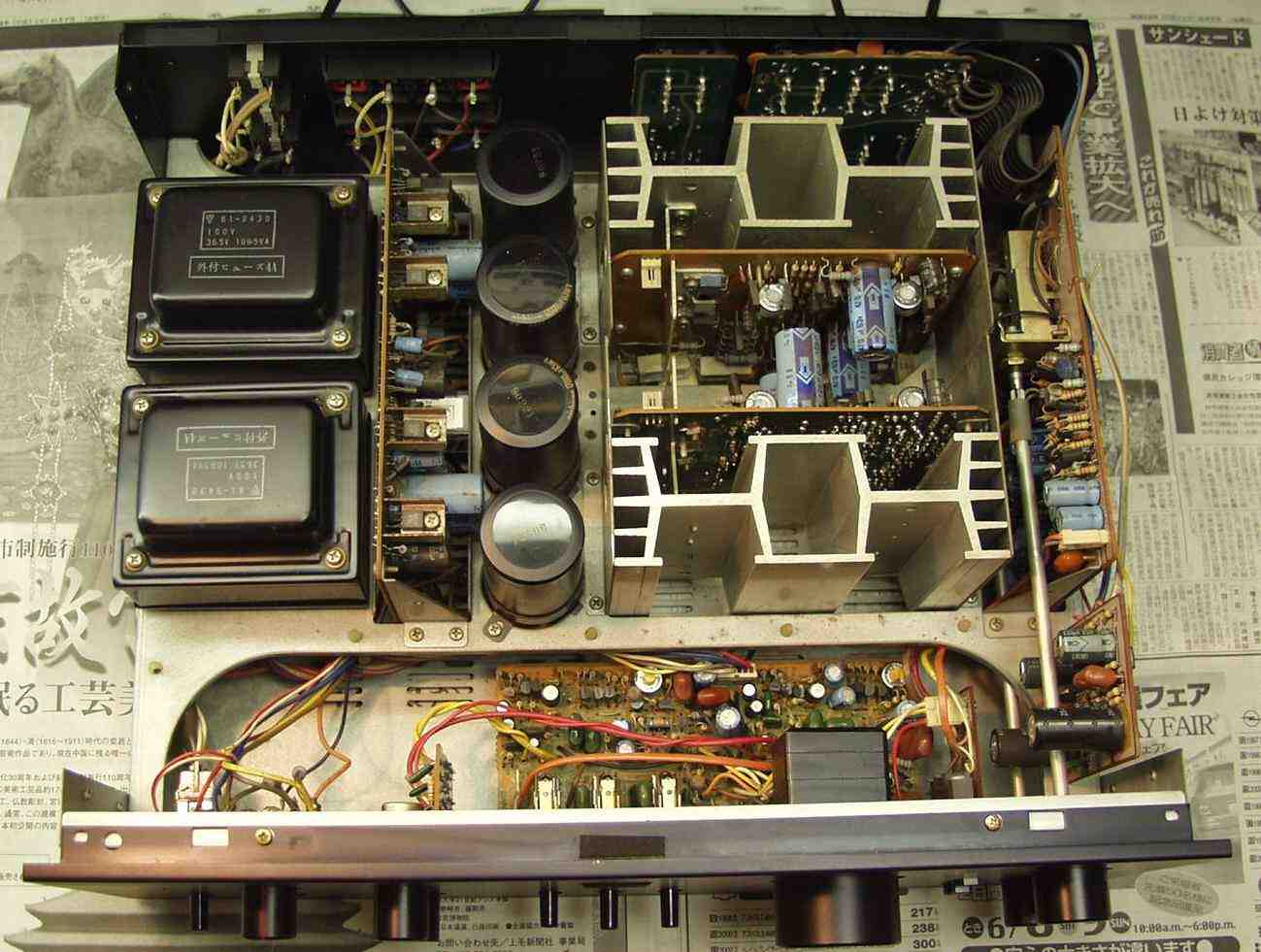

１１．完成　上から見る

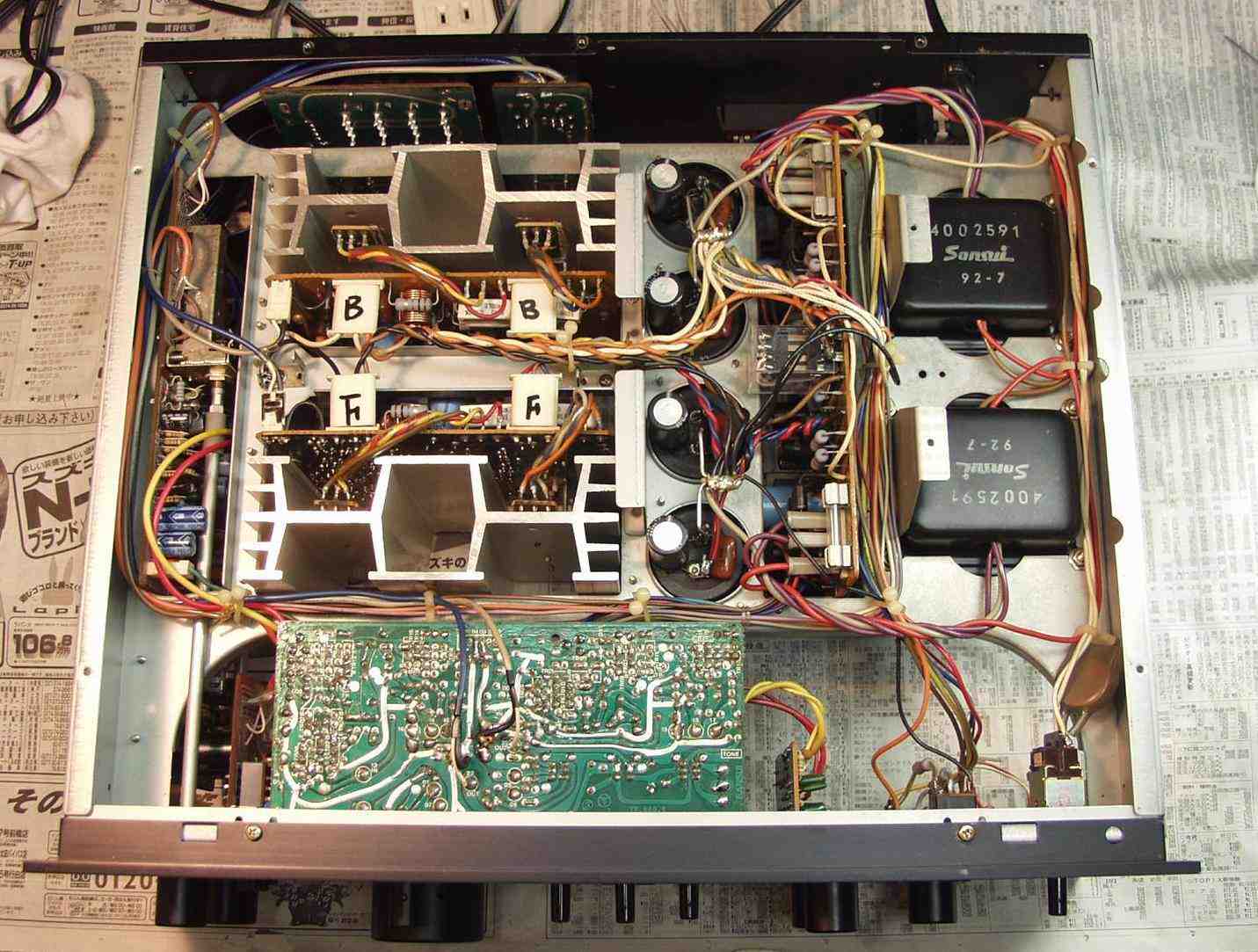

１２．完成　下から見る

１３．　２４時間エージング。
