Ｓａｎｓｕｉ　ＡＵ－Ｄ７０７Ｇ　ＥＸＴＲＡ

Ｓａｎｓｕｉ　ＡＵ－Ｄ７０７Ｇ　ＥＸＴＲＡ．２台目修理記録

平成１５年1０月１６日到着　　　１１月３０日完成

Ａ．　修理前の状況

　ボリューム０時でも、Rチャンネルから、「バリバリ」という雑音が出るようになってしまいました。

B．　原因

ＴＲ（トランジスター）／ＦＥＴ（電界効果トランジスター）の劣化

Ｃ．　修理状況

ＳＰ接続リレー交換
初段ＦＥＴ（電界効果トランジスター）交換
バイアス／バランスＶＲ交換
電解コンデンサー交換（オーデオコンデンサー使用）
フイルムコンデンサー

Ｄ．　使用部品

ＳＰ接続リレー交換　　　　　　　　　　　２個
初段ＦＥＴ（電界効果トランジスター）　４個
バイアス／バランス半固定ＶＲ　　　　４個
電解コンデンサー　　　　　　　　　　　５７個
フイルムコンデンサー　　　　　　　　　１４個

Ｅ．　調整・測定

Ｆ．　修理費　　　８５，０００円　　

Ｓ．　Ｓａｎｓｕｉ　ＡＵ－Ｄ７０７Ｇ　ＥＸＴＲＡ　の仕様（マニアル・カタログより）

Ａ．　修理前の状況
Ａ１．　修理前　上から見る

Ｃ．　修理状況

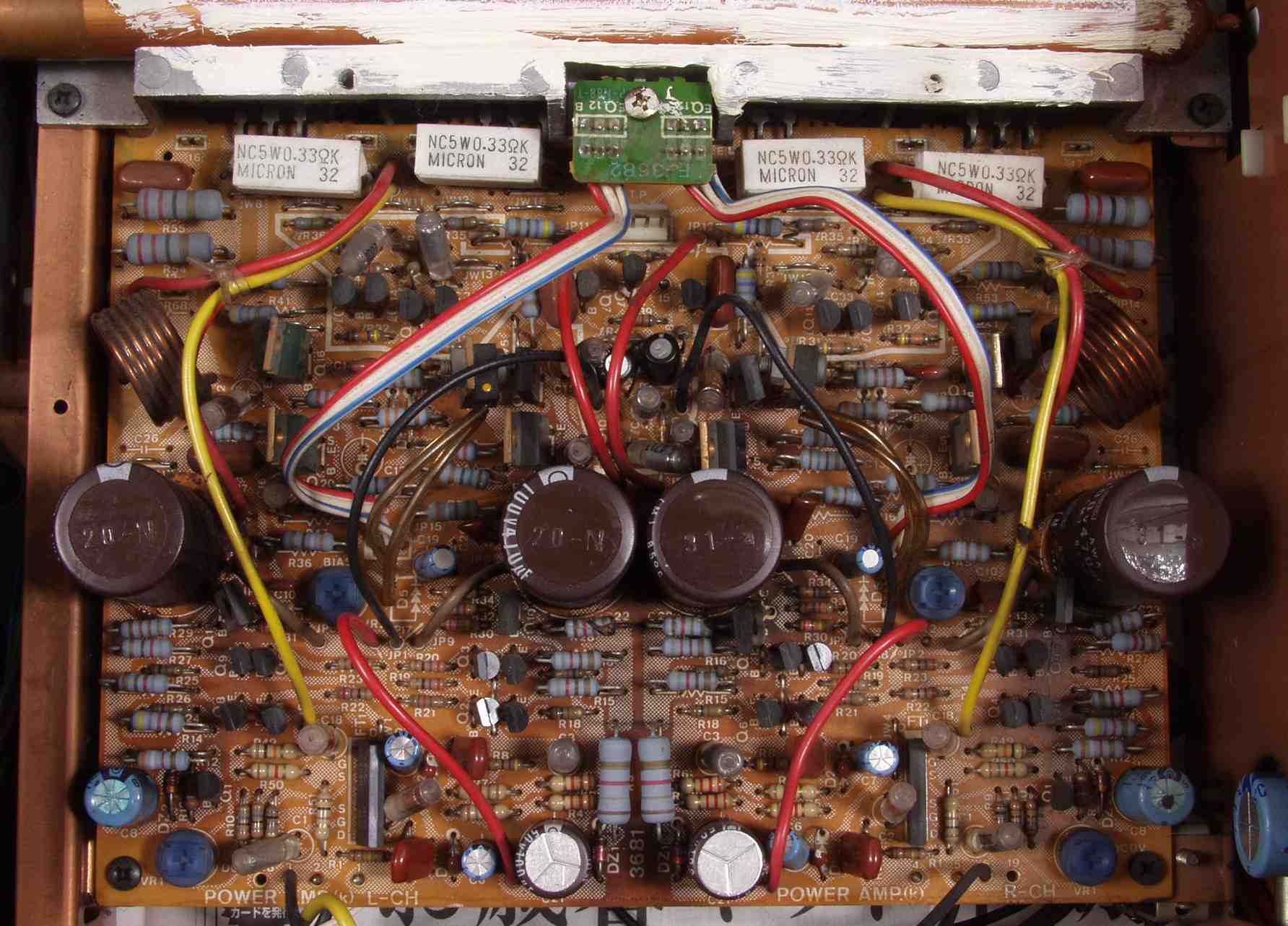

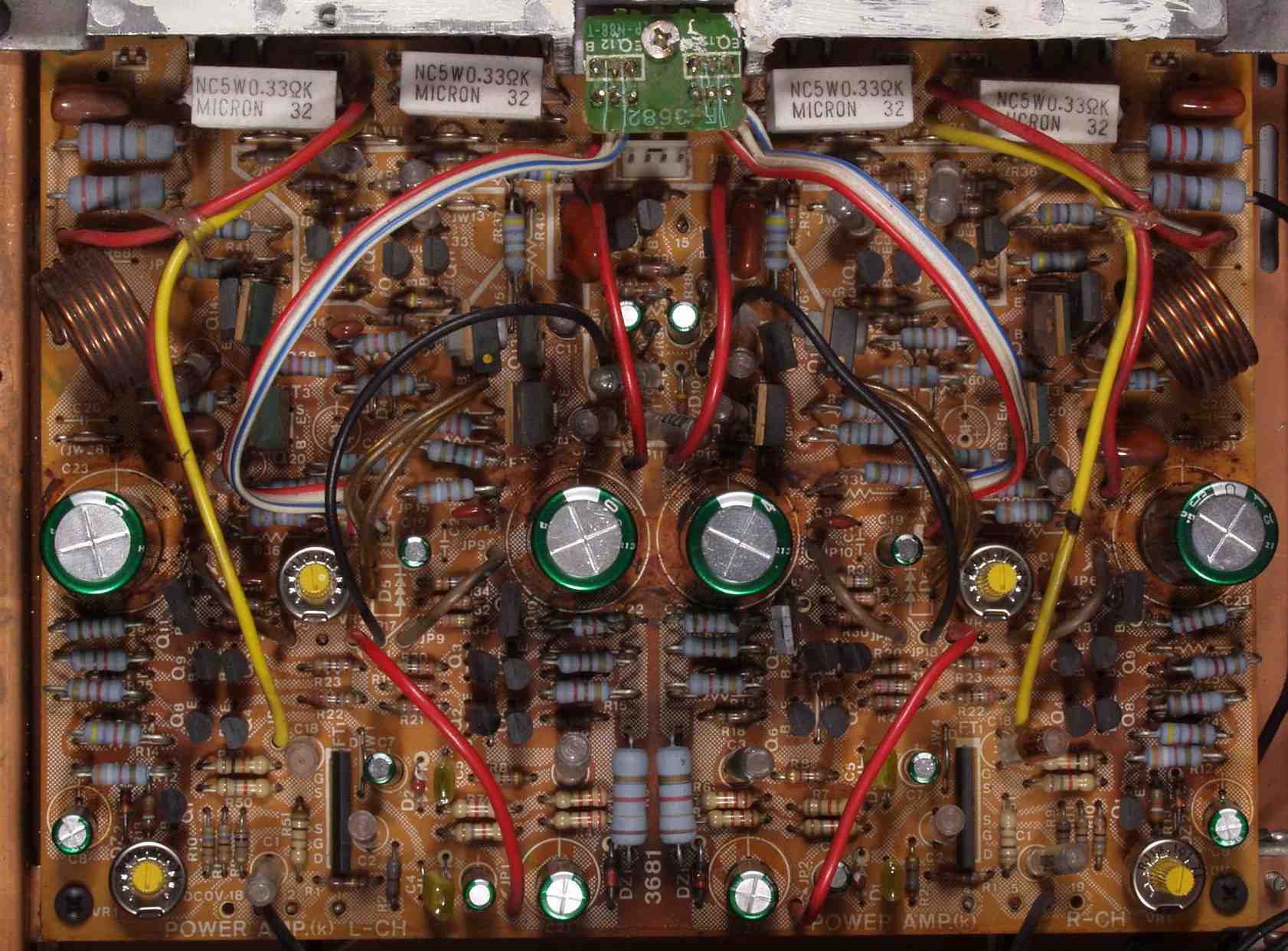

Ｃ１Ａ．　修理前　メインＡＭＰ基板

Ｃ１Ｂ．　修理後　メインＡＭＰ基板　初段ＦＥＴ（電界効果トランジスター）２個、バランス／バイアス調整用半固定ＶＲ４個、電解コンデンサー１４個交換

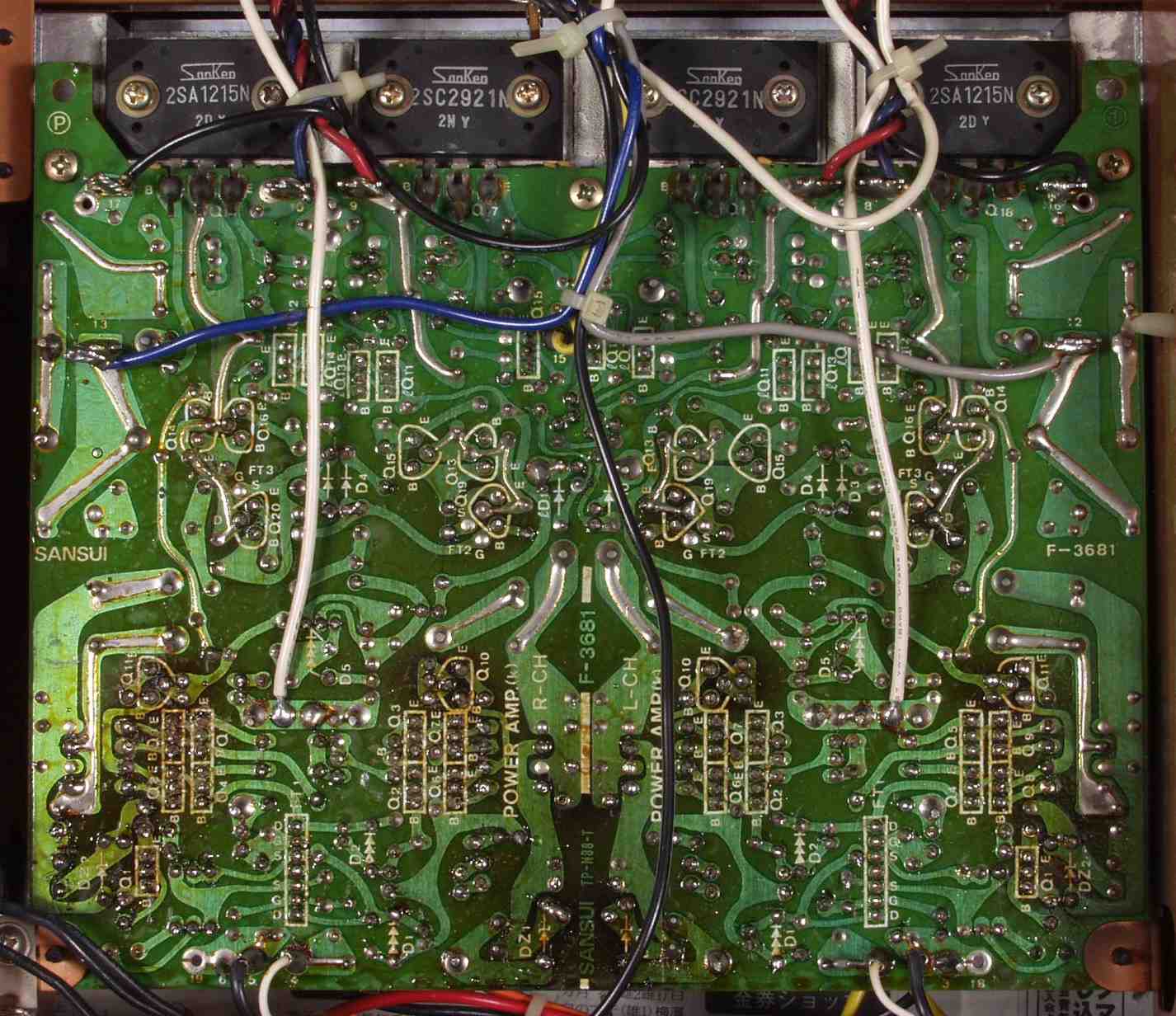

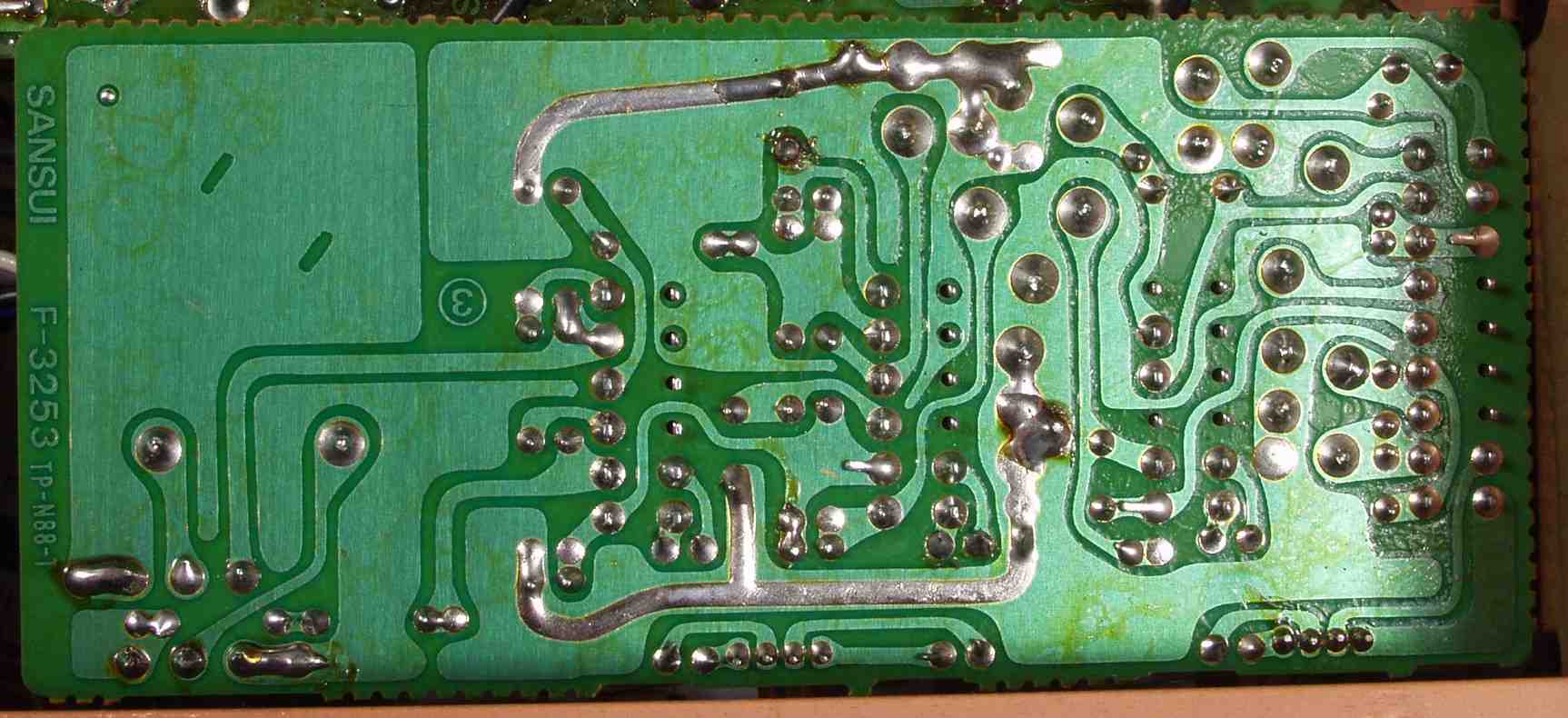

Ｃ１Ｃ．　修理前　メインＡＭＰ基板裏　修理履歴有り

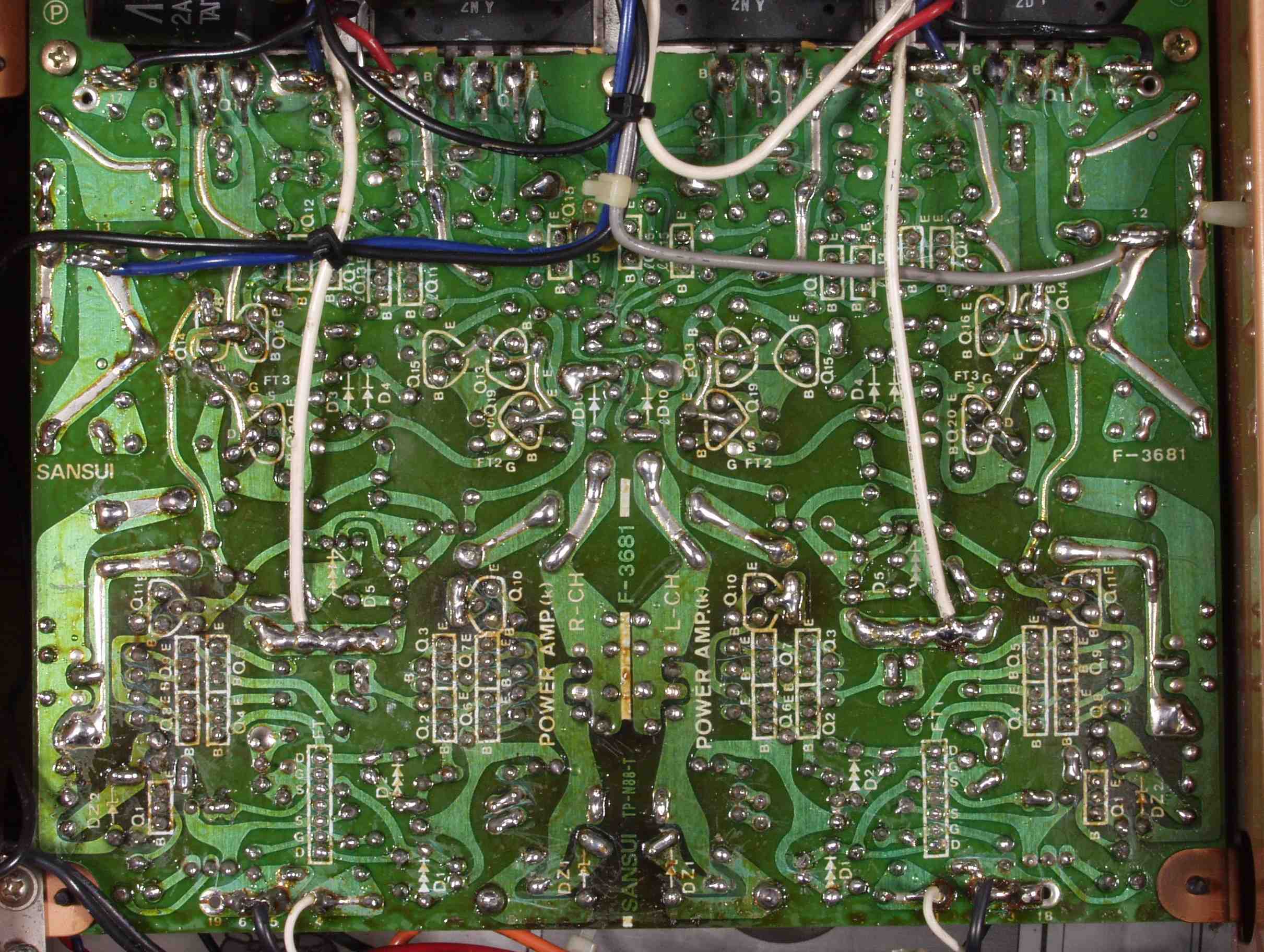

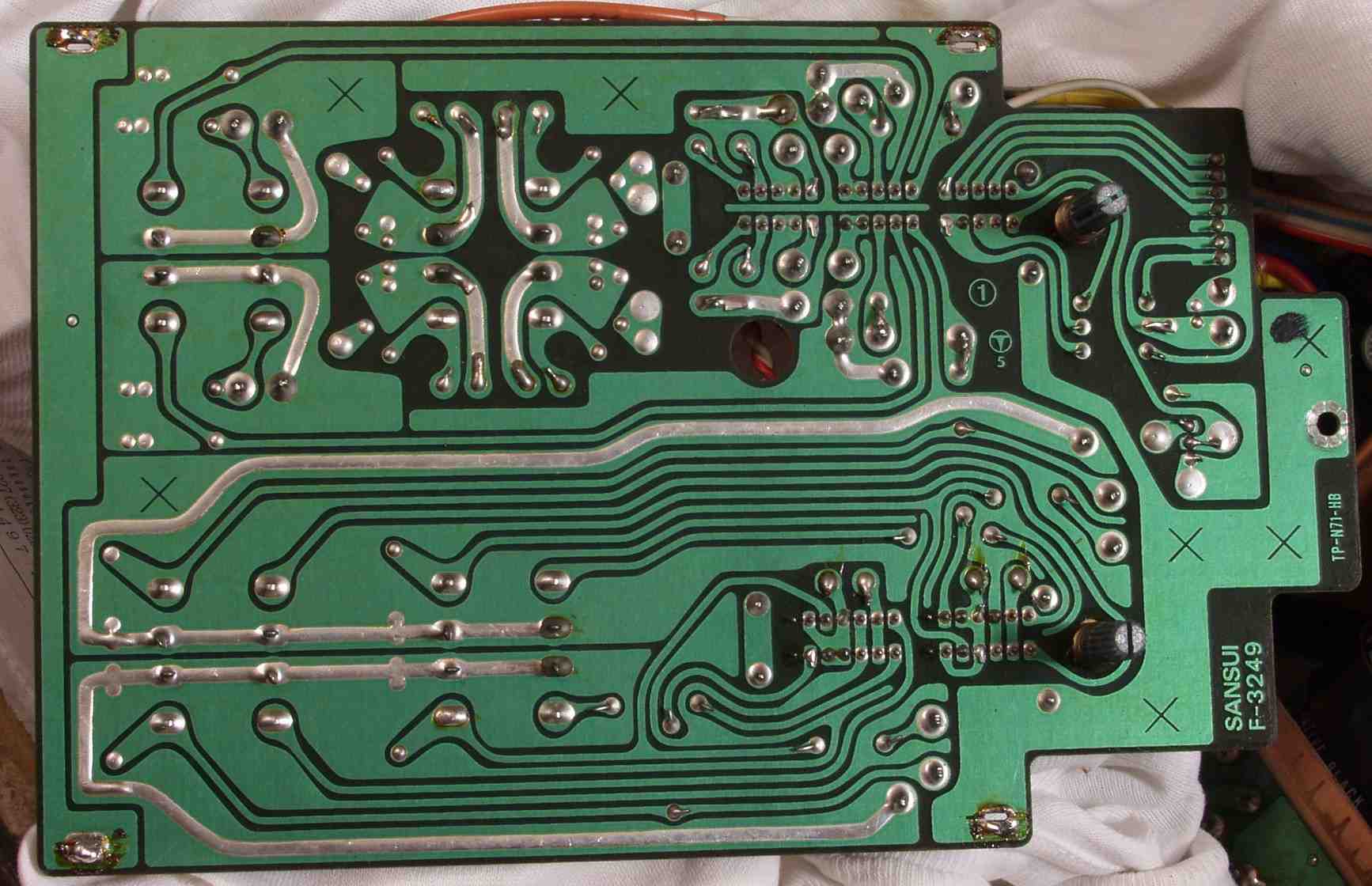

Ｃ１Ｄ．　修理（半田補正）後　メインＡＭＰ基板裏　半田を全部やり直す

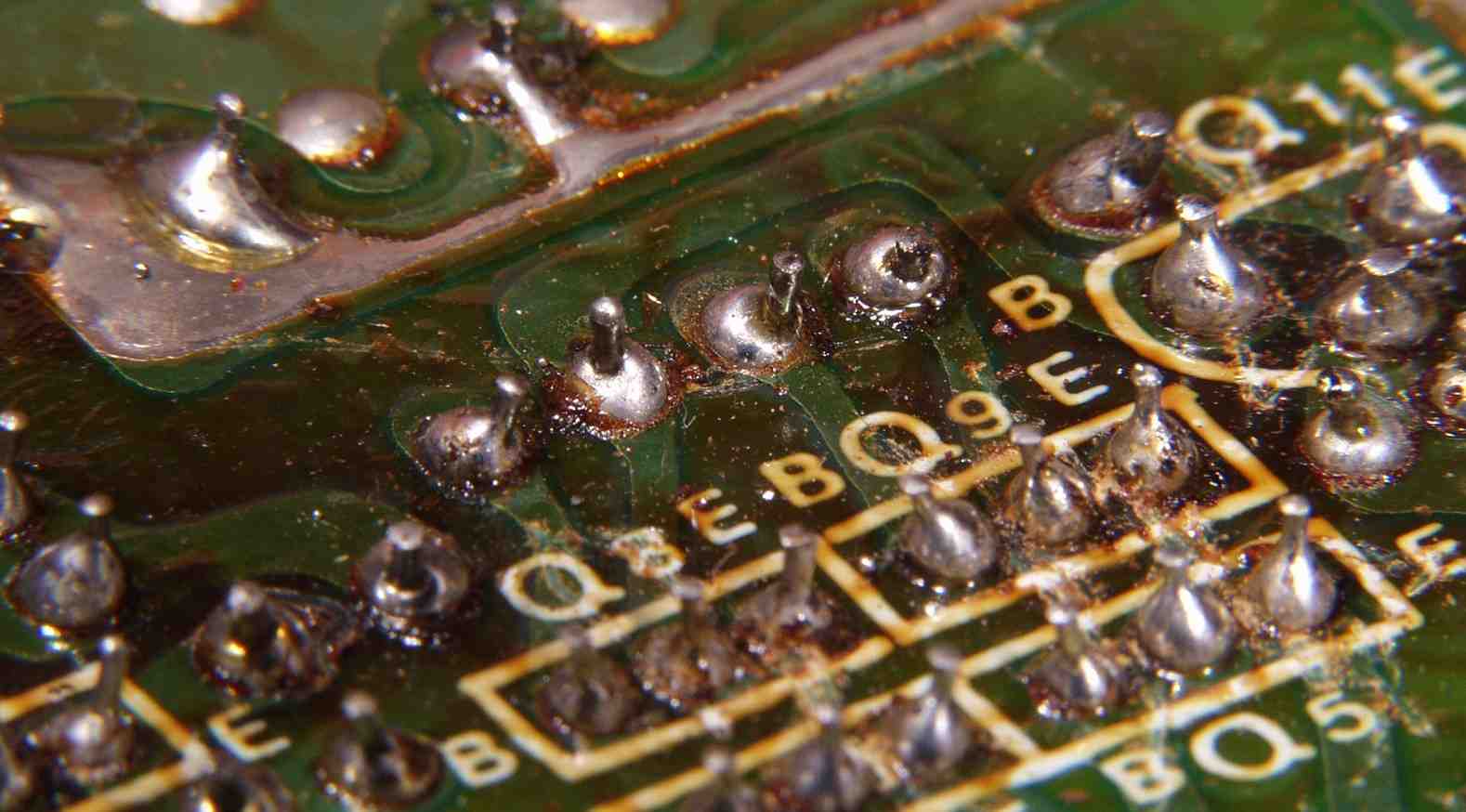

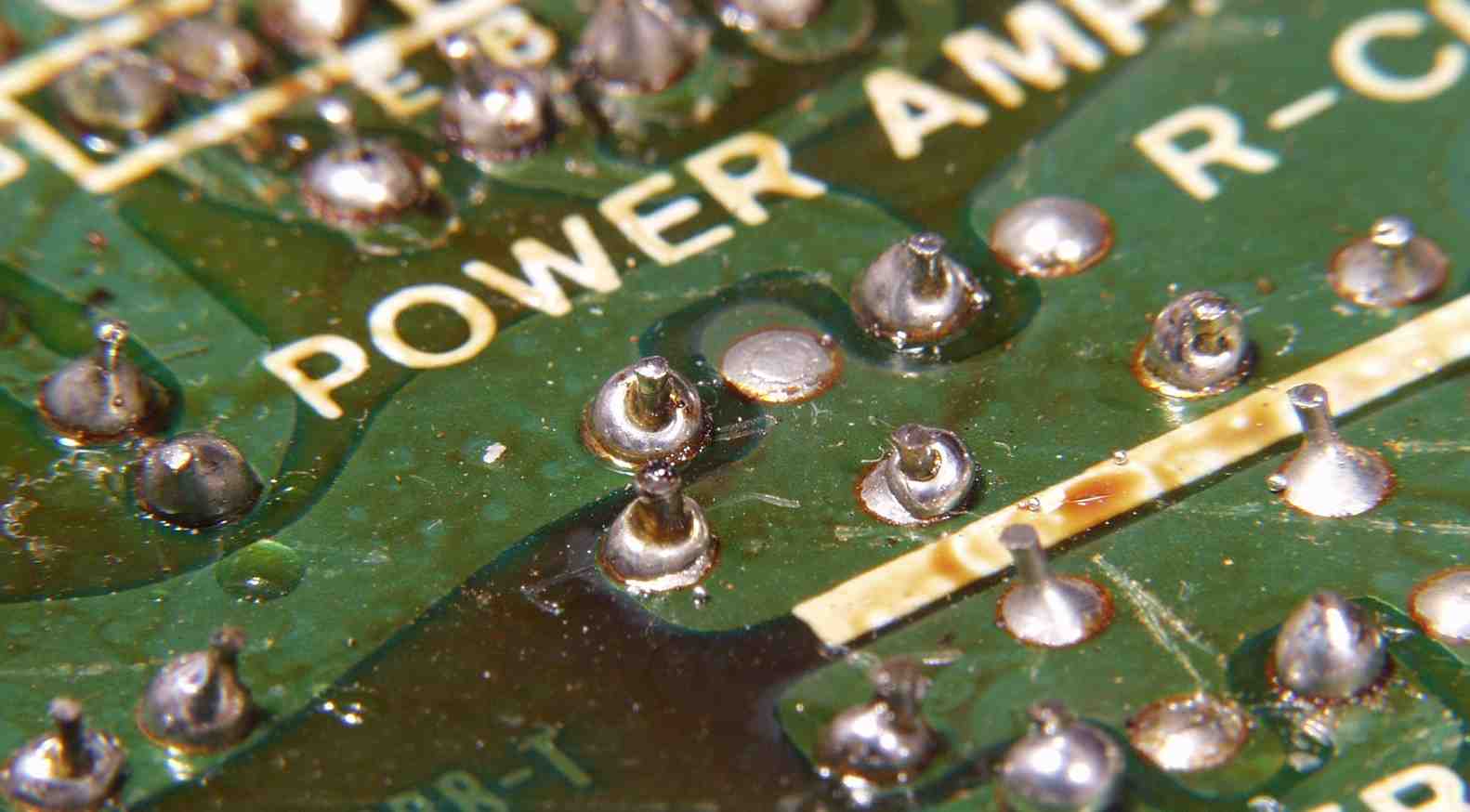

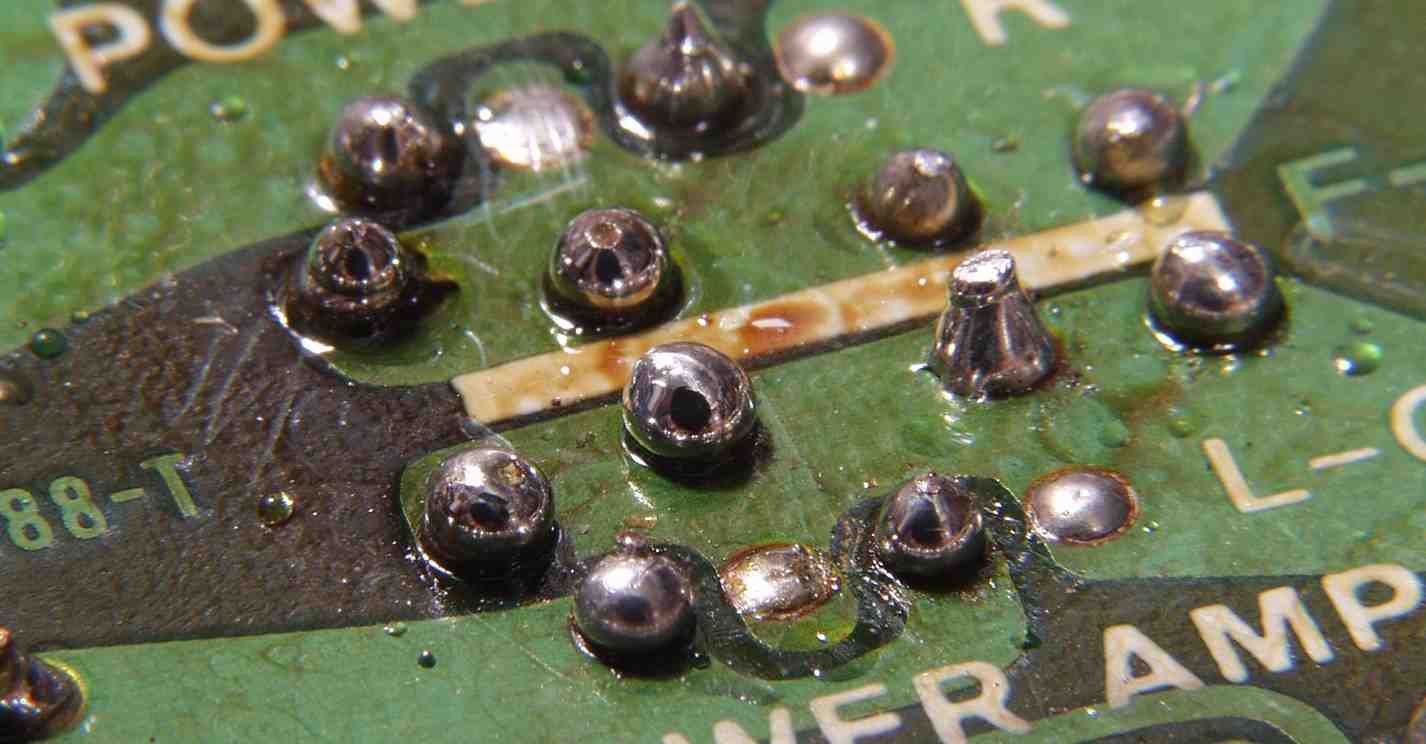

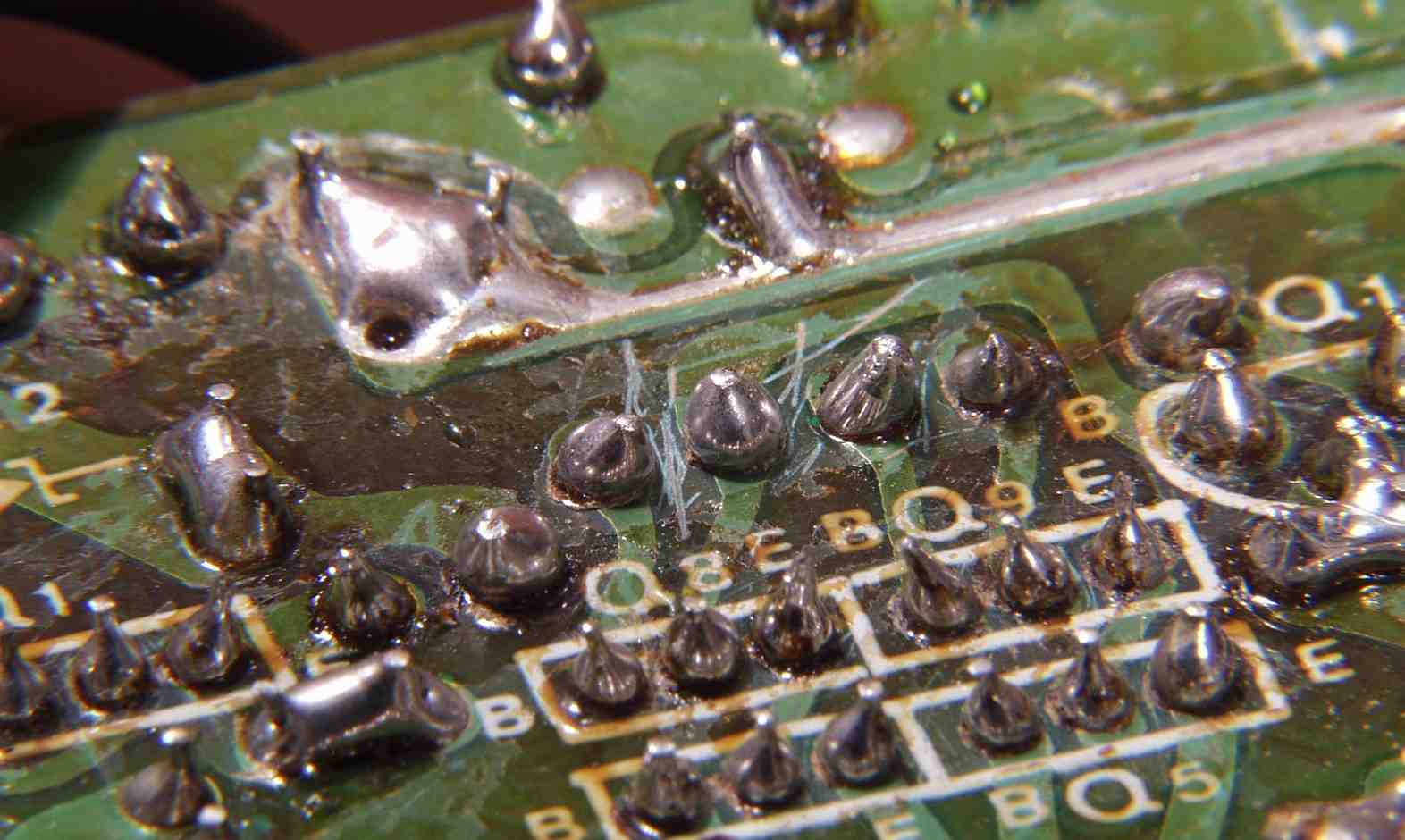

Ｃ１Ｅ．　修理前　メインＡＭＰ基板裏　不良半田補正ヶ所Ⅰ

Ｃ１Ｆ．　修理後　メインＡＭＰ基板裏　不良半田補正ヶ所Ⅰ

Ｃ１Ｇ．　修理前　メインＡＭＰ基板裏　不良半田補正ヶ所Ⅱ

Ｃ１Ｈ．　修理後　メインＡＭＰ基板裏　不良半田補正ヶ所Ⅱ

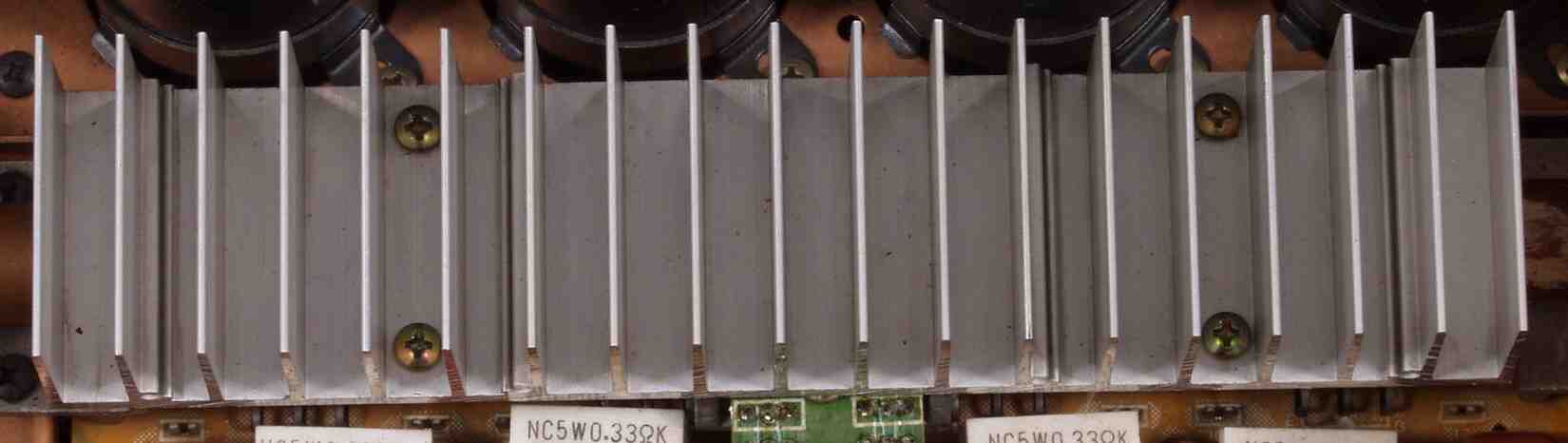

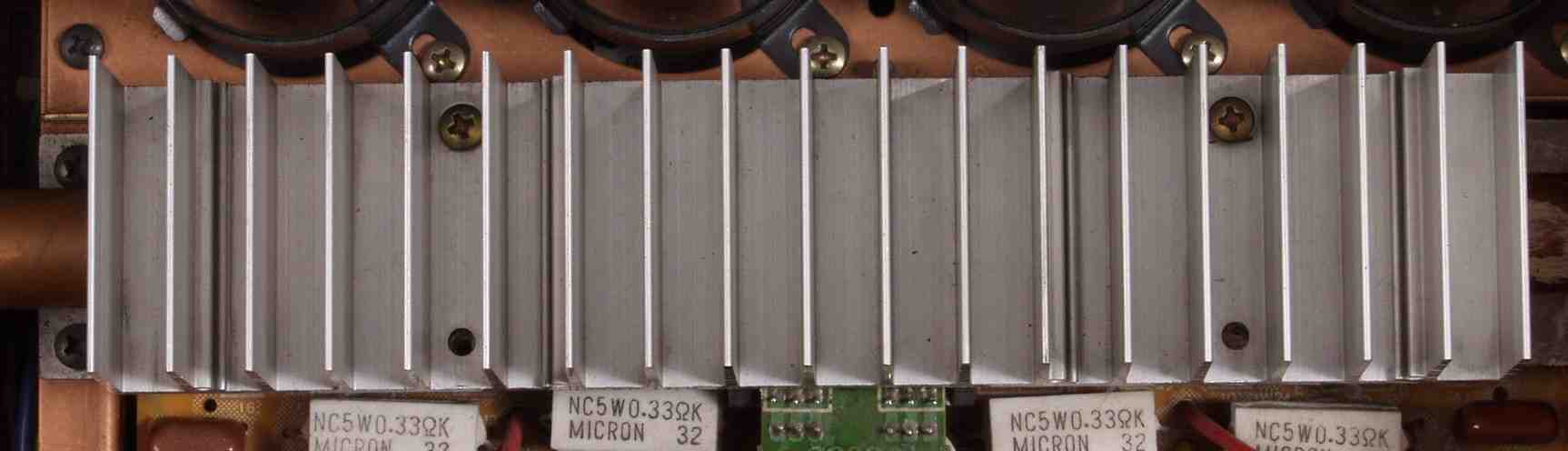

Ｃ１Ｅ．　修理前　メインＡＭＰ基板　ダウサムパイプの止めネジが片側しか無い？

Ｃ１F．　修理後　メインＡＭＰ基板　ダウサムパイプの止めネジ

Ｃ１G．　修理（半田補正）後　放熱器取り付けＴＲ（トランジスター）基板裏　半田を全部やり直す

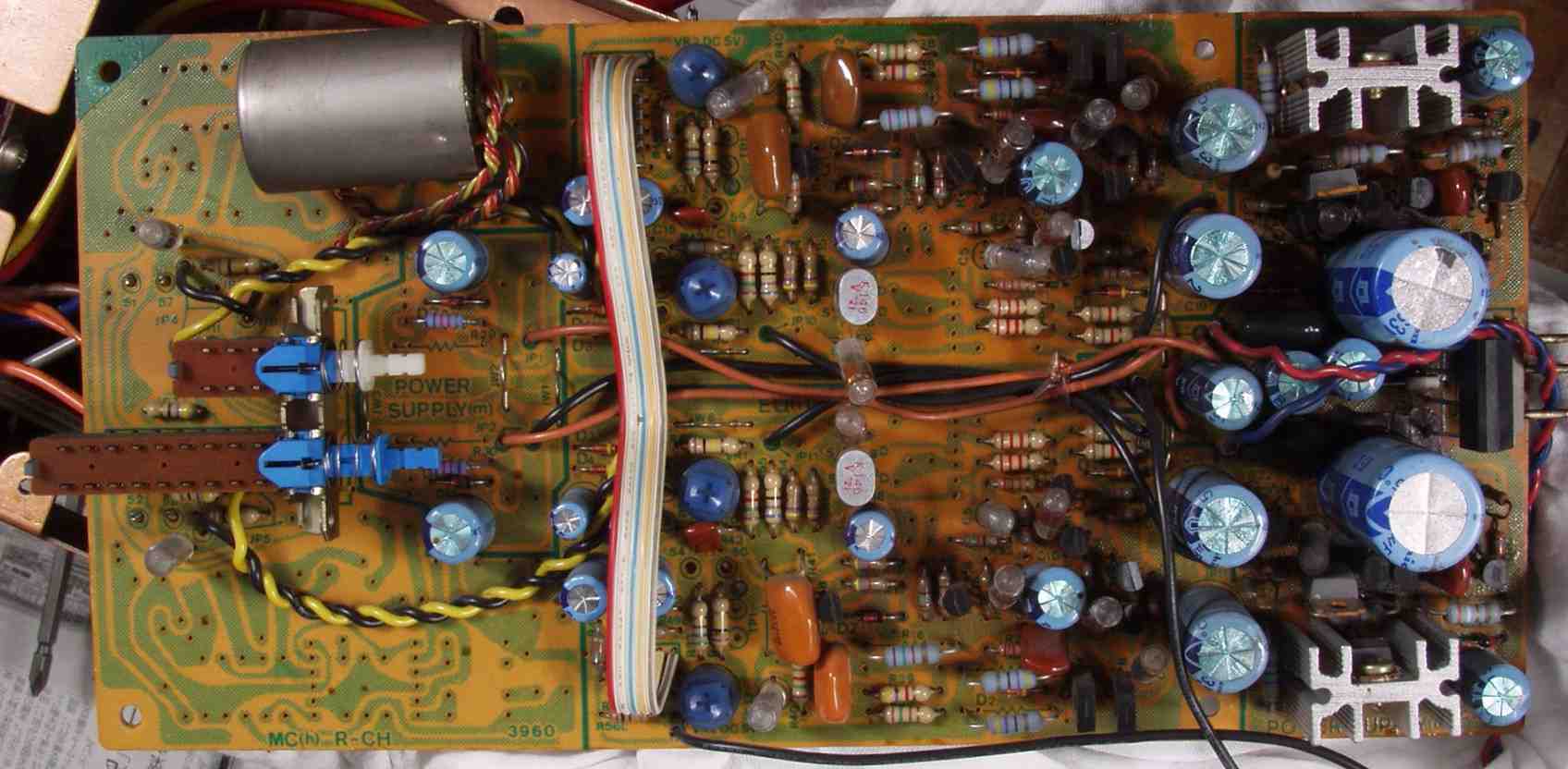

Ｃ２Ａ．　修理前　ＥＱ－ＡＭＰ基板　ＭＣトランス搭載してある。これだけでも価値大

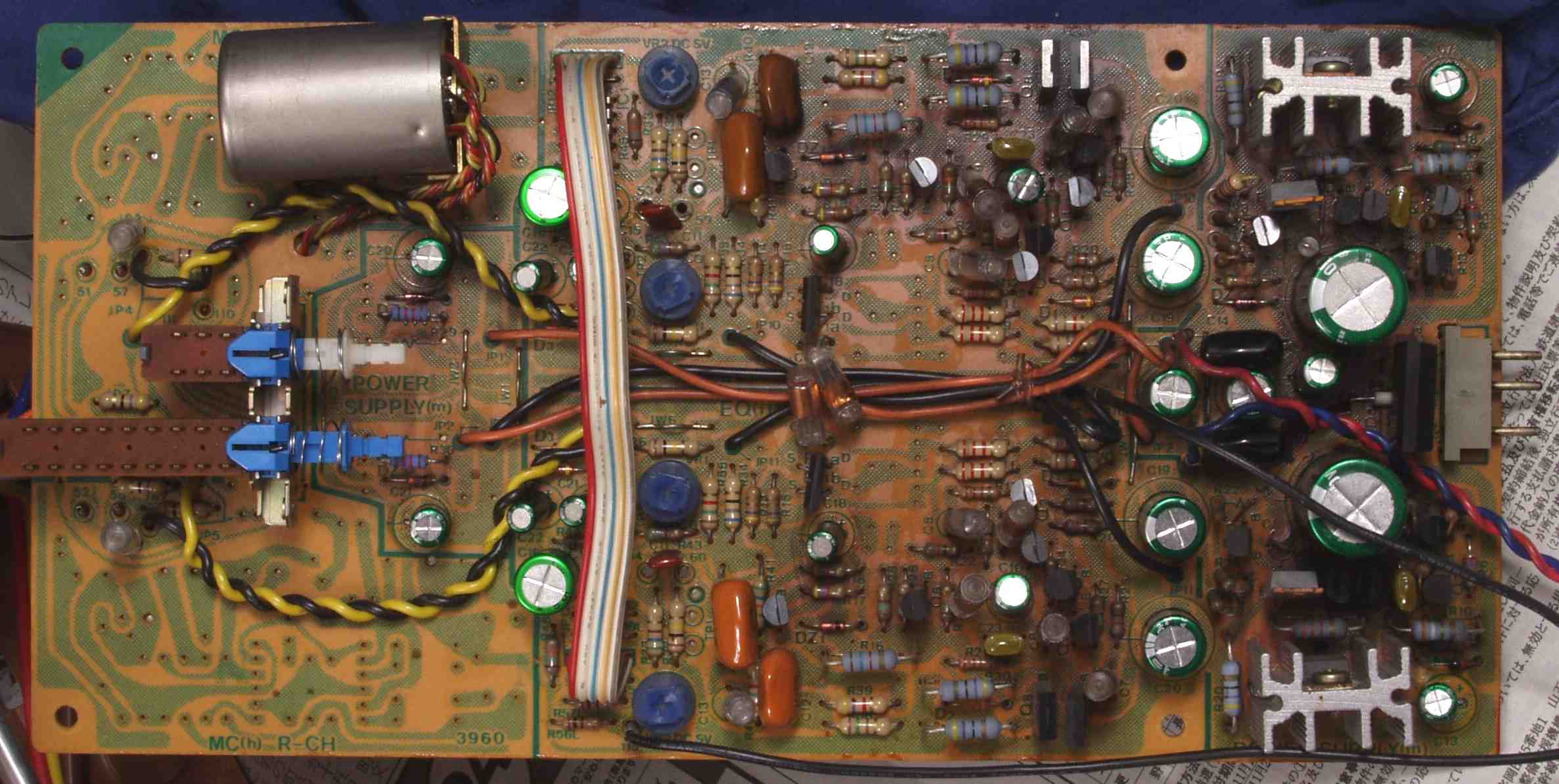

Ｃ２B．　修理後　ＥＱ－ＡＭＰ基板　初段ＦＥＴ（電界効果トランジスター）２個、電解コンデンサー２３個交換

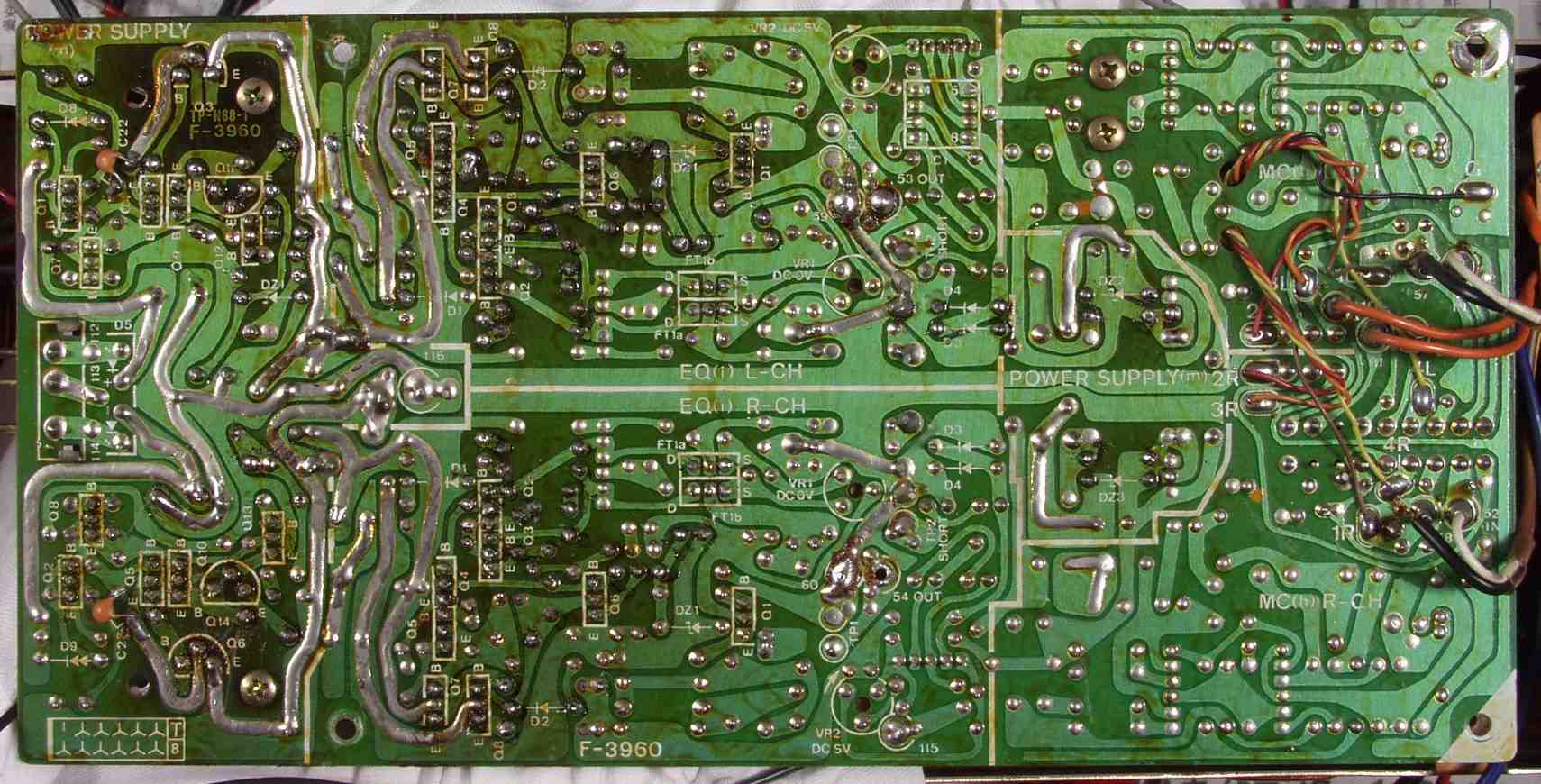

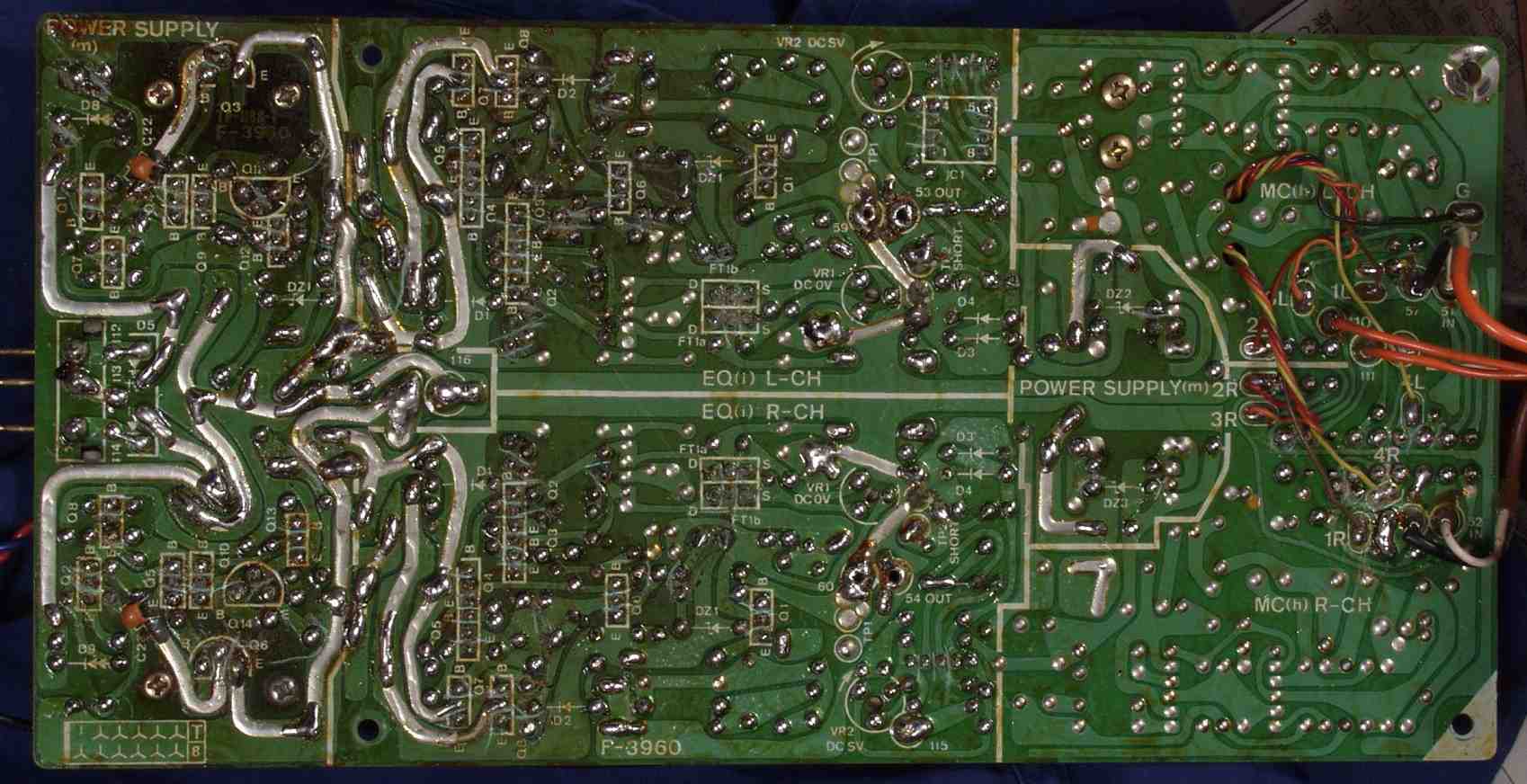

Ｃ２Ｃ．　修理前　ＥＱ－ＡＭＰ基板裏　修理履歴有り

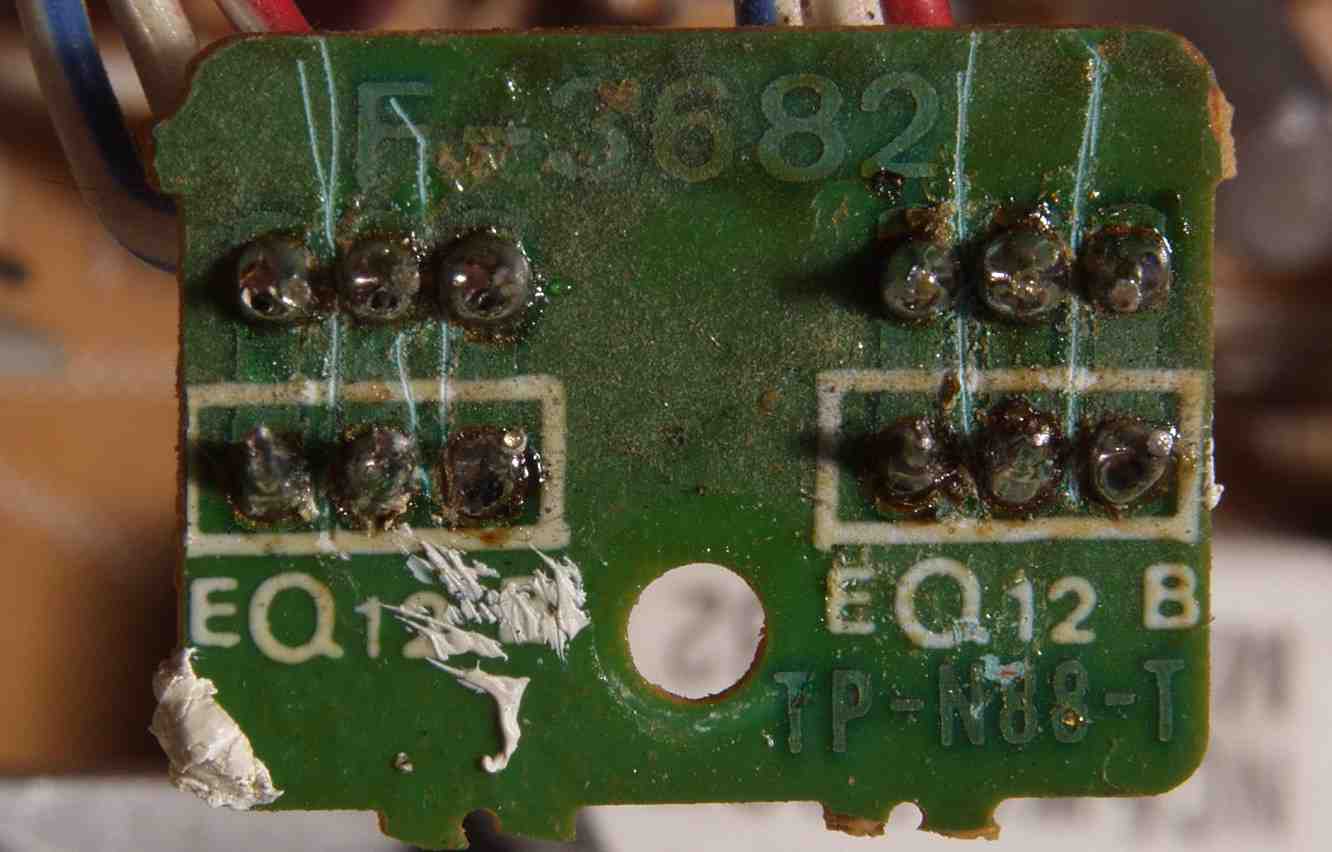

Ｃ２Ｄ．　修理（半田補正）後　ＥＱ－ＡＭＰ裏　半田を全部やり直す

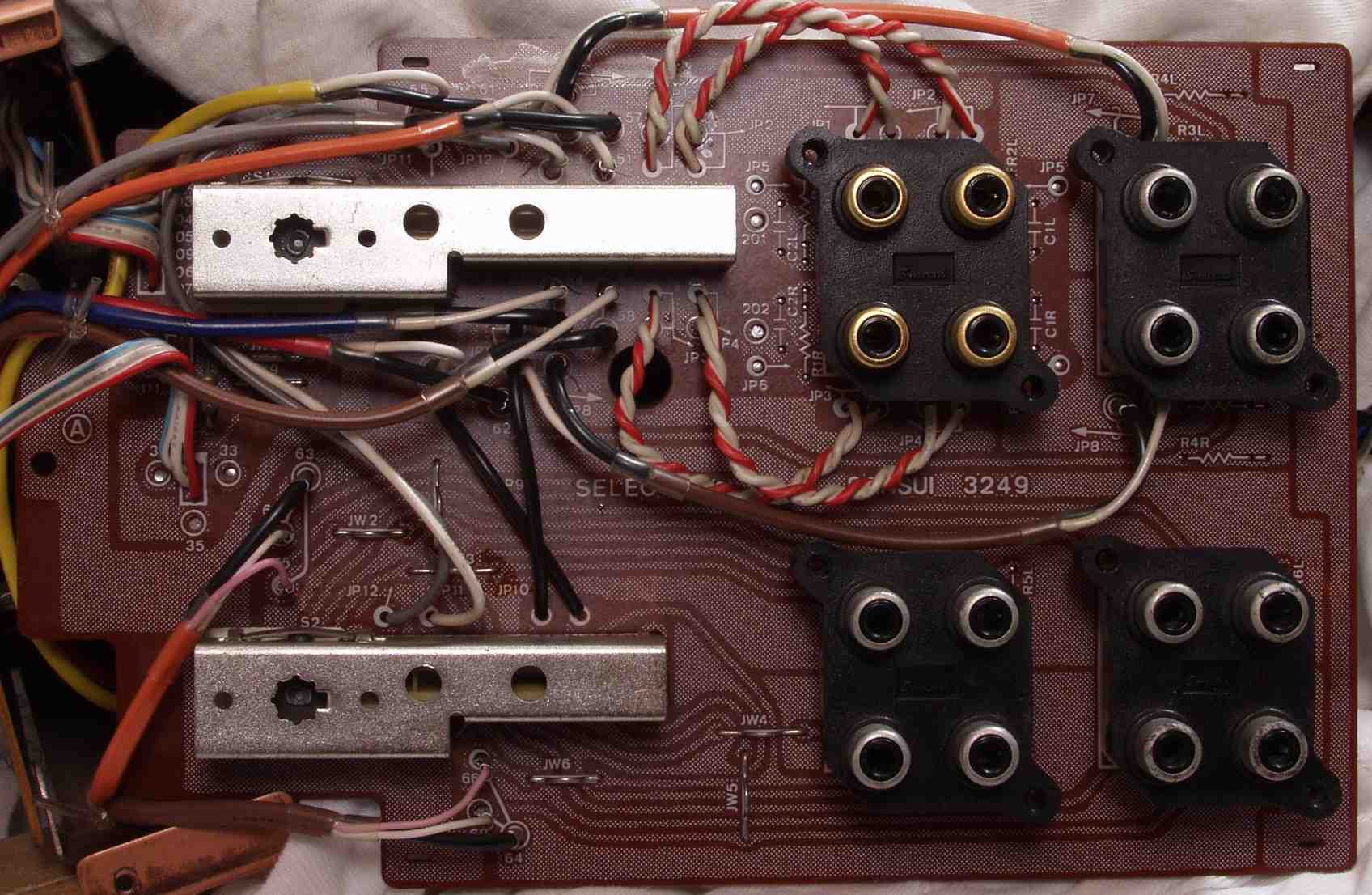

Ｃ３Ａ．　修理前　ＲＣＡ端子基板

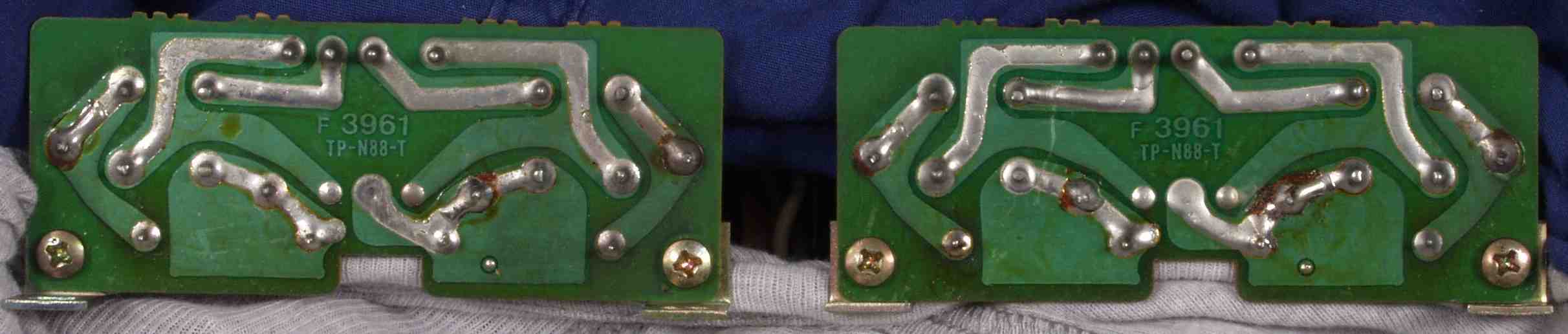

Ｃ３Ｂ．　修理前　ＲＣＡ端子基板裏

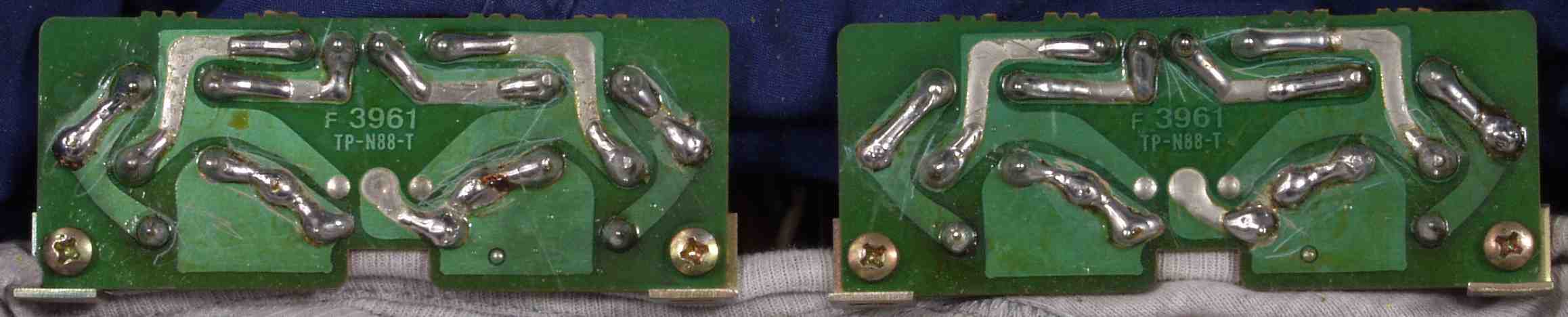

Ｃ３Ｃ．　修理（半田補正）後　ＲＣＡ端子基板裏　半田を全部やり直す

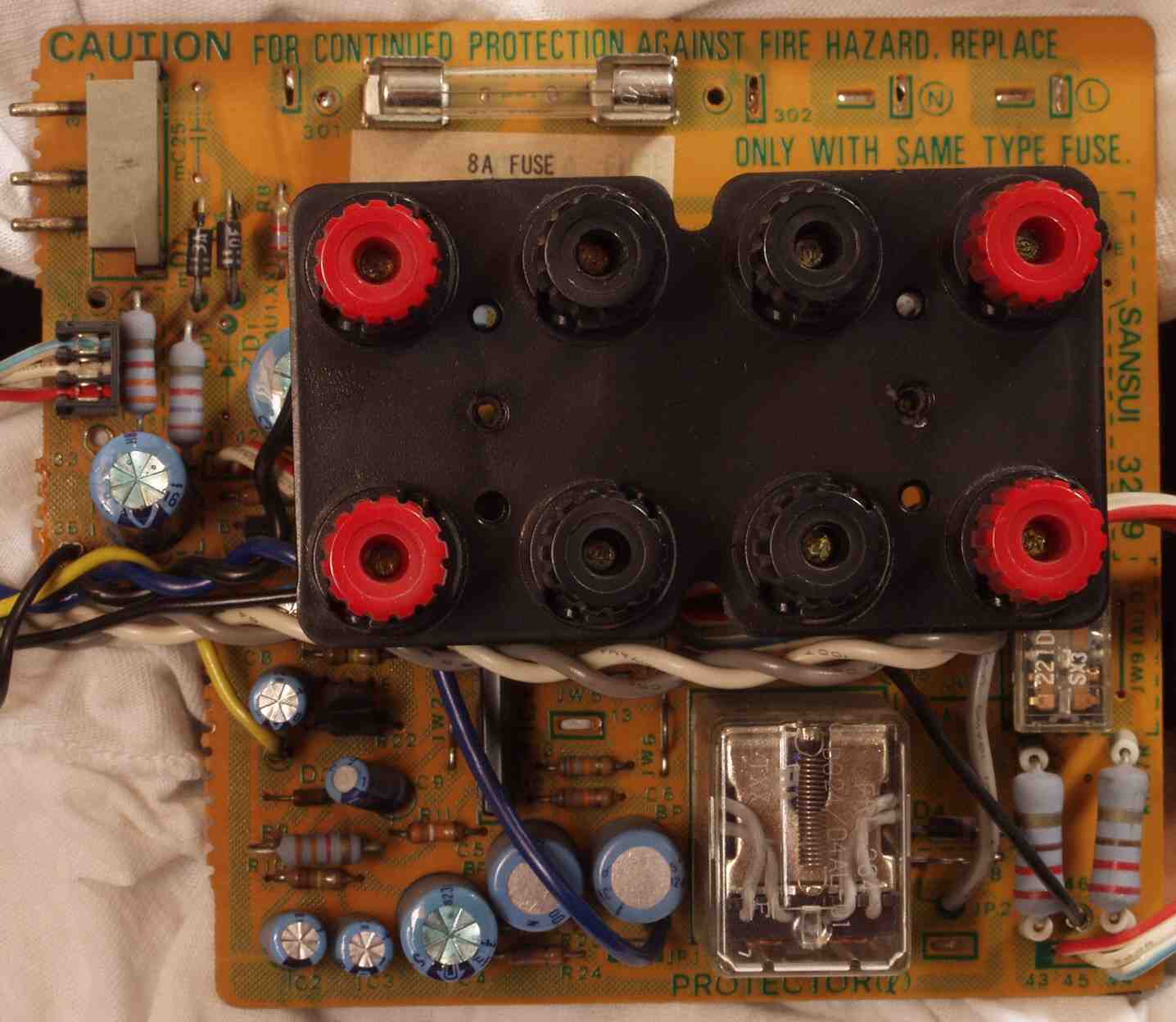

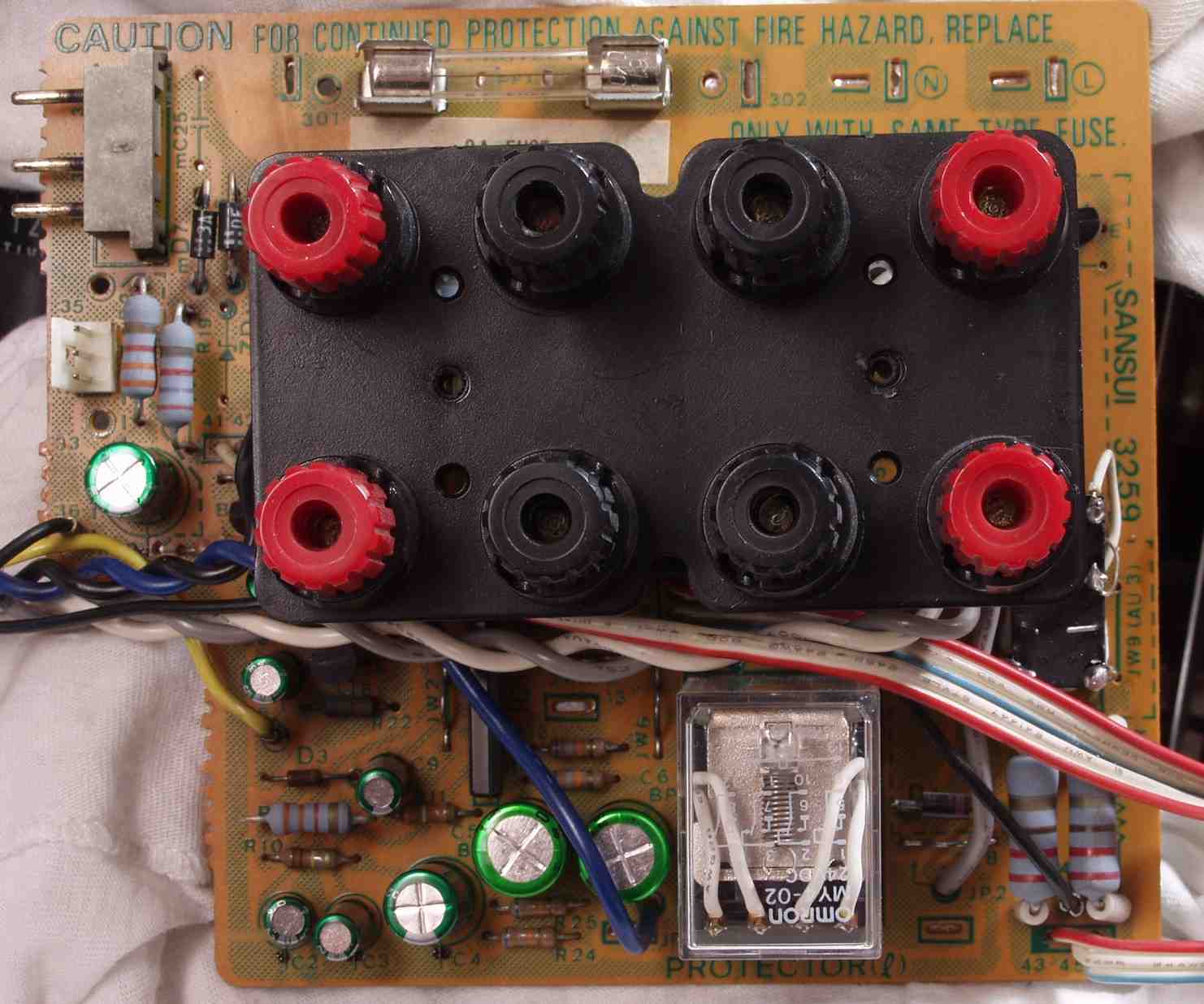

Ｃ４Ａ．　修理前　プロテクト基盤

Ｃ４Ｂ．　修理後　プロテクト基盤　リレー２個、電解コンデンサー９個交換

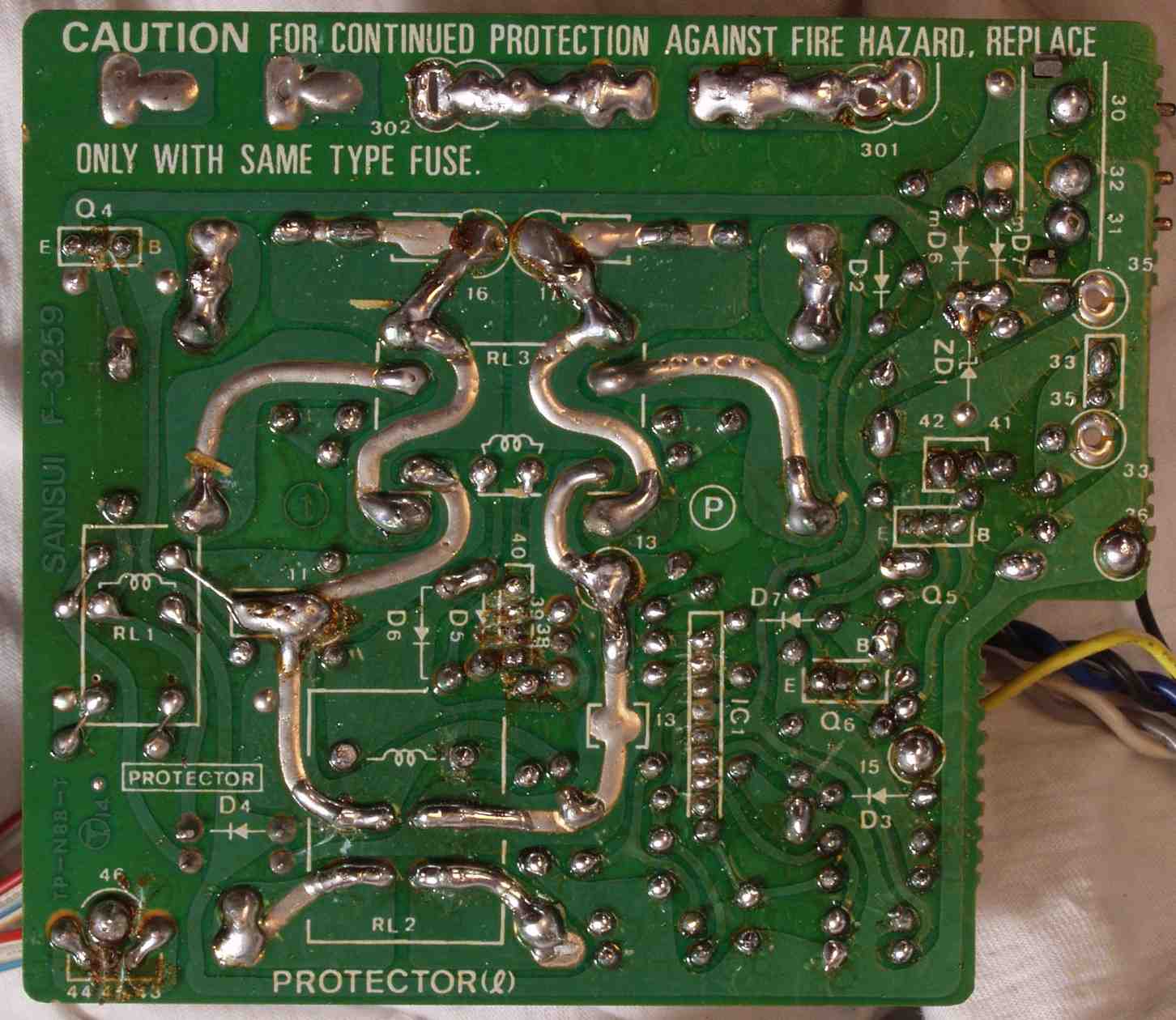

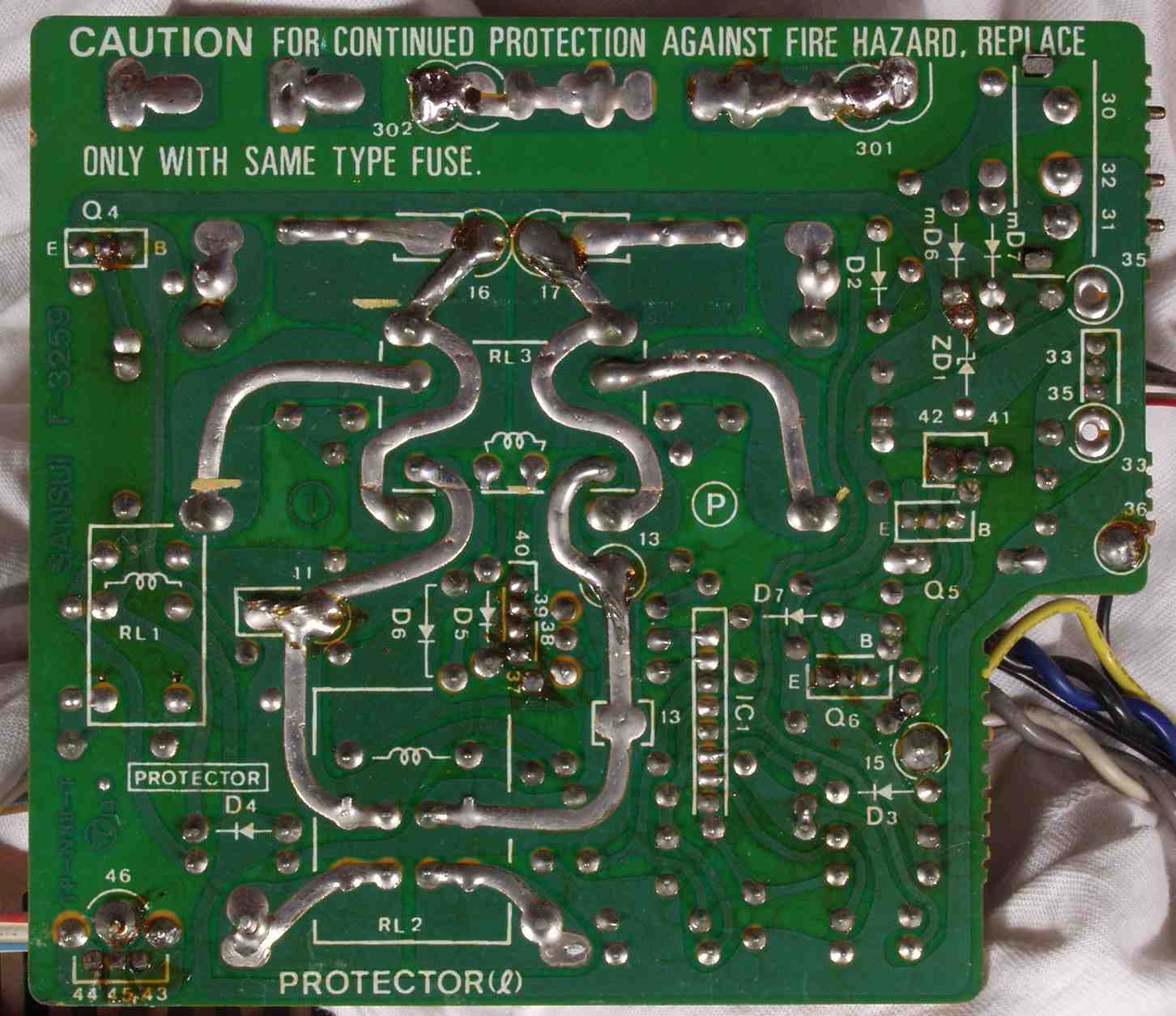

Ｃ４Ｃ．　修理前　プロテクト基盤裏

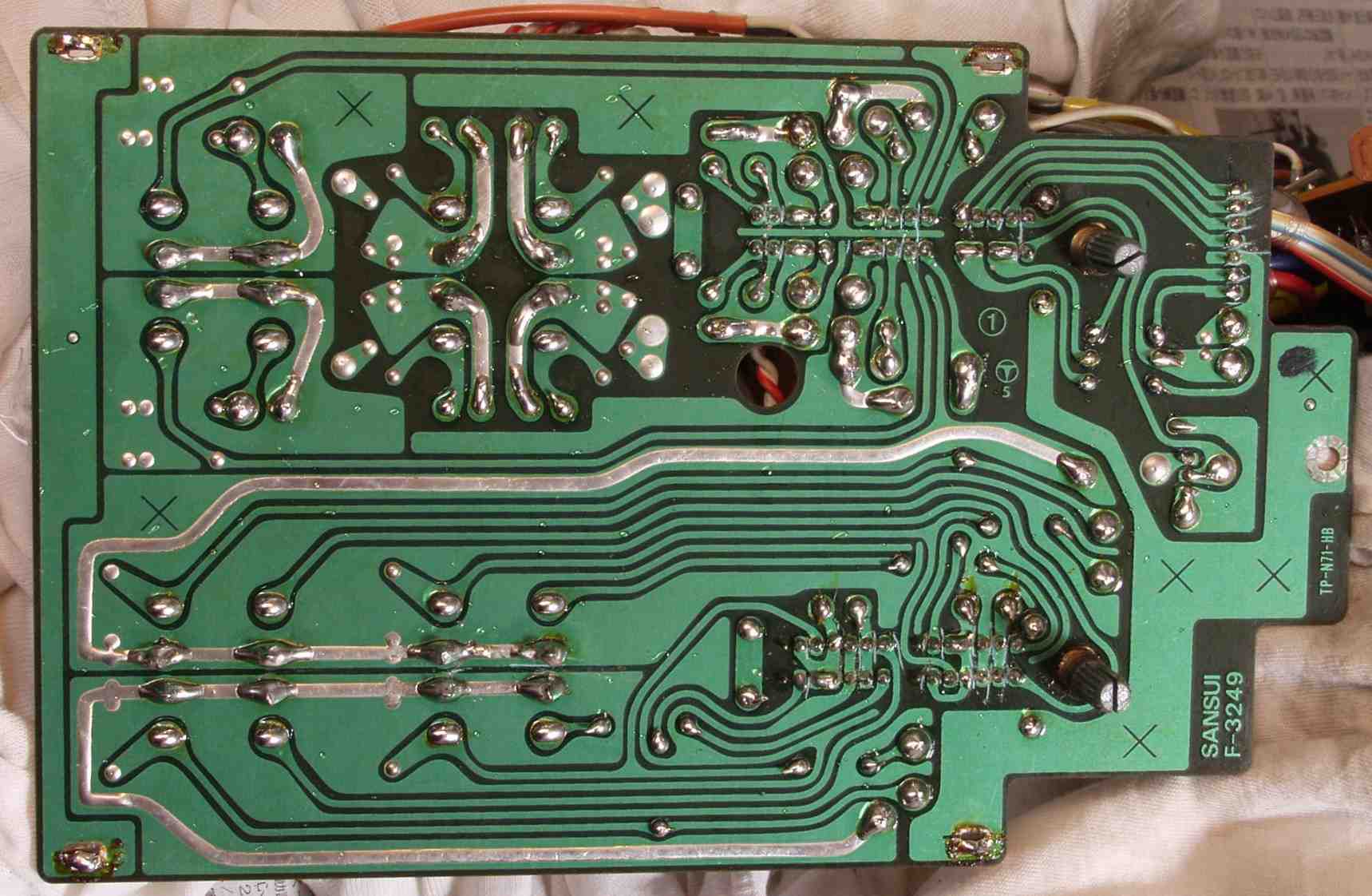

Ｃ４Ｄ．　修理（半田補正）後　プロテクト基盤裏　半田を全部やり直す

Ｃ５Ａ．　修理前　コントロールＶＲ基盤

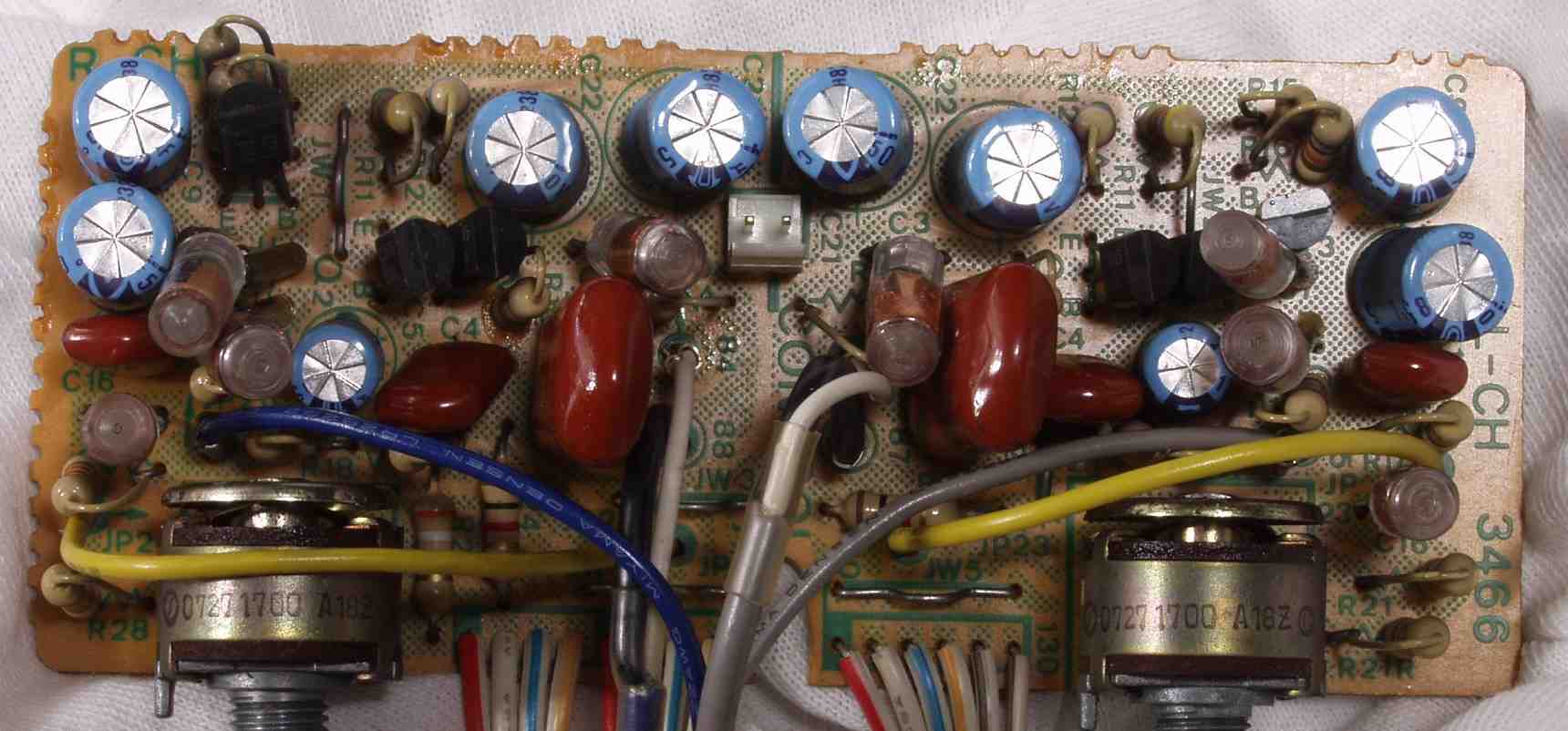

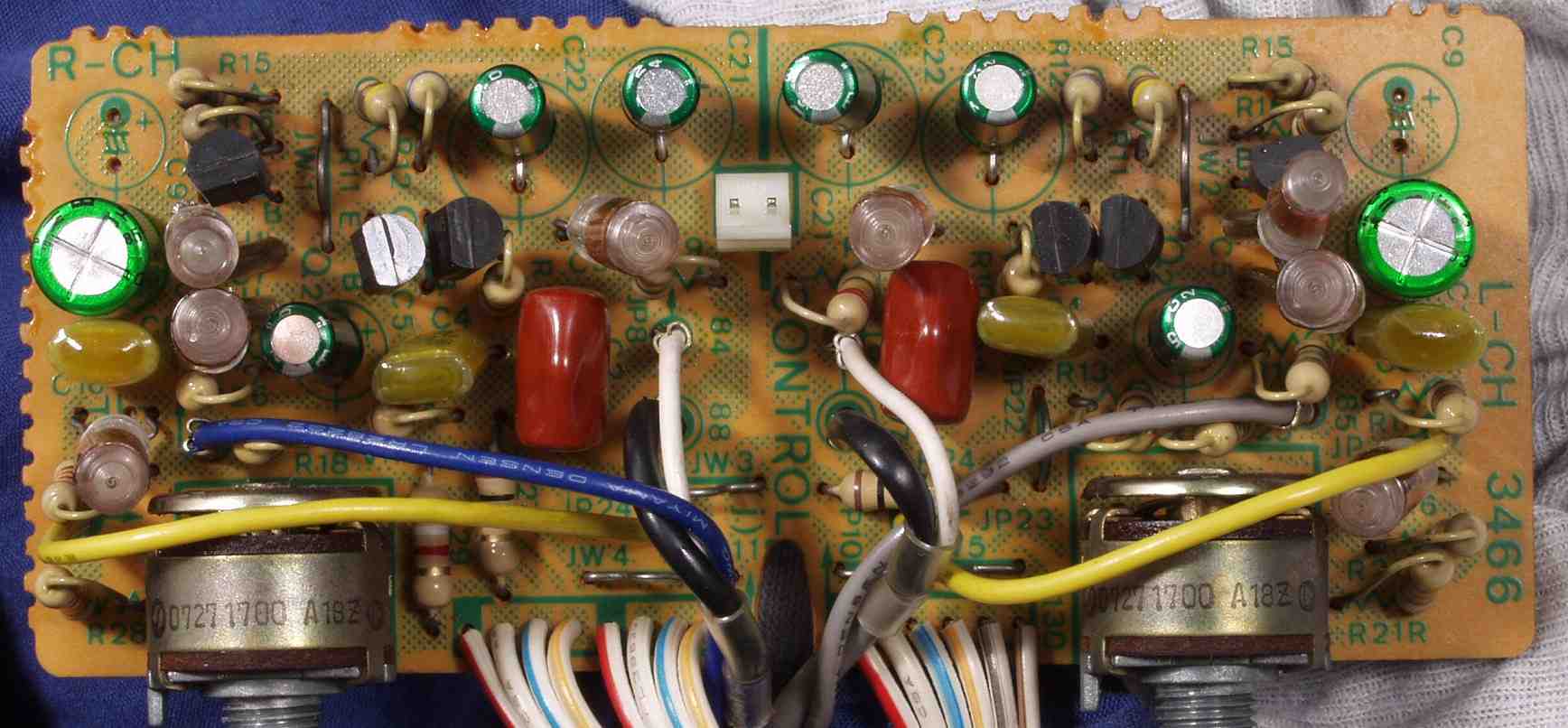

Ｃ５Ｂ．　修理後　コントロールＶＲ基盤　電解コンデンサー１０個、フイルムコンデンサー６個交換

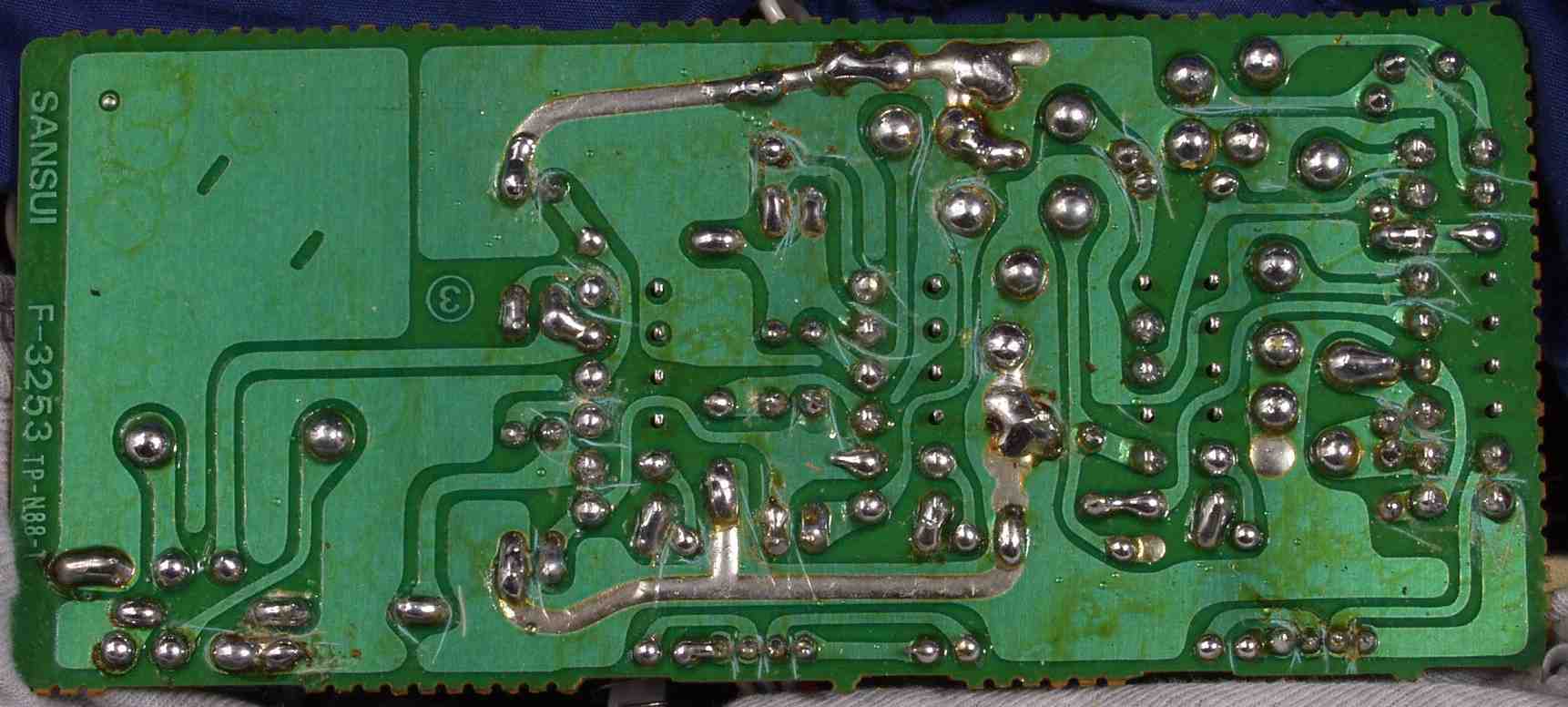

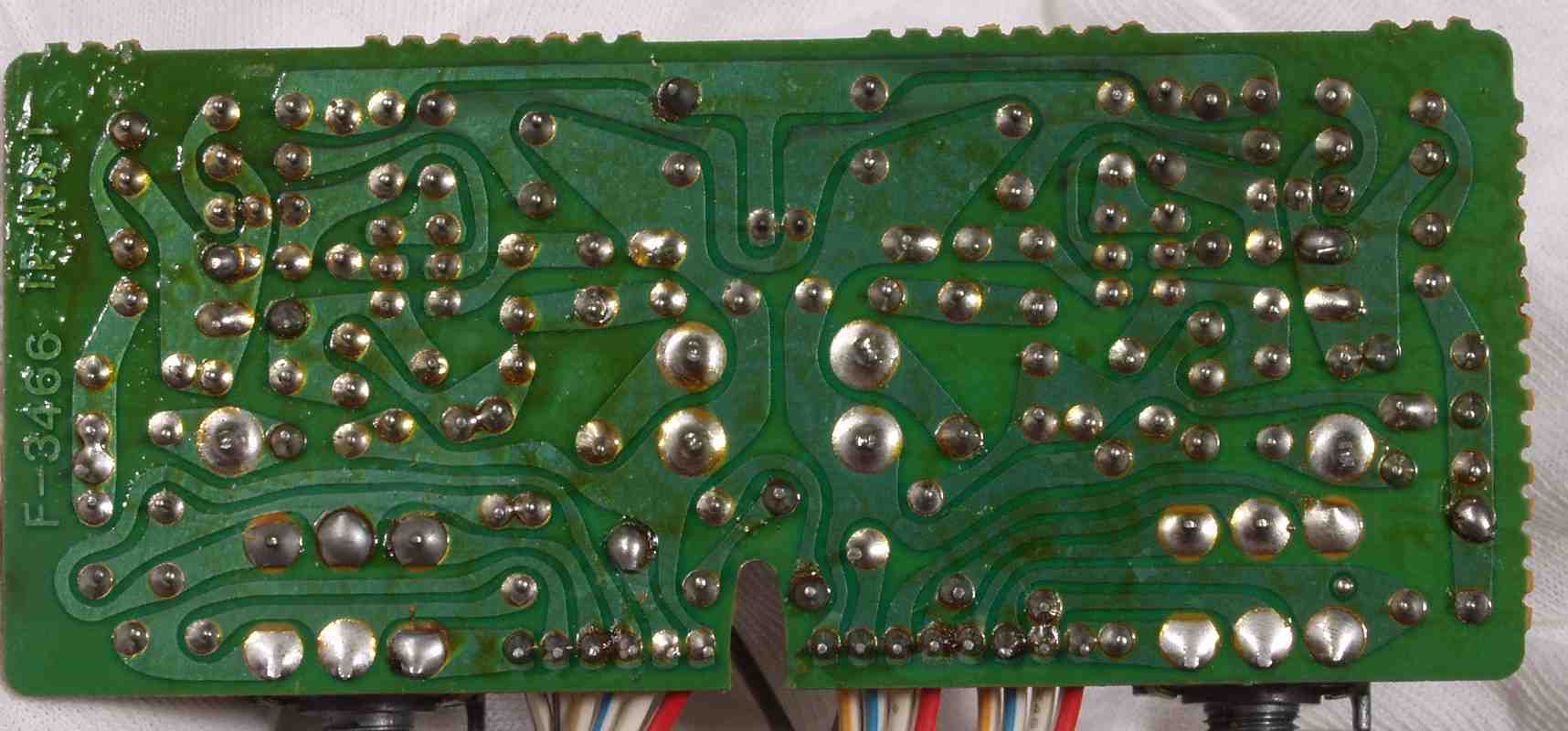

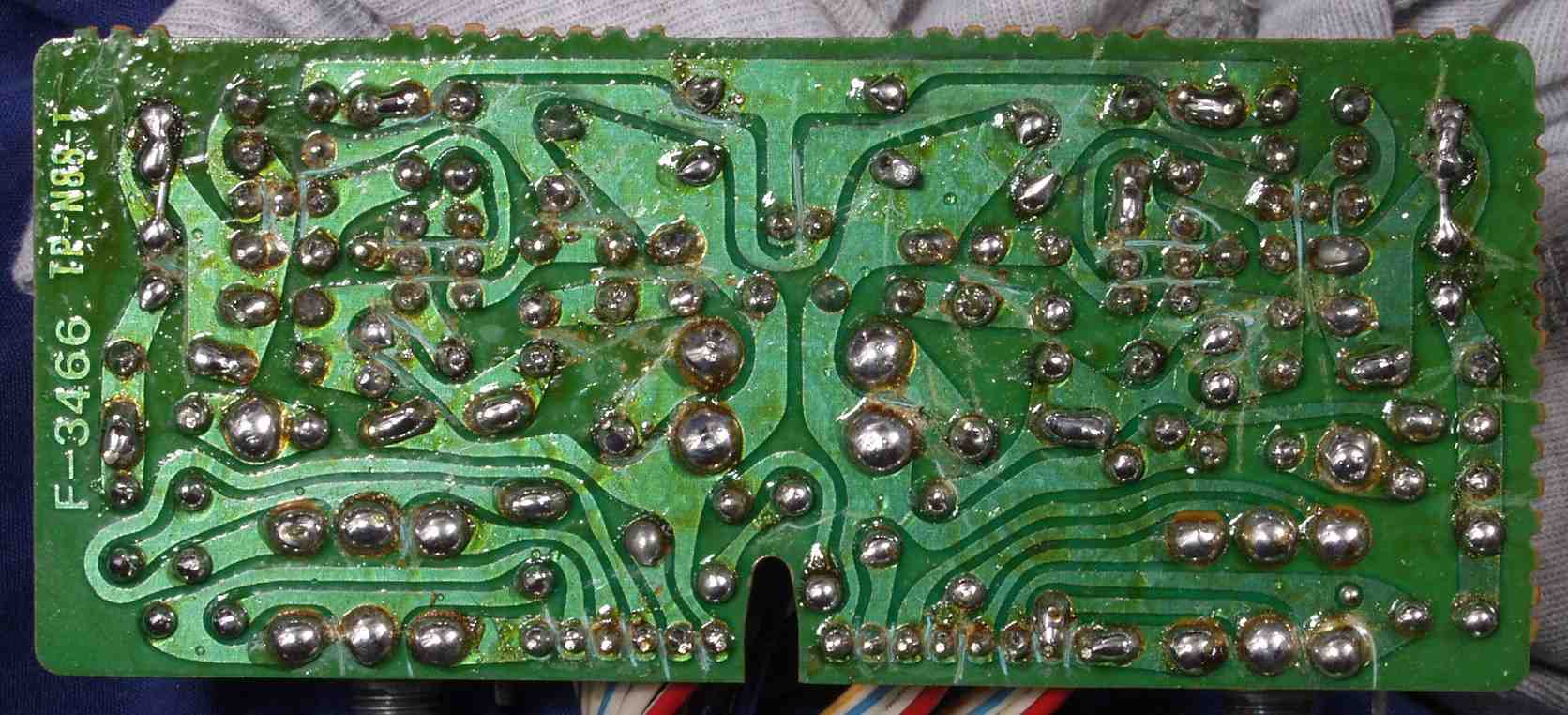

Ｃ５Ｃ．　修理前　コントロールＶＲ基盤裏

Ｃ５Ｄ．　修理（半田補正）後　コントロールＶＲ基盤裏　　半田を全部やり直す

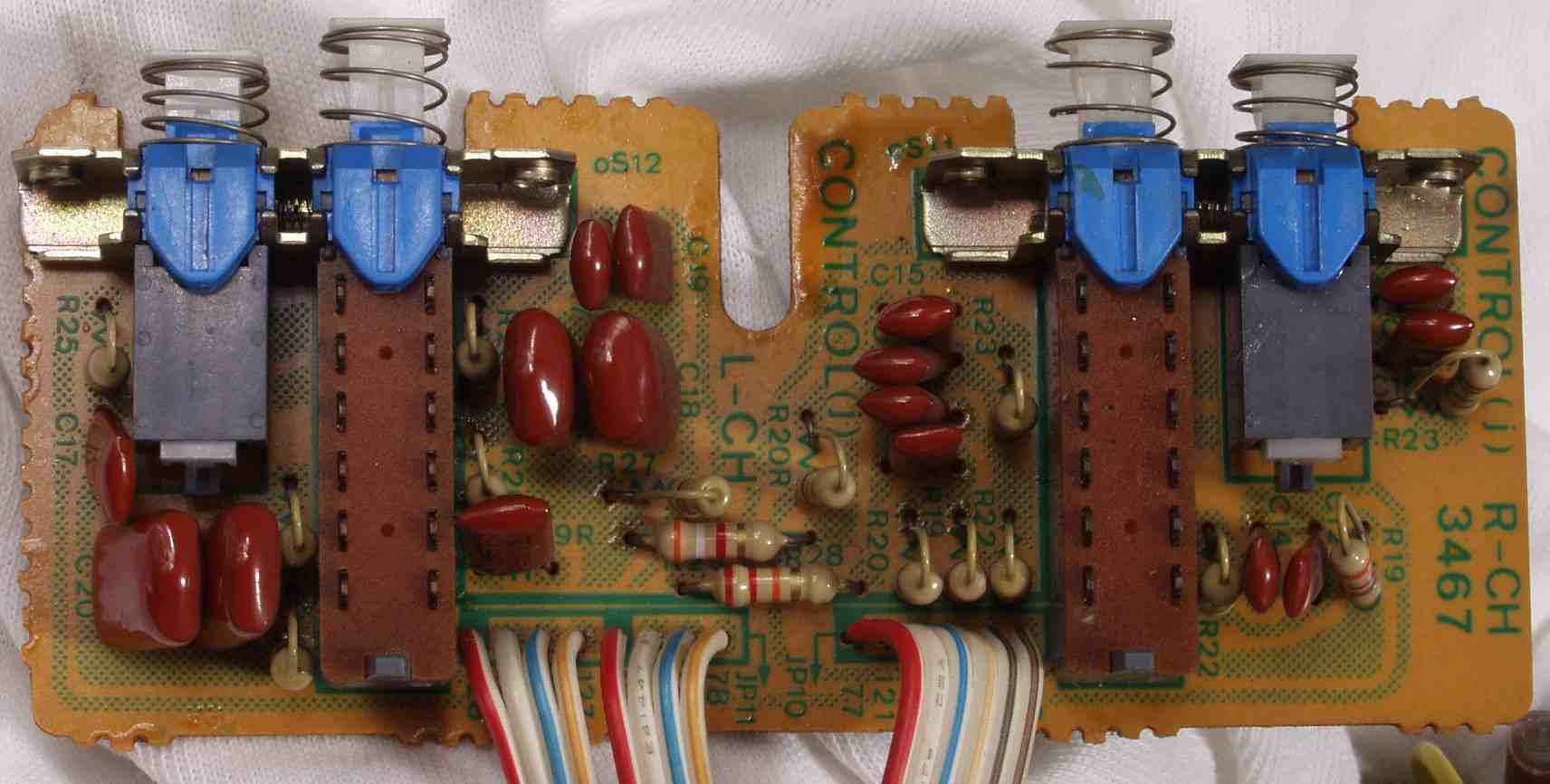

Ｃ６Ａ．　修理前　コントロールＳＷ基盤

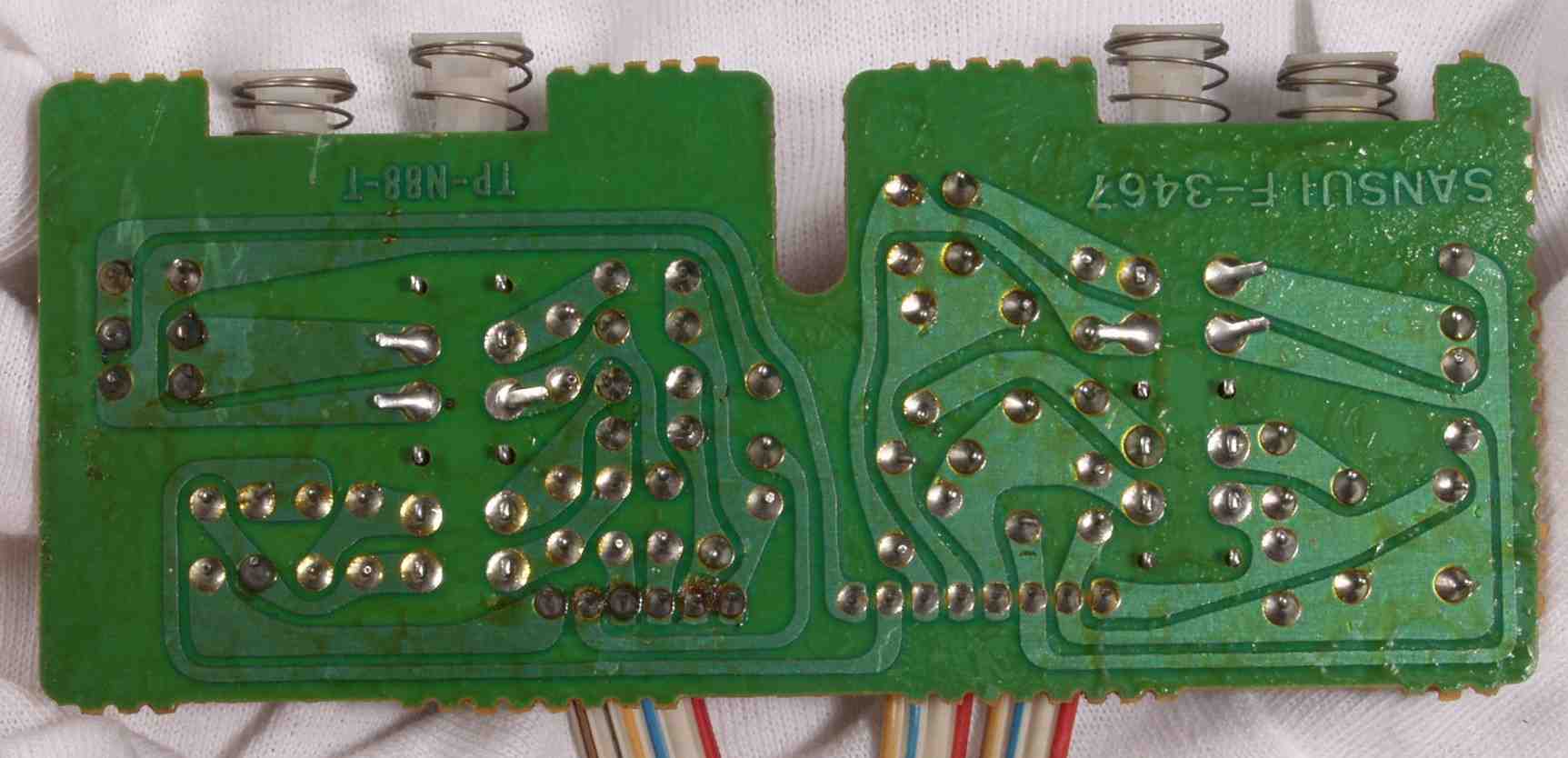

Ｃ６Ｂ．　修理前　コントロールＳＷ基盤裏

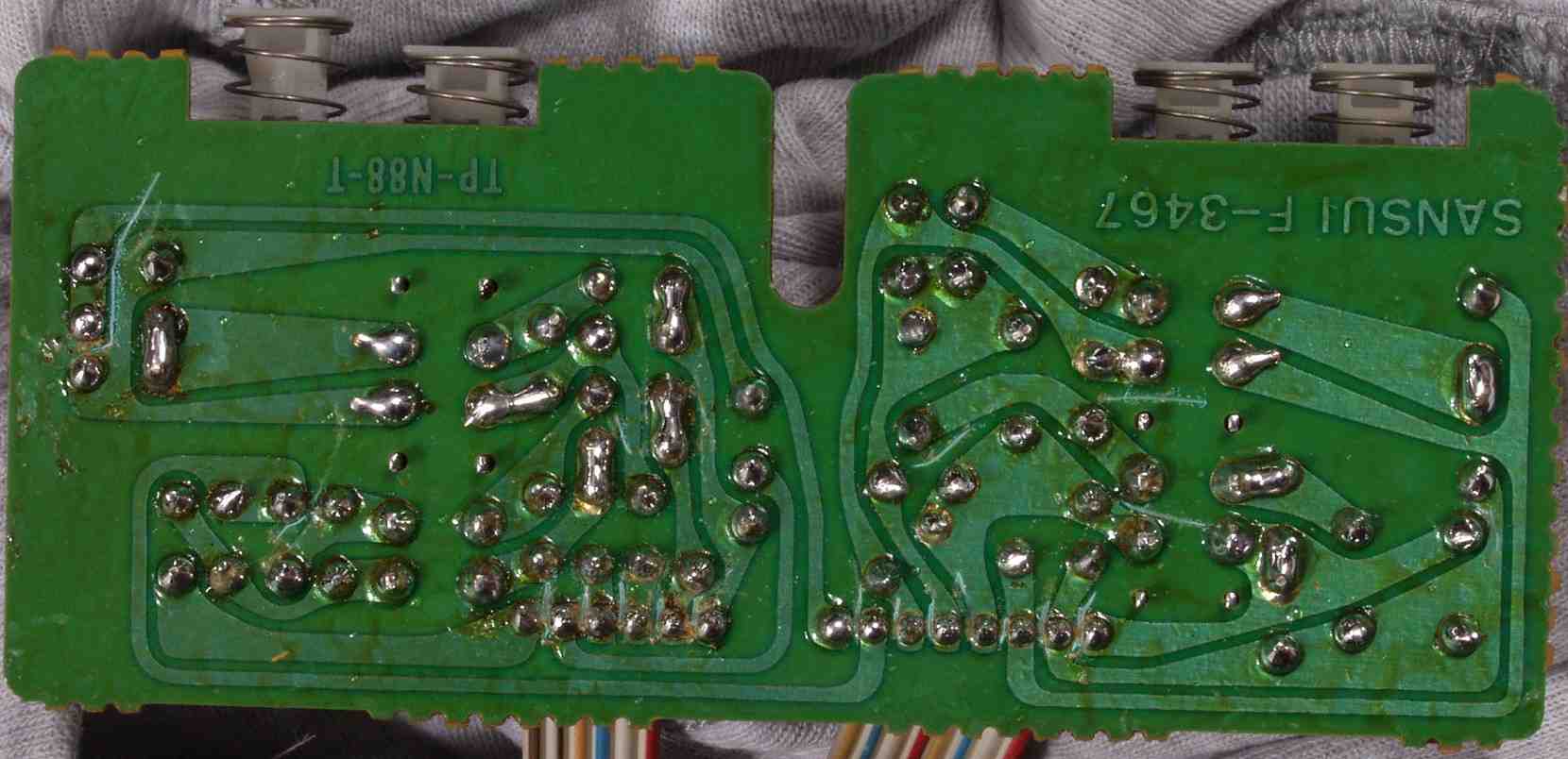

Ｃ６Ｃ．　修理（半田補正）後　コントロールＳＷ基盤裏　　半田を全部やり直す

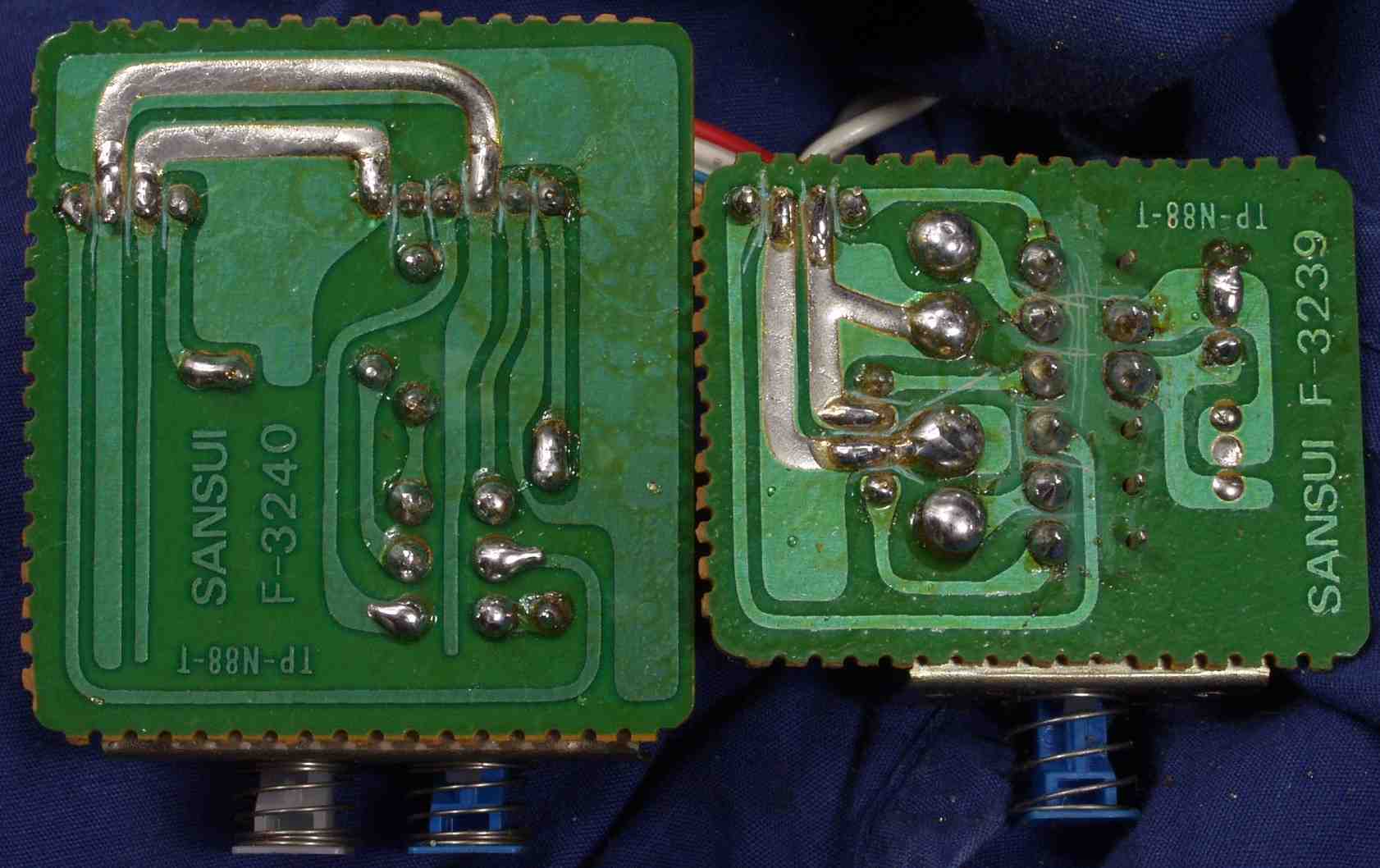

Ｃ７Ａ．　修理前　コントロールＳＷ－２基盤裏

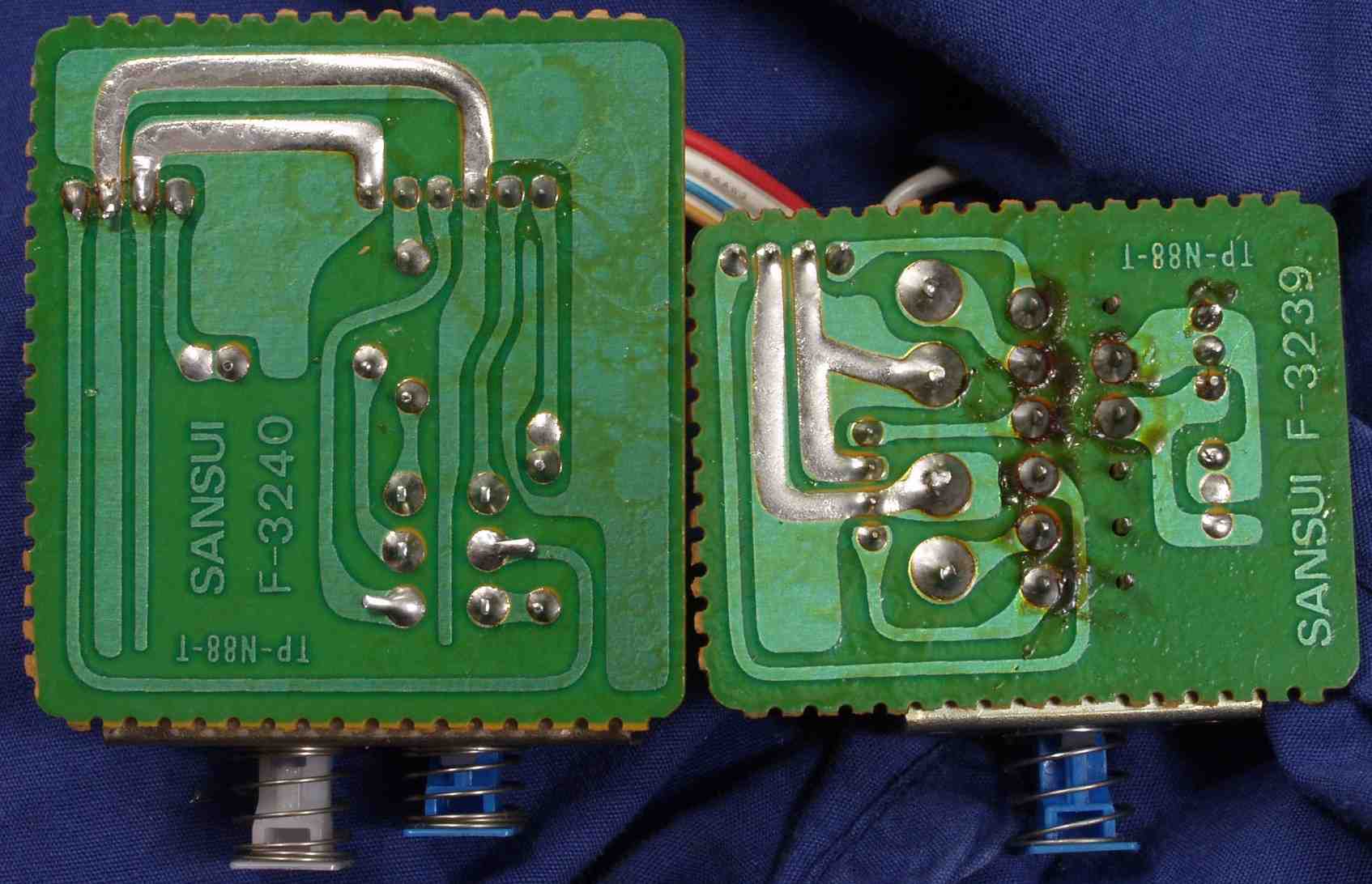

Ｃ７Ｂ．　修理（半田補正）後　コントロールＳＷ－２基盤裏　　半田を全部やり直す

Ｃ８Ａ．　修理前　テープコントロールＳＷ基盤

Ｃ８Ｂ．　修理（半田補正）後　テープコントロールＳＷ基盤裏　　半田を全部やり直す

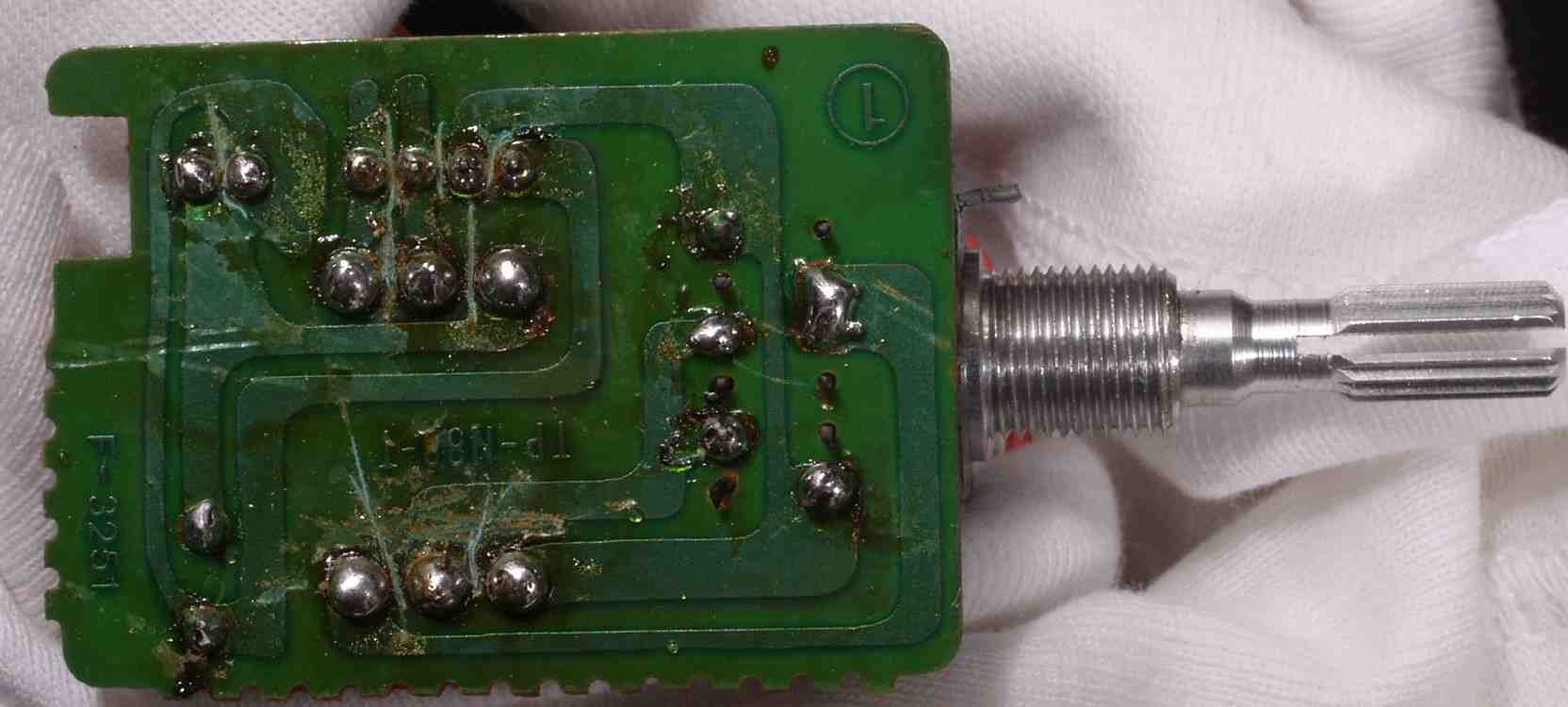

Ｃ９Ａ．　修理前　メインＶＲ基盤裏

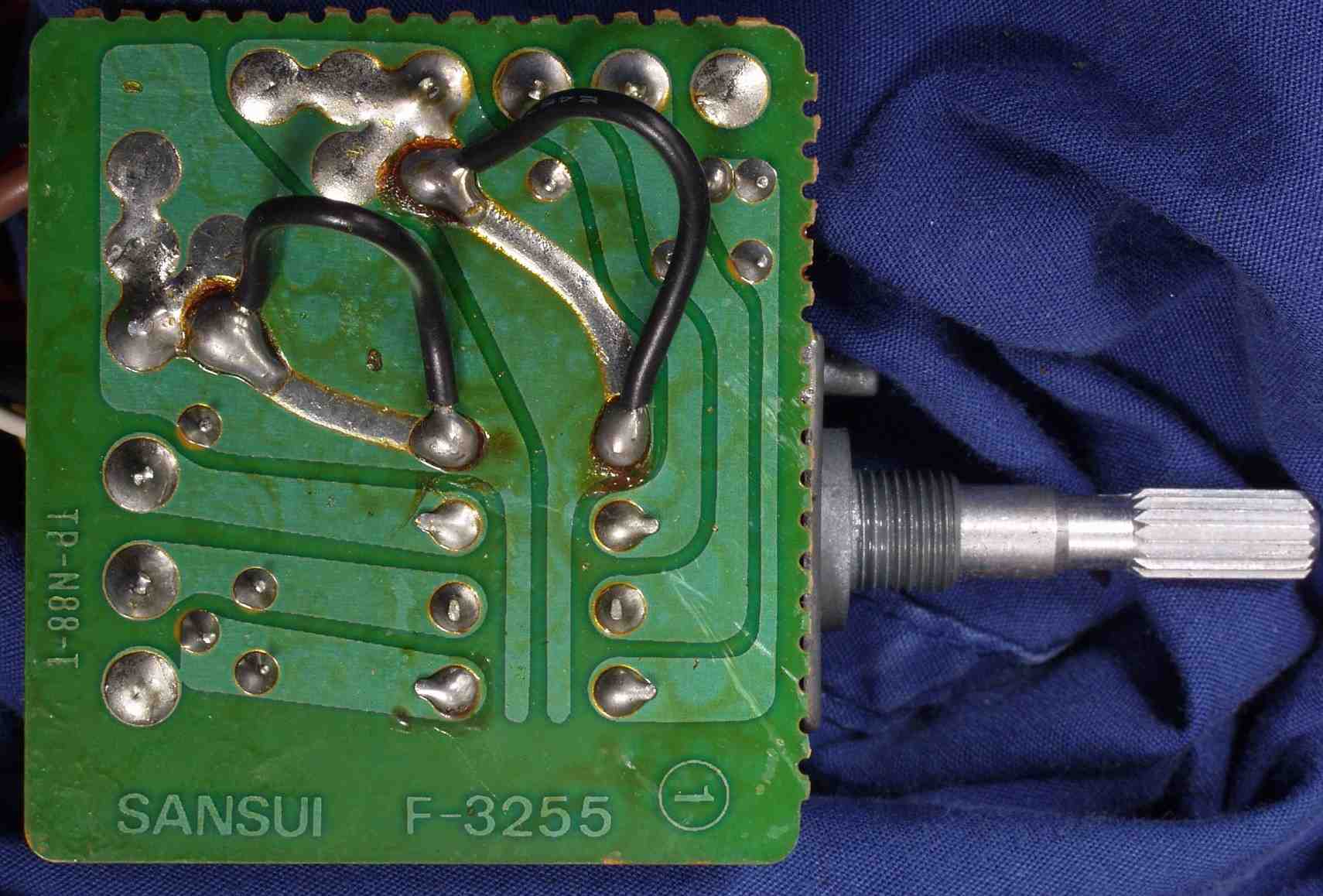

Ｃ９Ｂ．　修理（半田補正）後　メインＶＲ基盤裏　　半田を全部やり直す

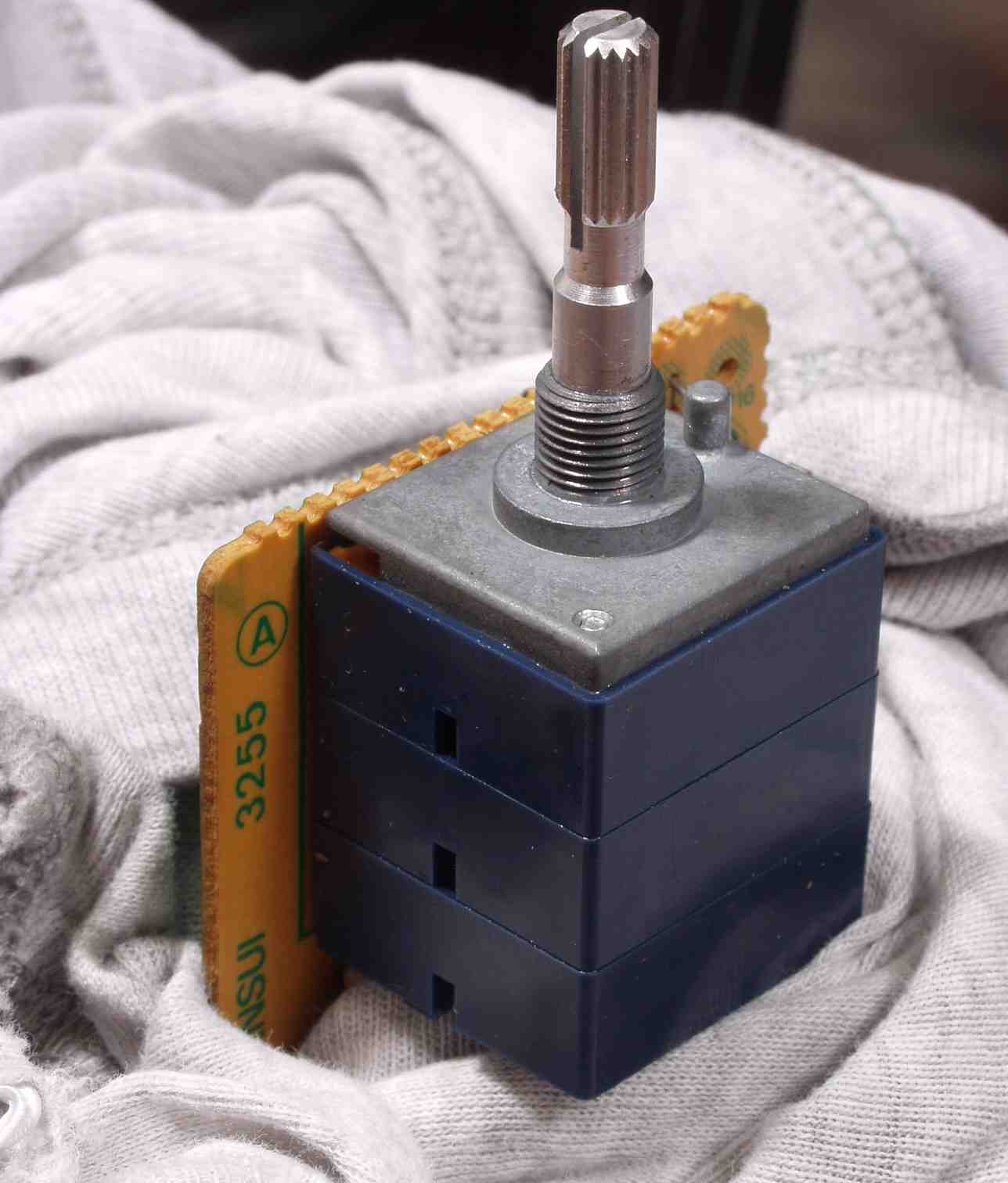

Ｃ９Ｃ．　修理中　メインＶＲの接点復活剤の使用　軸方向に流れないよう、軸を上にする、回りにボロを敷き、少しずつ噴射する

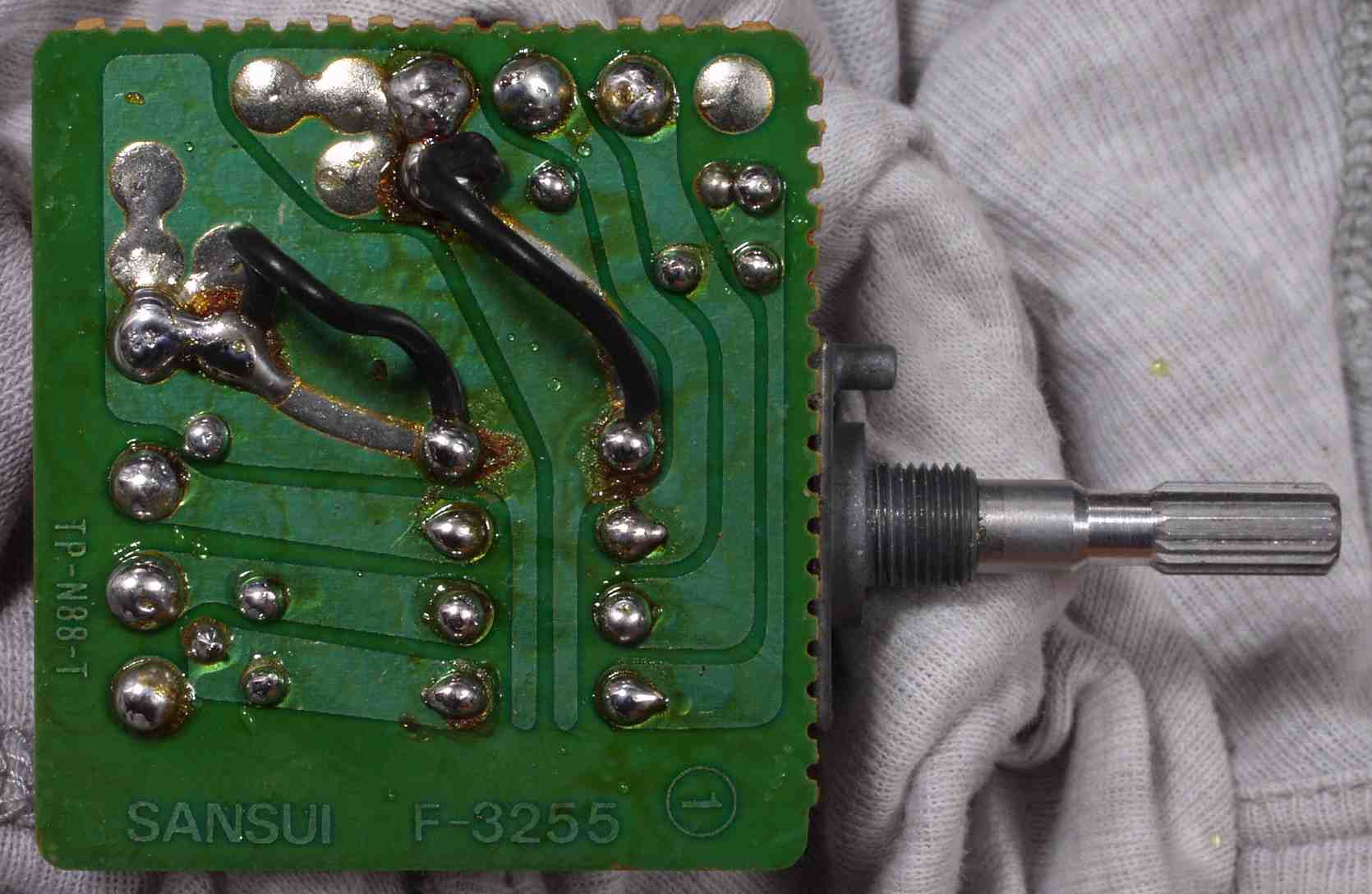

Ｃ９D．　修理（半田補正）後　SP切り替えSW基盤裏　　半田を全部やり直す

Ｃ１０Ａ．　修理前　整流基盤裏

Ｃ１０Ｂ．　修理（半田補正）後　整流基盤裏　　半田を全部やり直す

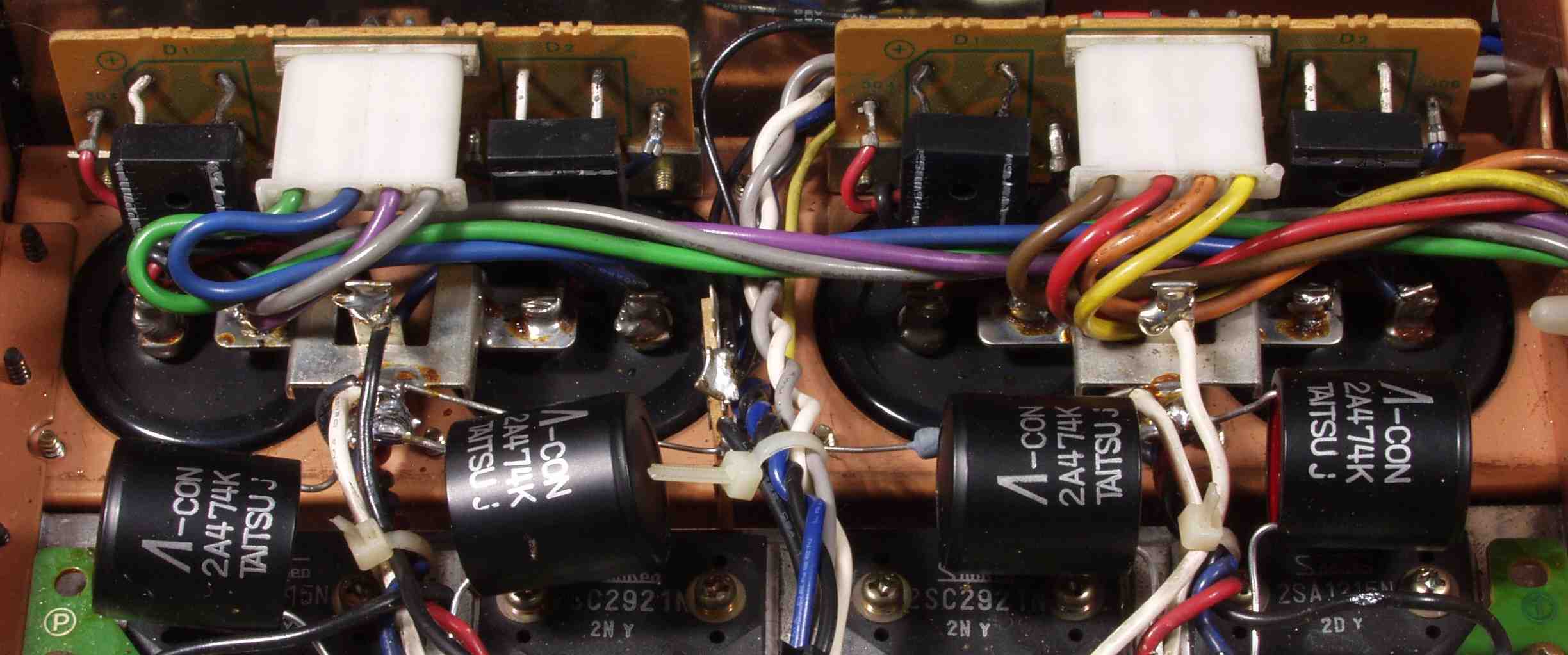

Ｃ１０C．　修理後　取り付けたλコン（支給品）

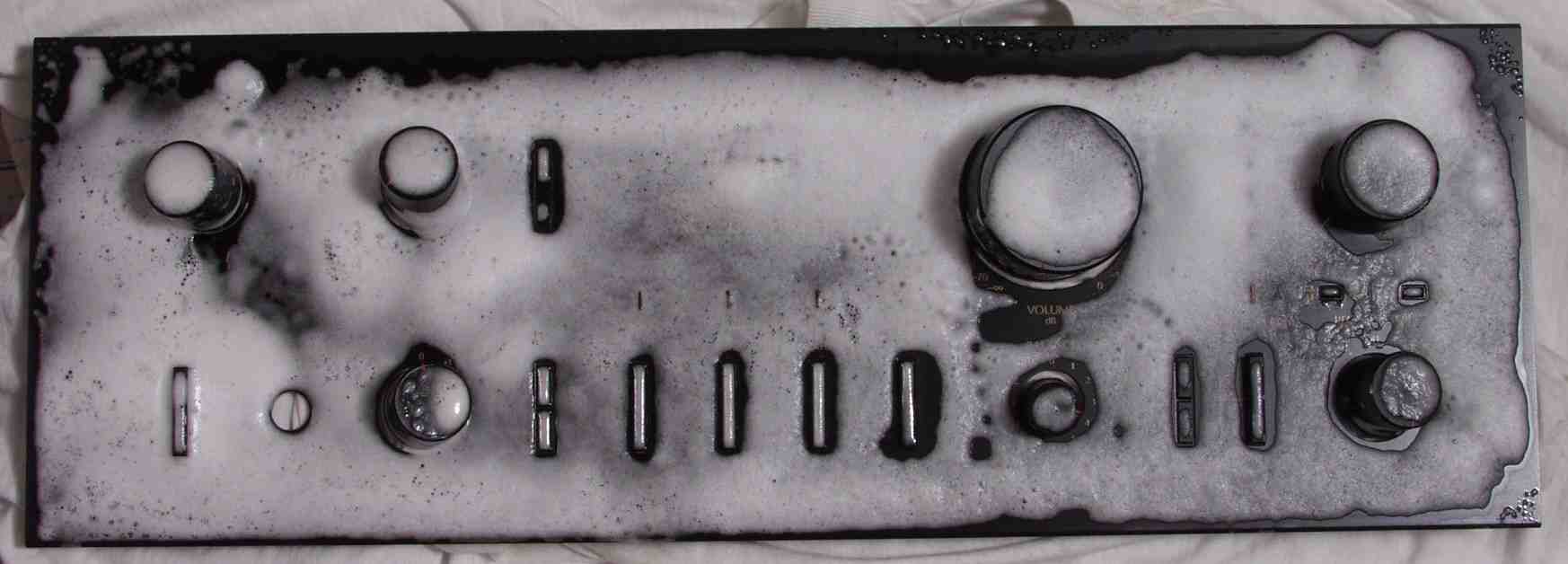

Ｃ１１Ａ．　パネル清掃

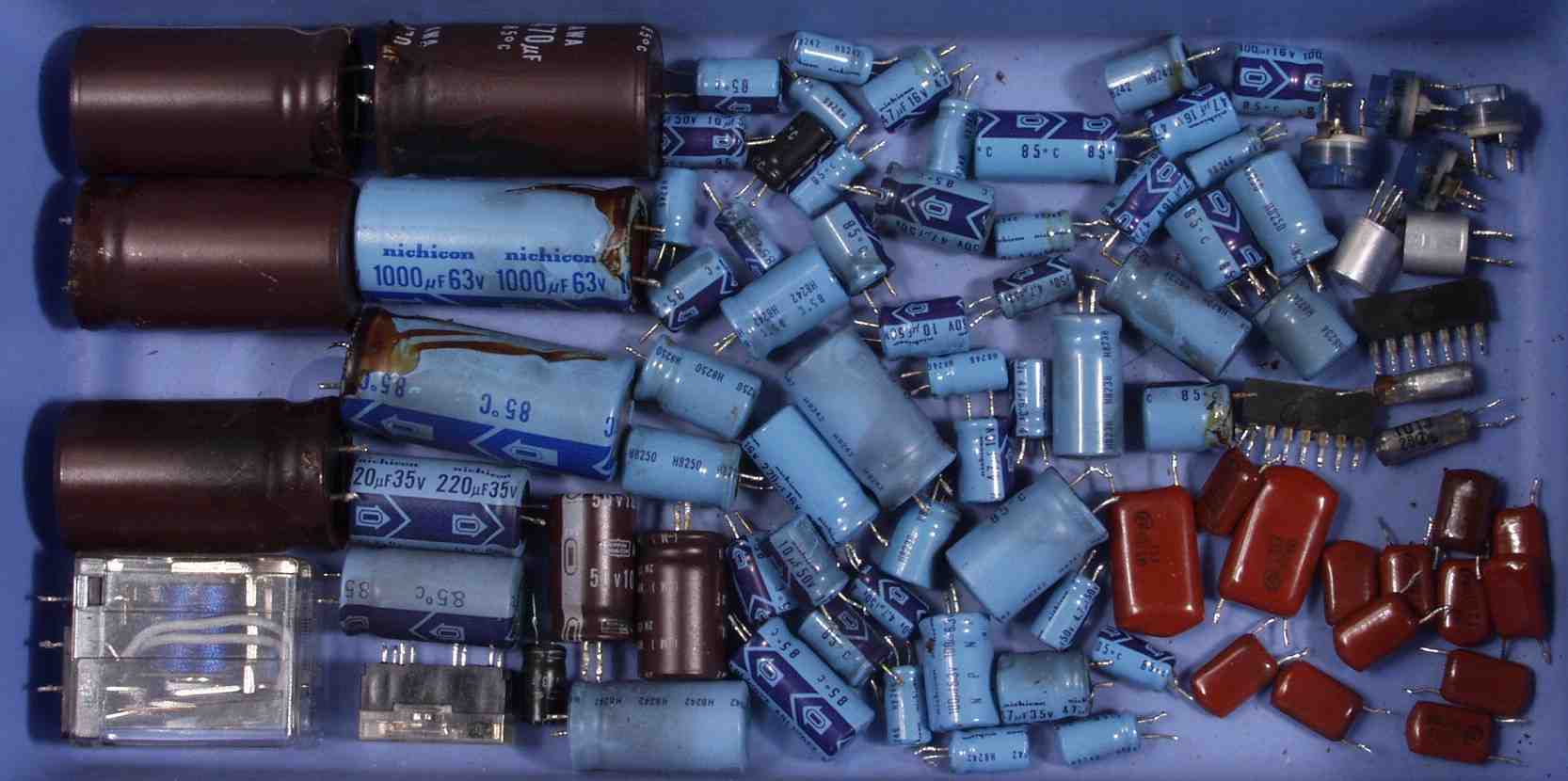

Ｃ１１Ｂ．　交換した部品

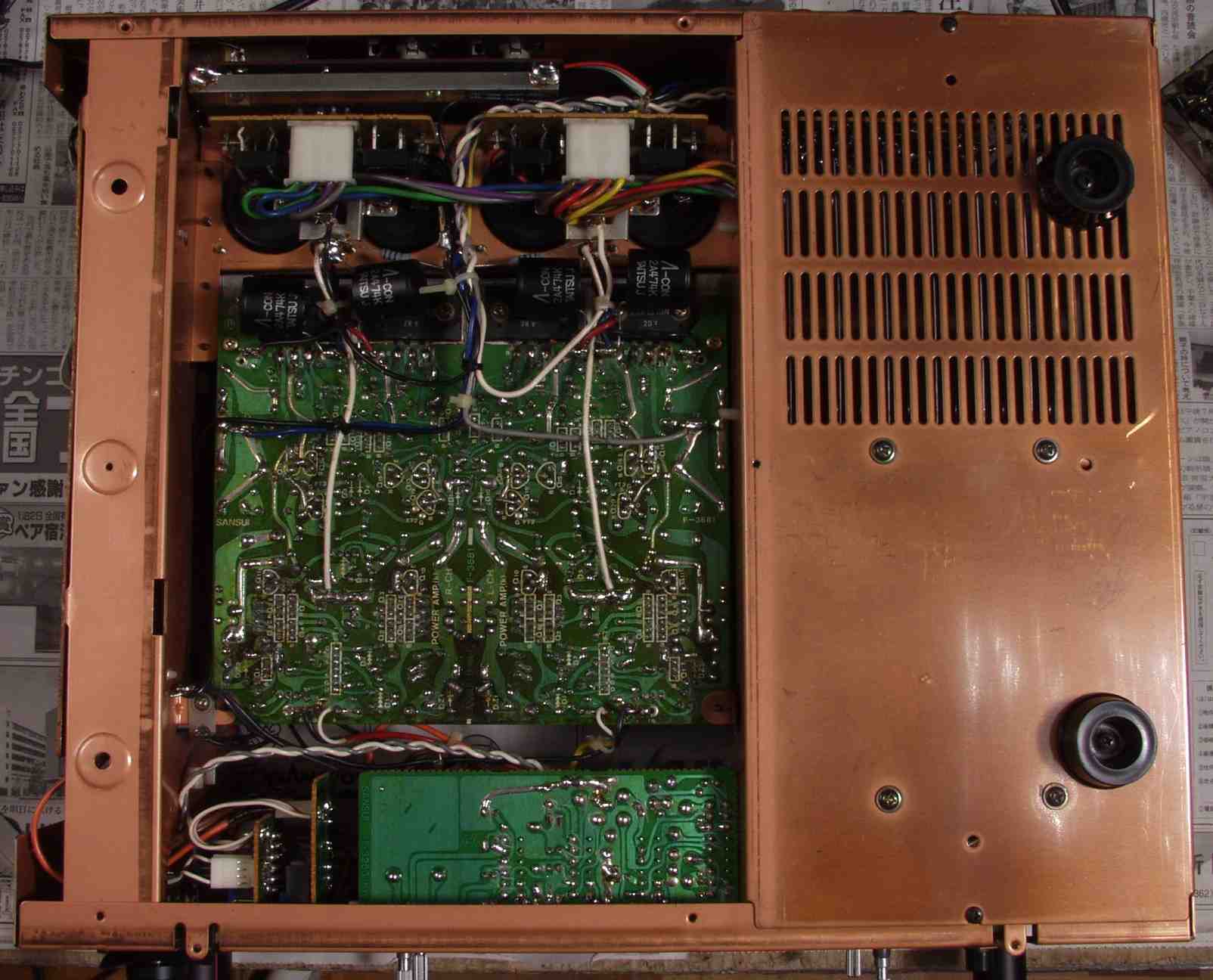

Ｃ１２Ａ．　修理後　下から見る

Ｃ１２B．　修理前　上から見る

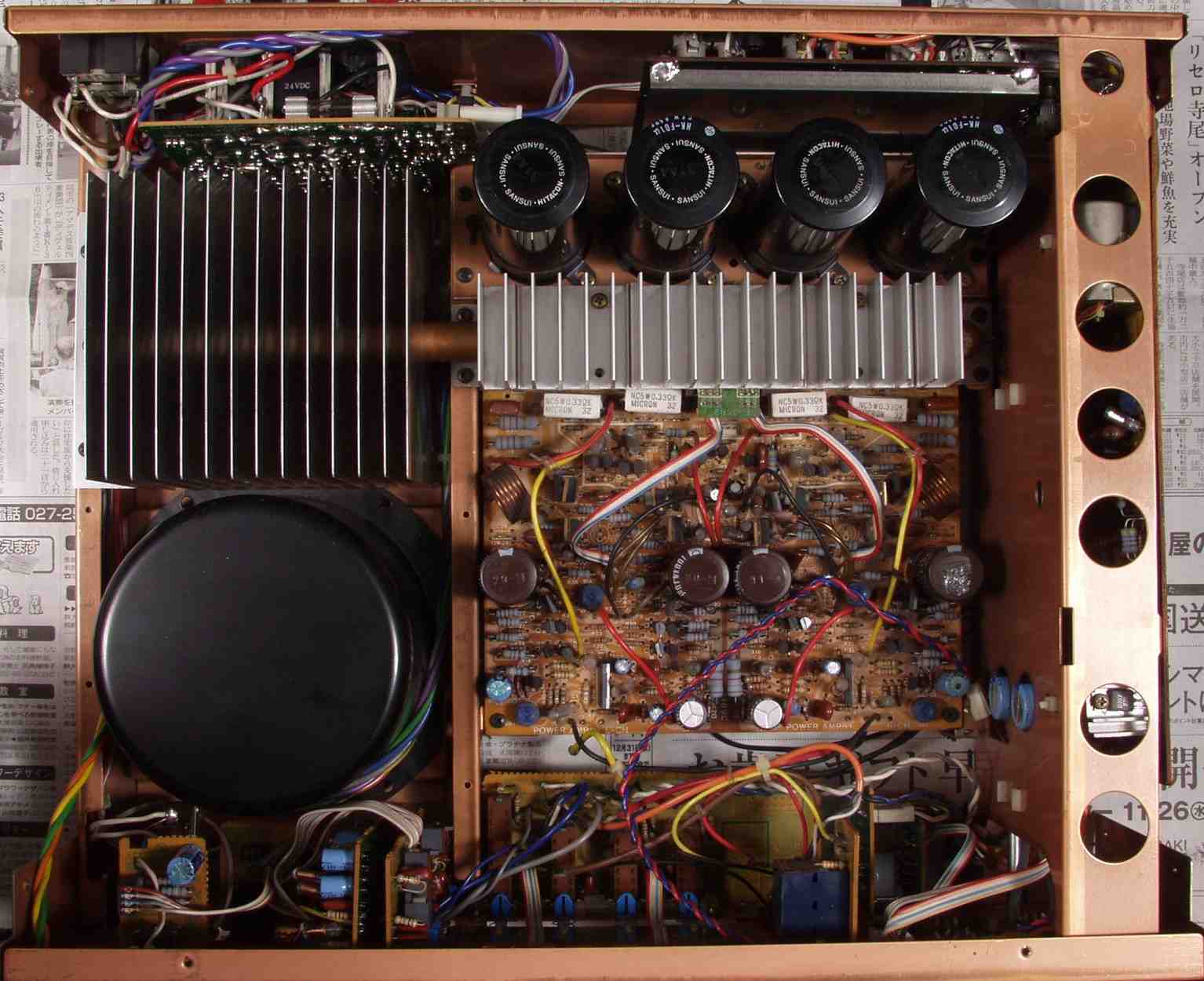

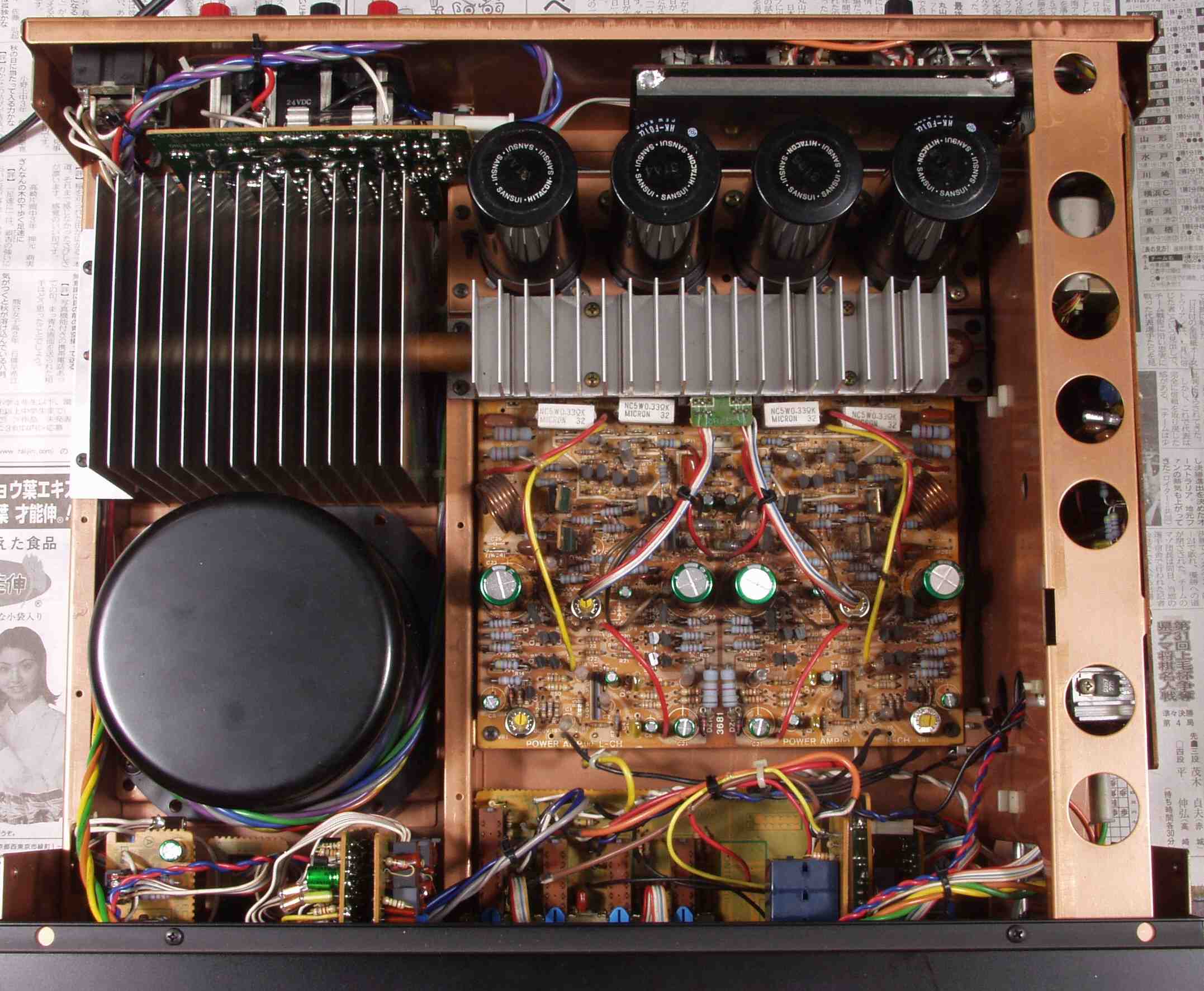

Ｃ１２Ｃ．　修理後　上から見る

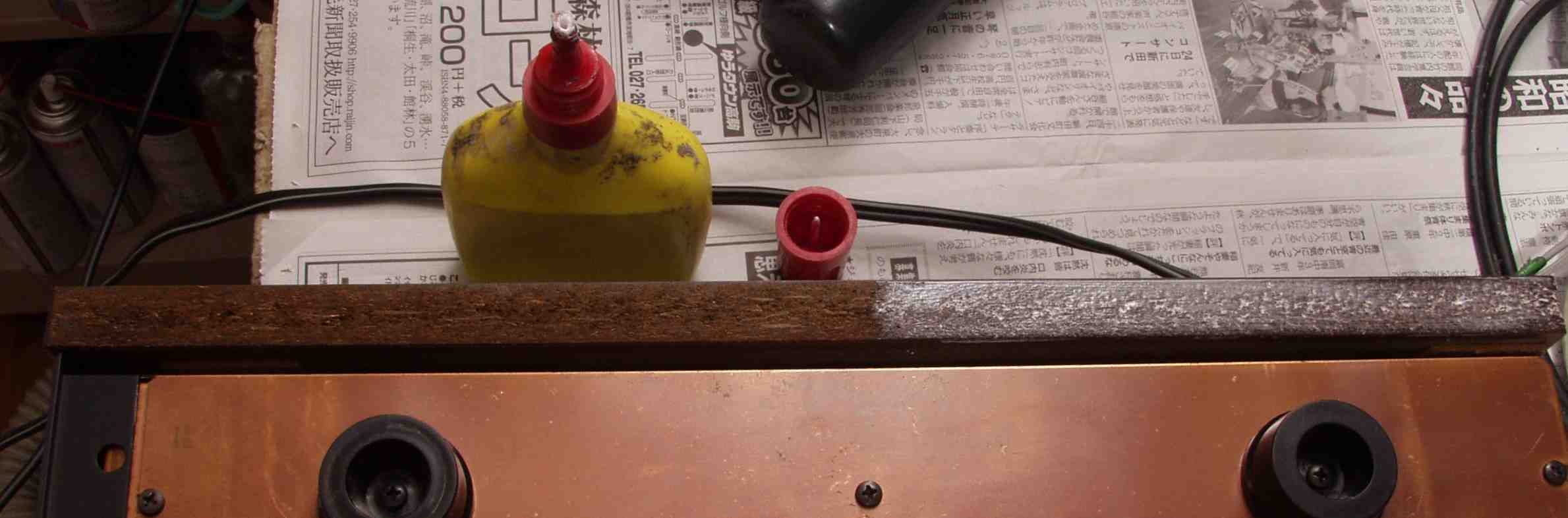

Ｃ１３Ａ．　修理中　木ケースの角も木工ボンドを塗ると良い

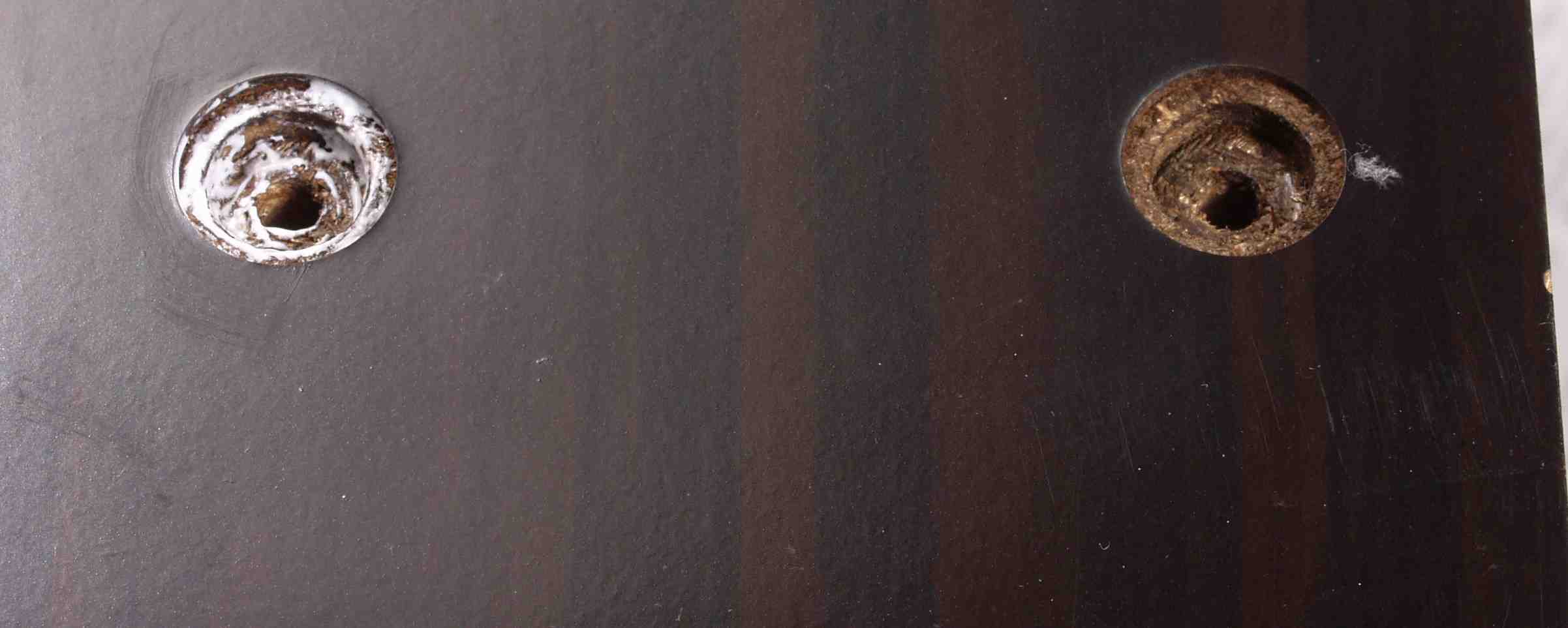

Ｃ１３Ｂ．　修理中　木ケースのネジ穴も木工ボンドを塗ると良い

Ｅ．　調整・測定

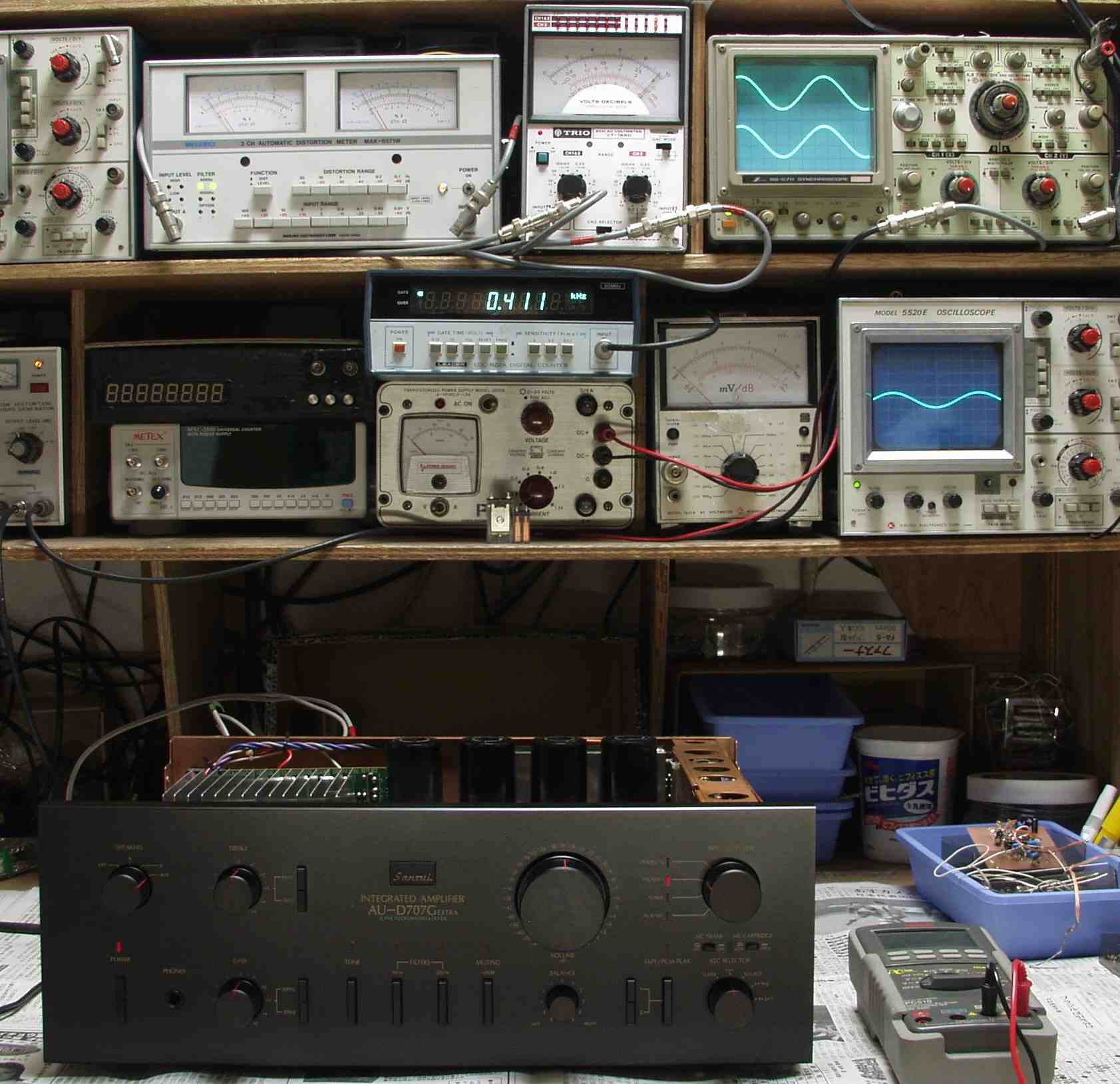

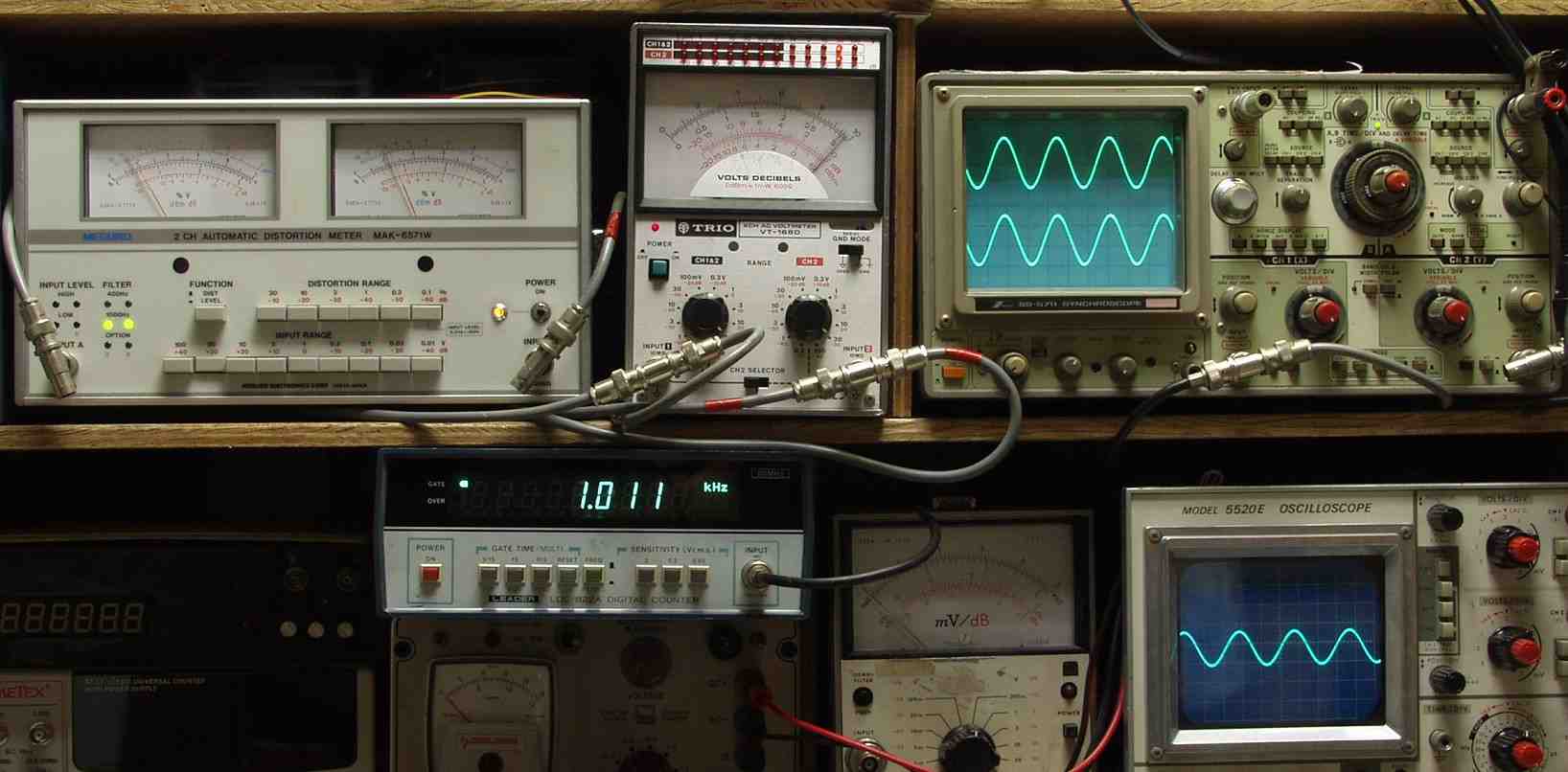

Ｅ１．　出力／歪み率測定・調整

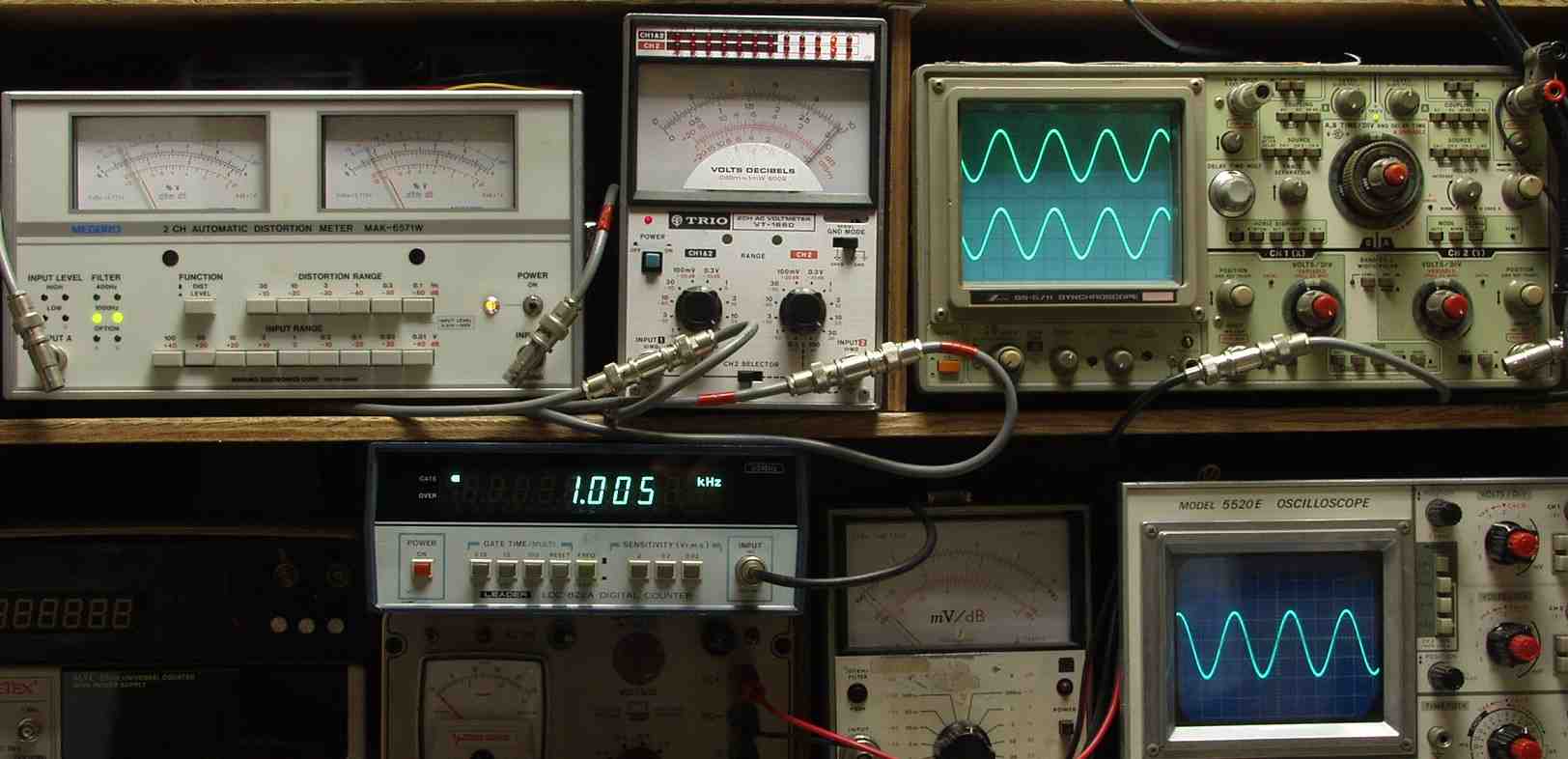

Ｅ２Ａ．　ＳＰ出力３０Ｖ＝１１２Ｗ出力　０．０２％歪み　１０００ＨＺ　ＡＵＸ入力

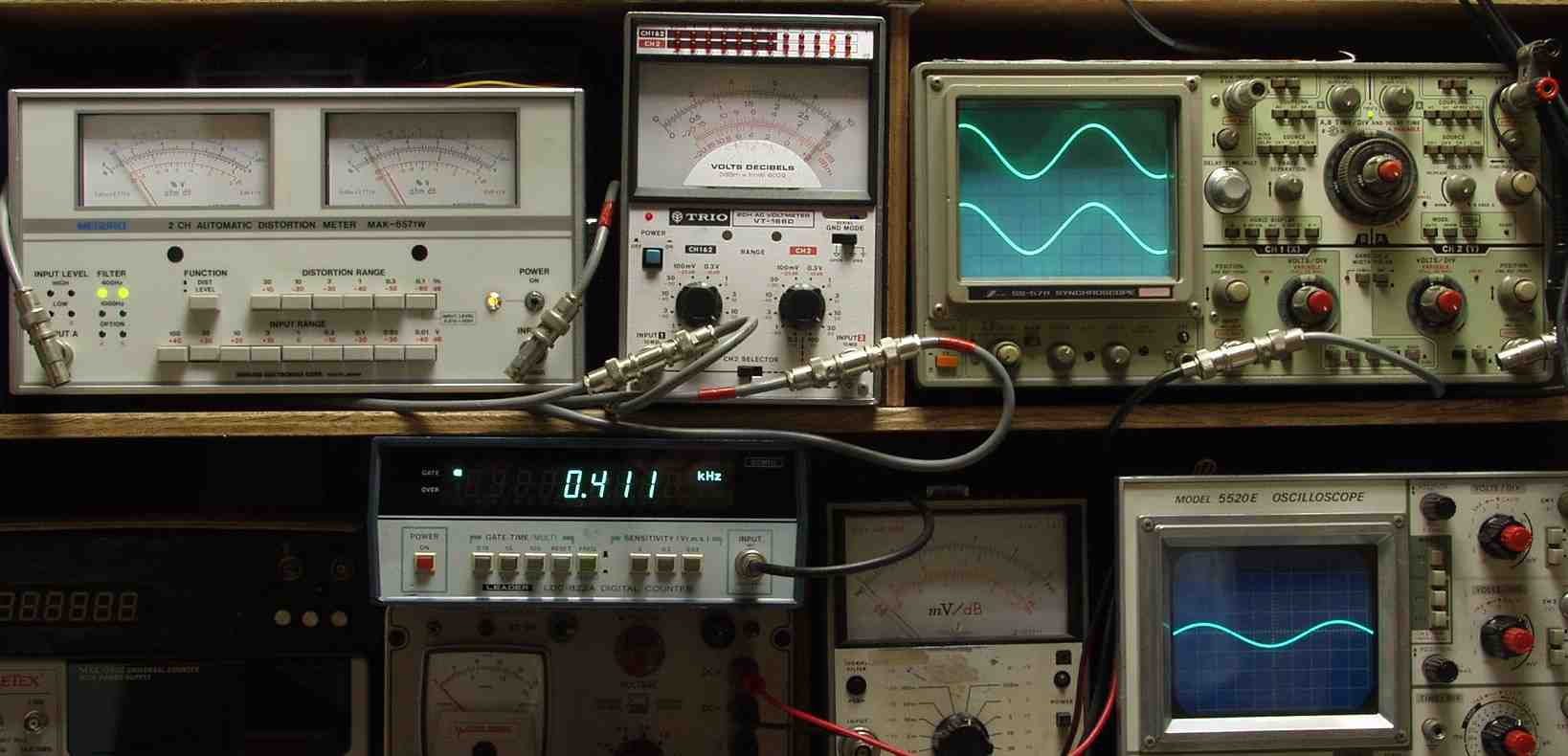

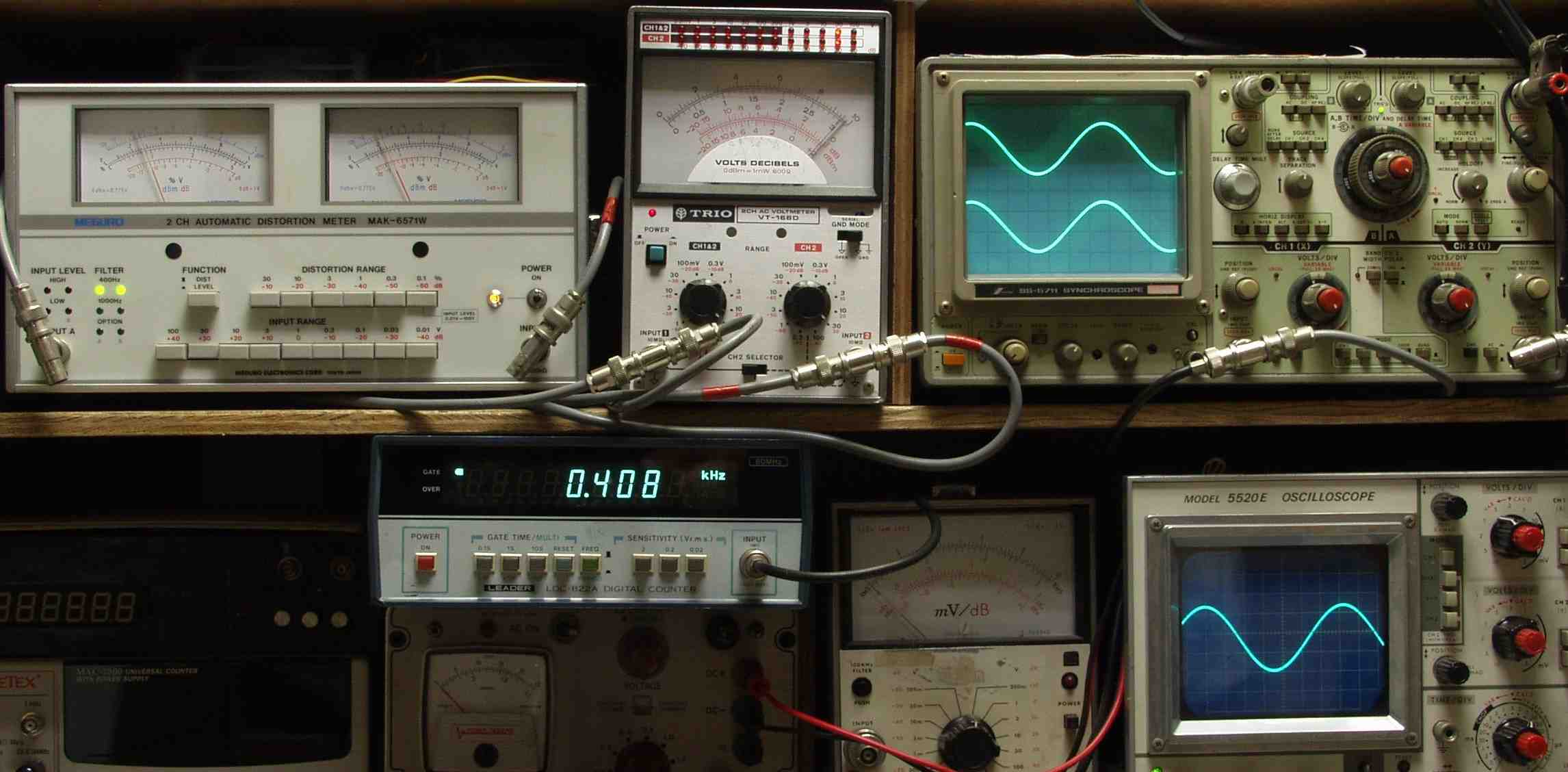

Ｅ２Ｂ．　ＳＰ出力３０Ｖ＝１１２Ｗ出力　０．０２％歪み　４００ＨＺ　ＡＵＸ入力

Ｅ３Ａ．　ＳＰ出力３０Ｖ＝１１２Ｗ出力　０．０２％歪み　１０００ＨＺ　ＭＭ入力

Ｅ３Ｂ．　ＳＰ出力３０Ｖ＝１１２Ｗ出力　０．０２％歪み　４００ＨＺ　ＭＭ入力

Ｅ４Ａ．　ＳＰ出力３０Ｖ＝１１２Ｗ出力　０．０２％歪み　１０００ＨＺ　ＭＣ入力（トランス使用）

Ｅ４Ａ．　ＳＰ出力３０Ｖ＝１１２Ｗ出力　０．０２％歪み　４００ＨＺ　ＭＣ入力（トランス使用）

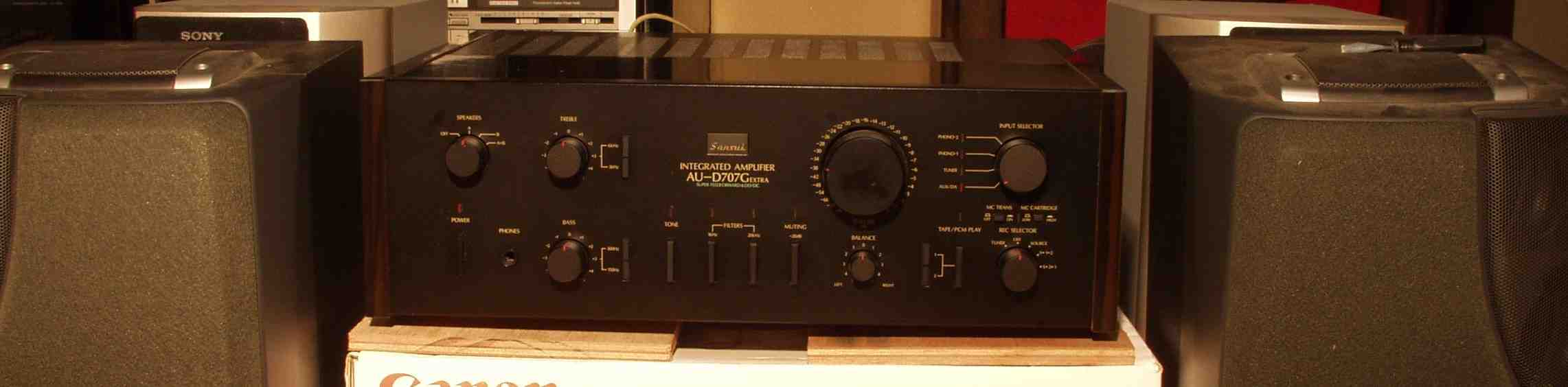

Ｅ５．　完成　　２４時間エージング

Ｓ．　Ｓａｎｓｕｉ　ＡＵ－Ｄ７０７Ｇ　ＥＸＴＲＡ　の仕様（マニアル・カタログより）　

型式	インテグレーテッドDCアンプ
パワーアンプ部(Ground Floating、Super Feedforward & DD/DC方式)
実効出力	110W+110W(8Ω、10Hz～20kHz、THD 0.003%) 110W+110W(8Ω、1kHz、THD 0.002%)
全高調波歪率(10Hz～20kHz、実効出力時)	0.003%以下(8Ω)
混変調歪率(60Hz:7kHz＝4:1、SMPTE)	0.003%以下(8Ω)
出力帯域幅(IHF、両ch動作、THD 0.02%)	5Hz～80kHz(8Ω)
ダンピングファクター(新IHF、20Hz～20kHz)	100(8Ω)
周波数特性(1W)	DC～300kHz +0 -3dB
エンベロープ歪	測定限界以下
TIM歪(Sawtooth法)	測定限界以下
スルーレイト	±200V/μsec(8Ω)
ライズタイム	0.5μsec
イコライザーアンプ部(Hi-Precision DCサーボイコライザー)
入力感度/入力インピーダンス(1kHz)	Phono1、2 MM:2.5mV/47kΩ Phono1、2 MC(Low/High):100μV/300μV(100Ω) Tuner、Aux/DA、Tape/PCM play1、2:250mV/27kΩ
Phono最大許容入力(1kHz、THD 0.01%)	MM:200mV MC:25mV(low)、TRANS方式
出力レベル/インピーダンス(1kHz)	Tape rec(PIN):250mV(47kΩ)/600Ω
全高調波歪率(20Hz～20kHz、5V出力時)	Phono1、2 MM:0.005%以下 Phono1、2 MC:トランス方式
RIAA偏差(MM、Rec out)	20Hz～300kHz ±0.2dB
SN比(Aネットワーク、ショートサーキット)	Phono1、2 MM:90dB以上 Phono1、2 MC:80dB以上(70μV) Tuner、Aux/DA、Tape/PCM play1、2:110dB以上
Phono入力換算雑音 (Aネットワーク、ショートサーキット)	Phono1、2 MM:-142dBV Phono1、2 MC:-160dBV
チャンネルセパレーション(1kHz)	Phono1、2 MM:60dB以上 Phono1、2 MC:50dB以上 Tuner、Aux、Tape play:80dB以上
トーンコントロール	Bass:±10dB(50Hz) Treble:±10dB(10kHz)
トーンセレクター	Bass:150Hz、300Hz Treble:3kHz、6kHz
フィルター	Low:16Hz(-3dB、6dB/oct) High:20kHz(-3dB、6dB/oct)
オーディオミューティング	-20dB
総　合
定格消費電力(電気用品取締法)	270W
外形寸法	幅460x高さ160x奥行404mm
重量	15.0kg
価格	￥118,000(1983年発売)
