Ｓａｎｓｕｉ　ＡＵ−Ｄ７０７Ｇ　EXTRA　修理記録

平成１３年９月３０日

A．修理前の状況 　雷の誘導雷による故障。 B．原因 　メインAMPのＴＲ（トランジスター）不良 　フラットAMP、イコライザーAMPのＴＲ（トランジスター）不良 Ｃ．修理状況 　メインAMPのバランス、バイアス調整用　半固定ＶＲ交換 　メインAMPのＴＲ（トランジスター）交換 　コントロールAMPのＴＲ（トランジスター）、ＦＥＴ（電界トランジスター）交換、 　イコライザ−AMPのＴＲ（トランジスター）、ＦＥＴ（電界トランジスター）交換 　ＳＰ接続リレー交換（容量１．５倍の同型新タイプ使用） 　配線手直し、補強 　経年劣化による各部ハンダ補正 　２４時間エージング Ｄ．使用部品 　終段ＴＲ（トランジスター）　　　　　　　　　　　　　　　４個 　ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　２個 　バランス、バイアス調整用　半固定ＶＲ　　　　　　　４個 　メインAMPのＴＲ（トランジスター）　　　　　　　　　　　　　８個 　コントロールAMP　ＴＲ（トランジスター）　　　　　１２個 　イコライザーAMP　ＴＲ（トランジスター）　　　　　　６個 　コントロールAMP　　ＦＥＴ（電界トランジスター）　４個 　イコライザーAMP　ＦＥＴ（電界トランジスター）　　４個 　電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　６個 　抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　８個 Ｅ．修理費　７２，３００円　　　　　　＜＜通常修理＞＞ 　　この修理費の中には、保険用書類（写真含む）の作成費用を含む

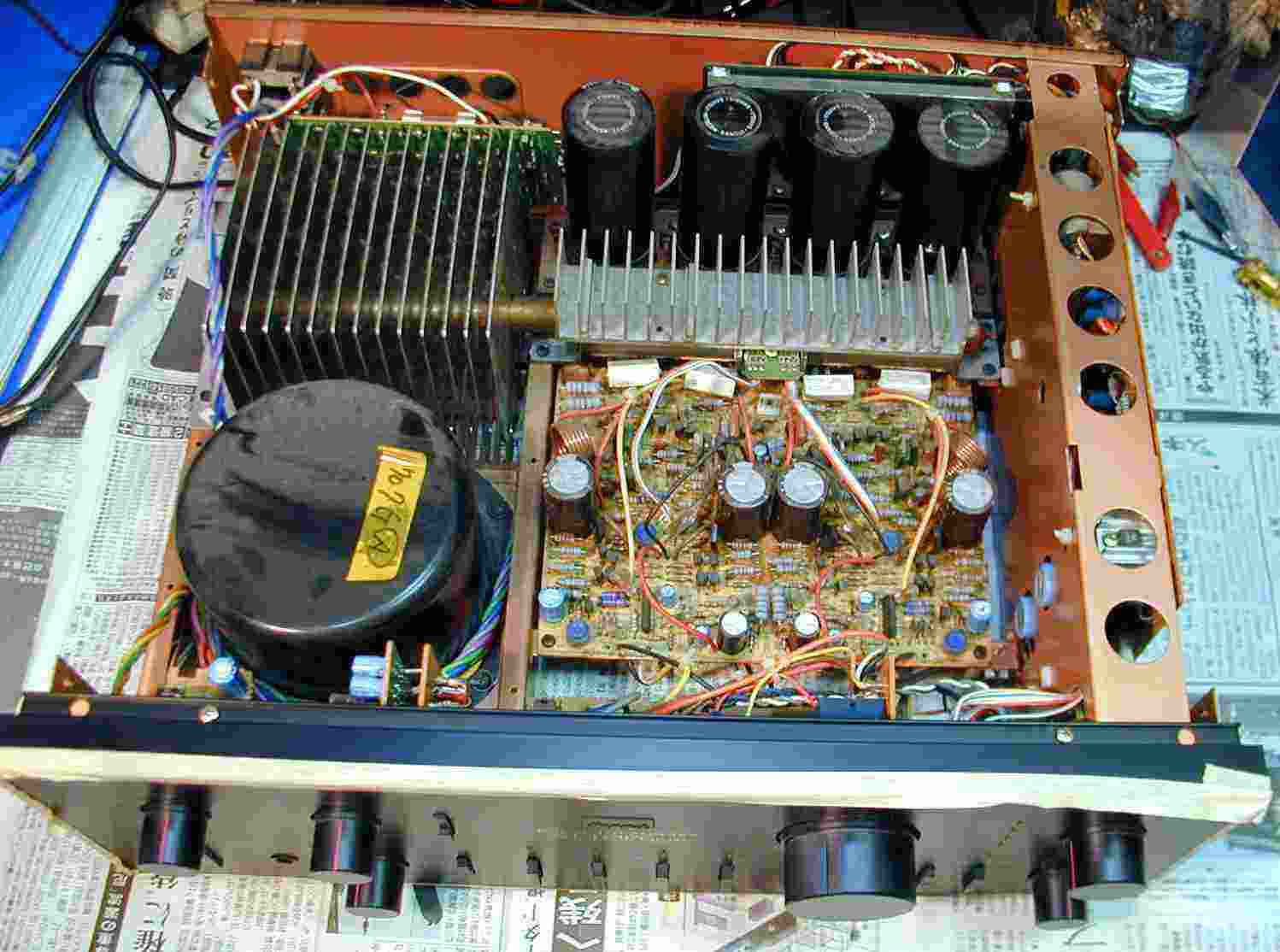

１．上蓋を開けたところ、埃が一杯。

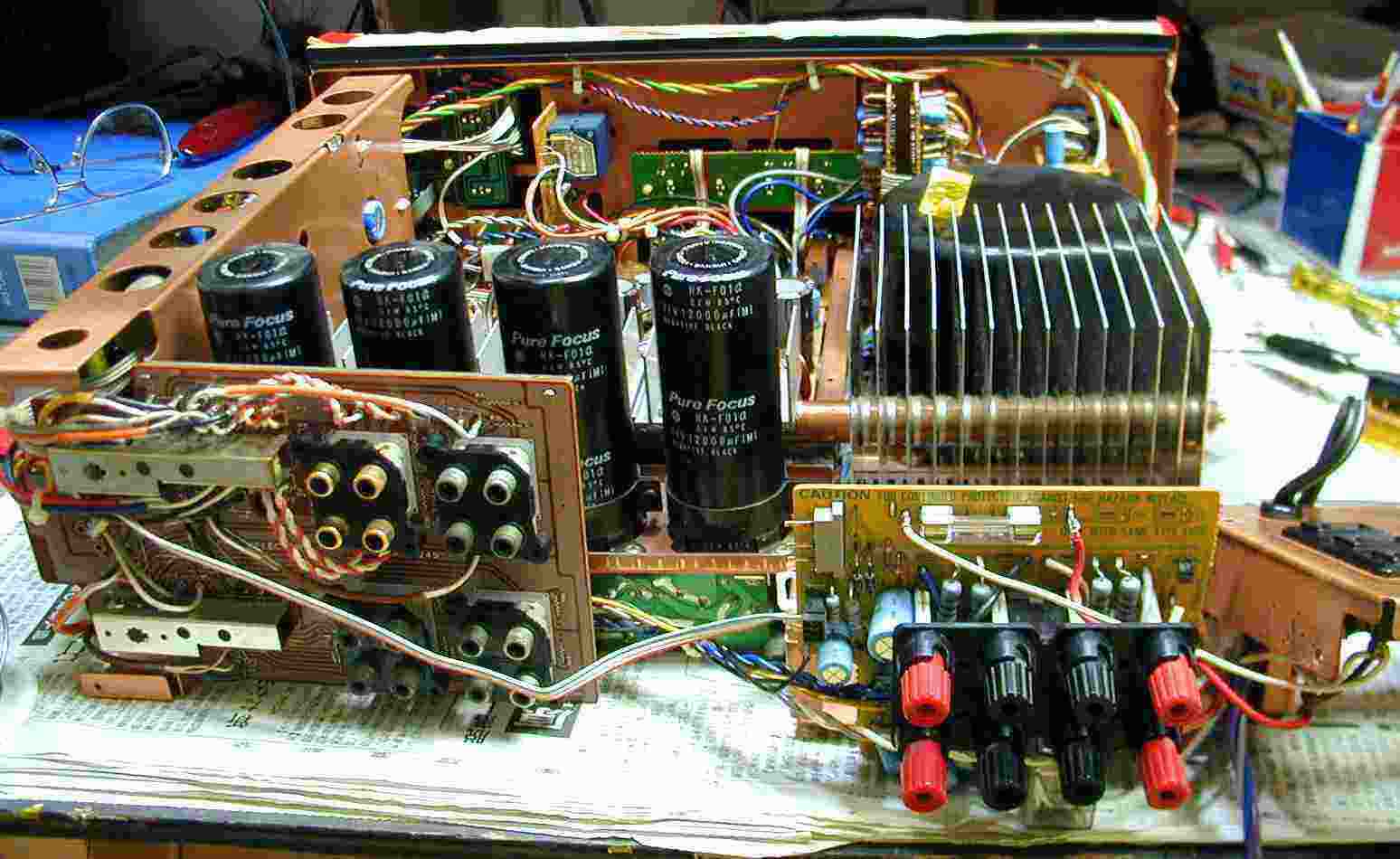

２．清掃後、ＳＰ接続リレーの交換中。　リレーはＳＰ端子の下に２個ある。 　　容量１．５倍の物に交換する。

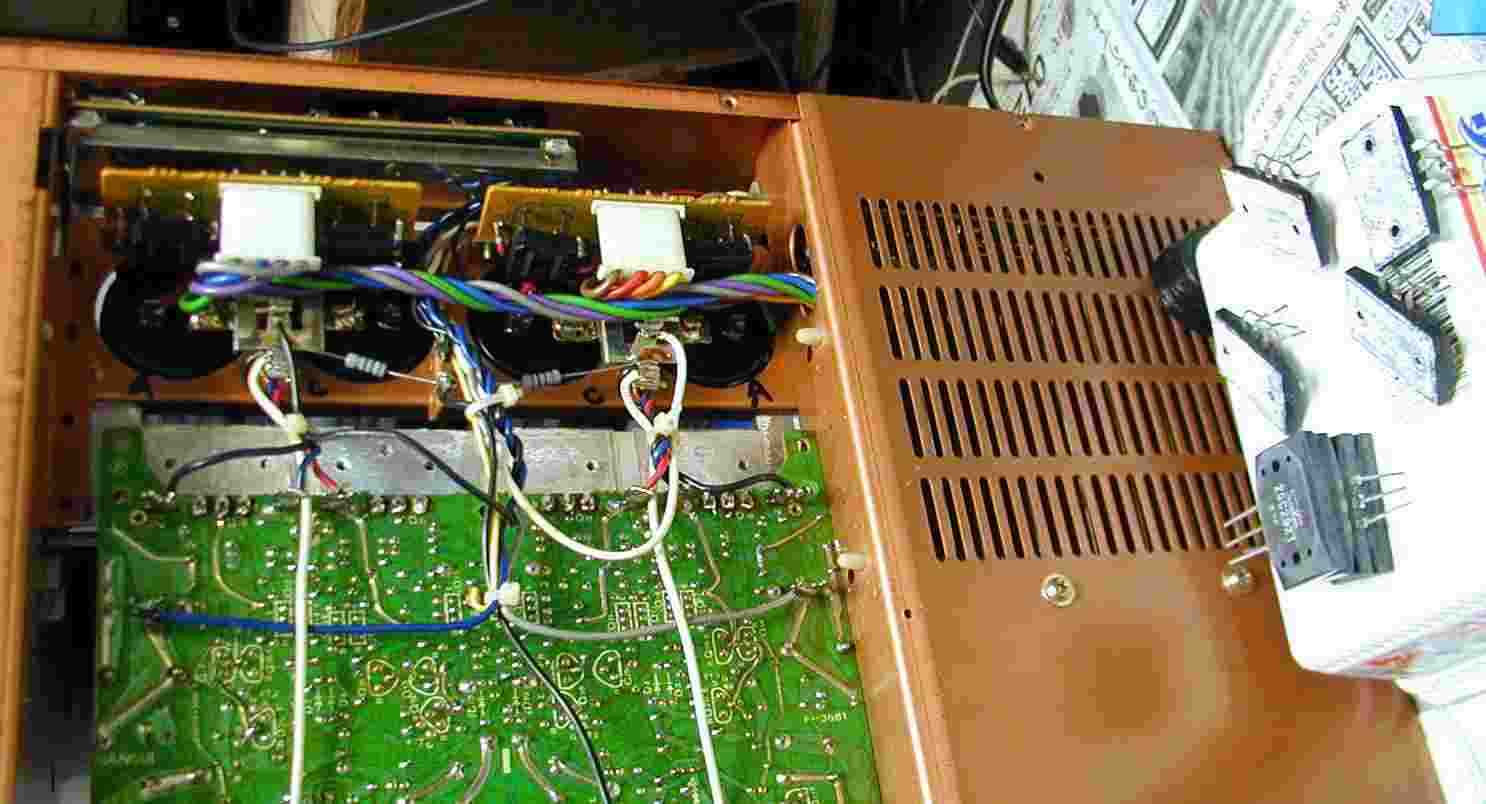

３．終段ＴＲ（トランジスター）の交換。 　　シリコングリスは薄くまんべんなく塗る。

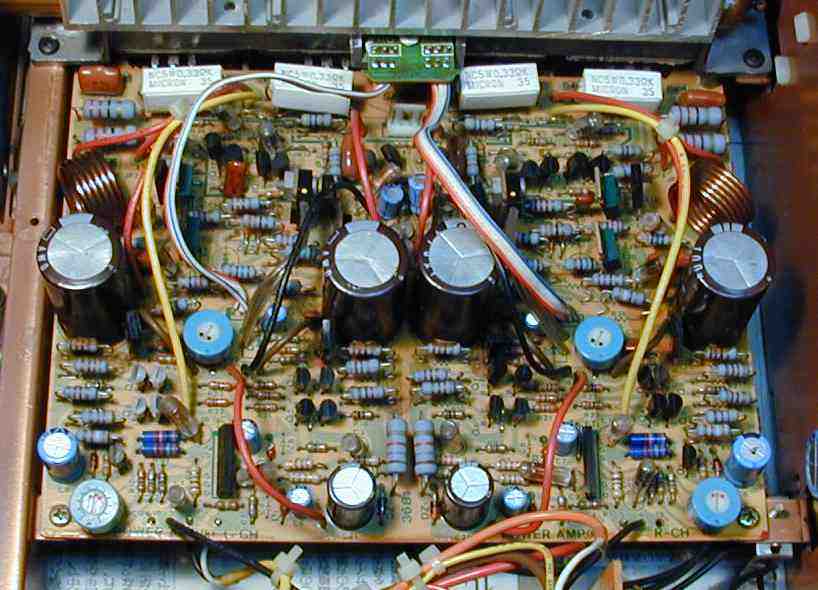

４．バランス/バイアス用半固定ＶＲ等の交換。

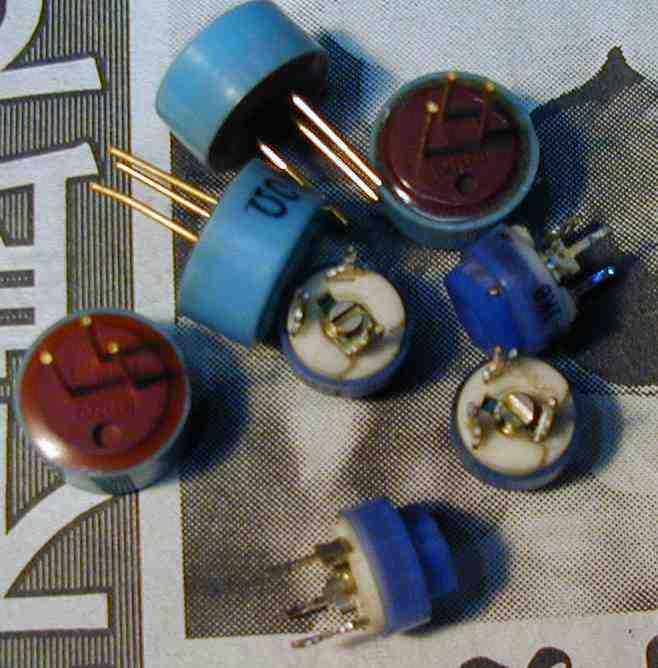

５．交換前後のバランス/バイアス用半固定ＶＲ

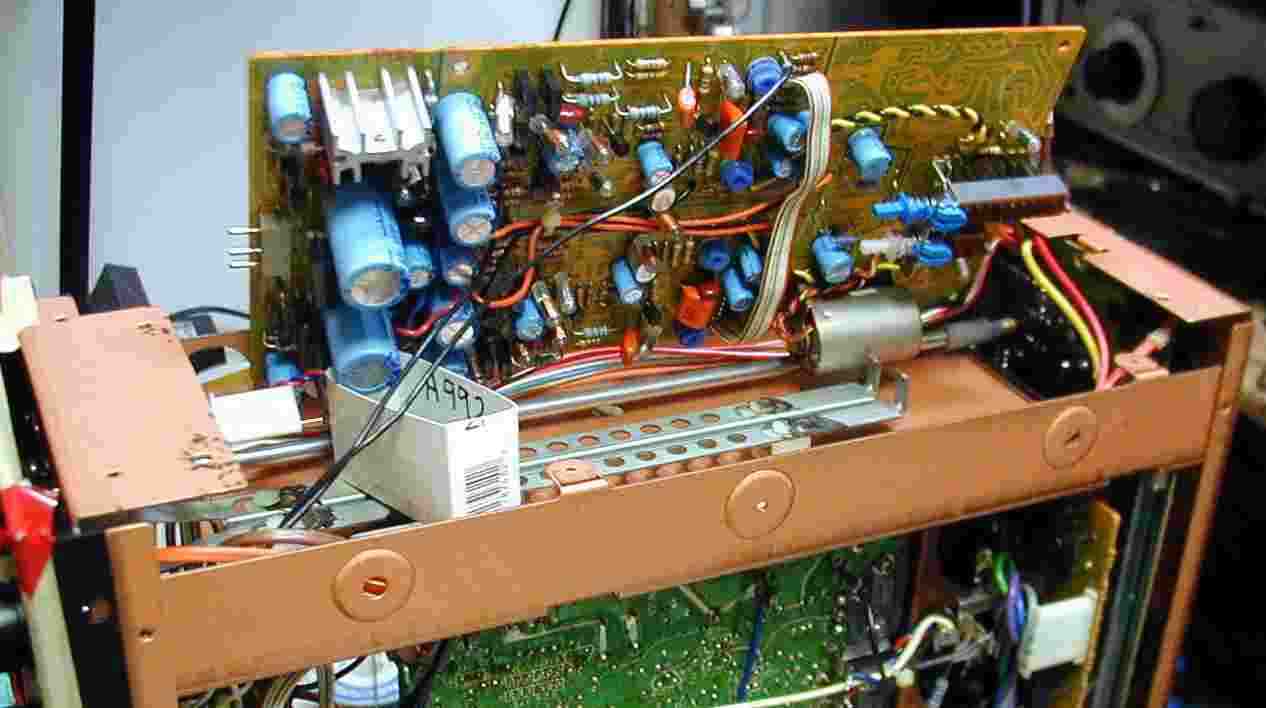

６．コントロール、イコライザー基板の修理。

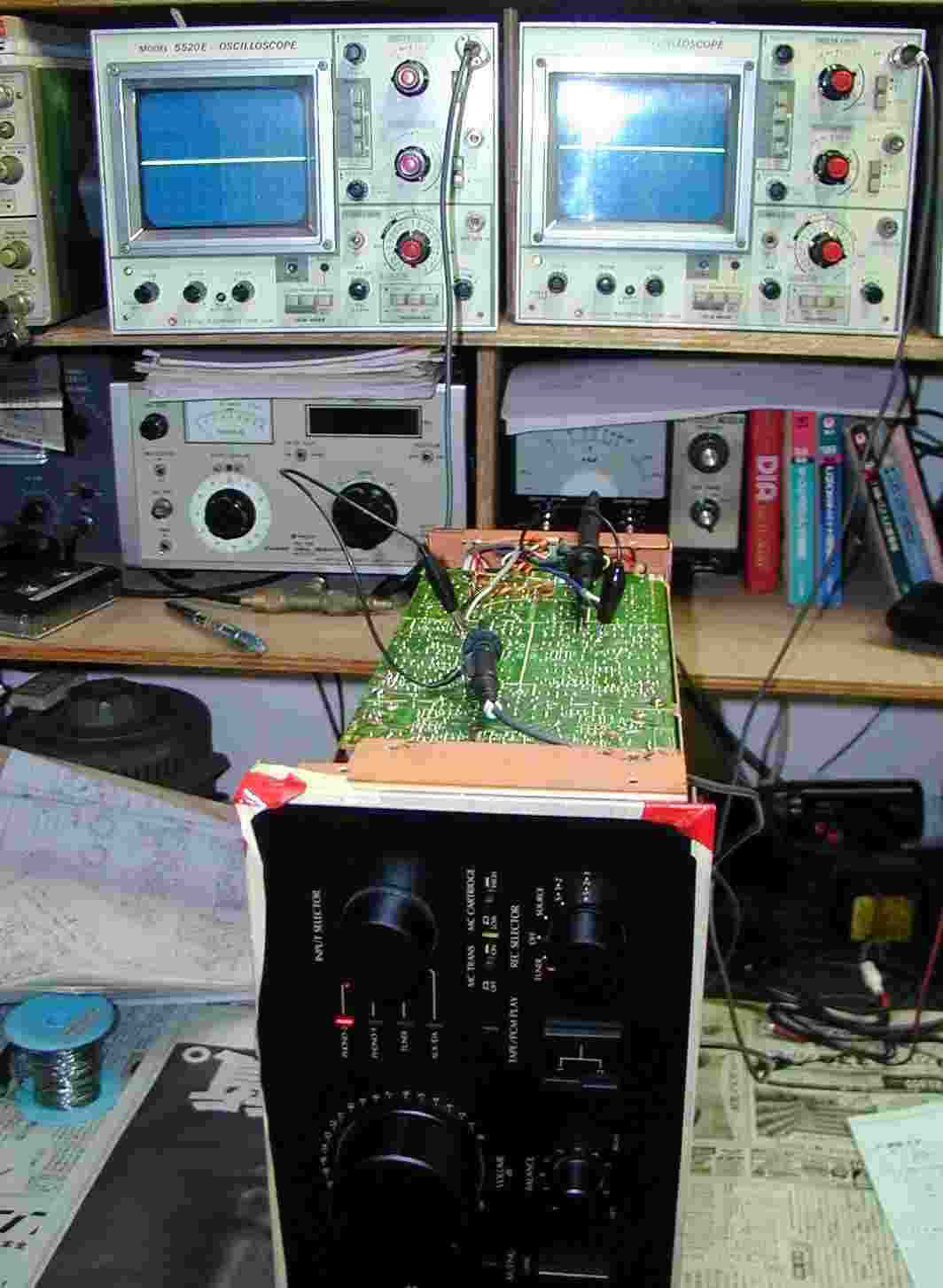

７．ＥＱ（イコライザー）ＡＭＰの調整。

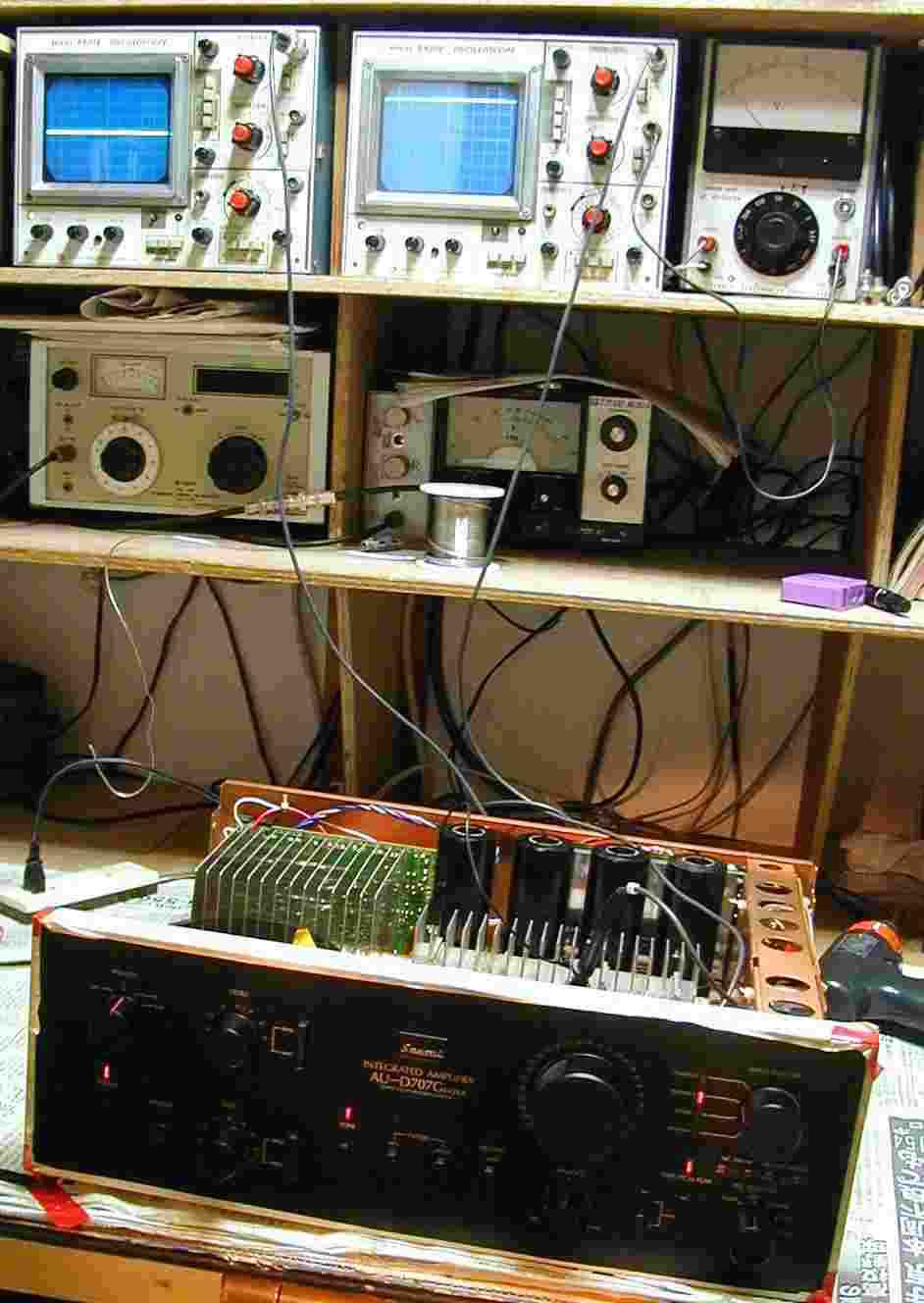

８．メインＡＭＰのイアス、バランス調整。

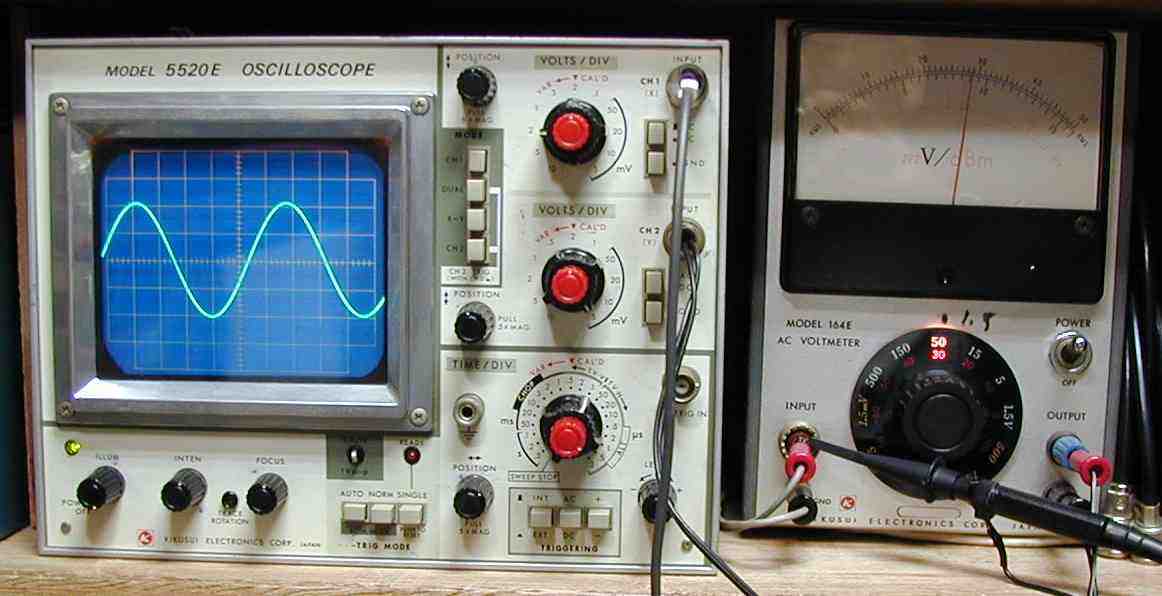

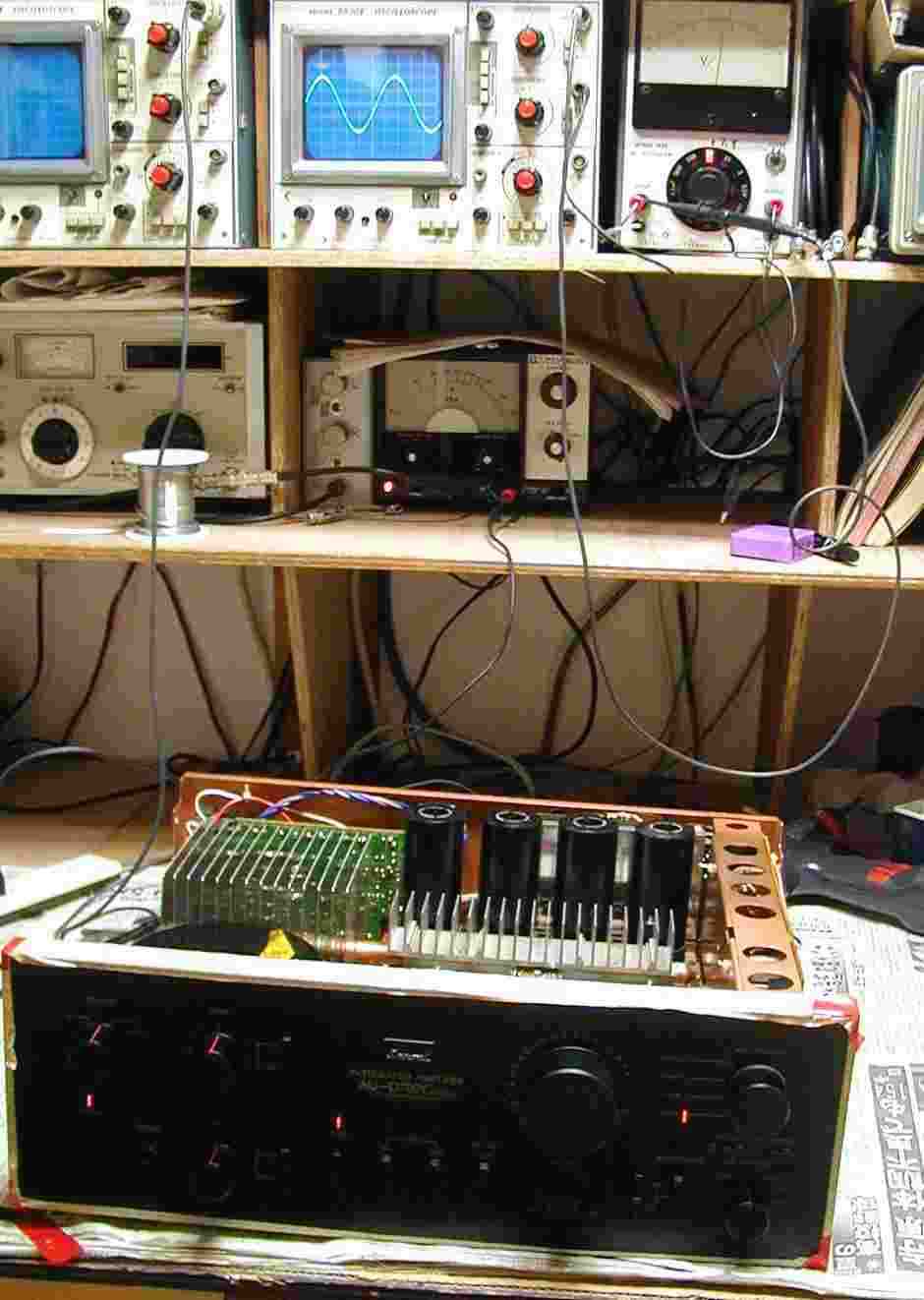

９．出力測定。 ＴＲ（トランジスター）が新品なので、軽く１３０Ｗでます。

１０．３０Ｖで１１２Ｗ出力、８Ω負荷。

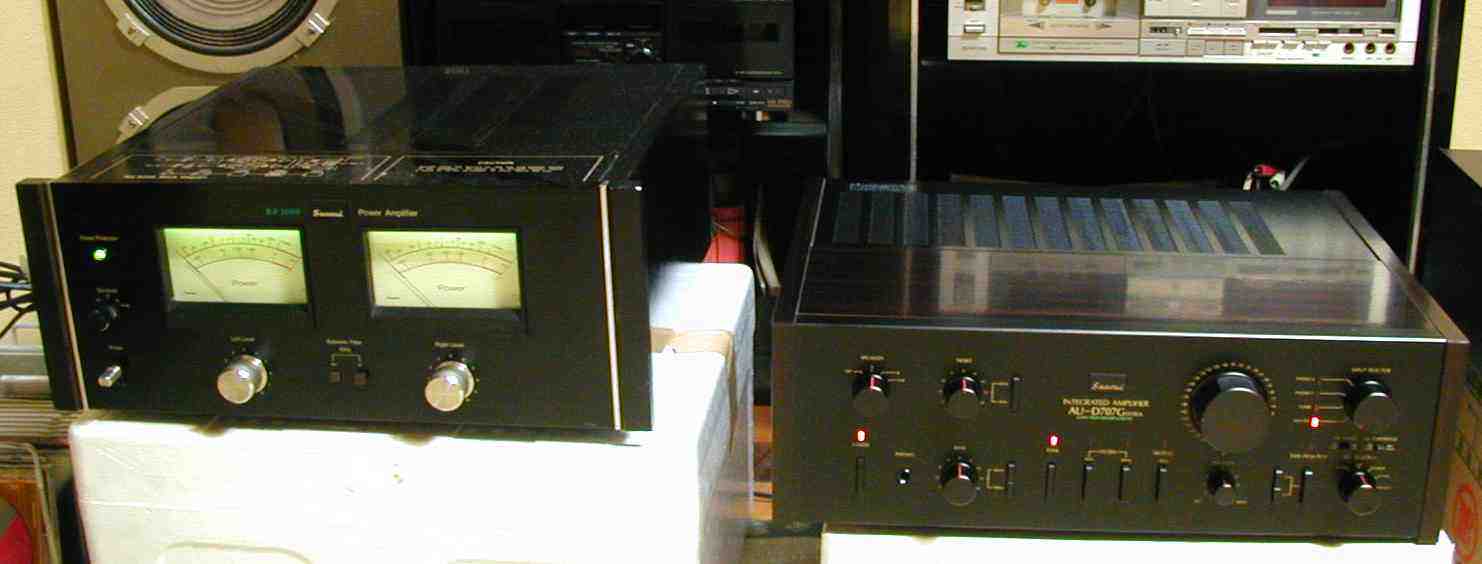

１１．仲良く並んで、１２時間エージング
