Ｓａｎｓｕｉ　ＡＵ−D９０７　Ｌｉｍｉｔｅｄ．　３台目　修理記録

＜＜使用上の注意＞＞　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　平成１３年１２月

A．　修理前の状況 　　　１：スピーカーターミナル劣化による破損 　　　２：イコライザー使用するとボツボツ音発生します。 　　　　　　MM、MC共に発生します。 　　　３：バランスVR他ガリが発生しております。 B．　原因 　　　AMPのＴＲ（トランジスター）劣化 Ｃ．　修理状況 　　　メインAMPの調整用　半固定ＶＲ交換 　　　メインAMPの終段ＴＲ（トランジスター）／初段ＦＥＴ交換 　　　コントロールAMPのＦＥＴ（電界トランジスター）交換、 　　　イコライザーAMPのＦＥＴ（電界トランジスター） 交換 　　　ＭＣ＿ＡＭＰのＴＲ（トランジスター） 交換 　　　ＳＰ接続リレー交換（容量１．５倍の同型新タイプ使用） 　　　配線手直し、補強 Ｄ．　使用部品 　　　終段ＴＲ（トランジスター）山水よりのＵＰグレード品　　　８個 　　　ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　２個 　　　バランス、バイアス調整用　半固定ＶＲ　　　　　　　　　　４個 　　　ＭＣ＿AMPのＴＲ（トランジスタ-）　　　　　　　　　　　　　　　　４個 　　　イコライザーAMP　ＦＥＴ（電界トランジスター）　　　　　　２個 　　　コントロールＡMP　ＦＥＴ（電界トランジスター）　　　　　　２個 　　　電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　４個 　　　抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 Ｅ．　修理費　６５，０００円　　　　　　　　＜＜通常修理＞＞

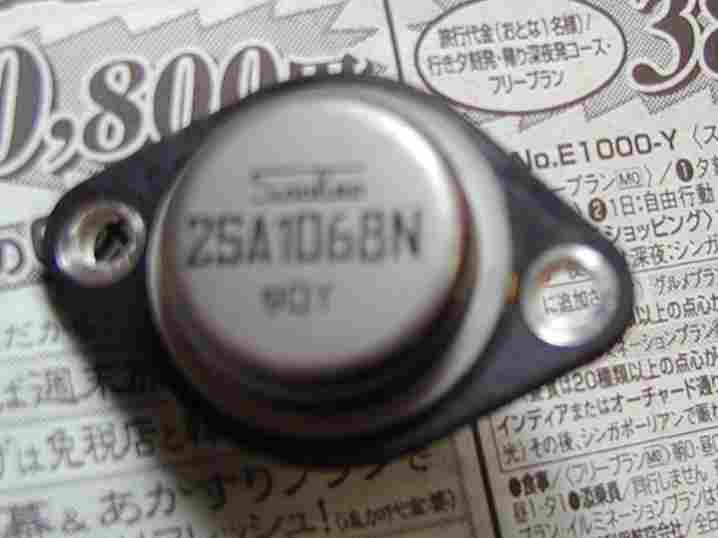

１．腐食している終段ＴＲ（トランジスター）。

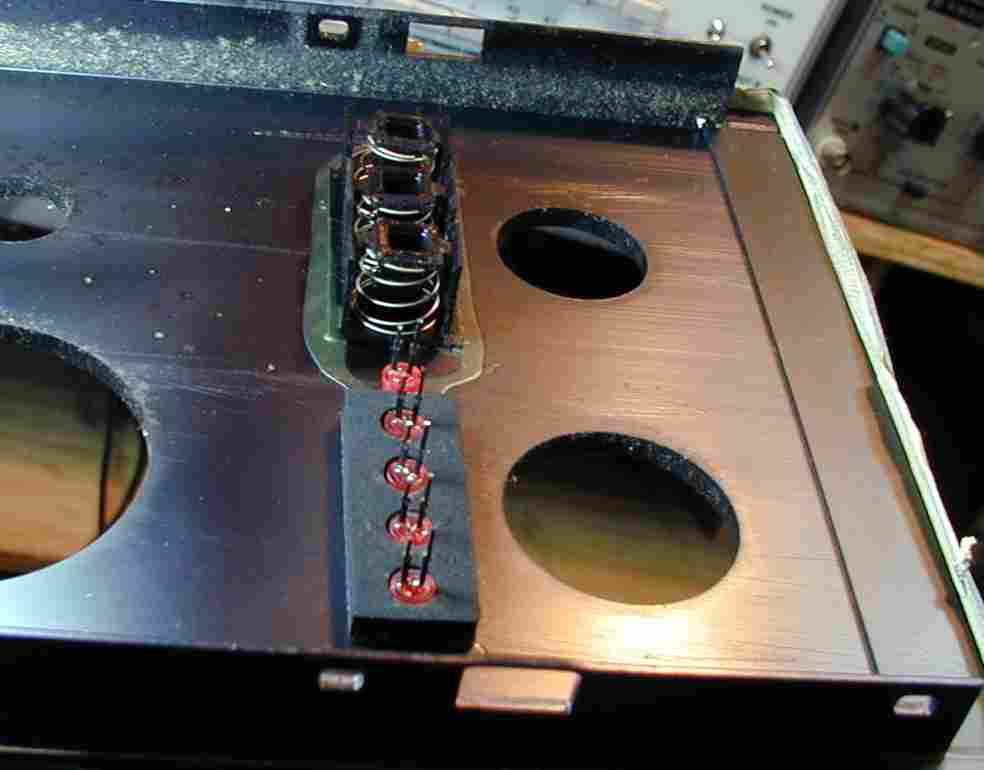

２．足が真っ黒のパネル裏のＬＥＤ。

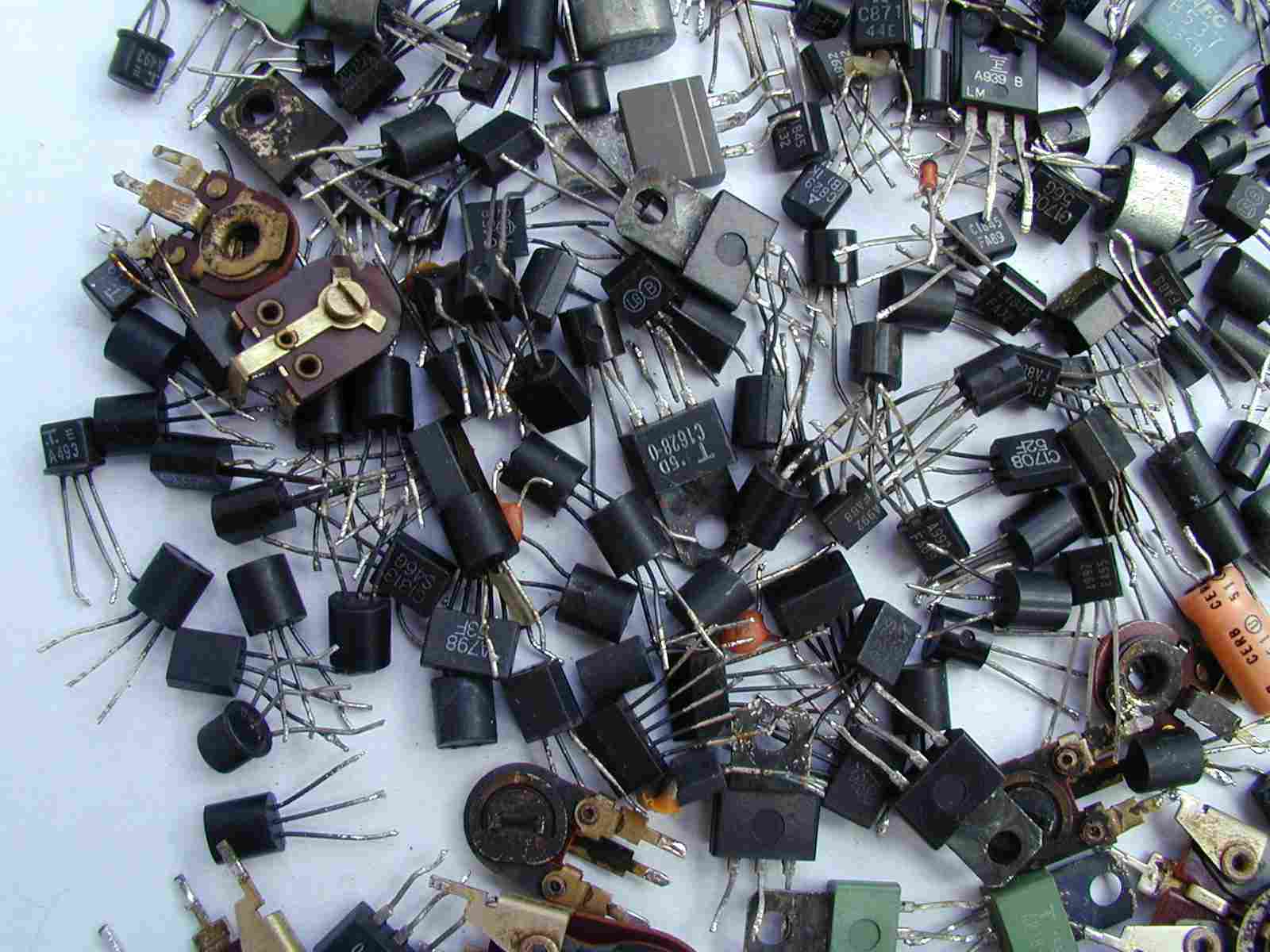

３．足が真っ黒のＴＲ（トランジスター）等、他の修理機種も一緒

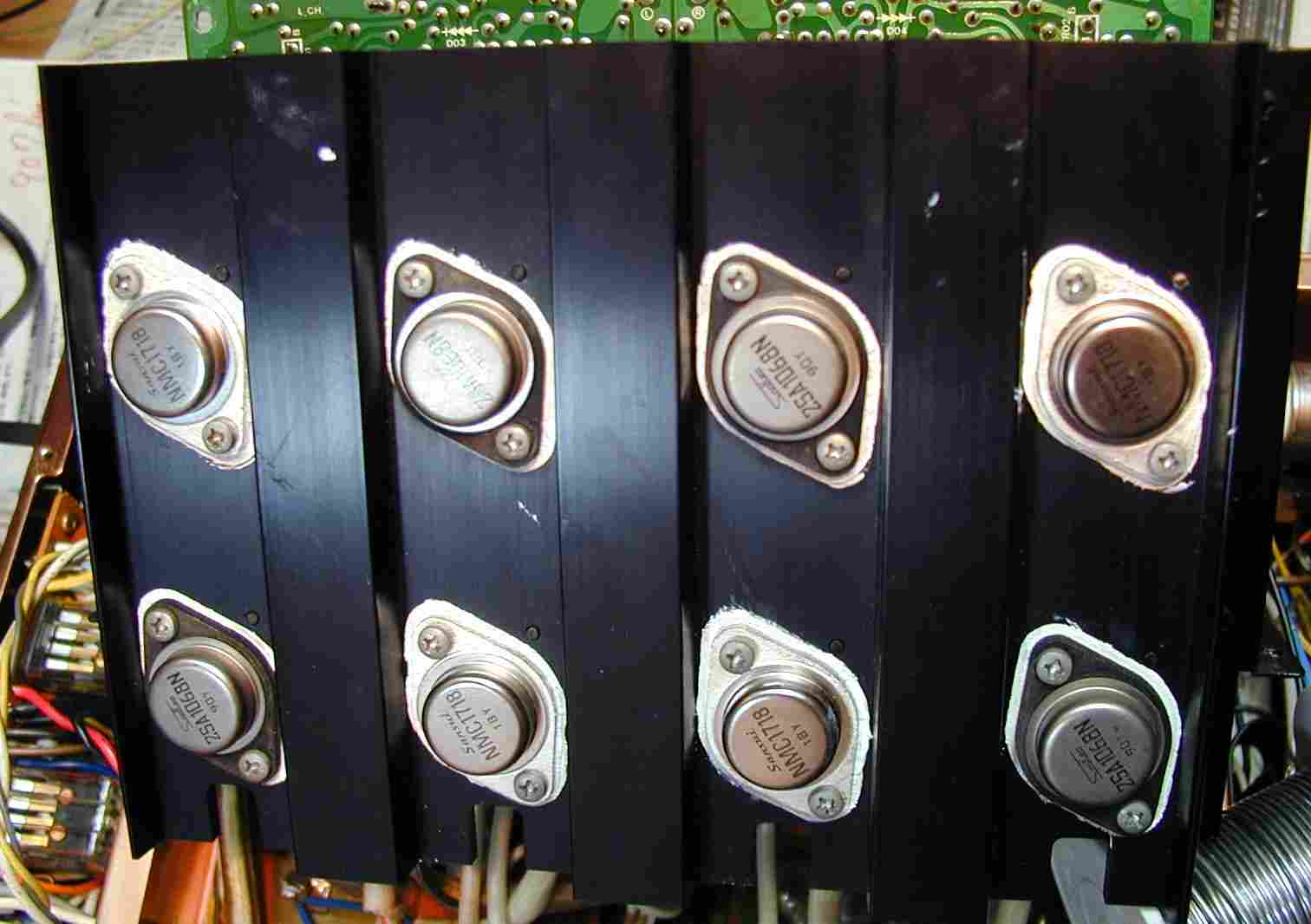

４．半分、交換した終段ＴＲ（トランジスター）、無論この後全部交換。 　　スプリングワッシャが使用していないので緩んでいた、今回はスプリングワッシャを使用する。 　　勿論、通過電流を考慮して、隣銅製。

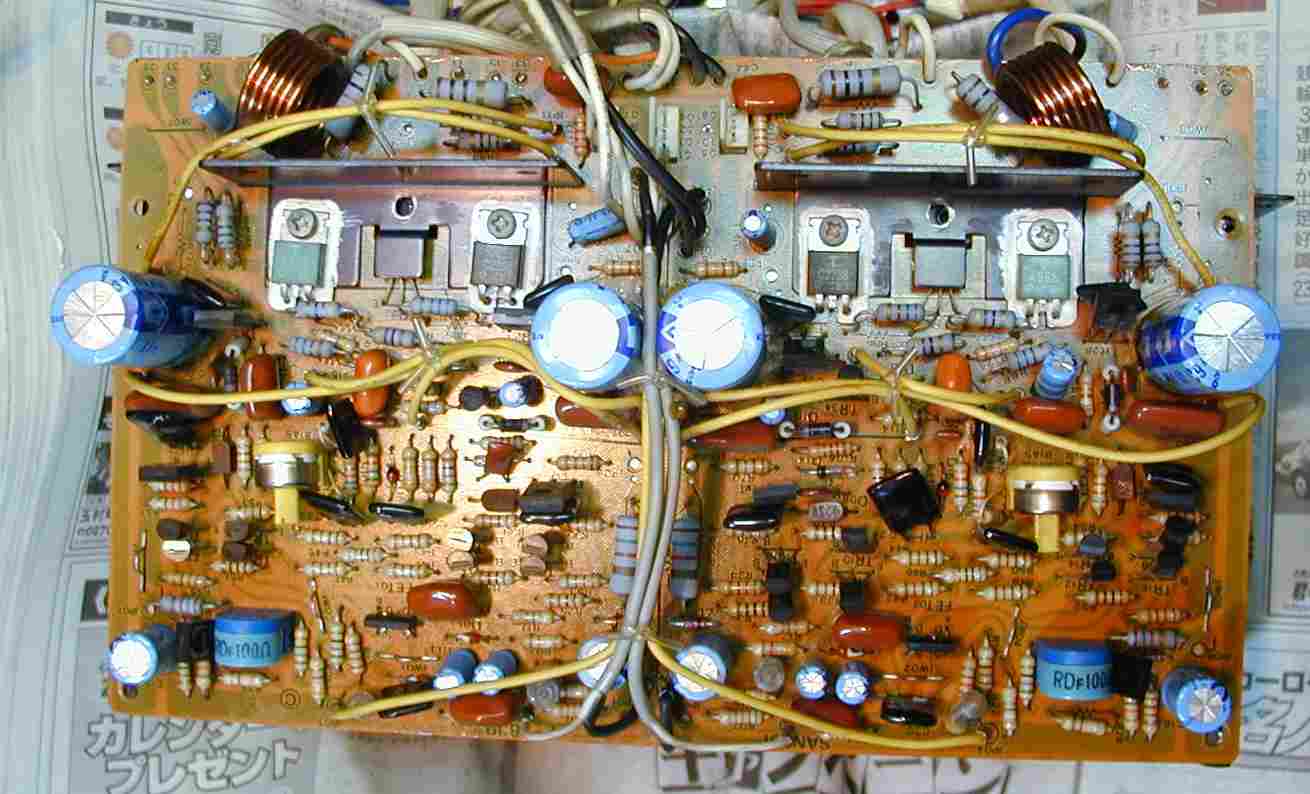

５．ドライブ基板修理後、交換部品は半固定ＶＲ＝４個、複合ＦＥＴ＝２個

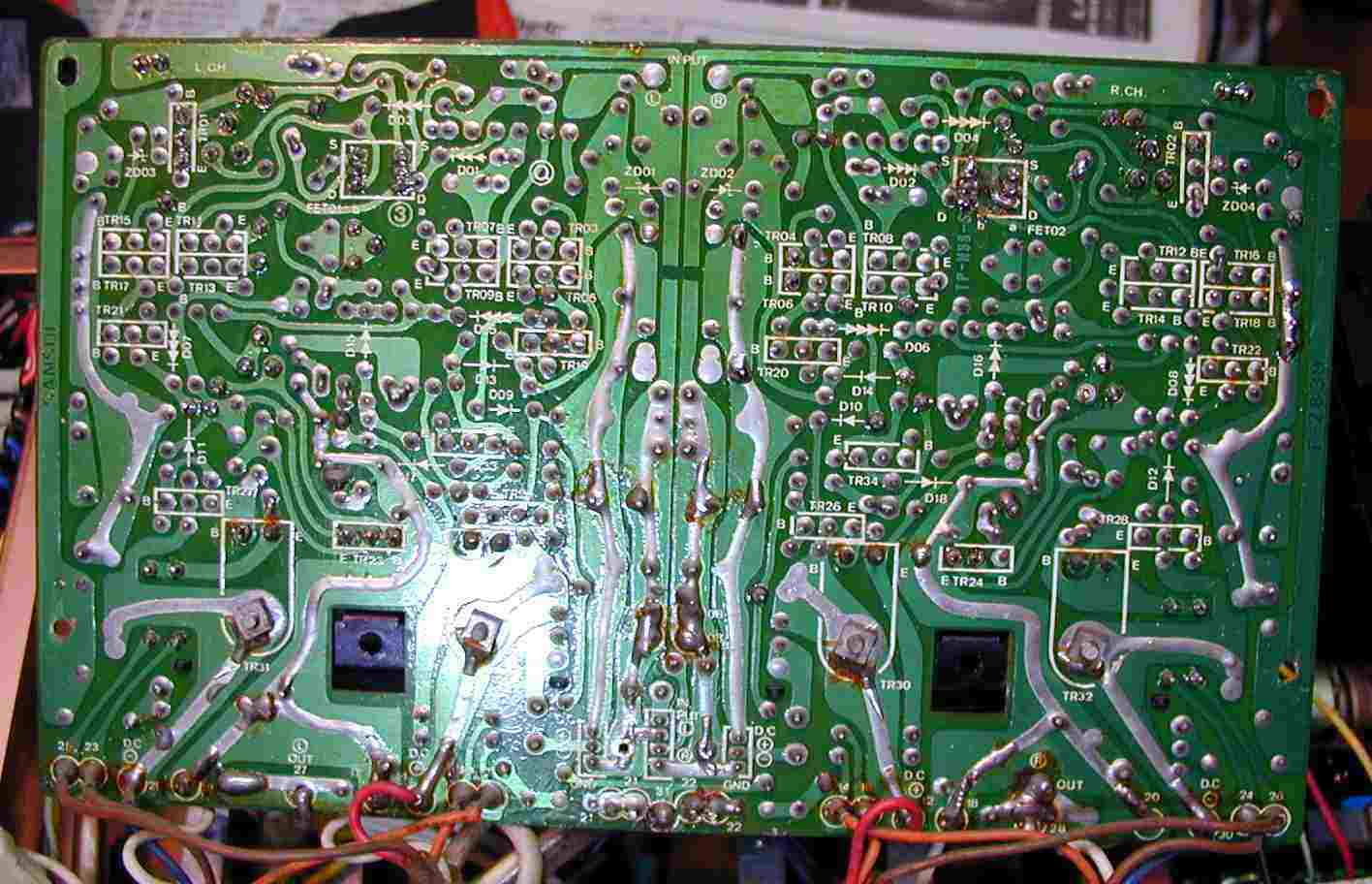

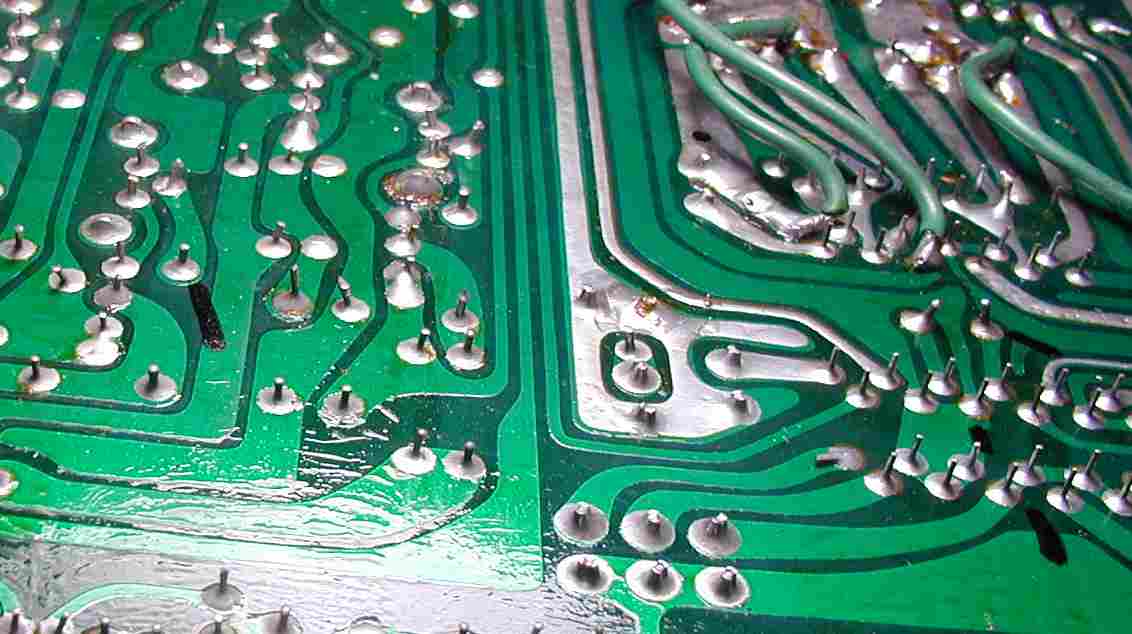

６．ドライブ基板裏の半田補正、光っている所。

７．ＥＱ基板の半田が浮いている所＝黒印の上 　　是を瞬時に見分けるには、かなりの眼力と経験が必要。

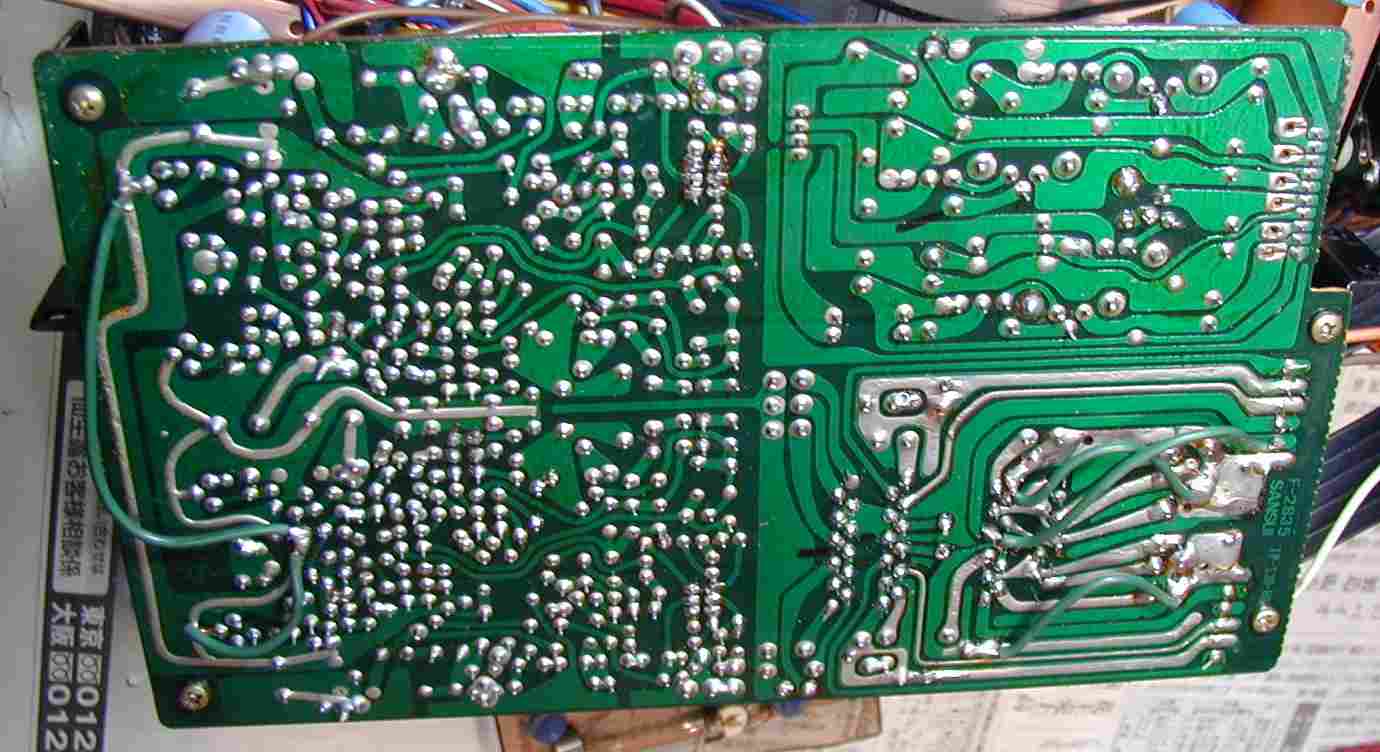

８．修理後のＥＱ（イコライザー）基板、迷ったら鏝を当て補正する。 　　交換部品は複合ＦＥＴ＝２個、ハムが出るので電解コンデンサー＝２個

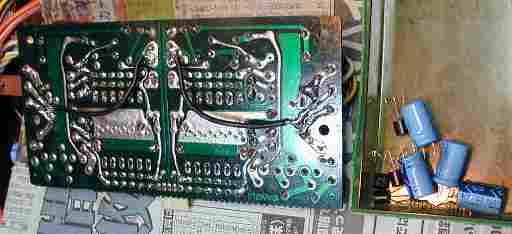

９．ＭＣ　ＡＭＰ基板修理、ハム対策で電源コンデンサー増量交換

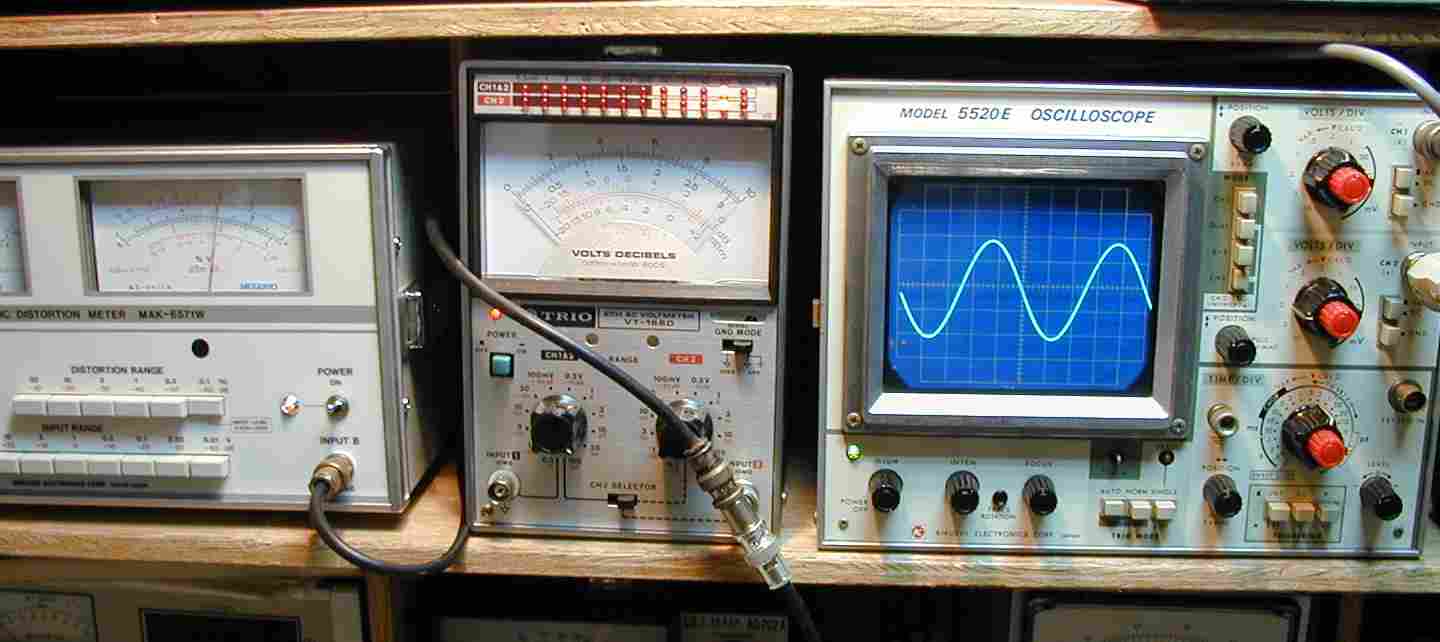

１０．出力測定、軽く３０Ｖ＝１１２．５Ｗ／８Ω。左歪み０．３％最大値。 　　　但し発信器が安いので直接入れても０．２％。

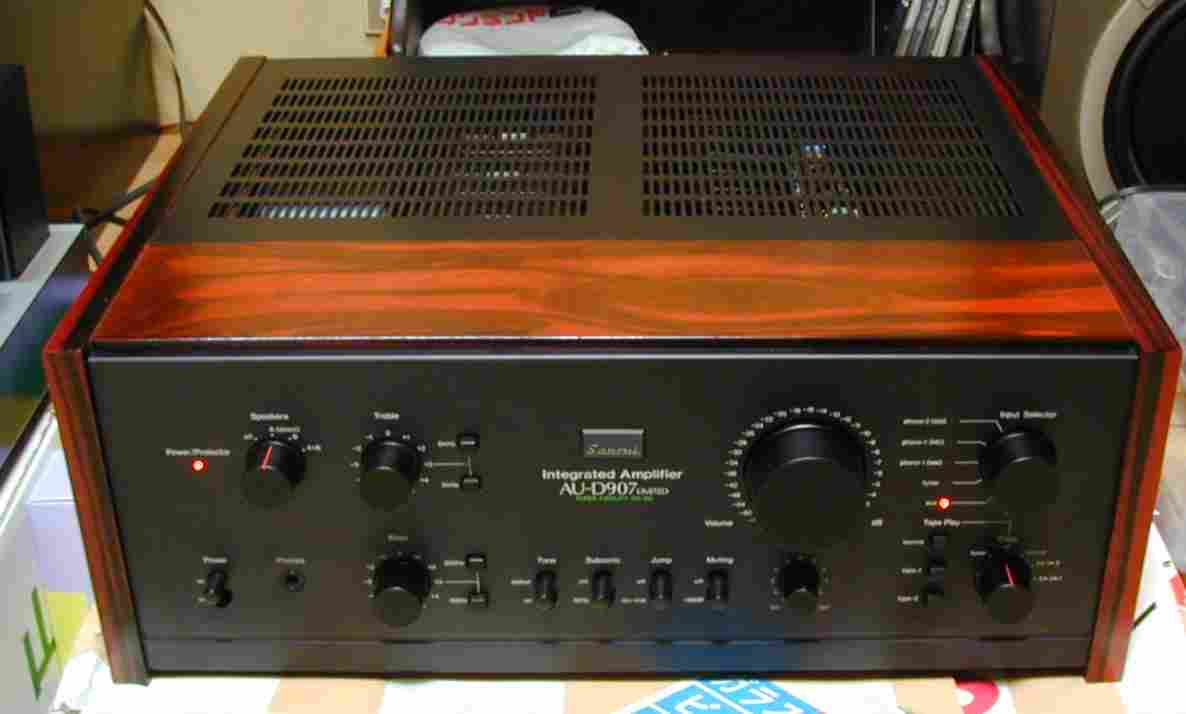

１１．修理完成し、２４時間エージング中。
