Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７　Ｌｉｍｉｔｅｄ．　１１台目修理記録

＜＜使用上の注意＞＞　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　平成１９年８月１３日持込　　　８月４日完了

本ＡＭＰは片側終段ＴＲ（トランジスター）が死んでいます。　下記３修理方法を提示し、ユーザーが１を選択 　　１．全終段ＴＲ（トランジスター）４組８個を、上位損失のに置き換える。 　　２．現在、手持ちが無いので、ジャンク機器を購入し交換する。 　　３．サンスイより片側分２組４個購入。

A．　修理前の状況 　　　買ってから２６年経ちます。　ここ15年鳴らしていません。 　　　つい2年前に電源を入れて、プロテクター回路が働いて、30分ほどしてから 使用可能になり、 　　　レコードを聴いていいなーと感動 数日後、プロテクター回路が、なかなか切れず、焦げ臭くなり、 　　　再度、電源をいれますが、 同じでした。現在に至る。 B．　原因 　　　各部劣化による終段ＴＲ（トランジスター）焼損 　　　初段ＦＥＴ劣化 　　　ＥＱ−ＡＭＰポップノイズでる 　　　ＭＣ−ＡＭＰポップノイズでる Ｃ．　修理状況 　　　ＲＬ側終段ＴＲ（トランジスター）交換（上位品） 　　　ＳＰ接続リレー交換 　　　各初段ＦＥＴ交換 　　　電解コンデンサー交換（ミューズ使用） 　　　配線手直し、補強 　　　各部、半田補正 Ｄ．　使用部品 　　　Ｒ側終段ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　４個 　　　ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 　　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１４個 　　　ＦＥＴ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個 　　　電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　９０個（ミュ−ズ使用） 　　　抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　７個 　　　ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　　　　６個 　　　フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　　７個 Ｅ．　測定・調整 Ｆ．　修理費　　　　　　　１２０，０００円　　　　＜＜オーバーホール修理＞＞ 　　　　　　　　　　　　　　　　　　　　　　　　　　　　＜＜３台目からの、お馴染みさん価格＞＞

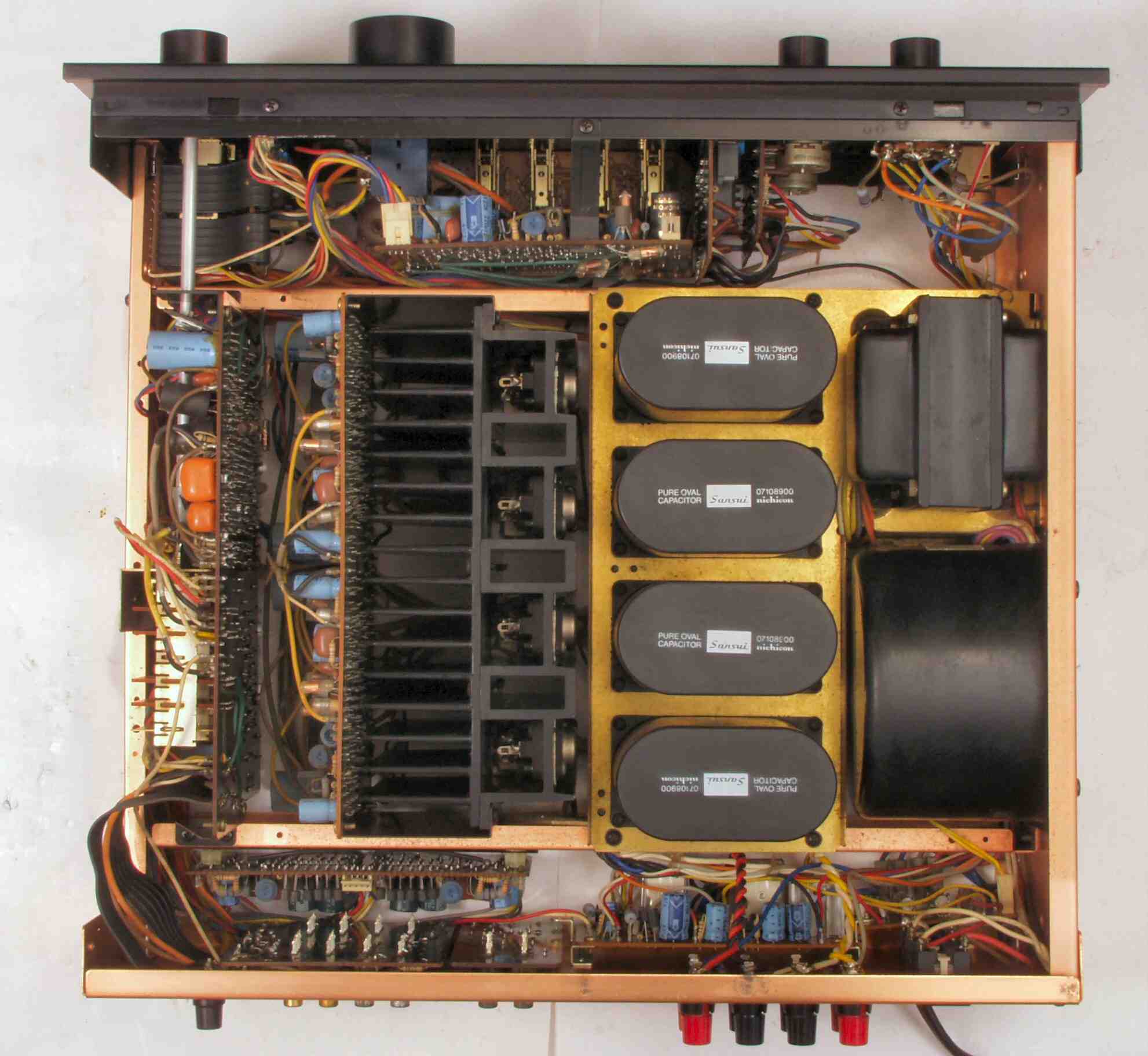

Ａ．　修理前の状況 Ａ−１．　点検中　上から見る

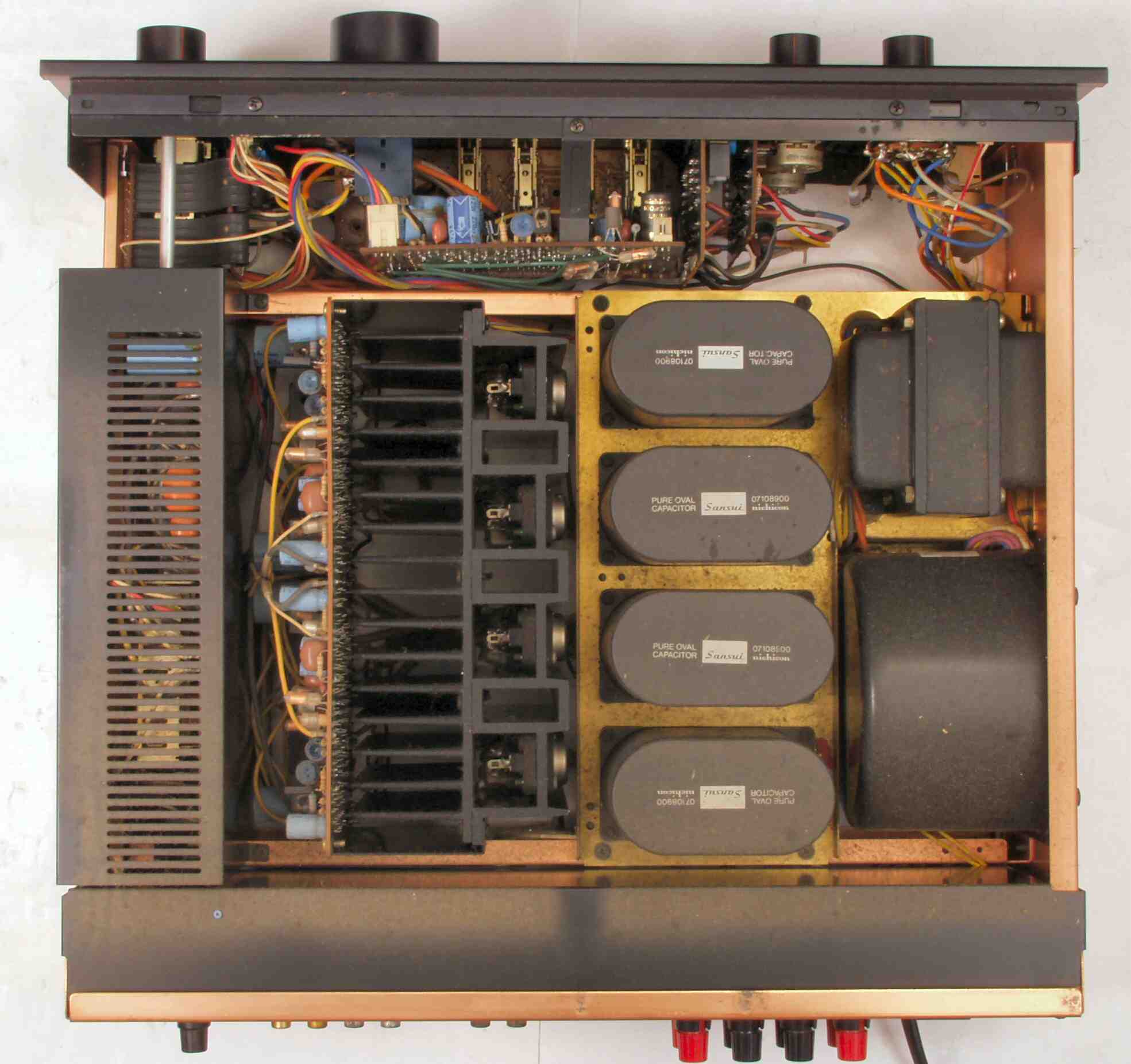

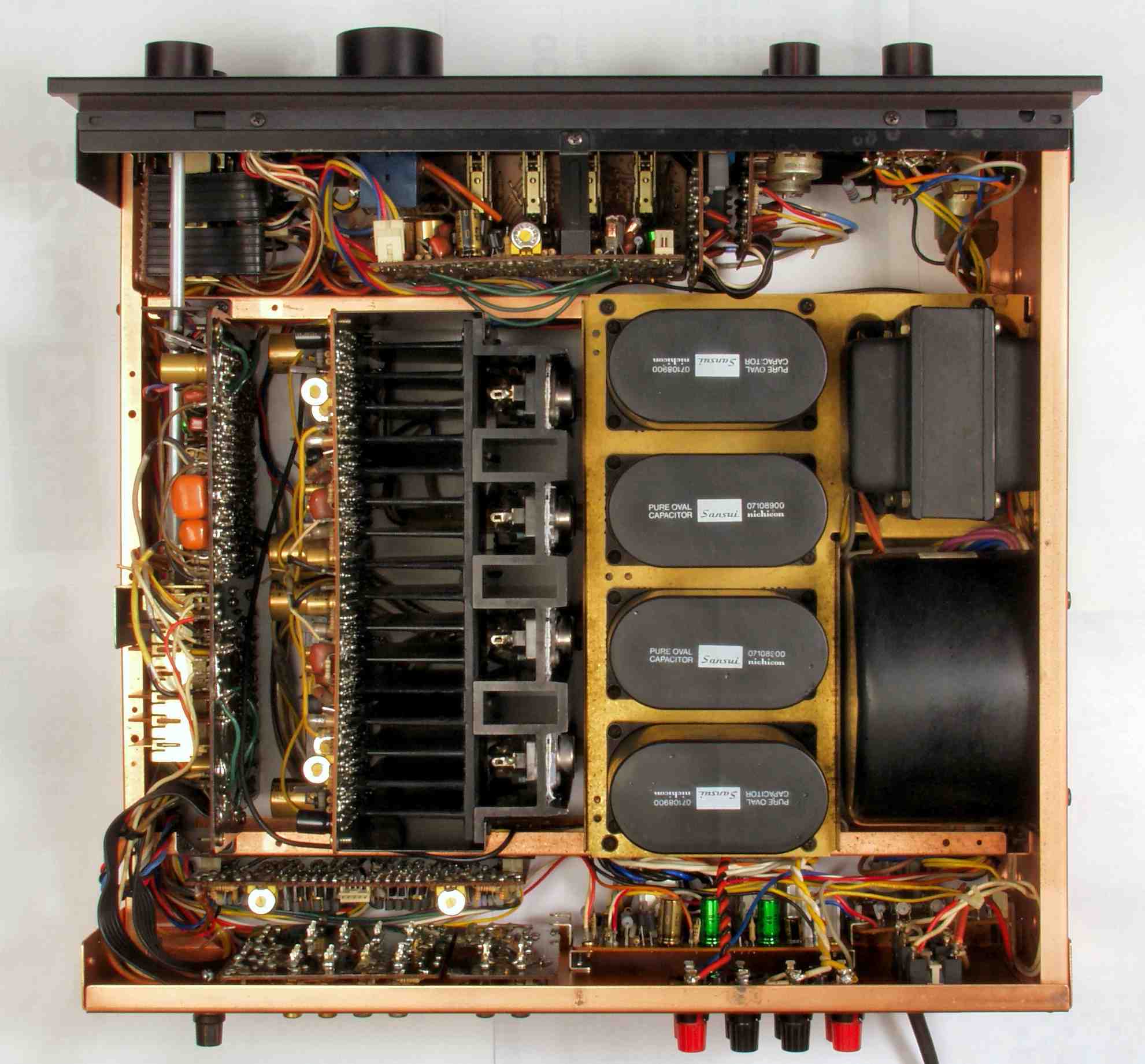

Ａ−２．　点検中　シールドを取り、清掃後上から見る

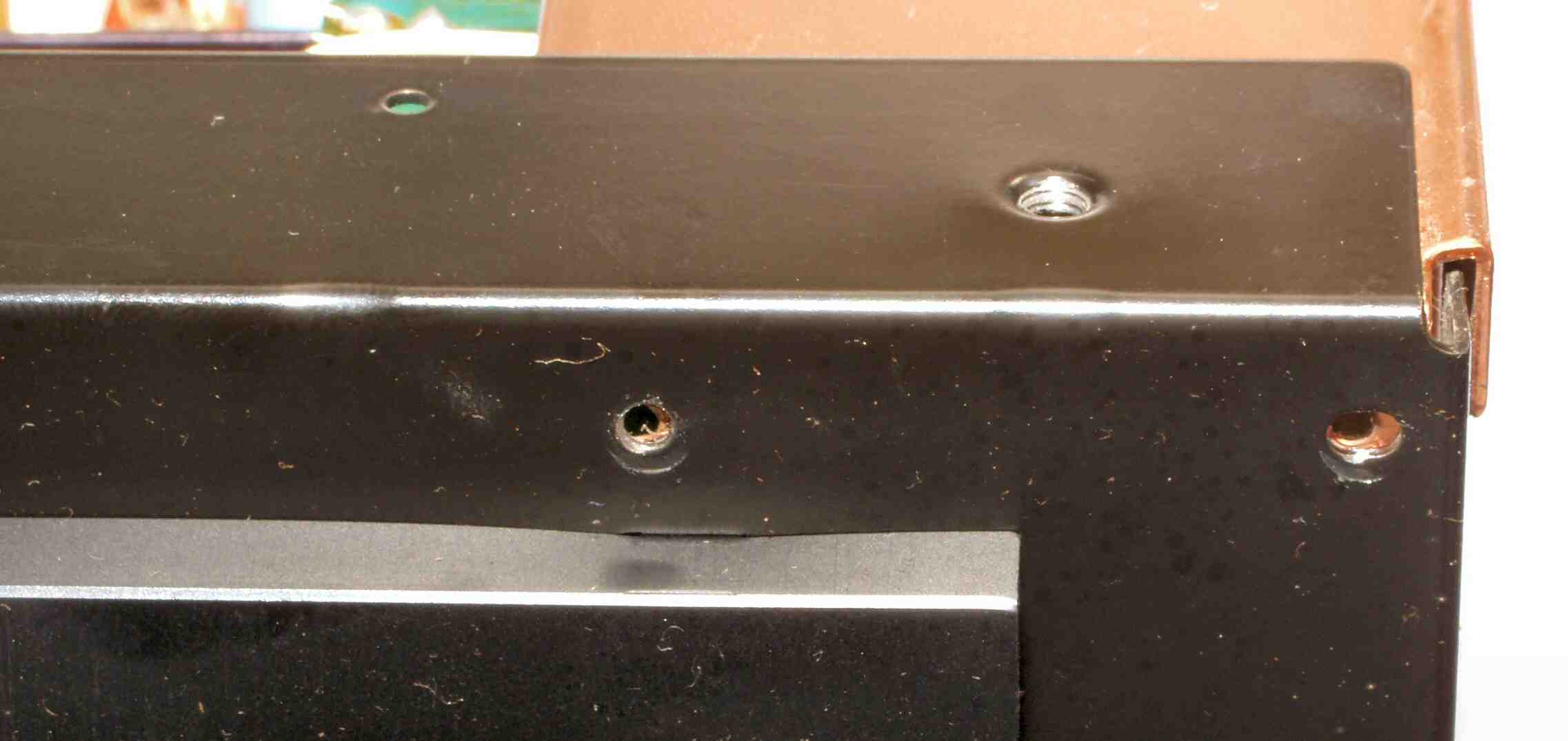

Ａ−３．　点検中　前面パネルのトメネジが無い！　前回の修理の時か？

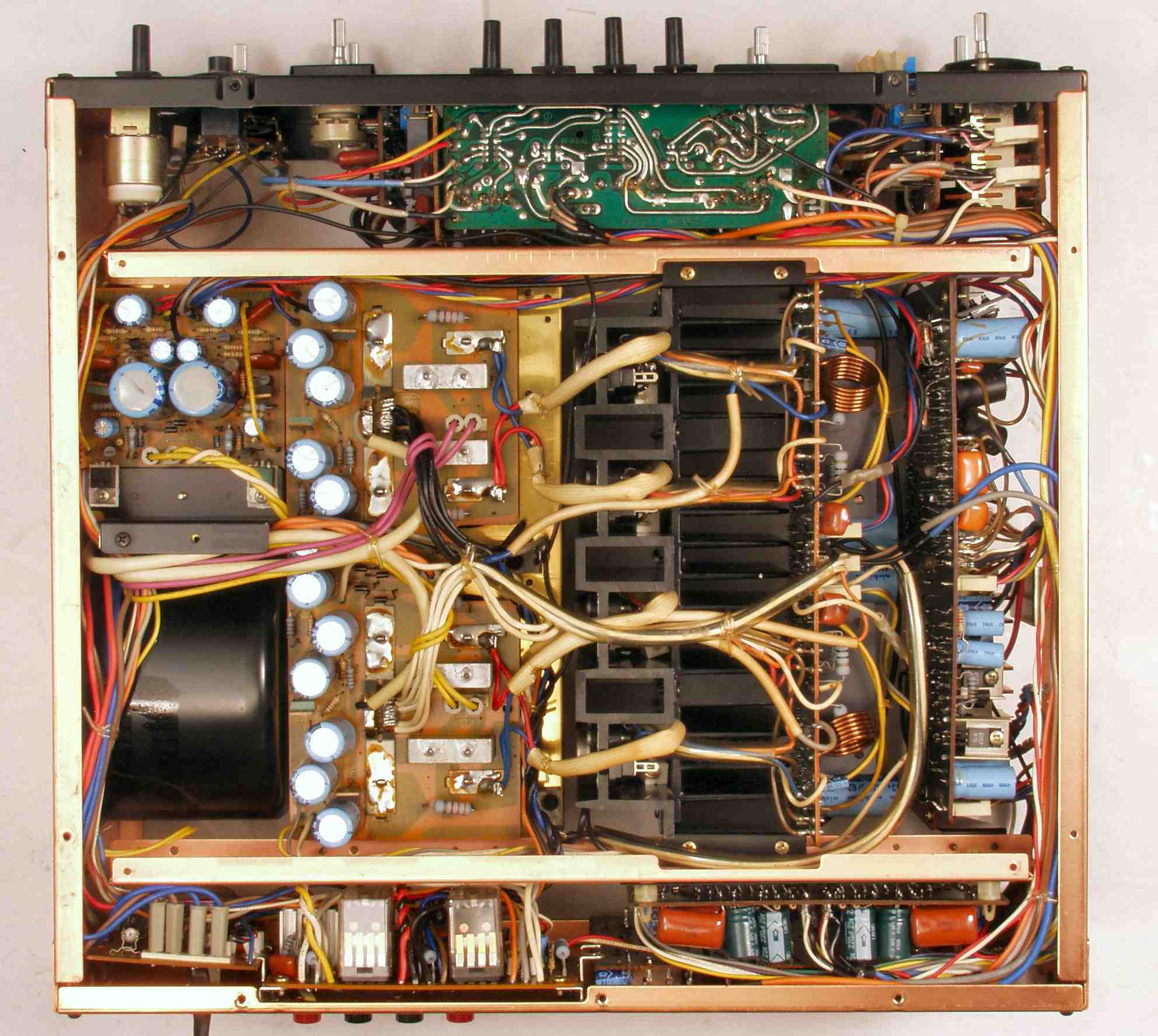

Ａ−４．　点検中　下から見る　修理履歴あり

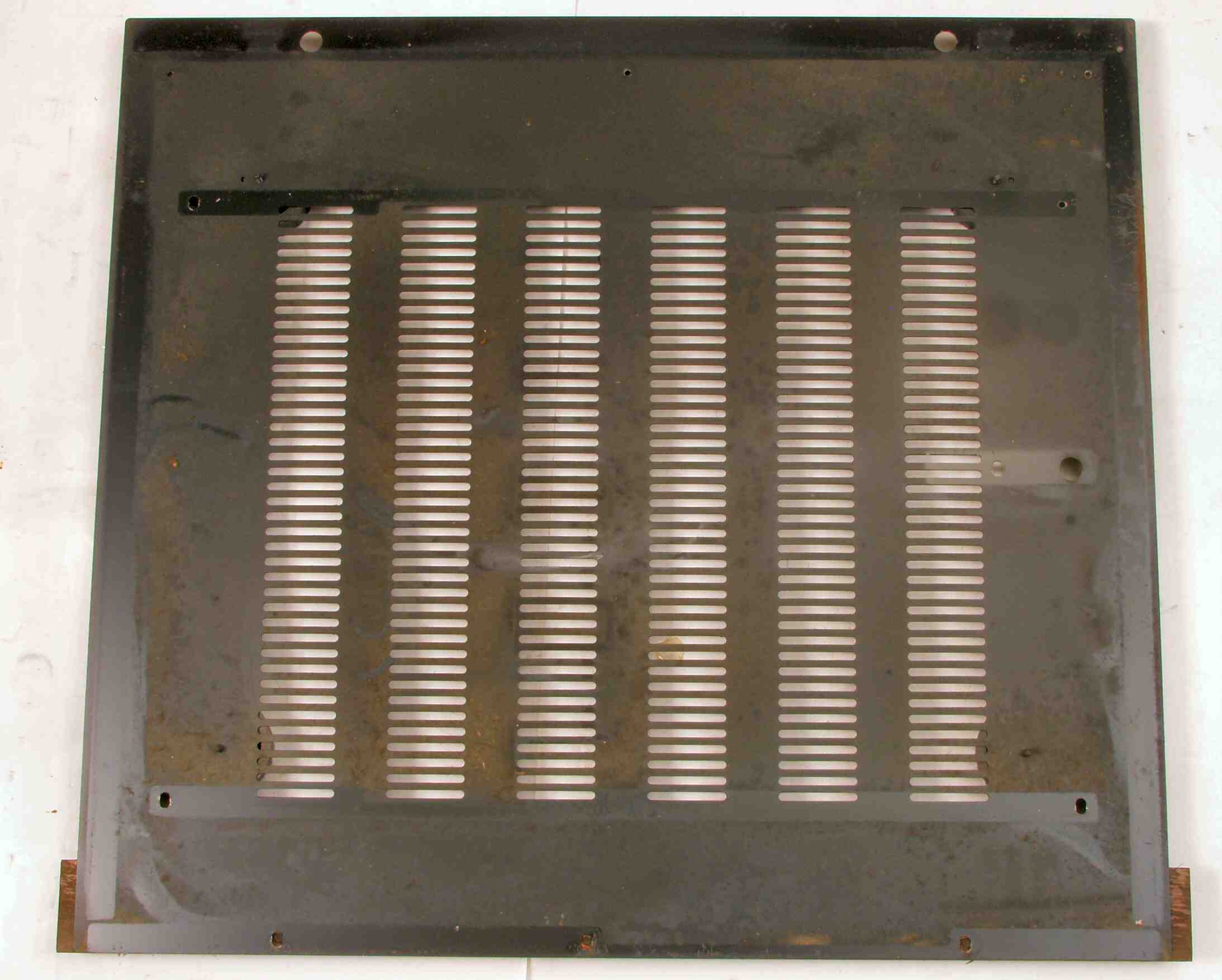

Ａ−５．　点検中　下蓋に残る埃！

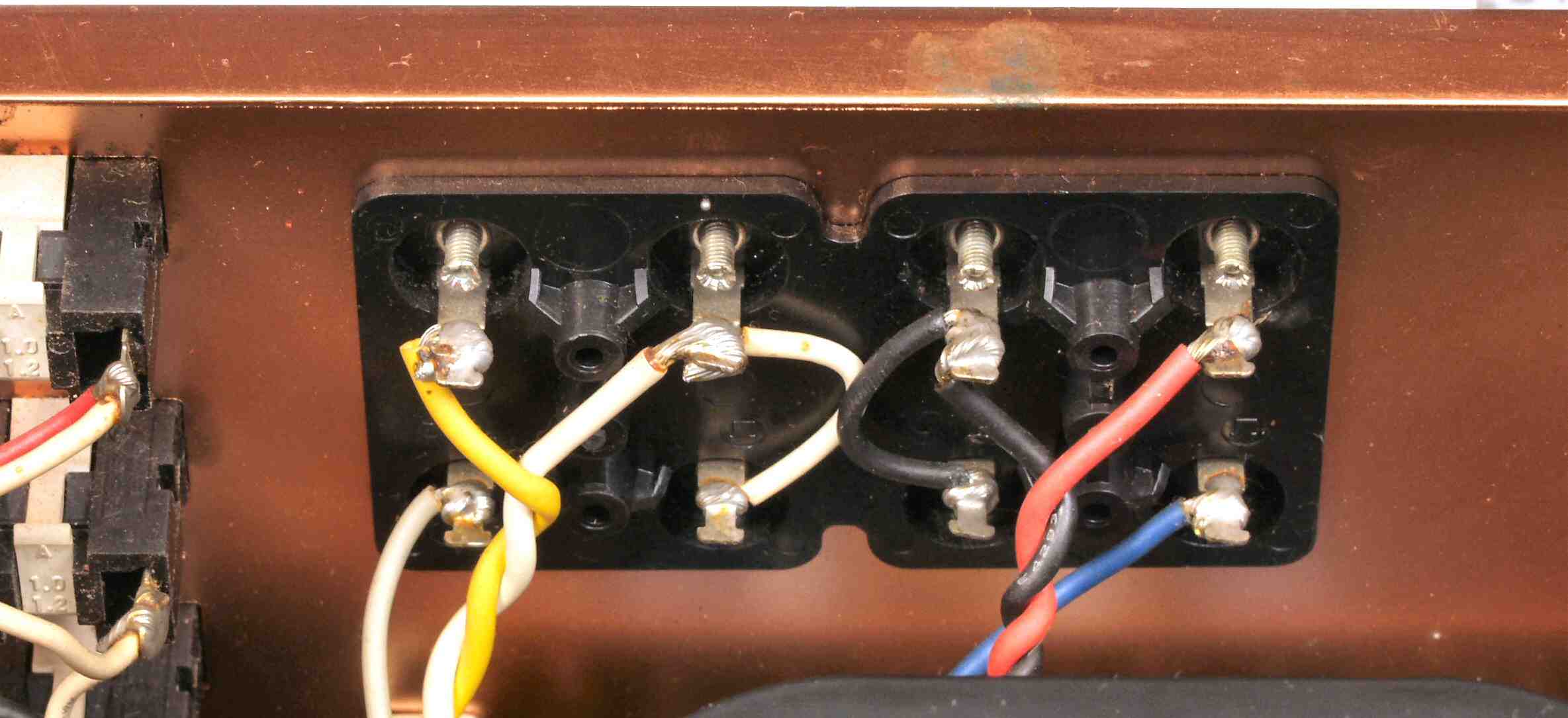

Ａ−６．　点検中　ＳＰ接続端子の裏側、十分な空きがあるので、現在の端子に交換出来るが、空けてある穴が大きいので当て板の製作が必要。

Ａ−７．　点検中　Ｌ側終段ＴＲ（トランジスター）全滅

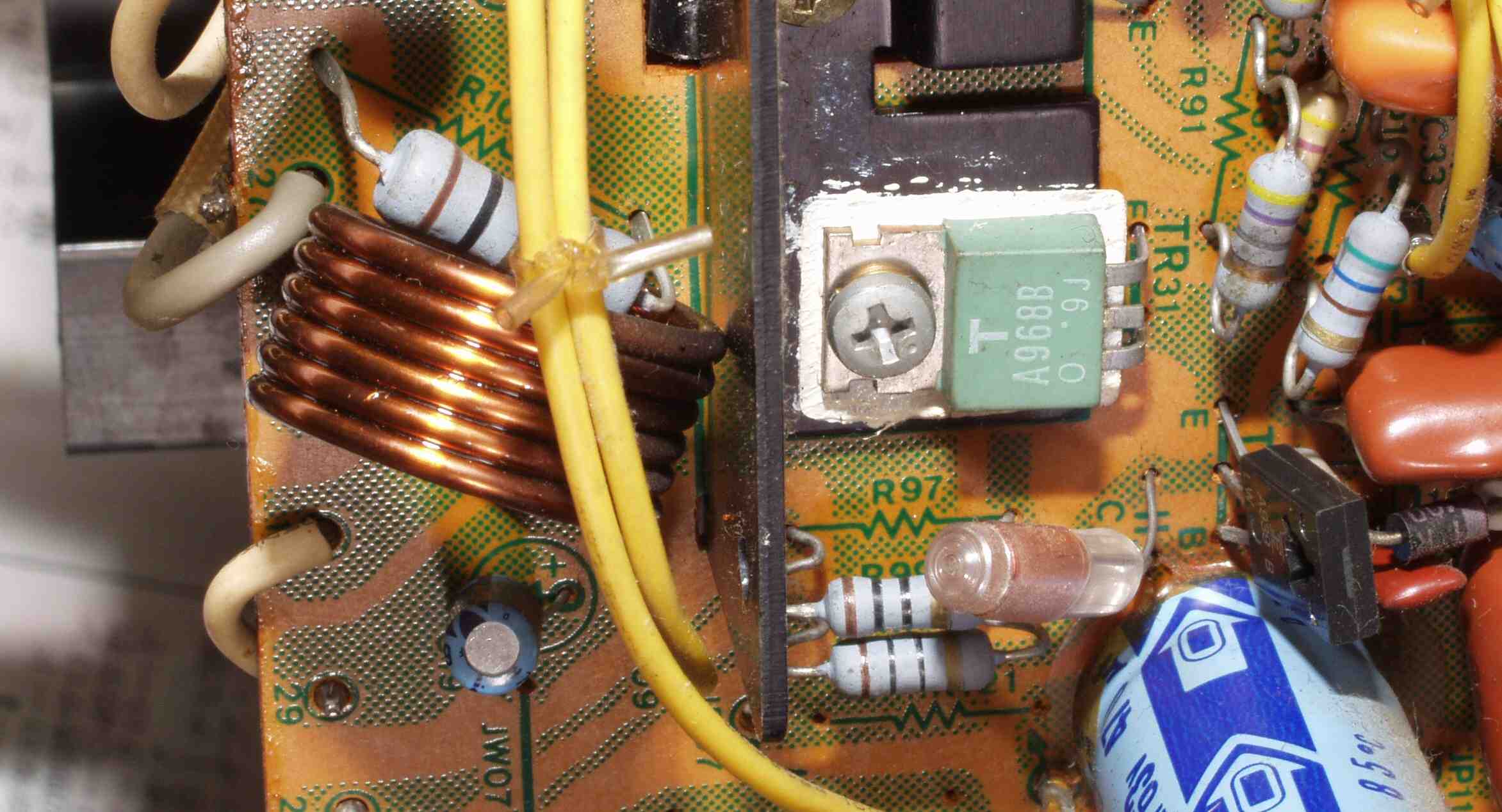

Ａ−８．　点検中　Ｌ側ＡＭＰ出力のフイルターのコイルが放熱器（アース電位）に接触している、これが原因かも？

Ａ−９．　点検中　電源整流基板の電解コンデンサー

Ａ−Ａ．　点検中　使用する電解コンデンサーの比較。　原則電源回りにＫＺを使用しますが、大きさ・電気性能が異なるので、 　　　　　　　　　　　　　　　　　　　　使用出来ない場所があります 　　　　　　　　　　　　　　　　　　　　左＝ｎｉｃｈｉｃｏｎＫＺ、中＝ｎｉｃｈｉｃｏｎＦＧ（ＦｉｎＧｏｌｄ）、右＝ｎｉｃｈｉｃｏｎＦＸ（在庫限り）

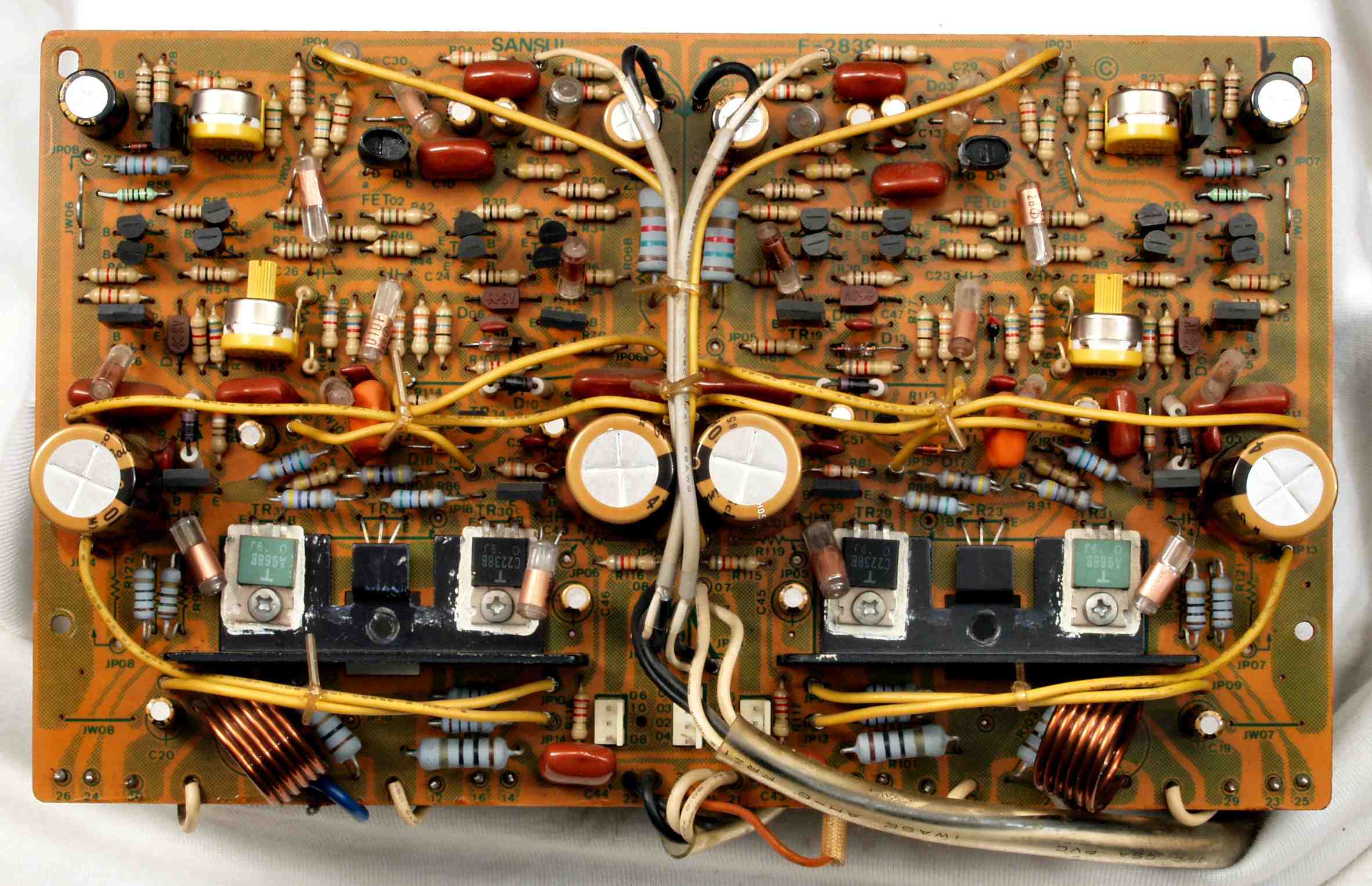

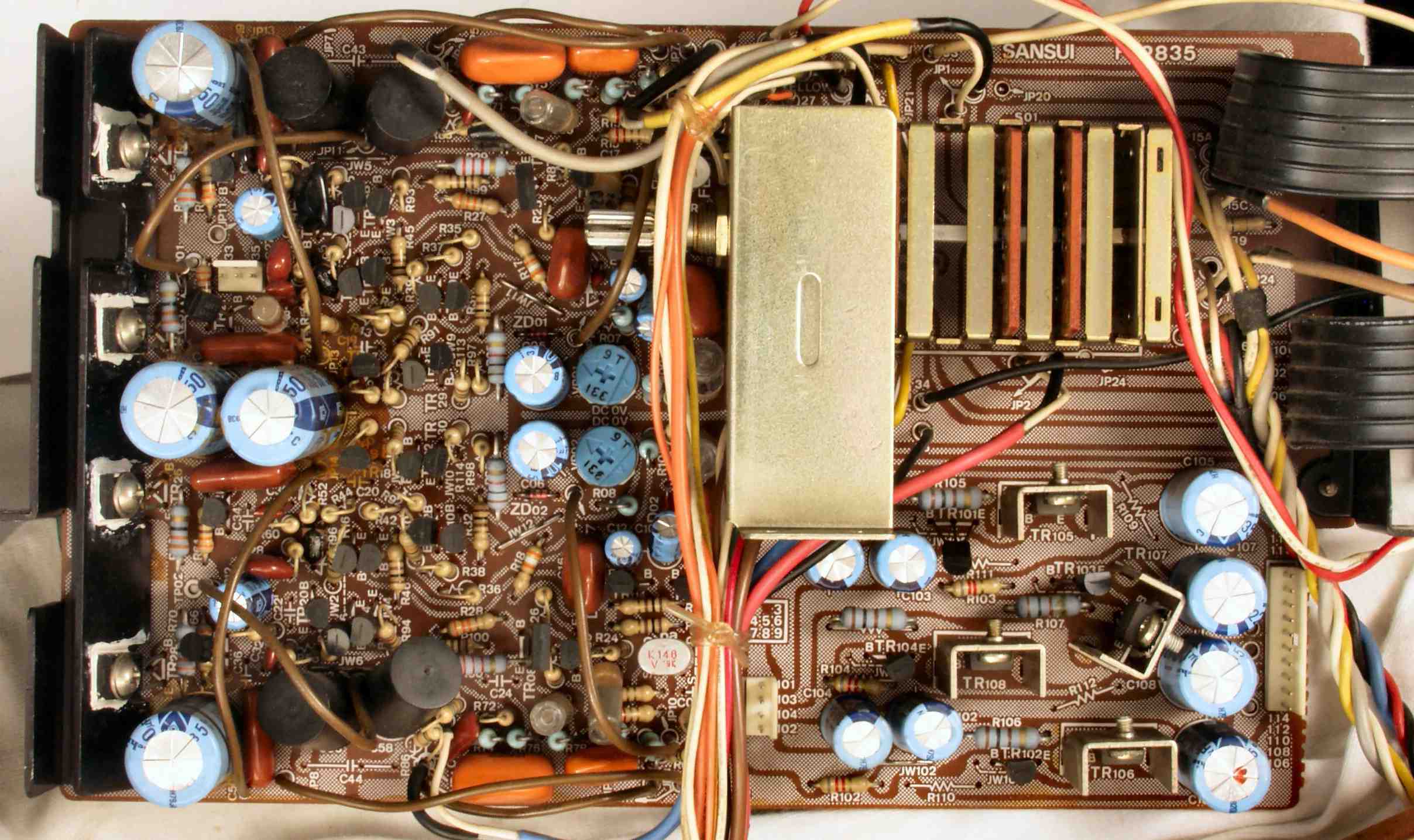

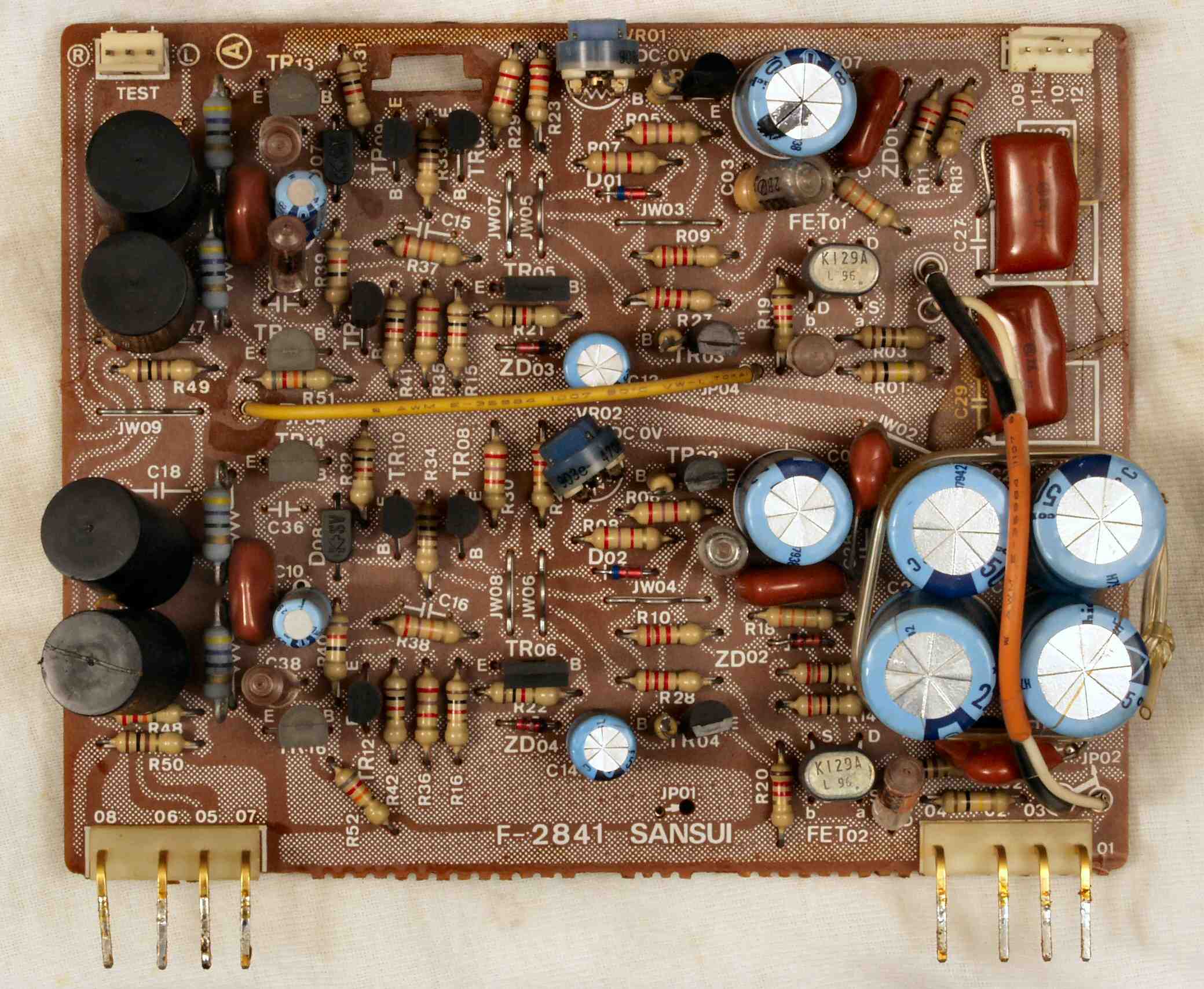

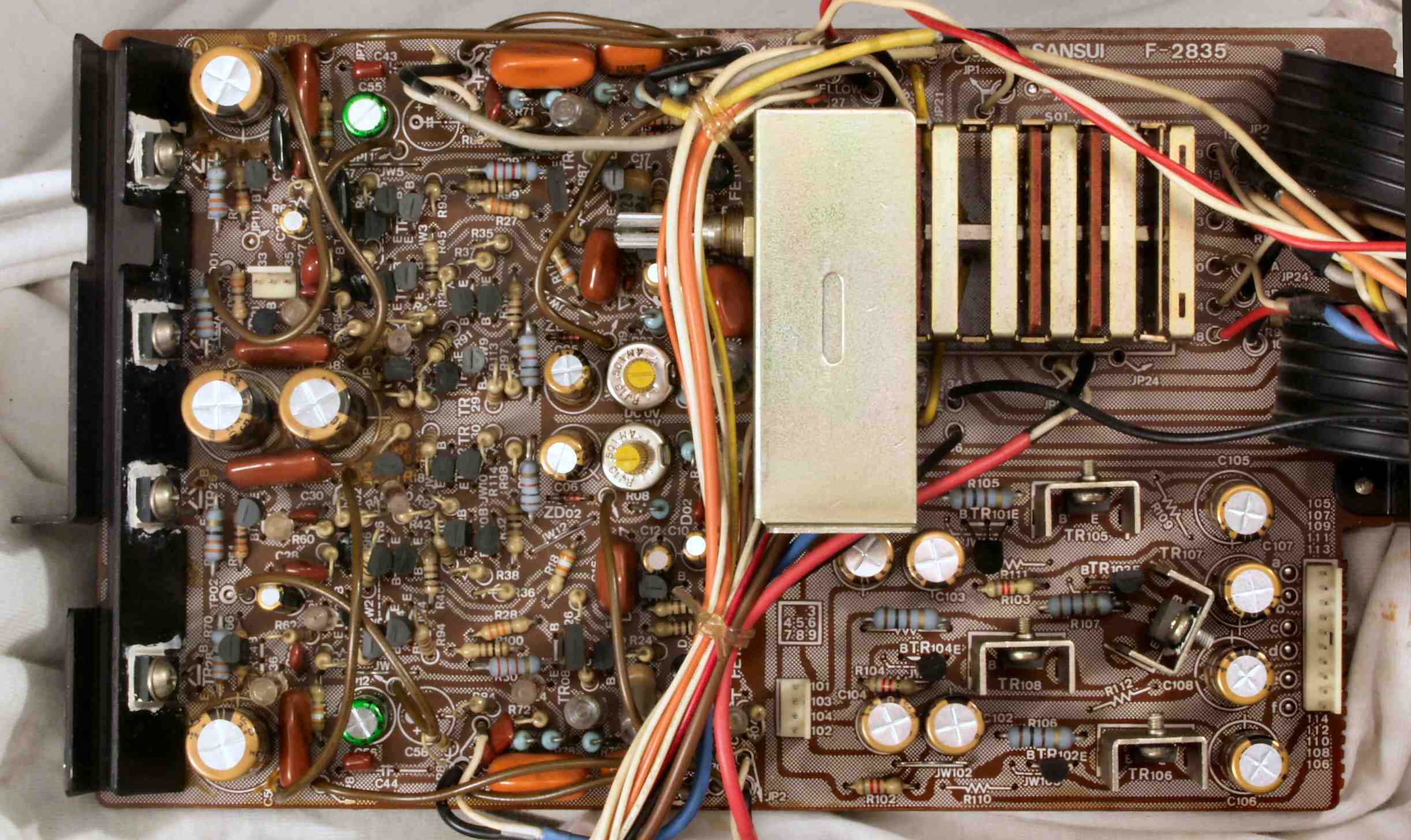

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　メイン・ドライブＡＭＰ基板

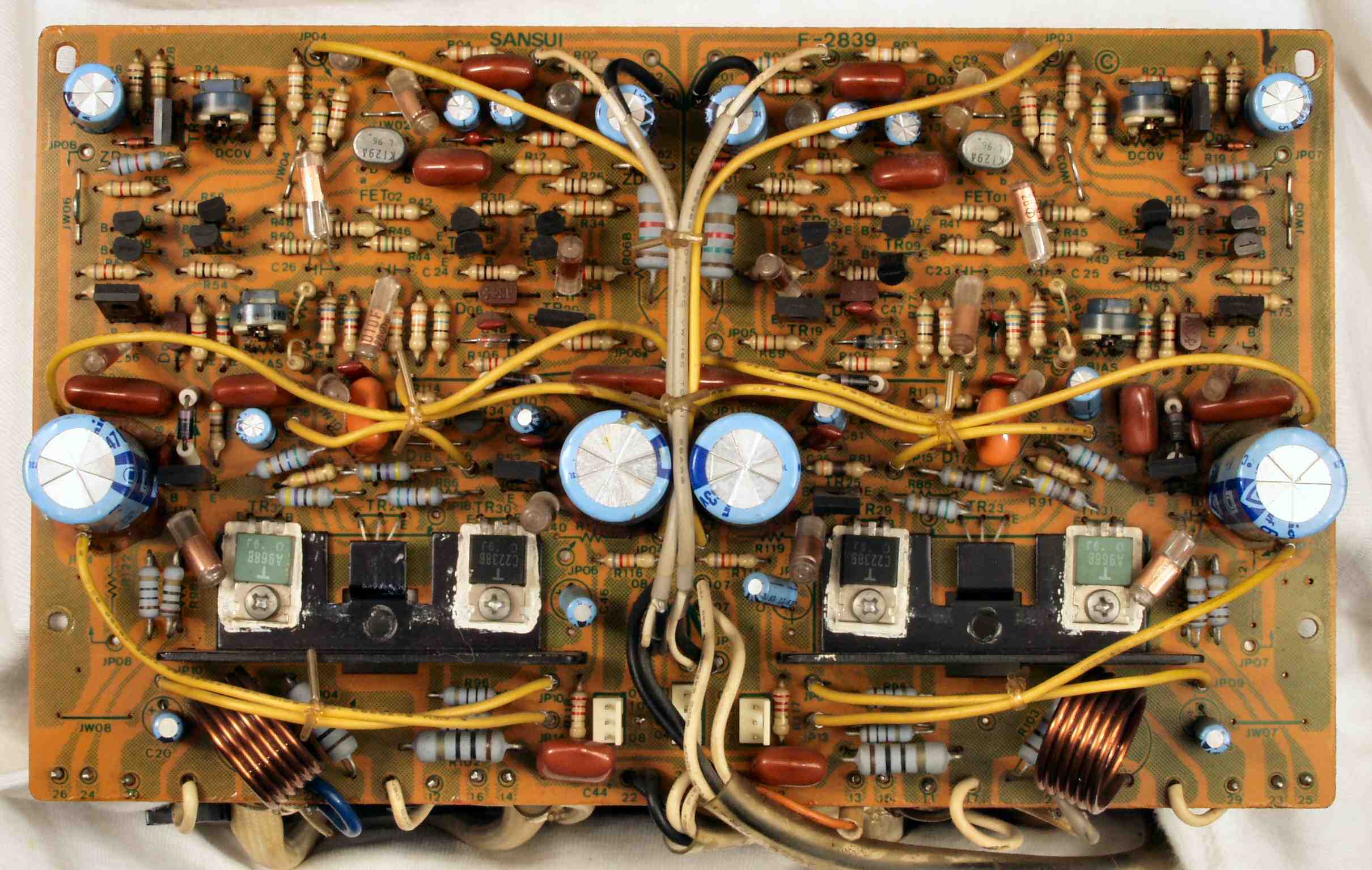

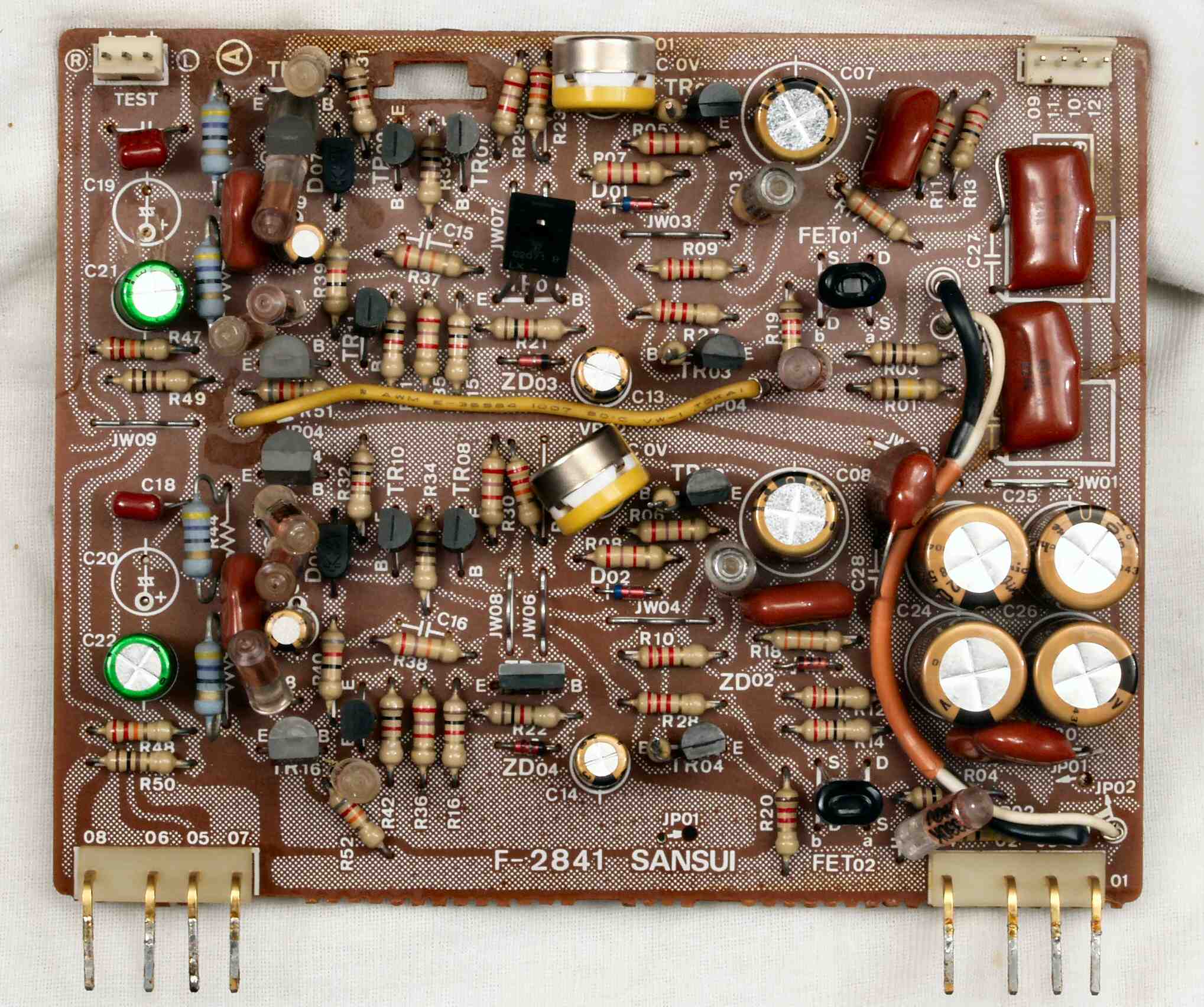

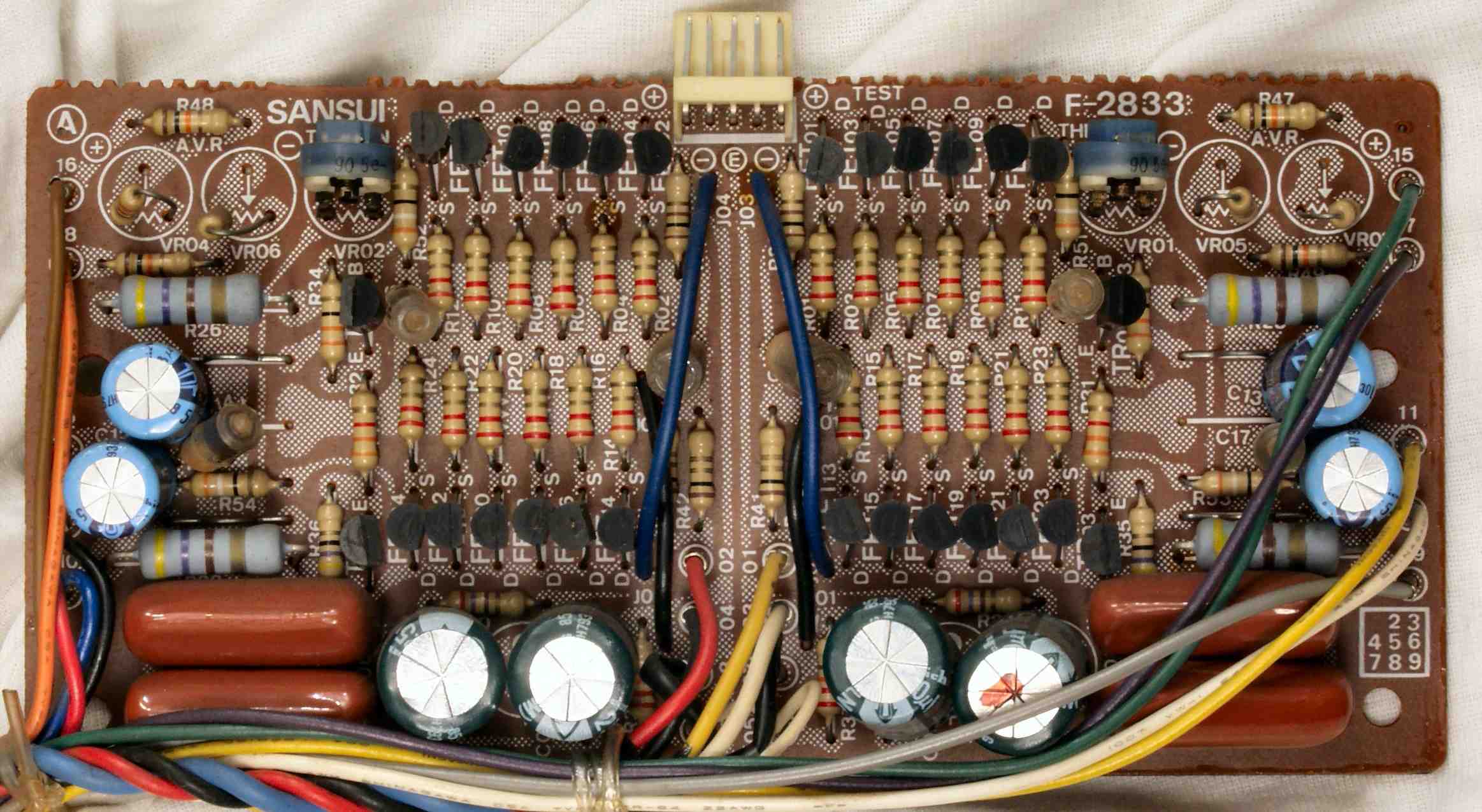

Ｃ−１Ｂ．　修理後　メイン・ドライブＡＭＰ基板 　　　　　　　　　　　　　　　　　　　　初段ＦＥＴ２個、半固定ＶＲ４個、電解コンデンサ−２０個、抵抗６個、ＴＲ（トランジスター）６個交換

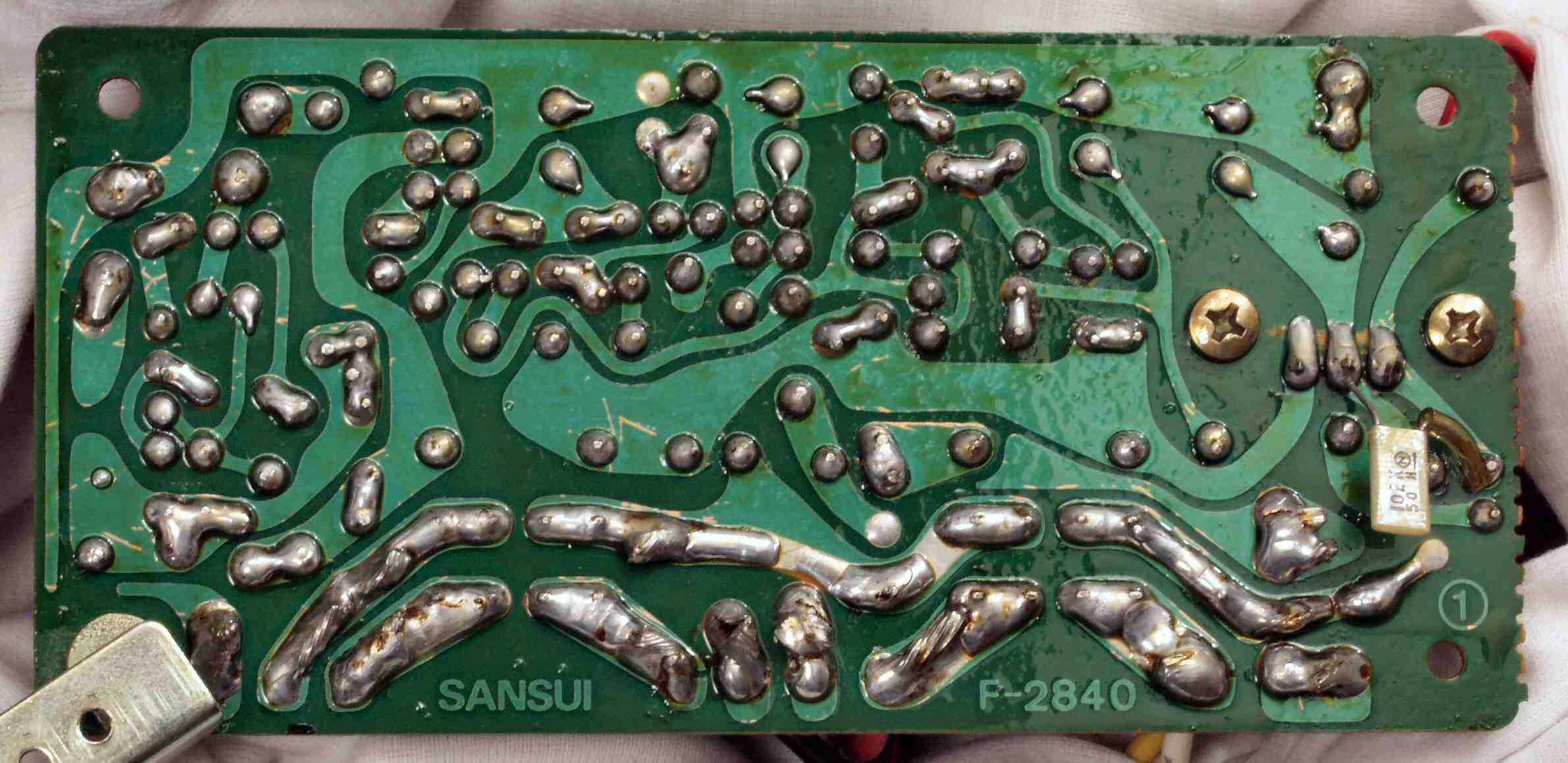

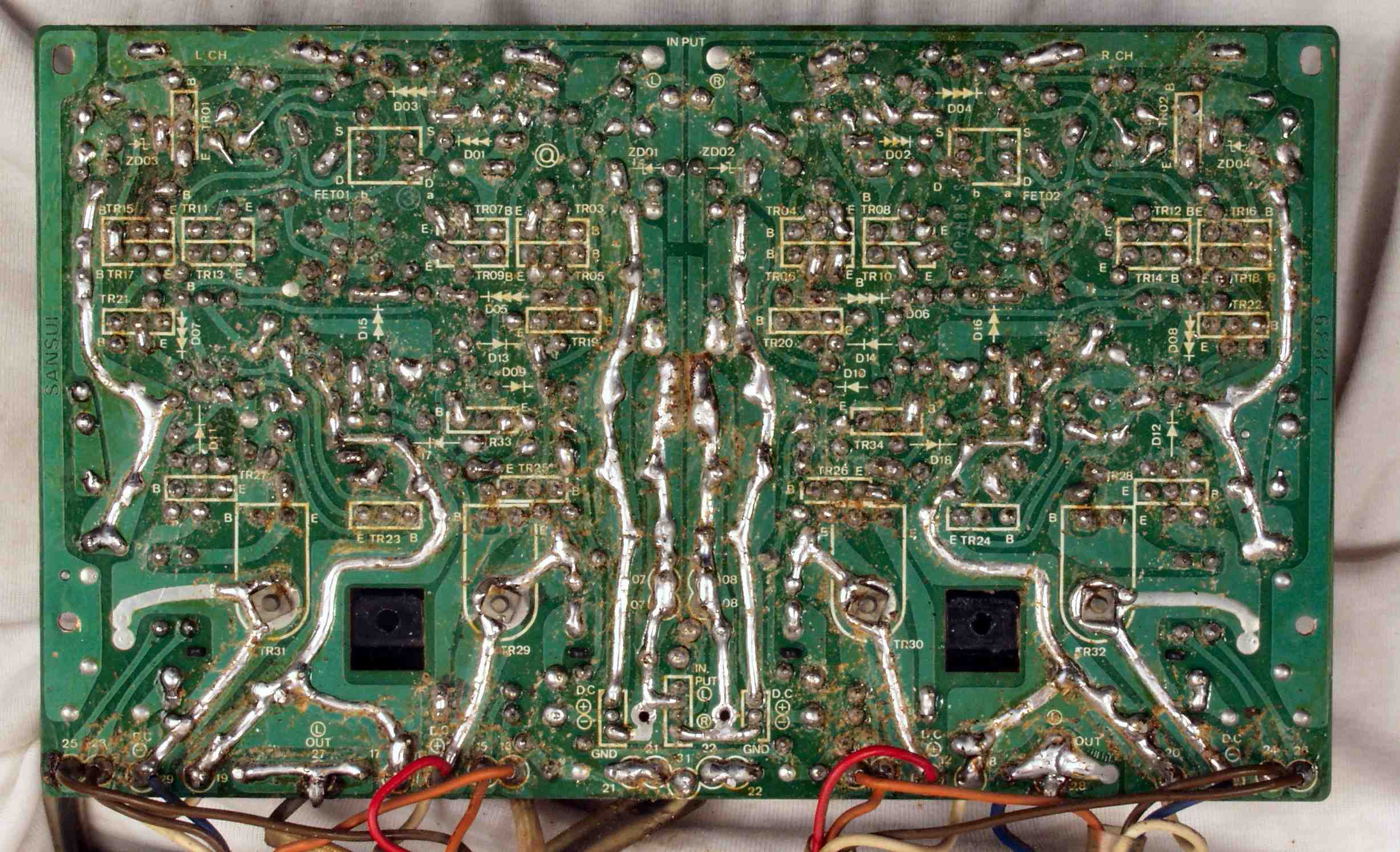

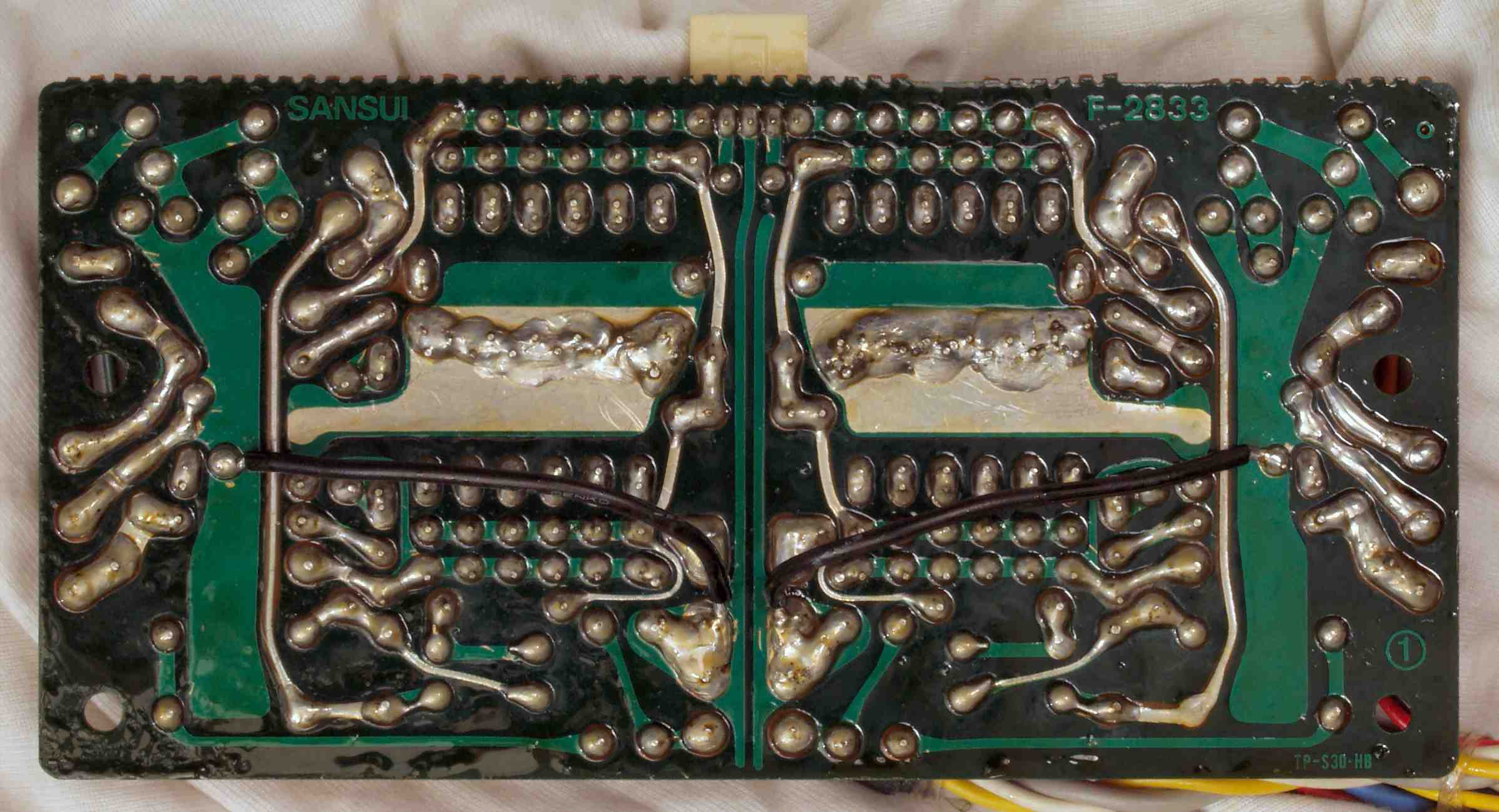

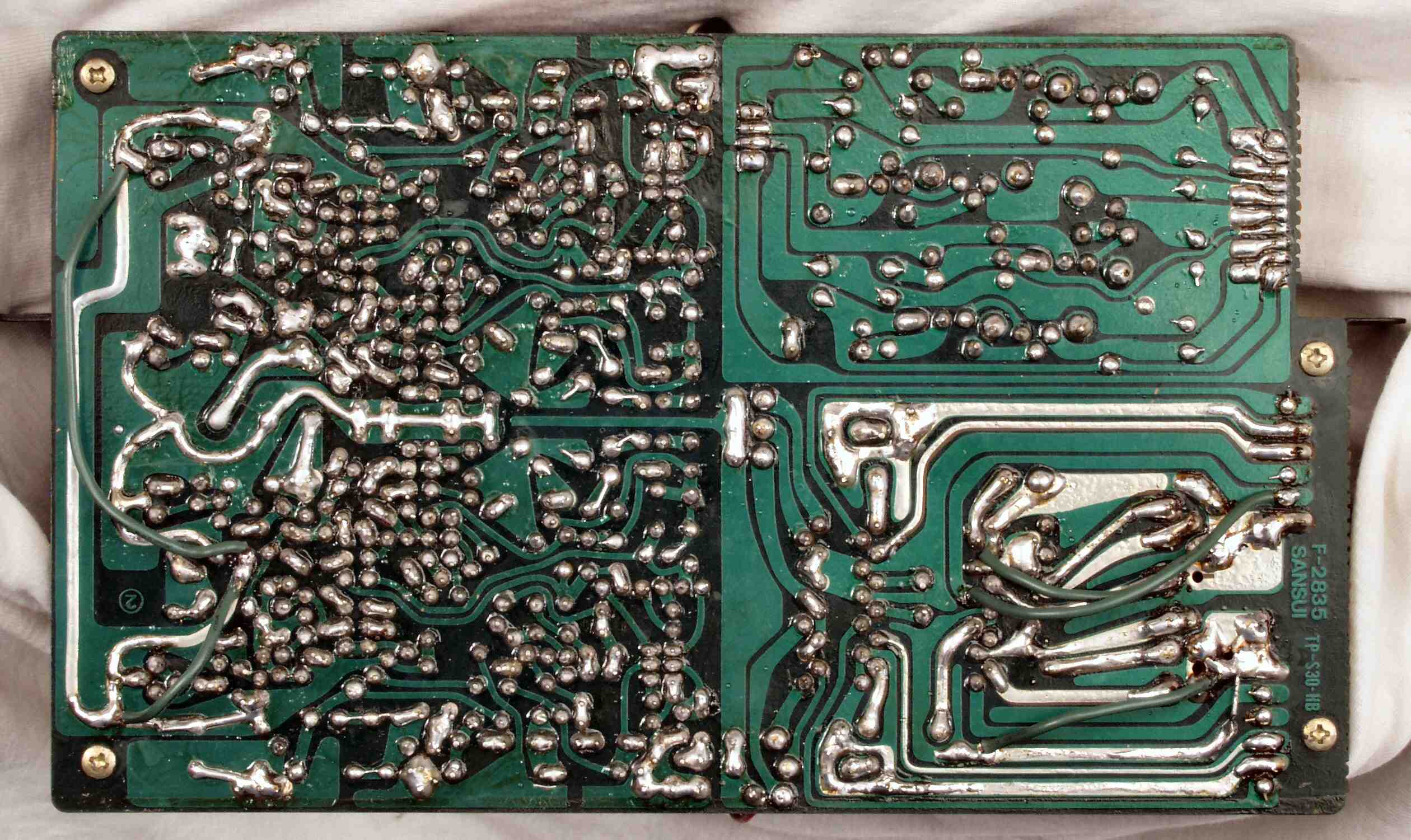

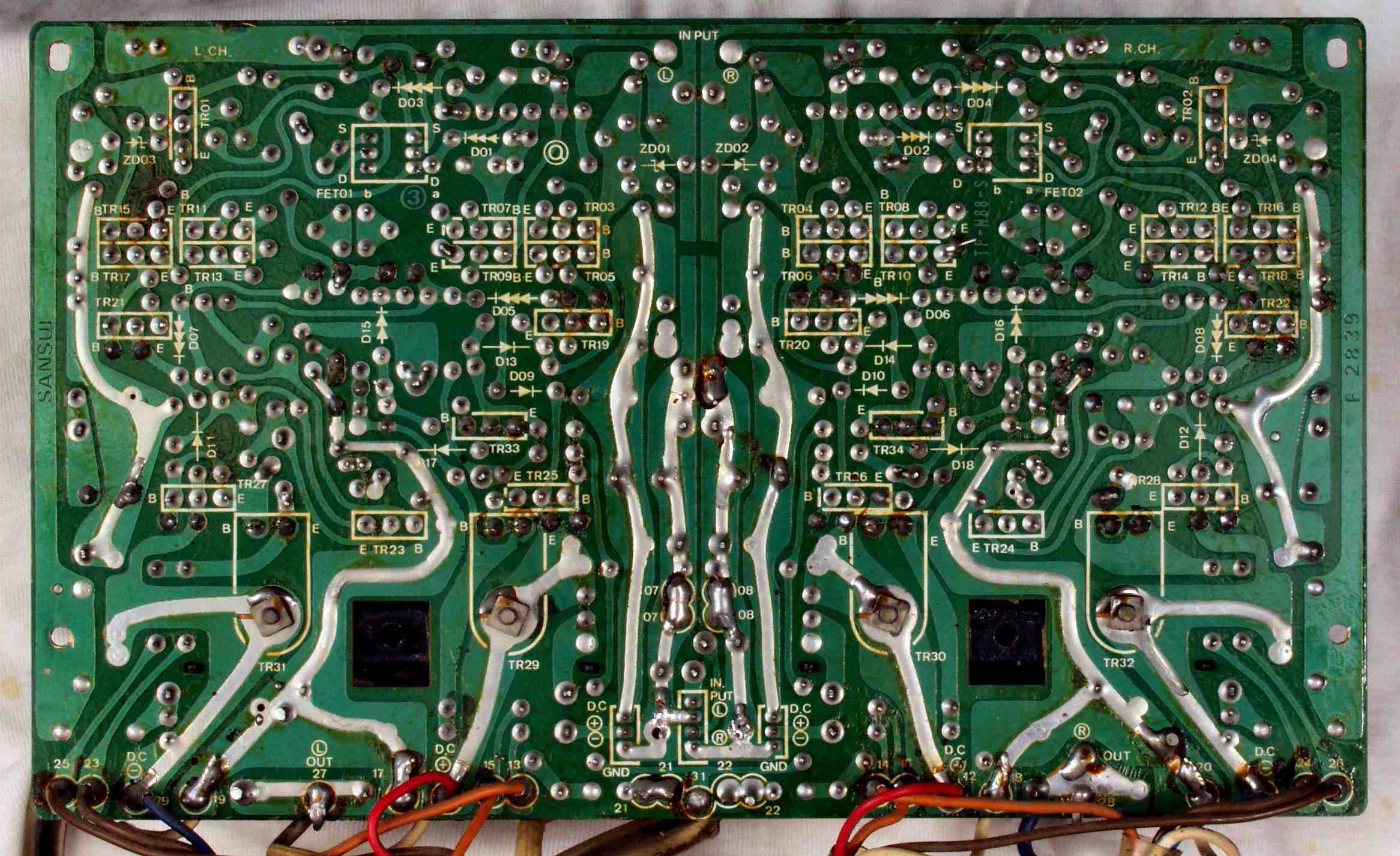

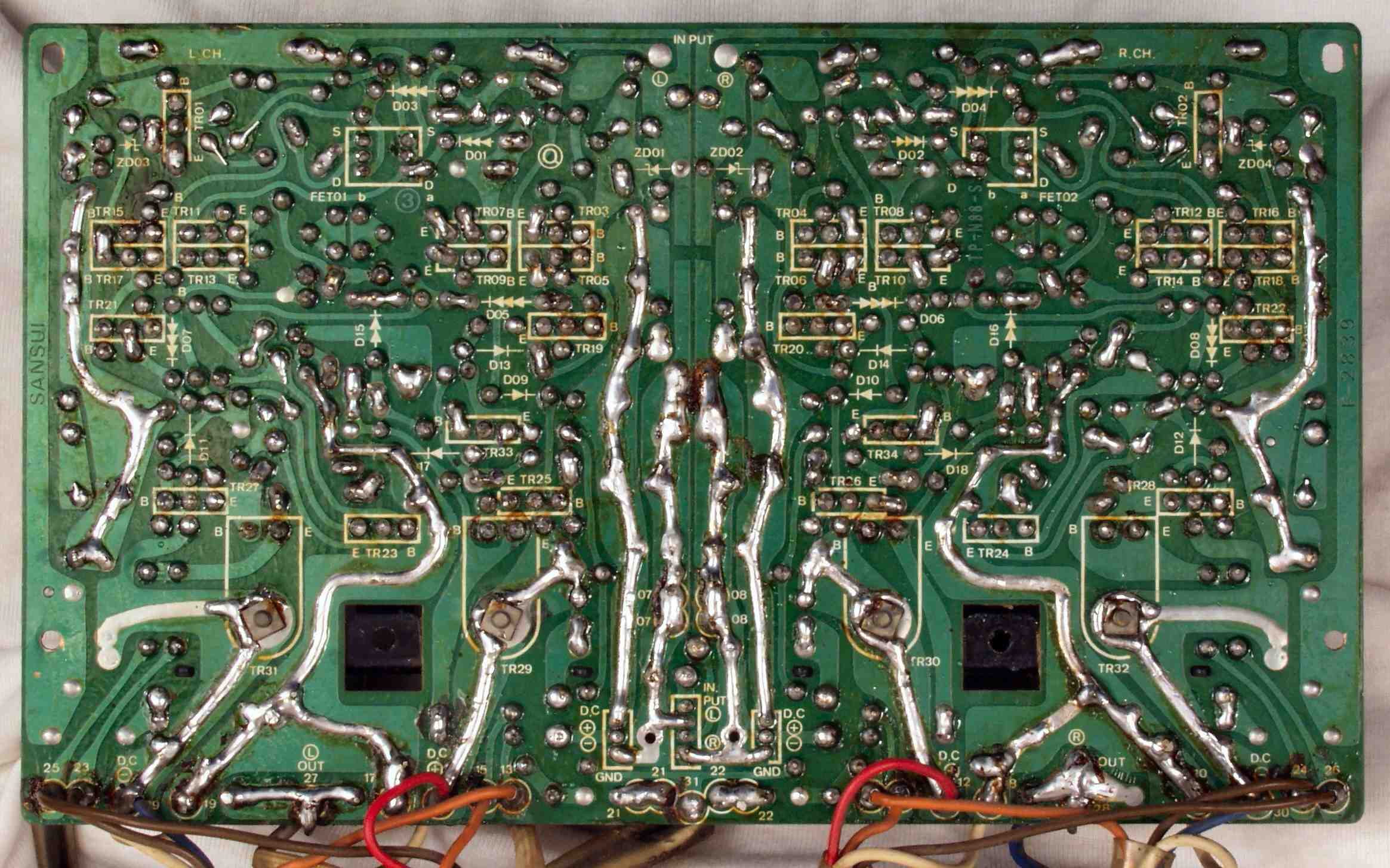

Ｃ−１Ｃ．　修理前　メイン・ドライブＡＭＰ基板裏

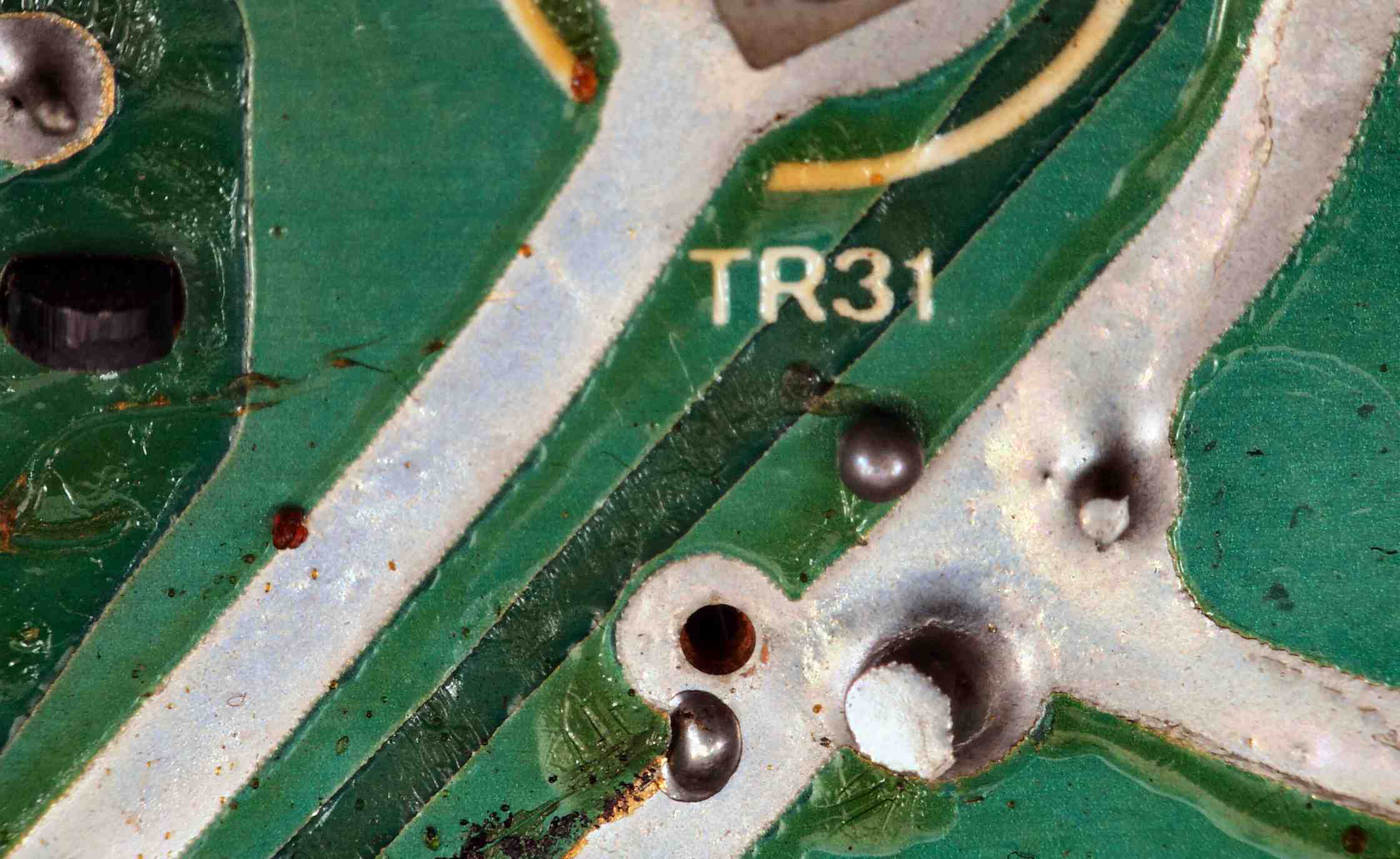

Ｃ−１Ｃ−１．　修理前　メイン・ドライブＡＭＰ基板裏　製作時・前回修理時か？　半田玉が張り付いている！

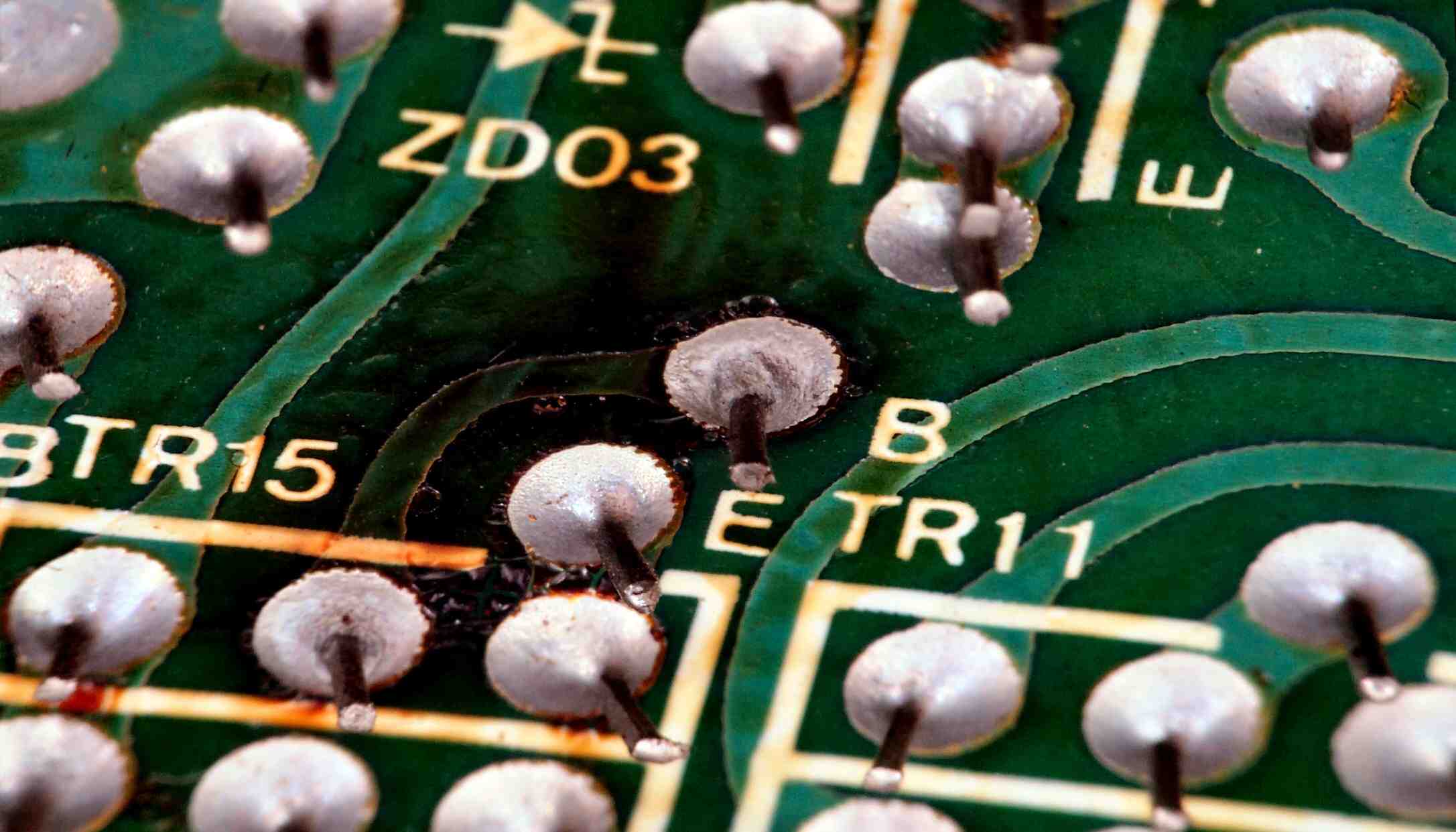

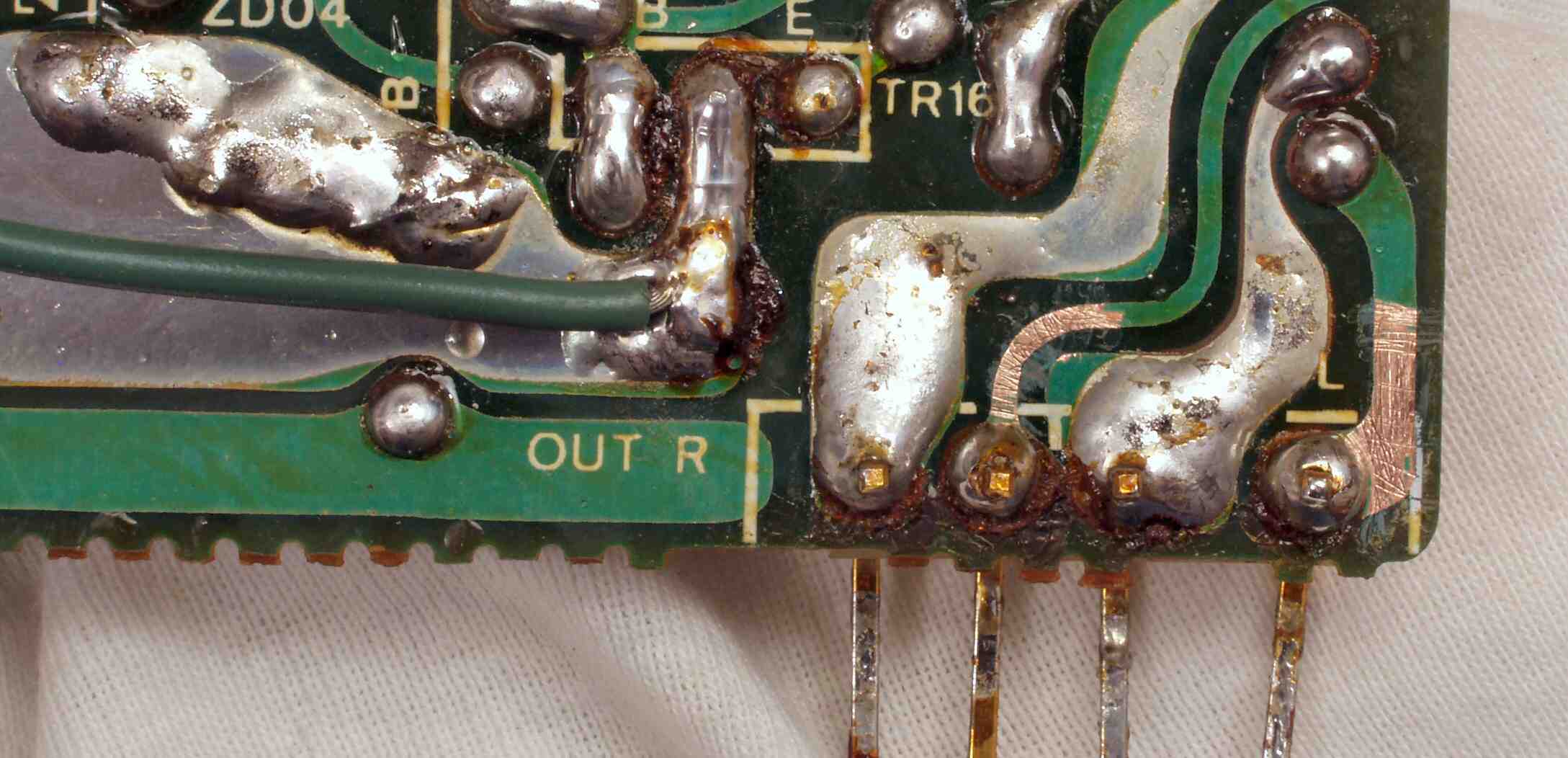

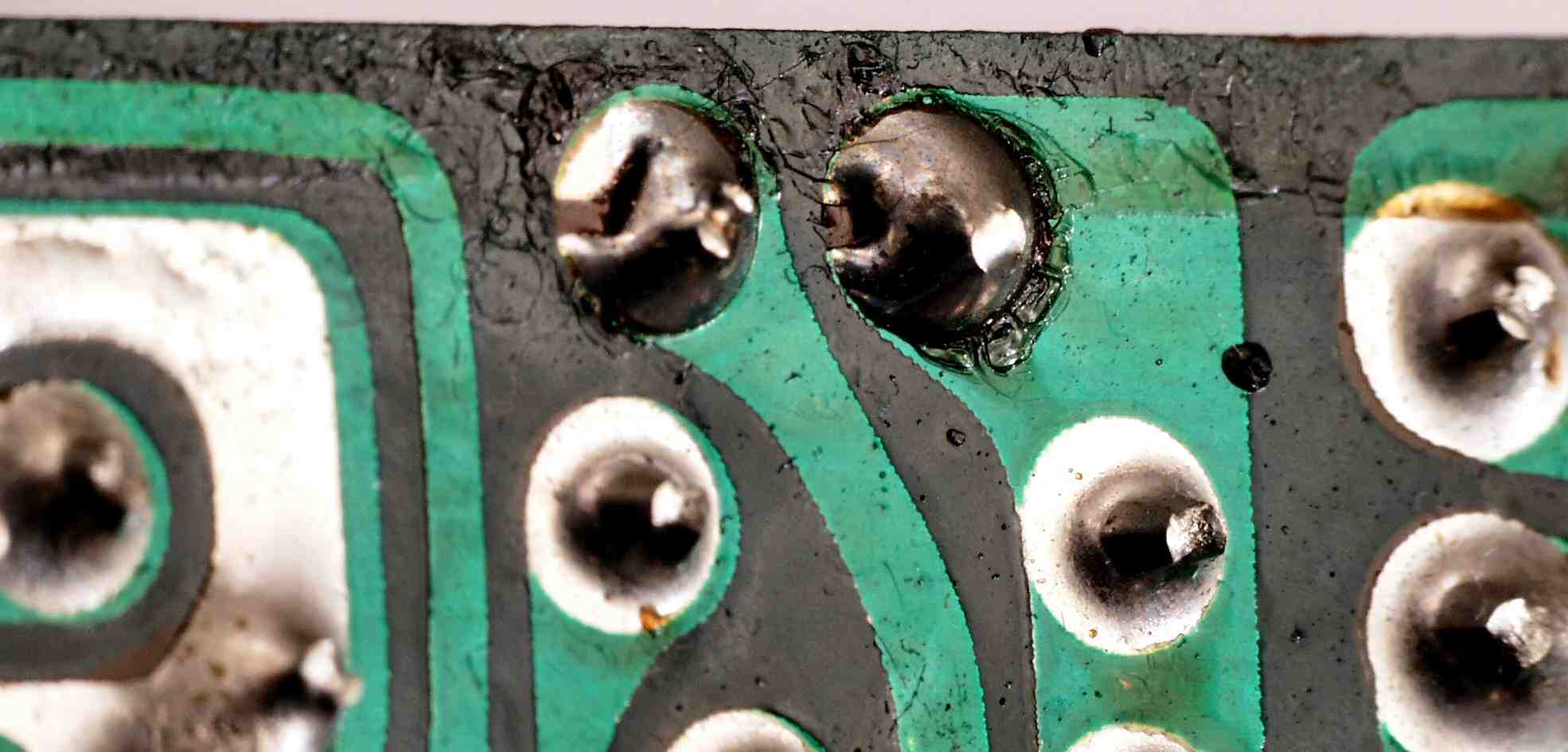

Ｃ−１Ｃ−２．　修理前　メイン・ドライブＡＭＰ基板裏　短絡で焼けた銅箔や半田。

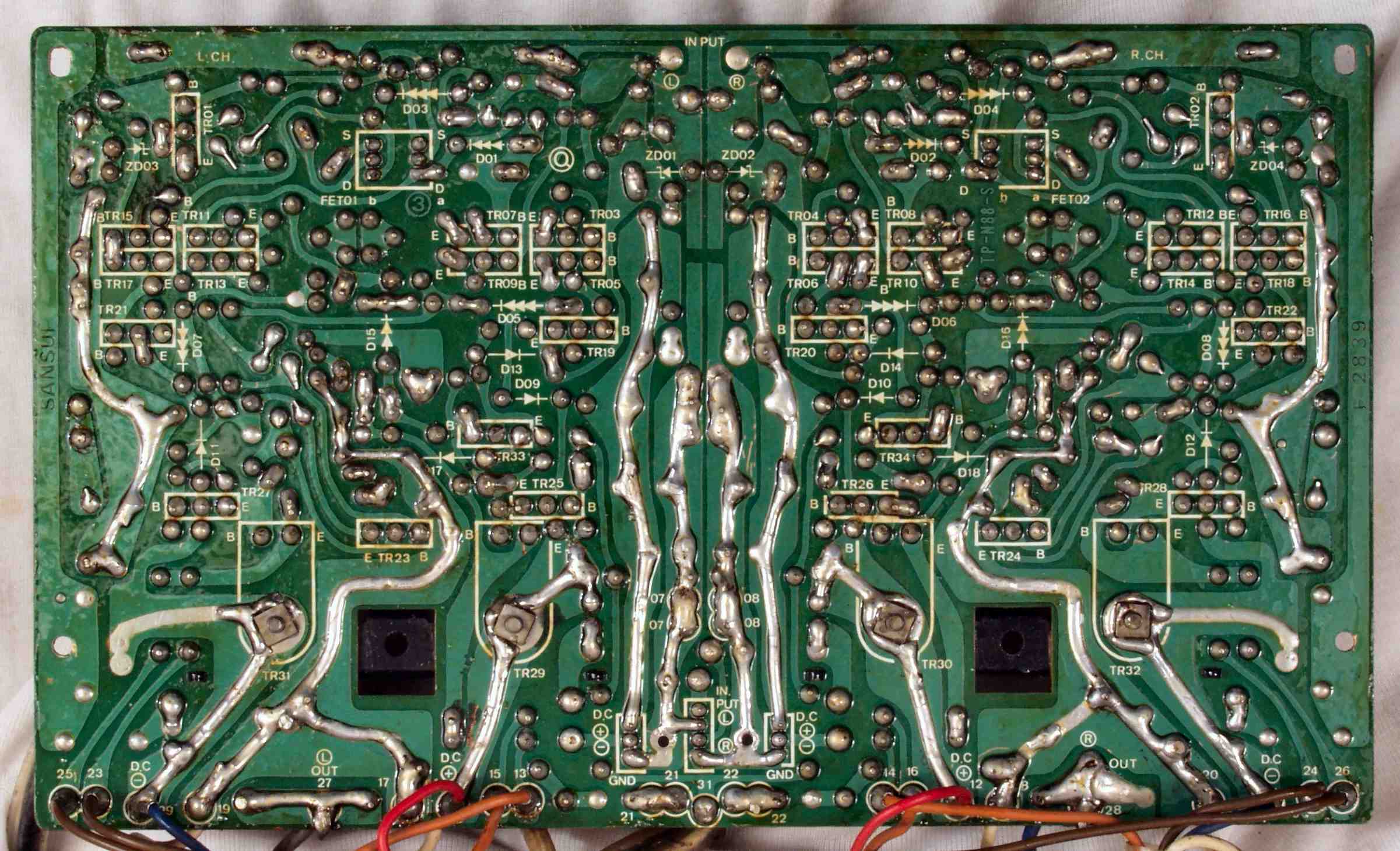

Ｃ−１Ｄ．　修理（半田補正）後　メイン・ドライブＡＭＰ基板裏　全ての半田をやり直す

Ｃ−１Ｅ．　修理中　メイン・ドライブＡＭＰ基板裏　不要なフラックスを取る、単純な作業で非常に時間がかかる。

Ｃ−１Ｅ．　完成メイン・ドライブＡＭＰ基板裏　洗浄後

Ｃ−１Ｆ．　修理中　メイン・ドライブＡＭＰ基板裏　アースラインの接続,、普通は基板の裏からだが、銅箔保護の為表から差し込む

Ｃ−１Ｇ．　修理後　メイン・ドライブＡＭＰ基板裏　アースラインの接続

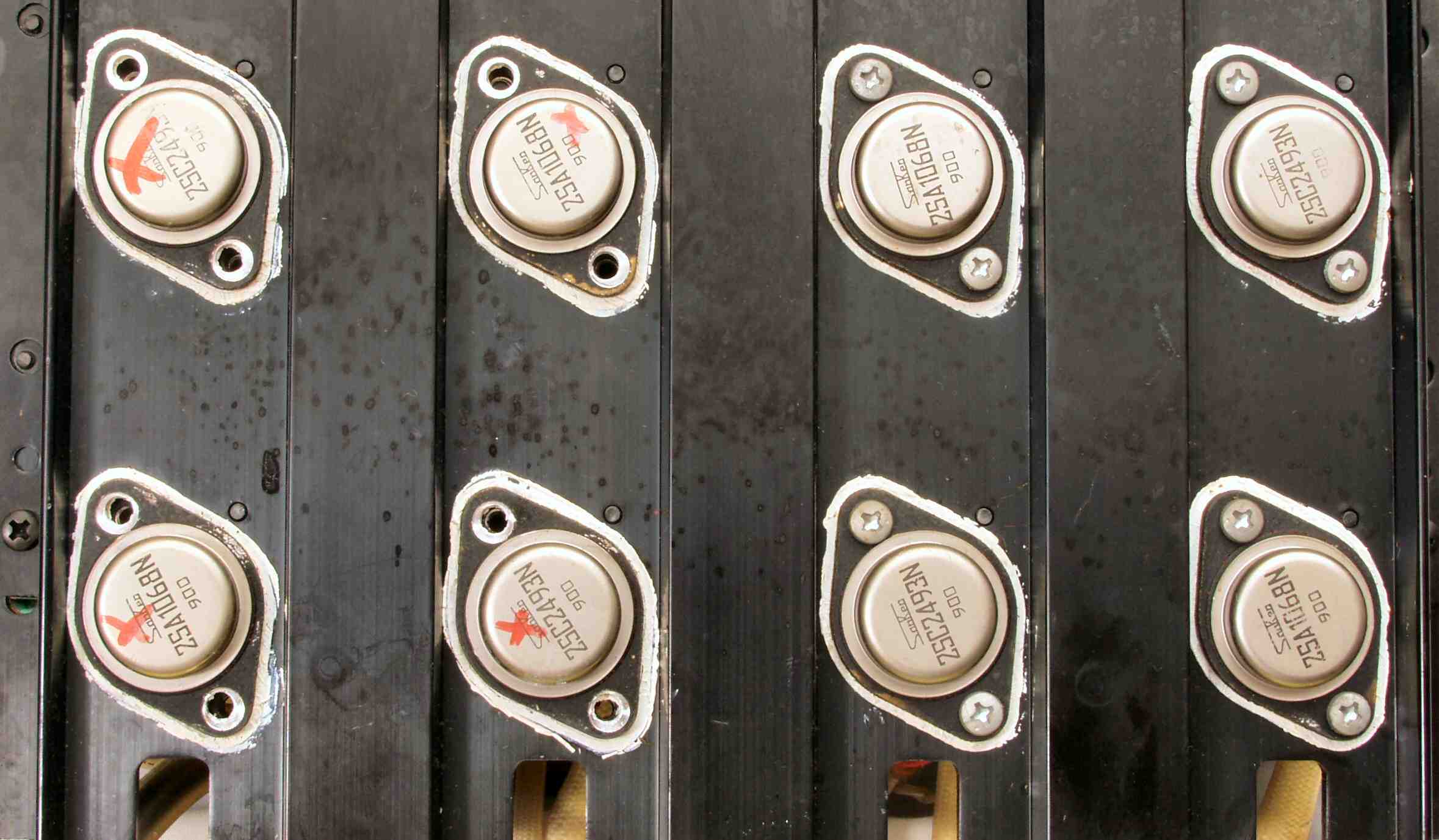

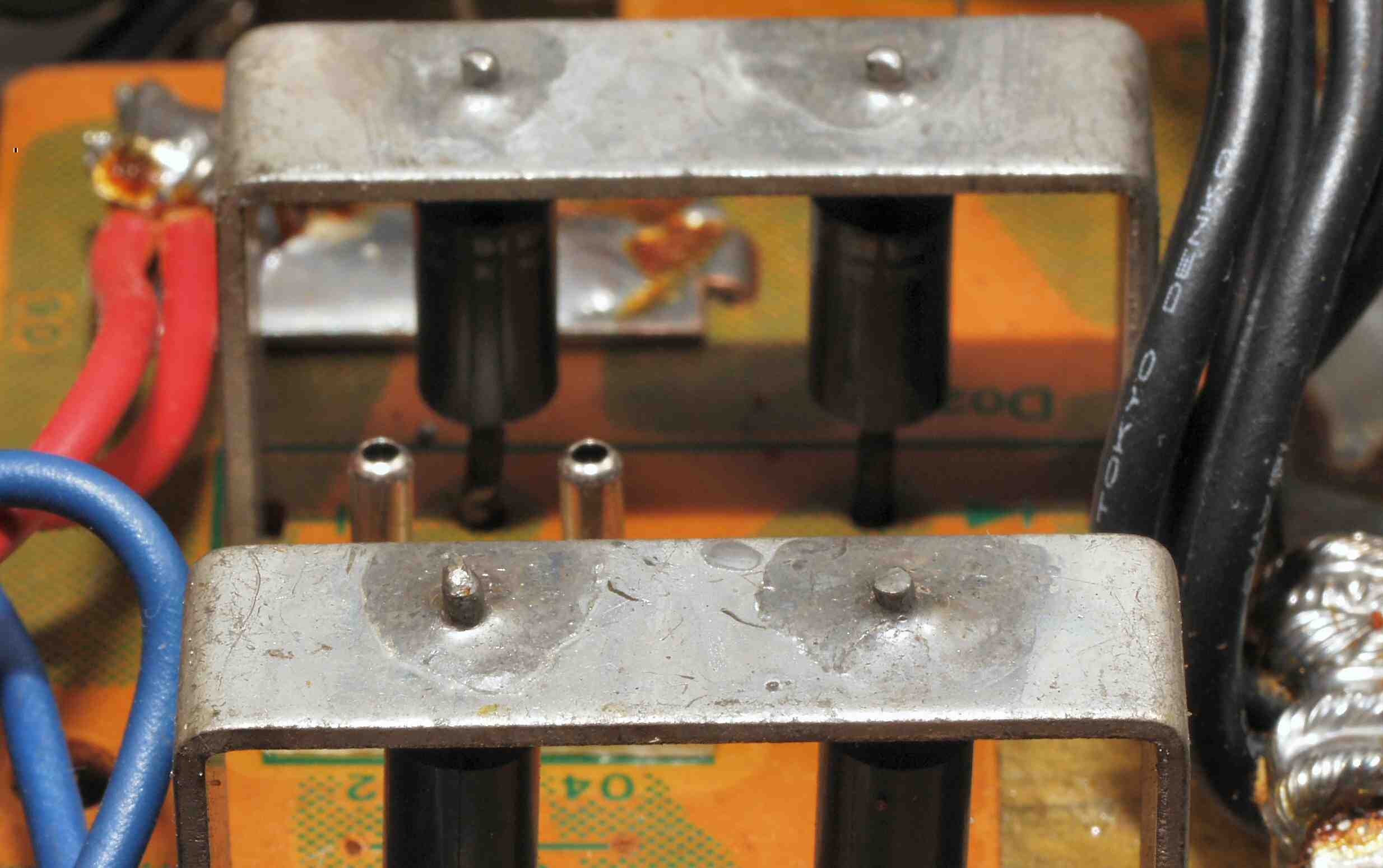

Ｃ−２Ａ．　修理前　終段ＴＲ（トランジスター）

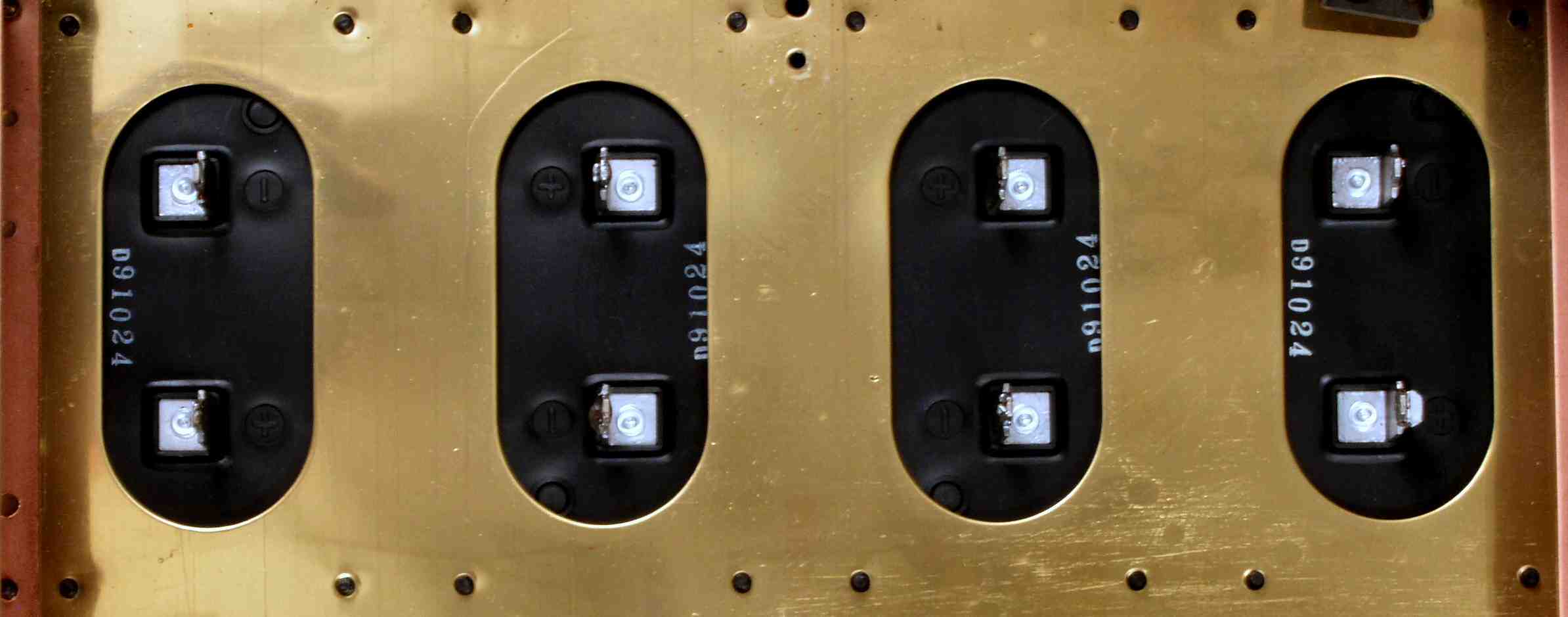

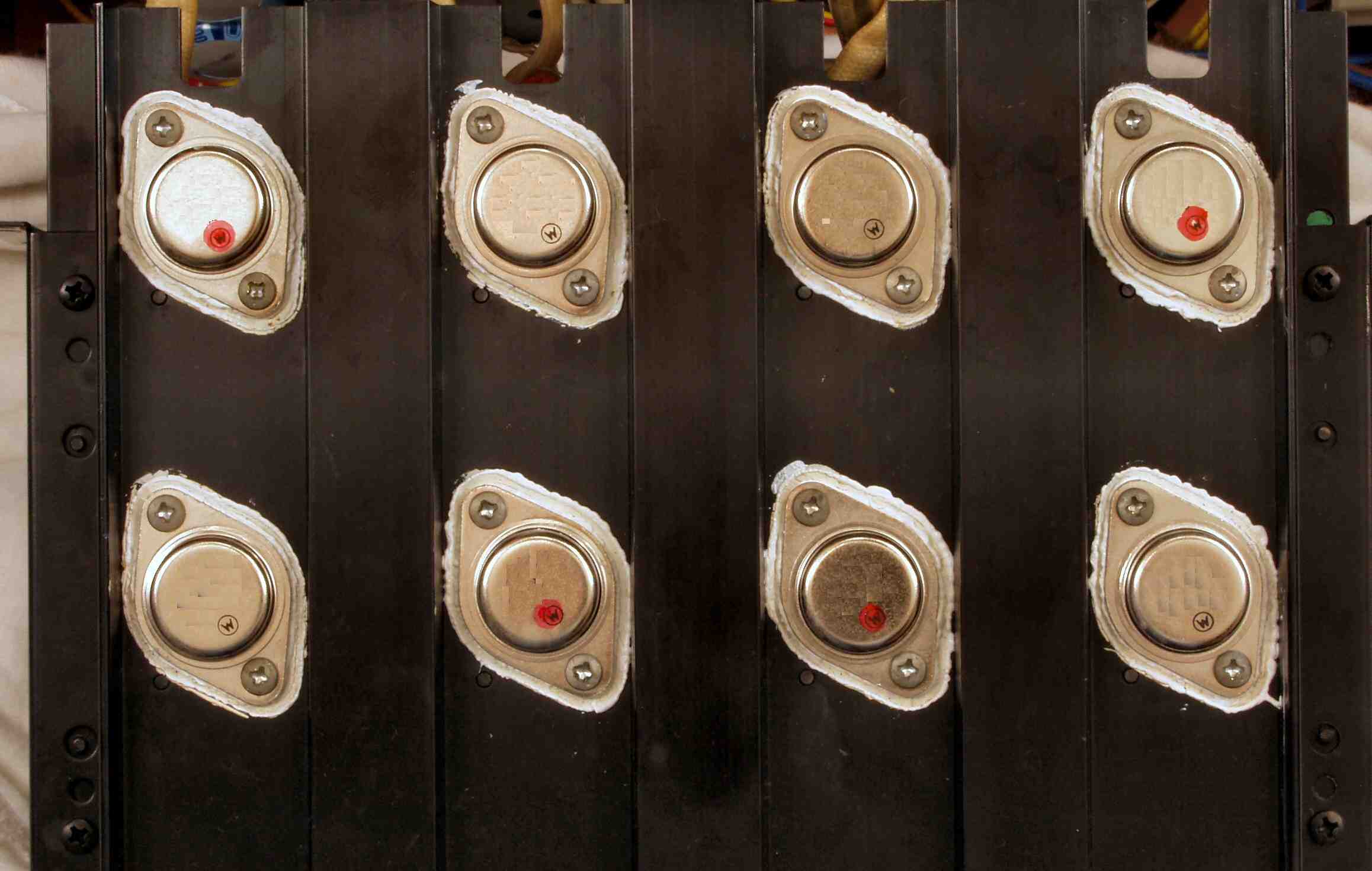

Ｃ−２Ｂ．　修理後　終段ＴＲ（トランジスター）　全ＴＲ（トランジスター）交換 　　　　　　　　　　　　増幅率は同じで、損失は２倍の２００Ｗの物を使用。銘板（品名）は消してあります

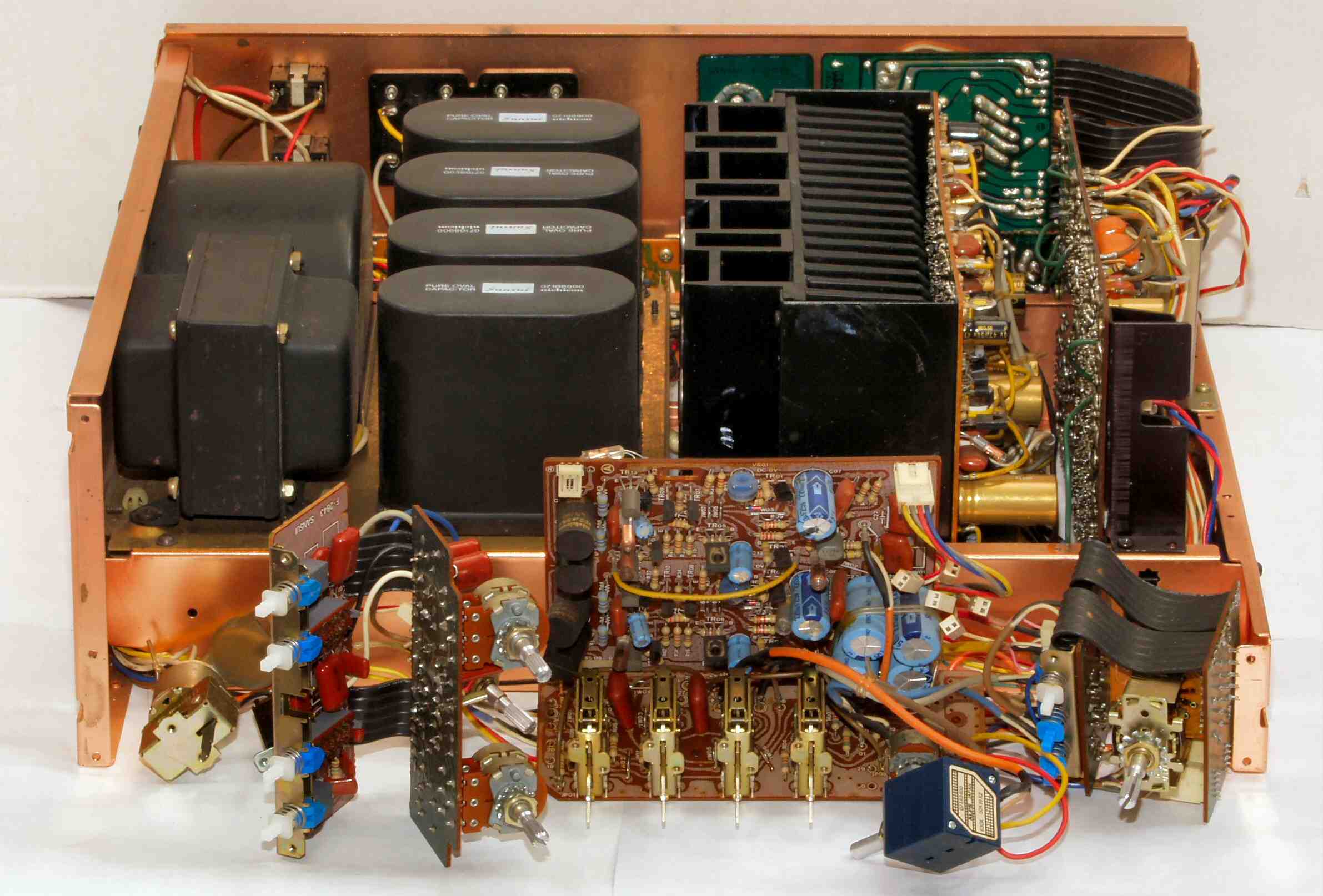

Ｃ−３．　前面パネルを取り外して、修理中

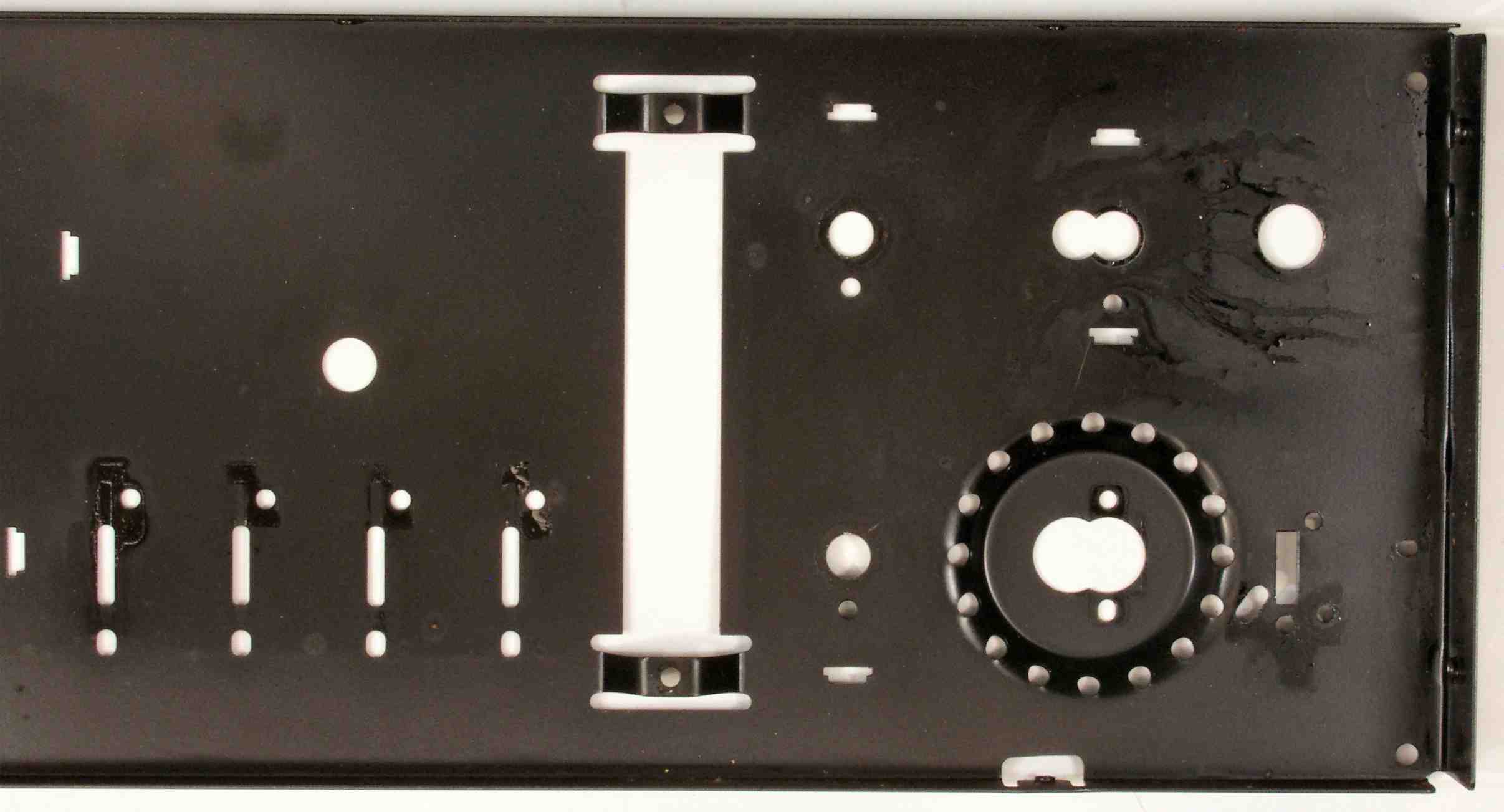

Ｃ−３Ａ．　パネル裏のシャーシに、使用した接点復活材の残り跡

Ｃ−３Ｂ．　修理前　ＦＬＡＴ−ＡＭＰ基板

Ｃ−３Ｃ．　修理後　ＦＬＡＴ−ＡＭＰ基板 　　　　　　　　　　　　　　ＦＥＴ（電解トランジスター）２個、半固定ＶＲ２個、電解コンデンサー１２個交換、フイルムコンデンサー２個追加

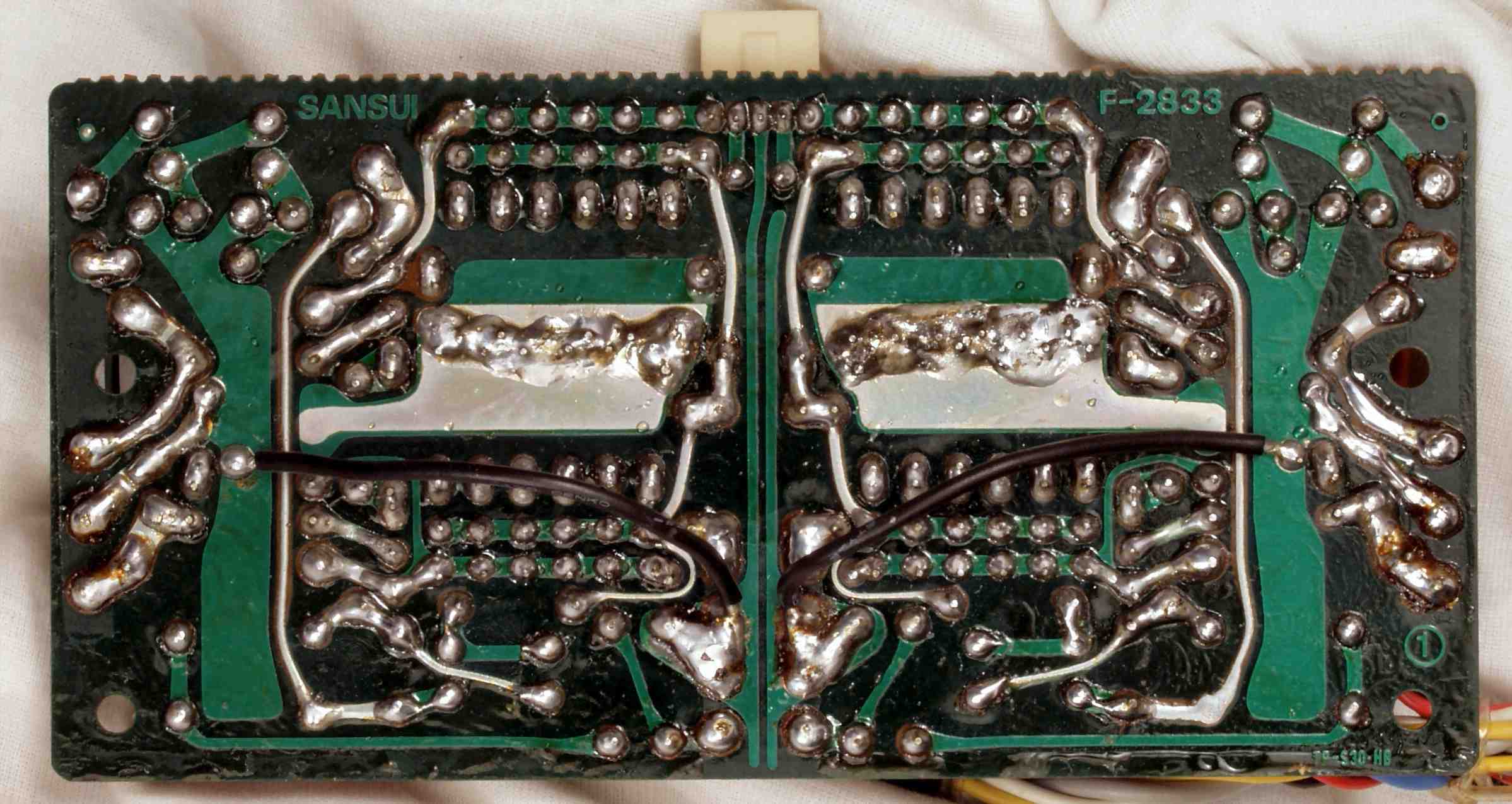

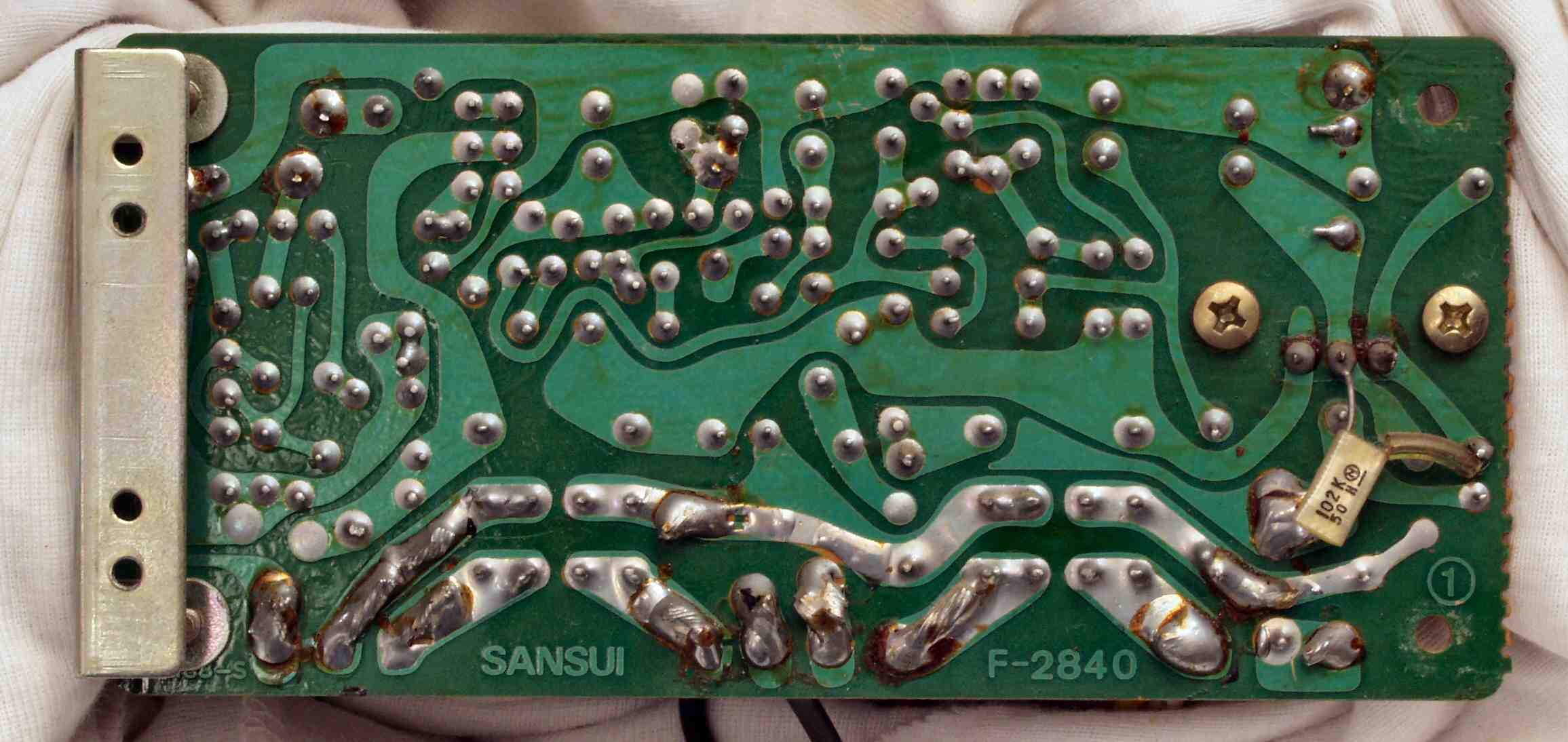

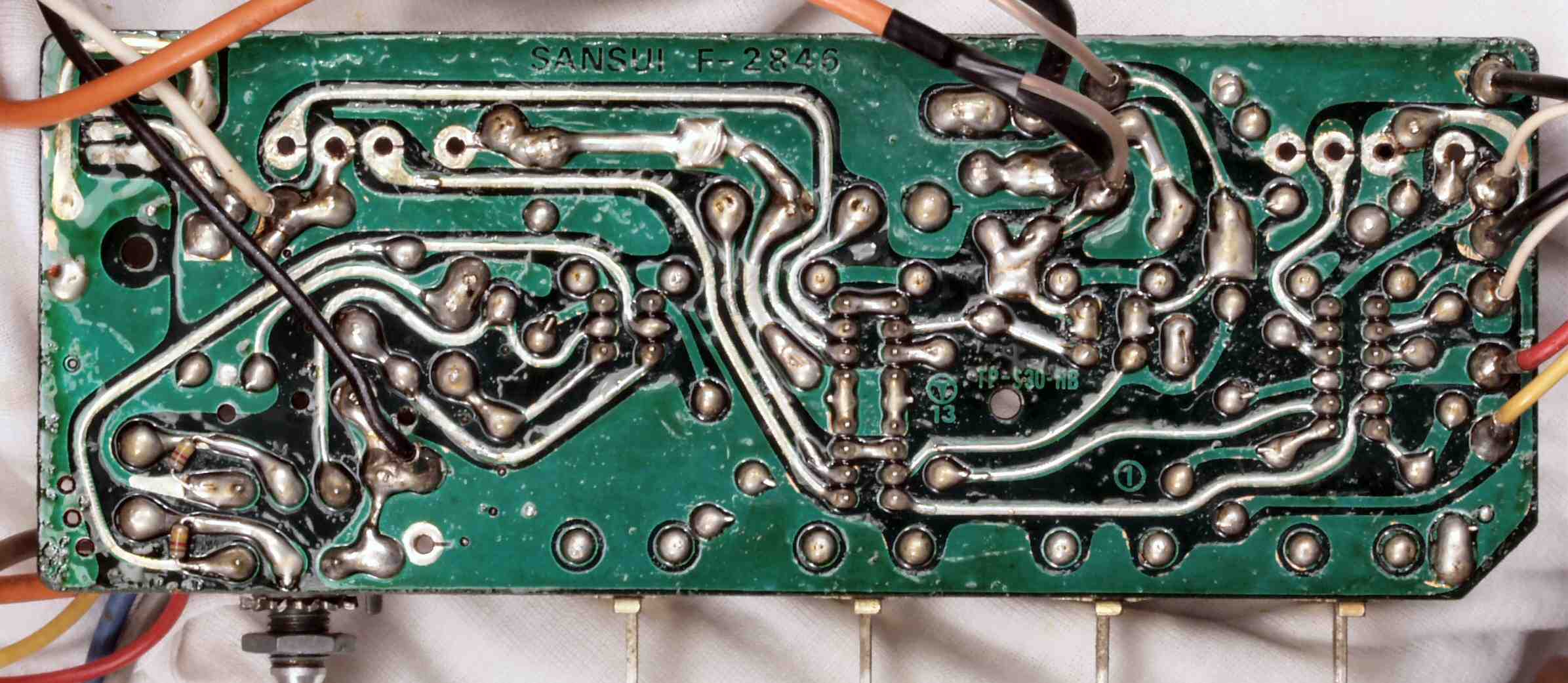

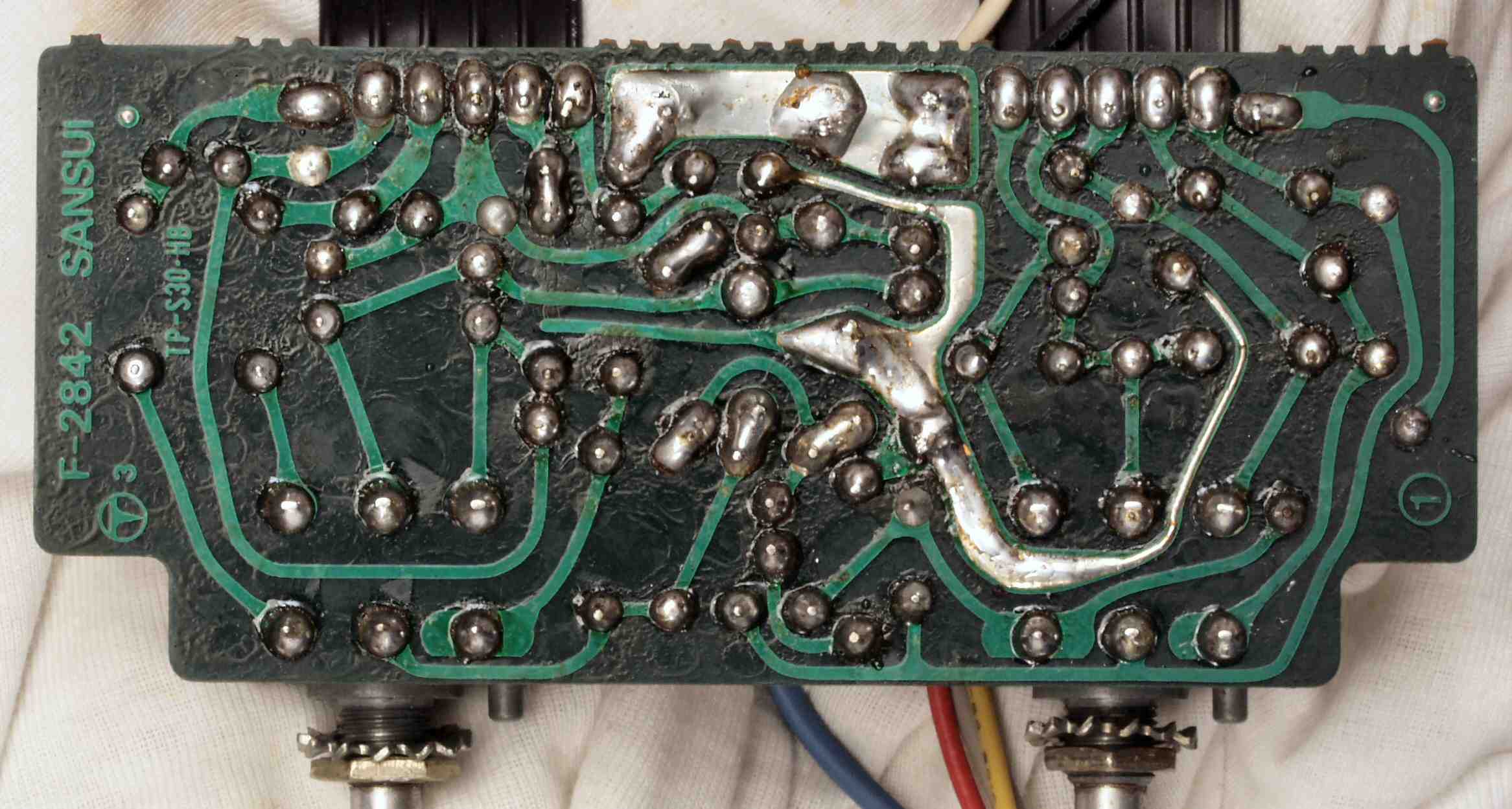

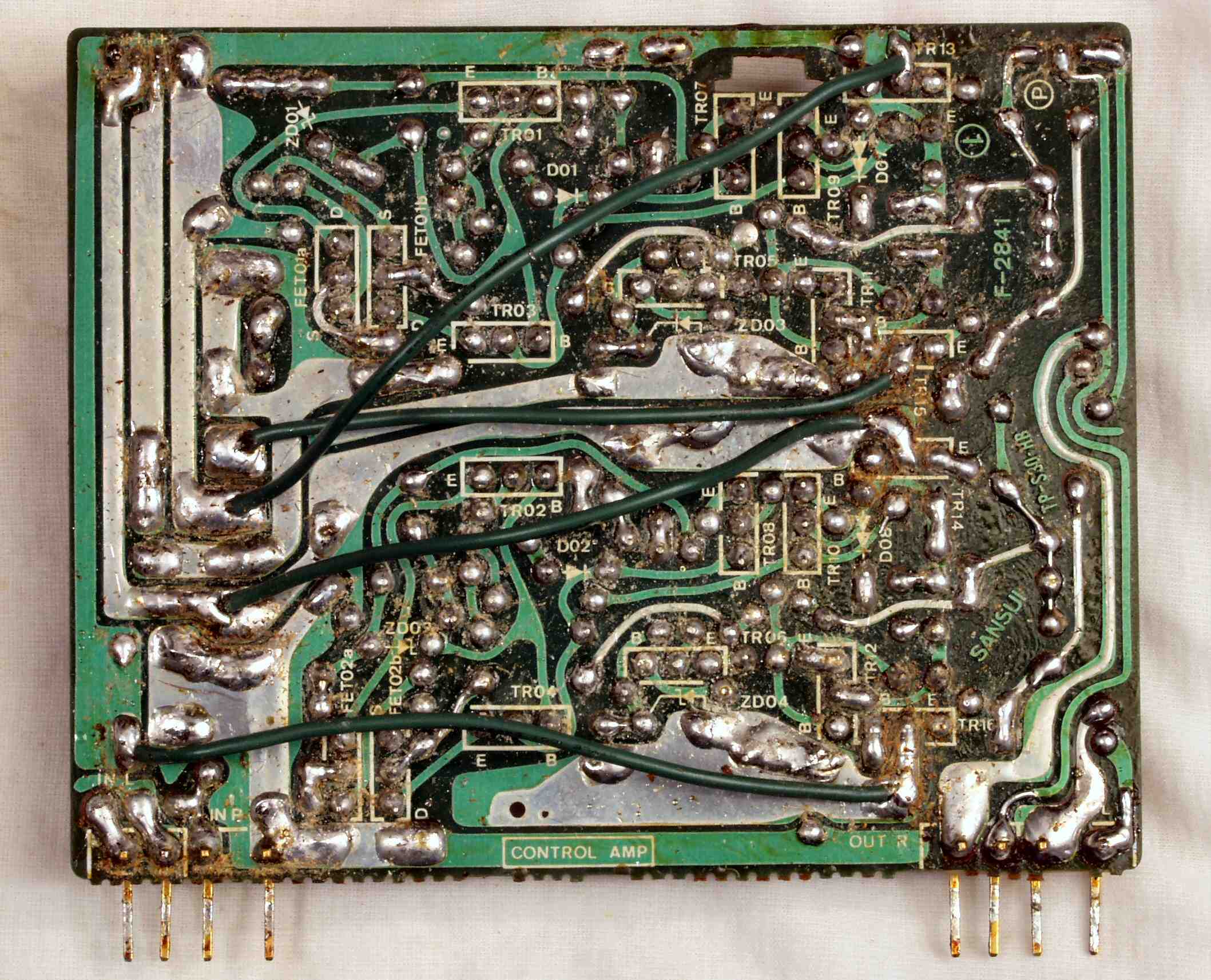

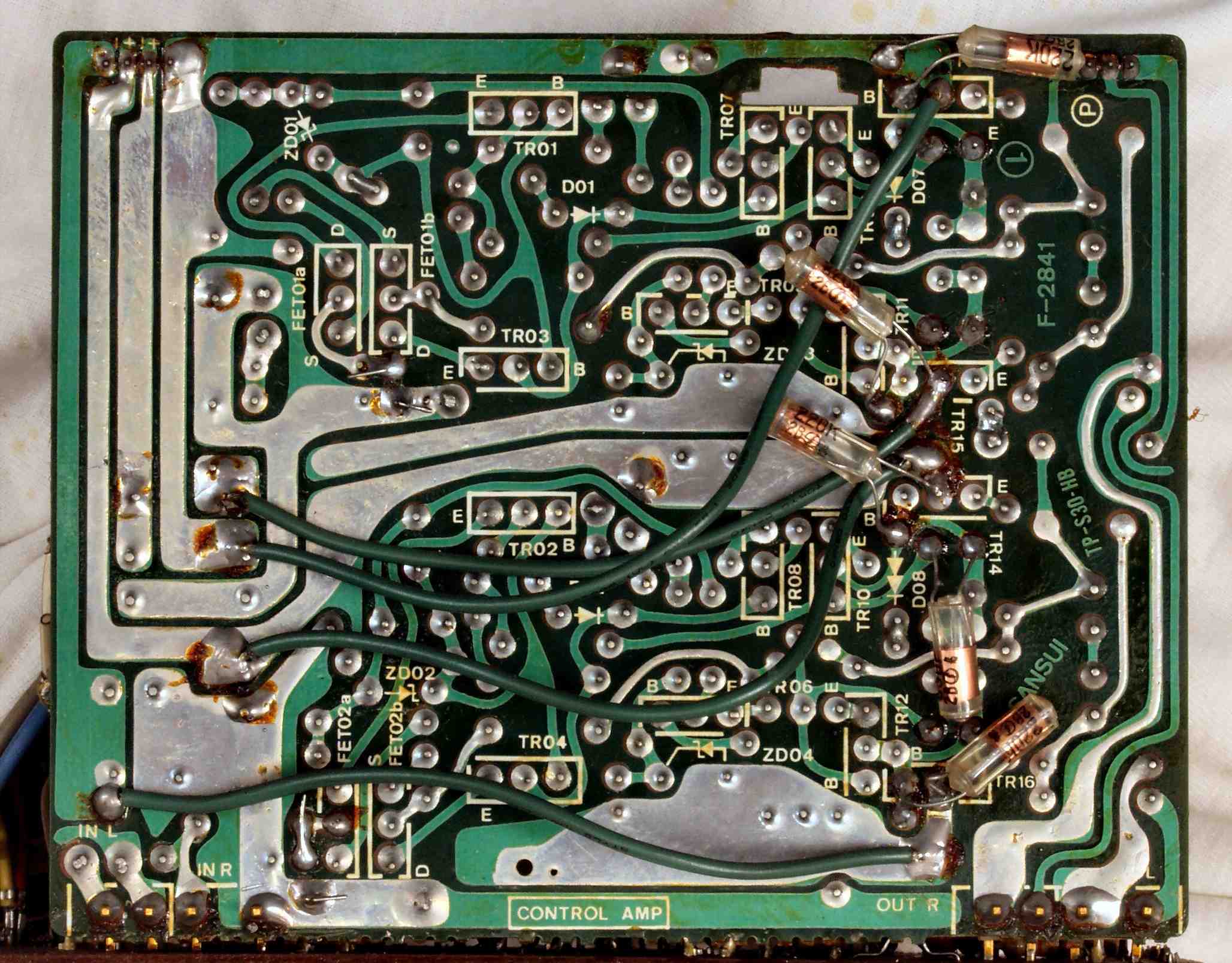

Ｃ−３Ｄ．　修理前　ＦＬＡＴ−ＡＭＰ基板裏

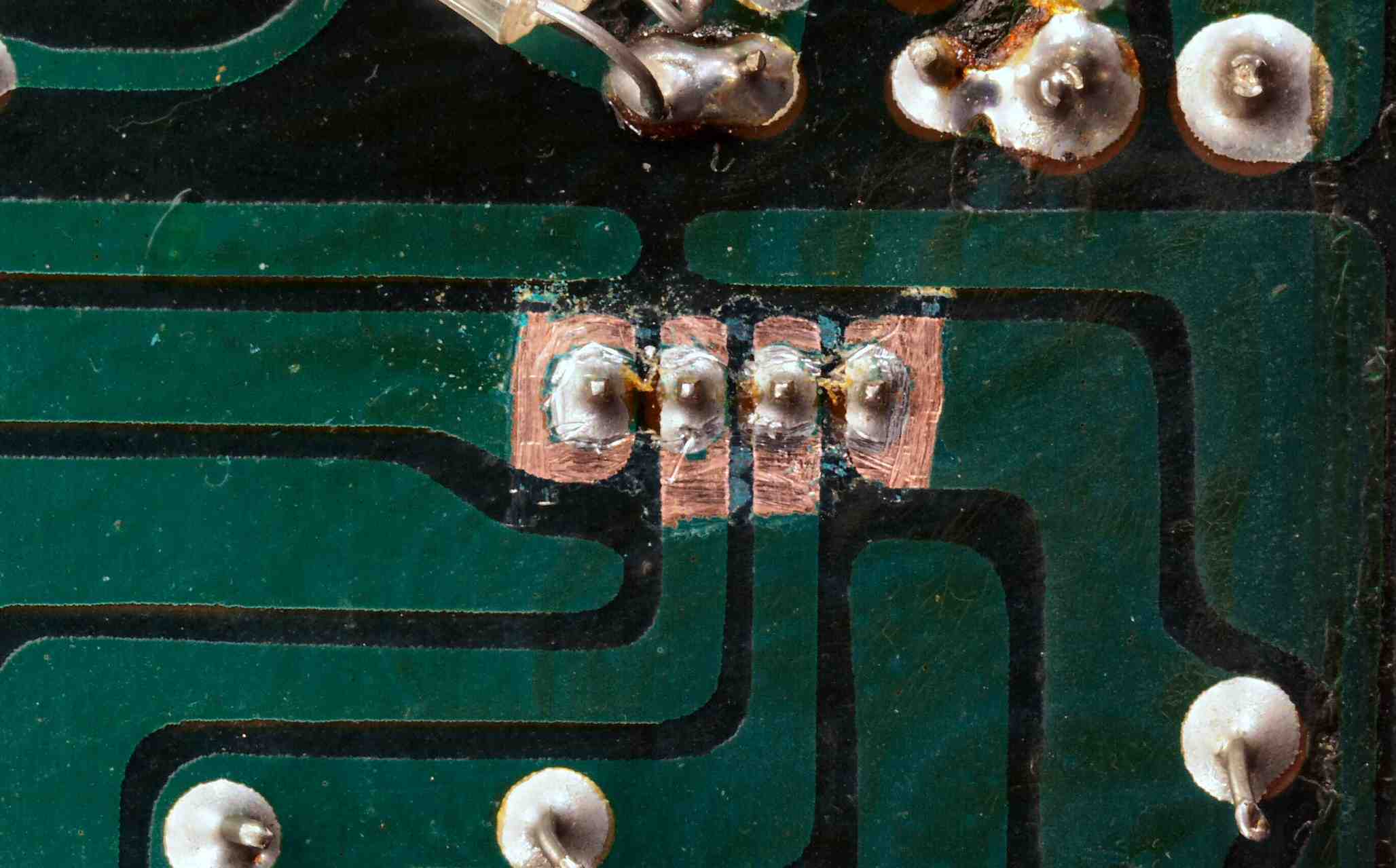

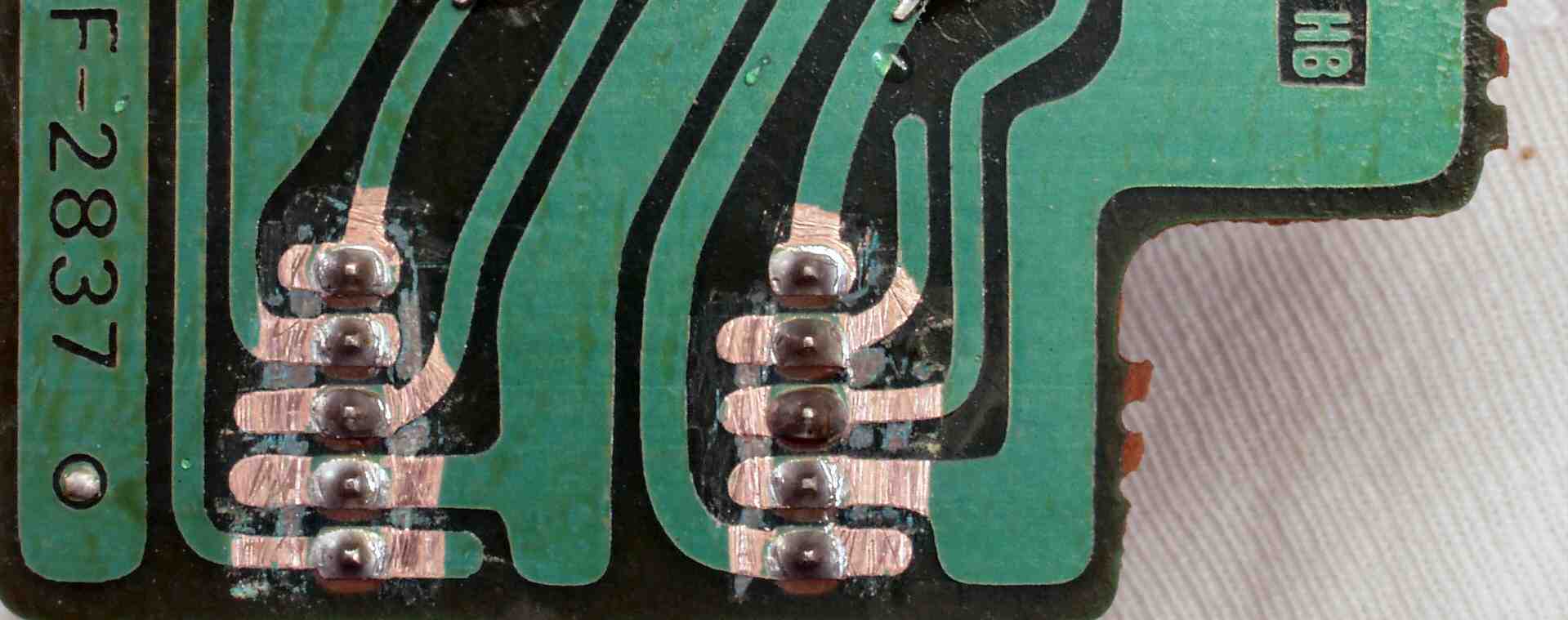

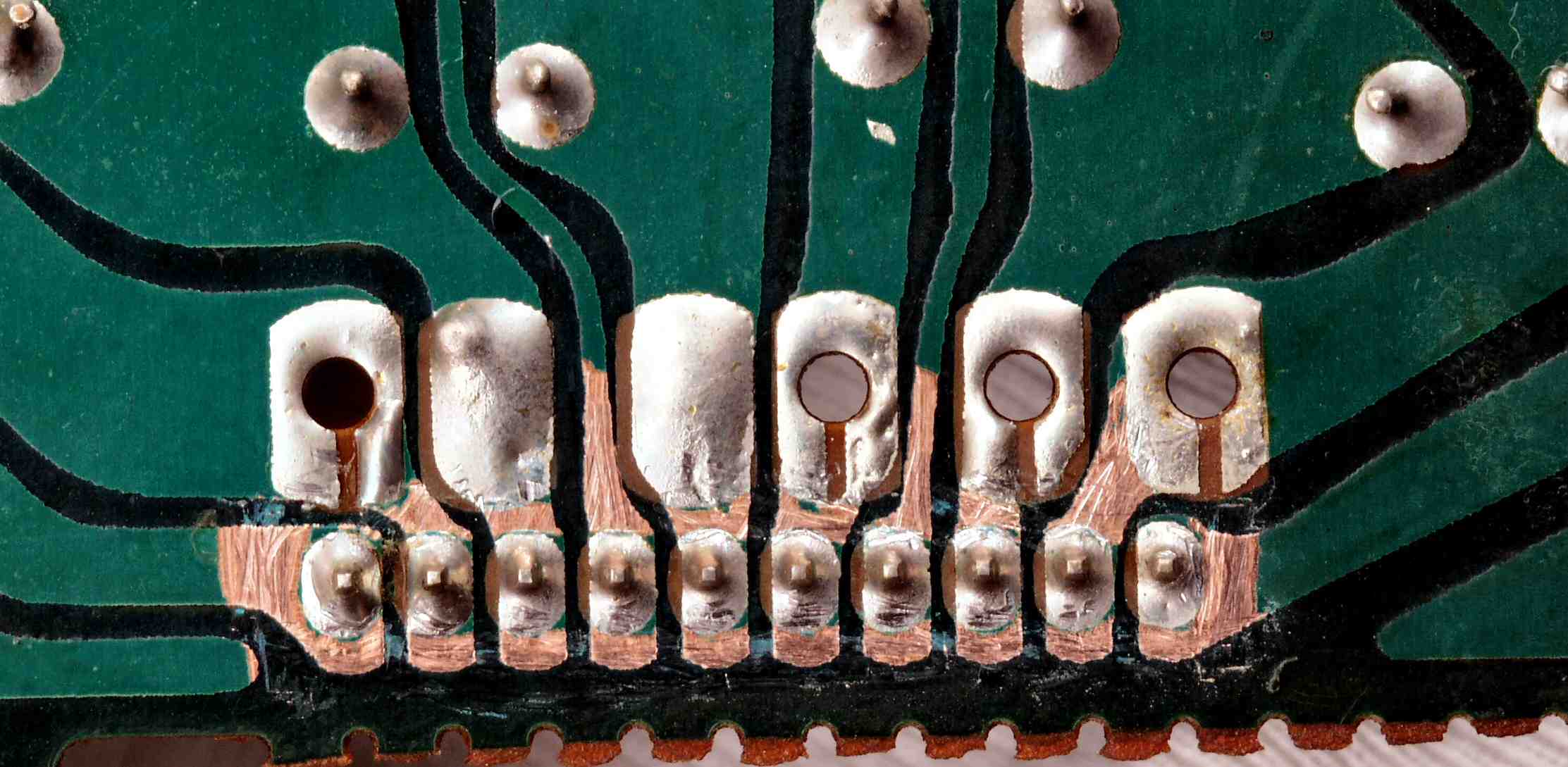

Ｃ−３Ｄ−１．　修理中　ＦＬＡＴ−ＡＭＰ基板裏、コネクター足の銅箔を広げる。

Ｃ−３Ｄ−２．　修理中　ＦＬＡＴ−ＡＭＰ基板裏、コネクター足の銅箔を広げる。２

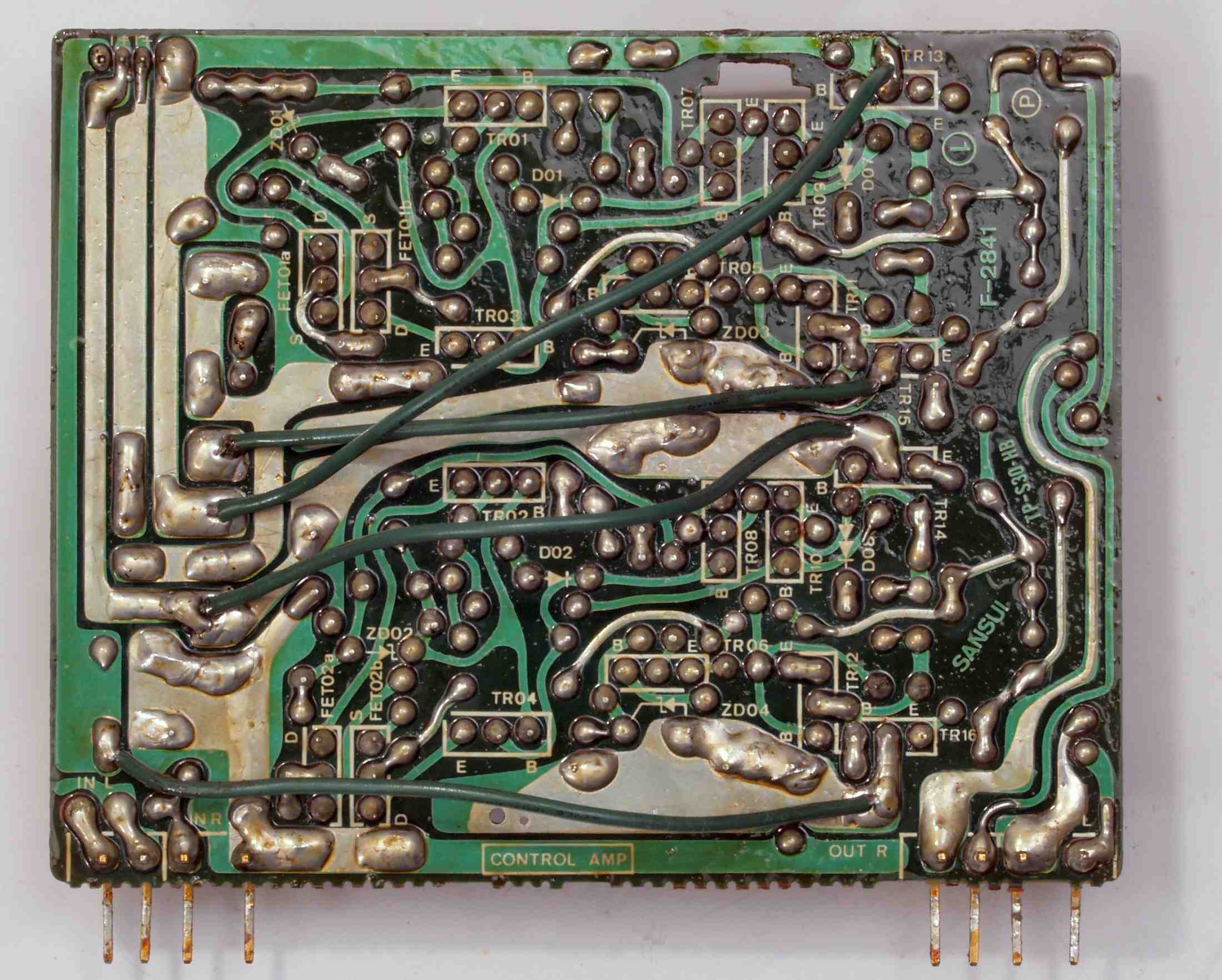

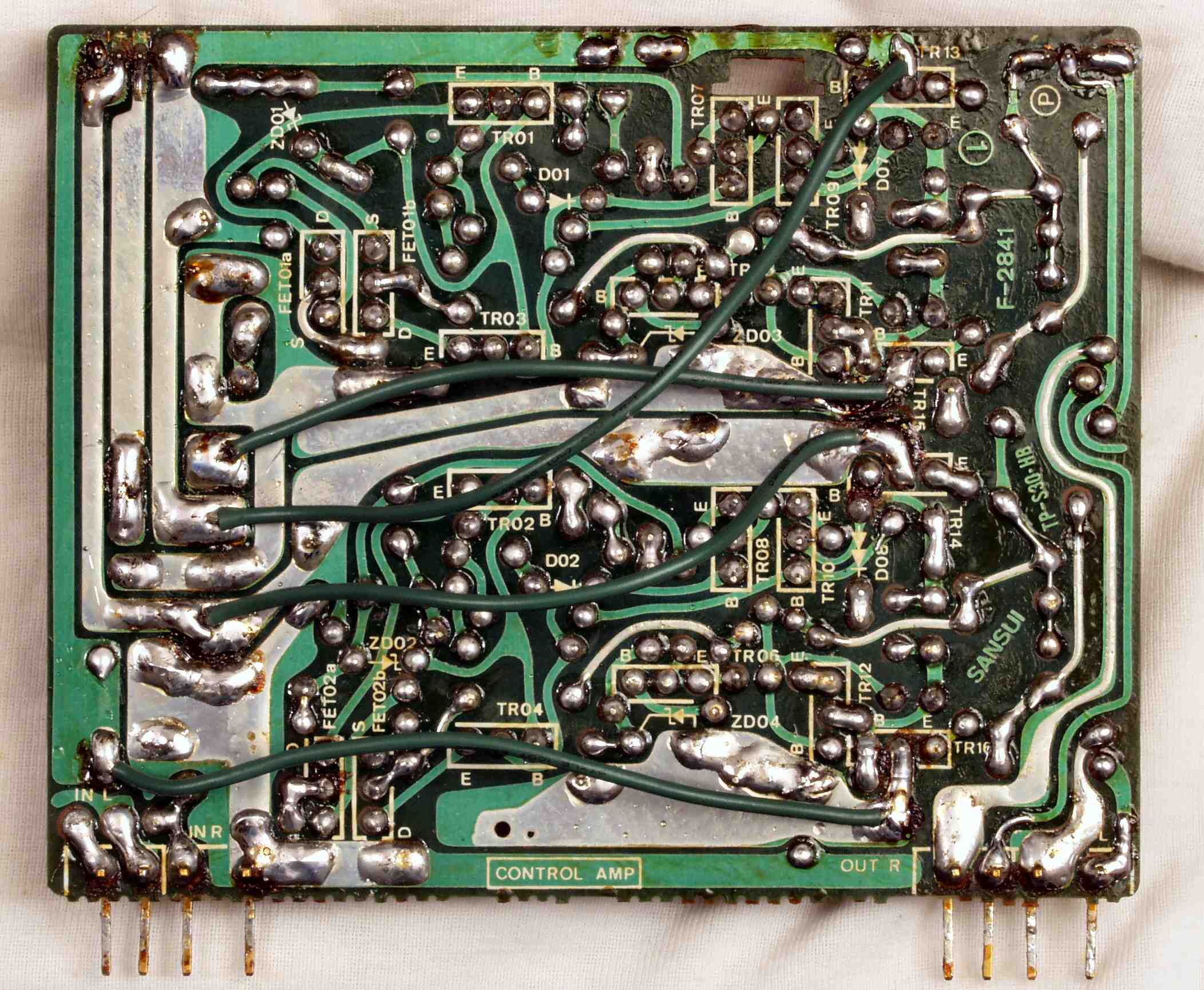

Ｃ−３Ｅ．　修理（半田補正）後　ＦＬＡＴ−ＡＭＰ基板裏　　全ての半田をやり直す

Ｃ−３Ｅ−１．　修理中　ＦＬＡＴ−ＡＭＰ基板裏　　不要なフラックスを取る、単純な作業で非常に時間がかかる。

Ｃ−３Ｆ．　完成ＦＬＡＴ−ＡＭＰ基板裏　洗浄後

Ｃ−４．　修理中　ＣＯＮＴＲＯＬ基板

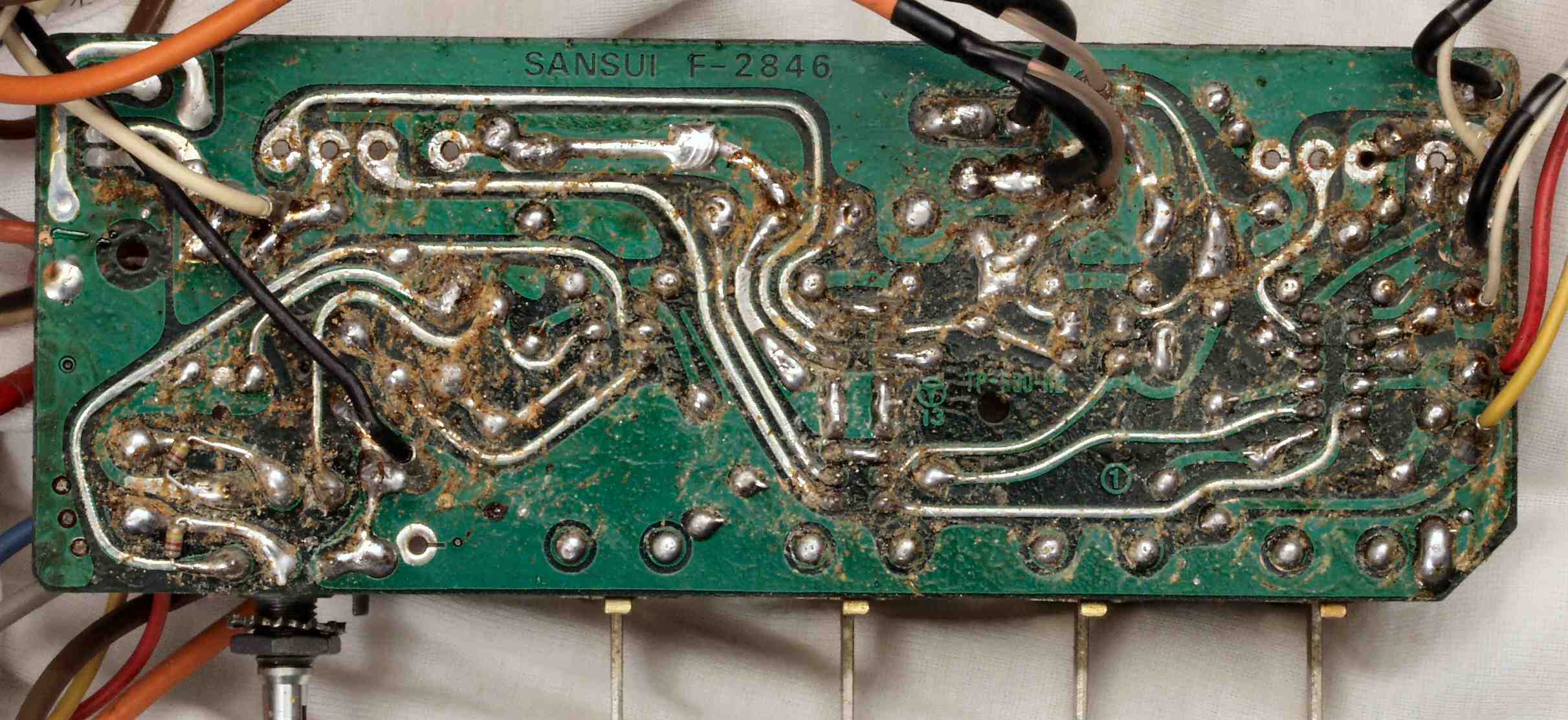

Ｃ−４Ａ．　修理前　ＣＯＮＴＲＯＬ基板裏

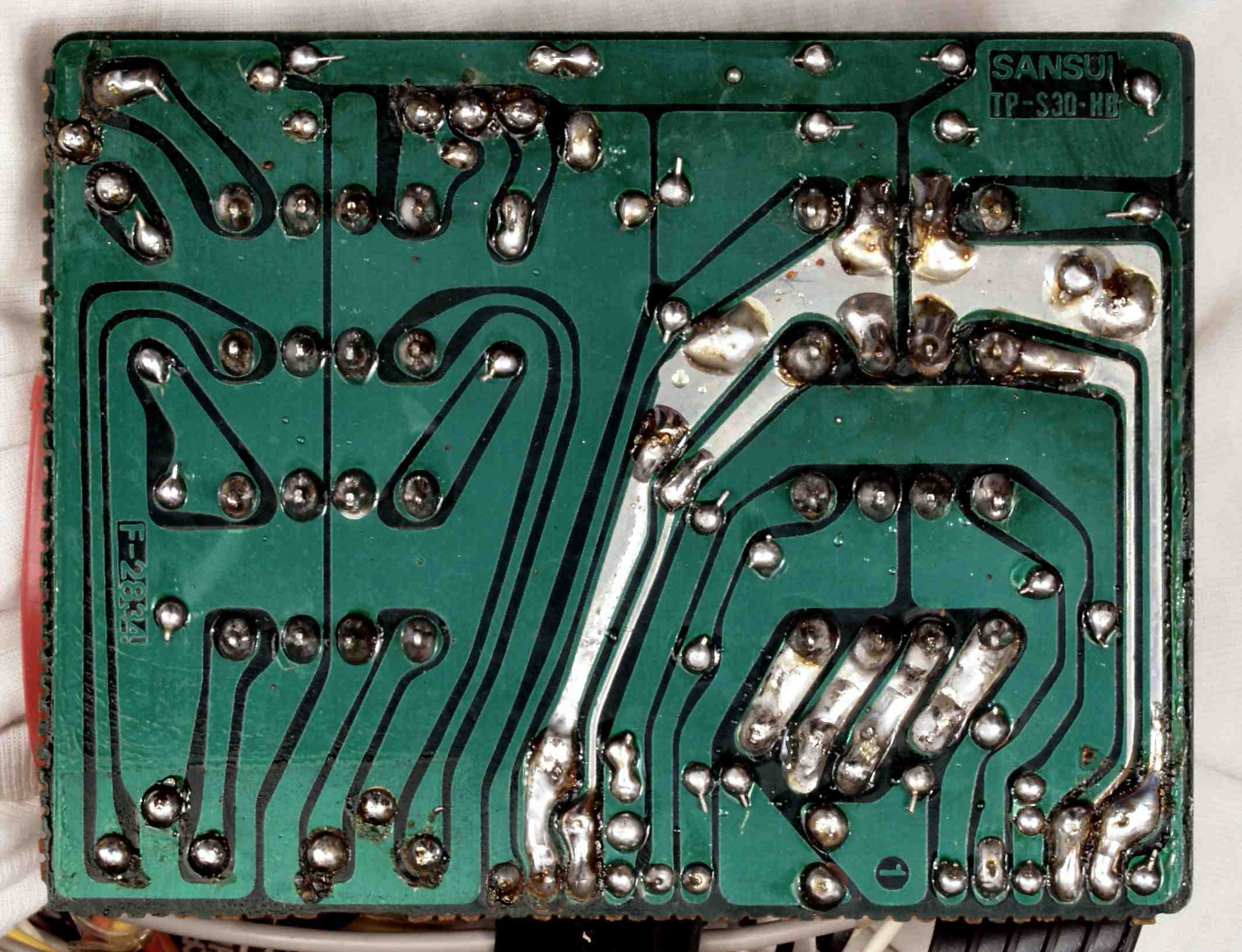

Ｃ−４Ｂ．　修理（半田補正）後　ＣＯＮＴＲＯＬ基板裏　　全ての半田をやり直す

Ｃ−４Ｂ−１．　修理中　ＣＯＮＴＲＯＬ基板裏　不要なフラックスを取る、単純な作業で非常に時間がかかる。

Ｃ−４Ｃ．　完成ＣＯＮＴＲＯＬ基板裏　洗浄後

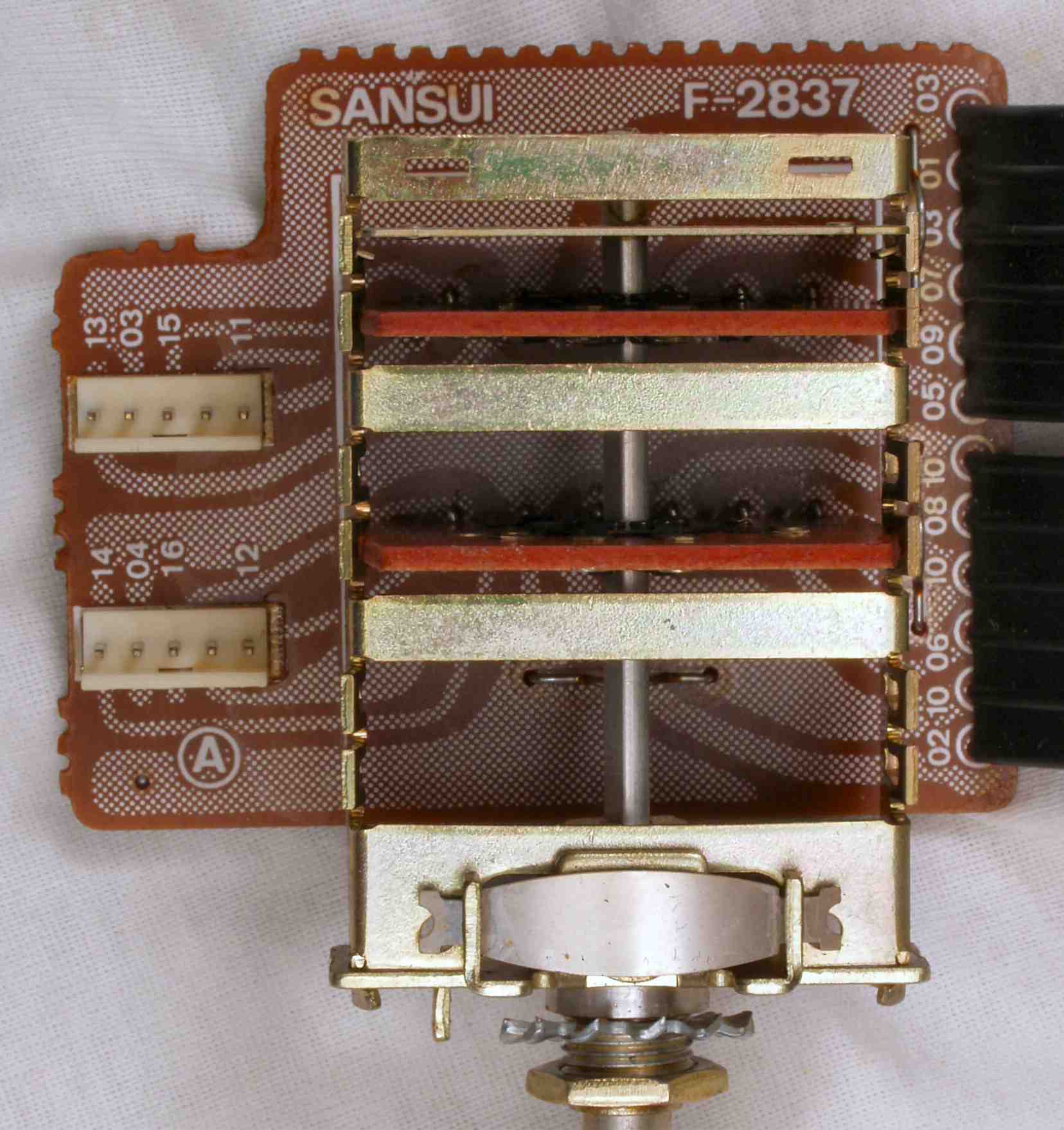

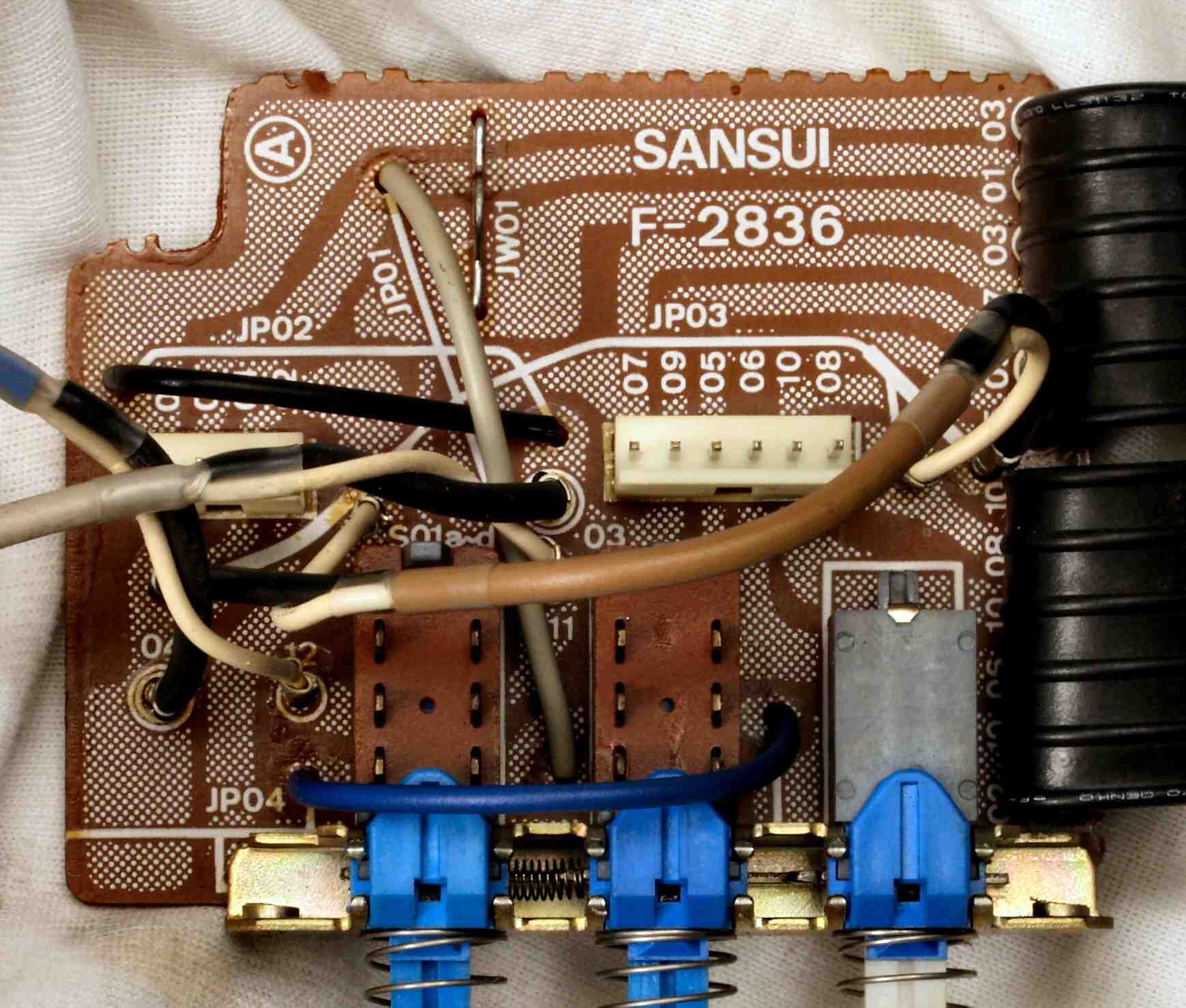

Ｃ−５．　修理中　ＴａｐｅＣｏｐｙＳＷ基板

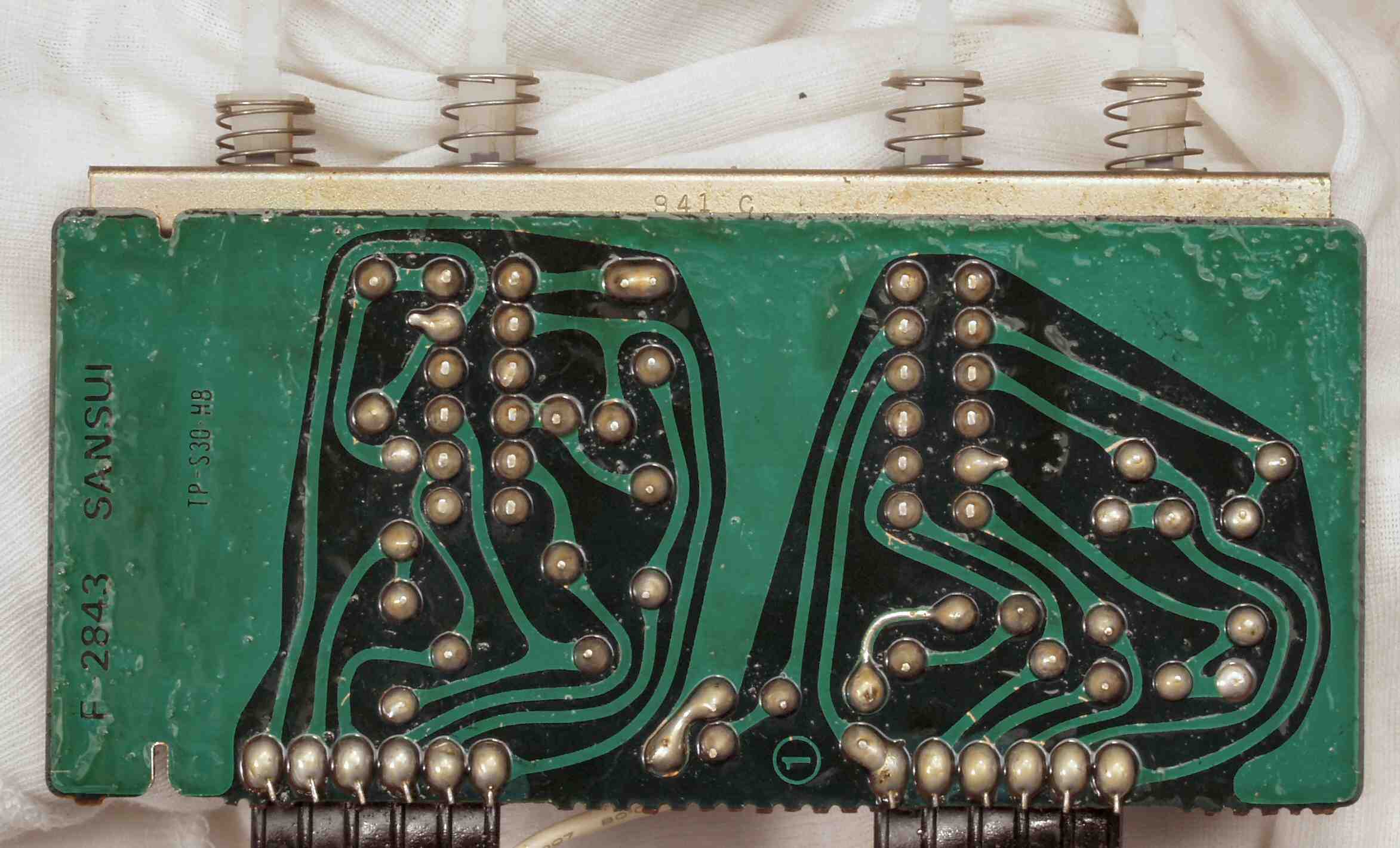

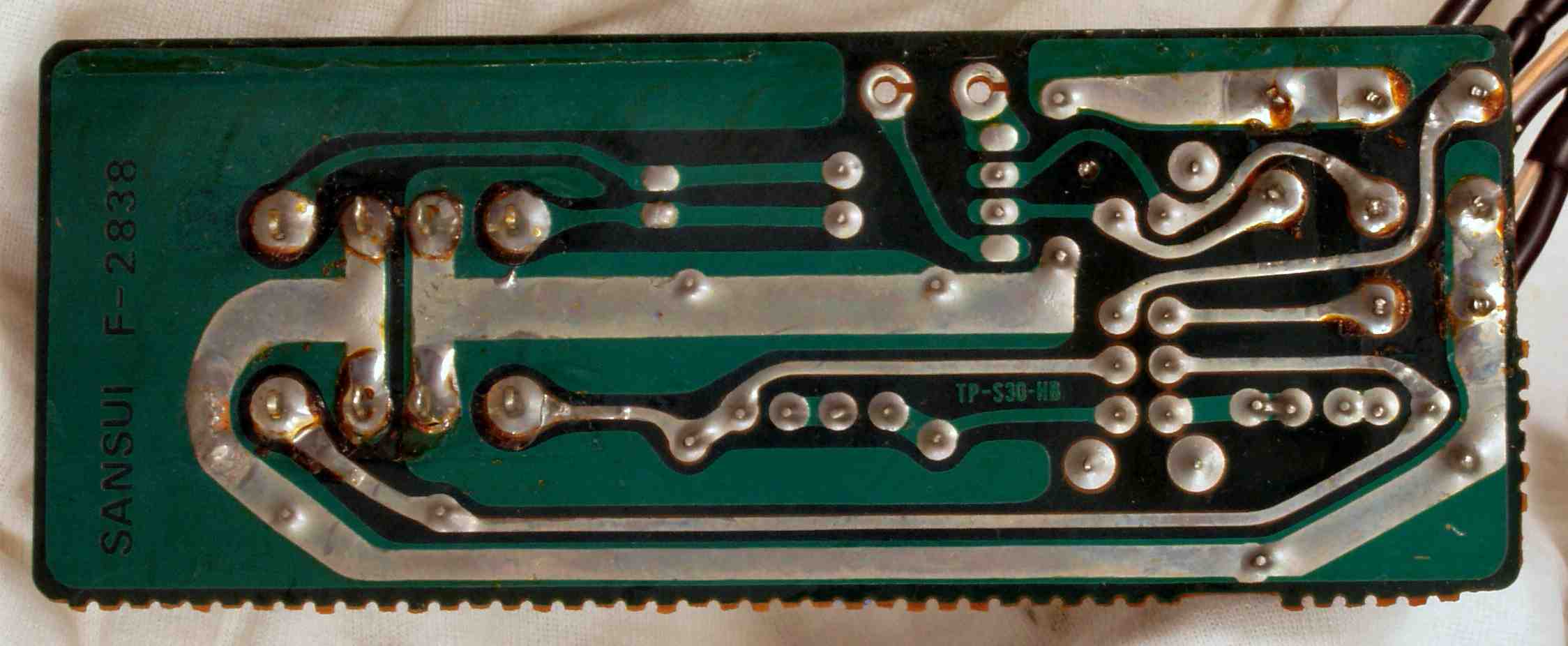

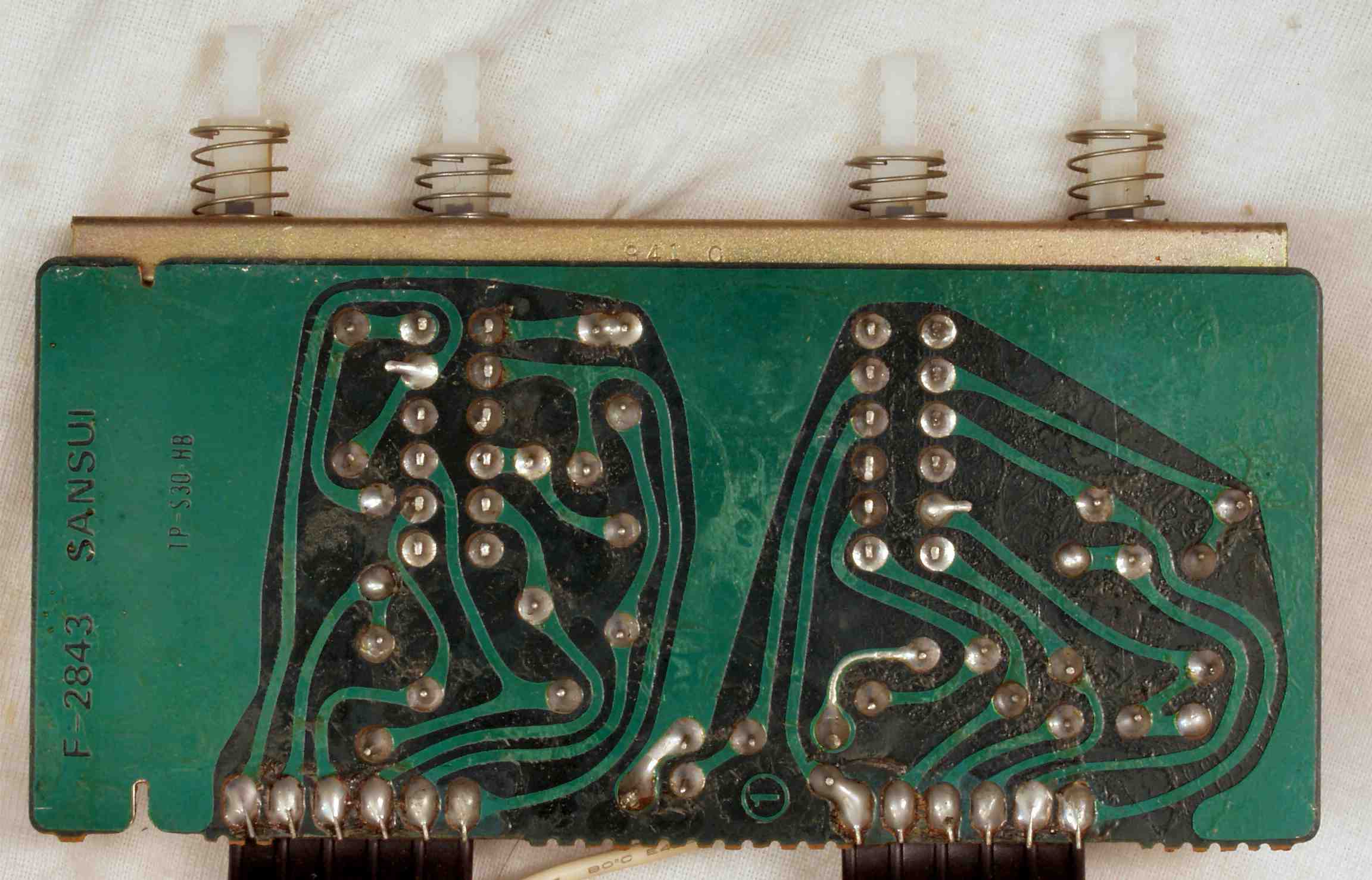

Ｃ−５Ａ．　修理前　ＴａｐｅＣｏｐｙＳＷ基板裏

Ｃ−５Ｂ．　修理（半田補正）後　　ＴａｐｅＣｏｐｙＳＷ基板裏　全ての半田をやり直す

Ｃ−５Ｃ．　完成ＴａｐｅＣｏｐｙＳＷ基板裏　洗浄後

Ｃ−６．　修理中　ＴａｐｅＰｌａｙＳＷ基板

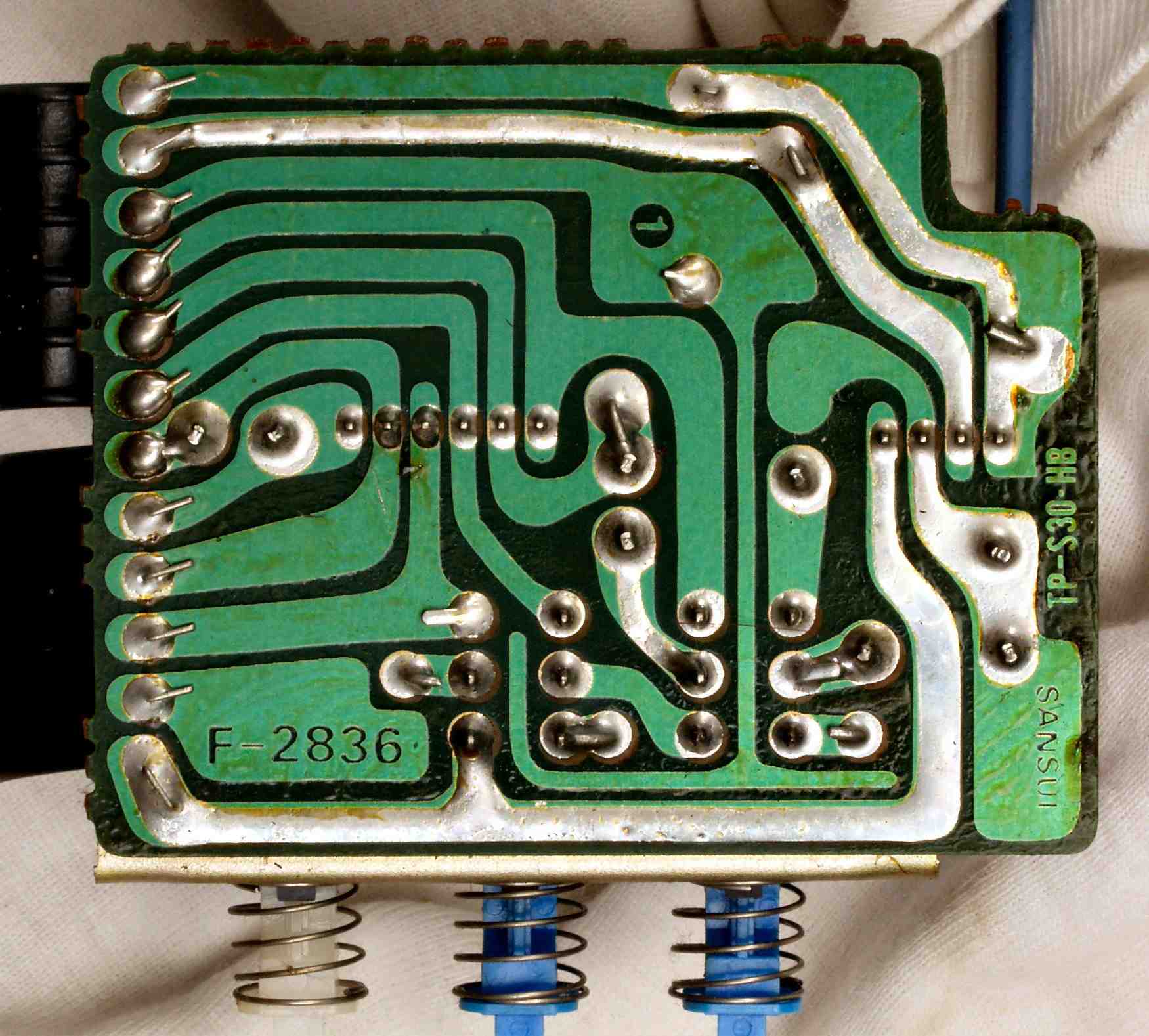

Ｃ−６Ａ．　修理前　ＴａｐｅＰｌａｙＳＷ基板裏

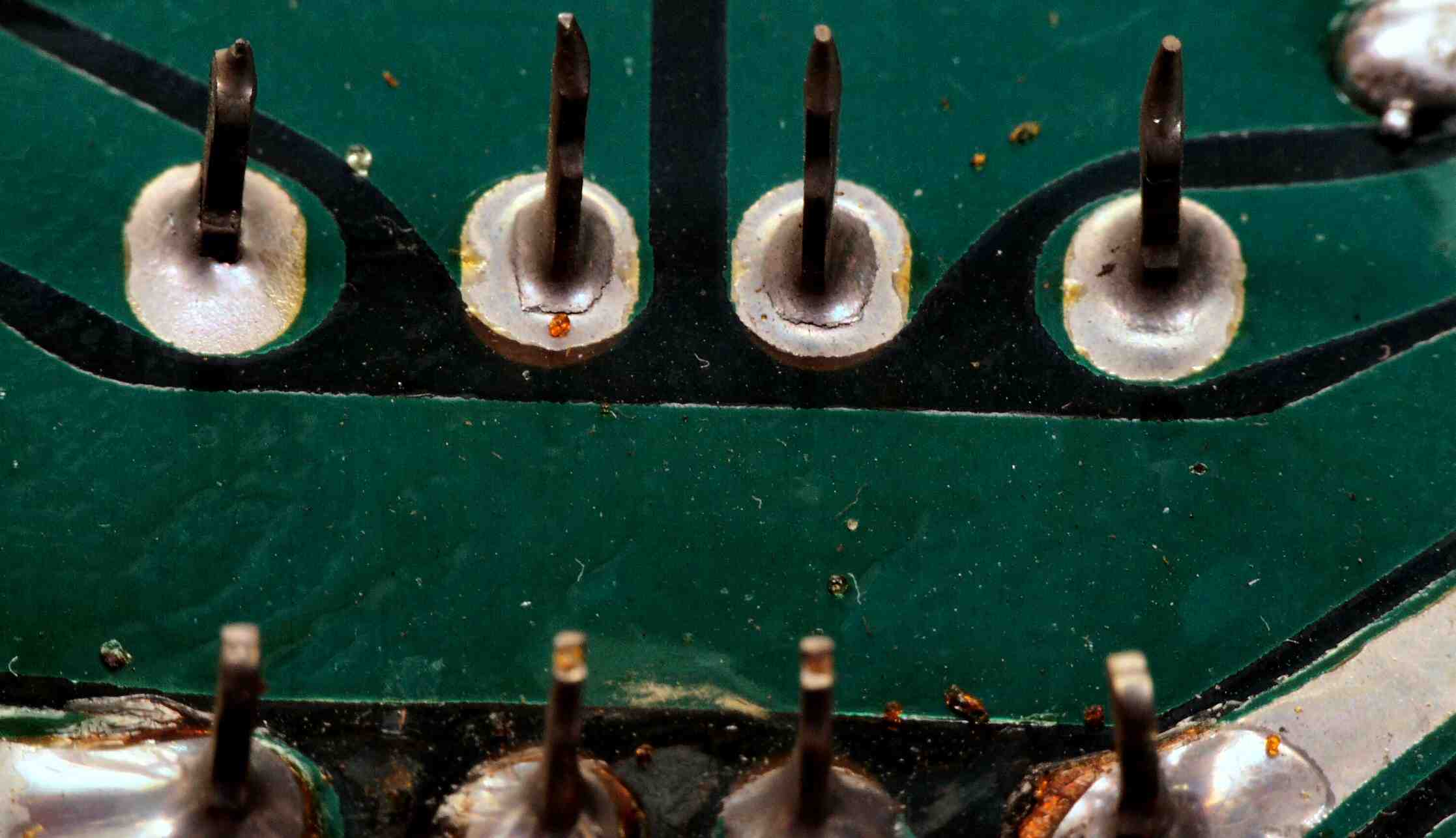

Ｃ−６Ａ−１．　修理中　ＴａｐｅＰｌａｙＳＷ基板裏、コネクター足の銅箔を広げる。

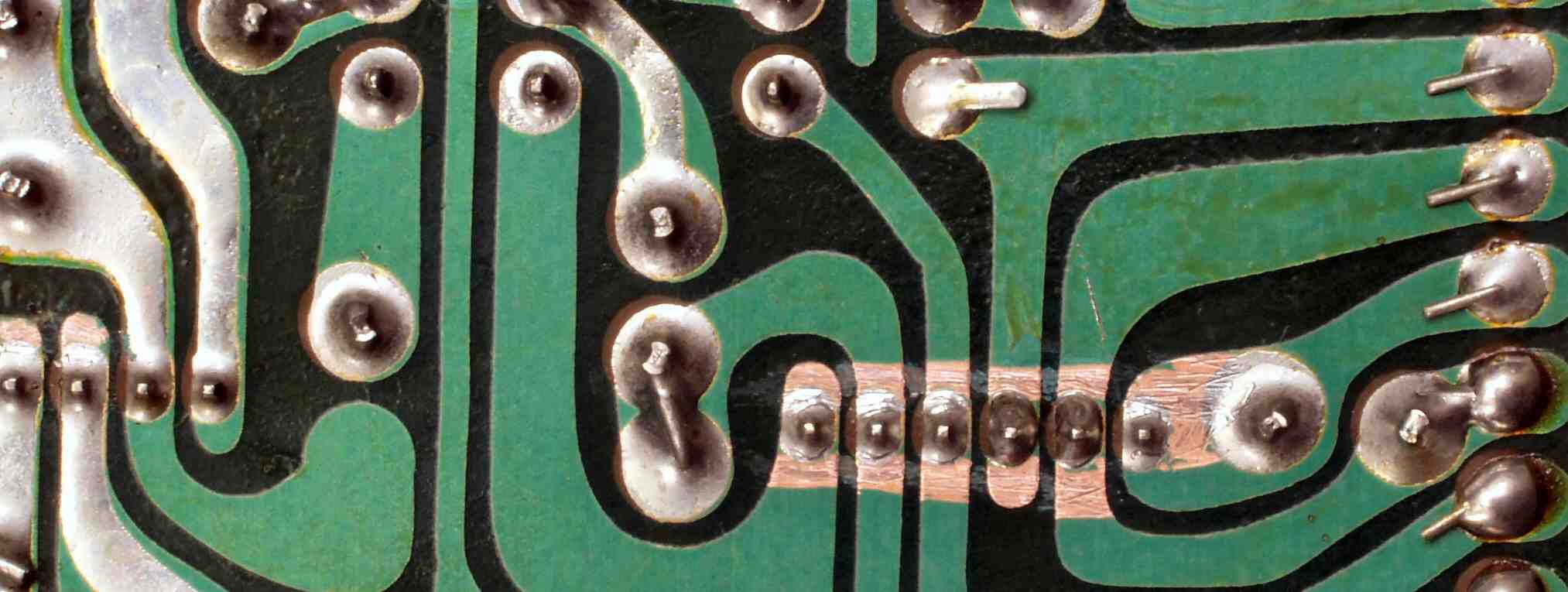

Ｃ−６Ａ−２．　修理中　ＴａｐｅＰｌａｙＳＷ基板裏、コネクター足の銅箔を広げる。２

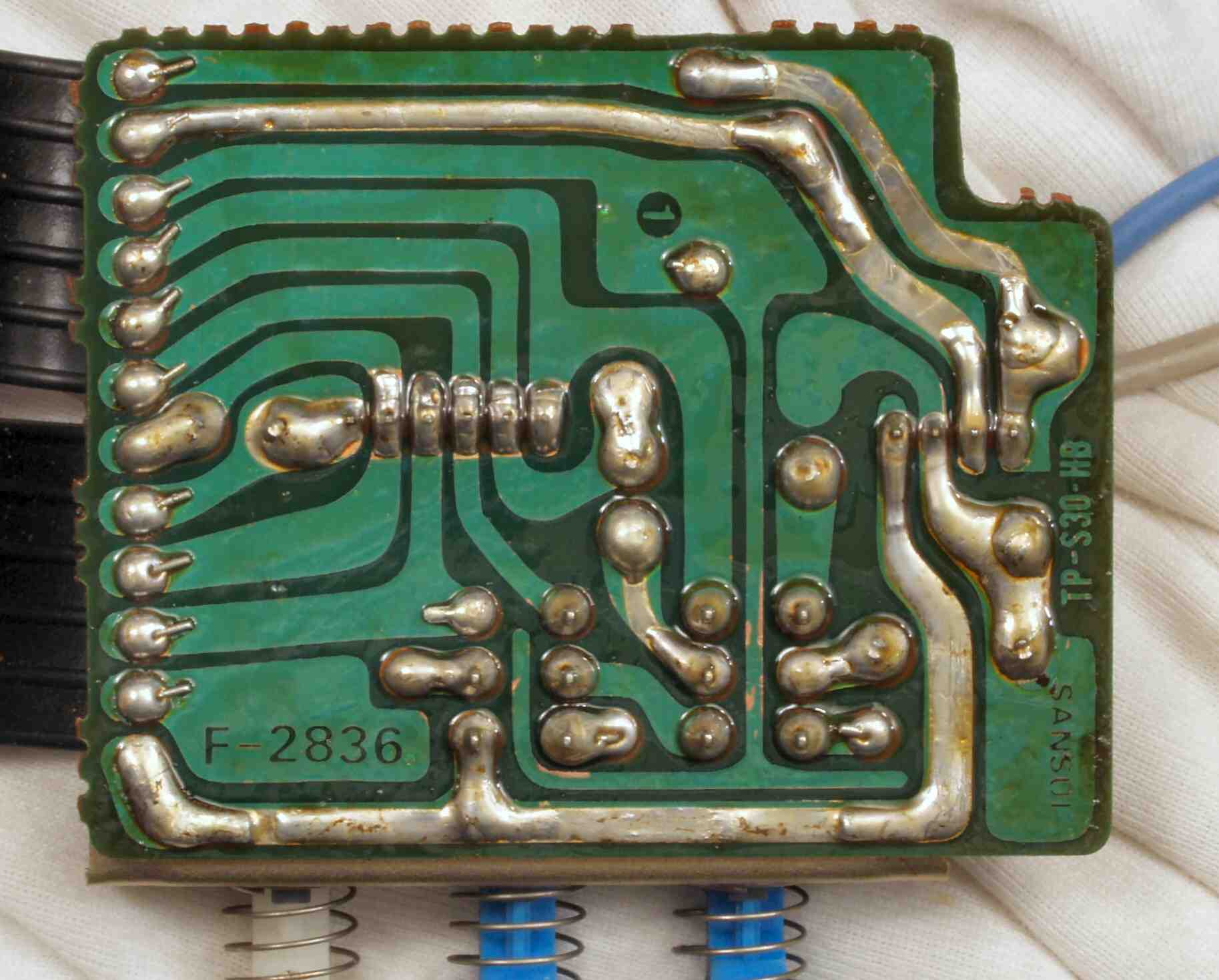

Ｃ−６Ｂ．　修理（半田補正）後　ＴａｐｅＰｌａｙＳＷ基板裏　　全ての半田をやり直す

Ｃ−６Ｃ．　完成ＴａｐｅＰｌａｙＳＷ基板裏　洗浄後

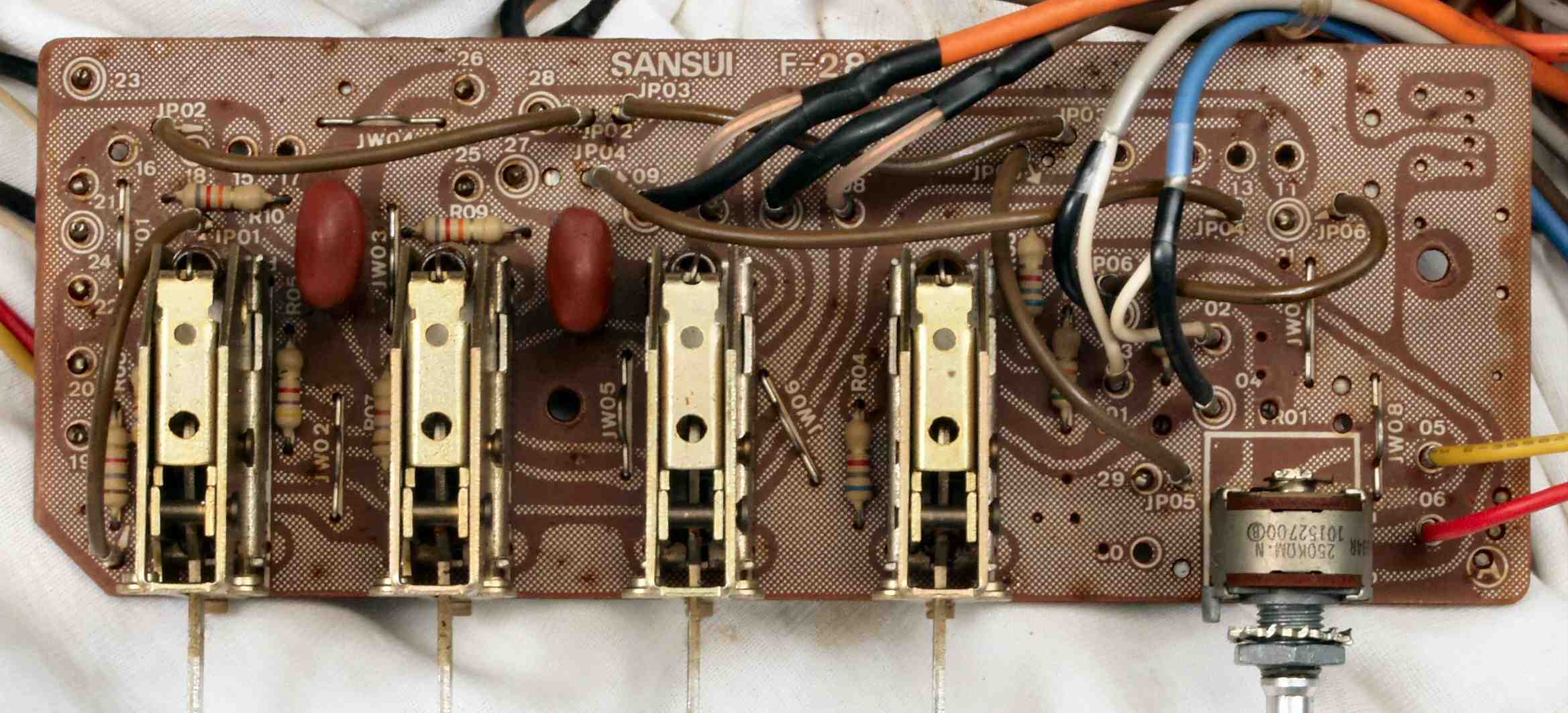

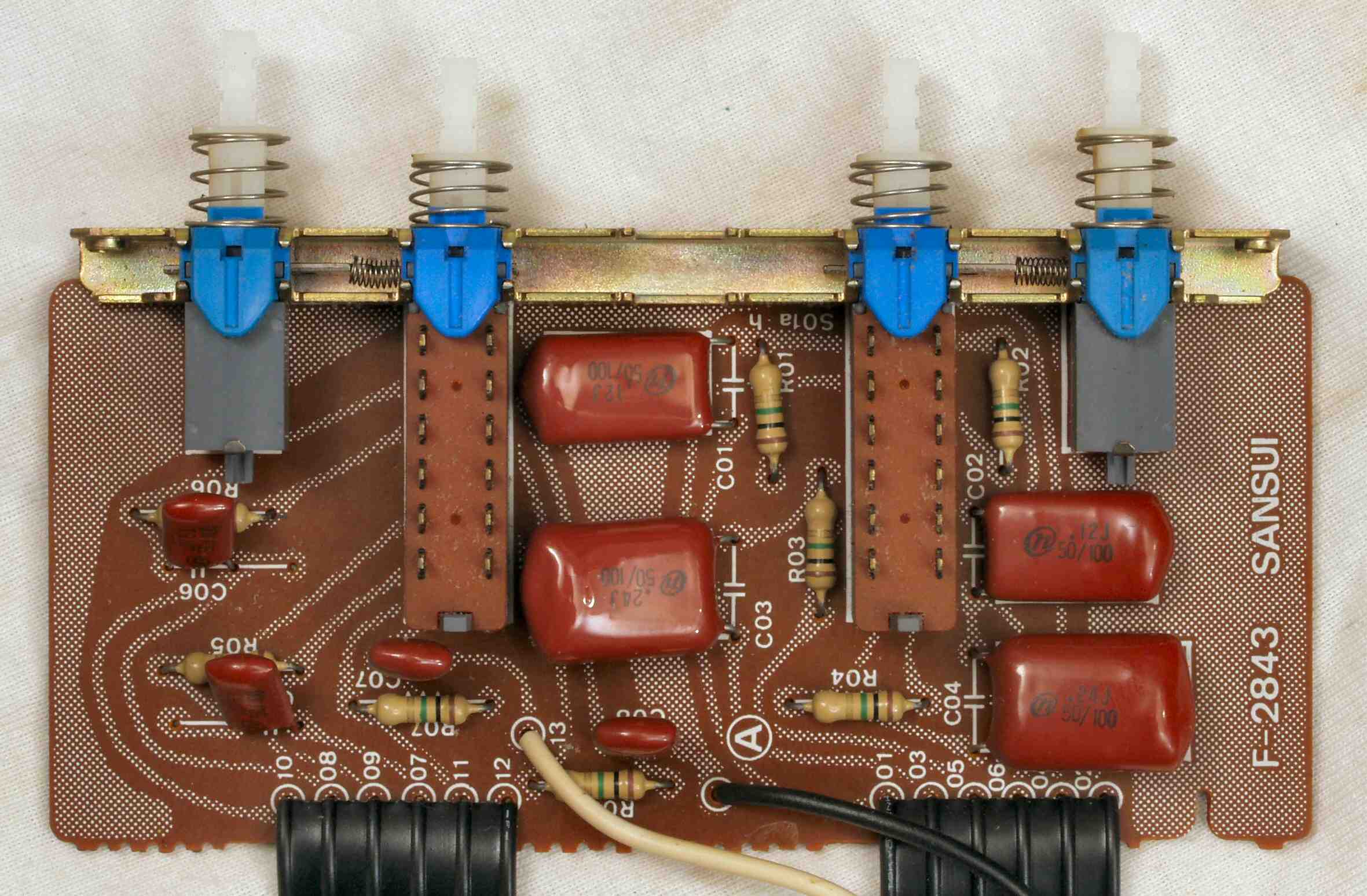

Ｃ−７．　修理中　ＴＯＮＥ−ＳＷ基板

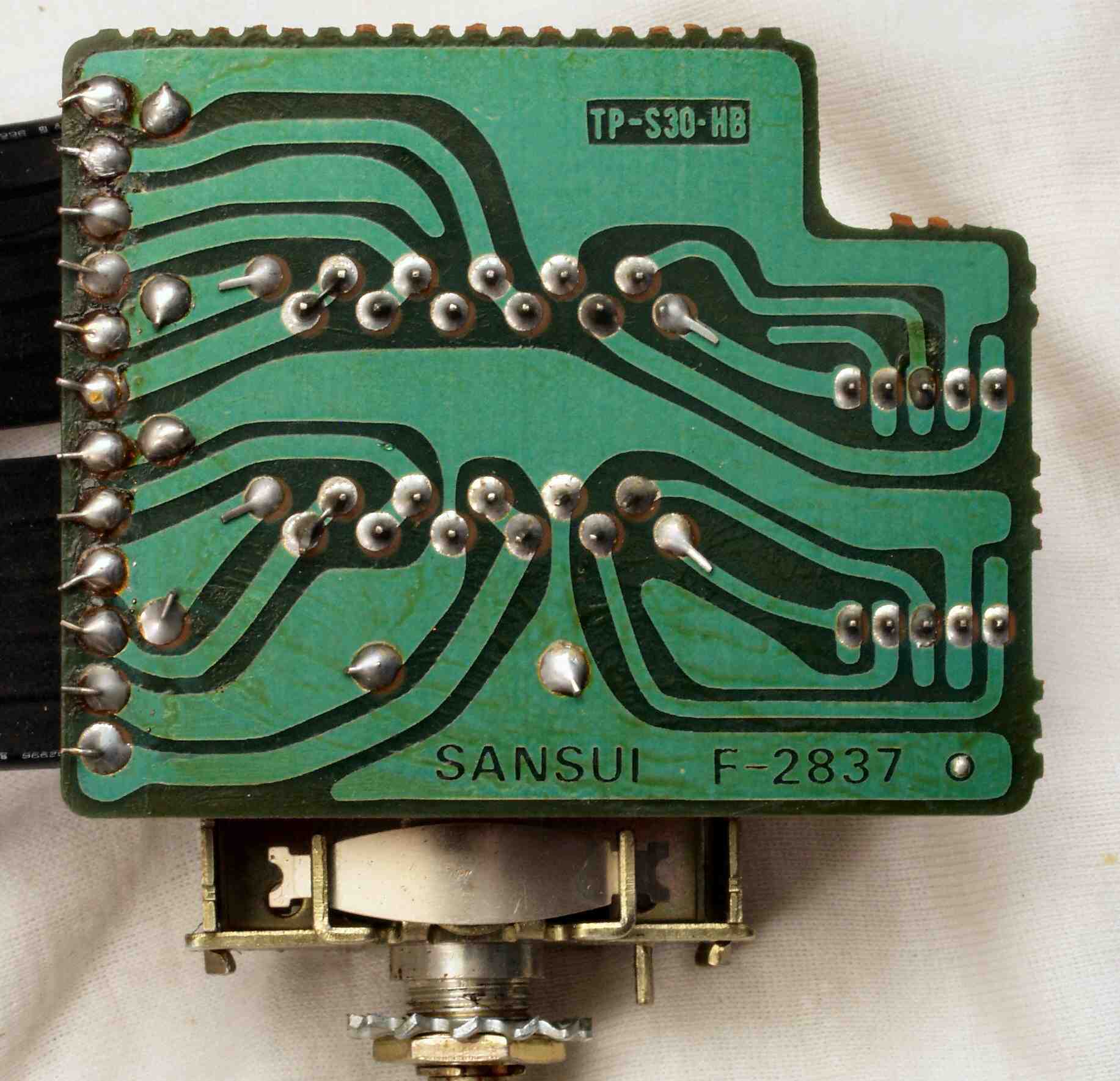

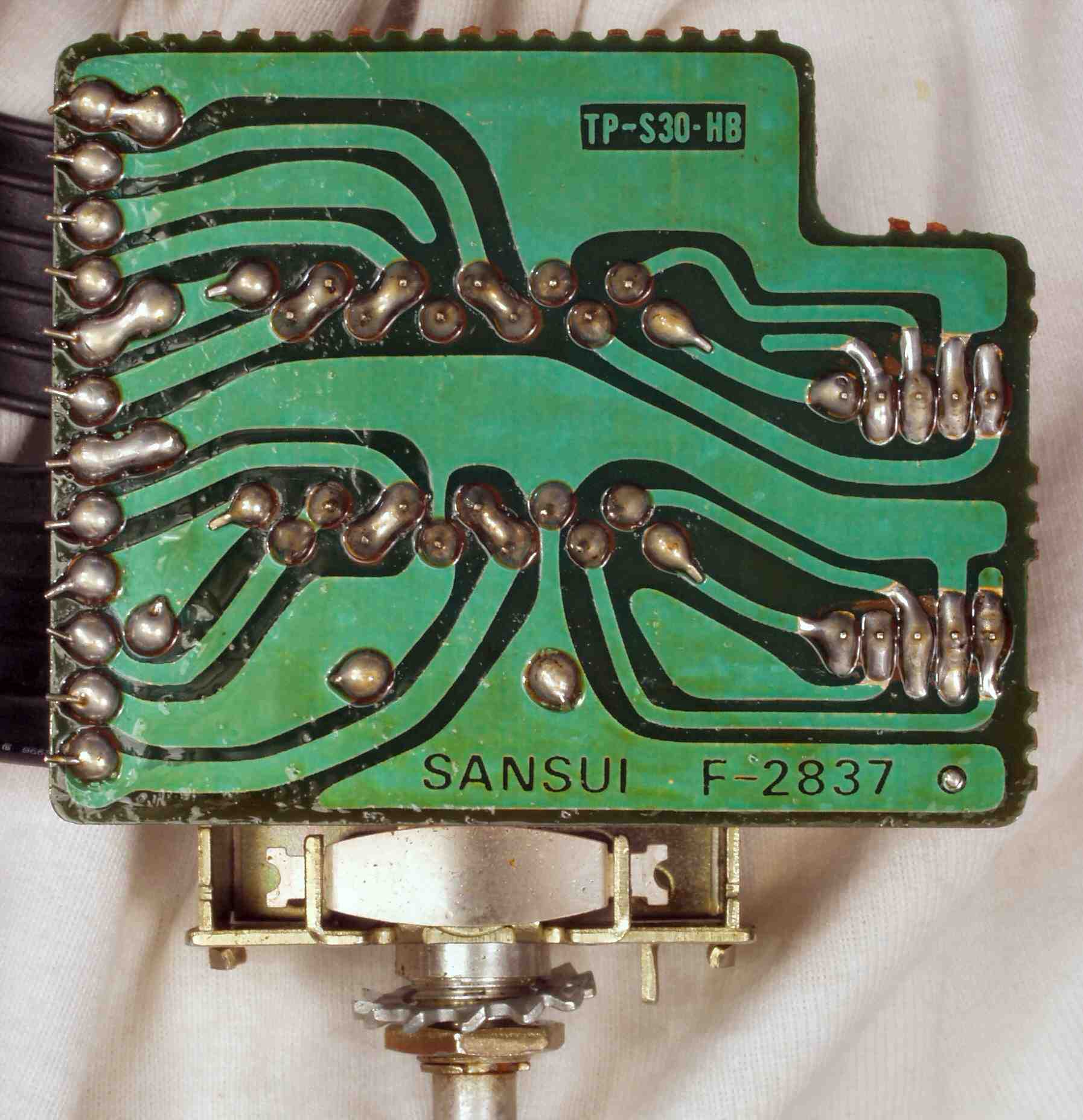

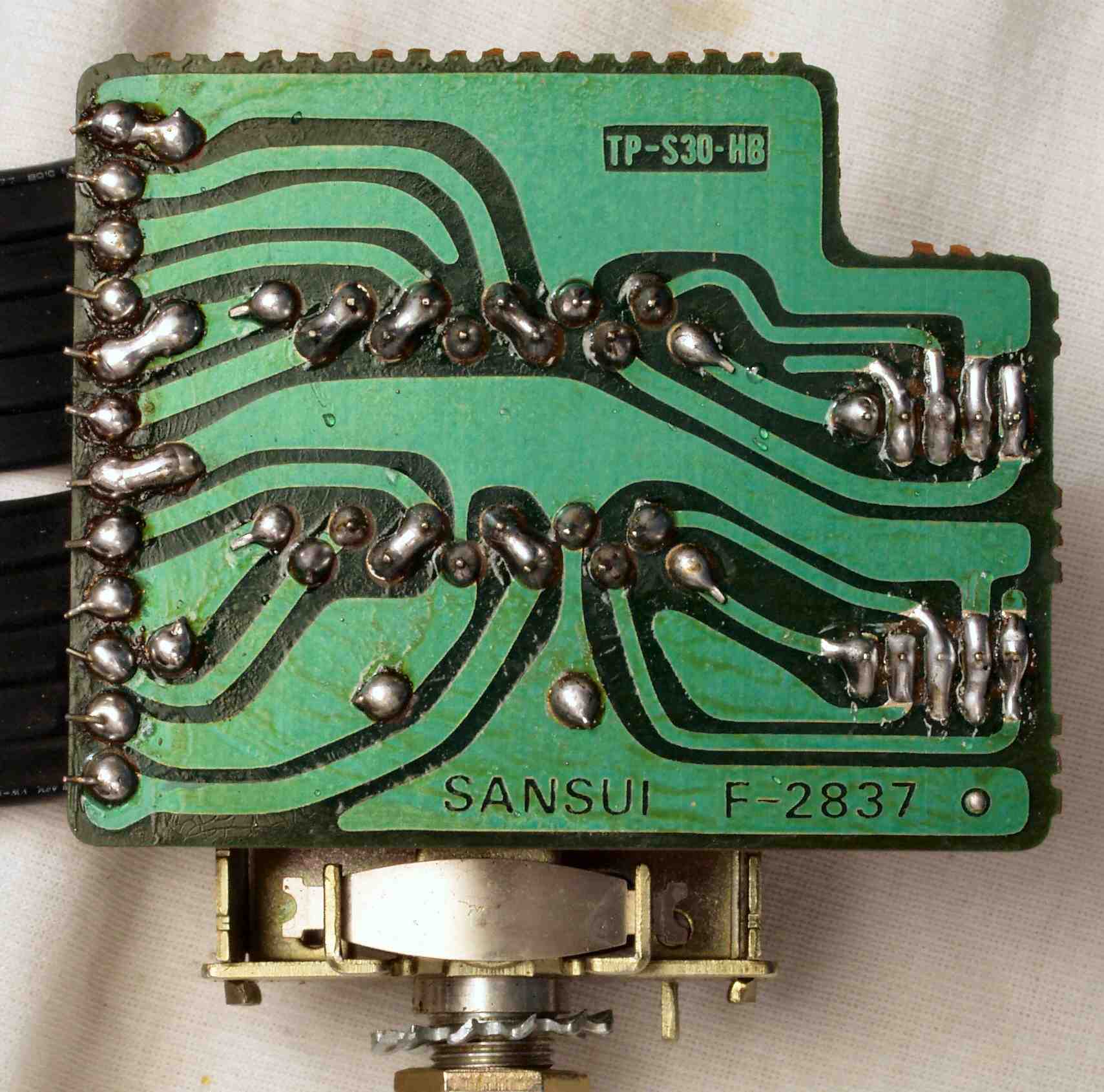

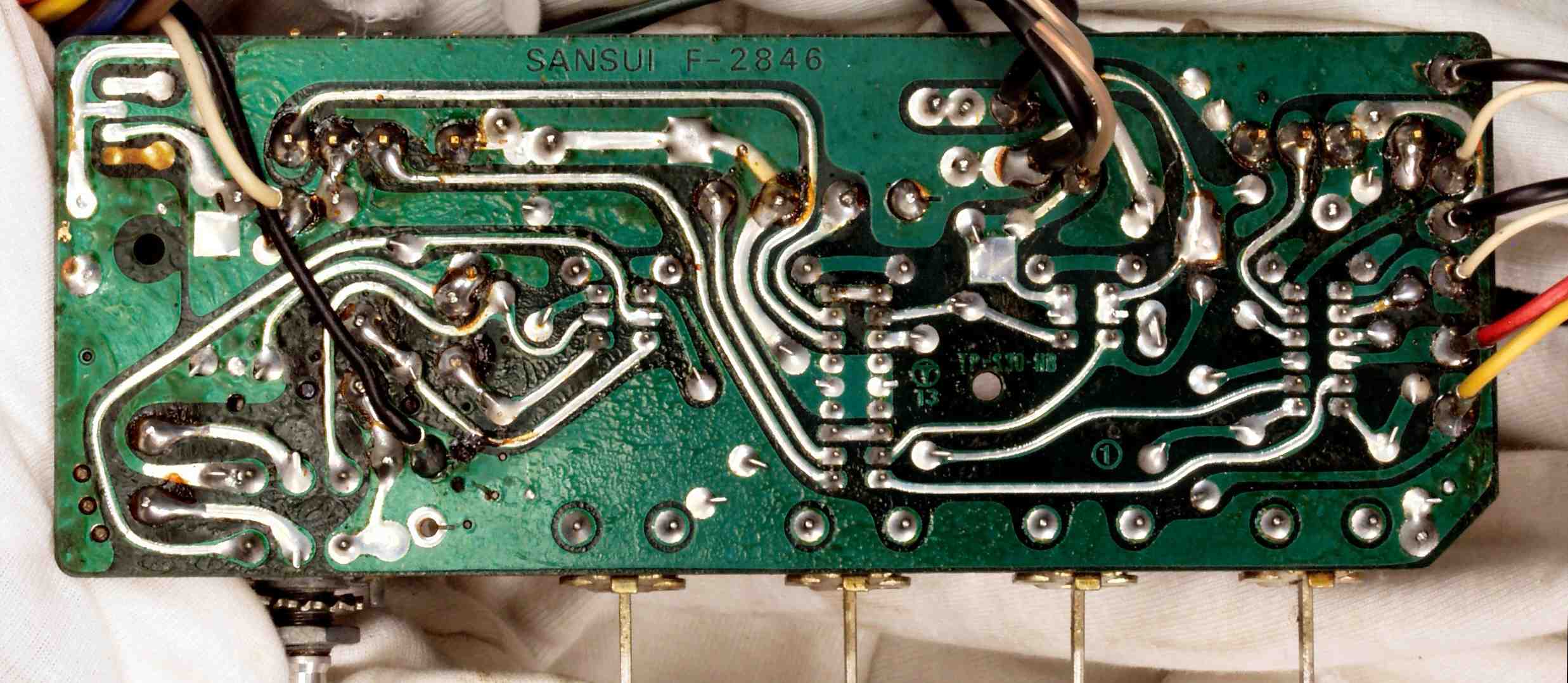

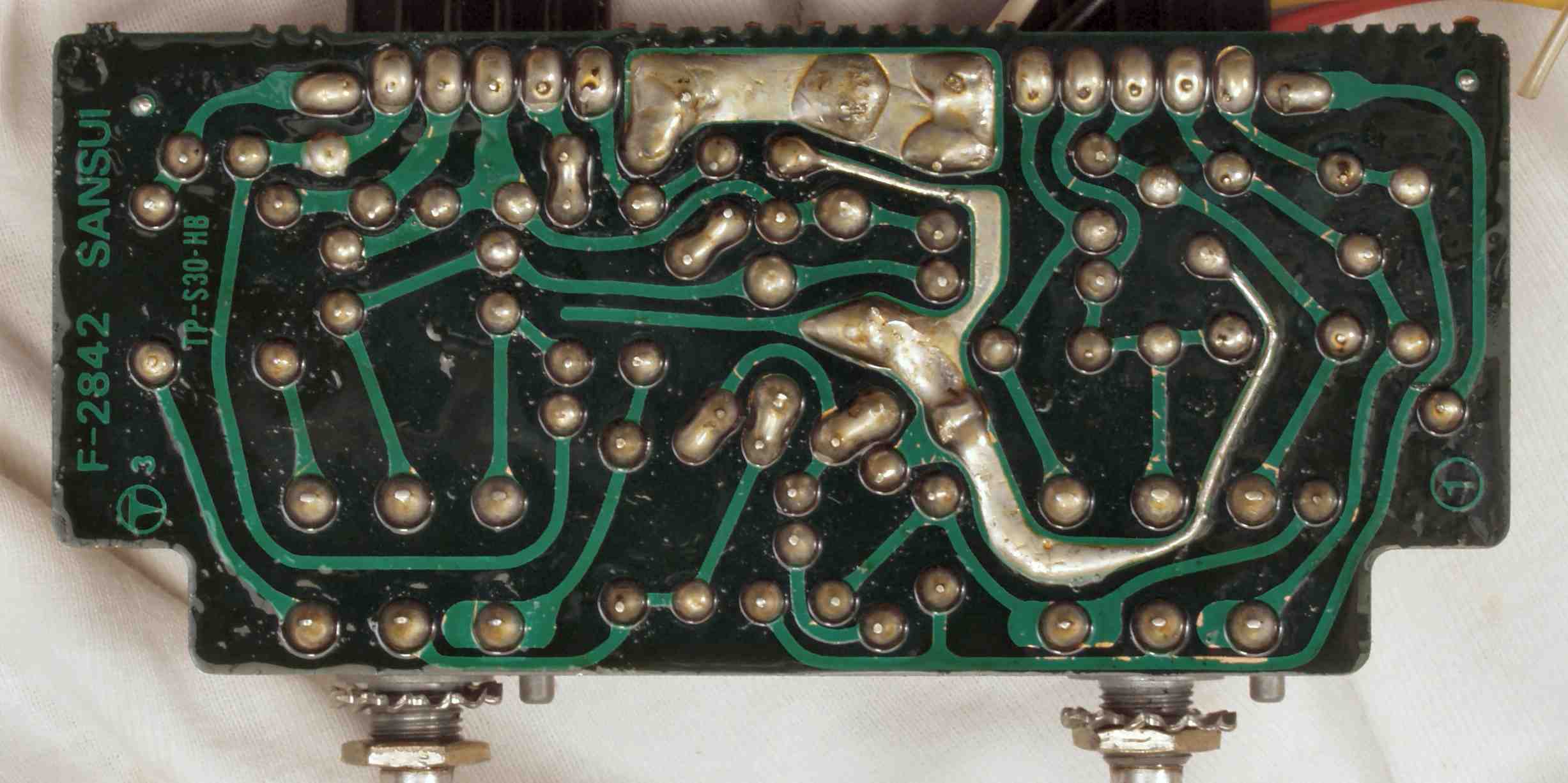

Ｃ−７Ａ．　修理前　ＴＯＮＥ−ＳＷ基板裏

Ｃ−７Ｂ．　修理（半田補正）後　ＴＯＮＥ−ＳＷ基板裏　　全ての半田をやり直す

Ｃ−７Ｃ．　完成ＴＯＮＥ−ＳＷ基板裏　洗浄後

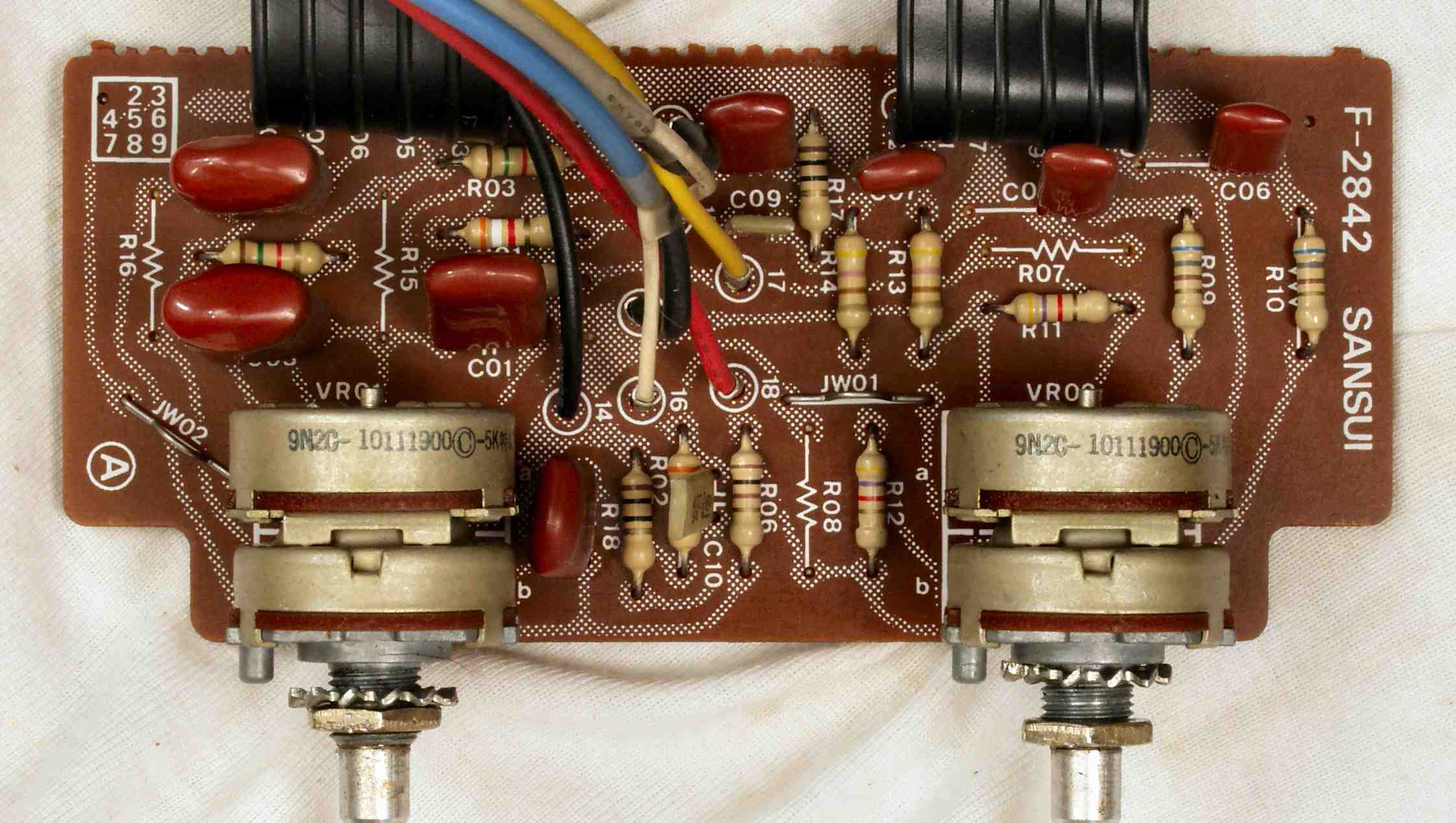

Ｃ−８．　修理中　ＴＯＮＥ−ＶＲ基板

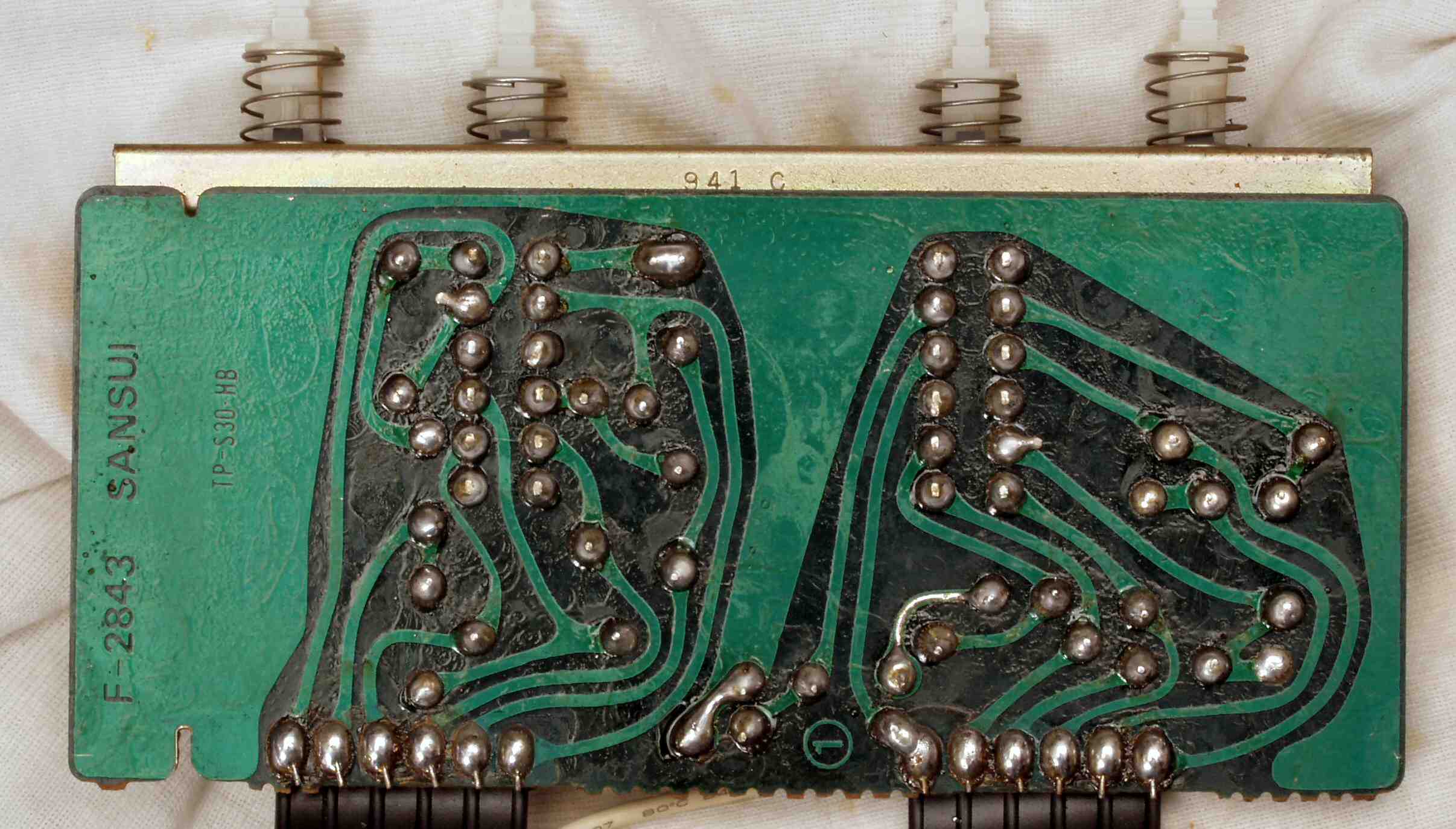

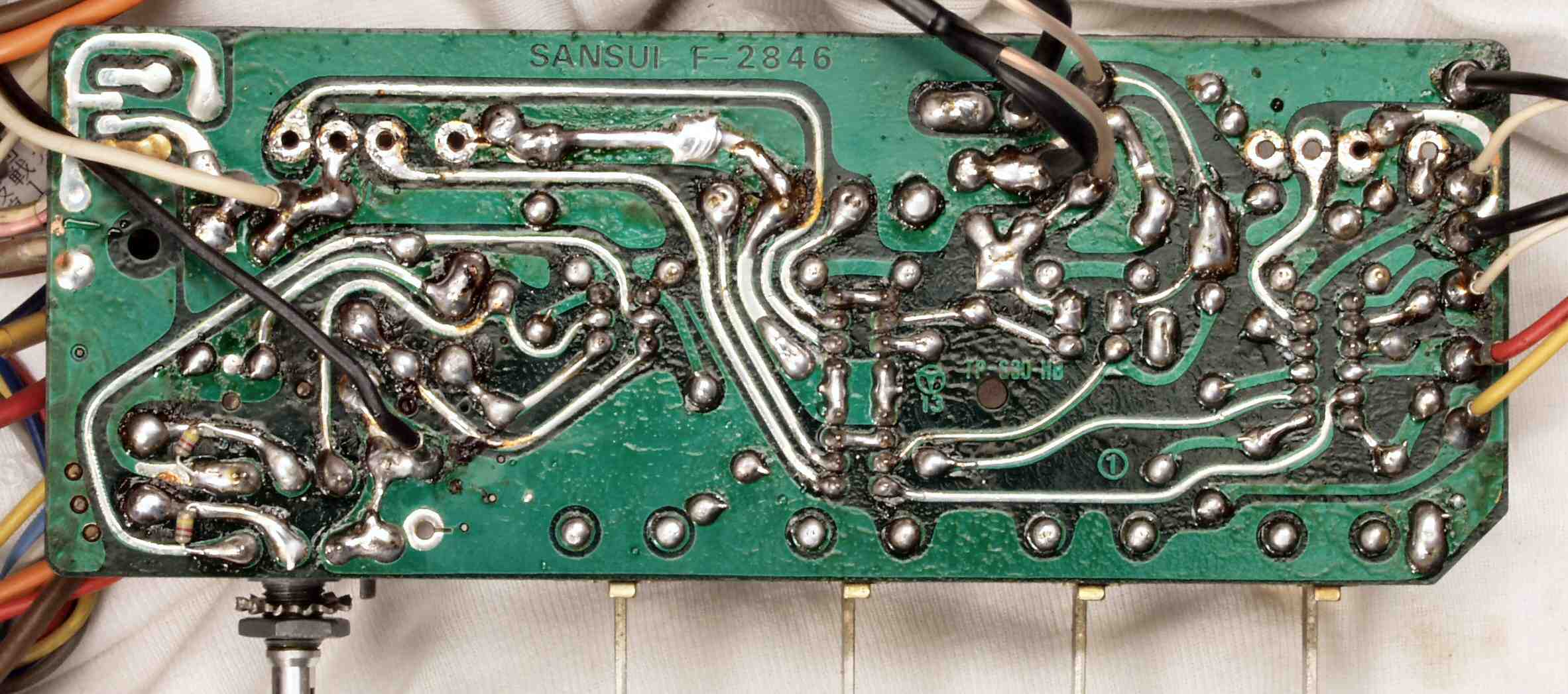

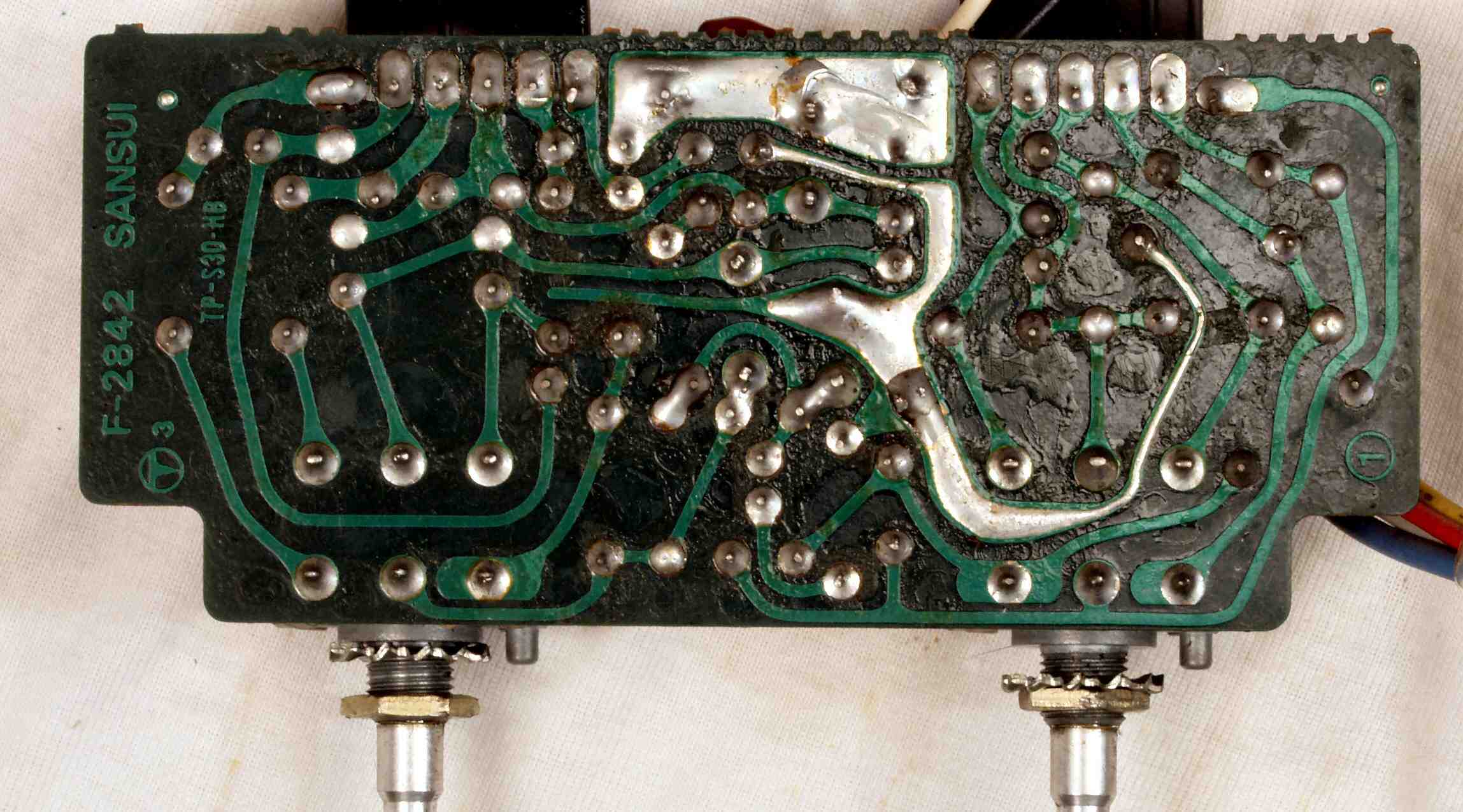

Ｃ−８Ａ．　修理前　ＴＯＮＥ−ＶＲ基板裏

Ｃ−８Ｂ．　修理（半田補正）後　ＴＯＮＥ−ＶＲ基板　裏　　全ての半田をやり直す

Ｃ−８Ｃ．　完成ＴＯＮＥ−ＶＲ基板裏　洗浄後

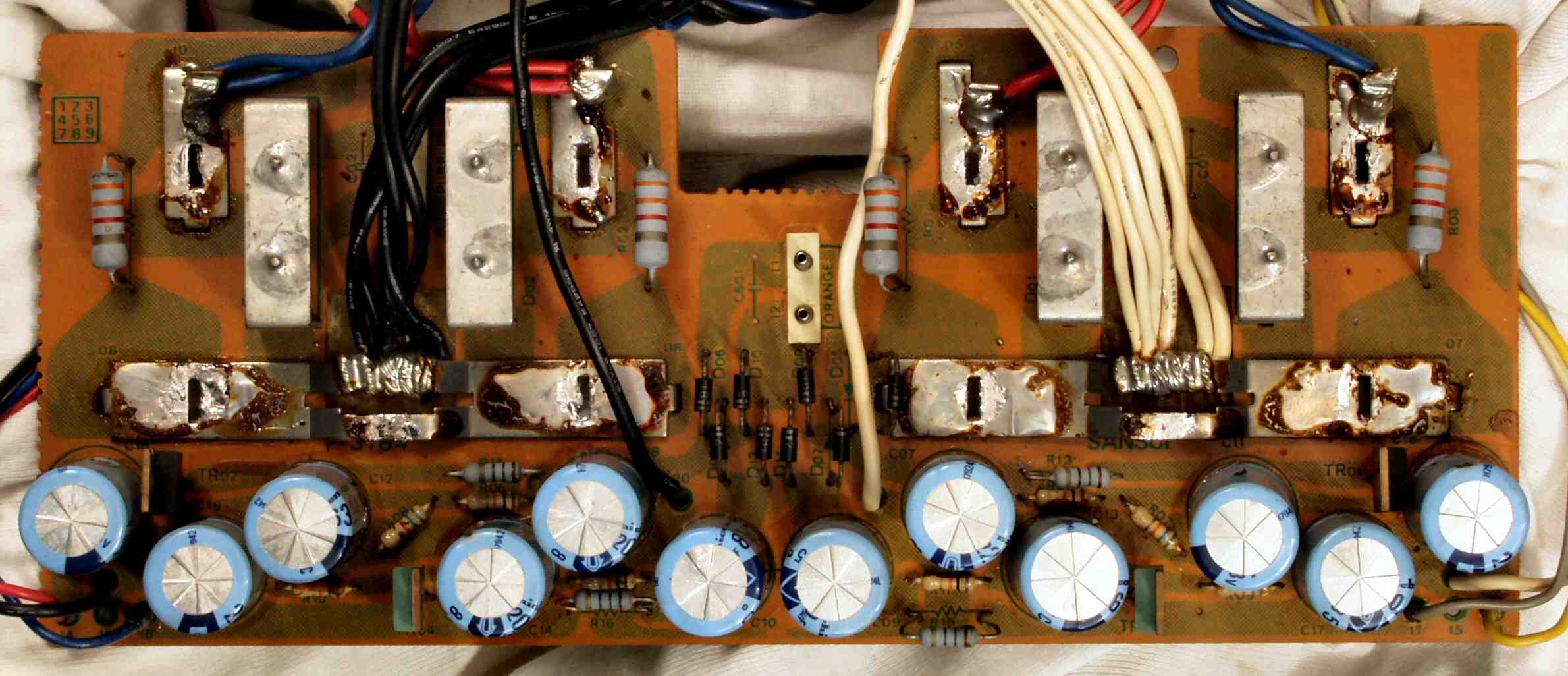

Ｃ−９Ａ．　修理前　電源整流基板

Ｃ−３Ａ−１．　修理前　電源整流基板　半田のノリが少ない

Ｃ−３Ａ−２．　修理前　電源整流基板　半田のノリが少ない。

Ｃ−９Ｂ．　修理後　電源整流基板　電解コンデンサー１２個交換

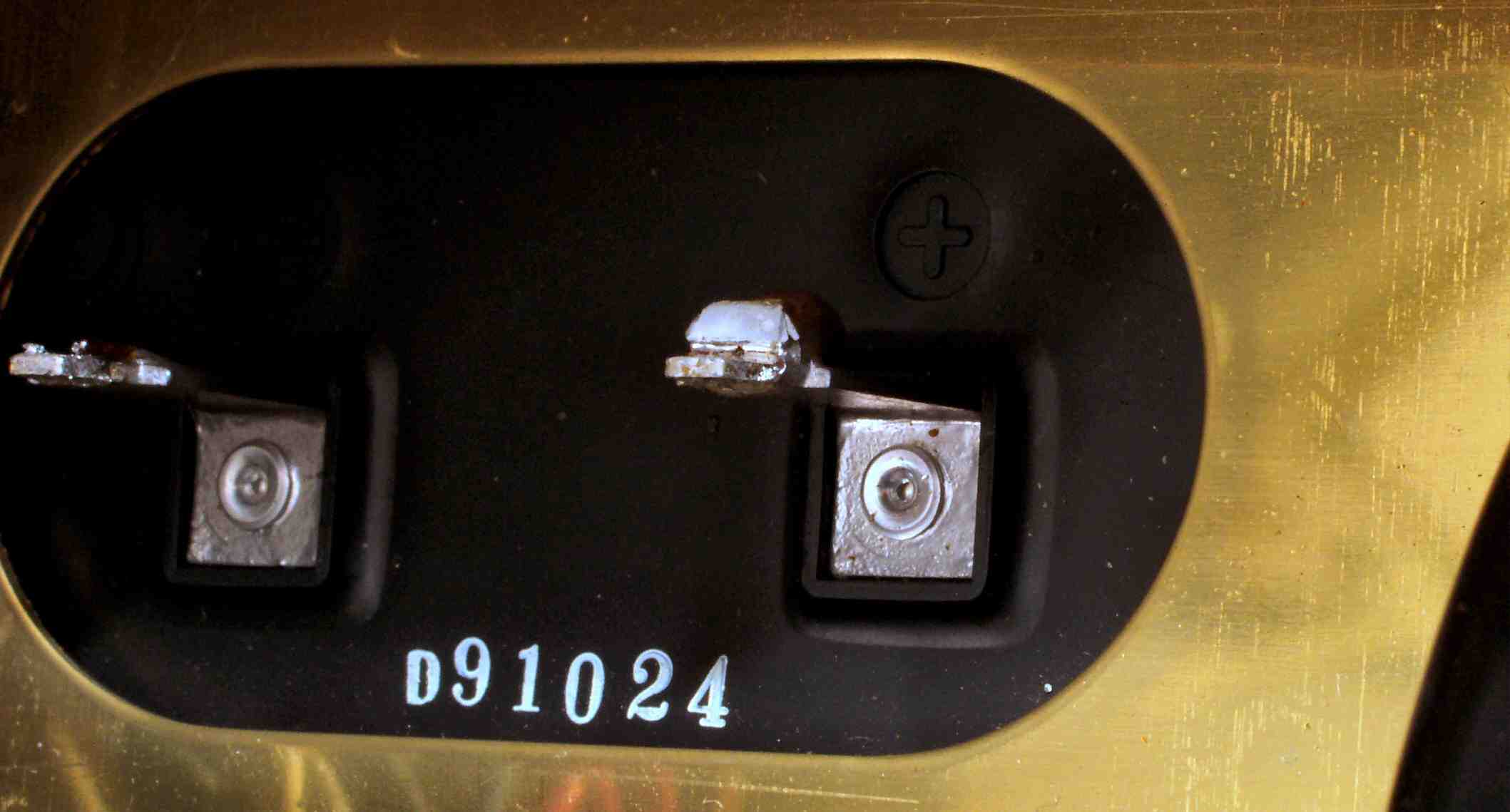

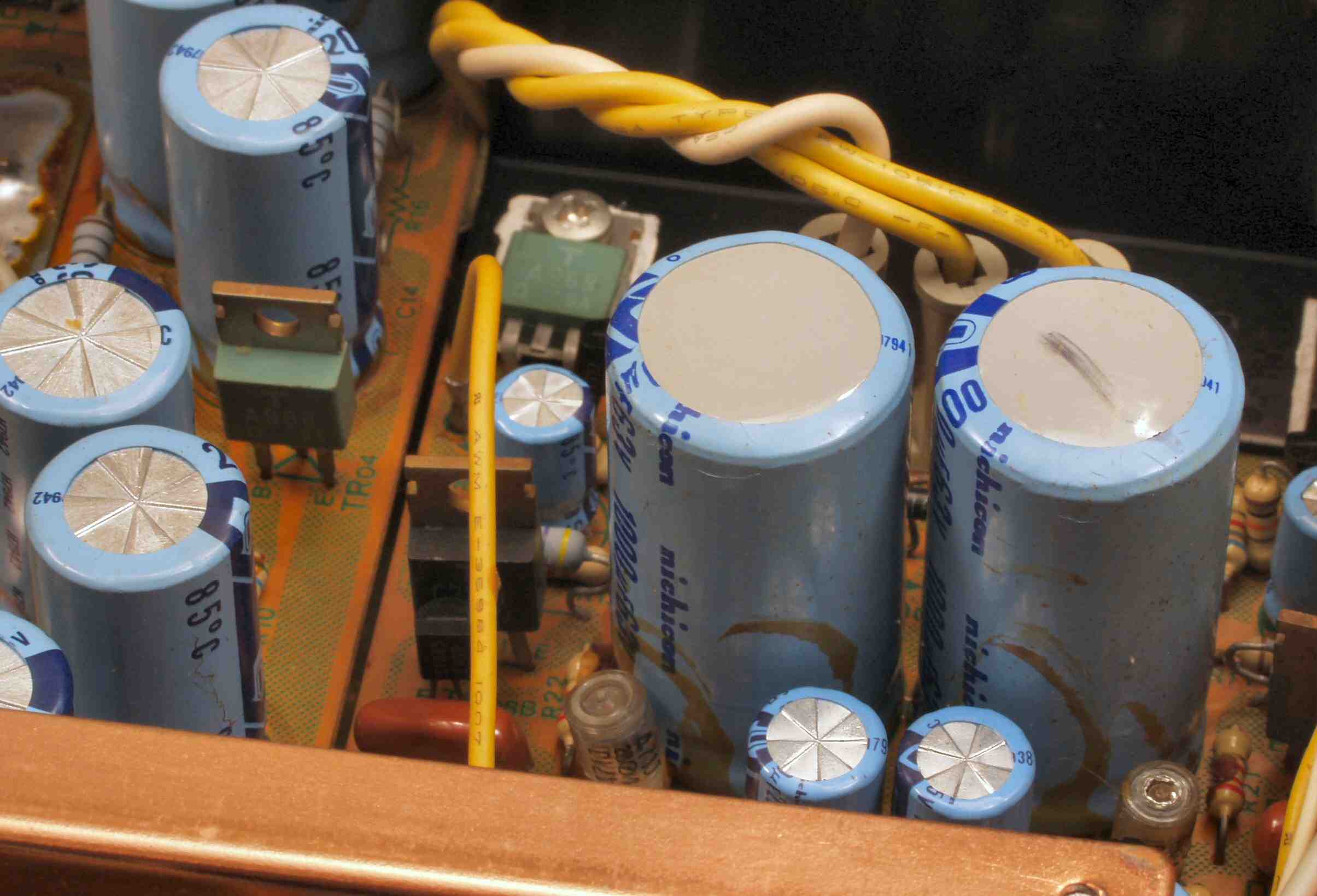

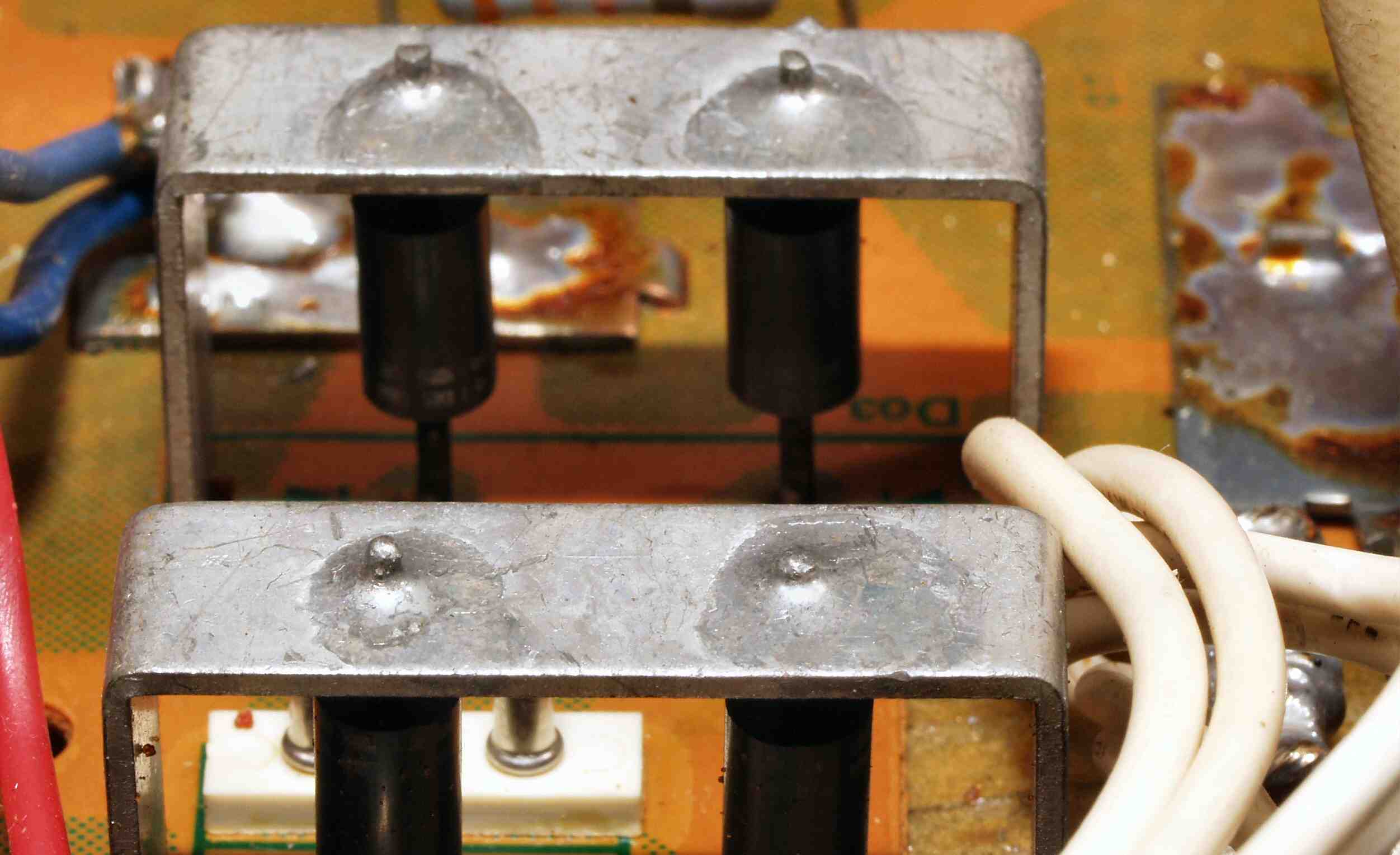

Ｃ−３Ｂ−１．　修理中　終段ＴＲ（トランジスター）電源電解コンデンサーの点検

Ｃ−３Ｂ−２．　修理中　終段ＴＲ（トランジスター）電源電解コンデンサーの点検 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　大型の半田こてで、一気に行ったので、下に垂れた半田。

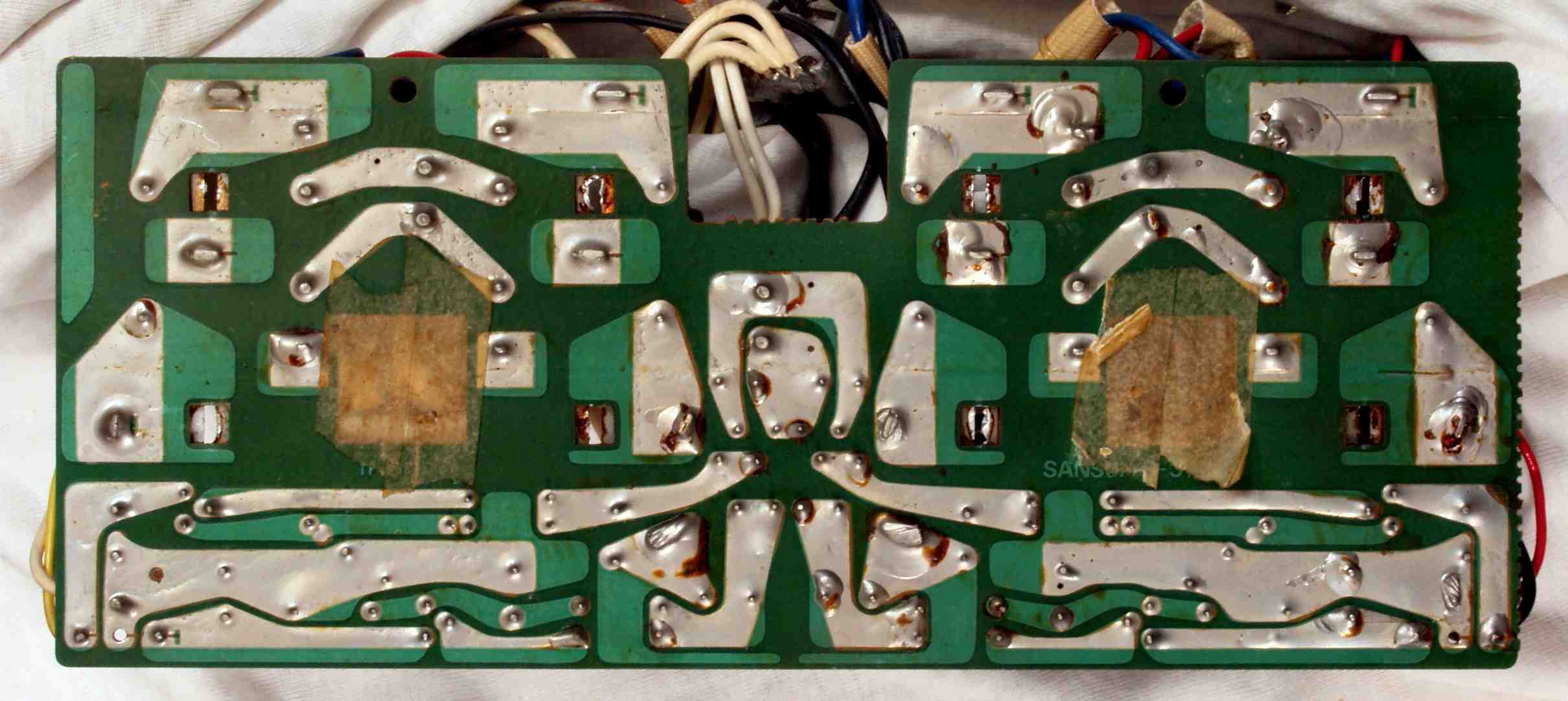

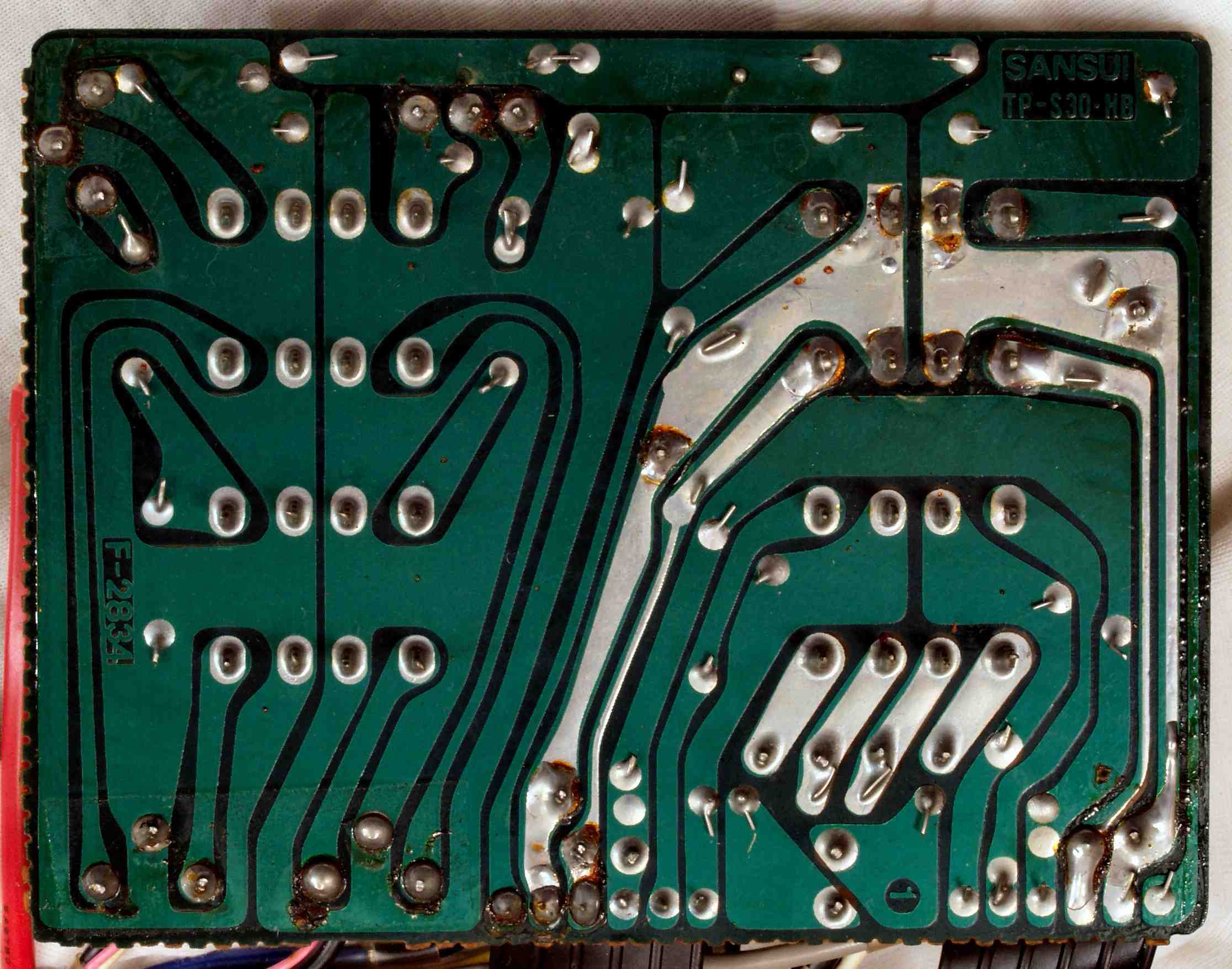

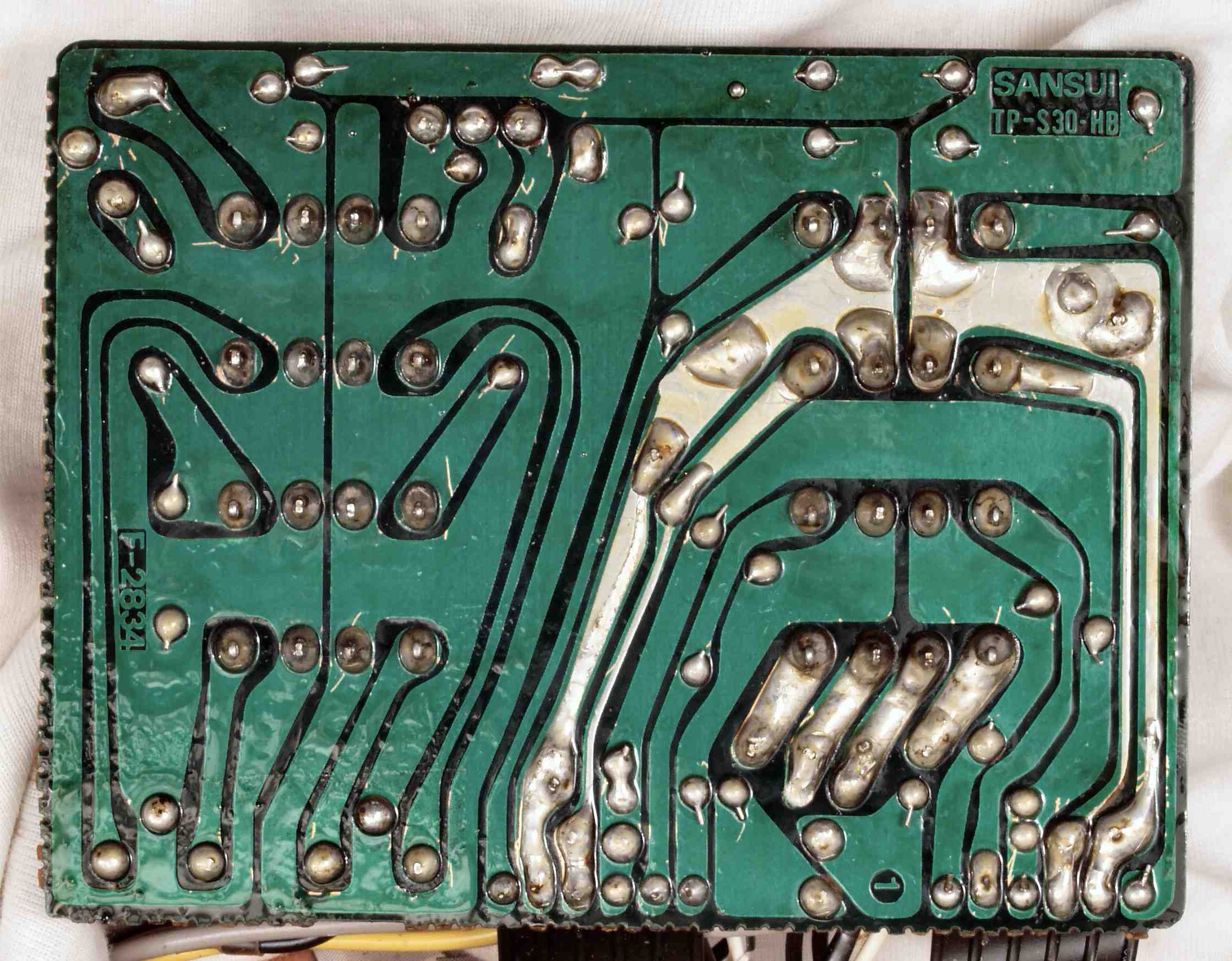

Ｃ−９Ｃ．　修理前　電源整流基板裏

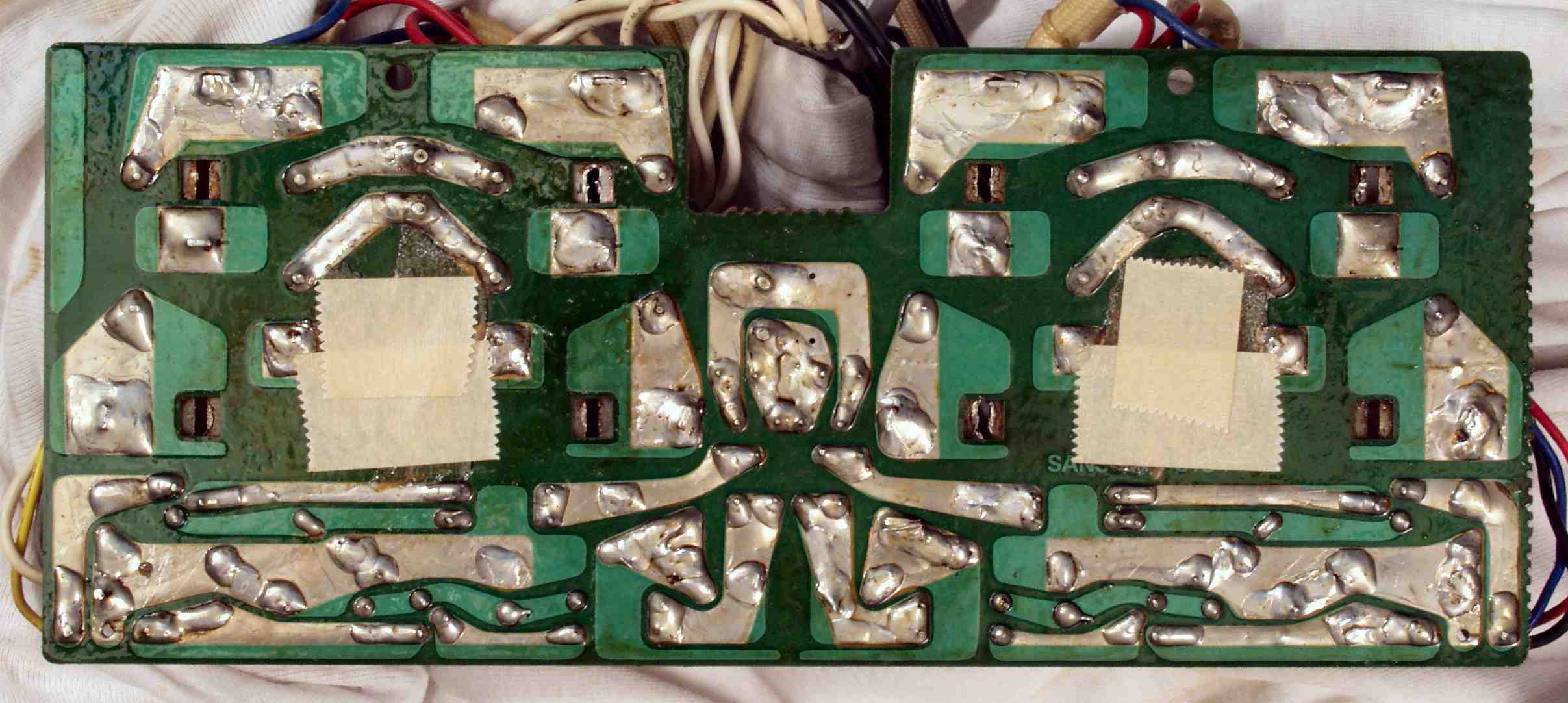

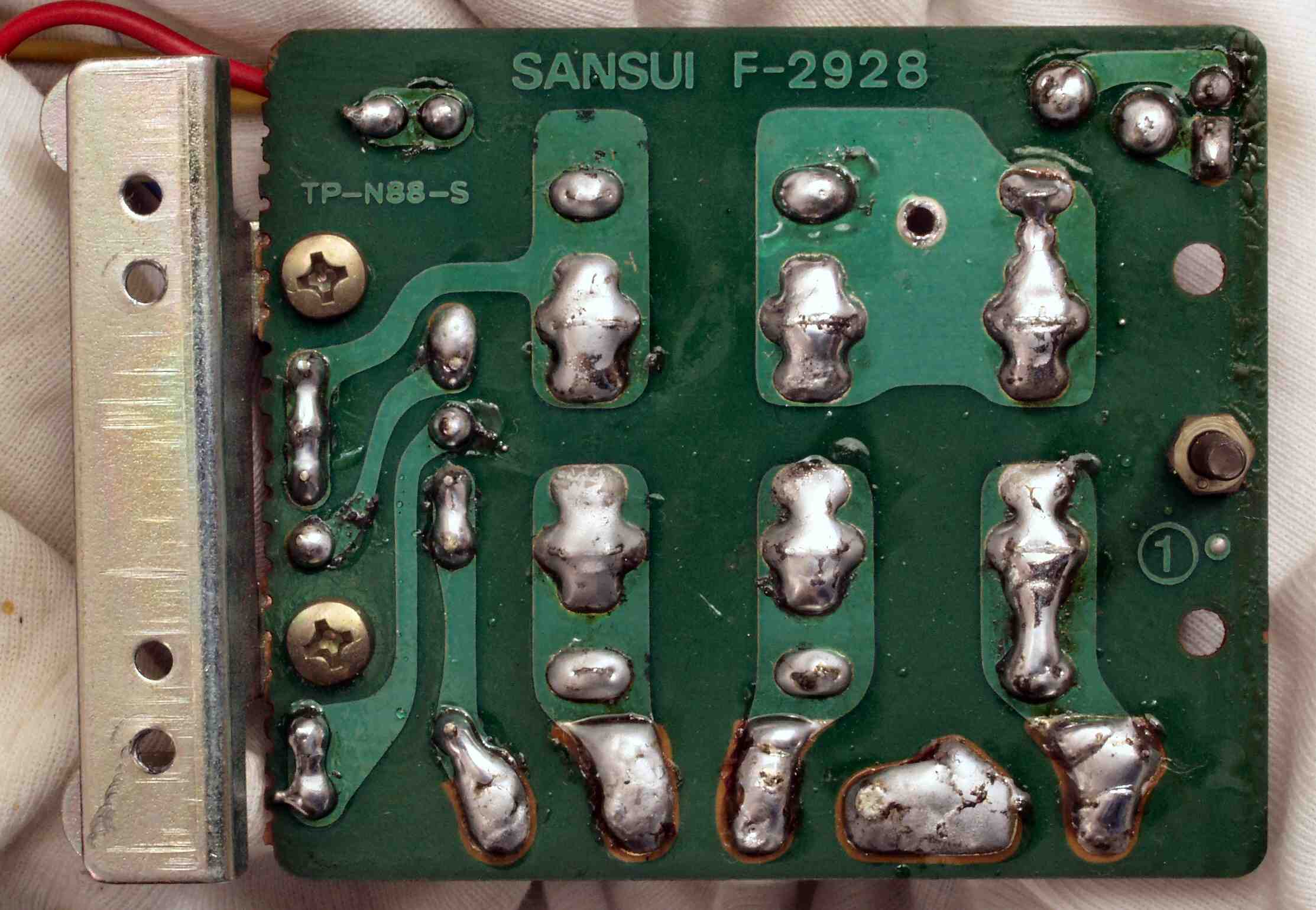

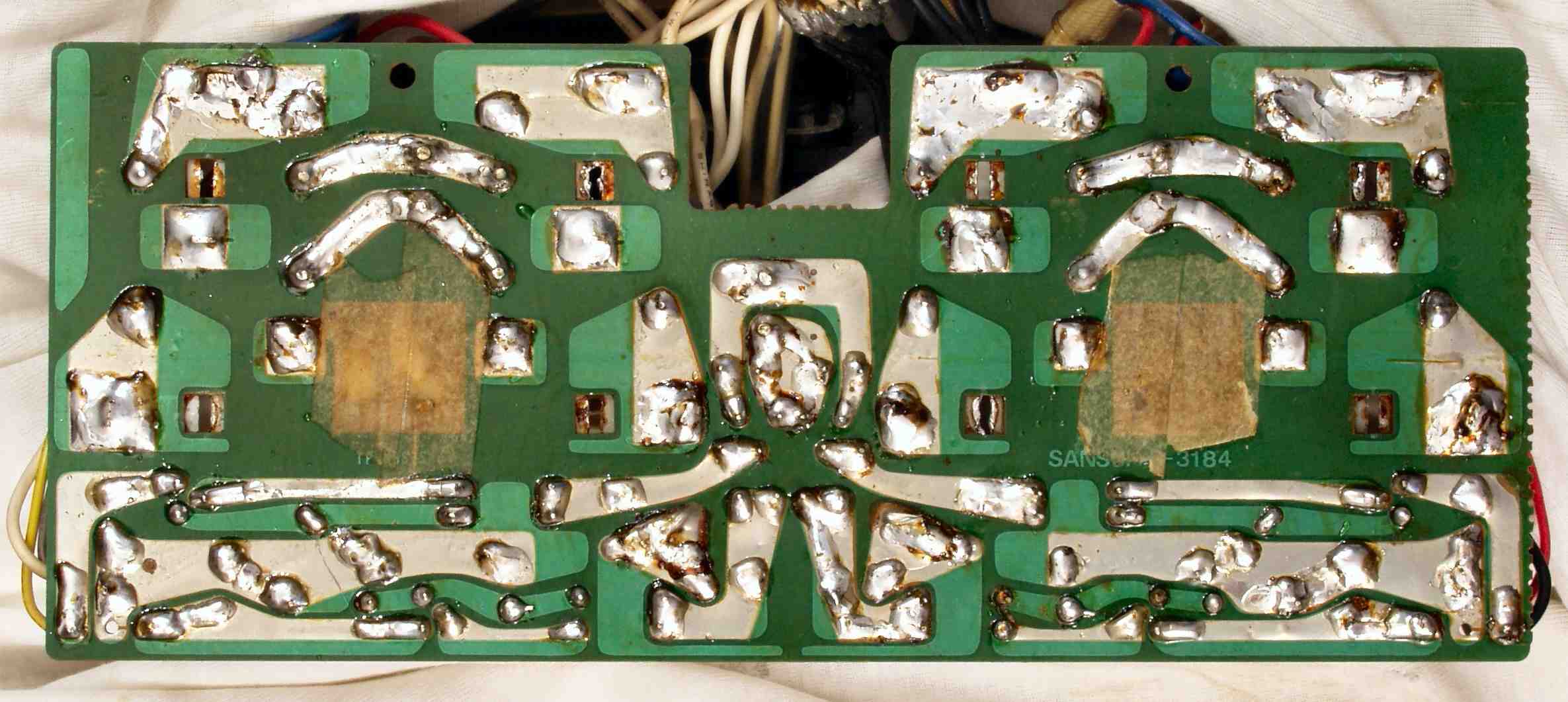

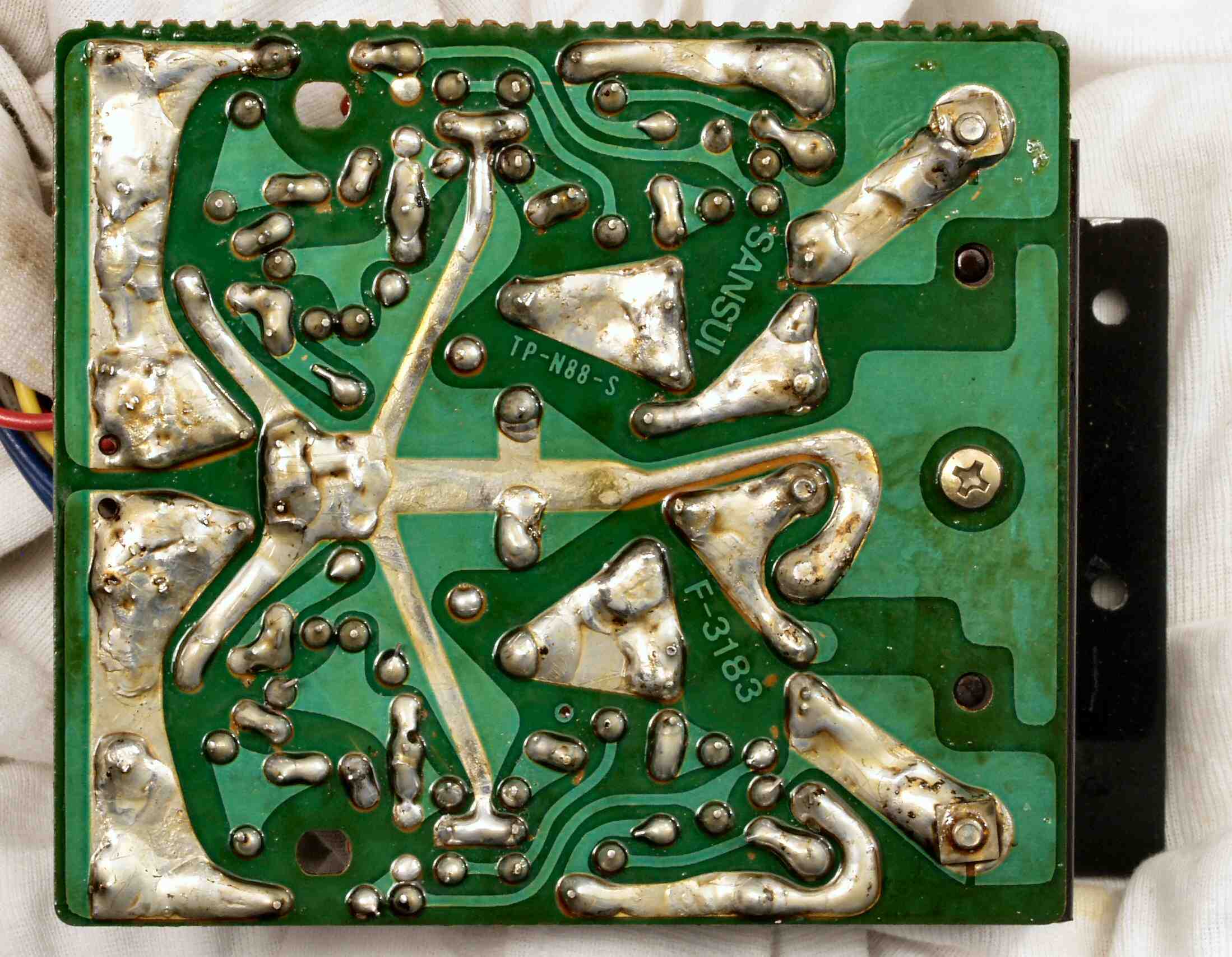

Ｃ−９Ｄ．　修理（半田補正）後　電源整流基板裏　　全ての半田をやり直す

Ｃ−９Ｅ．　完成電源整流基板裏　洗浄後

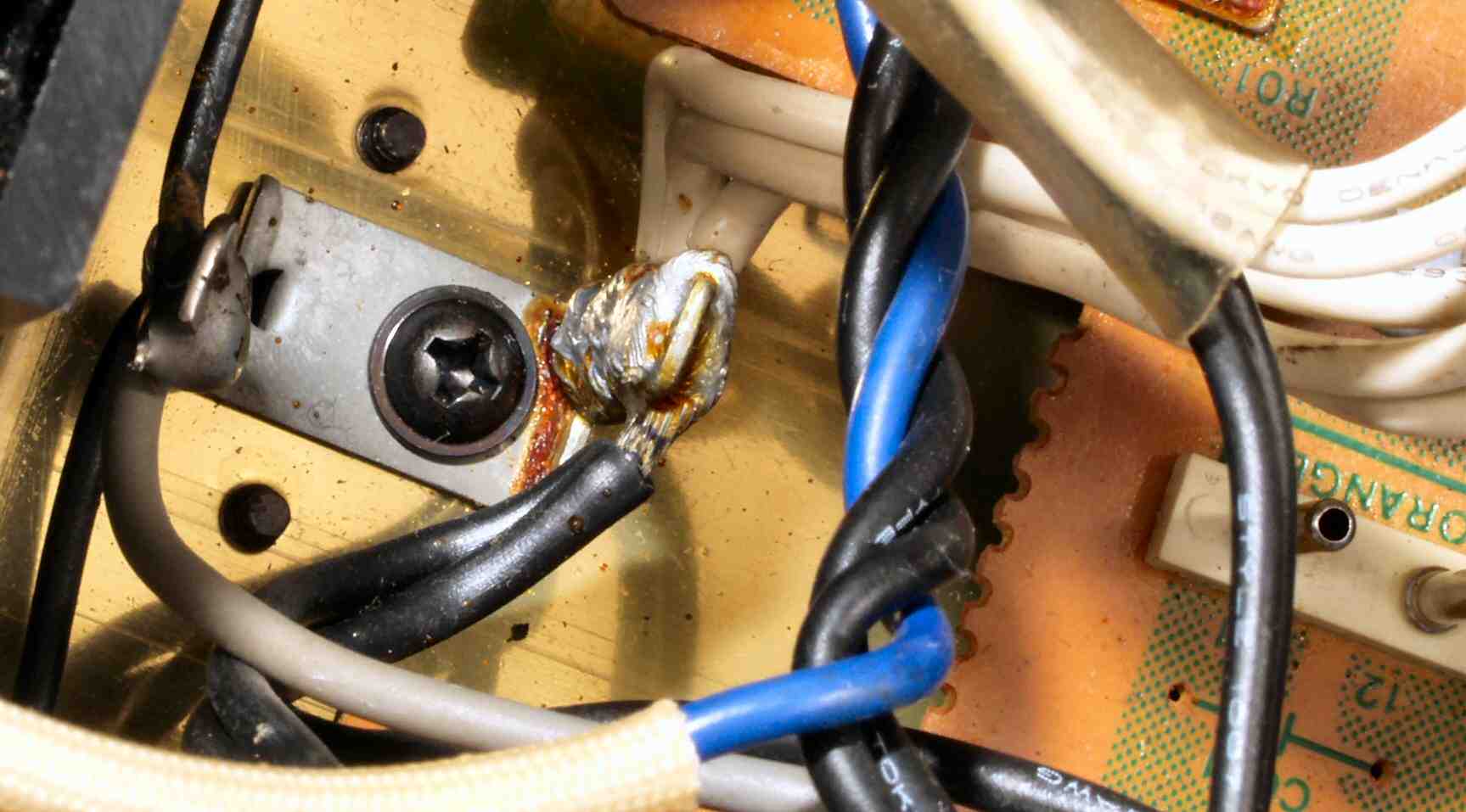

Ｃ−３Ｅ−１．　修理前　シャーシへのアースポイント

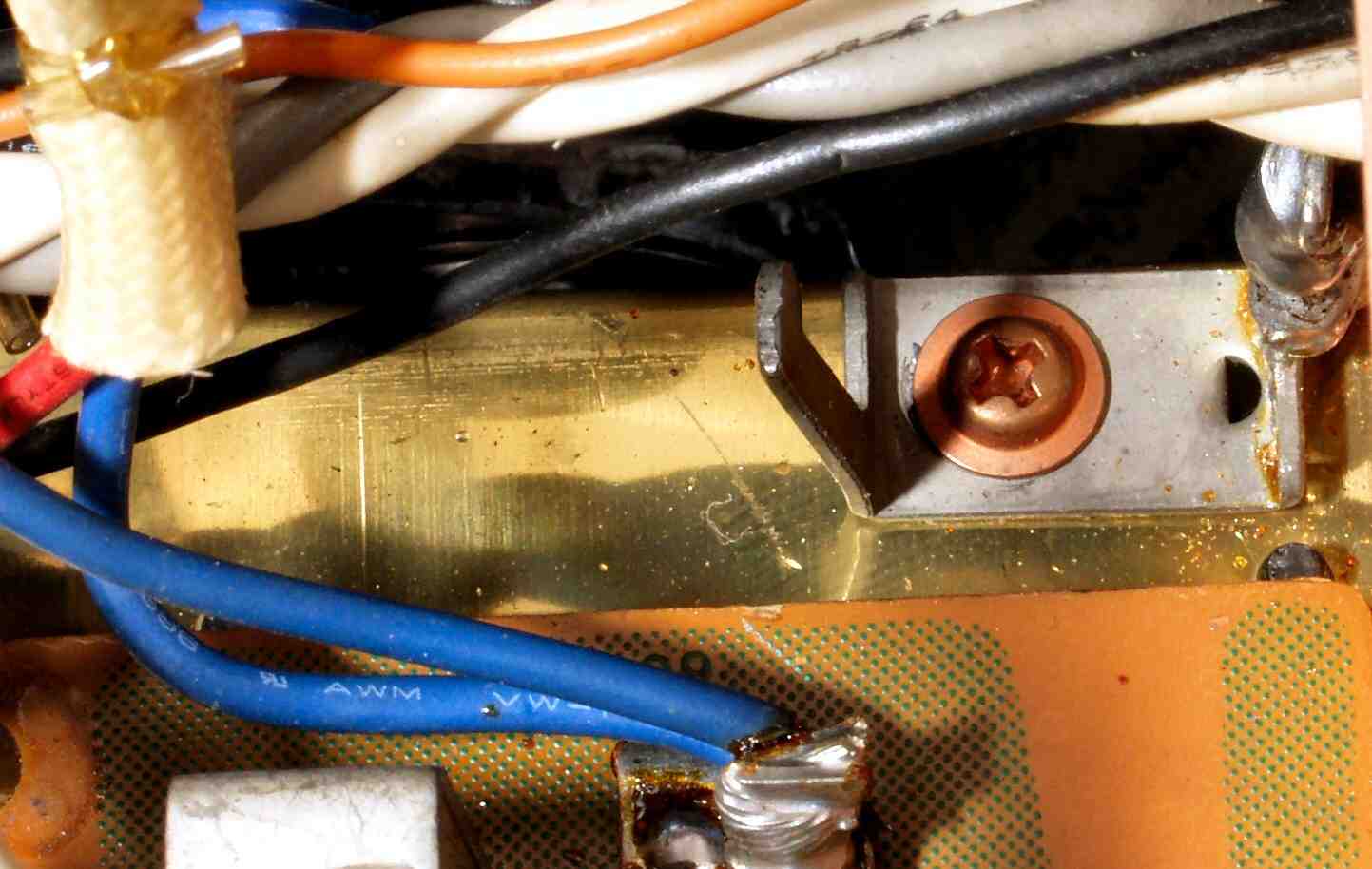

Ｃ−３Ｅ−２．　修理後　シャーシへのアースポイント、止めネジは銅メッキに交換する

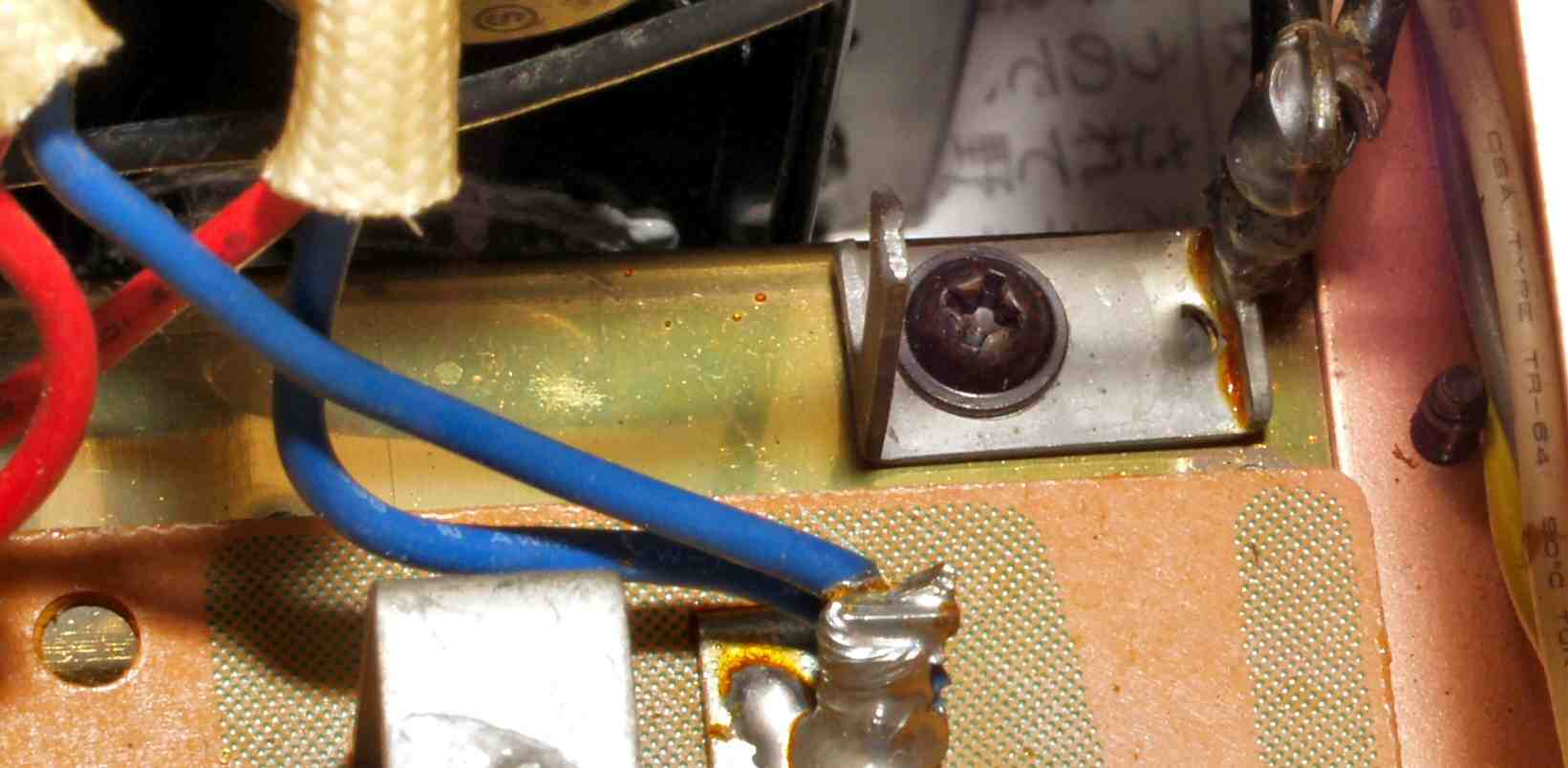

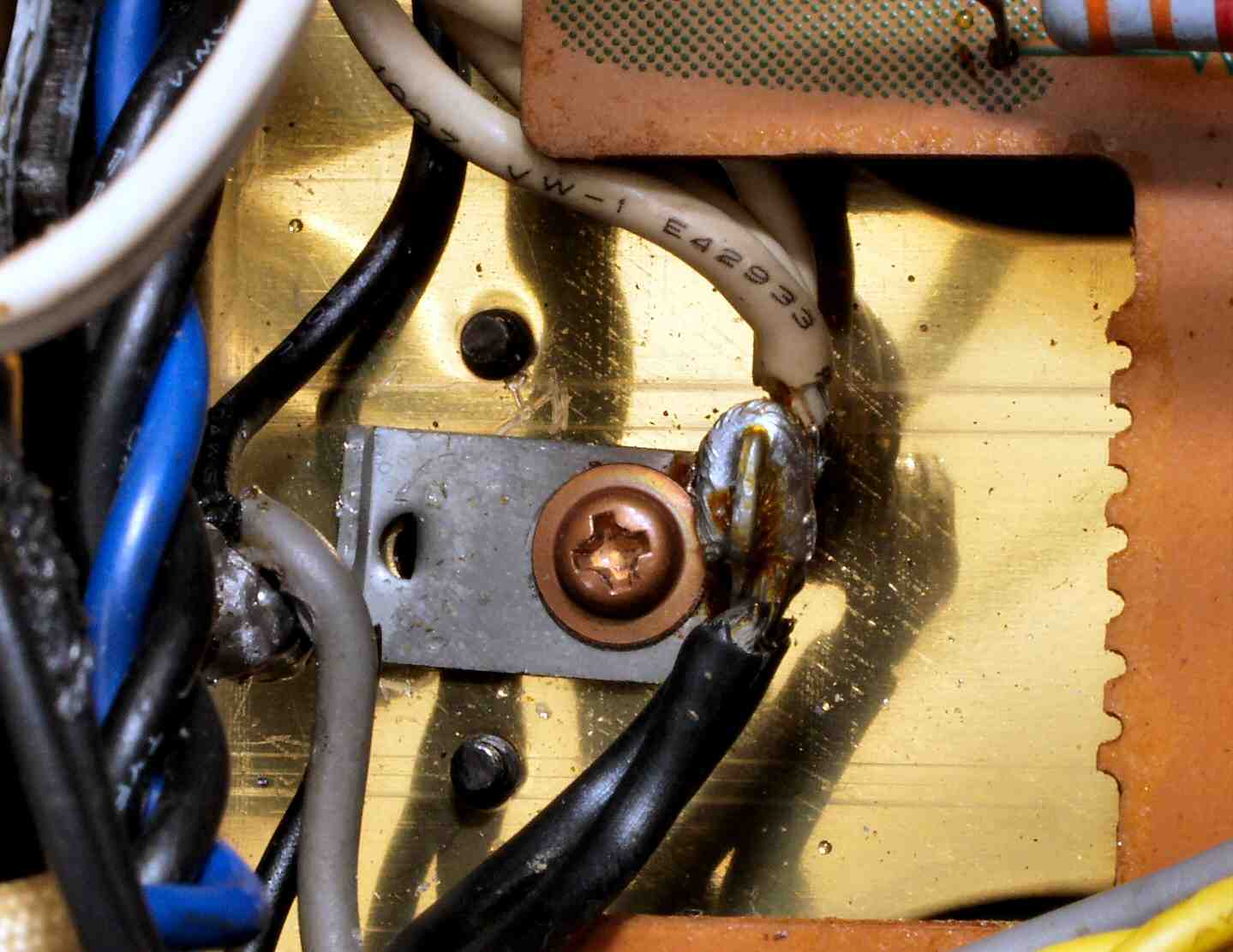

Ｃ−３Ｅ−３．　修理前　シャーシへのアースポイント２

Ｃ−３Ｅ−４．　修理後　シャーシへのアースポイント２、止めネジは銅メッキに交換する

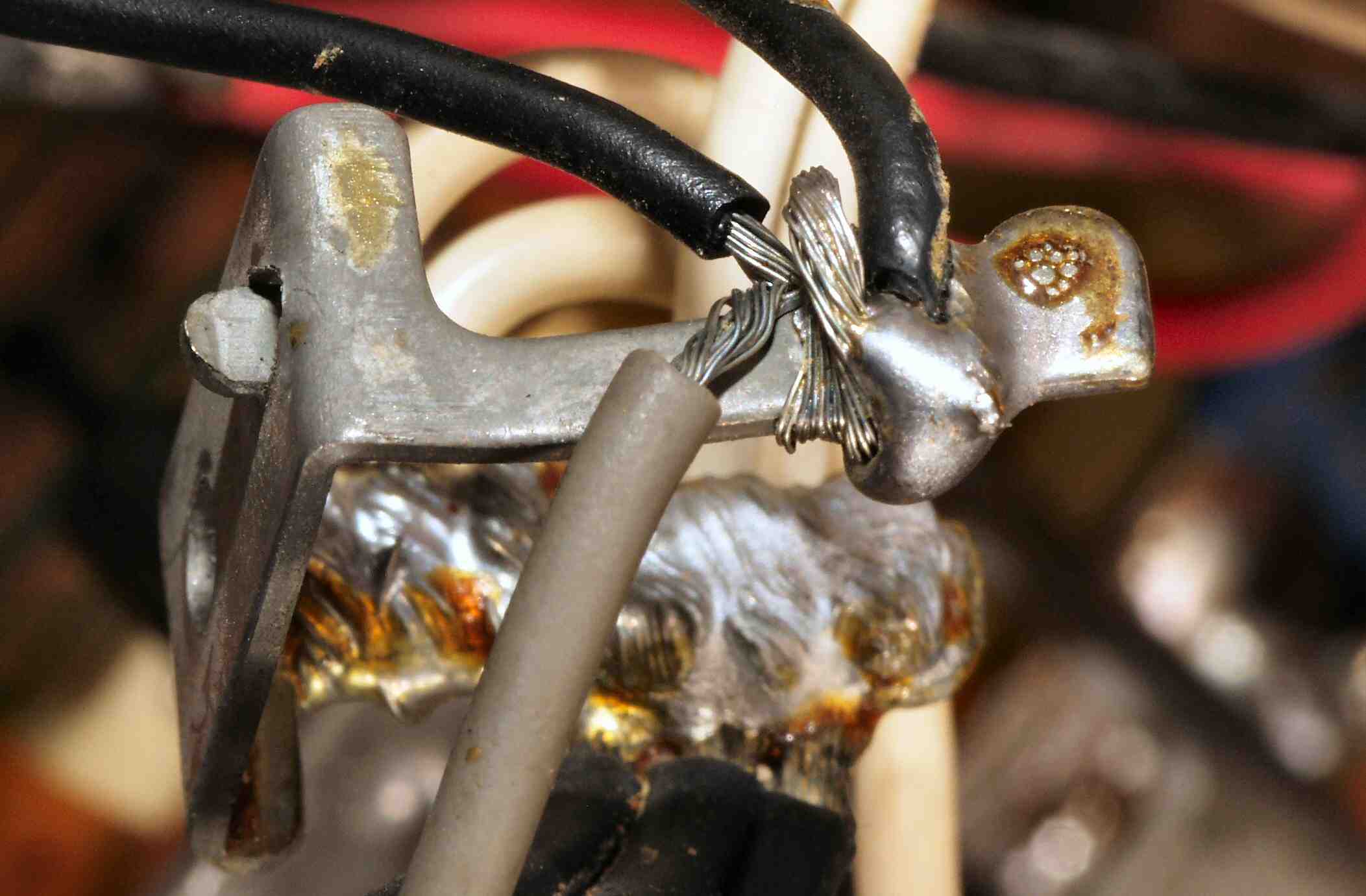

Ｃ−３Ｅ−５．　修理中　シャーシへのアースポイント２、半田ののりが少ない！

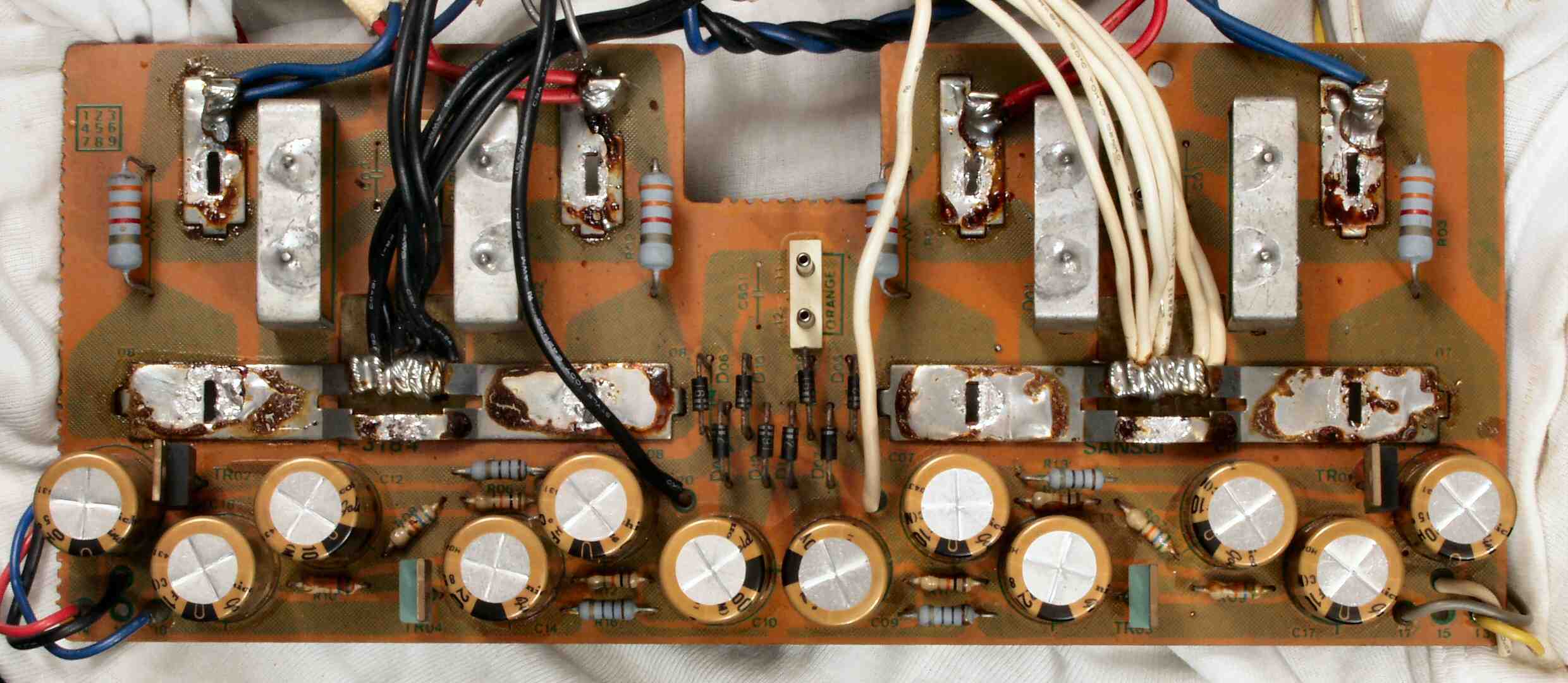

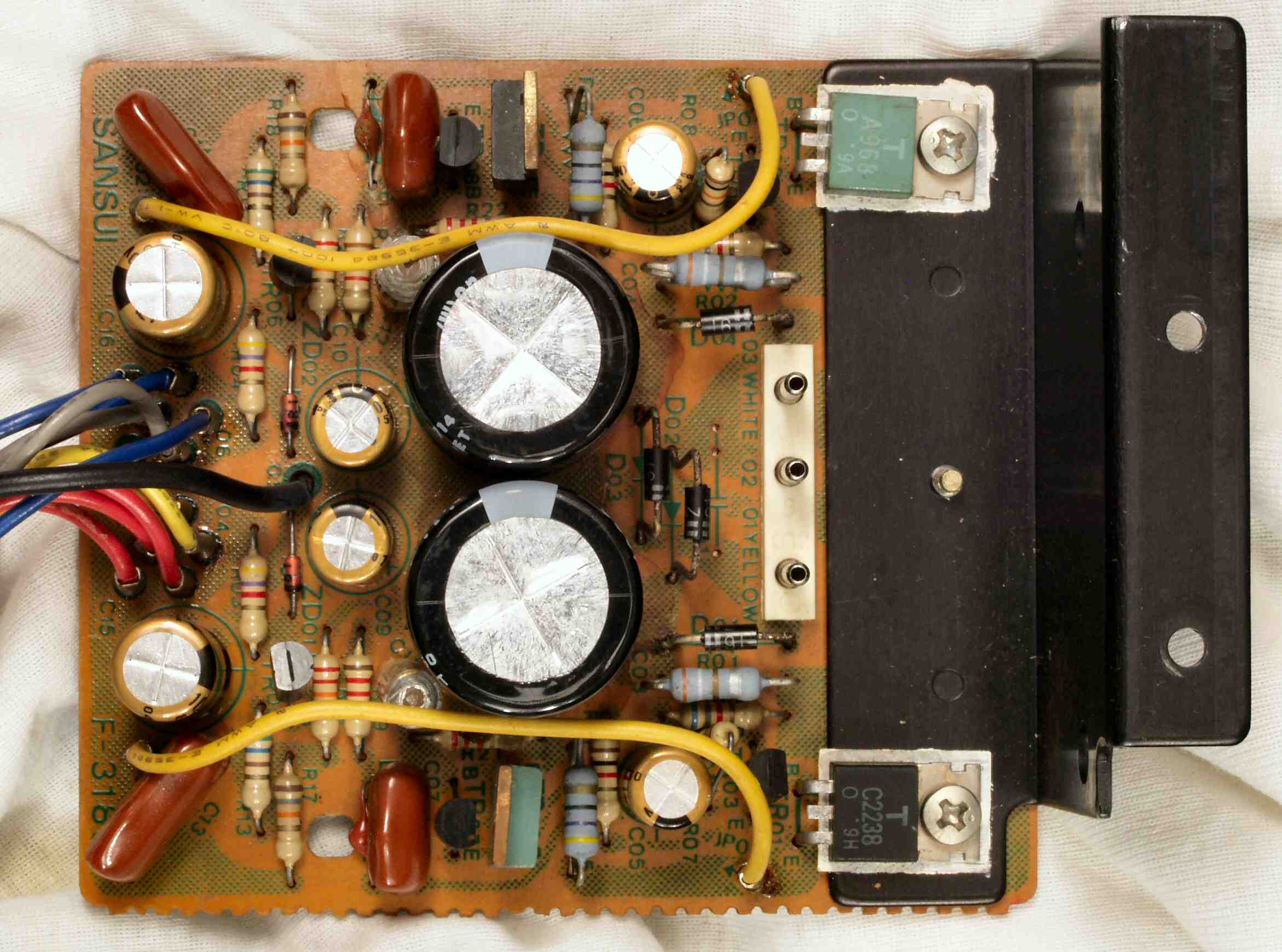

Ｃ−ＡＡ．　修理前　電源整流基板２

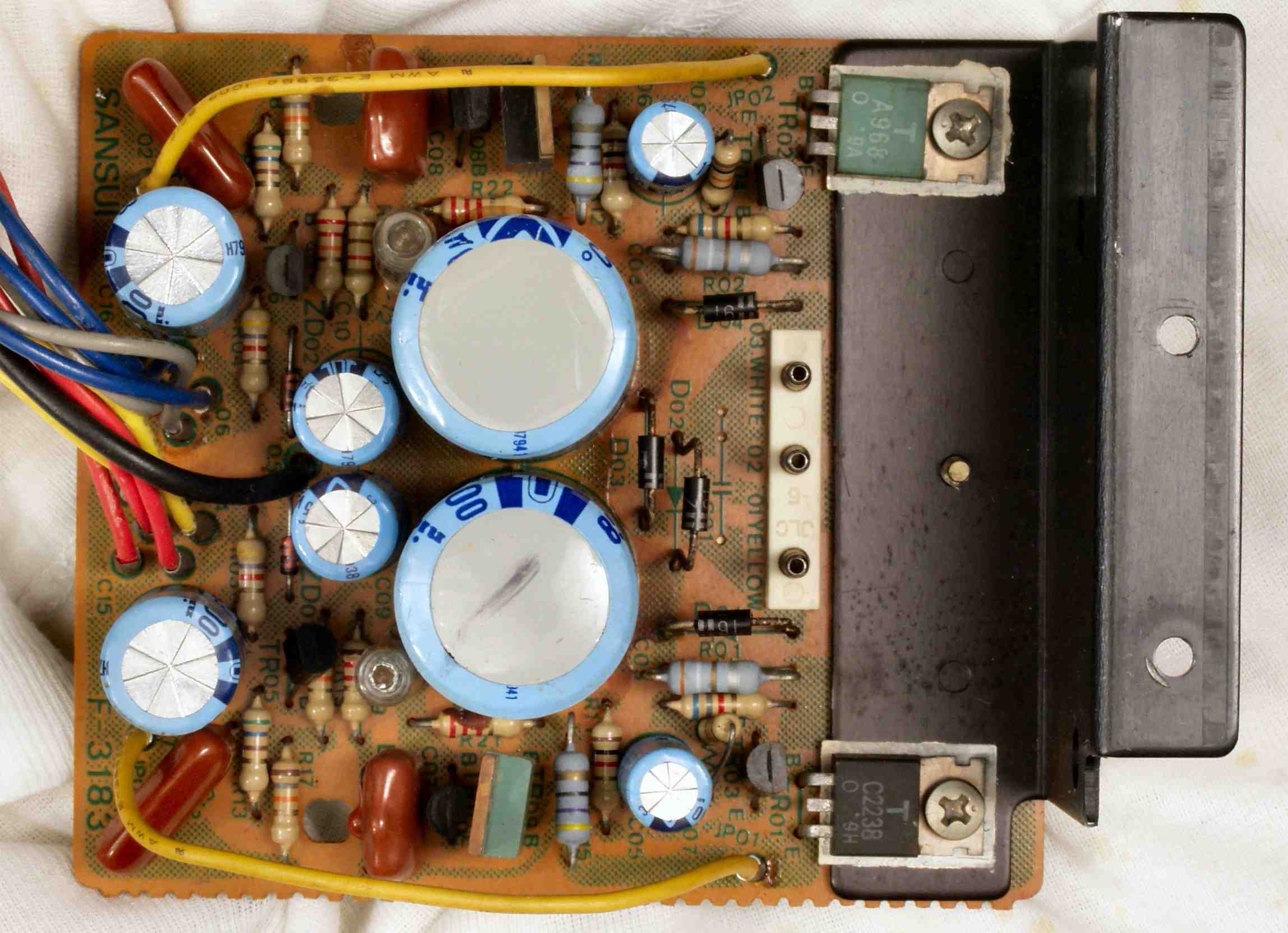

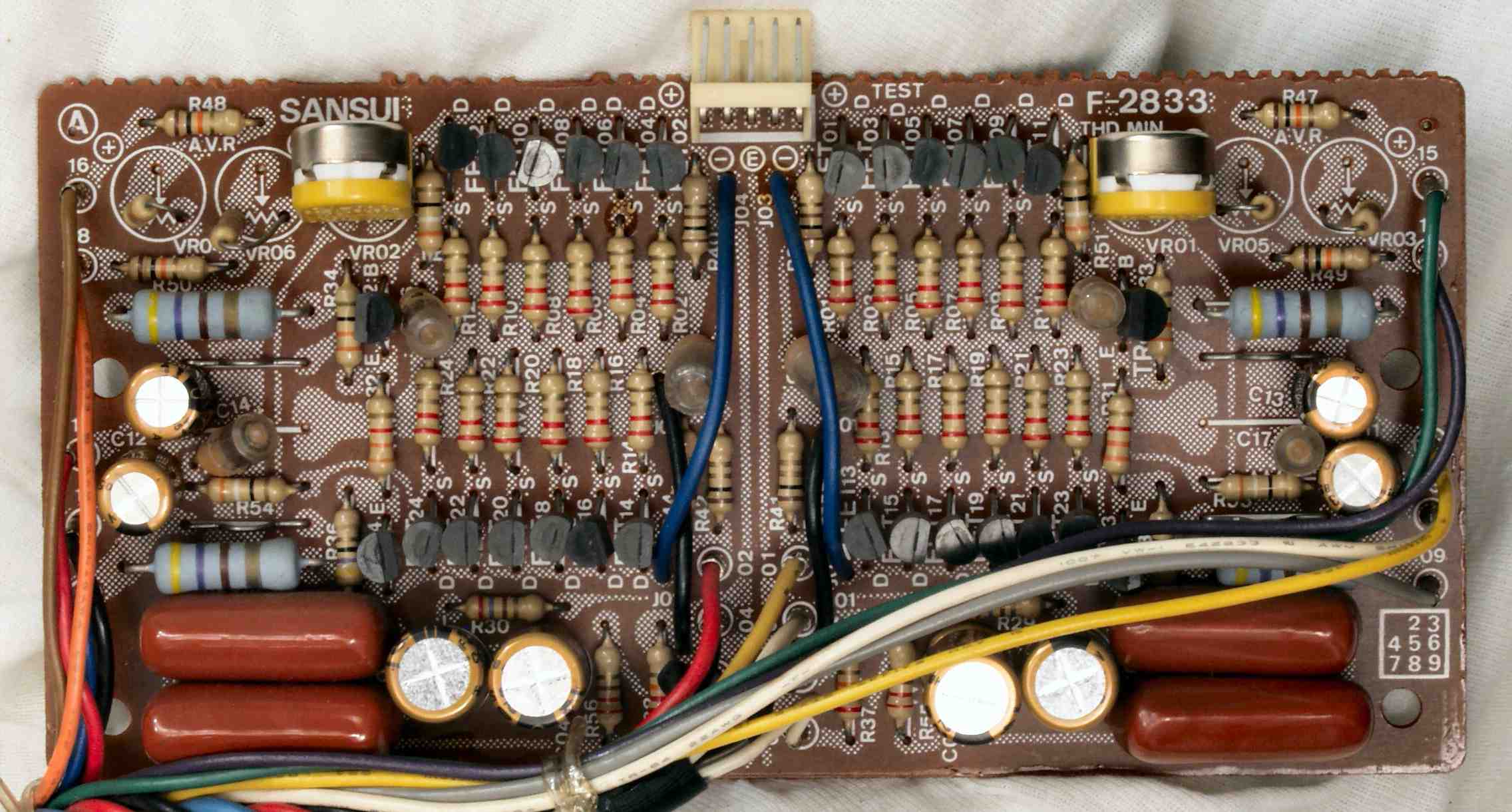

Ｃ−ＡＢ．　修理後　電源整流基板２　電解コンデンサー８個、ＴＲ（トランジスター）６個交換

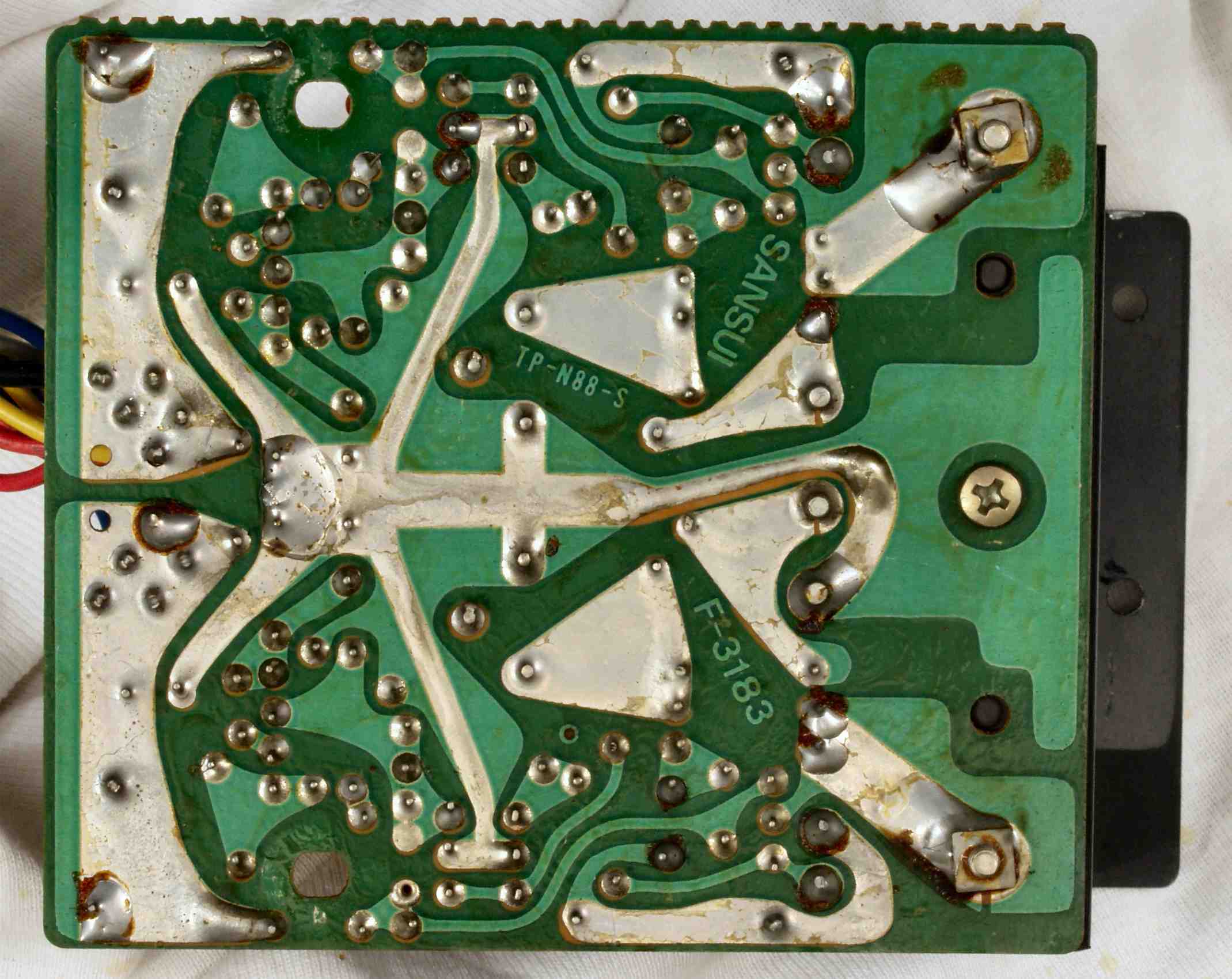

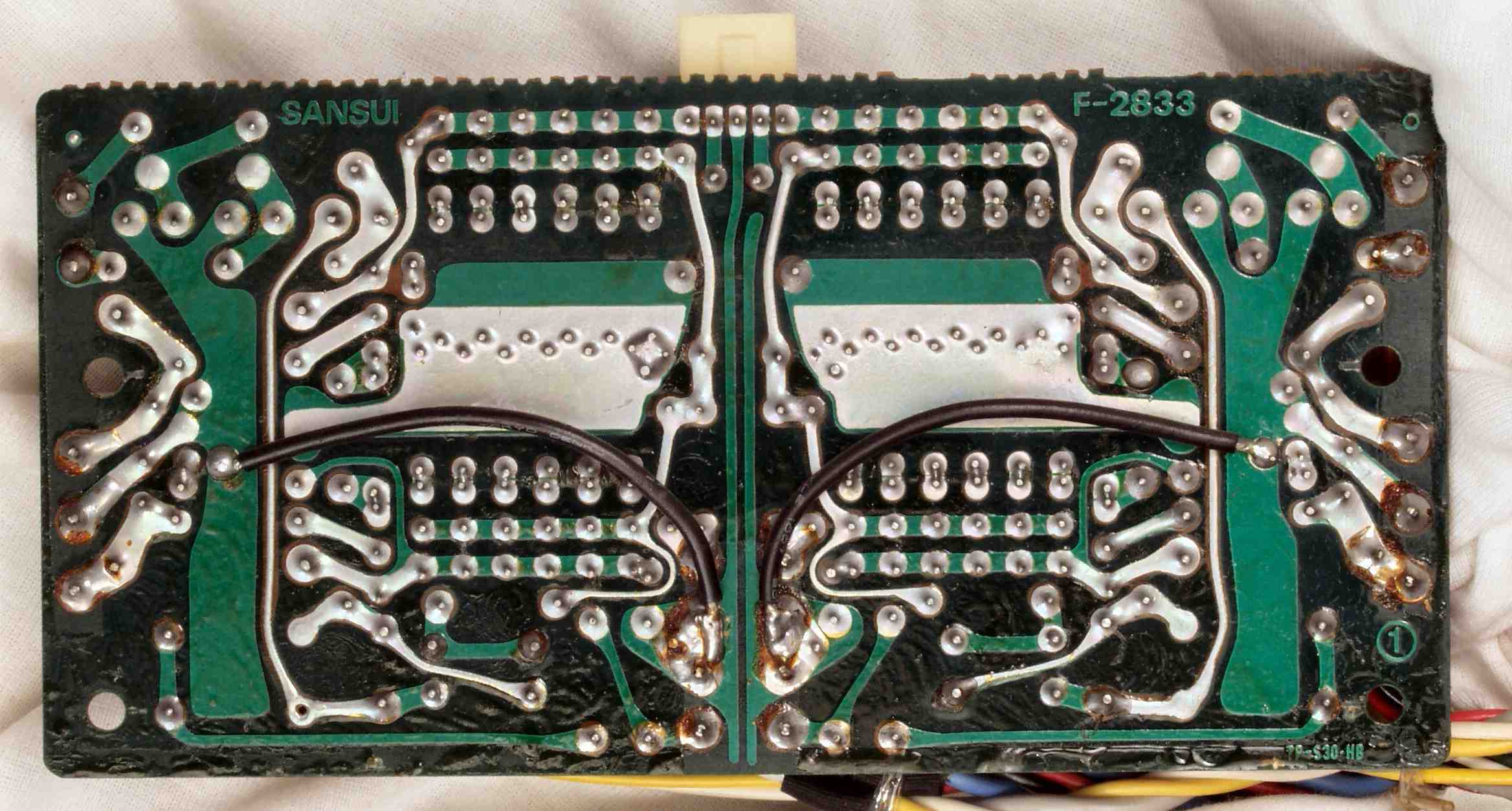

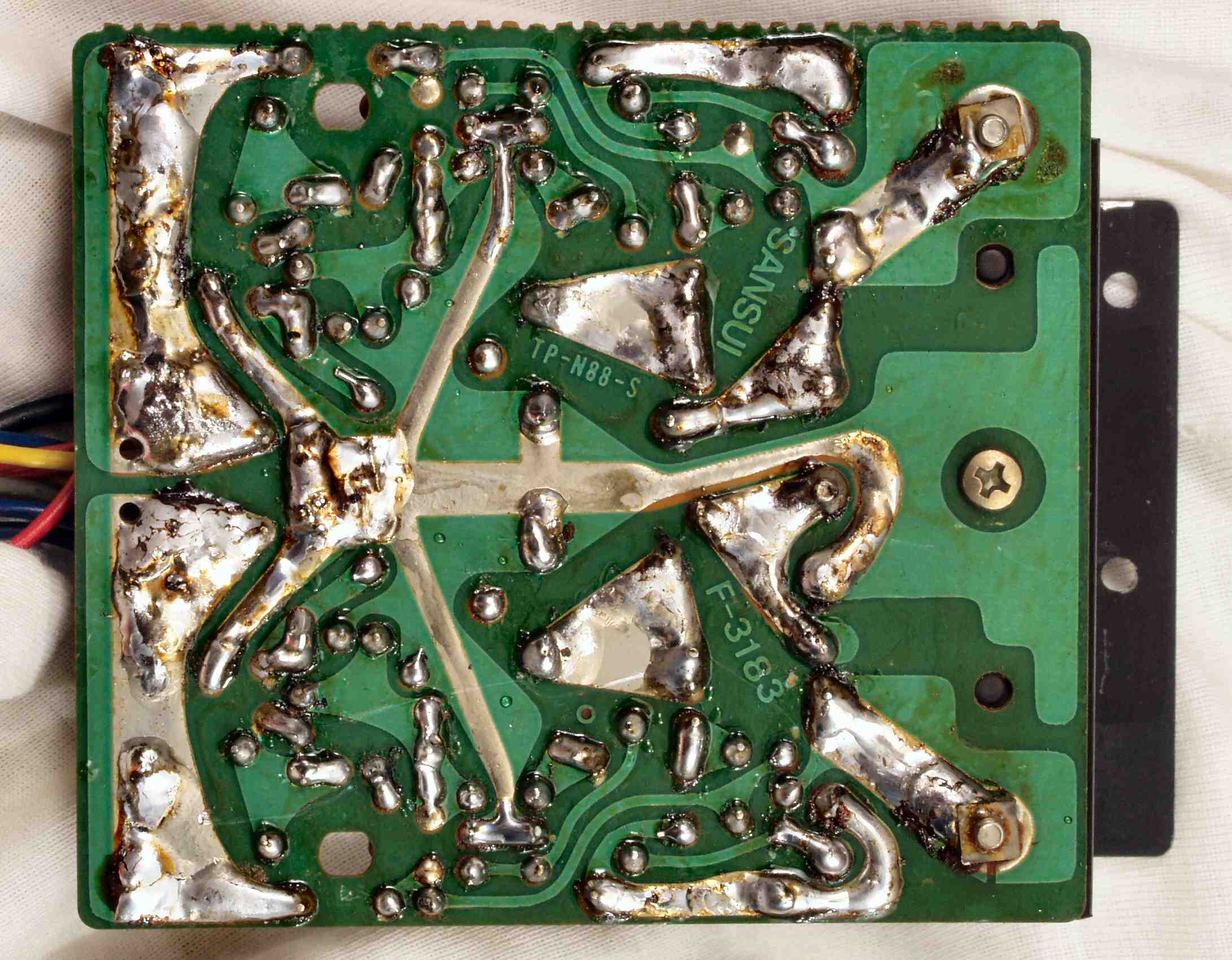

Ｃ−ＡＣ．　修理前　電源整流基板２裏

Ｃ−ＡＤ．　修理（半田補正）後　電源整流基板２裏　　全ての半田をやり直す

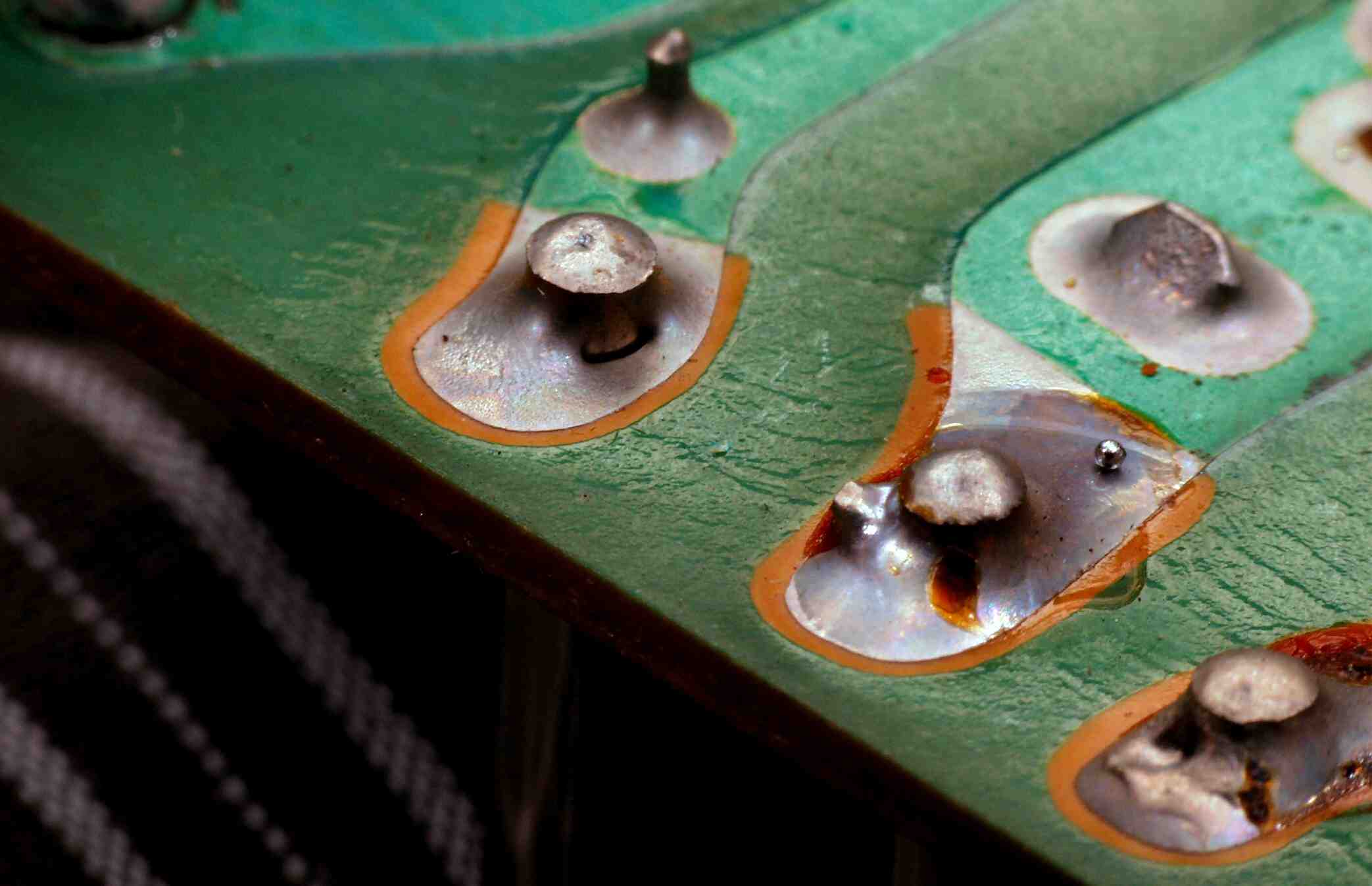

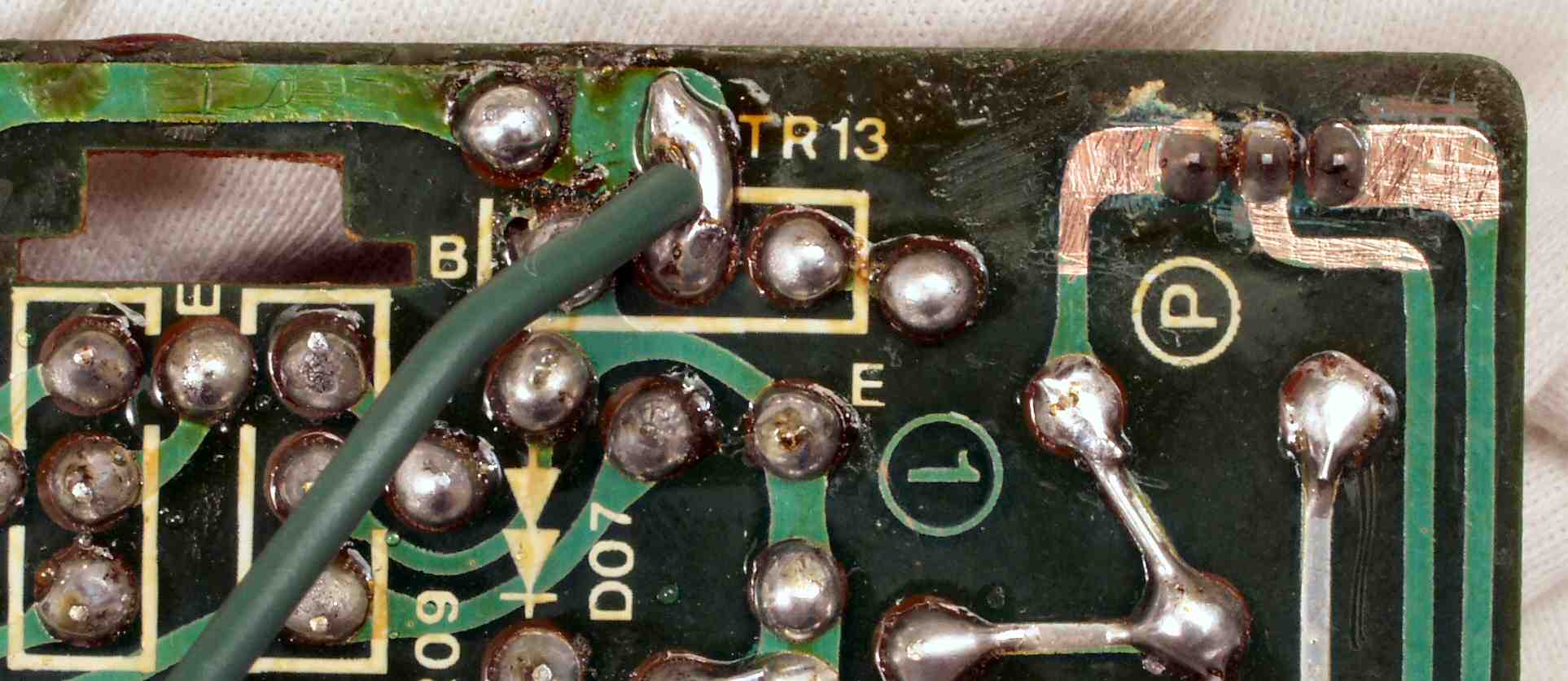

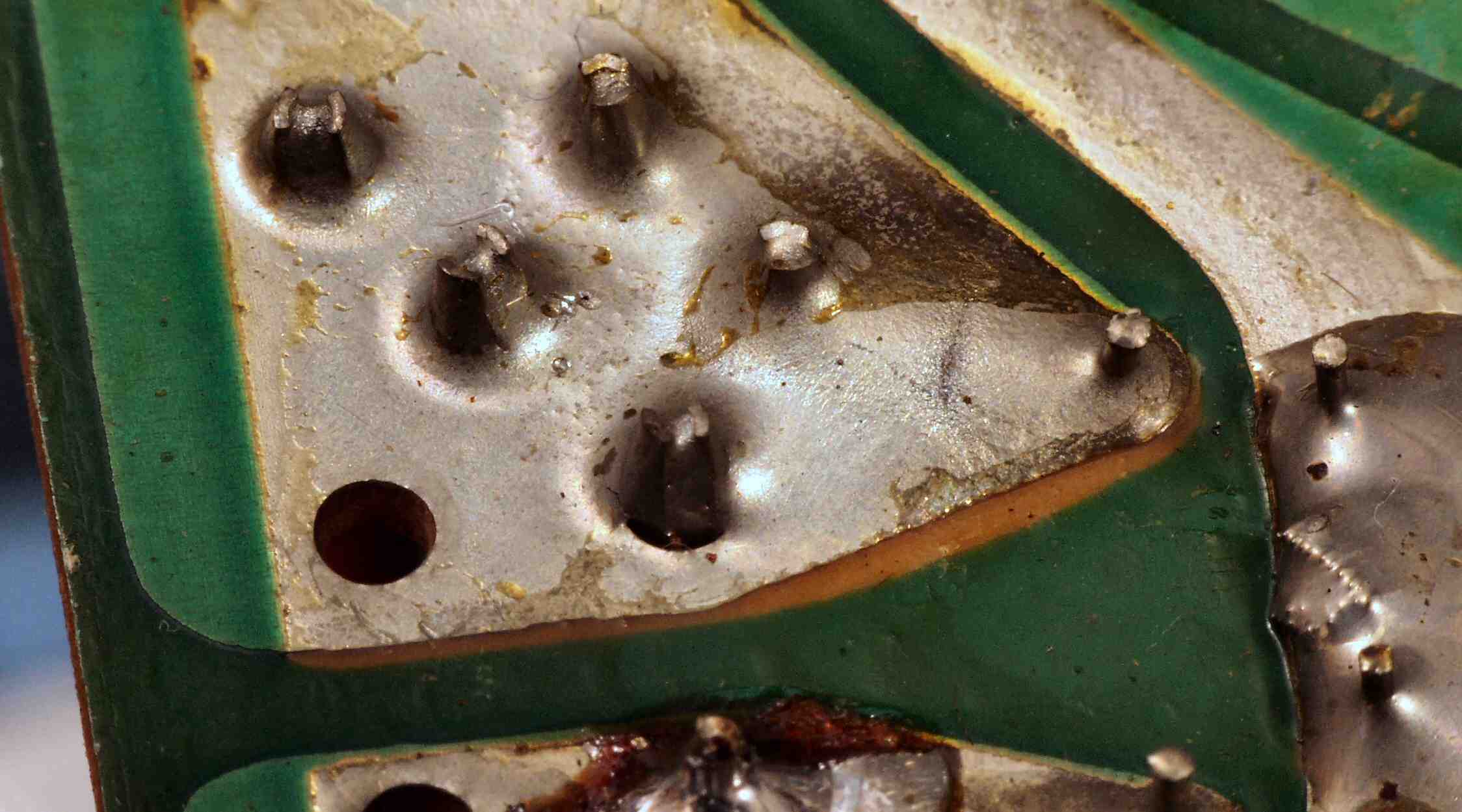

Ｃ−３Ｃ−１．　修理前　電源整流基板裏　半田不良ヶ所

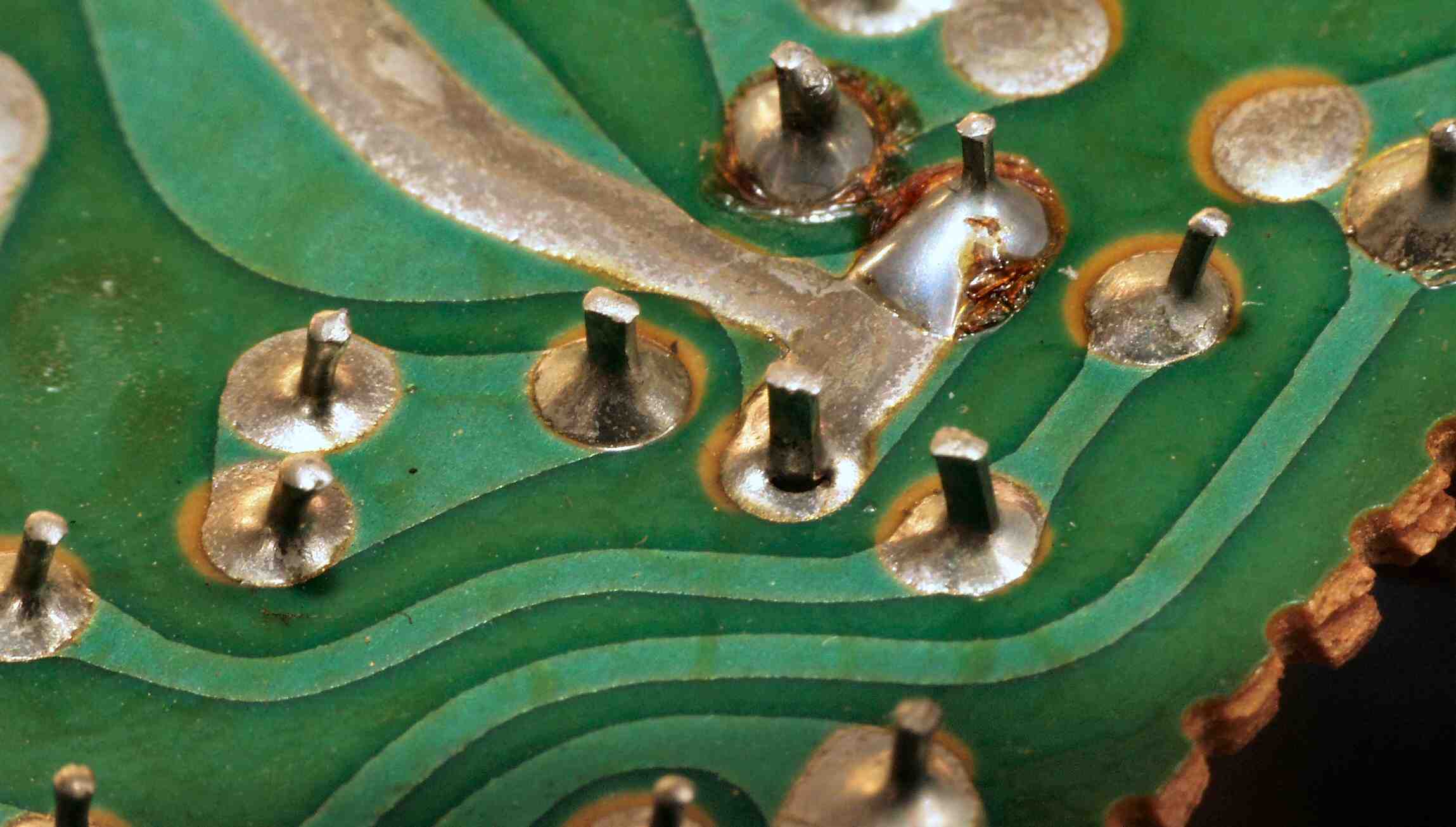

Ｃ−３Ｃ−２．　修理前　電源整流基板裏　半田不良ヶ所、製造時の「ドブ付」けで、半田が落ちてのりが少ない！

Ｃ−ＡＥ．　完成電源整流基板２裏　洗浄後

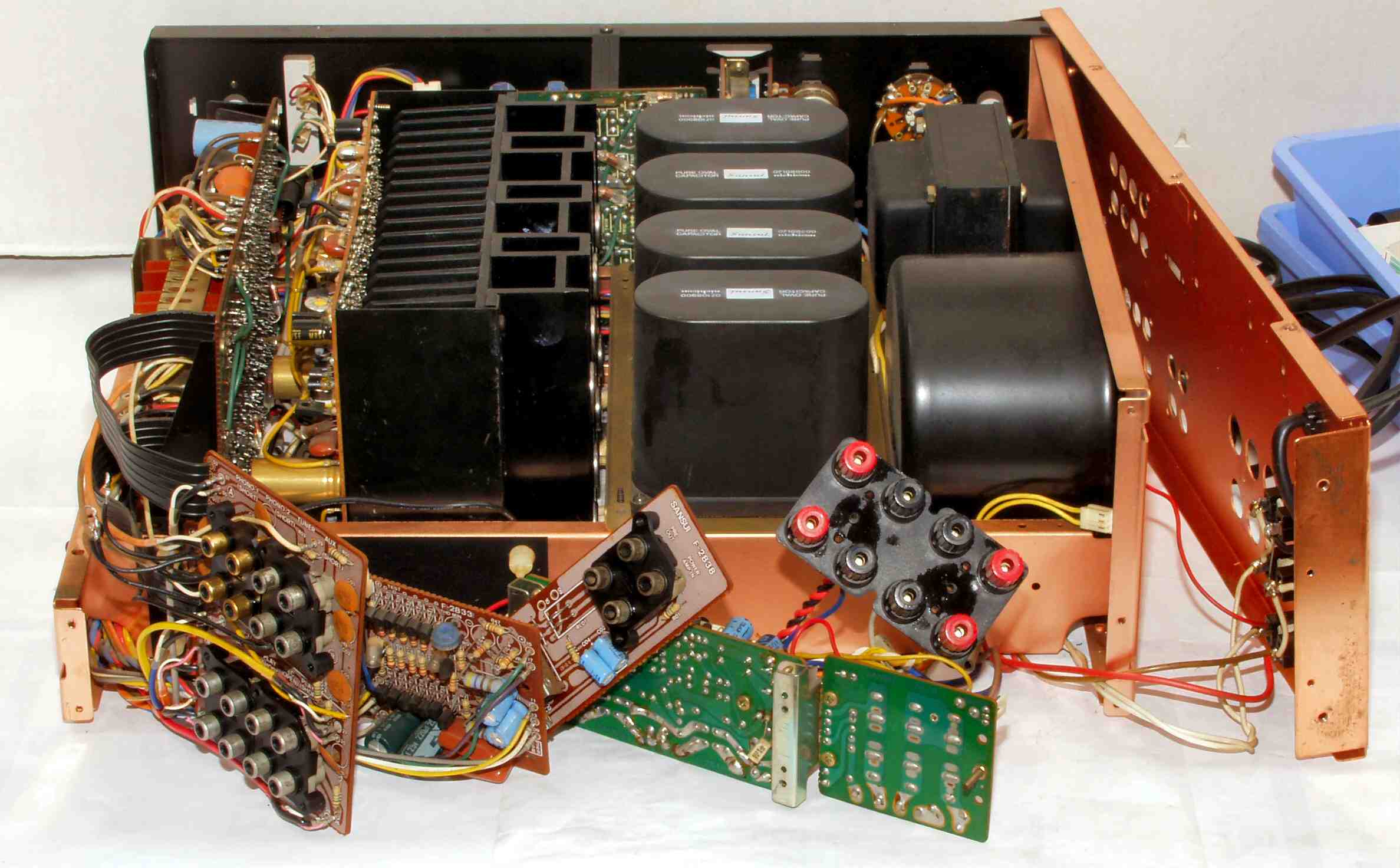

Ｃ−Ｂ．　後面パネルを取り外して、修理中

Ｃ−ＢＡ．　修理後　ＲＣＡ端子基板　接点復活材の跡がある

Ｃ−ＢＢ．　修理前　ＲＣＡ端子基板裏

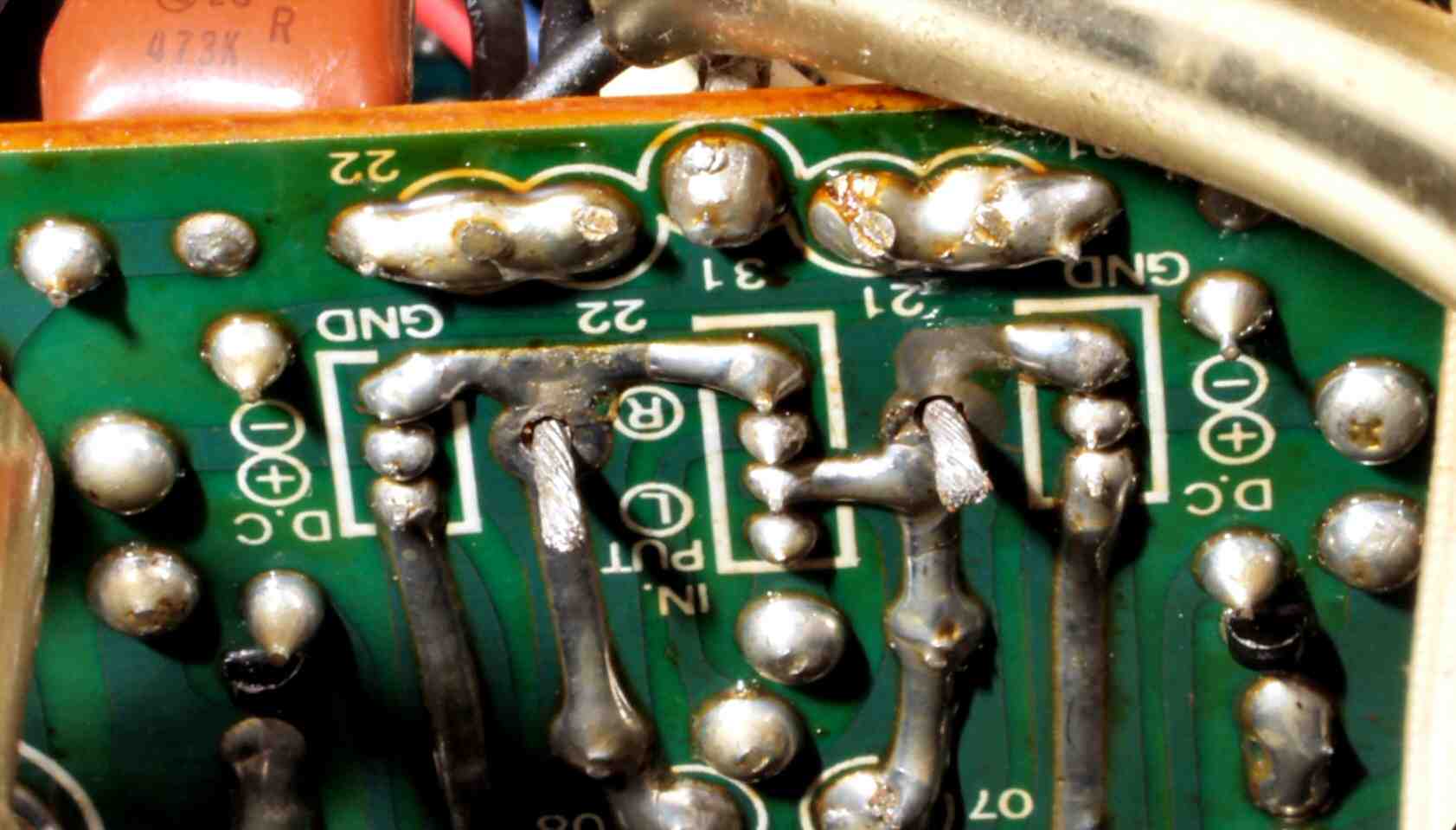

Ｃ−ＢＢ−１．　修理前　ＲＣＡ端子基板裏、半田不良ヶ所

Ｃ−ＢＣ．　修理（半田補正）後　ＲＣＡ端子基板裏　　全ての半田をやり直す

Ｃ−ＢＤ．　完成ＲＣＡ端子基板裏　洗浄後

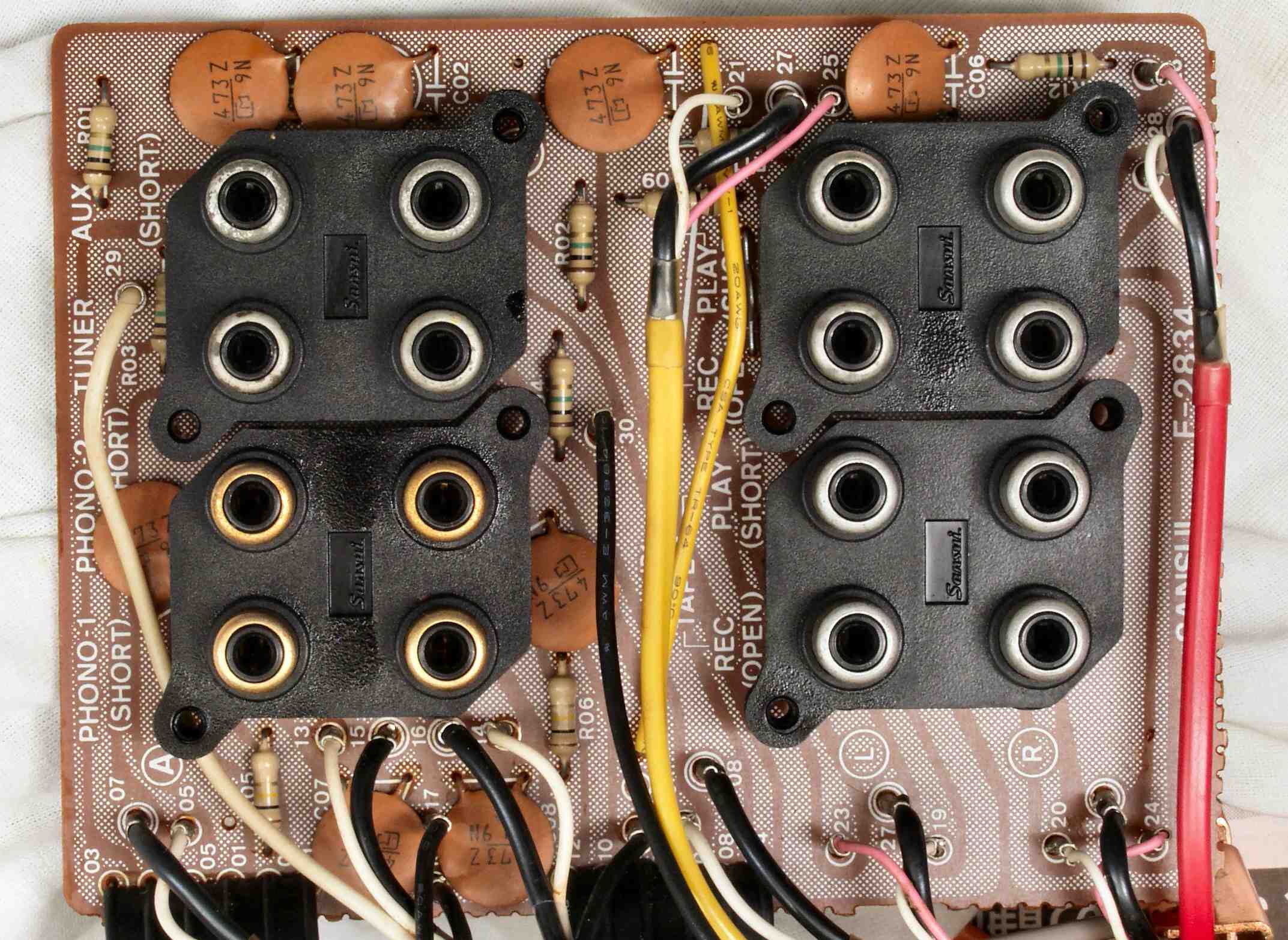

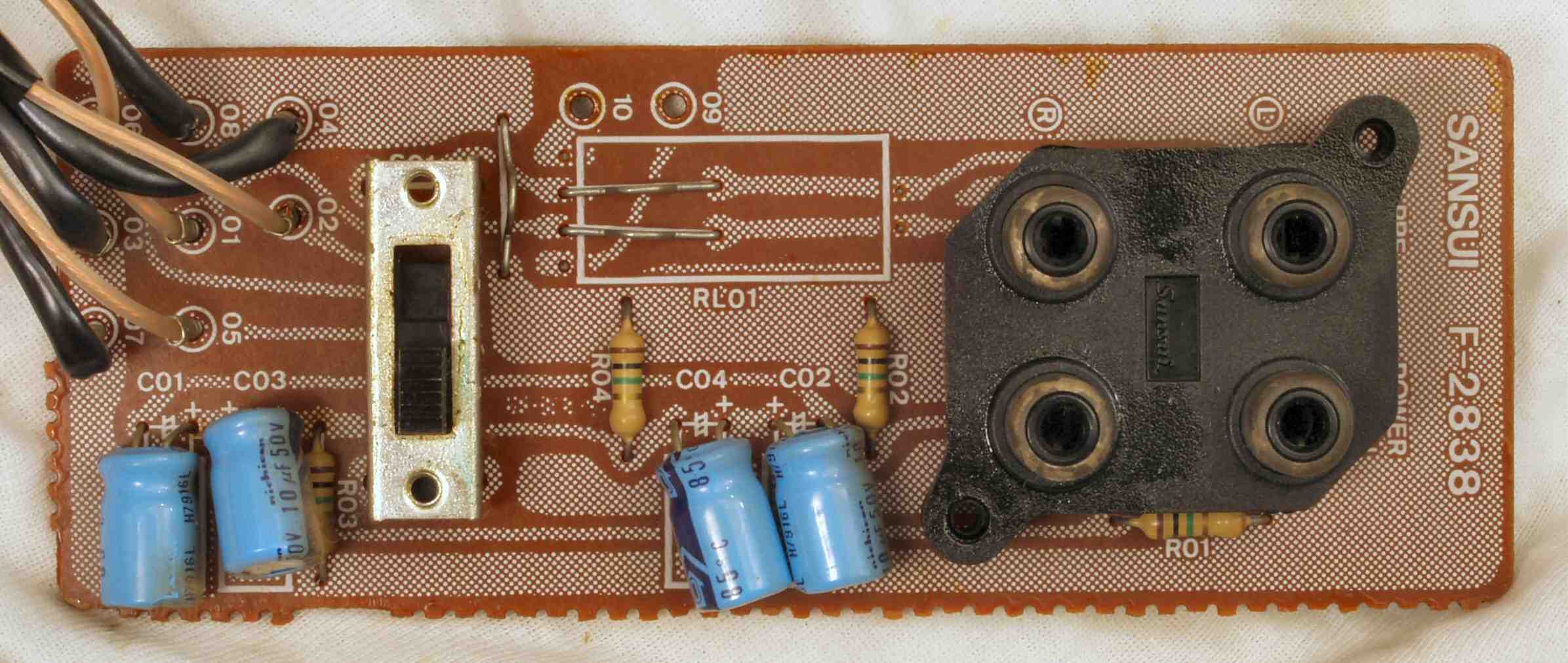

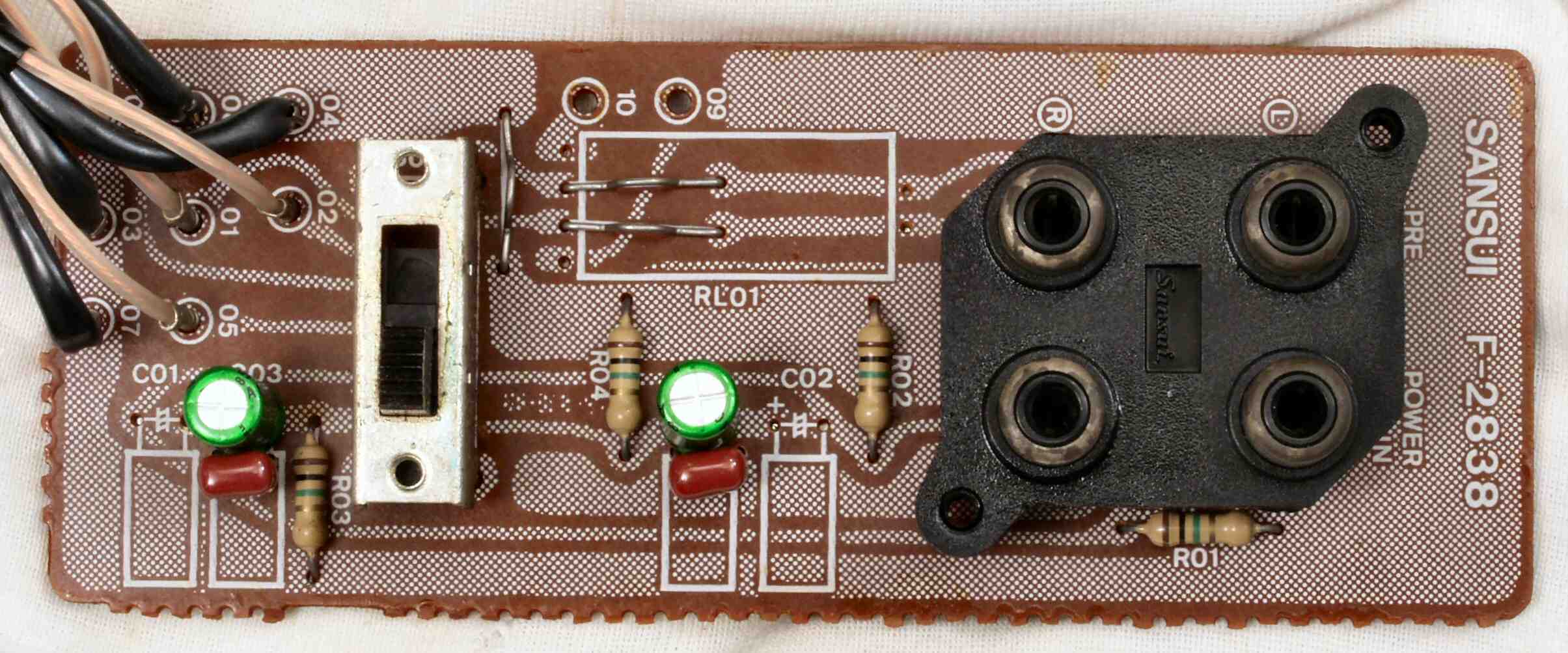

Ｃ−ＣＡ．　修理前　プリメインＲＣＡ端子基板　接点復活材の跡がある

Ｃ−ＣＢ．　修理後　プリメインＲＣＡ端子基板　高価なBPに変更したので「２個→１個」、フイルムコンデンサー２個追加

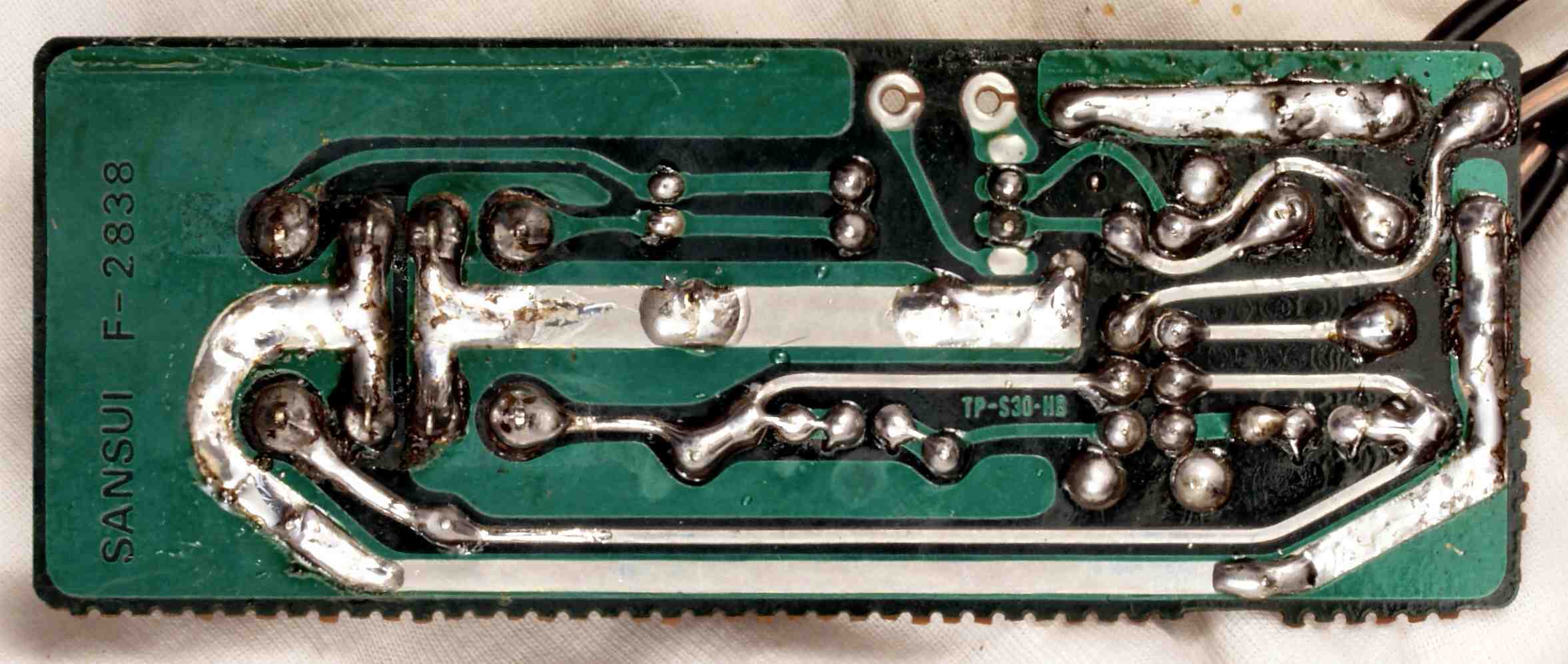

Ｃ−ＣＣ．　修理前　プリメインＲＣＡ端子基板裏

Ｃ−ＣＤ．　修理（半田補正）後　プリメインＲＣＡ端子基板裏　太いケーブルを付けるのでRCA端子は十分に半田盛る

Ｃ−ＣＥ．　完成プリメインＲＣＡ端子基板裏　洗浄後

Ｃ−ＤＡ．　修理前　ＥＱ基板

Ｃ−ＤＡ−１．　修理中　ＥＱ基板の入力切り替えＳＷ点検、十分に接点復活材が使用してある。

Ｃ−ＤＢ．　修理後　ＥＱ基板 　　　　　　　　　　　　　　ＦＥＴ（電解トランジスター）２個、半固定ＶＲ２個、電解コンデンサー２２個交換、フイルムコンデンサー２個追加

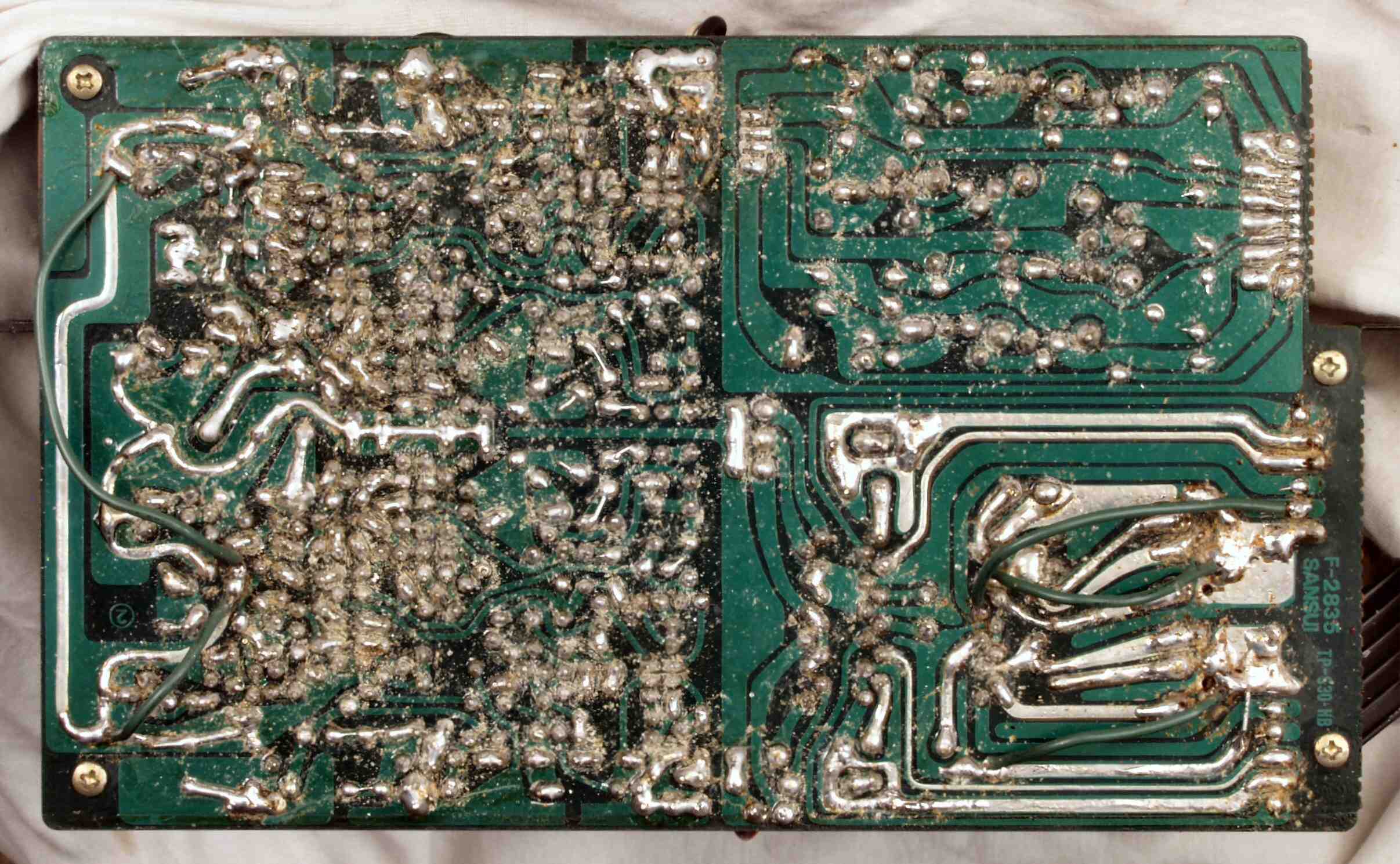

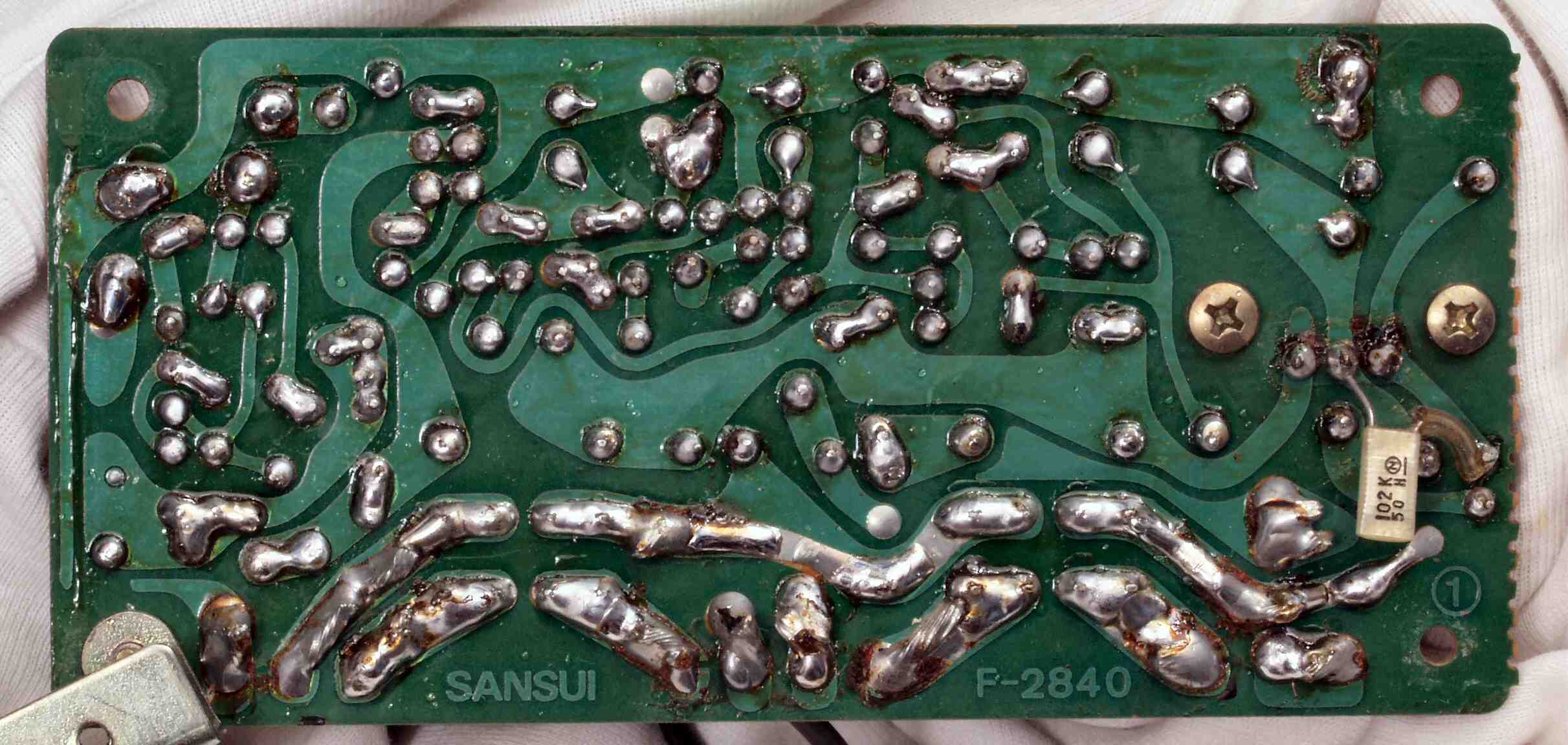

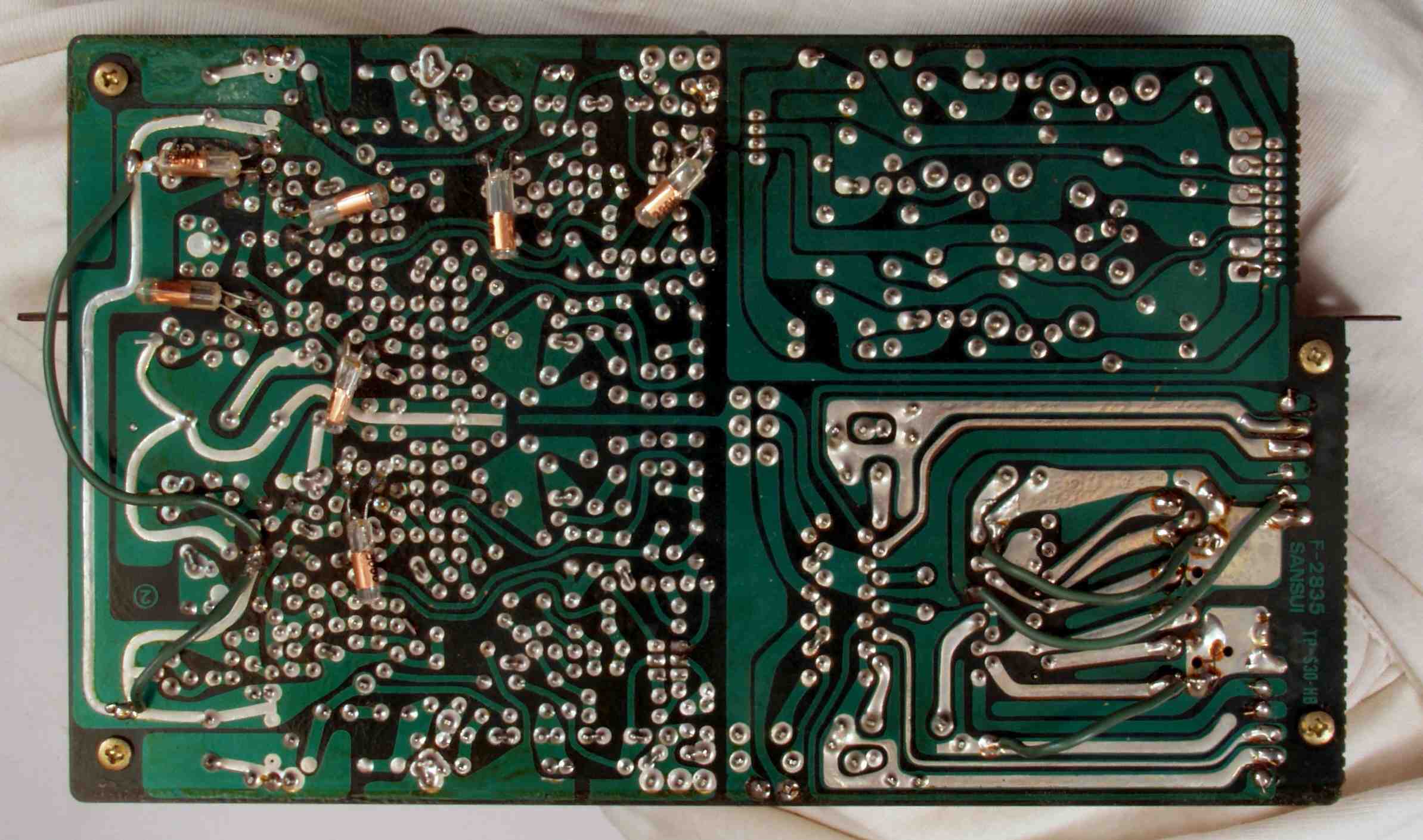

Ｃ−ＤＣ．　修理前　ＥＱ基板裏

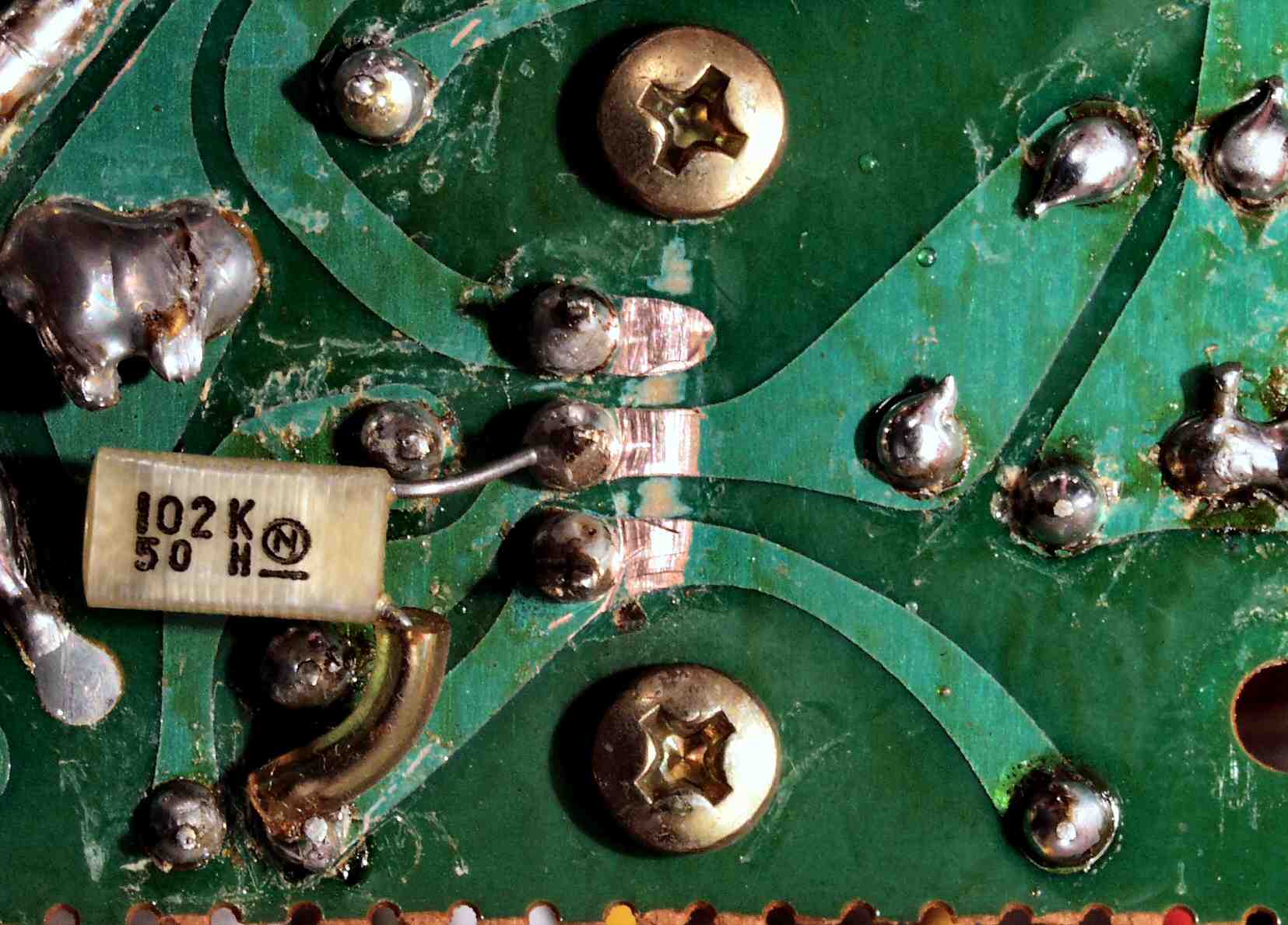

Ｃ−ＤＣ−１．　修理中　ＥＱ基板裏　接続」端子足の銅箔を広げる

Ｃ−ＤＣ−２．　修理中　ＥＱ基板裏　接続」端子足の銅箔を広げる２

Ｃ−ＤＣ−３．　修理前　ＥＱ基板裏、半田のむしっくい

Ｃ−ＤＤ．　修理（半田補正）後　ＥＱ基板裏　　全ての半田をやり直す

Ｃ−ＤＤ−１．　修理中　ＥＱ基板裏　不要なフラックスを取る、単純な作業で非常に時間がかかる。

Ｃ−ＤＥ．　完成ＥＱ基板裏　洗浄後

Ｃ−ＥＡ．　修理前　ＭＣ基板

Ｃ−ＥＢ．　修理後　ＭＣ基板　電解コンデンサー８個、半固定ＶＲ６個交換

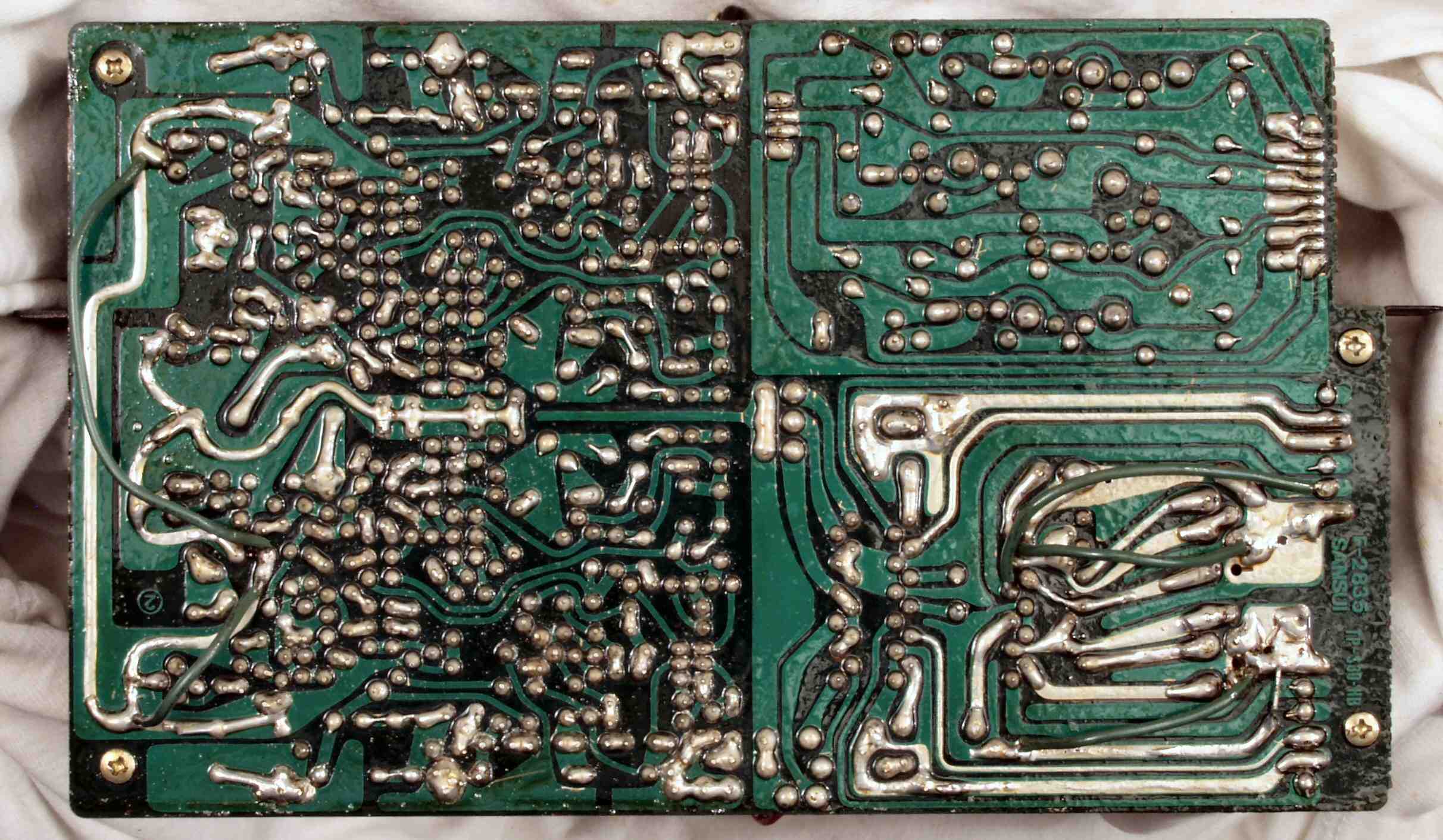

Ｃ−ＥＣ．　修理前　ＭＣ基板裏

Ｃ−ＥＤ．　修理（半田補正）後　ＭＣ基板裏　　全ての半田をやり直す

Ｃ−ＥＥ．　完成ＭＣ基板裏　洗浄後

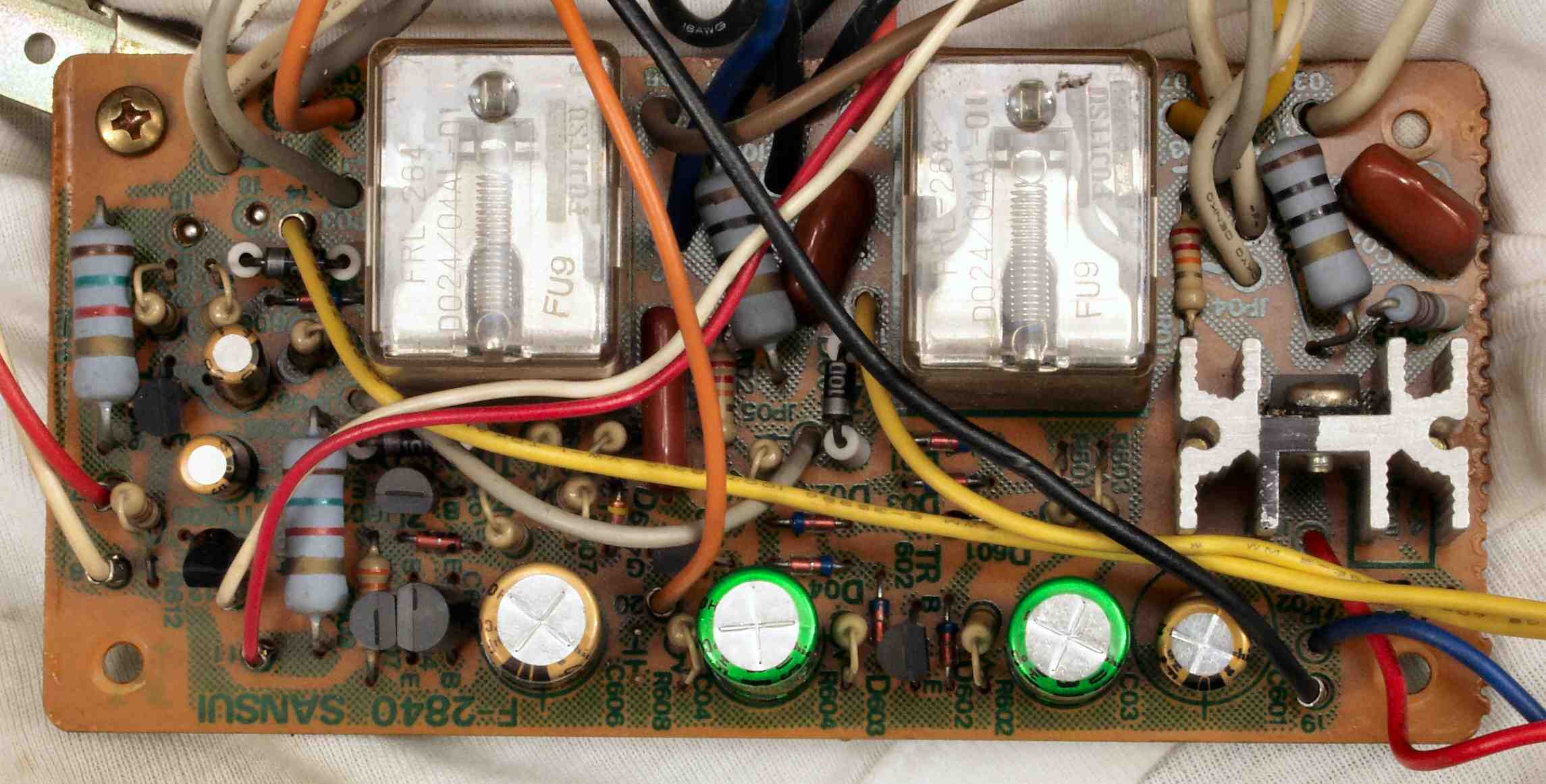

Ｃ−ＦＡ．　修理前　ＳＰ接続リレー・プロテクト基板

Ｃ−ＦＡ−１．　修理中　ＳＰ接続リレー・プロテクト基板

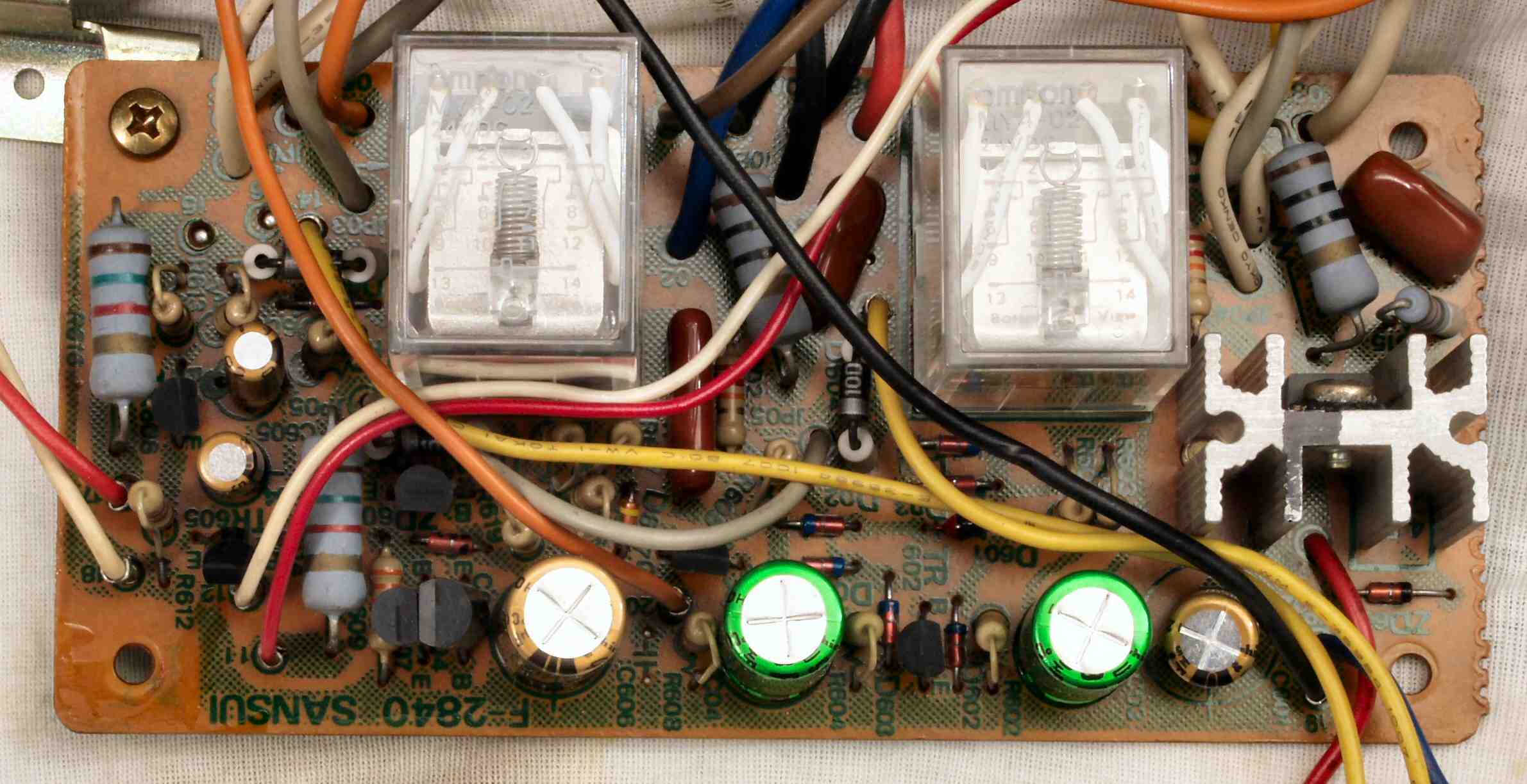

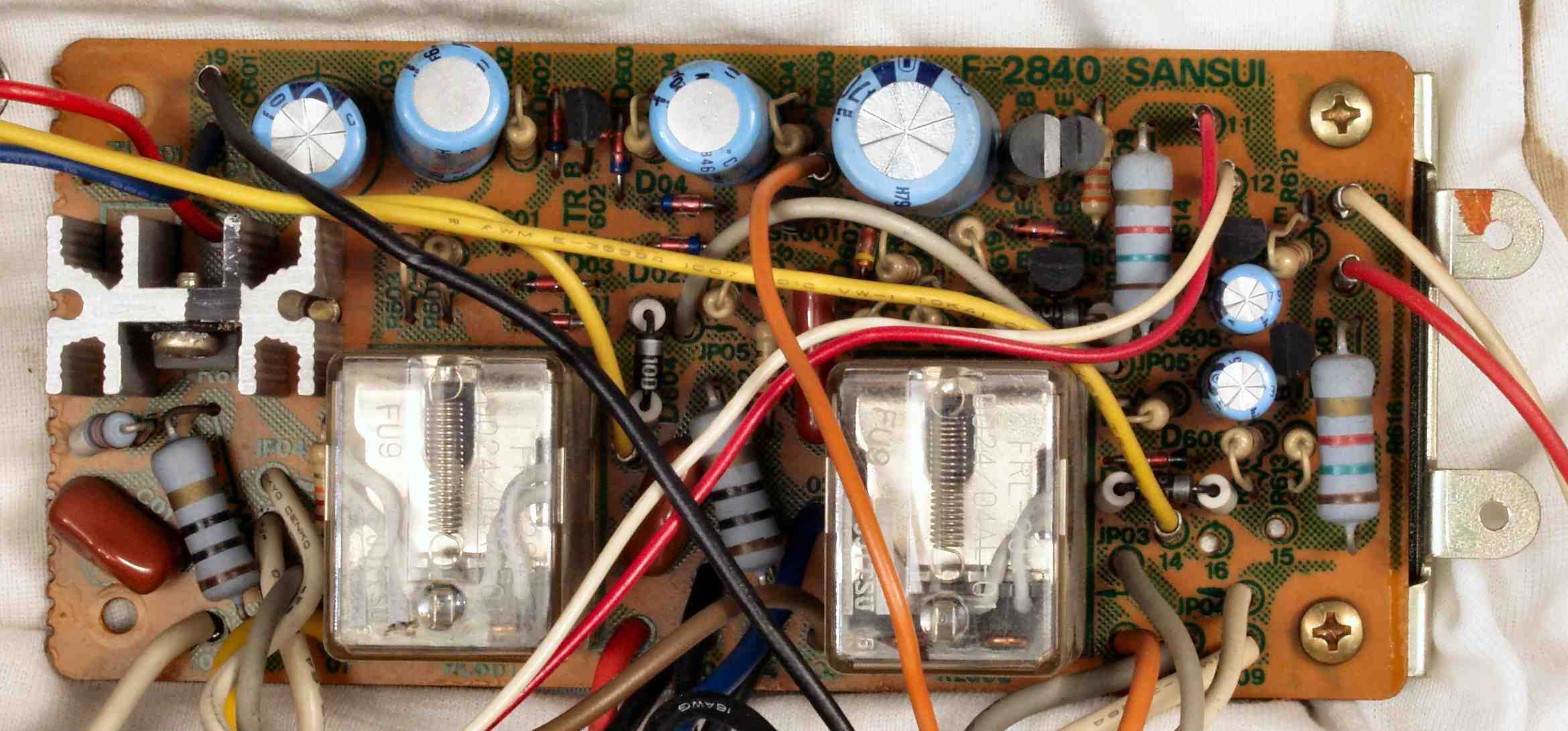

Ｃ−ＦＢ．　修理後　ＳＰ接続リレー・プロテクト基板 　　　　　　　　　　　　　　　　　　　　　　　　　　　　ＳＰ接続リレー２個、電解コンデンサー６個、フイルムコンデンサー１個、抵抗１個交換

Ｃ−ＦＣ．　修理前　ＳＰ接続リレー・プロテクト基板裏

Ｃ−ＦＤ．　修理（半田補正）後　ＳＰ接続リレー・プロテクト基板裏　　全ての半田をやり直す

Ｃ−ＦＤ−１．　修理中　ＳＰ接続リレー・プロテクト基板裏　　定電圧ＴＲ（トランジスター）の足の銅箔を広げる

Ｃ−ＦＥ．　完成ＳＰ接続リレー・プロテクト基板裏　洗浄後

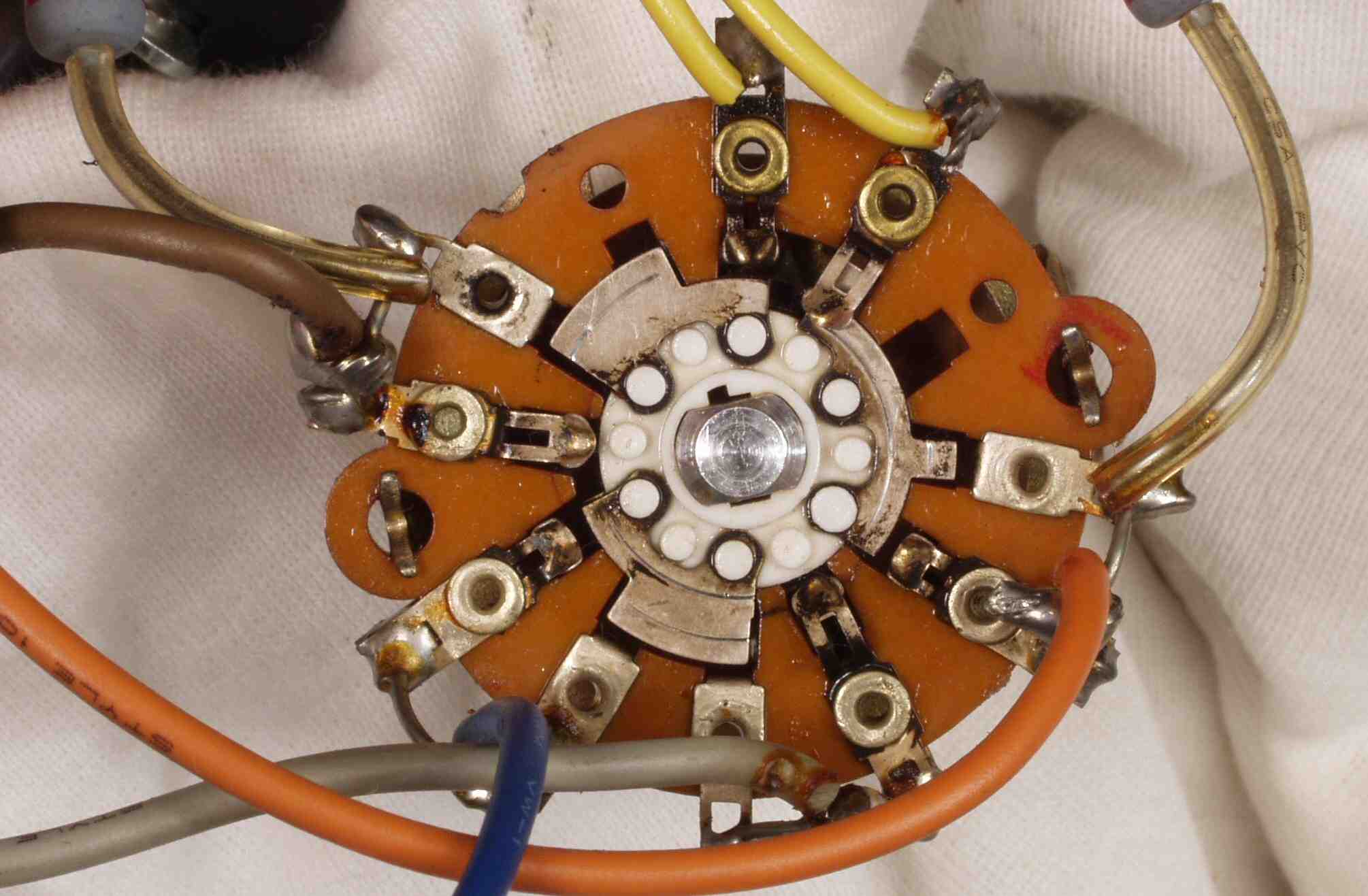

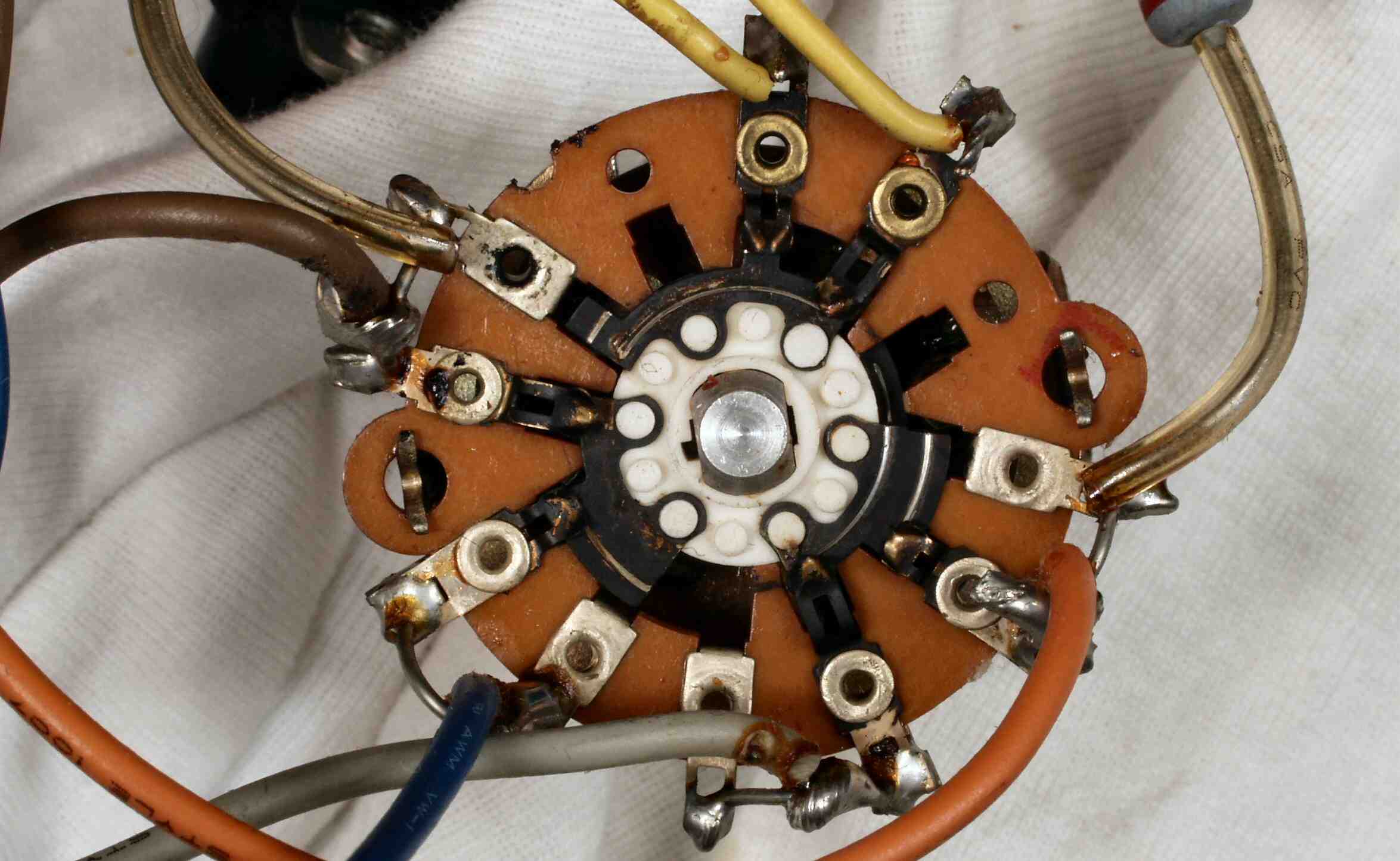

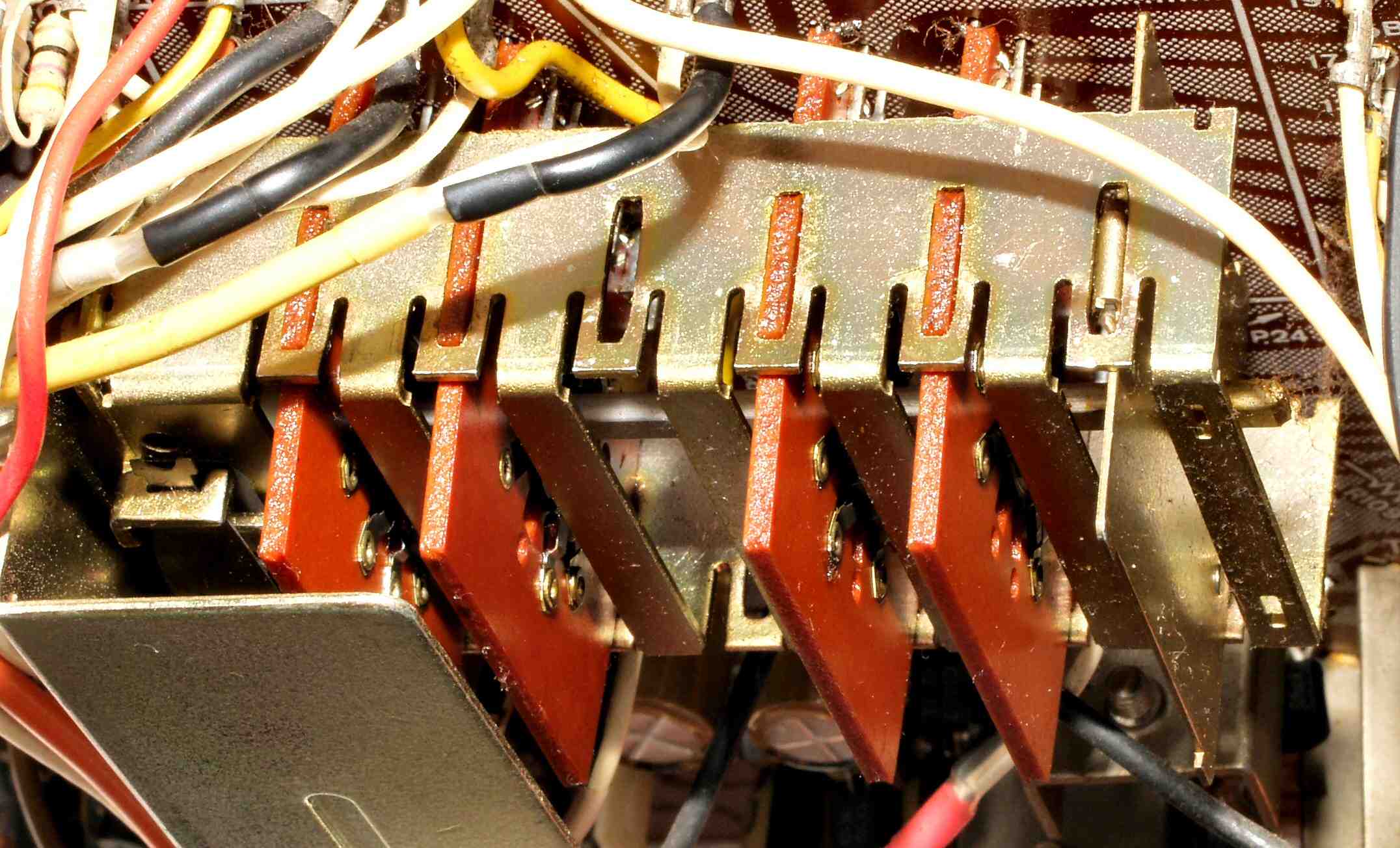

Ｃ−ＧＡ．　修理前　ＳＰ接続切り替えＳＷ

Ｃ−ＧＣ．　修理後　ＳＰ接続切り替えＳＷ、清掃後

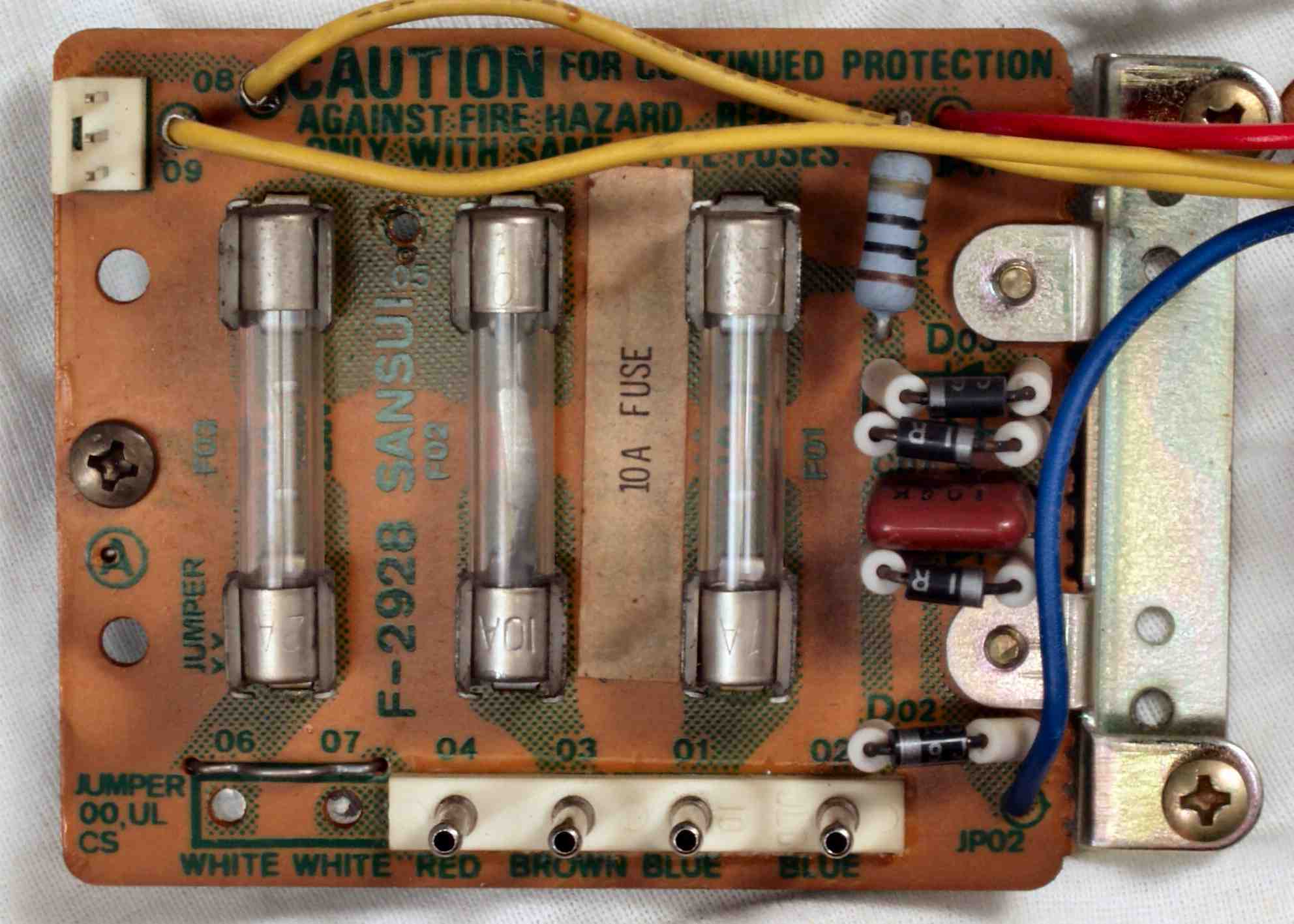

Ｃ−ＨＡ．　修理後　フューズ基板

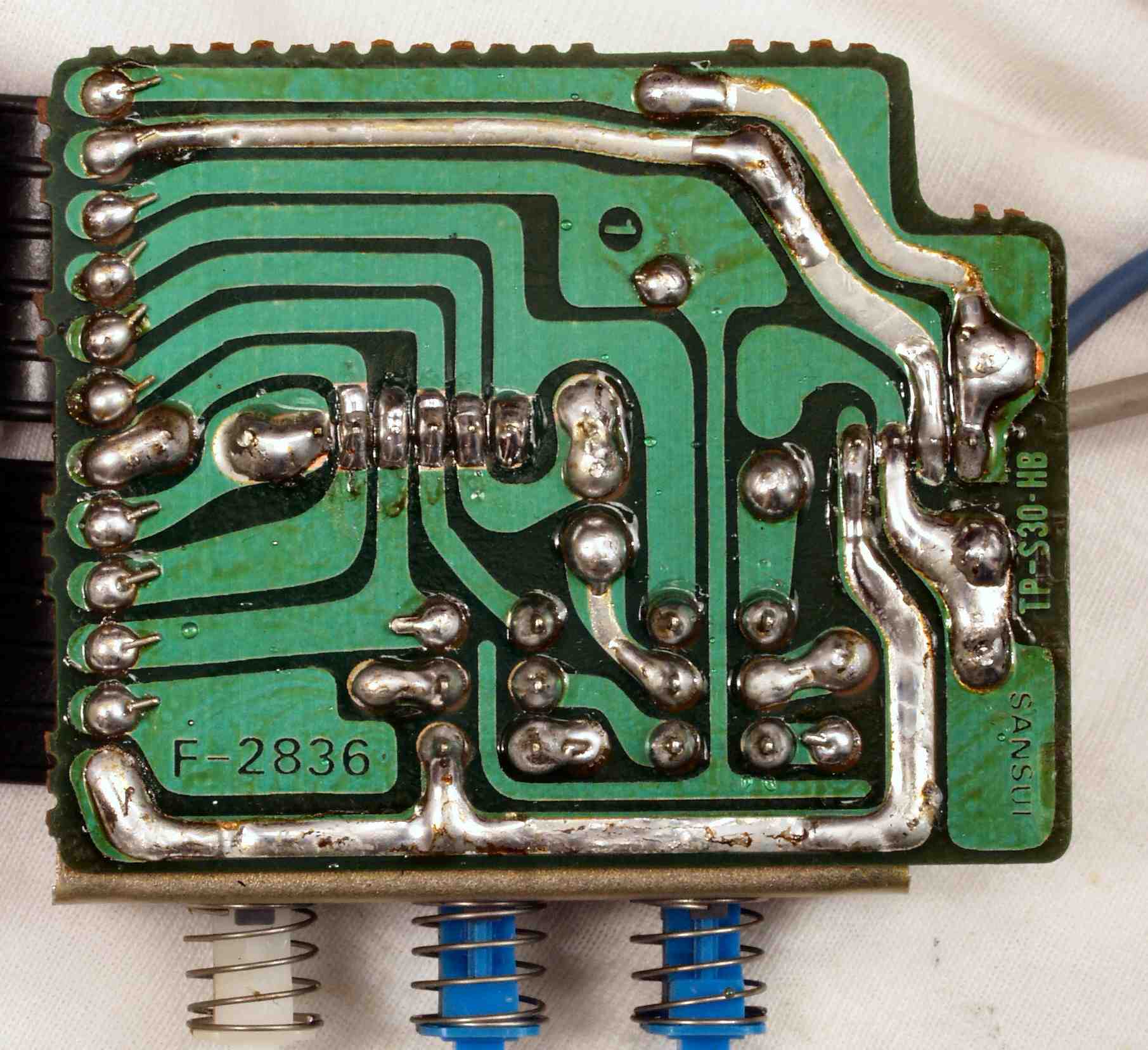

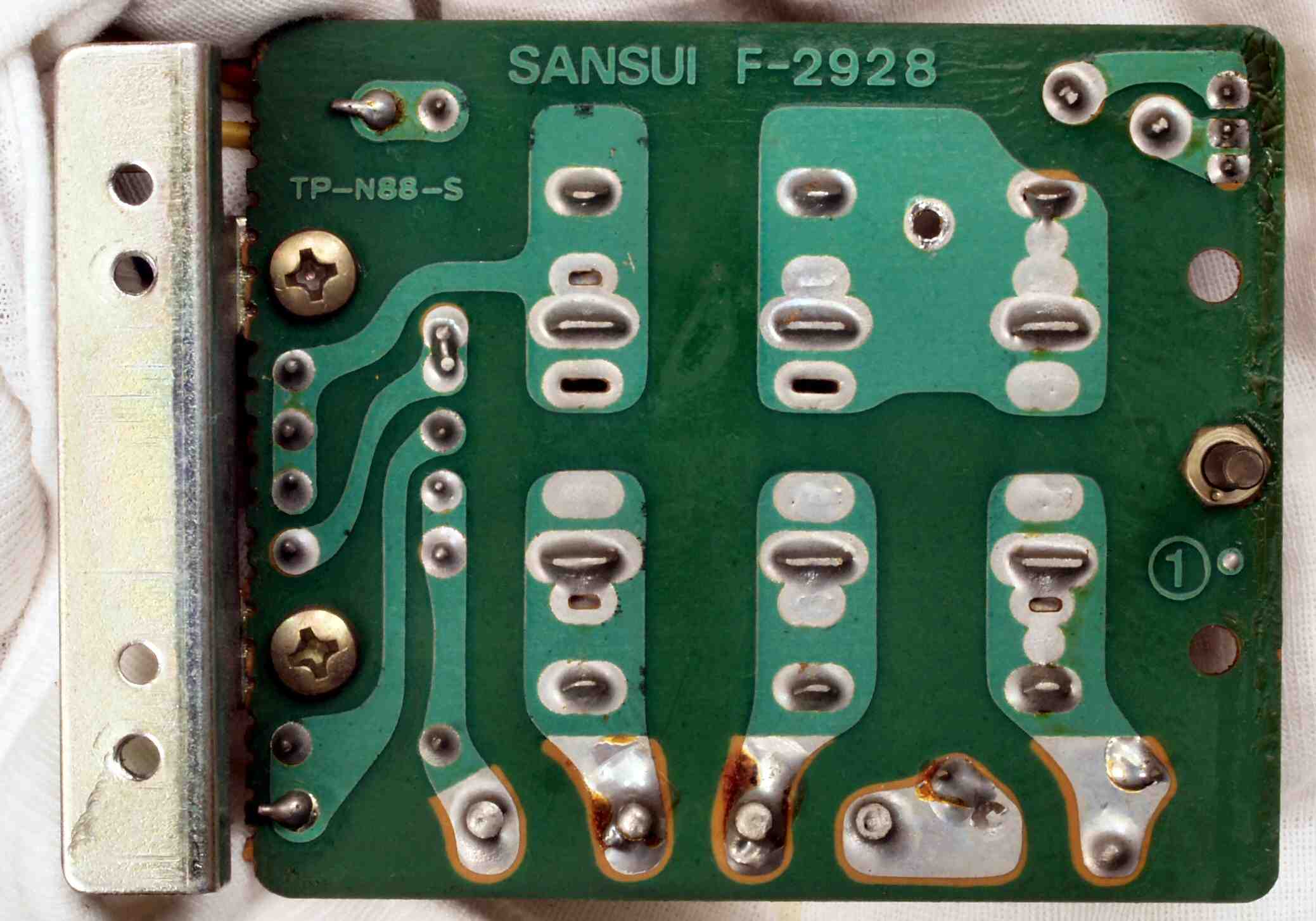

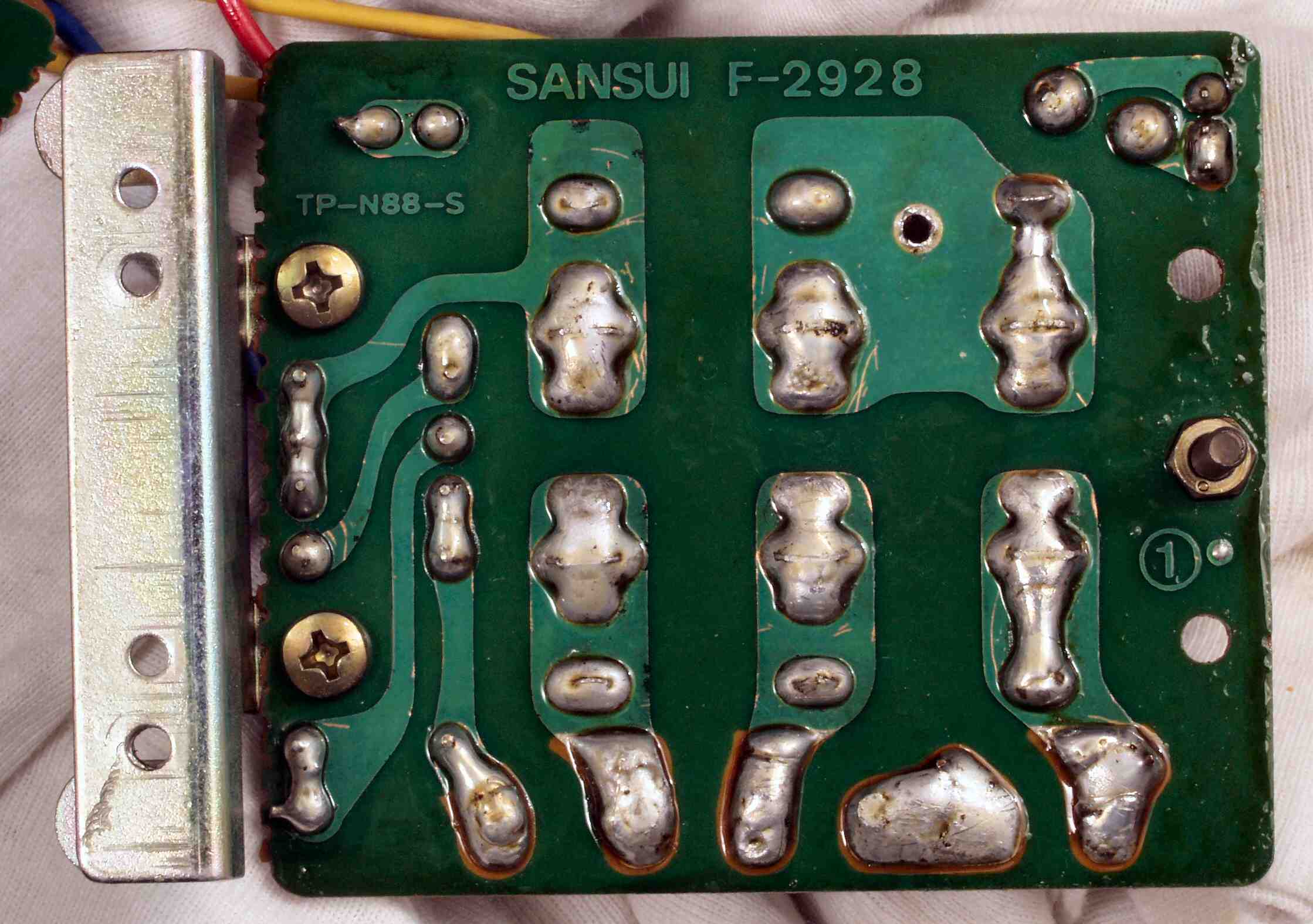

Ｃ−ＨＢ．　修理前　フューズ基板裏

Ｃ−ＨＢ−１．　修理前　フューズ基板裏、半田のむしっくい

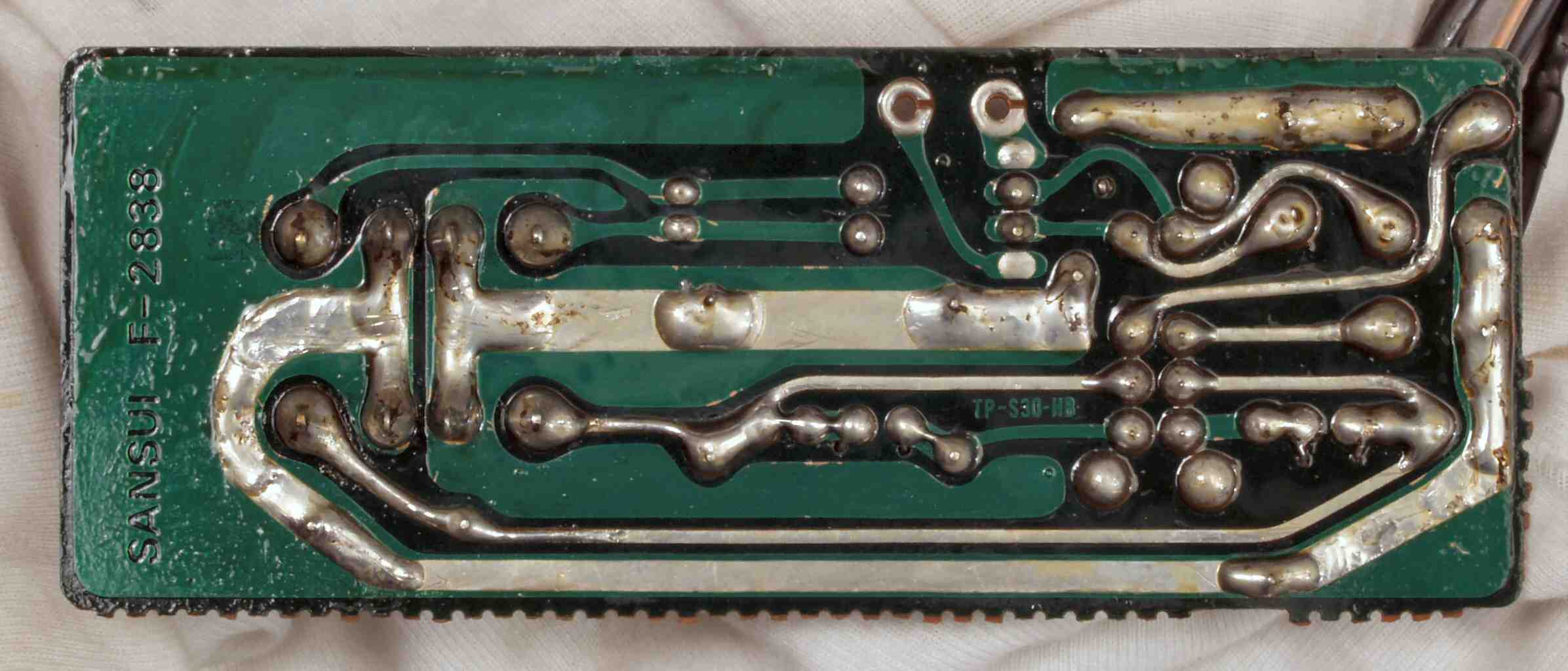

Ｃ−ＨＣ．　修理後　フューズ基板裏

Ｃ−ＨＤ．　完成フューズ基板裏　洗浄後

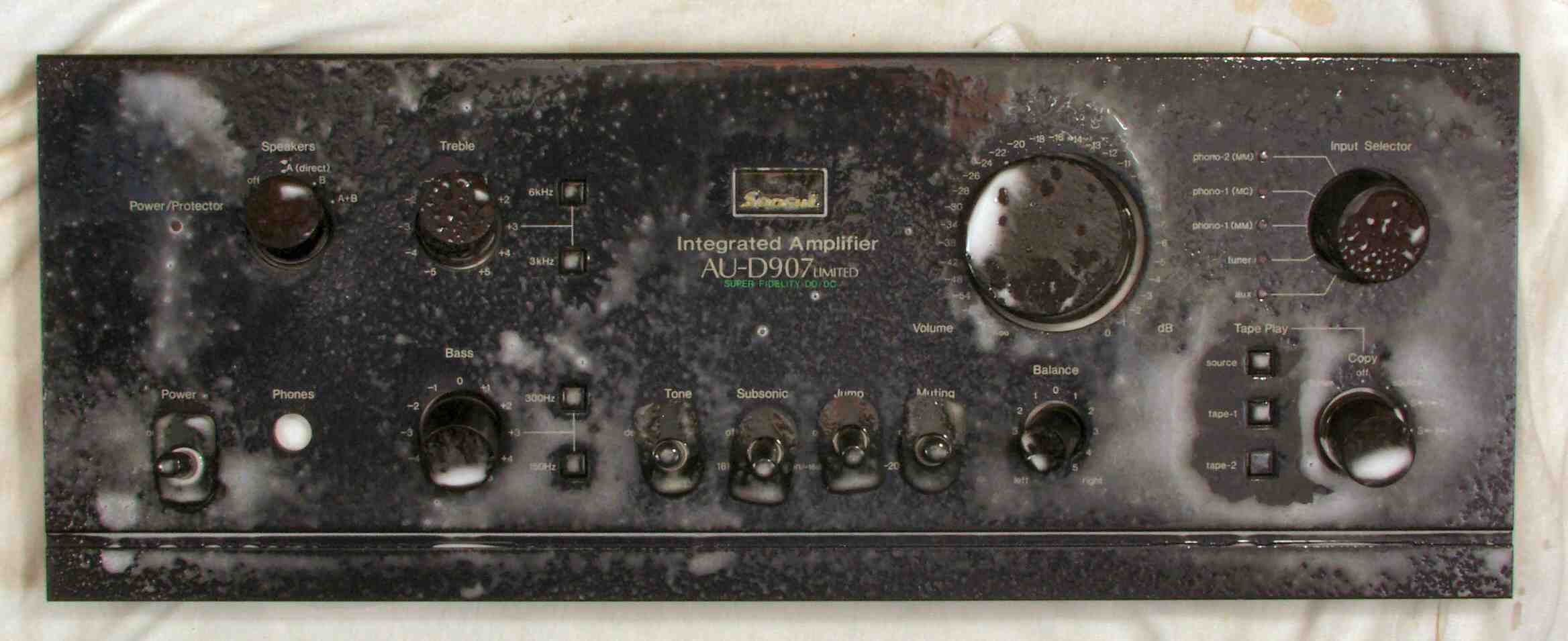

Ｃ−I．　パネル清掃

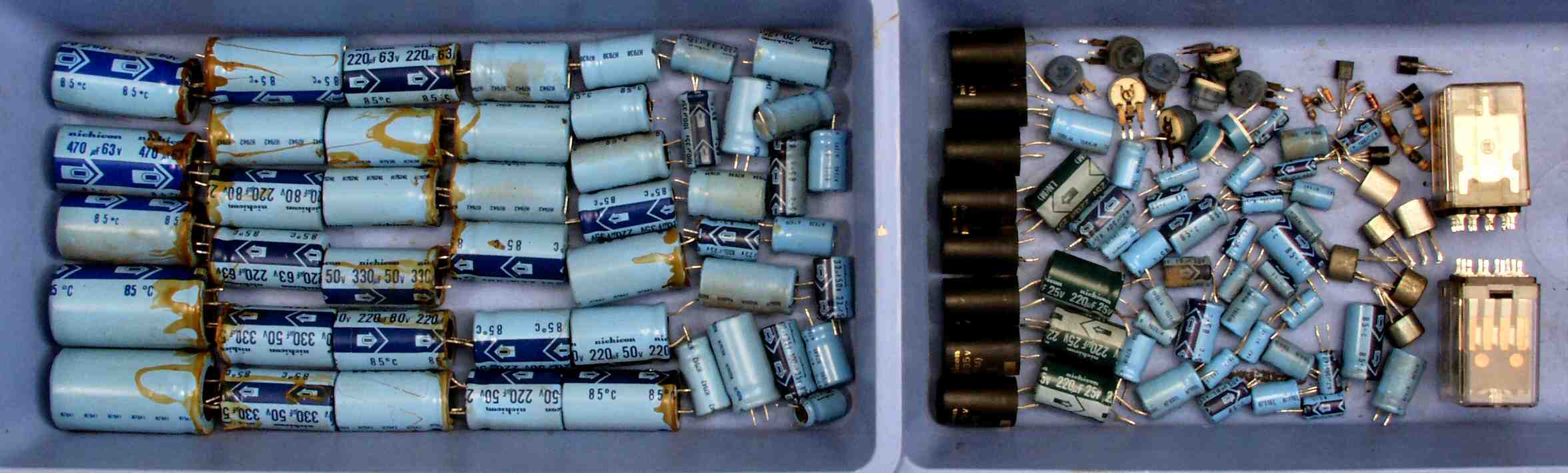

Ｃ−J．　交換部品

Ｃ−ＫＡ．　修理前　上から

Ｃ−ＫＢ．　修理後　上から

Ｃ−ＫＣ．　修理前　下から

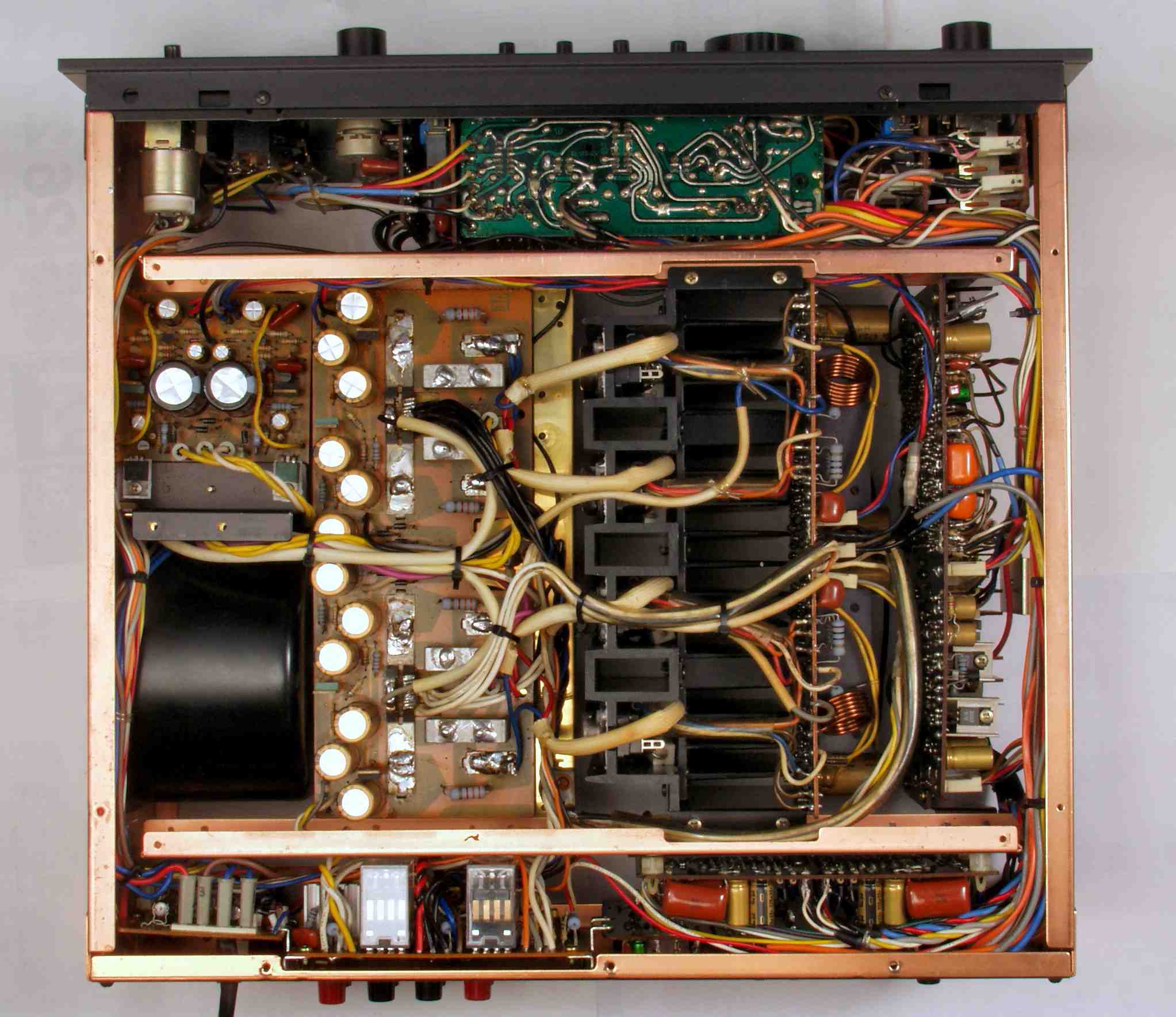

Ｃ−ＫＤ．　修理後　下から

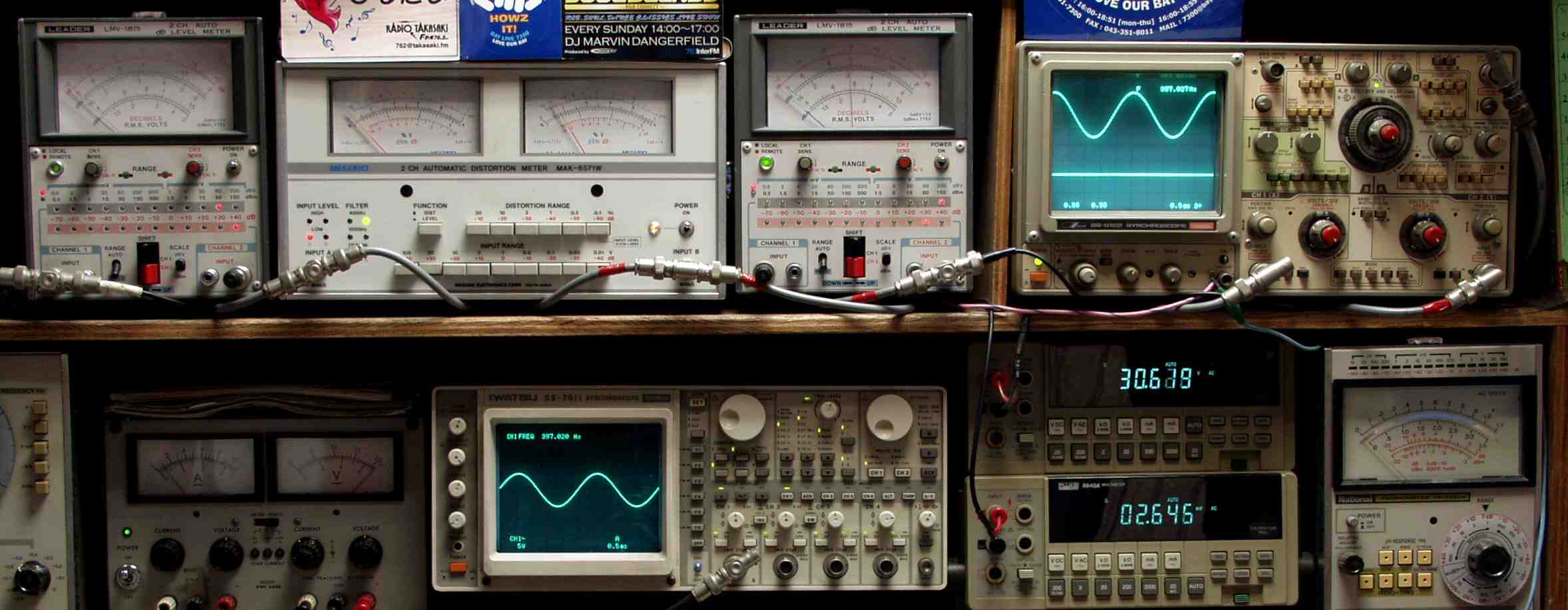

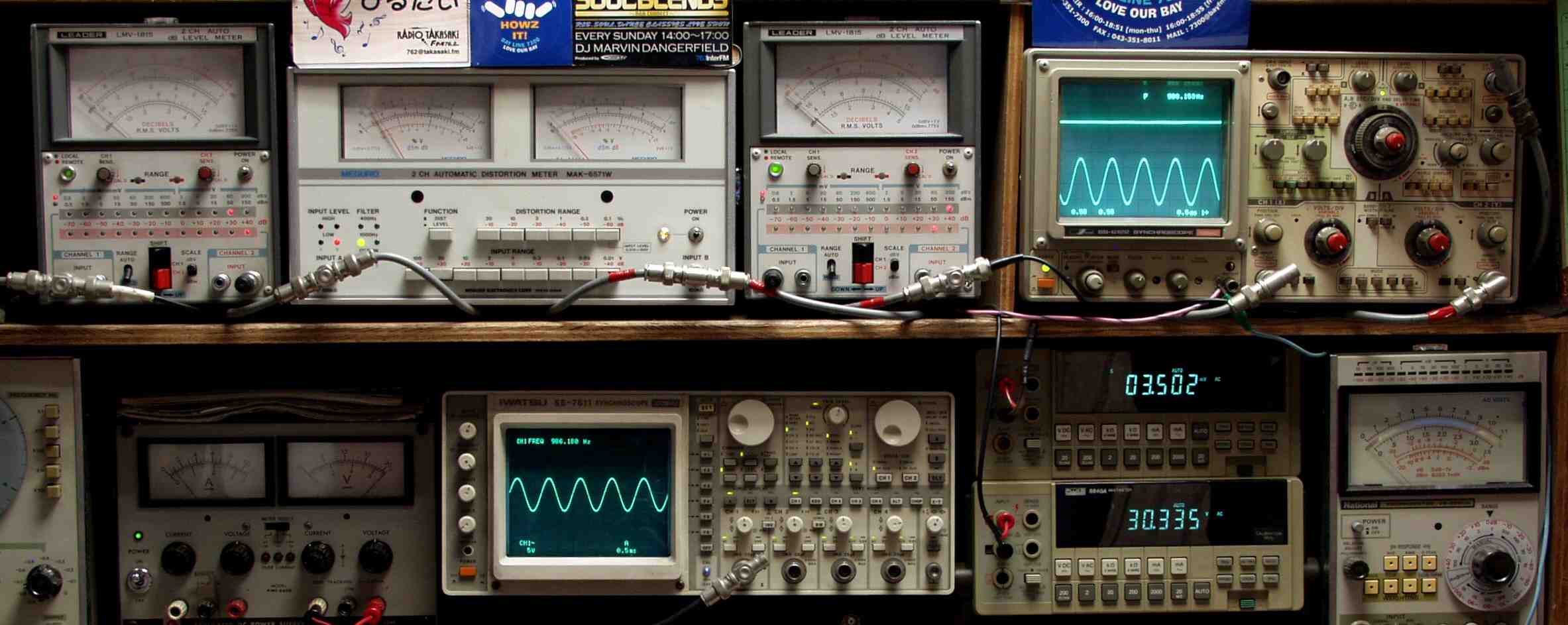

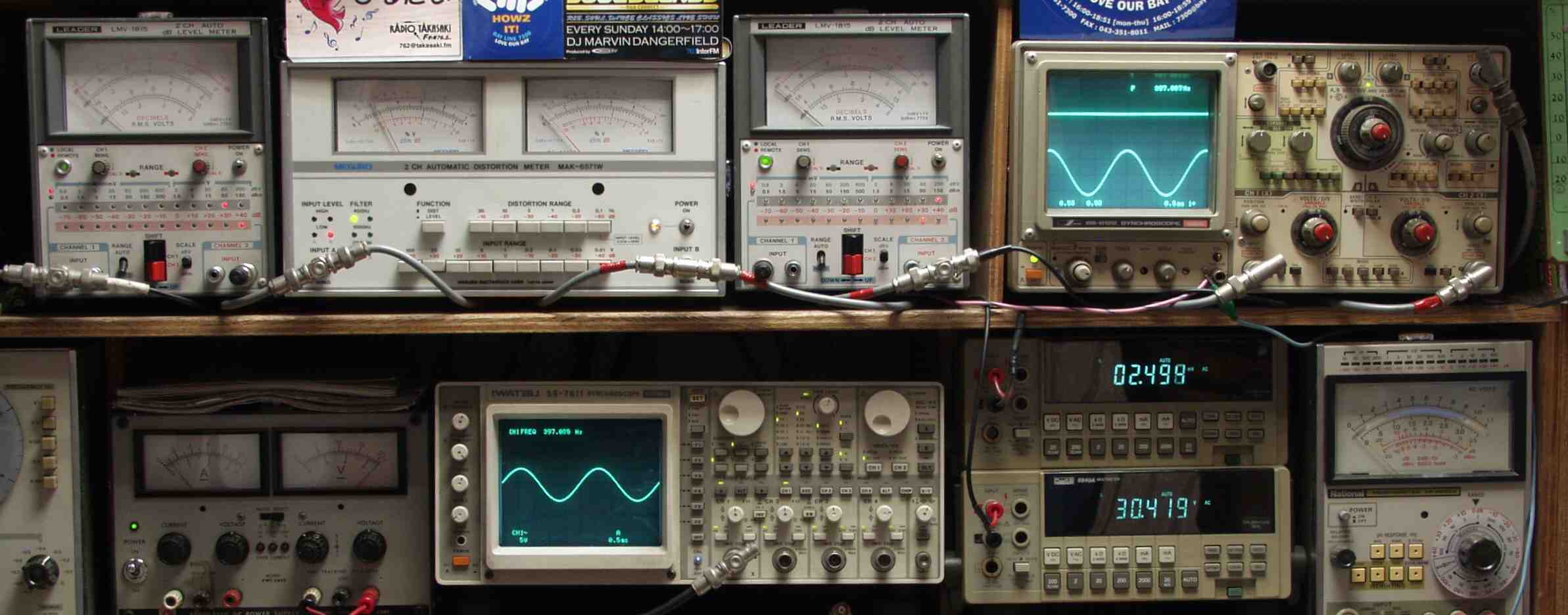

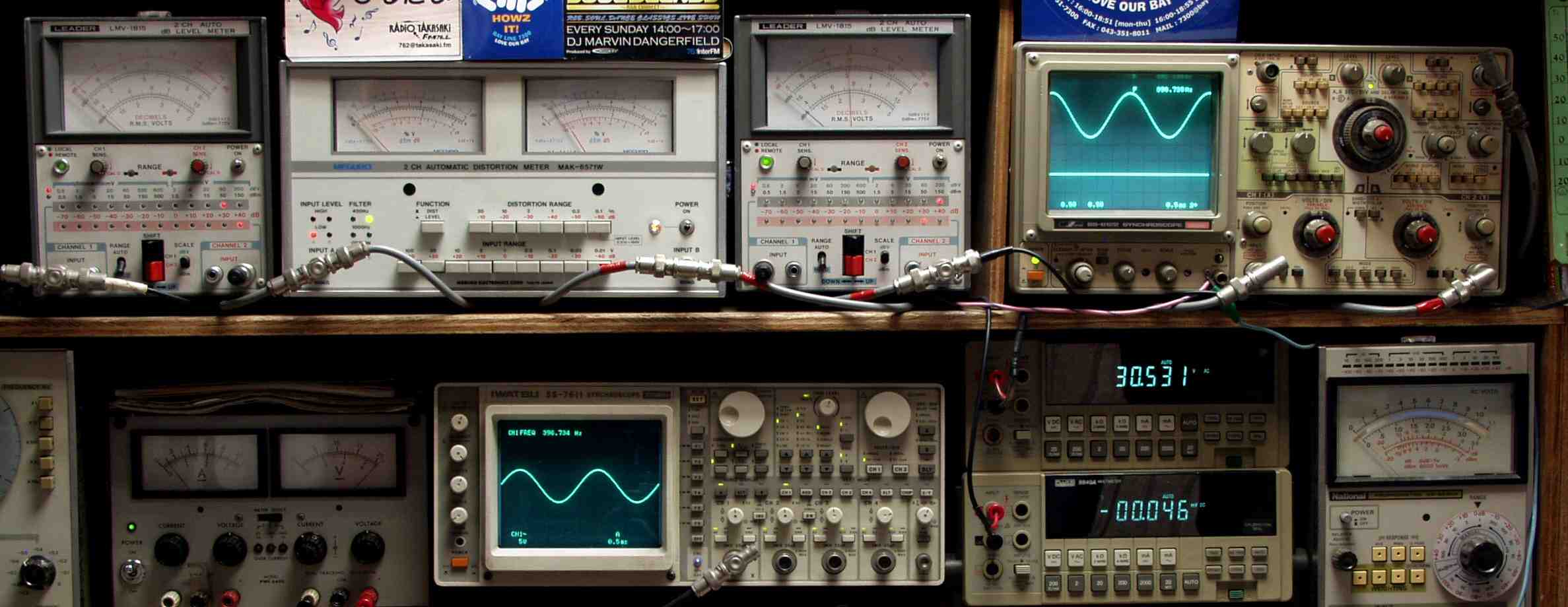

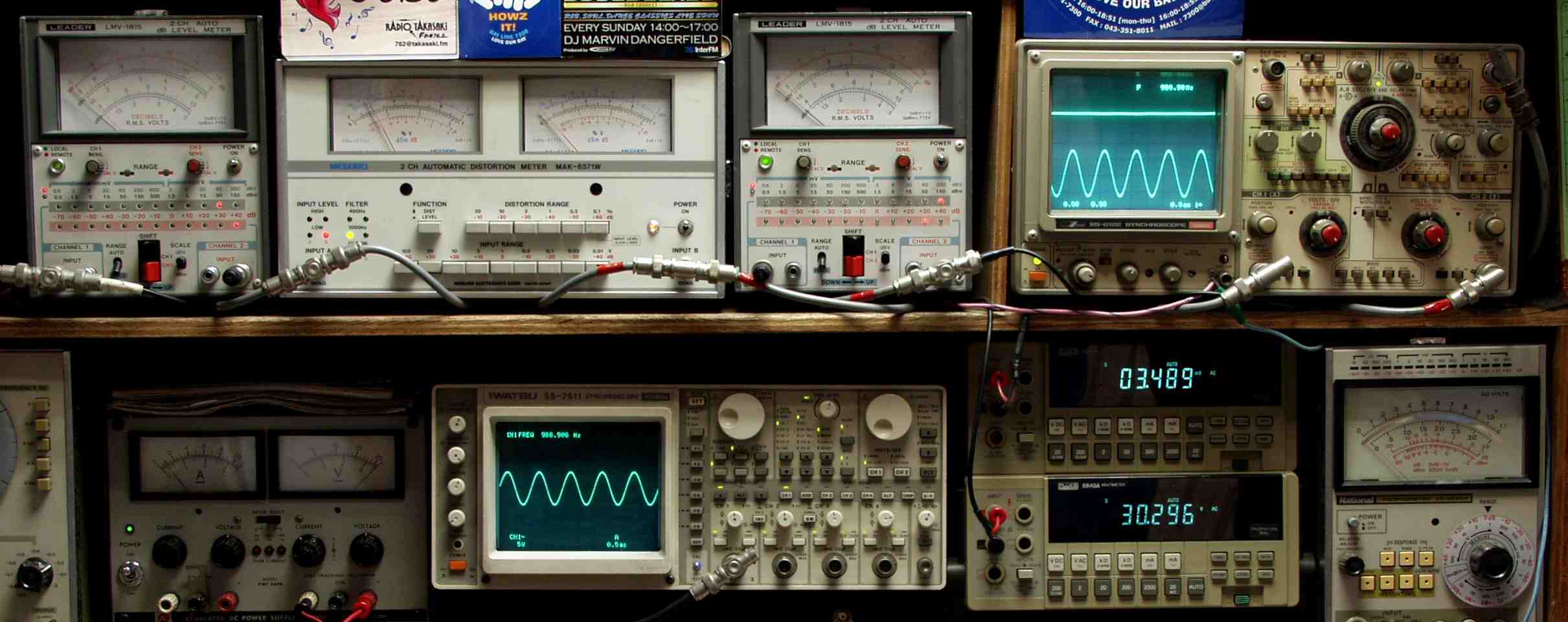

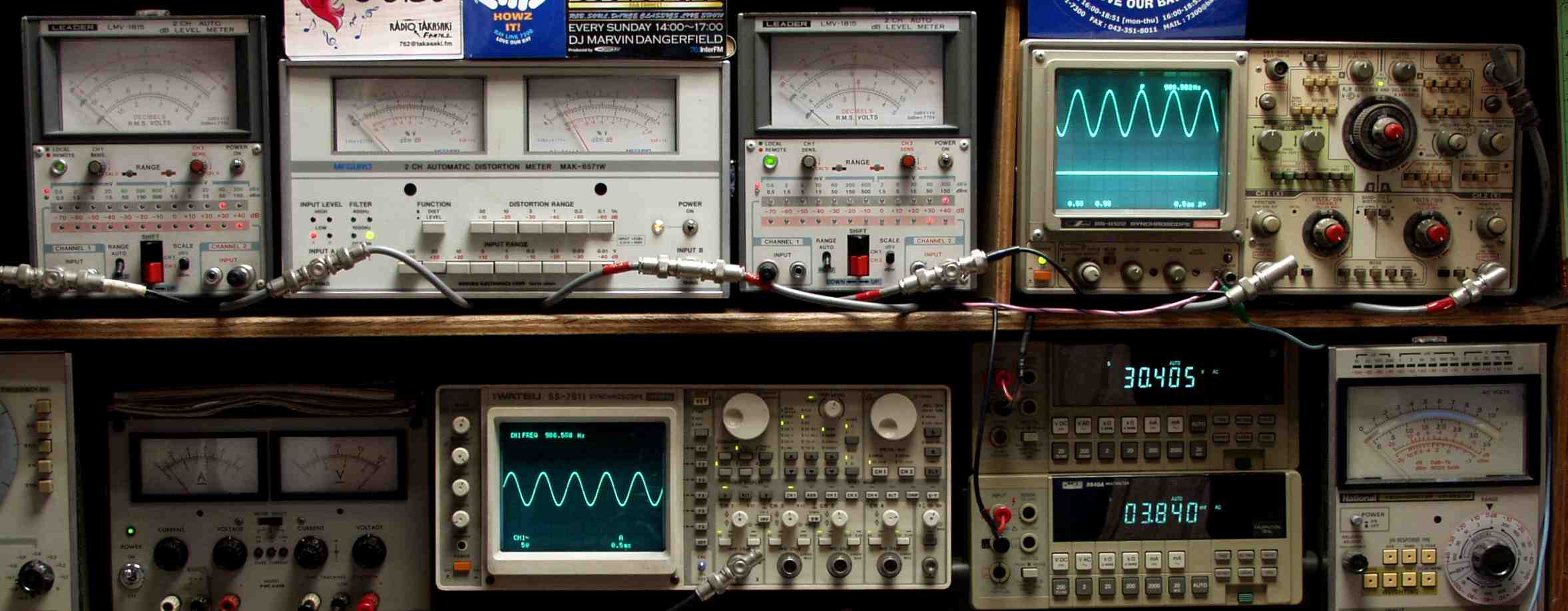

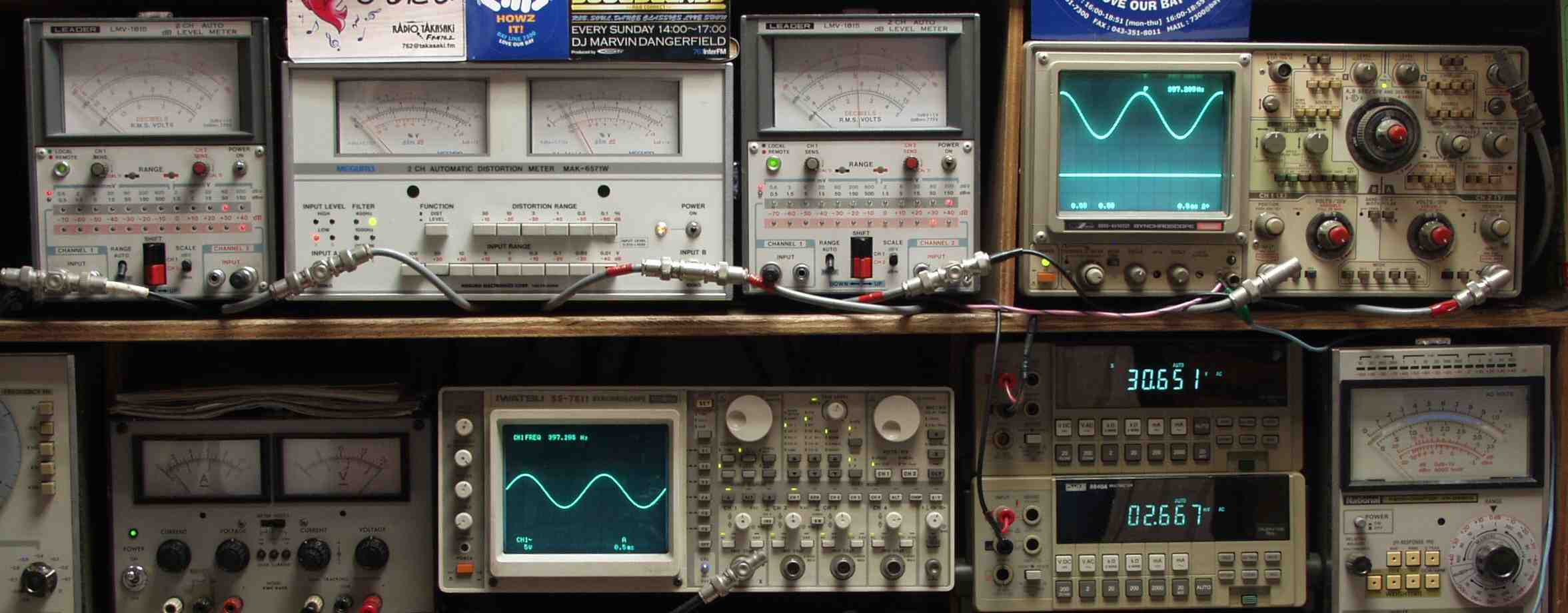

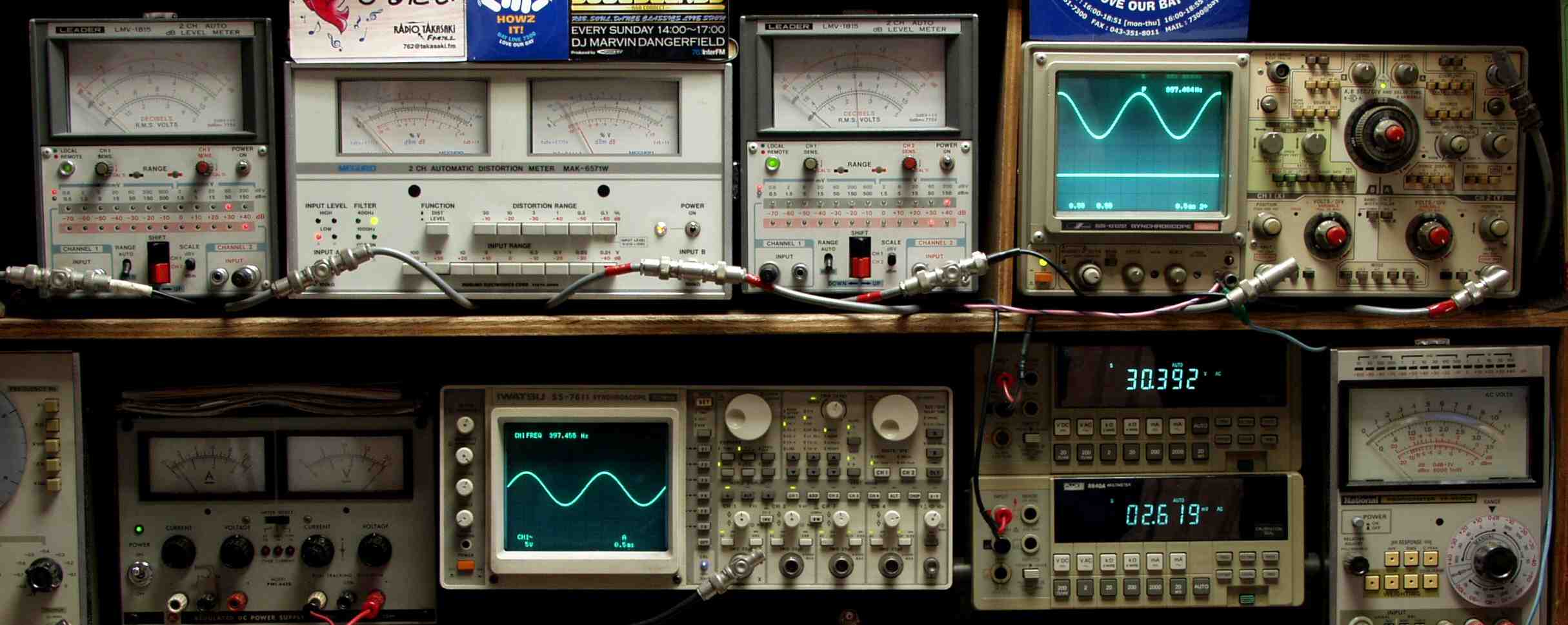

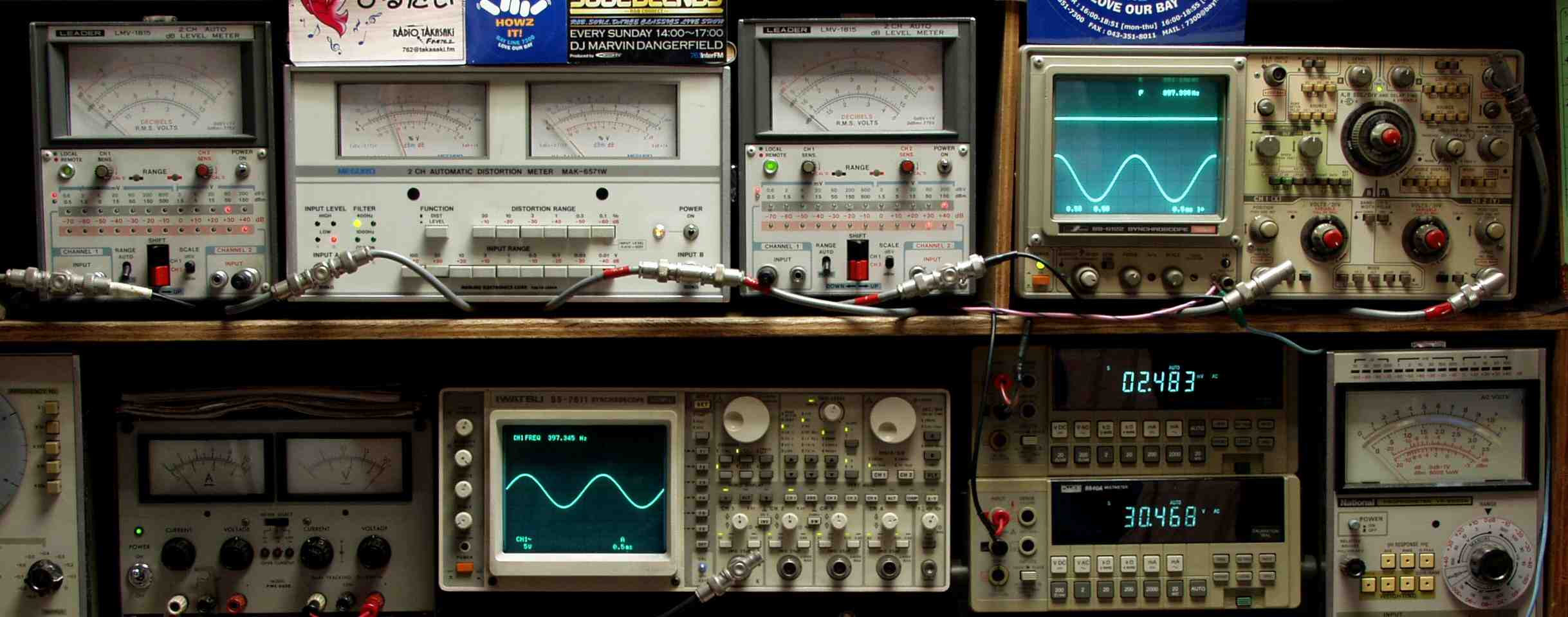

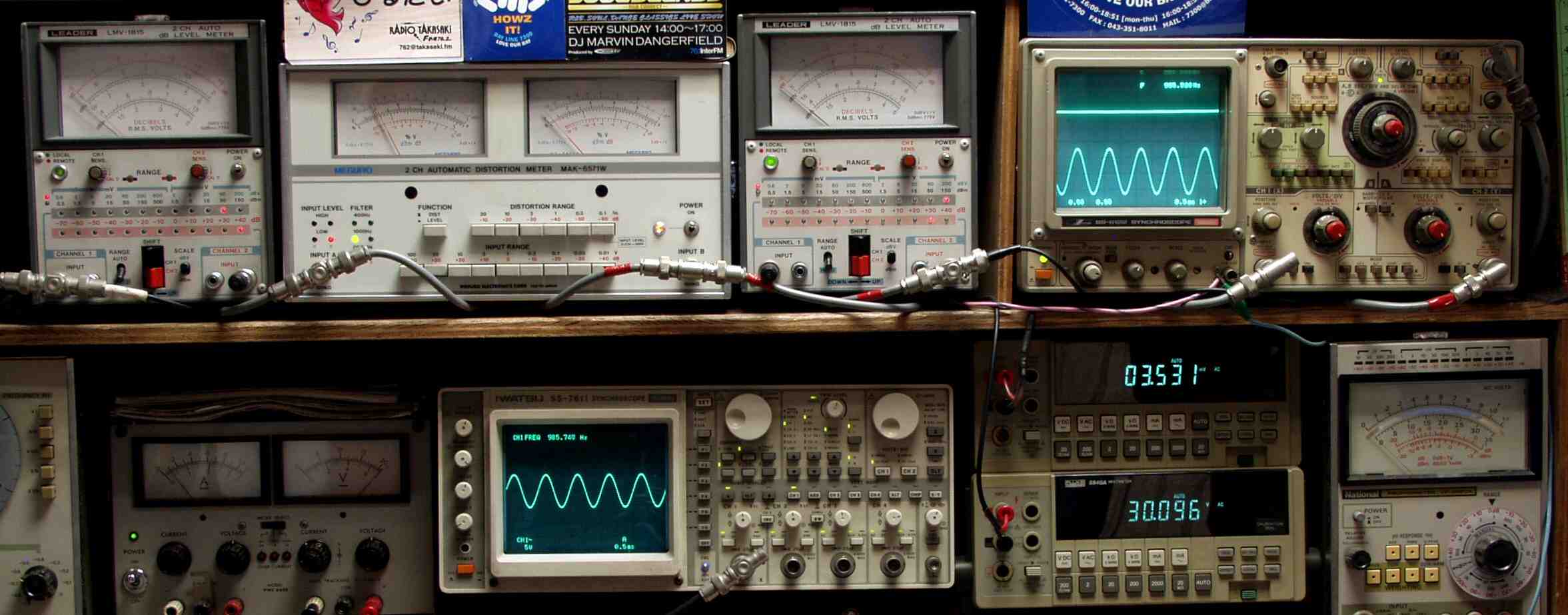

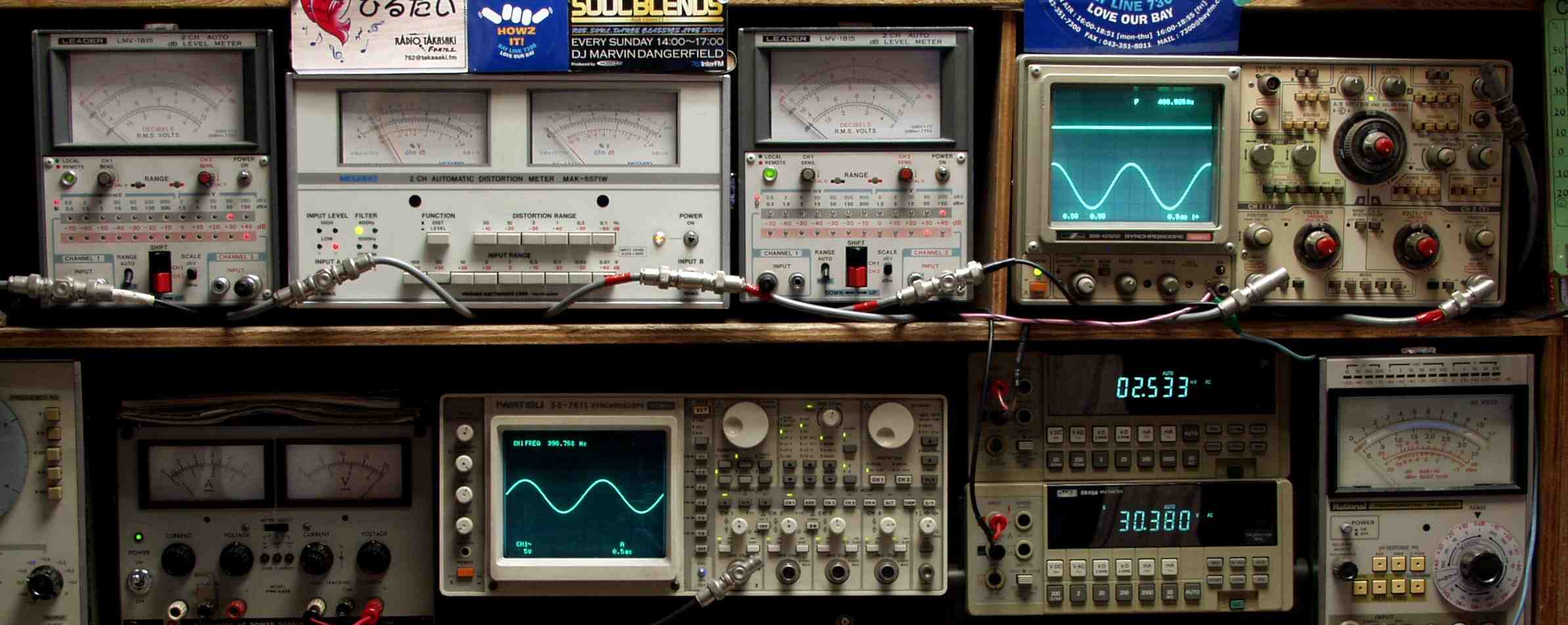

Ｅ．　測定・調整 Ｅ−１．　出力／歪み率測定・調整 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰ出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｅ−２Ａ．　Ｒ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０２％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

Ｅ−２Ｂ．　Ｒ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０２％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力

Ｅ−２Ｃ．　Ｌ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０２％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

Ｅ−２Ｄ．　Ｌ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０２％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力

Ｅ−３Ａ．　Ｒ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ　ＭＭ端子入力

Ｅ−３Ｂ．　Ｒ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０２％　ａｔ＝４００ＨＺ　ＭＭ端子入力

Ｅ−３Ｃ．　Ｌ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ　ＭＭ端子入力

Ｅ−３Ｄ．　Ｌ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　ＭＭ端子入力

Ｅ−４Ａ．　Ｒ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０２％　ａｔ＝１０００ＨＺ　ＭＭ−２端子入力

Ｅ−４Ｂ．　Ｒ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０２％　ａｔ＝４００ＨＺ　ＭＭ−２端子入力

Ｅ−４Ｃ．　Ｌ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０２％　ａｔ＝１０００ＨＺ　ＭＭ−２端子入力

Ｅ−４Ｄ．　Ｌ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０２％　ａｔ＝４００ＨＺ　ＭＭ−２端子入力

Ｅ−５Ａ．　Ｒ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０２％　ａｔ＝１０００ＨＺ　ＭＣ端子入力

Ｅ−５Ｂ．　Ｒ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０２％　ａｔ＝４００ＨＺ　ＭＣ端子入力

Ｅ−５Ｃ．　Ｌ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０２％　ａｔ＝１０００ＨＺ　ＭＣ端子入力

Ｅ−５Ｄ．　Ｌ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　ＭＣ端子入力

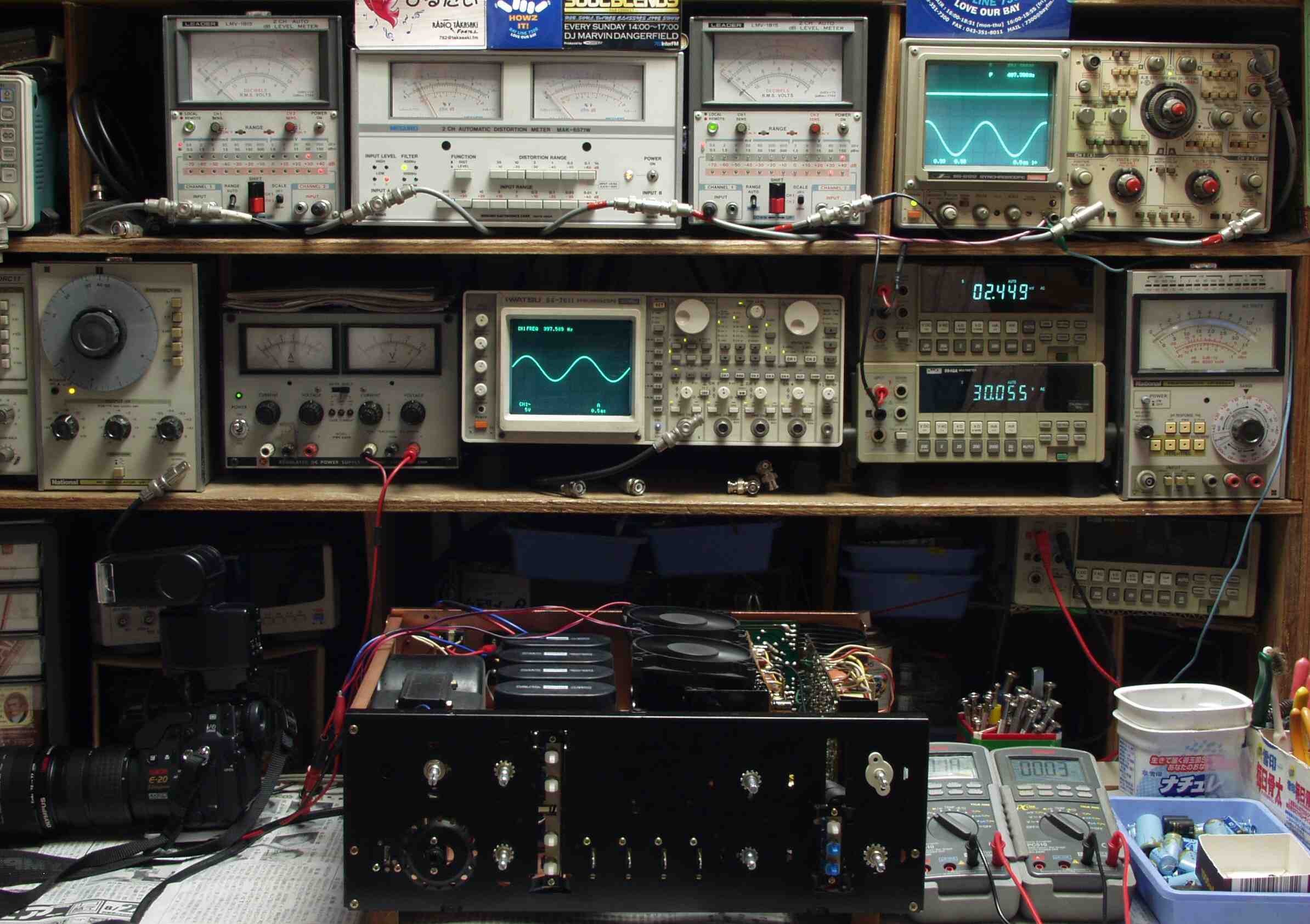

Ｅ−６．　完成　２４時間エージング。
