Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ．　６台目修理記録

平成１３年１2月

注意　このＡＭＰはＲＬ−ＳＰのアース側にもＡＭＰが入っています 　　　　よって、ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません、共通にしてもいけません、終段ＴＲが死にます

A．　修理前の状況 　　ＹＡＨＯＯで買い、購入直後は正常に動作しました。送料入れて約４万円。 　 数時間後、右側の音が出ていないことを見つけました。 　スピーカーの接続をやり直 したところ 音が出ることを確認しました。 　 しかし、翌日、右側の音が出ておらず、それ以後出なくなりました。 　音源(CD,MDなど）を変えても右側の音は出ません。 　スピーカーの接続は何度もチェックしたが、効果ありません。 B．原因 　ＴＲ（トランジスター）の劣化。 　接点復活剤の多量使用か、又は何かをこぼしたか、パネル裏の基板受けに腐食あり。 Ｃ．　修理状況 　　SP接続リレー交換　、基板清掃 　　 メインＡＭＰのバランス／バイアス半固定ＶＲ交換 　　メインＡＭＰの初段ＦＥＴ交換 　　メインＡＭＰのＴＲ（トランジスター）交換 　　フラット／コントロールＡＭＰの初段ＦＥＴ交換 　　コントロール基板清掃、ハンダ補正 　　 取り外し、各基板の半田不良を修理します、所謂、半田補正作業。 　　配線手直し、補強 　　経年劣化による各部ハンダ補正 　　ＥＱ−ＡＭＰは使用しない Ｄ．使用部品 　バランス／バイアス半固定ＶＲ　１３ｍｍΦ高級品　　　８個 　メインＡＭＰの初段ＦＥＴ　　　　　　　　　　　　　　　　　　　２個 　メインＡＭＰのＴＲ（トランジスター）　　　　　　　　　　　　２０個 　フラット／コントロールＡＭＰの初段　　　　　　　　　　　　４個 　SP接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　２個 Ｅ．　修理費　　３８，０００円　　　　＜＜通常修理＞＞

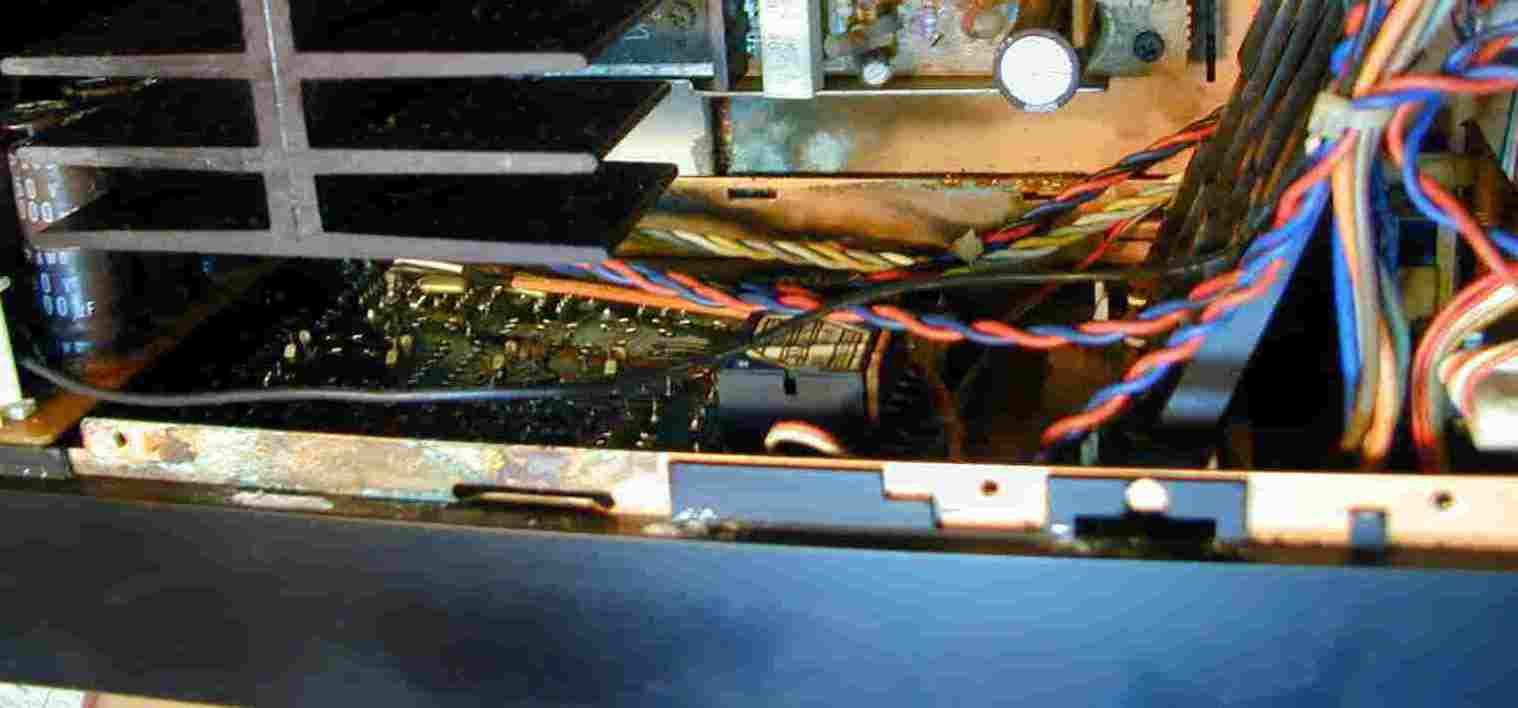

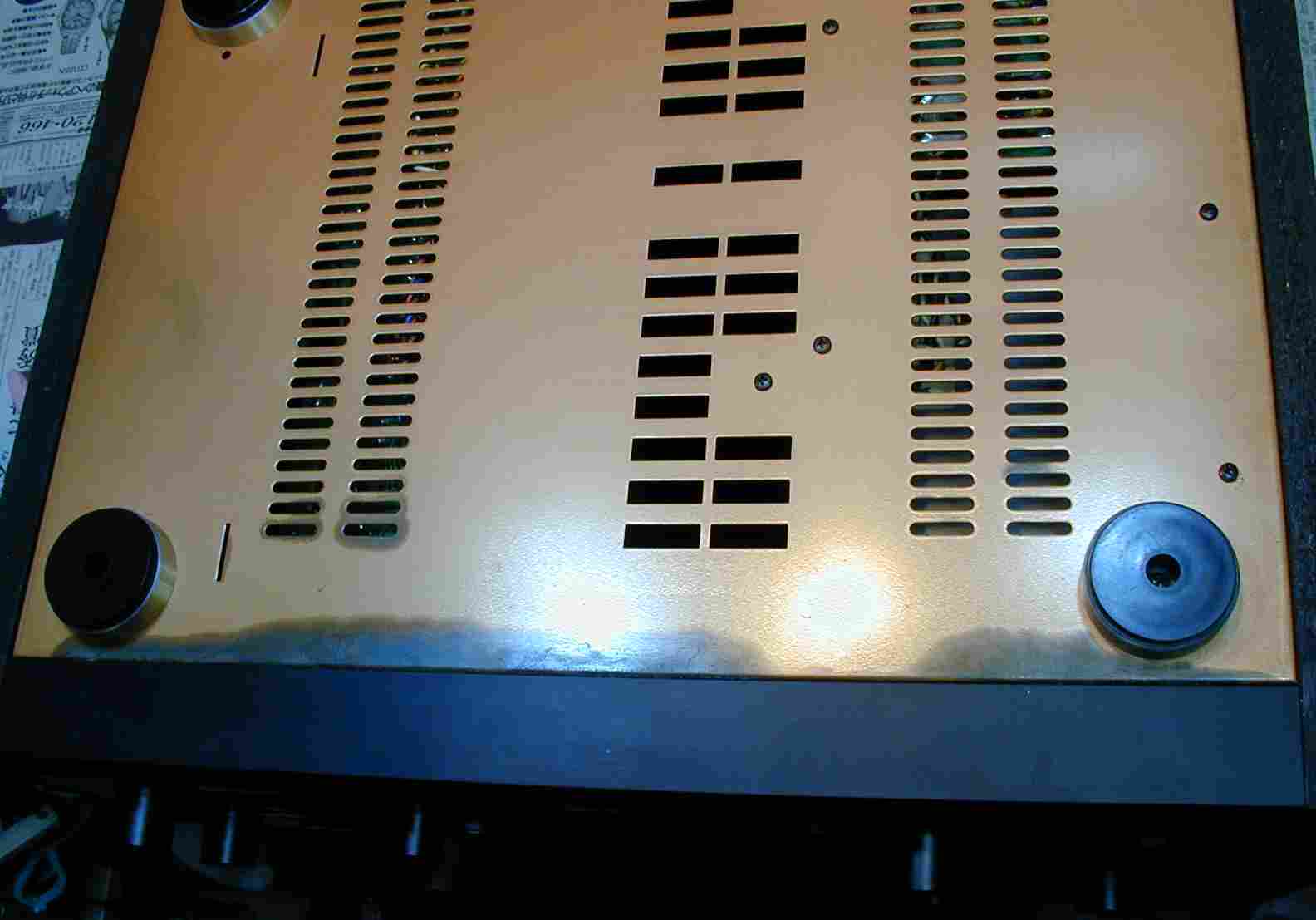

１．　下ケース外からの腐食。

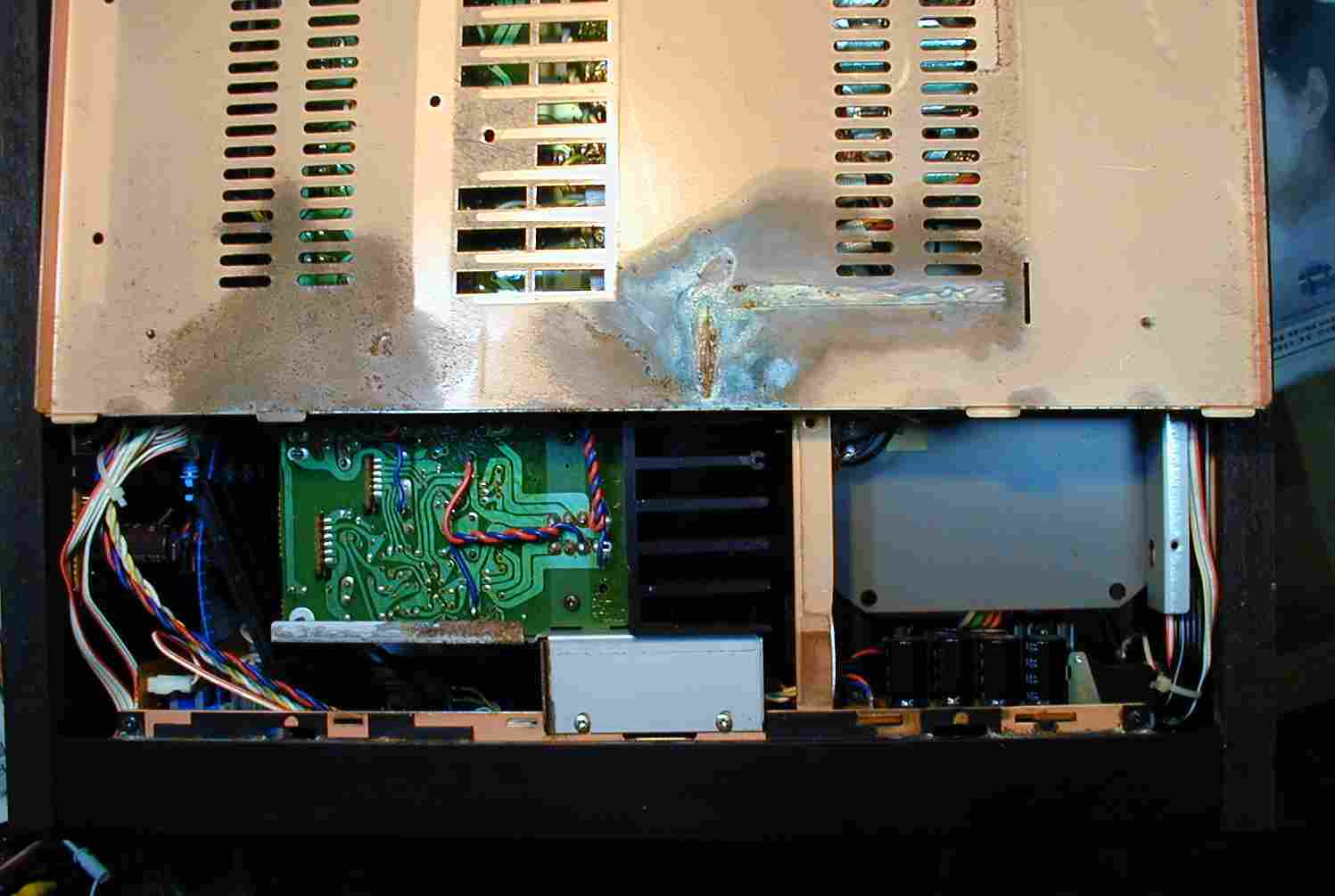

２．　下ケースを取った所。

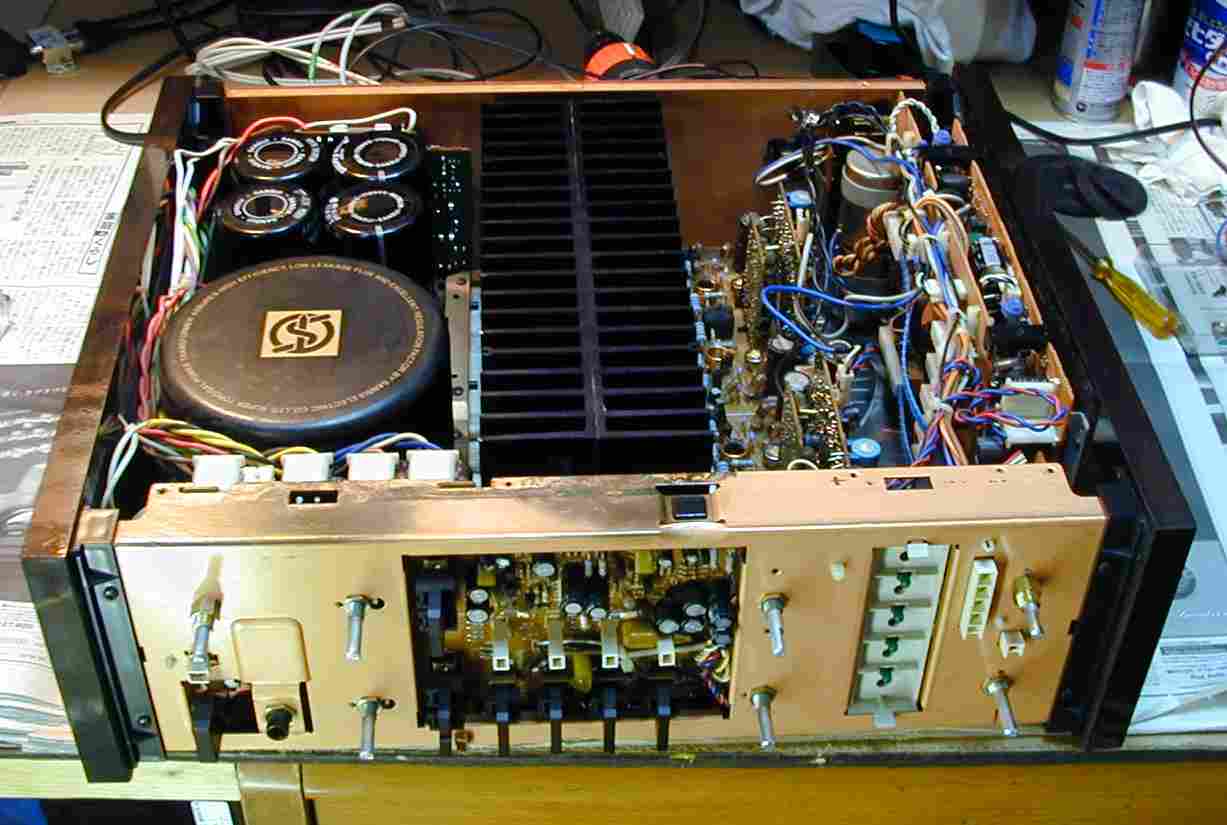

３．　上ケースを取った所

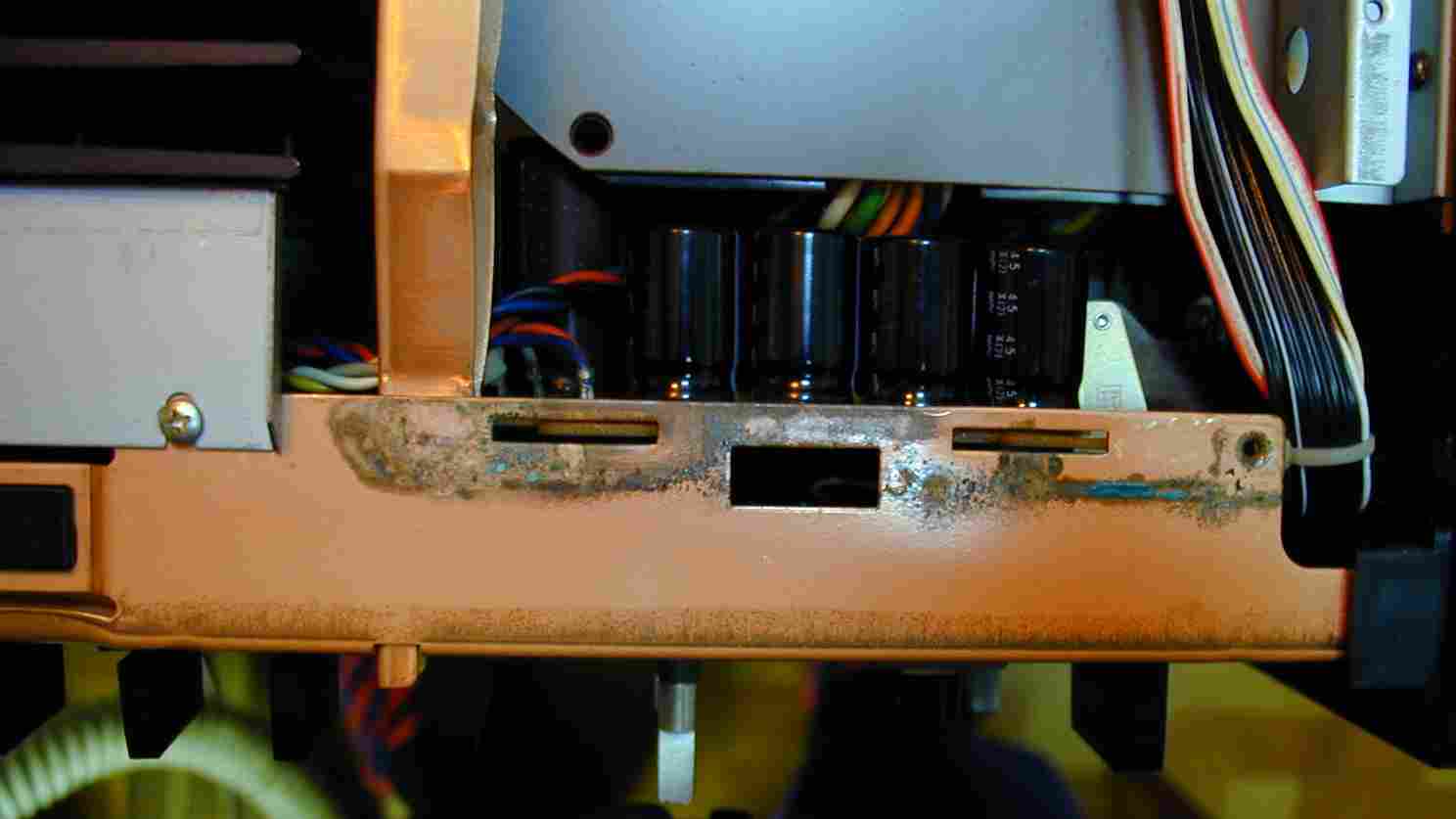

４．　拡大１

５．　拡大２

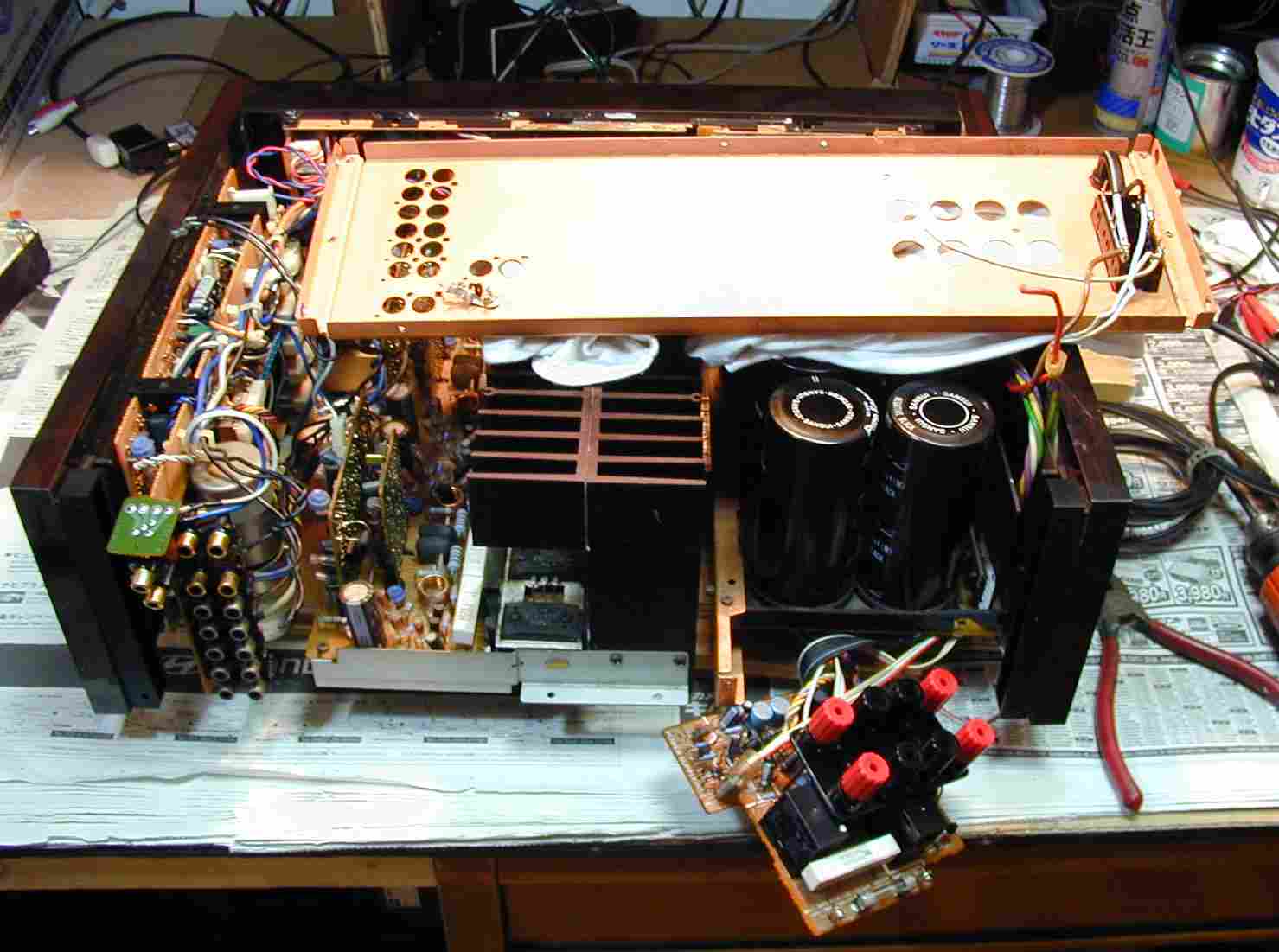

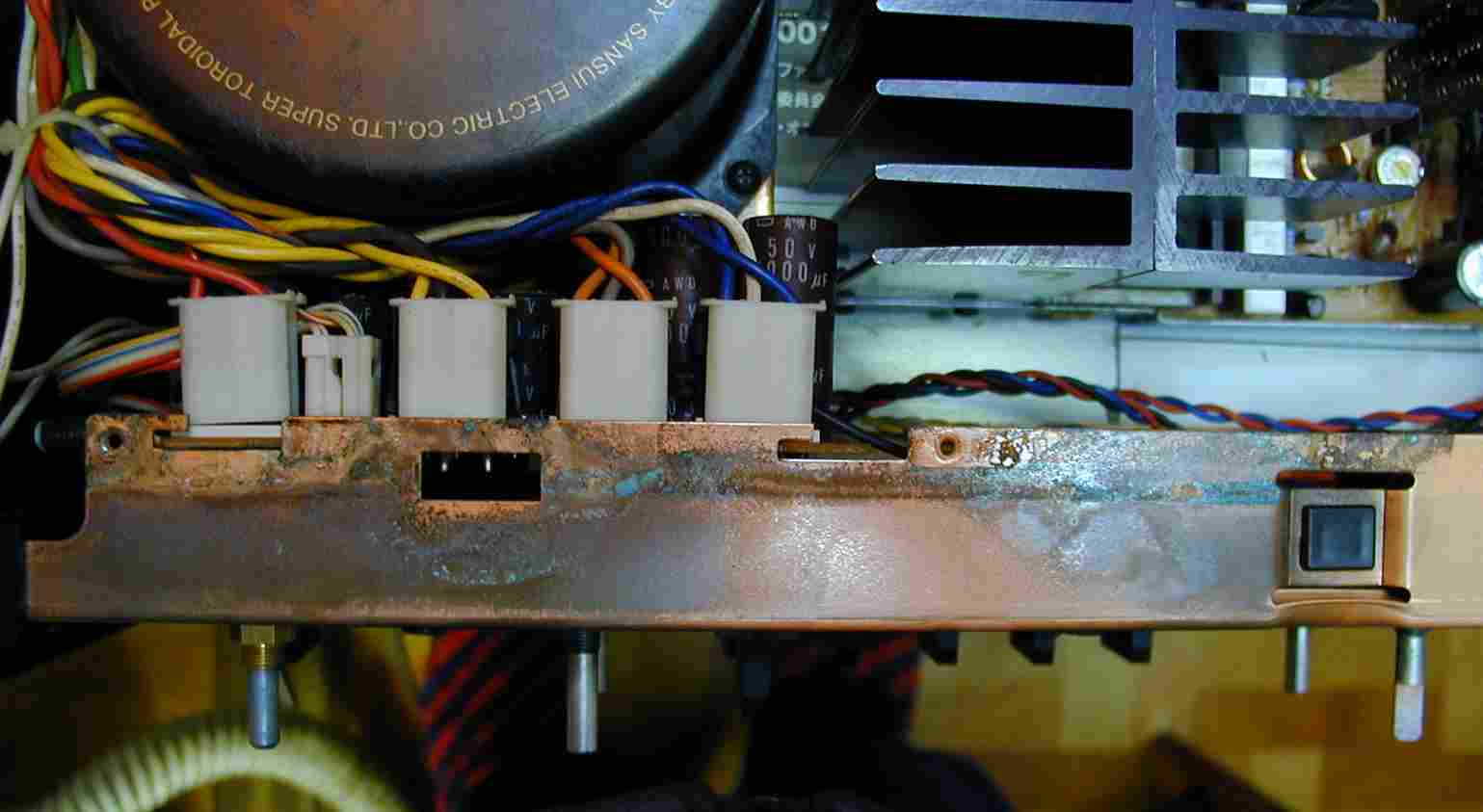

６．　パネルを取り、前から

７．　ＳＰ接続リレー交換、プロテクト基板修理

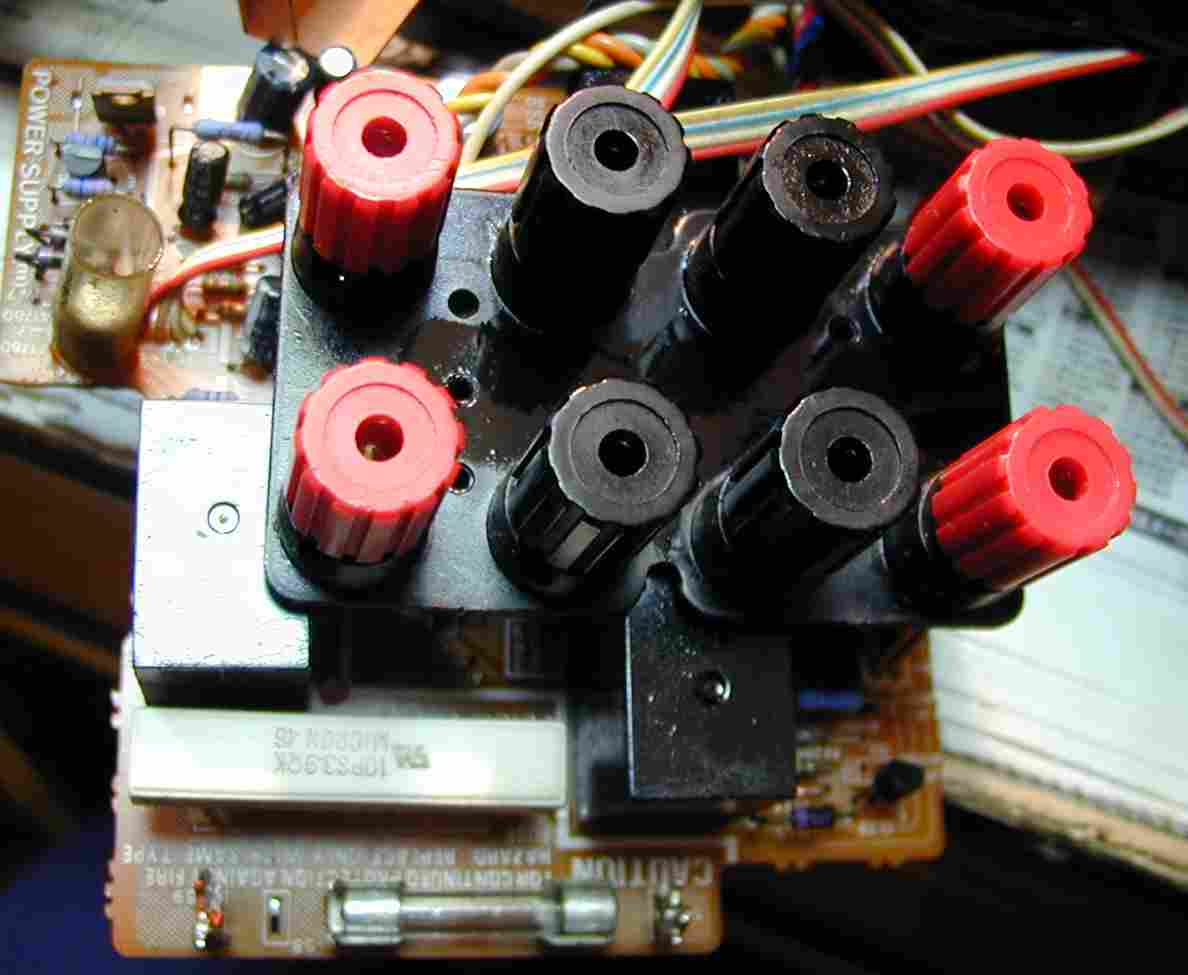

８．　ＳＰ接続端子、接点復活剤で「ぐちゃぐちゃ」、後でもろくなる。

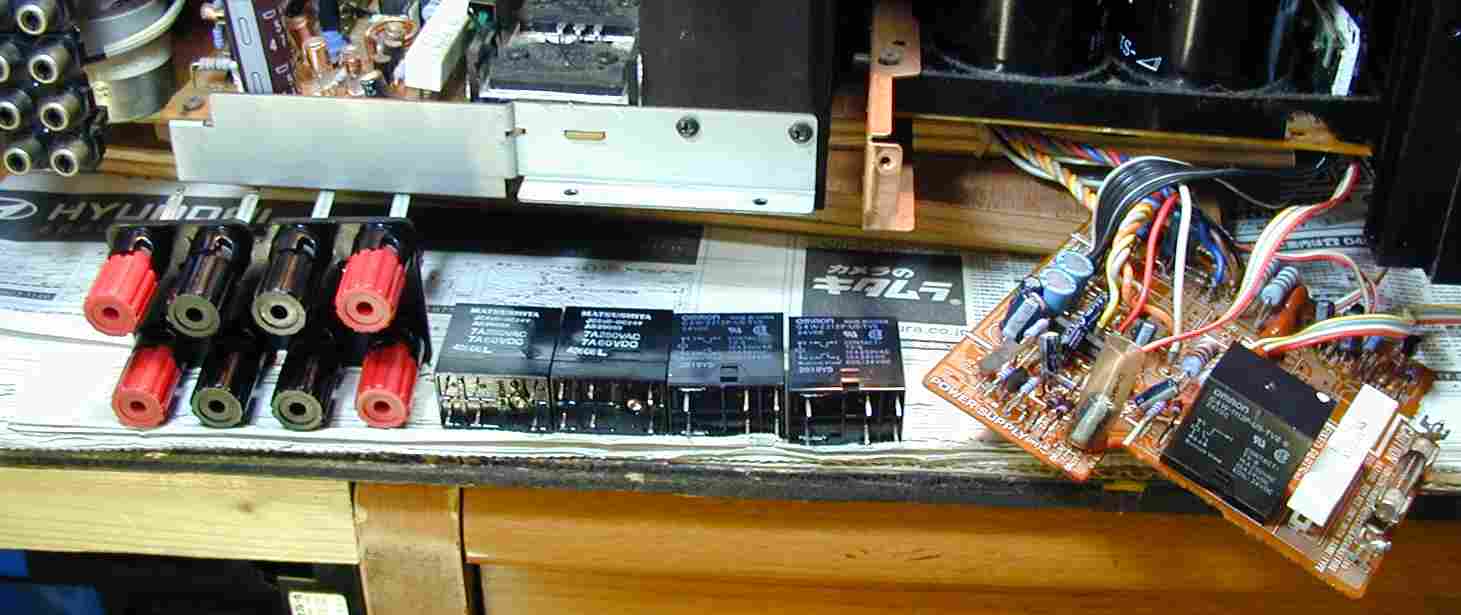

９．　ＳＰ接続リレー交換、左が７Ａの古い物、右１０Ａの新しい物。 　このリレーの様に５Ａ以上の電流が流れる所は接点復活剤は使用止。 　又、清掃しても接点が焼けているし、可動片がへたっている。

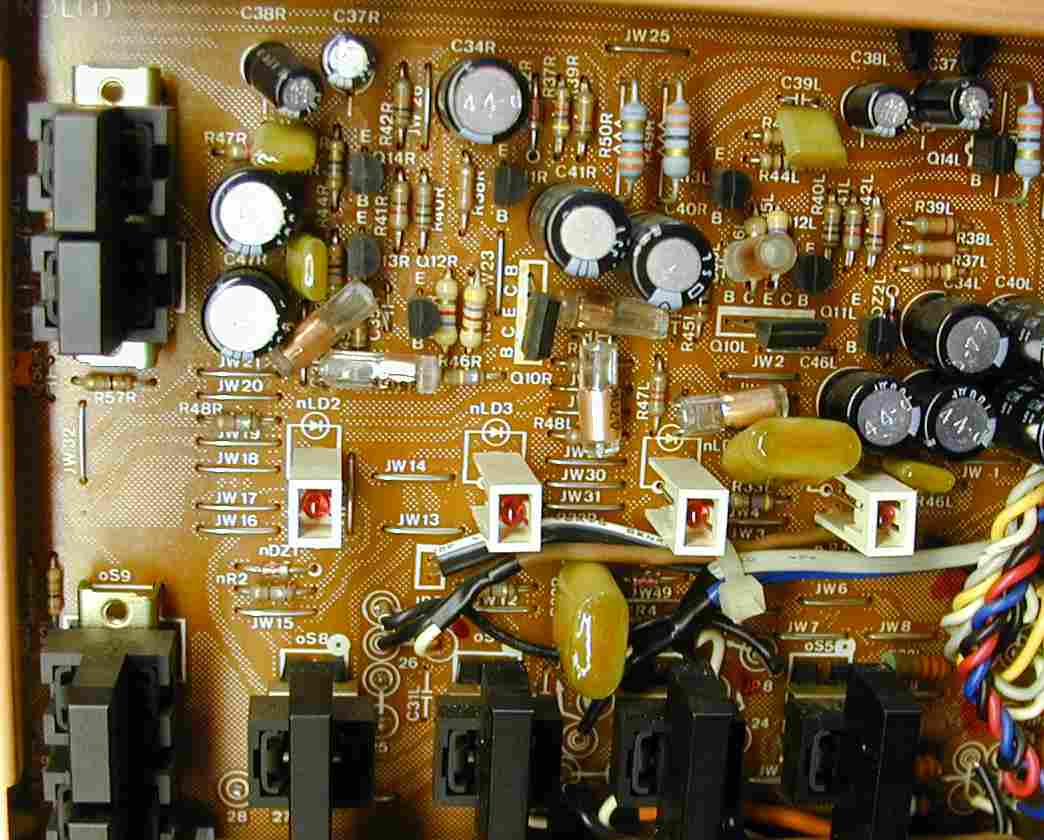

１０．　プロテクト基板修理、光っているのはハンダ補正した所

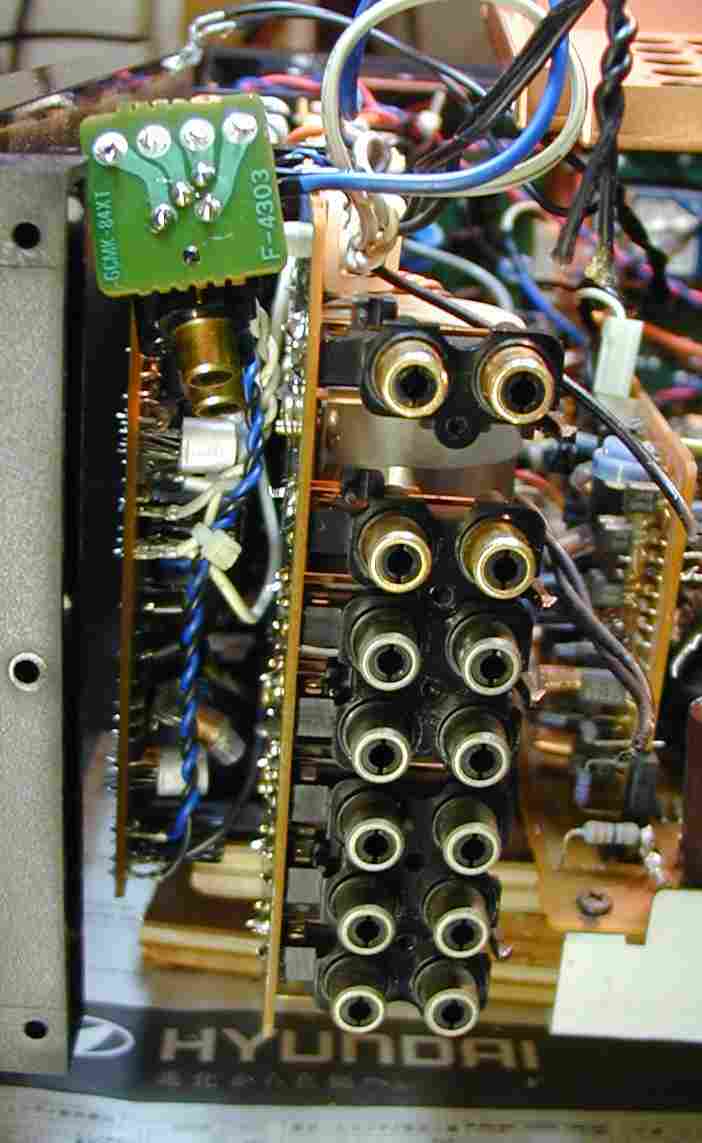

１１．　入力ＲＣＡ端子のハンダ補正

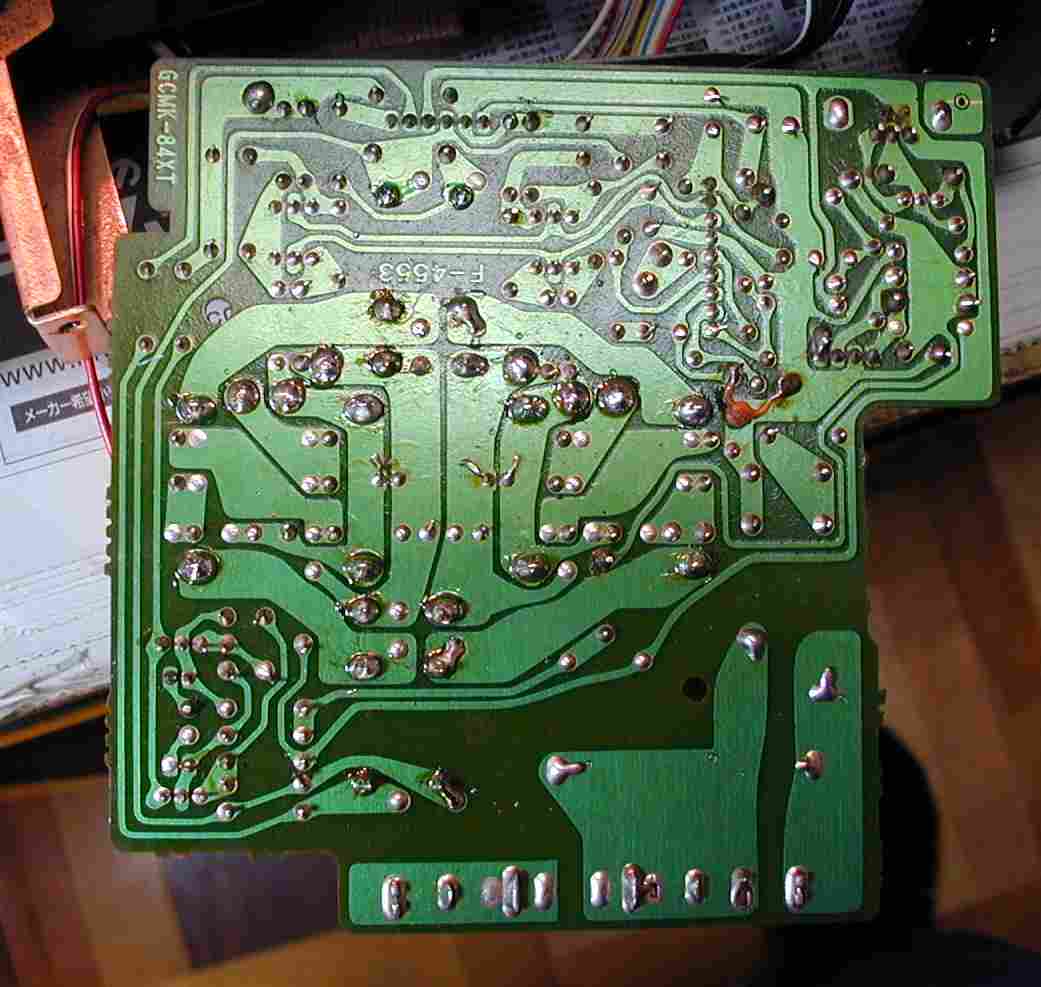

１３．　コントロール基板の修理。

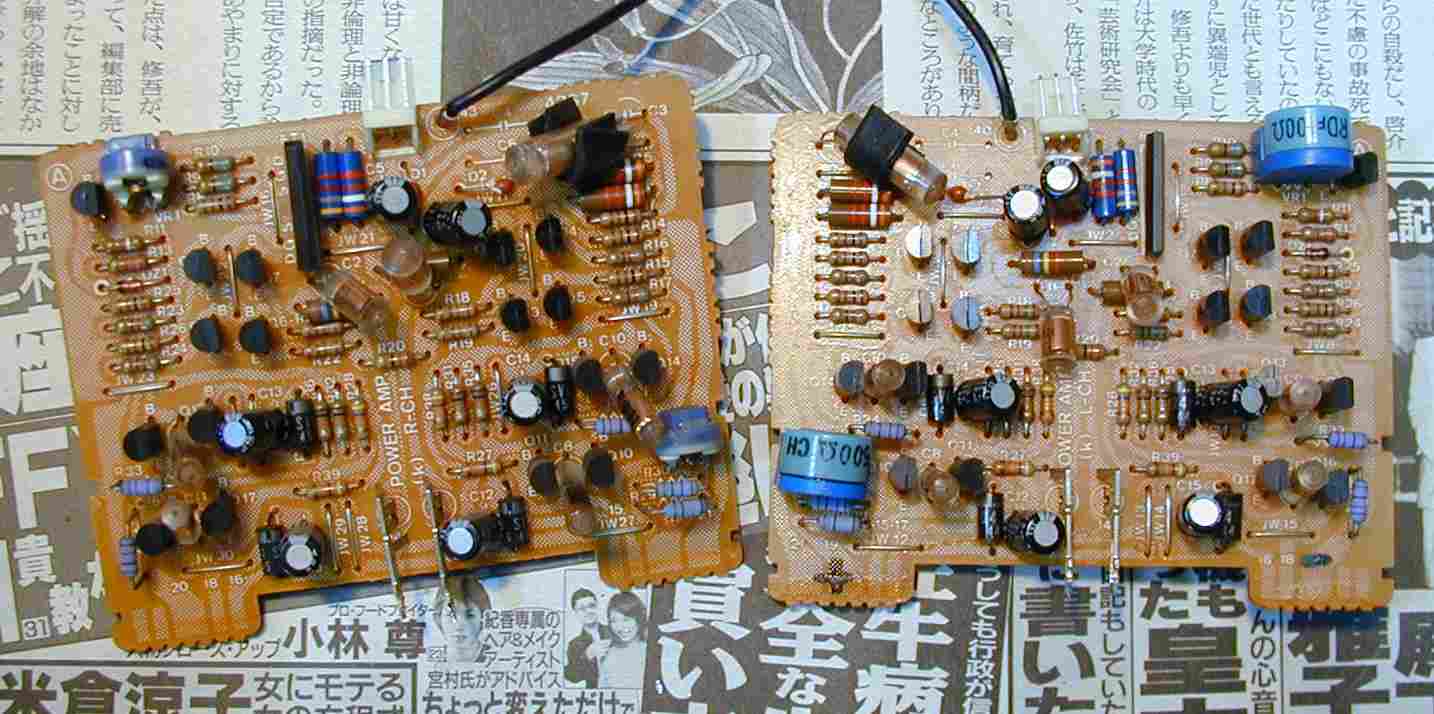

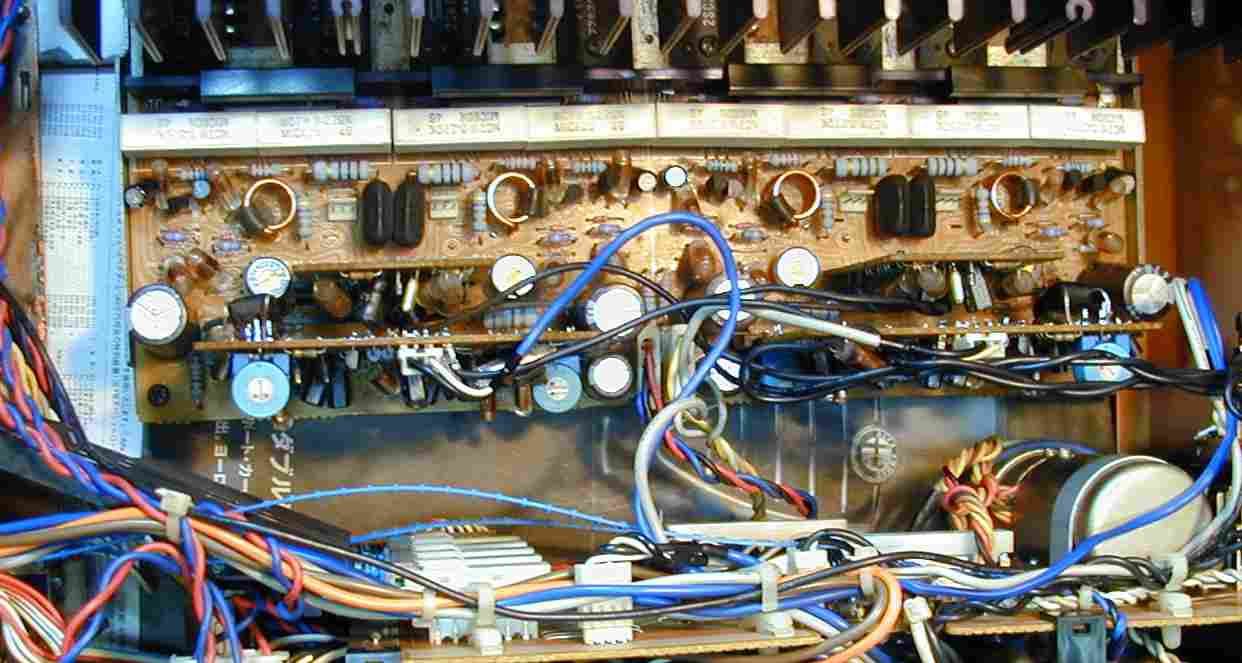

１４．　ドライブ基板の修理、左＝修理前、右＝修理後

１４．　終段ＴＲ（トランジスター）バイアスＶＲ交換

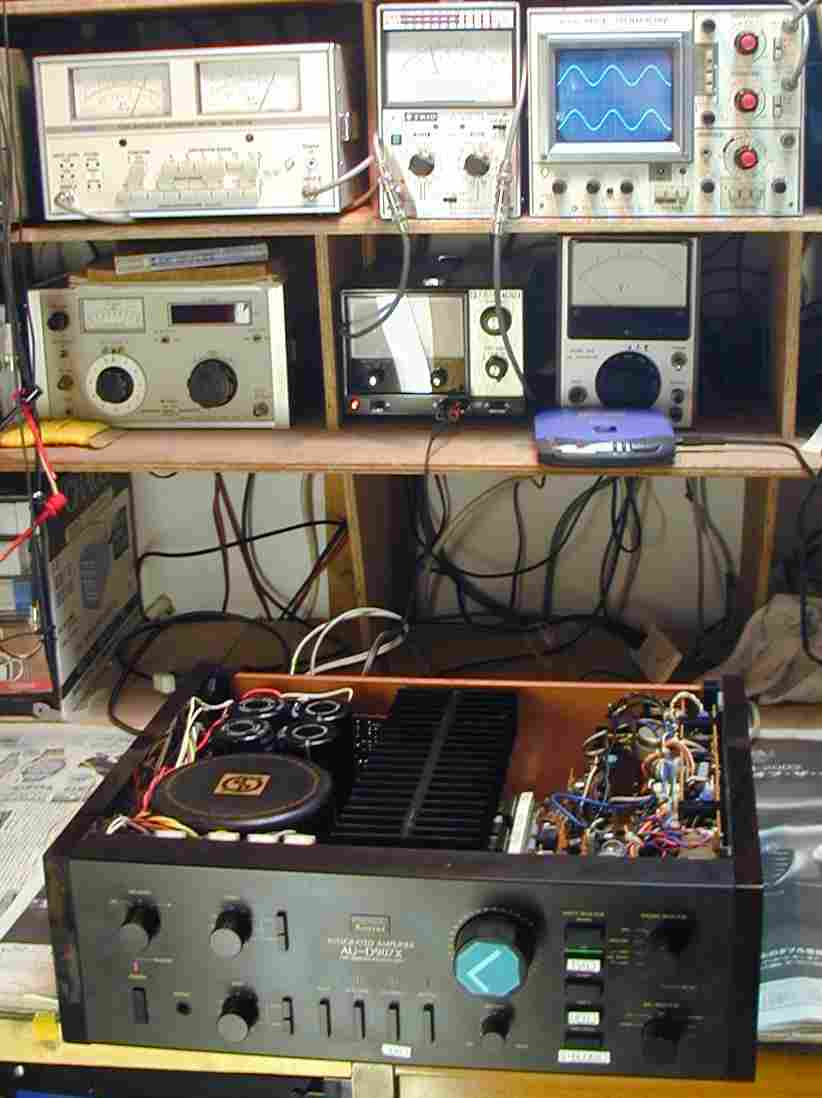

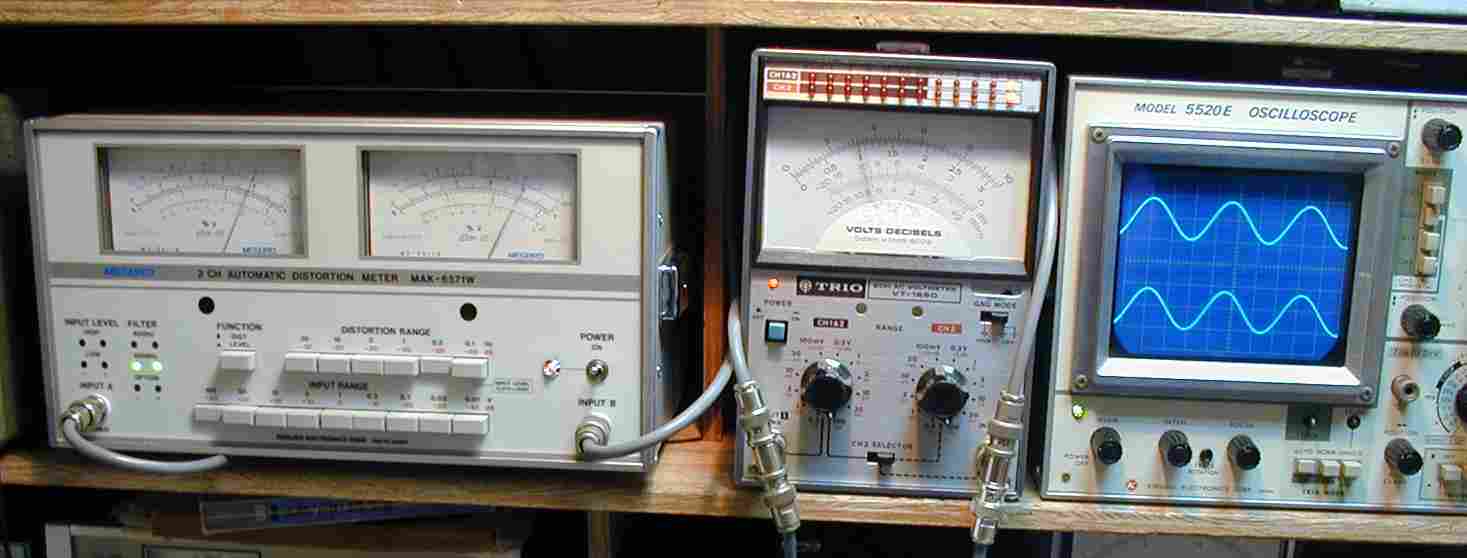

１５．　出力／歪み率確認・調整

１６．　　３６Ｖ＝１６２Ｗ　歪み率＝０．２４％

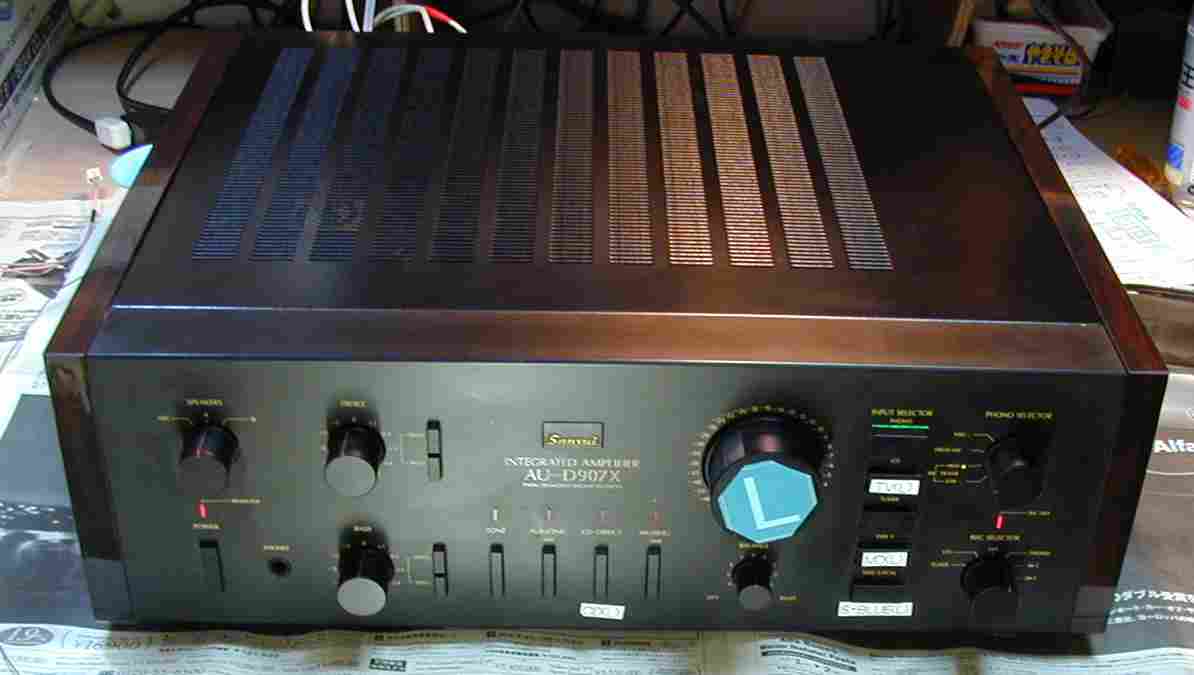

１７．　完成、引き続き３０分の連続定格実働、２４時間エージングに入る。
